HDMI over Cat6
Splitter Kits, 4K/60 Hz
Splitter Models: B127A-002-BH,
B127A-004-BH, B127A-008-BH
Splitter and Receiver Kit Models:
B127A-002-BHPH2, B127A-004-BHPH3
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2022 Tripp Lite. All rights reserved.
Owner's Manual
WARRANTY REGISTRATION
Register your product today and be automatically entered to
win an ISOBAR
®
surge protector in our monthly drawing!
tripplite.com/warranty
Español 24 • Français 48 • Русский 72 • Deutsch 96
2
External
Power
Supply
Mounting
Hardware
(Y/N)
HDMI
Accessory
Cable
B127A-002-BH Y Y N
B127A-002-BHPH2 Y Y N
B127A-004-BH Y Y Y
B127A-004-BHPH3 Y Y Y
B127A-008-BH Y Y N
All
• Extend 4K audio and video signals up to 230 ft. away to an
HDMI display
• Support video resolutions up to 4K x 2K (3840 x 2160) @
60 Hz, as specied in HDMI 2.0, with 4:4:4 Chroma
Subsampling
• Carry High Dynamic Range (HDR) signals for expanded
color accuracy
• Comply with HDCP 2.2 standards
• Power over Cable (PoC) technology provides power from
splitter to connected receiver units over Cat6 cabling
• Plug and play – no software or drivers required
Package Contents
Product Features
3
Product Features
B127A-002-BH
• Extends and splits a 4K audio/video signal with power to two
displays up to 230 ft. away over 24 AWG Cat6 cabling
• Compatible with Tripp Lite B127A-Series Receiver units such
as B127A-1A0-FH or B127A-1A0-BH (sold separately)
• Supports true uncompressed 7.1-channel digital audio and
Dolby TrueHD
• Multi-resolution support allows receiver units to be used
on any display that supports 1080p, 4K/30 Hz or 4K/60 Hz
without aecting the video resolution of the other connected
receiver
• Power over Cable (PoC) technology provides power from the
splitter unit to the connected receivers via Cat6 cabling
• Included mounting hardware allows splitter unit to be wall-
mounted, rack-mounted or pole-mounted
B127A-002-BHPH2
• Extends and splits a 4K audio/video signal with power to two
displays up to 230 ft. away over 24 AWG Cat6 cabling
• Kit includes two pigtail receivers that each support 4K/60 Hz
video resolutions
• Compatible with Tripp Lite B127A-Series Receiver units such
as B127A-1A0-FH or B127A-1A0-BH (sold separately)
• Supports true uncompressed 7.1-channel digital audio and
Dolby TrueHD
4
Product Features
• Multi-resolution support allows receiver units to be used
on any display that supports 1080p, 4K/30 Hz or 4K/60 Hz
without aecting the video resolution of the other connected
receiver
• Power over Cable (PoC) technology provides power from the
splitter unit to the connected receivers via Cat6 cabling
• Included mounting hardware allows splitter unit to be wall-
mounted, rack-mounted or pole-mounted
B127A-004-BH
• Extends and splits a 4K audio/video signal with power to four
displays up to 230 ft. away over 24 AWG Cat6 cabling
• Compatible with Tripp Lite B127A-Series Receiver units such
as B127A-1A0-FH or B127A-1A0-BH (sold separately)
• Supports true uncompressed 7.1-channel digital audio and
Dolby TrueHD
• Multi-resolution support allows receiver units to be used
on any display that supports 1080p, 4K/30 Hz or 4K/60 Hz
without aecting the video resolution of the other connected
receiver
• Power over Cable (PoC) technology provides power from the
splitter unit to the connected receivers via Cat6 cabling
• Local HDMI port supports 4K/60 Hz video resolution to
display the image being transmitted to connected displays
• Cascade an additional B127A-002-BH, B127A-004-BH
or B127A-008-BH splitter unit from the local HDMI port to
expand your installation
5
Product Features
• Included mounting hardware allows splitter unit to be wall-
mounted, rack-mounted or pole-mounted
B127A-004-BHPH3
• Extends and splits a 4K audio/video signal with power to four
displays up to 230 ft. away over 24 AWG Cat6 cabling
• Kit includes three pigtail receivers that each support 4K/60
Hz video resolutions
• Compatible with Tripp Lite B127A-Series Receiver units such
as B127A-1A0-FH or B127A-1A0-BH (sold separately)
• Supports true uncompressed 7.1-channel digital audio and
Dolby TrueHD
• Multi-resolution support allows receiver units to be used
on any display that supports 1080p, 4K/30 Hz or 4K/60 Hz
without aecting the video resolution of the other connected
receiver
• Power over Cable (PoC) technology provides power from the
splitter unit to the connected receivers via Cat6 cabling
• Local HDMI port supports 4K/60 Hz video resolution to
display the image being transmitted to connected displays
• Cascade an additional B127A-002-BH, B127A-004-BH
or B127A-008-BH splitter unit from the local HDMI port to
expand your installation
• Included mounting hardware allows splitter unit to be wall-
mounted, rack-mounted or pole-mounted
6
Product Features
B127A-008-BH
• Extends and splits a 4K audio/video signal with power to
eight displays up to 230 ft. away over 24 AWG Cat6 cabling
• Compatible with Tripp Lite B127A-Series Receiver units such
as B127A-1A0-FH or B127A-1A0-BH (sold separately)
• Supports true uncompressed 7.1-channel digital audio and
Dolby TrueHD
• Multi-resolution support allows receiver units to be used
on any display that supports 1080p, 4K/30 Hz or 4K/60 Hz
without aecting the video resolution of the other connected
receiver
• Power over Cable (PoC) technology provides power from the
splitter unit to the connected receivers via Cat6 cabling
• Local HDMI port supports 4K/60 Hz video resolution to
display the image being transmitted to connected displays
• Cascade an additional B127A-002-BH, B127A-004-BH
or B127A-008-BH splitter unit from the local HDMI port to
expand your installation
• Included mounting hardware allows splitter unit to be
wall-mounted, rack-mounted or pole-mounted
7
Disclaimer
Product Features
Before installation, please check the following settings of your
source(s) and TV/monitor(s):
1.
Set display to 60 Hz. Double-check factory settings, as
default can be set to a lower frequency (Hz) than advertised.
2. Ensure the input setting of your monitor is set at HDMI 2.0.
Some displays may have default setting at HDMI 1.4.
3. Verify your monitor has the HDR feature enabled. Some
displays may have this feature disabled as a factory setting.
4. Check if the Ultra HD (UHD) Deep Color setting is
enabled on your TV/monitor. Conrm with your TV/monitor
manufacturer which HDMI ports support UHD Deep Color.
Note for B127A-004-BH, B127A-004-BHPH3 and B127A-008-BH:
To connect a local monitor to your installation, the UHD Deep
Color setting may need to be disabled on your local TV/monitor
(depending on make) to achieve 4K @ 60 Hz resolution.
Optional Accessories:
• N202-Series Cat6 24 AWG Solid Wire Patch Cables
• P569-XXX-CERT or P568-XXX-2A Series High-Speed
HDMI 2.0 Cables
• B127A-010-H Signal Booster
• B127A-1A0-BH Box-Style Receiver
• B127A-1P0-PH Pigtail Receiver
• B127A-1A0-FH Faceplate Receiver
8

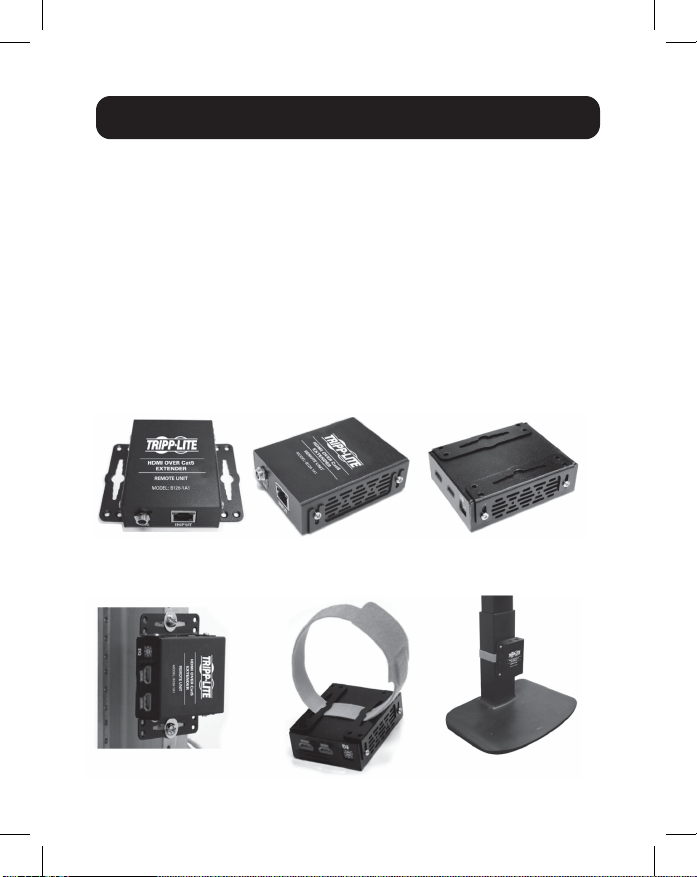

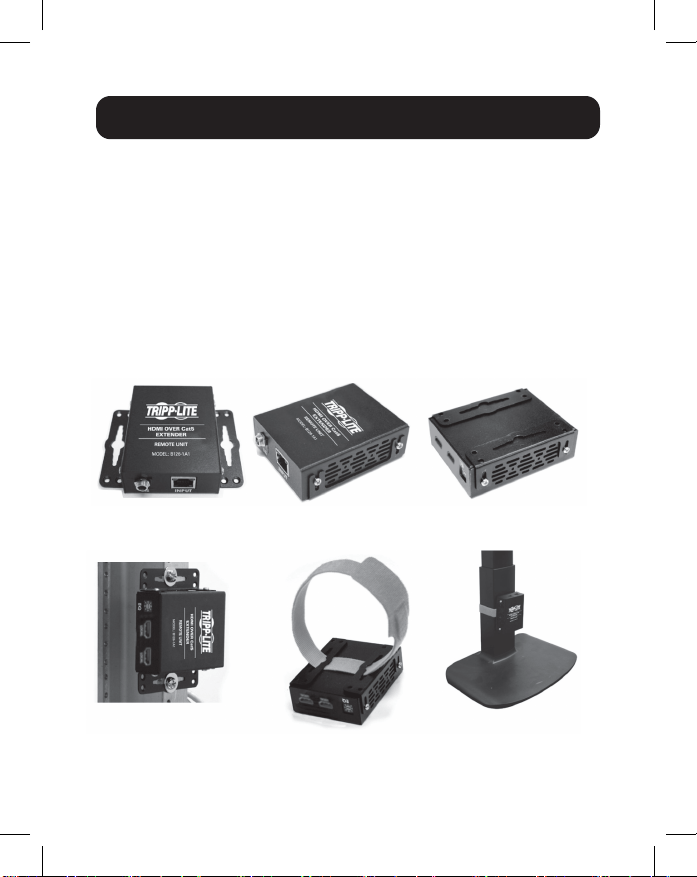

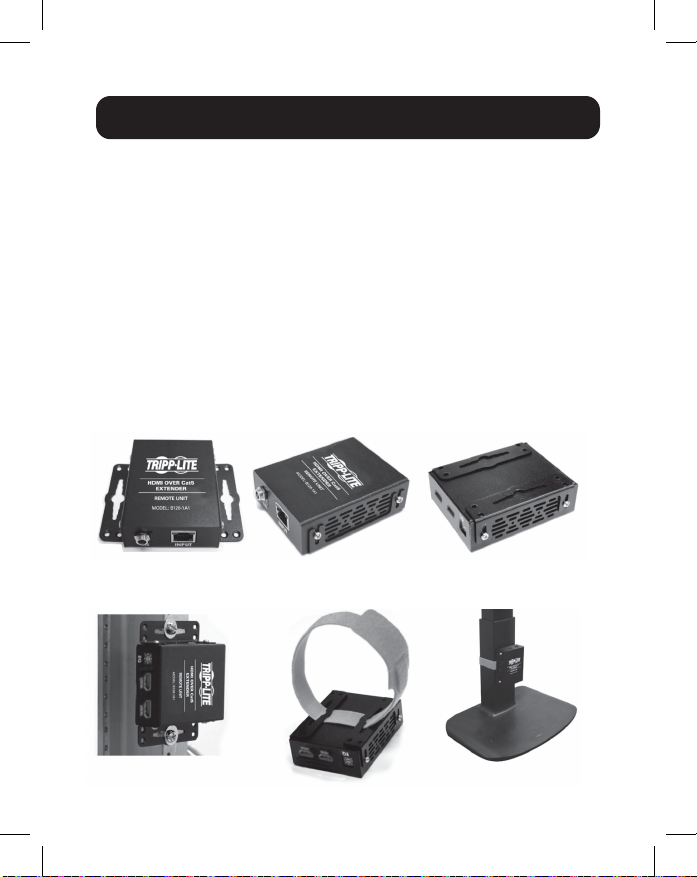

Mounting Instructions
The B127A-002-BH, B127A-004-BH, B127A-008-BH,
B127A-002-BHPH2 and B127A-004-BHPH3 include mounting
hardware that allows for a variety of mounting methods.
The following images illustrate how the included mounting
brackets can be attached for dierent installations.
Note: The model shown in the below images is for illustrative purposes
only. Your product may vary by model number, size or port orientation.
The mounting options for all over IP units are the same.
Wall-Mount
19” Rack-Mount Pole-Mount
9

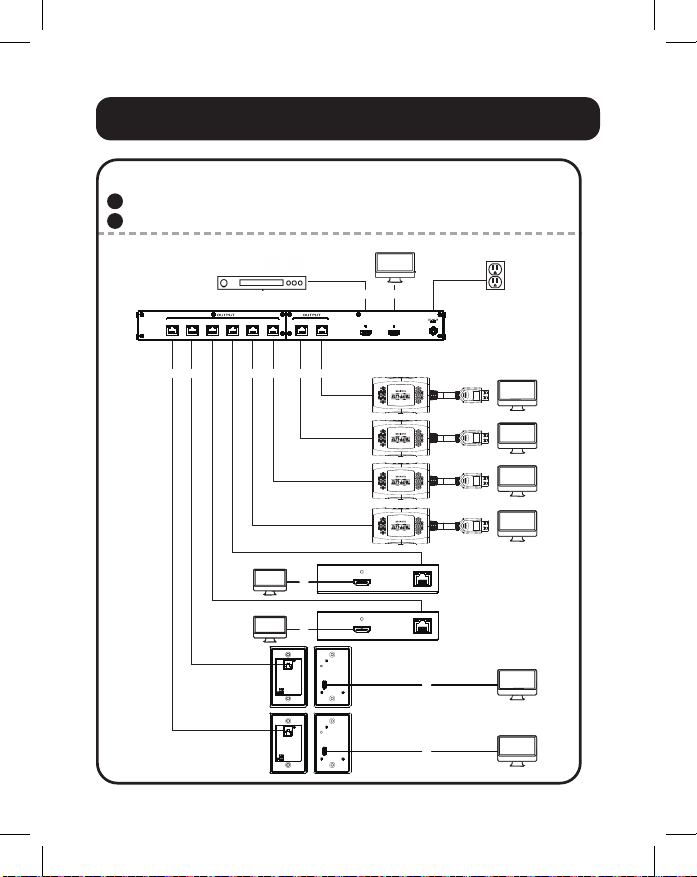

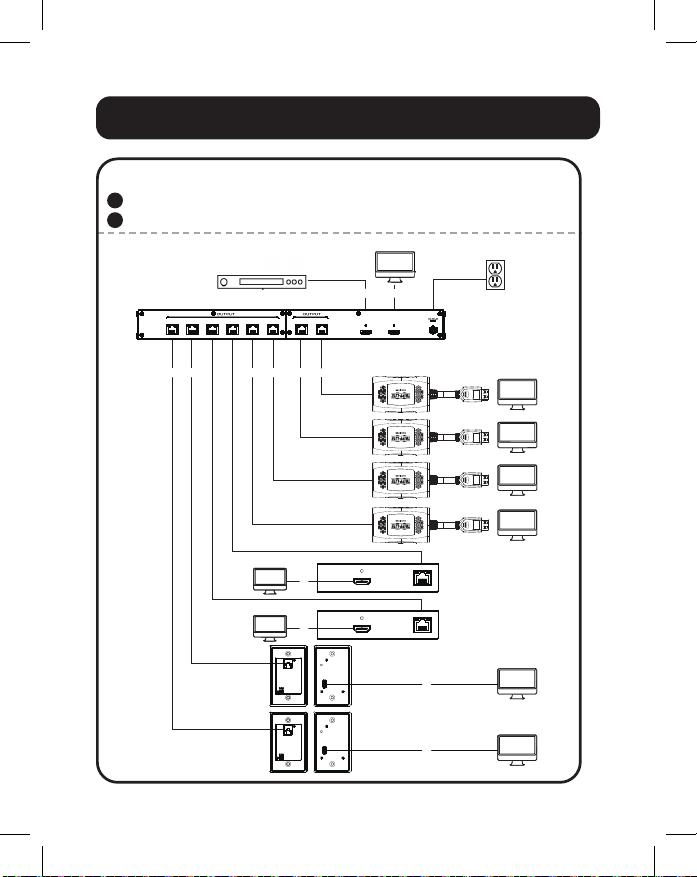

Installation
Standard Splitter Kit Installation
(2-Port Models)
Notes:
1) Test to ensure the entire installation works properly before pulling
cables through ceilings/walls.
2) To achieve maximum distance and performance, use 24 AWG
solid wire Cat6 cable. Using stranded wire Cat6 cable or cable with a
gauge (AWG) size higher than 24 AWG will result in shorter extension
distance. Higher gauge cabling, such as 26 AWG, has a more limited
transmission capability than lower gauge cabling. All Tripp Lite
N202-Series Cat6 cables are made with 24 AWG solid wire cabling.
3) The rst installation diagram shows a B127A-002-BHPH2 kit, which
includes a B127A-002-BH splitter unit and two B127A-1P0-PH receiver
units. The second diagram shows the B127A-002-BH splitter used with
an included B127A-1P0-PH receiver and B127A-1A0-BH receiver (sold
separately at tripplite.com).
4) External power is not required for remote receiver units because
of Power over Cable (PoC) technology incorporated in the transmitter
units.
10
Installation
B127A-002-BH
1
Up to 230 ft. (70 m) Cat6 cable at 4K/60 Hz
2
Up to 15 ft. (4.5 m) HDMI 2.0 cable at 4K/60 Hz
MONITOR
HDR PLAYER
B127A-1A0-BH
B127A-002-BH
B127A-1P0-PH
11
Installation
B127A-002-BHPH2
1
Up to 230 ft. (70 m) Cat6 cable at 4K/60 Hz
2
Up to 15 ft. (4.5 m) HDMI 2.0 cable at 4K/60 Hz
HDR PLAYER
B127A-002-BH
B127A-1P0-PH
B127A-1P0-PH
1. Make sure all equipment in the installation—such as TVs,
Blu-ray™ players and the transmitter—is powered OFF.
2. Using an HDMI 2.0 cable (such as Tripp Lite
P569-XXX-CERT or P568-XXX-2A Series cables), connect
the HDMI source to the INPUT port on the local transmitter
unit.
3. Optional: For extended range, connect up to two
B127A-010-H signal repeater units to the splitter and each
receiver via Cat6 cabling.
4. Using Cat6 cable (such as Tripp Lite N202-Series 24 AWG
Cat6 Cabling), connect the RJ45 port on the local splitter
unit to the RJ45 port on the remote receiver unit.
12
Installation
5. Using an HDMI 2.0 cable (such as Tripp Lite
P569-XXX-CERT or P568-XXX-2A Series cables), connect
the remote receiver unit’s HDMI port to a monitor.
6. Turn on the power to your connected TVs/monitors. The
LOCAL (orange) LED will illuminate to indicate the local
port has been connected to a display.
7. Connect the external power supply to the splitter unit.
Plug it into an available wall outlet or a Tripp Lite surge
protector, power distribution unit (PDU) or uninterruptible
power supply (UPS). The POWER (green) LED on the local
splitter unit will illuminate to indicate the unit is receiving
power from the external power supply. The POWER (green)
LED on the remote receiver unit’s RJ45 port will illuminate
to indicate the unit is receiving power from the local
transmitter unit through PoC technology.
8. Turn on the power to the HDMI source. The RJ45 (orange)
LED will illuminate on both the local transmitter and remote
receiver units to indicate a signal is being received from the
source to display. The screen should now display on the
connected monitor(s).
13
Installation
Standard Splitter Kit Installation
(4-Port Models)
Notes:
1) Test to ensure the entire installation works properly before pulling
cables through ceilings/walls.
2) To achieve maximum distance and performance, use 24 AWG
solid wire Cat6 cable. Using stranded wire Cat6 cable or cable with a
gauge (AWG) size higher than 24 AWG will result in shorter extension
distance. Higher gauge cabling, such as 26 AWG, has a more limited
transmission capability than lower gauge cabling. All Tripp Lite N202-
Series Cat6 cables are made with 24 AWG solid wire cabling.
3) The rst installation diagram shows a B127A-004-BHPH3 kit, which
includes a B127A-004-BH splitter unit and three B127A-1P0-PH
receiver units. The second diagram shows a B127A-004-BH splitter
unit with an included B127A-1P0-PH receiver and additional
B127A-1A0-BH, B127A-1A0-FH and B127A-2A0-FH receiver units
(sold separately at tripplite.com).
4) External power is not required for remote receiver units because
of Power over Cable (PoC) technology incorporated in the transmitter
units.
14
Installation
OUTPUT 1
DATA
REMOTE
OUTPUT INPUT
OUTPUT 4 OUTPUT 3 OUTPUT 2 OUTPUT 1
INPUT
LOCAL
DC 24V, 1A
OUTPUT 1
DATA
OUTPUT 2
REMOTE
B127A-004-BH
1
Up to 230 ft. (70 m) Cat6 cable at 4K/60 Hz
2
Up to 15 ft. (4.5 m) HDMI 2.0 cable at 4K/60 Hz
OPTIONAL
LOCAL MONITOR
HDR PLAYER
B127A-1P0-PH
B127A-1A0-BH
B127A-1A0-FH
B127A-2A0-FH
B127A-004-BH
15
B127A-004-BHPH3
1
Up to 230 ft. (70 m) Cat6 cable at 4K/60 Hz
2
Up to 15 ft. (4.5 m) HDMI 2.0 cable at 4K/60 Hz
HDR PLAYER
B127A-004-BH
B127A-1P0-PH
B127A-1P0-PH
B127A-1P0-PH
1. Make sure all equipment in the installation—such as TVs,
Blu-ray players and the transmitter—is powered OFF.
2. Using an HDMI 2.0 cable (such as Tripp Lite
P569-XXX-CERT or P568-XXX-2A Series cables), connect
the HDMI source to the INPUT port on the local splitter unit.
Installation
OPTIONAL
LOCAL MONITOR
16
Installation
3. Optional: For extended range, connect up to four
B127A-010-H signal repeater units between splitter and
each receiver via Cat6 cabling.
4a. Optional for B127A-004-BHPH3: Using an HDMI 2.0
cable (such as Tripp Lite P569-XXX-CERT or
P568-XXX-2A Series cables), connect a local monitor to
the LOCAL OUT port on the B127A-004-BHPH3 local
splitter unit. The LOCAL (orange) LED will illuminate to
indicate a display has been connected to the local port.
Note: The HDMI local display port only supports 4K/60Hz
resolutions and will not work properly with lesser resolutions.
or
4b. Optional for B127A-004-BHPH3: Cascade an additional
B127A-002-BH, B127A-004-BH or B127A-008-BH splitter
unit via the local HDMI port (sold separately). Repeat steps
4 and 5 below as necessary.
5. Using Cat6 cable (such as Tripp Lite N202-Series 24 AWG
Cat6 Cabling), connect the RJ45 port on the local splitter
unit to the RJ45 port on the remote receiver unit.
6. Using an HDMI 2.0 cable (such as Tripp Lite
P569-XXX-CERT or P568-XXX-2A Series cables), connect
the remote receiver unit’s HDMI port to a monitor.
7. Turn on the power to your connected TVs/monitors. The
LOCAL (orange) LED will illuminate to indicate the local
port has been connected to a display.
17
Installation
8. Connect the external power supply to the splitter unit.
Plug it into an available wall outlet or a Tripp Lite surge
protector, power distribution unit (PDU) or uninterruptible
power supply (UPS). The POWER (green) LED on the local
splitter unit will illuminate to indicate the unit is receiving
power from the external power supply. The POWER (green)
LED on the remote receiver unit’s RJ45 port will illuminate
to indicate the unit is receiving power from the local
transmitter unit through PoC technology.
9. Turn on the power to the HDMI source. The RJ45 (orange)
LED will illuminate on both the local transmitter and remote
receiver units to indicate a signal is being received from the
source to display. The screen should now display on the
connected monitor(s).
18
Installation
Standard Splitter Kit Installation
(8-Port Model)
Notes:
1) Test to ensure the entire installation works properly before pulling
cables through ceilings/walls.
2) To achieve maximum distance and performance, use 24 AWG
solid wire Cat6 cable. Using stranded wire Cat6 cable or cable with a
gauge (AWG) size higher than 24 AWG will result in shorter extension
distance. Higher gauge cabling, such as 26 AWG, has a more limited
transmission capability than lower gauge cabling. All Tripp Lite
N202-Series Cat6 cables are made with 24 AWG solid wire cabling.
3) The installation diagram shows a B127A-008-BH splitter unit with
an assortment of B127A-Series receivers, including B127A-1A0-BH,
B127A-1P0-PH and B127A-1A0-FH (sold separately at tripplite.com).
4) External power is not required for remote receiver units because
of Power over Cable (PoC) technology incorporated in the transmitter
unit.
19
Installation
OUTPUT INPUT
B127A-1A0-BH
OUTPUT 1
DATA
REMOTE
B127A-008-BH
LOCAL-OUTINPUT
RJ45RJ45
RJ45
HDMI
RJ45RJ45RJ45RJ45RJ45
HDMI
2
3
4
56
7
8
1
B127A-008-BH
HDR PLAYER
OPTIONAL LOCAL MONITOR
OUTPUT 1
DATA
REMOTE
B127A-1A0-FH
B127A-1A0-FH
Up to 230 ft. (70 m) Cat6 cable at 4K/60Hz
Up to 15 ft. (4.5 m) HDMI 2.0 cable at 4K/60Hz
B127A-1P0-PH
OUTPUT INPUT
B127A-1A0-BH
B127A-008-BH
1
Up to 230 ft. (70 m) Cat6 cable at 4K/60 Hz
2
Up to 15 ft. (4.5 m) HDMI 2.0 cable at 4K/60 Hz
OPTIONAL LOCAL MONITOR
HDR PLAYER
20
Installation
1. Make sure all equipment in the installation—such as TVs,
Blu-ray players and the transmitter—is powered OFF.
2. Using an HDMI 2.0 cable (such as Tripp Lite
P569-XXX-CERT or P568-XXX-2A Series cables), connect
the HDMI source to the INPUT port on the local splitter unit.
3. Optional: For extended range, connect up to eight
B127A-010-H signal repeater units between splitter and
each receiver via Cat6 cabling.
4a. Optional for B127A-008-BH: Using an HDMI 2.0 cable
(such as Tripp Lite P569-XXX-CERT or P568-XXX-2A
Series cables), connect a local monitor to the LOCALOUT
port on the B127A-008-BH local splitter unit. The LOCAL
(orange) LED will illuminate to indicate a display has been
connected to the local port.
or
4b. Optional for B127A-008-BH: Cascade an additional
B127A-002-BH, B127A-004-BH or B127A-008-BH splitter
unit via the local HDMI port (sold separately). Repeat
steps 4 and 5 below as necessary.
Note: The HDMI local display port only supports 4K/60Hz
resolutions and will not work properly with lesser resolutions.
5. Using Cat6 cable (such as Tripp Lite N202-Series 24AWG
Cat6 Cabling), connect the RJ45 port on the local splitter
unit to the RJ45 port on the remote receiver unit.
6. Using an HDMI 2.0 cable (such as Tripp Lite
P569-XXX-CERT or P568-XXX-2A Series cables), connect
the remote receiver unit’s HDMI port to a monitor.
21
Installation
7. Turn on the power to your connected TVs/monitors. The
LOCAL (orange) LED will illuminate to indicate the local
port has been connected to a display.
8. Connect the external power supply to the splitter unit.
Plug it into an available wall outlet or a Tripp Lite surge
protector, power distribution unit (PDU) or uninterruptible
power supply (UPS). The POWER (green) LED on the local
splitter unit will illuminate to indicate the unit is receiving
power from the external power supply. The POWER (green)
LED on the remote receiver unit’s RJ45 port will illuminate
to indicate the unit is receiving power from the local
transmitter unit through PoC technology.
9. Turn on the power to the HDMI source. The RJ45 (orange)
LED will illuminate on both the local transmitter and remote
receiver units to indicate a signal is being received from the
source to display. The screen should now display on the
connected monitor(s).
22
Warranty and Product Registration
1-Year Limited Warranty
TRIPP LITE warrants its products to be free from defects in materials and
workmanship for a period of one (1) year from the date of initial purchase.
TRIPP LITE’s obligation under this warranty is limited to repairing or replacing
(at its sole option) any such defective products. To obtain service under this
warranty, you must obtain a Returned Material Authorization (RMA) number
from TRIPP LITE or an authorized TRIPP LITE service center. Products must
be returned to TRIPP LITE or an authorized TRIPP LITE service center with
transportation charges prepaid and must be accompanied by a brief description
of the problem encountered and proof of date and place of purchase. This
warranty does not apply to equipment which has been damaged by accident,
negligence or misapplication or has been altered or modied in any way.
EXCEPT AS PROVIDED HEREIN, TRIPP LITE MAKES NO WARRANTIES,
EXPRESS OR IMPLIED, INCLUDING WARRANTIES OF MERCHANTABILITY
AND FITNESS FOR A PARTICULAR PURPOSE. Some states do not permit
limitation or exclusion of implied warranties; therefore, the aforesaid limitation(s)
or exclusion(s) may not apply to the purchaser.
EXCEPT AS PROVIDED ABOVE, IN NO EVENT WILL TRIPP LITE BE LIABLE
FOR DIRECT, INDIRECT, SPECIAL, INCIDENTAL OR CONSEQUENTIAL
DAMAGES ARISING OUT OF THE USE OF THIS PRODUCT, EVEN IF
ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. Specically, TRIPP LITE
is not liable for any costs, such as lost prots or revenue, loss of equipment, loss
of use of equipment, loss of software, loss of data, costs of substitutes, claims by
third parties, or otherwise.
PRODUCT REGISTRATION
Visit tripplite.com/warranty today to register your new Tripp Lite product. You’ll
be automatically entered into a drawing for a chance to win a FREE Tripp Lite
product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for
details.
23
Warranty and Product Registration
WEEE Compliance Information for Tripp Lite Customers and Recyclers
(European Union)
Under the Waste Electrical and Electronic Equipment (WEEE) Directive
and implementing regulations, when customers buy new electrical and
electronic equipment from Tripp Lite they are entitled to:
• Send old equipment for recycling on a one-for-one, like-for-like basis
(this varies depending on the country)
• Send the new equipment back for recycling when this ultimately
becomes waste
WARNING
Use of this equipment in life support applications where failure of this equipment
can reasonably be expected to cause the failure of the life support equipment or
to signicantly aect its safety or eectiveness is not recommended.
Tripp Lite has a policy of continuous improvement. Specications are subject
to change without notice. Photos and illustrations may dier slightly from actual
products.
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
22-05-092 933E30_RevA
24
Juegos de Divisor HDMI
sobre Cat6, 4K / 60 Hz
Modelos de Divisor: B127A-002-BH,
B127A-004-BH, B127-008-BH
Modelos de Juego de Divisor y Receptor:
B127A-002-BHPH2, B127A-004-BHPH3
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2022 Tripp Lite. Todos los derechos reservados.
Manual del Propietario
English 1 • Français 48 • Русский 72 • Deutsch 96
25
Fuente de
Alimentación
Externa
Accesorios
de
Instalación
(S/N)
Cable de
Accesorios
HDMI
B127A-002-BH S S N
B127A-002-BHPH2 S S N
B127A-004-BH S S S
B127A-004-BHPH3 S S S
B127A-008-BH S S N
Todas
• Extienda señales de audio y video 4K hasta a 70.1 m
[230 pies] de distancia a una pantalla HDMI
• Soporta resoluciones de video de hasta 4K x 2K
(3840 x 2160) @ 60 Hz, como se especica en HDMI 2.0,
con Submuestreo de Croma 4:4:4
• Transporte señales de Alto Rango Dinámico [HDR] para una
precisión de color ampliada
• Compatible con los estándares HDCP 2.2
• La tecnología PoC proporciona energía de la unidad divisora
a todas las unidades receptoras sobre cableado Cat6
• Conectar y usar — no se requieren software ni controladores
Contenido del Empaque
Características del Producto
26
Características del Producto
B127A-002-BH
• Extiende y divide una señal de audio y video 4K con
energía a dos pantallas ubicadas hasta a 70 m [230 pies] de
distancia sobre cableado Cat6 24 AWG
• Compatible con unidades receptoras de la serie B127A de
Tripp Lite como B127A-1A0-FH o B127A-1A0-BH (vendidas
por separado)
• Soporta audio digital de 7.1 canales sin compresión y Dolby
TrueHD
• El soporte de resolución múltiple permite que las unidades
receptoras se utilicen en cualquier pantalla que admita
1080p, 4K / 30 Hz o 4K / 60 Hz sin afectar la resolución de
video del otro receptor conectado
• La tecnología PoC proporciona energía de la unidad divisora
a todas las unidades receptoras sobre el cableado Cat6
• Los accesorios de instalación incluidos permiten instalar la
unidad divisora en rack, en la pared o en poste
B127A-002-BHPH2
• Extiende y divide una señal de audio y video 4K con
energía a dos pantallas ubicadas hasta a 70 m [230 pies] de
distancia sobre cableado Cat6 24 AWG
• El juego incluye dos receptores exibles que soportan
resoluciones de video de 4K / 60 Hz
• Compatible con unidades receptoras de la serie B127A de
Tripp Lite como B127A-1A0-FH o B127A-1A0-BH (vendidas
por separado)
27
Características del Producto
• Soporta audio digital de 7.1 canales sin compresión y Dolby
TrueHD
• El soporte de resolución múltiple permite que las unidades
receptoras se utilicen en cualquier pantalla que admita
1080p, 4K / 30 Hz o 4K / 60 Hz sin afectar la resolución de
video del otro receptor conectado
• La tecnología PoC proporciona energía de la unidad divisora
a todas las unidades receptoras sobre el cableado Cat6
• Los accesorios de instalación incluidos permiten instalar la
unidad divisora en rack, en la pared o en poste
B127A-004-BH
• Extiende y divide una señal de audio y video 4K con
energía a dos pantallas ubicadas hasta a 70 m [230 pies] de
distancia sobre cableado Cat6 24 AWG
• Compatible con unidades receptoras de la serie B127A de
Tripp Lite como B127A-1A0-FH o B127A-1A0-BH (vendidas
por separado)
• Soporta audio digital de 7.1 canales sin compresión y Dolby
TrueHD
• El soporte de resolución múltiple permite que las unidades
receptoras se utilicen en cualquier pantalla que admita
1080p, 4K / 30 Hz o 4K / 60 Hz sin afectar la resolución de
video del otro receptor conectado
• El puerto HDMI local soporta resolución de video 4K /
60 Hz para mostrar la imagen que se transmite a los
monitores conectados
28
Características del Producto
• La tecnología PoC proporciona energía de la unidad divisora
a todas las unidades receptoras sobre el cableado Cat6
• Conecte en cascada una unidad divisora B127A-002-BH,
B127A-004-BH o B127A-008-BH adicional desde el puerto
HDMI local para ampliar su instalación
• Los accesorios de instalación incluidos permiten instalar la
unidad divisora en rack, en la pared o en poste
B127A-004-BHPH3
• Extiende y divide una señal de audio y video 4K con
energía a dos pantallas ubicadas hasta a 70 m [230 pies] de
distancia sobre cableado Cat6 24 AWG
• El juego incluye tres receptores exibles que soportan
resoluciones de video de 4K / 60 Hz
• Compatible con unidades receptoras de la serie B127A de
Tripp Lite como B127A-1A0-FH o B127A-1A0-BH (vendidas
por separado)
• Soporta audio digital de 7.1 canales sin compresión y Dolby
TrueHD
• El soporte de resolución múltiple permite que las unidades
receptoras se utilicen en cualquier pantalla que admita
1080p, 4K / 30 Hz o 4K / 60 Hz sin afectar la resolución de
video del otro receptor conectado
• El puerto HDMI local soporta resolución de video 4K / 60 Hz
para mostrar la imagen que se transmite a los monitores
conectados
29
Características del Producto
• La tecnología PoC proporciona energía de la unidad divisora
a todas las unidades receptoras sobre el cableado Cat6
• Conecte en cascada una unidad divisora B127A-002-BH,
B127A-004-BH o B127A-008-BH adicional desde el puerto
HDMI local para ampliar su instalación
• Los accesorios de instalación incluidos permiten instalar la
unidad divisora en rack, en la pared o en poste
B127A-008-BH
• Extiende y divide una señal de audio y video 4K con energía
a ocho pantallas ubicadas hasta a 70 m [230 pies] de
distancia sobre cableado Cat6 24 AWG
• Compatible con unidades receptoras de la serie B127A de
Tripp Lite como B127A-1A0-FH o B127A-1A0-BH (vendidas
por separado)
• Admite audio digital de 7.1 canales sin compresión y Dolby
TrueHD
• El soporte de resolución múltiple permite que las unidades
receptoras se utilicen en cualquier pantalla que admita
1080p, 4K / 30 Hz o 4K / 60 Hz sin afectar la resolución de
video del otro receptor conectado
• La tecnología PoC proporciona energía de la unidad divisora
a todas las unidades receptoras sobre el cableado Cat6
• El puerto HDMI local soporta resolución de video 4K /
60 Hz para mostrar la imagen que se transmite a los
monitores conectados
30
Características del Producto
• Conecte en cascada una unidad divisora B127A-002-BH,
B127A-004-BH o B127A-008-BH adicional desde el puerto
HDMI local para ampliar su instalación
• Los accesorios de instalación incluidos permiten instalar la
unidad divisora en rack, en la pared o en poste
Accesorios Opcionales:
• Cables Patch de Alambre Sólido 24 AWG Cat6 Serie N202
• Cables HDMI 2.0 de Alta Velocidad Serie P569-XXX-CERT o
P568-XXX-2A
• B127A-010-H – Reforzador de Señal
• Receptor Estilo Caja B127A-1A0-BH
• Receptor Flexible B127A-1P0-PH
• Receptor de Placa Frontal B127A-1A0-FH
31
Limitación de Responsabilidad
Antes de la instalación, compruebe los siguientes ajustes de
su(s) fuente(s) y televisor(es) o monitor(es):
1. Congure la pantalla a 60 Hz. Cerciórese de la
conguración de fábrica, ya que el valor predeterminado
puede estar congurado a una frecuencia (Hz) menor que
la anunciada.
2. Asegurarse de que el valor de entrada de su monitor esté
congurado a HDMI 2.0. Algunas pantallas pueden tener
una conguración predeterminada a HDMI 1.4.
3. Verique que su monitor tenga habilitada la función HDR.
Algunas pantallas pueden tener esta función deshabilitada
como conguración de fábrica.
4. Verique que la Conguración de Color Verdadero Ultra HD
[UHD] está habilitada en su televisor o monitor. Conrme
con el fabricante de su televisor o monitor qué puertos
HDMI soportan Color Verdadero UHD.
Nota para B127A-004-BH, B127A-004-BHPH3 y B127A-008-BH:
Para conectar un monitor local a su instalación, puede ser
necesario deshabilitar el ajuste de color verdadero UHD en su TV
o monitor local (dependiendo de marca) para lograr la resolución
4K @ 60Hz.
32
Instrucciones de Instalación
Los modelos B127A-002-BH, B127A-004-BH, B127A-008-BH,
B127A-002-BHPH2 y B127A-004-BHPH3 incluyen accesorios de
instalación que permiten una variedad de métodos de montaje.
Las siguientes imágenes ilustran cómo pueden jarse
los soportes de instalación incluidos para las diferentes
instalaciones.
Nota: El modelo mostrado en las imágenes de abajo es solo para nes
ilustrativos. El producto puede variar según el número de modelo,
tamaño u orientación del puerto. Las opciones de instalación para
todas las unidades sobre IP son las mismas.
Instalación en la Pared
Instalación en
Rack de 19” Instalación en Poste
33
Instalación
Instalación del Juego Divisor Estándar
(Modelos de 2 Puertos)
Notas:
1) Haga pruebas para asegurar que toda la instalación trabaje
correctamente antes de tender los cables a través de techos y
paredes.
2) Para conseguir la distancia y rendimiento máximos, use un cable
Cat6 con conductores de alambre sólido 24 AWG. El uso de cable
Cat6 de alambre trenzado o cable con un número de calibre (AWG)
mayor a 24 AWG, resultará en una distancia de extensión más corta.
Un cableado de número mayor de calibre, como 26 AWG, tiene
capacidad de transmisión más limitada que el cableado de menor
calibre. Todos los cables Cat6 Serie N202 de Tripp Lite están hechos
con cableado de alambre sólido 24 AWG.
3)
El primer diagrama de instalación muestra un juego B127A-002-BHPH2,
que incluye una unidad divisora B127A-002-BH y dos unidades
receptoras B127A-002-BH. El segundo diagrama muestra el divisor
B127A-002-BH usado con un receptor B127A-1P0-PH y un receptor
B127A-1A0-BH incluidos (vendidos por separado en tripplite.com).
4) No se requiere alimentación externa en las unidades receptoras
remotas debido a la tecnología PoC incorporada en las unidades
transmisoras.
34
Instalación
B127A-002-BH
1
Cable Cat6 de hasta 70 m [230 pies] a 4K @ 60 Hz
2
Cable HDMI 2.0 de hasta 4.5 m [15 pies] @ 4K/60 Hz
MONITOR
REPRODUCTOR
HDR
B127A-1A0-BH
B127A-002-BH
B127A-1P0-PH
35
Instalación
B127A-002-BHPH2
1
Cable Cat6 de hasta 70 m [230 pies] a 4K @ 60 Hz
2
Cable HDMI 2.0 de hasta 4.5 m [15 pies] @ 4K/60 Hz
REPRODUCTOR
HDR
B127A-002-BH
B127A-1P0-PH
B127A-1P0-PH
1. Asegúrese de que todos los equipos en la instalación—
como televisores, reproductores Blu-ray™ y el transmisor—
estén apagado.
2. Utilizando un cable HDMI 2.0 (como los cables serie
P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte
la fuente de HDMI al puerto de ENTRADA en la unidad
transmisora local.
3. Opcional: Para un alcance ampliado, conecte hasta dos
unidades repetidoras de señal B127A-010-H al divisor y
cada receptor mediante cableado Cat6.
36
Instalación
4. Mediante el cable Cat6 (como el cableado Cat6 Serie N202
24 AWG de Tripp Lite), conecte el puerto RJ45 de la unidad
divisora local al puerto RJ45 de la unidad receptora remota.
5. Utilizando un cable HDMI 2.0 (como los cables Serie
P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la
unidad receptora remota del puerto HDMI a un monitor.
6. Encienda sus televisores y monitores conectados. El LED
LOCAL (naranja) se iluminará para indicar que Puerto local
ha sido conectado a una pantalla.
7. Conecte la fuente de alimentación externa a la unidad
divisora. Enchúfela en un tomacorriente de pared
disponible o en un supresor de sobretensiones, unidad
de distribución de energía [PDU] o sistema de respaldo
ininterrumpible [UPS] de Tripp Lite. El LED POWER (verde)
en la unidad divisora local se iluminará para indicar que la
unidad está recibiendo energía de la fuente de alimentación
externa. El LED POWER (verde) en el puerto RJ45 de la
unidad receptora remota se iluminará para indicar que la
unidad está recibiendo energía de la unidad transmisora
local a través de la tecnología PoC.
8. Encienda la fuente de HDMI. El LED RJ45 (naranja) se
iluminará en las unidades transmisora local y receptora
remota para indicar que se está recibiendo una señal de la
fuente a la pantalla. Ahora se debe mostrar la pantalla en
el(los) monitor(es) conectado(s).
37
Instalación
Instalación del Juego Divisor Estándar
(Modelos de 4 Puertos)
Notas:
1) Haga pruebas para asegurar que toda la instalación trabaje
correctamente antes de tender los cables a través de techos y
paredes.
2) Para conseguir la distancia y rendimiento máximos, use un cable
Cat6 con conductores de alambre sólido 24 AWG. El uso de cable
Cat6 de alambre trenzado o cable con un número de calibre (AWG)
mayor a 24 AWG, resultará en una distancia de extensión más corta.
Un cableado de número mayor de calibre, como 26 AWG, tiene
capacidad de transmisión más limitada que el cableado de menor
calibre. Todos los cables Cat6 Serie N202 de Tripp Lite están hechos
con cableado de alambre sólido 24 AWG.
3)
El primer diagrama de instalación muestra un juego B127A-004-BHPH3,
que incluye una unidad divisora B127A-004-BH y tres unidades
receptoras B127A-1P0-PH. El segundo diagrama muestra una unidad
divisora B127A-004-BH con un receptor B127A-1P0-PH incluido y
unidades receptoras B127A-1A0-BH, B127A-1A0-FH y B127A-2A0-FH
adicionales (vendidos por separado en tripplite.com).
4) No se requiere alimentación externa en las unidades receptoras
remotas debido a la tecnología Power over Cable (PoC) incorporada
en las unidades transmisoras.
38
Instalación
OUTPUT 1
DATA
REMOTE
OUTPUT INPUT
OUTPUT 4 OUTPUT 3 OUTPUT 2 OUTPUT 1
INPUT
LOCAL
DC 24V, 1A
OUTPUT 1
DATA
OUTPUT 2
REMOTE
B127A-004-BH
1
Cable Cat6 de hasta 70 m [230 pies] a 4K @ 60 Hz
2
Cable HDMI 2.0 de hasta 4.5 m [15 pies] @ 4K/60 Hz
MONITOR LOCAL
OPCIONAL
REPRODUCTOR
HDR
B127A-1P0-PH
B127A-1A0-BH
B127A-1A0-FH
B127A-2A0-FH
B127A-004-BH
39
B127A-004-BHPH3
1
Cable Cat6 de hasta 70 m [230 pies] a 4K @ 60 Hz
2
Cable HDMI 2.0 de hasta 4.5 m [15 pies] @ 4K/60 Hz
REPRODUCTOR
HDR
B127A-004-BH
B127A-1P0-PH
B127A-1P0-PH
B127A-1P0-PH
1. Asegúrese de que todos los equipos en la instalación—
como televisores, reproductores Blu-ray™ y el transmisor—
estén apagado.
2. Utilizando un cable HDMI 2.0 (como los cables serie
P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte
la fuente de HDMI al puerto INPUT en la unidad divisora
local.
Instalación
MONITOR LOCAL
OPCIONAL
40
Instalación
3. Opcional: Para un alcance ampliado, conecte hasta
cuatro unidades repetidoras de señal B127A-010-H entre
el divisor y cada receptor mediante cableado Cat6.
4a. Opcional para el B127A-004-BHPH3: Con un cable
HDMI 2.0 (como los cables de la Serie P569-XXX-CERT o
P568-XXX-2A de Tripp Lite), conecte un monitor local
al puerto LOCALOUT en la unidad divisora B127A-004-
BHPH3. El LED LOCAL naranja se iluminará para indicar
que una pantalla se ha conectado al puerto local.
Nota: El puerto de pantalla local HDMI soporta solamente
resoluciones de 4K / 60Hz y no trabajará correctamente con
resoluciones menores.
or
4b. Opcional para B127A-004-BHPH3: Conecte en cascada
una unidad divisora B127A-002-BH, B127A-004-BH
o B127A-008-BH adicional mediante el puerto HDMI
local (se vende por separado). Repita los pasos 4 y 5 a
continuación según sea necesario.
5. Mediante el cable Cat6 (como el cableado Cat6 Serie
N202 24 AWG de Tripp Lite), conecte el puerto RJ45
de la unidad divisora local al puerto RJ45 de la unidad
receptora remota.
6. Utilizando un cable HDMI 2.0 (como los cables Serie
P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte
la unidad receptora remota del puerto HDMI a un monitor.
41
Instalación
7. Encienda sus televisores y monitores conectados. El LED
LOCAL (naranja) se iluminará para indicar que Puerto
local ha sido conectado a una pantalla.
8. Conecte la fuente de alimentación externa a la unidad
divisora. Enchúfela en un tomacorriente de pared
disponible o en un supresor de sobretensiones, unidad
de distribución de energía [PDU] o sistema de respaldo
ininterrumpible [UPS] de Tripp Lite. El LED POWER (verde)
en la unidad divisora local se iluminará para indicar que la
unidad está recibiendo energía de la fuente de alimentación
externa. El LED POWER (verde) en el puerto RJ45 de la
unidad receptora remota se iluminará para indicar que la
unidad está recibiendo energía de la unidad transmisora
local a través de la tecnología PoC.
9. Encienda la fuente de HDMI. El LED RJ45 naranja se
iluminará en las unidades transmisora local y receptora
remota para indicar que se está recibiendo una señal de la
fuente a la pantalla. Ahora se debe mostrar la pantalla en
el(los) monitor(es) conectado(s).
42
Instalación
Instalación del Juego Divisor Estándar
(Modelo de 8 Puertos)
Notas:
1) Haga pruebas para asegurar que toda la instalación trabaje
correctamente antes de tender los cables a través de techos y
paredes.
2) Para conseguir la distancia y rendimiento máximos, use un cable
Cat6 con conductores de alambre sólido 24 AWG. El uso de cable
Cat6 de alambre trenzado o cable con un número de calibre (AWG)
mayor a 24 AWG, resultará en una distancia de extensión más corta.
Un cableado de número mayor de calibre, como 26 AWG, tiene
capacidad de transmisión más limitada que el cableado de menor
calibre. Todos los cables Cat6 Serie N202 de Tripp Lite están hechos
con cableado de alambre sólido 24 AWG.
3) El diagrama de instalación muestra una unidad divisora
B127A-008-BH con un surtido de receptores de la serie B127A, como
B127A-1A0-BH, B127A-1P0-PH y B127A-1A0-FH (se venden por
separado en tripplite.com)
4) No se requiere energía externa en las unidades receptoras remotas
gracias a la tecnología PoC incorporada en la unidad transmisora.
43
Instalación
OUTPUT INPUT
B127A-1A0-BH
OUTPUT 1
DATA
REMOTE
B127A-008-BH
LOCAL-OUTINPUT
RJ45RJ45
RJ45
HDMI
RJ45RJ45RJ45RJ45RJ45
HDMI
2
3
4
56
7
8
1
B127A-008-BH
HDR PLAYER
OPTIONAL LOCAL MONITOR
OUTPUT 1
DATA
REMOTE
B127A-1A0-FH
B127A-1A0-FH
Up to 230 ft. (70 m) Cat6 cable at 4K/60Hz
Up to 15 ft. (4.5 m) HDMI 2.0 cable at 4K/60Hz
B127A-1P0-PH
OUTPUT INPUT
B127A-1A0-BH
B127A-004-BHPH3
1
Cable Cat6 de hasta 70 m [230 pies] a 4K @ 60 Hz
2
Cable HDMI 2.0 de hasta 4.5 m [15 pies] @ 4K/60 Hz
MONITOR LOCAL OPCIONAL
REPRODUCTOR
HDR
44
Instalación
1. Asegúrese de que todos los equipos en la instalación—
como televisores, reproductores Blu-ray y el transmisor—
estén apagado.
2. Utilizando un cable HDMI 2.0 (como los cables serie
P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte
la fuente de HDMI al puerto INPUT en la unidad divisora
local.
3. Opcional: Para un alcance ampliado, conecte hasta ocho
unidades repetidoras de señal B127A-010-H entre el
divisor y cada receptor mediante cableado Cat6.
4a. Opcional para el B127A-008-BH: Con un cable HDMI 2.0
(como los cables de la Serie P569-XXX-CERT o
P568-XXX-2A de Tripp Lite), conecte un monitor local al
puerto LOCALOUT en la unidad divisora B127A-008-BH.
El LED LOCAL naranja se iluminará para indicar que una
pantalla se ha conectado al puerto local.
O
4b. Opcional para B127A-008-BH: Conecte en cascada una
unidad divisora B127A-002-BH, B127A-004-BH o B127A-
008-BH adicional mediante el puerto HDMI local (se vende
por separado). Repita los pasos 4 y 5 a continuación
según sea necesario.
Nota: El puerto de pantalla local HDMI admite únicamente
resoluciones de 4K / 60Hz y no funcionará correctamente con
resoluciones menores.
5. Usando el cable Cat6 (como el cableado Cat6 Serie
N202 24AWG de Tripp Lite), conecte el puerto RJ45
de la unidad divisora local al puerto RJ45 de la unidad
receptora remota.
45
Instalación
6. Utilizando un cable HDMI 2.0 (como los cables Serie
P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la
unidad receptora remota del puerto HDMI a un monitor.
7. Encienda sus televisores y monitores conectados. El LED
LOCAL (naranja) se iluminará para indicar que Puerto local
ha sido conectado a una pantalla.
8. Conecte la fuente de alimentación externa a la unidad
divisora. Enchúfela en un tomacorriente de pared
disponible o en un supresor de sobretensiones, unidad
de distribución de energía [PDU] o sistema de respaldo
ininterrumpible [UPS] de Tripp Lite. El LED POWER (verde)
en la unidad divisora local se iluminará para indicar que la
unidad está recibiendo energía de la fuente de alimentación
externa. El LED POWER (verde) en el puerto RJ45 de la
unidad receptora remota se iluminará para indicar que la
unidad está recibiendo energía de la unidad transmisora
local a través de la tecnología PoC.
9. Encienda la fuente de HDMI. El LED RJ45 (naranja) se
iluminará en las unidades transmisora local y receptora
remota para indicar que se está recibiendo una señal de la
fuente a la pantalla. Ahora se debe mostrar la pantalla en
el(los) monitor(es) conectado(s).
46
Garantía
Garantía Limitada por 1 Año
TRIPP LITE garantiza por un (1) año a partir de la fecha de compra inicial que
este producto no presenta defectos de materiales ni de mano de obra.
La obligación de TRIPP LITE bajo esta garantía está limitada a la reparación
o reemplazo (a su entera discreción) de cualquier producto defectuoso. Para
obtener servicio bajo esta garantía, debe obtener un número de Autorización
de Devolución de Mercancía [RMA] de TRIPP LITE o de un centro de servicio
autorizado de TRIPP LITE. Los productos deben ser devueltos a TRIPP LITE o
a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte
prepagados y deben acompañarse con una breve descripción del problema y
un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a
equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan
sido alterados o modicados de alguna manera.
EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OFRECE
GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE
COMERCIABILIDAD Y ADECUACIÓN PARA UN DETERMINADO PROPÓSITO.
Algunos estados no permiten la limitación o exclusión de garantías implícitas; por
lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse
al comprador.
SALVO POR LO INDICADO ANTERIORMENTE, EN NINGÚN CASO TRIPP
LITE ASUMIRÁ RESPONSABILIDAD POR DAÑOS DIRECTOS, INDIRECTOS,
ESPECIALES, INCIDENTALES O EMERGENTES QUE SURJAN COMO
RESULTADO DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE
SOBRE LA POSIBILIDAD DE TAL DAÑO. Especícamente, TRIPP LITE no es
responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida
de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos,
costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.
47
Garantía
Información de Cumplimiento con WEEE para Clientes y Recicladores de
Tripp Lite (Unión Europea)
Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos
[WEEE] y regulaciones aplicables, cuando los clientes adquieren un
equipo eléctrico y electrónico nuevo de Tripp Lite están obligados a:
• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo
número (esto varía de un país a otro)
• Devolver el equipo nuevo para reciclaje una vez que nalmente quede
en desuso
ADVERTENCIA
No se recomienda el uso de este equipo en aplicaciones de soporte de vida en
donde razonablemente se pueda esperar que la falla de este equipo cause la
falla del equipo de soporte de vida o afectar signicativamente su seguridad o
efectividad.
Tripp Lite tiene una política de mejora continua. Las especicaciones están
sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir
ligeramente de los productos reales.
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
22-05-092 933E30_RevA
48
Trousses de coupleur
HDMI sur Cat6, 4K/60 Hz
Modèles de coupleurs : B127A-002-BH,
B127A-004-BH, B127-008-BH
Modèles de trousse de coupleur et de récepteur :
B127A-002-BHPH2, B127A-004-BHPH3
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Droits d'auteur © 2022 Tripp Lite. Tous droits réservés.
Manuel de l'utilisateur
English 1 • Español 24 • Русский 72 • Deutsch 96
49
English 1 • Español 24 • Русский 72 • Deutsch 96
Alimentation
externe
Quincaillerie
de montage
(O/N)
Câble pour
accessoires
HDMI
B127A-002-BH O O N
B127A-002-BHPH2 O O N
B127A-004-BH O O O
B127A-004-BHPH3 O O O
B127A-008-BH O O N
Tout
• Prolonge des signaux audio et vidéo 4K jusqu’à 92,9 m
(230 pi) de distance vers un écran HDMI
• Prend en charge des résolutions vidéo jusqu’à 4K x 2K
(3 840 x 2 160) @ 60 Hz, comme spécié dans HDMI 2.0,
avec sous-échantillonnage de la chrominance 4:4:4
• Permet la transmission des signaux à grande gamme
dynamique (HDR) pour une précision des couleurs accrue
• Conforme aux normes HDCP 2.2
• La technologie d’alimentation par câble (PoC) fournit
l’alimentation depuis le coupleur vers les récepteurs
connectés au moyen d’un câblage Cat6
• Prêt à l’emploi – aucun logiciel ou lecteur requis
Contenu de l’emballage
Caractéristiques du produit
50
Caractéristiques du produit
B127A-002-BH
• Prolonge et divise un signal audio/vidéo 4K avec
alimentation vers deux écrans jusqu’à 70 m (230 pi) de
distance sur un câblage Cat6 de 24 AWG
• Compatible avec les récepteurs de la série B127A de
Tripp Lite tels que B127A-1A0-FH ou B127A-1A0-BH
(vendus séparément)
• Prend en charge l’audio numérique 7.1 canaux non
comprimé et Dolby TrueHD
• Le soutien à multiples résolutions permet l’utilisation de
récepteurs sur tout écran prenant en charge 1 080 p,
4K/30 Hz ou 4K/60 Hz sans avoir d’eet sur la résolution
vidéo de l’autre récepteur connecté
• La technologie d’alimentation par câble (PoC) fournit
l’alimentation depuis le coupleur vers les récepteurs
connectés au moyen d’un câblage Cat6
• La quincaillerie de montage incluse permet au coupleur
d’être installé au mur, monté dans un bâti ou sur un poteau
B127A-002-BHPH2
• Prolonge et divise un signal audio/vidéo 4K avec
alimentation vers deux écrans jusqu’à 70 m (230 pi) de
distance sur un câblage Cat6 de 24 AWG1
• La trousse comprend deux récepteurs pigtail qui prennent
chacun en charge des résolutions vidéo 4K/60 Hz
51
Caractéristiques du produit
• Compatible avec les récepteurs de la série B127A de
Tripp Lite tels que B127A-1A0-FH ou B127A-1A0-BH
(vendus séparément)
• Prend en charge l’audio numérique 7.1 canaux non
comprimé et Dolby TrueHD
• Le soutien à multiples résolutions permet l’utilisation de
récepteurs sur tout écran prenant en charge 1 080 p,
4K/30 Hz ou 4K/60 Hz sans avoir d’eet sur la résolution
vidéo de l’autre récepteur connecté
• La technologie d’alimentation par câble (PoC) fournit
l’alimentation depuis le coupleur vers les récepteurs
connectés au moyen d’un câblage Cat6
• La quincaillerie de montage incluse permet au coupleur
d’être installé au mur, monté dans un bâti ou sur un poteau
B127A-004-BH
• Prolonge et divise un signal audio/vidéo 4K avec
alimentation vers deux écrans jusqu’à 70 m (230 pi) de
distance sur un câblage Cat6 de 24 AWG
• Compatible avec les récepteurs de la série B127A de
Tripp Lite tels que B127A-1A0-FH ou B127A-1A0-BH
(vendus séparément)
• Prend en charge l’audio numérique 7.1 canaux non
comprimé et Dolby TrueHD
52
Caractéristiques du produit
• Le soutien à multiples résolutions permet l’utilisation de
récepteurs sur tout écran prenant en charge 1 080 p,
4K/30 Hz ou 4K/60 Hz sans avoir d’eet sur la résolution
vidéo de l’autre récepteur connecté
• Le port HDMI local prend en charge des résolutions vidéo
de 4K/60 Hz pour acher l’image transmise aux écrans
connectés
• La technologie d’alimentation par câble (PoC) fournit
l’alimentation depuis le coupleur vers les récepteurs
connectés au moyen d’un câblage Cat6
• Permet de mettre en cascade un coupleur B127A-002-BH,
B127A-004-BH ou B127A-008-BH supplémentaire depuis le
port HDMI local pour étendre l’installation
• La quincaillerie de montage incluse permet au coupleur
d’être installé au mur, monté dans un bâti ou sur un poteau
B127A-004-BHPH3
• Prolonge et divise un signal audio/vidéo 4K avec
alimentation vers deux écrans jusqu’à 70 m (230 pi) de
distance sur un câblage Cat6 de 24 AWG
• La trousse comprend trois récepteurs pigtail qui prennent
chacun en charge des résolutions vidéo 4K/60 Hz
• Compatible avec les récepteurs de la série B127A de
Tripp Lite tels que B127A-1A0-FH ou B127A-1A0-BH
(vendus séparément)
• Prend en charge l’audio numérique 7.1 canaux non
comprimé et Dolby TrueHD
53
Caractéristiques du produit
• Le soutien à multiples résolutions permet l’utilisation de
récepteurs sur tout écran prenant en charge 1 080 p,
4K/30 Hz ou 4K/60 Hz sans avoir d’eet sur la résolution
vidéo de l’autre récepteur connecté
• Le port HDMI local prend en charge des résolutions vidéo
de 4K/60 Hz pour acher l’image transmise aux écrans
connectés
• La technologie d’alimentation par câble (PoC) fournit
l’alimentation depuis le coupleur vers les récepteurs
connectés au moyen d’un câblage Cat6
• Permet de mettre en cascade un coupleur B127A-002-BH,
B127A-004-BH ou B127A-008-BH supplémentaire depuis le
port HDMI local pour étendre l’installation
• La quincaillerie de montage incluse permet au coupleur
d’être installé au mur, monté dans un bâti ou sur un poteau
B127A-008-BH
• Prolonge et divise un signal audio/vidéo 4K avec
alimentation vers huit écrans jusqu’à 70 m (230 pi) de
distance sur un câblage Cat6 de 24 AWG
• Compatible avec les récepteurs de la série B127A de
Tripp Lite tels que B127A-1A0-FH ou B127A-1A0-BH
(vendus séparément)
• Prend en charge l’audio numérique 7.1 canaux non
comprimé et Dolby TrueHD
54
Caractéristiques du produit
• Le soutien à multiples résolutions permet l’utilisation de
récepteurs sur tout écran prenant en charge 1 080 p, 4K/
30 Hz ou 4K/60 Hz sans avoir d’eet sur la résolution vidéo
de l’autre récepteur connecté
• La technologie d’alimentation par câble (PoC) fournit
l’alimentation depuis le coupleur vers les récepteurs
connectés au moyen d’un câblage Cat6
• Le port HDMI local prend en charge des résolutions vidéo
de 4K/60 Hz pour acher l’image transmise aux écrans
connectés
• Permet de mettre en cascade un coupleur B127A-002-BH,
B127A-004-BH ou B127A-008-BH supplémentaire depuis le
port HDMI local pour étendre l’installation
• La quincaillerie de montage incluse permet au coupleur
d’être installé au mur, monté dans un bâti ou sur un poteau
Accessoires en option :
• Cordons de raccordement à ls rigides 24 AWG Cat6 de
série N202
• Câbles HDMI 2.0 haute vitesse de la série P569-XXX-CERT
ou P568-XXX-2A
• Amplicateur de signal B127A-010-H
• Récepteur de style boîte B127A-1A0-BH
• Récepteur à queue de cochon B127A-1P0-PH
• Récepteur de plaque avant B127A-1A0-FH
55
Clause de non-responsabilité
Avant l’installation, vérier les paramètres suivants de la ou
des sources et de la télévision/du ou des moniteurs :
1. Congurer l’achage à 60 Hz. Revérier les réglages de
l’usine, car ils peuvent être congurés par défaut à une
fréquence moindre (Hz) que celle annoncée.
2. S’assurer que le réglage d’entrée du moniteur est conguré
à HDMI 2.0. Certains écrans peuvent avoir un réglage par
défaut conguré à HDMI 1.4.
3. Vérier que la fonctionnalité HDR du moniteur est activée.
Cette fonctionnalité peut être désactivée comme paramètre
d’usine pour certains écrans.
4. Vérier si le réglage Ultra HD (UHD) Deep Color (couleur
foncée ultra-haute dénition) est activé sur la télévision/
le moniteur. Conrmer avec le fabricant de la télévision/du
moniteur quels ports HDMI prennent en charge UHD Deep
Color (couleur foncée ultra-haute dénition).
Remarque pour B127A-004-BH, B127A-004-BHPH3 et
B127A-008-BH : Pour raccorder un moniteur local à l’installation,
le réglage UHD Deep Color peut devoir être désactivé sur la
télévision/le moniteur local(e) (selon la marque) pour obtenir une
résolution de 4K 60 Hz.
56
Instructions de montage
Le B127A-002-BH, B127A-004-BH, B127A-008-BH,
B127A-002-BHPH2 et B127A-004-BHPH3 incluent la
quincaillerie de montage qui permet diérentes méthodes de
montage.
Les images suivantes illustrent comment les supports de
montage inclus peuvent être xés pour diérentes installations.
Remarque : Le modèle illustré dans les images ci-dessous est fourni
à titre indicatif uniquement. Le produit peut varier selon le numéro de
modèle, la taille ou l’orientation des ports. Les options de montage
pour tous les appareils sur IP sont les mêmes.
Montage au mur
Montage en bâti
de 48,3 cm (19 po) Montage sur poteau
57
Installation
Installation de la trousse de coupleur
standard (modèles à 2 ports)
Remarques :
1) Eectuer un essai pour s’assurer que l’ensemble de l’installation
fonctionne correctement avant de tirer les câbles à travers les
plafonds/murs.
2) Pour obtenir la distance et la performance maximales, utiliser un
câble Cat6 à ls rigides 24 AWG. L’utilisation d’un câble à ls à toron
Cat6 ou d’un câble dont le calibre (AWG) est supérieur à 24 AWG
donnera lieu à une distance d’extension plus courte. Un câble dont le
calibre est supérieur, comme 26 AWG, a une capacité de transmission
plus limitée qu’un câble dont le calibre est inférieur. Tous les câbles
Cat6 de la série N202 Tripp Lite sont faits de câblage à ls rigides de
24 AWG.
3) Le premier diagramme d’installation illustre une trousse
B127A-002-BHPH2 qui inclut un coupleur B127A-002-BH et deux
récepteurs de B127A-1P0-PH. Le second diagramme illustre le
coupleur B127A-002-BH utilisé avec un récepteur de B127A-1P0-PH
et un récepteur B127A-1A0-BH inclus vendus séparément sur tripplite.
com.
4) Aucune alimentation externe n’est requise pour les récepteurs à
distance en raison de la technologie alimentation par câble (PoC)
incorporée au transmetteur.
58
Installation
B127A-002-BH
1
Câble Cat6 jusqu’à 70 m (230 pi) à 4K/60 Hz
2
Câble HDMI 2.0 jusqu’à 4,5 m (15 pi) à 4K/60 Hz
MONITEUR
LECTEUR HDR
B127A-1A0-BH
B127A-002-BH
B127A-1P0-PH
59
Installation
B127A-002-BHPH2
1
Câble Cat6 jusqu’à 70 m (230 pi) à 4K/60 Hz
2
Câble HDMI 2.0 jusqu’à 4,5 m (15 pi) à 4K/60 Hz
LECTEUR HDR
B127A-002-BH
B127A-1P0-PH
B127A-1P0-PH
1. S’assurer que tout l’équipement de l’installation — comme
les télévisions, les lecteurs Blu-ray™ et le transmetteur —
est hors tension.
2. À l’aide d’un câble HDMI 2.0 (comme les câbles de la
série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite),
raccorder une source locale au port INPUT (entrée) sur le
transmetteur local.
3. Facultatif : pour une plage étendue, raccorder jusqu’à
deux répéteurs de signal B127A-010-H au coupleur et à
chaque récepteur via un câblage Cat6.
4. À l’aide d’un câble Cat6 (comme le câblage Cat6 24 AWG
de la série N202 de Tripp Lite), raccorder le port RJ45 sur
le coupleur local au port RJ45 sur le récepteur à distance.
60
Installation
5. À l’aide d’un câble HDMI 2.0 (comme les câbles de la série
P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder
le port HDMI du récepteur à distance à un moniteur.
6. Mettre les téléviseurs/moniteurs connectés sous tension. Le
voyant à DEL LOCAL (orange) s’allumera pour indiquer que
le port local a été connecté à un écran.
7. Brancher la source d’alimentation externe au coupleur.
La brancher à une prise murale disponible ou à un
parasurtenseur, à une unité de distribution de puissance
(PDU) ou à un onduleur de Tripp Lite. Le voyant à
DEL POWER (alimentation) (vert) sur le coupleur local
s’allumera pour indiquer que l’appareil est alimenté
par l’alimentation externe. Le voyant à DEL POWER
(alimentation) (vert) sur le port RJ45 du récepteur à
distance s’allumera pour indiquer que l’appareil est
alimenté par le transmetteur local par le biais de la
technologie PoC.
8. Mettre la source HDMI sous tension. Le voyant à DEL RJ45
(orange) s’allumera sur le transmetteur local et le récepteur
à distance pour indiquer qu’un signal est reçu de la source
vers l’écran. L’écran devrait maintenant s’acher sur le ou
les moniteurs connectés.
61
Installation
Installation de la trousse de coupleur
standard (modèles à 4 ports)
Remarques :
1) Eectuer un essai pour s’assurer que l’ensemble de l’installation
fonctionne correctement avant de tirer les câbles à travers les
plafonds/murs.
2) Pour obtenir la distance et la performance maximales, utiliser un
câble Cat6 à ls rigides 24 AWG. L’utilisation d’un câble à ls à toron
Cat6 ou d’un câble dont le calibre (AWG) est supérieur à 24 AWG
donnera lieu à une distance d’extension plus courte. Un câble dont le
calibre est supérieur, comme 26 AWG, a une capacité de transmission
plus limitée qu’un câble dont le calibre est inférieur. Tous les câbles
Cat6 de la série N202 Tripp Lite sont faits de câblage à ls rigides de
24 AWG.
3) Le premier diagramme d’installation illustre une trousse
B127A-004-BHPH3 qui inclut un coupleur B127A-004-BH et trois
récepteurs à B127A-1P0-PH. Le second diagramme illustre un
coupleur B127A-004-BH avec un récepteur de B127A-1P0-PH et
des récepteurs B127A-1A0-BH, B127A-1A0-FH et B127A-2A0-FH
supplémentaires vendus séparément sur tripplite.com.
4) Aucune alimentation externe n’est requise pour les récepteurs à
distance en raison de la technologie alimentation par câble (PoC)
incorporée au transmetteur.
62
Installation
OUTPUT 1
DATA
REMOTE
OUTPUT INPUT
OUTPUT 4 OUTPUT 3 OUTPUT 2 OUTPUT 1
INPUT
LOCAL
DC 24V, 1A
OUTPUT 1
DATA
OUTPUT 2
REMOTE
B127A-004-BH
1
Câble Cat6 jusqu’à 70 m (230 pi) à 4K/60 Hz
2
Câble HDMI 2.0 jusqu’à 4,5 m (15 pi) à 4K/60 Hz
MONITEUR
LOCAL
OPTIONNEL
LECTEUR HDR
B127A-1P0-PH
B127A-1A0-BH
B127A-1A0-FH
B127A-2A0-FH
B127A-004-BH
63
B127A-004-BHPH3
1
Câble Cat6 jusqu’à 70 m (230 pi) à 4K/60 Hz
2
Câble HDMI 2.0 jusqu’à 4,5 m (15 pi) à 4K/60 Hz
LECTEUR HDR
B127A-004-BH
B127A-1P0-PH
B127A-1P0-PH
B127A-1P0-PH
1. S’assurer que tout l’équipement de l’installation — comme
les télévisions, les lecteurs Blu-ray™ et le transmetteur —
est hors tension.
2. À l’aide d’un câble HDMI 2.0 (comme les câbles de la
série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite ),
raccorder la source HDMI au port INPUT (entrée) sur le
coupleur local.
Installation
MONITEUR
LOCAL
OPTIONNEL
64
Installation
3. Facultatif : pour une plage étendue, raccorder jusqu’à
quatre répéteurs de signal B127A-010-H entre le coupleur
et chaque récepteur via un câblage Cat6.
4a. Facultatif pour B127A-004-BHPH3 : à l’aide d’un câble
HDMI 2.0 (comme les câbles de la série P569-XXX-CERT
ou P568-XXX-2A de Tripp Lite ), raccorder un moniteur
local au port LOCALOUT (sortie locale) sur le coupleur
local B127A-004-BHPH3. Le voyant à DEL LOCAL orange
s’allumera pour indiquer qu’un écran a été connecté au
port local.
Remarque : Le port d’achage local HDMI prend uniquement
en charge des résolutions de 4K/60 Hz et ne fonctionnera pas
correctement avec des résolutions plus faibles.
OU
4b. Facultatif pour B127A-004-BHPH3 : faire cascader
un coupleur B127A-002-BH, B127A-004-BH ou B127A-
008-BH supplémentaire via le port HDMI local (vendu
séparément). Répéter les étapes 4 et 5 ci-dessous si
nécessaire.
5. À l’aide d’un câble Cat6 (comme le câblage Cat6 24 AWG
de la série N202 de Tripp Lite), raccorder le port RJ45 sur
le coupleur local au port RJ45 sur le récepteur à distance.
6. À l’aide d’un câble HDMI 2.0 (comme les câbles de la
série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite),
raccorder le port HDMI du récepteur à distance à un
moniteur.
65
Installation
7. Mettre les téléviseurs/moniteurs connectés sous tension. Le
voyant à DEL LOCAL (orange) s’allumera pour indiquer que
le port local a été connecté à un écran.
8. Brancher la source d’alimentation externe au coupleur.
La brancher à une prise murale disponible ou à un
parasurtenseur, à une unité de distribution de puissance
(PDU) ou à un onduleur de Tripp Lite. Le voyant à
DEL POWER (alimentation) (vert) sur le coupleur local
s’allumera pour indiquer que l’appareil est alimenté
par l’alimentation externe. Le voyant à DEL POWER
(alimentation) (vert) sur le port RJ45 du récepteur à
distance s’allumera pour indiquer que l’appareil est
alimenté par le transmetteur local par le biais de la
technologie PoC.
9. Mettre la source HDMI sous tension. Le voyant à DEL
orange RJ45 s’allumera sur le transmetteur local et le
récepteur à distance pour indiquer qu’un signal est reçu de
la source vers l’écran. L’écran devrait maintenant s’acher
sur le ou les moniteurs connectés.
66
Installation
Installation de la trousse de coupleur
standard (modèles à 8 ports)
Remarques :
1) Eectuer un essai pour s’assurer que l’ensemble de l’installation
fonctionne correctement avant de tirer les câbles à travers les
plafonds/murs.
2) Pour obtenir la distance et la performance maximales, utiliser un
câble Cat6 à ls rigides 24 AWG. L’utilisation d’un câble à ls à toron
Cat6 ou d’un câble dont le calibre (AWG) est supérieur à 24 AWG
donnera lieu à une distance d’extension plus courte. Un câble dont le
calibre est supérieur, comme 26 AWG, a une capacité de transmission
plus limitée qu’un câble dont le calibre est inférieur. Tous les câbles
Cat6 de la série N202 Tripp Lite sont faits de câblage à ls rigides de
24 AWG.
3) Le schéma d’installation illustre un coupleur B127A-008-BH avec
un assortiment de récepteurs de la série B127A, y compris B127A-
1A0-BH, B127A-1P0-PH et B127A-1A0-FH (vendus séparément sur
tripplite.com)
4) Aucune alimentation externe n’est requise pour les récepteurs à
distance en raison de la technologie alimentation par câble (PoC)
incorporée à l’émetteur.
67
Installation
OUTPUT INPUT
B127A-1A0-BH
OUTPUT 1
DATA
REMOTE
B127A-008-BH
LOCAL-OUTINPUT
RJ45RJ45
RJ45
HDMI
RJ45RJ45RJ45RJ45RJ45
HDMI
2
3
4
56
7
8
1
B127A-008-BH
HDR PLAYER
OPTIONAL LOCAL MONITOR
OUTPUT 1
DATA
REMOTE
B127A-1A0-FH
B127A-1A0-FH
Up to 230 ft. (70 m) Cat6 cable at 4K/60Hz
Up to 15 ft. (4.5 m) HDMI 2.0 cable at 4K/60Hz
B127A-1P0-PH
OUTPUT INPUT
B127A-1A0-BH
B127A-008-BH
1
Câble Cat6 jusqu’à 70 m (230 pi) à 4K/60 Hz
2
Câble HDMI 2.0 jusqu’à 4,5 m (15 pi) à 4K/60 Hz
MONITEUR LOCAL OPTIONNEL
LECTEUR HDR
68
Installation
1. S’assurer que tout l’équipement de l’installation — comme
les télévisions, les lecteurs Blu-ray et le transmetteur — est
hors tension.
2. À l’aide d’un câble HDMI 2.0 (comme les câbles de la
série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite ),
raccorder la source HDMI au port INPUT (entrée) sur le
coupleur local.
3. Facultatif : pour une plage étendue, raccorder jusqu’à
huit répéteurs de signal B127A-010-H entre le coupleur et
chaque récepteur via un câblage Cat6.
4a. Facultatif pour B127A-008-BH : à l’aide d’un câble
HDMI 2.0 (comme les câbles de la série P569-XXX-CERT
ou P568-XXX-2A de Tripp Lite), raccorder un moniteur
local au port LOCALOUT (sortie locale) sur le coupleur
local B127A-008-BH. Le voyant à DEL LOCAL orange
s’allumera pour indiquer qu’un écran a été connecté au
port local.
OU
4b. Facultatif pour B127A-008-BH : faire cascader un
coupleur B127A-002-BH, B127A-004-BH ou B127A-
008-BH supplémentaire via le port HDMI local (vendu
séparément). Répéter les étapes 4 et 5 ci-dessous si
nécessaire.
Remarque : Le port d’achage local HDMI prend uniquement
en charge des résolutions de 4K/60 Hz et ne fonctionnera pas
correctement avec des résolutions plus faibles.
69
Installation
5. À l’aide d’un câble Cat6 (comme le câblage Cat6 24 AWG
de la série N202 de Tripp Lite), raccorder le port RJ45 sur
le coupleur local au port RJ45 sur le récepteur à distance.
6. À l’aide d’un câble HDMI 2.0 (comme les câbles de la série
P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder
le port HDMI du récepteur à distance à un moniteur.
7. Mettre les téléviseurs/moniteurs connectés sous tension.
Le voyant à DEL LOCAL (orange) s’allumera pour indiquer
que le port local a été connecté à un écran.
8. Brancher la source d’alimentation externe au coupleur.
La brancher à une prise murale disponible ou à un
parasurtenseur, à une unité de distribution de puissance
(PDU) ou à un onduleur de Tripp Lite. Le voyant à
DEL POWER (alimentation) (vert) sur le coupleur local
s’allumera pour indiquer que l’appareil est alimenté
par l’alimentation externe. Le voyant à DEL POWER
(alimentation) (vert) sur le port RJ45 du récepteur à
distance s’allumera pour indiquer que l’appareil est
alimenté par le transmetteur local par le biais de la
technologie PoC.
9. Mettre la source HDMI sous tension. Le voyant à DEL RJ45
(orange) s’allumera sur le transmetteur local et le récepteur
à distance pour indiquer qu’un signal est reçu de la source
vers l’écran. L’écran devrait maintenant s’acher sur le ou
les moniteurs connectés.
70
Garantie
Garantie limitée de 1 an
TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de
fabrication pendant une période d’un (1) an à partir de la date d’achat initiale.
La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite
à la réparation ou au remplacement (à sa seule discrétion) de ces produits
défectueux. Pour obtenir une réparation sous la présente garantie, vous devez
obtenir un numéro d’autorisation de retour de matériel (RMA) auprès de
TRIPP LITE ou d’un centre de réparation reconnu par TRIPP LITE. Les produits
doivent être retournés à TRIPP LITE ou à un centre de réparation reconnu
par TRIPP LITE en port prépayé et être accompagnés d’une brève description
du problème et d’un justicatif de la date et du lieu d’achat. Cette garantie ne
s’applique pas au matériel ayant été endommagé suite à un accident, à une
négligence ou à une application abusive, ou ayant été altéré ou modié d’une
façon quelconque.
SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE
N’ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES
GARANTIES DE QUALITÉ COMMERCIALE ET D’ADAPTATION À UN USAGE
PARTICULIER. Certains États n’autorisant pas la limitation ni l’exclusion de
garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas
s’appliquer à l’acheteur.
À L’EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA
EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS,
INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT
DE L’UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE
L’ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne
pourra être tenue responsable de coûts, tels que perte de bénéces ou de
recettes, perte de matériel, impossibilité d’utilisation du matériel, perte de logiciel,
perte de données, frais de produits de remplacement, réclamations d’un tiers ou
autres.
71
Garantie
Renseignements sur la conformité à la directive DEEE pour les clients de
Tripp Lite et les recycleurs (Union européenne)
En vertu de la directive et des règlements d’application relatifs aux
déchets d’équipements électriques et électroniques (DEEE), lorsque des
clients achètent de l’équipement électrique et électronique neuf de
Tripp Lite, ils ont droit :
• D’envoyer l’équipement usagé au recyclage pourvu qu’il soit remplacé
par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement an qu’il soit recyclé à la n de sa
vie utile.
AVERTISSEMENT
Il n’est pas recommandé d’utiliser cet équipement pour des appareils de survie
où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner
la défaillance de l’appareil de maintien de la vie ou aecter de façon majeure sa
sécurité ou son ecacité.
La politique de Tripp Lite en est une d’amélioration continue. Les caractéristiques
techniques sont modiables sans préavis. Les produits réels peuvent diérer
légèrement des photos et des illustrations.
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
22-05-092 933E30_RevA
72
Комплекты
разветвителей HDMI
через Cat6 (4K/60 Гц)
Модели разветвителей: B127A-002-BH,
B127A-004-BH, B127-008-BH
Модели комплектов разветвителей и приемников:
B127A-002-BHPH2, B127A-004-BHPH3
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Охраняется авторским правом © 2022 Tripp Lite.
Перепечатка запрещается.
Руководство пользователя
English 1 • Español 24 • Français 48 • Deutsch 96
73
English 1 • Español 24 • Français 48 • Deutsch 96
Внешний
источник
питания
Монтажная
оснастка
(да/нет)
HDMI-кабель для
подключения
аксессуаров
B127A-002-BH ДА ДА N
B127A-002-BHPH2 ДА ДА N
B127A-004-BH ДА ДА ДА
B127A-004-BHPH3 ДА ДА ДА
B127A-008-BH ДА ДА N
Все
• Ретранслируют аудио- и видеосигналы с разрешением 4K на
HDMI-дисплей, расположенный на расстоянии до 70 м
• Поддерживает видеоразрешения стандарта до 4K x 2K
(3840 x 2160) при 60 Гц согласно требованиям стандарта
HDMI 2.0 с цветовой субдискретизацией 4:4:4
• Обеспечивают передачу сигналов в расширенном
динамическом диапазоне (HDR) с целью повышения
точности цветопередачи
• Соответствуют требованиям стандартов HDCP 2.2
• Технология PoC (питание по кабелю) обеспечивает подачу
электропитания с разветвителя на все подключенные
приемники через кабели Cat6
• Автоматическая настройка при подключении по технологии
Plug-and-Play без необходимости использования
программного обеспечения или драйверов
Содержимое упаковки
Характеристики изделия
74
Характеристики изделия
B127A-002-BH
• Обеспечивает ретрансляцию и разветвление аудио-/
видеосигналов с разрешением 4K вместе с электропитанием
на два дисплея, расположенные расстоянии до 70 м, через
кабели Cat6 калибра 24 AWG
• Совместим с приемниками Tripp Lite серии B127A, в частности
B127A-1A0-FH или B127A-1A0-BH (продаются отдельно)
• Поддерживает цифровые аудиоформаты 7.1-channel и Dolby
TrueHD
• Поддержка сигналов различных разрешений обеспечивает
возможность использования приемников на любом дисплее,
поддерживающем разрешения 1080p, 4K/30 Гц или 4K/60
Гц без ухудшения видеоразрешения другого подключенного
приемника
• Технология PoC (питание по кабелю) обеспечивает подачу
электропитания с разветвителя на подключенные приемники
через кабели Cat6
• В комплект поставки входят монтажные приспособления,
обеспечивающие возможность как настенного монтажа
разветвителя, так и его монтажа в стойке или на мачте
B127A-002-BHPH2
• Обеспечивает ретрансляцию и разветвление аудио-/
видеосигналов с разрешением 4K вместе с электропитанием
на два дисплея, расположенные расстоянии до 70 м, через
кабели Cat6 калибра 24 AWG
• Комплект включает в себя два приемника с гибким кабелем,
каждый из которых поддерживает видеоразрешения 4K/60 Гц
75
Характеристики изделия
• Совместим с приемниками Tripp Lite серии B127A, в частности
B127A-1A0-FH или B127A-1A0-BH (продаются отдельно)
• Поддерживает цифровые аудиоформаты 7.1-channel и Dolby
TrueHD
• Поддержка сигналов различных разрешений обеспечивает
возможность использования приемников на любом дисплее,
поддерживающем разрешения 1080p, 4K/30 Гц или 4K/60 Гц без
ухудшения видеоразрешения другого подключенного приемника
• Технология PoC (питание по кабелю) обеспечивает подачу
электропитания с разветвителя на подключенные приемники
через кабели Cat6
• В комплект поставки входят монтажные приспособления,
обеспечивающие возможность как настенного монтажа
разветвителя, так и его монтажа в стойке или на мачте
B127A-004-BH
• Обеспечивает ретрансляцию и разветвление аудио-/
видеосигналов с разрешением 4K вместе с электропитанием
на два дисплея, расположенные расстоянии до 70 м, через
кабели Cat6 калибра 24 AWG
• Совместим с приемниками Tripp Lite серии B127A, в частности
B127A-1A0-FH или B127A-1A0-BH (продаются отдельно)
• Поддерживает цифровые аудиоформаты 7.1-channel и Dolby
TrueHD
• Поддержка сигналов различных разрешений обеспечивает
возможность использования приемников на любом дисплее,
поддерживающем разрешения 1080p, 4K/30 Гц или 4K/60
Гц без ухудшения видеоразрешения другого подключенного
приемника
76
Характеристики изделия
• Локальный HDMI-порт поддерживает видеоразрешение
4K/60 Гц для показа изображения, передаваемого на
подключенные дисплеи
• Технология PoC (питание по кабелю) обеспечивает подачу
электропитания с разветвителя на подключенные приемники
через кабели Cat6
• Каскадное включение дополнительного разветвителя
B127A-002-BH, B127A-004-BH или B127A-008-BH из
локального HDMI-порта для расширенной установки
• В комплект поставки входят монтажные приспособления,
обеспечивающие возможность как настенного монтажа
разветвителя, так и его монтажа в стойке или на мачте
B127A-004-BHPH3
• Обеспечивает ретрансляцию и разветвление аудио-/
видеосигналов с разрешением 4K вместе с электропитанием
на два дисплея, расположенные расстоянии до 70 м, через
кабели Cat6 калибра 24 AWG
• Комплект включает в себя три приемника с гибким кабелем,
каждый из которых поддерживает видеоразрешения 4K/60 Гц
• Совместим с приемниками Tripp Lite серии B127A, в частности
B127A-1A0-FH или B127A-1A0-BH (продаются отдельно)
• Поддерживает цифровые аудиоформаты 7.1-channel и Dolby
TrueHD
• Поддержка сигналов различных разрешений обеспечивает
возможность использования приемников на любом дисплее,
поддерживающем разрешения 1080p, 4K/30 Гц или 4K/60
Гц без ухудшения видеоразрешения другого подключенного
приемника
77
Характеристики изделия
• Локальный HDMI-порт поддерживает видеоразрешение
4K/60 Гц для показа изображения, передаваемого на
подключенные дисплеи
• Технология PoC (питание по кабелю) обеспечивает подачу
электропитания с разветвителя на подключенные приемники
через кабели Cat6
• Каскадное включение дополнительного разветвителя
B127A-002-BH, B127A-004-BH или B127A-008-BH из
локального HDMI-порта для расширенной установки
• В комплект поставки входят монтажные приспособления,
обеспечивающие возможность как настенного монтажа
разветвителя, так и его монтажа в стойке или на мачте
B127A-008-BH
• Обеспечивает ретрансляцию и разветвление аудио-/
видеосигналов с разрешением 4K вместе с электропитанием
на 8 дисплеев, расположенных на расстоянии до 70 м, через
кабели Cat6 калибра 24 AWG
• Совместим с приемниками Tripp Lite серии B127A, в
частности B127A-1A0-FH или B127A-1A0-BH (продаются
отдельно)
• Поддерживает цифровые аудиоформаты 7.1-channel и Dolby
TrueHD
• Поддержка сигналов различных разрешений обеспечивает
возможность использования приемников на любом дисплее,
поддерживающем разрешения 1080p, 4K/30 Гц или 4K/60 •
Гц без ухудшения видеоразрешения другого подключенного
приемника
78
Характеристики изделия
• Технология PoC (питание по кабелю) обеспечивает подачу
электропитания с разветвителя на подключенные приемники
через кабели Cat6
• Локальный HDMI-порт поддерживает видеоразрешение
4K/60 Гц для показа изображения, передаваемого на
подключенные дисплеи
• Каскадное включение дополнительного разветвителя
B127A-002-BH, B127A-004-BH или B127A-008-BH из
локального HDMI-порта для расширенной установки
• В комплект поставки входят монтажные приспособления,
обеспечивающие возможность как настенного монтажа
разветвителя, так и его монтажа в стойке или на мачте
Опциональные комплектующие:
• Соединительные кабели Cat6 серии N202 с одножильными
проводами калибра 24 AWG
• Высокоскоростные кабели HDMI 2.0 серии P569-XXX-CERT
или P568-XXX-2A
• Усилитель сигнала B127A-010-H
• Приемник в коробчатом корпусе B127A-1A0-BH
• Приемник с гибким кабелем B127A-1P0-PH
• Приемник лицевой панели B127A-1A0-FH
79
Ограничение ответственности
Перед началом установки проверьте следующие настройки
своего(-их) источника(-ов) и телевизора(-ов)/монитора(-ов):
1. Настройте дисплей на частоту 60 Гц. Перепроверьте
заводские настройки, поскольку по умолчанию может
быть установлена более низкая частота (в Гц) по
сравнению с заявленной.
2. Убедитесь в том, что монитор настроен на входной
сигнал стандарта HDMI 2.0. Некоторые дисплеи могут
быть по умолчанию настроены на стандарт HDMI 1.4.
3. Проверьте, включена ли на мониторе функция HDR. На
некоторых дисплеях эта функция может быть отключена
в качестве заводской настройки.
4. Проверьте, включена ли на телевизоре/мониторе
настройка Ultra HD (UHD) Deep Color. Узнайте у
производителя своего телевизора/монитора, какие
HDMI-порты поддерживают UHD Deep Color.
Примечание для мод. B127A-004-BH, B127A-004-BHPH3 и
B127A-008-BH. Для подключения локального монитора к своей
установке может потребоваться отключение настройки UHD
Deep Color на локальном телевизоре/мониторе (в зависимости
от его марки) для достижения разрешения 4K при 60 Гц.
80
Указания по монтажу
Модели B127A-002-BH, B127A-004-BH, B127A-008-BH,
B127A-002-BHPH2 и B127A-004-BHPH3 комплектуются
монтажной оснасткой, обеспечивающей возможность
крепления различными способами.
На приведенных ниже изображениях представлены
возможные способы крепления входящих в комплект
монтажных кронштейнов для различных установок.
Примечание. Приведенная ниже модель представлена только в
качестве иллюстрации. Ваше изделие может отличаться по номеру
модели, размеру или ориентации портов. Варианты монтажа
одинаковы для всех IP-модулей.
Настенный монтаж
Монтаж в
стойку 19” Монтаж на мачте
81
Установка
Установка стандартного комплекта
разветвителя (для 2-портовых
моделей)
Примечания:
1) Перед протягиванием кабелей через стены/потолки необходимо
проверить правильность функционирования всей установки.
2) Для достижения максимальной дистанции и
производительности используйте кабель Cat6 с одножильными
проводами калибра 24 AWG. Использование кабеля Cat6 с
многожильными проводами или кабеля с проводами калибра
выше 24 AWG приведет к уменьшению дальности ретрансляции.
Кабели более высоких калибров (например, 26 AWG) имеют более
ограниченную передающую способность по сравнению с кабелями
более низких калибров. Все кабели Cat6 серии N202 марки
Tripp Lite изготавливаются с использованием одножильных
проводов калибра 24 AWG.
3) На первой схеме установки изображен комплект
B127A-002-BHPH2, включающий в себя разветвитель
B127A-002-BH и два приемника B127A-1P0-PH. На второй схеме
показан разветвитель B127A-002-BH, используемый в комплекте
с приемником B127A-1P0-PH и приемником B127A-1A0-BH,
продаваемыми отдельно на сайте tripplite.com.
4) Удаленные приемники не требуют внешнего источника питания
благодаря использованию технологии Power over Cable (PoC,
питание о кабелю) в передающих модулях.
82
Установка
B127A-002-BH
1
Кабель Cat6 длиной до 70 м при 4K/60 Гц
2
Кабель HDMI 2.0 длиной до 4,5 м при 4K/60 Гц
МОНИТОР
HDR-
ПРОИГРЫВАТЕЛЬ
B127A-1A0-BH
B127A-002-BH
B127A-1P0-PH
83
Установка
B127A-002-BHPH2
1
Кабель Cat6 длиной до 70 м при 4K/60 Гц
2
Кабель HDMI 2.0 длиной до 4,5 м при 4K/60 Гц
HDR-
ПРОИГРЫВАТЕЛЬ
B127A-002-BH
B127A-1P0-PH
B127A-1P0-PH
1. Убедитесь в том, что питание всего оборудования
(а именно телевизоров, проигрывателей Blu-ray и
передатчика) отключено.
2. С помощью кабеля HDMI 2.0 (например, кабелей
Tripp Lite серии P569-XXX-CERT или P568-XXX-2A)
подключите источник HDMI-сигнала к порту INPUT
(ВХОД) локального передатчика.
3. Необязательно: для увеличения дальности
подключите до двух ретрансляторов сигналов мод.
B127A-010-H к разветвителю и каждому приемнику
через кабели Cat6.
84
Установка
4. Соедините порт RJ45 локального разветвителя с портом
RJ45 удаленного приемника с помощью кабеля Cat6
(например, кабелей Cat6 марки Tripp Lite серии N202
калибром 24 AWG).
5. С помощью кабеля HDMI 2.0 (например, кабелей
Tripp Lite серии P569-XXX-CERT или P568-XXX-2A)
соедините HDMI-порт удаленного приемника с монитором.
6. Подайте питание на подключенные телевизоры/
мониторы. Включение светодиодного индикатора
LOCAL (оранжевого цвета) указывает на то, что
локальный порт подключен к дисплею.
7. Подключите внешний источник питания к разветвителю.
Включите его в свободную сетевую розетку либо
в сетевой фильтр, блок распределения питания
(PDU) или источник бесперебойного питания (ИБП)
Tripp Lite. Питание модуля от внешнего источника
отображается светодиодным индикатором POWER
зеленого цвета на локальном разветвителе. Включение
светодиодного индикатора POWER (зеленого цвета)
у порта RJ45 удаленного приемника указывает на то,
что это устройство получает питание от локального
передатчика по технологии PoC.
8. Включите питание источника HDMI-сигнала. При
получении на дисплее сигнала от источника на
локальном передатчике и удаленном приемнике
загораются светодиодные индикаторы RJ45 оранжевого
цвета. Теперь представляемая на экране информация
должна выводиться на подключенный(-е) монитор(-ы).
85
Установка
Установка стандартного комплекта
разветвителя (для 4-портовых
моделей)
Примечания:
1) Перед протягиванием кабелей через стены/потолки необходимо
проверить правильность функционирования всей установки.
2) Для достижения максимальной дистанции и
производительности используйте кабель Cat6 с одножильными
проводами калибра 24 AWG. Использование кабеля Cat6 с
многожильными проводами или кабеля с проводами калибра
выше 24 AWG приведет к уменьшению дальности ретрансляции.
Кабели более высоких калибров (например, 26 AWG) имеют более
ограниченную передающую способность по сравнению с кабелями
более низких калибров. Все кабели Cat6 серии N202 марки
Tripp Lite изготавливаются с использованием одножильных
проводов калибра 24 AWG.
3) На первой схеме установки изображен комплект
B127A-004-BHPH3, включающий в себя разветвитель
B127A-004-BH и три приемника B127A-1P0-PH. На второй схеме
показан разветвитель B127A-004-BH, используемый в комплекте
с приемником B127A-1P0-PH и дополнительными приемниками
B127A-1A0-BH, B127A-1A0-FH и B127A-2A0-FH, продаваемыми
отдельно на сайте tripplite.com.
4) Удаленные приемники не требуют внешнего источника питания
благодаря использованию технологии Power over Cable (PoC,
питание о кабелю) в передающих модулях.
86
Установка
OUTPUT 1
DATA
REMOTE
OUTPUT INPUT
OUTPUT 4 OUTPUT 3 OUTPUT 2 OUTPUT 1
INPUT
LOCAL
DC 24V, 1A
OUTPUT 1
DATA
OUTPUT 2
REMOTE
B127A-004-BH
1
Кабель Cat6 длиной до 70 м при 4K/60 Гц
2
Кабель HDMI 2.0 длиной до 4,5 м при 4K/60 Гц
ДОПОЛНИТЕЛЬНЫЙ
ЛОКАЛЬНЫЙ
МОНИТОР
HDR-
ПРОИГРЫВАТЕЛЬ
B127A-1P0-PH
B127A-1A0-BH
B127A-1A0-FH
B127A-2A0-FH
B127A-004-BH
87
B127A-004-BHPH3
1
Кабель Cat6 длиной до 70 м при 4K/60 Гц
2
Кабель HDMI 2.0 длиной до 4,5 м при 4K/60 Гц
B127A-004-BH
B127A-1P0-PH
B127A-1P0-PH
B127A-1P0-PH
1. Убедитесь в том, что питание всего оборудования
(а именно телевизоров, проигрывателей Blu-ray и
передатчика) отключено.
2. С помощью кабеля HDMI 2.0 (например, кабелей
Tripp Lite серии P569-XXX-CERT или P568-XXX-2A)
подключите источник HDMI-сигнала к порту INPUT
(ВХОД) локального разветвителя.
Установка
ДОПОЛНИТЕЛЬНЫЙ
ЛОКАЛЬНЫЙ
МОНИТОР
HDR-
ПРОИГРЫВАТЕЛЬ
88
Установка
3. Необязательно: для увеличения дальности
подключите до четырех ретрансляторов сигналов
мод. B127A-010-H между разветвителем и каждым
приемником через кабели Cat6.
4a. Необязательно для мод. B127A-004-BHPH3: с
помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite
серии P569-XXX-CERT или P568-XXX-2A) подключите
HDMI-монитор к порту LOCALOUT (ЛОКАЛЬНЫЙ
ВЫХОД) локального разветвителя мод. B127A-004-BHPH3.
Включение светодиодного индикатора LOCAL
(оранжевого цвета) указывает на то, что дисплей
подключен к локальному порту.
Примечание. Локальный порт HDMI-дисплея поддерживает
только разрешения 4K/60 Гц и не функционирует
надлежащим образом с более низкими разрешениями.
ИЛИ
4b. Необязательно для мод. B127A-004-BHPH3:
каскадирование дополнительного разветвителя мод.
B127A-002-BH, B127A-004-BH или B127A-008-BH через
локальный HDMI-порт (продается отдельно). При
необходимости повторите шаги 4 и 5 ниже.
5. Соедините порт RJ45 локального разветвителя с
портом RJ45 удаленного приемника с помощью кабеля
Cat6 (например, кабелей Cat6 марки Tripp Lite серии
N202 калибром 24 AWG).
89
Установка
6. С помощью кабеля HDMI 2.0 (например, кабелей
Tripp Lite серии P569-XXX-CERT или P568-XXX-2A)
соедините HDMI-порт удаленного приемника с
монитором.
7. Подайте питание на подключенные телевизоры/
мониторы. Включение светодиодного индикатора
LOCAL (оранжевого цвета) указывает на то, что
локальный порт подключен к дисплею.
8. Подключите внешний источник питания к разветвителю.
Включите его в свободную сетевую розетку либо
в сетевой фильтр, блок распределения питания
(PDU) или источник бесперебойного питания (ИБП)
Tripp Lite. Питание модуля от внешнего источника
отображается светодиодным индикатором POWER
зеленого цвета на локальном разветвителе. Включение
светодиодного индикатора POWER (зеленого цвета)
у порта RJ45 удаленного приемника указывает на то,
что это устройство получает питание от локального
передатчика по технологии PoC.
9. Включите питание источника HDMI-сигнала. При
получении на дисплее сигнала от источника на
локальном передатчике и удаленном приемнике
загораются светодиодные индикаторы RJ45 оранжевого
цвета. Теперь представляемая на экране информация
должна выводиться на подключенный(-е) монитор(-ы).
90
Установка
Установка стандартного комплекта
разветвителя (для 8-портовых
моделей)
Примечания:
1) Перед протягиванием кабелей через стены/потолки необходимо
проверить правильность функционирования всей установки.
2) Для достижения максимальной дистанции и
производительности используйте кабель Cat6 с одножильными
проводами калибра 24 AWG. Использование кабеля Cat6 с
многожильными проводами или кабеля с проводами калибра
выше 24 AWG приведет к уменьшению дальности ретрансляции.
Кабели более высоких калибров (например, 26 AWG) имеют более
ограниченную передающую способность по сравнению с кабелями
более низких калибров. Все кабели Cat6 серии N202 марки Tripp
Lite изготавливаются с использованием одножильных проводов
калибра 24 AWG.
3) На схеме установки показан разветвитель B127A-008-BH с
набором приемников серии B127A, включая B127A-1A0-BH,
B127A-1P0-PH и B127A-1A0-FH (продаются отдельно на сайте
tripplite.com)
4) Удаленные приемники не требуют внешнего источника питания
благодаря использованию технологии PoC (питание по кабелю) в
передающем модуле.
91
Установка
OUTPUT INPUT
B127A-1A0-BH
OUTPUT 1
DATA
REMOTE
B127A-008-BH
LOCAL-OUTINPUT
RJ45RJ45
RJ45
HDMI
RJ45RJ45RJ45RJ45RJ45
HDMI
2
3
4
56
7
8
1
B127A-008-BH
HDR PLAYER
OPTIONAL LOCAL MONITOR
OUTPUT 1
DATA
REMOTE
B127A-1A0-FH
B127A-1A0-FH
Up to 230 ft. (70 m) Cat6 cable at 4K/60Hz
Up to 15 ft. (4.5 m) HDMI 2.0 cable at 4K/60Hz
B127A-1P0-PH
OUTPUT INPUT
B127A-1A0-BH
B127A-008-BH
1
Кабель Cat6 длиной до 70 м при 4K/60 Гц
2
Кабель HDMI 2.0 длиной до 4,5 м при 4K/60 Гц
ДОПОЛНИТЕЛЬНЫЙ ЛОКАЛЬНЫЙ МОНИТОР
HDR-
ПРОИГРЫВАТЕЛЬ
92
Установка
1. Убедитесь в том, что питание всего оборудования
(а именно телевизоров, проигрывателей Blu-ray и
передатчика) отключено.
2. С помощью кабеля HDMI 2.0 (например, кабелей
Tripp Lite серии P569-XXX-CERT или P568-XXX-2A)
подключите источник HDMI-сигнала к порту INPUT
(ВХОД) локального разветвителя.
3. Необязательно: для увеличения дальности
подключите до 8 ретрансляторов сигналов мод.
B127A-010-H между разветвителем и каждым
приемником через кабели Cat6.
4a. Необязательно для мод. B127A-008-BH: с помощью
кабеля HDMI 2.0 (например, кабелей Tripp Lite серии
P569-XXX-CERT или P568-XXX-2A) подключите HDMI-
монитор к порту LOCALOUT (ЛОКАЛЬНЫЙ ВЫХОД)
локального разветвителя мод. B127A-008-BH.
Включение светодиодного индикатора LOCAL
(оранжевого цвета) указывает на то, что дисплей
подключен к локальному порту.
ИЛИ
4b. Необязательно для мод. B127A-008-BH:
каскадирование дополнительного разветвителя
B127A-002-BH, B127A-004-BH или B127A-008-BH через
локальный HDMI-порт (продается отдельно). При
необходимости повторите шаги 4 и 5 ниже.
Примечание. Локальный порт HDMI-дисплея поддерживает
только разрешения 4K/60 Гц и не функционирует
надлежащим образом с более низкими разрешениями.
93
Установка
5. Соедините порт RJ45 локального разветвителя с
портом RJ45 удаленного приемника с помощью кабеля
Cat6 (например, кабелей Cat6 марки Tripp Lite серии
N202 калибром 24 AWG).
6.
С помощью кабеля HDMI 2.0 (например, кабелей
Tripp Lite серии P569-XXX-CERT или P568-XXX-2A)
соедините HDMI-порт удаленного приемника с
монитором.
7. Подайте питание на подключенные телевизоры/
мониторы. Включение светодиодного индикатора
LOCAL (оранжевого цвета) указывает на то, что
локальный порт подключен к дисплею.
8.
Подключите внешний источник питания к разветвителю.
Включите его в свободную сетевую розетку либо в сетевой
фильтр, блок распределения питания (PDU) или источник
бесперебойного питания (ИБП) Tripp Lite. Питание модуля
от внешнего источника отображается светодиодным
индикатором POWER зеленого цвета на локальном
разветвителе. Включение светодиодного индикатора
POWER (зеленого цвета) у порта RJ45 удаленного
приемника указывает на то, что это устройство получает
питание от локального передатчика по технологии PoC.
9. Включите питание источника HDMI-сигнала. При
получении на дисплее сигнала от источника на
локальном передатчике и удаленном приемнике
загораются светодиодные индикаторы RJ45 оранжевого
цвета. Теперь представляемая на экране информация
должна выводиться на подключенный(-е) монитор(-ы).
94
Гарантийные обязательства
Ограниченная гарантия 1 год
Компания TRIPP LITE гарантирует отсутствие дефектов материалов и
изготовления в течение одного (1) года с момента первоначальной покупки.
Обязательства компании TRIPP LITE по настоящей гарантии
ограничиваются ремонтом или заменой (по ее единоличному усмотрению)
любых таких дефектных изделий. Для получения услуг по данной гарантии
необходимо получить номер Returned Material Authorization (RМА —
разрешение на возврат материалов) от компании TRIPP LITЕ или ее
авторизованного сервисного центра. Изделия должны быть возвращены в
компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с
предоплатой транспортных расходов и сопровождаться кратким описанием
возникшей проблемы и документом, подтверждающим дату и место его
приобретения. Действие настоящей гарантии не распространяется на
оборудование, поврежденное в результате аварии, небрежного обращения
или неправильного использования, а также видоизмененное каким бы то ни
было образом.
ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ
КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ
ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ
КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО
КОНКРЕТНОЙ ЦЕЛИ. B некоторых штатах/государствах ограничение или
исключение подразумеваемых гарантий не допускается; следовательно,
вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не
распространяться на покупателя.
ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ
КОМПАНИЯ TRIPP LITЕ НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ
ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, CЛУЧАЙНЫЕ ИЛИ
ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ
ОБCТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ
ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В CЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О
ВОЗМОЖНОCТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания
TRIPP LITE не несет ответственности за какие-либо издержки, такие как
упущенные прибыли или доходы, потеря оборудования, потеря возможности
использования оборудования, потеря программного обеспечения, потеря
данных, расходы на заменители, урегулирование претензий третьих лиц и
пр.
95
Гарантийные обязательства
Информация по выполнению требований Директивы WEEE для
покупателей и переработчиков продукции компании Tripp Lite
(являющихся резидентами Европейского союза)
Согласно положениям Директивы об утилизации отходов
электрического и электронного оборудования (WЕЕЕ) и
исполнительных распоряжений по ее применению, при покупке
потребителями нового электрического или электронного
оборудования производства компании Тripp Lite они получают право
на:
• Продажу старого оборудования по принципу “один за один” и/или
на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после
окончательной выработки его ресурса
ВНИМАНИЕ!
Не рекомендуется использование данного оборудования в системах
жизнеобеспечения, где его выход из строя предположительно может
привести к перебоям в работе оборудования жизнеобеспечения или в
значительной мере снизить его безопасность или эффективность.
Компания Tripp Lite постоянно совершенствует свою продукцию. B связи с
этим возможно изменение технических характеристик без предварительного
уведомления. Внeшний вид реальных изделий может несколько отличаться
от представленного на фотографиях и иллюстрацияx.
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
22-05-092 93-3E30_RevA
96
HDMI über Cat6-Splitter-
Kits, 4K/60 Hz
Splitter-Modelle: B127A-002-BH,
B127A-004-BH, B127-008-BH
Splitter- und Empfänger-Kit-Modelle:
127A-002-BHPH2, B127A-004-BHPH3
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2022 Tripp Lite. Alle Rechte vorbehalten.
Bedienungsanleitung
English 1 • Español 24 • Français 48 • Русский 72
97
English 1 • Español 24 • Français 48 • Русский 72
Externe
Stromversorgung
Montageteile
(J/N)
HDMI-
Zubehörkabel
B127A-002-BH J J N
B127A-002-BHPH2 J J N
B127A-004-BH J J J
B127A-004-BHPH3 J J J
B127A-008-BH J J N
Alle
• Verlängert 4K Audio- und Videosignale auf einen HDMI-
Bildschirm in einer Entfernung bis zu 70 m
• Unterstützt Videoauösungen bis zu 4K x 2K (3840 x 2160)
bei 60 Hz, wie in HDMI 2.0 speziziert, mit 4:4:4 Chroma-
Subsampling
• Überträgt HDR-Signale (High Dynamic Range) für bessere
Farbgenauigkeit
• Konform mit den HDCP 2.2-Normen
• Die PoC-Technologie (Power over Cable) liefert die Leistung
vom Splitter an die angeschlossenen Empfängereinheiten
über Cat6-Kabel
• Plug-and-Play - keine Software oder Treiber erforderlich
Lieferumfang
Produktmerkmale
98
Produktmerkmale
B127A-002-BH
• Verlängert und verteilt ein 4K Audio-/Videosignal eektiv auf
zwei Bildschirme in einer Entfernung bis zu 70 m über
24 AWG Cat6-Kabel
• Kompatibel mit Empfängereinheiten der B127A-Serie von
Tripp Lite, z. B. B127A-1A0-FH oder B127A-1A0-BH (separat
erhältlich)
• Unterstützt echtes, unkomprimiertes 7.1-Kanal-Digitalaudio
und Dolby TrueHD
• Die Unterstützung mehrerer Auösungen ermöglicht den
Empfängereinheiten, die Verwendung aller Bildschirme,
die 1080p, 4K/30 Hz oder 4K/60 Hz unterstützen, ohne die
Videoauösung des anderen angeschlossenen Empfängers
zu beeinträchtigen
• Die PoC-Technologie (Power over Cable) versorgt die
angeschlossenen Empfänger über Cat6-Kabel mit Strom
vom Splitter
• Mit den im Lieferumfang enthaltenen Montageteilen kann die
Splittereinheit an der Wand, im Rack oder an einem Mast
montiert werden
B127A-002-BHPH2
• Verlängert und verteilt ein 4K Audio-/Videosignal eektiv auf
zwei Bildschirme in einer Entfernung bis zu 70 m über
24 AWG Cat6-Kabel
• Das Kit enthält zwei Pigtail-Empfänger, die jeweils
Videoauösungen von 4K/60 Hz unterstützen
99
Produktmerkmale
• Kompatibel mit Empfängereinheiten der B127A-Serie von
Tripp Lite, z. B. B127A-1A0-FH oder B127A-1A0-BH (separat
erhältlich)
• Unterstützt echtes, unkomprimiertes 7.1-Kanal-Digitalaudio
und Dolby TrueHD
• Die Unterstützung mehrerer Auösungen ermöglicht den
Empfängereinheiten, die Verwendung aller Bildschirme,
die 1080p, 4K/30 Hz oder 4K/60 Hz unterstützen, ohne die
Videoauösung des anderen angeschlossenen Empfängers
zu beeinträchtigen
• Die PoC-Technologie (Power over Cable) versorgt die
angeschlossenen Empfänger über Cat6-Kabel mit Strom
vom Splitter
• Mit den im Lieferumfang enthaltenen Montageteilen kann die
Splittereinheit an der Wand, im Rack oder an einem Mast
montiert werden
B127A-004-BH
• Verlängert und verteilt ein 4K Audio-/Videosignal eektiv auf
zwei Bildschirme in einer Entfernung bis zu 70 m über 24
AWG Cat6-Kabel
• Kompatibel mit Empfängereinheiten der B127A-Serie von
Tripp Lite, z. B. B127A-1A0-FH oder B127A-1A0-BH (separat
erhältlich)
• Unterstützt echtes, unkomprimiertes 7.1-Kanal-Digitalaudio
und Dolby TrueHD
100
Produktmerkmale
• Die Unterstützung mehrerer Auösungen ermöglicht den
Empfängereinheiten, die Verwendung aller Bildschirme,
die 1080p, 4K/30 Hz oder 4K/60 Hz unterstützen, ohne die
Videoauösung des anderen angeschlossenen Empfängers
zu beeinträchtigen
• Der lokale HDMI-Anschluss unterstützt eine Videoauösung
von 4K/60 Hz, um das an die angeschlossenen Bildschirme
übertragene Bild anzuzeigen
• Die PoC-Technologie (Power over Cable) versorgt die
angeschlossenen Empfänger über Cat6-Kabel mit Strom
vom Splitter
• Kaskadieren Sie eine zusätzliche B127A-002-BH,
B127A-004-BH oder B127A-008-BH Splittereinheit vom
lokalen HDMI-Anschluss, um Ihre Installation zu erweitern
• Mit den im Lieferumfang enthaltenen Montageteilen kann die
Splittereinheit an der Wand, im Rack oder an einem Mast
montiert werden
B127A-004-BHPH3
• Verlängert und verteilt ein 4K Audio-/Videosignal eektiv auf
zwei Bildschirme in einer Entfernung bis zu 70 m über
24 AWG Cat6-Kabel
• Das Kit enthält drei Pigtail-Empfänger, die jeweils
Videoauösungen von 4K/60 Hz unterstützen
• Kompatibel mit Empfängereinheiten der B127A-Serie von
Tripp Lite, z. B. B127A-1A0-FH oder B127A-1A0-BH (separat
erhältlich)
101
Produktmerkmale
• Unterstützt echtes, unkomprimiertes 7.1-Kanal-Digitalaudio
und Dolby TrueHD
• Die Unterstützung mehrerer Auösungen ermöglicht den
Empfängereinheiten, die Verwendung aller Bildschirme,
die 1080p, 4K/30 Hz oder 4K/60 Hz unterstützen, ohne die
Videoauösung des anderen angeschlossenen Empfängers
zu beeinträchtigen
• Der lokale HDMI-Anschluss unterstützt eine Videoauösung
von 4K/60 Hz, um das an die angeschlossenen Bildschirme
übertragene Bild anzuzeigen
• Die PoC-Technologie (Power over Cable) versorgt die
angeschlossenen Empfänger über Cat6-Kabel mit Strom
vom Splitter
• Kaskadieren Sie eine zusätzliche B127A-002-BH,
B127A-004-BH oder B127A-008-BH Splittereinheit vom
lokalen HDMI-Anschluss, um Ihre Installation zu erweitern
• Mit den im Lieferumfang enthaltenen Montageteilen kann die
Splittereinheit an der Wand, im Rack oder an einem Mast
montiert werden
B127A-008-BH
• Verlängert und verteilt ein 4K Audio-/Videosignal eektiv auf
acht Bildschirme in einer Entfernung bis zu 70 m über
24 AWG Cat6-Kabel
• Kompatibel mit Empfängereinheiten der B127A-Serie
von Tripp Lite, z. B. B127A-1A0-FH oder B127A-1A0-BH
(separat erhältlich)
• Unterstützt echtes, unkomprimiertes 7.1-Kanal-Digitalaudio
und Dolby TrueHD
102
Produktmerkmale
• Die Unterstützung mehrerer Auösungen ermöglicht den
Empfängereinheiten, die Verwendung aller Bildschirme,
die 1080p, 4K/30 Hz oder 4K/60 Hz unterstützen, ohne die
Videoauösung des anderen angeschlossenen Empfängers
zu beeinträchtigen
• Die PoC-Technologie (Power over Cable) versorgt die
angeschlossenen Empfänger über Cat6-Kabel mit Strom
vom Splitter
• Der lokale HDMI-Anschluss unterstützt eine Videoauösung
von 4K/60 Hz, um das an die angeschlossenen Bildschirme
übertragene Bild anzuzeigen
• Kaskadieren Sie eine zusätzliche B127A-002-BH,
B127A-004-BH oder B127A-008-BH Splittereinheit vom
lokalen HDMI-Anschluss, um Ihre Installation zu erweitern
• Mit den im Lieferumfang enthaltenen Montageteilen kann die
Splittereinheit an der Wand, im Rack oder an einem Mast
montiert werden
Optionales Zubehör:
• N202-Serie Cat6 24 AWG Volldraht-Patchkabel
• P569-XXX-CERT oder P568-XXX-2A-Serie
Hochgeschwindigkeits-HDMI 2.0-Kabel
• B127A-010-H Signalverstärker
• B127A-1A0-BH Box-Stil-Empfänger
• B127A-1P0-PH Pigtail-Empfänger
• B127A-1A0-FH Frontplatten-Empfänger
103
Haftungsausschluss
Bitte überprüfen Sie vor der Installation die folgenden
Einstellungen Ihrer Quelle(n) und Fernseher/Monitor(e):
1. Stellen Sie die Anzeige auf 60 Hz ein. Überprüfen Sie die
Werkeinstellungen, da Standardeinstellungen auf eine
niedrigere Frequenz (Hz) als angegeben eingestellt sein
können.
2. Stellen Sie sicher, dass die Eingangseinstellung Ihres
Monitors auf HDMI 2.0 eingestellt ist. Einige Bildschirme
haben möglicherweise die Standardeinstellung bei HDMI
1.4.
3. Vergewissern Sie sich, dass auf Ihrem Monitor die HDR-
Funktion aktiviert ist. Bei einigen Bildschirmen ist diese
Funktion möglicherweise werkseitig deaktiviert.
4. Prüfen Sie, ob die Einstellung Ultra HD (UHD) Deep Color
auf Ihrem Fernseher/Monitor aktiviert ist. Bestätigen Sie mit
dem Hersteller Ihres Fernsehers/Monitors, welche HDMI-
Anschlüsse UHD Deep Color unterstützen.
Hinweis für B127A-004-BH, B127A-004-BHPH3 und
B127A-008-BH: Wenn Sie einen lokalen Monitor an Ihre
Installation anschließen möchten, muss die Einstellung „UHD
Deep Color“ möglicherweise auf Ihrem lokalen Fernseher/Monitor
deaktiviert werden (abhängig von der Marke), um eine Auösung
von 4K bei 60 Hz zu erreichen.
104
Montageanleitung
Im Lieferumfang des B127A-002-BH, B127A-004-BH,
B127A-008-BH, B127A-002-BHPH2 und B127A-004-BHPH3
sind Montageteile enthalten, die eine Vielzahl von
Montagemethoden ermöglichen.
Die folgenden Abbildungen zeigen, wie die mitgelieferten
Montagehalterungen für unterschiedliche Installationen
angebracht werden können.
Hinweis: Das Modell, das in den folgenden Abbildungen gezeigt
wird, dient nur zu Illustrationszwecken. Ihr Produkt kann je nach
Modellnummer, Größe oder Anschlussausrichtung variieren. Die
Montageoptionen für alle IP-Geräte sind die gleichen.
Wandhalterung
19”-Rack-Montage Mastenmontage
105
Installation
Installation des Splitter-Standardkits
(Modelle mit 2 Anschlüssen)
Hinweise:
1) Prüfen Sie, ob die gesamte Installation ordnungsgemäß funktioniert,
bevor Sie Kabel durch Decken/Wände ziehen.
2) Um eine maximale Reichweite und Leistung zu erreichen,
verwenden Sie 24 AWG Cat6-Volldrahtkabel. Die Verwendung von
Cat6-Litzenkabeln oder Kabeln mit einem höheren Querschnitt
(AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke.
Kabel mit höherem Querschnitt, z. B. 26 AWG, haben eine geringere
Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle
Cat6-Kabel der N202-Serie von Tripp Lite werden mit 24 AWG-
Volldrahtkabeln hergestellt.
3) Das erste Installationsdiagramm zeigt ein B127A-002-BHPH2-Kit,
das eine B127A-002-BH-Splittereinheit und zwei B127A-1P0-PH-
Empfängereinheiten enthält. Das zweite Diagramm zeigt den B127A-
002-BH-Splitter, der mit einem im Lieferumfang enthaltenen B127A-
1P0-PH-Empfänger und einem B127A-1A0-BH-Empfänger verwendet
wird, der separat auf tripplite.com erhältlich ist.
4) Aufgrund der in den Sendeeinheiten integrierten PoC-Technologie
(Power over Cable) ist für die Remote-Empfängereinheiten keine
externe Stromversorgung erforderlich.
106
Installation
B127A-002-BH
1
Bis zu 70 m Cat6-Kabel bei 4K/60 Hz
2
Bis zu 4,5 m HDMI 2.0-Kabel bei 4K/60 Hz
MONITOR
HDR-PLAYER
B127A-1A0-BH
B127A-002-BH
B127A-1P0-PH
107
Installation
B127A-002-BHPH2
1
Bis zu 70 m Cat6-Kabel bei 4K/60 Hz
2
Bis zu 4,5 m HDMI 2.0-Kabel bei 4K/60 Hz
HDR-PLAYER
B127A-002-BH
B127A-1P0-PH
B127A-1P0-PH
1. Stellen Sie sicher, dass alle Geräte in der Installation – z.
B. Fernsehgeräte, Blu-ray™-Player und der Sender AUS
geschaltet sind.
2. Schließen Sie die HDMI-Quelle mit einem HDMI 2.0-Kabel
(z. B. Kabel der Serien P569-XXX-CERT oder P568-XXX-
2A von Tripp Lite) an den Anschluss EINGANG an der
lokalen Sendeeinheit an.
3. Optional: Für eine größere Reichweite schließen Sie bis zu
zwei B127A-010-H-Signal-Repeater-Einheiten über Cat6-
Kabel an den Splitter und jeden Empfänger an.
108
Installation
4. Verbinden Sie den RJ45-Anschluss am lokalen Splitter mit
einem Cat6-Kabel (z. B. einem 24 AWG Cat6-Kabel der
N202-Serie von Tripp Lite) mit dem RJ45-Anschluss an der
Remote-Empfängereinheit.
5. Verbinden Sie den HDMI-Anschluss der externen
Empfängereinheit mit einem HDMI 2.0-Kabel (z. B. Kabel
der Tripp Lite Serie P569-XXX-CERT oder P568-XXX-2A)
mit einem Monitor.
6. Schalten Sie Ihre angeschlossenen Fernseher/Monitore
ein. Die LOKALE (orange) LED leuchtet auf, um
anzuzeigen, dass der lokale Anschluss an einen Bildschirm
angeschlossen ist.
7.
Schließen Sie das externe Netzteil an die Splittereinheit an.
Schließen Sie das Gerät an eine verfügbare Wandsteckdose
oder einen Tripp-Lite-Überspannungsschutz, eine
Stromverteilereinheit (PDU) oder eine unterbrechungsfreie
Stromversorgung (USV) an. Die POWER-LED (grün) an
der lokalen Splittereinheit leuchtet, um anzuzeigen, dass
das Gerät von der externen Stromversorgung mit Strom
versorgt wird. Die POWER-LED (Grün) am RJ45-Anschluss
der Remote-Empfängereinheit leuchtet, um anzuzeigen,
dass das Gerät von der lokalen Sendeeinheit über die PoC-
Technologie mit Leistung versorgt wird.
8. Schalten Sie die Stromversorgung der HDMI-Quelle ein.
Die (orangefarbene) RJ45-LED leuchtet sowohl an der
lokalen Sende- als auch an der externen Empfängereinheit,
um anzuzeigen, dass ein Signal von der anzuzeigenden
Quelle empfangen wird. Der Bildschirm sollte nun auf dem
angeschlossenen Monitor angezeigt werden.
109
Installation
Installation des Splitter-Standardkits
(Modelle mit 4 Anschlüssen)
Hinweise:
1) Prüfen Sie, ob die gesamte Installation ordnungsgemäß funktioniert,
bevor Sie Kabel durch Decken/Wände ziehen.
2) Um eine maximale Reichweite und Leistung zu erreichen,
verwenden Sie 24 AWG Cat6-Volldrahtkabel. Die Verwendung von
Cat6-Litzenkabeln oder Kabeln mit einem höheren Querschnitt
(AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke.
Kabel mit höherem Querschnitt, z. B. 26 AWG, haben eine geringere
Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle
Cat6-Kabel der N202-Serie von Tripp Lite werden mit 24 AWG-
Volldrahtkabeln hergestellt.
3) Das erste Installationsdiagramm zeigt ein B127A-004-BHPH3-Kit,
das eine B127A-004-BH-Splittereinheit und drei B127A-1P0-PH-
Empfängereinheiten enthält. Das zweite Diagramm zeigt eine
B127A-004-BH-Splittereinheit mit einem im Lieferumfang enthaltenen
B127A-1P0-PH-Empfänger und zusätzlichen B127A-1A0-BH-,
B127A-1A0-FH- und B127A-2A0-FH-Empfängereinheiten, die separat
auf tripplite.com erhältlich sind.
4) Aufgrund der in den Sendeeinheiten integrierten PoC-Technologie
(Power over Cable) ist für die Remote-Empfängereinheiten keine
externe Stromversorgung erforderlich.
110
Installation
OUTPUT 1
DATA
REMOTE
OUTPUT INPUT
OUTPUT 4 OUTPUT 3 OUTPUT 2 OUTPUT 1
INPUT
LOCAL
DC 24V, 1A
OUTPUT 1
DATA
OUTPUT 2
REMOTE
B127A-004-BH
1
Bis zu 70 m Cat6-Kabel bei 4K/60 Hz
2
Bis zu 4,5 m HDMI 2.0-Kabel bei 4K/60 Hz
OPTIONALER
LOKALER
MONITOR
HDR-PLAYER
B127A-1P0-PH
B127A-1A0-BH
B127A-1A0-FH
B127A-2A0-FH
B127A-004-BH
111
B127A-004-BHPH3
1
Bis zu 70 m Cat6-Kabel bei 4K/60 Hz
2
Bis zu 4,5 m HDMI 2.0-Kabel bei 4K/60 Hz
HDR-PLAYER
B127A-004-BH
B127A-1P0-PH
B127A-1P0-PH
B127A-1P0-PH
1. Stellen Sie sicher, dass alle Geräte in der Installation – z.
B. Fernsehgeräte, Blu-ray™-Player und der Sender AUS
geschaltet sind.
2. Schließen Sie die HDMI-Quelle mit einem HDMI 2.0-Kabel
(z. B. einem Kabel der P569-XXX-CERT- oder
P568-XXX-2A-Serie von Tripp Lite) an den INPUT-
Anschluss der lokalen Splittereinheit an.
Installation
OPTIONALER
LOKALER
MONITOR
112
Installation
3. Optional: Für eine größere Reichweite schließen Sie bis zu
vier B127A-010-H-Signal-Repeater-Einheiten über Cat6-
Kabel zwischen dem Splitter und jedem Empfänger an.
4a. Optional für B127A-004-BHPH3: Schließen Sie einen
lokalen Monitor mit einem HDMI 2.0-Kabel (z. B. Kabel
der P569-XXX-CERT- oder P568-XXX-2A-Serie von
Tripp Lite) an den LOCALOUT-Anschluss der lokalen
B127A-004-BHPH3-Splittereinheit an. Die LOCAL-LED
(Orange) leuchtet, um anzuzeigen, dass ein Bildschirm an
den lokalen Anschluss angeschlossen wurde.
Hinweis: Der lokale HDMI-Bildschirmanschluss unterstützt nur
Auösungen von 4K/60 Hz und funktioniert nicht ordnungsgemäß
mit niedrigeren Auösungen.
ODER
4b. Optional für B127A-004-BHPH3: Kaskadieren Sie eine
zusätzliche B127A-002-BH, B127A-004-BH oder
B127A-008-BH Splittereinheit über den lokalen HDMI-
Anschluss (separat erhältlich). Falls erforderlich,
wiederholen Sie die Schritte 4 und 5.
5. Verbinden Sie den RJ45-Anschluss am lokalen Splitter mit
einem Cat6-Kabel (z. B. einem 24 AWG Cat6-Kabel der
N202-Serie von Tripp Lite) mit dem RJ45-Anschluss an
der Remote-Empfängereinheit.
6. Verbinden Sie den HDMI-Anschluss der externen
Empfängereinheit mit einem HDMI 2.0-Kabel (z. B. Kabel
der Tripp Lite Serie P569-XXX-CERT oder P568-XXX-2A)
mit einem Monitor.
113
Installation
7. Schalten Sie Ihre angeschlossenen Fernseher/Monitore
ein. Die LOKALE (orange) LED leuchtet auf, um
anzuzeigen, dass der lokale Anschluss an einen Bildschirm
angeschlossen ist.
8. Schließen Sie das externe Netzteil an die
Splittereinheit an. Schließen Sie das Gerät an eine
verfügbare Wandsteckdose oder einen Tripp-Lite-
Überspannungsschutz, eine Stromverteilereinheit (PDU)
oder eine unterbrechungsfreie Stromversorgung (USV)
an. Die POWER-LED (grün) an der lokalen Splittereinheit
leuchtet, um anzuzeigen, dass das Gerät von der
externen Stromversorgung mit Strom versorgt wird. Die
POWER-LED (Grün) am RJ45-Anschluss der Remote-
Empfängereinheit leuchtet, um anzuzeigen, dass das Gerät
von der lokalen Sendeeinheit über die PoC-Technologie mit
Leistung versorgt wird.
9. Schalten Sie die Stromversorgung der HDMI-Quelle ein.
Die RJ45-LED (Orange) leuchtet sowohl auf den lokalen
Sender- als auch auf der Remote-Empfängereinheiten, um
anzuzeigen, dass ein Signal von der Quelle empfangen
wird, die angezeigt werden soll. Der Bildschirm sollte nun
auf dem angeschlossenen Monitor angezeigt werden.
114
Installation
Installation des Splitter-Standardkits
(Modelle mit 8 Anschlüssen)
Hinweise:
1) Prüfen Sie, ob die gesamte Installation ordnungsgemäß funktioniert,
bevor Sie Kabel durch Decken/Wände ziehen.
2) Um eine maximale Reichweite und Leistung zu erreichen,
verwenden Sie 24 AWG Cat6-Volldrahtkabel. Die Verwendung von
Cat6-Litzenkabeln oder Kabeln mit einem höheren Querschnitt
(AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke.
Kabel mit höherem Querschnitt, z. B. 26 AWG, haben eine geringere
Übertragungsfähigkeit als Kabel mit geringerem Querschnitt. Alle
Cat6-Kabel der N202-Serie von Tripp Lite werden mit 24 AWG-
Volldrahtkabeln hergestellt.
3) Das Installationsdiagramm zeigt eine B127A-008-BH Splittereinheit
mit einer Auswahl an Empfängern der B127A-Serie, einschließlich
B127A-1A0-BH, B127A-1P0-PH und B127A-1A0-FH (separat auf
tripplite.com erhältlich)
4) Aufgrund der in den Sendeeinheiten integrierten PoC-Technologie
(Power over Cable) ist für die Remote-Empfängereinheit keine externe
Stromversorgung erforderlich.
115
Installation
OUTPUT INPUT
B127A-1A0-BH
OUTPUT 1
DATA
REMOTE
B127A-008-BH
LOCAL-OUTINPUT
RJ45RJ45
RJ45
HDMI
RJ45RJ45RJ45RJ45RJ45
HDMI
2
3
4
56
7
8
1
B127A-008-BH
HDR PLAYER
OPTIONAL LOCAL MONITOR
OUTPUT 1
DATA
REMOTE
B127A-1A0-FH
B127A-1A0-FH
Up to 230 ft. (70 m) Cat6 cable at 4K/60Hz
Up to 15 ft. (4.5 m) HDMI 2.0 cable at 4K/60Hz
B127A-1P0-PH
OUTPUT INPUT
B127A-1A0-BH
B127A-008-BH
1
Bis zu 70 m Cat6-Kabel bei 4K/60 Hz
2
Bis zu 4,5 m HDMI 2.0-Kabel bei 4K/60 Hz
OPTIONALER LOKALER MONITOR
HDR PLAYER
116
Installation
1. Stellen Sie sicher, dass alle Geräte in der Installation – z.
B. Fernsehgeräte, Blu-ray™-Player und der Sender AUS
geschaltet sind.
2. Schließen Sie die HDMI-Quelle mit einem HDMI 2.0-Kabel
(z. B. einem Kabel der P569-XXX-CERT- oder P568-XXX-
2A-Serie von Tripp Lite) an den INPUT-Anschluss der
lokalen Splittereinheit an.
3. Optional: Für eine größere Reichweite schließen Sie bis zu
acht B127A-010-H-Signal-Repeater-Einheiten über Cat6-
Kabel zwischen dem Splitter und jedem Empfänger an.
4a. Optional für B127A-008-BH: Schließen Sie einen lokalen
Monitor mit einem HDMI 2.0-Kabel (z. B. Kabel der
P569-XXX-CERT- oder P568-XXX-2A-Serie von
Tripp Lite) an den LOCALOUT-Anschluss der lokalen
B127A-008-BH Splittereinheit an. Die LOCAL-LED
(Orange) leuchtet, um anzuzeigen, dass ein Bildschirm an
den lokalen Anschluss angeschlossen wurde.
ODER
4b. Optional für B127A-008-BH: Kaskadieren Sie eine
zusätzliche B127A-002-BH, B127A-004-BH oder
B127A-008-BH Splittereinheit über den lokalen HDMI-
Anschluss (separat erhältlich). Falls erforderlich,
wiederholen Sie die Schritte 4 und 5.
Hinweis: Der lokale HDMI-Bildschirmanschluss unterstützt nur
Auösungen von 4K/60 Hz und funktioniert nicht ordnungsgemäß
mit niedrigeren Auösungen.
117
Installation
5. Verbinden Sie den RJ45-Anschluss am lokalen Splitter mit
einem Cat6-Kabel (z. B. einem 24 AWG Cat6-Kabel der
N202-Serie von Tripp Lite) mit dem RJ45-Anschluss an der
Remote-Empfängereinheit.
6. Verbinden Sie den HDMI-Anschluss der externen
Empfängereinheit mit einem HDMI 2.0-Kabel (z. B. Kabel
der Tripp Lite Serie P569-XXX-CERT oder P568-XXX-2A)
mit einem Monitor.
7. Schalten Sie Ihre angeschlossenen Fernseher/Monitore
ein. Die LOKALE (orange) LED leuchtet auf, um
anzuzeigen, dass der lokale Anschluss an einen Bildschirm
angeschlossen ist.
8.
Schließen Sie das externe Netzteil an die Splittereinheit an.
Schließen Sie das Gerät an eine verfügbare Wandsteckdose
oder einen Tripp-Lite-Überspannungsschutz, eine
Stromverteilereinheit (PDU) oder eine unterbrechungsfreie
Stromversorgung (USV) an. Die POWER-LED (grün) an
der lokalen Splittereinheit leuchtet, um anzuzeigen, dass
das Gerät von der externen Stromversorgung mit Strom
versorgt wird. Die POWER-LED (Grün) am RJ45-Anschluss
der Remote-Empfängereinheit leuchtet, um anzuzeigen,
dass das Gerät von der lokalen Sendeeinheit über die PoC-
Technologie mit Leistung versorgt wird.
9. Schalten Sie die Stromversorgung der HDMI-Quelle ein.
Die (orangefarbene) RJ45-LED leuchtet sowohl an der
lokalen Sende- als auch an der externen Empfängereinheit,
um anzuzeigen, dass ein Signal von der anzuzeigenden
Quelle empfangen wird. Der Bildschirm sollte nun auf dem
angeschlossenen Monitor angezeigt werden.
118
Garantie
1 Jahr eingeschränkte Garantie
TRIPP LITE garantiert, dass seine Produkte für einen Zeitraum von einem (1)
Jahr ab dem Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern
sind.
Die Verpichtung von TRIPP LITE im Rahmen dieser Garantie beschränkt sich
auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften
Produkte. Um Service im Rahmen dieser Garantie zu erhalten, müssen Sie eine
RMA-Nummer (Returned Material Authorization) von TRIPP LITE oder einem
autorisierten
TRIPP-LITE-Servicezentrum erhalten. Die Produkte müssen an TRIPP LITE
oder an ein autorisiertes TRIPP-LITE-Servicezentrum unter Vorauszahlung der
Transportkosten zurückgeschickt werden und mit einer kurzen Beschreibung
des aufgetretenen Problems sowie einem Nachweis über Datum und Ort des
Kaufs versehen sein. Diese Garantie gilt nicht für Geräte, die durch Unfall,
Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner
Weise geändert oder modiziert wurden.
MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN
GIBT TRIPP LITE KEINE GARANTIEN, WEDER AUSDRÜCKLICH
NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER
MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.
Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss
stillschweigender Gewährleistungen; daher kann es sein, dass die oben
genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht zutreen.
MIT AUSNAHME DER OBIGEN BESTIMMUNGEN IST TRIPP LITE UNTER
KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE,
ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG
DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT
SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haftet TRIPP
LITE nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von
Geräten, Verlust der Nutzung von Geräten, Verlust von Software, Datenverlust,
Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.
119
Garantie
WEEE-Compliance-Informationen für Tripp-Lite-Kunden und Recycler
(Europäische Union)
Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen,
dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite
kaufen, ein Anrecht auf Folgendes haben:
• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen,
gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr
Lebenszyklus abgelaufen ist
WARNUNG
Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der
Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder
dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen
kann, wird nicht empfohlen.
Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezikationen
können ohne Ankündigung geändert werden. Fotos und Illustrationen können
von den tatsächlichen Produkten leicht abweichen.
120
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
22-05-092 93-3E30_RevA
