English (original instructions)
Fig. B
4
16
English
DWH302DH
Dust Extractor Filter Box

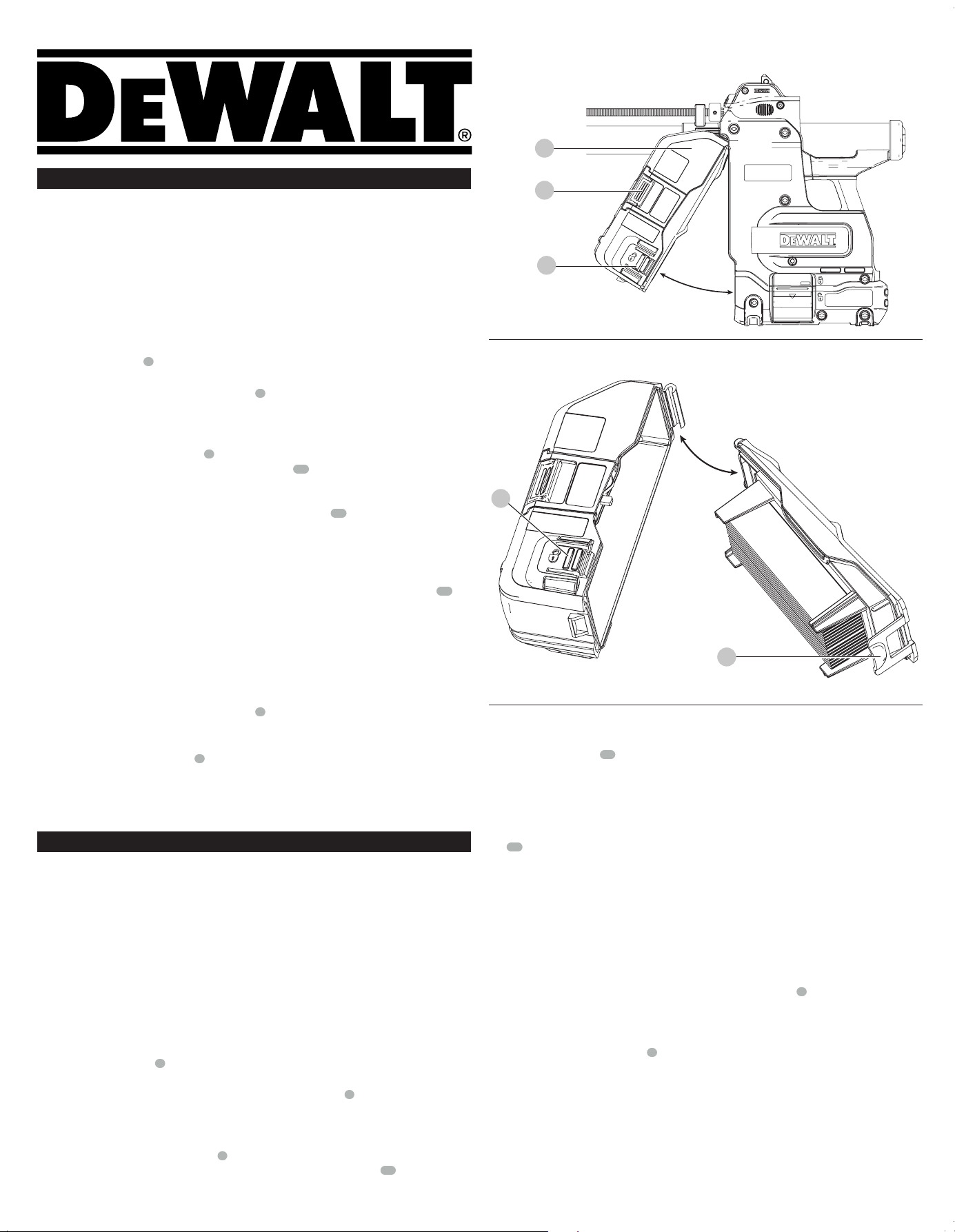

Emptying the Dust Collection Box (Fig. A, B)
WARNING: ALWAYS use eye protection (CAN/CSA Z94.3). All users and bystanders must
wear eye protection that conforms to ANSI Z87.1.
WARNING: ALWAYS use proper NIOSH/OSHA/MSHA respiratory protection when
performing this procedure.
CAUTION: Do not clean with water or compressed air.
The dust collection box
3
should be emptied as soon as the performance has noticeably
decreased or is full.
1. Press the dust collection box release buttons
4
and pull the dust collection box away
from the dust extraction system (Fig. A). Once the catch mechanism is clear of the dust
extraction system the upper joint will also release allowing the dust collection box to be
removedcompletely.
2. To empty the dust collection box
3
position it over a suitable container to catch the dust
contained within it. Lift up the assembly release latch
16
to open the dust collection box,
separating the canister from the lid. Gently tapping the dust collection box will encourage
any dust trapped within the HEPA filter to also be removed. Once the filter lid and canister
are empty reattach them, ensuring the assembly release latch
16
is securely fastened. Refer
to FigureB.
3. To reattach the dust collection box to the dust extraction system first insert the rounded
profile of the upper joint into the recess on the dust extraction system. Pivot the dust
collection box down so that the release buttons click back into place. Refer to FigureA.
4. With the dust collection box properly installed, depress the filter cleaning mechanism
10
and squeeze trigger on tool. Allow the system to run for 5 seconds and release trigger. This
should be done after every emptying of the dust collection box.
Replacing the Dust Collection Box Filter Assembly (Fig. A)
WARNING: Wear approved eye protection and approved dust mask when performing this
procedure.
NOTE: The filter should be replaced after every 350 cycles of use.
1. Press the dust collection box release buttons
4
and pull the dust collection box away from
the dust extraction system. Once the catch mechanism is clear of the dust extraction system
the upper joint will also release allowing the dust collection box to be removed completely.
2. Discard the dust collection box
3
replace with a new DWH302DH filter box.
3. Reattach the dust collection box to the dust extraction system. First insert the rounded profile
of the upper joint into the recess on the dust extraction system. Pivot the dust collection box
down so that the release buttons click back into place.
Français
DWH302DH
Dispositif du filtre du réceptacle à poussières
Vidange du réceptacle à poussières
(Fig. A, B)
AVERTISSEMENT: porter SYSTÉMATIQUEMENT une protection oculaire (CAN/CSA Z94.3).
Tout utilisateur ou individu présent doit porter une protection oculaire homologuée ANSI
Z87.1.
AVERTISSEMENT: porter SYSTÉMATIQUEMENT une protection des voies respiratoires
NIOSH/OSHA/MSHA pour effectuer cetteprocédure.
ATTENTION: ne pas nettoyer avec de l’eau ou de l’aircomprimé.
Le collecteur de poussière
3
doit être vidé dès que vous remarqué que la performance diminue
sensiblement ou si le collecteur estplein.
1. Appuyez sur les boutons de libération du réceptacle à poussières
4
puis tirez le réceptacle
hors du système de dépoussiérage (Fig. A). Une fois passé le mécanisme de retenue du
système de dépoussiérage, l’articulation supérieure se relâchera, laissant ainsi la possibilité de
retirer complètement le réceptacle àpoussières.
2. Pour vider le réceptacle à poussières
3
, placez-le au-dessus d’un réceptacle approprié pour
y vider la poussière qu’il contient. Soulevez le verrou du dispositif du filtre
16
pour ouvrir
le réceptacle à poussières, pour séparer le caisson du couvercle. Tapotez légèrement le
réceptacle à poussières pour éliminer aussi toute poussière agglomérée sur le filtre HEPA. Une
fois le couvercle du filtre et le réceptacle vidés, rattachez-les, en vous assurant que le verrou
du dispositif du filtre
16
est soigneusement verrouillé. Reportez-vous en FigureB.
3. Pour rattacher le réceptacle à poussières au système de dépoussiérage, insérez d’abord
le profilé arrondi de l’articulation supérieure dans la niche du système de dépoussiérage.
Orientez le réceptacle à poussières vers le bas pour que les boutons de libération
s’encliquettent en place. Reportez-vous en FigureA.
4. Avec le collecteur de poussière bien installé, appuyez sur le mécanisme de nettoyage du filtre
10
et appuyez sur la gâchette de l’outil. Laisser fonctionner le système pendant 5 secondes
et relâcher la gâchette. Ceci doit être effectuer après chaque fois que vous videz le collecteur
depoussière.
Remplacement du dispositif du filtre du réceptacle à poussières
(Fig. A)
AVERTISSEMENT: porter une protection oculaire et une protection des voies respiratoires
homologuées pour effectuer cetteprocédure.
REMARQUE: le filtre devrait être remplacé tous les 350 cycles d’utilisation.
1. Appuyez sur les boutons de libération du réceptacle à poussières
4
puis tirez le réceptacle
hors du système de dépoussiérage. Une fois passé le mécanisme de retenue du système
de dépoussiérage, l’articulation supérieure se relâchera, laissant ainsi la possibilité de retirer
complètement le réceptacle àpoussières.
2. Jetez le collecteur de poussière
3
et remplacez par un nouveau boîtier de filtreDWH302DH.
3. Pour rattacher le réceptacle à poussières au système de dépoussiérage, insérez d’abord
le profilé arrondi de l’articulation supérieure dans la niche du système de dépoussiérage.
Orientez le réceptacle à poussières vers le bas pour que les boutons de libération
s’encliquettent enplace.
Fig. A
4
3
10
