Owner's Manual

CRRFT$14RN°

78 Horsepower

4200 Watt

AC GENERATOR

Model No 580.327141

CusGemneraHte_pline_

HOURS: Mon. - Fri. 8 a.m. to 5 p.m. (CT)

CAUTION:

Before using this product, read this

manual and follow all its Safety Rules

and Operating Instructions

Sears, Roebuck and Co, Hoffman Estates, IL 60179

Visit our Craftsman website: www.sears.com/craftsman

Part No. B2552 Draft 5 (6/27/2000) Printed in the U.S.A.

• Safety

• Assembly

• Operation

• Maintenance

• Parts

• Espahol

Warranty .................................. 2

Safety Rules ............................... 3

Assembly ................................. 4

Operation .............................. 5-10

Product Specifications ....................... 11

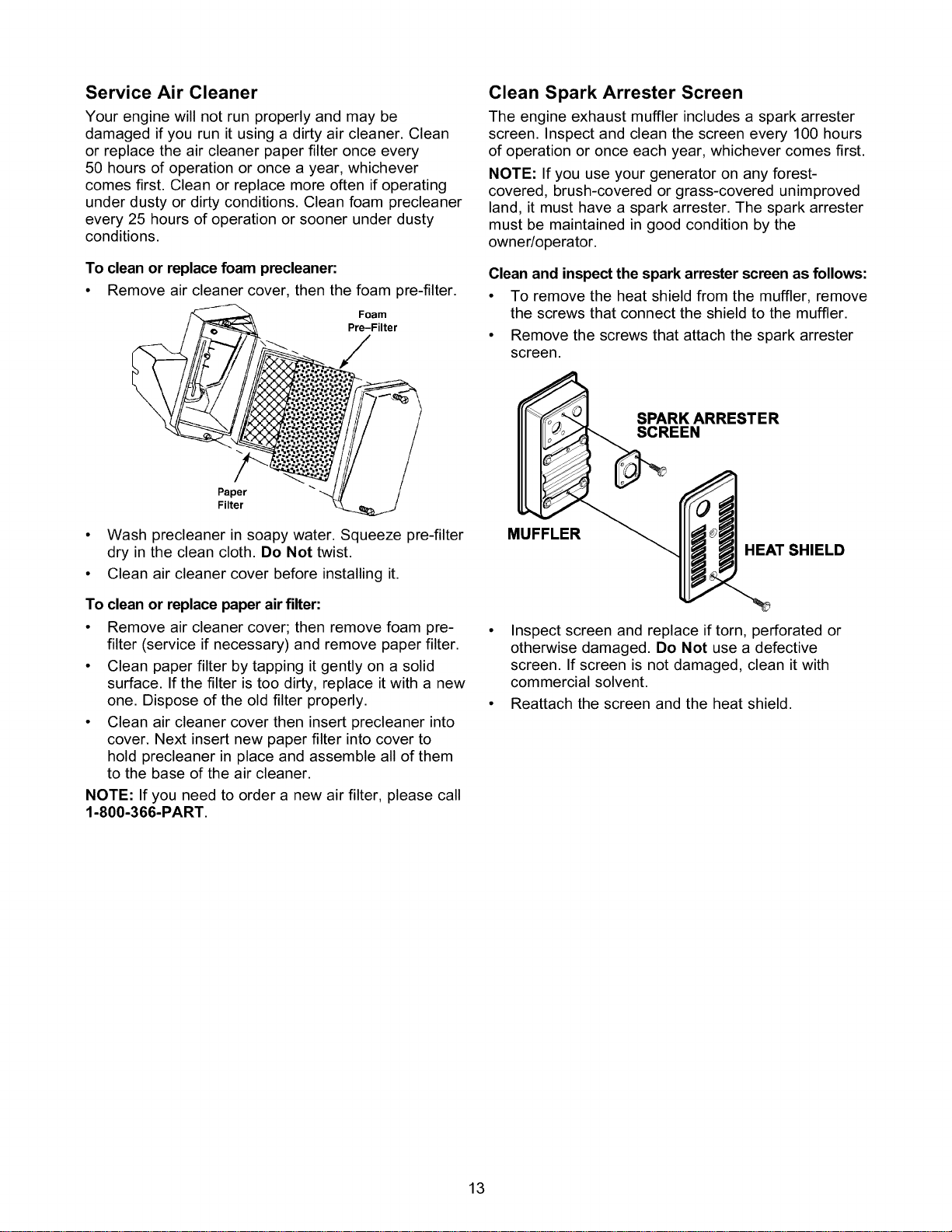

Maintenance ........................... 11-14

Storage .................................. 15

Troubleshooting ............................ 16

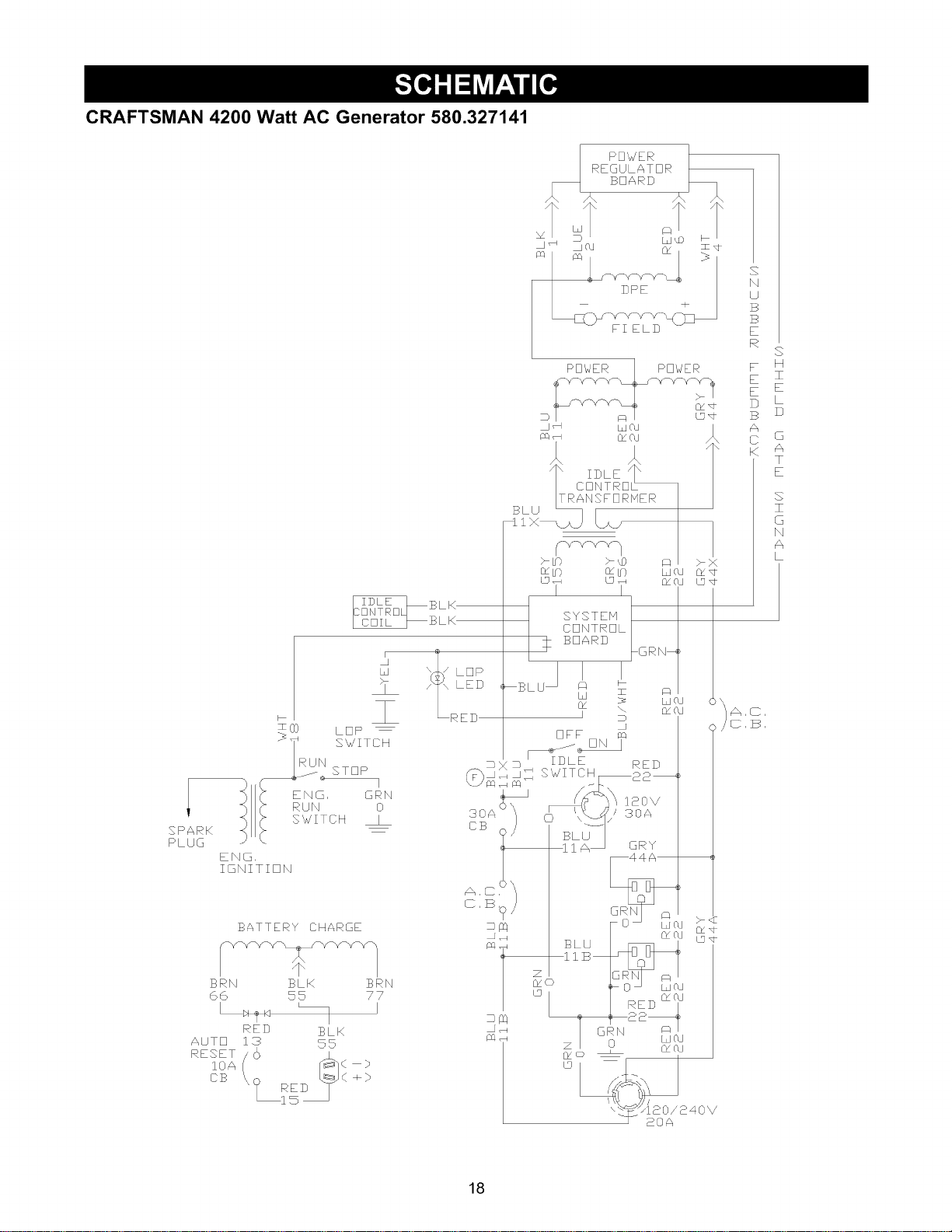

Schematic ................................ 18

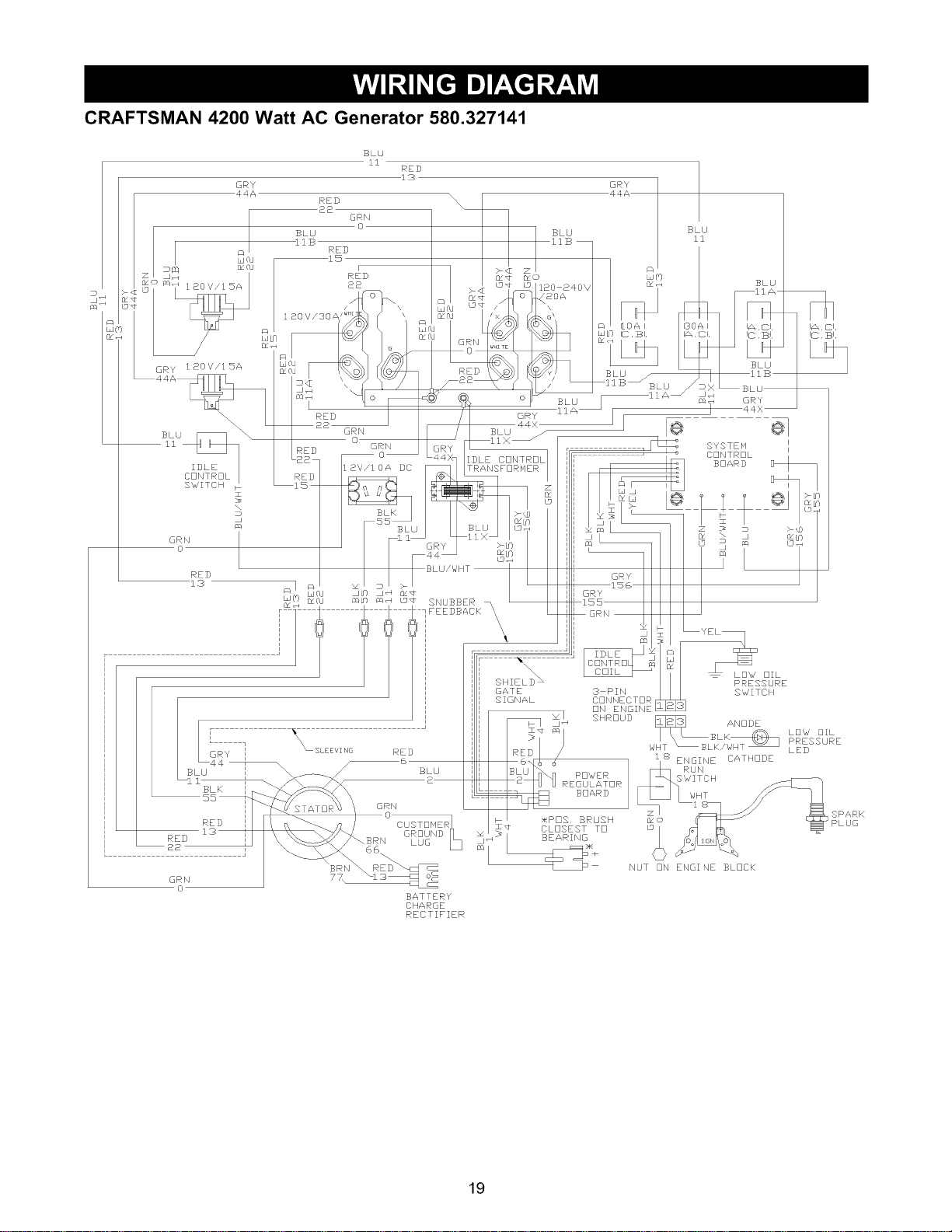

Wiring Diagram ............................ 19

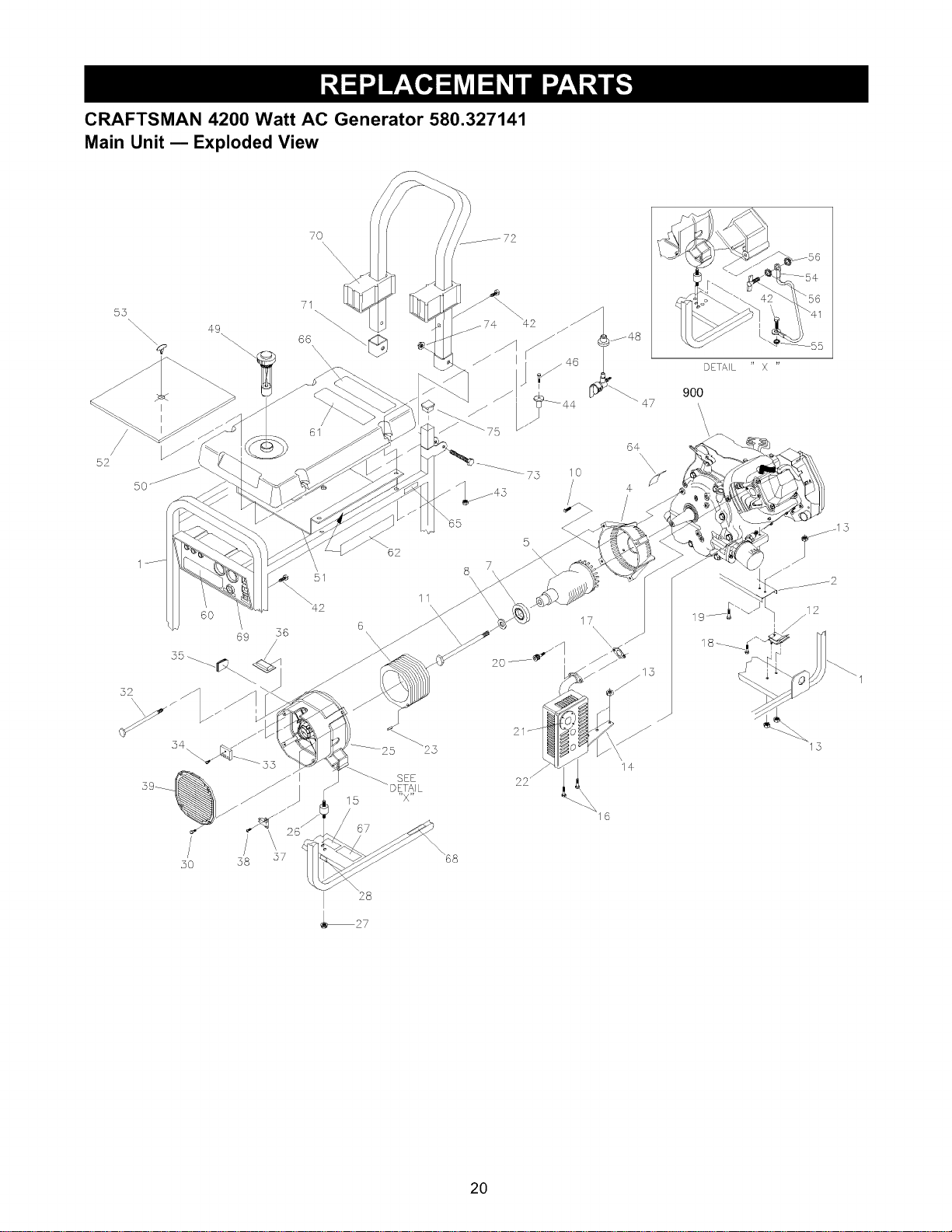

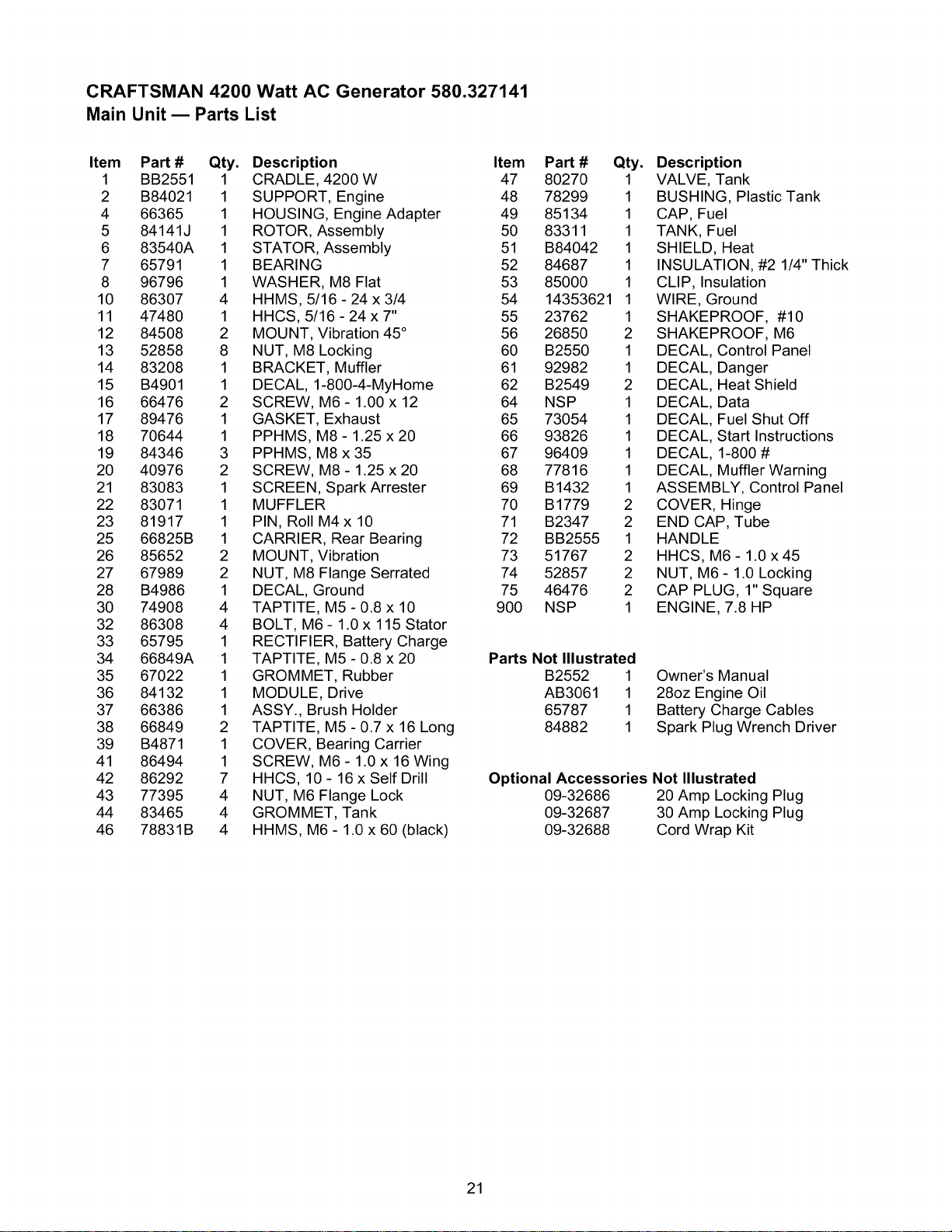

Replacement Parts ....................... 20-27

Emissions Warranty ......................... 29

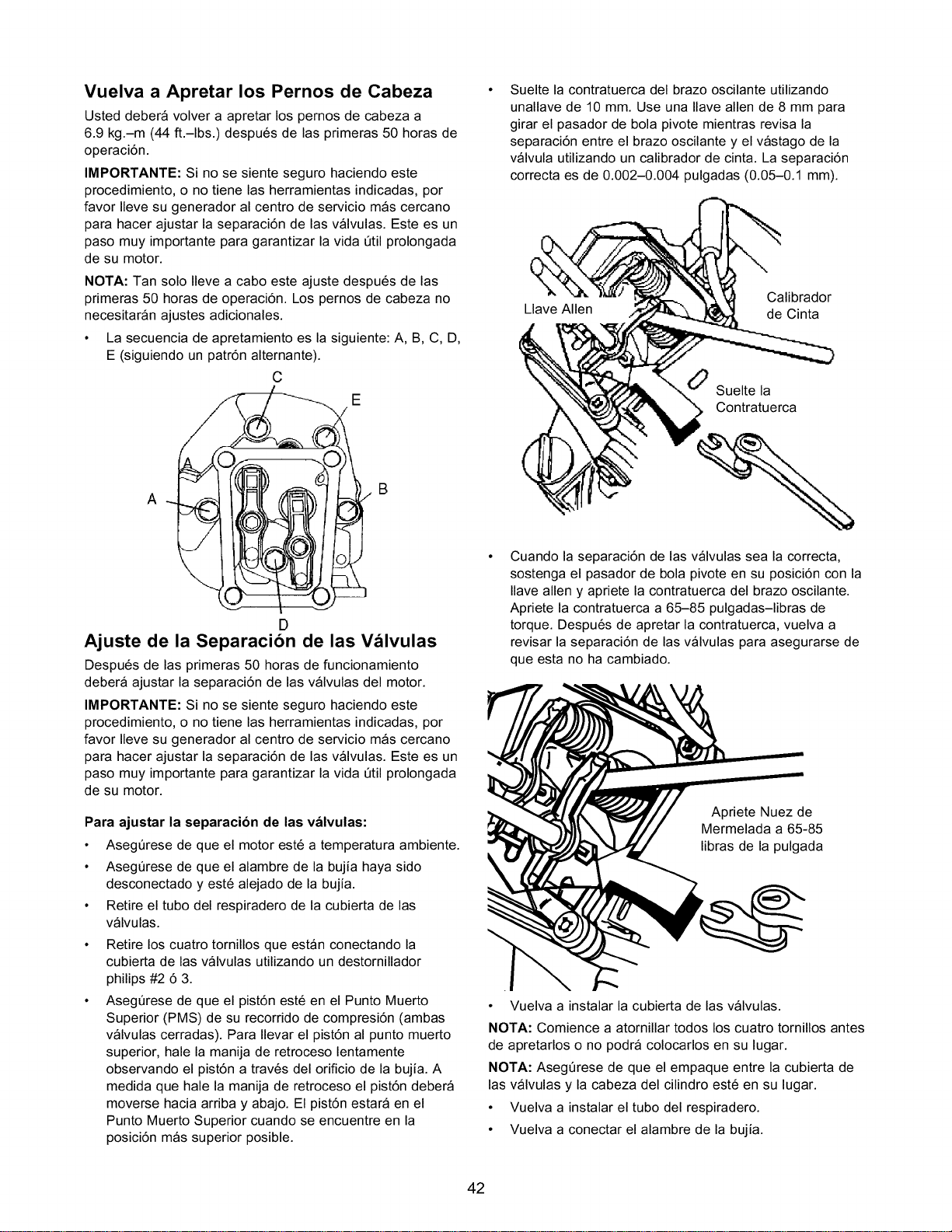

EspaSol ............................... 30-47

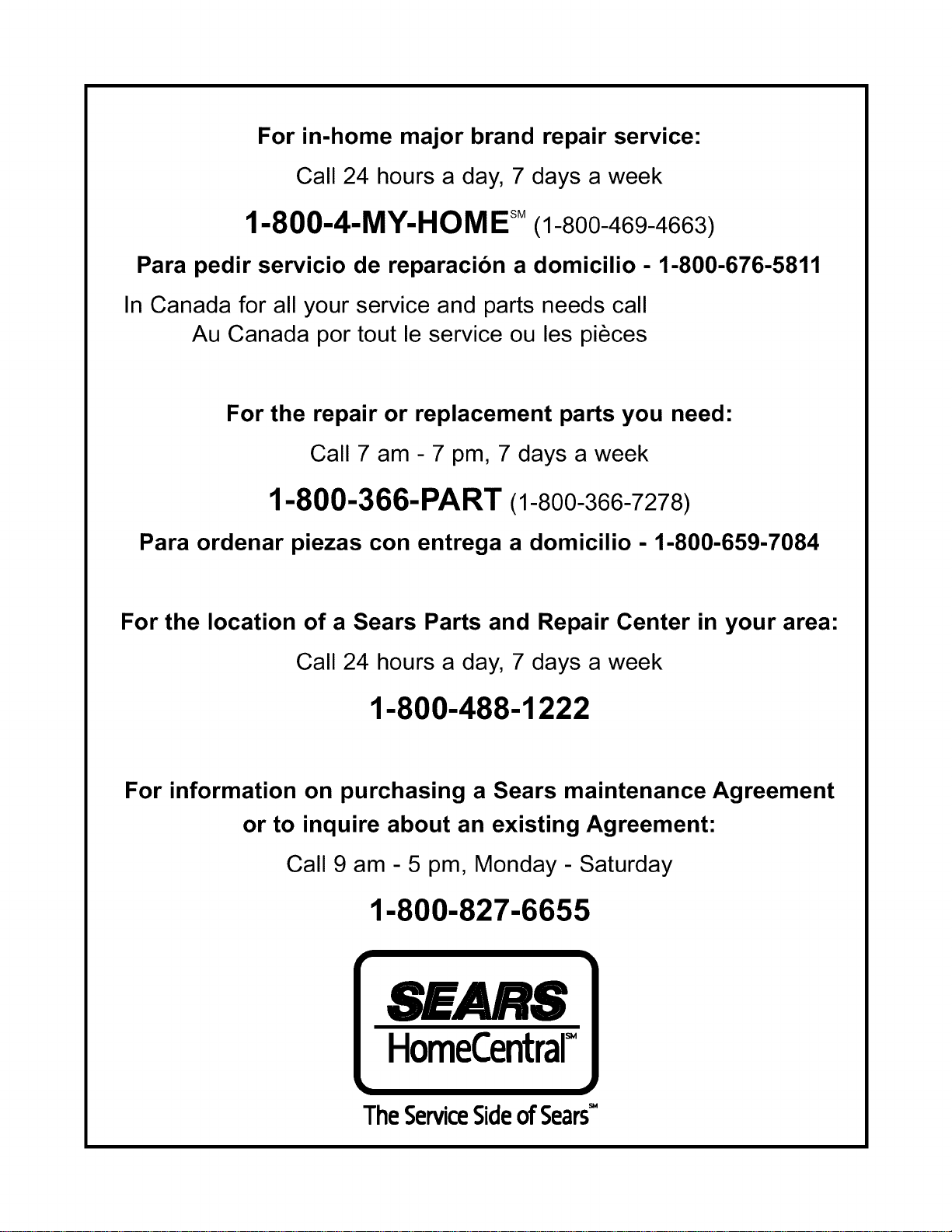

How to Order Parts ................... Back Page

LIMITED WARRANTY FOR DELUXE PORTABLE GENERATORS

SEARS warrants to the original purchaser that the alternator and engine for its portable generator will be free

from defects in materials or workmanship for the items and period set forth below from the date of original pur-

chase. This warranty is not transferable and applies only to portable generators driven by the GN-Series Sears

warranted engine.

CONSUMER* COMMERCIAL*

Alternator 2 years (2nd year parts only) 1 year

Engine 2 years (2nd year parts only) 1 year

* NOTE: For the purpose of this warranty "Consumer Use" means personal residential household and emergency

use by original purchaser, not to be used as a primary source of power. "Commercial Use" means all other uses,

including rental, construction, commercial, and income producing purposes. Once a generator has experienced

commercial use, it shall thereafter be considered a commercial use generator for the purpose of this warranty.

During said warranty period, SEARS will, at its option, repair or replace any part which, upon examination by

SEARS, is found to be defective under normal use and service**. Starting batteries are not warranted by

SEARS. All transportation costs under warranty, including return to the factory if necessary, are to be borne by

the purchaser and prepaid by him. This warranty does not cover normal maintenance and service and does not

apply to a generator set, alternator or engine, or parts which have been subjected to improper or unauthorized

installation or alteration, misuse, negligence, accident, overloading, overspeeding, improper maintenance,

repair or storage so as, in SEARS's judgment, to adversely affect its performance and reliability.

** NORMAL WEAR: As with all mechanical devices, engines need periodic parts service and replacement to

perform well. This warranty will not cover repair when normal use has exhausted the life of a part or engine.

THERE IS NO OTHER EXPRESS WARRANTY. SEARS HEREBY DISCLAIMS ANY AND ALL IMPLIED WAR-

RANTIES, INCLUDING BUT NOT LIMITED TO THOSE OF MERCHANTABILITY AND FITNESS FOR A PAR-

TICULAR PURPOSE TO THE EXTENT PERMITTED BY LAW. THE DURATION OF ANY IMPLIED WAR-

RANTIES WHICH CANNOT BE DISCLAIMED IS LIMITED TO THE TIME PERIOD AS SPECIFIED IN THE

EXPRESS WARRANTY. LIABILITY FOR CONSEQUENTIAL, INCIDENTAL, OR SPECIAL DAMAGES UNDER

ANY AND ALL WARRANTIES IS EXCLUDED. Some provinces do not allow limitations on how long an implied

warranty lasts, or the exclusion or limitation of incidental or consequential damages, so the above limitations or

exclusions may not apply to you. This warranty gives you specific legal rights and you may also have other

rights, which vary from state to state.

For service, see your nearest SEARS authorized warranty service facility. Warranty service can be performed

only by a SEARS authorized service facility. This warranty will not apply to service at any other facility. At the

time of requesting warranty service, evidence of original purchase date must be presented.

SEARS, ROEBUCK and CO., D/817WA, Hoffman Estates, IL 60179 U.S.A.

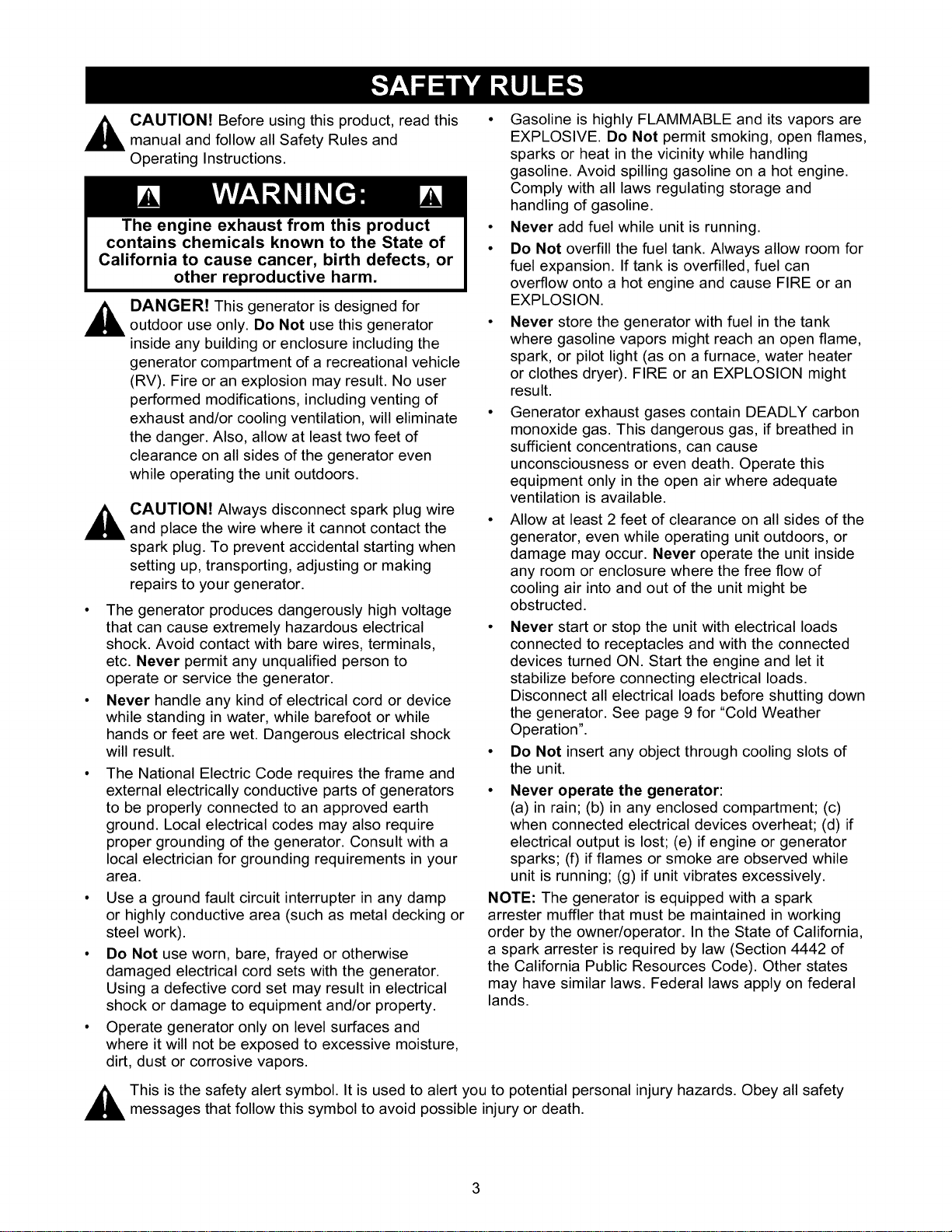

,_ CAUTION! Before using this product, read this

manual and follow all Safety Rules and

Operating Instructions.

The engine exhaust from this product

contains chemicals known to the State of

California to cause cancer, birth defects, or

other reproductive harm.

DANGER! This generator is designed for

outdoor use only. Do Not use this generator

inside any building or enclosure including the

generator compartment of a recreational vehicle

(RV). Fire or an explosion may result. No user

performed modifications, including venting of

exhaust and/or cooling ventilation, will eliminate

the danger. Also, allow at least two feet of

clearance on all sides of the generator even

while operating the unit outdoors.

CAUTION! Always disconnect spark plug wire

and place the wire where it cannot contact the

spark plug. To prevent accidental starting when

setting up, transporting, adjusting or making

repairs to your generator.

• The generator produces dangerously high voltage

that can cause extremely hazardous electrical

shock. Avoid contact with bare wires, terminals,

etc. Never permit any unqualified person to

operate or service the generator.

• Never handle any kind of electrical cord or device

while standing in water, while barefoot or while

hands or feet are wet. Dangerous electrical shock

will result.

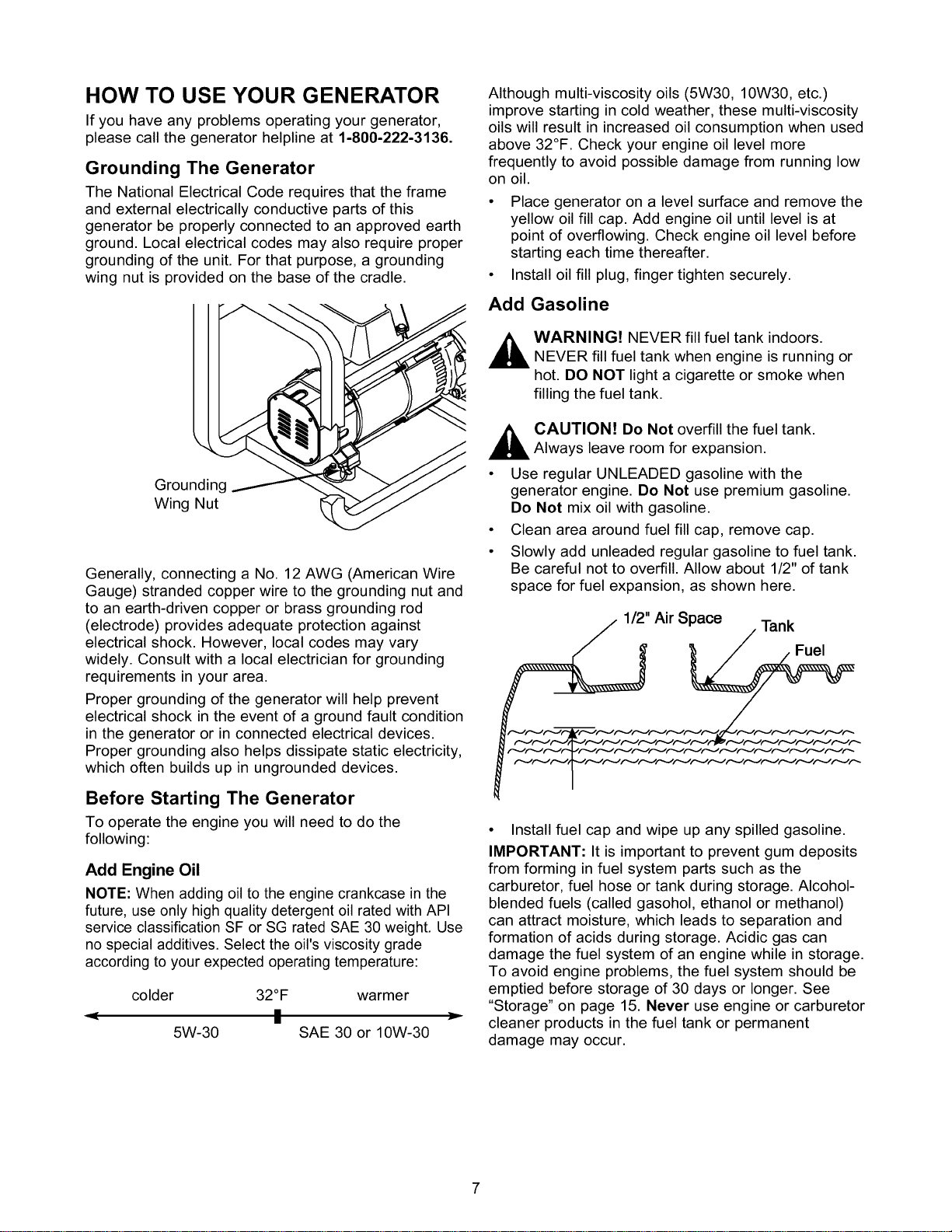

• The National Electric Code requires the frame and

external electrically conductive parts of generators

to be properly connected to an approved earth

ground. Local electrical codes may also require

proper grounding of the generator. Consult with a

local electrician for grounding requirements in your

area.

• Use a ground fault circuit interrupter in any damp

or highly conductive area (such as metal decking or

steel work).

• Do Not use worn, bare, frayed or otherwise

damaged electrical cord sets with the generator.

Using a defective cord set may result in electrical

shock or damage to equipment and/or property.

• Operate generator only on level surfaces and

where it will not be exposed to excessive moisture,

dirt, dust or corrosive vapors.

• Gasoline is highly FLAMMABLE and its vapors are

EXPLOSIVE. Do Not permit smoking, open flames,

sparks or heat in the vicinity while handling

gasoline. Avoid spilling gasoline on a hot engine.

Comply with all laws regulating storage and

handling of gasoline.

• Never add fuel while unit is running.

• Do Not overfill the fuel tank. Always allow room for

fuel expansion. If tank is overfilled, fuel can

overflow onto a hot engine and cause FIRE or an

EXPLOSION.

• Never store the generator with fuel in the tank

where gasoline vapors might reach an open flame,

spark, or pilot light (as on a furnace, water heater

or clothes dryer). FIRE or an EXPLOSION might

result.

• Generator exhaust gases contain DEADLY carbon

monoxide gas. This dangerous gas, if breathed in

sufficient concentrations, can cause

unconsciousness or even death. Operate this

equipment only in the open air where adequate

ventilation is available.

• Allow at least 2 feet of clearance on all sides of the

generator, even while operating unit outdoors, or

damage may occur. Never operate the unit inside

any room or enclosure where the free flow of

cooling air into and out of the unit might be

obstructed.

• Never start or stop the unit with electrical loads

connected to receptacles and with the connected

devices turned ON. Start the engine and let it

stabilize before connecting electrical loads.

Disconnect all electrical loads before shutting down

the generator. See page 9 for "Cold Weather

Operation".

• Do Not insert any object through cooling slots of

the unit.

• Never operate the generator:

(a) in rain; (b) in any enclosed compartment; (c)

when connected electrical devices overheat; (d) if

electrical output is lost; (e) if engine or generator

sparks; (f) if flames or smoke are observed while

unit is running; (g) if unit vibrates excessively.

NOTE: The generator is equipped with a spark

arrester muffler that must be maintained in working

order by the owner/operator. In the State of California,

a spark arrester is required by law (Section 4442 of

the California Public Resources Code). Other states

may have similar laws. Federal laws apply on federal

lands.

,_ This is the safety alert symbol. It is used to alert you to potential personal injury hazards. Obey all safety

messages that follow this symbol to avoid possible injury or death.

YourCraftsmangeneratorrequiressomeassembly

andisreadyforuseafterithasbeenproperlyserviced

withtherecommendedoilandfuel.

Ifyou haveanyproblemswiththeassemblyof

yourgenerator,pleasecallthegeneratorhelpline

at 1-800-222-3136.

IMPORTANT:Anyattempttoruntheenginebeforeit

hasbeenservicedwiththerecommendedoilwillresult

inanenginefailure.

TO REMOVE THE GENERATOR

FROM CARTON

• Set the carton on a rigid flat surface with "THIS

SIDE UP" arrows pointing upward. See "Cold

Weather Operation" on page 9 before cutting

carton.

• Carefully open the top flaps of the shipping carton.

• Cut down corners at one end of carton from top to

bottom and lay that side of carton down flat.

• Remove all packing material, carton filters, etc.

• Remove the generator from the shipping carton.

CARTON CONTENTS

Check all contents. If any parts are missing or

damaged, call the generator helpline at

1-800-222-3136.

The carton contains:

• The main unit

• Battery charge cables

• Spark plug

• Air filter

• Spark plug wrench

• Owner's manual

• Engine oil

• Wheel kit

ASSEMBLING THE WHEEL KIT

The wheel kit is designed to improve the portability of

your generator.

To install the wheel kit, you need the following tools:

• 15/16" box, open end or socket wrench.

• (2) 13mm box, open end or socket wrenches.

Install wheel kit as follows (refer to illustration below):

• Place the bottom of the generator cradle on a flat,

even surface.

• Place axle stud through metal tab on cradle frame.

• Use a 15/16 inch wrench to secure the axle stud to

frame with 5/8-18 jam nut.

• Install the other axle stud in the same manner.

NOTE: Be sure to install the wheel with raised hub

inboard.

• Tip unit and install wheel.

• Retain wheel on axle stud with retaining pin and

flat washer. Install other wheel on remaining axle

shaft in the same manner.

• Remove the two front nuts and lock washers from

vibration mounting with 13mm wrench. Use these

nuts to retain the mounting leg.

Wheel Kit

NOTE: Fold-down handle not shown

Axle Stud

%..

Mounting Leg

Use existing fasteners

to secure mounting leg'

Flat Washer

5/8-18 Lock

Jam Nut

/ /

10" Diameter Wheel /

Retaining Pin

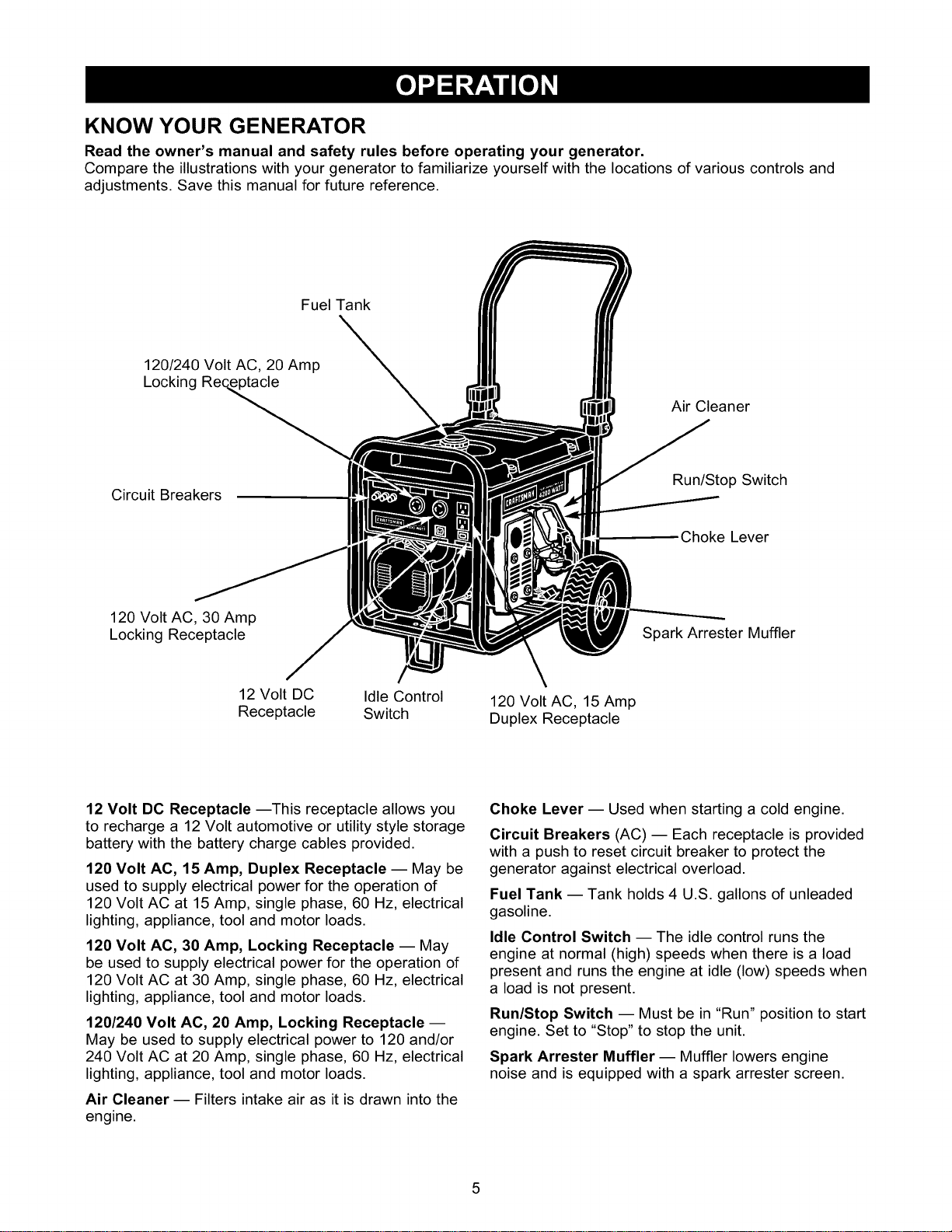

KNOW YOUR GENERATOR

Read the owner's manual and safety rules before operating your generator.

Compare the illustrations with your generator to familiarize yourself with the locations of various controls and

adjustments. Save this manual for future reference.

Fuel Tank

120/240 Volt AC, 20 Amp

Locking _ptacle

Air Cleaner

Circuit Breakers

120 Volt AC, 30 Amp

Locking Receptacle

Run/Stop Switch

Choke Lever

Spark Arrester Muffler

12 Volt DC Idle Control

Receptacle Switch

120 Volt AC, 15 Amp

Duplex Receptacle

12 Volt DC Receptacle --This receptacle allows you

to recharge a 12 Volt automotive or utility style storage

battery with the battery charge cables provided.

120 Volt AC, 15 Amp, Duplex Receptacle -- May be

used to supply electrical power for the operation of

120 Volt AC at 15 Amp, single phase, 60 Hz, electrical

lighting, appliance, tool and motor loads.

120 Volt AC, 30 Amp, Locking Receptacle -- May

be used to supply electrical power for the operation of

120 Volt AC at 30 Amp, single phase, 60 Hz, electrical

lighting, appliance, tool and motor loads.

120/240 Volt AC, 20 Amp, Locking Receptacle --

May be used to supply electrical power to 120 and/or

240 Volt AC at 20 Amp, single phase, 60 Hz, electrical

lighting, appliance, tool and motor loads.

Air Cleaner -- Filters intake air as it is drawn into the

engine.

Choke Lever- Used when starting a cold engine.

Circuit Breakers (AC) -- Each receptacle is provided

with a push to reset circuit breaker to protect the

generator against electrical overload.

Fuel Tank -- Tank holds 4 U.S. gallons of unleaded

gasoline.

Idle Control Switch -- The idle control runs the

engine at normal (high) speeds when there is a load

present and runs the engine at idle (low) speeds when

a load is not present.

Run/Stop Switch -- Must be in "Run" position to start

engine. Set to "Stop" to stop the unit.

Spark Arrester Muffler -- Muffler lowers engine

noise and is equipped with a spark arrester screen.

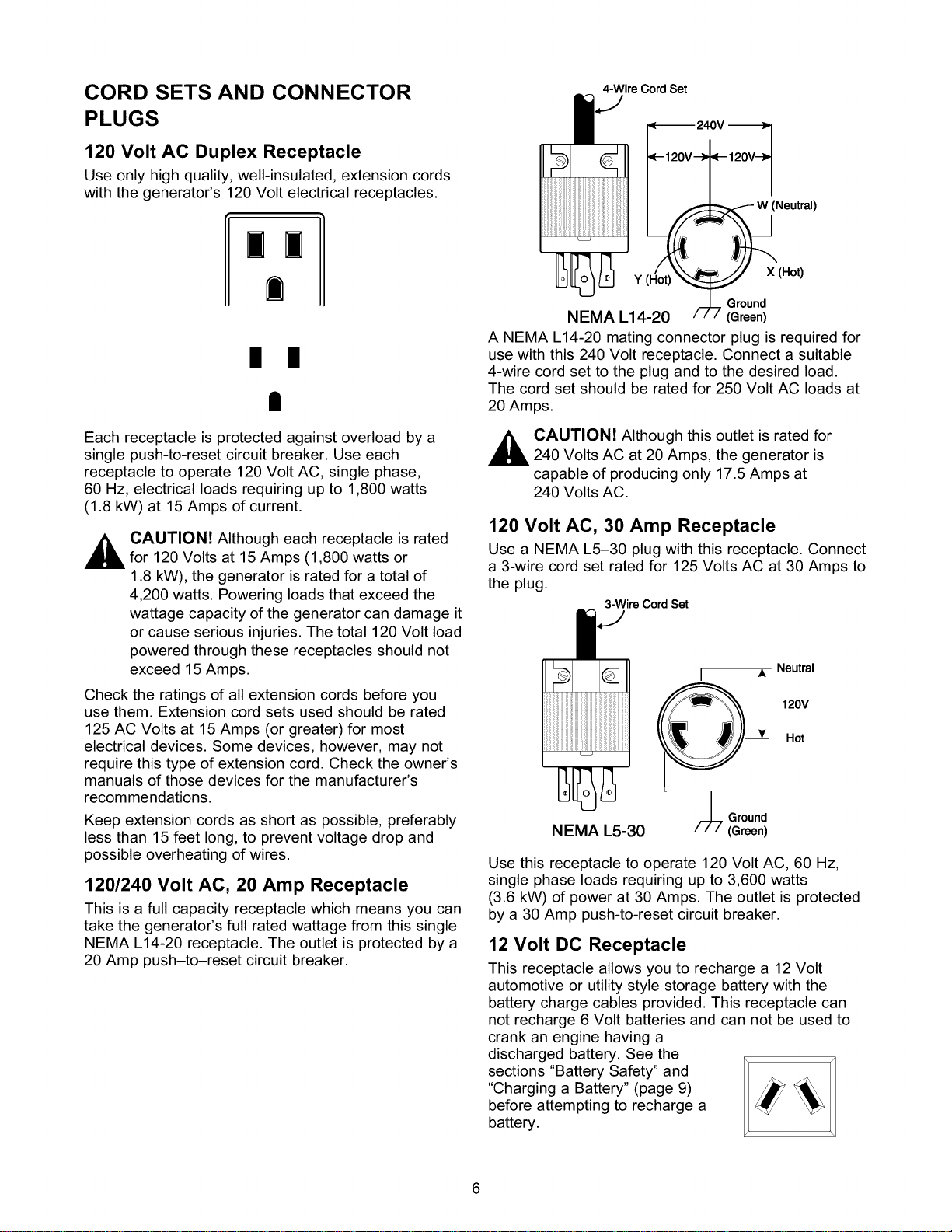

CORD SETS AND CONNECTOR

PLUGS

120 Volt AC Duplex Receptacle

Use only high quality, well-insulated, extension cords

with the generator's 120 Volt electrical receptacles.

4-Wire Cord Set

240V -_

| |

Each receptacle is protected against overload by a

single push-to-reset circuit breaker. Use each

receptacle to operate 120 Volt AC, single phase,

60 Hz, electrical loads requiring up to 1,800 watts

(1.8 kW) at 15 Amps of current.

_ CAUTION! Although each receptacle is rated

for 120 Volts at 15 Amps (1,800 watts or

1.8 kW), the generator is rated for a total of

4,200 watts. Powering loads that exceed the

wattage capacity of the generator can damage it

or cause serious injuries. The total 120 Volt load

powered through these receptacles should not

exceed 15 Amps.

Check the ratings of all extension cords before you

use them. Extension cord sets used should be rated

125 AC Volts at 15 Amps (or greater) for most

electrical devices. Some devices, however, may not

require this type of extension cord. Check the owner's

manuals of those devices for the manufacturer's

recommendations.

Keep extension cords as short as possible, preferably

less than 15 feet long, to prevent voltage drop and

possible overheating of wires.

120/240 Volt AC, 20 Amp Receptacle

This is a full capacity receptacle which means you can

take the generator's full rated wattage from this single

NEMA L14-20 receptacle. The outlet is protected by a

20 Amp push-to-reset circuit breaker.

A NEMA L14-20 mating connector plug is required for

use with this 240 Volt receptacle. Connect a suitable

4-wire cord set to the plug and to the desired load.

The cord set should be rated for 250 Volt AC loads at

20 Amps.

_ AUTION! Although this outlet is rated for

240 Volts AC at 20 Amps, the generator is

capable of producing only 17.5 Amps at

240 Volts AC.

120 Volt AC, 30 Amp Receptacle

Use a NEMA L5-30 plug with this receptacle. Connect

a 3-wire cord set rated for 125 Volts AC at 30 Amps to

the plug.

3-Wire Cord Set

I I Neutral

120V

-_ Hot

NEMA L5-30

/___ Ground

(Green)

Use this receptacle to operate 120 Volt AC, 60 Hz,

single phase loads requiring up to 3,600 watts

(3.6 kW) of power at 30 Amps. The outlet is protected

by a 30 Amp push-to-reset circuit breaker.

12 Volt DC Receptacle

This receptacle allows you to recharge a 12 Volt

automotive or utility style storage battery with the

battery charge cables provided. This receptacle can

not recharge 6 Volt batteries and can not be used to

crank an engine having a

discharged battery. See the

sections "Battery Safety" and

"Charging a Battery" (page 9)

before attempting to recharge a

battery.

HOW TO USE YOUR GENERATOR

If you have any problems operating your generator,

please call the generator helpline at 1-800-222-3136.

Grounding The Generator

The National Electrical Code requires that the frame

and external electrically conductive parts of this

generator be properly connected to an approved earth

ground. Local electrical codes may also require proper

grounding of the unit. For that purpose, a grounding

wing nut is provided on the base of the cradle.

Although multi-viscosity oils (5W30, 10W30, etc.)

improve starting in cold weather, these multi-viscosity

oils will result in increased oil consumption when used

above 32°F. Check your engine oil level more

frequently to avoid possible damage from running low

on oil.

• Place generator on a level surface and remove the

yellow oil fill cap. Add engine oil until level is at

point of overflowing. Check engine oil level before

starting each time thereafter.

• Install oil fill plug, finger tighten securely.

i _ Add Gasoline

_ ARNING! NEVER fill fuel tank indoors.

NEVER fill fuel tank when engine is running or

hot. DO NOT light a cigarette or smoke when

filling the fuel tank.

,_ CAUTION! Do Not overfill the fuel tank.

k,, Always leave room for expansion.

Use regular UNLEADED gasoline with the

Grounding generator engine. Do Not use premium gasoline.

Wing Nut Do Not mix oil with gasoline.

• Clean area around fuel fill cap, remove cap.

Generally, connecting a No. 12 AWG (American Wire

Gauge) stranded copper wire to the grounding nut and

to an earth-driven copper or brass grounding rod

(electrode) provides adequate protection against

electrical shock. However, local codes may vary

widely. Consult with a local electrician for grounding

requirements in your area.

Proper grounding of the generator will help prevent

electrical shock in the event of a ground fault condition

in the generator or in connected electrical devices.

Proper grounding also helps dissipate static electricity,

which often builds up in ungrounded devices.

Slowly add unleaded regular gasoline to fuel tank.

Be careful not to overfill. Allow about 1/2" of tank

space for fuel expansion, as shown here.

1/2" Air Space Tank

Fuel

Before Starting The Generator

To operate the engine you will need to do the

following:

Add Engine Oil

NOTE: When adding oil to the engine crankcase in the

future, use only high quality detergent oil rated with API

service classification SF or SG rated SAE 30 weight. Use

no special additives. Select the oil's viscosity grade

according to your expected operating temperature:

colder 32°F warmer

5W-30 SAE 30 or 10W-30

• Install fuel cap and wipe up any spilled gasoline.

IMPORTANT: It is important to prevent gum deposits

from forming in fuel system parts such as the

carburetor, fuel hose or tank during storage. Alcohol-

blended fuels (called gasohol, ethanol or methanol)

can attract moisture, which leads to separation and

formation of acids during storage. Acidic gas can

damage the fuel system of an engine while in storage.

To avoid engine problems, the fuel system should be

emptied before storage of 30 days or longer. See

"Storage" on page 15. Never use engine or carburetor

cleaner products in the fuel tank or permanent

damage may occur.

To Start The Engine

,_ WARNING! Never start or stop engine with

electrical devices plugged into the panel

receptacles AND turned on.

• Unplug all electrical loads from generator

receptacles before starting the engine.

• Make sure the unit is in a level position.

• Turn the fuel shut-off valve to ON position.

• Locate the Idle Control On/Off switch on the control

panel and set it to the "Off" position.

• Place the Run/Stop switch in the "Run" position.

• Move engine choke lever to the "Full" choke

position.

ALF

_ AUTION! Never run engine indoors or in

enclosed poorly ventilated areas. Engine

exhaust contains carbon monoxide, an odorless

and deadly gas.

,_ WARNING! Temperature of muffler and nearby

areas may exceed 150°F (65°C). Avoid these

areas.

• Grasp starter handle and pull slowly until you feel

some resistance. Then pull with one rapid full arm

stroke. Let rope return slowly. Do Not let rope

"snap back" against starter.

• If engine starts, move choke lever to "Run"

position. Allow engine to warm up for two minutes

before applying load to generator.

• If engine falters, move choke lever to "Half" choke

position and pull starter handle twice.

NOTE: If engine fails to start after 3 pulls, move the

choke lever to "Full" position and repeat starting

instructions.

• Set the Idle Control On/Off switch to the "On"

position.

Connecting Electrical Loads

• Do Not connect 240 Volt loads to the 120 Volt

duplex receptacles.

• Do Not connect 3-phase loads to the generator.

• Do Not connect 50 Hz loads to the generator.

• Plug in and turn on the desired 120 and/or 240 Volt

AC, single phase, 60 Hertz, electrical loads. DO

NOT OVERLOAD THE GENERATOR. See "Don't

Overload the Generator" on page 10.

Stopping the Engine

• Unplug all electrical loads from generator panel

receptacles. Never start or stop engine with

electrical devices plugged in and turned on.

• Turn "Off" the Idle Control switch.

• Let engine run at no-load for several minutes to

stabilize the internal temperatures of engine and

generator.

• Move Run/Stop switch to the "Stop" position.

• Close the fuel valve.

Operating Automatic Idle Control

This switch is designed to greatly improve fuel

economy. When this switch is turned "On," the engine

will only run at its normal high governed engine speed

while an electrical load is connected. When the

electrical load is removed, the engine will run at a

reduced speed. With the switch "Off," the engine

always runs at the normal high engine speed. Always

have the switch Off when starting and stopping

the engine.

Low Oil Pressure Shutdown System

The engine is equipped with a low oil pressure sensor

that shuts down the engine automatically when the oil

pressure drops below 6 psi. If the engine shuts down

by itself and the fuel tank has enough gasoline, check

engine oil level.

Initial Start-up

A delay built in the low oil shutdown system allows oil

pressure to build during starting. The delay allows the

engine to run for about 10 seconds before sensing oil

pressure.

Sensing Low Pressure

If the system senses low oil pressure during operation,

the engine shuts down. As the system shuts down, the

low oil light comes ON. However, once the engine has

stopped rotating, this light will go OFF.

Restarting

If you try to restart the engine within 10 seconds after

it shuts down, the engine may NOT start. The system

needs 5 to 10 seconds to reset.

Ifyoudorestarttheengineaftersuchashutdownand

havenotcorrectedthelowoilpressure,theengine

runsforabout10secondsasdescribedaboveand

thenstops.

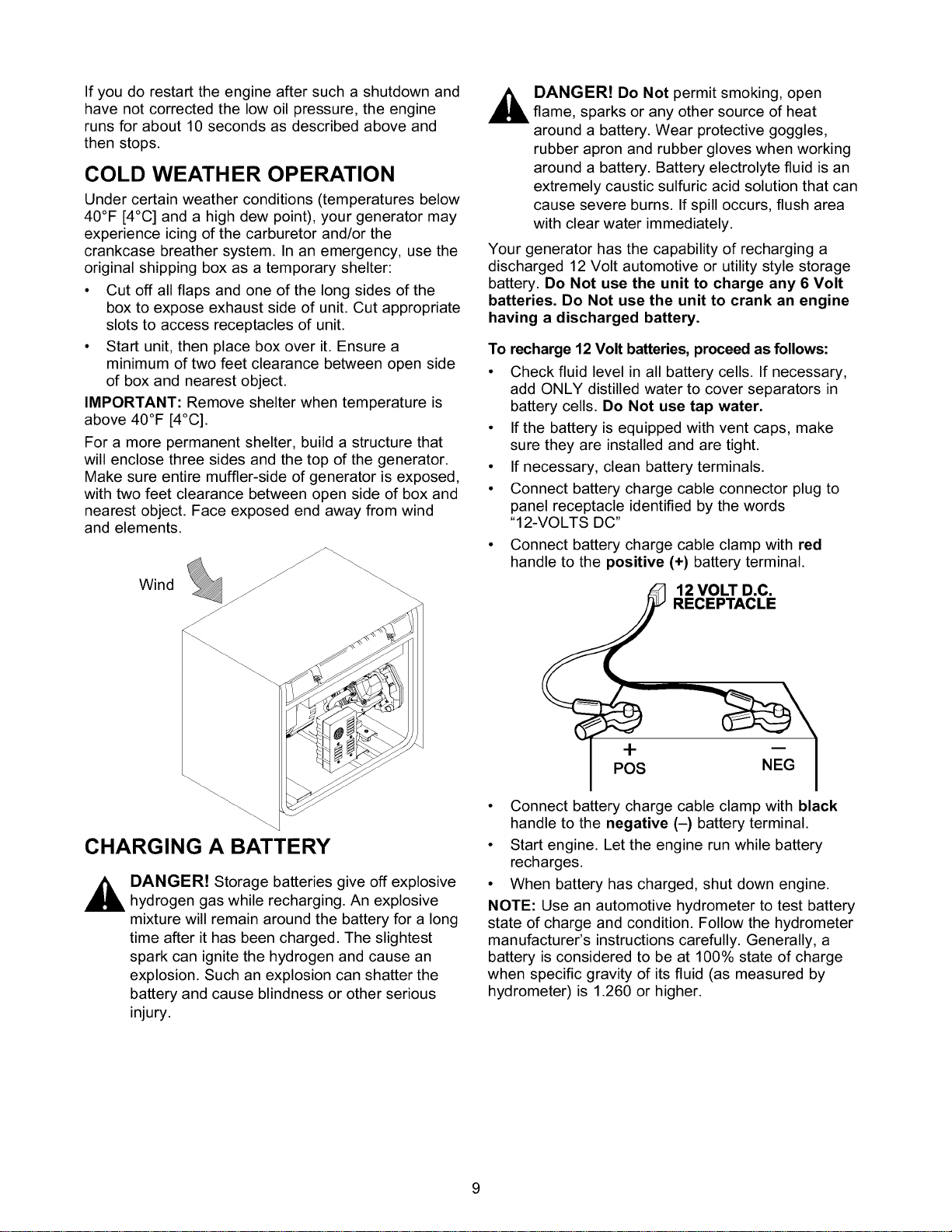

COLD WEATHER OPERATION

Under certain weather conditions (temperatures below

40°F [4°C] and a high dew point), your generator may

experience icing of the carburetor and/or the

crankcase breather system. In an emergency, use the

original shipping box as a temporary shelter:

• Cut off all flaps and one of the long sides of the

box to expose exhaust side of unit. Cut appropriate

slots to access receptacles of unit.

• Start unit, then place box over it. Ensure a

minimum of two feet clearance between open side

of box and nearest object.

IMPORTANT: Remove shelter when temperature is

above 40°F [4°C].

For a more permanent shelter, build a structure that

will enclose three sides and the top of the generator.

Make sure entire muffler-side of generator is exposed,

with two feet clearance between open side of box and

nearest object. Face exposed end away from wind

and elements.

Wind

CHARGING A BATTERY

DANGER! Storage batteries give off explosive

hydrogen gas while recharging. An explosive

mixture will remain around the battery for a long

time after it has been charged. The slightest

spark can ignite the hydrogen and cause an

explosion. Such an explosion can shatter the

battery and cause blindness or other serious

injury.

,_ DANGER! Do Not permit smoking, open

flame, sparks or any other source of heat

around a battery. Wear protective goggles,

rubber apron and rubber gloves when working

around a battery. Battery electrolyte fluid is an

extremely caustic sulfuric acid solution that can

cause severe burns. If spill occurs, flush area

with clear water immediately.

Your generator has the capability of recharging a

discharged 12 Volt automotive or utility style storage

battery. Do Not use the unit to charge any 6 Volt

batteries. Do Not use the unit to crank an engine

having a discharged battery.

To recharge 12 Volt batteries, proceed as follows:

• Check fluid level in all battery cells. If necessary,

add ONLY distilled water to cover separators in

battery cells. Do Not use tap water.

• If the battery is equipped with vent caps, make

sure they are installed and are tight.

• If necessary, clean battery terminals.

• Connect battery charge cable connector plug to

panel receptacle identified by the words

"12-VOLTS DC"

• Connect battery charge cable clamp with red

handle to the positive (+) battery terminal.

12 VOLT D.C.

RECEPTACLE

POS NEG

• Connect battery charge cable clamp with black

handle to the negative (-) battery terminal.

• Start engine. Let the engine run while battery

recharges.

• When battery has charged, shut down engine.

NOTE: Use an automotive hydrometer to test battery

state of charge and condition. Follow the hydrometer

manufacturer's instructions carefully. Generally, a

battery is considered to be at 100% state of charge

when specific gravity of its fluid (as measured by

hydrometer) is 1.260 or higher.

DON'T OVERLOAD THE

GENERATOR

Overloading a generator in excess of its rated wattage

capacity can result in damage to the generator and to

connected electrical devices. Observe the following, to

prevent overloading the unit:

• Add up the total wattage of all electrical devices to

be connected at one time. This total should NOT

be greater than the generator's wattage capacity.

• The rated wattage of lights can be taken from light

bulbs. The rated wattage of tools, appliances and

motors can usually be found on a data plate or

decal affixed to the device.

• If the appliance, tool or motor does not give

wattage, multiply volts times ampere rating to

determine watts (volts x amps = watts).

• Some electric motors, such as induction types,

require about three times more watts of power for

starting than for running. This surge of power lasts

only a few seconds when starting such motors.

Make sure you allow for this high starting wattage

when selecting electrical devices to connect to your

generator.

1. Figure the watts needed to start the largest

motor.

2. Add to that figure the running watts of all other

connected loads.

The Wattage Reference Guide below is provided to

assist you to determine how many items your

generator can operate at one time.

WATTAGE REFERENCE GUIDE

Device ......................... Load (watts)

*Air Conditioner (12,000 Btu) ............... 1700

*Air Conditioner (24,000 Btu) ............... 3800

*Air Conditioner (40,000 Btu) ............... 6000

Battery Charger (20 Amp) .................. 500

Belt Sander (3") ......................... 1000

Chain Saw ............................. 1200

Circular Saw (6-1/2") ................ 800 to 1000

*Clothes Dryer (Electric) .................. 5750

*Clothes Dryer (Gas) ...................... 700

*Clothes Washer ........................ 1150

Coffee Maker ........................... 1750

*Compressor (1 HP) ..................... 2000

*Compressor (3/4 HP) .................... 1800

*Compressor (1/2 HP) .................... 1400

Curling Iron ............................. 700

*Freezer ............................... 700

*Dehumidifier ............................ 650

Disc Sander (9") ........................ 1200

Edge Trimmer ........................... 500

Electric Blanket .......................... 400

Electric Nail Gun ........................ 1200

Electric Range (per element) ............... 1500

Electric Skillet .......................... 1250

*Furnace Fan (3/5 HP) ..................... 875

*Garage Door Opener ................ 500 to 750

Hair Dryer ............................. 1200

Hand Drill ........................ 250 to 1100

Device ......................... Load (watts)

Hedge Trimmer .......................... 450

Impact Wrench .......................... 500

Iron .................................. 1200

*Jet Pump .............................. 800

Lawn Mower ........................... 1200

Light Bulb .............................. 100

Microwave Oven ................... 700 to 1000

*Milk Cooler ............................ 1100

Oil Burner on Furnace ..................... 300

Oil Fired Space Heater (140,000 Btu) ......... 400

Oil Fired Space Heater (85,000 Btu) .......... 225

Oil Fired Space Heater (30,000 Btu) .......... 150

*Paint Sprayer, Airless (1/3 HP) .............. 600

Paint Sprayer, Airless (handheld) ............. 150

Radio ............................. 50 to 200

*Refrigerator ............................ 700

Slow Cooker ............................ 200

*Submersible Pump (1-1/2 HP) ............. 2800

*Submersible Pump (1 HP) ................ 2000

*Submersible Pump (1/2 HP) ............... 1500

*Sump Pump ..................... 800 to 1050

*Table Saw (10") .................. 1750 to 2000

Television ......................... 200 to 500

Toaster ......................... 1000 to 1650

Weed Trimmer ........................... 500

*Allow 3 times the listed watts for starting these devices.

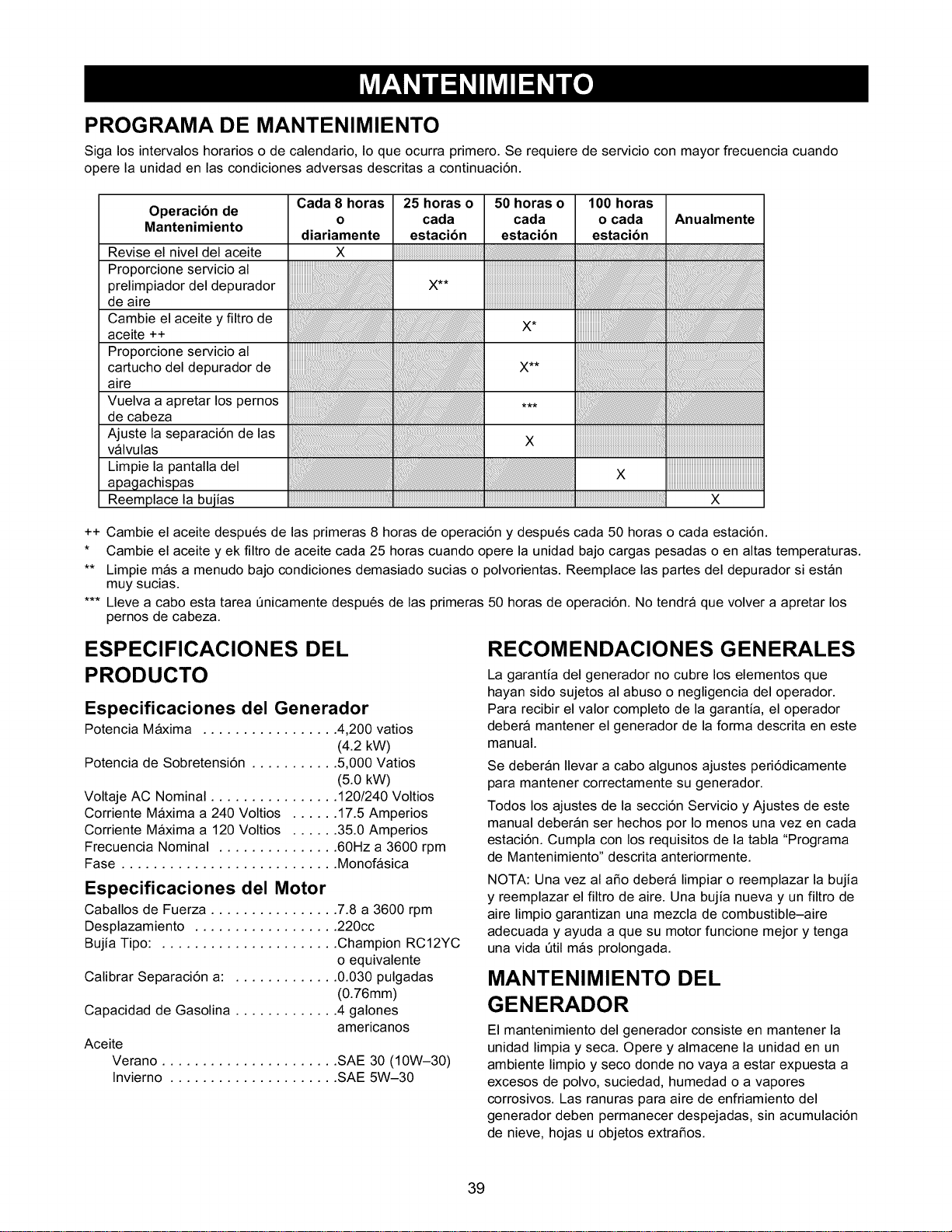

MAINTENANCE SCHEDULE

Follow the hourly or calendar intervals, whichever occurs first.

More frequent service is required when operating in adverse conditions noted below.

Maintenance

Operation

Check Oil Level

Service Air Cleaner Pre-

Cleaner

Change Oil and Oil Filter z

Service Air Cleaner

Cartridge

Adjust valve Clearance

Retorque Head Bolts

Clean Spark Arrestor Screen

Replace Spark Plugs

Every 8 Hours

or Daily

25 Hours or 50 Hours or

Every Season Every Season

X 1

100 Hours or

Every Season

1Clean more often under dirty or dusty conditions. Replace air cleaner parts if very dirty.

2Change oil after first 8 hours of operation then after every 50 hours or every season.

3Change oil and oil filter every 25 hours when operating under heavy load or in high temperatures.

4Perform this task only after first 50 hours of operation. Head bolts will not need further retorquing.

PRODUCT SPECIFICATIONS

Generator Specifications

Rated Maximum Power ........ 4,200 Watts (4.2 kW)

Surge Power ................ 5,000 Watts (5.0 kW)

Rated AC Voltage ............ 120/240 Volts

Rated Maximum Current

at 240 Volts ............... 17.5 Amperes

Rated Maximum Current

at 120 Volts ............... 35.0 Amperes

Rated Frequency ............ 60 Hz at 3600 rpm

Phase ..................... Single Phase

Engine Specifications

Rated Horsepower ........... 7.8 at 3600 rpm

Displacement ............... 220 cc

Spark Plug Type: ............. Champion RC12YC or

Equivalent

Set Gap To: ........... 0.030inch (0.76mm)

Gasoline Capacity ............ 4 U.S. gallons

Oil

Summer .............. Sae 30 or 10W-30

Winter ................ SAE 5W-30

GENERAL RECOMMENDATIONS

The generator warranty does not cover items that

have been subjected to operator abuse or negligence.

To receive full value from the warranty, the operator

must maintain the unit as instructed in this manual.

Some adjustments will need to be made periodically

to properly maintain the generator.

All adjustments in the Service and Adjustments

section of this manual should be made at least once

each season. Follow the requirements in the

"Maintenance Schedule" chart above.

NOTE: Once a year you should clean or replace the

spark plug and replace the air filter. A new spark plug

and clean air filter assure proper fuel-air mixture and

help your engine run better and last longer.

GENERATOR MAINTENANCE

Generator maintenance consists of keeping the unit

clean and dry. Operate and store the unit in a clean

dry environment where it will not be exposed to

excessive dust, dirt, moisture or any corrosive vapors.

Cooling air slots in the generator must not become

clogged with snow, leaves, or any other foreign

material.

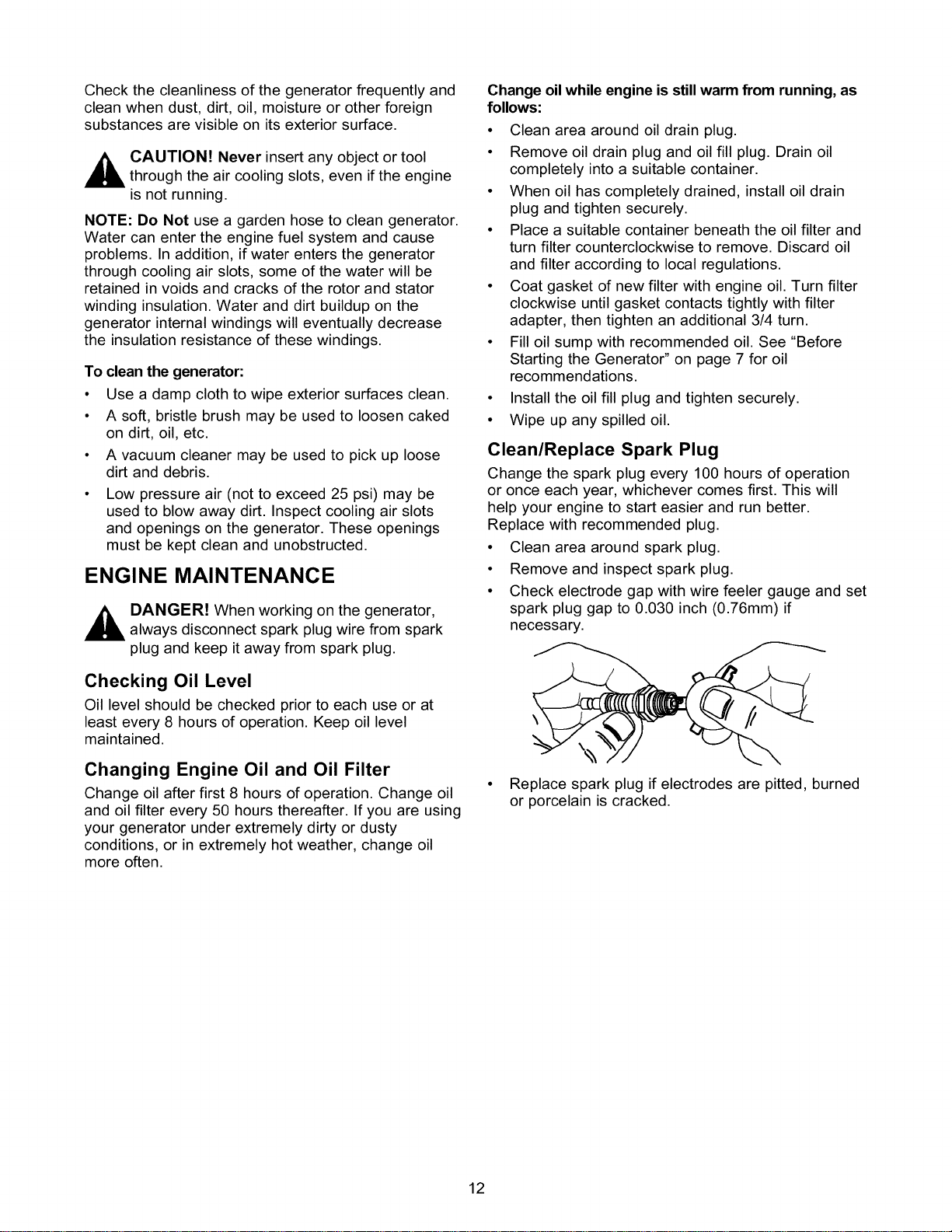

Checkthecleanlinessofthegeneratorfrequentlyand

cleanwhendust,dirt,oil,moistureorotherforeign

substancesarevisibleonitsexteriorsurface.

_ CAUTION! Never insert any object or tool

through the air cooling slots, even if the engine

is not running.

NOTE: Do Not use a garden hose to clean generator.

Water can enter the engine fuel system and cause

problems. In addition, if water enters the generator

through cooling air slots, some of the water will be

retained in voids and cracks of the rotor and stator

winding insulation. Water and dirt buildup on the

generator internal windings will eventually decrease

the insulation resistance of these windings.

To clean the generator:

• Use a damp cloth to wipe exterior surfaces clean.

• A soft, bristle brush may be used to loosen caked

on dirt, oil, etc.

• A vacuum cleaner may be used to pick up loose

dirt and debris.

• Low pressure air (not to exceed 25 psi) may be

used to blow away dirt. Inspect cooling air slots

and openings on the generator. These openings

must be kept clean and unobstructed.

ENGINE MAINTENANCE

,_ DANGER! When working on the generator,

always disconnect spark plug wire from spark

plug and keep it away from spark plug.

Checking Oil Level

Oil level should be checked prior to each use or at

least every 8 hours of operation. Keep oil level

maintained.

Changing Engine Oil and Oil Filter

Change oil after first 8 hours of operation. Change oil

and oil filter every 50 hours thereafter. If you are using

your generator under extremely dirty or dusty

conditions, or in extremely hot weather, change oil

more often.

Change oil while engine is still warm from running, as

follows:

• Clean area around oil drain plug.

• Remove oil drain plug and oil fill plug. Drain oil

completely into a suitable container.

• When oil has completely drained, install oil drain

plug and tighten securely.

• Place a suitable container beneath the oil filter and

turn filter counterclockwise to remove. Discard oil

and filter according to local regulations.

• Coat gasket of new filter with engine oil. Turn filter

clockwise until gasket contacts tightly with filter

adapter, then tighten an additional 3/4 turn.

• Fill oil sump with recommended oil. See "Before

Starting the Generator" on page 7 for oil

recommendations.

• Install the oil fill plug and tighten securely.

• Wipe up any spilled oil.

Clean/Replace Spark Plug

Change the spark plug every 100 hours of operation

or once each year, whichever comes first. This will

help your engine to start easier and run better.

Replace with recommended plug.

• Clean area around spark plug.

• Remove and inspect spark plug.

• Check electrode gap with wire feeler gauge and set

spark plug gap to 0.030 inch (0.76mm) if

necessary.

• Replace spark plug if electrodes are pitted, burned

or porcelain is cracked.

Service Air Cleaner

Your engine will not run properly and may be

damaged if you run it using a dirty air cleaner. Clean

or replace the air cleaner paper filter once every

50 hours of operation or once a year, whichever

comes first. Clean or replace more often if operating

under dusty or dirty conditions. Clean foam precleaner

every 25 hours of operation or sooner under dusty

conditions.

To clean or replace foam precleaner:

• Remove air cleaner cover, then the foam pre-filter.

Foam

Pre-Filter

Paper

Filter

• Wash precleaner in soapy water. Squeeze pre-filter

dry in the clean cloth. Do Not twist.

• Clean air cleaner cover before installing it.

To clean or replace paper air filter:

• Remove air cleaner cover; then remove foam pre-

filter (service if necessary) and remove paper filter.

• Clean paper filter by tapping it gently on a solid

surface. If the filter is too dirty, replace it with a new

one. Dispose of the old filter properly.

• Clean air cleaner cover then insert precleaner into

cover. Next insert new paper filter into cover to

hold precleaner in place and assemble all of them

to the base of the air cleaner.

NOTE: If you need to order a new air filter, please call

1-800-366-PART.

Clean Spark Arrester Screen

The engine exhaust muffler includes a spark arrester

screen. Inspect and clean the screen every 100 hours

of operation or once each year, whichever comes first.

NOTE: If you use your generator on any forest-

covered, brush-covered or grass-covered unimproved

land, it must have a spark arrester. The spark arrester

must be maintained in good condition by the

owner/operator.

Clean and inspect the spark arrester screen as follows:

• To remove the heat shield from the muffler, remove

the screws that connect the shield to the muffler.

• Remove the screws that attach the spark arrester

screen.

SPARK ARREST ER

SCREEN

MUFFLER

HEAT SHIELD

• Inspect screen and replace if torn, perforated or

otherwise damaged. Do Not use a defective

screen. If screen is not damaged, clean it with

commercial solvent.

• Reattach the screen and the heat shield.

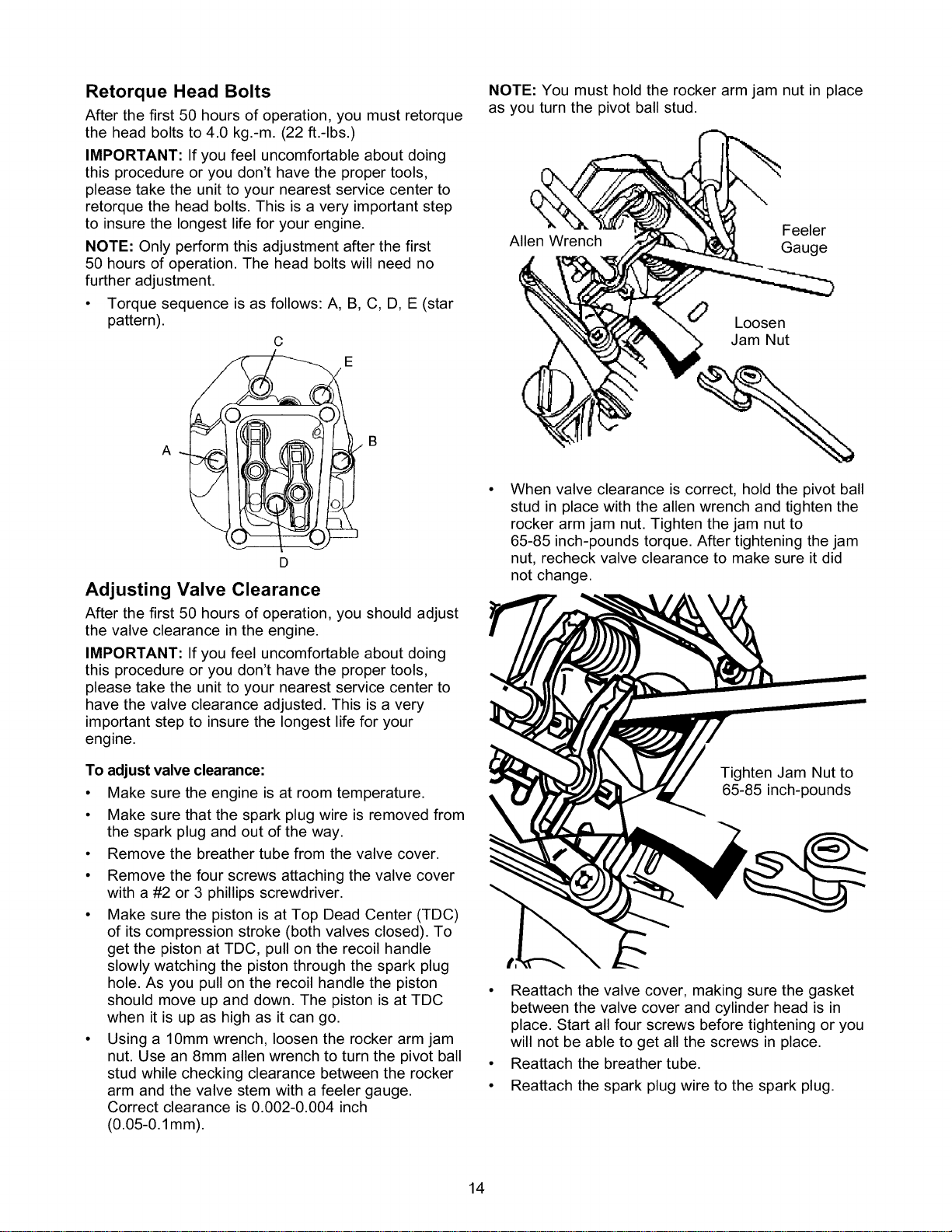

Retorque Head Bolts

After the first 50 hours of operation, you must retorque

the head bolts to 4.0 kg.-m. (22 ft.-Ibs.)

IMPORTANT: If you feel uncomfortable about doing

this procedure or you don't have the proper tools,

please take the unit to your nearest service center to

retorque the head bolts. This is a very important step

to insure the longest life for your engine.

NOTE: Only perform this adjustment after the first

50 hours of operation. The head bolts will need no

further adjustment.

• Torque sequence is as follows: A, B, C, D, E (star

pattern).

A B

Adjusting Valve Clearance

After the first 50 hours of operation, you should adjust

the valve clearance in the engine.

IMPORTANT: If you feel uncomfortable about doing

this procedure or you don't have the proper tools,

please take the unit to your nearest service center to

have the valve clearance adjusted. This is a very

important step to insure the longest life for your

engine.

To adjust valve clearance:

• Make sure the engine is at room temperature.

• Make sure that the spark plug wire is removed from

the spark plug and out of the way.

• Remove the breather tube from the valve cover.

• Remove the four screws attaching the valve cover

with a #2 or 3 phillips screwdriver.

• Make sure the piston is at Top Dead Center (TDC)

of its compression stroke (both valves closed). To

get the piston at TDC, pull on the recoil handle

slowly watching the piston through the spark plug

hole. As you pull on the recoil handle the piston

should move up and down. The piston is at TDC

when it is up as high as it can go.

• Using a 10mm wrench, loosen the rocker arm jam

nut. Use an 8mm allen wrench to turn the pivot ball

stud while checking clearance between the rocker

arm and the valve stem with a feeler gauge.

Correct clearance is 0.002-0.004 inch

(0.05-0.1 mm).

NOTE: You must hold the rocker arm jam nut in place

as you turn the pivot ball stud.

Feeler

Allen Wrench Gauge

(_ Loosen

Jam Nut

When valve clearance is correct, hold the pivot ball

stud in place with the allen wrench and tighten the

rocker arm jam nut. Tighten the jam nut to

65-85 inch-pounds torque. After tightening the jam

nut, recheck valve clearance to make sure it did

not change.

Tighten Jam Nut to

65-85 inch-pounds

• Reattach the valve cover, making sure the gasket

between the valve cover and cylinder head is in

place. Start all four screws before tightening or you

will not be able to get all the screws in place.

• Reattach the breather tube.

• Reattach the spark plug wire to the spark plug.

GENERAL

The generator should be started at least once every

seven days and allowed to run at least 30 minutes. If

this cannot be done and you must store the unit for

more than 30 days, use the following information as a

guide to prepare it for storage.

_ ARNING! NEVER store engine with fuel in

tank indoors or in enclosed, poorly ventilated

areas where fumes may reach an open flame,

spark or pilot light as on a furnace, water heater,

clothes dryer or other gas appliance.

LONG TERM STORAGE

It is important to prevent gum deposits from forming in

essential fuel system parts such as the carburetor, fuel

filter, fuel hose or tank during storage. Also,

experience indicates that alcohol-blended fuels (called

gasohol, ethanol or methanol) can attract moisture,

which leads to separation and formation of acids

during storage. Acidic gas can damage the fuel

system of an engine while in storage.

To avoid engine problems, the fuel system should be

emptied before storage of 30 days or longer. Follow

these instructions:

Protect Fuel System

• Remove all gasoline from the fuel tank to prevent

gum deposits from forming on these parts and

causing possible malfunction of engine.

_ WARNING! Drain fuel into approved container

outdoors, away from open flame. Be sure

engine is cool. Do Not smoke.

• Run engine until engine stops from lack of fuel.

Change Oil

While engine is still warm, drain oilfrom crankcase.

Refill with recommended grade.

Oil Cylinder Bore

• Remove spark plug and pour about 1/2 ounce

(15ml) of engine oil intothe cylinder. Cover spark

plug hole with rag. Crank slowly to distribute oil.

_ AUTION! Avoid spray from spark plug hole

when cranking engine slowly.

• Install spark plug. Do Not connect spark plug wire.

GENERATOR

• Clean the generator as outlined on page 12 ("To

Clean the Generator").

• Check that cooling air slots and openings on

generator are open and unobstructed.

OTHER STORAGE TIPS

• Do Not store gasoline from one season to another.

• Replace the gasoline can if it starts to rust. Rust

and/or dirt in your gasoline will cause problems.

• If possible, store your unit indoors and cover it to

give protection from dust and dirt. BE SURE TO

EMPTY THE FUEL TANK.

• Cover your unit with a suitable protective cover that

does not retain moisture.

_ ANGER! NEVER cover your generator while

engine and exhaust area are warm.

• Store generator in clean, dry area.

Problem

Engine is running, but no

AC output is available.

Engine runs good at no-

load but "bogs down"

when loads are connected.

Cause

1. One of the circuit breakers is open.

2. Connected device is bad.

3. Poor connection or defective cord

set.

4. Fault in generator.

1. Short circuit in a connected load.

2. Generator is overloaded.

3. Engine speed is too slow.

4. Shorted generator circuit.

1. Run/Stop Switch set to "Stop".

2. Dirty air cleaner.

3. Out of gasoline.

4. Stale gasoline.

5. Spark plug wire not connected to

Correction

1. Reset circuit breaker.

2. Connect another device that is in

good condition.

3. Check and repair.

Contact Sears service facility.

Disconnect shorted electrical load.

See "Don't Overload the

Generator" on page 10.

Contact Sears service facility.

1. Set switch to "Run".

2. Clean or replace air cleaner.

3. Fill gas tank.

4. Drain gas tank; fill with fresh fuel.

5. Connect wire to spark plug.

Engine will not start; or

starts and runs rough.

spark plug.

6. Bad spark plug.

7. Water in gasoline.

8. Overchoking.

9. Low oil level.

6. Replace spark plug.

7. Drain gas tank; fill with fresh fuel.

8. Open choke fully and crank

engine.

9. Fill crankcase to proper level.

Engine shuts down during

operation.

Engine lacks power.

Engine "hunts" or falters.

No battery charge DC

output.

10.

11.

12.

Excessively rich fuel mixture. 10.

Intake valve stuck open or closed. 11.

Engine has lost compression. 12.

1. Out of gasoline.

2. Low oil level.

1. Load is too high.

2. Dirty air filter.

1. Choke is opened too soon.

Carburetor is running too rich or

too lean.

1. Battery posts are corroded.

2. Battery fluid level is low.

3. Battery cable is bad.

4. Battery is defective.

5. Receptacle is bad.

Contact Sears service facility.

Fill fuel tank.

Fill crankcase to proper level.

See "Don't Overload the

Generator" on page 10.

Replace air filter.

Move choke to halfway position

until engine runs smoothly.

Contact Sears service facility.

1. Clean battery posts.

2. Add distilled water to battery.

3. Replace cable.

4. Check battery condition; replace if

defective.

5. Contact Sears service facility.

CRAFTSMAN 4200 Watt AC Generator 580.327141

i©

SPARK

PLUG

ENGr

RUN

S%!ITCH

EN@,

IGNITION

BATTERY CHARGE

BRN

RED

AUTO 13

RESET

IOA

BLK

@((+

FI ELl}

POWER POWER

• @a U_

S_ LSG]

FS_ @/@

BLK

LOP

GRN

BRN

>_ >@ @ >X

I I

SYSTEH

CONTROL

BOARD

--B L U_ _

U i

_ UCd

OFF

y • IDLE RED

D{$•H 5%/ITCH_22

_/ NO _ uc_ ><

'_ z // 0 SOd

\ /

240V

] SOA

F H

D •

K A

CRAFTSMAN 4200 Watt AC Generator 580.327141

GRY

44A

BLU

RED

I ££ GRN

BLU

lib

RED

u@ 15

RED

_\\\\

BLU

lib

GRY

44A

BLU

_'qlC ....

BATTERY

CHARGE

RECTZFIER

CRAFTSMAN 4200 Watt AC Generator 580.327141

Main Unit m Exploded View

30 38

70 _72

15 "X"

_--27

_75 10

8 7

D ETA IL

900

" X "

1g I //I 2

CRAFTSMAN 4200 Watt AC Generator 580.327141

Main Unit m Parts List

Item Part #

1 BB2551

2 B84021

4 66365

5 84141J

6 83540A

7 65791

8 96796

10 86307

11 47480

12 84508

13 52858

14 83208

15 B4901

16 66476

17 89476

18 70644

19 84346

20 40976

21 83083

22 83071

23 81917

25 66825B

26 85652

27 67989

28 B4986

30 74908

32 86308

33 65795

34 66849A

35 67022

36 84132

37 66386

38 66849

39 B4871

41 86494

42 86292

43 77395

44 83465

46 78831B

Qty. Description Item Part # Qty.

1 CRADLE, 4200 W 47 80270 1

1 SUPPORT, Engine 48 78299 1

1 HOUSING, Engine Adapter 49 85134 1

1 ROTOR, Assembly 50 83311 1

1 STATOR, Assembly 51 B84042 1

1 BEARING 52 84687 1

1 WASHER, M8 Flat 53 85000 1

4 HHMS, 5/16 - 24 x 3/4 54 14353621 1

1 HHCS, 5/16 - 24 x 7" 55 23762 1

2 MOUNT, Vibration 45 ° 56 26850 2

8 NUT, M8 Locking 60 B2550 1

1 BRACKET, Muffler 61 92982 1

1 DECAL, 1-800-4-MyHome 62 B2549 2

2 SCREW, M6 - 1.00 x 12 64 NSP 1

1 GASKET, Exhaust 65 73054 1

1 PPHMS, M8 - 1.25 x 20 66 93826 1

3 PPHMS, M8 x 35 67 96409 1

2 SCREW, M8 - 1.25 x 20 68 77816 1

1 SCREEN, Spark Arrester 69 B1432 1

1 MUFFLER 70 B1779 2

1 PIN, Roll M4 x 10 71 B2347 2

1 CARRIER, Rear Bearing 72 BB2555 1

2 MOUNT, Vibration 73 51767 2

2 NUT, M8 Flange Serrated 74 52857 2

1 DECAL, Ground 75 46476 2

4 TAPTITE, M5 - 0.8 x 10 900 NSP 1

4 BOLT, M6 - 1.0 x 115 Stator

1 RECTIFIER, Battery Charge

1 TAPTITE, M5 - 0.8 x 20 Parts Not Illustrated

1 GROMMET, Rubber B2552 1

1 MODULE, Drive AB3061 1

1 ASSY., Brush Holder 65787 1

2 TAPTITE, M5 - 0.7 x 16 Long 84882 1

1 COVER, Bearing Carrier

1 SCREW, M6 - 1.0 x 16 Wing

7 HHCS, 10 - 16 x Self Drill

4 NUT, M6 Flange Lock

4 GROMMET, Tank

4 HHMS, M6 - 1.0 x 60 (black)

Description

VALVE, Tank

BUSHING, Plastic Tank

CAP, Fuel

TANK, Fuel

SHIELD, Heat

INSULATION, #2 1/4" Thick

CLIP, Insulation

WIRE, Ground

SHAKEPROOF, #10

SHAKEPROOF, M6

DECAL Control Panel

DECAL Danger

DECAL Heat Shield

DECAL Data

DECAL Fuel Shut Off

DECAL Start Instructions

DECAL 1-800 #

DECAL Muffler Warning

ASSEMBLY, Control Panel

COVER, Hinge

END CAP, Tube

HANDLE

HHCS, M6- 1.0 x45

NUT, M6- 1.0 Locking

CAP PLUG, 1" Square

ENGINE, 7.8 HP

Owner's Manual

28oz Engine Oil

Battery Charge Cables

Spark Plug Wrench Driver

Optional Accessories Not Illustrated

09-32686 20 Amp Locking Plug

09-32687 30 Amp Locking Plug

09-32688 Cord Wrap Kit

CRAFTSMAN 4200 Watt AC Generator 580.327141

Control Panel -- Exploded View and Parts List

8 8

\\\\\ \

7 17

\ 16

\\\ _ _. 3

Item

Pa_ #

B1431

83975

66818

66821

68867C

68868C

75207A

75207G

82538

84134

83514

83970

Qty.

Description

PANEL, Control

BOX, Control

OUTLET, 120 Volt AC

OUTLET, 12 Volts DC

OUTLET, 120/240 Volt,

20 Amp Locking

1 OUTLET, 120 Volt, 30 Amp

Locking

1 CIRCUIT BREAKER, 30 Amp

2 CIRCUIT BREAKER, 18 Amp

1 SWITCH, On/Off Rocker

1 GROMMET, Rubber

1 CIRCU IT BREAKER, 10 Amp

1 CONTROL BOARD, System

Item

Pa_ #

84028

67022

85584

84543A

84543C

84198

84197

75476

22264

51715

84543B

84335

82542

Qty.

Description

TRANSFORMER, Idle Control

GROMMET, Rubber

BAR, Bus

SCREW, 3.0 x 12mm

SCREW, 3.5 x 18mm

SHIELD, Circuit Breaker

BAR, Circuit Breaker

Retaining

SCREW, 4.15 x 16mm

WASHER, M4 Lock

NUT, M3 Hex

SCREW, 3.5 x 12mm

WIRE HARNESS

BAR, DC Outlet Retaining

CRAFTSMAN 4200 Watt AC Generator 580.327141

Wheel Kit -- Exploded View and Parts List

Item

Part # Qty. Description

87005A 2 Retaining Pin

B1760 2 10" Diameter Wheel

93728C 2 Axle Stud

94222Q 2 5/8-18 Lock Jam Nut

49808 2 Flat Washer

B1764 1 Mounting Leg

NOTE: Fold-down handle not shown

Engine, 7.8 HP, Generac Power Systems, EHC 00952

12 11

17 21

lO0

101

Item

Part # Qty.

78653 1

85272 1

84195 1

85620 1

00285271 1

84329 1

00185271 1

22097 2

82981 2

81675 1

84274 1

72347 1

Description Item Part # Qty.

Run/Stop Switch 21 86962 1

L.E.D. Assembly 22 85953 1

Low Oil Shutdown Decal 23 83502 1

Black Sleeving 24 83512 1

Black Wire Assembly 25 78604 1

3-pin Male Connector Housing 26 66476 1

White Wire Assembly 27 83503 1

M6 Lock Washer 28 83781 1

M6 x 30mm Screw 29 86384 1

Ignition Coil 30 86037 1

Tinnerman Clamp 100 83782 1

Spark Plug 101 66311 1

Description

Governor Lever

Wear Washer

Adjust Screw

M8 x 15mm Taptite Screw

60 Hz. Governor Spring

M6 x 12mm Capscrew

M5 Lock Nut

Governor Bracket

Governor Rod

Anti-lash Spring

Idle Coil

M8-1.25 Jam Nut

Engine, 7.8 HP, Generac Power Systems, EHC 00952

30 32

Item

Pan #

78621

76389

88411

A8897A

77168

88057

76390

83337A

78658

78659

89213J

A7637

81695

A8929

78645

A7811

72683

98752

89096

88156

A8822

78691

A5772

A5776

74908

23 24

Qty. Description

1 Connecting Rod Assembly

1 Piston Pin

1 Piston Ring Set

1 Gear Cover Assembly

5 M8 x 52mm Head Bolt

1 Piston

2 Pin Retainer Ring

1 Tapered Crankshaft Assm.

1 Governor "R" Pin

1 Governor Arm Thrust Washer

1 Crankcase Assm.

1 Governor Arm

2 Oil Seal

1 Governor Gear Assembly

1 Governor Gear C-Ring

1 Governor Spool

1 1/8" NPT Pipe Plug

1 Camshaft Assembly

1 Crankcase Gasket

1 Valve Stem Seal

1 Cylinder Head Gasket

1 Oil Pressure Relief Cover

1 Oil Pressure Spring

1 11/32" Ball

1 M5 Form Screw

Item Pan # Qty.

26 78606 4

27 76361 1

28 89230 6

29 99922 1

30 A1720 2

31 88401 2

32 84186 2

33 83192 1

34 86254 1

36 21705B 1

37 90082 1

38 90081 1

39 88396A 2

40 83235 2

41 80336 1

42 96362 1

43 77161 2

44 77160 2

45 76307 2

46 88403 1

47 72657 2

48 88412 1

49 76329 1

50 21944E 0

Description

M6-1.0 x 12mm Screw

Governor Gear Thrust Washer

M8-1.25 x 35mm Screw

Spring Washer

Valve Spring Retainer

Valve Spring

Valve Spring Wear Washer

Geroter Set

"O" Ring

Cylinder Head Assembly

Exhaust Valve

Intake Valve

Push Rod

Tappet

Oil Pick-up Assembly

Rocker Cover Gasket

Pivot Ball Stud

GN-190/220 Rocker Arm

Rocker Arm Jam Nut

Push Rod Guide Plate

1/4" NPT Pipe Plug

Rocker Cover Assembly

Plastic Oil Fill Plug

Complete Long Block

Engine, 7.8 HP, Generac Power Systems, EHC 00952

Item PaN #

31 90947

32 90051

35 80316

36 90948

39 91846

42 78631

43 97747

44 78607

45 66476

46 59635

47 78601

48 78602

49 83504

50 78643

60 30340

61 48031C

Qty. Description

1 Breather Hose

1 Manifold Head Gasket

2 M6 x 30mm Screw

1 Intake Manifold

1 Carburetor/Air Box Gasket

1 Carburetor/Manifold Gasket

1 Dellorto Carburetor

1 Air Cleaner Base

1 M6 x 12mm Capscrew

1 #8 x 3/8" Plastite Screw

1 Air Filter

1 Precleaner

1 Choke Knob

1 Curb Bolt

12" 1/4" ID Hose

2 Hose Clamp

Engine, 7.8 HP, Generac Power Systems, EHC 00952

.,._ 5

2-- 6

Item Part #

1 94820

2 91848

4- 3 84982

4 92978

78 5 99236

q 6 70185

79 78 82774

79 77182E

80 83312

81 81810

82 92984

83 45756

80 84 78609

__"/ 85 78608A

86 90695A

87 89739

88 66476

9 0 89 A2799

81 90 A2842

91 78651C

__"_/ 90 /88

Qty Description

1 Expansion Plug

1 Oil Filter Gasket

1 Oil Filter Adapter

2 M6 x 20mm Screw

1 Oil Pressure Switch

1 Oil Filter

1 Woodruff Key

1 Flywheel (220cc)

1 Conical Washer

1 M16 Hex Nut

1 Top Wrapper

4 M6 x 10mm Screw

2 Cover Bolt

1 Air Box Cover

1 Blower Housing

1 Lower Wrapper

9 M6 x 12mm Capscrew

1 Recoil Assembly

1 Recoil Cup

1 Backplate

Your Warranty Rights and Obligations

The California Air Resources Board ("CARB") and Sears

Roebuck and Co., USA, are pleased to explain the Emission

Control System Warranty on your model year 2000 and later

small off-road engine (engine). In California, new engines

must be designed, built and equipped to meet the State's

stringent anti-smog standards. Sears must warrant the

emission control system on your engine for the periods of

time listed below provided there has been no abuse,

neglect, or improper maintenance of your engine.

Your emission control system includes parts such as the

carburetor and the ignition system.

Where a warrantable condition exists, Sears will repair your

engine at no cost to you. Expenses covered under under

warranty include diagnosis, parts, and labor.

Manufacturer's Warranty Coverage

The model year 2000 and later engines are warranted for

two years. If any emission related part on your engine (as

listed below) is defective, the part will be repaired or

replaced by Sears.

Owner's Warranty Responsibilities

As the engine owner, you are responsible for the

performance of the required maintenance listed in this

owners manual. Sears recommends that you retain all

receipts covering maintenance on your engine, but Sears

cannot deny warranty solely due for the lack of receipts or

for your failure to ensure the performance of all scheduled

maintenance.

As the engine owner, you should be aware that Sears may

deny you warranty coverage if your engine or a part of it has

failed due to abuse, neglect, improper maintenance,

unapproved modifications, or the use of parts not made or

approved by the original equipment manufacturer.

You are responsible for presenting your engine to a Sears

authorized repair center as soon as a problem exists.

Warranty repairs should be completed in a reasonable

amount of time, not to exceed 30 days.

If you have any questions regarding your warranty rights and

responsibilities, you should contact your nearest authorized

service center or call Sears at 1-800-473-7247.

Warranty Commencement Date

The warranty period begins on the date the engine is

delivered.

Length of Coverage

Sears warrants to the initial owner and each subsequent

purchaser that the engine is free from defects in materials

and workmanship which cause the failure of a warranted

part for a period of two years.

WHAT IS COVERED

Repair or Replacement of Parts

• Repair or replacement of any warranted part will be

performed at no charge to the owner at an

approved Sears service center.

• If you have any questions regarding your warranty

rights and responsibilities, your should contact your

nearest authorized service center or call Sears at

1-800-473-7247.

Warranty Period

Any warranted part which is not scheduled for replacement

as required maintenance, or which is scheduled only for

regular inspection to the effect of "repair or replace as

necessary" shall be warranted for 2 years. Any warranted

part which is scheduled for replacement as required

maintenance shall be warranted for the period of time up to

the first scheduled replacement point for that part.

Diagnosis

The owner shall not be charged for diagnostic labor which

leads to the determination that the warranted part is

defective if the diagnostic work is performed at an approved

Sears service center.

Consequential Damages

Sears may be liable for damages to other engine

components caused by the failure of a warranted part still

under warranty.

WHAT IS NOT COVERED

All failures caused by abuse, neglect, or improper

maintenance are not covered.

Add-on or Modified Parts

The use of add-on or modified parts can be grounds for

disallowing a warranty claim. Sears is not liable to cover

failures of warranted parts caused by the use of add-on or

modified parts.

How to File a Claim

If you have any questions regarding your warranty rights and

responsibilities, you should contact your nearest authorized

service center or call Sears at 1-800-473-7247.

Where to Get Warranty Service

Warranty services or repairs shall be provided at all Sears

authorized service centers.

Maintenance, Replacement and Repair of

Emission Related Parts

Any Sears approved replacement part used in the

performance of any warranty maintenance or repair on

emission related parts will be provided without charge to the

owner if the part is under warranty.

Emission Control Warranty Parts List

1. Fuel Metering System:

a. Carburetor assembly

b. Fuel filter

2. Air Induction System:

a. Intake manifold

b. Air cleaner

3. Catalytic Muffler Assembly (if so equipped),

including:

a. Muffler gasket

b. Exhaust manifold

4. Ignition System

a. Spark plug

b. Ignition module

5. Crankcase Breather Tube

Garantia............................... 30

ReglasDeSeguridad...................... 31

Montaje................................ 32

Operacion............................ 33-38

EspecificacionesdelProducto............... 39

Mantenimiento........................ 39-42

Almacenamiento......................... 43

ReparaciondeAverias..................... 44

GarantiadeControldeEmisiones............ 47

C6moOrdenarPartes............. UltimaPagina

GARANTIA LIMITADA PARA GENERADORES PORTATILES DE LUJO

SEARS le garantiza al comprador original que el altemador y el motor de su generador portatil estara libre de defectos en

materiales y mano de obra en los componentes y por el periodo de tiempo establecido a continuaci6n a partir de la fecha

de compra original. Esta garantia no es transferible y se aplica enicamente a los generadores portatiles accionados por el

motor garantizado Sears Serie GN.

CLIENTE* COMERCIAL*

Alternador 2 ahos (El 20. aho 0nicamente las partes) 1 Aho

Motor 2 ahos (El 20. aho 0nicamente las partes) 1 Aho

* NOTA: Para prop6sitos de esta garantia el t6rmino "Uso del Cliente" representa el uso dom6stico residencial y de

emergencia por parte del comprador original, sin incluir aplicaciones donde la unidad sea usada como fuente de potencia

principal. El t6rmino "Uso Comercial" representa todos los otros usos, incluyendo alquiler, construcci6n, comercial y para

prop6sitos lucrativos. Una vez el generador haya tenido uso comercial, este sera considerado como un generador para

uso comercial para los fines de esta garantia.

Durante dicho periodo de garantia, SEARS reparara o reemplazara, a su discreci6n, cualquier parte que haya sido

encontrada defectuosa, en examen previo realizado por SEARS, bajo uso y servicio normal**. Las baterias de arranque

no estan garantizadas por SEARS. Todos los costos de transporte bajo garantia, incluyendo el envio a la fabrica, de ser

necesario, seran responsabilidad del comprador y deberan ser pagados por anticipado. Esta garantia no cubre el

mantenimiento y servicio normal y no se aplica a generadores, alternadores, motores o pares que hayan sido sujetos a

instalaciones o modificaciones incorrectas o no autorizadas, mal uso, negligencia, accidente, sobrecarga, exceso de

velocidad, mantenimiento, reparaci6n o almacenamiento incorrecto que, a juicio de SEARS, afecte negativamente su

funcionamiento y confiabilidad.

** DESGASTE NORMAL: Como con todos los dispositivos mecanicos, los motores necesitan el servicio y reemplazo

peri6dico de las partes para funcionar en buenas condiciones. Esta garantia no cubre reparaciones cuando el uso normal

haya sobrepasado la vida t_tilde una parte o motor.

NO EXISTEN OTRAS GARANTIAS EXPRESAS. SEARS POR MEDIO DE LA PRESENTE DESCONOCE TODAS LAS

GARANTIAS IMPLICITAS, INCLUYENDO, SIN LIMITARSE, A AQUELLAS DE COMERCIALIZACION Y ADAPTACION

PARA UN PROPOSITO PARTICULAR AL EXTREMO PERMITIDO POR LA LEY. LA DURACION DE CUALQUIER

GARANTIA IMPLICITA QUE NO PUEDA SER DESCONOCIDA, ESTA LIMITADA AL PERIODO DE TIEMPO

ESPECIFICADO EN LA GARANTIA EXPRESA. LA RESPONSABILIDAD LEGAL ES EXCLUIDA POR DANOS

CONSECUENCIALES, INCIDENTALES O ESPECIALES BAJO CUALQUIERA DE LAS GARANTIAS. Algunas provincias

no permiten limitaciones en la duraci6n de las garantias implicitas, o la exclusi6n o limitaci6n de daSos incidentales o

consecuenciales, por tanto las limitaciones o exclusiones anteriormente mencionadas podrian no aplicarse a usted. Esta

garantia le otorga derechos legales especificos; usted podria tener otros derechos, los cuales cambian de estado a

estado.

Para servicio, visite su centro de servicio de garantia autorizado SEARS mas cercano. El servicio de garantia puede ser

Ilevado a cabo Qnicamente por un centro de servicio autorizado SEARS. Esta garantia no se podra aplicar para servicio

en otros centros de servicio. Evidencia de la fecha de compra original debera ser presentada en el momento de solicitar el

servicio de garantia.

SEARS, ROEBUCK and CO., D/817WA, Hoffman Estates, IL 60179 U.S.A.

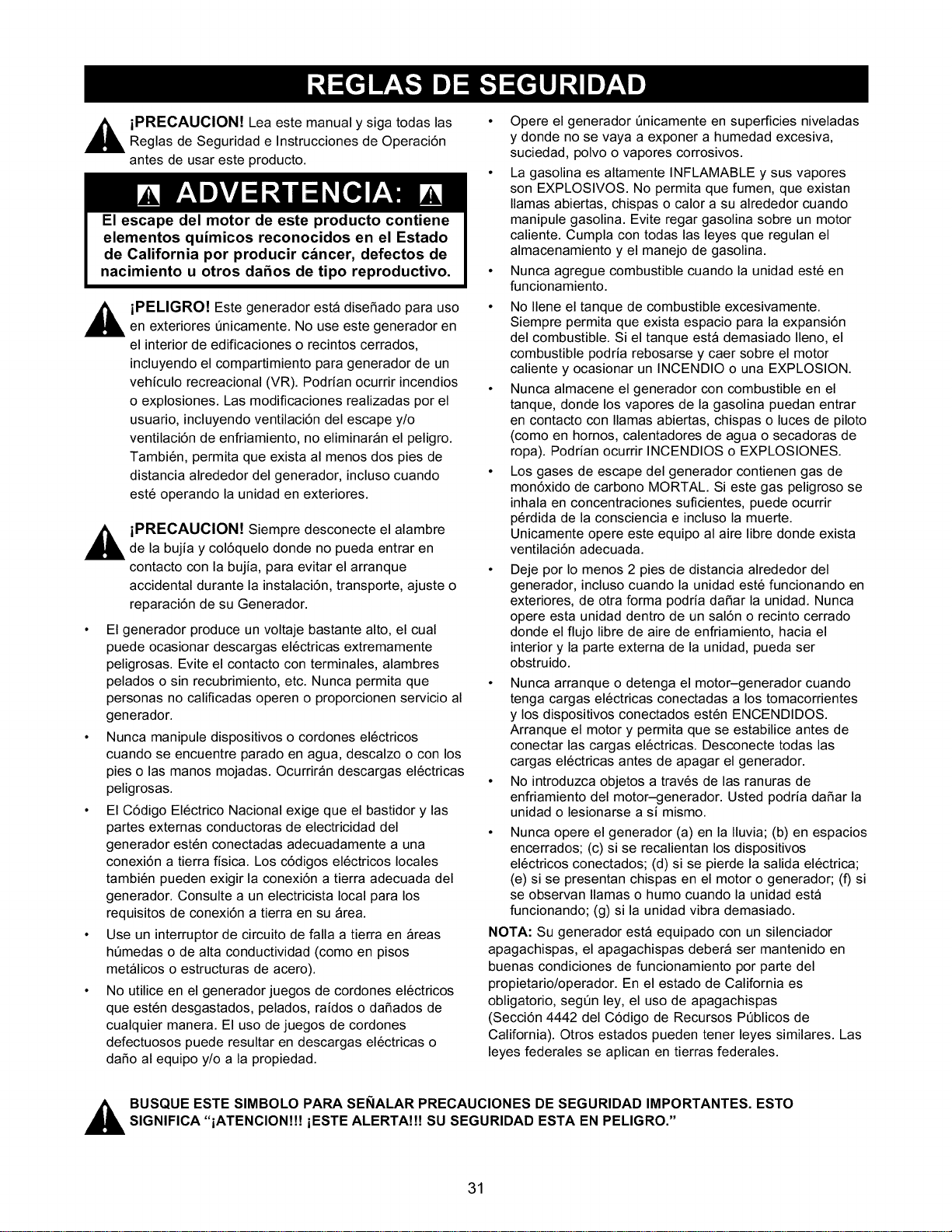

iPRECAUCION! Lea este manual y siga todas las

_ Reglas de Seguridad e Instrucciones de Operaci6n

antes de usar este producto.

El escape del motor de este producto contiene

elementos quimicos reconocidos en el Estado

de California por producir cancer, defectos de

nacimiento u otros dahos de tipo reproductivo.

iPELIGRO! Este generador esta disefiado para uso

en exteriores 6nicamente. No use este generador en

el interior de edificaciones o recintos cerrados,

incluyendo el compartimiento para generador de un

vehiculo recreacional (VR). Podrian ocurrir incendios

o explosiones. Las modificaciones realizadas por el

usuario, incluyendo ventilaci6n del escape y/o

ventilaci6n de enfriamiento, no eliminaran el peligro.

Tambi6n, permita que exista al menos dos pies de

distancia alrededor del generador, incluso cuando

est6 operando la unidad en exteriores.

iPRECAUCION! Siempre desconecte el alambre

de la bujia y col6quelo donde no pueda entrar en

contacto con la bujia, para evitar el arranque

accidental durante la instalaci6n, transporte, ajuste o

reparaci6n de su Generador.

• El generador produce un voltaje bastante alto, el cual

puede ocasionar descargas el6ctricas extremamente

peligrosas. Evite el contacto con terminales, alambres

pelados o sin recubrimiento, etc. Nunca permita que

personas no calificadas operen o proporcionen servicio al

generador.

• Nunca manipule dispositivos o cordones el6ctricos

cuando se encuentre parado en agua, descalzo o con los

pies o las manos mojadas. Ocurriran descargas el6ctricas

peligrosas.

• El C6digo EI6ctrico Nacional exige que el bastidor y las

partes externas conductoras de electricidad del

generador est6n conectadas adecuadamente a una

conexi6n a tierra fisica. Los c6digos el6ctricos locales

tambi6n pueden exigir la conexi6n a tierra adecuada del

generador. Consulte a un electricista local para los

requisitos de conexi6n a tierra en su area.

• Use un interruptor de circuito de falla a tierra en areas

h6medas o de alta conductividad (como en pisos

metalicos o estructuras de acero).

• No utilice en el generador juegos de cordones el6ctricos

que est6n desgastados, pelados, raidos o dafiados de

cualquier manera. El uso de juegos de cordones

defectuosos puede resultar en descargas el6ctricas o

dafio al equipo y/o a la propiedad.

• Opere el generador 6nicamente en superficies niveladas

y donde no se vaya a exponer a humedad excesiva,

suciedad, polvo o vapores corrosivos.

• La gasolina es altamente INFLAMABLE y sus vapores

son EXPLOSIVOS. No permita que fumen, que existan

llamas abiertas, chispas o calor a su alrededor cuando

manipule gasolina. Evite regar gasolina sobre un motor

caliente. Cumpla con todas las leyes que regulan el

almacenamiento y el manejo de gasolina.

• Nunca agregue combustible cuando la unidad est6 en

funcionamiento.

• No Ilene el tanque de combustible excesivamente.

Siempre permita que exista espacio para la expansi6n

del combustible. Si el tanque esta demasiado Ileno, el

combustible podria rebosarse y caer sobre el motor

caliente y ocasionar un INCENDIO o una EXPLOSION.

• Nunca almacene el generador con combustible en el

tanque, donde los vapores de la gasolina puedan entrar

en contacto con llamas abiertas, chispas o luces de piloto

(como en hornos, calentadores de agua o secadoras de

ropa). Podrian ocurrir INCENDIOS o EXPLOSIONES.

• Los gases de escape del generador contienen gas de

mon6xido de carbono MORTAL. Si este gas peligroso se

inhala en concentraciones suficientes, puede ocurrir

p6rdida de la consciencia e incluso la muerte.

Unicamente opere este equipo al aire libre donde exista

ventilaci6n adecuada.

• Deje por Io menos 2 pies de distancia alrededor del

generador, incluso cuando la unidad est6 funcionando en

exteriores, de otra forma podria dafiar la unidad. Nunca

opere esta unidad dentro de un sal6n o recinto cerrado

donde el flujo libre de aire de enfriamiento, hacia el

interior y la parte externa de la unidad, pueda ser

obstruido.

• Nunca arranque o detenga el motor-generador cuando

tenga cargas el6ctricas conectadas a los tomacorrientes

y los dispositivos conectados est6n ENCENDIDOS.

Arranque el motor y permita que se estabilice antes de

conectar las cargas el6ctricas. Desconecte todas las

cargas el6ctricas antes de apagar el generador.

• No introduzca objetos a trav6s de las ranuras de

enfriamiento del motor-generador. Usted podria dafiar la

unidad o lesionarse a si mismo.

• Nunca opere el generador (a) en la Iluvia; (b) en espacios

encerrados; (c) si se recalientan los dispositivos

el6ctricos conectados; (d) si se pierde la salida el6ctrica;

(e) si se presentan chispas en el motor o generador; (f) si

se observan llamas o humo cuando la unidad esta

funcionando; (g) si la unidad vibra demasiado.

NOTA: Su generador esta equipado con un silenciador

apagachispas, el apagachispas deber& ser mantenido en

buenas condiciones de funcionamiento por parte del

propietario/operador. En el estado de California es

obligatorio, seg6n ley, el uso de apagachispas

(Secci6n 4442 del C6digo de Recursos P6blicos de

California). Otros estados pueden tener leyes similares. Las

leyes federales se aplican en tierras federales.

,_ BUSQUE ESTE SIMBOLO PARA SENALAR PRECAUCIONES DE SEGURIDAD IMPORTANTES. ESTOSIGNIFICA "iATENCION!!! iESTE ALERTA!!! SU SEGURIDAD ESTA EN PELIGRO."

Su generador AC requiere de ciertos procedimientos de

armado y esta listo para ser usado despu6s de haberle

suministrado servicio adecuado con el aceite y combustible

recomendado.

Si tiene problemas con el montaje de su generador, por

favor Ilame a la linea de ayuda del generador al

1-800-222-3136.

IMPORTANTE: Cualquier intento de hacer funcionar el

motor antes de haberle suministrado servicio con el aceite

recomendado resultara en falla del motor.

PARA RETIRAR EL GENERADOR DE LA

CAJA

• Coloque la caja sobre una superficie plana y rigida con

las flechas "THIS SIDE UP" (ESTE LADO ARRIBA)

apuntando hacia arriba.

• Abra cuidadosamente las tapas superiores de la caja de

envio.

• Corte las esquinas en un extremo de la caja de arriba

hacia abajo y coloque ese lado de la caja hacia abajo.

• Retire todo el material de protecci6n, el material de

relleno, etc.

• Retire el generador de la caja de envio.

CONTENIDO DE LA CAJA

Revise todo el contenido. Si alguna parte falta o esta

daSada, Ilame a la linea de ayuda del generador al

1-800-222-3136.

• La unidad principal

• Los cables de carga de la bateria

• La Ilave de la bujia/destornillador

• El manual del operador

• El aceite del motor

• Juego de Ruedas

MONTAJE DEL JUEGO DE RUEDAS

El juego de ruedas esta dise_ado para mejorar la

portabilidad del generador.

Para instalar el juego de ruedas usted necesitara las

siguientes herramientas:

• Llave de extremo abierto o de caja de 15/16" (o Ilave de

cubos).

• (2) Caja m6trica, regular de 13mm o Ilaves de extremo

abierto.

Instalacion del juego de ruedas como se describe a

continuacion (refi6rase a la ilustracion de abajo):

• Coloque la parte inferior del soporte del generador sobre

una superficie plana y uniforme.

• Pase el pasador del eje a trav6s del retenedor de la

rueda en el soporte del bastidor.

• Use una Ilave de 15/16 pulgadas para asegurar el

pasador del eje al bastidor con una contratuerca de

5/8-18.

• Instale el otro pasador de eje de la misma manera.

NOTA: AsegQrese de instalar la rueda con el cubo

levantado hacia adentro.

• Coloque la arandela plana sobre el pasador del eje,

incline la unidad e instale la rueda.

• Retenga la rueda en el pasador del eje utilizando el

pasador de retenci6n. Instale la otra rueda en el pasador

del eje restante de la misma manera.

• Retire las dos arandelas de fijaci6n y tornillos delanteros

de la montura antivibratoria con una Ilave de 13mm. Use

estas tuercas para retener la pata del soporte.

JUEGO DE RUEDAS

(No se muestra la

manija de doblar)

Pasador del Eje

Pata del Montaje

UTILICE LOS RETENEDORES

EXlSTENTES PARA ASEGURAR

Rueda de 10" de

Diametro

Arandela Plana

Pasadorde

Retenci6n

CONOZCA SU GENERADOR

Lea este manual del propietario y las reglas de seguridad antes de operar su generador.

Compare las ilustraciones con su generador para familiarizarse con la ubicaci0n de los diferentes controles y ajustes.

Tanque de Combustible

Tomacorrientes con

Dispositivo de Seguridad de

120/240 Voltios AC, 20 Amp

Depurador de Aire

Cortacircuitos

Tomacorrientes con

Dispositivo de Seguridad de

120 Voltios AC, 30 Amp

Interruptor de

Marcha/Parado

Palanca del Cebador

Silenciador Apagachispas

Tomacorrientes Interruptor de

de 12 Voltios DC Control de

Marcha al Vacio

Cortacircuitos (AC) - Cada tomacorriente posee un

cortacircuito para proteger el generador contra sobrecargas

el6ctricas. Los cortacircuitos son del tipo "oprimir para

reposicionar".

Depurador de Aire - Filtra el aire de entrada a medida que

penetra en el motor.

Interruptor de Marcha/Parado - Debera estar en la

posici6n "Run" (Marcha) para darle arranque al motor.

Col6quelo en la posici6n "Stop" (Parado) para detener un

motor en funcionamiento.

Interruptor del Control de Marcha en Vacio - El control

de marcha en vacio hace funcionar el motor a velocidades

normales (altas) cuando existe una carga presente y hace

funcionar el motor a velocidades de marcha en vacio (bajas)

cuando no existen cargas presentes. Esta caracteristica

mejora el ahorro de combustible, prolonga la vida del motor

y disminuye el ruido del motor.

Palanca del Cebador - Usada cuando se esta dando

arranque a un motor frio.

Silenciador Apagachispas - El silenciador disminuye el

ruido del motor y esta equipado con una pantalla

apagachispas.

Tomacorrientes Doble de

120 Voltios AC, 15 Amp

Tanque del Combustible - El tanque tiene una capacidad

de 4 galones americanos de gasolina sin contenido de

plomo.

Tomacorrientes Doble de 120 Voltios, 15 Amp - Pueden

ser utilizados para suministrar alimentaci6n el6ctrica para el

funcionamiento de cargas del motor, herramientas, aparatos

especiales e iluminaci6n el6ctrica de 120 Voltios AC a

15 Amperios, monofasica de 60 Hz.

Tomacorrientes con Dispositivo de Seguridad de

120 Voltios, 30 Amp - Puede ser utilizado para suministrar

alimentaci6n el6ctrica para el funcionamiento de cargas del

motor, herramientas, aparatos especiales e iluminaci6n

el6trica de 120 Voltios AC a 30 Amperios, monofasica de

60 Hz.

Tomacorrientes con Dispositivo de Seguridad de

120/240 Voltios, 20 Amp - Puede ser utilizado para

suministrar alimentaci6n el6ctrica para el funcionamiento de

cargas del motor, herramientas, aparatos especiales e

iluminaci6n el6ctrica de 120 y/o 240 Voltios AC a

20 Amperios, monofasica de 60 Hz.

Tomacorrientes de 12 Voltios DC - Este tomacorriente le

permite recargar baterias tipo servicio o automotriz de

12 Voltios o bateria de almacenamiento tipo

servicio utilizando los cables para cargar batedas.

JUEGOS DE CORDONES Y

ENCHUFES CONECTORES

Tomacorrientes Doble de 120 Voltios

Use Qnicamente cordones de extensi6n de alta calidad y

bien aislados con los tomacorrientes el6ctricos dobles de

120 Voltios del generador.

| |

Cada tomacorriente esta protegido contra sobrecargas por

medio de un cortacircuito con dispositivo de reposici6n.

Utilice cada uno de estos tomacorrientes para operar cargas

el6ctricas AC de 120 Voltios, monofasicas de 60 Hz que

requieran hasta 1,800 vatios (1.8 kW) a 15 Amperios de

corriente.

_ iPRECAUCION! A pesar de que cada

tomacorriente tiene una capacidad de 120 Voltios a

15 Amperios (1,800 vatios o 1.8 kV), el generador

tiene una capacidad total de 4,200 vatios. Las cargas

de potencia que excedan la capacidad de vatiaje del

generador pueden causar daSos o lesiones severas.

El total de las cargas con 120 Voltios que pasan a

trav6s de estos tomacorrientes no debera exceder los

15 Amperios.

Revise las capacidades de todos las cordones de extensi6n

antes de usarlos. Los juegos de cordones de extensi6n

utilizados deberan tener una capacidad de 125 Voltios AC a

15 Amperios o mayor para la mayoria de los dispositivos

el6ctricos. Sin embargo, algunos dispositivos podrian no

requerir este tipo de cord6n de extensi6n. Revise el manual

del propietario de esos dispositivos para ver las

recomendaciones del fabricante.

_240V-_

Mantenga los cordones de extensi6n Io mas corto posible,

preferiblemente menos de 15 pies de largo para evitar la

caida de voltaje y posible recalentamiento de los alambres.

Tomacorrientes de 120/240 Voltios, 20

Amperios

Este es un tomacorriente de capacidad total, Io que significa

que usted puede tomar el vatiaje nominal total de este solo

tomacorriente. Este es una tomacorriente tipo NEMA

L14-20. La toma esta protegida por un cortacircuito de

20 Amperios con dispositivo de reposici6n.

I Neutro(N)

120V

(H)

X Tierra

NEMA L5-30 (Verde)

Usted debera usar un enchufe para conector tipo bloqueo

NEMA L14-20 con el tomacorriente de 240 Voltios. Conecte

un juego de cordones de 4 alambres al enchufe y alas

cargas el6ctricas deseadas. Los juegos de cordones

deberan tener una capacidad de 250 Voltios a 32 Amperios

AC.

_ iPRECAUCION! Aunque el enchufe de 120/240V

esta capacitado para 240 Voltios AC a 20 Amperios,

el generador es capaz de producir enicamente

17.5 Amperios a 240 Voltios AC.

Tomacorrientes de 120 Voltios AC, 30

Amperios

Use un enchufe tipo NEMA L5-30 con este tomacorriente.

Conecte un juego de cordones de 3 alambres con una

capacidad de 125 Voltios AC a 30 Amperios al enchufe.

Utilice este tomacorriente para operar cargas el6ctricas de

120 Voltios AC, monofasicas de 60 Hz que requieran hasta

3,600 vatios (3.6 kW) a 30 Amperios de corriente. La toma

esta protegida por un cortacircuito de 30 Amperios con

dispositivo de reposici6n.

Tomacorrientes de 12 Voltios DO

Este tomacorriente le permite recargar una bateria de

almacenamiento tipo servicio o automotriz de 12 Voltios

utilizando los cables suministrados para cargar baterias.

Este tomacorriente no puede recargar baterias de 6 Voltios

y no se puede usar para darle

arranque a motores que tengan la

bateria descargada. Vea las

secciones "Seguridad de la Bateria" y

"Procedimiento de Carga de la

Bateria" (pagina 37) antes de intentar

recargar la bateria.

COMO USAR SU GENERADOR

Si usted tiene problemas operando su generador, por favor

Ilame a la linea de ayuda para Generadores al

1-800-222-3136.

Conexion a Tierra del Generador

El C6digo EI6ctrico Nacional exige que el bastidor y las

pares externas conductoras de electricidad del generador

se encuentren conectadas adecuadamente a una tierra

fisica aprobada. Los c6digos el6ctricos locales tambi6n

podrian exigir la conexi6n a tierra de la unidad. Para tal

prop6sito, se ha suministrado una tuerca mariposa para

conexi6n a tierra en la base del armaz6n.

Tuerca Mariposa

para Conexi6n a

Tierra

Por Io general, la conexi6n de un alambre de cobre trenzado

No. 12 AWG (American Wire Gauge) a la aleta y a una

barra de conexi6n a tierra de cobre o bronce (electrodo)

proporciona una protecci6n adecuada contra las descargas

el6ctricas. Sin embargo, los c6digos locales pueden variar

substancialmente. Consulte con un electricista local para

conocer los requisitos de conexi6n a tierra de su Area.

La conexi6n a tierra adecuada del generador ayudara a

evitar las descargas el6ctricas en el caso de que exista una

condici6n de falla a tierra en el generador o en los

dispositivos el6ctricos conectados. La conexi6n a tierra

adecuada tambi6n ayuda a disipar la electricidad estatica, la

cual se acumula frecuentemente en dispositivos no

conectados a tierra.

ANTES DE DARLE ARRANQUE AL

GENERADOR

Para operar el motor, debera Ilevar a cabo Io siguiente:

A_ada Aceite al Motor

NOTA: Cuando aSada aceite a la caja del cigQeSal del

motor, enicamente use aceite detergente de alta calidad con

la clasificaci6n de servicio SF o SG de API, con un peso de

30 SAE o mayor. No use aditivos especiales. Seleccione el

grado de viscosidad del aceite de acuerdo con la

temperatura de funcionamiento que espera tener.

frio _ 32°F _ calinete

5W-30 SAE 30 o 10W-30

A pesar de que los aceites de mQItiple viscosidad (5W30,

10W30, etc.) mejoran el arranque en clima frio, estos

pueden producir un aumento en el consumo de aceite

cuando son usados por encima de 32°F. Revise el nivel de

aceite de su motor frecuentemente para evitar el posible

daSo del motor debido al funcionamiento del mismo con un

bajo nivel de aceite.

• Coloque el generador sobre una superficie nivelada y

retire la tapa amarilla del Ilenado del aceite y agregue

aceite hasta que el nivel est6 en el punto de

rebosamiento. En adelante, revise el nivel del aceite

antes de darle arranque al motor.

• Coloque el tap6n de Ilenado del aceite y asegerelo con la

mano.

Agregue Gasolina

_ ADVERTENCIA! NUNCA Ilene el tanque delcombustible en recintos cerrados. NUNCA Ilene el

tanque del combustible cuando el motor est6 en

funcionamiento o caliente. NO encienda cigarrillos o

fume cuando est6 Ilenando el tanque del combustible.

_ PRECAUCION! No Ilene excesivamente el tanque

de combustible. Deje suficiente espacio para la

expansi6n del combustible.

• Use gasolina regular SIN CONTENIDO DE PLOMO en el

generador. No use gasolina premium. NO mezcle aceite

con gasolina.

• Limpie el area alrededor del Ilenado de gasolina; retire la

tapa.

• Llene lentamente el tanque con gasolina sin contenido de

plomo. Sea cuidadoso de no Ilenar excesivamente. Deje

1/2" de espacio en el tanque para que la expansi6n del

combustible, como se muestra en esta ilustraci6n.

Espacio de

Aire de 1/2" Tanque

Combustible

• Instale la tapa del combustible y limpie cualquier derrame

de gasolina.

IMPORTANTE: Es importante evitar la formaci6n de

dep6sitos de goma en las partes esenciales del sistema de

combustible como en el carburador, filtro del combustible,

manguera del combustible o tanque, durante su

almacenamiento. Los combustibles mezclados con alcohol

(llamados gasohol, etanol o metanol) pueden atraer la

humedad, la cual produce la separaci6n y formaci6n de

acidos durante el almacenamiento. La gasolina acida puede

daSar el sistema de combustible de un motor durante su

almacenamiento.

Para evitar problemas en el motor, debera vaciar el sistema

de combustible antes de periodos de almacenamiento de 30

dias o mas. Vea "Almacenamiento" en la pagina 43. Nunca

use productos para limpiar motores o carburadores en el

tanque del combustible; si Io hace ocurriran daSos

permanentes.

PARA DARLE ARRANQUE AL

MOTOR

,_ iADVERTENCIA! Nunca arranque o detenga el

motor con los dispositivos el6ctricos conectados en

los tomacorrientes del panel y encendidos.

• Desconecte todas las cargas el6ctricas de los

tomacorrientes del generador antes de darle arranque al

motor.

• Asegt_rese de que la unidad est6 en una posici6n

nivelada.

• Abra la valvula de cierre del combustible.

• Ubique el interruptor de encendido/apagado de control de

marcha al vacio en el panel de control y col6quelo en la

posici6n "Off' (Apagado).

• Coloque el interruptor de Marcha/Parado en la posici6n

"Run" (Marcha).

• Mueva la palanca del cebador del motor a la "POSlClON

DE MAXIMA ESTRANGULAClON".

MARCHA

MEDIA

,_ iPRECAUCION! Nunca ponga en marcha el motor

en recintos cerrados o en Areas con poca ventilaci6n.

El escape del motor contiene mon6xido de carbono,

un gas letal inodoro.

,_ iADVERTENCIA! La temperatura del silenciador y

las Areas alrededor puede exceder los 150°F (65°C).

Evite estas Areas.

Agarre la manija del arrancador y halela lentamente

hasta que sienta cierta resistencia. Despu6s, hale la

cuerda con un movimiento rapido del brazo. Deje que la

soga se devuelva lentamente. No permita que la soga

"rebote violentamente" contra el arrancador.

• Cuando el motor arranque, mueva la palanca del cebador

a la posici6n "Run" ("Marcha"). Permita que el motor se

caliente durante dos minutos antes de aplicar la carga al

generador.

• Si el motor intenta apagarse, mueva la palanca del

cebador a la posici6n "Media" y empuje la manija del

arranque dos veces.

NOTA: Si el motor no arranca despu6s de tres (3) intentos,

mueva la palanca del cebador a la posici6n "Maxima" y

vuelva a halar la soga del arrancador.

• Coloque el interruptor on/off de control de marcha al

vacio el el panel de control e instalelo en la posici6n "On"

("ENCENDIDO").

Conexion de Cargas El_ctricas

• No conecte cargas de 240 Voltios a los tomacorrientes

dobles de 120 Voltios.

No conecte cargas trifasicas a los tomacorrientes.

No conecte cargas de 50 Hertzios a los tomacorrientes.

Enchufe y encienda las cargas el6ctricas de 120 y/o

240 Voltios AC, monofasicas de 60 Hertzios. NO

SOBRECARGUE EL GENERADOR. Sume los vatios

asignados (o Amperios) de todas las cargas que se van a

conectar al mismo tiempo. Este total no debe set mayor

que la capacidad del vatiaje/amperaje nominal del

generador. Vea No Sobrecargue el Generador en la

pagina 38.

Parade del Motor

• Desconecte todas las cargas el6ctricas de los

tomacorrientes del panel del generador. Nunca de

arranque o detenga el motor con todos los dispositivos

el6ctricos conectados y encendidos.

• Apague (Off) el interruptor de control de marcha en

vacio.

• Deje que el motor funcione sin cargas por algunos

minutos para estabilizar las temperaturas internas del

motor y el generador.

• Mueva el interruptor de marcha/parado a la posici6n

"Stop" (Parado).

• Cierre la valvula del combustible.

FUNCIONAMIENTO DEL CONTROL

AUTOMATICO DE MARCHA EN

VACiO

Este interruptor ha sido diseSado para mejorar el consumo

de combustible. Cuando 6ste interruptor sea "Activado", el

motor funcionara 0nicamente en su alta velocidad de mando

normal una vez sea conectada una carga el6ctrica. Cuando

la carga el6ctrica es retirada, el motor funcionara a una

velocidad menor. Si el interruptor esta "Desactivado", el

motor funcionara en alta velocidad normal. Siempre tenga el

interruptor en la posici6n off (apagado) cuando arranque y

detenga el motor.

Sistema de Apagado por Baja Presion de

Aceite

El motor esta equipado con un detector de baja presi6n de

aceite que apaga el motor automaticamente cuando la

presi6n del aceite cae por debajo de 6 psi. Revise el nivel

de aceite del motor si el motor se apaga por si solo y el

tanque de combustible tiene suficiente gasolina.

Puesta en Marcha Inicial

Una demora incorporada en el sistema de apagado por baja

presi6n de aceite permite que la presi6n del aceite se

acumule durante el arranque. La demora permite que el

motor funcione por aproximadamente 10 segundos antes de

detectar la presi6n del aceite.

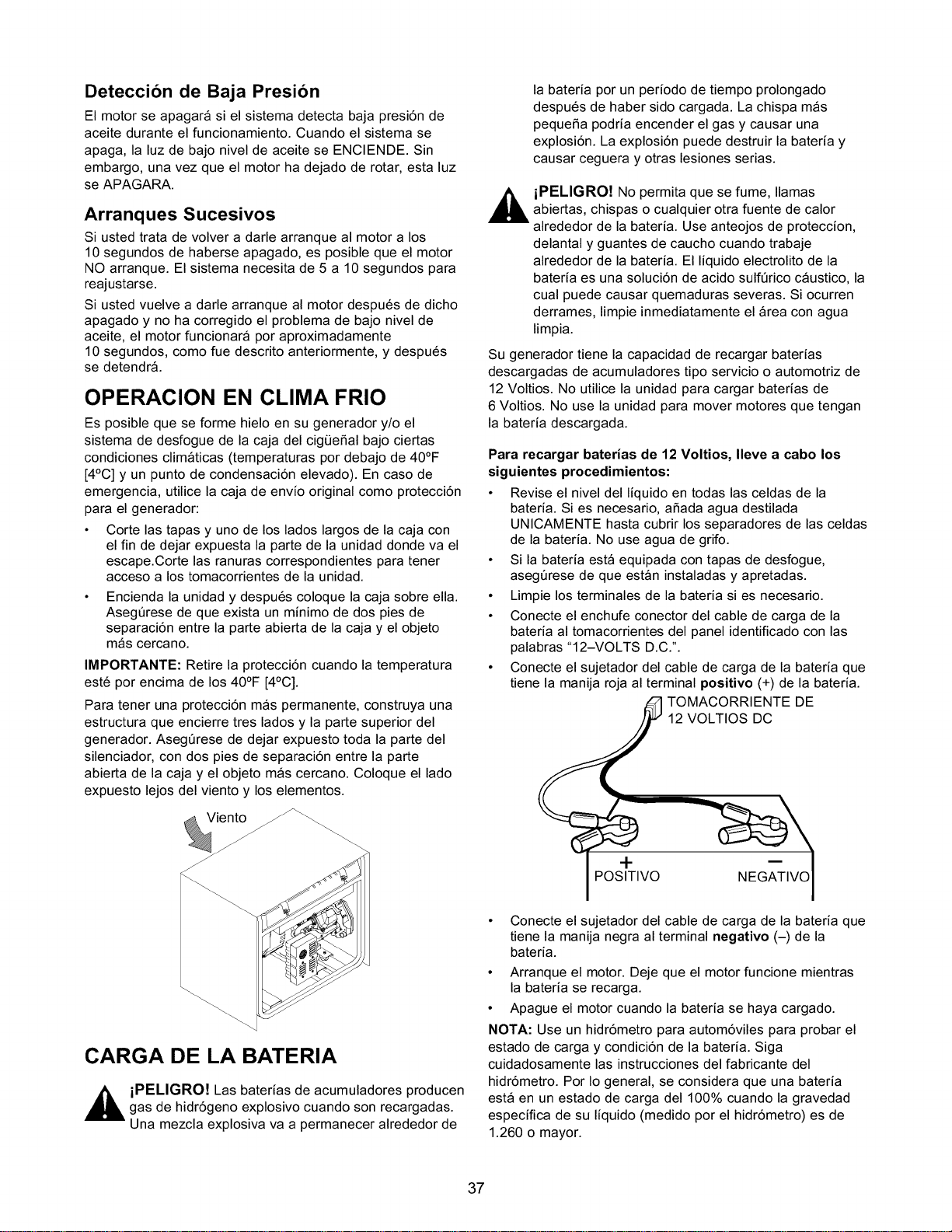

Deteccion de Baja Presion

El motor se apagara si el sistema detecta baja presi6n de

aceite durante el funcionamiento. Cuando el sistema se

apaga, la luz de bajo nivel de aceite se ENClENDE. Sin

embargo, una vez que el motor ha dejado de rotar, esta luz

se APAGARA.

Arranques Sucesivos

Si usted trata de volver a darle arranque al motor a los

10 segundos de haberse apagado, es posible que el motor

NO arranque. El sistema necesita de 5 a 10 segundos para

reajustarse.

Si usted vuelve a darle arranque al motor despu6s de dicho

apagado y no ha corregido el problema de bajo nivel de

aceite, el motor funcionara por aproximadamente

10 segundos, como fue descrito anteriormente, y despu6s

se detendr&

OPERACION EN CLIMA FRIO

Es posible que se forme hielo en su generador y/o el

sistema de desfogue de la caja del cigQeSal bajo ciertas

condiciones climaticas (temperaturas por debajo de 40°F

[4°C] y un punto de condensaci6n elevado). En caso de

emergencia, utilice la caja de envio original como protecci6n

para el generador:

• Corte las tapas y uno de los lados largos de la caja con

el fin de dejar expuesta la parte de la unidad donde va el

escape.Corte las ranuras correspondientes para tenet

acceso a los tomacorrientes de la unidad.

• Encienda la unidad y despu6s coloque la caja sobre ella.

Aseg6rese de que exista un minimo de dos pies de

separaci6n entre la parte abierta de la caja y el objeto

mas cercano.

IMPORTANTE: Retire la protecci6n cuando la temperatura

est6 por encima de los 40°F [4°C].

Para tener una protecci6n mas permanente, construya una

estructura que encierre tres lados y la parte superior del

generador. Aseg6rese de dejar expuesto toda la parte del

silenciador, con dos pies de separaci6n entre la parte

abierta de la caja y el objeto mas cercano. Coloque el lado

expuesto lejos del viento y los elementos.

la bateria por un periodo de tiempo prolongado

despu6s de haber sido cargada. La chispa mas

pequeSa podria encender el gas y causar una

explosi6n. La explosi6n puede destruir la bateria y

causar ceguera y otras lesiones serias.

,_ iPELIGRO! No permita que se fume, llamasabiertas, chispas o cualquier otra fuente de calor

alrededor de la bateria. Use anteojos de proteccion,

delantal y guantes de caucho cuando trabaje

alrededor de la bateria. El liquido electrolito de la

bateria es una soluci6n de acido sulf6rico caustico, la

cual puede causar quemaduras severas. Si ocurren

derrames, limpie inmediatamente el Area con agua

limpia.

Su generador tiene la capacidad de recargar baterias

descargadas de acumuladores tipo servicio o automotriz de

12 Voltios. No utilice la unidad para cargar baterias de

6 Voltios. No use la unidad para mover motores que tengan

la bateria descargada.

Para recargar baterias de 12 Voltios, Ileve a cabo los

siguientes procedimientos:

• Revise el nivel del liquido en todas las celdas de la

bateria. Si es necesario, aSada agua destilada

UNICAMENTE hasta cubrir los separadores de las celdas

de la bateria. No use agua de grifo.

• Si la bateria esta equipada con tapas de desfogue,

aseg6rese de que estan instaladas y apretadas.

• Limpie los terminales de la bateria si es necesario.

• Conecte el enchufe conector del cable de carga de la

bateria al tomacorrientes del panel identificado con las

palabras "12-VOLTS D.C.".

• Conecte el sujetador del cable de carga de la bateria que

tiene la manija roja al terminal positivo (+) de la bateria.

TOMACORRIENTE DE

12 VOLTIOS DC

POSITIVO NEGATIVO

CARGA DE LA BATERIA

,_ iPELIGRO! Las baterias de acumuladores producengas de hidr6geno explosivo cuando son recargadas.

Una mezcla explosiva va a permanecer alrededor de

• Conecte el sujetador del cable de carga de la bateria que

tiene la manija negra al terminal negativo (-) de la

bateria.

• Arranque el motor. Deje que el motor funcione mientras

la bateria se recarga.

• Apague el motor cuando la bateria se haya cargado.

NOTA: Use un hidr6metro para autom6viles para probar el

estado de carga y condici6n de la bateria. Siga

cuidadosamente las instrucciones del fabricante del

hidr6metro. Por Io general, se considera que una bateria

esta en un estado de carga del 100% cuando la gravedad

especifica de su liquido (medido por el hidr6metro) es de

1.260 o mayor.

NO SOBRECARGUE EL

GENERADOR

Sobrecargar el generador mas alia de su capacidad de

vatiaje puede ocasionar daSos al mismo y a los dispositivos

el6ctricos conectados. Siga las siguientes instrucciones para

evitar sobrecargar la unidad:

• Sume el vatiaje total de todos los dispositivos el6ctricos

que van a set conectados al mismo tiempo. Este total NO

debera set mayor que la capacidad de vatiaje del

generador.

• El vatiaje nominal de las luces puede set tomado de los

bombillos. El vatiaje nominal de herramientas, aparatos

especiales y motores se puede encontrar, pot Io general,

en la calcomania o placa de datos del dispositivo.

• Si el aparato especial, herramienta o motor no suministra

el vatiaje, multiplique los voltios pot la clasificaci6n de

amperaje para determinar los vatios

(voltios x amperios = vatios).

• Algunos motores el6ctricos, como los de inducci6n,

requieren aproximadamente tres veces mas vatios de

poder para su arranque que para su funcionamiento. Esta

onda irruptiva de poder dura tan solo unos segundos

durante el arranque de dichos motores. AsegQrese de

tenet en cuenta este alto vatiaje de arranque cuando

seleccione los dispositivos el6ctricos que va a conectar a

su generador. Primero, conozca la cantidad de vatios

necesarios para dar arranque al motor mas grande.

Sumele a ese nQmero los vatios de funcionamiento de

todas las otras cargas conectadas.

La Guia de Referencia de Vatiaje a continuaci6n ha sido

suministrad para ayudarle a determinar cuantos elementos

puede operar su generador al mismo tiempo.

GUIA DE REFERENCIA DE VATIAJE

Dispositivo .............................. Vatios

*Aire Acondicionado (12,000 Btu) ............... 1700

*Air Acondicionado (24,000 Btu) ................ 3800

*Air Acondicionado (40,000 Btu) ................ 6000

Cargador de Baterias (20 Amperios) .............. 500

Lijadora Automatica de Correa (3") .............. 1000

Sierra de Cadena ........................... 1200

Sierra Circular (6-1/2") ................... 800 a 1000

*Secadora de Ropa (EI6ctrica) .................. 5750

*Secadora de Ropa (Gas) ...................... 700

*Lavadora de Ropa .......................... 1150

Cafetera .................................. 1750

*Compresor (1 HP) .......................... 2000

*Compresor (3/4 HP) ......................... 1800

*Compresor (1/2 HP) ......................... 1400

Pinza para cabello ............................ 700

*Congelador ................................ 700

*Deshumidifacor ............................. 650

Lijadora de Disco (9") ........................ 1200

Recordadora de Bordes ........................ 500

Cobija EI6ctrica .............................. 400

Pistola EI6ctrica de Puntillas ................... 1200

Cocina EI6ctrica (pot homilla) .................. 1500

Sart6n EI6ctrico ............................. 1250

*Ventilador de Homo (3/5 HP) ................... 875

*Control Abrepuertas ..................... 500 a 750

Secador de Pelo ............................ 1200

Taladro de Mano ....................... 250 a 1100

Dispositivo .............................. Vatios

Recordadora de Bordes ........................ 450

Llave de Choque ............................. 500

Maquina de Planchar ......................... 1200

*Bomba de Chorro ............................ 800

Segadora de C6sped ......................... 1200

Bombillo ................................... 100

Homo Micro-ondas ..................... 700 to 1000

*Enfriador de Leche .......................... 1100

Quemador de Aceite de Homo .................. 300

Calentador Alimentado a Petr61eo (140.000 Btu) ..... 400

Calentador Alimentado a Petr61eo (85.000 Btu) ...... 225

Calentador Alimentado a Petr61eo (30.000 Btu) ...... 150

*Rociador de Pintura, Sin Aire (1/3 HP) ............ 600

Rociador de Pintura, Sin Aire (de mano) ........... 150

Radio .................................. 50 a 200

*Refrigerador ................................ 700

Olla de Cocci6n Lenta ......................... 200

*Bomba Sumergible (1-1/2 HP) ................. 2800

*Bomba Sumergible (1 HP) .................... 2000

*Bomba Sumergible (1/2 HP) ................... 1500

*Bomba de Pozo ....................... 800 a 1050

*Sierra de Caballete (10") ................ 1750 a 2000

Televisi6n ............................. 200 a 500

Tostadora ........................... 1000 a 1650

Corta Maleza ................................ 500

* Permita 3 veces los vatios listados para el arranque de

estos dispositivos.

PROGRAMA DE MANTENIMIENTO

Siga los intervalos horarios o de calendario, Io que ocurra primero. Se requiere de servicio con mayor frecuencia cuando

opere la unidad en las condiciones adversas descritas a continuaci6n.

Operacion de

Mantenimiento

Revise el nivel del aceite

Proporcione servicio al

prelimpiador del depurador

de aire

Cambie el aceite y filtro de

aceite ++

Proporcione servicio al

cartucho del depurador de

aire

Vuelva a apretar los pernos

de cabeza

Ajuste la separaci6n de las

valvulas

Limpie la pantalla del

apagachispas

Reemplace la bujias

Cada 8 horas

diariamente

100 horas

o cada

estacion

Anualmente

i!!!!!!!!!!!!!!!!!!!!!!!!!!!!

x iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

++ Cambie el aceite despu6s de las primeras 8 horas de operaci6n y despu6s cada 50 horas o cada estaci6n.

* Cambie el aceite y ek filtro de aceite cada 25 horas cuando opere la unidad bajo cargas pesadas o en altas temperaturas.

** Limpie mas a menudo bajo condiciones demasiado sucias o polvorientas. Reemplace las pares del depurador si estan

muy sucias.

*** Lleve a cabo esta tarea Qnicamente despu6s de las primeras 50 horas de operaci6n. No tendra que volver a apretar los

pernos de cabeza.

ESPECIFICACIONES DEL

PRODUCTO

Especificaciones del Generador

Potencia MAxima ................. 4,200 vatios

(4.2 kW)

Potencia de Sobretensi6n ........... 5,000 Vatios

(5.0 kW)

Voltaje AC Nominal ................ 120/240 Voltios

Corriente MAxima a 240 Voltios ...... 17.5 Amperios

Corriente MAxima a 120 Voltios ...... 35.0 Amperios

Frecuencia Nominal ............... 60Hz a 3600 rpm

Fase ........................... Monofasica

Especificaciones del Motor

Caballos de Fuerza ................ 7.8 a 3600 rpm

Desplazamiento .................. 220cc

Bujia Tipo: ...................... Champion RC12YC

o equivalente

Calibrar Separaci6n a: ............. 0.030 pulgadas

(0.76mm)

Capacidad de Gasolina ............. 4 galones

americanos

Aceite

Verano ...................... SAE 30 (10W-30)

Invierno ..................... SAE 5W-30

RECOMENDACIONES GENERALES

La garantia del generador no cubre los elementos que

hayan sido sujetos al abuso o negligencia del operador.

Para recibir el valor completo de la garantia, el operador

debera mantener el generador de la forma descrita en este

manual.

Se deberan Ilevar a cabo algunos ajustes peri6dicamente

para mantener correctamente su generador.

Todos los ajustes de la secci6n Servicio y Ajustes de este

manual deberan ser hechos por Io menos una vez en cada

estaci6n. Cumpla con los requisitos de la tabla "Programa

de Mantenimiento" descrita anteriormente.

NOTA: Una vez al aSo debera limpiar o reemplazar la bujia

y reemplazar el filtro de aire. Una bujia nueva y un filtro de

aire limpio garantizan una mezcla de combustible-aire

adecuada y ayuda a que su motor funcione mejor y tenga

una vida Qtil mas prolongada.

MANTENIMIENTO DEL

GENERADOR

El mantenimiento del generador consiste en mantener la

unidad limpia y seca. Opere y almacene la unidad en un

ambiente limpio y seco donde no vaya a estar expuesta a

excesos de polvo, suciedad, humedad o a vapores

corrosivos. Las ranuras para aire de enfriamiento del

generador deben permanecer despejadas, sin acumulaci6n

de nieve, hojas u objetos extraSos.

Revise frecuentemente la limpieza del generador y limpielo

cuando elementos como polvo, suciedad, aceite, humedad o

substancias extraSas sean visibles sobre su superficie

exterior.

_ iPRECAUClON! Nunca inserte objetos oherramientas a trav6s de las ranuras de enfriamiento

de aire, incluso si el motor no esta en funcionamiento.

NOTA: NO recomendamos el uso de mangueras de jardin

para limpiar el generador. El agua podria introducirse en el

sistema de combustible del motor y causar problemas.

Ademas, si el agua se introduce al generador a trav6s de

las ranuras para aire de enfriamiento, algo del agua quedara

retenida en los espacios vacios y grietas del aislamiento del

devanado del estator y rotor. La acumulaci6n de agua y

suciedad en los devanados internos del generador

disminuira eventualmente la resistencia del aislamiento de

estos devanados.

Para limpiar el Generador:

• Utilice un trapo h6medo para limpiar las superficies

exteriores.

• Puede usar un cepillo de cerdas suaves para retirar la

suciedad endurecida, aceite, etc.

• Puede usar una maquina aspiradora para eliminar

suciedad y residuos sueltos.

• Puede usar aire a baja presi6n (que no exceda los

25 psi) para eliminar la suciedad. Inspeccione las ranuras

para aire de enfriamiento y la apertura del generador.

Estas aperturas deberan mantenerse limpias y

despejadas.

MANTENIMIENTO DEL MOTOR

_ PELIGRO! SIEMPRE desconecte el alambre de la

bujia y mant6ngalo alejado de la misma cuando

trabaje en el generador.

Revision del Nivel de Aceite

El nivel de aceite debera revisarse antes de cada uso o por

Io menos cada 8 horas de operaci6n. Conserve el nivel de

aceite adecuado.

Cambio de Aceite del Motor y Filtro

Cambie el aceite despu6s de las primeras 8 horas de

operaci6n. Cambie el aceite y el filtro cada 50 horas de ese

momento en adelante. Si esta utilizando su generador bajo

condiciones de extrema suciedad o polvo, o en un clima

demasiado caliente, haga el cambio de aceite mas

frecuentemente.

Cambie el aceite cuando el motor todavia se encuentre

caliente despu_s del funcionamiento, come se indica a

continuacion:

• Limpie el area alrededor del tap6n para drenaje de

aceite.

• Retire el tap6n de drenaje de aceite y el tap6n de Ilenado

del aceite y drene el aceite pot completo en un recipiente

adecuado.

• Cuando haya drenado el aceite completamente, instale el

tap6n para drenaje de aceite y apri6telo firmemente.

• Coloque un recipiente adecuado pot debajo del filtro de

aceite y retire el filtro girandolo en sentido contrario alas

manecillas del reloj. Descartelo cumpliendo con las leyes

locales.

• Cubra con aceite de motor el empaque del filtro nuevo.

Gire el filtro en sentido de las manecillas del reloj hasta

que el empaque se ponga en estrecho contacto con el

adaptador del filtro. Despu6s apriete 3/4 de vuelta mas.

• Llene con el aceite recomendado. (Vea "Antes de Poner

en Marcha el Generador" en la pagina 35 para las

recomendaciones del aceite).

• Instale el tap6n de Ilenado del aceite y aseg6relo.

• Limpie cualquier derrame de aceite.

Limpie/reemplace La Bujia

Cambie la bujia cada 100 horas de operaci6n o una vez al

aSo, Io que suceda primero. Esto ayudara a su motor a

arrancar mas facilmente y a funcionar mejor.

• Limpie el area alrededor de la bujia.

• Retire y revise la bujia.

• Revise la separaci6n del electrodo con un calibrador de

alambre y ajuste la separaci6n a 0.030 pulgadas

(0.76mm) si es necesario.

• Reemplace la bujia si los electrodos estan picados,

quemados o si la porcelana esta rota.

Proporcione Servicio al Depurador de Aire

Su motor no funcionara correctamente y podria resultar

daSado si Io hace funcionar con un depurador de aire sucio

Limpie o reemplace el filtro de papel del depurador de aire

cada 50 horas de operaci6n o una vez al aSo, Io que suceda

primero Limpielo o reemplacelo mas a menudo si la unidad

funciona bajo condiciones de suciedad o polvo excesivo

Limpie el predepurador de espuma cada 25 horas de

operaci6n o mas pronto si esta bajo condiciones de

suciedad

Para limpiar o reemplazar el predepurador de espuma:

• Retire la cubierta del depurador de aire, despu6s el

prefiltro de espuma

PREFILTRO

DE ESPUMA

FILTRO DE

PAPEL

• Lave el predepurador en agua jabonosa. Exprima el

predepurador en un trapo limpio y seco (NO

RETUERZA).

• Limpie la cubierta del depurador de aire antes de

instalarla.

Para limpiar o reemplazar el filtro del aire de papel:

• Retire la cubierta del depurador de aire; despu6s retire el

prefiltro de espuma (dele servicio si es necesario) y retire

del filtro de papel.

• Limpie el filtro de papel golpeandolo suavemente sobre

una superficie s61ida. Si el filtro esta demasiado sucio,

reemplacelo pot uno nuevo. Deseche adecuadamente el

filtro viejo.

• Limpie la cubierta del depurador de aire, despu6s

introduzca el predepurador en la cubierta. Luego

introduzca el filtro nuevo de papel dentro de la cubierta

para sostener el predepurador en su sitio y m6nte todoa

a la base del depurador de aire.

NOTA: Si necesita oredenar un filtro de papel nuevo, por

favor Ilame al 1-800-366-PART.

Limpie la Pantalla Apagachispas

El silenciador del escape del motor posee una pantalla

apagachispas. Inspeccione y limpie la pantalla cada

100 horas de operaci6n o una vez al aSo, Io que suceda

primero.

NOTA: El generador tendra que tener un apagachispas si Io

usa en terrenos no tratados cubiertos de monte, maleza o

pasto. El apagachispas debera ser mantenido en buenas

condiciones por parte del propietario/operador.

Limpie e inspeccione el apagachispas de la siguiente

manera:

• Para retirar la protecci6n del silenciador, retire los cuatro

tornillos que conectan la protecci6n a la m6nsula del

silenciador.

MALLA DE

APAGAC HISPAS

SlLENCIADOR

PANTALLA

TERMICA

• Retire los cuatro tornillos que sostienen la pantalla

apagachispas.

• Inspeccione la pantalla y reemplacela siesta rota,

perforada o daSada. No use pantallas defectuosas. Si la

pantalla no esta daSada, limpiela con un disolvente

comercial.

• Vuelva a instalar la pantalla y la protecci6n del

silenciador.

Vuelva a Apretar los Pernos de Cabeza

Usted debera volver a apretar los pernos de cabeza a

6.9 kg.-m (44 ft.-Ibs.) despu6s de las primeras 50 horas de

operaci6n.

IMPORTANTE: Si no se siente seguro haciendo este

procedimiento, o no tiene las herramientas indicadas, por

favor Ileve su generador al centro de servicio mas cercano

para hacer ajustar la separaci6n de las valvulas. Este es un

paso muy importante para garantizar la vida 6til prolongada

de su motor.

NOTA: Tan solo Ileve a cabo este ajuste despu6s de las

primeras 50 horas de operaci6n. Los pernos de cabeza no

necesitaran ajustes adicionales.

• La secuencia de apretamiento es la siguiente: A, B, C, D,

E (siguiendo un patr6n alternante).

A B

Ajuste de la Separacion de las V_lvulas

Despu6s de las primeras 50 horas de funcionamiento

debera ajustar la separaci6n de las vMvulas del motor.

IMPORTANTE: Si no se siente seguro haciendo este

procedimiento, o no tiene las herramientas indicadas, por

favor Ileve su generador al centro de servicio mas cercano

para hacer ajustar la separaci6n de las valvulas. Este es un

paso muy importante para garantizar la vida 6til prolongada

de su motor.

Para ajustar la separacion de las valvulas:

• Aseg6rese de que el motor est6 a temperatura ambiente.

• Aseg6rese de que el alambre de la bujia haya sido

desconectado y est6 alejado de la bujia.

• Retire el tubo del respiradero de la cubierta de las

valvulas.

Retire los cuatro tornillos que estan conectando la

cubierta de las vMvulas utilizando un destornillador

philips #2 6 3.

Aseg6rese de que el pist6n est6 en el Punto Muerto

Superior (PMS) de su recorrido de compresi6n (ambas

valvulas cerradas). Para Ilevar el pist6n al punto muerto

superior, hale la manija de retroceso lentamente

observando el pist6n a trav6s del orificio de la bujia. A

medida que hale la manija de retroceso el pist6n debera

moverse hacia arriba y abajo. El pist6n estara en el

Punto Muerto Superior cuando se encuentre en la

posici6n mas superior posible.

Suelte la contratuerca del brazo oscilante utilizando

unallave de 10 mm. Use una Ilave allen de 8 mm para

girar el pasador de bola pivote mientras revisa la

separaci6n entre el brazo oscilante y el vastago de la

vMvula utilizando un calibrador de cinta. La separaci6n

correcta es de 0.002-0.004 pulgadas (0.05-0.1 mm).

Calibrador

Llave Allen de Cinta

(_ Suelte la

Contratuerca

Cuando la separaci6n de las valvulas sea la correcta,

sostenga el pasador de bola pivote en su posici6n con la

Ilave allen y apriete la contratuerca del brazo oscilante.

Apriete la contratuerca a 65-85 pulgadas-libras de

torque. Despu6s de apretar la contratuerca, vuelva a

revisar la separaci6n de las vMvulas para asegurarse de

que esta no ha cambiado.

Apriete Nuez de

Mermelada a 65-85

libras de la pulgada

• Vuelva a instalar la cubierta de las vMvulas.

NOTA: Comience a atornillar todos los cuatro tornillos antes

de apretarlos o no podra colocarlos en su lugar.

NOTA: Aseg6rese de que el empaque entre la cubierta de

las vMvulas y la cabeza del cilindro est6 en su lugar.

• Vuelva a instalar el tubo del respiradero.

• Vuelva a conectar el alambre de la bujia.

GENERALIDADES

El generador debera ser encendido al menos una vez cada

siete dias y debera dejarlo funcionar al menos durante

30 minutos. Si no puede hacer esto y debe almacenar la

unidad por mas de 30 dias, siga las siguientes instrucciones

para preparar su unidad para almacenamiento.

_ ADVERTENCIA! NUNCA almacene el motor con

combustible en el tanque en recintos cerrados o en

Areas encerradas con poca ventilaci6n donde los

vapores puedan alcanzar llamas abiertas, chispa o

luz de piloto como en un homo, calentador de agua,

secadora de ropa u otro aparato de gas.

ALMACENAMIENTO PARA

PERIODOS PROLONGADOS

Es importante evitar que se formen dep6sitos de goma en

las partes esenciales del sistema de combustible, como el

carburador, filtro de combustible, manguera o tanque de

combustible, durante el almacenamiento. Tambi6n, la

experiencia indica que los combustibles con mezclas de

alcohol (llamados gasohol, etanol o metanol) pueden atraer

humedad, la cual Ileva a la separaci6n y formaci6n de

acidos durante el almacenamiento. El gas acido puede

daSar el sistema de combustible de un motor durante su

almacenamiento.

Para evitar problemas del motor, el sistema de combustible

debera desocuparse antes de un almacenamiento de

30 dias o mas. Siga estas instrucciones:

Proteja el Sistema de Combustible

• Retire toda la gasolina del tanque de combustible para

evitar que se formen dep6sitos de goma en estas partes

y causen posible mal funcionamiento del motor.

,_ iADVERTENCIA! Drene el combustible dentro de

un recipiente adecuado, lejos de llamas abiertas yen

lugares al aire libre. AsegQrese de que el motor est6

frio. No fume.

• Haga funcionar el motor hasta que se detenga por la falta

de combustible.

Cambio de Aceite

Con el motor todavia caliente, drene el aceite de la caja del

cigQeSal. Vuelva a Ilenarlo con el grado de aceite

recomendado.

Aceite el Di_metro Interior del Cilindro

Retire la bujia y rocie aproximadamente 1/2 onza (15 ml)

de aceite para motor dentro del cilindro. Cubra el orificio

de la bujia con un trapo. Haga girar el motor lentamente

para distribuir el aceite.

,_ iPRECAUCION! Evite el rociado del orificio de la

bujia cuando est6 girando el motor lentamente.

• Instale la bujia. No conecte el alambre de la bujia.

GENERADOR

Limpie el generador como esta descrito en la pagina 40

("Para Limpiar el Generador").

Revise que las ranuras para el aire de enfriamiento y las

aperturas del generador se encuentren abiertas y

despejadas.

OTRAS SUGERENCIAS PARA EL

ALMACENAMIENTO

• No almacene gasolina de una estaci6n a otra.

• Reemplace la caneca de gasolina si comienza a

oxidarse. El 6xido y/o la suciedad en la gasolina le

causara problemas.

• Si es posible, almacene su unidad en un recinto

encerrado y cQbrala para protegerla del polvo y la

suciedad. ASEGURESE DE VAClAR EL TANQUE DEL

COMBUSTIBLE.

• Cubra su unidad con una cubierta de protecci6n

adecuada que no retenga humedad.

iPELIGRO! NUNCA cubra su generador cuando el

motor y el Area del escape est6n calientes.

• Almacene la unidad en un Area limpia y seca.

PROBLEMA CAUSA

El motor esta funcionando

pero no existe salida de AC

disponible.

El motor funciona bien sin

cargas pero "funciona mal"

cuando las cargas son

conectadas.

El motor no arranca; o

arranca y funciona mal.

1. Uno de los cotacircuitos esta abierto.

2. Falla en el generador.

3. Mala conexi6n ojuego de cordones

defectuoso.

4. El dispositivo conectado esta en mal

estado.

1. Corto circuito en la carga conectada.

2. La velocidad del motor es muy lenta.

3. El generador esta sobrecargado.

4. Circuito del generador en corto.

1. Interruptor de Marcha/Parado en "Stop".

2. Depurador de aire sucio.

3. Sin gasolina.

4. Gasolina vieja.

5. El alambre de la bujia no esta

SOLUCION

1. Reajuste el cortacircuito.

2. P6ngase en contacto con la Planta de

Servicio de Sears.

3. Revise y repare.

Conecte otro dispositivo que est6 en

buenas condiciones.

1. Desconecte la carga el6ctrica en corto.

2. P6ngase en contacto con la Planta de

Servicio de Sears.

3. Vea"No Sobrecargue el Generador"

on pagina 38.

4. P6ngase en contacto con la Planta de

Servicio de Sears.

1. Coloque el interruptor en "Run"

(MARCHA).

2. Limpie o reemplace el depurador de

aire.

3. Llene el tanque de combustible.

4. Drene el tanque de gasolina; 116nelo

con combustible fresco.

5. Conecte el alambre a la bujia.

conectado.

Bujia en mal estado.

Agua en la gasolina.

Exceso de cebado.

Bajo nivel de aceite.

6. Reemplace la bujia.

7. Drene el tanque de gasolina; 116nelo

con combustible fresco.

8. Abra el cebador por completo y haga

girar el motor.

9. Llene la caja del cigQeSal al nivel

adecuado.

El motor se apaga en pleno

funcionamiento.

AI motor le hace falta

potencia.

El motor "no funciona

continuamente" o se

detiene.

Sin salida DO para carga de

la bateria.

10. Mezcla de combustible excesivamente

rica.

11. Valvula de toma atascada en la posici6n

abierta o cerrada.

12. El motor ha perdido compresi6n.

13. Valvula de toma atascada en la posici6n

abierta o cerrada.

1. Sin gasolina.

2. Nivel de aceite bajo.

1. La carga es muy alta.

2. Filtro de aire sucio.

1. El cebador fue abierto muy rapidamente.

2. Carburador con mezcla de aire-

combustible muy rica o muy pobre.

1. Los bornes de la bateria estan oxidados.

2. El nivel del liquido de la bateria es bajo.

3. El cable de la bateria esta daSado.

4. Bateria defectuosa.

5. El tomacorriente esta daSado.

10. P6ngase en contacto con la Planta de

Servicio de Sears.

11. P6ngase en contacto con la Planta de

Servicio de Sears.

12. P6ngase en contacto con la Planta de

Servicio de Sears.

13. P6ngase en contacto con la Planta de

Servicio de Sears.

1. Llene el tanque del combustible.

2. Llene la caja del cigQeSal al nivel

correcto

Vea "No Sobrecargue el Generador"

on pagina 38.

Reemplace el filtro de aire.

Mueva el cebador a la posici6n

intermedia hasta que el motor funcione

suavemente.

P6ngase en contacto con la Planta de

Servicio de Sears.

1. Limpie los bornes de la bateria.

2. Agregue agua destilada a la bateria.

3. Reemplace el cable.

4. Revise la condici6n de la bateria;

reemplacela siesta defectuosa.

5. P6ngase en contacto con la Planta de

Servicio de Sears.

Sus Obligaciones y Derechos de Garantia

La Junta Directiva de Recursos Ambientales de California ("CARB')

y Sears Roebuck and Co. USA, tienen el gusto de explicar la

Garantia del Sistema de Control de Emisiones de su motor (motor)

pequeSo aSo 2000 y modelos posteriores. En California, los

motores nuevos deben ser diseSados, fabricados y equipados para

cumplir con los estrictos estandares anti-poluci6n del Estado. Sears

debera garantizar el sistema de control de emisiones de su motor

por los periodos de tiempo enlistados a continuaci6n, con tal de que

no haya habido abuso, negligencia o mantenimiento inadecuado de

su motor.

Su sistema de control de emisiones incluye partes como el

carburador y el sistema de ignici6n.

Donde exista una condici6n que se pueda garantizar, Sears

reparar& su motor sin costo alguno para usted. Los gastos cubiertos

bajo la garantia incluyen diagn6stico, partes y mano de obra.

Cubrimiento de Garantia del Fabricante

Los motores modelo aSo 2000 y posteriores estan garantizados por

dos aSos. Si alguna parte de su motor relacionada con las

emisiones (lista a continuaci6n) es defectuosa, esta sera

remplazada o reparada por Sears.

Resp.onsabilidades de Garantia del

Propietario

Como propietario del motor, usted es responsable de la realizaci6n

del mantenimiento requerido enlistado en este manual del

propietario. Sears le recomienda conservar todos los recibos que

cubran el mantenimiento de su motor. Sin embargo, Sears no

puede negar los derechos de garantia tan solo debido a la falta de

los recibos o por que no se haya asegurado de realizar todo el

mantenimiento programado.

Como propietario del motor, usted debe saber que Sears puede

negar el cubrimiento de la garantia si su motor, ouna parte del

mismo, ha fallado debido a abuso, negligencia, mantenimiento

inadecuado, modificaciones no aprobadas, o por el uso de partes

que no hayan sido fabricadas o aprobadas por el fabricante original

del equipo.

Usted es responsable de Ilevar su motor a un centro de reparaci6n

autorizado Sears tan pronto como aparezca el problema. Las

reparaciones de garantia deberan terminarse en un periodo de

tiempo razonable, que no exceda los 30 dias.

Si tiene preguntas acerca de sus responsabilidades y derechos de

garantia, debera ponerse en contacto con su centro de servicio

autorizado mas cercano o Ilamar a Sears al 1-800-473-7247.

Fecha de Inicio de la Garantia

El periodo de la garantia comienza en la fecha de entrega del

motor.

Duracion del Cubrimiento

Sears garantiza al propietario inicial y a cada comprador

subsecuente, que el motor est& libre de defectos en materiales y

mano de obra que puedan causar falla de la parte garantizada por

un periodo de dos aSos.

QUE ESTA CUBIERTO

Reparacion o Remplazo de Partes

• La reparaci6n o el remplazo de cualquier parte garantizada se

realizara sin ningen costo para el propietario en un centro de

servicio aprobado Sears.

• Si tiene preguntas acerca de sus responsabilidades y derechos

de garantia, debera ponerse en contacto con su centro de

servicio autorizado mas cercano o Ilamar a Sears al

1-800-473-7247.

Periodo de Garantia

Cualquier parte garantizada que no haya sido programada para

reemplazo como mantenimiento requerido, o que este programada

6nicamente para inspeccidn bajo la condici6n de "repare o remplace

cuando sea necesario", sera garantizada por 2 aSos. Cualquier

parte garantizada que este programada para reemplazo seg6n el

mantenimiento requerido sera garantizada por el periodo de tiempo

hasta su primer remplazo programado.

Diagnostico

No se le cobrara al propietario los costos del trabajo diagn6stico

que Ileve a la conclusi6n de que la parte garantizada es defectuosa,

si dicho trabajo diagn6stico es hecho en un centro de servicio Sears

aprobado.

Dafios Consecuenciales

Sears puede ser responsable por daSos a otros componentes del

motor causados por la falla de una parte garantizada que a6n esta

_.._EanNb ESTA CUBIERTO

No seran cubiertas las fallas causadas por abuso, negligencia o

mantenimiento inadecuado.

Partes Agregadas o Modificadas

El uso de partes agregadas o modificadas puede ser motivo

suficiente para negar reclamos bajo garantia. Sears no es

responsable de cubrir fallas de partes garantizadas causadas por el

uso de partes agregadas o modificadas.

Como Presentar un Reclamo

Si tiene preguntas acerca de sus responsabilidades y derechos de

garantia, debera ponerse en contacto con su centro de servicio

autorizado mas cercano o Ilamar a Sears al 1-800-473-7247.

Donde se Obtiene el Servicio de Garantia

Las reparaciones o servicios de garantia seran proporcionados en

todos los centros de servicio autorizados Sears.

Mantenimiento, Remplazo y Reparacion

de Partes Relacionadas con Emisiones

Cualquier repuesto aprobado por Sears usado en la realizaci6n de

cualquier mantenimiento o reparacidn de garantia en partes

relacionadas con las emisiones, sera suministrado sin costo alguno

al propietario si la parte esta bajo garantia.

Lista de Partes en Garantia del Control de

Emisiones

1. Sistema de Medici6n del Combustible:

a. Conjunto del Carburador

b. Filtro del Combustible

2. Sistema de Induccidn de Aire:

a. Meltiple de admisi6n

b. Depurador de aire

3. Conjunto de Silenciador Catalitico (siesta presente),

incluyendo:

a. Empaque del silenciador

b. Meltiple del escape

4. Sistema de encendido

a. Bujia

b. M6dulo de encendido

5. Tubo del Respiradero de la Caja del Cig(JeSal

For in-home major brand repair service:

Call 24 hours a day, 7 days a week

1-800-4-MY-HOM E SM(1-800-469-4663)

Para pedir servicio de reparacibn a domicilio - 1-800-676-5811

In Canada for all your service and parts needs call

Au Canada por tout le service ou les pi6ces

For the repair or replacement parts you need:

Call 7 am - 7 pm, 7 days a week

1-800-366-PART (1-800-366-7278)

Para ordenar piezas con entrega a domicilio - 1-800-659-7084

For the location of a Sears Parts and Repair Center in your area:

Call 24 hours a day, 7 days a week

1-800-488-1222

For information on purchasing a Sears maintenance Agreement

or to inquire about an existing Agreement:

Call 9 am - 5 pm, Monday - Saturday

1-800-827-6655

SEARS

HomeCentraF

TheServiceSideofSears"

Craftsman 580327141 generator

Product's Documents

User Manual

Specifications

Craftsman 580327141 Questions and Answers
