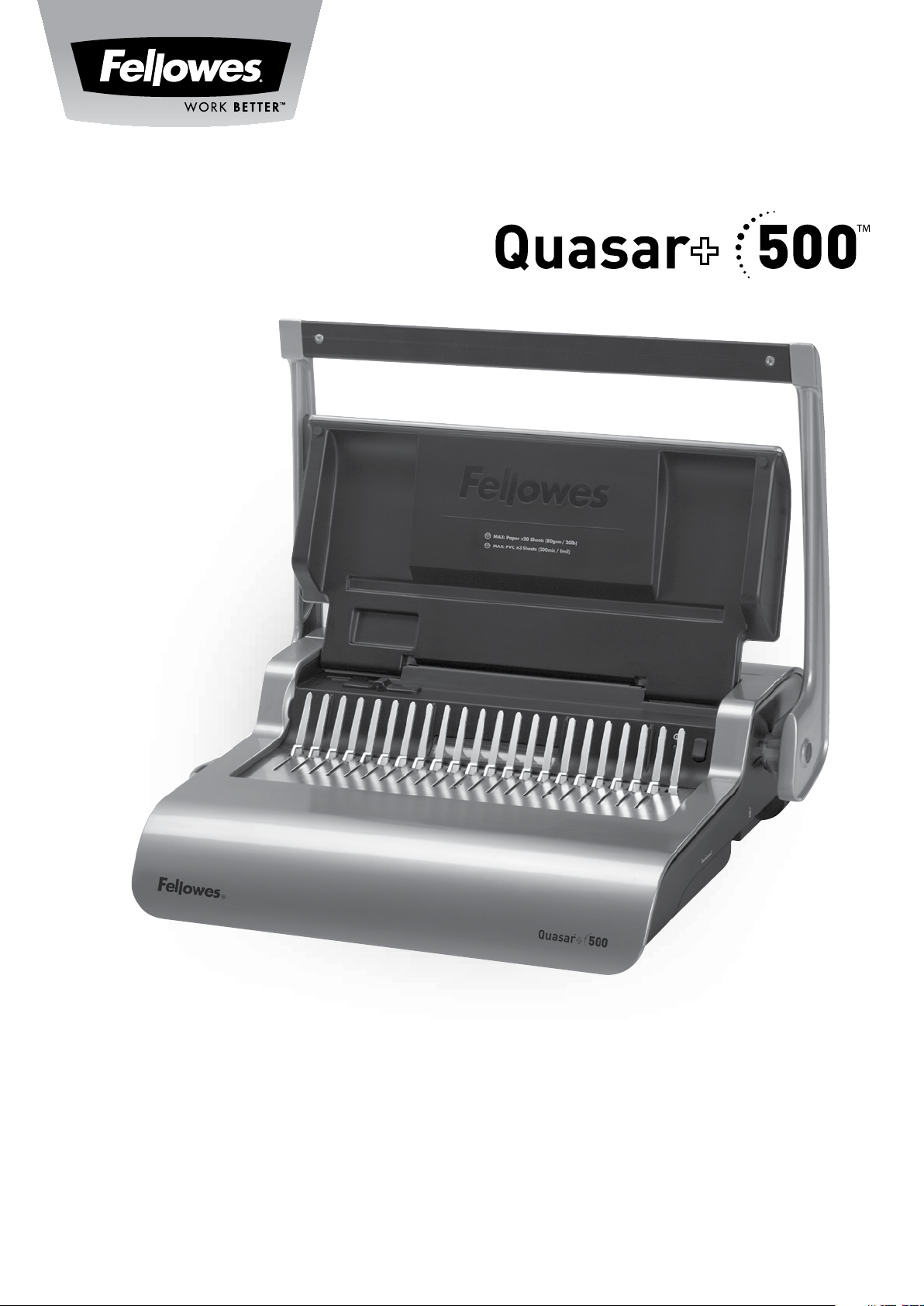

Office Comb Binder
PLEASE READ THESE INSTRUCTIONS BEFORE USE.
DO NOT DISCARD: KEEP FOR FUTURE REFERENCE.
VEUILLEZ LIRE CES INSTRUCTIONS AVANT D’UTILISER L’APPAREIL.
NE PAS JETER : CONSERVER AFI N DE CONSULTER LES DIRECTIVES ULTÉRI-
EUREMENT, EN CAS DE BESOIN.
LEA ESTAS INSTRUCCIONES ANTES DEL USO.
NO LAS DESECHE: CONSÉRVELAS COMO REFERENCIA FUTURA.
mm inch number of pages
6mm 1/4” 2-20
8mm 5/16” 21-40
10mm 3/8” 41-55
12mm 1/2” 56-90
16mm 5/8” 91-120
18mm 1 1/16” 121-150
22mm 7/8” 151-180
25mm 1” 181-200
32mm 1 1/4” 201-240
38mm 1 1/2” 241-340
45mm 1 3/4” 341-410
51mm 2” 411-500
ENGLISH
CAPABILITIES
IMPORTANT SAFETY INSTRUCTIONS
When punching;
- always ensure the machine is on a stable surface
- test punch scrap sheets and set the machine before punching final documents
- remove staples and other metal articles prior to punching
- never exceed the machines quoted performance
COMB DIAMETER & DOCUMENT SIZES
2
Punching Capacity
Paper sheets
75g / 20lb 25 sheet
Transparent covers
100-200 micron / 4-8 mil 3 sheet
200+ micron / 8+ mil 2 sheet
Other standard covers
160-270g / 40-60 lb 3 sheet
270+g / 60+ lb 2 sheet
Waste tray capacity approx. 1500 sheet
Binding Capacity
Max comb size 2”/50mm
Max document (80g / 20lb) 500 sheet
Technical Data
Paper dimensions US letter
Punching slots 19
Slot pitch 14.28mm / 9/16”
Adjustable edge guide yes
Net weight 7 kg / 15.4 lb
Dimensions (HxWxD) 130 x 390 x 460mm / 5.1” x 15.4” x 18.2”
Please keep for future reference.
Comb diameter sizes
75g
20lb
Read Before Using!
Need Help?
Customer Service….
www.fellowes.com
Let our experts help you
with a solution.
Always call Fellowes
before contacting
your place of purchase.

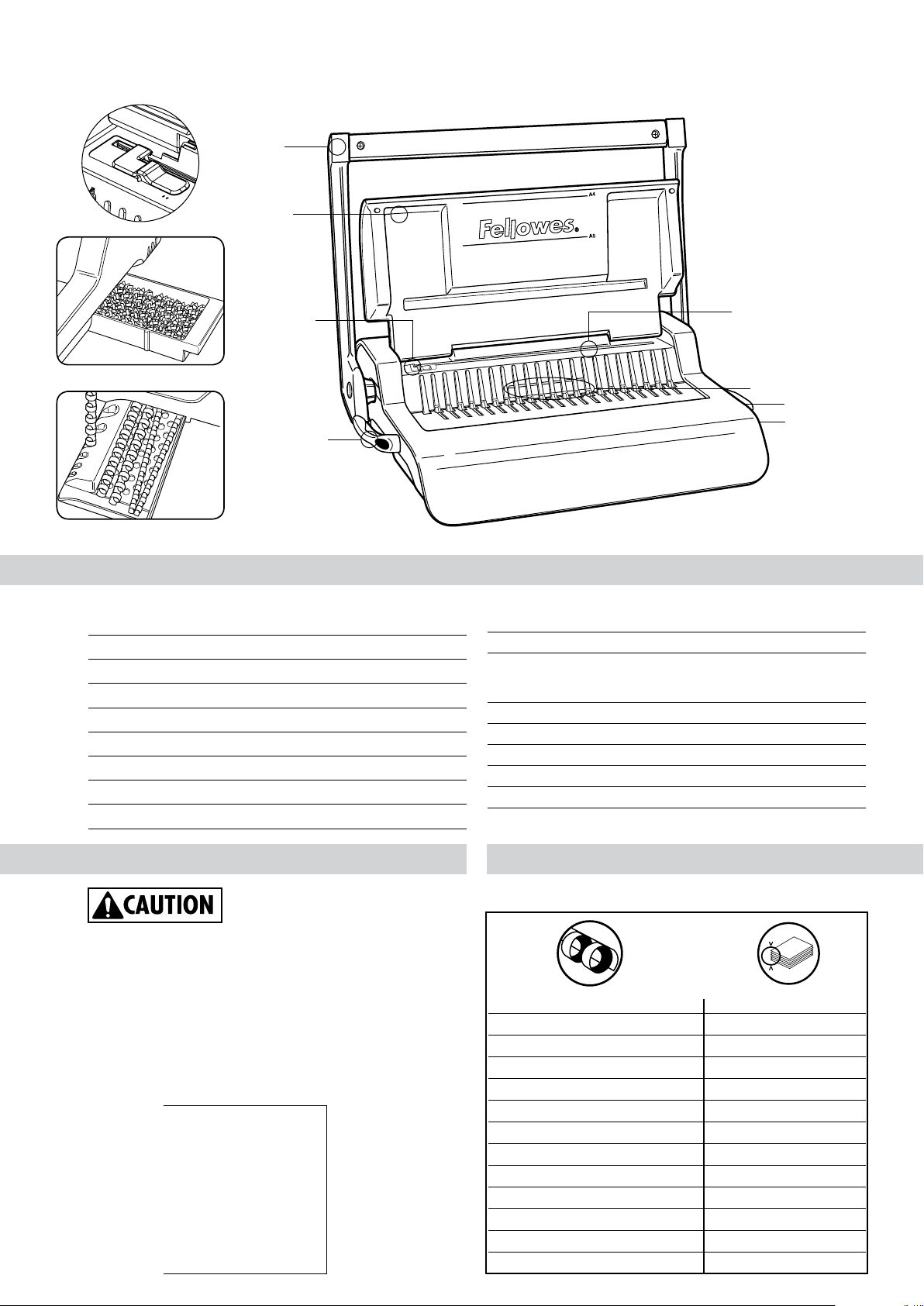

Comb Storage and Document Measure
LTRCOVER
Waste tray
Comb storage
and Document
measure
Document
support (lid)
Paper entry
Punch handle
Comb
opening
lever
Window
Waste tray
Adjustable
edge guide
LTRCOVER
Edge Guide
CORRECTING A BOUND DOCUMENT
REMOVAL OF WASTE CLIPPINGS
WARRANTY
Fellowes warrants all parts of the binder to be free of defects in material and workmanship for
2 years from the date of purchase by the original consumer. If any part is found to be defective
during warranty period, your sole and exclusive remedy will be repair or replacement, at
Fellowes’ option and expense, of the defective part. This warranty does not apply in cases of
abuse, mishandling or unauthorised repair. Any implied warranty, including that of merchant-
ability or fitness for particular purpose, is hereby limited in duration to the appropriate warranty
period set forth above. In no event shall Fellowes be liable for any consequential damages
attributable to this product. This warranty gives you specific legal rights. You may have other
legal rights that vary from this warranty. The duration, terms and conditions of this warranty are
valid worldwide, except where different limitations, restrictions or conditions may be required by
local law. For more details or to obtain services under this warranty, please contact Fellowes or
your dealer.
3
SET UP
TROUBLESHOOTING
Problem
Punched holes are not central
Machine will not punch
Punch holes are not parallel to edge
Partial holes
Damaged hole edges
Waste tray leaks
Cause
Edge guide not set
Blockage
Debris is stuck below dies
Sheets not correctly aligned to punch pattern
Possibly overloading the machine
Waste tray is not correctly inserted or ‘burst feature’ has activated
Solution
Adjust edge guide to correct paper or cover size.
Check waste tray is empty. Check for blockage to paper entry.
Take stiff cardboard and slide into the paper entry. Move the cardboard sideways
to release any stray clippings into the waste tray.
Adjust edge guide and test punch scrap sheets until correct
Punch plastic covers with paper sheets. Reduce number of sheets being punched.
Check waste tray is empty and ‘burst feature’ is closed

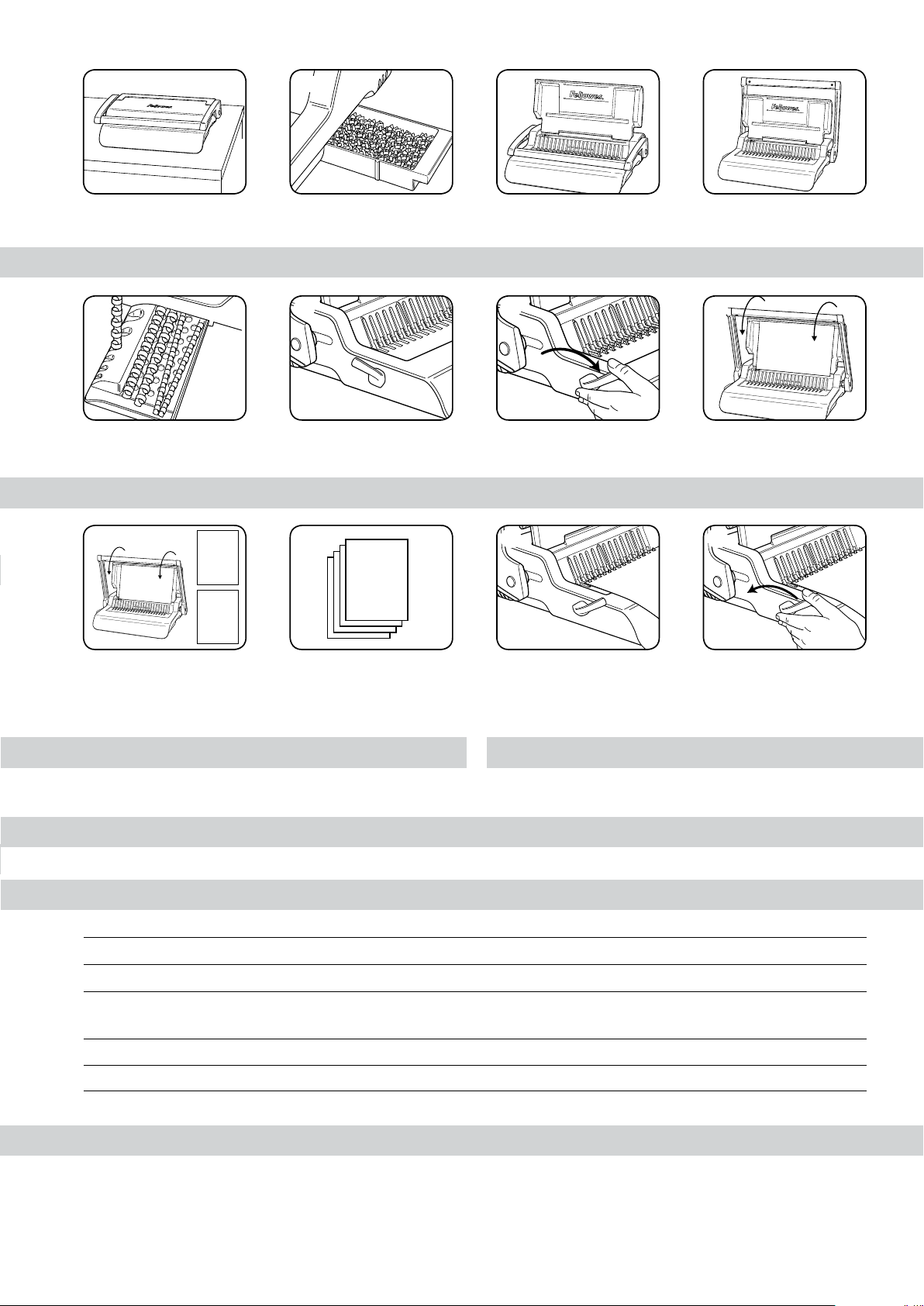

1. Ensure the machine is on a
stable surface.
2. Check waste tray is empty and
correctly fitted.
3. Lift the lid. Ensure the comb-
opening lever is pushed backwards.
4. Lift the punch handle to its
upright position.
BEFORE YOU BIND
1. Select the correct comb diameter
using the comb storage tray.
2. Insert the plastic comb into
the mechanism.
3. Pull comb-opening lever
forward to open the comb.
4. Test punch scrap sheets to check
edge guide setting.
STEPS TO BIND
3. Load punched sheets directly
onto the opened comb. Starting
with the front of the document.
4. When all punched sheets are loaded
onto the comb, push the comb lever
backwards to close the comb and
remove the bound document.
2 3 4
21 3
L
TRCOVER
4
21
LTRCOVER
3
LTRCOVER
4
Additional sheets may be included or removed at any time by opening and
then closing the comb as previously described.
The waste tray is located under the machine and is accessed from the right side.
For best results empty the tray regularly.
STORAGE
Lower the punch handle to the horizontal position. Lower the lid.
30
Max 25
(75gsm)
(20 lb)
LTRCOVER
1
30
30
Front
Cover
Back
Cover
1. Ensure edge guide is set to the proper
document size. Punch front and back
covers first.
2. Punch sheets in small batches that
do not overload the machine or the
user. Adjust edge guide, if necessary.
mm pouce nombre de pages
6 1/4 2-20
8 5/16 21-40
10 3/8 41-55
12 1/2 56-90
16 5/8 91-120
18 1 1/16 121-150
22 7/8 151-180
25 1 181-200
32 1 1/4 201-240
38 1 1/2 241-340
45 1 3/4 341-410
51 2 411-500
FRANÇAIS
CAPACITÉS
INSTRUCTIONS SÉCURITAIRES IMPORTANTES
En perforant ;
- assurez-vous que l’appareil est toujours sur une surface stable
- testez la perforation sur des feuilles de rebuts et placez l’appareil avant de
perforer les documents finaux
- retirez les agrafes et autres objets métalliques avant de perforer
- ne dépassez jamais la performance indiquée de l’appareil
TAILLES DE DOCUMENTS ET DIAMÈTRE DU PEIGNE
ATTENTION
4
Capacité de perforation
Feuilles de papier
75 g 25 feuillets
Couvertures transparentes
100 à 200 microns 3 feuillets
200 microns et + 2 feuillets
Autres couvertures standards
160 à 270 grammes 3 feuillets
270 g et + 2 feuillets
Capacité du plateau de déchets environ 1 500 feuillets
Capacité de reliure
Taille maximum du peigne 50 mm
Document maximum (75 g) 500 feuillets
Données techniques
Dimensions de papier Format lettre américain
Fentes de perforation 19
Écartement des fentes 14,28 mm
Guide latéral ajustable oui
Poids net 7 kg
Dimensions (HxPrxL) 130 x 390 x 460 mm
Veuillez conserver à titre de référence.
Tailles de diamètre du peigne
75g
20lb
Lisez avant d’utiliser !
Vous avez
besoin d’aide ?
Service à la clientèle...
www.fellowes.com
Laissez nos experts vous aider
à trouver une solution. Appelez
toujours Fellowes avant de
contacter l’endroit d’achat.

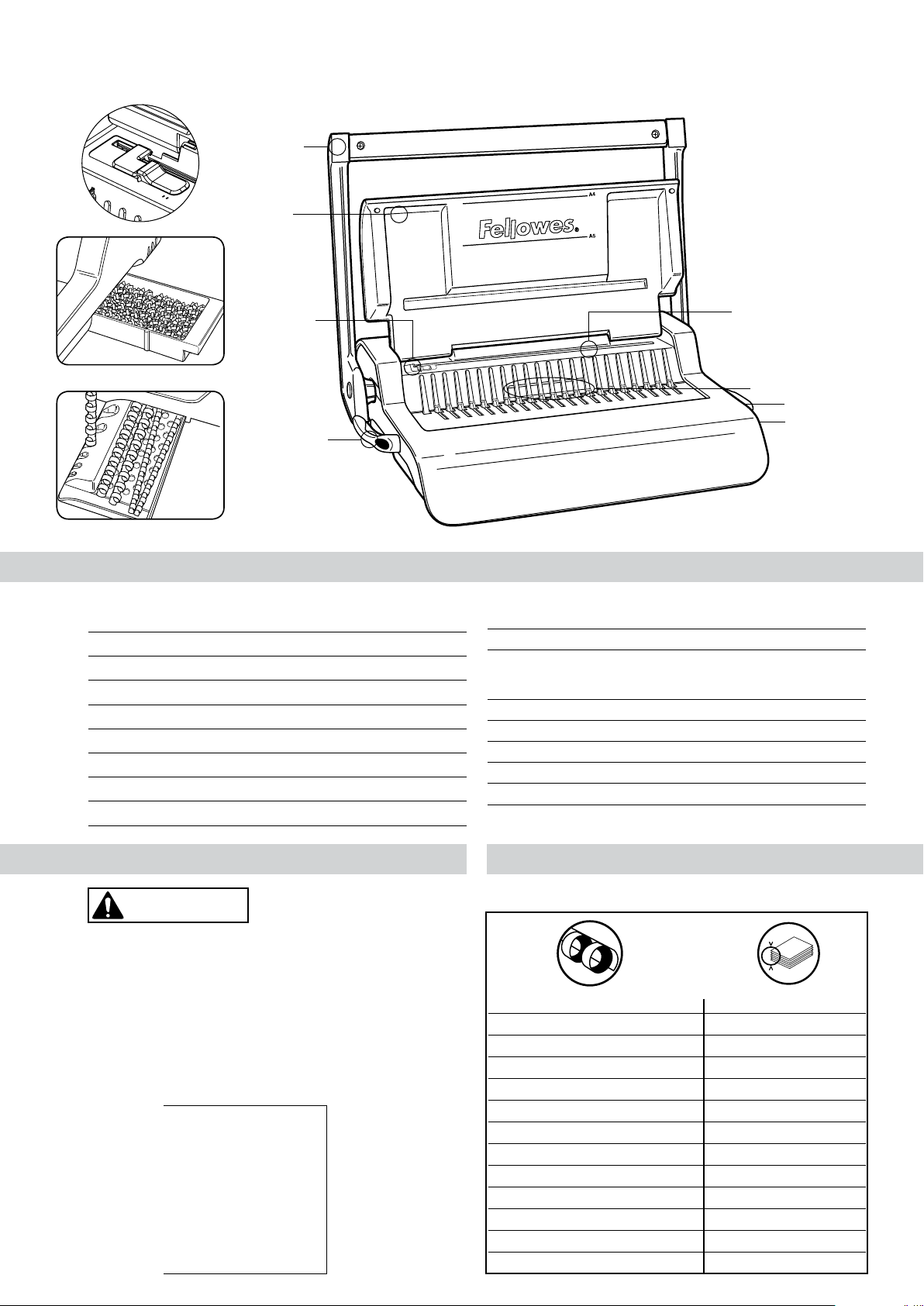

LTRCOVER
Plateau de déchets
Rangement de
peigne et mesure
de document
Support de
document
(couvercle)
Entrée de papier
Poignée de perforation
Levier
d’ouverture
du peigne
Fenêtre
Guide latéral
ajustable
LTRCOVER
Rangement de peigne et mesure de document
Plateau de déchets
Guide latéral
CORRIGER UN DOCUMENT RELIÉ
RETRAIT DES ROGNURES
GARANTIE
Fellowes garantit que toutes les pièces de la relieuse seront exemptes de tout vice de matériau
ou de fabrication pendant une période de 2 ans à partir de la date d’achat par le consommateur
initial. Si une pièce s’avère défectueuse durant la période de garantie, votre seul et unique recours
sera la réparation ou le remplacement de la pièce défectueuse à la discrétion et aux frais de
Fellowes. Cette garantie ne couvre pas les cas de mauvaise utilisation, mauvaise manipulation
ou réparation non autorisée. Toute garantie implicite, y compris celle de qualité marchande ou
d’adaptation à une utilisation particulière, se limite par la présente à la durée de la période de
garantie appropriée établie dans ce document. En aucun cas Fellowes ne sera tenue responsable
de quelque façon que ce soit de tout dommage consécutif attribuable à ce produit. Cette
garantie vous donne des droits juridiques spécifiques. Vous pourriez aussi avoir d’autres droits
juridiques différents de cette garantie. La durée, les modalités et les conditions de cette garantie
s’appliquent partout au monde sauf dans les cas où différentes limites, restrictions ou conditions
pourraient être exigées par la loi locale. Pour plus de détails ou pour obtenir un service sous cette
garantie, veuillez contacter Fellowes ou votre concessionnaire.
5
INSTALLATION
DÉPANNAGE
Problème
Les trous perforés ne sont pas centrés
L’appareil ne perfore pas
Les trous perforés ne sont pas parallèles
à la tranche
Trous partiels
Bords de trous endommagés
Le plateau de déchets fuit
Cause
Guide de tranche n’est pas réglé
Blocage
Des débris sont coincés sous les emporte-pièces
Les feuilles ne sont pas alignées correctement pour le
motif de perforations
Surcharge possible de l’appareil
Le plateau de déchets n’est pas inséré correctement ou la ’fonction de
rafale’ est activée
Solution
Réglez le guide latéral pour qu’il corresponde à la dimension du papier ou de la couverture.
Vérifiez que le plateau de déchets est vide. Vérifiez s’il y a un blocage à l’entrée de papier.
Prenez un carton rigide et glissez-le à l’entrée de papier. Déplacez le carton de côté pour dégager
toutes rognures dans le plateau de déchets.
Ajustez le guide de tranche et testez sur des feuilles de rebuts jusqu’à ce que ce soit exact.
Perforez les couvertures de plastique avec les feuilles de papier. Réduisez le nombre de feuilles
à perforer.
Vérifiez que le plateau de déchets est vide et que la ’fonction de rafale’ est fermée.

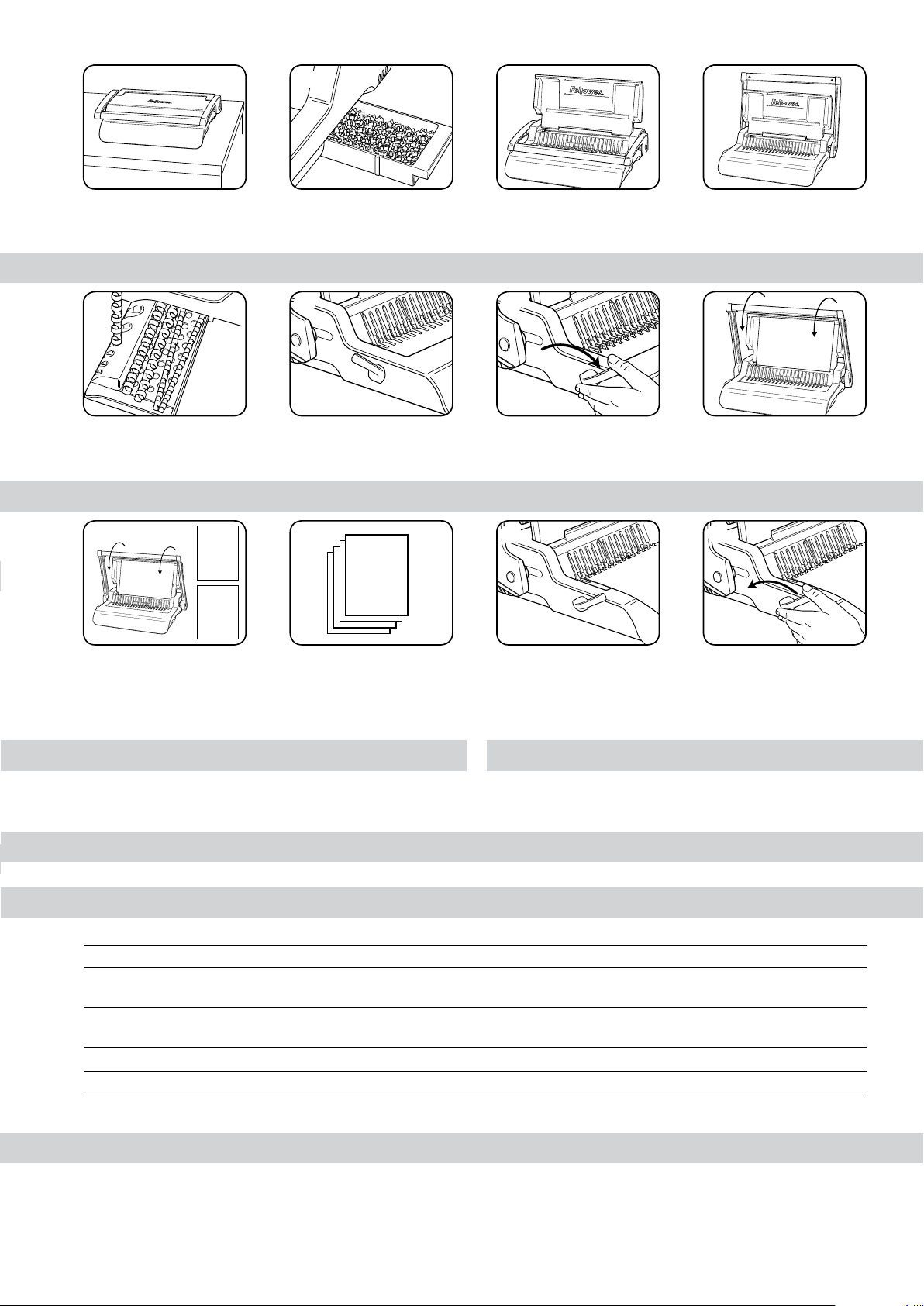

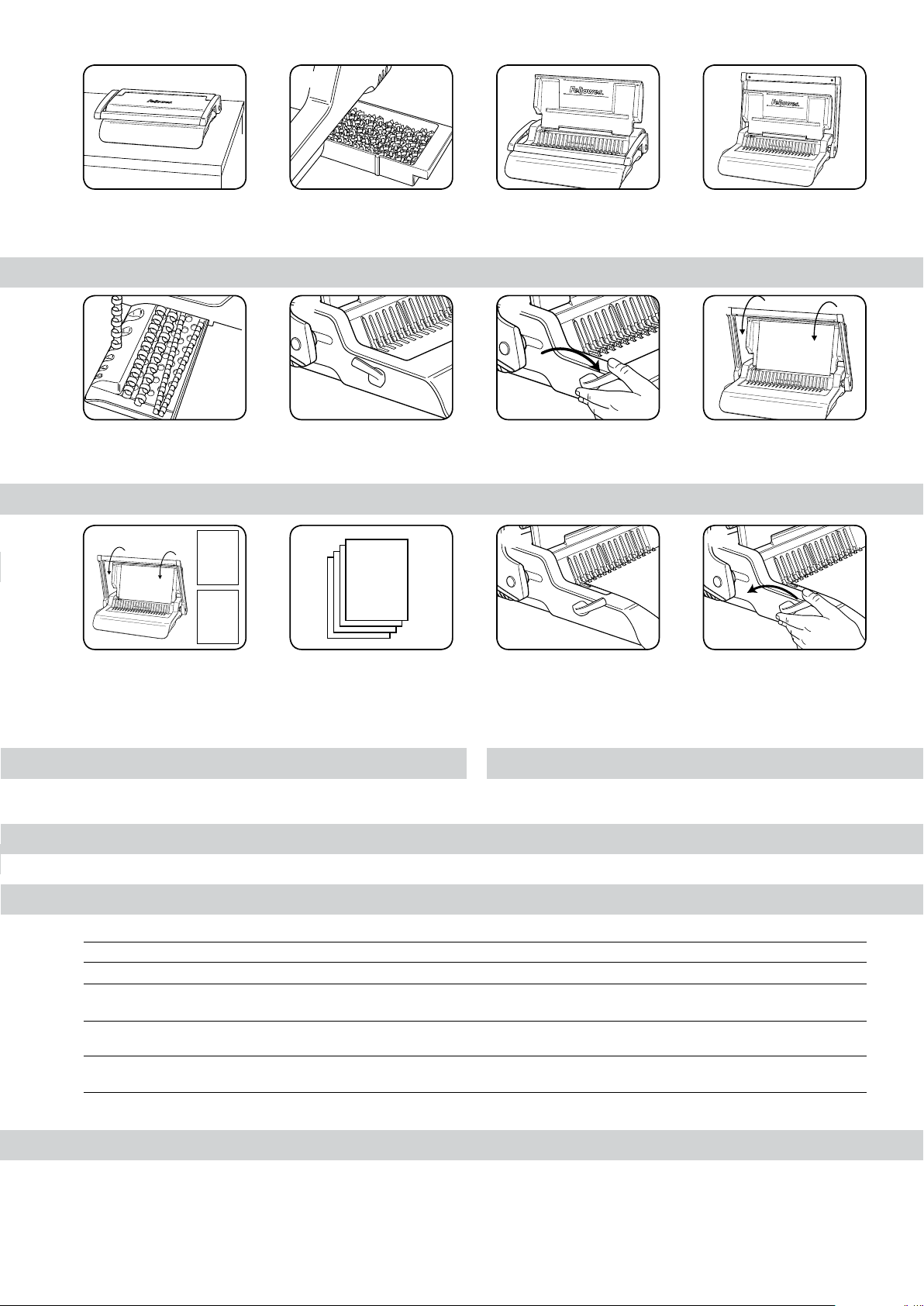

1. Assurez-vous que l’appareil est
toujours sur une surface stable.
2. Vérifiez que le plateau de
déchets est vide et bien ajusté.
3. Soulevez le couvercle. Assurez-
vous que le levier d’ouverture du
peigne est poussé vers le bas.
4. Soulevez la poignée de
perforation à sa position verticale.
AVANT DE RELIER
1. Sélectionnez le bon diamètre de
peigne en utilisant le plateau de
rangement du peigne.
2. Insérez le peigne de plastique
dans le mécanisme.
3. Tirez le levier d’ouverture du
peigne vers l’avant pour ouvrir
le peigne.
4. Testez la perforation sur des
feuilles de rebuts pour vérifier le
réglage du guide de tranche.
OPÉRATIONS POUR RELIER
1. Assurez-vous que le guide de
bordure soit configuré conformément à
la taille du document. Perforez d’abord
les couvertures avant et arrière.
2. Perforez les feuilles en petits
lots qui ne surchargent pas
l’appareil ou l’utilisateur. Ajustez
le guide de bordure si nécessaire.
3. Chargez les feuilles perforées
directement sur le peigne ouvert.
Commencer avec l’avant du document.
4. Lorsque toutes les feuilles perforées
sont chargées sur le peigne, poussez
le levier du peigne vers l’arrière pour
fermer le peigne et retirer le
document relié.
2 3 4
21 3
L
TRCOVER
4
21
LTRCOVER
3
LTRCOVER
4
D’autres feuilles peuvent être incluses ou retirées en tout temps en
ouvrant, puis en fermant le peigne tel que décrit précédemment.
Le plateau de déchets se trouve sous l’appareil et vous pouvez y avoir accès du côté
droit. Pour les meilleurs résultats, videz régulièrement le plateau.
RANGEMENT
Abaissez la poignée de perforation à sa position horizontale. Abaissez le couvercle.
30
Max 25
(80 gsm)
(20 lb)
LTRCOVER
1
30
30
Couverture
recto
Couverture
verso
mm pulg. número de páginas
6 1/4 2-20
8 5/16 21-40
10 3/8 41-55
12 1/2 56-90
16 5/8 91-120
18 1 1/16 121-150
22 7/8 151-180
25 1 181-200
32 1 1/4 201-240
38 1 1/2 241-340
45 1 3/4 341-410
51 2 411-500
ESPAÑOL
CAPACIDADES
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
Al perforar;
- siempre asegúrese de que la máquina esté sobre una superficie estable
- perfore hojas a modo de prueba y configure la máquina antes de perforar los
documentos finales
- retire las grapas y otros artículos de metal antes de la perforación
- nunca supere la capacidad indicada de las máquinas
DIÁMETRO DEL PEINE Y TAMAÑOS DE LOS DOCUMENTOS
PRECAUCIÓN
6
Capacidad de perforación
Hojas de papel
75 g 25 hojas
Tapas transparentes
100-200 micrones 3 hojas
más de 200 micrones 2 hojas
Capacidad de la bandeja para desechos
160-270 g 3 hojas
más de 270 g 2 hojas
Capacidad de la bandeja para desechos aprox. 1500 hojas
Capacidad de encuadernación
Tamaño máximo del peine 50 mm
Tamaño máx. del documento (75 g) aprox. 500 hojas
Información técnica
Dimensiones del papel carta EE. UU.
Ranuras de perforación 19
Espaciado 14,28 mm
Guía de bordes adjustable sí
Peso neto 7 kg
Dimensiones (AxPxL) 130 x 390 x 460 mm
Consérvelas como referencia futura.
Tamaños del diámetro del peine
75g
20lb
¡Léalas antes de
usar la máquina!
¿Necesita
ayuda?
Servicio de atención al cliente…
www.fellowes.com
Deje que nuestros expertos
lo ayuden y le den una solución.
Siempre llame a Fellowes antes de
comunicarse con su vendedor.
Almacenamiento del peine y medida
del documento
LTRCOVER
Bandeja para desechos
Almacenamiento
del peine y medida
del documento
Soporte para
documentos
(tapa)
Entrada del papel
Manija de perforación
Palanca de
apertura
del peine
Ventana
Bandeja para desechos
Guía de bordes
ajustable
LTRCOVER
Guía de bordes
CORRECCIÓN DE UN DOCUMENTO ENCUADERNADO
EXTRACCIÓN DE LOS RECORTES DESECHADOS
GARANTÍA
Fellowes garantiza que todas las otras piezas de la encuadernadora estarán libres de defectos
de material y mano de obra durante 2 años a partir de la fecha en que el consumidor original
haya adquirido el producto. Si se encuentra algún defecto en cualquiera de las piezas durante
el período de garantía, la única y exclusiva solución será la reparación o el cambio de la pieza
defectuosa, a criterio y cuenta de Fellowes. Esta garantía no se aplica en los casos de uso
indebido, manejo inapropiado o reparación no autorizada. Por medio del presente, toda garantía
implícita, incluida la garantía de comerciabilidad o adaptabilidad para un propósito específico,
se limita al período de duración correspondiente de la garantía conferida anteriormente. En
ningún caso, Fellowes será responsable de cualquier daño directo, que pueda atribuírsele a este
producto. Esta garantía le confiere derechos legales. Podría tener otros derechos legales que
difieran de lo expuesto en esta garantía. La duración, los términos y las condiciones de esta
garantía son válidos en todo el mundo, excepto en los lugares donde la legislación local exija
limitaciones, restricciones o condiciones diferentes. Para obtener más detalles o recibir servicio
conforme con esta garantía, comuníquese con Fellowes o con su distribuidor.
7
INSTALACIÓN
SOLUCIÓN DE PROBLEMAS
Problema
Los agujeros perforados no están centrados
La máquina no perfora
Los agujeros perforados no están paralelos
al borde
Agujeros parciales
Bordes de agujeros dañados
La bandeja para desechos pierde
Causa
No se colocó la guía de bordes
Bloqueo
Hay desechos debajo de los troqueles
Las hojas no están correctamente alineadas al patrón de perforación
Es posible que haya sobrecargado la máquina
La bandeja para desechos no está correctamente insertada o se ha
activado la encuadernación adhesiva (burst)
Solución
Ajuste la guía de bordes al tamaño correcto del papel o la portada.
Verifique que la bandeja para desechos esté vacía. Verifique que la entrada del papel no
esté bloqueada.
Deslice un cartón rígido por la entrada del papel. Mueva el cartón de manera lateral para
liberar los recortes sueltos en la bandeja para desechos.
Ajuste la guía de bordes y perfore hojas a modo de prueba hasta corregir el problema.
Perfore las tapas plásticas con hojas de papel. Reduzca la cantidad de hojas que perfora.
Verifique que la bandeja para desechos esté vacía y que la encuadernación adhesiva no
esté activada.
1. Asegúrese de que la máquina
esté sobre una superficie estable.
2. Verifique que la bandeja para
desechos esté vacía y que esté
correctamente colocada.
3. Levante la tapa. Asegúrese de
que la palanca de apertura del peine
esté colocada hacia atrás.
4. Coloque la manija de perforación
en la posición vertical.
ANTES DE LA ENCUADERNACIÓN
1. Seleccione el diámetro correcto
del peine con la bandeja de
almacenamiento del peine.
2. Inserte el peine de plástico en
el mecanismo.
3. Empuje la palanca de apertura
del peine hacia adelante para
abrir el peine.
4. Perfore hojas a modo de prueba
para verificar la configuración de la
guía de bordes.
PASOS PARA LA ENCUADERNACIÓN
1. Asegúrese de que la guía lateral
este ajustada de acuerdo al tamaño
adecuado del documento. Primero,
perfore las tapas delanteras y traseras.
2. Perfore las hojas en lotes pequeños
de modo de no sobrecargar la
máquina ni al usuario. Ajuste la guía
lateral si fuera necesario.
3. Cargue las hojas perforadas
directamente en el peine abierto.
Comience con la parte delantera
del documento.
4. Una vez que todas las hojas
perforadas estén cargadas en el peine,
empuje la palanca del peine hacia
atrás para cerrar el peine y retire el
documento encuadernado.
2 3 4
21 3
L
TRCOVER
4
21
LTRCOVER
3
LTRCOVER
4
Es posible incluir o quitar hojas adicionales en cualquier momento al abrir
y luego cerrar el peine tal como se describió anteriormente.
La bandeja para desechos está ubicada debajo de la máquina y se obtiene acceso
a ésta desde el lado derecho. Para obtener mejores resultados, vacíe la bandeja
con regularidad.
ALMACENAMIENTO
Baje la manija de perforación a la posición horizontal. Baje la tapa.
30
Máx. 25
(80 gsm)
(20 lb)
LTRCOVER
1
30
30
Tapa
delantera
Tapa
trasera
2014 Fellowes, Inc. Part No. 408359
1789 Norwood Avenue, Itasca, Illinois 60143
•
1-800-955-0959
•
www.fellowes.com
Brands
© 2015 Fellowes, Inc. | Part #408728
United States: 1-800-955-0959
Canada: 1-800-665-4339
Mexico: 001-800-514-9057
CUSTOMER SERVICE & SUPPORT
www.fellowes.com
