Celestron 44361 Infiniview LCD Digital Microscope User Manual

ENGLISH 1

INSTRUCTION MANUAL

MODEL #44360, #44361

2 I ENGLISH

IN THE BOX

2. INTRODUCTION

Thank you for purchasing the Celestron Inﬁ niView LCD Digital Microscope with a 5MP sensor and 3.5” color LCD screen.

Your microscope is a precision optical instrument, made of the highest quality materials to ensure durability and long life. It is

designed to give you a lifetime of pleasure with a minimal amount of maintenance.

Before attempting to use your microscope, please read

through the instructions and reference the diagrams

below. Familiarizing yourself with the many features of

the Celestron Inﬁ niView microscope will go a long way to

making your experience enjoyable.

The Inﬁ niView microscope provides low power viewing

from 4x to 160x using the built-in software and LCD

screen. For additional magniﬁ cation up to 800x, connect

the microscope to your PC. (Magniﬁ cation depends on

monitor size.) Inﬁ niView is a low magniﬁ cation power

microscope, mainly suited for examining specimens

like coins, stamps, rocks, electronics, insects, and other

3D objects. Specimens on slides can be viewed with

top illumination, but this microscope is not ideal for this

purpose. See some of our biological microscopes more

suited to this type of viewing at celestron.com.

The Celestron InfiniView LCD Digital Microscope

does not use an eyepiece like a traditional microscope.

Instead, the camera sensor “sees” the specimen with

10x magniﬁ cation, and the image is displayed on the high

resolution color LCD screen. This makes viewing fun,

cuts down on neck and eye strain and allows for easy

sharing with others. Recording still images and video is a

snap. Saving, transferring and sharing your image ﬁ les is

quick and easy with the included 2.0 USB cable and your

home computer. Additionally, you can view on most TV

screens with the AV/TV Cable.

Take some time to read the simple care, maintenance

and troubleshooting tips provided for you in this manual

to ensure that your Inﬁ niView microscope provides you

with years of quality performance, usage, and enjoyment.

Inﬁ niView

LCD Digital

Microscope (1)

AC Adapter (1) Lithium Battery (1) USB cable (1) TV Out cable (1)

QSG (1) Cleaning Fabric (1) Calibration Ruler (1)

ENGLISH 3

PARTS

FUNCTION

1. 3.5” Full Color LCD display

2. MicroSD card slot

3. Focus Wheel

4. Microscope Tube

5. Stage

6. Stage Lock Wheel

7. Stage Height Adjustment Wheel

8. Capture Button

9. LED Illuminator Adjustment Wheel

10. Digital Zoom Switch (+/-)

11. 5v DC In port

12. TV Out port

13. USB port

14. Battery Compartment

15. Battery Charge Indicator LED

LCD SCREEN DETAIL

Micro SD Card

Slot

LED

Adjustment

Knob

Zoom Out

Zoom In

Play Back/Left

Settings

Conﬁ rm

Mode/Up

Down

Power

4 I ENGLISH

SPECIFICATIONS

SKU 44360 and 44361

LCD Monitor 3.5” (90mm) TFT Color LCD /4X digital zoom/320 x 240 pixels, 4:3 ratio

Sensor Size 5 MP (mega pixels)

Stage Adjustable Height 4.38” x 4.38” x .38” (111mm x 111mm x 9.5mm)

Lens 5 element IR cut , high quality glass/EFL(Equivalent Focal Length): 15.8mm /FOV: 13.0”

Magniﬁcation 4x to 160x using LCD screen (Up to 800x on computer monitor via USB connection)

Focuser Range 10mm to inﬁnity

Image Distortion .10%

Illuminator Upper ring- 8 bright white adjustable LEDs

Shutter Trigger On base – limits image shake

Still Image Resolution Adjustable: 5MP, 3MP, 1.3MP, VGA (12MP with interpolation*)

Video Resolution VGA, 30fps

Power 800 mAh rechargeable lithium battery

Memory MicroSD card slot- Supports up to 32G (card NOT included)

Computer Interface 2.0 USB- Battery charging option through USB also

AC Adapter 44360: US Plug 44361: (multi country plug)- 100 to 240V- 50/60Hz

Software On unit: Imaging software with zoom and timer features

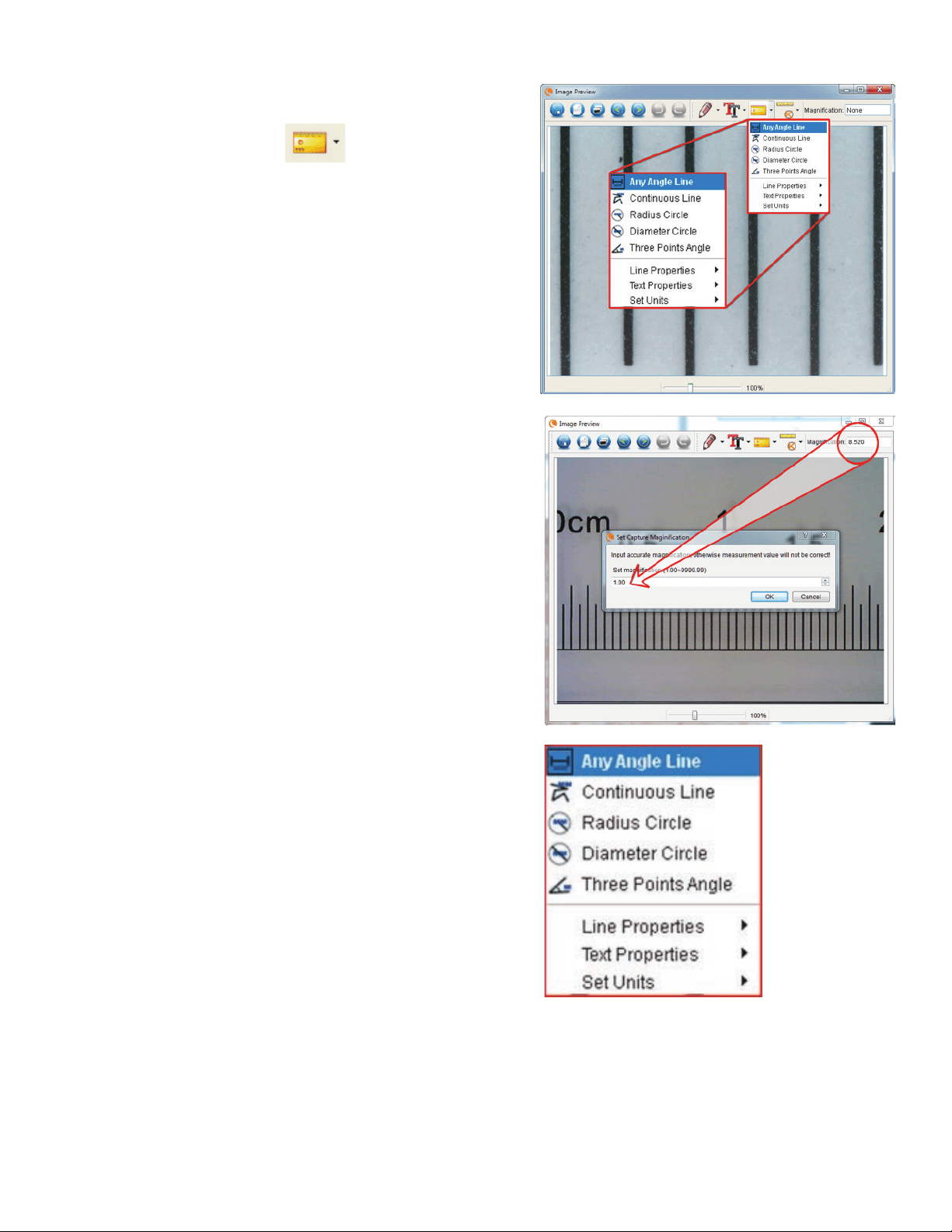

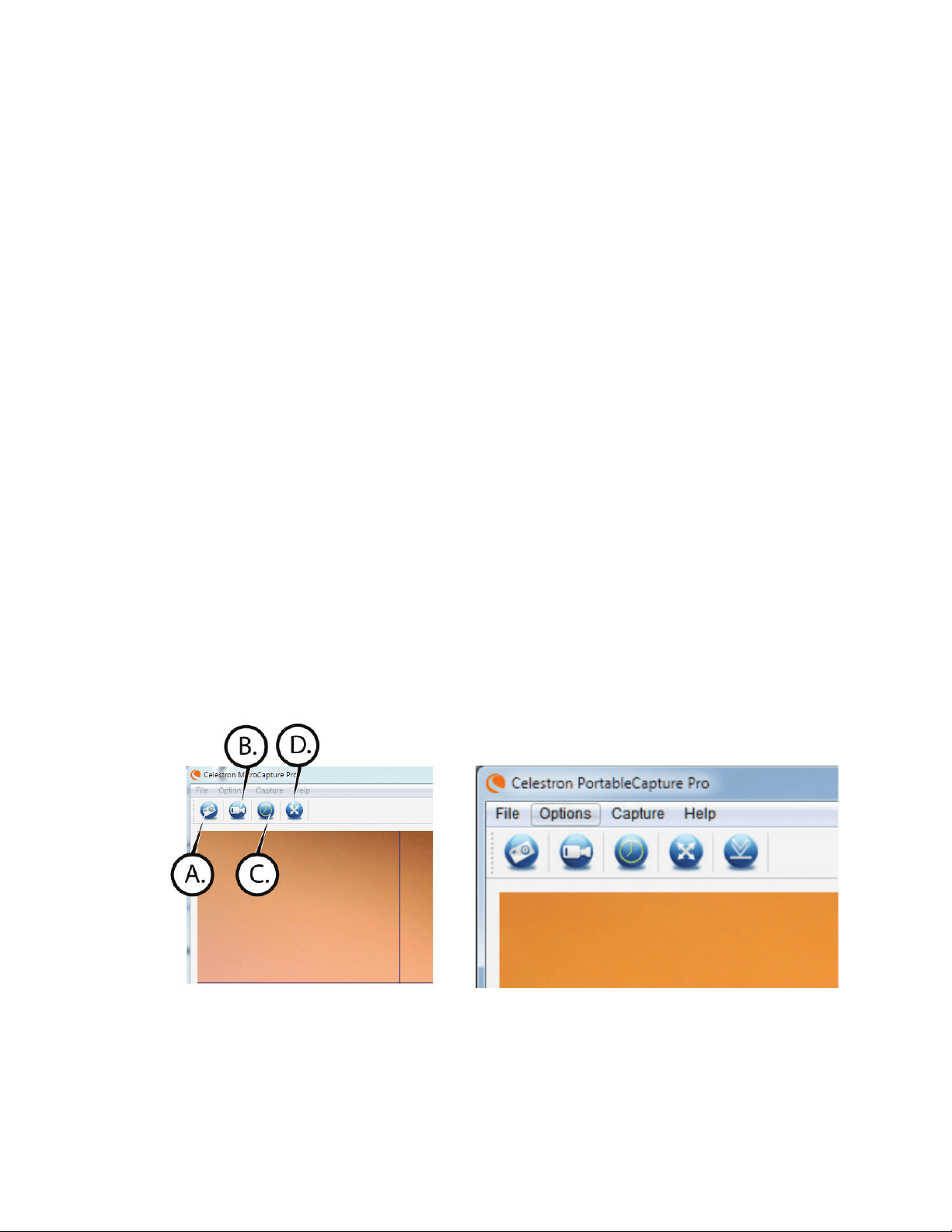

Downloadable from Celestron.com: Celestron Portable CapturePro

(with measuring and note-taking features)

Operating Systems Supported Windows: Windows XP/Vista/7.0/8.0 Mac: OSX 10.6/10.7

Software Languages On unit: (9) English, German, French, Spanish, Italian, Portuguese, Japanese, Chinese

Simple, Chinese traditional

On Computer: (12) English, German, French, Spanish, Russian, Italian, Portuguese, Dutch,

Polish, Japanese, Korean and Chinese

TV Output AV cable (included)

Dimensions 149mm x 104mm x 227mm (5.80” x 4.10” x 8.90” )

Weight 1.5 lb /24 oz. or 680 grams

*Interpolation refers to software adding pixels to an image to artiﬁcially make it larger. This can be beneﬁcial

when printing in larger formats.

ENGLISH 5

POWER ON

Press the POWER button to turn the unit on.

Press POWER button again to turn the unit off.

NOTE: The Inﬁ niView has a Power Save feature. Refer to section 6.2.C for details.

3. SETUP

INSTALL BATTERY

Open the Battery Compartment and insert the Lithium battery,

making sure to align the connection points correctly.

NOTE: Although the battery has a partial charge, if you are going to use the microscope

with the battery only, be sure to charge the battery ﬁ rst. See below for more

details on charging the battery.

INSERT MICRO SD CARD

To capture images with your microscope while NOT connected

to a computer, you need to insert a MicroSD card.

NOTE: The MicroSD card is NOT included. To capture images without a MicroSD card,

see section 5.E in this manual for instructions on installing the computer software

and using it to save images to your computer.

Locate the MicroSD card slot (2) on the side of the

LCD housing.

Slide the card into the slot until it clicks into place and latches.

Be sure not to force the card into the slot, as this may damage

the card or the slot.

NOTE: The MicroSD card should be formatted before use. See section 6.2.G for details

on formatting the card.

Power button

6 I ENGLISH

DISPLAY ICONS

NOTE: The Display Icons can be turned off by pressing the Zoom Button (10) inward.

MicroSD Card Recognized

Video Capture Setting

Current Resolution Setting

Battery Power Indicator

CHARGE THE BATTERY

Plug the small end of the power adapter into the DC

In port (11) located on the back of the unit.

Plug the other end into a standard AC wall outlet.

The Battery Charge Indicator LED (15) will light up

red to show the battery is charging.

When battery is fully charged, the Battery Charge

Indicator LED will turn off and you can unplug the unit.

You can now use Inﬁ niView without an external power

source continuously for up to 2 hours.

You can monitor the battery power level on the LCD

screen. Look for the Battery Power Indicator Icon

described above.

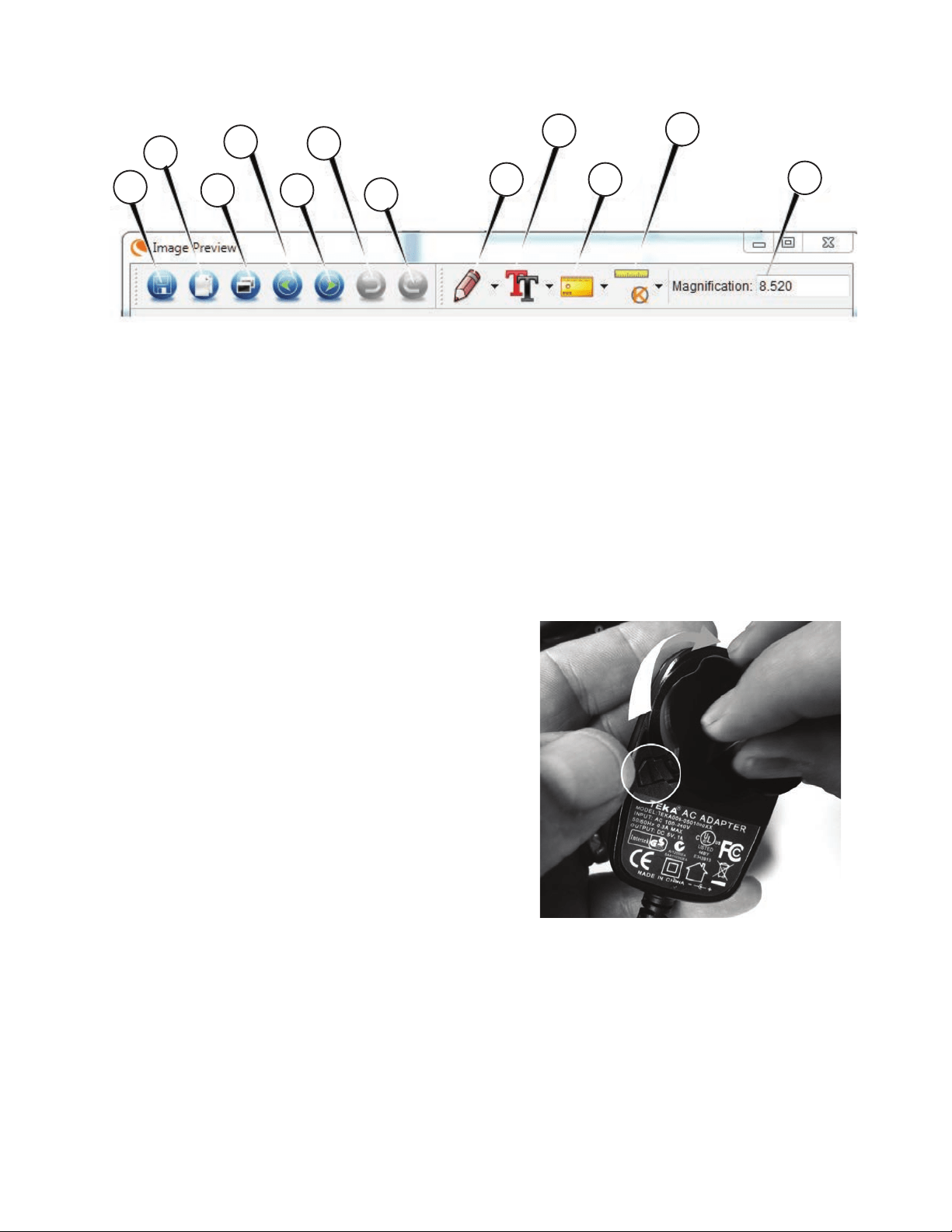

NOTE: If you purchased your Inﬁ niView outside of North America (item 44361), you

will notice that the AC adapter has 3 interchangeable plug heads. Refer

to section 9 to see how to change the plug heads.

Small Image Capture

Video Capture

Time Lapse Capture

Number of Images Taken/Number of

Images Remaining

Video Capture Time Remaining

(Hours:Minutes:Seconds)

ENGLISH 7

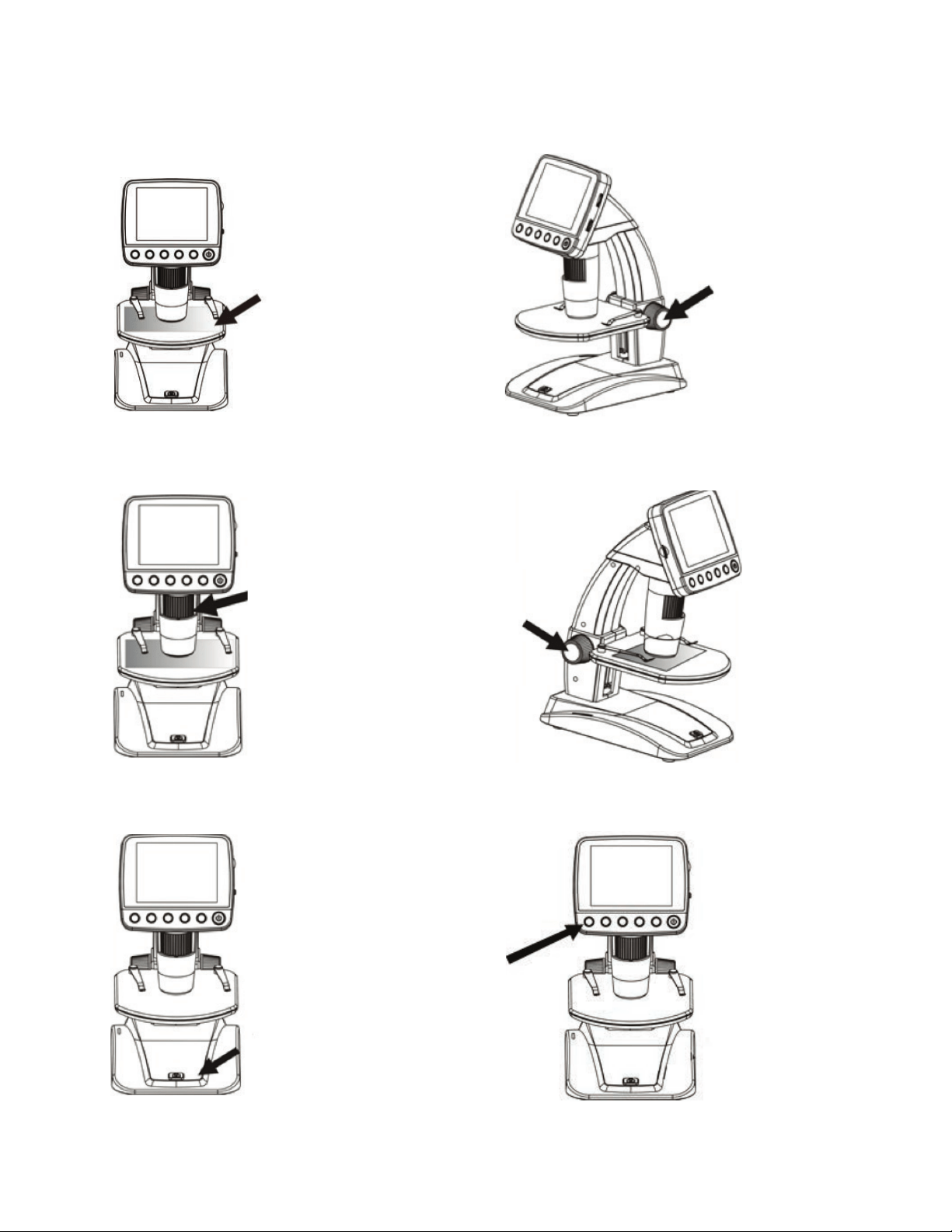

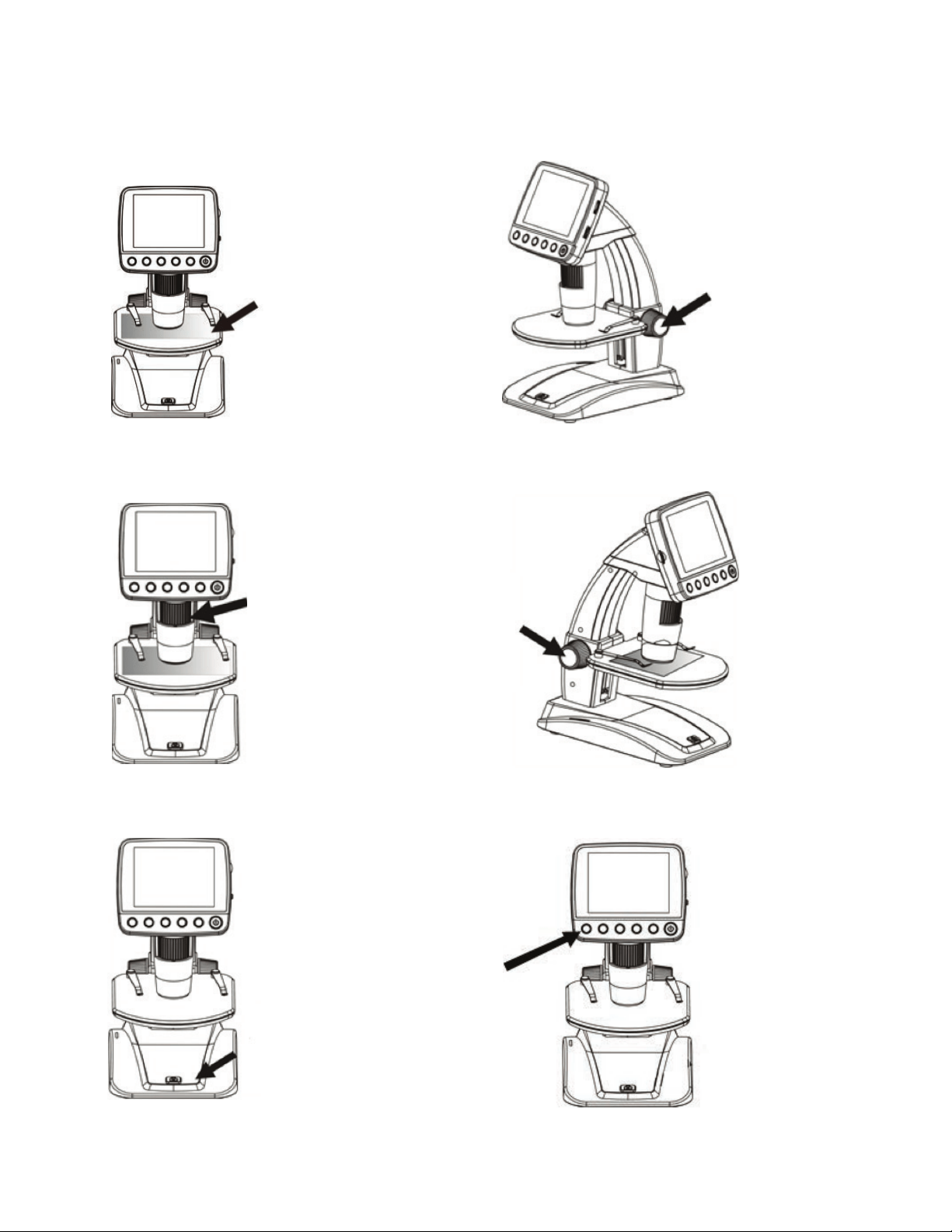

4. OBSERVING AND CAPTURING IMAGES: DIGITAL IMAGING

A. Make sure your Inﬁ niView is powered ON.

Put object onto the stage

C. Rotate the Stage Height Adjustment Wheel (7) to bring

your specimen closer to the Microscope Tube (4).

E. When the desired focus is achieved, lock the stage

in position by tightening the Stage Lock Wheel (6).

D. Rotate the Focus Wheel (3) to get a ﬁ ne focus on the object.

F. To record an image, press the Capture Button (8).

NOTE: Press the Playback/Left button on the LCD screen housing to scroll between

Still Image Capture mode and Video Capture mode.

B. Place your specimen on the stage (5). If your object is thin

enough, secure it to the stage using the chrome clips.

G. While in video mode, press the Capture Button to start

recording video. Press the button again to stop.

8 I ENGLISH

5. SOFTWARE FEATURES

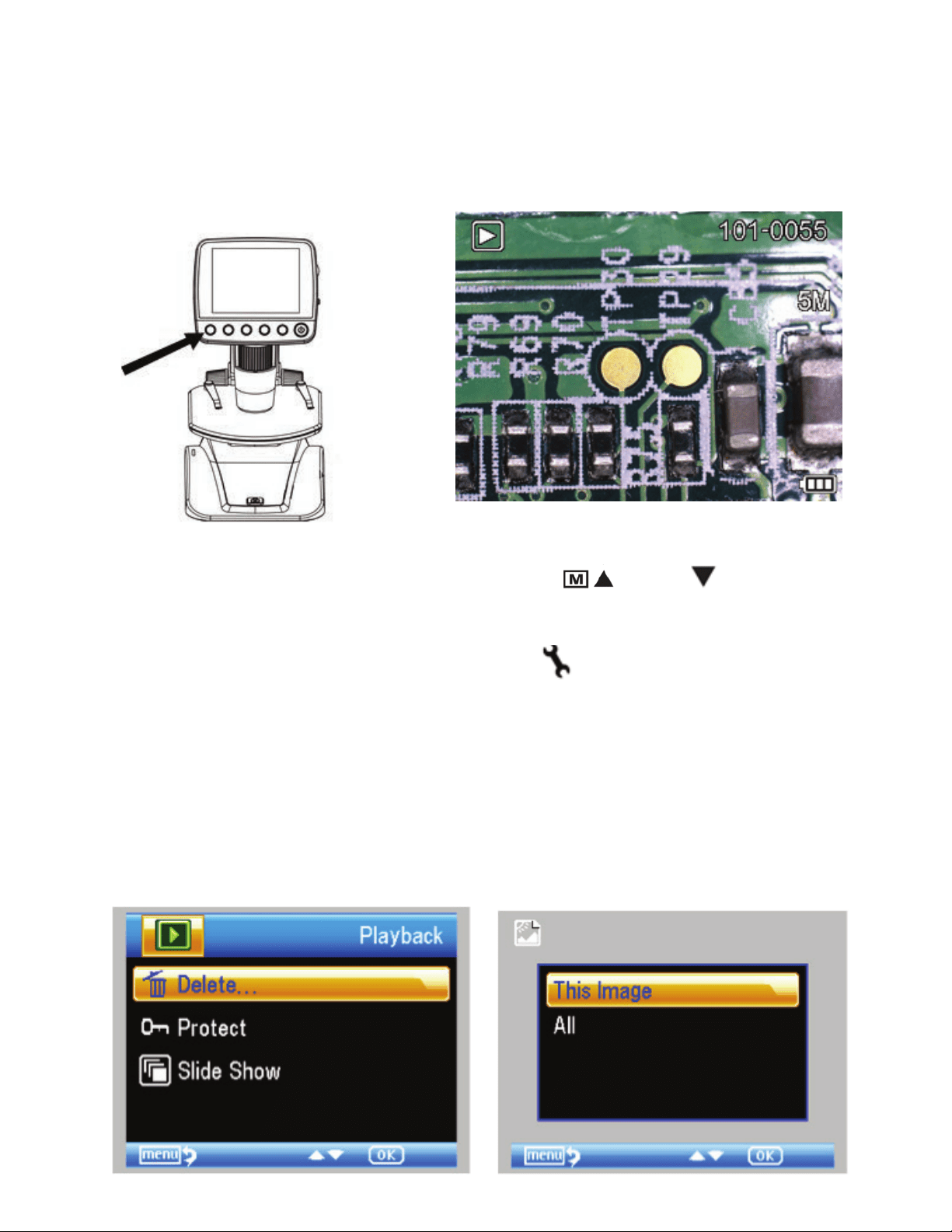

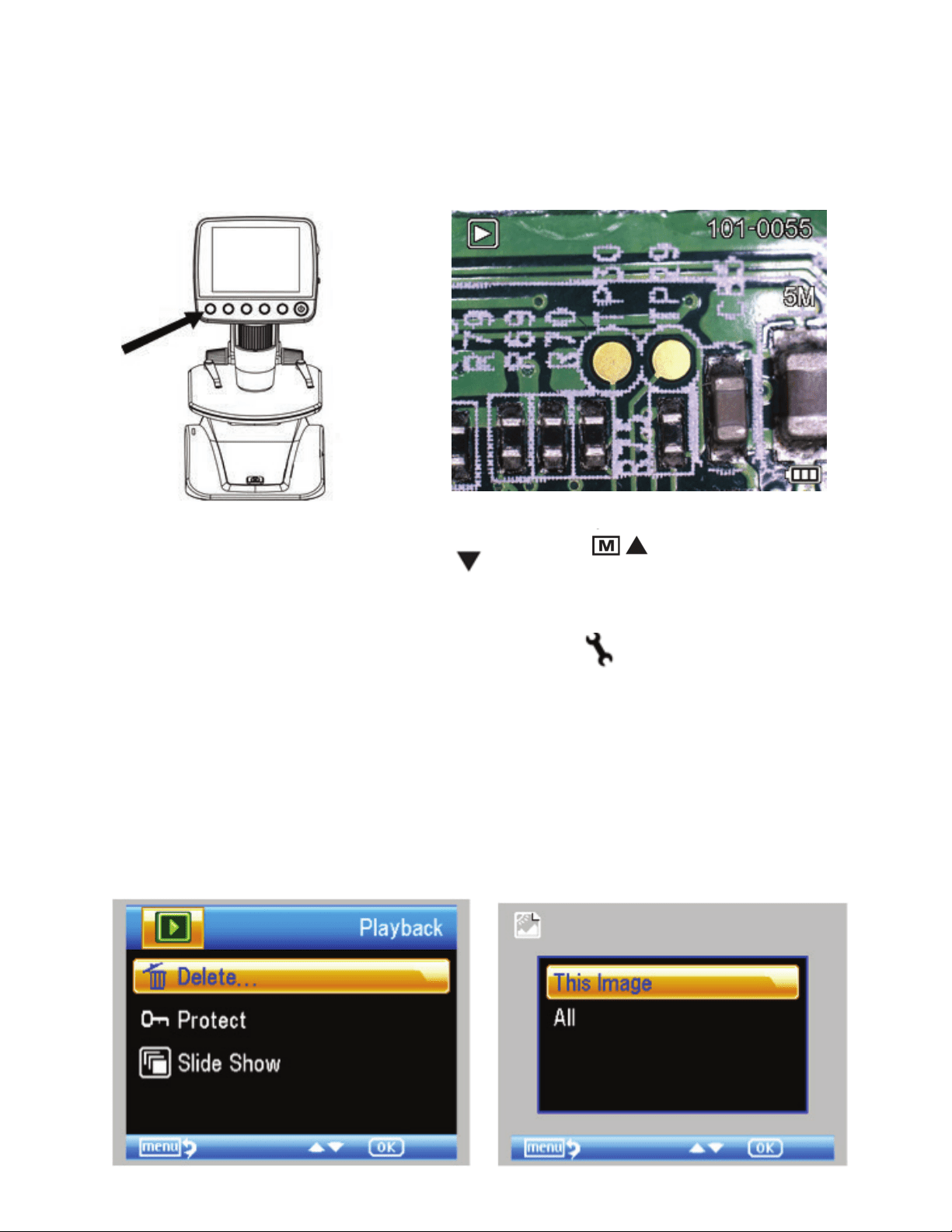

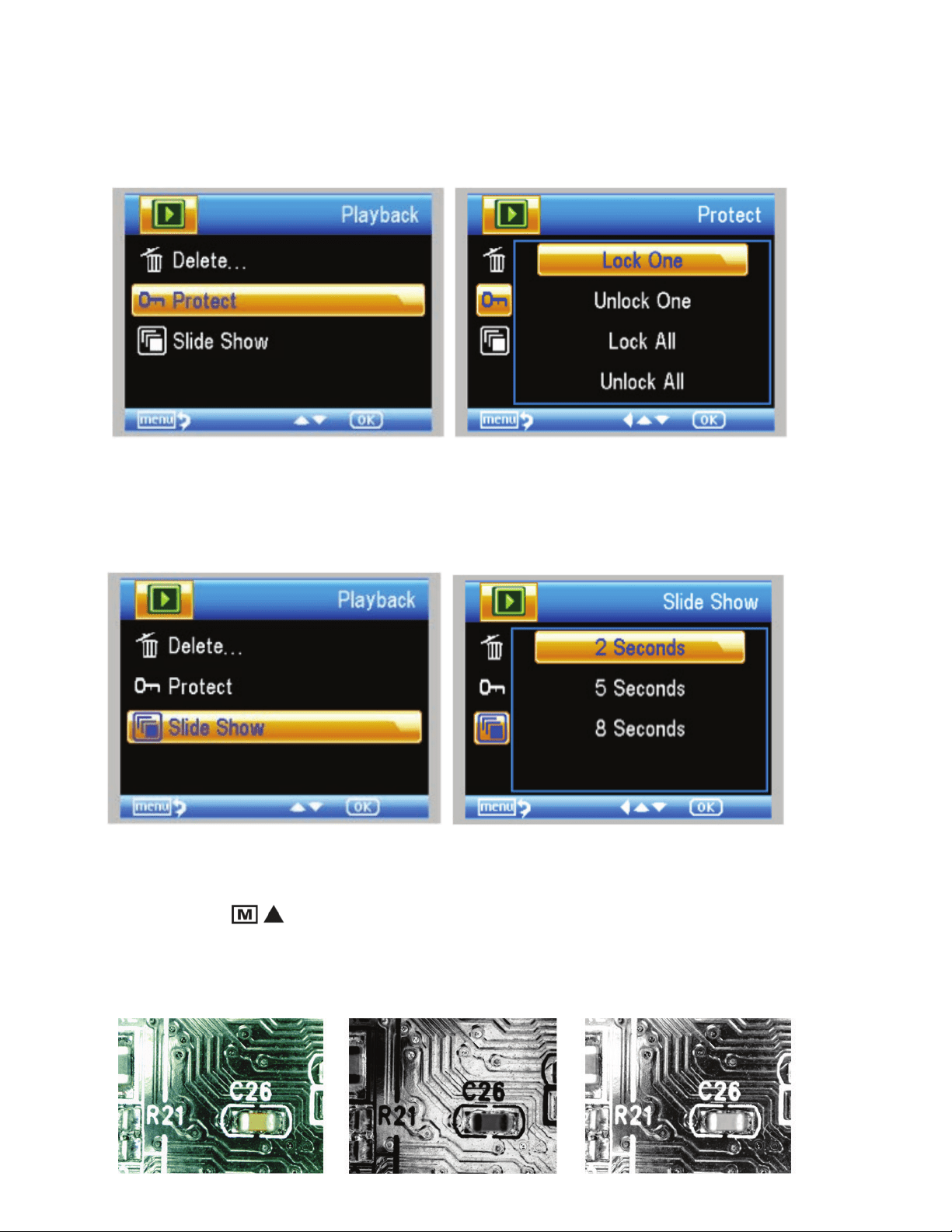

REVIEW SAVED IMAGE FILES:

To play back video or review a still image, simply press

and hold the Playback/Left button on the LCD housing.

The latest image (or a thumbnail of the latest video) will

appear on screen, with a directional arrow at the top of

the screen.

To scroll through the images and thumbnails, press the

and/or DOWN button.

To modify a particular image or video using the Playback

feature, press the Settings button.

The following screen will appear with 3 choices:

1. Delete

2. Protect

3. Slide Show

1. DELETE IMAGE FILES:

This choice deletes the selected image/video or

ALL images.

ENGLISH 9

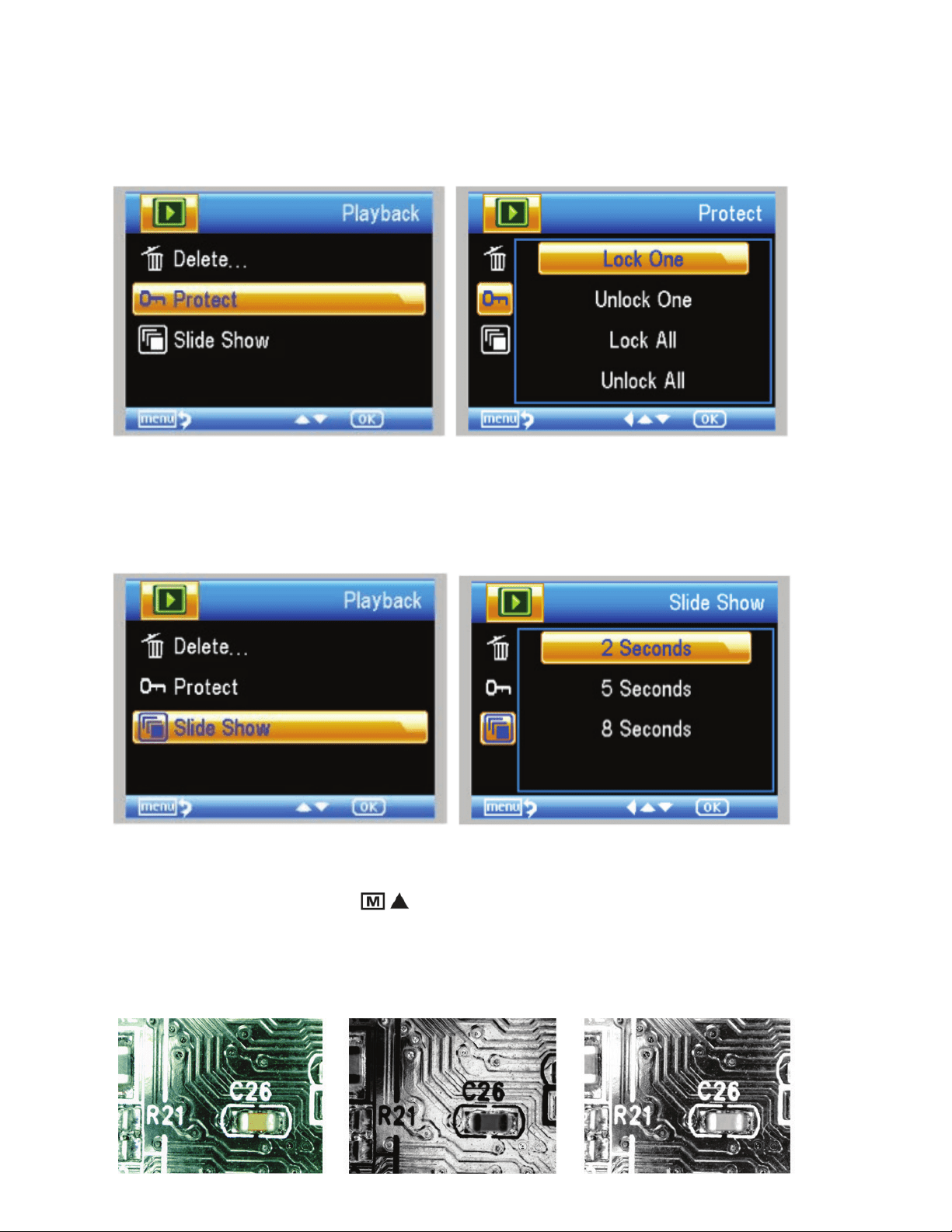

2. PROTECT IMAGE FILES:

This choice allows you to ‘lock’ and ‘unlock’ the selected

image/video ﬁ le or ALL images/video ﬁ les on disk

for protection.

3. SLIDE SHOW:

This choice creates a slide show using all the image

ﬁ les on the MicroSD card. Select Slide Show, and then

choose the interval between each image.

FILTERS:

When on the main screen or in viewing mode, press the

MODE/UP button

When on the main screen or in viewing mode, press the

to scroll between:

A. Color Image

B. Negative Image

C. Black and White Image

10 I ENGLISH

DIGITAL ZOOM:

Press the Zoom Button up to zoom in, and down to

zoom out.

The Zoom has a range from 1.0x to 4.0x

Zoom In

Zoom Out

6. SOFTWARE MENU

INTRODUCTIONS

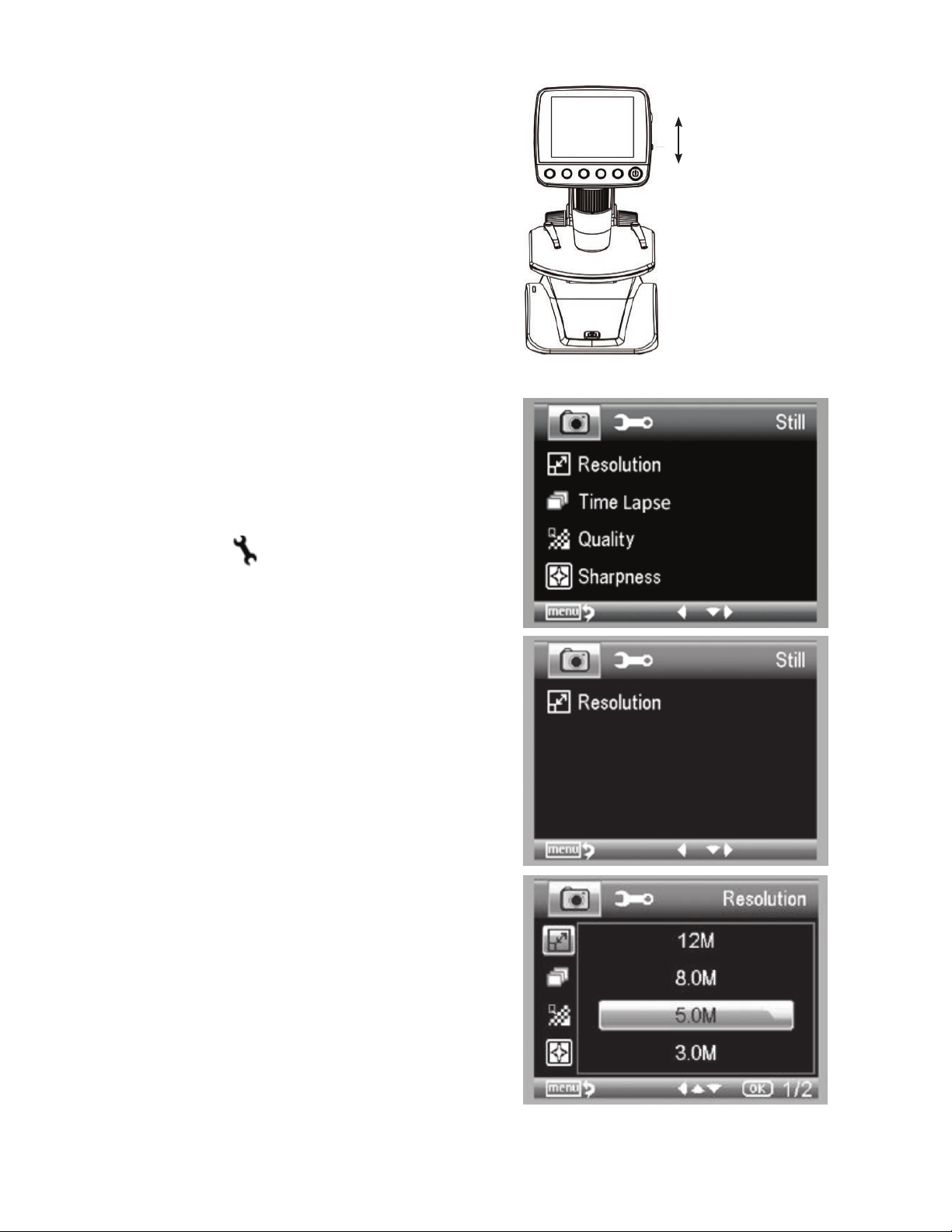

MAIN MENU 1 :

Press SETTINGS button to enter Main Menu 1.

The menu choices will vary depending on whether you are

in still image or video mode.

When in still image mode, you will see:

1. Resolution

2. Time Lapse

3. Quality

4. Sharpness

There is only one setting in video mode:

1. Resolution

RESOLUTION SETTING:

In still image mode, choices are:

- 12.0 MP (interpolated*)

- 9.0 MP (interpolated*)

- 5.0 MP

- 3.0 MP

- 1.3 MP

- VGA

ENGLISH 11

In video mode, choices are:

- VGA

- QVGA

TIME LAPSE SETTING

FRAMES: In this window, you will set the number

of frames you want to take.

INTERVAL: In this window the interval between shots is set.

- Once you have made your selections, press OK

to conﬁrm and press the Menu/Setup button to

go back to preview mode.

- When you press the Capture Button to begin

your time lapse, you will notice a new icon

is displayed in the upper left corner of the

screen.

- When all the frames are taken, the InﬁniView will

go back to the preview screen.

- To stop the auto capture before it completes,

press the Capture Button once.

-NOTE: The TIME LAPSE setting only works in Still Image mode.

QUALITY

The Quality settings determine the level of compression

for the image you are about to take. The more compression,

the smaller the ﬁle size, but the less detail in the image.

There are 3 choices in the Quality setting window:

1. Super Fine (largest ﬁles, least compressed)

2. Fine

3. Normal (smallest ﬁles, most compressed)

NOTE: The number above represents 32 frames.

NOTE: The number above represents 15 seconds.

12 I ENGLISH

SHARPNESS

Sharpness increases the differences the imaging process

detects between the edges of the pixels. There are no rules

when it comes to the sharpness settings. Experiment to ﬁnd

out which works best for your specimens.

The Sharpness choices are:

1. Hard

2. Normal

3. Soft

MAIN MENU 2

While in MAIN MENU 1, press the left button to enter MAIN

MENU 2. The choices here are:

1. Language

2. Power Save

3. Frequency

4. Date Stamp

5. TV Out

6. Date/Time

7. Format SD

8. System Reset

9. Version

LANGUAGE

InﬁniView may be used in 9 languages:

1. English

2. German

3. French

4. Spanish

5. Italian

6. Portuguese

7. Japanese

8. Simple Chinese

9. Traditional Chinese

Scroll to your preferred language and press OK to select it.

ENGLISH 13

POWER SAVE

Power Save allows you to conserve battery power by setting

the unit to turn off automatically. The choices for times are:

1. OFF: Power Save feature is off; unit will not turn off

automatically

2. 5 min.: Unit will turn off after 5 minutes of non-use

3. 10 Min.: Unit will turn off after 10 minutes of non-use

4. 15 Min.: Unit will turn off after 15 minutes of non-use

5. 30 Min.: Unit will turn off after 30 minutes of non-use

FREQUENCY

This setting has to do with your TV’s refresh rate. For USA

(NTSC), use 60Hz; for others, use 50Hz.

DATE STAMP

If you wish, you can display a date stamp on image ﬁ les (but

not on video ﬁ les).

The choices are:

1. DATE/TIME: Displays both DATE and TIME on the saved

image ﬁ le

2. DATE: Displays only the date on the image ﬁ le

3. OFF: Will NOT display any DATE/TIME information

TV OUT

Set your TV out setting to either NTSC or PAL, depending on

your location.

1. Choose NTSC for:

- North America

- South America (excluding Brazil, Argentina,

Uruguay and French Guiana)

- Myanmar, South Korea, Taiwan, Japan and

the Philippines

2. Choose PAL for:

- All countries NOT listed above

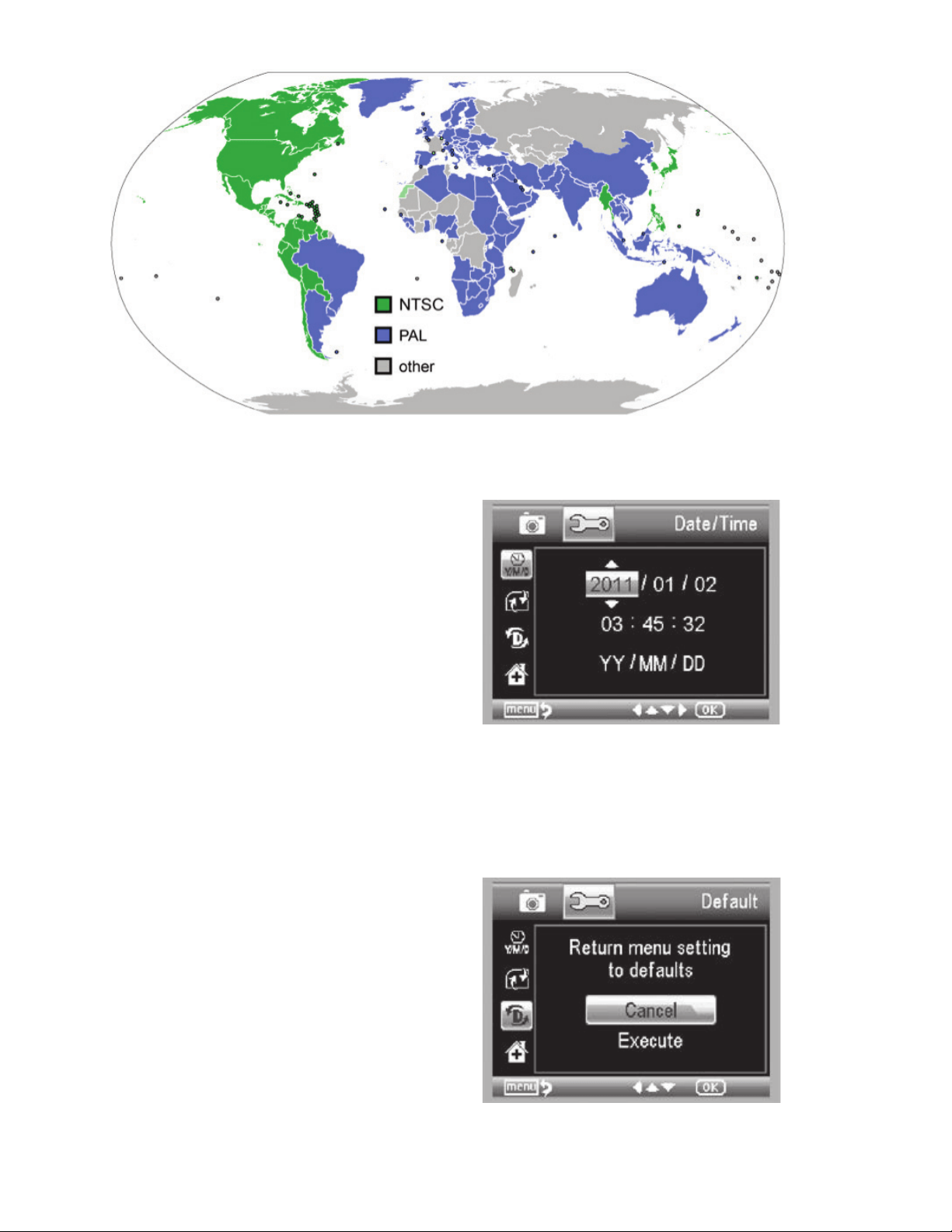

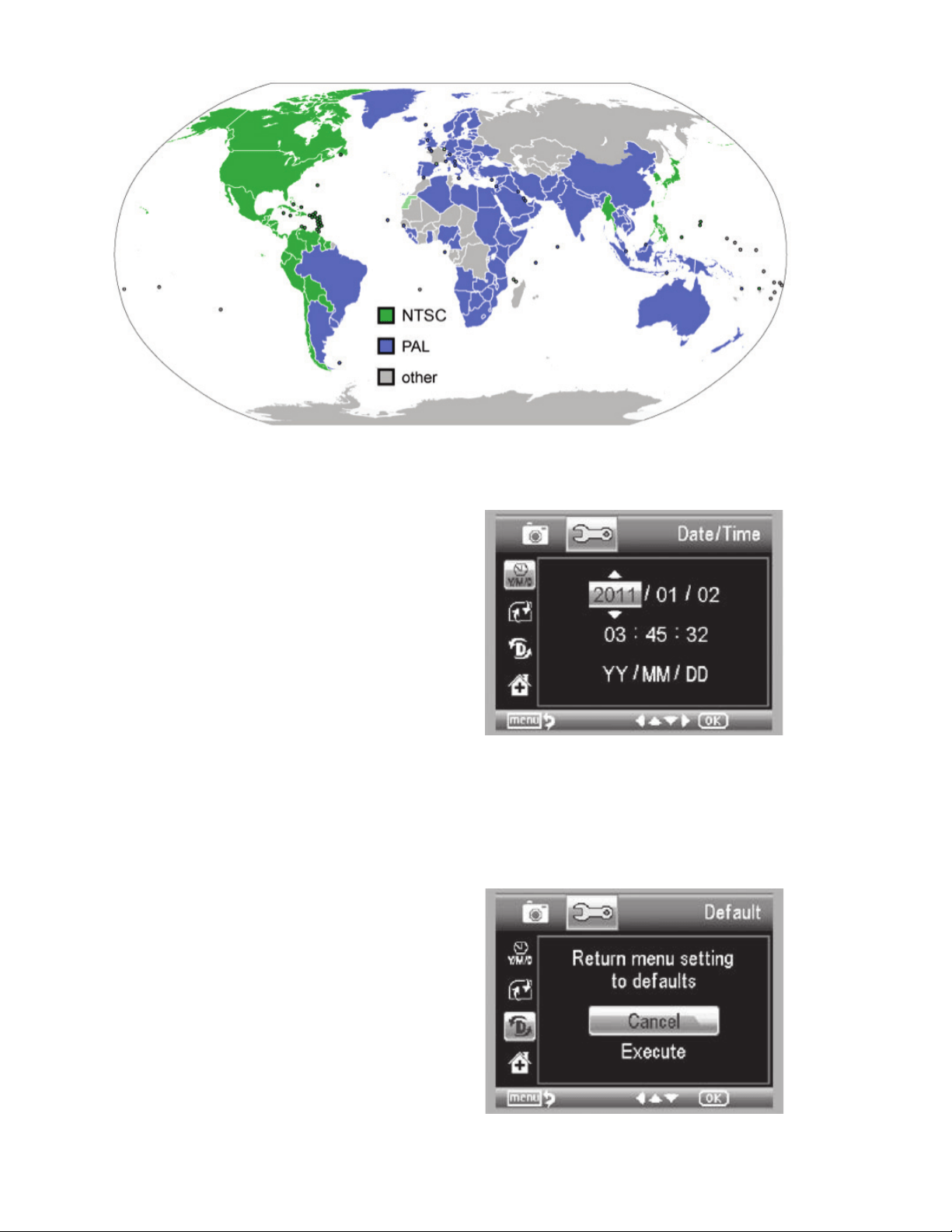

NOTE: See map below.

NOTE: The DATE and/or TIME will NOT be displayed in the preview mode-

only on the recorded image ﬁ le.

14 I ENGLISH

DATE/TIME

Here you can set the correct Date and Time

You can also choose from the following date display options:

- YY/MM/DD

- DD/MM/YY

- MM/DD/YY

SD CARD

From this screen, you can format your MicroSD card. You

should format your MicroSD before using it for the ﬁ rst time.

NOTE: During formatting, ALL ﬁ les will be erased from the card.

SYSTEM RESET

This screen allows you to reset ALL the settings to the factory

default settings.

VERSION

The Version screen will display information on your ﬁ rmware

version. You cannot actually change any setting here.

ENGLISH 15

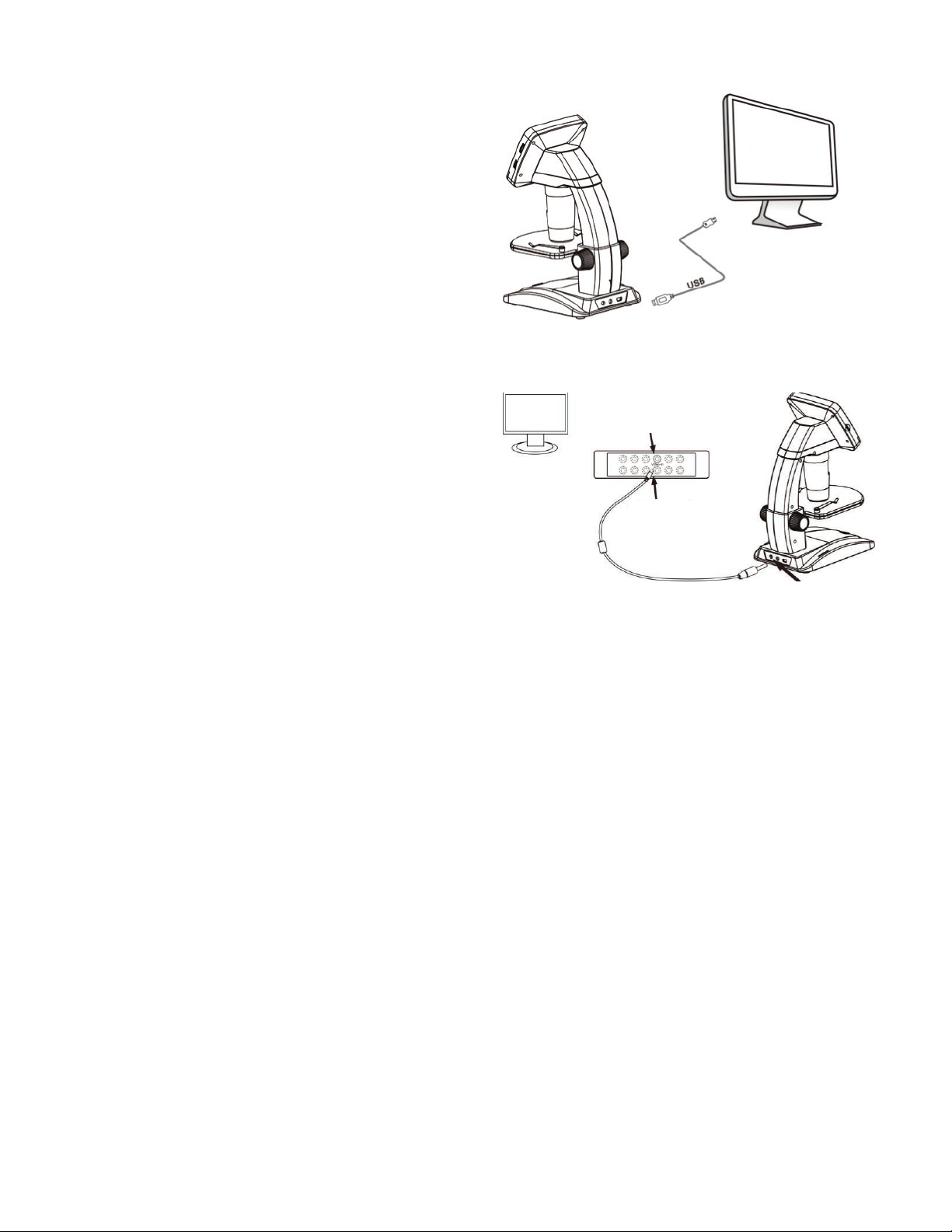

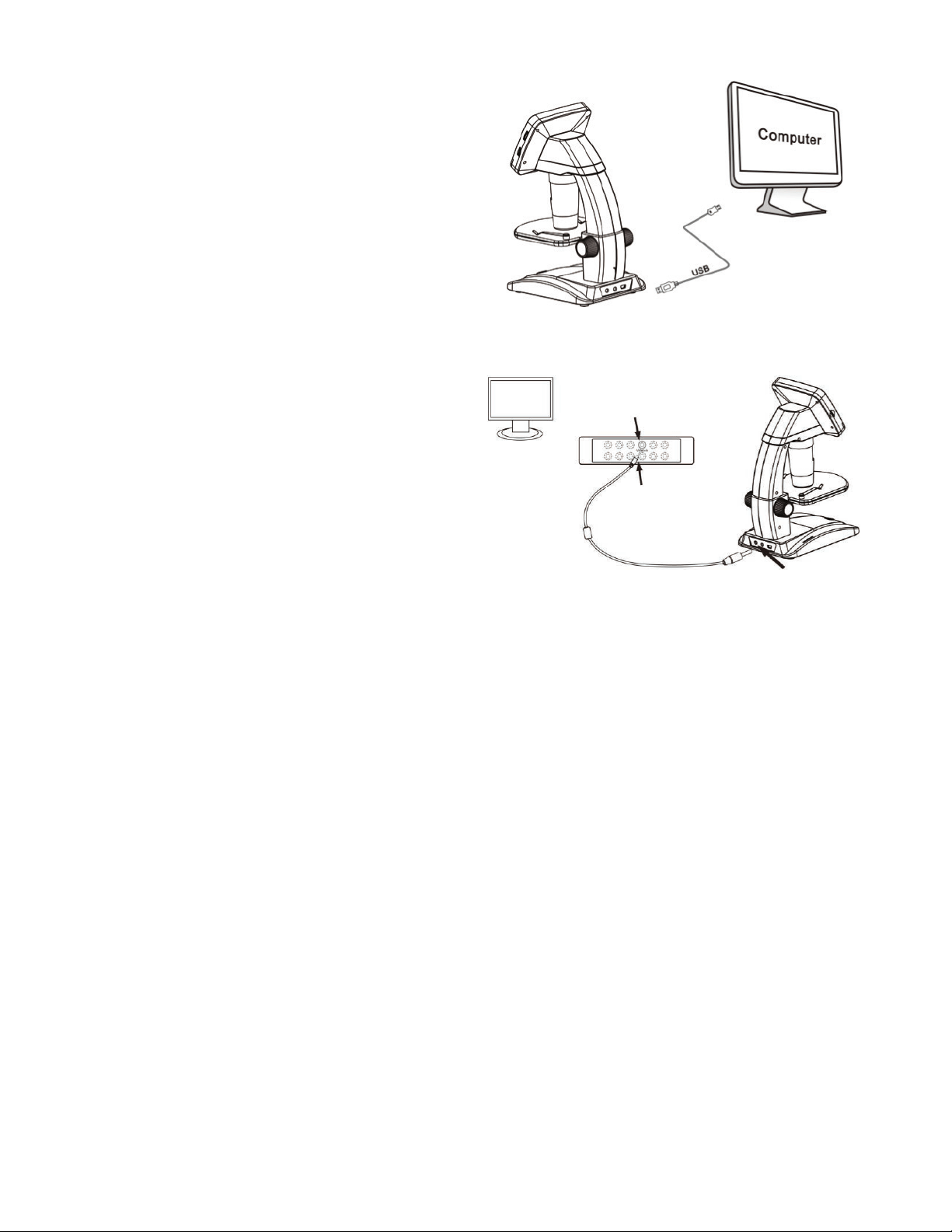

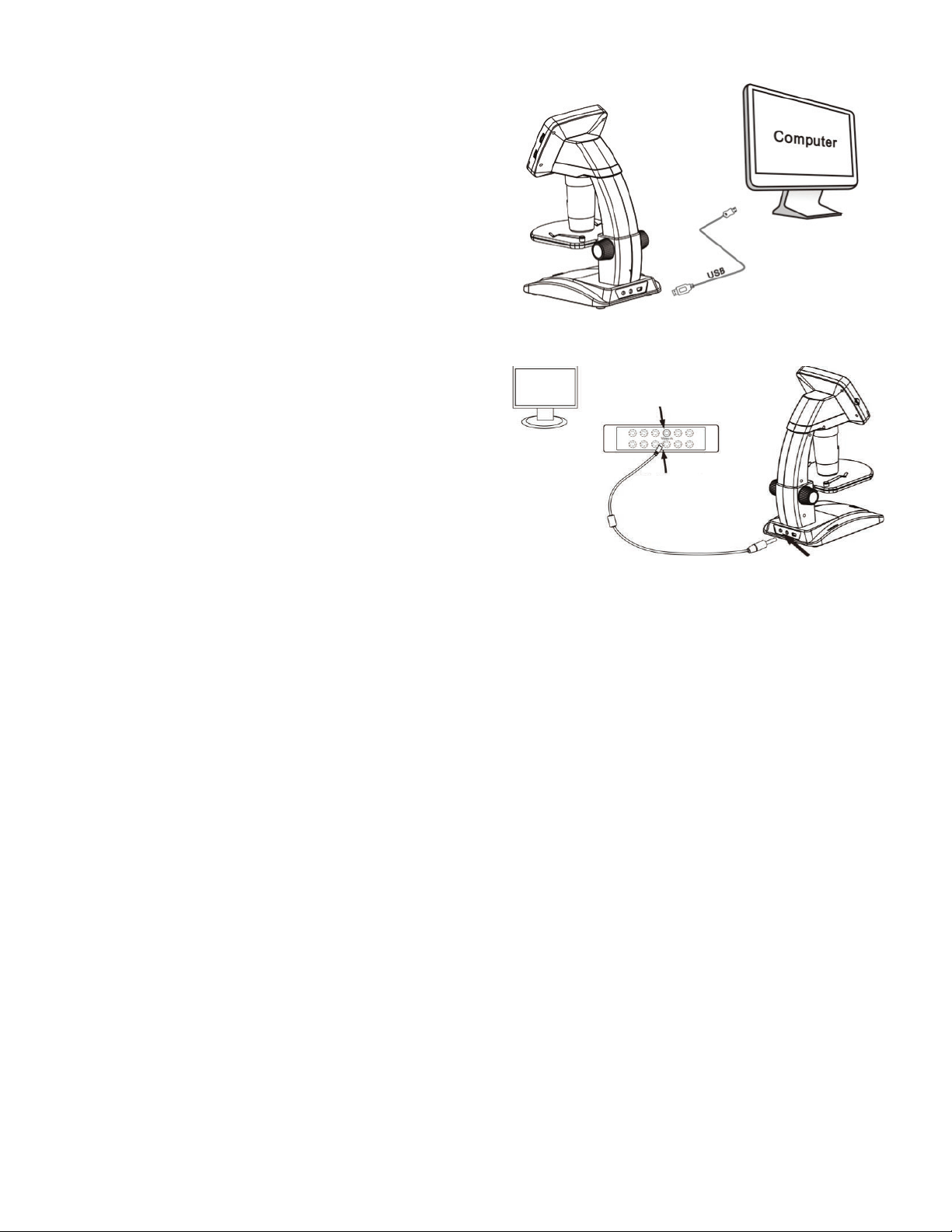

CONNECT TO TV

Insert the 1/8-inch plug on the end of the supplied

video cable into the Inﬁ niView AV OUT port located on

the back of the base.

Insert the yellow RCA plug on the video cable into one

of your television’s yellow video input connectors.

NOTE: Refer to your television’s manual to locate your TV’s video connector.

Turn on the television. (Be sure your television is tuned

to the appropriate input channel.)

You should now see an image of the specimen you

are viewing on your television screen.

Video-in on TV monitor

Video-out

TRANSFER FILES TO COMPUTER

Connect your Inﬁ niView to your computer via USB 2.0

On the LCD screen, choose “Upload Images”, using the

OK button.

Your computer will copy the ﬁ les on your MicroSD card

to your hard drive.

When the transfer is complete, you can open the ﬁ les

on your computer.

USING THE CELESTRON PORTABLE CAPTURE PRO SOFTWARE

Download and install the latest Portable Capture Pro software from the product page at celestron.com.

Connect the Inﬁ niView to your computer as described above.

Choose “Preview on Computer” Mode from the 2 choices on the LCD screen.

Open the Celestron Portable CapturePro Software on your PC.

NOTE: Once the software is launched, the LCD screen will go blank and you will begin controlling the microscope with the computer. However, you will still

use the Inﬁ niView to control the features below.

NOTE: When you connect to a computer via USB, the lithium battery will charge.

16 I ENGLISH

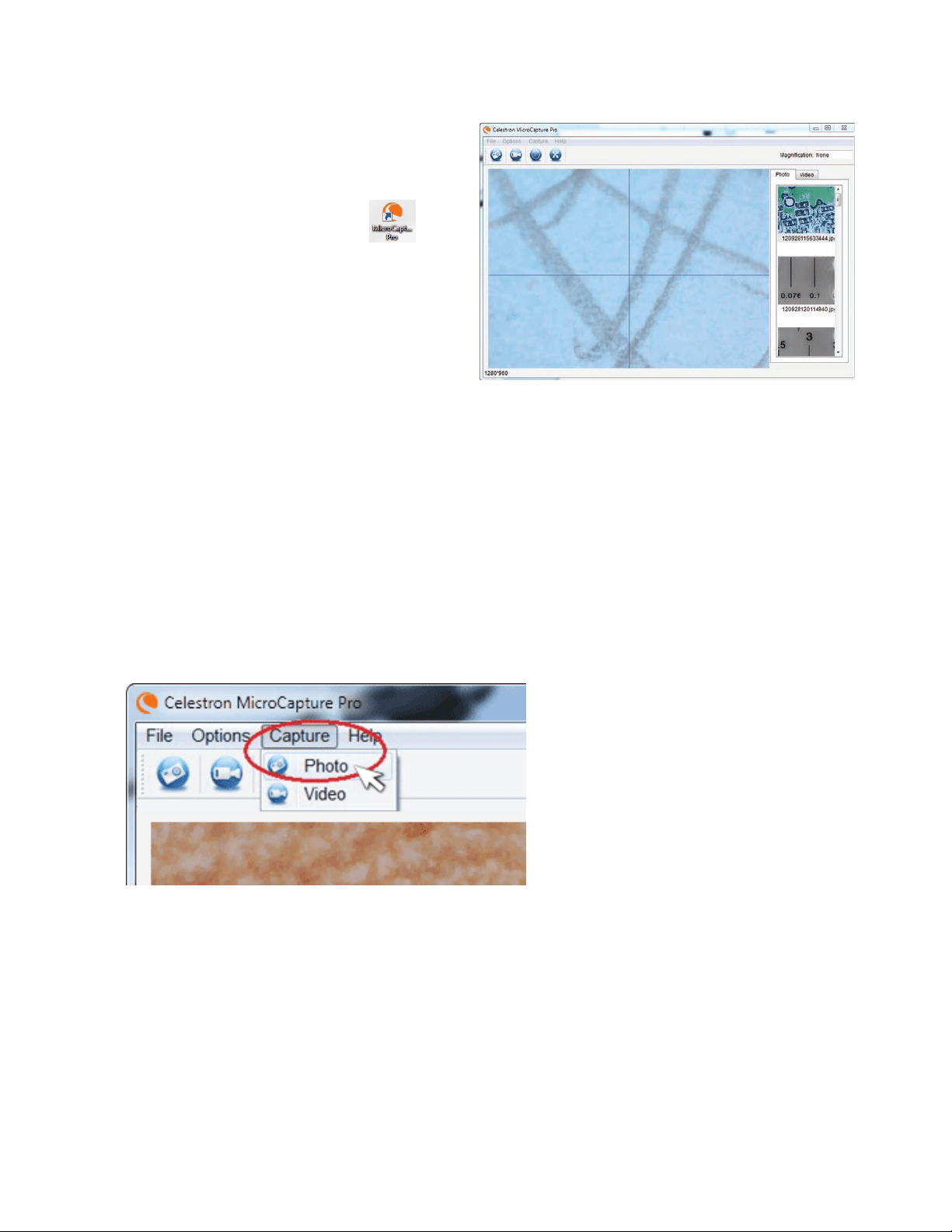

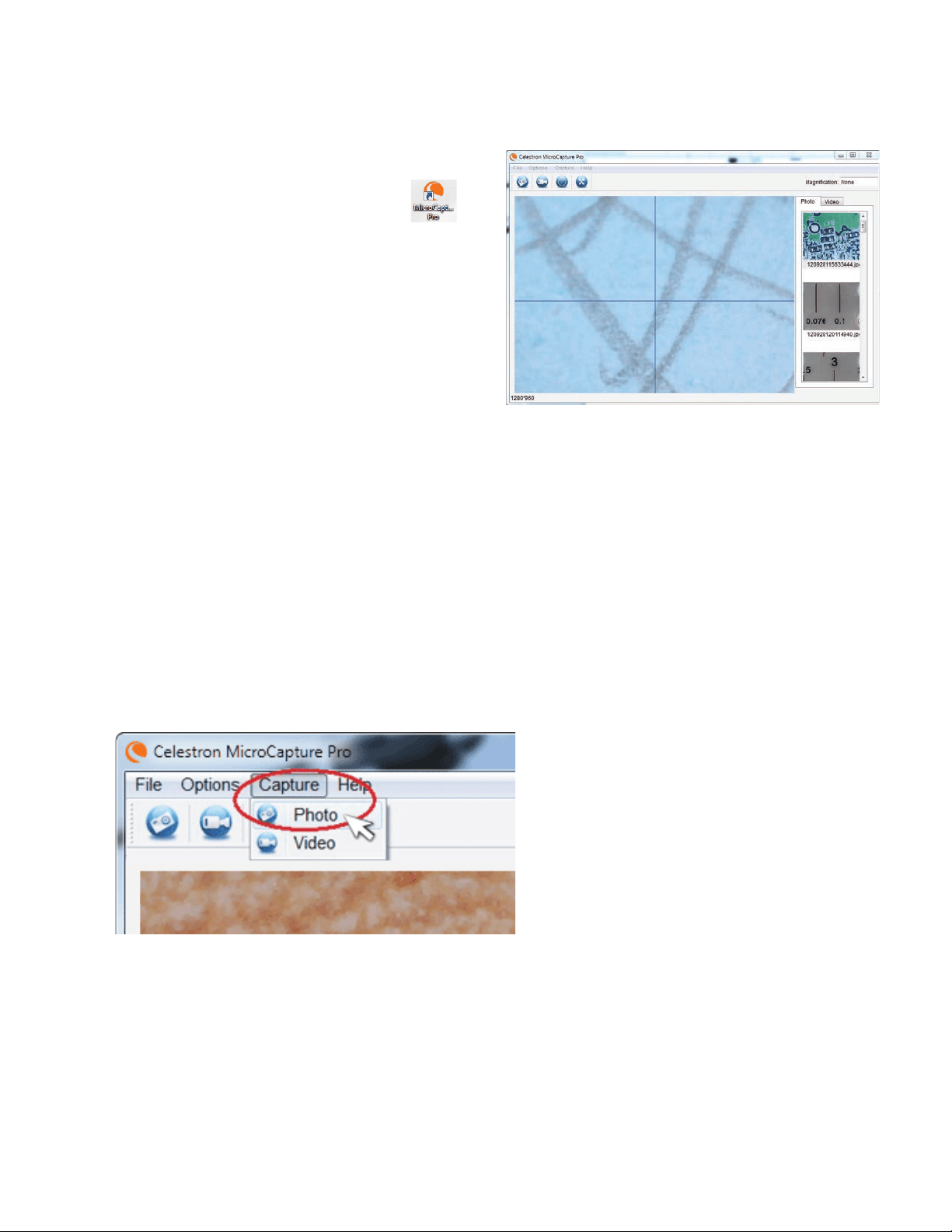

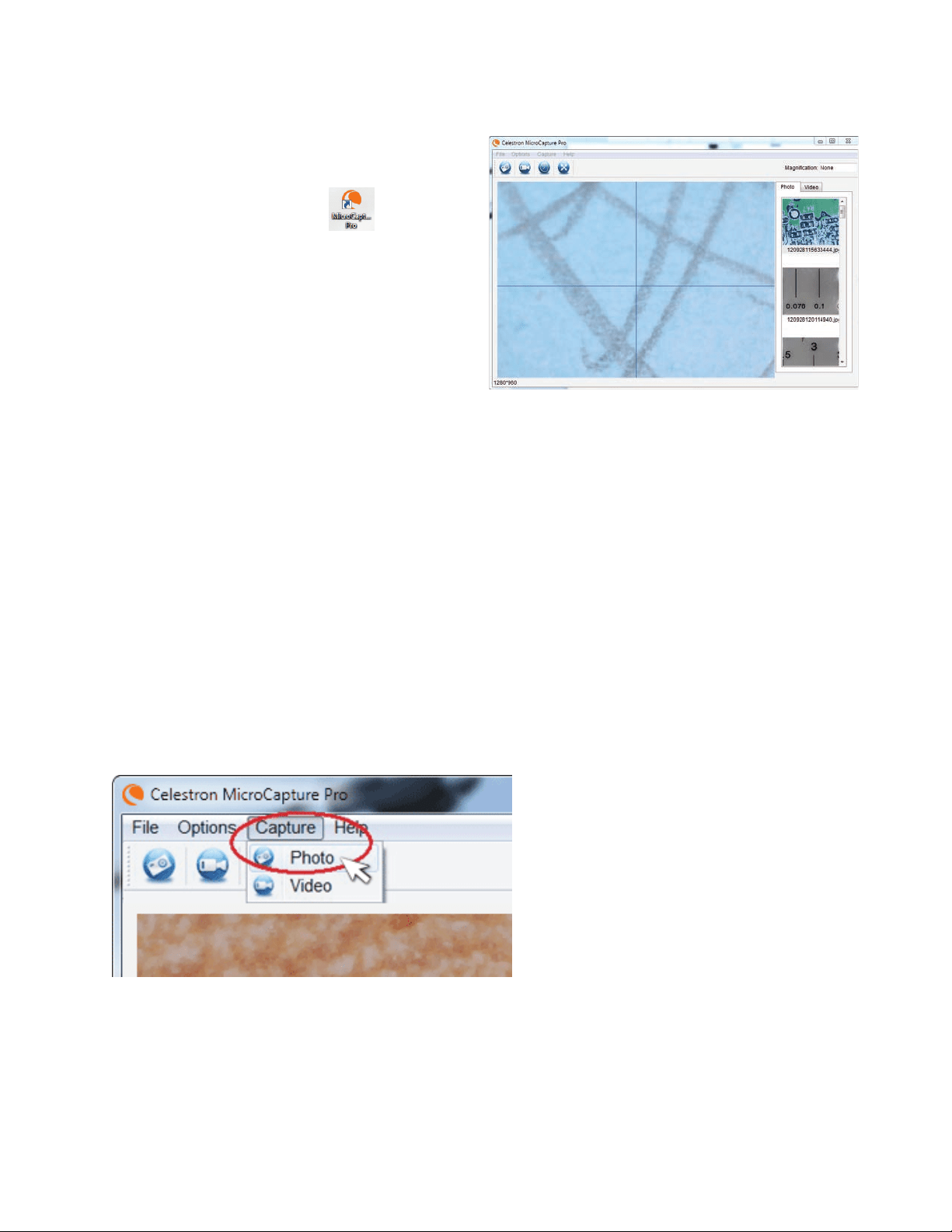

A. CONNECTING

Connect the microscope to your computer via the USB

2.0 cable.

Click on the Micro CapturePro desktop icon

to launch the software.

Your microscope should automatically connect and begin

streaming images.

NOTE: If the microscope is not connected to the USB port, the following error message

will be displayed: “No device detected. Please connect your microscope directly

to an open USB port.”

1. Illuminator Brightness

2. Focus Wheel

3. Stage Adjustment Wheel

4. Stage Lock Wheel

5. Power button

7. USING YOUR MICROSCOPE

8. USING THE SOFTWARE

A. CAPTURE A PHOTO/VIDEO

To capture a photo, click on the Capture menu and scroll down to Photo.

To begin recording video, click on the Capture menu and scroll down to Video. Repeat to stop recording.

B. OTHER MENU ITEMS

FILE: Under the File menu item, you will ﬁnd:

1. Photos Directory: Directs you to designate a folder on your hard drive for photo storage.

2. Videos Directory: Directs you to designate a folder on your hard drive for video storage.

3. Exit: Closes the Micro CapturePro software.

ENGLISH 17

OPTIONS: Under the Options menu item, you will ﬁ nd:

1. Resolution: Sets the sensor image resolution.

Choose from 2 resolution settings:

- 320 x 240

- 640 x 480

NOTE: When connected to a PC, Inﬁ niView cannot capture high-resolution images, but can be used for demonstration and streaming.

To take advantage of full 5 MP resolution, unplug Inﬁ niView from the computer.

2. Date/Time: Turns the Date and Time stamp on or off.

3. Language: Changes the language setting. Choose from 12 languages:

- English, German, French, Spanish, Russian,

Italian, Portuguese, Dutch, Polish, Japanese, Korean and Chinese

4. X,Y Guide: Turns the reticle guide on the preview screen on or off.

5. Full Screen Mode: Enters full screen mode. Press

ESC to exit.

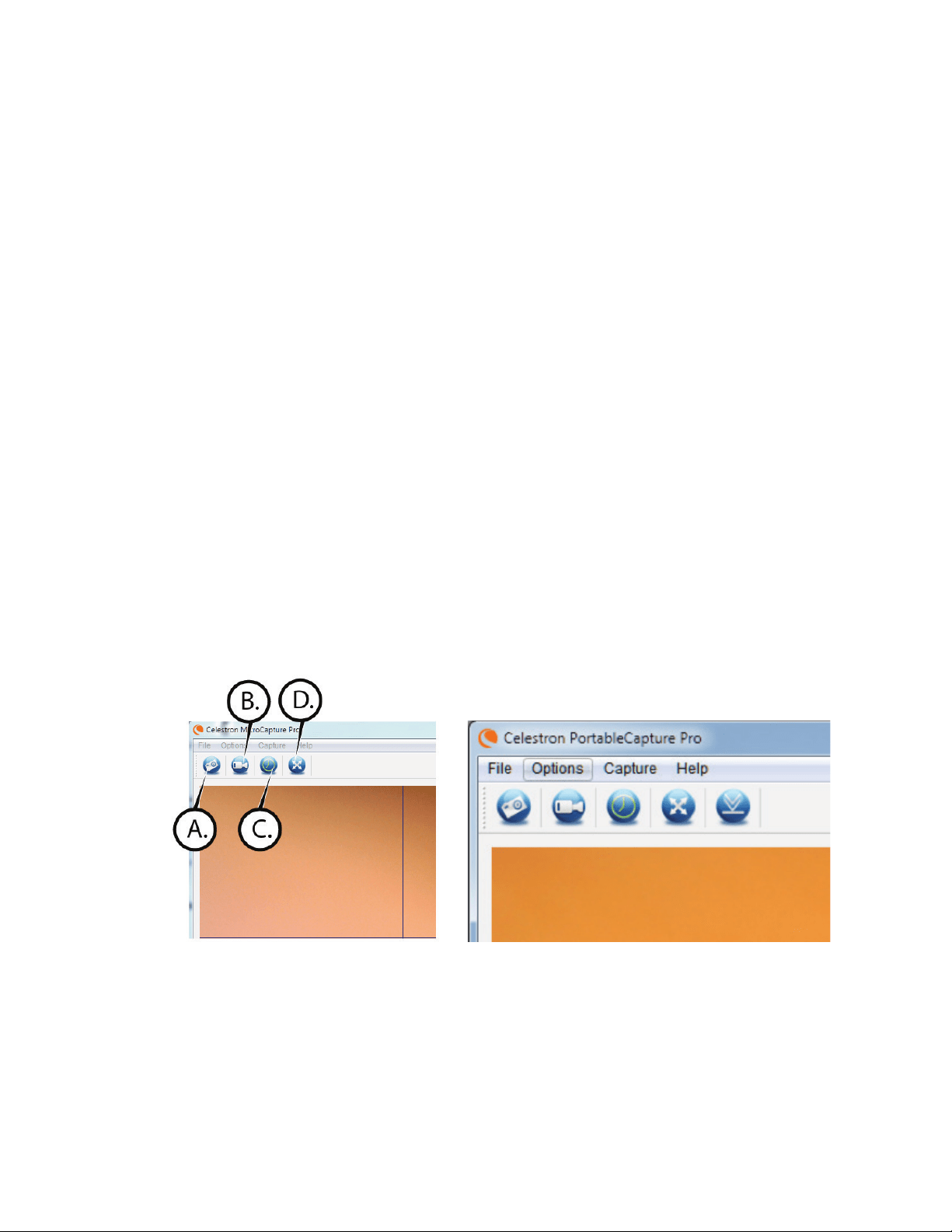

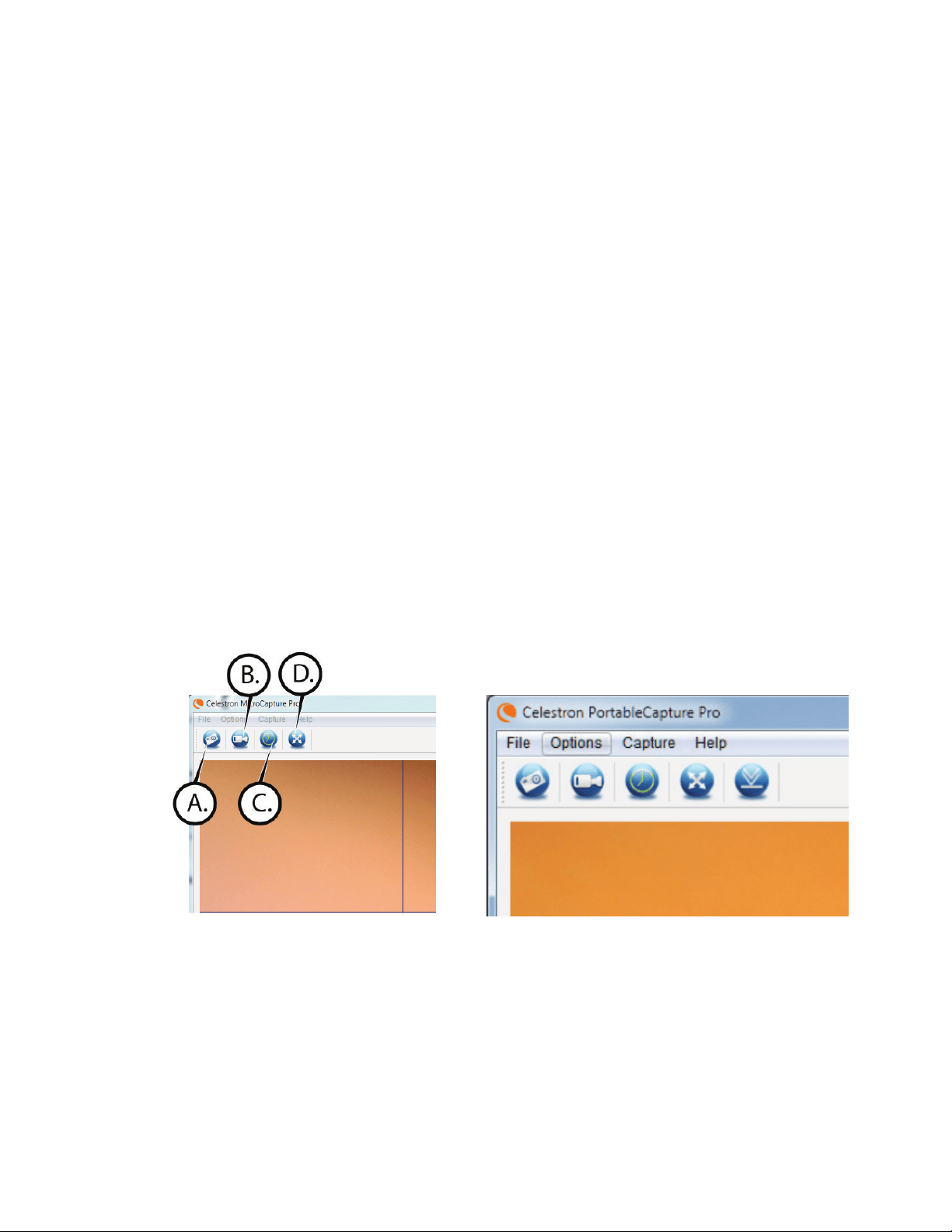

ICONS: Along with the menu items, there are icons which mean the following:

A. Take Snap Shot

B. Start Video. Stop Video

C. Set Time Lapse Intervals

D. Full Screen Mode (press ESC to go back to main screen)

18 I ENGLISH

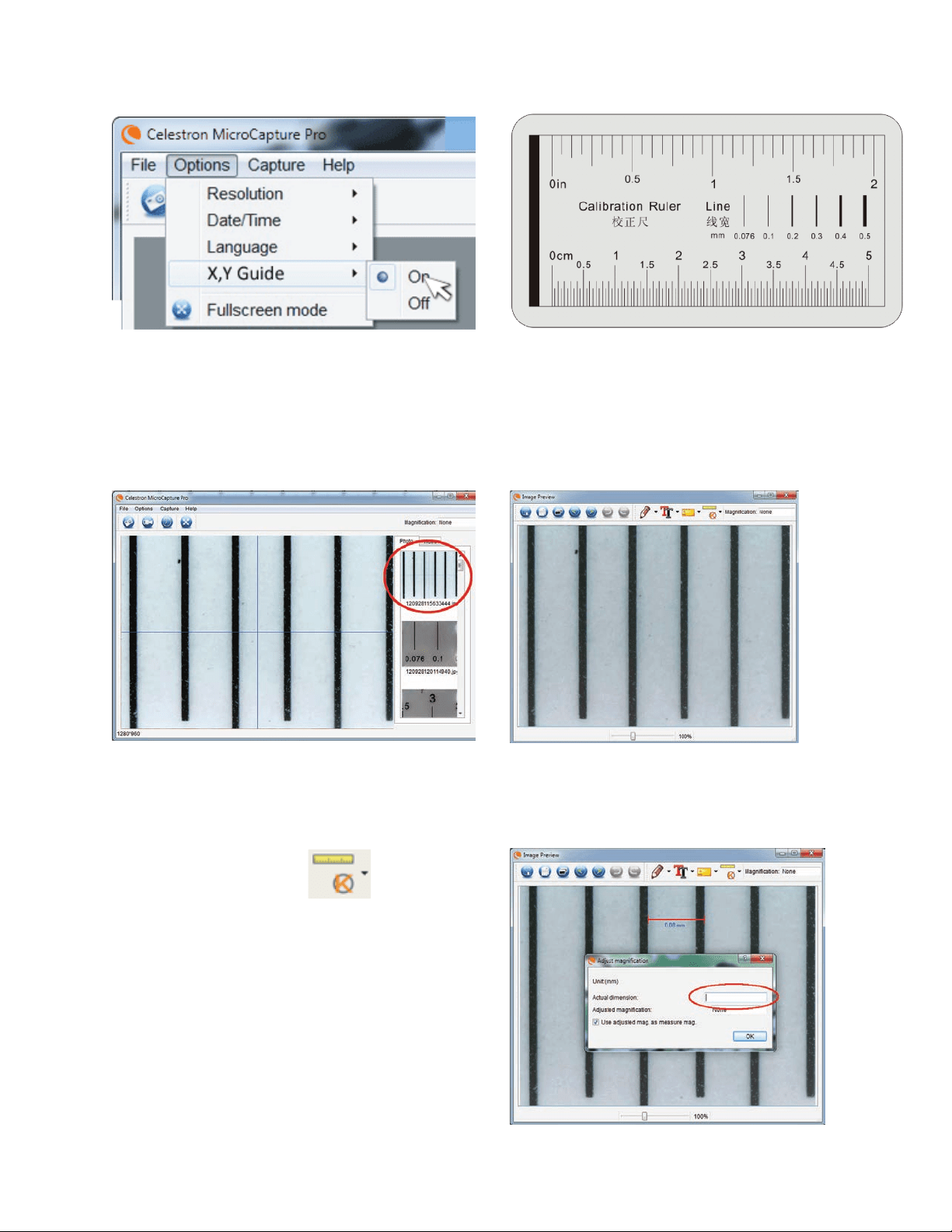

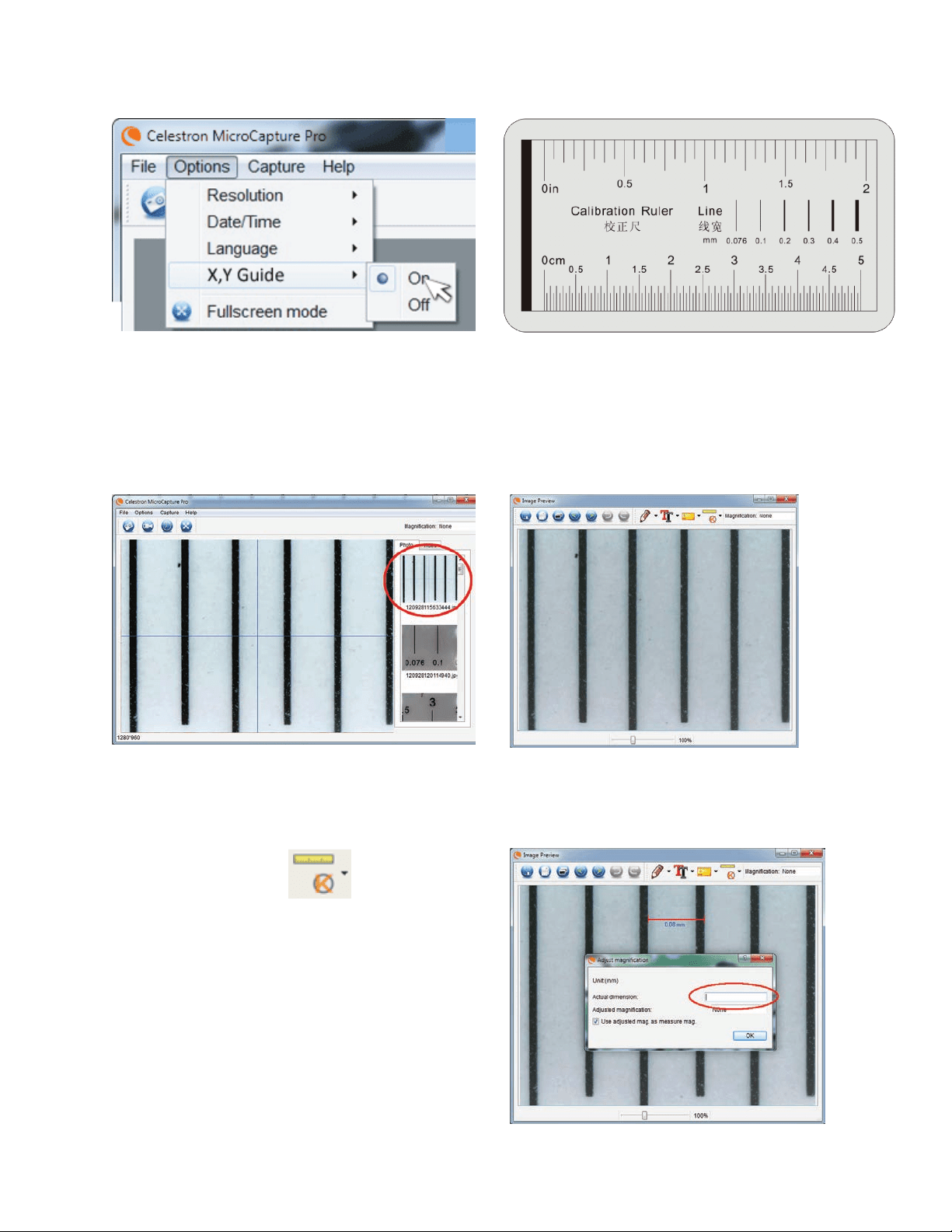

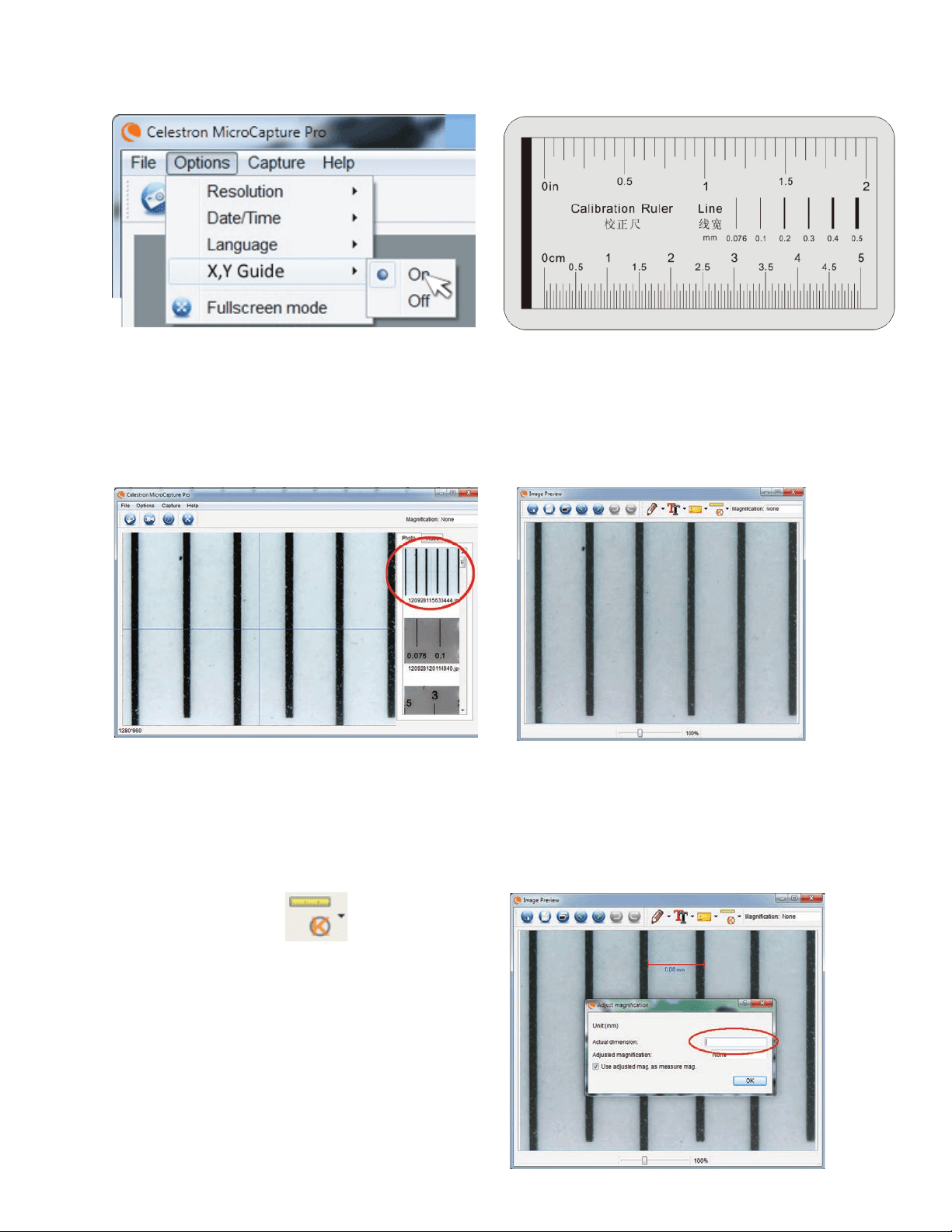

The Celestron Micro CapturePro software includes a

measurement feature. To use this feature, you must ﬁrst

perform a measurement calibration.

Make sure the X,Y Guide is set to “On” by selecting it in

the Options Menu.

Double click the saved image to open it in the Image

Preview screen.

Take a still image. The image will be displayed in the

column on the right side of the screen.

Click on the Calibration icon

Click and drag a line across a “known value” on the ruler image.

Try to keep the line as perpendicular to the lines on the ruler as

possible.

The “Adjust magniﬁcation” window will pop up as shown here.

In the box “Actual Dimension”, enter the “known value” from the

calibration ruler

Set the height of the microscope and focus on your

specimen. Then, replace your specimen with the

calibration ruler.

Re-adjust the focus and align the calibration ruler so that

the lines on the ruler are parallel with the vertical line on

the X,Y Guide.

C. CALIBRATION AND MEASUREMENT

ENGLISH 19

To ensure that calibration was successful, go back to the Image

Capture screen.

Click the ruler icon and from the dropdown menu

select the option “Any Angle Line.”

Click and drag a line across the same “known value” as before.

If the calibration was successful, the distance you measured

should be exact to the “known value.”

To capture images without changing the height or magniﬁ cation,

click on the Calibration icon. In the dropdown menu, select “Set

Magniﬁ cation,” then “Set Capture Magniﬁ cation.”

A pop-up window will appear. Type in the magniﬁ cation shown in

the upper right corner of the main window.

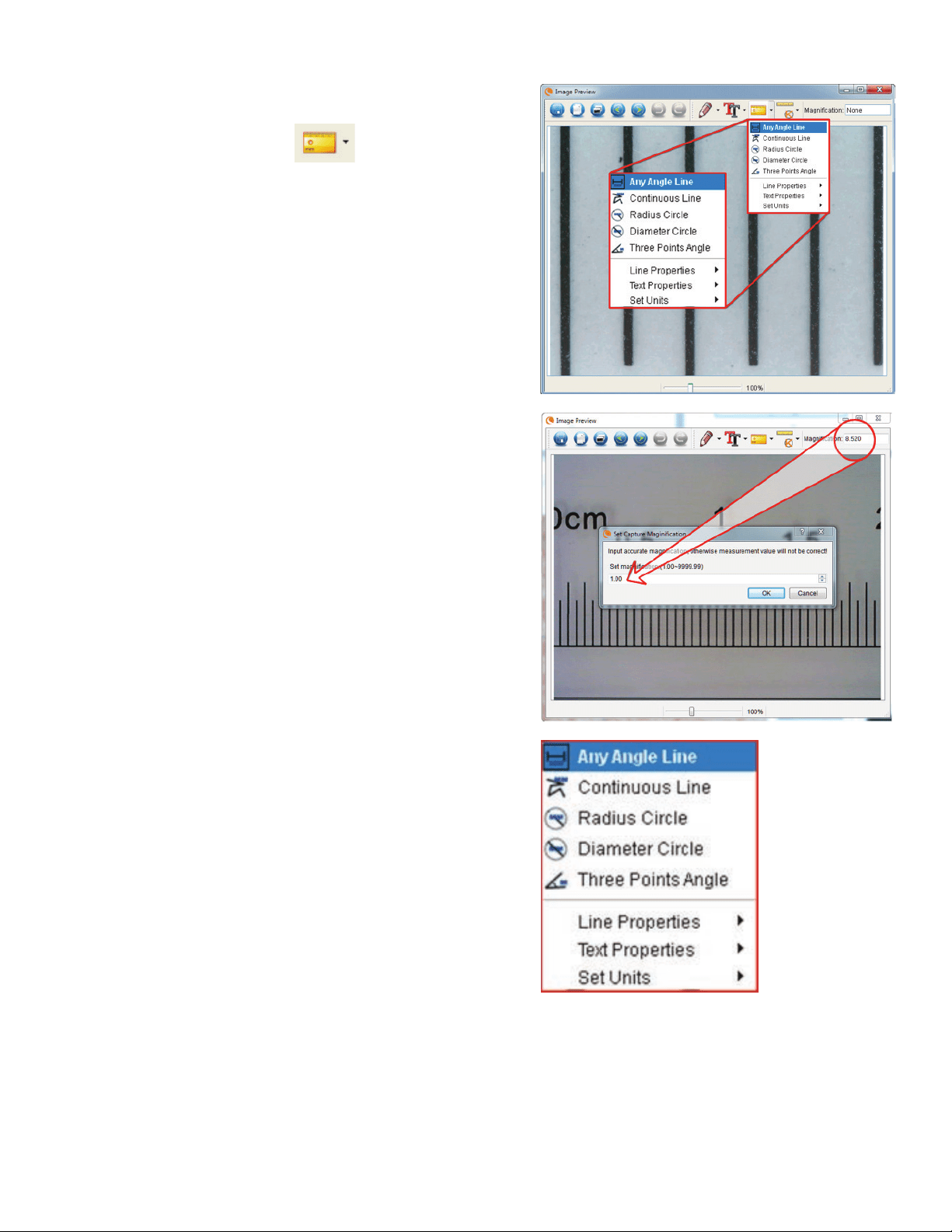

D. MEASURING TOOLS

You will notice in the measuring drop down menu there are many

tools. Here is the list of measurements you can take:

MAIN

1. Any Angle: Measures from point A to point B in a

straight line.

2. Continuous Line: Measures the total distance between

multiple points. Start by measuring a straight line from

point A to point B. Then, click and drag to continue

measuring from point B to point C. (Can be repeated

as many times as you like.)

3. Radius Circle: Measures a circle’s radius. Starting at

the center, drag the cursor out to any edge.

4. Diameter Circle: Measures a circle’s diameter. Starting

at one outside edge, drag the cursor across to the

opposite edge.

5. Three Point Angle: Measures an angle between two

points, starting from a radius point or an intersection

point. Click on point A, (radius point) drag and click on

point B, then click on point C. The angle will be drawn

and the angle degree will be displayed.

SETTINGS

1. Line Properties: Changes the settings for line type,

width, size and color.

2. Text Properties: Changes the settings for font type,

size, style and color.

3. Set Units: Changes the units setting. Choose from

millimeters, centimeters, pixels or inches.

20 I ENGLISH

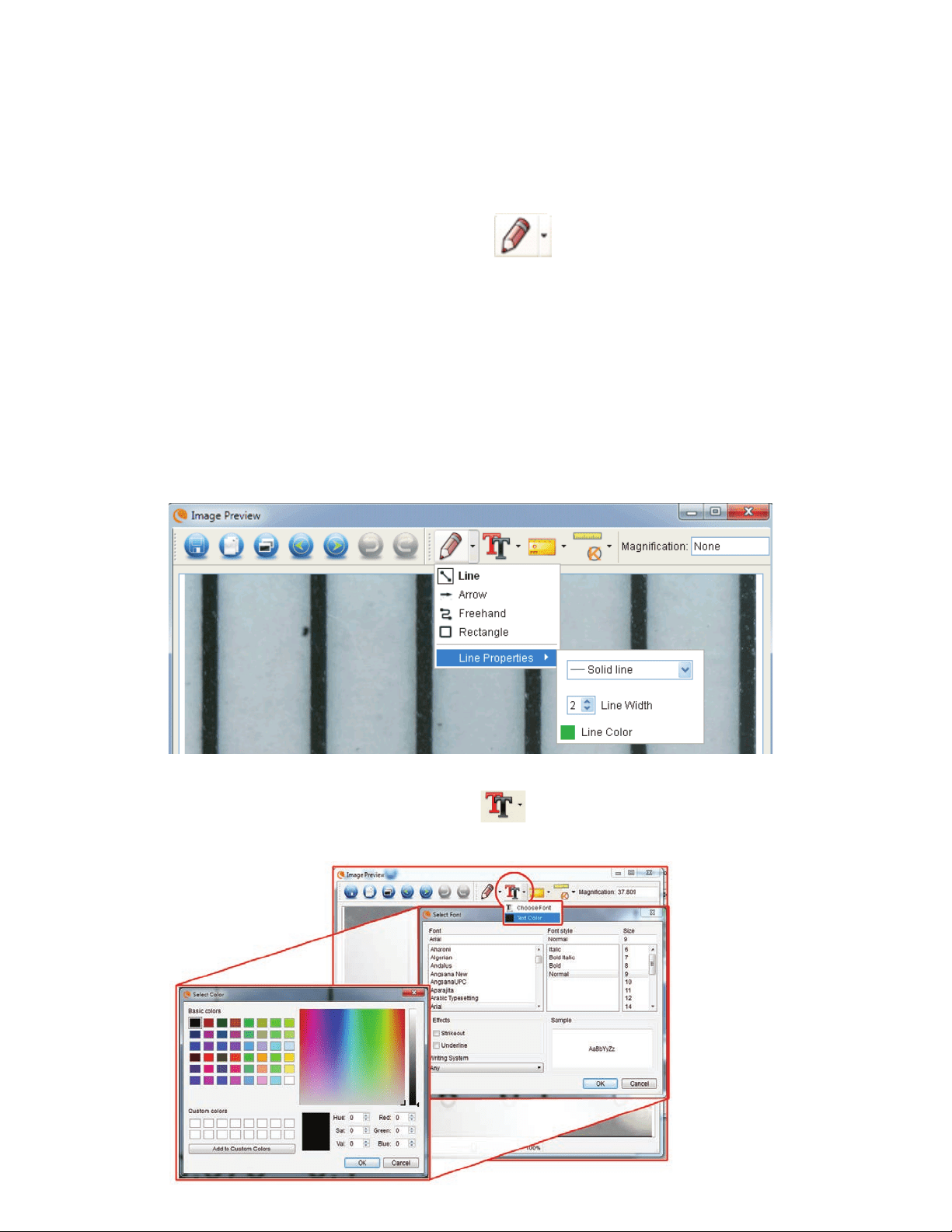

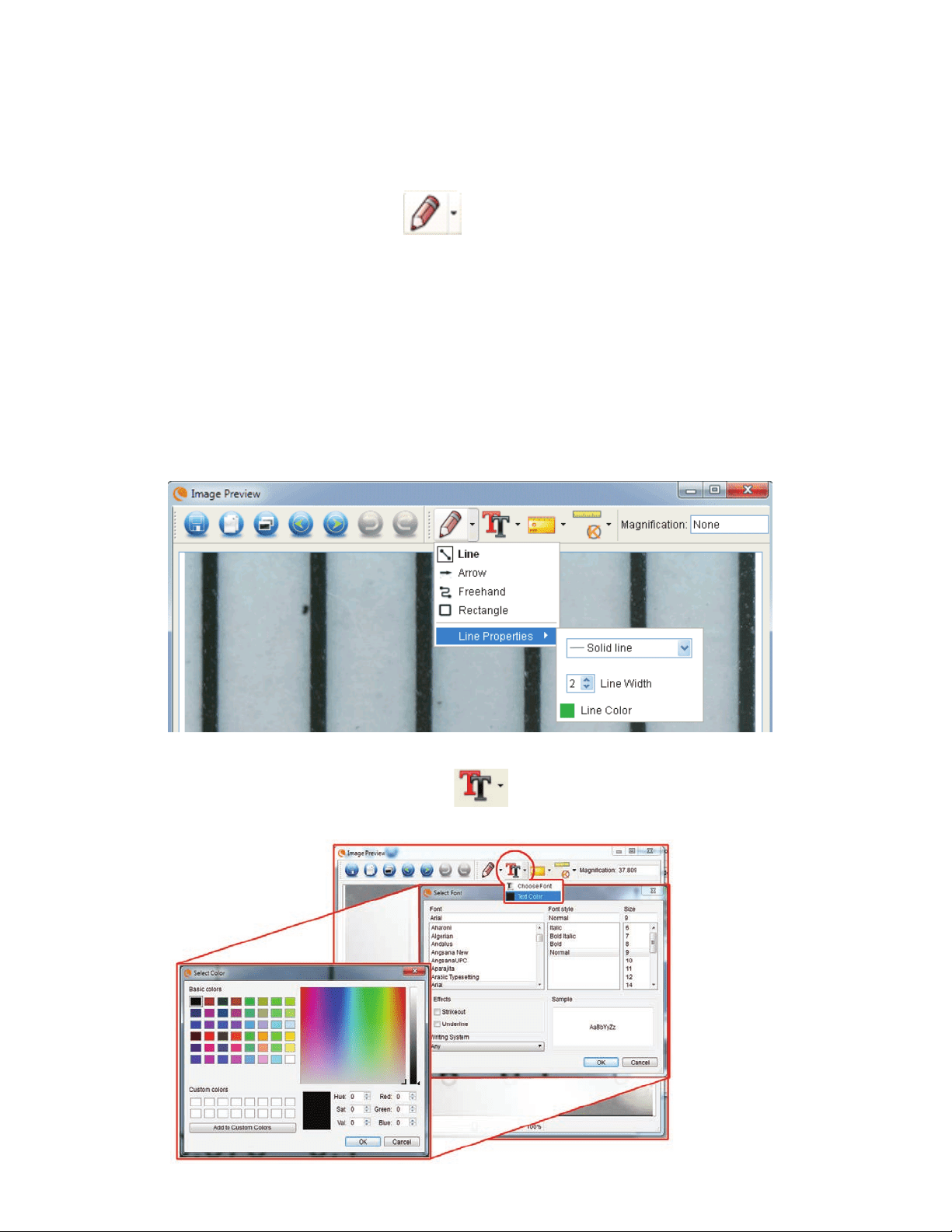

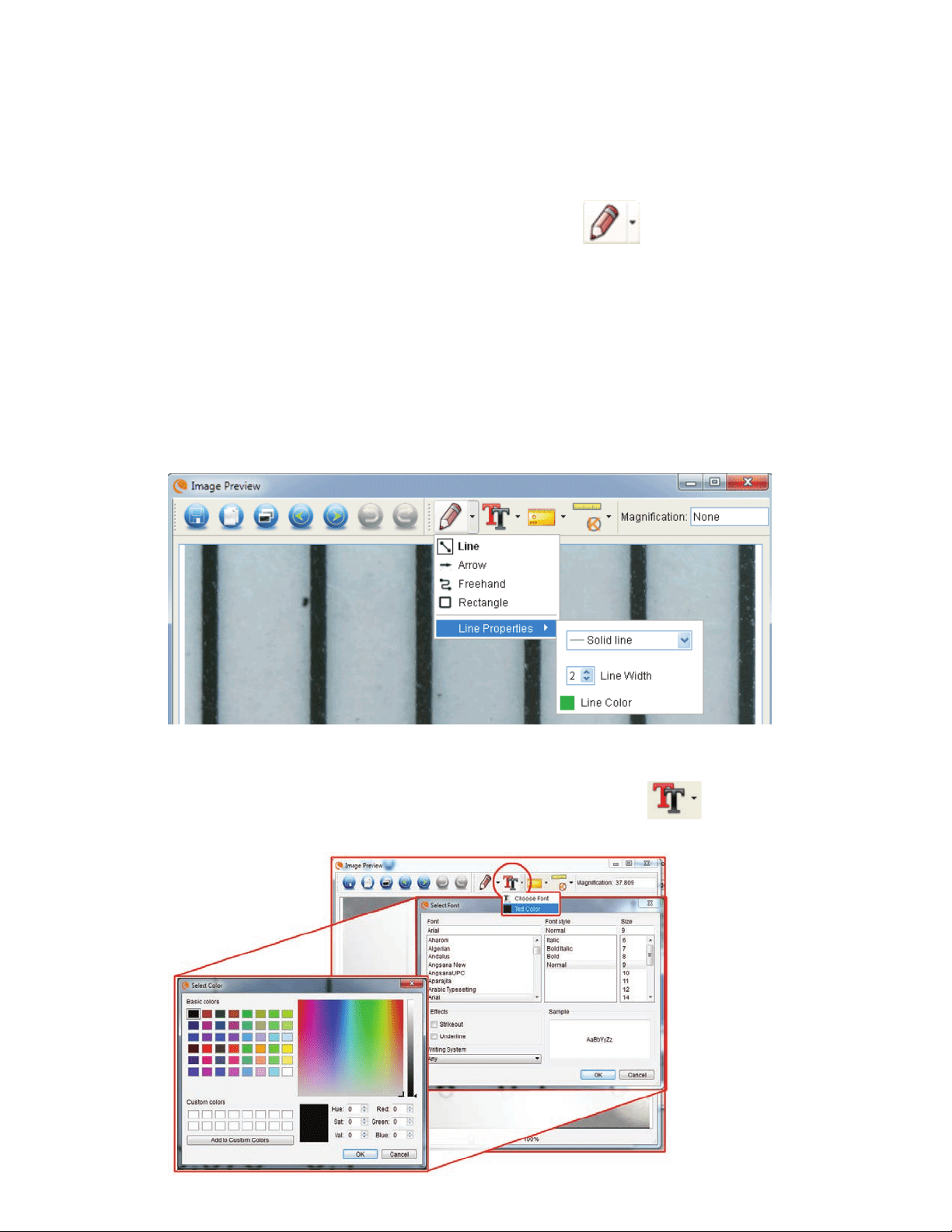

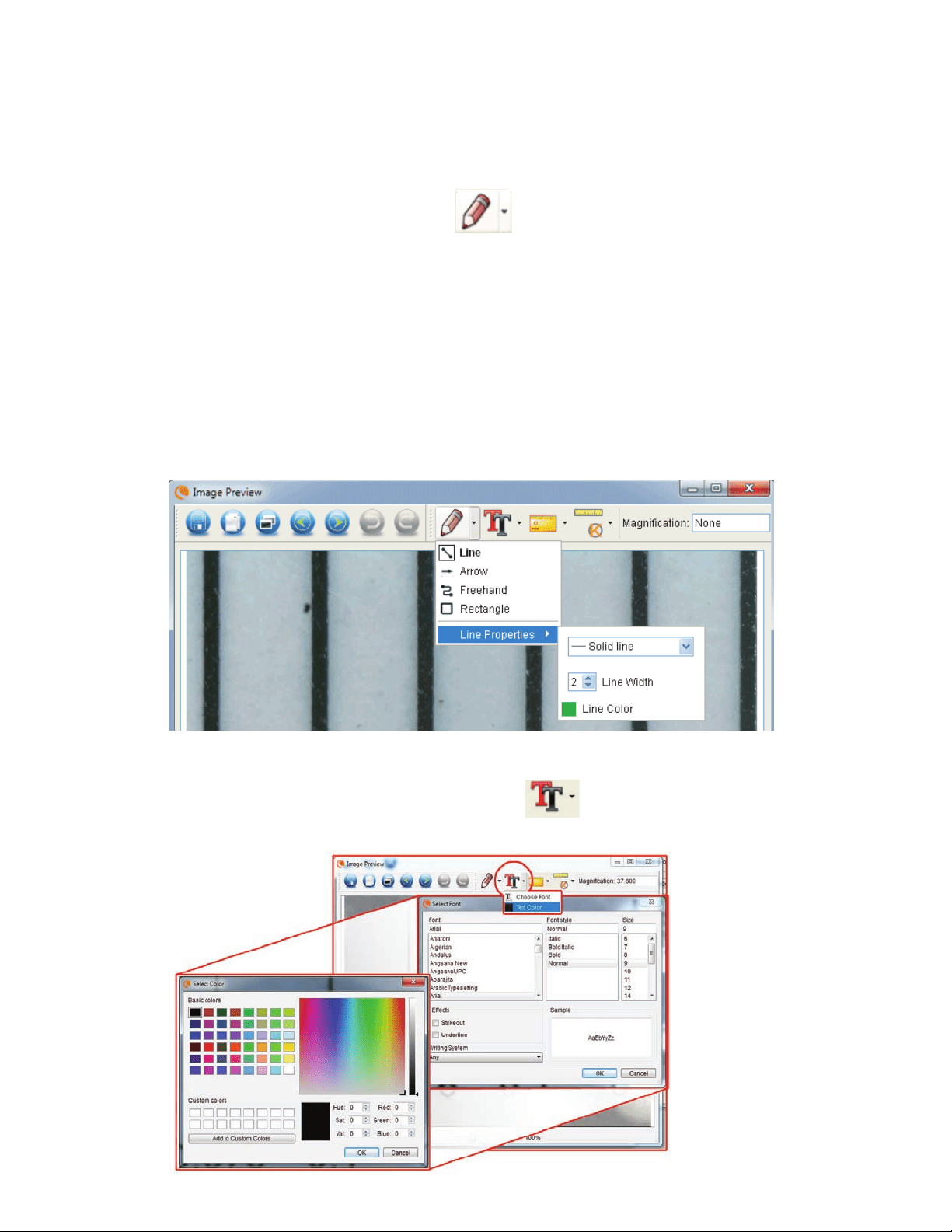

Micro CapturePro includes functionality to mark, draw on, or and add notes to saved images. This can be handy for

quick note taking and pointing out features on your specimen image.

1. MARKING

To use this feature, click the Draw icon in the Image Preview window.

The complete choices in the Draw dropdown menu are:

MAIN

1. Line: Draws a straight line on the image.

2. Arrow: Draws a line with an arrow on the image.

3. Freehand: Allows user to draw freehand. Good for quick, handwritten notes.

4. Rectangle: Draws a box. Good for calling out features on the image or framing text.

SETTINGS

1. Line Properties: Allows for setting the line type, size and color

2. ADD TEXT

To type notes on the image, select the Type icon

In the dropdown menu, you can choose the font type, size and color.

E. TAKING NOTES AND MARKING THE IMAGE

ENGLISH 21

A. Save: Save your ﬁle

B. Copy to clipboard: Copy to open in other program

C. Copy: Save as a copy

D. Previous: Takes you back to the previous image

in save folder

E. Next: Takes you forward to the next image in

save folder

F. Undo: Takes you back one step

G. Redo: Takes you forward one step

H. Draw

I. Text/Notes

J. Measure

K. Calibration

L. Current Magniﬁcation (based on the latest calibration)

F. IMAGE PREVIEW ICONS EXPLAINED

9. MULTI-PLUG

If you have purchased your InﬁniView outside of North

America (model 44361), you will notice a multi-plug AC

adapter. There are 3 interchangeable plug heads that will ﬁt

outlets in Europe, the United Kingdom, Hong Kong and China.

To change the plug head:

- Grasp the main plug housing with one hand

and the plug head of choice with the other.

- Press the small button release on the plug

housing (circled in below image).

- Locate and interlock the tabs on the plug head

with the grooves on the plug housing.

- Rotate the plug head clockwise 90° until you

hear a “click” as the plug head locks into place.

To remove the plug head, press the small button release and

rotate the plug head counterclockwise until it releases.

22 I ENGLISH

10. CARE AND MAINTENANCE

Your microscope with digital camera is a precision optical instrument and should be treated with care at all times. Follow these

care and maintenance suggestions and your microscope will need very little maintenance throughout its lifetime.

Store your microscope in a dry, clean place.

Never use your microscope where operation of such

devices is restricted. Improper use creates the risk of

serious accident.

Do not try to access the internal components of your

microscope or attempt to modify it in any way. Only

authorized technicians should perform maintenance

or repairs.

Keep your microscope away from water and other liquids.

Never use it in the rain or snow. Moisture creates the danger

of ﬁre and electric shock.

To clean dust or smudges from the LCD screen or other

optical component, ﬁrst blow the dust off with a camel’s hair

brush or air blower. Then use the included dry, microﬁber

cloth to wipe the surface.

If the exterior surfaces of your microscope need cleaning,

wipe with a moist cloth.

11. TROUBLESHOOTING

PROBLEMS SOLUTION

The unit does not turn on Check the battery power. If necessary, recharge by plugging into AC power

The screen is blank

Ensure that the power is on

Check the battery power and recharge the battery if necessary

Verify that the object you want to magnify is positioned correctly under the lens

There are smudges or blemishes on

the screen

Clean the screen and lens carefully with the included microﬁber cloth

Microscope is connected to a television, but

no image appears on the television screen

Ensure that the television is on.

Switch to the appropriate video input channel on your television (this will vary by

manufacturer)

Ensure that the video cable is securely connected to the microscope’s Video Out port

and plugged into the correct video input on your television

The battery indicator LED is not illuminating,

even though the power adapter is connected

and plugged into a wall socket

-or-

The battery is not charging

Make sure the cable is plugged into the proper port.

Check that the outlet has power and is not malfunctioning. If the outlet is connected

to a wall switch, make sure that the switch is on

12. WARRANTY

Your InﬁniView LCD Microscope has a two year limited warranty. Please visit the Celestron website for detailed

information on all Celestron microscopes: celestron.com

celestron.com/pages/technical-support

2835 Columbia Street • Torrance, CA 90503 USA

FCC Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against

harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful

interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception,

which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

+ Reorient or relocate the receiving antenna.

+ Increase the separation between the equipment and receiver.

+ Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

+ Consult the dealer or an experienced radio/TV technician for help.

This product is designed and intended for use by those 14 years of age and older. Product design and speciﬁcations are subject to change without prior notiﬁcation.

ENGLISH 23

MANUEL D’INSTRUCTION

MODÈLE #44360, #44361

MICROSCOPE NUMÉRIQUE ACL

24 I FRANÇAIS

CONTENU DE LA BOÎTE

2. INTRODUCTION

Nous vous remercions d’avoir acheté le Microscope numérique ACL Celestron Inﬁ niView avec un capteur de 5 Mpx et un

écran ACL couleur de 3,5 po. Votre microscope est un instrument optique de précision fabriqué à partir de matériaux de

haute qualité pour assurer sa durabilité pendant de nombreuses années. Il est conçu pour vous donner des moments de

plaisir avec un minimum d’entretien.

Avant de tenter d’utiliser votre microscope, veuillez lire

les instructions et consulter les schémas ci-dessous.

Vous familiariser avec les nombreuses fonctionnalités du

microscope Celestron Inﬁ niView contribuera grandement

à vous faire vivre une expérience agréable.

Le microscope Inﬁ niView offre une visualisation à faible

puissance de 4x à 160x en utilisant un logiciel intégré

et un écran ACL. Pour obtenir un agrandissement

supplémentaire jusqu’à 800x, branchez le microscope à

votre ordinateur. (Le grossissement dépend de la taille

du moniteur) Inﬁ niView est un microscope à faible de

puissance de grossissement, conçu principalement pour

l’examen d’échantillons tels que pièces de monnaie,

timbres, roches, pièces électroniques, insectes et autres

objets en 3D. Les échantillons déposés sur des lames

peuvent être visualisés avec un éclairage par le haut,

mais ce microscope n’est pas idéal à cette ﬁ n. Voyez

certains de nos microscopes biologiques plus adaptés à

ce type de visionnement au celestron.com.

Le microscope numérique ACL Celestron Inﬁ niView n’a

pas d’oculaires comme un microscope traditionnel. Au

lieu de cela, le capteur de la caméra « voit » l’échantillon

avec un grossissement de 10x, et l’image est afﬁ chée

sur l’écran ACL couleur de haute résolution. Cela rend

afﬁ chage amusant, élimine la fatigue du cou et la

fatigue oculaire, et permet de partager facilement le

visionnement avec d’autres. L’enregistrement d’images

ﬁ xes et des vidéos est un jeu d’enfant. L’enregistrement,

le transfert ou le partage de vos ﬁ chiers image est rapide

et facile avec le câble USB 2.0 et votre ordinateur à la

maison. De plus, vous pouvez visionner sur la plupart des

écrans de télévision avec le câble AV/TV.

Prenez le temps de lire attentivement les conseils simples

de dépannage et de maintenance fournis pour vous

dans ce manuel aﬁ n de proﬁ ter pendant des années de

performances de qualité de votre microscope Inﬁ niView.

Microscope numérique ACL

Inﬁ niView (1)

Adaptateur CA (1) Batterie au lithium (1) Câble USB (1) Câble de sortie TV (1)

QSG (1) Chiffon de nettoyage

(1)

Règle d’étalonnage (1)

FRANÇAIS | 25

PIÈCES

FONCTION

1. Écran ACL couleur 3,5 po

2. Fente pour carte MicroSD

3. Molette de focalisation

4. Tube de microscope

5. Platine

6. Molette de blocage de platine

7. Molette de réglage de hauteur de platine

8. Bouton de capture

9. Molette de réglage de l’illuminateur à DEL

10. Commutateur de zoom numérique (+/-)

11. Port d’entrée 5 Vcc

12. Port de sorite TV

13. Port USB

14. Compartiment à batterie

15. Indicateur DEL de charge de batterie

DÉTAIL DE L’ÉCRAN ACL

Fente pour carte

Micro SD

Molette de

réglage de DEL

Zoom arrière

Zoom avant

Lecture/Gauche

Réglages

Conﬁ rmer

Mode/Haut

(Mode/up)

Bas/(Down)

Bouton Marche/

Arrêt

26 I FRANÇAIS

SPÉCIFICATIONS

SKU 44360 et 44361

Moniteur ACL 3.5 po (90 mm) TFT ACL couleur/zoom numérique 4x/ 320 x 240 pixels, ratio de 4:3

Taille de capteur 5 Mpx (mégapixels)

Platine Hauteur ajustable : 4,38 po x 4,38 po x 0,38 po (111 x 111 x 9,5 mm)

Lentille 5 éléments IR, en verre de haute qualité/EFL (Distance focale équivalente) : 15,8 mm/

Champ de vision : 13,0 po

Grossissement 4x à 160x en utilisant l’écran ACL (jusqu’à 800x sur écran d’ordinateur via une

connexion USB)

Plage de mise au point 10 mm à l’inﬁni

Distorsion d’image 0,10 %

Illuminateur Anneau supérieur - 8 DEL blanches réglables

Déclencheur d’obturateur Sur base - limite le tremblement de l’image

Résolution en image ﬁxe Réglable : 5 Mpx, 3 Mpx, 1,3 Mpx, VGA (12 Mpx avec interpolation)

Résolution vidéo VGA, 30 images/seconde

Source d’alimentation Batterie au lithium rechargeable 800 mAh

Mémoire Fente pour carte MicroSD - Prend en charge jusqu’à 32 Go (carte non fournie)

Interface informatique USB 2.0- Option de recharge de la batterie via USB aussi

Adaptateur CA 44360 : Fiche É.-U. 44361 : (Fiche polyvalente internationale) - 100 à 240 V - 50/60 Hz

Logiciel Sur l’appareil : Logiciels d’imagerie avec des fonctions de zoom et de minuterie

Téléchargeable sur Celestron.com : Celestron Portable CapturePro (avec des fonctions de

mesure et de prise de notes)

Systèmes d’exploitation pris en charge Windows : XP/Vista/7.0/8.0, Mac : OSX 10.6/10.7

Langues du logiciel Sur l’appareil : (9) Anglais, allemand, français, espagnol, italien, portugais, japonais, chinois

simpliﬁé, chinois traditionnel

Sur l’ordinateur : (12) Anglais, allemand, français, espagnol, russe, italien, portugais,

néerlandais, polonais, japonais, coréen et chinois

Sortie TV Câble AV (fourni)

Dimensions 149 x 104 x 227 mm (5,80 po x 4,10 po x 8,90 po)

Poids 1,5 lb/24 oz ou 680 g)

*Le terme « Interpolation » fait référence à un logiciel qui ajoute des pixels à une image pour l’agrandir

artiﬁciellement. Cela peut être bénéﬁque pour l’impression en grands formats.

FRANÇAIS | 27

ALIMENTATION

Appuyez sur le bouton d’alimentation (POWER) pour

mettre l’appareil en marche.

Appuyez sur le bouton d’alimentation (POWER) de

nouveau pour mettre l’appareil hors tension.

REMARQUE : Le microscope Inﬁ niView est équipé d’une fonction d’économie

d’énergie. Reportez-vous à la section 6.2.c pour plus de détails.

3. INSTALLATION

INSTALLATION DE LA BATTERIE

Ouvrez le compartiment de la batterie et insérez la batterie

au lithium, en veillant à aligner les points de connexion

correctement.

REMARQUE : Bien que la batterie soit partiellement chargée, assurez-vous de charger

la batterie si vous envisagez d’utiliser le microscope avec la batterie

uniquement. Reportez-vous à la section ci-dessous pour plus de

détails sur la charge de la batterie

INSERTION DE LA CARTE MICROSD

Pour capturer des images à l’aide de votre microscope sans

être connecté à un ordinateur, vous devez insérer une carte

MicroSD.

REMARQUE : La carte microSD n’est pas incluse. Pour capturer des images sans

une carte MicroSD, voir la section 5.E dans ce manuel pour obtenir des

instructions sur l’installation et l’installation du logiciel pour sauvegarder

des images sur votre ordinateur.

Localisez l’emplacement de la fente pour carte MicroSD (2) sur

le côté du boîtier de l’écran ACL.

Faites glisser la carte dans la fente jusqu’à ce qu’elle

s’enclenche et se verrouille. Veillez à ne pas forcer la carte dans

la fente, car cela pourrait endommager la carte ou la fente.

REMARQUE : La carte MicroSD doit être formatée avant son utilisation. Voir la section

6.2.G pour plus de détails sur le formatage de la carte.

Bouton d’alimentation

28 I FRANÇAIS

ICÔNES DE L’ÉCRAN

REMARQUE : Les icônes de l’écran peuvent être désactivées en appuyant sur la

touche de zoom (10).

Résolution en image ﬁ xe

Capture vidéo

Capture à intervalle

Nombre d’images prises/nombre

d’images restantes

Temps de capture vidéo restant (Heure

: Minutes : Secondes)

Carte MicroSD reconnue

Réglage de la capture vidéo

Réglage de la résolution actuelle

Indicateur de charge de la batterie

CHARGE DE LA BATTERIE

Branchez la petite extrémité de l’adaptateur d’alimentation

dans le port d’entrée CC (11) situé à l’arrière de l’appareil.

Branchez l’autre extrémité dans une prise murale CA

standard.

L’indicateur de charge de la batterie à DEL (15) s’allume

en rouge pour indiquer que la batterie est en cours de

charge.

Lorsque la batterie est complètement chargée, l’indicateur

de charge de la batterie à DEL s’éteint et vous pouvez

débrancher l’appareil.

Vous pouvez maintenant utiliser le microscope Inﬁ niView

sans source d’alimentation externe pendant 2 heures

sans interruption.

Vous pouvez voir le niveau de charge de la batterie sur

l’écran ACL. Recherche l’icône Indicateur d’alimentation

de la batterie décrite ci-dessus.

REMARQUE : Si vous avez acheté votre microscope Inﬁ niView à l’extérieur

de l’Amérique du Nord (article 44361), vous remarquerez que

l’adaptateur CA a des ﬁ ches à 3 têtes enﬁ chables interchangeables.

Reportez-vous à la section 9 pour voir comment changer les

têtes enﬁ chables.

FRANÇAIS | 29

4. OBSERVATION ET CAPTURE D’IMAGES :

A. Assurez-vous que votre microscope Inﬁ niView

est sous tension.

Placez un objet sur la platine

C. Tournez la molette de réglage de hauteur de platine

(7) pour approcher votre échantillon du tube de

microscope (4).

E. Lorsque la mise au point souhaitée est obtenue,

verrouillez en place la platine en serrant la molette

de verrouillage (6).

D. Tournez la molette de mise au point (3) pour obtenir une mise

au point sur l’objet.

F. Pour enregistrer une image, appuyez sur le bouton de capture(8).

REMARQUE : Appuyez sur le bouton de Lecture/Gauche (Playback/Left) sur le boîtier de

l’écran ACL pour déﬁ ler entre le mode de capture d’image et le mode de

capture vidéo

B. Placez votre échantillon sur la platine (5). Si votre objet est

assez mince, ﬁ xez-le à la platine à l’aide des pinces chromées.

G. En mode vidéo, appuyez sur le bouton de capture pour

lancer l’enregistrement vidéo. Appuyez sur le bouton à

nouveau pour arrêter.

30 I FRANÇAIS

5. CARACTÉRISTIQUES DU LOGICIEL

REVOIR LES IMAGES FIXES SAUVEGARDÉES :

Pour la lecture d’une vidéo ou d’une image ﬁ xe, appuyez

et maintenez enfoncé le bouton de Lecture/Gauche

(Playback/Left) sur le boîtier ACL.

La dernière image (ou vignette de la dernière vidéo)

apparaît à l’écran, avec une ﬂ èche directionnelle en haut

de l’écran

Pour faire déﬁ ler les images et les vignettes, appuyez sur

les boutons HAUT (UP

Pour faire déﬁ ler les images et les vignettes, appuyez sur

et/ou BAS (DOWN)

button.

Pour modiﬁ er une image ou vidéo à l’aide de la

fonction de lecture, appuyez sur le bouton des

Réglages (Settings). .

L’écran suivant apparaîtra avec 3 choix :

1. Effacer

2. Protéger

3. Diaporama

1. SUPPRIMER LES FICHIERS

IMAGE :

Cette sélection supprime l’image/vidéo sélectionnée ou

TOUTES les images.

FRANÇAIS | 31

2. PROTÉGER LES FICHIERS IMAGE :

Cette sélection vous permet de « verrouiller » et «

déverrouiller » l’image/vidéo sélectionnée ou TOUS les

ﬁ chiers image/vidéo sur le disque pour les protéger.

3. DIAPORAMA :

Ce choix crée un diaporama en utilisant tous les ﬁ chiers

d’images sur la carte MicroSD. Sélectionnez Diaporama,

puis choisissez l’intervalle entre chaque image.

FILTRES :

Lorsque sur l’écran principal ou en mode de

visionnement, appuyez sur le bouton MODE/HAUT

(MODE/UP)

visionnement, appuyez sur le bouton MODE/HAUT

pour faire déﬁ ler entre :

A. Image en couleur

B.. Image négative

C. Image en noir et blanc

32 I FRANÇAIS

ZOOM NUMÉRIQUE :

Appuyez sur le bouton Zoom vers le haut pour

effectuer un zoom avant et vers le bas pour effectuer

un zoom arrière.

Le zoom dispose d’un intervalle de variation du

grossissement de 1.0x à 4.0x

6. INTRODUCTIONS AU

MENU DU LOGICIEL

MENU PRINCIPAL 1 :

Appuyez sur le bouton des RÉGLAGES pour

accéder au Menu principal 1.

Les options du menu varient selon que vous êtes dans

le mode image ﬁ xe ou vidéo.

En mode image ﬁ xe, vous verrez :

1. Résolution

2. Intervalle

3. Qualité

4. Netteté

Il n’y a qu’un seul réglage en mode vidéo :

1. Résolution

RÉGLAGE DE LA RÉSOLUTION :

En mode image ﬁ xe:

- 12,0 Mpx (par interpolation*)

- 9,0 Mpx (par interpolation*)

- 5,0 Mpx

- 3,0 Mpx

- 1,3 Mpx

- VGA

Zoom avant

Zoom arrière

FRANÇAIS | 33

En mode vidéo, les choix sont les suivants :

- VGA

- QVGA

RÉGLAGE DE L’INTERVALLE

CLICHÉS : Dans cette fenêtre, vous pourrez régler

le nombre de clichés que vous voulez prendre.

INTERVALLE : Dans cette fenêtre, l’intervalle entre les

prises est déterminé.

- Une fois que vous avez effectué vos sélections,

appuyez sur OK pour conﬁrmer et appuyez sur

le bouton Menu/conﬁguration (Menu/Setup)

pour revenir au mode de prévisualisation.

- Lorsque vous appuyez sur le bouton de capture

pour commencer votre laps de temps, vous

verrez une nouvelle icône

afﬁchée dans le

coin supérieur gauche de l’écran.

- Lorsque tous les clichés sont pris, le microscope

InﬁniView reviendra à l’écran d’aperçu.

- Pour arrêter la capture automatique avant qu’elle

soit terminée, appuyez sur le bouton de capture

une fois.

REMARQUE : Le réglage à INTERVALLE ne fonctionne qu’en mode

image ﬁxe.

QUALITÉ

Les paramètres de qualité déterminent le niveau de

compression de l’image que vous vous apprêtez à

prendre. Plus la compression sera grande, plus petite sera

la taille du ﬁchier, mais il y aura moins de détails dans

l’image.

Il existe 3 choix dans la fenêtre des paramètres de qualité :

1. Super ﬁn (ﬁchiers plus volumineux, moins compressés)

2. Fin

3. Normal (ﬁchiers plus petits, plus compressés)

REMARQUE : Le nombre ci-dessus représente 32 clichés

REMARQUE : Le nombre ci-dessus représente 15 secondes.

34 I FRANÇAIS

NETTETÉ

La netteté augmente les différences que le processus

d’imagerie détecte entre les bords des pixels. Il n’existe

pas de règles quand il s’agit des réglages de netteté. Faites

des essais pour trouver ce qui fonctionne le mieux pour vos

échantillons.

Les choix de netteté sont :

1. Dur

2. Normal

3. Doux

MENU PRINCIPAL 2

Dans le MENU PRINCIPAL 1 (MAIN MENU 1), appuyez

sur le bouton gauche pour accéder au MENU PRINCIPAL

2 (MAIN MENU 2). Les choix ici sont :

1.LANGUE

2. Économie d’énergie

3. Fréquence

4. Indicateur de date (date stamp)

5. Sortie TV

6. Date/heure

7. Formater SD

8. Réinitialisation du système

9. Version

LANGUE

LE microscope InﬁniView peut être utilisé en

9 langues :

1. Anglais

2. Allemand

3. Français

4. Espagnol

5. Italien

6. Portugais

7. Japonais

8. Chinois simpliﬁé

9. Chinois traditionnel

Faites déﬁler jusqu’à la langue souhaitée et appuyez sur

OK pour la sélectionner.

FRANÇAIS | 35

ÉCONOMIE D’ÉNERGIE

La fonction d’économie d’énergie vous permet

d’économiser la batterie en réglant l’appareil pour qu’il

s’éteigne automatiquement. Les choix de durées sont :

1. Désactivé : Le mode économie d’énergie est désactivé,

l’unité ne s’éteint pas automatiquement

2. 5 min : L’appareil non utilisé s’éteint après 5 minutes

3. 10 min : L’appareil non utilisé s’éteint après 10 minutes

4. 15 min : L’appareil non utilisé s’éteint après 15 minutes

5. 30 min : L’appareil non utilisé s’éteint après 30 minutes

FRÉQUENCE

Ce paramètre concerne le taux de rafraîchissement de

votre téléviseur. Pour les É.-U. et Canada (NTSC), utilisez

60 Hz, pour d’autres pays, utilisez 50 Hz

INDICATEUR DE DATE

Si vous le souhaitez, vous pouvez afﬁ cher un horodatage sur

les ﬁ chiers image (mais pas sur les ﬁ chiers vidéo).

Les choix sont :

1. DATE/HEURE : Afﬁ che à la fois la date et l’heure sur le

ﬁ chier image enregistré

2. DATE : Afﬁ che uniquement la date sur le ﬁ chier image

3. Désactivé : N’afﬁ chera PAS les informations sur la date

ou l’heure

SORTIE TV

Réglez la conﬁ guration de votre téléviseur à NTSC ou PAL,

selon votre emplacement.

1. Choisissez NTSC pour :

- Amérique du Nord

- Amérique du Sud (excluant le Brésil, l’Argentine,

l’Uruguay et la Guyane française)

- Myanmar, Corée du Sud, Taiwan, Japon et

Philippines

2. Choisissez PAL pour :

- Tous les pays non mentionnés précédemment

REMARQUE : Voir la carte ci-dessous.

REMARQUE : La DATE et/ou l’HEURE ne seront PAS affichées en

mode d’aperçu en mode, mais seulement sur le ﬁ chier

image enregistré.

36 I FRANÇAIS

DATE/HEURE

Vous pouvez régler la date et l’heure dans ce menu

Vous pouvez également choisir parmi les options

d’afﬁ chage de la date suivantes :

- AA/MM/JJ

- JJ/MM/AA

- MM/JJ/AA

CARTE SD

Depuis cet écran, vous pouvez formater votre carte MicroSD.

Vous devez formater votre MicroSD avant de l’utiliser pour la

première fois.

REMARQUE : Lors du formatage, TOUS les ﬁ chiers seront effacés de la carte.

RÉINITIALISATION DU SYSTÈME

Cet écran vous permet de réinitialiser tous les paramètres et

revenir aux réglages d’usine par défaut

VERSION

L’écran Version afﬁ che des informations sur votre version de

microprogramme (ﬁ rmware). En fait, vous ne pouvez changer

aucun paramètre dans cet écran.

FRANÇAIS | 37

TRANSFERT DE FICHIERS SUR

ORDINATEUR

Connectez votre microscope Inﬁ niView à votre ordinateur via

USB 2.0

Sur l’écran ACL, choisissez « Téléverser des images

» (Upload Images), en utilisant le bouton OK.

Votre ordinateur copiera les ﬁ chiers de votre carte MicroSD

vers votre disque dur.

Lorsque le transfert est terminé, vous pouvez ouvrir

les ﬁ chiers sur votre ordinateur

BRANCHEMENT AU TÉLÉVISEUR

Insérez la ﬁ che 1/8 po à l’extrémité du câble vidéo fourni

dans la prise SORTIE AV (AV OUT) du microscope Inﬁ niView

située à l’arrière de la base.

Insérez la ﬁ che RCA jaune du câble vidéo dans l’un des

connecteurs d’entrée vidéo jaunes de votre téléviseur.

REMARQUE : Reportez-vous au manuel de votre téléviseur pour localiser le connecteur

vidéo de votre téléviseur.

Allumez le téléviseur. (Assurez-vous que votre téléviseur est

réglé sur le canal d’entrée approprié.)

Vous devriez maintenant voir une image de l’échantillon sur

votre écran de téléviseur.

Entrée vidéo (Video-in)

sur écran de télévision

Sortie vidéo (Video-out)

Ordinateur

UTILISATION DU LOGICIEL CELESTRON PORTABLE CAPTUREPRO

Téléchargez et installez le dernier logiciel Portable Capture Pro à partir de la page du produit sur celestron.com.

Branchez le microscope Inﬁ niView à votre ordinateur comme décrit ci-dessus.

Choisissez le mode « Aperçu sur l’ordinateur » (Preview on Computer) à partir des 2 choix sur l’écran ACL.

Démarrez le logiciel Celestron Portable CapturePro Software sur votre ordinateur.

REMARQUE : Une fois le logiciel lancé, l’écran ACL s’éteint et vous commencer à contrôler le microscope à partir de l’ordinateur. Cependant, vous utiliserez toujours

l’Inﬁ niView pour contrôler les fonctionnalités ci-dessous.

REMARQUE : Lorsque vous vous connectez à un ordinateur via USB, la batterie au lithium se charge.

38 I FRANÇAIS

A. CONNECTING

Connectez le microscope à l’ordinateur avec le câble USB 2.0.

Cliquez sur l’icône Micro CapturePro

située sur le bureau pour lancer le logiciel.

L’écran principal apparaît ci-dessous.

Votre microscope sera automatiquement connecté et

commencera la diffusion d’images.

REMARQUE : si le microscope n’est pas connecté au port USB, alors le message

suivant est afﬁché : « Aucun dispositif détecté. Branchez le microscope

directement à un port USB disponible ».

1. Luminosité de l’illuminateur

2. Molette de focalisation

3. Molette de réglage de platine

4. Molette de blocage de platine

5. Bouton d’alimentation

7. UTILISER LE MICROSCOPE

8. FONTIONNALITÉS LOGICIELLES

A. PRISE DE VUE PHOTO/VIDÉO

Pour prendre une photo, cliquez sur le menu Capture puis faites déﬁler jusqu’à Photo.

Pour enregistrer une vidéo, cliquez sur le menu Capture puis faites déﬁler jusqu’à Vidéo. Répétez pour

arrêter l’enregistrement.

B. AUTRES ÉLÉMENTS DU MENU

DOSSIER : Dans le menu Fichier, vous trouverez :

1. Répertoire photos : pour sélectionner un dossier de votre disque dur pour l’enregistrement des photos.

2. Répertoire vidéos : pour sélectionner un dossier de votre disque dur pour l’enregistrement des vidéos.

3. Quitter : pour fermer le logiciel Micro CapturePro.

FRANÇAIS | 39

OPTIONS : Dans le menu Options, vous trouverez :

1. Résolution : pour sélectionner la résolution du capteur d’images. Choisissez entre 2 paramètres de résolution :

- 320 x 240

- 640 x 480

REMARQUE : Lorsqu’il est connecté à un PC, Inﬁ niView ne peut pas capturer des images à haute résolution, mais peut être utilisé pour la démonstration et le streaming.

Pour proﬁ ter de la pleine résolution de 5 MP, débranchez Inﬁ niView de l’ordinateur.

2. Date et heure : pour afﬁ cher ou masquer l’horodatage.

3. Langue : pour sélectionner la langue d’interface.

12 langues ay choix :

- Anglais, Allemand, Français, Espagnol,

Russe, Italien, Portugais, Néerlandais,

Polonais, Japonais, Coréen et Chinois

4. Guide X,Y : pour afﬁ cher ou masquer le cadre de guide superposé à l’écran.

5. Mode plein écran : pour activer le mode plein écran. Appuyez sur ESC pour quitter.

ICÔNES : Avec les éléments de menu, il ya des icônes qui signiﬁ e ce qui suit:

A. Prenez Snap Shot

B. Démarrer vidéo. Arrêtez la vidéo

C. Déﬁ nir des intervalles de Time Lapse

D. Mode plein écran (appuyez sur Echap pour revenir à l’écran principal)

40 I FRANÇAIS

Le logiciel Micro CapturePro de Celestron comporte une

fonction de mesure. Vous devez effectuer une calibration

avant d’utiliser la fonction de mesure.

Vériﬁez que le guide X, Y est « Afﬁché » dans les options

en le sélectionnant dans le menu Options.

Double-cliquez sur l’image enregistrée pour ouvrir l’image

dans l’écran de visualisation.

Prenez une photo. L’image sera afﬁchée dans la colonne

de la droite de l’image.

Cliquez sur l’icône de calibration

Cliquez et tirez une ligne sur une « Valeur connue » sur l’image

de la règle. Conservez la ligne aussi perpendiculaire avec les

lignes de la règle que possible.

La fenêtre « Régler l’agrandissement » apparaît comme indiqué

ci-dessous.

Dans la boîte « Dimension réelle », saisissez la « Valeur connue

» trouvée sur la règle de calibratio.

Réglez la hauteur du microscope et effectuez la mise au

point sur votre spécimen. Remplacez ensuite le spécimen

avec la règle de calibration.

Effectuez la mise au point de nouveau et alignez la règle

de calibration de manière à ce que les lignes de la règle

soient parallèles avec les lignes verticales du guide X, Y.

C. CALIBRATION AND MESURES

FRANÇAIS | 41

Pour conﬁ rmer que la calibration a été effectuée avec succès,

consultez l’écran de capture d’image de nouveau.

Cliquez sur l’icône de la règle et dans le menu

déroulant qui apparaît, sélectionnez « Ligne de n’importe quel

angle ».

Cliquez et tirez une ligne sur la même « Valeur connue »

précédemment utilisée.

Si le calibrage a réussi, la distance que vous mesurer doit être

exact à la «valeur connue ».

Pour effectuer des prises de vue sans modiﬁ er la hauteur ou la

valeur d’agrandissement, cliquez sur l’icône de calibration. Dans le

menu déroulant, sélectionnez « Déﬁ nir l’agrandissement », puis «

Déﬁ nir l’agrandissement de prise de vue ».

Une boîte de dialogue apparaît. Saisissez-y la valeur

d’agrandissement afﬁ chée dans le coin supérieur droit de la

fenêtre principale.

D. OUTILS DE MESURE

Vous remarquerez dans la liste déroulante de mesure dans le menu

déroulant, il ya beaucoup d’outils. Voici la liste des mesures que

vous pouvez prendre :

MAIN

1. Sous n’importe quel angle : pour mesurer la distance

entre un point A et un

point B en ligne droite.

2. Ligne continue : pour mesurer la distance totale entre

des points multiples. Commencez par mesurer la

distance entre un point A et un point B en ligne droite.

Ensuite, faites cliquer puis glisser pour continuer la

mesure entre B et C (peut être répété autant de fois

que désiré.)

3. Rayon d’un cercle : pour mesurer le rayon d’un cercle.

En commençant par le centre, faire glisser le curseur

sur n’importe quel bord.

4. Diamètre d’un cercle : pour mesurer le diamètre d’un

cercle. En commençant depuis une bordure, faire

glisser le curseur vers la bordure opposée.

5. Angle à trois points : pour mesure l’angle entre deux

points, en commençant par un point de rayon ou

d’intersection. Cliquez sur le point A (point de rayon),

faites glisser puis cliquez sur le point B, puis sur le

point C. L’angle sera dessiné et le degré de l’angle

sera afﬁ ché.

PARAMÈTRES

1. Paramètres des lignes : pour modiﬁ er les paramètres

de type, d’épaisseur, de taille et de couleur de ligne.

2. Paramètres du texte : pour modiﬁ er les paramètres de

type, de style, de taille et de couleur du texte.

3. Paramètres des unités : pour modiﬁ er les paramètres

des unités. Choisissez entre millimètres, centimètres,

pixels ou pouces.

42 I FRANÇAIS

Micro CapturePro comporte des fonctions pour marquer, dessiner, ou ajouter des notes sur les images enregistrées. Cela

peut être pratique pour prendre des notes rapidement et mettre en évidence des caractéristiques précises de l’image du

spécimen.

1. MARQUAGE

Pour utiliser ces fonctions, cliquez sur l’icône de dessin dans la fenêtre de visualisation d’image.’

Les options du menu déroulant Dessiner sont les suivantes :

PRINCIPAL

1. Ligne : pour dessiner une ligne droite sur l’image.

2. Flèche : pour dessiner une ligne avec ﬂ èche sur l’image.

3. Dessin libre : pour effectuer un dessin libre. Pratique pour la prise de note rapide à la main.

4. Rectangle : pour dessiner une boîte. Pratique pour mettre une caractéristique en évidence ou encadrer du texte.

PARAMÈTRES

1. Paramètres des lignes : Pour modiﬁ er les paramètres de type, de taille et de couleur de ligne.

2. AJOUTER LE TEXTE

Pour taper des notes sur l’image, sélectionnez l’icône

Dans le menu déroulant, vous pouvez sélectionner le type de police, la taille et la couleur.

E. PRENDRE DES NOTES ET MARQUER L’IMAGE

FRANÇAIS | 43

A. Enregistrer : Enregistrer votre ﬁchier

B. Copier dans le presse-papier: Copie d’ouvrir dans

un autre programme

C. Copier : Enregistrer comme copie

D. Précédent : Vous ramène à l’image précédente

dossier d’enregistrement

E. Suivant : Vous fait avancer à l’image suivante dans

le dossier de sauvegarde

F. Annuler : Vous ramène une étape

G. Rétablir : Prend-vous avancer d’un pas

H. Dessiner

I. Texte/notes

J. Mesure

K. Calibration

L. Agrandissement actuel (selon la dernière

calibration effectuée)

F. ICÔNES EXPLICATION APERÇU DE L’IMAGE

9. FICHES

INTERNATIONALES

Si vous avez acheté votre microscope InﬁniView à

l’extérieur de l’Amérique du Nord (modèle 44361), vous

remarquerez un adaptateur multiﬁches CA. Il existe 3 têtes

enﬁchables et interchangeables qui s’adapteront aux prises

de courant en Europe, au Royaume-Uni, à Hong Kong et

en Chine.

Pour changer la tête enﬁchable :

- Saisissez le boîtier du connecteur principal avec

une main et la tête enﬁchable de votre choix

avec l’autre.

- Appuyez sur le petit bouton de déverrouillage

situé sur le boîtier de la ﬁche (entouré dans

l’image ci-dessous).

- Localisez et verrouillez les languettes de la tête

enﬁchable avec les rainures du boîtier de la

ﬁche.

- Tournez de 90° vers la droite la tête enﬁchable

jusqu’à ce que vous entendiez un « clic » alors

que la tête enﬁchable se verrouille en place.

- Pour retirer la tête enﬁchable, appuyez sur le

petit bouton de déverrouillage et faites tourner

la tête enﬁchable dans le sens antihoraire

jusqu’à ce qu’elle se libère.

44 I FRANÇAIS

Remarque FCC : Cet équipement a été testé et trouvé conforme aux limites pour un dispositif numérique de classe B, conformément à la Partie 15 des règlements de la FCC. Ces limites visent à protéger

convenablement les particuliers contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux

instructions du manuel, peut causer des interférences nuisibles aux communications radio. Toutefois, il n’existe aucune garantie contre des interférences se produisant dans le cadre d’une installation particulière.

Si l’équipement engendre des interférences nuisant à la réception radio ou télévisuelle (ce qui peut être déterminé en le mettant hors tension, puis en le remettant sous tension), vous êtes encouragé à tenter d’y

remédier en ayant recours à l’une des mesures suivantes:

+ Réorienter ou déplacer l’antenne réceptrice.

+ Augmenter la séparation entre l’équipement et le récepteur.

+ Branchez l’appareil à la prise secteur d’un circuit différent de celui sur lequel le récepteur est branché.

+ Demandez l’assistance de votre revendeur ou celle d’un technicien radio/TV.

Ce produit est conçu et destiné pour les personnes de 14 ans et plus. La conception du produit et les spéciﬁcations sont sujettes à modiﬁcation sans notiﬁcation préalable.

10. ENTRETIEN

Votre microscope avec caméra numérique est un instrument optique de précision et doit être en tout temps traité avec

soin. Suivez ces suggestions d’entretien et votre microscope n’aura besoin que de très peu d’entretien tout au long de sa vie.

Entreposez le microscope dans un endroit propre et sec.

N’utilisez jamais votre microscope dans des endroits où

l’utilisation de ces appareils est interdite. Une mauvaise

utilisation crée un risque d’accident grave.

N’essayez pas d’accéder aux composants internes de

votre microscope ou ne tentez pas de le modiﬁer de

quelque façon que ce soit. Seuls les techniciens autorisés

devraient effectuer l’entretien ou les réparations.

Gardez votre microscope loin de l’eau et d’autres liquides.

Ne l’utilisez jamais sous la pluie ou la neige. L’humidité

crée un risque de décharge électrique et d’incendie.

Pour enlever la poussière ou les taches sur l’écran

ACL ou un autre composant optique, retirez d’abord la

poussière avec une brosse en poils de chameau ou un

appareil soufﬂant de l’air. Utilisez ensuite le chiffon sec

en microﬁbres inclus pour essuyer la surface.

Si les surfaces extérieures de votre microscope ont

besoin d’un nettoyage, essuyez-les avec un chiffon

humide.

12. GARANTIE

Votre microscope numérique ACL Inﬁniview est couvert par une garantie limitée de deux ans. Veuillez consulter le

site Web de Celestron pour en savoir plus sur tous les microscopes Celestron : celestron.com

11. DÉPANNAGE

PROBLÈMES SOLUTION

L’appareil ne s’allume pas. Vériﬁez la charge de la batterie. Si nécessaire, rechargez-la en branchant l’appareil à une

prise de courant CA.

Rien n’apparaît à l’écran. Assurez-vous que l’appareil est sous tension.

Vériﬁez la charge de la batterie et rechargez la batterie si nécessaire.

Vériﬁez que l’objet que vous souhaitez agrandir est correctement positionné sous la lentille.

Des traces ou des taches apparaissent à

l’écran.

Nettoyez l’écran et l’objectif soigneusement avec le chiffon en microﬁbre inclus.

Le microscope est connecté à un téléviseur,

mais aucune image n’apparaît sur l’écran du

téléviseur.

Assurez-vous que le téléviseur est sous tension.

Sélectionnez le canal d’entrée vidéo approprié sur votre téléviseur. (Cela varie selon le

fabricant.)

Assurez-vous que le câble vidéo est correctement branché au port de sorite vidéo du

microscope et branché sur l’entrée vidéo appropriée de votre téléviseur

L’indicateur de batterie à DEL ne s’allume

pas, même si l’adaptateur CA est branché à

l’appareil et à prise murale.

-Ou-

La batterie ne se recharge pas.

Assurez-vous que le câble est branché sur le port approprié.

Vériﬁez que la prise de courant est sous tension et fonctionne correctement. Si la prise

de courant est reliée à un interrupteur mural, assurez-vous que l’interrupteur est allumé.

celestron.com/pages/technical-support

2835 Columbia Street • Torrance, CA 90503 USA

DEUTSCH | 45

BEDIENUNGSANLEITUNG

MODELL NR. 44360, 44361

DIGITALES LCD-MIKROSKOP

46 I DEUTSCH

PACKUNGSINHALT

2. EINFÜHRUNG

Vielen Dank für den Kauf des digitalen LCD-Mikroskops Inﬁ niView von Celestron mit 5MP-Sensor und 3,5-Zoll-LCD-

Farbbildschirm. Bei Ihrem Mikroskop handelt es sich um ein präzises optisches Instrument, das aus Materialen höchster

Qualität gefertigt wurde, um Haltbarkeit und Langlebigkeit zu gewährleisten. Es wurde konzipiert, um Ihnen bei minimalem

Wartungsaufwand ein Leben lang Freude zu bereiten.

Lesen Sie bitte diese Anleitung und gehen Sie die

nachfolgenden Schaubilder durch, bevor Sie Ihr Mikros-

kop verwenden. Machen Sie sich mit den zahlreichen

Funktionen des Celestron-Mikroskops Inﬁ niView vertraut

und Sie werden Freude bei der Handhabung erleben.

Das Mikroskop Inﬁ niView bietet ein Betrachten bei nied-

rigen Vergrößerungen von 4-fach bis 160-fach mithilfe

der integrierten Software und des LCD-Bildschirms. Für

zusätzliche Vergrößerungen bis zu 800-fach wird das

Mikroskop an Ihren PC angeschlossen. (Die Vergrößer-

ung hängt von der Monitorgröße ab.) Das Inﬁ niView ist

ein Mikroskop mit niedriger Vergrößerungsleistung und ist

hauptsächlich für das Untersuchen von Proben wie Mün-

zen, Briefmarken, Elektronikteilen, Insekten und anderen

3D-Objekte geeignet. Proben auf Objektträgern können

mithilfe des Auﬂ ichts betrachtet werden, doch ist dieses

Mikroskop für diesen Zweck nicht ideal. Einige Biologie-

Mikroskope, die für diese Betrachtungsart geeigneter

sind, ﬁ nden Sie auf celestron.com.

Das digitale LCD-Mikroskop Inﬁ niView von Celestron

verwendet kein Okular wie herkömmliche Mikroskope.

Stattdessen “sieht” der Kamerasensor die Proben mit

10-facher Vergrößerung und das Bild wird auf dem ho-

chauﬂ ösenden LCD-Farbbildschirm angezeigt. Dadurch

macht das Betrachten Spaß, die Nacken- und Augener-

müdung wird verringert und das leichte Teilen mit anderen

wird ermöglicht. Die Aufnahme von Standbildern und

Videos ist ein Kinderspiel. Mithilfe des mitgelieferten 2.0

USB-Kabels und Ihrem Heimcomputer ist das Speichern,

Übertragen und Teilen Ihrer Bilddateien schnell und einfach.

Zusätzlich sind per AV-/TV-Kabel Betrachtungen auf den

meisten Fernsehbildschirmen möglich.

Nehmen Sie sich die Zeit, die einfachen Hinweise zu

Pﬂ ege, Instandhaltung und Fehlerbehebung in diesem

Handbuch durchzulesen, um sicherzustellen, dass Ihr Mi-

kroskop Inﬁ niView jahrelang einen hohen Qualitätsstan-

dard in Sachen Leistung, Nutzen und Freude beibehält.

Digitales LCD-Mikroskop

(1)

Netzteil (1) Lithium-Akku (1) USB-Kabel (1) TV-Ausgangskabel (1)

QSG (1) Reinigungstuch (1) Kalibrierungs-lineal (1)

DEUTSCH | 47

TEILE

FUNKTION

1. 3,5-Zoll-LCD-Farbbildschirm

2. MicroSD-Kartensteckplatz

3. Fokussierrad

4. Mikroskoptubus

5. Tisch

6. Tischarretierung

7. Tischhöhen-Einstellrad

8. Aufnahmetaste

9. LED-Licht-Einstellrad

10. Schalter für den digitalen Zoom (+/-)

11. 5 V-Gleichstromanschluss

12. TV-Ausgangsanschluss

13. USB-Port

14. Akku-Fach

15. Ladeanzeigen-LED

LCD-BILDSCHIRMDETAILS

MicroSD-

Kartensteckplatz

Wiedergabe/

Links

LED-

Einstellknopf

Hineinzoomen

Herauszoomen

Bestätigen

Einstellungen

Modus/Auf

An/Aus

48 I DEUTSCH

TECHNISCHE DATEN

SKU 44360 und 44361

LCD-Monitor 3,5 Zoll (90 mm) TFT-Farb-LCD/4-fach digitaler Zoom/320 x 240 Pixel, Verhältnis 4:3

Sensorgröße 5 MP (Megapixel)

Tisch Einstellbare Höhe: 4,38 Zoll x 4,38 Zoll x 0,38 Zoll (111 x 111 x 9,5 mm)

Objektiv 5-Elemente-Infrarotsperre, Qualitätsglas/EFL (äquivalente Brennweite): 15,8 mm/FOV:

13,0 Zoll

Vergrößerung 4-fach bis 160-fach mittels LCD-Bildschirm (bis zu 800-fach auf dem USB-Monitor über

USB-Anschluss)

Reichweite des Okularauszugs 10 mm bis unendlich

Bildverzerrung .10%

Licht Oberer Ring – 8 helle weiße, einstellbare LEDs

Auslöser Am Sockel – limitiert die Bildverwackelung

Standbildauﬂösung Einstellbar: 5 MP, 3 MP, 1,3 MP, VGA (12 MP mit Interpolation*)

Videoauﬂösung VGA, 30 fps

Leistung 800 mAh wiederauﬂadbarer Lithium-Akku

Speicher MicroSD-Kartensteckplatz – unterstützt bis zu 32 G (Karte NICHT mitgeliefert)

Computerschnittstelle 2.0 USB—Akkuladeoption auch über USB

Netzteil 44360: US-Stecker 44361: (Mehrländerstecker) – 100 bis 240 V – 50/60 Hz

Software Auf dem Gerät: Bilder-Software mit Zoom- und Timer-Funktionen

Von Celestron.com herunterladbar: Mobile CapturePro von Celestron (mit Funktionen zum

Messen und Anfügen von Anmerkungen)

Unterstütztes Betriebssystem Windows: Windows XP/Vista/7.0/8.0 Mac: OSX 10.6/10.7

Software-Sprachen Auf dem Gerät: (9) englisch, deutsch, französisch, spanisch, italienisch, portugiesisch,

japanisch, vereinfachtes Chinesisch, traditionelles Chinesisch

Auf dem Computer: (12) englisch, deutsch, französisch, spanisch, russisch, italienisch,

portugiesisch, niederländisch, polnisch, japanisch, koreanisch und chinesisch

TV-Ausgang AV-Kabel (mitgeliefert)

Maße 149 x 104 x 227 mm (5,80 Zoll x 4,10 Zoll x 8,90 Zoll)

Gewicht 1,5 lbs /24 oz. oder 680 Gramm)

*Bei der Interpolation fügt die Software einem Bild weitere Pixel hinzu, um es künstlich zu vergrößern. Dies

kann beim Ausdrucken in größeren Formaten nützlich sein.

DEUTSCH | 49

EINSCHALTEN

Drücken Sie zum Einschalten auf die NETZTASTE.

Drücken Sie zum Ausschalten erneut auf die

NETZTASTE.

ANMERKUNG: Das Inﬁ niView verfügt über eine Energiesparfunktion. Weitere

Einzelheiten siehe Abschnitt 6.2.C.

3. EINRICHTEN

DEN AKKU EINSETZEN

Öffnen Sie das Akku-Fach und setzen Sie einen Lithium-

Akku ein, wobei sichergestellt werden muss, dass die

Kontakte korrekt ausgerichtet sind.

ANMERKUNG: Obwohl der Akku teilweise aufgeladen ist, sollten Sie ihn zuerst

auﬂ aden, bevor Sie das Mikroskop im Akkubetrieb verwenden. Weitere

Details zum Auﬂ aden des Akkus siehe nachfolgenden Abschnitt.

DIE MICROSD-KARTE EINSETZEN

Wenn Sie mit Ihrem Mikroskop Bilder aufnehmen möchten,

während es NICHT an einen Computer angeschlossen ist,

muss eine MicroSD-Karte eingesetzt sein.

ANMERKUNG: Die MicroSD-Karte ist im Lieferumfang NICHT enthalten. Um Bilder

ohne MicroSD-Karte aufzunehmen, siehe Abschnitt 5.E in diesem

Handbuch für Anweisungen zur Installation der Computer-Software

und wie man diese zum Speichern auf Ihrem Computer verwendet.

Der MicroSD-Kartensteckplatz (2) beﬁ ndet sich seitlich am

LCD-Gehäuse.

Schieben Sie die Karte in den Steckplatz, bis sie hörbar

einrastet und arretiert wird. Stellen Sie sicher, dass die Karte

nicht mit Gewalt in den Steckplatz geschoben wird, da dadurch

Karte oder Steckplatz beschädigt werden könnte.

ANMERKUNG: Die MicroSD-Karte sollte vor Gebrauch formatiert werden. Weitere

Informationen über das Formatieren der Karte siehe Abschnitt 6.2.G.

Netztaste

50 I DEUTSCH

BILDSCHIRMSYMBOLE

ANMERKUNG: Das Bildschirmsymbol kann ausgeschaltet werden, indem die Zoomtaste (10)

hineingedrückt wird.

DEN AKKU AUFLADEN

Schließen Sie das schmale Ende des Netzteils an den

Gleichstromanschluss (11) auf der Geräterückseite an.

Schließen Sie das andere Ende an eine standardmäßige

Wechselstrom-Wandsteckdose an.

Die Ladeanzeige-LED (15) leuchtet rot auf, was anzeigt,

dass der Akku aufgeladen wird.

Wenn der Akku vollständig aufgeladen ist, erlischt die

Ladeanzeige-LED und Sie können das Gerät trennen.

Nun können Sie das Inﬁ niView ohne externe

Stromversorgung für bis zu 2 Stunden nutzen.

Sie können den Akkustand über den LCD-Bildschirm

überwachen. Angezeigt wird er über das oben

beschriebene Akku-Symbol.

ANMERKUNG: Wenn Sie Ihr Inﬁ niView nicht in Nordamerika (Artikel 44361)

bezogen haben, wird Ihnen auffallen, dass das Netzteil 3

austauschbare Steckerköpfe aufweist. Zum Auswechseln der

Steckerköpfe siehe Abschnitt 9.

Standbildaufnahme

Videoaufnahme

Zeitrafferaufnahme

Anzahl aufgenommener Bilder/Anzahl

verbleibender Bilder

Verbleibende Videoaufzeichnungszeit

(Stunden:Minuten:Sekunden)

MicroSD-Karte erkannt

Videoaufnahmeeinstellung

Aktuell eingestellte Auﬂ ösung

Akkustandanzeige

DEUTSCH | 51

4. BILDER BETRACHTEN UND AUFNEHMEN

A. Vergewissern Sie sich, dass Ihr Inﬁ niView

EINGESCHALTET ist.

Das Objekt auf den Tisch

legen

C. Drehen Sie am Tischhöhen-Einstellrad (7), um Ihre Probe

näher an den Mikroskoptubus (4) heranzuführen.

E. Ist die gewünschte Bildschärfe erreicht, kann

der Tisch festgestellt werden, indem die

Tischarretierung (6) festgedreht wird.

D. Drehen Sie am Fokussierrad (3), um das Objekt scharf zu stellen

F. Drücken Sie zum Aufnehmen eines Bildes die Auslösertaste (8).

ANMERKUNG: Drücken Sie auf die Wiedergabe-/Links-Taste auf dem LCD-

Bildschirmgehäuse, um zwischen dem Standbildaufnahme- und

Videoaufnahmemodus zu wechseln.

B. Legen Sie Ihre Probe auf den Tisch (5). Wenn Ihr Objekt dünn

genüg ist, können Sie es mithilfe der Chromklammern auf

dem Tisch ﬁ xieren.

G. Drücken Sie im Videomodus die Auslösertaste, um die

Videoaufzeichnung zu starten. Zum Stoppen erneut auf

die Taste drücken.

52 I DEUTSCH

5. SOFTWAREMERKMALE

GESPEICHERTE BILDDATEIEN

ANSEHEN:

Um ein Video wiederzugeben oder ein Standbild

anzusehen, einfach die Wiedergabe-/Links-Taste

auf dem LCD-Gehäuse gedrückt halten.

Das letzte Bild (oder eine Miniaturansicht des letzten

Videos) erscheint auf dem Bildschirm zusammen mit

einem Richtungspfeil oben im Bildschirm.

Auf die AUF

und/oder AB Taste drücken,

um durch die Bilder und Miniaturansichten zu scrollen.

Auf die Einstellungstaste drücken, um ein bestimmtes

Bild oder Video mittels der Wiedergabefunktion zu

modiﬁ zieren.

Der folgende Bildschirm erscheint mit 3

Wahlmöglichkeiten:

1. Löschen

2. Schützen

3. Diashow

1. BILDDATEIEN LÖSCHEN:

Diese Auswahl ermöglicht das ‘Sperren’ und ‘Entsperren’

der ausgewählten Bild-/Videodatei oder ALLER Bilder/

Videodateien, um diese auf der Festplatte zu schützen.

DEUTSCH | 53

2. BILDDATEIEN SCHÜTZEN:

Diese Auswahl ermöglicht das ‘Sperren’ und ‘Entsperren’

der ausgewählten Bild-/Videodatei oder ALLER Bilder/

Videodateien, um diese auf der Festplatte zu schützen.

3. DIASHOW:

Diese Auswahl erzeugt eine Diashow mit allen

Bilddateien auf der MicroSD-Karte. Wählen Sie Diashow

aus und anschließend das Intervall zwischen jedem Bild.

FILTER:

Wenn Sie sich im Hauptbildschirm oder im

Betrachtungsmodus beﬁ nden, können Sie die MODUS-/

AUF-Taste

Betrachtungsmodus beﬁ nden, können Sie die MODUS-/

drücken, um durch Folgendes zu

scrollen:

A. Farbbild

B.. Negativ

C. Schwarz-Weiß-Bild

54 I DEUTSCH

DIGITALER ZOOM :

Drücken Sie zum Hineinzoomen die Zoom-Taste nach

oben und zum Herauszoomen nach unten.

Der Zoom erstreckt sich von 1,0-fach bis 4,0-fach.

6. EINFÜHRUNG IN DAS

SORTWAREMENÜ

HAUPTMENÜ 1:

Auf die Taste EINSTELLUNGEN drücken, um

das Hauptmenü 1 zu öffnen.

Die Menüauswahlmöglichkeiten unterscheiden sich

in Abhängigkeit davon, ob Sie sich im Standbild- oder

Videomodus beﬁ nden.

Im Standbildmodus sehen Sie:

1. Auﬂ ösung

2. Zeitraffer

3. Qualität

4. Schärfe

Im Videomodus ist lediglich eine Einstellung vorhanden:

1. Auﬂ ösung

EINSTELLUNG DER AUFLÖSUNG:

Im Standbildmodus können Sie Folgendes wählen:

- 12,0 MP (interpoliert*)

- 9,0 MP (interpoliert*)

- 5,0 MP

- 3,0 MP

- 1,3 MP

- VGA

Herauszoomen

DEUTSCH | 55

Im Videomodus können Sie Folgendes wählen:

- VGA

- QVGA

EINSTELLUNG DES ZEITRAFFERS

BILDER PRO SEKUNDE: In diesem Fenster stellen Sie

die Anzahl der Bilder pro Sekunde ein, die aufgenommen

werden sollen

INTERVALL: In diesem Fenster wird das Intervall zwischen

den Aufnahmen eingestellt

- Drücken Sie nach getroffener Auswahl zur

Bestätigung auf OK sowie auf die Menü-/

Einrichten-Taste, um zum Vorschaumodus

zurückzukehren.

- Wenn Sie die Auslösertaste drücken, um Ihren

Zeitraffer zu starten, werden Sie ein neues

Symbol

in der oberen linken Ecke des

Bildschirms bemerken.

- Sind alle Bilder pro Sekunde aufgenommen,

schaltet das InﬁniView zurück in den

Vorschaumodus.

- Zum Abbrechen der automatischen Aufnahme

bevor diese vollständig ist, einmal auf die

Auslösertaste drücken.

ANMERKUNG: Die Einstellung ZEITRAFFER ist nur im Standbildmodus verfügbar.

QUALITÄT

Die Qualitätseinstellung bestimmt den Kompressionsgrad

für das Bild, das Sie aufnehmen möchten. Je größer die

Kompression, desto kleiner die Dateigröße und die Anzahl

der Bilddetails.

Im Fenster Qualitätseinstellungen stehen 3

Auswahlmöglichkeiten zur Verfügung:

1. Superfein (größte Dateien, kleinste Kompression)

2. Fein

3. Normal (kleinste Dateien, größte Kompression)

ANMERKUNG: Die obige Nummer repräsentiert 32 Bilder pro Sekunde.

ANMERKUNG: Die obige Nummer repräsentiert 15 Sekunden

56 I DEUTSCH

SCHÄRFE

Die Schärfe erhöht die Unterschiede, die der Bildprozess

zwischen den Pixelrändern erkennt. Es können für die

Schärfeeinstellung keine Regeln aufgestellt werden. Finden

Sie durch Ausprobieren heraus, welche Einstellung sich für

Ihre Proben am besten eignet.

Für die Schärfe steht Folgendes zur Auswahl.

1. Hart

2. Normal

3. Weich

HAUPTMENÜ 2

Drücken Sie im HAUPTMENÜ 1 auf die Links-Taste,

um das HAUPTMENÜ 2 zu öffnen. Hier treffen Sie

auf folgenden Wahlmöglichkeiten:

1. Sprache

2. Energieeinsparung

3. Frequenz

4. Datumsstempel

5. TV-Ausgang

6. Datum/Uhrzeit

7. SD formatieren

8. Systemwiederherstellung

9. Version

SPRACHE

Das InﬁniView kann in 9 Sprachen verwendet werden:

1. Englisch

2. Deutsch

3. Französisch

4. Spanisch

5. Italienisch

6. Portugiesisch

7. Japanisch

8. Vereinfachtes Chinesisch

9. Traditionelles Chinesisch

Scrollen Sir zur bevorzugten Sprache und drücken Sie auf

OK, um diese auszuwählen.

DEUTSCH | 57

ENERGIEEINSPRARUNG

Die Energieeinsparung erlaubt Ihnen den Akku zu schonen,

indem das Gerät automatisch abschaltet. Folgende Zeiten

können eingestellt werden:

1. AUS: Die Energiesparfunktion ist aus; das Gerät schaltet

nicht automatisch ab.

2. 5 Min.: Das Gerät schaltet nach 5 Minuten ohne

Bedienung ab.

3. 10 Min.: Das Gerät schaltet nach 10 Minuten ohne

Bedienung ab.

4. 15 Min.: Das Gerät schaltet nach 15 Minuten ohne

Bedienung ab.

5. 30 Min.: Das Gerät schaltet nach 30 Minuten ohne

Bedienung ab.

FREQUENZ

Diese Einstellung steht mir der Aktualisierungsrate Ihres

Fernsehers in Verbindung. Verwenden Sie 60 Hz für die USA

(NTSC) und 50 Hz für andere Länder.

DATUMSSTEMPEL

Wenn Sie dies wünschen, können Sie Bilddateien (jedoch

keine Videodateien) mit einem Datumsstempel versehen.

Für die Schärfe steht Folgendes zur Auswahl.

1. DATUM/UHRZEIT: DATUM und UHRZEIT werden

uf der gespeicherten Bilddatei angezeigt.

2. DATUM: Lediglich das Datum wird auf der Bilddatei

angezeigt.

3. AUS: DATUM/UHRZEIT-Angaben werden NICHT

angezeigt

TV-AUSGANG

Stellen Sie Ihre TV-Ausgangseinstellung je nach Standort

entweder auf NTSC oder PAL ein.

1. Wählen Sie NTSC für:

- Nordamerika

- Südamerika (außer Brasilien, Argentinien,

Uruguay und Französisch-Guyana)

- Myanmar, Südkorea, Taiwan, Japan und die

Philippinen

2. Wählen Sie PAL für:

- Alle oben NICHT aufgeführten Länder

ANMERKUNG: siehe untenstehende Karte.

ANMERKUNG: DATUM und/oder UHRZEIT werden NICHT im

Vorschaumodus sondern lediglich auf der aufgenommenen

Bilddatei angezeigt.

58 I DEUTSCH

DATUM/UHRZEIT

Hier können Sie Datum und Uhrzeit einstellen.

Sie können auch unter den folgenden Datums-

Anzeigeoptionen wählen:

- JJ/MM/TT

- TT/MM/JJ

- MM/TT/JJ

SD-KARTE

Auf diesem Bildschirm können Sie Ihre MicroSD-Karte

formatieren. Sie sollten Ihre MicroSD-Karte vor der ersten

Verwendung formatieren.

ANMERKUNG: Während des Formatierens werden ALLE Dateien auf der

Karte gelöscht.

SYSTEMWIEDERHERSTELLUNG

Dieser Bildschirm ermöglicht Ihnen die Rücksetzung ALLER

Einstellungen auf die Werkseinstellungen.

VERSION

Der Versionsbildschirm zeigt Informationen über Ihre Firm-

ware-Version an. Hier können Sie keine Einstellungen ändern.

DEUTSCH | 59

DATEIEN AUF DEN COMPUTER

ÜBERTRAGEN

Schließen Sie Ihr Inﬁ niView per USB 2.0 an Ihren Computer an

Wählen Sie auf dem LCD-Bildschirm “Bilder hochladen”, indem

Sie die OK-Taste verwenden.

Ihr Computer kopiert die Dateien auf Ihrer MicroSD-Karte auf Ihre

Festplatte.

Nach abgeschlossener Übertragung können Sie die Dateien auf

Ihrem Computer öffnen.

AN EINEN FERNSEHER

ANSCHLIESSEN

Schließen Sie den 1/8-Zoll-Stecker am Ende des mitgelieferten

Videokabels an den AV-AUSGANGS-Port an der Sockelrückseite

des Inﬁ niView an.

Schließen Sie den gelben RCA-Stecker des Videokabels an einen

der gelben Videoeingangsanschlüsse Ihres Fernsehers an.

ANMERKUNG: Schlagen Sie in Ihrer Fernseher-Bedienungsanleitung nach, um den

Videoanschluss Ihres Fernsehers zu lokalisieren.

Schalten Sie den Fernseher ein. (Vergewissern Sie sich, dass Ihr

Fernseher auf den richtigen Eingangskanal eingestellt ist.)

Sie sollten nun ein Bild der auf dem Mikroskop betrachteten

Probe auf Ihrem Fernseherbildschirm sehen.

Video-Eingang auf dem

Fernsehbildschirm

Video-Ausgang

MOBILE CAPTUREPRO-SOFTWARE VON CELESTRON

Laden Sie die neueste Portable Capture Pro-Software von der Produktseite unter celestron.com herunter und installieren Sie sie.

Schließen Sie Ihr Inﬁ niView wie oben beschrieben an Ihren Computer an.

Wählen Sie aus den zwei Wahlmöglichkeiten auf dem LCD-Bildschirm den Modus “Vorschau auf dem Computer” aus.

Öffnen Sie auf Ihrem PC die mobile CapturePro-Software von Celestron.

ANMERKUNG: Sobald die Software gestartet wurde, erscheint ein leerer LCD-Bildschirm und Sie steuern das Mikroskop nun mithilfe Ihres Computers. Sie werden jedoch weiterhin

Inﬁ niView verwenden, um die folgenden Funktionen zu steuern.

ANMERKUNG: Wenn Sie per USB an einen Computer angeschlossen sind, wird der Lithium-Akku aufgeladen.

60 I DEUTSCH

A. ANSCHLUSS

Schließen Sie das Mikroskop per USB 2.0-Kabel an Ihren

Computer an.

Klicken Sie das Desktop-Symbol MicroCapturePro

an, um die Software zu starten.

Ihr Mikroskop sollte automatisch verbunden werden und

Bilder streamen.

ANMERKUNG: Wenn das Mikroskop nicht an den USB-Port angeschlossen ist, wird

folgende Fehlermeldung angezeigt: “Kein Gerät erkannt. Schließen Sie

Ihr Mikroskop bitte direkt an einen freien USB-Port an.”

1. Beleuchtungshelligkeit

2. Fokussierrad

3. Tisch-Einstellrad

4. Tischarretierung

5. Netztaste

7. DAS MIKROSKOP VERWENDEN

8. NUTZUNG DER SOFTWARE

A. EIN FOTO/VIDEO AUFNEHMEN

Klicken Sie zum Aufnehmen eines Fotos auf das Aufnahmemenü und scrollen Sie abwärts zu Foto.

Klicken Sie zum Aufnehmen eines Videos auf das Aufnahmemenü und scrollen Sie abwärts zu Video.

Wiederholen, um die Aufnahme zu beenden.

B. ANDERE MENÜPUNKTE

FILE: Unter dem Menüelement Datei ﬁnden Sie:

1. Fotoverzeichnis: Führt Sie zum Erstellen eines Ordners auf Ihrer Festplatte, in den Fotos gespeichert werden.

2. Videoverzeichnis: Führt Sie zum Erstellen eines Ordners auf Ihrer Festplatte, in den Videos gespeichert werden.

3. Verlassen: Schließt die MicroCapturePro-Software.

DEUTSCH | 61

OPTIONEN: Unter dem Menüpunkt Optionen, ﬁ nden Sie:

1. Auﬂ ösung: Stellt die Sensorbildauﬂ ösung ein. 2

Auﬂ ösungseinstellungen stehen zur Auswahl:

- 320 x 240

- 640 x 480

ANMERKUNG: Bei Anschluss an einen PC angeschlossen ist, Inﬁ niView können hochauﬂ ösende Bilder nicht erfassen , sondern

können für die Demonstration und Streaming verwendet werden. Um die Vorteile der volle 5 MP Auﬂ ösung, Unplug

Inﬁ niView vom Computer.

2. Datum/Uhrzeit: Schaltet den Datums- und Uhrzeitstempel an bzw. aus.

3. Sprache: Ändert die Spracheinstellung: 12 Sprachen stehen zur Auswahl:

- englisch, deutsch, französisch, spanisch, russisch, italienisch,

portugiesisch, niederländisch, polnisch, japanisch, koreanisch und

chinesisch

4. X-Y-Führung: Schaltet die Fadenkreuz-Führung auf dem Vorschaubildschirm

an bzw. aus.

5. Vollbildmodus: Ruft den Vollbildmodus auf. Zum

Verlassen auf ESC drücken.

ICONS: Zusammen mit den Menüpunkten gibt es Symbole, die folgendes bedeuten:

A. Nehmen Sie Snap Shot

B. Video starten. Stoppen Video

C. Set Time Lapse Intervalle

D. Full Screen-Modus (ESC gehen Sie zurück zum Hauptbildschirm)

62 I DEUTSCH

Die MicroCapturePro-Software von Celestron enthält eine

Messfunktion. Um diese Funktion nutzen zu können, muss

zuvor eine Messkalibrierung durchgeführt werden.

Vergewissern Sie sich, dass die X-Y-Führung auf “An”

gestellt ist, indem sie im Optionsmenü ausgewählt wurde.

Das gespeicherte Bild doppelklicken, um es im

Bildvorschaubildschirm zu öffnen.

Nehmen Sie ein Standbild auf. Das Bild wird in der

rechten Bildschirmspalte angezeigt.

Auf das Kalibrierungssymbol klicken.

Eine Linie anklicken und über einen “bekannten Wert” auf dem

Linealbild ziehen. Versuchen Sie dabei, die Linie so senkrecht

wie möglich zu den Linien auf dem Lineal zu halten.

Das Fenster “Vergrößerung anpassen” erscheint wie unten

dargestellt.

Geben Sie den bekannten Wert vom Kalibrierungslineal in den

Kasten “Tatsächliche Maße” ein.

Stellen Sie die Mikroskophöhe ein und stellen Sie Ihre

Probe scharf. Ersetzen Sie nun Ihre Probe durch das

Kalibrierungslineal.

Passen Sie den Fokus an und richten Sie das

Kalibrierungslineal aus, sodass die Linien auf dem Lineal

parallel zur vertikalen Linie auf der X-Y-Führung laufen.

C. KALIBRIERUNG UND MESSUNGEN

DEUTSCH | 63

Um sicherzustellen, dass die Kalibrierung erfolgreich war, zum

Bildaufnahmebildschirm zurückkehren.

Klicken Sie auf das Linealsymbol und wählen Sie auf

dem Aufklappmenü die Option “Beliebige Winkellinie” an.

Eine Linie anklicken und wie zuvor über denselben “bekannten

Wert” ziehen.

Wenn die Kalibrierung erfolgreich war, sollte der Abstand messen

Sie genau zu sein auf die “bekannten Wert”.

Klicken Sie zum Aufnehmen von Bildern ohne die Anpassung

von Höhe oder Vergrößerung auf das Kalibrierungssymbol.

Wählen Sie im Aufklappmenü “Vergrößerung einstellen” und

anschließend “Aufnahme-Vergrößerung einstellen”.

Ein Pop-up-Fenster öffnet sich. Geben Sie die oben rechts im

Hauptfenster angezeigte Vergrößerung ein.

D. MESSWERKZEUGE

Sie werden in der Mess-Dropdown-Menü gibt es viele Tools

bemerken. Hier ist die Liste der Messungen können Sie:

MAIN

1. Beliebiger Winkel: Misst in gerader Linie von Punkt A

zu Punkt B.

2. Durchgehende Linie: Misst den Gesamtabstand

zwischen mehreren Punkten. Es wird zuerst eine

gerade Linie von Punkt A zu Punkt B gemessen.

Anschließend anklicken und zur durchgehenden

Messung von Punkt B zu Punkt C ziehen. (Dies kann

beliebig oft wiederholt werden.)

3. Kreis mit Radius: Misst den Radius eines Kreises.

Ziehen Sie den Cursor ausgehend von der Mitte nach

außen auf ein beliebiges Randstück.

4. Kreis mit Durchmesser: Misst den Durchmesser eines

Kreises. Ziehen Sie den Cursor ausgehend von einem

äußeren Rand über den gegenüberliegenden Rand.

5. Dreipunktewinkel: Misst einen Winkel zwischen

zwei Punkten, ausgehend von einem Radius- oder

einem Schnittpunkt. Klicken Sie auf einen Punkt A

(Radiuspunkt), ziehen und klicken Sie auf Punkt B

und klicken Sie anschließend auf Punkt C. Der Winkel

wird gezeichnet und die Winkelangabe (Grad) wird

angezeigt.

EINSTELLUNGEN

1. Linieneigenschaften: Ändert die Einstellungen der

Linienart, -breite, -größe- und –farbe.

2. Texteigenschaften: Ändert die Einstellungen der

Schriftart, -größe-, des Stils sowie der Farbe.

3. Einheiten einstellen: Ändert die Einstellung von

Einheiten. Zur Auswahl stehen Millimeter, Zentimeter,

Pixel und Zoll.

64 I DEUTSCH

Die MicroCapturePro beinhaltet Funktionen zum Markieren, Zeichnen und/oder Hinzufügen von Anmerkungen in

gespeicherten Bildern. Damit können Sie praktischerweise schnell Anmerkungen hinzufügen, um Merkmale Ihrer

Probenbilder herauszustellen.

1.KENNZEICHNUNG

Klicken Sie für diese Funktion im Bildvorschaufenster auf das Zeichnen-Symbol

Die Optionen des Lineal-Aufklappmenüs umfassen:

MAIN

1.Linie: Zeichnet auf dem Bild eine gerade Linie.

2. Pfeil: Zeichnet auf dem Bild eine Linie mit Pfeil.

3. Freihand: Ermöglicht dem Benutzer das Freihandzeichnen. Damit können schnell handgeschriebene

Notizen hinzugefügt werden.

4. Rechteck: Zeichnet einen Kasten. Hiermit können Besonderheiten des Bilder hervorgehoben und Texte

umrahmt werden.

EINSTELLUNGEN

1. Linieneigenschaften: Ändert die Einstellungen der Linienart, -größe- und –farbe.

2. HINZUFÜGEN VON TEXT

Wählen Sie zum Eintippen von Anmerkungen auf dem Bild auf das Tippen-Symbol

Im Aufklappmenü können Schriftart, -größe und –farbe gewählt werden.

E. ANMERKUNGEN HINZUFÜGEN UND BILDER MARKIEREN

DEUTSCH | 65

A. Speichern: Speichern Sie die Datei

B. In den Zwischenspeicher kopieren: Kopieren Sie in

einem anderen Programm öffnen

C. Kopieren: Speichern als Kopie

D. Vorigen: Bringt Sie zurück zum vorherigen Bild in

Ordner zum Speichern

E. Nächstes: Bringt Sie uns auf dem nächsten Bild in

Speicherordner

F. Rückgängig: Bringt Sie einen Schritt zurück

G. Wiederholen: Nimmt man einen Schritt vorwärts

H. Zeichnen

I. Text/Anmerkungen

J. Messen

K. Kalibrierung

L. Aktuelle Vergrößerung (basierend auf der letzten

Kalibrierung)

F. BILDVORSCHAU ICONS ERKLÄRT

9. MEHRFACHSTECKER

Wenn Sie Ihr InﬁniView nicht in Nordamerika bezogen haben

(Modell 44361), verfügen Sie über einen Mehrfachstecker-

Netzteil. Es verfügt über 3 austauschbare Steckerköpfe für

Steckdosen in Europa, Großbritannien, Hongkong und China.

So wechseln Sie den Steckerkopf:

- Halten Sie mit einer Hand das

Hauptsteckergehäuse und mit der anderen Hand

den Steckerkopf Ihrer Wahl.

- Drücken Sie auf die kleine Entriegelungstaste

auf dem Steckergehäuse (dargestellt im

untenstehenden Bild).

- Nun werden die Flachstifte des Steckerkopfes in

den Nuten des Steckergehäuses verriegelt.

- Drehen Sie den Steckerkopf um 90 ° im

Uhrzeigersinn, bis er “hörbar einrastet”.

Drücken Sie zum Abnehmen des Steckerkopfes die kleine

Entriegelungstaste und drehen Sie den Steckerkopf zum

Entriegeln gegen den Uhrzeigersinn.

66 I DEUTSCH

FCC-Erklärung: Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B in Übereinstimmung mit Artikel 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen

angemessenen Schutz vor Störungen in Wohngegenden bieten. Dieses Gerät erzeugt, verwendet Hochfrequenzenergie und kann diese ausstrahlen und kann, wenn es nicht in Übereinstimmung mit den

Anweisungen installiert und verwendet wird, Störungen im Funkverkehr verursachen. Es kann jedoch keine Garantie gegeben werden, dass in einer bestimmten Installation keine Störungen auftreten können. Falls

dieses Gerät Störungen beim Radio- oder Fernsehempfang verursacht, was durch ein vorübergehendes Ausschalten des Geräts festgestellt werden kann, wird der Benutzer dazu angehalten, die Störung durch eine

oder mehrere der nachstehenden Maßnahmen zu beheben:

Dieses Gerät wurde für den Gebrauch von 14 Jahren und länger konzipiert. Design und technische Daten können ohne vorherige Ankündigung ändern.

10. PFLEGE UND INSTANDHALTUNG

Ihr Mikroskop mit Digitalkamera ist ein präzises optisches Instrument und sollte zu jeder Zeit mit Vorsicht behandelt werden.

Befolgen Sie diese Pﬂege- und Wartungsvorschläge, und ihr Mikroskop wird während seiner Lebensdauer nur sehr wenig

Wartung benötigen.

Lagern Sie das Mikroskop an einem trockenen und

sauberen Ort.

Verwenden Sie Ihr Mikroskop keinesfalls an Orten, an

denen die Bedienung solcher Geräte beschränkt ist.

Unsachgemäße Nutzung führt zur Gefahr von schweren

Unfällen.

Versuchen Sie nicht, an die internen Komponenten Ihres

Mikroskops zu gelangen oder es in irgendeiner Weise zu

modiﬁzieren. Nur autorisierte Techniker sollten Wartungs-

oder Reparaturarbeiten vornehmen.

Halten Sie Ihr Mikroskop von Wasser und anderen

Flüssigkeiten fern. Verwenden Sie es keinesfalls im

Regen oder Schnee. Feuchtigkeit führt zur Brand- oder

Stromschlaggefahr.

Befreien Sie den LCD-Bildschirm oder andere optische

Komponenten mit einer Kamelhaarbürste oder einem

Gebläse von Staub und Verschmutzungen. Wischen Sie die

Oberﬂäche anschließend mit dem mitgelieferten trockenen

Mikrofasertuch ab.

Wenn die Außenﬂächen Ihres Mikroskops gereinigt werden

müssen, können Sie diese mit einem feuchten Tuch

abwischen.

12. GEWÄHRLEISTUNG

Ihr LCD-Mikroskop InﬁniView verfügt über eine zweijährige eingeschränkte Gewährleistung. Besuchen Sie bitte

für weitere Informationen bezüglich Celestron-Mikroskopen die Celestron-Website: celestron.com

PROBLEME LÖSUNG

Das Gerät lässt sich nicht einschalten. Überprüfen Sie den Akkustand. Wenn nötig, durch Anschließen an eine Wechselstromquelle

auﬂaden.

Der Bildschirm ist leer. Sicherstellen, dass das Gerät eingeschaltet ist.

Den Akkustand überprüfen und wenn nötig auﬂaden.

Vergewissern Sie sich, dass das zu vergrößernde Objekt korrekt unter dem Objektiv

positioniert ist.

Auf dem Bildschirm sind Verschmutzungen

oder Flecken.

Reinigen Sie Bildschirm und Objektiv vorsichtig mit dem mitgelieferten Mikrofasertuch.

Das Mikroskop ist an einen Fernseher

angeschlossen, auf dem Fernsehbildschirm

erscheint jedoch kein Bild.

Sicherstellen, dass der Fernseher eingeschaltet ist.

Schalten Sie auf Ihrem Fernseher zum richtigen Videoeingangskanal. (Dieser variiert je nach

Hersteller.)

Vergewissern Sie sich, dass das Videokabel sicher an den Videoausgangsport des

Mikroskops sowie korrekt an den Videoeingang Ihres Fernsehers angeschlossen ist.

Die Akkuanzeige-LED leuchtet nicht,

obwohl das Netzteil verbunden und an eine

Wandsteckdose angeschlossen ist.

-oder-

Der Akku lädt nicht auf.

Stellen Sie sicher, dass das Kabel an den richtigen Anschluss angeschlossen ist.

Überprüfen Sie, ob die Steckdose stromversorgt ist und keine Fehlfunktion aufweist. Wenn

die Steckdose an einen Wandschalter angeschlossen ist, sicherstellen, dass der Schalter

an ist.

11. FEHLERBEHEBUNG

+ Die Empfangsantenne verlegen oder neu ausrichten.

+ Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.

+ Das Gerät an eine andere Steckdose auf einem anderen Stromkreis als dem des Empfängers anschließen.

+ Den Händler oder einen erfahrenen Radio- und Fernsehtechniker um Hilfe bitten

celestron.com/pages/technical-support

2835 Columbia Street • Torrance, CA 90503 USA

ITALIANO I 67

MANUALE DI ISTRUZIONI

MODELLO N.44360, 44361

MICROSCOPIO DIGITALE LCD

68 I ITALIANO

CONTENUTO DELLA CONFEZIONE

2. INTRODUZIONE

Grazie per aver acquistato il microscopio digitale LCD Celestron Inﬁ niView, dotato di sensore da 5 megapixel e schermo

LCD a colori da 3,5”. Il microscopio è uno strumento ottico di precisione, realizzato con materiali di altissima qualità per

garantirne lunga durata. È progettato per dare all’utente un divertimento perenne con manutenzione minima.

Prima di utilizzare il microscopio, leggere per intero le

istruzioni e fare riferimento alle illustrazioni che seguono.

Acquisire familiarità con le diverse caratteristiche del

microscopio Celestron Inﬁ niView in modo da ottenere il

massimo dall’utilizzo dello strumento.

Il microscopio Inﬁ niView fornisce una visione a basso

consumo a partire da 4x ﬁ no a 160x, grazie al software

integrato e allo schermo LCD. Per ingrandimenti

ﬁ no a 800x, collegare il microscopio al computer

(l’ingrandimento dipende dalla dimensione del monitor).

Inﬁ niView è un microscopio per piccoli ingrandimenti,

ideale soprattutto per esaminare piccoli oggetti come

monete, francobolli, rocce, componenti elettronici, insetti

e altri oggetti 3D. È possibile visualizzare i campioni sui

vetrini tramite l’illuminazione superiore, ma il presente

microscopio non è ideale per questa funzione. Alcuni dei

nostri microscopi biologici disponibili sul sito celestron.

com sono più adatti per questo tipo di impiego.

Il microscopio digitale LCD Celestron Inﬁ niView non

impiega un oculare come i microscopi tradizionali. Il

sensore della fotocamera “vede” il campione con un

ingrandimento 10x e l’immagine è visualizzata sullo

schermo LCD a colori ad alta risoluzione. Questo rende

piacevole l’utilizzo del microscopio, limita gli sforzi a

collo e occhi e permette una facile condivisione con

gli altri. La registrazione di immagini e video è molto

semplice. Salvare, trasferire e condividere i ﬁ le immagine

è facile e veloce grazie al cavo USB 2.0 in dotazione e

a un computer. È inoltre possibile visualizzare tali ﬁ le

multimediali sulla maggior parte degli schermi TV con il

cavo AV/TV.

Leggere le sezioni del presente manuale con i suggerimenti

per cura, manutenzione e risoluzione dei problemi, per

assicurarsi che il microscopio Inﬁ niView funzioni per anni con

prestazioni, uso e divertimento di qualità.

Microscopio digitale LCD

Inﬁ niView

Adattatore CA (1) Batteria al litio (1) Cavo USB (1) Cavo uscita TV (1)

Guida avvio rapido (1) Panno per la pulizia (1) Righello di taratura (1)

ITALIANO I 69

COMPONENTI

FUNZIONE

1. Schermo LCD a colori da 3,5”

2. Vano per scheda MicroSD

3. Rotella di messa a fuoco

4. Tubo del microscopio

5. Tavolino portaoggetti

6. Rotella di blocco tavolino portaoggetti

7. Rotella di regolazione altezza tavolino

portaoggetti

8. Pulsante Acquisizione

9. Rotella di regolazione illuminatore LED

10. Interruttore zoom digitale (+/-)

11. Porta ingresso CC 5 V

12. Porta uscita TV

13. Porta USB

14. Vano Batteria

15. Indicatore LED stato di carica della batteria

DETTAGLI SCHERMO LCD

15.

Vano per

scheda MicroSD

Manopola di

regolazione

LED

Riduzione

Ingrandimento

Riproduci/Sinistro

Impostazioni

Conferma

Modalità/Sù

Giù

Alimentazione

70 I ITALIANO

SPECIFICHE

SKU 44360 e 44361

Monitor LCD LCD a colori TFT da 3,5” (90 mm) /zoom digitale 4x/320 x 240 pixel, rapporto 4:3

Dimensione sensore 5 megapixel

Tavolino portaoggetti Altezza regolabile: 4,38” x 4,38” x 0,38” (111 x 111 x 9,5 mm)

Lente Vetro di alta qualità a 5 elementi, ﬁltro IR/LFE (lunghezza focale equivalente): 15,8 mm /

Campo visivo: 13.0”

Ingrandimento Da 4x a 160x tramite schermo LCD (ﬁno a 800x tramite monitor del computer via

collegamento USB)

Intervallo messa a fuoco Da 10 mm a inﬁnito

Distorsione immagine .10%

Illuminatore Anello superiore - 8 LED bianchi regolabili

Pulsante di scatto Sulla base - limita la vibrazione dell'immagine

Risoluzione immagine Regolabile: 5 MP, 3 MP, 1,3 MP, VGA (12 MP con interpolazione*)

Risoluzione video VGA, 30 fps

Alimentazione Batteria ricaricabile al litio 800 mAh

Memoria Vano scheda MicroSD - supporta max 32G (scheda NON inclusa)

Interfaccia computer USB 2.0 - opzione di carica della batteria anche via USB

Adattatore CA 44360: presa USA 44361: (adattatore presa) - da 100 a 240 V- 50/60 Hz

Software Sull'unità: software per acquisizione immagini con funzione zoom e timer

Scaricabile da celestron.com: Celestron Portable CapturePro

(con funzione di misurazione e note)

Sistemi operativi supportati Windows: Windows XP/Vista/7.0/8.0 Mac: OSX 10.6/10.7

Lingue disponibili per il software Sull’unità: (9) Inglese, Tedesco, Francese, Spagnolo, Italiano, Portoghese, Giapponese,

Cinese sempliﬁcato, Cinese tradizionale

Su computer: (12) Inglese, Tedesco, Francese, Spagnolo, Russo, Italiano, Portoghese,

Olandese, Polacco, Giapponese, Coreano e Cinese

Uscita TV Cavo AV (incluso)

Dimensioni 149 x 104 x 227 mm (5,80” x 4,10” x 8,90” )

Peso 1,5 lb /24 oz. oppure 680 g

*Interpolazione indica l’aggiunta di pixel da parte del software per rendere più grande un’immagine in modo

artiﬁciale. Questa funzione può essere utile quando si stampa utilizzando grandi formati.

ITALIANO I 71

ACCENSIONE

Premere il pulsante POWER per accendere l’unità.

Premere nuovamente il pulsante POWER per spegnere

l’unità.

NOTA: Inﬁ niView ha una funzione di risparmio energetico. Consultare la sezione 6.2.C

per maggiori dettagli

3. IMPOSTAZIONI

INSTALLAZIONE DELLA BATTERIA

Aprire il vano batteria e inserire la batteria al litio, accertandosi

di allineare i punti di collegamento in maniera corretta.

NOTA: nonostante la batteria abbia una carica parziale, caricare la batteria se si intende

utilizzare il microscopio solo con la batteria. Consultare la sezione che segue per

maggiori informazioni sulle modalità di carica della batteria

INSERIMENTO DELLA SCHEDA

MICROSD

Per acquisire immagini con il microscopio quando NON si

è collegati al computer, è necessario inserire una scheda

MicroSD.

NOTA: La scheda MicroSD NON è inclusa. Per acquisire immagini senza una scheda

MicroSD, consultare la sezione 5.E del presente manuale per istruzioni sulla

modalità di installazione del software per computer e su come utilizzarlo per salvare

le immagini sul computer.

Individuare il vano per la scheda MicroSD (2) sul lato dello

schermo LCD.

Inserire la scheda nell’apposito vano ﬁ no a sentire un clic e

ﬁ no a quando la scheda non sia bloccata in posizione. Non

spingere con forza la scheda nel vano, poiché ciò potrebbe

danneggiare la scheda o il vano.

NOTA: Formattare la scheda MicroSD prima dell’uso. Consultare la sezione 6.2.G per

maggiori dettagli su come effettuare la formattazione della scheda.

Pulsante Power

72 I ITALIANO

ICONE DELLO SCHERMO

NOTA: È possibile spegnere le icone dello schermo spingendo verso l’interno il pulsante

Zoom (10).

Riconoscimento scheda MicroSD

Impostazione acquisizione video

Impostazione risoluzione corrente

Indicatore stato di carica batteria

CARICAMENTO DELLA BATTERIA

Inserire l’estremità piccola dell’adattatore di

alimentazione nell’ingresso CC (11) situato sul retro

dell’unità.

Inserire l’altra estremità nella presa CA a muro standard.

L’indicatore LED dello stato di carica della batteria (15)

si accende in rosso per indicare che la batteria sta

caricando.

Una volta che la batteria è completamente carica,

l’indicatore LED dello stato di carica della batteria si

spegne ed è quindi possibile scollegare l’unità.

È possibile utilizzare Inﬁ niView in modo continuo senza

ricorrere a una fonte di alimentazione esterna per un

periodo di tempo massimo di 2 ore.

È possibile monitorare il livello di carica della batteria

sullo schermo LCD. Individuare l’icona dell’indicatore

dello stato di carica della batteria descritta sopra.

NOTA: Se avete acquistato l’Inﬁ niView al di fuori del Nord America (articolo 44361),

l’adattatore CA è dotato di 3 teste della spina intercambiabili. Consultare la

sezione 9 per le modalità di cambio delle teste della spina.

Acquisizione immagine

Acquisizione video

Acquisizione immagini in sequenza

N. di immagini scattate/N. di immagini

rimanenti

Tempo residuo acquisizione video

(Ore:Minuti:Secondi)

ITALIANO I 73

4. OSSERVAZIONE E ACQUISIZIONE DI IMMAGINI

A. Accertarsi che Inﬁ niView sia acceso.

Posizionare l’oggetto sul

tavolino portaoggetti

C. Ruotare la rotella di regolazione dell’altezza del tavolino (7)

per avvicinare il campione al tubo del microscopio (4).

E. Quando è stato raggiunto il livello di messa a

fuoco desiderato, bloccare in posizione il tavolino

portaoggetti serrando la rotella di blocco del

tavolino (6).

D. Ruotare la rotella di messa a fuoco (3) per ottenere una messa a

fuoco soddisfacente dell’oggetto.

F. Per registrare un’immagine, premere il pulsante Acquisizione (8).

NOTA: Premere il pulsante Riproduci/Sinistro sullo schermo LCD per passare dalla modalità

Acquisizione immagine alla modalità Acquisizione video e viceversa

B. Posizionare il campione sul tavolino portaoggetti (5). Se

l’oggetto è abbastanza sottile, ﬁ ssarlo al tavolino utilizzando

gli appositi clip cromati.

G. In modalità video, premere il pulsante Acquisizione per

avviare la registrazione video. Premere nuovamente il

pulsante per arrestare la registrazione.

74 I ITALIANO

5. CARATTERISTICHE

DEL SOFTWARE

RIPRODUZIONE DI FILE

IMMAGINE SALVATI:

Per riprodurre un video o rivedere un’immagine, è

sufﬁ ciente tenere premuto il pulsante Riproduci/Sinistro

sullo schermo LCD.

Appare sullo schermo l’ultima immagine (o la miniatura

dell’ultimo video), con una freccia direzionale in cima allo

schermo.

Per scorrere le immagini e le miniature, premere il

pulsante SÙ

Per scorrere le immagini e le miniature, premere il

e/o GIÙ .

Per modiﬁ care un’immagine o un video speciﬁ co

utilizzando la funzione Riproduci, premere il pulsante

Impostazioni.

Appare la seguente schermata con 3 opzioni:

1. Elimina

2. Proteggi

3. Presentazione

1. ELIMINA I FILE IMMAGINE:

Questa opzione elimina l’immagine o il video selezionato

o TUTTE le immagini.

ITALIANO I 75

2. PROTEGGI I FILE IMMAGINE:

Questa opzione consente di “bloccare” e “sbloccare”

l’immagine o il video selezionato o TUTTI i ﬁ le immagine/

video presenti sul disco per proteggerli.

3. PRESENTAZIONE:

Questa opzione crea una presentazione utilizzando

tutti i ﬁ le immagine sulla scheda MicroSD. Selezionare

Presentazione, quindi scegliere l’intervallo di tempo tra

un’immagine e l’altra.

FILTRI:

Nella schermata principale o in modalità di visualizzazione,

premere il pulsante MODALITÀ/SÙ

Nella schermata principale o in modalità di visualizzazione,

per scorrere le diverse opzioni:

A. Immagine a colori

B. Immagine in negativo

C. Immagine in bianco e nero

76 I ITALIANO

ZOOM DIGITALE:

Premere verso l’alto il pulsante Zoom per ingrandire e

verso il basso per ridurre l’ingrandimento.

Lo Zoom ha un intervallo compreso tra 1,0x e 4,0x.

6. INTRODUZIONE AI

MENU DEL SOFTWARE

MENU PRINCIPALE 1:

Premere il pulsante IMPOSTAZIONI per accedere

al Menu Principale 1.

Le opzioni del menu variano in base alla modalità corrente

(immagine o video).

In modalità immagine, sono disponibili le seguenti opzioni.

1. Risoluzione

2. Time Lapse

3. Qualità

4. Nitidezza

È presente un’unica opzione in modalità video.

1. Risoluzione

IMPOSTAZIONE RISOLUZIONE

In modalità immagine, le opzioni sono:

-12 megapixel (interpolati*)

- 9 megapixel (interpolati*)

- 5 megapixel

- 3 megapixel

-1,3 megapixel

- VGA

Ingrandimento

Riduzione

ITALIANO I 77

In modalità video, le opzioni sono:

- VGA

- QVGA

IMPOSTAZIONE “TIME LAPSE”

(IMMAGINI IN SEQUENZA)

FOTOGRAMMI In questa ﬁnestra è possibile impostare il

numero di fotogrammi che si desidera scattare.

INTERVALLO

In questa ﬁnestra viene impostato l’intervallo tra uno

scatto e l’altro.

- Una volta impostate le diverse opzioni, premere

OK per confermare e premere il pulsante Menu/

Impostazioni per tornare alla modalità anteprima.

- Quando viene premuto il pulsante Acquisizione

per avviare il time lapse, una nuova icona

appare sull’angolo in alto a sinistra dello

schermo.

- Una volta scattati tutti i fotogrammi, InﬁniView

ritorna allo schermo anteprima.

- Per interrompere l’acquisizione automatica prima

che sia completata, premere una volta il pulsante

Acquisizione.

- NOTA: l’impostazione TIME LAPSE funziona solo in modalità immagine.

QUALITÀ

Le impostazioni Qualità determinano il livello di

compressione dell’immagine che si sta per scattare. A una

maggiore compressione corrisponde una dimensione del

ﬁle inferiore, ma si ottiene un’immagine con meno dettagli.

Sono presenti 3 opzioni nella ﬁnestra delle impostazioni

Qualità:

1. Elevata (ﬁle di maggiori dimensioni, compressione

al minimo)

2. Buona

3. Normale (ﬁle di dimensioni inferiori, compressione

al massimo)

NOTA: iI numero nell’immagine sopra indica 32 fotogrammi.

NOTA: il numero nell’immagine sopra indica 15 secondi.

78 I ITALIANO

NITIDEZZA

La nitidezza aumenta le differenze che il processo di

creazione dell’immagine rileva tra i bordi dei pixel. Non

esistono regole per quanto riguarda le impostazioni di

nitidezza. Fare dei tentativi per individuare l’impostazione

ottimale per i campioni osservati.

Le opzioni per Nitidezza sono:

1. Elevata

2. Normale

3. Bassa

MENU PRINCIPALE 2

Nel MENU PRINCIPALE 1, premere il pulsante sinistro per

accedere al MENU PRINCIPALE 2. Le opzioni disponibili

sono le seguenti.

1. Lingua

2. Risparmio Energetico

3. Frequenza

4. Registrazione della Data

5. Uscita TV

6. Data/Ora

7. Formattazione scheda SD

8. Ripristino del sistema

9. Versione

LINGUA

InﬁniView è disponibile in 9 lingue:

1. Inglese

2. Tedesco

3. Francese

4. Spagnolo

5. Italiano

6. Portoghese

7. Giapponese

8. Cinese sempliﬁcato

9.Cinese tradizionale

Scorrere ﬁno alla lingua prescelta e premere OK

per selezionarla.

ITALIANO I 79

RISPARMIO ENERGETICO

La funzione di Risparmio energetico consente di risparmiare

la carica della batteria impostando l’unità perché si spenga

automaticamente. Le opzioni tra cui scegliere sono le

seguenti.

1. OFF: la funzione Risparmio energetico è disattivata; l’unità

non si spegne in automatico

2. 5 min: l’unità si spegne dopo 5 minuti di non utilizzo

3. 10 min: l’unità si spegne dopo 10 minuti di non utilizzo

4. 15 min: l’unità si spegne dopo 15 minuti di non utilizzo

5. 30 min: l’unità si spegne dopo 30 minuti di non utilizzo

FREQUENZA

Questa impostazione riguarda la frequenza di

aggiornamento del televisore. Per gli USA (NTSC), usare 60

Hz; per gli altri, usare 50 Hz.

REGISTRAZIONE DELLA DATA

Se si desidera, è possibile mostrare la data su ﬁ le immagine

(ma non su ﬁ le video).

Le opzioni sono:

1. DATA/ORA: mostra DATA e ORA sul ﬁ le immagine

salvato

2. DATA: mostra solo la data sul ﬁ le immagine

3. OFF: NON mostra alcuna informazione relativa a

DATA/OR A

USCITA TV

Impostare l’uscita TV su NTSC o PAL, a seconda della

propria posizione.

1. Scegliere NTSC per:

- Nord America

- Sud America (esclusi Brasile, Argentina, Uruguay

e Guyana francese)

- Birmania, Corea del Sud, Taiwan, Giappone e

Filippine

2. Scegliere PAL per:

- Tutti gli altri Paesi NON compresi nell’elenco

di cui sopra

NOTA: Vedere la mappa qui di seguito.

NOTA: La DATA e/o l’ORA NON vengono visualizzate in modalità anteprima,

solo sul ﬁ le immagine registrato.

80 I ITALIANO

DATA/OR A

Qui è possibile impostare la Data e l’Ora corrette.

È inoltre possibile scegliere una delle seguenti opzioni

di visualizzazione della data.

- AA/MM/GG

- GG/MM/AA

- MM/GG/AAY

SCHEDA SD

Da questa schermata, è possibile formattare la scheda

MicroSD. Formattare la scheda MicroSD prima di utilizzarla

per la prima volta.

NOTA: Durante il processo di formattazione, vengono eliminati TUTTI i ﬁ le presenti

sulla scheda.

RIPRISTINO DEL SISTEMA

Questa schermata consente di ripristinare TUTTE le

impostazione alle impostazioni predeﬁ nite di fabbrica.

VERSIONE

La schermata Versione mostra le informazioni relative

alla versione del ﬁ rmware. Non è possibile operare alcuna

modiﬁ ca in questa schermata.

ITALIANO I 81

TRASFERIMENTO DI FILE A UN

COMPUTER

Collegare Inﬁ niView al computer attraverso la porta USB 2.0

Sullo schermo LCD, selezionare “Caricamento immagini”, usando il

pulsante OK.

Il computer copia i ﬁ le dalla scheda MicroSD al disco rigido.

Quando il trasferimento è stato completato, è possibile aprire i ﬁ le

dal computer.

COLLEGAMENTO AL TELEVISORE

Inserire la spina da 1/8” del cavo video in dotazione nell’uscita

AV di Inﬁ niView sul retro della base.

Inserire la spina gialla RCA del cavo video in uno dei connettori

video gialli del televisore.

NOTA: Consultare il manuale del televisore per individuare il connettore video del televisore.

Accendere il televisore (assicurarsi che il televisore sia

sintonizzato nel canale di ingresso appropriato).

È ora possibile visualizzare l’immagine del campione nel

microscopio direttamente sullo schermo del televisore.

Ingresso video sul monitor

del televisore

Uscita video

SOFTWARE CELESTRON PORTABLE CAPTUREPRO

Scarica e installa il software Portable Capture Pro più recente dalla pagina del prodotto su celestron.com.

Collegare Inﬁ niView al computer come descritto sopra.

Selezionare la modalità “Anteprima su computer” dalle 2 opzioni disponibili sullo schermo LCD.

Aprile il software Celestron Portable CapturePro sul computer.

NOTA: Una volta avviato il software, lo schermo LCD diventa bianco ed è possibile controllare il microscopio direttamente dal computer. Tuttavia, continuerai

a utilizzare Inﬁ niView per controllare le funzioni seguenti.

NOTA: Quando l’unità è collegata a un computer tramite collegamento USB, la batteria al litio si ricarica.

82 I ITALIANO

A. COLLEGAMENTO

Collegare il microscopio a un computer mediante cavo USB 2.0.

Fare clic sull’icona Micro Capture Pro

sul desktop per lanciare il software.

Il microscopio dovrebbe collegarsi in automatico e iniziare a

visualizzare le immagini.

NOTA: Se il microscopio non è collegato alla porta USB, viene visualizzato il seguente messaggio

di errore: “No device detected. Please connect your microscope directly to an open USB

port” (Nessun dispositivo rilevato. Collegare il microscopio a una porta USB direttamente).

1. Luminosità dell’illuminatore

2. Rotella di messa a fuoco

3. Rotella di regolazione tavolino portaoggetti

4. Rotella di blocco tavolino portaoggetti

5. Pulsante Power

7. UTILIZZO DEL MICROSCOPIO

8. UTILIZZO DEL SOFTWARE:

A. ACQUISIZIONE DI FOTO/VIDEO

Per acquisire una foto, fare clic sul menu Capture (Acquisizione) e selezionare Photo (Foto).

Per avviare la registrazione di un video, fare clic sul menu Capture (Acquisizione) e selezionare Video.

Per arrestare la registrazione selezionare di nuovo Video.

B. ALTRE VOCI DI MENU

FILE: Sotto la voce di menu File, troverete:

1. Photos Directory (Directory foto): consente di accedere a una speciﬁca cartella sul disco ﬁsso dedicata all’archiviazione

delle foto.

2. Video Directory (Directory video): consente di accedere a una speciﬁca cartella sul disco ﬁsso dedicata all’archiviazione dei video.

3. Exit (Esci): consente di uscire dal software Micro CapturePro.

ITALIANO I 83

OPZIONI: Sotto la voce di menu Opzioni, troverete:

1. Resolution (Risoluzione): consente di impostare la risoluzione del sensore di immagine. È possibile

scegliere tra 2 impostazioni:

- 320 x 240

- 640 x 480

NOTA: Quando è collegato a un PC, Inﬁ niView non è in grado di catturare immagini ad alta risoluzione, ma può essere utilizzato per la dimostrazione e lo streaming.

Per usufruire della piena risoluzione 5 MP, scollegare Inﬁ niView dal computer.

2. Date/Time (Data/Ora): attiva o disattiva l’indicatore

di data e ora.

3. Language (Lingua): consente di modiﬁ care l’impostazione della lingua. È possibile scegliere tra 12 lingue:

-inglese, tedesco, francese, spagnolo, russo, italiano, portoghese, olandese, polacco,

giapponese, coreano e cinese.

4. X,Y Guide (Guida X,Y): attiva o disattiva il reticolo guida sulla schermata di anteprima.

5. Fullscreen Mode (Modalità schermo intero): consente di accedere alla modalità a schermo intero.

Premere ESC per uscire dalla modalità.

ICONE: Insieme con le voci di menu, ci sono icone che hanno il seguente signiﬁ cato:

A. Prendere Snap Shot

B. Avvia video. Arresto video

C. Imposta ora estinguersi Intervalli

D. Modalità a tutto schermo (premere ESC per tornare alla schermata principale)

84 I ITALIANO

Il software Micro Capture Pro è provvisto di una funzione

di misurazione. Per utilizzare questa funzione è necessario

prima di tutto eseguire una calibrazione.

Assicurarsi che la voce X,Y Guide (Guida X,Y) nel menu

Options (Opzioni) sia impostata su “On” (Attiva).

Fare doppio clic sull’immagine salvata per aprirla nella

schermata Image Preview (Anteprima immagine).

Acquisire un’immagine ﬁssa. L’immagine viene visualizzata

nella colonna sul lato destro dello schermo.

Fare clic sull’icona di calibrazione

Fare clic e trascinare una linea lungo un “valore conosciuto”

sull’immagine del righello. Cercare di mantenere la linea il più

perpendicolare possibile rispetto alle linee sul righello.

La ﬁnestra “Adjust magniﬁcation” (Regola ingrandimento)

compare come illustrato nella ﬁgura sottostante.

Inserire nella casella “Actual Dimension” (Dimensione effettiva)

il “valore conosciuto” indicato sul righello di calibrazione.

Regolare l’altezza del microscopio e la messa a fuoco sul

campione. Quindi, sostituire il campione con il righello di

calibrazione.

Regolare di nuovo la messa a fuoco e allineare il righello

di calibrazione in modo che la scala graduata del righello

sia parallela alla linea verticale sulla guida X,Y.

C. CALIBRAZIONE E MISURAZIONE

ITALIANO I 85

Per assicurarsi che la calibrazione sia avvenuta correttamente,

tornare alla schermata di acquisizione immagine.

Fare clic sull’icona del righello e dal menu a discesa

selezionare l’opzione “Any Angle Line” (Qualsiasi angolo di una

linea).

Fare clic e trascinare una linea come in precedenza lungo lo

stesso “valore conosciuto”.

Se la calibrazione è stata eseguita correttamente, la distanza

misurata dovrebbe essere esatti al “valore noto”

Per acquisire immagini senza modiﬁ care l’altezza o

l’ingrandimento, fare clic sull’icona di calibrazione. Dal menu a

discesa, selezionare “Set Magniﬁ cation” (Imposta ingrandimento),

quindi selezionare “Set Capture Magniﬁ cation” (Imposta

ingrandimento dell’acquisizione).

Viene visualizzata una ﬁ nestra a comparsa. Digitare un valore

nella casella Magniﬁ cation (Ingrandimento) nell’angolo superiore

destro della ﬁ nestra principale.

D. STRUMENTI DI MISURA

Si noterà nei menu a tendina di misura ci sono molti strumenti.

Ecco l’elenco delle misure si può prendere:

PRINCIPALE

1. Any Angle (Qualsiasi angolo): misura da un punto A a

un punto B in una linea retta.

2. Continuous Line (Linea continua): misura la distanza

totale tra più punti. Iniziare misurando una linea

retta da un punto A a un punto B, quindi fare clic e

trascinare per continuare la misurazione da un punto B

a un punto C (è possibile ripetere l’operazione quante

volte si desidera).

3. Radius Circle (Raggio di un cerchio): misura il raggio

di un cerchio. Iniziando dal centro, trascinare il cursore

verso un punto qualsiasi del bordo.

4. Diameter Circle (Diametro di un cerchio): misura il

diametro di un cerchio. Iniziando da un punto qualsiasi

del bordo, trascinare il cursore verso un punto opposto

del bordo.

5. Three Point Angle (Tre punti di un angolo): misura un

angolo tra due punti, iniziando dal punto di un raggio

o da un punto di intersezione. Fare clic su un punto A

(punto di un raggio). trascinare e fare clic su un punto

B, quindi fare clic su un punto C. Vengono visualizzati

l’angolo e i suoi gradi.

IMPOSTAZIONI

1. Line Properties (Proprietà linea): consente di

modiﬁ care le impostazioni per tipo di linea, larghezza,

dimensione e colore.

2. Line Properties (Proprietà testo): consente di

modiﬁ care le impostazioni per tipo di carattere,

dimensione, stile e colore.

3. Set Units (Imposta unità): consente di modiﬁ care

l’impostazione dell’unità di misura. È possibile

selezionare tra millimetri, centimetri, pixel e pollici.

86 I ITALIANO

Micro Capture Pro include alcune funzioni che consentono di aggiungere delle note alle immagini salvate, segnarle o

disegnarci sopra. Ciò può essere utili per scrivere annotazioni e effettuare segnalazioni direttamente sulle immagini in

modo rapido.

1. MARCATURA

Per utilizzare tale funzione, fare clic sull’icona Draw (Disegna) dalla ﬁ nestra Image Preview

(Anteprima immagine).

Le opzioni presenti nel menu a discesa di Draw (Disegna) sono:

PRINCIPALE

1. Line (Linea): consente di disegnare una linea retta sull’immagine.

2. Arrow (Freccia): consente di disegnare una linea con una freccia sull’immagine.

3. Freehand (Mano libera): consente di disegnare a mano libera. Utile per scrivere delle veloci annotazioni.

4. Rectangle (Rettangolo): consente di disegnare una casella. Utile per richiamare l’attenzione su alcuni

aspetti dell’immagine o per incorniciare del testo.

IMPOSTAZIONI

1. Line Properties (Proprietà linea): Consente di modiﬁ care le impostazioni per tipo di linea,

dimensione e colore.

2. AGGIUNTA DI TESTO

Per inserire delle annotazioni sull’immagine, selezionare l’icona Type (Tipo)

Dal menu a discesa è possibile selezionare tipo di carattere, dimensione e colore.

E. SCRIVERE ANNOTAZIONI E SEGNARE LE IMMAGINI

ITALIANO I 87

A. Salva: Salva il ﬁle

B. Copia negli appunti: Copia di aprire in un altro

programma

C. Copia: Salva come copia

D. Precedente: si torna all’immagine precedente nella

cartella di salvataggio

E. Successivo: Consente di accedere in avanti per

l’immagine successiva nella cartella di salvataggio

F. Annulla: consente di tornare un passo

G. Ripeti: consente di accedere avanti di un passo

H. Disegna

I. Testo/Annotazioni

J. Misura

K. Calibrazione

L. Ingrandimento corrente (basato sull’ultima calibrazione)

F. ICONE: ANTEPRIMA IMMAGINE SPIEGATO

9. MULTIPRESA

Se InﬁniView è stato acquistato al di fuori del Nord America

(modello 44361), è presente un adattatore CA multipresa.

Sono presenti 3 teste per spina intercambiabili che sono

adatte alle prese di Europa, Regno Unito, Hong Kong e Cina.

Per cambiare la testa della spina, procedere come segue.

- Afferrare l’involucro della spina principale con una

mano e la testa della spina prescelta con l’altra

mano.

- Premere il piccolo pulsante di rilascio sull’involucro

della spina (cerchiato nell’immagine di seguito).

- Individuare e bloccare le alette sulla testa della

spina nelle scanalature dell’involucro della spina.

- Ruotare la testa della spina di 90° in senso

orario ﬁno a udire un “clic” e la testa della spina è

bloccata in posizione.

Per rimuovere la testa della spina, premere il piccolo pulsante

di rilascio e ruotare la testa della spina in senso antiorario ﬁno

al completo rilascio.

88 I ITALIANO

Nota FCC: La presente attrezzatura è stata testata ed è risultata conforme ai limiti per i dispositivi digitali di Classe B, ai sensi delle parte 15 delle Normative FCC. Tali limini sono stati ideate per fornire un’adeguata

protezione nei confronti di interferenze dannose in installazioni residenziali. La presente attrezzatura genera, utilizza e può irradiare energia a radio frequenza e, se non installata e utilizzata conformemente alle

istruzioni, può causare interferenze dannose alle radiocomunicazioni. Tuttavia, non vi è alcuna garanzia che l’interferenza non si veriﬁcherà in una particolare installazione. In caso la presente attrezzatura causi

interferenze dannose alla ricezione radio o televisiva, il che potrebbe essere determinato dall’accensione e spegnimento dell’attrezzatura, l’utente è incoraggiato a tentare di correggere l’interferenza mediante una o

più delle misure seguenti:

+ Orientare o posizionare nuovamente l’antenna di ricezione.

+ Aumentare la distanza tra l’attrezzatura e il ricevitore.

+ Collegare l’attrezzatura a una presa su un circuito diverso da quello a cui è collegato il ricevitore.

+ Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Il presente prodotto è progettato e destinato all’uso di persone di età pari o superiore ai 14 anni. Progettazione del prodotto e le speciﬁche sono soggette a modiﬁche senza preavviso.

10. CURA E MANUTENZIONE

Il microscopio con videocamera digitale è uno strumento ottico di precisione e deve essere sempre trattato con cura. Seguire

questi consigli di cura e manutenzione e il microscopio avrà bisogno di pochissima manutenzione durante il suo ciclo di vita.

Conservare il microscopio in un luogo asciutto e pulito.

Non utilizzare il microscopio dove il suo utilizzo sia vietato.

Un uso non corretto può creare potenziali rischi di incidenti.

Non cercare di accedere ai componenti interni del

microscopio né di modiﬁcarlo in alcun modo. Solo tecnici

autorizzati possono eseguire interventi di manutenzione o

riparazione.

Tenere il microscopio lontano da acqua e altri liquidi. Non

utilizzarlo in presenza di pioggia o neve. L’umidità crea un

pericolo di incendi e scosse elettriche.

Per rimuovere polvere o macchie dallo schermo LCD

o da un altro componente ottico, rimuovere innanzitutto

la polvere con una spazzola di peli di cammello o con

un asciugacapelli. Quindi utilizzare il panno asciutto in

microﬁbra incluso per pulire la superﬁcie.

Se le superﬁci esterne del microscopio necessitano

di pulizia, utilizzare un panno umido

12. GARANZIA

Il microscopio LCD InﬁniView presenta una garanzia limitata di due anni. Visitare il sito Web Celestron per informazioni

dettagliate su tutti i microscopi Celestron: celestron.com

11. RISOLUZIONE DEI PROBLEMI

PROBLEMI SOLUZIONE

L’unità non si accende. Controllare la carica della batteria. Se necessario, ricaricare inserendo la spina nella presa CA.

Lo schermo è vuoto. Assicurarsi che sia presente l’alimentazione.

Veriﬁcare la carica della batteria e ricaricarla se necessario.

Veriﬁcare che l’oggetto che si vuole ingrandire sia posizionato correttamente sotto la lente.

Sono presenti sbavature o difetti sullo

schermo.

Pulire con cura lo schermo e la lente con il panno in microﬁbra in dotazione.

Il microscopio è collegato al televisore, ma

non appare alcuna immagine sullo schermo

del televisore.

Assicurarsi che il televisore sia acceso.

Sintonizzarsi sul canale ingresso video corretto del televisore. (Questo può variare a seconda

del produttore.)

Assicurarsi che il cavo video sia collegato correttamene all’uscita video del microscopio e la

spina inserita nell’ingresso video corretto del televisore

L’indicatore LED della batteria non si illumina,

anche se l’adattatore di alimentazione è

collegato alla presa a muro.

-oppure-

La batteria non carica.

Assicurarsi che il cavo sia collegato nella porta giusta.

Veriﬁcare che l’uscita sia alimentata e funzioni correttamente. Se l’uscita è collegata a un

interruttore a muro, assicurarsi che l’interruttore sia accesso.

celestron.com/pages/technical-support

2835 Columbia Street • Torrance, CA 90503 USA

ESPAÑOL | 89

MANUAL DE INSTRUCCIONES

MODELO #44360, #44361

MICROSCOPIO DIGITAL LCD

90 I ESPAÑOL

CONTENIDO DEL EMBALAJE

2. INTRODUCCIÓN

Gracias por adquirir el microscopio digital LCD Inﬁ niView de Celestron con sensor de 5MP y monitor LCD a color de 3,5”.

Su microscopio es un instrumento óptico de precisión, fabricado con materiales de la mejor calidad para garantizar su

resistencia y larga vida útil. Está diseñado para ofrecerle toda una vida de satisfacción con un mantenimiento mínimo.

Antes de intentar usar su microscopio, lea por completo

las instrucciones y consulte los diagramas siguientes.

Familiarizarse con las muchas funciones del microscopio

Inﬁ niView de Celestron será de gran ayuda para disfrutar

de su experiencia.

El microscopio Inﬁ niView proporciona visionado de baja

potencia de 4x a 160x usando el software integrado y

la pantalla LCD. Para un mayor aumento, hasta 800x,

conecte el microscopio a su PC. (El aumento depende

del tamaño del monitor). Inﬁ niView es un microscopio

de baja potencia de aumento, adecuado para examinar

especimenes como monedas, sellos, minerales, elec-

trónica, insectos y otros objetos 3D. Los especimenes

sobre portamuestras pueden verse con iluminación

superior, pero este microscopio no es idóneo para este

ﬁ n. Puede ver algunos de nuestros microscópicos bi-

ológicos más adecuados para este tipo de observación

en celestron.com.

El microscopio digital LCD Inﬁ niView de Celestron no

usa un ocular como un microscopio tradicional. En su

lugar, el sensor de la cámara “ve” el espécimen con un

aumento de 10x, y la imagen se muestra en la pantalla

LCD a color de alta resolución. Esto hace más divertida

la observación, reduce los esfuerzos de nuca y ojos y

permite compartir la observación con terceros fácilmente.

Registrar capturas fotográﬁ cas y video es inmediato.

Guardar, transferir y compartir sus archivos de imagen es

rápido y sencillo con el cable USB 2.0 incluido y su orde-

nador personal. Además, puede observar en la mayoría

de pantallas de TV con el cable AV/TV.

Tómese un tiempo para leer las sencillas recomendacio-

nes de cuidados, mantenimiento y solución de problemas

de este manual para garantizar que el microscopio

Inﬁ niView le ofrezca años de rendimiento, uso y disfrute

de calidad.

Microscopio digital LCD

Inﬁ niView (1)

Adaptador CA (1) Batería de litio (1) Cable USB (1) Cable de salida

de TV (1)

QSG (1) Gamuza de limpieza (1) Regla de calibración (1)

ESPAÑOL | 91

PIEZAS

FUNCIÓN

1. Pantalla LCD a color de 3,5”

2. Ranura de tarjeta microSD

3. Rueda de enfoque

4. Tubo del microscopio

5. Soporte

6. Rueda de bloqueo del soporte

7. Rueda de ajuste de altura del soporte

8. Botón de captura

9. Rueda de ajuste del iluminador LED

10. Interruptor de zoom digital (+/-)

11. Puerto de entrada 5V CC

12. Puerto de salida TV

13. Puerto USB

14. Compartimiento de baterías

15. LED indicador de carga de batería

DETALLES DE LA PANTALLA LCD

Ranura de

tarjeta Micro SD

Mando de

ajuste LED

Reducir zoom

Aumentar zoom

Reproducir/Izquierda

Conﬁ guración

Conﬁ rmar

Modo/Arriba

Abajo

Encendido

92 I ESPAÑOL

ESPECIFICACIONES

SKU 44360 y 44361

Monitor LCD LCD TFT color 3,5” (90 mm) /zoom digital 4x/ 320 x 240 píxeles, relación 4:3

Tamaño de sensor 5MP (megapíxeles)

Soporte Altura ajustable: 4,38” x 4,38” x 0,38” (111 x 111 x 9,5 mm)

Lente Lente de cristal de 5 elementos de alta calidad con corte IR (reducción por infrarrojos), DFE

(distancia focal equivalente): 15,8 mm, FOV: 13.0”

Aumento 4x a 160x usando la pantalla LCD

(hasta 800x en el monitor del ordenador por conexión USB)

Alcance de enfoque 10 mm a inﬁnito

Distorsión de imagen .10%

Iluminador Arandela superior – 8 LED blancos brillantes ajustables

Activador del obturador En la base – limita el temblor de la imagen

Resolución de imagen ﬁja Ajustable: 5MP, 3MP, 1,3MP, VGA (12MP con interpolación*)

Resolución video VGA, 30fps

Alimentación Batería de litio recargable 800 mAh

Memoria Ranura de tarjeta MicroSD – soporta hasta 32G (tarjeta NO incluida)

Interfaz de ordenador USB 2.0 – Opción de carga de batería también por USB

Adaptador CA 44360: Toma de EE.UU. 44361: (toma multi país) – 100 a 240V - 50/60 Hz

Software En la unidad: Software de imagen con funciones de zoom y temporizador

Descargable desde celestron.com: Celestron Portable CapturePro (con funciones de

medición y anotación)

Sistemas operativos soportados Windows: Windows XP/Vista/7.0/8.0 Mac: OSX 10.6/10.7

Idiomas de software En la unidad: (9) inglés, alemán, francés, español, italiano, portugués, japonés, chino

simpliﬁcado, chino tradicional

En el ordenador: (12) inglés, alemán, francés, español, ruso, italiano, portugués, holandés,

polaco, japonés, coreano, chino

Salida TV Cable AV (incluido)

Dimensiones 149 x 104 x 227 mm (5,80” x 4,10” x 8,90” )

Peso 1,5lb /24 oz o 680 gramos

*Interpolación se reﬁere al añadido de píxeles por el software a una imagen para hacerla más grande de forma

artiﬁcial. Puede ser útil al imprimir en formatos más grandes.

ESPAÑOL | 93

ENCENDIDO

Pulse el botón de encendido para encender la unida

Pulse el botón de encendido de nuevo para apagar

la unidad.

NOTA: El Iniﬁ niView tiene una función de ahorro de energía. Consulte la sección 6.2C

para más detalles

3. CONFIGURACIÓN

INSTALACIÓN DE BATERÍA

Abra el compartimiento de batería e introduzca la batería de

litio, asegurándose de alinear correctamente los puntos de

conexión.

NOTA: Aunque la batería tiene una carga parcial, si va a usar el microscopio solamente

con la batería, asegúrese de cargarla primero. Consulte la sección más adelante

para obtener más detalles sobre la carga de la batería.

INTRODUCIR LA TARJETA

MICROSD

Para captar imágenes con el microscopio cuando NO esté

conectado a un ordenador, deberá introducir una tarjeta

MicroSD.

NOTA: La tarjeta MicroSD NO está incluida. Para capturar imágenes sin tarjeta MicroSD,

consulte la sección 5.E de este manual para ver las instrucciones de instalación del

software en el ordenador y usarlo para guardar imágenes en su ordenador.

Localice la ranura de tarjeta MicroSD (2) en el lateral del

chasis del LCD.

Introduzca la tarjeta en la ranura hasta que encaje en

posición. Asegúrese de no forzar la tarjeta en la ranura,

podría dañar la tarjeta o la ranura.

NOTA: Debería formatear la tarjeta MicroSD antes de usarla. Consulte la sección 6.2G

para ver detalles sobre el formateado de la tarjeta.

Botón de encendido

94 I ESPAÑOL

ICONOS DE PANTALLA

NOTA: Los iconos de pantalla pueden apagarse pulsando el botón de zoom (10) hacia dentro.

CARGAR LA BATERÍA

Conecte el extremo pequeño del adaptador de

alimentación al puerto CC (11) situado en la parte

trasera de la unidad.

Conecte el otro extremo a una toma de corriente CA

normal.

El LED indicador de carga de batería (15) se

encenderá en rojo para mostrar que la batería se está

cargando.

Cuando la batería esté totalmente cargada, el LED

indicador de carga de batería se apagará y podrá

desenchufar la unidad.

Ahora puede usar Inﬁ niView sin una fuente de

alimentación externa continuamente hasta 2 horas.

Puede comprobar el nivel de energía de la batería en

la pantalla LCD. Mire el icono indicador de energía de

batería descrito anteriormente.

NOTA: Si ha adquirido su Inﬁ niView fuera de Norteamérica (producto 44361),

observará que el adaptador CA tiene 3 enchufes intercambiables. Consulte

la sección 9 para saber cómo cambiar los enchufes.

Captura de imagen ﬁ ja

Captura de video

Captura de lapso temporal

Número de imágenes capturadas/

Número de imágenes restantes

Tiempo restante de captura de video

(Horas:Minutos:Segundos)

Tarjeta microSD reconocida

Conﬁ guración de captura de video

Conﬁ guración de resolución actual

Indicador de energía de batería

ESPAÑOL | 95

4. OBSERVAR Y CAPTURAR IMÁGENES

A. Asegúrese de que su Inﬁ niView esté encendido.

Ponga el objeto sobre

el soporte

C. Gire la rueda de ajuste de altura del soporte (7) para

acercar el espécimen al tubo del microscopio (4).

E. Cuando se consiga el enfoque deseado, bloquee

el soporte en posición apretando la rueda de

bloqueo del soporte (6).

D. Gire la rueda de enfoque (3) para obtener un enfoque preciso

en el objeto.

F. Para registrar una imagen, pulse el botón de captura (8).

NOTA: Pulse el botón de reproducción/izquierda en el chasis de la pantalla LCD para

pasar entre los modos de captura de imagen ﬁ ja y captura de video.

B. Ponga el espécimen sobre el soporte (5). Si el objeto es lo

suﬁ cientemente delgado, fíjelo al soporte usando los clips

cromados

G. Cuando esté en modo video, pulse el botón de captura

para comenzar a grabar video. Pulse el botón de nuevo

para detenerlo.

96 I ESPAÑOL

5. FUNCIONES DEL SOFTWARE

REVISAR ARCHIVOS DE IMAGEN

GUARDADOS

Para reproducir video o revisar una imagen ﬁ ja, presione

y mantenga el botón reproducción/izquierda en el

chasis LCD.

La última imagen (o una miniatura del último video)

aparecerá en pantalla, con una ﬂ echa de dirección en

la parte superior de la pantalla.

Para moverse por las imágenes y miniaturas, pulse

el botón ARRIBA

Para moverse por las imágenes y miniaturas, pulse

y/o ABAJO .

Para modiﬁ car una imagen o video concreto

con la función de reproducción, pulse el botón

Conﬁ guración.

Aparecerá la pantalla siguiente con 3 selecciones:

1. Borrar

2. Proteger

3. Presentación

1. BORRAR ARCHIVOS DE

IMAGEN:

Esta selección borra la imagen/video seleccionado o

TODAS las imágenes.

ESPAÑOL | 97

2. BORRAR ARCHIVOS DE IMAGEN:

Esta selección le permite ‘bloquear’ y ‘desbloquear’ el

archivo de imagen/video seleccionado o TODOS los

archivos de imagen/video del disco para protegerlos.

3. PRESENTACIÓN:

Esta selección crea una presentación usando todos

los archivos de imagen de la tarjeta MicroSD. Seleccione

Presentación y a continuación el intervalo entre

cada imagen.

FILTROS:

Cuando esté en la pantalla principal o en el modo de

visionado, pulse el botón MODO/ARRIBA

Cuando esté en la pantalla principal o en el modo de

para moverse entre:

A. Imagen en color

B. Imagen en negativo

C. Imagen en blanco y negro

98 I ESPAÑOL

ZOOM DIGITAL:

Pulse el botón de zoom arriba para aumentar, y abajo

para reducir.

El zoom tiene un alcance entre 1,0x y 4,0x

6. INTRODUCCIÓN AL

MENÚ DEL SOFTWARE

MENÚ PRINCIPAL 1:

Pulse el botón C ONFIGURACIÓN para acceder al

menú principal 1.

Las selecciones del menú variarán según se encuentre en

modo de imagen ﬁ ja o video.

Cuando esté en modo de imagen ﬁ ja verá:

1. Resolución

2. Lapso de tiempo

3. Calidad

4. Deﬁ nición

Solamente tiene una conﬁ guración en el modo video:

1. Resolución

CONFIGURACIÓN DE RESOLUCIÓN:

En modo de imagen ﬁ ja las selecciones son:

- 12,0 MP (interpolado*)

- 9,0 MP (interpolado*)

- 5.0 MP

- 3,0 MP

- 1,3 MP

- VGA

Aumentar zoom

Reducir zoom

ESPAÑOL | 99

En modo de video las selecciones son:

- VGA

- QVGA

CONFIGURACIÓN DE LAPSO

DE TIEMPO

FOTOGRAMAS: En esta ventana verá el número de

fotogramas que quiera capturar.

INTERVALO: En esta ventana se establece el intervalo

entre capturas.

- Cuando haya realizado sus selecciones, pulse

Aceptar para conﬁrmar y pulse el botón Menú/

Conﬁguración para volver al modo de vista

previa.

- Cuando pulse el botón Captura para iniciar su

lapso de tiempo, observará que se muestra

un nuevo icono

en la esquina superior

izquierda de la pantalla.

- Cuando se tomen todos los fotogramas, el

InﬁniView volverá a la pantalla de vista previa.

- Para detener la captura automática antes de

que termine, pulse una vez el botón Captura.

NOTA: La conﬁguración LAPSO DE TIEMPO solamente funciona en modo de imagen ﬁja.

CALIDAD

La conﬁguración Calidad determina el nivel de compresión

de la imagen que vaya a tomar. Cuanta más compresión

más pequeño es el tamaño del archivo de imagen, pero

menos detalle tiene la imagen.

Dispone de 3 selecciones en la ventana de conﬁguración

de Calidad:

1. Súper buena (archivos de mayor tamaño, menor

compresión)

2. Buena

3. Normal (archivos más pequeños, mayor compresión)

NOTA: El número superior representa 32 fotogramas.

NOTA: El número superior representa 15 segundos.

100 I ESPAÑOL

DEFINICIÓN

La deﬁnición aumenta las diferencias que detecta el

procesado de imagen entre los bordes de los píxeles.

No hay normas cuando se trata de la conﬁguración de

deﬁnición. Experimente para ver la que mejor funciona

con sus especimenes.

Las selecciones de deﬁnición son:

1. Dura

2. Normal

3. Suave

MENÚ PRINCIPAL 2

Cuando esté en el MENÚ PRINCIPAL 1, pulse el botón

izquierdo para acceder al MENÚ PRINCIPAL 2. Las

selecciones son:

1. Idioma

2. Ahorro de energía

3. Frecuencia

4. Marca de fecha

5. Salida TV

6. Fecha / Hora

7. Formatear SD

8. Reiniciar sistema

9. Versión

IDIOMA

InﬁniView puede usarse en 9 idiomas:

1. Inglés

2. Alemán

3. Francés

4. Español

5. Italiano

6. Portugués

7. Japonés

8. Chino simpliﬁcado

9. Chino tradicional

Vaya al idioma deseado y pulse Aceptar para seleccionarlo.

ESPAÑOL | 101

AHORRO DE ENERGÍA

El ahorro de energía le permite ahorrar la energía de

la batería conﬁ gurando la unidad para que se apague

automáticamente. Las selecciones de tiempo son:

1. Apagado: Función de ahorro de energía apagada; la

unidad no se apagará automáticamente

2. 5 min: La unidad se apagará pasados 5 minutos sin uso

3. 10 min: La unidad se apagará pasados 10 minutos |

sin uso

4. 15 min: La unidad se apagará pasados 15 minutos

sin uso

5. 30 min: La unidad se apagará pasados 30 minutos

sin uso

FRECUENCIA

Esta conﬁ guración tiene relación con la tasa de refresco de

su TV. Para EE.UU. (NTSC), use 60 Hz, para otros use 50 Hz.

MARCA DE FECHA

Si lo desea puede mostrar una marca de tiempo en archivos

de imagen (pero no en archivos de video).

Las selecciones son:

CFECHA/HORA: Muestra tanto FECHA como HORA en el

archivo de imagen guardado

2. FECHA: Muestra solamente la fecha en el archivo de

imagen

3. APAGADO: NO se mostrará información de FECHA/

HORA

SALIDA TV

Establezca la conﬁ guración de salida de TV en NTSC o PAL,

según su ubicación.

1. Elija NTSC para:

- Norteamérica

- Sudamérica (excluyendo Brasil, Argentina,

Uruguay y Guayana Francesa)

- Myanmar, Corea del Sur, Taiwán, Japón y Filipinas

2. Elija PAL para:

-Todos los países NO indicados anteriormente

NOTA: Consulte el mapa siguiente.

NOTA:| La FECHA y/u HORA NO se mostrarán en el modo de visto previa –

solamente en el archivo de imagen grabado.

102 I ESPAÑOL

FECHA/HORA

Aquí puede establecer la fecha y hora correctos.

También puede elegir entre las siguientes opciones

de indicación de fecha:

- AA/MM/DD

- DD/MM/AA

- MM/DD/AA

TARJETA SD

Desde esta pantalla puede formatear su tarjeta MicroSD.

Debería formatear la MicroSD antes de usarla por

primera vez.

NOTA: Durante el formateado, TODOS los archivos se borrarán de la tarjeta.

REINICIAR SISTEMA

Esta pantalla le permite restablecer TODA la conﬁ guración

a los valores de fábrica por defecto.

VERSIÓN

La pantalla Versión mostrará información sobre la versión

de ﬁ rmware. No puede cambiar ningún elemento en esta

pantalla.

ESPAÑOL | 103

Ordenador

TRANSFERIR ARCHIVOS AL

ORDENADOR

Conecte el Inﬁ niView al ordenador por USB 2.0

En la pantalla LCD, elija “Cargar imágenes” usando el botón

Aceptar.

El ordenador copiará los archivos de su tarjeta MicroSD

al disco duro.

Cuando termine la transferencia podrá abrir los archivos en

su ordenador.

CONEXIÓN A TV

Introduzca la toma de 1/8 de pulgada en el extremo del

cable de video incluido en el puerto de SALIDA AV del

Inﬁ niView situado en la parte posterior de la base.

Introduzca la toma RCA amarilla en el cable de video en

uno de los conectores de entrada de video amarillos del

televisor.

NOTA: Consulte el manual del televisor para localizar el conector de video de su TV.

Encienda el televisor. (Asegúrese de que el televisor esté

sintonizado al canal de entrada adecuado).

Debería ver una imagen del espécimen que esté viendo

en su pantalla del televisor.

Entrada video en monitor de TV

Salida de video

SOFTWARE PORTABLE CAPTUREPRO DE CELESTRON

Descargue e instale el último software Portable Capture Pro de la página del producto en celestron.com

Conecte el Inﬁ niView al ordenador del modo descrito.

Elija el modo “Vista previa en el ordenador” entre las 2

selecciones de la pantalla LCD.

Abra el software Portable CapturePro de Celestron en el PC.

NOTA: Cuando se ejecute el software, la pantalla LCD se pondrá en blanco y comenzará a controlar el microscopio con el ordenador. Sin embargo, aún

utilizará Inﬁ niView para controlar las siguientes funciones.

NOTA: Cuando conecte con un ordenador por USB, la batería de litio se cargará.

104 I ESPAÑOL

A. CONEXIÓN

Conecte el microscopio al ordenador con el cable USB 2.0.

Pulse en el icono del escritorio Micro CapturePro

para ejecutar el software.

El microscopio debería conectar automáticamente y

comenzar a enviar imagen.

NOTA: Si el microscopio no está conectado al puerto USB, se mostrará el siguiente mensaje de

error: “No se detecta dispositivo. Conecte el microscopio directamente a un puerto USB

disponible.”

1. Brillo del iluminador

2. Rueda de enfoque

3. Rueda de ajuste del soporte

4. Rueda de bloqueo del soporte

5. Botón de encendido

7. COMENZAR A USAR EL MICROSCOPIO

8. USO DEL MICROSCOPIO:

A. CAPTURAR FOTO/VIDEO

Para tomar una foto, pulse en el menú Captura y vaya a la opción Foto.

Para comenzar a grabar un video, pulse en el menú Captura y vaya a la opción Video.

Repita para detener la grabación.

B. OTROS ELEMENTOS DE MENÚ

ARCHIVO: Bajo el punto del menú Archivo, se encuentran:

1. Directorio de fotos: Le lleva a designar una carpeta en el disco duro para guardar las fotos.

2. Directorio de video: Le lleva a designar una carpeta en el disco duro para guardar el video.

3. Salir: Cierra el software Micro CapturePro.

ESPAÑOL | 105

OPCIONES: Bajo el punto del menú Opciones, se encuentran:

1. Resolución: Establece la resolución de imagen del

sensor. Puede elegir entre 2 resoluciones:

- 320 x 240

- 640 x 480

NOTA: Cuando se conecta a un PC, Inﬁ niView no puede capturar imágenes de alta resolución, pero puede ser utilizado para la demostración y el streaming.

Para aprovechar las ventajas de la plena resolución de 5 MP, desenchufe Inﬁ niView del ordenador.

2. Fecha / Hora: Activa o desactiva la marca de fecha y hora.

3. Idioma: Cambia la selección del idioma. Puede elegir entre12 idiomas:

- inglés, alemán, francés, español, ruso, italiano, portugués, holandés, polaco, japonés, coreano y chino

4. Guía X,Y: Activa o desactiva la guía de retícula en la pantalla de vista previa.

5. Modo pantalla completa: Accede al modo pantalla completa. Pulse ESC para salir.

ICONOS: Junto con los elementos del menú, hay iconos que signiﬁ can lo siguiente:

A. Tome Snap Shot

B. Ver la película Video. Stop Video

C. Establecer intervalos Lapso de tiempo

D. Modo de pantalla completa (pulse ESC para volver a la pantalla principal)

106 I ESPAÑOL

El software Celestron Micro CapturePro incluye una

función de medición. Para usar esta función debe realizar

primero una calibración de medición.

Asegúrese de que la Guía X,Y esté en “Activado”

seleccionándola en el menú Opciones.

Pulse dos veces en la imagen guardada para abrirla

en la pantalla de vista previa de imagen.

Tome una imagen ﬁja. La imagen se mostrará en la

columna del lado derecho de la pantalla.

Pulse en el icono de Calibración

Pulse y arrastre una línea cruzando un “valor conocido” de la

imagen de la regla. Intente mantener la línea tan perpendicular

a las líneas de la regla como sea posible.

Se mostrará la ventana emergente “Ajustar aumento” como se

muestra a continuación.

En la casilla “Dimensiones reales”, introduzca el “valor conocido”

de la regla de calibración.

Establezca la altura del microscopio y enfoque el

espécimen. Sustituya a continuación el espécimen por la

regla de calibración.

Reajuste el foco y alinee la regla de calibración de forma

que las líneas estén paralelas con la línea vertical de la

guía X,Y.

C. CALIBRACIÓN Y MEDICIÓN

ESPAÑOL | 107

Para garantizar que la calibración haya tenido éxito, vuelva a la

pantalla de Captura de imagen.

Pulse en el icono de regla y seleccione en el menú

desplegable la opción “Cualquier línea de ángulo.”

Pulse y arrastre una línea cruzando el mismo “valor conocido” que

anteriormente.

Si la calibración se ha realizado correctamente, la distancia a

medir debe ser exacto al “valor conocido.”

Para capturar imágenes sin cambiar la altura o el aumento, pulse en

el icono Calibración. En el menú desplegable, seleccione “Establecer

aumento” y luego “Establecer aumento de captura”.

Se mostrará una ventana emergente. Introduzca el aumento

mostrado en la esquina superior derecha de la ventana principal.

D. HERRAMIENTAS DE MEDICIÓN

Usted se dará cuenta del menú desplegable de medición hay

muchas herramientas. Aquí está la lista de las medidas que usted

puede tomar:

PRINCIPAL

1. Cualquier ángulo: Mide del punto A al punto B en

línea recta.

2. Línea continua: Mide la distancia total entre múltiples

puntos. Comience midiendo una línea recta del punto

A al punto B. Luego, pulse y arrastre para continuar

midiendo del punto B al punto C. (Puede repetirlo

tantas veces como desee).

3. Radio de círculo: Mide el radio de un círculo:

Comenzando por el centro, arrastre el cursor hasta

cualquier borde.

4. Diámetro de círculo: Mide el diámetro de un círculo:

Comenzando por un borde externo, arrastre el cursor

hasta el borde opuesto.

5. Ángulo con tres puntos: Mide el ángulo entre dos

puntos, comenzando desde un punto de radio o un

punto de intersección. Pulse en el punto A (punto

de radio), arrastre y pulse en el punto B, y pulse en

el punto C. Se trazará el ángulo y se mostrarán los

grados de éste.

CONFIGURACIÓN

1. Propiedades de línea: Cambia la conﬁ guración de tipo

de línea, anchura, tamaño y color.

2. Propiedades de texto: Cambia la conﬁ guración de tipo

de fuente, tamaño, estilo y color.

3. Unidades establecidas: Cambia la selección de

unidades. Elija entre milímetros, centímetros, píxeles

o pulgadas.

108 I ESPAÑOL

Micro CapturePro incluye funciones para marcar, dibujar encima o añadir notas a las imágenes guardadas. Puede ser

útil para tomar notas rápidamente e indicar características de la imagen de su espécimen.

1. MARCADO

Para usar esta función pulse en el icono Dibujo de la ventana de vista previa de imagen.

Todas las opciones del menú desplegable de dibujo son:

PRINCIPAL

1. Línea: Dibuja una línea recta sobre la imagen.

2. Flecha: Dibuja una línea con ﬂ echa sobre la imagen.

3. Libre: Permite al usuario dibujar libremente. Útil para notas manuscritas rápidas.

4. Rectángulo: Dibuja una caja. Útil para marcar características en la imagen o para enmarcar texto.

AJUSTES

1. Propiedades de línea: Cambia la conﬁ guración de tipo de línea, tamaño y color.

2. AÑADIR TEXTO

Para teclear notas en la imagen, seleccione el icono de texto

En el menú desplegable puede elegir el tipo de fuente, el tamaño y el color.

E. TOMAR NOTAS Y MARCAS EN LA IMAGEN

ESPAÑOL | 109

A. Guardar: Guarda el archivob

B. Copiar: Copiar al portapapeles

C. Copiar: Guardar como copia

D. Anterior: Te lleva de nuevo a la imagen anterior

de carpeta de almacenamiento

E. Siguiente: Lo lleva hacia adelante a la siguiente

imagen en la carpeta save

F. Deshacer: Vuelve un paso

G. Rehacer: Te lleva adelante un paso

H. Dibujar

I. Texto/Notas

J. Medir

K. Calibración

L. Aumento actual (según la última calibración)

F. ICONOS IMAGEN DE VISTA PREVIA EXPLICADO

9. MULTI TOMA

Si ha adquirido su InﬁniView fuera de Norteamérica (modelo

44361), observará que el adaptador CA es multi toma.

Tiene 3 enchufes intercambiables que se adaptan a tomas

de Europa, Reino Unido, Hong Kong y China.

Para cambiar el enchufe:

- Tome el cuerpo del enchufe con una mano y el

cabezal del enchufe deseado con la otra.

- Pulse el pequeño botón de soltado del cuerpo

del enchufe (en un círculo en la imagen

siguiente).

- Localice y bloquee las pestañas del cabezal del

enchufe con las ranuras del cuerpo del enchufe.

- Gire el cabezal del enchufe en el sentido de

las agujas del reloj 90º hasta que escuche un

chasquido cuando encaje en posición.

Para sacar el cabezal del enchufe, pulse el pequeño botón

de soltado y gire el cabezal del enchufe en el sentido

contrario a las agujas del reloj hasta que se suelte.

110 I ESPAÑOL

Notas FCC: Este equipo ha sido probado y cumple con las limitaciones de los dispositivos digitales de Clase B, según el Apartado 15 de las normas FCC. Estas limitaciones se han diseñado para proporcionar una

protección razonable contra interferencias dañinas en una instalación doméstica. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, si no se instala y utiliza según las instrucciones, puede

provocar interferencias dañinas a las comunicaciones por radio. Sin embargo, no existen garantías de que no se produzcan interferencias en una instalación concreta. Si este equipo crea interferencias perjudiciales

para la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el equipo, se recomienda al usuario intentar corregir las interferencias con una o más de las medidas siguientes:

Este producto está diseñado y pretendido para personas de 14 o más años de edad. El diseño y especiﬁcaciones están sujetas a cambios sin previo aviso.

10. CUIDADOS Y MANTENIMIENTO

Su microscopio con cámara digital es un instrumento óptico de precisión y debe tratarse con cuidado en todo momento.

Siga estas recomendaciones de cuidados y mantenimiento y su microscopio necesitará de muy poco mantenimiento

durante su vida útil.

Guarde el microscopio en un lugar seco y limpio.

No use nunca el microscopio donde esté restringido el

uso de este tipo de dispositivos. Un uso inadecuado crea

riesgos de accidentes graves.

No intente acceder a los componentes de su microscopio

ni intente modiﬁcarlo en modo alguno. El mantenimiento

y las reparaciones deben ser realizados exclusivamente

por técnicos autorizados.

Mantenga su microscopio alejado de agua y otros

líquidos. No lo use nunca en la lluvia o la nieve. La

humedad crea riesgos de incendio y electrocución.

Para limpiar el polvo o manchas de la pantalla LCD u

otros componentes ópticos, saque el polvo con un pincel

de pelo de camello o perilla. Use la gamuza de microﬁbras

incluida, seca, para limpiar la superﬁcie.

Si la superﬁcie exterior del microscopio necesita limpieza,

límpiela con una gamuza humedecida.

12. GARANTÍA

Su microscopio LCD InﬁniView tiene una garantía limitada por dos años. Visite el sitio web de Celestron para

obtener información detallada de todos los microscopios Celestron: celestron.com

11. RESOLUCIÓN DE PROBLEMAS

PROBLEMAS SOLUCIÓN

La unidad no se enciende. Compruebe la batería. Si es necesario, recárguela conectando el microscopio a la

alimentación CA.

La pantalla está vacía. Asegúrese de que esté encendido.

Compruebe la batería y recárguela si es necesario.

Compruebe que el objeto que quiera ampliar esté correctamente colocado bajo la lente.

Han manchas o suciedad en la pantalla Limpie la pantalla y la lente cuidadosamente con la gamuza de microﬁbras incluida.

El microscopio está conectado a un televisor,

pero no aparece ninguna imagen en la

pantalla del televisor.

Asegúrese de que el televisor esté encendido.

Pase al canal de entrada de video correspondiente de su televisor. (Variará según el

fabricante).

Asegúrese de que el cable de video esté ﬁrmemente conectado al puerto de salida de video

del microscopio y a la entrada de video adecuada de su televisor.

El LED indicador de batería no se enciende,

aunque el adaptador de alimentación esté

conectado y enchufado a una toma de

corriente.

-o-

La batería no carga.

Asegúrese de que el cable esté conectado al puerto correcto.

Compruebe que la salida tenga alimentación y no funcione incorrectamente. Si la toma está

conectada a un interruptor, asegúrese de que el interruptor esté encendido.

+ Reoriente o recoloque la antena receptora.

+ Aumente la separación entre el equipo y el receptor.

+ Conecte el equipo a una toma de corriente o circuito distinto de aquél al que esté conectado el receptor.

+ Consulte con el vendedor o un técnico de radio/TV experimentado para obtener ayuda

celestron.com/pages/technical-support

2835 Columbia Street • Torrance, CA 90503 USA

Celestron 44361 Infiniview LCD Digital Microscope Multiplug, 5-Element IR, 4x to 160x powers iusing portable mode and LCD screen

Product's Documents

INSTRUCTION MANUAL

Specifications

Celestron 44361 Questions and Answers
