5 600 002 232 (7805)
7
8
8
9
Schrankrückseite
an Küchenwand
anschrauben
(Kippgefahr!)
6
9
Anbausatz - Bloc évier vaisselle - Aanbouwset
5
2
4
1
1

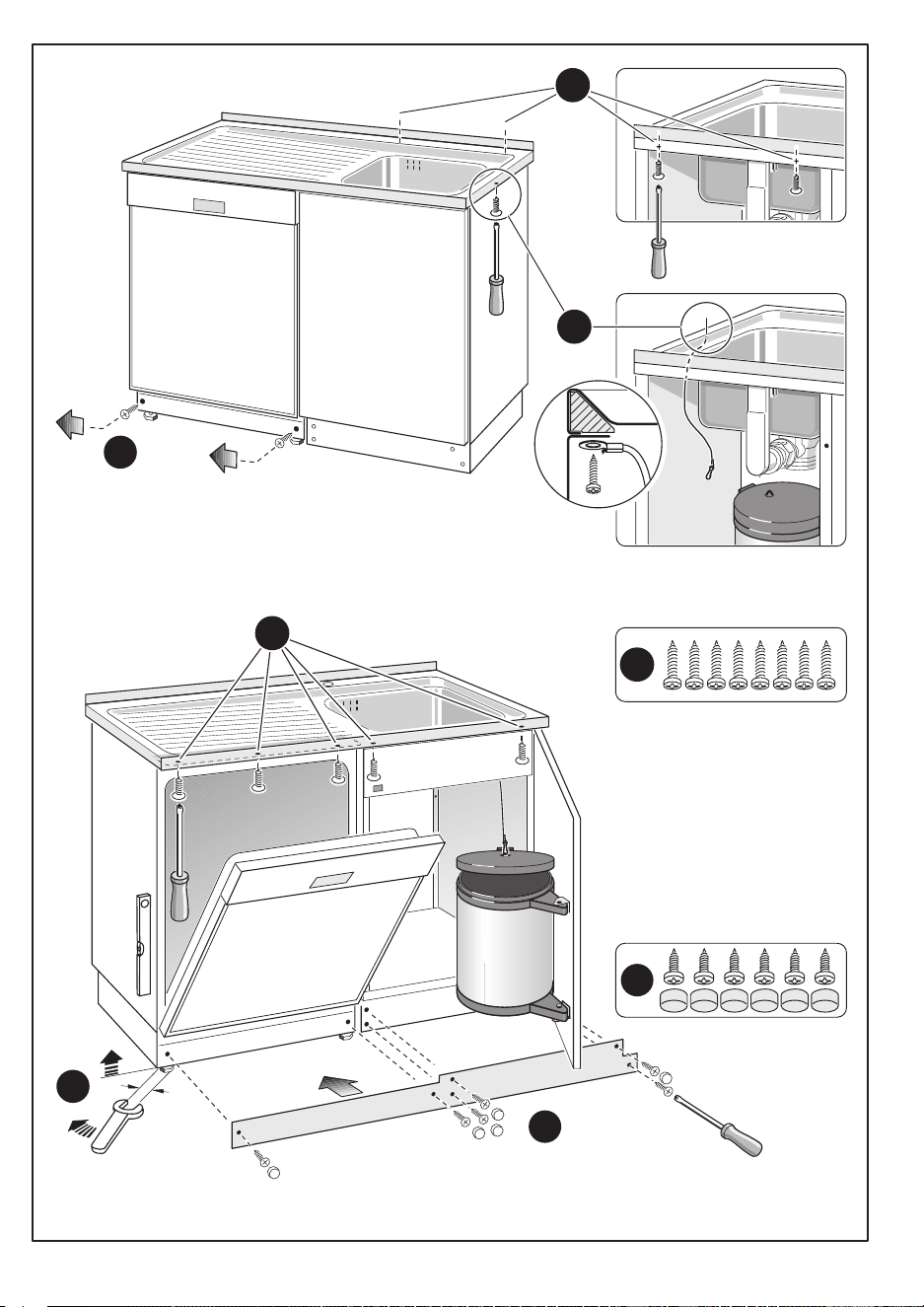

Spüle auf Unterschrank ausrichten und zuerst
rückseitige Verbindungsschrauben eindrehen
Seitliche Verbingsschraube eindrehen,
dabei Zugseil für Abfalleimerdeckel
mitbefestigen (am besten dazu Zugseil
am Deckel aushängen)
Spülzentrum
an endgültigen Platz schieben,
Höhe justieren (Unterschrank
wenn nötig unterlegen),
damit Türen richtig öffnen
Sockelblech montieren
Vordere
Verbindungsschrauben
eindrehen
3

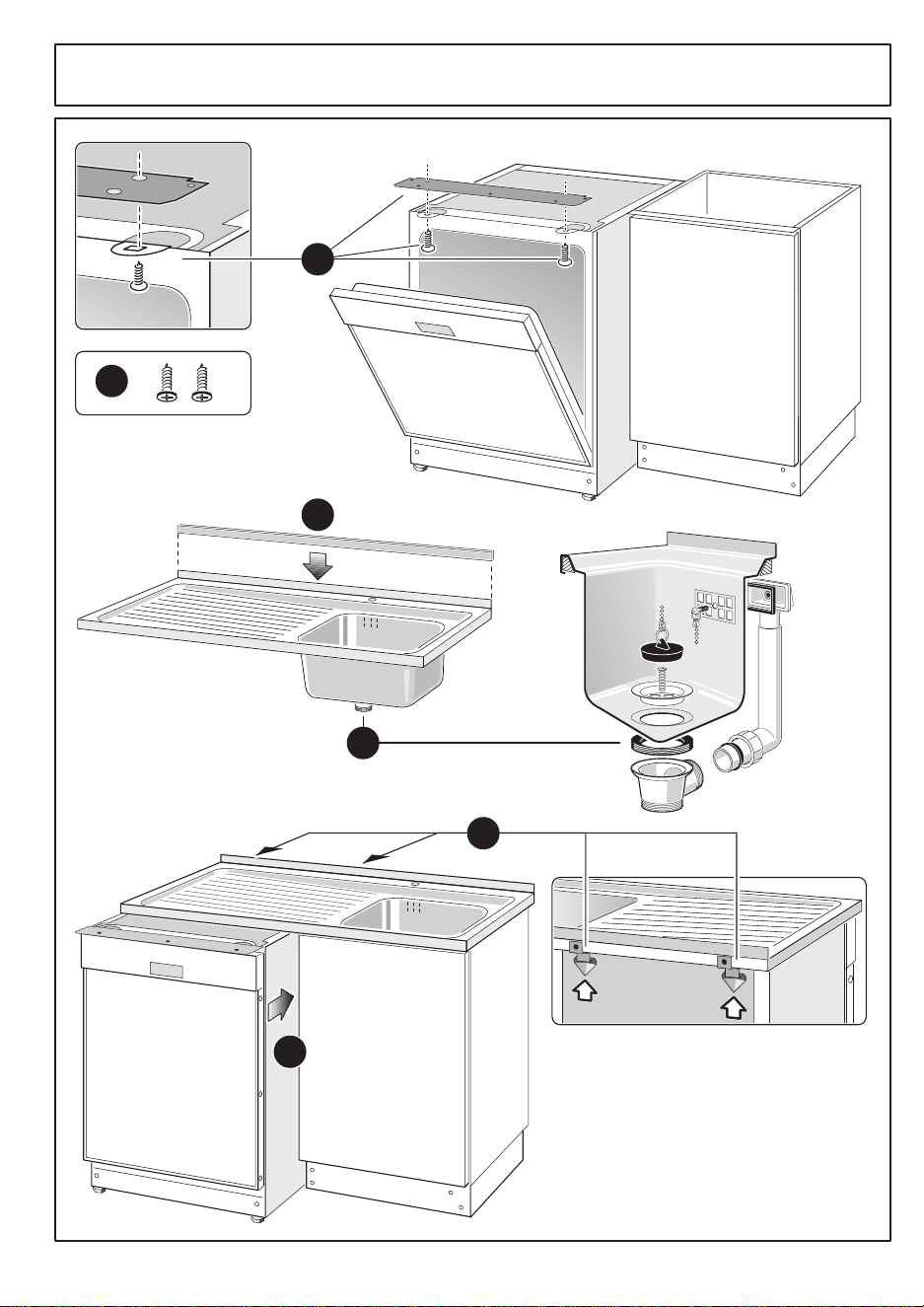

Spüle auf Unterschrank
aufsetzen.
Gerät unter Spüle schieben.
Befestigungslaschen auf der
Rückseite festschrauben.
Schutzprofil
auf Blechkante
aufsetzen
Verbindungsblech montieren
Ablaufset montieren
5
6
6
6
5 600 002 232 (7805)
7
8
8
9
Schrankrückseite
an Küchenwand
anschrauben
(Kippgefahr!)
6
9
Anbausatz - Bloc évier vaisselle - Aanbouwset
5
2
4
1
1
Spüle auf Unterschrank ausrichten und zuerst
rückseitige Verbindungsschrauben eindrehen
Seitliche Verbingsschraube eindrehen,
dabei Zugseil für Abfalleimerdeckel
mitbefestigen (am besten dazu Zugseil
am Deckel aushängen)
Spülzentrum
an endgültigen Platz schieben,
Höhe justieren (Unterschrank
wenn nötig unterlegen),
damit Türen richtig öffnen
Sockelblech montieren
Vordere
Verbindungsschrauben
eindrehen
3
Spüle auf Unterschrank
aufsetzen.
Gerät unter Spüle schieben.
Befestigungslaschen auf der
Rückseite festschrauben.
Schutzprofil
auf Blechkante
aufsetzen
Verbindungsblech montieren
Ablaufset montieren
5
6
6
6
Anbausatz - Bloc évier vaisselle - Aanbouwset
6
22 mm
5
1
4
1
2
Spüle auf Unterschrank ausrichten und zuerst
rückseitige Verbindungsschrauben eindrehen
Sockelblech vom Gerät abschrauben
Seitliche Verbingsschraube eindrehen,
dabei Zugseil für Abfalleimerdeckel
mitbefestigen (am besten dazu Zugseil
am Deckel aushängen)
Spülzentrum
an endgültigen Platz schieben,
Höhe justieren (Unterschrank wenn nötig unterlegen),
damit Türen richtig öffnen
8
5c
7
8
Sockelblech montieren
Vordere Verbindungsschrauben
eindrehen
5
Spüle auf Unterschrank aufsetzen.
Gerät unter Spüle schieben, dabei Eingriff der
beiden Befestigungslaschen auf der Rückseite
beachten.
Verbindungsblech montieren
4
3
Schutzprofil
auf Blechkante
aufsetzen
Ablaufset montieren
5
5
Anbausatz - Bloc évier vaisselle - Aanbouwset
6
22 mm
5
1
4
1
2
Spüle auf Unterschrank ausrichten und zuerst
rückseitige Verbindungsschrauben eindrehen
Sockelblech vom Gerät abschrauben
Seitliche Verbingsschraube eindrehen,
dabei Zugseil für Abfalleimerdeckel
mitbefestigen (am besten dazu Zugseil
am Deckel aushängen)
Spülzentrum
an endgültigen Platz schieben,
Höhe justieren (Unterschrank wenn nötig unterlegen),
damit Türen richtig öffnen
8
5c
7
8
Sockelblech montieren
Vordere Verbindungsschrauben
eindrehen
5
Spüle auf Unterschrank aufsetzen.
Gerät unter Spüle schieben, dabei Eingriff der
beiden Befestigungslaschen auf der Rückseite
beachten.
Verbindungsblech montieren
4
3
Schutzprofil
auf Blechkante
aufsetzen
Ablaufset montieren
5
5
