Fanimation FPD7997BLW-84BLW Stellar Custom 84-in Black User Manual

Net Weight

18.92 lbs (8.58 kg)

Date Code

Purchase Date

For best and quickest service please provide date code. You can find the date code on the carton,

hand-held remote (inside of the battery compartment), receiver or top of fan housing.

™

STELLAR CUSTOM CEILING FAN

MODEL #MAD7997**

Español p. 27

Questions, problems, missing parts? Before returning to your retailer, call our customer

service department at 1-888-567-2055, 8 a.m.-5 p.m., EST, Monday-Friday.

ATTACH YOUR RECEIPT HERE AND REGISTER YOUR FAN AT FANIMATION.COM

READ AND SAVE THESE INSTRUCTIONS

Important Safety Instructions

WARNING: To avoid fire, shock and serious personal injury, follow these instructions.

1. Read your owner’s manual and safety information before installing your new fan. Review the accompanying assembly diagrams.

2. Before servicing or cleaning unit, switch power off at service panel and lock service panel disconnecting means to prevent power

from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a warning device, such

as a tag, to the service panel.

3. Be careful of the fan and blades when cleaning, painting, or working near the fan. Always turn off the power to the ceiling fan before

servicing.

4. Do not insert anything into the fan blades while the fan is operating.

5. Do not operate reversing switch until fan blades have come to a complete stop.

Additional Safety Instructions

1. To avoid possible shock, be sure electricity is turned off at the fuse box before wiring, and do not operate fan without blades.

2. All wiring and installation procedures must satisfy National Electrical Codes (ANSI/ NFPA 70) and Local Codes. The ceiling fan

must be grounded as a precaution against possible electrical shock. Electrical installation should be made or approved by a licensed

electrician.

3. The fan base must be securely mounted and capable of reliably supporting at least 35 lbs. See page 6 of owner’s manual for

support requirements. Consult a qualified electrician if in doubt.

4. The fan must be mounted with the fan blades at least 7 feet from the floor to prevent accidental contact with the fan blades.

5. Follow the recommended instructions for the proper method of wiring your ceiling fan. If you do not have adequate electrical

knowledge or experience, have your fan installed by licensed electrician.

6. Suitable for use with solid-state speed controls.

WARNING: TO REDUCE THE RISK OF ELECTRIC SHOCK, THIS FAN MUST BE INSTALLED WITH A GENERAL USE ISOLATING

WALL CONTROL/SWITCH.

WARNING: This product is designed to use only those parts supplied with this product and/or accessories designated specifically for

use with this product. Using parts and/or accessories not designated for use with this product could result in personal injury or property

damage.

WARNING:

WARNING: Do not operate this fan with a variable (Rheostat) wall controller or dimmer switch. Doing so could result in damage to the

To reduce the risk of personal injury, do not bend the blade bracket (flange or blade holder) when installing the brackets,

balancing the blades, or cleaning the fan. Do not insert foreign objects in between rotating fan blades.

6. The appliance is not intended for use by young children or infirm persons without supervision. Young children should be supervised to

ensure that they do not play with the appliance.

8. For supply connections, if the conductor of a fan is identified as a grounded conductor, then it should be connected to a grounded

conductor power supply. If the conductor of a fan is identified as an ungrounded conductor, then it should be connected to an ungrounded

conductor power supply. If the conductor of a fan is identified for equipment grounding, then it should be connected to an

equipment grounding conductor.

7. This fan is to be used in wet locations.

ceiling fan's remote control unit.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

(1) This device may not cause harmful interference, and (2) this device must accept any interference received, including

interference that may cause undesired operation. Please note that changes or modifications not expressly approved by the

party responsible for compliance could void the user's authority to operate the equipment.

Note: This equipment has been tested and found to comply with the limits for Class B digital device, pursuant to part 15 of the

FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.

This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the

instructions, may cause harmful interference to radio or television reception, which can be determined by turning the

equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment and the receiver.

- Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

Consult the dealer or an experienced radio/TV technician for help.

WARNING:

WARNING: Mount to an outlet box marked acceptable for fan support of 15.9 kg (35 lbs) or Less.

To reduce the risk of fire, electric shock, and injury to persons, ceiling fan, model Stellar Custom must be installed with optional

fan blades indicated in Page 24, that are marked on their cartons to indicate the suitability with this model. Other blades cannot be

substituted.

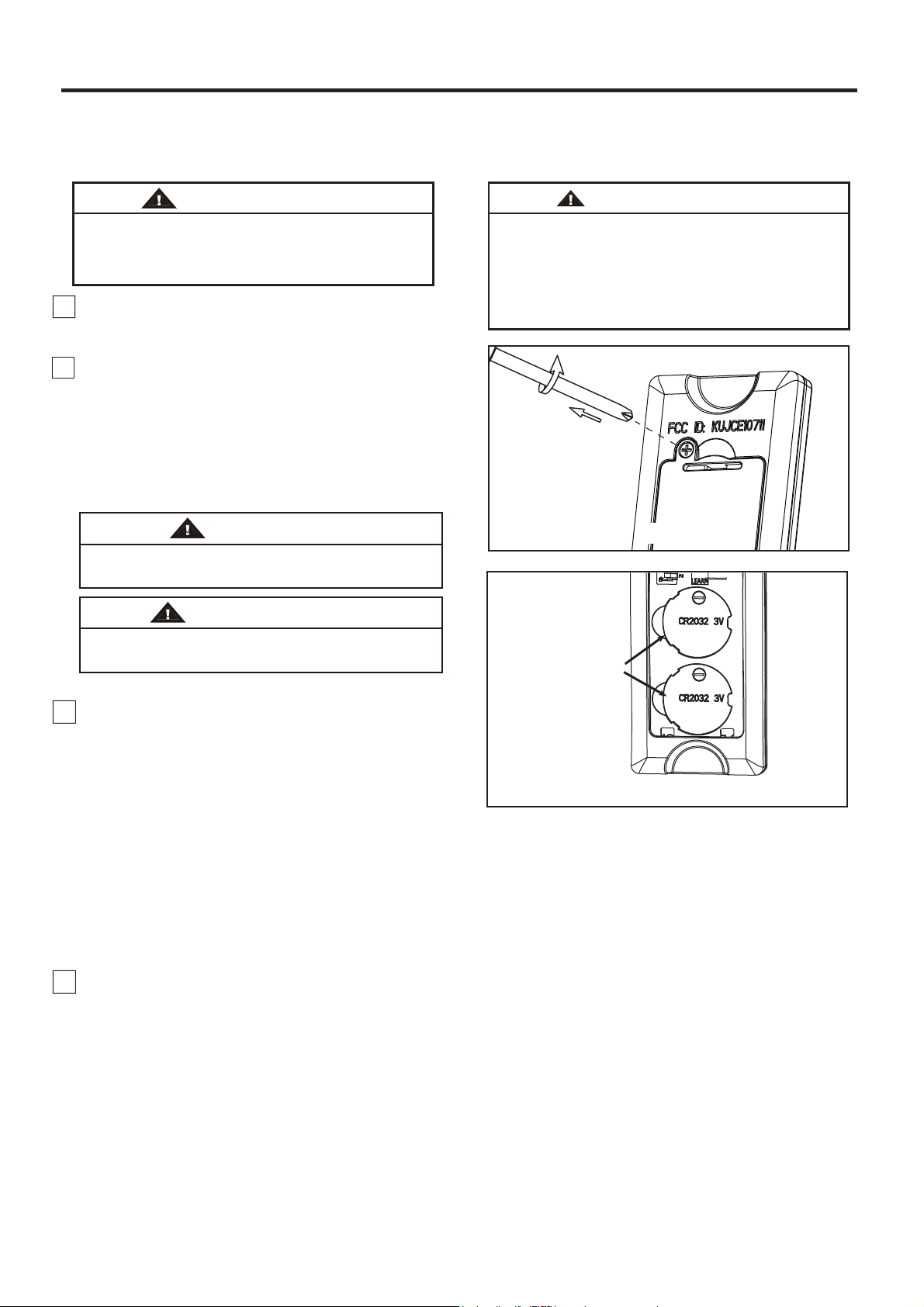

WARNING: Chemical Burn Hazard. Keep batteries away from children.

9. The remote control of this product contains lithium button/coin cell batteries. If a new or used lithium button/coin cell battery

is swallowed or enters the body, it can cause severe internal burns and can lead to death in as little as 2 hours. Always

completely secure the battery compartment. If the battery compartment does not close securely, stop using the remote control

of the product, remove the batteries, and keep it away from children. If you think batteries might have been swallowed or placed

inside any part of the body, seek immediate medical attention.

- The cells shall be disposed of properly, including keeping them away from children.

- Even used cells may cause injury.

1. LIMITED LIFETIME MOTOR WARRANTY - If any part of your fan motor fails, due to a defect in materials or workmanship during

the lifetime of the original purchaser, Fanimation will provide the replacement part free of charge, when the defective fan is returned

to our national service center. Proof of purchase is required. Customer shall be responsible for all costs incurred in the removal or

reinstallation and shipping of the product for repairs or replacement.

2. ONE YEAR MOTOR LABOR WARRANTY - If your fan motor fails at any time within one year from the original purchase, due to

defects in materials or workmanship, labor to repair the motor will be provided free of charge at our national service center. Purchaser

will be responsible for labor charges after this one-year period. Customer shall be responsible for all costs incurred in the removal or

reinstallation and shipping of the product for repairs or replacement.

3. If any other part of your fan fails at any time within three years after original purchase, due to a defect in materials or workmanship, we

will repair, or replace, at our option, the defective part free of charge for parts and labor performed at our national service center.

5. Because of varying climate conditions, this warranty does not cover changes in the finish, including rusting, pitting, corroding,

tarnishing, or peeling.

6. This warranty is void and does not apply to damage from improper installation, neglect, accident, misuse, exposure to extremes of

heat or humidity, or as a result of any modification to the original product.

7. All costs of removal and reinstallation of the fan are the sole responsibility of the owner of the fan and not the store that sold the fan

or Fanimation.

8. Fanimation reserves the right to modify or discontinue any product at any time and may substitute any part under this warranty.

9. Under no circumstances may a fan be returned without prior authorization from Fanimation. The receipt of purchase must ac-

company authorized returns and must be sent freight prepaid to Fanimation. The fan to be returned must be properly packed to avoid

damage in transit; Fanimation will not be responsible for any damage resulting from improper packaging.

10. It is understood that any repair or replacement is the exclusive remedy available from Fanimation. There is no other expressed or

implied warranty. Fanimation hereby disclaims any and all implied warranties, including, but not limited to those of merchantability and

fitness for a particular purpose to the extent permitted by law. Some states do not allow limitations on implied warranties. Fanimation

will not be liable for incidental, consequential, or special damages arising out of or in conjunction with product use or performance,

except as may otherwise be accorded by law. This warranty gives you special legal rights and you may also have other rights that vary

from state to state.

11. A certain amount of wobble is normal and should not be considered a problem or a defect.

LIMITED LIFETIME WARRANTY

Extends to the original purchaser of a Fanimation fan from an authorized Fanimation dealer/retailer only

4.If any other part of your light kit fails at any time within five years after original purchase, due to a defect in materials or

workmanship, we will repair, or replace, at our option, the defective part free of charge for parts and labor performed at our national

service center.

Table of Contents

Unpacking Instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Energy Efficient Use of Ceiling Fans . . . . . . . . . . . . . . . . . . .

Electrical and Structural Requirements. . . . . . . . . . . . . . . . .

How to Assemble Your Ceiling Fan. . . . . . . . . . . . . . . . . . . .

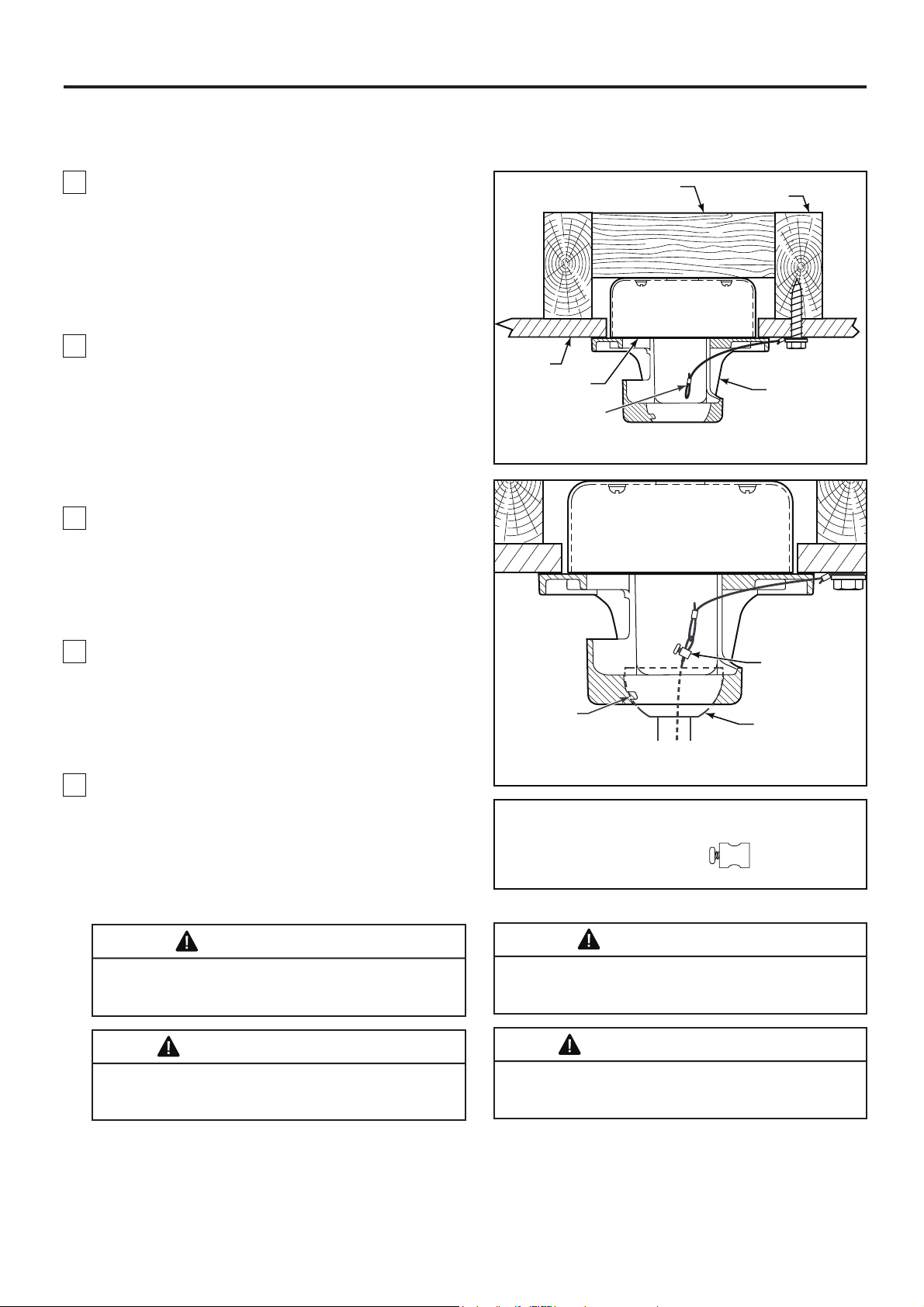

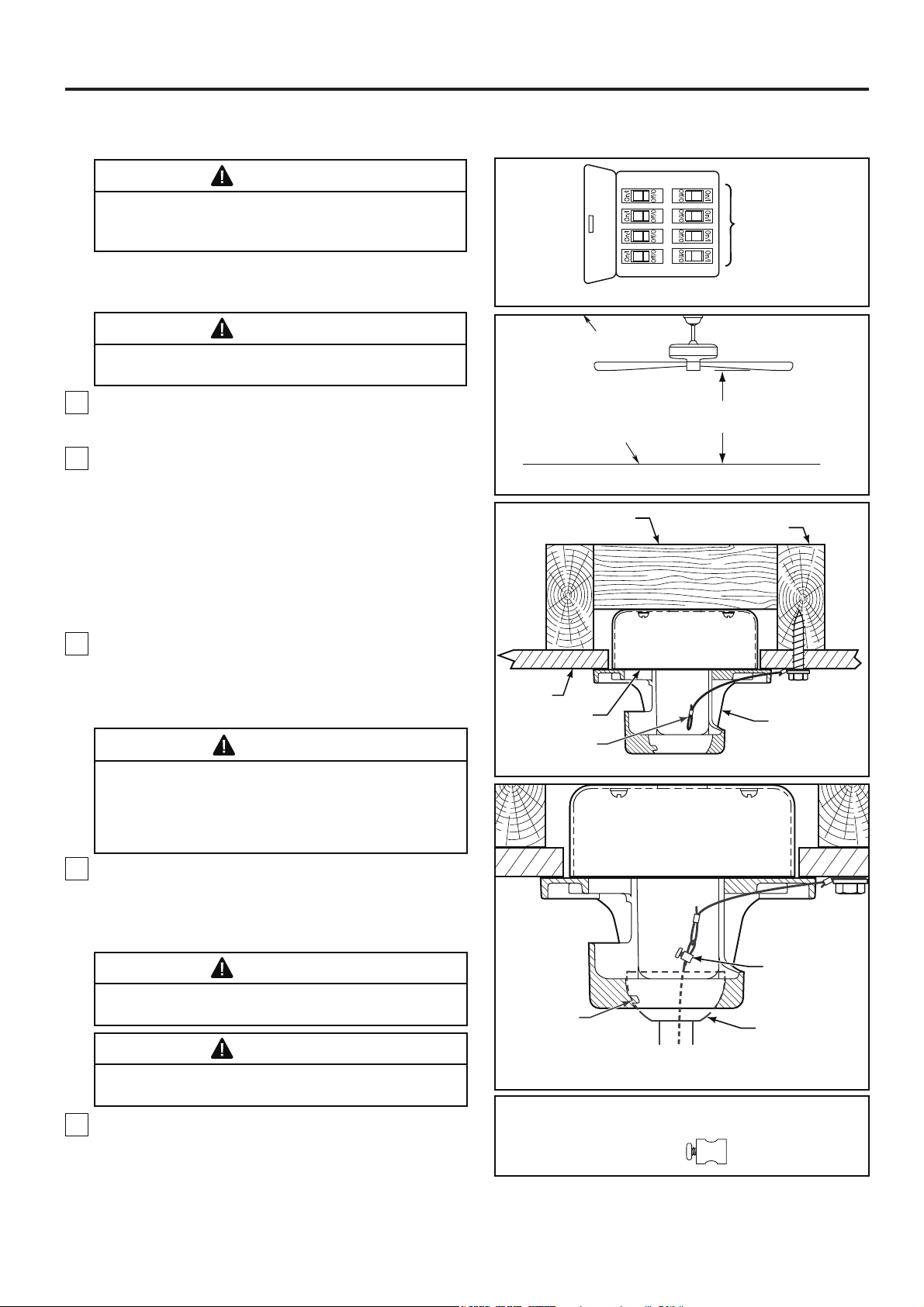

How to Hang Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . . . .

How to Wire Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . . . .

How to Install Your Canopy Housing . . . . . . . . . . . . . . . . . .

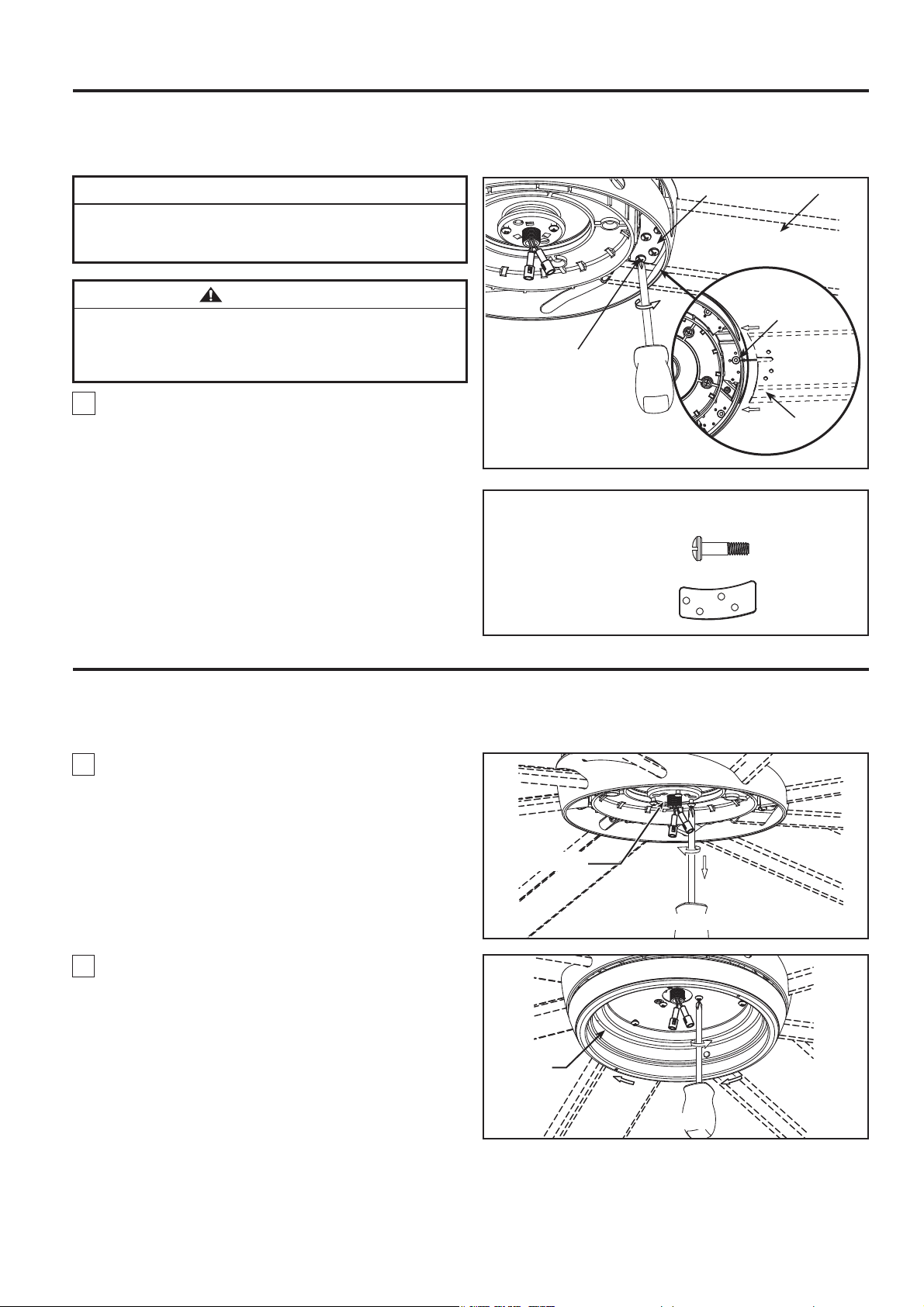

How to Assemble Your Ceiling Fan Blades . . . . . . . . . . . . .

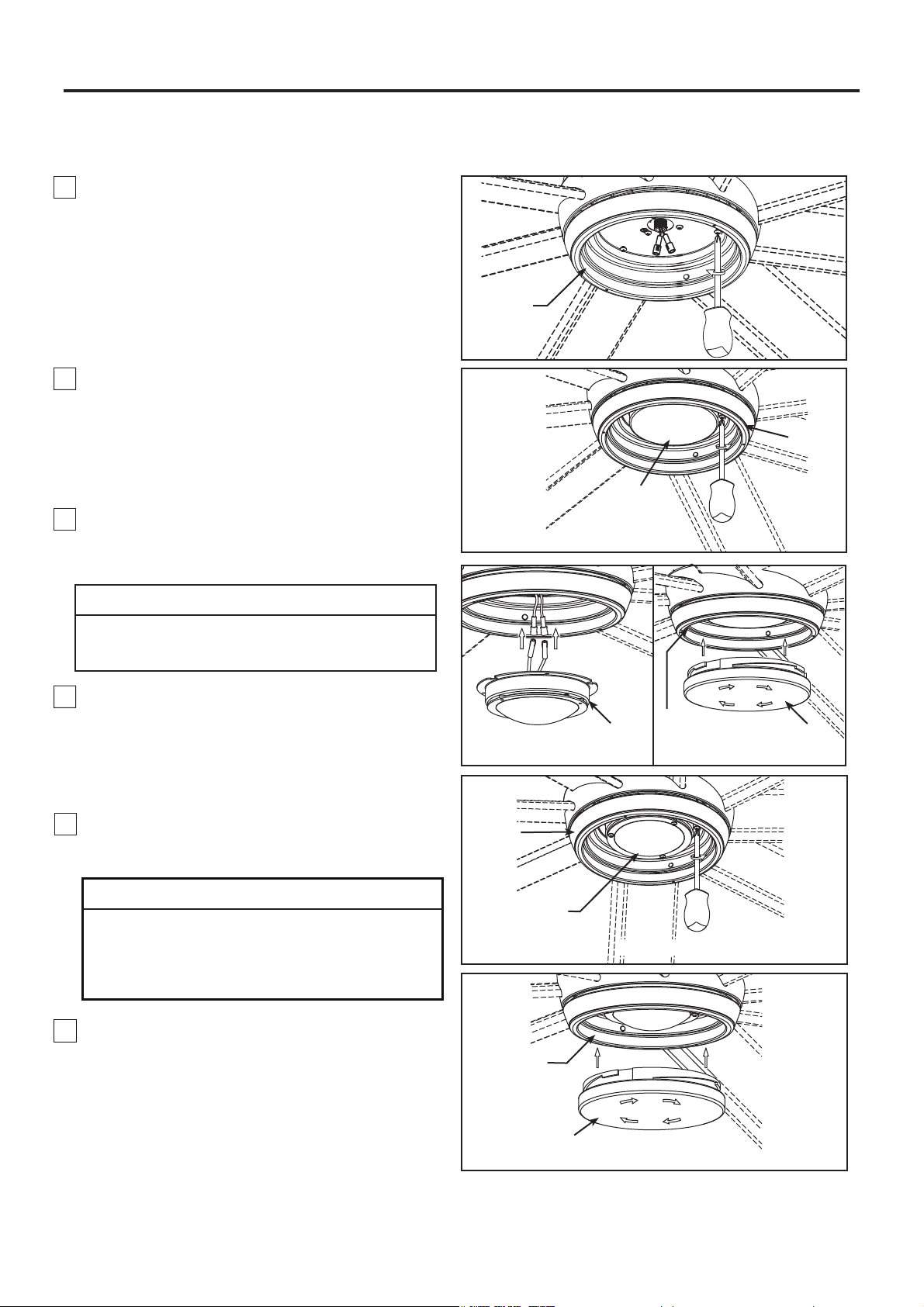

How to Assemble Your Light Kit or Cap. . . . . . . . . . . . . . . .

How to Operate Your Ceiling Fan. . . . . . . . . . . . . . . . . . . . . .

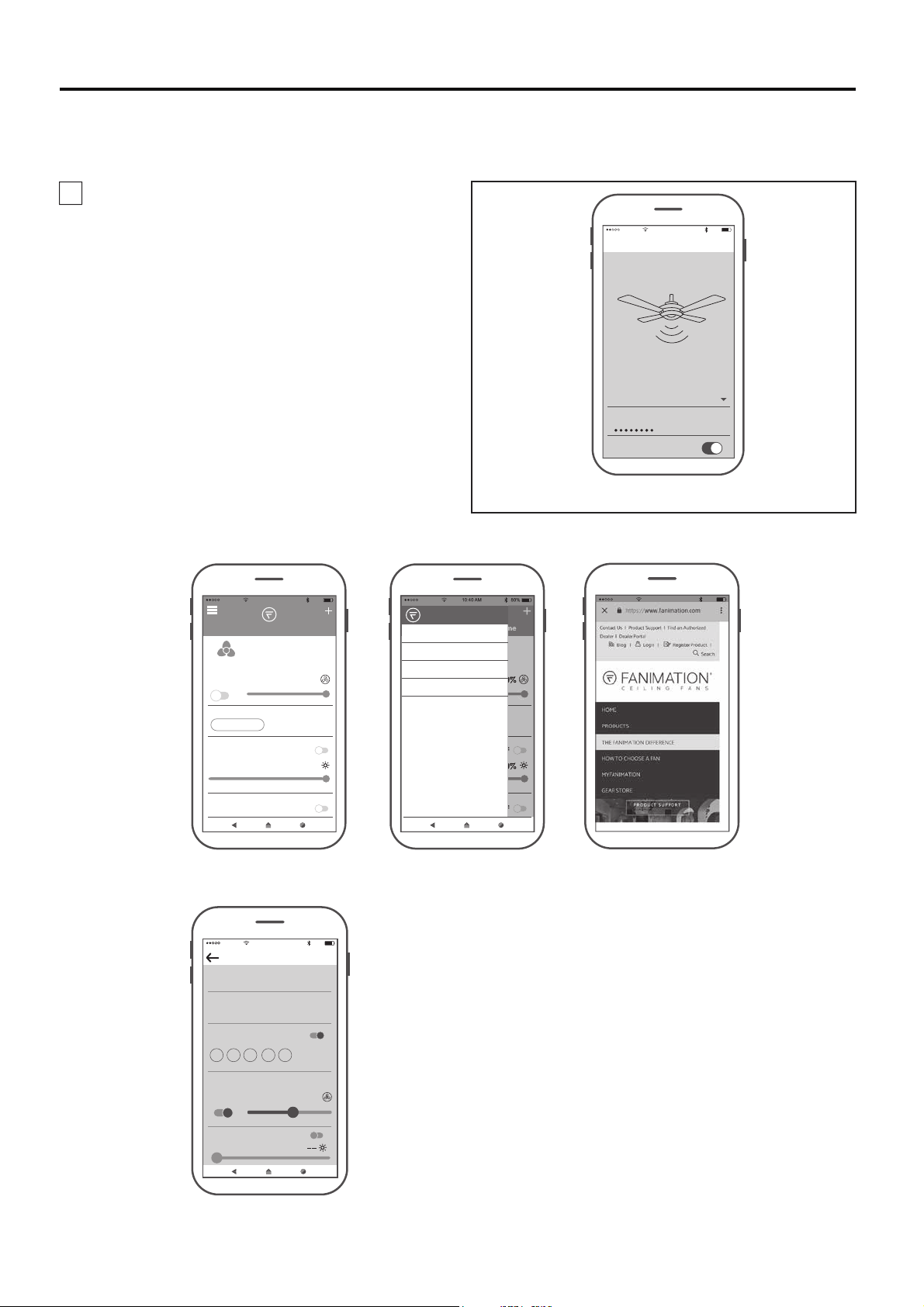

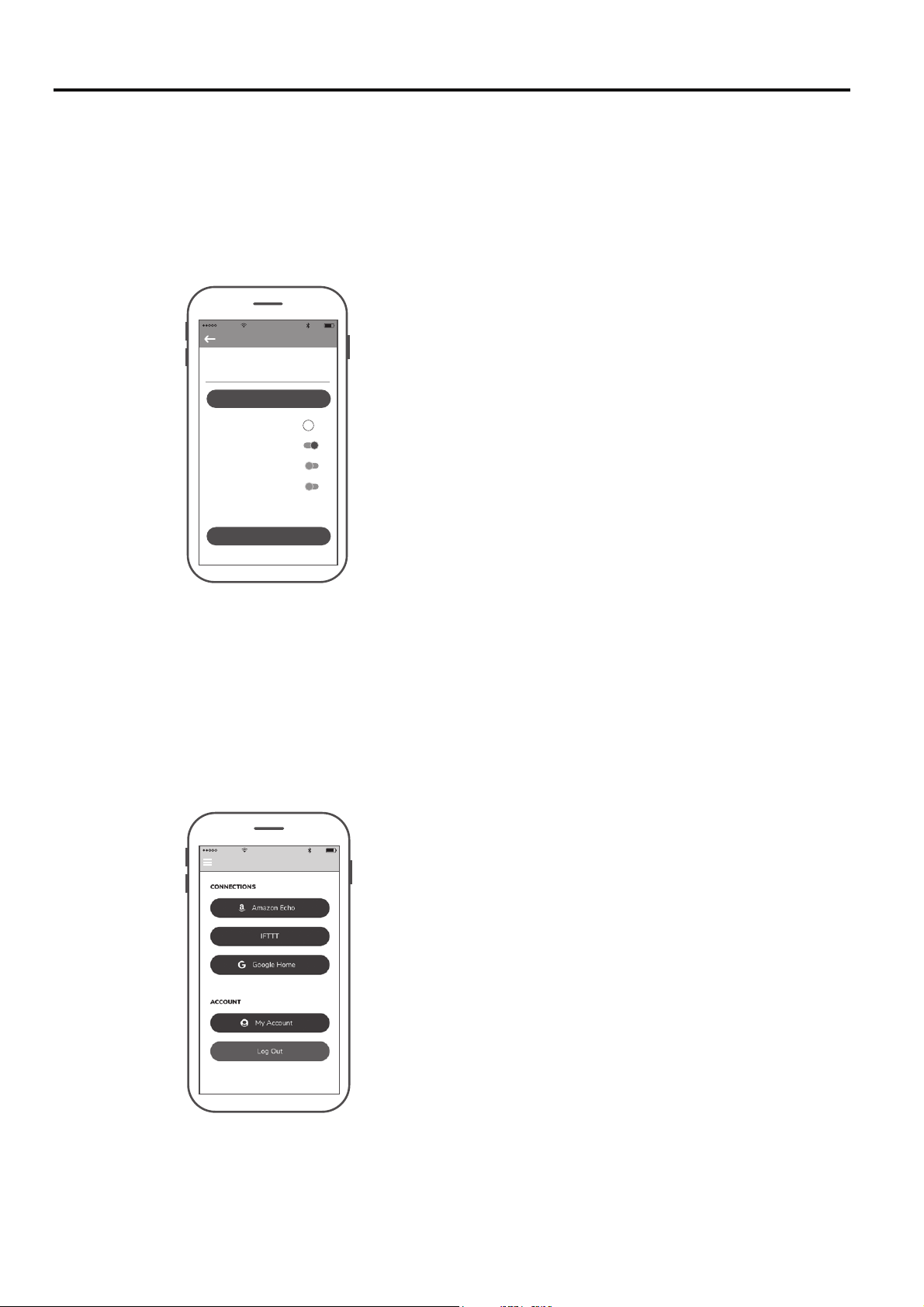

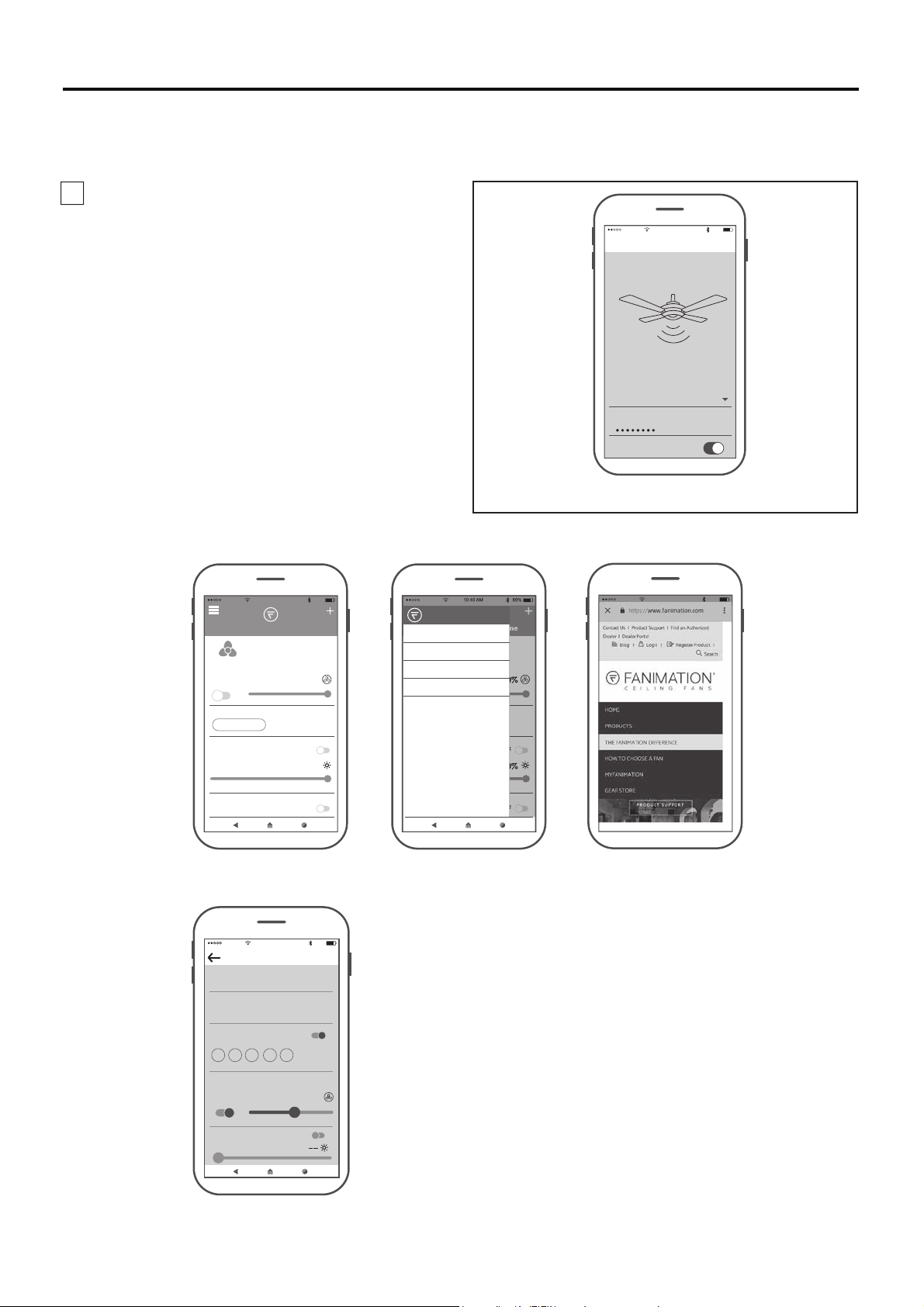

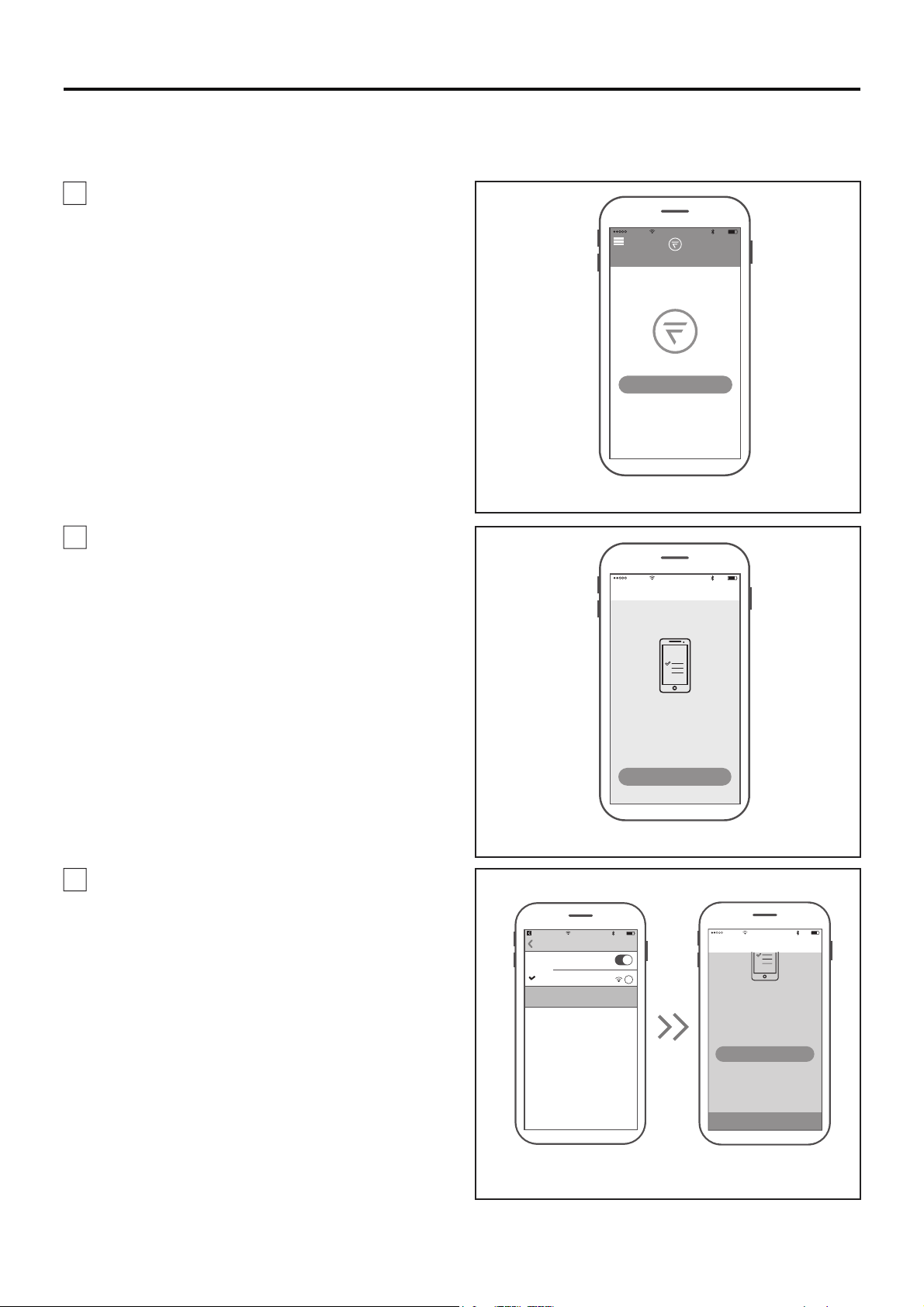

How to Set Up the fanSync WiFi APP . . . . . . . . . . . . . . . . . .

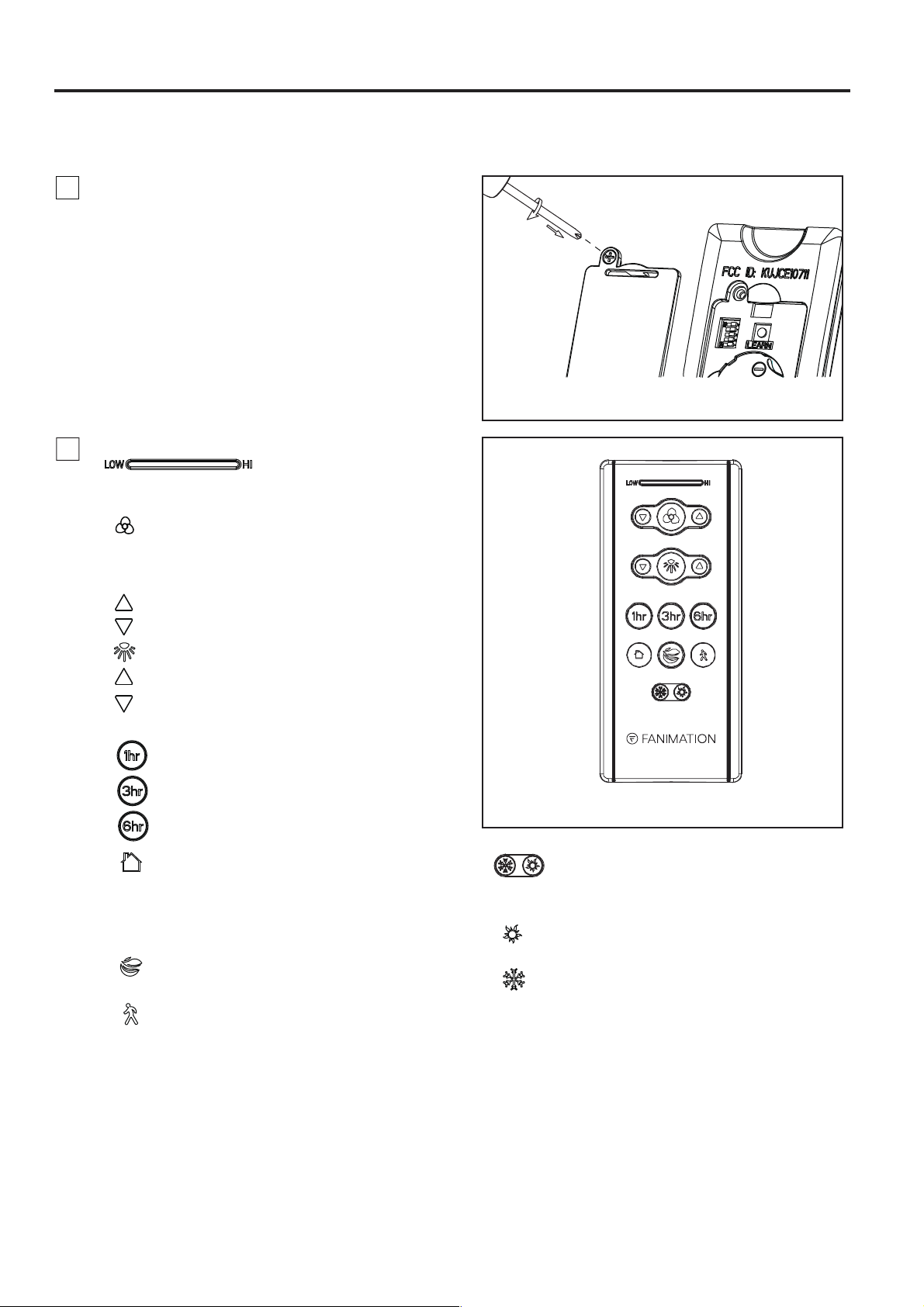

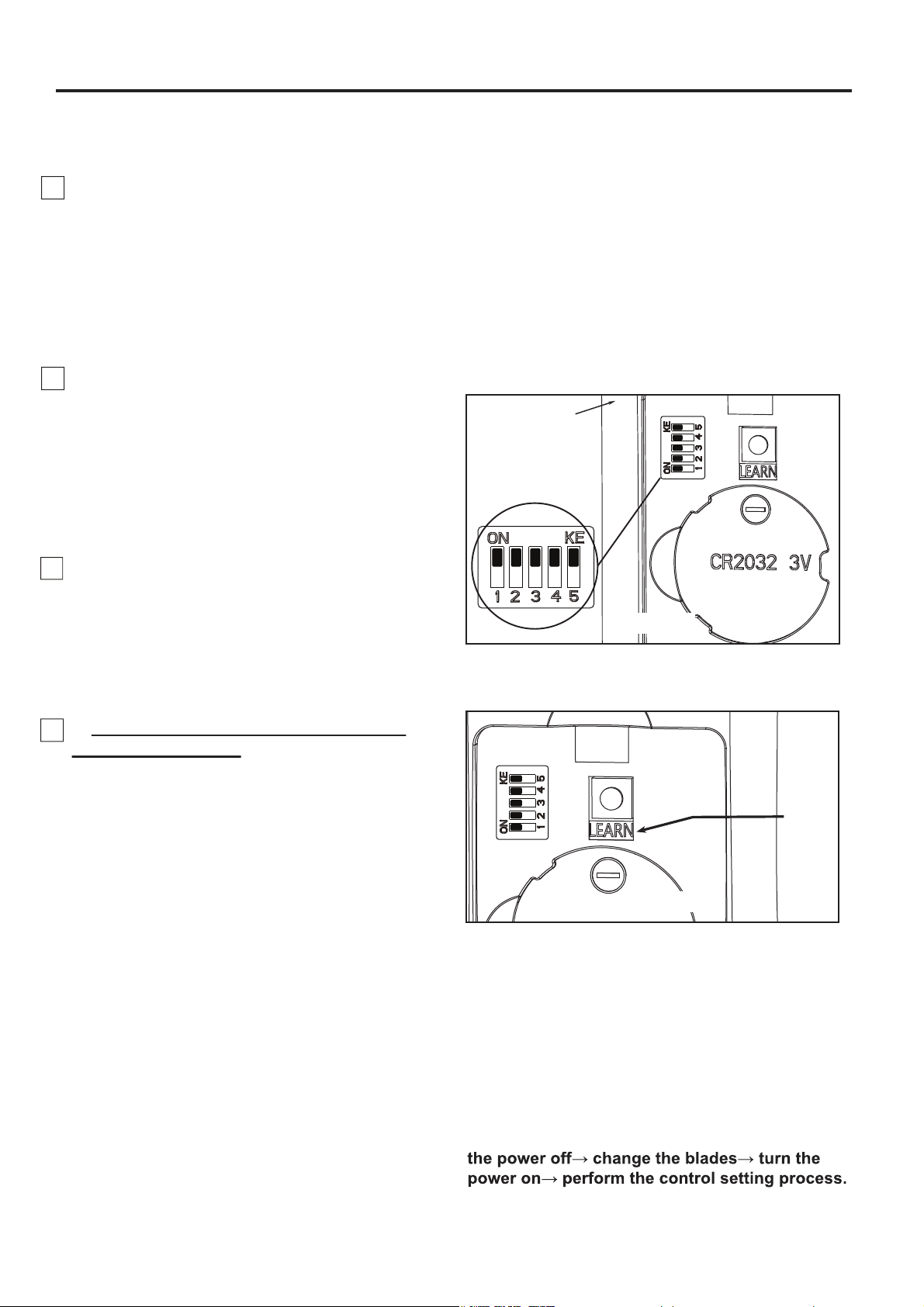

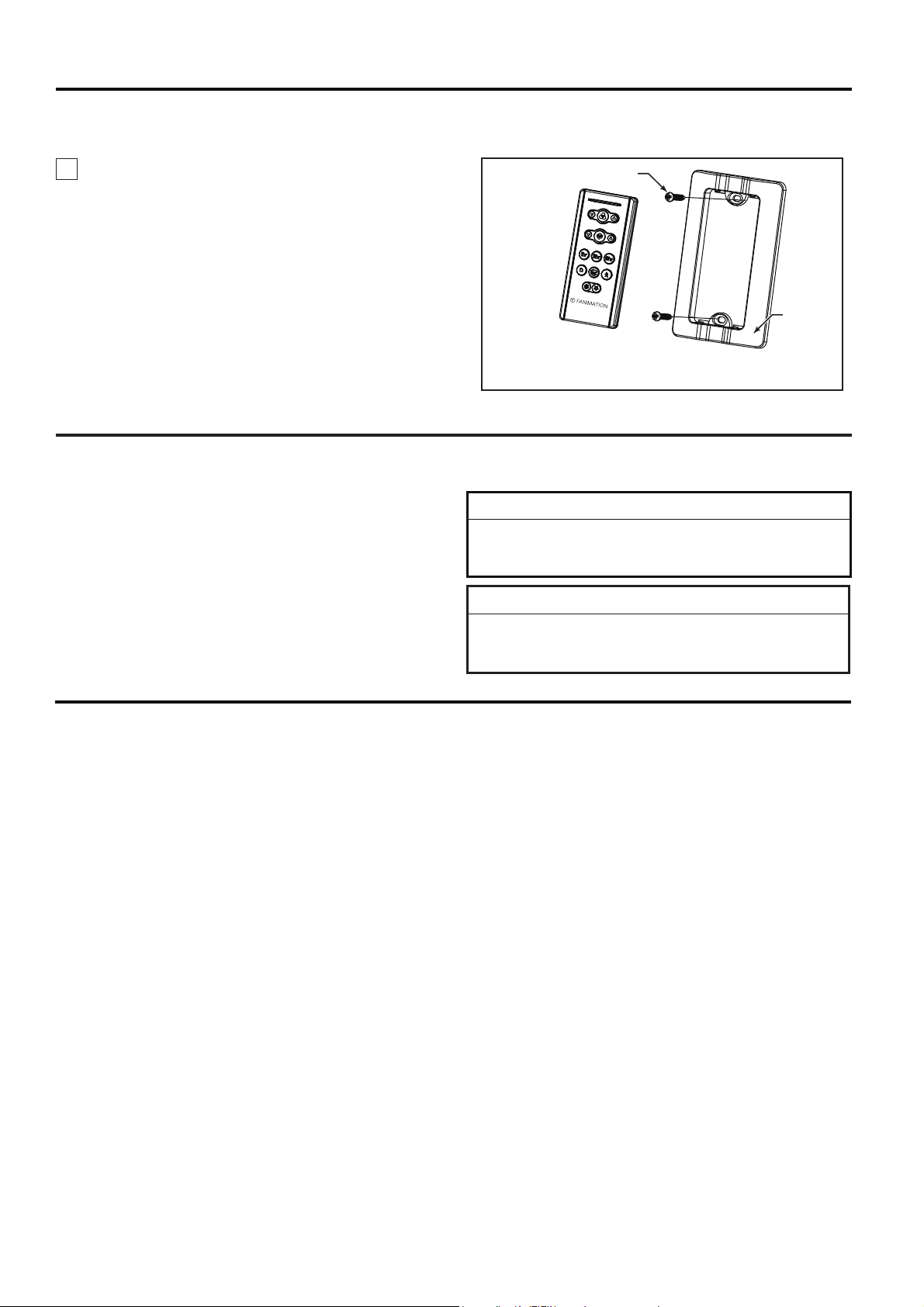

How to Install Your Remote Control . . . . . . . . . . . . . . . . . . .

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

How to Clean Your Ceiling Fan Blades . . . . . . . . . . . . . . . .

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fan Blades—Sold Separately. . . . . . . . . . . . . . . . . . . . . . . . .

Exploded-View Illustration. . . . . . . . . . . . . . . . . . . . . . . . . . .

NOTE: Place the parts from the loose parts bags in a small

container to keep them from being lost. If any parts are missing,

contact your local retailer.

This manual is designed to make it as easy as possible for you

to assemble, install, operate, and maintain your ceiling fan.

Unpacking Instructions

For your convenience, check-off each step. As each step is completed, place a check mark. This will ensure that all

.detpurretniebuoydluohsecalpruoygnidnifnilufpleheblliwdnadetelpmocneebevahspets

Wiring outlet box and box connectors must be of type

required by local code. The minimum wire would be a 3-

conductor (2-wire with ground) of the following size:

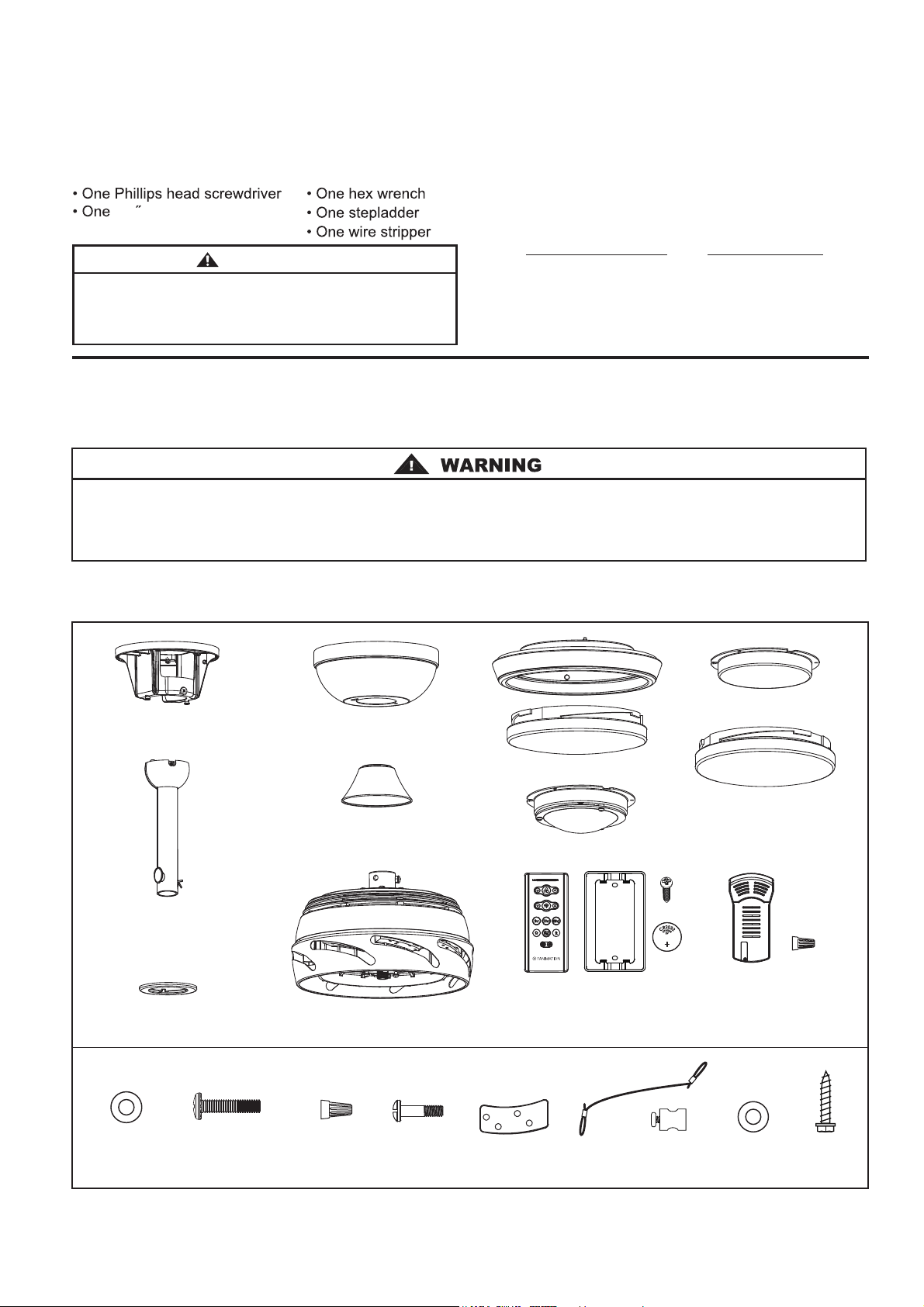

Tools Needed for Assembly (Not included) Materials

Wire Size A.W.G.Installed Wire Length

Up to 50 ft.

50 - 100 ft.

NOTE: If you are uncertain of part description, refer to exploded view illustration.

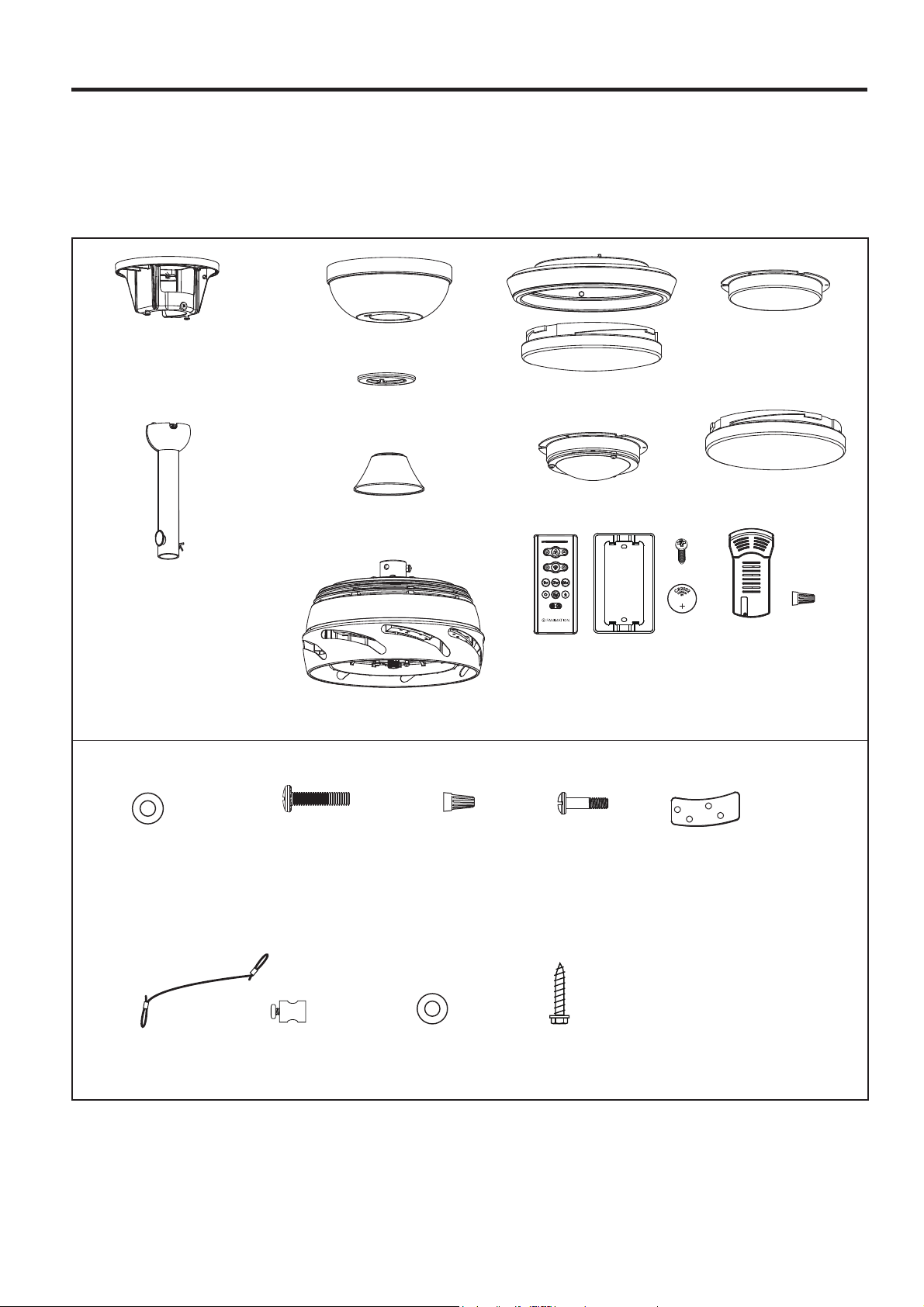

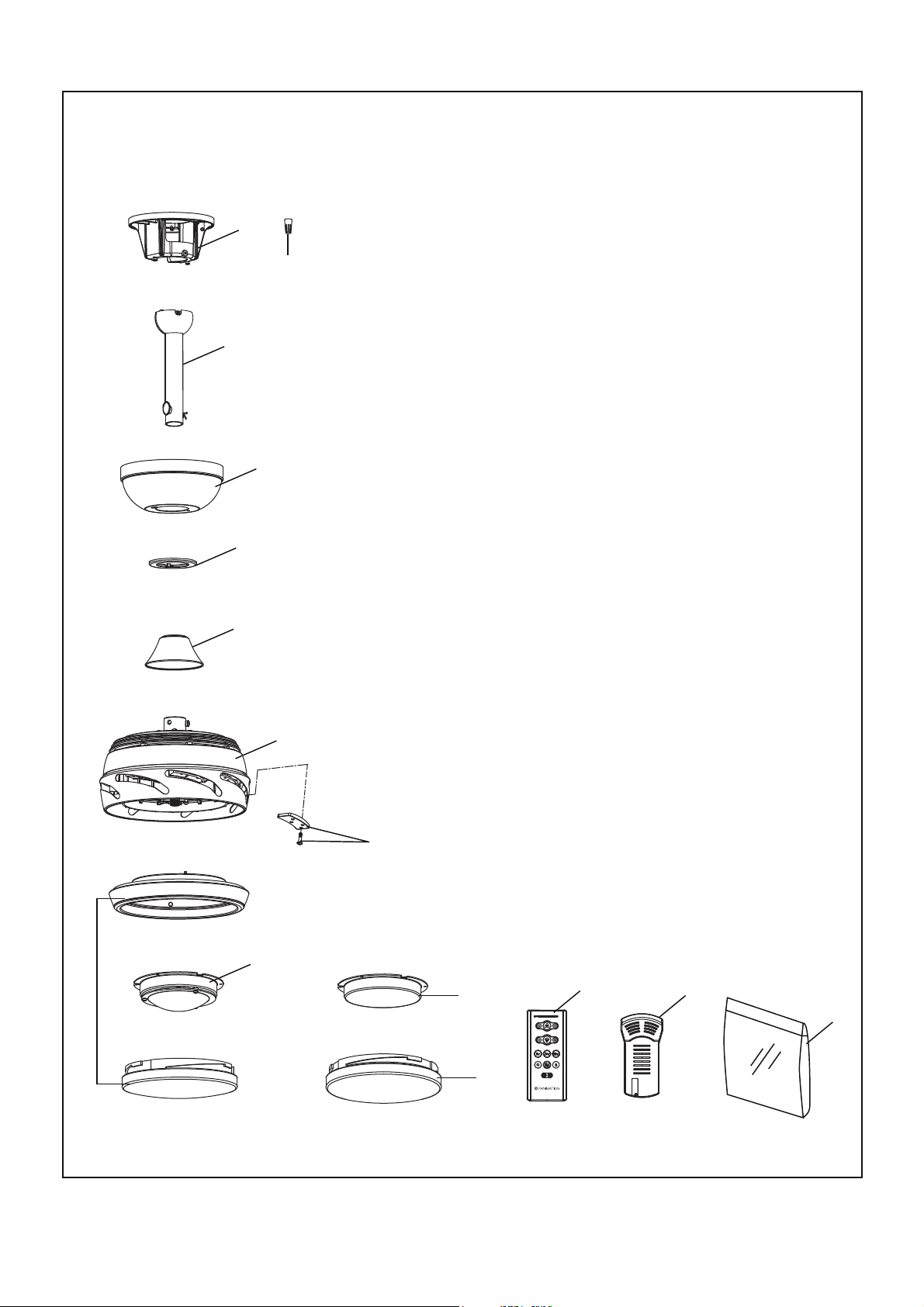

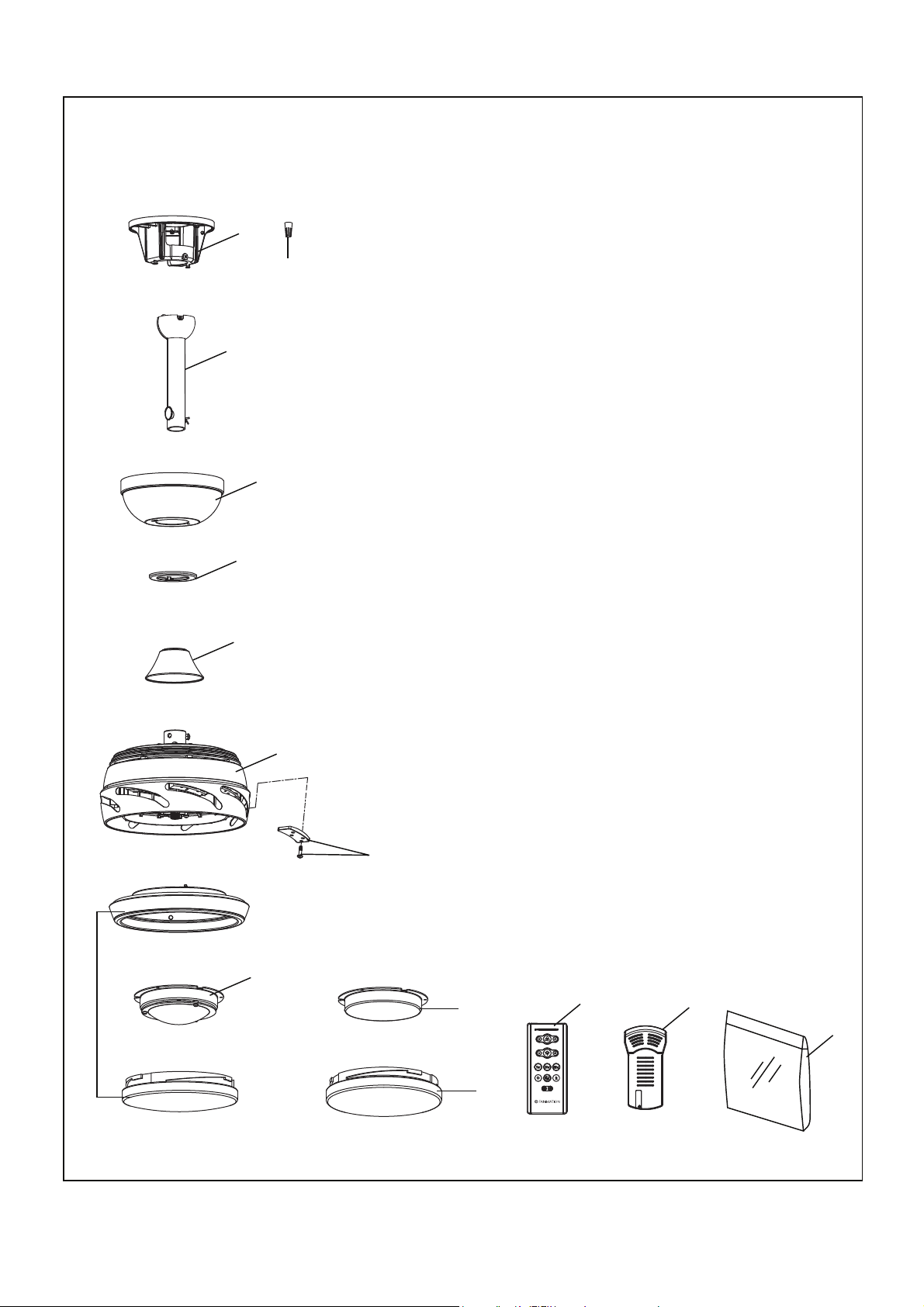

1. Check to see that you have received the following parts:

Hardware Bags

Safety Cable Kit

Motor Assembly (1)

Downrod/Hanger Ball Assembly (1)

– Downrod – Hairpin Clip

– Hanger Ball – Clevis pin

– Set Screw – Pin

Ceiling Canopy (1)

1/4 flat head screwdriver

WARNING

Before assembling your ceiling fan, refer to section on

proper method of wiring your fan (page 10). If you feel you

do not have enough wiring knowledge or experience,

have your fan installed by a licensed electrician.

Hanger Bracket

Assembly (1)

Motor Coupling

Cover Assembly (1)

Canopy Screw

Cover Assembly (1)

Hand-held Remote (1)

Wall Plate (1)

Screws (2)

Batteries (2)

Receiver (1)

Wire Connectors (9)

LED Assembly (1)

Light Kit Wire Cover (1)

Steel Cap (1)

Light Kit/Glass Assembly (1)

Do not install or use fan if any part is damaged or missing. This product is designed to use only those parts supplied

with this product and/or any accessories designated specifically for use with this product by Fanimation. Substitution

of parts or accessories not designated for use with this product by Fanimation could result in personal injury

or property damage.

#8-32 Junction Box

Screws, Stainless Steel

(2)

Flat Washers,

Stainless Steel

(2)

Flat Washer,

Stainless Steel

(1)

#10-24 Button

Head Screws (33)

Wire Connectors

(4)

Blade Plates (8) Safety Cable

(1)

Cable Clamp

(1)

Lag Bolt

(1)

Energy Efficient Use of Ceiling Fans

Ceiling fan performance and energy savings rely

heavily on the proper installation and use of the ceiling

fan. Here are a few tips to ensure efficient product

performance.

Using the Ceiling Fan Year Round

Summer Season: Use the ceiling fan in the counter-

clockwise direction. The airflow produced by the ceiling

fan creates a wind-chill effect, making you “feel” cooler.

Select a fan speed that provides a comfortable breeze,

lower speeds consume less energy.

Winter Season: Reverse the motor and operate the ceiling

fan at low speed in the clockwise direction. This produces

a gentle updraft, which forces warm air near the ceiling

down into the occupied space.Remember to adjust your

thermostat when using your ceiling fan - additional energy

and dollar savings could be realized with this simple step!

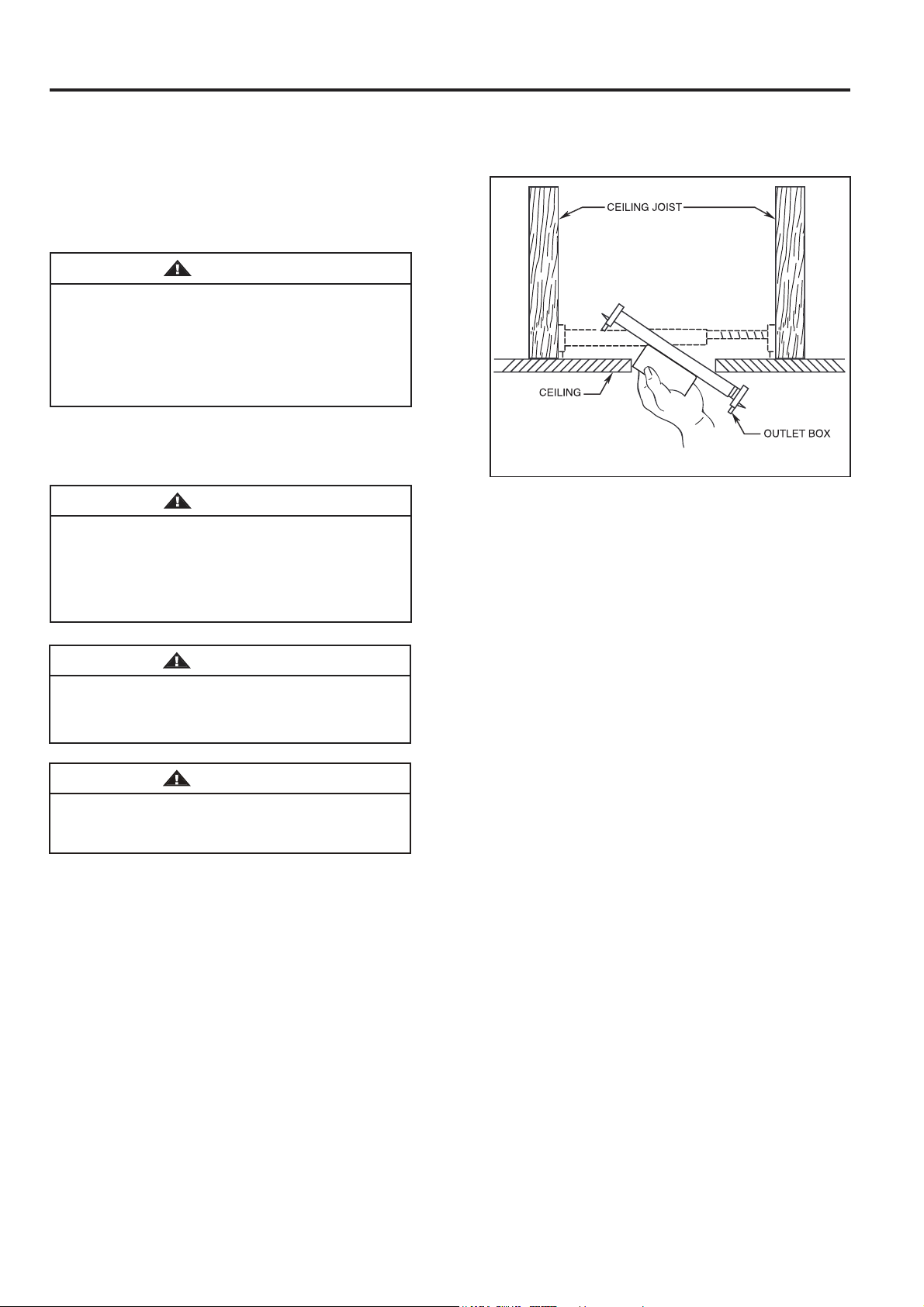

Electrical and Structural Requirements

Your new ceiling fan will require a grounded electrical

supply line of 120 volts AC, 60 HZ, 15 Amp Circuit.

Electrical code requires use of a fan-rated outlet box to

support the extra weight and motion associated with a

ceiling fan. A fan-rated box will be labeled as such and

typically supports up to a 70lb ceiling fan. Fan-Rated

Outlet Boxes vary in ratings and design. Ensure the

ratings of your ceiling fan outlet box meet the

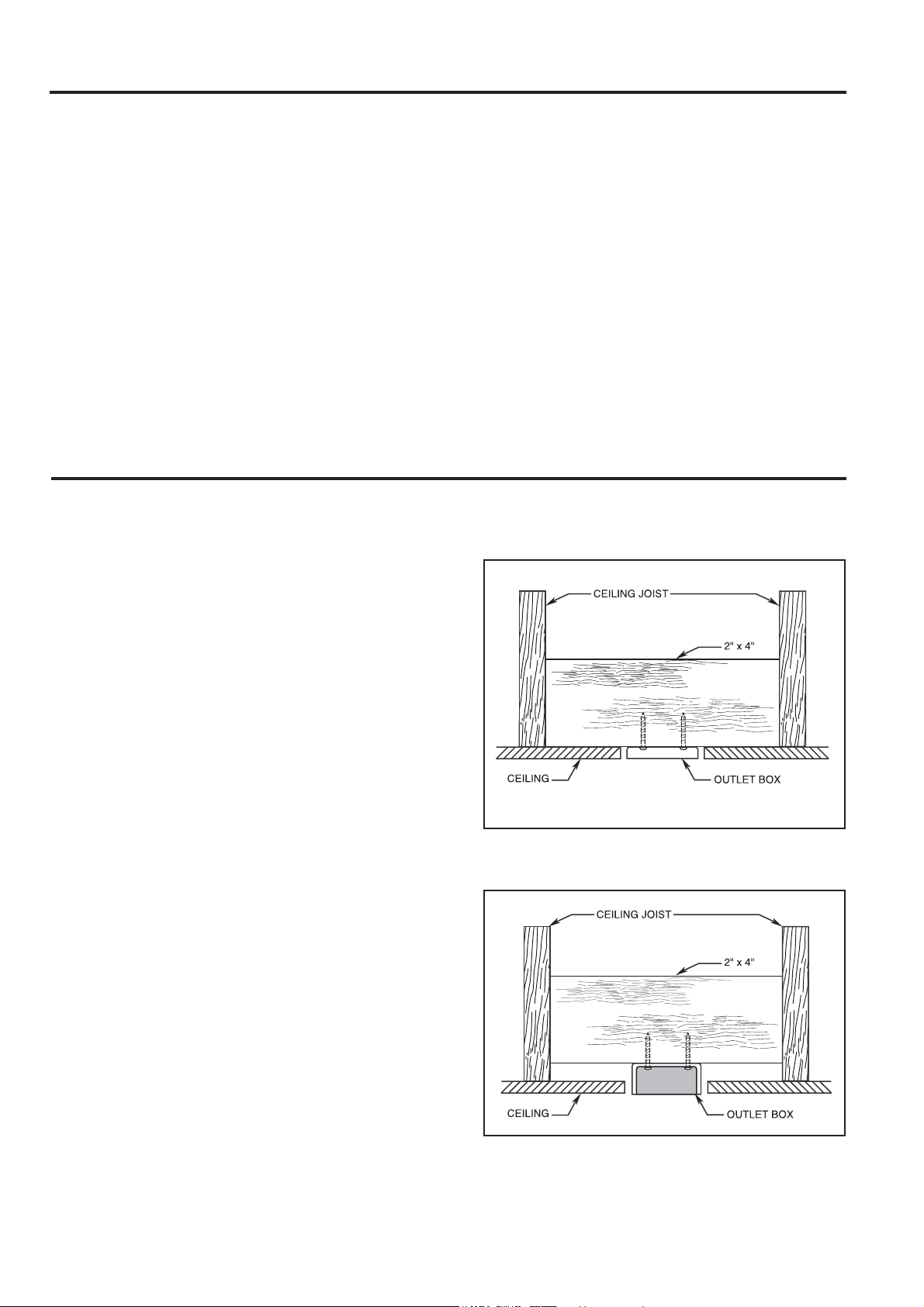

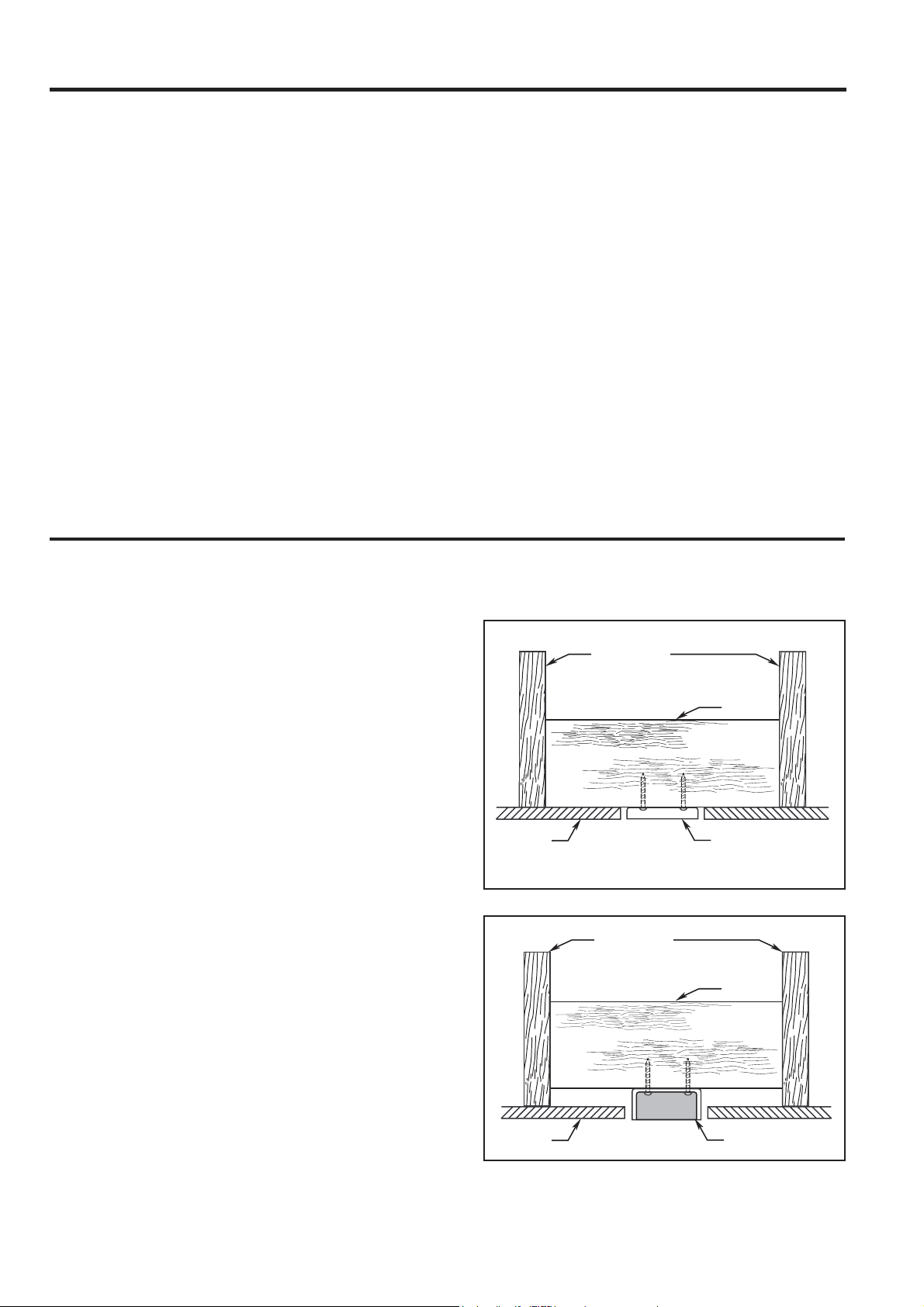

requirements for the ceiling fan being installed. Figure 1,

Figure 2 and Figure 3 depicts different structural

configurations that may be used for mounting the

outlet box.

Low profile box (Figure 1)

A 1/2-in.-deep pancake box is meant to be screwed to a

joist or block. It’s used if only one cable is coming into

the box. It is also available in a saddle-mount

configuration.

Figure 1

Figure 2

Deep box (Figure 2)

A 2-1/4-in.-deep box can be attached to blocking

between joists and is roomy enough to handle more

than one cable.

Turn Off When Not in the Room

Ceiling fans cool people, not rooms. If the room is

unoccupied, turn off the ceiling fan to save energy.

Choosing the Appropriate Mounting Location

Ceiling fans should be installed, or mounted, in the middle

of the room and at least 7 feet from floor to the blade and

18 inches from wall to the blade. If ceiling height allows,

install the fan 8 - 9 feet from floor to the blade for optimal

airflow. Consult your Fanimation Retailer for optional

mounting accessories.

Electrical and Structural Requirements (Continued)

If your fan is to replace an existing light fixture, turn

electricity off at the main fuse box at this time and

remove the existing light fixture.

Turning off wall switch is not sufficient. To avoid

possible electrical shock, be sure electricity is

turned off at the main fuse box before wiring. All

wiring must be in accordance with National and

Local codes and the ceiling fan must be properly

grounded as a precaution against possible electrical

shock.

WARNING

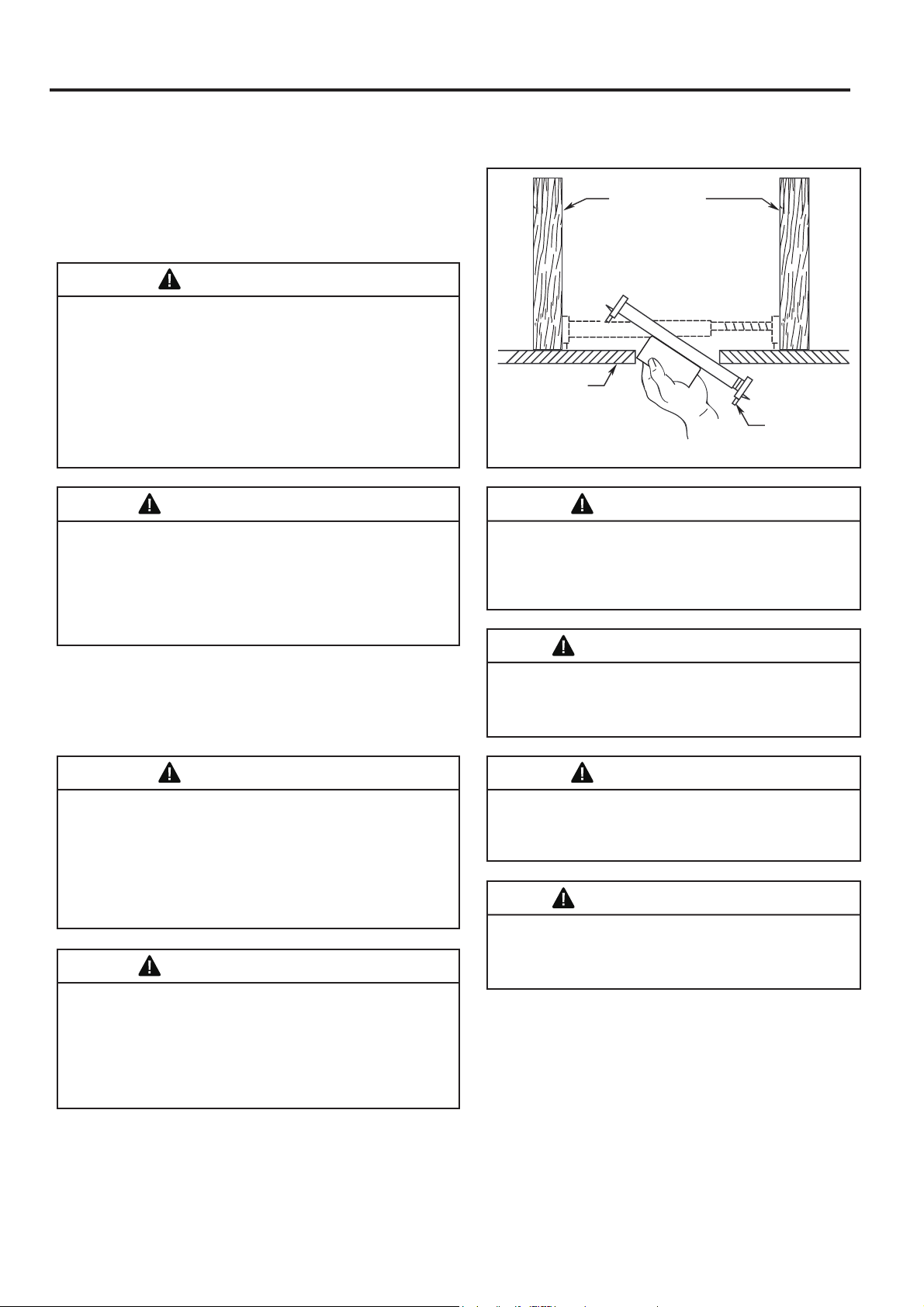

Deep box with brace (Figure 3)

Paired with a deep box, this hanger is meant to span

between two joists and takes the place of wooden

blocking.

To avoid fire or shock, follow all wiring instructions

carefully. Any electrical work not described in these

instructions should be done or approved by a

licensed electrician.

WARNING

Figure 3

To reduce the risk of fire, electric shock, or personal

injury, mount to outlet box marked acceptable for fan

support of 15.9 kg (35 lbs) or less and use mounting

screws provided with the outlet box. Most outlet boxes

commonly used for the support of luminaires are not

acceptable for fan support and may need to be

replaced, consult a qualified electrician if in doubt.

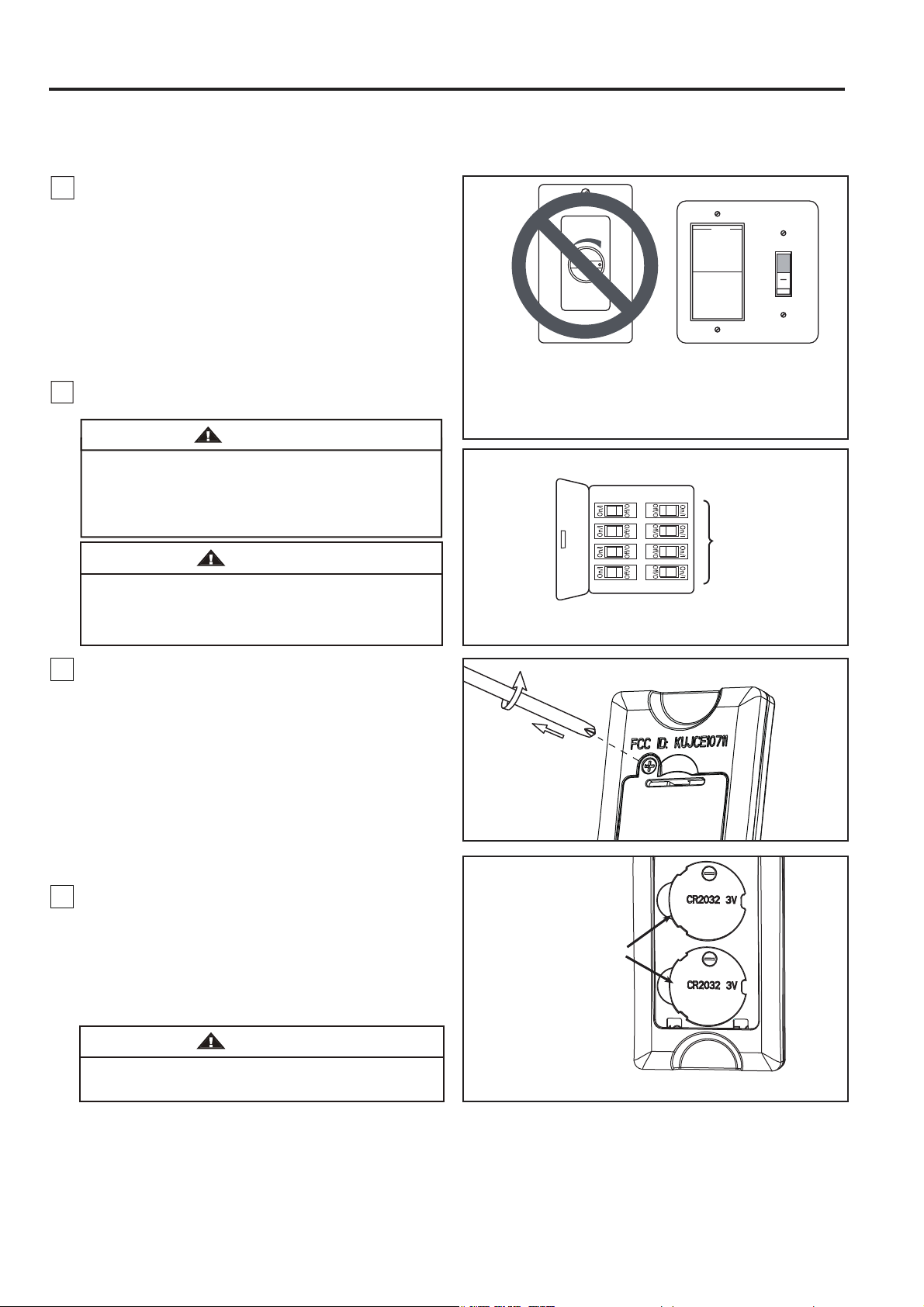

Do not operate this fan with a variable (Rheostat) wall

controller or dimmer switch. Doing so could result in

damage to the ceiling fan's remote control unit.

WARNING

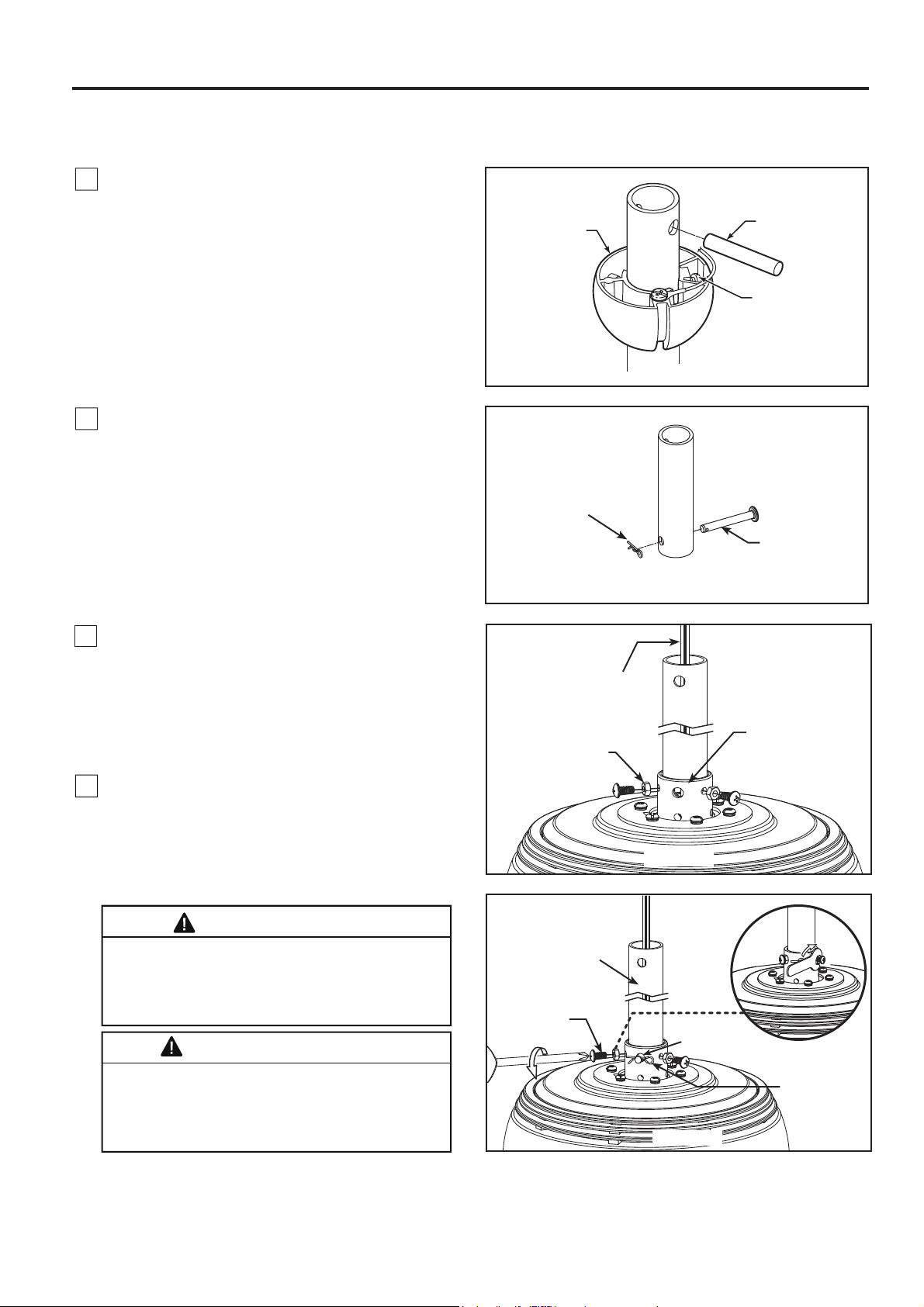

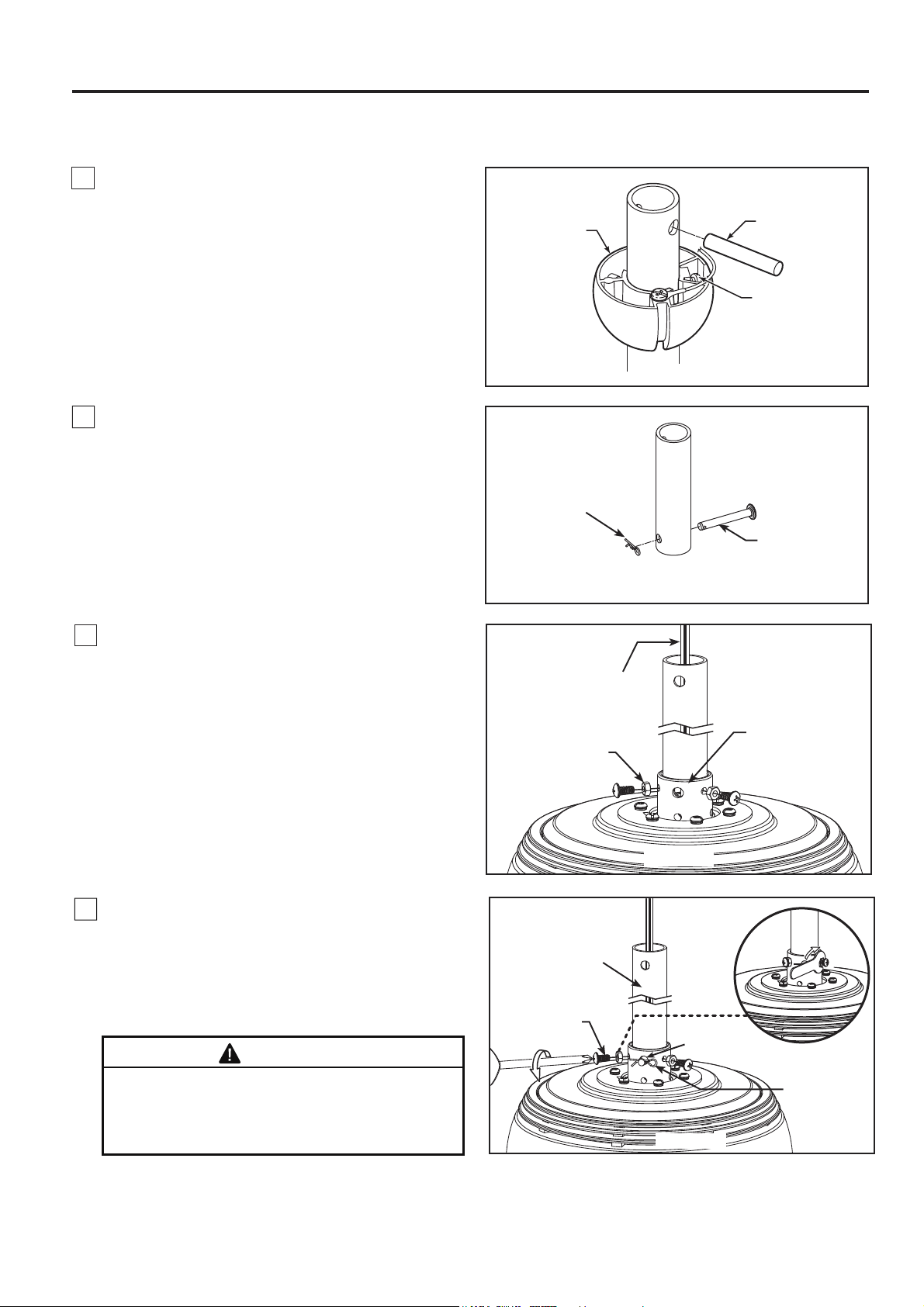

How to Assemble Your Ceiling Fan

Figure 1

Set screw

Hanger

Ball

1. Prior to assembly, set aside and save the hardware

bags included in the packaging. Remove the hanger

ball by loosening the set screw in the hanger ball until

the ball falls freely down the downrod. Remove the pin

from the downrod, then remove the hanger ball.

Retain the pin and hanger ball for reinstallation in

Step 6. (Figure1)

2. Remove the hairpin clip and clevis pin from the

bottom of downrod. Retain the pin and clip for

reinstallation in Step 4. (Figure 2)

Figure 2

Downrod Support

Figure 3

Set Screws

and Nuts (2)

4. Slide downrod into the downrod support on top of

the motor. Install the clevis pin by aligning the holes

in the downrod support with holes in the downrod.

Secure clevis pin with hairpin clip. Install the two

set screws with nuts in the downrod support. Securely

tighten the set screws with screwdriver then fully

tighten the nuts using the hex wrench. (Figure 4)

WARNING

Hairpin Clip

Clevis Pin

It is critical that the clevis pin in the downrod

support is properly installed and the set screws

and nuts are securely tightened. Failure to do

so could result in the fan falling.

Hairpin Clip

Set Screws

and Nuts (2)

Downrod

Clevis Pin

3. Loosen the two set screws and locking nuts in

the downrod support of the motor assembly. Route

brown, blue, red, gray, yellow wires and safety

cable through the downrod. (Figure 3)

Brown, Blue, Red,

Gray, Yellow wires

and Safety Cable

Figure 4

How to Assemble Your Ceiling Fan (continued)

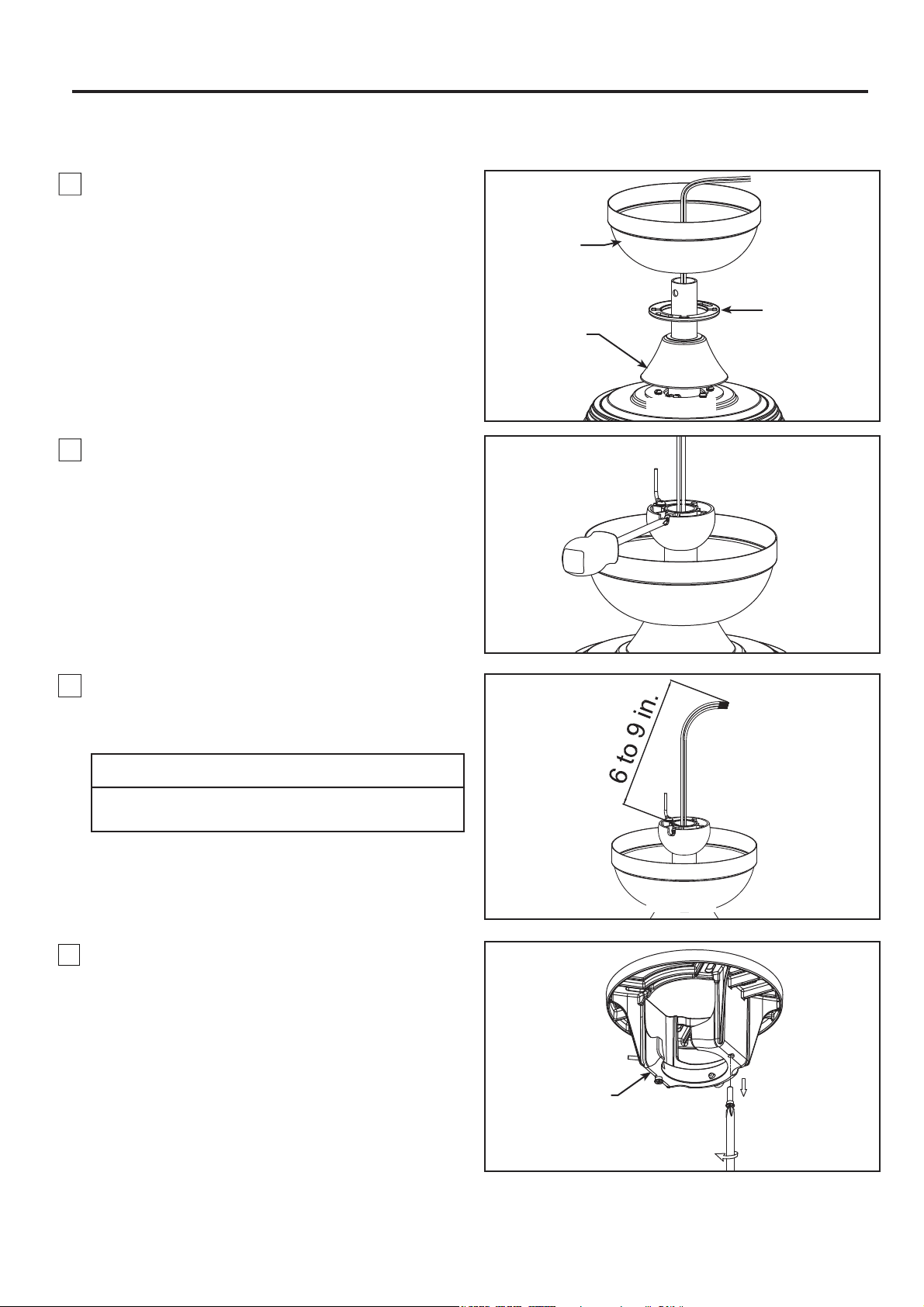

7. Cut off excess lead wire approximately 6 to 9

inches above top of the downrod. Strip

insulation

off

1/2 inch from the end of each lead wire. (Figure 7)

Canopy Screw

Cover

Ceiling

Canopy

Motor Coupling

Cover

Figure 5

Figure 6

Figure 7

5. Route wires and safety cable through motor coupling

cover, canopy screw cover and ceiling canopy.

(Figure 5)

8. Remove one of the two shoulder screws in the

hanger bracket and retain the screw for later. Loosen

the second shoulder screw without fully removing it.

(Figure 8)

Figure 8

Hanger Bracket

6. Reinstall the hanger ball on the downrod as follows.

Route the brown, blue, red, gray, yellow wires and

safety cable through the hanger ball. Position the pin

through the two holes in the downrod and align the

hanger ball so the pin is captured in the groove in the

top of the hanger ball. Pull the hanger ball up tight

against the pin. Securely tighten the set screw in the

hanger ball. A loose set screw could cause fan

wobble. (Figure 6)

CAUTION

All set screws must be checked, and retightened where

necessary before installation.

How to Hang Your Ceiling Fan

NOTE:

CAUTION:

Do not connect fan blades until the fan is

completely installed. Hanging fan with blades connected

may result in damage to the fan blades.

If you are not sure if the outlet box is grounded,

contact a licensed electrician for advice, as it must be

grounded for safe operation.

WARNING

To avoid possible fire or shock, be sure electricity is

turned off at the main fuse box before hanging.

(Figure 1)

Figure 1

WARNING

The fan must be hung with at least 7’ of clearance from

floor to blades. (Figure 2)

Figure 2

Figure 3

Figure 4

1. Securely attach the hanger bracket to the outlet box

using the outlet box screws and washers supplied with

the fan. (Figure 3)

2. Drill a 1/4” pilot hole into the building structure to

prevent splitting or cracking with installation of the lag

bolt. Using the 3/8” x 2” lag bolt and flat washer, attach

safety cable to ceiling joist or wood structural member.

The lag bolt will pass through the flat washer, safety

cable loop, and into the building structure. (Figure 3)

NOTE: Ceiling support cable cannot be secured to

outlet box only, it must be directly secured to ceiling

joist or structural member using the 3/8” x 2” lag bolt

and flat washer. (Figure 3)

3. Make sure the electrical supply wires, including the

hanger bracket grounding wire and safety cable are

pulled through the downrod, between the hanger

bracket and the outlet box so that electrical

connections can be made later.

4. Carefully lift the fan and seat the downrod/hanger

ball assembly onto the hanger bracket that was just

attached to the outlet box. Be sure the groove in the

ball is lined up with tab on the hanger bracket.

(Figure 4)

5. Attach the safety cable to ceiling support cable.

Slide cable clamp and washer onto safety cable

(from fan). Place the end of cable through the loop of

ceiling support cable. Pull as much cable through loop

as possible. Feed end of cable into clamp hole and

firmly tighten screw. (Figure 4)

WARNING

The outlet box must be securely anchored. Hanger

bracket must seat firmly against outlet box. If the

outlet box is recessed, remove wall board until bracket

contacts box. If bracket and /or outlet box are not

securely attached, the fan could wobble or fall.

WARNING

Failure to seat tab in groove could cause damage to

electrical wires and possible shock or fire hazard.

WARNING

To avoid possible shock, do not pinch wires between

the hanger ball assembly and the hanger bracket.

Main Fuse Box

Ceiling

Floor

Ceiling Joist

Hanger Bracket

Attach Safety

Cable To Ceiling

Support Cable

Downrod/Hanger

Ball Assembly

Tab

Ceiling

Outlet Box

Ceiling Support

Cable

Wood Member

(2” x 4” Approx.)

No Less

Than

7 Feet

NOTE: SUPPLY WIRES

AND FAN WIRES OMITTED

FOR CLARITY

HARDWARE USED:

Ceiling Support

Cable Clamp

W/Screw

x 1

Figure 3

NOTE: Supply wires omitted

for clarity

NOTE: If fan or supply wires are different colors than indicated, ha

MAIN FUSE BOX

Figure 2

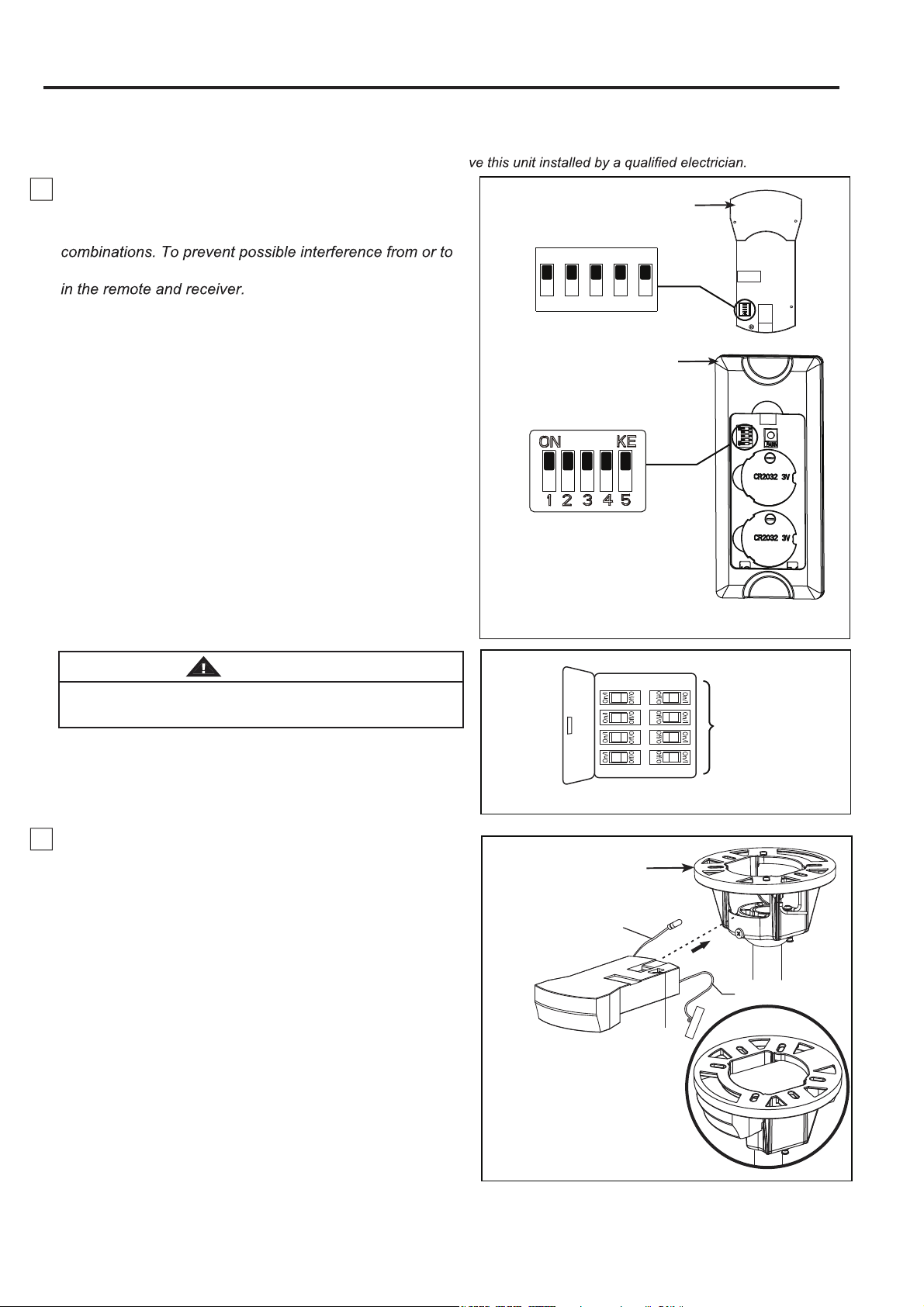

How to Wire Your Ceiling Fan

Dip Switch

1. To set the code on receiver unit, slide dip switches to

the same positions as set on the remote control. (Figure 1)

NOTE: The remote unit has 32 different code

other remote units, simply change the combination code

NOTE: Factory setting is all up. Do not use this position.

2. Slide the receiver into the hanger bracket before wiring

as shown in figure 3.

NOTE:

If you are not sure if the outlet box is grounded,

contact a licensed electrician for advice, as it must be

grounded for safe operation.

WARNING

To avoid possible electrical shock, be sure electricity is

turned off at the main fuse box before wiring. (Figure 2)

WIFI Antenna

Hanger Bracket

ANTENNA

(Leave connected

and do not cut)

Figure 1

Dip Switch

1 2 3 4 5

Receiver

Remote Control

Dip Switch

How to Wire Your Ceiling Fan (continued)

WARNING

The blades must be installed first before programming

is performed.

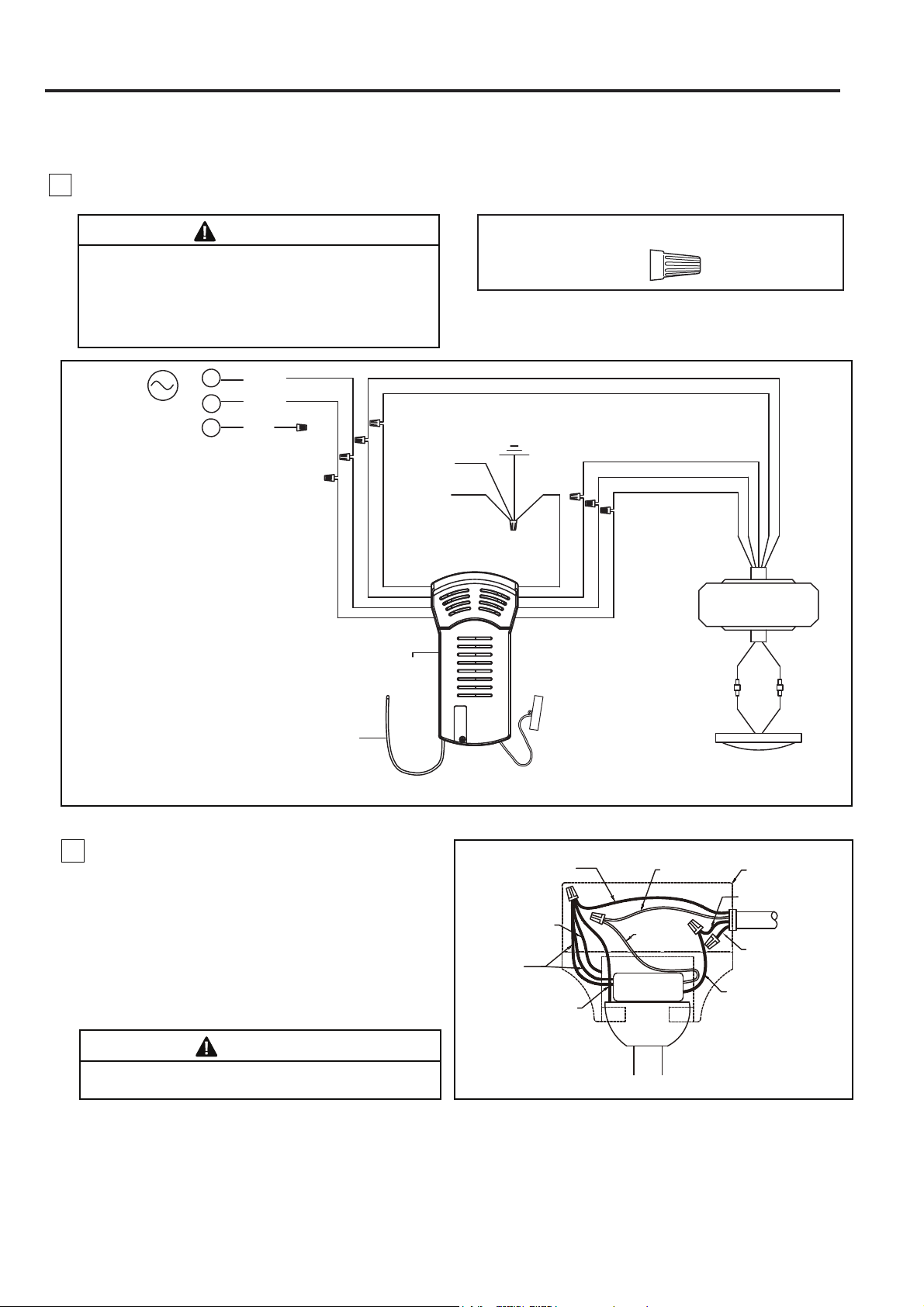

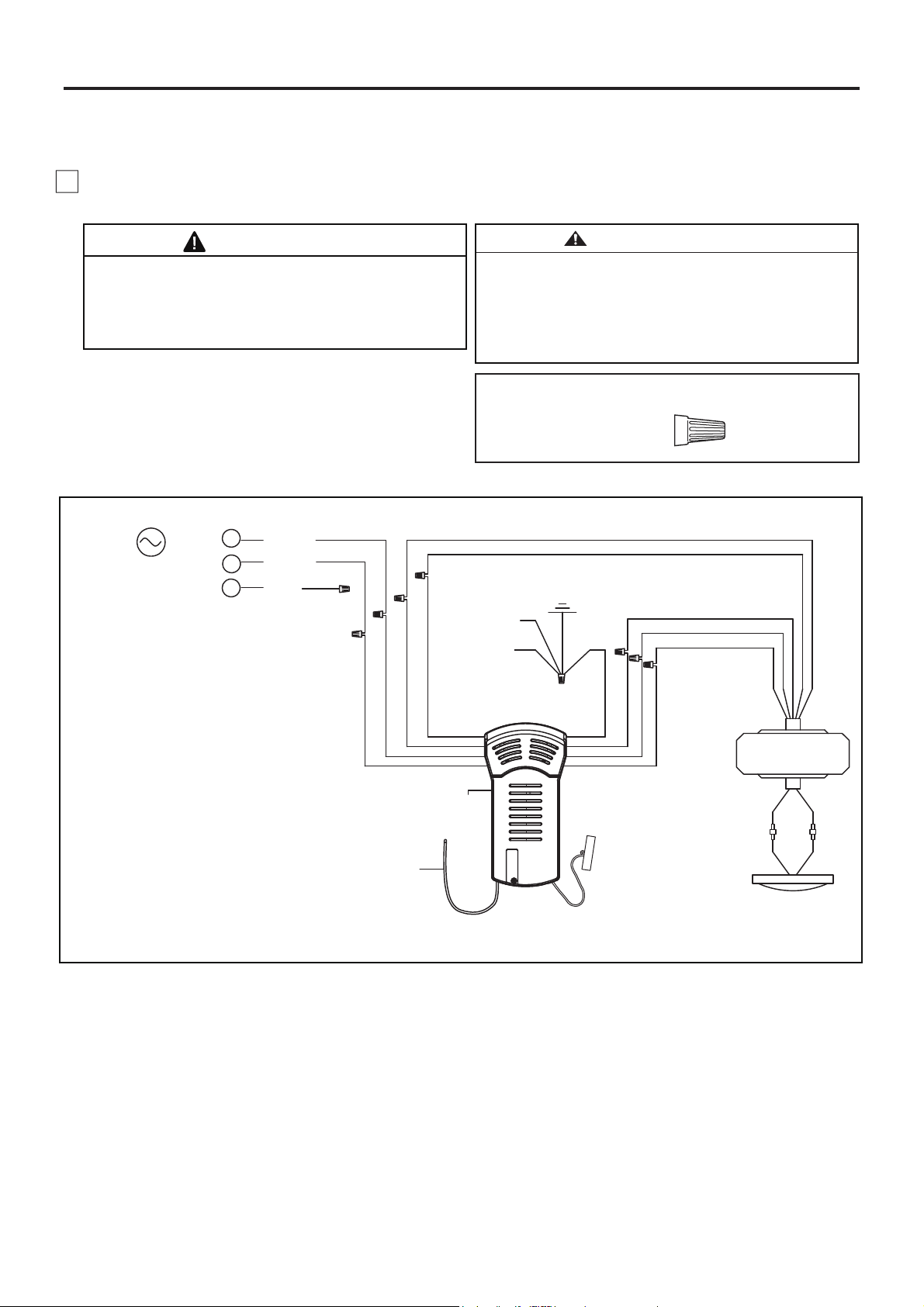

3. Connect wires using connectors as shown in

Figure 4.

x 9

RECEIVER HARDWARE USED:

CAUTION: INCORRECT WIRE CONNECTION

COULD DAMAGE THIS RECEIVER.

WARNING

Check to see that all connections are tight,

including ground, and that no bare wire is

visible at the wire connectors. Do not operate

fan until the blades are in place. Noise and

motor damage could result.

Listed Outlet Box

White Wire

from Supply

Green Wire

from Supply

(Ground)

Household

Supply

Black Wire

from Supply

Black Wire

from Receiver

White Wire

from Receiver

Green Wire

from Hanger

Bracket (Ground)

Green Wire

from Hanger

Ball (Ground)

Green Wire

from Receiver (2)

(Ground)

Receiver

Figure 5

Red Wire

from Supply

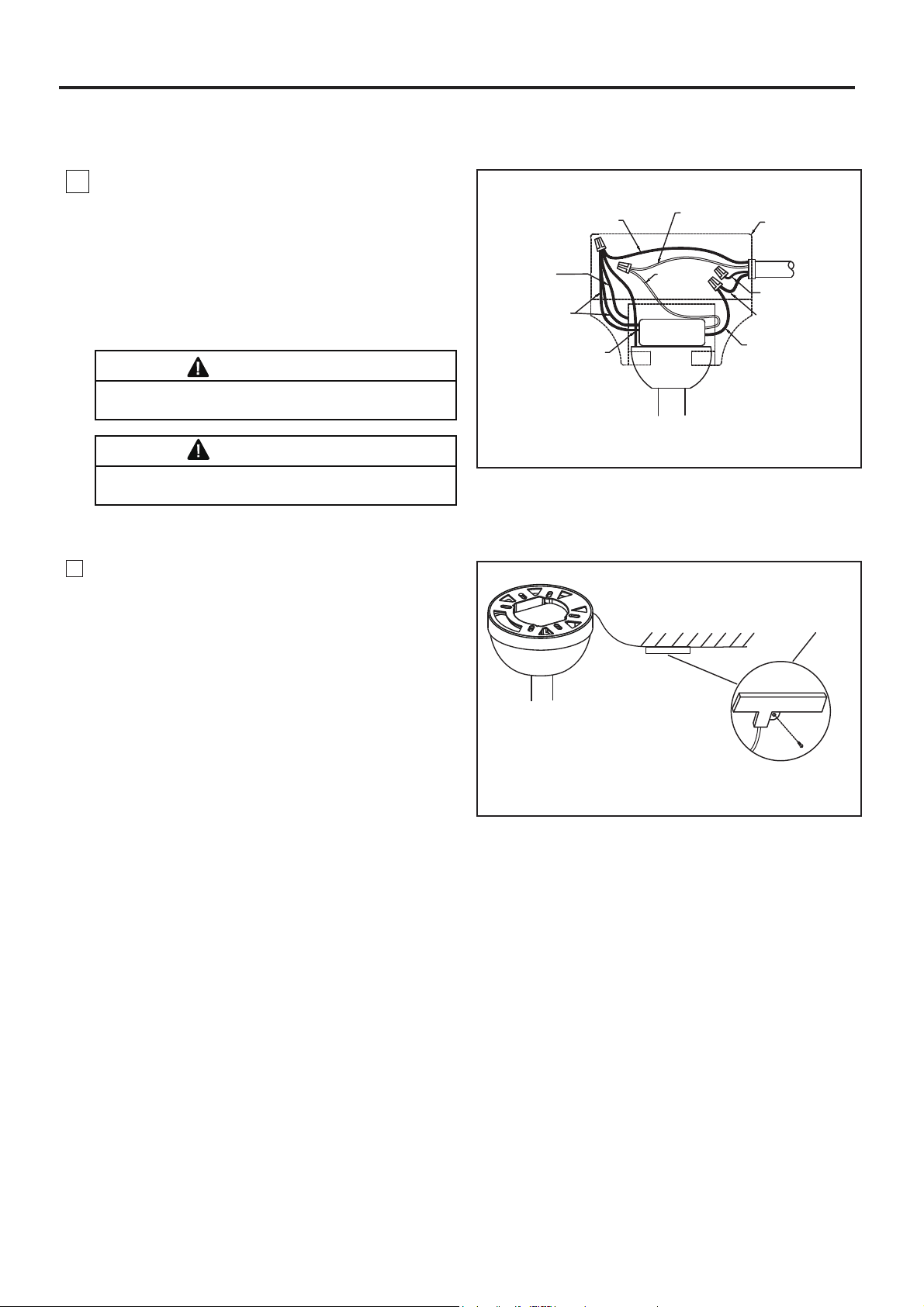

4. After connections have been made, put the

white and green leads to one side and the black

leads towards the other side, the connection

should be turned upward and carefully push leads

into the outlet box. The wires should be spread

apart with the grounded conductor and the

equipment-grounding conductor on one side of

the outlet box and the ungrounded conductor on

the other side. (Figure 5)

Wire

Connectors

Figure 4

BLACK

WHITE

RED

AC POWER

BLUE

LIGHT KIT

DC MOTOR

BLACK

ANTENNA

Receiver

BROWN

WHITE

BLACK

WHITE

BLUE

BROWN

YELLOW /

GREEN (2)

HANGER

BRACKET

HANGER

BALL

RED

GRAY

YELLOW

RED

GRAY

YELLOW

GROUND

How to Wire Your Ceiling Fan (continued)

Figure 2

Figure 1

NOTE: This step is applicable after the necessary wiring

is completed.

WARNING

To avoid possible fire or shock, make sure that the

electrical wires are completely inside the canopy housing

and not pinched between the housing and the ceiling.

2. Securely attach and tighten the canopy screw

cover over the shoulder screws in the hanger

bracket utilizing the keyslot twist-lock feature.

(Figure 2)

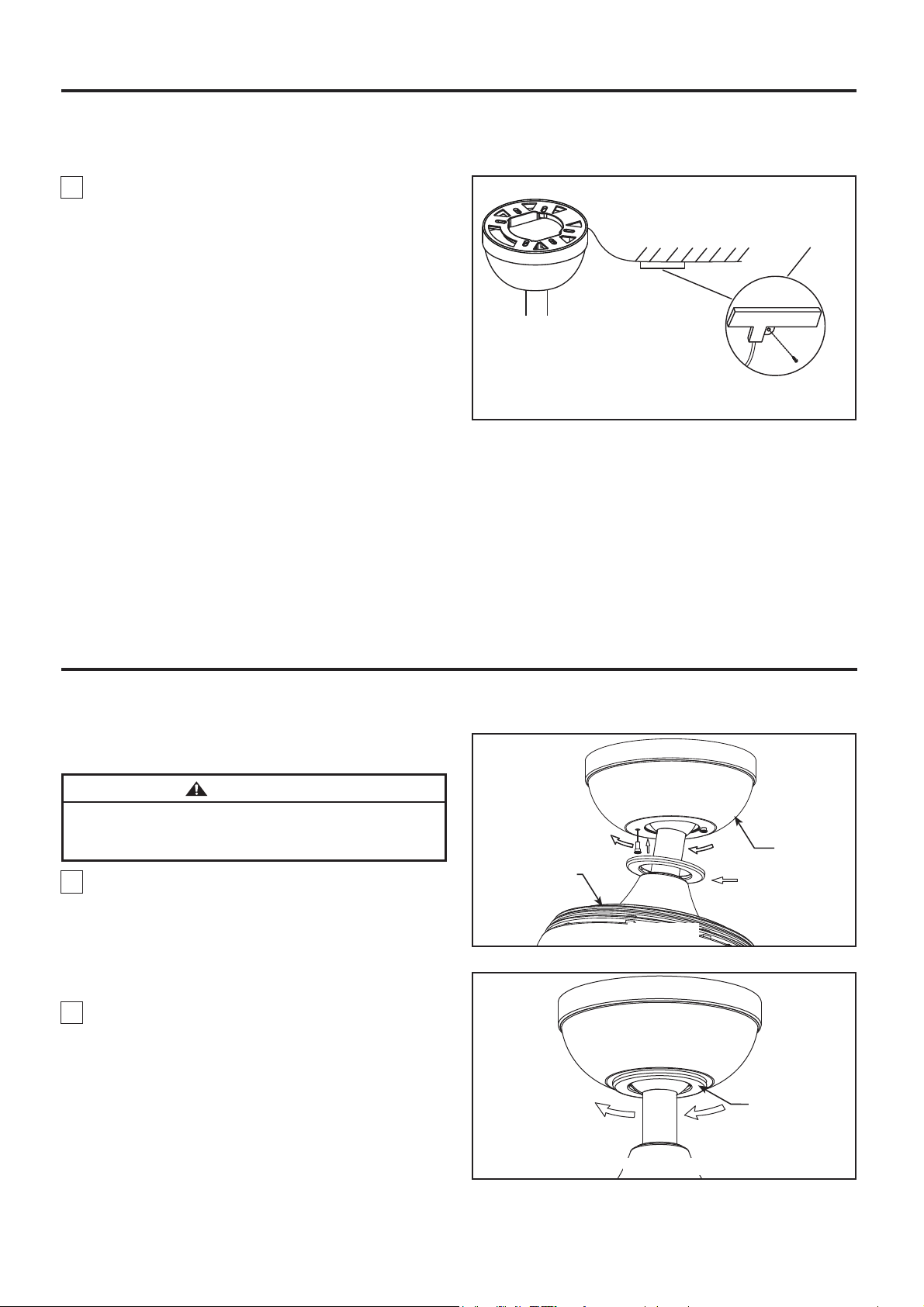

How to Install Your Canopy Housing

Motor Assembly

Canopy

Canopy Screw

Cover

1. Assemble canopy by rotating key slot in canopy

over shoulder screw in hanger bracket and care not

to pinch the wires. Tilt the motor assembly to the

side to have more space to tighten shoulder screws.

Fully assemble and tighten second shoulder screw

that was previously removed. (Figure 1)

Figure 6 (Optional)

WIFI antenna

Ceiling

After Installation

WIFI Antenna

mount to ceiling using

wood screw

The receiver has a wiﬁ antenna that can be used if

you experience range issues. (Figure 6)

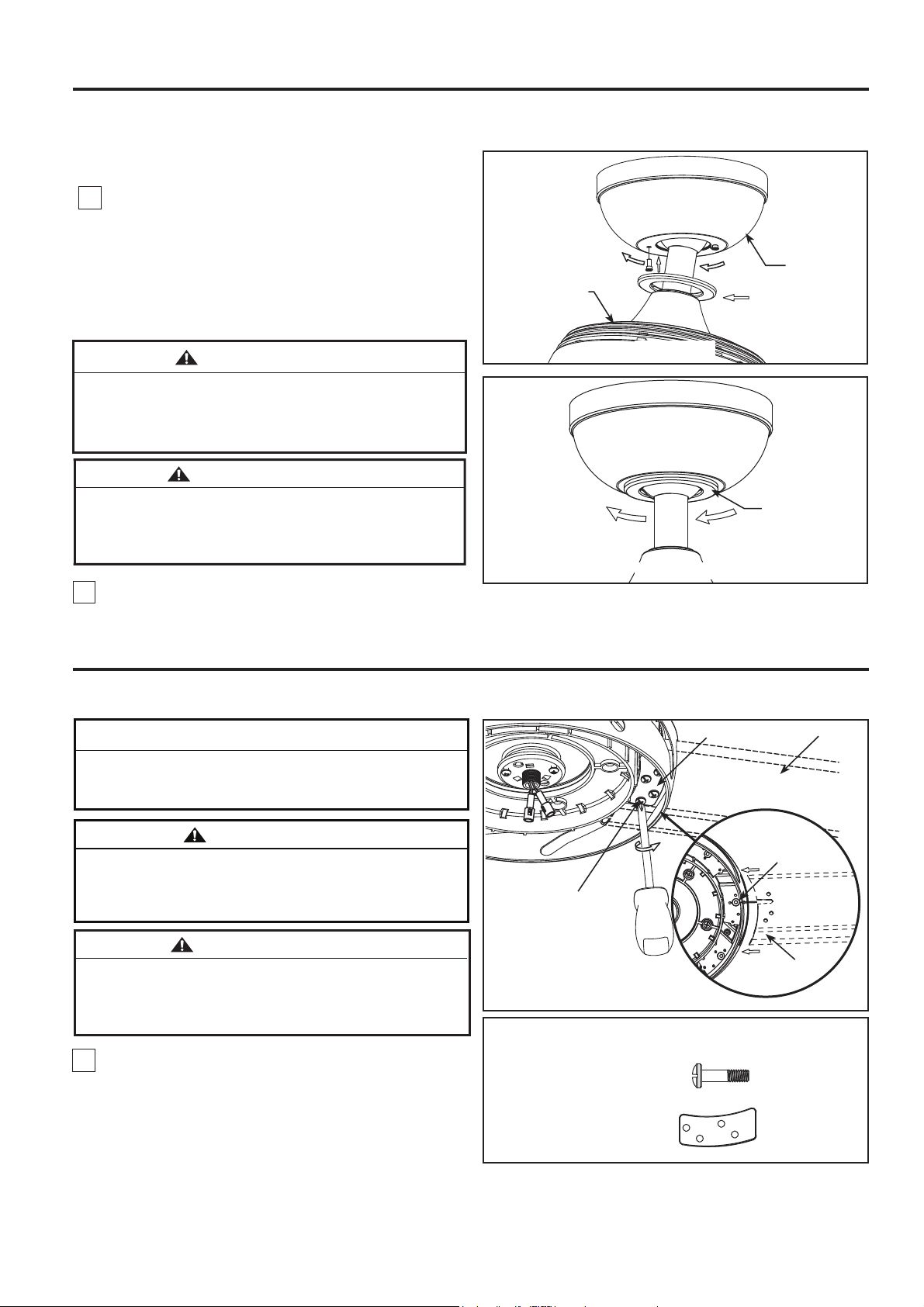

How to Assemble Your Ceiling Fan Blades

Figure 1

HARDWARE USED:

x 32

x 8

#10-24

Button Head Screw

1. Carefully slide the blade through the slot as shown.

Make sure the notch of blade is fully seated into the

hex socket screw. Securely fasten the eight blades

to the motor housing using the blade plates and

button head screws. (Figure 1)

CAUTION

Do not connect fan blades until the fan is completely

installed. Installing the fan with blades assembled may

result in damage to the fan blades.

WARNING

To reduce the risk of personal injury, do not bend the

blades when installing, balancing or cleaning the fan.

Do not insert foreign objects in between the rotating

blades.

Blade Plate

NOTE: You will find the fan blade set packed in its own

carton and hardware bag in the fan box.

Blade

#10-24

Button Head Screws

(4 each per blade)

Blade Plate

Hex Socket

Screw

Blade

1. Remove one of the three screws in the support

bracket at the bottom of the motor assembly. Retain

the screw for later and slightly loosen the remaining

two screws. (Figure 1)

2. Assemble the light kit to the support bracket using

the two key slots in the light kit. Replace the previously

removed screw and securely tighten all three screws.

(Figure 2)

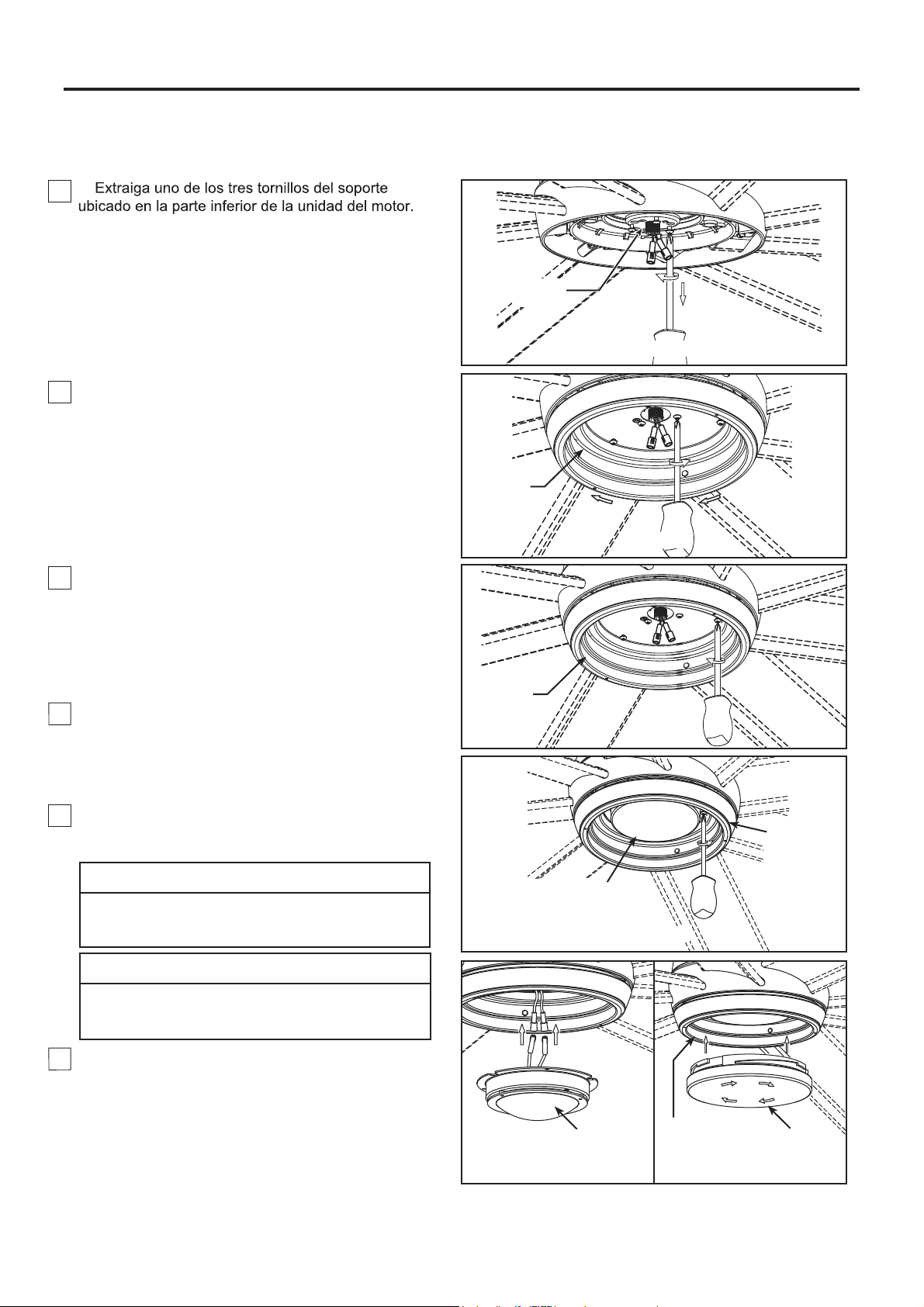

How to Assemble Your Light Kit or Cap

Motor Assembly

Figure 1

Light Kit

Figure 2

How to Assemble Your Light Kit or Cap (continued)

3. Remove the three screws in the light kit and

retain the screws for later. (Figure 3)

4. If installing the light kit, skip this step.

Assemble the light kit wire cover to the light kit using

the previously removed screws and secure all three

screws.

(Figure 4)

Light Kit

Wire Cover

Figure 3

Light Kit

Figure 4

Connect the 2 single pin connectors from the LED

assembly to the 2 single pin connectors from motor

assembly. (Figure 5A)

To reduce the risk of electric shock, disconnect the

electrical supply circult to the fan before installing

light kit.

CAUTION

5A. For use with light kit.

5B. For use with steel cap.

If you want to install the steel cap and not the light kit.

Assemble the steel cap to the light kit by twisting in

a clockwise direction. (Figure 5B)

NOTE:

If you have installed your fan with the steel

cap, skip Steps 6 and 7.

LED Assembly

Steel Cap

6. Assemble the LED assembly to the light kit using

the previously removed screws and secure all three

screws. (Figure 6)

The light source is designed for this specific

application and can overheat if serviced by untrained

personnel. If any servicing is required, the product

should be returned to an authorized service facility

for examination or repair.

CAUTION

Figure 7

Light Kit

Glass

Light Kit

LED Assembly

Figure 6

7. Secure the glass to light kit by twisting in a

clockwise direction. Twist the glass gradually

until it

snaps onto the light kit. Do not over-tighten.

(Figure 7)

Figure 5A Figure 5B

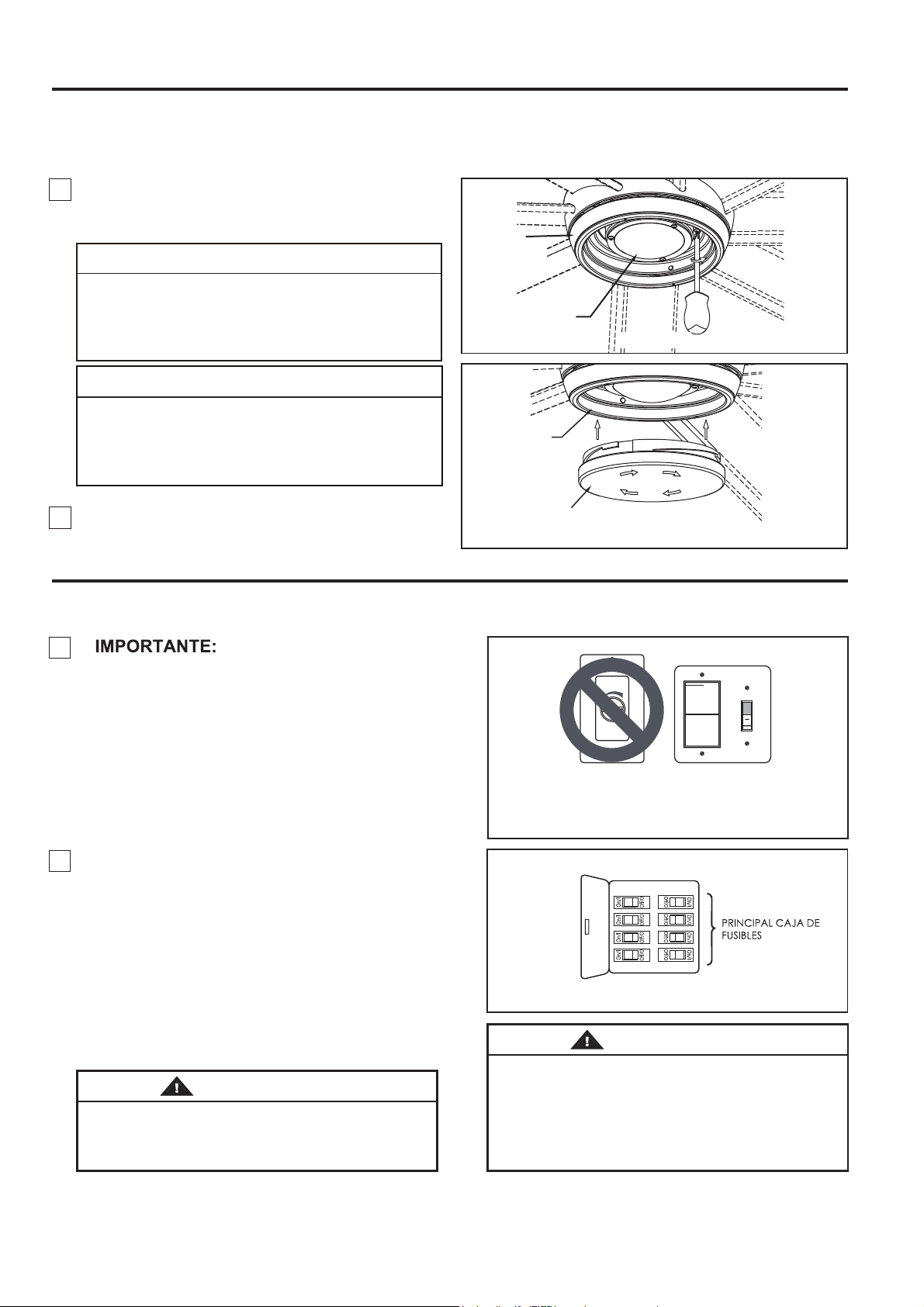

How to Operate Your Ceiling Fan

MAIN FUSE BOX

Figure 2

For illustrative purposes only-not

intended to cover all types of controls

2. Restore electrical power to the outlet box by turning

the electricity on at the main fuse box. (Figure 2)

Check to see that all connections are tight, including

ground, and that no bare wire is visible at the wire

connectors, except for the ground wire. Do not

operate fan until the blades are in place. Noise and

fan damage could result.

WARNING

Do not operate this fan with a variable (Rheostat)

wall controller or dimmer switch. Doing so could

result in damage to the ceiling fan's remote control

unit.

WARNING

Figure 1

1. IMPORTANT: Using a full range dimmer switch

(not included) to control fan speed will damage the

fan. To reduce the risk of fire or electrical shock, do

not use a full range dimmer switch to control the fan

speed. (Figure 1)

Figure 4

3V CR2032

Battery (2 pcs)

3. Remove the battery cover from remote control by

screwdriver and retain the screw for later. (Figure 3)

Chemical Burn Hazard. Keep batteries away from

children.

4. To make fan operational, install two 3V batteries

(included) in hand-held remote transmitter, with fan

power off. Then, follow the remote code setting

process. If not used for long periods of time, remove

battery to prevent damage to transmitter. Store the

remote away from excessive heat or humidly.

(Figure 4)

WARNING

Figure 3

How to Operate Your Ceiling Fan (continued)

NOTE: Factory setting is all up. Do not use this

position.

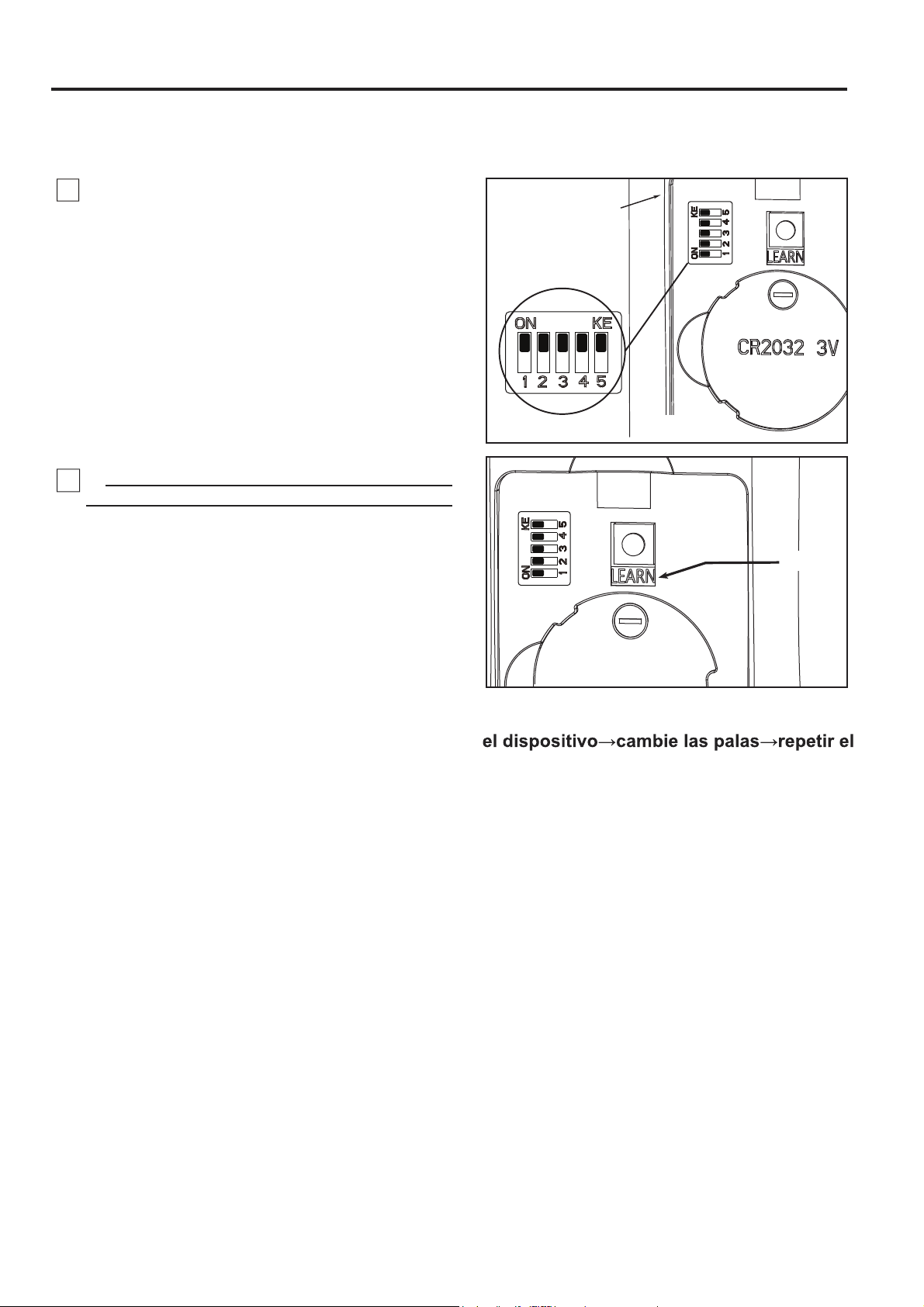

NOTE: The remote unit has 32 different code

combinations. To prevent possible interference

fromor to other remote units, simply change the

combination code in the remote and receiver.

To set the remote code same positions as the

receiver with a small screwdriver or ball point pen

(neither included), slide dip switches firmly up or

down. (Figure 5)

NOTE: If you want to change the blades: turn

Remote

Control

Dip Switch

Figure 5

8. Remote Control Speed (RPM) Setting

Process : (Figure 6)

1) After installing and wiring the unit, restore power to

your fan by ensuring that the breaker and wall switch

that controls the power supply is moved to the on

the battery compartment of the handheld remote control

for 1-3 seconds.

seconds of restoring power to the fan.

3) When restoring power to your fan at the wall switch

and breaker, DO NOT press any button(s) on the

handheld remote control before pressing the “LEARN”

button, otherwise the fan will fail the learn procedure.

4) If you press any button(s) on the handheld remote

control before pressing the “LEARN” button, please turn

the wall switch that controls the power to the fan to the

off position then on again, and start the process

beginning with Step 1 above.

5) When you press the "LEARN" button, the fan will

make one musical sound and light blink once if with

light and start to run beginning the control set up

process.

6) DO NOT press any button(s) after pressing the

LEARN button while the fan is programming or it will fail

to program.

7) The fan will run in forward direction for approximately

3 minutes.

8) When the fan stops running after approximately 3

minutes, the fan will make two musical sounds and light

blink twice if with light that means that the handheld

remote control and speed set up process is complete.

9) The fan is now ready for normal use.

position, press and hold the “LEARN” button inside of

You must press the “LEARN” button within 30

LEARN

Figure 6

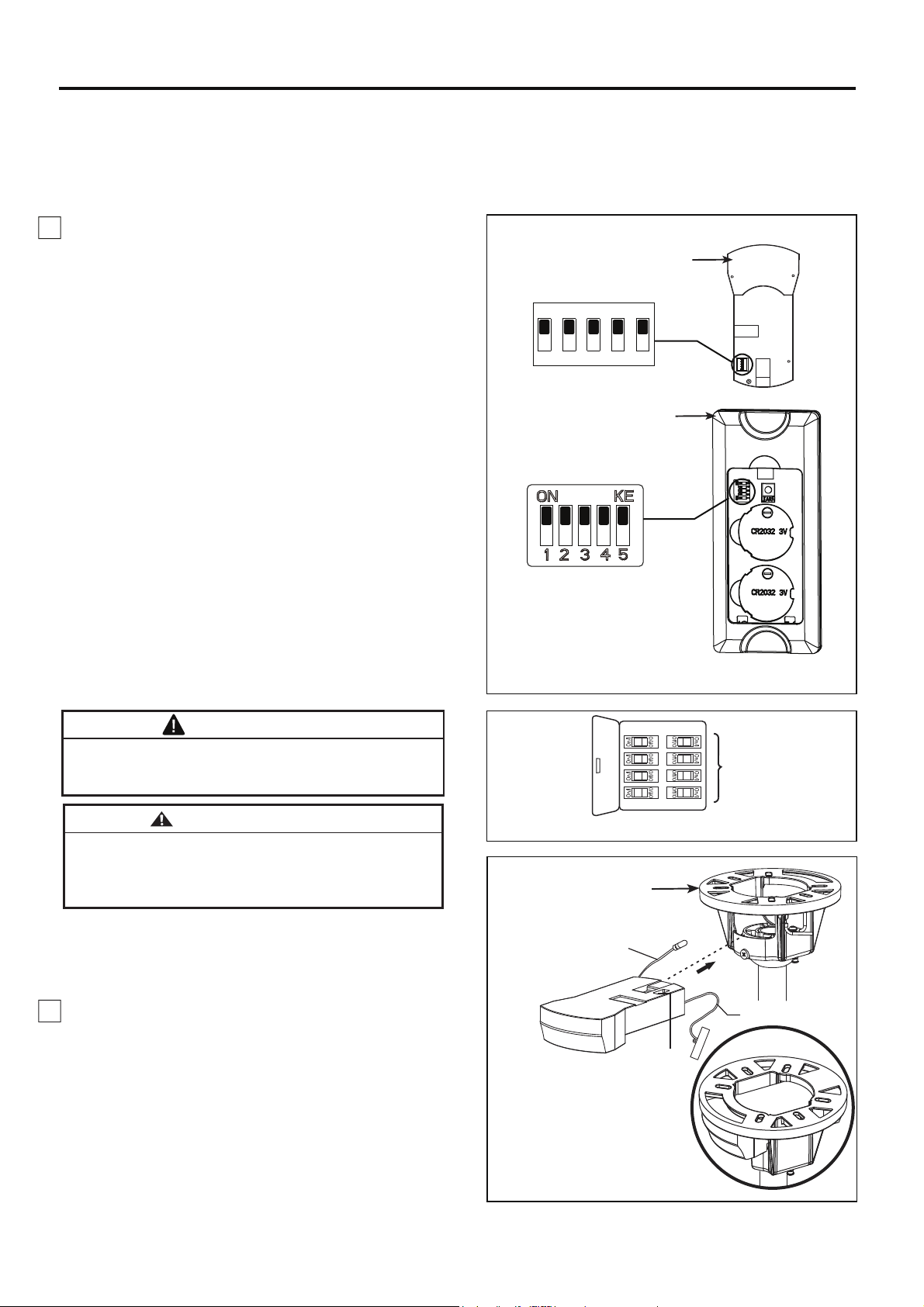

5. If you have multiple fans and want to program all

fans to one handheld control. Slide the Dip Switch with

the same position in ALL receiver to ONE handheld to

set up the code for each fans and follow Step 1 of the

remote control speed set up process. Each fan needs

to be no more than 30 feet from the handheld control

that you would like to program. Please note the wall

switch that controls the power to your fan(s) should be

in the off position until you are ready to program your

handheld remote(s).

6. If you have multiple fans and want to program each

fan to separate handheld controls. Slide the Dip

Switch with the same position in both receiver and

handheld to set up the code for each fans and follow

Step 1 of the remote control speed set up process

below for each fans. Repeat these steps for each fan

that you would like to program to a separate handheld

remote. Please note that the wall switch that controls

the power to your fan(s) should be in the off position

until you are ready to program your handheld

How to Operate Your Ceiling Fan (continued)

Figure 8

• Sleep Timer:

The fan and light will turn off after 1 hour.

The fan and light will turn off after 3 hours.

The fan and light will turn off after 6 hours.

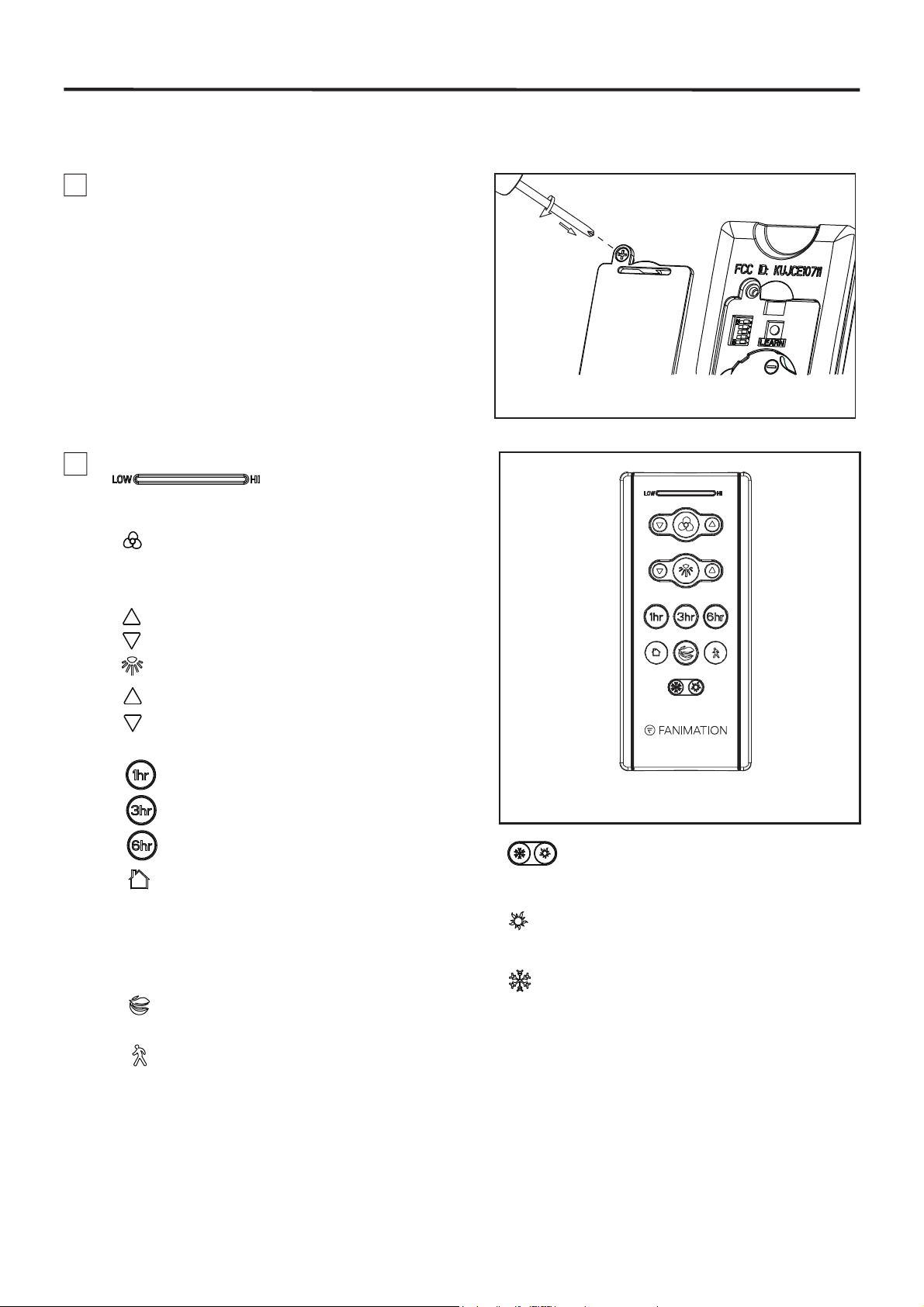

10. Remote functions: (Figure 8)

• Indicator LED light: fan speed and light

dimmer indicator

• Fan Speed:

• button: Tap once to turn off the fan. Press and

hold this button for 5 seconds to turn on or turn off

the buzzer.

• Light button: Turn ON\OFF the light.

Turn on fan and turn speed up.

Turn on fan and turn speed down.

Increase light output level.

Decrease light output level.

• Home Away: Tap this button, the light will

blink twice signaling this feature is on; the fan

will turn off and the light will randomly turn on

and off while you are away. Pressing any button

will cancel the feature.

• Fresh Air: Fan speed will modulate to

simulate a natural breeze.

• Safe Exit: Tap once, the light will blink once;

fan and light will turn off after 1 minute. Pressing

any button will cancel this feature.

Summer- The fan runs counterclockwise.

Airflow will provide a downward cooling breeze.

Winter- The fan runs clockwise. Airflow will force

warm air downward without a noticeable breeze.

• Reverse button:

In order to reverse the direction of the fan, the fan

must be running.

9. Replace battery cover on the remote control and

secure with the previously removed screw. (Figure 7)

Figure 7

How to Set Up the fanSync WiFi APP

1. Visit the Apple APP Store or the Google Play

Store to download the free fanSync WiFi APP.

Create your Fanimation fanSync account. (Figure 1)

Figure 1

Figure 2

Figure 3

10:37 AM

80%

All

Home

Your dashboard is empty

Add a Fanimation Ceiling Fans

10:37 AM

80%

Add Fainmation..

Connect To Your Dvice

WI-FI

To begin you must ﬁrst connect your phone

to the Fanimation Ceiling Fans you are

setting up. Your Fanimation Ceiling Fans will

broadcast a temporary Wi-Fi hotspot that

looks like

“Fanimation_xxxxxx”.

Once you’ve completed this step come back

Go to Settings

10:38 AM

80%

fanSync W...

Settings

Wi-Fi

Wi-FI

Fanimation_402AD4

Unsecured Network

CHOOSE A NETWORK

10:39 AM

80%

Add Fainmation..

CONTINUE

To begin you must ﬁrst connect your phone

to the Fanimation Ceiling Fans you are

setting up. Your Fanimation Ceiling Fans will

broadcast a temporary Wi-Fi hotspot that

looks like

“Fanimation_xxxxxx”.

Once you’ve completed this step, come back

to the fanSync Wiﬁ app to continue the

setup.

Go to Settings

2. At this stage, your ceiling fan WiFi receiver

should be installed and within range of your WiFi

router. With the APP open, select "add device".

(Figure 2)

3. Select the Fanimation_XXXXXX device and press

"CONTINUE". (Figure 3)

NOTE: The device default WiFi SSID :

Fanimation_XXXXXX (ex: Fanimation_402AD4).

4. Select your WiFi router and enter the WiFi

password to connect your fanSync WiFi receiver.

It will take 1-2 minutes to connect. After your WiFi

receiver is connected, you can now name your

ceiling fan in the APP and customize your settings.

(Figure 4)

● fanSync WiFi APP Overview

● Set up Real Time Schedule

Figure 4

10:40 AM

80%

Add Fainmation..

Enter your network settings below to

connect your device online.

SSID

PASSWORD

XXXXX

Remember my SSID and pa...

Set Up Wi-Fi Network

10:40 AM

80%

All

Home

OFF 100%

100%

Lounge

BREEZE MODE

LIGHT

OFF

NORMAL

FRESH AIR

OFF

HOME AWAY

HOME

MY GROUP

SETTINGS

SUPPORT

10:43 AM

80%

Edit Schedule

SCHEDULE NAME

START TIME END TIME

Work Days

8:00 PM 5:00 PM

REPEAT

M T W TH F SA SU

Settings

OFFLIGHT

51 %

How to Set Up the fanSync WiFi APP

(continued)

10:42 AM

80%

10:45 AM

80%

Settings

Lounge

EXTRA DEVICE CONTROLS !

FAMILY SHARING

Save

SHARE DEVICE

DEVICE NAME

HIDE FAN DIRECTION

HIDE LIGHT POWER

HIDE LIGHT DIMMER

● Share Device

● Link with Amazon Echo, Google Home and IFTTT

10:46 AM

80%

Settings

Select the device you want to connect and follow the instructions in the set up procedure.

Amazon Alexa Help:https://www.amazon.com/gp/help/customer/display.html?nodeId=201749240

In order to connect with NEST, ECOBEE, Samsung Smart things, wink, etc. that you must connect via IFTTT.

IFTTT Help: https://help.ifttt.com/hc/en-us/articles/115010325748-What-is-IFTTT-

Google He: https://support.google.com/googlehome/answer/7073578?hl=en

How to Set Up the fanSync WiFi APP

(continued)

After one smart device is connected to a fan,

you must share the device with other users in

order to control the fan with their device's APP.

Figure 1

1. Installing Wall Plate: (Figure 1)

Attach wall plate using the two provided screws.

How to Install Your Remote Control

Maintenance

How to Clean Your Ceiling Fan Blades

Periodic light dusting of the blades is recommended.

A feather duster will work best.

Avoid using water, cleansers, or harsh rags, which can

warp and ruin the blades.

CAUTION

Do not use solvents when cleaning your ceiling fan. It

could damage the motor or the blades and create the

possibility of electrical shock.

Screws (2)

Wall Plate

1. Periodic cleaning of your new ceiling fan is the

only maintenance that is needed. When cleaning,

use only a soft brush or lint free cloth to avoid

scratching the finish. Abrasive cleaning agents

are not required and should be avoided to prevent

damage to finish.

Troubleshooting

For your own safety turn off power at fuse box or circuit breaker before trouble shooting your fan.

WARNING

Trouble Probable Cause Suggested Remedy

1. FAN WILL

NOT START

1. Check main and branch circuit fuses

or circuit breakers.

2. Check line wire connections to fan

and switch wire connections in the

switch housings.

CAUTION: Make sure main power is

turned off !

1. Fuse or circuit breaker blown.

2. Loose power line connections to the

fan, or loose switch wire connections

in the switch housing.

2. FAN SOUNDS NOISY

3. FAN WOBBLES

EXCESSIVELY

1. Tighten both setscrews securely in

downrod support.

2. Tighten the setscrew in the downrod/

hanger ball assembly.

4. Tighten the hanger bracket screws to

the outlet box, and secure outlet box.

1. Setscrew in downrod support is

loose.

2. Setscrew in downrod/hanger ball

3. The groove hanger ball not lined up

with the tab.

3. Re-hanging the hanger ball secure

the tab into the groove.

assembly is loose.

4. Hanger bracket and/or ceiling outlet

box is not securely fastened.

4. NOT ENOUGH AIR

MOVEMENT

3. Dead battery in remote control. 3. Replace with new battery.

2. Check to make sure all screws in

1. Attach blades to fan before operating.

motor housing are snug (do not

overtighten).

3. Check to make sure wire connectors

in switch housing are not rattling

against each other or against the

interior wall of the switch housing.

CAUTION: Make sure main power is

turned off !

4. Some fan motors are sensitive to

signals from solid-state variable

speed controls. Solid-state controls

are not recommended, choose an

alternative control method.

2. Loose screws in motor housing.

1. Blades not attached to fan.

3. Wire connectors inside housing

rattling.

4. Motor noise caused by solid state

variable speed control.

1. If possible, consider using a longer

downrod (not included, you can buy

the longer downrod from

fanimation.com).

Blade Plate (8)

2 Downrod/Hanger Ball Assembly

3 Ceiling Canopy

1 Hanger Bracket Assembly

Canopy Screw Cover Assembly4

Motor Coupler Cover Assembly5

Motor Assembly6

Light Kit/Glass Assembly7

LED Aassembly8

ADR1SS-12**

P799301**

AP255BL

AP260**

APPCP1404**

AMA7997**

AP799309**

AP799311

Ref.# Description Part #

Hardware Bag Containing:

HDWMAD7997**

Blade Mounting Hardware Bag Containing:

#10-24 Button Head Screw (33)

P799314

P799312**

TR205D

WFRCCD799700

Light Kit Wire Cover

Hand-held Remote

Steel Cap

Receiver

#8-32 Junction Box Screws, Stainless Steel (2)

Flat Washer, Stainless Steel (2)

Parts List

Model #MAD7997**

Safety Cable Kit

Wire Connectors (4)

Before discarding packaging material, be certain all parts have been removed.

** Insert FINISH CODES (Refer to fan model number located on downrod support)

HOW TO ORDER REPAIR PARTS

When ordering repair parts, always give the following information:

Contact [email protected] or call 1.888.567.2055

for repair parts.

• Fan Model Number

• Part Number

• Part Description

• Date Code

Fan Blades—Sold Separately

Blade Set1

B7997**-72

B7993**-84

B7997**-64

B7997**-56

NOTE: The illustration shown is not to scale or its actual configuration may vary.

Before discarding packaging material, be certain all parts have been removed.

HOW TO ORDER REPAIR PARTS

When ordering repair parts, always give the following information:

Contact [email protected] or call 1.888.567.2055

for repair parts.

• Fan Model Number

• Part Number

• Part Description

• Date Code

Model MAD7997**

Exploded-View Illustration

Stellar Custom

™

NOTE: The illustration shown is not to scale or its actual configuration may vary.

2021/03 V.01

10983 Bennett Parkway

Zionsville, IN 46077

Phone: 888-567-2055

Outside U.S.: 317-733-4113

FANIMATION.COM

FAX: 866-482-5215

Peso neto 8.58 kg (18.92 lbs)

Código de fecha

Fecha de compra

Para ofrecer un servicio rápido y de calidad, por favor suministre el código de fecha. Puede

encontrar el código de fecha en el paquete, en el mando a distancia (dentro del compartimento de

las pilas), en el receptor o en la parte superior de la carcasa del ventilador.

MODELO#MAD7997**

VENTILADOR DE TECHO STELLAR CUSTOM

™

ADJUNTE SU RECIBO AQUÍ Y REGISTRE SU VENTILADOR EN FANIMATION.COM

LEA Y GUARDE ESTAS INSTRUCCIONES

Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro

Departamento de Servicio al Cliente al 1-888-567-2055, 8 a.m. - 5 pm, hora del Este, de

lunes - viernes.

ADVERTENCIA:

Instrucciones de seguridad importantes

Lea el manual del propietario y la información de seguridad antes de instalar su nuevo ventilador. Observe los diagramas de1.

ensamblaje adjuntos.

Antes de llevar a cabo el mantenimiento o la limpieza de la unidad, desconecte la electricidad en el panel de servicio y bloquee los2.

medios de desconexión del mismo para evitar que se active accidentalmente. Si no se pueden bloquear los medios de desconexión

del servicio, coloque un dispositivo de advertencia, como una etiqueta, en el panel de servicio.

Tenga cuidado con la estructura y las aspas del ventilador cuando limpie, pinte o trabaje cerca del mismo. Desconecte siempre la3.

electricidad del ventilador de techo antes de llevar a cabo el mantenimiento.

No coloque nada en las aspas del ventilador cuando éste se encuentra en funcionamiento.4.

Instrucciones de seguridad adicionales

Para evitar posibles descargas eléctricas, asegúrese de que la electricidad esté desconectada en la caja de fusibles antes de realizar1.

la instalación eléctrica, y no haga funcionar el ventilador sin las aspas.

Todos los procedimientos de conexión eléctrica e instalación deben cumplir con los Códigos eléctricos nacionales (ANSI/NFPA 2.

70) y Códigos locales. El ventilador de techo debe estar conectado a tierra a fin de prevenir posibles descargas eléctricas. La

instalación eléctrica debe ser llevada a cabo o aprobada por un electricista autorizado.

Se debe fijar bien la base del ventilador; ésta debe ser capaz de soportar sin problemas al menos 15,9 kg (35 lb). Consulte la página3.

31 del manual del propietario para ver los requisitos de soporte. Si tiene dudas, consulte a un electricista calificado.

Las aspas del ventilador deben instalarse por lo menos a 2,13 m (7 pies) del suelo, a fin de evitar un contacto accidental con las mismas.4.

Siga las recomendaciones sobre el método correcto de instalación eléctrica de su ventilador de techo. Si no posee la experiencia o5.

los conocimientos eléctricos adecuados, contrate a un electricista autorizado para instalar el ventilador.

Apto para usar con controles de velocidad de estado sólido.6.

Este ventilador es ideal para lugares secos y húmedos.7.

PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, ESTE VENTILADOR SE DEBE INSTALAR CON UN

CONTROL/INTERRUPTOR DE PARED AISLADO.

ADVERTENCIA: Este producto está diseñado para ser usado sólo con las piezas suministradas o los accesorios indicados específicamente

para el mismo. Si utiliza piezas o accesorios que no están indicados para su uso con este producto, podría sufrir lesiones personales o

dañar el ventilador.

ADVERTENCIA: Para reducir el riesgo de lesiones personales, no doble los soportes de las aspas (borde o soporte de aspas) al instalar

los soportes, balancear las aspas o limpiar el ventilador. No coloque objetos extraños entre las aspas del ventilador en funcionamiento.

6. El dispositivo no ha sido diseñador para ser utilizado por niños o personas enfermas sin supervisión. Los niños deben ser supervisados

para asegurarse de que no juegan con el dispositivo.

8. En lo que respecta a las conexiones de suministro, si el conductor del ventilador está identificado como conductor con conexión a tierra,

se le debe conectar a un suministro de electricidad con conductor de puesta a tierra. Si el conductor del ventilador está identificado

como conductor que no es de puesta a tierra, se le debe conectar a un suministro de electricidad con conductor sin puesta a tierra.

Si el conductor del ventilador está identificado para equipos de puesta a tierra, se le debe conectar al conductor de equipos de puesta

a tierra.

No accione el conmutador inversor hasta que las aspas del ventilador se hayan detenido por completo.5.

ADVERTENCIA: No utilice este ventilador con un controlador variable de pared (Rheostat) o un regulador de intensidad. Si lo hiciera

podría dañar la unidad del mando a distancia del ventilador de techo.

AVERTISSEMENT: CE VENTILATEUR DOIT ÊTRE INSTALLÉ AVEC UNE COMMANDE/INTERRUPTEUR MURAL ISOLANT À

USAGE GÉNÉRAL AFIN DE RÉDUIRE LES RISQUES D'ÉLECTROCUTION.

AVERTISSEMENT: Ce produit est conçu pour utiliser uniquement les pièces l'accompagnant et/ou les accessoires spécifiquement

conçus pour ce produit. L'utilisation de pièces et/ou d'accessoires qui ne sont pas conçus pour être utilisés avec ce produit peut

provoquer des blessures ou des dommages matériels.

AVERTISSEMENT:

Afin de réduire le risque de blessure, ne pliez pas le support de pale (bride ou porte-pale) lors de l'installation des

supports, de l'équilibrage des pales ou du nettoyage du ventilateur. N'insérez pas de corps étrangers entre les pales du ventilateur en

rotation.

AVERTISSEMENT: N'utilisez pas ce ventilateur avec un contrôleur mural (rhéostat) variable ou un gradateur. Cela pourrait endommager la

télécommande du ventilateur de plafond.

ADVERTENCIA:

ADVERTENCIA: Monte a una caja de salida aceptable para apoyo de los aficionados de 15.9 kg (35 lbs) o menos.

Para reducir el riesgo de incendio, descarga eléctrica y lesiones personales, el ventilador de techo, modelo Stellar Custom

debe instalarse con opcional las aspas del ventilador indicadas en la página 53, que están marcadas en sus cajas para indicar la

idoneidad con este modelo. Otras cuchillas no puede ser sustituido.

AVERTISSEMENT:

Para reducir el riesgo de incendio, descarga eléctrica y lesiones a personas, el ventilador de techo, modelo

Stellar Custom debe instalarse con las aspas opcionales del ventilador indicadas en la página 53, que están marcadas en sus cajas para

indicar la idoneidad de este modelo. Otras cuchillas no puede ser sustituido.

AVERTISSEMENT: Risque de brûlure chimique. Gardez les piles hors de portée des enfants.

ADVERTENCIA: Peligro de quemadura química. Mantenga las pilas lejos del alcance de los niños.

El mando a distancia de este producto contiene una pilas de botón/pila de litio. Si la pila de botón/plana de litio nueva o usada se

ingiere o entrase en el cuerpo humano, puede causar severas quemaduras internas y puede causar la muerte en tan solo 2 horas.

Asegure siempre por completo el compartimento de la pila. Si el compartimento de la pila no está cerrado de forma segura, deje de

utilizar el mando a distancia del producto, extraiga las pilas y manténgalo alejado del alcance de los niños. Si piensa que las pilas

pueden haber sido tragadas o colocadas dentro de cualquier parte del cuerpo humano, busque asistencia médica inmediatamente.

- Las pilas planas deben ser desechadas adecuadamente, y siempre debe estar fuera del alcance de los niños.

- Las pilas planas también pueden causar heridas.

ADVERTENCIA: Siga estas instrucciones paraprevenir incendios, descargas eléctricas y lesiones personales graves.

AVERTISSEMENT: Suivez ces instructions pour éviter un incendie, une électrocution et des blessures graves.

(1) Este equipo no causará interferencias perjudiciales y (2) este equipo tolerará cualquier interferencia recibida, incluidas las

interferencias que puedan provocar un funcionamiento no deseado. Las modifications que no estén aprobadas por la parte responsable

del cumplimiento podrían anular la autorización del usuario para utilizear el equipo.

Nota: Tras someterlo a las pruebas correspondientes, se ha determinado que este equipo cumple con los límites establecidos para

dispositivos digitales de Clase B de conformidad con la parte 15 de la Normativa FCC. Estos límites se han establecido con el objetivo

de aportar una protección razonable contra interferencias perjudiciales cuando el equipo se utiliza en el hogar. Este equipo genera,

utiliza y puede emitir energía de radiofrecuencia y, a menos que se instale y se utilice de acuerdo con el manual de instrucciones, puede

provocar interferencias perjudiciales en las comunicaciones por radio y televisión. Si el equipo produce interferencias perjudiciales en la

recepción de radio o televisión, lo cual puede probarse encendiendo y apagando el equipo, se recomienda al usuario corregir dichas

interferencias tomando una o varias de las siguientes medidas:

- Modificar la orientación o ubicación de la antena de recepción;

- Aumentar la separación entre el equipo y el receptor;

- Conectar el equipo a una toma de corriente o circuito diferente al del receptor;

Consulte al distribuidor o a un técnico especialista de radio o TV para obtener más ayuda.

artoanugninetsixeoN.noitaminaFedelbinopsidosrucerocinúlenossenoicutitsussalysenoicarapersaleuqedneitneeS .01

garantía expresa o implícita. Por la presente, Fanimation niega todas las garantías implícitas, que incluyen, entre otras, la

comerciabilidad y la aptitud para determinado fin hasta donde la ley lo permita. Algunos estados no permiten limitaciones sobre las

garantías implícitas. Fanimation no se hará responsable por daños accidentales, resultantes o especiales derivados del uso o el

rendimiento del producto o en conjunción con éste, excepto en los casos en los que la ley así lo disponga. Esta garantía le otorga

derechos legales especiales y es posible que también goce de otros derechos que pueden variar según el estado.

11. Es normal que se produzca un cierto movimiento oscilante y esto no debe considerarse un problema o defecto.

8. Fanimation se reserva el derecho de modificar o discontinuar un producto en cualquier momento, o sustituir cualquier pieza según

lo establecido por esta garantía.

9. En ningún caso se podrá devolver un ventilador sin previa autorización por parte de Fanimation. Las devoluciones autorizadas

deberán ir acompañadas del recibo de venta y deberán enviarse a Fanimation, previo pago del flete. El ventilador que se devuelva

deberá estar embalado en forma adecuada a fin de evitar daños durante el transporte. Fanimation no se hará responsable de los

daños que resulten del embalaje incorrecto del producto.

Todos los gastos de remoción y reinstalación del ventilador son responsabilidad exclusiva del propietario, y no de la tienda que7.

vendió el ventilador ni de Fanimation.

Esta garantía es nula y no se aplica a daños por instalación incorrecta, negligencia, accidentes, uso indebido, exposición al calor o6.

a la humedad en exceso, o como resultado de cualquier modificación realizada al producto original.

Debido a las diversas condiciones climáticas, esta garantía no cubre cambios en la terminación, incluidos oxidación, corrosión,5.

falta de brillo o peladuras.

GARANTÍA LIMITADA DE POR VIDA DEL MOTOR - Si se produjera una falla en alguna de las partes del motor de su ventilador debido1.

a un defecto en los materiales o en la fabricación durante el tiempo de vida del comprador ori

ginal, Fanimation proporcionará la pieza de

repuesto sin cargo una vez que el ventilador defectuoso sea devuelto a nuestro centro de servicios nacional. Se requiere comprobante de

venta. El cliente se hará responsable de todos los gastos de remoción o reinstalación y envío del producto para reparaciones o sustitución.

GARANTÍA DE MANO DE OBRA DEL MOTOR POR UN AÑO - Si el motor de su ventilador fallar

a antes de cumplirse un año a partir del2.

momento de su compra original debido a defectos en los materiales o en la fabricación, se le efectuará la reparación del mismo sin cargo

en nuestro centro de servicios nacional. El comprador se hará responsable de los gastos de mano de obra luego del período de un año.

El cliente se hará responsable de todos los gastos de remoción o reinstalación y envío del

producto para reparaciones o sustitución.

Si otra pieza del ventilador fallara dentro del período de tres años a partir de la fecha de compra original debido a un defecto en los3.

materiales o en la fabricación, repararemos o sustituiremos, según creamos conveniente, la pieza defectuosa sin cargo alguno en

nuestro centro de servicios nacional.

GARANTÍA LIMITADA DE POR VIDA

Si otra pieza del kit de luz fallara dentro del período de cinco año a partir de la fecha de compra original debido a un defecto en

los materiales o en la fabricación, repararemos o sustituiremos, según creamos conveniente, la pieza defectuosa sin cargo

alguno en nuestro centro de servicios nacional.

Se extiende al comprador original del ventilador Fanimation solo desde un distribuidor/minorista

autorizado de Fanimation

Tabla de contenidos

Instrucciones para el desempaque . . . . . . . . . . . . . . . . . . . . .

Uso eficiente de la energía en ventiladores de techo . . . . . .

Requisitos eléctricos y estructurales . . . . . . . . . . . . . . . . . . . .

Cómo ensamblar el ventilador de techo . . . . . . . . . . . . . . . . . .

Cómo colgar el ventilador de techo . . . . . . . . . . . . . . . . . . . . .

Cómo realizar la instalación eléctrica del ventilador de techo

Cómo instalar la carcasa de la cubierta . . . . . . . . . . . . . . . . . .

Cómo ensamblar las aspas del ventilador de techo . . . . . . . .

Cómo ensamblar su el kit de iluminación o la tapa. . . . . . . . .

Cómo utilizar su ventilador de techo . . . . . . . . . . . . . . . . . . .

Cómo Configuración de la App fanSync Wiﬁ . . . . . . . . . . . . .

Cómo instalar su mando a distancia. . . . . . . . . . . . . . . . . . . .

Mantenimiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Limpieza de las aspas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Pala de ventilador—Se compra por separado . . . . . . . . . . . .

Ilustración del despiece . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Instrucciones de seguridad adicionales

Este manual está diseñado para facilitar, en la medida de lo posible, el ensamblaje,

la instalación, el funcionamiento y el mantenimiento de su ventilador de techo

La caja de distribución eléctrica y los conectores de la caja

deben ser del tipo requerido por el código local. El cable más

pequeño debe ser un cable de tres conductores (de dos

conductores con conexión a tierra) del siguiente tamaño:

Herramientas necesarias para el ensamblaje

Materiales

longitud del cable instalado tamaño del cable según el A.W.G.

(Calibre de Alambre Estadounidense)

hasta 15,2 m (50 pies)

de 15,2 a 30,5 m (50 a 100 pies)

• Destornillador Phillips

• Escalera de tijera

•

• Pelacables

NOTA: coloque las piezas de las bolsas de piezas individuales

en un contenedor pequeño para evitar que se extravíen. Si faltan

piezas, póngase en contacto con su proveedor local.

Antes de ensamblar el ventilador de techo, consulte la

sección sobre el método correcto de instalación eléctrica

del ventilador (página 38). Si siente que no posee la

experiencia o los conocimientos eléctricos necesarios,

contrate a un electricista autorizado para instalar el

ventilador.

Reportez-vous à la section sur la méthode appropriée

de câblage du ventilateur (page

38) avant d'assembler

votre ventilateur de plafond. Faites installer votre

ventilateur par un électricien agréé si vous pensez que

vous n'avez pas assez de connaissances ou d'expérience

en câblage.

(No incluido)

ADVERTENCIA

No instale ni utilice el ventilador si falta alguna pieza o si

hay piezas dañadas. Este producto está diseñado para ser

utilizado sólo con las piezas suministradas o los

accesorios indicados por Fanimation específicamente

para el mismo. La sustitución de piezas o accesorios que

Fanimation no designó para usar con este producto

podría ocasionar lesiones personales o daños en el

ventilador. Póngase en contacto con su tienda si faltan

piezas o hay piezas dañadas.

AVERTISSEMENT

N'i nstallez pas et n'utilisez pas le ventilateur si l'une de

ses pièces est endommagée ou manquante. Ce produit

est conçu pour utiliser uniquement les pièces l'accompag-

nant et/ou les accessoires spécifiquement conçus pour ce

produit par Fanimation. La substitution de pièces ou

d'accessoires non conçus par Fanimation pour être

utilisés avec ce produit peut provoquer des bless-ures ou

des dommages matériels. Contactez votre lieu de vente en

cas de pièces manquantes ou endommagées.

Para su comodidad, marque cada uno de los pasos. A medida que completa cada paso, coloque una marca de

verificación. Con esto se asegurará de completar todos los pasos y podrá saber desde dónde retomar si fuera

interrumpido.

Instrucciones para el desempaque

Bolsas de accesorios

Cable de seguridad y bolsa

Unidad del barral/de la semiesfera (1)

- Bola para colgar

- Varilla

- Tornillo de fijación

- Pasador

- Clip de horquilla

- Pasador de horquilla

Receptor (1)

Conectores de cables (9)

Tornillos para cajas de conexionesde

#8-32, acero inoxidable (2)

Arandela plana,

acero inoxidable (2)

Arandela plana,

acero inoxidable (1)

Tornillos de cabeza

de botón #10-24 (33)

Conectores

de cables (4)

Placa de pala (8)

Cable de soporte (1) Abrazadera del cable

de soporte (1)

Tornillo de intervalo (1)

Mano a distancia (1)

Placa de la pared (1)

Tornillos (2)

Baterías (2)

Ensamble de la placa

de iluminación/vidrio (1)

Cubierta del cable del kit

de iluminación (1)

Tapa de acero (1)

Unidad de luz LED (1)

Unidad del motor (1)

Unidad del soporte

de suspensión (1)

Capuchón de techo (1)

Cubierta de

unión del motor

(1)

Cubierta para el

tornillo del capuchón (1)

1. Verifique que haya recibido las siguientes piezas:

NOTA: Si no está seguro de la descripción de una pieza, consulte la ilustración del despiece.

Instrucciones para el desempaque (cont.)

Requisitos eléctricos y estructurales

Su nuevo ventilador de techo requiere una línea de

suministro eléctrico con conexión a tierra de 120 voltios de

CA, 60 Hz, circuito de 15 amperios. La normativa eléctrica

requiere el uso de una caja de distribución eléctrica para

ventiladores que soporte el peso extra y el movimiento

asociado a un ventilador de techo. La caja de distribución

eléctrica será etiquetada como tal y soportará un ventilador

de techo de un peso de hasta 70 libras. Dichas cajas varían

en tipos y diseños. Asegúrese d que el tipo de su caja reúne

los criterios para el ventilador que se está instalando. Las

ilustraciones 1, 2 y 3 muestran las diferentes configuraciones

estructurales que pueden ser utilizadas para dicha caja de

distribución eléctrica.

Uso de perfil bajo (Figura 1)

La caja lisa de 1/2 pulgada de profundidad será atornillada a

una viga o bloque. Se utilizará si solo un cable va a ser

introducido en la caja. También está disponible en una

configuración de montaje endosado.

2" x 4"

Figura 1

Figura 2

2" x 4"

Uso de perfil profundo (Figura 2)

La caja de 2-1/4 pulgada será atornillada a un bloque entre

vigas que tenga suficiente espacio para colocar más de un

cable.

El nivel de rendimiento y ahorro de energía de los

ventiladoresdetechodependendesucorrectainstalación

yuso.Acontinuaciónlepresentamosalgunassugerencias

para asegurar un rendimiento eficiente del producto.

Apague el ventilador cuando no se encuentre en la

habitación

Los ventiladores son para refrescar a la gente, no a

las habitaciones. Si la habitación está vacía, apague el

ventilador de techo para ahorrar energía.

Uso del ventilador de techo todo el año

En verano: Use el ventilador de techo en sentido contrario a

las agujas del reloj. El flujo de aire que produce el ventilador

crearáunefectofríodelairequelorefrescarámás.Seleccione

una velocidad que le proporcio

ne una brisa confortable. Las

velocidades más bajas consumen menos energía.

En invierno: Invierta el motor y haga funcionar el ventilador

de techo a velocidad baja y en el sentido de las agujas

del reloj. Esto produce una suave corriente ascendente,

que obliga al aire cálido que se acumula cerca del techo a

bajar al espacio ocupado. No olvide ajustar el termostato

cuando utilice el ventilador de techo. Con este sencillo

paso puede ahorrar energía adicional y dinero.

Techo

Vigas del

techo

Vigas del

techo

Caja de distribución

eléctrica

Caja de distribución

eléctrica

Selección del lugar de montaje adecuado

Los ventiladores de techo se deben instalar en el centro

de la habitación, a 2,13 m (7 pies) de altura del piso hasta

la cuchilla como mínimo y 0,5m (18 pulgadas) de las

paredes hasta la cuchilla. Si la altura del techo lo permite,

instale el ventilador a 2,5m (8-9 pies) de altura del piso

hasta la cuchilla para un flujo de aire óptimo. Consulte en

su tienda minorista de Fanimation para obtener

accesorios de montaje opcionales.

Uso eficiente de la energía en ventiladores de techo

Requisitos eléctricos y estructurales (cont.)

Uso del soporte (Figura 3)

Conectado a una caja de distribución eléctrica, este

colgador sirve para abarcar el espacio entre dos vigas y

ocupar el lugar de bloqueo de la madera.

Si su ventilador va a sustituir una instalación de

iluminación existente, desconecte la electricidad de la caja

del fusible principal en esta ocasión y extraiga la unidad

de iluminación.

Figura 3

Vigas del techo

Techo

Caja de

distribución

eléctrica

ADVERTENCIA

Para reducir el riesgo de incendios, descargas eléctricas

o lesiones personales, fije el ventilador a la caja de

distribución eléctrica marcada como aceptable para soporte

de ventilador de 15,88kg (35lb). Utilice los tornillos

suministrados con la caja de distribución eléctrica. La

mayoría de las cajas de distribución eléctricas que

comúnmente se utilizan como soporte de lámparas no son

aptas para soporte de ventiladores y es posible que deban

reemplazarse. Consulte a un electricista calificado si tiene

dudas.

ADVERTENCIA

Apagar el interruptor de pared no es suficiente. Para evitar

posibles descargas eléctricas, asegúrese de que la

electricidad esté desconectada en la caja de fusibles

principal antes de realizar la instalación eléctrica. Toda

instalación eléctrica debe cumplir con los códigos

nacionales y locales y el ventilador de techo debe tener la

conexión a tierra adecuada como forma de precaución ante

posibles descargas eléctricas.

ADVERTENCIA

A fin de evitar incendios o descargas eléctricas, siga

con cuidado todas las instrucciones de instalación

eléctrica. Cualquier trabajo eléctrico que no se describa

en estas instrucciones deberá ser realizado o aprobado

por un electricista autorizado.

Respectez attentivement toutes les instructions de

câblage pour éviter tout incendie ou électrocution.

Tout travail électrique non décrit dans ces instructions

doit être fait ou approuvé par un électricien agréé.

AVERTISSEMENT

Pour réduire le risque d'incendie, d'électrocution ou de

blessure, montez sur une boîte de sortie indiquée comme

étant acceptable pour supporter un ventilateur. La plupart

des boîtes de sortie communément utilisées pour supporter

les luminaires ne sont pas acceptables pour supporter des

ventilateurs et devraient être remplacées. Consultez un

électricien qualifié en cas de doutes.

AVERTISSEMENT

Éteindre l'interrupteur mural ne suffit pas. Pour éviter tout

risque d'électrocution, assurez-vous que l'alimentation

électrique est coupée au niveau du boîtier à fusibles

principal avant d'effectuer le câblage. Le câblage doit être

entièrement conforme aux codes nationaux et locaux, et le

ventilateur de plafond doit être correctement mis à la terre

par mesure de précaution contre les risques d'électrocution.

AVERTISSEMENT

ADVERTENCIA

No utilice este ventilador con un controlador variable de

pared (Rheostat) o un regulador de intensidad. Si lo

hiciera podría dañar la unidad del mando a distancia del

ventilador de techo.

N'utilisez pas ce ventilateur avec un contrôleur mural

(rhéostat) variable ou un gradateur. Cela pourrait

endommager la télécommande du ventilateur de

plafond.

AVERTISSEMENT

2. Retire el clip de horquilla y pasador de horquilla

de la parte inferior de la bola para colgar. Retener el

pasador y clip para la reinstalación en el paso 4.

(Figura 2)

1. Extraiga la pieza de la bola colgante de la unidad

de la bola colgante / varilla aflojando el tornillo de

presión de la bola colgante hasta que la bola se

libere de la varilla. Retire el pasador del barral y

luego extraiga la semiesfera. Conserve el pasador

y la semiesfera para su reinstalación en el Paso 6.

(Figura 1)

Cómo ensamblar el ventilador de techo

Figura 1

Figura 2

Figura 3

Barral de soporte

Bola colgante

Pasador

Tornillo

de fijación

Pasador de

horquilla

Tornillo de

fijación (2)

Tornillo de

fijación (2)

Pasador de

horquilla

Clip de horquilla

Clip de

horquilla

4. Coloque el soporte de la varilla y alinee los orificios

de la clavija de horquilla en ambas piezas. Instale la

clavija de horquilla y asegúrela con la pinza de

horquilla. Instale los set de tornillos con tuercas en

el soporte de la varilla. Fije con seguridad el set de

tornillos con el destornillador y luego fije bien las

tuercas con una llave hexagonal. (Figura 4)

ADVERTENCIA

Il est crucial que l'axe à épaulement dans le

support de la tige de suspension descendante

soit correctement installé. Le ventilateur risque

de tomber si vous ne vérifiez pas que l'axe et la

pince de retenue sont correctement installés.

AVERTISSEMENT

Es fundamental que instale correctamente el

pasadorde horquilla en el soporte de la varilla,

y que ajustefirmemente los tornillos de fijación

y las tuercas. El incumplimiento de dicho paso

podría hacer que el ventilador se caiga.

3. Afloje los dos tornillos de fijación del soporte del

barral de soporte para techo a través de la varilla.

Lntroduzca los cables de color marrón, azul, rojo,

gris, amarillo cables y cable de seguridad a través

de la varilla. (Figura 3)

Marrón, Azul, Rojo, Gris,

Amarillo cables y

cable de seguridad

Varilla

Figura 4

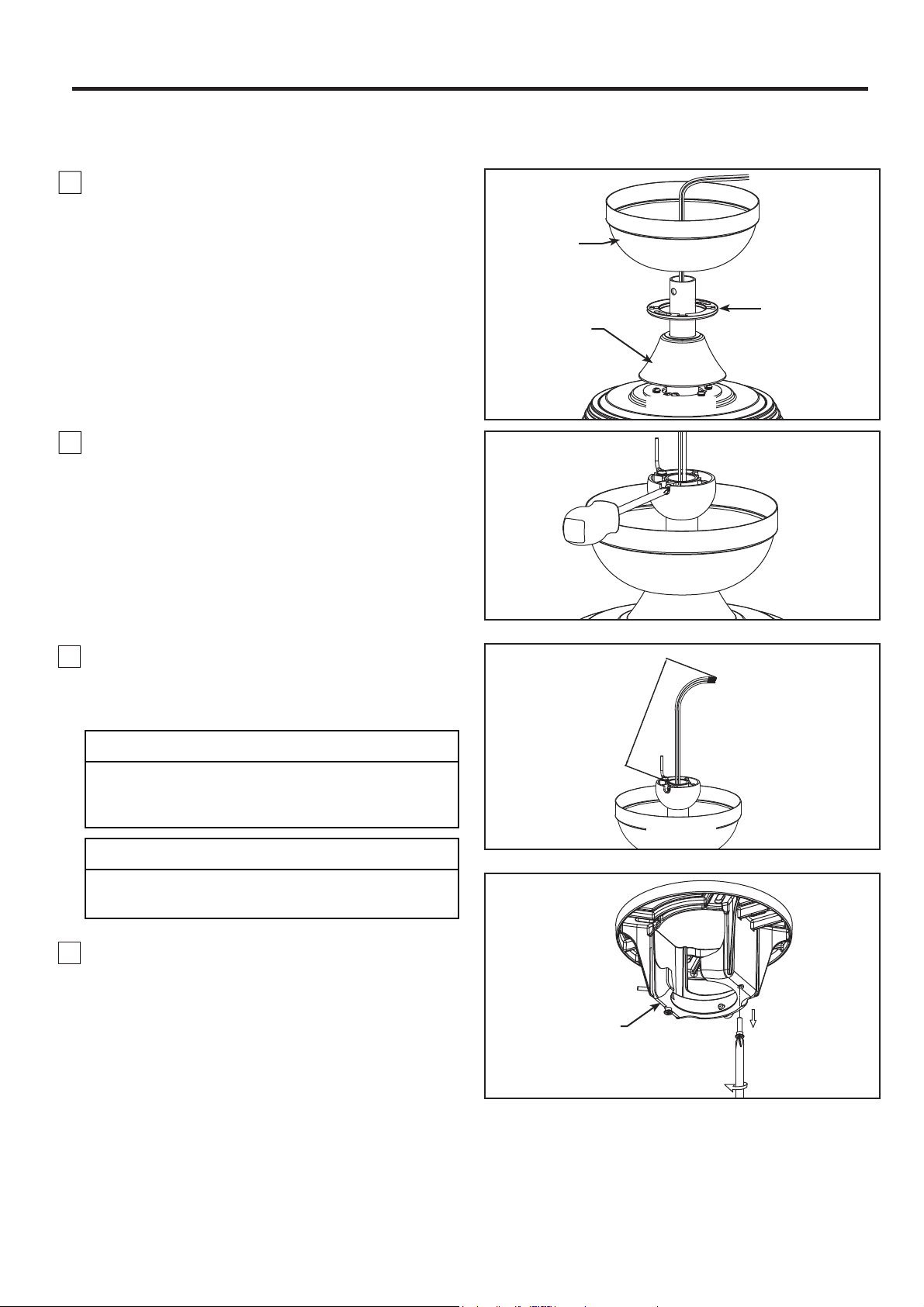

8. Extraiga una de los tornillos de hombro en el soporte

del gancho y guarde los tornillos para pasos posteriores.

Afloje el segundo tornillo de hombro sin extraiga

completamente. (Figura 8)

15,24 cm a

22,86 cm

Figura 5

Cómo ensamblar el ventilador de techo (cont.)

7. Corte el exceso de cable aproximadamente de 15

a 23 cm (6 a 9 pulgadas) por encima de la parte

superior del barral. Pele 1,2 cm (1/2˝) del aislamiento

en cada extremo del cable. (Figura 7)

Figura 7

5. Pase los cables y cable de seguridad a través de

la cubierta de unión del motor, la cubierta para el

tornillo del capuchón y el capuchón con el lado

abierto apuntando hacia arriba.

(Figura 5)

Capuchón

de techo

Cubierta de

unión del motor

Cubierta del

tornillo de la base

Figura 6

6. Vuelva a colocar la semiesfera en el barral como se

indica a continuación. Pase los cables de marrón,

azul, rojo, gris, amarillo y cable de soporte para techo

a través de la semiesfera. Pase el pasador a través de

los dos orificios en el barral y alinee la semiesfera de

modo que el pasador quede atrapado en la ranura de

la parte superior de la misma. Empuje la semiesfera

hacia arriba, bien ajustada contra el pasador. Ajuste

firmemente el tornillo de fijación en la semiesfera. Si el

tornillo de fijación está flojo, podría provocar

oscilación del ventilador. (Figura 6)

Unidad del soporte

de suspensión

Figura 8

PRECAUCIÓN

Se deben revisar todos los tornillos de fijación y

volver a ajustarlos cuando sea necesario antes de

realizar la instalación.

ATTENTION

Toutes les vis de réglage doivent être vérifiées et

resserrées nécessaire avant l'installation.

Cómo colgar el ventilador de techo

Figura 1

Figura 2

EI Techo

EI Piso

menos de

2,13 m

NOTA: Si no está seguro de si la caja de salida tiene

conexión a tierra, pida consejo a un electricista

certificado, ya que debe tener conexión a tierra para

un funcionamiento seguro.

ADVERTENCIA

Para evitar una posible descarga eléctrica, asegúrese

de cortar la alimentación eléctrica de la caja de

fusiblesprincipal antes de colgar el ventilador.

(Figura 1)

AVERTISSEMENT

Assurez-vous que l'alimentation électrique est coupée

au niveau du boîtier à fusibles principal avant de

suspendre le ventilateur afin d'éviter tout risque

d'électrocution. (Figure 1)

ADVERTENCIA

La caja de distribución eléctrica de be estar bien

asegurada y debe ser capaz de soportar una carga de al

menos 15.9kg (35lb). El soporte de suspensión debe

estar colocado firmemente contra la caja de distribución

eléctrica. Si la cajade distribución eléctrica está

empotrada, retire la tablaroca hasta que el soporte haga

contacto con la caja.Si elsoporte o la caja de

distribución eléctrica no están bien asegurados, el

ventilador podría oscilar o caerse.

AVERTISSEMENT

La boîte de sortie doit être solidement ancrée et

acceptable pour supporter un ventilateur de 15,9 kg (35

livres) au moins. Le support de suspension doit reposer

fermement contre la boîte de sortie. Si la boîte de sortie

est encastrée, retirez le panneau de revêtement jusqu'à

ce que le support entre en contact avec la boîte. Si le

support et/ou la boîte ne sont pas solidement attachés,

le ventilateur risque d'osciller ou même de tomber.

AVERTISSEMENT

Le ventilateur doit être accroché de façon à ce que ses

pales soient au moins à 7 pieds. (Figure 2)

ADVERTENCIA

Debe colgar el ventilador a una distancia mínima de

2,13 m desde las aspas hasta el piso. (Figura 2)

PRECAUCIÓN

No conecte las aspas hasta que el ventilador esté

totalmente instalado. Instalar el ventilador con las

aspas colocadas podría ocasionar daños en las

mismas.

ATTENTION

Ne raccordez pas les pales du ventilateur tant que le

ventilateur n'est pas complètement installé.

Suspendre un ventilateur avec des lames raccordées

peut endommager les pales du ventilateur.

Principal Caja

De Fusibles

Figura 3

Viga del techo

Soporte de

suspensión

Techo

Caja de

conexiones

Cable de soporte

para techo

Miembro de madera (5 x 10 cm

[2”x 4”] aprox.)

1. Perfore un orificio de 1/4" en la estructura del

edificio para evitar grietas con la instalación del tornillo

de intervalo. Utilice el tornillo de intervalo de 3/8" x 2" y

la arandela plana para fijar el cable de seguridad a la

viga del techo o a la estructura de madera. Dicho

tornillo pasará a través de arandela plana, la presilla

del cable de seguridad y se fijará en la estructura del

edificio. (Figura 3)

2. Fije adecuadamente el soporte colgante a la caja

de empalme del techo que sea aceptable para el

soporte del techo.

NOTA: el cable de soporte para techo no se puede

asegurar solamente a la caja de conexiones; se debe

asegurar directamente a la viga de techo o miembro

estructural con el tornillo de cabeza cuadrada de

3/8" x 2" y la arandela plana. (Figura 3)

Figura 4

Fije el cable de

seguridad al

cable de soporte

para techo

Unidad del barral/

de la semiesfera

Pestaña

NOTA: se omiten

los cables de

suministro y los

cables del

ventilador para

mayor claridad.

Cómo colgar el ventilador de techo (cont.)

4. Levante cuidadosamente el ventilador y coloque el

ensamble de la bola para colgar/varilla en la

abrazadera para colgar que acaba de fijar a la caja de

salida. Asegúrese de que la ranura de la bola esté

alineada con la lengüeta de la abrazadera para

colgar. (Figura 4)

3. Asegúrese de que los cables de suministro

eléctrico, incluido el cable de conexión a tierra del

soporte de suspensión y el cable de seguridad, hayan

atravesado el barral, entre el soporte de suspensión y

la caja de conexiones, de modo que más tarde se

pueda realizar la instalación eléctrica.

5. Fije el cable de seguridad al cable de soporte para

techo. Deslice la abrazadera de cables por el cable de

seguridad (del ventilador). Pase el

extremo

del

cable

través del aro que forma el cable de soporte para

techo. Tire lo más posible del cable a través del aro.

Inserte el extremo del cable en el orificio de la

abrazadera y ajuste firmemente el tornillo. (Figura 4)

ADVERTENCIA

Para evitar una posible descarga eléctrica, no apriete

los cables entre el ensamble de la bola para colgar y la

abrazadera para colgar.

Ne pincez pas les fils entre la tige de suspension

descendante et le support de suspension éviter toute

électrocution.

AVERTISSEMENT

ADVERTENCIA

Si no coloca la lengüeta en la ranura, podrían dañarse

los cables eléctricos y podrían ocurrir ncendios o

descargas eléctricas.

Si vous n'installez pas la languette dans la rainure, vous

risquez d'endommager les fils électriques et de causer

éventuellement une décharge électrique ou un incendie.

AVERTISSEMENT

Aditamentos utilizados:

x 1

Abrazadera Del Cable

De Soporte Del Techo

Con Tornillo

Figura 3

1. Para configurar el código de unidad del receptor.

Deslice los interruptores de código a las mismas

posiciones que en el transmisor. (Figura 1)

NOTA: Los ajustes de fábricas vienen con todos los

interruptores hacia arriba. No utilice esta posición.

NOTA: Si los cables de suministro o del ventilador son de colores diferentes que los indicados, contrate a un

electricista calificado para que realice la instalación.

Figura 2

Figura 1

PRINCIPAL CAJA

DE FUSIBLES

NOTA: El mando a distancia incluido en este ventilador

tiene 32 combinaciones diferentes de códigos. Para

evitar posibles interferencias desde o hacia otros

mandos a distancia, modifique el código de combinación

de su transmisor y receptor.

Interruptores

Soporte del colgador

NOTA: Se omiten los cables del

suministro eléctrico y del

ventilador por claridad.

Cómo realizar la instalación eléctrica del ventilador de techo

2. Deslice el receptor en el soporte de suspensión

antes de realizar el cableado como se muestra

en la figura 3.

Para evitar una posible descarga eléctrica, asegúrese de

cortar la alimentación eléctrica de la caja de fusibles

principal antes de alambrado el ventilador. (Figura 2)

Pour éviter tout risque d'électrocution, assurez-vous

que l'alimentation électrique est coupée au niveau du

boîtier à fusibles principal avant d'effectuer le câblage.

(Figure 2)

AVERTISSEMENT

ADVERTENCIA

NOTA:

Si no está seguro de si la caja de salida tiene

conexión a tierra, pida consejo a un electricista certificado,

ya que debe tener conexión a tierra para un funcionamiento

seguro.

ANTENA

(Dejar conectado

y no cortar)

Antena WIFI

Receptor

Interruptores

Mando a distancia

1 2 3 4 5

Cómo realizar la instalación eléctrica del ventilador de techo (cont.)

PRECAUCIÓN: UNA CONEXIÓN INCORRECTA

DEL CABLE PODRÍA DAÑAR ESTE RECEPTOR.

ATTENTION: UNE CONNEXION DE FIL

INCORRECTE PEUT ENDOMMAGER CE

RECEPTEUR.

3. Realice las conexiones de cables al bloque del

terminal como se muestra en la Figura 4.

Verifique que todas las conexiones estén ajustadas,

incluida la conexión a tierra, y que no haya conductores

desnudos visibles en los conectores. No opere el

ventilador hasta que las aspas estén instaladas. Podría

ocasionar ruidos y daños al motor.

ADVERTENCIA

AVERTISSEMENT

Vérifiez que tous les raccordements sont bien serrés,

y compris la mise à la terre, et qu’aucun fil dénudé

n’est visible au niveau des capuchons de connexion.

Ne faites pas fonctionner le ventilateur avant d'avoir

installé les pales. Du bruit et des dommages au moteur

pourraient en résulter.

Figura 4

Azul

Negro

Blanco

KIT DE LUZ

Puesta a tierra

DC de MOTOR

ALIMENTACIÓN

DE CA

Bola para

colgar

Abrazadera

para colgar

Azul

Marrón

Negro

Blanco

Azul

Rojo

Gris

Amarillo

Rojo

Gris

Amarillo

Amarillo /

Verde (2)

Receptor

ANTENA

NEGRO

Rojo

x 9

Conectores

de cable

Aditamentos utilizados:

Cómo realizar la instalación eléctrica del ventilador de techo (cont.)

ADVERTENCIA

Las aspas debe ser instalarse primero antes de

programación

Les lames doivent être installées avant la

programmation.

AVERTISSEMENT

Figura 6 (Opcional)

Figura 5

Antena WIFI

Techo

Después de la instalación

Instale la antena WIFI

en el techo usando

un tornillo para madera

5. El receptor tiene una antena Wiﬁ que puede

utilizarse si sufre problemas de rango. (Figura 6)

Conductor verde

del suministro

(puesta a tierra)

Conductor verde

del soporte de

suspensión

(puesta a tierra)

Receiver

Conductor blanco

del suministro

Conductor verde

de la bola para

colgar (puesta a tierra)

Caja de salida

homologada

Suministro

eléctrico

Conductor negro

del suministro

Conductor verde

del receptor (2)

(puesta a tierra)

Conductor negro

del receptor

Conductor

blanco

del receptor

Conductor rojo

del suministro

4. Una vez realizadas las conexiones, los cables

deben ser colocados de forma extendida poniendo

el conductor de la toma de tierra y el conductor de

toma de tierra del equipo a un lado de la caja,

colocando el conductor sin toma de tierra en el otro

lado de la caja. gire los conductores hacia arriba y,

con cuidado, colóquelos dentro de la caja de salida;

con los conductores blancos y verdes hacia un lado

y los conductores negros hacia el otro. (Figura 5)

PRECAUCIÓN

ADVERTENCIA

Para reducir el riesgo de lesiones personales, no doble

las aspas al instalar, balancear o limpiar el ventilador. No

coloque objetos extraños entre las aspas del ventilador

en funcionamiento.

Cómo ensamblar las aspas del ventilador de techo

Para evitar posibles incendios o descargas eléctricas,

asegúrese de que los cables eléctricos se encuentren

completamente adentro de la cubierta del capuchón y

de que no estén aprisionados entre la cubierta y el techo.

2. Coloque y ajuste firmemente la cubierta para el

tornillo de la base sobre los tornillos de reborde de la

abrazadera para colgar mediante el mecanismo de

seguro por giro del chavetero. (Figura 1b)

Cómo instalar la carcasa de la cubierta

1. Deslice con cuidado las aspas a través de la

ranura, como se muestra. Asegúrese de que la

muesca de la pala esté completamente colocada en

el tornillo hexagonal de cabeza hueca. Fije las ocho

palas correctamente usando las placas de las palas

y los tornillos de cabeza de botón. (Figura 1)

Figura 1

#10-24

Tornillos de cabeza

de botón (4 por conjunto)

Tornillo hexagonal

de cabeza hueca

x 32

x 8

#10-24

Tornillos de

cabeza de botón

Figura 1b

Figura 1a

Motor

Capuchón

NOTA: Encontrará que la pala del ventilador viene

empaquetada en su propio envoltorio de cartón la

bolsa del hardware vienen en la caja del ventilador.

Aspa

Aditamentos utilizados:

Placa de pala

Pour éviter tout risque d'incendie ou de choc,

assurez-vous que les fils électriques sont complètement

à l'intérieur du boîtier de la monture et qu'ils ne sont pas

pincés entre le boîtier et le plafond.

AVERTISSEMENT

ADVERTENCIA

Afin de réduire le risque de blessure, ne pliez pas les

porte-pales lors de l'installation, de l'équilibrage des

pales, ou du nettoyage du ventilateur. N'insérez pas de

corps étrangers entre les pales en rotation.

AVERTISSEMENT

Cubierta para

el tornillo del

capuchón

Ensamble la base girando y teniendo cuidado de

no pisar los cables el chavetero de la base sobre el

tornillo de reborde de la abrazadera para colgar.

Presionesligeramente e incline el motor para tener

más espacios para fijar los tornillos del hombro.

Ajusteel tornillo de reborde. Ensamble por comple-

to elsegundo tornillo de reborde que antes había

retiradoy ajústelo. (Figura 1a)

NOTA: Este paso se debe realizar luego de completar

lacompleted. instalación eléctrica necesaria.

No conecte las aspas hasta que el ventilador esté

totalmente instalado. Instalar el ventilador con las aspas

colocadas podría ocasionar daños en las mismas.

3. Extraiga el tres tornillos del ensamble de la placa

de iluminación y guárdelos para después. (Figura 3)

2. Instale la ensamble de la placa de iluminación

en el soporte utilizando las dos ranuras principales

de conexión. Vuelva a colocar el tercer tornillo y

asegure los tres tronillos. (Figura 2)

Guárdelos para después y afloje levemente los otros

dos tronillos. (Figura 1)

Instale el conector de 2 clavijas desde unidad de luz

LED conexión a la unidad del motor. (Figura 5A)

5A. Para su uso con el kit de iluminación

A fin de reducir el riesgo descargas eléctricas,

desconecte el circuito de suministro eléctrico al

ventilador antes de instalar el kit de iluminación.

PRECAUCIÓN

5B. Para su uso con la tapa de acero

Si desea instalar la tapa de acero y no el conjunto de

luz. Monte el la tapa de acero en la kit de luz del

interruptor girándolo en el sentido de las agujas del

reloj. No apriete demasiado. (Figura 5B)

NOTA:

Si ha instalado su ventilador con la tapa de

acero, sáltese los pasos 6 a 7.

4. Si desea instalar el kit de iluminación, sáltese

este paso.

Instale la cubierta del cable del kit de

iluminación en la ensamble de la placa de iluminación

usando el tornillos previamente retirado y asegure los

tres tronillos. (Figura 4)

Figura 1

Figura 3

Figura 4

Figura 5A

Figura 2

Figura 5B

Cómo ensamblar su el kit de iluminación o la tapa

Ensamble de

la placa de

iluminación

Ensamble de

la placa de

iluminación

Ensamble de

la placa de

iluminación

Ensamble de

la placa de

iluminación

Cubierta del cable

del kit de iluminación

Unidad de luz LED

Tapa de acero

Unidad del motor

del ventilador

Pour réduire le risque d'électrocution, débranchez le

circuit d'alimentation électrique du ventilateur avant

d'installer le kit d'éclairage.

ATTENTION

Cómo utilizar su ventilador de techo

Figura 2

Figura 1

Solo para referencia visual-

diseñado para cubrir todos los tipos de

controles

El uso de un regulador de la intensidad completa

(no incluido) para controlar la velocidad del ventilador

dañará el dispositivo. Para reducir el riesgo de incendio

o descarga eléctrica, no utilice dicho regulador para

controlar la velocidad del ventilador. (Figura 1)

2. Restaure la fuente de alimentación de la toma de

corriente enciendo la electricidad del fusible principal.

(Figura 2)

El receptor del sistema de los controladores se

NOTA:

caracteriza por la función de aprendizaje automático.

No hay interruptores de frecuencia en la unidad del

receptor. El receptor ya que se escaneará

automáticamente la frecuencia desde el mando a

distancia si se realiza cualquier cambio. Los ajustes de

frecuencia deben modificarse solo en el caso de

interferencia o si múltiples ventiladores con el mismo

sistema de control son instalados en la misma estructura.

Cómo ensamblar su el kit de iluminación o la tapa (Cont.)

6. Instale la unidad LED en la ernsamble de la placa

de iluminación

usandos el tornillo previamente retirado

y asegure los tres tronillos. (Figura 6)

La fuente de luz está diseñado para esta aplicación

específica y puede recalentarse si reparado por personal

no capacitado. Si se requiere ningún tipo de servicio,

el producto debe ser devuelto a un centro de servicio

autorizado para su revisión o reparación.

PRECAUCIÓN

7. Asegure el vidrio en la ernsamble de la placa

de iluminación girándolo en el sentido de las agujas

del reloj y sin apretar demasiado. (Figura 7)

Ensamble

de la placa de

iluminación

Unidad de luz LED

Figura 6

Vidrio

Ensamble

de la placa de

iluminación

Figura 7

La source lumineuse est conçue pour cette application

spécifique et peut surchauffer si par un personnel

non formé. Si un entretien est nécessaire, le produit

doit être retourné à un centre de service agréé pour

examen ou réparation.

ATTENTION

Compruebe que todas las conexiones realizadas

correctamente, incluyendo la toma de tierra, y que no

se visualizan ningún cable pelado en los conectores

de cables, con la excepción del cable de toma de

tierra. No utilice el ventilador hasta que las palas estén

colocadas en su lugar, ya que de lo contrario se podría

causar ruido y daños.

ADVERTENCIA

No utilice este ventilador con un controlador variable

de pared (Rheostat) o un regulador de intensidad. Si lo

hiciera podría dañar la unidad del mando a distancia

del ventilador de techo.

Figura 4

3V CR2032

batería (2 pcs)

4. Para que el ventilador sea functional, instale las pilas

(incluidas) de 3V CR2032 en el transmisor del mando a

distancia. Mientras el ventilador esté apagado. A

continuación, siga el proceso de fijación remota de código.

Si no se utiliza el ventilador durante un largo periodo

de tiempo, extraiga la batería para evitar cualquier daño

al transmisor. Almacene el mando a distancia en un lugar

alejado del calor o la humedad excesiva. (Figrua 4)

Vérifiez que tous les raccordements sont bien serrés,

y compris la mise à la terre, et qu’aucun fil dénudé

n’est visible au niveau des capuchons de connexion,

à l’exception du fil de mise à la terre. Ne faites pas

fonctionner le ventilateur avant d'avoir installé les

pales. Du bruit et des dommages au ventilateur

pourraient en résulter.

AVERTISSEMENT

N'utilisez pas ce ventilateur avec un contrôleur

mural (rhéostat) variable ou un gradateur. Cela

pourrait endommager la télécommande du

ventilateur de plafond.

AVERTISSEMENT

Cómo utilizar su ventilador de techo (Cont.)

3. Retire la cubierta de la batería del control remoto

con un destornillador y conserve el tornillo para luego.

(Figrua 3)

Figure 3

Peligro de quemadura química. Mantenga las pilas

lejos del alcance de los niños.

ADVERTENCIA

Risque de brûlure chimique. Gardez les piles hors

de portée des enfants.

AVERTISSEMENT

5. Si tiene varios ventiladores y desea programarlos

todos en un único mando a distancia, Deslice el

interruptor DIP a la misma posición en TODOS los

receptores a UN dispositivo móvil para configurar el

código de cada ventilador y siga el Paso 1 del proceso

de configuración de la velocidad del mando a distacia.

Paso 1 del proceso de configuración del mando a

distancia. Cada ventilador necesita estar a menos de

30 pies de distancia del mando al que desea

programarlo. Tenga en cuenta que el interruptor de

pared que controla la fuente de alimentación de su(s)

ventilador(es) debería estar en la posición Apagado

hasta que esté listo para programar su(s) mando(s) a

distancia.

6. Si tiene múltiples ventiladores y desea programar

cada uno con mandos a distancia diferentes, Deslice

el interrup-tor DIP a la misma posición tanto en el

receptor como en el dispositivo móvil para configurar

el código de cada ventilador y siga el Paso 1 del

siguiente proceso de configuración de la velocidad del

mando a distancia. Repite estos pasos para cada uno

de los ventiladores que desea programar a un mando

a distancia diferente. Tenga en cuenta que el

interruptor de pared que controla el encendido de

su(s) ventilador(es) debería estar en la posición

apagado hasta que esté preparado para programar

su(s) mando(s) a distancia.

Cómo utilizar su ventilador de techo (Cont.)

8. Configuración del mando a distancia y proceso

de configuración de la velocidad (RPM): (Figura 6)

1) Tras la instalación y el cableado de la unidad, vuelva

a suministrar electricidad a su ventilador asegurándose

de que el disyuntor y el interruptor de pared que

controlan la fuente de alimentación estén en la posición

de encendido. Pulse y mantenga pulsado el botón “SET”

del interior del compartimento de las pilas del mando a

distancia durante 1-3 segundos.

2) Debe pulse el botón “SET” en menos de 30 segundos

después de haber suministrado la electricidad al

ventilador.

3) Cuando haya restaurado la electricidad a su

ventilador a través del disyuntor y del interruptor de

pared, NO pulse ningún botón en el mando a distancia

hasta que haya pulsado el botón “SET”, ya que de lo

contrario el ventilador perderá el proceso de aprendizaje.

4) Si pulse algún botón en el mando a distancia antes de

pulsar el botón “SET”, coloque de nuevo el interruptor de

la pared que controla el encendido del ventilador en la

posición de apagado, e inicie el proceso desde el Paso 1.

5) Cuando pulse el botón “SET”, el ventilador emitirá un

sonido musical y la luz parpadeará un veces y comenzará

a funcionar. Se inicia el proceso de configuración del

mando a distancia.

6) NO pulse ningún botón después de pulsar el botón

SET mientras el ventilador se está programando o

causará que no se realice bien la programación.

7) El ventilador girará en adelante direcciones durante

aproximadamente 3 minutos.

8) Cuando el ventilador deje de funcionar tras 3 minutos,

el ventilador emitirá dos sonidos musicales y la luz

parpadeará dos veces que indican que el proceso de

configuración de la velocidad y del mando a distancia ha

sido completado.

9) El ventilador ya está preparado para su uso normal.

NOTA: Si desea cambiar las palas: apague

proceso de establecimiento de.

NOTA: Los ajustes de fábricas vienen con todos los

interruptores hacia arriba. No utilice esta posición.

NOTA: El mando a distancia incluido en este

ventilador tiene 32 combinaciones diferentes de

códigos. Para evitar posibles interferencias desde o

hacia otros mandos a distancia, modifique el código

de combinación de su transmisor y receptor.

7. Para configurar el código del mando a distancia

a las mismas posiciones que en el receptor. Mueva

los interruptores de código hasta colocar elcódigo de

selección en la posición arriba o abajo. Con un

destornillador pequeño o con una lapicera (no se

incluye) deslice firmemente hacia arriba o hacia

abajo. (Figrua 5)

Interruptores

Mando a distancia

Figura 5

Figura 6

LEARN

Cómo utilizar su ventilador de techo (Cont.)

Figura 8

• Salida segura: Toque este botón, la luz

parpadeará dos veces para indicarle que se habrá

completado el proceso de configuración, la luz y el

ventilador se apagará después de 1 minuto, pulse

ningún botón(es) cancelar la función.

• Botón de revesa:

Verano- El ventilador funciona en el sentido

contrario a las agujas del reloj. El flujo del aire

ofrece una brisa refrigerante hacia abajo.

Invierno- El ventilador funciona en el sentido

de las agujas del reloj. El flujo del aire fuerza

el aire caliente hacia abajo sin una brisa visible.

• Air Fresco: La velocidad del ventilador

se modulará para simular la brisa natural.

• Lejos de casa: Toque este botón, la luz

parpadeará dos veces para indicarle que se habrá

completado el proceso de configuración, el ventilador

se apagará y la luz se encenderá y apagará

aleatoriamente mientras esté lejos, pulse ningún

botón(es) cancelar la función.

10.Funciones del control remoto: (Figura 8)

• Luz LED del indicador: Velocidad del ventilador e

indicador atenuante de la iluminación

• Velocidad del ventilado:

• Botón:

Toque este botón apaga el ventilador.

Mantenga pulsado el botón durante 5 segundos para

encender o apagalo el zumbador.

• Botón de la lámpara: Enciende o apaga la luz

Enciende el ventilador y aumenta la velocidad.

Enciende el ventilador y disminuye la velocidad.

• Temporizador de apagado automático:

El ventilador se apagará después de 1 horas.

El ventilador se apagará después de 3 horas.

El ventilador se apagará después de 6 horas.

Aumenta el nivel de salida de la iluminación.

Disminuye el nivel de salida de la iluminación.

Figura 7

9. Vuelva a colocar la cubierta de la batería en el

mando a distancia con un tornillo retirados

previamente. (Figura 7)

hacia delante o al revés. El ventilador debe estar

funcionando para podrá revertir la dirección.

1. Visite el App Store de Apple o el Play Store de

Google para descargarse la App gratuita fanSinc Wiﬁ.

Cree su cuenta Fanimation fanSync. (Figura 1)

2. En este paso, el receptor Wiﬁ de su ventilador de

techo debe estar instalado y dentro del rango de su

router Wiﬁ. Con la App abierta, seleccione “añadir

dispositivo”. (Figura 2)

3. Seleccione el dispositivo Fanimation_XXXXXX

y Pulse “CONTINUAR”. (Figura 3)

Figura 1

Figura 2

Figura 3

10:37 AM

80%

All

Home

Your dashboard is empty

Add a Fanimation Ceiling Fans

10:37 AM

80%

Add Fainmation..

Connect To Your Dvice

WI-FI

To begin you must ﬁrst connect your phone

to the Fanimation Ceiling Fans you are

setting up. Your Fanimation Ceiling Fans will

broadcast a temporary Wi-Fi hotspot that

looks like

“Fanimation_xxxxxx”.

Once you’ve completed this step come back

Go to Settings

10:38 AM

80%

fanSync W...

Settings

Wi-Fi

Wi-FI

Fanimation_402AD4

Unsecured Network

CHOOSE A NETWORK

10:39 AM

80%

Add Fainmation..

CONTINUE

To begin you must ﬁrst connect your phone

to the Fanimation Ceiling Fans you are

setting up. Your Fanimation Ceiling Fans will

broadcast a temporary Wi-Fi hotspot that

looks like

“Fanimation_xxxxxx”.

Once you’ve completed this step, come back

to the fanSync Wiﬁ app to continue the

setup.

Go to Settings

Cómo Configuración de la App fanSync Wiﬁ

NOTA: El SSID Wiﬁ predeterminada del dispositivo

es: Fanimation_XXXXXX (ej.: Fanimation_402AD4).

● Vista general de la App fanSync Wiﬁ

● Conﬁguración de programación en tiempo real

Figura 4

10:40 AM

80%

Add Fainmation..

Enter your network settings below to

connect your device online.

SSID

PASSWORD

XXXXX

Remember my SSID and pa...

Set Up Wi-Fi Network

10:40 AM

80%

All

Home

OFF 100%

100%

Lounge

BREEZE MODE

LIGHT

OFF

NORMAL

FRESH AIR

OFF

HOME AWAY

HOME

MY GROUP

SETTINGS

SUPPORT

10:43 AM

80%

Edit Schedule

SCHEDULE NAME

START TIME END TIME

Work Days

8:00 PM 5:00 PM

REPEAT

M T W TH F SA SU

Settings

OFFLIGHT

51 %

Cómo Configuración de la App fanSync Wiﬁ (Cont.)

10:42 AM

80%

4. Seleccione su router Wiﬁ e introduzca la

contraseña Wiﬁ para conectarse a su receptor Wiﬁ

fanSync. Tardará 1 - 2 minutos en conectarse. Una

vez que su receptor Wiﬁ se haya conectado, ahora

puede nombrar su ventilador de techo en la App y

personalizar sus ajustes. (Figura 4)

10:45 AM

80%

Settings

Lounge

EXTRA DEVICE CONTROLS !

FAMILY SHARING

Save

SHARE DEVICE

DEVICE NAME

HIDE FAN DIRECTION

HIDE LIGHT POWER

HIDE LIGHT DIMMER

● Compartir dispositivo

● Enlace con Amazon Echo, Google Home y IFTTT

10:46 AM

80%

Settings

Cómo Configuración de la App fanSync Wiﬁ (Cont.)

Una vez que un dispositivo inteligente es conectado al

ventilador, debe compartir el dispositivo con otros usuarios

para que otros usuarios de la App puedan controlar el

ventilador.

Seleccione el dispositivo que desee conectar y siga las instrucciones en el procedimiento de conﬁguración.

Ayuda para Amazon Alexa: https://www.amazon.com/gp/help/customer/display.html?nodeId=201749240 Para

conectarse a NEST, ECOBEE, Samsung Smart things, wink, etc. debe conectarse a través de IFTTT.

Ayuda para IFTTT: https://help.ifttt.com/hc/en-us/articles/115010325748-What-is-IFTTT-

Ayuda de Google: https://support.google.com/googlehome/answer/7073578?hl=en

Mantenimiento

PRECAUCIÓN

No utilice solventes para limpiar el ventilador de techo.

Podrían dañar el motor o las aspas y ocasionar posibles

descargas eléctricas.

Limpieza de las aspas

1. Instalación de la placa de la pared: (Figura 1)

Fije la placa de la pared usando los dos tornillos

suministrados.

Cómo instalar su mando a distancia

Figura 1

ATTENTION

N'utilisez pas d'eau pour nettoyer votre ventilateur de

plafond. Cela pourrait endommager le moteur ou la

finition, et créer une possibilité d'électrocution.

Tornillos (2)

Placa de

la pared

El único mantenimiento necesario para el ventilador de

techo es una limpieza periódica.

Al llevar a cabo la limpieza, use sólo un cepillo suave o

un paño sin pelusas, para evitar rayar el acabado.

No se requieren agentes abrasivos de limpieza; los

mismos deben evitarse para prevenir daños en el

acabado.

Se recomienda limpiar el polvo de las aspas

periódicamente. Lo mejor es utilizar un plumero.

Evite usar agua, productos de limpieza o trapos

ásperos, que pueden combar o dañar las aspas.

Solución de problemas

Problema Causa posible Solución sugerida

1. EL VENTILADOR NO

ARRANCA

1. El fusible o el disyuntor están fundidos.

2. Las conexiones eléctricas del ventilador o del

interruptor en la caja del interruptor están flojas.

1. Controle los fusibles del circuito principal y

derivado o los disyuntores.

2. Controle las conexiones eléctricas del ventilador

y del interruptor en las cajas de los interruptores.

2. EL VENTILADOR

HACE RUIDO

1. Las aspas no están sujetas al ventilador

2. Hay tornillos flojos en la caja del motor.

3. Los conectores de cables dentro de la caja

hacen ruido.

4. Ruido del motor provocado por el control de

velocidad de estado sólido variable.

1. Ajuste las aspas al ventilador antes de ponerlo

en funcionamiento.

2. Asegúrese de que todos los tornillos de la caja

del motor estén bien ajustados (pero no en exceso).

3. EL VENTILADOR

OSCILA EN EXCESO

1. El tornillo de fijación y la tuerca del soporte de

barral están flojos.

2. La bola colgante con ranura no está alineada

con la pestaña.

2. Vuelva a colgar la bola colgante para asegurar la

pestaña en la ranura.

3. El tornillo de fijación en la unidad del barral/de la

semiesfera está flojo.

4. El soporte de suspensión o la caja de distribución

eléctrica del techo no están bien asegurados.

1. Ajuste bien los dos tornillos de fijación y las

tuercas en el soporte de barral.

4. NO HAY SUFICIENTE

MOVIMIENTO DE AIRE

Para su propia seguridad, desconecte la electricidad de la caja de fusibles o disyuntor antes de

solucionar problemas en su ventilador.

PRECAUCIÓN: ¡Asegúrese de que el suministro

principal de electricidad esté desconectado!

3. Asegúrese de que los conectores de cables en

la caja del interruptor no produzcan ruido al rozar

unos con otros o al rozar la pared interior de la caja

del interruptor.

4. Algunos motores de ventilador son sensibles a

las señales de los controles de velocidad de estado

sólido variables. Los controles de estado sólido no

son recomendables. Escoja un método de control

alternativo.

PRECAUCIÓN: ¡Asegúrese de que el suministro

principal de electricidad esté desconectado!

3. Pila agotada del mando a distancia. 3. Sustituir con una pila nueva.

3. Ajuste el tornillo de fijación en la unidad del

barral/de la semiesfera.

4. Ajuste los tornillos del soporte de suspensión de

la caja de distribución eléctrica y asegúrela.

ATTENTION: Assurez-vous que l'alimentation

électrique principale est coupée !

ATTENTION: Assurez-vous que l'alimentation

électrique principale est coupée !

Pour votre sécurité, placez le coffret à fusibles ou le disjoncteur hors tension avant de tenter

d’identifier tout problème pouvant affecter votre ventilateur.

ADVERTENCIA

AVERTISSEMENT

1. Si es posible, considere el uso de un barral más

largo. Por ejemplo (no incluido, usted puede

comprar el tiempo de la vara hacia abajo

fanimation.com).

Unidad de luz LED

Ensamble de la placa de iluminación/vidrio

Cubierta del cable del kit de iluminación

Mano a distancia

Unidad del receptor

Tapa de acero

Cubierta de unión del motor

Unidad del motor

Unidad del soporte de suspensión

Unidad del barral/de la semiesfera

Capuchón de techo

Cubierta para el tornillo del capuchón

Bolsa de accesorios para el montaje de aspas

que contiene:

Bolsa de accesorios:

Descripción

N.° de Ref.

Pieza # N.°

Tornillos para cajas de conexiones,

acero inoxidable de #8-32 (2)

Arandela plana, acero inoxidable (2)

Modelos N.° MAD7997**

Lista de piezas

P799301**

AP255BL

AP260**

APPCP1404**

AMA7997**

AP799309**

AP799311

Conectores de cables (4)

P799314

P799312**

TR205D

Cable de seguridad y Bolsa

Placa de pala (8)

Tornillos de cabeza de botón de #10-24 (33)

ADR1SS-12**

HDWMAD7997**

WFRCCD799700

Antes de desechar los materiales de embalaje, asegúrese de

haber extraído todas las piezas

Inserte los CÓDIGOS DE ACABADO (consulte el número de modelo del ventilador

que se encuentra en el soporte de barral)

Cómo hacer un pedido de piezas

Al hacer un pedido de piezas de repuesto, proporcione siempre

la siguiente información:

Póngase en [email protected] o al 1-888-567-2055 para

obtener las piezas de repuesto.

• Número de modelo del ventilador

• Número de pieza

• Descripción de la pieza

• Código de fecha

Juego de spas1

B7997**-72

B7993**-84

B7997**-64

B7997**-56

Pala de ventilador—Se compra por separado

NOTA: La ilustración que se muestra no está hecha a escala y su

configuración real y/o terminación puede variar.

Antes de desechar los materiales de embalaje, asegúrese de

haber extraído todas las piezas

Cómo hacer un pedido de piezas

Al hacer un pedido de piezas de repuesto, proporcione siempre

la siguiente información:

Póngase en [email protected] o al 1-888-567-2055 para

obtener las piezas de repuesto.

• Número de modelo del ventilador

• Número de pieza

• Descripción de la pieza

• Código de fecha

Stellar Custom

™

Modelo MAD7997**

Ilustración del despiece

NOTA: La ilustración que se muestra no está hecha a escala y su configuración real y/o terminación

puede variar.

2021/03 V.01

Visite nuestro sitio Web en www.fanimation.com

10983 Bennett Parkway

Zionsville, IN 46077

Llame sin cargo al (888) 567-2055

FAX (866) 482-5215

Desde fuera de los EE.UU., llame al (317) 733-4113

Fanimation FPD7997BLW-84BLW Stellar Custom 84-in Black Color-changing LED Indoor/Outdoor Smart Ceiling Fan

Product's Documents

Installation Manual

Specifications

Fanimation FPD7997BLW-84BLW Questions and Answers
