IB 10/8 L2P

59793230 (08/22)

Deutsch 4

English 11

Français 18

Italiano 26

Nederlands 34

Español 41

Português 49

Dansk 57

Norsk 63

Svenska 70

Suomi 77

Ελληνικά 84

Türkçe 92

Русский 99

Magyar 108

Čeština 115

Slovenščina 122

Polski 129

Româneşte 136

Slovenčina 144

Hrvatski 151

Srpski 158

Български 165

Eesti 174

Latviešu 181

Lietuviškai 188

Українська 195

中文

203

ﺔﻴﺑﺮﻌﻟﺍ

209

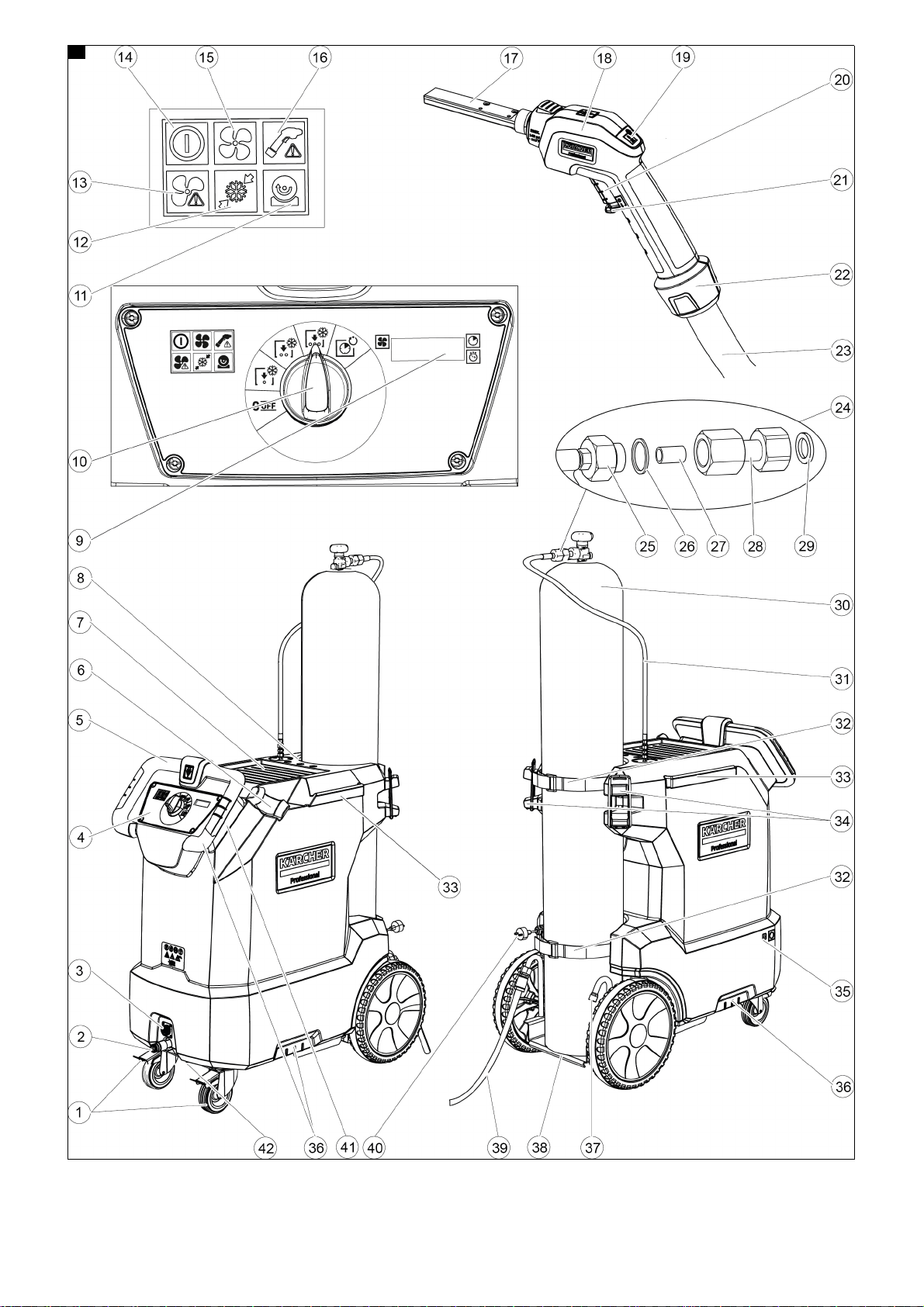

B C D

E F G

H I J

K L M

N O P

4 Deutsch

Inhalt

Allgemeine Hinweise

Lesen Sie vor der ersten Be-

nutzung des Geräts diese Ori-

ginalbetriebsanleitung und handeln Sie

danach. Bewahren Sie die Originalbe-

triebsanleitung für den späteren Gebrauch

oder für Nachbesitzer auf.

Bestimmungsgemäße

Verwendung

● Das Gerät dient zum Entfernen von Ver-

schmutzungen mit Trockeneispellets die

von einem Luftstrahl beschleunigt wer-

den.

● Die Trockeneispellets werden im Gerät

erzeugt. Dazu wird flüssiges Kohlendi-

oxid aus einer Tauchrohrflasche benö-

tigt.

● Das Gerät darf nicht in explosionsge-

fährdeter Umgebung betrieben werden.

● Am Einsatzort muss der im Abschnitt

“Technische Daten” angegebene Min-

destluftwechsel eingehalten werden.

● Das Gehäuse des Geräts darf nur zu

Wartungszwecken durch den KÄR-

CHER-Kundendienst entfernt werden.

-Qualität

Für störungsfreien Betrieb muss das ver-

wendete Kohlendioxid mindestens folgen-

de Spezifikationen einhalten:

● Kohlendioxid technisch, Klasse 2.5 oder

besser

● Reinheit ≥ 99,5%

● Wassergehalt (H

O) ≤ 250 ppm

● NVOC (Öl und Fett) ≤ 2 ppm

Funktion

Durch Entspannen von flüssigem Kohlendi-

oxid wird Kohlendioxidschnee erzeugt. Das

dabei ebenfalls anfallende, gasförmige

Kohlendioxid wird über den Abgasschlauch

vom Arbeitsplatz weggeführt.

Der Kohlendioxidschnee wird im Gerät zu

Trockeneispellets gepresst.

Druckluft gelangt über ein Magnetventil zur

Strahlpistole. Der Luftdruck wird über einen

bauseitigen Druckminderer kontrolliert,

Beim Betätigen des Abzugshebels der

Strahlpistole öffnet das Ventil und der Luft-

strahl tritt aus der Strahlpistole aus. Zusätz-

lich werden Trockeneispellets über eine

Dosiereinrichtung in den Luftstrahl dosiert.

Die Trockeneispellets prallen auf die zu rei-

nigende Oberfläche und entfernen den

Schmutz. Durch die -79 °C kalten Trocken-

eispellets entstehen zusätzlich Wärme-

spannungen zwischen Schmutz und

Reinigungsobjekt, welche ebenfalls zum

Ablösen des Schmutzes beitragen. Weiter-

hin verwandelt sich das Trockeneis beim

Auftreffen sofort in gasförmiges Kohlendi-

oxid und beansprucht so das 700-fache Vo-

lumen. Vom Trockeneis unterwanderter

Schmutz wird hierdurch weggesprengt.

Umweltschutz

Die Verpackungsmaterialien sind re-

cyclebar. Bitte Verpackungen umwelt-

gerecht entsorgen.

Elektrische und elektronische Geräte

enthalten wertvolle recyclebare Mate-

rialien und oft Bestandteile wie Batte-

rien, Akkus oder Öl, die bei falschem

Umgang oder falscher Entsorgung eine po-

tentielle Gefahr für die menschliche Ge-

sundheit und die Umwelt darstellen

können. Für den ordnungsgemäßen Be-

trieb des Geräts sind diese Bestandteile je-

doch notwendig. Mit diesem Symbol

gekennzeichnete Geräte dürfen nicht mit

dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter: www.kaercher.de/REACH

Sicherheitshinweise

Das Gerät darf nur von Personen bedient

werden, die diese Betriebsanleitung gele-

sen und verstanden haben. Insbesondere

müssen alle Sicherheitshinweise beachtet

werden.

Bewahren Sie diese Betriebsanleitung so

auf, dass sie dem Bediener jederzeit zur

Verfügung steht.

Der Betreiber des Geräts muss vor Ort eine

Risikobetrachtung durchführen und ge-

währleisten, dass die Bediener unterwie-

sen werden.

Gefahrenstufen

 GEFAHR

● Hinweis auf eine unmittelbar drohende

Gefahr, die zu schweren Körperverlet-

zungen oder zum Tod führt.

몇 WARNUNG

● Hinweis auf eine möglicherweise gefähr-

liche Situation, die zu schweren Körper-

verletzungen oder zum Tod führen kann.

몇 VORSICHT

● Hinweis auf eine möglicherweise gefähr-

liche Situation, die zu leichten Verletzun-

gen führen kann.

ACHTUNG

● Hinweis auf eine möglicherweise gefähr-

liche Situation, die zu Sachschäden füh-

ren kann.

Symbole auf dem Gerät

Gefahr durch herumflie-

gende Trockeneispellets.

Richten Sie die Strahlpistole

nicht auf Personen. Entfer-

nen Sie dritte Personen vom

Einsatzort und halten Sie diese (z. B. durch

Absperrungen) während des Betriebs fern.

Fassen Sie während des Betriebs nicht an

die Düse oder in den Trockeneisstrahl.

Erstickungsgefahr durch

Kohlendioxid.

Beim Betrieb steigt der Koh-

lendioxidgehalt der Luft am

Arbeitsplatz.

Sorgen Sie für einen ausreichenden Luft-

wechsel am Arbeitsplatz.

Verlegen Sie den Abgasschlauch beispiels-

weise ins Freie, so dass niemand durch

Kohlendioxid gefährdet wird.

Hinweis: Kohlendioxid ist schwerer als Luft.

Achten Sie darauf, dass Kohlendioxid nicht

nach unten, beispielsweise von außen in

ein Kellergeschoss unter der Werkstatt ge-

langt (fließt).

Bei längeren Strahlarbeiten (länger als 10

Minuten pro Tag) und insbesondere in klei-

nen Räumen (unter 300 m³) wird das Tra-

gen eines Kohlendioxid-Warngeräts

empfohlen.

8 Deutsch

Anzeichen hoher Kohlendioxidkonzentrati-

on in der Atemluft:

3...5%: Kopfschmerzen, hohe Atemfrequenz.

7...10%: Kopfschmerzen, Brechreiz, evtl.

Bewusstlosigkeit.

Stellen Sie beim ersten Auftreten dieser

Anzeichen sofort das Gerät ab und gehen

Sie an die frische Luft. Verbessern Sie vor

Fortsetzung der Arbeit unbedingt die Lüf-

tungsmaßnahmen oder verwenden Sie ein

Atemgerät.

Beachten Sie das Sicherheitsdatenblatt

des Kohlendioxidlieferanten.

Gefahr durch gesundheitsgefährdende

Stoffe.

Vom zu reinigenden Gegenstand abgetra-

gene Stoffe werden als Staub aufgewirbelt.

Halten Sie entsprechende Sicherheitsmaß-

nahmen ein, wenn beim Reinigungsvor-

gang gesundheitsschädliche Stäube

entstehen können.

Explosionsgefahr

Ein Gemisch aus Eisenoxid- und Leichtme-

tallstaub kann unter ungünstigen Bedin-

gungen zünden und starke Hitze

entwickeln.

Bearbeiten Sie nie gleichzeitig Leichtmetal-

le und eisenhaltige Teile.

Reinigen Sie Arbeitsraum und Absaugein-

richtung, bevor Sie das jeweils andere Ma-

terial bearbeiten.

3. Beim Arbeiten in engen Räumen für

ausreichenden Luftwechsel sorgen um

die Kohlendioxidkonzentration in der

Raumluft unter dem gefährlichen Wert

zu halten.

4. Leichte Reinigungsobjekte fixieren.

 GEFAHR

Gefahr durch elektrostatische Entla-

dung

Beim Reinigungsvorgang kann sich das

Reinigungsobjekt elektrostatisch aufladen.

Durch die anschließende Entladung kön-

nen Verletzungen entstehen, elektronische

Baugruppen können beschädigt werden.

Erden Sie das Reinigungsobjekt und halten

Sie die Erdung während des Reinigungs-

vorgangs aufrecht.

5. Das Reinigungsobjekt elektrisch erden.

6. Schutzkleidung, Schutzhandschuhe,

dicht schließende Schutzbrille und Ge-

hörschutz tragen.

7. Die Druckluftversorgung aktivieren.

8. Das Absperrventil an der Kohlendioxid-

flasche öffnen.

9. Den Programmschalter auf Stufe 3 dre-

hen.

Abbildung G

1 Programmschalter

2 Stufe 1

3 Stufe 2

4 Stufe 3

5 Reset

10.Einen Sicheren Standplatz wählen und

eine sichere Körperhaltung einnehmen,

um von der Rückstoßkraft der Strahlpis-

tole nicht aus dem Gleichgewicht zu

kommen.

Reinigen mit Trockeneispellets

1. Betrieb mit Pelletstrahl an der Taste

Druckluft/Pellets auswählen. (Die Kont-

rollleuchte darf nicht leuchten.)

Abbildung I

1 Taste Druckluft/Pellets mit Kontroll-

leuchte

leuchtet rot: Druckluftstrahl

aus: Pelletstrahl

2. Den Strahldruck am bauseitigen Druck-

minderer auf den gewünschten Wert

einstellen. Höchstdruck: 10 bar. Min-

destdruck:

● Stufe 1: 0,7 bar

● Stufe 2: 1,4 bar

● Stufe 3: 2,8 bar

Hinweis

Der Druck wird im Display angezeigt. Ist

der Mindestdruck nicht erreicht oder der

Maximaldruck überschritten, blinkt die An-

zeige.

3. Die Strahlpistole vom Körper weg richten.

4. Den Sicherungshebel der Strahlpistole

nach oben schieben und gleichzeitig

den Abzugshebel betätigen.

Abbildung K

1 Sicherungshebel

2 Abzugshebel

3 Arbeitsbeleuchtung

Gleichzeitig mit der Pelletproduktion

startet die Arbeitsbeleuchtung.

5. Warten, bis sich der Pelletstrahl aufge-

baut hat.

ACHTUNG

Das Gerät niemals ohne oder mit leerer

Kohlendioxidflasche betreiben.

Wählen Sie mit dem Programmschalter ei-

ne höhere Stufe oder wechseln Sie die

Kohlendioxidflasche wenn nach 5 Minuten

Strahlzeit noch keine Pellets aus der Strahl-

pistole kommen.

6. Bei Bedarf den Programmschalter auf

Stufe 2 oder 1 zurückdrehen.

ACHTUNG

Beschädigungsgefahr

Es können möglicherweise grobe Pellets

austreten.

Prüfen Sie die Reinigungsleistung zuerst

an einer nicht sichtbaren Stelle, um Be-

schädigungen zu vermeiden.

Hinweis

Bei Unterbrechungen im Trockeneisstrahl

den Strahldruck erhöhen oder eine niedri-

gere Stufe am Programmwahlschalter ein-

stellen.

7. Den Pelletstrahl auf das Reinigungsob-

jekt richten und die Verschmutzung mit

dem Strahl abtragen.

8. Den Abzugshebel loslassen.

Der Pelletstrahl stoppt.

Die Arbeitsbeleuchtung erlischt nach 30

Sekunden.

9. Die Strahlpistole mit dem Haltekonus in

den Halter am Gerät stecken.

Abbildung J

1 Halter

2 Haltekonus

3 Strahlpistole

10.Das Absperrventil an der Kohlendioxid-

flasche schließen, wenn die Arbeitspau-

se länger als 30 Minuten dauert.

Druckluft ohne Pelletstrahl

Loser Schmutz kann mit Druckluft ohne

Trockeneispellets beseitigt werden.

1. Betrieb mit Druckluft an der Taste Druck-

luft/Pellets auswählen. (Die Kontroll-

leuchte muss rot leuchten.)

Abbildung I

1 Taste Druckluft/Pellets mit Kontroll-

leuchte

leuchtet rot: Druckluftstrahl

aus: Pelletstrahl

2. Den Sicherungshebel der Strahlpistole

nach oben schieben und gleichzeitig

den Abzugshebel betätigen.

Abbildung K

1 Sicherungshebel

2 Abzugshebel

3 Arbeitsbeleuchtung

Die Druckluft strömt aus der Strahldüse

und die Arbeitsbeleuchtung ist aktiv.

3. Den Druckluftstrahl auf das Reinigungs-

objekt richten und die Verschmutzung

beseitigen.

4. Den Abzugshebel loslassen.

Der Druckluftstrahl stoppt.

Die Arbeitsbeleuchtung erlischt nach 30

Sekunden.

5. Die Strahlpistole mit dem Haltekonus in

den Halter am Gerät stecken.

6. Das Absperrventil an der Kohlendioxid-

flasche schließen, wenn die Arbeitspau-

se länger als 30 Minuten dauert.

Betrieb beenden

1. Den Abzugshebel der Strahlpistole los-

lassen.

2. Das Absperrventil der Kohlendioxidfla-

sche schließen.

3. Den Abzugshebel an der Strahlpistole

betätigen, bis keine Pellets mehr austre-

ten.

4. Den Programmschalter auf Stufe 1 dre-

hen.

5. Die Druckluftversorgung absperren.

6. Den Abzugshebel an der Strahlpistole

betätigen, bis die Druckluft aus dem Ge-

rät entwichen ist.

7. Den Programmschalter in Stellung “0/

OFF” drehen.

8. Den Netzstecker aus der Steckdose zie-

hen.

9. Das Netzkabel aufwickeln, auf einen

Schlauch-/Kabelhalter hängen und mit

dem Gummispanner sichern.

Abbildung L

1 Netzkabel

2 Schlauch-/Kabelhalter

3 Gummispanner

4 Abgasschlauch

10.Den Druckluftschlauch vom Gerät tren-

nen.

11.Den Abgasschlauch aufwickeln, auf ei-

nen Schlauch-/Kabelhalter hängen und

mit dem Gummispanner sichern.

Deutsch 9

12.Den Strahlmittelschlauch aufwickeln

und auf den Halter Strahlmittelschlauch

hängen.

13.Die Strahlpistole mit dem Konus in den

Halter am Gerät stecken.

Transport

몇 VORSICHT

Unfall- und Verletzungsgefahr

Beachten Sie bei Transport und Lagerung

das Gewicht des Geräts, siehe Kapitel

Technische Daten.

ACHTUNG

Beschädigungsgefahr

Bei liegendem Transport kann Motoröl aus-

treten. Anschließender Ölmangel kann zu

Beschädigungen beim nächsten Betrieb

führen.

Transportieren Sie das Gerät nur aufrecht

stehend.

1. Vor dem Transport alle Schritte im Kapi-

tel “Betrieb beenden” durchführen.

2. Feststellbremsen an den Lenkrollen lö-

sen und das Gerät am Schubbügel

schieben.

3. Vor dem Verladen in Fahrzeuge die Koh-

lendioxidflasche vom Gerät abnehmen.

4. Das Gerät kann von 2 Personen ange-

hoben werden. Jede Person benützt ei-

nen Griff an der Unterseite des Geräts

und stützt das Gerät mit der zweiten

Hand an der Oberkante.

5. Zum Transport in Fahrzeugen die Fest-

stellbremsen an den Lenkrollen arretie-

ren und das Gerät mit einem Spanngurt

sichern.

Abbildung M

Lagerung

몇 VORSICHT

Unfall- und Verletzungsgefahr

Beachten Sie bei Transport und Lagerung

das Gewicht des Geräts, siehe Kapitel

Technische Daten.

Das Gerät darf nur in Innenräumen gela-

gert werden.

 GEFAHR

Erstickungsgefahr

Kohlendioxid kann sich in geschlossenen

Räumen ansammeln und zum Tod durch

Ersticken führen.

Lagern Sie Kohlendioxidflaschen (auch

wenn sie mit dem Gerät verbunden sind)

nur an gut belüfteten Orten.

Pflege und Wartung

Wartungshinweise

Grundlage für eine betriebssichere Anlage

ist die regelmäßige Wartung nach folgen-

dem Wartungsplan.

Verwenden Sie ausschließlich Original-Er-

satzteile des Herstellers oder von ihm emp-

fohlene Teile, wie

● Ersatz- und Verschleißteile,

● Zubehörteile,

● Betriebsstoffe,

● Reinigungsmittel.

 GEFAHR

Unfallgefahr

Das Gerät kann unbeabsichtigt starten.

Kalte Geräteteile oder flüssiges Kohlendi-

oxid können Erfrierungen verursachen.

Gasförmiges Kohlendioxid kann zum Tod

durch Ersticken führen.

Führen Sie vor Arbeiten am Gerät alle Ar-

beitsschritte des Kapitels “Betrieb been-

den” durch. Warten Sie, bis sich das Gerät

aufgewärmt hat oder tragen Sie Kälte-

schutzkleidung. Nehmen Sie Trockeneis

niemals in den Mund.

ACHTUNG

Beschädigungsgefahr

Falsche Reinigungsmittel führen zur Be-

schädigung des Geräts und der Strahlpisto-

le.

Reinigen Sie das Gerät und die Strahlpisto-

le niemals mit Lösungsmittel, Benzin oder

ölhaltigem Reinigungsmittel.

Wartungsvertrag

Um einen zuverlässigen Betrieb der Anlage

zu gewährleisten, empfehlen wir Ihnen ei-

nen Wartungsvertrag abzuschließen. Wen-

den Sie sich bitte an Ihren zuständigen

KÄRCHER-Kundendienst.

Wartungsplan

Täglich vor Betriebsbeginn

1. Den Strahlmittelschlauch sorgfältig auf

Risse, Knickstellen und andere Beschä-

digungen untersuchen. Weiche Stellen

im Schlauch zeigen Abnutzung auf der

Innenseite des Schlauchs an. Defekten

oder abgenützten Schlauch durch neu-

en Schlauch ersetzen.

2. Elektrische Kabel und Stecker auf Be-

schädigung untersuchen. Defekte Teile

vom Kundendienst austauschen lassen.

Alle 100 Betriebsstunden

1. Kupplungen an Strahlmittelschlauch und

am Gerät auf Beschädigung und Abnut-

zung untersuchen. Defekten Strahlmit-

telschlauch ersetzen, defekte

Kupplungen an Gerät vom Kunden-

dienst ersetzen lassen.

Alle 500 Stunden oder jährlich

1. Das Gerät durch Kundendienst prüfen

lassen.

Alle 2 Jahre

1. Den Strahlmittelschlauch mindestens al-

le 2 Jahre erneuern.

Prüfungen

Nach DGUV R 100-500 müssen am Gerät

folgende Prüfungen durch einen Sachkun-

digen vorgenommen werden. Die Ergeb-

nisse der Prüfung müssen in einer

Prüfbescheinigung festgehalten werden.

Die Prüfbescheinigung muss vom Betrei-

ber des Gerätes bis zur nächsten Prüfung

aufbewahrt werden.

Nach Betriebsunterbrechung von mehr

als einem Jahr

1. Das Gerät auf ordnungsgemäße Be-

schaffenheit und Funktion prüfen.

Nach Änderung des Aufstellungsortes

1. Das Gerät auf ordnungsgemäße Be-

schaffenheit, Funktion und Aufstellung

prüfen.

Nach Instandsetzungsarbeiten oder

Veränderungen die die

Betriebssicherheit beeinflussen können

1. Das Gerät auf ordnungsgemäße Be-

schaffenheit, Funktion und Aufstellung

prüfen.

Hilfe bei Störungen

 GEFAHR

Unfallgefahr

Das Gerät kann unbeabsichtigt starten.

Kalte Geräteteile oder flüssiges Kohlendi-

oxid können Erfrierungen verursachen.

Gasförmiges Kohlendioxid kann zum Tod

durch Ersticken führen.

Führen Sie vor Arbeiten am Gerät alle Ar-

beitsschritte des Kapitels “Betrieb been-

den” durch. Warten Sie, bis sich das Gerät

aufgewärmt hat oder tragen Sie Kälte-

schutzkleidung. Nehmen Sie Trockeneis

niemals in den Mund.

ACHTUNG

Beschädigungsgefahr

Falsche Reinigungsmittel führen zur Be-

schädigung des Geräts und der Strahlpisto-

le.

Reinigen Sie das Gerät und die Strahlpisto-

le niemals mit Lösungsmittel, Benzin oder

ölhaltigem Reinigungsmittel.

Störungsanzeige

Störungen werden durch die Kontrollleuch-

ten auf dem Bedienfeld angezeigt.

Abbildung N

1 Störungsanzeige Strahlpistole

2 Störungsanzeige Druckluftversorgung

3 Störungsanzeige Pelleterzeugung

4 Störungsanzeige Pelletdosierung

Störungen beheben

Störungen haben oft einfache Ursachen,

die Sie mit Hilfe der folgenden Übersicht

selbst beheben können. Im Zweifelsfall

oder bei hier nicht genannten Störungen

wenden Sie sich bitte an den autorisierten

Kärcher-Kundendienst.

10 Deutsch

Reset ausführen

1. Die Reset-Taste im Geräteinneren mit

einem Schraubendreher betätigen.

Abbildung O

Kohlendioxidfilter erneuern

ACHTUNG

Funktionsstörungen

Verschmutztes Kohlendioxid kann zu Funk-

tionsstörungen führen.

Achten Sie bei Arbeiten am Kohlendioxidfil-

ter strengstens darauf, keine Verschmut-

zungen in das Gerät zu bringen.

ACHTUNG

Funktionsstörungen

Funktionsstörungen durch Verunreinigungen.

Nach jedem Lösen oder Abschrauben der

Verschlussschraube müssen der Kohlendi-

oxidfilter und der Kupferdichtring erneuert

werden. Geschieht dies nicht, können sich

am Kohlendioxidfilter Partikel lösen und zu

Funktionsstörungen führen.

Hinweis

Der Kohlendioxidfilter wird rückgespült und

gereinigt, sobald der unter Druck stehende

Flaschenanschluss von der Kohlendioxid-

flasche getrennt wird. Ein regelmäßiger

Austausch des Kohlendioxidfilters ist daher

nicht erforderlich.

1. Das Absperrventil an der Kohlendioxid-

flasche schließen.

2. Das Gerät ca. 1 Minute lang auf höchs-

ter Stufe betreiben, um den Kohlendi-

oxidschlauch drucklos zu machen.

3. Den Schraubflansch an der Kohlendi-

oxidflasche abschrauben.

4. Die Verschlussschraube vorsichtig am

Schraubflansch abschrauben. Dabei

den Schraubflansch nach unten hängen

lassen, damit kein Schmutz in den Koh-

lendioxidschlauch eindringen kann.

Abbildung P

1 Schraubflansch

2 Kohlendioxidfilter

3 Kupferdichtring

4 Verschlussschraube

5. Den Kohlendioxidfilter herausnehmen.

6. Die Verschlussschraube und den

Schraubflansch mit einem Staubsauger

aussaugen.

7. Den neuen Kohlendioxidfilter von Hand

vorsichtig an der Verschlussschraube

aufdrücken.

8. Den Kupferdichtring erneuern.

9. Die Verschlussschraube anziehen, da-

bei mit einem Gabelschlüssel am breiten

Sechskant des Schraubflanschs gegen-

halten.

Anziehdrehmoment: 80 Nm.

Garantie

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

(Adresse siehe Rückseite)

Zubehör

ABS Restdruckventil

Bestellnummer 2.574-006.0

Notwendig bei Verwendung von Kohlendi-

oxidflaschen mit Restdruckventil.

Fehler Behebung

Die Störungsanzeige Strahl-

pistole leuchtet

 Den Abzugshebel der Strahlpistole nicht vor dem Einschalten betätigen.

 Die Fixierung am Abzugshebel der Strahlpistole entfernen.

Die Störungsanzeige Strahl-

pistole blinkt

 Prüfen, ob die Steuerleitung der Strahlpistole mit dem Gerät verbunden ist.

 Steuerleitung am Strahlmittelschlauch auf Beschädigung prüfen.

Die Störungsanzeige Druck-

luftversorgung leuchtet

 Den Luftdruck erhöhen.

Die Störungsanzeige Druck-

luftversorgung blinkt

 Den Abgasschlauch auf Verstopfung prüfen.

 Die Kohlendioxidflasche ist zu heiß und hat daher einen zu hohen Druck. Das Gerät samt Kohlen-

dioxidflasche an einem kühleren Ort aufstellen beziehungsweise gegen Sonneneinstrahlung

schützen.

Die Störungsanzeige Pelleter-

zeugung leuchtet

 Das Gerät auftauen lassen. Den Kohlendioxidfilter überprüfen und bei Bedarf wechseln. Anschlie-

ßend Reset durchführen.

 Bei wiederholtem Auftreten der Störung die Kohlendioxidflasche austauschen.

Die Störungsanzeige Pellet-

dosierung leuchtet

 Das Gerät aus- und wieder einschalten.

 Leuchtet die Störungsanzeige weiterhin, den Kundendienst kontaktieren.

Die Störungsanzeige Pellet-

dosierung blinkt

 Den Dosiermotor abkühlen lassen. Das Gerät so positionieren, dass von unten Luft in das Gerät

strömen kann. Gegebenenfalls den Kundendienst kontaktieren.

Die Kontrollleuchte Span-

nungsversorgung leuchtet

nicht

 Den Netzstecker in die Steckdose stecken.

 Die bauseitige Spannungsversorgung prüfen.

Die Kontrollleuchte Druckluft

leuchtet nicht

 Einen Druckluftschlauch am Gerät anschließen.

 Das Absperrventil in der bauseitigen Druckluftversorgung öffnen.

Das Gerät funktioniert nicht  Die Kontrollleuchten und Störungsanzeigen prüfen.

 Einen Reset ausführen.

Geringe Reinigungsleistung  Den Programmschalter auf eine höhere Stufe drehen.

 Den Strahldruck erhöhen.

 Den Füllstand der Kohlendioxidflasche prüfen.

 Keine aufgeheizte Kohlendioxidflasche verwenden. Die Kohlendioxidflasche vor Wärmestrahlung

schützen. Beträgt die Temperatur des Kohlendioxids über 31 °C, sinkt der Wirkungsgrad der Pel-

leterzeugung stark.

 Den Strahlmittelschlauch und die Strahlpistole auftauen lassen, um Verstopfungen zu beseitigen.

Anschließend den Strahldruck erhöhen.

Pelletdosierung zu gering  Den Programmschalter auf eine höhere Stufe drehen.

 Den Kohlendioxidfilter zwischen Kohlendioxidflasche und Gerät erneuern.

Wiederkehrende Unterbre-

chungen im Trockeneisstrahl

 Den Programmschalter auf eine niedrigere Stufe drehen oder den Strahldruck erhöhen.

 Bei verstopfter Strahldüse:

a Sofort die Kohlendioxidflasche schließen.

b Das Gerät 30 Minuten lang auftauen lassen.

c Den Strahldruck erhöhen.

d Das Gerät mit geschlossener Kohlendioxidflasche starten, um Pelletreste zu entfernen.

English 11

Technische Daten

Technische Änderungen vorbehalten.

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend

bezeichnete Maschine aufgrund ihrer Kon-

zipierung und Bauart sowie in der von uns

in Verkehr gebrachten Ausführung den ein-

schlägigen grundlegenden Sicherheits-

und Gesundheitsanforderungen der EU-

Richtlinien entspricht. Bei einer nicht mit

uns abgestimmten Änderung der Maschine

verliert diese Erklärung ihre Gültigkeit.

Produkt: Ice Blaster

Typ: 

1.574-xxx (IB 10/8 L2P)

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

2009/125/EG + 2009/1781

Angewandte harmonisierte Normen

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Die Unterzeichnenden handeln im Auftrag

und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2021/02/01

Contents

General notes

Read the original instructions

before using the device for the

first time and act in accordance with it.

Keep the original instructions for future ref-

erence or for future owners.

Intended use

● The device is used to remove dirt with

dry ice pellets that are accelerated by an

air jet.

● The dry ice pellets are produced in the

device. This requires liquid carbon diox-

ide from a dip tube bottle.

● The device may not be operated in a po-

tentially explosive atmosphere.

● The minimum air exchange specified in

the "Technical data" section must be ob-

served at the operating location.

● The casing of the device may only be re-

moved by KÄRCHER Customer Service

for maintenance purposes.

quality

To ensure trouble-free operation, the car-

bon dioxide used must at least comply with

the following specifications:

● Carbon dioxide technical, class 2.5 or

better

● Purity ≥ 99.5%

● Water content (H

O) ≤ 250 ppm

● NVOC (oil and fat) ≤ 2 ppm

Function

Carbon dioxide snow is created via decom-

pression of liquid carbon dioxide. The gas-

eous carbon dioxide that also arises is

carried away from the workplace via the ex-

haust hose.

The carbon dioxide snow is pressed into

dry ice pellets in the device.

Compressed air reaches the jet gun via a

solenoid valve. The air pressure is con-

trolled by an on-site pressure reducer.

When the trigger of the jet gun is activated,

the valve opens and the air jet emerges

from the jet gun. Dry ice pellets are addi-

tionally dosed into the air jet via a dosing

device.

The dry ice pellets hit the surface to be

cleaned and remove the dirt. The -79 °C

cold dry ice pellets also create thermal

stresses between the dirt and the object to

be cleaned, which also contribute to the

loosening of the dirt. In addition, the dry ice

immediately turns into gaseous carbon di-

oxide when it hits the surface, thus taking

up 700 times its volume. Dirt penetrated by

the dry ice is blown away as a result.

Environmental protection

The packing materials can be recy-

cled. Please dispose of packaging in

accordance with the environmental regula-

tions.

Electrical and electronic appliances

contain valuable, recyclable materials

and often components such as batter-

ies, rechargeable batteries or oil, which - if

handled or disposed of incorrectly - can

pose a potential threat to human health and

the environment. However, these compo-

nents are required for the correct operation

of the appliance. Appliances marked by this

symbol are not allowed to be disposed of

together with the household rubbish.

Notes on the content materials (REACH)

Current information on content materials

can be found at: www.kaercher.com/

REACH

Safety instructions

The device may only be operated by per-

sons who have read and understood these

IB 10/

8 L2P

Elektrischer Anschluss

Netzspannung V 220...

230

Phase ~ 1

Frequenz Hz 50...6

Anschlussleistung kW 1,0

Schutzart IPX4

Ableitstrom, typ. mA <3,5

FI-Schutzschalter delta I,

0,03

Druckluftanschluss

Druckluftschlauch, Nenn-

weite (min.)

Zoll 0,5

Druck (max.) MPa

(bar)

1,0

(10)

Druckluftverbrauch, max. m

min

0,8

Leistungsdaten Gerät

Strahldruck, max. MPa

(bar)

1,0

(10)

Strahldruck, min. Stufe 1 MPa

(bar)

0,07

(0,7)

Strahldruck, min. Stufe 2 MPa

(bar)

0,14

(1,4)

Strahldruck, min. Stufe 3 MPa

(bar)

0,28

(2,8)

Kohlendioxidverbrauch kg/h 20...6

Rückstoßkraft der Strahl-

pistole, max.

N40

Kohlendioxidflasche

Maximale Füllmenge kg 37,5

Durchmesser, max. mm 220

Umgebungsbedingungen

Luftwechsel m

/h 2000

Maße und Gewichte

Typisches Betriebsge-

wicht (ohne Kohlendioxid-

flasche)

kg 95

Länge mm 866

Breite mm 443

Höhe ohne Kohlendioxid-

flasche

mm 970

Ermittelte Werte gemäß EN 60335-2-79

Hand-Arm-Vibrationswert m/s2 0,08

Schalldruckpegel dB(A) 95

Schallleistungspegel

LWA + Unsicherheit KWA

dB(A) 115

General notes.................................... 11

Intended use...................................... 11

Function............................................. 11

Environmental protection................... 11

Safety instructions ............................. 11

Safety devices ................................... 13

Accessories and spare parts ............. 13

Scope of delivery............................... 13

Control elements ............................... 13

Initial startup ...................................... 13

Operation........................................... 14

Ending operation ............................... 15

Transport ........................................... 16

Storage.............................................. 16

Care and service ............................... 16

Troubleshooting guide....................... 16

Warranty............................................ 17

Accessories ....................................... 17

Technical data ................................... 17

Declaration of Conformity.................. 18

12 English

operating instructions. In particular, all

safety instructions must be observed.

Store these operating instructions so that

they are available to the operator at all

times.

The operator of the unit must carry out a

risk assessment on site and ensure that op-

erators are instructed.

Hazard levels

 DANGER

● Indication of an imminent threat of danger

that will lead to severe injuries or even

death.

몇 WARNING

● Indication of a potentially dangerous situ-

ation that may lead to severe injuries or

even death.

몇 CAUTION

● Indication of a potentially dangerous situ-

ation that may lead to minor injuries.

ATTENTION

● Indication of a potentially dangerous situ-

ation that may lead to damage to proper-

ty.

Symbols on the unit

Danger from flying dry ice

pellets.

Do not point the jet gun at

people. Remove third par-

ties from the operating loca-

tion and keep them away (e.g. via barriers)

during operation. Do not touch the nozzle

or the dry ice jet during operation.

Risk of suffocation from

carbon dioxide.

During operation, the car-

bon dioxide content of the

air at the workplace increas-

es.

Make sure there is sufficient air exchange

at the workplace.

Lay the exhaust hose outdoors, for exam-

ple, so that nobody is endangered by car-

bon dioxide.

Note: Carbon dioxide is heavier than air.

Make sure that carbon dioxide does sink to

lower-lying areas, for example by flowing

from the outside into a basement below the

workshop (flows).

For longer jet work (longer than 10 minutes

per day) and especially in small rooms (less

than 300 m³), we recommend wearing a

carbon dioxide warning device.

Signs of high levels of carbon dioxide:

3...5%: Headache, high breathing rate.

7...10%: Headache, nausea, possibly un-

consciousness.

If these symptoms occur, switch off the de-

vice immediately and get some fresh air.

Before continuing work, improve ventilation

or use a breathing apparatus.

Carbon dioxide is heavier than air and col-

lects in confined spaces, lower-lying spac-

es or in closed containers. Ensure

adequate ventilation at the workplace.

Observe the safety data sheet from the car-

bon dioxide supplier.

Risk of injury, risk of damage

from electrostatic charging.

The cleaning object can be-

come electrostatically charged

during the cleaning process.

Ground the object to be cleaned and keep

it grounded it until the cleaning process is

complete.

Risk of injury from electric shock.

Do not open the device. Work on the device

may only be performed by KÄRCHER Cus-

tomer Service.

Risk of injury from cold

burns.

Dry ice has a temperature of -

79 °C. Do not touch the dry ice

or cold parts of the unit.

Risk of injury from carbon di-

oxide bottle falling over, Dan-

ger of suffocation due to

carbon dioxide

Attach the carbon dioxide bottle

securely.

Risk of injury from flying dry

ice pellets and dirt particles.

Wear safety goggles.

Danger of hearing damage.

Wear hearing protection.

Risk of injury from flying dry

ice pellets and dirt particles.

Wear protective gloves accord-

ing to EN 511.

Risk of injury from flying dry

ice pellets and dirt particles.

Wear long-sleeved protective

clothing.

Caution! Permanent malfunc-

tions possible.

Traces of fat or oil interfere with

the formation of dry ice snow in the device.

Do not use grease, oil or other lubricants on

the connection nozzle or on the thread of

the carbon dioxide bottle or the carbon di-

oxide hose.

General safety instructions

 DANGER

Risk of injury

The device may start up unexpectedly.

Unplug the mains plug from the power

socket before working on the device.

Risk of injury

Dry ice and cold device parts can cause

cold burns on contact with the skin.

Wear cold protection clothing or allow the

device to warm up before working on the

device.

Never put dry ice in your mouth.

Risk of injury

The dry ice jet can be dangerous if used im-

properly.

Do not direct the dry ice jet at persons, live

electrical equipment or at the device itself.

Do not aim the dry ice jet at yourself or oth-

ers, e.g. to clean clothes or shoes.

Risk of injury

Light objects can be blasted away by the

dry ice jet.

Fix light objects in place before starting

cleaning.

Risk of asphyxiation

Increased concentration of carbon dioxide

in the air you breathe can lead to death

from suffocation.

Make sure that no exhaust gases are emit-

ted close to air vents.

Provide adequate ventilation in the work-

place and ensure that the exhaust gases

are properly discharged.

몇 WARNING

Risk of injury

The recoil force of the jet gun can throw you

off balance.

Find a safe place to stand and hold the jet

gun firmly before you pull the trigger.

Risk of injury

Dry ice pellets and dirt particles can hit and

injure people.

Do not use the device when other people

are within range unless they are wearing

protective clothing.

Do not use the device if a power cable or

important parts of the device are damaged,

e.g. safety devices, abrasive hose, jet gun.

Safety instructions for gas bottles

 DANGER

Risk of bursting, risk of suffocation

Gas bottles can burst if they become too

hot or if they are mechanically damaged.

Leaking carbon dioxide can cause death by

suffocation.

Protect gas bottles from excessive heat,

fire, dangerous corrosion, mechanical

damage and unauthorized access.

Store gas bottles so that no escape routes

are restricted.

Do not store gas bottles in underground

rooms, on and at stairs, in hallways, corri-

dors and garages.

Do not store gas bottles together with flam-

mable materials.

Store gas bottles upright.

Secure gas bottles against tipping over or

falling.

Close the bottle valve before transporting

gas bottles.

Transport gas bottles with a gas bottle cart

or a vehicle and secure the bottles against

falling.

Pull on the protective cover before lifting

the gas bottle to check that the protective

cover is securely in place.

Secure the gas bottle at the point of use

against falling over.

Do not open the bottle valve to check the

pressure.

Open and close the bottle valve only by

hand without the aid of tools.

Check the bottle valve/device connection

for leaks.

Close the bottle valve during work breaks

and at the end of work to prevent uncon-

trolled gas escaping.

Only empty gas bottles so far that a small

residual pressure remains in the bottle in

order to prevent foreign matter from enter-

ing.

When the gas bottle has been emptied to

the residual pressure, first close the bottle

English 13

valve before unscrewing the extraction de-

vice. The gas bottle still has considerable

residual pressure.

Before returning it, screw the locking nut and

the protective cover onto the gas bottle.

If the gas escapes uncontrolled, close the

bottle valve. If the gas emission cannot be

stopped, take the bottle outside or leave the

room, lock the access and only enter and

ventilate the room if a concentration meas-

urement rules out a danger.

Regulations and guidelines

In the Federal Republic of Germany, the fol-

lowing regulations and guidelines apply to

the operation of this system (available from

Carl Heymanns Verlag KG, Luxemburger

Straße 449, 50939 Cologne):

● DGUV R 100-500 Working with blasting

machines

● DGUV 113-004 Working in confined

spaces

● DGUV 113-004 Use of protective cloth-

ing

● DGUV 113-004 Use of protective gloves

● DGUV 113-004 Working with jet units

● DGUV 213-056 Gas warning unit

● VDMA 24389 Systems for dry ice jet -

safety requirements

Switching off in the event of an

emergency

1. Release the trigger of the jet gun.

2. Turn the program switch to "0/OFF".

3. Close the stop valve on the carbon diox-

ide bottle.

4. Shut off the compressed air supply.

Safety devices

몇 CAUTION

Missing or modified safety devices

Safety devices are provided for your own

protection.

Never modify or bypass safety devices.

Safety lever

The safety lever prevents unintentional ac-

tivation of the jet gun.

The trigger can only be operated when the

safety lever has been raised beforehand.

Accessories and spare parts

Only use original accessories and original

spare parts. They ensure that the appliance

will run fault-free and safely.

Information on accessories and spare parts

can be found at www.kaercher.com.

Protective clothing

Full-view safety goggles, anti-fog, part no .:

6.321-208.0

Cold protection gloves with anti-slip profile,

category III according to EN 511, part no .:

6.321-210.0

Hearing protection with headband, part no

.: 6.321-207.0

Scope of delivery

Check the contents for completeness when

unpacking. If any accessories are missing

or in the event of any shipping damage,

please notify your dealer.

Control elements

Illustration A

1 Steering roller with parking brake

2 Abrasive hose coupling

3 Control cable coupling

4 Control panel

5 Push handle

6 Holder for jet gun

7 Storage area

8 Nozzle holder

9 Display

10 Program switch

11 Fault indication pellet dosing

– Lights up red: The drive motor of the

dosing device is blocked

– Flashes red: The drive motor of the

dosing device is overheated

12 Fault indication pellet generation

– Lights up red: The drive motor for pel-

let production is blocked

13 Compressed air supply fault indicator

– Lights up red: Compressed air supply

has too little pressure

– Flashes red: The internal pressure is

too high

14 Voltage supply indicator lamp

– Lights up green: Voltage supply OK

15 Compressed air indicator light

– Lights up green: Compressed air sup-

ply OK.

16 Jet gun fault indicator

– Lights up yellow: The trigger is fas-

tened (e.g. cable tie)

– Flashes yellow: no jet gun connected

to the device

17 Jet nozzle

18 Jet gun

19 Compressed air / pellets button with in-

dicator light

– Lights up red: Compressed air jet

– Off: Pellet jet

20 Trigger

21 Safety lever

22 Retaining cone

23 Abrasive hose

24 Bottle connection

25 Screw plug

26 Copper sealing ring

27 Carbon dioxide filter

28 Screw flange

29 Bottle connection seal (order number

6.574-316.0)

30 Carbon dioxide immersion pipe bottle

(not included in the scope of delivery)

31 Carbon dioxide hose

32 Carbon dioxide bottle retaining belt

33 Homebase retaining rail

34 Hose/cable holder with rubber tensioner

35 Opening for resetting the motor circuit

breaker

36 Handle

37 Compressed air connection

38 Storage space for carbon dioxide bottle

39 Carbon dioxide exhaust hose

40 Mains connection cable with mains plug

41 Holder for abrasive hose

42 Drain tap for condensation water

Display

Program switch at level 1 ... 3:

Illustration B

1 Jet pressure

2 Total operating time

3 Customer Service visit is due

4 Blasting jet time since last reset

Program switch in the reset position:

Illustration C

1 To reset the jet time, press the com-

pressed air / pellets button

2 Period of time until the next Customer

Service visit

3 Blasting jet time since last reset

Initial startup

 DANGER

Risk of injury

Dry ice pellets can escape from damaged

components and cause injuries.

Before initial startup, check all components

of the device, especially the abrasive hose,

to ensure that they are in good condition.

Replace damaged assemblies with flaw-

less ones. Clean soiled assemblies and

check that they are working properly.

ATTENTION

Risk of damage

Condensation water can drip from the de-

vice casing onto the floor.

Do not operate the device on surfaces that

are sensitive to moisture.

1. Open the drain tap and drain the con-

densation water that has collected in the

device.

2. Close the drain tap.

3. Store the device on a level and flat sur-

face.

4. Block the steering rollers with the park-

ing brakes.

5. Connect the abrasive hose to the cou-

pling on the device.

Illustration H

1 Control cable

2 Union nut

3 Control cable coupling

4 Abrasive hose coupling

5 Union nut

6 Abrasive hose

6. Unscrew the union nut of the abrasive

hose and slightly tighten it with an open-

end wrench.

7. Plug the control cable into the device.

8. Screw on the union nut of the control ca-

ble and tighten by hand.

9. Insert the jet gun with the retaining cone

into the holder on the device.

 DANGER

Risk of asphyxiation

Carbon dioxide escapes from the exhaust

hose. From a concentration of 8 percent by

volume in the breath, carbon dioxide leads

to unconsciousness, respiratory arrest and

death. The maximum workplace concentra-

tion is 0.5%. Carbon dioxide is heavier than

air and collects in pits, basements and de-

pressions.

Lay the exhaust hose so that nobody is en-

dangered by the escaping carbon dioxide.

Note: Carbon dioxide is heavier than air.

Make sure that carbon dioxide does sink to

lower-lying areas, for example by flowing

14 English

from the outside into a basement below the

workshop (flows).

10.Lay the exhaust hose outdoors or con-

nect it to an extraction device.

Changing the jet nozzle

The jet nozzle on the jet gun can be ex-

changed in order to adapt the device to the

material and degree of contamination of the

object to be cleaned.

 DANGER

Risk of injury

The unit can start unintentionally and cause

injuries and cold burns from the jet of dry

ice pellets.

Set the program switch to "0/OFF" before

removing the nozzle.

몇 WARNING

Risk of injury

Immediately after use, the nozzle is very

cold and can cause cold burns if touched.

Let the nozzle thaw before replacing it or

wear protective gloves.

ATTENTION

Risk of damage

Do not operate the device if no jet nozzle is

attached to the jet gun.

1. Press the unlocking button down and

pull the jet nozzle out of the jet gun.

Illustration D

1 Jet gun

2 Pin

3 Jet nozzle

4 Unlocking button

2. Press the other jet nozzle into the jet gun

until it clicks into place.

Note: The jet nozzle is correctly en-

gaged when the pin no longer protrudes

from the casing. The jet nozzle can be

rotated to the desired orientation.

Connecting compressed air

Note

For trouble-free operation, the compressed

air must have a low moisture content (max-

imum 5% relative humidity, dew point below

0°C). The compressed air must be free of

oil, dirt and foreign bodies.

The compressed air must be dry and oil-

free, at least one aftercooler and a separa-

tor must be connected downstream of the

compressor.

The compressed air supply must be

equipped with an on-site pressure reducer.

1. Don personal protective equipment.

2. Connect a compressed air hose to the

compressed air connection on the de-

vice.

3. Slowly open the on-site compressed air

stop valve.

Connecting the carbon dioxide

bottle

Requirements for the CO

supply:

● CO

bottle with dip tube for withdrawing

liquid CO

Note

bottles with a dip tube (also called a

riser) are usually marked with a large "T" on

the bottle or the back of the bottle.

In some cases, the dip tube is additionally

symbolised by a vertical colour line on the

bottle.

● The CO

quality must correspond to the

specifications in the chapter "Intended

use".

ATTENTION

Malfunctions

A residual pressure valve or check valve

connected to the CO

bottle prevents ex-

traction of the required CO

amount.

If a CO2 bottle with residual pressure valve

is used, the ABS residual pressure valve

(order number 2.574-006.0), available as

an accessory, must be installed between

the bottle and the unit.

Illustration E

1 CO

bottle without residual pressure

valve

2 CO

bottle with residual pressure valve

As the temperature rises, the effectiveness

of pellet production decreases and a larger

proportion of carbon dioxide is released in

gaseous form via the exhaust hose. Store

carbon dioxide bottles as cool as possible

(below 31 °C) and protect them from heat,

solar radiation and heat during operation.

1. Push the device onto a level, stable sur-

face.

2. Apply the parking brakes on both steer-

ing rollers.

3. Open both straps for the carbon dioxide

bottle.

4. Place the carbon dioxide bottle on the

storage space on the device.

Note: If the carbon dioxide bottle is

transported on a bottle cart, the front

edge of the floor area on the transport

cart can be placed on the surface of the

device. The bottle can then be moved

from the trolley to the base by rotating it.

5. Place both straps around the carbon di-

oxide bottle, lock and tighten.

6. Unscrew the protective cover from the

carbon dioxide bottle.

ATTENTION

Malfunctions possible

Traces of fat interfere with the formation of

dry ice snow in the device.

Check the connection nozzle and thread of

the carbon dioxide bottle and the carbon di-

oxide hose and, if necessary, clean them

before connecting to the device.

Make sure that an undamaged seal is in-

serted between the bottle and the bottle

connection.

7. For bottles with residual pressure valve,

attach the ABS residual pressure valve

(order number 2.574-006.0), available

as an accessory, to the carbon dioxide

bottle. Follow the separate instructions

enclosed with the adapter.

8. Connect the bottle connection to the car-

bon dioxide filter on the carbon dioxide

bottle.

Make sure that a sealing ring bottle con-

nection in perfect condition is inserted

between the screw flange and the car-

bon dioxide bottle.

9. Lightly tighten the narrow union nut of

the screw flange with an open-end

wrench or ring spanner (e.g. 6.574-

337.0). Hold the wide union nut with an

open-end wrench to prevent the carbon

dioxide hose from twisting.

ATTENTION

Do not put torsion (twist) on the carbon di-

oxide hose, otherwise it may be damaged.

Establishing the voltage supply

 DANGER

Risk of injury from electric shock

The power socket used must be installed

by an electrician and comply with IEC

60364-1.

The device may only be connected to a

voltage supply with protective earth.

The power socket used must be easily ac-

cessible and at a height of between 0.6 m

and 1.9 m above the floor.

The power socket used must be within sight

of the operator.

The device must be protected by an error

current circuit breaker, 30 mA.

Check the mains connection of the device

for damage before each use. Do not oper-

ate the device with a damaged power ca-

ble. Have a damaged cable replaced by a

qualified electrician.

The extension cable must ensure IPX4 pro-

tection and the cable design must at least

comply with H 07 RN-F 3G1.5.

Unsuitable extension cables can be dan-

gerous. If an extension cable is used, it

must be suitable for outdoor use and the

connection must be dry and above the

ground. It is recommended to use a cable

drum that holds the socket at least 60 mm

above the floor.

1. Plug the mains plug into the socket.

Reset jet time

To account for working hours, the jet time

counter can be reset to 0 before work be-

gins.

1. Turn the program switch to the "Reset"

position.

Illustration F

1 Period of time until the next Customer

Service visit

2 Blasting jet time since last reset

3 Compressed air/pellets button

2. Press the compressed air/pellets button

on the jet gun.

The jet time is reset to 0

Operation

 DANGER

Risk of injury

Dry ice pellets flying around can cause inju-

ries or cold burns.

Do not point the jet gun at people. Remove

third parties from the operating location and

keep them away (e.g. via barriers) during

operation. Do not touch the nozzle or the

dry ice jet during operation.

1. Carry out all maintenance work from the

chapter "Care and maintenance / daily

before starting operation".

English 15

2. Cordon off the work area to prevent peo-

ple from entering during operation.

 DANGER

Risk of asphyxiation

Risk of suffocation from carbon dioxide.

The dry ice pellets consist of solid carbon

dioxide. The carbon dioxide content of the

air at the workplace increases when the de-

vice is operated.

Lay the exhaust hose outdoors, for exam-

ple, so that nobody is endangered by car-

bon dioxide.

Note: Carbon dioxide is heavier than air.

Make sure that carbon dioxide does sink to

lower-lying areas, for example by flowing

from the outside into a basement below the

workshop (flows).

For longer jet work (longer than 10 minutes

per day) and especially in small rooms (less

than 300 m³), we recommend wearing a

carbon dioxide warning device.

Signs of high carbon dioxide concentration

in the air you breathe:

3...5%: Headache, high breathing rate.

7...10%: Headache, nausea, possibly un-

consciousness.

Turn off the device immediately and seek

fresh air at the first signs of these symp-

toms. Before continuing work, be sure to

improve the ventilation measures or use a

breathing apparatus.

Observe the safety data sheet provided by

the carbon dioxide supplier.

Danger from substances harmful to

health.

Substances removed from the object to be

cleaned are whirled up as dust.

Adhere to the appropriate safety measures

if harmful dusts can arise during the clean-

ing process.

Risk of explosion

A mixture of iron oxide and light metal dust

can ignite under unfavourable conditions

and generate intense heat.

Never work on light metals and ferrous

parts at the same time.

Clean the work area and the extraction de-

vice before you work on the respective oth-

er material.

3. When working in confined spaces, en-

sure that there is sufficient air exchange

to keep the carbon dioxide concentra-

tion in the room air below the dangerous

level.

4. Fasten light cleaning objects in position.

 DANGER

Danger of electrostatic discharge

The cleaning object can become electro-

statically charged during the cleaning pro-

cess. The subsequent discharge can cause

injuries and damage electronic assemblies.

Ground the object to be cleaned and main-

tain it during the cleaning process.

5. Electrically ground the object to be

cleaned.

6. Wear protective clothing, protective

gloves, tightly fitting safety goggles and

hearing protection.

7. Activate the compressed air supply.

8. Open the stop valve on the carbon diox-

ide bottle.

9. Turn the program switch to level 3.

Illustration G

1 Program switch

2 Level 1

3 Level 2

4 Level 3

5 Reset

10.Choose a safe place to stand and adopt

a safe posture so as not to be unbal-

anced by the recoil force of the jet gun.

Cleaning with dry ice pellets

1. Select operation with pellet jet using the

compressed air / pellets button. (The in-

dicator light must not light up.)

Illustration I

1 Compressed air / pellets button with in-

dicator light

Lights up red: Compressed air jet

Off: Pellet jet

2. Set the jet pressure on the on-site pres-

sure reducer to the desired value. Maxi-

mum pressure: 10 bar. Minimum

pressure:

● Level 1: 0.7 bar

● Level 2: 1.4 bar

● Level 3: 2.8 bar

Note

The pressure is shown in the display. If the

minimum pressure is not reached or the

maximum pressure is exceeded, the dis-

play flashes.

3. Point the jet gun away from your body.

4. Push the safety lever of the jet gun up-

wards and at the same time activate the

trigger.

Illustration K

1 Safety lever

2 Trigger

3 Working light

The working light switches on at the

same time as the pellet production.

5. Wait until the pellet jet has built up.

ATTENTION

Never operate the device without or with

an empty carbon dioxide bottle.

Use the program switch to select a higher

level or change the carbon dioxide bottle if

no pellets come out of the jet gun after 5

minutes of jet.

6. If necessary, turn the program switch

back to level 2 or 1.

ATTENTION

Risk of damage

Coarse pellets may possibly escape.

Check the cleaning performance on a non-

visible area first to avoid damage.

Note

If there are interruptions in the dry ice

stream, increase the blasting pressure or

set a lower level on the programme selector

switch.

7. Direct the pellet jet at the object to be

cleaned and remove the dirt with the jet.

8. Release the trigger.

The pellet jet stops.

The working light goes out after 30 sec-

onds.

9. Insert the jet gun with the retaining cone

into the holder on the device.

Illustration J

1 Holder

2 Retaining cone

3 Jet gun

10.Close the stop valve on the carbon diox-

ide bottle if the work break lasts longer

than 30 minutes.

Compressed air without pellet jet

Loose dirt can be removed with com-

pressed air without dry ice pellets.

1. Select operation with compressed air

using the compressed air/pellets button.

(The indicator light must light up red.)

Illustration I

1 Compressed air / pellets button with in-

dicator light

Lights up red: Compressed air jet

Off: Pellet jet

2. Push the safety lever of the jet gun up-

wards and at the same time activate the

trigger.

Illustration K

1 Safety lever

2 Trigger

3 Working light

The compressed air flows out of the jet

nozzle and the working light is switched

on.

3. Direct the compressed air jet at the ob-

ject to be cleaned and remove the soil-

ing.

4. Release the trigger.

The compressed air jet stops.

The working light goes out after 30 sec-

onds.

5. Insert the jet gun with the retaining cone

into the holder on the device.

6. Close the stop valve on the carbon diox-

ide bottle if the work break lasts longer

than 30 minutes.

Ending operation

1. Release the trigger of the jet gun.

2. Close the stop valve on the carbon diox-

ide bottle.

3. Pull the trigger on the jet gun until no

more pellets come out.

4. Turn the program switch to level 1.

5. Shut off the compressed air supply.

6. Operate the trigger on the jet gun until

the compressed air has escaped from

the device.

7. Turn the program switch to "0/OFF".

8. Pull the mains plug out of the socket.

9. Wind up the power cord, hang it on a

hose/cable holder and secure with the

rubber tensioner.

Illustration L

1 Mains cable

2 Hose/cable holder

3 Rubber tensioner

4 Exhaust hose

10.Disconnect the compressed air hose

from the device.

16 English

11.Wind up the exhaust hose, hang it on a

hose/cable holder and secure it with the

rubber tensioner.

12.Wind up the abrasive hose and hang it

on the abrasive hose holder.

13.Insert the jet gun with the cone into the

holder on the device.

Transport

몇 CAUTION

Risk of accidents and injuries

Take the weight of the device into account

for transportation and storage. See chapter

"Technical data".

ATTENTION

Risk of damage

Engine oil can escape when transporting

horizontally. A subsequent lack of oil can

lead to damage during the next operation.

Transport the device only in a standing up-

right position.

1. Carry out all the steps in the "Ending op-

eration" chapter before transport.

2. Release the parking brakes on the steer-

ing rollers and push the device by the

push handle.

3. Remove the carbon dioxide bottle from

the device before loading it into a vehi-

cle.

4. The device can be lifted by 2 people.

Each person uses a handle on the un-

derside of the device and supports the

device with the other hand on the upper

edge.

5. For transport in vehicles, lock the park-

ing brakes on the steering rollers and se-

cure the device with a tension belt.

Illustration M

Storage

몇 CAUTION

Risk of accidents and injuries

Take the weight of the device into account

for transportation and storage. See chapter

"Technical data".

The device may only be stored indoors.

 DANGER

Risk of asphyxiation

Carbon dioxide can accumulate in en-

closed spaces and cause death by asphyx-

iation.

Only store carbon dioxide bottles (even if

they are connected to the device) in well-

ventilated locations.

Care and service

Maintenance instructions

Regular maintenance according to the fol-

lowing maintenance plan is fundamental for

a safely operating system.

Use only original manufacturer spare parts

or parts recommended by the original man-

ufacturer, such as

● Spare parts and wearing parts,

● Accessories,

● Operating materials,

● Detergent.

 DANGER

Danger of accident

The device can start unintentionally. Cold

unit parts or liquid carbon dioxide can

cause frostbite. Gaseous carbon dioxide

can cause death by asphyxiation.

Before working on the device, carry out all

the steps in the "Ending operation" chapter.

Wait until the device has warmed up or

wear cold protection clothing. Never put dry

ice in your mouth.

ATTENTION

Risk of damage

Using the wrong detergent can damage the

device and the jet gun.

Never clean the device or the jet gun with

solvents, petrol or detergents containing oil.

Service contract

We recommend that you close a service

contract to ensure reliable operation of the

system. Please contact your KÄRCHER

customer service department responsible.

Maintenance plan

Daily before the start of operations

1. Carefully examine the abrasive hose for

cracks, kink points and other damage.

Soft spots in the hose indicate wear on

the inside of the hose. Replace the de-

fective or worn hose with a new hose.

2. Examine electrical cables and plugs for

damage. Have defective parts replaced

by Customer Service.

Every 100 operating hours

1. Check the couplings on the abrasive

hose and on the device for damage and

wear. Replace a defective hose, have

defective couplings on the unit replaced

by Customer Service.

Every 500 operating hours or annually

1. Have the device checked by Customer

Service.

Every 2 years

1. Renew the abrasive hose at least every

2 years.

Tests

According to DGUV R 100-500, the follow-

ing tests must be carried out on the unit by

an expert. The results of the test must be

recorded in a test certificate. The operator

of the device must keep the test certificate

until the next test.

After a business interruption of more

than a year

1. Check the device for correct condition

and function.

After changing the installation site

1. Check the device for proper condition,

function and installation.

After repair work or changes that can

affect operational safety

1. Check the device for proper condition,

function and installation.

Troubleshooting guide

 DANGER

Danger of accident

The device can start unintentionally. Cold

device parts or liquid carbon dioxide can

cause frostbite. Gaseous carbon dioxide

can cause death by asphyxiation.

Before working on the device, carry out all

the steps in the "Ending operation" chapter.

Wait until the device has warmed up or

wear cold protection clothing. Never put dry

ice in your mouth.

ATTENTION

Risk of damage

Using the wrong detergent can damage the

device and the jet gun.

Never clean the device or the jet gun with

solvents, petrol or detergents containing oil.

Fault display

Faults are indicated by the indicator lights

on the control panel.

Illustration N

1 Jet gun fault indicator

2 Compressed air supply fault indicator

3 Fault indication pellet generation

4 Fault indication pellet dosing

Troubleshooting

Malfunctions often have simple causes that

you can remedy yourself using the follow-

ing overview. When in doubt, or in the case

of malfunctions not mentioned here, please

contact your authorised Kärcher Customer

Service.

Fault Rectification

The jet gun fault indicator

lights up

 Do not pull the trigger of the jet gun before switching it on.

 Remove the fastener on the trigger of the jet gun.

The jet gun fault indicator

flashes

 Check that the control cable of the jet gun is connected to the device.

 Check the control cable on the abrasive hose for damage.

The compressed air supply

fault indicator lights up

 Increase the air pressure.

The compressed air supply

fault indicator flashes

 Check the exhaust hose for clogging.

 The carbon dioxide bottle is too hot and therefore has too high a pressure. Set up the device in-

cluding the carbon dioxide bottle in a cooler location or protect it from direct sunlight.

English 17

Performing a reset

1. Press the reset button inside the device

with a screwdriver.

Illustration O

Replacing the carbon dioxide filter

ATTENTION

Malfunctions

Contaminated carbon dioxide can cause

malfunctions.

When working on the carbon dioxide filter,

be careful not to get any dirt into the device.

ATTENTION

Malfunctions

Malfunctions due to contamination.

After each loosening or unscrewing of the

screw plug, the carbon dioxide filter and the

copper seal must be replaced. If this is not

done, particles can become detached from

the carbon dioxide filter and lead to mal-

functions.

Note

The carbon dioxide filter is backwashed

and cleaned as soon as the pressurised

cylinder connection is disconnected from

the carbon dioxide cylinder. Regular re-

placement of the carbon dioxide filter is

therefore not necessary.

1. Close the stop valve on the carbon diox-

ide bottle.

2. Operate the unit at the highest level for

about 1 minute to depressurise the car-

bon dioxide hose.

3. Unscrew the screw flange on the carbon

dioxide bottle.

4. Carefully unscrew the screw plug from

the screw flange. Let the hose flange

hang down to prevent dirt from entering

the carbon dioxide hose.

Illustration P

1 Screw flange

2 Carbon dioxide filter

3 Copper sealing ring

4 Screw plug

5. Remove the carbon dioxide filter.

6. Vacuum out the screw plug and the

screw flange.

7. Carefully press the new carbon dioxide

filter onto the screw plug by hand.

8. Replace the copper seal.

9. Tighten the screw plug, holding the wide

hexagon of the screw flange with an

open-end wrench.

Tightening torque: 80 Nm.

Warranty

The warranty conditions issued by our rele-

vant sales company apply in all countries.

We shall remedy possible malfunctions on

your appliance within the warranty period

free of cost, provided that a material or

manufacturing defect is the cause. In a war-

ranty case, please contact your dealer (with

the purchase receipt) or the next author-

ised customer service site.

(See overleaf for the address)

Accessories

ABS residual pressure valve

Order number 2.574-006.0

Necessary when using carbon dioxide bot-

tles with a residual pressure valve.

Technical data

The pellet production fault in-

dicator lights up

 Allow the device to thaw out. Check the carbon dioxide filter and change it if necessary. Then per-

form a reset.

 If the malfunction occurs repeatedly, replace the carbon dioxide bottle.

The pellet metering fault indi-

cator lights up

 Switch the device off and back on again.

 If the fault indicator remains lit, contact the customer service.

The pellet metering fault indi-

cator flashes

 Allow the metering motor to cool down. Position the device so that air can flow into the device from

below. Contact Customer Service if necessary.

The voltage supply indicator

light does not light up

 Plug the mains plug into the socket.

 Check the on-site voltage supply.

The compressed air indicator

light does not light up

 Connect a compressed air hose to the device.

 Open the stop valve in the on-site compressed air supply.

The device does not work  Check the indicator lights and fault indicators.

 Perform a reset.

Poor cleaning performance  Turn the program switch to a higher level.

 Increase the jet pressure.

 Check the filling level of the carbon dioxide bottle.

 Do not use a heated carbon dioxide bottle. Protect the carbon dioxide bottle from heat radiation.

The effectiveness of the pellet production drops sharply if the temperature of the carbon dioxide is

above 31 °C.

 Allow the abrasive hose and the jet gun to thaw to clear any blockages. Then increase the jet pres-

sure.

Pellet dosage too low  Turn the program switch to a higher level.

 Replace the carbon dioxide filter between the carbon dioxide bottle and the device.

Recurring interruptions in the

dry ice stream

 Turn the programme switch to a lower level or increase the jet pressure.

 If the jet nozzle is clogged:

a Immediately close the carbon dioxide bottle.

b Allow the unit to thaw for 30 minutes.

c Increase the jet pressure.

d Start the appliance with the carbon dioxide bottle closed to remove pellet residues.

Fault Rectification

IB 10/

8 L2P

Electrical connection

Mains voltage V 220...

230

Phase ~ 1

Frequency Hz 50...6

Power rating kW 1,0

Degree of protection IPX4

Leakage current, typical mA <3,5

Residual current device delta I,

0,03

Compressed air connection

Compressed air hose,

nominal width (min.)

Inches 0,5

Pressure (max.) MPa

(bar)

1,0

(10)

Compressed air consump-

tion, max.

min

0,8

Device performance data

Jet pressure, max. MPa

(bar)

1,0

(10)

Jet pressure, min. level 1 MPa

(bar)

0,07

(0,7)

Jet pressure, min. level 2 MPa

(bar)

0,14

(1,4)

Jet pressure, min. level 3 MPa

(bar)

0,28

(2,8)

Carbon dioxide consump-

tion

kg/h 20...6

18 Français

Subject to technical modifications.

Declaration of Conformity

EU Declaration of Conformity

We hereby declare that the machine de-

scribed below complies with the relevant

basic safety and health requirements in the

EU Directives, both in its basic design and

construction as well as in the version

placed in circulation by us. This declaration

is invalidated by any changes made to the

machine that are not approved by us.

Product: Ice Blaster

Type: 

1.574-xxx (IB 10/8 L2P)

Currently applicable EU Directives

2006/42/EC (+2009/127/EC)

2014/30/EU

2011/65/EU

2009/125/EC + 2009/1781

Harmonised standards used

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

The signatories act on behalf of and with

the authority of the company management.

Documentation supervisor:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Ph.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2021/02/01

Declaration of Conformity (UK)

We hereby declare that the product described

below complies with the relevant provisions of

the following UK Regulations, both in its basic

design and construction as well as in the ver-

sion put into circulation by us. This declara-

tion shall cease to be valid if the product is

modified without our prior approval.

Product: Ice Blaster

Type: 

1.574-xxx (IB 10/8 L2P)

Currently applicable UK Regulations

S.I. 2008/1597 (as amended)

S.I. 2016/1091 (as amended)

S.I. 2012/3032 (as amended)

2009/125/EC + 2009/1781

Designated standards used

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

The signatories act on behalf of and with

the authority of the company management.

Documentation supervisor:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Ph.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2021/02/01

Contenu

Remarques générales

Veuillez lire ce manuel d'ins-

tructions original avant la pre-

mière utilisation de votre appareil et

agissez conformément. Conservez le ma-

nuel d'instructions original pour une utilisa-

tion ultérieure ou pour le propriétaire

suivant.

Utilisation conforme

● L'appareil est utilisé pour éliminer la sa-

leté avec des pellets de glace carbo-

nique qui sont accélérées par un jet d'air.

● Les pellets de glace carbonique sont

produits dans l'appareil. Cela nécessite

du dioxyde de carbone liquide prove-

nant d’une bouteille à tube plongeur.

● L'appareil ne peut pas être utilisé dans

un environnement soumis au risque

d’explosion.

● L'échange d'air minimum spécifié dans

la section « Données techniques » doit

être respecté sur le lieu d'utilisation.

● Le boîtier de l'appareil ne peut être retiré

que par le service après-vente KÄR-

CHER à des fins de maintenance.

Qualité de CO

Pour garantir un fonctionnement sans pro-

blème, le dioxyde de carbone utilisé doit au

moins être conforme aux spécifications

suivantes :

● Dioxyde de carbone technique, classe

2.5 ou supérieure

● Pureté ≥ 99,5 %

● Teneur en eau (H

O) ≤ 250 ppm

● NVOC (huile et graisse) ≤ 2 ppm

Fonction

La neige de dioxyde de carbone est créée

en détendant le dioxyde de carbone li-

quide. Le dioxyde de carbone gazeux qui

se produit également est évacué du lieu de

travail via le tuyau d'échappement.

La neige carbonique est pressée en pellets

de glace carbonique dans l'appareil.

L'air comprimé atteint le pistolet de sablage

via une électrovanne. La pression d'air est

contrôlée par un réducteur de pression sur

site. Lorsque la gâchette du pistolet de sa-

blage est actionnée, la vanne s'ouvre et le

jet d'air sort du pistolet de sablage. De plus,

les pellets de glace carbonique sont dosés

dans le jet d'air via un doseur.

Ils viennent heurter la surface à nettoyer et

éliminent ainsi la saleté. Les pellets de

glace carbonique froide à -79 °C créent

également des contraintes thermiques

entre la saleté et l'objet à nettoyer, qui

contribuent également au détachement de

la saleté. De plus, la glace carbonique se

transforme immédiatement en dioxyde de

carbone gazeux lorsqu'elle la frappe, pre-

nant ainsi 700 fois son volume. Cela per-

met d’éliminer la saleté qui a pénétré la

glace sèche.

Protection de

l'environnement

Les matériaux d'emballage sont recy-

clables. Veuillez éliminer les embal-

lages dans le respect de l’environnement.

Les appareils électriques et électro-

niques contiennent des matériaux pré-

cieux recyclables et souvent des

composants tels que des piles, batteries ou

de l’huile représentant un danger potentiel

pour la santé humaine et l'environnement,

s'ils ne sont pas manipulés ou éliminés cor-

Recoil force of the jet gun,

max.

N40

Carbon dioxide bottle

Maximum filling quantity kg 37,5

Diameter, max. mm 220

Ambient conditions

Air exchange m

/h 2000

Dimensions and weights

Typical operating weight

(without carbon dioxide

bottle)

kg 95

Length mm 866

Width mm 443

Height without a carbon di-

oxide bottle

mm 970

Determined values in acc. with EN

60335-2-79

Hand-arm vibration value m/s2 0,08

Sound pressure level dB(A) 95

Sound power level LWA +

K uncertaintyWA

dB(A) 115

IB 10/

8 L2P

Remarques générales ....................... 18

Utilisation conforme........................... 18

Fonction............................................. 18

Protection de l'environnement........... 18

Consignes de sécurité....................... 19

Dispositifs de sécurité ....................... 20

Accessoires et pièces de rechange... 20

Étendue de livraison.......................... 20

Eléments de commande.................... 20

Mise en service ................................. 21

Commande........................................ 22

Fin du fonctionnement....................... 23

Transport ........................................... 23

Stockage ........................................... 23

Entretien et maintenance .................. 24

Aide en cas de défauts...................... 24

Garantie............................................. 25

Accessoires ....................................... 25

Caractéristiques techniques .............. 25

Déclaration de conformité UE ........... 26

Français 19

rectement. Ces composants sont cepen-

dant nécessaires pour le fonctionnement

correct de l'appareil. Les appareils mar-

qués par ce symbole ne doivent pas être je-

tés dans les ordures ménagères.

Remarques concernant les matières

composantes (REACH)

Les informations actuelles concernant les

matières composantes sont disponibles

sous : www.kaercher.com/REACH

Consignes de sécurité

L'appareil ne doit être utilisé que par des

personnes ayant lu et compris ce mode

d'emploi. En particulier, toutes les

consignes de sécurité doivent être respec-

tées.

Conservez ces instructions de fonctionne-

ment de manière à ce qu'elles soient à tout

moment à la disposition de l'opérateur.

L’exploitant de l’appareil doit réaliser une

évaluation des risques sur place et s’assu-

rer que les opérateurs sont formés.

Niveaux de danger

 DANGER

● Indique un danger immédiat qui peut en-

traîner de graves blessures corporelles

ou la mort.

몇 AVERTISSEMENT

● Indique une situation potentiellement

dangereuse qui peut entraîner de graves

blessures corporelles ou la mort.

몇 PRÉCAUTION

● Indique une situation potentiellement

dangereuse qui peut entraîner des bles-

sures légères.

ATTENTION

● Indique une situation potentiellement

dangereuse qui peut entraîner des dom-

mages matériels.

Symboles sur l’appareil

Risque de projections de

pellets de glace carbo-

nique.

Ne dirigez pas le pistolet de

sablage vers des per-

sonnes. Éloignez les tiers du lieu d’inter-

vention et tenez-les à distance (p. ex. par

des barrières) pendant le fonctionnement.

Ne touchez pas la buse ou le jet de glace

carbonique pendant le fonctionnement.

Risque d'étouffement dû

au dioxyde de carbone.

Pendant le fonctionnement,

la teneur en dioxyde de car-

bone de l'air sur le lieu de

travail augmente.

Assurez-vous que le renouvellement d'air

soit suffisant sur le lieu de travail.

Posez le tuyau d'échappement à l'exté-

rieur, par exemple, de sorte que personne

ne soit mis en danger par le dioxyde de car-

bone.

Remarque : Le dioxyde de carbone est

plus lourd que l'air. Assurez-vous que le

dioxyde de carbone ne descend pas, par

exemple de l'extérieur dans un sous-sol

sous l'atelier (flux).

Pour les travaux de sablage plus longs

(plus de 10 minutes par jour) et en particu-

lier dans les petites pièces (moins de 300

m³), nous vous recommandons de porter

un avertisseur de dioxyde de carbone.

Signes de niveaux élevés de dioxyde de

carbone :

3...5 % : Maux de tête, fréquence respira-

toire élevée.

7...10% : Maux de tête, nausées, peut-être

inconscience.

Si ces symptômes apparaissent, éteignez

immédiatement l'appareil et sortez à l'air

frais. Avant de continuer le travail, amélio-

rez la ventilation ou utilisez un appareil res-

piratoire.

Le dioxyde de carbone est plus lourd que

l'air et s'accumule dans les espaces étroits,

les espaces plus bas ou dans les conte-

neurs fermés. Assurez-vous que le lieu de

travail est suffisamment ventilé.

Respectez la fiche de données de sécurité

du fournisseur de dioxyde de carbone.

Risque de blessure, risque de

dommage dû à une charge

électrostatique.

L'objet peut se charger élec-

trostatiquement pendant le pro-

cessus de nettoyage.

Mettez à la terre l'objet à nettoyer, et ce

jusqu'à ce que le processus de nettoyage

soit terminé.

Risque de blessure dû à un choc élec-

trique.

N’ouvrez pas l'appareil. Les travaux sur

l'appareil ne peuvent être effectués que par

le service après-vente KÄRCHER.

Risque de blessure par brû-

lure par le froid.

La glace carbonique a une tem-

pérature de -79 °C. Ne touchez

pas la glace carbonique ni les

pièces froides de l’appareil.

Risque de blessure en cas de

chute de la bouteille de

dioxyde de carbone, risque

d’étouffement dû au dioxyde

de carbone

Fixez solidement la bouteille de dioxyde de

carbone.

Risque de blessure dû aux

pellets de glace carbonique

et aux particules de saletés

projetées.

Portez des lunettes de protec-

tion.

Danger de dommages auditifs.

Portez une protection auditive.

Risque de blessure dû aux

pellets de glace carbonique

et aux particules de saletés

projetées.

Portez des gants de protection

selon EN 511.

Risque de blessure dû aux

pellets de glace carbonique

et aux particules de saletés

projetées.

Portez des vêtements de protection à

manches longues.

Attention ! Dysfonctionne-

ments permanents possibles.

Des traces de graisse ou d'huile

interfèrent avec la formation de neige car-

bonique dans l'appareil. N'utilisez pas de

graisse, d'huile ou d'autres lubrifiants sur la

pièce de raccordement ou sur le filetage de

la bouteille de dioxyde de carbone ou du

tuyau de dioxyde de carbone.

Consignes de sécurité générales

 DANGER

Risque de blessures

L'appareil peut démarrer sans surveillance.

Débranchez la fiche secteur de la prise

avant le début du travail.

Risque de blessures

La glace carbonique et les pièces froides

de l'appareil peuvent provoquer des brû-

lures par le froid en cas de contact.

Portez des vêtements de protection contre

le froid ou laissez l'appareil se réchauffer

avant de travailler dessus.

Ne mettez jamais de glace carbonique

dans votre bouche.

Risque de blessures

Le jet de glace carbonique peut être dange-

reux s’il n’est pas utilisé correctement.

Ne dirigez pas le jet de glace carbonique

sur des personnes, des équipements élec-

triques sous tension ou sur l’appareil lui-

même.

Ne dirigez pas le jet de glace carbonique

sur vous-même ou sur d’autres personnes,

par exemple pour nettoyer des vêtements

ou des chaussures.

Risque de blessures

Les objets légers peuvent être emportés

par le jet de glace sèche.

Fixez les objets légers en place avant de

commencer le nettoyage.

Risque d'asphyxie

Une concentration accrue en dioxyde de

carbone dans l’air respiré peut entraîner la

mort par suffocation.

Assurez-vous de ne pas générer d'émis-

sions de gaz d'échappement à proximité

des entrées d'air.

Veillez à une ventilation suffisante sur le

lieu de travail et assurez-vous que les gaz

d’échappement sont correctement éva-

cués.

몇 AVERTISSEMENT

Risque de blessures

La force de recul du pistolet de sablage

peut vous déséquilibrer.

Trouvez un endroit sûr pour vous tenir de-

bout et tenir fermement le pistolet de sa-

blage avant d'appuyer sur la gâchette.

Risque de blessures

Les pellets de glace carbonique et les par-

ticules de saleté peuvent frapper et blesser

des personnes.

N'utilisez pas l'appareil lorsque d'autres

personnes sont à portée de main à moins

qu'elles ne portent des vêtements de pro-

tection.

20 Français

N'utilisez pas l'appareil si un câble de rac-

cordement ou des pièces importantes de

l'appareil sont endommagés, par ex. dispo-

sitifs de sécurité, tuyau abrasif, pistolet de

sablage.

Consignes de sécurité pour les

bouteilles de gaz

 DANGER

Risque d'éclatement, risque d'étouffe-

ment

Les bouteilles de gaz peuvent éclater si

elles deviennent trop chaudes ou si elles

sont endommagées mécaniquement. Une

fuite de dioxyde de carbone peut entraîner

la mort par suffocation.

Protégez les bouteilles de gaz de la chaleur

excessive, du feu, de la corrosion dange-

reuse, des dommages mécaniques et des

accès non autorisés.

Stockez les bouteilles de gaz de manière à

ce qu'aucune issue de secours ne soit res-

treinte.

Ne stockez pas de bouteilles de gaz dans

des pièces souterraines, dans et sur les es-

caliers, dans les couloirs, les corridors et

les garages.

Ne stockez pas les bouteilles de gaz avec

des matériaux inflammables.

Stockez les bouteilles de gaz à la verticale.

Protégez les bouteilles de gaz contre le

basculement ou la chute.

Fermez le robinet de la bouteille avant de

transporter des bouteilles de gaz.

Transportez les bouteilles de gaz avec un

chariot à bouteilles ou un véhicule et sécu-

risez les bouteilles contre les chutes.

Tirez sur le capuchon de protection avant de

soulever la bouteille de gaz pour vérifier que

le capuchon de protection est bien en place.

Protégez la bouteille de gaz au point d'utili-

sation contre toute chute.

N'ouvrez pas le robinet de la bouteille pour

vérifier la pression.

Ouvrez et fermez le robinet de la bouteille

uniquement à la main sans l'aide d'outils.

Vérifiez que la connexion de la vanne de la

bouteille / de l'appareil est étanche.

Fermez le robinet de la bouteille pendant

les pauses et à la fin des travaux pour évi-

ter les fuites de gaz incontrôlées.

Videz uniquement les bouteilles de gaz

jusqu'à ce qu'une petite pression résiduelle

reste dans la bouteille afin d'éviter l'entrée

de corps étrangers.

Lorsque la bouteille de gaz a été vidée à la

pression résiduelle, fermez d'abord le robinet

de la bouteille avant de dévisser le dispositif

d'extraction. La bouteille de gaz a encore une

pression résiduelle considérable.

Avant de la renvoyer, vissez l'écrou de blo-

cage et le capuchon de protection sur la

bouteille de gaz.

Si le gaz s'échappe de manière incontrô-

lée, fermez le robinet de la bouteille. Si la

sortie de gaz ne peut pas être arrêtée, sor-

tez la bouteille à l'extérieur ou quittez la

pièce, verrouillez l'accès et entrez et aérez

la pièce uniquement si une mesure de

concentration exclut un danger.

Normes et directives

Les normes et directives suivantes (dispo-

nibles auprès de Carl Heymanns

Verlag KG, Luxemburger Straße 449,

50939 Cologne) sont valables pour l’exploi-

tation de cette installation en République

fédérale d’Allemagne :

● DGUV R 100-500 Travaux avec des ins-

tallations de sablage

● DGUV 113-004 Travaux dans des es-

paces étroits

● DGUV 113-004 Utilisation de vêtements

de protection

● DGUV 113-004 Utilisation de gants de

protection

● DGUV 113-004 Travaux avec des appa-

reils de sablage

● DGUV 213-056 Avertisseurs de gaz

● VDMA 24389 Installations pour le jet de

glace carbonique - exigences de sécuri-

té

Coupure en cas d’urgence

1. Relâchez le levier de la gâchette du pis-

tolet de sablage.

2. Tournez le programmateur en position

« 0/OFF ».

3. Fermez le robinet d'arrêt sur la bouteille

de dioxyde de carbone.

4. Coupez l'alimentation en air comprimé.

Dispositifs de sécurité

몇 PRÉCAUTION

Dispositifs de sécurité manquants ou

modifiés

Les dispositifs de sécurité servent à vous

protéger.

Ne modifiez, ni ne contournez jamais les

dispositifs de sécurité.

Levier de sécurité

Le levier de sécurité empêche l'activation

involontaire du pistolet de sablage.

La gâchette ne peut être actionnée que si le

levier de sécurité a été levé au préalable.

Accessoires et pièces de

rechange

Utiliser exclusivement des accessoires et

pièces de rechange originaux. Ceux-ci ga-

rantissent le fonctionnement sûr et sans

défaut de votre appareil.

Des informations sur les accessoires et

pièces de rechange sont disponibles sur le

site Internet www.kaercher.com.

Vêtements de protection

Lunettes de protection intégrale, antibuée,

réf. : 6.321-208.0

Gants de protection contre le froid avec

profil antidérapant, catégorie III selon EN

511, réf. : 6.321-210.0

Protection auditive avec serre-tête, réf. :

6.321-207.0

Étendue de livraison

Lors du déballage, vérifiez que le contenu

de la livraison est complet. Si des acces-

soires manquent ou en cas de dommage

dû au transport, veuillez informer votre dis-

tributeur.

Eléments de commande

Illustration A

1 Roue directionnelle avec frein de sta-

tionnement

2 Couplage tuyau abrasif

3 Couplage ligne de commande

4 Tableau de commande

5 Guidon

6 Support pour pistolet de sablage

7 Surface de dépose

8 Porte-buse

9 Écran

10 Programmateur

11 Voyant de défaut du dosage de pellets

– S'allume en rouge : Le moteur d'en-

traînement du doseur est bloqué

– Clignote en rouge : Le moteur d'entraî-

nement du doseur est en surchauffe

12 Voyant de défaut de la production de

pellets

– S'allume en rouge : Le moteur de trac-

tion pour la production de pellets est

bloqué

13 Voyant de défaut d’alimentation en air

comprimé

– S'allume en rouge : L'alimentation en

air comprimé a une pression trop

faible

– Clignote en rouge: la pression interne

est trop élevée

14 Témoin lumineux alimentation élec-

trique

– S'allume en vert : Alimentation élec-

trique OK

15 Témoin lumineux air comprimé

– S'allume en vert : Alimentation en air

comprimé OK.

16 Voyant de défaut du pistolet de sablage

– S’allume en jaune: la gâchette est fixe

(ex. : serre-câble)

– Clignote en jaune : pas de pistolet de

sablage connecté à l'appareil

17 Buse à jet

18 Pistolet de sablage

19 Bouton air comprimé / pellets avec

voyant lumineux

– S'allume en rouge : Jet d'air comprimé

– Arrêt : Jet de pellets

20 Gâchette

21 Levier de sécurité

22 Cône de retenue

23 Tuyau abrasif

24 Connexion bouteille

25 Vis de fermeture

26 Bague d'étanchéité en cuivre

27 Filtre à dioxyde de carbone

28 Bride à vis

29 Joint de connexion de bouteille

(référence 6.574-316.0)

30 Bouteille de dioxyde de carbone à tube

plongeur (pas fournie).

31 Tuyau de dioxyde de carbone

32 Sangle de retenue bouteille de dioxyde

de carbone

33 Rail de retenue pour la station d'accueil

34 Support de tuyau / câble avec tendeur

en caoutchouc

35 Ouverture pour réinitialisation de l'inter-

rupteur de protection du moteur

36 Poignée

37 Raccord d'air comprimé

38 Espace pour bouteille de dioxyde de

carbone

39 Tuyau d'échappement de dioxyde de

carbone

Français 21

40 Câble secteur avec fiche secteur

41 Support pour tuyau abrasif

42 Robinet de vidange pour l'eau de

condensation

Écran

Programmateur sur niveau 1 ... 3 :

Illustration B

1 Jet de pression

2 Durée totale de fonctionnement

3 Le service client est dû

4 Temps de faisceau depuis la dernière

réinitialisation

Programmateur en position de

réinitialisation :

Illustration C

1 Pour réinitialiser le temps de faisceau,

appuyez sur le bouton air comprimé /

pellets

2 Durée restante jusqu'au prochain ser-

vice après-vente

3 Temps de faisceau depuis la dernière

réinitialisation

Mise en service

 DANGER

Risque de blessures

Les pellets de glace carbonique peuvent

s'échapper des composants endommagés

et provoquer des blessures.

Avant la mise en service, vérifiez tous les

composants de l'appareil, en particulier le

tuyau abrasif, pour vous assurer qu'ils sont

en bon état. Remplacez les assemblages

endommagés par des assemblages sans

défaut. Nettoyez les assemblages souillés

et vérifiez qu'ils fonctionnent correctement.

ATTENTION

Risque d'endommagement

De l'eau de condensation peut s'écouler du

boîtier de l'appareil sur le sol.

L’appareil ne doit pas être utilisé sur une

surface sensible à l’humidité.

1. Ouvrez le robinet de vidange et vidan-

gez l'eau de condensation qui s'est ac-

cumulée dans l'appareil.

2. Fermez le robinet de vidange.

3. Placez l'appareil sur une surface plane

et horizontale.

4. Bloquez les roulettes avec les freins de

stationnement.

5. Branchez le tuyau abrasif sur le

couplage de l'appareil.

Illustration H

1 Ligne de contrôle

2 Ecrou-raccord

3 Couplage ligne de commande

4 Couplage tuyau abrasif

5 Ecrou-raccord

6 Tuyau abrasif

6. Dévissez l'écrou-raccord du tuyau abra-

sif et serrez-le légèrement avec une clé

plate.

7. Branchez la ligne de commande sur

l'appareil.

8. Vissez l'écrou-raccord de la conduite de

commande et serrez à la main.

9. Insérez le pistolet de sablage avec le cône

de retenue dans le support de l'appareil.

 DANGER

Risque d'asphyxie

Le dioxyde de carbone s'échappe du tuyau

d'échappement. À partir d'une concentra-

tion de 8 % en volume dans la respiration,

le dioxyde de carbone entraîne une perte

de conscience, un arrêt respiratoire et la

mort. La concentration maximale sur le lieu

de travail est de 0,5 %. Le dioxyde de car-

bone est plus lourd que l'air et s'accumule

dans les fosses, les sous-sols et les puits.

Posez le tuyau d'échappement de sorte

que personne ne soit mis en danger par le

dioxyde de carbone qui s'échappe.

Remarque : Le dioxyde de carbone est

plus lourd que l'air. Assurez-vous que le

dioxyde de carbone ne descend pas, par

exemple de l'extérieur dans un sous-sol

sous l'atelier (flux).

10.Posez le tuyau d'échappement à l'exté-

rieur ou connectez-le à un dispositif

d'aspiration.

Changer la buse à jet

La buse à jet sur le pistolet de sablage peut

être remplacée afin d'adapter l'appareil au

matériau et au degré de salissure de l'objet

à nettoyer.

 DANGER

Risque de blessures

L’appareil peut démarrer accidentellement

et provoquer des blessures et des brûlures

causées par le froid du jet de pellets de

glace carbonique.

Réglez le programmateur sur « 0 / OFF »

avant de changer la buse.

몇 AVERTISSEMENT

Risque de blessures

Immédiatement après utilisation, la buse

est très froide et peut provoquer des brû-

lures par le froid en cas de contact.

Laissez la buse réchauffer avant de la rem-

placer ou portez des gants de protection.

ATTENTION

Risque d'endommagement

N'utilisez pas l'appareil si aucune buse à jet

n'est fixée au pistolet de sablage.

1. Appuyez sur le bouton de déverrouillage

et retirez la buse du pistolet de sablage.

Illustration D

1 Pistolet de sablage

2 Tourillon

3 Buse à jet

4 Bouton de déverrouillage

2. Insérer l’autre buse à jet dans le pistolet

de sablage jusqu’à ce qu’elle s’en-

clenche.

Remarque : La buse à jet est correcte-

ment engagée lorsque le tourillon ne dé-

passe plus du boîtier. La buse à jet peut

être tournée dans l'orientation souhai-

tée.

Connecter l'air comprimé

Remarque

Pour un fonctionnement sans problème,

l'air comprimé doit avoir une faible teneur

en humidité (maximum 5 % d'humidité rela-

tive, point de rosée inférieur à 0 °C). L'air

comprimé doit être exempt d'huile, de sale-

té et de corps étrangers.

L'air comprimé doit être sec et exempt

d'huile ; au moins un refroidisseur final et

un séparateur doivent être connectés en

aval du compresseur.

L'alimentation en air comprimé doit être

équipée d'un réducteur de pression sur

site.

1. Mettez un équipement de protection in-

dividuelle.

2. Branchez un tuyau d'air comprimé sur le

raccord d'air comprimé de l'appareil.

3. Ouvrez lentement la vanne d'arrêt d'air

comprimé sur site.

Connecter la bouteille de dioxyde

de carbone

Exigences concernant l’alimentation en

● Bouteille de CO

à tube plongeur pour le

prélèvement du CO

liquide.

Remarque

Les bouteilles de CO

à tube plongeur

(également appelé tube montant) sont gé-

néralement identifiées par un grand « T »

sur la bouteille ou sur le dos de la bouteille.

Parfois, le tube plongeur est en outre sym-

bolisé par un trait de couleur vertical sur la

bouteille.

● La qualité du CO

doit correspondre aux

informations du chapitre « Utilisation

conforme ».

ATTENTION

Dysfonctionnements

Une soupape de pression résiduelle ou un

clapet anti-retour après la bouteille de CO

empêche le prélèvement de CO requis

En cas d’utilisation d’une bouteille de CO2

avec soupape de pression résiduelle, le kit

de montage de soupape de pression rési-

duelle (référence 2.574-006.0) disponible

comme accessoire doit être installé entre la

bouteille et l’appareil.

Illustration E

1 Bouteille de CO

sans soupape de pres-

sion résiduelle

2 Bouteille de CO

avec soupape de pres-

sion résiduelle

Lorsque la température augmente, l’effica-

cité de la production de pellets diminue et

une plus grande proportion de dioxyde de

carbone est libérée sous forme gazeuse

via le tuyau d’échappement. Conservez les

bouteilles de dioxyde de carbone aussi

froides que possible (en dessous de 31 °C)

et protégez-les du rayonnement solaire et

de la chaleur pendant le fonctionnement.

1. Poussez l'appareil sur une surface plane

et stable.

2. Serrez le frein de stationnement sur les

deux roulettes.

3. Ouvrez les deux sangles de la bouteille

de dioxyde de carbone.

4. Placez la bouteille de dioxyde de car-

bone sur la surface de l'appareil.

Remarque : Si la bouteille de dioxyde

de carbone est transportée sur un cha-

riot à bouteilles, le bord avant de la zone

de plancher sur le chariot de transport

22 Français

peut être placé sur la surface de l'appa-

reil. Ensuite, la bouteille peut être dépla-

cée du chariot à la base en la faisant

tourner.

5. Placez les deux sangles autour de la

bouteille de dioxyde de carbone, ver-

rouillez et serrez.

6. Dévissez le capuchon protecteur de la

bouteille de dioxyde de carbone.

ATTENTION

Dysfonctionnements possibles

Des traces de graisse interfèrent avec la

formation de neige carbonique dans l'appa-

reil.

Vérifiez la tubulure de raccordement et le fi-

letage de la bouteille de dioxyde de car-

bone et du tuyau de dioxyde de carbone et,

si nécessaire, nettoyez-les avant de les

connecter à l’appareil.

Assurez-vous qu'un joint en bon état est in-

séré entre la bouteille et la connexion de la

bouteille.

7. Pour les bouteilles équipées d’une sou-

pape de pression résiduelle, fixer le kit

de montage de soupape de pression ré-

siduelle (référence 2.574-006.0) dispo-

nible comme accessoire sur la bouteille

de dioxyde de carbone. À cet effet,

suivre les instructions séparées jointes à

l’adaptateur.

8. Raccorder la connexion de la bouteille

avec le filtre à dioxyde de carbone à la

bouteille de dioxyde de carbone.

Veiller à ce qu’une bague d’étanchéité

de connexion de la bouteille intacte soit

insérée entre la bride à vis et la bouteille

de dioxyde de carbone.

9. Serrer légèrement l’écrou-raccord étroit

de la bride à vis à l’aide d’une clé à

fourche ou d’une clé polygonale (p. ex.

6.574-337.0). Maintenir alors l’écrou-

raccord large à l’aide d’une clé à fourche

pour ne pas tordre le tuyau de dioxyde

de carbone.

ATTENTION

Ne pas soumettre le tuyau de dioxyde de

carbone à une torsion sous peine de l’en-

dommager.

Établir la connexion au secteur

 DANGER

Risque de blessure dû à un choc élec-

trique

La prise utilisée doit être installée par un

électricien et conforme à la norme CEI

60364-1.

L'appareil ne doit être connecté qu'à une

alimentation électrique avec terre de pro-

tection.

La prise utilisée doit être facilement acces-

sible et à une hauteur comprise entre 0,6 m

et 1,9 m au-dessus du sol.

La prise utilisée doit être à portée de vue de

l'opérateur.

L'appareil doit être protégé par un disjonc-

teur différentiel, 30 mA.

Vérifiez que le cordon d'alimentation de

l'appareil n'est pas endommagé avant

chaque utilisation. Ne pas mettre en ser-

vice l’appareil avec un câble endommagé.

Faites remplacer un câble endommagé par

un électricien qualifié.

Le câble d'extension doit assurer la protec-

tion IPX4 et la conception du câble doit au

moins être conforme à H 07 RN-F 3G1,5.

Des câbles de rallonge inappropriés

peuvent être dangereux. Si un câble de ral-

longe est utilisé, il doit être adapté à l’utili-

sation en extérieur, la connexion doit être

sèche et se situer au-dessus du sol. Il est

recommandé d’utiliser à cet effet un tam-

bour de câble qui maintient la prise à au

moins 60 mm au-dessus du sol.

1. Brancher la fiche secteur dans la prise

de courant.

Réinitialiser le temps de faisceau

Pour tenir compte des heures de travail, le

compteur de temps de faisceau peut être

remis à 0 avant le début du travail.

1. Tournez le programmateur en position

de réinitialisation.

Illustration F

1 Durée restante jusqu'au prochain ser-

vice après-vente

2 Temps de faisceau depuis la dernière

réinitialisation

3 Bouton air comprimé / pellets

2. Appuyez sur le bouton air comprimé /

pellets du pistolet de sablage.

Le temps de faisceau est remis à 0

Commande

 DANGER

Risque de blessures

Les pellets de glace carbonique projetés

peuvent provoquer des blessures ou des

brûlures par le froid.

Ne dirigez pas le pistolet de sablage vers

des personnes. Éloignez les tiers du lieu

d'utilisation et tenez-les à distance (par

exemple par des barrières) pendant le

fonctionnement. Ne touchez pas la buse ou

le jet de glace carbonique pendant le fonc-

tionnement.

1. Effectuez tous les travaux d'entretien du

chapitre « Entretien et maintenance /

quotidiennement avant la mise en

service ».

2. Isolez la zone de travail pour empêcher

les personnes d'entrer pendant le fonc-

tionnement.

 DANGER

Risque d'asphyxie

Risque d'étouffement dû au dioxyde de car-

bone. Les pellets de glace carbonique sont

constitués de dioxyde de carbone solide.

Lorsque l'appareil est utilisé, la teneur en

dioxyde de carbone de l'air sur le lieu de

travail augmente.

Posez le tuyau d'échappement à l'exté-

rieur, par exemple, de sorte que personne

ne soit mis en danger par le dioxyde de car-

bone.

Remarque : Le dioxyde de carbone est

plus lourd que l'air. Assurez-vous que le

dioxyde de carbone ne descend pas, par

exemple de l'extérieur dans un sous-sol

sous l'atelier (flux).

Pour les travaux de sablage plus longs

(plus de 10 minutes par jour) et en particu-

lier dans les petites pièces (moins de 300

m³), nous vous recommandons de porter

un avertisseur de dioxyde de carbone.

Signes de concentration élevée de dioxyde

de carbone dans l'air que vous respirez :

3...5 % : Maux de tête, fréquence respira-

toire élevée.

7...10 % : Maux de tête, nausées, peut-être

inconscience.

Dès la première apparition de ces signes,

éteignez immédiatement l'appareil et sor-

tez à l'air frais. Avant de continuer le travail,

assurez-vous d'améliorer la ventilation ou

d'utiliser un appareil respiratoire.

Respectez la fiche technique de sécurité

du fournisseur du dioxyde de carbone.

Danger dû aux substances dangereuses

pour la santé.

Les substances retirées de l'objet à net-

toyer tourbillonnent sous forme de pous-

sière.

Respectez les mesures de sécurité appro-

priées si des poussières nocives peuvent

apparaître pendant le processus de net-

toyage.

Risque d'explosion

Un mélange d'oxyde de fer et de poussière

de métal léger peut s'enflammer dans des

conditions défavorables et générer une

chaleur intense.

Ne travaillez jamais sur des métaux légers

et des pièces ferreuses en même temps.

Nettoyez la zone de travail et le dispositif

d'extraction avant de travailler sur l'autre

matériau.

3. Lorsque vous travaillez dans des es-

paces étroits, assurez-vous que

l'échange d'air est suffisant pour mainte-

nir la concentration de dioxyde de car-

bone dans l'air ambiant en dessous du

niveau dangereux.

4. Fixez les objets de nettoyage légers.

 DANGER

Risque de décharge électrostatique

L'objet peut se charger électrostatiquement

pendant le processus de nettoyage. La dé-

charge ultérieure peut provoquer des bles-

sures et les assemblages électroniques

peuvent être endommagés.

Mettez à la terre l'objet à nettoyer pendant

tout le processus de nettoyage.

5. Mettez à la terre l'objet de nettoyage

électriquement.

6. Portez des vêtements de protection, des

gants de protection, des lunettes bien

ajustées et une protection auditive.

7. Activez l'alimentation en air comprimé.

8. Ouvrez la vanne d'arrêt sur la bouteille

de dioxyde de carbone.

9. Tournez le programmateur sur le niveau

Illustration G

1 Programmateur

2 Niveau 1

3 Niveau 2

4 Niveau 3

5 Réinit.

Français 23

10.Choisissez un endroit sûr pour vous te-

nir debout et adoptez une posture sûre

afin de ne pas être déséquilibré par la

force de recul du pistolet de sablage.

Nettoyage avec des pellets de glace

carbonique

1. Sélectionnez le fonctionnement avec jet

de pellets à l'aide du bouton air compri-

mé / pellets. (Le témoin de contrôle ne

doit pas s'allumer.)

Illustration I

1 Bouton air comprimé / pellets avec

voyant lumineux

S'allume en rouge : Jet d'air comprimé

Arrêt : Jet de pellets

2. Réglez la pression du jet sur le déten-

deur sur site à la valeur souhaitée. Pres-

sion maximale : 10 bars. Pression

minimale :

● Niveau 1 : 0,7 bar

● Niveau 2 : 1,4 bar

● Niveau 3 : 2,8 bar

Remarque

La pression s’affiche à l'écran. Si la pres-

sion minimale n'est pas atteinte ou si la

pression maximale est dépassée, l'affi-

chage clignote.

3. Ne dirigez pas le pistolet sur le corps.

4. Poussez le levier de sécurité du pistolet

de sablage vers le haut et activez en

même temps la gâchette.

Illustration K

1 Levier de sécurité

2 Gâchette

3 Éclairage de travail

L'éclairage de travail démarre en même

temps que la production de pellets.

5. Attendez que le jet de pellets se soit for-

mé.

ATTENTION

N'utilisez jamais l'appareil sans ou avec

une bouteille de dioxyde de carbone

vide.

Utilisez le programmateur pour sélection-

ner un niveau plus élevé ou changez la

bouteille de dioxyde de carbone si aucun

pellet ne sort du pistolet de sablage après

5 minutes de sablage.

6. Si nécessaire, ramenez le programma-

teur au niveau 2 ou 1.

ATTENTION

Risque d'endommagement

Des pellets grossiers peuvent éventuelle-

ment sortir.

Vérifiez d’abord la puissance de nettoyage

à un endroit non visible pour éviter tout

dommage.

Remarque

Si le jet de glace carbonique est interrom-

pu, augmenter la pression du jet ou régler

un niveau inférieur sur le sélecteur de pro-

gramme.

7. Dirigez le jet de pellets vers l'objet à net-

toyer et éliminez la saleté avec le jet.

8. Relâcher la gâchette.

Le jet de pellets s'arrête.

L’éclairage de travail s'éteint au bout de

30 secondes.

9. Insérez le pistolet de sablage avec le

cône de retenue dans le support de l'ap-

pareil.

Illustration J

1 Support

2 Cône de retenue

3 Pistolet de sablage

10.Fermer la vanne d’arrêt de la bouteille

de dioxyde de carbone si la pause de

travail dure plus de 30 minutes.

Air comprimé sans jet de pellets

La saleté détachée peut être éliminée avec

de l'air comprimé sans pellets de glace car-

bonique.

1. Sélectionnez le fonctionnement avec de

l'air comprimé à l'aide du bouton air

comprimé / pellets. (Le témoin de

contrôle doit s'allumer en rouge.)

Illustration I

1 Bouton air comprimé / pellets avec

voyant lumineux

S'allume en rouge : Jet d'air comprimé

Arrêt : Jet de pellets

2. Poussez le levier de sécurité du pistolet

de sablage vers le haut et activez en

même temps la gâchette.

Illustration K

1 Levier de sécurité

2 Gâchette

3 Éclairage de travail

L'air comprimé sort de la buse à jet et

l’éclairage de travail est allumé.

3. Dirigez le jet d'air comprimé vers l'objet

à nettoyer et éliminez la contamination.

4. Relâcher la gâchette.

Le jet d'air comprimé s'arrête.

L’éclairage de travail s'éteint au bout de

30 secondes.

5. Insérez le pistolet de sablage avec le

cône de retenue dans le support de l'ap-

pareil.

6. Fermer la vanne d’arrêt de la bouteille

de dioxyde de carbone si la pause de

travail dure plus de 30 minutes.

Fin du fonctionnement

1. Relâchez le levier de la gâchette du pis-

tolet de sablage.

2. Fermez le robinet d'arrêt sur la bouteille

de dioxyde de carbone.

3. Appuyer sur la gâchette du pistolet de

sablage jusqu’à ce que plus aucun pellet

ne sorte.

4. Tournez le programmateur sur le niveau

5. Coupez l'alimentation en air comprimé.

6. Actionnez la gâchette du pistolet de sa-

blage jusqu'à ce que l'air comprimé se

soit échappé de l'appareil.

7. Tournez le programmateur en position

« 0/OFF ».

8. Retirer la fiche secteur de la prise de

courant.

9. Enroulez le cordon d'alimentation, ac-

crochez-le à un support de flexible /

porte-câble et fixez-le avec le tendeur en

caoutchouc.

Illustration L

1 Câble secteur

2 Support de flexible / porte-câble

3 Tendeur en caoutchouc

4 Tuyau d'échappement

10.Retirez le tuyau d’air comprimé de l’ap-

pareil.

11.Enroulez le tuyau d'échappement, ac-

crochez-le à un support de flexible /

porte-câble et fixez-le avec le tendeur en

caoutchouc.

12.Enroulez le tuyau abrasif et accrochez-

le sur le support du tuyau abrasif.

13.Insérez le pistolet de sablage avec le

cône dans le support de l'appareil.

Transport

몇 PRÉCAUTION

Risque d’accident et de blessure

Lors du transport et du stockage, tenez

compte du poids de l’appareil, voir chapitre

Caractéristiques techniques.

ATTENTION

Risque d'endommagement

Un transport horizontal peut entraîner une

fuite d’huile de moteur. Une quantité d'huile

insuffisante peut entraîner des dommages

lors du prochain fonctionnement.

Transportez toujours l'appareil en position

verticale.

1. Effectuez toutes les étapes du chapitre

« Terminer l’utilisation » avant le trans-

port.

2. Relâchez les freins de stationnement

sur les roulettes et poussez l'appareil au

niveau de la poignée de poussée.

3. Retirez la bouteille de dioxyde de car-

bone de l'appareil avant le chargement

dans un véhicule.

4. L'appareil peut être soulevé par 2 per-

sonnes. Chaque personne utilise une

poignée sur la face inférieure de l'appa-

reil et soutient l'appareil de l'autre main

sur le bord supérieur.

5. Pour le transport dans des véhicules,

verrouillez les freins de stationnement

sur les roulettes et fixez l'appareil avec

une sangle de serrage.

Illustration M

Stockage

몇 PRÉCAUTION

Risque d’accident et de blessure

Lors du transport et du stockage, tenez

compte du poids de l’appareil, voir chapitre

Caractéristiques techniques.

L'appareil doit être stocké exclusivement

en espace intérieur.

 DANGER

Risque d'asphyxie

Le dioxyde de carbone peut s'accumuler

dans les espaces clos et entraîner la mort

par suffocation.

Ne stockez les bouteilles de dioxyde de

carbone (même si elles sont connectées à

l'appareil) que dans des endroits bien ven-

tilés.

24 Français

Entretien et maintenance

Consignes de maintenance

La base de la sécurité du fonctionnement

d'une installation est une maintenance ré-

gulière selon le plan de maintenance sui-

vant.

Utilisez exclusivement les pièces de re-

change d'origine du fabricant ou les pièces

qu'il recommande, telles que

● les pièces de rechange et d'usure,

● les accessoires,

● les fluides de fonctionnement,

● les détergents.

 DANGER

Risque d'accident

L'appareil peut démarrer de manière intem-

pestive. Les pièces froides de l’appareil ou

le dioxyde de carbone liquide peuvent pro-

voquer des gelures. Le dioxyde de carbone

gazeux peut entraîner la mort par asphyxie.

Avant d'intervenir sur l'appareil, effectuez

toutes les étapes du chapitre « Terminer

l’utilisation ». Attendez que l'appareil se

soit réchauffé ou portez des vêtements de

protection contre le froid. Ne mettez jamais

de glace carbonique dans votre bouche.

ATTENTION

Risque d'endommagement

L'utilisation d'un produit de nettoyage inap-

proprié peut endommager l'appareil et le

pistolet de sablage.

Ne nettoyez jamais l'appareil ou le pistolet

de sablage avec des solvants, de l'essence

ou des produits de nettoyage contenant de

l'huile.

Contrat de maintenance

Afin de garantir un fonctionnement fiable

de l'installation, nous vous recommandons

de souscrire à un contrat de maintenance.

Veuillez-vous adresser au service après-

vente KÄRCHER compétent.

Plan de maintenance

Tous les jours avant le début des

opérations

1. Examinez attentivement le tuyau abrasif

pour vérifier l’absence de fissures, de

plis et d'autres dommages. Des points

faibles dans le tuyau indiquent une

usure à l'intérieur du tuyau. Remplacez

le tuyau défectueux ou usé par un nou-

veau tuyau.

2. Examinez les câbles électriques et les

connecteurs pour détecter tout dom-

mage. Faites remplacer les pièces dé-

fectueuses par le service après-vente.

Toutes les 100 heures de service

1. Vérifiez les raccords sur le tuyau abrasif

et sur l'appareil pour détecter tout dom-

mage et usure. Remplacer le flexible de

matériau de sablage défectueux, faire

remplacer les raccords défectueux sur

l’appareil par le service après-vente.

Toutes les 500 heures ou tous les ans

1. Faites vérifier l’appareil par le service

après-vente.

Tous les 2 ans :

1. Renouvelez le tuyau abrasif au moins

tous les 2 ans.

Contrôles

Selon DGUV R 100-500, les contrôles sui-

vants doivent être réalisés sur l’appareil par

un expert. Les résultats du contrôle doivent

être consignés dans un certificat de test.

L'exploitant de l'appareil doit conserver le

certificat de test jusqu'au prochain test.

Après une interruption d'activité de plus

d'un an

1. Vérifiez la qualité et le fonctionnement

de l’appareil.

Après avoir changé de site d'installation

1. Vérifiez l'état, le fonctionnement et l'ins-

tallation de l'appareil.

Après des travaux de réparation ou des

modifications pouvant affecter la

sécurité de fonctionnement

1. Vérifiez l'état, le fonctionnement et l'ins-

tallation de l'appareil.

Aide en cas de défauts

 DANGER

Risque d'accident

L'appareil peut démarrer de manière intem-

pestive. Les pièces froides de l’appareil ou

le dioxyde de carbone liquide peuvent pro-

voquer des gelures. Le dioxyde de carbone

gazeux peut entraîner la mort par asphyxie.

Avant d'intervenir sur l'appareil, effectuez

toutes les étapes du chapitre « Terminer

l’utilisation ». Attendez que l'appareil se

soit réchauffé ou portez des vêtements de

protection contre le froid. Ne mettez jamais

de glace carbonique dans votre bouche.

ATTENTION

Risque d'endommagement

L'utilisation d'un produit de nettoyage inap-

proprié peut endommager l'appareil et le

pistolet de sablage.

Ne nettoyez jamais l'appareil ou le pistolet

de sablage avec des solvants, de l'essence

ou des produits de nettoyage contenant de

l'huile.

Affichage de défauts

Les défauts sont indiqués par les voyants

lumineux du panneau de commande.

Illustration N

1 Voyant de défaut du pistolet de sablage

2 Voyant de défaut d’alimentation en air

comprimé

3 Voyant de défaut de la production de

pellets

4 Voyant de défaut du dosage de pellets

Dépannage

Les défauts ont souvent des causes

simples que vous pouvez vous-même éli-

miner à l'aide de l'aperçu suivant. En cas

de doute, ou en absence de mention des

défauts, veuillez vous adresser au service

après-vente Kärcher autorisé.

Erreur Solution

Le voyant de défaut du pisto-

let de sablage s'allume

 N'appuyez pas sur la gâchette du pistolet de sablage avant de l'allumer.

 Retirez la fixation sur la gâchette du pistolet de sablage.

Le voyant de défaut du pisto-

let de sablage clignote

 Vérifiez si la ligne de commande du pistolet de sablage est connectée à l'appareil.

 Vérifiez que la ligne de commande du tuyau abrasif n'est pas endommagée.

Le voyant de défaut d'alimen-

tation en air comprimé s'al-

lume

 Augmentez la pression d'air.

Le voyant de défaut d'alimen-

tation en air comprimé cli-

gnote

 Vérifiez que le tuyau d'échappement n'est pas obstrué.

 La bouteille de dioxyde de carbone est trop chaude et a donc une pression trop élevée. Installez

l'appareil, y compris la bouteille de dioxyde de carbone, dans un endroit plus frais ou protégez-le

des rayons directs du soleil.

Le voyant de défaut de la pro-

duction de pellets s’allume

 Laissez l'appareil décongeler. Vérifiez le filtre à dioxyde de carbone et changez-le si nécessaire.

Réalisez ensuite une réinitialisation.

 Si le problème se reproduit, remplacez la bouteille de dioxyde de carbone.

Le voyant de défaut du do-

sage de pellets s’allume

 Éteindre, puis rallumer l’appareil.

 Si le voyant de défaut reste allumé, contacter le service après-vente.

Le voyant de défaut du do-

sage de pellets clignote

 Laissez refroidir le moteur de dosage. Positionnez l'appareil de manière à ce que l'air puisse pé-

nétrer dans l'appareil par le bas. Contactez le service après-vente si nécessaire.

Le témoin lumineux d'alimen-

tation ne s'allume pas

 Brancher la fiche secteur dans la prise de courant.

 Vérifiez l'alimentation électrique sur place.

Français 25

Effectuer une réinitialisation

1. Appuyez sur le bouton de réinitialisation

à l'intérieur de l'appareil avec un tourne-

vis.

Illustration O

Remplacer le filtre à dioxyde de

carbone

ATTENTION

Dysfonctionnements

Le dioxyde de carbone contaminé peut pro-

voquer des dysfonctionnements.

Lorsque vous travaillez sur le filtre à

dioxyde de carbone, veillez à ne pas mettre

de saleté dans l'appareil.

ATTENTION

Dysfonctionnements

Dysfonctionnement dû à des impuretés.

Après chaque desserrage ou dévissage de

la vis de fermeture, le filtre à dioxyde de

carbone et le joint en cuivre doivent être

remplacés. Si ce n’est pas le cas, des par-

ticules peuvent se détacher du filtre à

dioxyde de carbone et entraîner des dys-

fonctionnements.

Remarque

Le filtre à dioxyde de carbone est rétrolavé

et nettoyé dès que la connexion de bou-

teille sous pression est débranchée de la

bouteille de dioxyde de carbone. Il n’est

donc pas nécessaire de remplacer réguliè-

rement le filtre à dioxyde de carbone.

1. Fermez le robinet d'arrêt sur la bouteille

de dioxyde de carbone.

2. Faire fonctionner l’appareil au niveau le

plus élevé pendant environ 1 minute

pour dépressuriser le flexible de dioxyde

de carbone.

3. Dévisser la bride à vis de la bouteille de

dioxyde de carbone.

4. Dévisser avec précaution la vis de fer-

meture au niveau de la bride à vis. Lais-

ser alors la bride à vis pendre pour

empêcher les salissures de pénétrer

dans le flexible de dioxyde de carbone.

Illustration P

1 Bride à vis

2 Filtre à dioxyde de carbone

3 Bague d'étanchéité en cuivre

4 Vis de fermeture

5. Retirer le filtre à dioxyde de carbone.

6. Aspirer la vis de fermeture et la bride à

vis à l’aide d’un aspirateur.

7. Appuyer délicatement à la main sur le

filtre à dioxyde de carbone neuf en le te-

nant par la vis de fermeture.

8. Remplacer le joint en cuivre.

9. Serrer la vis de fermeture en maintenant

l’hexagone large de la bride à vis à l’aide

d’une clé à fourche.

Couple de serrage : 80 Nm.

Garantie

Les conditions de garantie publiées par

notre société commerciale compétente

s'appliquent dans chaque pays. Nous re-

médions gratuitement aux défauts pos-

sibles sur votre appareil dans la durée de

garantie dans la mesure où la cause du dé-

faut est un vice de matériau ou de fabrica-

tion. En cas de garantie, veuillez vous

adresser à votre distributeur ou au point de

service après-vente autorisé le plus proche

avec la facture d'achat.

(Voir l'adresse au dos)

Accessoires

Kit de montage de soupape de pression

résiduelle

Référence 2.574-006.0

Nécessaire en cas d’utilisation de bou-

teilles de dioxyde de carbone avec sou-

pape de pression résiduelle.

Caractéristiques techniques

Le témoin lumineux d'air

comprimé ne s'allume pas

 Connectez un tuyau d'air comprimé à l'appareil.

 Ouvrez la vanne d'arrêt de l'alimentation en air comprimé sur site.

L'appareil ne fonctionne pas  Vérifiez les témoins lumineux et les voyants de défaut.

 Effectuez une réinitialisation.

Mauvaises performances de

nettoyage

 Tournez le programmateur sur un niveau supérieur.

 Augmentez la pression du jet.

 Vérifiez le niveau de la bouteille de dioxyde de carbone.

 N'utilisez pas de bouteille de dioxyde de carbone chauffée. Protégez la bouteille de dioxyde de car-

bone du rayonnement thermique. Si la température du dioxyde de carbone est supérieure à 31 °C,

l’efficacité de la production de pellets diminue fortement.

 Laissez le tuyau abrasif et le pistolet de sablage décongeler pour éliminer tout blocage. Augmentez

ensuite la pression du jet.

Dosage de pellets trop faible  Tournez le programmateur sur un niveau supérieur.

 Remplacez le filtre à dioxyde de carbone entre la bouteille de dioxyde de carbone et l'appareil.

Interruptions récurrentes du

jet de glace carbonique

 Tourner le sélecteur de programme sur un niveau inférieur ou augmenter la pression du jet.

 Si la buse à jet est obstruée :

a Fermer immédiatement la bouteille de dioxyde de carbone.

b Laisser décongeler l’appareil pendant 30 minutes.

c Augmentez la pression du jet.

d Démarrer l’appareil avec la bouteille de dioxyde de carbone fermée pour éliminer les résidus de

pellets.

Erreur Solution

IB 10/

8 L2P

Raccordement électrique

Tension du secteur V 220...

230

Phase ~ 1

Fréquence Hz 50...6

Puissance raccordée kW 1,0

Type de protection IPX4

Courant de fuite, typ. mA <3,5

Disjoncteur différentiel delta I,

0,03

Raccord d'air comprimé

Tuyau d'air comprimé, lar-

geur nominale (min.)

Pouce 0,5

Pression (max.) MPa

(bar)

1,0

(10)

Consommation d'air com-

primé, max.

min

0,8

Caractéristiques de puissance de l’ap-

pareil

Pression de jet, max. MPa

(bar)

1,0

(10)

Pression du jet, min. ni-

veau 1

MPa

(bar)

0,07

(0,7)

Pression du jet, min. ni-

veau 2

MPa

(bar)

0,14

(1,4)

Pression du jet, min. ni-

veau 3

MPa

(bar)

0,28

(2,8)

Consommation de dioxyde

de carbone

kg/h 20...6

Force de recul du pistolet

de sablage max.

N40

Bouteille de dioxyde de carbone

Volume de remplissage

maximal

kg 37,5

Diamètre, max. mm 220

Conditions ambiantes

Échange d'air m

/h 2000

26 Italiano

Sous réserve de modifications techniques.

Déclaration de conformité UE

Nous déclarons par la présente que la ma-

chine désignée ci-après ainsi que la ver-

sion que nous avons mise en circulation,

est conforme, de par sa conception et son

type, aux exigences fondamentales de sé-

curité et de santé en vigueur des normes

UE. Toute modification de la machine sans

notre accord annule cette déclaration.

Produit : Nettoyeur cryogénique

Type : 

1.574-xxx (IB 10/8 L2P)

Normes UE en vigueur

2006/42/CE (+2009/127/CE)

2014/30/UE

2011/65/EU

2009/125/CE + 2009/1781

Normes harmonisées appliquées

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Les signataires agissent sous ordre et avec

le pouvoir de la direction.

Responsable de la documentation :

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tél. : +49 7195 14-0

Télécopie : +49 7195 14-2212

Winnenden, le 01/02/2021

Indice

Avvertenze generali

Prima di utilizzare l’apparec-

chio per la prima volta leggere

e rispettare le Istruzioni per l'uso originali.

Conservare le Istruzioni per l'uso originali

per un uso futuro o per un successivo pro-

prietario.

Impiego conforme alla

destinazione d’uso

● L'apparecchio viene utilizzato per rimuo-

vere lo sporco con pellet di ghiaccio sec-

co accelerati da un getto d'aria.

● I pellet di ghiaccio secco sono prodotti

nell'apparecchio. In aggiunta, è neces-

saria dell’anidride carbonica liquida da

una bombola con tubo a immersione.

● Non utilizzare l’apparecchio in un am-

biente soggetto al rischio di esplosioni.

● Nel luogo di utilizzo deve essere rispet-

tato il ricambio d'aria minimo specificato

nella sezione "Dati tecnici".

● Il corpo dell'apparecchio può essere ri-

mosso solo dal servizio clienti di KÄRC-

HER per scopi di manutenzione.

Qualità della CO

Per garantire un corretto funzionamento,

l'anidride carbonica utilizzata deve rispon-

dere alle seguenti specifiche minime:

● Anidride carbonica tecnica, classe 2.5 o

superiore

● Purezza ≥ 99,5%

● Contenuto d'acqua (H

O) ≤ 250 ppm

● NVOC (olio e grasso) ≤ 2 ppm

Funzione

La neve carbonica viene prodotta facendo

espandere l'anidride carbonica liquida.

L'anidride carbonica gassosa prodotta in

questa operazione viene asportata

dall’area di lavoro tramite il tubo di scarico.

La neve carbonica viene pressata in pellet

di ghiaccio secco all’interno dell'apparec-

chio.

L'aria compressa raggiunge la pistola a

getto tramite un'elettrovalvola. La pressio-

ne dell'aria è controllata da un riduttore di

pressione sul posto: azionando il grilletto

della pistola a getto, la valvola si apre e il

getto d'aria fuoriesce dalla pistola. Inoltre, i

pellet di ghiaccio secco vengono dosati nel

getto d'aria tramite un dispositivo di dosag-

gio.

I pellet di ghiaccio secco colpiscono la su-

perficie da pulire e rimuovono lo sporco. I

pellet di ghiaccio secco, a una temperatura

di -79 °C, generano anche una sollecitazio-

ne termica tra lo sporco e l'oggetto da puli-

re, che contribuisce a sua volta

all'allentamento dello sporco. Inoltre, al mo-

mento dell’impatto, il ghiaccio secco si tra-

sforma immediatamente in anidride

carbonica gassosa, occupando così 700

volte il proprio volume. In questo modo, lo

sporco sollevato dal ghiaccio secco viene

spazzato via.

Tutela dell’ambiente

I materiali d'imballaggio sono riciclabi-

li. Smaltire gli imballaggi nel rispetto

dell’ambiente.

Gli apparecchi elettrici ed elettronici

contengono materiali riciclabili prezio-

si e spesso componenti come batterie,

accumulatori oppure olio che, se usati o

smaltiti scorrettamente, possono costituire

un potenziale pericolo per la salute umana

e per l'ambiente. Questi componenti sono

tuttavia necessari per un corretto funziona-

mento dell'apparecchio. Gli apparecchi

contrassegnati con questo simbolo non de-

vono essere smaltiti con i rifiuti domestici.

Avvertenze sulle componenti contenute

(REACH)

Informazioni aggiornate sulle componenti

contenute sono disponibili all'indirizzo:

www.kaercher.com/REACH

Avvertenze di sicurezza

L'apparecchio può essere utilizzato solo

dopo aver letto e compreso queste istruzio-

ni per l'uso. In particolare, occorre osserva-

re tutte le istruzioni di sicurezza.

Conservare queste istruzioni per l'uso in

modo che siano sempre a disposizione

dell'operatore.

Il gestore dell’impianto deve eseguire una

valutazione dei rischi sul posto e assicurar-

si che gli operatori siano stati addestrati.

Livelli di pericolo

 PERICOLO

● Indica un pericolo imminente che deter-

mina lesioni gravi o la morte.

몇 AVVERTIMENTO

● Indica una probabile situazione pericolo-

sa che potrebbe determinare lesioni gravi

o la morte.

몇 PRUDENZA

● Indica una probabile situazione pericolo-

sa che potrebbe causare lesioni leggere.

ATTENZIONE

● Indica una probabile situazione pericolo-

sa che potrebbe determinare danni alle

cose.

Dimensions et poids

Poids en ordre de marche

typique (sans bouteille de

dioxyde de carbone)

kg 95

Longueur mm 866

Largeur mm 443

Hauteur sans bouteille de

dioxyde de carbone

mm 970

Valeurs déterminées selon EN 60335-2-

Valeur de vibrations main-

bras

m/s2 0,08

Niveau de pression acous-

tique

dB(A) 95

Niveau de puissance

acoustique LWA + incerti-

tude KWA

dB(A) 115

IB 10/

8 L2P

Avvertenze generali........................... 26

Impiego conforme alla destinazione

d’uso.................................................. 26

Funzione............................................ 26

Tutela dell’ambiente .......................... 26

Avvertenze di sicurezza .................... 26

Dispositivi di sicurezza ...................... 28

Accessori e ricambi ........................... 28

Volume di fornitura ............................ 28

Elementi di comando......................... 28

Messa in funzione ............................. 28

Funzionamento.................................. 30

Termine del funzionamento ............... 31

Trasporto ........................................... 31

Stoccaggio......................................... 31

Cura e manutenzione........................ 31

Guida alla risoluzione dei guasti........ 32

Garanzia............................................ 33

Accessori........................................... 33

Dati tecnici......................................... 33

Dichiarazione di conformità UE ......... 33

Italiano 27

Simboli riportati sull’apparecchio

Pericolo causato dai gra-

nuli di ghiaccio secco vo-

lanti.

Non dirigere la pistola a get-

to sulle persone. Allontana-

re tutte le altre persone e assicurarsi che

rimangano a distanza (ad es. tramite bar-

riere) durante il funzionamento dell’appa-

recchio. Non toccare l'ugello o il getto di

ghiaccio secco durante il funzionamento.

Rischio di soffocamento

dovuto all'anidride carbo-

nica.

Durante il funzionamento,

aumenta il contenuto di ani-

dride carbonica nell'aria dell’area di lavoro.

Assicurarsi che vi sia un ricambio d'aria

sufficiente nell'area di lavoro.

Disporre il tubo di scarico, ad esempio

all'aperto, in modo che l'anidride carbonica

non costituisca un pericolo per le persone.

Nota: L'anidride carbonica è più pesante

dell'aria. Assicurarsi che l'anidride carboni-

ca non scenda (fluisca), ad esempio

dall'esterno, in una cantina sotto l'officina.

Per lavori di sabbiatura di maggior durata

(più di 10 minuti al giorno) e soprattutto in

ambienti piccoli (meno di 300 m³), si consi-

glia di indossare un dispositivo di segnala-

zione dell'anidride carbonica.

Segni di un elevato livello di anidride carbo-

nica:

3...5%: Cefalea, frequenza di respirazione

accelerata.

7...10%: Cefalea, nausea, eventualmente

perdita di conoscenza.

Se si presentano questi sintomi, spegnere

immediatamente l'apparecchio e prendere

una boccata d'aria fresca. Prima di conti-

nuare il lavoro, migliorare la ventilazione o

utilizzare un respiratore.

L'anidride carbonica è più pesante dell'aria

e si accumula negli spazi ristretti, nelle aree

posizionate più in basso o nei contenitori

chiusi. Assicurarsi che l'area di lavoro sia

adeguatamente ventilata.

Attenersi alla scheda di dati di sicurezza del

fornitore di anidride carbonica.

Rischio di lesioni, rischio di

danni causati da cariche elet-

trostatiche.

L'oggetto da pulire può caricarsi

elettrostaticamente durante la

procedura di pulizia.

Collegare a terra l'oggetto da pulire e man-

tenere il collegamento di terra fino al termi-

ne della procedura di pulizia.

Pericolo di lesioni da scossa elettrica.

Non aprire l’apparecchio. Gli interventi

sull'apparecchio possono essere eseguiti

solo dal servizio clienti KÄRCHER.

Rischio di lesioni causate da

ustioni da freddo.

Il ghiaccio secco ha una tempe-

ratura di -79 °C. Non toccare il

ghiaccio secco né le parti fred-

de dell'apparecchio.

Rischio di lesioni dovute alla

caduta della bombola di ani-

dride carbonica, rischio di

soffocamento dovuto all'ani-

dride carbonica

Fissare saldamente la bombola di anidride

carbonica.

Pericolo di lesioni causate

dai granuli di ghiaccio secco

e dalle particelle di sporco vo-

lanti.

Indossare occhiali protettivi.

Pericolo di danni all’udito.

Indossare cuffie di protezione per l'udito.

Pericolo di lesioni causate

dai granuli di ghiaccio secco

e dalle particelle di sporco vo-

lanti.

Indossare guanti protettivi con-

formi alla norma EN 511.

Pericolo di lesioni causate

dai granuli di ghiaccio secco

e dalle particelle di sporco vo-

lanti.

Indossare indumenti protettivi a

maniche lunghe.

Attenzione! Possibili malfun-

zionamenti permanenti.

Tracce di grasso od olio interfe-

riscono con la formazione di neve carboni-

ca nell'apparecchio. Non utilizzare grasso,

olio o altri lubrificanti sul raccordo o sulla fi-

lettatura della bombola di anidride carboni-

ca né sul tubo flessibile dell'anidride

carbonica.

Avvertenze di sicurezza generali

 PERICOLO

Pericolo di lesioni

L'apparecchio potrebbe avviarsi inavverti-

tamente.

Prima di eseguire qualunque operazione

sull'apparecchio, staccare la spina dalla

presa.

Pericolo di lesioni

Il ghiaccio secco e le parti fredde dell'appa-

recchio possono causare ustioni da freddo

in caso di contatto.

Indossare indumenti di protezione dal fred-

do o lasciare che l'apparecchio si riscaldi

prima di intervenire sull'apparecchio.

Non mettere mai il ghiaccio secco in bocca.

Pericolo di lesioni

Il getto di ghiaccio secco può essere peri-

coloso se usato in modo improprio.

Non orientare il getto di ghiaccio secco ver-

so persone, equipaggiamento elettrico atti-

vo o sull’apparecchio stesso.

Non orientare il getto di ghiaccio secco su

se stessi per pulire indumenti o calzature.

Pericolo di lesioni

Oggetti leggeri possono essere spazzati

via dal getto di ghiaccio secco.

Fissare gli oggetti leggeri in posizione pri-

ma di iniziare la procedura di pulizia.

Pericolo di asfissia

Una maggiore concentrazione di anidride

carbonica nell'aria che si respira può cau-

sare la morte per soffocamento.

Accertarsi che vicino alle prese d’aria non

si verifichino emissioni di gas di scarico.

Fornire un'adeguata ventilazione nell’area

di lavoro e assicurarsi che i gas di scarico

siano adeguatamente scaricati.

몇 AVVERTIMENTO

Pericolo di lesioni

La forza repulsiva della pistola a getto può

far perdere l'equilibrio all’operatore.

Trovare un posto sicuro dove stare in piedi

e tenere saldamente la pistola prima di pre-

mere il grilletto.

Pericolo di lesioni

I pellet di ghiaccio secco e le particelle di

sporco possono colpire e ferire le persone.

Non utilizzare l'apparecchio quando altre

persone sono nel raggio d'azione, a meno

che non indossino indumenti protettivi.

Non utilizzare l'apparecchio in presenza di

danni a un cavo di collegamento o a parti

importanti dell'apparecchio, ad esempio di-

spositivi di sicurezza, tubo del materiale

sabbiante, pistola a getto.

Istruzioni di sicurezza per bombole

del gas

 PERICOLO

Rischio di esplosione, rischio di soffo-

camento

Le bombole del gas possono esplodere in

caso di surriscaldamento o danneggiamen-

to meccanico. La fuoriuscita di anidride car-

bonica può causare la morte per

soffocamento.

Proteggere le bombole del gas dall’ecces-

sivo calore, dal fuoco, dalla corrosione pe-

ricolosa, da danni meccanici e da accessi

non autorizzati.

Conservare le bombole del gas in modo

che non ostacolino le vie di fuga non.

Non conservare le bombole del gas in locali

interrati, sulle scale, nei corridoi, nei pas-

saggi e nei garage.

Non conservare le bombole del gas insie-

me a materiali infiammabili.

Conservare le bombole del gas in posizio-

ne verticale.

Fissare le bombole del gas in modo che

non si ribaltino e non cadano.

Chiudere la valvola della bombola prima di

trasportare le bombole del gas.

Trasportare le bombole del gas con un car-

rello portabombole o un veicolo e fissarle

affinché non cadano.

Tirare il cappuccio di protezione prima di

sollevare la bombola del gas per verificare

che sia saldamente in posizione.

Fissare la bombola del gas contro la caduta

nel luogo in cui viene utilizzata.

Non aprire la valvola della bombola per

controllare la pressione.

Aprire e chiudere la valvola della bombola

esclusivamente a mano senza l'ausilio di

attrezzi.

Verificare la tenuta della valvola della bom-

bola/dell’attacco.

Chiudere la valvola della bombola durante

le pause e al termine del lavoro per evitare

fuoriuscite incontrollate di gas.

28 Italiano

Svuotare le bombole del gas avendo l'ac-

cortezza di lasciare una piccola pressione

residua nella bombola per evitare l'ingresso

di corpi estranei.

Quando la bombola del gas è stata svuotata

alla pressione residua, chiudere la valvola

della bombola prima di svitare l'erogatore. La

bombola del gas mantiene comunque una

considerevole pressione residua.

Prima di restituirla, avvitare il dado di bloc-

caggio e il cappuccio di protezione sulla

bombola del gas.

Se il gas esce incontrollato, chiudere la val-

vola della bombola. Se non è possibile

bloccare l'uscita del gas, portare la bombo-

la all’esterno o abbandonare il locale; bloc-

care l'accesso e rientrare nel locale,

ventilandolo, solo quando misurando la

concentrazione si esclude ogni pericolo.

Prescrizioni e direttive

Per i gestori di tali impianti nella Repubblica

Federale Tedesca valgono le seguenti pre-

scrizioni e direttive (reperibili presso Carl

Heymanns Verlag KG, Luxemburger Straße

449, 50939 Colonia):

● DGUV R 100-500 Lavorare con le sab-

biatrici

● DGUV 113-004 Lavorare in spazi ristretti

● DGUV 113-004 Uso di indumenti protet-

tivi

● DGUV 113-004 Uso di guanti protettivi

● DGUV 113-004 Lavorare con apparec-

chiature di sabbiatura

● DGUV 213-056 Rilevatori di gas

● VDMA 24389 Sistemi di sabbiatura a

ghiaccio secco - requisiti di sicurezza

Spegnimento in caso di pericolo

1. Rilasciare la leva a scatto della pistola a

getto.

2. Ruotare l’interruttore del programma in

posizione “0/OFF”.

3. Chiudere la valvola di intercettazione

sulla bombola di anidride carbonica.

4. Interrompere l'alimentazione di aria

compressa.

Dispositivi di sicurezza

몇 PRUDENZA

Dispositivi di sicurezza mancanti o mo-

dificati

I dispositivi di sicurezza sono pensati per

proteggere l'utilizzatore.

Non modificare né aggirare mai i dispositivi

di sicurezza.

Leva di sicurezza

La leva di sicurezza impedisce l'aziona-

mento involontario della pistola a getto.

Il grilletto può essere azionato solo se la le-

va di sicurezza è stata precedentemente

sollevata.

Accessori e ricambi

Utilizzando solamente accessori e ricambi

originali, si garantisce un funzionamento si-

curo e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo

ad accessori e ricambi su www.kaer-

cher.com.

Indumenti di sicurezza

Occhiali protettivi a piena visibilità, antiap-

pannamento, n. componente: 6321-208,0

Guanti di protezione dal freddo con profilo

antiscivolo, categoria III secondo norma

511, n. componente: 6321-210,0

Cuffie di protezione dell'udito con archetto,

n. componente: 6321-207,0

Volume di fornitura

Disimballare la confezione e controllare

che il contenuto sia completo. In caso di ac-

cessori mancanti o danni dovuti al trasporto

si prega di contattare il rivenditore.

Elementi di comando

Figura A

1 Ruota orientabile con freno di staziona-

mento

2 Raccordo del tubo del materiale sab-

biante

3 Raccordo della linea di controllo

4 Campo di comando

5 Archetto di spinta

6 Supporto per pistola a getto

7 Scomparto

8 Ripiano per ugello

9 Display

10 Interruttore del programma

11 Indicatore anomalia dosaggio pellet

– fisso di colore rosso: Il motore di azio-

namento del dosatore è bloccato

– rosso lampeggiante: Il motore di azio-

namento del dosatore è surriscaldato

12 Indicatore anomalia generazione pellet

– fisso di colore rosso: Il motore di azio-

namento per la produzione di pellet è

bloccato

13 L'indicatore anomalia dell'alimentazione

di aria compressa si accende

– fisso di colore rosso: L'alimentazione

d’aria compressa ha una pressione in-

sufficiente

– rosso lampeggiante: la pressione in-

terna è troppo alta

14 Spia di alimentazione

– fisso di colore verde: Alimentazione

15 Spia aria compressa

– fisso di colore verde: Alimentazione

aria compressa OK.

16 Indicatore anomalia della pistola a getto

– fisso di colore giallo: il grilletto è fissa-

to (es. fascetta)

– giallo lampeggiante: nessuna pistola a

getto collegata all’apparecchio

17 Ugello a getto

18 Pistola a getto

19 Pulsante aria compressa/pellet con spia

luminosa

– fisso di colore rosso: Getto d'aria com-

pressa

– spento: Getto di pellet

20 Leva a scatto

21 Leva di sicurezza

22 Cono di ritenzione

23 Tubo del materiale sabbiante

24 Attacco bombola

25 Tappo a vite

26 Anello di tenuta in rame

27 Filtro per l'anidride carbonica

28 Flangia a vite

29 Anello di tenuta dell’attacco della bom-

bola (codice di ordinazione 6.574-

316.0)

30 Tubo montante anidride carbonica (non

compreso nella fornitura)

31 Tubo per anidride carbonica

32 Cinghia di ritenuta della bombola di ani-

dride carbonica

33 Barra di supporto per Homebase

34 Supporto per tubo/cavo con tirante in

gomma

35 Apertura per il reset dell’interruttore sal-

vamotore

36 Impugnatura

37 Attacco utensile ad aria compressa

38 Superficie di appoggio della bombola di

anidride carbonica

39 Tubo di scarico dell'anidride carbonica

40 Cavo di alimentazione con spina

41 Supporto per tubo del materiale sab-

biante

42 Rubinetto di scarico per l'acqua di con-

densa

Display

Interruttore di programma nel livello 1 ...

Figura B

1 Pressione del getto

2 Tempo di funzionamento totale

3 Intervallo di assistenza scaduto

4 Tempo di sabbiatura dall'ultimo reset

Interruttore di programma in posizione

di reset:

Figura C

1 Per azzerare il tempo di sabbiatura pre-

mere il pulsante aria compressa/pellet

2 Tempo rimanente fino alla prossima as-

sistenza clienti

3 Tempo di sabbiatura dall'ultimo reset

Messa in funzione

 PERICOLO

Pericolo di lesioni

I pellet di ghiaccio secco possono fuoriusci-

re dai componenti danneggiati e causare

lesioni.

Prima della messa in servizio, controllare

tutti i componenti dell'apparecchio, in parti-

colare il tubo del materiale sabbiante, per

assicurarsi che siano in buone condizioni.

Sostituire i gruppi danneggiati con altri sen-

za difetti. Pulire i gruppi sporchi e controlla-

re che funzionino correttamente.

ATTENZIONE

Pericolo di danneggiamento

L'acqua di condensa può gocciolare dal

corpo dell'apparecchio sul pavimento.

Non far funzionare l’apparecchio su un pa-

vimento sensibile all’umidità.

1. Aprire il rubinetto di scarico e scaricare

l'acqua di condensa raccolta nell'appa-

recchio.

2. Chiudere il rubinetto di scarico.

3. Riporre l'apparecchio orizzontalmente

su una superficie piana.

4. Bloccare le ruote con i freni di staziona-

mento.

5. Collegare il tubo del materiale sabbiante

al raccordo sull'apparecchio.

Figura H

1 Linea di controllo

2 Dado a risvolto

Italiano 29

3 Raccordo della linea di controllo

4 Raccordo del tubo del materiale sab-

biante

5 Dado a risvolto

6 Tubo del materiale sabbiante

6. Svitare il dado a risvolto del tubo del ma-

teriale sabbiante e serrarlo leggermente

con una chiave a forchetta.

7. Collegare la linea di controllo all'appa-

recchio.

8. Avvitare il dado a risvolto della linea di

controllo e serrare manualmente.

9. Inserire la pistola per sabbiatura con il

cono di ritenzione nel supporto dell'ap-

parecchio.

 PERICOLO

Pericolo di asfissia

L'anidride carbonica fuoriesce dal tubo di

scarico. A partire da una concentrazione

dell'8 per cento in volume nell'aria respira-

ta, l'anidride carbonica porta alla perdita di

coscienza, all’arresto respiratorio e alla

morte. La concentrazione massima

nell’area di lavoro è dello 0,5%. L'anidride

carbonica è più pesante dell'aria e si accu-

mula in fosse, scantinati e abbassamenti.

Disporre il tubo di scarico in modo che l'ani-

dride carbonica non costituisca un pericolo

per le persone.

Nota: L'anidride carbonica è più pesante

dell'aria. Assicurarsi che l'anidride carboni-

ca non scenda (fluisca), ad esempio

dall'esterno, in una cantina sotto l'officina.

10.Posare il tubo di scarico all'aperto o col-

legarlo a un meccanismo di aspirazione.

Sostituzione dell'ugello a getto

L'ugello sulla pistola a getto può essere so-

stituito per adattare l'apparecchio al mate-

riale e al grado di sporcizia dell'oggetto da

pulire.

 PERICOLO

Pericolo di lesioni

L'apparecchio può avviarsi inavvertitamen-

te e causare lesioni e ustioni da freddo a

causa del getto di pellet di ghiaccio secco.

Impostare l'interruttore del programma su

"0/OFF" prima di cambiare l'ugello.

몇 AVVERTIMENTO

Pericolo di lesioni

Subito dopo l'uso l'ugello è molto freddo e

può provocare ustioni da freddo in caso di

contatto.

Lasciare scongelare l'ugello prima di sosti-

tuirlo o indossare guanti protettivi.

ATTENZIONE

Pericolo di danneggiamento

Non utilizzare l'apparecchio senza che vi

sia un ugello collegato alla pistola a getto.

1. Premere il pulsante di sblocco verso il

basso ed estrarre l'ugello dalla pistola a

getto.

Figura D

1 Pistola a getto

2 Perno

3 Ugello a getto

4 Pulsante di sblocco

2. Premere l'altro ugello nella pistola a get-

to finché non scatta in posizione.

Nota: L'ugello a getto è correttamente

innestato quando il perno non sporge

più dal corpo. L'ugello a getto può esse-

re ruotato nell'orientamento desiderato.

Collegamento dell'aria compressa

Nota

Per un corretto funzionamento, l'aria com-

pressa deve avere un basso contenuto di

umidità (massimo 5% di umidità relativa,

punto di rugiada inferiore a 0°C). L'aria

compressa deve essere priva di olio, spor-

co e corpi estranei.

L'aria compressa deve essere secca e pri-

va di olio, a valle del compressore devono

essere collegati almeno un postrefrigerato-

re e un separatore.

L'alimentazione dell'aria compressa deve

essere dotata di un riduttore di pressione

fornito dal cliente.

1. Indossare dispositivi di protezione indivi-

duale.

2. Collegare un tubo dell'aria compressa

all’apposito attacco sull'apparecchio.

3. Aprire lentamente la valvola d’ intercet-

tazione dell'aria compressa sul posto.

Collegamento della bombola di

anidride carbonica

Requisiti per l’alimentazione di CO

● Bombola di CO

con tubo a immersione

per il prelievo di CO

liquida.

Nota

Le bombole di CO

con tubo a immersione

(chiamato anche tubo di mandata) sono so-

litamente contrassegnate da una grande

"T" sulla bombola o sul retro della stessa.

In alcuni casi, il tubo a immersione è simbo-

leggiato anche da una linea verticale di co-

lore sulla bombola.

● La qualità della CO

deve corrispondere

alle specifiche indicate nel capitolo "Im-

piego conforme alla destinazione".

ATTENZIONE

Malfunzionamenti

Una valvola di pressione residua o una val-

vola di non ritorno collegata alla bombola di

impedisce di erogare la quantità ne-

cessaria di CO

Se si utilizza una bombola di CO2 con val-

vola di pressione residua, è necessario in-

stallare tra la bombola e l'apparecchio la

valvola di pressione residua ABS (numero

d'ordinazione 2.574-006.0), disponibile co-

me accessorio.

Figura E

1 Bombola di CO

senza valvola di pres-

sione residua

2 Bombola di CO

con valvola di pressio-

ne residua

All'aumentare della temperatura, diminui-

sce l'efficacia della produzione di pellet e

una frazione maggiore di anidride carboni-

ca viene rilasciata sotto forma gassosa at-

traverso il tubo di scarico. Conservare le

bombole di anidride carbonica a una tem-

peratura per quanto possibile fresca (infe-

riore a 31 °C) e proteggerle dal calore, dalla

radiazione solare e dal riscaldamento du-

rante il funzionamento.

1. Spingere l'apparecchio su una superficie

piana e stabile.

2. Azionare il freno di stazionamento a en-

trambe le ruote.

3. Aprire entrambe le cinghie di ritenuta

della bombola di anidride carbonica.

4. Posizionare la bombola di anidride car-

bonica sulla superficie di appoggio

dell'apparecchio.

Nota: Se la bombola di anidride carboni-

ca viene trasportata su un carrello porta-

bombole, il bordo anteriore della base

del carrello può essere posizionato sulla

base di appoggio dell'apparecchio. È

quindi spostare la bombola dal carrello

alla base di appoggio facendola ruotare.

5. Posizionare entrambe le cinghie attorno

alla bombola di anidride carbonica, chiu-

derle e stringerle.

6. Svitare il cappuccio di protezione dalla

bombola di anidride carbonica.

ATTENZIONE

Possibili malfunzionamenti

Tracce di grasso interferiscono con la for-

mazione di neve carbonica nell'apparec-

chio.

Verificare gli attacchi e le filettature della

bombola di anidride carbonica e del tubo

per anidride carbonica e, se necessario,

pulirli prima di collegarli all'apparecchio.

Assicurarsi che una guarnizione intatta sia

inserita tra la bombola e l’attacco della

bombola.

7. Per le bombole con valvola di pressione

residua, collegare alla bombola di anidri-

de carbonica la valvola di pressione re-

sidua ABS (numero d'ordine 2.574-

006.0), disponibile come accessorio.

Seguire le istruzioni separate allegate

all'adattatore.

8. Collegare l’attacco della bombola con il

filtro per l'anidride carbonica alla bombo-

la di anidride carbonica.

Assicurarsi che tra la flangia a vite e la

bombola di anidride carbonica sia inseri-

to un anello di tenuta dell’attacco della

bombola adeguato.

9. Stringere leggermente il dado girevole

sottile della flangia a vite con una chiave

aperta o ad anello (per esempio 6.574-

337.0). Tenere il dado girevole largo con

una chiave aperta per non torcere il tubo

per anidride carbonica.

ATTENZIONE

Non mettere in torsione il tubo per anidride

carbonica, altrimenti può essere danneg-

giato.

Collegamento alla rete

 PERICOLO

Pericolo di lesioni da scossa elettrica

La presa utilizzata deve essere installata

da un elettricista e conforme alla norma

IEC 60364-1.

L'apparecchio può essere collegato solo a

un'alimentazione con messa a terra.

30 Italiano

La presa utilizzata deve essere facilmente

accessibile e ad un'altezza compresa tra

0,6 m e 1,9 m dal pavimento.

La presa utilizzata deve essere visibile

all'operatore.

L'apparecchio deve essere protetto da un

interruttore differenziale da 30 mA.

Verificare che il cavo di alimentazione

dell'apparecchio non sia danneggiato pri-

ma di ogni utilizzo. Non mettere in funzione

l'apparecchio con un cavo danneggiato.

Far sostituire un cavo danneggiato da un

elettricista qualificato.

Il cavo di prolunga deve garantire un grado

di protezione IPX4 e la versione del cavo

deve essere almeno conforme a H 07 RN-

F 3G1,5.

Cavi di prolunga inadatti possono essere

pericolosi. Se viene utilizzato un cavo di

prolunga, questo deve essere adatto per

uso esterno e il collegamento deve essere

asciutto e al di sopra del pavimento. Si con-

siglia di utilizzare un avvolgicavo che man-

tenga la presa ad almeno 60 mm dal

pavimento.

1. Inserire la spina di rete nella presa.

Azzerare il tempo di sabbiatura

Per conteggiare le ore di lavoro, è possibile

azzerare il contatore del tempo di sabbiatu-

ra prima dell'inizio del lavoro.

1. Ruotare l’interruttore del programma in

posizione “Reset”.

Figura F

1 Tempo rimanente fino alla prossima as-

sistenza clienti

2 Tempo di sabbiatura dall'ultimo reset

3 Pulsante aria compressa/pellet

2. Premere il pulsante aria compressa/pel-

let sulla pistola a getto.

Il tempo di sabbiatura viene reimpostato

a 0

Funzionamento

 PERICOLO

Pericolo di lesioni

I granuli di ghiaccio secco volanti possono

causare lesioni o ustioni da freddo.

Non dirigere la pistola a getto sulle perso-

ne. Allontanare tutte le altre persone e as-

sicurarsi che rimangano a distanza (ad es.

tramite barriere) durante il funzionamento

dell’apparecchio. Non toccare l'ugello o il

getto di ghiaccio secco durante il funziona-

mento.

1. Eseguire tutte le operazioni di manuten-

zione del capitolo "Cura e manutenzio-

ne/Quotidianamente, prima dell'inizio

dell'utilizzo".

2. Delimitare l'area di lavoro per impedire

l'ingresso di persone durante il funziona-

mento.

 PERICOLO

Pericolo di asfissia

Rischio di soffocamento dovuto all'anidride

carbonica. I pellet di ghiaccio secco sono

costituiti da anidride carbonica solida. Du-

rante il funzionamento dell’apparecchio,

aumenta il contenuto di anidride carbonica

nell'aria dell’area di lavoro.

Disporre il tubo di scarico, ad esempio

all'aperto, in modo che l'anidride carbonica

non costituisca un pericolo per le persone.

Nota: L'anidride carbonica è più pesante

dell'aria. Assicurarsi che l'anidride carboni-

ca non scenda (fluisca), ad esempio

dall'esterno, in una cantina sotto l'officina.

Per lavori di sabbiatura di maggior durata

(più di 10 minuti al giorno) e soprattutto in

ambienti piccoli (meno di 300 m³), si consi-

glia di indossare un dispositivo di segnala-

zione dell'anidride carbonica.

Segni di un’elevata concentrazione di ani-

dride carbonica nell'aria respirata:

3...5%: Cefalea, frequenza di respirazione

accelerata.

7...10%: Cefalea, nausea, eventualmente

perdita di conoscenza.

Non appena si presentano questi segni,

spegnere immediatamente l'apparecchio e

uscire all'aria aperta. Prima di proseguire

con il lavoro, migliorare la ventilazione o uti-

lizzare un respiratore.

Attenersi alla scheda tecnica di sicurezza

del fornitore di anidride carbonica.

Pericolo dovuto a sostanze nocive per la

salute.

Le sostanze rimosse dall'oggetto da pulire

vengono sollevate come polvere.

Attenersi alle opportune misure di sicurez-

za se è possibile che durante la procedura

di pulizia si formino polveri dannose per la

salute.

Pericolo di esplosione

In condizioni sfavorevoli, una miscela di os-

sido di ferro e polvere di metallo leggero

possono incendiarsi e generare calore in-

tenso.

Non lavorare mai contemporaneamente su

metalli leggeri e parti ferrose.

Pulire l'area di lavoro e il meccanismo di

aspirazione prima di lavorare su altri mate-

riali.

3. Quando si lavora in spazi ristretti, assi-

curarsi che vi sia un ricambio d'aria suf-

ficiente per mantenere la

concentrazione di anidride carbonica

nell' ambiente al di sotto del livello di pe-

ricolo.

4. Fissare gli oggetti da pulire leggeri.

 PERICOLO

Rischio di scariche elettrostatiche

L'oggetto da pulire può caricarsi elettrosta-

ticamente durante la procedura di pulizia.

La conseguente scarica può causare lesio-

ni e danni ai gruppi elettronici.

Collegare a terra l'oggetto da pulire e man-

tenere il collegamento di terra durante la

procedura di pulizia.

5. Collegare a terra l'oggetto da pulire.

6. Indossare indumenti protettivi, guanti

protettivi, occhiali ben aderenti e cuffie di

protezione dell'udito.

7. Attivare l'alimentazione d’aria compres-

sa.

8. Aprire la valvola d’ intercettazione sulla

bombola di anidride carbonica.

9. Portare l'interruttore del programma al li-

vello 3.

Figura G

1 Interruttore del programma

2 Livello 1

3 Livello 2

4 Livello 3

5 Reset

10.Scegliere un posto sicuro e mantenere

una postura sicura per non essere sbi-

lanciato dalla forza repulsiva della pisto-

la a getto.

Pulizia con pellet di ghiaccio secco

1. Selezionare il funzionamento con getto

di pellet tramite il tasto aria compressa/

pellet. (La spia non deve accendersi.)

Figura I

1 Pulsante aria compressa/pellet con spia

luminosa

fisso di colore rosso: Getto d'aria com-

pressa

spento: Getto di pellet

2. Impostare la pressione del getto sul ri-

duttore di pressione del cliente al valore

desiderato. Pressione massima: 10 bar.

Pressione minima:

● Livello 1: 0,7 bar

● Livello 2: 1,4 bar

● Livello 3: 2,8 bar

Nota

La pressione viene visualizzata sul display.

Se non viene raggiunta la pressione mini-

ma o viene superata la pressione massima,

la spia lampeggia.

3. Puntare la pistola a getto lontano dal

proprio corpo.

4. Spingere verso l'alto la leva di sicurezza

della pistola a getto e contemporanea-

mente attivare il grilletto.

Figura K

1 Leva di sicurezza

2 Leva a scatto

3 Illuminazione di lavoro

L'illuminazione di lavoro si accende con-

temporaneamente alla produzione del

pellet.

5. Attendere la formazione del getto del

pellet.

ATTENZIONE

Non utilizzare mai l'apparecchio senza

bombola di anidride carbonica o con

una bombola vuota.

Utilizzare l’interruttore di programma per

selezionare un livello più alto o cambiare la

bombola di anidride carbonica se dopo 5

minuti di sabbiatura dalla pistola a getto

non esce ancora nessun pellet.

6. Se necessario, riportare l'interruttore del

programma sul livello 2 o 1.

ATTENZIONE

Pericolo di danneggiamento

Potrebbero fuoriuscire pellet grossolani.

Controllare prima le prestazioni di pulizia su

un punto non visibile per evitare danni.

Nota

Se si verificano interruzioni durante il getto

di ghiaccio secco, aumentare la pressione

Italiano 31

del getto o impostare un livello più basso

sul selettore di programmi.

7. Dirigere il getto del pellet sull'oggetto da

pulire e rimuovere lo sporco con il getto.

8. Rilasciare la leva a scatto.

Il getto del pellet si ferma.

L’illuminazione di lavoro si spegne dopo

30 secondi.

9. Inserire la pistola per sabbiatura con il

cono di ritenzione nel supporto dell'ap-

parecchio.

Figura J

1 Supporto

2 Cono di ritenzione

3 Pistola a getto

10.Chiudere la valvola di intercettazione

sulla bombola di anidride carbonica se la

pausa di lavoro dura più di 30 minuti.

Aria compressa senza getto di pellet

Lo sporco non ostinato può essere rimosso

con aria compressa senza pellet di ghiaccio

secco.

1. Selezionare il funzionamento con aria

compressa utilizzando il pulsante aria

compressa/pellet. (La spia deve accen-

dersi in rosso.)

Figura I

1 Pulsante aria compressa/pellet con spia

luminosa

fisso di colore rosso: Getto d'aria com-

pressa

spento: Getto di pellet

2. Spingere verso l'alto la leva di sicurezza

della pistola a getto e contemporanea-

mente attivare il grilletto.

Figura K

1 Leva di sicurezza

2 Leva a scatto

3 Illuminazione di lavoro

L'aria compressa fuoriesce dall'ugello a

getto e l’illuminazione di lavoro è attiva.

3. Dirigere il getto d'aria compressa sull'og-

getto da pulire e rimuovere lo sporco.

4. Rilasciare la leva a scatto.

Il getto d'aria compressa si ferma.

L’illuminazione di lavoro si spegne dopo

30 secondi.

5. Inserire la pistola per sabbiatura con il

cono di ritenzione nel supporto dell'ap-

parecchio.

6. Chiudere la valvola di intercettazione

sulla bombola di anidride carbonica se la

pausa di lavoro dura più di 30 minuti.

Termine del funzionamento

1. Rilasciare la leva a scatto della pistola a

getto.

2. Chiudere la valvola di intercettazione

sulla bombola di anidride carbonica.

3. Azionare il grilletto della pistola a getto

fino a quando non fuoriescono più pellet.

4. Portare l'interruttore del programma al li-

vello 1.

5. Interrompere l'alimentazione di aria

compressa.

6. Azionare il grilletto della pistola a getto

fino a sfiatare l'aria compressa dall'ap-

parecchio.

7. Ruotare l’interruttore del programma in

posizione “0/OFF”.

8. Togliere la spina di rete dalla presa.

9. Avvolgere il cavo di alimentazione, ap-

penderlo a un supporto per tubo/cavo e

fissarlo con il tirante in gomma.

Figura L

1 Cavo di alimentazione

2 Supporto per tubo/cavo

3 Tirante in gomma

4 Tubo di scarico

10.Scollegare il tubo dell'aria compressa

dall’apparecchio.

11.Avvolgere il tubo di scarico, appenderlo

a un supporto per tubo/cavo e fissarlo

con il tirante in gomma.

12.Avvolgere il tubo del materiale sabbian-

te e appenderlo all’apposito supporto.

13.Inserire la pistola per sabbiatura con il

cono nel supporto sull’apparecchio.

Trasporto

몇 PRUDENZA

Pericolo di infortuni e lesioni

Durante il trasporto e la conservazione,

prestare attenzione al peso dell'apparec-

chio, vedi capitolo Dati tecnici.

ATTENZIONE

Pericolo di danneggiamento

L'olio motore può fuoriuscire durante il tra-

sporto in orizzontale. Una successiva man-

canza di olio può causare danni durante

l'utilizzo successivo.

Trasportare l'apparecchio solo in posizione

verticale.

1. Prima di trasportare l’apparecchio, ese-

guire tutti i passaggi nel capitolo "Termi-

ne del funzionamento” .

2. Rilasciare i freni di stazionamento sulle

ruote e spingere l'apparecchio sulla ma-

niglia di spinta.

3. Rimuovere la bombola di anidride carbo-

nica dall'apparecchio prima di caricarla

su un veicolo.

4. L'apparecchio può essere sollevato da 2

persone. Ogni persona utilizza una ma-

niglia sul lato inferiore dell'apparecchio e

sostiene l'apparecchio con l'altra mano

sul bordo superiore.

5. Per il trasporto in un veicolo, bloccare i

freni di stazionamento sulle ruote e assi-

curare l'apparecchio con una cintura di

tensione.

Figura M

Stoccaggio

몇 PRUDENZA

Pericolo di infortuni e lesioni

Durante il trasporto e la conservazione,

prestare attenzione al peso dell'apparec-

chio, vedi capitolo Dati tecnici.

Utilizzare l’apparecchio solo all’interno.

 PERICOLO

Pericolo di asfissia

L'anidride carbonica può accumularsi in

spazi chiusi e causare la morte per soffoca-

mento.

Conservare le bombole di anidride carboni-

ca (anche se collegate all'apparecchio) so-

lo in luoghi ben ventilati.

Cura e manutenzione

Avvertenze per la manutenzione

Il principio fondamentale per disporre di un

impianto sicuro è l’esecuzione regolare del-

la manutenzione in base al seguente piano.

Si consiglia di utilizzare esclusivamente

pezzi di ricambio originali del produttore o

pezzi da esso consigliati quali

● pezzi di ricambio e di usura,

● accessori,

● carburanti,

● detergenti.

 PERICOLO

Pericolo di incidente

L’apparecchio potrebbe avviarsi acciden-

talmente. Le parti fredde dell'apparecchio o

l’anidride carbonica liquida possono provo-

care un congelamento. L'anidride carboni-

ca gassosa può causare la morte per

asfissia.

Prima di intervenire sull'apparecchio, ese-

guire tutti i passaggi indicati nel capitolo

"Termine del funzionamento". Attendere

che l'apparecchio si sia riscaldato o indos-

sare indumenti di protezione dal freddo.

Non mettere mai il ghiaccio secco in bocca.

ATTENZIONE

Pericolo di danneggiamento

L'uso di un detergente non corretto può

danneggiare l'apparecchio e la pistola a

getto.

Non pulire mai l'apparecchio o la pistola a

getto con solventi, benzina o detergenti

contenenti olio.

Contratto di manutenzione

Per poter garantire un funzionamento affi-

dabile dell'impianto raccomandiamo di sti-

pulare un contratto di manutenzione.

Rivolgersi al proprio Servizio clienti KÄRC-

HER competente.

Piano di manutenzione

Quotidianamente, prima dell'inizio

dell'utilizzo

1. Esaminare attentamente il tubo del ma-

teriale sabbiante per individuare even-

tuali crepe, piegature e altri danni. I punti

molli nel tubo indicano un'usura all'inter-

no del tubo. Sostituire il tubo difettoso o

usurato con uno nuovo.

2. Verificare la presenza di eventuali danni

su cavi e connettori elettrici. Far sostitu-

ire le parti difettose dal servizio clienti.

Ogni 100 ore d’esercizio

1. Verificare la presenza di danni e usura

sugli attacchi del tubo del materiale sab-

biante e sull'apparecchio. Sostituire il tu-

bo flessibile per sabbiatura difettoso, far

sostituire gli attacchi difettosi sull'appa-

recchio dal servizio clienti.

Ogni 500 ore od ogni anno

1. Far controllare l’apparecchio dal servizio

assistenza.

32 Italiano

Ogni 2 anni

1. Sostituire il tubo del materiale sabbiante

almeno ogni 2 anni.

Prove

Secondo la norma DGUV R 100-500, i se-

guenti test devono essere eseguiti sull'ap-

parecchio da un esperto. I risultati della

prova devono essere registrati in un certifi-

cato di prova. Il responsabile dell'apparec-

chio deve conservare il certificato di prova

fino alla successiva prova.

Dopo un'interruzione dell'attività di oltre

un anno

1. Verificare che l’apparecchio sia in buono

stato e correttamente funzionante.

Dopo il trasferimento in un altro sito di

installazione

1. Verificare che l’apparecchio sia in buono

stato, funzionante e correttamente in-

stallato.

Dopo lavori di riparazione o modifiche

che possono influire sulla sicurezza

operativa

1. Verificare che l’apparecchio sia in buono

stato, funzionante e correttamente in-

stallato.

Guida alla risoluzione dei

guasti

 PERICOLO

Pericolo di incidente

L’apparecchio potrebbe avviarsi acciden-

talmente. Le parti fredde dell'apparecchio o

l’anidride carbonica liquida possono provo-

care un congelamento. L'anidride carboni-

ca gassosa può causare la morte per

asfissia.

Prima di intervenire sull'apparecchio, ese-

guire tutti i passaggi indicati nel capitolo

"Termine del funzionamento". Attendere

che l'apparecchio si sia riscaldato o indos-

sare indumenti di protezione dal freddo.

Non mettere mai il ghiaccio secco in bocca.

ATTENZIONE

Pericolo di danneggiamento

L'uso di un detergente non corretto può

danneggiare l'apparecchio e la pistola a

getto.

Non pulire mai l'apparecchio o la pistola a

getto con solventi, benzina o detergenti

contenenti olio.

Visualizzazione guasti

I guasti sono indicati dalle spie sul pannello

di controllo.

Figura N

1 Indicatore anomalia della pistola a getto

2 L'indicatore anomalia dell'alimentazione

di aria compressa si accende

3 Indicatore anomalia generazione pellet

4 Indicatore anomalia dosaggio pellet

Risoluzione dei problemi

I guasti hanno spesso cause semplici che

possono essere risolte con l’ausilio del se-

guente schema. In caso di dubbi o di guasti

qui non menzionati si consiglia di rivolgersi

al servizio assistenza Kärcher autorizzato.

Errore Correzione

L'indicatore anomalia della

pistola a getto si accende

 Non premere il grilletto della pistola a getto prima di accenderla.

 Rimuovere il fissaggio sul grilletto della pistola a getto.

L'indicatore anomalia della

pistola a getto lampeggia

 Verificare se la linea di controllo della pistola a getto è collegata all'apparecchio.

 Controllare la presenza di danni sulla linea di controllo nel tubo del materiale sabbiante.

L'indicatore anomalia dell'ali-

mentazione di aria compres-

sa si accende

 Aumentare la pressione dell'aria.

L'indicatore anomalia dell'ali-

mentazione di aria compres-

sa lampeggia

 Verificare che il tubo di scarico non sia ostruito.

 La bombola di anidride carbonica è troppo calda e quindi la pressione è eccessiva. Posizionare

l'apparecchio, compresa la bombola di anidride carbonica, in un luogo più fresco o proteggerlo dal-

la luce solare diretta.

L’indicatore di anomalia ge-

nerazione pellet si accende

 Lasciare sbrinare l'apparecchio. Controllare il filtro dell'anidride carbonica e sostituirlo se necessa-

rio. Quindi eseguire il reset.

 Se l'errore si verifica ripetutamente, sostituire la bombola di anidride carbonica.

Si accende l’indicatore di

anomalia dosaggio pellet

 Spegnere e riaccendere l'apparecchio.

 Se l’indicatore di anomalia rimane acceso, contattare il servizio clienti.

L’indicatore di anomalia do-

saggio pellet lampeggia

 Lasciare raffreddare il motore del dosatore. Posizionare l'apparecchio in modo che l'aria possa flu-

ire nell'apparecchio dal basso. Contattare il servizio clienti se necessario.

La spia di alimentazione non

si accende

 Inserire la spina di rete nella presa.

 Verificare l'alimentazione sul posto.

La spia dell’aria compressa

non si accende

 Collegare un tubo dell'aria compressa all'apparecchio.

 Aprire la valvola di intercettazione dell'alimentazione dell’aria compressa sul posto.

L'apparecchio non funziona  Controllare le spie e le spie di anomalia.

 Eseguire un reset.

Scarse prestazioni di pulizia  Ruotare l'interruttore del programma su un livello più alto.

 Aumentare la pressione del getto.

 Controllare il livello della bombola di anidride carbonica.

 Non utilizzare una bombola di anidride carbonica riscaldata. Proteggere la bombola di anidride car-

bonica dalle radiazioni di calore. Se la temperatura dell'anidride carbonica è superiore a 31°C, l'ef-

ficienza della produzione di pellet diminuisce drasticamente.

 Lasciare che il tubo del materiale sabbiante e la pistola a getto si scongelino per eliminare eventuali

blocchi. Quindi aumentare la pressione del getto.

Dosaggio pellet troppo basso  Ruotare l'interruttore del programma su un livello più alto.

 Sostituire il filtro dell'anidride carbonica tra la bombola dell'anidride carbonica e l'apparecchio.

Interruzioni ricorrenti nel get-

to di ghiaccio secco

 Portare l'interruttore del programma su un livello inferiore o aumentare la pressione del getto.

 Se l'ugello a getto è bloccato:

a Chiudere immediatamente la bombola di anidride carbonica.

b Lasciare sbrinare l'apparecchio per 30 minuti.

c Aumentare la pressione del getto.

d Avviare l’apparecchio con la bombola di anidride carbonica chiusa per rimuovere i residui di pel-

let.

Italiano 33

Eseguire un reset

1. Premere il pulsante di reset all'interno

dell'apparecchio con un cacciavite.

Figura O

Sostituire il filtro dell'anidride

carbonica

ATTENZIONE

Malfunzionamenti

La contaminazione dell'anidride carbonica

può causare malfunzionamenti.

Quando si lavora sul filtro dell'anidride car-

bonica, fare attenzione a non far penetrare

dello sporco nell'apparecchio.

ATTENZIONE

Malfunzionamenti

Malfunzionamenti dovuti a impurità.

Dopo ogni allentamento o svitamento del

tappo a vite, il filtro per l’anidride carbonica

e l'anello di tenuta in rame devono essere

sostituiti. Diversamente, le particelle pos-

sono staccarsi dal filtro per l'anidride carbo-

nica e comportare malfunzionamenti.

Nota

Il filtro per l'anidride carbonica viene lavato

e pulito non appena l’attacco della bombola

pressurizzata viene scollegato dalla bom-

bola di anidride carbonica. Una sostituzio-

ne regolare del filtro per l'anidride

carbonica non è quindi necessaria.

1. Chiudere la valvola d’ intercettazione

sulla bombola di anidride carbonica.

2. Azionare l'apparecchio al massimo livel-

lo per circa 1 minuto per depressurizza-

re il tubo per anidride carbonica.

3. Svitare la flangia a vite della bombola di

anidride carbonica.

4. Svitare con attenzione il tappo a vite dal-

la flangia a vite. Fare in modo che la flan-

gia a vite sia inclinata verso il basso per

evitare che nel tubo per anidride carbo-

nica penetri dello sporco.

Figura P

1 Flangia a vite

2 Filtro per l'anidride carbonica

3 Anello di tenuta in rame

4 Tappo a vite

5. Rimuovere il filtro per l'anidride carbonica.

6. Pulire il tappo a vite e la flangia a vite

con un aspirapolvere.

7. Premere con attenzione il nuovo filtro

per l’anidride carbonica a mano sul tap-

po a vite.

8. Sostituire l'anello di tenuta in rame.

9. Stringere il tappo a vite, tenendo l'esa-

gono largo della flangia a vite con una

chiave aperta.

Coppia di serraggio: 80 Nm.

Garanzia

Le condizioni di garanzia valgono nel ri-

spettivo paese di pubblicazione da parte

della nostra società di vendita competente.

Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti all’apparecchio,

se causati da difetto di materiale o di produ-

zione. Nei casi previsti dalla garanzia si

prega di rivolgersi al proprio rivenditore, op-

pure al più vicino centro di assistenza auto-

rizzato, esibendo lo scontrino di acquisto.

(Indirizzo vedi retro)

Accessori

Valvola di pressione residua ABS

Numero d'ordinazione 2.574-006.0

Necessario quando si utilizzano bombole di

anidride carbonica con valvola di pressione

residua.

Dati tecnici

Con riserva di modifiche tecniche.

Dichiarazione di conformità

Con la presente dichiariamo che la macchi-

na di seguito definita, in conseguenza della

sua progettazione e costruzione nonché

nello stato in cui è stata immessa sul mer-

cato, è conforme ai requisiti essenziali di si-

curezza e salute pertinenti delle direttive

UE. In caso di modifiche apportate alla

macchina senza il nostro consenso, la pre-

sente dichiarazione perde ogni validità.

Prodotto: Ice Blaster

Tipo: 

1.574-xxx (IB 10/8 L2P)

Direttive UE pertinenti

2006/42/CE (+2009/127/EG)

2014/30/UE

2011/65/UE

2009/125/CE + 2009/1781

Norme armonizzate applicate

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

I firmatari agiscono per incarico e con dele-

ga della direzione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 01/02/2021

IB 10/

8 L2P

Collegamento elettrico

Tensione di rete V 220...

230

Fase ~ 1

Frequenza Hz 50...6

Potenza assorbita dalla rete

kW 1,0

Grado di protezione IPX4

Corrente di dispersione, tipo

mA <3,5

Interruttore di circuito diffe-

renziale

delta I,

0,03

Attacco utensile ad aria compressa

Tubo per aria compressa,

larghezza nominale (min.)

Pollici 0,5

Pressione (max.) MPa

(bar)

1,0

(10)

Consumo di aria compres-

sa, max.

min

0,8

Dati sulle prestazioni dell’apparecchio

Pressione del getto, max. MPa

(bar)

1,0

(10)

Pressione del getto, min. li-

vello 1

MPa

(bar)

0,07

(0,7)

Pressione del getto, min. li-

vello 2

MPa

(bar)

0,14

(1,4)

Pressione del getto, min. li-

vello 3

MPa

(bar)

0,28

(2,8)

Consumo di anidride car-

bonica

kg/h 20...6

Forza repulsiva della pisto-

la a getto, max.

N40

Bombola di anidride carbonica

Massima quantità di riem-

pimento

kg 37,5

Diametro, max. mm 220

Condizioni ambientali

Ricambio d'aria m

/h 2000

Dimensioni e pesi

Peso d'esercizio tipico

(senza bombola di anidride

carbonica)

kg 95

Lunghezza mm 866

Larghezza mm 443

Altezza senza bombola di

anidride carbonica

mm 970

Valori rilevati secondo EN 60335-2-79

Valore di vibrazione mano-

braccio

m/s2 0,08

Livello di pressione acustica

dB(A) 95

Livello di potenza acustica

LWA + incertezza KWA

dB(A) 115

34 Nederlands

Inhoud

Algemene instructies

Lees voor het eerste gebruik

van het toestel deze originele

gebruiksaanwijzing en volg de instructies

erin op. Bewaar de originele gebruiksaan-

wijzing voor later gebruik of voor de volgen-

de eigenaar.

Beoogd gebruik

● Het apparaat wordt gebruikt om veront-

reinigingen te verwijderen met

droogijspellets die worden versneld door

een luchtstraal.

● Het apparaat heeft een geïntegreerde

droogijspelletproductie. Hiervoor is

vloeibaar kooldioxide uit een fles met

dompelbuis nodig.

● Het apparaat mag niet in een explosie-

gevaarlijke omgeving worden gebruikt.

● De in het hoofdstuk "Technische gege-

vens" aangegeven minimale luchtver-

versingsgraad moet op de

gebruiksplaats worden aangehouden.

● De behuizing van het apparaat mag al-

leen voor onderhoudsdoeleinden wor-

den verwijderd door de klantenservice

van KÄRCHER.

-kwaliteit

Om een probleemloze werking te garande-

ren, moet de gebruikte kooldioxide ten min-

ste voldoen aan de volgende specificaties:

● Kooldioxide technisch, klasse 2,5 of be-

ter

● Zuiverheid ≥ 99,5%

● Watergehalte (H.

O) ≤ 250 ppm

● NVOC (olie en vet) ≤ 2 ppm

Functie

Door het ontspannen van vloeibare kooldi-

oxide wordt kooldioxide-sneeuw gecre-

ëerd. De gasvormige kooldioxide die ook

vrijkomt, wordt via de afvoerslang van de

werkplek weg geleid.

De kooldioxide-sneeuw wordt in het appa-

raat tot droogijspellets geperst.

Perslucht bereikt het straalpistool via een

magneetklep. De luchtdruk wordt geregeld

door een ter plaatse aanwezige drukrege-

laar. Door het bedienen van de triggerhen-

del van het straalpistool gaat de klep open

en treedt de lichtstraal uit het straalpistool.

Daarnaast worden droogijspellets via een

doseerapparaat in de luchtstraal gedo-

seerd.

De droogijspellets raken het te reinigen op-

pervlak en verwijderen het vuil. De koude

droogijspellets van -79 °C veroorzaken ook

thermische spanningen tussen het vuil en

het te reinigen object – wat ook bijdraagt

aan het losmaken van het vuil. Bovendien

verandert het droogijs bij contact onmiddel-

lijk in gasvormige kooldioxide, waardoor

het 700 keer zijn volume inneemt. Vuil dat

in het droogijs is binnengedrongen, wordt

hierdoor weggeblazen.

Milieubescherming

Het verpakkingsmateriaal is recycle-

baar. Gooi verpakkingen met het ge-

scheiden afval weg.

Elektrische en elektronische appara-

ten bevatten waardevolle recyclebare

materialen en vaak onderdelen zoals

batterijen, accu's of olie, die bij onjuiste om-

gang of verkeerd weggooien een mogelijk

gevaar voor de gezondheid en het milieu

kunnen vormen. Voor een correct gebruik

van het apparaat zijn deze onderdelen ech-

ter noodzakelijk. Apparaten met dit sym-

bool mogen niet met het huisvuil worden

weggegooid.

Instructies voor inhoudsstoffen (RE-

ACH)

Actuele informatie over inhoudsstoffen

vindt u onder: www.kaercher.nl/REACH

Veiligheidsinstructies

Het apparaat mag alleen worden gebruikt

door personen die deze gebruiksaanwij-

zing hebben gelezen en begrepen. In het

bijzonder moeten alle veiligheidsinstructies

in acht worden genomen.

Bewaar deze gebruiksaanwijzing, zodat de

bediener er altijd over kan beschikken.

De exploitant van het apparaat moet ter

plaatse een risicobeoordeling uitvoeren en

ervoor zorgen dat de bedieners geïnstru-

eerd worden.

Gevarenniveaus

 GEVAAR

● Aanwijzing voor direct dreigend gevaar

dat tot zware of dodelijke verwondingen

leidt.

몇 WAARSCHUWING

● Aanwijzing voor een mogelijk gevaarlijke

situatie die tot zware of dodelijke verwon-

dingen kan leiden.

몇 VOORZICHTIG

● Aanwijzing voor een mogelijk gevaarlijke

situatie die tot lichte verwondingen kan

leiden.

LET OP

● Aanwijzing voor een mogelijk gevaarlijke

situatie die tot materiële schade kan lei-

den.

Symbolen op het apparaat

Gevaar van rondvliegende

droogijspellets.

Richt de straalbuis niet op

personen. Verwijder alle

personen van de plaats van

gebruik en houd ze tijdens het gebruik uit

de buurt (bijv. door barrières). Raak het

mondstuk of de droogijsstraal tijdens de

werking niet aan.

Gevaar voor verstikking

door kooldioxide.

Tijdens de werking neemt

het kooldioxidegehalte van

de lucht op de werkplek toe.

Zorg voor voldoende luchtverversing op de

werkplek.

Leg bijvoorbeeld de afvoerslang naar bui-

ten, zodat niemand in gevaar wordt ge-

bracht door kooldioxide.

Opmerking: Kooldioxide is zwaarder dan

lucht. Zorg ervoor dat kooldioxide niet naar

beneden kan (stromen), bijvoorbeeld van

buitenaf in een kelder onder de werkplaats.

Het dragen van een kooldioxide-waarschu-

wingsapparaat wordt aanbevolen bij langer

durend straalwerk (langer dan 10 minuten

per dag) en vooral in kleine ruimten (minder

dan 300 m³).

Tekenen van hoge kooldioxideconcentra-

tie:

3...5%: Hoofdpijn, hoge ademhalingsfre-

quentie.

7...10%: Hoofdpijn, misselijkheid, mogelijk

bewusteloosheid.

Als een van deze tekenen zich voordoet,

zet het apparaat dan onmiddellijk uit en ga

naar buiten voor frisse lucht. Verbeter de

ventilatiemaatregelen of gebruik een

ademhalingstoestel alvorens verder te wer-

ken.

Kooldioxide is zwaarder dan lucht en hoopt

zich op in besloten ruimten, lager gelegen

kamers of in gesloten containers. Zorg er-

voor dat de werkplek voldoende geventi-

leerd is.

Neem het veiligheidsinformatieblad van de

leverancier van het kooldioxide in acht.

Gevaar voor letsel, gevaar

voor schade door elektrosta-

tische oplading.

Tijdens het reinigingsproces

kan het reinigingsvoorwerp

elektrostatisch geladen raken.

Aard het te reinigen voorwerp en handhaaf

de aarding tot het reinigingsproces is vol-

tooid.

Gevaar voor letsel door elektrische

schok.

Voorkom overbelasting van het apparaat.

Werkzaamheden aan het apparaat mogen

alleen worden uitgevoerd door de klanten-

service van KÄRCHER.

Gevaar voor verwondingen

door koude brandwonden.

Droogijs heeft een temperatuur

van -79 °C. Raak geen droogijs

en koude onderdelen van het

apparaat aan.

Algemene instructies.......................... 34

Beoogd gebruik.................................. 34

Functie ............................................... 34

Milieubescherming............................. 34

Veiligheidsinstructies.......................... 34

Veiligheidsinrichtingen ....................... 35

Toebehoren en reserveonderdelen.... 35

Leveringsomvang .............................. 36

Bedieningselementen ........................ 36

Inbedrijfstelling................................... 36

Bediening........................................... 37

Werking beëindigen ........................... 38

vervoer............................................... 38

Opslag ............................................... 39

Onderhoud......................................... 39

Hulp bij storingen ............................... 39

Garantie ............................................. 40

Toebehoren........................................ 40

Technische gegevens ........................ 40

EU-conformiteitsverklaring................. 41

Nederlands 35

Gevaar voor verwonding

door omvallende kooldioxi-

defles, gevaar voor verstik-

king door kooldioxide

Zet de kooldioxidefles goed

vast.

Gevaar voor verwondingen

door rondvliegende

droogijspellets en vuildeel-

tjes.

Draag een veiligheidsbril.

Gevaar voor gehoorschade.

Draag gehoorbescherming.

Gevaar voor verwondingen

door rondvliegende

droogijspellets en vuildeel-

tjes.

Draag beschermende hand-

schoenen volgens EN 511.

Gevaar voor verwondingen

door rondvliegende

droogijspellets en vuildeel-

tjes.

Draag beschermende kleding

met lange mouwen.

Let op! Permanente func-

tiestoringen mogelijk.

Sporen van vet of olie belem-

meren de vorming van droogijssneeuw in

het apparaat. Gebruik geen vet, olie of an-

dere smeermiddelen op het verbindings-

stuk of op de schroefdraad van de

kooldioxidefles en op de kooldioxideslang.

Algemene veiligheidsinstructies

 GEVAAR

Gevaar voor letsel

Het apparaat kan onverwacht starten.

Trek voor werkzaamheden aan het appa-

raat de stekker uit het stopcontact.

Gevaar voor letsel

Droogijs en koude apparaatonderdelen

kunnen bij contact koude brandwonden

veroorzaken.

Draag koudebeschermende kleding of laat

het apparaat opwarmen, voordat u aan het

apparaat gaat werken.

Stop nooit droogijs in uw mond.

Gevaar voor letsel

De droogijsstraal kan bij onjuist gebruik ge-

vaarlijk zijn.

Richt de droogijsstraal niet op personen,

dieren, actieve elektrische uitrusting of op

het apparaat zelf.

Richt de droogijsstraal niet op uzelf, bijv.

om kleding of schoenen te reinigen.

Gevaar voor letsel

Lichte voorwerpen kunnen door de

droogijsstraal worden meegevoerd.

Bevestig lichte voorwerpen, alvorens met

de reiniging te beginnen.

Verstikkingsgevaar

Een verhoogde concentratie kooldioxide in

de lucht die u inademt kan leiden tot de

dood door verstikking.

Zorg ervoor dat in de buurt van luchtinlaten

geen uitlaatgasemissies optreden.

Zorg voor voldoende ventilatie op de werk-

plek en zorg voor een goede afvoer van de

uitlaatgassen.

몇 WAARSCHUWING

Gevaar voor letsel

De terugstootkracht van het straalpistool

kan u uit balans brengen.

Zoek een veilige plek om te staan en houd

het straalpistool stevig vast voordat u de

trekker overhaalt.

Gevaar voor letsel

Droogijspellets en vuildeeltjes kunnen

mensen raken en verwonden.

Gebruik het apparaat niet, als er andere

mensen dichtbij zijn, tenzij ze beschermen-

de kleding dragen.

Gebruik het apparaat niet, als een aansluit-

kabel of belangrijke onderdelen van het ap-

paraat beschadigd zijn, bijv.

veiligheidsvoorzieningen, schuurmiddel-

slang, straalpistool.

Veiligheidsinstructies voor

gasflessen

 GEVAAR

Barstgevaar, verstikkingsgevaar

Gasflessen kunnen barsten, als ze te heet

worden of mechanisch beschadigd raken.

Uittredende kooldioxide kan de dood tot

gevolg hebben door verstikking.

Bescherm gasflessen tegen overmatige

hitte, vuur, gevaarlijke corrosie, mechani-

sche schade en onbevoegde toegang.

Bewaar gasflessen zodanig dat ze geen

vluchtwegen hinderen.

Bewaar gasflessen niet in ondergrondse

ruimtes, op trappen, overlopen, in gangen

en garages.

Bewaar gasflessen niet samen met brand-

bare materialen.

Bewaar gasflessen rechtop.

Beveilig gasflessen tegen kantelen of val-

len.

Sluit de gasfleskraan, voordat u gasflessen

vervoert.

Transporteer gasflessen met een gasfles-

kar of een voertuig en beveilig de gasfles-

sen tegen vallen.

Trek aan de beschermkap voordat u de

gasfles optilt om te controleren of de be-

schermkap goed vastzit.

Beveilig de gasfles op de plaats van ge-

bruik tegen omvallen.

Open de gasfleskraan niet om de druk te

controleren.

Open en sluit de gasfleskraan alleen met

de hand en zonder gereedschap.

Controleer de verbinding gasfleskraan/ap-

paraataansluiting op lekkage.

Sluit de gasfleskraan tijdens werkonderbre-

kingen en aan het einde van het werk om te

voorkomen dat er ongecontroleerd gas ont-

snapt.

Maak gasflessen slechts zo ver leeg dat er

een kleine restdruk in de fles blijft om te

voorkomen dat vreemde stoffen binnen-

dringen.

Wanneer de gasfles tot de restdruk is ge-

leegd, sluit u eerst de gasfleskraan voordat

u de uiteeminrichting losschroeft. De gas-

fles heeft nog een behoorlijke restdruk.

Draai de borgmoer en de beschermkap op

de gasfles voordat u deze retourneert.

Als het gas ongecontroleerd ontsnapt, sluit

u de gasfleskraan. Als de gasuitlaat niet ge-

stopt kan worden, neem dan de fles naar

buiten of verlaat de ruimte, sluit de toegang

af en betreed en ventileer de ruimte alleen

als een concentratiemeting een gevaar uit-

sluit.

Voorschriften en richtlijnen

Voor het gebruik van deze installatie gelden

in de bondsrepubliek Duitsland volgende

voorschriften en richtlijnen (verkrijgbaar bij

Carl Heymanns Verlag KG, Luxemburger

Straße 449, 50939 Köln):

● DGUV R 100-500 Werken met straalin-

stallaties

● DGUV 113-004 Werken in besloten

ruimten

● DGUV 113-004 Gebruik van bescher-

mende kleding

● DGUV 113-004 Gebruik van bescher-

mende handschoenen

● DGUV 113-004 Werken met straalappa-

ratuur

● DGUV 213-056 Gaswaarschuwer

● VDMA 24389 Installaties voor droogijs-

stralen - Veiligheidseisen

Uitschakelen in geval van nood

1. De triggerhendel van het straalpistool

loslaten.

2. De programmaschakelaar in stand “0/

OFF” draaien.

3. De afsluitklep van de kooldioxidegasfles

sluiten.

4. Sluit de persluchttoevoer af.

Veiligheidsinrichtingen

몇 VOORZICHTIG

Ontbrekende of gewijzigde veiligheids-

inrichtingen

Veiligheidsinrichtingen zijn er voor uw vei-

ligheid.

Verander of omzeil veiligheidsinrichtingen

nooit.

Veiligheidshendel

De veiligheidshendel voorkomt onbedoelde

activering van het straalpistool.

De trekker kan alleen worden bediend als

de veiligheidshendel van tevoren is opge-

tild.

Toebehoren en

reserveonderdelen

Gebruik alleen origineel toebehoren en ori-

ginele reserveonderdelen. Deze garande-

ren een veilige en storingsvrije werking van

het apparaat.

Informatie over toebehoren en reserveon-

derdelen vindt u onder www.kaercher.com.

Veiligheidskleding

Veiligheidsbril met volledig zicht, anti-fog,

onderdeelnr.: 6.321-208.0

Koudewerende handschoenen met antis-

lipprofiel, categorie III volgens EN 511, on-

derdeelnr: 6.321-210.0

Gehoorbeschermer met hoofdband, onder-

deelnr: 6.321-207.0

36 Nederlands

Leveringsomvang

Controleer de inhoud bij het uitpakken op

volledigheid. Bij ontbrekend toebehoren of

bij transportschade neemt u contact op met

uw distributeur.

Bedieningselementen

Afbeelding A

1 Zwenkwiel met parkeerrem

2 Koppeling straalmiddelslang

3 Koppeling regelleiding

4 Bedieningsveld

5 Duwbeugel

6 Houder voor straalpistool

7 Opbergvak

8 Mondstuksteun

9 Display

10 Programmaschakelaar

11 Storingsindicatie pelletdosering

– licht rood op: Aandrijfmotor van het

doseersysteem is geblokkeerd

– knippert rood: Aandrijfmotor van het

doseersysteem is oververhit

12 Storingsindicatie pelletbereiding

– licht rood op: Aandrijfmotor van de

pelletgenerator is geblokkeerd

13 Storingsindicatie persluchttoevoer

– licht rood op: Persluchttoevoer heeft

te weinig druk

– knippert rood: de interne druk van het

apparaat is te hoog

14 Controlelampje stroomvoorziening

– brandt groen: Stroomvoorziening in

orde

15 Controlelampje perslucht

– brandt groen: Persluchtvoorziening in

orde.

16 Storingsindicatie straalpistool

– brandt geel: de trekker is vastgemaakt

(bijv. kabelbinder)

– knippert geel: geen straalpistool aan-

gesloten op het apparaat

17 Straalbuis

18 Straalpistool

Perslucht/pellets-knop met indicatielampje

– licht rood op: Persluchtstraal

– uit: Pelletstraal

20 Triggerhendel

21 Veiligheidshendel

22 Houderkegel

23 Straalmiddelslang

24 Flesaansluiting

25 Sluitschroef

26 Koperen afdichtring

27 Kooldioxidefilter

28 Schroefflens

29 Afdichtring flesaansluiting (bestelnum-

mer 6.574-316.0)

30 Kooldioxide-dompelbuisfles (geen deel

van de levering)

31 Kooldioxideslang

32 Band voor kooldioxidefles

33 Houdrail voor homebase

34 Slang-/kabelhouder met rubberspanner

35 Opening voor het resetten van de mo-

torbeveiligingsschakelaar

36 Greep

37 Persluchtaansluiting

38 Voetafdruk voor kooldioxidefles

39 Kooldioxide-afvoergasslang

40 Netsnoer met netstekker

41 Houder voor straalmiddelslang

42 Aftapkraan voor condenswater

Display

Programmaschakelaar in niveau 1...3:

Afbeelding B

1 Straaldruk

2 Totale gebruiksduur

3 Klantenservice is nodig

4 Straaltijd sinds laatste reset

Programmaschakelaar in de reset-posi-

tie:

Afbeelding C

1 Om de straaltijd te resetten, drukt u op

de perslucht/pellets-toets

2 Resterende looptijd tot de volgende

klantenservice

3 Straaltijd sinds de laatste reset

Inbedrijfstelling

 GEVAAR

Gevaar voor letsel

Droogijspellets kunnen uit beschadigde on-

derdelen ontsnappen en verwondingen

veroorzaken.

Controleer voor de inbedrijfstelling alle

componenten van het apparaat, vooral de

straalmiddelslang, om er zeker van te zijn

dat ze in goede staat zijn. Vervang bescha-

digde bouwgroepen door onberispelijke

exemplaren. Reinig vervuilde assemblages

en controleer of ze correct werken.

LET OP

Beschadigingsgevaar

Condenswater kan uit de behuizing van het

apparaat op de vloer druppelen.

Gebruik het apparaat niet stilstaand op een

vochtgevoelige ondergrond.

1. Open de aftapkraan en tap het con-

denswater af dat zich in het apparaat

heeft verzameld.

2. Sluit de aftapkraan.

3. Het apparaat op een horizontale, effen

ondergrond plaatsen.

4. Blokkeer de zwenkwielen met de vast-

zetremmen.

5. Sluit de straalslang aan op de koppeling

op het apparaat.

Afbeelding H

1 Stuurlijn

2 Wartelmoer

3 Koppeling stuurleiding

4 Koppeling van straalmiddelslang

5 Wartelmoer

6 Straalmiddelslang

6. Draai de wartelmoer van de straalmid-

delslang los en draai deze licht vast met

een steeksleutel.

7. Steek de stuurkabel in het apparaat.

8. Schroef de wartelmoer van de stuurlei-

ding vast en draai deze met de hand

vast.

9. Steek het straalpistool met de houderke-

gel op het apparaat.

 GEVAAR

Verstikkingsgevaar

Kooldioxide ontsnapt uit de afvoerslang.

Kooldioxide leidt vanaf een concentratie

van 8 volumeprocent in de adem tot bewus-

teloosheid, ademstilstand en de dood. De

maximale concentratie op de werkplek is

0,5%. Koolstofdioxide is zwaarder dan

lucht en verzamelt zich in putten, kelders

en gootstenen.

Leg de afvoerslang zodanig dat niemand in

gevaar wordt gebracht door de ontsnap-

pende kooldioxide.

Opmerking: Koolstofdioxide is zwaarder

dan lucht. Zorg ervoor dat kooldioxide niet

naar beneden komt, bijvoorbeeld van bui-

tenaf in een kelder onder de werkplaats

(stroomt).

10.Leg de afvoerslang buiten of sluit deze

aan op een afzuigapparaat.

Straalbuis wisselen

De straalbuis op het straalpistool kan wor-

den verwisseld om het apparaat aan te

passen aan het materiaal en de vervuilings-

graad van het te reinigen object.

 GEVAAR

Gevaar voor letsel

Het apparaat kan onbedoeld starten en ver-

wondingen en brandwonden door de straal

van de droogijspellets veroorzaken.

Zet de programmaschakelaar op "0/OFF",

alvorens het mondstuk te wisselen.

몇 WAARSCHUWING

Gevaar voor letsel

Onmiddellijk na gebruik is het mondstuk

zeer koud en kan het bij aanraking koude

brandwonden veroorzaken.

Laat het mondstuk ontdooien voordat u het

vervangt of draag beschermende hand-

schoenen.

LET OP

Beschadigingsgevaar

Gebruik het apparaat niet, als er geen

straalbuis aan het straalpistool is beves-

tigd.

1. Druk de ontgrendelknop in en trek de

straalbuis uit het straalpistool.

Afbeelding D

1 Straalpistool

2 Plug

3 Straalbuis

4 Ontgrendelingsknop

2. Druk andere straalbuis in het straal-

pistool tot deze vastklikt.

Opmerking: De straalbuis is correct

vastgekoppeld als de pen niet meer uit

de behuizing steekt. De straalbuis kan in

de gewenste richting worden gedraaid.

Sluit perslucht aan

Opmerking

Voor een probleemloze werking moet de

perslucht een laag vochtgehalte hebben

(maximaal 5% relatieve vochtigheid, dauw-

punt lager dan 0 °C). De perslucht moet vrij

zijn van olie, vuil en vreemde voorwerpen.

De perslucht moet droog en olievrij zijn, er

moeten ten minste één nakoeler en één af-

scheider achter de compressor zijn aange-

sloten.

De persluchttoevoer moet zijn voorzien van

een door de klant aangebrachte drukrege-

laar.

1. Trek persoonlijke beschermingsmidde-

len aan.

Nederlands 37

2. Sluit een persluchtslang aan op de pers-

luchtaansluiting van het apparaat.

3. Open langzaam de persluchtafsluitklep

ter plaatse.

Kooldioxidefles aansluiten

Vereisten voor de CO

-voorziening:

● CO

-fles met dompelbuis voor het aftap-

pen van vloeibaar CO

Instructie

-flessen met een dompelbuis (ook af-

voerpijp genoemd) zijn gewoonlijk gemar-

keerd met een grote "T" op de cilinder of op

de achterkant van de cilinder.

In sommige gevallen wordt de dompelbuis

bovendien aangeduid door middel van een

verticale kleurlijn op de fles.

● De kwaliteit van het CO

moet overeen-

stemmen met de specificaties in het

hoofdstuk "Beoogd gebruik".

LET OP

Functiestoringen

Een restdrukventiel of een terugslagklep in

de aansluiting van de CO

-fles voorkomt

dat de vereiste hoeveelheid CO

wordt ver-

wijderd.

Bij gebruik van een CO2-fles met restdruk-

ventiel moet het ABS-restdrukventiel (be-

stelnummer 2.574-006.0), dat als

toebehoren verkrijgbaar is, tussen de fles

en het apparaat worden geïnstalleerd.

Afbeelding E

1 CO

-fles zonder restdrukventiel

2 CO

-fles met restdrukventiel

Naarmate de temperatuur stijgt, neemt de

doeltreffendheid van de pelletproductie af

en wordt een groter deel van de kooldioxide

in gasvormige vorm uitgestoten via de af-

tapslang. Bewaar kooldioxideflessen zo

koel mogelijk (lager dan 31 °C) en be-

scherm ze tijdens gebruik tegen warmte,

zonlicht en hitte.

1. Duw het apparaat over een vlakke, sta-

biele ondergrond.

2. Zet beide zwenkwielen op de parkeer-

rem.

3. Open beide bevestigingsriemen voor de

kooldioxidefles.

4. Plaats de kooldioxidefles op het stelvlak

op het apparaat.

Opmerking: Indien de kooldioxidefles

op een flessenwagen wordt vervoerd,

kan de voorste rand van het grondop-

pervlak op de transportwagen op het

stelvlak van het apparaat worden ge-

plaatst. Vervolgens kan de fles worden

verplaatst door hem van de wagen op

het stelvak te draaien.

5. Plaats beide bevestigingsriemen rond

de kooldioxidefles, sluit ze en trek aan.

6. Schroef de beschermkap van de kooldi-

oxidefles af.

LET OP

Functiestoringen mogelijk

Vetsporen belemmeren de vorming van

droogijssneeuw in het apparaat.

Controleer de aansluitstukken en de

schroefdraad van de kooldioxidefles en de

kooldioxideslang en reinig ze zo nodig

voordat u ze op het apparaat aansluit.

Zorg ervoor dat de afdichting tussen de fles

en de flesaansluiting onbeschadigd is.

7. Bij flessen met een restdrukventiel moet

het ABS-restdrukventiel (bestelnummer

2.574-006.0), dat als toebehoren ver-

krijgbaar is, op de kooldioxidefles wor-

den bevestigd. Volg de afzonderlijke

handleiding die met de adapter is mee-

geleverd.

8. Sluit de flesaansluiting met het kooldi-

oxidefilter aan op de kooldioxidefles.

Zorg ervoor dat tussen de schroefflens

en de kooldioxidefles een goede afdich-

tingsring-flesverbinding is aangebracht.

9. Draai de smalle wartelmoer van de

schroefflens lichtjes aan met een

steeksleutel of ringsleutel (bijv. 6.574-

337.0). Houd de brede wartelmoer vast

met een steeksleutel om te voorkomen

dat de kooldioxideslang verdraait.

LET OP

De kooldioxideslang niet torderen (ver-

draaien), anders kan hij beschadigd raken.

Netaansluiting tot stand brengen

 GEVAAR

Gevaar voor letsel door elektrische

schok

Het gebruikte stopcontact moet worden ge-

ïnstalleerd door een elektricien en moet

voldoen aan IEC 60364-1.

Het apparaat mag alleen worden aangeslo-

ten op een stroomvoorziening met randaar-

de.

Het gebruikte stopcontact moet gemakke-

lijk toegankelijk zijn en zich op een hoogte

tussen 0,6 m en 1,9 m boven de vloer be-

vinden.

Het gebruikte stopcontact moet zich in het

gezichtsveld van de bediener bevinden.

Het apparaat moet worden beveiligd met

een aardlekschakelaar (30 mA).

De stroomkabel van het apparaat voor elk

gebruik op beschadigingen controleren.

Gebruik het apparaat niet, als de kabel be-

schadigd is. Beschadigde kabel laten ver-

vangen door een gekwalificeerde

elektricien.

De verlengkabel moet IPX4-bescherming

bieden en het kabelontwerp moet minimaal

voldoen aan H 07 RN-F 3G1.5.

Ongeschikte verlengkabels kunnen ge-

vaarlijk zijn. Als een verlengsnoer wordt ge-

bruikt, moet deze geschikt zijn voor gebruik

buitenshuis en moet de aansluiting droog

en boven de grond zijn. Aanbevolen wordt

om een kabelhaspel te gebruiken die het

stopcontact minimaal 60 mm boven de

vloer houdt.

1. De netstekker in het stopcontact steken.

Reset straaltijd

Ter berekening van de werktijd kan de

straaltijdteller voor begin op 0 worden gere-

set.

1. De programmeerschakelaar in stand

Reset draaien.

Afbeelding F

1 Resterende looptijd tot de volgende

klantenservice

2 Straaltijd sinds laatste reset

3 Toets perslucht/pellets

2. Druk op de perslucht/pellets-knop op het

straalpistool.

De straaltijd wordt naar 0 gereset

Bediening

 GEVAAR

Gevaar voor letsel

Rondvliegende droogijspellets kunnen ver-

wondingen of koude brandwonden veroor-

zaken.

Richt het straalpistool niet op personen.

Verwijder derden van de plaats van gebruik

en houd ze tijdens het gebruik op afstand

(bijv. middels afschermingen). Raak het

straalmondstuk of de droogijsstraal tijdens

gebruik niet aan.

1. Voer alle onderhoudswerkzaamheden

uit het hoofdstuk "Verzorging en onder-

houd/dagelijks voor het gebruik" uit.

2. Zet de werkzone af om te voorkomen

dat mensen deze tijdens het gebruik be-

treden.

 GEVAAR

Verstikkingsgevaar

Verstikkingsgevaar door kooldioxide. De

droogijspellets bestaan uit vaste kooldioxi-

de. Wanneer het apparaat wordt bediend,

neemt het kooldioxidegehalte van de lucht

op de werkplek toe.

Leg de afvoerslang bijvoorbeeld buiten, zo-

dat niemand door kooldioxide in gevaar

wordt gebracht.

Opmerking: Koolstofdioxide is zwaarder

dan lucht. Zorg ervoor dat kooldioxide niet

naar beneden komt, bijvoorbeeld van bui-

tenaf in een kelder onder de werkplaats

(stroomt).

Voor langdurige straalwerkzaamheden

(langer dan 10 minuten per dag) en vooral

in kleine ruimtes (minder dan 300 m³), ra-

den wij het dragen van een kooldioxide-

waarschuwingsapparaat aan.

Tekenen van een hoge koolstofdioxidecon-

centratie in de lucht die u inademt:

3...5%: Hoofdpijn, snelle ademhaling.

7...10%: Hoofdpijn, misselijkheid, mogelijk

bewusteloosheid.

Als deze tekenen zich voor het eerst voor-

doen, schakel het apparaat dan onmiddel-

lijk uit en ga naar frisse lucht. Zorg ervoor

dat u de ventilatie verbetert of ademha-

lingsapparatuur gebruikt voordat u door-

gaat met werken.

Neem het veiligheidsgegevensblad van de

kooldioxidelevenrancier in acht.

Gevaar door gezondheidsgevaarlijke

stoffen.

Stoffen die van het te reinigen object wor-

den verwijderd, worden als stof opgedwar-

reld.

Neem de juiste veiligheidsmaatregelen in

acht als er tijdens het reinigingsproces

schadelijk stof kan ontstaan.

38 Nederlands

Explosiegevaar

Een mengsel van ijzeroxide en licht metaal-

stof kan onder ongunstige omstandigheden

ontbranden en intense hitte genereren.

Werk nooit tegelijkertijd aan lichte metalen

en ijzerhoudende onderdelen.

Reinig de werkruimte en het afzuigappa-

raat voordat u aan het andere materiaal

gaat werken.

3. Zorg er bij het werken in nauwe ruimtes

voor dat er voldoende luchtverversing is

om de kooldioxideconcentratie in de

ruimtelucht onder het gevaarlijke niveau

te houden.

4. Bevestig lichte schoonmaakobjecten.

 GEVAAR

Gevaar voor elektrostatische ontlading

Het reinigingsobject kan tijdens het reini-

gingsproces elektrostatisch worden opge-

laden. De daaropvolgende ontlading kan

verwondingen veroorzaken en elektroni-

sche componenten kunnen beschadigd ra-

ken.

Houd het te reinigen object geaard tijdens

het reinigingsproces.

5. Aard het reinigingsobject elektrisch.

6. Draag beschermende kleding, bescher-

mende handschoenen, een goed slui-

tende veiligheidsbril en

gehoorbescherming.

7. Activeer de persluchttoevoer.

8. Open de afsluitklep van de kooldioxide-

gasfles.

9. Draai de programmaschakelaar naar ni-

veau 3.

Afbeelding G

1 Programmaschakelaar

2 Niveau 1

3 Niveau 2

4 Niveau 3

5 Reset

10.Kies een veilige plek om te staan en

neem een veilige houding aan om niet

uit balans te raken door de terugslag-

kracht van het straalpistool.

Reiniging met droogijspellets

1. Selecteer de werking met pelletstraal

met behulp van de perslucht/pellets-

knop. (het controlelampje mag niet gaan

branden.)

Afbeelding I

1 Perslucht/pellets-knop met indicatie-

lampje

licht rood op: Persluchtstraal

uit: Pelletstraal

2. Stel de straaldruk op de drukregelaar ter

plaatse in op de gewenste waarde.

Maximale druk: 10 bar. Minimale druk:

● Niveau 1: 0,7 bar

● Niveau 2: 1,4 bar

● Niveau 3: 2,8 bar

Instructie

De druk wordt op het display weergegeven.

Als de minimale druk niet wordt bereikt of

de maximale druk wordt overschreden,

knippert het display.

3. Richt het straalpistool van uw lichaam

af.

4. Duw de veiligheidshendel van het straal-

pistool omhoog en activeer tegelijkertijd

de trekker.

Afbeelding K

1 Veiligheidshendel

2 Triggerhendel

3 Werkverlichting

De werkverlichting start tegelijk met de

pelletproductie.

5. Wacht tot de pelletstraal is opgebouwd.

LET OP

Gebruik het apparaat nooit zonder of

met een lege kooldioxidefles.

Gebruik de programmaschakelaar om een

hoger niveau te selecteren of vervang de

kooldioxidefles, als er na 5 minuten stralen

geen pellets meer uit het straalpistool ko-

men.

6. Draai indien nodig de programmascha-

kelaar terug naar niveau 2 of 1.

LET OP

Beschadigingsgevaar

Er kunnen grove pellets uitkomen.

Om schade te voorkomen, eerst op een on-

zichtbare plek controleren hoe de reiniging

verloopt.

Instructie

Als de droogijsstraal wordt onderbroken,

verhoog dan de straaldruk of stel een lager

niveau in met de programmakeuzeschake-

laar.

7. Richt de pelletstraal op het te reinigen

object en verwijder het vuil met de straal.

8. De triggerhendel loslaten.

De pelletstraal stopt.

De werkverlichting gaat na 30 seconden

uit.

9. Steek het straalpistool met de houderke-

gel in de houder op het apparaat.

Afbeelding J

1 Houder

2 Houderkegel

3 Straalpistool

10.Sluit de afsluitklep aan op de kooldioxi-

defles, als de werkpauze langer dan 30

minuten duurt.

Perslucht zonder pelletstraal

Los vuil kan worden verwijderd met pers-

lucht zonder droogijspellets.

1. Selecteer de werking met pelletstraal

met behulp van de perslucht/pellets-

knop. (het controlelampje moet rood

branden)

Afbeelding I

1 Perslucht/pellets-knop met indicatie-

lampje

licht rood op: Persluchtstraal

uit: Pelletstraal

2. Duw de veiligheidshendel van het straal-

pistool omhoog en activeer tegelijkertijd

de trekker.

Afbeelding K

1 Veiligheidshendel

2 Triggerhendel

3 Werkverlichting

De perslucht stroomt uit de straalbuis en

het werklicht is actief.

3. Richt de persluchtstraal op het te reini-

gen object en verwijder het vuil.

4. De triggerhendel loslaten.

De persluchtstraal stopt.

De werkverlichting gaat na 30 seconden

uit.

5. Steek het straalpistool met de houderke-

gel in de houder op het apparaat.

6. Sluit de afsluitklep aan op de kooldioxi-

defles, als de werkpauze langer dan 30

minuten duurt.

Werking beëindigen

1. Laat de trekker van het hogedrukpistool

los.

2. Sluit de afsluiter op de kooldioxidefles.

3. Haal de trekker over op het straalpistool

tot er geen pellets meer uitkomen.

4. Draai de programmaschakelaar naar ni-

veau 1.

5. Sluit de persluchttoevoer af.

6. Bedien de trekker op het straalpistool tot

de perslucht uit het apparaat is ontsnapt.

7. Draai de sleutelschakelaar in stand 0/

OFF.

8. De netstekker uit het stopcontact trek-

ken.

9. Wikkel het netsnoer op, hang het aan

een slang-/kabelhouder en borg het

snoer met de rubberspanner.

Afbeelding L

1 Netsnoer

2 Slang-/kabelhouder

3 Rubberspanner

4 Uitlaatslang

10.De persluchtslang van het apparaat

scheiden.

11.Wikkel de uitlaatslang op, hang hem aan

een slang/kabelhouder en borg hem met

de rubberspanner.

12.Wikkel de straalmiddelsang op en hang

deze aan de houder voor de straalmid-

delslang.

13.Steek het straalpistool met de kegel in

de houder op het apparaat.

vervoer

몇 VOORZICHTIG

Gevaar voor ongevallen en letsel

Bij het transport en de opslag van het appa-

raat het gewicht van het apparaat in acht

nemen, zie hoofdstuk “Technische gege-

vens”.

LET OP

Beschadigingsgevaar

Bij horizontaal transport kan motorolie ont-

snappen. Hierdoor kan een tekort aan olie

ontstaan wat bij het volgende gebruik tot

schade kan leiden.

Transporteer het apparaat alleen rechtop-

staand.

1. Vóór het transport alle stappen in het

hoofdstuk “Bedrijf beëindigen” uitvoe-

ren.

2. Parkeerremmen op de zwenkwielen ont-

grendelen en het apparaat met de duw-

beugel verplaatsen.

Nederlands 39

3. De koolstofdioxidecilinder uit het appa-

raat verwijderen voordat u het in voertui-

gen laadt.

4. Het apparaat kan door 2 personen wor-

den opgetild. Elke persoon gebruikt een

handgreep aan de onderkant van het

apparaat en ondersteunt het apparaat

met de andere hand aan de bovenrand.

5. Voor transport in voertuigen de parkeer-

remmen op de zwenkwielen vergrende-

len en het apparaat met een spanband

vastzetten.

Afbeelding M

Opslag

몇 VOORZICHTIG

Gevaar voor ongevallen en letsel

Bij het transport en de opslag van het appa-

raat het gewicht van het apparaat in acht

nemen, zie hoofdstuk Technische gege-

vens.

Het apparaat mat alleen in binnenruimtes

worden opgeslagen.

 GEVAAR

Verstikkingsgevaar

Koolstofdioxide kan zich ophopen in geslo-

ten ruimtes en de dood veroorzaken door

verstikking.

Bewaar kooldioxideflessen (ook als ze op

het apparaat zijn aangesloten) alleen in

goed geventileerde ruimtes.

Onderhoud

Onderhoudsaanwijzingen

Basis voor een veilige installatie is regel-

matig onderhoud volgens het onderstaan-

de onderhoudsschema.

Gebruik uitsluitend originele onderdelen

van de fabrikant of door deze geadviseerde

delen, zoals

● Reserve- en slijtagedelen,

● toebehoren,

● brandstoffen,

● reinigingsmiddelen.

 GEVAAR

Gevaar voor ongevallen

Het apparaat kan onverwacht starten. Kou-

de onderdelen van apparaten of vloeibaar

kooldioxide kunnen bevriezing veroorza-

ken. Gasvormig kooldioxide kan de dood

door verstikking veroorzaken.

Voordat u aan het apparaat gaat werken,

moet u alle stappen in het hoofdstuk "Ge-

bruik beëindigen" uitvoeren. Wacht tot het

apparaat is opgewarmd of draag bescher-

mende kleding tegen de kou. Stop nooit

droogijs in uw mond.

LET OP

Beschadigingsgevaar

Onjuiste reinigingsmiddelen beschadigen

het apparaat en het straalpistool.

Reinig het apparaat en het straalpistool

nooit met oplosmiddelen, benzine of olie-

houdende reinigingsmiddelen.

Onderhoudscontract

Om een betrouwbaar gebruik van de instal-

latie te garanderen, raden we u aan om een

onderhoudscontract af te sluiten. Neem

contact op uw verantwoordelijke KÄR-

CHER-klantenservice.

Onderhoudsschema

Dagelijks voor begin van de

werkzaamheden

1. Onderzoek de straalmiddelslang zorg-

vuldig op scheuren, knikken en andere

beschadigingen. Zachte plekken in de

slang duiden op slijtage aan de binnen-

kant van de slang. Vervang de defecte of

versleten slang door een nieuwe slang.

2. Controleer elektrische kabels en con-

nectoren op schade. Laat defecte on-

derdelen door de klantenservice

vervangen.

Om de 100 bedrijfsuren

1. Controleer de koppelingen op de straal-

middelslang en op het apparaat op be-

schadiging en slijtage. Vervang een

defecte straalmiddelslang, laat defecte

koppelingen op het apparaat vervangen

door de klantendienst.

Om de 500 uur of jaarlijks

1. Laat het apparaat door de klantenser-

vice controleren.

Om de 2 jaar

1. Vervang de straalmiddelslang minimaal

om de 2 jaar.

Tests

Volgens DGUV R 100-500 moeten de vol-

gende tests met betrekking tot het apparaat

door een gekwalificeerd persoon worden

uitgevoerd. De resultaten van de tests

moeten worden vastgelegd in een controle-

certificaat. Het testcertificaat moet tot de

volgende test door de exploitant van het

apparaat worden bewaard.

Na een bedrijfsonderbreking van meer

dan een jaar

1. Het apparaat op onberispelijke toestand

en werking controleren.

Na het wijzigen van de opstelplaats

1. Controleer het apparaat op de onderis-

pelijke toestand, functie en installatie.

Na reparatiewerkzaamheden of

wijzigingen die de bedrijfsveiligheid

kunnen beïnvloeden

1. Controleer het apparaat op de onberis-

pelijke toestand, functie en installatie.

Hulp bij storingen

 GEVAAR

Gevaar voor ongevallen

Het apparaat kan onverwacht starten. Kou-

de apparaatonderdelen of vloeibaar kooldi-

oxide kunnen bevriezing veroorzaken.

Gasvormig kooldioxide kan overlijden door

verstikking veroorzaken.

Voordat u aan het apparaat gaat werken,

moet u alle stappen in het hoofdstuk "Wer-

king beëindigen" uitvoeren. Wacht tot het

apparaat is opgewarmd of draag bescher-

mende kleding tegen de kou. Stop nooit

droogijs in uw mond.

LET OP

Beschadigingsgevaar

Door gebruik van onjuiste reinigingsmidde-

len kunnen het apparaat en het spuitpistool

beschadigd raken.

Reinig het apparaat en het spuitpistool

nooit met oplosmiddelen, benzine of olie-

houdende reinigingsmiddelen.

Storingsindicatie

Storingen worden aangegeven door de

controlelampjes op het bedieningspaneel.

Afbeelding N

1 Storingsindicatie straalpistool

2 Storingsindicatie persluchttoevoer

3 Storingsindicatie pelletbereiding

4 Storingsindicatie pelletdosering

Storingen verhelpen

Storingen hebben vaak oorzaken die een-

voudig met behulp van het volgende over-

zicht kunnen worden verholpen. Neem bij

twijfel of storingen die hier niet worden ver-

meld contact op met de erkende Kärcher-

klantenservice.

Fout Remedie

De storingsindicatie van het

straalpistool brandt

 Bedien de trekker van het straalpistool niet voor het inschakelen van het apparaat.

 Verwijder de bevestiging van de trekker op het straalpistool.

De storingsindicatie spuitpi-

stool knippert

 Controleer of de stuurleiding van het straalpistool is aangesloten op het apparaat.

 Controleer de of de stuurleiding op beschadiging.

De storingsindicatie pers-

luchttoevoer brandt

 Verhoog de luchtdruk.

De storingsindicatie pers-

luchttoevoer knippert

 Controleer de afvoerslang op verstopping.

 De kooldioxidefles is te heet en heeft daarom een te hoge druk. Plaats het apparaat met koolstof-

dioxidefles op een koelere plaats of bescherm het tegen direct zonlicht.

De storingsindicatie voor de

pelletproductie licht op

 Laat het apparaat ontdooien. Controleer het kooldioxidefilter en vervang het indien nodig. Voer dan

een reset uit.

 Als de storing zich herhaaldelijk voordoet, moet de kooldioxidecilinder worden vervangen.

40 Nederlands

Voer een reset uit

1. Druk met een schroevendraaier op de

resetknop in het apparaat.

Afbeelding O

Kooldioxidefilter vernieuwen

LET OP

Functiestoringen

Verontreinigd kooldioxide kan storingen

veroorzaken.

Zorg er bij werkzaamheden aan het kooldi-

oxidefilter voor dat er geen vuil in het appa-

raat terechtkomt.

LET OP

Functiestoringen

Functiestoringen door verontreinigingen.

Na elk losmaken of losdraaien van de af-

sluitschroef moeten het kooldioxidefilter en

de koperen afdichtring worden vervangen.

Als dit niet gebeurt, kunnen deeltjes van het

kooldioxidefilter losraken en tot functiesto-

ringen leiden.

Instructie

Het kooldioxidefilter wordt teruggespoeld

en gereinigd zodra de drukcilinderaanslui-

ting van de kooldioxidecilinder is losgekop-

peld. Een regelmatige vervanging van het

kooldioxidefilter is dus niet nodig.

1. De afsluitklep op de kooldioxidefles aan-

sluiten.

2. Laat het apparaat gedurende ongeveer

1 minuut op de hoogste stand werken

om de kooldioxideslang drukloos te ma-

ken.

3. Schroef de schroefflens op de kooldioxi-

defles los.

4. Schroef de schroefplug voorzichtig los

van de schroefflens. Laat daarbij de

schroefflens naar beneden hangen, zo-

dat er geen vuil in de kooldioxideslang

kan komen.

Afbeelding P

1 Schroefflens

2 Kooldioxidefilter

3 Koperen afdichtring

4 Sluitschroef

5. Verwijder het kooldioxidefilter.

6. Zuig de afsluitschroef en de schroefflens

schoon met een stofzuiger.

7. Druk het nieuwe kooldioxidefilter voor-

zichtig met de hand op de afsluitschroef.

8. Vervang de koperen afdichtring.

9. Draai de afsluitschroef vast terwijl u de

brede zeskant van de schroefflens met

een steeksleutel vasthoudt.

Aandraaimoment: 80 Nm.

Garantie

In elk land gelden de garantievoorwaarden

die door onze verantwoordelijke verkoop-

maatschappij zijn uitgegeven. Mogelijke

storingen aan uw apparaat verhelpen we

binnen de garantieperiode gratis, voor zo-

ver een materiaal- of fabricagefout de oor-

zaak is. Als u gebruik wilt maken van de

garantie, neemt u met uw aankoopbon con-

tact op met uw distributeur of de dichtstbij-

zijnde geautoriseerde klantenservice.

(adres zie achterzijde)

Toebehoren

ABS restdrukventiel

Bestelnummer 2.574-006.0

Noodzakelijk bij gebruik van kooldioxide-

flessen met restdrukventiel.

Technische gegevens

De storingsindicatie voor de

pelletdosering licht op

 Het apparaat uit- en weer inschakelen.

 Als het storingslampje blijft branden, neem dan contact op met de klantendienst.

De storingsindicatie van de

pelletdosering knippert

 Laat de doseermotor afkoelen. Plaats het apparaat zo dat de lucht van onderen in het apparaat kan

stromen. Neem contact op met de klantenservice.

Het controlelampje stroom-

voorziening brandt niet

 De netstekker in het stopcontact steken.

 Controleer de stroomvoorziening ter plaatse.

Het controlelampje perslucht

brandt niet

 Sluit een persluchtslang aan op het apparaat.

 Open de afsluitklep in de persluchttoevoer ter plaatse.

Het apparaat werkt niet  Controleer de indicatielampjes en storingsindicatie.

 Voer een reset uit.

Geringe reinigingsprestaties  Zet de programmaschakelaar op een hoger niveau.

 Verhoog de straaldruk.

 Controleer het peil van de koolstofdioxidefles.

 Geen verwarmde kooldioxidefles gebruiken. Bescherm de kooldioxidefles tegen warmtestraling.

Als de temperatuur van het kooldioxide hoger is dan 31 °C, daalt het rendement van de pelletbe-

reiding sterk.

 Laat de straalmiddelslang en het straalpistool ontdooien om verstoppingen te verwijderen. Verhoog

dan de straaldruk.

Pelletdosering te laag  Zet de programmaschakelaar op een hoger niveau.

 Vervang het kooldioxidefilter tussen de kooldioxidefles en het apparaat.

Terugkerende onderbrekin-

gen in de droogijsstraal

 Draai de programmaschakelaar naar een lager niveau. of verhoog de straaldruk.

 Als de straalbuis verstopt is:

a Sluit onmiddellijk de kooldioxidefles.

b Laat het apparaat minstens 30 minuten lang ontdooien.

c Verhoog de straaldruk.

d Start het apparaat met gesloten kooldioxidefles om pelletresten te verwijderen.

Fout Remedie

IB 10/

8 L2P

Elektrische aansluiting

Netspanning V 220...

230

Fase ~ 1

Frequentie Hz 50...6

Aansluitvermogen kW 1,0

Beschermingsgraad IPX4

Lekstroom, typ. mA <3,5

Aardlekschakelaar delta I,

0,03

Persluchtaansluiting

Persluchtslang, nominale

breedte (min.)

Inch 0,5

Druk (max.) MPa

(bar)

1,0

(10)

Persluchtverbruik, max. m

min

0,8

Gegevens capaciteit apparaat

Straaldruk, max. MPa

(bar)

1,0

(10)

Straaldruk, min. niveau 1 MPa

(bar)

0,07

(0,7)

Straaldruk, min. niveau 2 MPa

(bar)

0,14

(1,4)

Straaldruk, min. niveau 3 MPa

(bar)

0,28

(2,8)

Kooldioxideverbruik kg/h 20...6

Reactiekracht van het

straalpistool, max.

N40

Kooldioxidefles

Maximale inhoud kg 37,5

Español 41

Technische wijzigingen voorbehouden.

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermel-

de machine op basis van het ontwerp en ty-

pe en in de door ons op de markt gebrachte

uitvoering voldoet aan de relevante veilig-

heids- en gezondheidsvereisten van de

EU-richtlijnen. Bij een niet door ons goed-

gekeurde wijziging van de machine verliest

deze verklaring zijn geldigheid.

Product: Ice Blaster

Type: 

1.574-xxx (IB 10/8 L2P)

Relevante EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

2009/125/EG + 2009/1781

Toegepaste geharmoniseerde normen

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

De ondergetekenden handelen in opdracht

en met volmacht van de directie.

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2021/02/01

Índice de contenidos

Avisos generales

Antes de utilizar por primera

vez el equipo, lea este manual

de instrucciones y sígalo. Conserve el ma-

nual de instrucciones para su uso posterior

o para propietarios posteriores.

Uso previsto

●

El equipo se utiliza para eliminar la conta-

minación con perdigones de hielo seco

que son expulsados por un chorro de aire.

● Los perdigones de hielo seco se gene-

ran en el equipo. Para ello, se necesita

dióxido de carbono líquido de una bote-

lla de tubo de inmersión.

● El equipo no se debe usar en un entorno

en el que exista peligro de explosión.

● En el lugar de uso se debe mantener la

tasa de intercambio de aire mínima es-

pecificada en la sección «Datos técni-

cos».

● La carcasa del equipo solo puede ser

desmontada para su mantenimiento por

el servicio de postventa de KÄRCHER.

Calidad del CO

Para garantizar un servicio sin fallos, el dió-

xido de carbono utilizado debe cumplir, co-

mo mínimo, las siguientes

especificaciones:

● Dióxido de carbono técnico, clase 2.5 o

mejor

● Pureza ≥ 99,5 %

● Contenido de agua (H

O) ≤ 250 ppm

● NVOC (aceite y grasa) ≤ 2 ppm

Función

La nieve carbónica se crea al destensar el

dióxido de carbono líquido. El dióxido de

carbono en estado gaseoso que también

se genera se elimina del lugar de trabajo

con la manguera de escape.

La nieve carbónica se prensa en perdigo-

nes de hielo seco en el equipo.

El aire comprimido llega a la pistola pulve-

rizadora a través de una válvula magnéti-

ca. Un reductor de presión suministrado

por el cliente controla la presión de aire.

Cuando se activa el seguro del gatillo de la

pistola pulverizadora, la válvula se abre y el

chorro de aire sale de la pistola pulveriza-

dora. Además, los perdigones de hielo se-

co se dosifican en el chorro de aire a través

de un dispositivo de dosificación.

Los perdigones de hielo seco golpean la

superficie que debe limpiarse y eliminan la

suciedad. Los perdigones de hielo seco frío

a -79 °C también crean tensiones térmicas

entre la suciedad y el objeto de limpieza,

que también contribuyen a que la suciedad

se desprenda. Además, el hielo seco se

convierte inmediatamente en dióxido de

carbono en estado gaseoso cuando choca,

por lo que ocupa 700 veces su volumen. En

consecuencia, la suciedad que ha penetra-

do en el hielo seco desaparece.

Protección del

medioambiente

Los materiales del embalaje son reci-

clables. Elimine los embalajes de for-

ma respetuosa con el medioambiente.

Los equipos eléctricos y electrónicos

contienen materiales reciclables y, a

menudo, componentes, como bate-

rías, acumuladores o aceite, que suponen

un riesgo potencial para la salud de las per-

sonas o el medioambiente en caso de ma-

nipularse o eliminarse de forma

inadecuada. Sin embargo, dichos compo-

nentes son necesarios para un servicio

adecuado del equipo. Los equipos identifi-

cados con este símbolo no pueden elimi-

narse con la basura doméstica.

Avisos sobre sustancias contenidas

(REACH)

Encontrará información actual sobre las

sustancias contenidas en: www.kaer-

cher.com/REACH

Instrucciones de seguridad

El equipo solo puede ser utilizado por per-

sonas que hayan leído y comprendido este

manual de instrucciones. Deben respetar-

se especialmente todas las instrucciones

de seguridad.

Conserve este manual de instrucciones para

que esté siempre a disposición del operador.

El operador del equipo debe realizar una eva-

luación de riesgos en el lugar y asegurarse de

que los operadores estén instruidos.

Niveles de peligro

 PELIGRO

● Aviso de un peligro inminente que produ-

ce lesiones corporales graves o la muer-

te.

몇 ADVERTENCIA

● Aviso de una posible situación peligrosa

que puede producir lesiones corporales

graves o la muerte.

몇 PRECAUCIÓN

● Aviso de una posible situación peligrosa

que puede producir lesiones corporales

leves.

CUIDADO

● Aviso de una posible situación peligrosa

que puede producir daños materiales.

Diameter, max. mm 220

Omgevingsvoorwaarden

Luchtwissel m

/h 2000

Afmetingen en gewichten

Typisch bedrijfsgewicht

(zonder kooldioxidefles)

kg 95

Lengte mm 866

Breedte mm 443

Hoogte zonder kooldioxi-

defles

mm 970

Berekende waarden conform EN 60335-

2-79

Hand-arm-vibratiewaarde m/s2 0,08

Geluidsdrukniveau dB(A) 95

Geluidsvermogensniveau

LWA + onzekerheid KWA

dB(A) 115

IB 10/

8 L2P

Avisos generales ............................... 41

Uso previsto ...................................... 41

Función.............................................. 41

Protección del medioambiente .......... 41

Instrucciones de seguridad ............... 41

Dispositivos de seguridad ................. 43

Accesorios y recambios .................... 43

Alcance de suministro ....................... 43

Elementos de control......................... 43

Puesta en funcionamiento................. 43

Manejo............................................... 45

Finalización del servicio .................... 46

Transporte ......................................... 46

Almacenamiento................................ 46

Cuidado y mantenimiento.................. 46

Ayuda en caso de fallos .................... 47

Garantía ............................................ 48

Accesorios......................................... 48

Datos técnicos................................... 48

Declaración de conformidad UE........ 49

42 Español

Símbolos en el equipo

Peligro por perdigones de

hielo seco.

No dirija la pistola pulveriza-

dora hacia personas. Aparte

a terceras personas del lu-

gar de uso y manténgalas alejadas (por

ejemplo, mediante barreras) durante el fun-

cionamiento. No toque la boquilla ni el hielo

seco durante el funcionamiento.

Peligro de asfixia por dió-

xido de carbono.

Durante el funcionamiento

aumenta el contenido de

dióxido de carbono del aire

en el lugar de trabajo.

Asegúrese de que en el lugar de trabajo el

aire se renueva lo suficiente.

Por ejemplo, coloque la manguera de es-

cape al aire libre para que nadie corra peli-

gro por el dióxido de carbono.

Aviso: El dióxido de carbono es más pesa-

do que el aire. Asegúrese de que el dióxido

de carbono no se dirige (circula) hacia aba-

jo; por ejemplo, que no entra hasta un sóta-

no debajo del taller.

Se recomienda llevar un detector de dióxi-

do de carbono para trabajos prolongados

(más de 10 minutos al día) y especialmente

en espacios reducidos (menos de 300 m³).

Síntomas de alta concentración de dióxido

de carbono:

3-5 %: dolor de cabeza, frecuencia respira-

toria elevada.

7-10 %: dolor de cabeza, náuseas, posible

inconsciencia.

Si aparece alguno de estos síntomas, apa-

gue inmediatamente el equipo y salga a to-

mar aire fresco. Mejore las medidas de

ventilación o utilice un respirador antes de

continuar el trabajo.

El dióxido de carbono es más pesado que

el aire y se acumula en los espacios redu-

cidos, en los niveles más inferiores o en re-

ceptáculos cerrados. Garantice que el

lugar de trabajo está ventilado correcta-

mente.

Observe la hoja de datos de seguridad que

le ha proporcionado el proveedor de dióxi-

do de carbono.

Peligro de lesiones y peligro

de daños por carga electros-

tática.

Durante la limpieza, el objeto a

limpiar puede acumular carga

electrostática.

Conecte a tierra el objeto a limpiar y man-

tenga la conexión a tierra hasta que el pro-

ceso de limpieza haya finalizado.

Peligro de lesiones por descarga eléctri-

ca.

No abra el equipo. Los trabajos en el equi-

po solo pueden ser realizados por el servi-

cio de postventa de KÄRCHER.

Peligro de lesiones por que-

maduras por frío.

El hielo seco tiene una tempe-

ratura de -79 °C. No toque el

hielo seco ni las partes frías del equipo.

Peligro de lesiones por caída

de la bombona de dióxido de

carbono, peligro de asfixia

por dióxido de carbono

Sujete bien la bombona de dió-

xido de carbono.

Peligro de lesiones por perdi-

gones de hielo seco y partícu-

las de suciedad.

Utilice gafas de protección.

Peligro de lesiones auditivas.

Use protección para oídos.

Peligro de lesiones por perdi-

gones de hielo seco y partícu-

las de suciedad.

Utilice guantes de protección

conformes a la norma EN 511.

Peligro de lesiones por perdi-

gones de hielo seco y partícu-

las de suciedad.

Lleve vestuario de protección

de manga larga.

Atención Posibles fallos fun-

cionales permanentes.

Los restos de grasa u aceite in-

terfieren con la formación de hielo seco en

el equipo. No utilice grasa, aceite u otros lu-

bricantes en el empalme de conexión, en la

rosca de la bombona de dióxido de carbo-

no ni en la manguera de dióxido de carbo-

no.

Instrucciones generales de

seguridad

 PELIGRO

Peligro de lesiones

El equipo puede arrancar de manera im-

prevista.

Desconecte el equipo del enchufe del co-

nector de red antes de comenzar a traba-

jar.

Peligro de lesiones

El hielo seco y los componentes fríos del

equipo pueden provocar quemaduras por

frío si se entra en contacto con ellas.

Use ropa de protección contra el frío o deje

que el equipo se caliente antes de trabajar

con él.

No se ponga nunca hielo seco en la boca.

Peligro de lesiones

La limpieza con hielo seco puede ser peli-

grosa si se usa incorrectamente.

No dirija el chorro de hielo seco hacia per-

sonas, equipamiento eléctrico activo, ni

apunte con él al propio equipo.

No dirija el chorro de hielo seco hacia sí

mismo ni hacia otras personas para limpiar

la ropa o el calzado.

Peligro de lesiones

El chorro de hielo seco puede arrastrar ob-

jetos ligeros.

Fije los objetos ligeros a su lugar antes de

comenzar a limpiar.

Riesgo de asfixia

Una elevada concentración de dióxido de

carbono en el aire puede provocar la muer-

te por asfixia.

Asegúrese de mantener libres de emisio-

nes de gases de escape las entradas de ai-

re.

Permita que haya una ventilación adecua-

da en el lugar de trabajo y asegúrese de

que los gases de escape salgan correcta-

mente.

몇 ADVERTENCIA

Peligro de lesiones

La fuerza de retroceso de la pistola pulveri-

zadora puede hacerle perder el equilibrio.

Busque un lugar seguro en el que colocar-

se y sujete firmemente la pistola pulveriza-

dora antes de apretar la palanca de gatillo.

Peligro de lesiones

Los perdigones de hielo seco y las partícu-

las de suciedad pueden golpear a las per-

sonas y provocar lesiones.

No utilice el equipo cuando haya otras per-

sonas a su alcance a menos que lleven

vestuario de protección personal.

No utilice el equipo si un cable de conexión

o partes importantes del dispositivo están

dañados, por ejemplo, los dispositivos de

seguridad, la manguera de detergente para

pulverización o la pistola pulverizadora.

Instrucciones de seguridad para

botellas de gas

 PELIGRO

Peligro de reventón, riesgo de asfixia

Las botellas de gas pueden reventar si se

calientan demasiado o si se dañan mecáni-

camente. Las fugas de dióxido de carbono

pueden causar la muerte por asfixia.

Proteja las botellas de gas del calor excesi-

vo, el fuego, la corrosión peligrosa, los da-

ños mecánicos y el acceso no autorizado.

Almacene las botellas de gas de manera

que no haya rutas de escape restringidas.

No almacene las botellas de gas en habita-

ciones subterráneas, sobre escaleras o en

vestíbulos, pasillos y garajes.

No almacene las botellas de gas junto con

materiales inflamables.

Almacene las botellas de gas en posición

vertical.

Asegure las botellas de gas contra vuelcos

o caídas.

Cierre la válvula de la botella antes de

transportar botellas de gas.

Transporte las botellas de gas con un carro

para botellas o un vehículo y asegure las

botellas contra caídas.

Tire de la tapa protectora antes de levantar

la botellas de gas para comprobar que la

tapa protectora esté colocada firmemente.

Asegure la botella de gas en el punto de

uso para que no se caiga.

No abra la válvula de la botella para com-

probar la presión.

Abra y cierre la válvula de la botella solo a

mano sin la ayuda de herramientas.

Compruebe si hay fugas en la conexión de

la válvula de la botella/la conexión del dis-

positivo.

Cierre la válvula de la botella durante las

pausas de trabajo y al final del trabajo para

evitar la salida incontrolada de gas.

Español 43

Vacíe las botellas de gas hasta que quede

una pequeña presión residual en la botella

para evitar la entrada de materias extrañas.

Cuando la botella de gas se haya vaciado

hasta la presión residual, primero cierre la

válvula de la botella antes de desenroscar

el dispositivo de descarga. La botella de

gas todavía tiene una presión residual con-

siderable.

Antes de devolverla, atornille la contratuer-

ca y la tapa protectora en la botella de gas.

Si el gas sale de forma incontrolada, cierre

la válvula de la botella. Si no se puede de-

tener la salida de gas, saque la botella al

exterior o salga de la habitación, bloquee el

acceso y solo entre y ventile la habitación

si una medición de la concentración des-

carta el peligro.

Normativas y directivas

Para el manejo de esta instalación, en la

República Federal de Alemania se aplican

las siguientes normativas y directivas (pue-

den obtenerse a través de Carl Heymanns

Verlag KG, Luxemburger Straße 449,

50939 Colonia, Alemania):

● DGUV R 100-500 Trabajos con instala-

ciones de pulverización

● DGUV 113-004 Trabajos en espacios

reducidos

● DGUV 113-004 Uso de vestuario de pro-

tección

● DGUV 113-004 Uso de guantes de pro-

tección

● DGUV 113-004 Trabajos con equipos

de pulverización

● DGUV 213-056 Detector de gases

● VDMA 24389 Sistemas de limpieza con

hielo seco - Requisitos de seguridad

Desconexión en caso de

emergencia

1. Soltar la palanca del gatillo de la pistola

pulverizadora.

2. Girar el interruptor de programa a la po-

sición "0/OFF".

3. Cerrar la válvula de cierre de la bombo-

na de dióxido de carbono.

4. Cerrar la alimentación de aire comprimido.

Dispositivos de seguridad

몇 PRECAUCIÓN

Dispositivo de seguridad faltantes o

modificados

Los dispositivos de seguridad velan por su

seguridad.

Nunca modifique ni manipule los dispositi-

vos de seguridad.

Palanca de fijación

La palanca de fijación evita la activación in-

voluntaria de la pistola pulverizadora.

La palanca de disparo solo se puede accio-

nar si se ha levantado previamente la pa-

lanca de fijación.

Accesorios y recambios

Utilice únicamente accesorios y recambios

originales, estos garantizan un servicio se-

guro y fiable del equipo.

Encontrará información sobre los acceso-

rios y recambios en www.kaercher.com.

Vestuario de protección

Gafas de protección de visión total, antinie-

bla, n.º de referencia: 6.321-208.0

Guantes de protección contra el frío con

perfil antideslizante, categoría III según la

norma EN 511, n.º de referencia: 6.321-

210.0

Protección para oídos con diadema, n.º de

referencia: 6.321-207.0

Alcance de suministro

Compruebe la integridad del alcance de

suministro durante el desembalaje. Pónga-

se en contacto con su distribuidor si faltan

accesorios o en caso de daños de trans-

porte.

Elementos de control

Figura A

1 Rueda giratoria con freno de estaciona-

miento

2 Acoplamiento para la manguera de de-

tergente para pulverización

3 Acoplamiento para el cable de control

4 Panel de control

5 Asa de empuje

6 Soporte para pistola pulverizadora

7 Compartimentos

8 Soporte de boquilla

9 Pantalla

10 Interruptor de programa

11 Indicación de fallo en dosificación de

perdigones

– se ilumina en rojo: motor de acciona-

miento del dispositivo de dosificación

bloqueado

– parpadea en rojo: motor de acciona-

miento del dispositivo de dosificación

sobrecalentado

12 Indicación de fallo en producción de

perdigones

– se ilumina en rojo: motor de acciona-

miento de producción de perdigones

bloqueado

13 Indicación de fallo en alimentación de

aire comprimido

– se ilumina en rojo: alimentación de ai-

re comprimido a presión demasiado

baja

– parpadea en rojo: presión interna del

equipo demasiado alta

14 Indicador luminoso de alimentación de

tensión

– se ilumina en verde: alimentación de

tensión correcta

15 Indicador luminoso de aire comprimido

– se ilumina en verde: alimentación de

aire comprimido correcta.

16 Indicación de fallo en pistola pulveriza-

dora

– se ilumina en amarillo: palanca del ga-

tillo fijada (p. ej., con abrazadera de

cables)

– parpadea en amarillo: no hay ninguna

pistola pulverizadora conectada al

equipo

17 Boquilla de chorro

18 Pistola pulverizadora

19 Tecla de aire comprimido/perdigones de

hielo con indicador luminoso

– se ilumina en rojo: chorro de aire a

presión

– off: chorro de perdigones de hielo

20 Palanca del gatillo

21 Palanca de fijación

22 Cono de retención

23 Manguera de detergente para pulveri-

zación

24 Conexión de la bombona

25 Tornillo de cierre

26 Anillo obturador de cobre

27 Filtro de dióxido de carbono

28 Brida roscada

29 Anillo obturador para conexión de la

bombona (referencia de pedido 6.574-

316.0)

30 Bombona de dióxido de carbono con tu-

bo sumergible (fuera del alcance del su-

ministro)

31 Manguera de dióxido de carbono

32 Correa de la bombona de dióxido de

carbono

33 Riel de soporte para Homebase

34 Soporte de manguera/portacables con

tensor de goma

35 Abertura para reseteo del guardamoto-

res

36 Empuñadura

37 Conexión de aire comprimido

38 Superficie para bombona de dióxido de

carbono

39 Manguera de escape de dióxido de car-

bono

40 Cable de red con conector de red

41 Soporte para manguera de detergente

para pulverización

42 Válvula de salida para agua de conden-

sación

Pantalla

Interruptor de programa en el nivel 1...3:

Figura B

1 Presión del chorro

2 Tiempo de servicio total

3 El servicio de postventa es necesario

4 Tiempo de exposición desde el último

reinicio

Interruptor de programa en la posición

de reinicio:

Figura C

1 Para restablecer el tiempo de exposi-

ción, pulsar la tecla de aire comprimido/

perdigones de hielo

2 Tiempo restante hasta el próximo servi-

cio de postventa

3 Tiempo de exposición desde el último

reinicio

Puesta en funcionamiento

 PELIGRO

Peligro de lesiones

Los perdigones de hielo seco pueden salir-

se de los componentes dañados y causar

lesiones.

Antes de la puesta en funcionamiento, ve-

rifique que todos los componentes del

equipo, en particular la manguera de deter-

gente para pulverización, estén en buen

estado. Sustituya los módulos dañados por

otros en perfecto estado. Limpie los módu-

los sucios y compruebe que funcionan co-

rrectamente.

CUIDADO

Peligro de daños

El agua de condensación puede gotear por

la carcasa del equipo al suelo.

No utilice el equipo en una superficie sen-

sible a la humedad.

44 Español

1. Abrir la válvula de salida y drenar el

agua de condensación que se haya acu-

mulado en el equipo.

2. Cerrar la válvula de salida.

3. Colocar el equipo sobre una superficie

plana en horizontal.

4. Bloquear los rodillo de dirección con los

frenos de estacionamiento.

5. Conectar la manguera de detergente

para pulverización al acoplamiento del

equipo.

Figura H

1 Cable de control

2 Tuerca racor

3 Acoplamiento del cable de control

4 Acoplamiento de la manguera de deter-

gente para pulverización

5 Tuerca racor

6 Manguera de detergente para pulveri-

zación

6. Enroscar la tuerca racor de la manguera

de detergente para pulverización y apre-

tarla ligeramente con una llave de boca.

7. Insertar el cable de control en el equipo.

8. Enroscar la tuerca racor del cable de

control y apretarla a mano.

9. Insertar la pistola pulverizadora con el

cono de retención en el soporte del equi-

po.

 PELIGRO

Riesgo de asfixia

El dióxido de carbono sale de la manguera

de escape. A partir de una concentración

del 8 por ciento en volumen en el aire que

se respira, el dióxido de carbono produce

desmayos, paro respiratorio y muerte. La

concentración máxima en el lugar de traba-

jo es del 0,5 %. El dióxido de carbono es

más pesado que el aire y se acumula en

zanjas, sótanos y sumideros.

Colocar la manguera de escape de modo

que nadie corra peligro por el escape de

dióxido de carbono.

Aviso: El dióxido de carbono es más pesa-

do que el aire. Asegúrese de que el dióxido

de carbono no baje, por ejemplo, desde el

exterior a un sótano debajo del taller (flujo).

10.Colocar la manguera de escape al aire

libre o conectarla a un dispositivo de as-

piración.

Cambio de boquilla

La boquilla de la pistola pulverizadora pue-

de cambiarse para adaptar el equipo al ma-

terial y al grado de suciedad del objeto a

limpiar.

 PELIGRO

Peligro de lesiones

El equipo puede arrancar de manera im-

prevista y provocar lesiones y quemaduras

por perdigones de hielo seco.

Coloque el interruptor de programa en “0/

OFF” antes de cambiar la boquilla.

몇 ADVERTENCIA

Peligro de lesiones

Inmediatamente después de su uso, la bo-

quilla está muy fría y puede causar quema-

duras por frío si se toca.

Deje que se descongele antes de sustituir-

la o utilice guantes de protección.

CUIDADO

Peligro de daños

No utilice el equipo si no hay ninguna bo-

quilla conectada a la pistola pulverizadora.

1. Presione el botón de desbloqueo hacia

abajo y saque la boquilla de la pistola

pulverizadora.

Figura D

1 Pistola pulverizadora

2 Pivote

3 Boquilla de chorro

4 Botón de desbloqueo

2. Presione la otra boquilla de la pistola

pulverizadora hasta que encaje en su si-

tio.

Aviso: La boquilla estará correctamente

encajada cuando el pivote ya no sobre-

salga de la carcasa. La boquilla se pue-

de girar y orientarse según se requiera.

Conexión de aire comprimido

Aviso

Para un funcionamiento sin problemas, el

aire comprimido debe tener un contenido

de humedad del aire bajo (humedad relati-

va del aire máxima 5 %, punto de rocío por

debajo de 0 °C). El aire comprimido debe

estar libre de aceite, suciedad y objetos ex-

traños.

El aire comprimido debe estar seco y sin

aceite, al menos un postenfriador y un se-

parador deben estar posconectados al

compresor.

La alimentación de aire comprimido debe

estar equipada con un reductor de presión

suministrado por el cliente.

1. Ponerse el equipo de protección perso-

nal.

2. Conectar una manguera neumática a la

conexión de aire comprimido del equipo.

3. Abrir lentamente la válvula de cierre de

aire comprimido suministrada por el

cliente.

Conexión de la bombona de dióxido

de carbono

Requisitos para la alimentación de CO

● Cilindro de CO

con tubo de inmersión

para la extracción de CO

líquido.

Nota

Las bombonas de CO

con tubo de inmer-

sión (también llamado tubo ascendente)

suelen estar marcadas con una gran «T»

en la bombona o en su parte posterior.

En algunos casos, el tubo de inmersión se

simboliza además con una línea de color

vertical en la botella.

● La calidad del CO

debe corresponder a

la información del capítulo "Uso previs-

to".

CUIDADO

Fallos funcionales

Una válvula de presión residual o una vál-

vula de retención en conexión con la bom-

bona de CO

evita que se extraiga la

cantidad de CO

necesaria.

Si se utiliza una botella de CO

con válvula

de presión residual, debe instalarse la vál-

vula de presión residual ABS (referencia de

pedido 2.574-006.0), disponible como ac-

cesorio, entre la botella y el equipo.

Figura E

1 Bombona de CO

sin válvula de presión

residual

2 Bombona de CO

con válvula de pre-

sión residual

A medida que aumenta la temperatura, la

eficacia de la producción de perdigones de

hielo disminuye y se libera una mayor pro-

porción de dióxido de carbono en forma ga-

seosa a través de la manguera de escape.

Almacenar las bombonas de dióxido de

carbono lo más frías posible (por debajo de

31 °C) y protegerlas del calor y la radiación

solar durante el servicio.

1. Desplazar el equipo sobre una superfi-

cie nivelada y estable.

2. Accionar el freno de estacionamiento en

ambos rodillos de dirección.

3. Abrir las dos correas de sujeción para la

bombona de dióxido de carbono.

4. Colocar la bombona de dióxido de car-

bono en la superficie del equipo.

Aviso: Si la bombona de dióxido de car-

bono se transporta en un carro porta-

bombonas, el borde delantero de la

superficie del suelo del carro de trans-

porte se puede colocar sobre la superfi-

cie del equipo. Después, la bombona se

puede mover girando el carro sobre la

superficie.

5. Colocar ambas correas de sujeción alre-

dedor de la bombona de dióxido de car-

bono, cerrarlas y apretarlas.

6. Desenroscar la tapa protectora de la

bombona de dióxido de carbono.

CUIDADO

Posibles fallos funcionales

Los restos de grasa interfieren con la for-

mación de hielo seco en el equipo.

Compruebe las conexiones y las roscas de

la bombona de dióxido de carbono y la

manguera de dióxido de carbono y límpie-

las si es necesario antes de conectarlas al

equipo.

Asegúrese de que se introduzca una junta

sin daños entre la bombona y la conexión

de la bombona.

7. En el caso de las botellas con válvula de

presión residual, acople la válvula de

presión residual ABS (referencia de pe-

dido 2.574-006.0), disponible como ac-

cesorio, a la botella de dióxido de

carbono. Siga las instrucciones para el

usuario adjuntas al adaptador.

8. Conectar la conexión de la bombona

con el filtro de dióxido de carbono a la

bombona de dióxido de carbono.

Asegurarse de que la conexión de la

bombona se inserta con el anillo obtura-

dor entre la brida roscada y la bombona

de dióxido de carbono.

9. Apretar ligeramente la tuerca racor es-

trecha de la brida roscada con una llave

de boca o poligonal (p. ej., 6.574-337.0).

Español 45

Sujetar la tuerca racor ancha con una

llave de boca para no torcer la mangue-

ra de dióxido de carbono.

CUIDADO

No torcer (girar) la manguera de dióxido de

carbono; de lo contrario podría dañarse.

Establecimiento de la conexión de

red

 PELIGRO

Peligro de lesiones por descarga eléctri-

El enchufe utilizado debe ser instalado por

un electricista y debe cumplir con IEC

60364-1.

El equipo solo puede conectarse a una ali-

mentación de corriente con puesta a tierra.

El enchufe utilizado debe ser de fácil acce-

so y estar a una altura de entre 0,6 m y

1,9 m del suelo.

El enchufe utilizado debe estar en el campo

de visión del operario.

El equipo debe estar protegido por un inte-

rruptor protector de corriente de defecto,

30 mA.

Compruebe si el cable de conexión de red

del dispositivo está dañado antes de cada

uso. No ponga en marcha el equipo con un

cable dañado. Solicite el reemplazo del ca-

ble dañado por un electricista calificado.

El cable de prolongación debe garantizar la

protección IPX4 y el diseño del cable debe

cumplir al menos con H 07 RN-F 3G1.5.

Los cables de prolongación inadecuados

pueden ser peligrosos. Si se utiliza un ca-

ble de prolongación, debe ser adecuado

para su uso en exteriores, y la conexión de-

be estar seca y colocarse por encima del

suelo. Se recomienda utilizar un enrollador

de cables que mantenga el enchufe al me-

nos a 60 mm sobre el suelo.

1. Conecte el conector de red a un enchu-

fe.

Restablecimiento del tiempo de

exposición

Para calcular el tiempo de trabajo, el conta-

dor de tiempo de exposición se puede res-

tablecer a 0 antes de empezar el trabajo.

1. Girar el interruptor de programa a la po-

sición "Reinicio".

Figura F

1 Tiempo restante hasta el próximo servi-

cio de postventa

2 Tiempo de exposición desde el último

reinicio

3 Tecla de aire comprimido/perdigones de

hielo

2. Pulsar la tecla de aire comprimido/perdi-

gones de hielo de la pistola pulverizadora.

El tiempo de exposición se restablece a 0

Manejo

 PELIGRO

Peligro de lesiones

Los perdigones de hielo seco en suspen-

sión pueden causar lesiones o quemadu-

ras por frío.

No dirija la pistola pulverizadora hacia per-

sonas. Retire a las demás personas del lu-

gar de uso y manténgalas alejadas (p. ej.,

mediante barreras) durante el funciona-

miento. No toque la boquilla ni el chorro de

hielo seco durante el funcionamiento.

1. Realizar todos los trabajos de manteni-

miento del capítulo "Cuidado y manteni-

miento/diariamente antes de iniciar el

funcionamiento".

2. Acordonar la zona de trabajo para evitar

que entren personas durante el funcio-

namiento.

 PELIGRO

Riesgo de asfixia

Riesgo de asfixia por dióxido de carbono.

Los perdigones de hielo seco están com-

puestos de dióxido de carbono sólido. Du-

rante el funcionamiento del equipo

aumenta el contenido de dióxido de carbo-

no del aire en el lugar de trabajo.

Coloque la manguera de escape al aire li-

bre para que nadie corra peligro por el dió-

xido de carbono.

Aviso: El dióxido de carbono es más pesa-

do que el aire. Asegúrese de que el dióxido

de carbono no baje, por ejemplo, desde el

exterior a un sótano debajo del taller (flujo).

Para trabajos con chorro más largos (más

de 10 minutos por día) y especialmente en

habitaciones pequeñas (menos de 300

m³), se recomienda usar un dispositivo de

advertencia de dióxido de carbono.

Signos de alta concentración de dióxido de

carbono en el aire que se respira:

3...5 %: Dolor de cabeza, frecuencia respi-

ratoria alta.

7...10 %: Dolor de cabeza, náuseas, posi-

ble desmayo.

Si tiene estos síntomas desde el primer

momento, apague el equipo inmediata-

mente y respire aire fresco. Antes de conti-

nuar con el trabajo, es imprescindible

mejorar la ventilación o utilizar un aparato

de respiración.

Tenga en cuenta la hoja de datos de segu-

ridad del proveedor de dióxido de carbono.

Peligro debido a sustancias nocivas pa-

ra la salud.

Las sustancias expulsadas por el objeto de

limpieza se depositan en forma de polvo.

Siga las medidas de seguridad correspon-

dientes si puede generarse polvo nocivo

durante el proceso de limpieza.

Peligro de explosión

Una mezcla de polvo de óxido de hierro y

polvo de metal ligero puede prenderse en

condiciones desfavorables y generar un

calor intenso.

Nunca trabaje con metales ligeros y com-

ponentes ferrosos al mismo tiempo.

Limpie el espacio de trabajo y el dispositivo

de aspiración antes de trabajar con el otro

material.

3. Cuando trabaje en espacios reducidos,

asegúrese de que haya suficiente inter-

cambio de aire para mantener la con-

centración de dióxido de carbono en el

aire interior por debajo del nivel peligro-

so.

4. Fijar los objetos de limpieza ligeros.

 PELIGRO

Peligro por descarga electrostática

El objeto de limpieza puede cargarse elec-

trostáticamente durante el proceso de lim-

pieza. La descarga posterior puede causar

lesiones y los módulos electrónicos pue-

den dañarse.

Conecte a tierra el objeto de limpieza y

manténgalo conectado a tierra durante el

proceso de limpieza.

5. Conecte a tierra eléctricamente el objeto

de limpieza.

6. Usar vestuario de protección, guantes

de protección, gafas de protección que

se ajusten de forma hermética y protec-

ción para los oídos.

7. Activar la alimentación de aire comprimi-

do.

8. Abrir la válvula de cierre de la bombona

de dióxido de carbono.

9. Girar el interruptor de programa al nivel

Figura G

1 Interruptor de programa

2 Nivel 1

3 Nivel 2

4 Nivel 3

5 Reset

10.Elegir un lugar seguro para pararse y

adoptar una postura segura para no per-

der el equilibrio debido a la fuerza de re-

troceso de la pistola pulverizadora.

Limpieza con perdigones de hielo

seco

1. Seleccionar el funcionamiento con cho-

rro de perdigones de hielo con la tecla

de aire comprimido/perdigones de hielo.

(El indicador luminoso no debe encen-

derse).

Figura I

1 Tecla de aire comprimido/perdigones de

hielo con indicador luminoso

se ilumina en rojo: chorro de aire a pre-

sión

off: chorro de perdigones de hielo

2. Ajustar el valor deseado para la presión

del chorro en el regulador de presión in-

corporado. Presión máxima: 10 bar.

Presión mínima:

● Nivel 1: 0,7 bar

● Nivel 2: 1,4 bar

● Nivel 3: 2,8 bar

Nota

La presión se muestra en la pantalla. Si no

se alcanza la presión mínima o si se supera

la presión máxima, parpadea el indicador.

3. Apuntar la pistola pulverizadora lejos del

cuerpo.

4. Tirar de la palanca de fijación de la pis-

tola pulverizadora hacia arriba y, al mis-

mo tiempo, activar la palanca de gatillo.

Figura K

1 Palanca de fijación

2 Palanca del gatillo

3 Iluminación de trabajo

La iluminación de trabajo comienza al

mismo tiempo que la producción de per-

digones de hielo.

46 Español

5. Esperar hasta que se acumule el chorro

de perdigones de hielo.

CUIDADO

Nunca operar el equipo sin botella de

dióxido de carbono o con una vacía.

Utilice el interruptor de programa para se-

leccionar un nivel más alto o cambie la bo-

tella de dióxido de carbono si, después de

5 minutos de pulverización, no salen perdi-

gones de hielo de la pistola pulverizadora.

6. Si es necesario, volver a poner el inte-

rruptor de programa en el nivel 2 o 1.

CUIDADO

Peligro de daños

Pueden salir perdigones de hielo más

grandes.

Primero verifique el rendimiento de la lim-

pieza en un lugar no visible para evitar da-

ños.

Nota

Si se interrumpe la limpieza con hielo seco,

aumentar la presión del chorro o ajustar un

nivel más bajo en el interruptor de selec-

ción de programas.

7. Dirigir el chorro de perdigones de hielo

hacia el objeto que quiera limpiar y elimi-

ne la suciedad con el chorro.

8. Soltar la palanca del gatillo.

El chorro de perdigones de hielo se pa-

ra.

La iluminación de trabajo se apaga des-

pués de 30 segundos.

9. Insertar la pistola pulverizadora con el

cono de retención en el soporte del equi-

po.

Figura J

1 Soporte

2 Cono de retención

3 Pistola pulverizadora

10.Cerrar la válvula de cierre de la bombo-

na de dióxido de carbono si la pausa de

trabajo es de más de 30 minutos.

Aire comprimido sin perdigones

La suciedad suelta puede eliminarse con

aire comprimido sin perdigones de hielo se-

co.

1. Seleccionar el funcionamiento con per-

digones de hielo con la tecla de aire

comprimido/perdigones de hielo. (El in-

dicador luminoso debe iluminarse en ro-

jo).

Figura I

1 Tecla de aire comprimido/perdigones de

hielo con indicador luminoso

se ilumina en rojo: chorro de aire a pre-

sión

off: chorro de perdigones de hielo

2. Tirar de la palanca de fijación de la pis-

tola pulverizadora hacia arriba y, al mis-

mo tiempo, activar la palanca de gatillo.

Figura K

1 Palanca de fijación

2 Palanca del gatillo

3 Iluminación de trabajo

El aire comprimido sale por la boquilla y

la iluminación de trabajo se activa.

3. Dirigir el chorro de aire comprimido ha-

cia el objeto a limpiar y eliminar la sucie-

dad.

4. Soltar la palanca del gatillo.

El chorro de aire comprimido se detiene.

La iluminación de trabajo se apaga des-

pués de 30 segundos.

5. Insertar la pistola pulverizadora con el

cono de retención en el soporte del equi-

po.

6. Cerrar la válvula de cierre de la bombo-

na de dióxido de carbono si la pausa de

trabajo es de más de 30 minutos.

Finalización del servicio

1. Soltar la palanca de gatillo de la pistola

pulverizadora.

2. Cerrar la válvula de cierre de la botella

de dióxido de carbono.

3. Apretar la palanca de gatillo de la pistola

pulverizadora hasta que no salgan más

perdigones de hielo.

4. Girar el interruptor de programa al nivel

5. Cerrar la alimentación de aire comprimi-

do.

6. Accionar la palanca de gatillo de la pis-

tola pulverizadora hasta que el aire com-

primido haya salido del equipo.

7. Girar el interruptor de programa a la po-

sición “0/OFF”.

8. Desenchufar el conector de red.

9. Enrollar el cable de red, colgarlo en un

soporte de manguera/portacables y ase-

gurarlo con el tensor de goma.

Figura L

1 Cable de red

2 Soporte de manguera/portacables

3 Tensor de goma

4 Manguera de escape

10.Desconectar la manguera neumática

del equipo.

11.Enrollar la manguera de escape, colgar-

la de un soporte de manguera/portaca-

bles y asegurarla con el tensor de goma.

12.Enrollar la manguera de detergente pa-

ra pulverización y colgarla del soporte

de la manguera.

13.Insertar la pistola pulverizadora con el

cono en el soporte del equipo.

Transporte

몇 PRECAUCIÓN

Riesgo de accidentes y lesiones

Tenga en cuenta el peso del equipo al

transportarlo y almacenarlo, véase capítulo

Datos técnicos.

CUIDADO

Peligro de daños

El aceite del motor puede escaparse al

transportarlo horizontalmente. La posterior

falta de aceite puede provocar daños du-

rante el siguiente servicio.

Transporte el equipo solo en posición verti-

cal.

1. Realice todos los pasos del capítulo "Fi-

nalización del servicio" antes del trans-

porte.

2. Suelte los frenos de estacionamiento de

los rodillos de dirección y empuje el

equipo en el asa de empuje.

3. Retire la botella de dióxido de carbono

del equipo antes de cargarlo en el vehí-

culo.

4. El equipo puede ser levantado por 2 per-

sonas. Cada persona usa una empuña-

dura en la parte inferior del equipo y

sostiene el equipo con la otra mano en

el borde superior.

5. Para el transporte en vehículos, bloquee

los frenos de estacionamiento en los ro-

dillos de dirección y asegure el equipo

con una correa de sujeción.

Figura M

Almacenamiento

몇 PRECAUCIÓN

Riesgo de accidentes y lesiones

Tenga en cuenta el peso del equipo al

transportarlo y almacenarlo, véase el capí-

tulo Datos técnicos.

El equipo solo se puede almacenar en inte-

riores.

 PELIGRO

Riesgo de asfixia

El dióxido de carbono puede acumularse

en espacios cerrados y causar la muerte

por asfixia.

Almacenar las bombonas de dióxido de

carbono (incluso si están conectadas al

equipo) en lugares bien ventilados.

Cuidado y mantenimiento

Instrucciones de mantenimiento

Para garantizar la seguridad operacional

de la instalación, es fundamental realizar

un mantenimiento periódico conforme al si-

guiente plan de mantenimiento.

Utilizar únicamente recambios originales o

piezas recomendadas por el fabricante, co-

● recambios y piezas de desgaste,

● accesorios,

● combustibles,

● detergentes.

 PELIGRO

Peligro de accidentes

El equipo puede arrancar de manera im-

prevista. Las piezas frías del equipo o el

dióxido de carbono líquido pueden causar

congelación. El dióxido de carbono gaseo-

so puede causar muerte por asfixia.

Antes de cualquier trabajo, lleve a cabo to-

dos los pasos del capítulo “Finalización del

servicio” en el equipo. Espere a que el

equipo se haya calentado o use ropa de

protección contra el frío. No se ponga nun-

ca hielo seco en la boca.

CUIDADO

Peligro de daños

Los detergentes inadecuados pueden da-

ñar el equipo y la pistola pulverizadora.

No limpie nunca el equipo ni la pistola pul-

verizadora con disolventes, gasolina o de-

tergentes que contengan aceite.

Español 47

Contrato de mantenimiento

Para garantizar un funcionamiento fiable

de la instalación, le recomendamos un con-

trato de mantenimiento. Póngase en con-

tacto con el servicio de posventa

competente de KÄRCHER.

Plan de mantenimiento

Diariamente antes de iniciar el

funcionamiento

1. Verificar minuciosamente la manguera

de detergente para pulverización en

busca de grietas, puntos de flexión y

otros daños. Los puntos blandos en la

manguera indican desgaste en el inte-

rior de la manguera. Sustituir la man-

guera defectuosa o desgastada por una

nueva.

2. Examinar los cables y conectores en

busca de daños. Dejar que el servicio de

postventa sustituya los componentes

defectuosos.

Cada 100 horas de servicio

1. Comprobar que los acoplamientos del

equipo y de la manguera de detergente

para pulverización no están dañados ni

desgastados. Sustituir la manguera de

detergente para pulverización defectuo-

sa: solicitar al servicio de postventa que

sustituya los acoplamientos defectuo-

sos del equipo.

Cada 500 horas o cada año

1. Dejar que el servicio de postventa com-

pruebe el equipo.

Cada 2 años

1. Sustituir la manguera de detergente pa-

ra pulverización al menos cada 2 años.

Pruebas

Según la directiva DGUV R 100-500, la

responsable de realizar las siguientes

pruebas en el equipo debe ser una persona

cualificada. Los resultados de las pruebas

deben registrarse en un certificado de con-

trol. El operador del equipo debe conservar

dicho certificado de control hasta la si-

guiente prueba.

Después de una interrupción del

servicio de más de un año

1. Comprobar el buen estado y el funciona-

miento del equipo.

Después de cambiar el lugar de montaje

1. Comprobar el buen estado, el funciona-

miento y la colocación del equipo.

Después de los trabajos de reparación o

cambios que puedan afectar a la

seguridad operacional

1. Comprobar el buen estado, el funciona-

miento y la colocación del equipo.

Ayuda en caso de fallos

 PELIGRO

Peligro de accidentes

El equipo puede arrancar de manera im-

prevista. Las piezas frías del equipo o el

dióxido de carbono líquido pueden causar

congelación. El dióxido de carbono gaseo-

so puede causar muerte por asfixia.

Antes de cualquier trabajo, lleve a cabo to-

dos los pasos del capítulo “Finalización del

servicio” en el equipo. Espere a que el

equipo se haya calentado o use ropa de

protección contra el frío. No se ponga nun-

ca hielo seco en la boca.

CUIDADO

Peligro de daños

Los detergentes inadecuados pueden da-

ñar el equipo y la pistola pulverizadora.

No limpie nunca el equipo ni la pistola pul-

verizadora con disolventes, gasolina o de-

tergentes que contengan aceite.

Indicación de fallo

Los fallos se indican mediante los indicado-

res luminososl del panel de control.

Figura N

1 Indicación de fallo en pistola pulveriza-

dora

2 Indicación de fallo en alimentación de

aire comprimido

3 Indicación de fallo en producción de

perdigones

4 Indicación de fallo en dosificación de

perdigones

Solución de las averías

A menudo, las causas de los fallos son sim-

ples y pueden solucionarse con ayuda del

siguiente resumen. En caso de duda o fa-

llos no mencionados aquí, póngase en

contacto con el servicio de postventa de

Kärcher.

Fallo Solución

La indicación de averías de la

pistola pulverizadora se en-

ciende

 No accionar la palanca del gatillo de la pistola pulverizadora antes de conectarla.

 Retirar la fijación de la palanca del gatillo de la pistola pulverizadora.

La indicación de averías de la

pistola pulverizadora parpa-

dea

 Comprobar si el cable de control de la pistola pulverizadora está conectado al equipo.

 Comprobar si el cable de control de la manguera de detergente para pulverización está dañada.

La indicación de averías de la

alimentación de aire compri-

mido se enciende

 Aumentar la presión del aire.

La indicación de averías de la

alimentación de aire compri-

mido parpadea

 Comprobar si la manguera de escape está obstruida.

 La bombona de dióxido de carbono está demasiado caliente y, por lo tanto, tiene una presión de-

masiado alta. Colocar el equipo, incluida la bombona de dióxido de carbono, en un lugar más fres-

co o protegerlo de la luz solar directa.

La indicación de fallo por pro-

ducción de perdigones se ilu-

mina

 Dejar que el equipo se descongele. Comprobar el filtro de dióxido de carbono y cambiarlo si es

necesario. A continuación, reiniciar el equipo.

 Si el fallo se repite, sustituir la bombona de dióxido de carbono.

La indicación de fallo por do-

sificación de perdigones se

ilumina

 Desconectar y volver a conectar el equipo.

 Si la indicación de fallo permanece encendida, ponerse en contacto con el servicio de postventa.

La indicación de fallo por do-

sificación de perdigones par-

padea

 Dejar enfriar el motor de dosificación. Colocar el equipo de manera que el aire pueda circular des-

de abajo y entrar por el equipo. SI fuese necesario, ponerse en contacto con el servicio de pos-

tventa.

El piloto de control de la ali-

mentación de tensión no se

enciende

 Conecte el conector de red a un enchufe.

 Comprobar la alimentación de tensión suministrada por el cliente.

El piloto de control del aire

comprimido no se enciende

 Conectar una manguera neumática al equipo.

 Abrir la válvula de cierre en la alimentación de aire comprimido suministrada por el cliente.

El equipo no funciona  Comprobar los pilotos de control y la indicación de averías.

 Reiniciar.

48 Español

Reinicio

1. Pulsar la tecla de reinicio dentro del

equipo con un destornillador.

Figura O

Sustitución del filtro de dióxido de

carbono

CUIDADO

Fallos funcionales

El dióxido de carbono contaminado puede

provocar fallos funcionales.

Cuando trabaje en el filtro de dióxido de

carbono, tenga mucho cuidado de no intro-

ducir suciedad en el equipo.

CUIDADO

Fallos funcionales

Fallos funcionales por suciedad.

Después de aflojar o desatornillar cualquier

tornillo de cierre, hay que cambiar el filtro

de dióxido de carbono y el anillo obturador

de cobre. Si no se hace, las partículas pue-

den desprenderse del filtro de dióxido de

carbono y provocar un fallos funcionales.

Nota

El filtro de dióxido de carbono se lava a

contracorriente y se limpia en cuanto se

desconecta la conexión de la bombona de

dióxido de carbono. Por lo tanto, no es ne-

cesario sustituir regularmente el filtro de

dióxido de carbono.

1. Cerrar la válvula de cierre de la bombo-

na de dióxido de carbono.

2. Hacer funcionar el equipo al nivel más

elevado durante aproximadamente

1 minuto para despresurizar la mangue-

ra de dióxido de carbono.

3. Desenroscar la brida roscada de la bom-

bona de dióxido de carbono.

4. Desenroscar con cuidado el tornillo de cie-

rre de la brida roscada. Al hacerlo, dejar

que la brida roscada cuelgue hacia abajo

para que no pueda entrar suciedad en la

manguera de dióxido de carbono.

Figura P

1 Brida roscada

2 Filtro de dióxido de carbono

3 Anillo obturador de cobre

4 Tornillo de cierre

5. Retirar el filtro de dióxido de carbono.

6. Limpiar el tornillo de cierre y la brida ros-

cada con una aspiradora.

7. Presionar a mano y con cuidado el nue-

vo filtro de dióxido de carbono por el tor-

nillo de cierre.

8. Volver a colocar el anillo obturador de

cobre.

9. Apretar el tornillo de cierre sujetando el

hexágono ancho de la brida roscada con

una llave de boca.

Par de apriete: 80 Nm.

Garantía

En cada país se aplican las condiciones de

garantía indicadas por nuestra compañía

distribuidora autorizada. Subsanamos

cualquier fallo en su equipo de forma gra-

tuita dentro del plazo de garantía siempre

que la causa se deba a un fallo de fabrica-

ción o material. En caso de garantía, pón-

gase en contacto con su distribuidor o con

el servicio de postventa autorizado más

próximo presentando la factura de compra.

(Dirección en el reverso)

Accesorios

Válvula de presión residual JDM

Referencia de pedido 2.574-006.0

Necesaria cuando se utilizan botellas de dióxi-

do de carbono con válvula de presión residual.

Datos técnicos

Reservado el derecho a realizar modifica-

ciones.

Malos resultados de limpieza  Girar el interruptor del programa a un nivel superior.

 Aumentar la presión del chorro.

 Comprobar el nivel de llenado de la bombona de dióxido de carbono.

 No utilizar bombonas de dióxido de carbono calentadas. Proteger la bombona de dióxido de car-

bono de la radiación térmica. Si la temperatura del dióxido de carbono es superior a 31 °C, la efi-

cacia de la producción de perdigones disminuye considerablemente.

 Dejar que la manguera de detergente para pulverización y la pistola pulverizadora se descongelen

para eliminar las obstrucciones. A continuación, aumentar la presión del chorro.

Dosificación de perdigones

demasiado baja

 Girar el interruptor del programa a un nivel superior.

 Reemplazar el filtro de dióxido de carbono situado entre la bombona de dióxido de carbono y el

equipo.

Interrupciones recurrentes

en la limpieza con hielo seco

 Girar el interruptor de programa a un nivel más bajo o aumentar la presión del chorro.

 Si la boquilla de chorro está bloqueada:

a Cerrar inmediatamente la botella de dióxido de carbono.

b Dejar que el equipo se descongele durante 30 minutos.

c Aumentar la presión del chorro.

d Iniciar el equipo con la bombona de dióxido de carbono cerrada para eliminar los residuos de

perdigones de hielo.

Fallo Solución

IB 10/

8 L2P

Conexión eléctrica

Tensión de red V 220...

230

Fase ~ 1

Frecuencia Hz 50...6

Potencia conectada kW 1,0

Tipo de protección IPX4

Corriente de escape, típ. mA <3,5

Interruptor protector FI delta I,

0,03

Conexión de aire comprimido

Manguera neumática, an-

cho nominal (mín.)

Pulga-

0,5

Presión (máx.) MPa

(bar)

1,0

(10)

Consumo de aire compri-

mido, máx.

min

0,8

Datos de potencia del equipo

Presión del chorro, máx. MPa

(bar)

1,0

(10)

Presión del chorro, mín. ni-

vel 1

MPa

(bar)

0,07

(0,7)

Presión del chorro, mín. ni-

vel 2

MPa

(bar)

0,14

(1,4)

Presión del chorro, mín. ni-

vel 3

MPa

(bar)

0,28

(2,8)

Consumo de dióxido de

carbono

kg/h 20...6

Fuerza de retroceso de la

pistola pulverizadora, máx.

N40

Botella de dióxido de carbono

Volumen de llenado máxi-

kg 37,5

Diámetro, máx. mm 220

Condiciones ambientales

Cambio de aire m

/h 2000

Peso y dimensiones

Peso de servicio típico (sin

bombona de dióxido de

carbono)

kg 95

Longitud mm 866

Anchura mm 443

Altura sin bombona de dió-

xido de carbono

mm 970

Valores calculados conforme a EN

60335-2-79

Nivel de vibraciones mano-

brazo

m/s2 0,08

Nivel de presión acústica dB(A) 95

Intensidad acústica LWA +

Inseguridad KWA

dB(A) 115

IB 10/

8 L2P

Português 49

Declaración de conformidad

Por la presente declaramos que la máqui-

na designada a continuación cumple, en lo

que respecta a su diseño y tipo constructi-

vo así como a la versión puesta a la venta

por nosotros, las normas básicas de segu-

ridad y sobre la salud que figuran en las di-

rectivas comunitarias correspondientes. Si

se producen modificaciones no acordadas

en la máquina, esta declaración pierde su

validez.

Producto: Ice Blaster

Tipo: 

1.574-xxx (IB 10/8 L2P)

Directivas UE aplicables

2006/42/CE (+2009/127/CE)

2014/30/UE

2011/65/UE

2009/125/CE + 2009/1781

Normas armonizadas aplicadas

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Los abajo firmantes actúan en nombre y

con la autorización de la junta directiva.

Responsable de documentación:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 01/02/2021

Índice

Indicações gerais

Antes da primeira utilização do

aparelho, leia o manual original

e proceda de acordo com o mesmo. Con-

serve o manual original para referência ou

utilização futura.

Utilização prevista

● O aparelho é utilizado para remover su-

jidade com pellets de gelo seco, que são

acelerados por um jato de ar.

● Os pellets de gelo seco são produzidos

no aparelho. O processo requer dióxido

de carbono líquido de uma garrafa de tu-

bo de imersão.

● O aparelho não pode ser operado num

ambiente explosivo.

● A taxa mínima de troca de ar especifica-

da na secção "Dados técnicos" deve es-

tar assegurada no local de utilização.

● A carcaça do aparelho só pode ser re-

movida para fins de manutenção pelo

serviço de assistência técnica da KÄR-

CHER.

Qualidade do CO

Para garantir uma operação sem proble-

mas, o dióxido de carbono utilizado deve

cumprir, pelo menos, as seguintes especifi-

cações:

● Dióxido de carbono técnico, classe 2.5

ou melhor

● Pureza ≥ 99,5%

● Teor de água (H

O) ≤ 250 ppm

● NVOC (óleo e gordura) ≤ 2 ppm

Função

A neve de dióxido de carbono é gerada pe-

lo alívio da pressão do dióxido de carbono

líquido. O dióxido de carbono gasoso, que

também se gera, é conduzido para fora do

local de trabalho através da mangueira de

descarga.

A neve de dióxido de carbono é comprimi-

da no aparelho em pellets de gelo seco.

O ar comprimido chega à pistola de jacto

por meio de uma válvula magnética. A

pressão de ar é controlada por um redutor

de pressão local. Quando o gatilho da pis-

tola de jacto é accionado, a válvula abre e

o jacto de ar sai da pistola de jacto. Além

disso, os pellets de gelo seco são dosados

no jacto de ar por meio de um dispositivo

dosador.

Os pellets de gelo seco atingem a superfí-

cie que deve ser limpa e removem a sujida-

de. Os pellets de gelo seco frio a -79 ºC

também criam tensões térmicas entre a su-

jidade e o objecto que deve ser limpo, o

que também contribui para que a sujidade

se solte. Além disso, o gelo seco transfor-

ma-se imediatamente em dióxido de carbo-

no gasoso aquando do impacto, ocupando

700 vezes o seu volume. A sujidade que

penetrou no gelo seco é, então, expelida.

Protecção do meio ambiente

Os materiais de empacotamento são

recicláveis. Elimine as embalagens de

acordo com os regulamentos ambientais.

Os aparelhos eléctricos e electrónicos

contêm materiais recicláveis de valor

e, com frequência, componentes co-

mo baterias, acumuladores ou óleo que,

em caso de manipulação ou recolha erra-

da, podem representar um potencial perigo

para a saúde humana e para o ambiente.

Estes componentes são necessários para

o bom funcionamento do aparelho. Os apa-

relhos que apresentem este símbolo não

devem ser recolhidos no lixo doméstico.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações actualizadas

acerca de ingredientes em: www.kaer-

cher.com/REACH

Avisos de segurança

O aparelho só pode ser operado por pes-

soas que tenham lido e compreendido este

manual de instruções. Em particular, de-

vem ser cumpridos todos os avisos de se-

gurança.

Guarde este manual de instruções para

que esteja sempre disponível para o opera-

dor.

A entidade operadora do aparelho deve

efectuar uma avaliação de risco no local e

assegurar-se de que os operadores são

instruídos.

Níveis de perigo

 PERIGO

● Aviso de um perigo iminente, que pode

provocar ferimentos graves ou morte.

몇 ATENÇÃO

● Aviso de uma possível situação de peri-

go, que pode provocar ferimentos graves

ou morte.

몇 CUIDADO

● Aviso de uma possível situação de peri-

go, que pode provocar ferimentos ligei-

ros.

ADVERTÊNCIA

● Aviso de uma possível situação de peri-

go, que pode provocar danos materiais.

Símbolos no aparelho

Perigo devido a pellets de

gelo seco no ar.

Não vire a pistola de jacto

na direcção de pessoas.

Retire terceiros do local de

utilização e mantenha-os afastados

(por exemplo, por barreiras) durante a ope-

ração. Não toque no bico nem no jacto de

gelo seco durante a operação.

Perigo de asfixia por dió-

xido de carbono.

Durante a operação, o teor

de dióxido de carbono do ar

no local de trabalho aumen-

ta.

Assegure uma circulação de ar suficiente

no local de trabalho.

Por exemplo, coloque a mangueira de es-

cape no exterior para que ninguém fique

em perigo devido ao dióxido de carbono.

Aviso: o dióxido de carbono é mais pesado

do que o ar. Certifique-se de que o dióxido

de carbono não desce (escapa), por exem-

Indicações gerais............................... 49

Utilização prevista.............................. 49

Função............................................... 49

Protecção do meio ambiente ............. 49

Avisos de segurança.......................... 49

Unidades de segurança..................... 51

Acessórios e peças sobressalentes... 51

Volume do fornecimento .................... 51

Elementos de comando ..................... 51

Arranque ............................................ 51

Operação ........................................... 53

Terminar a operação.......................... 54

Transporte.......................................... 54

Armazenamento ................................ 54

Conservação e manutenção.............. 54

Ajuda em caso de avarias.................. 55

Garantia ............................................. 56

Acessórios ......................................... 56

Dados técnicos .................................. 56

Declaração de conformidade UE....... 56

50 Português

plo, do exterior para uma cave por baixo da

oficina.

Recomenda-se o uso de um dispositivo de

aviso de dióxido de carbono para trabalhos

com jacto de maior duração (mais de 10

minutos por dia) e especialmente em espa-

ços pequenos (menos de 300 m³).

Sinais de elevada concentração de dióxido

de carbono:

3...5%: dores de cabeça, frequência respi-

ratória elevada.

7...10%: dores de cabeça, náuseas, even-

tual perda de consciência.

Se aparecer algum destes sinais, desligue

imediatamente o aparelho e saia para apa-

nhar ar fresco. Melhore as medidas de ven-

tilação ou utilize um aparelho de

respiração, antes de continuar o trabalho.

O dióxido de carbono é mais pesado do

que o ar e acumula-se em espaços confi-

nados, em espaços baixos ou em recipien-

tes fechados. Assegure-se de que o local

de trabalho possui uma ventilação adequa-

da.

Tenha em atenção a ficha de dados de se-

gurança do fornecedor de dióxido de car-

bono.

Risco de ferimentos e perigo

de dano devido a carga elec-

trostática.

Durante o procedimento de lim-

peza, o objecto de limpeza po-

de acumular carga electrostática.

Estabeleça a ligação do objecto à terra e

mantenha-a até que o procedimento de

limpeza esteja concluído.

Perigo de ferimentos devido a choque

eléctrico.

Não abra o aparelho. Apenas o serviço de

assistência técnica da KÄRCHER pode

efectuar trabalhos no aparelho.

Risco de lesões por queima-

duras de frio.

O gelo seco tem uma tempera-

tura de -79 °C. Não toque em

gelo seco nem em peças frias

do aparelho.

Risco de ferimentos causa-

dos pela queda de garrafas

de dióxido de carbono, peri-

go de asfixia causada por

dióxido de carbono

Fixe a garrafa de dióxido de carbono de for-

ma segura.

Risco de ferimentos causa-

dos por pellets de gelo seco e

partículas de sujidade no ar.

Utilize óculos de protecção.

Perigo de lesões auditivas.

Utilize protecção auditiva.

Risco de ferimentos causa-

dos por pellets de gelo seco e

partículas de sujidade no ar.

Utilize luvas de protecção de

acordo com a norma EN 511.

Risco de ferimentos causa-

dos por pellets de gelo seco e

partículas de sujidade no ar.

Vista vestuário de protecção de manga

comprida.

Atenção! Possibilidade de

avarias de funcionamento

permanentes.

Vestígios de gordura ou óleo interferem

com a formação de neve de gelo seco no

aparelho. Não utilize gordura, óleo ou ou-

tros lubrificantes no bocal de ligação ou na

rosca da garrafa de dióxido de carbono e

no tubo flexível de dióxido de carbono.

Indicações gerais de segurança

 PERIGO

Perigo de ferimentos

O aparelho pode arrancar inadvertidamen-

te.

Antes de trabalhar no aparelho, retire a fi-

cha de rede da tomada.

Perigo de ferimentos

O gelo seco e as peças frias do aparelho

podem causar queimaduras de frio em ca-

so de contacto.

Utilize vestuário de protecção contra o frio

ou deixe o aparelho aquecer antes de tra-

balhar nele.

Nunca coloque gelo seco na boca.

Perigo de ferimentos

O jacto de gelo seco pode ser perigoso se

for utilizado incorrectamente.

Não direccione o jacto de gelo seco para

pessoas, equipamento eléctrico activo ou

para o próprio aparelho.

Não direccione o jacto de gelo seco para si

próprio ou para terceiros, para limpar roupa

ou calçado.

Perigo de ferimentos

Os objectos leves podem ser arrastados

pelo jacto de gelo seco.

Fixe os objectos leves antes de iniciar a

limpeza.

Perigo de asfixia

O aumento da concentração de dióxido de

carbono no ar que respira pode levar à

morte por asfixia.

Certifique-se de que não ocorrem emis-

sões de gás de escape perto das entradas

de ar.

Garanta uma ventilação suficiente no local

de trabalho e certifique-se de que os gases

de escape são afastados devidamente.

몇 ATENÇÃO

Perigo de ferimentos

O recuo da pistola de jacto pode fazê-lo

perder o equilíbrio.

Procure um lugar seguro e segure firme-

mente a pistola de jacto antes de accionar

o gatilho.

Perigo de ferimentos

Os pellets de gelo seco e as partículas de

sujidade podem atingir e ferir pessoas.

Não utilize o aparelho quando outras pes-

soas estiverem perto, a menos que este-

jam a usar vestuário de protecção.

Não utilize o aparelho se um cabo de liga-

ção ou peças importantes do aparelho esti-

verem danificados, por exemplo, as

unidades de segurança, a mangueira de

agente de pulverização ou a pistola de jac-

to.

Avisos de segurança para botijas de

gás

 PERIGO

Risco de explosão, risco de asfixia

As botijas de gás podem explodir se fica-

rem muito quentes ou se forem danificadas

mecanicamente. O dióxido de carbono que

sai pode causar morte por asfixia.

Proteja as botijas de gás do calor excessi-

vo, do fogo, da corrosão perigosa, de da-

nos mecânicos e do acesso não

autorizado.

Guarde as botijas de gás de modo que não

haja rotas de fuga restritas.

Não guarde as botijas de gás em espaços

subterrâneos, escadas, corredores, passa-

gens e garagens.

Não guarde as botijas de gás junto de ma-

teriais inflamáveis.

Guarde as botijas de gás na vertical.

Proteja as botijas de gás contra tombo ou

queda.

Feche a válvula da botija antes de trans-

portar a botija de gás.

Transporte as botijas de gás com um carri-

nho de transporte de botijas ou um veículo

e proteja as botijas contra queda.

Para verificar se a capa de protecção está

bem colocada, puxe-a antes de levantar a

botija de gás.

Fixe a botija de gás no ponto de uso para

não cair.

Não abra a válvula da botija para verificar a

pressão.

Abra e feche a válvula da botija apenas

manualmente, sem o auxílio de ferramen-

tas.

Verifique se a união entre a válvula da bo-

tija e a conexão do aparelho é estanque.

Feche a válvula da botija durante as pau-

sas e no final do trabalho, para evitar a saí-

da descontrolada de gás.

Esvazie as botijas de gás até ficar apenas

uma pequena pressão residual na botija,

para evitar a entrada de substâncias estra-

nhas.

Quando a botija de gás tiver sido esvaziada

até à pressão residual, feche primeiro a

válvula da botija antes de desenroscar o

dispositivo de extracção. A botija de gás

ainda tem uma pressão residual considerá-

vel.

Antes de a devolver, enrosque a porca de

fecho e a capa de protecção da botija de

gás.

Se o gás sair descontroladamente, feche a

válvula da botija. Se não for possível inter-

romper a saída de gás, leve a botija para

fora ou abandone o espaço, bloqueie o

acesso e volte a aceder ao espaço para o

ventilar apenas se uma medição da con-

centração excluir a existência de perigo.

Prescrições e directivas

A operação deste sistema está sujeita à

aplicação das seguintes prescrições e di-

rectivas na Alemanha (podem ser obtidas

junto da Carl Heymanns Verlag KG, Lu-

xemburger Straße 449, 50939 Köln):

Português 51

● DGUV R 100-500 Trabalhos com siste-

mas de jacto

● DGUV 113-004 Trabalhos em espaços

confinados

● DGUV 113-004 Utilização de vestuário

de protecção

● DGUV 113-004 Utilização de luvas de

protecção

● DGUV 113-004 Trabalhos com apare-

lhos de jacto

● DGUV 213-056 Detectores de gás

● VDMA 24389 Sistemas para jactos de

gelo seco - Requisitos de segurança

Desligamento em caso de

emergência

1. Soltar o gatilho da pistola de jacto.

2. Rodar o interruptor de programa para a

posição "0/OFF".

3. Fechar a válvula de corte da botija de

dióxido de carbono.

4. Cortar a alimentação de ar comprimido.

Unidades de segurança

몇 CUIDADO

Unidades de segurança alteradas ou em

falta

As unidades de segurança servem para a

sua protecção.

Nunca altere ou evite as unidades de segu-

rança.

Alavanca de segurança

A alavanca de segurança impede o accio-

namento involuntário da pistola de jacto.

O gatilho só pode ser accionado se a ala-

vanca de segurança tiver sido levantada

previamente.

Acessórios e peças

sobressalentes

Ao utilizar apenas acessórios originais e

peças sobressalentes originais, garante

uma utilização segura e o bom funciona-

mento do aparelho.

Informações acerca de acessórios e peças

sobressalentes disponíveis em www.kaer-

cher.com.

Vestuário de proteção

Óculos de protecção com visão total, an-

tiembaciamento, n.º de peça: 6.321-208.0

Luvas de protecção contra o frio com perfil

antiderrapante, categoria III de acordo com

a norma EN 511, n.º de peça: 6.321-210.0

Protecção auditiva com faixa de cabeça,

n.º de peça: 6.321-207.0

Volume do fornecimento

Ao abrir a embalagem, confirme a integra-

lidade do conteúdo. Caso faltem acessó-

rios ou em caso de danos de transporte

informe o seu fornecedor.

Elementos de comando

Figura A

1 Roleto de direcção com travão de par-

queamento

2 Acoplamento de mangueira de jacto

3 Acoplamento de cabo de comando

4 Painel de comando

5 Alavanca de avanço

6 Suporte para pistola de jacto

7 Base de apoio

8 Depósito para bico

9 Display

10 Interruptor de programa

11 Indicador de avaria de dosagem de pe-

llets

– Acende a vermelho: o motor de accio-

namento do dispositivo de dosagem

está bloqueado

– Pisca a vermelho: o motor de acciona-

mento do dispositivo de dosagem es-

tá em sobreaquecimento

12 Indicador de avaria de produção de pe-

llets

– Acende a vermelho: o motor de accio-

namento da produção de pellets está

bloqueado

13 Indicador de avaria de alimentação de

ar comprimido

– Acende a vermelho: a alimentação de

ar comprimido tem muito pouca pres-

são

– Pisca a vermelho: a pressão interna

do aparelho é demasiado elevada

14 Luz de controlo da alimentação de ten-

são

– Acende a verde: alimentação de ten-

são OK

15 Luz de controlo do ar comprimido

– Acende a verde: alimentação de ar

comprimido OK.

16 Indicador de avaria de pistola de jacto

– Acende a amarelo: o gatilho está fixa-

do (por exemplo, braçadeira para ca-

bo)

– Pisca a amarelo: não existe uma pis-

tola de jacto ligada ao aparelho

17 Bico de jacto

18 Pistola de jacto

19 Tecla Ar comprimido/Pellets com luz de

controlo

– Acende a vermelho: jacto de ar com-

primido

– Desligado: jacto de pellets

20 Gatilho

21 Alavanca de segurança

22 Cone de retenção

23 Mangueira de jacto

24 Ligação da garrafa

25 Parafuso de fecho

26 Anel de vedação de cobre

27 Filtro de dióxido de carbono

28 Flange de rosca

29 Anel de vedação de ligação da garrafa

(ref.ª 6.574-316.0)

30 Garrafa de dióxido de carbono com tubo

de imersão (não incluída no volume do

fornecimento)

31 Tubo flexível de dióxido de carbono

32 Cinta de retenção da garrafa de dióxido

de carbono

33 Calha de retenção para Homebase

34 Braçadeira para cabo/mangueira com

tensor de borracha

35 Abertura para o Reset do disjuntor do

motor

36 Pega

37 Ligação de ar comprimido

38 Local de armazenamento para garrafa

de dióxido de carbono

39 Mangueira de escape de dióxido de car-

bono

40 Cabo de rede com ficha de rede

41 Suporte para mangueira de jacto

42 Válvula de escoamento para água de

condensação

Display

Interruptor de programa no nível 1...3:

Figura B

1 Pressão do jacto

2 Tempo total de serviço

3 Serviço de assistência técnica em falta

4 Tempo de pulverização desde a última

reinicialização

Interruptor de programa na posição de

reinicialização:

Figura C

1 Para redefinir o tempo de pulverização,

pressionar a tecla de ar comprimido/pe-

llets

2 Tempo restante até ao próximo serviço

de assistência técnica

3 Tempo de pulverização desde a última

reinicialização

Arranque

 PERIGO

Perigo de ferimentos

Os pellets de gelo seco podem sair de

componentes danificados e causar feri-

mentos.

Antes do arranque, verifique se todos os

componentes do aparelho estão em bom

estado, especialmente a mangueira de

agente de pulverização. Substitua os mó-

dulos danificados por outros impecáveis.

Limpe os módulos sujos e verifique se fun-

cionam correctamente.

ADVERTÊNCIA

Perigo de danos

A água de condensação pode pingar da

carcaça do aparelho para o chão.

Não opere o aparelho numa base sensível

à humidade.

1. Abrir a válvula de escoamento e escoar

a água de condensação que se acumu-

lou no aparelho.

2. Fechar a válvula de escoamento.

3. Colocar o aparelho numa superfície ho-

rizontal e plana.

4. Bloquear os roletos de direcção com o

travão de parqueamento.

5. Unir a mangueira de jacto ao acopla-

mento do aparelho.

Figura H

1 Cabo de comando

2 Porca de capa

3 Acoplamento do cabo de comando

4 Acoplamento da mangueira de agente

de pulverização

5 Porca de capa

6 Mangueira de agente de pulverização

6. Desenroscar a porca de capa da man-

gueira de agente de pulverização e

apertar ligeiramente com uma chave de

bocas.

7. Ligar o cabo de comando ao aparelho.

8. Desenroscar a porca de capa do cabo

de comando e apertar firmemente à

mão.

9. Colocar a pistola de jacto com o cone de

retenção no suporte do aparelho.

52 Português

 PERIGO

Perigo de asfixia

O dióxido de carbono sai pela mangueira

de descarga. A partir de uma concentração

de 8% em volume na respiração, o dióxido

de carbono provoca inconsciência, para-

gem respiratória e morte. A concentração

máxima no local de trabalho é de 0,5%. O

dióxido de carbono é mais pesado do que

o ar e acumula-se em fossos, caves e de-

pressões.

Coloque a mangueira de descarga de mo-

do que ninguém corra perigo pela saída de

dióxido de carbono.

Aviso: O dióxido de carbono é mais pesa-

do do que o ar. Certifique-se de que o dió-

xido de carbono não desce, por exemplo,

desde o exterior para um sótão sob a ofici-

na (flui).

10.Colocar a mangueira de descarga ao ar

livre ou conectar a um dispositivo de

sucção.

Substituir o bico de jacto

É possível substituir o bico de jacto na pis-

tola de jacto para adaptar o aparelho ao

material e ao grau de sujidade do objecto

de limpeza.

 PERIGO

Perigo de ferimentos

O aparelho pode arrancar involuntariamen-

te e provocar ferimentos e queimaduras de

frio causadas pelo jacto de pellets de gelo

seco.

Defina o interruptor de programa para “0/

OFF” antes de substituir o bico.

몇 ATENÇÃO

Perigo de ferimentos

Imediatamente após a utilização, o bico fi-

ca muito frio e pode causar queimaduras

de frio se entrar em contacto com a pele.

Deixe o bico descongelar antes de o subs-

tituir ou use luvas de protecção.

ADVERTÊNCIA

Perigo de danos

Não opere o aparelho se não existir um bi-

co de jacto na pistola de jacto.

1. Premir o botão de desbloqueio e puxar o

bico de jacto para fora da pistola de jac-

to.

Figura D

1 Pistola de jacto

2 Pino

3 Bico de jacto

4 Botão de desbloqueio

2. Pressionar outro bico de jacto na pistola

de jacto até que este encaixe.

Aviso: o bico de jacto está correctamen-

te engatado quando o pino já não so-

bressai da carcaça. O bico de jacto pode

ser virado para a orientação desejada.

Conectar o ar comprimido

Aviso

Para uma operação sem problemas, o ar

comprimido deve apresentar um baixo teor

de humidade (máximo de 5% de humidade

relativa, ponto de orvalho inferior a 0 ºC). O

ar comprimido deve estar isento de óleo,

sujidade e corpos estranhos.

O ar comprimido deve estar seco e isento

de óleo e, a jusante do compressor, devem

estar conectados, pelo menos, um after-

cooler e um separador.

A alimentação de ar comprimido deve estar

equipada com um redutor de pressão no lo-

cal.

1. Colocar equipamento de protecção indi-

vidual.

2. Unir uma mangueira de ar comprimido à

conexão de ar comprimido do aparelho.

3. Abrir lentamente a válvula de corte de ar

comprimido no local.

Ligar a garrafa de dióxido de

carbono

Requisitos para a alimentação de CO

● Garrafa de CO

com tubo de imersão

para retirar o CO

líquido.

Aviso

As garrafas de CO

com um tubo de imer-

são (também chamado tubo de extensão)

são normalmente marcadas com um "T"

grande na garrafa ou na parte de trás da

garrafa.

Em alguns casos, o tubo de imersão é adi-

cionalmente simbolizado por uma linha de

cor vertical na garrafa.

● A qualidade do CO

deve corresponder

às especificações do capítulo “Utiliza-

ção prevista”.

ADVERTÊNCIA

Avarias de funcionamento

Uma válvula de pressão residual ou uma

válvula de retenção na ligação da garrafa

de CO

impede a extracção da quantidade

de CO

necessária.

Se for utilizada uma garrafa de CO2 com

válvula de pressão residual, deve ser insta-

lada a válvula de pressão residual ABS

(número de encomenda 2.574-006.0), dis-

ponível como acessório, entre a garrafa e a

unidade.

Figura E

1 Garrafa de CO

sem válvula de pressão

residual

2 Garrafa de CO

com válvula de pressão

residual

À medida que a temperatura aumenta, a

eficácia da produção de pellets diminui e é

emitida uma maior proporção de dióxido de

carbono na forma gasosa através da man-

gueira de escape. Armazenar as garrafas

de dióxido de carbono a uma temperatura

tão baixa quanto possível (abaixo de

31 °C) e protegê-las do calor, da luz solar e

do aquecimento durante a operação.

1. Empurrar o aparelho para uma base pla-

na e estável.

2. Accionar o travão de parqueamento em

ambos os roletos de direcção.

3. Abrir ambas as cintas de retenção para

a garrafa de dióxido de carbono.

4. Colocar a garrafa de dióxido de carbono

no local de armazenamento no apare-

lho.

Aviso: Se a garrafa de dióxido de carbo-

no for transportada num carro de trans-

porte de garrafas, a borda frontal da

base do carro de transporte pode ser co-

locada sobre a superfície de suporte do

aparelho. Depois, é possível mover a

garrafa rodando-a do carro para a su-

perfície de suporte.

5. Colocar ambas as cintas de retenção à

volta da garrafa de dióxido de carbono,

fechar e apertar.

6. Desenroscar a capa de protecção da

garrafa de dióxido de carbono.

ADVERTÊNCIA

Possibilidade de avarias de funciona-

mento

Vestígios de gordura interferem com a for-

mação de neve de gelo seco no aparelho.

Verifique o bocal de ligação e a rosca da

garrafa de dióxido de carbono e do tubo fle-

xível de dióxido de carbono e limpe-os, se

necessário, antes da ligação ao aparelho.

Certifique-se de que existe uma junta não

danificada entre a garrafa e a ligação da

garrafa.

7. Para garrafas com válvula de pressão

residual, fixar a válvula de pressão resi-

dual ABS (número de encomenda

2.574-006.0), disponível como acessó-

rio, à garrafa de dióxido de carbono. Se-

guir as instruções separadas que

acompanham o adaptador.

8. Ligar a ligação da garrafa com o filtro de

dióxido de carbono à garrafa de dióxido

de carbono.

Certifique-se de que existe uma ligação

de garrafa adequada com anel de veda-

ção entre o flange de rosca e a garrafa

de dióxido de carbono.

9. Apertar ligeiramente a porca de capa

estreita do flange de rosca com uma

chave de bocas ou em estrela

(por exemplo 6.574-337.0). Ao mesmo

tempo, segurar a porca de capa larga

com uma chave de bocas para não tor-

cer o tubo flexível de dióxido de carbo-

no.

ADVERTÊNCIA

Não aplicar torção no tubo flexível de dióxi-

do de carbono, caso contrário, o mesmo

pode ficar danificado.

Estabelecer ligação à rede

 PERIGO

Perigo de lesões devido a choque eléc-

trico

A tomada usada deve ser instalada por um

técnico de instalação eléctrica e deve estar

em conformidade com a IEC 60364-1.

O aparelho só pode ser conectado a uma

fonte de alimentação com ligação de pro-

tecção à terra.

A tomada utilizada deve ser facilmente

acessível e deve estar a uma altura entre

0,6 m e 1,9 m acima do chão.

A tomada utilizada deve estar à vista do

operador.

O aparelho deve ser protegido por um dis-

juntor de corrente parasita de 30 mA.

Verificar se o cabo de ligação à rede do

aparelho está danificado antes de cada uti-

Português 53

lização. Não colocar o aparelho em funcio-

namento com o cabo danificado. O cabo

danificado deve ser substituído por um téc-

nico electricista.

O cabo de extensão deve garantir uma pro-

tecção IPX4 e a versão do cabo deve estar,

no minimo, em conformidade com a H 07

RN-F 3G1.5.

Os cabos de extensão inadequados po-

dem ser perigosos. Se for utilizado um ca-

bo de extensão, este deve ser adequado

para a utilização ao ar livre e a união deve

estar seca e situar-se acima do solo. Para

isso, recomenda-se a utilização de um tam-

bor de cabo que mantenha a tomada acima

do solo, pelo menos, 60 mm.

1. Ligar a ficha de rede à tomada.

Reposição do tempo de

pulverização

Para contabilizar o tempo de trabalho, o

contador de tempo de pulverização pode

ser reposto a 0 antes do início do trabalho.

1. Rodar o interruptor de programa para a

posição de reinicialização.

Figura F

1 Tempo restante até ao próximo serviço

de assistência técnica

2 Tempo de pulverização desde a última

reinicialização

3 Tecla de ar comprimido/pellets

2. Pressionar a tecla de ar comprimido/pe-

llets da pistola de jacto.

O tempo de pulverização é reposto a 0

Operação

 PERIGO

Perigo de ferimentos

Os pellets de gelo seco que se deslocam

no ar podem provocar ferimentos ou quei-

maduras de frio.

Não aponte a pistola de jacto para as pes-

soas. Retire terceiros do local de utilização

e mantenha-os afastados (por exemplo,

por barreiras) durante a operação. Não to-

que no bocal ou no jacto de gelo seco du-

rante a operação.

1. Executar todos os trabalhos de manu-

tenção descritos no capítulo “Conserva-

ção e manutenção/diariamente, antes

do início da operação”.

2. Bloquear a área de trabalho, para evitar a

entrada de pessoas durante a operação.

 PERIGO

Perigo de asfixia

Risco de asfixia por dióxido de carbono. Os

pellets de gelo seco consistem em dióxido

de carbono sólido. Durante a operação do

aparelho, o teor de dióxido de carbono no

ar, no local de trabalho, aumenta.

Coloque a mangueira de descarga ao ar li-

vre, por exemplo, para que ninguém corra

perigo pelo dióxido de carbono.

Aviso: O dióxido de carbono é mais pesa-

do do que o ar. Certifique-se de que o dió-

xido de carbono não desce, por exemplo,

desde o exterior para um sótão sob a ofici-

na (flui).

Para trabalhos com jacto mais longos

(mais de 10 minutos por dia) e especial-

mente em espaços pequenos (menos de

300 m³), recomendamos a utilização de um

avisador de dióxido de carbono.

Sinais de uma elevada concentração de

dióxido de carbono no ar que respira:

3...5%: Dores de cabeça, frequência respi-

ratória elevada.

7...10%: Dores de cabeça, náuseas, even-

tual inconsciência.

Assim que estes sintomas ocorrerem pela

primeira vez, desligue o aparelho imediata-

mente e apanhe ar fresco. Antes de conti-

nuar o trabalho, melhore a ventilação ou

utilize um aparelho de respiração.

Observe a folha de dados de segurança do

fornecedor de dióxido de carbono.

Perigo por substâncias nocivas à saú-

de.

As substâncias removidas do objecto limpo

são transformadas em pó.

Cumpra as respectivas medidas de segu-

rança se, durante o procedimento de lim-

peza, puderem surgir pós nocivos.

Perigo de explosão

Uma mistura de pós de óxido de ferro e

metal leve pode inflamar em condições

desfavoráveis e gerar um calor intenso.

Nunca trabalhe com metais leves e peças

de ferro ao mesmo tempo.

Limpe a área de trabalho e o dispositivo de

sucção antes de trabalhar com outro mate-

rial.

3. Ao trabalhar em espaços confinados,

certifique-se de que existe troca de ar

suficiente para manter a concentração

de dióxido de carbono no ar ambiente

abaixo do valor perigoso.

4. Fixar objectos de limpeza leves.

 PERIGO

Perigo devido a descarga electrostática

O objecto de limpeza pode carregar elec-

trostaticamente durante o procedimento de

limpeza. A descarga subsequente pode

provocar ferimentos e os módulos elec-

trónicos podem ser danificados.

Ligue à terra o objecto que deve ser limpo

e mantenha-o durante o procedimento de

limpeza.

5. Ligar à terra electricamente o objecto

que deve ser limpo.

6. Utilizar vestuário de protecção, luvas de

protecção, óculos de protecção bem

ajustados e protecção auditiva.

7. Activar a alimentação de ar comprimido.

8. Abrir a válvula de corte da botija de dió-

xido de carbono.

9. Rodar o interruptor de programa para o

nível 3.

Figura G

1 Interruptor de programa

2 Nível 1

3 Nível 2

4 Nível 3

5 Reset

10.Seleccionar um local seguro e adoptar

uma postura corporal segura, para não

se desequilibrar devido ao recuo da pis-

tola de jacto.

Limpeza com pellets de gelo seco

1. Seleccionar a operação com jacto de

pellets na tecla Ar comprimido/Pellets.

(A luz de controlo não deve acender.)

Figura I

1 Tecla Ar comprimido/Pellets com luz de

controlo

Acende a vermelho: jacto de ar compri-

mido

Desligado: jacto de pellets

2. Ajustar a pressão de jacto no redutor de

pressão no local, para o valor desejado.

Pressão máxima: 10 bar. Pressão míni-

ma:

● Nível 1: 0,7 bar

● Nível 2: 1,4 bar

● Nível 3: 2,8 bar

Aviso

A pressão é apresentada no display. O in-

dicador pisca se a pressão mínima não for

atingida ou se a pressão máxima for exce-

dida.

3. Apontar a pistola de jacto para longe do

corpo.

4. Empurrar a alavanca de segurança da

pistola de jacto para cima e accionar o

gatilho ao mesmo tempo.

Figura K

1 Alavanca de segurança

2 Gatilho

3 Iluminação de trabalho

A iluminação de trabalho arranca ao mes-

mo tempo que a produção de pellets.

5. Esperar até que o jacto de pellets tenha

acumulado pressão.

ADVERTÊNCIA

Nunca operar o aparelho sem uma gar-

rafa de dióxido de carbono ou com uma

garrafa de dióxido de carbono vazia.

Seleccione um nível superior com o inter-

ruptor de programa ou troque de garrafa de

dióxido de carbono se não saírem pellets

da pistola de jacto após 5 minutos de apli-

cação do jacto.

6. Se necessário, voltar a rodar o interrup-

tor de programa para o nível 2 ou 1.

ADVERTÊNCIA

Perigo de danos

É possível que saiam pellets grossos.

Verifique primeiro a performance de limpe-

za numa área não visível para evitar danos.

Aviso

Se houver interrupções no jacto de gelo seco,

aumentar a pressão do jacto ou definir um ní-

vel mais baixo no selector do programa.

7. Apontar o jacto de pellets para o objecto

de limpeza e remover a sujidade com o

jacto.

8. Soltar o gatilho.

O jacto de pellets pára.

A iluminação de trabalho apaga-se ao

fim de 30 segundos.

9. Inserir a pistola de jacto com o cone de

retenção no suporte do aparelho.

Figura J

1 Suporte

2 Cone de retenção

3 Pistola de jacto

54 Português

10.Fechar a válvula de corte da garrafa de

dióxido de carbono se a interrupção do

trabalho durar mais de 30 minutos.

Ar comprimido sem jacto de pellets

A sujidade solta pode ser removida com ar

comprimido sem pellets de gelo seco.

1. Seleccionar a operação com ar compri-

mido na tecla Ar comprimido/Pellets. (A

luz de controlo deve acender-se a ver-

melho.)

Figura I

1 Tecla Ar comprimido/Pellets com luz de

controlo

Acende a vermelho: jacto de ar compri-

mido

Desligado: jacto de pellets

2. Empurrar a alavanca de segurança da

pistola de jacto para cima e accionar o

gatilho ao mesmo tempo.

Figura K

1 Alavanca de segurança

2 Gatilho

3 Iluminação de trabalho

O ar comprimido sai do bico de jacto e a

iluminação de trabalho está activa.

3. Dirigir o jacto de ar comprimido para o

objecto da limpeza e remover a sujida-

de.

4. Soltar o gatilho.

O jacto de ar comprimido pára.

A iluminação de trabalho apaga-se ao

fim de 30 segundos.

5. Inserir a pistola de jacto com o cone de

retenção no suporte do aparelho.

6. Fechar a válvula de corte da garrafa de

dióxido de carbono se a interrupção do

trabalho durar mais de 30 minutos.

Terminar a operação

1. Soltar o gatilho da pistola de jacto.

2. Fechar a válvula de corte da garrafa de

dióxido de carbono.

3. Accionar o gatilho da pistola de jacto até

que não saiam mais pellets.

4. Rodar o interruptor de programa para o

nível 1.

5. Cortar a alimentação de ar comprimido.

6. Accionar o gatilho da pistola de jacto até

o ar comprimido ter escapado do apare-

lho.

7. Rodar o interruptor de programa para a

posição “0/OFF”.

8. Retirar a ficha de rede da tomada.

9. Enrolar o cabo de alimentação, pendu-

rá-lo numa braçadeira para cabo/man-

gueira e fixá-lo com o tensor de

borracha.

Figura L

1 Cabo de rede

2 Braçadeira para mangueira/cabo

3 Tensor de borracha

4 Mangueira de escape

10.Separar a mangueira de ar comprimido

do aparelho.

11.Enrolar a mangueira de escape, pendu-

rá-la numa braçadeira para cabo/man-

gueira e fixá-la com o tensor de

borracha.

12.Enrolar a mangueira de jacto e pendu-

rá-la no suporte da mangueira de jacto.

13.Inserir a pistola de jacto com o cone no

suporte do aparelho.

Transporte

몇 CUIDADO

Perigo de acidente e de lesões

Tenha em atenção o peso do aparelho du-

rante o transporte e armazenamento, ver

capítulo Dados Técnicos.

ADVERTÊNCIA

Perigo de danos

O óleo do motor pode verter no transporte

na horizontal. Uma consequente falta de

óleo pode provocar danos durante a opera-

ção seguinte.

Transporte o aparelho sempre na vertical.

1. Executar todas as etapas do capítulo

“Terminar operação” antes do transpor-

te.

2. Soltar o travão de parqueamento nos ro-

letos de direcção e empurrar o aparelho

na alavanca de avanço.

3. Remover o recipiente de dióxido de car-

bono do aparelho antes do carregamen-

to no veículo.

4. O aparelho pode ser levantado por 2

pessoas. Cada pessoa usa uma pega

na parte inferior do aparelho e apoia o

aparelho com a outra mão na aresta su-

perior.

5. Para o transporte em veículos, bloquear

os travões de parqueamento nos roletos

de direcção e prender o aparelho com

um cinto tensor.

Figura M

Armazenamento

몇 CUIDADO

Perigo de acidente e de lesões

Tenha em atenção o peso do aparelho du-

rante o transporte e armazenamento, ver

capítulo Dados Técnicos.

O aparelho só pode ser armazenado no in-

terior.

 PERIGO

Perigo de asfixia

O dióxido de carbono pode acumular-se

em espaços fechados e causar morte por

asfixia.

Guarde as botijas de dióxido de carbono

(mesmo que estejam conectadas ao apare-

lho) em locais bem ventilados.

Conservação e manutenção

Indicações de manutenção

A base para uma instalação segura, em

termos operacionais, é a manutenção fre-

quente conforme o seguinte plano de ma-

nutenção.

Utilize apenas peças sobressalentes origi-

nais do fabricante ou peças recomendadas

pelo mesmo, como

● peças sobressalentes e peças de des-

gaste,

● peças de acessórios,

● produtos operacionais,

● detergente.

 PERIGO

Perigo de acidente

O aparelho pode ser ligado inadvertida-

mente. As peças frias do aparelho ou o dió-

xido de carbono líquido podem causar

queimaduras de frio. O dióxido de carbono

gasoso pode causar a morte por asfixia.

Antes de trabalhar no aparelho, execute to-

dos os procedimentos do capítulo “Termi-

nar a operação”. Aguarde que o aparelho

aqueça ou vista vestuário de protecção

contra o frio. Nunca ponha gelo seco na bo-

ca.

ADVERTÊNCIA

Perigo de danos

Produtos de limpeza inadequados provo-

cam danos no aparelho e na pistola de jac-

to.

Nunca limpe o aparelho e a pistola de jacto

com diluentes, gasolina ou produtos de lim-

peza que contenham óleo.

Contrato de manutenção

Para garantir uma operação fiável da insta-

lação, recomendamos-lhe que celebre um

contrato de manutenção. Entre em contac-

to com o seu serviço de assistência técnica

KÄRCHER competente.

Plano de manutenção

Diariamente antes do início da operação

1. Inspeccione cuidadosamente a man-

gueira de agente de pulverização quan-

to a fissuras, pontos de nós e outros

danos. Pontos moles na mangueira indi-

cam desgaste no interior da mangueira.

Substituir a mangueira defeituosa ou

gasta por uma nova.

2. Verificar os cabos eléctricos e a ficha

quanto a danos. Solicitar a substituição

das peças defeituosas junto do serviço

de assistência técnica.

A cada 100 horas de serviço

1. Verificar os acoplamentos na mangueira

de jacto e no aparelho quanto a danos e

desgaste. Substituir a mangueira de jac-

to danificada; assegurar a substituição

dos acoplamentos danificados no apa-

relho por parte do serviço de assistência

técnica.

A cada 500 horas ou anualmente

1. Solicitar a verificação do aparelho junto

do serviço de assistência técnica.

A cada 2 anos

1. Substituir a mangueira de agente de pul-

verização, pelo menos, a cada 2 anos.

Ensaios

Segundo a DGUV R 100-500, os seguintes

ensaios devem ser realizados no aparelho

por uma pessoa qualificada. Os resultados

do ensaio devem ser registados num certi-

ficado de ensaio. A entidade operadora do

aparelho deve conservar o certificado de

ensaio até ao próximo ensaio.

Após uma interrupção da operação por

mais de um ano

1. Verificar se o aparelho está em bom es-

tado e a funcionar devidamente.

Português 55

Depois de mudar o local de instalação

1. Verificar se o estado, o funcionamento e

a instalação do aparelho são os correc-

tos.

Após os trabalhos de reparação ou as

mudanças que podem afectar a

segurança operacional

1. Verificar se o estado, o funcionamento e

a instalação do aparelho são os correc-

tos.

Ajuda em caso de avarias

 PERIGO

Perigo de acidente

O aparelho pode ser ligado inadvertida-

mente. As peças frias do aparelho ou o dió-

xido de carbono líquido podem causar

queimaduras de frio. O dióxido de carbono

gasoso pode causar a morte por asfixia.

Antes de trabalhar no aparelho, execute to-

dos os procedimentos do capítulo “Termi-

nar a operação”. Aguarde que o aparelho

aqueça ou vista vestuário de protecção

contra o frio. Nunca ponha gelo seco na bo-

ca.

ADVERTÊNCIA

Perigo de danos

Produtos de limpeza inadequados provo-

cam danos no aparelho e na pistola de jac-

to.

Nunca limpe o aparelho e a pistola de jacto

com diluentes, gasolina ou produtos de lim-

peza que contenham óleo.

Indicador de avarias

As avarias são indicadas pelas luzes de

controlo no painel de comando.

Figura N

1 Indicador de avaria de pistola de jacto

2 Indicador de avaria de alimentação de

ar comprimido

3 Indicador de avaria de produção de pe-

llets

4 Indicador de avaria de dosagem de pe-

llets

Eliminar avarias

As avarias têm, geralmente, causas sim-

ples que podem ser corrigidas por si com a

ajuda do seguinte resumo. Em caso de dú-

vida ou no caso de se tratar de uma avaria

não mencionada aqui, contacte o serviço

de assistência técnica da Kärcher.

Executar uma reinicialização

1. Accionar a tecla de reinicialização no in-

terior do aparelho, servindo-se de uma

chave de parafusos.

Figura O

Substituir o filtro de dióxido de

carbono

ADVERTÊNCIA

Avarias de funcionamento

Dióxido de carbono contaminado pode

causar avarias de funcionamento.

Ao trabalhar no filtro de dióxido de carbono,

ter o máximo cuidado para não introduzir

qualquer sujidade no aparelho.

Erro Reparação

O indicador de avarias na pis-

tola de jacto acende

 Não accionar o gatilho da pistola de jacto antes de a ligar.

 Remover a fixação do gatilho da pistola de jacto.

O indicador de avarias na pis-

tola de jacto pisca

 Verificar se o cabo de comando da pistola de jacto está conectado ao aparelho.

 Verificar se há danos no cabo de comando da mangueira de agente de pulverização.

O indicador de avarias na ali-

mentação de ar comprimido

acende

 Aumentar a pressão de ar.

O indicador de avarias na ali-

mentação de ar comprimido

pisca

 Verificar a mangueira de descarga quanto a obstruções.

 A botija de dióxido de carbono está muito quente e, portanto, tem uma pressão muito elevada. Ins-

talar o aparelho com a botija de dióxido de carbono num local mais fresco ou protegê-lo da luz solar

direta.

O indicador de avaria de pro-

dução de pellets acende-se

 Deixar que o aparelho descongele. Verificar o filtro de dióxido de carbono e substituí-lo, se neces-

sário. Em seguida, efectuar o Reset.

 Se a avaria ocorrer repetidamente, substituir a garrafa de dióxido de carbono.

O indicador de avaria de do-

sagem de pellets acende-se

 Desligar o aparelho e voltar a ligar.

 Se o indicador de avaria permanecer aceso, contactar o serviço de assistência técnica.

O indicador de avaria de do-

sagem de pellets pisca

 Deixar que o motor de dosagem arrefeça. Posicionar o aparelho de modo que o ar possa fluir para

o aparelho a partir de baixo. Se necessário, contactar o serviço de assistência técnica.

A luz de controlo da alimenta-

ção de tensão não acende

 Ligar a ficha de rede à tomada.

 Verificar a alimentação de tensão no local.

A luz de controlo do ar com-

primido não acende

 Conectar uma mangueira de ar comprimido ao aparelho.

 Abrir a válvula de corte na alimentação de ar comprimido no local.

O aparelho não funciona  Verificar as luzes de controlo e os indicadores de avarias.

 Executar uma reinicialização.

Performance de limpeza insu-

ficiente

 Rodar o interruptor de programa para um nível superior.

 Aumentar a pressão do jacto.

 Verificar o nível de enchimento da garrafa de dióxido de carbono.

 Não utilizar uma garrafa de dióxido de carbono aquecida. Proteger a garrafa de dióxido de carbono

da radiação térmica. Se a temperatura do dióxido de carbono for superior a 31 °C, a eficácia da

produção de pellets é drasticamente reduzida.

 Deixar descongelar a mangueira de jacto e a pistola de jacto, com vista a eliminar bloqueios. Em

seguida, aumentar a pressão do jacto.

Dosagem de pellets demasia-

do baixa

 Rodar o interruptor de programa para um nível superior.

 Substituir o filtro de dióxido de carbono entre a garrafa de dióxido de carbono e o aparelho.

Interrupções recorrentes no

jacto de gelo seco

 Rodar o interruptor de programa para um nível mais baixo ou aumentar a pressão do jacto.

 Se o bico de jacto estiver entupido:

a Fechar imediatamente a garrafa de dióxido de carbono.

b Deixar o aparelho descongelar durante, pelo menos, 30 minutos.

c Aumentar a pressão do jacto.

d Iniciar o aparelho com a garrafa de dióxido de carbono fechada para remover resíduos de pelle-

ts.

56 Português

ADVERTÊNCIA

Avarias de funcionamento

Avarias de funcionamento devido a conta-

minações.

Cada vez que se solta ou desaperta o pa-

rafuso de fecho, é necessário substituir o

filtro de dióxido de carbono e o anel de ve-

dação de cobre. Caso contrário, podem

soltar-se partículas no filtro de dióxido de

carbono, causando avarias de funciona-

mento.

Aviso

O filtro de dióxido de carbono é retrolavado

e limpo assim que a ligação pressurizada

da garrafa é separada da garrafa de dióxi-

do de carbono. Por conseguinte, a substi-

tuição regular do filtro de dióxido de

carbono não é necessária.

1. Fechar a válvula de corte na garrafa de

dióxido de carbono.

2. Operar o aparelho no nível mais elevado

durante aproximadamente 1 minuto pa-

ra despressurizar o tubo flexível de dió-

xido de carbono.

3. Desenroscar o flange de rosca na garra-

fa de dióxido de carbono.

4. Desaparafusar cuidadosamente o para-

fuso de fecho no flange de rosca. Ao fa-

zê-lo, deixar o flange de rosca

pendurado para que não seja possível a

entrada de sujidade no tubo flexível de

dióxido de carbono.

Figura P

1 Flange de rosca

2 Filtro de dióxido de carbono

3 Anel de vedação de cobre

4 Parafuso de fecho

5. Retirar o filtro de dióxido de carbono.

6. Aspirar o parafuso de fecho e o flange

de rosca com um aspirador de pó.

7. Pressionar cuidadosamente à mão o no-

vo filtro de dióxido de carbono no para-

fuso de fecho.

8. Substituir o anel de vedação de cobre.

9. Apertar o parafuso de fecho, segurando

o sextavado largo do flange de rosca

com uma chave de bocas.

Binário de aperto: 80 Nm.

Garantia

Em cada país são válidas as condições de

garantia transmitidas pela nossa socieda-

de distribuidora responsável. Trataremos

de possíveis avarias no seu aparelho no

âmbito do prazo da garantia, sem custos,

desde que estas tenham origem num erro

de material ou de fabrico. Em caso de ga-

rantia, contacte o seu revendedor ou a as-

sistência técnica autorizada mais próxima,

apresentando o talão de compra.

(endereço consultar o verso)

Acessórios

Válvula de pressão residual ABS

Refª 2.574-006.0

Necessário quando se utilizam garrafas de

dióxido de carbono com válvula de pressão

residual.

Dados técnicos

Reservados os direitos a alterações técni-

cas.

Declaração de conformidade

Declaramos pelo presente que as referidas

máquinas, em virtude da sua concepção e

tipo de construção, bem como do modelo

colocado por nós no mercado, estão em

conformidade com os requisitos de saúde

e segurança essenciais e pertinentes das

directivas da União Europeia. Em caso de

realização de alterações na máquina sem

o nosso consentimento prévio, a presente

declaração fica sem efeito.

Produto: Ice Blaster

Tipo: 

1.574-xxx (IB 10/8 L2P)

Directivas da União Europeia pertinen-

tes

2006/42/CE (+2009/127/CE)

2014/30/UE

2011/65/UE

2009/125/CE + 2009/1781

Normas harmonizadas aplicadas

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Os signatários actuam em nome e em pro-

curação do Conselho de Administração.

Mandatário da documentação:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Alemanha)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 01/02/2021

IB 10/

8 L2P

Ligação eléctrica

Tensão da rede V 220...

230

Fase ~ 1

Frequência Hz 50...6

Potência da ligação kW 1,0

Tipo de protecção IPX4

Corrente de fuga, típ. mA <3,5

Disjuntor diferencial delta I,

0,03

Ligação de ar comprimido

Mangueira de ar comprimi-

do, diâmetro nominal

(mín.)

Pole-

gada

0,5

Pressão (máx.) MPa

(bar)

1,0

(10)

Alimentação de ar compri-

mido, máx.

min

0,8

Características do aparelho

Pressão do jacto, máx. MPa

(bar)

1,0

(10)

Pressão do jacto, mín. ní-

vel 1

MPa

(bar)

0,07

(0,7)

Pressão do jacto, mín. ní-

vel 2

MPa

(bar)

0,14

(1,4)

Pressão do jacto, mín. ní-

vel 3

MPa

(bar)

0,28

(2,8)

Consumo de dióxido de

carbono

kg/h 20...6

Recuo da pistola de jacto,

máx.

N40

Garrafa de dióxido de carbono

Quantidade de enchimento

máxima

kg 37,5

Diâmetro, máx. mm 220

Condições ambientais

Troca de ar m

/h 2000

Medidas e pesos

Peso de operação típico

(sem botija de dióxido de

carbono)

kg 95

Comprimento mm 866

Largura mm 443

Altura sem botija de dióxi-

do de carbono

mm 970

Valores determinados de acordo com a

EN 60335-2-79

Valor de vibração mão/bra-

ço

m/s2 0,08

Nível acústico dB(A) 95

Nível de potência sonora

LWA + Insegurança KWA

dB(A) 115

Dansk 57

Indhold

Generelle henvisninger

Læs denne originale driftsvej-

ledning inden du benytter ap-

paratet første gang og betjen apparatet i

henhold til denne. Opbevar den originale

driftsvejledning til senere brug eller til efter-

følgende ejere.

Bestemmelsesmæssig

anvendelse

● Maskinen bruges til at fjerne tilsmuds-

ninger fra tørispellets, der accelereres af

en luftstråle.

● Tørispellets produceres i maskinen. Til

dette formål kræves der flydende kuldi-

oxid fra en dykrørsflaske.

● Maskinen må ikke anvendes i omgivel-

ser med eksplosionsfare.

● På anvendelsesstedet skal minimum-

luftudvekslingen, der er angivet i afsnit-

tet "Tekniske data", overholdes.

● Maskinens kabinet må kun fjernes af

KÄRCHER-kundeservice til vedligehol-

delsesformål.

-kvalitet

For at sikre problemfri drift skal den an-

vendte kuldioxid som minimum overholde

følgende specifikationer:

● Kuldioxid teknisk, klasse 2.5 eller bedre

● Renhed ≥ 99,5%

● Vandindhold (H

O) ≤ 250 ppm

● NVOC (olie og fedt) ≤ 2 ppm

Funktion

Når flydende kuldioxid afspændes, dannes

kuldioxidsne. Kuldioxiden i gasform, der

også opstår, transporteres væk fra arbejds-

pladsen via aftømningsslangen.

Kuldioxidsneen presses til tørispellets i ap-

paratet.

Trykluft kommer til strålepistolen via en

magnetventil. Lufttrykket styres af en

trykreduktion på stedet. Når udløseren til

strålepistolen aktiveres, åbnes ventilen, og

luftstrålen kommer ud af strålepistolen.

Derudover doseres tørispellets i luftstrålen

via en doseringsanordning.

Tørispellets rammer overfladen, der skal

rengøres, og fjerner snavset. Pga. tørispel-

let-temperaturen på -79°C opstår der yder-

ligere varmespændinger mellem snavs og

rengøringsobjektet, hvilket også bidrager til

at løsne snavset. Derudover bliver tørisen

straks til kuldioxid i gasform, når den ram-

mer, hvorved den optager 700 gange dens

volumen. Snavs, der er nedbrudt af tørisen,

blæses væk som følge heraf.

Miljøbeskyttelse

Emballagen kan genbruges. Sørg for

at bortskaffe emballagen miljømæs-

sigt korrekt.

Elektriske og elektroniske maskiner in-

deholder værdifulde materialer, der

kan genbruges, og ofte dele, såsom

batterier, akku-pakker eller olie, der ved for-

kert håndtering eller forkert bortskaffelse

kan udgøre en fare for menneskers sund-

hed og for miljøet. For en korrekt drift af ma-

skinen er disse dele imidlertid nødvendige.

Maskiner, der er kendetegnet med dette

symbol, må ikke bortskaffes sammen med

husholdningsaffaldet.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger om indholdsstoffer fin-

des på: www.kaercher.com/REACH

Sikkerhedsanvisninger

Maskinen må kun betjenes af personer, der

har læst og forstået denne driftsvejledning.

Navnlig skal alle sikkerhedsanvisninger

overholdes.

Opbevar denne driftsvejledninger på en så-

dan måde, at den altid er tilgængelig for

operatøren.

Operatøren af maskinen skal foretage en ri-

sikovurdering på stedet og sikre, at opera-

tørerne instrueres.

Faregrader

 FARE

● Henviser til en umiddelbar fare, der med-

fører alvorlige kvæstelser eller død.

몇 ADVARSEL

● Henviser til en mulig farlig situation, der

kan medføre alvorlige kvæstelser eller

død.

몇 FORSIGTIG

● Henviser til en mulig farlig situation, der

kan medføre lettere kvæstelser.

BEMÆRK

● Henviser til en mulig farlig situation, der

kan medføre materielle skader.

Symboler på maskinen

Fare på grund af tørispel-

lets, der flyver rundt.

Ret ikke strålepistolen mod

personer. Fjern tredjeparter

fra brugsstedet og hold dem

væk (f.eks. ved hjælp af barrierer) under

drift. Rør ikke ved dysen eller tørisstrålen

under drift.

Fare for kvælning på

grund af kuldioxid.

Under drift stiger kuldioxid-

indholdet i luften på arbejds-

pladsen.

Sørg for, at der er tilstrækkelig luftudskift-

ning på arbejdspladsen.

Før f.eks. udstødningsslangen ud i det fri,

så ingen bringes i fare på grund af kuldi-

oxid.

Bemærk: Kuldioxid er tungere end luft.

Sørg for, at kuldioxid ikke trænger (flyder)

nedad, for eksempel udefra og ned i en

kælder under værkstedet .

Ved længere sprøjtearbejde (længere end

10 minutter om dagen) og især i små rum

(mindre end 300 m³), anbefales det at bæ-

re en CO2-advarselsanordning.

Tegn på høj kuldioxidkoncentration:

3...5%: Hovedpine, høj vejrtrækningsfre-

kvens.

7...10%: Hovedpine, kvalme, muligvis be-

vidstløshed.

Hvis disse tegn opstår, skal du straks sluk-

ke for maskinen og gå ud i den friske luft.

Før du fortsætter arbejdet, skal du forbedre

ventilationsforanstaltningerne eller bruge et

åndedrætsværn.

Kuldioxid er tungere end luft og opsamles i

lukkede rum, lavere rum eller i lukkede be-

holdere. Sørg for tilstrækkelig ventilation af

arbejdspladsen.

Overhold sikkerhedsdatabladet fra kuldi-

oxidleverandøren.

Fare for kvæstelse, risiko for

skade på grund af elektrosta-

tisk opladning.

Under rengøringsprocessen

kan rengøringsobjektet blive

elektrostatisk ladet.

Jord det objekt, der skal rengøres, og op-

rethold jordforbindelsen, indtil rengørings-

processen er afsluttet.

Fare for kvæstelse på grund af elektrisk

stød.

Åbn ikke maskinen. Arbejde i maskinen må

kun udføres af KÄRCHER-kundeservice.

Risiko for skade på grund af

kold forbrænding.

Tøris har en temperatur på -

79 °C. Rør ikke tøris eller kolde

dele af maskinen.

Fare for kvæstelse på grund

af væltende kuldioxidflaske,

Fare for kvælning på grund af

kuldioxid

Fastgør kuldioxidflasken på sik-

ker vis.

Fare for kvæstelse på grund

tørispellets og snavspartikler,

der flyver rundt.

Brug beskyttelsesbriller.

Fare for høreskader.

Bær høreværn.

Fare for kvæstelse på grund

tørispellets og snavspartikler,

der flyver rundt.

Brug beskyttelseshandsker i

henhold til EN 511.

Generelle henvisninger...................... 57

Bestemmelsesmæssig anvendelse ... 57

Funktion ............................................. 57

Miljøbeskyttelse ................................. 57

Sikkerhedsanvisninger....................... 57

Sikkerhedsanordninger...................... 58

Tilbehør og reservedele..................... 58

Leveringsomfang ............................... 58

Betjeningselementer .......................... 58

Ibrugtagning....................................... 59

Betjening............................................ 60

Afslutning af driften ............................ 61

Transport............................................ 61

Opbevaring ........................................ 61

Pleje og vedligeholdelse .................... 61

Hjælp ved fejl ..................................... 62

Garanti ............................................... 63

Tilbehør.............................................. 63

Tekniske data..................................... 63

EU-overensstemmelseserklæring...... 63

58 Dansk

Fare for kvæstelse på grund

tørispellets og snavspartikler,

der flyver rundt.

Brug langærmet beskyttelses-

beklædning.

Bemærk! Permanente funkti-

onsfejl er mulige.

Spor af fedt eller olie forstyrrer

dannelsen af tørissne i maskinen. Brug ikke

fedt, olie eller andre smøremidler på tilslut-

ningsstudsen eller på gevindet på kuldioxi-

dflasken og på kuldioxidslangen.

Generelle sikkerhedsanvisninger

 FARE

Risiko for tilskadekomst

Maskinen starter muligvis uventet.

Før du arbejder på maskinen, skal du træk-

ke strømstikket ud af stikkontakten.

Risiko for tilskadekomst

Tøris og kolde dele på maskinen kan forår-

sage forbrændinger ved berøring.

Brug beskyttelsesdragt, eller lad maskinen

varme op, inden du arbejder på den.

Kom aldrig tøris i munden.

Risiko for tilskadekomst

Tørisstrålen kan være farlig, hvis den an-

vendes forkert.

Ret ikke tørisstrålen mod personer, tændt

elektrisk udstyr eller mod selve maskinen.

Ret ikke tørisstrålen mod dig selv eller an-

dre for at rengøre tøj eller sko.

Risiko for tilskadekomst

Lette genstande kan rives med af tørisstrålen.

Fastgør lette genstande, inden rengørin-

gen påbegyndes.

Kvælningsfare

Øget koncentration af kuldioxid i luften, du

indånder, kan medføre død ved kvælning.

Sørg for, at der i nærheden af luftindtag ikke

optræder udstødningsgasemissioner.

Sørg for tilstrækkelig ventilation på arbejds-

pladsen, og sørg for, at udstødningsgas-

serne udledes korrekt.

몇 ADVARSEL

Risiko for tilskadekomst

Strålepistolens tilbageslagskraft kan bringe

dig ud af balance.

Find et sikkert sted at stå, og hold strålepisto-

len godt fast, inden du betjener aftrækkeren.

Risiko for tilskadekomst

Tørispellets og snavspartikler kan ramme

og kvæste mennesker.

Brug ikke maskinen, når andre personer

befinder sig i nærheden, medmindre de har

beskyttelsesdragt på.

Brug ikke maskinen, hvis et tilslutningska-

bel eller vigtige dele af maskinen er beska-

diget, f.eks. sikkerhedsudstyr,

strålemiddelslange, strålepistol.

Sikkerhedsforskrifter for gasflasker

 FARE

Risiko for revning, risiko for kvælning

Gasflasker kan revne, hvis de bliver for var-

me, eller hvis de beskadiges mekanisk. Ud-

sivende kuldioxid kan forårsage død ved

kvælning.

Beskyt gasflasker mod overdreven varme,

brand, farlig korrosion, mekanisk beskadi-

gelse og uautoriseret adgang.

Opbevar gasflasker, så ingen flugtveje be-

grænses.

Opbevar ikke gasflasker i underjordiske rum,

på trapper, i gange, entreer og garager.

Opbevar ikke gasflasker sammen med

brændbare materialer.

Opbevar gasflasker stående.

Fastgør gasflasker, så de ikke kan vælte el-

ler falde ned.

Luk flaskeventilen før transport af gasflasker.

Transporter gasflasker med en flaskevogn

eller et køretøj, og fastgør flaskerne, så de

ikke falder ned.

Træk i beskyttelseskappen, før du løfter

gasflasken i den, for at kontrollere at be-

skyttelseskappen sidder fast.

Fastgør gasflasken på anvendelsesstedet,

så den ikke kan vælte.

Åbn ikke flaskeventilen for at kontrollere

trykket.

Åbn og luk kun flaskeventilen manuelt uden

hjælp af værktøj.

Kontroller forbindelsen mellem flaskeventi-

len og apparatets tilslutning for lækager.

Luk flaskeventilen under arbejdspauser og

ved arbejdets ophør for at forhindre ukon-

trolleret gasudslip.

Tøm gasflasken til der er et lille resttryk i

flasken; det forhindrer indtrængen af frem-

medlegemer.

Når gasflasken er tømt på nær resttrykket,

lukkes flaskeventilen, før udtagningsanord-

ningen skrues af. Gasflasken har stadig et

betydeligt resttryk.

Skru låsemøtrikken og beskyttelseskappen

på gasflasken, før den returneres.

Luk flaskeventilen ved ukontrolleret gasud-

slip. Hvis gasudslippet ikke kan stoppes,

skal flasken bringes ud i det fri, eller du skal

forlade rummet, spærre adgangen og først

komme ind i og ventilere rummet, når en

koncentrationsmåling udelukker fare.

Forskrifter og retningslinjer

For driften af dette anlæg gælder følgende

forskrifter og retningslinjer i Forbundsrepu-

blikken Tyskland (kan rekvireres hos Carl

Heymanns Verlag KG, Luxemburger Straße

449, 50939 Köln):

● DGUV R 100-500 Arbejde med blæs-

ningsanlæg

● DGUV 113-004 Arbejde i lukkede rum

● DGUV 113-004 Brug af beskyttelsesbe-

klædning

● DGUV 113-004 Brug af beskyttelses-

handsker

● DGUV 113-004 Arbejde med blæs-

ningsmaskiner

● DGUV 213-056 Gasvarmer

● VDMA 24389 Anlæg til tørisblæsning -

Sikkerhedskrav

Slukning i nødstilfælde

1. Slip strålepistolens aftræksarm.

2. Drej programafbryderen til stilling "0/

OFF".

3. Luk afspærringsventilen på kuldioxidfla-

sken.

4. Sluk for trykluftforsyningen.

Sikkerhedsanordninger

몇 FORSIGTIG

Manglende eller ændrede sikkerheds-

anordninger

Sikkerhedsanordninger fungerer som din

beskyttelse.

Sikkerhedsanordninger må aldrig ændres

eller ignoreres.

Sikringsarm

Sikringsarmen forhindrer utilsigtet aktive-

ring af strålepistolen.

Aftrækkerarmen kan kun betjenes, hvis sik-

ringsarmen er hævet på forhånd.

Tilbehør og reservedele

Anvend kun originaltilbehør og -reservede-

le. De er en garanti for en sikker og fejlfri

drift af maskinen.

Informationer om tilbehør og reservedele

findes på www.kaercher.com.

Beskyttelsesdragt

Sikkerhedsbrille med fuldt udsyn, anti-dug,

delnr.: 6.321-208.0

Kuldebeskyttelseshandsker med skridsik-

ker profil, kategori III i henhold til EN 511,

delnr.: 6.321-210.0

Høreværn med hovedbøjle, art.nr.: 6.321-

207.0

Leveringsomfang

Kontroller ved udpakningen, om indholdet

er komplet. Kontakt venligst forhandleren,

hvis der mangler tilbehør eller ved trans-

portskader.

Betjeningselementer

Figur A

1 Styrerulle med parkeringsbremse

2 Kobling af strålemiddelslange

3 Kobling styreledning

4 Betjeningsfelt

5 Skubbebøjle

6 Holder til strålepistol

7 Opbevaringsflade

8 Dyseopbevaring

9 Display

10 Programafbryder

11 Fejlvisning pelletdosering

– lyser rødt: Doseringsenhedens driv-

motor er blokeret

– blinker rødt: Doseringsenhedens driv-

motor er overophedet

12 Fejlvisning pelletgenerering

– lyser rødt: Pelletgenereringens driv-

motor er blokeret

13 Fejlvisning trykluftforsyning

– lyser rødt: Trykluftforsyningen har for

lidt tryk

– blinker rødt: maskinens interne tryk er

for højt

14 Kontrollampe for spændingsforsyning

– lyser grønt: Strømforsyning OK

15 Kontrollampe trykluft

– lyser grønt: Trykluftsforsyning OK.

16 Fejlvisning strålepistol

– lyser gult: aftræksarmen er fastgjort

(f.eks. kabelbinder)

– blinker gult: ingen strålepistol tilsluttet

maskinen

17 Stråledyse

18 Strålepistol

19 Knap trykluft/pellets med kontrollampe

Dansk 59

– lyser rødt: Trykluftstråle

– fra: Pelletstråle

20 Aftræksarm

21 Sikringsarm

22 Holdekegle

23 Strålemiddelslange

24 Flasketilslutning

25 Låseskrue

26 Kobbertætningsring

27 Kuldioxidfilter

28 Skrueflange

29 Tætning flasketilslutning (bestillings-

nummer 6.574-316.0)

30 Kuldioxid-dykrørsflaske (ikke omfattet

af leverancen)

31 Kuldioxidslange

32 Strop kuldioxidflaske

33 Holdeskinne til homebase

34 Slange-/kabelholder med gummispæn-

derem

35 Åbning til nulstilling af motorværn

36 Greb

37 Tryklufttilslutning

38 Stilleflade for kuldioxidflaske

39 Kuldioxidudstødningsslange

40 Netkabel med netstik

41 Holder til strålemiddelslange

42 Aftapningshane for kondensvand

Display

Programafbryder i trin 1 ... 3:

Figur B

1 Stråletryk

2 Samlet driftstid

3 Det er tid til service

4 Stråletid siden sidste nulstilling

Programafbryder i nulstillingsposition:

Figur C

1 Tryk på tasten Trykluft/Pellets for at nul-

stille stråletiden

2 Resterende tid indtil næste service

3 Stråletid siden sidste nulstilling

Ibrugtagning

 FARE

Risiko for tilskadekomst

Tørispellets kan trænge ud af beskadigede

komponenter og forårsage tilskadekomst.

Før ibrugtagning skal alle apparatets kompo-

nenter, især strålemiddelslangen, kontrolle-

res for korrekt tilstand. Udskift beskadigede

moduler. Rengør snavsede moduler, og kon-

troller, at de fungerer korrekt.

BEMÆRK

Risiko for beskadigelse

Kondensvand kan dryppe ned på gulvet fra

apparathuset.

Brug ikke apparatet på et underlag, der ikke

tåler fugt.

1. Åbn aftømningshanen, og aftap konden-

svand, der er opsamlet i apparatet.

2. Luk aftømningshanen.

3. Opstil apparatet på en vandret, jævn flade.

4. Bloker styrerullerne med parkerings-

bremserne.

5. Forbind strålemiddelslangen med kob-

lingen på apparatet.

Figur H

1 Styreledning

2 Omløbermøtrik

3 Kobling styreledning

4 Kobling strålemiddelslange

5 Omløbermøtrik

6 Strålemiddelslange

6. Skru strålemiddelslangens omløbermøt-

rik på, og spænd den let med en gaffel-

nøgle.

7. Sæt styreledningen i apparatet.

8. Skru styreledningens omløbermøtrik på,

og spænd den med hånden.

9. Sæt strålepistolen med holdekeglen i

holderen på apparatet.

 FARE

Kvælningsfare

Kuldioxid slipper ud af aftømningsslangen.

Fra en koncentration på 8 volumenprocent

i den luft, vi indånder, fører kuldioxid til be-

vidstløshed, åndedrætsstop og død. Den

maksimale arbejdspladskoncentration er

0,5%. Kuldioxid er tungere end luft og sam-

ler sig i gruber, kældre og lavninger.

Placer aftømningsslangen, så ingen ud-

sættes for fare på grund af udløbet kuldi-

oxid.

Bemærk: Kuldioxid er tungere end luft. Pas

på, at kuldioxid ikke undviger nedad, for ek-

sempel udefra og ned i en kælder under

værkstedet.

10.Placer udstødningsslangen udendørs,

eller slut den til en udsugningsanord-

ning.

Udskiftning af stråledyse

Stråledysen på strålepistolen kan udskiftes

for at tilpasse maskinen til materialet og tils-

mudsningsgraden af rengøringsobjektet.

 FARE

Risiko for tilskadekomst

Maskinen kan starte utilsigtet og forårsage

kvæstelser og kolde forbrændinger på

grund af tørispelletstrålen.

Indstil programafbryderen på "0/OFF" in-

den et dyseskift.

몇 ADVARSEL

Risiko for tilskadekomst

Umiddelbart efter brug er dysen meget kold

og kan forårsage kolde forbrændinger, hvis

den berøres.

Lad dysen tø op inden udskiftningen eller

brug beskyttelseshandsker.

BEMÆRK

Risiko for beskadigelse

Brug ikke maskinen, når der ikke er anbragt

en stråledyse på strålepistolen.

1. Tryk låseknappen ned, og træk stråledy-

sen ud af strålepistolen.

Figur D

1 Strålepistol

2 Tap

3 Stråledyse

4 Låseknap

2. Skub den anden stråledyse ind i stråle-

pistolen, indtil den går i indgreb.

Bemærk: Stråledysen er gået korrekt i

indgreb, når tappen ikke længere stikker

ud af huset. Stråledysen kan drejes til

den ønskede retning.

Tilslutning af trykluft

Bemærk

For problemfri drift skal trykluften have et

lavt fugtindhold (maks. 5% relativ fugtig-

hed, dugpunkt under 0°C). Trykluften skal

være fri for olie, snavs og fremmedlegemer.

Trykluften skal være tør og oliefri, og en ef-

terkøler og en separator skal som minimum

være koblet efter kompressoren.

Trykluftforsyningen skal være udstyret med

en trykreduktionsanordning på stedet.

1. Bær personligt beskyttelsesudstyr.

2. Slut en trykluftslange til tryklufttilslutnin-

gen på apparatet.

3. Åbn langsomt trykluftafspærringsventi-

len på stedet.

Tilslutning af kuldioxidflaske

Krav til CO

-forsyningen:

● CO

-flaske med dykrør til udtagning af

flydende CO

Obs

-flasker med dykrør (også kaldet stig-

rør) er normalt markeret med et stort ”T” på

flasken eller bagsiden af flasken.

Til dels er dykrøret derudover symboliseret

af ved en lodret farvet linje på flasken.

● CO

-kvaliteten skal svare til oplysnin-

gerne i kapitlet "Tilsigtet anvendelse".

BEMÆRK

Funktionsfejl

En resttrykventil eller kontraventil i tilslut-

ningen på CO

-flasken forhindrer aftapning

af den nødvendige mængde CO

Hvis der anvendes en CO2-cylinder med

resttryksventil, skal ABS-resttryksventilen

(bestillingsnummer 2.574-006.0), som fås

som tilbehør, installeres mellem flasken og

maskinen.

Figur E

1 CO

flaske uden resttrykventil

2 CO

flaske med resttrykventil

Efterhånden som temperaturen stiger,

mindskes effektiviteten af pelletproduktio-

nen, og en større andel af kuldioxiden frigi-

ves i gasform via udstødningsslangen.

Opbevar kuldioxidflasker så køligt som mu-

ligt (under 31 °C), og beskyt dem mod var-

me, sollys og varme under driften.

1. Skub maskinen på en jævn, stabil over-

flade.

2. Aktivér parkeringsbremsen på begge

hjul.

3. Åbn begge stropper til kuldioxidflasken.

4. Placér kuldioxidflasken på maskinens

stilleflade.

Bemærk: Hvis kuldioxidflasken trans-

porteres på en flaskevogn, kan forkan-

ten af gulvfladen på transportvognen

placeres på maskinens ståflade. Fla-

sken kan derefter flyttes fra vognen til

ståfladen ved at dreje den.

5. Læg begge stropper omkring kuldioxid-

flasken, luk og stram dem.

6. Skru beskyttelseshætten af kuldioxidfla-

sken.

60 Dansk

BEMÆRK

Mulige funktionsfejl

Spor af fedt forstyrrer dannelsen af tørissne

i maskinen.

Kontroller tilslutningsstuds og gevind på

kuldioxidflasken og kuldioxidslangen, og

rengør dem om nødvendigt, inden tilslut-

ningen til maskinen.

Sørg for, at der er en ubeskadiget tætning

mellem flasken og flasketilslutningen.

7. Ved flasker med resttryksventil skal

ABS-resttryksventilen (bestillingsnum-

mer 2.574-006.0), som fås som tilbehør,

anbringes på kuldioxidflasken. Overhold

i den forbindelse den separate vejled-

ning, der følger med adapteren.

8. Forbind flasketilslutningen med kuldioxi-

dfilteret på kuldioxidflasken.

Sørg for, at der er indsat en perfekt tæt-

ningsring til flaskeforbindelsen mellem

skrueflangen og kuldioxidflasken.

9. Spænd den tynde omløbermøtrik på

skrueflangen let med en gaffel- eller

ringnøgle (f.eks. 6.574-337.0). Hold

kontra ved den tykke omløbermøtrik

med en gaffelnøgle, så kuldioxidslangen

ikke drejer rundt.

BEMÆRK

Kuldioxidslangen må ikke udsættes for tor-

sion (snoning), da der ellers kan opstå ska-

der.

Oprettelse af nettilslutning

 FARE

Fare for kvæstelse på grund af elektrisk

stød

Den anvendte stikdåse skal være installe-

ret af en elektriker og overholde IEC 60364-

Maskinen må kun tilsluttes en strømforsy-

ning med jordleder.

Den anvendte stikdåse skal være let til-

gængelig og befinde sig i en højde mellem

0,6 m og 1,9 m over gulvet.

Den anvendte stikdåse skal være inden for

brugerens synsvidde.

Maskinen skal være beskyttet med en fejl-

strømsafbryder, 30 mA.

Kontrollér maskinens netledning for skader

inden hver brug. Brug ikke maskinen med

et beskadiget kabel. Få et beskadiget kabel

udskiftet af en autoriseret elektriker.

Forlængerkablet skal opfylde kravene til

IPX4-beskyttelse, og kablets udførelse skal

mindst være i overensstemmelse med H 07

RN-F 3G1,5.

Uegnede forlængerkabler kan være farlige.

Hvis der anvendes et forlængerkabel, skal

det være egnet til udendørs brug, og forbin-

delsen skal være tør og befinde sig over

jorden. Det anbefales at bruge en kabelrul-

le, som holder stikforbindelsen mindst 60

mm over jorden.

1. Sæt netstikket i stikkontakten.

Nulstilling af stråletid

Stråletidstælleren kan nulstilles, før arbej-

det påbegyndes, så arbejdstiden kan be-

regnes.

1. Drej programafbryderen til nulstillings-

position.

Figur F

1 Resterende tid indtil næste service

2 Stråletid siden sidste nulstilling

3 Tasten Trykluft/Pellets

2. Tryk på tasten Trykluft/Pellets på stråle-

pistolen.

Stråletiden nulstilles

Betjening

 FARE

Risiko for tilskadekomst

Omkringflyvende tørispellets kan forårsage

tilskadekomst eller kuldeforbrændinger.

Ret ikke strålepistolen mod personer. Fjern

uvedkommende personer fra brugsstedet,

og hold dem på afstand (f.eks. ved hjælp af

afspærringer) under driften. Rør ikke ved

dysen eller tørisstrålen under driften.

1. Udfør alt vedligeholdelsesarbejde i ka-

pitlet "Pleje og vedligeholdelse/Dagligt

inden driftsstart".

2. Afspær arbejdsområdet for at forhindre

uvedkommendes adgang under driften.

 FARE

Kvælningsfare

Risiko for kvælning på grund af kuldioxid.

Tørispellets består af fast kuldioxid. Når ap-

paratet bruges, øges kuldioxidindholdet i

luften på arbejdspladsen.

Placer f.eks. aftømningsslangen udendørs,

så ingen udsættes for kuldioxid.

Bemærk: Kuldioxid er tungere end luft. Pas

på, at kuldioxid ikke undviger nedad, for ek-

sempel udefra og ned i en kælder under

værkstedet.

Det anbefales at bære udstyr til advarsel

om kuldioxid ved længere tids strålearbej-

de (længere end 10 minutter om dagen) og

især i små rum (under 300m³).

Tegn på høj kuldioxidkoncentration i den

luft, du indånder:

3...5%: Hovedpine, hurtig vejrtrækning.

7...10%: Hovedpine, kvalme, muligvis be-

vidstløshed.

Hvis disse tegn opstår, skal du straks sluk-

ke apparatet og gå ud i frisk luft. Ventilatio-

nen skal forbedres, før arbejdet fortsættes,

eller brug et åndedrætsværn.

Se sikkerhedsdatabladet fra leverandøren

af kuldioxid.

Fare pga. sundhedsskadelige stoffer.

Stoffer, der slides af den genstand, der skal

rengøres, hvirvles op som støv.

Overhold de relevante sikkerhedsforan-

staltninger, hvis der kan opstå sundheds-

skadeligt støv under rengøringsprocessen.

Eksplosionsfare

En blanding af jernoxid og letmetalstøv kan

antændes under ugunstige forhold og ge-

nerere kraftige varme.

Bearbejd aldrig letmetaller og jernholdige

dele på samme tid.

Rengør arbejdsområdet og udsugnings-

anordningen, inden du bearbejder andet

materiale.

3. Under arbejde i trange rum skal du sør-

ge for tilstrækkelig luftfornyelse, så kon-

centrationen af kuldioxid i rumluften

holdes under den farlige værdi.

4. Fikser lette rengøringsobjekter.

 FARE

Fare for elektrostatisk afladning

Rengøringsobjektet kan blive elektrostatisk

opladet under rengøringsprocessen. Den

efterfølgende afladning kan forårsage til-

skadekomst, og elektroniske moduler kan

blive beskadiget.

Jordforbind rengøringsobjektet, og opret-

hold jordforbindelsen under rengøringspro-

cessen.

5. Jordforbind rengøringsobjektet elektrisk.

6. Brug beskyttelsesdragt, beskyttelses-

handsker, tætsiddende beskyttelsesbril-

ler og høreværn.

7. Aktiver trykluftforsyningen.

8. Åbn afspærringsventilen på kuldioxidfla-

sken.

9. Drej programafbryderen til trin 3.

Figur G

1 Programafbryder

2 Trin 1

3 Trin 2

4 Trin 3

5 Reset

10.Vælg et sikkert sted at stå, og indtag en

sikker kropsholdning for ikke at miste

balancen på grund af strålepistolens til-

bageslagskraft.

Rengøring med tørispellets

1. Vælg drift med pelletsstråle på knappen

Trykluft/pellets. (Kontrollampen må ikke

være tændt.)

Figur I

1 Knap Trykluft/pellets med kontrollampe

lyser rødt: Trykluftstråle

fra: Pelletstråle

2. Indstil stråletrykket til den ønskede vær-

di ved trykreduktionen på stedet . Maksi-

mumstryk: 10 bar. Minimumstryk:

● Etape 1: 0,7 bar

● Etape 2: 1,4 bar

● Etape 3: 2,8 bar

Obs

Trykket vises på displayet. Hvis minimum-

strykket ikke nås, eller det maksimumstryk-

ket overskrides, blinker visningen.

3. Ret strålepistolen væk fra kroppen.

4. Skub strålepistolens sikringsarm opad,

og aktivér samtidig aftræksarmen.

Figur K

1 Sikringsarm

2 Aftræksarm

3 Arbejdsbelysning

Arbejdsbelysningen starter samtidig

med pelletproduktionen.

5. Vent, indtil pelletstrålen er opbygget.

BEMÆRK

Brug aldrig maskinen uden eller med en

tom kuldioxidflaske.

Vælg et højere trin med programafbryde-

ren, eller udskift kuldioxidflasken, hvis der

ikke kommer nogen pellets ud af strålepi-

stolen efter 5 minutters blæsningstid.

Dansk 61

6. Drej om nødvendigt programafbryderen

tilbage til trin 2 eller 1.

BEMÆRK

Risiko for beskadigelse

Der kan muligvis trænge grove pellets ud.

Kontroller først rengøringsydelsen på et ik-

ke synligt sted for at undgå beskadigelser.

Obs

Øg stråletrykket, eller indstil til et lavere trin

på programvalgsafbryderen i tilfælde af af-

brydelser i tørisstrålen.

7. Ret pelletstrålen mod rengøringsobjek-

tet, og fjern snavset med strålen.

8. Slip aftræksarmen.

Pelletstrålen stopper.

Arbejdsbelysningen slukker efter 30 se-

kunder.

9. Sæt strålepistolen med holdekeglen i

holderen på maskinen.

Figur J

1 Holder

2 Holdekegle

3 Strålepistol

10.Luk afspærringsventilen på kuldioxidfla-

sken, hvis arbejdspausen varer længere

end 30 minutter.

Trykluft uden pelletstråle

Løst snavs kan fjernes med trykluft uden

tørispellets.

1. Vælg drift med trykluft på knappen Try-

kluft/pellets. (Kontrollampen skal lyse

rødt.)

Figur I

1 Knap Trykluft/pellets med kontrollampe

lyser rødt: Trykluftstråle

fra: Pelletstråle

2. Skub strålepistolens sikringsarm opad,

og aktivér samtidig aftræksarmen.

Figur K

1 Sikringsarm

2 Aftræksarm

3 Arbejdsbelysning

Trykluften strømmer ud af stråledysen,

og arbejdsbelysningen er aktiv.

3. Ret den komprimerede trykluftstråle mod

rengøringsobjektet, og fjern snavset.

4. Slip aftræksarmen.

Trykluftstrålen stopper.

Arbejdsbelysningen slukker efter 30 se-

kunder.

5. Sæt strålepistolen med holdekeglen i

holderen på maskinen.

6. Luk afspærringsventilen på kuldioxidfla-

sken, hvis arbejdspausen varer længere

end 30 minutter.

Afslutning af driften

1. Slip aftræksarmen på strålepistolen.

2. Luk kuldioxidflaskens afspærringsventil.

3. Betjen aftrækkerarmen på strålepistolen,

indtil der ikke kommer flere pellets ud.

4. Drej programafbryderen til trin 1.

5. Spær for trykluftforsyningen.

6. Betjen aftræksarmen på strålepistolen,

indtil trykluften er sluppet ud af maski-

nen.

7. Drej programafbryderen til stilling "0/

OFF".

8. Træk netstikket ud af stikkontakten.

9. Rul ledningen op, hæng den på en slan-

ge-/kabelholder, og fastgør den med

gummispænderemmen.

Figur L

1 Netkabel

2 Slange-/kabelholder

3 Gummispænderem

4 Udstødningsslange

10.Fjern trykluftslangen fra maskinen.

11.Rul udstødningsslangen op, hæng den

på en slange/kabelholder, og fastgør

den med gummispænderemmen.

12.Rul strålemiddelslangen op, og hæng

den på holderen til strålemiddelslangen.

13.Sæt strålepistolen med keglen i holde-

ren på maskinen.

Transport

몇 FORSIGTIG

Fare for ulykker og kvæstelser

Vær opmærksom på maskinens vægt ved

transport og opbevaring, se kapitlet Tekni-

ske data.

BEMÆRK

Risiko for beskadigelse

Motorolie kan løbe ud, hvis den transporte-

res vandret. Efterfølgende oliemangel kan

føre til skader under næste ibrugtagning.

Transportér kun maskinen stående.

1. Udfør alle trin i kapitlet "Afslutning af drif-

ten" inden transporten.

2. Løsn parkeringsbremserne på hjulene,

og skub maskinen med skubbebøjlen.

3. Fjern kuldioxidflasken fra maskinen, in-

den den læsses i et køretøj.

4. Maskinen kan løftes af 2 personer. Hver

person bruger et håndtag på undersiden

af maskinen og støtter maskinen med

den anden hånd på den øverste kant.

5. Lås parkeringsbremserne på hjulene og

sørg for at sikre maskinen med en

spænderem inden transport i køretøjer.

Figur M

Opbevaring

몇 FORSIGTIG

Risiko for uheld og tilskadekomst

Vær opmærksom på apparatets vægt ved

transport og opbevaring, se kapitlet Tekni-

ske data.

Maskinen må kun opbevares indendørs.

 FARE

Kvælningsfare

Kuldioxid kan akkumuleres i lukkede rum

og forårsage død ved kvælning.

Opbevar kun kuldioxidflasker (også når de

er sluttet til apparatet) på godt ventilerede

steder.

Pleje og vedligeholdelse

Vedligeholdelseshenvisninger

Grundlaget for et driftssikkert anlæg er en

regelmæssig vedligeholdelse iht. følgende

vedligeholdelsesplan.

Anvend udelukkende originale reservedele

fra producenten eller dele, der anbefales af

denne, som

● reserve- og sliddele,

● tilbehørsdele,

● drivmidler,

● rengøringsmidler.

 FARE

Fare for ulykker

Maskinen kan starte utilsigtet. Kolde ma-

skindele eller flydende kuldioxid kan forår-

sage forfrysninger. Gasformig kuldioxid kan

føre til død ved kvælning.

Før du arbejder på maskinen, skal du udfø-

re alle arbejdstrinnene i kapitlet "Afslutning

af drift". Vent, indtil maskinen har varmet

op, eller brug beskyttelsestøj mod kulde.

Kom aldrig tøris i munden.

BEMÆRK

Risiko for beskadigelse

Forkerte rengøringsmidler vil beskadige

maskinen og strålepistolen.

Rengør aldrig maskinen og strålepistolen

med opløsningsmidler, benzin eller oliehol-

digt rengøringsmiddel.

Vedligeholdelseskontrakt

Af hensyn til anlæggets driftssikkerhed an-

befaler vi at indgå en vedligeholdelseskon-

trakt. Kontakt KÄRCHER-kundeservice.

Vedligeholdelsesplan

Dagligt inden driftsstart

1. Undersøg omhyggeligt strålemid-

delslangen for revner, knæksteder og

andre beskadigelser. Bløde steder i

slangen er tegn på slid på indersiden af

slangen. Uskift defekte eller slidte slan-

ger.

2. Undersøg elkabler og stik for beskadi-

gelse. Få defekte dele udskiftet af kun-

deservice.

For hver 100 driftstimer

1. Undersøg koblingerne på strålemid-

delslangen og på maskinen for skader

og slitage. Udskift defekt strålemid-

delslange, og få defekte koblinger på

maskinen udskiftet af kundeservice.

For hver 500 driftstimer eller hvert år

1. Få apparatet kontrolleret af kundeser-

vice.

Hvert 2. år

1. Udskift strålemiddelslangen mindst

hvert andet år.

Kontroller

Ifølge DGUV R 100-500 skal følgende kon-

troller udføres på maskinen af fagfolk. Re-

sultaterne af kontrollen skal registreres i et

prøvningscertifikat. Prøvningscertifikatet

skal opbevares af maskinens operatør indtil

næste kontrol.

Efter en driftsafbrydelse på mere end et

år

1. Kontroller apparatet for korrekt tilstand

og funktion.

Efter ændring af opstillingsstedet

1. Kontroller apparatet for korrekt tilstand,

funktion og opstilling.

62 Dansk

Efter istandsættelsesarbejde eller

ændringer, der kan påvirke

driftssikkerheden

1. Kontroller apparatet for korrekt tilstand,

funktion og opstilling.

Hjælp ved fejl

 FARE

Fare for ulykker

Maskinen kan starte utilsigtet. Kolde ma-

skindele eller flydende kuldioxid kan forår-

sage forfrysninger. Gasformig kuldioxid kan

føre til død ved kvælning.

Før du arbejder på maskinen, skal du udfø-

re alle arbejdstrinnene i kapitlet "Afslutning

af drift". Vent, indtil maskinen har varmet

op, eller brug beskyttelsestøj mod kulde.

Kom aldrig tøris i munden.

BEMÆRK

Risiko for beskadigelse

Forkerte rengøringsmidler vil beskadige

maskinen og strålepistolen.

Rengør aldrig maskinen og strålepistolen

med opløsningsmidler, benzin eller oliehol-

digt rengøringsmiddel.

Fejlvisning

Fejl vises via kontrollamperne på betje-

ningsfeltet.

Figur N

1 Fejlvisning strålepistol

2 Fejlvisning trykluftforsyning

3 Fejlvisning pelletgenerering

4 Fejlvisning pelletdosering

Afhjælpning af fejl

Fejl skyldes ofte enkle årsager, som du selv

kan afhjælpe ved hjælp af følgende over-

sigt. I tvivlstilfælde eller ved fejl, der ikke

nævnes her, skal du kontakte den autorise-

rede Kärcher-kundeservice.

Udførelse af en nulstilling

1. Tryk på nulstillingsknappen inde i appa-

ratet med en skruetrækker.

Figur O

Udskiftning af kuldioxidfilter

BEMÆRK

Funktionsfejl

Forurenet kuldioxid kan føre til funktions-

fejl.

Du skal være meget opmærksom på, at der

ikke trænger snavs ind i maskinen, når du

arbejder på kuldioxidfilteret.

BEMÆRK

Funktionsfejl

Fejl på grund af urenheder.

Efter hver løsning eller afskruning af lå-

seskruen skal kuldioxidfilteret og kobber-

tætningsringen udskiftes. Hvis dette ikke

sker, kan partikler på kuldioxidfilteret løsne

sig, og det kan føre til funktionsfejl.

Obs

Kuldioxidfilteret tilbageskylles og rengøres

igen, så snart flasketilslutningen, der står

under tryk, er afbrudt fra kuldioxidflasken.

En regelmæssig udskiftning af kuldioxidfil-

teret er derfor ikke påkrævet.

1. Luk afspærringsventilen på kuldioxidfla-

sken.

2. Betjen maskinen på det højeste trin i

ca. 1 minut for at fjerne trykket fra kuldi-

oxidslangen.

3. Skru skrueflangen på kuldioxidflasken af.

4. Skru forsigtigt låseskruen på skrueflan-

gen. Lad i den forbindelse skrueflangen

hænge ned, så der ikke kan trænge

snavs ind i kuldioxidslangen.

Figur P

1 Skrueflange

2 Kuldioxidfilter

3 Kobbertætningsring

4 Låseskrue

Fejl Afhjælpning

Fejlindikatoren for strålepi-

stol lyser

 Aktiver ikke strålepistols aftrækkerarm før tilkobling.

 Fjern fikseringen på strålepistolens aftrækkerarm.

Fejlindikatoren for strålepi-

stolen blinker

 Kontroller, om strålepistolens styreledning er forbundet med apparatet.

 Kontroller strålemiddelslangens styreledning for beskadigelse.

Fejlindikatoren for trykluftfor-

syningen lyser

 Forøg lufttrykket.

Fejlindikatoren for trykluftfor-

syningen blinker

 Kontroller, om aftømningsslangen er tilstoppet.

 Kuldioxidflasken er for varm og har derfor for højt tryk. Opstil apparatet og kuldioxidflasken på kø-

ligere sted, eller beskyt mod direkte sollys.

Fejlvisningen for pelletgene-

rering lyser

 Lad maskinen tø op. Kontroller kuldioxidfilteret, og udskift det om nødvendigt. Udfør derefter en

nulstilling.

 Hvis fejlen opstår gentagne gange, skal kuldioxidflasken udskiftes.

Fejlvisningen for pelletdose-

ring lyser

 Sluk maskinen, og tænd den igen.

 Hvis fejlvisningen fortsætter med at lyse, skal du kontakte kundeservice.

Fejlvisningen for pelletdose-

ring blinker

 Lad doseringsmotoren køle af. Placer maskinen således, at der kan strømme luft ind i maskinen

nedefra. Kontakt kundeservice om nødvendigt.

Indikatorlampen for spæn-

dingsforsyning lyser ikke

 Sæt netstikket i stikkontakten.

 Kontroller spændingsforsyningen på stedet.

Indikatorlampen for trykluft

lyser ikke

 Slut en trykluftslange til apparatet.

 Åbn afspærringsventilen i trykluftforsyningen på stedet.

Apparatet fungerer ikke  Kontroller indikatorlamperne og fejlindikatorerne.

 Udfør en nulstilling.

Lav rengøringsydelse  Drej programafbryderen til et højere trin.

 Øg stråletrykket.

 Kontroller niveauet i kuldioxidflasken.

 Brug ikke en opvarmet kuldioxidflaske. Beskyt kuldioxidflasken mod varmestråling. Hvis kuldioxid-

temperaturen er over 31 °C, falder virkningsgraden af pelletproduktionen kraftigt.

 Lad strålemiddelslangen og strålepistolen tø op for at fjerne tilstopninger. Øg derefter stråletrykket.

Pelletdosering for lav  Drej programafbryderen til et højere trin.

 Udskift kuldioxidfilteret mellem kuldioxidflasken og maskinen.

Tilbagevendende afbrydelser

i tørisstrålen

 Drej programafbryderen til et lavere trin, eller forøg stråletrykket.

 Hvis stråledysen er blokeret:

a Luk kuldioxidflasken øjeblikkeligt.

b Lad maskinen køle af i mindst 30 minutter.

c Øg stråletrykket.

d Start maskinen med lukket kuldioxidflasken for at fjerne pelletrester.

Norsk 63

5. Tag kuldioxidfilteret ud.

6. Støvsug låseskruen og skrueflangen

med en støvsuger.

7. Tryk forsigtigt det nye kuldioxidfilter på

låseskruen med hånden.

8. Udskift kobbertætningsringen.

9. Stram låseskruen, hold i den forbindelse

kontra på skrueflangens brede seks-

kantmøtrik med en gaffelnøgle.

Tilspændingsmoment: 80 Nm.

Garanti

I de enkelte lande gælder de af vore for-

handlere fastlagte garantibetingelser.

Eventuelle fejl på maskinen afhjælpes gra-

tis inden for garantien, såfremt fejlen kan til-

skrives en materiale- eller produktionsfejl.

Hvis du ønsker at gøre garantien gælden-

de, bedes du henvende dig til sin forhandler

eller nærmeste kundeservice medbringen-

de kvittering for købet.

(Se adressen på bagsiden)

Tilbehør

ABS-resttryksventil

Bestillingsnummer 2.574-006.0

Nødvendig ved anvendelse af kuldioxidfla-

sker med resttryksventil.

Tekniske data

Der tages forbehold for tekniske ændringer.

EU-

overensstemmelseserklæring

Hermed erklærer vi, at nedenstående ma-

skine på grund af sin udformning og kon-

struktion i den udførelse, i hvilken den

sælges af os, overholder EU-direktivernes

relevante, grundlæggende sikkerheds- og

sundhedsmæssige krav. Hvis maskinen

ændres uden aftale med os, mister denne

attest sin gyldighed.

Produkt: Ice Blaster

Type: 

1.574-xxx (IB 10/8 L2P)

Relevante EU-direktiver

2006/42/EF (+2009/127/EF)

2014/30/EU

2011/65/EU

2009/125/EF + 2009/1781

Anvendte harmoniserede standarder

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Underskriverne handler på bestyrelsens

vegne og med dennes fuldmagt.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2021/02/01

Indhold

Generelle merknader

Før du tar i bruk apparatet før-

ste gang, må du lese og følge

den originale driftsveiledningen. Oppbevar

den originale driftsveiledningen til senere

bruk eller for annen eier.

Forskriftsmessig bruk

● Apparatet brukes til å fjerne smuss med

tørrispelleter som akselereres med en

luftstråle.

● Tørrispelletene genereres i apparatet.

Til dette trengs det flytende karbondiok-

sid fra en dypprørflaske.

● Apparatet må ikke brukes i eksplosjons-

farlige omgivelser.

● På bruksstedet skal minimum luftutveks-

ling som er oppgitt i avsnittet “Tekniske

data”, overholdes.

● Huset for apparatet må bare fjernes av

KÄRCHERs kundeservice for vedlike-

holdsarbeider.

-kvalitet

For å sikre problemfri drift må karbondioksi-

det som anvendes minst overholde følgen-

de spesifikasjoner:

● Teknisk karbondioksid, klasse 2.5 eller

bedre

● Renhet ≥ 99,5 %

● Vanninnhold (H

O) ≤ 250 ppm

● NVOC (olje og fett) ≤ 2 ppm

Funksjon

Ved trykksenking av flytende karbondioksid

dannes det karbondioksidsnø. Det gassfor-

mige karbondioksidet som oppstår samti-

dig, føres bort fra arbeidsplassen via en

avgasslange.

Karbondioksidsnøen presses til tørrispel-

lets i apparatet.

Via en magnetventil føres det trykkluft til

blåsepistolen. Lufttrykket kontrolleres av en

trykkreduksjonsventil på bruksstedet. Når

avtrekkeren på blåsepistolen trykkes, åp-

nes ventilen og luftstrålen strømmer ut av

blåsepistolen. I tillegg føres tørrispellets inn

IB 10/

8 L2P

Elektrisk tilslutning

Netspænding V 220...

230

Fase ~ 1

Frekvens Hz 50...6

Tilslutningseffekt kW 1,0

Kapslingsklasse IPX4

Lækstrøm, typ. mA <3,5

FI-beskyttelseskontakt delta I,

0,03

Tryklufttilslutning

Trykluftslange, nominel

diameter (min.)

Tom-

mer

0,5

Tryk (maks.) MPa

(bar)

1,0

(10)

Trykluftforbrug, maks. m

min

0,8

Effektdata maskine

Stråletryk, maks. MPa

(bar)

1,0

(10)

Stråletryk, min. trin 1 MPa

(bar)

0,07

(0,7)

Stråletryk, min. trin 2 MPa

(bar)

0,14

(1,4)

Stråletryk, min. trin 3 MPa

(bar)

0,28

(2,8)

Kuldioxidforbrug kg/h 20...6

Tilbageslagskraft på stråle-

pistol, maks.

N40

Kuldioxidflaske

Maksimal påfyldnings-

mængde

kg 37,5

Diameter, maks. mm 220

Omgivelsesbetingelser

Luftfornyelse m

/h 2000

Mål og vægt

Typisk driftsvægt (uden

kuldioxidflaske)

kg 95

Længde mm 866

Bredde mm 443

Højde uden kuldioxidflaske mm 970

Beregnede værdier iht. EN 60335-2-79

Hånd-arm-vibrationsværdi m/s2 0,08

Lydtryksniveau dB(A) 95

Lydeffektniveau LWA +

usikkerhed KWA

dB(A) 115

IB 10/

8 L2P

Generelle merknader ......................... 63

Forskriftsmessig bruk......................... 63

Funksjon ............................................ 63

Miljøvern ............................................ 64

Sikkerhetsanvisninger........................ 64

Sikkerhetsinnretninger ....................... 65

Tilbehør og reservedeler.................... 65

Leveringsomfang ............................... 65

Betjeningselementer .......................... 65

Igangsetting ....................................... 65

Betjening............................................ 67

Avslutte driften ................................... 68

Transport............................................ 68

Lagring............................................... 68

Stell og vedlikehold............................ 68

Hjelp ved feil ...................................... 68

Garanti ............................................... 69

Tilbehør.............................................. 69

Tekniske data..................................... 70

EU-samsvarserklæring ...................... 70

64 Norsk

i luftstrålen ved hjelp av en doseringsanord-

ning.

Tørrispelletene treffer overflaten som skal

rengjøres, og smusset fjernes. Tørrispel-

lets har en temperatur på -79 °C. Dermed

oppstår det i tillegg termiske spenninger

mellom smusset og gjenstanden som skal

rengjøres, noe som også bidrar til å løsne

smusset. Ved sammenstøtet omdannes

tørrisen umiddelbart til karbondioksid i

gassform, som tar opp 700 ganger så mye

volum. Tørris som trenger inn under smus-

set, vil dermed sprenge bort smusset.

Miljøvern

Materialet i emballasjen kan resirkule-

res. Kvitt deg med emballasjen på mil-

jøvennlig måte.

Elektriske og elektroniske apparater

inneholder verdifulle resirkulerbare

materialer og ofte deler batterier, bat-

teripakker eller olje. Disse kan utgjøre en

potensiell fare for helse og miljø ved feil

bruk eller feil avfallsbehandling. Disse

delene er imidlertid nødvendige for korrekt

drift av apparatet. Apparater merket med

dette symbolet skal ikke kastes i hushold-

ningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under: www.kaercher.com/RE-

ACH

Sikkerhetsanvisninger

Apparatet må kun betjenes av personer

som har lest og forstått denne bruksanvis-

ningen. Spesielt må alle sikkerhetsanvis-

ninger følges.

Oppbevar denne bruksanvisningen på en

slik måte at den til enhver tid er tilgjengelig

for operatøren.

Den driftsansvarlige for apparatet skal fore-

ta en risikovurdering på stedet og sørge for

at operatørene er instruert.

Risikonivå

 FARE

● Anvisning om en umiddelbar truende fare

som kan føre til store personskader eller

til død.

몇 ADVARSEL

● Anvisning om en mulig farlig situasjon

som kan føre til store personskader eller

til død.

몇 FORSIKTIG

● Anvisning om en mulig farlig situasjon

som kan føre til mindre personskader.

OBS

● Anvisning om en mulig farlig situasjon

som kan føre til materielle skader.

Symboler på apparatet

Tørris-pellets som slyn-

ges ut, utgjør fare.

Ikke rett strålepistolen mot

mennesker. Fjern uvedkom-

mende fra bruksstedet og

hold dem på avstand (f.eks. ved hjelp av

barrierer) under drift. Ikke berør dysen eller

tørrisstrålen under drift.

Karbondioksid utgjør

kvelningsfare.

Under drift øker karbondiok-

sidinnholdet i luften på ar-

beidsplassen.

Sørg for tilstrekkelig luftutveksling på ar-

beidsplassen.

Legg for eksempel eksosslangen ut, slik at

karbondioksid ikke er til fare for noen.

Merk: Karbondioksid er tyngre enn luft.

Pass på at karbondioksid ikke kan komme

(strømme) ned, for eksempel fra utsiden

inn i en kjeller under verkstedet.

Ved lengre sprøytearbeid (mer enn 10 mi-

nutter per dag), og spesielt i små rom (min-

dre enn 300 m³), anbefales det å bruke

karbondioksidalarm.

Tegn på høy karbondioksidkonsentrasjon:

3 - 5 %: Hodepine, høy respirasjonsfre-

kvens.

7 - 10 % Hodepine, kvalme, ev. bevisstløs-

het.

Hvis du opplever disse symptomene, må

du straks slå av apparatet og gå ut i frisk

luft. Forbedre ventilasjonstiltak eller bruk

åndedrettsvern før du fortsetter arbeidet.

Karbondioksid er tyngre enn luft og samler

seg i trange rom, lavtliggende områder eller

i lukkede beholdere. Sørg for god ventila-

sjon av arbeidsplassen.

Følg sikkerhetsdatabladet til karbondiok-

sidleverandøren.

Fare for personskader, fare

for skade fra elektrostatisk

ladning.

Under rengjøringsprosessen

kan gjenstanden som skal ren-

gjøres, bli elektrostatisk ladet.

Jord objektet som skal rengjøres og opp-

retthold jordingen til rengjøringen er fullført.

Elektrisk støt kan føre til personskader.

Ikke åpne apparatet. Arbeid på apparatet

skal kun utføres av KÄRCHER kundeser-

vice.

Fare for personskade ved kul-

deforbrenninger.

Tørris har en temperatur på -

79 °C. Ikke berør tørris eller kal-

de apparatdeler.

Fare for personskader hvis

karbondioksidflasken velter,

karbondioksid utgjør kvel-

ningsfare

Fest karbondioksidflasken godt.

Tørrispellets og smusspar-

tikler som slynges ut, utgjør

fare for personskader.

Bruk vernebriller.

Fare for hørselsskader.

Bruk hørselsvern.

Tørrispellets og smusspar-

tikler som slynges ut, utgjør

fare for personskader.

Bruk vernehansker i henhold til

EN 511.

Tørrispellets og smusspar-

tikler som slynges ut, utgjør

fare for personskader.

Bruk langermede verneklær.

Advarsel! Permanente funk-

sjonsfeil mulig.

Spor av fett eller olje forstyrrer

dannelsen av tørrissnø i apparatet. Ikke

bruk fett, olje eller andre smøremidler på

koblingsstussen eller gjengene til karbondi-

oksidsylinderen og karbondioksidslangen.

Generelle sikkerhetsinstrukser

 FARE

Fare for personskader

Apparatet kan starte utilsiktet.

Trekk ut støpselet fra stikkontakten før du

arbeider på apparatet.

Fare for personskader

Tørrisstykker og kalde deler på apparatet

kan forårsake frostskader ved berøring.

Bruk verneutstyr mot kulde, eller la appara-

tet varmes opp før du arbeider med det.

Ta aldri tørris i munnen.

Fare for personskader

Tørrisstrålen kan være farlig ved usakkyn-

dig bruk.

Ikke rett tørrisstrålen mot personer, elek-

trisk utstyr under spenning eller mot selve

apparatet.

Ikke rett tørrisstrålen mot deg selv eller an-

dre for å rengjøre klær eller sko.

Fare for personskader

Lette gjenstander kan rives med av tørris-

strålen.

Fest lette gjenstander på plass før du be-

gynner rengjøringen.

Fare for kvelning

Økt konsentrasjon av karbondioksid i luften

man puster inn kan føre til kvelningsdød.

Forsikre deg om at det ikke oppstår avg-

assutslipp i nærheten av luftinntak.

Sørg for tilstrekkelig ventilasjon på arbeids-

plassen, og sørg for at avgassene føres

bort på korrekt måte.

몇 ADVARSEL

Fare for personskader

Blåsepistolens rekylkraft kan føre deg ut av

balanse.

Finn et trygt sted å stå og hold blåsepisto-

len godt fast før du trekker i avtrekkeren.

Fare for personskader

Tørrispellets og smusspartikler kan treffe

og skade mennesker.

Ikke bruk apparatet når andre mennesker

befinner seg innen rekkevidde, med mindre

de har på seg verneklær.

Ikke bruk apparatet hvis en tilkoblingsled-

ning eller viktige deler av apparatet er ska-

det, f.eks. sikkerhetsinnretninger,

blåsemiddelslange, blåsepistol.

Sikkerhetsanvisninger for

gassflasker

 FARE

Sprengningsfare, kvelningsfare

Gassflasker kan eksplodere hvis de blir for

varme eller hvis de blir mekanisk skadet.

Lekkasje av karbondioksid kan føre til død

ved kvelning.

Beskytt gassflasker mot sterk varme,

brann, flammer, farlig korrosjon, mekaniske

skader og uautorisert tilgang.

Norsk 65

Oppbevar gassflasker slik at ingen

rømningsveier innskrenkes.

Ikke oppbevar gassflasker i rom under jor-

den, trapper, ganger, korridorer eller gara-

sjer.

Ikke oppbevar gassflasker sammen med

brennbare materialer.

Gassflasker skal oppbevares stående.

Sikre gassflasker mot velte eller falle.

Lukk sylinderventilen før transport av gass-

flasker.

Transport gassflasker med en sylindervogn

eller et kjøretøy, og sikre flaskene mot fall.

Trekk i beskyttelseshetten for å kontrollere

at den sitter godt fast før du løfter gassflas-

ken etter den.

Sikre gassflasken på bruksstedet mot å vel-

te.

Ikke åpne flaskeventilen for å kontrollere

trykket.

Åpne og lukk bare flaskeventilen for hånd

og uten bruk av verktøy.

Sjekk flaskeventilen/apparattilkoblingen for

lekkasjer.

Lukk flaskeventilen under arbeidspauser

og ved arbeidets slutt for å forhindre at

gass slipper ut ukontrollert.

Tøm bare gassflasker til det er et lite rest-

trykk igjen i flasken for å forhindre at frem-

medlegemer kommer inn.

Når gassflasken er tømt helt til resttrykket,

må du først lukke flaskeventilen før du skrur

ut tømmeinnretningen. Gassflasken har

fortsatt et betydelig resttrykk.

Skru på låsemutteren og beskyttelseshet-

ten på gassflasken før returtransport.

Hvis gassen slipper ut ukontrollert, lukker

flaskeventilen. Hvis gassutløpet ikke kan

stoppes, må flasken bringes utendørs eller

du må forlate rommet, sperre tilgangen og

bare gå inn i og ventilere rommet hvis en

konsentrasjonsmåling utelukker en risiko.

Forskrifter og retningslinjer

Følgende forskrifter og retningslinjer gjel-

der for bruken av dette anlegget i For-

bundsrepublikken Tyskland (kan fås via

Carl Heymanns Verlag KG, Luxemburger

Straße 449, 50939 Köln):

● DGUV R 100-500 Arbeider med sprøy-

tesystemer

● DGUV 113-004 Arbeid i trange rom

● DGUV 113-004 Bruk av verneklær

● DGUV 113-004 Bruk av vernehansker

● DGUV 113-004 Arbeid med sprøyteut-

styr

● DGUV 213-056 Gassdetektor

● VDMA 24389 Systemer for tørrissprøy-

ting - sikkerhetskrav

Utkobling i nødstilfelle

1. Slipp avtrekkeren på blåsepistolen.

2. Sett nøkkelbryteren i stillingen "0/OFF".

3. Lukk sperreventilen på karbondioksid-

flasken.

4. Sperr av trykkluftforsyningen.

Sikkerhetsinnretninger

몇 FORSIKTIG

Manglende eller endrede sikkerhetsinn-

retninger

Sikkerhetsinnretningene tjener til din egen

sikkerhet.

Du må aldri forandre eller omgå sikkerhets-

innretninger.

Sikringshendel

Sikkerhetshendelen forhindrer utilsiktet ak-

tivering av blåsepistolen.

Avtrekkeren kan bare utløses hvis sikker-

hetshendelen er løftet først.

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale re-

servedeler; de garanterer for en sikker og

problemfri drift av apparatet.

Informasjon om tilbehør og reservedeler

finner du på www.kaercher.com.

Verneklær

Vernebriller med full sikt, antidugg, delnr.:

6.321-208.0

Kuldebeskyttelseshansker med sklisikker

profil, kategori III i henhold til EN 511, del-

nr.: 6.321-210.0

Hørselvern med hodebøyle, delnr.: 6.321-

207.0

Leveringsomfang

Kontroller at innholdet i pakken er komplett

når du pakker ut. Manglende tilbehør eller

transportskader skal meldes til forhandle-

ren.

Betjeningselementer

Figur A

1 Styrehjul med parkeringsbrems

2 Kobling for strålemiddelslange

3 Kobling for styreledning

4 Betjeningsfelt

5 Skyvehåndtak

6 Holder til strålepistol

7 Oppbevaringsplass

8 Dysebrett

9 Display

10 Programbryter

11 Feilindikasjon pelletsdosering

– lyser rødt: Drivmotoren til dose-

ringsenheten er blokkert

– blinker rødt: Drivmotoren til dose-

ringsenheten er overopphetet

12 Feilindikasjon pelletsproduksjon

– lyser rødt: Drivmotor for pelletspro-

duksjon er blokkert

13 Feilindikasjon trykklufttilførsel

– lyser rødt: Trykklufttilførselen har for li-

te trykk

– blinker rødt: trykket inne i apparatet er

for høyt

14 Kontrollampe for strømforsyning

– lyser grønt: Strømforsyning OK

15 Kontrollampe for trykkluft

– lyser grønt: Trykklufttilførsel OK.

16 Feilindikasjon strålepistol

– lyser gult: avtrekkeren er fiksert (f.eks.

kabelstrips)

– blinker gult: ingen strålepistol koblet til

apparatet

17 Stråledyse

18 Strålepistol

19 Trykkluft-/pelletstast med kontrollampe

– lyser rødt: trykkluftstråle

– av: pelletsstråle

20 Avtrekker

21 Sikringshendel

22 Holdering

23 Strålemiddelslange

24 Flaskekobling

25 Låseskrue

26 Tetningsring av kobber

27 Karbondioksidfilter

28 Skruflens

29 Tetningsring for flaskekobling (bestil-

lingsnummer 6.574-316.0)

30 Karbondioksidflaske med stigerør (ikke

inkludert i leveransen)

31 Karbondioksidslange

32 Holderem til karbondioksidflaske

33 Holdeskinne for Homebase

34 Slange-/kabelholder med gummistram-

mer

35 Åpning for tilbakestilling av motorvern-

bryter

36 Håndtak

37 Trykklufttilkobling

38 Plass til karbondioksidflaske

39 Karbondioksid-eksosslange

40 Strømkabel med strømstøpsel

41 Holder for strålemiddelslange

42 Tappekran for kondensvann

Display

Programbryter i trinn 1–3:

Figur B

1 Stråletrykk

2 Total driftstid

3 Kundeservice må utføres

4 Blåsetid siden siste tilbakestilling

Programbryter i nullstillingsposisjon:

Figur C

1 Trykk på trykkluft/pellets-knappen for å

nullstille blåsetiden

2 Gjenværende tid før neste kundeser-

vice

3 Blåsetid siden siste nullstilling

Igangsetting

 FARE

Fare for personskader

Tørrispellets kan slippe ut fra ødelagte

komponenter og forårsake personskader.

Før apparatet tas i bruk må alle komponen-

ter kontrolleres, særlig slipeslangen, for å

sikre at de er i god stand. Skift ut ødelagte

komponentgrupper med feilfrie. Rengjør til-

smussede komponentgrupper og kontroller

at de fungerer som de skal.

OBS

Fare for materielle skader

Kondensvann kan dryppe fra apparathuset

ned på gulvet.

Apparatet må ikke brukes på underlag som

ikke tåler fuktighet.

1. Åpne tappekranen og tøm kondensvan-

net som har samlet seg i apparatet.

2. Lukk tappekranen.

3. Sett apparatet på et vannrett, jevnt un-

derlag.

4. Lås hjulene med parkeringsbremsene.

66 Norsk

5. Koble blåsemiddelslangen til tilkoblin-

gen på apparatet.

Figur H

1 Styreledning

2 Overfalsmutter

3 Kobling styreledning

4 Kobling blåsemiddelslange

5 Overfalsmutter

6 Blåsemiddelslange

6. Skru opp overfalsmutteren på blåsemid-

delslangen, og trekk den lett til med en

skiftenøkkel.

7. Sett styreledningen på apparatet.

8. Skru på koblingsmutteren til styrelinjen,

og trekk til for hånd.

9. Sett blåsepistolen med holdekjeglen inn

i holderen på apparatet.

 FARE

Fare for kvelning

Karbondioksid strømmer ut av avgasslan-

gen. Fra en konsentrasjon på 8 volumpro-

sent i luften man innånder fører

karbondioksid til bevisstløshet, åndedretts-

svikt og død. Maksimal konsentrasjon på

arbeidsplassen er 0,5 %. Karbondioksid er

tyngre enn luft og samler seg i groper, kjel-

lere og fordypninger.

Legg avgasslangen slik at ingen utsettes

for fare på grunn av utstrømmende karbon-

dioksid.

Merk: Karbondioksid er tyngre enn luft.

Forsikre deg om at karbondioksid ikke

strømmer ned til lavereliggende steder, for

eksempel fra utsiden til en kjeller under

verkstedet.

10.Legg avgasslangen ut i friluft eller koble

den til en avtrekksinnretning.

Skifte stråledyse

Stråledysen på strålepistolen kan skiftes ut

for å tilpasse apparatet til materialet og gra-

den av tilsmussing på gjenstanden som

skal rengjøres.

 FARE

Fare for personskader

Apparatet kan starte utilsiktet og forårsake

personskader og kuldeforbrenninger fra

tørris-pelletsstrålen.

Sett programbryteren på «0/OFF» før du

skifter dyse.

몇 ADVARSEL

Fare for personskader

Umiddelbart etter bruk er dysen veldig kald

og kan forårsake kuldeforbrenninger ved

berøring.

La dysen tine før du skifter den ut, eller bruk

vernehansker.

OBS

Fare for materielle skader

Ikke bruk apparatet uten at det er en stråle-

dyse på strålepistolen.

1. Trykk utløserknappen ned og trekk strå-

ledysen ut av strålepistolen.

Figur D

1 Strålepistol

2 Tapp

3 Stråledyse

4 Utløserknapp

2. Skyv den andre stråledysen inn i strå-

lepistolen til den klikker på plass.

Merk: Stråledysen er riktig i inngrep når

tappen ikke lenger stikker ut av huset.

Stråledysen kan vris i ønsket retning.

Koble til trykkluft

Merknad

For problemfri drift må trykkluften ha lavt

fuktighetsinnhold (maks. 5 % relativ luftfuk-

tighet, duggpunkt under 0 °C). Trykkluften

må være fri for olje, smuss og fremmedle-

gemer.

Trykkluften må være tørr og oljefri, minst en

etterkjøler og en separator må være til-

koblet etter kompressoren.

Trykkluftforsyningen må være utstyrt med

en trykkreduksjonsventil på bruksstedet.

1. Bruk personlig verneutstyr.

2. Koble en trykkluftslange til trykkluftfor-

bindelsen på apparatet.

3. Åpne den lokale sperreventilen for trykk-

luft langsomt.

Koble til karbondioksidflaske

Krav til CO

-forsyningen:

● CO

flaske med dypprør for uttak av fly-

tende CO

Merknad

-flasker med dypprør (også kalt stige-

rør) er vanligvis merket med en stor "T" på

flasken eller baksiden av flasken.

I noen tilfeller symboliseres dypprøret i til-

legg med en vertikal fargelinje på flasken.

● CO

-kvaliteten må stemme med infor-

masjonen i kapittelet "Riktig bruk".

OBS

Funksjonsfeil

En resttrykksventil eller tilbakeslagsventil

koblet til CO

-flasken hindrer uttak av nød-

vendig mengde CO

Hvis det brukes en CO2-flaske med rest-

trykksventil, må ABS-resttrykksventilen

(bestillingsnummer 2.574-006.0) som leve-

res som tilbehør, monteres mellom flasken

og apparatet.

Figur E

1 CO

-flaske uten resttrykksventil

2 CO

-flaske med resttrykksventil

Etter hvert som temperaturen stiger, redu-

seres effektiviteten for pelletproduksjonen,

og en større andel av karbondioksid frigjø-

res i gassform via avgasslangen. Oppbevar

karbondioksidflasker så kjølig som mulig

(under 31 °C) og beskytt dem mot varme,

sollys og hete under drift.

1. Skyv enheten på et jevnt og stabilt un-

derlag.

2. Betjen parkeringsbremsen på begge

styrerullene.

3. Åpne begge festestroppene for karbon-

dioksidflasken.

4. Plasser karbondioksidflasken på oppstil-

lingsflaten på apparatet.

Merk: Hvis karbondioksidflasken trans-

porteres på en flaskevogn, kan forkan-

ten av bunnflaten på transportvognen

plasseres på ståflaten for apparatet.

Flasken kan deretter beveges fra vog-

nen til ståflaten ved å dreie vognen.

5. Legg de to festestroppene rundt karbon-

dioksidflasken, lås dem og stram.

6. Skru av beskyttelseshetten fra karbondi-

oksidflasken.

OBS

Funksjonsfeil kan forekomme

Spor av fett forstyrrer dannelsen av tørris i

enheten.

Kontroller tilkoblingsstussen og gjengene

for karbondioksidflasken og karbondiok-

sidslangen, og rengjør dem om nødvendig

før de kobles til apparatet.

Pass på at det er lagt inn en uskadet tetning

mellom flasken og flasketilkoblingen.

7. Ved flasker med resttrykksventil plasse-

rer du ABS resttrykkventilen (bestillings-

nummer 2.574-006.0),som leveres som

tilbehør, på karbondioksidflasken. Se

den separate veiledningen som følger

med adapteren.

8. Koble flasketilkoblingen med karbondi-

oksidfilteret til karbondioksidflasken.

Pass på at det er lagt inn en feilfri tet-

ningsring for flasketilkoblingen mellom

skrueflensen og karbondioksidflasken.

9. Stram den smale overfalsmutteren for

skrueflensen lett med en gaffel- eller

ringnøkkel (f. eks. 6.574-337.0). Hold

mot overfalsmutteren med en gaffelnøk-

kel slik at karbondioksidslangen ikke

vris.

OBS

Ikke belast karbondioksidslangen med tor-

sjon (vridning), da dette kan føre til skader.

Opprette strømtilkobling

 FARE

Fare for personskader fra elektrisk støt

Stikkontakten som brukes må installeres av

en elektroinstallatør og være i samsvar

med IEC 60364-1.

Apparatet må bare tilkobles en korrekt jor-

det strømkilde.

Stikkontakten som anvendes skal være lett

tilgjengelig og befinne seg i en høyde mel-

lom 0,6 m og 1,9 m over gulvet.

Stikkontakten som brukes må være innen

brukerens synsvidde.

Apparatet må være sikret med en jordfeil-

bryter på 30 mA.

Kontroller strømledningen til apparatet med

henblikk på skader før hver bruk. Ikke ta

apparatet i drift hvis kabelen er skadet. En

skadet kabel må skiftes ut av en autorisert

elektriker.

Skjøteledningen må ha sikkerhetsnivå

IPX4 og kabelutførelsen må minst tilsvare

H 07 RN-F 3G1.5.

Uegnede skjøteledninger kan være farlige.

Hvis det brukes en skjøteledning, må den

være egnet for utendørs bruk og tilkoblin-

gen må være tørr og ligge over bakken. Det

anbefales å bruke en kabeltrommel som

holder stikkontakten minst 60 mm over gul-

vet/bakken.

1. Sett støpselet inn i stikkontakten.

Norsk 67

Nullstille stråletiden

For å registrere arbeidstiden kan stråletids-

telleren tilbakestilles til 0 før arbeidet be-

gynner.

1. Sett programbryteren i posisjonen Nulls-

tilling.

Figur F

1 Gjenværende tid før neste kundeser-

vice

2 Blåsetid siden siste tilbakestilling

3 Trykkluft/pellets-knapp

2. Trykk på trykkluft/pellets-knappen på

blåsepistolen.

Blåsetiden tilbakestilles til 0

Betjening

 FARE

Fare for personskader

Tørrispellets som flyr rundt kan forårsake

personskader/frostskader.

Blåsepistolen må aldri rettes mot mennes-

ker. Vis andre personer bort fra bruksstedet

og hold dem unna under driften (f.eks. ved

hjelp av avsperringer). Ikke berør dysen el-

ler tørrisstrålen under drift.

1. Utfør alt vedlikeholdsarbeid i kapittelet

"Pleie og vedlikehold / Daglig før driftstart".

2. Sperr av arbeidsområdet for å forhindre

tilgang for personer under drift.

 FARE

Fare for kvelning

Kvelningsfare på grunn av karbondioksid.

Tørrispellets består av karbondioksid i fast

form. Ved drift av apparatet stiger innholdet

av karbondioksid i luften på arbeidsstedet.

Legg for eksempel avgasslangen ut i friluft,

slik at ingen utsettes for fare pga. karbondi-

oksidet.

Merk: Karbondioksid er tyngre enn luft.

Forsikre deg om at karbondioksid ikke

strømmer ned til lavereliggende steder, for

eksempel fra utsiden til en kjeller under

verkstedet.

For lengre blåsearbeid (over 10 minutter

per dag) og særlig i små rom (mindre enn

300 m³) anbefaler vi å bruke karbondioksi-

dalarm.

Tegn på høy konsentrasjon av karbondiok-

sid i luften:

3–5 %: Hodepine, høy pustefrekvens.

7–10 %: Hodepine, kvalme, eventuelt be-

visstløshet.

Så snart slike symptomer oppstår, må du

straks slå av enheten og gå ut i frisk luft.

Før du fortsetter arbeidet, må du sørge for

å forbedre ventilasjonen eller bruke et pus-

teapparat.

Følg sikkerhetsdatabladet fra karbondiok-

sidleverandøren.

Fare på grunn av helsefarlige stoffer.

Stoffer som fjernes fra gjenstanden som

rengjøres, virvles opp som støv.

Overhold relevante sikkerhetstiltak hvis det

kan oppstå skadelig støv under rengjø-

ringsprosessen.

Eksplosjonsfare

En blanding av jernoksid- og lettmetallstøv

kan under ugunstige forhold antennes og

generere sterk varme.

Arbeid aldri på lettmetaller og jernholdige

deler samtidig.

Rengjør arbeidsområdet og avtrekksinnret-

ningen før du skifter mellom å arbeide med

de to materialene.

3. Ved arbeid i trange rom må det sørges

for tilstrekkelig ventilasjon for å holde

karbondioksidkonsentrasjonen i luften

under faregrensen.

4. Fest lette rengjøringsobjekter.

 FARE

Fare for elektrostatisk utladning

Rengjøringsobjektet kan bli elektrostatisk

ladet under rengjøringsprosessen. Den på-

følgende utladningen kan forårsake per-

sonskader og skader på elektroniske

enheter.

Jord rengjøringsobjektet, og oppretthold

jordingen under rengjøringen.

5. Sørg for elektrisk jording av rengjørings-

objektet.

6. Bruk verneklær, vernehansker, tettsit-

tende vernebriller og hørselsvern.

7. Aktiver trykkluftforsyningen.

8. Åpne sperreventilen på karbondioksid-

flasken.

9. Sett programbryteren på trinn 3.

Figur G

1 Programbryter

2 Trinn 1

3 Trinn 2

4 Trinn 3

5 Tilbakestille

10.Velg et sikkert ståsted og innta en sikker

holdning for ikke å komme ut av balanse

på grunn av rekylkraften fra strålepisto-

len.

Rengjøring med tørrispellets

1. Velg drift med pelletsstråle ved hjelp av

trykkluft-/pelletstasten. (Kontrollampen

må ikke lyse.)

Figur I

1 Trykkluft-/pelletstast med kontrollampe

lyser rødt: trykkluftstråle

av: pelletsstråle

2. Still inn stråletrykket til ønsket verdi på

trykkforminskeren på stedet. Maksi-

mumstrykk: 10 bar Minimumstrykk:

● Trinn 1: 0,7 bar

● Trinn 2: 1,4 bar

● Trinn 3: 2,8 bar

Merknad

Kjøreretningen vises på displayet. Hvis mi-

nimumstrykket ikke nås eller maksimum-

strykket overskrides, blinker displayet.

3. Rett strålepistolen bort fra kroppen din.

4. Skyv sikringshendelen på strålepistolen

oppover og aktiver samtidig avtrekke-

ren.

Figur K

1 Sikringshendel

2 Avtrekker

3 Arbeidslys

Arbeidsbelysningen starter samtidig

med pelletsproduksjonen.

5. Vent til pelletsstrålen har bygget seg

opp.

OBS

Bruk aldri apparatet uten eller med en

tom karbondioksidflaske.

Velg et høyere nivå med programbryteren

eller skift ut karbondioksidflasken hvis det

ikke kommer pellets ut av strålepistolen et-

ter 5 minutters stråling.

6. Vri om nødvendig programbryteren tilba-

ke til nivå 2 eller 1.

OBS

Fare for materielle skader

Grove pellets kan slippe ut.

Kontroller først rengjøringseffekten på et

ikke-synlig område for å unngå skade.

Merknad

Hvis det er avbrudd i tørrisstrålen, øk strå-

letrykket eller still inn et lavere nivå på pro-

gramvalgbryteren.

7. Rett pelletsstrålen mot gjenstanden som

skal rengjøres, og fjern smusset med

strålen.

8. Slipp avtrekkeren.

Pelletsflyten stopper.

Arbeidslysene slukker etter 30

sekunder.

9. Sett strålepistolen med holderingen inn i

holderen på apparatet.

Figur J

1 Holder

2 Holdering

3 Høytrykkspistol

10.Steng stengeventilen på karbondioksid-

flasken hvis arbeidspausen varer lenger

enn 30 minutter.

Trykkluft uten pelletsstråle

Løs smuss kan fjernes med trykkluft uten

tørris-pellets.

1. Velg drift med trykkluft ved hjelp av tryk-

kluft/pellets-knappen. (Indikatorlampen

må lyse rødt.)

Figur I

1 Trykkluft-/pelletstast med kontrollampe

lyser rødt: trykkluftstråle

av: pelletsstråle

2. Skyv sikringshendelen på strålepistolen

oppover og aktiver samtidig avtrekke-

ren.

Figur K

1 Sikringshendel

2 Avtrekker

3 Arbeidslys

Trykkluften strømmer ut av stråledysen,

og arbeidsbelysningen er aktiv.

3. Rett trykkluftstrålen mot gjenstanden

som skal rengjøres, og fjern smusset.

4. Slipp avtrekkeren.

Trykkluftstrålen stopper.

Arbeidslysene slukker etter 30

sekunder.

5. Sett strålepistolen med holderingen inn i

holderen på apparatet.

6. Steng stengeventilen på karbondioksid-

flasken hvis arbeidspausen varer lenger

enn 30 minutter.

68 Norsk

Avslutte driften

1. Slipp opp avtrekkeren på strålepistolen.

2. Steng stengeventilen på karbondioksid-

flasken.

3. Trykk på avtrekkeren på strålepistolen til

det ikke kommer ut flere pellets.

4. Vri programbryteren til nivå 1.

5. Steng av trykklufttilførselen.

6. Trykk på avtrekkeren på strålepistolen til

trykkluften har sluppet ut av apparatet.

7. Sett programbryteren i stillingen «0/

OFF».

8. Trekk støpselet ut av stikkontakten.

9. Vikle opp strømkabelen, heng den på en

slange-/kabelholder og fest den med

gummistrammeren.

Figur L

1 Strømkabel

2 Slange-/kabelholder

3 Gummistrammer

4 Eksosslange

10.Koble trykkluftslangen fra apparatet.

11.Vikle opp eksosslangen, heng den på en

slange-/kabelholder og fest den med

gummistrammeren.

12.Vikle opp strålemiddelslangen og heng

den på holderen for strålemiddelslan-

gen.

13.Sett strålepistolen med kjeglen inn i hol-

deren på apparatet.

Transport

몇 FORSIKTIG

Fare for ulykker og personskader

Ta hensyn til vekten av apparatet ved trans-

port og lagring, se kapitlet Tekniske data.

OBS

Fare for materielle skader

Ved liggende transport kan det lekke

motorolje. En påfølgende mangel på olje

kan føre til skader under neste drift.

Apparatet skal bare transporteres stående.

1. Gjennomfør alle trinnene i kapittelet “Av-

slutt driften” før transport.

2. Løsne parkeringsbremsene på styrerul-

lene og skyv apparatet på skyvestan-

gen.

3. Fjern karbondioksidflasken fra apparatet

før du legger det lastes på kjøretøyer.

4. Apparatet kan løftes av 2 personer. Beg-

ge personer bruker et håndtak på under-

siden av apparatet og støtter apparatet

med den andre hånden på den øvre

kanten.

5. For transport i kjøretøyer må parkerings-

bremsene låses fast på styrerullene og

apparatet må sikres med en stropp.

Figur M

Lagring

몇 FORSIKTIG

Fare for ulykker og personskader

Vær oppmerksom på apparatets vekt under

transport og lagring, se kapittelet Tekniske

spesifikasjoner.

Apparatet skal kun lagres innendørs.

 FARE

Fare for kvelning

I lukkede rom kan karbondioksid samles

opp og forårsake død ved kvelning.

Oppbevar bare karbondioksidflasker på

godt ventilerte steder (også når de er koblet

til enheten).

Stell og vedlikehold

Vedlikeholdsanvisninger

Grunnlaget for et driftssikkert anlegg er

regelmessig vedlikehold etter følgende

vedlikeholdsplan.

Bruk kun originale reservedeler fra produ-

senten eller deler som produsenten anbe-

faler, som

● reserve- og slitedeler,

● tilbehørsdeler,

● driftsmidler,

● rengjøringsmidler.

 FARE

Fare for ulykker

Apparatet kan starte utilsiktet. Kalde appa-

ratdeler eller flytende karbondioksid kan

forårsake frostskader. Karbondioksid i

gassform kan forårsake død ved kvelning.

Før du arbeider på apparatet må du utføre

alle arbeidstrinnene i kapittel «Avslutte drif-

ten». Vent til apparatet er varmet opp, eller

bruk kuldeverneklær. Ta aldri tørris i mun-

nen.

OBS

Fare for materielle skader

Feil rengjøringsmidler vil skade apparatet

og strålepistolen.

Ikke rengjør apparatet og strålepistolen

med løsemidler, bensin eller rengjørings-

midler som inneholder olje.

Vedlikeholdsavtale

For å kunne garantere pålitelig drift av an-

legget, anbefaler vi deg å inngå en vedlike-

holdsavtale. Ta kontakt med din ansvarlige

Kärcher-kundeservice.

Vedlikeholdsplan

Daglig før driftstart

1. Undersøk blåsemiddelslangen nøye for

sprekker, bøyninger og andre skader.

Myke punkter på slangen kan være tegn

til slitasje på innsiden av slangen. En de-

fekt eller slitt slange må skiftes ut med

en ny slange.

2. Undersøk elektriske kabler og kontakter

med henblikk på skader. Få defekte de-

ler skiftet ut av kundeservice.

Hver 100. driftstime

1. Kontroller koblingene på strålemiddels-

langen og apparatet for skader og slita-

sje. Bytt ut defekt strålemiddelslange, få

defekte koblinger på apparatet skiftet ut

av kundeservice.

Hver 500. time eller årlig

1. Få apparatet kontrollert av kundeser-

vice.

Hvert 2. år

1. Skift ut blåsemiddelslangen minst hvert

2. år.

Kontroller

I henhold til DGUV R 100-500 skal en

sakkyndig foreta følgende kontroller på ap-

paratet. Resultatet av kontrollen skal re-

gistreres i et kontrollsertifikat. Den

driftsansvarlige for apparatet må oppbeva-

re kontrollsertifikatet til neste kontroll.

Etter et driftsavbrudd på over et år

1. Kontroller at apparatet er i forskriftsmes-

sig og driftssikker tilstand.

Etter endring av brukssted

1. Kontroller apparatets tilstand, funksjon

og installasjon.

Etter reparasjonsarbeid eller endringer

som kan påvirke driftssikkerheten

1. Kontroller apparatets tilstand, funksjon

og installasjon.

Hjelp ved feil

 FARE

Fare for ulykker

Apparatet kan starte utilsiktet. Kalde appa-

ratdeler eller flytende karbondioksid kan

forårsake frostskader. Karbondioksid i

gassform kan føre til død ved kvelning.

Før du arbeider på apparatet må du gjen-

nomføre alle arbeidstrinnene i kapitlet "Av-

slutt driften". Vent til apparatet er varmet

opp eller bruk beskyttelsesklær mot kulde.

Ta aldri tørris i munnen.

OBS

Fare for materielle skader

Feil rengjøringsmidler vil skade apparatet

og sprøytepistolen.

Apparatet og sprøytepistolen må aldri ren-

gjøres med løsemiddel, bensin eller rengjø-

ringsmiddel som inneholder olje.

Feilindikasjon

Feil indikeres med kontrollampene på be-

tjeningsfeltet.

Figur N

1 Feilindikasjon strålepistol

2 Feilindikasjon trykklufttilførsel

3 Feilindikasjon pelletsproduksjon

4 Feilindikasjon pelletsdosering

Feilutbedring

Feil har oftest enkle årsaker som du selv

kan utbedre ved hjelp av følgende oversikt.

I tvilstilfeller, eller ved driftsfeil som ikke er

nevnt her, kan du ta kontakt med Kärchers

autoriserte kundeservice.

Norsk 69

Utfør en nullstilling

1. Trykk på nullstillingsknappen inne i ap-

paratet med en skrutrekker.

Figur O

Skifte karbondioksidfilter

OBS

Funksjonsfeil

Forurenset karbondioksid kan føre til funk-

sjonsfeil.

Når du arbeider med karbondioksidfilteret,

må du være ekstremt forsiktig så du ikke får

smuss inn i maskinen.

OBS

Funksjonsfeil

Feil på grunn av forurensning.

Hver gang låseskruen løsnes eller skrus ut,

må karbondioksidfilteret og tetningsringen i

kobber skiftes ut. Hvis dette ikke gjøres,

kan partikler løsne fra karbondioksidfilteret

og føre til funksjonsfeil.

Merknad

Karbondioksidfilteret tilbakeskylles og ren-

gjøres så snart den trykksatte flaskekoblin-

gen kobles fra karbondioksidflasken. Det er

derfor ikke nødvendig å skifte ut karbondi-

oksidfilteret regelmessig.

1. Steng stengeventilen på karbondioksid-

flasken.

2. Betjen apparatet på høyeste nivå i

ca. 1 minutt for å fjerne trykket i karbon-

dioksidslangen.

3. Skru av skruflensen på karbondioksid-

flasken.

4. Skru forsiktig ut låseskruen på skruflen-

sen. Når du gjør dette, lar du skruflensen

henge ned, slik at det ikke kommer

smuss inn i karbondioksidslangen.

Figur P

1 Skruflens

2 Karbondioksidfilter

3 Tetningsring av kobber

4 Låseskrue

5. Ta ut karbondioksidfilteret.

6. Rengjør låseskruen og skruflensen med

en støvsuger.

7. Trykk det nye karbondioksidfilteret for-

siktig på for hånd ved låseskruen.

8. Skift ut tetningsringen i kobber.

9. Trekk til låseskruen mens du holder den

brede sekskanten til skruflensen med en

fastnøkkel.

Tiltrekkingsmoment: 80 Nm

Garanti

Vår ansvarlige salgsorganisasjon for det

enkelte land har utgitt garantibetingelsene

som gjelder i det aktuelle landet. Eventuelle

feil på apparatet repareres gratis i garantiti-

den dersom disse kan føres tilbake til mate-

rial- eller produksjonsfeil. Ved behov for

garantireparasjoner, vennligst henvend

deg med kjøpskvitteringen til din forhandler

eller nærmeste autoriserte kundeservice.

(Se adresse på baksiden)

Tilbehør

ABS-resttrykksventil

Bestillingsnummer 2.574-006.0

Nødvendig ved bruk av karbondioksidflas-

ker med resttrykksventil.

Feil Utbedring

Feilindikatoren blåsepistol ly-

ser

 Ikke trykk på avtrekkeren på blåsepistolen før innkobling.

 Fjern låsingen av avtrekkeren på blåsepistolen.

Feilindikatoren blåsepistol

blinker

 Sjekk om blåsepistolens styreledning er forbundet med enheten.

 Undersøk styreledningen på blåsemiddelslangen med henblikk på skader.

Feilindikatoren trykkluftfor-

syning lyser

 Øk lufttrykket.

Feilindikatoren trykkluftfor-

syning blinker

 Kontroller at avgasslangen er tett.

 Karbondioksidflasken er for varm, og har derfor for høyt trykk. Sett apparatet med karbondioksid-

flasken på et kjøligere sted, eller beskytt det mot direkte sollys.

Feilindikasjon pelletsproduk-

sjon lyser

 La apparatet tine. Sjekk karbondioksidfilteret og skift det ut om nødvendig. Foreta deretter en nulls-

tilling.

 Hvis feilen oppstår igjen, må du skifte ut karbondioksidflasken.

Feilindikasjon pelletsdose-

ring lyser

 Slå av apparatet av og slå det på igjen.

 Hvis feilindikasjonen fortsetter å lyse, kontakt kundeservice.

Feilindikasjon pelletsdose-

ring blinker

 La doseringsmotoren avkjøles. Plasser apparatet slik at luft kan strømme inn i apparatet nedenfra.

Kontakt kundeservice ved behov.

Indikatorlampen strømforsy-

ning lyser ikke

 Sett støpselet inn i stikkontakten.

 Kontroller strømforsyningen på stedet.

Indikatorlampen trykkluft ly-

ser ikke

 Koble en trykkluftslange til apparatet.

 Åpne stengeventilen i trykkluftforsyningen på stedet.

Apparatet fungerer ikke  Kontroller indikatorlampene og feilindikeringene.

 Utfør en nullstilling.

Lav rengjøringsytelse  Vri programbryteren til et høyere nivå.

 Øk stråletrykket.

 Kontroller fyllenivået i karbondioksidflasken.

 Ikke bruk en oppvarmet karbondioksidflaske. Beskytt karbondioksidflasken mot varmestråling.

Dersom temperaturen på karbondioksidet er over 31 °C, synker effektiviteten av pelletsproduksjo-

nen kraftig.

 La stråleslangen og strålepistolen tine for å fjerne eventuelle blokkeringer. Øk deretter stråletryk-

ket.

Pelletsdosering for lav  Vri programbryteren til et høyere nivå.

 Bytt ut karbondioksidfilteret mellom karbondioksidflasken og apparatet.

Gjentagende avbrudd i tørris-

strålen

 Vri programbryteren til et lavere nivå eller øk stråletrykket.

 Hvis stråledysen er tilstoppet:

a steng karbondioksidflasken omgående.

b La apparatet avkjøles i 30 minutter.

c Øk stråletrykket.

d Start apparatet med karbondioksidflasken lukket for å fjerne pelletsrester.

70 Svenska

Tekniske data

Med forbehold om tekniske endringer.

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet

nedenfor på grunn av design og konstruk-

sjon, samt i versjonen som vi har markeds-

ført, oppfyller de relevante grunnleggende

helse- og sikkerhetskravene i EU-direktive-

ne. Endringer på maskinen uten avtale med

oss, gjør at denne erklæringen blir ugyldig.

Produkt: Ice Blaster

Type: 

1.574-xxx (IB 10/8 L2P)

Gjeldende EU-direktiver

2006/42/EF (+2009/127/EF)

2014/30/EU

2011/65/EU

2009/125/EF + 2009/1781

Anvendte harmoniserte standarder

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Undertegnede handler på vegne av og med

fullmakt fra styret.

Dokumentasjonsfullmektig:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2021/02/01

Innehåll

Allmän information

Läs igenom och följ denna ori-

ginalbruksanvisning innan du

använder maskinen för första gången. Spa-

ra originalbruksanvisningen för senare bruk

eller för nästa ägare.

Avsedd användning

● Maskinen används för att avlägsna

smuts med torrispellets som accelereras

av en luftstråle.

● Torrispelletsen produceras i maskinen.

Flytande koldioxid från en dopprörsflas-

ka krävs för detta ändamål.

● Maskinen får inte användas i explo-

sionsfarliga omgivningar.

● Vid användning ska den minsta luftväx-

ling som anges i avsnittet "Tekniska da-

ta" iakttas.

● Maskinens hölje får endast tas bort av

KÄRCHER kundtjänst för underhållsän-

damål.

-kvalitet

För att säkerställa problemfri drift måste

koldioxiden som används uppfylla minst föl-

jande specifikationer:

● Koldioxid, teknisk, klass 2.5 eller bättre

● Renhet ≥ 99,5 %

● Vattenhalt (H

O) ≤ 250 ppm

● NVOC (olja och fett) ≤ 2 ppm

Funktion

Koldioxidsnö skapas genom att sänka tem-

peraturen på flytande koldioxid. Den gas-

formiga koldioxiden som också uppstår

transporteras bort från arbetsplatsen via

avgasslangen.

Koldioxidsnön pressas till torrispellets i ma-

skinen.

Tryckluft når strålpistolen via en magnet-

ventil. Lufttrycket styrs av en inbyggd tryck-

reducerare. När strålpistolens

avtryckarhandtag aktiveras öppnas venti-

len och luftstrålen kommer ut från strålpi-

stolen. Dessutom doseras torrispellets i

luftstrålen via en doseringsanordning.

Torrispelletsen träffar ytan som ska rengö-

ras och tar bort smutsen. De kalla torrispel-

letsen på -79 °C skapar också termiska

spänningar mellan smutsen och föremålet

som ska rengöras, vilket också bidrar till att

smutsen lossnar. Dessutom blir torrisen

omedelbart till gasformig koldioxid vid kon-

takt och upptar därmed en 700 gånger stör-

re volym. Smuts som har trängt igenom

torrisen blåses bort som ett resultat.

Miljöskydd

Förpackningsmaterialen kan återvin-

nas. Avfallshantera förpackningar på

ett miljövänligt sätt.

Elektriska och elektroniska maskiner

innehåller ofta värdefulla återvinnings-

bara material och komponenter såsom

engångsbatterier, uppladdningsbara batte-

rier och olja, som vid felaktig användning

eller felaktig avfallshantering kan utgöra en

potentiell risk för människors hälsa och för

miljön. Dessa komponenter är dock nöd-

vändiga för att maskinen ska kunna arbeta

korrekt. Maskiner som märkts med denna

symbol får inte kastas i hushållssoporna.

Information om ämnen (REACH)

Aktuell information om ämnen finns på:

www.kaercher.com/REACH

Säkerhetsinformation

Maskinen får endast användas av personer

som har läst och förstått denna bruksanvis-

ning. I synnerhet måste all säkerhetsinfor-

mation följas.

Förvara denna bruksanvisning så att den

alltid är tillgänglig för användaren.

Ägaren av maskinen måste utföra en risk-

bedömning på plats och se till att användar-

na instrueras.

IB 10/

8 L2P

Elektrisk tilkobling

Nettspenning V 220...

230

Fase ~ 1

Frekvens Hz 50...6

Tilkoblingskapasitet kW 1,0

Beskyttelsesgrad IPX4

Lekkasjestrøm, typ. mA <3,5

FI-sikkerhetsbryter delta I,

0,03

Trykklufttilkobling

Trykkluftslange, nominell

diameter (min.)

Tom-

mer

0,5

Trykk (maks.) MPa

(bar)

1,0

(10)

Trykkluftforbruk, maks. m

min

0,8

Effektspesifikasjoner apparat

Stråletrykk, maks. MPa

(bar)

1,0

(10)

Stråletrykk, min. trinn 1 MPa

(bar)

0,07

(0,7)

Stråletrykk, min. trinn 2 MPa

(bar)

0,14

(1,4)

Stråletrykk, min. trinn 3 MPa

(bar)

0,28

(2,8)

Karbondiosidforbruk kg/h 20...6

Rekylkraft for blåsepisto-

len, maks.

N40

Karbondioksidflaske

Maksimal påfyllingsmeng-

kg 37,5

Diameter, maks. mm 220

Omgivelsesbetingelser

Luftsirkulasjon m

/t 2000

Mål og vekt

Typisk driftsvekt (uten kar-

bondioksidflaske)

kg 95

Lengde mm 866

Bredde mm 443

Høyde uten karbondioksid-

flaske

mm 970

Registrerte verdier mht. EN 60335-2-79

Hånd-arm-vibrasjonsverdi m/s2 0,08

Lydtrykknivå dB(A) 95

Lydeffektnivå LWA + usik-

kerhet KWA

dB(A) 115

Allmän information............................. 70

Avsedd användning........................... 70

Funktion............................................. 70

Miljöskydd.......................................... 70

Säkerhetsinformation ........................ 70

Säkerhetsanordningar ....................... 72

Tillbehör och reservdelar................... 72

Leveransens omfattning.................... 72

Manövreringselement........................ 72

Idrifttagning........................................ 72

Manövrering ...................................... 73

Avsluta driften.................................... 74

Transport ........................................... 74

Förvaring ........................................... 75

Skötsel och underhåll........................ 75

Hjälp vid störningar............................ 75

Garanti............................................... 76

Tillbehör............................................. 76

Tekniska data .................................... 76

EU-försäkran om överensstämmelse 76

Svenska 71

Risknivåer

 FARA

● Varnar om en omedelbart överhängande

fara som kan leda till svåra personskador

eller dödsfall.

몇 VARNING

● Varnar om en möjligen farlig situation

som kan leda till svåra personskador eller

dödsfall.

몇 FÖRSIKTIGHET

● Varnar om en möjligen farlig situation

som kan leda till lättare personskador.

OBSERVERA

● Varnar om en möjligen farlig situation

som kan leda till materiella skador.

Symboler på maskinen

Fara på grund av kringfly-

gande torrispellets.

Rikta aldrig strålpistolen mot

personer. Avlägsna tredje

part från användningsplat-

sen och håll dem borta (t.ex. med hjälp av

barriärer) under drift. Vidrör inte munstyck-

et eller torrisstrålen under drift.

Risk för kvävning av kol-

dioxid.

Under drift ökar koldioxid-

halten i luften på arbetsplat-

sen.

Se till att det finns tillräckligt med luftutbyte

på arbetsplatsen.

Placera till exempel avgasslangen utom-

hus så att ingen utsätts för fara på grund av

koldioxid.

Information: Koldioxid är tyngre än luft. Se

till att koldioxid inte kommer (flyter) nedåt,

till exempel utifrån ner i en källare under

verkstaden.

För längre blästringsarbeten (längre än 10

minuter per dag) och särskilt i små rum

(mindre än 300 m³) rekommenderas att bä-

ra en koldioxidvarnare.

Tecken på hög koldioxidkoncentration:

3...5 %: Huvudvärk, hög andningsfrekvens.

7...10 %: Huvudvärk, illamående, möjligen

medvetslöshet.

Om dessa tecken uppstår, stäng omedel-

bart av maskinen och gå till frisk luft. Innan

du fortsätter arbetet, förbättra ventilations-

åtgärderna eller använd en andningsappa-

rat.

Koldioxid är tyngre än luft och samlas i

trånga utrymmen, lägre rum eller i slutna

behållare. Sörj för tillräcklig ventilation på

arbetsplatsen.

Följ säkerhetsdatabladet från koldioxidle-

verantören.

Risk för personskador, risk

för skador på grund av elek-

trostatisk laddning.

Under rengöringsprocessen

kan rengöringsobjektet bli elek-

trostatiskt laddat.

Jorda föremålet som ska rengöras och bi-

behåll jordningen tills rengöringsprocessen

är klar.

Risk för skador på grund av elektrisk

stöt.

Öppna inte maskinen. Arbeten i maskinen

får endast utföras av KÄRCHER-kundtjäns-

ten.

Risk för skador på grund av

svåra köldskador.

Torris har en temperatur på -

79 °C. Vidrör inte torris eller

kalla maskindelar.

Risk för skador på grund av

fallande koldioxidflaska, risk

för kvävning av koldioxid

Fäst kolsyreflaskan ordentligt.

Risk för skador på grund av

kringflygande torrispellets

och smutspartiklar.

Använd skyddsglasögon.

Fara för hörselskador.

Använd hörselskydd.

Risk för skador på grund av

kringflygande torrispellets

och smutspartiklar.

Använd skyddshandskar enligt

EN 511.

Risk för skador på grund av

kringflygande torrispellets

och smutspartiklar.

Använd långärmade skyddsklä-

der.

Varning! Permanent funk-

tionsstörning möjlig.

Spår av fett eller olja stör bild-

ningen av torris i maskinen. Använd inte

fett, olja eller andra smörjmedel på anslut-

ningsröret eller på gängan på koldioxidflas-

kan och på koldioxidslangen.

Allmän säkerhetsinformation

 FARA

Risk för personskador

Maskinen kan starta av misstag.

Dra ut nätkontakten ur eluttaget innan arbe-

ten utförs på maskinen.

Risk för personskador

Torris och kalla maskindelar kan orsaka

brännskador vid kontakt med dem.

Använd skyddskläder för arbete vid låga

temperaturer eller låt maskinen värmas

upp innan du utför arbeten på maskinen.

Lägg aldrig torris i munnen.

Risk för personskador

Torrisstrålen kan vara farlig om den an-

vänds felaktigt.

Rikta inte torrisstrålen mot personer, aktiv

elektrisk utrustning eller mot själva maski-

nen.

Rikta inte torrisstrålen mot dig själv eller an-

dra för att rengöra kläder eller skor.

Risk för personskador

Lätta föremål kan dras med av torrisstrålen.

Fixera lätta föremål innan rengöringen på-

börjas.

Kvävningsrisk

Ökad koncentration av koldioxid i luften du

andas kan leda till dödsfall pga kvävning.

Kontrollera att avgas inte släpps ut i närhe-

ten av luftintag.

Se till att ventilationen är tillräcklig på ar-

betsplatsen och att avgaserna släpps ut en-

ligt föreskrift.

몇 VARNING

Risk för personskador

Strålpistolens rekylkraft kan få dig ur ba-

lans.

Hitta en säker plats att stå på och håll strål-

pistolen stadigt innan du drar i avtryckaren.

Risk för personskador

Torrispellets och smutspartiklar kan träffa

och skada personer.

Använd inte maskinen när andra personer är

inom räckhåll om de inte bär skyddskläder.

Använd inte maskinen om en anslutnings-

ledning eller viktiga delar på maskinen är

skadade, t.ex. säkerhetsanordningar,

strålslang, strålpistol.

Säkerhetsanvisningar för

gasflaskor

 FARA

Bristningsrisk, kvävningsrisk

Gasflaskor kan spricka om de blir för heta

eller om de är mekaniskt skadade. Koldiox-

id som släpps ut kan orsaka dödsfall ge-

nom kvävning.

Skydda gasflaskor mot alltför hög värme,

brand, farlig korrosion, mekaniska skador

och obehörig åtkomst.

Förvara gasflaskor så att inga utrymnings-

vägar är begränsade.

Förvara inte gasflaskor i underjordiska rum,

i eller på trappor, i korridorer, gångar och

garage.

Förvara inte gasflaskor tillsammans med

lättantändliga material.

Förvara gasflaskor upprätt.

Säkra gasflaskorna mot att välta eller falla.

Stäng flaskventilen innan du transporterar

gasflaskor.

Transportera gasflaskor med en flaskvagn

eller ett fordon och säkra flaskorna mot fall.

Dra i skyddslocket innan du lyfter gasflas-

kan för att kontrollera att skyddslocket sitter

ordentligt på plats.

Säkra gasflaskan mot vältning på använd-

ningsplatsen.

Öppna inte flaskventilen för att kontrollera

trycket.

Öppna och stäng flaskventilen endast för

hand utan hjälp av verktyg.

Kontrollera anslutningen till flaskventilen/

maskinen avseende läckage.

Stäng flaskventilen under arbetsavbrott och

i slutet av arbetet för att förhindra att gas

släpps ut okontrollerat.

Töm bara gasflaskor så långt att ett litet

resttryck finns kvar i flaskan för att förhindra

att främmande föremål tränger in.

När gasflaskan har tömts till resttryck,

stäng först flaskventilen innan du skruvar ur

utsläppsventilen. Gasflaskan har fortfaran-

de betydande resttryck.

Innan du sätter tillbaka den, skruva fast

låsmuttern och skyddskåpan på gasflas-

kan.

Om gasen släpps ut okontrollerat, stäng

flaskventilen. Om gasutsläppet inte kan

stoppas, ta ut flaskan eller lämna rummet,

blockera åtkomst och gå in och ventilera

rummet endast om en koncentrationsmät-

ning utesluter risk.

72 Svenska

Föreskrifter och riktlinjer

Vid drift av denna anläggning gäller följan-

de föreskrifter och riktlinjer i Förbundsrepu-

bliken Tyskland (som kan beställas från

Carl Heymanns Verlag KG, Luxemburger

Straße 449, 50939 Köln):

● DGUV 100-500 Arbete med blästrings-

utrustning

● DGUV 113-004 Arbete i trånga utrym-

men

● DGUV 113-004 Användning av skydds-

kläder

● DGUV 113-004 Användning av skydds-

handskar

● DGUV 113-004 Arbete med sprängut-

rustning

● DGUV 213-056 Gasvarnare

● VDMA 24389 System för torrisblästring -

säkerhetskrav

Avstängning i nödfall

1. Släpp strålpistolens avtryckarhandtag.

2. Vrid programomkopplaren till ”0/OFF”.

3. Stäng avstängningsventilen på koldiox-

idflaskan.

4. Stäng av tryckluftsförsörjningen.

Säkerhetsanordningar

몇 FÖRSIKTIGHET

Säkerhetsanordningar som saknas eller

har ändrats

Säkerhetsanordningarna är till för att skyd-

da dig.

Ändra eller förbikoppla aldrig säkerhetsan-

ordningar.

Låsspak

Säkerhetsspaken förhindrar oavsiktlig akti-

vering av strålpistolen.

Avtryckarhandtaget kan endast användas

om säkerhetsspaken har lyfts upp i förväg.

Tillbehör och reservdelar

Använd endast originaltillbehör och origi-

nalreservdelar, så att en säker och stör-

ningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar

finns på www.kaercher.com.

Skyddskläder

Heltäckande skyddsglasögon, avimning,

art.nr: 6.321-208.0

Köldskyddshandskar med halkfri profil, ka-

tegori III enligt EN 511, art.nr: 6.321-210.0

Hörselskydd med bygel, art.nr: 6.321-207.0

Leveransens omfattning

Kontrollera att innehållet i leveransen är

fullständigt. Kontakta din försäljare om nå-

got tillbehör saknas eller om det finns trans-

portskador.

Manövreringselement

Bild A

1 Styrhjul med spärr

2 Koppling blästermedelsslang

3 Koppling styrledning

4 Manöverpanel

5 Skjutbygel

6 Hållare för strålpistol

7 Förvaringsfack

8 Munstyckeshållare

9 Display

10 Programbrytare

11 Störningsindikering pelletsdosering

– Lyser rött: Doseringsenhetens drivmo-

tor är blockerad

– blinkar rött: Doseringsenhetens driv-

motor är överhettad

12 Störningsindikering pelletsgenerering

– Lyser rött: Pelletsproduktionens driv-

motor är blockerad

13 Störningsindikering tryckluftsförsörjning

– Lyser rött: Tryckluftsförsörjningen har

för lågt tryck

– blinkar rött: maskinens interna tryck är

för högt

14 Kontrollampa spänningsförsörjning

– lyser grönt: Spänningsförsörjning OK

15 Kontrolllampa tryckluft

– lyser grönt: Tryckluftsförsörjning OK.

16 Störningsindikering strålpistol

– lyser gult: avtryckaren är fixerad (t.ex.

buntband)

– blinkar gult: ingen strålpistol ansluten

till maskinen

17 Strålmunstycke

18 Strålpistol

Knapp tryckluft/pellets med kontrollampa

– Lyser rött: Tryckluftstråle

– av: Pelletsstråle

20 Avdragsspak

21 Låsspak

22 Hållarkon

23 Blästermedelsslang

24 Flaskanslutning

25 Förslutningsskruv

26 Koppartätningsring

27 Koldioxidfilter

28 Skruvfläns

29 Tätningsring flaskanslutning (beställ-

ningsnummer 6.574-316.0)

30 Koldioxid-dopprörsflaska (ingår inte i le-

veransen)

31 Koldioxidslang

32 Hållrem koldioxidflaska

33 Fästskena för Homebase

Slang-/kabelhållare med gummispännare

35 Öppning för återställning av motor-

skyddsbrytaren

36 Handtag

37 Tryckluftsanslutning

38 Monteryta för koldioxidflaska

39 Koldioxidavgasslang

40 Nätkabel med nätkontakt

41 Hållare för blästermedelsslang

42 Avtappningskran för kondensvatten

Display

Programomkopplare i steg 1...3:

Bild B

1 Stråltryck

2 Total drifttid

3 Dags för kundtjänst

4 Blästringstid sedan senaste återställ-

ning

Programomkopplare i återställningslä-

ge:

Bild C

1 För att återställa blästringstiden, tryck

på trycklufts-/pelletsknappen.

2 Återstående drifttid fram till nästa kund-

tjänst

3 Blästringstid sedan senaste återställ-

ning

Idrifttagning

 FARA

Risk för personskador

Torrispellets kan komma ut från skadade

komponenter och orsaka skador.

Kontrollera alla komponenter på maskinen,

särskilt blästermedelslangen, före idrifttag-

ning för att se till att de är i gott skick. Byt ut

skadade aggregat mot felfria. Rengör

smutsiga aggregat och kontrollera att de

fungerar korrekt.

OBSERVERA

Skaderisk

Kondensvatten kan droppa från maskinhu-

set på golvet.

Använd inte maskinen på ett fuktkänsligt

underlag.

1. Öppna avtappningskranen och töm kon-

densvattnet som har samlats i maskinen.

2. Stäng avtappningskranen.

3. Parkera maskinen på ett plant och jämnt

underlag.

4. Blockera hjulen med parkeringsbrom-

sarna.

5. Anslut blästermedelslangen till maski-

nen med kopplingen.

Bild H

1 Styrledning

2 Kopplingsmutter

3 Koppling för styrledning

4 Koppling för blästermedelslang

5 Kopplingsmutter

6 Blästermedelslang

6. Skruva loss kopplingsmuttern på bläs-

termedelslangen och dra åt den lätt med

en gaffelnyckel.

7. Anslut styrledningen till maskinen.

8. Skruva fast styrledningens kopplings-

mutter och dra åt för hand.

9. Sätt in strålpistolen med hållarkonen i

hållaren på maskinen.

 FARA

Kvävningsrisk

Koldioxid släpps ut från avgasslangen.

Från en koncentration på 8 volymprocent i

leder koldioxid i inandningsluften till med-

vetslöshet, andningsstopp och död. Den

högsta koncentrationen på arbetsplatsen är

0,5 %. Koldioxid är tyngre än luft och sam-

las i gropar, källare och sänkor.

Lägg avgasslangen så att ingen riskerar att

utsättas för koldioxid.

Information: Koldioxid är tyngre än luft. Se

till att koldioxid inte kommer ner (flödar), till

exempel från utsidan till en källare under

verkstaden.

10.Lägg avgasslangen utomhus eller an-

slut den till en utsugningsanordning.

Byta strålmunstycke

Strålmunstycket på strålpistolen kan bytas

ut för att anpassa maskinen till rengörings-

objektets material och föroreningsgrad.

 FARA

Risk för personskador

Maskinen kan starta av misstag och orsaka

skador och köldskador genom torrispellets-

strålen.

Svenska 73

Innan du byter munstycke, ställ program-

väljaren på ”0/OFF”".

몇 VARNING

Risk för personskador

Omedelbart efter användning är munstyck-

et mycket kallt och kan orsaka köldskador

vid beröring.

Låt munstycket tina innan du byter ut det el-

ler bär skyddshandskar.

OBSERVERA

Skaderisk

Använd inte maskinen om inget strålmun-

stycke är fäst på strålpistolen.

1. Tryck ner upplåsningsknappen och dra

ut strålmunstycket ur strålpistolen.

Bild D

1 Strålpistol

2 Stift

3 Strålmunstycke

4 Upplåsningsknapp

2. Tryck in det andra strålmunstycket i

strålpistolen tills det hakar på plats.

Information: Strålmunstycket är korrekt

inkopplat när stiftet inte längre sticker ut

från huset. Strålmunstycket kan vridas

till önskad riktning.

Anslut tryckluft

Information

För problemfri drift måste tryckluften ha en låg

fukthalt (maximalt 5 % relativ fuktighet, dagg-

punkt under 0 °C). Tryckluften måste vara fri

från olja, smuts och främmande föremål.

Tryckluften måste vara torr och oljefri;

minst en efterkylare och en separator mås-

te anslutas nedströms om kompressorn.

Tryckluftsförsörjningen måste vara utrustad

med en tryckreducerare på plats.

1. Ta på dig personlig skyddsutrustning.

2. Anslut en tryckluftsslang till tryckluftsan-

slutningen på maskinen.

3. Öppna långsamt avstängningsventilen

för tryckluft på plats.

Ansluta koldioxidflaska

Krav på CO

-försörjningen:

● CO

-flaska med dopprör för att avlägsna

flytande CO

Hänvisning

-flaskor med dopprör (även kallat stig-

rör) är vanligtvis märkta med ett stort ”T” på

flaskan eller baksidan av flaskan.

I vissa fall symboliseras doppröret dessut-

om av en vertikal färglinje på flaskan.

● CO

-kvaliteten måste motsvara uppgif-

terna i kapitlet ”Avsedd användning”.

OBSERVERA

Funktionsstörningar

En resttryckventil eller backventil ansluten

till CO

-flaskan förhindrar borttagning av

den erforderliga mängden CO

Om en CO2-flaska med resttrycksventil an-

vänds måste ABS-resttryckventilen (be-

ställningsnummer 2.574-006.0), som finns

som tillbehör, installeras mellan flaskan och

maskinen.

Bild E

1 CO

-flaska utan resttryckventil

2 CO

-flaska med resttryckventil

När temperaturen stiger minskar effektivite-

ten i pelletsproduktionen och en större an-

del koldioxid frigörs i gasform via

avgasslangen. Förvara koldioxidflaskorna

så kallt som möjligt (under 31 °C) och skyd-

da dem mot värme, solljus och värme un-

der drift.

1. För maskinen till ett jämnt och stabilt un-

derlag.

2. Ansätt parkeringsbromsen på båda styr-

hjulen.

3. Öppna båda hållremmarna till koldioxid-

flaskan.

4. Placera koldioxidflaskan på monterytan

på maskinen.

Information: Om koldioxidflaskan

transporteras på en flaskvagn kan fram-

kanten av transportvagnens bottenyta

placeras på maskinens monteryta. Flas-

kan kan sedan flyttas från vagnen till

monterytan genom att vrida den.

5. Placera båda hållremmarna runt koldi-

oxidflaskan, stäng och dra åt.

6. Skruva av skyddslocket från koldioxid-

flaskan.

OBSERVERA

Möjliga funktionsstörningar

Spår av fett stör bildningen av torris i maski-

nen.

Kontrollera anslutningsröret och gängorna

på koldioxidflaskan och koldioxidslangen

och rengör dem vid behov innan de ansluts

till maskinen.

Se till att en oskadad tätning sätts in mellan

flaskan och flaskanslutningen.

7. För flaskor med resttryckventil, fäst

ABS-resttryckventilen (beställningsnum-

mer 2.574-006.0), som finns som tillbe-

hör, på koldioxidflaskan. Följ de

separata anvisningarna som medföljer

adaptern.

8. Anslut flaskanslutningen till koldioxidfil-

tret på koldioxidflaskan.

Se till att en felfri tätningsring för flaskan-

slutningen är införd mellan skruvflänsen

och koldioxidflaskan.

9. Dra lätt åt skruvflänsens smala svivel-

mutter med en gaffel- eller ringnyckel

(t.ex. 6.574-337.0). Håll den mot den

breda svivelmuttern med en öppen gaf-

felnyckel för att inte vrida koldioxidslang-

en.

OBSERVERA

Utsätt inte koldioxidslangen för vridning,

annars kan skador uppstå.

Upprätta nätanslutning

 FARA

Risk för skador på grund av elektrisk

stöt

Eluttaget som används måste installeras av

en elinstallatör och stämma överens med

IEC 60364-1.

Maskinen får endast anslutas till en ström-

försörjning med skyddsjord.

Eluttaget som används måste vara lättill-

gängligt och befinna sig på en höjd på mel-

lan 0,6 m och 1,9 m över golvet.

Eluttaget som används måste befinna sig

inom användarens synfält.

Maskinen måste vara skyddad med en

jordfelsbrytare, 30 mA.

Kontrollera maskinens nätanslutningsled-

ning med avseende på skador före varje

drift. Ta inte maskinen i drift med en skadad

kabel. Låt en elektriker byta ut den skadade

kabeln.

Förlängningskabeln måste säkerställa

IPX4-skydd och kabelns utförande måste

motsvara minst H 07 RN-F 3G1,5.

Olämpliga förlängningskablar kan vara far-

liga. Om en förlängningskabel används

måste den vara lämplig för utomhusbruk

och anslutningen måste vara torr och över

marken. Vi rekommenderar att du använ-

der en kabeltrumma som håller eluttaget

minst 60 mm över marken.

1. Sätt in strömkontakten i eluttaget.

Återställ blästringstid

För att ta hänsyn till arbetstiden kan bläst-

ringstidräknaren återställas till 0 innan ar-

betet börjar.

1. Vrid programomkopplaren till återställ-

ningsläget.

Bild F

1 Återstående drifttid fram till nästa kund-

tjänst

2 Blästringstid sedan senaste återställ-

ning

3 Trycklufts-/pelletsknapp

2. Tryck på trycklufts-/pelletsknappen på

strålpistolen.

Blästringstiden återställs till 0

Manövrering

 FARA

Risk för personskador

Torrispellets som flyger runt kan orsaka

skador eller köldskador.

Rikta aldrig strålpistolen mot personer. Av-

lägsna tredje part från användningsstället

och håll dem borta (t.ex. av hinder) under

drift. Rör inte vid munstycket eller torrisstrå-

len under drift.

1. Utför allt underhållsarbete från kapitlet

”Skötsel och underhåll/dagligen innan

driften påbörjas”.

2. Spärra av arbetsområdet för att förhin-

dra att personer kommer in under drift.

 FARA

Kvävningsrisk

Risk för kvävning genom koldioxid. Torris-

pelletsen består av fast koldioxid. När ma-

skinen är i drift ökar koldioxidhalten i luften

på arbetsplatsen.

Lägg till exempel avgasslangen utomhus

så att ingen utsätts för koldioxid.

Information: Koldioxid är tyngre än luft. Se

till att koldioxid inte kommer ner (flödar), till

exempel från utsidan till en källare under

verkstaden.

För längre strålningsarbeten (längre än 10

minuter per dag) och särskilt i små rum

(mindre än 300 m³) rekommenderar vi att

du använder en koldioxidvarningsanord-

ning.

74 Svenska

Tecken på hög koldioxidkoncentration i in-

andningsluften:

3...5 %: Huvudvärk, hög andningsfrekvens.

7...10 %: Huvudvärk, illamående, eventu-

ellt medvetslöshet.

När dessa symtom uppstår, stäng av ma-

skinen omedelbart och få lite frisk luft. Inn-

an du fortsätter arbetet måste du förbättra

ventilationen eller använda en andningsap-

parat.

Följ säkerhetsdatabladet från koldioxidle-

verantören.

Fara för hälsofarliga ämnen.

Ämnen som tas bort från föremålet som ska

rengöras virvlar upp som damm.

Vidta lämpliga säkerhetsåtgärder om skad-

ligt damm kan uppstå under rengöringspro-

cessen.

Explosionsrisk

En blandning av järnoxid och lättmetall-

damm kan antändas under ogynnsamma

förhållanden och ge upphov till intensiv vär-

me.

Arbeta aldrig på lättmetaller och järnhaltiga

delar samtidigt.

Rengör arbetsområdet och utsugningsan-

ordningen innan du bearbetar det andra

materialet.

3. När du arbetar i trånga utrymmen, se till

att det finns tillräckligt med luftutbyte för

att hålla koldioxidkoncentrationen i

rumsluften under den farliga nivån.

4. Fäst lätta rengöringsföremål på plats.

 FARA

Risk för elektrostatisk urladdning

Föremålet som ska rengöras kan laddas

elektrostatiskt under rengöringsprocessen.

Efterföljande urladdning kan orsaka per-

sonskador och elektroniska aggregat kan

skadas.

Jorda föremålet som ska rengöras och upp-

rätthåll jordningen under rengöringsproces-

sen.

5. Jorda föremålet som ska rengöras elek-

triskt.

6. Bär skyddskläder, skyddshandskar, åt-

sittande skyddsglasögon och hörsel-

skydd.

7. Aktivera tryckluftsförsörjningen.

8. Öppna avstängningsventilen på koldiox-

idflaskan.

9. Vrid programomkopplaren till steg 3.

Bild G

1 Programomkopplare

2 Steg 1

3 Steg 2

4 Steg 3

5 Återställning

10.Välj en säker plats att stå och anta en

säker hållning för att inte bli obalanserad

av strålpistolens rekylkraft.

Rengöring med torrispellets

1. Välj drift med pelletsstråle med knappen

för tryckluft/pellets. (Kontrollampan får

inte lysa.)

Bild I

1 Knapp tryckluft/pellets med kontrollam-

Lyser rött: Tryckluftstråle

av: Pelletsstråle

2. Ställ in stråltrycket på tryckreduceraren

på plats på önskat värde. Max. tryck: 10

bar. Min. tryck:

● Steg 1: 0,7 bar

● Steg 2: 1,4 bar

● Steg 3: 2,8 bar

Hänvisning

Trycket visas på displayen. Om min. tryck

inte uppnås eller max. tryck överskrids blin-

kar displayen.

3. Rikta strålpistolen bort från kroppen.

4. Skjut strålpistolens säkringsarm uppåt

och aktivera samtidigt avtryckaren.

Bild K

1 Låsspak

2 Avdragsspak

3 Arbetsbelysning

Arbetsbelysningen startar samtidigt som

pelletsproduktionen.

5. Vänta tills pelletsstrålen har byggts upp.

OBSERVERA

Använd aldrig maskinen utan eller med

en tom koldioxidflaska.

Välj ett högre steg med programväljaren el-

ler byt koldioxidflaskan om inga pellets

kommer ut ur strålpistolen efter 5 minuters

strålning.

6. Vrid tillbaka programväljaren till steg 2

eller 1 vid behov.

OBSERVERA

Skaderisk

Ev. kan grova pellets komma ut.

Kontrollera rengöringskapaciteten först på

ett osynligt ställe för att undvika skador.

Hänvisning

Öka stråltrycket eller ställ in ett lägre steg

på programväljaren vid ett avbrott på torris-

strålen.

7. Rikta pelletsstrålen mot rengöringsob-

jektet och ta bort smutsen med strålen.

8. Släpp avtryckarhandtaget.

Pelletsstrålen stannar.

Arbetsbelysningen slocknar efter

30 sekunder.

9. Sätt in strålpistolen med hållarkonen i

hållaren på maskinen.

Bild J

1 Hållare

2 Hållarkon

3 Strålpistol

10.Stäng avstängningsventilen på koldiox-

idflaskan om arbetspausen är längre än

30 minuter.

Tryckluft utan pelletsstråle

Lös smuts kan avlägsnas med tryckluft ut-

an torrispellets.

1. Välj drift med tryckluft med knappen för

tryckluft/pellets. (Kontrollampan måste

lysa rött.)

Bild I

1 Knapp tryckluft/pellets med kontrollam-

Lyser rött: Tryckluftstråle

av: Pelletsstråle

2. Skjut strålpistolens säkringsarm uppåt

och aktivera samtidigt avtryckaren.

Bild K

1 Låsspak

2 Avdragsspak

3 Arbetsbelysning

Tryckluften strömmar ut ur strålmun-

stycket och arbetsbelysningen är aktiv.

3. Rikta tryckluftsstrålen mot rengöringsob-

jektet och ta bort smutsen.

4. Släpp avtryckarhandtaget.

Tryckluftsstrålen stannar.

Arbetsbelysningen slocknar efter

30 sekunder.

5. Sätt in strålpistolen med hållarkonen i

hållaren på maskinen.

6. Stäng avstängningsventilen på koldiox-

idflaskan om arbetspausen är längre än

30 minuter.

Avsluta driften

1. Släpp strålpistolens avtryckare.

2. Stäng koldioxidflaskans avstängnings-

ventil.

3. Dra avtryckaren på strålpistolen tills inga

fler pellets kommer ut.

4. Vrid programväljaren till steg 1.

5. Stäng av tryckluftsförsörjningen.

6. Använd avtryckaren på strålpistolen tills

tryckluften har släppts ut ur maskinen.

7. Vrid programväljaren till läget ”0/OFF”.

8. Dra ut nätkontakten ur eluttaget.

9. Rulla upp nätkabeln, häng den på en

slang-/kabelhållare och fäst den med

gummispännaren.

Bild L

1 Strömkabel

2 Slang-/kabelhållare

3 Gummispännare

4 Avgasslang

10.Lossa tryckluftslangen från maskinen.

11.Rulla upp avgasslangen, häng den på

en slang-/kabelhållare och fäst den med

gummispännaren.

12.Rulla upp strålslangen och häng den på

strålslangens hållare.

13.Sätt in strålpistolen med konen i hålla-

ren på maskinen.

Transport

몇 FÖRSIKTIGHET

Risk för olyckor och personskador

Tänk på maskinens vikt vid transport och

förvaring. Se kapitlet Tekniska data.

OBSERVERA

Skaderisk

Motorolja kan läcka vid liggande transport.

Oljebrist till följd av detta kan leda till skador

vid nästa användning.

Transportera alltid maskinen upprättståen-

de.

1. Utför alla steg i kapitlet ”Avsluta använd-

ning” före transporten.

2. Lossa parkeringsbromsarna på styrhju-

len och skjut maskinen i handtaget.

3. Ta av koldioxidflaskan från maskinen fö-

re lastning i fordon.

4. Maskinen kan lyftas av 2 personer. Varje

person använder ett handtag på maski-

Svenska 75

nens undersida och stöder maskinen

med den andra handen på övre kanten.

5. Vid transport i fordon ska parkerings-

bromsarna på styrhjulen låsas och ma-

skinen ska säkras med ett spännband.

Bild M

Förvaring

몇 FÖRSIKTIGHET

Risk för olyckor och personskador

Observera maskinens vikt när den trans-

porteras eller lagras. Se kapitlet Tekniska

data.

Maskinen får endast förvaras inomhus.

 FARA

Kvävningsrisk

Koldioxid kan ansamlas i slutna utrymmen

och orsaka dödsfall genom kvävning.

Förvara endast koldioxiflaskor (även om de

är anslutna till maskinen) på välventilerade

platser.

Skötsel och underhåll

Underhållsanvisningar

Grundläggande för en driftssäker anlägg-

ning är regelbundet underhåll enligt nedan-

stående underhållsschema.

Använd endast originalreservdelar eller de-

lar som rekommenderas av tillverkaren,

t.ex. följande:

● Reserv- och slitagedelar

● Tillbehör

● Drivmedel

● Rengöringsmedel

 FARA

Olycksrisk

Apparaten kan starta av misstag. Kalla ma-

skindelar eller flytande koldioxid kan orsaka

frostskador. Koldioxid i gasform kan leda till

döden genom kvävning.

Innan du arbetar på maskinen, utför alla ar-

betssteg i kapitlet ”Avsluta driften”. Vänta

tills maskinen har värmts upp eller bär

skyddskläder mot kyla. Lägg aldrig torris i

munnen.

OBSERVERA

Skaderisk

Felaktiga rengöringsmedel leder till skador

på maskinen och strålpistolen.

Rengör aldrig maskinen och strålpistolen

med lösningsmedel, bensin eller oljehaltigt

rengöringsmedel.

Underhållsavtal

För att en problemfri drift av anläggningen

ska kunna garanteras rekommenderar vi

tecknandet av ett underhållsavtal. Kontakta

lämplig KÄRCHER-kundtjänst.

Underhållsschema

Dagligen innan driften påbörjas

1. Kontrollera noggrant blästermedelslang-

en avseende sprickor, brott och andra

skador. Mjuka ställen i slangen indikerar

slitage på insidan av slangen. Byt ut den

defekta eller slitna slangen mot en ny

slang.

2. Kontrollera elektriska kablar och kontak-

ter avseende skador. Låt kundtjänsten

byta ut defekta delar.

Var 100:e drifttimme

1. Inspektera kopplingarna på blästerme-

delsslangen och på maskinen med av-

seende på skador och slitage. Byt ut

defekt blästermedelsslang, se till att de-

fekta kopplingar på maskinen byts ut av

kundtjänst.

Var 500:e timme eller en gång om året

1. Låt kundtjänst kontrollera maskinen.

Vartannat år

1. Byt ut blästermedelslangen minst vart-

annat år.

Kontroller

Enligt DGUV R 100-500 måste följande

kontroller utföras på maskinen av en ex-

pert. Kontrollresultaten ska registreras i ett

provningsintyg. Provningsintyget ska förva-

ras av maskinens ägare fram till nästa kon-

troll.

Efter ett avbrott i mer än ett år

1. Kontrollera maskinen avseende korrekt

skick och funktion.

Efter byte av uppställningsplats

1. Kontrollera maskinen avseende korrekt

skick, funktion och uppställning.

Efter reparationsarbeten eller

förändringar som kan påverka

driftsäkerheten

1. Kontrollera maskinen avseende korrekt

skick, funktion och uppställning.

Hjälp vid störningar

 FARA

Olycksrisk

Apparaten kan starta av misstag. Kalla ma-

skindelar eller flytande koldioxid kan orsaka

frostskador. Koldioxid i gasform kan leda till

döden genom kvävning.

Innan du arbetar på maskinen, utför alla ar-

betssteg i kapitlet ”Avsluta driften”. Vänta

tills maskinen har värmts upp eller bär

skyddskläder mot kyla. Lägg aldrig torris i

munnen.

OBSERVERA

Skaderisk

Felaktiga rengöringsmedel leder till skador

på maskinen och strålpistolen.

Rengör aldrig maskinen och strålpistolen

med lösningsmedel, bensin eller oljehaltigt

rengöringsmedel.

Störningsindikering

Störningar indikeras av kontrollamporna på

manöverpanelen.

Bild N

1 Störningsindikering strålpistol

2 Störningsindikering tryckluftsförsörjning

3 Störningsindikering pelletsgenerering

4 Störningsindikering pelletsdosering

Åtgärda störningar

Störningar har ofta enkla orsaker, som du

kan åtgärda på egen hand med hjälp av

översikten nedan. I tveksamma fall eller vid

störningar som inte anges här, kontakta

auktoriserad Kärcher-kundtjänst.

Fel Åtgärd

Störningsindikeringen för

strålpistol lyser

 Dra inte i strålpistolens avtryckarhandtag innan du slår på den.

 Ta bort fästet på strålpistolens avtryckarhandtag.

Störningsindikeringen för

strålpistol blinkar

 Kontrollera om strålpistolens styrledning är ansluten till maskinen.

 Kontrollera om blästermedelslangen är skadad.

Störningsindikeringen för

tryckluftsförsörjning lyser

 Öka lufttrycket.

Störningsindikeringen för

tryckluftsförsörjning blinkar

 Kontrollera att avgasslangen inte är igensatt.

 Koldioxidflaskan är för varm och har därför för högt tryck. Ställ maskinen inklusive koldioxidflaskan

på en svalare plats respektive skydda den mot direkt solljus.

Störningsindikeringen pel-

letsproduktion lyser

 Låt maskinen tina. Kontrollera koldioxidfiltret och byt vid behov ut det. Återställ sedan.

 Om störningen uppstår upprepade gånger, byt ut koldioxidflaskan.

 Stäng av och sätt på maskinen.

 Om störningsindikatorn fortsätter att lysa, kontakta kundtjänst.

Störningsindikeringen pel-

letsdosering blinkar

 Låt doseringsmotorn svalna. Placera maskinen att luft kan strömma in i maskinen underifrån. Kon-

takta eventuellt kundtjänst.

Kontrollampan för spän-

ningsförsörjning tänds inte

 Sätt in strömkontakten i eluttaget.

 Kontrollera spänningsförsörjningen på plats.

Kontrollampan för tryckluft

tänds inte

 Anslut en tryckluftsslang till maskinen.

 Öppna avstängningsventilen i tryckluftsförsörjningen på plats.

76 Svenska

Utför en återställning

1. Tryck på återställningsknappen inuti ma-

skinen med en skruvmejsel.

Bild O

Byt ut koldioxidfiltret

OBSERVERA

Funktionsstörningar

Förorenad koldioxid kan leda till funktions-

störningar.

När du arbetar med koldioxidfiltret, se till att

inte föra in smuts i enheten.

OBSERVERA

Funktionsstörningar

Funktionsstörningar på grund av förore-

ningar.

Varje gång förslutningsskruven lossas eller

skruvas av måste koldioxidfiltret och kop-

partätningsringen bytas ut. Om detta inte

sker kan partiklar på koldioxidfiltret lossa

och leda till funktionsstörningar.

Hänvisning

Koldioxidfiltret spolas tillbaka och rengörs

så snart den trycksatta flaskanslutningen

kopplas bort från koldioxidflaskan. Det är

därför inte nödvändigt att byta ut koldioxid-

filtret regelbundet.

1. Stäng avstängningsventilen på koldiox-

idflaskan.

2. Kör maskinen på högsta steget i

ca 1 minut för att tryckavlasta koldiox-

idslangen.

3. Skruva loss skruvflänsen på koldioxid-

flaskan.

4. Skruva försiktigt av förslutningsskruven

på skruvflänsen. Låt skruvflänsen hänga

ner så att ingen smuts kan tränga in i kol-

dioxidslangen.

Bild P

1 Skruvfläns

2 Koldioxidfilter

3 Koppartätningsring

4 Förslutningsskruv

5. Ta ut koldioxidfiltret.

6. Dammsug förslutningsskruven och

skruvflänsen med en dammsugare.

7. Tryck försiktigt på det nya koldioxidfiltret

på förslutningsskruven för hand.

8. Byt ut koppartätningsringen.

9. Dra åt förslutningsskruven och håll den

mot skruvflänsens breda sexkant med

en gaffelnyckel.

Åtdragningsmoment: 80 Nm.

Garanti

I respektive land gäller de garantivillkor

som publicerats av våra auktoriserade dist-

ributörer. Eventuella fel på maskinen repa-

reras utan kostnad inom garantifristen,

under förutsättning att det orsakats av ett

material- eller tillverkningsfel. I frågor som

gäller garantin ska du vända dig med kvitto

till inköpsstället eller närmaste, auktorise-

rad kundtjänst.

(Se baksidan för adress)

Tillbehör

ABS-resttryckventil

Beställningsnummer 2.574-006.0

Krävs vid användning av koldioxidflaskor

med resttryckventil.

Tekniska data

Med förbehåll för tekniska ändringar.

EU-försäkran om

överensstämmelse

Härmed förklarar vi att nedan angiven ma-

skin genom sin utformning och konstruk-

tionstyp samt i det utförande som

marknadsförs av oss uppfyller gällande

grundläggande säkerhets- och hälsokrav i

EU-direktivet. Denna försäkran upphör att

gälla om maskinen ändras utan att detta

har godkänts av oss.

Produkt: Isblästrare

Typ: 

1.574-xxx (IB 10/8 L2P)

Gällande EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

2009/125/EG + 2009/1781

Maskinen fungerar inte.  Kontrollera kontrollamporna och störningsindikeringarna.

 Utför en återställning.

Låg rengöringskapacitet  Vrid programväljaren till ett högre steg.

 Öka stråltrycket.

 Kontrollera koldioxidflaskans påfyllningsnivå.

 Använd inte en uppvärmd koldioxidflaska. Skydda koldioxidflaskan från värmestrålning. Om koldi-

oxidtemperaturen är över 31 °C minskar verkningsraden i pelletsproduktionen kraftigt.

 Tina blästermedelsslangen och strålpistolen för att avlägsna blockeringar. Öka sedan stråltrycket.

För låg pelletsdosering  Vrid programväljaren till ett högre steg.

 Byt ut koldioxidfiltret mellan koldioxidflaskan och maskinen.

Återkommande avbrott på

torrisstrålen

 Vrid programväljaren till ett lägre steg eller öka stråltrycket.

 Om strålmunstycket är igentäppt:

a Stäng genast koldioxidflaskan.

b Låt maskinen tina i 30 minuter.

c Öka stråltrycket.

d Starta maskinen med koldioxidflaskan stängd för att ta bort pelletsrester.

Fel Åtgärd

IB 10/

8 L2P

Elanslutning

Nätspänning V 220...

230

Fas ~ 1

Frekvens Hz 50...6

Anslutningseffekt kW 1,0

Kapslingsklass IPX4

Läckström, typ. mA <3,5

Jordfelsbrytare delta I,

0,03

Tryckluftsanslutning

Tryckluftsslang, nominell

bredd (min.)

Tum 0,5

Tryck (max.) MPa

(bar)

1,0

(10)

Tryckluftsförbrukning, max. m

min

0,8

Effektdata maskin

Stråltryck, max. MPa

(bar)

1,0

(10)

Stråltryck, min. steg 1 MPa

(bar)

0,07

(0,7)

Stråltryck, min. steg 2 MPa

(bar)

0,14

(1,4)

Stråltryck, min. steg 3 MPa

(bar)

0,28

(2,8)

Koldioxidförbrukning kg/h 20...6

Strålpistolens rekylkraft

(max.)

N40

Koldioxidflaska

Max. påfyllningsmängd kg 37,5

Diameter, max. mm 220

Omgivningsförhållanden

Luftutbyte m

/h 2000

Mått och vikter

Typisk arbetsvikt (utan kol-

dioxidflaska)

kg 95

Längd mm 866

Bredd mm 443

Höjd utan koldioxidflaska mm 970

Fastställda värden enligt EN 60335-2-79

Hand-arm-vibrationsvärde m/s2 0,08

Ljudtrycksnivå dB(A) 95

Ljudeffektsnivå LWA +

Osäkerhet KWA

dB(A) 115

IB 10/

8 L2P

Suomi 77

Tillämpade harmoniserade standarder

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Undertecknande agerar på uppdrag av och

med styrelsens godkännande.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

D-71364 Winnenden (Germany)

Tfn: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2021-02-01

Sisältö

Yleisiä ohjeita

Lue ennen laitteen ensimmäis-

tä käyttöä tämä käyttöohje ja

toimi sen mukaan. Säilytä käyttöohje myö-

hempää käyttöä tai laitteen seuraavaa

omistajaa varten.

Määräystenmukainen käyttö

● Laitetta käytetään lian poistamiseen kui-

vajääpelleteillä, joiden kiihdyttäminen

tapahtuu ilmasuihkun avulla.

● Kuivajääpellettien valmistus tapahtuu

laitteessa. Tähän tarvitaan nestemäistä

hiilidioksidia uppoputkellisesta pullosta.

● Laitetta ei saa käyttää räjähdysvaaralli-

sessa ympäristössä.

● Käyttöpaikan ilmanvaihdon tulee täyttää

kappaleessa ”Tekniset tiedot” ilmoitetut

vähimmäisvaatimukset.

● Laitteen kotelon saa poistaa vain

KÄRCHER-asiakaspalvelu huoltotoi-

menpiteitä varten.

Hiilidioksidin (CO

) laatu

Häiriöttömän käytön varmistamiseksi käy-

tettävän hiilidioksidin tulee täyttää vähin-

tään seuraavat vaatimukset:

● Tekninen hiilidioksidi, luokka vähintään

2.5

● Puhtaus ≥99,5 %

● Vesipitoisuus (H

O) ≤250 ppm

● NVOC (öljy ja rasva) ≤2 ppm

Toiminta

Laite valmistaa hiilidioksidilunta pienentä-

mällä nestemäisen hiilidioksidin painetta.

Toimenpiteen yhteydessä muodostuva

kaasumainen hiilidioksidi ohjautuu poisto-

letkua pitkin pois työpaikalta.

Laite puristaa hiilidioksidilumen kuivajää-

pelleteiksi.

Paineilma ohjautuu magneettiventtiilin

kautta puhalluspistooliin. Ilmanpaineen

säätö tapahtuu paineenalentimella, joka

asiakkaan on hankittava erikseen. Puhal-

luspistoolin liipaisinta painettaessa venttiili

avautuu ja ilmasuihku poistuu puhalluspis-

toolista. Annosteluyksikkö annostelee il-

masuihkun joukkoon lisäksi

kuivajääpellettejä.

Kuivajääpelletit osuvat puhdistettavaan

pintaan ja poistavat lian. Kuivajääpellettien

kylmyyden (lämpötila -79 °C) vuoksi lian ja

puhdistettavan kohteen välille muodostuu

lisäksi lämpöjännityksiä, mikä edistää osal-

taan lian irtoamista. Lisäksi kuivajää muut-

tuu törmäyksen yhteydessä välittömästi

kaasumaiseksi hiilidioksidiksi, jolloin hiili-

dioksidin vaatima tilavuus muuttuu 700-

kertaiseksi. Lian alle tunkeutunut kuivajää

”räjäyttää” näin lian irti.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä.

Hävitä pakkaukset ympäristöystävälli-

sesti.

Sähkö- ja elektroniikkalaitteet sisältä-

vät arvokkaita kierrätettäviä materiaa-

leja tai rakenneosia kuten paristoja,

akkuja tai öljyjä, jotka väärin käsiteltyinä tai

väärin hävitettyinä voivat aiheuttaa mah-

dollisia vaaroja ihmisten terveydelle ja ym-

päristölle. Nämä rakenneosat ovat

kuitenkin välttämättömiä laitteen asianmu-

kaista käyttöä varten. Tällä symbolilla mer-

kittyjä laitteita ei saa hävittää tavallisena

talousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy

osoitteesta: www.kaercher.com/REACH

Turvallisuusohjeet

Laitetta saavat käyttää vain henkilöt, jotka

ovat lukeneet tämän käyttöohjeen ja ym-

märtäneet oppaan sisällön. Erityisesti kaik-

kia turvallisuusohjeita on noudatettava.

Säilytä tämä käyttöohje siten, että se on jat-

kuvasti käyttäjän saatavilla.

Laitteen omistajan on suoritettava paikan

päällä riskinarviointi ja huolehdittava käyt-

täjien perehdyttämisestä laitteen käyttöön.

Vaarallisuusasteet

 VAARA

● Huomautus välittömästi uhkaavasta vaa-

rasta, joka voi aiheuttaa vakavan ruumiin-

vamman tai johtaa kuolemaan.

몇 VAROITUS

● Huomautus mahdollisesta vaarallisesta

tilanteesta, joka voi aiheuttaa vakavan

ruumiinvamman tai voi johtaa kuole-

maan.

몇 VARO

● Huomautus mahdollisesta vaarallisesta

tilanteesta, joka voi aiheuttaa vähäisiä

vammoja.

HUOMIO

● Huomautus mahdollisesta vaarallisesta

tilanteesta, joka voi aiheuttaa aineellisia

vahinkoja.

Laitteessa olevat symbolit

Ympäristöön sinkoutuvis-

ta kuivajääpelleteistä ai-

heutuva vaara.

Älä suuntaa puhalluspistoo-

lia ihmisiä kohti. Huolehdi

siitä, että sivulliset poistuvat käyttöpaikas-

ta, ja estä heidän pääsynsä käyttöpaikkaan

(esim. esteillä) laitteen käytön aikana. Älä

koske käytön aikana suuttimeen tai kuiva-

jääsuihkuun.

Hiilidioksidin aiheuttama

tukehtumisvaara.

Työpaikan ilman hiilidioksi-

dipitoisuus kasvaa käytön

aikana.

Huolehdi riittävästä ilmanvaihdosta työpai-

kalla.

Johda poistoletku esimerkiksi rakennuksen

ulkopuolelle, jotta hiilidioksidista ei aiheudu

vaaraa kenellekään.

Ohje: Hiilidioksidi on ilmaa raskaampaa.

Huolehdi siitä, että hiilidioksidi ei voi las-

keutua alaspäin, esimerkiksi (virtaamalla)

ulkopuolelta työtilan alapuoliseen kellari-

kerrokseen.

Hiilidioksidivaroittimen käyttö on suositelta-

vaa pitkäkestoisten puhallustöiden yhtey-

dessä (kesto yli 10 minuuttia päivässä) ja

etenkin pienissä tiloissa (pinta-ala alle

300 m³).

Korkeasta hiilidioksidipitoisuudesta aiheu-

tuvia oireita:

3...5 %: Päänsärky, tiheä hengitystaajuus.

7...10%: Päänsärky, pahoinvointi, mahdolli-

sesti tajuttomuus.

Jos kärsit tällaisista oireista, sammuta laite

välittömästi ja hakeudu raittiiseen ilmaan.

Paranna ilmanvaihtoa tai käytä hengityslai-

tetta ennen työskentelyn jatkamista.

Hiilidioksidi on ilmaa raskaampaa ja ke-

rääntyy kapeisiin tiloihin, alempana sijaitse-

viin tiloihin tai suljettuihin astioihin.

Huolehdi riittävästä ilmanvaihdosta työpai-

kalla.

Noudata hiilidioksidin toimittajan laatimaa

käyttöturvallisuustiedotetta.

Yleisiä ohjeita..................................... 77

Määräystenmukainen käyttö.............. 77

Toiminta ............................................. 77

Ympäristönsuojelu ............................. 77

Turvallisuusohjeet .............................. 77

Turvalaitteet ....................................... 78

Lisävarusteet ja varaosat................... 79

Toimituksen sisältö............................. 79

Käyttöelementit .................................. 79

Käyttöönotto....................................... 79

Käyttö................................................. 80

Käytön lopettaminen .......................... 81

Kuljetus .............................................. 81

Varastointi .......................................... 81

Hoito ja huolto.................................... 82

Häiriöitä koskevat ohjeet.................... 82

Takuu ................................................. 83

Lisävarusteet ..................................... 83

Tekniset tiedot.................................... 83

EU-vaatimustenmukaisuusvakuutus.. 83

78 Suomi

Sähköstaattisen varauksen

aiheuttama loukkaantumis-

vaara ja vaurioiden vaara.

Puhdistuksen kohde voi varau-

tua puhdistusprosessin aikana

sähköstaattisesti.

Maadoita puhdistuksen kohde ja säilytä yh-

teys maadoituksen puhdistustöiden päättä-

miseen saakka.

Loukkaantumisvaara sähköiskun joh-

dosta.

Älä avaa laitetta. Laitteen sisustaan kohdis-

tuviin työtehtäviin saa ryhtyä vain

KÄRCHER-asiakaspalvelu.

Loukkaantumisvaara kylmyy-

den aiheuttamien palovam-

mojen vuoksi.

Kuivajään lämpötila on -79 °C.

Älä koske kuivajäähän tai lait-

teen kylmiin osiin.

Hiilidioksidipullon kaatumi-

sesta aiheutuva loukkaantu-

misvaara, hiilidioksidin

aiheuttama tukehtumisvaara

Kiinnitä hiilidioksidipullo asian-

mukaisesti.

Ympäristöön sinkoutuvista

kuivajääpelleteistä ja lika-

hiukkasista aiheutuva tapa-

turman vaara.

Käytä suojalaseja.

Kuulovaurioiden vaara.

Käytä kuulosuojainta.

Ympäristöön sinkoutuvista

kuivajääpelleteistä ja lika-

hiukkasista aiheutuva tapa-

turman vaara.

Käytä standardin EN 511 mu-

kaisia suojakäsineitä.

Ympäristöön sinkoutuvista

kuivajääpelleteistä ja lika-

hiukkasista aiheutuva tapa-

turman vaara.

Käytä pitkähihaista suojavaate-

tusta.

Huomio! Pysyvät toimintahäi-

riöt mahdollisia.

Rasvan tai öljyn jäämät haittaa-

vat kuivajäälumen muodostumista laittees-

sa. Älä käytä hiilidioksidipullon

liitosyhteessä tai kierteessä tai hiilidioksidi-

letkun yhteydessä rasvaa, öljyä tai muita

voiteluaineita.

Yleiset turvallisuusohjeet

 VAARA

Loukkaantumisvaara

Laite voi käynnistyä vahingossa.

Irrota verkkopistoke pistorasiasta ennen

laitteeseen kohdistuvien työtehtävien aloit-

tamista.

Loukkaantumisvaara

Kuivajää ja kylmät laitteen osat voivat ai-

heuttaa kosketettuina kylmyydestä johtuvia

palovammoja.

Käytä kylmänsuojavaatetusta tai anna lait-

teen lämmetä, ennen kuin aloitat laittee-

seen kohdistuvat työtehtävät.

Älä koskaan vie kuivaa jäätä suuhusi.

Loukkaantumisvaara

Kuivajääsuihku voi olla vaarallinen, jos sitä

käytetään väärin.

Älä suuntaa kuivajääsuihkua ihmisiä, toimi-

vaa sähkövarustusta tai itse laitetta kohti.

Älä suuntaa kuivajääsuihkua itseäsi tai

muita ihmisiä kohti, esim. puhdistaaksesi

vaatteita tai kenkiä.

Loukkaantumisvaara

Kuivajääsuihku voi irrottaa ja viedä muka-

naan kevyitä esineitä.

Kiinnitä kevyet esineet ennen puhdistuksen

aloittamista.

Tukehtumisvaara

Hiilidioksidin lisääntynyt pitoisuus hengitys-

ilmassa voi johtaa tukehtumisen aiheutta-

maan kuolemaan.

Varmista, ettei ilman sisääntulojen lähellä

ilmene pakokaasupäästöjä.

Huolehdi riittävästä ilmanvaihdosta työpai-

kalla ja varmista, että poistokaasujen pois-

taminen on toteutettu

määräystenmukaisesti.

몇 VAROITUS

Loukkaantumisvaara

Puhalluspistoolin rekyylivoima voi johtaa

tasapainon menetykseen.

Etsi turvallinen seisomapaikka ja ota tuke-

va ote puhalluspistoolista ennen kuin vedät

liipaisimesta.

Loukkaantumisvaara

Kuivajääpelletit ja likahiukkaset voivat osua

ihmisiin ja aiheuttaa tapaturmia.

Älä käytä laitetta, jos sen toimintasäteen

alueella oleskelee muita henkilöitä, elleivät

kyseiset henkilöt käytä suojavaatetusta.

Älä käytä laitetta, jos liitäntäkaapelissa tai

laitteen tärkeissä osissa on vaurioita. Täl-

laisia osia ovat esim. turvalaitteet, puhallu-

saineletku ja puhalluspistooli.

Kaasupulloja koskevia

turvallisuusohjeita

 VAARA

Halkeamisen vaara, tukehtumisvaara

Kaasupullot voivat haljeta, jos ne kuume-

nevat voimakkaasti tai vaurioituvat mekaa-

nisesti. Hiilidioksidin vuotaminen voi johtaa

tukehtumiskuolemaan.

Suojaa kaasupullot voimakkaalta kuume-

nemiselta, tulelta, vaaralliselta korroosiolta,

mekaanisilta vaurioilta ja luvattomalta käy-

töltä.

Varastoi kaasupullot siten, että poistumis-

tiet pysyvät esteettöminä.

Älä varastoi kaasupulloja maanalaisissa ti-

loissa, portailla tai portaiden vieressä, käy-

tävillä ja autotalleissa.

Älä varastoi kaasupulloja yhdessä palavien

aineiden kanssa.

Varastoi kaasupullot pystyssä.

Kiinnitä kaasupullot siten, että ne eivät voi

kaatua tai pudota.

Sulje pullon venttiili ennen kaasupullojen

kuljettamista.

Kuljeta kaasupullot pullokärryissä tai ajo-

neuvossa ja huolehdi siitä, että pullot eivät

voi pudota kuljetuksen aikana.

Vedä suojakuvusta ja varmista siten, että

suojakupu on moitteettomasti paikallaan

kaasupullossa. Nosta kaasupulloa suoja-

kuvusta vasta tämän jälkeen.

Kiinnitä kaasupullo käyttöpaikassa siten,

että se ei voi kaatua.

Älä avaa pullon venttiiliä paineen tarkasta-

mista varten.

Avaa ja sulje pullon venttiili vain käsin ilman

työkaluja.

Tarkasta, onko pullon venttiilin ja laitteen lii-

tännän välinen yhteys tiivis.

Sulje pullon venttiili taukojen ajaksi ja työs-

kentelyn päättyessä siten, että kaasu ei voi

poistua pullosta hallitsemattomasti.

Tyhjennä vain kaasupulloja vain siinä mää-

rin, että pulloon jää pieni jäännöspaine, jo-

ka estää vieraiden aineiden pääsyn

pulloon.

Kun kaasupullo on tyhjentynyt jäännöspai-

neeseen, sulje pulloventtiili ennen käyttö-

laitteen venttiilin irrottamista.

Kaasupullossa on edelleen huomattava

jäännöspaine.

Kierrä lukkomutteri ja suojakupu kaasupul-

loon ennen pullon palauttamista.

Sulje pulloventtiili, jos pullosta purkautuu

kaasua hallitsemattomasti. Jos kaasun pur-

kautumista ei voi keskeyttää, siirrä pullo

ulos tai poistu pullon sijoitustilasta ja estä

pääsy tilaan. Kulje sijoitustilaan ja tuuleta ti-

la vasta sen jälkeen, kun oleskelu tilassa ei

ole pitoisuusmittauksen perusteella enää

vaarallista.

Määräykset ja ohjesäännöt

Laitteiston käyttöä koskevat Saksassa seu-

raavat määräykset ja ohjesäännöt (saata-

vissa osoitteesta: Carl Heymanns Verlag

KG, Luxemburger Straße 449, 50939 Köln):

● DGUV R 100-500 Arbeiten mit Strahlan-

lagen (työskentely puhalluslaitteistojen

kanssa)

● DGUV 113-004 Arbeiten in engen Räu-

men (työskentely ahtaissa tiloissa)

● DGUV 113-004 Einsatz von Schutzklei-

dung (suojavaatetuksen käyttö)

● DGUV 113-004 Einsatz von Schutz-

handschuhen (suojakäsineiden käyttö)

● DGUV 113-004 Arbeiten mit Strahlgerä-

ten (työskentely puhalluslaitteiden kans-

sa)

● DGUV 213-056 Gaswarner (kaasuva-

roittimet)

● VDMA 24389 Anlagen für Trocke-

neisstrahlen - Sicherheitsanforderungen

(kuivajääpuhalluslaitteet - turvallisuus-

vaatimukset)

Poiskytkentä hätätilanteessa

1. Vapauta puhalluspistoolin liipaisin.

2. Käännä ohjelmakytkin asentoon ”0/

OFF”.

3. Sulje hiilidioksidipullon sulkuventtiili.

4. Sulje paineilmansyöttö.

Turvalaitteet

몇 VARO

Puuttuvat tai muutetut turvalaitteet

Turvalaitteet ovat sinun turvallisuuttasi var-

ten.

Älä koskaan muuta tai ohita turvalaitteita.

Suomi 79

Varmistusvipu

Varmistusvipu estää puhalluspistoolin ta-

hattoman käytön.

Liipaisinta voi painaa tällöin vain, jos var-

mistusvipua on nostettu ennen painamista.

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja al-

kuperäisiä varaosia, sillä ne varmistavat

laitteen turvallisen ja häiriöttömän käytön.

Tietoja lisävarusteista ja varaosista löytyy

osoitteesta www.kaercher.com.

Suojavaatteet

Panoraamasuojalasit, huurtumattomat,

osanro: 6 321–208,0

Kylmänsuojakäsineet, luistamaton profiili,

luokka III standardin EN 511 mukaan,

osanro: 6 321–210,0

Pääpannalliset kuulonsuojaimet, osanro:

6 321–207,0

Toimituksen sisältö

Tarkasta pakkauksesta purkaessasi sisäl-

lön täydellisyys. Jos lisävarusteita puuttuu

tai havaitset kuljetusvaurioita, ilmoita tästä

jälleenmyyjälle.

Käyttöelementit

Kuva A

1 Seisontajarrulla varustettu kääntyvä

pyörä

2 Puhallusaineletkun liitin

3 Ohjausjohdon liitin

4 Ohjauspaneeli

5 Työntöaisa

6 Puhalluspistoolin pidike

7 Säilytysalusta

8 Suutinteline

9 Näyttö

10 Ohjelmakytkin

11 Pellettien annosteluhäiriöiden näyttö

– Palaa punaisena: annosteluyksikön

käyttömoottori on juuttunut kiinni

– Vilkkuu punaisena: annosteluyksikön

käyttömoottori on ylikuumentunut

12 Pellettien valmistamishäiriöiden näyttö

– Palaa punaisena: pellettien valmistuk-

sen käyttömoottori on jumittunut

13 Paineilmansyötön häiriöiden näyttö

– Palaa punaisena: paineilmansyötön

paine on liian pieni

– Vilkkuu punaisena: paine laitteen si-

sällä on liian suuri

14 Jännitteensyötön merkkivalo

– Palaa vihreänä: jännitteensyöttö kun-

nossa

15 Paineilman merkkivalo

– Palaa vihreänä: paineilmansyöttö

kunnossa.

16 Puhalluspistoolin häiriöiden näyttö

– Palaa keltaisena: liipaisin on lukittu

paikalleen (esim. nippusiteellä)

– Vilkkuu keltaisena: laitteeseen ei ole

yhdistetty puhalluspistoolia

17 Puhallussuutin

18 Ruiskutuspistooli

19 Paineilman/pellettien painike, varustettu

merkkivalolla

– Palaa punaisena: paineilmasuihku

– Pois: pellettisuihku

20 Rajoitusvipu

21 Varmistusvipu

22 Kiinnityskartio

23 Puhallusaineletku

24 Pullon liitäntä

25 Sulkuruuvi

26 Kuparitiivisterengas

27 Hiilidioksidisuodatin

28 Ruuvilaippa

29 Pullon liitännän tiiviste (tilausnumero

6.574-316.0)

30 Uppoputkellinen hiilidioksidipullo (ei si-

sälly toimitukseen)

31 Hiilidioksidiletku

32 Hiilidioksidipullon kiinnityshihna

33 Kiinnityskisko Homebase-moppisetille

34 Kumikiinnittimellä varustettu letku-/kaa-

pelipidike

35 Aukko moottorin suojakytkimen lähtöti-

laan palauttamiseen

36 Kahva

37 Paineilmaliitäntä

38 Hiilidioksidipullon säilytysalusta

39 Hiilidioksidin poistoletku

40 Verkkokaapeli verkkopistokkeella

41 Puhallusaineletkun pidike

42 Kondenssiveden tyhjennysventtiili

Näyttö

Ohjelmakytkin tehon 1...3 asennossa:

Kuva B

1 Suihkun paine

2 Kokonaiskäyttöaika

3 Huollon määräaika saavutettu

4 Puhallusaika edellisestä nollauksesta

Ohjelmakytkin nollausasennossa:

Kuva C

1 Puhallusajan nollaus painamalla pai-

neilman/pellettien painiketta

2 Seuraavaan huoltoon jäljellä oleva aika

3 Puhallusaika edellisestä nollauksesta

Käyttöönotto

 VAARA

Loukkaantumisvaara

Kuivajääpelletit voivat kulkeutua vaurioitu-

neista osista laitteen ulkopuolelle ja aiheut-

taa loukkaantumisen.

Tarkasta ennen käyttöönottoa, että kaikki

laitteen osat ja erityisesti puhallusaineletku

ovat moitteettomassa kunnossa. Vaihda

vaurioituneet osakokonaisuudet. Puhdista

likaantuneet osakokonaisuudet ja varmista,

että ne toimivat moitteettomasti.

HUOMIO

Vaurioitumisvaara

Kondenssivesi voi tippua laitteen kotelosta

lattialle.

Älä käytä laitetta kosteudelle herkällä alus-

talla.

1. Avaa tyhjennysventtiili ja tyhjennä lait-

teeseen kerääntynyt kondenssivesi.

2. Sulje tyhjennysventtiili.

3. Sijoita laite vaakasuoralle ja tasaiselle

alustalle.

4. Lukitse kääntyvät pyörät seisontajarruil-

la.

5. Liitä puhallusaineletku laitteen liittimeen.

Kuva H

1 Ohjausjohto

2 Kiristysmutteri

3 Ohjausjohdon liitin

4 Puhallusaineletkun liitin

5 Kiristysmutteri

6 Puhallusaineletku

6. Kierrä puhallusaineletkun liitosmutteri

paikalleen ja kiristä mutteria hieman kiin-

toavaimella.

7. Yhdistä ohjausjohto laitteeseen.

8. Kierrä ohjausjohdon liitosmutteri paikal-

leen ja kiristä mutteri käsin.

9. Aseta puhalluspistooli kiinnityskartion

avulla laitteen pidikkeeseen.

 VAARA

Tukehtumisvaara

Poistoletkusta poistuu hiilidioksidia. Hiili-

dioksidi johtaa tajuttomuuteen, hengityksen

pysähtymiseen ja kuolemaan, mikäli hiili-

dioksidin pitoisuus hengitysilmassa on vä-

hintään 8 tilavuusprosenttia. Haitalliseksi

tunnettu pitoisuus on 0,5 %. Hiilidioksidi on

ilmaa raskaampaa ja kerääntyy siten kai-

vantoihin, kellareihin ja syvennyksiin.

Asenna poistoletku siten, että vuotavasta hii-

lidioksidista ei aiheudu vaaraa kenellekään.

Ohje: Hiilidioksidi on ilmaa raskaampaa.

Huolehdi siitä, että hiilidioksidi ei voi las-

keutua alaspäin, esimerkiksi (virtaamalla)

ulkopuolelta työtilan alapuoliseen kellari-

kerrokseen.

10.Johda poistoletku rakennuksen ulko-

puolelle tai yhdistä se imulaitteeseen.

Puhallussuuttimen vaihto

Puhalluspistoolin puhallussuutin voidaan

vaihtaa siten, että laite soveltuu puhdistet-

tavan kohteen materiaalille ja likaantu-

misasteelle.

 VAARA

Loukkaantumisvaara

Laite voi käynnistyä vahingossa, jolloin kui-

vajääpellettien suihku voi aiheuttaa louk-

kaantumisen ja kylmyydestä johtuvia

palovammoja.

Aseta ohjelmakytkin ennen suuttimen vaih-

tamista asentoon ”0/OFF”.

몇 VAROITUS

Loukkaantumisvaara

Suutin on hyvin kylmä välittömästi käytön jäl-

keen, jolloin sen koskettaminen voi aiheuttaa

kylmyydestä aiheutuvia palovammoja.

Anna suuttimen sulaa ennen vaihtamista

tai käytä suojakäsineitä.

HUOMIO

Vaurioitumisvaara

Älä käytä laitetta, jos puhalluspistooliin ei

ole kiinnitetty puhallussuutinta.

1. Paina vapautuspainiketta alaspäin ja vedä

puhallussuutin pois puhalluspistoolista.

Kuva D

1 Ruiskutuspistooli

2 Tappi

3 Puhallussuutin

4 Vapautuspainike

2. Paina toinen suutin niin pitkälle puhal-

luspistooliin, kunnes se lukittuu paikal-

leen.

Ohje: Puhallussuutin on lukittunut oikein

paikalleen, kun tappi ei enää ulotu kote-

lon ulkopuolelle. Puhallussuuttimen voi

kääntää haluttuun suuntaan.

80 Suomi

Paineilman liittäminen

Ohje

Jotta laite toimisi häiriöittä, paineilman kos-

teuspitoisuuden on oltava pieni (ilman suh-

teellinen kosteus enintään 5 %, kastepiste

alle 0 °C). Paineilma ei saa sisältää öljyä, li-

kaa eikä vieraita aineksia.

Paineilman on oltava kuivaa ja öljytöntä, ja

kompressorista alavirtaan on asennettava

vähintään yksi jälkijäähdytin ja yksi erotin.

Paineilman syöttöjärjestelmä on varustetta-

va paineenalentimella (ei sisälly toimituk-

seen).

1. Käytä henkilönsuojaimia.

2. Yhdistä paineilmaletku laitteen paineil-

maliitäntään.

3. Avaa paineilman sulkuventtiili (ei sisälly

toimitukseen) hitaasti.

Hiilidioksidipullon liittäminen

Hiilidioksidin (CO

) syötölle asetettavat

vaatimukset:

● CO

-pullo, jossa on uppoputki neste-

mäisen CO

:n ottamista varten.

Huomautus

-pullot, joissa on uppoputki (jota kutsu-

taan myös nousuputkeksi), merkitään

yleensä isolla T-kirjaimella pulloon tai pul-

lon takaosaan.

Joissain tapauksissa pulloissa on lisäksi

pystysuora väriviiva, joka symboloi uppo-

putkea.

● Hiilidioksidin (CO

) laadun on vastattava

luvussa ”Määräystenmukainen käyttö”

ilmoitettuja tietoja.

HUOMIO

Toimintahäiriöt

Jäännöspaineventtiili tai takaiskuventtiili

-pullon liitännässä estää tarvittavan

-määrän ottamisen pullosta.

Jos käytetään CO2-pulloa, jossa on jään-

nöspaineventtiili, pullon ja laitteen väliin on

asennettava lisävarusteena saatava ABS-

jäännöspaineventtiili (tilausnumero 2.574-

006.0).

Kuva E

1 CO

-pullo ilman jäännöspaineventtiiliä

2 Jäännöspaineventtiilillä varustettu CO

pullo

Pellettien valmistuksen tehokkuus piene-

nee lämpötilan noustessa, jolloin laitteesta

poistuu poistoletkua pitkin enemmän

kaasumaisessa muodossa olevaa hiilidiok-

sidia. Säilytä hiilidioksidipulloja mieluiten

viileässä paikassa (alle 31 °C:n lämpötilas-

sa ) ja suojaa pulloja käytön aikana lämmöl-

tä, auringonpaisteelta ja kuumuudelta.

1. Työnnä laite tasaiselle ja tukevalle alus-

talle.

2. Kytke kummankin kääntyvän pyörän

seisontajarru.

3. Avaa hiilidioksidipullon molemmat kiinni-

tyshihnat.

4. Aseta hiilidioksidipullo laitteessa oleval-

le säilytysalustalle.

Ohje: Jos hiilidioksidipulloa kuljetetaan

pullovaunussa, kuljetusvaunun pohjale-

vyn etureunan voi sijoittaa laitteen säily-

tysalustan päälle. Pullon voi tällöin

siirtää pyörittämällä vaunusta säilytys-

alustalle.

5. Aseta molemmat kiinnityshihnat hiili-

dioksidipullon ympärille. Lukitse ja kiristä

hihnat tämän jälkeen.

6. Kierrä hiilidioksidipullon suojakupu irti.

HUOMIO

Toimintahäiriöt mahdollisia

Rasvan jäämät haittaavat kuivajäälumen

muodostumista laitteessa.

Tarkasta hiilidioksidipullon ja hiilidioksidilet-

kun liitosyhteet ja kierteet. Puhdista liitos-

yhteet ja kierteet tarvittaessa ennen

laitteeseen liittämistä.

Varmista, että pullon ja pullon liitännän vä-

liin asennettu tiiviste on ehjä.

7. Jos pulloissa on jäännöspaineventtiili, kiin-

nitä hiilidioksidipulloon lisävarusteena

saatava ABS-jäännöspaineventtiili (tilaus-

numero 2.574-006.0). Noudata sovittimen

mukana toimitettuja erillisiä ohjeita.

8. Liitä pulloliitin, jossa on hiilidioksidisuo-

datin, hiilidioksidipulloon.

Varmista, että ruuvilaipan ja hiilidioksidi-

pullon väliin on asetettu asianmukainen

pulloliittimen tiivisterengas.

9. Kiristä ruuvilaipan kapea liitosmutteri ke-

vyesti kiinto- tai lenkkiavaimella (esim.

6.574-337.0). Pidä tällöin leveästä liitos-

mutterista kiinni kiintoavaimella, jotta hii-

lidioksidiletku ei pääse kiertymään.

HUOMIO

Älä väännä (kierrä) hiilidioksidiletkua, muu-

ten se voi vaurioitua.

Liittäminen sähköverkkoon

 VAARA

Loukkaantumisvaara sähköiskun joh-

dosta

Käytettävä pistorasian asentaminen on an-

nettava sähköasentajan tehtäväksi. Pisto-

rasian on oltava standardin IEC 60364-1

mukainen.

Laitteen saa yhdistää vain suojamaadoituk-

sella varustettuun virtalähteeseen.

Käytettävän pistorasian on oltava helposti

saavutettavissa. Pistorasian on sijaittava

0,6–1,9 metrin korkeudella lattiasta.

Käytettävän pistorasian on oltava käyttäjän

näköpiirissä.

Laite on suojattava 30 mA:n vikavirtasuoja-

kytkimellä.

Tarkasta laitteen virtajohdon kunto ennen

jokaista käyttökertaa. Älä käytä laitetta, jos

laitteen johto on vaurioitunut. Anna vaurioi-

tuneen kaapelin vaihtaminen sähköalan

ammattilaisen tehtäväksi.

Jatkokaapelin suojauksen on oltava kote-

lointiluokan IPX4 mukainen. Kaapelin tyy-

pin on oltava puolestaan vähintään

luokituksen H 07 RN-F 3G1,5 mukainen.

Soveltumattomat jatkojohdot voivat olla

vaarallisia. Jos käytetään jatkojohtoa, sen

täytyy soveltua ulkokäyttöön ja liitännän on

oltava kuiva ja maanpinnan yläpuolella. On

suositeltavaa käyttää johtokelaa, joka pitää

pistorasian vähintään 60 mm lattian ylä-

puolella.

1. Yhdistä verkkopistoke pistorasiaan.

Puhallusajan nollaaminen

Puhallusaikalaskurin voi palauttaa työajan

laskemiseksi lukemaan 0 ennen työskente-

lyn aloittamista.

1. Käännä ohjelmakytkin nollausasentoon.

Kuva F

1 Seuraavaan huoltoon jäljellä oleva aika

2 Puhallusaika edellisestä nollauksesta

3 Paineilman/pellettien painike

2. Paina paineilman/pellettien painiketta

puhalluspistoolissa.

Puhallusaika palautuu lukemaan 0

Käyttö

 VAARA

Loukkaantumisvaara

Ympäristöön lentävät kuivajääpelletit voivat

aiheuttaa loukkaantumisen tai kylmyydestä

johtuvia palovammoja.

Älä suuntaa puhalluspistoolia ihmisiä kohti.

Huolehdi siitä, että sivulliset poistuvat käyt-

töpaikasta, ja estä heidän pääsynsä käyttö-

paikkaan (esim. esteillä) laitteen käytön

aikana. Älä koske käytön aikana suutti-

meen tai kuivajääsuihkuun.

1. Suorita kaikki huoltotyöt luvusta ”Hoito ja

huolto / päivittäin ennen käytön aloitta-

mista”.

2. Eristä työalue, jotta kukaan pääse kulke-

maan työalueelle laitteen käytön aikana.

 VAARA

Tukehtumisvaara

Hiilidioksidin aiheuttama tukehtumisvaara.

Kuivajääpelletit koostuvat kiinteästä hiili-

dioksidista. Työpaikan ilman hiilidioksidipi-

toisuus kasvaa laitteen käytön aikana.

Johda poistoletku esimerkiksi rakennuksen

ulkopuolelle, jotta hiilidioksidista ei aiheudu

vaaraa kenellekään.

Ohje: Hiilidioksidi on ilmaa raskaampaa.

Huolehdi siitä, että hiilidioksidi ei voi las-

keutua alaspäin, esimerkiksi (virtaamalla)

ulkopuolelta työtilan alapuoliseen kellari-

kerrokseen.

Hiilidioksidivaroittimen käyttö on suositelta-

vaa pitkäkestoisten puhallustöiden yhtey-

dessä (kesto yli 10 minuuttia päivässä) ja

etenkin pienissä tiloissa (pinta-ala alle 300

m³).

Korkeasta hengitysilman hiilidioksidipitoi-

suudesta aiheutuvia oireita:

3...5 %: Päänsärky, tiheä hengitystaajuus.

7...10 %: Päänsärky, pahoinvointi, mahdol-

lisesti tajuttomuus.

Sammuta laite välittömästi ja hakeudu rait-

tiiseen ilmaan heti, kun havaitset itselläsi

ensimmäisiä merkkejä edellä kuvatuista oi-

reista. Paranna ehdottomasti ilmanvaihtoa

tai käytä hengityslaitetta, ennen kuin jatkat

työskentelyä.

Perehdy hiilidioksidin toimittajan laatimaan

käyttöturvallisuustiedotteeseen.

Terveydelle vaarallisten aineiden ai-

heuttama vaara.

Puhdistuksen kohteesta irronneet aineet

nousevat ilmaan pölynä.

Huolehdi asianmukaisista varotoimista, jos

puhdistusprosessin aikana saattaa muo-

dostua haitallisia pölyjä.

Suomi 81

Räjähdysvaara

Rautaoksidin ja kevytmetallipölyn seos voi

syttyä hankalissa olosuhteissa ja johtaa

voimakkaaseen lämmön muodostumiseen.

Älä koskaan käsittele kevytmetalleja ja rau-

tapitoisia osia samanaikaisesti.

Puhdista työtila ja imulaite, ennen kuin kä-

sittelet kevytmetallimateriaalin sijaan rauta-

pitoista materiaalia tai päinvastoin.

3. Huolehdi riittävästä ilmanvaihdosta ah-

taissa tiloissa työskentelyn yhteydessä,

jotta huoneilman hiilidioksidipitoisuus

pysyy vaarallisen tason alapuolella.

4. Kiinnitä kevyet puhdistuksen kohteet.

 VAARA

Sähköstaattisen purkauksen vaara

Puhdistuksen kohde voi varautua puhdis-

tusprosessin aikana sähköstaattisesti. Va-

rauksen purkautuminen voi aiheuttaa

loukkaantumisen ja johtaa elektronisten

moduulien vaurioitumiseen.

Maadoita puhdistuksen kohde ja säilytä maa-

doituskytkentä koko puhdistuksen ajan.

5. Maadoita puhdistuksen kohde sähköi-

sesti.

6. Käytä suojavaatetusta, suojakäsineitä,

tiiviitä suojalaseja ja kuulosuojainta.

7. Kytke paineilmansyöttö toimintaan.

8. Avaa hiilidioksidipullon sulkuventtiili.

9. Käännä ohjelmakytkin tehon 3 asen-

toon.

Kuva G

1 Ohjelmakytkin

2 Teho 1

3 Teho 2

4 Teho 3

5 Nollaus (Reset)

10.Valitse turvallinen oleskelupaikka ja

asetu tukevaan asentoon, jotta et mene-

tä tasapainoasi puhalluspistoolin rekyyli-

voiman vaikutuksesta.

Puhdistus kuivajääpelleteillä

1. Valitse käyttö pellettisuihkun avulla pai-

neilman/pellettien painikkeella. (Merkki-

valo ei saa palaa.)

Kuva I

1 Paineilman/pellettien painike, varustettu

merkkivalolla

Palaa punaisena: paineilmasuihku

Pois: pellettisuihku

2. Säädä suihkun paine paineenalentimel-

la (ei sisälly toimitukseen) haluamaasi

arvoon. Enimmäispaine: 10 bar. Vähim-

mäispaine:

● Teho 1: 0,7 bar

● Teho 2: 1,4 bar

● Teho 3: 2,8 bar

Huomautus

Paine ilmestyy näyttöön. Näyttö vilkkuu, jos

vähimmäispaine jää saavuttamatta tai

enimmäispaine ylittyy.

3. Suuntaa puhalluspistooli kehosta poispäin.

4. Työnnä puhalluspistoolin varmistusvipua

ylöspäin ja vedä samalla liipaisimesta.

Kuva K

1 Varmistusvipu

2 Rajoitusvipu

3 Työvalo

Työvalo syttyy samanaikaisesti pellet-

tien valmistuksen käynnistyessä.

5. Odota, kunnes pellettisuihku on muo-

dostunut.

HUOMIO

Älä koskaan käytä laitetta ilman hiili-

dioksidipulloa tai hiilidioksidipullon ol-

lessa tyhjä.

Valitse ohjelmakytkimellä suurempi teho tai

vaihda hiilidioksidipullo, jos puhalluspistoo-

lista ei poistu pellettejä vielä 5 minuutin pu-

halluksen jälkeenkään.

6. Käännä ohjelmakytkin tarvittaessa takai-

sin tehon 2 tai 1 asentoon.

HUOMIO

Vaurioitumisvaara

Suuria pellettejä saattaa tulla ulos.

Tarkista puhdistusteho ensin huomaamat-

tomassa kohdassa vaurioiden välttämisek-

si.

Huomautus

Jos kuivajääsuihku keskeytyy, lisää suih-

kun painetta tai aseta alempi taso ohjel-

manvalitsimelle.

7. Suuntaa pellettisuihku puhdistettavaan

kohteeseen ja poista lika suihkun avulla.

8. Vapauta laukaisinvipu.

Pellettisuihku lakkaa.

Työvalo sammuu 30 sekunnin kuluttua.

9. Aseta puhalluspistooli kiinnityskartion

avulla laitteen pidikkeeseen.

Kuva J

1 Pidike

2 Kiinnityskartio

3 Ruiskutuspistooli

10.Sulje hiilidioksidipullon sulkuventtiili, jos

työtauko kestää yli 30 minuuttia.

Paineilma ilman pellettisuihkua

Irtonainen lika voidaan poistaa paineilmal-

la, joka ei sisällä kuivajääpellettejä.

1. Valitse paineilmakäyttö paineilman/pel-

lettien painikkeella. (Punaisen merkkiva-

lon täytyy palaa.)

Kuva I

1 Paineilman/pellettien painike, varustettu

merkkivalolla

Palaa punaisena: paineilmasuihku

Pois: pellettisuihku

2. Työnnä puhalluspistoolin varmistusvi-

pua ylöspäin ja vedä samalla liipaisi-

mesta.

Kuva K

1 Varmistusvipu

2 Rajoitusvipu

3 Työvalo

Paineilmaa virtaa puhallussuuttimesta,

ja työvalo palaa.

3. Suuntaa paineilmasuihku puhdistetta-

vaan kohteeseen ja poista lika.

4. Vapauta laukaisinvipu.

Paineilmasuihku lakkaa.

Työvalo sammuu 30 sekunnin kuluttua.

5. Aseta puhalluspistooli kiinnityskartion

avulla laitteen pidikkeeseen.

6. Sulje hiilidioksidipullon sulkuventtiili, jos

työtauko kestää yli 30 minuuttia.

Käytön lopettaminen

1. Vapauta puhalluspistoolin liipaisin.

2. Sulje hiilidioksidipullon sulkuventtiili.

3. Vedä puhalluspistoolin liipaisimesta,

kunnes suuttimesta ei tule enää pellette-

jä.

4. Käännä ohjelmakytkin tehon 1 asen-

toon.

5. Sulje paineilmansyöttö.

6. Vedä puhalluspistoolin liipaisimesta,

kunnes paineilma on poistunut laittees-

ta.

7. Käännä ohjelmakytkin asentoon ”0/

OFF”.

8. Irrota verkkopistoke pistorasiasta.

9. Kierrä verkkojohto rullalle ja ripusta johto

letku-/kaapelipidikkeeseen. Kiinnitä joh-

to kumikiinnittimellä.

Kuva L

1 Verkkojohto

2 Letku-/kaapelipidike

3 Kumikiinnittimet

4 Poistoletku

10.Irrota paineilmaletku laitteesta.

11.Kierrä paineilmaletku rullalle ja ripusta

letku letku-/kaapelipidikkeeseen. Kiinni-

tä letku kumikiinnittimellä.

12.Kierrä puhallusaineletku rullalle ja ripus-

ta letku puhallusaineletkulle tarkoitet-

tuun pidikkeeseen.

13.Aseta puhalluspistooli kartion avulla lait-

teen pidikkeeseen.

Kuljetus

몇 VARO

Onnettomuus- ja loukkaantumisvaara

Ota kuljetuksen ja varastoinnin yhteydessä

huomioon laitteen paino, katso luku ”Tekni-

set tiedot”.

HUOMIO

Vaurioitumisvaara

Moottoriöljyä voi vuotaa, jos laitetta kuljete-

taan vaaka-asennossa. Seurauksena ole-

va öljyn puute voi johtaa vaurioihin

seuraavan käytön aikana.

Kuljeta laitetta vain pystyasennossa.

1. Suorita ennen kuljetusta kaikki luvussa

“Käytön lopettaminen” kuvatut työvai-

heet.

2. Vapauta kääntyvien pyörien seisontajar-

ru ja työnnä laitetta työntöaisasta.

3. Poista hiilidioksidipullo laitteesta, ennen

kuin kuormaat laitteen ajoneuvoon.

4. Laitteen nostaminen on mahdollista 2

henkilön toimesta. Kumpikin henkilöistä

käyttää tarkoitukseen laitteen alapuolel-

la olevaa kahvaa ja tukee laitetta toisella

kädellä yläreunasta.

5. Lukitse kääntyvien pyörien seisontajar-

rut ajoneuvossa tapahtuvaa kuljetusta

varten ja kiinnitä laite sidontaliinalla.

Kuva M

Varastointi

몇 VARO

Onnettomuus- ja loukkaantumisvaara

Ota kuljetuksen ja varastoinnin yhteydessä

huomioon laitteen paino, katso luku ”Tekni-

set tiedot”.

82 Suomi

Laitetta saa säilyttää vain sisätiloissa.

 VAARA

Tukehtumisvaara

Hiilidioksidi voi kerääntyä suljettuihin tiloi-

hin ja johtaa tukehtumiskuolemaan.

Varastoi hiilidioksidipullot (myös laittee-

seen liitettyinä) vain tiloissa, joissa on hyvä

ilmanvaihto.

Hoito ja huolto

Huolto-ohjeita

Laitteiston käyttöturvallisuuden perustana

on säännöllinen huolto seuraavan huol-

tosuunnitelman mukaisesti.

Käytä ainoastaan valmistajan alkuperäisiä

varaosia tai valmistajan suosittelemia osia,

kuten

● vara- ja kulutusosat,

● lisätarvikeosat,

● käyttöaineet,

● puhdistusaineet.

 VAARA

Onnettomuusvaara

Laite voi käynnistyä vahingossa. Laitteen kyl-

mät osat tai nestemäinen hiilidioksidi voivat

aiheuttaa paleltumia. Kaasumainen hiilidiok-

sidi voi aiheuttaa tukehtumiskuoleman.

Suorita ennen laitteeseen kohdistuvien työ-

tehtävien aloittamista kaikki luvussa ”Käy-

tön lopettaminen” kuvatut työvaiheet.

Odota, kunnes laite on lämmennyt, tai käy-

tä kylmänsuojavaatetusta. Älä koskaan vie

kuivaa jäätä suuhusi.

HUOMIO

Vaurioitumisvaara

Väärälaisen puhdistusaineen käyttö voi va-

hingoittaa laitetta ja puhalluspistoolia.

Älä koskaan puhdista laitetta tai puhallus-

pistoolia liuottimilla, bensiinillä tai öljyä si-

sältävillä puhdistusaineilla.

Huoltosopimus

Laitteiston luotettavan toiminnan takaami-

seksi suosittelemme huoltosopimuksen te-

kemistä. Ota yhteyttä vastaavan

KÄRCHER-huoltopalveluun.

Huoltosuunnitelma

Päivittäin ennen käytön aloittamista

1. Tarkasta puhallusaineletku huolellisesti

halkeamien, taittuneiden kohtien ja mui-

den vaurioiden varalta. Pehmeät kohdat

letkussa ovat merkki letkun sisäosan ku-

lumisesta. Vaihda viallinen tai kulunut

letku uuteen.

2. Tarkasta sähköjohdot ja liittimet vaurioi-

den varalta. Anna asiakaspalvelun vaih-

taa vialliset osat.

100 käyttötunnin välein

1. Tarkasta puhallusaineletkun ja laitteen

liittimet vaurioiden ja kulumisen varalta.

Vaihda viallinen puhallusaineletku. Anna

huoltopalvelun vaihtaa laitteeseen kuu-

luvat vialliset liittimet.

500 tunnin välein tai vuosittain

1. Anna asiakaspalvelun tarkastaa laite.

2 vuoden välein

1. Uusi puhallusaineletku vähintään 2 vuo-

den välein.

Tarkastukset

Saksassa sovellettavan DGUV R 100-500

-ohjeen mukaan asiantuntijan on suoritetta-

va laitteelle seuraavat tarkastukset. Tarkas-

tuksen tulokset on kirjattava

tarkastustodistukseen. Laitteen omistajan

on säilytettävä tarkastustodistus seuraa-

vaan tarkastukseen saakka.

Yli vuoden pituisen käytön

keskeytyksen jälkeen

1. Tarkasta, että laite on asianmukaisessa

kunnossa ja toimii moitteettomasti.

Sijoituspaikan vaihtamisen jälkeen

1. Tarkasta, että laite on asianmukaisessa

kunnossa, toimii moitteettomasti ja on si-

joitettu oikein käyttöpaikkaan.

Kunnostustöiden tai

käyttöturvallisuuteen mahdollisesti

vaikuttavien muutosten jälkeen

1. Tarkasta, että laite on asianmukaisessa

kunnossa, toimii moitteettomasti ja on si-

joitettu oikein käyttöpaikkaan.

Häiriöitä koskevat ohjeet

 VAARA

Onnettomuusvaara

Laite voi käynnistyä vahingossa. Laitteen

kylmät osat tai nestemäinen hiilidioksidi

voivat aiheuttaa paleltumia. Kaasumainen

hiilidioksidi voi aiheuttaa tukehtumiskuole-

man.

Suorita ennen laitteeseen kohdistuvien työ-

tehtävien aloittamista kaikki luvussa ”Käy-

tön lopettaminen” kuvatut työvaiheet.

Odota, kunnes laite on lämmennyt, tai käy-

tä kylmänsuojavaatetusta. Älä koskaan vie

kuivaa jäätä suuhusi.

HUOMIO

Vaurioitumisvaara

Väärälaisen puhdistusaineen käyttö voi va-

hingoittaa laitetta ja puhalluspistoolia.

Älä koskaan puhdista laitetta tai puhallus-

pistoolia liuottimilla, bensiinillä tai öljyä si-

sältävillä puhdistusaineilla.

Häiriönäyttö

Häiriöiden näyttö tapahtuu ohjauspaneelin

merkkivalojen avulla.

Kuva N

1 Puhalluspistoolin häiriöiden näyttö

2 Paineilmansyötön häiriöiden näyttö

3 Pellettien valmistamishäiriöiden näyttö

4 Pellettien annosteluhäiriöiden näyttö

Häiriöiden poistaminen

Häiriöillä on usein yksinkertaisia syitä, jotka

voit itse poistaa seuraavan yleiskatsauksen

avulla. Ota yhteyttä valtuutettuun Kärcher-

asiakaspalveluun epäselvissä tapauksissa

tai sellaisten häiriöiden tapauksessa, joita

ei ole mainittu tässä.

Virhe Korjaus

Puhalluspistoolin häiriöiden

näyttö palaa

 Älä vedä puhalluspistoolin liipaisimesta ennen käynnistystä.

 Poista puhalluspistoolin liipaisimen kiinnitys.

Puhalluspistoolin häiriöiden

näyttö vilkkuu

 Tarkasta, onko puhalluspistoolin ohjausjohto yhdistetty laitteeseen.

 Tarkasta, onko puhallusaineletku vaurioitunut.

Paineilmansyötön häiriöiden

näyttö palaa

 Kasvata ilmanpainetta.

Paineilmansyötön häiriöiden

näyttö vilkkuu

 Tarkasta, onko poistoletkussa tukoksia.

 Hiilidioksidipullo on liian kuuma, minkä vuoksi myös pullon paine on liian suuri. Sijoita laite ja hiili-

dioksidipullo viileämpään paikkaan tai suojaa laite ja pullo suoralta auringonpaisteelta.

Pellettien valmistushäiriöi-

den näyttö palaa

 Anna laitteen ilman sulaa. Tarkasta hiilidioksidisuodatin ja vaihda suodatin tarvittaessa. Palauta lai-

te tämän jälkeen lähtötilaan.

 Jos häiriö esiintyy toistuvasti, vaihda hiilidioksidipullo.

Pellettien annosteluhäiriöi-

den näyttö palaa

 Kytke laite pois päältä ja takaisin päälle.

 Jos häiriönäyttö palaa edelleen, ota yhteys huoltopalveluun.

Pellettien annosteluhäiriöi-

den näyttö vilkkuu

 Anna annostelumoottorin jäähtyä. Sijoita laite siten, että ilma pääsee virtaamaan laitteeseen al-

haalta. Ota tarvittaessa yhteyttä asiakaspalveluun.

Jännitteensyötön merkkivalo

ei pala

 Yhdistä verkkopistoke pistorasiaan.

 Tarkasta jännitteensyöttö rakennuksen puolelta.

Paineilman merkkivalo ei pala  Liitä paineilmaletku laitteeseen.

 Avaa sulkuventtiili sijoituspaikan paineilmajärjestelmästä.

Laite ei toimi  Tarkasta merkkivalot ja häiriönäytöt.

 Palauta laite lähtötilaan.

Suomi 83

Laitteen nollaaminen

1. Paina laitteen sisällä olevaa nollauspai-

niketta ruuvimeisselillä.

Kuva O

Vaihda hiilidioksidisuodatin

HUOMIO

Toimintahäiriöt

Epäpuhtauksia sisältävä hiilidioksidi voi ai-

heuttaa toimintahäiriöitä.

Huolehdi hiilidioksidisuodattimen parissa

työskennellessäsi ehdottomasti siitä, että

laitteeseen ei pääse likaa.

HUOMIO

Toimintahäiriöt

Epäpuhtauksista johtuvat toimintahäiriöt.

Hiilidioksidisuodatin ja kuparitiivisterengas

on vaihdettava sulkuruuvin jokaisen löy-

säämisen tai irrottamisen jälkeen. Jos näin

ei tehdä, hiukkaset voivat irrota hiilidioksidi-

suodattimesta ja aiheuttaa toimintahäiriöi-

tä.

Huomautus

Hiilidioksidisuodatin pestään ja puhdiste-

taan heti, kun paineistettu pulloliitäntä irro-

tetaan hiilidioksidipullosta.

Hiilidioksidisuodattimen säännöllinen vaih-

taminen ei siis ole tarpeen.

1. Sulje hiilidioksidipullon sulkuventtiili.

2. Tee hiilidioksidiletku paineettomaksi

käyttämällä laitetta noin 1 minuutin ajan

suurimmalla teholla.

3. Kierrä hiilidioksidipullon ruuvilaippa irti.

4. Kierrä sulkuruuvi varovasti irti ruuvilai-

pasta. Anna ruuvilaipan roikkua tällöin

alaspäin, jotta hiilidioksidiletkuun ei pää-

se tunkeutumaan likaa.

Kuva P

1 Ruuvilaippa

2 Hiilidioksidisuodatin

3 Kuparitiivisterengas

4 Sulkuruuvi

5. Poista hiilidioksidisuodatin.

6. Puhdista sulkuruuvi ja ruuvilaippa imu-

roimalla.

7. Paina uusi hiilidioksidisuodatin sulku-

ruuviin varovasti käsin.

8. Vaihda kuparitiivisterengas.

9. Kiristä sulkuruuvi pitäen kiinni ruuvilai-

pan leveästä kuusiokulmasta kiintoavai-

mella.

Kiristysmomentti: 80 Nm.

Takuu

Jokaisessa maassa ovat voimassa vastaa-

van myyntiyhtiön julkaisemat takuuehdot.

Korjaamme laitteessa mahdollisesti ilme-

nevät häiriöt takuuajan kuluessa maksutta,

jos häiriöiden syynä ovat olleet materiaali-

tai valmistusvirheet. Takuutapauksessa

pyydämme ottamaan yhteyttä ostotositteen

kanssa jälleenmyyjään tai lähimpään val-

tuutettuun asiakaspalveluun.

(Osoite, katso takasivu)

Lisävarusteet

ABS-jäännöspaineventtiili

Tilausnumero 2.574-006.0

Tarvitaan käytettäessä hiilidioksidipulloja,

joissa on jäännöspaineventtiili.

Tekniset tiedot

Oikeus teknisiin muutoksiin pidätetään.

EU-

vaatimustenmukaisuusvakuutus

Täten vakuutamme, että jäljempänä kuvat-

tu kone vastaa suunnittelultaan ja raken-

teeltaan sekä meidän markkinoille

tuomanamme mallina EU-direktiivien olen-

naisia turvallisuus- ja terveysvaatimuksia.

Jos konetta muutetaan ilman meidän hy-

väksyntäämme, tämän vakuutuksen voi-

massaolo raukeaa.

Tuote: Ice Blaster

Tyyppi: 

1.574-xxx (IB 10/8 L2P)

Sovellettavat EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/30/EU

2011/65/EU

2009/125/EY + 2009/1781

Sovelletut yhdenmukaistetut standardit

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

Heikko puhdistusteho  Käännä ohjelmakytkin suuremman tehon asentoon.

 Kasvata suihkun painetta.

 Tarkasta hiilidioksidipullon täyttöaste.

 Älä käytä kuumentunutta hiilidioksidipulloa. Suojaa hiilidioksidipullo lämpösäteilyltä. Pellettien val-

mistuksen tehokkuus heikentyy huomattavasti, jos hiilidioksidin lämpötila on yli 31 °C.

 Anna puhallusaineletkun ja puhalluspistoolin sulaa tukosten poistamiseksi. Kasvata tämän jälkeen

suihkun painetta.

Liian pieni pellettiannos  Käännä ohjelmakytkin suuremman tehon asentoon.

 Vaihda hiilidioksidipullon ja laitteen välinen hiilidioksidisuodatin.

Kuivajääsuihkun toistuvat

keskeytykset

 Käännä ohjelmakytkin alemmalle tasolle tai lisää suihkun painetta.

 Jos suihkusuutin on tukossa:

a Sulje hiilidioksidipullo välittömästi.

b Anna laitteen sulaa 30 minuuttia.

c Kasvata suihkun painetta.

d Käynnistä laite hiilidioksidipullo suljettuna, jotta pellettijäämät poistuvat.

Virhe Korjaus

IB 10/

8 L2P

Sähköliitäntä

Verkkojännite V 220...

230

Vaihe ~ 1

Taajuus Hz 50...6

Liitäntäteho kW 1,0

Kotelointiluokka IPX4

Vuotovirta, tyyp. mA <3,5

FI-suojakytkin delta I,

0,03

Paineilmaliitäntä

Paineilmaletku, nimellisko-

ko (min.)

Tuuma 0,5

Paine (enint.) MPa

(bar)

1,0

(10)

Paineilman kulutus, maks. m

min

0,8

Laitteen tehotiedot

Suihkun paine, maks. MPa

(bar)

1,0

(10)

Suihkun paine, min., teho 1 MPa

(bar)

0,07

(0,7)

Suihkun paine, min., teho 2 MPa

(bar)

0,14

(1,4)

Suihkun paine, min., teho 3 MPa

(bar)

0,28

(2,8)

Hiilidioksidin kulutus kg/h 20...6

Puhalluspistoolin rekyyli-

voima, maks.

N40

Hiilidioksidipullo

Maksimitäyttömäärä kg 37,5

Halkaisija, maks. mm 220

Ympäristöolosuhteet

Ilmanvaihto m

/h 2000

Mitat ja painot

Tyypillinen käyttöpaino (il-

man hiilidioksidipulloa)

kg 95

Pituus mm 866

Leveys mm 443

Korkeus ilman hiilidioksidi-

pulloa

mm 970

Määritetyt arvot EN 60335-2-79 mukaan

Käsi-käsivarsi-tärinäarvo m/s2 0,08

Äänenpainetaso dB(A) 95

Äänen tehotaso LWA +

epävarmuus KWA

dB(A) 115

IB 10/

8 L2P

84 Ελληνικά

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Allekirjoittaneet toimivat yrityksen johtokun-

nan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Puh.: +49 7195 14-0

Faksi: +49 7195 14-2212

Winnenden, 1.2.2021

Περιεχόμενα

Γενικές υποδείξεις

Προτού θέσετε τη συσκευή για

πρώτη φορά σε λειτουργία,

διαβάστε τις παρούσες οδηγίες χρήσης και

ακολουθήστε τις. Φυλάξτε τις αρχικές

οδηγίες λειτουργίας για μεταγενέστερη

χρήση ή για τον επόμενο ιδιοκτήτη.

Προβλεπόμενη χρήση

●Η συσκευή προορίζεται για την

απομάκρυνση ρύπων με χρήση

σφαιριδίων ξηρού πάγου, τα οποία

επιταχύνονται από μια δέσμη αέρος.

●Τα σφαιρίδια ξηρού πάγου παράγονται

στη συσκευή. Αυτό απαιτεί υγρό

διοξείδιο του άνθρακα από μια φιάλη

βυθιζόμενου σωλήνα.

●Η συσκευή δεν επιτρέπεται να λειτουργεί

σε περιβάλλον, όπου υπάρχει κίνδυνος

έκρηξης.

●Στον τόπο

χρήσης, πρέπει να τηρείται η

ελάχιστη ανταλλαγή αέρα που

καθορίζεται στο κεφάλαιο "Τεχνικά

στοιχεία".

●Το περίβλημα της συσκευής επιτρέπεται

να αφαιρείται μόνο για λόγους

συντήρησης από το τεχνικό τμήμα της

ΚÄRCHER.

Ποιότητα CO

Για να διασφαλιστεί η απρόσκοπτη

λειτουργία, το χρησιμοποιούμενο διοξείδιο

του άνθρακα πρέπει τουλάχιστον να

συμμορφώνεται με τις ακόλουθες

προδιαγραφές:

●Τεχνικό διοξείδιο του άνθρακα, κλάσης

2.5 ή καλύτερο

● Καθαρότητα ≥ 99,5%

● Περιεκτικότητα σε νερό (H

O) ≤ 250 ppm

● NVOC (λάδι και λίπος) ≤ 2 ppm

Λειτουργία

Ο πάγος σε ξηρή μορφή δημιουργείται

χαλαρώνοντας το υγρό διοξείδιο του

άνθρακα. Το αέριο διοξείδιο του άνθρακα

που προκύπτει επίσης απομακρύνεται από

τον χώρο εργασίας μέσω του σωλήνα

εξάτμισης.

Ο πάγος σε ξηρή μορφή συμπιέζεται σε

σφαιρίδια ξηρού πάγου στη συσκευή.

Ο πεπιεσμένος αέρας φτάνει στο πιστόλι

ψεκασμού μέσω μιας μαγνητικής

βαλβίδας.

Η πίεση του αέρα ελέγχεται από έναν

επιτόπιο μειωτή πίεσης. Όταν

ενεργοποιείται η σκανδάλη του πιστολιού

ψεκασμού, η βαλβίδα ανοίγει και ο πίδακας

αέρα αναδύεται από το πιστόλι. Επιπλέον,

τα σφαιρίδια ξηρού πάγου διοχετεύονται

στο ρεύμα αέρα μέσω μιας συσκευής

δοσολογίας.

Τα σφαιρίδια ξηρού πάγου χτυπούν στην

επιφάνεια για

καθαρισμό και

απομακρύνουν τη βρωμιά. Τα κρύα

σφαιρίδια ξηρού πάγου στους -79 °C

δημιουργούν επίσης θερμικές

καταπονήσεις μεταξύ της βρωμιάς και του

αντικειμένου που πρέπει να καθαριστεί, οι

οποίες συμβάλλουν επίσης στη διάλυση

του ρύπου. Επιπλέον, ο ξηρός πάγος

μετατρέπεται αμέσως σε αέριο διοξείδιο

του άνθρακα με το χτύπημα, παίρνοντας

έτσι 700 φορές τον

όγκο του. Ως

αποτέλεσμα, ο ρύπος που έχει διεισδύσει

στον ξηρό πάγο διοχετεύεται.

Προστασία του

περιβάλλοντος

Τα υλικά συσκευασίας είναι

ανακυκλώσιμα. Απορρίπτετε τις

συσκευασίες με περιβαλλοντικά ορθό

τρόπο.

Οι ηλεκτρικές και ηλεκτρονικές

συσκευές περιέχουν πολύτιμα

ανακυκλώσιμα υλικά και, συχνά,

εξαρτήματα όπως μπαταρίες απλές,

επαναφορτιζόμενες ή λάδια, τα οποία σε

περίπτωση λανθασμένης χρήσης ή

απόρριψης μπορούν να θέσουν σε κίνδυνο

την ανθρώπινη υγεία και το περιβάλλον.

Ωστόσο, αυτά

τα συστατικά είναι

απαραίτητα για τη σωστή λειτουργία της

συσκευής. Οι συσκευές που φέρουν αυτό

το σύμβολο δεν επιτρέπεται να

απορρίπτονται μαζί με τα οικιακά

απορρίμματα.

Υποδείξεις σχετικά με συστατικά

(REACH)

Ενημερωμένες πληροφορίες σχετικά με τα

συστατικά είναι διαθέσιμες στη διεύθυνση:

www.kaercher.com/REACH

Υποδείξεις ασφαλείας

Η συσκευή επιτρέπεται να χρησιμοποιείται

μόνο από άτομα που έχουν διαβάσει και

κατανοήσει το παρόν εγχειρίδιο

λειτουργίας. Να λαμβάνονται ιδιαίτερα

υπόψη όλες οι υποδείξεις ασφαλείας.

Φυλάξτε αυτό το εγχειρίδιο λειτουργίας έτσι

ώστε να βρίσκεται στη διάθεση του χρήστη

ανά πάσα στιγμή.

Ο χρήστης/ιδιοκτήτης της συσκευής θα

πρέπει να διενεργεί επιτόπια

εκτίμηση

κινδύνου και να διασφαλίζει την

εκπαίδευση των χειριστών.

Διαβαθμίσεις κινδύνων

 ΚΙΝΔΥΝΟΣ

● Υπόδειξη άμεσου κινδύνου, ο οποίος

οδηγεί σε σοβαρούς τραυματισμούς ή

θάνατο.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

● Υπόδειξη πιθανώς επικίνδυνης

κατάστασης, η οποία μπορεί να οδηγήσει

σε σοβαρούς τραυματισμούς ή θάνατο.

몇 ΠΡΟΣΟΧΗ

● Υπόδειξη πιθανώς επικίνδυνης

κατάστασης, η οποία μπορεί να οδηγήσει

σε ελαφρείς τραυματισμούς.

ΠΡΟΣΟΧΗ

● Υπόδειξη πιθανώς επικίνδυνης

κατάστασης, η οποία μπορεί να οδηγήσει

σε υλικές ζημίες.

Σύμβολα επάνω στη συσκευή

Κίνδυνος τραυματισμού

από εκσφενδονιζόμενα

σφαιρίδια ξηρού πάγου.

Μην στρέφετε το πιστόλι

ρίψης προς άτομα.

Απομακρύνετε τρίτα άτομα από τον τόπο

χρήσης και κρατήστε τα μακριά (π.χ. με

διαχωριστικά) κατά τη διάρκεια λειτουργίας.

Στη διάρκεια λειτουργίας μην αγγίζετε το

ακροφύσιο ή τη ριπή ξηρού πάγου.

Κίνδυνος ασφυξίας από

το διοξείδιο του

άνθρακα.

Κατά τη λειτουργία

αυξάνεται η περιεκτικότητα

της ατμόσφαιρας του χώρου

εργασίας σε διοξείδιο του άνθρακα.

Φροντίστε για επαρκή ανανέωση του αέρα

στον χώρο εργασίας.

Για παράδειγμα, βάλτε τον ελαστικό

σωλήνα καυσαερίων προς τα έξω, ώστε να

μην κινδυνεύει κανείς από το διοξείδιο του

άνθρακα.

Υπόδειξη: Το διοξείδιο του άνθρακα

είναι

βαρύτερο από τον αέρα. Βεβαιωθείτε ότι το

διοξείδιο του άνθρακα δεν συσσωρεύεται

(ρέει) σε χαμηλότερο σημείο, για

παράδειγμα από έξω σε υπόγειο χώρο

κάτω από το εργαστήριο.

Για εργασίες αμμοβολής μεγάλης διάρκειας

(μεγαλύτερης από 10 λεπτά την ημέρα) και

ειδικά σε μικρούς χώρους (κάτω των

Γενικές υποδείξεις.............................. 84

Προβλεπόμενη χρήση

........................ 84

Λειτουργία.......................................... 84

Προστασία του περιβάλλοντος........... 84

Υποδείξεις ασφαλείας ........................ 84

Συστήματα ασφαλείας........................ 86

Παρελκόμενα και ανταλλακτικά.......... 86

Παραδοτέος εξοπλισμός .................... 86

Στοιχεία χειρισμού.............................. 86

Έναρξη χρήσης.................................. 86

Χειρισμός ........................................... 88

Τερματισμός λειτουργίας .................... 89

Μεταφορά .......................................... 89

Αποθήκευση ...................................... 89

Φροντίδα και συντήρηση.................... 89

Αντιμετώπιση βλαβών........................ 90

Εγγύηση............................................. 91

Παρελκόμενα ..................................... 91

Τεχνικά στοιχεία ................................. 91

Δήλωση συμμόρφωσης EΕ ............... 92

Ελληνικά 85

300 m³), συνιστάται να έχετε συσκευή

προειδοποίησης διοξειδίου του άνθρακα.

Σημάδια υψηλής συγκέντρωσης διοξειδίου

του άνθρακα:

3...5%: Πονοκέφαλος, υψηλός ρυθμός

αναπνοών.

7...10%: Πονοκέφαλος, ναυτία, πιθανή

απώλεια συνείδησης.

Εάν εμφανιστούν τέτοια σημάδια,

απενεργοποιήστε αμέσως τη συσκευή και

βγείτε στον καθαρό αέρα. Πριν συνεχίσετε

τις εργασίες, βελτιώστε τα μέτρα

εξαερισμού ή χρησιμοποιήστε

αναπνευστική συσκευή.

Το

διοξείδιο του άνθρακα είναι βαρύτερο

από τον αέρα και συσσωρεύεται σε

στενούς χώρους, σε μεγαλύτερο βάθος ή

σε κλειστά δοχεία. Φροντίστε για επαρκή

εξαερισμό του χώρου εργασίας.

Λάβετε υπόψη το δελτίο στοιχείων

ασφαλείας του προμηθευτή διοξειδίου του

άνθρακα.

Κίνδυνος τραυματισμού,

κίνδυνος πρόκλησης ζημιών

λόγω ηλεκτροστατικής

φόρτισης.

Κατά τη διαδικασία καθαρισμού,

το αντικείμενο καθαρισμού μπορεί να

φορτιστεί ηλεκτροστατικά.

Γειώνουμε το αντικείμενο που πρόκειται να

καθαριστεί και διατηρούμε τη γείωση μέχρι

να ολοκληρωθεί η διαδικασία καθαρισμού.

Κίνδυνος τραυματισμού από

ηλεκτροπληξία.

Μην ανοίγετε τη συσκευή. Εργασίες στη

συσκευή επιτρέπεται να

πραγματοποιούνται μόνο από το τμήμα

πελατών της KÄRCHER.

Κίνδυνος τραυματισμού με

εγκαύματα ψύχους.

Ο ξηρός

πάγος έχει

θερμοκρασία -79 °C. Μην

αγγίζετε τον ξηρό πάγο ούτε τα

κρύα εξαρτήματα της συσκευής.

Κίνδυνος τραυματισμού

λόγω πτώσης της φιάλης

διοξειδίου του άνθρακα,

Κίνδυνος ασφυξίας από

διοξείδιο του άνθρακα

Στερεώστε με ασφάλεια τη φιάλη διοξειδίου

του άνθρακα.

Κίνδυνος τραυματισμού από

εκσφενδονιζόμενα σφαιρίδια

ξηρού πάγου και σωματίδια

βρωμιάς.

Φοράτε προστατευτικά γυαλιά.

Κίνδυνος

βλαβών στα όργανα ακοής.

Φοράτε ωτοασπίδες.

Κίνδυνος τραυματισμού από

εκσφενδονιζόμενα σφαιρίδια

ξηρού πάγου και σωματίδια

βρωμιάς.

Φοράτε προστατευτικά γάντια

κατά EN 511.

Κίνδυνος τραυματισμού από

εκσφενδονιζόμενα σφαιρίδια

ξηρού πάγου και σωματίδια

βρωμιάς.

Φοράτε προστατευτικό ρουχισμό με

μακρυά μανίκια.

Προσοχή! Πιθανότητα για

μόνιμες λειτουργικές

διαταραχές.

Ίχνη γράσου ή λαδιού εμποδίζουν τον

σχηματισμό ξηρού πάγου στη συσκευή. Μη

χρησιμοποιείτε γράσο, λάδι ή άλλα

λιπαντικά στο στόμιο σύνδεσης ή στο

σπείρωμα της φιάλης και στον ελαστικό

σωλήνα διοξειδίου του άνθρακα.

Γενικές υποδείξεις ασφαλείας

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού

Η συσκευή μπορεί να ενεργοποιηθεί

απροσδόκητα.

Πριν εργαστείτε στη συσκευή, βγάλτε το φις

από την πρίζα.

Κίνδυνος τραυματισμού

Ο ξηρός πάγος και τα ψυχρά εξαρτήματα

της συσκευής μπορεί να προκαλέσουν

κρύα εγκαύματα εάν έρθετε σε επαφή μαζί

τους.

Φορέστε ρούχα προστασίας από κρύο ή

αφήστε τη συσκευή να ζεσταθεί

πριν

εργαστείτε στη συσκευή.

Ποτέ μην βάζετε ξηρό πάγο στο στόμα σας.

Κίνδυνος τραυματισμού

Η εκτόξευση ξηρού πάγου μπορεί να είναι

επικίνδυνη αν χρησιμοποιηθεί ακατάλληλα.

Μην στρέφετε την εκτόξευση ξηρού πάγου

σε ανθρώπους, ενεργοποιημένο ηλεκτρικό

εξοπλισμό ή στην ίδια τη συσκευή.

Μην στρέφετε την εκτόξευση ξηρού πάγου

στον εαυτό σας ή

σε άλλους, π.χ. για να

καθαρίσετε ρούχα ή παπούτσια.

Κίνδυνος τραυματισμού

Ελαφριά αντικείμενα μπορούν να

μεταφερθούν μέσω του ξηρού πάγου.

Διορθώστε τα ελαφριά αντικείμενα στη θέση

τους πριν ξεκινήσετε τον καθαρισμό.

Κίνδυνος ασφυξίας

Η αυξημένη συγκέντρωση διοξειδίου του

άνθρακα στον αέρα που αναπνέετε μπορεί

να οδηγήσει σε θάνατο από ασφυξία.

Βεβαιωθείτε πως δεν εκπέμπονται

καυσαέρια κοντά στις εισόδους αέρα.

Παρέχετε επαρκή αερισμό στον χώρο

εργασίας και βεβαιωθείτε ότι τα καυσαέρια

εκκενώνονται σωστά.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού

Η ανάκρουση του πιστολιού πίδακα μπορεί

να σας βάλει εκτός ισορροπίας.

Βρείτε ένα ασφαλές μέρος για να σταθείτε

και κρατήστε σταθερά το πιστόλι πίδακα

προτού τραβήξετε τη σκανδάλη.

Κίνδυνος τραυματισμού

Pellet ξηρού πάγου και σωματίδια βρωμιάς

μπορούν να χτυπήσουν και να

τραυματίσουν ανθρώπους.

Μην χρησιμοποιείτε τη συσκευή όταν

βρίσκονται σε κοντινή απόσταση άλλα άτομα,

εκτός εάν φορούν προστατευτικά ρούχα.

Μην χρησιμοποιείτε τη συσκευή εάν έχει

υποστεί ζημιά μια γραμμή σύνδεσης ή

σημαντικά μέρη της συσκευής, π.χ.

συσκευές ασφαλείας, σωλήνας λειαντικών

μέσων, πιστόλι πίδακα.

Οδηγίες ασφαλείας για φιάλες

αερίου

 ΚΙΝΔΥΝΟΣ

Κίνδυνος έκρηξης, κίνδυνος ασφυξίας

Οι φιάλες αερίου μπορεί να εμφανίσουν

ρωγμές, εάν είναι πολύ ζεστές ή εάν έχουν

υποστεί μηχανική ζημιά. Η διαρροή

διοξειδίου του άνθρακα μπορεί να

προκαλέσει θάνατο από ασφυξία.

Προστατέψτε τις φιάλες αερίου από

υπερβολική θερμότητα, πυρκαγιά,

επικίνδυνη διάβρωση, μηχανικές ζημιές και

μη εξουσιοδοτημένη πρόσβαση.

Αποθηκεύστε τις

φιάλες αερίου έτσι ώστε να

μην περιορίζονται οι οδοί διαφυγής.

Μην αποθηκεύετε φιάλες αερίου σε υπόγεια

δωμάτια, σε σκάλες και πάνω από αυτές, σε

διάδρομους, εισόδους και γκαράζ.

Μην αποθηκεύετε φιάλες αερίου μαζί με

εύφλεκτα υλικά.

Αποθηκεύστε τις φιάλες αερίου σε όρθια

θέση.

Ασφαλίστε τις φιάλες αερίου από ανατροπή

ή πτώση

Κλείστε τη βαλβίδα φιάλης πριν μεταφέρετε

τις φιάλες αερίου.

Μεταφέρετε τις φιάλες αερίου με καροτσάκι

ή όχημα και ασφαλίστε τες από πτώση.

Τραβήξτε το προστατευτικό κάλυμμα πριν

σηκώσετε τη φιάλη αερίου για να

βεβαιωθείτε ότι το προστατευτικό κάλυμμα

είναι σταθερά στη θέση του.

Ασφαλίστε τη φιάλη αερίου στο σημείο

χρήσης

από την πτώση.

Μην ανοίγετε τη βαλβίδα φιάλης για να

ελέγξετε την πίεση.

Ανοίξτε και κλείστε τη βαλβίδα φιάλης μόνο

με το χέρι χωρίς τη βοήθεια εργαλείων.

Ελέγξτε τη σύνδεση βαλβίδας φιάλης /

συσκευής για διαρροές.

Κλείστε τη βαλβίδα φιάλης κατά τη διάρκεια

των διαλειμμάτων εργασίας και στο τέλος

της εργασίας για

να αποφύγετε την

ανεξέλεγκτη διαρροή αερίου.

Αδειάστε τις φιάλες αερίου μέχρις ότου

παραμένει μια μικρή υπολειμματική πίεση

στη φιάλη για να αποφευχθεί η είσοδος

ξένων υλών.

Όταν η φιάλη αερίου αδειάσει στην

υπολειπόμενη πίεση, κλείστε πρώτα τη

βαλβίδα φιάλης πριν ξεβιδώσετε τη διάταξη

δειγματοληψίας. Η φιάλη αερίου

εξακολουθεί να έχει

σημαντική

υπολειμματική πίεση.

Πριν την επιστρέψετε, βιδώστε το παξιμάδι

ασφάλισης και το προστατευτικό κάλυμμα

στη φιάλη αερίου.

Εάν το αέριο διαφεύγει ανεξέλεγκτα, κλείστε

τη βαλβίδα της φιάλης. Εάν η έξοδος αερίου

δεν μπορεί να σταματήσει, πάρτε τη φιάλη

έξω ή βγείτε από το δωμάτιο, μπλοκάρετε

την πρόσβαση και εισέλθετε και αερίστε

το

δωμάτιο μόνο εάν μια μέτρηση

συγκέντρωσης αποκλείει τον κίνδυνο.

Κανονισμοί και οδηγίες

Για τη λειτουργία αυτής της εγκατάστασης

στην Ομοσπονδιακή Δημοκρατία της

Γερμανίας ισχύουν οι ακόλουθοι

κανονισμοί και οδηγίες (διατίθενται από τις

86 Ελληνικά

Εκδόσεις Carl Heymanns Verlag KG,

Luxemburger Strasse 449, 50939

Κολωνία):

● DGUV R 100-500 Εργασία με

εξοπλισμό αμμοβολής

● DGUV 113-004 Εργασία σε

περιορισμένους χώρους

● DGUV 113-004 Χρήση προστατευτικού

ρουχισμού

● DGUV 113-004 Χρήση προστατευτικών

γαντιών

● DGUV 113-004 Εργασία με συσκευές

αμμοβολής

● DGUV 213-056 Συσκευή

προειδοποίησης για αέρια

● VDMA 24389 Συστήματα αμμοβολής

ξηρού πάγου - Απαιτήσεις ασφαλείας

Απενεργοποίηση σε περίπτωση

εκτάκτου ανάγκης

1. Αφήστε ελεύθερη τη σκανδάλη του

πιστολιού ψεκασμού.

2. Γυρίστε τον διακόπτη προγράμματος

στη θέση «0/OFF».

3. Κλείστε τη βαλβίδα διακοπής στη φιάλη

διοξειδίου του άνθρακα.

4. Κλείστε την παροχή πεπιεσμένου αέρα.

Συστήματα ασφαλείας

몇 ΠΡΟΣΟΧΗ

Ελλιπή ή τροποποιημένα συστήματα

ασφαλείας

Τα συστήματα ασφαλείας χρησιμεύουν για

την προστασία σας.

Ποτέ μην τροποποιείτε και μη

παρακάμπτετε τα συστήματα ασφαλείας.

Μοχλός ασφάλισης

Ο μοχλός ασφαλείας αποτρέπει την

ακούσια ενεργοποίηση του πιστολιού

ψεκασμού.

Η σκανδάλη μπορεί να λειτουργήσει μόνο

αν ο μοχλός ασφαλείας έχει ανυψωθεί εκ

των προτέρων.

Παρελκόμενα και

ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα

και γνήσια ανταλλακτικά, καθώς αυτά

εγγυώνται την ασφαλή και απρόσκοπτη

λειτουργία της συσκευής.

Πληροφορίες σχετικά με τα παρελκόμενα

και τα ανταλλακτικά θα βρείτε στη

διεύθυνση www.kaercher.com.

Προστατευτικός ρουχισμός

Προστατευτικά γυαλιά πλήρους οράσεως,

δεν θολώνουν, κωδ. εξαρτήματος: 6.321-

208.0

Προστατευτικά γάντια κατά του ψύχους με

αντιολισθητικό προφίλ, κατηγορίας ΙΙΙ κατά

EN 511, κωδ. εξαρτήματος: 6.321-210.0

Ωτοασπίδες με στήριγμα κεφαλής, κωδ.

εξαρτήματος: 6.321-207.0

Παραδοτέος εξοπλισμός

Κατά την αφαίρεση από τη συσκευασία

ελέγξτε την πληρότητα των περιεχομένων.

Σε περίπτωση που λείπουν παρελκόμενα ή

έχουν προκληθεί ζημιές κατά τη μεταφορά,

ενημερώστε τον προμηθευτή σας.

Στοιχεία χειρισμού

Εικόνα A

1 Τροχός με φρένο ακινητοποίησης

2 Σύνδεσμος ελαστικού σωλήνα υλικού

ρίψης

3 Σύνδεσμος καλωδίου ελέγχου

4 Χειριστήριο

5 Λαβή οδήγησης

6 Στήριγμα πιστολιού αμμοβολής

7 Επιφάνεια απόθεσης

8 Θήκη ακροφυσίου

9 Οθόνη

10 Διακόπτης προγράμματος

11 Ένδειξη σφάλματος δοσομέτρησης

σφαιριδίων

– ανάβει κόκκινο: Ο κινητήρας της

συσκευής δοσομέτρησης είναι

μπλοκαρισμένος

– αναβοσβήνει κόκκινο: Ο κινητήρας της

συσκευής δοσομέτρησης έχει

υπερθερμανθεί

12 Ένδειξη σφάλματος παραγωγής

σφαιριδίων

– ανάβει κόκκινο: Ο κινητήρας της

παραγωγής σφαιριδίων είναι

μπλοκαρισμένος

13 Ένδειξη σφάλματος παροχής

πεπιεσμένου αέρα

– ανάβει κόκκινο: Η παροχή

πεπιεσμένου αέρα έχει πολύ μικρή

πίεση

– αναβοσβήνει κόκκινο: Η εσωτερική

πίεση της συσκευής είναι πολύ υψηλή

14 Ενδεικτική λυχνία ηλεκτρικής

τροφοδοσίας

– ανάβει πράσινο: Η ηλεκτρική

τροφοδοσία είναι εντάξει

15 Ενδεικτική λυχνία πεπιεσμένου αέρα

– ανάβει πράσινο: Η παροχή

πεπιεσμένου αέρα είναι εντάξει.

16 Ένδειξη σφάλματος πιστολιού ρίψης

– ανάβει κίτρινο: Η σκανδάλη είναι

στερεωμένη (π.χ. με δέστρα

καλωδίου)

– αναβοσβήνει κίτρινο: Δεν έχει

συνδεθεί πιστόλι ρίψης στη συσκευή

17 Ακροφύσιο ρίψης

18 Πιστόλι ρίψης

19 Κουμπί Πεπιεσμένος αέρας/Σφαιρίδια

με ενδεικτική λυχνία

– ανάβει κόκκινο: Ρίψη πεπιεσμένου

αέρα

– σβηστή: Ρίψη σφαιριδίων

20 Σκανδάλη

21 Μοχλός ασφάλισης

22 Κώνος συγκράτησης

23 Ελαστικός σωλήνας υλικού ρίψης

24 Σύνδεση φιάλης

25 Βιδωτή τάπα

26 Χάλκινος δακτύλιος στεγανοποίησης

27 Φίλτρο διοξειδίου του άνθρακα

28 Βιδωτή φλάντζα

29 Δακτύλιος στεγανοποίησης σύνδεσης

φλάντζας (αριθμ. παραγγελίας 6.574-

316.0)

30 Φιάλη (βυθιζόμενου σωλήνα) διοξειδίου

του άνθρακα (δεν περιλαμβάνεται στα

παραδοτέα)

31 Ελαστικός σωλήνας διοξειδίου του

άνθρακα

32 Ιμάντας στερέωσης φιάλης διοξειδίου

του άνθρακα

33 Ράγα συγκράτησης για Homebase

34 Στήριγμα ελαστικού σωλήνα/καλωδίου

με λαστιχένιο σφιγκτήρα

35 Άνοιγμα για επαναφορά του διακόπτη

προστασίας κινητήρα

36 Λαβή

37 Υποδοχή πεπιεσμένου αέρα

38 Επιφάνεια τοποθέτησης φιάλης

διοξειδίου του άνθρακα

39 Ελαστικός σωλήνας καυσαερίων

διοξειδίου του άνθρακα

40 Ηλεκτρικό καλώδιο με φις

41 Στήριγμα ελαστικού σωλήνα υλικού

ρίψης

42 Κρουνός αποστράγγισης

συμπυκνώματος

Οθόνη

Εναλλαγή προγράμματος στο επίπεδο

1...3:

Εικόνα B

1 Πίεση ψεκασμού

2 Συνολικός χρόνος λειτουργίας

3 Η εξυπηρέτηση πελατών εκκρεμεί

4 Χρόνος μετάδοσης από την τελευταία

επαναφορά

Διακόπτης προγράμματος στη θέση

επαναφοράς:

Εικόνα C

1 Για να επαναφέρετε τον χρόνο

ψεκασμού, πατήστε το κουμπί

πεπιεσμένου αέρα/σφαιριδίων

2 Χρόνος που απομένει μέχρι την

επόμενη εξυπηρέτηση πελατών

3 Χρόνος μετάδοσης από την τελευταία

επαναφορά

Έναρξη χρήσης

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού

Τα σφαιρίδια ξηρού πάγου μπορούν να

διαφύγουν από κατεστραμμένα εξαρτήματα

και να προκαλέσουν τραυματισμούς.

Πριν από τη θέση σε λειτουργία, ελέγξτε όλα

τα εξαρτήματα της συσκευής, ειδικά τον

σωλήνα μέσου ψεκασμού, για να

βεβαιωθείτε ότι είναι σε καλή κατάσταση.

Αντικαταστήστε τα κατεστραμμένα

συγκροτήματα με καινούρια. Καθαρίστε τα

λερωμένα

συγκροτήματα και βεβαιωθείτε

ότι λειτουργούν σωστά.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς

Το νερό συμπύκνωσης μπορεί να στάξει

από το περίβλημα της συσκευής στο

πάτωμα.

Μην χρησιμοποιείτε τη συσκευή σε

ευαίσθητο στην υγρασία υπέδαφος.

1. Ανοίξτε τον κρουνό και αποστραγγίστε

το νερό συμπύκνωσης που έχει

συλλεχθεί στη συσκευή.

2. Κλείστε τον κρουνό.

3. Τοποθετήστε τη συσκευή πάνω σε

επίπεδη, οριζόντια επιφάνεια.

4. Μπλοκάρετε τους τροχούς με τα φρένα

ακινητοποίησης.

5. Συνδέστε τον σωλήνα μέσου ψεκασμού

στο σύζευξη της συσκευής.

Εικόνα H

1 Γραμμή ελέγχου

2 Παξιμάδι ρακόρ

3 Ζεύξη γραμμής ελέγχου

4 Σύζευξη σωλήνα μέσου ψεκασμού

5 Παξιμάδι ρακόρ

6 Σωλήνας μέσου ψεκασμού

Ελληνικά 87

6. Ξεβιδώστε το παξιμάδι ρακόρ του

σωλήνα μέσου ψεκασμού και σφίξτε

ελαφρά με ένα διχαλωτό κλειδί.

7. Συνδέστε τη γραμμή ελέγχου στη συσκευή.

8. Βιδώστε το παξιμάδι ρακόρ της γραμμής

ελέγχου και σφίξτε με το χέρι.

9. Τοποθετήστε το πιστόλι ψεκασμού με

τον κώνο συγκράτησης στη θήκη της

συσκευής.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ασφυξίας

Το διοξείδιο του άνθρακα διαφεύγει από τον

εύκαμπτο σωλήνα εξάτμισης. Από μια

συγκέντρωση 8 τοις εκατό κατ’ όγκο στην

αναπνοή, το διοξείδιο του άνθρακα οδηγεί

σε απώλεια αισθήσεων, αναπνευστική

ανακοπή και θάνατο. Η μέγιστη

συγκέντρωση στον χώρο εργασίας είναι

0,5%. Το διοξείδιο του άνθρακα είναι

βαρύτερο από τον αέρα και

συλλέγεται σε

λάκκους, υπόγεια και αποδέκτες.

Τοποθετήστε τον εύκαμπτο σωλήνα

εξάτμισης έτσι ώστε κανείς να μην

κινδυνεύει από το διοξείδιο του άνθρακα

που διαφεύγει.

Υπόδειξη: Το διοξείδιο του άνθρακα είναι

βαρύτερο από τον αέρα. Βεβαιωθείτε ότι το

διοξείδιο του άνθρακα δεν περνάει προς τα

κάτω (ρέει), για παράδειγμα από το

εξωτερικό σε υπόγειο κάτω από το

εργαστήριο.

10.Τοποθετήστε τον εύκαμπτο σωλήνα

εξάτμισης σε εξωτερικούς χώρους ή

συνδέστε τον σε μια διάταξη

αναρρόφησης.

Αλλαγή ακροφυσίου ρίψης

Το ακροφύσιο στο πιστόλι ρίψης μπορεί να

αλλάζει για να προσαρμόζεται η συσκευή

στο υλικό και στον βαθμό ρύπανσης του

αντικειμένου καθαρισμού.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού

Η συσκευή μπορεί να εκκινήσει ακούσια και να

προκαλέσει τραυματισμούς και εγκαύματα

ψύχους από τη ρίψη ξηρού πάγου.

Πριν αλλάξετε το ακροφύσιο ρυθμίστε τον

διακόπτη προγράμματος σε «0/OFF».

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού

Αμέσως μετά τη χρήση, το ακροφύσιο είναι

πολύ κρύο και μπορεί να προκαλέσει

εγκαύματα ψύχους αν το αγγίξετε.

Αφήστε το ακροφύσιο να ξεπαγώσει πριν το

αντικαταστήσετε ή φορέστε προστατευτικά

γάντια.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς

Μην λειτουργείτε τη συσκευή εάν δεν

υπάρχει ακροφύσιο συνδεδεμένο στο

πιστόλι ρίψης.

1. Πατήστε το κουμπί απασφάλισης προς

τα κάτω και τραβήξτε το ακροφύσιο από

το πιστόλι ρίψης.

Εικόνα D

1 Πιστόλι ρίψης

2 Πείρος

3 Ακροφύσιο ρίψης

4 Κουμπί απασφάλισης

2. Εισάγετε άλλο ακροφύσιο στο πιστόλι

ρίψης μέχρι να κουμπώσει.

Υπόδειξη: Το ακροφύσιο είναι σωστά

τοποθετημένο όταν ο πείρος δεν

προεξέχει πλέον από το περίβλημα. Το

ακροφύσιο μπορεί να στραφεί στον

επιθυμητό στόχο.

Συνδέστε πεπιεσμένο αέρα

Υπόδειξη

Για απρόσκοπτη λειτουργία, ο πεπιεσμένος

αέρας πρέπει να έχει χαμηλή

περιεκτικότητα σε υγρασία (μέγιστη σχετική

υγρασία 5%, σημείο δρόσου κάτω από

0°C). Ο πεπιεσμένος αέρας δεν πρέπει να

περιέχει λάδια, βρωμιά και ξένα σώματα.

Ο πεπιεσμένος αέρας πρέπει να είναι

στεγνός και χωρίς λάδι, τουλάχιστον ένας

μεταψύκτης και ένας διαχωριστής πρέπει

να

συνδέονται κατάντη του συμπιεστή.

Η παροχή πεπιεσμένου αέρα πρέπει να

είναι εξοπλισμένη με επιτόπιο μειωτή

πίεσης.

1. Φορέστε ατομικό προστατευτικό

εξοπλισμό.

2. Συνδέστε τον εύκαμπτο σωλήνα

πεπιεσμένου αέρα στη σύνδεση

πεπιεσμένου αέρα στη συσκευή.

3. Ανοίξτε αργά την επιτόπια βαλβίδα

διακοπής πεπιεσμένου αέρα.

Σύνδεση φιάλης διοξειδίου του

άνθρακα

Απαιτήσεις για την τροφοδοσία με CO

●Φιάλη CO

με βυθιζόμενο σωλήνα για τη

λήψη υγρού CO

Υπόδειξη

Οι φιάλες CO

με βυθιζόμενο σωλήνα (που

ονομάζεται επίσης ανοδικός σωλήνας)

συνήθως επισημαίνονται με ένα μεγάλο "T"

στη φιάλη ή στην πλάτη της φιάλης.

Σε ορισμένες περιπτώσεις, ο βυθιζόμενος

σωλήνας συμβολίζεται επιπλέον με μια

κάθετη έγχρωμη γραμμή στη φιάλη.

●Η ποιότητα του CO

θα πρέπει

αντιστοιχεί στα στοιχεία του κεφαλαίου

«Προβλεπόμενη χρήση».

ΠΡΟΣΟΧΗ

Βλάβες λειτουργίας

Μια βαλβίδα υπολειπόμενης πίεσης ή

αντεπιστροφής στη σύνδεση της φιάλης

εμποδίζει τη λήψη της απαιτούμενης

ποσότητας CO

Εάν χρησιμοποιείται φιάλη CO2 με βαλβίδα

υπολειπόμενης πίεσης, η βαλβίδα

υπολειπόμενης πίεσης ABS που διατίθεται

ως πρόσθετο εξάρτημα (αριθμός

παραγγελίας 2.574-006.0) πρέπει να

εγκατασταθεί μεταξύ της φιάλης και της

συσκευής.

Εικόνα E

1 Φιάλη CO

χωρίς βαλβίδα

υπολειπόμενης πίεσης

2 Φιάλη CO

με βαλβίδα υπολειπόμενης

πίεσης

Όταν η θερμοκρασία αυξάνεται, μειώνεται η

αποτελεσματικότητα παραγωγής

σφαιριδίων και ένα μεγαλύτερο ποσοστό

διοξειδίου του άνθρακα ελευθερώνεται σε

αέρια μορφή μέσω του ελαστικού σωλήνα

καυσαερίων. Φυλάσσετε τις φιάλες

διοξειδίου του άνθρακα όσο το δυνατόν πιο

δροσερά (κάτω από 31 °C) και κατά τη

διάρκεια λειτουργίας να τις προστατεύετε

από

ζέστη, ηλιακή ακτινοβολία και

θερμότητα.

1. Σύρετε τη συσκευή σε μια επίπεδη,

σταθερή επιφάνεια.

2. Ενεργοποιήστε το φρένο στάθμευσης

και στους δύο τροχίσκους.

3. Ανοίξτε και τους δύο ιμάντες

συγκράτησης για τη φιάλη διοξειδίου του

άνθρακα.

4. Τοποθετήστε τη φιάλη διοξειδίου του

άνθρακα στην ειδική θέση στη συσκευή.

Υπόδειξη: Εάν η φιάλη

διοξειδίου του

άνθρακα μεταφέρεται σε καρότσι, το

μπροστινό άκρο της κάτω επιφάνειας

του καροτσιού μπορεί να τοποθετηθεί

στην ειδική θέση στη συσκευή. Στη

συνέχεια, η φιάλη μπορεί να μετακινηθεί

από το καρότσι στην ειδική θέση με

περιστροφή.

5. Περάστε και τους δύο ιμάντες

συγκράτησης γύρω από τη φιάλη

διοξειδίου του άνθρακα,

κλείστε και

σφίξτε τους.

6. Ξεβιδώστε το προστατευτικό καπάκι

από τη φιάλη διοξειδίου του άνθρακα.

ΠΡΟΣΟΧΗ

Πιθανές δυσλειτουργίες

Ίχνη γράσου εμποδίζουν τον σχηματισμό

ξηρού πάγου στη συσκευή.

Ελέγξτε το στόμιο σύνδεσης και το

σπείρωμα της φιάλης διοξειδίου του

άνθρακα και του αντίστοιχου ελαστικού

σωλήνα και καθαρίστε τα εάν είναι

απαραίτητο πριν τα συνδέσετε στη

συσκευή.

Βεβαιωθείτε ότι έχει τοποθετηθεί

παρέμβυσμα χωρίς ζημιά μεταξύ φιάλης και

συνδέσμου φιάλης

7. Για φιάλες με βαλβίδα υπολειπόμενης

πίεσης, συνδέστε στη φιάλη διοξειδίου

του άνθρακα τη βαλβίδα υπολειπόμενης

πίεσης ABS (αριθμός παραγγελίας

2.574-006.0) που διατίθεται ως

πρόσθετο εξάρτημα. Ταυτόχρονα

τηρήστε τις ξεχωριστές οδηγίες που

συνοδεύουν τον προσαρμογέα.

8. Συνδέστε τον σύνδεσμο με το φίλτρο

διοξειδίου του άνθρακα στη φιάλη.

Βεβαιωθείτε ότι έχει τοποθετηθεί καλός

στεγανοποιητικός

δακτύλιος μεταξύ της

βιδωτής φλάντζας και της φιάλης

διοξειδίου του άνθρακα.

9. Σφίξτε ελαφρά το στενό παξιμάδι

σύνδεσης της βιδωτής φλάντζας με

γερμανικό κλειδί ή πολύγωνο (π.χ.

6.574-337.0). Εδώ κρατήστε κόντρα το

πλατύ παξιμάδι ρακόρ με γερμανικό

κλειδί για να μην στρίψετε τον ελαστικό

σωλήνα διοξειδίου του άνθρακα.

ΠΡΟΣΟΧΗ

Μην καταπονείτε τον ελαστικό σωλήνα

διοξειδίου του άνθρακα με στρέψη

(συστροφή), διότι μπορεί να προκληθεί

ζημιά.

88 Ελληνικά

Δημιουργία σύνδεσης δικτύου

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από

ηλεκτροπληξία

Η πρίζα που χρησιμοποιείται πρέπει να

εγκατασταθεί από ηλεκτρολόγο και να

συμμορφώνεται με το IEC 60364-1.

Η συσκευή μπορεί να συνδεθεί μόνο σε

τροφοδοτικό με γείωση προστασίας.

Η πρίζα που χρησιμοποιείται πρέπει να

είναι εύκολα προσβάσιμη και σε ύψος

μεταξύ 0,6 m και 1,9 m πάνω από το

δάπεδο.

Η πρίζα που

χρησιμοποιείται πρέπει να

είναι κοντά στον χειριστή.

Η συσκευή πρέπει να προστατεύεται από

διακόπτη ασφαλείας 30 mA.

Ελέγξτε το καλώδιο τροφοδοσίας της

συσκευής για ζημιά πριν από κάθε χρήση.

Μην ενεργοποιείτε τη συσκευή με

κατεστραμμένο καλώδιο. Το κατεστραμμένο

καλώδιο πρέπει να αντικαθίσταται από

εξειδικευμένο ηλεκτρολόγο.

Το καλώδιο επέκτασης πρέπει να

διασφαλίζει προστασία IPX4 και

σχεδιασμός του καλωδίου πρέπει

τουλάχιστον να συμμορφώνεται με το H 07

RN-F 3G1.5.

Τα ακατάλληλα καλώδια επέκτασης μπορεί

να είναι επικίνδυνα. Εάν χρησιμοποιείται

καλώδιο επέκτασης, πρέπει να είναι

κατάλληλο για εξωτερική χρήση και η

σύνδεση πρέπει να είναι στεγνή και πάνω

από το έδαφος. Συνιστάται να

χρησιμοποιήσετε έναν κύλινδρο καλωδίου

που συγκρατεί την

υποδοχή τουλάχιστον 60

mm πάνω από το δάπεδο.

1. Συνδέστε το φις ρεύματος στην πρίζα.

Επαναφορά χρόνου μετάδοσης

Για να ληφθούν υπόψη οι ώρες εργασίας, ο

μετρητής χρόνου μετάδοσης μπορεί να

επαναρυθμιστεί σε 0 πριν ξεκινήσει η

εργασία.

1. Γυρίστε τον διακόπτη προγράμματος

στη θέση επαναφοράς.

Εικόνα F

1 Χρόνος που απομένει μέχρι την

επόμενη εξυπηρέτηση πελατών

2 Χρόνος μετάδοσης από την τελευταία

επαναφορά

3 Κουμπί πεπιεσμένου αέρα/σφαιριδίων

2. Πατήστε το κουμπί πεπιεσμένου αέρα/

σφαιριδίων στο πιστόλι ψεκασμού.

Ο χρόνος μετάδοσης επαναφέρεται στο

Χειρισμός

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού

Τα σφαιρίδια ξηρού πάγου που πετάγονται

μπορούν να προκαλέσουν τραυματισμούς ή

εγκαύματα ψύχους.

Μην στρέφετε το πιστόλι ψεκασμού προς

ανθρώπους. Απομακρύνετε τρίτα άτομα

από τον τόπο χρήσης και κρατήστε τα

μακριά (π.χ. με εμπόδια) κατά τη διάρκεια

της λειτουργίας. Μην αγγίζετε το ακροφύσιο

ή τον ψεκαστήρα ξηρού

πάγου κατά τη

λειτουργία.

1. Πραγματοποιήστε όλες τις εργασίες

συντήρησης από το κεφάλαιο

«Φροντίδα και συντήρηση/καθημερινά

πριν την έναρξη λειτουργίας».

2. Κλείστε τον χώρο εργασίας για να

αποτρέψετε την είσοδο ατόμων κατά τη

διάρκεια της λειτουργίας.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ασφυξίας

Κίνδυνος ασφυξίας από διοξείδιο του

άνθρακα. Τα σφαιρίδια ξηρού πάγου

αποτελούνται από στερεό διοξείδιο του

άνθρακα. Κατά τη διάρκεια της λειτουργίας

της συσκευής, η περιεκτικότητα σε διοξείδιο

του άνθρακα του αέρα στον χώρο εργασίας

αυξάνεται.

Τοποθετήστε τον εύκαμπτο σωλήνα

εξάτμισης σε εξωτερικούς χώρους, για

παράδειγμα, ώστε κανένας να

μην

κινδυνεύει από διοξείδιο του άνθρακα.

Υπόδειξη: Το διοξείδιο του άνθρακα είναι

βαρύτερο από τον αέρα. Βεβαιωθείτε ότι το

διοξείδιο του άνθρακα δεν περνάει προς τα

κάτω (ρέει), για παράδειγμα από το

εξωτερικό σε υπόγειο κάτω από το

εργαστήριο.

Για μεγαλύτερες εργασίες ψεκασμού

(περισσότερο από 10 λεπτά την ημέρα) και

ειδικά

σε μικρά δωμάτια (λιγότερο από 300

m³), σας συνιστούμε να φοράτε συσκευή

προειδοποίησης για διοξείδιο του άνθρακα.

Σημάδια υψηλής συγκέντρωσης διοξειδίου

του άνθρακα στον αέρα που αναπνέετε:

3...5%: Πονοκέφαλος, υψηλός ρυθμός

αναπνοής.

7...10%: Πονοκέφαλος, ναυτία, πιθανώς

απώλεια αισθήσεων.

Εάν εμφανιστούν πρώτα αυτά τα σημάδια,

απενεργοποιήστε αμέσως τη συσκευή και

μετακινηθείτε στον καθαρό αέρα.

Πριν

συνεχίσετε την εργασία, φροντίστε να

βελτιώσετε τον εξαερισμό ή να

χρησιμοποιήσετε αναπνευστικές συσκευές.

Δώστε βάση στο δελτίο δεδομένων

ασφαλείας από τον προμηθευτή διοξειδίου

του άνθρακα.

Κίνδυνος λόγω επικίνδυνων για την

υγεία ουσιών.

Οι ουσίες που αφαιρούνται από το

αντικείμενο που πρέπει να καθαριστεί

αναδεύονται ως σκόνη.

Τηρείτε τα κατάλληλα μέτρα

ασφαλείας εάν

ενδέχεται να προκύψουν επιβλαβείς σκόνες

κατά τη διαδικασία καθαρισμού.

Κίνδυνος έκρηξης

Ένα μείγμα οξειδίου του σιδήρου και

σκόνης ελαφρού μετάλλου μπορεί να

αναφλεγεί υπό δυσμενείς συνθήκες και να

αναπτύξει έντονη θερμότητα.

Μην εργάζεστε ποτέ σε ελαφρά μέταλλα και

σιδηρούχα εξαρτήματα ταυτόχρονα.

Καθαρίστε την περιοχή εργασίας και τη

διάταξη αναρρόφησης

, προτού εργαστείτε

στο άλλο υλικό.

3. Όταν εργάζεστε σε περιορισμένους

χώρους, βεβαιωθείτε ότι υπάρχει

επαρκής αλλαγή αέρα για να

διατηρήσετε τη συγκέντρωση διοξειδίου

του άνθρακα στον αέρα του δωματίου

κάτω από το επικίνδυνο επίπεδο.

4. Διορθώστε ελαφριά αντικείμενα

καθαρισμού.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροστατικής εκφόρτισης

Το αντικείμενο καθαρισμού μπορεί να

φορτιστεί ηλεκτροστατικά κατά τη

διαδικασία καθαρισμού. Η επακόλουθη

εκφόρτιση μπορεί να προκαλέσει

τραυματισμούς και τα ηλεκτρονικά

συγκροτήματα μπορεί να καταστραφούν.

Γειώστε το προς καθαρισμό αντικείμενο και

διατηρήστε το κατά τη διαδικασία

καθαρισμού.

5. Γειώστε ηλεκτρικά το αντικείμενο

καθαρισμού.

6. Φοράτε προστατευτικά ρούχα,

προστατευτικά

γάντια, προστατευτικά

γυαλιά και προστατευτικά ακοής.

7. Ενεργοποιήστε την παροχή

πεπιεσμένου αέρα.

8. Ανοίξτε τη βαλβίδα διακοπής στη φιάλη

διοξειδίου του άνθρακα.

9. Γυρίστε τον διακόπτη προγράμματος

στο επίπεδο 3.

Εικόνα G

1 Διακόπτης προγράμματος

2 Βαθμίδα 1

3 Βαθμίδα 2

4 Βαθμίδα 3

5 Επαναφορά

10.Επιλέξτε ένα ασφαλές μέρος για να

σταθείτε και υιοθετήστε μια ασφαλή

στάση, ώστε να μην χάσετε την

ισορροπία σας από τη δύναμη του

ανατινάγματος.

Καθαρισμός με σφαιρίδια ξηρού

πάγου

1. Επιλέξτε λειτουργία με ρίψη σφαιριδίων

στο κουμπί Πεπιεσμένος αέρας/

Σφαιρίδια. (Η ενδεικτική λυχνία δεν

επιτρέπεται να είναι αναμμένη.)

Εικόνα I

1 Κουμπί Πεπιεσμένος αέρας/Σφαιρίδια

με ενδεικτική λυχνία

ανάβει κόκκινο: Ρίψη πεπιεσμένου αέρα

σβηστή: Ρίψη σφαιριδίων

2. Ρυθμίστε την πίεση ρίψης στον επιτόπιο

μειωτήρα πίεσης στην επιθυμητή τιμή.

Μέγιστη πίεση: 10 bar. Ελάχιστη πίεση:

●Βαθμίδα 1: 0,7 bar

●Βαθμίδα 2: 1,4 bar

●Βαθμίδα 3: 2,8 bar

Υπόδειξη

Η πίεση εμφανίζεται στην οθόνη. Εάν δεν

επιτευχθεί η ελάχιστη πίεση ή σημειωθεί

υπέρβαση της μέγιστης πίεσης, η ενδεικτική

λυχνία αναβοσβήνει.

3. Κατευθύνετε το πιστόλι ρίψης μακριά

από το σώμα.

4. Σπρώξτε τον μοχλό ασφάλισης του

πιστολιού ρίψης προς τα πάνω και

τραβήξτε ταυτόχρονα τη σκανδάλη.

Εικόνα K

1 Μοχλός ασφάλισης

2 Σκανδάλη

3 Φωτισμός εργασίας

Ελληνικά 89

Ταυτόχρονα με την παραγωγή

σφαιριδίων, ξεκινά ο φωτισμός

εργασίας.

5. Περιμένετε μέχρι να δημιουργηθεί η

ριπή σφαιριδίων.

ΠΡΟΣΟΧΗ

Μην χειρίζεστε ποτέ τη συσκευή χωρίς

φιάλη διοξειδίου του άνθρακα ή με άδεια

φιάλη.

Με τον διακόπτη προγράμματος επιλέξτε

υψηλότερη βαθμίδα ή αλλάξτε τη φιάλη

διοξειδίου του άνθρακα εάν μετά από

5 λεπτά δεν βγαίνουν σφαιρίδια από το

πιστόλι ρίψης.

6. Εάν χρειάζεται, γυρίστε τον διακόπτη

προγράμματος πίσω στη βαθμίδα 2 ή 1.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς

Ενδέχεται να βγουν χονδροειδή σφαιρίδια.

Ελέγξτε πρώτα την απόδοση καθαρισμού σε

μη ορατό σημείο για να αποφύγετε ζημιές.

Υπόδειξη

Εάν υπάρχουν διακοπές στη ρίψη ξηρού

πάγου, αυξήστε την πίεση ρίψης ή ρυθμίστε

χαμηλότερη βαθμίδα στον διακόπτη

προγράμματος.

7. Κατευθύνετε τη ριπή σφαιριδίων στο

αντικείμενο καθαρισμού και αφαιρέστε

τη βρωμιά με τη ριπή.

8. Απελευθερώστε τη σκανδάλη.

Η ρίψη σφαιριδίων σταματά.

Ο φωτισμός εργασίας σβήνει μετά από

30 δευτερόλεπτα.

9. Τοποθετήστε το

πιστόλι ρίψης με τον

κώνο συγκράτησης στο στήριγμα στη

συσκευή.

Εικόνα J

1 Στήριγμα

2 Κώνος συγκράτησης

3 Πιστόλι ρίψης

10.Εάν το διάλειμμα εργασίας διαρκεί

περισσότερο από 30 λεπτά κλείστε τη

βαλβίδα απομόνωσης της φιάλης

διοξειδίου του άνθρακα.

Πεπιεσμένος αέρας χωρίς ρίψη

σφαιριδίων

Η χαλαρή βρωμιά μπορεί να αφαιρείται με

πεπιεσμένο αέρα χωρίς σφαιρίδια ξηρού

πάγου.

1. Επιλέξτε λειτουργία με πεπιεσμένο αέρα

στο κουμπί Πεπιεσμένος Αέρας/

Σφαιρίδια. (Η ενδεικτική λυχνία πρέπει

να είναι κόκκινη.)

Εικόνα I

1 Κουμπί Πεπιεσμένος αέρας/Σφαιρίδια

με ενδεικτική λυχνία

ανάβει κόκκινο: Ρίψη πεπιεσμένου αέρα

σβηστή: Ρίψη σφαιριδίων

2. Σπρώξτε τον μοχλό ασφάλισης του

πιστολιού ρίψης προς τα πάνω και

τραβήξτε ταυτόχρονα τη σκανδάλη.

Εικόνα K

1 Μοχλός ασφάλισης

2 Σκανδάλη

3 Φωτισμός εργασίας

Ο πεπιεσμένος αέρας εκρέει από το

ακροφύσιο και ο φωτισμός εργασίας

είναι ενεργός.

3. Κατευθύνετε τη ριπή του πεπιεσμένου

αέρα στο αντικείμενο καθαρισμού και

αφαιρέστε τη βρωμιά.

4. Απελευθερώστε τη σκανδάλη.

Η ρίψη πεπιεσμένου αέρα σταματά.

Ο φωτισμός εργασίας σβήνει μετά από

30 δευτερόλεπτα.

5. Τοποθετήστε το πιστόλι ρίψης με τον

κώνο συγκράτησης στο στήριγμα στη

συσκευή.

6. Εάν το διάλειμμα εργασίας διαρκεί

περισσότερο από 30 λεπτά

κλείστε τη

βαλβίδα απομόνωσης της φιάλης

διοξειδίου του άνθρακα.

Τερματισμός λειτουργίας

1. Ελευθερώστε τη σκανδάλη του

πιστολιού ρίψης.

2. Κλείστε τη βαλβίδα απομόνωσης της

φιάλης διοξειδίου του άνθρακα.

3. Πατήστε τη σκανδάλη του πιστολιού ρίψης

μέχρι να μην βγαίνουν άλλα σφαιρίδια.

4. Γυρίστε τον διακόπτη προγράμματος

στη βαθμίδα 1.

5. Κλείστε την παροχή πεπιεσμένου αέρα.

6. Πατήστε τη σκανδάλη του πιστολιού

ρίψης μέχρι να εξέλθει από τη συσκευή

όλος ο πεπιεσμένος αέρας.

7. Γυρίστε τον διακόπτη προγράμματος

στη θέση «0/OFF».

8. Αποσυνδέστε το φις από την πρίζα.

9. Τυλίξτε το ηλεκτρικό καλώδιο, κρεμάστε

το σε στήριγμα ελαστικού

σωλήνα/

καλωδίου και ασφαλίστε το με τον

λαστιχένιο σφιγκτήρα.

Εικόνα L

1 Ηλεκτρικό καλώδιο

2 Στήριγμα ελαστικού σωλήνα/καλωδίου

3 Λαστιχένιος σφιγκτήρας

4 Ελαστικός σωλήνας καυσαερίων

10.Αποσυνδέστε τον ελαστικό σωλήνα

πεπιεσμένου αέρα από τη συσκευή.

11.Τυλίξτε τον σωλήνα εξάτμισης, κρεμάστε

τον σε στήριγμα ελαστικού σωλήνα/

καλωδίου και στερεώστε τον με τον

λαστιχένιο σφιγκτήρα.

12.Τυλίξτε τον ελαστικό σωλήνα υλικού

ρίψης και κρεμάστε τον στο στήριγμα

του σωλήνα.

13.Τοποθετήστε το πιστόλι ρίψης με τον

κώνο στο στήριγμα της συσκευής.

Μεταφορά

몇 ΠΡΟΣΟΧΗ

Κίνδυνος ατυχήματος και τραυματισμού

Κατά τη μεταφορά και την αποθήκευση

λαμβάνετε υπόψη το βάρος του εργαλείου,

βλ. κεφάλαιο Τεχνικά χαρακτηριστικά.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς

Το λάδι κινητήρα μπορεί να διαφύγει κατά

την οριζόντια μεταφορά. Μια επακόλουθη

έλλειψη λαδιού μπορεί να οδηγήσει σε

ζημιά κατά την επόμενη λειτουργία.

Μεταφέρετε τη συσκευή μόνο σε

κατακόρυφη θέση.

1. Πραγματοποιήστε όλα τα βήματα στο

κεφάλαιο «Τερματισμός λειτουργίας»

πριν από τη μεταφορά.

2. Αφήστε τα χειρόφρενα στους

τροχίσκους και σπρώξτε τη συσκευή

από τη λαβή στήριξης.

3. Αφαιρέστε τη φιάλη διοξειδίου του

άνθρακα από τη συσκευή πριν την

τοποθετήσετε σε όχημα.

4. Η συσκευή μπορεί να ανυψωθεί από 2

άτομα. Κάθε άτομο χρησιμοποιεί μια

λαβή στο κάτω μέρος της συσκευής και

υποστηρίζει τη συσκευή με

το άλλο χέρι

στην άνω άκρη.

5. Για μεταφορά σε οχήματα, κλειδώστε τα

χειρόφρενα στους τροχίσκους και

ασφαλίστε τη συσκευή με ιμάντα

τάνυσης.

Εικόνα M

Αποθήκευση

몇 ΠΡΟΣΟΧΗ

Κίνδυνος ατυχήματος και τραυματισμού

Κατά τη μεταφορά και την αποθήκευση

λαμβάνετε υπόψη το βάρος του εργαλείου,

βλ. κεφάλαιο Τεχνικά χαρακτηριστικά.

Η συσκευή επιτρέπεται να αποθηκεύεται

μόνο σε εσωτερικούς χώρους.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ασφυξίας

Το διοξείδιο του άνθρακα μπορεί να

συσσωρευτεί σε κλειστούς χώρους και να

προκαλέσει θάνατο από ασφυξία.

Αποθηκεύστε μόνο φιάλες διοξειδίου του

άνθρακα (ακόμη και αν είναι συνδεδεμένοι στη

συσκευή) σε καλά αεριζόμενους χώρους.

Φροντίδα και συντήρηση

Υποδείξεις συντήρησης

Η ασφάλεια λειτουργίας της εγκατάστασης

βασίζεται στην τακτική συντήρηση σύμφωνα

με το ακόλουθο σχέδιο συντήρησης.

Χρησιμοποιείτε αποκλειστικά τα αυθεντικά

ανταλλακτικά του κατασκευαστή ή τα

εξαρτήματα που αυτός συστήνει, όπως

● ανταλλακτικά και εξαρτήματα που

υφίστανται φθορά,

● βοηθητικά εξαρτήματα,

●υλικά λειτουργίας,

● απορρυπαντικά.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ατυχήματος

Η συσκευή μπορεί να ξεκινήσει ακούσια. Τα

κρύα εξαρτήματα της συσκευής ή το υγρό

διοξείδιο του άνθρακα μπορούν να

προκαλέσουν κρυοπαγήματα. Το αέριο

διοξείδιο του άνθρακα μπορεί να οδηγήσει

σε θάνατο από ασφυξία.

Πριν από εργασίες με τη συσκευή, εκτελείτε

όλα τα βήματα εργασίας του κεφαλαίου

«Τερματισμός λειτουργίας

». Περιμένετε να

ζεσταθεί η συσκευή ή φοράτε

προστατευτικό ρουχισμό κατά του ψύχους.

Ποτέ μην βάζετε ξηρό πάγο στο στόμα σας.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς

Λάθος καθαριστικά μπορεί να

προκαλέσουν ζημιά στη συσκευή και στο

πιστόλι ρίψης.

Μην καθαρίζετε ποτέ τη συσκευή και το

πιστόλι ρίψης με διαλύτες, βενζίνη ή λιπαρό

απορρυπαντικό.

90 Ελληνικά

Συμβόλαιο συντήρησης

Για να διασφαλίζεται η αξιόπιστη λειτουργία

της εγκατάστασης, συνιστούμε την

υπογραφή συμβολαίου συντήρησης.

Απευθυνθείτε στο αρμόδιο τμήμα

εξυπηρέτησης πελατών της KÄRCHER.

Σχέδιο συντήρησης

Καθημερινά πριν από την έναρξη των

εργασιών

1. Εξετάστε προσεκτικά τον σωλήνα μέσου

ψεκασμού για ρωγμές, σημεία κάμψης

και άλλες ζημιές. Μαλακά σημεία στον

σωλήνα υποδηλώνουν φθορά στο

εσωτερικό του σωλήνα. Αντικαταστήστε

τον ελαττωματικό ή φθαρμένο σωλήνα

με νέο σωλήνα.

2. Εξετάστε τα ηλεκτρικά καλώδια και τα

βύσματα για ζημιές. Αντικαταστήστε τα

ελαττωματικά ανταλλακτικά από την

εξυπηρέτηση πελατών.

Ανά 100 ώρες λειτουργίας

1. Επιθεωρήστε τις συνδέσεις στον

ελαστικό σωλήνα υλικού ρίψης και στη

συσκευή για ζημιές και φθορά.

Αντικαταστήστε τον ελαστικό σωλήνα

υλικού ρίψης αν έχει ζημιά. Οι σύνδεσμοι

με ζημιά αντικαθίστανται από το τμήμα

πελατών.

Κάθε 500 ώρες ή ετησίως

1. Αναθέστε τον έλεγχο της συσκευής

στην

εξυπηρέτηση πελατών.

Ανά 2 χρόνια

1. Ανανεώνετε τον σωλήνα μέσου

ψεκασμού τουλάχιστον κάθε 2 χρόνια.

Έλεγχοι

Σύμφωνα με το DGUV R 100-500 στη

συσκευή πρέπει να διενεργηθούν οι

ακόλουθοι έλεγχοι από εξειδικευμένο

τεχνικό. Τα αποτελέσματα των ελέγχων

πρέπει να καταγράφονται σε πιστοποιητικό

ελέγχου. Το πιστοποιητικό ελέγχου πρέπει

να φυλάσσεται από το χρήστη της

συσκευής ως τον επόμενο έλεγχο.

Μετά από διακοπή της λειτουργίας

πάνω από ένα χρόνο

1. Ελέγξτε τη συσκευή

ως προς τη σωστή

κατάσταση και λειτουργία.

Μετά την αλλαγή της τοποθεσίας

εγκατάστασης

1. Ελέγξτε τη συσκευή ως προς τη σωστή

κατάσταση, λειτουργία και εγκατάσταση.

Μετά από εργασίες επισκευής ή

αλλαγές που μπορούν να επηρεάσουν

την ασφάλεια λειτουργίας

1. Ελέγξτε τη συσκευή ως προς τη σωστή

κατάσταση, λειτουργία και εγκατάσταση.

Αντιμετώπιση βλαβών

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ατυχήματος

Η συσκευή μπορεί να ξεκινήσει ακούσια. Τα

κρύα εξαρτήματα της συσκευής ή το υγρό

διοξείδιο του άνθρακα μπορούν να

προκαλέσουν κρυοπαγήματα. Το αέριο

διοξείδιο του άνθρακα μπορεί να οδηγήσει

σε θάνατο από ασφυξία.

Πριν από εργασίες με τη συσκευή, εκτελείτε

όλα τα βήματα εργασίας του κεφαλαίου

«Τερματισμός λειτουργίας

». Περιμένετε να

ζεσταθεί η συσκευή ή φοράτε

προστατευτικό ρουχισμό κατά του ψύχους.

Ποτέ μην βάζετε ξηρό πάγο στο στόμα σας.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς

Λάθος καθαριστικά μπορεί να

προκαλέσουν ζημιά στη συσκευή και στο

πιστόλι ρίψης.

Μην καθαρίζετε ποτέ τη συσκευή και το

πιστόλι ρίψης με διαλύτες, βενζίνη ή λιπαρό

απορρυπαντικό.

Ένδειξη βλάβης

Οι βλάβες υποδεικνύονται στο χειριστήριο

από τις ενδεικτικές λυχνίες.

Εικόνα N

1 Ένδειξη σφάλματος πιστολιού ρίψης

2 Ένδειξη σφάλματος παροχής

πεπιεσμένου αέρα

3 Ένδειξη σφάλματος παραγωγής

σφαιριδίων

4 Ένδειξη σφάλματος δοσομέτρησης

σφαιριδίων

Αντιμετώπιση προβλημάτων

Οι βλάβες οφείλονται συχνά σε ασήμαντες

αιτίες, τις οποίες μπορείτε να

αντιμετωπίσετε μόνοι σας με τη βοήθεια

του παρακάτω πίνακα. Σε περίπτωση

αμφιβολίας ή σε περίπτωση βλάβης που

δεν αναγράφεται εδώ μπορείτε να

απευθύνεστε στην εξυπηρέτηση πελατών

Kärcher.

Σφάλμα Αντιμετώπιση

Ανάβει η ένδειξη βλάβης του

πιστολιού ψεκασμού

 Μην τραβάτε τη σκανδάλη του πιστολιού ψεκασμού πριν την ενεργοποιήσετε.

 Αφαιρέστε τη στερέωση στη σκανδάλη του πιστολιού ψεκασμού.

Η ένδειξη βλάβης του

πιστολιού ψεκασμού

αναβοσβήνει

 Ελέγξτε εάν η γραμμή ελέγχου του πιστολιού ψεκασμού είναι συνδεδεμένη στη συσκευή.

 Ελέγξτε τη γραμμή ελέγχου στον

σωλήνα μέσου ψεκασμού για ζημιά.

Ανάβει η ένδειξη σφάλματος

παροχής πεπιεσμένου αέρα

 Αυξήστε την πίεση του αέρα.

Η ένδειξη σφάλματος

παροχής πεπιεσμένου αέρα

αναβοσβήνει

 Ελέγξτε τον εύκαμπτο σωλήνα εξάτμισης για τυχόν βούλωμα.

 Η φιάλη διοξειδίου του άνθρακα είναι πολύ ζεστή και επομένως έχει πολύ υψηλή πίεση. Ρυθμίστε

τη συσκευή, συμπεριλαμβανομένης

της φιάλης διοξειδίου του άνθρακα, σε πιο δροσερή τοποθεσία

ή προστατέψτε την από το άμεσο ηλιακό φως.

Η ένδειξη σφάλματος

παραγωγής σφαιριδίων

ανάβει

 Αφήστε τη συσκευή να ξεπαγώσει. Ελέγξτε το φίλτρο διοξειδίου του άνθρακα και αλλάξτε αν

χρειάζεται. Στη συνέχεια, διενεργήστε επαναφορά.

 Εάν η βλάβη εμφανίζεται επανειλημμένα, αντικαταστήστε τη φιάλη

διοξειδίου του άνθρακα.

Η ένδειξη σφάλματος

δοσομέτρησης σφαιριδίων

ανάβει

 Απενεργοποιήστε και ενεργοποιήστε πάλι τη συσκευή.

 Εάν η ένδειξη σφάλματος εξακολουθεί να είναι αναμμένη, επικοινωνήστε με το τμήμα πελατών.

Η ένδειξη σφάλματος

δοσομέτρησης σφαιριδίων

αναβοσβήνει

 Αφήστε το μοτέρ δοσομέτρησης να κρυώσει. Τοποθετήστε τη συσκευή έτσι ώστε να μπορεί να

εισέρχεται αέρας

στη συσκευή από κάτω. Επικοινωνήστε με το τμήμα πελατών.

Η ενδεικτική λυχνία παροχής

τάσης δεν ανάβει

 Συνδέστε το φις ρεύματος στην πρίζα.

 Ελέγξτε την επιτόπια παροχή τάσης.

Η ενδεικτική λυχνία

πεπιεσμένου αέρα δεν ανάβει

 Συνδέστε τον εύκαμπτο σωλήνα πεπιεσμένου αέρα στη συσκευή.

 Ανοίξτε τη βαλβίδα διακοπής στην επιτόπια παροχή πεπιεσμένου

αέρα.

Η συσκευή δεν λειτουργεί  Ελέγξτε τις ενδεικτικές λυχνίες και τις ενδείξεις βλαβών.

 Εκτελέστε επαναφορά.

Ελληνικά 91

Εκτελέστε επαναφορά

1. Πατήστε το κουμπί επαναφοράς μέσα

στη συσκευή με ένα κατσαβίδι.

Εικόνα O

Αντικατάσταση φίλτρου διοξειδίου

του άνθρακα

ΠΡΟΣΟΧΗ

Βλάβες λειτουργίας

Ακάθαρτο διοξείδιο του άνθρακα μπορεί να

προκαλέσει δυσλειτουργία.

Όταν εργάζεστε στο φίλτρο διοξειδίου του

άνθρακα, προσέξτε ιδιαίτερα να μην

εισάγετε βρομιά στη συσκευή.

ΠΡΟΣΟΧΗ

Βλάβες λειτουργίας

Δυσλειτουργίες που προκαλούνται από

βρομιές.

Μετά από κάθε χαλάρωμα ή ξεβίδωμα της

βιδωτής τάπας, θα πρέπει να αντικαθίστανται

το φίλτρο διοξειδίου του άνθρακα και ο

χάλκινος δακτύλιος στεγανοποίησης. Εάν

αυτό δεν γίνει, μπορεί να ελευθερωθούν στο

φίλτρο διοξειδίου του άνθρακα σωματίδια και

να προκαλέσουν δυσλειτουργίες.

Υπόδειξη

Το φίλτρο διοξειδίου του άνθρακα ξεπλένεται

και καθαρίζεται μόλις αποσυνδεθεί ο υπό

πίεση ευρισκόμενος σύνδεσμος από τη φιάλη

διοξειδίου του άνθρακα. Συνεπώς, δεν

απαιτείται τακτική αντικατάσταση του φίλτρου

διοξειδίου του άνθρακα.

1. Κλείστε τη βαλβίδα απομόνωσης της

φιάλης διοξειδίου του άνθρακα.

2. Λειτουργήστε τη συσκευή στην

υψηλότερη βαθμίδα για περίπου 1 λεπτό

για να αφαιρέσετε εντελώς την πίεση

από τον ελαστικό σωλήνα διοξειδίου του

άνθρακα.

3. Ξεβιδώστε τη βιδωτή φλάντζα στη φιάλη

διοξειδίου του άνθρακα.

4. Ξεβιδώστε προσεκτικά τη βιδωτή τάπα

στη βιδωτή φλάντζα. Εδώ

αφήστε τη

βιδωτή φλάντζα να κρέμεται προς τα

κάτω έτσι ώστε καμία βρωμιά να μην

μπορεί να διεισδύσει στον ελαστικό

σωλήνα διοξειδίου του άνθρακα.

Εικόνα P

1 Βιδωτή φλάντζα

2 Φίλτρο διοξειδίου του άνθρακα

3 Χάλκινος δακτύλιος στεγανοποίησης

4 Βιδωτή τάπα

5. Αφαιρέστε το φίλτρο διοξειδίου του

άνθρακα.

6. Σκουπίστε τη βιδωτή τάπα και τη βιδωτή

φλάντζα με ηλεκτρική σκούπα.

7. Πιέστε προσεκτικά με το χέρι το νέο

φίλτρο διοξειδίου του άνθρακα στη

βιδωτή τάπα.

8. Αντικαταστήστε τον χάλκινο δακτύλιο

στεγανοποίησης.

9. Σφίξτε τη βιδωτή τάπα κρατώντας

κόντρα με γερμανικό κλειδί στο φαρδύ

εξάγωνο

της βιδωτής φλάντζας.

Ροπή σύσφιξης: 80 Nm.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι

οποίοι εκδίδονται από την αρμόδια εταιρεία

διανομής μας. Τυχόν βλάβες στη συσκευή

σας επιδιορθώνονται από εμάς χωρίς

χρέωση εντός της προθεσμίας εγγύησης,

εφόσον οφείλονται σε σφάλμα υλικού ή

κατασκευής. Σε περίπτωση εγγύησης

απευθυνθείτε στον προμηθευτή σας ή το

πλησιέστερο εξουσιοδοτημένο τμήμα

εξυπηρέτησης πελατών

, προσκομίζοντας

το παραστατικό της αγοράς.

(για διευθύνσεις βλέπε την πίσω σελίδα)

Παρελκόμενα

Βαλβίδα υπολειπόμενης πίεσης ABS

Αριθμός παραγγελίας 2.574-006.0

Απαραίτητο όταν χρησιμοποιείτε φιάλες

διοξειδίου του άνθρακα με βαλβίδα

υπολειμματικής πίεσης.

Τεχνικά στοιχεία

Με την επιφύλαξη τεχνικών αλλαγών.

Φτωχά αποτελέσματα

καθαρισμού

 Γυρίστε τον διακόπτη προγράμματος σε υψηλότερη βαθμίδα.

 Αυξήστε την πίεση ρίψης.

 Ελέγξτε τη στάθμη πλήρωσης στη φιάλη διοξειδίου του άνθρακα.

 Μη χρησιμοποιείτε ζεσταμένη φιάλη διοξειδίου του άνθρακα. Προστατέψτε τη φιάλη διοξειδίου του

άνθρακα από θερμική ακτινοβολία. Εάν η θερμοκρασία του διοξειδίου

του άνθρακα είναι πάνω από

31 °C, η απόδοση παραγωγής σφαιριδίων μειώνεται ισχυρά.

 Αφήστε τον ελαστικό σωλήνα υλικού και το πιστόλι ρίψης να ξεπαγώσουν, για να αντιμετωπίσετε

τυχόν μπλοκαρίσματα. Στη συνέχεια, αυξήστε την πίεση ρίψης.

Πολύ χαμηλή δοσομέτρηση

σφαιριδίων

 Γυρίστε τον διακόπτη προγράμματος σε υψηλότερη βαθμίδα.

 Αντικαταστήστε το φίλτρο διοξειδίου του

άνθρακα μεταξύ της φιάλης και της συσκευής.

Επαναλαμβανόμενες

διακοπές στη ριπή ξηρού

πάγου

 Περιστρέψτε τον διακόπτη προγράμματος σε χαμηλότερη βαθμίδα ή αυξήστε την πίεση ρίψης.

 Όταν το ακροφύσιο είναι βουλωμένο:

a Κλείστε αμέσως τη φιάλη διοξειδίου του άνθρακα.

b Αφήστε τη συσκευή να κρυώσει για 30 λεπτά.

c Αυξήστε την πίεση ρίψης.

Εκκινήστε τη συσκευή με κλειστή φιάλη διοξειδίου του άνθρακα για να αφαιρέσετε υπολείμματα

σφαιριδίων.

Σφάλμα Αντιμετώπιση

IB 10/

8 L2P

Ηλεκτρική σύνδεση

Τάση δικτύου V 220...

230

Φάση ~1

Συχνότητα Hz 50...6

Ισχύς σύνδεσης kW 1,0

Τύπος προστασίας IPX4

Ρεύμα διαρροής, τύπος.mA <3,5

Διακόπτης προστασίας FI delta I,

0,03

Υποδοχή πεπιεσμένου αέρα

Σωλήνας πεπιεσμένου

αέρα, ονομαστικό πλάτος

(ελάχ.)

Ίντσα 0,5

Πίεση (μέγ.) MPa

(bar)

1,0

(10)

Κατανάλωση πεπιεσμένου

αέρα, μέγ.

min

0,8

Στοιχεία ισχύος συσκευής

Πίεση ψεκασμού, μέγ.MPa

(bar)

1,0

(10)

Πίεση ψεκασμού, ελάχ.

επίπεδο 1

MPa

(bar)

0,07

(0,7)

Πίεση ψεκασμού, ελάχ.

επίπεδο 2

MPa

(bar)

0,14

(1,4)

Πίεση ψεκασμού, ελάχ.

επίπεδο 3

MPa

(bar)

0,28

(2,8)

Κατανάλωση διοξειδίου

του άνθρακα

kg/h 20...6

Ανάκρουση του πιστολιού

ψεκασμού, μέγ.

N40

Φιάλη διοξειδίου του άνθρακα

Μέγιστη ποσότητα

πλήρωσης

kg 37,5

Διάμετρος, μέγ.mm220

Περιβαλλοντικές συνθήκες

Αλλαγή αέρα m

/h 2000

Διαστάσεις και βάρη

Τυπικό βάρος λειτουργίας

(χωρίς φιάλη διοξειδίου του

άνθρακα)

kg 95

Μήκος mm 866

Πλάτος mm 443

Ύψος χωρίς φιάλη

διοξειδίου του άνθρακα

mm 970

Μετρημένες τιμές κατά EN 60335-2-79

Τιμή δονήσεων χεριού-

βραχίονα

m/s2 0,08

Στάθμη ηχητικής πίεσης dB(A) 95

Στάθμη ηχητικής ισχύος

LWA + Αβεβαιότητα ΚWA

dB(A) 115

IB 10/

8 L2P

92 Türkçe

Δήλωση συμμόρφωσης EΕ

Με το παρόν δηλώνουμε ότι η παρακάτω

μηχανή λόγω του σχεδιασμού και του

τύπου κατασκευής της καθώς και στην

έκδοση την οποία έχουμε διαθέσει στην

αγορά πληροί τις σχετικές βασικές

απαιτήσεις για την ασφάλεια και την υγεία

των Οδηγιών ΕΕ. Σε περίπτωση

τροποποίησης της μηχανής που δεν έχει

συμφωνηθεί με εμάς

, αυτή η δήλωση

ακυρώνεται.

Προϊόν: Ice Blaster

Τύπος: 

1.574-xxx (IB 10/8 L2P)

Σχετικές Οδηγίες ΕΕ

2006/42/EΚ (+2009/127/EΚ)

2014/30/EΕ

2011/65/EΕ

2009/125/EK + 2009/1781

Εφαρμοζόμενα εναρμονισμένα

πρότυπα

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Οι υπογράφοντες ενεργούν κατ’ εντολή και

με εξουσιοδότηση από το διοικητικό

συμβούλιο.

Υπεύθυνος τεχνικού φακέλου:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Τηλ.: +49 7195 14-0

Φαξ: +49 7195 14-2212

Winnenden, 2021/02/01

İçindekiler

Genel uyarılar

Cihazı ilk kez kullanmadan ön-

ce bu orijinal kullanım kılavuzu-

nu okuyun ve buradaki bilgilere göre

hareket edin. Orijinal kullanım kılavuzunu

daha sonra tekrar kullanmak ya da cihazın

sonraki kullanıcılarına iletmek üzere sakla-

yın.

Amaca uygun kullanım

● Cihaz, bir hava püskürtmesiyle hızlandı-

rılan kuru buz peletleri aracılığıyla kirleri

gidermek için kullanılır.

● Kuru buz peletleri cihazda üretilir. Bunun

için daldırma tüplü şişeden sıvı karbon-

dioksit gerekir.

● Cihaz, patlama tehlikesi bulunan ortam-

larda işletilemez.

● Kullanım yerinde "Teknik veriler" bölü-

münde belirtilen minimum hava değişi-

mine uyulmalıdır.

● Cihazın muhafazası yalnızca bakım

amacıyla KÄRCHER müşteri servisi ta-

rafından çıkarılabilir.

kalitesi

Sorunsuz işletim için kullanılan karbondiok-

sit en azından aşağıdaki teknik özelliklere

uygun olmalıdır:

● Karbondioksit teknik, sınıf 2.5 veya üstü

● Saflık ≥ %99,5

● Su içeriği (H

O) ≤ 250 ppm

● NVOC (yağ ve gres) ≤ 2 ppm

Fonksiyon

Karbondioksit kar, sıvı karbondioksitin gev-

şetilmesiyle oluşur. Bu sırada ortaya çıkan

gaz halindeki karbondioksit ise egzoz hor-

tumu ile çalışma yerinden uzaklaştırılır.

Karbondioksit kar, cihazdaki kuru buz pe-

letlerine bastırılır.

Basınçlı hava, bir manyetik valf yoluyla

püskürtme tabancasına ulaşır. Hava basın-

cı, müşteri tarafından sağlanan bir basınç

düşürücü ile kontrol edilir. Püskürtme ta-

bancasının tetiği çekildiğinde valf açılır ve

hava, püskürtme tabancasından püsküre-

rek çıkar. Ek olarak, kuru buz peletleri bir

dozaj tertibatı aracılığıyla hava püskürtme-

sine dozlanır.

Kuru buz peletleri temizlenecek yüzeye

çarpar ve kiri temizler. -79°C'lik soğuk kuru

buz peletleri ayrıca kir ve temizlenecek

nesne aras

ında termal gerilmeler yaratır ve

bu da kirin çözülmesine katkıda bulunur.

Ayrıca kuru buz, çarptığı anda hemen gaz

halindeki karbondioksite dönüşerek hacmi-

nin 700 katını kaplar. Bunun sonucunda ku-

ru buza nüfuz eden kir uçup gider.

Çevre koruma

Ambalaj malzemeleri geri dönüştürü-

lebilir. Lütfen ambalajları çevreye za-

rar vermeden tasfiye edin.

Elektrikli ve elektronik cihazlar, değerli

ve geri dönüştürülebilir malzemelerin

yanı sıra yanlış kullanılması veya yan-

lış imha edilmesi durumunda insan sağlığı

ve çevre için potansiyel tehlike teşkil edebi-

lecek piller, aküler veya yağlar içerebilir.

Ancak cihazın usulüne uygun şekilde çalış-

tırılması için bu parçalar gereklidir. Bu sem-

bol ile işaretlenen cihazlar evsel atık ile

birlikte imha edilmemelidir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi-

leceğiniz adres: www.kaercher.com/REA-

Güvenlik bilgileri

Cihaz yalnızca bu işletim talimatlarını oku-

yup anlayan kişiler tarafından kullanılabilir.

Özellikle tüm güvenlik talimatlarına uyul-

malıdır.

Bu işletim kılavuzunu, kullanıcının her za-

man ulaşabileceği şekilde muhafaza edin.

Cihazın operatörü, sahada bir risk değer-

lendirmesi gerçekleştirmeli ve kullanıcılara

talimat verilmesini sağlamalıdır.

Tehlike kademeleri

 TEHLIKE

● Ağır bedensel yaralanmalar ya da ölüme

neden olan direkt bir tehlikeye yönelik

uyarı.

몇 UYARI

● Ağır bedensel yaralanmalar ya da ölüme

neden olabilecek olası tehlikeli bir duru-

ma yönelik uyarı.

몇 TEDBIR

● Hafif yaralanmalara neden olabilecek ola-

sı tehlikeli bir duruma yönelik uyarı.

DIKKAT

● Maddi hasarlara neden olabilecek olası

tehlikeli bir duruma yönelik uyarı.

Cihazdaki simgeler

Etrafta uçuşan kuru buz

peletlerinden kaynakla-

nan tehlike.

Püskürtme tabancasını in-

sanlara doğrultmayın.

Üçüncü şahısları kullanım yerinden uzak-

laştırın ve işletim boyunca (örn. bariyerler-

le) uzak tutun. İşletim sırasında nozüle

veya kuru buz püskürtmesine dokunmayın.

Karbondioksit nedeniyle

boğulma riski.

İşletim sırasında çalışma

yerindeki havanın karbondi-

oksit içeriği artar.

Çalışma yerinde yeterli hava değişimi oldu-

ğundan emin olun.

Örneğin, karbondioksit nedeniyle kimsenin

tehlikeye atılmaması için egzoz hortumunu

açık alana döşeyin.

Uyarı: Karbondioksit havadan daha ağırdır.

Karbondioksitin aşağıya, örneğin dı

şarıdan

atölyenin altındaki bir bodrum katına inme-

mesine (akmamasına) dikkat edin.

Daha uzun püskürtme çalışmaları için

(günde 10 dakikadan uzun) ve özellikle kü-

çük odalarda (300 m³'den küçük), bir kar-

bondioksit uyarı cihazının takılması önerilir.

Yüksek karbondioksit konsantrasyonu be-

lirtileri:

%3...5: Baş ağrısı, yüksek solunum hızı.

%7...10: Baş ağrısı, mide bulantısı, muhte-

mel bilinç kaybı.

Genel uyarılar .................................... 92

Amaca uygun kullanım....................... 92

Fonksiyon .......................................... 92

Çevre koruma .................................... 92

Güvenlik bilgileri................................. 92

Güvenlik tertibatları ............................ 93

Aksesuarlar ve yedek parçalar........... 94

Teslimatın içeriği ................................ 94

Kumanda elemanları.......................... 94

İşletime alma...................................... 94

Kumanda etme .................................. 95

İşletmenin tamamlanması .................. 96

Taşıma ............................................... 96

Depolama .......................................... 97

Bakım ve koruma............................... 97

Arıza durumunda yard

ım ................... 97

Garanti ............................................... 98

Aksesuarlar........................................ 98

Teknik bilgiler ..................................... 98

AB Uygunluk Beyanı .......................... 99

Türkçe 93

Bu belirtiler ortaya çıkarsa cihazı hemen

kapatın ve temiz hava almaya çıkın. Çalış-

maya devam etmeden önce havalandırma

önlemlerini iyileştirin veya solunum cihazı

kullanın.

Karbondioksit havadan daha ağırdır ve dar

alanlarda, alçak tavanlı mekanlarda veya

kapalı kaplarda toplanır. Çalışma yerinin

yeterince havalandırıldığından emin olun.

Karbondioksit tedarikçisinin güvenlik veri

sayfasını dikkate alın.

Yaralanma tehlikesi, elektros-

tatik yük nedeniyle hasar gör-

me tehlikesi.

Temizlenecek nesne, temizle-

me işlemi sırasında elektrosta-

tik olarak yüklenebilir.

Temizlenecek nesneyi topraklayın ve te-

mizleme işlemi tamamlanana kadar toprak-

lama işlemine devam edin.

Elektrik çarpması nedeniyle yaralanma

tehlikesi.

Cihazı açmayın. Cihaz üzerindeki çalışma-

lar yalnızca KÄRCHER müşteri servisi tara-

fından gerçekleştirilebilir.

ğuk yanıkları nedeniyle ya-

ralanma tehlikesi.

Kuru buzun sıcaklığı -79°C'dir.

Kuru buza ve cihazın soğuk

parçalarına dokunmayın.

Düşen karbondioksit tüpü ne-

deniyle yaralanma tehlikesi,

karbondioksit nedeniyle bo-

ğulma tehlikesi

Karbondioksit tüpünü güvenli

bir şekilde sabitleyin.

Etrafta uçuşan kuru buz pe-

letleri ve kir partikülleri nede-

niyle yaralanma tehlikesi.

Koruyucu gözlük takın.

İşitme kaybı tehlikesi.

Koruyucu kulaklık takın.

Etrafta uçuşan kuru buz pe-

letleri ve kir partikülleri nede-

niyle yaralanma tehlikesi.

EN 511 uyarınca koruyucu eldi-

ven giyin.

Etrafta uçuşan kuru buz pe-

letleri ve kir partikülleri nede-

niyle yaralanma tehlikesi.

Uzun kollu koruyucu giysi giyin.

Dikkat! Kalıcı işlevsel arızalar

meydana gelebilir.

Gres veya yağ kalıntıları, cihaz-

da kuru buz karının oluşmasını engeller.

Bağlantı parçasında veya karbondioksit tü-

pünün ve karbondioksit hortumunun vida

dişinde gres, yağ veya başka yağlama

maddeleri kullanmayın.

Genel güvenlik bilgileri

 TEHLIKE

Yaralanma tehlikesi

Cihaz istemsiz olarak çalışabilir.

Cihaz üzerinde çalışmadan önce elektrik fi-

şini prizden çekin.

Yaralanma tehlikesi

Kuru buz ve cihazın soğuk parçalarıyla te-

mas edilmesi, soğuk yanıklarına neden ola-

bilir.

Cihaz üzerinde çalışmadan önce soğuktan

korunma giysisi giyin veya cihazın ısınma-

sını sağlayın.

Kuru buzu asla ağzınıza almayın.

Yaralanma tehlikesi

Kuru buz jeti, yanlış kullanılırsa tehlikeli ola-

bilir.

Kuru buz jetini insanlara, aktif elektrik dona-

tımlarına veya cihazın kendisine doğrult-

mayın.

Kuru buz jetini örneğin kıyafet veya ayak-

kabıları temizlemek için kendinize doğrult-

mayın.

Yaralanma tehlikesi

Hafif nesneler kuru buzun püskürtülmesi

sonucu taşınabilir.

Temizlemeye başlamadan önce hafif nes-

neleri yerine sabitleyin.

Boğulma tehlikesi

Soluduğunuz havadaki artan karbondioksit

konsantrasyonu boğulma nedeniyle ölüme

neden olabilir.

Hava deliklerinin yakınında egzoz emisyo-

nu bulunmamasını sağlayın.

Çalışma yerinde yeterli havalandırma sağ-

layın ve egzoz gazlarının uygun şekilde

tahliye edildiğinden emin olun.

몇 UYARI

Yaralanma tehlikesi

Püskürtme tabancasının geri tepme kuvveti

dengenizi bozabilir.

Tetiği çekmeden önce güvenli bir yer bulun

ve püskürtme tabancasını sıkıca tutun.

Yaralanma tehlikesi

Kuru buz peletleri ve kir partikülleri insanla-

ra çarpabilir ve onları yaralayabilir.

Cihazı, koruyucu giysi giymiyorlarsa başka

kişilerin erişebileceği mesafede kullanma-

yın.

Güvenlik tertibatları, püskürtme maddesi

hortumu, püskürtme tabancası gibi cihazın

önemli bir parçası veya bir bağlantı kablosu

hasar görmüşse cihazı kullanmayın.

Gaz tüpleri için güvenlik talimatları

 TEHLIKE

Patlama riski, boğulma riski

Gaz tüpleri çok ısınırsa veya mekanik ola-

rak hasar görürse patlayabilir. Sızan kar-

bondioksit boğulma kaynaklı ölüme neden

olabilir.

Gaz tüplerini aşırı ısınmadan, yangından,

tehlikeli korozyondan, mekanik hasarlar-

dan ve yetkisiz erişimden koruyun.

Gaz tüplerini hiçbir kaçış yolunu kapatma-

yacak şekilde depolayın.

Gaz tüplerini yer altı odalarında, merdiven

üstünde ve üzerinde, koridorlarda, girişler-

de ve garajlarda saklamayın.

Gaz tüplerini yanıcı maddelerle birlikte sak-

lamayın.

Gaz tüplerini dik duracak şekilde saklayın.

Gaz tüplerini devrilmeye veya düşmeye

karşı emniyete alın.

Gaz tüplerini taşımadan önce tüp valfini ka-

patın.

Gaz tüplerini bir tüp arabası veya bir araçla

taşıyın ve tüpleri düşmeye karşı emniyete

alın.

Koruyucu kapağın yerine sıkıca oturup

oturmadığını kontrol etmek için gaz tüpünü

kaldırmadan önce koruyucu kapağı çekin.

Gaz tüpünü kullanı m yerinde devrilmeye

karşı emniyete alın.

Basıncı kontrol etmek için tüp valfini açma-

yın.

Tüp valfini alet yardı mı olmadan sadece el-

le açıp kapatın.

Tüp valfi/cihaz bağlantısı contalarının sız-

dırmazlığını kontrol edin.

Kontrolsüz gaz kaçışını önlemek için çalış-

ma molalarında ve çalışma sonunda tüp

valfini kapatın.

Yabancı maddelerin girmesini önlemek için

gaz tüplerini, tüpte küçük bir artık basınç

kalacak şekilde boş

altın.

Gaz tüpü artık basınca kadar boşaltıldığın-

da, tahliye tertibatını sökmeden önce ilk

olarak tüp valfini kapatın. Gaz tüpünde hâlâ

önemli ölçüde artık basınç vardır.

Geri taşımadan önce kilitleme somununu

ve koruyucu kapağı gaz tüpüne vidalayı n.

Gaz kontrolsüz olarak çıkarsa tüp valfini ka-

patın. Gaz çıkışı durdurulamazsa tüpü açık

alana çıkarın veya odayı terk edin, erişimi

kilitleyin ve odaya yalnızca konsantrasyon

ölçümü sonucunda tehlike ortadan kalk-

mışsa girip havalandırın.

Yönetmelikler ve yönergeler

Bu sistemin işletilmesi için Federal Alman-

ya Cumhuriyeti'nde aşağıdaki yönetmelik-

ler ve yönergeler geçerlidir (Carl

Heymanns Verlag KG, Luxemburger

Straße 449, 50939 Köln adresinden temin

edilebilir):

● DGUV R 100-500 püskürtme sistemleri

ile çalışma

● DGUV 113-004 Dar alanlarda çalışma

● DGUV 113-004 Koruyucu kıyafet kulla-

nımı

● DGUV 113-004 Koruyucu eldiven kulla-

nımı

● DGUV 113-004 püskürtme cihazları ile

çalışma

● DGUV 213-056 Gaz alarmı

● VDMA 24389 Kuru buz püskürtme sis-

temleri - güvenlik gereksinimleri

Acil durumda kapatma

1. Püskürtme tabancasının tetiğini serbest

bırakın.

2. Program şalterini "0/OFF" konumuna

getirin.

3. Karbondioksit tüpündeki kapatma valfini

kapatın.

4. Basınçlı hava beslemesini kapatın.

Güvenlik tertibatları

몇 TEDBIR

Eksik veya kusurlu güvenlik tertibatları

Emniyet düzenleri sizin emniyetiniz içindir.

Emniyet düzenlerini asla değiştirmeyin ve-

ya baypas etmeyin.

Emniyet kolu

Emniyet kolu, püskürtme tabancasının is-

tenmeden çalıştırılmasını önler.

Tetik yalnızca emniyet kolu önceden kaldı-

rılmışsa çekilebilir.

94 Türkçe

Aksesuarlar ve yedek

parçalar

Sadece orijinal aksesuarlar ve orijinal ye-

dek parçalar kullanın. Bu parçalar cihazın

güvenli ve arızasız çalışmasını sağlar.

Aksesuar ve yedek parçalara ilişkin bilgiler

için adres: www.kaercher.com.

Koruyucu giysi

Tam görüş koruyucu gözlük, buğu önleyici,

parça No.: 6.321-208.0

Kaymaz profilli soğuğa karşı koruyucu eldi-

venler, EN 511 uyarınca kategori III, parça

no.: 6.321-210.0

Kafa bantlı koruyucu kulaklık, parça no.:

6.321-207.0

Teslimatın içeriği

Ambalaj açıldığında içindeki parçalarda ek-

siklik olup olmadığını kontrol edin. Aksesu-

arların eksik olması durumunda ya da

nakliye hasarlarında yetkili satıcınızı bilgi-

lendirin.

Kumanda elemanları

Şekil A

1 Sabitleme frenine sahip yönlendirme te-

keri

2 Püskürtme maddesi hortumu kaplini

3 Kontrol hattı kaplini

4 Kumanda paneli

5 İtme dirseği

6 Püskürtme tabancası için tutucu

7 Depolama alanı

8 Nozül tutucu

9 Ekran

10 Program şalteri

11 Pelet dozajı arıza göstergesi

–Kırmızı renkte yanıyorsa: Dozaj terti-

batının tahrik motoru engellendi

–Kırmızı renkte yanıp sönüyorsa: Dozaj

tertibatının tahrik motoru aşırı ısındı

12 Pelet oluşumu arıza göstergesi

–Kırmızı renkte yanıyorsa: Pelet oluşu-

muna ait tahrik motoru engellendi

13 Basınçlı hava beslemesi arıza göster-

gesi

–Kırmızı renkte yanıyorsa: Basınçlı ha-

va beslemesinde çok az basınç var

–Kırmızı renkte yanıp sönüyorsa: Ciha-

zın dahili basıncı çok yüksek

14 Gerilim beslemesi kontrol ışığı

–Yeşil renkte yanıyorsa: Gerilim besle-

mesi iyi durumda

15 Basınçlı hava kontrol ışığı

–Yeşil renkte yanıyorsa: Basınçlı hava

beslemesi iyi durumda.

16 Püskürtme tabancası arıza göstergesi

–Sarı renkte yanıyorsa: Tetik sabitlendi

(ör. kablo bağlayıcı)

–Sarı renkte yanıp sönüyorsa: Cihaza

bağlı bir püskürtme tabancası yok

17 Püskürtme nozülü

18 Huzme tabancası

19 Kontrol ışıklı basınçlı hava/pelet düğ-

mesi

–Kırmızı renkte yanıyorsa: Basınçlı ha-

va püskürtmesi

– Kapalı: Pelet püskürtmesi

20 Tetik

21 Emniyet kolu

22 Tutucu koni

23 Püskürtme maddesi hortumu

24 Tüp bağlantısı

25 Sızdırmaz cıvata

26 Bakır sızdırmazlık halkası

27 Karbondioksit filtresi

28 Vidalı flanş

29 Tüp bağlantısı conta halkası (sipariş nu-

marası 6.574-316.0)

30 Karbondioksit daldırma borulu tüpü

(teslimat kapsamında değildir)

31 Karbondioksit hortumu

32 Karbondioksit tüpü tutucu kemeri

33 Ev tabanı için destek rayı

34 Lastik gergili hortum/kablo tutucu

35 Motor koruma şalterinin sıfırlanması için

delik

36 Tutamak

37 Basınçlı hava bağlantısı

38 Karbondioksit tüpü için yerleştirme alanı

39 Karbondioksit egzoz hortumu

40 Şebeke fişine sahip elektrik kablosu

41 Püskürtme maddesi hortumu için tutucu

42 Yoğuşma suyu için tahliye musluğu

Ekran

Seviye 1...3'teki program şalteri:

Şekil B

1 Püskürtme basıncı

2 Toplam işletim süresi

3 Müşteri servisi zamanı geldi

4 Son sıfırlamadan bu yana püskürtme

süresi

Program şalteri Sıfırlama konumunda:

Şekil C

1 Püskürtme süresini sıfırlamak için ba-

sınçlı hava/peletler düğmesine basın

2 Bir sonraki müşteri servisine kadar ka-

lan süre

3 Son sıfırlamadan bu yana püskürtme

süresi

İşletime alma

 TEHLIKE

Yaralanma tehlikesi

Kuru buz peletleri hasarlı bileşenlerden dı-

şarı çıkabilir ve yaralanmalara neden olabi-

lir.

İşletime almadan önce, iyi durumda olduk-

larından emin olmak için özellikle püskürt-

me maddesi hortumu olmak üzere cihazın

tüm bileşenlerini kontrol edin. Hasarlı bile-

şenleri kusursuz olanlarla değiştirin. Kirli bi-

leşenleri temizleyin ve düzgün çalışıp

çalışmadıklarını kontrol edin.

DIKKAT

Zarar görme tehlikesi

Cihaz muhafazasından zemine yoğuşma

suyu damlayabilir.

Cihazı neme duyarlı zeminlerde çalıştırma-

yın.

1. Tahliye musluğunu açın ve cihazda biri-

ken yoğuşma suyunu boşaltın.

2. Tahliye musluğunu kapatın.

3. Cihazı yatay, düz bir yüzeye yerleştirin.

4. Yönlendirme tekerlerini sabitleme fren-

leriyle bloke edin.

5. Püskürtme maddesi hortumunu cihaz

üzerindeki kapline bağlayın.

Şekil H

1 Kontrol hattı

2 Rakor somunu

3 Kontrol hattı kaplini

4 Püskürtme maddesi hortumu kaplini

5 Rakor somunu

6 Püskürtme maddesi hortumu

6. Püskürtme maddesi hortumunun rakor

somununu gevşetin ve somun anahta-

rıyla hafifçe sıkın.

7. Kontrol hattını cihaza takın.

8. Kontrol hattının rakor somununu gevşe-

tin ve elle sıkın.

9. Püskürtme tabancasını tutucu koni ile

birlikte cihaz üzerindeki tutucuya yerleş-

tirin.

 TEHLIKE

Boğulma tehlikesi

Egzoz hortumundan karbondioksit çıkar.

Solunan havada hacmen yüzde 8'lik bir

konsantrasyonla karbondioksit bulunması

bilinç kaybına, solunumun durmasına ve

ölüme yol açar. Maksimum çalışma yeri

konsantrasyonu %0,5'tir. Karbondioksit ha-

vadan daha ağırdır ve çukurlarda, bodrum-

larda ve lavabolarda toplanır.

Egzoz hortumunu, dışarı çıkan karbondiok-

sit nedeniyle kimsenin tehlikeye atılmaya-

cağı şekilde döşeyin.

Not: Karbondioksit havadan daha ağırdır.

Karbondioksitin aşağıya, örneğin dışarıdan

atölyenin altındaki bir bodrum katına inme-

mesine (akmamasına) dikkat edin.

10.Egzoz hortumunu açık alana döşeyin

veya bir emme tertibatına bağlayın.

Püskürtme nozülünün

değiştirilmesi

Cihazı, temizlenecek nesnenin malzemesi-

ne ve kirlilik derecesine uyarlamak için püs-

kürtme tabancasındaki püskürtme nozülü

değiştirilebilir.

 TEHLIKE

Yaralanma tehlikesi

Cihaz istemsiz olarak çalışmaya başlayabi-

lir ve kuru buz peletlerinin püskürmesi ne-

deniyle yaralanmalara ve soğuk

yanıklarına neden olabilir.

Nozülü değiştirmeden önce program şalte-

rini "0/OFF" konumuna getirin.

몇 UYARI

Yaralanma tehlikesi

Kullanımdan hemen sonra nozül çok so-

ğuktur ve dokunulması durumunda soğuk

yanıklarına neden olabilir.

Değiştirmeden önce nozülün çözülmesini

bekleyin veya koruyucu eldiven giyin.

DIKKAT

Zarar görme tehlikesi

Püskürtme tabancasına püskürtme nozülü

takılı değilse cihazı çalıştırmayın.

1. Serbest bırakma düğmesine aşağıdan

basın ve püskürtme nozülünü püskürt-

me tabancasından çıkarın.

Şekil D

1 Huzme tabancası

2 Pim

3 Püskürtme nozülü

4 Kilit açma düğmesi

2. Diğer püskürtme nozülünü yerine otura-

na kadar püskürtme tabancasına bastı-

rın.

Türkçe 95

Uyarı: Pim artık muhafazadan çıkıntı

yapmıyorsa püskürtme nozülü doğru şe-

kilde takılmış demektir. Püskürtme nozü-

lü istenen yöne döndürülebilir.

Basınçlı havanın bağlanması

Not

Sorunsuz bir işletim için basınçlı havanın

nem içeriği düşük (maksimum %5 bağıl

nem, 0°C'nin altında çiy noktası) olmalıdır.

Basınçlı havada yağ, kir ve yabancı mad-

deler bulunmamalıdır.

Basınçlı hava kuru ve yağsız olmalı, komp-

resörün çıkışına en az bir son soğutucu ve

bir ayırıcı bağlanmalıdır.

Basınçlı hava beslemesi, müşteri tarafın-

dan sağlanan bir basınç düşürücü ile dona-

tılmalıdır.

1. Kişisel koruyucu ekipman giyin.

2. Cihazdaki bas

ınçlı hava bağlantısına

basınçlı hava hortumu bağlayın.

3. Müşteri tarafından sağlanan basınçlı ha-

va kapatma valfini yavaşça açın.

Karbondioksit tüpünün bağlanması

beslemesi için gereksinimler:

● Sıvı CO

almak için daldırma tüplü CO

şişesi.

Not

Daldırma tüplü CO

şişeleri (daldırma tüpü

de denir) genellikle şişenin üzerinde veya

arkasında büyük bir "T" ile işaretlenir.

Bazı durumlarda, daldırma tüpü ayrıca şişe

üzerinde dikey bir boya çizgisi ile sembolize

edilir.

● CO

kalitesi, "Amaca uygun kullanım"

bölümündeki bilgilere uygun olmalıdır.

DIKKAT

Fonksiyon arızaları

tüpü ile bağlantılı bir artık basınç valfi

veya çekvalf, gerekli CO

miktarının tahliye

edilmesini önler.

Artık basınç valfli bir CO2 şişesi kullanılı-

yorsa şişe ile cihaz arasına aksesuar olarak

sunulan ABS artık basınç valfi (sipariş nu-

marası 2.574-006.0) takılmalıdır.

Şekil E

1 Artık basınç valfi olmayan CO

tüpü

2 Artık basınç valfine sahip CO

tüpü

Sıcaklık yükseldikçe pelet üretiminin etkin-

liği azalır ve egzoz hortumu yoluyla daha

büyük oranda karbondioksit gaz halinde

salınır. Karbondioksit tüplerini olabildiğince

soğuk halde (31°C'nin altında) saklayın ve

işletim sırasında ısıdan, güneş ışınlarından

ve hararetten koruyun.

1. Cihazı düz, sabit bir zemine itin.

2. Her iki yönlendirme tekerine de sabitle-

me freni uygulayın.

3. Karbondioksit tüpü için her iki tutma ke-

merini de açın.

4. Karbondioksit tüpünü cihazdaki yerleş-

tirme alanına yerleştirin.

Uyarı: Karbondioksit tüpü bir tüp araba-

sı üzerinde taşınırsa taşıma arabası

üzerindeki zemin alanının ön kenarı ci-

hazın durma yüzeyine yerleştirilebilir.

Ardından tüp döndürülerek arabadan

durma yüzeyine doğru hareket ettirilebi-

lir.

5. Her iki tutma kemerini de karbondioksit

tüpünün etrafına yerleştirin, kilitleyin ve

sıkın.

6. Koruyucu kapağı karbondioksit tüpün-

den çıkarın.

DIKKAT

Olası işlev arızaları

Gres kalıntıları, cihazda kuru buz karı olu-

şumunu engeller.

Karbondioksit tüpünün ve karbondioksit

hortumunun bağlantı parçalarını ve dişlerini

kontrol edin ve bunları gerekirse cihaza

bağlamadan önce temizleyin.

Tüp ile tüp bağlantısı arasına hasarsız bir

contanın yerleştirildiğinden emin olun.

7. Artık basınç valfi olan şişeler için karbon

dioksit şişesine aksesuar olarak sunulan

ABS artık basınç valfini (sipariş numara-

sı 2.574-006.0) takın. Adaptörle birlikte

verilen ayrı talimatlara uyun.

8. Karbondioksit filtreli tüp konektörünü,

karbondioksit tüpüne bağlayın.

Vidalı flanş ile karbondioksit tüpü arası-

na hatasız bir tüp ba

ğlantı conta halkası

takıldığından emin olun.

9. Vidalı flanşının dar rakor somununu açık

uçlu veya lokma anahtarla (örn. 6.574-

337.0) hafifçe sıkın. Karbondioksit hor-

tumunun bükülmesini önlemek için ge-

niş rakor somununu açık uçlu bir

anahtarla tutun.

DIKKAT

Karbondioksit hortumunu burulmaya (bü-

külmeye) maruz bırakmayın, aksi takdirde

hortumda hasar meydana gelebilir.

Elektrik bağlantısının kurulması

 TEHLIKE

Elektrik çarpması nedeniyle yaralanma

tehlikesi

Kullanılan priz bir elektrik tesisatçısı tarafın-

dan kurulmalı ve IEC 60364-1 ile uyumlu ol-

malıdır.

Cihaz yalnızca koruyucu topraklamalı bir

güç kaynağına bağlanmalıdır.

Kullanılan priz kolayca erişilebilir olmalı ve

yerden 0,6 m ile 1,9 m arasında bir yüksek-

likte olmalıdır.

Kullanılan priz kullanıcının görüş alanı da-

hilinde bulunmalıdır.

Cihaz, 30 mA hatalı akıma karşı koruma

şalteri ile emniyete alınmalıdır.

Her işletimden önce cihazın güç kablosun-

da hasar olup olmadığını kontrol edin. Kab-

losu hasarlı olan cihaz

ı işletime almayın.

Hasarlı kablonun kalifiye bir elektrikçi tara-

fından değiştirilmesini sağlayın.

Uzatma kablosu IPX4 korumasını sağla-

malı ve kablo modeli en azından H 07 RN-

F 3G1,5 ile uyumlu olmalıdır.

Uygun olmayan uzatma kabloları tehlikeli

olabilir. Kullanılan uzatma kablosu, dış me-

kanda kullanım için uygun olmalı, bağlantı

kuru olmalı ve yerden yüksekte olmalıdır.

Bunun için prizi yerden en az 60 mm yuka-

rıda tutan bir kablo makarasının kullanılma-

sı önerilir.

1. Şebeke fişini prize takın.

Püskürtme süresinin sıfırlanması

Çalışma saatlerini hesaba katmak için püs-

kürtme süresi sayacı, çalışma başlamadan

önce 0 değerine sıfırlanabilir.

1. Program şalterini sıfırlama konumuna

getirin.

Şekil F

1 Bir sonraki müşteri servisine kadar ka-

lan süre

2 Son sıfırlamadan bu yana püskürtme

süresi

3 Basınçlı hava/peletler düğmesi

2. Püskürtme tabancasındaki basınçlı ha-

va/peletler düğmesine basın.

Püskürtme süresi 0 değerine sıfırlanır

Kumanda etme

 TEHLIKE

Yaralanma tehlikesi

Etrafta uçuşan kuru buz peletleri yaralan-

malara veya soğuk yanıklarına neden ola-

bilir.

Püskürtme tabancasını insanlara doğrult-

mayın. Üçüncü şahısları kullanı m yerinden

uzaklaştırın ve işletim boyunca (ör. bariyer-

lerle) uzak tutun. İşletim sırasında nozüle

veya kuru buz püskürtmesine dokunmayın.

1. Tüm bakım çalışmalarını "Bakım ve

onarım/İşletime başlamadan önce gün-

lük olarak" bölümünü referans alarak

gerçekleştirin.

2. İşletim sı rasında insanların girmesini ön-

lemek için çalışma alanını kapatın.

 TEHLIKE

Boğulma tehlikesi

Karbondioksit nedeniyle boğulma riski. Ku-

ru buz peletleri katı karbondioksitten oluşur.

Cihaz işletilirken çalışma yerindeki havanın

karbondioksit içeriği artar.

Örneğin, karbondioksit nedeniyle kimsenin

tehlikeye atılmaması için egzoz hortumunu

açık alana döşeyin.

Not: Karbondioksit havadan daha ağırdır.

Karbondioksitin aşağıya, örneğin dışarıdan

atölyenin altındaki bir bodrum katına inme-

mesine (akmamasına) dikkat edin.

Daha uzun püskürtme çalışmaları için

(günde 10 dakikadan uzun) ve özellikle kü-

çük odalarda (300 m³'den küçük), bir kar-

bondioksit uyarı cihazının takılması önerilir.

Solunan havadaki yüksek karbondioksit

konsantrasyonu belirtileri:

%3...5: Baş ağrısı, yüksek solunum hızı.

%7...10: Baş ağrı

sı, mide bulantısı, muhte-

mel bilinç kaybı.

Bu belirtiler ilk ortaya çıktığında cihazı der-

hal kapatın ve temiz hava almaya çıkın. Ça-

lışmaya devam etmeden önce mutlaka

havalandırma önlemlerini iyileştirin veya

solunum cihazı kullanın.

Karbondioksit tedarikçisinin güvenlik veri

sayfasını dikkate alın.

İnsan sağlığını tehdit eden maddelerden

kaynaklanan tehlike.

Temizlenecek nesneden çıkarılan madde-

ler toz halinde havaya savrulur.

Temizleme işlemi sırasında insan sağlığına

zararlı tozlar ortaya çıkarsa uygun güvenlik

önlemlerini alın.

96 Türkçe

Patlama tehlikesi

Demir oksit ve hafif metal tozu karışımı, uy-

gunsuz koşullar altında tutuşabilir ve yoğun

hararet oluşturabilir.

Hafif metaller ve demir içeren parçalar üze-

rinde asla aynı anda çalışmayın.

Diğer malzeme üzerinde çalışmadan önce

çalışma alanını ve emme tertibatını temiz-

leyin.

3. Dar alanlarda çalışırken ortam havasın-

daki karbondioksit konsantrasyonunu

tehlikeli seviyenin altında tutmak için ye-

terli hava değişimi olduğundan emin

olun.

4. Temizlenecek hafif nesneleri sabitleyin.

 TEHLIKE

Elektrostatik boşalma tehlikesi

Temizlenecek nesne, temizleme işlemi sı-

rasında elektrostatik olarak yüklenebilir. Ar-

dından meydana gelecek yük boşalması,

yaralanmalara neden olabilir ve elektronik

bileşenler zarar görebilir.

Temizlenecek nesneyi topraklayın ve te-

mizlik işlemi sırasında topraklama işlemine

devam edin.

5. Temizlenecek nesneyi elektriksel olarak

topraklayın.

6. Koruyucu giysi, koruyucu eldiven, sıkıca

oturan gözlük ve işitme koruyucu kullanın.

7. Basınçlı hava beslemesini etkinleştirin.

8. Karbondioksit tüpündeki kapatma valfini

açın.

9. Program şalterini kademe 3'e getirin.

Şekil G

1 Program şalteri

2 Kademe 1

3 Kademe 2

4 Kademe 3

5 Reset

10.Püskürtme tabancasının geri tepme

kuvveti ile dengenizi kaybetmemek için

güvenli bir durma konumu seçin ve gü-

venli bir duruş benimseyin.

Kuru buz peletleriyle temizlik

1. Basınçlı hava/peletler düğmesini kulla-

narak pelet püskürtme ile işletimi seçin.

(Kontrol ışığı yanmamalıdır.)

Şekil I

1 Kontrol ışıklı basınçlı hava/pelet düğ-

mesi

Kırmızı renkte yanıyorsa: Basınçlı hava

püskürtmesi

Kapalı: Pelet püskürtmesi

2. Müşteri tarafından sağlanan basınç dü-

şürücüdeki püskürtme basıncını istenen

değere ayarlayın. Maksimum basınç: 10

bar. Minimum basınç:

● 1. Kademe: 0,7 bar

● 2. Kademe: 1,4 bar

● 3. Kademe: 2,8 bar

Not

Basınç ekranda görüntülenir. Minimum ba-

sınca ulaşılmazsa veya maksimum basınç

aşılırsa gösterge yanıp söner.

3. Püskürtme tabancasını vücudunuzdan

uzaklaştırın.

4. Püskürtme tabancasının emniyet kolunu yu-

karı doğru itin ve aynı zamanda tetiği çekin.

Şekil K

1 Emniyet kolu

2 Tetik

3 Çalışma aydınlatması

Çalışma aydınlatması, pelet üretimi ile

aynı zamanda başlar.

5. Pelet püskürtmesi oluşana kadar bekle-

yin.

DIKKAT

Cihazı asla karbondioksit tüpü olmadan

veya boş bir karbondioksit tüpü ile çalış-

tırmayın.

5 dakikalık püskürtme süresinin ardından

püskürtme tabancasından pelet çıkmazsa

program şalteriyle daha yüksek bir kademe

seçin veya karbondioksit tüpünü değiştirin.

6. Gerekirse program şalterini kademe 2

veya 1'e geri çevirin.

DIKKAT

Zarar görme tehlikesi

Kaba peletler kaçabilir.

Hasar meydana gelmesini önlemek için te-

mizlik performansını önce görünmeyen bir

alanda kontrol edin.

Not

Kuru buz püskürtmesinde kesintiler varsa

püskürtme basıncını artırın veya program

seçme şalterinde daha düşük bir seviye

ayarlayın.

7. Pelet püskürtmesini temizlenecek nes-

neye yönlendirin ve püskürtme ile kiri te-

mizleyin.

8. Tetiği bırakın.

Pelet püskürtmesi durur.

Çalışma aydınlatması 30 saniye sonra

söner.

9. Püskürtme tabancasını tutucu koni ile

birlikte cihaz üzerindeki tutucuya yerleş-

tirin.

Şekil J

1 Tutucu

2 Tutucu koni

3 Huzme tabancası

10.Çalışma molası 30 dakikadan uzun sü-

rerse karbondioksit tüpündeki kapatma

valfini kapatın.

Pelet püskürtmesi olmadan basınçlı

hava

Gevşek kir, kuru buz peletleri olmadan ba-

sınçlı hava ile giderilebilir.

1. Basınçlı hava/peletler düğmesini kulla-

narak basınçlı hava ile işletimi seçin.

(Kontrol ışığı kırmızı renkte yanmalıdır.)

Şekil I

1 Kontrol ışıklı basınçlı hava/pelet düğ-

mesi

Kırmızı renkte yanıyorsa: Basınçlı hava

püskürtmesi

Kapalı: Pelet püskürtmesi

2. Püskürtme tabancasının emniyet kolunu

yukarı doğru itin ve aynı zamanda tetiği

çekin.

Şekil K

1 Emniyet kolu

2 Tetik

3 Çalışma aydınlatması

Basınçlı hava, püskürtme nozülünden

dışarı çıkar ve çalışma aydınlatması et-

kindir.

3. Basınçlı hava püskürtmesini temizlenecek

nesneye yönlendirin ve kirleri giderin.

4. Tetiği bırakın.

Basınçlı hava püskürtmesi durur.

Çalışma aydınlatması 30 saniye sonra

söner.

5. Püskürtme tabancasını tutucu koni ile

birlikte cihaz üzerindeki tutucuya yerleş-

tirin.

6. Çalışma molası 30 dakikadan uzun sü-

rerse karbondioksit tüpündeki kapatma

valfini kapatın.

İşletmenin tamamlanması

1. Püskürtme tabancasının tetiğini serbest

bırakın.

2. Karbondioksit tüpündeki kapatma valfini

kapatın.

3. Daha fazla pelet çıkmayana kadar püs-

kürtme tabancasındaki tetiği çekin.

4. Program şalterini kademe 1'e getirin.

5. Basınçlı hava beslemesini kapatın.

6. Basınçlı hava cihazdan çıkana kadar

püskürtme tabancasındaki tetiği çekin.

7. Program şalterini "0/OFF" konumuna

getirin.

8. Şebeke fişini prizden çekin.

9. Güç kablosunu sarın, bir hortum/kablo

tutucusuna asın ve lastik gergiyle sabit-

leyin.

Şekil L

1 Şebeke kablosu

2 Hortum/kablo tutucu

3 Lastik gerdirici

4 Egzoz hortumu

10.Basınçlı hava hortumunu cihazdan ayırın.

11.Egzoz hortumunu sarın, bir hortum/kab-

lo tutucuya asın ve lastik gergiyle sabit-

leyin.

12.Püskürtme maddesi hortumunu sarın ve

püskürtme maddesi hortumu tutucusuna

asın.

13.Püskürtme tabancasını koni ile birlikte

cihaz üzerindeki tutucuya yerleştirin.

Taşıma

몇 TEDBIR

Kaza ve yaralanma tehlikesi

Taşıma ve depolama esnasında cihazın

ağırlığını dikkate alın, bkz. Teknik veriler

bölümü.

DIKKAT

Zarar görme tehlikesi

Cihaz yatay olarak taşınırken motor yağı sı-

zabilir. Daha sonra yağ yetersizliği, bir son-

raki işletimde hasara neden olabilir.

Cihazı sadece dik konumda taşıyın.

1. Taşıma işleminden önce "İşletimin son-

landırılması" bölümündeki tüm adımları

gerçekleştirin.

2. Yönlendirme tekerlerindeki sabitleme

frenlerini serbest bırakın ve cihazı itme

kolu üzerine itin.

3. Karbondioksit tüpünü araca yüklemeden

önce cihazdan çıkarın.

4. Cihaz 2 kişi tarafından kaldırılabilir. Her

kişi cihazın alt tarafındaki bir tutamağı

kullanır ve diğer eli üst kenarda olacak

şekilde cihazı destekler.

Türkçe 97

5. Araçlarda taşıma için yönlendirme teker-

lerindeki sabitleme frenlerini kilitleyin ve

cihazı bir gergi kayışı ile emniyete alın.

Şekil M

Depolama

몇 TEDBIR

Kaza ve yaralanma tehlikesi

Taşıma ve depolama esnasında cihazın

ağırlığını dikkate alın, bkz. Teknik veriler

bölümü.

Cihaz, sadece iç mekanlarda depolanmalı-

dır.

 TEHLIKE

Boğulma tehlikesi

Karbondioksit kapalı alanlarda toplanabilir

ve boğulma nedeniyle ölüme neden olabilir.

Karbondioksit tüplerini (cihaza bağlı olsalar

bile) yalnızca iyi havalandırılan yerlerde

saklayın.

Bakım ve koruma

Bakım talimatları

Aşağıdaki bakım planına göre düzenli ba-

kım yapılması, sistemin güvenilir bir şekilde

işletilmesi için temel ilkedir.

Yalnızca üreticinin orijinal yedek parçalarını

veya üretici tarafından önerilen parçaları

kullanın, ör.

● Yedek parçalar ve aşınma parçaları,

● Aksesuarlar,

●İşletim maddeleri,

● Temizleme maddesi.

 TEHLIKE

Kaza tehlikesi

Cihaz istemsiz olarak çalışmaya başlayabi-

lir. Cihazın soğuk parçaları veya sıvı kar-

bondioksit donmaya neden olabilir. Gaz

halindeki karbondioksit, boğulma kaynaklı

ölüme neden olabilir.

Cihaz üzerinde çalışmaya başlamadan ön-

ce "İşletimin sonlandırılması" bölümündeki

tüm adımları gerçekleştirin. Cihaz ısınana

kadar bekleyin veya soğuktan korunma giy-

sisi giyin. Kuru buzu asla ağzınıza almayın.

DIKKAT

Zarar görme tehlikesi

Yanlış temizlik maddesinin kullanılması, ci-

haza ve püskürtme tabancasına zarar ve-

rebilir.

Cihazı veya püskürtme tabancasını asla

çözücüler, benzin veya yağ içeren temizlik

maddeleriyle temizlemeyin.

Bakım sözleşmesi

Sistemin güvenilir bir şekilde işletilmesini

sağlamak için bir bakım sözleşmesi yap-

manızı öneririz. Lütfen sorumlu KÄRCHER

müşteri servisiyle iletişime geçin.

Bakım planı

Günlük olarak işletime başlamadan

önce

1. Püskürtme maddesi hortumunu çatlak-

lara, bükülmelere ve diğer hasarlara kar-

şı dikkatlice inceleyin. Hortumdaki

yumuşak noktalar, hortumun iç kısmında

aşınmaya işaret eder. Arızalı veya aşın-

mış hortumu yeni bir hortumla değiştirin.

2. Elektrik kabloları ve prizlerde hasar olup

olmadığını kontrol edin. Arızalı parçala-

rın müşteri servisi tarafından değiştiril-

mesini sağlayın.

Her 100 işletme saatinde

1. Püskürtme maddesi hortumu ve cihaz

üzerindeki kaplinlerde hasar ve aşınma

olup olmadığını kontrol edin. Arızalı püs-

kürtme maddesi hortumunu değiştirin,

cihazdaki arızalı kaplinlerin müş

teri ser-

visi tarafından değiştirilmesini sağlayın.

500 saatte bir veya yıllık

1. Cihazın müşteri servisi tarafından kont-

rol edilmesini sağlayın.

2 yılda bir

1. Püskürtme maddesi hortumunu en az 2

yılda bir yenileyin.

Testler

DGUV R 100-500 uyarınca cihaz üzerinde

aşağıdaki testler bir uzman tarafından ya-

pılmalıdır. Testin sonuçları bir test sertifika-

sına kaydedilmelidir. Cihazın operatörü test

sertifikasını bir sonraki teste kadar sakla-

malıdır.

Bir yıldan uzun süren bir işletim

kesintisinden sonra

1. Cihazın usulüne uygun durumda olup ol-

madığını ve işlevselliğini test edin.

Kurulum yeri değiştirildikten sonra

1. Cihazın usulüne uygun durumda olup ol-

madığını, işlevselliğini ve kurulumunu

test edin.

Onarım çalışmaları veya işletim

güvenliğini etkileyebilecek

değişikliklerden sonra

1. Cihazın usulüne uygun durumda olup ol-

madığını, işlevselliğini ve kurulumunu

test edin.

Arıza durumunda yardım

 TEHLIKE

Kaza tehlikesi

Cihaz istemsiz olarak çalışmaya başlayabi-

lir. Cihazın soğuk parçaları veya sıvı kar-

bondioksit donmaya neden olabilir. Gaz

halindeki karbondioksit, boğulma kaynaklı

ölüme neden olabilir.

Cihaz üzerinde çalışmaya başlamadan ön-

ce "İşletimin sonlandırılması" bölümündeki

tüm adımları gerçekleştirin. Cihaz ısınana

kadar bekleyin veya soğuktan korunma giy-

sisi giyin. Kuru buzu asla ağzınıza almayın.

DIKKAT

Zarar görme tehlikesi

Yanlış temizlik maddesinin kullanılması, ciha-

za ve püskürtme tabancasına zarar verebilir.

Cihazı veya püskürtme tabancasını asla

çözücüler, benzin veya yağ içeren temizlik

maddeleriyle temizlemeyin.

Arıza göstergesi

Arızalar, kumanda panelindeki kontrol ışık-

larıyla gösterilir.

Şekil N

1 Püskürtme tabancası arıza göstergesi

2 Basınçlı hava beslemesi arıza göster-

gesi

3 Pelet oluşumu arıza göstergesi

4 Pelet dozajı arıza göstergesi

Arızaların giderilmesi

Arızaların sebepleri çoğu zaman aşağıdaki

genel bakış yardımıyla kendiniz giderebile-

ceğiniz kadar basittir. Kararsızlık durumun-

da veya burada adı geçmeyen arızalarda

lütfen yetkili Kärcher müşteri servisine baş-

vurun.

Hata Hatanın giderilmesi

Püskürtme tabancası arıza

göstergesi yanıyor

 Çalıştırmadan önce püskürtme tabancasının tetiğini çekmeyin.

 Püskürtme tabancasının tetiğindeki sabitlemeyi çıkarın.

Püskürtme tabancası arıza

göstergesi yanıp sönüyor

 Püskürtme tabancasındaki kontrol hattının cihaza bağlı olup olmadığını kontrol edin.

 Püskürtme maddesi hortumundaki kontrol hattında hasar olup olmadığını kontrol edin.

Basınçlı hava beslemesi arıza

göstergesi yanıyor

 Hava basıncını artırın.

Basınçlı hava beslemesi arıza

göstergesi yanıp sönüyor

 Egzoz hortumunda tıkanma olup olmadığını kontrol edin.

 Karbondioksit tüpü çok sıcaktır ve bu nedenle çok yüksek bir basınca sahiptir. Cihazı karbondioksit

tüpüyle birlikte daha serin bir yere kurun veya doğrudan güneş ışığından koruyun.

Pelet oluşumu arıza göster-

gesi yanıyor

 Cihazı çözülmeye bı rakın. Karbondioksit filtresini kontrol edin ve gerekirse değiştirin. Ardından sı-

fırlama işlemi gerçekleştirin.

 Arıza tekrar tekrar meydana gelirse karbondioksit tüpünü değiştirin.

Pelet dozajı arıza göstergesi

yanıyor

 Cihazı kapatın ve tekrar açın.

 Arıza göstergesi yanmaya devam ederse müşteri hizmetleri ile iletişime geçin.

Pelet dozajı arı

za göstergesi

yanıp sönüyor

 Dozaj motorunu soğumaya bırakın. Cihazı, havanın cihaza aşağıdan girebileceği şekilde konum-

landırın. Gerekirse müşteri servisi ile iletişime geçin.

98 Türkçe

Sıfırlama işleminin

gerçekleştirilmesi

1. Cihazın içindeki sıfırlama düğmesine bir

tornavidayla basın.

Şekil O

Karbondioksit filtresinin

değiştirilmesi

DIKKAT

Fonksiyon arızaları

Kirlenmiş karbondioksit işlevsel arızalara

neden olabilir.

Karbondioksit filtresi üzerinde çalışırken ci-

hazın içine kir girmemesine mutlaka dikkat

edin.

DIKKAT

Fonksiyon arızaları

Kirlilik nedeniyle meydana gelen arızalar.

Kilitleme vidası her gevşetildiğinde veya çı-

karıldığında karbondioksit filtresi ve bakır

sızdırmazlık halkası değiştirilmelidir. Bu ya-

pılmazsa partiküller karbondioksit filtresin-

den ayrılabilir ve arızaya neden olabilir.

Not

Karbondioksit filtresi, basınçlı tüp konektö-

rü karbondioksit tüpünden ayrıldığında geri

yıkanır ve temizlenir. Bu nedenle, karbondi-

oksit filtresinin düzenli olarak değiştirilmesi

gerekli değildir.

1. Karbondioksit tüpündeki kapatma valfini

kapatın.

2. Karbondioksit hortumunun basıncını

tahliye etmek için cihazı en yüksek ka-

demede yakl. 1 dakika boyunca çalıştı-

rın.

3. Karbondioksit tüpü üzerindeki vidalı

flanşı sökün.

4. Vidalı flanştaki kilitleme vidasını dikkatli-

ce sökün. Karbondioksit hortumuna kir

girmesini önleyebilmek için vidalı flanşı

aşağı sarkıtın.

Şekil P

1 Vidalı flanş

2 Karbondioksit filtresi

3 Bakır sızdırmazlık halkası

4 Sızdırmaz cıvata

5. Karbondioksit filtresini çıkarın.

6. Kilitleme vidasını ve vidalı flanşı elektrikli

süpürgeyle temizleyin.

7. Yeni karbondioksit filtresini kilitleme vi-

dasının üzerinde elle dikkatlice bastırın.

8. Bakır sızdırmazlık halkasını değiştirin.

9. Vidalı flanşın geniş altıgenini açık uçlu

bir anahtarla tutarken vidalı flanşı sıkın.

Sıkma torku: 80 Nm.

Garanti

Her ülkede yetkili distribütörümüz tarafın-

dan verilmiş garanti şartları geçerlidir. Ga-

ranti süresi içinde cihazınızda oluşan

muhtemel hasarları, arızanın kaynağı üre-

tim veya malzeme hatası olduğu sürece üc-

retsiz olarak karşılıyoruz. Garanti

durumunda satış fişi ile satıcıya veya yetkili

servise başvurun.

(Adres için Bkz. Arka sayfa)

Aksesuarlar

ABS artık basınç valfi

Sipariş numarası 2.574-006.0

Artık basınç valfli karbon dioksit şişeleri kul-

lanırken gereklidir.

Teknik bilgiler

Teknik değişiklik hakkı saklıdır.

Gerilim beslemesi kontrol ışı-

ğı yanmıyor

 Şebeke fişini prize takın.

 Müşteri tarafından sağlanan gerilim beslemesini kontrol edin.

Basınçlı hava kontrol ışığı

yanmıyor

 Basınçlı hava hortumunu cihaza bağlayın.

 Müşteri tarafından sağlanan basınçlı hava beslemesindeki kapatma valfini açın.

Cihaz çalışmıyor  Kontrol ışıklarını ve arıza göstergelerini kontrol edin.

 Bir sıfırlama işlemi gerçekleş

tirin.

Düşük temizleme performan-

sı

 Program şalterini daha yüksek bir kademeye çevirin.

 Püskürtme basıncını artırın.

 Karbondioksit tüpünün dolum seviyesini kontrol edin.



Aşırı ısınmış karbondioksit tüpü kullanmayın. Karbondioksit tüpünü ısıl radyasyondan koruyun. Karbon-

dioksitin sıcaklığı 31°C'nin üzerindeyse pelet oluşumunun verimliliği keskin bir şekilde düşer.

 Tıkanıklıkları gidermek için püskürtme maddesi hortumunu ve püskürtme tabancasını çözülmeye

bırakın. Ardından püskürtme basıncını artırın.

Pelet dozajı çok düşük  Program şalterini daha yüksek bir kademeye çevirin.

 Karbondioksit tüpü ile cihaz arasındaki karbondioksit filtresini değiştirin.

Kuru buz püskürtmesinde

tekrarlayan kesintiler

 Program şalterini daha düşük bir seviyeye getirin veya püskürtme basıncını artırın.

 Püskürtme nozulu tıkalıysa:

a Karbondioksit tüpünü hemen kapatın.

b Cihazı 30 dakika çözülmeye bırakın.

c Püskürtme basıncını artırın.

d Pelet kalıntılarını gidermek için cihazı karbondioksit tüpü kapalı olarak çalıştırın.

Hata Hatanın giderilmesi

IB 10/

8 L2P

Elektrik bağlantısı

Şebeke gerilimi V 220...

230

Faz ~ 1

Frekans Hz 50...6

Bağlantı gücü kW 1,0

Koruma türü IPX4

Kaçak akım, tip. mA <3,5

Hatalı akıma karşı koruma

şalteri

delta I,

0,03

Basınçlı hava bağlantısı

Basınçlı hava hortumu, no-

minal genişlik (min.)

İnç 0,5

Basınç (maks.) MPa

(bar)

1,0

(10)

Basınçlı hava tüketimi,

maks.

min

0,8

Cihaz performans verileri

Püskürtme basıncı, maks. MPa

(bar)

1,0

(10)

Püskürtme basıncı, min.

kademe 1

MPa

(bar)

0,07

(0,7)

Püskürtme basıncı, min.

kademe 2

MPa

(bar)

0,14

(1,4)

Püskürtme basıncı, min.

kademe 3

MPa

(bar)

0,28

(2,8)

Karbondioksit tüketimi kg/h 20...6

Püskürtme tabancasının

geri tepme kuvveti, maks.

N40

Karbondioksit tüpü

Azami dolum miktarı kg 37,5

Çap, maks. mm 220

Ortam koşulları

Hava değişimi m

/sa 2000

Boyutlar ve ağırlıklar

Tipik işletim ağırlığı (kar-

bondioksit tüpü olmadan)

kg 95

Uzunluk mm 866

Genişlik mm 443

Karbondioksit tüpü olma-

dan yükseklik

mm 970

EN 60335-2-79 uyarınca tespit edilen

değerler

El-kol titreşim değeri m/s2 0,08

Ses basınç seviyesi dB(A) 95

Ses gücü seviyesi LWA +

Belirsizlik KWA

dB(A) 115

IB 10/

8 L2P

Русский 99

AB Uygunluk Beyanı

İşbu belgeyle, aşağıda adı geçen makine-

nin mevcut tasarımı yapı tarzı ve tarafımız-

dan piyasaya sürülen modeliyle AB

direktifinin ilgili temel güvenlik ve sağlık yü-

kümlülüklerine uygun olduğunu beyan ede-

riz. Bizim onayımız olmadan makinede

yapılan bir değişiklik durumunda, bu açıkla-

ma geçerliliğini kaybeder.

Ürün: Ice Blaster (Buz Kırıcı)

Tip: 

1.574-xxx (IB 10/8 L2P)

İlgili AB direktifleri

2006/42/AT (+2009/127/AT)

2014/30/AB

2011/65/AT

2009/125/EG + 2009/1781

Uygulanan uyumlaştırılmış normlar

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Aşağıda imzası olan, yönetim kurulu adına

ve yönetim yetkisine sahip olarak hareket

eder.

Dokümantasyon yetkilisi:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Almanya)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2021/02/01

Содержание

Общие указания

Перед первым

использованием устройства

следует ознакомиться с данной

оригинальной инструкцией по

эксплуатации и действовать в

соответствии с ней. Сохранять

оригинальную инструкцию по

эксплуатации для дальнейшего

пользования или для следующего

владельца.

Использование по

назначению

● Аппарат служит для удаления

загрязнений с помощью гранул сухого

льда, которые ускоряются потоком

воздуха.

●Гранулы сухого льда создаются в

аппарате. Для этого требуется жидкая

двуокись углерода из баллона с

погружной трубкой.

●Эксплуатация аппарата во

взрывоопасной среде запрещается.

●На месте эксплуатации должен

соблюдаться минимальный

воздухообмен, указанный в разделе

«Технические характеристики».

● Корпус

аппарата разрешается

снимать только сотрудникам

сервисной службы KÄRCHER в целях

технического обслуживания.

Качество CO

Для безотказной работы используемая

двуокись углерода должна

соответствовать как минимум

следующим характеристикам:

●двуокись углерода техническая, класс

2,5 или выше;

● чистота ≥ 99,5 %;

●содержание воды (H

O) ≤ 250 частей

на миллион;

● NVOC (масло и смазка) ≤ 2 частей на

миллион.

Функционирование

За счет понижения давления из жидкой

двуокиси углерода создается снег.

Возникающая при этом газообразная

двуокись углерода отводится из рабочей

зоны через отводной шланг.

Снег из двуокиси углерода прессуется в

аппарате в гранулы сухого льда.

Сжатый воздух подается через

электромагнитный клапан в струйный

пистолет. Давление воздуха

регулируется с помощью редуктора,

предоставляемого заказчиком

. При

нажатии спускового рычага струйного

пистолета клапан открывается и поток

воздуха выходит из струйного пистолета.

С помощью дозирующего устройства в

поток воздуха дополнительно

добавляются гранулы сухого льда.

Гранулы сухого льда ударяются об

очищаемую поверхность и удаляют

частицы загрязнения. С помощью

холодных гранул сухого льда

температурой -79 °C дополнительно

создаются тепловые напряжения между

загрязнением и очищаемым объектом,

которые также способствуют отставанию

частиц загрязнения. Кроме того, сухой

лед при ударе немедленно

превращается в газообразную двуокись

углерода с одновременным

увеличением объема в 700 раз. Таким

образом, частицы загрязнения, в

которые проник сухой лед, отбиваются.

Защита окружающей среды

Упаковочные материалы поддаются

вторичной переработке. Упаковку

необходимо утилизировать без ущерба

для окружающей среды.

Электрические и электронные

устройства часто содержат ценные

материалы, пригодные для

вторичной переработки, и зачастую

такие компоненты, как батареи,

аккумуляторы или масло, которые при

неправильном обращении или

ненадлежащей утилизации

представляют потенциальную опасность

для здоровья и экологии. Тем не менее

данные компоненты необходимы для

правильной работы устройства.

Устройства, обозначенные этим

символом, запрещено утилизировать

вместе с бытовыми отходами.

Указания по ингредиентам (REACH)

Для получения актуальной информации

об ингредиентах см. www.kaercher.com/

REACH

Указания по технике

безопасности

Аппарат разрешается эксплуатировать

только тем лицам, которые прочитали и

поняли данное руководство по

эксплуатации. В особенности следует

соблюдать все указания по технике

безопасности.

Хранить данное руководство по

эксплуатации таким образом, чтобы оно

было доступно оператору в любое время.

Эксплуатирующая сторона должна

выполнить оценку рисков на месте и

обеспечить инструктаж операторов.

Степень опасности

 ОПАСНОСТЬ

● Указание относительно

непосредственно грозящей

опасности, которая приводит к

тяжелым травмам или к смерти.

몇 ПРЕДУПРЕЖДЕНИЕ

● Указание относительно возможной

потенциально опасной ситуации,

которая может привести к тяжелым

травмам или к смерти.

몇 ОСТОРОЖНО

● Указание на потенциально опасную

ситуацию, которая может привести

к получению легких травм.

ВНИМАНИЕ

● Указание относительно возможной

потенциально опасной ситуации,

которая может повлечь за собой

материальный ущерб.

Общие указания ............................... 99

Использование по назначению ....... 99

Функционирование........................... 99

Защита окружающей среды ............ 99

Указания по технике безопасности.99

Предохранительные устройства..... 101

Принадлежности и запасные части 101

Комплект поставки ........................... 101

Элементы управления..................... 101

Ввод в эксплуатацию ....................... 102

Управление....................................... 103

Окончание работы ........................... 104

Транспортировка .............................. 105

Хранение........................................... 105

Уход и техническое обслуживание .105

Помощь при неисправностях .......... 105

Гарантия............................................ 107

Принадлежности .............................. 107

Технические характеристики........... 107

Декларация о соответствии

стандартам ЕС.................................. 107

100 Русский

Символы на устройстве

Опасность от

разлетающихся гранул

сухого льда.

Не направлять струйный

пистолет на людей.

Удалить посторонних лиц из рабочей

зоны и исключить их доступ в рабочую

зону во время эксплуатации (например,

установив ограждения). Во время

эксплуатации исключить контакт с

соплом и струей сухого льда.

Опасность удушья

двуокисью углерода.

Во время эксплуатации

содержание двуокиси

углерода в воздухе на

рабочем месте увеличивается.

Обеспечить достаточный воздухообмен

на рабочем месте.

Проложить отводной шланг, например, с

выводом наружу, чтобы исключить

опасность удушья двуокисью углерода.

Примечание: двуокись углерода

тяжелее воздуха. Следить за тем, чтобы

двуокись углерода не попала, например,

снаружи в подвал под мастерской.

При более длительной струйной очистке

(более 10 минут в день), особенно в

небольших помещениях (менее 300 м³),

рекомендуется использовать устройство

предупреждения о повышенном

содержании двуокиси углерода в

воздухе.

Признаки повышенного содержания

двуокиси углерода в воздухе:

3...5 %: головная боль, учащенное

дыхание;

7...10%: головная боль, тошнота,

возможно, потеря сознания.

При появлении этих признаков

немедленно выключить аппарат и выйти

на свежий

воздух. Перед тем как

продолжить работы, улучшить условия

вентиляции или использовать

дыхательный аппарат.

Двуокись углерода тяжелее воздуха.

Она собирается в узких местах, низко

расположенных местах или закрытых

контейнерах. Обеспечить достаточную

вентиляцию рабочего места.

Соблюдать паспорт безопасности от

поставщика двуокиси углерода.

Опасность получения

травм, опасность

повреждения

электростатическим

разрядом.

Во время очистки очищаемый

объект

может электростатически заряжаться.

Заземлить очищаемый объект и

поддерживать созданное заземление до

завершения процесса очистки.

Опасность травмирования

вследствие удара электрическим

током.

Не открывать аппарат. Работы внутри

аппарата разрешается проводить только

сотрудникам сервисной службы

KÄRCHER.

Опасность получения

травм в результате

низкотемпературных

ожогов.

Сухой лед имеет температуру

-79 °C. Не касаться сухого льда или

холодных частей аппарата.

Опасность травмирования

при падении баллона с

двуокисью углерода,

опасность удушья

двуокисью углерода

Надежно закрепить баллон с двуокисью

углерода.

Опасность получения

травм разлетающимися

гранулами сухого льда и

частицами загрязнения.

Надевать защитные очки.

Опасность повреждения слуха!

Использовать средства защиты органов

слуха.

Опасность получения

травм разлетающимися

гранулами сухого льда и

частицами загрязнения.

Надевать защитные перчатки

в соответствии с EN 511.

Опасность получения

травм разлетающимися

гранулами сухого льда и

частицами загрязнения.

Надевать защитную

спецодежду с длинными рукавами.

Внимание! Возможны

постоянные нарушения

функционирования.

Следы смазки или

масла препятствуют

образованию сухого ледяного снега в

аппарате. Не наносить смазку, масло

или другие смазочные материалы на

соединительный патрубок, резьбу

баллона с двуокисью углерода и

элементы шланга подачи двуокиси

углерода.

Общие указания по технике

безопасности

 ОПАСНОСТЬ

Опасность травмирования

Аппарат может самопроизвольно

запуститься.

Перед началом работы извлечь

штепсельную вилку из розетки.

Опасность травмирования

Контакт с сухим льдом и холодными

частями аппарата может вызвать

низкотемпературные ожоги.

Перед началом работы с аппаратом

надеть одежду для защиты от холода

или дать аппарату нагреться.

Никогда не класть сухой лед в рот.

Опасность

травмирования

Струя сухого льда при ненадлежащем

использовании представляет

опасность.

Не направлять струю сухого льда на

людей, включенное электрическое

оборудование или на сам аппарат.

Не направлять струю сухого льда на

себя или других, чтобы очистить

одежду или обувь.

Опасность травмирования

Легкие предметы могут быть унесены

струей сухого льда.

Перед началом очистки зафиксировать

легкие предметы.

Опасность удушья

Повышенная концентрация двуокиси

углерода во вдыхаемом

воздухе может

привести к смерти от удушья.

Убедиться, что в области точек

впуска воздуха не выходят выхлопные

газы.

Обеспечить достаточную вентиляцию

на рабочем месте и убедиться, что

выхлопные газы отводятся должным

образом.

몇 ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования

Сила отдачи струйного пистолета

может вывести из равновесия.

Встать в надежном месте и крепко

взять струйный пистолет, прежде чем

нажать на спусковой рычаг.

Опасность травмирования

Гранулы сухого льда и частицы

загрязнения могут ударить и

травмировать людей.

Не использовать аппарат, когда в

радиусе действия аппарата находятся

другие люди без защитной

спецодежды.

Не использовать аппарат, если

соединительный кабель или важные

детали аппарата повреждены,

например, предохранительные

устройства, шланг подачи средства

для струйной очистки, струйный

пистолет.

Указания по технике

безопасности при обращении с

газовыми баллонами

 ОПАСНОСТЬ

Опасность разрыва, опасность

удушья

В случае сильного нагревания или

механического повреждения газовые

баллоны могут лопнуть. Утечка

двуокиси углерода может привести к

смерти от удушья.

Обеспечить защиту газовых баллонов

от сильного нагрева, огня, опасной

коррозии, механического повреждения и

несанкционированного доступа.

Хранить газовые баллоны так, чтобы

пути эвакуации не были ограничены.

Не хранить

газовые баллоны в

подземных помещениях, на лестницах,

в коридорах, проходах и гаражах.

Не хранить газовые баллоны вместе с

горючими материалами.

Хранить газовые баллоны в

вертикальном положении.

Русский 101

Зафиксировать газовые баллоны от

опрокидывания или падения.

Перед транспортировкой газовых

баллонов закрыть вентиль баллонов.

Транспортировать газовые баллоны с

помощью тележки для баллонов или

транспортного средства, предохранив

их от падения.

Прежде чем поднимать газовый

баллон, потянуть за защитный

колпачок, чтобы убедиться, что

защитный колпачок надежно

закреплен.

Зафиксировать газовый баллон на

месте использования

от падения.

Не открывать вентиль баллона,

чтобы проверить давление.

Открывать и закрывать вентиль

баллона только вручную без помощи

инструментов.

Проверить герметичность соединения

вентиля баллона/соединения

аппарата.

Во время перерывов в работе и по

завершении работы закрывать

вентиль баллона, чтобы

предотвратить неконтролируемую

утечку газа.

Опорожнять газовые баллоны

настолько, чтобы в баллонах

оставалось небольшое остаточное

давление, что позволит

предотвратить попадание

посторонних веществ.

После опорожнения газового баллона

до остаточного давления сначала

закрыть вентиль баллона и лишь

затем открутить устройство забора

газа. В газовом баллоне всегда

сохраняется значительное

остаточное давление.

Перед обратной транспортировкой

навинтить запорную гайку и

защитный колпачок на газовый баллон.

При неконтролируемом выходе

газа

закрыть вентиль баллона. Если выход

газа невозможно остановить,

выставить баллон на улицу или

покинуть помещение, исключить

доступ в помещение. Входить в

помещение и проветривать его можно

только в том случае, если согласно

измерению концентрации исключена

опасность.

Предписания и директивы

Для эксплуатации данной установки в

Федеративной Республике Германия

применяются следующие нормы и

директивы (получить которые можно по

адресу Carl Heymanns Verlag KG,

Luxemburger Straße 449, 50939 Кельн):

● DGUV R 100-500 Работа с

аппаратами для струйной обработки;

● DGUV 113-004 Работы в

ограниченном пространстве;

● DGUV 113-004 Использование

защитной спецодежды;

● DGUV 113-004 Использование

защитных перчаток;

● DGUV 113-004 Работа с аппаратами

для струйной обработки;

● DGUV 213-056 Газовый сигнализатор;

● VDMA 24389 Системы струйной

очистки сухим льдом — требования

безопасности.

Выключение в случае

возникновения аварийной

ситуации

1. Отпустить спусковой рычаг струйного

пистолета.

2. Повернуть переключатель программ

в положение «0/OFF».

3. Закрыть запорный вентиль на

баллоне с двуокисью углерода.

4. Перекрыть подачу сжатого воздуха.

Предохранительные

устройства

몇 ОСТОРОЖНО

Отсутствующие или измененные

предохранительные устройства

Предохранительные устройства

предназначены для вашей защиты.

Запрещено изменять

предохранительные устройства или

пренебрегать ими.

Предохранительный рычаг

предотвращает непреднамеренное

включение струйного пистолета.

Спусковой рычаг можно нажать, только

если предварительно поднят

предохранительный рычаг.

Принадлежности и

запасные части

Использовать только оригинальные

принадлежности и запасные части.

Только они гарантируют безопасную и

бесперебойную работу устройства.

Для получения информации о

принадлежностях и запчастях см.

www.kaercher.com.

Защитная одежда

Защитные очки с полным обзором,

противотуманные, № детали: 6 321-

208,0

Перчатки для защиты от холода с

противоскользящим профилем,

категория III согласно EN 511, № детали:

6 321-210,0

Средство защиты органов слуха с

оголовьем, № детали: 6 321-207,0

Комплект поставки

При распаковке устройства проверить

комплектацию. При обнаружении

недостающих принадлежностей или

повреждений, полученных во время

транспортировки, следует уведомить

торговую организацию, продавшую

устройство.

Элементы управления

Рисунок A

1 Поворотный ролик со стояночным

тормозом

2 Муфта шланга подачи средства для

струйной очистки

3 Муфта линии управления

4 Панель управления

5 Ручка

6 Держатель струйного пистолета

7 Зона для хранения

8 Подставка для сопла

9 Дисплей

10 Переключатель программ

11 Индикация неисправности

дозирования гранул

– горит красным: приводной

двигатель дозирующего устройства

заблокирован

– мигает красным: приводной

двигатель дозирующего устройства

перегрет

12 Индикация неисправности

производства гранул

– горит красным: приводной

двигатель для производства гранул

заблокирован

13 Индикатор неисправности системы

подачи сжатого воздуха

– горит красным: давление подачи

сжатого воздуха слишком низкое

– мигает красным: внутреннее

давление слишком высокое

14 Контрольный индикатор

электропитания

– горит зеленым: электропитание в

норме

15 Контрольный индикатор сжатого

воздуха

– горит зеленым: подача сжатого

воздуха в норме

16 Индикатор неисправности струйного

пистолета

– горит желтым: спусковой рычаг

зафиксирован (например,

кабельной стяжкой)

– мигает желтым: к аппарату не

подключен струйный пистолет

17 Струйное сопло

18 Струйный пистолет

19 Кнопка подачи сжатого воздуха/

гранул с контрольным индикатором

– горит красным: струя сжатого

воздуха

– выключен: струя гранул

20 Спусковой рычаг

21 Предохранительный рычаг

22 Удерживающий конус

23 Шланг подачи средства для струйной

очистки

24 Соединение баллона

25 Резьбовая пробка

26 Медное уплотнительное кольцо

27 Фильтр двуокиси углерода

28 Резьбовой фланец

29 Уплотнительное кольцо соединения

баллона (номер для заказа 6.574-

316.0)

30 Баллон с двуокисью углерода, с

погружной трубкой (не входит в

комплект поставки)

31 Шланг подачи двуокиси углерода

32 Крепежный ремень для баллона с

двуокисью углерода

33 Опорная направляющая для

Homebase

34 Держатель шланга/кабеля с

резиновыми стяжками

35 Отверстие для сброса защитного

автомата двигателя

36 Ручка

102 Русский

37 Элемент подключения сжатого

воздуха

38 Место установки баллона с

двуокисью углерода

39 Шланг для отвода двуокиси углерода

40 Сетевой шнур со штепсельной

вилкой

41 Держатель шланга подачи средства

для струйной очистки

42 Сливной кран для конденсата

Дисплей

Переключатель программ на уровне

1...3:

Рисунок B

1 Давление струи

2 Общее время работы

3 Необходимо обслуживание

сервисной службой

4 Время струйной очистки с момента

последнего сброса

Переключатель программ в

положении сброса:

Рисунок C

1 Для сброса времени струйной

очистки нажать кнопку подачи

сжатого воздуха/гранул

2 Оставшееся время до следующего

обслуживания сервисной службой

3 Время струйной очистки с момента

последнего сброса

Ввод в эксплуатацию

 ОПАСНОСТЬ

Опасность травмирования

Гранулы сухого льда могут вылететь

из поврежденных компонентов и стать

причиной травмирования.

Перед вводом в эксплуатацию

проверить надлежащее состояние всех

компонентов аппарата, в частности

шланга подачи средства для струйной

очистки. Заменить поврежденные узлы

исправными. Очистить загрязненные

узлы и проверить, работают ли они

исправно.

ВНИМАНИЕ

Опасность повреждения

Конденсат может капать из корпуса

аппарата на пол.

Не ставить аппарат на поверхность,

не устойчивую к воздействию влаги.

1. Открыть сливной кран и слить

конденсат, скопившийся в аппарате.

2. Закрыть сливной кран.

3. Поставить аппарат на ровную

горизонтальную поверхность.

4. Заблокировать поворотные ролики со

стояночным тормозом.

5. Подсоединить шланг подачи средства

для струйной очистки к муфте на

аппарате.

Рисунок H

1 Линия управления

2 Накидная гайка

3 Муфта линии управления

4 Муфта шланга подачи средства для

струйной очистки

5 Накидная гайка

6 Шланг подачи средства для струйной

очистки

6. Навинтить накидную гайку шланга

подачи средства для струйной

очистки и слегка затянуть вилочным

ключом.

7. Подсоединить линию управления к

аппарату.

8. Навинтить накидную гайку линии

управления и затянуть вручную.

9. Вставить струйный пистолет с

удерживающим конусом в держатель

на аппарате.

 ОПАСНОСТЬ

Опасность удушья

Двуокись углерода выходит из

отводного шланга. Если концентрация

двуокиси углерода во вдыхаемом

воздухе достигает 8 процентов по

объему, происходит потеря сознания,

остановка дыхания и наступает

смерть. Максимальная концентрация

двуокиси углерода на рабочем месте

составляет 0,5 %. Двуокись углерода

тяжелее воздуха. Она собирается в

ямах, подвалах, низменных местах.

Проложить отводной шланг так,

чтобы была исключена опасность

удушья выходящей двуокисью углерода.

Примечание: двуокись углерода

тяжелее воздуха. Следить за тем,

чтобы двуокись углерода не попала,

например, снаружи в подвал под

мастерской.

10.Проложить отводной шланг с

выводом наружу или подсоединить

его к вытяжному устройству.

Замена струйного сопла

Струйное сопло на струйном пистолете

можно заменить, чтобы согласовать

аппарат с используемым материалом и

степенью загрязнения очищаемого

объекта.

 ОПАСНОСТЬ

Опасность травмирования

Возможен самопроизвольный запуск

устройства, что может стать

причиной травмирования и получения

низкотемпературных ожогов струей

сухого льда.

Перед заменой сопла установить

переключатель программ в положение

«0/OFF».

몇 ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования

Непосредственно после использования

сопло очень холодное. Контакт с

таким соплом может вызвать

низкотемпературные ожоги.

Перед заменой дать соплу оттаять

или надеть защитные перчатки.

ВНИМАНИЕ

Опасность повреждения

Не эксплуатировать аппарат, если

струйное сопло не установлено на

струйный пистолет.

1. Нажать кнопку разблокировки и

вытянуть струйное сопло из

струйного пистолета.

Рисунок D

1 Струйный пистолет

2 Штифт

3 Струйное сопло

4 Кнопка разблокировки

2. Вставить другое струйное сопло в

струйный пистолет так, чтобы была

обеспечена фиксация сопла.

Примечание: сопло правильно

зафиксировано, если штифт больше

не выступает из корпуса. Струйное

сопло можно поворачивать в

необходимое положение.

Подключение сжатого воздуха

Указание

Для безотказной работы сжатый воздух

должен иметь низкое содержание влаги

(максимальная относительная

влажность 5 %, точка росы ниже 0 °C). В

сжатом воздухе не должно быть масла,

грязи и посторонних частиц.

Сжатый воздух должен быть сухим и

обезжиренным, после компрессора

должен быть подключен по крайней

мере один дополнительный охладитель

и один отделитель.

Система подачи

сжатого воздуха должна

быть оснащена редуктором давления,

предоставляемым заказчиком.

1. Надеть средства индивидуальной

защиты.

2. Подсоединить шланг сжатого воздуха

к элементу подключения сжатого

воздуха на аппарате.

3. Медленно открыть запорный клапан

сжатого воздуха в системе заказчика.

Подключение баллона с

двуокисью углерода

Требования к подаче СО

●Баллон с CO

, оснащенный

погружной трубкой для забора

жидкого CO

Примечание

Баллон с CO

, оснащенный погружной

трубкой (также называемой сифонной

трубкой), обычно маркируется

большой буквой «T» на баллоне или на

обратной стороне баллона.

В некоторых случаях наличие

погружной трубки дополнительно

обозначается вертикальной цветной

линией на баллоне.

●Качество CO

должно

соответствовать данным в главе

«Использование по назначению».

ВНИМАНИЕ

Неисправности

Клапан остаточного давления или

обратный клапан, установленный

после баллона с CO

, препятствует

забору необходимого количества CO

Если баллон с CO2 используется с

клапаном остаточного давления,

между баллоном и аппаратом

необходимо установить клапан

остаточного давления, предлагаемый

в составе монтажного комплекта в

качестве принадлежности (номер для

заказа 2.574-006.0).

Русский 103

Рисунок E

1 Баллон с CO

без клапана

остаточного давления

2 Баллон с CO

с клапаном

остаточного давления

С повышением температуры

эффективность производства гранул

снижается, и большая часть двуокиси

углерода выводится в газообразной

форме через отводной шланг. Хранить

баллоны с двуокисью углерода в

максимально прохладном месте (ниже

31 °C) и обеспечить их защиту от

воздействия высокой температуры и

солнечного излучения во время работы.

1. Установить аппарат на

ровное

устойчивое основание.

2. Задействовать стояночный тормоз на

обоих поворотных роликах.

3. Открыть оба крепежных ремня для

баллона с двуокисью углерода.

4. Поставить баллон с двуокисью

углерода в предусмотренное место

установки на аппарате.

Примечание: если баллон с

двуокисью углерода

транспортируется на тележке для

баллонов, передний край нижней

панели тележки можно разместить

поверх

места установки на аппарате.

В таком случае баллон можно

переставить с тележки на место

установки поворотными движениями.

5. Обернуть оба крепежных ремня

вокруг баллона с двуокисью углерода,

после чего закрыть и затянуть их.

6. Отвинтить защитный колпачок от

баллона с двуокисью углерода.

ВНИМАНИЕ

Возможны неисправности

Следы смазки препятствуют

образованию сухого ледяного снега в

аппарате.

Проверить резьбу и соединительный

патрубок баллона с двуокисью

углерода и шланга подачи двуокиси

углерода и, при необходимости,

очистить их перед подключением к

аппарату.

Проследить, чтобы между баллоном и

соединением баллона было вставлено

неповрежденное уплотнение.

7. При использовании баллона с

клапаном

остаточного давления:

установить клапан остаточного

давления, предлагаемый в составе

монтажного комплекта в качестве

принадлежности (номер для заказа

2.574-006.0), на баллон с двуокисью

углерода. При этом следовать

отдельным инструкциям,

прилагаемым к адаптеру.

8. Подсоединить соединение баллона с

фильтром двуокиси углерода к

баллону с двуокисью углерода.

Убедиться, что между резьбовым

фланцем и баллоном с

двуокисью

углерода вставлено соответствующее

уплотнительное кольцо.

9. Слегка затянуть узкую накидную гайку

резьбового фланца гаечным ключом с

открытым концом или накидным

ключом (например, 6.574-337.0).

Удерживать широкую накидную гайку

гаечным ключом с открытым концом,

чтобы не перекрутить шланг подачи

двуокиси углерода.

ВНИМАНИЕ

Не допускать скручивания

(перекручивания) шланга подачи

двуокиси углерода, иначе его можно

повредить.

Подключение к сети

 ОПАСНОСТЬ

Опасность травмирования

вследствие удара электрическим

током

Используемая розетка должна быть

установлена квалифицированным

электриком и соответствовать

требованиям IEC 60364-1.

Аппарат можно подключать только к

источнику питания с защитным

заземлением.

Используемая розетка должна

находиться в легко доступном месте

на высоте от 0,6 м до 1,9 м над полом.

Используемая розетка должна

находиться в поле зрения оператора.

Аппарат должен быть защищен

автоматическим предохранительным

выключателем, 30 мА.

Перед каждым использованием

проверять сетевой кабель аппарата

на наличие повреждений. Не

использовать аппарат с

поврежденным кабелем. Обратиться к

квалифицированному электрику для

замены поврежденного кабеля.

Удлинительный кабель должен

обеспечивать защиту IPX4, а

исполнение кабеля должно

соответствовать как минимум

H 07 RN-F 3G1.5.

Неподходящие удлинительные кабели

могут представлять опасность.

При

использовании удлинительного кабеля,

он должен быть пригоден для

использования на открытом воздухе, а

соединение должно быть сухим и

расположено над землей. Для этого

рекомендуется использовать

кабельную катушку, удерживающую

розетку на высоте не менее 60 мм от

земли.

1. Вставить штепсельную вилку в

розетку.

Сброс времени струйной очистки

Для подсчета рабочего времени можно

сбросить счетчик времени струйной

очистки на 0 до начала работы.

1. Повернуть переключатель программ

в положение сброса.

Рисунок F

1 Оставшееся время до следующего

обслуживания сервисной службой

2 Время струйной очистки с момента

последнего сброса

3 Кнопка подачи сжатого воздуха/

гранул

2. Нажать кнопку подачи сжатого

воздуха/гранул на струйном

пистолете.

Время струйной очистки

сбрасывается на 0.

Управление

 ОПАСНОСТЬ

Опасность травмирования

Разлетающиеся гранулы сухого льда

могут стать причиной травмирования

или получения низкотемпературных

ожогов.

Не направлять струйный пистолет на

людей. Удалить посторонних лиц из

рабочей зоны и исключить их доступ в

рабочую зону во время эксплуатации

(например, установив ограждения). Во

время эксплуатации исключить

контакт с соплом и струей сухого

льда

1. Выполнять все работы по

техническому обслуживанию,

указанные в главе «Уход и

техническое обслуживание/

Ежедневно перед началом работы».

2. Оградить рабочую зону, чтобы

исключить доступ посторонних людей

в данную зону во время работы.

 ОПАСНОСТЬ

Опасность удушья

Опасность удушья двуокисью углерода.

Гранулы сухого льда состоят из

твердой двуокиси углерода. Во время

эксплуатации аппарата содержание

двуокиси углерода в воздухе на рабочем

месте увеличивается.

Проложить отводной шланг, например,

с выводом наружу, чтобы исключить

опасность удушья двуокисью углерода.

Примечание: двуокись углерода

тяжелее воздуха. Следить за тем,

чтобы двуокись

углерода не попала,

например, снаружи в подвал под

мастерской.

При более длительной струйной

очистке (более 10 минут в день),

особенно в небольших помещениях

(менее 300 м³), рекомендуется

использовать устройство

предупреждения о повышенном

содержании двуокиси углерода в

воздухе.

Признаки повышенного содержания

двуокиси углерода во вдыхаемом

воздухе:

3...5 %: головная боль, учащенное

дыхание;

7...10 %: головная боль,

тошнота,

возможно, потеря сознания.

При первом появлении этих признаков

немедленно выключить аппарат и

выйти на свежий воздух. Перед тем как

продолжить работу, обязательно

104 Русский

улучшить условия вентиляции или

использовать дыхательный аппарат.

Соблюдать паспорт безопасности от

поставщика двуокиси углерода.

Опасные для здоровья вещества.

Вещества, удаленные с очищаемого

объекта, поднимаются вверх в виде

пыли.

Соблюдать соответствующие меры

безопасности, если во время очистки

может возникнуть опасная для

здоровья пыль.

Опасность взрыва

Смесь пыли оксида железа и легких

металлов

может воспламениться при

неблагоприятных условиях с

выделением высокой тепловой

энергии.

Никогда не работать одновременно с

деталями из легких металлов и

деталями с содержанием железа.

Перед началом работы с другим

материалом очистить рабочую зону и

вытяжное устройство.

3. При работе в узких помещениях обеспечить достаточный воздухообмен, чтобы концентрация двуокиси углерода в воздухе помещения не превышала опасного уровня.

4. Закрепить легкие очищаемые

предметы.

 ОПАСНОСТЬ

Опасность электростатического

разряда

Во время очистки очищаемый объект

может электростатически

заряжаться. Последующий разряд

может привести к травмированию и

повреждению электронных узлов.

Заземлить очищаемый объект и

поддерживать созданное заземление

во время очистки.

5. Заземлить очищаемый объект

электрически.

6. Использовать защитную одежду,

защитные перчатки, плотно

прилегающие защитные очки и

средства защиты органов слуха.

7. Включить подачу сжатого воздуха.

8. Открыть запорный вентиль на

баллоне с двуокисью углерода.

9. Установить переключатель программ

на уровень 3.

Рисунок G

1 Переключатель программ

2 Уровень 1

3 Уровень 2

4 Уровень 3

5 Сброс

10.Встать в надежном месте и занять

безопасное положение, чтобы не

потерять равновесие от действия

силы отдачи струйного пистолета.

Очистка гранулами сухого льда

1. Выбрать режим работы со струей

гранул с помощью кнопки подачи

сжатого воздуха/гранул.

(Контрольный индикатор не должен

гореть.)

Рисунок I

1 Кнопка подачи сжатого воздуха/

гранул с контрольным индикатором

горит красным: струя сжатого воздуха

выключен: струя гранул

2. Установить необходимое значение

давления струи на редукторе,

предоставляемом заказчиком.

Максимальное давление: 10 бар.

Минимальное давление:

● Уровень 1: 0,7 бар

● Уровень 2: 1,4 бар

● Уровень 3: 2,8 бар

Примечание

Давление отображается на дисплее.

Если не достигнуто минимальное

давление или превышено максимальное

давление, дисплей мигает.

3. Направить струйный пистолет от

своего тела.

4. Отвести предохранительный рычаг

струйного пистолета вверх и

одновременно нажать спусковой

рычаг.

Рисунок K

1 Предохранительный рычаг

2 Спусковой рычаг

3 Фары рабочего освещения

Рабочее освещение включается

одновременно с началом

производства гранул.

5. Подождать образования струи

гранул.

ВНИМАНИЕ

Никогда не эксплуатировать

аппарат, если баллон с двуокисью

углерода не установлен или пустой.

Выбрать более высокий уровень с

помощью переключателя программ или

заменить баллон с двуокисью углерода,

если через 5 минут струйной очистки

гранулы не выходят из струйного

пистолета.

6. При необходимости вернуть

переключатель программ на

уровень 2 или 1.

ВНИМАНИЕ

Опасность повреждения

Могут выйти крупные гранулы.

Сначала проверить эффективность

очистки на незаметном месте во

избежание повреждений.

Примечание

При перерывах в работе струи сухого

льда, увеличить давление струи или

установить более низкий уровень с

помощью переключателя программ.

7. Направить струю гранул на

очищаемый объект и удалить

загрязнение струей.

8. Отпустить спусковой рычаг.

Подача струи гранул прекращается.

Рабочее освещение выключается

через 30 секунд.

9. Вставить струйный пистолет с

удерживающим конусом в держатель

на аппарате.

Рисунок J

1 Держатель

2 Удерживающий конус

3 Струйный пистолет

10.Закрыть запорный вентиль на

баллоне с двуокисью углерода, если

перерыв в работе длится более

30 минут.

Сжатый воздух без гранул

Загрязнение, не плотно приставшее к

поверхности очищаемого объекта,

можно удалить сжатым воздухом без

гранул сухого льда.

1. Выбрать режим работы со сжатым

воздухом с помощью кнопки подачи

сжатого воздуха/гранул.

(Контрольный индикатор должен

гореть красным.)

Рисунок I

1 Кнопка подачи сжатого воздуха/

гранул с контрольным индикатором

горит красным: струя сжатого воздуха

выключен: струя гранул

2. Отвести предохранительный рычаг

струйного пистолета вверх и

одновременно нажать спусковой

рычаг.

Рисунок K

1 Предохранительный рычаг

2 Спусковой рычаг

3 Фары рабочего освещения

Сжатый воздух выходит из струйного

сопла, и включается рабочее

освещение.

3. Направить струю сжатого воздуха на

очищаемый объект и удалить

загрязнение.

4. Отпустить спусковой рычаг.

Подача струи сжатого воздуха

прекращается.

Рабочее освещение выключается

через 30 секунд.

5. Вставить струйный пистолет с

удерживающим конусом в держатель

на аппарате.

6. Закрыть запорный вентиль

на

баллоне с двуокисью углерода, если

перерыв в работе длится более

30 минут.

Окончание работы

1. Отпустить спусковой рычаг струйного

пистолета.

2. Закрыть запорный вентиль на

баллоне с двуокисью углерода.

3. Нажимать спусковой рычаг струйного

пистолета до тех пор, пока не

перестанут выходить гранулы.

4. Установить переключатель программ

на уровень 1.

5. Перекрыть подачу сжатого воздуха.

6. Нажимать спусковой рычаг струйного

пистолета до тех пор, пока из

аппарата не перестанет

выходить

сжатый воздух.

7. Повернуть переключатель программ

в положение «0/OFF».

8. Извлечь штепсельную вилку из

розетки.

9. Смотать сетевой кабель, подвесить

на держателе шланга/кабеля и

закрепить резиновыми стяжками.

Русский 105

Рисунок L

1 Сетевой кабель

2 Держатель шланга/кабеля

3 Резиновые стяжки

4 Отводной шланг

10.Отсоединить шланг подачи сжатого

воздуха от аппарата.

11.Смотать отводной шланг, подвесить

на держателе шланга/кабеля и

закрепить резиновыми стяжками.

12.Смотать шланг подачи средства для

струйной очистки и подвесить на

предусмотренном для него

держателе.

13.Вставить струйный пистолет с

конусом в держатель на аппарате.

Транспортировка

몇 ОСТОРОЖНО

Опасность несчастного случая и

травмирования

При транспортировке и хранении

учитывать вес аппарата, см главу

«Технические характеристики».

ВНИМАНИЕ

Опасность повреждения

При транспортировке в

горизонтальном положении может

вытекать моторное масло.

Последующий недостаток масла

может привести к повреждению при

следующей эксплуатации.

Устройство следует

транспортировать только в

вертикальном положении.

1. Перед транспортировкой выполнить

все действия, описанные в главе

«Окончание работы».

2. Отпустить стояночный тормоз на

поворотных роликах и переместить

аппарат за дугообразную

ручку.

3. Перед загрузкой на транспортные

средства снять баллон с двуокисью

углерода с аппарата.

4. Поднять аппарат могут 2 человека,

каждый из которых использует ручку

на нижней стороне аппарата и

поддерживает аппарат другой рукой

за верхний край.

5. Для транспортировки на

транспортных средствах

заблокировать стояночный тормоз на

поворотных роликах и закрепить

аппарат натяжным

ремнем.

Рисунок M

Хранение

몇 ОСТОРОЖНО

Опасность несчастного случая и

травмирования

При транспортировке и хранении

учитывать вес аппарата, см главу

«Технические характеристики».

Аппарат разрешается хранить только в

помещениях.

 ОПАСНОСТЬ

Опасность удушья

Двуокись углерода может

накапливаться в закрытых

помещениях и вызывать смерть от

удушья.

Хранить баллоны с двуокисью углерода

(даже если они подключены к аппарату)

только в хорошо проветриваемых

местах.

Уход и техническое

обслуживание

Указания по техническому

обслуживанию

Важным условием надежной работы

установки является регулярное

техническое обслуживание в

соответствии со следующим планом

технического обслуживания.

Использовать только запасные части,

предоставляемые или

рекомендованные изготовителем:

●запасные и быстроизнашивающиеся

детали;

● принадлежности,

●рабочие вещества,

●чистящее средство.

 ОПАСНОСТЬ

Опасность несчастного случая

Возможен самопроизвольный запуск

аппарата. Контакт с холодными

частями аппарата или жидкой

двуокисью углерода может вызвать

обморожение. Вдыхание газообразной

двуокиси углерода может вызвать

смерть от удушья.

Перед началом работ с аппаратом

выполнить все действия, описанные в

главе «Окончание работы».

Подождать, пока аппарат нагреется,

или надеть одежду для защиты

от

холода. Никогда не класть сухой лед в

рот.

ВНИМАНИЕ

Опасность повреждения

Использование неподходящего

чистящего средства может

повредить аппарат и струйный

пистолет.

Ни в коем случае не очищать аппарат и

струйный пистолет растворителями,

бензином или чистящими средствами,

содержащими масло.

Договор на техническое

обслуживание

Чтобы обеспечить надежную работу

установки, мы рекомендуем вам

заключить договор на техническое

обслуживание. Обратитесь в

соответствующую сервисную службу

компании KÄRCHER.

План технического обслуживания

Ежедневно перед началом работы

1. Внимательно проверить шланг

подачи средства для струйной

очистки на предмет трещин,

перегибов и других повреждений.

Мягкие участки на шланге указывают

на износ внутренней части шланга.

Заменить дефектный или

изношенный шланг новым.

2. Проверить электрические кабели и

разъемы на предмет повреждений.

Заменить дефектные детали в

сервисной службе.

Каждые 100 часов работы

1. Проверить муфты на аппарате и

шланге подачи средства для струйной

очистки на предмет повреждений и

износа. Заменить дефектный шланг

подачи средства для струйной

очистки, дефектные муфты на

аппарате заменить в сервисной

службе.

Каждые 500

часов работы или

каждый год

1. Проверить аппарат в сервисной

службе.

Каждые 2 года

1. Заменять шланг подачи средства для

струйной очистки не реже одного раза

в 2 года.

Испытания

Согласно DGUV R 100-500 аппарат

должен подвергаться следующим

испытаниям, проводимым экспертом.

Результаты испытания должны

записываться в свидетельство об

испытании. Эксплуатирующая сторона

должна сохранить свидетельство об

испытании до следующего испытания.

После перерыва в работе более

одного года

1. Проверить надлежащее состояние и

правильное функционирование

аппарата.

После смены места установки

1. Проверить аппарат на предмет

надлежащего состояния, правильного

функционирования и правильной

установки.

После проведения ремонта или

внесения изменений, которые могут

повлиять на эксплуатационную

безопасность

1. Проверить аппарат на предмет

надлежащего состояния, правильного

функционирования и правильной

установки.

Помощь при

неисправностях

 ОПАСНОСТЬ

Опасность несчастного случая

Возможен самопроизвольный запуск

аппарата. Контакт с холодными

частями аппарата или жидкой

двуокисью углерода может вызвать

обморожение. Вдыхание газообразной

двуокиси углерода может вызвать

смерть от удушья.

Перед началом работ с аппаратом

выполнить все действия, описанные в

главе «Окончание работы».

Подождать, пока аппарат нагреется,

или надеть одежду для защиты

от

холода. Никогда не класть сухой лед в

рот.

106 Русский

ВНИМАНИЕ

Опасность повреждения

Использование неподходящего

чистящего средства может

повредить аппарат и струйный

пистолет.

Ни в коем случае не очищать аппарат

и струйный пистолет

растворителями, бензином или

чистящими средствами, содержащими

масло.

Индикатор неисправностей

Неисправности сигнализируются

контрольными индикаторами на панели

управления.

Рисунок N

1 Индикатор неисправности струйного

пистолета

2 Индикатор неисправности системы

подачи сжатого воздуха

3 Индикация неисправности

производства гранул

4 Индикация неисправности

дозирования гранул

Устранение неисправностей

Зачастую неисправности имеют простые

причины, поэтому с помощью

следующего обзора их можно устранить

самостоятельно. В случае сомнения или

возникновения не описанных здесь

неисправностей следует обращаться в

авторизованную сервисную службу

Kärcher.

Выполнение сброса

1. Нажать кнопку сброса внутри

аппарата с помощью отвертки.

Рисунок O

Замена фильтра двуокиси

углерода

ВНИМАНИЕ

Неисправности

Загрязненная двуокись углерода может

вызвать функциональные нарушения.

При работе с фильтром двуокиси

углерода очень строго следить за

тем, чтобы в аппарат не попали

частицы загрязнения.

ВНИМАНИЕ

Неисправности

Неисправности из-за загрязнений.

После каждого ослабления или

откручивания резьбовой пробки

необходимо заменять фильтр

двуокиси углерода и медное

уплотнительное кольцо. Если этого не

сделать, частицы могут отделиться

от фильтра двуокиси углерода и

привести к неисправности.

Примечание

Фильтр двуокиси углерода

подвергается обратной промывке и

очистке, как только штуцер баллона

под давлением отсоединяется от

баллона с двуокисью углерода.

Ошибка Устранение

Индикатор неисправности

струйного пистолета горит

 Не нажимать спусковой рычаг струйного пистолета до момента включения.

 Удалить фиксацию спускового рычага струйного пистолета.

Индикатор неисправности

струйного пистолета мигает

 Проверить, подключена ли линия управления струйным пистолетом к аппарату.

 Проверить линию управления на шланге подачи средства для струйной очистки на наличие

повреждений.

Индикатор неисправности

системы подачи сжатого

воздуха горит

 Увеличить давление воздуха.

Индикатор неисправности

системы подачи сжатого

воздуха мигает

 Проверить отводной шланг на предмет засорения.

 Баллон с двуокисью углерода слишком горячий и, следовательно, имеет слишком высокое

давление. Установить аппарат вместе с баллоном в более прохладном месте или защитить

его от прямых солнечных лучей.

Индикатор

неисправности

производства гранул горит

 Дать аппарату оттаять. Проверить фильтр двуокиси углерода и при необходимости заменить

его. Затем выполнить сброс.

 Если неисправность возникает повторно, заменить баллон с двуокисью углерода.

Индикатор неисправности

дозирования гранул горит

 Выключить и снова включить устройство.

 Если индикатор неисправности продолжает гореть, следует обратиться в сервисную службу.

Индикатор неисправности

дозирования гранул мигает

 Дать двигателю устройства дозирования остыть. Расположить аппарат так, чтобы воздух мог

поступать в аппарат снизу. При необходимости обратиться в сервисную службу.

Контрольный индикатор

электропитания не горит

 Вставить штепсельную вилку в розетку.

 Проверить источник питания по месту эксплуатации.

Контрольный индикатор

сжатого воздуха не горит

 Подсоединить шланг подачи сжатого

воздуха к аппарату.

 Открыть запорный вентиль в системе подачи сжатого воздуха по месту эксплуатации.

Аппарат не работает  Проверить контрольные индикаторы и индикаторы неисправностей.

 Выполнить сброс.

Плохая очистка  Установить переключатель программ на более высокий уровень.

 Увеличить давление струи.

 Проверить уровень заполнения баллона с двуокисью углерода.

 Не использовать нагретый баллон

с двуокисью углерода. Обеспечить защиту баллона с

двуокисью углерода от теплового излучения. Если температура двуокиси углерода выше

31 °C, эффективность производства гранул резко падает.

 Дать шлангу подачи средства для струйной очистки и струйному пистолету оттаять, чтобы

устранить засорение. Затем увеличить давление струи.

Недостаточное

дозирование гранул

 Установить переключатель программ на более высокий

уровень.

 Заменить фильтр двуокиси углерода между аппаратом и баллоном с двуокисью углерода.

Периодические перерывы

в работе струи сухого льда

 Установить переключатель программ на более низкий уровень или увеличить давление

струи.

 Если струйное сопло засорено:

a немедленно закрыть баллон с двуокисью углерода.

b Дать аппарату оттаять в течение 30 минут.

c Увеличить давление

струи.

d Запустить аппарат с закрытым баллоном с двуокисью углерода, чтобы удалить остатки

гранул.

Русский 107

Поэтому регулярная замена фильтра

двуокиси углерода не требуется.

1. Закрыть запорный вентиль на

баллоне с двуокисью углерода.

2. Включить аппарат на максимальном

уровне прим. на 1 минуту, чтобы

сбросить давление в шланге подачи

двуокиси углерода.

3. Открутить резьбовой фланец на

баллоне с двуокисью углерода.

4. Осторожно выкрутить резьбовую

пробку из резьбового фланца. При

этом

оставить резьбовой фланец

свисать, чтобы исключить риск

попадания внутрь шланга подачи

двуокиси углерода частиц

загрязнения.

Рисунок P

1 Резьбовой фланец

2 Фильтр двуокиси углерода

3 Медное уплотнительное кольцо

4 Резьбовая пробка

5. Снять фильтр двуокиси углерода.

6. Очистить резьбовую пробку и

резьбовой фланец с помощью

пылесоса.

7. Осторожно прижать рукой новый

фильтр двуокиси углерода к

резьбовой пробке.

8. Заменить медное уплотнительное

кольцо.

9. Затянуть резьбовую пробку,

удерживая широкий шестигранник

резьбового фланца гаечным ключом с

открытым концом.

Момент затяжки: 80 Нм.

Гарантия

В каждой стране действуют

соответствующие гарантийные условия,

установленные уполномоченной

организацией по сбыту нашей

продукции. Возможные неисправности

устройства в течение гарантийного

срока мы устраняем бесплатно, если

причина заключается в дефектах

материалов или производственных

браке. В случае возникновения

претензий в течение гарантийного срока

просьба обращаться с чеком о покупке в

торговую организацию, продавшую

изделие или в ближайшую

уполномоченную службу сервисного

обслуживания.

(Адрес указан на обороте)

Принадлежности

Клапан остаточного давления в

составе монтажного комплекта

Номер для заказа 2.574-006.0

Необходим, если баллон с двуокисью

углерода используется с клапаном

остаточного давления.

Технические

характеристики

Сохраняется право на внесение

технических изменений.

Декларация о соответствии

стандартам ЕС

Настоящим заявляем, что концепция,

конструкция и исполнение указанной

ниже машины отвечают

соответствующим основным

требованиям директив ЕС по

безопасности и охране здоровья. При

любых изменениях машины, не

согласованных с нашей компанией,

данная декларация теряет свою силу.

Изделие: ледяной бластер

Тип: 

1.574-xxx (IB 10/8 L2P)

Действующие директивы ЕС

2006/42/ЕС (+2009/127/ЕС)

2014/30/EС

2011/65/EС

2009/125/ЕС + 2009/1781

Примененные гармонизированные

стандарты

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Нижеподписавшиеся лица действуют от

имени и по доверенности Правления.

Лицо, ответственное за ведение

документации:

Ш. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28–40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

г. Винненден, 01.02.2021

IB 10/

8 L2P

Электрическое подключение

Напряжение сети V 220...

230

Фаза ~1

Частота Hz 50...6

Потребляемая мощность kW 1,0

Степень защиты IPX4

Ток утечки, тип.mA<3,5

Автоматический

предохранительный

выключатель

delta I,

0,03

Элемент подключения сжатого

воздуха

Шланг сжатого воздуха,

номинальный диаметр

(мин.)

дюйм

0,5

Давление (макс.) MPa

(bar)

1,0

(10)

Расход сжатого воздуха,

макс.

min

0,8

Рабочие характеристики устройства

Давление струи, макс.MPa

(bar)

1,0

(10)

Давление струи, мин.

уровень 1

MPa

(bar)

0,07

(0,7)

Давление струи, мин.

уровень 2

MPa

(bar)

0,14

(1,4)

Давление струи, мин.

уровень 3

MPa

(bar)

0,28

(2,8)

Расход двуокиси

углерода

kg/h 20...6

Сила отдачи струйного

пистолета, макс.

N40

Баллон с двуокисью углерода

Максимальный

заправочный объем

kg 37,5

Диаметр, макс. mm 220

Условия окружающей среды

Воздухообмен м

/ч 2000

Размеры и вес

Типичный рабочий вес

(без баллона с двуокисью

углерода)

kg 95

Длина mm 866

Ширина mm 443

Высота без баллона с

двуокисью углерода

mm 970

Расчетные значения в соответствии

с EN 60335-2-79

Вибрация на руке/кисти m/s2 0,08

Уровень звукового

давления

dB(A) 95

Уровень звуковой

мощности

LWA Погрешность KWA

dB(A) 115

IB 10/

8 L2P

108 Magyar

Tartalom

Általános utasítások

Készüléke első használata

előtt olvassa el ezt az eredeti

kezelési útmutatót, és ennek megfelelően

járjon el. Őrizze meg az eredeti kezelési út-

mutatót későbbi használatra vagy a követ-

kező tulajdonos számára.

Rendeltetésszerű használat

● Használja a készüléket a szennyeződé-

sek szárazjég-granulátumokkal történő

eltávolítására; a szárazjég-granulátu-

mok felgyorsítását a légsugár biztosítja.

● A szárazjég-darabokat a készülék gene-

rálja. Ehhez egy merülőcsöves palack-

ból adagolt folyékony szén-dioxid

szükséges.

● A készülék üzemeltetése robbanásve-

szélyes környezetben tilos.

● Bizonyosodjon meg arról, hogy a fel-

használás helyén a „Műszaki adatok”

részben meghatározott minimális le-

vegőcsere biztosított.

● A készülék burkolatát a KÄRCHER ügy-

félszolgálat kizárólag a karbantartási

munkálatok kivitelezésének céljából tá-

volíthatja el.

-minőség

A zavarmentes működés érdekében a fel-

használt szén-dioxidnak legalább a követ-

kező előírásoknak kell megfelelnie:

● Műszaki szén-dioxid, legalább 2.5 osz-

tályú

● Tisztaság ≥ 99,5%

● Víztartalom (H

O) ≤ 250 ppm

● NVOC (olaj és zsír) ≤ 2 ppm

Működés

Folyékony szén-dioxid feszültségmentesí-

tésével szén-dioxid-hó keletkezik. A szin-

tén keletkező gáz halmazállapotú szén-

dioxidot az elszívótömlőn keresztül vezetik

ki a munkahelyről.

A szén-dioxid-havat szárazjégpelletekké

préselik a készülékben.

A sűrített levegő mágnesszelepen keresz-

tül éri el a robbantópisztolyt. A légnyomást

egy helyi nyomáscsökkentő szabályozza.

Amikor a robbantópisztoly ravaszát meg-

húzza, a szelep kinyílik, és a robbantópisz-

tolyból légsugár lép ki. Ezenkívül

szárazjégpelleteket juttatnak a légsugárba

egy adagolóeszköz útján.

A szárazjégpelletek becsapódnak a tisztí-

tandó felületre, és eltávolítják a szennyező-

déseket. A -79 °C-os hideg

szárazjégpelletek termikus feszültségeket

is létrehoznak a szennyeződés és a tisztí-

tandó tárgy között, amelyek szintén hozzá-

járulnak a szennyeződés leoldásához.

Ezenkívül a szárazjég becsapódásakor

azonnal légnemű szén-dioxiddá válik, és

így térfogatának 700-szorosát veszi fel. Ez

a szárazjégbe beszivárgott szennyeződést

szétfeszíti.

Környezetvédelem

A csomagolóanyag újrahasznosítha-

tó. Kérjük, környezetbarát módon

semmisítse meg a csomagolást.

Az elektromos és elektronikus készü-

lékek értékes, újrahasznosítható

anyagokat, és gyakran olyan alkotóe-

lemeket, például elemeket, akkumulátoro-

kat vagy olajat is tartalmaznak, melyek nem

megfelelő kezelése vagy helytelen meg-

semmisítése potenciális veszélyt jelenthet

az emberek egészségre és a környezetre.

Ezek az alkotóelemek azonban a készülék

rendeltetésszerű üzemeléséhez szüksége-

sek. Az ezzel a szimbólummal jelölt készü-

lékeket nem szabad a háztartási

hulladékkal együtt megsemmisíteni.

Összetevőkre vonatkozó utasítások

(REACH)

Az összetevőkre vonatkozó aktuális infor-

mációkat itt találja: www.kaercher.com/

REACH

Biztonsági utasítások

A készüléket kizárólag azok a személyek

kezelhetik, akik elolvasták és megértették

ezt a használati útmutatót. Minden bizton-

sági előírás betartása kötelező.

A használati útmutatót tárolja könnyen hoz-

záférhető helyen.

Az eszköz üzemeltetője köteles a helyszín-

nel kapcsolatos kockázatok elemzésére és

a felhasználók megfelelő kiképzésének

biztosítására.

Veszélyfokozat

 VESZÉLY

● Olyan, közvetlenül fenyegető veszély jel-

zése, amely súlyos sérülésekhez vagy

halálhoz vezet.

몇 FIGYELMEZTETÉS

● Olyan, esetlegesen veszélyes helyzet jel-

zése, amely súlyos sérülésekhez vagy

halálhoz vezethet.

몇 VIGYÁZAT

● Olyan, esetlegesen veszélyes helyzet jel-

zése, amely könnyebb sérülésekhez ve-

zethet.

FIGYELEM

● Olyan, esetlegesen veszélyes helyzet jel-

zése, amely anyagi károkhoz vezethet.

A készülék szimbólumai

Kidobott szárazjég dara-

bok miatti veszély.

A szórópisztoly irányítása

személyek felé tilos. Távolít-

sa el a harmadik feleket az

üzemeltetési helyéről és a készülék üze-

meltetésekor tartsa őket távol (pl. korlátok-

kal). A készülék használatakor a fúvóka

vagy a szárazjég sugár megérintése tilos.

Szén-dioxid miatti fulla-

dásveszély.

A készülék üzemeltetésekor

a munkahelyi levegő szén-

dioxid koncentrációja meg-

növekszik.

Biztosítsa a munkahely megfelelő szellőz-

tetését.

Például, helyezze a kipufogócsövet a sza-

badba, a szén-dioxid mérgezés elkerülésé-

nek céljából.

Megjegyzés: A szén-dioxid nehezebb, mint

a levegő. Kerülje el a szén-dioxid ereszke-

dését, például kívülről a műhely alatti alag-

sorba (áramlás).

Amennyiben a szórópisztolyt hosszabb

ideig ( 10 percnél tovább naponta) használ-

ja, különösen kis helyiségekben (300 m³-

nél kisebb helyiségekben), használjon

szén-dioxid-riasztót.

A magas szén-dioxid-koncentráció jelei:

3...5%: Fejfájás, gyors légzés.

7...10%: Fejfájás, hányinger, akár eszmé-

letvesztés is.

Amennyiben az említett tünetek jelentkez-

nek, azonnal kapcsolja ki a készüléket, és

menjen a friss levegőre. A munka folytatá-

sa előtt biztosítsa a hatékony szellőztetést

vagy használjon légzőkészüléket.

A szén-dioxid nehezebb a levegőnél, és

zárt terekben, alsó helyiségekben vagy zárt

tartályokban halmozódik fel. Biztosítsa a

munkahely megfelelő szellőzését.

Kérjük, figyeljen a szén-dioxid-szállító biz-

tonsági adatlapjára is.

Elektrosztatikus töltés miatti

sérülés- és rongálódásve-

szély.

Tisztításkor a tisztítókészülék

elektrosztatikusan feltöltődhet.

Földelje le a megtisztítandó tárgyat és biz-

tosítsa a földelést a művelet befejezéséig.

Áramütés miatti veszély.

A készülék felnyitása tilos. A készülékkel

kapcsolatos munkálatok kivitelezését kizá-

rólag a KÄRCHER-ügyfélszolgálat biztosít-

hatja.

Hideg égési sérülések miatti

veszély.

A szárazjég hőmérséklete -

79°C. A szárazjég vagy a ké-

szülék hideg alkatrészeinek

megérintése tilos.

Leeső szén-dioxid palack mi-

atti sérülés veszély, szén-

dioxid miatti fulladásveszély

Rögzítse biztonságosan a

szén-dioxid palackot.

Általános utasítások........................... 108

Rendeltetésszerű

használat............... 108

Működés ............................................ 108

Környezetvédelem ............................. 108

Biztonsági utasítások......................... 108

Biztonsági berendezések................... 109

Tartozékok és pótalkatrészek............. 109

Szállított tartozékok ........................... 109

Kezelőelemek .................................... 109

Üzembe helyezés .............................. 110

Kezelés .............................................. 111

Az üzemeltetés befejezése................ 112

Szállítás ............................................. 112

Tárolás............................................... 112

Ápolás és karbantartás ...................... 113

Az üzemzavarok elhárítása................ 113

Garancia ............................................ 114

Tartozékok ......................................... 114

Műszaki adatok.................................. 114

EU-megfelelőségi nyilatkozat............. 115

Magyar 109

Szárazjég darabok és szen-

nyeződésrészecskék miatti

sérülésveszély.

Viseljen védőszemüveget.

Halláskárosodás veszélye.

Viseljen hallásvédő eszközt.

Szárazjég darabok és szen-

nyeződésrészecskék miatti

sérülésveszély.

Viseljen az EN 511 szabvány-

nak megfelelő védőkesztyűket.

Szárazjég darabok és szen-

nyeződésrészecskék miatti

sérülésveszély.

Viseljen hosszú ujjú védőruhá-

zatot.

Vigyázat! Lehetséges tartós

meghibásodások.

A zsír- vagy olajnyomok zavar-

ják a szárazjég kialakulását a készülékben.

A zsírok, az olajok vagy más kenőanyag

használata a csatlakozócsonkon vagy a

szén-dioxid palack menetén és a szén-

dioxid tömlőn tilos.

Általános biztonsági utasítások

 VESZÉLY

Sérülésveszély

A készülék váratlanul beindulhat.

Mielőtt elkezdene dolgozni a készüléken,

húzza ki a hálózati dugaszt az aljzatból.

Sérülésveszély

A szárazjég és a készülék hideg részei hi-

deg égési sérüléseket okozhatnak, ha

érintkeznek velük.

Viseljen hidegvédő ruházatot, vagy hagyja

a készüléket felmelegedni, mielőtt a készü-

lékkel dolgozna.

Soha ne tegyen szárazjeget a szájába.

Sérülésveszély

A szárazjégsugár szakszerűtlen használat

esetén veszélyes lehet.

Ne irányítsa a szárazjégsugarat szemé-

lyekre, működő elektromos berendezések-

re vagy magára a készülékre.

Ne irányítsa saját maga vagy mások felé a

szárazjégsugarat, hogy megtisztítsa vele

pl. a ruházatát vagy cipőjét.

Sérülésveszély

A könnyű tárgyakat a száraz jégsugár el

tudja sodorni.

A tisztítás megkezdése előtt rögzítse a kön-

nyű tárgyakat.

Fulladásveszély

A belélegzett levegő megnövekedett szén-

dioxid-koncentrációja fulladás okozta halál-

hoz vezethet.

Győződjön meg róla, hogy a levegőbeme-

neti nyílások közelében nincs kipufogógáz-

kibocsátás.

Biztosítson megfelelő szellőzést a munka-

helyen, és gondoskodjon a füstgázok meg-

felelő elvezetéséről.

몇 FIGYELMEZTETÉS

Sérülésveszély

A szórópisztoly visszalökő ereje kibillenthe-

ti Önt az egyensúlyából.

Keressen egy biztonságos helyet, ahol áll-

hat, és erősen fogja meg a szórópisztolyt,

mielőtt meghúzná a ravaszt.

Sérülésveszély

A szárazjég pelletek és a szennyező ré-

szecskék eltalálhatják az embereket, és sé-

rülést okozhathak.

Ne használja a készüléket, ha más embe-

rek elérhető közelségben vannak, kivéve,

ha védőruhát viselnek.

Ne használja a készüléket, ha a csatlakozó

vezeték vagy a készülék fontos részei, pél-

dául a biztonsági eszközök, szórótömlő,

szórópisztoly, megsérültek.

Biztonsági előírások

gázpalackokhoz

 VESZÉLY

Repedés, fulladás veszélye

Erős felmelegedés vagy mechanikai sérü-

lés esetén a gázpalackok megrepedhet-

nek. A kiszivárgó szén-dioxid fulladást is

okozhat.

Óvja a palackokat a túlzott hőtől, tűztől, ve-

szélyes korróziótól, mechanikai sérülések-

től és illetéktelen hozzáféréstől.

Tárolja a gázpalackokat a menekülési útvo-

nalak eltorlaszolása nélkül.

Ne tároljon gázpalackokat föld alatti helyi-

ségekben, lépcsőn és lépcsők mellett, fo-

lyosókon és garázsokban.

Ne tárolja a gázpalackokat gyúlékony

anyagokkal együtt.

A gázpalackokat álló helyzetben tárolja.

Biztosítsa a gázpalackokat felborulás vagy

lezuhanás ellen.

A gázpalackok szállítása előtt zárja el a

szelepüket.

A gázpalackokat palackkocsival vagy jár-

művel szállítsa, és rögzítse őket lezuhanás

ellen.

A gázpalack felemelése előtt húzza meg a

védősapkát, és ellenőrizze, hogy a védősa-

pka szorosan van-e rögzítve.

Rögzítse a gázpalackot lezuhanás ellen a

felhasználás helyén.

Ne nyissa ki a palack szelepét a nyomás el-

lenőrzéséhez.

A palack szelepét csak kézzel, szerszámok

segítsége nélkül szabad kinyitni és lezárni.

Ellenőrizze a palack szelepének / az esz-

köz csatlakozásának tömítettségét.

Munkaszünetekben és a munkanap végén

zárja le a palack szelepét, hogy megakadá-

lyozza az ellenőrizetlen gázszivárgást.

A gázpalackokat ne ürítse ki teljesen, és

hagyjon bennük csekély maradék nyomást,

hogy megakadályozza idegen anyagok be-

jutását.

Amikor a gázpalackot a maradék nyomásig

kiürítette, először a palack szelepét zárja

le, mielőtt lecsavarja az elszívó készüléket.

A gázpalackban továbbra is jelentős mara-

déknyomás van.

A visszaszállítás előtt a záróanyát és a vé-

dősapkát csavarja fel a gázpalackra.

A gáz ellenőrizetlen kikerülése esetén zárja

be a palack szelepét. Ha a gáz kikerülését

nem lehet megállítani, vigye a palackot a

szabadba, vagy hagyja el a helyiséget, zár-

ja be a bejáratot, és csak akkor lépjen be és

szellőztesse ki a helyiséget, ha koncentrá-

cióméréssel kizárja a veszélyt.

Előírások és irányelvek

A berendezés működtetését a Német Szö-

vetségi Köztársaság következő előírásai és

irányelvei szabályozzák (elérhetőség: Carl

Heymanns Verlag KG, Luxemburger Straße

449, 50939 Köln):

● DGUV R 100-500 - Szórókészülékekkel

végzett munkálatok

● DGUV 113-004 - Szűk környezetekben

végzett munkálatok

● DGUV 113-004 - Védőruházat használa-

● DGUV 113-004 - Védőkesztyűk haszná-

lata

● DGUV 113-004 - Szórókészülékek

használata

● DGUV 213-056 - Gázriasztók

● VDMA 24389 Szárazjégszóró rendsze-

rek - Biztonsági követelmények

Kikapcsolás vészhelyzetben

1. Engedje el a magasnyomású pisztoly ra-

vaszát.

2. Fordítsa a programkapcsolót „0/OFF”

(KI) állásba.

3. Zárja el a szén-dioxid-palack elzárósze-

lepét.

4. Zárja le a sűrítettlevegő-ellátást.

Biztonsági berendezések

몇 VIGYÁZAT

Hiányzó vagy módosított biztonsági be-

rendezések

A biztonsági berendezések az Ön védel-

mét szolgálják.

A biztonsági berendezéseket ne módosítsa

és ne mellőzze használatukat.

Biztonsági kar

A biztonsági kar megakadályozza a rob-

bantópisztoly véletlen bekapcsolását.

A ravasz csak akkor húzható meg, ha a biz-

tonsági kart előzőleg felemelték.

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkat-

részt alkalmazzon; ezek garantálják a ké-

szülék biztonságos és zavarmentes

üzemelését.

A tartozékokra és pótalkatrészekre vonat-

kozóan információkat itt talál: www.kaerc-

her.com.

Védőruha

Teljes látószögű védőszemüvegek, pára-

mentesítők, cikkszám: 6 321-208,0

Csúszásgátló profillal rendelkező hideg-vé-

dőkesztyű, III. kategória, EN 511 szabvány,

cikkszám: 6 321-210,0

Fejpántos fejhallgató, cikkszám: 6 321-

207,0

Szállított tartozékok

Kicsomagolásnál ellenőrizze, hogy meg-

van-e minden tartozék. Hiányzó tartozékok

vagy szállítási sérülések esetén kérjük, ér-

tesítse a kereskedőt.

Kezelőelemek

Ábra A

1 Kormánygörgő rögzítőfékkel

2 Szórótömlő csatlakozó

110 Magyar

3 Vezérlővezeték csatlakozó

4 Kezelőfelület

5 Tolókengyel

6 Szórópisztoly tartó

7 Tartófelület

8 Fúvókatartó

9 Kijelző

10 Programkapcsoló

11 Pellet adagolási hibajelző

– Pirosan világít: Az adagolóberende-

zés hajtómotorja blokkolva

– pirosan villog: Az adagolóberendezés

hajtómotorja túlmelegedett

12 Pelletgyártás hibajelző

– pirosan világít: A pelletgyártó hajtó-

motorja blokkolva

13 Sűrítettlevegő-adagoló hibajelző

– Pirosan világít: A sűrítettlevegő-ada-

goló nyomása túl alacsony

– pirosan villog: a készülék belső nyo-

mása túl magas

14 Feszültségellátás ellenőrzőlámpa

– zölden világít: A feszültségellátás

rendben

15 Sűrítettlevegő ellenőrzőlámpa

– zölden világít: A sűrítettlevegő-adago-

lás rendben.

16 Szórópisztoly hibajelző

– sárgán világít: a ravasz rögzített (pl.

kábelkötegelő)

– sárgán villog: a készülékhez nincs

csatlakoztatott szórópisztoly

17 Szórófúvóka

18 Szórópisztoly

19 Sűrített levegő/pellet gomb jelzőfénnyel

– Pirosan világít: Sűrítettlevegő-sugár

– Nem világít: Pellet sugár

20 Ravasz

21 Biztonsági kar

22 Tartókúp

23 Szóróanyag tömlő

24 Palackcsatlakoztatás

25 Zárócsavar

26 Réz tömítőgyűrű

27 Szén-dioxid szűrő

28 Csavarkarima

29 Palackcsatlakozás tömítőgyűrű (rende-

lési szám: 6.574-316.0)

30 Szén-dioxid merülőcső palack (a cso-

magolás nem tartalmazza)

31 Szén-dioxid tömlő

32 Szén-dioxid palack tartóheveder

33 Homebase tartósíne

34 Gumifeszítős tömlő-/kábeltartó

35 Nyílás a motorvédő kapcsoló alaphely-

zetbe állításához

36 Fogantyú

37 Sűrített levegő csatlakozás

38 Szén-dioxid palack alapterület

39 Szén-dioxid kipufogótömlő

40 Hálózati kábel hálózati dugaszcsatlako-

zóval

41 Szóróanyag-tömlő tartó

42 Kondenzvíz leeresztőcsap

Kijelző

Programkapcsoló az 1 ... 3 fokozatban:

Ábra B

1 Robbantási nyomás

2 Teljes működési idő

3 Szerviz esedékes

4 Robbantási idő a legutóbbi visszaállítás

óta

Programkapcsoló visszaállítási helyzet-

ben:

Ábra C

1 A robbantási idő visszaállításához

nyomja meg a sűrített levegő / pellet

gombot

2 A következő szervizig hátralévő idő

3 Robbantási idő a legutóbbi visszaállítás

óta

Üzembe helyezés

 VESZÉLY

Sérülésveszély

A szárazjégpelletek kiszabadulhatnak a sé-

rült alkatrészekből, és sérüléseket okozhat-

nak.

Üzembe helyezés előtt ellenőrizze a készü-

lék összes alkatrészét, különösen a szóró-

anyagtömlőt, hogy megbizonyosodjon

azok megfelelő állapotáról. A sérült egysé-

geket cserélje ki kifogástalanokra. Tisztítsa

meg a szennyezett részegységeket, és el-

lenőrizze, hogy megfelelően működnek-e.

FIGYELEM

Károsodás veszélye!

A készülék házából kondenzvíz csöpöghet

a padlóra.

A készüléket ne üzemeltesse nedvességre

érzékeny tajajon.

1. Nyissa ki a leeresztőcsapot, és engedje

le a készülékben összegyűlt kondenzvi-

zet.

2. Zárja el a leeresztőcsapot.

3. A készüléket vízszintes, sík felületre ál-

lítsa.

4. A görgőket blokkolja a rögzítőfékekkel.

5. A szóróanyagtömlőt csatlakoztassa a

készülék csatlakozójához.

Ábra H

1 Vezérlővezeték

2 Hollandi anya

3 Vezérlővezeték csatolója

4 Robbantóeszköz- tömlő csatolója

5 Hollandi anya

6 Szóróanyagtömlő

6. A szóróanyagtömlő csavaranyáját csa-

varozza fel, és villáskulccsal kissé húzza

meg.

7. Dugja be a vezérlővezetéket a készülék-

be.

8. Csavarja fel a vezérlővezeték csavara-

nyáját, és húzza meg kézzel.

9. Helyezze a robbantópisztolyt a rögzítő-

kúppal a készülék tartójába.

 VESZÉLY

Fulladásveszély

Az elszívótömlőből szén-dioxid távozik. A

beszívott levegőben lévő szén-dioxid 8 tér-

fogatszázalék koncentrációtól eszmélet-

vesztéshez, légzésleálláshoz és halálhoz

vezet. A maximális munkahelyi koncentrá-

ció 0,5%. A szén-dioxid nehezebb, mint a

levegő, és gödrökben, pincékben és mé-

lyedésekben gyűlik össze.

Az elszívótömlőt úgy fektesse le, hogy a ki-

kerülő szén-dioxid senkit se veszélyeztes-

sen.

Megjegyzés: A szén-dioxid nehezebb,

mint a levegő. Ügyeljen arra, hogy a szén-

dioxid ne kerülhessen le például kívülről a

műhely alatti pinceszintbe (áramlik).

10.Fektesse le az elszívótömlőt a szabad-

ba, vagy csatlakoztassa elszívóberen-

dezéshez.

Fúvókacsere

A készülék szórópisztolyának szórófúvóká-

ját cserélje tisztítandó anyag és a szennye-

ződések függvényében.

 VESZÉLY

Sérülésveszély

A szárazjégsugár a készülék véletlenszerű

aktiválódását, sérülések és hideg égési sé-

rülések kialakulását is okozhatja.

Fúvókacsere előtt állítsa a programkapcso-

lót a „0/OFF” (0/KI) állásba.

몇 FIGYELMEZTETÉS

Sérülésveszély

Közvetlenül a használat után a fúvóka na-

gyon hideg, és érintés esetén hideg égési

sérüléseket okozhat.

Csere előtt hagyja a fúvókát kiolvadni vagy

viseljen védőkesztyűt.

FIGYELEM

Rongálódásveszély

Ha a szórópisztoly nem rendelkezik szóró-

fúvókával, a készülék használata tilos.

1. Nyomja le a kioldógombot és húzza ki a

szórófúvókát a szórópisztolyból.

Ábra D

1 Szórópisztoly

2 Csap

3 Szórófúvóka

4 Kioldógomb

2. Nyomja a másik szórófúvókát a fúvó-

kapisztolyba és hagyja a helyére kattan-

ni.

Megjegyzés: A fúvóka telepítése meg-

felelő, ha a csap nem haladja meg a bur-

kolatot. A fúvóka elfordítható az óhajtott

irányba.

A sűrített levegő csatlakoztatása

Megjegyzés

A problémamentes működés érdekében a

sűrített levegő páratartalma alacsony (leg-

feljebb 5% relatív páratartalom, harmatpont

0 °C alatt). A sűrített levegőnek olajtól,

szennyeződéstől és idegen testektől men-

tesnek kell lennie.

A sűrített levegőnek száraznak és olajmen-

tesnek kell lennie, legalább egy utóhűtőt és

egy leválasztót kell csatlakoztatni a komp-

resszor után.

A sűrítettlevegő-ellátást helyszíni nyomás-

csökkentővel kell felszerelni.

1. Vegyen fel egyéni védőfelszerelést.

2. Csatlakoztasson egy sűrítettlevegő-

tömlőt a készülék sűrítettlevegő-csatla-

kozásához.

3. A helyszíni sűrítettlevegő-elzárószele-

pet lassan nyissa ki.

A szén-dioxid palack

csatlakoztatása

A CO

-adagolásra vonatkozó követelmé-

nyek:

● Merülőcsöves CO

palack a folyékony

eltávolításához.

Magyar 111

Megjegyzés

A merülőcsöves (felvezetőcsöves) CO

pa-

lackokon vagy a palackok hátoldalán általá-

ban egy nagy „T” betű található.

Bizonyos esetekben a merülőcsövet a pa-

lackon egy függőleges színes vonal is

szimbolizálja.

● Bizonyosodjon meg arról, hogy a CO

minőség megfelel a „Rendeltetésszerű

használat” c. fejezetben említett követel-

ményeknek.

FIGYELEM

Üzemzavarok

A CO

-palackhoz csatlakoztatott maradék-

nyomás-szelep vagy visszacsapó szelep

gátolja a szükséges mennyiségű CO

eltá-

volítását.

Ha a felhasznált CO2 palack maradéknyo-

más-szeleppel is rendelkezik, telepítse a

tartozékként beszerezhető ABS maradék-

nyomás-szelepet (rendelési szám: 2.574-

006.0) a palack és a készülék közé.

Ábra E

1 Maradéknyomás-szelep nélküli CO

pa-

lack

2 Maradéknyomás-szeleppel rendelkező

palack

Hőmérsékletnövekedés esetén csökken a

pelletgyártás hatékonysága és nagyobb

mennyiségű gáz halmazállapotú szén-

dioxid távozik a kipufogógáz-tömlőn ke-

resztül. A szén-dioxid palackokat tárolja a

lehető legalacsonyabb hőmérsékleten

(31°C alatt) és használat közben ne tegye

ki a szén-dioxid palackokat melegnek, nap-

fénynek vagy hőnek.

1. Tolja a készüléket egy vízszintes, stabil

felületre.

2. Aktiválja mindkét görgő rögzítőfékét.

3. Nyissa ki mindkét szén-dioxid palack

szíjat.

4. Helyezze a szén-dioxid palackot a ké-

szülék alapterületére.

Megjegyzés: Ha a szén-dioxid palackot

palack-kocsin szállítja, akkor a szállító

kocsi alsó felületének elülső éle a készü-

lék tartófelületére helyezhető. Ezt köve-

tően fordítsa el a palackot, emelje le a

kocsiról és helyezze a tartófelületre.

5. Helyezze mindkét hevedert a szén-

dioxid palack köré, majd blokkolja és

rögzítse azokat.

6. Csavarja le a szén-dioxid palack védő-

kupakját.

FIGYELEM

Lehetséges üzemelési hibák

A zsírnyomok zavarják a szárazjég kialaku-

lását a készülékben.

Ellenőrizze a szén-dioxid palack és a szén-

dioxid tömlő csatlakozóit és menetét és

szükség esetén tisztítsa meg azokat, majd

csatlakoztassa a készülékhez.

Bizonyosodjon meg a palack és a palack

csatlakozója közé telepített tömítés épsé-

géről.

7. A maradéknyomás-szeleppel rendelke-

ző palackok esetén telepítse a tartozék-

ként beszerezhető ABS

maradéknyomás-szelepet (rendelési

szám: 2.574-006.0) a széndioxid palack-

hoz. Tartsa be az adapterhez tartozó út-

mutatóban közölt utasításokat.

8. Csatlakoztassa a szén-dioxid szűrővel

rendelkező palack csatlakozót a szén-

dioxid palackhoz.

Bizonyosodjon meg arról, hogy a csa-

varkarima és a szén-dioxid palack közé

megfelelő tömítőgyűrűs palack csatlako-

zót telepített.

9. Egy villás- vagy csillagkulccsal (pl.

6.574-337.0) rögzítse enyhén a csavar-

karima keskeny anyacsavarját. A széles

anyacsavart rögzítse egy villáskulccsal,

hogy megakadályozza a szén-dioxid-

tömlő elfordulását.

FIGYELEM

Akadályozza meg a szén-dioxid tömlő el-

fordulását (csavarodását), ellenkező eset-

ben a szén-dioxid tömlő megsérülhet.

Csatlakoztassa a készüléket a

hálózatra

 VESZÉLY

Sérülésveszély áramütés miatt

A használt aljzatot az IEC 60364-1 szab-

ványnak megfelelően, villanyszerelőnek

kell felszerelnie.

A készüléket csak védőföldeléssel ellátott

tápegységhez szabad csatlakoztatni.

A használt aljzatnak könnyen hozzáférhe-

tőnek kell lennie, és a padló felett 0,6 és 1,9

m között kell lennie.

A használt aljzatnak a kezelő látótávolsá-

gán belül kell lennie.

A készüléket 30 mA-es hibaáram-védőkap-

csolóval kell védeni.

Minden használat előtt ellenőrizze, hogy a

készülék hálózati csatlakozó vezetéke nem

sérült-e. Ne használja a készüléket sérült

kábellel. A sérült kábelt cseréltesse ki kép-

zett villanyszerelővel.

A hosszabbító kábelnek biztosítania kell az

IPX4 védelmet, és a kábel kialakításának

meg kell felelnie legalább a H 07 RN-F

3G1.5 szabványnak.

A nem megfelelő hosszabbítókábelek ve-

szélyesek lehetnek. A hosszabbító kábel-

nek alkalmasnak kell lennie kültéri

használatra, a csatlakozásnak száraznak

és a talaj felett kell lennie. Javasolt olyan

kábeldobhasználata, amely az aljzatot leg-

alább 60 mm-rel a padló felett tartja.

1. Csatlakoztassa a hálózati dugaszcsatla-

kozót az aljzathoz.

A robbantási idő visszaállítása

A munkaidő elszámolása érdekében a rob-

bantásiidő-számláló a munka megkezdése

előtt lenullázható.

1. Fordítsa a programkapcsolót visszaállí-

tás állásba.

Ábra F

1 A következő szervizig hátralévő idő

2 Robbantási idő a legutóbbi visszaállítás

óta

3 Sűrített levegő / pellet gomb

2. Nyomja meg a sűrített levegő / pellet

gombot a robbantópisztolyon.

A robbantási idő 0-ra áll vissza

Kezelés

 VESZÉLY

Sérülésveszély

A szétrepülő szárazjégpelletek fagyási

vagy egyéb sérüléseket okozhatnak.

A robbantópisztolyt ne irányítsa személyek

felé. Az illetékteleneket küldje el az alkal-

mazás helyéről, és a működés közben tart-

sa őket távol (pl. kordonokkal). Működés

közben ne érjen a fúvókához vagy a szá-

razjégsugárhoz.

1. Végezzen el minden karbantartási mun-

kát a „Kezelés és karbantartás / naponta

az üzembe helyezés előtt” fejezet sze-

rint.

2. Zárja le a munkaterületet, hogy megaka-

dályozza személyek belépését műkö-

dés közben.

 VESZÉLY

Fulladásveszély

Fulladásveszély szén-dioxid következté-

ben. A szárazjégpelletek szilárd szén-

dioxidból állnak. A készülék működése so-

rán nő a munkahelyi levegő szén-dioxid-

tartalma.

Vezesse ki az elszívótömlőt például a sza-

badba, hogy a szén-dioxid senkit se veszé-

lyeztessen.

Megjegyzés: A szén-dioxid nehezebb,

mint a levegő. Ügyeljen arra, hogy a szén-

dioxid ne kerülhessen le például kívülről a

műhely alatti pinceszintbe (áramlik).

Hosszabb (napi 10 percnél hosszabb) rob-

bantási munkákhoz, különösen kis helyisé-

gekben (kevesebb, mint 300 m³), szén-

dioxid-jelző eszközt ajánlott viselni.

A belélegzett levegőben a magas szén-

dioxid-koncentráció jelei:

3...5% Fejfájás, szapora légzés.

7...10% Fejfájás, hányinger, esetleg esz-

méletlenség.

E tünetek jelentkezésekor azonnal kap-

csolja ki a készüléket, és menjen friss le-

vegőre. A munka folytatása előtt javítsa a

szellőzést, vagy használjon légzőkészülé-

ket.

Tartsa be a szén-dioxid-szállító biztonsági

adatlapját.

Veszély egészségre ártalmas anyagok

következtében.

A tisztítandó tárgyról eltávolított anyagok

porzanak.

Ha a tisztítás során az egészségre káros

porok keletkezhetnek, tartsa be a biztonsá-

gi intézkedéseket.

Robbanásveszély

A vas-oxid és a könnyűfémpor keveréke

kedvezőtlen körülmények között meggyul-

ladhat és intenzív hőt idézhet elő.

Soha ne dolgozzon egyszerre könnyűfé-

meken és vastartalmú részeken.

Más anyag megmunkálása előtt tisztítsa

meg a munkaterületet és az elszívóesz-

közt.

3. Zárt terekben folytatott munkák során

gondoskodjon az elégséges légcseréről,

hogy a helyiség levegőjének szén-

dioxid-koncentrációja a veszélyes érték

alatt maradjon.

112 Magyar

4. A kis súlyú tisztítandó tárgyakat rögzít-

se.

 VESZÉLY

Elektrosztatikus kisülés veszélye

A tisztított tárgy a tisztítási folyamat során

elektrosztatikusan feltöltődhet. Az ezt kö-

vető kisülés sérüléseket okozhat, és az

elektronikus szerelvények károsodhatnak.

Földelje le a tisztítandó tárgyat és a földe-

lést tartsa fenn a tisztítási folyamat során.

5. A tisztítandó tárgyat földelje le.

6. Viseljen védőruházatot, védőkesztyűt,

szorosan illeszkedő védőszemüveget

és hallásvédőt.

7. Kapcsolja be a sűrítettlevegő-ellátást.

8. Nyissa ki a szén-dioxid-palack elzáró-

szelepét.

9. Fordítsa a programkapcsolót 3-as foko-

zatra.

Ábra G

1 Programkapcsoló

2 1. szint

3 2. szint

4 3. szint

5 Reset

10.Álljon stabil helyre, és a testtartása le-

gyen biztonságos, hogy a robbantópisz-

toly visszalökő ereje ne billenthesse ki

az egyensúlyából.

Tisztítás szárazjég pellettel

1. A sűrített levegő / pellet gomb segítsé-

gével válassza ki a pellet sugár segítsé-

gével elvégzendő műveletet. (Az

ellenőrző lámpa nem világíthat.)

Ábra I

1 Sűrített levegő/pellet gomb jelzőfénnyel

Pirosan világít: Sűrítettlevegő-sugár

Nem világít: Pellet sugár

2. A helyszíni nyomáscsökkentőn állítsa be

a sugárnyomást a kívánt értékre. Maxi-

mális nyomás: 10 bar. Minimális nyo-

más:

● 1. szint: 0,7 bar

● 2. szint: 1,4 bar

● 3. szint: 2,8 bar

Megjegyzés

A nyomás megjelenik a kijelzőn. A minimá-

lis nyomás alatti vagy a maximális nyomás

feletti érték esetén a kijelző villog.

3. Tartsa el a szórópisztolyt a testétől.

4. Tolja felfelé a szórópisztoly biztonsági

karját, és egyidejűleg húzza meg a ra-

vaszt.

Ábra K

1 Biztonsági kar

2 Ravasz

3 Munkavilágítás

A pelletképződéssel egy időben bekap-

csol a munkavilágítás.

5. Várja meg, amíg a pelletsugár felépül.

FIGYELEM

Soha ne üzemeltesse a készüléket szén-

dioxid-palack nélkül vagy üres szén-

dioxid-palackkal.

A programkapcsolóval válasszon maga-

sabb szintet, vagy cserélje ki a szén-dioxid-

palackot, ha 5 perc szórás után nem jön ki

pellet a szórópisztolyból.

6. Ha szükséges, állítsa vissza a program-

kapcsolót a 2. vagy az 1. szintre.

FIGYELEM

Rongálódásveszély

Durva pelletek jöhetnek ki.

A károk elkerülése érdekében először elle-

nőrizze a tisztítási teljesítményt egy kevés-

bé látható helyen.

Megjegyzés

Ha a szárazjésugár megszakad, növelje a

szórónyomást vagy állítson be alacso-

nyabb szintet a programválasztó kapcso-

lón.

7. Irányítsa a pelletsugarat a tisztítandó

tárgyra, és távolítsa el a szennyeződé-

seket a sugárral.

8. Engedje el a ravaszt.

A pelletsugár megszűnikl.

A munkavilágítás 30 másodperc múlva

kialszik.

9. Helyezze a szórópisztolyt a tartókúppal

a készülék tartójába.

Ábra J

1 Tartó

2 Tartókúp

3 Szórópisztoly

10.Amennyiben a munkaszünet 30 percnél

hosszabb, zárja el a szén-dioxid-palack

zárószelepét.

Pelletsugár nélküli sűrített levegő

Az enyhe szennyeződések használjon szá-

razjég darabok nélküli sűrített levegőt.

1. Használja a Sűrített levegő/pelletek

gombot és jelölje ki a Sűrített levegő

üzemmódot. (Az ellenőrzőlámpák piros

fénnyel világítanak.)

Ábra I

1 Sűrített levegő/pellet gomb jelzőfénnyel

Pirosan világít: Sűrítettlevegő-sugár

Nem világít: Pellet sugár

2. Tolja felfelé a szórópisztoly biztonsági

karját, és egyidejűleg húzza meg a ra-

vaszt.

Ábra K

1 Biztonsági kar

2 Ravasz

3 Munkavilágítás

A sűrített levegő kiáramlik a szórófúvó-

kából, és a munkalámpa világít.

3. Irányítsa a sűrített levegő sugarat a tisz-

tított tárgyra és távolítsa el a szennyező-

dést.

4. Engedje el a ravaszt.

A sűrített levegősugár leáll.

A munkavilágítás 30 másodperc múlva

kialszik.

5. Helyezze a szórópisztolyt a tartókúppal

a készülék tartójába.

6. Amennyiben a munkaszünet 30 percnél

hosszabb, zárja el a szén-dioxid-palack

zárószelepét.

Az üzemeltetés befejezése

1. Engedje el a szórópisztoly ravaszát.

2. Zárja el a szén-dioxid-palack elzáró sze-

lepét.

3. A szórópisztoly ravaszát működtesse,

míg nem észlelhető pellet.

4. Állítsa a programkapcsolót az 1. szintre.

5. Zárja le a sűrítettlevegő-ellátást.

6. Addig működtesse a szórópisztoly rava-

szát, amíg a sűrített levegő el nem távo-

zik a készülékből.

7. Állítsa a programkapcsolót „0/OFF” ál-

lásba.

8. Húzza ki a hálózati dugaszcsatlakozót

az aljzatból.

9. Tekerje fel a hálózati kábelt, akassza fel

egy tömlő-/kábeltartóra és rögzítse a gu-

mifeszítővel.

Ábra L

1 Hálózati kábel

2 Tömlő-/kábeltartó

3 Gumifeszítő

4 Füstgáztömlő

10.Válassza le a sűritett levegő tömlőt a ké-

szülékről.

11.Tekerje fel a füstgáztömlőt, akassza fel

egy tömlő-/kábeltartóra és rögzítse a gu-

mifeszítővel.

12.Tekerje fel a szórótömlőt, és akassza fel

a szórótömlő tartójára.

13.Helyezze a szórópisztolyt a kúppal a ké-

szülék tartójába.

Szállítás

몇 VIGYÁZAT

Baleset- és sérülésveszély

Szállításhoz és tároláshoz vegye figyelem-

be a készülék tömegét, lásd a Műszaki

adatok című fejezetet.

FIGYELEM

Károsodás veszélye!

Elfektetve végzett szállítás esetén a motor-

olaj kifolyhat. Az emiatt fellépő olajhiány ká-

rokat okozhat a következő használatkor.

Csak állítva szállítsa a készüléket.

1. Szállítás előtt hajtsa végre a „Használat

befejezése” című fejezet összes lépé-

sét.

2. Engedje ki a bolygósítható kerekek rög-

zítőfékjét, és a tolókarnál fogva tolja a

készüléket.

3. Járműre történő felrakodás előtt távolít-

sa el a szén-dioxid-palackot a készülék-

ből.

4. A készüléket 2 személy emelheti. Mind-

egyik személy egy-egy fogantyút hasz-

nál a készülék alsó oldalán, a másik

kezével pedig megtámasztja a készülé-

ket a felső szélénél.

5. Járműben történő szállításhoz rögzítse

a bolygósítható kerekek rögzítőfékjét, és

rögzítse ki a készüléket feszítőheveder-

rel.

Ábra M

Tárolás

몇 VIGYÁZAT

Baleset- és sérülésveszély

Szállítás és tárolás közben vegye figyelem-

be a készülék súlyát, lásd a Műszaki ada-

tok című fejezetet.

A készüléket csak belső terekben szabad

tárolni.

Magyar 113

 VESZÉLY

Fulladásveszély

A szén-dioxid zárt helyiségekben felhalmo-

zódhat, és fulladást okozhat.

A szén-dioxid-palackokat (akkor is, ha a ké-

szülékhez vannak csatlakoztatva) jól szel-

lőző helyen tárolja.

Ápolás és karbantartás

Karbantartási utasítások

A berendezés üzembiztonságát az alábbi

karbantartási terv szerinti rendszeres kar-

bantartás alapozza meg.

Kizárólag a gyártó eredeti pótalkatrészeit

vagy a gyártó által ajánlott alkatrészeket al-

kalmazza a következők tekintetében:

● pótalkatrészek és kopó alkatrészek,

● tartozék alkatrészek,

● üzemanyagok,

● tisztítószer.

 VESZÉLY

Balesetveszély

A készülék véletlenül beindulhat. A hideg

készülékalkatrészek vagy a folyékony

szén-dioxid fagyási sérüléseket okozhat-

nak. A gáz halmazállapotú szén-dioxid ful-

ladás miatti halált okozhat.

A készülékkel kapcsolatos munkálatokat

kizárólag az „Üzemeltetés befejezése”

című fejezetben említett összes munkalé-

pés betartásával végezze. Várja meg a ké-

szülék felmelegedését vagy használjon

hidegvédő ruházatot. Soha ne tegyen szá-

razjeget a szájába.

FIGYELEM

Rongálódásveszély

A nem megfelelő tisztítószerek a készülé-

ket és a szórópisztoly rongálódását okoz-

hatják.

A készülék és a szórópisztoly tisztítása ol-

dószerekkel, benzinnel vagy olajtartalmú

tisztítószerekkel tilos.

Karbantartási szerződés

A rendszer megbízható működése érdeké-

ben karbantartási szerződés megkötését

javasoljuk. E célból, kérjük, forduljon a helyi

KÄRCHER ügyfélszolgálathoz.

Karbantartási terv

A munka megkezdése előtt naponta

1. A szóróanyagtömlőt gondosan vizsgálja

meg repedések, törések és egyéb sérü-

lések szempontjából. A tömlőben lévő

puha helyek a tömlő belsejének kopását

jelzik. Cserélje ki a hibás vagy kopott

tömlőt újra.

2. Vizsgálja meg, hogy az elektromos ká-

belek és csatlakozók nem sérültek-e. A

hibás alkatrészeket cseréltesse ki az

ügyfélszolgálattal.

100 üzemóránként

1. Bizonyosodjon meg a szóróanyag tömlő

csatlakozóinak és a készülék épségéről,

illetve a kopások hiányáról. Forduljon az

ügyfélszolgálathoz és igényelje a meg-

hibásodott szóróanyag tömlő és a ké-

szülék meghibásodott csatlakozóinak

cseréjét.

500 üzemóránként vagy évente

1. Ellenőriztesse a készüléket az ügyfél-

szolgálattal.

2 évente

1. Legalább 2 évente cserélje ki a szóró-

anyagtömlőt.

Vizsgálatok

A DGUV R 100-500 (Németországi Szö-

vetségi Balesetbiztosítás Rendelet) értel-

mében a készülék esetében a szakértők

kötelesek az alábbi vizsgálatok biztosításá-

ra. Bizonyosodjon meg arról, hogy a vizs-

gálat eredményeit megfelelő tanúsítvány

igazolja. A készülék üzemeltetője köteles a

vizsgálati tanúsítványt a következő vizsgá-

latig megőrizni.

Több mint egyéves üzemszünet után

1. Ellenőrizze, hogy a készülék rendelte-

tésszerű állapotban van-e és üzembiz-

tos-e.

A telepítés helyének megváltoztatása

után

1. Ellenőrizze a készülék megfelelő állapo-

tát, működését és telepítését.

Javítási munkák vagy olyan változások

után, amelyek befolyásolhatják az

üzembiztonságot

1. Ellenőrizze a készülék megfelelő állapo-

tát, működését és telepítését.

Az üzemzavarok elhárítása

 VESZÉLY

Balesetveszély

A készülék véletlenül beindulhat. A hideg

készülékalkatrészek vagy a folyékony

szén-dioxid fagyási sérüléseket okozhat-

nak. A gáz halmazállapotú szén-dioxid ful-

ladás miatti halált okozhat.

A készülékkel kapcsolatos munkálatokat

kizárólag az „Üzemeltetés befejezése”

című fejezetben említett összes munkalé-

pés betartásával végezze. Várja meg a ké-

szülék felmelegedését vagy használjon

hidegvédő ruházatot. Soha ne tegyen szá-

razjeget a szájába.

FIGYELEM

Rongálódásveszély

A nem megfelelő tisztítószerek a készülé-

ket és a szórópisztoly rongálódását okoz-

hatják.

A készülék és a szórópisztoly tisztítása ol-

dószerekkel, benzinnel vagy olajtartalmú

tisztítószerekkel tilos.

Üzemzavarjelzés

A hibákat a kezelőpanelen található elle-

nőrzőlámpák jelzik.

Ábra N

1 Szórópisztoly hibajelző

2 Sűrítettlevegő-adagoló hibajelző

3 Pelletgyártás hibajelző

4 Pellet adagolási hibajelző

Hibaelhárítás

Az üzemzavarok gyakran egyszerű okokra

vezethetők vissza, amelyeket az alábbi át-

tekintés segítségével a kezelő maga is kön-

nyen elháríthat. Kétség vagy itt meg nem

nevezett üzemzavarok esetén, kérjük, for-

duljon a hivatalos Kärcher-ügyfélszolgálat-

hoz.

Hiba Elhárítás

A robbantópisztoly hibajelző-

je világít

 Bekapcsolás előtt ne húzza meg a robbantópisztoly ravaszát.

 Távolítsa el a rögzítést a robbantópisztoly ravaszáról.

A robbantópisztoly hibajelző-

je villog

 Ellenőrizze, hogy a robbantópisztoly vezérlővezetéke csatlakozik-e a készülékhez.

 Ellenőrizze a szóróanyagtömlő vezérlővezetékének sérüléseit.

A sűrítettlevegő-ellátás hiba-

jelzője világít

 Növelje a légnyomást.

A sűrítettlevegő-ellátás hiba-

jelzője villog

 Ellenőrizze az elszívótömlőt eltömődésre.

 A szén-dioxid-palack túl forró, ezért túl nagy a nyomása. Helyezze a készüléket a szén-dioxid-pa-

lackkal együtt hűvösebb helyre, vagy védje a közvetlen napsugárzástól.

A Pelletgenerálás hibajelző

világít

 Hagyja a készüléket kiolvadni. Ellenőrizze a szén-dioxid-szűrőt és cserélje ki, amennyiben szük-

séges. Ezt követően aktiválja a Reset (Visszaállítás) funkciót.

 Ha az üzemzavar megismétlődik, cserélje ki a szén-dioxid palackot.

A Pelletadagolás üzemzavar-

jelző világít

 Kapcsolja ki a készüléket, majd kapcsolja be ismét.

 Ha az üzemzavarjelző továbbra is világít, forduljon az ügyfélszolgálathoz.

A Pelletadagolás üzemzavar-

jelző villog

 Hagyja az adagolómotort lehűlni. A készülék állításakor bizonyosodjon meg arról, hogy a levegő

á-

ramlás a készülékbe alulról nem korlátozott. Ha szükséges, forduljon az ügyfélszolgálathoz.

Az áramellátás jelzőfénye

nem világít

 Csatlakoztassa a hálózati dugaszcsatlakozót az aljzathoz.

 Ellenőrizze a helyszíni áramellátást.

A sűrített levegő jelzőfénye

nem világít

 Csatlakoztasson sűrítettlevegő-tömlőt a készülékhez.

 Nyissa ki a helyszíni sűrítettlevegő-ellátó elzárószelepét.

114 Magyar

Végezze el a visszaállítást

1. Nyomja meg a készülék belsejében ta-

lálható visszaállító gombot egy csavar-

húzóval.

Ábra O

A szén-dioxid-szűrő cseréje

FIGYELEM

Működési zavarok

A szennyezett szén-dioxid üzemzavarokat

okozhat.

A szén-dioxid szűrővel kapcsolatos munká-

latok kivitelezésekor akadályozza meg a

szennyeződések behatolását a készülék-

be.

FIGYELEM

Működési zavarok

Szennyeződések miatti üzemzavarok.

A zárócsavarok minden egyes meglazítása

vagy kicsavarása után cserélje ki a szén-

dioxid-szűrőt és a réz tömítőgyűrűt. Ellen-

kező esetben a szén-dioxid szűrőn lévő ré-

szecskék feloldódhatnak és üzemzavart

okozhatnak.

Megjegyzés

A szén-dioxid-szűrő visszamosásra és tisz-

tításra kerül, amint a nyomás alatt álló pa-

lack csatlakozóját leválasztja a szén-dioxid

palackról. Ezért a szén-dioxid-szűrő rend-

szeres cseréje nem szükséges.

1. Zárja el a szén-dioxid-palack zárószele-

pét.

2. Üzemeltesse a készüléket a maximális

fokozaton kb. 1 percig, a szén-dioxid

tömlő nyomásmentesítésének céljából.

3. Csavarja le a szén-dioxid palack csavar-

karimáját.

4. Csavarja le óvatosan a csavarkarimánál

lévő zárócsavart. A csavarkarimát hagy-

ja lefelé lógni, hogy ne hatolhasson

szennyeződés a szén-dioxid tömlőbe.

Ábra P

1 Csavarkarima

2 Szén-dioxid szűrő

3 Réz tömítőgyűrű

4 Zárócsavar

5. Távolítsa el a szén-dioxid-szűrőt.

6. A zárócsavart és a csavarkarimát tisztít-

sa meg porszívóval.

7. Az új szén-dioxid szűrőt nyomja kézzel

figyelmesen a zárócsavarra.

8. Cserélje ki a réz tömítőgyűrűt.

9. Rögzítse a zárócsavart egy villáskulc-

csal a csavarkarima széles hatszögleté-

nél.

Rögzítési nyomaték: 80 Nm.

Garancia

Minden országban az illetékes értékesítő

társaságunk által megadott garanciális fel-

tételek vannak érvényben. A készüléknél

felmerülő esetleges zavarokat a garancia-

időn belül díjmentesen orvosoljuk, amen-

nyiben anyag-, illetve gyártási hibáról van

szó. Garanciális esetben kérjük, a számlá-

val együtt forduljon kereskedőjéhez vagy a

legközelebbi, arra jogosult ügyfélszolgálati

irodához.

(A címet lásd a hátoldalon)

Tartozékok

ABS maradéknyomás szelep

Rendelési szám: 2.574-006.0

Szükséges, amennyiben maradéknyomás

szeleppel rendelkező szén-dioxid palacko-

kat használ.

Műszaki adatok

A műszaki változtatások jogát fenntartjuk.

A készülék nem működik.  Ellenőrizze a jelzőfényeket és a hibajelzőket.

 Végezzen visszaállítást.

Alacsony tisztítási teljesít-

mény

 Fordítsa a programkapcsolót magasabb szintre.

 Növelje a sugárnyomást.

 Ellenőrizze a szén-dioxid palack töltöttségi szintjét.

 A forró szén-dioxid palackok használata tilos. Soha ne tegye ki a szén-dioxid palackot hőforrások-

nak. Ha a szén-dioxid hőmérséklete meghaladja a 31°C szintet, a pelletgenerálási funkció haté-

konysága jelentősen csökken.

 Az eltömődések megszüntetésének céljából hagyja a szóróanyag-tömlőt és a szórópisztolyt felol-

vadni. Növelje a szórónyomást.

A pelletadagolás túl alacsony  Fordítsa a programkapcsolót magasabb szintre.

 Cserélje ki a szén-dioxid palack és a készülék közötti szén-dioxid szűrőt.

A szárazjégsugár ismétlődő

megszakadásai

 Állítsa a programkapcsolót alacsonyabb szintre, vagy növelje a szórónyomást.

 Ha a sugárfúvóka eltömődött:

a Azonnal zárja le a szén-dioxid-palackot.

b 30 percen át hagyja a készüléket kiolvadni.

c Növelje a sugárnyomást.

d A pelletmaradványok eltávolításának céljából zárja le a szén-dioxid palackot és aktiválja a ké-

szüléket.

Hiba Elhárítás

IB 10/

8 L2P

Elektromos csatlakozás

Hálózati feszültség V 220...

230

Fázis ~ 1

Frekvencia Hz 50...6

Csatlakozási teljesítmény kW 1,0

Védettség IPX4

Levezető áram, tipikus mA <3,5

FI relé (védőkapcsoló) delta I,

0,03

Sűrített levegő csatlakozás

Sűrítettlevegő-tömlő, név-

leges szélesség (min.)

Hü-

velyk

0,5

Nyomás (max.) MPa

(bar)

1,0

(10)

Sűrítettlevegő-fogyasztás,

max.

min

0,8

A készülék teljesítményre vonatkozó

adatai

Sugárnyomás, max. MPa

(bar)

1,0

(10)

Sugárnyomás, min. 1. fo-

kozat

MPa

(bar)

0,07

(0,7)

Sugárnyomás, min. 2. fo-

kozat

MPa

(bar)

0,14

(1,4)

Sugárnyomás, min. 3. fo-

kozat

MPa

(bar)

0,28

(2,8)

Szén-dioxid-fogyasztás kg/h 20...6

A robbantópisztoly vissza-

lökő ereje (max.)

N40

Szén-dioxid palack

Maximális töltési mennyi-

ség

kg 37,5

Átmérő, max. mm 220

Környezeti feltételek

Légcsere m

/h 2000

Méretek és súlyok

Szokásos üzemi tömeg

(szén-dioxid-palack nélkül)

kg 95

Hosszúság mm 866

Szélesség mm 443

Magasság szén-dioxid-pa-

lack nélkül

mm 970

Az EN 60335-2-79 szerint meghatáro-

zott értékek

Kéz-kar-vibrációs érték m/s2 0,08

Zajszint dB(A) 95

L zajteljesítményszintWA +

K bizonytalansági paramé-

terWA

dB(A) 115

IB 10/

8 L2P

Čeština 115

EU-megfelelőségi nyilatkozat

Ezúton kijelentjük, hogy az alább megjelölt

gép tervezése és felépítése alapján, vala-

mint az általunk forgalomba hozott kivitel-

ben megfelel a vonatkozó EU-irányelvek

alapvető biztonsági és egészségügyi köve-

telményeinek. A gépen végzett, de velünk

nem egyeztetett módosítás esetén jelen

nyilatkozat érvényét veszti.

Termék: Jégfúvó

Típus: 

1.574-xxx (IB 10/8 L2P)

Vonatkozó EU-irányelvek

2006/42/EK (+2009/127/EK)

2014/30/EU irányelv

2011/65/EU irányelv

2009/125/EK + 2009/1781

Alkalmazott harmonizált szabványok

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Az aláírók a cégvezetőség megbízásából

és teljes körű meghatalmazásával járnak

el.

Dokumentációs meghatalmazott:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Németország)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2021/02/01

Obsah

Obecné pokyny

Před prvním použitím přístroje

si přečtěte tento originální

návod k použití a postupujte podle něj.

Uschovejte originální návod k použití pro

pozdější použití nebo dalšího vlastníka.

Použití v souladu s určením

● Zařízení se používá k odstraňování

nečistot peletami suchého ledu, které

jsou urychlovány proudem vzduchu.

● V zařízení se vyrábějí pelety suchého

ledu. To vyžaduje kapalný oxid uhličitý z

láhve s ponornou trubicí.

● Přístroj se nesmí provozovat ve

výbušném prostředí.

● V místě použití je třeba dodržovat

minimální výměnu vzduchu uvedenou v

části „Technické údaje“.

● Kryt přístroje smí demontovat pouze

zákaznický servis KÄRCHER pro účely

údržby.

Kvalita CO

Za účelem zajištění bezproblémového

provozu, musí použitý oxid uhličitý splňovat

alespoň následující specifikace:

● Oxid uhličitý technický, třída 2,5 nebo

výše

●Čistota ≥ 99,5%

● Obsah vody (H

O) ≤ 250 ppm

● NVOC (olej a tuk) ≤ 2 ppm

Funkce

Sníh oxidu uhličitého vzniká uvolněním

kapalného oxidu uhličitého. Vznikající

plynný oxid uhličitý je odváděn z pracoviště

pomocí odsávací hadice.

Sníh oxidu uhličitého se v zařízení lisuje na

pelety suchého ledu.

Stlačený vzduch se dostává do tryskací

pistole magnetickým ventilem. Tlak

vzduchu je řízen místním redukčním

ventilem. Při aktivaci spouště tryskací

pistole se ventil otevře a z tryskací pistole

vychází proud vzduchu. Kromě toho jsou

pelety suchého ledu dávkovány do proudu

vzduchu pomocí dávkovacího zařízení.

Pelety suchého ledu zasáhly povrch, který

má být vyčištěn, a odstraňte nečistoty.

Pelety se suchým ledem o teplotě -79 °C

také vytvářejí tepelné namáhání mezi

nečistotami a čištěným předmětem, což

také přispívá k uvolňování nečistot. Kromě

toho se suchý led při nárazu okamžitě

promění v plynný oxid uhličitý, čímž zabírá

700násobek svého objemu. V důsledku

toho jsou odfouknuty nečistoty, které

pronikly suchým ledem.

Ochrana životního prostředí

Obalové materiály jsou

recyklovatelné. Obaly prosím likvidujte

ekologickým způsobem.

Elektrické a elektronické přístroje

obsahují hodnotné recyklovatelné

materiály a často součásti, jako

baterie, akumulátory nebo olej, které

mohou při chybném zacházení nebo

likvidaci představovat potenciální

nebezpečí pro lidské zdraví nebo pro

životní prostředí. Pro řádný provoz přístroje

jsou však tyto součásti nezbytné. Přístroje

označené tímto symbolem se nesmí

likvidovat s domovním odpadem.

Informace k obsaženým látkám

(REACH)

Aktuální informace k obsaženým látkám

naleznete na stránkách:

www.kaercher.com/REACH

Bezpečnostní pokyny

Přístroj smí obsluhovat pouze osoby, které

si tento návod k obsluze přečetly a

porozuměly mu. Je třeba zejména

dodržovat všechny bezpečnostní pokyny.

Uschovejte tento návod k obsluze tak, aby

byl obsluze vždy k dispozici.

Provozovatel přístroje musí provést

hodnocení rizik na místě a zajistit, aby

obsluha byla poučena.

Stupně nebezpečí

 NEBEZPEČÍ

● Upozornění na bezprostředně hrozící

nebezpečí, které vede k těžkým úrazům

nebo usmrcení.

몇 VAROVÁNÍ

● Upozornění na možnou nebezpečnou

situaci, která může vést k těžkým úrazům

nebo usmrcení.

몇 UPOZORNĚNÍ

● Upozornění na možnou nebezpečnou

situaci, která může vést k lehkým

úrazům.

POZOR

● Upozornění na možnou nebezpečnou

situaci, která může vést ke vzniku

věcných škod.

Symboly na přístroji

Nebezpečí odlétávajících

pelet suchého ledu.

Nemiřte tryskací pistolí na

lidi. Odstraňte třetí osoby z

místa použití a během

provozu je udržujte mimo dosah (např.

pomocí zábran). Během provozu se

nedotýkejte trysky ani paprsku suchého

ledu.

Nebezpečí udušení

oxidem uhličitým.

Během provozu se na

pracovišti zvyšuje obsah

oxidu uhličitého ve vzduchu.

Zajistěte dostatečnou výměnu vzduchu na

pracovišti.

Umístěte výfukovou hadici například

venku, aby nikdo nebyl ohrožen oxidem

uhličitým.

Upozornění: Oxid uhličitý je těžší než

vzduch. Dbejte na to, aby se oxid uhličitý

nedostal dolů, například zvenčí do

suterénu pod dílnou (toky).

Pro delší otryskávání (déle než 10 minut

denně) a zejména v malých místnostech

(méně než 300 m³) doporučujeme nosit

ochranné prostředky oxid uhličitý.

Známky vysoké hladiny oxidu uhličitého:

3...5 %: Bolest hlavy, vysoká dechová

frekvence.

7...10%: Bolest hlavy, nevolnost, možná

bezvědomí.

Pokud se tyto příznaky vyskytnou,

okamžitě vypněte zařízení a jdě

te na

Obecné pokyny.................................. 115

Použití v souladu s určením............... 115

Funkce ............................................... 115

Ochrana životního prostředí............... 115

Bezpečnostní pokyny......................... 115

Bezpečnostní mechanismy................ 117

Příslušenství a náhradní díly.............. 117

Rozsah dodávky ................................ 117

Ovládací prvky ................................... 117

Uvedení do provozu........................... 117

Obsluha ............................................. 118

Ukončení provozu.............................. 119

Přeprava ............................................ 119

Skladování ......................................... 120

Péče a údržba.................................... 120

Nápověda při poruchách.................... 120

Záruka................................................ 121

Příslušenství ...................................... 121

Technické údaje ................................. 121

EU prohlášení o shodě ...................... 122

116 Čeština

čerstvý vzduch. Před tím, než budete

pokračovat v práci zesilte větrání nebo

použijte dýchací přístroj.

Oxid uhličitý je těžší než vzduch a hromadí

se v těsných prostorech, níže položených

prostorech nebo v uzavřených nádobách.

Zajistěte dostatečné větrání pracoviště.

Řiďte se bezpečnostním listem dodavatele

oxidu uhličitého.

Nebezpečí zranění,

nebezpečí poškození

elektrostatickým nábojem.

Předmět čištění se může

během procesu čištění

elektrostaticky nabít.

Čištěný předmět uzemněte a udržujte až

do dokončení procesu čištění.

Nebezpečí úrazu elektrickým proudem.

Zařízení neotevírejte. Práce na zařízení

smí provádět pouze zákaznický servis

KÄRCHER.

Nebezpečí poran

ění

popáleninami.

Suchý led má teplotu -79 °C.

Nedotýkejte se suchého ledu

nebo studených částí přístroje.

Nebezpečí poranění při pádu

lahve s oxidem uhličitým,

Nebezpečí udušení oxidem

uhličitým

Připojte bezpečně láhev s

oxidem uhličitým.

Nebezpečí poranění

poletujícími peletami

suchého ledu a částicemi

nečistot.

Používejte ochranné brýle.

Nebezpečí poškození sluchu.

Používejte ochranu sluchu.

Nebezpečí poranění

poletujícími peletami

suchého ledu a částicemi

nečistot.

Noste ochranné rukavice podle

EN 511.

Nebezpečí poranění

poletujícími peletami

suchého ledu a částicemi

nečistot.

Noste ochranný oděv s

dlouhými rukávy.

Pozor! Možné trvalé poruchy.

Stopy tuku nebo oleje narušují

tvorbu suchého ledového sněhu

v zařízení. Na spojovací kus nebo na závit

láhve s oxidem uhličitým nebo na hadici s

oxidem uhličitým nepoužívejte mazivo, olej

ani jiná maziva.

Všeobecné bezpečnostní pokyny

 NEBEZPEČÍ

Nebezpečí úrazu

Přístroj se může neočekávaně spustit.

Před zahájením prací na zařízení

vytáhněte zástrčku ze zásuvky.

Nebezpečí úrazu

Suchý led a studené části zařízení mohou

při kontaktu s nimi způsobit popáleniny za

studena.

Před zahájením prací na zařízení noste

studený ochranný oděv nebo nechejte

zařízení zahřát.

Nikdy si nedávejte suchý led do úst.

Nebezpečí úrazu

Paprsek suchého ledu může být při

nesprávném použití nebezpečný.

Nesměřujte paprsek suchého ledu na

osoby, zvířata, aktivní elektrická zařízení

ani na přístroj samotný.

Nesměřujte paprsek suchého ledu na sebe

nebo na jiné osoby, např. kvůli čištění

oděvu nebo obuvi.

Nebezpečí úrazu

Lehké předměty mohou být odnášeny

paprskem suchého ledu.

Před zahájením čištění lehké předměty

upevněte.

Nebezpečí udušení

Zvýšená koncentrace oxidu uhličitého ve

vzduchu, který dýcháte, může vést k

udušení.

Zajistěte, aby se do blízkosti vzduchových

vpustí nedostaly žádné emise výfukových

plynů.

Na pracovišti zajistěte dostatečné větrání a

ujistěte se, že jsou výfukové plyny správně

odvád

ěny.

몇 VAROVÁNÍ

Nebezpečí úrazu

Síla zpětného rázu vysokopecního děla

vás může vyvést z rovnováhy.

Najděte bezpečné místo pro postavení a

pevně držte tryskací pistoli, než stisknete

spoušť.

Nebezpečí úrazu

Pelety suchého ledu a částice nečistot

mohou lidi zasáhnout a zranit.

Nepoužívejte zařízení, pokud jsou v

dosahu jiné osoby, pokud nemají ochranný

oděv.

Nepoužívejte zařízení, pokud je poškozený

připojovací kabel nebo důležité části

zařízení, např. Bezpečnostní zařízení,

abrazivní hadice, tryskací pistole.

Bezpečnostní pokyny pro plynové

lahve

 NEBEZPEČÍ

Nebezpečí prasknutí, nebezpečí

udušení

Plynové lahve mohou prasknout, pokud

jsou příliš horké nebo pokud jsou

mechanicky poškozeny. Únik oxidu

uhličitého může způsobit smrt udušením.

Chraňte lahve s plynem před nadměrným

teplem, ohněm, nebezpečnou korozí,

mechanickým poškozením a

neoprávněným přístupem.

Skladujte plynové lahve tak, aby nebyly

omezeny únikové cesty.

Neskladujte plynové lahve v podzemních

místnostech, na schodech a na chodbách,

chodbách a garážích.

Neskladujte plynové lahve společně s

hořlavými materiály.

Skladujte plynové lahve ve svislé poloze.

Zajistěte lahve na plyn proti převrácení

nebo pádu.

Před přepravou lahví na plyn zavřete ventil

lahve.

Přepravujte lahve s plynem vozíkem nebo

vozidlem a zajistěte lahve proti pádu.

Před zvednutím plynové láhve zatáhněte

za ochranný kryt a zkontrolujte, zda je

ochranný kryt pevně na svém místě.

Zajistěte plynovou láhev v místě použití

proti pádu.

Neotvírejte ventil lahve, abyste

zkontrolovali tlak.

Otevírejte a zavírejte ventil lahve pouze

ručně bez použití nářadí.

Zkontrolujte těsnost připojení ventilu lahve/

zařízení.

Během pracovních přestávek a na konci

práce zavřete ventil tlakové láhve, abyste

zabránili nekontrolovanému úniku plynu.

Prázdné lahve s plynem vyprazdňujte

pouze tak dlouho, aby ve lahvi zůstal malý

zbytkový tlak, aby se zabránilo vniknutí

cizích látek.

Když je tlaková láhev vyprázdněna na

zbytkový tlak, nejprve uzavřete ventil

tlakové lahve a poté odšroubujte odsávací

zařízení. Plynová láhev má stále značný

zbytkový tlak.

Před vrácením našroubujte na plynovou

láhev pojistnou matici a ochranný kryt.

Pokud plyn nekontrolovaně uniká, zavřete

ventil lahve. Pokud nelze vývod plynu

zastavit, vezměte láhev ven nebo opusťte

místnost, zamkněte přístup a do místnosti

vstupujte a v

ětrejte, pouze pokud měření

koncentrace vylučuje nebezpečí.

Předpisy a směrnice

Pro provoz tohoto zařízení platí ve

Spolkové republice Německo následující

předpisy a směrnice (k dostání u

společnosti Carl Heymanns Verlag KG,

Luxemburger Straße 449, 50939 Köln):

● DGUV R 100-500 Práce s tryskacími

systémy

● DGUV 113-004 Práce ve stísněných

prostorech

● DGUV 113-004 Použití ochranného

oděvu

● DGUV 113-004 Použití ochranných

rukavic

● DGUV 113-004 Práce s tryskacími

zařízeními

● DGUV 213-056 Výstražné zařízení

plynu

● VDMA 24389 Systémy pro tryskání

suchým ledem - bezpečnostní

požadavky

Vypnutí v případě nouze

1. Pusťte spouštěcí páčku vysokotlaké

pistole.

2. Otočte spínač programu do polohy „0/

OFF“.

3. Zavřete uzavírací ventil láhve s oxidem

uhličitým.

4. Vypněte přívod stlačeného vzduchu.

Čeština 117

Bezpečnostní mechanismy

몇 UPOZORNĚNÍ

Chybějící nebo pozměněné

bezpečnostní mechanismy

Bezpečnostní mechanismy slouží pro vaši

ochranu.

Bezpečnostní mechanismy nikdy

nepozměňujte ani nepřemosťujte.

Pojistná páčka

Bezpečnostní páka zabraňuje neúmyslné

aktivaci tryskací pistole.

Spoušť lze aktivovat, pouze pokud byla

předem zvednuta bezpečnostní páka.

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a

náhradní díly, které Vám zaručují bezpečný

a bezporuchový provoz přístroje.

Informace o příslušenství a náhradních

dílech naleznete na stránkách

www.kaercher.com.

Ochranný oděv

Ochranné brýle s plným výhledem, proti

zamlžování, číslo dílu: 6.321-208.0

Ochranné rukavice proti chladu s

protiskluzovým profilem, kategorie III podle

EN 511, číslo dílu: 6 321-210.0

Ochrana sluchu s čelenkou, číslo dílu:

6 321-207.0

Rozsah dodávky

Při vybalení zkontrolujte úplnost obsahu.

V případě chybějícího příslušenství nebo

výskytu poškození při přepravě informujte

prosím Vašeho prodejce.

Ovládací prvky

Ilustrace A

1 Řiditelná kolečka s parkovací brzdou

2 Připojení abrazivní hadice

3 Spojovací ovládací vedení

4 Ovládací panel

5 Posuvné madlo

6 Držák pro tryskací pistoli

7 Odkládací plocha

8 Držák trysek

9 Displej

10 Přepínač programu

11 Indikátor poruchy dávkování pelet

– Svítí červeně Hnací motor

dávkovacího zařízení je zablokován

– Bliká červeně Hnací motor

dávkovacího zařízení je přehřátý

12 Indikátor poruchy výroby pelet

– Svítí červeně Hnací motor pro výrobu

pelet je blokován

13 Indikátor poruchy přívodu stlačeného

vzduchu

– Svítí červeně Přívod stlačeného

vzduchu má příliš malý tlak

– Bliká červeně: vnitřní tlak je příliš

vysoký

14 Kontrolka napájení

– Svítí zeleně Napájení je v pořádku

15 Kontrolka stlačeného vzduchu

– Svítí zeleně Přívod stlačeného

vzduchu je v pořádku.

16 Indikátor poruchy tryskací pistole

– Svítí žlutě: spoušť je pevná (např.

kabelový svazek)

– Bliká žlutě: k zařízení není připojena

tryskací pistole

17 Tryska

18 Tryskací pistole

19 Tlačítko Stlačený vzduch / pelety s

kontrolkou

– Svítí červeně Proud stlačeného

vzduchu

– Nesvítí: Tryska na pelety

20 Spouštěcí páčka

21 Pojistná páčka

22 Přídržný kužel

23 Abrazivní hadice

24 Připojení lahve

25 Uzavírací šroub

26 Měděný těsnící kroužek

27 Filtr oxidu uhličitého

28 Šroubová příruba

29 Těsnicí kroužek připojení lahve

(objednací číslo 6.574-316.0)

Tyto nejsou obsaženy v rozsahu dodávky.

31 Hadice s oxidem uhličitým

32 Bezpečnostní pás lahve s oxidem

uhličitým

33 Úchytná lišta pro Homebase

34 Držák hadice/kabelu s gumovým

napínákem

35 Otevření pro resetování motorového

ochranného spínače

36 Držadlo

37 Přípojka stlačeného vzduchu

38 Prostor pro láhev s oxidem uhličitým

39 Výfuková hadice na oxid uhličitý

40 Síťový kabel se síťovou zástrčkou

41 Držák pro abrazivní hadici

42 Vypouštěcí kohout pro kondenzovanou

vodu

Displej

Přepínač programů na úrovni 1 ... 3:

Ilustrace B

1 Tlak trysky

2 Celková doba provozu

3 Zákaznický servis je splatný

4 Čas paprsku od posledního resetování

Přepínač programů v poloze resetování:

Ilustrace C

1 Pro resetování doby tryskání stiskněte

tlačítko stlačeného vzduchu / pelet

2 Doba do příští návštěvy zákaznického

servisu

3 Čas paprsku od posledního resetování

Uvedení do provozu

 NEBEZPEČÍ

Nebezpečí úrazu

Pelety suchého ledu mohou unikat z

poškozených součástí a způsobit zranění.

Před uvedením do provozu zkontrolujte

všechny součásti zařízení, zejména

abrazivní hadici, zda jsou v dobrém stavu.

Vyměňte poškozené sestavy za

nezávadné. Znečištěné sestavy očistěte a

zkontrolujte, zda fungují správně.

POZOR

Nebezpečí poškození

Kondenzovaná voda může kapat z krytu

přístroje na podlahu.

Nepoužívejte zařízení na površích

náchylných na vlhkost.

1. Otevřete vypouštěcí kohout a vypusťte

kondenzovanou vodu, která se

nahromadila v zařízení.

2. Zavřete vypouštěcí kohout.

3. Umístěte zařízení na vodorovný, rovný

povrch.

4. Zablokujte kolečka parkovací brzdou.

5. Připojte abrazivní hadici ke spojce na

zařízení.

Ilustrace H

1 Kontrolní linka

2 Převlečná matice

3 Spojovací ovládací vedení

4 Připojení abrazivní hadice

5 Převlečná matice

6 Abrazivní hadice

6. Odšroubujte převlečnou matici abrazivní

hadice a lehce ji utáhněte otevřeným

klíčem.

7. Připojte ovládací vedení k zařízení.

8. Našroubujte převlečnou matici

ovládacího vedení a utáhněte rukou.

9. Vložte tryskací pistoli s přídržným

kuželem do držáku na zařízení.

 NEBEZPEČÍ

Nebezpečí udušení

Oxid uhličitý uniká z výfukové hadice. Z

koncentrace 8% objemových v dechu vede

oxid uhličitý k bezvědomí, zástavě dechu a

smrti. Maximální koncentrace na pracovišti

je 0,5%. Oxid uhličitý je těžší než vzduch a

hromadí se v jámách, suterénech a

dřezech.

Položte výfukovou hadici tak, aby nikdo

nebyl ohrožen unikajícím oxidem uhličitým.

Upozornění: Oxid uhličitý je těžší než

vzduch. Dbejte na to, aby se oxid uhličitý

nedostal dolů, například zvenčí do

suterénu pod dílnou (toky).

10.Umístěte odsávací hadici venku nebo ji

připojte k sacímu zařízení.

Vyměňte trysku

Trysku na tryskové pistoli lze vyměnit, aby

se zařízení přizpůsobilo materiálu a stupni

znečištění čištěného předmětu.

 NEBEZPEČÍ

Nebezpečí úrazu

Přístroj se může neúmyslně spustit a

způsobit zranění a popáleniny studeným

proudem pelet suchého ledu.

Před výměnou trysky přepněte přepínač

programů do polohy „0 / VYPNUTO“.

몇 VAROVÁNÍ

Nebezpečí úrazu

Ihned po použití je tryska velmi studená a

při dotyku může způsobit popáleniny.

Před výměnou nechte trysku roztát nebo

noste ochranné rukavice.

POZOR

Nebezpečí poškození

Nepoužívejte zařízení, pokud k tryskové

pistoli není připojena žádná tryska.

1. Stiskněte uvolňovací tlačítko dolů a

vytáhněte trysku z tryskové pistole.

Ilustrace D

1 Tryskací pistole

2 Čep

3 Tryska

4 Uvolňovací tlačítko

118 Čeština

2. Zatlačte druhou trysku do tryskací

pistole, dokud nezaklapne na místo.

Upozornění: Tryska je správně

zasunuta, když čep již nevyčnívá z

pouzdra. Trysku lze otočit do

požadované orientace.

Připojte stlačený vzduch

Upozornění

Pro bezporuchový provoz musí mít

stlačený vzduch nízký obsah vlhkosti

(maximálně 5% relativní vlhkost, rosný bod

pod 0 °C). Stlačený vzduch musí být bez

oleje, nečistot a cizích těles.

Stlačený vzduch musí být suchý a bez

oleje, za kompresorem musí být připojen

alespoň jeden dochlazovač a jeden

odlučovač.

Přívod stlačeného vzduchu musí být

vybaven redukčním ventilem na místě.

1. Nasaďte si osobní ochranné prostředky.

2. Připojte hadici stlačeného vzduchu k

přípojce stlačeného vzduchu na

zařízení.

3. Pomalu otevřete uzavírací ventil

stlačeného vzduchu na místě.

Připojte láhev s oxidem uhličitým

Požadavky na přívod CO

● CO

láhev s ponornou trubicí pro odběr

kapalného CO

Upozornění

láhve s ponornou trubicí (také

nazývané stoupací trubička) jsou obvykle

označeny velkým „T“ na láhvi nebo na

zadní straně láhve.

V některých případech je ponorná trubice

také symbolizována svislou barevnou linií

na láhvi.

● Kvalita CO

musí odpovídat informacím

v kapitole „Účel použití“.

POZOR

Poruchy funkce

Tlakový přepouštěcí ventil nebo zpětný

ventil ve spojení s lahví CO

zabraňuje

odebrání požadovaného množství CO

V případě použití CO2 láhve s tlakovým

přepouštěcím ventilem je nutné mezi láhev

a přístroj namontovat tlakový přepouštěcí

ventil ABS (objednací číslo 2.574-006.0),

který je k dispozici jako příslušenství.

Ilustrace E

1 Láhev CO

bez tlakového

přepouštěcího ventilu

2 Láhev CO

s tlakovým přepouštěcím

ventilem

Jak teplota stoupá, účinnost výroby pelet

klesá a pomocí vypouštěcí hadice se

uvolňuje větší podíl oxidu uhličitého v

plynné formě. Lahve s oxidem uhličitým

skladujte pokud možno co nejchladnější

(pod 31 °C) a během provozu je chraňte

před teplem, slunečním zářením a teplem.

1. Zatlačte zařízení na rovný a stabilní

povrch.

2. Zatáhněte parkovací brzdu na obou

kolečkách.

3. Otevřete oba pásky pro láhev s oxidem

uhličitým.

4. Umístěte láhev s oxidem uhličitým na

povrch zařízení.

Upozornění: Pokud je láhev s oxidem

uhličitým přepravována na vozíku s

válci, lze přední okraj podlahové plochy

na přepravním vozíku umístit na povrch

zařízení. Poté lze lahvičku otočit z

vozíku na základnu.

5. Umístěte oba pásky kolem láhve s

oxidem uhličitým, zajistěte a utáhněte.

6. Odšroubujte ochranný kryt z láhve s

oxidem uhličitým.

POZOR

Možné poruchy

Stopy tuku narušují tvorbu suchého

ledového sněhu v zařízení.

Zkontrolujte připojovací hrdla a závity láhve

s oxidem uhličitým a hadice s oxidem

uhličitým a v případě potřeby je před

připojením k přístroji očistěte.

Ujistěte se, že je mezi lahví a připojením

lahve vloženo nepoškozené těsnění.

7. U láhví s tlakovým přepouštěcím

ventilem namontujte na láhev s oxidem

uhličitým tlakový přepouštěcí ventil ABS

(doplňková sada) (objednací číslo

2.574-006.0), který je k dispozici jako

příslušenství. Dodržujte samostatný

návod, který je přiložený k adaptéru.

8. Připojte konektor láhve s filtrem oxidu

uhličitého k láhvi s oxidem uhličitým.

Ujistěte se, že mezi šroubovou přírubu a

láhev s oxidem uhličitým je vložen

bezvadný těsnící kroužek konektoru

láhve.

9. Mírně utáhněte úzkou převlečnou matici

šroubové příruby plochým nebo

čkovým klíčem (např. 6.574-337.0).

Přidržte širokou převlečnou matici

plochým klíčem, aby nedošlo ke

zkroucení hadice oxidu uhličitého.

POZOR

Nezetěžujte hadici oxidu uhličitého torzí

(kroucením), jinak může dojít k jejímu

poškození.

Vytvořte síťové připojení

 NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem

Použitou zásuvku musí instalovat elektrikář

a musí odpovídat normě IEC 60364-1.

Zařízení smí být připojeno k napájecímu

zdroji pouze s ochranným uzemněním.

Použitá zásuvka musí být snadno

přístupná a ve výšce mezi 0,6 ma 1,9 m

nad podlahou.

Použitá zásuvka musí být v dohledu

obsluhy.

Zařízení musí být chráněno chráničem

proti chybovému proudu 30 mA.

Před každým použitím zkontrolujte

napájecí kabel zařízení, zda není

poškozený. Nepoužívejte přístroj s

poškozeným kabelem. Poškozený kabel

nechejte vyměnit kvalifikovaným

elektrikářem.

Prodlužovací kabel musí zajistit ochranu

IPX4 a provedení kabelu musí odpovídat

alespoň H 07 RN-F 3G1.5.

Nevhodné prodlužovací kabely mohou být

nebezpečné. Pokud je použit prodlužovací

kabel, musí být vhodný pro venkovní

použití a připojení musí být suché a musí

ležet nad zemí. Doporučuje se použít

kabelový buben, který drží zásuvku

nejméně 60 mm nad zemí.

1. Zastrčte síťovou zástrčku do zásuvky.

Resetovat čas paprsku

Počítadlo času paprsku lze před započetím

práce vynulovat, aby se zohlednila

pracovní doba.

1. Otočte spínač programu do polohy

resetování.

Ilustrace F

1 Doba do příští návštěvy zákaznického

servisu

2 Čas paprsku od posledního resetování

3 Tlačítko Stlačený vzduch / pelety

2. Stiskněte tlačítko stlačeného vzduchu /

pelet na tryskací pistoli.

Čas paprsku se vynuluje

Obsluha

 NEBEZPEČÍ

Nebezpečí úrazu

Pelety suchého ledu, které poletují kolem,

mohou způsobit zranění nebo popáleniny.

Nemiřte tryskací pistolí na lidi. Odstraňte

třetí osoby z místa použití a během provozu

je udržujte mimo dosah (např. pomocí

zábran). Během provozu se nedotýkejte

trysky ani paprsku suchého ledu.

1. Veškeré údržbářské práce provádějte z

kapitoly „Péče a údržba / každý den před

uvedením do provozu“.

2. Zahrazený pracovní prostor, aby se

zabránilo vstupu lidí během provozu.

 NEBEZPEČÍ

Nebezpečí udušení

Nebezpečí udušení oxidem uhličitým.

Pelety suchého ledu sestávají z pevného

oxidu uhličitého. Při provozu zařízení se

zvyšuje obsah oxidu uhličitého ve vzduchu

na pracovišti.

Umístěte výfukovou hadici například

venku, aby nikdo nebyl ohrožen oxidem

uhličitým.

Upozornění: Oxid uhličitý je těžší než

vzduch. Dbejte na to, aby se oxid uhličitý

nedostal dolů, například zvenčí do

suterénu pod dílnou (toky).

Pro delší otryskávání (déle než 10 minut

denně) a zejména v malých místnostech

(méně než 300 m³) doporučujeme nosit

ochranné prostředky oxid uhličitý.

Známky vysoké koncentrace oxidu

uhličitého ve vzduchu, který dýcháte:

3...5 %: Bolest hlavy, vysoká dechová

frekvence.

7...10%: Bolest hlavy, nevolnost, možná

bezvědomí.

Pokud se tyto příznaky objeví poprvé,

okamžitě vypněte zařízení a přesuňte se

na čerstvý vzduch. Před pokračováním v

práci nezapomeňte zlepšit ventilaci nebo

použít dýchací přístroj.

Řiďte se bezpečnostním listem dodavatele

oxidu uhličitého.

Čeština 119

Nebezpečí zdraví ohrožujících látek

Látky odstraněné z předmětu, který má být

čištěn, se víří jako prach.

Pokud během procesu čištění může dojít

ke vzniku škodlivého prachu, dodržujte

příslušná bezpečnostní opatření.

Nebezpečí výbuchu

Směs oxidu železa a prachu z lehkých kovů

se může za nepříznivých podmínek vznítit

a vytvářet intenzivní teplo.

Nikdy nepracujte a lehkými kovy a

železnými díly současně.

Před prací na jiném materiálu očistěte

pracovní plochu a odsávací zařízení.

3. Při práci v úzkých prostorách zajistěte

dostatečnou výměnu vzduchu, aby

koncentrace oxidu uhličitého ve

vzduchu v místnosti byla pod

nebezpečnou úrovní.

4. Upevněte lehké předměty čištění.

 NEBEZPEČÍ

Nebezpečí elektrostatického výboje

Předmět čištění se může během procesu

čištění elektrostaticky nabít. Následné

vybití může způsobit zranění a může dojít k

poškození elektronických sestav.

Předmět čištění uzemněte a během

procesu čištění udržujte.

5. Elektricky uzemněte předmět čištění.

6. Používejte ochranný oděv, ochranné

rukavice, těsně přiléhající ochranné

brýle a ochranu sluchu.

7. Aktivujte přívod stlačeného vzduchu.

8. Otevřete uzavírací ventil na láhvi s

oxidem uhličitým.

9. Přepněte přepínač programů na úroveň

Ilustrace G

1 Přepínač programu

2 1. stupeň

3 2. stupeň

4 3. stupeň

5 Reset

10.Vyberte si bezpečné místo, kde můžete

stát, a zaujměte bezpečné držení těla,

aby nedošlo k nevyvážení silou

zpětného rázu tryskací pistole.

Čištění peletami suchého ledu

1. Vyberte provoz s tryskami pelet pomocí

tlačítka Stlačený vzduch / pelety.

(Kontrolka se nesmí rozsvítit.)

Ilustrace I

1 Tlačítko Stlačený vzduch / pelety s

kontrolkou

Svítí červeně Proud stlačeného

vzduchu

Nesvítí: Tryska na pelety

2. Nastavte tlak trysky na místním

redukčním ventilu na požadovanou

hodnotu. Maximální tlak: 10 bar.

Minimální tlak:

● Stupeň 1: 0,7 bar

● Stupeň 2: 1,4 bar

● Stupeň 3: 2,8 bar

Upozornění

Směr jízdy se zobrazí na displeji. Pokud

není dosažen minimální tlak nebo je

překročen maximální tlak, displej bliká.

3. Namiřte tryskací pistoli směrem od těla.

4. Zatlačte bezpečnostní páčku tryskací

pistole nahoru a současně aktivujte

spoušť.

Ilustrace K

1 Pojistná páčka

2 Spouštěcí páčka

3 Pracovní osvětlení

Pracovní osvětlení začíná současně s

výrobou pelet.

5. Počkejte, až se tryska pelet vybuduje.

POZOR

Nikdy neprovozujte zařízení bez nebo s

prázdnou lahví s oxidem uhličitým.

Přepínačem programu zvolte vyšší úroveň

nebo vyměňte láhev s oxidem uhličitým,

pokud z tryskací pistole po 5 minutách

tryskání nevystoupí žádné pelety.

6. V případě potřeby přepněte přepínač

programů zpět na úroveň 2 nebo 1.

POZOR

Nebezpečí poškození

Mohou vyjít hrubé pelety.

Nejprve zkontrolujte čisticí výkon na

neviditelném místě, aby nedošlo k

poškození.

Upozornění

Pokud je paprsek suchého ledu přerušen,

zvyšte tlak paprsku nebo nastavte nižší

úroveň na spínači volby programů.

7. Nasměrujte trysku na pelety na předmět,

který chcete vyčistit, a odstraňte

nečistoty paprskem.

8. Uvolněte spouštěcí páčku.

Tryska na pelety se zastaví.

Pracovní světla zhasnou po 30

sekundách.

9. Vložte tryskací pistoli s přídržným

kuželem do držáku na zařízení.

Ilustrace J

1 Držák

2 Přídržný kužel

3 Tryskací pistole

10.Pokud pracovní přestávka trvá déle než

30 minut, uzavřete uzavírací ventil na

láhvi s oxidem uhličitým.

Stlačený vzduch bez trysky na

pelety

Volné nečistoty lze odstranit stlačeným

vzduchem bez pelet suchého ledu.

1. Vyberte provoz se stlačeným vzduchem

pomocí tlačítka Stlačený vzduch / pelety.

(Kontrolka musí svítit červeně.)

Ilustrace I

1 Tlačítko Stlačený vzduch / pelety s

kontrolkou

Svítí červeně Proud stlačeného

vzduchu

Nesvítí: Tryska na pelety

2. Zatlačte bezpečnostní páčku tryskací

pistole nahoru a současně aktivujte

spoušť.

Ilustrace K

1 Pojistná páčka

2 Spouštěcí páčka

3 Pracovní osvětlení

Stlačený vzduch proudí ven z trysky a

pracovní světla jsou aktivní.

3. Nasměrujte proud stlačeného vzduchu

na předmět, který chcete vyčistit, a

odstraňte znečištění.

4. Uvolněte spouštěcí páčku.

Proud stlačeného vzduchu se zastaví.

Pracovní světla zhasnou po 30

sekundách.

5. Vložte tryskací pistoli s přídržným

kuželem do držáku na zařízení.

6. Pokud pracovní přestávka trvá déle než

30 minut, uzavřete uzavírací ventil na

láhvi s oxidem uhličitým.

Ukončení provozu

1. Pusťte spouštěcí páčku vysokotlaké

pistole.

2. Zavřete uzavírací ventil láhve s oxidem

uhličitým.

3. Stiskněte spoušť tryskací pistole, dokud

nevystoupí žádné další pelety.

4. Přepněte přepínač programů na úroveň

5. Vypněte přívod stlačeného vzduchu.

6. Stiskněte spoušť tryskací pistole, dokud

ze zařízení neunikne stlačený vzduch.

7. Otočte spínač programu do polohy „0/

OFF“.

8. Síťovou zástrčku vytáhněte ze zásuvky.

9. Naviňte napájecí kabel, zavěste jej na

držák hadice/kabelu a zajistěte

gumovým napínákem.

Ilustrace L

1 Síťový kabel

2 Držák hadice/kabelu

3 Gumový napínač

4 Vypouštěcí hadice

10.Odpojte tlakovzdušnou hadici pro

přívod vody od přístroje.

11.Odviňte vypouštěcí hadici, zavěste ji na

držák hadice / kabelu a zajistěte

gumovým napínákem.

12.Naviňte abrazivní hadici a zavěste ji na

držák abrazivní hadice.

13.Vložte tryskací pistoli s kuželem do

držáku na zařízení.

Přeprava

몇 UPOZORNĚNÍ

Nebezpečí úrazu a zranění

Dbejte při přepravě a skladování na

hmotnost přístroje, viz kapitola Technické

údaje.

POZOR

Nebezpečí poškození

Při přepravě naležato může motorový olej

uniknout. Následný nedostatek oleje může

vést k poškození během dalšího provozu.

Přístroj přepravujte pouze nastojato.

1. Před přepravou proveďte všechny kroky

v kapitole „Ukončení provozu“.

2. Uvolněte parkovací brzdy na kolečkách

a zatlačte zařízení na rukojeť.

3. Před naložením do vozidla vyjměte

lahvičku s oxidem uhličitým ze zařízení.

4. Zařízení mohou zvedat 2 lidé. Každá

osoba používá rukojeť na spodní straně

120 Čeština

zařízení a druhou rukou podepírá

zařízení na horním okraji.

5. Při přepravě ve vozidle zajistěte

parkovací brzdy na kolečkách a zajistěte

zařízení napínacím pásem.

Ilustrace M

Skladování

몇 UPOZORNĚNÍ

Nebezpečí úrazu a zranění

Dbejte při přepravě a skladování na

hmotnost přístroje, viz kapitola Technické

údaje.

Přístroj se smí skladovat pouze ve vnitřním

prostoru.

 NEBEZPEČÍ

Nebezpečí udušení

Oxid uhličitý se může hromadit v

uzavřených prostorech a způsobit smrt

udušením.

Lahve s oxidem uhličitým (i když jsou

připojeny k zařízení) skladujte pouze na

dobře větraných místech.

Péče a údržba

Pokyny pro údržbu

Základem bezpečného provozu zařízení je

pravidelná údržba prováděná podle

následujícího plánu údržby.

Používejte výhradně originální náhradní

díly od výrobce nebo díly výrobcem

doporučené, jako např.

● náhradní díly a díly podléhající

opotřebení,

● díly příslušenství,

● provozní látky,

●čisticí prostředky.

 NEBEZPEČÍ

Nebezpečí nehody

Může dojít k nezamýšlenému spuštění

přístroje. Studené části přístroje nebo

kapalný oxid uhličitý mohou způsobit

omrzliny. Plynný oxid uhličitý může

způsobit smrt udušením.

Před zahájením prací na zařízení proveďte

všechny kroky v kapitole „Ukončení

provozu“. Počkejte, až se zařízení zahřeje,

nebo noste studený ochranný oděv. Nikdy

si nedávejte suchý led do úst.

POZOR

Nebezpečí poškození

Použití nesprávného čisticího prostředku

může poškodit zařízení a tryskací pistoli.

Nikdy nečistěte zařízení ani tryskací pistoli

rozpouštědly, benzínem nebo čisticími

prostředky obsahujícími olej.

Smlouva o provádění údržby

Chcete-li zajistit spolehlivý provoz zařízení,

doporučujeme vám uzavřít smlouvu o

provádění údržby. Obraťte se, prosím, na

svůj zákaznický servis společnosti

KÄRCHER.

Plán údržby

Denně před zahájením provozu

1. Pečlivě zkontrolujte, zda nejsou

abrazivní hadice prasklé, zkroucené

nebo jinak poškozené. Měkké skvrny v

hadici indikují opotřebení na vnitřní

straně hadice. Vadnou nebo

opotřebovanou hadici vyměňte za

novou.

2. Prohlédněte elektrické kabely a

konektory, zda nejsou poškozené.

Vadné díly nechejte vyměnit

zákaznickým servisem.

Každých 100 provozních hodin

1. Zkontrolujte spojky na abrazivní hadici a

na zařízení, zda nejsou poškozené a

opotřebované. Vyměňte vadnou tryskací

hadici, vadné spojky na přístroji nechejte

vyměnit zákaznickým servisem.

Každých 500 hodin nebo jednou za rok

1. Nechte přístroj zkontrolovat

zákaznickým servisem.

Každé 2 roky

1. Vyměňujte abrazivní hadici nejméně

každé 2 roky.

Kontroly

Podle DGUV R 100-500 musí být na

přístroji provedeny následující kontroly

odborníkem. Výsledky zkoušky musí být

zaznamenány v protokolu o zkoušce.

Provozovatel zařízení musí uchovat

protokol o zkoušce až do příští zkoušky.

Po přerušení podnikání na více než rok

1. Zkontrolujte správný stav a funkci

zařízení.

Po změně místa instalace

1. Zkontrolujte správný stav, funkci a

instalaci zařízení.

Po opravách nebo změnách, které

mohou ovlivnit bezpečnost provozu

1. Zkontrolujte správný stav, funkci a

instalaci zařízení.

Nápověda při poruchách

 NEBEZPEČÍ

Nebezpečí nehody

Může dojít k nezamýšlenému spuštění

přístroje. Studené části zařízení nebo

kapalný oxid uhličitý mohou způsobit

omrzliny. Plynný oxid uhličitý může

způsobit smrt udušením.

Před zahájením prací na zařízení proveďte

všechny kroky v kapitole „Ukončení

provozu“. Počkejte, až se zařízení zahřeje,

nebo noste studený ochranný oděv. Nikdy

si nedávejte suchý led do úst.

POZOR

Nebezpečí poškození

Použití nesprávného čisticího prostředku

může poškodit zařízení a tryskací pistoli.

Nikdy nečistěte zařízení ani tryskací pistoli

rozpouštědly, benzínem nebo čisticími

prostředky obsahujícími olej.

Indikátor poruchy

Poruchy jsou signalizovány kontrolkami na

ovládacím panelu.

Ilustrace N

1 Indikátor poruchy tryskací pistole

2 Indikátor poruchy přívodu stlačeného

vzduchu

3 Indikátor poruchy výroby pelet

4 Indikátor poruchy dávkování pelet

Odstraňování problémů

Poruchy mají často jednoduché příčiny,

které můžete sami odstranit pomocí

následujícího přehledu. V případě

pochybností nebo při zde neuvedených

poruchách se prosím obraťte na

autorizovaný zákaznický servis.

Chyba Odstranění

Rozsvítí se indikátor poruchy

tryskové pistole

 Před zapnutím tryskací pistole nestiskněte spoušť.

 Odstraňte upevnění na spoušti tryskací pistole.

Indikátor poruchy stříkací

pistole bliká

 Zkontrolujte, zda je ovládací vedení tryskací pistole připojeno k zařízení.

 Zkontrolujte, zda není poškozeno ovládací vedení na abrazivní hadici.

Rozsvítí se indikátor poruchy

přívodu stlačeného vzduchu

 Zvyšte tlak vzduchu.

Indikátor poruchy přívodu

stlačeného vzduchu bliká

 Zkontrolujte, zda není ucpaná výfuková hadice.

 Láhev s oxidem uhličitým je příliš horká, a proto má příliš vysoký tlak. Umístěte zařízení včetně

láhve s oxidem uhličitým na chladnější místo nebo jej chraňte před přímým slunečním zářením.

Rozsvítí se indikátor poruchy

výroby pelet

 Nenechávejte přístroj bez dozoru. Zkontrolujte filtr na oxid uhličitý a v případě potřeby jej vyměňte.

Resetujte čisticí robot.

 Pokud se porucha vyskytne opakovaně, vyměňte láhev s oxidem uhličitým.

Rozsvítí se indikátor poruchy

dávkování pelet

 Přístroj vypněte a opět jej zapněte.

 Pokud indikátor poruchy dále svítí, kontaktujte zákaznický servis.

Indikátor poruchy dávkování

pelet bliká

 Nechte dávkovací motor vychladnout. Umístěte zařízení tak, aby do něj mohl proudit vzduch

zespodu. V případě potřeby kontaktujte zákaznický servis.

Kontrolka napájení nesvítí  Zastrčte síťovou zástrčku do zásuvky.

 Zkontrolujte místní napájení.

Čeština 121

Proveďte reset

1. Stiskněte resetovací tlačítko uvnitř

zařízení pomocí šroubováku.

Ilustrace O

Vyměňte filtr oxidu uhličitého

POZOR

Poruchy funkcí

Znečištěný oxid uhličitý může způsobit

poruchy funkce.

Při práci na filtru oxidu uhličitého dávejte

pozor, aby se do zařízení nedostaly

nečistoty.

POZOR

Poruchy funkcí

Poruchy funkcí v důsledku znečištění.

Při každém povolení nebo odšroubování

uzavíracího šroubu je nutné vyměnit filtr

oxidu uhličitého a měděný těsnicí kroužek.

Pokud tak neučiníte, částice se mohou

uvolnit z filtru oxidu uhličitého a způsobit

tak poruchy funkcí.

Upozornění

Po odpojení připojení tlakové láhve od

láhve s oxidem uhličitým se filtr oxidu

uhličitého zpětně propláchne a vyčistí.

Pravidelná výměna filtru oxidu uhličitého

proto není nutná.

1. Zavřete uzavírací ventil na láhvi s

oxidem uhličitým.

2. Provozujte přístroj na nejvyšší úrovni po

dobu cca 1 minuty, aby se odtlakovala

hadice s oxidem uhličitým.

3. Odšroubujte šroubovací přírubu na láhvi

s oxidem uhličitým.

4. Opatrně vyšroubujte uzavírací šroub na

šroubové přírubě. Nechte šroubovou

přírubu viset dolů, aby se zabránilo

vniknutí nečistot do hadice s oxidem

uhličitým.

Ilustrace P

1 Šroubová příruba

2 Filtr oxidu uhličitého

3 Měděný těsnící kroužek

4 Uzavírací šroub

5. Vyjměte filtr oxidu uhličitého.

6. Vyčistěte uzavírací šroub a šroubovou

přírubu vysavačem.

7. Opatrně rukou zatlačte na nový filtr

oxidu uhličitého na uzavíracím šroubu.

8. Vyměňte měděný těsnicí kroužek.

9. Utáhněte uzavírací šroub a přitom držte

široký šestihran šroubové příruby

plochým klíčem.

Utahovací moment: 80 Nm.

Záruka

V každé zemi platí záruční podmínky

vydané naší příslušnou odbytovou

společností. Případné závady Vašeho

přístroje odstraníme během záruční lhůty

bezplatně, pokud jsou zaviněny vadou

materiálu nebo výrobní vadou. V záručním

případě se prosím obraťte s dokladem o

koupi na Vašeho prodejce nebo na nejbližší

autorizované servisní středisko.

(Adresa viz zadní stranu)

Příslušenství

Tlakový přepouštěcí ventil ABS

(doplňková sada)

Objednací číslo 2.574-006.0

Nezbytné při použití láhví s oxidem uhličitým s

tlakovým přepouštěcím ventilem.

Technické údaje

Technické změny vyhrazeny.

Kontrolka stlačeného

vzduchu nesvítí

 Připojte k zařízení hadici na stlačený vzduch.

 Otevřete uzavírací ventil v místním přívodu stlačeného vzduchu.

Zařízení nefunguje  Zkontrolujte kontrolky a indikátory poruch.

 Proveďte reset.

Špatný čisticí výkon  Přepněte přepínač programů na vyšší úroveň.

 Zvyšte tlak trysky.

 Zkontrolujte hladinu láhve s oxidem uhličitým.

 Nepoužívejte vyhřívanou láhev s oxidem uhličitým. Chraňte láhev s oxidem uhličitým před

tepelným zářením. Pokud je teplota oxidu uhličitého vyšší než 31 °C, účinnost výroby pelet prudce

klesá.

 Nechte abrazivní hadici a tryskací pistoli roztát, abyste odstranili případná ucpání. Poté zvyšte tlak

trysky.

Dávkování pelet je příliš nízké  Přepněte přepínač programů na vyšší úroveň.

 Vyměňte filtr s oxidem uhličitým mezi láhev s oxidem uhličitým a zařízení.

Opakující se přerušení

paprsku suchého ledu

 Přepněte spínač programů na nižší úroveň. nebo zvyšte tlak trysky.

 Pokud je tryska paprsku zablokovaná:

aOkamžitě uzavřete láhev s oxidem uhličitým.

b Nechte přístroj 30 minut rozmrznout.

c Zvyšte tlak paprsku.

dSpusťte přístroj s uzavřenou lahví s oxidem uhličitým, abyste odstranili zbytky pelet.

Chyba Odstranění

IB 10/

8 L2P

Elektrické připojení

Napětí sítě V 220...

230

Fáze ~ 1

Kmitočet Hz 50...6

Příkon kW 1,0

Krytí IPX4

Unikající proud, typ. mA <3,5

proudový chránič delta I,

0,03

Přípojka stlačeného vzduchu

Tlakovzdušná hadice,

jmenovitá světlost (min.)

Palec 0,5

Tlak (max.) MPa

(bar)

1,0

(10)

Spotřeba stlačeného

vzduchu, max.

min

0,8

Výkonnostní údaje přístroje

Tlak trysky, max. MPa

(bar)

1,0

(10)

Tlak trysky, min. stupeň 1MPa

(bar)

0,07

(0,7)

Tlak trysky, min. stupeň 2MPa

(bar)

0,14

(1,4)

Tlak trysky, min. stupeň 3MPa

(bar)

0,28

(2,8)

Spotřeba oxidu uhličitého kg/h 20...6

Síla zpětného nárazu

tryskací pistole (max.)

N40

Láhev s oxidem uhličitým

Maximální množství

náplně

kg 37,5

Průměr, max. mm 220

Okolní podmínky

Výměna vzduchu m

2000

Rozměry a hmotnosti

Typická provozní hmotnost

(bez láhve s oxidem

uhličitým)

kg 95

Délka mm 866

Šířka mm 443

Výška bez láhve s oxidem

uhličitým

mm 970

Zjištěné hodnoty podle EN 60335-2-79

Hodnota vibrací rukou/paží m/s2 0,08

Hladina akustického tlaku dB(A) 95

Hladina akustického

výkonu LWA +

Nejistota KWA

dB(A) 115

IB 10/

8 L2P

122 Slovenščina

EU prohlášení o shodě

Prohlašujeme tímto, že níže uvedený stroj

na základě svého provedení a druhu

konstrukce, jakož i v provedení námi

uváděném na trh, vyhovuje příslušným

základním bezpečnostním a zdravotním

požadavkům podle směrnic EU. V případě

provedení námi neschválené změny stroje

ztrácí toto prohlášení svoji platnost.

Výrobek: Ice Blaster

Typ: 

1.574-xxx (IB 10/8 L2P)

Příslušné směrnice EU

2006/42/ES (+2009/127/ES)

2014/30/EU

2011/65/EU

2009/125/EG + 2009/1781

Aplikované harmonizované normy

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Níže podepsaní jednají z pověření a se

zplnomocněním představenstva

společnosti.

Zmocněnec pro dokumentaci:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Německo)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2021/02/01

Kazalo

Splošna navodila

Pred prvo uporabo naprave

preberite in upoštevajte ta ori-

ginalna navodila za uporabo. Originalna

navodila za uporabo shranite za kasnejšo

uporabo ali za naslednjega uporabnika.

Namenska uporaba

● Naprava se uporablja za odstranjevanje

umazanije s peleti suhega ledu, ki jih po-

spešuje zračni curek.

● Peleti suhega ledu se proizvajajo v eno-

ti. Za to je potreben tekoči ogljikov dio-

ksid iz jeklenke s potopljeno cevjo.

● Naprave ne smete uporabljati v eksplo-

zivnem okolju.

● Na mestu uporabe je treba vzdrževati

najmanjšo stopnjo izmenjave zraka, ki je

navedena v razdelku "Tehnični podatki".

● Ohišje naprave lahko zaradi vzdrževa-

nja odstrani samo služba za pomoč

strankam družbe KÄRCHER.

Kakovost CO

Za zagotovitev nemotenega delovanja mo-

ra uporabljeni ogljikov dioksid izpolnjevati

vsaj naslednje zahteve:

● tehnični ogljikov dioksid, razred 2.5 ali

višji

●Čistost ≥ 99,5 %

● Vsebnost vode (H

O) ≤ 250 ppm

● NVOC (olje in maščobe) ≤ 2 ppm

Delovanje

Sneg iz ogljikovega dioksida nastane z ek-

spanzijo tekočega ogljikovega dioksida.

Plinasti ogljikov dioksid, ki prav tako nasta-

ne, se skozi izpušno cev odvede z delovne-

ga mesta.

Sneg iz ogljikovega dioksida se v napravi

stisne v pelete suhega ledu.

Stisnjen zrak doseže brizgalno pištolo prek

magnetnega ventila. Zračni tlak nadzoruje

reducirni ventil na lokaciji. Ko se sproži

sprožilec pištole, se ventil odpre in zračni

curek izstopi iz brizgalne pištole. Pri tem se

peleti suhega ledu dovajajo v zračni curek

preko dozirne naprave.

Peleti suhega ledu zadenejo površino, ki jo

je treba očistiti, in odstranijo umazanijo. Pe-

leti suhega ledu pri -79 °C ustvarjajo tudi

temperaturne razlike med umazanijo in

predmetom, ki ga čistite, kar prav tako pri-

speva k rahljanju umazanije. Poleg tega se

suhi led takoj ob trku pretvori v plinasti oglji-

kov dioksid in tako zavzame 700-krat večjo

prostornino. Umazanija, ki se je prijela su-

hega ledu, se posledično odpihne.

Varovanje okolja

Materiali embalaže se lahko reciklira-

jo. Embalažo odstranite na okolju va-

ren način.

Električne in elektronske naprave vse-

bujejo dragocene materiale z

možnostjo recikliranja, pogosto pa tudi

sestavne dele, kot so baterije, akumulator-

ske baterije ali olja, ki lahko pri napačni

uporabi ali napačnem odstranjevanju ško-

dujejo zdravju ljudi in okolju. Navedeni se-

stavni deli so kljub temu potrebni za

pravilno delovanje naprave. Naprave,

označene s tem simbolom, ne smete

odvreči med gospodinjske odpadke.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem

naslovu: www.kaercher.com/REACH

Varnostna navodila

Napravo smejo uporabljati samo osebe, ki

so prebrale in razumele ta navodila za upo-

rabo. Še posebej je treba upoštevati vsa

varnostna navodila.

Navodila za uporabo shranite tako, da bodo

uporabniku vedno na voljo.

Upravljavec naprave mora na lokaciji izves-

ti oceno tveganja in zagotoviti, da so upo-

rabniki poučeni.

Stopnje nevarnosti

 NEVARNOST

● Označuje neposredno nevarnost, ki lahko

povzroči težke telesne poškodbe ali smrt.

몇 OPOZORILO

● Označuje potencialno nevarno situacijo,

ki lahko povzroči težke telesne poškodbe

ali smrt.

몇 PREVIDNOST

● Označuje potencialno nevarno situacijo,

ki lahko povzroči lahke telesne poškodbe.

POZOR

● Označuje potencialno nevarno situacijo,

ki lahko povzroči materialno škodo.

Simboli na napravi

Nevarnost zaradi okoli le-

tečih peletov suhega ledu.

Brizgalne pištole ne usmer-

jajte v ljudi. Poskrbite, da

druge osebe niso prisotne

na kraju uporabe in se mu med delovanjem

ne približajo (npr. z zaporo). Med delova-

njem se ne dotikajte šobe ali curka suhega

ledu.

Nevarnost zadušitve zara-

di ogljikovega dioksida.

Med delovanjem vsebnost

ogljikovega dioksida v zraku

na delovnem mestu naras-

te.

Poskrbite za zadostno izmenjavo zraka na

delovnem mestu.

Izpustno cev na primer speljite na prosto,

da nihče ne bo ogrožen zaradi ogljikovega

dioksida.

Napotek: Ogljikov dioksid je težji od zraka.

Poskrbite, da se ogljikov dioksid ne bo

spuščal (tekel) navzdol, na primer od zunaj

v klet pod delavnico.

Nošenje opozorilne naprave za ogljikov di-

oksid je priporočljivo pri daljšem delu s cur-

ki (več kot 10 minut na dan) in zlasti v

majhnih prostorih (manj kot 300 m³).

Znaki visoke koncentracije ogljikovega dio-

ksida:

3–5 %: glavobol, visoka frekvenca dihanja.

7–10 %: glavobol, slabost, lahko tudi neza-

vest.

Če se pojavi kateri koli od teh znakov, takoj

zaustavite napravo in pojdite na svež zrak.

Pred nadaljevanjem dela izboljšajte prezra-

čevanje ali uporabite dihalno napravo.

Ogljikov dioksid je težji od zraka in se zbira

v ozkih prostorih, nižje ležečih prostorih ali

zaprtih posodah. Zagotovite ustrezno pre-

zračevanje delovnega mesta.

Upoštevajte varnostni podatkovni list doba-

vitelja ogljikovega dioksida.

Splošna navodila ............................... 122

Namenska uporaba ........................... 122

Delovanje........................................... 122

Varovanje okolja................................. 122

Varnostna navodila ............................ 122

Varnostne naprave............................. 123

Pribor in nadomestni deli ................... 124

Obseg dobave ................................... 124

Upravljalni elementi............................ 124

Zagon................................................. 124

Upravljanje......................................... 125

Konec uporabe .................................. 126

Transport............................................ 126

Skladiščenje....................................... 126

Nega in vzdrževanje .......................... 127

Pomoč pri motnjah............................. 127

Garancija ........................................... 128

Pribor ................................................. 128

Tehnični podatki ................................. 128

Izjava EU o skladnosti........................ 128

Slovenščina 123

Nevarnost telesnih poškodb,

nevarnost poškodovanja za-

radi elektrostatičnega naboja.

Med postopkom čiščenja se

lahko čiščeni objekt elektrosta-

tično nabije.

Objekt, ki ga čistite, ozemljite in ozemljitev

vzdržujte do konca postopka čiščenja.

Nevarnost telesnih poškodb zaradi elek-

tričnega udara.

Naprave ne odpirajte. Dela na napravi lah-

ko opravlja samo servisna služba podjetja

KÄRCHER.

Nevarnost telesnih poškodb

zaradi ozeblin.

Temperatura suhega ledu je –

79 °C. Ne dotikajte se suhega

ledu in hladnih delov naprave.

Nevarnost telesnih poškodb

zaradi padca jeklenke z oglji-

kovim dioksidom, nevarnost

zadušitve zaradi ogljikovega

dioksida

Jeklenko z ogljikovim dioksidom varno pri-

trdite.

Nevarnost telesnih poškodb

zaradi okoli letečih peletov

suhega ledu in delcev umaza-

nije.

Nosite zaščitna očala.

Nevarnost izgube sluha.

Nosite zaščito sluha.

Nevarnost telesnih poškodb

zaradi okoli letečih peletov

suhega ledu in delcev umaza-

nije.

Nosite zaščitne rokavice v skla-

du s standardom EN 511.

Nevarnost telesnih poškodb

zaradi okoli letečih peletov

suhega ledu in delcev umaza-

nije.

Nosite zaščitna oblačila z dolgi-

mi rokavi.

Pozor! Možne so trajne mo-

tnje v delovanju.

Sledovi maščobe ali olja ovirajo

nastajanje suhega ledu v napravi. Ne upo-

rabljajte maščobe, olja ali drugih maziv na

priključnem nastavku ali navoju jeklenke z

ogljikovim dioksidom in na cevi za ogljikov

dioksid.

Splošna varnostna navodila

 NEVARNOST

Nevarnost telesnih poškodb

Naprava se lahko nenamerno zažene.

Pred izvajanjem del na napravi, izvlecite

električni vtič iz vtičnice.

Nevarnost telesnih poškodb

Stik s suhim ledom in hladnimi deli naprav

lahko povzroči ozebline.

Nosite oblačila za zaščito pred mrazom ali

pustite, da se naprava ogreje, preden zač-

nete z deli na njej.

Nikoli ne dajajte suhega ledu v usta.

Nevarnost telesnih poškodb

Ob nepravilni uporabi je curek suhega ledu

lahko nevaren.

Ne usmerjajte curka suhega ledu proti ose-

bam, priključeni električni opremi ali proti

sami napravi.

Curka suhega ledu ne usmerjajte nase ali

druge, za čiščenje oblačil ali obutve.

Nevarnost telesnih poškodb

Curek suhega ledu lahko odnese lahke

predmete.

Pred začetkom čiščenja pritrdite lahke

predmete.

Nevarnost zadušitve

Povečana koncentracija ogljikovega dioksi-

da v vdihanem zraku lahko povzroči smrt

zaradi zadušitve.

Prepričajte se, da v bližini dovodov zraka ni

nobenih emisij odpadnih plinov.

Poskrbite za zadostno prezračevanje na

delovnem mestu in se prepričajte, da se od-

padni plini pravilno odvajajo.

몇 OPOZORILO

Nevarnost telesnih poškodb

Sila vzvratnega sunka brizgalne pištole vas

lahko spravi iz ravnotežja.

Preden pritisnete sprožilno ročico trdno

držite brizgalno pištolo in poiščite ustrezno

varno stojišče.

Nevarnost telesnih poškodb

Peleti suhega ledu in delci umazanije lahko

zadenejo ljudi in jih poškodujejo.

Naprave ne uporabljajte, ko so v dosegu

druge osebe, razen če nosijo zaščitna obla-

čila.

Naprave ne uporabljajte, če so priključni

vod ali pomembni deli naprave poškodova-

ni, npr. varnostne naprave, brizgalna cev

sredstva, brizgalna pištola.

Varnostna navodila za plinske

jeklenke

 NEVARNOST

Nevarnost poka, nevarnost zadušitve

Plinske jeklenke lahko počijo, če se pregre-

jejo ali če so mehansko poškodovane.

Uhajanje ogljikovega dioksida lahko

povzroči smrt zaradi zadušitve.

Zaščitite plinske jeklenke pred prekomerno

toploto, ognjem, nevarno korozijo, mehan-

skimi poškodbami in nepooblaščenim dos-

topom.

Plinske jeklenke shranjujte tako, da ne ovi-

rajo evakuacijskih poti.

Ne shranjujte plinskih jeklenk v podzemnih

prostorih, na stopnicah, v hodnikih, hodni-

kih in garažah.

Ne shranjujte plinskih jeklenk skupaj z

vnetljivimi materiali.

Plinske jeklenke shranjujte pokonci.

Plinske jeklenke zavarujte pred prevrnitvijo

ali padcem.

Pred transportom plinskih jeklenk zaprite

ventil jeklenke.

Plinske jeklenke prevažajte z vozičkom za

jeklenke ali vozilom in pri tem zavarujte

jeklenke pred padcem.

Pred dvigovanjem plinske jeklenke povleci-

te zaščitni pokrov, da preverite, ali je trdno

nameščen.

Plinsko jeklenko na mestu uporabe zava-

rujte pred padcem.

Ne odpirajte ventila jeklenke, da preverite

tlak.

Ventil jeklenke odpirajte in zapirajte samo

ročno brez uporabe orodja.

Preverite tesnjenje priključka ventila jeklen-

ke/naprave.

Med odmori in na koncu dela zaprite ventil

jeklenke, da preprečite nenadzorovano

uhajanje plina.

Jeklenke praznite le toliko, da v jeklenki os-

tane še nekaj tlaka, ki preprečuje vstop tuj-

kov.

Ko se plinska jeklenka izprazni do preosta-

lega tlaka, najprej zaprite ventil jeklenke,

preden odklopite odvzemni sistem. Plinska

jeklenka ima še vedno občuten preostali

tlak.

Pred transportom privijte zaporno matico in

zaščitni pokrov na plinsko jeklenko.

Če plin nenadzorovano uhaja, zaprite ventil

jeklenke. Če uhajanja plina ni mogoče usta-

viti, jeklenko odnesite na prosto ali zapusti-

te prostor, onemogočite dostop in vstopite v

prostor ter ga prezračite šele ko izmerjena

koncentracija ni več nevarna.

Predpisi in smernice

Za obratovanje te naprave v Zvezni republi-

ki Nemčiji veljajo naslednji predpisi in smer-

nice (na voljo pri Carl Heymanns Verlag

KG, Luxemburger Straße 449, 50939 Köln):

● DGUV R 100-500 Delo z brizgalnimi na-

pravami

● DGUV 113-004 Dela v ozkih prostorih

● DGUV 113-004 Uporaba zaščitnih obla-

čil

● DGUV 113-004 Uporaba zaščitnih roka-

vic

● DGUV 113-004 Delo z brizgalnimi na-

pravami

● DGUV 213-056 Plinski opozorilnik

● VDMA 24389 Naprave za curke suhega

ledu – Varnostne zahteve

Izklopite v sili

1. Spustite sprožilno ročico brizgalne pišto-

le.

2. Obrnite programsko stikalo v položaj »0/

OFF«.

3. Zaprite zaporni ventil jeklenke z ogljiko-

vim dioksidom.

4. Zaprite dovod stisnjenega zraka.

Varnostne naprave

몇 PREVIDNOST

Manjkajoče ali poškodovane varnostne

naprave

Varnostna navodila so namenjena vaši var-

nosti.

Varnostnih navodil nikoli ne spreminjajte in

jih vedno upoštevajte.

Varovalna ročica

Varnostna ročica preprečuje nenamerno

aktiviranje pištole.

Sprožilec lahko uporabite le, če je varno-

stna ročica dvignjena.

124 Slovenščina

Pribor in nadomestni deli

Uporabljajte samo originalni pribor in origi-

nalne nadomestne dele, ki zagotavljajo var-

no in nemoteno delovanje naprave.

Informacije o priboru in nadomestnih delih

najdete na spletnem naslovu www.kaer-

cher.com.

Zaščitna oblačila

Zaščitna očala s polno vidljivostjo, proti ro-

šenju, št. dela: 6.321–208.0

Zaščitne rokavice proti mrazu s pro-

tizdrsnim profilom, kategorija III v skladu z

EN 511, št. dela: 6.321–210.0

Glušniki z naglavnim locnom, št. dela:

6.321–207.0

Obseg dobave

Ko vzamete napravo iz embalaže, preveri-

te, ali je vsebina popolna. Če manjka pribor

ali če so med transportom nastale poškod-

be, obvestite prodajalca.

Upravljalni elementi

Slika A

1 Krmilno kolesce s parkirno zavoro

2 Spoj gibke cevi za brizgalno sredstvo

3 Spoj krmilnega voda

4 Upravljalno polje

5 Potisno streme

6 Nosilec za brizgalno pištolo

7 Predal za odlaganje

8 Odlagalno mesto za šobe

9 Zaslon

10 Stikalo za izbiro programa

11 Prikaz motenj pri doziranju peletov

– sveti rdeče: Pogonski motor dozirne

naprave je blokiran

–utripa rdeče: pogonski motor dozirne

naprave je pregret

12 Prikaz motenj pri proizvajanju peletov

– sveti rdeče: pogonski motor za proi-

zvajanje peletov je blokiran

13 Prikaz motenj oskrbe s stisnjenim zra-

kom

– sveti rdeče: oskrba s stisnjenim zra-

kom ima premalo tlaka

–utripa rdeče: notranji tlak naprave je

previsok

14 Kontrolna lučka za oskrbo z električno

napetostjo

– sveti zeleno: oskrba z napetostjo je v

redu

15 Kontrolna lučka stisnjenega zraka

– sveti zeleno: oskrba s stisnjenim zra-

kom je v redu.

16 Prikaz motenj brizgalne pištole

– sveti rumeno: sprožilna ročica je pritr-

jena (npr. kabelska vezica)

– utripa rumeno: brizgalna pištola ni pri-

ključena na napravo

17 Šoba za curek

18 Brizgalna pištola

19 Tipka Stisnjen zrak/peleti s kontrolno

lučko

– sveti rdeče: curek stisnjenega zraka

– izklopljena: curek peletov

20 Sprožilna ročica

21 Varovalna ročica

22 Zadrževalni stožec

23 Gibka cev za brizgalno sredstvo

24 Priključek jeklenke

25 Zapiralni vijak

26 Bakren tesnilni obroč

27 Filter za ogljikov dioksid

28 Prirobnica z vijakom

29 Tesnilni obroč za priključek jeklenke

(številka za naročilo 6.574-316.0)

30 Steklenica s potopno cevjo za ogljikov

dioksid (ni vključena v obseg dobave)

31 Cev za ogljikov dioksid

32 Trak jeklenke z ogljikovim dioksidom

33 Držalna tirnica za Homebase

34 Držalo za cev/kabel z gumijastim nape-

njalom

35 Odprtina za ponastavitev zaščitnega sti-

kala motorja

36 Ročaj

37 Priključek za stisnjeni zrak

38 Nastavna površina jeklenke z ogljikovim

dioksidom

39 Izpustna cev ogljikovega dioksida

40 Omrežni kabel z električnim vtičem

41 Držalo za gibko cev za brizgalno

sredstvo

42 Izpustna pipa za kondenzacijsko vodo

Zaslon

Programsko stikalo na stopnjah 1–3:

Slika B

1 Tlak curka

2 Skupni čas delovanja

3 Zapadel servis

4 Čas pršenja od zadnje ponastavitve

Programsko stikalo v položaju za pona-

stavitev:

Slika C

1 Za ponastavitev časa peskanja pritisnite

gumb za stisnjen zrak/pelete

2 Preostali čas do naslednjega servisa

3 Čas pršenja od zadnje ponastavitve

Zagon

 NEVARNOST

Nevarnost telesnih poškodb

Peleti suhega ledu lahko izhajajo iz poško-

dovanih sestavnih delov in povzročijo po-

škodbe.

Pred zagonom preverite vse komponente

naprave, zlasti peskalno cev, da se prepri-

čate, da so v dobrem stanju. Poškodovane

sklope zamenjajte z brezhibnimi. Očistite

umazane sklope in preverite, ali pravilno

delujejo.

POZOR

Nevarnost poškodovanja

Kondenzirana voda lahko kaplja iz ohišja

naprave na tla.

Naprave ne uporabljajte na podlagi, ki je

občutljiva na vlago.

1. Odprite izpustni ventil in izpustite kon-

denzirano vodo, ki se je zbrala v napravi.

2. Zaprite izpustni ventil.

3. Napravo postavite na ravno površino.

4. Blokirajte krmilna kolesca s parkirnimi

zavorami.

5. Peskalno cev priključite na priključek na

napravi.

Slika H

1 Krmilni vod

2 Prekrivna matica

3 Priključek krmilnega voda

4 Priključek peskalne cevi

5 Prekrivna matica

6 Peskalna cev

6. Prekrivno matico peskalne cevi navijte in

jo rahlo privijte z odprtim ključem.

7. V napravo priključite krmilno vod.

8. Navijte prekrivno matico krmilnega voda

in jo ročno zategnite.

9. Brizgalno pištolo z zadrževalnim

stožcem vstavite v držalo naprave.

 NEVARNOST

Nevarnost zadušitve

Ogljikov dioksid uhaja iz izpušne cevi. Oglji-

kov dioksid pri koncentraciji 8 % vol. v zra-

ku povzroča izgubo zavesti, zaustavitev

dihanja in smrt. Najvišja dovoljena koncen-

tracija na delovnem mestu je 0,5 %. Oglji-

kov dioksid je težji od zraka in se zbira v

jarkih, kleteh in ponorih.

Izpušno cev položite tako, da uhajajoči

ogljikov dioksid ne ogrozi nikogar.

Napotek: Ogljikov dioksid je težji od zraka.

Pazite, da ogljikov dioksid ne zaide v nižje

prostore, na primer od zunaj v klet pod de-

lavnico.

10.Položite izpušno cev na prosto ali jo pri-

ključite na sesalno napravo.

Menjava šobe za curek

Šobo za curek na brizgalni pištoli lahko za-

menjate, da napravo prilagodite materialu

in stopnji onesnaženosti čiščenega objek-

ta.

 NEVARNOST

Nevarnost telesnih poškodb

Naprava se lahko nenamerno zažene in

povzroči poškodbe in ozebline zaradi curka

peletov suhega ledu.

Pred menjavo šobe nastavite programsko

stikalo na »0/OFF«.

몇 OPOZORILO

Nevarnost telesnih poškodb

Takoj po uporabi je šoba zelo hladna in lah-

ko ob dotiku povzroči ozebline.

Pred menjavo šobe počakajte, da se odtali,

ali pa si nadenite zaščitne rokavice.

POZOR

Nevarnost poškodovanja

Naprave ne uporabljajte, če na brizgalno

pištolo ni pritrjena šoba za curek.

1. Pritisnite deblokirni gumb in šobo za

curek izvlecite iz brizgalne pištole.

Slika D

1 Brizgalna pištola

2 Čep

3 Šoba za curek

4 Deblokirni gumb

2. Drugo šobo za curek pritisnite v brizgal-

no pištolo, da se zaskoči.

Napotek: Šoba za curek je pravilno pri-

trjena, ko zatič ne štrli več iz ohišja. Šo-

bo za curek lahko obrnete v želeno

smer.

Priklop stisnjenega zraka

Napotek

Za brezhibno delovanje mora imeti stisnjen

zrak nizko vsebnost vlage (največ 5 % rela-

tivne vlažnosti, rosišče pod 0 °C). V stisnje-

nem zraku ne sme biti olja, umazanije in

tujkov.

Slovenščina 125

Stisnjen zrak mora biti suh in brez olja, za

kompresorjem morata biti priključena naj-

manj en hladilnik in en separator.

Dovod stisnjenega zraka mora biti opre-

mljen z reducirnim ventilom na lokaciji.

1. Nosite osebno zaščitno opremo.

2. Na priključek za stisnjen zrak na napravi

priključite cev za stisnjen zrak.

3. Počasi odprite zaporni ventil za stisnjen

zrak na lokaciji.

Priključitev jeklenke z ogljikovim

dioksidom

Zahteve za oskrbo s CO

● Jeklenka s CO

s potopljeno cevjo za

odvzem tekočega CO

Napotek

Jeklenke s CO

s potopljeno cevjo (imeno-

vana tudi dvižna cev) so na jeklenki ali hrb-

tni strani jeklenke običajno označene z

veliko črko "T".

V nekaterih primerih je potopna cev dodat-

no označena z navpično barvno črto na

jeklenki.

● Kakovost CO

mora ustrezati podatkom

v poglavju »Predvidena uporaba«.

POZOR

Motnje v delovanju

Ventil za preostali tlak ali protipovratni ven-

til v priključku jeklenke CO

preprečuje

odvzem potrebne količine CO

Če uporabljate jeklenko s CO2 z ventilom

za preostali tlak, je treba med jeklenko in

napravo namestiti ventil za preostali tlak

ABS (naročniška številka 2.574-006.0), ki

je na voljo kot dodatna oprema.

Slika E

1 Jeklenka CO

brez ventila za preostali

tlak

2 Jeklenka CO

z ventilom za preostali

tlak

Z višanjem temperature se učinkovitost

proizvodnje peletov zmanjšuje, večji delež

ogljikovega dioksida pa se sprošča v plina-

sti obliki skozi izpustno cev. Jeklenke z

ogljikovim dioksidom shranjujte na čim nižji

temperaturi (pod 31 °C) in jih med delova-

njem zaščitite pred toploto, sončnim seva-

njem in vročino.

1. Napravo potisnite na ravno in stabilno

podlago.

2. Aktivirajte ročno zavoro na obeh krmilnih

kolescih.

3. Odprite oba pritrdilna trakova za jeklen-

ko z ogljikovim dioksidom.

4. Jeklenko z ogljikovim dioksidom postavi-

te na nastavno površino naprave.

Napotek: Če je jeklenka z ogljikovim di-

oksidom dostavljena z vozičkom za

jeklenke, lahko sprednji rob spodnje po-

vršine na transportnem vozičku položite

na ravno površino naprave. Nato lahko

jeklenko premaknete tako, da jo obrnete

z vozička na ravno površino.

5. Oba pritrdilna trakova namestite okoli

jeklenke z ogljikovim dioksidom, ju zapri-

te in zategnite.

6. Odvijte zaščitno kapo z jeklenke z oglji-

kovim dioksidom.

POZOR

Možne so motnje v delovanju

Sledovi maščobe ovirajo nastajanje suhe-

ga ledu v napravi.

Pred priključitvijo na napravo preverite

priključne nastavke in navoje jeklenke in

cevi za ogljikov dioksid ter jih po potrebi

očistite.

Prepričajte se, da je med jeklenko in prik-

ljučkom jeklenke vstavljeno nepoškodova-

no tesnilo.

7. Pri jeklenkah z ventilom za preostali tlak

na jeklenko z ogljikovim dioksidom pritr-

dite ventil za preostali tlak ABS (naročni-

ška številka 2.574-006.0), ki je na voljo

kot dodatna oprema. Upoštevajte loče-

na navodila, ki so priložena adapterju.

8. Priključek jeklenke s filtrom za ogljikov

dioksid priključite na jeklenko z ogljiko-

vim dioksidom.

Prepričajte se, da je med prirobnico z vi-

jakom in jeklenko z ogljikovim dioksidom

vstavljen ustrezen tesnilni obroč za

jeklenko.

9. Z viličastim ali obročnim ključem (npr.

6.574-337.0) rahlo privijte ozko prekriv-

no matico prirobnice z vijakom. Široko

prekrivno matico držite z viličastim klju-

čem, da ne zvijete cevi za ogljikov dio-

ksid.

POZOR

Cevi za ogljikov dioksid ne zvijajte, sicer se

lahko poškoduje.

Vzpostavite omrežni priključek

 NEVARNOST

Nevarnost telesnih poškodb zaradi elek-

tričnega udara

Uporabljeno vtičnico mora namestiti elek-

troinštalater in mora biti v skladu z IEC

60364-1.

Naprava je lahko priključena samo na oskr-

bo s tokom z zaščitno ozemljitvijo.

Uporabljena vtičnica mora biti lahko dos-

topna in se nahajati na višini med 0,6 m in

1,9 m nad tlemi.

Uporabljena vtičnica mora biti v vidnem po-

lju upravljavca.

Naprava mora biti zaščitena z zaščitnim sti-

kalom na diferenčni tok, 30 mA.

Pred vsako uporabo preverite poškodbe

električnega priključnega kabla. Naprave s

poškodovanim kablom ne uporabljajte.

Poškodovani kabel naj zamenja strokov-

njak elektrikar.

Kabelski podaljšek mora zagotavljati zašči-

to IPX4, izvedba kabla pa mora biti vsaj v

skladu s H 07 RN-F 3G1.5.

Neustrezni kabelski podaljški so lahko ne-

varni. Če uporabljate kabelski podaljšek,

mora biti primeren za zunanjo uporabo, po-

vezava pa mora biti suha in nad tlemi. Pri-

poročena je uporaba bobna za kabel, ki drži

vtičnico vsaj 60 mm nad tlemi.

1. Priključite električni vtič v vtičnico.

Ponastavitev časa curka

Za obračun delovnega časa lahko števec

časa curka pred začetkom dela nastavite

na 0.

1. Obrnite programsko stikalo v položaj Po-

nastavitev.

Slika F

1 Preostali čas do naslednjega servisa

2 Čas pršenja od zadnje ponastavitve

3 Gumb za stisnjen zrak/pelete

2. Pritisnite gumb za stisnjen zrak/pelete

na pištoli.

Čas curka se ponastavi na 0.

Upravljanje

 NEVARNOST

Nevarnost telesnih poškodb

Leteči peleti suhega ledu lahko povzročijo

poškodbe ali ozebline.

Brizgalne pištole ne usmerite proti ljudem.

Na kraju uporabe ne sme biti tretjih oseb,

prav tako pa morate poskrbeti (npr. z ogra-

jami), da ne pridejo v bližino. Med delova-

njem se ne dotikajte šobe ali curka suhega

ledu.

1. Izvedite vsa vzdrževalna dela iz poglav-

ja »Nega in vzdrževanje/vsak dan pred

začetkom obratovanja«.

2. Zavarujte delovni prostor, da preprečite

vstop ljudi med delom.

 NEVARNOST

Nevarnost zadušitve

Nevarnost zadušitve z ogljikovim dioksi-

dom. Peleti suhega ledu so sestavljeni iz

trdnega ogljikovega dioksida. Pri uporabi

se vsebnost ogljikovega dioksida v zraku

na delovnem mestu poveča.

Izpušno cev npr. speljite na prosto, tako da

ogljikov dioksid nikogar ne ogrozi.

Napotek: Ogljikov dioksid je težji od zraka.

Pazite, da ogljikov dioksid ne zaide v nižje

prostore, na primer od zunaj v klet pod de-

lavnico.

Za daljše delo (dlje kot 10 minut na dan) in

zlasti v majhnih prostorih (manj kot 300 m³)

priporočamo uporabo opozorilne naprave

za ogljikov dioksid.

Znaki visoke koncentracije ogljikovega dio-

ksida v zraku, ki ga dihate:

3–5 % Glavobol, hitro dihanje.

7–10 % Glavobol, slabost, tudi izguba za-

vesti.

Ko se ti znaki pojavijo, takoj izklopite napra-

vo in se pomaknite na svež zrak. Pred na-

daljevanjem dela izboljšajte prezračevanje

ali uporabite dihalni aparat.

Upoštevajte varnostni list dobavitelja oglji-

kovega dioksida.

Nevarnost zaradi zdravju škodljivih sno-

Snovi, ki se odstranijo s predmeta čiščenja

se vrtinčijo v obliki prahu.

Upoštevajte ustrezne varnostne ukrepe, če

lahko med čiščenjem nastane škodljiv prah.

Nevarnost eksplozije

Mešanica železovega oksida in prahu lah-

kih kovin se lahko v neugodnih razmerah

vname in tvori visoko temperaturo.

Nikoli ne delajte na delih iz lahkih kovin in

delih iz železa hkrati.

Pred delom z drugim materialom očistite

delovno območje in sesalno napravo.

126 Slovenščina

3. Pri delu v ozkih prostorih zagotovite za-

dostno izmenjavo zraka, da koncentraci-

ja ogljikovega dioksida v zraku v

prostoru ostane pod nevarno mejo.

4. Pritrdite lahke predmete za čiščenje.

 NEVARNOST

Nevarnost elektrostatične razelektritve

Predmet čiščenja se med postopkom či-

ščenja lahko elektrostatično nabije. Poznej-

ša razelektritev lahko povzroči poškodbe,

elektronski sklopi se lahko poškodujejo.

Predmet, ki ga želite očistiti, ozemljite in po-

skrbite, da ozemljitev ostane priključena

med postopkom.

5. Predmet čiščenja električno ozemljite.

6. Nosite zaščitno obleko, zaščitne rokavi-

ce, tesno prilegajoča očala in zaščito za

sluh.

7. Aktivirajte dovod stisnjenega zraka.

8. Odprite zaporni ventil na jeklenki z oglji-

kovim dioksidom.

9. Obrnite programsko stikalo na stopnjo 3.

Slika G

1 Programsko stikalo

2 Stopnja 1:

3 Stopnja 2:

4 Stopnja 3:

5 Ponastavitev

10.Izberite varno stojišče in ustrezno držo,

da vas povratni sunek pištole ne vrže iz

ravnotežja.

Čiščenje s peleti suhega ledu

1. S tipko Stisnjen zrak/peleti izberite delo-

vanje s curkom peletov. (Kontrolna lučka

ne sme svetiti.)

Slika I

1 Tipka Stisnjen zrak/peleti s kontrolno

lučko

sveti rdeče: curek stisnjenega zraka

izklopljena: curek peletov

2. Na mestu postavitve nastavite tlak curka

na reduktorju tlaka na želeno vrednost.

Najvišji tlak: 10 bar. Najnižji tlak:

● Stopnja 1: 0,7 bar

● Stopnja 2: 1,4 bar

● Stopnja 3: 2,8 bar

Napotek

Tlak je prikazan na zaslonu. Če najnižji tlak ni

dosežen ali je presežen najvišji, prikaz utripa.

3. Brizgalno pištolo usmerite stran od tele-

sa.

4. Varnostno ročico brizgalne pištole poti-

snite navzgor in hkrati pritisnite sprožilno

ročico.

Slika K

1 Varovalna ročica

2 Sprožilna ročica

3 Delovna osvetlitev

Delovna osvetlitev se zažene istočasno

s proizvodnjo peletov.

5. Počakajte, da se vzpostavi curek pele-

tov.

POZOR

Naprave nikoli ne uporabljajte s prazno

jeklenko z ogljikovim dioksidom ali brez nje.

Če po 5 minutah brizganja iz brizgalne pi-

štole ne izstopijo peleti, s programskim sti-

kalom izberite višjo stopnjo ali zamenjajte

jeklenko z ogljikovim dioksidom.

6. Po potrebi programsko stikalo obrnite

nazaj na stopnjo 2 ali 1.

POZOR

Nevarnost poškodovanja

Izstopijo lahko grobi peleti.

Najprej preverite učinkovitost čiščenja na

nevidnem mestu, da se izognete poškod-

bam.

Napotek

Pri prekinitvah brizganja s suhim ledom,

zvišajte tlak curka ali nastavite nižjo raven

na programskem stikalu.

7. Curek peletov usmerite na predmet, ki

ga želite očistiti, in s curkom odstranite

umazanijo.

8. Spustite sprožilno ročico.

Curek peletov se ustavi.

Delovna osvetlitev ugasne po 30 sekun-

dah.

9. Brizgalno pištolo vstavite v držalo napra-

ve z zadrževalnim stožcem.

Slika J

1 Ročaj

2 Zadrževalni stožec

3 Brizgalna pištola

10.Če delovni premor traja dlje kot 30 mi-

nut, zaprite zaporni ventil na jeklenki z

ogljikovim dioksidom.

Stisnjen zrak brez curka peletov

Razsuto umazanijo lahko odstranite s stis-

njenim zrakom brez peletov suhega ledu.

1. S tipko Stisnjen zrak/peleti izberite delo-

vanje s stisnjenim zrakom. (kontrolna

lučka mora svetiti rdeče)

Slika I

1 Tipka Stisnjen zrak/peleti s kontrolno

lučko

sveti rdeče: curek stisnjenega zraka

izklopljena: curek peletov

2. Varnostno ročico brizgalne pištole poti-

snite navzgor in hkrati pritisnite sprožilno

ročico.

Slika K

1 Varovalna ročica

2 Sprožilna ročica

3 Delovna osvetlitev

Iz šobe za curek priteče stisnjen zrak in

delovna osvetlitev je aktivna.

3. Usmerite curek stisnjenega zraka na či-

ščeni objekt in odstranite umazanijo.

4. Spustite sprožilno ročico.

Curek stisnjenega zraka se ustavi.

Delovna osvetlitev ugasne po 30 sekun-

dah.

5. Brizgalno pištolo vstavite v držalo napra-

ve z zadrževalnim stožcem.

6. Če delovni premor traja dlje kot 30 mi-

nut, zaprite zaporni ventil na jeklenki z

ogljikovim dioksidom.

Konec uporabe

1. Spustite sprožilno ročico brizgalne pišto-

le.

2. Zaprite zaporni ventil na jeklenki z oglji-

kovim dioksidom.

3. Aktivirajte sprožilno ročico na brizgalni

pištoli, da se zaustavi izstop peletov.

4. Programsko stikalo obrnite na stopnjo 1.

5. Zaprite oskrbo s stisnjenim zrakom.

6. Vlecite sprožilno ročico na brizgalni pi-

štoli, dokler stisnjen zrak ne izstopi iz na-

prave.

7. Programsko stikalo obrnite v položaj »0/

OFF«.

8. Električni vtič izvlecite iz vtičnice.

9. Navijte omrežni kabel, obesite ga na

držalo za gibko cev/kabel in ga pritrdite

z gumijastim napenjalom.

Slika L

1 Omrežni kabel

2 Držalo za gibko cev/kabel

3 Gumijasto napenjalo

4 Izpustna cev

10.Z naprave odstranite cev za stisnjen

zrak.

11.Navijte izpustno cev, obesite jo na drža-

lo za gibko cev/kabel in jo pritrdite z gu-

mijastim napenjalom.

12.Navijte brizgalno gibko cev sredstva in

jo obesite na držalo brizgalne gibke cevi

sredstva.

13.Brizgalno pištolo s stožcem vstavite v

držalo naprave.

Transport

몇 PREVIDNOST

Nevarnost nesreč in telesnih poškodb

Pri transportu in skladiščenju upoštevajte

težo naprave, glejte poglavje Tehnični po-

datki.

POZOR

Nevarnost poškodovanja

Pri transportu v ležečem položaju lahko

uhaja motorno olje. Kasnejše pomanjkanje

olja lahko povzroči škodo pri naslednjem

obratovanju.

Napravo transportirajte samo v pokončnem

položaju.

1. Pred transportom izvedite vse korake v

poglavju »Konec uporabe«.

2. Sprostite parkirne zavore na krmilnih ko-

lescih in potisnite napravo pri potisnem

stremenu.

3. Pred nalaganjem v vozilo, odstranite

steklenico z ogljikovim dioksidom iz na-

prave.

4. Napravo lahko dvigneta 2 osebi. Vsaka

oseba uporabi ročaj na spodnji strani na-

prave, z drugo roko pa jo podpira na

zgornjem robu.

5. Za prevoz v vozilih blokirajte parkirne

zavore na krmilnih kolescih in napravo

pritrdite z napenjalnim pasom.

Slika M

Skladiščenje

몇 PREVIDNOST

Nevarnost nesreč in telesnih poškodb.

Pri transportu in skladiščenju upoštevajte

težo naprave, glejte poglavje Tehnični po-

datki.

Napravo je dovoljeno skladiščiti samo v

notranjih prostorih.

Slovenščina 127

 NEVARNOST

Nevarnost zadušitve

Ogljikov dioksid se lahko nabira v zaprtih

prostorih in povzroči smrt zaradi zadušitve.

Jeklenke z ogljikovim dioksidom (tudi če so

priključene na napravo) shranjujte samo na

dobro prezračevanih mestih.

Nega in vzdrževanje

Navodila za vzdrževanje

Redno vzdrževanje v skladu s sledečim

vzdrževalnim načrtom je osnova za varno

obratovanje naprave.

Uporabljajte izključno originalne nadome-

stne dele ali s strani proizvajalca priporoče-

ne dele, kot so:

● nadomestni in obrabni deli,

● deli pribora,

● sredstva za obratovanje,

●čistila.

 NEVARNOST

Nevarnost nesreče

Naprava se lahko nenamerno zažene.

Hladni deli naprave ali tekoči ogljikov dio-

ksid lahko povzroči omrzline. Plinast oglji-

kov dioksid lahko povzroči smrt zaradi

zadušitve.

Pred izvajanjem del na napravi izvedite vse

korake iz poglavja »Zaključek obratova-

nja«. Počakajte, da se naprava ogreje, ali

pa nosite zaščitno obleko proti mrazu. Ni-

koli ne dajajte suhega ledu v usta.

POZOR

Nevarnost poškodovanja

Nepravilna čistila lahko poškodujejo napra-

vo in brizgalno pištolo.

Naprave in brizgalne pištole nikoli ne čistite

z razredčili, bencinom ali čistili, ki vsebujejo

olje.

Pogodba o vzdrževanju

Da bi zagotovili zanesljivo delovanje napra-

ve, vam priporočamo, da sklenete pogodbo

o vzdrževanju. Obrnite se na pristojno ser-

visno službo podjetja KÄRCHER.

Vzdrževalni načrt

Vsak dan pred začetkom uporabe

1. Natančno preglejte peskalno cev za raz-

poke, pregibe in druge poškodbe. Meh-

ka mesta na cevi kažejo na obrabo na

notranji strani cevi. Poškodovano ali ob-

rabljeno cev zamenjajte z novo.

2. Preglejte morebitne poškodbe električ-

nih kablov in priključkov. Pokvarjene de-

le naj zamenja servisna služba.

Po vsakih 100 obratovalnih urah

1. Preverite, ali so spoji na gibki cevi za

brizgalno sredstvo in na napravi poško-

dovani in obrabljeni. Zamenjajte okvar-

jeno gibko cev za brizgalno sredstvo,

okvarjene spoje na napravi pa naj zame-

nja servisna služba.

Po vsakih 500 obratovalnih urah ali

enkrat letno

1. Napravo naj preveri pooblaščena servi-

sna služba.

Vsaki 2 leti:

1. Vsaki dve leti zamenjajte peskalno cev.

Preizkusi

V skladu z DGUV R 100-500 mora strokov-

njak na napravi opraviti naslednje preizku-

se. Rezultate preizkusa je treba zabeležiti v

potrdilu o preizkusu. Potrdilo o preizkusu

mora upravljavec naprave hraniti do nas-

lednjega preizkusa.

Po več kot enoletni prekinitvi delovanja

1. Preverite pravilno stanje in delovanje

naprave.

Po zamenjavi lokacije dela

1. Preverite napravo glede ustreznega sta-

nja, delovanja in namestitve.

Po popravilih ali spremembah, ki lahko

vplivajo na varnost obratovanja

1. Preverite napravo glede ustreznega sta-

nja, delovanja in namestitve.

Pomoč pri motnjah

 NEVARNOST

Nevarnost nesreče

Naprava se lahko nenamerno zažene.

Hladni deli naprave ali tekoči ogljikov dio-

ksid lahko povzroči omrzline. Plinast oglji-

kov dioksid lahko povzroči smrt zaradi

zadušitve.

Pred izvajanjem del na napravi izvedite vse

korake iz poglavja »Zaključek obratova-

nja«. Počakajte, da se naprava ogreje, ali

pa nosite zaščitno obleko proti mrazu. Ni-

koli ne dajajte suhega ledu v usta.

POZOR

Nevarnost poškodovanja

Nepravilna čistila lahko poškodujejo napra-

vo in brizgalno pištolo.

Naprave in brizgalne pištole nikoli ne čistite

z razredčili, bencinom ali čistili, ki vsebujejo

olje.

Prikaz motenj

Motnje so prikazane s kontrolnimi lučkami

na upravljalnem polju.

Slika N

1 Prikaz motenj brizgalne pištole

2 Prikaz motenj oskrbe s stisnjenim zra-

kom

3 Prikaz motenj pri proizvajanju peletov

4 Prikaz motenj pri doziranju peletov

Odpravljanje težav

Motnje imajo pogosto enostaven vzrok, ki

ga lahko odpravite sami s pomočjo nasled-

njega seznama. V primeru dvoma ali pri

motnjah, ki niso navedene tukaj, stopite v

stik s pooblaščeno servisno službo.

Napaka Odpravljanje

Indikator napake brizgalne pi-

štole sveti

 Ne aktivirajte sprožilca pištole, preden jo vklopite.

 Odstranite pritrditev na sprožilcu pištole.

Indikator napake brizgalne pi-

štole utripa

 Preverite, ali je krmilni vod pištole priključen na napravo.

 Preverite morebitno poškodovanost krmilnega voda na peskalni cevi.

Indikator napake dovoda stis-

njenega zraka sveti

 Povečajte zračni tlak.

Indikator napake dovoda stis-

njenega zraka utripa

 Preverite, če je izpušna cev zamašena.

 Jeklenka z ogljikovim dioksidom je prevroča in ima zato previsok tlak. Napravo, vključno z jeklenko

z ogljikovim dioksidom, postavite na hladnejše mesto ali jo zaščitite pred neposredno sončno svet-

lobo.

Sveti prikaz motenj pri proi-

zvajanju peletov

 Pustite, da se naprava odtali. Preverite filter za ogljikov dioksid in ga po potrebi zamenjajte. Nato

izvedite ponastavitev.

 Če se motnja ponavlja, zamenjajte jeklenko za ogljikov dioksid.

Sveti prikaz motenj pri dozira-

nju peletov

 Napravo izklopite in ponovno vklopite.

 Če prikaz motenj še vedno sveti, se obrnite na servisno službo.

Utripa prikaz motenj pri dozi-

ranju peletov

 Počakajte, da se dozirni motor ohladi. Napravo postavite tako, da lahko zrak od spodaj priteče v

napravo. Po potrebi se obrnite na servisno službo.

Kontrolna lučka napajanja ne

sveti

 Priključite električni vtič v vtičnico.

 Preverite napajanje na lokaciji.

Lučka za stisnjen zrak ne sve-

 Na napravo priključite cev za stisnjen zrak.

 Odprite zaporni ventil dovoda stisnjenega zraka na lokaciji.

Naprava ne deluje  Preverite kontrolne lučke in indikatorje napak.



Izvedite ponastavitev.

128 Slovenščina

Izvedite ponastavitev

1. Z izvijačem pritisnite gumb za ponastavi-

tev na napravi.

Slika O

Obnova filtra za ogljikov dioksid

POZOR

Motnje v delovanju

Onesnažen ogljikov dioksid lahko povzroči

motnje v delovanju.

Med delom na filtru za ogljikov dioksid pazi-

te, da v napravo ne vnesete umazanije.

POZOR

Motnje v delovanju

Motnje v delovanju zaradi onesnaženja.

Po vsakem odvijanju zapornega vijaka je

treba zamenjati filter za ogljikov dioksid in

bakren tesnilni obroč. Če tega ne storite, se

lahko delci odtrgajo od filtra za ogljikov dio-

ksid in povzročijo motnje v delovanju.

Napotek

Filter za ogljikov dioksid se izpere in očisti

takoj, ko priključek jeklenke pod tlakom

odklopite od jeklenke z ogljikovim dioksi-

dom. Redna menjava filtra za ogljikov dio-

ksid zato ni potrebna.

1. Zaprite zaporni ventil na jeklenki z oglji-

kovim dioksidom.

2. Približno 1 minuto uporabljajte napravo

na najvišji stopnji, da v cevi za ogljikov

dioksid ne bo več tlaka.

3. Odvijte prirobnico z vijakom na jeklenki z

ogljikovim dioksidom.

4. Previdno odvijte zaporni vijak s prirobni-

ce z vijakom. Pri tem pustite prirobnico z

vijakom viseti navzdol, da v cev za oglji-

kov dioksid ne pride umazanija.

Slika P

1 Prirobnica z vijakom

2 Filter za ogljikov dioksid

3 Bakren tesnilni obroč

4 Zapiralni vijak

5. Odstranite filter za ogljikov dioksid.

6. S sesalnikom očistite zaporni vijak in pri-

robnico z vijakom.

7. Novi filter za ogljikov dioksid z roko pre-

vidno pritisnite na zaporni vijak.

8. Obnovite bakren tesnilni obroč.

9. Zategnite zaporni vijak tako, da z viličas-

tim ključem držite širok šesterokotnik pri-

robnice z vijakom.

Navor za privijanje: 80 Nm.

Garancija

V vsaki državi veljajo garancijski pogoji, ki

jih je izdala naša pristojna prodajna družba.

V garancijskem roku bodo morebitne mo-

tnje v delovanju naprave odpravljene brez-

plačno, če je njihov vzrok napaka v

materialu ali napaka pri proizvodnji. Pri

uveljavljenju garancije zagotovite dokazilo

o nakupu in stopite v stik s prodajalcem ali

z najbližjo servisno službo.

Naslov najdete na hrbtni strani.

Pribor

Ventil za preostali tlak ABS

Številka za naročilo 2.574-006.0

Potrebno pri uporabi jeklenk z ogljikovim di-

oksidom z ventilom za preostali tlak.

Tehnični podatki

Pridržujemo si pravico do tehničnih spre-

memb.

Izjava EU o skladnosti

S tem izjavljamo, da v nadaljevanju nave-

deni stroj zaradi svoje zasnove in konstruk-

cije ter v izvedbi, kakršno dajemo na

tržišče, ustreza osnovnim zahtevam glede

varnosti in varovanja zdravja v skladu z EU-

direktivami. V primeru sprememb na stroju

brez našega soglasja ta izjava izgubi ve-

ljavnost.

Izdelek: Pihalnik ledu

Tip: 

1.574-xxx (IB 10/8 L2P)

Zadevne EU-direktive

2006/42/ES (+2009/127/ES)

Nizka čistilna zmogljivost  Programsko stikalo prestavite na višjo stopnjo.

 Povečajte tlak curka.

 Preverite nivo napolnjenosti jeklenke z ogljikovim dioksidom.

 Ne uporabljajte segrete jeklenke z ogljikovim dioksidom. Jeklenko z ogljikovim dioksidom zaščitite

pred toplotnim sevanjem. Če je temperatura ogljikovega dioksida višja od 31 °C, se stopnja učinka

proizvajanja peletov močno zmanjša.

 Počakajte, da se gibka cev za brizgalno sredstvo in brizgalna pištola odtalita, da odpravite zama-

šitev. Nato povečajte tlak curka.

Premajhno doziranje peletov  Programsko stikalo prestavite na višjo stopnjo.

 Zamenjajte filter za ogljikov dioksid med jeklenko z ogljikovim dioksidom in napravo.

Ponavljajoče se prekinitve v

curku suhega ledu

 Programsko stikalo obrnite na nižjo stopnjo ali pa povečajte tlak curka.

 Če je šoba curka blokirana:

a Takoj zaprite jeklenko z ogljikovim dioksidom.

b Pustite, da se naprava hladi najmanj 30 minut.

cPovečajte tlak curka.

d Napravo zaženite z zaprto jeklenko z ogljikovim dioksidom, da odstranite ostanke peletov.

Napaka Odpravljanje

IB 10/

8 L2P

Električni priključek

Napetost omrežja V 220...

230

Število faz ~ 1

Frekvenca Hz 50...6

Priključna moč kW 1,0

Stopnja zaščite IPX4

Izhodni tok, tipično mA <3,5

Zaščitno stikalo FI delta I,

0,03

Priključek za stisnjeni zrak

Cev za stisnjen zrak, na-

zivni premer (min.)

cola 0,5

Tlak (maks.) MPa

(bar)

1,0

(10)

Poraba stisnjenega zraka,

maks.

min

0,8

Podatki o zmogljivosti naprave

Tlak curka, maks. MPa

(bar)

1,0

(10)

Tlak curka, min. stopnja 1 MPa

(bar)

0,07

(0,7)

Tlak curka, min. stopnja 2 MPa

(bar)

0,14

(1,4)

Tlak curka, min. stopnja 3 MPa

(bar)

0,28

(2,8)

Poraba ogljikovega dioksi-

kg/h 20...6

Povratni sunek brizgalne

pištole, maks.

N40

Jeklenka z ogljikovim dioksidom

Maksimalna količina pol-

njenja

kg 37,5

Premer, maks. mm 220

Okoljski pogoji

Izmenjava zraka m

/h 2000

Mere in mase

Tipična obratovalna teža

(brez jeklenke z ogljikovim

dioksidom)

kg 95

Dolžina mm 866

Širina mm 443

Višina brez jeklenke z oglji-

kovim dioksidom

mm 970

Ugotovljene vrednosti v skladu s stan-

dardom EN 60335-2-79

Vrednost tresljajev za dla-

ni/roke

m/s2 0,08

Raven tlaka hrupa dB(A) 95

Raven moči hrupa LWA +

negotovost KWA

dB(A) 115

IB 10/

8 L2P

Polski 129

2014/30/EU

2011/65/EU

2009/125/ES + 2009/1781

Uporabljeni harmonizirani standardi

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Podpisniki ravnajo po navodilih in s poob-

lastilom uprave.

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Nemčija)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 1. 2. 2021

Spis treści

Wskazówki ogólne

Przed pierwszym uruchomie-

niem urządzenia należy prze-

czytać oryginalną instrukcję obsługi i

postępować zgodnie z jej zaleceniami. Ory-

ginalną instrukcją obsługi przechować do

późniejszego wykorzystania lub dla kolej-

nego właściciela.

Zastosowanie zgodne z

przeznaczeniem

● Urządzenie służy do usuwania zabru-

dzeń granulkami suchego lodu, które są

przyspieszane przez strumień powie-

trza.

● W urządzeniu wytwarzane są granulki

suchego lodu. Wymaga to doprowadza-

nia ciekłego dwutlenku węgla z butli z

rurką zanurzeniową.

● Urządzenia nie wolno eksploatować w

atmosferze wybuchowej.

● W miejscu użytkowania należy prze-

strzegać minimalnej wymiany powietrza

podanej w rozdziale „Dane techniczne”.

● Obudowę urządzenia może zdejmować

w celu konserwacji tylko serwis KÄR-

CHER.

Jakość CO

Aby zapewnić bezproblemową pracę, za-

stosowany dwutlenek węgla musi odpowia-

dać przynajmniej następującym

specyfikacjom:

● Techniczny dwutlenek węgla klasy 2.5

lub lepszej

● Czystość ≥ 99,5%

● Zawartość wody (H

O) ≤ 250 ppm

● NVOC (olej i tłuszcz) ≤ 2 ppm

Funkcja

Zestalony dwutlenek węgla uzyskuje się

poprzez rozprężanie ciekłego dwutlenku

węgla. Powstający w trakcie tego procesu

gazowy dwutlenek węgla odprowadzany

jest z miejsca pracy przez wąż odprowa-

dzający.

W urządzeniu z zestalonego dwutlenku wę-

gla wytwarzany jest poprzez prasowanie

granulat suchego lodu.

Sprężone powietrze dociera do pistoletu

strumieniowego przez zawór elektroma-

gnetyczny. Ciśnieniem powietrza steruje

miejscowy reduktor ciśnienia. Po urucho-

mieniu dźwigni spustowej pistoletu zawór

otwiera się i strumień powietrza wydostaje

się z pistoletu. Ponadto granulki suchego

lodu są dozowane do strumienia powietrza

przez urządzenie dozujące.

Granulki suchego lodu uderzają w czysz-

czoną powierzchnię i usuwają brud. Gra-

nulki zimnego suchego lodu o

temperaturze -79°C powodują również na-

prężenia termiczne między brudem a

czyszczonym przedmiotem, co również

przyczynia się do usunięcia brudu. Ponad-

to suchy lód po uderzeniu natychmiast za-

mienia się w gazowy dwutlenek węgla, w

ten sposób powiększając swoj

ą objętość

700 razy. W rezultacie brud, który wniknął

w suchy lód, jest zdmuchiwany.

Ochrona środowiska

Materiały, z których wykonano opako-

wania, nadają się do recyklingu. Opa-

kowania poddać utylizacji przyjaznej dla

środowiska naturalnego.

Elektryczne i elektroniczne urządzenia

zawierają cenne surowce wtórne, a

często również takie części składowe

jak baterie, akumulatory lub olej, które w ra-

zie niewłaściwej obsługi lub nieprawidłowej

utylizacji mogą stanowić potencjalne za-

grożenie dla zdrowia ludzkiego i środowi-

ska naturalnego. Jednak te części

składowe są niezbędne do prawidłowej

pracy urządzenia. Urządzeń oznaczonych

tym symbolem nie można wyrzucać do od-

padów z gospodarstw domowych.

Wskazówki dotyczące składników (RE-

ACH)

Aktualne informacje dotyczące składników

można znaleźć na stronie: www.kaer-

cher.com/REACH

Wskazówki dotyczące

bezpieczeństwa

Urządzenie może być obsługiwane tylko

przez osoby, które przeczytały i zrozumiały

niniejszą instrukcję obsługi. W szczególno-

ści należy przestrzegać wszystkich instruk-

cji bezpieczeństwa.

Instrukcję obsługi należy przechowywać w

taki sposób, aby była zawsze dostępna dla

operatora.

Użytkownik urządzenia musi przeprowadzić

ocenę ryzyka na miejscu i upewnić się, że

operatorzy zostali odpowiednio przeszkoleni.

Stopnie zagrożenia

 NIEBEZPIECZEŃSTWO

● Wskazówka dot. bezpośredniego zagro-

żenia, prowadzącego do ciężkich obra-

żeń ciała lub do śmierci.

몇 OSTRZEŻENIE

● Wskazówka dot. możliwie niebezpiecznej

sytuacji, mogącej prowadzić do ciężkich

obrażeń ciała lub śmierci.

몇 OSTROŻNIE

● Wskazówka dot. możliwie niebezpiecznej

sytuacji, która może prowadzić do lekkich

zranień.

UWAGA

● Wskazówka dot. możliwie niebezpiecznej

sytuacji, która może prowadzić do szkód

materialnych.

Symbole na urządzeniu

Niebezpieczeństwo powo-

dowane przez latające

granulki suchego lodu.

Nie kierować pistoletu na lu-

dzi. Usunąć osoby trzecie z

miejsca użytkowania i trzymać je z dala

(np. poprzez zastosowanie barier) podczas

pracy urządzenia. Podczas pracy nie doty-

kać dyszy ani strumienia suchego lodu.

Ryzyko uduszenia dwu-

tlenkiem węgla.

Podczas pracy wzrasta za-

wartość dwutlenku węgla w

powietrzu na stanowisku

pracy.

Upewnić się, że w miejscu pracy następuje

wystarczająca wymiana powietrza.

Na przykład wąż odprowadzający należy

ułożyć na zewnątrz, aby nikomu nie zagra-

żał dwutlenek węgla.

Wskazówka: Dwutlenek węgla jest cięższy

od powietrza. Upewnić się, że dwutlenek

węgla nie przedostaje się (przepływa) np. z

zewnątrz do piwnicy poniżej warsztatu.

W przypadku dłu

ższych prac z użyciem

strumienia gazu (trwających dłużej niż 10

minut dziennie), a zwłaszcza w małych po-

mieszczeniach (poniżej 300 m³), zalecamy

noszenie urządzenia ostrzegającego o

obecności dwutlenku węgla.

Oznaki wysokiego stężenia dwutlenku węgla:

Wskazówki ogólne ............................. 129

Zastosowanie zgodne z przeznacze-

niem ................................................... 129

Funkcja .............................................. 129

Ochrona środowiska .......................... 129

Wskazówki dotyczące bezpieczeń-

stwa.................................................... 129

Urządzenia zabezpieczające............. 131

Akcesoria i części zamienne.............. 131

Zakres dostawy.................................. 131

Elementy obsługi ............................... 131

Uruchamianie..................................... 131

Obsługa ............................................. 133

Zakończenie pracy............................. 134

Transport............................................ 134

Składowanie ...................................... 134

Czyszczenie i konserwacja................ 134

Usuwanie usterek .............................. 135

Gwarancja.......................................... 136

Akcesoria ........................................... 136

Dane techniczne ................................ 136

Deklaracja zgodności UE................... 136

130 Polski

3–5% Ból głowy, przyspieszony oddech.

7–10% Ból głowy, nudności, ewentualnie

utrata przytomności.

Jeśli wystąpią takie objawy, natychmiast

wyłączyć urządzenie i zaczerpnąć świeże-

go powietrza. Przed wznowieniem pracy

poprawić wentylację lub zastosować aparat

oddechowy.

Dwutlenek węgla jest cięższy od powietrza

i gromadzi się w wąskich przestrzeniach,

miejscach niżej położonych lub w zamknię-

tych pojemnikach. Zadbać o odpowiednią

wentylację stanowiska pracy.

Przestrzegać karty charakterystyki od do-

stawcy dwutlenku węgla.

Ryzyko obrażeń i ryzyko

uszkodzenia wskutek działa-

nia ładunków elektrostatycz-

nych.

Podczas czyszczenia przed-

miot czyszczony może się naładować elek-

trostatycznie.

Uziemić czyszczony obiekt i utrzymywać

go w stanie uziemionym do zako

ńczenia

procesu czyszczenia.

Niebezpieczeństwo porażenia prądem

elektrycznym

Nie otwierać urządzenia. Prace przy urzą-

dzeniu może wykonywać wyłącznie serwis

firmy KÄRCHER.

Ryzyko obrażeń wskutek

oparzenia zimnem.

Suchy lód ma temperaturę -

79°C. Nie należy dotykać su-

chego lodu ani zimnych części

urządzenia.

Niebezpieczeństwo odniesie-

nia obrażeń w wyniku prze-

wrócenia się butli z

dwutlenkiem węgla, Niebez-

pieczeństwo uduszenia spo-

wodowane przez dwutlenek węgla

Butelkę z dwutlenkiem węgla należy do-

brze zamocować.

Ryzyko obrażeń przez latają-

ce granulki suchego lodu i

cząsteczki brudu.

Nosić okulary ochronne.

Niebezpieczeństwo uszko-

dzenia słuchu.

Nosić ochronę sł

uchu.

Ryzyko obrażeń przez latają-

ce granulki suchego lodu i

cząsteczki brudu.

Nosić rękawice ochronne zgod-

ne z EN 511.

Ryzyko obrażeń przez latają-

ce granulki suchego lodu i

cząsteczki brudu.

Zakładać odzież ochronną z

długimi rękawami.

Uwaga! Możliwe trwałe uster-

ki.

Ślady tłuszczu lub oleju prze-

szkadzają w tworzeniu się zestalonego

dwutlenku węgla w urządzeniu. Nie używać

smaru, oleju ani innych smarów na złączce,

gwincie butli z dwutlenkiem węgla lub wężu

z dwutlenkiem węgla.

Ogólne zasady bezpieczeństwa

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo odniesienia obrażeń

Urządzenie może się uruchomić bez nad-

zoru.

Przed rozpoczęciem prac przy urządzeniu

wyciągnąć wtyczkę z gniazdka.

Niebezpieczeństwo odniesienia obrażeń

Suchy lód i zimne części urządzenia w

przypadku dotknięcia mogą spowodować

oparzenie zimnem.

Założyć odzież chroniącą przed zimnem

lub pozwolić urządzeniu się rozgrzać przed

rozpoczęciem pracy przy urządzeniu.

Nigdy nie wkładać suchego lodu do ust.

Niebezpieczeństwo odniesienia obrażeń

Strumień suchego lodu może być niebez-

pieczny, jeśli jest stosowany nieprawidło-

wo.

Nie kierować strumienia pod wysokim ci-

śnieniem na inne osoby, zwierzęta, podłą-

czone wyposażenie elektryczne ani na

samo urządzenie.

Nie kierować strumienia pod wysokim ci-

śnieniem na siebie ani na innych, aby np.

oczyścić odzież lub obuwie.

Niebezpieczeństwo odniesienia obrażeń

Lekkie przedmioty mogą zostać uniesione

przez strumień suchego lodu.

Przed rozpoczęciem czyszczenia zamoco-

wać lekkie przedmioty.

Niebezpieczeństwo uduszenia

Zwiększone stężenie dwutlenku węgla we

wdychanym powietrzu może prowadzić do

śmierci w wyniku uduszenia.

Upewnić się, że w pobliżu wlotów powietrza

nie dochodzi do emisji spalin.

Zapewnić odpowiednią wentylację miejsca

pracy i upewnić się, że spaliny są prawidło-

wo odprowadzane.

몇 OSTRZEŻENIE

Niebezpieczeństwo odniesienia obrażeń

Siła odrzutu pistoletu strumieniowego mo-

że spowodować, że użytkownik straci rów-

nowagę.

Należy znaleźć bezpieczne miejsce do sta-

nia i mocno trzymać pistolet, pociągając za

spust.

Niebezpieczeństwo odniesienia obrażeń

Granulki suchego lodu i cząsteczki brudu

mogą uderzyć i zranić ludzi.

Nie używać urządzenia, gdy inne osoby

znajdują się w jego zasięgu, chyba że mają

na sobie odzież ochronną.

Nie używać urządzenia, jeśli kabel połą-

czeniowy lub ważne części urządzenia są

uszkodzone, np. urządzenia zabezpiecza-

jące, w

ąż materiału strumieniowego, pisto-

let strumieniowy.

Instrukcje bezpieczeństwa

dotyczące butli gazowych

 NIEBEZPIECZEŃSTWO

Ryzyko pęknięcia, ryzyko uduszenia

Butle z gazem mogą pęknąć, jeśli staną się

zbyt gorące lub zostaną uszkodzone me-

chanicznie. Wydostający się dwutlenek wę-

gla może spowodować śmierć przez

uduszenie.

Chronić butle z gazem przed nadmiernym

nagrzewaniem, ogniem, niebezpieczną ko-

rozją, uszkodzeniami mechanicznymi i nie-

uprawnionym dostępem.

Butle z gazem należy przechowywać tak,

aby nie ograniczać dróg ewakuacyjnych.

Nie przechowywać butli z gazem w po-

mieszczeniach podziemnych, na scho-

dach, w korytarzach, przejściach i

garażach.

Nie przechowywać butli z gazem razem z

materiałami łatwopalnymi.

Butle z gazem przechowywać w pozycji

pionowej.

Zabezpieczyć butle z gazem przed prze-

wróceniem się lub upadkiem.

Przed przetransportowaniem butli z gazem

zamknąć zawór butli.

Butle z gazem przewozić wózkiem lub po-

jazdem i zabezpieczyć butle przed upad-

kiem.

Przed podniesieniem butli z gazem należy

pociągnąć nasadkę ochronną, aby spraw-

dzić, czy nasadka jest dobrze zamocowa-

na.

Zabezpieczyć butlę z gazem w miejscu

użytkowania przed przewróceniem.

Nie otwierać zaworu butli, aby sprawdzić ci-

śnienie.

Otwierać i zamykać zawór butli wyłącznie

ręcznie, bez pomocy narzędzi.

Sprawdzić szczelność połączenia zaworu

butli z przyłączem urządzenia.

Zamykać zawór butli na przerw w pracy i po

jej zakończeniu, aby zapobiec niekontrolo-

wanemu ulatnianiu się gazu.

Butle z gazem należy opróżniać tylko do te-

go stopnia, aby w butli pozostało niewielkie

ciśnienie resztkowe, zapobiegające

przedostawaniu się ciał obcych.

Po opróżnieniu butli z gazem do poziomu

ciśnienia resztkowego należy przed odkrę-

ceniem urządzenia pobierającego najpierw

zamknąć zawór butli. W butli z gazem na-

dal występuje znaczne ciśnienie resztko-

we.

Przed zwrotem przykręcić nakrętkę zabez-

pieczającą i nasadkę ochronną na butlę z

gazem.

Jeśli gaz uchodzi w sposób niekontrolowa-

ny, zamknąć zawór butli. Jeśli nie można

zatrzymać wydostawania się gazu, wy-

nieść butlę na zewnątrz lub opuścić po-

mieszczenie, zamknąć dostęp, po czym

wejść i przewietrzyć pomieszczenie tylko

wtedy, gdy pomiar stężenia wyklucza nie-

bezpieczeństwo.

Przepisy i wytyczne

Poniższe przepisy i wytyczne dotyczą eks-

ploatacji tego systemu w Republice Fede-

ralnej Niemiec (dostępne w Carl Heymanns

Verlag KG, Luxemburger Strasse 449,

50939 Kolonia):

● DGUV R 100-500 Praca z oczyszcza-

czami strumieniowo-ściernymi

● DGUV 113-004 Praca w ograniczonej

przestrzeni

● DGUV 113-004 Stosowanie odzieży

ochronnej

Polski 131

● DGUV 113-004 Stosowanie rękawic

ochronnych

● DGUV 113-004 Praca z urządzeniami

do oczyszczania strumieniowo-ścierne-

● DGUV 213-056 Detektor gazu

● VDMA 24389 Systemy do czyszczenia

suchym lodem - wymagania bezpie-

czeństwa

Wyłączanie w razie

niebezpieczeństwa

1. Zwolnić dźwignię spustową pistoletu.

2. Ustawić przełącznik programów w pozy-

cji „0/OFF”.

3. Zamknąć zawór odcinający na butli z

dwutlenkiem węgla.

4. Odciąć dopływ sprężonego powietrza.

Urządzenia zabezpieczające

몇 OSTROŻNIE

Brak urządzeń zabezpieczających lub

zmiany wprowadzone w urządzeniach

Urządzenia zabezpieczające służą ochro-

nie użytkownika.

Dlatego nigdy nie wolno zmieniać ani pomi-

jać urządzeń zabezpieczających.

Dźwignia zabezpieczająca

Dźwignia bezpieczeństwa zapobiega nie-

zamierzonemu uruchomieniu pistoletu.

Dźwignię spustową można uruchomić tylko

wtedy, gdy dźwignia bezpieczeństwa zo-

stała wcześniej podniesiona.

Akcesoria i części zamienne

Należy stosować tylko oryginalne akceso-

ria i części zamienne, ponieważ gwarantują

one bezpieczną i bezawaryjną pracę urzą-

dzenia.

Informacje dotyczące akcesoriów i części

zamiennych można znaleźć na stronie

www.kaercher.com.

Odzież ochronna

Okulary ochronne zapewniające pełną wi-

doczność, z powłoką przeciw zaparowaniu,

nr części: 6.321-208.0

Rękawice chroniące przed zimnem z profi-

lem antypoślizgowym, kategoria III wg EN

511, nr części: 6.321-210.0

Ochronniki słuchu z pałąkiem, nr części:

6.321-207.0

Zakres dostawy

Podczas rozpakowywania urządzenia na-

leży sprawdzić, czy w opakowaniu znajdują

się wszystkie elementy. W przypadku

stwierdzenia braków w akcesoriach lub

szkód powstałych w transporcie należy

zwrócić się do dystrybutora.

Elementy obsługi

Rysunek A

1 Kółko skrętne z hamulcem postojowym

2 Złącze węża materiału strumieniowego

3 Złącze przewodu strumieniowego

4 Panel obsługi

5 Pałąk przesuwny

6 Uchwyt do pistoletu strumieniowego

7 Powierzchnia do odkładania

8 Uchwyt dyszy

9 Wyświetlacz

10 Przełącznik programów

11 Wskazanie usterki dozowania granulatu

– świeci na czerwono: silnik napędowy

urządzenia dozującego jest zabloko-

wany

– miga na czerwono: silnik napędowy

urządzenia dozującego jest przegrza-

12 Sygnalizacja usterki wytwarzanie gra-

nulatu

– świeci na czerwono: Silnik napędowy

do wytwarzania granulatu jest zablo-

kowany

13 Wskaźnik usterki zasilania sprężonym

powietrzem

– świeci na czerwono: zbyt niskie ciśnie-

nie zasilania sprężonym powietrzem

– miga na czerwono: ciśnienie we-

wnętrzne jest zbyt wysokie

14 Kontrolka zasilania napięciem

– świeci na zielono: zasilanie napięciem

sprawne

15 Kontrolka sprężonego powietrza

– świeci na zielono: zasilanie sprężo-

nym powietrzem sprawne.

16 Wskaźnik usterki pistoletu strumienio-

wego

– świeci się na żółto: dźwignia spustowa

jest zamocowana (np. opaską kablo-

wą)

–miga na żółto: do urządzenia nie jest

podłączony żaden pistolet

17 Dysza strumieniowa

18 Pistolet strumieniowy

19 Przycisk sprężonego powietrza / granu-

latu z kontrolką

– świeci na czerwono: strumień sprężo-

nego powietrza

–wyłączona: strumień granulatu

20 Dźwignia spustowa

21 Dźwignia zabezpieczająca

22 Stożek mocujący

23 Wąż materiału strumieniowego

24 Przyłącze butli

25 Śruba zamykająca

26 Miedziany pierścień uszczelniający

27 Filtr dwutlenku węgla

28 Kołnierz gwintowany

29 Pierścień uszczelniający do przyłącza

butli (numer katalogowy 6.574-316.0)

30 Butla z rurką zanurzeniową z dwutlen-

kiem węgla (nie należy do zakresu do-

stawy)

31 Wąż dwutlenku węgla

32 Butla z dwutlenkiem węgla

33 Szyna mocująca do zestawu Homebase

34 Uchwyt węża/kabla z gumowym napi-

naczem

35 Otwarcie do resetowania wyłącznika

ochronnego silnika

36 Uchwyt

37 Przyłącze sprężonego powietrza

38 Miejsce na butlę z dwutlenkiem węgla

39 Wąż odprowadzający dwutlenek węgla

40 Kabel sieciowy z wtyczką

41 Uchwyt węża z materiałem ściernym

42 Kurek spustowy kondensatu

Wyświetlacz

Przełącznik programów na poziomie 1–

Rysunek B

1 Ciśnienie strumienia

2 Całkowity czas pracy

3 Wymagana jest obsługa klienta

4 Czas pracy strumienia od ostatniego re-

setowania

Przełącznik programu w pozycji reseto-

wania:

Rysunek C

1 Aby zresetować czas pracy strumienia,

nacisnąć przycisk sprężonego powie-

trza / granulatu

2 Pozostały czas do następnej obsługi

klienta

3 Czas pracy strumienia od ostatniego re-

setowania

Uruchamianie

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo odniesienia obrażeń

Granulki suchego lodu mogą wydostawać

się z uszkodzonych elementów i powodo-

wać obrażenia.

Przed uruchomieniem sprawdzić wszystkie

elementy urządzenia, zwłaszcza wąż ma-

teriału ściernego, aby upewnić się, że są w

dobrym stanie. Wymienić uszkodzone ze-

społy na sprawne. Oczyścić zabrudzone

zespoły i sprawdzić, czy działają prawidło-

wo.

UWAGA

Niebezpieczeństwo uszkodzenia

Kondensat może kapać z obudowy urzą-

dzenia na podłogę.

Nie używać urządzenia na podłożu wrażli-

wym na wpływ wilgoci.

1. Otworzyć kurek spustowy i spuścić kon-

densat, który zebrał się w urządzeniu.

2. Zamknąć kurek spustowy.

3. Ustawić urządzenie na równej, poziomej

powierzchni.

4. Zablokować kółka skrętne hamulcami

postojowymi.

5. Podłączyć wąż materiału ściernego do

złączki na urządzeniu.

Rysunek H

1 Przewód sterujący

2 Nakrętka kołpakowa

3 Złącze przewodu strumieniowego

4 Złącze węża materiału strumieniowego

5 Nakrętka kołpakowa

6 Wąż materiału strumieniowego

6. Odkręcić nakrętkę złączkową węża ma-

teriału strumieniowego i lekko dokręcić

kluczem widlastym.

7. Podłączyć przewód sterujący do urzą-

dzenia.

8. Założyć nakrętkę złączkową przewodu

sterującego i dokręcić ręcznie.

9. Włożyć pistolet ze stożkiem mocującym

do uchwytu w urządzeniu.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo uduszenia

Z węża odprowadzającego wydobywa się

dwutlenek węgla. Przy 8-procentowym lub

wyższym stężeniu we wdychanym powie-

trzu dwutlenek węgla prowadzi do utraty

przytomności, zatrzymania oddechu i

śmierci. Maksymalne stężenie na stanowi-

sku pracy wynosi 0,5%. Dwutlenek węgla

jest cięższy od powietrza i gromadzi się w

dołach, piwnicach i obniżeniach podłoża.

132 Polski

Wąż odprowadzający należy ułożyć tak,

aby ulatniający się dwutlenek węgla nie po-

wodował zagrożenia dla ludzi.

Wskazówka: Dwutlenek węgla jest cięższy

od powietrza. Upewnić się, że dwutlenek

węgla nie przedostaje się (przepływa) np. z

zewnątrz do piwnicy poniżej warsztatu.

10.Wyprowadzić wąż odprowadzający na

zewnątrz lub podłączyć go do urządze-

nia odsysającego.

Wymiana dyszy

W celu dopasowania urządzenia do mate-

riału i stopnia zabrudzenia czyszczonego

przedmiotu można wymienić dyszę pistole-

tu strumieniowego.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo odniesienia obrażeń

Urządzenie może uruchomić się w sposób

niezamierzony i spowodować obrażenia

oraz oparzenia zimnem przez strumień gra-

nulek suchego lodu.

Przed wymianą dyszy ustawić przełącznik

programów na „0/OFF”.

몇 OSTRZEŻENIE

Niebezpieczeństwo odniesienia obrażeń

Natychmiast po użyciu dysza jest bardzo

zimna i dotknięcie jej może spowodować

oparzenie zimnem.

Przed wymianą należy odczekać, aż tem-

peratura dyszy wzrośnie lub założyć ręka-

wice ochronne.

UWAGA

Niebezpieczeństwo uszkodzenia

Nie używać urządzenia, jeśli na pistolecie

nie ma dyszy.

1. Nacisnąć przycisk zwalniający i ścią-

gnąć dyszę z pistoletu.

Rysunek D

1 Pistolet strumieniowy

2 Czop

3 Dysza strumieniowa

4 Przycisk zwalniający

2. Wciskać drugą dyszę w pistolet do mo-

mentu jej zablokowania.

Wskazówka: Dysza strumieniowa jest

prawidłowo zamocowana, gdy czop nie

wystaje z obudowy. Dyszę strumieniową

można obrócić w pożądane położenie.

Podłączanie sprężonego powietrza

Wskazówka

Aby zapewnić bezproblemową pracę, sprężo-

ne powietrze musi mieć niską zawartość wil-

goci (maksymalna wilgotność względna 5%,

punkt rosy poniżej 0°C). Sprężone powietrze

musi być wolne od oleju, brudu i ciał obcych.

Sprężone powietrze musi być suche i nie-

zaolejone, przynajmniej jedna chłodnica

końcowa i jeden separator muszą być pod-

łączone za sprężarką.

Zasilanie sprężonym powietrzem musi być

wyposażone w miejscowy reduktor ciśnienia.

1. Stosować osobiste wyposażenie

ochronne.

2. Podłączyć wąż sprężonego powietrza

do przyłącza sprężonego powietrza na

urządzeniu.

3. Powoli otworzyć miejscowy zawór odci-

nający sprężone powietrze.

Podłączanie butli z dwutlenkiem

węgla

Wymagania dotyczące zasilania CO

● Butla CO

z rurką zanurzeniową do po-

bierania płynnego CO

Wskazówka

Butle CO

z rurką zanurzeniową (zwaną

również rurką pionową) są zwykle ozna-

czone dużym "T" na butli lub z tyłu butli.

W niektórych przypadkach rurka zanurze-

niowa jest dodatkowo oznakowana koloro-

wą pionową kreską na butli.

● Jakość CO

musi odpowiadać informa-

cjom zawartym w rozdziale „Zastosowa-

nie zgodne z przeznaczeniem”.

UWAGA

Zakłócenia działania

Zawór ciśnienia resztkowego lub zawór

zwrotny w połączeniu z butlą CO

uniemoż-

liwia pobór wymaganej ilości CO

W przypadku zastosowania butli CO2 z za-

worem ciśnienia resztkowego, pomiędzy

butlą a urządzeniem należy zainstalować

zawór ciśnienia resztkowego ABS (numer

katalogowy 2.574-006.0), dostępny jako

wyposażenie dodatkowe.

Rysunek E

1 Butla CO

bez zaworu ciśnienia reszt-

kowego

2 Butla CO

z zaworem ciśnienia resztko-

wego

Wraz ze wzrostem temperatury efektyw-

ność produkcji granulatu spada, a większa

część dwutlenku węgla jest uwalniana w

postaci gazowej przez wąż odprowadzają-

cy. Butle z dwutlenkiem węgla należy prze-

chowywać w jak najniższej temperaturze

(poniżej 31°C) i chronić je podczas pracy

przed ciepłem, promieniowaniem słonecz-

nym i wysoką temperaturą.

1. Ustawić urządzenie na równej, stabilnej

powierzchni.

2. Zaciągnąć hamulce postojowe obu kó-

łek skrętnych.

3. Otworzyć oba paski mocujące butlę z

dwutlenkiem węgla.

4. Ustawić butlę z dwutlenkiem węgla na

powierzchni urządzenia.

Wskazówka: Jeśli butla z dwutlenkiem

węgla przewożona jest na wózku na

butle, przednia krawędź podłogi wózka

transportowego może być umieszczona

na powierzchni urządzenia. Następnie

butlę można przenieść z wózka na po-

wierzchnię, obracając ją.

5. Założyć oba paski wokół butli z dwutlen-

kiem węgla, zablokować je i zacisnąć.

6. Odkręcić nasadkę ochronną z butli z

dwutlenkiem węgla.

UWAGA

Możliwe usterki

Ślady tłuszczu przeszkadzają w tworzeniu

się zestalonego dwutlenku węgla w urzą-

dzeniu.

Sprawdzić króćce przyłączeniowe i gwinty

butli z dwutlenkiem węgla oraz węża z dwu-

tlenkiem węgla i, jeśli to konieczne, wyczy-

ścić je przed podłączeniem do urządzenia.

Upewnić się, że nieuszkodzona uszczelka

została umieszczona między butlą i jej

przyłączem.

7. W przypadku butli z zaworem ciśnienia

resztkowego, zamontować na butli z dwu-

tlenkiem węgla zawór ciśnienia resztkowe-

go ABS (numer katalogowy 2.574-006.0),

dostępny jako wyposażenie dodatkowe.

Postępować zgodnie z oddzielną instruk-

cją dołączoną do adaptera.

8. Podłączyć przyłącze butli z filtrem dwu-

tlenku węgla do butli z dwutlenkiem węgla.

Należy upewnić się, że pomiędzy kołnie-

rzem gwintowanym a butlą z dwutlen-

kiem węgla znajduje się odpowiedni

pierścień uszczelniający.

9. Lekko dokręcić wąską nakrętkę kołpakową

kołnierza gwintowanego za pomocą klu-

cza płaskiego lub oczkowego (np. 6.574-

337.0). Przytrzymać przy tym szeroką na-

krętkę kołpakową kluczem płaskim, aby

nie skręcić węża dwutlenku węgla.

UWAGA

Nie należy skręcać (przekręcać) węża

dwutlenku węgla, w przeciwnym razie mo-

że on ulec uszkodzeniu.

Nawiązywanie połączenia

sieciowego

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo porażenia prądem

elektrycznym

Zastosowane gniazdo musi być zainstalo-

wane przez elektryka i zgodne z normą IEC

60364-1.

Urządzenie można podłączać tylko do zasi-

lania z uziemieniem ochronnym.

Zastosowane gniazdo musi być łatwo do-

stępne i znajdować się na wysokości od 0,6

m do 1,9 m nad podłogą.

Używane gniazdo musi znajdować się w

zasięgu wzroku operatora.

Urządzenie musi być zabezpieczone wy-

łącznikiem różnicowoprądowym, 30 mA.

Przed każdym użyciem należy sprawdzić,

czy przewód zasilający urządzenia nie jest

uszkodzony. Nie uruchamiać urządzenia z

uszkodzonym kablem. Zlecić wymianę

uszkodzonego kabla wykwalifikowanemu

elektrykowi.

Przedłużacz musi zapewniać stopień

ochrony IPX4, a konstrukcja kabla musi być

zgodna przynajmniej z H 07 RN-F 3G1.5.

Nieodpowiednie przedłużacze mogą być

niebezpieczne. Jeśli używany jest przedłu-

żacz, musi być przeznaczony do użytku na

zewnątrz, a połączenie musi być suche i

znajdować się nad ziemią. Zaleca się uży-

cie bębna kablowego, który utrzymuje

gniazdo co najmniej 60 mm nad podłogą.

1. Włożyć wtyczkę sieciową do gniazdka.

Resetowanie czasu pracy

strumienia

W celu rozliczenia czasu pracy można wy-

zerować licznik czasu pracy strumienia

przed rozpoczęciem pracy.

1. Ustawić przełącznik programów w pozy-

cji „Reset”.

Rysunek F

Polski 133

1 Pozostały czas do następnej obsługi

klienta

2 Czas pracy strumienia od ostatniego re-

setowania

3 Przycisk sprężonego powietrza / granu-

latu

2. Nacisnąć przycisk sprężonego powie-

trza / granulatu na pistolecie strumienio-

wym.

Czas pracy strumienia zostaje wyzero-

wany

Obsługa

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo odniesienia obrażeń

Latające granulki suchego lodu mogą spo-

wodować obrażenia lub oparzenia zimnem.

Nie kierować pistoletu na ludzi. Usunąć

osoby trzecie z miejsca użytkowania i trzy-

mać je z dala (np. poprzez zastosowanie

barier) podczas pracy urządzenia. Podczas

pracy nie dotykać dyszy ani strumienia su-

chego lodu.

1. Wykonać wszystkie prace konserwacyj-

ne z rozdziału „Pielęgnacja i konserwa-

cja / codziennie przed uruchomieniem”.

2. Należy odgrodzić obszar roboczy, aby

uniemożliwić innym osobom dostęp

podczas pracy.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo uduszenia

Ryzyko uduszenia dwutlenkiem węgla.

Granulki suchego lodu składają się z zesta-

lonego dwutlenku węgla. Podczas pracy

urządzenia wzrasta zawartość dwutlenku

węgla w powietrzu na stanowisku pracy.

Na przykład wąż odprowadzający należy

ułożyć na zewnątrz, aby nikomu nie zagra-

żał dwutlenek węgla.

Wskazówka: Dwutlenek węgla jest cięższy

od powietrza. Upewnić się, że dwutlenek

węgla nie przedostaje się (przepływa) np. z

zewnątrz do piwnicy poniżej warsztatu.

W przypadku dłuższych prac z użyciem

strumienia gazu (trwających dłużej niż 10

minut dziennie), a zwłaszcza w małych po-

mieszczeniach (poniżej 300 m³), zalecamy

noszenie urządzenia ostrzegającego o

obecności dwutlenku węgla.

Oznaki wysokiego stężenia dwutlenku wę-

gla we wdychanym powietrzu:

3–5% Ból głowy, przyspieszony oddech.

7–10% Ból głowy, nudności, ewentualnie

utrata przytomności.

Jeśli objawy te wystąpią po raz pierwszy,

natychmiast wyłączyć urządzenie i wyjść

na świeże powietrze. Przed wznowieniem

pracy należy poprawić wentylację lub za-

stosować aparat oddechowy.

Przestrzegać karty charakterystyki od do-

stawcy dwutlenku węgla.

Zagrożenie ze strony substancji szkodli-

wych dla zdrowia.

Substancje usunięte z czyszczonego

przedmiotu unoszą się w postaci pyłu.

Przestrzegać odpowiednich środków bez-

pieczeństwa, jeśli w trakcie czyszczenia

mogą powstać szkodliwe pyły.

Niebezpieczeństwo wybuchu

Mieszanina pyłów tlenku żelaza i metali lek-

kich może w niekorzystnych warunkach za-

palić się i wytworzyć intensywne ciepło.

Nigdy nie pracować jednocześnie z metala-

mi lekkimi i częściami zawierającymi żela-

zo.

Przed przystąpieniem do pracy z innym

materiałem oczyścić obszar roboczy i urzą-

dzenie odsysające.

3. Podczas pracy w pomieszczeniach za-

mkniętych należy zapewnić wystarcza-

jącą wymianę powietrza, aby utrzymać

stężenie dwutlenku węgla w powietrzu w

pomieszczeniu poniżej niebezpieczne-

go poziomu.

4. Zamocować lekkie przedmioty przezna-

czone do czyszczenia.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo związane z wyłado-

waniami elektrostatycznymi

Podczas czyszczenia przedmiot czyszczo-

ny może się naładować elektrostatycznie.

Późniejsze wyładowanie może spowodo-

wać obrażenia i uszkodzenie podzespołów

elektronicznych.

Uziemić czyszczony obiekt i utrzymywać

go w stanie uziemionym w trakcie czysz-

czenia.

5. Uziemić elektrycznie czyszczony obiekt.

6. Nosić odzież ochronną, rękawice

ochronne, dobrze przylegające okulary i

ochronę słuchu.

7. Włączyć zasilanie sprężonym powie-

trzem.

8. Otworzyć zawór odcinający na butli z

dwutlenkiem węgla.

9. Ustawić przełącznik programów na po-

ziom 3.

Rysunek G

1 Przełącznik programów

2 Stopień 1

3 Stopień 2

4 Stopień 3

5 Reset

10.Wybrać bezpieczne miejsce do stania i

przyjąć bezpieczną postawę, aby nie

stracić równowagi pod wpływem siły od-

rzutu pistoletu strumieniowego.

Czyszczenie granulkami suchego

lodu

1. Wybrać tryb pracy ze strumieniem gra-

nulatu za pomocą przycisku sprężonego

powietrza / granulatu. (Kontrolka nie mo-

że się zapalić.)

Rysunek I

1 Przycisk sprężonego powietrza / granu-

latu z kontrolką

świeci na czerwono: strumień sprężo-

nego powietrza

wyłączona: strumień granulatu

2. Ustawić żądane ciśnienie dyszy na re-

duktorze ciśnienia w miejscu montażu.

Maksymalne ciśnienie: 10 bar. Minimal-

ne ciśnienie:

● Poziom 1: 0,7 bar

● Poziom 2: 1,4 bar

● Poziom 3: 2,8 bar

Wskazówka

Ciśnienie zostanie pokazane na wyświetla-

czu. Jeśli ciśnienie minimalne nie zostanie

osiągnięte lub ciśnienie maksymalne zo-

stanie przekroczone, wyświetlacz miga.

3. Nie kierować pistoletu strumieniowego

na ciało.

4. Odsunąć dźwignię bezpieczeństwa pi-

stoletu strumieniowego do góry i jedno-

cześnie nacisnąć spust.

Rysunek K

1 Dźwignia zabezpieczająca

2 Dźwignia spustowa

3 Oświetlenie robocze

Oświetlenie robocze włącza się w tym

samym momencie, co produkcja granu-

latu.

5. Zaczekać, aż strumień granulatu się

zwiększy.

UWAGA

Nigdy nie używać urządzenia bez butli z

dwutlenkiem węgla lub z pustą butlą.

Użyć przełącznika programów, aby wybrać

wyższy poziom lub zmienić butlę z dwutlen-

kiem węgla, jeśli granulat nie wydostanie

się z pistoletu po 5 minutach pracy strumie-

nia.

6. W razie potrzeby przestawić przełącznik

programów z powrotem na poziom 2 lub

UWAGA

Niebezpieczeństwo uszkodzenia

Może wydostać się gruboziarnisty granulat.

Najpierw należy sprawdzić skuteczność

czyszczenia w niewidocznym miejscu, aby

uniknąć uszkodzeń.

Wskazówka

W przypadku przerw w czyszczeniu su-

chym lodem zwiększyć ciśnienie strumie-

nia lub ustawić niższy stopień na

przełączniku programów.

7. Skierować strumień granulatu na czysz-

czony obiekt i usunąć brud za pomocą

strumienia.

8. Zwolnić dźwignię spustową.

Strumień granulatu zatrzymuje się.

Oświetlenie robocze gaśnie po 30 se-

kundach.

9. Włożyć pistolet ze stożkiem mocującym

do uchwytu w urządzeniu.

Rysunek J

1 Uchwyt

2 Stożek mocujący

3 Pistolet strumieniowy

10.Zamknąć zawór odcinający butlę z dwu-

tlenkiem węgla, jeśli przerwa w pracy

trwa dłużej niż 30 minut.

Sprężone powietrze bez strumienia

granulatu

Luźne zabrudzenia można usunąć za po-

mocą sprężonego powietrza bez granulek

suchego lodu.

1. Wybrać pracę ze sprężonym powie-

trzem za pomocą przycisku sprężonego

powietrza / granulatu. (Kontrolka musi

świecić na czerwono.)

Rysunek I

134 Polski

1 Przycisk sprężonego powietrza / granu-

latu z kontrolką

świeci na czerwono: strumień sprężo-

nego powietrza

wyłączona: strumień granulatu

2. Odsunąć dźwignię bezpieczeństwa pi-

stoletu strumieniowego do góry i jedno-

cześnie nacisnąć spust.

Rysunek K

1 Dźwignia zabezpieczająca

2 Dźwignia spustowa

3 Oświetlenie robocze

Sprężone powietrze wypływa z dyszy i

oświetlenie robocze jest włączone.

3. Skierować strumień sprężonego powie-

trza na czyszczony obiekt i usunąć za-

nieczyszczenia.

4. Zwolnić dźwignię spustową.

Strumień sprężonego powietrza zatrzy-

muje się.

Oświetlenie robocze gaśnie po 30 se-

kundach.

5. Włożyć pistolet ze stożkiem mocującym

do uchwytu w urządzeniu.

6. Zamknąć zawór odcinający butlę z dwu-

tlenkiem węgla, jeśli przerwa w pracy

trwa dłużej niż 30 minut.

Zakończenie pracy

1. Zwolnić dźwignię spustową pistoletu.

2. Zamknąć zawór odcinający na butli z

dwutlenkiem węgla.

3. Pociągnąć za dźwignię spustową pisto-

letu, aż granulat przestanie wypływać.

4. Ustawić przełącznik programów na po-

ziom 1.

5. Odciąć dopływ sprężonego powietrza.

6. Naciskać dźwignię spustową pistoletu,

aż z urządzenia zacznie wydostawać się

sprężone powietrze.

7. Ustawić przełącznik programów w pozy-

cji „0/OFF”.

8. Odłączyć wtyczkę od gniazdka.

9. Zwinąć przewód zasilający, zawiesić go

na uchwycie węża/kabla i zabezpieczyć

gumowym napinaczem.

Rysunek L

1 Przewód zasilający

2 Uchwyt węża/kabla

3 Napinacz gumowy

4 Wąż odprowadzający

10.Odłączyć wąż sprężonego powietrza od

urządzenia.

11.Zwinąć wąż odprowadzający, zawiesić

go na uchwycie węża/kabla i zabezpie-

czyć gumowym napinaczem.

12.Zwinąć wąż materiału strumieniowego i

zawiesić na uchwycie węża.

13.Włożyć pistolet ze stożkiem w uchwyt w

urządzeniu.

Transport

몇 OSTROŻNIE

Niebezpieczeństwo wypadku i odniesie-

nia obrażeń

Podczas transportu i składowania zwrócić

uwagę na ciężar urządzenia, patrz rozdział

Dane techniczne.

UWAGA

Niebezpieczeństwo uszkodzenia

Podczas transportu poziomego może wy-

ciec olej silnikowy. Późniejszy brak oleju

może prowadzić do uszkodzeń podczas

następnego użycia urządzenia.

Urządzenie transportować wyłącznie w po-

zycji pionowej.

1. Przed przystąpieniem do transportu na-

leży wykonać wszystkie czynności z roz-

działu „Zakończenie pracy”.

2. Zwolnić hamulce postojowe kółek skręt-

nych i przesunąć urządzenie za rączkę

do przesuwania.

3. Przed załadowaniem do pojazdu należy

wyjąć butlę z dwutlenkiem węgla z urzą-

dzenia.

4. Urządzenie można podnosić w dwie

osoby. Każda osoba korzysta z uchwytu

na spodzie urządzenia, a drugą ręką

podtrzymuje urządzenie za górną

kra-

wędź.

5. Na czas transportu w pojazdach należy

zablokować hamulce postojowe kółek

skrętnych i zabezpieczyć urządzenie pa-

sem mocującym.

Rysunek M

Składowanie

몇 OSTROŻNIE

Niebezpieczeństwo wypadku i odniesie-

nia obrażeń

Podczas transportu i składowania zwrócić

uwagę na ciężar urządzenia, patrz rozdział

Dane techniczne.

Urządzenie wolno przechowywać tylko

w pomieszczeniach zamkniętych.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo uduszenia

Dwutlenek węgla może gromadzić się w

zamkniętych pomieszczeniach i być przy-

czyną śmierci wskutek uduszenia.

Butle z dwutlenkiem węgla należy przecho-

wywać tylko w dobrze wentylowanych miej-

scach (nawet jeśli są podłączone do

urządzenia).

Czyszczenie i konserwacja

Wskazówki dotyczące konserwacji

Warunkiem sprawnego działania urządze-

nia jest regularna konserwacja zgodnie z

następującym planem.

Należy używać wyłącznie oryginalnych

części zamiennych producenta lub dopusz-

czonych przez niego części, takich jak

● części zamienne i zużywające się,

● akcesoria,

● materiały eksploatacyjne,

●środki czyszczące.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo wypadku

Urządzenie może uruchomić się w nieza-

mierzony sposób. Zimne części urządzenia

lub ciekły dwutlenek węgla mogą powodo-

wać odmrożenia. Gazowy dwutlenek węgla

może spowodować śmierć w wyniku udu-

szenia.

Przed rozpoczęciem pracy przy urządzeniu

należy wykonać wszystkie czynności opi-

sane w rozdziale „Zakończenie pracy”. Za-

czekać, aż urządzenie się nagrzeje lub

założyć odzież chroniącą przed zimnem.

Nigdy nie wkładać suchego lodu do ust.

UWAGA

Niebezpieczeństwo uszkodzenia

Użycie niewłaściwego środka czyszczące-

go może spowodować uszkodzenie urzą-

dzenia i pistoletu.

Nigdy nie czyścić urządzenia ani pistoletu

strumieniowego rozpuszczalnikami, benzy-

ną ani środkami czyszczącymi zawierają-

cymi olej.

Umowa o konserwację

Aby zapewnić niezawodną pracę urządze-

nia, zalecamy zawarcie umowy o konser-

wację. Proszę skontaktować się w tym celu

z właściwym serwisem KÄRCHER.

Plan konserwacji

Codziennie przed rozpoczęciem pracy

1. Dokładnie sprawdzić wąż materiału

ściernego pod kątem pęknięć, załamań i

innych uszkodzeń. Miękkie miejsca na

wężu wskazują na zużycie wewnętrznej

strony węża. Wymienić uszkodzony lub

zużyty wąż na nowy.

2. Sprawdzić przewody elektryczne i złą-

cza pod kątem uszkodzeń. Zlecić wy-

mianę uszkodzonych części działowi

obsługi klienta.

Co 100 godzin pracy

1. Sprawdzić złączki na wężu i urządzeniu

pod kątem uszkodzeń i zużycia. Wymie-

nić uszkodzony wąż strumieniowy, zle-

cić wymianę uszkodzonych złączek w

urzą

dzeniu.

Po upływie każdych 500 godzin pracy

lub co roku

1. Zlecić sprawdzenie urządzenia działowi

obsługi klienta.

Co 2 lata:

1. Wymieniać wąż materiału ściernego

przynajmniej raz na 2 lata.

Testy

Zgodnie z DGUV R 100-500 poniższe testy

muszą zostać przeprowadzone na urzą-

dzeniu przez rzeczoznawcę. Wyniki testu

muszą zostać zapisane na świadectwie ba-

dania. Operator urządzenia musi zacho-

wać świadectwo do następnego testu.

Po przerwie w eksploatacji trwającej

ponad rok

1. Sprawdzić stan i działanie urządzenia.

Po zmianie miejsca ustawienia

1. Sprawdzić urządzenie pod kątem prawi-

dłowego stanu, działania i ustawienia.

Po naprawach lub zmianach, które

mogą mieć wpływ na bezpieczeństwo

eksploatacji

1. Sprawdzić urządzenie pod kątem prawi-

dłowego stanu, działania i ustawienia.

Polski 135

Usuwanie usterek

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo wypadku

Urządzenie może uruchomić się w nieza-

mierzony sposób. Zimne części urządzenia

lub ciekły dwutlenek węgla mogą powodo-

wać odmrożenia. Gazowy dwutlenek węgla

może spowodować śmierć w wyniku udu-

szenia.

Przed rozpoczęciem pracy przy urządzeniu

należy wykonać wszystkie czynności opi-

sane w rozdziale „Zakończenie pracy”. Za-

czekać, aż urządzenie się nagrzeje lub

założyć odzież chroniącą przed zimnem.

Nigdy nie wkładać suchego lodu do ust.

UWAGA

Niebezpieczeństwo uszkodzenia

Użycie niewłaściwego środka czyszczące-

go może spowodować uszkodzenie urzą-

dzenia i pistoletu.

Nigdy nie czyścić urządzenia ani pistoletu

strumieniowego rozpuszczalnikami, benzy-

ną ani środkami czyszczącymi zawierają-

cymi olej.

Wskaźnik usterek

Błędy są wskazywane przez kontrolki na

panelu obsługowym.

Rysunek N

1 Wskaźnik usterki pistoletu strumienio-

wego

2 Wskaźnik usterki zasilania sprężonym

powietrzem

3 Sygnalizacja usterki wytwarzanie gra-

nulatu

4 Wskazanie usterki dozowania granulatu

Rozwiązywanie problemów

Usterki mają często proste przyczyny, które

można usunąć samodzielnie, korzystając z

poniższego przeglądu. W razie wątpliwości

lub wystąpienia usterek innych niż wymie-

nione należy skontaktować się z autoryzo-

wanym serwisem firmy Kärcher.

Resetowanie

1. Nacisnąć śrubokrętem przycisk reseto-

wania wewnątrz urządzenia.

Rysunek O

Wymiana filtra dwutlenku węgla

UWAGA

Zakłócenia działania

Zanieczyszczony dwutlenek węgla może

spowodować nieprawidłowe działanie.

Podczas wykonywania czynności przy fil-

trze dwutlenku węgla należy uważać, aby

nie zabrudzić urządzenia.

UWAGA

Zakłócenia działania

Nieprawidłowe działanie spowodowane za-

nieczyszczeniami.

Po każdym poluzowaniu lub odkręceniu

śruby zamykającej należy wymienić filtr

dwutlenku węgla i miedziany pierścień

uszczelniający. W przeciwnym razie może

Błąd Sposób usunięcia

Świeci się wskaźnik usterki

pistoletu strumieniowego

 Nie pociągać za dźwignię spustową pistoletu przed włączeniem urządzenia.

 Usunąć mocowanie z dźwigni spustowej pistoletu.

Miga wskaźnik usterki pisto-

letu strumieniowego

 Sprawdzić, czy przewód sterujący pistoletu jest podłączony do urządzenia.

 Sprawdzić, czy przewód sterujący węża materiału ściernego nie jest uszkodzony.

Świeci się wskaźnik awarii za-

silania sprężonym powie-

trzem

 Zwiększyć ciśnienie powietrza.

Miga wskaźnik awarii zasila-

nia sprężonym powietrzem

 Sprawdź, czy wąż odprowadzający nie jest zatkany.

 Butla z dwutlenkiem węgla jest zbyt gorąca i dlatego panuje w niej zbyt wysokie ciśnienie. Ustawić

urz

ądzenie wraz z butlą z dwutlenkiem węgla w chłodniejszym miejscu lub zabezpieczyć je przed

bezpośrednim działaniem promieni słonecznych.

Świeci się wskaźnik usterki

wytwarzania granulatu

 Zaczekać, aż temperatura urządzenia wzrośnie. Sprawdzić filtr dwutlenku węgla i wymienić go w

razie potrzeby. Następnie przeprowadzić reset.

 Jeśli usterka będzie się powtarzać, wymienić butlę z dwutlenkiem węgla.

Świeci się wskaźnik usterki

dozowania granulatu

 Wyłączyć urządzenie, a następnie ponownie włączyć.

 Jeśli wskaźnik usterki nadal się świeci, należy skontaktować się z serwisem.

Miga wskaźnik usterki dozo-

wania granulatu

 Zaczekać, aż silnik dozujący ostygnie. Ustawić urządzenie tak, aby powietrze mogło wpływać do

urządzenia od dołu. W razie potrzeby skontaktować się z działem obsługi klienta.

Kontrolka zasilania napię-

ciem nie świeci się

 Włożyć wtyczkę sieciową do gniazdka.

 Sprawdzić lokalne zasilanie napięciem.

Nie świeci się kontrolka sprę-

żonego powietrza

 Podłączyć wąż sprężonego powietrza do urządzenia.

 Otworzyć zawór odcinający miejscowego zasilania sprężonym powietrzem.

Urządzenie nie działa  Sprawdzić kontrolki i wskaźniki usterek.

 Przeprowadzić reset.

Słaba skuteczność czyszcze-

nia

 Przełączyć przełącznik programów na wyższy poziom.

 Zwiększyć ciśnienie strumienia.

 Sprawdzić poziom w butli z dwutlenkiem węgla.

 Nie używać podgrzewanej butli z dwutlenkiem węgla. Chronić butlę z dwutlenkiem węgla przed

promieniowaniem cieplnym. Jeśli temperatura dwutlenku węgla przekracza 31°C, wydajność wy-

twarzania granulatu znacznie spada.

 Zaczekać z usunięciem wszelkich blokad, aż wąż materiału strumieniowego i pistolet do piaskowa-

nia nagrzeją się. Następnie zwiększyć ciśnienie strumienia.

Zbyt mała dawka granulatu  Przełączyć przełącznik programów na wyższy poziom.

 Wymienić filtr dwutlenku węgla między butlą z dwutlenkiem wę

gla a urządzeniem.

Powtarzające się przerwy w

strumieniu suchego lodu

 Ustawić przełącznik programów na niższy stopień lub zwiększyć ciśnienie strumienia.

 Jeśli dysza jest zatkana:

a Natychmiast zamknąć butlę z dwutlenkiem węgla.

b Poczekać około 30-minut, aż temperatura urządzenia wzrośnie.

cZwiększyć ciśnienie strumienia.

d Uruchomić urządzenie z zamkniętą butlą z dwutlenkiem węgla, aby usunąć pozostałości granu-

latu.

136 Româneşte

dojść do odłączenia cząstek stałych od fil-

tra dwutlenku węgla i zakłócenia działania.

Wskazówka

Filtr dwutlenku węgla jest płukany i czysz-

czony natychmiast po odłączeniu przyłącza

butli będącego pod ciśnieniem od butli z

dwutlenkiem węgla. Regularna wymiana fil-

tra dwutlenku węgla nie jest więc koniecz-

na.

1. Zamknąć zawór odcinający na butli z

dwutlenkiem węgla.

2. Uruchomić urządzenie na najwyższym

poziomie na około 1 minutę, aby zredu-

kować ciśnienie w wężu dwutlenku wę-

gla.

3. Odkręcić kołnierz gwintowany na butli z

dwutlenkiem węgla.

4. Ostrożnie odkręcić śrubę zamykającą z

kołnierza gwintowanego. Kołnierz gwin-

towany powinien przy tym zwisać swo-

bodnie, aby do węża dwutlenku węgla

nie dostały się zanieczyszczenia.

Rysunek P

1 Kołnierz gwintowany

2 Filtr dwutlenku węgla

3 Miedziany pierścień uszczelniający

4 Śruba zamykająca

5. Wyjąć filtr dwutlenku węgla.

6. Oczyścić śrubę zamykającą i kołnierz

gwintowany za pomocą odkurzacza.

7. Ostrożnie wcisnąć ręką nowy filtr dwu-

tlenku węgla przy śrubie zamykającej.

8. Wymienić miedziany pierścień uszczel-

niający.

9. Dokręcić śrubę zamykającą przytrzymu-

jąc gniazdo imbusowe kołnierza gwinto-

wanego kluczem płaskim.

Moment dokręcania: 80 Nm

Gwarancja

W każdym kraju obowiązują warunki gwa-

rancji określone przez dystrybutora. Ewen-

tualne usterki urządzenia usuwane są w

okresie gwarancji bezpłatnie, o ile spowo-

dowane są błędem materiałowym lub pro-

dukcyjnym. W sprawach napraw

gwarancyjnych prosimy kierować się z do-

wodem zakupu do dystrybutora lub do au-

toryzowanego punktu serwisowego.

(Adres znajduje się na odwrocie)

Akcesoria

Zawór ciśnienia resztkowego ABS

Numer katalogowy 2.574-006.0

Wymagany w przypadku butli z dwutlen-

kiem węgla z zaworem ciśnienia resztko-

wego.

Dane techniczne

Zmiany techniczne zastrzeżone.

Deklaracja zgodności UE

Niniejszym oświadczamy, że określone po-

niżej urządzenie odpowiada pod względem

koncepcji, konstrukcji oraz wprowadzonej

przez nas do handlu wersji obowiązującym

zasadniczym wymogom dyrektyw UE doty-

czącym bezpieczeństwa i zdrowia. Wszel-

kie nieuzgodnione z nami modyfikacje

urządzenia powodują utratę ważności tego

oświadczenia.

Produkt: Urządzenie do czyszczenia su-

chym lodem

Typ: 

1.574-xxx (IB 10/8 L2P)

Obowiązujące dyrektywy UE

2006/42/WE (+2009/127/WE)

2014/30/UE

2011/65/UE

2009/125/WE + 2009/1781

Zastosowane normy zharmonizowane

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Niżej podpisane osoby działają na zlecenie

i z upoważnienia zarządu.

Administrator dokumentacji:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 01.02.2021 r.

Cuprins

Indicaţii generale

Înainte de prima utilizare a apa-

ratului, citiţi aceste instrucţiuni

de utilizare originale şi procedaţi în confor-

mitate. Păstraţi instrucţiunile de utilizare

originale pentru viitoarele utilizări sau pen-

tru viitorul posesor.

Utilizarea corespunzătoare

● Folosiți aparatul pentru îndepărtarea

murdăriei cu granule de gheață uscată

accelerate de un jet de aer.

● Granulele de gheață uscată sunt gene-

rate de aparat. Generarea presupune

utilizare de dioxid de carbon lichefiat din-

tr-o butelie cu tub de imersiune.

IB 10/

8 L2P

Przyłącze elektryczne

Napięcie sieciowe V 220...

230

Faza ~ 1

Częstotliwość Hz 50...6

Moc przyłącza kW 1,0

Stopień ochrony IPX4

Prąd upływowy, typ. mA <3,5

Wyłącznik ochronny FI delta I,

0,03

Przyłącze sprężonego powietrza

Wąż do sprężonego po-

wietrza, szerokość nomi-

nalna (min.)

cale 0,5

Ciśnienie (maks.) MPa

(bar)

1,0

(10)

Zużycie sprężonego po-

wietrza, maks.

min

0,8

Wydajność urządzenia

Ciśnienie strumienia,

maks.

MPa

(bar)

1,0

(10)

Ciśnienie strumienia, min.

dla poziomu 1

MPa

(bar)

0,07

(0,7)

Ciśnienie strumienia, min.

dla poziomu 2

MPa

(bar)

0,14

(1,4)

Ciśnienie strumienia, min.

dla poziomu 3

MPa

(bar)

0,28

(2,8)

Zużycie dwutlenku węgla kg/h 20...6

Siła odrzutu pistoletu stru-

mieniowego, maks.

N40

Butla z dwutlenkiem węgla

Maksymalna ilość napeł-

nienia

kg 37,5

Średnica, maks. mm 220

Warunki otoczenia

Wymiana powietrza m

/h 2000

Wymiary i masa

Typowa waga robocza

(bez butli z dwutlenkiem

węgla)

kg 95

Długość mm 866

Szerokość mm 443

Wysokość bez butli z dwu-

tlenkiem węgla

mm 970

Wartości określone zgodnie z EN

60335-2-79

Drgania przenoszone

przez kończyny górne

m/s2 0,08

Poziom ciśnienia akustycz-

nego

dB(A) 95

Poziom mocy akustycznej

LWA + niepewność

pomiaru KWA

dB(A) 115

IB 10/

8 L2P

Indicaţii generale................................ 136

Utilizarea corespunzătoare ................ 136

Funcţionarea...................................... 137

Protecţia mediului .............................. 137

Instrucțiuni de siguranță..................... 137

Dispozitive de siguranţă..................... 138

Accesorii şi piese de schimb.............. 138

Pachet de livrare................................ 138

Comenzile.......................................... 138

Punerea în funcțiune.......................... 139

Operarea............................................ 140

Scoaterea din funcțiune ..................... 141

Transport............................................ 141

Depozitarea........................................ 142

Îngrijirea şi întreţinerea ...................... 142

Remedierea defecţiunilor ................... 142

Garanţie ............................................. 143

Accesorii ............................................ 143

Date tehnice....................................... 143

Declaraţie de conformitate UE........... 144

Româneşte 137

● Utilizarea aparatului în mediu exploziv

este interzisă.

● Asigurați-vă de faptul că la locul de utili-

zare este asigurată ventilația minimă

specificată în secțiunea „Date tehnice”.

● Carcasa aparatului poate fi îndepărtată

exclusiv de către serviciul clienți KÄR-

CHER și doar în scopul efectuării lucră-

rilor de întreținere.

Calitatea CO

Pentru a se asigura funcționarea fără pro-

bleme, dioxidul de carbon utilizat trebuie să

respecte cel puțin următoarele specificații:

● Dioxid de carbon tehnic, clasa 2.5 sau

superioară

● Puritate ≥ 99,5%

● Conținutul de apă (H

O) ≤ 250 ppm

● NVOC (ulei și grăsimi) ≤ 2 ppm

Funcţionarea

Zăpada cu dioxid de carbon este creată

prin detensionarea dioxidului de carbon li-

chid. Dioxidul de carbon gazos care rezul-

tă, de asemenea, este evacuat de la locul

de muncă prin furtunul de evacuare.

Zăpada cu dioxid de carbon este presată în

pelete de gheață uscată din dispozitiv.

Aerul comprimat ajunge la pistolul de pul-

verizat printr-un ventil magnetic. Presiunea

aerului este controlată de un reductor de

presiune la fața locului. Când se acționea-

ză declanșatorul pistolului de pulverizat,

ventilul se deschide și jetul de aer iese din

pistolul de pulverizat. De asemenea, pele-

tele de gheață uscată sunt dozate în jetul

de aer printr-un dispozitiv de dozare.

Peletele de gheață uscată lovesc suprafața

de curățat și îndepărtează murdăria. Pele-

tele de gheață uscată rece de -79 ° C cre-

ează, de asemenea, tensiuni termice între

murdărie și obiectul de curățat, care contri-

buie, de asemenea, la îndepărtarea murdă-

riei. În plus, gheața uscată se transformă

imediat în dioxid de carbon gazos atunci

când o lovește, ocupând astfel de 700 de

ori volumul său. Astfel, murdăria care se

desprinde este aruncată.

Protecţia mediului

Materialele de ambalare sunt recicla-

bile. Vă rugăm să eliminaţi ambalajele

în mod ecologic.

Aparatele electrice şi electronice con-

ţin materiale reciclabile preţioase şi,

uneori, componente precum baterii,

acumulatoare sau uleiuri, care, în cazul uti-

lizării incorecte sau al eliminării necores-

punzătoare, pot reprezenta un potenţial

pericol pentru sănătatea oamenilor şi pen-

tru mediul înconjurător. Pentru funcţionarea

corectă a aparatului, aceste componente

sunt necesare. Aparatele marcate cu acest

simbol nu trebuie aruncate la gunoiul me-

najer.

Observaţii referitoare la materialele con-

ţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa: www.kaer-

cher.com/REACH

Instrucțiuni de siguranță

Asigurați-vă de faptul că aparatul este utili-

zat doar de către persoanele, care au citit și

au înțeles aceste instrucțiuni de utilizare. În

special, trebuie respectate toate instrucțiu-

nile de siguranță.

Păstrați aceste instrucțiuni de utilizare ast-

fel încât ele să fie disponibile în permanen-

ță operatorului.

Operatorul aparatului are obligația de a

evalua riscurile la fața locului și de a se asi-

gura de instruirea corespunzătoare a utili-

zatorilor.

Trepte de pericol

 PERICOL

● Indicaţie referitoare la un pericol iminent,

care duce la vătămări corporale grave

sau moarte.

몇 AVERTIZARE

● Indicaţie referitoare la o posibilă situaţie

periculoasă, care ar putea duce la vătă-

mări corporale grave sau moarte.

몇 PRECAUŢIE

● Indică o posibilă situaţie periculoasă, ca-

re ar putea duce la vătămări corporale

uşoare.

ATENŢIE

● Indicaţie referitoare la o posibilă situaţie

periculoasă, care ar putea duce la pagu-

be materiale.

Simbolurile de pe aparat

Pericol de pelete de ghea-

ță uscată care zboară în

jur.

Nu îndreptaţi pistolul de pul-

verizat spre persoane. Înde-

părtați persoanele terței de la locul de

utilizare și evitați apropierea acestora (de

exemplu, prin bariere) pe durata utilizării

aparatului. Nu atingeți duza sau jetul de

gheață uscată în timpul funcționării.

Risc de sufocare cu dio-

xid de carbon.

În timpul funcționării, conți-

nutul de dioxid de carbon

din aer la locul de muncă

crește.

Asigurați-vă că există suficient schimb de

aer la locul de muncă.

Așezați furtunul de evacuare în aer liber, de

exemplu, astfel încât nimeni să nu fie pus în

pericol de dioxidul de carbon.

Indicaţie: Dioxidul de carbon este mai greu

decât aerul. Asigurați-vă că dioxidul de car-

bon nu coboară (curge), de exemplu din ex-

terior într-un subsol de sub atelier.

În cazul pulverizării de durată (mai mult de

10 minute pe zi) și mai ales în încăperi mici

(mai puțin de 300 m³) recomandă

m folosi-

rea unui detector de dioxid de carbon.

Semne ale nivelurilor ridicate de dioxid de

carbon:

3...5%: Cefalee, ritm respirator ridicat.

7...10%: Cefalee, greață, posibil inconști-

ență.

În cazul survenirii acestor simptome opriți

imediat aparatul și luați puțin aer proaspăt.

Înainte de a continua munca, îmbunătățiți

ventilația sau utilizați un aparat de protecție

respiratorie.

Dioxidul de carbon este mai greu decât ae-

rul și se adună în spații înguste, în spații

mai joase sau în containere închise. Asigu-

rați-vă că locul de muncă este ventilat co-

respunzător.

Respectați fișa cu date de siguranță de la

furnizorul de dioxid de carbon.

Risc de vătămare corporală,

risc de deteriorare datorită în-

cărcării electrostatice.

Obiectul de curățat poate fi în-

cărcat electrostatic în timpul

procesului de curățare.

Legați la pământ obiectul care urmează să

fie curățat și mențineți legarea la pământ

până la finalizarea procesului de curățare.

Pericol de rănire datorită electrocutării.

Deschiderea aparatului este interzisă. Asi-

gurați-v

ă de faptul că lucrările la aparat

sunt efectuate exclusiv de către serviciul

clienți KÄRCHER.

Pericol de rănire cauzată de

arsuri reci.

Temperatura ghețurilor uscate

de este de -79°C. Atingerea

ghețurilor uscate sau a compo-

nentelor reci ale aparatului este interzisă.

Pericol de rănire în urma că-

derii buteliei de dioxid de car-

bon, Pericol de sufocare din

cauza dioxidului de carbon

Atașați bine butelia cu dioxid de

carbon.

Pericol de rănire din cauza

peletelor de gheață uscată și

a particulelor de murdărie ca-

re zboară în jur.

Purtați ochelari de protecție.

Există pericolul ca auzul să fie afectat.

Purtați protecție auditivă.

Pericol de rănire din cauza

peletelor de gheață uscată și

a particulelor de murdărie ca-

re zboară în jur.

Purtați mănuși de protecție con-

form EN 511.

Pericol de ră

nire din cauza

peletelor de gheață uscată și

a particulelor de murdărie ca-

re zboară în jur.

Folosiți îmbrăcăminte de pro-

tecție cu mâneci lungi.

Atenţie! Posibile defecțiuni

permanente.

Urmele de unsoare sau ulei îm-

piedică formarea ghețurilor uscate în apa-

rat. Nu folosiți unsoare, ulei sau alți

lubrifianți pe ștuțul de conectare, pe filetul

flaconului cu dioxid de carbon sau pe filetul

furtunului de dioxid de carbon.

Instrucțiuni de siguranță generale

 PERICOL

Pericol de rănire

Dispozitivul poate porni în mod neașteptat.

Înainte de a lucra la dispozitiv, scoateți ște-

cherul din priză.

138 Româneşte

Pericol de rănire

Gheața uscată și părțile reci ale dispozitivu-

lui pot provoca arsuri reci dacă se intră în

contact cu ele.

Purtați îmbrăcăminte de protecție la rece

sau lăsați dispozitivul să se încălzească

înainte de a lucra la dispozitiv.

Nu puneți niciodată gheață uscată în gură.

Pericol de rănire

Jetul de gheață uscată poate fi periculos

dacă este utilizat necorespunzător.

Nu îndreptaţi jetul de înaltă presiune spre

alte persoane, echipamente electrice aflate

în funcţiune sau spre aparat în sine.

Nu îndreptaţi jetul de înaltă presiune spre

dvs. sau alte persoane, pentru a vă curăţa

îmbrăcămintea sau încălţămintea.

Pericol de rănire

Obiectele ușoare pot fi smulse de jetul de

gheață uscată.

Fixați obiectele ușoare înainte de a începe

curățarea.

Pericol de asfixiere

Creșterea concentrației de dioxid de car-

bon în aerul pe care îl respirați poate duce

la moarte din cauza sufocării.

Asiguraţi-vă că în apropierea orificiilor de

admisie a aerului nu apar emisii de gaze de

ardere.

Asigurați o ventilație adecvată la locul de

muncă și asigurați-vă că gazele evacuate

sunt evacuate corespunzător.

몇 AVERTIZARE

Pericol de rănire

Forța de recul a pistolului de pulverizat vă

poate dezechilibra.

Găsiți un loc sigur în care să stați și să țineți

bine pistolul de pulverizat înainte de a trage

declanșatorul.

Pericol de rănire

Peletele de gheață uscată și particulele de

murdărie pot lovi și răni oamenii.

Nu utilizați dispozitivul atunci când sunt

prezente alte persoane în raza de acțiune,

mai ales dacă aceștia nu poartă îmbrăcă-

minte de protecție.

Nu utilizați dispozitivul dacă un cablu de co-

nectare este deteriorat, sau sunt deteriora-

te componente importante ale dispozitivului

precum echipamentele de siguranță, furtu-

nul de pulverizat pelete, pistolul de pulveri-

zat.

Instrucțiuni de siguranță pentru

buteliile cu gaz

 PERICOL

Risc de explozie, risc de sufocare

Buteliile cu gaz pot exploda dacă devin

prea fierbinți sau dacă sunt deteriorate me-

canic. Scurgerea dioxidului de carbon poa-

te provoca moartea prin sufocare.

Protejați buteliile cu gaz de căldură excesi-

vă, foc, coroziune periculoasă, deteriorări

mecanice și acces neautorizat.

Depozitați buteliile cu gaz în așa fel, încât

să nu fie blocate căile de evacuare.

Nu depozitați buteliile cu gaz în încăperile

subterane, pe și la scări, pe holuri, coridoa-

re și garaje.

Nu depozitați buteliile cu gaz împreună cu

materiale inflamabile.

Depozitați buteliile cu gaz în poziție verticală.

Asigurați buteliile cu gaz împotriva răstur-

nării sau căderii.

Închideți ventilul buteliei înainte de a trans-

porta buteliile cu gaz.

Transportați buteliile cu gaz cu un cărucior

sau cu un vehicul și asigurați buteliile împo-

triva căderii.

Trageți de capacul de protecție înainte de a

ridica butelia cu gaz, pentru a verifica dacă

capacul de protecție este fixat bine.

La locul de utilizare fixați butelia cu gaz,

pentru ca aceasta să nu cadă.

Nu deschideți ventilul buteliei pentru a veri-

fica presiunea.

Deschideți și închideți ventilul buteliei nu-

mai manual, fără folosirea sculelor.

Verificați racordul ventilului de butelie / ra-

cordul dispozitivului, pentru a nu exista

scurgeri.

Închideți ventilul buteliei în timpul pauzelor

de lucru și la sfârșitul lucrului, pentru a pre-

veni scurgerea necontrolată a gazului.

Goliți buteliile cu gaz doar atât încât să mai ră-

mână presiune reziduală în butelie, pentru a

preveni pătrunderea de materii străine.

Când butelia cu gaz a fost golită până ce nu

mai există decât presiune reziduală, mai în-

tâi închideți ventilul buteliei înainte de a

deșuruba dispozitivul de extracție. Butelia

cu gaz are încă o presiune reziduală consi-

derabilă.

Înainte de a o returna, înșurubați piulița de

blocare și capacul de protecție pe butelia

cu gaz.

Dacă gazul scapă necontrolat, închideți

ventilul buteliei. Dacă scăparea de gaz nu

poate fi oprită, scoateți butelia în aer liber

sau părăsiți spațiul, blocați accesul și venti-

lați, iar apoi intrați din nou doar dacă la mă-

surarea concentrației de gaz este exclus

orice pericol.

Norme şi directive

Pe durata utilizării aparatului acordați aten-

ție următoarelor reglementări și directive

aplicabile în Republica Federală Germania

(disponibile de la Carl Heymanns Verlag

KG, Luxemburger Strasse 449, 50939

Köln):

● DGUV R 100-500 - utilizarea echipa-

mentelor de sablare

● DGUV 113-004 - lucrări în spații închise

● DGUV 113-004 - utilizarea îmbrăcămin-

tei de protecție

● DGUV 113-004 - utilizarea mănușilor de

protecție

● DGUV 113-004 - utilizarea aparatelor de

sablare

● DGUV 213-056 - detectoare de gaz

● VDMA 24389 - Instalații de pulverizare

cu gheață uscată - cerințe de siguranță

Decuplare în caz de urgență

1. Eliberaţi declanșatorul pistolului de pul-

verizat.

2. Rotiți comutatorul de programare în po-

ziția “0/OFF”.

3. Închideți ventilul flaconului cu dioxid de

carbon.

4. Opriți alimentarea cu aer comprimat.

Dispozitive de siguranţă

몇 PRECAUŢIE

Dispozitive de siguranţă care lipsesc

sau care au fost modificate

Dispozitivele de siguranţă au drept scop

protecţia dvs.

Nu modificaţi şi nu ignoraţi niciodată dispo-

zitivele de siguranţă.

Manetă de siguranță

Maneta de siguranță împiedică activarea

neintenționată a pistolului de pulverizat.

Declanșatorul poate fi acționat numai dacă

maneta de siguranță a fost ridicată în prea-

labil.

Accesorii şi piese de schimb

Utilizaţi numai accesorii originale şi piese

de schimb originale; ele asigură funcţiona-

rea în siguranţă şi fără avarii a aparatului.

Informaţii despre accesorii şi piesele de

schimb se găsesc la adresa www.kaer-

cher.com.

Îmbrăcăminte de protecție

Ochelari de protecție cu câmp vizual com-

plet, anti-ceață, articol nr.: 6.321-208.0

Mănuși de protecție la frig cu profil antide-

rapant, categoria III conform EN 511, nr.

componentă: 6.321-210.0

Protecție auditivă cu bandă pentru cap, nr.

componentă: 6.321-207.0

Pachet de livrare

La despachetare, verificaţi dacă conţinutul

pachetului este complet. Informaţi imediat

distribuitorul dacă lipsesc părţi componente

sau dacă intervin defecţiuni la transport.

Comenzile

Figura A

1 Rolă de ghidare cu frână de parcare

2 Cuplaj furtun de pulverizat pelete

3 Cablu de comandă cuplaj

4 Câmp de operare

5 Mâner de împingere

6 Suport pentru pistol de pulverizat

7 Suprafaţa de aşezare

8 Suport duze

9 Ecran

10 Comutator de program

11 Indicatorul de defecțiuni la dozarea pe-

letelor

–luminează roşu: Motorul de acționare

al dozatorului este blocat

– Pâlpâie cu roșu: Motorul de acționare

al dozatorului este supraîncălzit

12 Indicatorul de defecțiuni la generarea

peletelor

–luminează roşu: Motorul de acționare

al generatorului de pelete este blocat

13 Indicator de eroare alimentare aer com-

primat

–luminează roşu: Alimentarea cu aer

comprimat are o presiune prea mică

– Pâlpâie cu roșu: presiunea internă es-

te prea mare

14 Indicator luminos de alimentare cu ten-

siune

–luminează verde: Alimentarea cu ten-

siune este OK

Româneşte 139

15 Indicator luminos de aer comprimat

–luminează verde: Alimentarea cu aer

comprimat este OK.

16 Indicator de eroare pistol de pulverizat

–luminează galben: declanșatorul este

fixat (de ex., colier de cablu)

– Pâlpâie cu galben: pistolul de pulveri-

zat nu este montat pe aparat

17 Duza de pulverizat

18 Pistol cu jet

19 Buton de aer comprimat / pelete cu indi-

cator luminos

–luminează roşu: Jet de aer comprimat

– oprit: Jet de pelete

20 Clapetă de blocare

21 Manetă de siguranță

22 Con de reținere

23 Furtun de pulverizat pelete

24 Conexiune la butelie

25 Dop de închidere

26 Inel de etanșare din cupru

27 Filtru de dioxid de carbon

28 Flanșă cu șurub

29 Inelul de etanșare de la racordul buteliei

(număr de comandă 6.574-316.0)

30 Butelie cu dioxid de carbon cu tub de

imersiune (nu este conținută în pachetul

de livrare).

31 Furtun de dioxid de carbon

32 Curea de susținere butelie cu dioxid de

carbon

33 Şină de susţinere pentru Homebase

34 Suport pentru furtun / cablu cu întinzător

de cauciuc

35 Orificiu pentru resetarea comutatorului

de protecție a motorului

36 Mâner

37 Racord de aer comprimat

38 Suprafață de așezare pentru butelia cu

dioxid de carbon

39 Furtun de evacuare dioxid de carbon

40 Cablu de rețea cu ștecăr

41 Suport pentru furtun de pulverizat pelete

42 Robinet de evacuare pentru apă de con-

dens

Ecran

Comutator de program cu treptele 1 ... 3:

Figura B

1 Presiunea jetului

2 Timp total de funcționare

3 A sosit momentul pentru revizie de către

serviciul clienți

4 Timp de pulverizare de la ultima reseta-

Comutatorul de program în poziția de re-

setare:

Figura C

1 Pentru a reseta timpul de pulverizare,

apăsați butonul de aer comprimat / pe-

lete

2 Timp rămas până la următoarea revizie

de către serviciul pentru clienți

3 Timp de pulverizare de la ultima reseta-

Punerea în funcțiune

 PERICOL

Pericol de rănire

Peletele de gheață uscată pot scăpa din

componentele deteriorate și pot provoca

răniri.

Înainte de punerea în funcțiune, verificați

toate componentele dispozitivului, în speci-

al furtunul de pulverizat pelete, pentru a vă

asigura că acestea sunt în stare bună. Înlo-

cuiți ansamblurile deteriorate cu altele im-

pecabile. Curățați ansamblurile murdare și

verificați dacă acestea funcționează corect.

ATENŢIE

Pericol de deteriorare

Apa de condens poate picura din carcasa

dispozitivului pe podea.

Nu utilizaţi aparatul pe suprafeţe care sunt

sensibile la umezeală.

1. Deschideți robinetul de scurgere și eva-

cuați apa de condens care s-a colectat

în dispozitiv.

2. Închideți robinetul de scurgere.

3. Aşezaţi dispozitivul pe o suprafaţă plană

și netedă.

4. Blocați rolele de ghidare cu frânele de fi-

xare.

5. Conectați furtunul de pulverizat pelete la

cuplajul dispozitivului.

Figura H

1 Cablu de comandă

2 Piuliţă olandeză

3 Cablu de comandă cuplaj

4 Cuplaj furtun de pulverizat pelete

5 Piuliţă olandeză

6 Furtun de pulverizat pelete

6. Deșurubați piulița olandeză a furtunului

de pulverizat pelete și strângeți-o ușor

cu o cheie.

7. Conectați cablul de comandă la dispozi-

tiv.

8. Înșurubați piulița olandeză a cablului de

comandă și strângeți-o cu mâna.

9. Introduceți pistolul de pulverizat cu conul

de fixare în suportul de la dispozitiv.

 PERICOL

Pericol de asfixiere

Dioxidul de carbon scapă din furtunul de

evacuare. De la o concentrație de 8% a di-

oxidului de carbon în aerul inspirat se poate

ajunge la inconștiență, stop respirator și

moarte. Concentrația maximă la locul de

muncă este de 0,5%. Dioxidul de carbon

este mai greu decât aerul și se adună în

gropi, subsoluri și chiuvete.

Așezați furtunul de evacuare în așa fel, în-

cât nimeni să nu fie pus în pericol de dioxi-

dul de carbon care scapă.

Indicație: Dioxidul de carbon este mai greu

decât aerul. Asigurați-vă că dioxidul de car-

bon nu coboară (curge), de exemplu din ex-

terior într-un subsol de sub atelier.

10.Așezați furtunul de evacuare în aer liber

sau conectați-l la un dispozitiv de aspira-

ție.

Schimbarea duzei de pulverizat

Duza de pulverizat de pe pistolul de pulve-

rizat poate fi schimbată în scopul adaptării

aparatului la materialul și gradul de murdă-

rire al obiectului de curățat.

 PERICOL

Pericol de rănire

Jetul de pelete de gheață uscată poate ca-

uza pornirea neintenționată a aparatului,

ceea ce poate rezulta în suferirea de leziuni

și în leziuni criogenice.

Înainte de schimbarea duzei, setați comu-

tatorul de program pe „0 / OFF”.

몇 AVERTIZARE

Pericol de rănire

Imediat după utilizare, duza este foarte re-

ce și poate provoca arsuri reci, dacă este

atinsă.

Lăsați duza să se dezghețe înainte de a o

înlocui, sau purtați mănuși de protecție.

ATENŢIE

Pericol de deteriorare

Utilizarea aparatului este interzisă, dacă

duza de pulverizat nu este montat pe pisto-

lul de pulverizat.

1. Apăsați butonul de deblocare în jos și

trageți jos duza de pulverizat de pe pis-

tolul de pulverizat.

Figura D

1 Pistol cu jet

2 Dop

3 Duza de pulverizat

4 Buton de deblocare

2. Apăsați și fixați cealaltă duză de pulveri-

zat pe pistolul de pulverizat.

Indicaţie: Duza de pulverizat este blo-

cată corect când știftul nu mai iese din

carcasă. Duza de pulverizat poate fi roti-

tă în direcția dorită.

Conectarea aerului comprimat

Indicaţie

Pentru o funcționare fără probleme, aerul

comprimat trebuie să aibă un conținut scă-

zut de umiditate (maxim 5% umiditate rela-

tivă, punct de rouă sub 0°C). Aerul

comprimat trebuie să fie lipsit de ulei, mur-

dărie și corpuri străine.

Aerul comprimat trebuie să fie uscat și fără

ulei, compresorul trebuie cuplat după cel

puțin un răcitor și un separator.

Alimentarea cu aer comprimat trebuie să fie

echipată cu un reductor de presiune la fața

locului.

1. Purtați echipament de protecție individu-

ală.

2. Conectați un furtun de aer comprimat la

conexiunea de aer comprimat de pe dis-

pozitiv.

3. Deschideți încet ventilul de închidere a

aerului comprimat la fața locului.

Racordarea buteliei cu dioxid de

carbon

Cerințele privind alimentarea cu CO

● Folosiți butelia CO

cu țeavă de imersiu-

ne pentru îndepărtarea CO

lichefiat.

Indicaţie

De obicei, buteliile CO

cu țeavă de imersi-

une (denumită și țeavă de refulare) sau

partea din spate a acestora sunt marcate

cu litera majusculă „T”.

În unele cazuri, tubul de imersiune este

simbolizat și cu o linie verticală colorată

aplicată pe butelie.

● Calitatea CO

trebuie să corespundă

specificațiilor din capitolul „Utilizare con-

form destinației”.

140 Româneşte

ATENŢIE

Defecţiuni funcţionale

Un ventil de presiune reziduală sau un ven-

til de reținere conectat la butelia cu CO

îm-

piedică extragerea cantității necesare de

Dacă este utilizată o butelie de CO2 cu

ventil de presiune reziduală, montați venti-

lul de presiune reziduală ABS (număr de

comandă 2.574-006.0), disponibilă ca ac-

cesoriu, între butelie și aparat.

Figura E

1 Butelie de CO

fără ventil de presiune

reziduală

2 Butelie de CO

cu ventil de presiune re-

ziduală

Creșterea temperaturii implică scăderea

eficienței generatorului de granule și prin

furtunul de eșapament este eliberat sub for-

mă gazoasă o cantitate mai mare de dioxid

de carbon. Depozitați buteliile cu dioxid de

carbon cât mai rece posibil (sub 31°C); în

timpul utilizării evitați expunerea acestora

la căldură, la razele solare și la temperaturi

mari.

1. Împingeți aparatul pe o suprafață plană

și stabilă.

2. Cuplați frâna de fixare la ambele role de

ghidare.

3. Deschideți ambele curele pentru butelia

cu dioxid de carbon.

4. Așezați butelia cu dioxid de carbon pe

suprafața de parcare a aparatului.

Indicaţie: Dacă butelia cu dioxid de car-

bon este transportată pe un cărucior de

butelii, muchia frontală a suprafeței părții

inferioare a căruciorului poate fi așezată

pe suprafața de sprijin a aparatului.

Apoi, butelia poate fi mutată prin rotire

din c

ărucior pe suprafața de așezare.

5. Fixați ambele curele în jurul buteliei cu

dioxid de carbon, blocați și strângeți.

6. Deșurubați capacul de protecție de la

butelia cu dioxid de carbon.

ATENŢIE

Posibilitatea survenirii defecțiunilor pe

durata utilizării

Urmele de unsoare împiedică formarea

granulelor de gheață uscate în aparat.

Verificați ștuțurile de racordare și filetele

buteliei de dioxid de carbon și a furtunului

de dioxid de carbon și, dacă este cazul, cu-

rățați înainte de conectare la aparat.

Asigurați-vă că între butelie și racordul bu-

teliei este introdusă o garnitură de etanșare

nedeteriorată.

7. În cazul buteliilor cu ventil de presiune

reziduală montați ventilul de presiune re-

ziduală ABS (număr de comandă 2.574-

006.0), disponibilă ca accesoriu, la bute-

lia cu dioxid de carbon. Acordați atenție

și instrucțiunilor separate incluse în pa-

chetul de livrare al adaptorului.

8. Racordați butelia cu filtru de dioxid de

carbon la butelia de dioxid de carbon.

Asigurați-vă că între flanșa cu șurub și

butelia de dioxid de carbon este introdus

un racord de butelie corespunză

toare,

prevăzut cu inel de etanșare.

9. Strângeți ușor piulița îngustă a flanșei cu

șurub cu o cheie fixă sau cu o cheie ine-

lară (de exemplu, 6.574-337.0). Țineți

piulița largă cu o cheie fixă pentru a îm-

piedica răsucirea furtunului de dioxid de

carbon.

ATENŢIE

Evitați expunerea furtunului de dioxid de

carbon la torsiune (răsucire), în caz contrar

apare riscul deteriorării furtunului de dioxid

de carbon.

Executați conexiunea la rețea

 PERICOL

Pericol de rănire din cauza electrocutării

Priza utilizată trebuie să fie instalată de un

electrician și să respecte IEC 60364-1.

Dispozitivul poate fi conectat numai la o

sursă de alimentare cu împământare de

protecție.

Priza utilizată trebuie să fie ușor accesibilă

și la o înălțime cuprinsă între 0,6 m și 1,9 m

deasupra podelei.

Priza utilizată trebuie să fie în câmpul vizual

al operatorului.

Dispozitivul trebuie protejat de un comuta-

tor de protecţie împotriva curenților va-

gabonzi de B, 30 mA.

Înainte de fiecare utilizare, verificați ca ca-

blul de alimentare al dispozitivului să nu fie

deteriorat. Nu utilizați aparatul cu un cablu

deteriorat. Solicitați înlocuirea cablului de-

teriorat de către un electrician calificat.

Cablul prelungitor trebuie să asigure pro-

tecția IPX4, iar proiectarea cablului trebuie

să fie cel puțin conformă cu H 07 RN-F

3G1,5.

Cablurile prelungitoare necorespunzătoare

pot fi periculoase. Dacă se utilizează un ca-

blu prelungitor, acesta trebuie să fie potrivit

pentru utilizare în exterior

și conexiunea

trebuie să fie uscată și deasupra solului. Se

recomandă utilizarea unei bobine de cablu

care să țină priza cu cel puțin 60 mm dea-

supra podelei.

1. Introduceți ștecărul de rețea în priză.

Resetarea timpului de pulverizare

Pentru a ține cont de orele de lucru, conto-

rul timpului de pulverizare poate fi resetat la

0 înainte de începerea lucrului.

1. Rotiți comutatorul de program în poziția

„Resetare”.

Figura F

1 Timp rămas până la următoarea revizie

de către serviciul pentru clienți

2 Timp de pulverizare de la ultima reseta-

3 Buton pentru aer comprimat / pelete

2. Apăsați butonul de aer comprimat / pele-

te de pe pistolul de pulverizat.

Timpul de pulverizare este resetat la 0

Operarea

 PERICOL

Pericol de rănire

Peletele de gheață uscată care zboară în

jur pot provoca răni sau arsuri reci.

Nu îndreptaţi pistolul de pulverizat spre per-

soane. Îndepărtați terții de la locul de utili-

zare și păstrați-i la distanță (de exemplu,

prin bariere) în timpul funcționării. Nu atin-

geți duza sau jetul de gheață uscată în tim-

pul funcționării.

1. Efectuați toate lucrările de întreținere de

la capitolul „Îngrijire și întreținere / zilnic,

înainte de punere în funcțiune”.

2. Blocați zona de lucru pentru a preveni

intrarea persoanelor în timpul funcționă-

rii.

 PERICOL

Pericol de asfixiere

Risc de sufocare cu dioxid de carbon. Pele-

tele de gheață uscată se compun din dioxid

de carbon solid. Când dispozitivul funcțio-

nează, conținutul de dioxid de carbon din

aer la locul de muncă crește.

Așezați furtunul de evacuare în aer liber, de

exemplu, astfel încât nimeni să nu fie pus în

pericol de dioxidul de carbon.

Indicație: Dioxidul de carbon este mai greu

decât aerul. Asigurați-vă că dioxidul de car-

bon nu coboară (curge), de exemplu din ex-

terior într-un subsol de sub atelier.

La pulverizare mai lungă (mai mult de 10

minute pe zi) și mai ales în încăperi mici

(mai puțin de 300 m³), vă recomandăm să

purtați un dispozitiv de avertizare la dioxid

de carbon.

Semne ale concentrației ridicate de dioxid

de carbon în aerul pe care îl respirați:

3...5%: Cefalee, ritm respirator ridicat.

7...10%: Cefalee, greață, posibil inconști-

ență.

Imediat ce apar aceste semne, opriți imedi-

at dispozitivul și ieșiți la aer curat. Înainte

de a continua munca, asigurați-vă că ați lu-

at măsuri de ventilare, sau folosi

ți aparate

respiratorii.

Ţineţi cont de fișa cu date de siguranță de

la furnizorul de dioxid de carbon.

Pericol de substanțe nocive.

Substanțele îndepărtate de pe obiectul ca-

re urmează a fi curățat sunt învârtite ca

praf.

Respectați măsurile de siguranță cores-

punzătoare, dacă pot apărea prafuri dău-

nătoare în timpul procesului de curățare.

Pericol de explozie

Amestecul de oxid de fier și praf ușor de

metal se poate aprinde în condiții nefavora-

bile și poate genera căldură intensă.

Nu lucrați niciodată pe metale ușoare și

piese feroase în același timp.

Curățați zona de lucru și dispozitivul de as-

pirație înainte de a lucra pe celălalt materi-

al.

3. Când lucrați în spații înguste, asigurați-

vă că exist

ă suficient schimb de aer pen-

tru a menține concentrația de dioxid de

carbon în aerul camerei sub nivelul peri-

culos.

4. Fixați obiectele ușoare ce trebuie cură-

țate.

 PERICOL

Pericol de descărcare electrostatică

Obiectul de curățat poate fi încărcat elec-

trostatic în timpul procesului de curățare.

Descărcarea ulterioară poate provoca ră-

Româneşte 141

niri, iar ansamblurile electronice se pot de-

teriora.

Legați la pământ obiectul care urmează să

fie curățat și mențineți legarea la pământ în

timpul procesului de curățare.

5. Legați la pământ obiectul de curățat.

6. Purtați îmbrăcăminte de protecție, mă-

nuși de protecție, ochelari de protecție

bine fixați și protecție auditivă.

7. Activați alimentarea cu aer comprimat.

8. Deschideți ventilul buteliei cu dioxid de

carbon.

9. Rotiți comutatorul de program la treapta 3.

Figura G

1 Comutator de program

2 Treapta 1:

3 Treapta 2:

4 Treapta 3:

5 Resetare

10.Alegeți un loc sigur în care să stați și

adoptați o postură sigură pentru a nu fi

dezechilibrați de forța de recul a pistolu-

lui de pulverizat.

Curățarea cu pelete de gheață

uscată

1. Selectați operația cu pulverizare de pe-

lete folosind butonul de aer comprimat /

pelete. (Lampa de control nu trebuie să

se aprindă.)

Figura I

1 Buton de aer comprimat / pelete cu indi-

cator luminos

luminează roşu: Jet de aer comprimat

oprit: Jet de pelete

2. Setați presiunea jetului pe reductorul de

presiune la valoarea dorită. Presiune

maximă: 10 bari. Presiune minimă:

● Etapa 1: 0,7 bari

● Etapa 2: 1,4 bari

● Etapa 3: 2,8 bari

Indicaţie

Presiunea este afişată pe ecran. Dacă pre-

siunea minimă nu este atinsă sau presiu-

nea maximă este depășită, afișajul pâlpâie.

3. Țineți departe de corp pistolul de pulve-

rizat.

4. Împingeți maneta de siguranță a pistolu-

lui de pulverizat în sus și, în același timp,

activați declanșatorul.

Figura K

1 Manetă de siguranță

2 Clapetă de blocare

3 Iluminat pentru lucru

Luminile de lucru pornesc simultan cu

producția de pelete.

5. Așteptați până când jetul de pelete s-a

acumulat.

ATENŢIE

Utilizarea aparatului fără butelie de dio-

xid de carbon sau cu butelie de dioxid

de carbon goală este interzisă.

Utilizați comutatorul de program pentru a

selecta o treaptă superioară sau schimbați

butelia cu dioxid de carbon, dacă nu ies pe-

lete din pistolul de pulverizat după 5 minute

de pulverizare.

6. Dacă este necesar, rotiți comutatorul de

program înapoi la treapta 2 sau 1.

ATENŢIE

Pericol de deteriorare

Scăparea peletelor grosiere este posibilă.

Verificați puterea de curățare pe o suprafa-

ță ascunsă, în scopul evitării oricăror dete-

riorări.

Indicaţie

În cazul survenirii de întreruperi la jetul de

gheață uscată, creșteți presiunea de jetului

sau folosiți comutatorul de programare și

selectați un nivel inferior.

7. Direcționați jetul de pelete către obiectul

care trebuie curățat și îndepărtați mur-

dăria cu jetul.

8. Eliberaţi clapeta de blocare.

Jetul de pelete se oprește.

Luminile de lucru se sting după 30 de

secunde.

9. Introduceți pistolul de pulverizat cu conul

de fixare în suportul de la aparat.

Figura J

1 Suport

2 Con de reținere

3 Pistol cu jet

10.Închideți ventilul de închidere al buteliei

de dioxid de carbon, dacă pauza de lu-

cru durează mai mult de 30 de minute.

Aer comprimat fără jet de pelete

Murdăria mai puțin persistentă poate fi în-

depărtată cu aer comprimat fără pelete de

gheață uscată.

1. Selectați operația cu aer comprimat folo-

sind butonul de aer comprimat / pelete.

(Lampa de control trebuie să lumineze

cu roșu.)

Figura I

1 Buton de aer comprimat / pelete cu indi-

cator luminos

luminează roşu: Jet de aer comprimat

oprit: Jet de pelete

2. Împingeți maneta de siguranță a pistolu-

lui de pulverizat în sus și, în același timp,

activați declanșatorul.

Figura K

1 Manetă de siguranță

2 Clapetă de blocare

3 Iluminat pentru lucru

Aerul comprimat curge din duza de pul-

verizat și luminile de lucru sunt active.

3. Direcționați jetul de aer comprimat către

obiectul de curățat și îndepărtați murdă-

ria.

4. Eliberaţi clapeta de blocare.

Jetul de aer comprimat se oprește.

Luminile de lucru se sting după 30 de

secunde.

5. Introduceți pistolul de pulverizat cu conul

de fixare în suportul de la aparat.

6. Închideți ventilul de închidere al buteliei

de dioxid de carbon, dacă pauza de lu-

cru durează mai mult de 30 de minute.

Scoaterea din funcțiune

1. Eliberaţi declanșatorul pistolului de pul-

verizat.

2. Închideți ventilul flaconului cu dioxid de

carbon.

3. Trageți trăgaciul pistolului până când ob-

servați că scurgerea de pelete a încetat.

4. Rotiți comutatorul de program la treapta

5. Opriți alimentarea cu aer comprimat.

6. Acționați trăgaciul până la evacuarea

completă a aerului comprimat din apa-

rat.

7. Rotiți comutatorul de programare în po-

ziția “0/OFF”.

8. Scoateţi fişa de reţea din priză.

9. Înfășurați cablul de alimentare, agățați-l

de un suport de furtun/cablu și fixați-l cu

întinzătorul din cauciuc.

Figura L

1 Cablu de rețea

2 Suport de furtun/cablu

3 Element de tensionare din cauciuc

4 Furtun de evacuare

10.Decuplați furtunul de aer comprimat de

la aparat.

11.Înfășurați furtunul de gaze arse, agățați-

l de un suport de furtun/cablu și fixați-l cu

întinzătorul din cauciuc.

12.Înfășurați furtunul de pulverizat pelete și

agățați-l de suportul furtunului de pulve-

rizat pelete.

13.Introduceți pistolul de pulverizat cu co-

nul în suportul de la aparat.

Transport

몇 PRECAUŢIE

Pericol de accidente şi răniri

Atenție la greutatea dispozitivului în caz de

transport şi depozitare, vezi capitolul „Date

tehnice”.

ATENŢIE

Pericol de deteriorare

În cazul transportării pe plan orizontal, exis-

tă riscul scurgerii uleiului de motor. Lipsa ul-

terioară de ulei poate cauza deteriorarea

componentelor pe durata următoarei utili-

zări.

Transportați aparatul doar în poziţie vertica-

lă.

1. Efectuați toți pașii din capitolul „Încheie-

rea operațiunii” înainte de transport.

2. Slăbiți frânele de fixare de la rolele de

ghidare și împingeți dispozitivul de la

mânerul de împingere.

3. Înainte de încărcare în autovehicul,

scoateți butelia cu dioxid de carbon de

pe dispozitiv.

4. Dispozitivul poate fi ridicat de 2 persoa-

ne. Fiecare persoană folosește un mâ-

ner pe partea inferioară a dispozitivului

și sprijină dispozitivul cu cealaltă mână

pe marginea superioară.

5. Pentru transportul în autovehicule, blo-

cați frânele de fixare de la rolele de ghi-

dare și fixați dispozitivul cu o centură de

tensionare.

Figura M

142 Româneşte

Depozitarea

몇 PRECAUŢIE

Pericol de accidente şi răniri

Atenție la greutatea dispozitivului în caz de

transport şi depozitare, vezi capitolul „Date

tehnice”.

Aparatul poate fi depozitat numai în interior.

 PERICOL

Pericol de asfixiere

Dioxidul de carbon se poate acumula în

spații închise și poate provoca moartea din

cauza sufocării.

Depozitați buteliile cu dioxid de carbon

(chiar dacă acestea sunt conectate la dis-

pozitiv) numai în locuri bine ventilate.

Îngrijirea şi întreţinerea

Indicaţii de întreţinere

Baza pentru o instalaţie sigură în funcţiona-

re este o întreţinere regulată conform urmă-

torului plan de întreţinere.

Folosiți numai piese de schimb originale ale

producătorului sau piese recomandate de

el, cum ar fi

● piese de schimb și piese de uzură,

● accesorii,

● carburanți,

● detergenți.

 PERICOL

Pericol de accidentare

Aparatul poate porni în mod neintenționat.

Părțile reci ale aparatului sau dioxidul de

carbon lichefiat pot provoca degerături. Di-

oxidul de carbon gazos poate provoca

moartea prin asfixiere.

Înainte de efectuarea oricăror lucrări la

aparat, parcurgeți toți pașii menționați în

capitolul „Finalizarea operației”. Așteptați

încălzirea aparatului sau purtați haine de

protecție la rece. Nu puneți niciodată ghea-

ță uscată în gură.

ATENŢIE

Pericol de deteriorare

Utilizarea unui detergent greșit poate cau-

za deteriorarea aparatului și a pistolului de

pulverizat.

Curățarea aparatului și a pistolului de pul-

verizat cu solvenți, benzină sau detergenți

cu conținut de ulei este interzisă.

Contract de întreținere

Pentru funcționarea corectă a instalației,

recomandăm încheierea unui contract de

întreținere. Luați legătura cu serviciul de re-

lații cu clienții KÄRCHER.

Plan de întreţinere

Zilnic înainte de începerea operațiunilor

1. Examinați cu atenție furtunul de pulveri-

zat pelete pentru a detecta fisuri, îndoi-

turi și alte deteriorări. Punctele moi din

furtun indică uzura din interiorul furtunu-

lui. Înlocuiți furtunul defect sau uzat cu

un furtun nou.

2. Examinați cablurile electrice și ștecăre-

le, pentru a nu fi deteriorați. Solicitați în-

locuirea pieselor defecte de către

serviciul clienți.

La fiecare 100 de ore de funcționare

1. Verificați integritatea cuplajelor de pe

furtunul de pulverizat agent și de pe apa-

rat. Contactați serviciul clienți și solicitați

înlocuirea furtunului de pulverizat agent

defect și a cuplajelor de pe aparat.

La fiecare 500 de ore sau anual

1. Solicitați verificarea dispozitivului de că-

tre serviciul clienți.

La fiecare 2 ani

1. Reînnoiți furtunul de pulverizat pelete

cel puțin o dată la 2 ani.

Verificări

Conform prevederilor DGUV D 100 -500

(Regulamentul Asigurărilor de Accident în

Germania) în cazul aparatului este obliga-

torie efectuarea verificărilor menționate mai

jos. Rezultatele verificării trebuie înregistra-

te într-un certificat de testare. Operatorul

aparatului are obligația de a păstra certifi-

catul de verificare până la următoarea veri-

ficare.

După o întrerupere a exploatării de

peste un an

1. Verificați dispozitivul cu privire la starea

corespunzătoare și siguranța în exploa-

tare.

După schimbarea locului de instalare

1. Verificați dispozitivul cu privire la stare,

funcționare și instalare.

După lucrări de reparații sau modificări

care pot afecta siguranța operațională

1. Verificați dispozitivul cu privire la stare,

funcționare și instalare.

Remedierea defecţiunilor

 PERICOL

Pericol de accidentare

Aparatul poate porni în mod neintenționat.

Părțile reci ale aparatului sau dioxidul de

carbon lichefiat pot provoca degerături. Di-

oxidul de carbon gazos poate cauza moar-

tea prin asfixiere.

Înainte de efectuarea oricăror lucrări la

aparat, parcurgeți toți pașii menționați în

capitolul „Finalizarea utilizării”. Așteptați în-

călzirea aparatului sau purtați haine de pro-

tecție la rece. Nu puneți niciodată gheață

uscată în gură.

ATENŢIE

Pericol de deteriorare

Utilizarea de detergenți necorespunzători

poate cauza deteriorarea aparatului și a

pistolului de pulverizat.

Curățarea aparatului și a pistolului de pul-

verizat cu solvenți, benzină sau detergenți

cu conținut de ulei este interzisă.

Afişarea defecţiunilor

Defecțiunile sunt indicate de luminile indi-

catoare de pe panoul de control.

Figura N

1 Indicator de eroare pistol de pulverizat

2 Indicator de eroare alimentare aer com-

primat

3 Indicatorul de defecțiuni la generarea

peletelor

4 Indicatorul de defecțiuni la dozarea pe-

letelor

Depanare

De cele mai multe ori, defecţiunile au cauze

simple, pe care le puteţi remedia cu ajutorul

următoarei liste de ansamblu. În caz de du-

biu sau de defecţiuni nemenţionate, vă ru-

găm să vă adresaţi unităţii serviciului clienți

autorizat.

Eroare Remediere

Indicatorul de eroare al pisto-

lului de pulverizat se aprinde

 Nu trageți declanșatorul pistolului de pulverizat înainte de pornire.

 Îndepărtați elementul de fixare de pe declanșatorul pistolului de pulverizat.

Indicatorul de eroare al pisto-

lului de pulverizat pâlpâie

 Verificați dacă cablul de comandă al pistolului de pulverizat este conectat la dispozitiv.

 Verificați dacă cablul de comandă de la furtunul de pulverizat pelete nu este deteriorat.

Indicatorul de eroare a ali-

mentării cu aer comprimat se

aprinde

 Măriți presiunea aerului comprimat.

Indicatorul de eroare a ali-

mentării cu aer comprimat

pâlpâie

 Verificați ca furtunul de evacuare să nu fie înfundat.

 Butelia cu dioxid de carbon este prea fierbinte și, prin urmare, are o presiune prea mare. Montați

dispozitivul împreună cu butelia cu dioxid de carbon într-un loc mai rece, sau protejați-l de lumina

directă a soarelui.

Indicatorul de defecțiuni la

generatorul de pelete lumi-

nează

 Lăsați aparatul să se dezghețe. Verificați filtrul de dioxid de carbon și schimbați-l, dacă este nece-

sar. Apoi efectuați resetarea.

 Dac

ă defecțiunea apare în mod repetat, înlocuiți butelia cu dioxid de carbon.

Indicatorul de defecțiuni la

dozatorul de pelete luminea-

ză

 Opriţi şi reporniţi aparatul.

 Dacă indicatorul de defecțiune rămâne aprins, contactați serviciul clienți.

Româneşte 143

Efectuați resetarea

1. Acționați butonul de resetare din interio-

rul dispozitivului cu o șurubelniță.

Figura O

Înlocuiți filtrul de dioxid de carbon

ATENŢIE

Defecţiuni funcţionale

Dioxidul de carbon contaminat poate pro-

voca defecțiuni.

Când lucrați la filtrul de dioxid de carbon,

aveți grijă să nu pătrundă murdărie în dis-

pozitiv.

ATENŢIE

Defecţiuni funcţionale

Funcționarea necorespunzătoare din cau-

za impurităților.

După fiecare slăbire sau deșurubare a șu-

rubului de închidere, filtrul de dioxid de car-

bon și inelul de etanșare din cupru trebuie

înlocuite. În caz contrar, particulele de pe

filtrul de dioxid de carbon se pot desprinde

și pot cauza defecțiuni.

Indicaţie

Filtrul de dioxid de carbon este spălat in-

vers și curățat imediat după decuplarea de

la butelia de dioxid de carbon a racordului

de butelie aflat sub presiune. Astfel, înlocu-

irea regulată a filtrului de dioxid de carbon

nu este necesară.

1. Închideți ventilul buteliei cu dioxid de

carbon.

2. Rulați aparatul la treapta superioară ma-

ximă timp de aproximativ 1 minut, pentru

a depresuriza furtunul de dioxid de car-

bon.

3. Deșurubați flanșa cu șurub de pe butelia

de dioxid de carbon.

4. Deșurubați cu grijă șurubul de închidere

de pe flanșa cu șurub. Lăsați flanșa cu

șurub să atârne, pentru a preveni pă-

trunderea impurităților.

Figura P

1 Flanșă cu șurub

2 Filtru de dioxid de carbon

3 Inel de etanșare din cupru

4 Dop de închidere

5. Îndepărtați filtrul de dioxid de carbon.

6. Folosiți un aspirator și curățați șurubul

de închidere și flanșa cu șurub.

7. Apăsați manual cu grijă noul filtru de di-

oxid de carbon pe șurubul de închidere.

8. Înlocuiți inelul de etanșare din cupru.

9. Strângeți șurubul de închidere în timp ce

țineți hexagonul larg al flanșei cu șurub

cu o cheie fixă.

Cuplu de strângere: 80 Nm.

Garanţie

În fiecare ţară sunt valabile condiţiile de ga-

ranţie publicate de distribuitorul nostru din

ţara respectivă. Eventuale defecţiuni ale

acestui aparat, care survin în perioada de

garanţie şi care sunt rezultatul unor defecte

de fabricaţie sau de material, vor fi remedi-

ate gratuit. Pentru a putea beneficia de ga-

ranţie, prezentaţi-vă cu chitanţa de

cumpărare la magazin sau la cea mai apro-

piată unitate de service autorizată.

(Pentru adresă, consultaţi pagina din spa-

te)

Accesorii

Ventilul de presiune reziduală ABS

Număr de comandă 2.574-006.0

Necesar în cazul utilizării de butelii cu dio-

xid de carbon dotate cu ventil de presiune

reziduală.

Date tehnice

Indicatorul de eroare la doza-

torul de pelete clipește

 Lăsați motorul de dozare să se răcească. Poziționați aparatul astfel încât alimentarea cu aer în păr-

țile inferioare să fie posibilă. Contactați serviciul clienți, dacă este necesar.

Indicatorul luminos de ali-

mentare cu tensiune nu se

aprinde

 Introduceți ștecărul de rețea în priză.

 Verificați sursa de alimentare cu tensiune la fața locului.

Indicatorul luminos de aer

comprimat nu se aprinde

 Conectați un furtun de aer comprimat la dispozitiv.

 Deschideți ventilul de la alimentarea cu aer comprimat aflată la fața locului.

Dispozitivul nu funcţionează  Verificați luminile indicatoare și indicatoarele de eroare.

 Efectuați o resetare.

Performanță slabă de curăța-

 Rotiți comutatorul de program la o treaptă superioară.

 Mă

riți presiunea jetului.

 Verificați nivelul de umplere al buteliei cu dioxid de carbon.

 Nu utilizați o butelie cu dioxid de carbon încălzită. Protejați butelia cu dioxid de carbon de radiațiile

termice. Dacă temperatura dioxidului de carbon depășește 31°C, eficiența generatorului de pelete

scade semnificativ.

 Lăsați furtunul de pulverizat pelete și pistolul de pulverizat să se dezghețe, pentru a se împiedica

înfundarea. Apoi măriți presiunea jetului.

Doza de pelete este prea sla-

bă

 Rotiți comutatorul de program la o treaptă superioară.

 Înlocuiți filtrul de dioxid de carbon montat între butelia cu dioxid de carbon și aparat.

Întreruperi recurente în jetul

de gheață uscată

 Rotiți comutatorul de program la un nivel inferior sau creșteți presiunea jetului.

 Dacă duza de pulverizat este înfundată:

a Închideți imediat butelia de dioxid de carbon.

bLăsați aparatul să se dezghețe timp de 30 de minute.

cMăriți presiunea jetului.

dPorni

ți aparatul cu butelia de dioxid de carbon închisă în scopul eliminării resturilor de pelete.

Eroare Remediere

IB 10/

8 L2P

Conexiune electrică

Tensiune de reţea V 220...

230

Fază ~1

Frecvenţă Hz 50...6

Putere de conectare kW 1,0

Grad de protecţie IPX4

Curent de scurgere, tip. mA <3,5

Comutator de protecţie la

scurtcircuit

delta I,

0,03

Racord de aer comprimat

Furtun de aer comprimat,

lățime nominală (min.)

inch 0,5

Presiune (max.) MPa

(bar)

1,0

(10)

Consum de aer comprimat,

max.

min

0,8

Date privind puterea aparatului

Presiunea jetului, max. MPa

(bar)

1,0

(10)

Presiunea jetului, min.

treapta 1

MPa

(bar)

0,07

(0,7)

Presiunea jetului, min.

treapta 2

MPa

(bar)

0,14

(1,4)

Presiunea jetului, min.

treapta 3

MPa

(bar)

0,28

(2,8)

Consumul de dioxid de

carbon

kg/h 20...6

Forţă de recul a pistolului

de pulverizat (max.)

N40

Butelie cu dioxid de carbon

Cantitate de umplere maxi-

mă

kg 37,5

144 Slovenčina

Sub rezerva modificărilor tehnice.

Declaraţie de conformitate UE

Prin prezenta, declarăm că aparatul indicat

mai jos corespunde cerinţelor fundamenta-

le privind siguranţa şi sănătatea prevăzute

în directivele UE relevante, prin proiectarea

și construcția sa, precum și în versiunea

comercializată de noi. În cazul efectuării

unei modificări a aparatului care nu a fost

convenită cu noi, această declaraţie îşi

pierde valabilitatea.

Produs: Spărgător de gheață

Tip: 

1.574-xxx (IB 10/8 L2P)

Directive UE relevante

2006/42/UE (+2009/127/UE)

2014/30/UE

2011/65/UE

2009/125/CE + 2009/1781

Norme armonizate aplicate

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Semnatarii acţionează în numele şi prin îm-

puternicirea Consiliului director.

Însărcinat cu elaborarea documentaţiei:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germania)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2021/02/01

Obsah

Všeobecné upozornenia

Pred prvým použitím prístroja

si prečítajte tento originálny ná-

vod na obsluhu a riaďte sa podľa neho. Ori-

ginálny návod na obsluhu si uschovajte pre

neskoršie použitie alebo pre nasledujúceho

majiteľa.

Používanie v súlade s účelom

● Prístroj slúži na odstraňovanie znečiste-

nia pomocou peliet suchého ľadu, ktoré

sú urýchľované prúdom vzduchu.

● Pelety suchého ľadu sa vyrábajú

v prístroji. Na tento účel je potrebný te-

kutý oxid uhličitý z fľaše s ponornou tru-

bicou.

● Prístroj sa nesmie používať v prostredí

s nebezpečenstvom výbuchu.

● Na mieste použitia sa musí dodržiavať

minimálna výmena vzduchu uvedená

v časti „Technické údaje“.

● Kryt prístroja smie na účely údržby od-

strániť len zákaznícky servis spoločnosti

KÄRCHER.

Kvalita CO

Na bezporuchovú prevádzku musí použitý

oxid uhličitý zodpovedať minimálne nasle-

dujúcim špecifikáciám:

● technický oxid uhličitý, trieda 2,5 alebo

lepšia,

●čistota ≥ 99,5 %,

● obsah vody (H

O) ≤ 250 ppm,

● NVOC (olej a tuk) ≤ 2 ppm.

Funkcia

Uvoľnením tekutého oxidu uhličitého sa vy-

tvorí sneh oxidu uhličitého. Plynný oxid uh-

ličitý, ktorý pritom taktiež vzniká, sa

pomocou vypúšťacej hadice odvádza preč

z pracoviska.

Sneh oxidu uhličitého sa v prístroji lisuje na

pelety suchého ľadu.

Stlačený vzduch sa dostane do tryskacej

pištole cez magnetický ventil. Tlak vzduchu

sa kontroluje miestnym redukčným venti-

lom, po stlačení páčky spúšte tryskacej piš-

tole sa otvorí ventil a prúd vzduchu unikne

z tryskacej pištole. Dodatočne sa pomocou

dávkovacieho zariadenia dávkujú pelety

suchého ľadu do prúdu vzduchu.

Pelety suchého ľadu narážajú na povrch,

ktorý sa má vyčistiť, a odstránia nečistoty.

Pelety suchého ľadu ochladené na teplotu

-79 °C dodatočne vytvárajú tepelné namá-

hania medzi nečistotami a objektom čiste-

nia, čo taktiež prispieva k uvoľneniu

nečistôt. Ďalej sa suchý ľad pri úniku okam-

žite premení na plynný oxid uhličitý

a zväčší svoj objem na 700-násobok. Ne-

čistoty, pod ktoré prenikol suchý ľad, sa tým

odfúknu.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné.

Obaly zlikvidujte ekologickým spôso-

bom.

Elektrické a elektronické zariadenia

obsahujú cenné recyklovateľné mate-

riály a často aj komponenty ako napr.

batérie, akumulátory alebo olej, ktoré pri

nesprávnej manipulácii alebo likvidácii mô-

žu predstavovať potenciálne nebezpečen-

stvo pre ľudské zdravie a životné

prostredie. Tieto komponenty sú však pre

správnu prevádzku zariadenia nevyhnutné.

Zariadenia označené týmto symbolom ne-

smú byť likvidované spolu s domovým od-

padom.

Informácie o obsiahnutých látkach (RE-

ACH)

Aktuálne informácie o obsiahnutých lát-

kach sú uvedené na internetovej stránke:

www.kaercher.com/REACH

Bezpečnostné pokyny

Prístroj smú obsluhovať iba osoby, ktoré si

prečítali tento návod na obsluhu a porozu-

meli mu. Najmä je nutné dodržiavať všetky

bezpečnostné pokyny.

Tento návod na obsluhu uchovávajte tak,

aby ho mal personál obsluhy kedykoľvek k

dispozícii.

Prevádzkovateľ prístroja musí na mieste

vykonať posúdenie rizík a zabezpečiť, aby

bol personál obsluhy poučený.

Stupne nebezpečenstva

 NEBEZPEČENSTVO

● Upozornenie na bezprostredne hroziace

nebezpečenstvo, ktoré vedie k ťažkým fy-

zickým poraneniam alebo k smrti.

몇 VÝSTRAHA

● Upozornenie na možnú nebezpečnú situ-

áciu, ktorá môže viesť k ťažkým fyzickým

poraneniam alebo k smrti.

몇 UPOZORNENIE

● Upozornenie na možnú nebezpečnú situ-

áciu, ktorá môže viesť k ľahkým fyzickým

poraneniam.

POZOR

● Upozornenie na možnú nebezpečnú situ-

áciu, ktorá môže viesť k vecným škodám.

Diametru, max. mm 220

Condiţii de mediu

Schimb de aer m

/h 2000

Dimensiuni şi greutăţi

Greutate tipică de funcțio-

nare (butelie cu dioxid de

carbon)

kg 95

Lungime mm 866

Lăţime mm 443

Înălțime fără butelie cu dio-

xid de carbon

mm 970

Valori calculate conform EN 60335-2-79

Valoarea vibraţiilor mână-

braţ

m/s2 0,08

Nivelul presiunii acustice dB(A) 95

Nivel de putere acustică

LWA + Incertitudine KWA

dB(A) 115

IB 10/

8 L2P

Všeobecné upozornenia.................... 144

Používanie v súlade s účelom........... 144

Funkcia.............................................. 144

Ochrana životného prostredia ........... 144

Bezpečnostné pokyny ....................... 144

Bezpečnostné zariadenia .................. 146

Príslušenstvo a náhradné diely ......... 146

Rozsah dodávky................................ 146

Ovládacie prvky................................. 146

Uvedenie do prevádzky..................... 146

Ovládanie .......................................... 148

Ukončenie prevádzky ........................ 149

Preprava............................................ 149

Skladovanie....................................... 149

Ošetrovanie a údržba........................ 149

Pomoc pri poruchách ........................ 149

Záruka ............................................... 151

Príslušenstvo..................................... 151

Technické údaje................................. 151

EÚ vyhlásenie o zhode...................... 151

Slovenčina 145

Symboly na prístroji

Nebezpečenstvo vyplýva-

júce z poletujúcich peliet

suchého ľadu.

Otryskávacou pištoľou ne-

mierte na osoby. Z miesta

používania vykážte tretie osoby a zabez-

pečte (napríklad pomocou zátarás), aby sa

počas prevádzky nachádzali v bezpečnej

vzdialenosti. Počas prevádzky sa nesiahaj-

te na dýzu alebo do prúdu suchého ľadu.

Nebezpečenstvo uduse-

nia oxidom uhličitým.

Počas prevádzky sa zvyšuje

obsah oxidu uhličitého vo

vzduchu na pracovisku.

Zabezpečte dostatočnú výmenu vzduchu

na pracovisku.

Napríklad nainštalujte výfukovú hadicu tak,

aby smerovala do exteriéru a nemohlo tak

dôjsť k ohrozeniu žiadnych osôb oxidom

uhličitým.

Upozornenie: Oxid uhličitý je ťažší ako

vzduch. Dbajte na to, aby sa oxid uhličitý

nedostával (neprúdil) dolu, napríklad zvon-

ka do suterénu pod dielňou.

Pri dlhších otryskávacích prácach (trvajú-

cich dlhšie ako 10 minút denne) a najmä v

malých priestoroch (menej ako 300 m³) sa

odporúča používať varovné prístroj upozor-

ňujúci na prítomnosť oxidu uhličitého.

Príznaky vysokej koncentrácie oxidu uhliči-

tého:

3...5 %: bolesti hlavy, vysoká frekvencia dý-

chania.

7...10 %: bolesti hlavy, nutkanie na zvraca-

nie, prípadne bezvedomie.

Pri výskyte týchto príznakov okamžite od-

stavte prístroj a presuňte sa na čerstvý

vzduch. Pred pokračovaním v práci zlepši-

te vetranie, alebo použite dýchací prístroj.

Oxid uhličitý je ťažší ako vzduch a zhro-

mažďuje sa v stiesnených priestoroch, niž-

šie položených priestoroch alebo v

uzatvorených nádržiach. Zabezpečte

dostatočné vetranie pracoviska.

Dodržiavajte kartu bezpečnostných údajov

poskytnutú dodávateľom oxidu uhličitého.

Nebezpečenstvo vzniku zra-

není a poškodení vplyvom

elektrostatického nabíjania.

Čistený objekt sa môže počas

procesu čistenia elektrostaticky

nabiť.

Uzemnite čistený objekt a zachovajte

uzemnenie až do ukončenia procesu čiste-

nia.

Nebezpečenstvo vzniku poranení po zá-

sahu elektrickým prúdom.

Prístroj neotvárajte. Práce v prístroji smie

vykonávať iba zákaznícky servis spoloč-

nosti KÄRCHER.

Nebezpečenstvo vzniku zra-

není vplyvom náhlych omrz-

lín.

Suchý ľad má teplotu -79 °C.

Nedotýkajte sa suchého ľadu a

studených častí prístroja.

Nebezpečenstvo vzniku zra-

není pri páde z fľaše s oxidom

uhličitým, nebezpečenstvo

udusenia oxidom uhličitým

Bezpečne upevnite fľašu s oxi-

dom uhličitým.

Nebezpečenstvo vzniku pora-

není vplyvom poletujúcich

peliet suchého ľadu a čiasto-

čiek nečistôt.

Používajte ochranné okuliare.

Nebezpečenstvo poškodenia sluchu.

Používajte ochranu sluchu.

Nebezpečenstvo vzniku pora-

není vplyvom poletujúcich

peliet suchého ľadu a čiasto-

čiek nečistôt.

Používajte ochranné rukavice

spĺňajúce normu EN 511.

Nebezpečenstvo vzniku pora-

není vplyvom poletujúcich

peliet suchého ľadu a čiasto-

čiek nečistôt.

Používajte ochranný odev s dl-

hými rukávmi.

Pozor! Možnosť trvalých po-

rúch funkcií.

Stopy tuku alebo oleja narúšajú

tvorbu vrstvy suchého ľadu v prístroji. Na

pripájacom hrdle alebo na závite fľaše s

oxidom uhličitým a na hadici vedúcej oxid

uhličitý nepoužívajte tuk, olej ani iné mazi-

vá.

Všeobecné bezpečnostné pokyny

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia

Môže dôjsť k neúmyselnému spusteniu prí-

stroja.

Pred vykonávaním prác na prístroji vytiah-

nite sieťovú zástrčku zo zásuvky.

Nebezpečenstvo poranenia

Suchý ľad a studené časti prístroja môžu

pri kontakte s nimi spôsobiť omrzliny.

Pred vykonávaním prác na prístroji si ob-

lečte odev na ochranu proti chladu, alebo

prístroj nechajte zahriať.

Suchý ľad si nikdy nedávajte do úst.

Nebezpečenstvo poranenia

Prúd suchého ľadu môže byť pri nespráv-

nom používaní nebezpečný.

Prúd suchého ľadu nesmerujte na osoby,

aktívne elektrické vybavenie alebo na sa-

motný prístroj.

Prúd suchého ľadu nikdy nesmerujte na se-

ba alebo iné osoby s cieľom očistiť odev

alebo obuv.

Nebezpečenstvo poranenia

Ľahké predmety môžu byť unesené prú-

dom suchého ľadu.

Pred zahájením čistiacich prác zafixujte

ľahké predmety.

Nebezpečenstvo zadusenia

Zvýšená koncentrácia oxidu uhličitého vo

vdychovanom vzduchu môže viesť k smrti

udusením.

Zabezpečte, aby sa v blízkosti prívodov

vzduchu nevyskytovali žiadne emisie vý-

fukových plynov.

Na pracovisku zabezpečte dostatočné vet-

ranie a uistite sa, že výfukové plyny sú

správne odvádzané.

몇 VÝSTRAHA

Nebezpečenstvo poranenia

Sila spätného nárazu z otryskávacej pištole

vás môže vyviesť z rovnováhy.

Nájdite si bezpečné miesto na státie a pred

stlačením páčky spúšte pevne držte otrys-

kávaciu pištoľ.

Nebezpečenstvo poranenia

Pelety suchého ľadu a čiastočky nečistôt

môžu zasiahnuť ľudí a spôsobiť im porane-

nia.

Nepoužívajte prístroj, keď sú v jeho dosahu

iné osoby. Výnimkou sú prípady, kedy také-

to osoby používajú ochranný odev.

Nepoužívajte prístroj, ak sú pripájacie ve-

denie alebo dôležité časti prístroja, akými

sú napríklad bezpečnostné zariadenia, ha-

dica vedúca otryskávací prostriedok alebo

otryskávacia pištoľ, poškodené.

Bezpečnostné pokyny pre plynové

fľaše

 NEBEZPEČENSTVO

Nebezpečenstvo prasknutia, nebezpe-

čenstvo zadusenia

Plynové fľaše môžu pri silnom zahriatí ale-

bo mechanickom poškodení prasknúť. Uni-

kajúci oxid uhličitý môže viesť k smrti

zadusením.

Chráňte plynové fľaše pred silným zahria-

tím, ohňom, nebezpečnou koróziou, me-

chanickým poškodením a neoprávneným

prístupom.

Plynové fľaše skladujte tak, aby neboli ob-

medzené únikové cesty.

Plynové fľaše neskladujte v podzemných

priestoroch, na schodoch a pri nich,

v priechodoch, na chodbách a v garážach.

Plynové fľaše neskladujte spolu

s horľavými látkami.

Plynové fľaše skladujte vo zvislej polohe.

Plynové fľaše zabezpečte proti prevráteniu

alebo pádu.

Pred prepravou plynových fliaš zatvorte

ventil fľaše.

Plynové fľaše prepravujte pomocou vozíka

na fľaše alebo vozidla a zabezpečte ich pri-

tom proti pádu.

Pred zdvihnutím plynovej fľaše zatiahnite

za ochranný kryt, aby ste skontrolovali pev-

né utiahnutie ochranného krytu.

Plynovú fľašu na mieste použitia zabezpeč-

te proti prevráteniu.

Na kontrolu tlaku neotvárajte ventil fľaše.

Ventil fľaše otvárajte a zatvárajte iba rukou

bez pomoci náradia.

Skontrolujte tesnosť spojenia medzi venti-

lom fľaše a prípojkou prístroja.

Počas pracovných prestávok a na konci

práce zatvorte ventil fľaše, aby ste zabránili

nekontrolovanému úniku plynu.

Prázdne plynové fľaše vyprázdňujte len na-

toľko, aby vo fľaši zostal malý zvyškový

tlak, aby sa zabránilo vniknutiu cudzích lá-

tok.

Keď je plynová fľaša vyprázdnená až na

zvyškový tlak, pred odskrutkovaním odber-

146 Slovenčina

ného zariadenia najskôr zatvorte ventil fľa-

še. Plynová fľaša má stále ešte značný

zvyškový tlak.

Pred spätnou prepravou naskrutkujte uza-

tváraciu maticu a ochranný kryt na plynovú

fľašu.

V prípade nekontrolovaného úniku plynu

zatvorte ventil fľaše. Ak nie je možné zasta-

viť únik plynu, umiestnite fľašu vonku alebo

opusťte priestor, uzamknite prístup a do

priestoru vstupujte a vyvetrajte ho, až keď

meranie koncentrácie vylúči nebezpečen-

stvo.

Predpisy a smernice

Na prevádzku tohto zariadenia sa v Spolko-

vej republike Nemecko vzťahujú nasledujú-

ce predpisy a smernice (dostupné

prostredníctvom spoločnosti Carl Hey-

manns Verlag KG, Luxemburger Straße

449, 50939 Kolín):

● DGUV R 100-500 Práca s otryskávací-

mi systémami

● DGUV 113-004 Práca v stiesnených

priestoroch

● DGUV 113-004 Používanie ochranných

odevov

● DGUV 113-004 Používanie ochranných

rukavíc

● DGUV 113-004 Práca s otryskávacími

prístrojmi

● DGUV 213-056 Varovné prístroje upo-

zorňujúce na prítomnosť plynov

● VDMA 24389 Zariadenia na ostryskáva-

nie suchým ľadom - Bezpečnostné po-

žiadavky

Vypnutie v prípade núdze

1. Uvoľnite páčku spúšte tryskacej pištole.

2. Programový spínač otočte do polohy „0/

OFF“.

3. Zatvorte uzatvárací ventil fľaše s oxidom

uhličitým.

4. Uzavrite zásobovanie stlačeným vzdu-

chom.

Bezpečnostné zariadenia

몇 UPOZORNENIE

Chýbajúce alebo zmenené bezpečnost-

né zariadenia

Bezpečnostné zariadenia slúžia na vašu

ochranu.

Nikdy nemeňte ani neobchádzajte bezpeč-

nostné zariadenia.

Poistná páka

Poistná páka bráni neúmyselnému stlače-

niu tryskacej pištole.

Páčka spúšte sa dá stlačiť len vtedy, ak bo-

la predtým zdvihnutá poistná páka.

Príslušenstvo a náhradné

diely

Používajte len originálne príslušenstvo a

originálne náhradné diely, pretože takéto

komponenty zaručujú bezpečnú a bezporu-

chovú prevádzku zariadenia.

Informácie o príslušenstve a náhradných

dieloch sa nachádzajú na stránke

www.kaercher.com.

Ochranný odev

Ochranné okuliare s neobmedzeným vý-

hľadom, s vrstvou proti zahmlievaniu, číslo

dielu: 6.321-208.0

Rukavice na ochranu pred chladom s pro-

tišmykovým profilom, kategória III podľa

EN 511, číslo dielu: 6.321-210.0

Ochrana sluchu s náhlavným oblúkom, čís-

lo dielu: 6.321-207.0

Rozsah dodávky

Pri rozbaľovaní skontrolujte, či je obsah

kompletný. V prípade chýbajúceho príslu-

šenstva alebo pri výskyte poškodení spô-

sobených prepravou informujte Vášho

predajcu.

Ovládacie prvky

Obrázok A

1 Otočné koliesko s parkovacou brzdou

2 Spojka hadice vedúcej otryskávací pro-

striedok

3 Spojka riadiaceho vedenia

4 Ovládací panel

5 Držadlo pre posúvanie

6 Držiak pre otryskávciu pištoľ

7 Odkladacia plocha

8 Odkladací priestor pre dýzu

9 Displej

10 Prepínač programov

11 Indikácia poruchy dávkovania peliet

– svieti na červeno: Hnací motor dávko-

vacieho zariadenia je zablokovaný

– bliká na červeno: Hnací motor dávko-

vacieho zariadenia je prehriaty

12 Indikácia poruchy vytvárania peliet

– svieti na červeno: Hnací motor vytvá-

rania peliet je zablokovaný

13 Indikácia poruchy napájania stlačeným

vzduchom

– svieti na červeno: Napájanie stlače-

ným vzduchom má príliš nízky tlak

– bliká na červeno: vnútorný tlak prístro-

ja je príliš vysoký

14 Kontrolka napájania napätím

– svieti na zeleno: Napájanie napätím je

v poriadku

15 Kontrolka stlačeného vzduchu

– svieti na zeleno: Napájanie stlačeným

vzduchom je v poriadku.

16 Indikácia poruchy otryskávacej pištole

– svieti na žlto: spúšťacia páčka je za-

fixovaná (napr. káblovou páskou)

– bliká na žlto: k prístroju nie je pripoje-

ná žiadna otryskávacia pištoľ

17 Otryskávacia dýza

18 Otryskávacia pištoľ

19 Tlačidlo „stlačený vzduch/pelety“ s kon-

trolkou

– svieti na červeno: Prúd stlačeného

vzduchu

– zhasnutá: Prúd peliet

20 Spúšťacia páčka

21 Poistná páka

22 Pridržiavací kužeľ

23 Hadica vedúca otryskávací prostriedok

24 Prípojka fľaše

25 Uzatváracia skrutka

26 Medený tesniaci krúžok

27 Filter oxidu uhličitého

28 Skrutkovacia príruba

29 Tesniaci krúžok prípojky fľaše (objedná-

vacie číslo 6.574-316.0)

Fľaša s oxidom uhličitým so stúpajúcou

rúrou (nie je súčasťou rozsahu dodávky)

31 Hadica vedúca oxid uhličitý

32 Upevňovací remeň pre fľašu s oxidom

uhličitým

33 Pridržiavacia koľajnička pre Homebase

34 Držiak hadice/kábla s gumovým napí-

načom

35 Otvor pre reset motorového ističa

36 Rukoväť

37 Prípojka stlačeného vzduchu

38 Odstavná plocha pre fľašu s oxidom uh-

ličitým

39 Vypúšťacia hadica pre oxid uhličitý

40 Sieťový kábel so sieťovou zástrčkou

41 Držiak pre hadicu vedúcu otryskávací

prostriedok

42 Vypúšťací ventil pre kondenzát

Displej

Programový spínač na stupni 1...3:

Obrázok B

1 Tlak prúdu

2 Celkový prevádzkový čas

3 Zákaznícky servis je splatný

4 Čas tryskania od posledného resetu

Programový spínač v polohe Reset:

Obrázok C

1 Na vynulovanie času tryskania stlačenie

tlačidla Stlačený vzduch/pelety

2 Zostávajúca doba chodu do ďalšieho

zákazníckeho servisu

3 Čas tryskania od posledného resetu

Uvedenie do prevádzky

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia

Pelety suchého ľadu môžu uniknúť

z poškodených konštrukčných dielov

a spôsobiť poranenie.

Pred uvedením do prevádzky skontrolujte

všetky konštrukčné diely prístroja, najmä ha-

dicu na tryskacie médium z hľadiska riadneho

stavu. Poškodené konštrukčné skupiny vy-

meňte za bezchybné. Vyčistite znečistené

konštrukčné skupiny a skontrolujte ich

z hľadiska správnej funkcie.

POZOR

Nebezpečenstvo poškodenia

Kondenzovaná voda môže z krytu prístroja

kvapkať na podlahu.

Prístroj neprevádzkuje na podklade citli-

vom na vlhkosť.

1. Otvorte vypúšťací kohút a vypusťte kon-

denzovanú vodu, ktorá sa zhromaždila

v prístroji.

2. Zatvorte vypúšťací kohút.

3. Prístroj položte na vodorovnú, rovnú plo-

chu.

4. Otočné kolieska zablokujte parkovacou

brzdou.

5. Hadicu na tryskacie médium pripojte po-

mocou spojky k prístroju.

Obrázok H

1 Riadiace vedenie

2 Prevlečná matica

3 Spojka riadiaceho vedenia

4 Spojka hadice na tryskacie médium

5 Prevlečná matica

6 Hadica na tryskacie médium

Slovenčina 147

6. Naskrutkujte prevlečnú maticu hadice

tryskacieho média a mierne ju utiahnite

vidlicovým kľúčom.

7. Zasuňte riadiace vedenie do prístroja.

8. Zaskrutkujte prevlečnú maticu riadiace-

ho vedenia a utiahnite ju rukou.

9. Tryskaciu pištoľ prídržným kužeľom za-

suňte do držiaka na prístroji.

 NEBEZPEČENSTVO

Nebezpečenstvo zadusenia

Z vypúšťacej hadice uniká oxid uhličitý.

Oxid uhličitý vedie od koncentrácie

8 objemových percent v dýchanom vzdu-

chu k bezvedomiu, zástave dýchania

a k smrti. Maximálna koncentrácia na pra-

covisku je 0,5 %. Oxid uhličitý je ťažší ako

vzduch a hromadí sa v jamách, suterénoch

a priehlbinách.

Vypúšťaciu hadicu uložte tak, aby unikajú-

cim oxidom uhličitým neboli ohrozené žiad-

ne osoby.

Upozornenie: Oxid uhličitý je ťažší ako

vzduch. Dbajte na to, aby sa oxid uhličitý

nedostal (netiekol) nadol, napríklad zvonku

do suterénu pod dielňou.

10.Vypúšťaciu hadicu uložte vonku alebo ju

pripojte k odsávaciemu zariadeniu.

Výmena otryskávacej dýzy

Otryskávaciu dýzu na otryskávacej pištoli

možno vymeniť s cieľom prispôsobiť zaria-

denie materiálu a stupňu znečistenia čiste-

ného objektu.

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia

Prístroj sa môže neúmyselne spustiť a prú-

dom peliet suchého ľadu spôsobiť zranenia

a náhle omrzliny.

Pred výmenou dýzy uveďte prepínač

programov do polohy „0/OFF“.

몇 VÝSTRAHA

Nebezpečenstvo poranenia

Bezprostredne po použití je dýza veľmi stu-

dená a môže pri dotyku spôsobiť náhle

omrzliny.

Pred výmenou nechajte dýzu rozmraziť,

alebo použite ochranné rukavice.

POZOR

Nebezpečenstvo poškodenia

Prístroj nepoužívajte, ak na otryskávacej

pištoli nie je namontovaná otryskávacia dý-

za.

1. Odisťovacie tlačidlo stlačte smerom na-

dol a otryskávaciu dýzu vytiahnite z

otryskávacej pištole.

Obrázok D

1 Otryskávacia pištoľ

2 Čap

3 Otryskávacia dýza

4 Odisťovacie tlačidlo

2. Inú otryskávaciu dýzu zatlačte do otrys-

kávacej pištole tak, aby došlo k jej zais-

teniu.

Upozornenie: Otryskávacia dýza je

správne zaistená vtedy, keď čap už ne-

vyčnieva z krytu. Otryskávaciu dýzu oto-

čiť do požadovanej polohy.

Pripojenie stlačeného vzduchu

Upozornenie

Na bezporuchovú prevádzku musí mať

stlačený vzduch nízky obsah vlhkosti (ma-

ximálna relatívna vlhkosť vzduchu 5 %,

rosný bod nižší ako 0 °C). Stlačený vzduch

musí byť bez oleja, nečistôt a cudzích te-

lies.

Stlačený vzduch musí byť suchý a bez ole-

ja, za kompresorom musí byť pripojený mi-

nimálne jeden dodatočný chladič a jeden

odlučovač.

Zásobovanie stlačeným vzduchom musí

byť vybavené miestnym redukčným venti-

lom.

1. Nasaďte si osobnú ochrannú výbavu.

2. Hadicu na stlačený vzduch spojte

s prípojkou stlačeného vzduchu na prí-

stroji.

3. Pomaly otvorte miestny uzatvárací ventil

stlačeného vzduchu.

Pripojenie fľaše s oxidom uhličitým

Požiadavky na napájanie CO

● Fľaša CO

s ponornou trubicou na od-

ber tekutého CO

Upozornenie

Fľaše CO

s ponornou trubicou (nazýva-

nou tiež stúpacia trubica) sú zvyčajne

označené veľkým „T“ na fľaši alebo na

zadnej strane fľaše.

V niektorých prípadoch ponornú trubicu na-

vyše symbolizuje zvislá farebná čiara na

fľaši.

● Kvalita CO

musí zodpovedať údajom

uvedeným v kapitole "Používanie v súla-

de s účelom".

POZOR

Poruchy funkcií

Ventil zvyškového tlaku alebo spätný ventil

v prípojke fľaše s CO

zabraňuje odobera-

niu potrebného množstva CO

Ak sa použije fľaša CO

s ventilom zvyško-

vého tlaku, musí sa medzi fľašu a prístroj

nainštalovať nadstavbová súprava ventilu

zvyškového tlaku (objednávacie číslo

2.574-006.0), ktorá je k dispozícii ako prís-

lušenstvo.

Obrázok E

1 Fľaša s CO

bez ventilu zvyškového tla-

2 Fľaša s CO

s ventilom zvyškového tla-

S narastajúcou teplotou sa znižuje účin-

nosť výroby peliet a väčšia časť oxidu uhli-

čitého sa v plynnej forme uvoľňuje cez

vypúšťaciu hadicu. Fľaše s oxidom uhliči-

tým skladujte v čo najchladnejšom prostre-

dí (do 31 °C) a počas prevádzky ich

chráňte pred teplom, slnečným žiarením a

nadmerným teplom.

1. Prístroj presuňte na rovný a stabilný

podklad.

2. Na oboch otočných kolieskach zatiahni-

te parkovaciu brzdu.

3. Odistite oba upevňovacie remene pre

fľašu s oxidom uhličitým.

4. Fľašu s oxidom uhličitým umiestnite na

odstavnú plochu prístroja.

Upozornenie: Ak sa fľaša s oxidom uh-

ličitým prepravuje na vozíku pre fľaše,

tak prednú hranu jej dolnej plochy mož-

no na prepravnom vozíku umiestniť na

odstavnú plochu prístroja. Fľašu potom

možno otáčaním presúvať z vozíka na

odstavnú plochu.

5. Oba upevňovacie remene umiestnite

okolo fľaše s oxidom uhličitým a násled-

ne ich zatvorte a utiahnite.

6. Z fľaše s oxidom uhličitým odskrutkujte

ochranný uzáver.

POZOR

Možné poruchy funkcií

Stopy tuku narúšajú tvorbu vrstvy suchého

ľadu v prístroji.

Pred pripojením k prístroju skontrolujte pri-

pájacie hrdlo a závit fľaše s oxidom uhliči-

tým a hadice vedúcej oxid uhličitý a v

prípade potreby ich očistite.

Dbajte na to, aby bolo medzi fľašou a prí-

pojkou fľaše vložené nepoškodené tesne-

nie.

7. V prípade fliaš so ventilom zvyškového

tlaku pripojte k fľaši s oxidom uhličitým

nadstavbovú súpravu ventilu zvyškové-

ho tlaku (objednávacie číslo 2.574-

006.0), ktorá je k dispozícii ako príslu-

šenstvo. Dodržiavajte pritom samostat-

ný návod priložený k adaptéru.

8. Prípojku fľaše s filtrom oxidu uhličitého

pripojte k fľaši s oxidom uhličitým.

Dbajte na to, aby bol medzi skrutkova-

cou prírubou a fľašou s oxidom uhličitým

vložený bezchybný tesniaci krúžok prí-

pojky fľaše.

9. Pomocou vidlicového alebo očkového

kľúča (napr. 6.574-337.0) jemne utiahni-

te úzku prevlečnú maticu skrutkovacej

príruby. Pritom pomocou vidlicového

kľúča pridržiavajte širokú prevlečnú ma-

ticu, aby nedošlo k pootočeniu hadice

vedúcej oxid uhličitý.

POZOR

Hadicu vedúci oxid uhličitý nevystavujte

torzii (skrúteniu), pretože v opačnom prípa-

de môže dôjsť k poškodeniam.

Vytvorenie pripojenia na sieť

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia v dôsledku

zásahu elektrickým prúdom

Použitú zásuvku musí nainštalovať elektro-

inštalatér a zásuvka musí spĺňať normu

IEC 60364-1.

Prístroj sa smie pripojiť len k napájaniu

elektrickým prúdom, ktoré je vybavené

ochranným uzemnením.

Použitá zásuvka musí byť ľahko prístupná

a musí sa nachádzať vo výške od 0,6 m do

1,9 m nad zemou.

Použitá zásuvka sa musí nachádzať v ob-

lasti, ktorú má personál obsluhy na dohľad.

Prístroj musí byť zaistený 30 mA prúdovým

chráničom.

Pred každou prevádzkou skontrolujte, či

sieťové pripájacie vedenie prístroja nie je

poškodené. Prístroj s poškodeným káblom

neuvádzajte do prevádzky. Výmenou po-

148 Slovenčina

škodeného kábla poverte odborného elek-

trikára.

Predlžovací kábel musí zabezpečovať

ochranu IPX4 a vyhotovenie kábla musí

spĺňať minimálne špecifikáciu H 07 RN-F

3G1.5.

Nevhodné predlžovacie káble môžu byť ne-

bezpečné. Ak sa použije predlžovací kábel,

tak musí byť vhodný pre používanie v exte-

riéri, a pripojenie musí byť suché a nad ze-

mou. Na tento účel sa odporúča použiť

káblový bubon, ktorý zásuvku udržiava vo

výške najmenej 60 mm nad zemou.

1. Zasuňte sieťovú zástrčku do zásuvky.

Vynulovanie času tryskania

Na kalkuláciu pracovnej doby sa dá počíta-

dlo času tryskania pred začiatkom práce

nastaviť na hodnotu 0.

1. Programový spínač otočte do polohy

Reset.

Obrázok F

1 Zostávajúca doba chodu do ďalšieho

zákazníckeho servisu

2 Čas tryskania od posledného resetu

3 Tlačidlo Stlačený vzduch/pelety

2. Na tryskacej pištoli stlačte tlačidlo Stla-

čený vzduch/pelety.

Čas tryskania sa nastaví na 0.

Ovládanie

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia

Poletujúce pelety suchého ľadu môžu spô-

sobiť poranenia alebo omrzliny.

Tryskaciu pištoľ nikdy nesmerujte na osoby.

Odveďte tretie osoby z miesta použitia

a počas prevádzky ich udržujte mimo (na-

pr. pomocou zábran). Počas prevádzky ne-

siahajte na dýzu ani do prúdu suchého

ľadu.

1. Vykonajte všetky údržbové práce uve-

dené v kapitole „Ošetrovanie a údržba/

Denne pre začatím prevádzky“.

2. Uzavrite pracovnú oblasť, aby ste zabrá-

nili prístupu osôb počas prevádzky.

 NEBEZPEČENSTVO

Nebezpečenstvo zadusenia

Nebezpečenstvo zadusenia oxidom uhliči-

tým. Pelety suchého ľadu pozostávajú

z tuhého oxidu uhličitého. Počas prevádzky

prístroja sa na pracovisku zvyšuje obsah

oxidu uhličitého vo vzduchu.

Vypúšťaciu hadicu uložte napríklad vonku

tak, aby nikto nebol ohrozený oxidom uhli-

čitým.

Upozornenie: Oxid uhličitý je ťažší ako

vzduch. Dbajte na to, aby sa oxid uhličitý

nedostal (netiekol) nadol, napríklad zvonku

do suterénu pod dielňou.

Pri dlhších tryskacích prácach (dlhšie ako

10 minút denne) a najmä v malých priesto-

roch (menej ako 300 m³) odporúčame pou-

žívať výstražný prístroj na kontrolu oxidu

uhličitého.

Známky vysokej koncentrácie oxidu uhliči-

tého v dýchanom vzduchu:

3...5 %: bolesť hlavy, vysoká frekvencia dý-

chania.

7...10 %: bolesť hlavy, nevoľnosť, príp. bez-

vedomie.

V prípade výskytu prvých príznakov okam-

žite vypnite prístroj a choďte na čerstvý

vzduch. Pred pokračovaním v práci bez-

podmienečne zlepšite opatrenia týkajúce

sa vetrania alebo použite dýchací prístroj.

Dodržiavajte kartu bezpečnostných údajov

dodávateľa oxidu uhličitého.

Nebezpečenstvo v dôsledku látok

ohrozujúcich zdravie.

Látky odstránené z čisteného predmetu sa

víria ako prach.

Ak pri procese čistenia môže vznikať zdra-

viu škodlivý prach, dodržiavajte príslušné

bezpečnostné opatrenia.

Nebezpečenstvo výbuchu

Zmes prachu oxidu železitého a prachu ľah-

kých kovov sa môže pri nepriaznivých pod-

mienkach vznietiť a vyvinúť silnú horúčavu.

Nikdy nespracovávajte ľahké kovy a diely

s obsahom železa súčasne.

Pred spracovávaním akéhokoľvek iného

materiálu vyčistite pracovný priestor

a odsávacie zariadenie.

3. Pri práci v stiesnených priestoroch za-

bezpečte dostatočnú výmenu vzduchu,

aby bola koncentrácia oxidu uhličitého

vo vzduchu v miestnosti zachovaná pod

nebezpečnou hodnotou.

4. Zafixujte ľahké objekty čistenia.

 NEBEZPEČENSTVO

Nebezpečenstvo v dôsledku elektrosta-

tického výboja

Pri procese čistenia sa môže objekt čiste-

nia elektrostaticky nabiť. V dôsledku ná-

sledného výboja môže dôjsť k poraneniam

a môže dôjsť k poškodeniu elektronických

konštrukčných skupín.

Objekt čistenia uzemnite a uzemnenie za-

chovajte počas celého procesu čistenia.

5. Objekt čistenia elektricky uzemnite.

6. Noste ochranný odev, ochranné rukavi-

ce, tesne priliehajúce ochranné okuliare

a ochranu sluchu.

7. Aktivujte zásobovanie stlačeným vzdu-

chom.

8. Otvorte uzatvárací ventil na fľaši

s oxidom uhličitým.

9. Programový spínač otočte na stupeň 3.

Obrázok G

1 Programový spínač

2 Stupeň 1

3 Stupeň 2

4 Stupeň 3

5 Reset

10.Zvoľte si bezpečné miesto na státie

a zaujmite bezpečné držanie tela, aby

nedošlo k narušeniu rovnováhy silou

spätného nárazu tryskacej pištole.

Čistenie pomocou peliet suchého

ľadu

1. Pomocou tlačidla „stlačený vzduch/pele-

ty“ zvoľte prevádzku s prúdom peliet.

(Kontrolka nesmie svietiť.)

Obrázok I

1 Tlačidlo „stlačený vzduch/pelety“ s kon-

trolkou

svieti na červeno: Prúd stlačeného

vzduchu

zhasnutá: Prúd peliet

2. Na redukčnom ventile na mieste inštalá-

cie nastavte tlak prúdu na požadovanú

hodnotu. Maximálny tlak: 10 bar. Mini-

málny tlak:

● Stupeň 1: 0,7 bar

● Stupeň 2: 1,4 bar

● Stupeň 3: 2,8 bar

Upozornenie

Tlak sa zobrazuje na displeji. Displej pri ne-

dosiahnutí minimálneho tlaku alebo pri

prekročení maximálneho tlaku bliká.

3. Otryskávaciu pištoľ namierte smerom od

tela.

4. Poistnú páčku otryskávacej pištole po-

suňte nahor a súčasne stlačte spúšťaciu

páčku.

Obrázok K

1 Poistná páčka

2 Spúšťacia páčka

3 Pracovné osvetlenie

Spolu s produkciou peliet sa spustí aj

pracovné osvetlenie.

5. Počkajte na vytvorenie prúdu peliet.

POZOR

Prístroj nikdy neprevádzkujte s prázdnou

fľašou oxidu uhličitého, resp. bez nej.

Pomocou prepínača programov zvoľte vyš-

ší stupeň, alebo vymeňte fľašu s oxidom

uhličitým, ak z otryskávacej pištole po 5 mi-

nútach otryskávania ešte nevychádzajú

žiadne pelety.

6. V prípade potreby otočte prepínač

programov späť na stupeň 2 alebo 1.

POZOR

Nebezpečenstvo poškodenia

Je možné, že budú vychádzať hrubé pelety.

Čistiaci výkon najskôr skontrolujte na skry-

tom mieste, aby ste predišli poškodeniam.

Upozornenie

V prípade prerušení v prúde suchého ľadu

zvýšte tlak prúdu, alebo na prepínači

programov nastavte nižší stupeň.

7. Prúd peliet nasmerujte objekt čistenia a

pomocou prúdu odstráňte nečistoty.

8. Uvoľnite spúšťaciu páčku.

Prúd peliet sa zastaví.

Pracovné osvetlenie zhasne po 30 se-

kundách.

9. Otryskávaciu pištoľ s pridržiavacím ku-

žeľom zasuňte do držiaka na prístroji.

Obrázok J

1 Držiak

2 Pridržiavací kužeľ

3 Otryskávacia pištoľ

10.Ak pracovná prestávka trvá dlhšie ako

30 minút, tak zatvorte uzatvárací ventil

na fľaši s oxidom uhličitým.

Stlačený vzduch bez prúdu peliet

Voľné nečistoty možno odstrániť stlačeným

vzduchom bez peliet suchého ľadu.

1. Pomocou tlačidla „stlačený vzduch/pele-

ty“ zvoľte prevádzku so stlačeným vzdu-

Slovenčina 149

chom. (Kontrolka musí svietiť na

červeno.)

Obrázok I

1 Tlačidlo „stlačený vzduch/pelety“ s kon-

trolkou

svieti na červeno: Prúd stlačeného

vzduchu

zhasnutá: Prúd peliet

2. Poistnú páčku otryskávacej pištole po-

suňte nahor a súčasne stlačte spúšťaciu

páčku.

Obrázok K

1 Poistná páčka

2 Spúšťacia páčka

3 Pracovné osvetlenie

Stlačený vzduch prúdi z otryskávacej

dýzy a pracovné osvetlenie je aktívne.

3. Prúd stlačeného vzduchu namierte na

čistený objekt a odstráňte znečistenie.

4. Uvoľnite spúšťaciu páčku.

Prúd stlačeného vzduchu sa zastaví.

Pracovné osvetlenie zhasne po 30 se-

kundách.

5. Otryskávaciu pištoľ s pridržiavacím ku-

žeľom zasuňte do držiaka na prístroji.

6. Ak pracovná prestávka trvá dlhšie ako

30 minút, tak zatvorte uzatvárací ventil

na fľaši s oxidom uhličitým.

Ukončenie prevádzky

1. Uvoľnite spúšťaciu páčku otryskávacej

pištole.

2. Zatvorte uzatvárací ventil na fľaši s oxi-

dom uhličitým.

3. Spúšťaciu páčku na otryskávacej pištoli

stláčajte dovtedy, kým z nej už nebudú

vychádzať žiadne pelety.

4. Prepínač programov otočte na úroveň 1.

5. Uzatvorte napájanie stlačeným vzduchom.

6. Spúšťaciu páčku na otryskávacej pištoli

stláčajte dovtedy, kým z prístroja neunik-

ne stlačený vzduch.

7. Prepínač programov otočte do polohy

“0/OFF”.

8. Sieťovú zástrčku vytiahnite zo zásuvky.

9. Naviňte sieťový kábel, zaveste ho na dr-

žiak hadice/kábla a zaistite ho gumovým

napínačom.

Obrázok L

1 Sieťový kábel

2 Držiak hadice/kábla

3 Gumový napínač

4 Výfuková hadica

10.Hadicu na stlačený vzduch odpojte od

prístroja.

11.Naviňte výfukovú hadicu, zaveste ju na

držiak hadice/kábla a zaistite ju gumo-

vým napínačom.

12.Naviňte hadicu vedúcu otryskávací pro-

striedok a zaveste ju na jej držiak.

13.Otryskávaciu pištoľ s kužeľom zasuňte

do držiaka na prístroji.

Preprava

몇 UPOZORNENIE

Nebezpečenstvo vzniku nehody a pora-

není.

Pri preprave a skladovaní zohľadnite hmot-

nosť zariadenia (pozrite si kapitolu Technic-

ké údaje).

POZOR

Nebezpečenstvo poškodenia

Pri preprave vo vodorovnej polohe môže

dôjsť k unikaniu motorového oleja. Násled-

ný nedostatok oleja môže viesť k poškode-

niam počas nasledujúcej prevádzky.

Zariadenie prepravujte len vo vzpriamenej

polohe.

1. Pred prepravou vykonajte všetky kroky

uvedené v kapitole „Ukončenie prevádz-

ky“.

2. Uvoľnite parkovacie brzdy na kolieskach

a zariadenie presúvajte uchopením za

držadlo na posúvanie.

3. Pred nakladaním do vozidiel resp. vykla-

daním z nich vyberte zo zariadenia fľašu

s oxidom uhličitým.

4. Zariadenie môžu nadvihovať 2 osoby.

Každá osoba pritom môže použiť ruko-

väť nachádzajúcu sa na dolnej strane

zariadenia a druhou rukou môže zaria-

denie podopierať na jeho hornej hrane.

5. Na účely prepravy vo vozidlách zaaretuj-

te parkovacie brzdy na kolieskach a za-

riadenie zaistite upínacím popruhom.

Obrázok M

Skladovanie

몇 UPOZORNENIE

Nebezpečenstvo nehody a poranenia

Pri preprave a skladovaní zohľadnite hmot-

nosť prístroja, pozri kapitolu Technické

údaje.

Prístroj sa smie skladovať iba vo vnútor-

ných priestoroch.

 NEBEZPEČENSTVO

Nebezpečenstvo zadusenia

Oxid uhličitý sa môže hromadiť

v uzavretých priestoroch a viesť k smrti za-

dusením.

Fľaše s oxidom uhličitým (aj keď sú spoje-

né s prístrojom) skladujte iba na dobre vet-

raných miestach.

Ošetrovanie a údržba

Údržbové pokyny

Základom prevádzkovo bezpečného zaria-

denia je pravidelná údržba v súlade s na-

sledujúcim plánom údržby.

Používajte len originálne náhradné diely od

výrobcu alebo ním odporúčané diely, akými

sú

● náhradné diely a diely podliehajúce

opotrebeniu,

● diely príslušenstva,

● prevádzkové látky,

●čistiace prostriedky.

 NEBEZPEČENSTVO

Nebezpečenstvo nehody

Prístroj sa môže neúmyselne spustiť. Stu-

dené časti prístroja alebo kvapalný oxid uh-

ličitý môžu spôsobiť omrzliny. Plynný oxid

uhličitý môže spôsobiť smrť udusením.

Pred vykonávaním prác na prístroji vykona-

jte všetky pracovné kroky uvedené v kapi-

tole "Ukončenie prevádzky". Počkajte na

zahriatie prístroja, alebo noste odev na

ochranu pred chladom. Suchý ľad si nikdy

nedávajte do úst.

POZOR

Nebezpečenstvo poškodenia

Nesprávne čistiace prostriedky vedú k po-

škodeniu prístroja a otryskávacej pištole.

Prístroj a otryskávaciu pištoľ nikdy nečistite

rozpúšťadlom, benzínom alebo čistiacim

prostriedkom obsahujúcim olej.

Zmluva o vykonávaní údržby

Pre zaručenie spoľahlivej prevádzky zaria-

denia vám odporúčame uzavrieť zmluvu o

vykonávaní údržby. Obráťte sa na váš prís-

lušný zákaznícky servis spoločnosti KÄR-

CHER.

Plán údržby

Denne pre začatím prevádzky

1. Hadicu na tryskacie médium dôkladne

skontrolujte z hľadiska trhlín, zalome-

ných miest a ostatných poškodení.

Mäkké miesta v hadici naznačujú opot-

rebovanie vnútornej strany hadice. Po-

škodenú alebo opotrebovanú hadicu

vymeňte za novú.

2. Skontrolujte poškodenie elektrických

káblov a zástrčiek. Poškodené diely ne-

chajte vymeniť zákazníckym servisom.

Každých 100 prevádzkových hodín

1. Skontrolujte, či spojky na hadici vedúcej

otryskávací prostriedok a na prístroji nie

sú poškodené a opotrebované. Vymeňte

chybnú hadicu vedúcu otryskávací pro-

striedok a zabezpečte výmenu chyb-

ných spojok na prístroji zákazníckym

servisom.

Každých 500 hodín alebo jedenkrát

ročne

1. Prístroj nechajte skontrolovať zákazníc-

kym servisom.

Každé 2 roky

1. Hadicu na tryskacie médium vymieňajte

minimálne každé 2 roky.

Skúšky

Podľa predpisov DGUV R 100-500 musí

odborná osoba vykonať na prístroji nasle-

dujúce skúšky. Výsledky skúšky musia byť

zaznamenané v osvedčení o skúške.

Osvedčenie o skúške musí prevádzkovateľ

prístroja uschovať až do ďalšej skúšky.

Po prerušení prevádzky na viac ako

jeden rok

1. Prístroj skontrolujte z hľadiska riadneho

stavu a funkcie.

Po zmene miesta inštalácie

1. Prístroj skontrolujte z hľadiska riadneho

stavu, funkcie a inštalácie.

Po opravárskych prácach alebo

zmenách, ktoré môžu mať vplyv na

prevádzkovú bezpečnosť

1. Prístroj skontrolujte z hľadiska riadneho

stavu, funkcie a inštalácie.

Pomoc pri poruchách

 NEBEZPEČENSTVO

Nebezpečenstvo nehody

Prístroj sa môže neúmyselne spustiť. Stu-

dené časti prístroja alebo kvapalný oxid uh-

150 Slovenčina

ličitý môžu spôsobiť omrzliny. Plynný oxid

uhličitý môže spôsobiť smrť udusením.

Pred vykonávaním prác na prístroji vykona-

jte všetky pracovné kroky uvedené v kapi-

tole "Ukončenie prevádzky". Počkajte na

zahriatie prístroja, alebo noste odev na

ochranu pred chladom. Suchý ľad si nikdy

nedávajte do úst.

POZOR

Nebezpečenstvo poškodenia

Nesprávne čistiace prostriedky vedú k po-

škodeniu prístroja a otryskávacej pištole.

Prístroj a otryskávaciu pištoľ nikdy nečistite

rozpúšťadlom, benzínom alebo čistiacim

prostriedkom obsahujúcim olej.

Indikácia poruchy

Poruchy sú indikované kontrolkami na

ovládacom paneli.

Obrázok N

1 Indikácia poruchy otryskávacej pištole

2 Indikácia poruchy napájania stlačeným

vzduchom

3 Indikácia poruchy vytvárania peliet

4 Indikácia poruchy dávkovania peliet

Odstraňovanie porúch

Poruchy majú často jednoduchú príčinu,

ktorú dokážete odstrániť sami pomocou

nasledujúceho prehľadu. V prípade po-

chybností alebo pri poruchách, ktoré tu nie

sú uvedené, sa obráťte na autorizovaný zá-

kaznícky servis spoločnosti Kärcher.

Vykonanie resetu

1. Pomocou skrutkovača stlačte tlačidlo

Reset vo vnútri prístroja.

Obrázok O

Výmena filtra oxidu uhličitého

POZOR

Poruchy funkcií

Znečistený oxid uhličitý môže viesť k poru-

chám funkcií.

Pri vykonávaní prác na filtri oxidu uhličitého

čo najprísnejšie dbajte na to, aby sa do prí-

stroja nedostali žiadne nečistoty.

POZOR

Poruchy funkcií

Poruchy funkcií spôsobené znečisteniami.

Po každom uvoľnení alebo odskrutkovaní

uzatváracej skrutky je nutné vymeniť filter

oxidu uhličitého a medený tesniaci krúžok.

Ak sa tak nestane, tak na filtri oxidu uhliči-

tého sa môžu uvoľniť častice a viesť k poru-

chám funkcií.

Upozornenie

Filter oxidu uhličitého sa spätne prepláchne

a vyčistí v momente odpojenia prípojky fľa-

še nachádzajúcej sa pod tlakom od fľaše s

oxidom uhličitým. Pravidelná výmena filtra

oxidu uhličitého preto nie je potrebná.

1. Zatvorte uzatvárací ventil na fľaši s oxi-

dom uhličitým.

2. Prístroj prevádzkujte na najvyššom

stupni približne 1 minútu, aby ste z hadi-

ce vedúcej oxid uhličitý odstránili tlak.

3. Odskrutkujte skrutkovaciu prírubu na

fľaši s oxidom uhličitým.

4. Opatrne odskrutkujte uzatváraciu skrut-

ku na skrutkovacej prírube. Skrutkova-

ciu prírubu pritom nechajte visieť, aby sa

do hadice vedúcej oxid uhličitý nemohli

dostať žiadne nečistoty.

Obrázok P

1 Skrutkovacia príruba

2 Filter oxidu uhličitého

3 Medený tesniaci krúžok

4 Uzatváracia skrutka

Chyba Odstránenie

Indikátor poruchy tryskacej

pištole svieti.

 Pred zapnutím nestláčajte páčku spúšte tryskacej pištole.

 Odstráňte fixáciu na páčke spúšte tryskacej pištole.

Indikátor poruchy tryskacej

pištole bliká.

 Skontrolujte, či je riadiace vedenie tryskacej pištole spojené s prístrojom.

 Skontrolujte poškodenie riadiaceho vedenia na hadici na tryskacie médium.

Indikátor poruchy zásobova-

nia stlačeným vzduchom

svieti.

 Zvýšte tlak vzduchu.

Indikátor poruchy zásobova-

nia stlačeným vzduchom bli-

ká.

 Skontrolujte upchatie vypúšťacej hadice.

 Fľaša s oxidom uhličitým je príliš horúca, a preto má príliš vysoký tlak. Prístroj vrátane fľaše

s oxidom uhličitým umiestnite na chladnejšie miesto, prípadne chráňte pred slnečným žiarením.

Indikácia poruchy vytvárania

peliet svieti

 Prístroj nechajte rozmraziť. Skontrolujte filter oxidu uhličitého a v prípade potreby ho vymeňte. Ná-

sledne vykonajte reset.

 Pri opakovanom výskyte poruchy vymeňte fľašu s oxidom uhličitým.

Indikácia poruchy dávkova-

nia peliet svieti

 Vypnite a znovu zapnite prístroj.

 Ak indikácia poruchy svieti aj naďalej, tak sa obráťte na zákaznícky servis.

Indikácia poruchy dávkova-

nia peliet bliká

 Motor dávkovania nechajte vychladnúť. Prístroj umiestnite tak, aby do neho mohol zdola prúdiť

vzduch. V prípade potreby sa obráťte na zákaznícky servis.

Kontrolka zdroja napätia ne-

svieti.

 Zasuňte sie

ťovú zástrčku do zásuvky.

 Skontrolujte miestny zdroj napätia.

Kontrolka stlačeného vzdu-

chu nesvieti.

 K prístroju pripojte hadicu na stlačený vzduch.

 Otvorte uzatvárací ventil v miestnom zásobovaní stlačeným vzduchom.

Prístroj nefunguje.  Skontrolujte kontrolky a indikátory porúch.

 Vykonajte reset.

Nízky čistiaci výkon  Prepínač programov otočte na vyšší stupeň.

 Zvýšte tlak prúdu.

 Skontrolujte stav naplnenia fľaše s oxidom uhličitým.



Nepoužívajte zahriatu fľašu s oxidom uhličitým. Fľašu s oxidom uhličitým chráňte pred tepelným žiare-

ním. Ak je teplota oxidu uhličitého vyššia ako 31 °C, tak účinnosť vytvárania peliet výrazne klesá.

 Pre odstránenie upchatí nechajte hadicu vedúcu otryskávací prostriedok a otryskávaciu pištoľ roz-

mraziť. Následne zvýšte tlak prúdu.

Príliš nízke dávkovanie peliet  Prepínač programov otočte na vyšší stupeň.

 Vymeňte filter oxidu uhličitého medzi fľašou s oxidom uhličitým a prístrojom.

Opakujúce sa prerušenia v

prúde suchého ľadu

 Prepínač programov otočte na nižší stupeň, alebo zvýšte tlak prúdu.

 V prípade upchatej prúdovej dýzy:

aFľašu s oxidom uhličitým okamžite zatvorte.

b Prístroj nechajte rozmrazovať sa minimálne 30 minút.

c Zvýšte tlak prúdu.

d Pre odstránenie zvyškov peliet spustite prístroj so zatvorenou fľašou s oxidom uhličitým.

Hrvatski 151

5. Vyberte filter oxidu uhličitého.

6. Uzatváraciu skrutku a skrutkovaciu prí-

rubu povysávajte vysávačom.

7. Nový filter oxidu uhličitého opatrne ru-

kou pritlačte k uzatváracej skrutke.

8. Vymeňte medený tesniaci krúžok.

9. Utiahnite uzatváraciu skrutku, pričom

pomocou vidlicového kľúča pridržiavajte

široký šesťhran skrutkovacej príruby.

Uťahovací moment: 80 Nm.

Záruka

V každej krajine platia záručné podmienky

vydané našou príslušnou distribučnou spo-

ločnosťou. Prípadné poruchy Vášho zaria-

denia odstránime v rámci záručnej doby

zadarmo, pokiaľ ich príčinou boli materiálo-

vé alebo výrobné chyby. Pri uplatňovaní zá-

ruky sa spolu s dokladom o kúpe obráťte na

Vášho predajcu alebo na najbližšie autori-

zované servisné stredisko.

(adresa je uvedená na zadnej strane)

Príslušenstvo

Nadstavbová súprava ventilu zvyškové-

ho tlaku

Objednávacie číslo 2.574-006.0

Nevyhnutné pri používaní fliaš s oxidom

uhličitým s ventilom zvyškového tlaku.

Technické údaje

Technické zmeny vyhradené.

EÚ vyhlásenie o zhode

Týmto prehlasujeme, že nižšie označený

stroj zodpovedá na základe svojej koncep-

cie a konštrukčného vyhotovenia, ako aj od

vyhotovení, ktoré sme uviedli do prevádz-

ky, príslušným základným bezpečnostným

a zdravotným požiadavkám smerníc ES. V

prípade zmeny, ktorú neschválime, stráca

toto prehlásenie platnosť.

Výrobok: Ice Blaster

Typ: 

1.574-xxx (IB 10/8 L2P)

Príslušné smernice EÚ

2006/42/ES (+2009/127/ES)

2014/30/EÚ

2011/65/EÚ

2009/125/ES + 2009/1781

Aplikované harmonizované normy

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Podpísané osoby konajú z poverenia a

s plnou mocou vedenia spoločnosti.

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 01.02.2021

Sadržaj

Opće napomene

Prije prve uporabe uređaja pro-

čitajte ove originalne upute za

rad i postupajte u skladu s njima. Čuvajte

originalne upute za rad za kasniju uporabu

ili za sljedećeg vlasnika.

Namjenska uporaba

● Uređaj se upotrebljava za uklanjanje ne-

čistoća štapićima suhog leda koje ubrza-

va zračni mlaz.

● Štapići suhog leda proizvode se u ure-

đaju. Za to je potreban tekući ugljični di-

oksid iz boce s uronjenom cijevi.

● Uređaj ne smije raditi u potencijalno ek-

splozivnoj okolini.

● Na mjestu primjene mora se osigurati

minimalna ventilacija navedena u odjelj-

ku „Tehnički podaci”.

● Kućište uređaja smije skidati samo ser-

visna služba tvrtke KÄRCHER u svrhu

održavanja.

Kvaliteta CO

Da bi se osigurao nesmetan rad, ugljični di-

oksid koji se upotrebljava mora imati barem

sljedeće specifikacije:

● tehnički ugljični dioksid, klase 2.5 ili bolje

●čistoća ≥ 99,5 %

● udio vode (H

O) ≤ 250 ppm

● NVOC (ulje i mast) ≤ 2 ppm

Funkcija

Uslijed pada tlaka tekućeg ugljičnog dioksi-

da nastaje snijeg od ugljičnog dioksida. Pli-

noviti ugljični dioksid koji pritom nastaje

odvodi se s radnog mjesta preko crijeva za

odvod ispušnih plinova.

Snijeg od ugljičnog dioksida u uređaju se

komprimira u štapiće suhog leda.

Komprimirani zrak preko magnetnog venti-

la dolazi do brizgaljke. Tlak zraka kontrolira

se s pomoću reduktora tlaka instaliranog na

licu mjesta. Pri aktivaciji ispusne poluge na

brizgaljki otvara se ventil i zračni mlaz izlazi

iz brizgaljke. K tome, jedinica za doziranje

dozira štapiće suhog leda u zračni mlaz.

IB 10/

8 L2P

Elektrická prípojka

Sieťové napätie V 220...

230

Fáza ~ 1

Frekvencia Hz 50...6

Príkon kW 1,0

Stupeň ochrany IPX4

Zvodový prúd, typ. mA <3,5

Prúdový chránič delta I,

0,03

Prípojka stlačeného vzduchu

Hadica na stlačený vzduch,

menovitá svetlosť (min.)

palce 0,5

Tlak (max.) MPa

(bar)

1,0

(10)

Spotreba stlačeného vzdu-

chu, max.

min

0,8

Výkonové údaje prístroja

Tlak prúdu, max. MPa

(bar)

1,0

(10)

Tlak prúdu, min. stupeň 1MPa

(bar)

0,07

(0,7)

Tlak prúdu, min. stupeň 2MPa

(bar)

0,14

(1,4)

Tlak prúdu, min. stupeň 3MPa

(bar)

0,28

(2,8)

Spotreba oxidu uhličitého kg/h 20...6

Sila spätného nárazu

tryskacej pištole, max.

N40

Fľaša s oxidom uhličitým

Maximálny objem náplne kg 37,5

Priemer, max. mm 220

Podmienky prostredia

Výmena vzduchu m

/h 2000

Rozmery a hmotnosti

Typická prevádzková

hmotnosť (bez fľaše

s oxidom uhličitým)

kg 95

Dĺžka mm 866

Šírka mm 443

Výška bez fľaše s oxidom

uhličitým

mm 970

Zistené hodnoty podľa EN 60335-2-79

Hodnota vibrácií ruka-ra-

meno

m/s2 0,08

Hladina akustického tlaku dB(A) 95

Hladina akustického výko-

nu LWA + Neistota KWA

dB(A) 115

IB 10/

8 L2P

Opće napomene ................................ 151

Namjenska uporaba........................... 151

Funkcija.............................................. 151

Zaštita okoliša.................................... 152

Sigurnosni napuci .............................. 152

Sigurnosni uređaji .............................. 153

Pribor i zamjenski dijelovi................... 153

Sadržaj isporuke ................................ 153

Upravljački elementi........................... 153

Puštanje u pogon............................... 153

Rukovanje.......................................... 155

Završetak rada................................... 156

Transport............................................ 156

Skladištenje........................................ 156

Njega i održavanje ............................. 156

Pomoć u slučaju smetnji .................... 157

Jamstvo.............................................. 158

Pribor ................................................. 158

Tehnički podaci .................................. 158

EU izjava o sukladnosti...................... 158

152 Hrvatski

Štapići suhog leda udaraju o površinu koju

treba očistiti i uklanjaju prljavštinu. Štapići

suhog leda temperature -79 °C dodatno

stvaraju toplinsku napetost između prljav-

štine i predmeta koji se čisti, što također do-

prinosi skidanju prljavštine. Nadalje, suhi

se led pri udaru odmah pretvara u plinoviti

ugljični dioksid, zauzimajući tako 700 puta

veći volumen. Prljavština odvojena suhim

ledom na taj se način otpuhuje.

Zaštita okoliša

Ambalažni se materijali mogu recikli-

rati. Molimo odložite ambalažu na eko-

loški prihvatljiv način.

Električni i elektronički uređaji sadrže

vrijedne reciklažne materijale, a često

i sastavne dijelove poput baterija, pu-

njivih baterija ili ulja koji kod nepropisnog

rukovanja ili nepravilnog odlaganja u otpad

mogu predstavljati potencijalnu opasnost

za ljudsko zdravlje i okoliš. Međutim, ti su

sastavni dijelovi potrebni za pravilan rad

uređaja. Uređaji koji su označeni ovim sim-

bolom ne smiju se odlagati zajedno s kuć-

nim otpadom.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima pronađi-

te na: www.kaercher.com/REACH

Sigurnosni napuci

Uređajem smiju rukovati samo osobe koje

su pročitale i razumjele ove upute za upo-

rabu. Posebno se moraju poštovati svi si-

gurnosni napuci.

Ove upute za uporabu čuvajte tako da uvi-

jek budu dostupne rukovatelju.

Vlasnik uređaja mora provesti procjenu rizi-

ka na licu mjesta i osigurati da su rukovate-

lji obučeni.

Sigurnosne razine

 OPASNOST

● Uputa na neposredno prijeteću opasnosti

koja bi mogla dovesti do teške ozljede ili

smrti.

몇 UPOZORENJE

● Uputa na moguću opasnu situaciju koja bi

mogla dovesti do teške ozljede ili smrti.

몇 OPREZ

● Uputa na moguću opasnu situaciju koja bi

mogla dovesti do lakših ozljeda.

PAŽNJA

● Uputa na moguću opasnu situaciju koja bi

mogla dovesti do oštećenja imovine.

Simboli na uređaju

Opasnost od štapića su-

hog leda koji lete uokolo.

Nemojte usmjeravati briz-

galjku prema ljudima. Udalji-

te treće osobe s mjesta

primjene i tijekom rada ih držite podalje

(npr. s pomoću pregrada). Tijekom rada ne-

mojte dodirivati sapnicu ni mlaz suhog leda.

Opasnost od gušenja ug-

ljičnim dioksidom.

Tijekom rada povećava se

udio ugljičnog dioksida u

zraku na radnom mjestu.

Osigurajte odgovarajuću ventilaciju na rad-

nom mjestu.

Crijevo za odvod ispušnih plinova postavi-

te, primjerice, u otvoren prostor kako nitko

ne bi bio u opasnosti od ugljičnog dioksida.

Napomena: Ugljični dioksid teži je od zraka.

Pazite da se ugljični dioksid ne spušta (ne

teče), primjerice, izvana u podrum ispod ra-

dionice.

Pri duljim radovima prskanja (dulje od 10

minuta dnevno), a naročito u malim prosto-

rijama (manjima od 300 m³), preporučuje

se nošenje uređaja za otkrivanje ugljičnog

dioksida.

Simptomi visoke razine ugljičnog dioksida:

3...5 %: glavobolja, ubrzano disanje.

7...10%: glavobolja, mučnina, eventualno

nesvjestica.

Ako se pojave ovi simptomi, odmah isključi-

te uređaj i izađite na svježi zrak. Prije na-

stavka radova osigurajte bolju ventilaciju ili

upotrijebite aparat za disanje.

Ugljični dioksid teži je od zraka i nakuplja se

u skučenim prostorima, prostorima na nižoj

razini ili u zatvorenim spremnicima. Osigu-

rajte odgovarajuću ventilaciju radnog mje-

sta.

Obratite pažnju na sigurnosno-tehnički list

dobavljača ugljičnog dioksida.

Opasnost od ozljeda, opa-

snost od oštećenja uslijed

elektrostatskog naboja.

Tijekom čišćenja predmet koji

se čisti može se napuniti elek-

trostatskim nabojem.

Uzemljite predmet koji želite očistiti i neka

do završetka čišćenja ostane uzemljen.

Opasnost od ozljeda zbog strujnog uda-

ra.

Nemojte otvarati uređaj. Radove na uređa-

ju smije izvoditi samo servisna služba tvrtke

KÄRCHER.

Opasnost od ozljeda zbog

ozeblina.

Suhi led ima temperaturu od -

79 °C. Nemojte dodirivati suhi

led i hladne dijelove uređaja.

Opasnost od ozljeda uslijed

pada boce s ugljičnim dioksi-

dom, opasnost od gušenja

ugljičnim dioksidom

Dobro pričvrstite bocu s ugljič-

nim dioksidom.

Opasnost od ozljeda zbog

štapića suhog leda i čestica

prljavštine koji lete uokolo.

Nosite zaštitne naočale.

Opasnost od oštećenja sluha.

Nosite zaštitu sluha.

Opasnost od ozljeda zbog

štapića suhog leda i čestica

prljavštine koji lete uokolo.

Nosite zaštitne rukavice prema

normi EN 511.

Opasnost od ozljeda zbog

štapića suhog leda i čestica

prljavštine koji lete uokolo.

Nosite zaštitnu odjeću dugih ru-

kava.

Pozor! Moguće trajne smet-

nje u radu.

Tragovi masti ili ulja ometaju

stvaranje snijega od suhog leda u uređaju.

Nemojte upotrebljavati mast, ulje ili druga

maziva na priključnici ili navoju boce s ug-

ljičnim dioksidom ni na crijevu za ugljični di-

oksid.

Opći sigurnosni napuci

 OPASNOST

Opasnost od ozljeda

Uređaj se može slučajno pokrenuti.

Prije radova na uređaju izvucite strujni uti-

kač iz utičnice.

Opasnost od ozljeda

Pri dodirivanju suhog leda i hladnih dijelova

uređaja može doći do ozeblina.

Nosite odjeću za zaštitu od hladnoće ili prije

radova na uređaju pustite da se uređaj za-

grije.

Nikada nemojte stavljati suhi led u usta.

Opasnost od ozljeda

Mlaz suhog leda može biti opasan, ako se

koristi nepravilno.

Ne usmjeravajte mlaz suhog leda prema

osobama, aktivnoj električnoj opremi ili pre-

ma samom uređaju.

Ne usmjeravajte mlaz suhog leda prema

sebi ili drugim osobama npr. kako biste oči-

stili odjeću ili obuću.

Opasnost od ozljeda

Mlaz suhog leda može odnijeti lagane

predmete.

Prije početka čišćenja fiksirajte lagane

predmete.

Opasnost od gušenja

Povećana koncentracija ugljičnog dioksida

u zraku koji udišete može dovesti do smrti

uslijed gušenja.

Uvjerite se da se u blizini otvora za zrak ne

pojavljuju emisije ispušnih plinova.

Osigurajte odgovarajuću ventilaciju na rad-

nom mjestu i pobrinite se za pravilno odvo-

đenje ispušnih plinova.

몇 UPOZORENJE

Opasnost od ozljeda

Povratna udarna sila brizgaljke može vas

izbaciti iz ravnoteže.

Nađite sigurno mjesto za stajanje i čvrsto

držite brizgaljku prije aktivacije ispusne po-

luge.

Opasnost od ozljeda

Štapići suhog leda i čestice prljavštine mo-

gu pogoditi i ozlijediti ljude.

Nemojte upotrebljavati uređaj ako se unu-

tar njegova dometa nalaze druge osobe ko-

je ne nose zaštitnu odjeću.

Nemojte upotrebljavati uređaj ako su ošte-

ćeni priključni vod ili važni dijelovi uređaja,

npr. sigurnosni uređaji, crijevo za abrazivno

sredstvo, brizgaljka.

Sigurnosni napuci za plinske boce

 OPASNOST

Opasnost od pucanja, opasnost od gu-

šenja

U slučaju jakog zagrijavanja ili mehaničkog

oštećenja plinske boce mogu puknuti. Ug-

Hrvatski 153

ljični dioksid koji istječe može prouzročiti

smrt gušenjem.

Zaštitite plinske boce od jakog zagrijava-

nja, vatre, opasne korozije, mehaničkog

oštećenja i neovlaštenog pristupa.

Spremite plinske boce tako da ne ograniča-

vaju evakuacijske putove.

Nemojte čuvati plinske boce u podzemnim

prostorijama, na stepenicama ili ispred njih,

u hodnicima, prolazima i garažama.

Nemojte čuvati plinske boce zajedno sa za-

paljivim tvarima.

Plinske boce čuvajte u uspravnom položaju.

Osigurajte plinske boce od prevrtanja ili pa-

da.

Prije transporta plinskih boca zatvorite ven-

tile na bocama.

Plinske boce transportirajte kolicima za bo-

ce ili vozilom i pritom boce osigurajte od pa-

da.

Prije podizanja plinske boce za zaštitnu ka-

picu povucite zaštitnu kapicu kako biste

provjerili je li dobro postavljena.

Na mjestu uporabe osigurajte plinsku bocu

od pada.

Nemojte otvarati ventil boce da biste pro-

vjerili tlak.

Ventil boce otvarajte i zatvarajte samo ruč-

no bez pomoći alata.

Provjerite nepropusnost spoja između ven-

tila boce i priključka na uređaju.

Tijekom pauza u radu i na kraju rada zatvo-

rite ventil boce kako biste spriječili nekon-

trolirano istjecanje plina.

Plinske boce ispraznite samo toliko da u nji-

ma ostane mali ostatni tlak kako bi se spri-

ječio ulazak stranih tvari.

Nakon što plinsku bocu ispraznite do ostat-

nog tlaka, najprije zatvorite ventil boce, a

zatim odvrnite uređaj za izvlačenje. Plinska

boca i dalje ima znatan ostatni tlak.

Prije vraćanja zavrnite maticu za zatvara-

nje i zaštitnu kapicu na plinsku bocu.

Ako plin nekontrolirano istječe, zatvorite

ventil boce. Ako se istjecanje plina ne može

zaustaviti, iznesite bocu na otvoreno ili na-

pustite prostoriju, blokirajte pristup, a u pro-

storiju uđite te je provjetrite tek kad

mjerenjem koncentracije utvrdite da više ne

postoji opasnost.

Propisi i direktive

Za pogon ovog postrojenja vrijede u Save-

znoj Republici Njemačkoj sljedeći propisi i

direktive (dostupni putem Carl Heymanns

Verlag KG, Luxemburger Straße 449,

50939 Köln):

● DGUV R 100-500 Rad sa sustavima za

pjeskarenje

● DGUV 113-004 Rad u skučenim prosto-

rima

● DGUV 113-004 Uporaba zaštitne odjeće

● DGUV 113-004 Uporaba zaštitnih ruka-

vica

● DGUV 113-004 Rad s uređajima za pje-

skarenje

● DGUV 213-056 Uređaj za otkrivanje pli-

● VDMA 24389 Sustavi za pjeskarenje su-

him ledom – sigurnosni zahtjevi

Isključivanje u slučaju nužde

1. Otpustite ispusnu polugu brizgaljke.

2. Sklopku za odabir programa okrenite u

položaj „0/OFF”.

3. Zatvorite zaporni ventil boce s ugljičnim

dioksidom.

4. Zatvorite opskrbu komprimiranim zra-

kom.

Sigurnosni uređaji

몇 OPREZ

Manjkavi ili izmijenjeni sigurnosni ure-

đaji

Sigurnosni uređaji služe vašoj zaštiti.

Nikad ne mijenjajte sigurnosne uređaje i

nemojte ih zaobilaziti.

Sigurnosna poluga

Sigurnosna poluga sprječava nenamjerno

aktiviranje brizgaljke.

Ispusna poluga može se aktivirati samo

ako je prethodno podignuta sigurnosna po-

luga.

Pribor i zamjenski dijelovi

Koristite samo originalan pribor i originalne

zamjenske dijelove jer oni jamče siguran i

nesmetan rad uređaja.

Informacije o priboru i zamjenskim dijelovi-

ma pronađite na www.kaercher.com.

Zaštitna odjeća

Zaštitne naočale širokog vidnog polja, pro-

tiv zamagljivanja, br. Dijela: 6.321-208.0

Rukavice za zaštitu od hladnoće s protukli-

znim profilom, kategorija III prema normi

EN 511, br. dijela: 6.321-210.0

Zaštita sluha s trakom za glavu, br. dijela:

6.321-207.0

Sadržaj isporuke

Kod raspakiravanja provjerite je li sadržaj

potpun. U slučaju nedostatka pribora ili šte-

te nastale prilikom transporta obavijestite

svog prodavača.

Upravljački elementi

Slika A

1 Upravljački kotačić s pozicijskom (ruč-

nom) kočnicom

2 Spojnica crijeva za abrazivno sredstvo

3 Spojnica upravljačkog voda

4 Upravljačko polje

5 Potisna ručica

6 Držač za brizgaljku

7 Površina za odlaganje

8 Odlagalište za sapnicu

9 Zaslon

10 Sklopka za odabir programa

11 Prikaz smetnje u doziranju peleta

– svijetli crveno: pogonski motor uređa-

ja za doziranje je blokiran

– treperi crveno: pogonski motor uređa-

ja za doziranje je pregrijan

12 Prikaz smetnje u proizvodnji peleta

– svijetli crveno: pogonski motor za pro-

izvodnju peleta je blokiran

13 Prikaz smetnje opskrbe komprimiranim

zrakom

– svijetli crveno: tlak opskrbe komprimi-

ranim zrakom je premalen

– treperi crveno: unutarnji tlak uređaja je

previsok

14 Indikator napajanja električnom energi-

jom

– svijetli zeleno: napajanje električnom

energijom u redu

15 Indikator komprimiranog zraka

– svijetli zeleno: opskrba komprimiranim

zrakom u redu.

16 Prikaz smetnje brizgaljke

– svijetli žuto: ispusna je poluga fiksira-

na (npr. kabelska vezica)

– treperi žuto: na uređaj nije priključena

brizgaljka

17 Mlazna sapnica

18 Brizgaljka

19 Tipka za komprimirani zrak / pelete s in-

dikatorom

– svijetli crveno: mlaz komprimiranog

zraka

– isključena: mlaz peleta

20 Ispusna poluga

21 Sigurnosna poluga

22 Zadržni konus

23 Crijevo za abrazivno sredstvo

24 Priključak za bocu

25 Zaporni vijak

26 Bakreni brtveni prsten

27 Filtar ugljičnog dioksida

28 Vijčana prirubnica

29 Brtveni prsten priključka za bocu (kata-

loški broj 6.574-316.0)

30 Boca s ugljičnim dioksidom s uronjenom

cijevi (nije dio sadržaja isporuke)

31 Crijevo za ugljični dioksid

32 Pridržni pojas boce s ugljičnim dioksi-

dom

33 Pridržni mehanizam za Homebase

34 Držač crijeva/kabela s gumenim zateza-

čem

35 Otvor za resetiranje zaštitne sklopke

motora

36 Ručka

37 Priključak komprimiranog zraka

38 Površina za postavljanje boce s ugljič-

nim dioksidom

39 Crijevo za odvod ugljičnog dioksida

40 Mrežni kabel sa strujnim utikačem

41 Držač za crijevo za abrazivno sredstvo

42 Ventil za ispuštanje kondenzata

Zaslon

Sklopka za odabir programa u stupnju

1...3:

Slika B

1 Tlak mlaza

2 Ukupno vrijeme rada

3 Vrijeme je za servis servisne službe

4 Vrijeme prskanja od posljednjeg reseti-

ranja

Sklopka za odabir programa u položaju

za resetiranje:

Slika C

1 Da biste ponovno postavili vrijeme pr-

skanja, pritisnite tipku za komprimirani

zrak / pelete

2 Preostalo vrijeme rada do sljedećeg

servisa servisne službe

3 Vrijeme prskanja od posljednjeg reseti-

ranja

Puštanje u pogon

 OPASNOST

Opasnost od ozljeda

Štapići suhog leda mogu izaći iz oštećenih

komponenti i prouzročiti ozljede.

154 Hrvatski

Prije puštanja u pogon provjerite sve kom-

ponente uređaja, posebno crijevo za abra-

zivno sredstvo, kako biste se uvjerili da su

u dobrom stanju. Oštećene sklopove zami-

jenite ispravnima. Očistite zaprljane sklo-

pove i provjerite rade li ispravno.

PAŽNJA

Opasnost od oštećenja

Kondenzat može kapati s kućišta uređaja

na pod.

Uređaj nemojte upotrebljavati na podlozi

osjetljivoj na vlagu.

1. Otvorite ventil za ispuštanje i ispustite

kondenzat nakupljen u uređaju.

2. Zatvorite ventil za ispuštanje.

3. Uređaj odložite na vodoravnu, ravnu po-

vršinu.

4. Blokirajte upravljačke kotačiće pozicij-

skim (ručnim) kočnicama.

5. Spojite crijevo za abrazivno sredstvo sa

spojnicom na uređaju.

Slika H

1 Upravljački vod

2 Natična matica

3 Spojnica upravljačkog voda

4 Spojnica crijeva za abrazivno sredstvo

5 Natična matica

6 Crijevo za abrazivno sredstvo

6. Zavrnite natičnu maticu crijeva za abra-

zivno sredstvo i lagano je pritegnite vili-

častim ključem.

7. Priključite upravljački vod na uređaj.

8. Zavrnite natičnu maticu upravljačkog vo-

da i pritegnite je rukom.

9. Umetnite brizgaljku sa zadržnim konu-

som u držač na uređaju.

 OPASNOST

Opasnost od gušenja

Iz crijeva za odvod ispušnih plinova istječe

ugljični dioksid. Pri koncentraciji većoj od 8

volumenskih udjela u zraku ugljični dioksid

dovodi do nesvjestice, zastoja disanja i

smrti. Maksimalna koncentracija na rad-

nom mjestu iznosi 0,5 %. Ugljični dioksid

teži je od zraka i nakuplja se u jamama, po-

drumima i udubinama.

Položite crijevo za odvod ispušnih plinova

tako da nitko ne bude ugrožen ugljičnim di-

oksidom koji istječe.

Napomena: Ugljični dioksid teži je od zra-

ka. Pazite da se ugljični dioksid ne spušta

(ne teče), primjerice, izvana u podrum is-

pod radionice.

10.Položite crijevo za odvod ispušnih plino-

va na otvoreno ili ga priključite na usisni

uređaj.

Zamjena mlazne sapnice

Mlazna sapnica na brizgaljki može se zami-

jeniti kako bi se uređaj prilagodio materijalu

i stupnju zaprljanja predmeta koji se čisti.

 OPASNOST

Opasnost od ozljeda

Uređaj se može slučajno pokrenuti i mlaz

štapića suhog leda može prouzročiti ozlje-

de i ozebline.

Prije zamjene sapnica postavite sklopku za

odabir programa na „0/OFF”.

몇 UPOZORENJE

Opasnost od ozljeda

Neposredno nakon uporabe sapnica je vrlo

hladna i pri dodiru može prouzročiti ozebli-

ne.

Prije zamjene ostavite sapnicu da se odledi

ili nosite zaštitne rukavice.

PAŽNJA

Opasnost od oštećenja

Nemojte upotrebljavati uređaj ako na briz-

galjku nije pričvršćena mlazna sapnica.

1. Pritisnite gumb za deblokiranje prema

dolje i izvucite mlaznu sapnicu iz briz-

galjke.

Slika D

1 Brizgaljka

2 Rukavac

3 Mlazna sapnica

4 Gumb za deblokiranje

2. Utisnite drugu mlaznu sapnicu u brizgalj-

ku tako da se uglavi.

Napomena: Mlazna sapnica ispravno

se uglavila ako rukavac više ne strši iz

kućišta. Mlaznu sapnicu moguće je

okrenuti u željenom smjeru.

Priključivanje komprimiranog zraka

Napomena

Za rad bez smetnji komprimirani zrak mora

imati nizak udio vlage (maksimalno 5 % re-

lativne vlažnosti zraka, rosište ispod 0 °C).

Komprimirani zrak ne smije sadržavati ulje,

prljavštinu i strana tijela.

Komprimirani zrak mora biti suh i bez ulja,

a kompresoru silazno moraju biti priključeni

barem jedna komora hlađenja i jedan sepa-

rator.

Opskrba komprimiranim zrakom mora biti

opremljena reduktorom tlaka instaliranim

na licu mjesta.

1. Odjenite osobnu zaštitnu opremu.

2. Spojite crijevo za komprimirani zrak s

priključkom za komprimirani zrak na ure-

đaju.

3. Polako otvorite zaporni ventil za kompri-

mirani zrak instaliran na licu mjesta.

Priključivanje boce s ugljičnim

dioksidom

Zahtjevi za opskrbu plinom CO

● Boca CO

s uronjenom cijevi za uzima-

nje tekućeg CO

Napomena

Boce CO

s uronjenom cijevi (također se

naziva i uzlazna cijev) obično su označene

velikim slovom "T" na boci ili stražnjoj strani

boce.

U nekim slučajevima, uronjena cijev tako-

đer je simbolizirana okomitom crtom u boji

na boci.

● Kvaliteta CO

mora odgovarati informa-

cijama u poglavlju „Namjenska upora-

ba”.

PAŽNJA

Smetnje u radu

Ventil ostatnog tlaka ili nepovratni ventil pri-

ključen na bocu s CO

sprječava izvlačenje

potrebne količine CO

Ako se koristi CO2 boca s ventilom za pre-

ostali tlak, između boce i uređaja mora se

ugraditi ABS ventil za rezidualni tlak (kata-

loški broj 2.574-006.0) koji je dostupan kao

pribor.

Slika E

1 Boca s CO

bez ventila za ostatni tlak

2 Boca s CO

s ventilom za ostatni tlak

Kako temperatura raste, učinkovitost proi-

zvodnje peleta opada i veći se udio plinovi-

tog ugljičnog dioksida oslobađa preko

crijeva za odvod ispušnih plinova. Boce s

ugljičnim dioksidom čuvajte u što je mogu-

će hladnijim uvjetima (ispod 31 °C) te ih ti-

jekom rada zaštitite od topline, sunčeve

svjetlosti i vrućine.

1. Gurnite uređaj na ravnu, stabilnu podlo-

gu.

2. Aktivirajte pozicijsku (ručnu) kočnicu na

obama upravljačkim kotačićima.

3. Otvorite oba pridržna pojasa za bocu s

ugljičnim dioksidom.

4. Stavite bocu s ugljičnim dioksidom na

površinu za postavljanje na uređaju.

Napomena: Ako se boca s ugljičnim di-

oksidom transportira na kolicima za bo-

ce, prednji rub podne površine na

transportnim kolicima može se postaviti

na površinu uređaja. Tada se boca okre-

tanjem kolica može pomaknuti na plat-

formu.

5. Stavite oba pridržna pojasa oko boce s

ugljičnim dioksidom, zatvorite i pritegni-

te.

6. Odvrnite zaštitnu kapicu s boce s ugljič-

nim dioksidom.

PAŽNJA

Mogućnost smetnji u radu

Tragovi masti ometaju stvaranje snijega od

suhog leda u uređaju.

Provjerite priključne nastavke i navoje boce

ugljičnog dioksida i crijeva za ugljični diok-

sid i po potrebi ih očistite prije priključivanja

na uređaj.

Pripazite da između boce i priključka za bo-

cu bude umetnuto neoštećeno brtvilo.

7. Kod boca s ventilom za preostali tlak,

pričvrstite ABS ventil preostalog tlaka

(kataloški broj 2.574-006.0) na bocu

ugljičnog dioksida koji je dostupan kao

pribor. Pridržavajte se posebnih uputa

priloženih uz adapter.

8. Spojite priključak boce s filtrom ugljičnog

dioksida na bocu ugljičnog dioksida.

Uvjerite se da je između vijčane prirubni-

ce i boce ugljičnog dioksida umetnut be-

sprijekoran brtveni prsten za spajanje

boce.

9. Lagano zategnite usku spojnu maticu vi-

jčane prirubnice viličastim ili prstenastim

ključem (npr. 6.574-337.0). Držite široku

spojnu maticu viličastim ključem kako bi-

ste izbjegli uvrtanje crijeva za ugljični di-

oksid.

PAŽNJA

Ne izlažite crijevo za ugljični dioksid torziji

(uvrtanju) jer u protivnom može doći do

oštećenja.

Hrvatski 155

Priključivanje na električnu mrežu

 OPASNOST

Opasnost od ozljeda zbog strujnog uda-

Utičnica koju upotrebljavate mora odgova-

rati normi IEC 60364-1 i mora je instalirati

elektroinstalater.

Uređaj se smije priključivati samo na napa-

janje strujom sa zaštitnim uzemljenjem.

Utičnica koja se upotrebljava mora biti lako

dostupna i nalaziti se na visini između

0,6 m i 1,9 m iznad poda.

Utičnica koja se upotrebljava mora se nala-

ziti u vidokrugu rukovatelja.

Uređaj mora biti zaštićen zaštitnom struj-

nom sklopkom (zaštitnim uređajem diferen-

cijalne struje) od 30 mA.

Prije svake uporabe provjerite ima li ošte-

ćenja na priključnom strujnom kabelu ure-

đaja. Nemojte upotrebljavati uređaj, ako je

kabel oštećen. Oštećeni kabel neka zami-

jeni električar.

Produžni kabel mora osiguravati stupanj

zaštite IPX4, a izvedba kabela mora biti u

skladu s H 07 RN-F 3G1.5.

Neprikladni produžni kablovi mogu biti opa-

sni. Ako se koristi produžni kabel, on mora

biti prikladan za vanjsku uporabu, a priklju-

čak mora biti suh i iznad tla. Preporučuje se

uporaba kabelskog bubnja koji drži utičnicu

najmanje 60 mm iznad tla.

1. Utaknite strujni utikač u utičnicu.

Resetiranje vremena prskanja

U svrhu izračuna vremena rada, prije po-

četka rada brojač vremena prskanja može

se vratiti na 0.

1. Okrenite sklopku za odabir programa u

položaj za resetiranje.

Slika F

1 Preostalo vrijeme rada do sljedećeg

servisa servisne službe

2 Vrijeme prskanja od posljednjeg reseti-

ranja

3 Tipka za komprimirani zrak / pelete

2. Pritisnite tipku za komprimirani zrak / pe-

lete na brizgaljki.

Vrijeme prskanja resetira se na 0

Rukovanje

 OPASNOST

Opasnost od ozljeda

Štapići suhog leda koji lete uokolo mogu

prouzročiti ozljede ili ozebline.

Nemojte usmjeravati brizgaljku prema ljudi-

ma. Udaljite treće osobe s mjesta primjene

i tijekom rada ih držite podalje (npr. s pomo-

ću pregrada). Tijekom rada nemojte dodiri-

vati sapnicu ni mlaz suhog leda.

1. Sve radove održavanja iz poglavlja „Nje-

ga i održavanje” provedite svaki dan pri-

je početka rada.

2. Ogradite područje rada kako biste sprije-

čili ulazak osoba tijekom rada.

 OPASNOST

Opasnost od gušenja

Opasnost od gušenja ugljičnim dioksidom.

Štapići suhog leda sastoje se od krutog

ugljičnog dioksida. Kad uređaj radi, pove-

ćava se udio ugljičnog dioksida u zraku na

radnom mjestu.

Crijevo za odvod ispušnih plinova postavi-

te, primjerice, u otvoren prostor kako nitko

ne bi bio u opasnosti od ugljičnog dioksida.

Napomena: Ugljični dioksid teži je od zra-

ka. Pazite da se ugljični dioksid ne spušta

(ne teče), primjerice, izvana u podrum is-

pod radionice.

Pri duljim radovima prskanja (dulje od

10 minuta dnevno), a naročito u malim pro-

storijama (manjima od 300 m³), preporuču-

je se nošenje uređaja za otkrivanje

ugljičnog dioksida.

Simptomi visoke koncentracije ugljičnog di-

oksida u zraku:

3...5 %: glavobolja, ubrzano disanje.

7...10 %: glavobolja, mučnina, eventualno

nesvjestica.

Pri prvoj pojavi tih simptoma odmah isklju-

čite uređaj i izađite na svježi zrak. Prije na-

stavka rada obavezno osigurajte bolju

ventilaciju ili upotrijebite aparat za disanje.

Pridržavajte se podataka iz sigurnosno-

tehničkog lista dobavljača ugljičnog dioksi-

da.

Opasnost od tvari opasnih po zdravlje.

Tvari uklonjene s predmeta koji se čisti ko-

vitlaju se u obliku prašine.

Pridržavajte se odgovarajućih sigurnosnih

mjera ako tijekom postupka čišćenja može

nastati prašina štetna za zdravlje.

Opasnost od eksplozije

Mješavina prašine od željezova oksida i la-

kih metala u nepovoljnim uvjetima može se

zapaliti i stvoriti jaku toplinu.

Nikada nemojte istodobno obrađivati lake

metale i dijelove koji sadržavaju željezo.

Prije nego što počnete raditi na drugom

materijalu, očistite radno područje i usisni

ure

đaj.

3. Pri radovima u skučenim prostorima osi-

gurajte odgovarajuću ventilaciju kako bi

koncentracija ugljičnog dioksida u zraku

u prostoriji ostala ispod opasne vrijedno-

sti.

4. Fiksirajte lake predmete koje želite oči-

stiti.

 OPASNOST

Opasnost od elektrostatskog pražnjenja

Tijekom čišćenja predmet koji se čisti može

se napuniti elektrostatskim nabojem. Pra-

žnjenje do kojeg nakon toga dolazi može

prouzročiti ozljede te se mogu oštetiti elek-

tronički sklopovi.

Uzemljite predmet koji želite očistiti i neka

ostane uzemljen tijekom čišćenja.

5. Pobrinite se za električno uzemljenje

predmeta koji želite očistiti.

6. Nosite zaštitnu odjeću, zaštitne rukavi-

ce, zaštitne naočale koje dobro prianjaju

i zaštitu sluha.

7. Aktivirajte opskrbu komprimiranim zra-

kom.

8. Otvorite zaporni ventil na boci s ugljič-

nim dioksidom.

9. Okrenite sklopku za odabir programa na

stupanj 3.

Slika G

1 Sklopka za odabir programa

2 Stupanj 1

3 Stupanj 2

4 Stupanj 3

5 Resetiranje

10.Odaberite sigurno mjesto za stajanje i ti-

jelom zauzmite siguran položaj kako vas

povratna udarna sila brizgaljke ne bi iz-

bacila iz ravnoteže.

Čišćenje štapićima suhog leda

1. S pomoću tipke za komprimirani zrak /

pelete odaberite rad s mlazom peleta.

(Indikator ne smije svijetliti.)

Slika I

1 Tipka za komprimirani zrak / pelete s in-

dikatorom

svijetli crveno: mlaz komprimiranog zra-

isključena: mlaz peleta

2. Tlak mlaza na reduktoru tlaka instalira-

nom na licu mjesta namjestite na željenu

vrijednost. Maksimalni tlak: 10 bara Mi-

nimalni tlak:

● 1. stupanj: 0,7 bara

● 2. stupanj: 1,4 bara

● 3. stupanj: 2,8 bara

Napomena

Tlak se prikazuje na zaslonu. Ako se ne po-

stigne minimalni tlak ili se prekorači maksi-

malni tlak, prikaz treperi.

3. Usmjerite brizgaljku dalje od tijela.

4. Gurnite sigurnosnu polugu brizgaljke

prema gore i istovremeno aktivirajte is-

pusnu polugu.

Slika K

1 Sigurnosna poluga

2 Ispusna poluga

3 Radno svjetlo

Radno svjetlo uključuje se kad započne

proizvodnja peleta.

5. Pričekajte da se formira mlaz peleta.

PAŽNJA

Nikada nemojte upotrebljavati uređaj s

praznom bocom s ugljičnim dioksidom

ili bez nje.

S pomoću sklopke za odabir programa

odaberite viši stupanj ili zamijenite bocu s

ugljičnim dioksidom ako nakon 5 minuta pr-

skanja iz brizgaljke još uvijek ne izlaze pe-

leti.

6. Po potrebi vratite sklopku za odabir pro-

grama na stupanj 2 ili 1.

PAŽNJA

Opasnost od oštećenja

Mogu izaći grubi peleti.

Kako biste izbjegli oštećenja, najprije pro-

vjerite učinak čišćenja na nevidljivom mje-

stu.

Napomena

Kod prekida mlaza suhog leda povećajte

tlak mlaza ili na prekidaču za odabir progra-

ma podesite niži stupanj.

7. Usmjerite mlaz peleta na predmet koji

želite očistiti i mlazom uklonite nečisto-

ću.

8. Otpustite ispusnu polugu.

Mlaz peleta se zaustavlja.

156 Hrvatski

Radno svjetlo isključuje se nakon

30 sekundi.

9. Umetnite brizgaljku sa zadržnim konu-

som u držač na uređaju.

Slika J

1 Držač

2 Zadržni konus

3 Brizgaljka

10.Zatvorite zaporni ventil na boci s ugljič-

nim dioksidom ako stanka u radu traje

dulje od 30 minuta.

Komprimirani zrak bez mlaza peleta

Rahlu prljavštinu možete ukloniti komprimi-

ranim zrakom bez štapića suhog leda.

1. Tipkom za komprimirani zrak / pelete

odaberite rad s komprimiranim zrakom.

(Indikator mora svijetliti crveno.)

Slika I

1 Tipka za komprimirani zrak / pelete s in-

dikatorom

svijetli crveno: mlaz komprimiranog zra-

isključena: mlaz peleta

2. Gurnite sigurnosnu polugu brizgaljke

prema gore i istovremeno aktivirajte is-

pusnu polugu.

Slika K

1 Sigurnosna poluga

2 Ispusna poluga

3 Radno svjetlo

Komprimirani zrak istječe iz mlazne sa-

pnice i radno je svjetlo uključeno.

3. Usmjerite mlaz komprimiranog zraka na

predmet koji želite očistiti i uklonite neči-

stoću.

4. Otpustite ispusnu polugu.

Mlaz komprimiranog zraka se zaustav-

lja.

Radno svjetlo isključuje se nakon

30 sekundi.

5. Umetnite brizgaljku sa zadržnim konu-

som u držač na uređaju.

6. Zatvorite zaporni ventil na boci s ugljič-

nim dioksidom ako stanka u radu traje

dulje od 30 minuta.

Završetak rada

1. Otpustite ispusnu polugu brizgaljke.

2. Zatvorite zaporni ventil boce s ugljičnim

dioksidom.

3. Pritišćite ispusnu polugu na brizgaljki

dok ne prestanu izlaziti štapići.

4. Okrenite sklopku za odabir programa na

stupanj 1.

5. Zatvorite opskrbu komprimiranim zra-

kom.

6. Pritišćite ispusnu polugu na brizgaljki

dok komprimirani zrak ne izađe iz uređa-

ja.

7. Sklopku za odabir programa okrenite u

položaj „0/OFF”.

8. Izvucite strujni utikač iz utičnice.

9. Namotajte mrežni kabel, objesite ga na

držač crijeva/kabela i učvrstite gumenim

zatezačem.

Slika L

1 Mrežni kabel

2 Držač crijeva / kabela

3 Gumeni zatezač

4 Crijevo za odvod ispušnih plinova

10.Odvojite crijevo za komprimirani zrak od

uređaja.

11.Namotajte crijevo za odvod ispušnih pli-

nova, objesite ga na držač crijeva/kabe-

la i učvrstite gumenim zatezačem.

12.Namotajte crijevo za abrazivno sredstvo

i objesite ga na držač crijeva za abraziv-

no sredstvo.

13.Umetnite brizgaljku s konusom u držač

na uređaju.

Transport

몇 OPREZ

Opasnost od nezgoda i ozljeda

Pri transportu i skladištenju obratite pozor-

nost na težinu uređaja, pogledajte poglavlje

Tehnički podaci.

PAŽNJA

Opasnost od oštećenja

Motorno ulje može istjecati pri transportu u

ležećem položaju. Kasniji nedostatak ulja

može dovesti do oštećenja prilikom sljede-

ćeg rada.

Uređaj transportirajte samo u uspravnom

položaju.

1. Prije transporta provedite sve korake na-

vedene u poglavlju „Završetak rada”.

2. Otpustite pozicijske (ručne) kočnice na

upravljačkim kotačićima i gurnite uređaj

s pomoću potisne ručice.

3. Prije utovara u vozila skinite bocu s ug-

ljičnim dioksidom s uređaja.

4. Uređaj mogu podići 2 osobe. Svaka oso-

ba upotrebljava ručku na donjoj strani

uređaja, a drugom rukom podupire ure-

đaj na gornjem rubu.

5. Za transport u vozilima blokirajte pozicij-

ske (ručne) kočnice na upravljačkim ko-

tačićima i osigurajte uređaj zateznim

remenom.

Slika M

Skladištenje

몇 OPREZ

Opasnost od nezgoda i ozljeda

Pri transportu i skladištenju obratite pozor-

nost na težinu uređaja, pogledajte poglavlje

Tehnički podaci.

Uređaj se smije skladištiti samo u zatvore-

nim prostorijama.

 OPASNOST

Opasnost od gušenja

Ugljični se dioksid može nakupljati u zatvo-

renim prostorima i prouzročiti smrt guše-

njem.

Boce s ugljičnim dioksidom (čak i ako su

spojene s uređajem) čuvajte samo na mje-

stima s dobrom ventilacijom.

Njega i održavanje

Napomene o održavanju

Siguran rad postrojenja temelji se na redo-

vitom održavanju prema sljedećem planu

održavanja.

Upotrebljavajte isključivo originalne rezer-

vne dijelove proizvođača ili dijelove koje

proizvođač preporučuje, npr.

● rezervne i potrošne dijelove,

● dijelove pribora,

● pogonske tvari,

● sredstva za pranje.

 OPASNOST

Opasnost od nezgoda

Uređaj se može slučajno pokrenuti. Hladni

dijelovi uređaja ili tekući ugljični dioksid mo-

gu prouzročiti ozebline. Plinoviti ugljični di-

oksid može prouzročiti smrt gušenjem.

Prije radova na uređaju provedite sve rad-

ne korake navedene u poglavlju „Završetak

rada”. Pričekajte da se uređaj zagrije ili no-

site odjeću za zaštitu od hladnoće. Nikada

nemojte stavljati suhi led u usta.

PAŽNJA

Opasnost od oštećenja

Uporaba neodgovarajućih sredstava za či-

šćenje dovest će do oštećenja uređaja i

brizgaljke.

Uređaj i brizgaljku nikada nemojte čistiti

otapalom, benzinom ili sredstvom za čišće-

nje koje sadržava ulje.

Ugovor o održavanju

Kako bi se osigurao pouzdani rad postroje-

nja, preporučamo vam da zaključite ugovor

o održavanju. Obratite se vašoj nadležnoj

servisnoj službi KÄRCHER.

Plan održavanja

Svakodnevno prije početka rada

1. Pažljivo pregledajte ima li na crijevu za

abrazivno sredstvo pukotina, mjesta sa-

vijanja i ostalih oštećenja. Mekana mje-

sta na crijevu ukazuju na istrošenost na

unutarnjoj strani crijeva. Oštećeno ili

istrošeno crijevo zamijenite novim crije-

vom.

2. Provjerite ima li oštećenja na električnim

kabelima i utikačima. Neispravne dijelo-

ve neka zamijeni servisna služba.

Svakih 100 sati rada

1. Provjerite jesu li spojnice na crijevu za

abrazivno sredstvo i na uređaju ošteće-

ne i istrošene. Zamijenite neispravno cri-

jevo za abrazivno sredstvo, a

neispravne spojnice na uređaju neka za-

mijeni servisna služba.

Svakih 500 sati ili jednom godišnje

1. Pozovite servisnu službu radi provjere

uređaja.

Svake 2 godine

1. Zamijenite crijevo za abrazivno sredstvo

barem svake 2 godine.

Ispitivanja

Prema propisu o zdravlju i sigurnosti na ra-

du DGUV R 100-500, stručnjak na uređaju

mora provesti ispitivanja navedena u na-

stavku. Rezultati ispitivanja moraju se zabi-

lježiti u potvrdi o obavljenom ispitivanju.

Vlasnik uređaja mora čuvati potvrdu o pro-

vedenom ispitivanju do sljedećeg ispitiva-

nja.

Nakon prekida rada u trajanju duljem od

godine dana

1. Provjerite uređaj u pogledu ispravnog

stanja i funkcije.

Hrvatski 157

Nakon promjene mjesta postavljanja

1. Provjerite uređaj u pogledu ispravnog

stanja, funkcije i pravilnog mjesta po-

stavljanja.

Nakon radova servisiranja ili promjena

koje mogu utjecati na sigurnost rada

1. Provjerite uređaj u pogledu ispravnog

stanja, funkcije i pravilnog mjesta po-

stavljanja.

Pomoć u slučaju smetnji

 OPASNOST

Opasnost od nezgoda

Uređaj se može slučajno pokrenuti. Hladni

dijelovi uređaja ili tekući ugljični dioksid mo-

gu prouzročiti ozebline. Plinoviti ugljični di-

oksid može prouzročiti smrt gušenjem.

Prije radova na uređaju provedite sve rad-

ne korake navedene u poglavlju „Završetak

rada”. Pričekajte da se uređaj zagrije ili no-

site odjeću za zaštitu od hladnoće. Nikada

nemojte stavljati suhi led u usta.

PAŽNJA

Opasnost od oštećenja

Uporaba neodgovarajućih sredstava za či-

šćenje dovest će do oštećenja uređaja i

brizgaljke.

Uređaj i brizgaljku nikada nemojte čistiti

otapalom, benzinom ili sredstvom za čišće-

nje koje sadržava ulje.

Prikaz smetnje

Smetnje su naznačene indikatorima na

upravljačkom polju.

Slika N

1 Prikaz smetnje brizgaljke

2 Prikaz smetnje opskrbe komprimiranim

zrakom

3 Prikaz smetnje u proizvodnji peleta

4 Prikaz smetnje u doziranju peleta

Otklanjanje smetnji

Smetnje često imaju jednostavne uzroke

koje možete sami ukloniti uz pomoć pregle-

da u nastavku. Ako niste sigurni ili ako

smetnje nisu ovdje navedene, obratite se

ovlaštenoj servisnoj službi tvrtke Kärcher.

Resetiranje

1. Odvijačem aktivirajte tipku za resetiranje

u unutrašnjosti uređaja.

Slika O

Zamjena filtra ugljičnog dioksida

PAŽNJA

Smetnje u radu

Onečišćeni ugljični dioksid može prouzroči-

ti smetnje u radu.

Pri radovima na filtru ugljičnog dioksida bu-

dite iznimno oprezni kako u uređaj ne bi uš-

la nečistoća.

PAŽNJA

Smetnje u radu

Smetnje u radu zbog nečistoća.

Svaki put kad se čep otpusti ili odvrne, filtar

ugljičnog dioksida i bakreni brtveni prsten

moraju se zamijeniti. Ako se to ne učini, če-

stice se mogu odvojiti od filtra za ugljični di-

oksid i dovesti do smetnji u radu.

Napomena

Filtar za ugljični dioksid se povratni ispire i

čisti čim se priključak boce pod tlakom od-

voji od boce ugljičnog dioksida. Stoga nije

potrebna redovita zamjena filtra za ugljični

dioksid.

1. Zatvorite zaporni ventil na boci s ugljič-

nim dioksidom.

2. Pustite da uređaj otprilike 1 minutu radi

na najvišem stupnju kako biste ispustili

tlak iz crijeva za ugljični dioksid.

Greška Rješenje

Svijetli prikaz smetnje briz-

galjke

 Nemojte aktivirati ispusnu polugu brizgaljke prije uključivanja.

 Uklonite učvršćenje na ispusnoj poluzi brizgaljke.

Treperi prikaz smetnje briz-

galjke

 Provjerite je li upravljački vod brizgaljke povezan s uređajem.

 Provjerite ima li oštećenja na upravljačkom vodu crijeva za abrazivno sredstvo.

Svijetli prikaz smetnje opskr-

be komprimiranim zrakom

 Povećajte tlak zraka.

Treperi prikaz smetnje opskr-

be komprimiranim zrakom

 Provjerite je li crijevo za odvod ispušnih plinova začepljeno.

 Boca s ugljičnim dioksidom prevruća je i zato ima previsok tlak. Uređaj zajedno s bocom s ugljičnim

dioksidom postavite na hladnije mjesto, odnosno zaštite ih od sunčeve svjetlosti.

Prikaz smetnje proizvodnje

peleta svijetli

 Ostavite uređaj da se odledi. Provjerite filtar ugljičnog dioksida i po potrebi ga zamijenite. Zatim iz-

vršite resetiranje.

 Ako se smetnja ponavlja, zamijenite bocu s ugljičnim dioksidom.

Prikaz smetnje doziranja pe-

leta svijetli

 Isključite uređaj i ponovno ga uključite.

 Ako prikaz smetnje nastavi svijetliti, obratite se korisničkoj službi.

Prikaz smetnje doziranja pe-

leta treperi

 Ostavite motor sustava za doziranje da se ohladi. Uređaj postavite tako da odozdo u njega može

strujati zrak. Ako je potrebno, obratite se servisnoj službi.

Ne svijetli indikator napajanja

električnom energijom

 Utaknite strujni utikač u utičnicu.

 Provjerite napajanje električ

nom energijom osigurano na licu mjesta.

Ne svijetli indikator kompri-

miranog zraka

 Na uređaj priključite crijevo za komprimirani zrak.

 Otvorite zaporni ventil u sustavu za opskrbu komprimiranim zrakom instaliranom na licu mjesta.

Uređaj ne radi  Provjerite indikatore i prikaze smetnji.

 Izvršite resetiranje.

Loš učinak čišćenja  Okrenite sklopku za odabir programa na viši stupanj.

 Povećajte tlak mlaza.

 Provjerite napunjenost boce s ugljičnim dioksidom.

 Nemojte upotrebljavati zagrijanu bocu s ugljičnim dioksidom. Zaštitite bocu s ugljičnim dioksidom

od toplinskog zračenja. Ako je temperatura ugljičnog dioksida iznad 31 °C, stupanj djelovanja pro-

izvodnje peleta jako pada.

 Pustite da se crijevo za abrazivno sredstvo i brizgaljka odlede kako biste mogli ukloniti začepljenja.

Nakon toga povećajte tlak mlaza.

Preniska doza peleta  Okrenite sklopku za odabir programa na viši stupanj.

 Zamijenite filtar ugljičnog dioksida između boce s ugljičnim dioksidom i uređaja.

Opetovani prekidi mlaza su-

hog leda

 Sklopku za odabir programa okrenite na niži stupanj ili povećajte tlak mlaza.

 Ako je mlaznica začepljena:

a Odmah zatvorite bocu s ugljičnim dioksidom.

b Pustite uređaj da se odledi najmanje 30 minuta.

cPovećajte tlak mlaza.

d Pokrenite uređaj sa zatvorenom bocom ugljičnog dioksida kako biste uklonili ostatke peleta.

158 Srpski

3. Odvrnite vijčanu prirubnicu na boci

ugljičnog dioksida.

4. Pažljivo odvrnite zaporni vijak na vijča-

noj prirubnici. Pritom ostavite vijčanu pri-

rubnicu da visi prema dolje kako u

crijevo za ugljični dioksid ne bi ušla pr-

ljavština.

Slika P

1 Vijčana prirubnica

2 Filtar ugljičnog dioksida

3 Bakreni brtveni prsten

4 Zaporni vijak

5. Izvadite filtar za ugljični dioksid.

6. Očistite zaporni vijak i vijčanu prirubnicu

usisivačem.

7. Pažljivo pritisnite novi filtar za ugljični di-

oksid rukom na zaporni vijak.

8. Zamijenite bakreni brtveni prsten.

9. Zategnite zaporni vijak držeći široki še-

sterokut vijčane prirubnice viličastim

ključem.

Zatezni moment: 80 Nm.

Jamstvo

U svakoj zemlji vrijede jamstveni uvjeti koje

je izdala nadležna organizacija za distribu-

ciju. Moguće kvarove na Vašem uređaju

popravljamo besplatno unutar jamstvenog

roka ako je uzrok materijalna pogreška ili

pogreška u proizvodnji. U slučaju koji pod-

liježe jamstvu obratite se s potvrdom o pla-

ćanju Vašem prodavaču ili sljedećoj

ovlaštenoj lokaciji servisne službe.

(vidi adresu na poleđini)

Pribor

ABS ventil za preostali tlak

Kataloški broj 2.574-006.0

Neophodno kada se koriste boce ugljičnog

dioksida s ventilom za preostali tlak.

Tehnički podaci

Pridržano pravo na tehničke izmjene.

EU izjava o sukladnosti

Ovime izjavljujemo da je dolje označeni

stroj na temelju svoje koncepcije i konstruk-

cije kao i izvedbe koju mi stavljamo u pro-

met sukladan odgovarajućim temeljnim

sigurnosnim i zdravstvenim zahtjevima EU

direktiva. U slučaju izmjene stroja koja nije

dogovorena s nama ova izjava gubi svoju

valjanost.

Proizvod: Ice Blaster

Tip: 

1.574-xxx (IB 10/8 L2P)

Relevantne EU direktive

2006/42/EZ (+2009/127/EZ)

2014/30/EU

2011/65/EU

2009/125/EZ + 2009/1781

Primijenjene usklađene norme

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Dolje potpisani djeluju u ime i po opunomo-

ćenju uprave.

Opunomoćenik za dokumentaciju:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Njemačka)

Tel.: +49 7195 14-0

Telefaks: +49 7195 14-2212

Winnenden, 01.02.2021.

Sadržaj

Opšte napomene

Pre prve upotrebe uređaja,

pročitajte ovo originalno

uputstvo za rad i postupajte u skladu sa

njim. Čuvajte originalna uputstva za

upotrebu za buduću upotrebu ili za buduće

vlasnike.

Namenska upotreba

● Uređaj se koristi za uklanjanje

prljavštine pomoću suvih ledenih kuglica

koje ubrzava vazdušni mlaz.

● Suve ledene kuglice se generišu u

uređaju. Za to je potreban tečni ugljen-

dioksid iz uronjene boce.

● Uređaj ne sme da se koristi u

eksplozivnom okruženju.

● Na mestu korišćenja mora se održavati

minimalna razmena vazduha navedena

u odeljku "Tehnički podaci".

● Kućište uređaja može ukloniti samo

KÄRCHER korisnički servis u svrhu

održavanja.

Kvalitet CO

Da bi se obezbedio nesmetan rad,

korišćeni ugljen-dioksid mora u najmanju

ruku biti u skladu sa sledećim

specifikacijama:

● Ugljen-dioksid tehnički, klase 2.5 ili bolje

●Čistoća ≥ 99,5%

● Sadržaj vode (H

O) ≤ 250 ppm

● NVOC (ulje i masti) ≤ 2 ppm

IB 10/

8 L2P

Električni priključak

Napon električne mreže V 220...

230

Faza ~ 1

Frekvencija Hz 50...6

Priključna snaga kW 1,0

Vrsta zaštite IPX4

Odvodna struja, tip. mA <3,5

FI zaštitna sklopka delta I,

0,03

Priključak komprimiranog zraka

Crijevo za komprimirani

zrak, nazivna širina (min.)

Inč 0,5

Tlak (maks.) MPa

(bar)

1,0

(10)

Potrošnja komprimiranog

zraka, maks.

min

0,8

Podaci o snazi uređaja

Tlak mlaza, maks. MPa

(bar)

1,0

(10)

Tlak mlaza, min. stupanj 1 MPa

(bar)

0,07

(0,7)

Tlak mlaza, min. stupanj 2 MPa

(bar)

0,14

(1,4)

Tlak mlaza, min. stupanj 3 MPa

(bar)

0,28

(2,8)

Potrošnja ugljičnog dioksi-

kg/h 20...6

Povratna udarna sila briz-

galjke, maks.

N40

Boca s ugljičnim dioksidom

Maksimalna količina punje-

nja

kg 37,5

Promjer, maks. mm 220

Okolni uvjeti

Ventilacija m

/h 2000

Dimenzije i težine

Tipična radna težina (bez

boce s ugljičnim dioksi-

dom)

kg 95

Duljina mm 866

Širina mm 443

Visina bez boce s ugljičnim

dioksidom

mm 970

Vrijednosti utvrđene prema EN 60335-2-

Vrijednost vibracije šaka-

ruka

m/s2 0,08

Razina zvučnog tlaka dB(A) 95

Razina zvučne snage

LWA + Nesigurnost KWA

dB(A) 115

IB 10/

8 L2P

Opšte napomene ............................... 158

Namenska upotreba........................... 158

Funkcija.............................................. 159

Zaštita životne sredine....................... 159

Sigurnosne napomene....................... 159

Sigurnosni uređaji .............................. 160

Pribor i rezervni delovi ....................... 160

Obim isporuke.................................... 160

Komandni elementi ............................ 160

Puštanje u pogon............................... 161

Rukovanje.......................................... 162

Završetak rada................................... 163

Transport............................................ 163

Skladištenje........................................ 163

Nega i održavanje.............................. 163

Pomoć u slučaju smetnji .................... 164

Garancija............................................ 165

Pribor ................................................. 165

Tehnički podaci .................................. 165

EU izjava o usklađenosti.................... 165

Srpski 159

Funkcija

Sneg od ugljen-dioksida nastaje

opuštanjem tečnog ugljen-dioksida.

Gasoviti ugljen-dioksid koji takođe nastaje

odvozi se sa radnog mesta preko creva za

izduvne gasove.

Sneg ugljen-dioksida se u uređaju presuje

u pelete suvog leda.

Komprimovani vazduh dospeva do pištolja

za raspršivanje preko magnetnog ventila.

Pritisak vazduha kontroliše se pomoću

reduktora pritiska na licu mesta. Kada se

aktivira okidač pištolja za raspršivanje,

ventil se otvara i vazdušni mlaz izlazi iz

pištolja za raspršivanje. Dodatno se peleti

suvog leda doziraju u vazdušni mlaz putem

uređaja za doziranje.

Peleti suvog leda pogađaju površinu koja

treba da se čisti i uklanjaju prljavštinu.

Putem peleta -79 °C hladnog suvog leda

dodatno nastaju termički naponi između

prljavštine i predmeta koji se čisti, koji

takođe doprinose odvajanju prljavštine.

Pored toga, suvi led se odmah prilikom

udara pretvara u gasoviti ugljen-dioksid,

zauzimajući tako 700 puta veću zapreminu.

Nečistoća u koju je prodro suvi led, na taj

način biva razbijena.

Zaštita životne sredine

Ambalaža može da se reciklira.

Pakovanja odložite u otpad na

ekološki način.

Električni i elektronski uređaji sadrže

dragocene materijale koji se mogu

reciklirati, a često i sastavne delove

kao što su baterije, akumulatori ili ulje koji,

u slučaju pogrešnog rukovanja ili

pogrešnog odlaganja u otpad mogu da

predstavljaju potencijalnu opasnost za

zdravlje ljudi i životnu sredinu. Međutim, ovi

sastavni delovi su neophodni za pravilan

rad uređaja. Uređaji označeni ovim

simbolom ne smeju da se odlažu u kućni

otpad.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na: www.kaercher.com/REACH

Sigurnosne napomene

Uređajem mogu upravljati samo osobe koje

su pročitale i razumele ova uputstva za rad.

Posebno se moraju poštovati sve

sigurnosne napomene.

Držite ovo uputstvo za rad tako da

rukovaocu bude dostupno sve vreme.

Operater uređaja mora da izvrši procenu

rizika na licu mesta i obezbedi da rukovaoci

dobiju uputstva.

Stepeni opasnosti

 OPASNOST

● Napomena o neposrednoj opasnosti koja

preti i koja može dovesti do teških

telesnih povreda ili smrti.

몇 UPOZORENJE

● Napomena o mogućoj opasnoj situaciji,

koja može dovesti do teških telesnih

povreda ili smrti.

몇 OPREZ

● Napomena o mogućoj opasnoj situaciji,

koja može dovesti do lakih telesnih

povreda.

PAŽNJA

● Napomena o mogućoj opasnoj situaciji,

koja može dovesti do materijalnih

oštećenja.

Simboli na uređaju

Opasnost zbog razletanja

suvog leda.

Nemojte usmeravati cev

prskalice na ljude. Uklonite

druge osobe sa lica mesta i

držite ih na udaljenosti tokom rada (npr.

postavljanjem barijere). Ne dirajte mlaznicu

ili mlaz suvog leda tokom rada.

Opasnost od gušenja

usled isticanja ugljen-

dioksida.

Tokom rada povećava se

sadržaj ugljen-dioksida u

vazduhu na radnom mestu.

Obezbeđujete dovoljnu razmenu vazduha

na radnom mestu.

Na primer, premestite ispusno crevo na

otvoreno tako da niko ne bude ugrožen

ugljen-dioksidom.

Napomena: Ugljen-dioksid je teži od

vazduha. Vodite računa o tome da se

ugljen-dioksid ne spusti, na primer spolja u

podrum ispod radionice.

Kod dužih radova sa mlazom (duže od 10

minuta dnevno) a naročito u malim

prostorijama (ispod 300 m³), preporučuje

se nošenje uređaja za upozoravanje na

ugljen-dioksid.

Znaci visoke koncentracije ugljen-dioksida:

3...5% Glavobolja, učestalo disanje.

7...10% Glavobolja, mučnina, ponekad i

gubitak svesti.

Ako se pojave ovi znaci, odmah isključite

uređaj i izađite na svež vazduh. Pre

nastavka rada poboljšajte ventilaciju ili

koristite aparat za disanje.

Ugljen dioksid je teži od vazduha i

akumulira se u zatvorenim prostorima,

niskim prostorima ili u zatvorenim

posudama. Obezbedite dovoljnu ventilaciju

radnog mesta.

Obratite pažnju na sigurnosno-tehnički list

dobavljača ugljen-dioksida.

Opasnost od povrede,

opasnost od oštećenja usled

elektrostatičkog punjenja.

Tokom procesa čišćenja,

objekat koji se čisti može da se

napuni elektrostatički.

Uzemljite objekat koji se čisti i održavajte

uzemljenje dok se proces čišćenja ne

završi.

Opasnost od povrede zbog električnog

udara.

Nemojte otvarati uređaj. Radove na

uređaju sme da obavlja samo KÄRCHER

servisna služba.

Opasnost od povreda usled

povređivanja hladnoćom.

Suvi led ima temperaturu od -79

°C. Ne dirajte delove suvog leda

i hladne delove uređaja.

Opasnost od povreda usled

pada boce sa ugljen-

dioksidom, rizik od gušenja

zbog ugljen-dioksida

Bezbedno prikačite bocu

ugljen-dioksida.

Rizik od povreda usled

razletanja štapića suvog leda

i čestica prljavštine.

Nosite zaštitne naočare.

Opasnost od oštećenja sluha.

Nosite opremu za zaštitu sluha.

Rizik od povreda usled

razletanja štapića suvog leda

i čestica prljavštine.

Nosite zaštitne rukavice prema

EN 511.

Rizik od povreda usled

razletanja štapića suvog leda

i čestica prljavštine.

Nosite zaštitnu odeću dugih

rukava.

Pažnja! Moguće trajne

smetnje u radu.

Tragovi masti ili ulja ometaju

formiranje suvog ledenog snega u uređaju.

Nemojte koristiti mast, ulje ili druge maziva

na priključnom nastavku ili navoju boce

ugljen dioksida i crevu za ugljen-dioksid.

Opšte sigurnosne napomene

 OPASNOST

Opasnost od povreda

Uređaj može nenamerno da se pokrene.

Pre radova na uređaju, izvucite strujni

utikač iz utičnice.

Opasnost od povreda

Suvi led i hladni delovi uređaja mogu

izazvati opekotine usled hladnoće.

Nosite zaštitnu odeću od hladnoće ili

ostavite uređaj da se zagreje pre nego

izvršite radove na uređaju.

NIkada nemojte stavljati suvi led u usta.

Opasnost od povreda

Mlaz suvog leda može biti opasan u slučaju

nestručne upotrebe.

Mlaz suvog leda ne usmeravajte na ljude,

aktivnu električnu opremu ili na sami

uređaj.

Ne usmeravajte mlaz suvog leda na sebe ili

druge u cilju čišćenja odeće ili obuće.

Opasnost od povreda

Lagani predmeti mogu biti povučeni

mlazom suvog leda.

Fiksirajte lagane predmete pre početka

čišćenja.

Opasnost od gušenja

Povećana koncentracija ugljen dioksida u

vazduhu koji se udiše može dovesti do

smrti usled gušenja.

Pobrinite se da u blizini ulaznih otvora

vazduha ne dolazi do emisije izduvnih

gasova.

160 Srpski

Obezbedite dovoljnu ventilaciju na radnom

mestu i postarajte se za propisno

odvođenje izduvnih gasova.

몇 UPOZORENJE

Opasnost od povreda

Povratna udarna sila prskalice može da vas

izbaci iz ravnoteže.

Pronađite stabilno mesto za stajanje i

čvrsto držite prskalicu pre nego što

povučete okidač.

Opasnost od povreda

Štapići suvog leda i delići nečistoće mogu

pogoditi i povrediti ljude.

Nemojte koristiti uređaj ako se u blizini

nalaze druge osobe, osim ukoliko ne nose

zaštitnu odeću.

Nemojte koristiti uređaj ukoliko je oštećen

priključni vod ili važni delovi uređaja, npr.

sigurnosni uređaji, crevo za prskanje,

prskalica.

Sigurnosna uputstva za boce za gas

 OPASNOST

Rizik od pucanja, rizik od gušenja

Plinske boce mogu da puknu ako se

pregreju ili ako su mehanički oštećene.

Curenje ugljen-dioksida može

prouzrokovati smrt gušenjem.

Zaštitite boce za gas od prekomerne

toplote, požara, opasne korozije,

mehaničkog oštećenja i neovlašćenog

pristupa.

Boce za gas skladištite tako da se ne

blokiraju evakuacioni putevi.

Ne držite boce za gas u podzemnim

prostorijama, ni na stepenicama, u

hodnicima, prolazima i garažama.

Ne čuvajte boce za gas zajedno sa

zapaljivim materijalima.

Boce za gas čuvajte uspravno.

Osigurajte boce za gas protiv prevrtanja ili

pada.

Zatvorite ventil cilindra pre transporta

plinskih boca.

Boce za gas transportujte kolicima za boce

ili vozilom i osigurajte boce od pada.

Povucite zaštitnu kapicu pre podizanja

boce za gas da biste proverili da li je

zaštitna kapica dobro postavljena.

Osigurajte bocu za gas na mestu upotrebe

tako da ne padne.

Ne otvarajte ventil cilindra da biste proverili

pritisak.

Otvorite i zatvorite ventil cilindra samo

ručno bez pomoći alata.

Proverite da li curi spoj ventila/priključka

uređaja cilindra.

Zatvorite ventil cilindra tokom radnih pauza

i na kraju rada kako biste sprečili

nekontrolisano isticanje gasa.

Praznite samo boce za gas do te mere da

u boci ostaje mali zaostali pritisak kako bi

se sprečilo ulazak stranih materija.

Kada se boca za gas isprazni do zaostalog

pritiska, prvo zatvorite ventil boce pre

odvrtanja uređaja za izvlačenje. Plinska

boca i dalje ima znatan zaostali pritisak.

Pre nego što ga vratite, zavrnite maticu i

zaštitni poklopac na bocu za gas.

Ako gas nekontrolisano izlazi, zatvorite

ventil cilindra. Ako se curenje gasa ne

može zaustaviti, izbacite bocu napolje ili

izađite iz sobe, blokirajte pristup i uđite i

provetrite prostoriju samo ako merenje

koncentracije isključuje rizik.

Propisi i direktive

Za rad ovog postrojenja u Saveznoj

Republici Nemačkoj važe sledeći propisi i

direktive (koje se mogu dobiti preko Carl

Heymanns Verlag KG, Luxemburger Straße

449, 50939 Köln):

● DGUV R 100-500 Rad sa uređajima sa

mlazom

● DGUV 113-004 Rad u uskim prostorima

● DGUV 113-004 Upotreba zaštitne odeće

● DGUV 113-004 Upotreba zaštitnih

rukavica

● DGUV 113-004 Rad sa uređajima sa

mlazom

● DGUV 213-056 Alarm za gas

● VDMA 24389 Sistemi sa mlazom suvog

leda - sigurnosni zahtevi

Isključivanje u slučaju nužde

1. Pustiti okidač pištolja za raspršivanje.

2. Okrenite programski prekidač u položaj

„0/OFF“.

3. Zatvorite zaporni ventil na boci sa

ugljen-dioksidom.

4. Isključite dovod komprimovanog

vazduha.

Sigurnosni uređaji

몇 OPREZ

Sigurnosni uređaji koji ne postoje ili su

izmenjeni

Sigurnosni uređaji služe za vašu zaštitu.

Nikada nemojte menjati ili zaobilaziti

sigurnosne uređaje.

Sigurnosna poluga

Sigurnosna poluga sprečava slučajno

aktiviranje pištolja za raspršivanje.

Okidač se može aktivirati samo ako je

sigurnosna poluga prethodno podignuta.

Pribor i rezervni delovi

Koristite samo originalni pribor i originalne

rezervne delove pošto oni garantuju

bezbedan rad i rad bez smetnji na uređaju.

Informacije o priboru i rezervnim delovima

možete pronaći na www.kaercher.com.

Zaštitna odeća

Zaštitne naočare za pun vid, zaštita od

magljenja, br. dela: 6.321-208.0

Rukavice za zaštitu od hladnoće sa

profilom koji sprečava klizanje, kategorija

III prema EN 511, broj dela: 6.321-210.0

Zaštita sluha sa držačem za glavu, br. dela:

6.321-207.0

Obim isporuke

Prilikom otpakivanja proverite da li je

sadržaj potpun. Ukoliko nedostaje pribor ili

u slučaju transportnih oštećenja obavestite

vašeg distributera.

Komandni elementi

Slika A

1 Upravljački točkići sa parkirnom

kočnicom

2 Spojnica creva za prskanje

3 Spojnica signalnog voda

4 Komandno polje

5 Potisna ručka

6 Držač prskalice

7 Odeljak za odlaganje

8 Ležište mlaznice

9 Ekran

10 Programski prekidač

11 Prikaz smetnje u doziranju peleta

– svetli crveno: Pogonski motor uređaja

za doziranje je blokiran

– treperi crveno: Pogonski motor

uređaja za doziranje je pregrejan

12 Prikaz smetnje u proizvodnji peleta

– svetli crveno: Pogonski motor za

proizvodnju peleta je blokiran

13 Prikaz smetnje u snabdevanju

komprimovanim vazduhom

– svetli crveno: Snabdevanje

komprimovanim vazduhom ima

premali pritisak

– treperi crveno: previsok unutrašnji

pritisak u uređaju

14 Kontrolna sijalica za napajanje

– svetli zeleno: Napajanje u redu

15 Kontrolna sijalica za komprimovani

vazduh

– svetli zeleno: Snabdevanje

komprimovanim vazduhom ispravno.

16 Prikaz smetnje na prskalici.

– svetli žuto: ručica za izvlačenje je

fiksirana (npr. kablovske veze)

– treperi žuto: prskalica nije priključena

na uređaj

17 Mlaznica

18 Prskalica

19 Taster komprimovani vazduh/peleti sa

kontrolnom lampicom

– svetli crveno: mlaz komprimovanog

vazduha

– isključeno: mlaz peleta

20 Okidač

21 Sigurnosna poluga

22 Konus za držanje

23 Crevo za prskanje

24 Priključak flaše

25 Zavrtanj za zatvaranje

26 Bakarni zaptivni prsten

27 Filteri ugljen-dioksida

28 Navojna prirubnica

29 Zaptivni prsten priključka boce (broj

porudžbine 6.574-316.0)

30 Uronjena boca sa cevi za ugljen-dioksid

(nije u obimu isporuka)

31 Crevo za ugljen-dioksid

32 Pojas za držanje boce za ugljen-dioksid

33 Šina za pridržavanje baze

34 Držač za crevo/kablove sa gumenom

stezaljkom

35 Otvaranje za resetovanje zaštitnog

prekidača motora

36 Rukohvat

37 Priključak za komprimovani vazduh

38 Površina na postavljanje boce za

ugljen-dioksid

39 Ispusno crevo za ugljen-dioksid

40 Strujni kabl sa strujnim utikačem

41 Držač creva za prskanje

42 Slavina za odvod kondenzata

Srpski 161

Ekran

Prebacivanje programa u nivo 1 ... 3:

Slika B

1 Pritisak raspršivanja

2 Ukupno vreme rada

3 Treba pozvati službu za korisnike

4 Vreme raspršivanja od poslednjeg

resetovanja

Programski prekidač u položaju za

resetovanje:

Slika C

1 Da biste resetovali vreme raspršivanja,

pritisnite dugme komprimovani vazduh/

peleti

2 Preostalo vreme do naredne servisne

službe

3 Vreme raspršivanja od poslednjeg

resetovanja

Puštanje u pogon

 OPASNOST

Opasnost od povreda

Peleti suvog leda mogu da izađu iz

oštećenih komponenata i prouzrokuju

povrede.

Pre puštanja u rad, proverite sve

komponente uređaja, posebno crevo za

sredstvo za raspršivanje, u pogledu

propisnog stanja. Zamenite oštećene

sklopove besprekornim. Očistite zaprljane

sklopove i proverite da li propisno

funkcionišu.

PAŽNJA

Opasnost od oštećenja

Kondenzovana voda može kapnuti sa

kućišta uređaja na pod.

Nemojte koristiti uređaj na podlozi osetljivoj

na vlagu.

1. Otvorite ispusni ventil i ispustite

kondenzovanu vodu koja se nakupila u

uređaju.

2. Zatvorite ventil za ispuštanje.

3. Uređaj odložite na vodoravnoj, ravnoj

površini.

4. Blokirajte skretne valjke pozicionim

kočnicama.

5. Spojite crevo za sredstvo za

raspršivanje sa spojnicom na uređaju.

Slika H

1 Upravljački vod

2 Slepa navrtka

3 Spojnica upravljačkog voda

4 Spojnica creva za sredstvo za

raspršivanje

5 Slepa navrtka

6 Crevo za sredstvo za raspršivanje

6. Odvrnite slepu navrtku creva za

sredstvo za raspršivanje i lagano je

zategnite viljuškastim ključem.

7. Priključite upravljački vod na uređaj.

8. Zavrnite slepu navrtku upravljačkog

voda i zategnite rukom.

9. Umetnite pištolj za raspršivanje sa

pridržnim konusom u držač na uređaju.

 OPASNOST

Opasnost od gušenja

Ugljen-dioksid izlazi iz creva za izduvne

gasove. Od koncentracije od 8 procenata

zapremine u vazduhu za disanje, ugljen-

dioksid dovodi do nesvestice, zastoja

disanja i smrti. Maksimalna koncentracija

na radnom mestu iznosi 0,5%. Ugljen-

dioksid je teži od vazduha i sakuplja se u

jamama, podrumima i jarugama.

Položite crevo za izduvne gasove tako da

niko ne bude ugrožen izlazećim ugljen-

dioksidom.

Napomena: Ugljen-dioksid je teži od

vazduha. Pazite da se ugljen-dioksid ne

dospe (teče) dole, na primer iz spoljnjeg

prostora u podrum ispod radionice.

10.Položite crevo za izduvne gasove

prema spolja ili ga priključite na usisni

uređaj.

Zamena mlaznice

Mlaznica na prskalici može da se zameni

da bi se uređaj prilagodio materijalu i

stepenu zaprljanosti objekta koji se čisti.

 OPASNOST

Opasnost od povreda

Uređaj može da se slučajno pokrene i

izazove povrede i promrzline štapićima

suvog leda.

Podesite prekidač za program na "0/OFF"

pre zamene mlaznice.

몇 UPOZORENJE

Opasnost od povreda

Odmah nakon upotrebe, mlaznica je

veoma hladna i može da izazove

povređivanje hladnoćom ako je dodirnete.

Ostavite mlaznicu da se otopi pre zamene

ili nosite zaštitne rukavice.

PAŽNJA

Opasnost od oštećenja

Nemojte koristiti uređaj ako na prskalicu

nije postavljena prskalica.

1. Pritisnite dugme za deblokadu nadole i

skinite mlaznicu sa prskalice.

Slika D

1 Prskalica

2 Produžetak

3 Mlaznica

4 Dugme za deblokadu

2. Pritiskajte drugu mlaznicu u prskalicu,

sve dok se ne uklopi.

Napomena: Mlaznica je ispravno

uklopljena, ako rukavac više ne štrči iz

kućišta. Mlaznica može da se okreće u

željenom smeru.

Priključivanje komprimovanog

vazduha

Napomena

Za rad bez smetnji, komprimovani vazduh

mora imati nizak sadržaj vlage

(maksimalno 5% relativne vlažnosti, tačka

topljenja ispod 0 °C). Komprimovani

vazduh ne sme sadržati ulje, prljavštinu i

strana tela.

Komprimovani vazduh mora biti suv i bez

ulja, nizvodno moraju biti priključeni

najmanje jedan dodatni hladnjak i jedan

separator.

Dovod komprimovanog vazduha mora biti

opremljen reduktorom pritiska na objektu.

1. Stavite ličnu zaštitnu opremu.

2. Spojite crevo za sredstvo za

raspršivanje sa priključkom za

komprimovani vazduh na uređaju.

3. Polako otvorite zaporni ventil za

komprimovani vazduh na licu mesta.

Priključivanje boce za ugljen-

dioksid

Zahtevi za snabdevanje CO

● Boca za CO

sa uronjenim cevima za

uklanjanje tečnog CO

Napomena

Boce za CO

sa uronjenim cevima (naziva

se i podizna cev) obično su označene

velikim "T" na boci ili poleđini boce.

U nekim slučajevima, uronjena cev je

dodatno označena vertikalnom obojenom

crticom na boci.

● Kvalitet CO

odgovara informacijama iz

poglavlja “Namenska upotreba”.

PAŽNJA

Smetnje u radu

Ventil za preostali pritisak ili nepovratni

ventil na priključku boce CO

sprečavaju

uzimanje potrebne količine CO

Ako se koristi boca za CO2 sa ventilom za

preostali pritisak, između boce i uređaja se

mora ugraditi ABS ventil za preostali

pritisak (kataloški broj 2.574-006.0) koji je

dostupan kao deo dopunske opreme.

Slika E

1 Boca CO

bez ventila za ostatak pritiska

2 Boca CO

sa ventilom za ostatak

pritiska

Sa sve većom temperaturom, efektivnost

proizvodnje peleta se smanjuje i povećava

se udeo ugljen-dioksida u gasu preko

ispusnog creva. Uskladištite boce ugljen-

dioksida na hladnom mestu (ispod 31 °C) i

zaštitite ih od toplote, sunčeve svetlosti i

pregrevanja.

1. Uređaj gurnite na ravnu, stabilnu

površinu.

2. Pritisnite pozicionu kočnicu na oba

upravljačka točkića.

3. Otvorite oba pojasa za zadržavanje

boce ugljen-dioksida.

4. Stavite bocu ugljen-dioksida na postolje

uređaja.

Napomena: Ako se boca ugljen-

dioksida transportuje na kolicima za

transport boca, prednja ivica podne

površine kolica za transport može da se

postavi na postolje uređaja. Tada se

boca može premestiti sa kolica na

postolje.

5. Postavite oba pojasa oko boce ugljen-

dioksida, zatvorite ih i zategnite.

6. Skinite zaštitnu kapicu sa boce ugljen-

dioksida.

PAŽNJA

Moguće smetnje u radu

Tragovi masti ometaju nastanak suvog

ledenog snega u uređaju.

Proverite priključni nastavak i navoj na boci

ugljen-dioksida i creva za ugljen-dioksida i

očite ih po potrebi pre priključivanja na

uređaj.

162 Srpski

Vodite računa o tome da je između boce i

priključka boce postavljena zaptivka bez

oštećena.

7. Kod baca za preostali pritisak postavite

na bocu ugljen-dioksida pričvrstite ABS

ventil za zaduživanje pritiska

(porudžbina broj 2.574-006.0) koji je

dostupan kao dodatna oprema. Obratite

pažnju na posebna uputstva koja

dobijate uz adapter.

8. Priključak flaše sa filterom za ugljen-

dioksid cevi učvrstite na boci ugljen-

dioksida.

Vodite računa o tome da je veza

zaptivnog prstena priključka boce

između navojne prirubnice i boce ugljen-

dioksida besprekorna.

9. Blago pritegnite slepu navrtku navojnog

prirubnica sa viljuškastim ili prstenastim

ključem (npr. 6.574-337.0). Zadržite

široku slepu navrtku račvastim ključem

da se ne bi uvrnulo crevo za ugljen-

dioksid.

PAŽNJA

Nemojte opterećivati crevo za ugljen-

dioksid okretanjem, jer može doći do

njegovog oštećenja.

Uspostavljanje priključka na

električnu mrežu

 OPASNOST

Opasnost od povrede zbog električnog

udara

Utičnicu koja se koristi mora da isntalira

elektroinstalater i mora da bude u skladu sa

IEC 60364-1.

Uređaj sme da se priključi samo na

napajanje strujom sa uzemljenjem.

Utičnica koja se koristi mora da bude lako

dostupna i da se nalazi na visini između 0,6

m i 1,9 m iznad poda.

Utičnica koja se koristi mora da se nalazi u

vidokrugu rukovaoca.

Uređaj mora da bude obezbeđen

zapštitnom sklopkom struje kvara od 30

mA.

Pre svakog pogona proverite da li postoje

oštećenja na strujnom priključnom kablu

uređaja. Nemojte puštati u pogon uređaj sa

oštećenim kablom. Oštećeni kabl treba da

zameni stručni električar.

Produžni kabl mora da obezbedi IPX4

zaštitu, a verzija kabla mora da odgovara

najmanje H 07 RN-F 3G1,5.

Neodgovarajući produžni kablovi mogu da

budu opasni. Ako se koristi produžni kabl,

on mora da bude pogodan za spoljašnju

upotrebu, a spoj mora da bude suv i da se

nalazi iznad poda. Preporučuje se primena

bubnja kabla za ovu namenu, koji održava

utičnicu najmanje 60 mm iznad poda.

1. Strujni utikač utaknite u utičnicu.

Resetujte vreme raspršivanja

Da bi se obračunalo radno vreme, brojač

vremena raspršivanja može se resetovati

na 0 pre početka rada.

1. Okrenite programski prekidač u položaj

Reset.

Slika F

1 Preostalo vreme do naredne servisne

službe

2 Vreme raspršivanja od poslednjeg

resetovanja

3 Dugme komprimovani vazduha/peleti

2. Pritisnite dugme komprimovani vazduh/

peleti na pištolju za raspršivanje.

Vreme raspršivanja se resetuje na 0

Rukovanje

 OPASNOST

Opasnost od povreda

Peleti suvog leda koji lete naokolo mogu

prouzrokovati povrede ili opekotine usled

hladnoće.

Nemojte usmeravati pištolj za raspršivanje

na ljude. Uklonite treća lica sa mesta

upotrebe i držite ih podalje (npr.

pregradama) tokom rada. Ne dodirujte

mlaznicu ili mlaz suvog leda tokom rada.

1. Sprovedite sve radove na održavanju iz

poglavlja „Nega i održavanje/

svakodnevno pre početka rada“.

2. Ogradite radno područje kako biste

sprečili pristup osobama tokom rada.

 OPASNOST

Opasnost od gušenja

Opasnost od gušenja zbog ugljen-dioksida.

Peleti suvog leda sastoje se od čvrstog

ugljen-dioksida. Kada uređaj radi,

povećava se sadržaj ugljen-dioksida u

vazduhu na radnom mestu.

Položite crevo za izduvne gasove, na

primer prema spolja, tako da niko ne bude

ugrožen ugljen-dioksidom.

Napomena: Ugljen-dioksid je teži od

vazduha. Pazite da se ugljen-dioksid ne

dospe (teče) dole, na primer iz spoljnjeg

prostora u podrum ispod radionice.

Kod dužih radova čišćenja suvim ledom

(duži od 10 minuta dnevno), a posebno u

malim prostorijama (manjim od 300 m³),

preporučujemo nošenje uređaja za

upozoravanje na ugljen-dioksid.

Znaci visoke koncentracije ugljen-dioksida

u vazduhu koji udišete:

3...5%: Glavobolja, veoma ubrzano

disanje.

7...10%: Glavobolja, mučnina, moguća je

nesvestica.

Kada se ovi znaci pojave prvi put, odmah

isključite uređaj i idite na svež vazduh. Pre

nastavka rada, obavezno poboljšajte mere

ventilacije ili koristite aparat za disanje.

Obratite pažnju na bezbednosni list

dobavljača ugljen-dioksida.

Opasnost usled materija opasnih po

zdravlje.

Materijal skinut sa predmeta koji treba da

se čisti uskovitla se u obliku prašine.

Pridržavajte se odgovarajućih

bezbednosnih mera ako tokom procesa

čišćenja može nastati prašina štetna po

zdravlje.

Opasnost od eksplozije

Smeša oksida gvožđa i prašine lakih

metala može se zapaliti pod nepovoljnim

uslovima i stvoriti jaku toplotu.

Nikada nemojte istovremeno raditi na lakim

metalima i delovima koji sadrže gvožđe.

Očistite radni prostor i uređaj za usisavanje

pre nego što počnete da obrađujete drugi

materijal.

3. Kada radite u uskim prostorima, vodite

računa o dovoljnoj razmeni vazduha da

bi se koncentracija ugljen-dioksida u

vazduhu prostorije držao ispod opasne

vrednosti.

4. Fiksirajte lake predmete koje treba

očistiti.

 OPASNOST

Opasnost od elektrostatičkog

pražnjenja

Predmet čišćenja može se statički

naelektrisati tokom postupka čišćenja.

Sledeće pražnjenje može prouzrokovati

povrede, a elektronski sklopovi se mogu

oštetiti.

Uzemljite predmet koji treba očistiti i

održavajte uzemljenje tokom procesa

čišćenja.

5. Uzemljite predmet za čišćenje

električno.

6. Nosite zaštitnu odeću, zaštitne rukavice,

zaptiveno naležuće zaštitne naočare i

zaštitu od buke.

7. Aktivirajte napajanje komprimovanim

vazduhom.

8. Otvorite zaporni ventil na boci sa ugljen-

dioksidom.

9. Okrenite programski prekidač na stepen

Slika G

1 Programski prekidač

2 Stepen 1

3 Stepen 2

4 Stepen 3

5 Reset

10.Izaberite bezbedno mesto za stajanje i

zauzmite bezbedan položaj kako ne

biste izgubili ravnotežu zbog sile

povratnog udara pištolja za

raspršivanje.

Čišćenje sa štapićima suvog leda

1. Na tasteru komprimovani vazduh/peleti

izaberite pogon sa mlazom peleta.

(Kontrolna lampica ne sme da svetli.)

Slika I

1 Taster komprimovani vazduh/peleti sa

kontrolnom lampicom

svetli crveno: mlaz komprimovanog

vazduha

isključeno: mlaz peleta

2. Pritisak mlaza na reduktoru pritiska na

objektu podesite na željenu vrednost.

Maksimalni pritisak: 10 bara. Minimalni

pritisak:

● Stepen 1: 0,7 bara

● Stepen 2: 1,4 bara

● Stepen 3: 2,8 bara

Napomena

Pritisak se prikazuje na ekranu. Ako nije

dostignut minimalni pritisak ili je

prekoračen maksimalni pritisak, treperi

signalizacija.

3. Prskalicu usmerite suprotno od tela.

Srpski 163

4. Sigurnosnu polugu prskalice gurnite

prema gore i istovremeno aktivirajte

okidač.

Slika K

1 Sigurnosna poluga

2 Okidač

3 Radno osvetljenje

Istovremeno uz proizvodnju peleta se

pokreće i radno svetlo.

5. Sačekajte, dok se ne stvori mlaz peleta.

PAŽNJA

Uređaj nemojte nikada koristiti bez ili sa

praznom bocom ugljen dioksida.

Pomoću programskog prekidača izaberite

veći stepen ili zamenite bocu ugljen

dioksida ako nakon 5 minuta vremena

mlaza još uvek ne izlaze peleti iz prskalice.

6. Po potrebi, programski prekidač

okrenuti nazad na stepen 2 ili 1.

PAŽNJA

Opasnost od oštećenja

Moguće je da izlaze krupni peleti.

Učinak čišćenja prvo proverite na nekom

nevidljivom mestu da biste izbegli

oštećenja.

Napomena

U slučaju prekida mlaza suvog leda,

povećajte pritisak mlaza ili podesite niži

stepen na programskom prekidaču.

7. Usmerite mlaz peleta na objekat koji se

čisti i uklonite prljavštinu pomoću mlaza.

8. Pustite okidač.

Mlaz peleta se zaustavlja.

Radno svetlo se gasi nakon 30 sekundi.

9. Umetnite prskalicu sa konusom za

držanje u držač na uređaju.

Slika J

1 Držač

2 Konus za držanje

3 Prskalica

10.Zatvorite blokirni ventil na boci ugljen

dioksida, ako radna pauza traje duže od

30 minuta.

Komprimovani vazduh bez mlaza

peleta

Odvojena prljavština može da se odstrani

komprimovanim vazduhom bez štapića

suvog leda.

1. Na tasteru za komprimovani vazduh/

pelete izaberite pogon sa

komprimovanim vazduhom. (Kontrolna

sijalica mora svetleti crveno.)

Slika I

1 Taster komprimovani vazduh/peleti sa

kontrolnom lampicom

svetli crveno: mlaz komprimovanog

vazduha

isključeno: mlaz peleta

2. Sigurnosnu polugu prskalice gurnite

prema gore i istovremeno aktivirajte

okidač.

Slika K

1 Sigurnosna poluga

2 Okidač

3 Radno osvetljenje

Komprimovani vazduh struji iz mlaznice

i radno osvetljenje je aktivno.

3. Usmerite mlaz komprimovanog vazduha

na objekat koji se čisti i uklonite

prljavštinu.

4. Pustite okidač.

Mlaz komprimovanog vazduha se

zaustavlja.

Radno svetlo se gasi nakon 30 sekundi.

5. Umetnite prskalicu sa konusom za

držanje u držač na uređaju.

6. Zatvorite blokirni ventil na boci ugljen-

dioksida, ako radna pauza traje duže od

30 minuta.

Završetak rada

1. Pustite okidač prskalice.

2. Zatvorite blokirni ventil na boci ugljen

dioksida.

3. Aktivirajte polugu za izvlačenje na

prskalicu, sve dok peleti prestanu da

izlaze.

4. Okrenite programski prekidač na stepen

5. Blokirajte snabdevanje komprimovanim

vazduhom.

6. Aktivirajte okidač na prskalici, kako bi

komprimovani vazduh mogao da izađe

iz uređaja.

7. Okrenite programski prekidač u položaj

„0/OFF“.

8. Strujni utikač izvucite iz utičnice.

9. Namotajte mrežni kabl, zakačite na

držač creva/kabla i osigurajte pomoću

gumice.

Slika L

1 Mrežni kabl

2 Držač creva/kabla

3 Gumica

4 Crevo izduvnog gasa

10.Odvojite crevo za komprimovani vazduh

od uređaja.

11.Namotajte crevo izduvnog gasa,

zakačite na držač creva/kabla i

osigurajte pomoću gumice.

12.Namotajte crevo za prskanje i zakačite

ga na držač creva za prskanje.

13.Prskalicu sa konusom umetnite u držač

na uređaju.

Transport

몇 OPREZ

Opasnost od nesreća i povreda

Prilikom transporta i skladištenja obratite

pažnju na težinu uređaja, vidi poglavlje

Tehnički podaci.

PAŽNJA

Opasnost od oštećenja

Ako se uređaj transportuje u položenom

položaju, može da izlazi motorno ulje.

Kasniji nedostatak ulja može da dovede do

oštećenja prilikom sledećeg rada.

Uređaj skladištite samo u uspravnom

položaju.

1. Pre transporta izvršite sve korake koji su

navedeni u poglavlju „Završetak rada“.

2. Otpustite kočnice upravljačkih točkića i

uređaj pomerajte preko potisne ručke.

3. Pre utovara u vozilo, bocu sa ugljen-

dioksidom skinite sa uređaja.

4. Uređaj mogu da podignu samo 2 osobe.

Svaka osoba koristi ručku na donjoj

strani uređaja i podupire uređaj drugom

rukom na gornjoj ivici.

5. Za transport na vozilima, na

upravljačkim točkića aretirajte kočnice i

uređaj obezbedite zateznim pojasom.

Slika M

Skladištenje

몇 OPREZ

Opasnost od nesreća i povreda

Prilikom transporta i skladištenja obratite

pažnju na težinu uređaja, vidi poglavlje

Tehnički podaci.

Uređaj sme da se skladišti samo u

unutrašnjem prostoru.

 OPASNOST

Opasnost od gušenja

Ugljen-dioksid se može akumulirati u

zatvorenim prostorima i prouzrokovati smrt

usled gušenja.

Skladištite boce sa ugljen-dioksidom (čak i

ako su spojene sa uređajem) samo na

dobro provetrenim mestima.

Nega i održavanje

Napomene za održavanje

Osnova za siguran rad uređaja je redovno

održavanje prema sledećem planu

održavanja.

Koristite isključivo originalne rezervne

delove od proizvođača ili delove koje je on

preporučio, kao što su

● rezervni i potrošni delovi,

● sastavni delovi,

● radni materijali,

● deterdženti.

 OPASNOST

Opasnost od nesreće

Uređaj može da nenamerno da se pokrene.

Hladni delovi uređaja ili tečni ugljen-dioksid

mogu da izazovu promrzline. Ugljen

dioksid u obliku gasa može dovesti do smrti

gušenjem.

Pre radova na uređaju izvršite sve radne

korake iz poglavlja "Završetak rada".

Sačekajte da se uređaj zagreje ili nosite

odeću za zaštitu od hladnoće. NIkada

nemojte stavljati suvi led u usta.

PAŽNJA

Opasnost od oštećenja

Neodgovarajući deterdženti dovode do

oštećenja uređaja i prskalice.

Nikada nemojte čistiti uređaj i prskalicu

rastvaračem, benzinom ili deterdžentom

koji sadrži ulje.

Ugovor o održavanju

Da bi se obezbedio pouzdan rad

postrojenja, preporučujemo da zaključite

ugovor o održavanju. Obratite se nadležnoj

servisnoj službi kompanije KÄRCHER.

Plan održavanja

Svakodnevno pre početka rada

1. Pažljivo pregledajte crevo za sredstvo

za raspršivanje na pukotine, pregibe i

druga oštećenja. Mekana mesta na

crevu ukazuju na istrošenost sa

164 Srpski

unutrašnje strane creva. Zamenite

oštećeno ili istrošeno crevo novim

crevom.

2. Ispitajte električne kablove i utikače na

oštećenja. Zamenu neispravnih delova

treba da izvrši korisnička služba.

Svakih 100 radnih sati

1. Proverite spojnice na crevu za prskanje

i na uređaju i ustanovite da li ima

oštećenja i istrošenosti. Zamenite

neispravno crevo za prskanje,

neispravne spojnice na uređaju treba da

zameni servisna služba.

Na svakih 500 radnih sati ili jednom

godišnje

1. Uređaj treba da proveri korisnička

služba.

Na svake 2 godine

1. Crevo za sredstvo za raspršivanje

zameniti najmanje svake 2 godine.

Provere

Prema DGUV R 100-500, sledeće provere

na uređaju mora da sprovede kvalifikovana

osoba. Rezultati provere moraju da se

evidentiraju u potvrdi o ispitivanju. Vlasnik

uređaja mora čuvati potvrdu o ispitivanju se

mora čuvati do sledećeg ispitivanja.

Posle prekida rada dužeg od jedne

godine

1. Proverite uređaj u pogledu ispravnog

stanja i funkcije.

Posle promene mesta postavljanja

1. Proverite uređaj u pogledu ispravnog

stanja, funkcije i postavljanja.

Posle radova popravke ili promena koje

mogu uticati na bezbednost rada

1. Proverite uređaj u pogledu ispravnog

stanja, funkcije i postavljanja.

Pomoć u slučaju smetnji

 OPASNOST

Opasnost od nesreće

Uređaj može da nenamerno da se pokrene.

Hladni delovi uređaja ili tečni ugljen-dioksid

mogu da izazovu promrzline. Ugljen

dioksid u obliku gasa može dovesti do smrti

gušenjem.

Pre radova na uređaju izvršite sve radne

korake iz poglavlja "Završetak rada".

Sačekajte da se uređaj zagreje ili nosite

odeću za zaštitu od hladnoće. NIkada

nemojte stavljati suvi led u usta.

PAŽNJA

Opasnost od oštećenja

Neodgovarajući deterdženti dovode do

oštećenja uređaja i prskalice.

Nikada nemojte čistiti uređaj i prskalicu

rastvaračem, benzinom ili deterdžentom

koji sadrži ulje.

Prikaz smetnje

Smetnje se signaliziraju kontrolnim

svetlima na komandnom polju.

Slika N

1 Prikaz smetnje na prskalici.

2 Prikaz smetnje u snabdevanju

komprimovanim vazduhom

3 Prikaz smetnje u proizvodnji peleta

4 Prikaz smetnje u doziranju peleta

Otkloniti smetnje

Smetnje obično imaju jednostavne uzroke

koje možete samostalno da otklonite uz

pomoć sledećeg pregleda. U slučaju da

imate nedoumice ili smetnje koje nisu ovde

navedene, obratite se ovlašćenoj Kärcher

korisničkoj službi.

Greška Otklanjanje

Svetli indikator smetnje

pištolja za raspršivanje

 Nemojte pritisnuti okidač pištolja za raspršivanje pre uključivanja.

 Uklonite blokadu sa okidača pištolja za raspršivanje.

Indikator smetnje pištolja za

raspršivanje treperi

 Proverite da li je upravljački vod pištolja za raspršivanje spojen sa uređajem.

 Proveriti upravljački vod na crevu za sredstvo za raspršivanje u pogledu oštećenja.

Indikator smetnje u dovodu

komprimovanog vazduha

svetli

 Povećajte pritisak vazduha.

Indikator smetnje napajanja

komprimovanim vazduhom

treperi

 Proverite crevo za izduvne gasove u pogledu začepljenja.

 Boca sa ugljen-dioksidom je previše vruća i prema tome ima previsok pritisak. Postavite uređaj,

uključujući bocu sa ugljen-dioksidom, na hladnije mesto odnosno zaštitite je od sunčeve svetlosti.

Indikator smetnje u

proizvodnji peleta svetli

 Ostavite uređaj da se otopi. Zamenite filter za ugljen-dioksid i po potrebi ga zamenite. Zatim izvršite

resetovanje.

 Ako više puta dođe do smetnje, zamenite bocu ugljen-dioksida.

Indikator kvara na doziranju

peleta svetli

 Uređaj isključiti i ponovo uključiti.

 Ako indikator smetnje i dalje postoji, stupite u kontakt sa servisnom službom.

Treperi indikator smetnje na

doziranju peleta

 Ostavite motor za doziranje da se ohladi. Postavite uređaj tako da vazduh može da struji u uređaj

odozdo. Po potrebi stupite u kontakt sa servisnom službom.

Kontrolna lampica Naponsko

napajanje ne svetli

 Mrežni utikač utaknite u utičnicu.

 Proverite naponsko napajanje na objektu.

Kontrolna lampica

Komprimovani vazduh ne

svetli



Na uređaj priključite crevo za komprimovani vazduh.

 Otvorite zaporni ventil u napajanju komprimovanim vazduhom na objektu.

Uređaj ne funkcioniše  Proveriti kontrolne lampice i indikatore smetnji.

 Izvršite resetovanje.

Mali učinak čišćenja  Okrenite programski prekidač na viši stepen.

 Povećajte pritisak mlaza.

 Proverite nivo napunjenosti boce ugljen-dioksida.

 Nemojte koristiti zagrejanu bocu ugljen-dioksida. Zaštite bocu ugljen-dioksida od zagrevanja. Ako

se temperatura ugljen-dioksida iznosi iznad 31 °C, stepen efikasnosti proizvodnje paleta jako

opada.

 Odmrznite crevo za prskanje i prskalicu da biste eliminisali začepljenja. Povećajte pritisak mlaza.

Nedovoljno doziranje peleta  Okrenite programski prekidač na viši stepen.

 Zamenite filter ugljen-dioksida između boce ugljen-dioksida i uređaja.

Prekidi koji se ponavljaju u

mlazu suvog leda

 Okrenite programski prekidač na niži stepen ili povećajte pritisak mlaza.

 U slučaju začepljene mlaznice:

a odmah zatvorite bocu ugljen dioksida.

b Ostavite uređaj da se otapa 30 minuta.

cPovećajte pritisak mlaza.

d Pokrenite uređaj sa zatvorenom bocom ugljen dioksida da biste uklonili ostatke peleta.

Български 165

Izvršite resetovanje

1. Pritisnite taster za resetovanje unutar

uređaja pomoću odvijača.

Slika O

Zamena filtera za ugljen-dioksid

PAŽNJA

Smetnje u radu

Zagađeni ugljen-dioksid može dovesti do

smetnji u radu.

Kada radite na filteru za ugljen-dioksid,

strogo pazite da ne unesete prljavštinu u

uređaj.

PAŽNJA

Smetnje u radu

Smetnje u radu izazvani nečistoćama.

Nakon svakog otpuštanja ili odvrtanja

blokirnog zavrtnja, filter ugljen-dioksida i

bakarni prstena zaptivke moraju da se

zamene. Ako se to ne dogodi, čestice se

mogu odvojiti na filteru ugljen-dioksida i

dovesti do smetnji u radu.

Napomena

Filter ugljen-dioksida je ispran i očišćen,

čim se sa odvoji priključak boce ugljen-

dioksida koja je pod pritiskom. Redovna

zamena filtera ugljen-dioksida stoga nije

neophodna.

1. Zatvorite blokirni ventil na boci ugljen-

dioksida.

2. Ostavite da uređaj radi oko 1 minut na

najvećem stepenu da bi se eliminisao

pritisak creva za ugljen-dioksid.

3. Odvrnite navojnu prirubnicu na boci

ugljen-dioksida.

4. Pažljivo odvrnite blokirni zavrtanj na

navojnom prirubnicom. Pri tom, navojnu

prirubnicu okačite da visi nadole kako

prljavština ne bi mogla da prodre u crevo

za ugljen-dioksida.

Slika P

1 Navojna prirubnica

2 Filteri ugljen-dioksida

3 Bakarni zaptivni prsten

4 Zavrtanj za zatvaranje

5. Izvadite filter za ugljen-dioksid.

6. Blokirni zavrtanj i navojnu prirubnicu

usisajte usisivačem.

7. Pažljivo pritisnite novi filter ugljen-

dioksida na blokirnom zavrtnju.

8. Zamenite zaptivni prsten od bakra.

9. Pritegnite blokirni zavrtanj da bi se

račvastim ključem zadržao na širokom

šestougaonom zavrtnju navojne

prirubnice.

Pritezni obrtni momenata: 80 Nm.

Garancija

U svakoj zemlji važe uslovi garancije koje je

izdala naša nadležna distributivna

organizacija. Bilo kakve smetnje na uređaju

otklanjamo besplatno u garantnom roku,

ukoliko je uzrok smetnje greška u

materijalu ili proizvodnji. U slučaju koji

podleže garanciji obratite se sa računom

vašem distributeru ili narednoj ovlašćenoj

lokaciji servisne službe.

(Adresu vidi na poleđini)

Pribor

ABS ventil za preostali pritisak

Kataloški broj 2.574-006.0

Ukoliko se koriste boce sa ugljen-

dioksidom neophodan je ventil za preostali

pritisak.

Tehnički podaci

Zadržano pravo na tehničke promene.

EU izjava o usklađenosti

Ovim putem izjavljujemo da mašina označena

u nastavku, na osnovu svoje koncepcije i

konstrukcije kao i u izvedbi koju smo pustili u

promet, odgovara važećim osnovnim

zahtevima za bezbednost i zdravlje iz EU

direktiva. U slučaju izmena na mašini bez naše

saglasnosti ova izjava prestaje da važi.

Proizvod: Ice Blaster

Tip: 

1.574-xxx (IB 10/8 L2P)

Važeće direktive EU

2006/42/EZ (+2009/127/EZ)

2014/30/EU

2011/65/EU

2009/125/EZ + 2009/1781

Primenjene harmonizovane norme

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Potpisnici deluju po nalogu i uz punomoć

upravnog odbora.

Lice ovlašćeno za dokumentaciju:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2021/02/01

Съдържание

Общи указания

Преди първото използване

на уреда прочетете това

оригинално ръководство за

експлоатация и действайте съответно.

Запазете оригиналното ръководство за

експлоатация за последващо

използване или за следващия

собственик.

IB 10/

8 L2P

Električni priključak

Napon električne mreže V 220...

230

Faza ~ 1

Frekvencija Hz 50...6

Priključna snaga kW 1,0

Vrsta zaštite IPX4

Struja curenja, tip. mA <3,5

FI zaštitna sklopka delta I,

0,03

Priključak komprimovanog vazduha

Crevo za komprimovani

vazduh, nominalna širina

(min.)

Inč 0,5

Pritisak (maks.) MPa

(bar)

1,0

(10)

Potrošnja komprimovanog

vazduha, maks.

min

0,8

Podaci o snazi uređaja

Pritisak raspršivanja,

maks.

MPa

(bar)

1,0

(10)

Pritisak raspršivanja, min.

nivo 1

MPa

(bar)

0,07

(0,7)

Pritisak raspršivanja, min.

nivo 2

MPa

(bar)

0,14

(1,4)

Pritisak raspršivanja, min.

nivo 3

MPa

(bar)

0,28

(2,8)

Potrošnja ugljen-dioksida kg/h 20...6

Povratna udarna sila pištolja

za raspršivanje, maks.

N40

Boca ugljen dioksida

Maksimalna količina

punjenja

kg 37,5

Prečnik, maks. mm 220

Uslovi okruženja

Razmena vazduha m

/h 2000

Dimenzije i težine

Tipična radna težina (bez

boce sa ugljen-dioksidom)

kg 95

Dužina mm 866

Širina mm 443

Visina bez boce sa ugljen

dioksidom

mm 970

Utvrđene vrednosti prema EN 60335-2-

Vrednost vibracije na šaci i

ruci

m/s2 0,08

Nivo zvučnog pritiska dB(A) 95

Nivo zvučne snage LWA +

nepouzdanost KWA

dB(A) 115

Общи указания ................................. 165

Употреба по предназначение .......... 166

Функция............................................. 166

Защита на околната среда .............. 166

Указания за безопасност ................. 166

Предпазни устройства ..................... 168

Аксесоари и резервни части ........... 168

Комплект на доставката .................. 168

Обслужващи елементи.................... 168

Пускане в експлоатация .................. 168

Обслужване...................................... 170

Приключване на работата ............... 171

Транспортиране................................ 171

Съхранение ...................................... 171

Грижа и поддръжка .......................... 172

Помощ при повреди ......................... 172

Гаранция ........................................... 173

Принадлежности .............................. 173

Технически данни............................. 174

Декларация за съответствие на ЕС 174

166 Български

Употреба по

предназначение

●Уредът служи за отстраняване на

замърсявания с пелети от сух лед,

които се ускоряват от въздушна струя.

●Пелетите от сух лед се произвеждат в

уреда. За тази цел е необходим течен

въглероден диоксид от бутилка с

потопяема тръба.

●Уредът не трябва да се използва във

взривоопасна среда.

●На мястото на употреба

трябва да се

спазва посоченият в раздел

“Технически данни” минимален

въздушен обмен.

● Корпусът на уреда може да се сваля

само за целите на поддръжката от

сервиза на KÄRCHER.

Качество на CO

За да се осигури безпроблемна работа,

използваният въглероден диоксид

трябва да отговаря най-малкото на

следните спецификации:

● технически въглероден диоксид, клас

2.5 или по-добър

● чистота ≥ 99,5 %

●съдържание на вода (H

O) ≤ 250 ppm

● NVOC (масла и мазнини) ≤ 2 ppm

Функция

При освобождаване на течния

въглероден диоксид се генерира

снегообразен въглероден диоксид.

Образуващият се при това газообразен

въглероден диоксид се отвежда от

работното място през маркуча за

отвеждане на отпадъчни газове.

В уреда снегообразният въглероден

диоксид се пресова на пелети от сух лед.

Сгъстеният въздух достига до струйния

пистолет през магнитен вентил

Въздушното налягане се контролира от

наличен в сградата редуктор, при

задействане на лоста на спусъка на

струйния пистолет клапанът се отваря и

въздушната струя излиза от струйния

пистолет. В допълнение пелетите от сух

лед се дозират чрез приспособление за

дозиране във въздушната струя.

Пелетите от сух лед удрят почистваната

повърхност

и отстраняват мръсотията.

Освен това пелетите от сух лед с

температура -79 °C предизвикват

температурни напрежения между

мръсотията и почиствания обект, които

също допринасят за разтварянето на

мръсотията. Също така при ударите

сухият лед веднага се превръща в

газообразен въглероден диоксид и така

заема 700 пъти обема си. В резултат на

това мръсотията, в

която е проникнал

сухият лед, се откъртва.

Защита на околната среда

Опаковъчните материали подлежат

на рециклиране. Моля, изхвърляйте

опаковките по съобразен с околната

среда начин.

Електрическите и електронните

уреди съдържат ценни материали,

подлежащи на рециклиране, а често

и съставни части, напр. батерии,

акумулаторни батерии или масло, които

при неправилно боравене или

изхвърляне могат да представляват

потенциална опасност за човешкото

здраве и за околната среда. За

правилното функциониране на уреда

все пак тези съставни части са

необходими

. Обозначените с този

символ уреди не трябва да бъдат

изхвърляни заедно с битовите отпадъци.

Указания за съставни вещества

(REACH)

Актуална информация относно съставни

вещества можете да намерите тук:

www.kaercher.com/REACH

Указания за безопасност

Уредът трябва да се използва само от

лица, които са прочели и разбрали

настоящото ръководство за

експлоатация. Трябва да се спазват по-

специално всички указания за

безопасност.

Съхранявайте настоящото ръководство

за експлоатация така, че то по всяко

време да бъде на разположение на

обслужващото лице.

Собственикът на уреда трябва да

направи

оценка на риска на място и да

гарантира, че обслужващите лица

преминават инструктаж.

Степени на опасност

 ОПАСНОСТ

● Указание за непосредствена

опасност, която може да доведе до

тежки телесни повреди или до

смърт.

몇 ПРЕДУПРЕЖДЕНИЕ

● Указание за възможна опасна

ситуация, която може да доведе до

тежки телесни повреди или до

смърт.

몇 ПРЕДПАЗЛИВОСТ

● Указание за възможна опасна

ситуация, която може да доведе до

леки телесни повреди.

ВНИМАНИЕ

● Указание за възможна опасна

ситуация, която може да доведе до

материални щети.

Символи върху уреда

Опасност поради

отхвърчащи наоколо

пелети от сух лед.

Не насочвайте струйния

пистолет към хора.

Извеждайте външните лица от мястото

на употреба и по време на работата ги

дръжте на разстояние (напр. чрез

ограждения). По време на работата не

докосвайте дюзата или струята от сух

лед.

Опасност от задушаване

поради въглероден

диоксид

По време на работата

съдържанието на

въглероден диоксид във въздуха на

работното място се повишава.

Осигурете достатъчна вентилация на

работното място.

Например полагайте маркуча за

отвеждане на отпадъчни газове навън,

така че никой да не бъде застрашаван от

въглероден диоксид.

Указание: Въглеродният диоксид е по-

тежък от въздуха. Следете въглеродният

диоксид да не достига (да не изтича)

надолу, например отвън в приземен

етаж под работното помещение.

При по-продължителни работи с

пръскане (повече от 10 минути на ден) и

особено в малки помещения (под

300 m³) се препоръчва да се носи

датчик-сигнализатор за въглероден

диоксид.

Симптоми на повишена концентрация

на въглероден диоксид:

3...5 %: главоболие, силно учестено

дишане.

7...10%: главоболие, гадене, евент.

загуба на съзнание.

При появата на тези симптоми веднага

изключете уреда и излезте на чист

въздух. Преди да продължите работата,

вземете мерки за подобряване на

вентилацията или използвайте

дихателен апарат.

Въглеродният диоксид е по-тежък от

въздуха и се натрупва в тесни или

ниско

разположени помещения, или в

затворени резервоари. Осигурете

достатъчна вентилация на работното

място.

Съблюдавайте информационния лист за

безопасност, предоставен от доставчика

на въглеродния диоксид.

Опасност от наранявания,

опасност от повреда

поради електростатичен

заряд.

По време на процеса на

почистване почистваният обект може да

натрупа електростатичен заряд.

Заземете почиствания обект и

поддържайте заземяването до края на

процеса на почистване.

Опасност от наранявания поради

електрически удар.

Не отваряйте уреда. Работи във

вътрешността на уреда могат да се

извършват само от сервиза на

KÄRCHER.

Опасност от наранявания

поради нискотемпературни

изгаряния.

Температурата на сухия лед е

-79 °C. Не докосвайте сухия

лед и студените части на уреда

Български 167

Опасност от наранявания

поради падаща бутилка с

въглероден диоксид,

опасност от задушаване

поради въглероден

диоксид

Закрепвайте здраво бутилката с

въглероден диоксид.

Опасност от наранявания

поради отхвърчащи

наоколо пелети от сух лед и

частици мръсотия.

Носете защитни очила.

Опасност от увреждане на слуха.

Носете защита за слуха.

Опасност от наранявания

поради отхвърчащи

наоколо пелети от сух лед и

частици мръсотия.

Носете защитни ръкавици,

съответстващи на EN 511.

Опасност от наранявания

поради отхвърчащи

наоколо пелети от сух лед и

частици мръсотия.

Носете защитно облекло с

дълги ръкави.

Внимание! Възможно е да

настъпят трайни

функционални

неизправности.

Следи от грес или масло пречат на

образуването на снегообразен сух

лед в

уреда. Не използвайте грес, масло или

други смазочни средства на

присъединителния накрайник или на

резбата на бутилката с въглероден

диоксид, както и на маркуча за

въглероден диоксид.

Общи указания за безопасност

 ОПАСНОСТ

Опасност от нараняване

Уредът може да стартира

непреднамерено.

Преди работи по уреда изваждайте

мрежовия щепсел от контакта.

Опасност от нараняване

Сухият лед и студените части на

уреда могат да причинят

нискотемпературни изгаряния при

допир.

Носете термично облекло за защита

от студ или оставете уреда да се

загрее, преди да извършвате работи

по него.

Никога не слагайте сух лед в устата

си.

Опасност от нараняване

Струята сух лед може да бъде опасна

при неправилна употреба.

Не насочвайте струята сух лед към

хора, активно електрическо

оборудване или към самия уред.

Не насочвайте струята сух лед към

себе си или други хора, за да

почистите

облекло или обувки.

Опасност от нараняване

Струята сух лед може да увлече леки

предмети.

Закрепете леките предмети, преди да

започнете почистването.

Опасност от задушаване

Повишената концентрация на

въглероден диоксид в атмосферния

въздух може да доведе до смърт поради

задушаване.

Уверете се, че близо до входове за

въздух не се отделят емисии на

отработени газове.

Осигурете достатъчна вентилация на

работното място и се уверете, че

отработените

газове се отвеждат в

съответствие с правилата.

몇 ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване

Реактивната сила на струйния

пистолет може да наруши

равновесието Ви.

Потърсете безопасно място, на което

да застанете, и хванете здраво

струйния пистолет, преди да

натиснете лоста на спусъка.

Опасност от нараняване

Пелетите от сух лед и частици

мръсотия могат да ударят и наранят

хора.

Не използвайте уреда, ако

в обхвата

му има други хора, освен ако те носят

защитно облекло.

Не използвайте уреда, ако някой

присъединителен кабел или важни

части на уреда са повредени, напр.

предпазни устройства, маркуч за

струен материал, струен пистолет.

Указания за безопасност за

газови бутилки

 ОПАСНОСТ

Опасност от разрушаване,

опасност от задушаване

При силно нагряване или механична

повреда газовите бутилки могат да се

разрушат. Изтичащият въглероден

диоксид може да причини смърт поради

задушаване.

Пазете газовите бутилки от силно

нагряване, огън, опасна корозия,

механична повреда и достъп на външни

лица.

Съхранявайте газовите бутилки така,

че да не

се ограничават никакви

пътища за евакуация.

Не съхранявайте газови бутилки в

подземни помещения, на стълби, в

коридори, проходи и гаражи.

Не съхранявайте газови бутилки

заедно със запалими вещества.

Съхранявайте газовите бутилки в

изправено положение.

Подсигурявайте газовите бутилки

срещу падане.

Преди транспортиране на газови

бутилки затваряйте клапана на

бутилките.

Транспортирайте газови бутилки

количка за бутилки или с автомобил,

като при това подсигурявате

бутилките срещу падане.

Дръпнете предпазното капаче, преди

да го използвате, за да повдигнете

газовата бутилка, за да проверите

дали то е здраво фиксирано.

На мястото на употреба

подсигурявайте газовата бутилка

срещу падане.

Не отваряйте клапана на бутилката,

за да проверите налягането.

Отваряйте и затваряйте клапана на

бутилката само с ръка, без да

използвате инструменти

Проверявайте херметичността на

връзката клапан на бутилката/извод

на уреда.

При прекъсвания на работата и при

край на работата затваряйте клапана

на бутилката, за да предотвратите

неконтролирано изтичане на газ.

Изпразвайте газовите бутилки само

дотолкова, че в бутилката да остане

слабо остатъчно налягане, за да се

предотврати проникването на чужди

вещества.

Когато газовата бутилка е изпразнена

до достигане на остатъчното

налягане, затворете първо клапана на

бутилката, преди да развиете

приспособлението за сваляне. В

газовата бутилка все още има

значително остатъчно налягане.

Преди обратното транспортиране

завинтете глухата гайка и

предпазното капаче на газовата

бутилка.

При неконтролирано изтичане на газ

затворете клапана на

бутилката. Ако

изтичането на газ не може да бъде

спряно, изнесете бутилката на

открито или излезте от

помещението, блокирайте достъпа и

влезте в помещението и го

проветрете, едва когато измерване на

концентрацията установи, че

опасността е изключена.

Предписания и инструкции

За работата на тази уредба във

Федерална република Германия важат

следните предписания и инструкции

(могат да се поръчат от издателство Carl

Heymanns KG, Luxemburger Straße 449,

50939 Köln):

● DGUV R 100-500 Работа със системи

за струйна обработка

● DGUV 113-004 Работа в тесни

помещения

● DGUV 113-004 Използване на

защитно облекло

● DGUV 113-004 Използване на

защитни ръкавици

● DGUV 113-004 Работа със струйни

уреди

● DGUV 213-056 Газсигнализатори

● VDMA 24389 Системи за

струйна

обработка със сух лед - изисквания за

безопасност

168 Български

Изключване в случай на авария

1. Отпуснете лоста на спусъка на

струйния пистолет.

2. Завъртете превключвателя за избор

на програма на положение “0/OFF”.

3. Затворете спирателния вентил на

бутилката с въглероден диоксид.

4. Спрете захранването със сгъстен

въздух.

Предпазни устройства

몇 ПРЕДПАЗЛИВОСТ

Липсващи или променени предпазни

устройства

Предпазните устройства служат за

Вашата защита.

Никога не променяйте или

пренебрегвайте предпазни

устройства.

Предпазен лост

Предпазният лост предотвратява

непреднамереното задействане на

струйния пистолет.

Лостът на спусъка може да се задейства

само тогава, когато предпазният лост е

бил вдигнат предварително.

Аксесоари и резервни части

Използвайте само оригинални

аксесоари и оригинални резервни части,

по този начин осигурявате безопасната и

безпроблемна експлоатация на уреда.

Информация относно аксесоари и

резервни части ще намерите тук:

www.kaercher.com.

Защитно облекло

Защитни очила от закрит тип, с покритие

против изпотяване, № на част: 6 321-

208,0

Термични ръкавици за защита от студ, с

устойчив на хлъзгане протектор,

категория III съгласно EN 511, № на част:

6 321-210,0

Защита за слуха с държач за закрепване

на главата, № на част: 6 321-207,0

Комплект на доставката

При разопаковане проверете

съдържанието за цялост. При липсващи

аксесоари или при транспортни щети,

моля, обърнете се към Вашия

дистрибутор.

Обслужващи елементи

Фигура A

1 Водещо колело със застопоряваща

спирачка

2 Куплунг за маркуч за струен

материал

3 Куплунг за управляващ кабел

4 Панел за обслужване

5 Плъзгаща скоба

6 Държач за струен пистолет

7 Повърхност на поставката

8 Поставка за дюза

9 Дисплей

10 Превключвател за избор на програма

11 Индикация за повреда на дозирането

на пелети

– свети в червено: Задвижващият

двигател на приспособлението за

дозиране е блокиран

– мига в червено: Задвижващият

двигател на приспособлението за

дозиране е прегрял

12 Индикация за повреда на механизма

за производство на пелети

– свети в червено: Задвижващият

двигател на механизма за

производство на пелети е блокиран

13 Индикация за повреда в

захранването със сгъстен въздух

– свети в червено: Захранването със

сгъстен въздух е с твърде ниско

налягане

– мига в червено: налягането във

вътрешността на уреда е твърде

високо

14 Контролна лампа за захранване с

напрежение

– свети в зелено: Захранването с

напрежение е в изправност

15 Контролна лампа за сгъстен въздух

– свети в зелено: Захранването със

сгъстен въздух е в изправност.

16 Индикация за повреда на струйния

пистолет

– свети в жълто: лостът на спусъка е

фиксиран (напр. с кабелна връзка)

– мига в жълто: към уреда не е

свързан струен пистолет

17 Струйна дюза

18 Струен пистолет

19 Бутон Сгъстен въздух/пелети с

контролна лампа

– свети в червено: струя от сгъстен

въздух

– изкл.: струя от пелети

20 Лост на спусъка

21 Предпазен лост

22 Придържащ конус

23 Маркуч за струен материал

24 Извод за бутилка

25 Затварящ болт

26 Меден уплътнителен пръстен

27 Филтър за въглероден диоксид

28 Фланец с резбово съединение

29 Уплътнителен пръстен на извода за

бутилка (каталожен номер 6.574-

316.0)

30 Бутилка с въглероден диоксид с

потопяема тръба (не е включена в

комплекта на доставката)

31 Маркуч за въглероден диоксид

32 Придържащ колан за бутилка с

въглероден диоксид

33 Придържаща шина за Homebase

34 Държач за маркуч/кабел с гумен

стягащ елемент

35 Отвор за ресет на защитния

прекъсвач на двигателя

36 Ръкохватка

37 Извод за сгъстен въздух

38 Място за поставяне на бутилка с

въглероден диоксид

39 Маркуч за отвеждане на отпадъчния

въглероден диоксид

40 Мрежов захранващ кабел с мрежов

щепсел

41 Държач за маркуч за струен материал

42 Кран за източване на кондензна вода

Дисплей

Превключвател за избор на програма

на степен 1...3:

Фигура B

1 Налягане на струята

2 Общо време на работа

3 Срок за сервиз

4 Време на струйна обработка от

момента на последния ресет

Превключвател за избор на програма

на положение Ресет:

Фигура C

1 за нулиране на времето на струйна

обработка натиснете бутона Сгъстен

въздух/пелети

2 Оставащо време до следващия

сервиз

3 Време на струйна обработка от

момента на последния ресет

Пускане в експлоатация

 ОПАСНОСТ

Опасност от нараняване

От дефектни компоненти могат да

излязат пелети от сух лед и да

причинят наранявания.

Преди пускането в експлоатация

проверете изправното състояние на

всички компоненти на уреда, особено

на маркуча за струен материал.

Сменете повредените модули с

такива в безупречно състояние.

Почистете замърсените модули и ги

проверете за

правилна функция.

ВНИМАНИЕ

Опасност от повреда

От корпуса на уреда може да капе

кондензна вода на пода.

Не използвайте уреда върху

чувствителна на влага основа.

1. Отворете крана за източване и

изпуснете кондензната вода, която се

е събрала в уреда.

2. Затворете крана за източване.

3. Паркирайте уреда на хоризонтална,

равна повърхност.

4. Блокирайте водещите колела

със

застопоряващите спирачки.

5. Свържете маркуча за струен

материал с куплунга на уреда.

Фигура H

1 Управляващ кабел

2 Холендрова гайка

3 Куплунг за управляващ кабел

4 Куплунг за маркуч за струен

материал

5 Холендрова гайка

6 Маркуч за струен материал

6. Завинтете холендровата гайка на

маркуча за струен материал,

затегнете леко с вилков гаечен ключ.

7. Включете управляващия кабел към

уреда.

8. Завинтете холендровата гайка на

управляващия кабел и я затегнете с

ръка.

9. Пъхнете струйния пистолет с

придържащия конус в държача на

уреда.

 ОПАСНОСТ

Опасност от задушаване

От маркуча за отвеждане на

отпадъчни газове изтича въглероден

диоксид. При концентрация над 8

Български 169

обемни процента в атмосферния

въздух въглеродният диоксид води до

загуба на съзнание, спиране на

дишането и смърт. Максималната

концентрация на работното място е

0,5 %. Въглеродният диоксид е по-

тежък от въздуха и се натрупва в

шахти, избени помещения, ниско

разположени места.

Полагайте маркуча за отвеждане на

отпадъчни газове така, че

изтичащият

въглероден диоксид да не

застрашава хора.

Указание: Въглеродният диоксид е по-

тежък от въздуха. Следете

въглеродният диоксид да не достига

(да не изтича) надолу, например отвън

в приземен етаж под работното

помещение.

10.Полагайте маркуча за отвеждане на

отпадъчните газове навън или го

свързвайте към приспособление за

аспирация.

Смяна на струйната дюза

Струйната дюза на струйния пистолет

може да се сменя, за да се адаптира

уредът към материала и степента на

замърсяване на почиствания обект.

 ОПАСНОСТ

Опасност от нараняване

Уредът може да стартира

непреднамерено и да причини

наранявания и нискотемпературни

изгаряния от струята пелети от сух

лед.

Преди смяна на дюзата поставете

превключвателя за избор на програма

на “0/OFF”.

몇 ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване

Веднага след използването дюзата е

много студена и може да причини

нискотемпературни изгаряния при

допир.

Преди смяната оставете дюзата да се

размрази или носете защитни

ръкавици.

ВНИМАНИЕ

Опасност от повреда

Не използвайте уреда, ако на струйния

пистолет не е монтирана струйна

дюза.

1. Натиснете бутона за деблокиране

надолу и извадете струйната дюза от

струйния пистолет.

Фигура D

1 Струен пистолет

2 Щифт

3 Струйна дюза

4 Бутон за деблокиране

2. Поставете с натиск друга струйна

дюза в струйния пистолет, докато тя

се фиксира.

Указание: Струйната дюза е

фиксирана правилно, когато щифтът

вече не се подава от корпуса.

Струйната дюза може да се завърта в

желаната посока.

Свързване към захранването със

сгъстен въздух

Указание

За да се осигури безпроблемна работа,

сгъстеният въздух трябва да има ниско

съдържание на влага (максимално 5 %

относителна влажност на въздуха,

температура на оросяване под 0°C). В

сгъстения въздух не трябва да има

масло, мръсотия и чужди тела.

Сгъстеният въздух трябва да бъде сух и

без масло, към компресора трябва да са

включени най-малко един допълнителен

охладител и маслоотделител.

Системата за захранване със сгъстен

въздух трябва да е оборудвана с

редуктор, наличен в сградата.

1. Сложете личните предпазни

средства.

2. Свържете маркуч за сгъстен въздух с

извода за сгъстен въздух на уреда.

3. Бавно отворете наличния в сградата

спирателен клапан за сгъстен въздух.

Свързване на бутилката с

въглероден диоксид

Изисквания относно захранването с

●Бутилка с CO

с потопяема тръба за

вземане на течен CO

Указание

Бутилките с CO

с потопяема тръба

(наричана още „сифонна тръба“)

обикновено са обозначени с голяма

буква “T” върху бутилката или гърба на

бутилката.

В някои случаи се обозначава

допълнително и потопяемата тръба

чрез вертикална цветна лента върху

бутилката.

● Качеството на CO

трябва да

отговаря на изискванията,

определени в глава “Употреба по

предназначение”.

ВНИМАНИЕ

Функционални неизправности

Наличието на клапан за остатъчно

налягане или възвратен клапан в

извода на бутилката с CO

възпрепятства вземането на

необходимото количество CO

При употреба на бутилка с CO2 с

клапан за остатъчно налягане между

бутилката и уреда трябва да се

монтира предлаганият като

принадлежност ABS клапан за

остатъчно налягане (каталожен

номер 2.574-006.0).

Фигура E

1 Бутилка с CO

без клапан за

остатъчно налягане

2 Бутилка с CO

с клапан за остатъчно

налягане

С повишаването на температурата

ефективността на производството на

пелети спада и голяма част от

въглеродния диоксид се освобождава

под формата на газ през маркуча за

отвеждане на отпадъчни газове. По

възможност съхранявайте бутилките с

въглероден диоксид на хладно място

(температура под 31 °C) и по време на

работа ги пазете от нагряване, слънчево

греене и силна топлина.

1. Избутайте уреда върху равна,

устойчива основа.

2. Задействайте застопоряващата

спирачка на двете водещи колела.

3. Откопчайте двата придържащи

колана за бутилката с въглероден

диоксид.

4. Поставете бутилката с въглероден

диоксид на мястото за поставяне в

уреда.

Указание: Ако бутилката с

въглероден диоксид

се транспортира

с количка за бутилки, предният ръб на

повърхността на дъното на

транспортната количка може да се

позиционира върху мястото за

поставяне на уреда. Тогава бутилката

може да се придвижи от количката на

мястото за поставяне чрез въртене.

5. Поставете двата придържащи колана

около бутилката с въглероден

диоксид, закопчайте ги

и ги стегнете.

6. Развийте предпазното капаче от

бутилката с въглероден диоксид.

ВНИМАНИЕ

Възможни са функционални

неизправности

Следите от грес пречат на

образуването на снегообразен сух лед в

уреда.

Проверете присъединителния

накрайник, резбата на бутилката с

въглероден диоксид и маркуча за

въглероден диоксид, и при

необходимост ги почистете, преди да

ги свържете към уреда.

Уверете се, че между бутилката и

извода за бутилката е

поставено

неповредено уплътнение.

7. При бутилки с клапан за остатъчно

налягане монтирайте предлагания

като принадлежност ABS клапан за

остатъчно налягане (каталожен

номер 2.574-006.0) на бутилката с

въглероден диоксид. При

съблюдавайте отделното

ръководство, приложено към

адаптера.

8. Свържете извода за бутилката с

филтъра за въглероден диоксид към

бутилката с въглероден диоксид.

Уверете се, че

между винтовия

фланец и бутилката с въглероден

диоксид е поставен неповреден

уплътнителен пръстен на връзката за

бутилка.

9. Затегнете леко тясната холендрова

гайка на винтовия фланец с вилков

или кръгъл гаечен ключ (напр. 6.574-

337.0). При това придържайте

широката холендрова гайка с вилков

гаечен ключ, за да не се усуква

маркучът за въглероден

диоксид.

170 Български

ВНИМАНИЕ

Не натоварвайте маркуча за

въглероден диоксид до усукване

(усукване), в противен случай може да

се стигне до повреди.

Свързване към електрическата

мрежа

 ОПАСНОСТ

Опасност от нараняване поради

електрически удар

Използваният контакт трябва да бъде

инсталиран от електромонтажник и

да отговаря на изискванията на IEC

60364-1.

Уредът трябва да се свързва само към

електрозахранване със защитно

заземяване.

Използваният контакт трябва да бъде

на леснодостъпно място и да се

намира на височина между 0,6 m и 1,9 m

над пода.

Използваният

контакт трябва да се

намира в зоната на видимост на

обслужващото лице.

Уредът трябва да бъде обезопасен

чрез защитен прекъсвач за утечен ток,

30 mA.

Преди всяка употреба проверявайте

мрежовия захранващ кабел за повреда.

Не пускайте в експлоатация уред с

повреден кабел. Възложете смяната

на повредения кабел на

електротехник.

Удължителният кабел трябва

да

осигурява защита IPX4 и неговото

изпълнение трябва да отговаря най-

малкото на H 07 RN-F 3G1,5.

Неподходящите удължителни кабели

могат да бъдат опасни. При

използване на удължителен кабел той

трябва да бъде подходящ за употреба

на открито, и връзката трябва да

бъде суха и над земята. Препоръчва се

за тази цел да се използва

барабан за

кабел, който държи контакта най-

малко 60 mm над земята.

1. Включете мрежовия щепсел в

контакта.

Нулиране на времето на струйна

обработка

За да се отчита времето на работа,

броячът за време на струйна обработка

може да се зададе на 0 преди началото

на работата.

1. Завъртете превключвателя за избор

на програма на положение Ресет.

Фигура F

1 Оставащо време до следващия

сервиз

2 Време на струйна обработка от

момента на последния ресет

3 Бутон Сгъстен въздух/пелети

2. Натиснете бутона Сгъстен въздух/

пелети на струйния пистолет.

Времето на струйна обработка се

задава на 0

Обслужване

 ОПАСНОСТ

Опасност от нараняване

Отхвърчащи наоколо пелети от сух

лед могат да причинят наранявания

или нискотемпературни изгаряния.

Не насочвайте струйния пистолет

към хора. Извеждайте външните лица

от мястото на употреба и по време на

работата ги дръжте на разстояние

(напр. чрез ограждения). По време на

работата не докосвайте дюзата или

струята

от сух лед.

1. Извършвайте всички работи по

поддръжката, посочени в глава

“Грижа и поддръжка/Ежедневно

преди началото на работата”.

2. Оградете работната зона, за да

предотвратите достъпа на хора по

време на работата.

 ОПАСНОСТ

Опасност от задушаване

Опасност от задушаване поради

въглероден диоксид. Пелетите от сух

лед се състоят от въглероден диоксид

в твърдо състояние. Когато уредът

работи, съдържанието на въглероден

диоксид във въздуха на работното

място се повишава.

Например полагайте маркуча за

отвеждане на отпадъчни газове навън,

така че никой да не бъде

застрашаван

от въглероден диоксид.

Указание: Въглеродният диоксид е по-

тежък от въздуха. Следете

въглеродният диоксид да не достига

(да не изтича) надолу, например отвън

в приземен етаж под работното

помещение.

При по-продължителни работи с

пръскане (повече от 10 минути на ден)

и особено в малки помещения (под 300

m³) се препоръчва да

се носи датчик-

сигнализатор за въглероден диоксид.

Симптоми на повишена концентрация

на въглероден диоксид в атмосферния

въздух:

3...5 %: главоболие, силно учестено

дишане.

7...10 %: главоболие, гадене, евент.

загуба на съзнание.

При първата поява на тези симптоми

веднага изключете уреда и излезте на

чист въздух. Преди да продължите

работата, задължително вземете

мерки за

подобряване на

вентилацията или използвайте

дихателен апарат.

Съблюдавайте информационния лист

за безопасност, предоставен от

доставчика на въглеродния диоксид.

Опасност поради застрашаващи

здравето вещества.

Отделяните от почиствания предмет

вещества се вдигат във въздуха под

формата на прах.

Спазвайте съответните мерки за

безопасност, ако по време на процеса

на почистване могат да се образуват

застрашаващи здравето вещества.

Опасност от експлозия

Смес от железен оксид на прах и лек

метал на прах може да се възпламени

при неблагоприятни условия и да

причини силна топлина.

Никога не обработвайте по едно и

също време леки метали и съдържащи

желязо елементи.

Преди да

започнете обработката на

другия материал, почистете

работното помещение и

приспособлението за аспирация.

3. При работа в тесни помещения

осигурете достатъчна вентилация, за

да поддържате концентрацията на

въглероден диоксид във въздуха в

помещението под опасната стойност.

4. Закрепете леките обекти, които ще

бъдат почиствани.

 ОПАСНОСТ

Опасност от електростатичен

разряд

По време на процеса на почистване

почистваният обект може да натрупа

електростатичен заряд.

Последващият разряд може да причини

наранявания, могат да бъдат

повредени електронни модули.

Заземявайте почиствания обект и

поддържайте заземяването по време

на процеса на почистване.

5. Заземете електрически почиствания

обект.

6. Носете защитно облекло, защитни

ръкавици, плътно прилягащи

защитни очила и защита за слуха.

7. Активирайте захранването със

сгъстен въздух.

8. Отворете спирателния вентил на

бутилката с въглероден диоксид.

9. Завъртете превключвателя за избор

на програма на степен 3.

Фигура G

1 Превключвател за избор на програма

2 Степен 1

3 Степен 2

4 Степен 3

5 Reset

10.Изберете безопасно място, на което

да застанете, и заемете стабилно

положение на тялото, за да не

изгубите равновесие поради

реактивната сила на струйния

пистолет.

Почистване с пелети от сух лед

1. Изберете режим със струя от пелети

от бутона Сгъстен въздух/пелети.

(Контролната лампа не трябва да

свети.)

Фигура I

1 Бутон Сгъстен въздух/пелети с

контролна лампа

свети в червено: струя от сгъстен

въздух

изкл.: струя от пелети

Български 171

2. От наличния в сградата редуктор

настройте налягането на струята на

желаната стойност. Максимално

налягане: 10 bar. Минимално

налягане:

●Степен 1: 0,7 bar

●Степен 2: 1,4 bar

●Степен 3: 2,8 bar

Указание

Налягането се показва на дисплея. Ако

минималното налягане не е

достигнато или максималното

налягане е превишено, индикацията

мига.

3. Насочете струйния пистолет далеч от

тялото си.

4. Натиснете предпазния лост на

струйния пистолет нагоре и

едновременно с това задействайте

лоста на спусъка.

Фигура K

1 Предпазен лост

2 Лост на спусъка

3 Работно осветление

Едновременно с производството на

пелети стартира работното

осветление.

5. Изчакайте, докато струята от пелети

се оформи.

ВНИМАНИЕ

Никога не използвайте уреда без или

с празна бутилка с въглероден

диоксид.

С превключвателя за избор на

програма изберете по-висока степен

или сменете бутилката с въглероден

диоксид, ако след 5 минути време на

струйна обработка от струйния

пистолет все още не излизат пелети.

6. При необходимост завъртете

превключвателя за избор на

програма

обратно на степен 2 или 1.

ВНИМАНИЕ

Опасност от повреда

Възможно е да излизат едри пелети.

Първо проверете мощността на

почистване на незабележимо място, за

да избегнете повреди.

Указание

При прекъсвания на струята сух лед

увеличете налягането на струята или

настройте по-ниска степен от

превключвателя за избор на програма.

7. Насочете струята от пелети към

почиствания обект и премахнете

замърсяването с нея.

8. Отпуснете лоста на спусъка.

Струята от пелети спира.

Работното осветление изгасва след

30 секунди.

9. Пъхнете струйния

пистолет с

придържащия конус в държача на

уреда.

Фигура J

1 Държач

2 Придържащ конус

3 Струен пистолет

10.Затворете спирателния вентил на

бутилката с въглероден диоксид, ако

прекъсването на работата ще

продължи повече от 30 минути.

Сгъстен въздух без струя от

пелети

Омекналата мръсотия може да се

отстрани със сгъстен въздух без пелети

от сух лед.

1. Изберете режим със сгъстен въздух

от бутона Сгъстен въздух/пелети.

(Контролната лампа трябва да свети в

червено.)

Фигура I

1 Бутон Сгъстен въздух/пелети с

контролна лампа

свети в червено: струя от сгъстен

въздух

изкл.: струя от пелети

2. Натиснете предпазния лост на

струйния пистолет нагоре и

едновременно с това задействайте

лоста на спусъка.

Фигура K

1 Предпазен лост

2 Лост на спусъка

3 Работно осветление

Сгъстеният въздух излиза от

струйната дюза и работното

осветление е активно.

3. Насочете струята сгъстен въздух към

почиствания обект и отстранете

замърсяването.

4. Отпуснете лоста на спусъка.

Струята сгъстен въздух спира.

Работното осветление изгасва след

30 секунди.

5. Пъхнете струйния пистолет с

придържащия конус в държача на

уреда.

6. Затворете спирателния вентил

на

бутилката с въглероден диоксид, ако

прекъсването на работата ще

продължи повече от 30 минути.

Приключване на работата

1. Отпуснете лоста на спусъка на

струйния пистолет.

2. Затворете спирателния вентил на

бутилката с въглероден диоксид.

3. Натискайте лоста на спусъка на

струйния пистолет, докато спрат да

излизат пелети.

4. Завъртете превключвателя за избор

на програма на степен 1.

5. Спрете захранването със сгъстен

въздух.

6. Натискайте лоста на спусъка на

струйния пистолет, докато

сгъстеният

въздух се освободи от уреда.

7. Завъртете превключвателя за избор

на програма на положение “0/OFF”.

8. Извадете мрежовия щепсел от

контакта.

9. Навийте мрежовия захранващ кабел,

закачете го на държач за маркуч/

кабел и го фиксирайте с гумения

стягащ елемент.

Фигура L

1 Мрежов захранващ кабел

2 Държач на маркуча/ кабела

3 Гумено стягащо приспособление

4 Маркуч за отвеждане на отпадъчни

газове

10.Отделете маркуча за сгъстен въздух

от уреда.

11.Навийте маркуча за отвеждане на

отпадъчни газове на държач за

маркуч/кабел и го фиксирайте с

гумения стягащ елемент.

12.Навийте струйния маркуч и го

закачете на държача за маркуча за

струен материал.

13.Поставете струйния пистолет с

конуса в държача на уреда.

Транспортиране

몇 ПРЕДПАЗЛИВОСТ

Опасност от злополуки и

наранявания

При транспортирането и

съхранението на уреда съблюдавайте

неговото тегло, вж. глава Технически

данни.

ВНИМАНИЕ

Опасност от повреда

Моторното масло може да изтече при

транспортирането му хоризонтално.

Последвалата липса на масло може да

доведе до повреда по време на

следващата операция.

Съхранявайте уреда само в изправено

положение.

1. Преди транспортирането изпълнете

всички стъпки, посочени в глава

“Приключване на работата”.

2. Освободете застопоряващите

спирачки на водещите колела

бутайте уреда от плъзгащата скоба.

3. Преди натоварването в автомобили

изваждайте бутилката с въглероден

диоксид от уреда.

4. Уредът може да бъде повдигнат от 2

души. Всеки човек използва дръжката

на долната страна на уреда и с

другата ръка придържа уреда за

горния ръб.

5. При транспортирането в автомобили

фиксирайте застопоряващите

спирачки

на водещите колела и

подсигурете уреда с обтягащ колан.

Фигура M

Съхранение

몇 ПРЕДПАЗЛИВОСТ

Опасност от злополуки и

наранявания

При транспортирането и

съхранението на уреда съблюдавайте

неговото тегло, вж. глава Технически

данни.

Уредът трябва да се съхранява само във

вътрешни помещения.

 ОПАСНОСТ

Опасност от задушаване

Въглеродният диоксид може да се

натрупа в затворени помещения и да

причини смърт поради задушаване.

172 Български

Съхранявайте бутилките с

въглероден диоксид (дори когато са

свързани с уреда) само на места с

добра вентилация.

Грижа и поддръжка

Указания за поддръжка

Основа за уредба с експлоатационна

безопасност е редовната поддръжка

съгласно следния план за поддръжка.

Използвайте само оригинални резервни

части на производителя или

препоръчани от него части, като

● резервни и износващи се части,

●части за принадлежности,

●горива,

●почистващи препарати.

 ОПАСНОСТ

Опасност от злополука

Уредът може да стартира

непреднамерено. Студените части на

уреда или течният въглероден диоксид

могат да причинят измръзвания.

Газообразният въглероден диоксид

може да доведе до смърт поради

задушаване.

Преди да започнете работи по уреда,

изпълнете всички работни стъпки,

посочени в глава “Приключване на

работата”. Изчакайте, докато уредът

се

загрее или носете термично

облекло за защита от студ. Никога не

слагайте сух лед в устата си.

ВНИМАНИЕ

Опасност от повреда

Неправилните почистващи препарати

водят до повреда на уреда и на

струйния пистолет.

Никога не почиствайте уреда и

струйния пистолет с разтворители,

бензин или съдържащи масло

почистващи препарати.

Договор за поддръжка

За да се гарантира надеждна работа на

уредбата, ние Ви препоръчваме да

сключите договор за поддръжка. Моля

обърнете се към Вашия оторизиран

сервиз на KÄRCHER.

План за поддръжка

Ежедневно преди началото на

работата

1. Внимателно проверете маркуча за

струен материал за пукнатини,

прегънати места и други повреди.

Меките участъци по маркуча

сигнализират за износване от

вътрешната страна на маркуча.

Сменете дефектния или износен

маркуч с нов.

2. Проверете електрическите кабели и

щепсели за повреда. Възложете

смяна на дефектните части от

сервиза.

На всеки 100 работни часа

1. Проверете куплунзите на маркуча за

струен материал и на уреда за

повреда и износване. Сменете

дефектния маркуч за материала за

струйна обработка, възложете

смяната на дефектните куплунзи на

уреда от сервиза.

На всеки 500 часа или веднъж

годишно

1. Възложете проверка на уреда от

сервиза.

На всеки 2 години

1. Сменяйте маркуча за струен

материал най-малко на всеки 2

години.

Изпитвания

Съгласно DGUV R 100-500 компетентно

лице трябва да провежда посочените

по-долу изпитвания на уреда.

Резултатите от изпитването трябва да се

записват в сертификат за изпитване.

Собственикът на уреда трябва да

съхранява сертификата за изпитване до

следващото изпитване.

След прекъсване на работата за

повече от една година

1. Проверка на уреда за изправно

състояние и

функция.

След промяна на мястото на

разполагане

1. Проверка на уреда за правилно

състояние, функция и разполагане.

След ремонтни работи или промени,

които могат да окажат влияние върху

експлоатационната безопасност

1. Проверка на уреда за правилно

състояние, функция и разполагане.

Помощ при повреди

 ОПАСНОСТ

Опасност от злополука

Уредът може да стартира

непреднамерено. Студените части на

уреда или течният въглероден диоксид

могат да причинят измръзвания.

Газообразният въглероден диоксид

може да доведе до смърт поради

задушаване.

Преди да започнете работи по уреда,

изпълнете всички работни стъпки,

посочени в глава “Приключване на

работата”. Изчакайте, докато уредът

се

загрее или носете термично

облекло за защита от студ. Никога не

слагайте сух лед в устата си.

ВНИМАНИЕ

Опасност от повреда

Неправилните почистващи препарати

водят до повреда на уреда и на

струйния пистолет.

Никога не почиствайте уреда и

струйния пистолет с разтворители,

бензин или съдържащи масло

почистващи препарати.

Индикация за повреда

Индикации за повреди дават

контролните лампи на панела за

управление.

Фигура N

1 Индикация за повреда на струйния

пистолет

2 Индикация за повреда в

захранването със сгъстен въздух

3 Индикация за повреда на механизма

за производство на пелети

4 Индикация за повреда на дозирането

на пелети

Отстраняване на повреди

Много често причините за повреда са

елементарни и с помощта на следните

указания може сами да ги отстраните.

Ако не сте сигурни или повредите не са

описани тук, моля, обърнете се към

оторизирания сервиз на Kärcher.

Грешка Отстраняване

Индикацията за повреда на

струйния пистолет свети

 Не задействайте лоста на спусъка на струйния пистолет преди включване.

 Отстранете фиксатора на лоста на спусъка на струйния пистолет.

Индикацията за повреда на

струйния пистолет мига

 Проверете дали управляващият кабел на струйния пистолет е свързан с уреда.

 Проверете управляващия кабел на маркуча

за струен материал за повреда.

Индикацията за повреда в

захранването със сгъстен

въздух свети

 Увеличете въздушното налягане.

Индикацията за повреда в

захранването със сгъстен

въздух мига

 Проверете маркуча за отвеждане на отпадъчни газове за запушване.

 Бутилката с въглероден диоксид е твърде гореща и поради това е с твърде високо налягане.

Поставете уреда заедно с бутилката с въглероден диоксид на по-хладно място, респективно

го пазете от слънчево греене.

Индикацията за повреда

Производство на пелети

свети

 Оставете уреда да се размрази. Проверете филтъра за въглероден диоксид и при

необходимост го сменете. След това изпълнете ресет.

 Ако повредата се повтаря, сменете бутилката

с въглероден диоксид.

Български 173

Изпълняване на ресет

1. Натиснете бутона Ресет във

вътрешността на уреда с отвертка.

Фигура O

Смяна на филтъра за въглероден

диоксид с нов

ВНИМАНИЕ

Функционални неизправности

Замърсеният въглероден диоксид може

да доведе до функционални

неизправности.

Когато работите по филтъра за

въглероден диоксид, изключително

много внимавайте в уреда да не

попаднат замърсявания.

ВНИМАНИЕ

Функционални неизправности

Функционални повреди вследствие на

замърсявания.

След всяко развиване или отвинтване

на пробката филтърът за въглероден

диоксид и медният уплътнителен

пръстен трябва да се сменят с нови.

Ако това не бъде направено, по

филтъра за въглероден диоксид могат

да се разтворят частици, които да

доведат до функционални повреди.

Указание

Филтърът за въглероден диоксид се

измива и почиства, щом намиращият

се под налягане извод на бутилката се

отдели от бутилката за въглероден

диоксид. Поради това не е необходима

периодична смяна на филтъра за

въглероден диоксид.

1. Затворете спирателния вентил на

бутилката с въглероден диоксид.

2. Работете с уреда на максимална

степен

в продължение на около

1 минута, за да освободите

налягането в маркуча за въглероден

диоксид.

3. Отвинтете фланеца с резбово

съединение на бутилката с

въглероден диоксид.

4. Внимателно отвинтете пробката на

фланеца с резбово съединение. При

това оставете фланеца с резбово

съединение да виси надолу, за да не

може да навлезе мръсотия

в маркуча

за въглероден диоксид.

Фигура P

1 Фланец с резбово съединение

2 Филтър за въглероден диоксид

3 Меден уплътнителен пръстен

4 Затварящ болт

5. Извадете филтъра за въглероден

диоксид.

6. Почистете пробката и фланеца с

резбово съединение с прахосмукачка.

7. Внимателно натиснете с ръка новия

филтър за въглероден диоксид към

винтовата пробка.

8. Сменете медния уплътнителен

пръстен с нов.

9. Затегнете винтовата пробка, като

придържате широкия шестостен на

фланеца с резбово съединение с

вилков ключ.

Въртящ момент на затягане: 80 Nm.

Гаранция

Във всяка държава са валидни

издадените от нашия оторизиран

дистрибутор гаранционни условия.

Евентуални повреди на Вашия уред ще

отстраним в рамките на гаранционния

срок безплатно, ако се касае за дефект в

материалите или производствен дефект.

В случай на предявяване на право на

гаранция, се обърнете към Вашия

дистрибутор или към най

-близкия

оторизиран сервиз, като представите

касовата бележка.

(Адрес, вж. задната страна)

Принадлежности

ABS клапан за остатъчно налягане

Каталожен номер 2.574-006.0

Необходим при употреба на бутилки с

въглероден диоксид с клапан за

остатъчно налягане.

Индикацията за повреда

Дозиране на пелети свети

 Изключете и включете отново уреда.

 Ако индикацията за повреда продължава да свети, свържете се със сервиза.

Индикацията за повреда

Дозиране на пелети мига

 Оставете

двигателя на приспособлението за дозиране да се охлади. Поставете уреда така,

че отдолу да може да преминава въздух в уреда. При необходимост се свържете със

сервиза.

Контролната лампа за

захранването с напрежение

не свети

 Включете мрежовия щепсел в контакта.

 Проверете захранването с напрежение в сградата.

Контролната лампа за

сгъстен въздух

не свети

 Свържете маркуч за сгъстен въздух към уреда.

 Отворете спирателния вентил в системата за захранване със сгъстен въздух в сградата.

Уредът не работи  Проверете контролните лампи и индикациите за повреда.

 Изпълнете ресет.

Слаба ефективност на

почистването

 Завъртете превключвателя за избор на програма на по-висока степен.

 Увеличете налягането

на струята.

 Проверете нивото на напълване на бутилката с въглероден диоксид.

 Не използвайте нагрята бутилка с въглероден диоксид. Пазете бутилката с въглероден

диоксид от топлина. Ако температурата на въглеродния диоксид превишава 31 °C, степента

на ефективност на производството на пелети намалява значително.

 Оставете маркуча за струен материал и струйният пистолет да

се размразят, за да

отстраните запушванията. След това увеличете налягането на струята.

Дозирането на пелети е

твърде малко

 Завъртете превключвателя за избор на програма на по-висока степен.

 Сменете филтъра за въглероден диоксид между бутилката с въглероден диоксид и уреда с

нов.

Повтарящи се прекъсвания

на струята сух лед

 Завъртете

превключвателя за избор на програма на по-ниска степен или увеличете

налягането на струята.

 При запушена струйна дюза:

a незабавно затворете бутилката с въглероден диоксид.

b Оставете уреда да се размразява в продължение на 30 минути.

c Увеличете налягането на струята.

d Стартирайте уреда със затворена бутилка за въглероден диоксид, за да отстраните

остатъци от пелети.

Грешка Отстраняване

174 Eesti

Технически данни

Запазваме си правото на технически

промени.

Декларация за

съответствие на ЕС

С настоящото декларираме, че

посочената по-долу машина по своята

концепция и конструкция, както и в

пуснатото от нас на пазара изпълнение,

съответства на приложимите основни

изисквания за безопасност и опазване

на здравето, определени в директивите

на ЕС. При несъгласувана с нас промяна

на машината тази декларация губи

своята валидност.

Продукт

: Ice Blaster (уред за почистване

със сух лед)

Тип: 

1.574-xxx (IB 10/8 L2P)

Приложими директиви на ЕС

2006/42/ЕО (+2009/127/ЕО)

2014/30/ЕС

2011/65/ЕС

2009/125/ЕО + 2009/1781

Приложими хармонизирани

стандарти

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Подписващите лица действат от името и

като пълномощници на управителния

орган.

Пълномощник по документацията:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Виненден, 2021/02/01

Sisukord

Üldised juhised

Lugege antud originaalkasu-

tusjuhendit enne seadme es-

makordset kasutamist ja toimige selle järgi.

Hoidke originaalkasutusjuhend hilisemaks

kasutamiseks või järgmise omaniku tar-

beks alles.

Sihtotstarbeline kasutamine

● Seadet kasutatakse mustuse eemalda-

miseks kuivjäägraanulitega, mida kiiren-

dab õhujuga.

● Kuivjäägraanulid toodetakse seadmes.

Selleks on vaja vedelat süsinikdioksiidi

sukeltoruga balloonist.

● Seadet ei tohi käitada plahvatusohtlikus

ümbruses.

● Kasutuskohas tuleb järgida jaotises

„Tehnilised andmed“ täpsustatud mini-

maalset õhuvahetust.

● Seadme korpuse võib hoolduse ees-

märgil eemaldada ainult KÄRCHERi

klienditeenindus.

kvaliteet

Probleemivaba töö tagamiseks peab kasu-

tatav süsinikdioksiid vastama vähemalt

järgmistele spetsifikatsioonidele:

● Tehniline süsinikdioksiid, klass 2.5 või

parem

● Puhtus ≥ 99,5%

● Veesisaldus (H

O) ≤ 250 ppm

● NVOC (õli ja rasv) ≤ 2 ppm

Funktsioon

Süsihappelumi tekib vedelat süsinikdioksii-

di rõhku vähendades. Samuti tekkiv gaasili-

ne süsinikdioksiid kantakse töökohast ära

heitgaasivooliku kaudu.

Süsihappelumi surutakse seadmes kuiv-

jäägraanuliteks.

Suruõhk jõuab joapüstolisse solenoidklapi

kaudu. Õhurõhku reguleerib sisseehitatud

rõhu reduktor. Kui joapüstoli päästikut ra-

kendada, avaneb klapp ja õhujuga väljub

joapüstolist. Lisaks doseeritakse kuiv-

jäägraanulid doseerimisseadme kaudu

õhujoasse.

Kuivjäägraanulid tabavad puhastatavat

pinda ja eemaldavad mustuse. -79 °C kül-

mad kuivjäägraanulid tekitavad mustuse ja

puhastatava eseme vahel ka termilisi pin-

geid, mis aitavad samuti mustust eemalda-

da. Lisaks sellele muutub kuiv jää

pealekandmisel kohe gaasiliseks süsinik-

dioksiidiks, mis võtab seega 700 korda suu-

rema mahu. Kuiva jää sisse tunginud

mustus puhutakse selle tagajärjel minema.

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad.

Utiliseerige pakendid keskkon-

nasäästlikult.

Elektrilised ja elektroonilised seadmed

sisaldavad väärtuslikke taaskasutata-

vaid materjale ja sageli koostisosi na-

gu patareid, akud või õli, mis võivad vale

ümberkäimise või vale utiliseerimise korral

kujutada potentsiaalset ohtu inimeste tervi-

sele ja keskkonnale. Seadme nõuetekoha-

IB 10/

8 L2P

Електрическо свързване

Мрежово напрежение V220...

230

Фаза ~1

Честота Hz 50...6

Присъединителна

мощност

kW 1,0

Тип защита IPX4

Ток на утечка, тип.mA<3,5

Предпазен прекъсвач

срещу утечен ток

delta I,

0,03

Извод за сгъстен въздух

Маркуч за сгъстен

въздух, номинален

диаметър (мин.)

Цол 0,5

Налягане (макс.) MPa

(bar)

1,0

(10)

Разход на сгъстен

въздух, макс.

min

0,8

Данни за мощността на уреда

Налягане на струята,

макс.

MPa

(bar)

1,0

(10)

Налягане на струята,

мин. степен 1

MPa

(bar)

0,07

(0,7)

Налягане на струята,

мин. степен 2

MPa

(bar)

0,14

(1,4)

Налягане на струята,

мин. степен 3

MPa

(bar)

0,28

(2,8)

Разход на въглероден

диоксид

kg/h 20...6

Реактивна сила на

струйния пистолет, макс.

N40

Бутилка с въглероден диоксид

Максимално количество

на пълнене

kg 37,5

Диаметър, макс.mm220

Условия на заобикалящата среда

Въздушен обмен m

/h 2000

Размери и тегла

Типично собствено тегло

(без бутилка с

въглероден диоксид)

kg 95

Дължина mm 866

Широчина mm 443

Височина без бутилка с

въглероден диоксид

mm 970

Установени стойности съгласно EN

60335-2-79

Стойност на вибрацията

ръка-рамо

m/s2 0,08

Ниво на звуково

налягане

dB(A) 95

Ниво на звукова мощност

LWA +

Неустойчивост KWA

dB(A) 115

Üldised juhised .................................. 174

Sihtotstarbeline kasutamine .............. 174

Funktsioon......................................... 174

Keskkonnakaitse ............................... 174

Ohutusjuhised ................................... 175

Ohutusseadised ................................ 176

Lisavarustus ja varuosad................... 176

Tarnekomplekt ................................... 176

Käsitsemiselemendid ........................ 176

Käikuvõtmine..................................... 176

Käsitsemine....................................... 178

Käituse lõpetamine............................ 178

Transport ........................................... 179

Ladustamine...................................... 179

Hooldus ja jooksevremont ................. 179

Abi rikete korral ................................. 179

Garantii.............................................. 180

Tarvikud ............................................. 180

Tehnilised andmed ............................ 180

EL vastavusdeklaratsioon.................. 181

Eesti 175

seks käitamiseks on neid koostisosi siiski

vaja. Selle sümboliga tähistatud seadmeid

ei tohi utiliseerida koos olmeprügiga.

Juhised koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt: www.kaercher.com/REACH

Ohutusjuhised

Seadet tohivad kasutada ainult inimesed,

kes on neid kasutusjuhendeid lugenud ja

neist aru saanud. Eelkõige tuleb järgida

kõiki ohutusnõudeid.

Hoidke neid kasutusjuhendeid nii, et need

oleksid operaatorile alati kättesaadavad.

Seadme käitaja peab kohapeal läbi viima

riskihindamise ja tagama operaatorite ju-

hendamise.

Ohuastmed

 OHT

● Viide vahetult ähvardavale ohule, mis

võib põhjustada raskeid kehavigastusi või

lõppeda surmaga.

몇 HOIATUS

● Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada raskeid kehavigastusi või

lõppeda surmaga.

몇 ETTEVAATUS

● Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada kergeid vigastusi.

TÄHELEPANU

● Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada varakahjusid.

Seadmel olevad sümbolid

Lendavate kuivjäägraanu-

lite oht.

Ärge suunake joapüstolit ini-

mestele. Eemaldage kasu-

tuskohast kolmandad isikud

ja hoidke neid töö ajal eemal (nt tõkete

abil). Töö ajal ärge puudutage düüsi ega

kuivjää juga.

Süsinikdioksiidi tõttu läm-

bumise oht.

Töö ajal suureneb töökoha

õhu süsinikdioksiidi sisal-

dus.

Veenduge, et töökohal oleks piisav õhuva-

hetus.

Asetage heitgaasivoolik näiteks õue, et sü-

sinikdioksiid kedagi ei ohustaks.

Juhis: Süsinikdioksiid on õhust raskem.

Veenduge, et süsinikdioksiid ei satu (voola)

alla, näiteks väljastpoolt töökoja alla keld-

risse.

Pikemate joatööde jaoks (kauem kui 10 mi-

nutit päevas) ja eriti väikestes ruumides (al-

la 300 m³) soovitame kasutada

süsinikdioksiidi hoiatusseadet.

Kõrge süsinikdioksiidi taseme tunnused:

3...5%: Peavalu, kõrge hingamissagedus.

7...10%: Peavalu, iiveldus, võib-olla tead-

vusetus.

Nende sümptomite ilmnemisel lülitage sea-

de kohe välja ja minge värske õhu kätte.

Enne töö jätkamist parandage ventilatsioo-

ni või kasutage hingamisaparaate.

Süsinikdioksiid on õhust raskem ja kogu-

neb kitsastesse ruumidesse, madalamal

asuvatesse ruumidesse või suletud anu-

matesse. Veenduge, et töökoht oleks piisa-

valt ventileeritud.

Järgige süsinikdioksiidi tarnija ohutuskaar-

ti.

Vigastuste, kahjustuste oht

elektrostaatilise laengu tõttu.

Puhastatav ese võib puhastus-

protsessi käigus saada elekt-

rostaatilise laengu.

Maandage puhastatav ese ja hoidke seda

maandatuna, kuni puhastusprotsess on lõ-

pule jõudnud.

Vigastusoht elektrilöögi tõttu.

Ärge avage seadet. Seadmel tohib töid läbi

viia ainult KÄRCHERi klienditeenindus.

Vigastuseoht külmapõletuse

tõttu.

Kuivjää temperatuur on -79 °C.

Ärge puudutage kuivjääd ega

seadme külmi osi.

Vigastusoht ümberkukkuva

süsinikdioksiidi pudeli tõttu,

lämbumisoht süsinikdioksiidi

tõttu

Kinnitage süsinikdioksiidibal-

loon kindlalt.

Vigastusoht kuiva jää graanu-

lite ja ringilendavate mustu-

seosakeste tõttu.

Kandke kaitseprille.

Kuulmiskahjustuste oht.

Kandke kuulmiskaitset.

Vigastusoht kuiva jää graanu-

lite ja ringilendavate mustu-

seosakeste tõttu.

Kandke standardile EN 511

vastavaid kaitsekindaid.

Vigastusoht kuiva jää graanu-

lite ja ringilendavate mustu-

seosakeste tõttu.

Kandke pikkade varrukatega

kaitseriietust.

Tähelepanu! Võimalikud on

püsivad talitlushäired.

Rasva või õli jäägid segavad

seadmes kuivjäälume teket. Ärge kasutage

süsinikdioksiidiballooni ühendusdetailil ega

keermel ega süsinikdioksiidivoolikul määr-

deid, õli ega muid määrdeaineid.

Üldised ohutusjuhised

 OHT

Vigastusoht

Seade võib tahtmatult käivituda.

Enne seadmel töö alustamist tõmmake toi-

tepistik pistikupesast välja.

Vigastusoht

Kuivjää ja seadme külmad osad võivad

nendega kokkupuutel põhjustada külmapõ-

letushaavu.

Kandke külmakaitseriietust või laske enne

seadmel töötamist seadmel soojeneda.

Ärge kunagi pange kuiva jääd suhu.

Vigastusoht

Kuivjääjuga võib vale kasutamise korral ol-

la ohtlik.

Ärge suunake kuivjääjuga inimestele, loo-

madele, aktiivsele elektrilisele varustusele

ega seadmele endale.

Ärge suunake kuivjääjuga enda või teiste

peale nt riiete või jalatsite puhastamiseks.

Vigastusoht

Kuivjääjuga võib kergeid esemeid minema

viia.

Enne puhastamise alustamist kinnitage

kerged esemed oma kohale.

Lämbumisoht

Süsinikdioksiidi suurenenud kontsentrat-

sioon hingatavas õhus võib põhjustada

lämbumissurma.

Tehke kindlaks, et õhu sisselaskeavade lä-

heduses ei esine heitgaasiemissioone.

Tagage töökohas piisav ventilatsioon ja

veenduge, et heitgaasid oleksid korralikult

välja lastud.

몇 HOIATUS

Vigastusoht

Joapüstoli tagasilöögijõud võib teid tasa-

kaalust välja viia.

Enne päästiku rakendamist leidke kindel

koht seismiseks ja hoidke joapüstolist tuge-

valt kinni.

Vigastusoht

Kuivjäägraanulid ja mustuseosakesed või-

vad inimesi tabada ja vigastada.

Ärge kasutage seadet, kui teised inimesed

on käeulatuses, kui neil pole seljas kaitse-

riietust.

Ärge kasutage seadet, kui ühendusjuhe või

seadme olulised osad on kahjustatud, nt

ohutusseadmed, joavahendivoolik, joapüs-

tol.

Gaasiballoonide ohutusjuhised

 OHT

Lõhkemisoht, lämbumisoht

Gaasiballoonid võivad puruneda, kui need

muutuvad liiga kuumaks või kui need on

mehaaniliselt kahjustatud. Süsinikdioksiidi

lekkimine võib põhjustada lämbumissurma.

Kaitske gaasiballoone liigse kuumuse, tule,

ohtliku korrosiooni, mehaaniliste kahjustus-

te ja volitamata juurdepääsu eest.

Hoidke gaasiballoone nii, et ükski evakuat-

sioonitee ei oleks takistatud.

Ärge hoidke gaasiballoone maa-alustes

ruumides, treppidel ega treppide juures,

koridorides, käikudes ega garaažides.

Ärge hoidke gaasiballoone koos tuleohtlike

materjalidega.

Hoidke gaasiballoone püsti.

Kindlustage gaasiballoonid ümbermineku

või kukkumise eest.

Enne gaasiballoonide transportimist sulge-

ge ballooni klapp.

Transpordige gaasiballoone balloonikäru

või sõidukiga ja kinnitage balloonid kukku-

mise eest.

Enne gaasiballooni tõstmist tõmmake kait-

sekorgist, et kontrollida, kas kaitsekork on

kindlalt paigas.

Kasutuskohas kindlustage gaasiballoon

ümberkukkumise eest.

Ärge avage ballooni klappi rõhu kontrollimi-

seks.

Avage ja sulgege ballooni klappi ainult kä-

sitsi ilma tööriistade abita.

Kontrollige, et ballooni klapp / seadme-

ühenduse kinnitus ei lekiks.

176 Eesti

Tööpauside ajal ja töö lõpetamisel sulgege

ballooni klapp, et vältida kontrollimatut gaa-

si väljavoolu.

Tühjendage gaasiballoonid senimaani, ku-

ni ballooni sisse jääb väike jääkrõhk, et väl-

tida võõrkehade sissetungimist.

Kui gaasiballoon on jääkrõhuni tühjenda-

tud, siis sulgege enne väljatõmbeseadme

lahti keeramist kõigepealt ballooni klapp.

Gaasiballoonis on endiselt märkimisväärne

jääkrõhk.

Enne selle tagastamist keerake lukustus-

mutter ja kaitsekork gaasiballooni külge.

Kui gaas voolab välja kontrollimatult, sulge-

ge ballooni klapp. Kui gaasi väljavoolu ei

saa peatada, viige balloon õue või lahkuge

ruumist, blokeerige juurdepääs ning sise-

nege ruumi ja ventileerige seda alles siis,

kui kontsentratsiooni mõõtmine välistab

ohu.

Eeskirjad ja direktiivid

Selle seadme käituse kohta kehtivad Sak-

samaa Liitvabariigis järgmised eeskirjad ja

direktiivid (tellitavad Carl Heymanns Verlag

KG kaudu, Luxemburger Straße 449,

50939 Köln):

● DGUV R 100-500 Töötamine joasead-

metega

● DGUV 113-004 Töötamine kitsastes

ruumides

● DGUV 113-004 Kaitseriietuse kasutami-

● DGUV 113-004 Kaitsekinnaste kasuta-

mine

● DGUV 113-004 Töötamine joaseadme-

tega

● DGUV 213-056 Gaasihoiatusseade

● VDMA 24389 Kuivjää joaseadmed –

ohutusnõuded

Väljalülitamine hädaolukorras

1. Laske joapüstoli päästik lahti.

2. Pöörake programmilüliti asendisse „0/

OFF“.

3. Sulgege süsinikdioksiidiballooni sulgek-

lapp.

4. Sulgege suruõhuvarustus.

Ohutusseadised

몇 ETTEVAATUS

Puuduvad või muudetud ohutusseadi-

sed

Ohutusseadised on ette nähtud Teie kait-

seks.

Ärge kunagi muutke või hiilige kõrvale ohu-

tusseadistest.

Kinnitushoob

Kinnitushoob hoiab ära joapüstoli tahtmatu

sisselülitamise.

Päästikut saab kasutada ainult siis, kui kin-

nitushoob on eelnevalt üles tõstetud.

Lisavarustus ja varuosad

Kasutage ainult originaaltarvikuid ja origi-

naalvaruosi, mis tagavad seadme ohutu ja

tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet

aadressilt www.kaercher.com.

Kaitseriietus

Täisvaate kaitseprillid, uduvastased, detaili

nr: 6 321-208.0

Libisemisvastase profiiliga külmakaitsekin-

dad, III kategooria vastavalt standardile EN

511, osa nr: 6 321-210.0

Kuulmiskaitse koos peapaelaga, osa nr:

6 321-207.0

Tarnekomplekt

Lahtipakkimisel kontrollige, kas pakendi si-

su on täielik. Puuduolevate tarvikute või

transpordikahjustuste korral teavitage oma

edasimüüjat.

Käsitsemiselemendid

Joonis A

1 Seisupiduriga juhtrull

2 Joavooliku ühendus

3 Juhtliini ühendus

4 Käsitsemisplokk

5 Tõukesang

6 Joapüstoli hoidik

7 Hoiustamispind

8 Düüsihoidja

9 Displei

10 Programmilüliti

11 Pelletite doseerimise rikkenäidik

– põleb punane tuli: Doseerimisseadme

ajamimootor on blokeeritud

– vilgub punane tuli: Doseerimisseadme

ajamimootor on ülekuumenenud

12 Pelletitootmise rikkenäidik

– põleb punane tuli: Pelletitootmise aja-

mimootor on blokeeritud

13 Suruõhutoite rikke teade

– põleb punane tuli: Suruõhuvarustusel

on liiga madal rõhk

– vilgub punaselt: seadme siserõhk on

liiga kõrge

14 Toiteallika märgutuli

– põleb roheline tuli: Toiteallikas korras

15 Suruõhu märgutuli

– põleb roheline tuli: Suruõhuvarustus

korras.

16 Joapüstoli rikke teade

– põleb kollane tuli: päästik on fikseeri-

tud (nt kaablisidemega)

– vilgub kollane tuli: seadmega pole

ühendatud joapüstolit

17 Joadüüs

18 Joapüstol

19 Suruõhu/graanulite klahv märgutulega

– põleb punane tuli: Suruõhujuga

– väljas: Graanulijuga

20 Päästik

21 Kinnitushoob

22 Kinnituskoonus

23 Joavoolik

24 Ballooniühendus

25 Sulgurpolt

26 Vasest tihendusrõngas

27 Süsinikdioksiidi filter

28 Kruviäärik

29 Ballooniühenduse tihendusrõngas (telli-

misnumber 6.574-316.0)

30 Sukeltoruga süsinikdioksiidiballoon (ei

kuulu tarnekomplekti)

31 Süsinikdioksiidivoolik

32 Süsinikdioksiidiballooni kinnitusrihm

33 Homebase´i hoidesiin

34 Kummipingutusega vooliku-/kaablihoi-

dik

35 Mootori kaitselüliti lähtestamise ava

36 Käepide

37 Suruõhuühendus

38 Süsinikdioksiidiballooni hoidmispind

39 Süsinikdioksiidi heitgaasivoolik

40 Võrgukaabel võrgupistikuga

41 Joavooliku hoidik

42 Kondensatsioonivee äravoolukraan

Displei

Programmilüliti astmel 1 ... 3:

Joonis B

1 Joarõhk

2 Kogu tööaeg

3 Klienditeeninduse tähtaeg

4 Joaaeg viimasest lähtestamisest

Programmilüliti lähtestusasendis:

Joonis C

1 Joaaja lähtestamiseks vajutage suru-

õhu/graanulite klahvi

2 Järgmise klienditeeninduseni jäänud

tööaeg

3 Joaaeg viimasest lähtestamisest

Käikuvõtmine

 OHT

Vigastusoht

Kuivjää graanulid võivad kahjustatud kom-

ponentidest välja pääseda ja põhjustada vi-

gastusi.

Enne kasutuselevõtmist kontrollige sead-

me kõigi komponentide, eriti joavooliku,

korrasolekut. Asendage kahjustatud sõl-

med veatutega. Puhastage määrdunud sõl-

med ja kontrollige, kas need töötavad

korralikult.

TÄHELEPANU

Kahjustusoht

Kondensvett võib seadme korpusest põ-

randale tilkuda.

Ärge käitage seadet niiskusetundlikul pin-

nal.

1. Avage äravoolukraan ja laske välja

seadmesse kogunenud kondensaatve-

si.

2. Sulgege äravoolukraan.

3. Pange seade horisontaalsele, tasasele

pinnale.

4. Blokeerige rattad seisupiduritega.

5. Ühendage joavoolik seadme ühenduse-

ga.

Joonis H

1 Juhtliin

2 Äärikmutter

3 Juhtliini ühendus

4 Joavooliku ühendus

5 Äärikmutter

6 Joavoolik

6. Keerake joavooliku äärikmutter lahti ja

pingutage seda veidi mutrivõtmega.

7. Ühendage juhtliin seadmega.

8. Keerake juhtliini äärikmutter kinni ja pin-

gutage käsitsi.

9. Pange joapüstol koos kinnituskoonuse-

ga seadme hoidikusse.

Eesti 177

 OHT

Lämbumisoht

Süsinikdioksiid väljub heitgaasivoolikust.

Alates 8 mahuprotsendi kontsentratsioonist

hingeõhus põhjustab süsinikdioksiid tead-

vusekaotuse, hingamise seiskumise ja sur-

ma. Töökoha maksimaalne

kontsentratsioon on 0,5%. Süsinikdioksiid

on õhust raskem ja koguneb süvenditesse,

keldritesse ja valamutesse.

Asetage heitgaasivoolik nii, et väljapääsev

süsinikdioksiid ei ohustaks kedagi.

Juhis: Süsinikdioksiid on õhust raskem.

Veenduge, et süsinikdioksiid ei satu (voola)

alla, näiteks väljastpoolt töökoja alla keld-

risse.

10.Asetage heitgaasivoolik õue või ühen-

dage see imiseadmega.

Joadüüsi vahetamine

Joapüstoli reaktiivdüüsi saab vahetada, et

seadet kohandada vastavalt puhastatava

eseme materjalile ja määrdumisastmele.

 OHT

Vigastusoht

Seade võib tahtmatult käivituda ja põhjus-

tada kuivjäägraanulite joaga vigastusi ja

külmapõletusi.

Enne düüsi vahetamist seadke programmi-

lüliti asendisse “0/OFF”.

몇 HOIATUS

Vigastusoht

Kohe pärast kasutamist on düüs väga külm

ja võib puudutamisel põhjustada külmapõ-

letust.

Enne vahetamist laske düüsil sulada või

kandke kaitsekindaid.

TÄHELEPANU

Kahjustusoht

Ärge kasutage seadet, kui joapüstolile pole

kinnitatud düüsi.

1. Vajutage vabastamisklahvi alla ja tõm-

make joadüüs joapüstolist välja.

Joonis D

1 Joapüstol

2 Kork

3 Joadüüs

4 Vabastusnupp

2. Vajutage teine joadüüs joapüstolisse,

kuni see fikseerub.

Juhis: Joadüüs on õigesti ühendatud,

kui tihvt ei ulatu enam korpusest välja.

Joadüüsi saab pöörata soovitud suun-

da.

Suruõhu ühendamine

Juhis

Probleemideta töötamiseks peab suruõhu

niiskusesisaldus olema madal (suhteline

õhuniiskus maksimaalselt 5%, kastepunkt

alla 0 °C). Suruõhus ei tohi olla õli, mustust

ega võõrkehi.

Suruõhk peab olema kuiv ja õlivaba, vähe-

malt üks järeljahuti ja üks separaator pea-

vad olema ühendatud kompressorist

allavoolu.

Suruõhuvarustus peab olema varustatud

kohapealse rõhu reduktoriga.

1. Pange isikukaitsevahendid selga.

2. Ühendage suruõhuvoolik seadme suru-

õhuühendusega.

3. Avage paigaldatud suruõhu sulgeklapp

aeglaselt.

Süsinikdioksiidiballooni

ühendamine

Nõuded CO-le

-varustusele:

● Sukeltoruga CO

-balloon vedela CO

eemaldamiseks.

Märkus

Sukeltoruga CO

-balloonid (mida nimeta-

takse ka püsttoruks) on tavaliselt tähistatud

suure „T”-ga balloonil või ballooni tagakül-

jel.

Mõnel juhul sümboliseeritakse sukeltoru li-

saks balloonil oleva vertikaalse värvilise

triibuga.

● CO

kvaliteet peab vastama peatükis

„Ettenähtud kasutus“ esitatud teabele.

TÄHELEPANU

Talitluse rikked

-ballooni ühenduse jääkrõhuklapp või

tagasilöögiklapp balloon takistab nõutava

-koguse eemaldamist.

Kui kasutatakse jääkrõhuklapiga CO2-bal-

looni, tuleb ballooni ja seadme vahele pai-

galdada ABS-i jääkrõhuklapp

(tellimisnumber 2.574-006.0), mis on saa-

daval tarvikuna.

Joonis E

1 Jääkrõhuklapita CO

-balloon

2 Jääkrõhuklapiga CO

-balloon

Temperatuuri tõustes väheneb pelletite

tootmise efektiivsus ja suurem osa süsinik-

dioksiidi eraldub gaasilisel kujul heitgaa-

sivooliku kaudu. Hoidke

süsinikdioksiidiballoone võimalikult jahe-

das (alla 31 °C) ja kaitske neid töötamise

ajal soojuse, päikesekiirguse ja kuumuse

eest.

1. Lükake seade tasasele ja stabiilsele pin-

nale.

2. Rakendage mõlema ratta seisupidur.

3. Avage süsinikdioksiidiballooni mõlemad

kinnitusrihmad.

4. Asetage süsinikdioksiidiballoon seadme

hoiupinnale.

Juhis: Kui süsinikdioksiidiballooni trans-

porditakse balloonikäruga, saab trans-

pordikäru pinna esiserva paigutada

seadme seisupinnale. Seejärel saab

ballooni pöörates kärust seisupinnale

viia.

5. Pange mõlemad kinnitusrihmad ümber

süsinikdioksiidiballooni, lukustage ja

pingutage.

6. Keerake süsinikdioksiidiballooni kaitse-

kork lahti.

TÄHELEPANU

Võimalikud talitlushäired

Rasva jäägid takistavad seadmes kuivjää-

lume teket.

Kontrollige süsinikdioksiidiballooni ja -vooli-

ku ühendusotsakuid ja keermeid ning vaja-

duse korral puhastage neid enne

seadmega ühendamist.

Veenduge, et ballooni ja ballooniühenduse

vahel oleks kahjustamata tihend.

7. Jääkrõhuklapiga balloonide puhul pai-

galdage süsinikdioksiidi balloonile ABS-

i jääkrõhuklapp (tellimisnumber 2.574-

006.0), mis on saadaval tarvikuna. Järgi-

ge eraldi juhendit, mis on adapteriga

kaasas.

8. Ühendage ballooniühendus süsinikdiok-

siidifiltriga süsinikdioksiidiballooni külge.

Pidage silmas, et kruviääriku ja süsinik-

dioksiidi ballooni vahele on sisestatud

laitmatu ballooniühenduse tihendusrõn-

gas.

9. Pingutage kruviääriku kitsas äärikmutter

liht- või rõngasvõtmega (nt 6.574-337.0)

kergelt kinni. Seejuures hoidke laia ää-

rikmutrit lihtvõtmega vastu, et mitte vää-

nata süsinikdioksiidi voolikut.

TÄHELEPANU

Ärge koormake süsinikdioksiidi voolikut tor-

sioonil (väändel), vastasel juhul võivad tek-

kida kahjustused.

Toiteühenduse loomine

 OHT

Vigastusoht elektrilöögi tõttu

Kasutatav pistikupesa peab olema paigal-

datud elektriku poolt ja see peab vastama

standardile IEC 60364-1.

Seadet tohib ühendada ainult kaitsemaan-

dusega toiteallikaga.

Kasutatav pistikupesa peab olema kergesti

ligipääsetav ja põrandast 0,6–1,9 m kõrgu-

sel.

Kasutatav pistikupesa peab olema operaa-

torile nähtav.

Seade peab olema kaitstud rikkevoolukait-

selülitiga, 30 mA.

Enne iga kasutamist kontrollige seadme

toitejuhet, et sellel poleks kahjustusi. Ärge

kasutage seadet, kui kaabel on kahjusta-

tud. Laske kahjustatud kaabel asendada

kvalifitseeritud elektrikul.

Pikenduskaabel peab tagama IPX4 kaitse

ja kaabli konstruktsioon peab vastama vä-

hemalt standardile H 07 RN-F 3G1,5.

Sobimatud pikenduskaablid võivad olla

ohtlikud. Pikenduskaabli rakendamisel

peab see sobima välitingimustes kasutami-

seks ning ühendus peab olema kuiv ja

maapinnast kõrgemal. Soovitatav on kasu-

tada kaablirulli, mis hoiab pistikupesa põ-

randast vähemalt 60 mm kõrgusel.

1. Pistke võrgupistik pistikupessa.

Joaaja lähtestamine

Tööaja arvestamiseks saab joaaja loenduri

enne töö algust nullida.

1. Pöörake programmilüliti lähtestamisa-

sendisse.

Joonis F

1 Järgmise klienditeeninduseni jäänud

tööaeg

2 Joaaeg viimasest lähtestamisest

3 Suruõhu/graanulite klahv

2. Vajutage joapüstolil olevat suruõhu/

graanulite klahvi.

Joaaeg nullitakse

178 Eesti

Käsitsemine

 OHT

Vigastusoht

Ümberringi lendavad kuivjäägraanulid või-

vad põhjustada vigastusi või külmapõletusi.

Ärge suunake joapüstolit inimestele. Ee-

maldage kasutuskohast kolmandad isikud

ja hoidke neid töö ajal eemal (nt tõkete

abil). Töö ajal ärge puudutage düüsi ega

kuivjää juga.

1. Viige läbi kõik peatüki „Hooldus ja kor-

rashoid / iga päev enne töö alustamist“

hooldustööd.

2. Sulgege tööpiirkond, et vältida inimeste

sisenemist käitamise ajal.

 OHT

Lämbumisoht

Süsinikdioksiidi tõttu lämbumise oht. Kuiv-

jäägraanulid koosnevad tahkest süsinik-

dioksiidist. Seadme kasutamisel suureneb

töökoha õhu süsinikdioksiidi sisaldus.

Asetage heitgaasivoolik näiteks õue, et sü-

sinikdioksiid kedagi ei ohustaks.

Juhis: Süsinikdioksiid on õhust raskem.

Veenduge, et süsinikdioksiid ei satu (voola)

alla, näiteks väljastpoolt töökoja alla keld-

risse.

Pikemate joatööde jaoks (kauem kui 10 mi-

nutit päevas) ja eriti väikestes ruumides (al-

la 300 m³) soovitame kasutada

süsinikdioksiidi hoiatusseadet.

Kõrge süsinikdioksiidi kontsentratsiooni

tunnused hingatavas õhus:

3...5%: Peavalu, kõrge hingamissagedus.

7...10%: Peavalu, iiveldus, võib-olla tead-

vusetus.

Kui need märgid esimest korda ilmnevad,

lülitage seade kohe välja ja minge värske

õhu kätte. Enne töö jätkamist parandage

kindlasti ventilatsiooni või kasutage hinga-

misaparaate.

Järgige süsinikdioksiidi tarnija ohutuskaar-

ti.

Oht tervist ohustavate ainete tõttu.

Puhastatavalt esemelt eemaldatud ained

keeratakse tolmuna üles.

Kui puhastamise käigus võib tekkida kahju-

likku tolmu, järgige asjakohaseid ohutus-

meetmeid.

Plahvatusoht

Raudoksiidi ja kergmetallitolmu segu võib

ebasoodsates tingimustes süttida ja tekita-

da intensiivset kuumust.

Ärge kunagi töödelge samal ajal kergmetal-

le ja rauasisaldusega osi.

Enne teise materjaliga töötamist puhastage

tööpiirkond ja väljatõmbeseade.

3. Kui töötate kitsastes ruumides, veendu-

ge, et õhuvahetus oleks piisav, et hoida

ruumiõhu süsinikdioksiidi kontsentrat-

sioon ohtlikust madalamal.

4. Kinnitage kerged puhastavad objektid.

 OHT

Elektrostaatilise laengu vabanemise oht

Puhastatav ese võib puhastusprotsessi käi-

gus saada elektrostaatilise laengu. Järgnev

laengu vabanemine võib põhjustada vigas-

tusi ja elektroonilised sõlmed võivad viga

saada.

Maandage puhastatav ese ja hoidke seda

puhastamise ajal maandatuna.

5. Maandage puhastusobjekt elektriliselt.

6. Kandke kaitseriietust, kaitsekindaid, ti-

hedalt paigaldatavaid prille ja kuulmis-

kaitsevahendeid.

7. Aktiveerige suruõhuvarustus.

8. Avage süsinikdioksiidiballooni sulgek-

lapp.

9. Pöörake programmilüliti astmele 3.

Joonis G

1 Programmilüliti

2 Aste 1

3 Aste 2

4 Aste 3

5 Reset

10.Valige kindel koht seismiseks ja võtke

kindel poos, et joapüstoli tagasilöögijõud

teid tasakaalust välja ei viiks.

Puhastus kuivjäägraanulitega

1. Valige suruõhu/graanulite klahvi abil käi-

tus graanulijoaga. (Kontrolltuli ei tohi

süttida.)

Joonis I

1 Suruõhu/graanulite klahv märgutulega

põleb punane tuli: Suruõhujuga

väljas: Graanulijuga

2. Seadke paigaldatud rõhu reduktori joa-

rõhk soovitud väärtusele. Maksimaalne

rõhk: 10 bar. Minimaalne rõhk:

● Aste 1: 0,7 bar

● Aste 2: 1,4 bar

● Aste 3: 2,8 bar

Märkus

Displeil näidatakse rõhku. Kui minimaalset

rõhku ei saavutata või maksimaalne rõhk

ületatakse, teade vilgub.

3. Suunake joapüstol oma kehast eemale.

4. Lükake joapüstoli kinnitushoob ülespoo-

le ja aktiveerige samal ajal päästik.

Joonis K

1 Kinnitushoob

2 Päästik

3 Töötuli

Töötuli süttib samal ajal graanulite toot-

mise algusega.

5. Oodake, kuni graanulijuga kasvab.

TÄHELEPANU

Ärge kunagi kasutage seadet ilma süsi-

nikdioksiidiballoonita ega tühja süsinik-

dioksiidiballooniga.

Valige programmilülitiga kõrgem aste või

vahetage süsinikdioksiidiballooni, kui pä-

rast 5-minutist joaaega ei tule joapüstolist

välja graanuleid.

6. Vajadusel keerake programmilüliti tagasi

astmele 2 või 1.

TÄHELEPANU

Kahjustusoht

Jämedad graanulid võivad välja tulla.

Kõigepealt kontrollige puhastustulemust

silma alt varjatud kohas, et vältida kahjustu-

si.

Märkus

Kui kuivjääjuga katkeb, suurendage joa

rõhku või seadke programmi valikulüliti ma-

dalamale tasemele.

7. Suunake graanulijuga puhastatava ob-

jekti poole ja eemaldage mustus joaga.

8. Laske päästik lahti.

Graanulijuga peatub.

Töötuli kustub 30 sekundi pärast.

9. Pange joapüstol koos kinnituskoonuse-

ga seadme hoidikusse.

Joonis J

1 Hoidik

2 Kinnituskoonus

3 Joapüstol

10.Sulgege süsinikdioksiidiballooni sulgur-

ventiil, kui tööpaus kestab kauem kui 30

minutit.

Suruõhk ilma graanulijoata

Lahtise mustuse saab suruõhuga eemalda-

da ilma kuivjäägraanuliteta.

1. Valige suruõhu/graanulite klahvi abil käi-

tus suruõhuga. (Kontrolltuli peab põle-

ma punaselt.)

Joonis I

1 Suruõhu/graanulite klahv märgutulega

põleb punane tuli: Suruõhujuga

väljas: Graanulijuga

2. Lükake joapüstoli kinnitushoob ülespoo-

le ja aktiveerige samal ajal päästik.

Joonis K

1 Kinnitushoob

2 Päästik

3 Töötuli

Suruõhk voolab düüsist välja ja töötuli

põleb.

3. Suunake suruõhujuga puhastatava ob-

jekti poole ja eemaldage mustus.

4. Laske päästik lahti.

Suruõhujuga seiskub.

Töötuli kustub 30 sekundi pärast.

5. Pange joapüstol koos kinnituskoonuse-

ga seadme hoidikusse.

6. Sulgege süsinikdioksiidiballooni sulgur-

ventiil, kui tööpaus kestab kauem kui 30

minutit.

Käituse lõpetamine

1. Laske joapüstoli päästik lahti.

2. Sulgege süsinikdioksiidiballooni sulgek-

lapp.

3. Rakendage joapüstoli päästik, kuni pel-

leteid enam ei välju.

4. Pöörake programmilüliti astmele 1.

5. Sulgege suruõhuvarustus.

6. Rakendage joapüstoli päästikut, kuni

suruõhk on seadmest välja pääsenud.

7. Pöörake programmilüliti asendisse „0/

OFF“.

8. Tõmmake võrgupistik pistikupesast väl-

ja.

9. Kerige toitejuhe kokku, riputage see

vooliku-/kaablihoidikule ja kinnitage

kummipinguti abil.

Joonis L

1 Võrgukaabel

2 Vooliku-/kaablihoidik

3 Kummipinguti

4 Heitgaasivoolik

10.Eraldage suruõhuvoolik seadmest.

Eesti 179

11.Kerige heitgaasivoolik kokku, riputage

see vooliku-/kaablihoidikule ja kinnitage

see kummipinguti abil.

12.Kerige joavahendivoolik kokku ja riputa-

ge see joavahendivooliku hoidikule.

13.Pange joapüstol koos koonusega sead-

me hoidikusse.

Transport

몇 ETTEVAATUS

Õnnetus- ja vigastusoht

Järgige transportimisel ja ladustamisel

seadme kaalu, vt peatükki „Tehnilised and-

med“.

TÄHELEPANU

Kahjustusoht

Mootoriõli võib horisontaalselt transporti-

des välja voolata. Hilisem õlipuudus võib

järgmise käituse ajal tuua kaasa kahjustusi.

Transportiga seadet ainult püstises asen-

dis.

1. Enne transporti viige läbi kõik peatükis

„Käituse lõpetamine” kirjeldatud toimin-

gud.

2. Vabastage rataste seisupidurid ja lükake

seadet tõukekäepidemest.

3. Enne sõidukisse laadimist eemaldage

seadmest süsinikdioksiidiballoon.

4. Seadet saab tõsta 2 inimest. Kumbki ka-

sutab seadme alaküljel olevat käepidet

ja toetab seadet teise käega ülaservast.

5. Sõidukites transportimiseks lukustage

rataste seisupidurid ja kinnitage seade

pingutusrihmaga.

Joonis M

Ladustamine

몇 ETTEVAATUS

Õnnetus- ja vigastusoht

Järgige transportimisel ja ladustamisel

seadme kaalu, vt peatükki „Tehnilised and-

med“.

Seadet tohib ladustada ainult siseruumi-

des.

 OHT

Lämbumisoht

Süsinikdioksiid võib koguneda suletud ruu-

midesse ja põhjustada lämbumissurma.

Süsinikdioksiidiballoone (isegi kui need on

seadmega ühendatud) hoidke ainult hästi-

ventileeritavas kohas.

Hooldus ja jooksevremont

Hooldusjuhised

Töökindla seadme aluseks on regulaarne

hooldus järgmise hooldusplaani järgi.

Kasutage eranditult tootja originaal-varuosi

või tema soovitatud detaile nagu

● varu- ja kuluosi,

● tarvikuosi,

● käitusaineid,

● puhastusvahendeid.

 OHT

Õnnetusoht

Seade võib tahtmatult käivituda. Külmad

seadmeosad või vedel süsinikdioksiid või-

vad põhjustada külmumist. Gaasiline süsi-

nikdioksiid võib põhjustada

lämbumissurma.

Enne seadmega töötamist viige läbi kõik

peatükis „Operatsiooni lõpetamine” kirjel-

datud toimingud. Oodake, kuni seade on

soojenenud, või kandke külmakaitseriie-

tust. Ärge kunagi pange kuiva jääd suhu.

TÄHELEPANU

Kahjustusoht

Vale puhastusvahendi kasutamine võib

seadet ja joapüstolit kahjustada.

Ärge kunagi puhastage seadet ega joapüs-

tolit lahustite, bensiini ega õli sisaldavate

puhastusvahenditega.

Hooldusleping

Seadme usaldusväärse käitamise tagami-

seks soovitame Teil sõlmida hoolduslepin-

gu. Pöörduge palun oma KÄRCHERi

pädeva klienditeeninduse poole.

Hooldusplaan

Iga päev enne käituse algust

1. Kontrollige joavoolikut hoolikalt, et sellel

poleks pragusid, volte ega muid kahjus-

tusi. Vooliku pehmed kohad näitavad

vooliku sisekülje kulumist. Asendage

defektne või kulunud voolik uue vooliku-

ga.

2. Uurige, et elektrikaablid ja pistikud po-

leks kahjustatud. Laske klienditeenindu-

sel defektsed osad välja vahetada.

Iga 100 töötunni järel

1. Kontrollige joavooliku ja seadme ühen-

dusi, et need poleks kahjustatud ega ku-

lunud. Asendage defektne joavoolik

uuega, laske seadme defektsed liitmi-

kud klienditeenindusel uutega asenda-

da.

Iga 500 töötunni järel või üks kord

aastas

1. Laske seadet kontrollida klienditeenin-

duses.

Iga 2 aasta järel

1. Uuendage joavahendivoolikut vähemalt

iga 2 aasta tagant.

Katsed

DGUV R 100-500 järgi tuleb seadmel teos-

tada järgmised kontrollimised asjatundja

poolt. Katse tulemused tuleb registreerida

katsetunnistusel. Seadme operaator peab

katsetunnistuse säilitama kuni järgmise

katseni.

Pärast enam kui aasta kestnud

töökatkestust

1. Kontrollige seadme nõuetekohast seisu-

korda ja toimimist.

Pärast paigalduskoha vahetamist

1. Kontrollige seadme nõuetekohast seisu-

korda, toimimist ja paigaldust.

Pärast remonditöid või muudatusi, mis

võivad mõjutada tööohutust

1. Kontrollige seadme nõuetekohast seisu-

korda, toimimist ja paigaldust.

Abi rikete korral

 OHT

Õnnetusoht

Seade võib tahtmatult käivituda. Külmad

seadmeosad või vedel süsinikdioksiid või-

vad põhjustada külmumist. Gaasiline süsi-

nikdioksiid võib põhjustada

lämbumissurma.

Enne seadmega töötamist viige läbi kõik

peatükis „Operatsiooni lõpetamine” kirjel-

datud toimingud. Oodake, kuni seade on

soojenenud, või kandke külmakaitseriie-

tust. Ärge kunagi pange kuiva jääd suhu.

TÄHELEPANU

Kahjustusoht

Vale puhastusvahendi kasutamine võib

seadet ja joapüstolit kahjustada.

Ärge kunagi puhastage seadet ega joapüs-

tolit lahustite, bensiini ega õli sisaldavate

puhastusvahenditega.

Häirenäidik

Riketest teavitavad juhtpaneeli märgutuled.

Joonis N

1 Joapüstoli rikke teade

2 Suruõhutoite rikke teade

3 Pelletitootmise rikkenäidik

4 Pelletite doseerimise rikkenäidik

Rikete kõrvaldamine

Riketel on tihti lihtsad põhjused, mille saate

ise järgneva ülevaate abil kõrvaldada.

Kahtluse korral või siin nimetamata rikke

puhul pöörduge palun Kärcheri volitatud

klienditeeninduse poole.

Viga Kõrvaldamine

Joapüstoli rikke indikaator

süttib

 Ärge rakendage joapüstoli päästikut enne selle sisselülitamist.

 Eemaldage joapüstoli päästikult kinnitus.

Joapüstoli rikke indikaator

vilgub

 Kontrollige, kas joapüstoli juhtimisliin on seadmega ühendatud.

 Kontrollige, et joavahendivooliku juhtimisliin poleks kahjustatud.

Suruõhuvarustuse rikke indi-

kaator süttib

 Suurendage õhurõhku.

Suruõhuvarustuse rikke indi-

kaator vilgub

 Kontrollige heitgaasivooliku ummistumist.

 Süsinikdioksiidiballoon on liiga kuum ja seetõttu on sellel liiga kõrge rõhk. Pange seade koos süsi-

nikdioksiidiballooniga jahedamasse kohta või kaitske seda otsese päikesevalguse eest.

180 Eesti

Lähtestamise läbiviimine

1. Vajutage kruvikeerajaga seadme sees

olevat lähtestusklahvi.

Joonis O

Süsinikdioksiidifiltri vahetamine

TÄHELEPANU

Talitluse rikked

Saastunud süsinikdioksiid võib põhjustada

talitlushäireid.

Süsinikdioksiidifiltriga töötades olge ette-

vaatlik, et seadmesse ei satuks mustust.

TÄHELEPANU

Talitluse rikked

Talitlusrikked saastumise tõttu.

Sulgurpoldi iga vabastamise või mahakee-

ramise järel tuleb süsinikdioksiidifilter ja va-

sest tihendusrõngas uuega asendada. Kui

seda ei tehta, võivad osakesed süsinikdiok-

siidifiltrilt eralduda ja põhjustada talitlushäi-

reid.

Märkus

Süsinikdioksiidifiltril teostatakse tagasilo-

putus ja puhastus kohe, kui rõhu all olev

ballooniühendus lahutatakse süsinikdiok-

siidi balloonist. Süsinikdioksiidifiltri regu-

laarne väljavahetamine ei ole seetõttu

nõutav.

1. Sulgege süsinikdioksiidiballooni sulgek-

lapp.

2. Käitage seadet u 1 minut kõrgeimal ast-

mel, et teha süsinikdioksiidivoolik surve-

vabaks.

3. Keerake kruviäärik süsinikdioksiidi bal-

loonilt maha.

4. Keerake sulgurpolt kruviäärikult ette-

vaatlikult maha. Seejuures laske kruiää-

rikul alla rippuda, et mustus ei saaks

tungida süsinikdioksiidi voolikusse.

Joonis P

1 Kruviäärik

2 Süsinikdioksiidi filter

3 Vasest tihendusrõngas

4 Sulgurpolt

5. Võtke süsinikdioksiidi filter välja.

6. Tehke sulgurpolt ja kruviäärik tolmuime-

jaga puhtaks.

7. Vajutage uus süsinikdioksiidi filter käega

ettevaatlikult sulgurpoldile.

8. Asendage vasest tihendusrõngas uue-

ga.

9. Pingutage sulgurpolt kinni, hoides see-

juures lihtvõtit vastu kruviääriku laia

kuuskanti.

Pingutusmoment: 80 Nm.

Garantii

Igas riigis kehtivad meie volitatud müü-

giesindaja antud garantiitingimused. Sead-

mel esinevad mistahes rikked kõrvaldame

garantiiajal tasuta, kui põhjuseks on mater-

jali- või tootmisviga. Garantiijuhtumil pöör-

duge ostu tõendava dokumendiga oma

edasimüüja või lähima volitatud klienditee-

ninduse poole.

(Aadressi vt tagaküljelt)

Tarvikud

ABS-i jääkrõhuklapp

Tellimisnumber 2 574-006.0

Vajalik jääkrõhuklapiga süsinikdioksiidi bal-

loonide kasutamisel.

Tehnilised andmed

Pelletite tootmise rikkenäidik

põleb

 Laske seadmel üles sulada. Kontrollige süsinikdioksiidifiltrit ja vajadusel vahetage see. Seejärel vii-

ge läbi lähtestamine.

 Kui rike kordub, vahetage süsinikdioksiidiballoon välja.

Pelletite doseerimise rikke-

näidik põleb

 Lülitage seade välja ja jälle sisse.

 Kui rikkenäidik põleb jätkuvalt, võtke ühendust klienditeenindusega.

Pelletite doseerimise rikke-

näidik vilgub

 Laske doseerimismootoril maha jahtuda. Paigutage seade nii, et õhk saaks altpoolt seadmesse

voolata. Vajadusel pöörduge klienditeeninduse poole.

Toiteallika märgutuli ei sütti  Pistke võrgupistik pistikupessa.

 Kontrollige paigaldatud toiteallikat.

Suruõhu märgutuli ei sütti  Ühendage suruõhuvoolik seadmega.

 Avage paigaldatud suruõhuvarustuse sulgeklapp.

Seade ei tööta  Kontrollige märgutulesid ja rikkeindikaatoreid.

 Viige läbi lähtestamine.

Kehv puhastustulemus  Pöörake programmilüliti kõrgemale astmele.

 Suurendage joarõhku.

 Kontrollige, kas süsinikdioksiidiballoon on täis.

 Ärge kasutage kuumutatud süsinikdioksiidiballooni. Kaitske süsinikdioksiidiballooni soojuskiirguse

eest. Kui süsinikdioksiidi temperatuur on üle 31 °C, langeb pelletite tootmise efektiivsus järsult.

 Laske ummistuste kõrvaldamiseks joavahendivoolikul ja -püstolil sulada. Seejärel suurendage joa

rõhku.

Pelletite doseerimine liiga vä-

hene

 Pöörake programmilüliti kõrgemale astmele.

 Vahetage välja süsinikdioksiidifilter süsinikdioksiidiballooni ja seadme vahel.

Korduvad katkestused kuiv-

jääjoas

 Keerake programmilüliti madalamale astmele või suurendage joarõhku.

 Kui reaktiivdüüs on ummistunud:

a Sulgege kohe süsinikdioksiidiballoon.

b Laske seadmel vähemalt 30 minutit sulada.

c Suurendage joarõhku.

d Käivitage seade suletud süsinikdioksiidiballoniga, et eemaldada pelletite jääke.

Viga Kõrvaldamine

IB 10/

8 L2P

Elektriühendus

Võrgupinge V 220...

230

Faas ~ 1

Sagedus Hz 50...6

Tarbitav võimsus kW 1,0

Kaitseliik IPX4

Lekkevool, tüüp. mA <3,5

Rikkekaitselüliti delta I,

0,03

Suruõhuühendus

Suruõhuvooliku nimilaius

(min)

toll 0,5

Rõhk (max) MPa

(bar)

1,0

(10)

Max suruõhu tarbimine m

min

0,8

Seadme võimsusandmed

Max joarõhk MPa

(bar)

1,0

(10)

Min joarõhk astmel 1 MPa

(bar)

0,07

(0,7)

Min joarõhk astmel 2 MPa

(bar)

0,14

(1,4)

Min joarõhk astmel 3 MPa

(bar)

0,28

(2,8)

Süsinikdioksiidi tarbimine kg/h 20...6

Joapüstoli tagasilöögijõud

(max)

N40

Latviešu 181

Õigus tehnilisteks muudatusteks.

EL vastavusdeklaratsioon

Käesolevaga deklareerime, et alljärgnevalt

nimetatud masin vastab oma kontseptsioo-

ni ja koosteliigi põhjal ning meie poolt turule

viidud teostuses EL direktiivide asjaomas-

tele põhilistele ohutus- ja tervisenõuetele.

Masinal meiega kooskõlastamata muuda-

tuste teostamisel kaotab käesolev deklarat-

sioon kehtivuse.

Toode: Ice Blaster

Tüüp: 

1.574-xxx (IB 10/8 L2P)

Asjaomased EL direktiivid

2006/42/EÜ (+2009/127/EÜ)

2014/30/EL

2011/65/EL

2009/125/EÜ + 2009/1781

Kohaldatud ühtlustatud normid

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Allakirjutanud tegutsevad juhatuse ülesan-

del ja volitusega.

Dokumentatsioonivolinik:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2021/02/01

Saturs

Vispārīgas norādes

Pirms ierīces pirmās lietošanas

reizes izlasiet šo lietošanas

instrukciju oriģinālvalodā un rīkojieties sa-

skaņā ar to. Saglabājiet lietošanas instruk-

ciju oriģinālvalodā vēlākai izmantošanai vai

nodošanai nākamajam īpašniekam.

Noteikumiem atbilstoša

lietošana

● Iekārtu izmanto netīrumu noņemšanai

ar sausā ledus granulām, kuras lielā āt-

rumā izkliedē gaisa strūkla.

●

Sausā ledus granulas tiek saražotas iekār-

tā. Tam nepieciešams šķidrais oglekļa di-

oksīds no iegremdējamā kanāla balona.

● Iekārtu nedrīkst izmantot sprādzienbīs-

tamā vidē.

● Izmantošanas vietā jāievēro minimālā

gaisa apmaiņa, kas norādīta sadaļā

“Tehniskie dati”.

● Iekārtas korpusu tehniskās apkopes no-

lūkos drīkst noņemt tikai KÄRCHER

klientu apkalpošanas centra speciālisti.

kvalitāte

Lai nodrošinātu netraucētu darbību, izman-

totajam oglekļa dioksīdam jāatbilst vismaz

šādām specifikācijām:

● Tehniskais oglekļa dioksīds, 2.5 klase

vai labāka

● Tīrība ≥ 99,5%

●Ūdens saturs (H

O) ≤ 250 ppm

● NVOC (eļļa un tauki) ≤ 2 ppm

Funkcija

Atbrīvojot šķidro oglekļa dioksīdu tiek sara-

žots oglekļa dioksīda sniegs. Gāzveida

oglekļa dioksīds, kas arī rodas šajā proce-

sā, tiek aizvadīts no darba vietas, izmanto-

jot izplūdes gāzu šļūteni.

Oglekļa dioksīda sniegs iekārtā tiek sapre-

sēts sausā ledus granulās.

Saspiestais gaiss strūklas pistolē iekļūst

caur magnētisko vārstu. Gaisa spiediens

tiek kontrolēts ar objektā esošu spiediena

reduktoru. Nospiežot strūklas pistoles sprū-

da sviru, vārsts atveras un no strūklas pis-

toles izplūst gaisa strūkla. Izmantojot

dozēšanas ierīci, gaisa strūklā papildus tiek

dozētas sausā ledus granulas.

Sausā ledus granulas atsitas pret tīrāmo virs-

mu un notīra netīrumus. -79 °C aukstās sausā

ledus granulas papildus rada termiskos sprie-

gumus starp netīrumiem un tīrāmo priekšme-

tu, kas arī veicina netīrumu atbrīvošanos.

Turklāt sausais ledus, nonākot saskarē ar

virsmu, uzreiz pārvēršas par gāzveida oglekļa

dioksīdu, tādējādi aizņemot 700 reizes lielāku

tilpumu. Tā rezultātā tiek aizpūsti netīrumi,

kas iekļuvuši sausajā ledū.

Vides aizsardzība

Iepakojuma materiālus ir iespējams

pārstrādāt atkārtoti. Utilizējiet iepako-

jumus videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces

satur noderīgus pārstrādājumus mate-

riālus un bieži vien tādas sastāvdaļas

kā baterijas, akumulatorus un eļļu, kuras to

nepareizas izmantošanas vai neatbilstošas

utilizācijas gadījumā var radīt potenciālu

apdraudējumu cilvēku veselībai un videi.

Tomēr šīs sastāvdaļas ir nepieciešamas ie-

rīces pareizai darbībai. Ierīces, kas apzī-

mētas ar šo simbolu, nedrīkst izmest kopā

ar sadzīves atkritumiem.

Inform

ācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra-

dīsiet: www.kaercher.com/REACH

Drošības norādes

Ar iekārtu drīkst darboties tikai personas,

kuras ir izlasījušas un sapratušas šo lieto-

šanas instrukciju. Īpaši jāievēro visi drošī-

bas norādījumi.

Uzglabājiet šo lietošanu instrukciju tā, lai tā

vienmēr būtu pieejama iekārtas lietotājam.

Iekārtas operatoram uz vietas jāveic riska

novērtējums un jānodrošina lietotāju ins-

truēšana.

Riska pakāpes

 BĪSTAMI

● Norāde par tieši draudošām briesmām,

kuras izraisa smagas traumas vai nāvi.

몇 BRĪDINĀJUMS

● Norāde par iespējami draudošām bries-

mām, kuras var izraisīt smagas traumas

vai nāvi.

몇 UZMANĪBU

● Norāda uz iespējami bīstamu situāciju,

kura var radīt vieglus ievainojumus.

IEVĒRĪBAI

● Norāde par iespējami bīstamu situāciju,

kura var radīt materiālos zaudējumus.

Simboli uz ierīces

Bīstamība, ko rada gaisā

lidojošas sausā ledus gra-

nulas.

Nevērsiet strūklas pistoli

pret cilvēkiem. Uzmaniet, lai

trešās personas neatrastos izmantošanas

vietas tuvumā, un neatļaujiet tām piekļuvi

(piem., izmantojot norobežojumus) darbī-

bas laikā. Darbības laikā neaizskariet

sprauslu vai sausā ledus strūklu.

Süsinikdioksiidiballoon

Maksimaalne täitekogus kg 37,5

Läbimõõt, max. mm 220

Ümbrustingimused

Õhuvahetus m

/h 2000

Mõõtmed ja kaalud

Tüüpiline töökaal (ilma sü-

sinikdioksiidiballoonita)

kg 95

Pikkus mm 866

Laius mm 443

Kõrgus ilma süsinikdioksii-

diballoonita

mm 970

Kindlakstehtud väärtused EN 60335-2-

79 kohaselt

Labakäsi-käsivars vibrat-

siooniväärtus

m/s2 0,08

Helirõhutase dB(A) 95

Helivõimsustase LWA +

Ebakindlus KWA

dB(A) 115

IB 10/

8 L2P

Vispārīgas norādes ........................... 181

Noteikumiem atbilstoša lietošana...... 181

Funkcija ............................................. 181

Vides aizsardzība .............................. 181

Drošības norādes .............................. 181

Drošības ierīces ................................ 183

Piederumi un rezerves daļas............. 183

Piegādes apjoms............................... 183

Vadības elementi............................... 183

Ekspluatācijas uzsākšana ................. 183

Apkalpošana...................................... 184

Ekspluatācijas pabeigšana................ 185

Transportēšana ................................. 186

Uzglabāšana ..................................... 186

Kopšana un apkope .......................... 186

Palīdzība traucējumu gadījumā......... 186

Garantija............................................ 187

Papildaprīkojums............................... 187

Tehniskie dati..................................... 188

ES atbilstības deklarācija .................. 188

182 Latviešu

Oglekļa dioksīda izraisīts

nosmakšanas risks.

Darbības laikā darba vietā

palielinās oglekļa dioksīda

saturs gaisā.

Darba vietā nodrošiniet pietiekamu gaisa

apmaiņu.

Izvadiet izplūdes gāzu šļūteni, piemēram,

ārpus telpām, lai oglekļa dioksīds nevienu

neapdraudētu.

Norāde: Oglekļa dioksīds ir smagāks par

gaisu. Pārliecinieties, ka oglekļa dioksīds

neiekļūst (neieplūst), piemēram, no ārpu-

ses uz leju pagrabstāvā zem darbnīcas.

Strūklošanas darbu veicot ilgāk (ilgāk par

10 minūtēm dienā), un it īpaši mazā

s telpās

(mazākās par 300 m³) iesakām izmantot

oglekļa dioksīda brīdināšanas ierīci.

Augstas oglekļa dioksīda koncentrācijas

pazīmes:

3...5%: Galvassāpes, paaugstināts elpoša-

nas ātrums.

7...10%: Galvassāpes, slikta dūša, iespē-

jams, bezsamaņa.

Parādoties šādām pazīmēm, nekavējoties iz-

slēdziet iekārtu un izejiet svaigā gaisā. Pirms

turpināt darbu, uzlabojiet telpas ventilāciju vai

izmantojiet elpošanas aizsargierīci.

Oglekļa dioksīds ir smagāks par gaisu un

uzkrājas šaurās telpās, zemāk izvietotās

telpās vai slēgtās tvertnēs. Darba vietā no-

drošiniet pietiekamu vēdināšanu.

Ņemiet vērā oglekļa dioksīda piegādātāja

drošības datu lapu.

Savainošanās risks, elektros-

tatiskā lādiņa bojājumu risks.

Tīrīšanas laikā tīrāmais objekts

var elektrostatiski uzlādēties.

Sazemējiet tīrāmo objektu un

uzturiet zemējumu līdz tīrīšanas procesa

beigām.

Str

āvas trieciena radīts savainošanās

risks.

Neatveriet iekārtas korpusu. Darbus iekār-

tas iekšpusē drīkst veikt tikai KÄRCHER

klientu apkalpošanas centra speciālisti.

Savainošanās risks, gūstot

kriogēnos apdegumus.

Sausā ledus temperatūra ir -79

°C. Neaizskariet sauso ledu un

iekārtas aukstās daļas.

Savainošanās risks, nokrītot

oglekļa dioksīda balonam,

oglekļa dioksīda izraisīts nos-

makšanas risks

Droši nostipriniet oglekļa dioksī-

da balonu.

Savainošanās risks, ko rada

gaisā lidojošas sausā ledus

granulas un netīrumu daļi-

ņas.

Izmantojiet aizsargbrilles.

Dzirdes bojājumu risks.

Izmantojiet dzirdes aizsardzības līdzekļus.

Savainošanās risks, ko rada

gaisā lidojošas sausā ledus

granulas un netī

rumu daļi-

ņas.

Izmantojiet aizsargcimdus atbilstoši EN

511 prasībām.

Savainošanās risks, ko rada

gaisā lidojošas sausā ledus

granulas un netīrumu daļi-

ņas.

Valkājiet aizsargapģērbu ar ga-

rām piedurknēm.

Uzmanību! Iespējami pastāvī-

gi darbības traucējumi.

Smērvielu vai eļļas paliekas

traucē sausā ledus sniega veidošanos ie-

kārtā. Nelietojiet ziedes, eļļu vai citas smēr-

vielas uz pieslēguma uzmavas vai uz

oglekļa dioksīda balona vītnes un oglekļa

dioksīda šļūtenes.

Vispārīgi drošības norādījumi

 BĪSTAMI

Savainošanās risks

Iekārta var sākt negaidīti darboties.

Pirms uzsākat darbus pie iekārtas, izvelciet

strāvas tīkla spraudni no kontaktligzdas.

Savainošanās risks

Saskarē ar sauso ledu un aukstajām iekār-

tas daļām var gūt kriogēnus apdegumus.

Pirms uzsākat darbus pie iekārtas, uzvel-

ciet pret aukstumu aizsargājošu apģērbu

vai ļaujiet iekārtai sasilt.

Nekad nelieciet sauso ledu mutē.

Savainošanās risks

Sausā ledus strūkla nepareizas lietošanas

gadījumā var būt bīstama.

Nevērsiet sausā ledus strūklu pret perso-

nām, dzīvniekiem, aktīvu elektrisko aprīko-

jumu vai pret pašu iekārtu.

Nevērsiet sausā ledus strū

klu pret sevi vai

pret citiem, lai notīrītu apģērbu vai apavus.

Savainošanās risks

Sausā ledus strūkla var aizraut līdzi vieglus

priekšmetus.

Pirms tīrīšanas darbu sākšanas, nofiksējiet

vieglos priekšmetus.

Nosmakšanas draudi

Palielināta oglekļa dioksīda koncentrācija

elpojamajā gaisā var izraisīt nāvi nosmak-

šanas dēļ.

Pārliecinieties, ka gaisa ieplūdes tuvumā

nenotiek atgāzu emisija.

Nodrošiniet pietiekamu ventilāciju darba

vietā un pārliecinieties, ka izplūdes gāzes

tiek pareizi izvadītas.

몇 BRĪDINĀJUMS

Savainošanās risks

Strūklas pistoles atgrūšanas spēks var jūs

izsist no līdzsvara.

Pirms nospiediet sprūda sviru, atrodiet dro-

šu stāvēšanas pozīciju un stingri turiet

strūklas pistoli.

Savainošanās risks

Sausā ledus granulas un netīrumu daļiņas

var aizskart un savainot cilvēkus.

Nelietojiet iekārtu, ja tās darbības rādiusā

atrodas citi cilvēki, izņemot gadījumu, ja ap-

kārtējie nēsā aizsargapģērbu.

Nelietojiet iekārtu, ja ir bojāts kāds pieslē-

guma vads vai svarīgas iekārtas daļas, pie-

mēram, drošības ierīces, str

ūklošanas

šļūtene, strūklas pistole.

Drošības norādījumi attiecībā uz

gāzes baloniem

 BĪSTAMI

Pārsprāgšanas risks, nosmakšanas

risks

Gāzes baloni var pārsprāgt, ja tie pārāk uz-

karst vai ja tie ir mehāniski bojāti. Oglekļa

dioksīda noplūde var izraisīt nāvi no nos-

makšanas.

Pasargājiet gāzes balonus no pārmērīgas

sakaršanas, uguns, bīstamas korozijas,

mehāniskiem bojājumiem un neatļautas

piekļuves.

Uzglabājiet gāzes balonus tā, lai tie neiero-

bežotu evakuācijas ceļus.

Neuzglabājiet gāzes balonus pazemes tel-

pās, uz kāpnēm un to tuvumā, gaiteņos,

ejās un garāžās.

Neuzglabājiet gāzes balonus kop

ā ar viegli

uzliesmojošām vielām.

Gāzes balonus uzglabājiet vertikālā stā-

voklī.

Nodrošiniet gāzes balonus pret apgāšanos

vai nokrišanu.

Pirms gāzes balonu transportēšanas aizve-

riet balona vārstu.

Pārvadājiet gāzes balonus ar balonu rati-

ņiem vai kādu transportlīdzekli, pirms tam

nodrošinot balonus pret nokrišanu.

Pirms gāzes balona pacelšanas aiz aizsar-

gvāka, pavelciet to, lai pārbaudītu, vai aiz-

sargvāks ir stingri nostiprināts.

Gāzes balona izmantošanas vietā nodroši-

niet to pret apgāšanos.

Neatveriet balona vārstu, lai pārbaudītu

spiedienu.

Balona vārstu atveriet un aizveriet tikai ar

rokām bez instrumentu palīdzības.

Pārbaudiet, vai balona vārsta / iekārtas

pieslēguma vietā nav nopl

ūdes.

Darba pārtraukumu laikā un darba beigās

aizveriet balona vārstu, lai novērstu nekon-

trolētu gāzes izplūšanu.

Iztukšojiet gāzes balonus tikai tik tālu, lai

balonā paliktu neliels atlikuma spiediens,

kas novērstu svešķermeņu iekļūšanu.

Kad gāzes balons ir iztukšots līdz atlikuma

spiedienam, vispirms aizveriet balona vār-

stu, pirms noskrūvējat gāzes ņemšanas ie-

rīci. Gāzes balonā joprojām ir ievērojams

atlikuma spiediens.

Pirms gāzes balona atgriešanas atpakaļ

uzskrūvējiet tam noslēguzgriezni un aizsar-

gvāku.

Gāzes nekontrolētas izplūšanas gadījumā

aizveriet gāzes vārstu. Ja gāzes izplū

šanu

nav iespējams apturēt, izvediet balonu ārā

vai izejiet no telpas un bloķējiet pieeju; tel-

pā ieejiet un vēdiniet to tikai tad, ja gāzes

koncentrācijas mērījums izslēdz bīstamību.

Noteikumi un direktīvas

Uz šīs iekārtas ekspluatāciju attiecas Vāci-

jas Federatīvajā Republikā spēkā esošie

noteikumi un direktīvas (pieejami Carl Hey-

manns Verlag KG, Luxemburger

Straße 449, 50939 Köln (Ķelne)):

● DGUV R 100-500 Darbs ar strūklošanas

iekārtām

● DGUV 113-004 Darbs šaurās telpās

Latviešu 183

● DGUV 113-004 Aizsargapģērba lietoša-

● DGUV 113-004 Aizsargcimdu lietošana

● DGUV 113-004 Darbs ar strūklošanas

iekārtām

● DGUV 213-056 Gāzes signalizators

● VDMA 24389 Sausā ledus strūklošanas

iekārtas - drošības prasības

Izslēgšana ārkārtas situācijā

1. Atlaidiet strūklas pistoles sprūda sviru.

2. Programmas slēdzi pagrieziet pozīcijā

“0/OFF”.

3. Aizveriet oglekļa dioksīda balona no-

slēgvārstu.

4. Nobloķējiet saspiestā gaisa padevi.

Drošības ierīces

몇 UZMANĪBU

Atvienotas vai mainītas drošības ierīces

Drošības ierīces ir paredzētas jūsu aizsar-

dzībai.

Nemainiet un neatvienojiet drošības ierī-

ces.

Drošības svira

Drošības svira neļauj nejauši nospiest

strūklas pistoli.

Sprūda sviru nospiest iespējams tikai tad,

ja pirms tam ir pacelta drošības svira.

Piederumi un rezerves daļas

Izmantot tikai oriģinālos piederumus un ori-

ģinālās rezerves daļas, jo tie garantē drošu

un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves

daļām skatīt www.kaercher.com.

Aizsargapģērbs

Pilna skata aizsargbrilles, pretaizsvīšanas

pārklājums, daļas nr.: 6 321-208,0

Aizsargcimdi pret aukstumu ar pretslīdes

profilu, III kategorija saskaņā ar EN 511

prasībām, daļas nr.: 6 321-210,0

Dzirdes aizsargaustiņas ar galvas stīpu,

daļas nr.: 6 321-207,0

Piegādes apjoms

Izsaiņojot pārbaudiet, vai saturs ir pilnīgs.

Ja trūkst piederumi vai transportēšanas lai-

kā radušies bojājumi, lūdzu, informējiet tir-

gotāju.

Vadības elementi

Attēls A

1 Ritentiņi ar stāvbremzi

2 Strūklošanas šļūtenes savienojums

3 Vadības līnijas savienojums

4 Vadības panelis

5 Stumšanas rokturis

6 Strūklas pistoles turētājs

7 Novietošanas virsma

8 Sprauslu novietne

9 Displejs

10 Programmas slēdzis

11 Granulu dozēšanas traucējuma indikā-

cija

– deg sarkanā krāsā: bloķēts dozēša-

nas ierīces piedziņas motors

–mirgo sarkanā krāsā: pārkarsis dozē-

šanas ierīces piedziņas motors

12 Granulu ražošanas traucējuma indikāci-

– deg sarkanā krāsā: bloķēts granulu ra-

žošanas piedziņas motors

13 Saspiestā gaisa padeves traucējuma in-

dikācija

– deg sarkanā krāsā: saspiestā gaisa

padevē ir pārāk mazs spiediens

– mirgo sarkanā krāsā: iekārtas iekšē-

jais spiediens ir pārāk augsts

14 Strāvas padeves kontrollampiņa

– deg zaļā krāsā: strāvas padeve ir kār-

tībā

15 Saspiestā gaisa kontrollampiņa

– deg zaļā krāsā: saspiestā gaisa pade-

ve ir kārtībā.

16 Strūklas pistoles traucējuma indikācija

– deg dzeltenā krāsā: sprūda svira ir

nofiksēta (piem., kabeļa atsaite)

– mirgo dzeltenā krāsā: iekārtai nav pie-

slēgta strūklas pistole

17 Strūklas sprausla

18 Strūklas pistole

19 Taustiņš 'saspiests gaiss/granulas' ar

kontrollampiņu

– deg sarkanā krāsā: saspiestā gaisa

strūkla

– izslēgts: granulu strūkla

20 Sprūds

21 Drošības svira

22 Noturošais konuss

23 Strūklošanas šļūtene

24 Balona pieslēgums

25 Noslēgskrūve

26 Vara blīvgredzens

27 Oglekļa dioksīda filtrs

28 Skrūvējams atloks

29 Balona pieslēguma blīvgredzens (pasū-

tījuma numurs 6.574-316.0)

30 Oglekļa dioksīda iegremdējamā kanāla

balons (nav iekļauts piegādes komplek-

tācijā)

31 Oglekļa dioksīda šļūtene

32 Oglekļa dioksīda balona satveres siks-

33 Pamatstacijas turēšanas sliede

34 Šļūtenes/kabeļu turētājs ar gumijas

spriegotāju

35 Atvere motora aizsardzības slēdža at-

iestatīšanai

36 Rokturis

37 Saspiestā gaisa pieslēgums

38 Oglekļa dioksīda balona novietošanas

vieta

39 Oglekļa dioksīda izplūdes gāzu šļūtene

40 Tīkla kabelis ar tīkla spraudni

41 Strūklošanas šļūtenes turētājs

42 Kondensāta ūdens iztukšošanas krāns

Displejs

Programmas slēdzis 1. ... 3. pakāpe:

Attēls B

1 Strūklas spiediens

2 Kopējais darbības laiks

3 Klientu apkalpošanas centra apskate

4 Strūklošanas laiks kopš pēdējās atiesta-

tīšanas

Programmas slēdzis stāvoklī 'Reset':

Attēls C

1 Lai atiestatītu strūklošanas laiku, no-

spiediet taustiņu 'saspiests gaiss/granu-

las'

2 Atlikušais laiks līdz nākamajai klientu

apkalpošanas centra apskatei

3 Strūklošanas laiks kopš pēdējās atiesta-

tīšanas

Ekspluatācijas uzsākšana

 BĪSTAMI

Savainošanās risks

Sausā ledus granulas var izkļūt no bojātiem

komponentiem un izraisīt savainojumus.

Pirms ekspluatācijas uzsākšanas pārbau-

diet visu iekārtas komponentu stāvokli, jo

īpaši strūklošanas šļūteni. Nomainiet bojā-

tos konstrukciju mezglus un aizstājiet ar ne-

vainojamiem. Notīriet netīros konstrukciju

mezglus un pārbaudiet, vai tie darbojas pa-

reizi.

IEVĒRĪBAI

Bojājumu risks

No ierīces korpusa uz grīdas var pilēt kon-

densāta ūdens.

Nelietojiet iekārtu uz mitrumjūtīgām virs-

mām.

1. Atveriet iztukšošanas krānu un iztukšo-

jiet kondensāta ūdeni, kas uzkrājies ie-

kārtā.

2. Aizveriet iztukšošanas krānu.

3. Novietojiet iekārtu uz horizontālas, lī-

dzenas virsmas.

4. Nobloķējiet ritentiņus ar stāvbremzēm.

5. Savienojiet strūklošanas šļūteni ar iekār-

tu.

Attēls H

1 Vadības līnija

2 Uzmavuzgrieznis

3 Vadības līnijas savienojums

4 Strūklošanas šļūtenes savienojums

5 Uzmavuzgrieznis

6 Strūklošanas šļūtene

6. Uzskrūvējiet strūklošanas šļūtenes uz-

mavuzgriezni un nedaudz pievelciet to

ar uzgriežņu atslēgu.

7. Iespraudiet iekārtā vadības līniju.

8. Uzskrūvējiet vadības līnijas uzmavuz-

griezni un pievelciet ar roku.

9. Strūklas pistoli ar noturošo konusu ievie-

tojiet iekārtas turētājā.

 BĪSTAMI

Nosmakšanas draudi

No izplūdes gāzu šļūtenes izplūst oglekļa

dioksīds. Sākot ar 8 tilpuma procentu kon-

centrāciju ieelpotajā gaisā, oglekļa dioksīds

var izraisīt bezsamaņu, elpošanas apstāša-

nos un nāvi. Maksimālā koncentrācija dar-

ba vietā ir 0,5%. Oglekļa dioksīds ir

smagāks par gaisu un uzkrājas bedrēs,

pagrabos un izlietnēs.

Novietojiet izplūdes gāzu šļūteni tā, lai iz-

plūstošais oglekļa dioksīds nevienu neap-

draudētu.

Norāde: Oglekļa dioksīds ir smagāks par

gaisu. Pārliecinieties, ka oglekļa dioksīds

neiek

ļūst (neieplūst), piemēram, no ārpu-

ses uz leju pagrabstāvā zem darbnīcas.

10.Izvadiet izplūdes gāzu šļūteni ārā vai

pievienojiet to nosūkšanas ierīcei.

Strūklas sprauslas nomaiņa

Lai iekārtu pielāgotu tīrāmā priekšmeta ma-

teriālam un netīrības pakāpei, strūklas pis-

toles sprauslas iepējams mainīt.

184 Latviešu

 BĪSTAMI

Savainošanās risks

Iekārta var negaidīti sākt darboties un tādē-

jādi izraisīt traumas un radīt kriogēnus ap-

degumus no sausā ledus granulu strūklas.

Pirms uzsākat sprauslas nomaiņu, iestatiet

programmas slēdzi pozīcijā “0/OFF”.

몇 BRĪDINĀJUMS

Savainošanās risks

Uzreiz pēc izmantošanas sprausla ir ļoti

auksta, tāpēc, tai pieskaroties, var gūt krio-

gēnus apdegumus.

Pirms uzsākat sprauslas nomaiņu, ļaujiet

tai atkust vai izmantojiet aizsargcimdus.

IEVĒRĪBAI

Bojājumu risks

Nelietojiet ierīci, ja strūklas pistolei nav pie-

vienota neviena strūklas sprausla.

1. Nospiediet atbloķēšanas pogu uz leju un

izvelciet strūklas sprauslu no strūklas

pistoles.

Attēls D

1 Strūklas pistole

2 Tapa

3 Strūklas sprausla

4 Atbloķēšanas poga

2. Strūklas pistolē iespiediet citu strūklas

sprauslu, līdz tā nofiksējas.

Norāde: Strūklas sprausla ir pareizi

nofiksējusies, kad tapa vairs nav izvirzī-

ta ārpus korpusa. Strūklas sprauslu var

pagriezt vēlamajā virzienā.

Saspiestā gaisa pieslēgšana

Norāde

Lai nodrošinātu netraucētu darbību, sa-

spiestajam gaisam jābūt ar zemu mitruma

saturu (maksimāli 5% relatīvais gaisa mit-

rums, rasas punkts zem 0°C). Saspiesta-

jam gaisam jābūt tīram no eļļām,

netīrumiem un svešķermeņiem.

Saspiestajam gaisam jābūt sausam un bez

eļļas; pēc kompresora jābūt pieslēgtam vis-

maz vienam pēcdzesētājam un vienam at-

dalītājam.

Saspiestā gaisa padevei jābūt aprīkotai ar

objektā esošu spiediena reduktoru.

1. Uzvelciet individuālos aizsardzības lī-

dzekļus.

2. Savienojiet saspiestā gaisa šļūteni ar ie-

kārtas saspiestā gaisa pieslēguma vietu.

3. Lē

nām atveriet objektā esošo saspiestā

gaisa noslēgvārstu.

Oglekļa dioksīda balona

pieslēgšana

Prasības CO

padevei:

● CO

balons ar iegremdējamo kanālu

šķidrā CO

uzņemšanai.

Norādījum

baloni ar iegremdējamo kanālu (sauk-

tu arī par stāvkanālu) parasti ir marķēti ar

lielo “T” uz balona vai balona aizmugures.

Dažos gadījumos iegremdējamo kanālu

simbolizē arī vertikāla krāsas līnija uz balo-

na.

● CO

kvalitātei jāatbilst nodaļā "Noteiku-

miem atbilstoša lietošana" minētajiem

datiem.

IEVĒRĪBAI

Funkciju traucējumi

Spiediena atlikuma vārsts vai vienvirziena

vārsts CO

balona pieslēguma vietā kavē

nepieciešamā CO

daudzuma izvadīšanu.

Ja tiek izmantots CO2 balons ar atlikuma

spiediena vārstu, starp balonu un iekārtu

jāuzstāda ABS atlikuma spiediena vārsts

(pasūtījuma numurs 2.574-006.0), kas pie-

ejams kā papildaprīkojums.

Attēls E

1 CO

balons bez atlikuma spiediena

vārsta

2 CO

balons ar atlikuma spiediena vār-

stu

Temperatūrai paaugstinoties, granulu ražo-

šanas efektivitāte samazinās, un caur iz-

plūdes gāzu šļūteni gāzveida formā tiek

atbrīvota lielāka oglekļa dioksīda daļa. Uz-

gabājiet oglekļa dioksīda balonus pēc ie-

spējas vēsākā vietā (zem 31 °C) un

ekspluatācijas laikā pasargājiet tos no siltu-

ma, saules starojuma un karstuma.

1. Stumjot novietojiet iekārtu uz līdzenas,

stabilas pamatnes.

2. Nospiediet stāvbremzi pie abiem ritenī-

šiem.

3. Atveriet abas oglekļa dioksīda balona

satveres siksnas.

4. Novietojiet oglekļa dioksīda balonu pa-

redzētajā novietošanas vietā uz iekār-

tas.

Norāde: Ja oglekļa dioksī

da balons tiek

transportēts ar balona ratiņiem, trans-

portēšanas ratiņu grīdas laukuma priek-

šējo malu iespējams uzlikt uz balona

novietošanas vietas iekārtā. Tad balonu

no ratiņiem uz novietošanas vietu iespē-

jams pārvietot, to pagriežot.

5. Abas satveres siksnas aplieciet ap

oglekļa dioksīda balonu, aizveriet tās un

pievelciet.

6. Noskrūvējiet aizsargvāku no oglekļa di-

oksīda balona.

IEVĒRĪBAI

Iespējami darbības traucējumi

Smērvielu paliekas traucē sausā ledus

sniega veidošanos iekārtā.

Pārbaudiet oglekļa dioksīda balona un

oglekļa dioksīda šļūtenes pieslēguma uz-

mavu un vītni un, ja nepieciešams, notīriet

tās pirms pieslēgšanas iekārtai.

Pārliecinieties, ka starp balonu un balona

pieslēguma vietu ir ievietots nebojāts blīvē-

jums.

7. Baloniem ar atlikuma spiediena vārstu

pie oglekļa dioksīda balona jāuzstāda

ABS atlikuma spiediena vārsts (pasūtīju-

ma numurs 2.574-006.0), kas pieejams

kā papildaprīkojums. Ievērojiet adaptera

komplektācijā iekļauto atsevišķo instruk-

ciju.

8. Balona pieslēguma vietu ar oglekļa diok-

sīda filtru pievienojiet pie oglekļa dioksī-

da balona.

Pārliecinieties, vai starp skrūvējamo at-

loku un oglekļa dioksīda balonu ir ievie-

tots nevainojams balona pieslēguma

vietas blīvgredzens.

9. Nedaudz pievelciet skrūvējamā atloka

šauro šarnīruzgriezni ar atvērto vai gre-

dzenveida uzgriežņu atslēgu (piemē-

ram, 6.574-337.0). Pie tam ar atvērto

uzgriežņu atslēgu pieturiet plato šarnīr-

juzgriezni, lai izvairītos no oglekļa diok-

sīda šļūtenes sagriešanās.

IEVĒRĪBAI

Nepakļaujiet oglekļa dioksīda šļūteni vērpei

(sagriešanai), pretējā gadījumā var rasties

bojājumi.

Tīkla pieslēguma izveide

 BĪSTAMI

Strāvas trieciena radīti savainojuma

draudi

Izmantojamās kontaktligzdas uzstādīšana

jāveic elektriķim, un tai jāatbilst IEC 60364-

1 prasībām.

Iekārtu drīkst pievienot tikai strāvas pade-

vei ar aizsargzemējumu.

Izmantotajai kontaktligzdai jābūt viegli pie-

ejamai un jāatrodas 0,6 m - 1,9 m augstu-

mā virs grīdas.

Izmantotajai kontaktligzdai jāatrodas ope-

ratora redzeslokā.

Iekārta jāaizsargā ar 30 mA noplūdes strā-

vas automātisko slēdzi.

Pirms katras iekārtas lietošanas reizes pār-

baudiet, vai nav bojāts strāvas tīkla pieslē-

guma vads. Neizmantojiet iekārtu ar bojātu

kabeli. Bojātu kabeli uzticiet nomainīt kvali-

ficētam elektri

ķim.

Pagarinātāja kabelim jānodrošina IPX4 aiz-

sardzība, un kabeļa konstrukcijai jāatbilst

vismaz H 07 RN-F 3G1,5.

Nepiemēroti pagarinātāji var būt bīstami. Ja

tiek izmantots pagarinājuma kabelis tam jā-

būt piemērotam izmantošanai ārpus tel-

pām, kā arī savienojumam jābūt sausam un

jāatrodas virs zemes. Ieteicams izmantot

kabeļu spoli, kas notur kontaktligzdu vis-

maz 60 mm augstumā no zemes.

1. Iespraudiet tīkla spraudni kontaktligzdā.

Strūklošanas laika atiestatīšana

Lai aprēķinātu strūklošanas laiku, pirms

darba sākuma strūklošanas laika skaitītāju

var atiestatīt uz 0.

1. Programmas slēdzi pagrieziet pozīcijā

“Reset”.

Attēls F

1 Atlikušais laiks līdz nākamajai klientu

apkalpošanas centra apskatei

2 Strūklošanas laiks kopš pēdējās atiesta-

tīšanas

3 Taustņš 'saspiests gaiss/granulas'

2. Uz strūklas pistoles nospiediet taustiņu

'saspiests gaiss/granulas'.

Strūklošanas laiks tiek atiestatīts uz 0

Apkalpošana

 BĪSTAMI

Savainošanās risks

Gaisā lidojošās sausā ledus granulas var

izraisīt savainojumus vai radīt kriogēnus

apdegumus.

Nevērsiet strūklas pistoli pret cilvēkiem.

Uzmaniet, lai trešās personas neatrastos

izmantošanas vietas tuvumā, un neatļaujiet

Latviešu 185

tām piekļuvi (piem., izmantojot norobežoju-

mus) darbības laikā. Darbības laikā neaiz-

skariet sprauslu vai sausā ledus strūklu.

1. Veiciet visus apkopes darbus, kas ap-

rakstīti nodaļā “Kopšana un apkope/kat-

ru dienu pirms ekspluatācijas

uzsākšanas”.

2. Norobežojiet darba zonu, lai nepieļautu

cilvēku piekļūšanu ekspluatācijas laikā.

 BĪSTAMI

Nosmakšanas draudi

Oglekļa dioksīda izraisīts nosmakšanas

risks. Sausā ledus granulas sastāv no cieta

oglekļa dioksīda. Darbojoties ar iekārtu,

darba vietā palielinās oglekļa dioksīda sa-

turs gaisā.

Izvadiet izplūdes gāzu šļūteni, piemēram,

ārpus telpām, lai oglekļa dioksīds nevienu

neapdraudētu.

Norāde: Oglekļa dioksīds ir smagāks par

gaisu. Pārliecinieties, ka oglekļa dioksīds

neiekļūst (neieplūst), piemēram, no ārpu-

ses uz leju pagrabstāvā zem darbnīcas.

Strūklošanas darbu veicot ilgāk (ilgāk par

10 minūtēm dienā

), un it īpaši mazās telpās

(mazākās par 300 m³) iesakām izmantot

oglekļa dioksīda brīdināšanas ierīci.

Augstas oglekļa dioksīda koncentrācijas

pazīmes ieelpojamajā gaisā:

3...5%: Galvassāpes, paaugstināts elpoša-

nas ātrums.

7...10%: Galvassāpes, slikta dūša, iespē-

jams, bezsamaņa.

Tikko parādās šādas pazīmes, nekavējo-

ties izslēdziet iekārtu un izejiet svaigā gai-

sā. Pirms turpināt darbu, noteikti uzlabojiet

telpas ventilāciju vai izmantojiet elpošanas

aizsargierīci.

Ņemiet vērā oglekļa dioksīda piegādātā

drošības datu lapu.

Bīstamība, ko rada veselībai kaitīgas

vielas.

Vielas, kas atdalās no tīrāmā objekta, tiek

paceltas gaisā kā putekļi.

Ievērojiet atbilstošos drošības pasākumus,

ja tīrīšanas laikā varētu rasties veselībai

kaitīgi putekļi.

Sprādzienbīstamība

Dzelzs oksīda un vieglo metālu putekļu

maisījums nelabvēlīgos apstākļos var uz-

liesmot un radīt intensīvu karstumu.

Nekad vienlaikus neapstrādājiet vieglos

metālus un dzelzi saturošas daļas.

Ikreiz pirms uzsākat apstrādāt citu materiā

lu notīriet darba zonu un iesūkšanas ierīci.

3. Strādājot šaurās telpās, gādājiet par pie-

tiekamu gaisa apmaiņu, lai oglekļa diok-

sīda koncentrāciju telpas gaisā uzturētu

zem bīstamās robežvērtības.

4. Vieglus tīrāmos priekšmetus nostipri-

niet.

 BĪSTAMI

Elektrostatiskās izlādes bīstamība

Tīrīšanas laikā tīrāmais objekts var elek-

trostatiski uzlādēties. Tam sekojošā izlāde

var izraisīt savainojumus, kā arī radīt elek-

tronisko konstrukciju mezglu bojājumus.

Sazemējiet tīrāmo objektu un uzturiet ze-

mējumu tīrīšanas procesa laikā.

5. Veiciet tīrāmā objekta elektrisko saze-

mēšanu.

6. Valkājiet aizsargapģērbu, aizsargcim-

dus, cieši pieguļošas brilles un dzirdes

aizsargus.

7. Aktivizējiet saspiestā gaisa padevi.

8. Atveriet oglekļa dioksīda balona noslēg-

vārstu.

9. Pagrieziet programmas slēdzi uz 3. pa-

kāpi.

Attēls G

1 Programmas slēdzis

2 1. pakāpe

3 2. pakāpe

4 3. pakāpe

5 Reset (atiestatīt)

10.Izvēlieties stabilu vietu stāvēšanai un ie-

ņemiet drošu stāju, lai strūklas pistoles

atgrūdiena spēks neizsistu jūs no līdz-

svara.

Tīrīšana ar sausā ledus granulām

1. Uz taustiņa 'saspiests gaiss/granulas',

izvēlieties darbību ar granulām. (Kon-

trollampiņa nedrīkst iedegties.)

Attēls I

1 Taustiņš 'saspiests gaiss/granulas' ar

kontrollampiņu

deg sarkanā krāsā: saspiestā gaisa

strūkla

izslēgts: granulu strūkla

2. Objektā esošajā spiediena reduktorā

iestatiet strūklas spiediena vēlamo vērtī-

bu. Maksimālais spiediens: 10 bar. Mini-

mālais spiediens:

● 1. posms: 0,7 bar

● 2. posms: 1,4 bar

● 3. posms: 2,8 bar

Norādījum

Spiediens tiek parādīts displejā. Ja nav sa-

sniegts minimālais spiediens vai ir pār-

sniegts maksimālais spiediens, rādījums

mirgo.

3. Virziet strūklas pistoli prom no ķermeņa.

4. Pabīdiet strūklas pistoles drošības sviru

uz augšu un vienlaikus nospiediet sprū-

da sviru.

Attēls K

1 Drošības svira

2 Sprūds

3 Darba apgaismojums

Vienlaikus ar granulu ražošanu ieslē-

dzas darba apgaismojums.

5. Pagaidiet, līdz ir izveidojusies granulu

strūkla.

IEVĒRĪBAI

Nekad nedarbiniet iekārtu bez oglekļa

dioksīda balona vai ar tukšu balonu.

Izmantojiet programmas slēdzi, lai izvēlē-

tos augstāku pakāpi vai nomainiet oglekļa

dioksīda balonu, ja pēc 5 minūšu strūkloša-

nas no strūklas pistoles vēl neizplūst granu-

las.

6. Ja nepieciešams, pagrieziet program-

mas slēdzi atpakaļ uz 2. vai 1. pakāpi.

IEVĒRĪBAI

Bojājumu risks

Iespējams, ka varētu izplūst rupjas granu-

las.

Lai izvairītos no bojājumiem, vispirms pār-

baudiet tīrīšanas veiktspēju kādā neuzkrīto-

šā vietā.

Norādījum

Ja sausā ledus strūklai ir jūtami pārtrauku-

mi, palieliniet strūklas spiedienu vai ar

programmas izvēles slēdzi iestatiet zemā-

ku līmeni.

7. Virziet granulu strūklu uz tīrāmo objektu

un ar strūklu notīriet netīrumus.

8. Atlaist sprūdu.

Granulu strūkla apstājas.

Darba apgaismojums nodziest pēc 30

sekundēm.

9. Strūklas pistoli ar noturošo konusu ievie-

tojiet iekārtas turētājā.

Attēls J

1 Turētājs

2 Noturošais konuss

3 Strūklas pistole

10.Ja darba pārtraukums ilgst vairāk par 30

minūtēm, aizveriet oglekļa dioksīda ba-

lona noslēgvārstu.

Saspiests gaiss bez granulu

strūklas

Brīvos netīrumus var notīrīt ar saspiestu

gaisu bez sausā ledus granulām.

1. Uz taustiņa 'saspiests gaiss/granulas',

izvēlieties darbību ar saspiestu gaisu.

(Kontrollampiņai jāiedegas sarkanā krā-

sā.)

Attēls I

1 Taustiņš 'saspiests gaiss/granulas' ar

kontrollampiņu

deg sarkanā krāsā: saspiestā gaisa

strūkla

izslēgts: granulu strūkla

2. Pabīdiet strūklas pistoles drošības sviru

uz augšu un vienlaikus nospiediet sprū-

da sviru.

Attēls K

1 Drošības svira

2 Sprūds

3 Darba apgaismojums

Saspiestais gaiss izplūst no strūklas

sprauslas, un ir aktīvs darba apgaismo-

jums.

3. Virziet saspiestā gaisa strūklu uz tīrāmo

objektu un notīriet netīrumus.

4. Atlaist sprūdu.

Saspiestā gaisa strūkla apstājas.

Darba apgaismojums nodziest pēc 30

sekundēm.

5. Strūklas pistoli ar noturošo konusu ievie-

tojiet iekārtas turētājā.

6. Ja darba pārtraukums ilgst vairāk par 30

minūtēm, aizveriet oglekļa dioksīda ba-

lona noslēgvārstu.

Ekspluatācijas pabeigšana

1. Atlaidiet strūklas pistoles sprūda sviru.

2. Aizveriet oglekļa dioksīda balona no-

slēgvārstu.

3. Spiediet strūklas pistoles sprūda sviru,

līdz no tās vairs neizplūst granulas.

4. Pagrieziet programmas slēdzi uz 1. pa-

kāpi.

5. Nobloķējiet saspiestā gaisa padevi.

186 Latviešu

6. Spiediet strūklas pistoles sprūda sviru,

līdz saspiestais gaiss no iekārtas ir izplū-

dis.

7. Programmas slēdzi pagrieziet pozīcijā

“0/OFF”.

8. Atvienojiet tīkla spraudni no kontaktligz-

das.

9. Satiniet tīkla kabeli, pakariet to uz šļūte-

nes/ kabeļa turētāja un nostipriniet ar

gumijas spriegotāju.

Attēls L

1 Tīkla kabelis

2 Šļūtenes/ kabeļa turētājs

3 Gumijas spriegotājs

4 Izplūdes gāzu šļūtene

10.Atvienojiet saspiestā gaisa šļūteni no ie-

kārtas.

11.Satiniet izplūdes gāzu šļūteni, pakariet

to uz šļūtenes/ kabeļa turētāja un nostip-

riniet ar gumijas spriegotāju.

12.Satiniet strūklošanas šļūteni un pakariet

to uz strūklošanas šļūtenes turētāja.

13.Strūklas pistoli ar konusu ievietojiet ie-

kārtas turētājā.

Transportēšana

몇 UZMANĪBU

Negadījumu un savainošanās risks

Transportēšanas un uzglabāšanas laikā

ņemiet vērā iekārtas svaru, skatiet nodaļu

"Tehniskie dati".

IEVĒRĪBAI

Bojājumu risks

Motoreļļa var izplūst, transportējot to hori-

zontāli. Izrietošs eļļas trūkums var izraisīt

bojājumus nākamās ekspluatācijas reizē.

Transportējiet iekārtu tikai novietotu stāvus.

1. Pirms transportēšanas veiciet visas no-

daļā “Ekspluatācijas pabeigšana” norā-

dītās darbības.

2. Atlaidiet stāvbremzes pie ritentiņiem un

stumiet iekārtu, turot aiz stumšanas rok-

tura.

3. Pirms ievietošanas transportlīdzeklī no

iekārtas izņemiet oglekļa dioksīda balo-

nu.

4. Iekārtu var pacelt 2 cilvēki. Katram no vi-

ņiem jāizmanto rokturis iekārtas apakš-

pusē un ar otru roku jāatbalsta iekā

rta,

turot pie augšējās malas.

5. Pārvadājot transportlīdzekļios, nobloķē-

jiet stāvbremzes pie ritentiņiem un no-

stipriniet iekārtu ar spriegošanas siksnu.

Attēls M

Uzglabāšana

몇 UZMANĪBU

Negadījumu un savainošanās risks

Transportēšanas un uzglabāšanas laikā

ņemiet vērā iekārtas svaru, skatiet nodaļu

"Tehniskie dati".

Ierīci drīkst uzglabāt tikai iekštelpās.

 BĪSTAMI

Nosmakšanas draudi

Oglekļa dioksīds var uzkrāties slēgtās tel-

pās un izraisīt nāvi no nosmakšanas.

Oglekļa dioksīda balonus (pat ja tie ir savie-

noti ar iekārtu) uzglabājiet tikai labi vēdinā-

mās vietās.

Kopšana un apkope

Apkopes norādes

Ekspluatācijai drošas ierīces pamatnosacī-

jums ir regulāra apkope pēc noteikta apko-

pes plāna.

Izmantojiet tikai ražotāja oriģinālās rezer-

ves daļas vai viņa ieteiktās daļas, piem.,

● rezerves un dilstošās daļas,

● piederumu daļas,

● izejmateriālus,

● tīrīšanas līdzekļus.

 BĪSTAMI

Negadījumu risks

Ierīce var neapzināti ieslēgties. Aukstas ie-

kārtas daļas vai šķidrs oglekļa dioksīds var

radīt apsaldējumus. Gāzveida oglekļa diok-

sīds var izraisīt nāvi no nosmakšanas.

Pirms uzsākat darbus pie iekārtas, veiciet

visas darbības, kas norādītas nodaļā “Eks-

pluatācijas pabeigšana”. Pagaidiet, līdz ie-

kārta ir sasilusi, vai valkājiet pret aukstumu

aizsargājošu apģērbu. Nekad nelieciet sau-

so ledu mutē.

IEVĒRĪBAI

Bojājumu risks

Nepareiza tīrīšanas līdzekļa izmantošana

var radīt iekārtas un strūklas pistoles bojā-

jumus.

Nekad netīriet iekārtu un strūklas pistoli ar

šķīdinātājiem, benzīnu vai eļļu saturošiem

tīrīšanas līdzekļiem.

Tehniskās apkopes līgums

Lai nodrošinātu iekārtas uzticamu darbību,

iesakām noslēgt apkopes līgumu. Sazinie-

ties ar savu atbildīgo KÄRCHER klientu

dienestu.

Apkopes plāns

Katru dienu pirms ekspluatācijas

uzsākšanas

1. Uzmanīgi pārbaudiet, vai strūklošanas

šļūtenei nav plaisu, locījuma vietu un ci-

tu bojājumu. Mīkstās vietas šļūtenē no-

rāda uz nolietojumu šļūtenes iekšpusē.

Nomainiet bojāto vai nolietoto šļūteni,

aizvietojot ar jaunu.

2. Pārbaudiet, vai elektriskie kabeļi un

spraudņi nav bojāti. Bojāto daļu nomai-

ņu veiciet klientu apkalpošanas centrā.

Ik pēc 100 darba stundām

1. Pārbaudiet, vai strūklošanas šļūtenes

un iekārtas savienojumos nav bojājumu

vai nodilumu. Nomainiet bojāto strūklo-

šanas šļūteni, bojātos iekārtas savieno-

jumus ļaujiet nomainīt klientu

apkalpošanas centrā.

Ik pēc 500 stundā

m vai reizi gadā

1. Veiciet iekārtas pārbaudi klientu apkal-

pošanas centrā.

Ik pēc 2 gadiem

1. Strūklošnas šļūteni atjaunojiet vismaz

reizi 2 gados.

Pārbaudes

Saskaņā ar Vācijas Avāriju prevencijas no-

teikumiem DGUV R 100-500, ekspertam

pie iekārtas jāveic šādas pārbaudes. Pār-

baudes rezultāti jāreģistrē pārbaudes serti-

fikātā. Iekārtas operatoram pārbaudes

sertifikāts jāsaglabā līdz nākamajai pārbau-

dei.

Pēc vairāk nekā gadu ilga

ekspluatācijas pārtraukuma

1. Veiciet iekārtas stāvokļa un funkciju pār-

baudi.

Pēc uzstādīšanas vietas maiņas

1. Veiciet iekārtas atbilstoša stāvokļa, funk-

ciju un pareizas uzstādīšanas pārbaudi.

Pēc remonta darbiem vai veiktām

izmaiņām, kas varētu ietekmēt

ekspluatācijas drošību

1. Veiciet iekārtas atbilstoša stāvokļa, funk-

ciju un pareizas uzstādīšanas pārbaudi.

Palīdzība traucējumu

gadījumā

 BĪSTAMI

Negadījumu risks

Ierīce var neapzināti ieslēgties. Aukstas ie-

kārtas daļas vai šķidrs oglekļa dioksīds var

radīt apsaldējumus. Gāzveida oglekļa diok-

sīds var izraisīt nāvi no nosmakšanas.

Pirms uzsākat darbus pie iekārtas, veiciet

visas darbības, kas norādītas nodaļā “Eks-

pluatācijas pabeigšana”. Pagaidiet, līdz ie-

kārta ir sasilusi, vai valkājiet pret aukstumu

aizsargājošu apģērbu. Nekad nelieciet sau-

so ledu mutē.

IEVĒRĪBAI

Bojājumu risks

Nepareiza tīrīšanas līdzekļa izmantošana

var radīt iekārtas un strūklas pistoles bojā-

jumus.

Nekad netīriet iekārtu un strūklas pistoli ar

šķīdinātājiem, benzīnu vai eļļu saturošiem

tīrīšanas līdzekļiem.

Traucējuma indikācija

Par traucējumiem norāda kontrollampiņas

vadības panelī.

Attēls N

1 Strūklas pistoles traucējuma indikācija

2 Saspiestā gaisa padeves traucējuma in-

dikācija

3 Granulu ražošanas traucējuma indikāci-

4 Granulu dozēšanas traucējuma indikā-

cija

Traucējumu novēršana

Traucējumu cēloņi bieži vien ir vienkārši un

tos ar turpmākā pārskata palīdzību var no-

vērst pašu spēkiem. Šaubu vai šeit nenorā-

dītu traucējumu gadījumā, lūdzu,

sazinieties ar pilnvaroto Kärcher klientu ap-

kalpošanas centru.

Latviešu 187

Atiestatīšanas veikšana

1. Ar skrūvgriezi nospiediet atiestatīšanas

'Reset' taustiņu iekārtas iekšpusē.

Attēls O

Oglekļa dioksīda filtra nomaiņa

IEVĒRĪBAI

Funkciju traucējumi

Netīrs oglekļa dioksīds var radīt darbības

traucējumus.

Veicot darbus pie oglekļa dioksīda filtra, uz-

manieties, lai iekārtā neiekļūtu netīrumi.

IEVĒRĪBAI

Funkciju traucējumi

Funkciju traucējumi piesārņojuma dēļ.

Katru reizi, atskrūvējot vai noskrūvējot no-

slēgskrūvi, ir jānomaina oglekļa dioksīda

filtrs un vara blīvgredzens. Ja tas nav izda-

rīts, no oglekļa dioksīda filtra var atdalīties

daļiņas un radīt funkciju darbības traucēju-

mus.

Norādījum

Oglekļa dioksīda filtrs tiek izskalots un iztī-

rīts, tiklīdz zem spiediena esošā balona

pieslēguma vieta ir atvienota no oglekļa di-

oksīda balona. Tāpēc regulāra oglekļa di-

oksīda filtra nomaiņa nav nepieciešama.

1. Aizveriet oglekļa dioksīda balona no-

slēgvārstu.

2. Darbiniet iekārtu augstākajā pakāpē ap-

mēram 1 minūti, lai oglekļa dioksīda šļū-

teni atbrīvotu no spiediena.

3. Noskrūvējiet oglekļa dioksīda balona

skrūvējamo atloku.

4. Uzmanīgi noskrūvējiet skrūvējamā

atlo-

ka noslēgskrūvi. To darot, ļaujiet skrūvē-

jamam atlokam nokarāties uz leju, lai

novērstu netīrumu iekļūšanu oglekļa di-

oksīda šļūtenē.

Attēls P

1 Skrūvējams atloks

2 Oglekļa dioksīda filtrs

3 Vara blīvgredzens

4 Noslēgskrūve

5. Izņemiet oglekļa dioksīda filtru.

6. Notīriet noslēgskrūvi un skrūvējamo at-

loku, izmantojot putekļu sūcēju.

7. Uzmanīgi ar roku uzspiediet jauno

oglekļa dioksīda filtru pie noslēgskrūves.

8. Nomainiet vara blīvgredzenu.

9. Pievelciet noslēgskrūvi, pieturot skrūvē-

jamā atloka plato sešstūri ar uzgriežņu

atslēgu.

Pievilkšanas griezes moments: 80 Nm.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbil-

dīgās sabiedrības izdotie garantijas nosa-

cījumi. Garantijas termiņa ietvaros

iespējamos Jūsu iekārtas darbības traucē-

jumus mēs novērsīsim bez maksas, ja to

cēlonis ir materiāla vai ražošanas defekts.

Garantijas remonta nepieciešamības gadī-

jumā ar pirkumu apliecinošu dokumentu

griezieties pie tirgotāja vai tuvākajā pilnva-

rotajā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)

Papildaprīkojums

ABS atlikuma spiediena vārsts

Pasūtījuma numurs 2.574-006.0

Nepieciešams, izmantojot oglekļa dioksīda

balonus ar atlikuma spiediena vārstu.

Kļūda Novēršana

Deg strūklas pistoles traucē-

juma indikācija

 Pirms ieslēgšanas nenospiediet strūklas pistoles sprūda sviru.

 Noņemiet strūklas pistoles sprūda sviras fiksatoru.

Mirgo strūklas pistoles trau-

cējuma indikācija

 Pārbaudiet, vai strūklas pistoles vadības līnija ir savienota ar iekārtu.

 Pārbaudiet, vai nav bojāta strūklošanas šļūtenes vadības līnija.

Deg saspiestā gaisa padeves

traucējuma indikācija

 Palieliniet gaisa spiedienu.

Mirgo saspiestā gaisa pade-

ves traucējuma indikācija

 Pārbaudiet, vai izplūdes gāzu šļūtene nav aizsērējusi.

 Oglekļa dioksīda balons ir pār

āk karsts, un tāpēc tam ir pārāk augsts spiediens. Uzstādiet iekārtu

ar oglekļa dioksīda balonu vēsākā vietā vai pasargājiet to no tiešiem saules stariem.

Deg granulu ražošanas trau-

cējuma indikācija

 Ļaujiet ierīcei atkust. Pārbaudiet oglekļa dioksīda filtru un, ja nepieciešams, nomainiet to. Pēc tam

veiciet atiestatīšanu.

 Ja traucējums atkārtojas atkārtoti, nomainiet oglekļa dioksīda balonu.

Deg granulu dozēšanas trau-

cējuma indikācija

 Izslēdziet un atkal ieslēdziet ierīci.

 Ja traucējuma indikācija turpina degt, sazinieties ar klientu apkalpošanas dienestu.

Mirgo granulu dozēšanas

traucējuma indikācija

 Ļaujiet dozētāja motoram atdzist. Novietojiet iekā

rtu tā, lai iekārtā no apakšas varētu ieplūst gaiss.

Ja nepieciešams, sazinieties ar klientu apkalpošanas centru.

Nedeg strāvas padeves kon-

trollampiņa

 Iespraudiet tīkla spraudni kontaktligzdā.

 Pārbaudiet objektā esošo strāvas padevi.

Nedeg saspiestā gaisa kon-

trollampiņa

 Pievienojiet iekārtai saspiestā gaisa šļūteni.

 Atveriet noslēgvārstu objektā esošajai saspiestā gaisa padevei.

Iekārta nedarbojas  Pārbaudiet kontrollampiņas un traucējumu indikatorus.

 Veiciet atiestatīšanu.

Slikta tīrīšanas veiktspēja  Pagrieziet programmas slēdzi uz augstāku pakāpi.

 Palieliniet strūklas spiedienu.

 Pārbaudiet oglekļa dioksīda balona uzpildes līmeni.

 Neizmantojiet sakarsušu oglekļa dioksīda balonu. Pasargājiet oglekļa dioksīda balonu no siltuma

starojuma. Ja oglekļa dioksīda temperatūra pārsniedz 31 °C, granulu ražošanas efektivitāte strauji

pazeminās.

 Ļaujiet strūklošanas šļūtenei un strūklas pistolei atkust, lai iztīrītu iespējamos aizsprostojumus. Pēc

tam palieliniet strūklas spiedienu.

Pārāk maza dozētā granulu

deva

 Pagrieziet programmas slēdzi uz augstāku pakāpi.

 Nomainiet oglekļa dioksīda filtru starp oglekļa dioksīda balonu un iekārtu.

Atkārtoti sausā ledus strūk-

las pārtraukumi

 Pagrieziet programmas slēdzi uz zemāku pakāpi vai palieliniet strūklas spiedienu.

 Ja strūklas sprausla ir bloķē

ta:

a Nekavējoties aizveriet oglekļa dioksīda balonu.

b Ļaujiet iekārtai vismaz 30 minūtes atdzist.

c Palieliniet strūklas spiedienu.

d Veiciet iekārtas startēšanu ar aizvērtu oglekļa dioksīda balonu, lai atbrīvotos no granulu atliku-

miem.

188 Lietuviškai

Tehniskie dati

Paturētas tiesības veikt tehniskas izmai-

ņas.

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā

minētās iekārtas projekts un konstrukcija,

kā arī mūsu izgatavotais modelis atbilst ES

direktīvu drošības un veselības pamatpra-

sībām. Veicot ar mums nesaskaņotas iz-

maiņas iekārtas uzbūvē, šī deklarācija

zaudē savu spēku.

Produkts: Ice Blaster

Tips: 

1.574-xxx (IB 10/8 L2P)

Attiecīgās ES direktīvas

2006/42/EK (+2009/127/EK)

2014/30/ES

2011/65/ES

2009/125/EK + 2009/1781

Piemērotie saskaņotie standarti

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Parakstītāji rīkojas valdes vārdā un ar tās

pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reizers (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Vācija)

Tālr.: +49 7195 14-0

Fakss: +49 7195 14-2212

Vinendene (Winnenden), 01.02.2021.

Turinys

Bendrosios nuorodos

Prieš pradėdami naudoti įren-

ginį, perskaitykite šią originalią

naudojimo instrukciją ir elkitės, kaip joje nu-

rodyta. Išsaugokite originalią eksploatavi-

mo instrukciją, kad galėtumėte vėliau ja

pasinaudoti arba perduoti kitam savininkui.

Naudojimas pagal paskirtį

● Prietaisas naudojamas nešvarumams

šalinti sausojo ledo granulėmis, kurias

pagreitina oro srovė.

● Sausojo ledo granulės gaminamos prie-

taise. Tam reikalingas skystasis anglies

dioksidas iš baliono su nardinamuoju

vamzdžiu.

● Prietaisą draudžiama eksploatuoti spro-

gioje aplinkoje.

● Naudojimo vietoje reikia laikytis minima-

lios oro cirkuliacijos, nurodytos skyriuje

„Techniniai duomenys“.

● Prietaiso korpusą gali nuimti tik KÄR-

CHER klientų aptarnavimo tarnybos dar-

buotojai techninės priežiūros tikslais.

kokybė

Siekiant užtikrinti naudojimą be sutrikimų,

naudojamas anglies dioksidas turi atitikti

šias specifikacijas:

● Techninis anglies dioksidas, 2,5 ar aukš-

tesnės klasės

● Grynumas ≥ 99,5 %

● Vandens kiekis (H

O) ≤ 250 ppm

● NLOJ (alyva ir tepalas) ≤ 2 ppm

Veikimas

Sausasis ledas susidaro garinant skystą

anglies dioksidą. Tuo pačiu metu susida-

rantis dujinis anglies dioksidas pašalina-

mas iš darbo vietos per išmetimo žarną.

Sausasis ledas prietaise suspaudžiamas į

sausojo ledo granules.

Suslėgtasis oras patenka į purškimo pisto-

leto elektromagnetinį vožtuvą. Oro slėgį

kontroliuoja vietoje įrengtas slėgio mažini-

mo vožtuvas. Kai paspaudžiama purškimo

pistoleto įjungimo svirtelė, vožtuvas atsida-

ro, ir oro srovė išeina iš purškimo pistoleto.

Papildomai sausojo ledo granulės į oro sro-

vę dozuojamos dozavimo įtaisu.

Sausojo ledo granulės atsitrenkia į valomą

paviršių ir pašalina nešvarumus. Sausojo

ledo granulės, kurių temperatūra yra -79

°C, papildomai sukelia temparatūrinius

įtempius tarp nešvarumų ir valomo objekto,

kurie taip pat padeda pašalinti nešvarumus.

Be to, purškiamas sausasis ledas iš karto

pavirsta į dujų pavidalo anglies dioksidą ir

taip lemia 700 kartų didesnį tūrį. Taip sau-

sojo ledo atskirti nešvarumai pašalinami

nuo valomo paviršiaus.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdir-

bamos. Pakuotės atliekas sutvarkykite

tausodami aplinką.

Elektros ir elektroniniuose prietaisuo-

se būna vertingų perdirbamų medžia-

gų ir dažnai tokių dalių, su kuriomis

netinkamai elgiantis arba netinkamai jas

pašalinus gali kilti pavojus žmonių sveikatai

ir aplinkai. Tačiau norint tinkamai eksploa-

tuoti įrenginį šios dalys būtinos. Šiuo sim-

boliu pažymėtus įrenginius draudžiama

šalinti su buitinėmis atliekomis.

Pastabos dėl sudėtinių medžiagų (RE-

ACH)

Naujausią informaciją apie sudėtines me-

džiagas rasite: www.kaercher.com/REACH

IB 10/

8 L2P

Strāvas pieslēgums

Tīkla spriegums V 220...

230

Fāze ~ 1

Frekvence Hz 50...6

Pieslēguma jauda kW 1,0

Drošinātāja veids IPX4

Noplūdes strāva, tip. mA <3,5

Noplūdes strāvas aizsarg-

slēdzis

delta I,

0,03

Saspiestā gaisa pieslēgums

Saspiestā gaisa šļūtene,

nominālais platums (min.)

Colla 0,5

Spiediens (maks.) MPa

(bar)

1,0

(10)

Saspiestā gaisa patēriņš,

maks.

min

0,8

Ierīces veiktspējas dati

Strūklas spiediens, maks. MPa

(bar)

1,0

(10)

Strūklas spiediens, min. 1.

pakāpe

MPa

(bar)

0,07

(0,7)

Strūklas spiediens, min. 2.

pakāpe

MPa

(bar)

0,14

(1,4)

Strūklas spiediens, min. 3.

pakāpe

MPa

(bar)

0,28

(2,8)

Oglekļa dioksīda patēriņš kg/h 20...6

Strūklas pistoles atgrūdie-

na spēks, maks.

N40

Oglekļa dioksīda balons

Maksimālais uzpildes dau-

dzums

kg 37,5

Diametrs, maks. mm 220

Vides nosacījumi

Gaisa apmaiņam

/h 2000

Izmēri un svars

Tipiskais ekspluatatīvais

svars (bez oglekļa dioksīda

balona)

kg 95

Garums mm 866

Platums mm 443

Augstums bez oglekļa di-

oksīda balona

mm 970

Aprēķinātās vērtības saskaņā ar EN

60335-2-79

Roku-plaukstu vibrācijas

vērtība

m/s2 0,08

Trokšņa spiediena līmenis dB(A) 95

Trokšņa intensitātes līme-

nis LWA + Nedrošības

faktors KWA

dB(A) 115

Bendrosios nuorodos ........................ 188

Naudojimas pagal paskirtį ................. 188

Veikimas ............................................ 188

Aplinkos apsauga .............................. 188

Saugos nurodymai ............................ 189

Saugos įtaisai .................................... 190

Priedai ir atsarginės dalys ................. 190

Tiekimo apimtis.................................. 190

Valdymo elementai ............................ 190

Eksploatavimo pradžia ...................... 190

Valdymas........................................... 192

Eksploatavimo užbaigimas................ 193

Gabenimas ........................................ 193

Laikymas ........................................... 193

Techninė priežiūra ir eksploatacinės

parengties užtikrinimas...................... 193

Pagalba trikčių atveju ........................ 193

Garantija............................................ 194

Priedas .............................................. 194

Techniniai duomenys......................... 195

ES atitikties deklaracija ..................... 195

Lietuviškai 189

Saugos nurodymai

Prietaisą gali valdyti asmenys, kurie per-

skaitė ir suprato šią naudojimo instrukciją.

Ypač reikia laikytis visų saugos nurodymų.

Šią naudojimo instrukciją laikykite taip, kad

ji nuolat būtų pasiekiama operatoriui.

Prietaiso naudotojas privalo atlikti rizikos

vertinimą vietoje ir užtikrinti, kad operatoriai

būtų instruktuoti.

Rizikos lygiai

 PAVOJUS

● Nuoroda dėl tiesioginio pavojaus, galinčio

sukelti sunkius kūno sužalojimus ar mirtį.

몇 ĮSPĖJIMAS

● Nuoroda dėl galimo pavojaus, galinčio

sukelti sunkius kūno sužalojimus ar mirtį.

몇 ATSARGIAI

● Nurodo galimą pavojų, galintį sukelti len-

gvus sužalojimus.

DĖMESIO

● Nuoroda dėl galimo pavojaus, galinčio

sukelti materialinius nuostolius.

Simboliai ant prietaiso

Pavojus dėl lekiančių sau-

sojo ledo granulių.

Purškimo pistoleto nenu-

kreipkite į asmenis. Pašalin-

kite iš naudojimo vietos

pašalinius asmenis ir darbo metu laikykite

juos atokiau (pvz., naudodami užtvarus).

Dirbdami nelieskite antgalio arba sausojo

ledo srovės.

Uždusimo pavojus dėl an-

glies dioksido.

Dirbant darbo vietoje didėja

anglies dioksido kiekis ore.

Pasirūpinkite pakankama

oro cirkuliacija darbo vietoje.

Pavyzdžiui, išmetimo žarną nutieskite į lau-

ką, kad anglies dioksidas niekam nekeltų

pavojaus.

Nuoroda: anglies dioksidas yra sunkesnis

už orą. Stebėkite, kad anglies dioksidas ne-

patektų (netekėtų) žemyn, pavyzdžiui, iš iš-

orės į rūsį žemiau dirbtuvės.

Jei su srove dirbate ilgai (ilgiau nei 10 minu-

čių per dieną) ir ypač mažose patalpose

(mažesnėse nei 300 m³), rekomenduojame

nešioti įspėjamąjį anglies dioksido įtaisą.

Didelės anglies dioksido koncentracijos po-

žymiai:

3–5 %: galvos skausmas, didelis kvėpavi-

mo dažnis.

7–10 %: galvos skausmas, pykinimas, gal-

būt s

ąmonės netekimas.

Pajutę šiuos simptomus, nedelsdami išjun-

kite prietaisą ir išeikite į gryną orą. Prieš

tęsdami darbą, pagerinkite vėdinimo prie-

mones arba naudokite kvėpavimo aparatą.

Anglies dioksidas yra sunkesnis už orą ir

kaupiasi ankštose, žemai esančiose patal-

pose arba uždaruose induose. Užtikrinkite,

kad darbo vieta būtų pakankamai vėdina-

ma.

Vadovaukitės anglies dioksido tiekėjo sau-

gos duomenų lapu.

Sužalojimo pavojus, pažeidi-

mo pavojus dėl elektrostati-

nio krūvio.

Valant valomas objektas gali

elektrostatiškai įsikrauti.

Valomą objektą įžeminkite ir išlaikykite įže-

minimą, kol valymo procesas bus baigtas.

Sužalojimų pavojus dėl elektros smū-

gio.

Prietaiso neatidarykite. Prietaiso priežiūros

darbus gali atlikti tik KÄRCHER klientų ap-

tarnavimo tarnyba.

Sužalojimo pavojus nušalus.

Sausojo ledo temperatūra yra -

79 °C. Nelieskite sausojo ledo ir

šaltų prietaiso dalių.

Rizika susižeisti apvirtus an-

glies dioksido buteliui, Pavo-

jus uždusti dėl anglies

dioksido

Saugiai pritvirtinkite anglies di-

oksido balioną.

Sužalojimo pavojus dėl le-

kiančių sausojo ledo granulių

ir purvo dalelių.

Nešiokite apsauginius akinius.

Klausos pažeidimo pavojus.

Naudokite klausos apsaugos priemones.

Sužalojimo pavojus dėl le-

kiančių sausojo ledo granulių

ir purvo dalelių.

Mūvėkite apsaugines pirštines

pagal EN 511.

Sužalojimo pavojus dėl le-

kiančių sausojo ledo granulių

ir purvo dalelių.

Vilkėkite apsauginę aprangą il-

gomis rankovėmis.

Dėmesio! Galimi ilgalaikiai

veikimo sutrikimai.

Tepalo ar alyvos pėdsakai truk-

do susidaryti sausajam ledui prietaise. Ne-

naudokite tepalo, alyvos ar kitų tepimo

medžiagų ant jungiamojo atvamzdžio arba

ant anglies dioksido baliono sriegio ir an-

glies dioksido žarnos.

Bendrieji saugos nurodymai

 PAVOJUS

Sužalojimo pavojus

Prietaisas gali netikėtai pradėti veikti.

Prieš pradėdami dirbti prie prietaiso, ištrau-

kite tinklo kištuką iš kištukinio lizdo.

Sužalojimo pavojus

Palietus sausąjį ledą ir šaltas prietaiso dalis

galima nušalti.

Prieš pradėdami dirbti prie prietaiso, dėvė-

kite apsauginius drabužius nuo šalčio arba

leiskite prietaisui sušilti.

Niekada nedėkite į burną sausojo ledo.

Sužalojimo pavojus

Netinkamai naudojant sausojo ledo srautas

gali būti pavojingas.

Sausojo ledo srauto nenukreipkite į asme-

nis, gyvūnus, veikiančią elektros įrangą ar-

ba patį prietaisą.

Sausojo ledo srauto nenukreipkite į save

arba kitus asmenis – taip valyti aprangą ar-

ba avalynę draudžiama.

Sužalojimo pavojus

Sausojo ledo srovė gali nusinešti lengvus

daiktus.

Prieš pradėdami valyti, pritvirtinkite lengvus

daiktus.

Uždusimo pavojus

Jeigu kvėpuojamame ore padidėtų anglies

dioksido koncentracija, gresia pavojus už-

dusti.

Užtikrinkite, kad arti oro įvadų nebūtų jokio

išmetamųjų dujų nuotėkio.

Darbo vietoje pasirūpinkite tinkama venti-

liacija ir patikrinkite, ar išmetamosios dujos

yra tinkamai išleidžiamos.

몇 ĮSPĖJIMAS

Sužalojimo pavojus

Purškimo pistoleto atatrankos jėga gali iš-

mušti iš pusiausvyros.

Prieš paspausdami įjungimo svirtelę, raski-

te saugią stovėjimo vietą ir tvirtai laikykite

purškimo pistoletą.

Sužalojimo pavojus

Sausojo ledo granulės ir purvo dalelės gali

pataikyti į asmenis ir juos sužeisti.

Nenaudokite prietaiso, kai kiti asmenys yra

pasiekiami, nebent jie dėvi apsauginius

drabužius.

Nenaudokite prietaiso, jei pažeistas jungia-

masis laidas arba svarbios prietaiso dalys,

pvz., saugos įtaisai, purškiamoji žarna,

purškimo pistoletas.

Dujų balionų naudojimo saugos

nurodymai

 PAVOJUS

Sprogimo pavojus, uždusimo pavojus

Dujų balionai gali sprogti, jei jie per daug

įkaista arba mechaniškai pažeidžiami. Dėl

nutekėjusio anglies dioksido galima mirtinai

uždusti.

Saugokite dujų balionus nuo per didelio

karščio, ugnies, pavojingos korozijos, me-

chaninių pažeidimų ir neteisėtos prieigos.

Laikykite dujų balionus taip, kad nebūtų ri-

bojami evakuacijos keliai.

Nelaikykite dujų balionų požeminėse patal-

pose, ant laiptų ir prie laiptų, vestibiuliuose,

koridoriuose ir garažuose.

Nelaikykite dujų balionų kartu su degiomis

medžiagomis.

Dujų balionus laikykite vertikaliai.

Dujų balionus apsaugokite nuo apvirtimo ar

kritimo.

Prieš transportuodami uždarykite dujų bali-

ono vožtuvą.

Dujų balionus gabenkite balionų vežimėliu

ar transporto priemone ir apsaugokite bali-

onus nuo kritimo.

Prieš pakeldami dujų balioną, patraukite

apsauginį dangtelį ir patikrinkite, ar apsau-

ginis dangtelis tvirtai laikosi.

Naudojimo vietoje apsaugokite dujų balio-

ną, kad jis nenukristų.

Neatidarykite baliono vožtuvo, kad patikrin-

tumėte slėgį.

Atidarykite ir uždarykite baliono vožtuv

ą tik

rankomis, nenaudodami įrankių.

Patikrinkite baliono vožtuvo / prietaiso jung-

ties sandarumą.

190 Lietuviškai

Darbo pertraukų metu ir darbo pabaigoje

uždarykite baliono vožtuvą, kad išvengtu-

mėte nekontroliuojamo dujų nuotėkio.

Dujų balionus ištuštinkite tik tiek, kad balio-

ne liktų nedidelis liekamasis slėgis, kuris

neleidžia patekti pašalinėms medžiagoms.

Ištuštinus dujų balioną iki liekamojo slėgio,

prieš atsukdami išleidimo įtaisą, pirmiausia

uždarykite baliono vožtuvą. Dujų balione

vis dar yra nemažas liekamasis slėgis.

Prieš grąžindami, užsukite fiksavimo veržlę

ir apsauginį dangtelį ant dujų baliono.

Jei dujos nekontroliuojamai nuteka, užda-

rykite baliono vožtuvą. Jei dujų nuotėkio

nepavyksta sustabdyti, išneškite balioną į

lauką arba išeikite iš patalpos, užrakinkite

prieigą ir įeikite į patalpą ir ją vėdinkite tik

tuo atveju, jei koncentracijos matavimas

nerodo pavojaus.

Taisyklės ir gairės

Šio įrenginio eksploatacijai Vokietijos Fede-

racinėje Respublikoje galioja šios taisyklės

ir gairės (galima gauti paprašius „Carl Hey-

manns Verlag KG“, Luxemburger Straße

449, 50939 Köln):

● DGUV R 100-500 Darbas su šratasrau-

čio apdirbimo prieitaisu

● DGUV 113-004 Darbas uždarose patal-

pose

● DGUV 113-004 Apsauginių drabužių

naudojimas

● DGUV 113-004 Apsauginių pirštinių

naudojimas

● DGUV 113-004 Darbas su purkštais

● DGUV 213-056 Dujų signalizatoriai

● VDMA 24389 Apdirbimo sausojo ledo

srautu įrenginiai - saugos reikalavimai

Išjungimas nelaimingo atsitikimo

atveju

1. Atleiskite purškimo pistoleto įjungimo

svirtelę.

2. Programos jungiklį pasukite į padėtį „0/

OFF“.

3. Uždarykite anglies dioksido baliono už-

darymo vožtuvą.

4. Uždarykite suslėgtojo oro tiekimą.

Saugos įtaisai

몇 ATSARGIAI

Trūkstami arba pakeisti saugos įtaisai

Apsauginiai įtaisai garantuoja jūsų saugą.

Apsauginius įtaisus modifikuoti ar apeiti

draudžiama.

Apsauginė svirtis

Apsauginė svirtis apsaugo nuo netyčinio

purškimo pistoleto įjungimo.

Įjungimo svirtelę galima paspausti tik tuo

atveju, jei saugos svirtis buvo pakelta iš

anksto.

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir origina-

las atsargines dalis – taip užtikrinsite, kad

įrenginys veiktų patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis

rasite svetainėje www.kaercher.com.

Apsauginė apranga

Didelio matomumo apsauginiai akiniai, ne-

rasojantys, dalies Nr.: 6.321-208.0

Apsauginės nuo šalčio pirštinės su neslys-

tančiu profiliu, III kategorija pagal EN 511,

dalies Nr.: 6 321-210.0

Klausos apsauga su galvos lankeliu, dalies

Nr.: 6 321-207.0

Tiekimo apimtis

Išpakavę patikrinkite, ar yra visos įrenginio

detalės. Jei trūksta priedų arba yra trans-

portavimo pažeidimų, praneškite apie tai

pardavėjui.

Valdymo elementai

Paveikslas A

1 Kreipiamasi ratukas su stovėjimo stab-

džiu

2 Purškimo žarnos mova

3 Valdymo linijos mova

4 Valdymo pultas

5 Stumiamoji rankena

6 Purškimo pistoleto laikiklis

7 Padėjimo paviršius

8 Purkštukų dėtuvė

9 Ekranas

10 Programos jungiklis

11 Trikčių rodytuvas Granulių dozavimas

– žiba raudonai: dozavimo įrenginio va-

riklis yra užblokuotas

– mirksi raudonai: dozavimo įrenginio

variklis yra perkaitęs

12 Trikčių rodytuvas Granulių generavimo

įtaisas

– žiba raudonai: Granulių gamybos įtai-

so variklis yra užblokuotas

13 Suslėgtojo oro tiekimo trikčių rodmuo

– žiba raudonai: tiekiamo suslėgtojo oro

per mažas slėgis

– mirksi raudonai: prietaiso vidinis slėgis

per didelis

14 Maitinimo šaltinio kontrolinė lemputė

– šviečia žaliai: maitinimo šaltinis tvar-

kingas

15 Suslėgtojo oro kontrolinė lemputė

– šviečia žaliai: suslėgtojo oro tiekimas

tvarkingas.

16 Purškimo pistoleto trikčių rodmuo

– šviečia geltonai: įjungimo svirtelė yra

užfiksuota (pvz., laidų tvirtinimo dirže-

liu)

– mirksi geltonai: prie prietaiso nėra pri-

jungta purškimo pistoleto

17 Purškimo antgalis

18 Purškimo pistoletas

19 Suslėgtojo oro / granulių mygtukas su

kontroline lempute

– žiba raudonai: suslėgtojo oro srovė

– išjungta: granulių srovė

20 Įjungimo svirtelė

21 Apsauginė svirtis

22 Laikantysis kūgis

23 Purškimo žarna

24 Baliono jungtis

25 Srieginis aklidangtis

26 Varinis sandarinimo žiedas

27 Anglies dioksido filtras

28 Srieginės jungtis

29 Baliono jungties tarpiklis (užsakymo nu-

meris 6.574-316.0)

30 Anglies dioksido balionas su nardina-

muoju vamzdžiu (į tiekimo rinkinį neį-

trauktas)

31 Anglies dioksido žarna

32 Anglies dioksido baliono tvirtinimo dir-

žas

33 „Homebase“ atraminis kreipiklis

34 Žarnos / kabelio laikiklis su guminiu

įtempikliu

35 Anga, skirta variklio apsauginiam jungi-

kliui grąžinti į pradinę padėtį

36 Rankena

37 Suslėgtojo oro jungtis

38 Anglies dioksido baliono pastatymo vie-

39 Anglies dioksido išmetimo žarna

40 Tinklo laidas su tinklo kištuku

41 Purškimo žarnos laikiklis

42 Kondensacinio vandens išleidimo čiau-

pas

Ekranas

Programos jungiklis 1–3 lygyje:

Paveikslas B

1 Srovės slėgis

2 Bendras veikimo laikas

3 Klientų aptarnavimo tarnybos terminas

4 Purškimo laikas nuo paskutinio atkūri-

Programos jungiklis atkūrimo padėtyje:

Paveikslas C

1 Norėdami iš naujo nustatyti purškimo

laiką, paspauskite suspausto oro / gra-

nulių mygtuką

2 Likęs veikimo laikas iki kitos klientų ap-

tarnavimo tarnybos apžiūros

3 Purškimo laikas nuo paskutinio atkūri-

Eksploatavimo pradžia

 PAVOJUS

Sužalojimo pavojus

Sausojo ledo granulės gali patekti iš pa-

žeistų komponentų ir sužeisti.

Prieš pradėdami eksploatuoti, patikrinkite

visus prietaiso komponentus, ypač purški-

mo žarną, kad įsitikintumėte, jog jie yra ge-

ros būklės. Pažeistus mazgus pakeiskite

nepažeistais. Nuvalykite nešvarius mazgus

ir patikrinkite, ar jie tinkamai veikia.

DĖMESIO

Pažeidimo pavojus

Kondensato vanduo gali lašėti nuo prietai-

so korpuso ant grindų.

Nenaudokite prietaiso ant drėgmei neat-

sparaus pagrindo.

1. Atidarykite išleidimo čiaupą ir išleiskite

prietaise susikaupusį kondensato van-

denį.

2. Uždarykite išleidimo čiaupą.

3. Pastatykite prietaisą ant horizontalaus,

lygaus paviršiaus.

4. Užblokuokite kreipiamuosius ratukus

stovėjimo stabdžiais.

5. Prijunkite purškimo žarną prie prietaiso

movos.

Paveikslas H

1 Valdymo linija

2 Gaubiamoji veržlė

3 Valdymo linijos mova

4 Purškimo žarnos mova

5 Gaubiamoji veržlė

6 Purškimo žarna

Lietuviškai 191

6. Atsukite purškimo žarnos gaubiamąją

veržlę ir šiek tiek priveržkite ją veržlia-

rakčiu.

7. Prijunkite valdymo liniją prie prietaiso.

8. Užsukite valdymo linijos gaubiamąją

veržlę ir priveržkite rankomis.

9. Purškimo pistoletą su laikančiuoju kūgiu

įstatykite į prietaiso laikiklį.

 PAVOJUS

Uždusimo pavojus

Iš išmetimo žarnos išteka anglies dioksi-

das. Kai anglies dioksido koncentracija

kvėpavimo ore yra 8 tūrio procentai, anglies

dioksidas sukelia sąmonės netekimą, kvė-

pavimo sustojimą ir mirtį. Didžiausia kon-

centracija darbo vietoje yra 0,5 %. Anglies

dioksidas yra sunkesnis už orą ir kaupiasi

duobėse, rūsiuose ir įdubose.

Išmetimo žarną nutieskite taip, kad nute-

kantis anglies dioksidas nekeltų pavojaus

asmenims.

Nuoroda: anglies dioksidas yra sunkesnis

už orą. Stebėkite, kad anglies dioksidas ne-

patektų (netekėtų) žemyn, pavyzdžiui, iš iš-

orės į rūsį žemiau dirbtuvės.

10.Išmetimo žarną nutieskite lauke arba

prijunkite prie nusiurbimo įrenginį.

Purškimo antgalio keitimas

Purškimo antgalį ant purškimo pistoleto ga-

lima pakeisti, siekiant pritaikyti prietaisą

prie valomo objekto medžiagos ir nešvaru-

mo laipsnio.

 PAVOJUS

Sužalojimo pavojus

Prietaisas gali netyčia įsijungti ir sužaloti ar-

ba sukelti nušalimus sausojo ledo granulių

srove.

Prieš keisdami antgalį, programos jungiklį

perjunkite į padėtį „0/OFF“.

몇 ĮSPĖJIMAS

Sužalojimo pavojus

Iškart po naudojimo antgalis yra labai šal-

tas ir, palietus jį galima nušalti.

Prieš keisdami leiskite antgaliui atšilti arba

mūvėkite apsaugines pirštines.

DĖMESIO

Pažeidimo pavojus

Nenaudokite prietaiso, jei ant purškimo pis-

toleto nepritvirtintas purškimo antgalis.

1. Paspauskite atblokavimo mygtuką že-

myn ir ištraukite purškimo antgalį iš

purškimo pistoleto.

Paveikslas D

1 Purškimo pistoletas

2 Kaištis

3 Purškimo antgalis

4 Atblokavimo mygtukas

2. Kitą purškimo antgalį spauskite į purški-

mo pistoletą, kol jis užsifiksuos.

Nuoroda: purškimo antgalis tinkamai

užsifiksavo, kai kaištis nekyšo iš korpu-

so. Purškimo antgalį galima pasukti nori-

ma kryptimi.

Suslėgtojo oro tiekimo prijungimas

Nuoroda

Kad veiktų be sutrikimų, suslėgtame ore tu-

ri būti mažai drėgmės (ne daugiau kaip 5 %

santykinės oro drėgmės, rasos taškas že-

miau nei 0 °C). Suslėgtajame ore neturi būti

alyvos, purvo ir svetimkūnių.

Suslėgtasis oras turi būti sausas ir be aly-

vos, bent vienas aušintuvas ir vienas skirtu-

vas turi būti prijungti už kompresoriaus.

Suslėgtojo oro tiekimo sistemoje užsako-

vas vietoje turi įrengti slėgio mažinimo vož-

tuvą.

1. Užsidėkite asmenines apsaugos prie-

mones.

2. Suslėgtojo oro žarną prijunkite prie prie-

taiso suslėgtojo oro jungties.

3. Lėtai atidarykite užsakovo įrengtą

suslėgtojo oro uždarymo vožtuvą.

Anglies dioksido baliono

prijungimas

Reikalavimai CO

tiekimo sistemai:

● CO

balionas su nardinamuoju vamz-

džiu skystajam CO

ištraukti.

Pastaba

balionai su nardinamuoju vamzdžiu

(dar vadinamu pakėlimo vamzdžiu) papras-

tai žymimi didžiąja raide „T“ ant baliono ar-

ba baliono nugarėlės.

Kai kuriais atvejais panardinimo vamzdį pa-

pildomai simbolizuoja vertikali spalvota lini-

ja ant buteliuko.

● CO

kokybė turi atitikti skyriuje „Numato-

masis naudojimas“ pateiktą informaciją.

DĖMESIO

Funkcinės triktys

Liekamojo slėgio vožtuvas arba atgalinis

vožtuvas kartu su CO

balionu neleidžia

paimti reikalingo CO

kiekio.

Jeigu naudojamas CO2 balionas su lieka-

mojo slėgio vožtuvu, tarp baliono ir įrengi-

nio turi būti sumontuotas ABS liekamojo

slėgio vožtuvas (užsakymo numeris 2.574-

006.0), kurį galima įsigyti kaip priedą.

Paveikslas E

1 CO

balionas be liekamojo slėgio vožtu-

2 CO

balionas su liekamojo slėgio vožtu-

Kylant temperatūrai mažėja granulių gamy-

bos efektyvumas, didesnė anglies dioksido

dalis dujiniu pavidalu išleidžiama per išme-

timo žarną. Laikykite anglies dioksido bali-

onus kuo vėsiau (žemesnėje nei 31 °C

temperatūroje) ir darbo metu saugokite

juos nuo šilumos, saulės spindulių ir karš-

čio.

1. Pastumkite prietaisą ant lygaus, stabi-

laus pagrindo.

2. Įjunkite stovėjimo stabdį ant abiejų krei-

piamųjų ratukų.

3. Atsekite abu anglies dioksido baliono

tvirtinimo diržus.

4. Anglies dioksido balioną pastatykite ant

prietaiso pastatymo vietos.

Nuoroda: jei anglies dioksido balionas

gabenamas balionų vežimėliu, transpor-

tavimo vežimėlio priekinį pagrindo pavir-

šiaus kraštą galima padėti ant prietaiso

pastatymo vietos. Tada sukant balioną

galima perkelti iš vežimėlio ant pastaty-

mo vietos.

5. Abu tvirtinimo diržus apjuoskite aplink

anglies dioksido balioną, užsekite ir pri-

veržkite.

6. Atsukite apsauginį dangtelį nuo anglies

dioksido baliono.

DĖMESIO

Galimi veikimo sutrikimai

Tepalo pėdsakai trukdo susidaryti sausa-

jam ledui prietaise.

Patikrinkite anglies dioksido baliono ir an-

glies dioksido žarnos jungiamąjį atvamzdį ir

sriegį, jei reikia, išvalykite juos prieš pri-

jungdami prie prietaiso.

Įsitikinkite, kad tarp baliono ir baliono jung-

ties įdėtas nepažeistas tarpiklis.

7. Jei tai balionai su liekamojo slėgio vožtu-

vu prie anglies dioksido baliono pritvirtin-

kite ABS liekamojo slėgio vožtuvą

(užsakymo numeris 2.574-006.0), kurį

galima įsigyti kaip priedą. Vadovaukitės

atskiromis instrukcijomis, pateiktomis su

adapteriu.

8. Prijunkite baliono jungtį su anglies diok-

sido filtru prie anglies dioksido baliono.

Įsitikinkite, ar tarp užsukamosios jung-

ties ir anglies dioksido baliono butelio

įdėta tinkama sandarinimo žiedo baliono

jungtis.

9. Siauros jungiamosios veržlės siaurą

varžto jungės veržlę lengvai priveržkite

atviru arba žiediniu veržliarakčiu (pvz.,

6.574-337.0). Prilaikykite plačią jungia-

mąją veržlę atviraisiais veržliarakčiais,

kad anglies dioksido žarna nesusisuktų.

DĖMESIO

Anglies dioksido žarnos nesukite, kitaip ji

gali būti pažeista.

Prijungimas prie maitinimo tinklo

 PAVOJUS

Sužalojimų pavojus dėl elektros srovės

smūgio

Naudojamą kištukinį lizdą turi sumontuoti

elektrikas, ir jis turi atitikti IEC 60364-1 rei-

kalavimus.

Prietaisą galima prijungti tik prie maitinimo

šaltinio su apsauginiu įžeminimu.

Naudojamas kištukinis lizdas turi būti len-

gvai pasiekiamas ir būti 0,6–1,9 m aukštyje

virš grindų.

Naudojamas kištukinis lizdas turi būti mato-

mas operatoriui.

Prietaisas turi būti apsaugotas 30 mA nuo-

tėkio srovės jungikliu.

Prieš kiekvieną naudojimą patikrinkite, ar

nepažeistas prietaiso maitinimo laidas. Ne-

naudokite prietaiso, jeigu jo kabelis pažeis-

tas. Pažeistą kabelį paveskite pakeisti

kvalifikuotam elektrikui.

Ilginamasis kabelis turi užtikrinti IPX4 ap-

saugą, o kabelio konstrukcija turi atitikti

bent jau H 07 RN-F 3G1,5 reikalavimus.

Nepritaikyti ilginamieji laidai gali kelti pavo-

jų. Jei naudojamas ilginamasis laidas, jis

turi būti tinkamas naudoti lauke, o jungtis

būti sausa ir virš žemės. Rekomenduojama

naudoti kabelio ritę, kuri lizdą laiko bent

60 mm virš grindų.

1. Įkiškite tinklo kištuką į kištukinę dėžutę.

192 Lietuviškai

Purškimo laiko paleidimas iš naujo

Norėdami skaičiuoti darbo valandas, prieš

pradedant darbą purškimo laiko skaitiklį ga-

lima nustatyti į 0.

1. Programos jungiklį pasukite į padėtį „At-

kurti“.

Paveikslas F

1 Likęs veikimo laikas iki kitos klientų ap-

tarnavimo tarnybos apžiūros

2 Purškimo laikas nuo paskutinio atkūri-

3 Suslėgtojo oro / granulių mygtukas

2. Paspauskite suslėgtojo oro / granulių

mygtuką ant purškimo pistoleto.

Purškimo laikas nustatomas į 0

Valdymas

 PAVOJUS

Sužalojimo pavojus

Aplink lekiančios sausojo ledo granulės gali

sužeisti ar nušaldyti.

Purškimo pistoleto nenukreipkite į asmenis.

Pašalinkite iš naudojimo vietos pašalinius

asmenis ir darbo metu laikykite juos atokiau

(pvz., naudodami užtvarus). Dirbdami ne-

lieskite antgalio arba sausojo ledo srovės.

1. Atlikite visus techninės priežiūros dar-

bus iš skyriaus „Priežiūra ir techninė

priežiūra / kasdien prieš pradedant eks-

ploatuoti“.

2. Užtverkite darbo zoną, kad darbo metu

asmenys negalėtų prieiti.

 PAVOJUS

Uždusimo pavojus

Uždusimo pavojus dėl anglies dioksido.

Sausojo ledo granulės susideda iš kieto an-

glies dioksido. Kai prietaisas veikia, darbo

vietoje didėja anglies dioksido kiekis ore.

Pavyzdžiui, išmetimo žarną nutieskite į lau-

ką, kad anglies dioksidas niekam nekeltų

pavojaus.

Nuoroda: anglies dioksidas yra sunkesnis

už orą. Stebėkite, kad anglies dioksidas ne-

patektų (netekėtų) žemyn, pavyzdžiui, iš iš-

orės į rūsį žemiau dirbtuvės.

Jei su srove dirbate ilgai (ilgiau nei 10 minu-

čių per dieną) ir ypač mažose patalpose

(mažesnėse nei 300 m³), rekomenduojame

nešioti įspėjamąjį anglies dioksido įtaisą.

Didelės anglies dioksido koncentracijos

kvėpavimo ore požymiai:

3–5 %: galvos skausmas, didelis kvėpavi-

mo dažnis.

7–10 %: galvos skausmas, pykinimas, gal-

būt sąmonės netekimas.

Jei šie simptomai atsiranda pirmą kartą, ne-

delsdami išjunkite prietaisą ir išeikite į gry-

ą orą. Prieš tęsdami darbą, būtinai

pagerinkite vėdinimo priemones arba nau-

dokite kvėpavimo aparatą.

Vadovaukitės anglies dioksido tiekėjo sau-

gos duomenų lapu.

Pavojus dėl sveikatai žalingų medžiagų.

Medžiagos, pašalintos nuo valomo objekto,

sukasi kaip dulkės.

Laikykitės atitinkamų saugos priemonių, jei

valymo metu gali atsirasti sveikatai kenks-

mingų dulkių.

Sprogimo pavojus

Geležies oksido ir lengvųjų metalų dulkių

mišinys nepalankiomis sąlygomis gali užsi-

degti ir išskirti daug karščio.

Niekada neapdirbkite vienu metu lengvųjų

metalų ir metalinių dalių.

Prieš pradėdami apdirbti kitą medžiagą, išva-

lykite darbo patalpą ir nusiurbimo įrenginį.

3. Dirbdami ankštose patalpose pasirūpinkite

pakankama oro cirkuliacija, kad anglies di-

oksido koncentracijos lygis patalpos ore iš-

liktų žemiau pavojingo lygio.

4. Užfiksuokite lengvus valymo objektus.

 PAVOJUS

Pavojus dėl elektrostatinės iškrovos

Valant valomas objektas gali elektrostatiš-

kai įsikrauti. Dėl vėlesnio iškrovimo galima

sužeisti, o elektroniniai mazgai gali būti pa-

žeisti.

Valomą objektą įžeminkite ir išlaikykite įže-

minimą valymo proceso metu.

5. Elektriniu būdu įžeminkite valomą objektą.

6. Dėvėkite apsauginius drabužius, mūvė-

kite apsaugines pirštines, dėvėkite gerai

prigludusius akinius ir klausos apsaugos

priemones.

7. Įjunkite suslėgtojo oro tiekimą.

8. Atidarykite anglies dioksido baliono už-

darymo vožtuvą.

9. Programos jungiklį pasukite į 3 lygį.

Paveikslas G

1 Programos jungiklis

2 1 lygis

3 2 lygis

4 3 lygis

5 Atkūrimas

10.Pasirinkite saugią vietą stovėti ir atsisto-

kite į saugią kūno padėtį, kad nepraras-

tumėte pusiausvyros dėl purškimo

pistoleto atatrankos jėgos.

Valymas sausojo ledo granulėmis

1. Suslėgtojo oro / granulių mygtuku pasi-

rinkite darbą su granulių srove. (Kontro-

linė lemputė neturi užsidegti.)

Paveikslas I

1 Suslėgtojo oro / granulių mygtukas su

kontroline lempute

žiba raudonai: suslėgtojo oro srovė

išjungta: granulių srovė

2. Nustatykite srovės slėgį užsakovo įreng-

tu slėgio mažinimo vožtuvu iki norimos

vertės. Didžiausias slėgis: 10 bar. Ma-

žiausias slėgis:

● 1 etapas: 0,7 bar

● 2 etapas: 1,4 bar

● 3 etapas: 2,8 bar

Pastaba

Slėgis rodomas ekrane. Jei nepasiekiamas

mažiausias slėgis arba viršijamas didžiau-

sias slėgis, rodmuo mirksi.

3. Nukreipkite purškimo pistoletą nuo kūno.

4. Purškimo pistoleto apsauginę svirtį pas-

tumkite aukštyn ir tuo pačiu metu pa-

spauskite įjungimo svirtelę.

Paveikslas K

1 Apsauginė svirtis

2 Įjungimo svirtelė

3 Darbiniai žibintai

Darbinis apšvietimas prasideda tuo pa-

čiu metu, kaip ir granulių gamyba.

5. Palaukite, kol susiformuos granulių sro-

vė.

DĖMESIO

Niekada nenaudokite prietaiso be arba

su tuščiu anglies dioksido balionu.

Programos jungikliu pasirinkite aukštesnį

lygį arba pakeiskite anglies dioksido balio-

ną, jei po 5 minučių purškimo iš purškimo

pistoleto neišlekia granulių.

6. Jei reikia, programos jungiklį pasukite

atgal į 2 arba 1 lygį.

DĖMESIO

Pažeidimo pavojus

Gali būti išleidžiamos rupios granulės.

Pirmiausia patikrinkite valymo veiksmingu-

mą sunkiau matomoje vietoje, kad nepa-

žeistumėte.

Pastaba

Jeigu sausojo ledo srautas nutrūksta, padi-

dinkite srauto slėgį arba programos pasirin-

kimo jungiklyje nustatykite žemesnį lygį.

7. Nukreipkite granulių srovę į valomą

objektą ir srove pašalinkite purvą.

8. Atleiskite įjungimo svirtelę.

Granulių srovė sustabdoma.

Darbinis apšvietimas užgęsta po 30 se-

kundžių.

9. Purškimo pistoletą su laikančiuoju kūgiu

įstatykite į prietaiso laikiklį.

Paveikslas J

1 Laikiklis

2 Laikantysis kūgis

3 Purškimo pistoletas

10.Jei darbo pertrauka trunka ilgiau nei 30

minučių, uždarykite anglies dioksido ba-

liono uždarymo vožtuvą.

Suslėgtasis oras be granulių srovės

Palaidą purvą galima pašalinti suslėgtu oru

be sausojo ledo granulių.

1. Suslėgtojo oro / granulių mygtuku pasi-

rinkite darbą su suslėgtuoju oru. (Kon-

trolinė lemputė turi šviesti raudonai.)

Paveikslas I

1 Suslėgtojo oro / granulių mygtukas su

kontroline lempute

žiba raudonai: suslėgtojo oro srovė

išjungta: granulių srovė

2. Purškimo pistoleto apsauginę svirtį pas-

tumkite aukštyn ir tuo pačiu metu pa-

spauskite įjungimo svirtelę.

Paveikslas K

1 Apsauginė svirtis

2 Įjungimo svirtelė

3 Darbiniai žibintai

Suslėgtasis oras išteka iš purškimo ant-

galio, o darbinis apšvietimas veikia.

3. Nukreipkite suslėgtojo oro srovę į valo-

mą objektą ir pašalinkite nešvarumus.

4. Atleiskite įjungimo svirtelę.

Suslėgtojo oro srovė nutraukiama.

Darbinis apšvietimas užgęsta po 30 se-

kundžių.

5. Purškimo pistoletą su laikančiuoju kūgiu

įstatykite į prietaiso laikiklį.

Lietuviškai 193

6. Jei darbo pertrauka trunka ilgiau nei 30

minučių, uždarykite anglies dioksido ba-

liono uždarymo vožtuvą.

Eksploatavimo užbaigimas

1. Atleiskite purškimo pistoleto įjungimo

svirtelę.

2. Uždarykite anglies dioksido baliono už-

darymo vožtuvą.

3. Paspauskite purškimo pistoleto įjungimo

svirtelę, kad išlėktų daugiau granulių.

4. Programos jungiklį pasukite į 1 lygį.

5. Uždarykite suslėgtojo oro tiekimą.

6. Paspauskite purškimo pistoleto įjungimo

svirtelę, kol suslėgtasis oras išsisklaidys

iš prietaiso.

7. Programos jungiklį pasukite į padėtį „0/

OFF“.

8. Ištraukite tinklo kištuką iš lizdo.

9. Susukite maitinimo laidą, pakabinkite jį

ant žarnos / kabelio laikiklio ir pritvirtinki-

te guminiu įtempikliu.

Paveikslas L

1 Maitinimo kabelis

2 Žarnos / laido laikiklis

3 Guminis įtempiklis

4 Išmetimo žarna

10.Suslėgtojo oro žarną atjunkite nuo prie-

taiso.

11.Susukite išmetimo žarną, pakabinkite ją

ant žarnos / kabelio laikiklio ir pritvirtinki-

te guminiu įtempikliu.

12.Susukite purškimo žarną ir pakabinkite

ją ant purškimo žarnos laikiklio.

13.Purškimo pistoletą su kūgiu įstatykite į

prietaiso laikiklį.

Gabenimas

몇 ATSARGIAI

Nelaimingo atsitikimo ir sužeidimo pa-

vojus

Gabendami ir laikydami atsižvelkite į prietaiso

svorį, žr. skyrių „Techniniai duomenys“.

DĖMESIO

Pažeidimo pavojus

Jeigu gabenant prietaisas būtų paguldo-

mas, gali išbėgti variklinė alyva. Jeigu aly-

vos kiekis vėliau nebūtų pakankamas, tada

eksploatuojant prietaisas galėtų būti pažei-

džiamas.

Prietaisą gabenkite pastatę vertikaliai.

1. Prieš gabendami atlikite visus skyriaus

„Darbo užbaigimas“ veiksmus.

2. Atleiskite kreipiamųjų ratukų stovėjimo

stabdžius ir stumkite prietaisą už stūmi-

mo rankenos.

3. Prieš įkeldami į transporto priemonę, nu-

imkite nuo prietaiso anglies dioksido ba-

lioną.

4. Prietaisą gali pakelti 2 asmenys. Kie-

kvienas asmuo naudoja apatinėje prie-

taiso pusėje esančią rankeną ir kita

ranka prilaiko prietaisą už viršutinės

briaunos.

5. Jei norite gabenti transporto priemonė-

se, blokuokite kreipiamųjų ratukų stovė-

jimo stabdžius ir užfiksuokite prietaisą

įtempiamuoju diržu.

Paveikslas M

Laikymas

몇 ATSARGIAI

Nelaimingo atsitikimo ir sužeidimo pa-

vojus

Gabendami ir laikydami atsižvelkite į prie-

taiso svorį, žr. skyrių „Techniniai duome-

nys“.

Prietaisą galima laikyti tik vidaus patalpose.

 PAVOJUS

Uždusimo pavojus

Anglies dioksidas gali kauptis uždarose pa-

talpose ir sukelti mirtį nuo uždusimo.

Anglies dioksido balionus (net jei jie pri-

jungti prie prietaiso) laikykite gerai vėdina-

mose vietose.

Techninė priežiūra ir

eksploatacinės parengties

užtikrinimas

Techninė priežiūra

Įrenginio saugios eksploatacijos pagrindą

sudaro reguliari techninė priežiūra pagal to-

liau nurodytą techninės priežiūros darbų

planą.

Naudokite tik originalias gamintojo ar ga-

mintojo rekomenduojamas dalis, pvz.:

● atsargines ir susidėvinčias dalis,

● priedus,

● eksploatacines medžiagas,

● valymo priemones.

 PAVOJUS

Nelaimingo atsitikimo pavojus

Įrenginys gali būti įjungiamas netyčia. Šal-

tos prietaiso dalys ar skystas anglies diok-

sidas gali sukelti nušalimus. Dujinis anglies

dioksidas gali sukelti mirtį dėl uždusimo.

Prieš pradėdami dirbti prie prietaiso, atlikite

visus skyriaus „Darbo užbaigimas“ veiks-

mus. Palaukite, kol prietaisas sušils, arba

dėvėkite apsauginius nuo šalčio drabužius.

Niekada nedėkite į burną sausojo ledo.

DĖMESIO

Pažeidimo pavojus

Netinkamos valymo priemonės gali pažeisti

prietaisą ir purškimo pistoletą.

Niekada nevalykite prietaiso ir purškimo

pistoleto tirpikliais, benzinu ar valymo prie-

monėmis, kurių sudėtyje yra alyvos.

Sutartis dėl techninės priežiūros

Kad būtų užtikrinta tinkama įrenginio eks-

ploatacija, rekomenduojame sudaryti sutar-

tį dėl techninės priežiūros. Kreipkitės į

atsakingą savo KÄRCHER klientų aptarna-

vimo centrą.

Techninės priežiūros planas

Kasdien prieš darbo pradžią

1. Atidžiai patikrinkite, ar neįtrūkusi, nesu-

lenkta ir kitaip nepažeista purškimo žar-

na. Minkštos vietos žarnoje rodo vidinės

žarnos pusės nusidėvėjimą. Sugedusią

arba susidėvėjusią žarną pakeiskite

nauja.

2. Patikrinkite, ar nepažeisti elektros laidai

ir kištukai. Pažeistas dalis paveskite pa-

keisti klientų aptarnavimo tarnybai.

Visas 100 eksploatavimo valandų

1. Patikrinkite, ar purškimo žarnos ir prie-

taiso movos nepažeistos ir nesusidėvė-

jusios. Pažeistą žarną, pažeistas

prietaiso movas paveskite pakeisti klien-

tų aptarnavimo tarnybai.

Kas 500 eksploatavimo valandų arba

kas metus

1. Prietaisą paveskite patikrinti klientų ap-

tarnavimo tarnybai.

Kas 2 metus

1. Ne rečiau kaip kas 2 metus pakeiskite

purškimo žarną.

Patikros

Ekspertai pagal DGUV R100-500 turi atlikti

šias prietaiso patikras. Patikros rezultatai

turi būti užfiksuoti patikros pažymoje. Įren-

ginio naudotojas privalo saugoti patikros

pažymą iki kito patikros.

Po ilgiau nei vienerius metus trukusios

darbo pertraukos

1. Patikrinkite prietaiso būklę ir veikimą.

Pakeitę stovėjimo vietą

1. Patikrinkite, prietaiso būklę, veikimą ir

stovėjimą.

Po remonto darbų ar pakeitimų, kurie

gali turėti įtakos darbo saugai

1. Patikrinkite, prietaiso būklę, veikimą ir

stovėjimą.

Pagalba trikčių atveju

 PAVOJUS

Nelaimingo atsitikimo pavojus

Įrenginys gali būti įjungiamas netyčia. Šal-

tos prietaiso dalys ar skystas anglies diok-

sidas gali sukelti nušalimus. Dujinis anglies

dioksidas gali sukelti mirtį dėl uždusimo.

Prieš pradėdami dirbti prie prietaiso, atlikite

visus skyriaus „Darbo užbaigimas“ veiks-

mus. Palaukite, kol prietaisas sušils, arba

dėvėkite apsauginius nuo šalčio drabužius.

Niekada nedėkite į burną sausojo ledo.

DĖMESIO

Pažeidimo pavojus

Netinkamos valymo priemonės gali pažeisti

prietaisą ir purškimo pistoletą.

Niekada nevalykite prietaiso ir purškimo

pistoleto tirpikliais, benzinu ar valymo prie-

monėmis, kurių sudėtyje yra alyvos.

Trikčių rodmuo

Triktis rodo valdymo skydelyje esančios

kontrolinės lemputės.

Paveikslas N

1 Purškimo pistoleto trikčių rodmuo

2 Suslėgtojo oro tiekimo trikčių rodmuo

3 Trikčių rodytuvas Granulių generavimo

įtaisas

4 Trikčių rodytuvas Granulių dozavimas

Trikčių pašalinimas

Trikčių priežastys dažnai būna paprastos,

kurias nesunkiai pašalinsite pasinaudoję

šia apžvalga. Kilus abejonių arba atsiradus

čia nenurodytų trikčių, kreipkitės į įgaliotąją

„Kärcher“ klientų aptarnavimo tarnybą.

194 Lietuviškai

Pradinių nustatymų atkūrimas

1. Atsuktuvu paspauskite prietaiso viduje

esantį pradinių nustatymų atkūrimo

mygtuką.

Paveikslas O

Anglies dioksido filtro keitimas

DĖMESIO

Funkcinės triktys

Užterštas anglies dioksidas gali sukelti vei-

kimo sutrikimų.

Dirbdami prie anglies dioksido filtro būkite

atsargūs, kad į prietaisą nepatektų purvo.

DĖMESIO

Funkcinės triktys

Priemaišų sukelti funkcijų sutrikimai.

Kiekvieną kartą atlaisvinus arba atsukus

užsukamą kamštį, anglies dioksido filtrą ir

varinį sandarinimo žiedą reikia pakeisti.

Priešingu atveju dalelės gali atsiskirti nuo

anglies dioksido filtro ir dėl to gali sutrikti jo

veikimas.

Pastaba

Anglies dioksido filtras išplaunamas ir išva-

lomas, kai tik slėgio baliono jungtis atjun-

giama nuo anglies dioksido baliono. Todėl

anglies dioksido filtro reguliariai keisti ne-

reikia.

1. Uždarykite uždarymo vožtuvą ant an-

glies dioksido baliono.

2. Maždaug 1 minutę naudokite prietaisą

pasirinkę didžiausią našumą, kad an-

glies dioksido žarnoje būtų panaikintas

slėgis.

3. Atsukite anglies dioksido baliono sriegi-

nę jungtį.

4. Atsargiai atsukite varžto kamštį nuo

varžto jungės. Varžto jungei leiskite ka-

bėti žemyn, kad į anglies dioksido žarną

nepatektų purvo.

Paveikslas P

1 Srieginės jungtis

2 Anglies dioksido filtras

3 Varinis sandarinimo žiedas

4 Srieginis aklidangtis

5. Išimkite anglies dioksido filtrą.

6. Išvalykite varžto kamštį ir varžto jungę

dulkių siurbliu.

7. Rankomis atsargiai įspauskite naują an-

glies dioksido filtrą į užsukamą kamštį.

8. Pakeiskite varinį sandarinimo žiedą.

9. Užveržkite varžto kamštį, atviru raktu lai-

kydami platų varžto jungės šešiakampį.

Įveržimo momentas: 80 Nm.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų

pardavėjų nustatytos garantijos sąlygos.

Galimus įrenginio gedimus garantijos galio-

jimo laikotarpiu pašalinsime nemokamai, jei

tokių gedimų priežastis buvo netinkamos

medžiagos ar gamybos defektai. Dėl ga-

rantinių gedimų šalinimo kreipkitės į savo

pardavėją arba artimiausią klientų aptarna-

vimo tarnybą pateikdami pirkimą patvirti-

nantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Priedas

ABS liekamojo slėgio vožtuvas

Užsakymo numeris 2.574-006.0

Būtina, kai naudojami anglies dioksido bali-

onai su liekamojo slėgio vožtuvu.

Triktis Šalinimas

Šviečia purškimo pistoleto

trikčių rodmuo

 Prieš įjungdami nespauskite purškimo pistoleto įjungimo svirtelės.

 Pašalinkite purškimo pistoleto įjungimo svirtelės fiksatorių.

Mirksi purškimo pistoleto

trikčių rodmuo

 Patikrinkite, ar purškimo pistoleto valdymo linija prijungta prie prietaiso.

 Patikrinkite, ar nepažeista purškimo žarnos valdymo linija.

Šviečia suslėgtojo oro tieki-

mo trikčių rodmuo

 Padidinkite oro slėgį.

Mirksi suslėgtojo oro tiekimo

trikčių rodmuo

 Patikrinkite, ar neužsikimšo išmetimo žarna.

 Anglies dioksido balionas yra per karštas, todėl turi per aukštą slėgį. Prietaisą su anglies dioksido

balionu pastatykite vėsesnėje vietoje arba apsaugokite nuo tiesioginių saulės spindulių.

Trikčių rodytuvas Granulių

generavimo įtaisas šviečia

 Leiskite prietaisui atitirpti. Patikrinkite ir, jei reikia, pakeiskite anglies dioksido filtrą

. Po to atkurkite

pradinius nustatymus.

 Jei triktis kartojasi, pakeiskite anglies dioksido balioną.

Šviečia granulių dozavimo

trikčių rodmuo

 Išjunkite ir vėl įjunkite įrenginį.

 Jei trikties rodytuvas nesiliauja švietęs, kreipkitės į klientų aptarnavimo tarnybą.

Mirksi granulių dozavimo trik-

čių rodmuo

 Dozavimo varikliui leiskite atvėsti. Prietaisą pastatykite taip, kad oras į jį galėtų tekėti iš apačios. Jei

reikia, susisiekite su klientų aptarnavimo tarnyba.

Nešviečia maitinimo šaltinio

kontrolinė lemputė

 Įkiškite tinklo kištuką į kištukinę dėžutę.

 Patikrinkite užsakovo įrengtą maitinimą šaltinį.

Suslėgtojo oro kontrolinė

lemputė nešviečia

 Prie prietaiso prijunkite suslėgtojo oro žarną.

 Atidarykite vietoje įrengtoje suslėgtojo oro tiekimo sistemoje esantį uždarymo vožtuvą.

Prietaisas neveikia  Patikrinkite kontrolines lemputes ir trikčių indikatorius.

 Atkurkite pradinius nustatymus.

Mažas valymo efektyvumas  Programos jungiklį pasukite į aukštesnį lygį.

 Padidinkite srovės slėgį.

 Patikrinkite anglies dioksido baliono pripildymo lygį.

 Nenaudokite pakaitinto anglies dioksido baliono. Saugokite anglies dioksido balioną nuo šilumos

spindulių. Jei anglies dioksido temperatūra yra aukštesnė nei 31 °C, granulių gamybos efektyvu-

mas smarkiai sumažėja.

 Leiskite purškimo žarnai ir purškimo pistoletui atitirpti, kad pašalintumėte visus užsikimšimus. Tada

padidinkite srovės slėgį.

Per maža granulių dozė  Programos jungiklį pasukite į aukštesnį lygį.

 Pakeiskite anglies dioksido filtrą tarp anglies dioksido baliono ir prietaiso.

Pasikartojantys sauso ledo

srauto tiekimo pertr

ūkiai

 Programos jungiklį pasukite į žemesnį lygį arba padidinkite srauto slėgį.

 Jeigu purškimo antgalis užblokuotas:

a Nedelsdami uždarykite anglies dioksido talpyklą.

b Palaukite bent 30 minučių, kol prietaisas atauš.

c Padidinkite srovės slėgį.

dNorėdami pašalinti granulių likučius, įjunkite prietaisą pirmiau uždarę anglies dioksido talpyklą.

Українська 195

Techniniai duomenys

Gamintojas pasilieka teisę atlikti techninius

pakeitimus.

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato

brėžiniai ir konstrukcija bei mūsų į rinką iš-

leistas modelis atitinka pagrindinius ES di-

rektyvų saugumo ir sveikatos apsaugos

reikalavimus. Jeigu įrenginiui atliekamas su

mumis nesuderintas keitimas, ši deklaraci-

ja netenka savo galios.

Gaminys: Valymo aparatas sausojo ledo

granulėmis

Tipas: 

1.574-xxx (IB 10/8 L2P)

Atitinkamos ES direktyvos

2006/42/EB (+2009/127/EB)

2014/30/ES

2011/65/ES

2009/125/EG + 2009/1781

Taikomi darnieji standartai

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Pasirašantys asmenys veikia pagal ben-

drovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: +49 7195 14-0

Faks.: +49 7195 14-2212

Vinendenas, 2021 m. vasario 1 d.

Зміст

Загальні вказівки

Перед першим

використанням пристрою

слід ознайомитися з цією оригінальною

інструкцією з експлуатації і діяти

відповідно до неї. Зберігати оригінальну

інструкцію з експлуатації для

подальшого користування або для

наступного власника.

Використання за

призначенням

● Пристрій використовується для

видалення бруду за допомогою

гранул сухого льоду, що

розпиляються струменем повітря під

тиском.

●Гранули сухого льоду виготовляються

в пристрої. Для цього потрібен рідкий

вуглекислий газ із занурної трубки.

● Забороняється експлуатація

пристрою у вибухонебезпечній зоні.

●У місці використання повинен

дотримуватися мінімальний

повітрообмін, зазначений у розділі

«Технічні характеристики».

●Знімати

корпус пристрою

дозволяється лише сервісній службі

KÄRCHER для проведення технічного

обслуговування.

Якість CO

Щоб забезпечити безперебійну роботу,

використовуваний вуглекислий газ

повинен принаймні відповідати таким

вимогам:

● Вуглекислий газ технічний, клас 2,5

або вище

● Чистота ≥99,5 %

●Вміст води (H

O) ≤250 ppm

● NVOC (олива та мастило) ≤2 ppm

Функція

За рахунок зниження тиску рідкого

вуглекислого газу утворюється сухий лід.

Газоподібний вуглекислий газ, який

також виникає, виводиться з робочого

місця через випускний шланг.

Сухий лід пресується в гранули в

пристрої.

Стиснене повітря надходить до

струминного пістолета через

електромагнітний клапан. Тиск повітря

контролюється локальним редуктором

тиску. Під час натискання спускового

важеля струминного

пістолета клапан

відкривається і з пістолета виходить

струмінь повітря. Через дозатор до

повітряного потоку додатково додаються

гранули сухого льоду.

Гранули сухого льоду б'ються об

поверхню, що очищується, і видаляють

бруд. Гранули холодного сухого льоду

температурою -79 °C також створюють

теплові напруги між брудом та об'єктом

очищення, що також сприяє відставанню

бруду. До того ж сухий лід на виході

відразу перетворюється на газоподібний

вуглекислий газ, займаючи таким чином

у 700 разів більше свого обсягу. Таким

чином бруд, підірваний сухим льодом,

видаляється.

Охорона довкілля

Пакувальні матеріали придатні до

вторинної переробки. Упаковку

необхідно утилізувати без шкоди для

довкілля.

Електричні та електронні пристрої

найчастіше містять цінні матеріали,

IB 10/

8 L2P

Elektros jungtis

Tinklo įtampa V 220...

230

Fazė ~1

Dažnis Hz 50...6

Imama galia kW 1,0

Saugiklio rūšis IPX4

Nuotėkio srovė, tip. mA <3,5

FI apsauginis jungiklis delta I,

0,03

Suslėgtojo oro jungtis

Suslėgtojo oro žarna, var-

dinis plotis (min.)

Colis 0,5

Slėgis (didž.) MPa

(bar)

1,0

(10)

Suslėgtojo oro sąnaudos,

maks.

min

0,8

Įrenginio galios duomenys

Srovės slėgis, maks. MPa

(bar)

1,0

(10)

Srovės slėgis, min. 1 lygis MPa

(bar)

0,07

(0,7)

Srovės slėgis, min. 2 lygis MPa

(bar)

0,14

(1,4)

Srovės slėgis, min. 3 lygis MPa

(bar)

0,28

(2,8)

Anglies dioksido suvartoji-

mas

kg/h 20...6

Purškimo pistoleto atatran-

kos jėga, maks.

N40

Anglies dioksido balionas

Didžiausias pripildymo kie-

kis

kg 37,5

Skersmuo, maks. mm 220

Aplinkos sąlygos

Oro cirkuliacija m

/h 2000

Matmenys ir svoriai

Tipinis darbinis svoris (be

anglies dioksido baliono)

kg 95

Ilgis mm 866

Plotis mm 443

Aukštis be anglies dioksido

baliono

mm 970

Nustatytos vertės pagal EN 60335-2-79

Plaštakos ir rankos vibraci-

jos vertė

m/s2 0,08

Triukšmo lygis dB(A) 95

Garso galios lygis LWA +

Neapibrėžtis KWA

dB(A) 115

Загальні вказівки.............................. 195

Використання за призначенням...... 195

Функція.............................................. 195

Охорона довкілля ............................ 195

Вказівки з техніки безпеки............... 196

Запобіжні пристрої........................... 197

Приладдя та запасні деталі ............ 197

Комплект поставки........................... 197

Елементи керування........................ 197

Введення в експлуатацію................ 198

Керування......................................... 199

Завершення роботи......................... 200

Транспортування ............................. 201

Зберігання ........................................ 201

Догляд та технічне обслуговування 201

Допомога в разі несправностей...... 201

Гарантія ............................................ 203

Приладдя.......................................... 203

Технічні

характеристики .................. 203

Декларація про відповідність

стандартам ЄС................................. 203

196 Українська

які придатні до вторинної переробки, та

компоненти, такі як батареї, акумулятори

чи мастило, які у разі неправильного

поводження з ними або неправильної

утилізації можуть створити потенційну

небезпеку для здоров'я людини та

довкілля. Однак ці компоненти необхідні

для належної експлуатації пристрою.

Пристрої, позначені цим символом,

забороняється утилізувати разом із

побутовим сміттям

Вказівки щодо компонентів (REACH)

Актуальні відомості про компоненти

наведені на сайті: www.kaercher.com/

REACH

Вказівки з техніки безпеки

Керувати пристроєм дозволяється лише

особам, які прочитали та зрозуміли цю

інструкцію з експлуатації. Зокрема, слід

дотримуватися всіх інструкцій з техніки

безпеки.

Зберігайте цю інструкції з експлуатації

таким чином, щоб вона завжди була

доступна оператору.

Експлуатаційник пристрою повинен

провести оцінку ризику на місці та

організувати інструктаж операторів.

Ступінь небезпеки

 НЕБЕЗПЕКА

● Вказівка щодо небезпеки, яка

безпосередньо загрожує та

призводить до тяжких травм чи

смерті.

몇 ПОПЕРЕДЖЕННЯ

● Вказівка щодо потенційно можливої

небезпечної ситуації, що може

призвести до тяжких травм чи

смерті.

몇 ОБЕРЕЖНО

● Вказівка щодо потенційно небезпечної

ситуації, яка може спричинити

отримання легких травм.

УВАГА

● Вказівка щодо можливої потенційно

небезпечної ситуації, що може

спричинити матеріальні збитки.

Символи на пристрої

Небезпека від гранул

сухого льоду, що

розлітаються навкруги.

Не спрямовуйте

струминний пістолет на

людей. Виведіть сторонніх осіб з місця

експлуатації пристрою та не допускайте

їх в робочу зону (наприклад,

встановивши огородження) під час

роботи. Не торкайтесь сопла або

струменя сухого льоду під час роботи.

Небезпека ядухи від

вуглекислого газу.

Під час

роботи вміст

вуглекислого газу в повітрі

на робочому місці

збільшується.

Забезпечте достатній повітрообмін на

робочому місці.

Наприклад, прокладіть випускний шланг

назовні, щоб запобігти небезпеці ядухи

через вуглекислий газ.

Вказівка: вуглекислий газ важчий за

повітря. Слідкуйте за тим, щоб

вуглекислий газ не потрапляв униз,

наприклад ззовні, у підвал під

майстернею.

разі більш тривалих струминних робіт

(понад 10 хвилин на день), особливо у

невеликих приміщеннях (менше 300 м³)

рекомендуємо носити із собою

контрольно-вимірювальний прилад для

вуглекислого газу.

Ознаки високої концентрації

вуглекислого газу:

3...5 %: головний біль, висока частота

дихання.

7...10%: головний біль, нудота, можливо,

непритомність.

Якщо виникають ці симптоми, негайно

вимкніть пристрій і вийдіть

на свіже

повітря. Перш ніж продовжувати роботу,

покращте вентиляцію або

використовуйте респіратор.

Вуглекислий газ важчий за повітря і може

накопичуватися у тісних приміщеннях, у

приміщеннях, розташованих нижче за

звичайний рівень, або у закритих

контейнерах. Забезпечте достатню

вентиляцію робочого місця.

Дотримуйтесь паспорта безпеки,

наданого постачальником вуглекислого

газу.

Небезпека травмування,

небезпека пошкодження

електростатичним

зарядом.

Під час очищення об‘єкт

очищення може отримати

електричний заряд.

Заземліть об‘єкт очищення і підтримуйте

заземлення до завершення процесу

очищення.

Небезпека травмування через

ураження електричним струмом.

Не відкривайте пристрій. Роботи на

пристрої дозволяється виконувати лише

сервісній службі KÄRCHER.

Небезпека отримання травм

від кріогенних опіків.

Сухий лід має температуру -

79 °С

. Не торкайтесь сухого

льоду або холодних частин

пристрою.

Небезпека травмування

через падіння балона з

вуглекислим газом,

небезпека ядухи від

вуглекислого газу

Надійно закріпіть балон з вуглекислим

газом.

Небезпека травмування

гранулами сухого льоду та

частинками бруду, що

розлітаються навкруги.

Використовуйте захисні

окуляри.

Небезпека ураження органів слуху.

Використовуйте засоби захисту слуху.

Небезпека травмування

гранулами сухого льоду та

частинками бруду, що

розлітаються навкруги.

Використовуйте захисні

рукавички відповідно до EN 511.

Небезпека травмування

гранулами сухого льоду та

частинками бруду, що

розлітаються навкруги.

Використовуйте захисний

одяг з довгими рукавами.

Увага! Можливі тривалі

несправності.

Сліди мастила або оливи

перешкоджають утворенню сухого льоду

в пристрої. Не використовуйте мастило,

оливу

та інші мастильні матеріали на

з'єднувальному патрубку, на нарізі

балона з вуглекислим газом або на

шлангу для вуглекислого газу.

Загальні вказівки з техніки

безпеки

 НЕБЕЗПЕКА

Небезпека травмування

Пристрій може несподівано

запуститися.

Перед початком роботи з пристроєм

витягніть штепсельну вилку з

розетки.

Небезпека травмування

Сухий лід та холодні деталі пристрою

можуть спричинити кріогенні опіки у

разі торкання до них.

Перш ніж виконувати роботи на

пристрої, одягніть захисний одяг від

холоду або дайте пристрою нагрітися.

Ніколи не кладіть

сухий лід у рот.

Небезпека травмування

Струмінь сухого льоду може бути

небезпечним при неправильному

використанні.

Не спрямовувати струмінь сухого

льоду на людей, увімкнене електричне

обладнання чи на сам апарат.

Не спрямовувати струмінь сухого

льоду на себе чи на інших, щоб

очистити одяг або взуття.

Небезпека травмування

Легкі предмети можуть відірватися

струменем

сухого льоду.

Перед початком очищення зафіксуйте

легкі предмети.

Небезпека ядухи

Підвищена концентрація вуглекислого

газу в повітрі, що вдихається, може

спричинити смерть від ядухи.

Переконатися, що поблизу від отворів

для впускання повітря немає викидів

відпрацьованих газів.

Забезпечити достатню вентиляцію на

робочому місці і переконатися, що

відпрацьовані гази відводяться

належним чином.

몇 ПОПЕРЕДЖЕННЯ

Небезпека травмування

Сила віддачі струминного пістолета

може вивести вас з рівноваги.

Українська 197

Знайдіть безпечне місце і міцно

тримайте струминний пістолет, перш

ніж натиснути на спусковий важіль.

Небезпека травмування

Гранули сухого льоду та частинки

бруду можуть потрапити в людей та

поранити їх.

Не використовуйте пристрій, коли в

зоні досяжності знаходяться інші люди

без захисного одягу.

Не використовуйте пристрій, якщо

з'єднувальний кабель або важливі

частини пристрою пошкоджені,

наприклад запобіжні пристрої, шланг

подачі речовини для струминного

очищення, струминний пістолет.

Указівки з техніки безпеки для

газових балонів

 НЕБЕЗПЕКА

Небезпека вибуху, ядухи

Газові балони можуть вибухнути у разі

сильного нагрівання або механічного

пошкодження. Витік вуглекислого газу

може спричинити смерть від ядухи.

Захистіть газові балони від надмірного

нагрівання, вогню, небезпечної корозії,

механічних пошкоджень та

несанкціонованого доступу.

Зберігайте газові балони так, щоб не

було обмежено шляхів евакуації.

Не зберігайте газові балони

в підземних

приміщеннях, на сходах та біля сходів, у

коридорах, проходах та гаражах.

Не зберігайте газові балони разом із

легкозаймистими речовинами.

Зберігайте газові балони вертикально.

Зафіксуйте газові балони від

перекидання або падіння.

Перед транспортуванням газових

балонів закрийте вентиль балона.

Транспортуйте газові балони за

допомогою візка для балонів або

транспортного засобу та

зафіксуйте

балони від падіння.

Перед підняттям газового балона

потягніть за захисний ковпачок, щоб

переконатися, що захисний ковпачок

надійно закріплений на місці.

Зафіксуйте газовий балон у місці

використання від падіння.

Не відкривайте вентиль балона, щоб

перевірити тиск.

Відкривайте і закривайте вентиль

балона лише вручну без використання

інструментів.

Перевірте з'єднання вентиль

балона /

патрубок пристрою на герметичність.

Закривайте вентиль балона під час

перерв у роботі та в кінці роботи, щоб

запобігти неконтрольованому виходу

газу.

Спорожнюйте газові балони настільки,

щоб у балоні залишався невеликий

залишковий тиск для запобігання

потраплянню сторонніх речовин.

Коли газовий балон спорожниться до

залишкового тиску, спочатку закрийте

вентиль балона, перш ніж

відкручувати

точку забору газу. У газовому балоні

завжди є значний залишковий тиск.

Перед поверненням газового балона

нагвинтіть контргайку та захисний

ковпачок на балон.

У разі неконтрольованого виходу газу

закрийте вентиль балона. Якщо випуск

газу неможливо зупинити, винесіть

балон назовні або вийдіть із

приміщення, заблокуйте доступ і

заходьте та провітрюйте приміщення

лише тоді

, коли результати

вимірювання концентрації

виключатимуть небезпеку.

Приписи та директиви

Для експлуатації цієї установки у ФРН

діють такі приписи та директиви (можна

придбати через

Carl Heymanns Verlag KG, Luxemburger

Straße 449, 50939 Köln):

● DGUV R 100-500 Роботи з

установками для струминної обробки

● DGUV 113-004 Роботи у тісних

приміщеннях

● DGUV 113-004 Використання

захисного одягу

● DGUV 113-004 Використання

захисних рукавиць

● DGUV 113-004 Роботи зі струминними

пристроями

● DGUV 213-056 Сигналізатори газової

небезпеки

● VDMA 24389 Установки для

струминного очищення сухим

льодом — вимоги безпеки

Вимкнення у надзвичайному

випадку

1. Відпустити спусковий важіль

струминного пістолета.

2. Установити перемикач програм у

положення «0/OFF».

3. Закрити запірний вентиль на балоні з

вуглекислим газом.

4. Перекрити подачу стисненого повітря.

Запобіжні пристрої

몇 ОБЕРЕЖНО

Відсутні або змінені запобіжні

пристрої

Запобіжні пристрої призначені для

вашого захисту.

Забороняється змінювати запобіжні

пристрої чи нехтувати ними.

Запобіжний важіль

Запобіжний важіль запобігає

ненавмисному спрацьовуванню

струминного пістолета.

Спусковий важіль можна натискати,

лише якщо до цього було піднято

запобіжний важіль.

Приладдя та запасні деталі

Слід використовувати лише оригінальне

приладдя та оригінальні запасні

частини, тому що саме вони гарантують

безпечну та безперебійну експлуатацію

пристрою.

Інформація щодо приладдя та запасних

частин міститься на сайті

www.kaercher.com.

Захисний одяг

Захисні окуляри з повним оглядом, проти

запотівання, номер деталі: 6 321-208,0

Рукавиці із захистом від холоду з

профілем проти ковзання, категорія III

згідно з EN 511, номер деталі: 6 321-

210,0

Засоби захисту органів слуху з головною

дугою, номер деталі: 6 321-207,0

Комплект поставки

Під час розпакування пристрою

перевірити комплектацію. У разі нестачі

приладдя або ушкоджень, отриманих під

час транспортування, слід повідомити

про це торговельній організації, яка

продала пристрій.

Елементи керування

Малюнок A

1 Колесо зі стоянковим гальмом

2 Муфта шланга подачі речовини для

струминного очищення

3 Муфта лінії керування

4 Панель керування

5 Штовхач

6 Тримач для струминного пістолета

7 Зона для зберігання

8 Тримач насадки

9 Дисплей

10 Перемикач програм

11 Індикатор несправності дозування

гранул

– світиться червоним: приводний

двигун дозатору заблокований

– блимає червоним: приводний

двигун дозатору перегрітий

12 Індикатор несправності виробництва

гранул

– світиться червоним: приводний

двигун для виробництва гранул

заблокований

13 Індикатор несправності подачі

стисненого повітря

– світиться червоним: занадто малий

тиск подачі стисненого повітря

– блимає червоним: занадто високий

внутрішній тиск у пристрої

14 Контрольна лампочка живлення

– світиться зеленим: живлення в

порядку

15 Контрольна лампочка стисненого

повітря

– світиться зеленим: подача

стисненого повітря в порядку.

16 Індикатор несправності струминного

пістолета

– світиться жовтим: спусковий важіль

зафіксований (наприклад,

кабельною стяжкою)

– блимає жовтим: до пристрою не

підключений струминний пістолет

17 Струминне сопло

18 Струминний пістолет

19 Кнопка стисненого повітря / гранул з

контрольною лампочкою

– світиться червоним: струмінь

стисненого повітря

– вимк.: струмінь гранул

20 Спускний важіль

21 Запобіжний важіль

22 Конус

198 Українська

23 Шланг подачі речовини для

струминного очищення

24 Патрубок для підключення балона

25 Нарізна пробка

26 Мідне ущільнювальне кільце

27 Фільтр вуглекислого газу

28 Різьбовий фланець

29 Ущільнювальне кільце патрубка для

підключення балона (номер для

замовлення 6.574-316.0)

30 Балон з вуглекислим газом із

занурною трубкою (не входить до

комплекту поставки)

31 Шланг для вуглекислого газу

32 Кріпильний ремінь для балона з

вуглекислим газом

33 Опорна напрямна для Homebase

34 Тримач шланга/кабелю з гумовою

стяжкою

35 Отвір для скидання захисного

вимикача двигуна

36 Ручка

37 Підключення стисненого повітря

38 Місце для встановлення балона з

вуглекислим газом

39 Випускний шланг вуглекислого газу

40 Мережевий кабель зі штепсельною

вилкою

41 Тримач шланга подачі речовини для

струминного очищення

42 Зливний кран для конденсату

Дисплей

Перемикання програм на рівнях 1...3:

Малюнок B

1 Тиск струменя

2 Загальний час роботи

3 Необхідне сервісне обслуговування

4 Час струминних робіт від останнього

скидання

Перемикач програм у положенні

скидання:

Малюнок C

1 Щоб скинути час струминного

очищення, натисніть кнопку

стисненого повітря / гранул

2 Час, що залишився до наступного

сервісного обслуговування

3 Час струминних робіт від останнього

скидання

Введення в експлуатацію

 НЕБЕЗПЕКА

Небезпека травмування

Гранули сухого льоду можуть вилітати

з пошкоджених компонентів та

спричиняти травми.

Перед запуском пристрою перевірте

всі його компоненти, особливо шланг

подачі речовини для струминного

очищення, щоб переконатися, що вони

знаходяться у справному стані.

Замініть пошкоджені вузли справними.

Очистіть забруднені вузли та

перевірте, чи працюють вони

належним чином.

УВАГА

Небезпека пошкодження

З корпусу пристрою на підлогу може

капати конденсат.

Забороняється експлуатувати

пристрій на чутливій до вологи

поверхні.

1. Відкрити зливний кран і злити

конденсат, накопичений у пристрої.

2. Закрити зливний кран.

3. Поставити пристрій на рівній

горизонтальній поверхні.

4. Заблокувати колеса за допомогою

стоянкових гальм.

5. Приєднати шланг подачі речовини

для струминного очищення до муфти

на пристрої.

Малюнок H

1 Лінія керування

2 Накидна гайка

3 Муфта лінії керування

4 Муфта шланга подачі речовини для

струминного очищення

5 Накидна гайка

6 Шланг подачі речовини для

струминного очищення

6. Накрутити накидну гайку шланга

подачі речовини для струминного

очищення і злегка затягнути її

гайковим ключем.

7. Уставити лінію керування у пристрій.

8. Накрутити накидну гайку лінії

керування і затягнути її вручну.

9. Уставити струминний пістолет

конусом у тримач пристрою.

 НЕБЕЗПЕКА

Небезпека ядухи

З випускного шланга виходить

вуглекислий газ. У концентрації від 8

об'ємних відсотків у повітрі, що

вдихається, вуглекислий газ

призводить до втрати свідомості,

зупинки дихання та смерті.

Максимальна концентрація на

робочому місці — 0,5 %. Вуглекислий

газ важчий за повітря і накопичується в

ямах, підвалах та канавах.

Прокладіть випускний шланг так, щоб

вуглекислий газ, який виходить з нього,

не створював небезпеки для будь-кого.

Вказівка: вуглекислий газ важчий за

повітря. Слідкуйте за тим, щоб

вуглекислий газ не потрапляв униз,

наприклад ззовні, у підвал під

майстернею.

10.Прокласти випускний шланг назовні

або приєднати його до витяжного

пристрою.

Заміна струминного сопла

Струминне сопло на струминному

пістолеті можна міняти, щоб

пристосувати пристрій до матеріалу та

ступеня забруднення об'єкта очищення.

 НЕБЕЗПЕКА

Небезпека травмування

Пристрій може випадково запуститися

та спричинити травми та кріогенні

опіки струменем гранул сухого льоду.

Перед заміною сопла встановіть

перемикач програм у положення «0/

OFF».

몇 ПОПЕРЕДЖЕННЯ

Небезпека травмування

Відразу після використання сопло дуже

холодне й у разі дотику до нього може

спричинити кріогенні опіки.

Дайте соплу нагрітися перед заміною

або надіньте захисні рукавиці.

УВАГА

Небезпека пошкодження

Не експлуатуйте пристрій, якщо на

струминному пістолеті відсутнє

струминне сопло.

1. Натиснути кнопку розблокування вниз

і витягнути сопло зі струминного

пістолета.

Малюнок D

1 Струминний пістолет

2 Штир

3 Струминне сопло

4 Кнопка розблокування

2. Вставити інше струминне сопло в

струминний пістолет до фіксації.

Вказівка: струминне сопло

правильно зафіксоване, коли штифт

більше не виступає з корпусу.

Струминне сопло можна повернути у

будь-яке положення.

Підключення стисненого повітря

Вказівка

Для безперебійної роботи стиснене

повітря повинно мати низький вміст

вологи (максимум 5 % відносної

вологості, точка роси нижче 0 °C). У

стисненому повітрі не повинно бути

оливи, бруду та сторонніх тіл.

Стиснене повітря повинно бути сухим та

не містити оливи; за компресором

повинні бути підключені принаймні один

охолоджувач та один сепаратор.

Точка подачі стисненого

повітря повинна

бути обладнана локальним редуктором

тиску.

1. Надягти засоби індивідуального

захисту.

2. Приєднати шланг стисненого повітря

до підключення стисненого повітря на

пристрої.

3. Повільно відкрити локальний

запірний клапан стисненого повітря.

Підключення балона з

вуглекислим газом

Вимоги до подачі CO

●Балон з СО

з занурною трубкою для

подачі рідкого СО

Вказівка

Балони з CO

з занурною трубкою

(також називається напірна трубка)

зазвичай позначаються великою буквою

«T» на балоні або на зворотньому боці

балона.

У деяких випадках занурна трубка

додатково символізується

вертикальною колірною лінією на

балоні.

● Якість CO

повинна відповідати

інформації, що міститься в главі

«Використання за призначенням».

Українська 199

УВАГА

Несправності

Клапан залишкового тиску або

зворотний клапан у патрубку для

підключення балона з CO

перешкоджає

відбиранню необхідної кількості СО

Якщо використовується балон з CO2 з

клапаном залишкового тиску, між

балоном і пристроєм повинен бути

встановлений монтажний комплект

клапана залишкового тиску (номер для

замовлення 2.574-006.0), що

поставляється як приладдя.

Малюнок E

1 Балон з CO

без клапана

залишкового тиску

2 Балон з CO

з клапаном залишкового

тиску

З підвищенням температури

ефективність виробництва гранул

знижується, і більша частка

вуглекислого газу виводиться в

газоподібній формі через випускний

шланг. Зберігати балони з вуглекислим

газом у прохолодному місці (нижче

31 °C) та захищати їх від тепла, прямих

сонячних променів та високих

температур під час роботи.

1. Поставити пристрій на рівну

стійку

поверхню.

2. Натиснути стоянкові гальма на обох

колесах.

3. Відкрити обидва кріпильні ремені для

балона з вуглекислим газом.

4. Поставити балон з вуглекислим газом

на підставку пристрою.

Вказівка: якщо балон з вуглекислим

газом транспортується на візку для

балонів, передній край підлоги

транспортного візка може бути

поставлений на підставку пристрою.

Потім балон

можна перемістити з

візка на підставку, обертаючи балон.

5. Накласти обидва кріпильні ремені

навколо балона з вуглекислим газом,

зафіксувати й затягнути.

6. Відкрутити захисний ковпачок від

пляшки з вуглекислим газом.

УВАГА

Можливі несправності

Сліди мастила перешкоджають

утворенню сухого льоду в пристрої.

Перевірити з'єднувальний патрубок та

нарізь балона з вуглекислим газом та

шланга для вуглекислого газу та, якщо

потрібно, очистити їх перед

підключенням до пристрою.

Переконайтеся, що між балоном та

патрубком для підключенням балона

вставлено непошкоджене ущільнення.

7. Для балонів з клапаном

залишкового

тиску встановити монтажний

комплект клапана залишкового тиску

(номер для замовлення 2.574-006.0),

який поставляється як приладдя, на

балон з вуглекислим газом.

Дотримуватись окремої інструкції, що

додається до адаптера.

8. Приєднати патрубок для підключення

балона з фільтром вуглекислого газу

до балона з вуглекислим газом.

Переконатись, що між різьбовим

фланцем і балоном з вуглекислим

газом вставлено справне

ущільнювальне кільце патрубка для

підключення балона.

9. Злегка затягнути вузьку накидну гайку

різьбового фланця за допомогою

гайкового або кільцевого ключа

(наприклад, 6.574-337.0). Тримати

широку накидну

гайку гайковим

ключем, щоб уникнути

перекручування шланга для

вуглекислого газу.

УВАГА

Не піддавати шланг для вуглекислого

газу крученню (перекручуванню), інакше

може виникнути пошкодження.

Підключення до електромережі

 НЕБЕЗПЕКА

Небезпека травмування через

ураження електричним струмом

Штепсельна розетка, що

використовується, повинна бути

встановлена електриком і відповідати

IEC 60364-1.

Пристрій можна підключати лише до

джерела живлення із заземленням.

Розетка, яка використовується,

повинна бути легкодоступною та

знаходитись на висоті від 0,6 м до 1,9 м

над підлогою.

Використовувана розетка повинна

знаходитися в полі зору оператора.

Пристрій

повинен бути захищений

автоматичним вимикачем залишкового

струму, 30 мА.

Перед кожним використанням

перевіряти мережевий кабель

пристрою на наявність пошкоджень.

Не використовувати апарат із

пошкодженим кабелем. Доручити

заміну пошкодженого кабелю

кваліфікованому електрику.

Подовжувач повинен забезпечувати

захист IPX4, а виконання кабелю

повинне відповідати принаймні H 07 RN-

F 3G1,5.

Невідповідні подовжувальні кабелі

можуть бути небезпечними. При

використанні подовжувального кабелю

він повинен бути придатний для

використання на відкритому повітрі, а

з'єднання повинно бути сухим і

розташоване над землею. Для цього

рекомендується використовувати

кабельну котушку, яка утримує

розетку на висоті не менше 60 мм від

землі.

1. Вставити штепсельну вилку в розетку.

Скидання часу струминних робіт

Для обліку робочого часу лічильник часу

струминних робіт можна скинути на 0 до

початку роботи.

1. Установити перемикач програм у

положення скидання «Reset».

Малюнок F

1 Час, що залишився до наступного

сервісного обслуговування

2 Час струминних робіт від останнього

скидання

3 Кнопка стисненого повітря / гранул

2. Натисніть кнопку стисненого повітря /

гранул на струминному пістолеті.

Час струминних робіт скидається на 0.

Керування

 НЕБЕЗПЕКА

Небезпека травмування

Гранули сухого льоду, що розлітаються

навкруги, можуть спричинити травми

або кріогенні опіки.

Не спрямовуйте струминний пістолет

на людей. Виведіть сторонніх осіб з

місця експлуатації пристрою та не

допускайте їх в робочу зону (наприклад,

встановивши огородження) під час

роботи. Не торкайтесь сопла або

струменя сухого льоду під час роботи.

1. Виконайте всі роботи з технічного

обслуговування, зазначені в главі

«Догляд та технічне обслуговування /

щодня перед початком експлуатації».

2. Обгородити робочу зону, щоб

запобігти входу сторонніх осіб під час

роботи.

 НЕБЕЗПЕКА

Небезпека ядухи

Небезпека ядухи від вуглекислого газу.

Гранули сухого льоду складаються з

твердого вуглекислого газу. Під час

роботи пристрою вміст вуглекислого

газу у повітрі на робочому місці

підвищується.

Наприклад, прокладіть випускний

шланг назовні, щоб запобігти небезпеці

ядухи через вуглекислий газ.

Вказівка: вуглекислий газ важчий за

повітря. Слідкуйте за тим, щоб

вуглекислий газ не потрапляв униз,

наприклад ззовні, у підвал під

майстернею.

У разі більш тривалих струминних

робіт (понад 10 хвилин на день),

особливо у невеликих приміщеннях

(менше 300 м³) рекомендуємо носити із

собою контрольно-вимірювальний

прилад для вуглекислого газу.

Ознаки високої концентрації

вуглекислого газу в повітрі, що

вдихається:

3...5 %: головний біль, висока частота

дихання.

7...10 %: головний біль, нудота,

можливо, непритомність.

У разі першого прояву цих симптомів

негайно вимкніть пристрій і вийдіть на

свіже повітря. Перш ніж продовжувати

роботу, покращте вентиляцію або

використовуйте респіратор.

Дотримуйтесь паспорта безпеки,

наданого постачальником

вуглекислого газу.

200 Українська

Небезпека через шкідливі для

здоров'я речовини.

Речовини, що знімаються струменем з

об'єкта очищення, кружляють у вигляді

пилу.

Дотримуйтесь відповідних заходів

безпеки, якщо в процесі очищення може

виникнути шкідливий пил.

Небезпека вибуху

Суміш пилу оксиду заліза та легких

сплавів може спалахнути за

несприятливих умов та спричинити

високі температури.

Забороняється одночасно

очищувати

об'єкти з легких сплавів та залізовмісні

деталі.

Очистіть робочу зону та витяжний

пристрій, перш ніж працювати з іншим

матеріалом.

3. Під час роботи у тісних приміщеннях

забезпечити достатній повітрообмін,

щоб підтримувати концентрацію

вуглекислого газу в повітрі в

приміщенні нижче небезпечного рівня.

4. Зафіксуйте легкі об'єкти очищення.

 НЕБЕЗПЕКА

Небезпека електростатичного

розряду

Під час очищення об‘єкт очищення

може отримати електричний заряд.

Подальший розряд може спричинити

травми, а електронні вузли можуть

бути пошкоджені.

Заземліть об'єкт очищення і

підтримуйте заземлення під час

очищення об'єкта.

5. Електрично заземлити об'єкт

очищення.

6. Використовувати захисний одяг,

захисні рукавиці, щільно прилягаючі

окуляри

та засоби захисту органів

слуху.

7. Активувати подачу стисненого

повітря.

8. Відкрити запірний вентиль на балоні з

вуглекислим газом.

9. Встановити перемикач програм на

рівень 3.

Малюнок G

1 Перемикач програм

2 Рівень 1

3 Рівень 2

4 Рівень 3

5 Скидання

10.Вибрати безпечне місце

розташування і прийняти безпечну

позу, щоб не втратити рівноваги через

силу віддачі струминного пістолета.

Очищення гранулами сухого

льоду

1. Вибрати режим струминного

очищення гранулами за допомогою

кнопки стисненого повітря / гранул.

(Контрольна лампочка не повинна

світитися).

Малюнок I

1 Кнопка стисненого повітря / гранул з

контрольною лампочкою

світиться червоним: струмінь

стисненого повітря

вимк.: струмінь гранул

2. Встановити тиск струменя на

локальному редукторі тиску на

бажане значення. Максимальний

тиск: 10 бар. Мінімальний тиск:

●Рівень 1: 0,7 бар

●Рівень 2: 1,4 бар

●Рівень 3: 2,8 бар

Вказівка

Тиск відображається на дисплеї. Якщо

мінімальний тиск не досягнуто або

максимальний тиск перевищено,

індикатор блимає.

3. Направити струминний пістолет від

тіла.

4. Пересунути запобіжний важіль

струминного пістолета вгору,

одночасно активуючи спусковий

важіль.

Малюнок K

1 Запобіжний важіль

2 Спускний важіль

3 Робоче освітлення

Одночасно з виробництвом гранул

вмикається робоче освітлення.

5. Зачекати, доки утвориться достатній

тиск струменя гранул.

УВАГА

Забороняється експлуатувати

пристрій без балона з вуглекислим

газом або з порожнім балоном.

За допомогою перемикача програм

вибрати більш високий рівень або

замінити балон з вуглекислим газом,

якщо через 5 хвилин гранули не

виходять зі струминного пістолета.

6. Якщо потрібно, встановити перемикач

програм на рівень 2 або 1.

УВАГА

Небезпека пошкодження

Можуть вийти великі гранули.

Спочатку перевірити ефективність

очищення на непомітному місці, щоб

уникнути пошкоджень.

Вказівка

При перериваннях в роботі струменя

сухого льоду, збільшити тиск

струменя або встановити більш

низький рівень за допомогою

перемикача вибору програм.

7. Направити струмінь гранул на об'єкт

очищення і видалити бруд струменем.

8. Відпустити спусковий важіль.

Струмінь гранул зупиняється.

Робоче освітлення вимикається через

30 секунд.

9. Уставити струминний пістолет

конусом у тримач

пристрою.

Малюнок J

1 Тримач

2 Конус

3 Струминний пістолет

10.Якщо перерва в роботі триває довше

30 хвилин, закрити запірний вентиль

на балоні з вуглекислим газом.

Стиснене повітря без струменя

гранул

Неприсохлий бруд можна видалити

стисненим повітрям без гранул сухого льоду.

1. Вибрати режим струминного

очищення стисненим повітрям за

допомогою кнопки стисненого

повітря / гранул. (Контрольна

лампочка повинна світитися

червоним).

Малюнок I

1 Кнопка стисненого повітря / гранул з

контрольною лампочкою

світиться червоним: струмінь

стисненого повітря

вимк.: струмінь гранул

2. Пересунути запобіжний важіль

струминного пістолета вгору,

одночасно активуючи спусковий

важіль.

Малюнок K

1 Запобіжний важіль

2 Спускний важіль

3 Робоче освітлення

Стиснене повітря виходить із сопла, і

робоче освітлення активне.

3. Направити струмінь стисненого

повітря на об'єкт очищення і видаліть

забруднення.

4. Відпустити спусковий важіль.

Струмінь стисненого повітря

зупиняється.

Робоче освітлення вимикається через

30 секунд.

5. Уставити струминний пістолет

конусом у тримач пристрою.

6. Якщо перерва в роботі триває довше

30 хвилин,

закрити запірний вентиль

на балоні з вуглекислим газом.

Завершення роботи

1. Відпустити спусковий важіль

струминного пістолета.

2. Закрити запірний вентиль на балоні з

вуглекислим газом.

3. Натискати на спусковий важіль на

струминному пістолеті, доки не

вийдуть усі гранули.

4. Встановити перемикач програм на

рівень 1.

5. Перекрити подачу стисненого повітря.

6. Натискати на спусковий важіль

струминного пістолета, доки стиснене

повітря не вийде з пристрою.

Установити перемикач програм у

положення «0/OFF».

8. Витягнути штепсельну вилку з розетки.

9. Змотати мережевий кабель, повісити

його на тримач для шланга/кабелю та

закріпити гумовою стяжкою.

Малюнок L

1 Мережевий кабель

2 Тримач шланга/кабелю

3 Гумова стяжка

4 Випускний шланг

10.Від’єднати шланг стисненого повітря

від пристрою.

11.Змотати випускний шланг, повісити

його на тримач для шланга/кабелю та

закріпити гумовою стяжкою.

Українська 201

12.Змотати шланг подачі речовини для

струминного очищення і повісити його

на тримач для цього шланга.

13.Уставити струминний пістолет

конусом у тримач пристрою.

Транспортування

몇 ОБЕРЕЖНО

Небезпека нещасного випадку та

травмування

Під час транспортування та

зберігання враховуйте вагу пристрою,

див. главу «Технічні характеристики».

УВАГА

Небезпека пошкодження

При транспортуванні у

горизонтальному положенні може

витікати моторне масло. Подальший

недолік масла може призвести до

пошкодження під час наступної

експлуатації.

Транспортувати пристрій тільки у

вертикальному положенні.

1. Перед транспортуванням виконати всі

кроки, описані в главі «Завершення

роботи».

2. Відпустити стоянкові гальма на

колесах і пересувати пристрій за

дугоподібну ручку.

Перед завантаженням у транспортний

засіб зняти балон з вуглекислим газом

з пристрою.

4. Пристрій можуть підняти 2 людини.

Кожна людина використовує ручку на

нижній стороні пристрою, а другою

рукою підтримує пристрій за верхній

край.

5. Для транспортування у транспортних

засобах зафіксуйте стоянкові гальмі

на колесах і закріпіть пристрій

стяжним ременем.

Малюнок M

Зберігання

몇 ОБЕРЕЖНО

Небезпека нещасного випадку та

травмування

Під час транспортування та

зберігання враховуйте вагу пристрою,

див. главу «Технічні характеристики».

Пристрій має зберігатися лише у

приміщеннях.

 НЕБЕЗПЕКА

Небезпека ядухи

Вуглекислий газ може накопичуватися

в закритих приміщеннях і спричинити

смерть від ядухи.

Зберігайте балони з вуглекислим газом

(навіть якщо вони підключені до

пристрою) у добре провітрюваних

приміщеннях.

Догляд та технічне

обслуговування

Вказівки щодо технічного

обслуговування

Основою надійної експлуатації

установки є регулярне технічне

обслуговування згідно з наведеним

нижче планом технічного

обслуговування.

Використовуйте лише оригінальні

запасні частини від виробника або

рекомендовані ним деталі, наприклад

●запасні частини і деталі, що швидко

зношуються;

●приладдя;

●експлуатаційні матеріали;

● мийні засоби.

 НЕБЕЗПЕКА

Небезпека нещасного випадку

Пристрій може запуститись

випадково. Холодні деталі пристрою

або рідкий вуглекислий газ можуть

спричинити обмороження. Газоподібний

вуглекислий газ може спричинити

смерть від ядухи.

Перед початком роботи з пристроєм

виконайте всі кроки, наведені в главі

«Завершення роботи». Зачекайте,

поки пристрій нагріється, або одягніть

захисний одяг від холоду. Ніколи не

кладіть сухий лід у рот.

УВАГА

Небезпека пошкодження

Використання неправильного миючого

засобу може призвести до

пошкодження пристрою та

струминного пістолета.

Забороняється чистити пристрій та

струминний пістолет розчинниками,

бензином або миючими засобами, що

містять оливу.

Договір на техобслуговування

Для забезпечення надійної експлуатації

установки ми рекомендуємо укласти

договір на техобслуговування. З цього

питання звертатися до своєї

уповноваженої сервісної служби

KÄRCHER.

План технічного обслуговування

Щодня перед початком роботи

1. Уважно оглянути шланг подачі

речовини для струминного очищення

на наявність тріщин, заломів та інших

пошкоджень. М'які місця на шлангу

вказують на зношування на

внутрішній стороні шланга. Замінити

дефектний або зношений шланг

новим.

2. Оглянути електричні кабелі та

штекери на наявність пошкоджень.

Доручити заміну дефектних деталей

сервісній

службі.

Кожні 100 годин експлуатації

1. Оглянути муфти на шлангу подачі

речовини для струминного очищення

та на пристрої на наявність

пошкоджень та зношення. Замінити

дефектний шланг подачі речовини

для струминного очищення, доручити

заміну дефектних муфт на пристрої

сервісній службі.

Кожні 500 годин або раз на рік

1. Доручити перевірку пристрою

сервісній службі.

Кожні 2 роки

1. Замінювати шланг подачі речовини

для струминного очищення принаймні

кожні 2 роки.

Перевірки

Відповідно до DGUV R 100-500 наведені

нижче перевірки повинні здійснюватись

на пристрої фахівцем. Результати

перевірки повинні бути зафіксовані в акті

перевірки. Експлуатаційник пристрою

повинен зберігати цей акт перевірки до

наступної перевірки.

Після простою понад один рік

1. Перевірити пристрій на відповідний

стан та функціонування.

Після зміни місця встановлення

1. Перевірити пристрій на належний

стан, функціонування та

встановлення.

Після ремонтних робіт або змін, які

можуть вплинути на безпеку

експлуатації

1. Перевірити пристрій на належний

стан, функціонування та

встановлення.

Допомога в разі

несправностей

 НЕБЕЗПЕКА

Небезпека нещасного випадку

Пристрій може запуститись

випадково. Холодні деталі пристрою

або рідкий вуглекислий газ можуть

спричинити обмороження. Газоподібний

вуглекислий газ може спричинити

смерть від ядухи.

Перед початком роботи з пристроєм

виконайте всі кроки, наведені в главі

«Завершення роботи». Зачекайте,

поки пристрій нагріється, або одягніть

захисний одяг від холоду. Ніколи не

кладіть сухий лід у рот.

УВАГА

Небезпека пошкодження

Використання неправильного миючого

засобу може призвести до

пошкодження пристрою та

струминного пістолета.

Забороняється чистити пристрій та

струминний пістолет розчинниками,

бензином або миючими засобами, що

містять оливу.

Індикація несправностей

Несправності показуються

контрольними лампочками на панелі

керування.

Малюнок N

1 Індикатор несправності струминного

пістолета

2 Індикатор несправності подачі

стисненого повітря

3 Індикатор несправності виробництва

гранул

4 Індикатор несправності дозування

гранул

202 Українська

Усунення несправностей

Несправності часто мають просту

причину, яку можна усунути самостійно

за допомогою інструкцій, наведених

нижче. За наявності сумнівів або в разі

неназваних несправностей слід

звертатися до авторизованої сервісної

служби Kärcher.

Виконання скидання

1. Натиснути кнопку скидання всередині

пристрою за допомогою викрутки.

Малюнок O

Заміна фільтра вуглекислого газу

УВАГА

Несправності

Забруднений вуглекислий газ може

спричинити несправності.

Під час виконання робіт на фільтрі

вуглекислого газу слідкуйте за тим,

щоб у пристрій не потрапив бруд.

УВАГА

Несправності

Несправності через забруднення.

Щоразу при ослабленні або

відгвинчуванні нарізної пробки

необхідно замінювати фільтр

вуглекислого газу та мідне

ущільнювальне кільце. Якщо цього не

зробити, частинки можуть

відокремитися від фільтру

вуглекислого газу і призвести до

несправностей.

Вказівка

Фільтр вуглекислого газу

промивається і очищається, як тільки

патрубок для підключення балона під

тиском від'єднується від балона з

вуглекислим газом. Тому регулярна

заміна фільтру вуглекислого газу не

потрібна.

1. Закрити запірний вентиль на балоні з

вуглекислим газом.

2. Дати попрацювати пристрою на

найвищому рівні протягом приб.

1 хвилини, щоб скинути тиск

у шлангу

для вуглекислого газу.

3. Відкрутити різьбовий фланець на

балоні з вуглекислим газом.

4. Обережно відкрутити нарізну пробку

на різьбовому фланці. Опустити

різьбовий фланець, щоб бруд не

потрапив у шланг для вуглекислого

газу.

Малюнок P

1 Різьбовий фланець

2 Фільтр вуглекислого газу

3 Мідне ущільнювальне кільце

4 Нарізна пробка

5. Вийняти фільтр вуглекислого газу.

6. Очистити нарізну пробку та різьбовий

фланець за допомогою пилососа.

Помилка Усунення

Світиться індикатор

несправності струминного

пістолета

 Не натискати на спусковий важіль струминного пістолета перед його ввімкненням.

 Зняти фіксацію на спусковому важелі струминного пістолета.

Індикатор несправності

струминного пістолета

блимає

 Перевірити, чи підключена до пристрою лінія керування струминного пістолета.

 Перевірити лінію керування на шлангу подачі речовини для струминного очищення на

наявність пошкоджень.

Індикатор несправності

подачі стисненого повітря

світиться

 Збільшити тиск повітря.

Індикатор несправності

подачі стисненого повітря

блимає

 Перевірити випускний шланг на засмічення.

 Балон з вуглекислим газом занадто гарячий і тому має занадто високий тиск. Встановити

пристрій, включаючи балон з вуглекислим газом, у більш прохолодне місце або захистити

його від прямих сонячних променів.

Індикатор несправності

виробництва гранул

світиться

 Дати пристрою нагрітися. Перевірити фільтр вуглекислого газу і за потреби замінити його.

Потім виконати скидання.

 Якщо несправність виникає повторно, замінити балон з вуглекислим газом.

Індикатор несправності

дозування гранул світиться

 Вимкнути та знов увімкнути пристрій.

 Якщо індикатор несправності не світиться, зверніться до сервісної служби.

Індикатор несправності

дозування гранул блимає

 Дати двигуну дозатора охолонути. Розташувати пристрій так, щоб повітря до нього могло

надходити знизу. За потреби звернутися до сервісної служби.

Контрольна лампочка

живлення не світиться

 Вставити штепсельну вилку в розетку.

 Перевірити локальне електроживлення.

Контрольна лампочка

стисненого повітря не

світиться

 Підключити шланг стисненого повітря до пристрою.

 Відкрити

локальний запірний вентиль подачі стисненого повітря.

Пристрій не працює  Перевірити контрольні лампочки та індикатори несправностей.

 Виконати скидання.

Низька ефективність

очищення

 Встановити перемикач програм на вищий рівень.

 Збільшити тиск струменя.

 Перевірити рівень наповнення балона з вуглекислим газом.

 Не використовувати нагрітий балон з вуглекислим газом. Захистити балон з вуглекислим

газом від

теплового випромінювання. Якщо температура вуглекислого газу перевищує 31 °C,

ефективність виробництва гранул різко падає.

 Дати шлангу подачі речовини для струминного очищення та струминному пістолету

нагрітися, щоб усунути всі пробки. Потім збільшити тиск струменя.

Кількість дозування гранул

занадто низька

 Встановити перемикач програм на вищий рівень.

 Замінити фільтр вуглекислого газу між балоном з

вуглекислим газом та пристроєм.

Повторювані перебої в

струмені сухого льоду

 Встановити перемикач програм на нижчий рівень або збільшити тиск струменя.

 Якщо струминне сопло засмічене:

a негайно закрити балон з вуглекислим газом.

b Дати пристрою охолонути впродовж приблизно 30 хвилин.

c Збільшити тиск струменя.

d Запустити пристрій із закритим балоном з вуглекислим газом, щоб

видалити залишок

гранул.

中文 203

7. Обережно натиснути на новий фільтр

вуглекислого газу рукою на нарізній

пробці.

8. Замінити мідне ущільнювальне

кільце.

9. Затягнути нарізну пробку, утримуючи

широкий шестикутник різьбового

фланця за допомогою гайкового

ключа.

Момент затягування: 80 Нм.

Гарантія

У кожній країні діють відповідні гарантійні

умови, встановлені уповноваженою

організацією збуту нашої продукції в цій

країні. Можливі несправності приладу

протягом гарантійного строку ми

усуваємо безкоштовно, якщо причина

несправності полягає в дефектах

матеріалів або виробничому браку. У

разі виникнення претензій протягом

гарантійного строку прохання

звертатися, маючи при собі чек про

покупку, до

торговельної організації, що

продала продукт, або до найближчої

уповноваженої служби сервісного

обслуговування.

(Адреси див. на звороті)

Приладдя

Монтажний комплект клапана

залишкового тиску

Номер для замовлення 2.574-006.0

Потрібний у разі використання балонів з

вуглекислим газом з клапаном

залишкового тиску.

Технічні характеристики

Зберігається право на внесення

технічних змін.

Декларація про

відповідність стандартам

ЄС

Цим ми повідомляємо, що нижче

зазначена машина на основі своєї

конструкції та конструктивного

виконання, а також у випущеної у

продаж моделі, відповідає спеціальним

основним вимогам щодо безпеки та

захисту здоров'я представлених нижче

директив ЄС. У разі внесення

неузгоджених із нами змін до машини ця

заява втрачає свою чинність.

Виріб: крижаний

бластер

Тип: 

1.574-xxx (IB 10/8 L2P)

Відповідні директиви ЄС

2006/42/EG (+2009/127/EG)

2014/30/ЄС

2011/65/ЄС

2009/125/ЄС + 2009/1781

Застосовувані гармонізовані

стандарти

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Особи, що нижче підписалися, діють від

імені та за довіреністю керівництва.

Особа, відповідальна за ведення

документації:

Ш. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

м. Вінненден, 01.02.2021

一般性提示

在您第一次使用设备之前，请

先阅读原厂操作说明书并遵

守。为日后使用或其他所有者使用方便请

妥善保管原厂操作说明书。

按规定使用

● 该设备用于用干冰弹丸清除污垢，干冰

弹丸通过空气射流进行加速。

● 干冰弹丸在设备中生成。这需要来自潜

管瓶的液态二氧化碳。

● 设备不允许在有爆炸危险的环境中使

用。

● 在使用场所必须遵守“技术数据”一节

中规定的最小换气量。

● 设备外壳只能由 KÄRCHER 客户服务部门

出于维护目的而拆除。

二氧化碳质量

为了无故障运行，使用的二氧化碳必须至

少符合以下规格：

● 工业二氧化碳，2.5 级或更好

● 纯度 ≥ 99.5%

● 含水量（H

O) ≤ 250 ppm

● NVOC（油和油脂） ≤ 2 ppm

功能

二氧化碳雪是由液态二氧化碳膨胀产生的。

在此过程中也会产生的气态二氧化碳通过

排气软管从工作场所排出。

二氧化碳雪在设备中被压成干冰弹丸。

压缩空气通过一个电磁阀到达喷枪。气压

由现场减压器控制，当操作喷枪扳机时，

IB 10/

8 L2P

Електричне підключення

Напруга мережі V220...

230

Фаза ~1

Частота Hz 50...6

Під’єднувана потужність kW 1,0

Ступінь захисту IPX4

Струм витоку, тип.mA<3,5

Пристрій захисного

вимкнення

delta I,

0,03

Підключення стисненого повітря

Шланг для стисненого

повітря, номінальний

внутрішній діаметр (мін.)

дюймі

0,5

Тиск (макс.) MPa

(bar)

1,0

(10)

Витрата стисненого

повітря, макс.

min

0,8

Робочі характеристики пристрою

Тиск струменя, макс.MPa

(bar)

1,0

(10)

Тиск струменя, мін.

рівень 1

MPa

(bar)

0,07

(0,7)

Тиск струменя, мін.

рівень 2

MPa

(bar)

0,14

(1,4)

Тиск струменя, мін.

рівень 3

MPa

(bar)

0,28

(2,8)

Витрата вуглекислого

газу

kg/h 20...6

Сила віддачі пістолета-

розпилювача, макс.

N40

Балон з вуглекислим газом

Максимальний об’єм

заповнення

kg 37,5

Діаметр, макс. mm 220

Умови навколишнього середовища

Повітрообмін м

год.

2000

Розміри та вага

Типова робоча вага (без

балона з вуглекислим

газом)

kg 95

Довжина mm 866

Ширина mm 443

Висота без балона з

вуглекислим газом

mm 970

Розраховані значення згідно з EN

60335-2-79

Значення вібрації на руці/

кисті

m/s2 0,08

Рівень звукового тиску dB(A) 95

Рівень звукової

потужності LWA +

похибка КWA

dB(A) 115

IB 10/

8 L2P

一般性提示 ..................... 203

按规定使用 ..................... 203

功能 ........................... 203

环境保护 ....................... 204

安全提示 ....................... 204

安全装置 ....................... 205

附件和备件 ..................... 205

供货范围 ....................... 205

操作元件 ....................... 205

调试 ........................... 205

操作 ........................... 206

结束运行 ....................... 207

运输 ........................... 207

储存 ........................... 207

保养和维护 ..................... 207

故障帮助 ....................... 207

质量保证 ....................... 208

附件 ........................... 208

技术参数 ....................... 208

204 中文

阀门打开，空气射流从喷枪中喷出。此外，

干冰弹丸通过计量装置添加到空气射流中。

干冰弹丸撞击要清洁的表面，并且清除污

垢。由于 -79 °C 的低温干冰弹丸，在污

垢和清洁对象之间还会额外产生热应力，

它同样也有助于清除污垢。此外，干冰在

撞击时会立即变为气态二氧化碳，并且需

要占用 700 倍的体积。被干冰瓦解的污垢

会因此被炸飞。

环境保护

包装材料可以回收利用。请按照环保

要求处理包装。

电气和电子设备含有宝贵的可再利用

的材料以及诸如电池、蓄电池或油等

若使用不当或处理错误会对人体健康

和环境造成潜在性危险的组成部分。为了

设备按规定运行，需要这些组件。用符号

标记的设备不得与生活垃圾一同处理。

内部材料提示 (REACH)

最新的内部材料信息请您在如下链接中查

找：

www.kaercher.com/REACH

安全提示

设备只允许由阅读并且理解本操作说明书

的人员负责操作。尤其是必须遵守所有安

全提示。

妥善保管本操作说明书，确认操作人员可

以随时取用。

设备运营方必须在现场进行风险评估，并

确保对操作人员进行指导。

危险等级



危险

●

提示导致人员重伤或死亡的直接威胁性危

险。

몇

警告

●

提示可能导致人员重伤或死亡的危险状

况。

몇

小心

●

提示可能导致轻度伤害的危险状况。

注意

●

提示可能产生财产损失的危险状况。

设备上的标志

飞溅的干冰弹丸会导致危

险。

不要将喷枪对准人。让第三

方人员离开使用场所，并且

在运行过程中让他们保持远

离（例如通过隔离栏）。在运行过程中，

不要将手放到喷嘴上或者伸入干冰射流中。

二氧化碳有导致窒息的危

险。

在运行时，工作场所的空气

中的二氧化碳含量会升高。

确保工作场所有足够的换

气。

例如，将排气软管铺设到室外，以免二氧

化碳对任何人造成危害。

提示：二氧化碳比空气重。确保二氧化碳

不会向下流动，例如从外部进入车间下面

的地下室。

对于较长时间的喷射作业（每天超过 10

分钟），尤其是在小房间内（小于

300 m³），建议佩戴二氧化碳警告装置。

二氧化碳浓度高的迹象：

3...5%：头痛、呼吸频率高。

7...10%：头痛、恶心、可能会失去意识。

如果出现这些迹象，请立即关闭设备并前

往新鲜空气处。在继续工作之前改善通风

措施或使用呼吸器。

二氧化碳比空气重，并且会在狭窄空间中、

地下或者封闭容器中聚集。确保工作场所

充分通风。

遵守二氧化碳供应商的安全数据表。

静电有导致人身伤害和损坏的

危险。

在清洁过程中，清洁对象可能

会带静电。

将清洁对象接地并保持接地，

直到清洁完成。

触电有导致人身伤害的危险。

不得打开设备。只能由 KÄRCHER 客户服务

部门执行设备内的作业。

有冷烫伤的危险。

干冰的温度为 -79 °C。请勿触

摸干冰或设备的寒冷部件。

翻倒的二氧化碳瓶有导致受伤

的危险，二氧化碳有导致窒息

的危险

将二氧化碳瓶牢牢固定。

飞溅的干冰弹丸和污垢微粒有

导致人身伤害的危险。

佩戴护目镜。

存在听力损伤危险。

佩戴听力保护装置。

飞溅的干冰弹丸和污垢微粒有

导致人身伤害的危险。

佩戴符合 EN 511 的防护手套。

飞溅的干冰弹丸和污垢微粒有

导致人身伤害的危险。

穿长袖防护服。

注意！可能出现永久性功能故

障。

油脂或油的痕迹会干扰设备中

干冰雪的形成。请勿在二氧化碳瓶和二氧

化碳软管的管接头或螺纹上使用油脂、油

或其他润滑剂。

一般安全提示



危险

人身伤害危险

设备可能会意外启动。

在设备上作业前将电源插头从插座中拔下。

人身伤害危险

如果触摸干冰和设备的寒冷部件，可能会

导致冷烫伤。

在对设备进行任何作业之前，请穿上防寒

服或加热设备。

切勿将干冰放入口中。

人身伤害危险

如果使用不当，干冰射流可能很危险。

勿将干冰射流朝向人员、运行中的电器装

备或是设备本身。

勿将干冰射流对着自己或他人清洁衣服或

鞋子。

人身伤害危险

干冰射流可能带走轻的物体。

在开始清洁之前固定轻的物体。

窒息危险

呼吸空气中二氧化碳浓度的增加可能导致

窒息死亡。

确保进气口附近无废气排放。

在工作场所提供足够的通风，并确保废气

得到妥善排放。

몇

警告

人身伤害危险

喷枪的反冲力可能让您失去平衡。

在操作扳机之前，找一个安全的地方站立

并牢牢握住喷枪。

人身伤害危险

干冰弹丸和污垢微粒可能击中并伤害人员。

当在作用范围内有未穿防护服的其他人员

时，不要使用该设备。

如果设备的连接线或者重要部件损坏，例

如安全装置、喷射料软管、喷枪，不要使

用该设备。

气瓶安全提示



危险

爆裂危险，窒息危险

如果过热或机械损坏，气瓶可能会爆裂。

泄漏的二氧化碳可能导致窒息死亡。

保护气瓶免受过热、火灾、危险腐蚀、机

械损坏和未经授权的取用。

正确存放气瓶，确保不能限制逃生路线。

不要将气瓶存放在地下室、楼梯上和附近、

走廊、过道和车库中。

不要将气瓶与可燃材料一起存放。

直立存放气瓶。

确保气瓶不会翻倒或掉落。

运输气瓶前，关闭气瓶阀门。

用气瓶手推车或车辆运输气瓶，并确保气

瓶不会掉落。

通过保护盖抬起气瓶前，拉动保护盖，检

查保护盖是否牢固。

将气瓶固定在使用位置以防翻倒。

不要打开气瓶阀门检查压力。

只用手打开和关闭气瓶阀门，不要使用工

具。

检查气瓶阀门/设备接口的连接是否泄漏。

在休息和工作结束时关闭气瓶阀门，以防

止不受控制的气体泄漏。

仅将气瓶排空至气瓶中残留少量残余压力

的程度，以防止异物进入。

当气瓶排空至残余压力时，首先关闭气瓶

阀门，然后拧下取气装置。气瓶仍有相当

大的残余压力。

在运输送回之前，将锁紧螺母和保护盖拧

到气瓶上。

如果气体不受控制地泄漏，关闭气瓶阀门。

如果无法阻止气体泄漏，请将气瓶带到室

外或离开房间，封锁入口，只有在浓度测

量排除危险时才进入房间并通风。

规定和指令

对于本设备的运行，在德意志联邦共和国

境内，适用下列规定和指令（可向以下地

址索取：Carl Heymanns Verlag KG，

Luxemburger Straße 449, 50939 Köln）：

● DGUV R 100-500 使用喷射设备工作

● DGUV 113-004 狭窄空间中的作业

● DGUV 113-004 防护服的使用

● DGUV 113-004 防护手套的使用

● DGUV 113-004 使用喷射设备工作

● DGUV 213-056 气体警报器

● VDMA 24389 干冰喷射设备 - 安全要求

在紧急情况下关闭

1. 松开喷枪的扳机。

2. 将程序开关转至“0/OFF”位置。

3. 关闭二氧化碳瓶的截止阀。

4. 关闭压缩空气供应。

中文 205

安全装置

몇

小心

安全装置缺失或被改动过

安全装置用于保护您的安全。

不得变更或不用安全装置。

保险杆

保险杆可防止意外操作喷枪。

只有先抬起保险杆，才能操作扳机。

附件和备件

只允许使用原厂附件和备件，它们可以确

保设备安全无故障地运行。

关于附件和备件的信息参见

www.kaercher.com

。

防护服

全视角护目镜，防雾，部件编号：6.321-

208.0

带防滑纹路的低温防护手套，III 类，符合

EN 511，部件编号：6.321-210.0

带头箍的听力保护装置，部件编号：

6.321-207.0

供货范围

打开包装时请检查产品是否齐全。附件缺

失或运输损坏时，请通知您的经销商。

操作元件

图 A

1 带驻车制动器的导向滚轮

2 喷射料软管接头

3 控制线接头

4 控制面板

5 伸缩把手

6 喷枪支架

7 存物区

8 喷嘴架

9 显示屏

10 程序开关

11 弹丸计量故障指示器

– 红色亮起：计量装置驱动电机堵塞

– 红色闪烁：计量装置驱动电机过热

12 弹丸生成故障指示器

– 红色亮起：弹丸生成驱动电机堵塞

13 压缩空气供应故障指示器

– 红色亮起：压缩空气供应的压力过低

– 红色闪烁：设备内部压力过高

14 电源指示灯

– 绿色亮起：电源正常

15 压缩空气指示灯

– 绿色亮起：压缩空气供应正常

16 喷枪故障指示器

– 黄色亮起：扳机被固定（例如电缆扎

带）

– 黄色闪烁：设备未连接喷枪

17 喷射喷嘴

18 喷枪

19 带指示灯的压缩空气/弹丸按钮

– 红色亮起：压缩空气射流

– 熄灭：弹丸射流

20 扳机

21 保险杆

22 固定锥

23 喷射料软管

24 气瓶接口

25 螺塞

26 铜密封圈

27 二氧化碳过滤器

28 螺纹法兰

29 气瓶接口密封圈（订货号 6.574-

316.0）

30 二氧化碳浸管瓶（不包含在交货范围

内）

31 二氧化碳软管

32 二氧化碳瓶固定带

33 Homebase 的固定轨

34 带橡胶夹紧器的软管/电缆支架

35 用于复位电机保护开关的开口

36 把手

37 压缩空气接口

38 二氧化碳瓶的放置区

39 二氧化碳排放软管

40 带电源插头的电源线

41 喷射料软管支架

42 冷凝水排放旋塞

显示屏

程序开关在 1...3 档：

图 B

1 喷射压力

2 总运行时间

3 客户服务到期

4 自上次复位后的喷射时间

程序开关在复位位置：

图 C

1 要重置喷射时间，按下压缩空气/弹丸

按钮

2 距离下一次客户服务的剩余时间

3 自上次复位后的喷射时间

调试



危险

人身伤害危险

干冰弹丸可能会从损坏的部件中泄漏并造

成伤害。

调试前，检查设备的所有部件，尤其是喷

射料软管，确保它们处于良好状态。用完

好的组件更换损坏的组件。清洁脏污的组

件并检查它们的功能是否正常。

注意

损坏危险

冷凝水可能从设备外壳滴落到地面上。

请勿在对湿气敏感的地面上运行本设备。

1. 打开排放旋塞并排出设备中收集的冷凝

水。

2. 关闭排放旋塞。

3. 将设备放置在水平的平整地面上。

4. 用驻车制动器卡住导向滚轮。

5. 将喷射料软管连接到设备的接头上。

图 H

1 控制线

2 锁紧螺母

3 控制线接头

4 喷射料软管接头

5 锁紧螺母

6 喷射料软管

6. 拧上喷射料软管的锁紧螺母，并用开口

扳手轻轻拧紧。

7. 将控制线插入设备。

8. 拧上控制线的锁紧螺母并用手拧紧。

9. 将带有固定锥的喷枪插入设备上的支架

中。



危险

窒息危险

二氧化碳从排气软管中排出。在呼吸空气

中，二氧化碳的浓度达到 8%（体积）时，

就会导致昏迷、呼吸停止和死亡。最高工

作场所浓度为 0.5%。二氧化碳比空气重，

会聚集在坑沟、地窖、水槽中。

正确铺设排气软管，不要让排出的二氧化

碳危及任何人。

提示：二氧化碳比空气重。确保二氧化碳

不会向下流动，例如从外部进入车间下面

的地下室。

10.将排气软管铺设到室外或将其连接到抽

排装置。

更换喷射喷嘴

喷枪上的喷射喷嘴可以更换，以使设备适

应清洁对象的材料和污染程度。



危险

人身伤害危险

设备可能会意外启动，并导致干冰弹丸喷

射造成伤害和冷烫伤。

更换喷嘴前将程序开关设置为“0/OFF”。

몇

警告

人身伤害危险

刚使用后，喷嘴非常冷，如果触摸可能会

导致冷烫伤。

在更换喷嘴之前，让其解冻或戴上防护手

套。

注意

损坏危险

请勿在喷枪未安装喷射喷嘴的情况下运行

设备。

1. 向下按压解锁按钮，将喷射喷嘴从喷枪

中拉出。

图 D

1 喷枪

2 销子

3 喷射喷嘴

4 解锁按钮

2. 将另一个喷射喷嘴压入喷枪，直至其卡

入到位。

提示：当销子不再从外壳中突出时，喷

射喷嘴已正确卡入。喷射喷嘴可以旋转

到所需的方向。

连接压缩空气

提示

为了确保无故障的运行，压缩空气的水分

含量必须低（最高 5% 空气相对湿度，露

点低于 0°C）。压缩空气必须不含油、污

垢和异物。

压缩空气必须干燥并且不含油，压缩机后

面必须至少连接一台后冷却器和一台分离

器。

压缩空气供应必须配备一个现场减压器。

1. 穿上个人防护装备。

2. 将压缩空气软管连接到设备上的压缩空

气接口。

3. 慢慢打开现场的压缩空气截止阀。

连接二氧化碳瓶

对二氧化碳供应的要求：

● 带潜管的二氧化碳瓶，用于抽取液态二

氧化碳。

提示

带潜管（也称为立管）的二氧化碳瓶通常

在气瓶上或气瓶背面标有一个大大的 "T"。

在某些情况下，还将通过在气瓶上的一条

垂直颜色线来表示潜管。

● 二氧化碳质量必须符合“按规定使用”

一章中的说明。

注意

功能故障

二氧化碳瓶接口中的残余压力阀或止回阀

会阻止抽取需要的二氧化碳量。

206 中文

如果使用带残余压力阀的二氧化碳瓶，则

必须在气瓶与设备之间安装可作为附件提

供的 ABS 残余压力阀（订货号 2.574-

006.0）。

图 E

1 不带残余压力阀的二氧化碳瓶

2 带残余压力阀的二氧化碳瓶

随着温度的升高，弹丸生成的效率降低，

较大比例的二氧化碳以气态形式通过排气

软管排放。尽可能将二氧化碳瓶存放在在

阴凉处（低于 31 °C），并在运行过程中

避免受热、日照和高温。

1. 将设备推到水平、稳定的地面上。

2. 在两个导向滚轮上操作驻车制动器。

3. 打开二氧化碳瓶的两根固定带。

4. 将二氧化碳瓶放在设备上的放置区。

提示：如果二氧化碳瓶用气瓶车运输，

则可以将运输车底座的前缘放置在设备

的安放面上。然后可以通过转动将气瓶

从运输车上移到安放面上。

5. 将两根固定带绕在二氧化碳瓶上，合上

并拉紧。

6. 从二氧化碳瓶上拧下保护盖。

注意

可能出现功能故障

油脂的痕迹会干扰设备中干冰雪的形成。

检查二氧化碳瓶和二氧化碳软管的管接头

和螺纹，如有必要，在连接到设备之前进

行清洁。

确保气瓶和气瓶接口之间的密封完好。

7. 对于带有残余压力阀的气瓶，请将可作

为附件提供的 ABS 残余压力阀（订货号

2.574-006.0）安装在二氧化碳瓶上。请

遵守随转接头所附的单独说明书。

8. 将带有二氧化碳过滤器的气瓶接口连接

到二氧化碳瓶。

确保在螺纹法兰和二氧化碳瓶之间插入

完好的气瓶接口密封圈。

9. 用开口扳手或环形扳手（例如 6.574-

337.0）轻轻拧紧螺纹法兰的窄锁紧螺

母。同时用开口扳手固定住宽锁紧螺

母，以避免扭曲二氧化碳软管。

注意

请勿使二氧化碳软管受到扭力（扭曲），

否则可能会造成损坏。

建立电源连接



危险

触电有致伤危险

使用的插座必须由一名电工负责安装并且

符合 IEC 60364-1 标准要求。

设备必须连接到带有保护接地的电源上。

使用的插座必须易于接近，并且位于距离

地面 0.6 m 至 1.9 m 之间的高度上。

使用的插座必须位于操作人员的视野范围

内。

必须用一个漏电保护开关（30 mA）保护设

备。

每次运行前检查设备的电源线是否损坏。

请勿使用损坏的电缆运行设备。请专业电

工更换损坏的电缆。

延长电缆必须满足 IPX4 防护，并且电缆规

格必须至少达到 H 07 RN-F 3G1.5。

不合适的延长电缆可能很危险。如果使用

延长电缆，它必须适合户外使用，并且连

接处必须干燥且离地。建议为此使用一个

电缆卷筒，使插座距离地面至少 60 mm。

1. 将电源插头插入插座。

重置喷射时间

为了结算工作时间，可以在开始工作之前

将喷射时间计数器重置为 0。

1. 将程序开关转至复位位置。

图 F

1 距离下一次客户服务的剩余时间

2 自上次复位后的喷射时间

3 压缩空气/弹丸按钮

2. 按下喷枪上的压缩空气/弹丸按钮。

喷射时间被重置为 0

操作



危险

人身伤害危险

飞溅的干冰弹丸可能导致受伤或冷烫伤。

不要将喷枪对准人。让第三方人员离开使

用场所，并且在运行过程中让他们保持远

离（例如通过隔离栏）。在运行过程中，

不要将手放到喷嘴上或者伸入干冰射流中。

1. 执行“保养和维护/每天开始运行前

”一章中的所有维护工作。

2. 封锁工作区域，防止人员在运行过程中

进入。



危险

窒息危险

二氧化碳有导致窒息的危险。干冰弹丸由

固体二氧化碳制成。在运行设备时，工作

场所的空气中的二氧化碳含量会升高。

例如，将排气软管铺设到室外，以免二氧

化碳对任何人造成危害。

提示：二氧化碳比空气重。确保二氧化碳

不会向下流动，例如从外部进入车间下面

的地下室。

对于较长时间的喷射作业（每天超过 10

分钟），尤其是在小房间内（小于 300

m³），建议佩戴二氧化碳警告装置。

呼吸空气中二氧化碳浓度高的迹象：

3...5%：头痛、呼吸频率高。

7...10%：头痛、恶心、可能会失去意识。

一旦出现这些迹象，请立即关闭设备并前

往新鲜空气处。在继续工作之前，一定要

改善通风措施或使用呼吸器。

遵守二氧化碳供应商的安全数据表。

危害健康的物质会导致危险。

从清洁对象上去除的物质会以灰尘的形式

卷起。

如果在清洁过程中可能产生有害粉尘，请

遵守相应的安全措施。

爆炸危险

氧化铁和轻金属粉尘的混合物会在不利条

件下点燃并产生高温。

切勿同时处理轻金属和含铁部件。

在处理其他材料之前清洁工作区域和抽排

装置。

3. 在狭窄空间内作业时，确保充分的空气

交换，以保持室内空气中的二氧化碳浓

度低于危险值。

4. 固定轻的清洁对象。



危险

静电放电危险

在清洁过程中，清洁对象可能会带静电。

随后的放电可能会造成伤害，电子组件可

能会损坏。

将清洁对象接地，并在清洁过程中保持接

地。

5. 将清洁对象电气接地。

6. 穿戴防护服、防护手套、密闭的护目镜

和听力保护装置。

7. 激活压缩空气供应。

8. 打开二氧化碳瓶上的截止阀。

9. 将程序开关转到 3 档。

图 G

1 程序开关

2 1 档：

3 2 档：

4 3 档：

5 复位

10.选择一个安全的地方站立并采取安全的

姿势，以免由于喷枪的反冲力而失去平

衡。

使用干冰弹丸清洁

1. 使用压缩空气/弹丸按钮选择使用弹丸

射流的运行。（指示灯不得亮起。）

图 I

1 带指示灯的压缩空气/弹丸按钮

红色亮起：压缩空气射流

熄灭：弹丸射流

2. 在现场减压器上将喷射压力设置为所需

值。最大压力：10 bar。最小压力：

● 1 档：0.7 bar

● 2 档：1.4 bar

● 3 档：2.8 bar

提示

压力显示在显示屏上。如果未达到最小压

力或超过最大压力，显示会闪烁。

3. 将喷枪对准远离身体的地方。

4. 将喷枪的保险杆向上推，同时操作扳

机。

图 K

1 保险杆

2 扳机

3 工作照明

工作照明与弹丸生成同时开始。

5. 等到形成弹丸射流。

注意

切勿在没有二氧化碳瓶或二氧化碳瓶为空

的情况下运行设备。

如果在 5 分钟的喷射时间后没有弹丸从喷

枪中出来，则使用程序开关选择更高的档

位或更换二氧化碳瓶。

6. 如有必要，将程序开关转回 2 档或 1

档。

注意

损坏危险

可能有粗大的弹丸排出。

首先在不可见的地方检查清洁性能，以避

免损坏。

提示

如果干冰射流中断，请增加喷射压力或用

程序选择开关设置较低的档位。

7. 将弹丸射流对准清洁对象，并用射流去

除污垢。

8. 松开扳机。

弹丸射流停止。

工作照明在 30 秒后熄灭。

9. 将带有固定锥的喷枪插入设备上的支架

中。

图 J

1 支架

2 固定锥

3 喷枪

10.如果工作休息时间超过 30 分钟，请关

闭二氧化碳瓶上的截止阀。

无弹丸射流的压缩空气

可以用压缩空气清除松散的污垢，无需干

冰弹丸。

中文 207

1. 使用压缩空气/弹丸按钮选择使用压缩

空气的运行。（指示灯必须亮起红色。）

图 I

1 带指示灯的压缩空气/弹丸按钮

红色亮起：压缩空气射流

熄灭：弹丸射流

2. 将喷枪的保险杆向上推，同时操作扳

机。

图 K

1 保险杆

2 扳机

3 工作照明

压缩空气从喷射喷嘴流出，工作照明开

启。

3. 将压缩空气射流对准清洁对象并清除污

垢。

4. 松开扳机。

压缩空气射流停止。

工作照明在 30 秒后熄灭。

5. 将带有固定锥的喷枪插入设备上的支架

中。

6. 如果工作休息时间超过 30 分钟，请关

闭二氧化碳瓶上的截止阀。

结束运行

1. 松开喷枪的扳机。

2. 关闭二氧化碳瓶的截止阀。

3. 操作喷枪上的扳机，直到不再有弹丸出

来。

4. 将程序开关转到 1 档。

5. 关闭压缩空气供应。

6. 操作喷枪上的扳机，直到压缩空气从设

备中排出。

7. 将程序开关转至“0/OFF”位置。

8. 从插座中拔出电源插头。

9. 卷起电源线，将其挂在软管/电缆支架

上，并用橡胶夹紧器固定。

图 L

1 电源线

2 软管/电缆支架

3 橡胶夹紧器

4 排气软管

10.从设备上脱开压缩空气软管。

11.卷起排气软管，将其挂在软管/电缆支

架上，并用橡胶夹紧器固定。

12.卷起喷射料软管并将其挂在喷射料软管

支架上。

13.将带有固定锥的喷枪插入设备上的支架

中。

运输

몇

小心

意外事故与受伤危险

运输与储存时请注意设备的重量，参见“

技术数据”一章。

注意

损坏危险

在平放运输时，机油可能会泄漏。随后的

缺油可能会在下一次运行时导致损坏。

只能将设备竖放运输。

1. 在运输前，执行“结束运行”一章中

的所有步骤。

2. 松开导向滚轮上的驻车制动器并通过伸

缩把手推动设备。

3. 在装到车辆上之前，从设备上取下二氧

化碳瓶。

4. 设备可由 2 个人抬起。每个人都使用设

备底部的一个把手，并用另一只手在上

边缘支撑设备。

5. 在车辆中运输时，锁定导向滚轮上的驻

车制动器并用张紧带固定设备。

图 M

储存

몇

小心

意外事故与受伤危险

运输与储存时请注意设备的重量，参见“

技术数据”一章。

本设备只允许存放在室内。



危险

窒息危险

二氧化碳会在密闭空间内积聚并可能导致

窒息死亡。

仅将二氧化碳瓶（即使与设备连在一起）

存放在通风良好的地方。

保养和维护

维护保养提示

设备安全运行的基础是根据下列维护保养

计划定期维护保养。

必须使用制造商的原厂备件，或者由其推

荐的部件，包括

● 备件和易损件、

● 配件、

● 工作物料、

● 清洁剂。



危险

事故危险

设备可能意外启动。设备的寒冷部件或液

态二氧化碳可能导致冻伤。气态二氧化碳

可能导致窒息死亡。

在设备上作业之前，执行“结束运行”

一章中的所有工作步骤。等待设备升温或

穿上防寒服。切勿将干冰放入口中。

注意

损坏危险

不正确的清洁剂会导致设备和喷枪损坏。

切勿使用溶剂、汽油或含油清洁剂清洁设

备和喷枪。

维护保养合同

为了保证设备可靠的运行，我们推荐您签

订一份维护保养合同。请联系负责您的

KÄRCHER 客户服务。

维护保养计划

每天开始运行前

1. 仔细检查喷射料软管是否存在裂纹、弯

折部位和其他损坏。软管的柔软部位表

明软管的内侧发生磨损。用新的软管更

换损坏或者磨损的软管。

2. 检查电缆和插头是否损坏。请客户服务

部门更换损坏的部件。

每运行 100 小时

1. 检查喷射料软管和设备上的接头是否损

坏和磨损。更换损坏的喷射料软管，请

客户服务部门更换设备上损坏的接头。

每 500 小时或者每年

1. 请客户服务部门检查设备。

每 2 年

1. 至少每 2 年更新一次喷射料软管。

检测

根据 DGUV R 100-500，必须由一名专家在

设备上进行下列检测。检测的结果必须记

录到一份检测证明中。设备运营方必须妥

善保管好检测证明，直至下一次检测。

在中断使用超过一年后

1. 检查设备的属性和功能是否符合规定。

在更换安装地点后

1. 检查设备的属性、功能和安装是否符合

规定。

在可能影响到运行安全性的维修作业或者

改动后

1. 检查设备的属性、功能和安装是否符合

规定。

故障帮助



危险

事故危险

设备可能意外启动。设备的寒冷部件或液

态二氧化碳可能导致冻伤。气态二氧化碳

可能导致窒息死亡。

在设备上作业之前，执行“结束运行”

一章中的所有工作步骤。等待设备升温或

穿上防寒服。切勿将干冰放入口中。

注意

损坏危险

不正确的清洁剂会导致设备和喷枪损坏。

切勿使用溶剂、汽油或含油清洁剂清洁设

备和喷枪。

故障指示器

故障由控制面板上的指示灯指示。

图 N

1 喷枪故障指示器

2 压缩空气供应故障指示器

3 弹丸生成故障指示器

4 弹丸计量故障指示器

排除故障

故障原因常常很简单，借助以下概述即可

自己排除故障。如有疑义或故障在这里未

列出，请联系授权的 Kärcher 客户服务部

门。

故障排除方法

喷枪故障指示器亮起  在接通之前不要操作喷枪扳机。

 拆下喷枪扳机上的固定装置。

喷枪故障指示器闪烁  检查喷枪控制线是否与设备连接。

 检查喷射料软管上的控制线是否损坏。

压缩空气供应故障指示器亮起  增加气压。

压缩空气供应故障指示器闪烁  检查排气软管是否堵塞。

 二氧化碳瓶太热，因此压力太高。将设备和二氧化碳瓶放置在阴凉的地方或避免阳光直射。

208 中文

执行复位

1. 用螺丝刀按下设备内部的复位按钮。

图 O

更换二氧化碳过滤器

注意

功能故障

受污染的二氧化碳可能导致功能故障。

在二氧化碳过滤器上作业时，要格外小心，

不要将任何污垢带入设备中。

注意

功能故障

污染导致功能故障。

每次拧松或拧下螺塞之后，必须更换二氧

化碳过滤器和铜密封圈。如果不这样做，

颗粒可能会从二氧化碳过滤器上脱落并导

致功能故障。

提示

一旦受压的气瓶接口从二氧化碳瓶上脱开，

二氧化碳过滤器就会被反冲洗和清洁。因

此不需要定期更换二氧化碳过滤器。

1. 关闭二氧化碳瓶上的截止阀。

2. 以最高档位运行设备约 1 分钟，以释放

二氧化碳软管的压力。

3. 拧下二氧化碳瓶上的螺纹法兰。

4. 小心地拧下螺纹法兰上的螺塞。同时让

螺纹法兰垂下，以免污物进入二氧化碳

软管。

图 P

1 螺纹法兰

2 二氧化碳过滤器

3 铜密封圈

4 螺塞

5. 取出二氧化碳过滤器。

6. 用吸尘器清洁螺塞和螺纹法兰。

7. 用手小心地按压新的二氧化碳过滤器的

螺塞。

8. 更换铜密封圈。

9. 拧紧螺塞，同时用开口扳手固定住螺纹

法兰的宽六角边。

拧紧扭矩：80 Nm。

质量保证

我们的主管销售公司所发布的质量保证条

件在每个国家均适用。在质量保证期内，

如果您的产品发生了任何故障，我们都将

为您提供免费维修，但是这种故障应当是

由于机身材料或制造上的缺陷造成的。如

属质量保证情况，请凭发票联系贵方经销

商或就近联系获得授权的客户服务点。

（地址详见背面。）

附件

ABS 残余压力阀

订货号 2.574-006.0

在使用带残余压力阀的二氧化碳瓶时需要

提供。

技术参数

保留技术参数更改权利。

弹丸生成故障指示器亮起  让设备解冻。检查二氧化碳过滤器，必要时更换。然后执行复位。

 如果故障再次出现，请更换二氧化碳瓶。

弹丸计量故障指示器亮起  关闭设备再重新接通。

 如果故障指示器仍然亮起，请联系客户服务。

弹丸计量故障指示器闪烁  让计量电机冷却。将设备放置好，使空气能够从下面流入设备。如有需要，请联系客户服务。

电源指示灯不亮  将电源插头插入插座。

 检查现场电源。

压缩空气指示灯不亮  将压缩空气软管连接到设备上。

 打开现场压缩空气供应的截止阀。

设备不工作  检查指示灯和故障指示器。

 执行复位。

清洁性能差  将程序开关转到更高的档位。

 增加喷射压力。

 检查二氧化碳瓶的液位。

 不要使用加热的二氧化碳瓶。保护二氧化碳瓶免受热辐射。如果二氧化碳的温度超过 31 °C，弹

丸生成的效率会急剧下降。

 解冻喷射料软管和喷枪以清除任何堵塞物。然后增加喷射压力。

弹丸计量过低  将程序开关转到更高的档位。

 更换二氧化碳瓶和设备之间的二氧化碳过滤器。

干冰射流反复中断  将程序开关转到较低的档位或增加喷射压力。

 如果喷射喷嘴堵塞：

a 立即关闭二氧化碳瓶。

b 让设备解冻 30 分钟。

c 增加喷射压力。

d 在二氧化碳瓶关闭的情况下启动设备以清除残留弹丸。

故障排除方法

IB 10/

8 L2P

电源连接

电源电压 V 220..

.230

相位 ~ 1

频率 Hz 50...

连接功率 kW 1,0

防护类型 IPX4

漏泄电流，典型值 mA <3,5

漏电保护开关 delta

I, A

0,03

压缩空气连接

压缩空气软管，标称宽度

（最小）

英寸 0,5

（最大）压力 MPa

(bar)

1,0

(10)

最大压缩空气消耗量 m

/min 0,8

设备性能

最大喷射压力 MPa

(bar)

1,0

(10)

喷射压力，最低 1 级 MPa

(bar)

0,07

(0,7)

喷射压力，最低 2 级 MPa

(bar)

0,14

(1,4)

喷射压力，最低 3 级 MPa

(bar)

0,28

(2,8)

二氧化碳消耗量 kg/h 20...

喷枪的最大反冲力 N 40

二氧化碳瓶

最大添加量 kg 37,5

最大直径 mm 220

环境条件

换气 m

/h 2000

尺寸和重量

典型工作重量（不包括二

氧化碳瓶）

kg 95

长度 mm 866

宽度 mm 443

不带二氧化碳瓶的高度 mm 970

根据 EN 60335-2-79 标准测得的数值

手臂振动值 m/s2 0,08

声压级 dB(A) 95

声功率级 LWA + 不确定度

KWA

dB(A) 115

IB 10/

8 L2P

ﺔﻴﺑﺮﻌﻟﺍ 214

ﻂﺒﻀﻟا ةدﺎﻋإ ءاﺮﺟإ

1. زﺎﻬﺠﻟا ﻞﺧاد ﻂﺒﻀﻟا ةدﺎﻋإ رز ﻰﻠﻋ ﻂﻐﺿا

.ﻚﻔﻣ ماﺪﺨﺘﺳﺎﺑ

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ O

نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺢﺷﺮﻣ ﺮﻴﻴﻐﺗ

ﻪﻴﺒﻨﺗ

ﺔﻴﻔﻴﻇﻮﻟا تﺎﻟﺎﻠﺘﺧﺎﻟا

ﻰﻟإ يدﺆﻳ نأ ﻦﻜﻤﻳ ثﻮﻠﻤﻟا نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ

.ﺔﻴﻔﻴﻇو تﺎﻟﺎﻠﺘﺧا

ﺐﺠﻳ ،نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺢﺷﺮﻣ ﻰﻠﻋ ﻞﻤﻌﻟا ﺪﻨﻋ

ﻲﻓ خﺎﺳوأ يأ لﻮﺧد مﺪﻋ ﻰﻠﻋ مرﺎﺼﻟا صﺮﺤﻟا

.زﺎﻬﺠﻟا

ﻪﻴﺒﻨﺗ

ﺔﻴﻔﻴﻇﻮﻟا تﺎﻟﺎﻠﺘﺧﺎﻟا

.خﺎﺳوﺄﻟا ﺐﺒﺴﺑ ﺔﻴﻔﻴﻇﻮﻟا تﺎﻟﺎﻠﺘﺧﺎﻟا

لاﺪﺒﺘﺳا ﺐﺠﻳ ،ﻞﻔﻘﻟا ﻲﻏﺮﺑ ﻚﻓ ﺎﻬﻴﻓ ﻢﺘﻳ ةﺮﻣ ﻞﻛ ﻲﻓ

.ﺔﻴﺳﺎﺤﻨﻟا مﺎﻜﺣﺈﻟا ﺔﻘﻠﺣو نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺢﺷﺮﻣ

ﺢﺷﺮﻣ ﻦﻋ تﺎﺌﻳﺰﺠﻟا ﻞﺼﻔﻨﺗ نأ ﻦﻜﻤﻳ ،ﻚﻟذ ﻢﺘﻳ ﻢﻟ اذإ

تﺎﻟﺎﻠﺘﺧا ثوﺪﺣ ﻰﻟإ يدﺆﺗو نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ

.ﺔﻴﻔﻴﻇو

دﺎﺷرإ

ﻪﻔﻴﻈﻨﺗو نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺢﺷﺮﻣ ﻞﺴﻏ ﻢﺘﻳ

ﻂﻐﺿ ﺖﺤﺗ ﺔﻌﻗاﻮﻟا ﺔﻧاﻮﻄﺳﺄﻟا ﺔﻠﺻو ﻞﺼﻓ دﺮﺠﻤﺑ

نﺈﻓ ،ﻲﻟﺎﺘﻟﺎﺑو .نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ ﻦﻋ

ﺲﻴﻟ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺢﺷﺮﻤﻟ ﻢﻈﺘﻨﻤﻟا لاﺪﺒﺘﺳﺎﻟا

.ﺎًﻳروﺮﺿ

1. ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ ﻰﻠﻋ فﺎﻘﻳﺈﻟا مﺎﻤﺻ ﻖﻠﻏأ

.نﻮﺑﺮﻜﻟا

2. ﺔﻘﻴﻗد ةﺪﻤﻟ ﺔﺟرد ﻰﻠﻋأ ﻰﻠﻋ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﺑ ﻢﻗ

ﺪﻴﺴﻛأ ﻲﻧﺎﺛ مﻮﻃﺮﺧ ﺺﻴﻠﺨﺘﻟ ﺎًﺒﻳﺮﻘﺗ ةﺪﺣاو

.ﻂﻐﻀﻟا ﻦﻣ نﻮﺑﺮﻜﻟا

3. ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ ﻰﻠﻋ ظووﺎﻠﻘﻟا ﺔﺸﻧﺎﻠﻔﻟا ﻚﻔﺑ ﻢﻗ

.نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ

4. ﺔﺸﻧﺎﻠﻔﻟا ﻰﻠﻋ صﺮﺤﺑ ﻞﻔﻘﻟا ﻲﻏﺮﺑ ﻚﻔﺑ ﻢﻗ

ﺔﺸﻧﺎﻠﻔﻟا ﻖﻴﻠﻌﺘﺑ ﻢﻗ ﻚﻟذ ءﺎﻨﺛأو .ظووﺎﻠﻘﻟا

يأ ﻞﺧﺪﺗ ﺎﻟ ﻲﻛ ﻚﻟذو ﻞﻔﺳﺄﻟا ﻰﻟإ ظووﺎﻠﻘﻟا

.نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ مﻮﻃﺮﺧ ﻲﻓ خﺎﺳوأ

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ P

1ظووﺎﻠﻗ ﺔﺸﻧﺎﻠﻓ

2نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺢﺷﺮﻣ

3ﺔﻴﺳﺎﺤﻧ مﺎﻜﺣإ ﺔﻘﻠﺣ

4ﻖﻠﻐﻟا ﻲﻏﺮﺑ

5..نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺢﺷﺮﻣ جﺮﺧأ

6. ظووﺎﻠﻘﻟا ﺔﺸﻧﺎﻠﻔﻟاو ﻞﻔﻘﻟا ﻲﻏﺮﺑ ﻒﻴﻈﻨﺘﺑ ﻢﻗ

.ﺔﺴﻨﻜﻣ ماﺪﺨﺘﺳﺎﺑ

7. ﺪﻴﻟﺎﺑ ﺪﻳﺪﺠﻟا نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺢﺷﺮﻣ ﺲﺒﻛا

.ﻞﻔﻘﻟا ﻲﻏﺮﺑ ﻰﻠﻋ صﺮﺤﺑ

8..ﺔﻴﺳﺎﺤﻨﻟا مﺎﻜﺣﺈﻟا ﺔﻘﻠﺣ ﺮﻴﻴﻐﺘﺑ ﻢﻗ

9. ﺖﻴﺒﺜﺘﺑ ﻢﻗ ﻚﻟذ ءﺎﻨﺛأو ﻞﻔﻘﻟا ﻲﻏﺮﺑ ﻂﺑر ﻢﻜﺣأ

ﺔﺸﻧﺎﻠﻔﻠﻟ ﺾﻳﺮﻌﻟا ﻲﺳاﺪﺴﻟا سأﺮﻟﺎﺑ ﺔﻛﻮﺷ حﺎﺘﻔﻣ

.ظووﺎﻠﻘﻟا

:ﻂﺑﺮﻟا مﺰﻋ 80 .ﺮﺘﻣ ﻦﺗﻮﻴﻧ

نﺎﻤﻀﻟا

ﺎﻬﻌﻀﺗ ﻲﺘﻟا نﺎﻤﻀﻟا طوﺮﺷ ﺔﻟود ﻞﻛ ﻲﻓ يﺮﺴﻳ

ﻰﻟﻮﺘﻧ ﻦﺤﻧ .ﺎﻨﻟ ﺔﻌﺑﺎﺘﻟا ﺔﺼﺼﺨﺘﻤﻟا ﻖﻳﻮﺴﺘﻟا ﺔﻛﺮﺷ

ةﺮﺘﻓ لﺎﻠﺧ كزﺎﻬﺟ ﻰﻠﻋ أﺮﻄﺗ ﺪﻗ ﻲﺘﻟا ءﺎﻄﺧﺄﻟا حﺎﻠﺻإ

هﺬﻫ ﺐﺒﺳ نﻮﻜﻳ ﺎﻣﺪﻨﻋ ،ﻞﺑﺎﻘﻣ نوﺪﺑ نﺎﻤﻀﻟا

وأ ﺔﻣﺪﺨﺘﺴﻤﻟا داﻮﻤﻟا ﻲﻓ ﺐﻴﻋ ﻦﻋ ﻢﺟﺎﻧ لﺎﻄﻋﺄﻟا

،نﺎﻤﻀﻟا قﺎﻘﺤﺘﺳا ﺔﻟﺎﺣ ﻲﻓ .ﻊﻴﻨﺼﺘﻟا ﺔﻴﻠﻤﻋ ﻲﻓ

وأ عزﻮﻣ بﺮﻗأ ﻰﻟإ ءاﺮﺸﻟا ﺔﻤﻴﺴﻘﺑ ﻚﻠﻀﻓ ﻦﻣ ﻪﺟﻮﺗ

.ﺪﻤﺘﻌﻣ ءﺎﻠﻤﻋ ﺔﻣﺪﺧ ﺰﻛﺮﻣ

(ﺔﻴﻔﻠﺨﻟا ﺔﺤﻔﺼﻟا ﻰﻠﻋ ناﻮﻨﻌﻟا)

تﺎﻘﺤﻠﻣ

ﻲﻘﺒﺘﻤﻟا ﻂﻐﻀﻟا مﺎﻤﺻABS

ﺐﻠﻄﻟا ﻢﻗر2.574006.0

ﺪﻴﺴﻛأ ﻲﻧﺎﺛ تﺎﻧاﻮﻄﺳأ ماﺪﺨﺘﺳا ﺪﻨﻋ يروﺮﺿ

.ﻲﻘﺒﺘﻤﻟا ﻂﻐﻀﻟا مﺎﻤﺻ ﻊﻣ نﻮﺑﺮﻜﻟا

ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا

.ﻞﻳﺪﻌﺘﻠﻟ ﺔﻌﺿﺎﺧ ﺔﻴﻨﻔﻟا تﺎﻔﺻاﻮﻤﻟا

تﺎﻳﺮﻜﻟا ةﺮﻳﺎﻌﻤﺑ ﻞﻠﺧ ﺮﺷﺆﻣ ﺾﻣﻮﻳ ﻞﺼﺗا ،ةروﺮﻀﻟا ﺪﻨﻋ .ﻞﻔﺳﺄﻟا ﻦﻣ زﺎﻬﺠﻟا ﻰﻟإ ءاﻮﻬﻟا ﻖﻓﺪﺘﻳ نأ ﻦﻜﻤﻳ ﺚﻴﺤﺑ زﺎﻬﺠﻟا ﻊﺿ .دﺮﺒﺗ ﻰﺘﺣ ةﺮﻴﻌﻤﻟا ةﺪﺣو كﺮﺗا

.ءﺎﻠﻤﻌﻟا ﺔﻣﺪﺨﺑ

ﺪﻬﺠﻟا داﺪﻣﺈﻟ ﻢﻜﺤﺘﻟا ﺔﺒﻤﻟ ءﻲﻀﺗ ﺎﻟ.ﺲﺒﻘﻤﻟا ﻲﻓ ﺔﻜﺒﺸﻟا ﺲﺑﺎﻗ لﺎﺧدإ

.ﻊﻗﻮﻤﻟا ﻲﻓ ﺪﻬﺠﻟا رﺪﺼﻣ ﻦﻣ ﻖﻘﺤﺗ

ءاﻮﻬﻠﻟ ﻢﻜﺤﺘﻟا ﺔﺒﻤﻟ ءﻲﻀﺗ ﺎﻟ

طﻮﻐﻀﻤﻟا

.زﺎﻬﺠﻟﺎﺑ طﻮﻐﻀﻣ ءاﻮﻫ مﻮﻃﺮﺧ ﻞﻴﺻﻮﺘﺑ ﻢﻗ

.ﻊﻗﻮﻤﻟا ﻲﻓ دﻮﺟﻮﻤﻟا طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا رﺪﺼﻣ ﻲﻓ فﺎﻘﻳﺈﻟا مﺎﻤﺻ ﺢﺘﻓا

ﻞﻤﻌﻳ ﺎﻟ زﺎﻬﺠﻟا.ﻞﻠﺨﻟا تاﺮﺷﺆﻣو ﻢﻜﺤﺘﻟا تﺎﺒﻤﻟ ﻦﻣ ﻖﻘﺤﺗ

.ﺰﻫﺎﺠﻟا ﻂﺒﺿ ةدﺎﻋﺈﺑ ﻢﻗ

ﺾﻔﺨﻨﻣ ﻒﻴﻈﻨﺗ لﺪﻌﻣ.ﻰﻠﻋأ ﺔﺟرد ﻰﻟإ ﺞﻣﺎﻧﺮﺒﻟا حﺎﺘﻔﻣ ردأ

.ﻊﻔﺴﻟا ﻂﻐﺿ ةدﺎﻳﺰﺑ ﻢﻗ

.نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ ءﻞﻣ ىﻮﺘﺴﻣ ﻦﻣ ﻖﻘﺤﺗ

 اذإ .ﺔﻳراﺮﺤﻟا ﺔﻌﺷﺄﻟا ﻦﻣ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ ﺔﻳﺎﻤﺤﺑ ﻢﻗ .ﺔﻨﺧﺎﺳ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ مﺪﺨﺘﺴﺗ ﺎﻟ

ﻦﻣ ﻰﻠﻋأ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ةراﺮﺣ ﺔﺟرد ﺖﻧﺎﻛ31 .دﺎﺣ ﻞﻜﺸﺑ ﺾﻔﺨﻨﺗ تﺎﻳﺮﻜﻟا جﺎﺘﻧإ ﺔﻴﻟﺎﻌﻓ ﺔﺟرد نﺈﻓ ،م°

.رﺎﻴﺘﻟا ﻂﻐﺿ ةدﺎﻳﺰﺑ ﻢﻗ ﻢﺛ .تاداﺪﺴﻧﺎﻟا ﺔﻟازﺈﻟ نادﺮﺒﻳ ﻊﻔﺴﻟا سﺪﺴﻣو ﻊﻔﺴﻟا ةدﺎﻣ مﻮﻃﺮﺧ عد

ﺔﻳﺎﻐﻠﻟ ﺔﻀﻔﺨﻨﻣ تاﺮﻜﻟا ةﺮﻳﺎﻌﻣ.ﻰﻠﻋأ ﺔﺟرد ﻰﻟإ ﺞﻣﺎﻧﺮﺒﻟا حﺎﺘﻔﻣ ردأ

.زﺎﻬﺠﻟاو نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ ﻦﻴﺑ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺢﺷﺮﻣ لﺪﺒﺘﺳا

ﺞﻠﺜﻟا ﻊﻔﺳ ﻲﻓ ةرﺮﻜﺘﻣ تﺎﻋﺎﻄﻘﻧا

فﺎﺠﻟا

.ﻊﻔﺴﻟا ﻂﻐﺿ ةدﺎﻳﺰﺑ ﻢﻗ وأ ﻞﻗأ ﺔﺟرد ﻰﻟإ ﺞﻣﺎﻧﺮﺒﻟا حﺎﺘﻔﻣ ردأ

:ﻊﻔﺴﻟا ﺔﻫﻮﻓ داﺪﺴﻧا ﺔﻟﺎﺣ ﻲﻓ

a.رﻮﻔﻟا ﻰﻠﻋ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ ﻖﻠﻏأ

b ةﺪﻤﻟ أﺪﻬﻳ زﺎﻬﺠﻟا كﺮﺗا30 .ﻞﻗﺄﻟا ﻰﻠﻋ ﺔﻘﻴﻗد

c.ﻊﻔﺴﻟا ﻂﻐﺿ ةدﺎﻳﺰﺑ ﻢﻗ

d.تﺎﻳﺮﻜﻠﻟ ﺎﻳﺎﻘﺑ يأ ﺔﻟازﺈﻟ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ ﻖﻠﻏ ﻊﻣ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ أﺪﺑا

ﺄﻄﺧﺔﻠﻜﺸﻤﻟا ﻞﺣ

IB 10/

8 L2P

ﺔﻗﺎﻄﻟا ﻞﻴﺻﻮﺗ

ﻲﺴﻴﺋﺮﻟا ﺬﺧﺄﻤﻟا ﺪﻬﺟV220...

230

رﻮﻄﻟا~1

ددﺮﺘﻟاHz50...60

ﻞﻴﺻﻮﺘﻟا ةرﺪﻗkW1,0

ﺔﻳﺎﻤﺤﻟا عﻮﻧIPX4

.عﻮﻨﻟا ،بﺮﺴﺘﻤﻟا رﺎﻴﺘﻟاmA<3,5

ﺔﻳﺎﻤﺤﻟا حﺎﺘﻔﻣFIdelta I, A 0,03

طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا ﺔﻠﺻو

،طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا مﻮﻃﺮﺧ

(ﻰﻧدﺄﻟا) ﻲﻤﺳﺎﻟا ﺮﻄﻘﻟا

ﺔﺻﻮﺑ0,5

(ﻰﺼﻗأ) ﻂﻐﺿMPa

(bar)

1,0

(10)

،،طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا كﺎﻠﻬﺘﺳا

.ﻰﺼﻗﺄﻟا ﺪﺤﻟا

/min0,8

زﺎﻬﺠﻟا ءادأ

.ﻰﺼﻗﺄﻟا ﺪﺤﻟا ،ﻊﻔﺴﻟا ﻂﻐﺿMPa

(bar)

1,0

(10)

ﺔﺟرد ﻰﻧدأ ،ﻊﻔﺴﻟا ﻂﻐﺿ1MPa

(bar)

0,07

(0,7)

ﺔﺟرد ﻰﻧدأ ،ﻊﻔﺴﻟا ﻂﻐﺿ2MPa

(bar)

0,14

(1,4)

ﺔﺟرد ﻰﻧدأ ،ﻊﻔﺴﻟا ﻂﻐﺿ3MPa

(bar)

0,28

(2,8)

نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ كﺎﻠﻬﺘﺳاkg/h20...60

،ﻊﻔﺴﻟا سﺪﺴﻣ داﺪﺗرا ةﻮﻗ

.ﻰﺼﻗﺄﻟا ﺪﺤﻟا

N40

نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ بﻮﺒﻧأ

ىﻮﺼﻘﻟا ءﻞﻤﻟا ﺔﻴﻤﻛkg37,5

.ﻰﺼﻗﺄﻟا ﺪﺤﻟا ،ﺮﻄﻘﻟاmm220

ﺔﻄﻴﺤﻤﻟا فوﺮﻈﻟا

ءاﻮﻬﻟا ﺪﻳﺪﺠﺗم

س/2000

نزﻮﻟا دﺎﻌﺑﺄﻟا

ﻲﺟذﻮﻤﻨﻟا ﻲﻠﻴﻐﺸﺘﻟا نزﻮﻟا

ﺪﻴﺴﻛأ ﻲﻧﺎﺛ بﻮﺒﻧأ نود)

(نﻮﺑﺮﻜﻟا

kg95

لﻮﻄﻟاmm866

ضﺮﻌﻟاmm443

ﺪﻴﺴﻛأ ﻲﻧﺎﺛ بﻮﺒﻧأ نود عﺎﻔﺗرﺎﻟا

نﻮﺑﺮﻜﻟا

mm970

ﺔﻔﺻاﻮﻤﻠﻟ ﺎًﻘﻓو ﺔﻠﺠﺴﻤﻟا ﻢﻴﻘﻟاEN 60335-2-79

عارﺬﻟاو ﺪﻴﻠﻟ ﺔﻳزاﺰﺘﻫﺎﻟا ﺔﻤﻴﻘﻟاm/s20,08

تﻮﺼﻟا ثﺎﻌﺒﻧا ىﻮﺘﺴﻣdB(A)95

تﻮﺼﻟا ةرﺪﻗ ىﻮﺘﺴﻣLWA +

ﻚﺸﻟا ﺔﻤﻴﻗ KWA

dB(A)115

IB 10/

8 L2P

213 ﺔﻴﺑﺮﻌﻟﺍ

12. ﻰﻠﻋ ﻪﻘﻴﻠﻌﺘﺑ ﻢﻗو ﻊﻔﺴﻟا ةدﺎﻣ مﻮﻃﺮﺧ ﻒﻠﺑ ﻢﻗ

.ﻊﻔﺴﻟا ةدﺎﻣ مﻮﻃﺮﺧ ﻞﻣﺎﺣ

13. ﻞﻣﺎﺤﻟا ﻲﻓ ﻊﻔﺴﻟا سﺪﺴﻣ طوﺮﺨﻣ ﻞﺧدأ

.زﺎﻬﺠﻟا ﻰﻠﻋ دﻮﺟﻮﻤﻟا

ﻞﻘﻨﻟا

몇

ﻪﻳﻮﻨﺗ

ﺔﺑﺎﺻﺈﻟاو ثداﻮﺤﻟا ﺮﻄﺧ

ﺮﻈﻧا ،ﻦﻳﺰﺨﺘﻟاو ﻞﻘﻨﻟا ﺪﻨﻋ زﺎﻬﺠﻟا نزو ةﺎﻋاﺮﻣ ﻚﻴﻠﻋ

.ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا ﻞﺼﻓ

ﻪﻴﺒﻨﺗ

رﺮﻀﻟ ضﺮﻌﺘﻟا ﺮﻄﺧ

.ﻲﻘﻓﺄﻟا ﻞﻘﻨﻟا ءﺎﻨﺛأ كﺮﺤﻤﻟا ﺖﻳز بﺮﺴﺘﻳ نأ ﻦﻜﻤﻳ

ثوﺪﺣ ﻰﻟإ ﺖﻳﺰﻟا ﻲﻓ ﻖﺣﺎﻠﻟا ﺺﻘﻨﻟا يدﺆﻳ نأ ﻦﻜﻤﻳ

.ﻲﻟﺎﺘﻟا ﻞﻴﻐﺸﺘﻟا ءﺎﻨﺛأ رﺮﺿ

.يدﻮﻤﻋ ﻞﻜﺸﺑ زﺎﻬﺠﻟا ﻞﻘﻨﺑ ﻢﻗ

1. ﻲﻓ ةدراﻮﻟا تاﻮﻄﺨﻟا ﻊﻴﻤﺟ ﺬﻴﻔﻨﺘﺑ ﻢﻗ ،ﻞﻘﻨﻟا ﻞﺒﻗ

."ﻞﻴﻐﺸﺘﻟا ءﺎﻬﻧإ" ﻞﺼﻓ

2..ﻊﻓﺪﻟا ﺾﺒﻘﻣ ﻦﻣ زﺎﻬﺠﻟا ﻊﻓداو ﺖﻴﺒﺜﺘﻟا ﺢﺒﻜﻣ رﺮﺣ

3. ﺔﻧاﻮﻄﺳأ ﺔﻟازﺈﺑ ﻢﻗ ،تﺎﺒﻛﺮﻤﻟا ﻲﻓ ﻞﻴﻤﺤﺘﻟا ﻞﺒﻗ

.زﺎﻬﺠﻟا ﻦﻣ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ

4. ﻞﻛ مﺪﺨﺘﺴﻳ .ﻦﻴﺼﺨﺷ ﻞﺒﻗ ﻦﻣ زﺎﻬﺠﻟا ﻊﻓر ﻦﻜﻤﻳ

زﺎﻬﺠﻟا ﻦﻣ ﻲﻠﻔﺴﻟا ءﺰﺠﻟا ﻲﻓ ﺾﺒﻘﻣ ﺺﺨﺷ

.ﺔﻳﻮﻠﻌﻟا ﺔﻓﺎﺤﻟا ﻰﻠﻋ ىﺮﺧﺄﻟا ﺪﻴﻟﺎﺑ زﺎﻬﺠﻟا ﺪﻨﺴﻳو

5. ﻰﻠﻋ ﺖﻴﺒﺜﺘﻟا ﺢﺒﻜﻣ ﻞﻔﻘﺑ ﻢﻗ ،تﺎﺒﻛﺮﻤﻟا ﻲﻓ ﻞﻘﻨﺘﻠﻟ

.ﺪﺷ ماﺰﺤﺑ زﺎﻬﺠﻟا ﺖّﺒﺛو ﻪﻴﺟﻮﺘﻟا تاﺮﻜﺑ

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ M

ﻦﻳﺰﺨﺘﻟا

몇

ﻪﻳﻮﻨﺗ

ﺔﺑﺎﺻﺈﻟاو ثداﻮﺤﻟا ﺮﻄﺧ

ﺮﻈﻧا ،ﻦﻳﺰﺨﺘﻟاو ﻞﻘﻨﻟا ﺪﻨﻋ زﺎﻬﺠﻟا نزو ةﺎﻋاﺮﻣ ﻚﻴﻠﻋ

.ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا ﻞﺼﻓ

.ﻂﻘﻓ ﺔﻴﻠﺧاد ﻦﻛﺎﻣأ ﻲﻓ زﺎﻬﺠﻟا ﻦﻳﺰﺨﺗ ﻢﺘﻳ نأ ﺐﺠﻳ



ﺮﻄﺧ

قﺎﻨﺘﺧﺈﻟا ﺮﻄﺧ

ﻦﻛﺎﻣﺄﻟا ﻲﻓ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﻢﻛاﺮﺘﻳ نأ ﻦﻜﻤﻳ

.قﺎﻨﺘﺧﺎﻟﺎﺑ تﻮﻤﻟا ﺐﺒﺴﻳو ﺔﻘﻴﻀﻟا

ﻰﺘﺣ) نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ تﺎﻧاﻮﻄﺳأ ﻦﻳﺰﺨﺘﺑ ﻢﻗ

.ﺔﻳﻮﻬﺘﻟا ةﺪﻴﺟ ﻦﻛﺎﻣأ ﻲﻓ ﻂﻘﻓ (زﺎﻬﺠﻟﺎﺑ ﺎﻬﻠﻴﺻﻮﺗ ﺪﻨﻋ

ﺔﻧﺎﻴﺼﻟاو ﺔﻳﺎﻨﻌﻟا

ﺔﻧﺎﻴﺼﻟا تادﺎﺷرإ

ﻮﻫ ﺔﻴﻠﻴﻐﺸﺘﻟا ﺔﻴﺣﺎﻨﻟا ﻦﻣ ﻪﺑ قﻮﺛﻮﻤﻟا مﺎﻈﻨﻟا سﺎﺳأ

.ﺔﻴﻟﺎﺘﻟا ﺔﻧﺎﻴﺼﻟا ﺔﻄﺨﻟ ﺎًﻘﻓو ﺔﻳروﺪﻟا ﺔﻧﺎﻴﺼﻟا

ﺎﻬﺠﺘﻨﺗ ﻲﺘﻟا ﺔﻴﻠﺻﺄﻟا رﺎﻴﻐﻟا ﻊﻄﻗ ىﻮﺳ مﺪﺨﺘﺴﺗ ﺎﻟ

ﻞﺜﻣ ،ﺎﻬﺑ ﺢﺼﻨﺗ ﻲﺘﻟا ءاﺰﺟﺄﻟا وأ ﺔﻌﻨﺼﻤﻟا ﺔﻛﺮﺸﻟا

●،ﻞﻛﺂﺘﻠﻟ ﺔﺿﺮﻌﻤﻟا ءاﺰﺟﺄﻟاو رﺎﻴﻐﻟا ﻊﻄﻗ

●،تﺎﻘﺤﻠﻤﻟا ءاﺰﺟأ

●،ﻞﻴﻐﺸﺘﻟا داﻮﻣ

●.ﻒﻴﻈﻨﺘﻟا ةدﺎﻣ



ﺮﻄﺧ

ثداﻮﺤﻟا ﺮﻄﺧ

نأ ﻦﻜﻤﻳ .ﺪﺼﻗ نوﺪﺑ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻢﺘﻳ نأ ﻦﻜﻤﻳ

نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ وأ ةدرﺎﺒﻟا زﺎﻬﺠﻟا ءاﺰﺟأ ﺐﺒﺴﺗ

ﻲﻧﺎﺛ يدﺆﻳ نأ ﻦﻜﻤﻳ .دﺮﺑ تﺎﻌﺴﻠﺑ ﺔﺑﺎﺻﺈﻠﻟ ﻞﺋﺎﺴﻟا

ءاﺮﺟ ﻦﻣ تﻮﻤﻟا ﻰﻟإ يزﺎﻐﻟا نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ

.قﺎﻨﺘﺧﺎﻟا

ﻞﻤﻌﻟا تاﻮﻄﺧ ﻊﻴﻤﺟ ﺬﻔﻧ ،زﺎﻬﺠﻟا ﻰﻠﻋ ﻞﻤﻌﻟا ﻞﺒﻗ

زﺎﻬﺠﻟا مﻮﻘﻳ ﻰﺘﺣ ﺮﻈﺘﻧا ."ﻞﻴﻐﺸﺘﻟا ءﺎﻬﻧإ" ﻞﺼﻔﻟا ﻲﻓ

ﻊﻀﺗ ﺎﻟ .ةدوﺮﺒﻟا ﻦﻣ ﺔﻳﺎﻤﺤﻟا ﺲﺑﺎﻠﻣ ﺪﺗرا وأ ءﺎﻤﺣﺈﻟﺎﺑ

.اًﺪﺑأ ﻚﻤﻓ ﻲﻓ فﺎﺠﻟا ﺞﻠﺜﻟا

ﻪﻴﺒﻨﺗ

رﺮﻀﻟ ضﺮﻌﺘﻟا ﺮﻄﺧ

زﺎﻬﺠﻟا ﻒﻠﺗ ﻰﻟإ يدﺆﺗ ﺔﺤﻴﺤﺼﻟا ﺮﻴﻐﻟا ﻒﻴﻈﻨﺘﻟا ةدﺎﻣ

.ﻊﻔﺴﻟا سﺪﺴﻣو

وأ تﺎﺒﻳﺬﻤﻟﺎﺑ ﻊﻔﺴﻟا سﺪﺴﻣو زﺎﻬﺠﻟا ﻒﻴﻈﻨﺘﺑ ﻢﻘﺗ ﺎﻟ

.ﺔﻴﺘﻳﺰﻟا تﺎﻔﻈﻨﻤﻟا وأ ﻦﻳﺰﻨﺒﻟا

ﺔﻧﺎﻴﺼﻟا ﺪﻘﻋ

ماﺮﺑﺈﺑ ﻚﺤﺼﻨﻧ ﺎﻨﻧﺈﻓ ،ةءﺎﻔﻜﺑ ةﺄﺸﻨﻤﻟا ﻞﻴﻐﺸﺗ نﺎﻤﻀﻟ

ءﺎﻠﻤﻋ ﺔﻣﺪﺨﺑ لﺎﺼﺗﺎﻟا ﻰﺟﺮﻳ .ﺔﻧﺎﻴﺻ ﺪﻘﻋ

KÄRCHER.ﻚﻳﺪﻟ ﻦﻳدﻮﺟﻮﻤﻟا ﻦﻴﺼﺘﺨﻤﻟا

ﺔﻧﺎﻴﺼﻟا لوﺪﺟ

ﻞﻴﻐﺸﺘﻟا ءﺪﺑ ﻞﺒﻗ ﺎﻴﻣﻮﻳ

1. ﻦﻋ ﺎًﺜﺤﺑ ﻊﻘﺴﻟا ةدﺎﻣ مﻮﻃﺮﺧ ﺔﻳﺎﻨﻌﺑ ﺺﺤﻓا

ﺮﻴﺸﺗ .ىﺮﺧأ راﺮﺿأ يأ وأ ﺔﻴﻨﺜﻨﻣ ﻊﺿاﻮﻣ وأ قﻮﻘﺷ

ﻞﺧاد ﻞﻛﺂﺗ ﻰﻟإ مﻮﻃﺮﺨﻟا ﻲﻓ ﺔﻨﻴﻠﻟا ﻊﻘﺒﻟا

ﻞﻛﺂﺘﻤﻟا وأ ﻒﻟﺎﺘﻟا مﻮﻃﺮﺨﻟا لﺪﺒﺘﺳا .مﻮﻃﺮﺨﻟا

.ﺪﻳﺪﺟ مﻮﻃﺮﺨﺑ

2. يأ ﻦﻋ ﺎﺜﺤﺑ ﺲﺑاﻮﻘﻟاو ﺔﻴﺋﺎﺑﺮﻬﻜﻟا تﺎﻠﺑﺎﻜﻟا ﺺﺤﻓا

.ءﺎﻠﻤﻌﻟا ﺔﻣﺪﺧ ىﺪﻟ ﺔﺒﻴﻌﻤﻟا ءاﺰﺟﺄﻟا لﺪﺒﺘﺳا .رﺮﺿ

ﻞﻛ ﺪﻌﺑ100ﻞﻴﻐﺸﺗ ﺔﻋﺎﺳ

1. ةدﺎﻣ مﻮﻃﺮﺧ ﻰﻠﻋ ةدﻮﺟﻮﻤﻟا تﺎﻧرﺎﻘﻟا ﻦﻣ ﻖﻘﺤﺗ

لﺪﺒﺘﺳا .ﻞﻛﺂﺗ وأ ﻒﻠﺗ يأ ﻦﻋ ﺎًﺜﺤﺑ زﺎﻬﺠﻟاو ﻊﻔﺴﻟا

تﺎﻧرﺎﻘﻟا لﺪﺒﺘﺳاو ،ﺐﻴﻌﻤﻟا ﻊﻔﺴﻟا ةدﺎﻣ مﻮﻃﺮﺧ

.ءﺎﻠﻤﻌﻟا ﺔﻣﺪﺧ ىﺪﻟ زﺎﻬﺠﻟا ﻰﻠﻋ ﺔﺒﻴﻌﻤﻟا

ﻞﻛ500ﺎًﻳﻮﻨﺳ وأ ﺔﻋﺎﺳ

1..ءﺎﻠﻤﻋ ﺔﻣﺪﺧ ىﺪﻟ زﺎﻬﺠﻟا ﺺﺤﻓا

ﻦﻴﺘﻨﺳ ﻞﻛ

1. ﻞﻛ ﻞﻗﺄﻟا ﻰﻠﻋ ﻪﻔﺴﻟا ةدﺎﻣ مﻮﻃﺮﺧ لﺪﺒﺘﺳا2

.تاﻮﻨﺳ

تﺎﺻﻮﺤﻔﻟا

ﺔﻔﺻاﻮﻤﻠﻟ ﺎًﻘﻓوDGUV R 100-500 ءاﺮﺟإ ﺐﺠﻳ ،

ﺐﺠﻳ .ﺮﻴﺒﺧ ﺔﻄﺳاﻮﺑ زﺎﻬﺠﻟا ﻰﻠﻋ ﺔﻴﻟﺎﺘﻟا تارﺎﺒﺘﺧﺎﻟا

نأ ﺐﺠﻳ .رﺎﺒﺘﺧا ةدﺎﻬﺷ ﻲﻓ رﺎﺒﺘﺧﺎﻟا ﺞﺋﺎﺘﻧ ﻞﻴﺠﺴﺗ

رﺎﺒﺘﺧﺎﻟا ﻰﺘﺣ رﺎﺒﺘﺧﺎﻟا ةدﺎﻬﺸﺑ زﺎﻬﺠﻟا ﻞﻐﺸﻣ ﻆﻔﺘﺤﻳ

.ﻲﻟﺎﺘﻟا

مﺎﻋ ﻦﻣ ﺮﺜﻛﺄﻟ ﻞﻴﻐﺸﺘﻟا عﺎﻄﻘﻧا ﺪﻌﺑ

1..ﺢﻴﺤﺻ ﻞﻜﺸﺑ ﻪﺘﻔﻴﻇوو زﺎﻬﺠﻟا ﺔﻟﺎﺣ ﻦﻣ ﻖﻘﺤﺗ

ﺖﻴﺒﺜﺘﻟا ﻊﻗﻮﻣ ﺮﻴﻴﻐﺗ ﺪﻌﺑ

1. ،ﺔﺒﺳﺎﻨﻤﻟا ﻪﺘﻟﺎﺣ ﻦﻣ ﺪﻛﺄﺘﻠﻟ زﺎﻬﺠﻟا ﻦﻣ ﻖﻘﺤﺗ

.ﻪﺒﻴﻛﺮﺗو ﻪﺘﻔﻴﻇو

ﻰﻠﻋ ﺮﺛﺆﺗ ﺪﻗ ﻲﺘﻟا تاﺮﻴﻴﻐﺘﻟا وأ حﺎﻠﺻﺈﻟا لﺎﻤﻋأ ﺪﻌﺑ

ﺔﻴﻠﻴﻐﺸﺘﻟا ﺔﻣﺎﻠﺴﻟا

1. ،ﺔﺒﺳﺎﻨﻤﻟا ﻪﺘﻟﺎﺣ ﻦﻣ ﺪﻛﺄﺘﻠﻟ زﺎﻬﺠﻟا ﻦﻣ ﻖﻘﺤﺗ

.ﻪﺒﻴﻛﺮﺗو ﻪﺘﻔﻴﻇو

لﺎﻄﻋأ ثوﺪﺣ ﺔﻟﺎﺣ ﻲﻓ ةﺪﻋﺎﺴﻣ



ﺮﻄﺧ

ثداﻮﺤﻟا ﺮﻄﺧ

نأ ﻦﻜﻤﻳ .ﺪﺼﻗ نوﺪﺑ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻢﺘﻳ نأ ﻦﻜﻤﻳ

نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ وأ زﺎﻬﺠﻟﺎﺑ ةدرﺎﺒﻟا ءاﺰﺟﺄﻟا ﺐﺒﺴﺘﺗ

ﺪﻴﺴﻛأ ﻲﻧﺎﺛ .ﻊﻴﻘﺻ ﺔﻌﺴﻠﺑ ﺔﺑﺎﺻﺈﻟا ﻲﻓ ﻞﺋﺎﺴﻟا

ءاﺮﺟ ﻦﻣ تﻮﻤﻟا ﻰﻟإ يدﺆﻳ نأ ﻦﻜﻤﻳ يزﺎﻐﻟا نﻮﺑﺮﻜﻟا

.قﺎﻨﺘﺧﺎﻟا

تاﻮﻄﺧ ﻊﻴﻤﺟ ﺬﻴﻔﻨﺘﺑ ﻢﻗ ،زﺎﻬﺠﻟا ﻰﻠﻋ ﻞﻤﻌﻟا ﻞﺒﻗ

ﻰﺘﺣ ﺮﻈﺘﻧا ."ﻞﻴﻐﺸﺘﻟا ءﺎﻬﻧإ" ﻞﺼﻓ ﻲﻓ ةدراﻮﻟا ﻞﻤﻌﻟا

ﻊﻀﺗ ﺎﻟ .دﺮﺒﻟا ﻦﻣ ﺔﻴﻗاو ﺲﺑﺎﻠﻣ ﺪﺗرا وأ زﺎﻬﺠﻟا ﻦﺨﺴﻳ

.ﻚﻤﻓ ﻲﻓ اًﺪﺑأ فﺎﺠﻟا ﺞﻠﺜﻟا

ﻪﻴﺒﻨﺗ

رﺮﻀﻟ ضﺮﻌﺘﻟا ﺮﻄﺧ

زﺎﻬﺠﻟا رﺮﻀﺗ ﻲﻓ ﺔﺤﻴﺤﺼﻟا ﺮﻴﻏ ﻒﻴﻈﻨﺘﻟا داﻮﻣ ﺐﺴﺘﺗ

.شﺮﻟا سﺪﺴﻣو

ماﺪﺨﺘﺳﺎﺑ شﺮﻟا سﺪﺴﻣو زﺎﻬﺠﻟا ﻒﻴﻈﻨﺘﺑ اًﺪﺑأ ﻢﻘﺗ ﺎﻟ

.ﺔﻴﺘﻳﺰﻟا تﺎﻔﻈﻨﻤﻟا وأ ﻦﻳﺰﻨﺒﻟا وأ تﺎﺒﻳﺬﻤﻟا

ﻞﻠﺧ ﺮﺷﺆﻣ

ﻢﻜﺤﺘﻟا تﺎﺒﻤﻟ لﺎﻠﺧ ﻦﻣ تﺎﻟﺎﻠﺘﺧﺎﻟا ﻰﻟإ ةرﺎﺷﺈﻟا ﻢﺘﻳ

.لﺎﻤﻌﺘﺳﺎﻟا ﺔﺣﻮﻟ ﻰﻠﻋ

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ N

1ﻊﻔﺴﻟا سﺪﺴﻤﺑ ﻞﻠﺧ ﺮﺷﺆﻣ

2طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا داﺪﻣﺈﺑ ﻞﻠﺧ ﺮﺷﺆﻣ

3تﺎﻳﺮﻜﻟا ﺪﻴﻟﻮﺘﺑ ﻞﻠﺧ ﺮﺷﺆﻣ

4تﺎﻳﺮﻜﻟا ةﺮﻳﺎﻌﻤﺑ ﻞﻠﺧ ﺮﺷﺆﻣ

تﺎﻟﺎﻠﺘﺧﺎﻟا حﺎﻠﺻإ

ﻚﻨﻜﻤﻳ ﺔﻄﻴﺴﺑ بﺎﺒﺳأ تﺎﻟﺎﻠﺘﺧﺎﻠﻟ نﻮﻜﺗ ﺐﻟﺎﻐﻟا ﻲﻓ

مﺎﻌﻟا ضﺮﻌﻟﺎﺑ ﺔﻧﺎﻌﺘﺳﺎﻟﺎﺑ ﺔﻃﺎﺴﺒﺑ ﺎﻬﻴﻠﻋ ﺐﻠﻐﺘﻟا

ﺮﻴﻏ تﺎﻟﺎﻠﺘﺧا ثوﺪﺣ ﺪﻨﻋ وأ ﻚﺸﻟا تﺎﻟﺎﺣ ﻲﻓ .ﻲﻟﺎﺘﻟا

ءﺎﻠﻤﻋ ﺔﻣﺪﺧ ﻰﻟإ ﻪﺟﻮﺘﻟا ﻰﺟﺮﻴﻓ ﺎﻨﻫ ةرﻮﻛﺬﻣ

Kärcher.ةﺪﻤﺘﻌﻤﻟا

ﺄﻄﺧﺔﻠﻜﺸﻤﻟا ﻞﺣ

ﻊﻔﺴﻟا سﺪﺴﻤﺑ ﻞﻠﺧ ﺮﺷﺆﻣ ءﻲﻀﻳ.ﻪﻠﻴﻐﺸﺗ ﻞﺒﻗ ﻊﻔﺴﻟا سﺪﺴﻣ دﺎﻧز عارذ ﻞﻴﻐﺸﺘﺑ ﻢﻘﺗ ﺎﻟ

.ﻊﻔﺴﻟا سﺪﺴﻣ دﺎﻧز عارذ ﻰﻠﻋ دﻮﺟﻮﻤﻟا ﺖﺒﺜﻤﻟا لزأ

ﻊﻔﺴﻟا سﺪﺴﻤﺑ ﻞﻠﺧ ﺮﺷﺆﻣ ﺾﻣﻮﻳ.زﺎﻬﺠﻟﺎﺑ ﺔﻠﺼﺘﻣ ﻊﻔﺴﻟا سﺪﺴﻤﺑ ﺔﺻﺎﺨﻟا ﻢﻜﺤﺘﻟا ﺔﻠﺻو ﺖﻧﺎﻛ اذإ ﺎﻤﻣ ﻖﻘﺤﺗ

.ﻒﻠﺗ يأ ﻦﻋ ﺎًﺜﺤﺑ ﻊﻔﺴﻟا ةدﺎﻣ مﻮﻃﺮﺨﺑ ةدﻮﺟﻮﻤﻟا ﻢﻜﺤﺘﻟا ﺔﻠﺻو ﺺﺤﻓا

ءاﻮﻬﻟا داﺪﻣﺈﺑ ﻞﻠﺧ ﺮﺷﺆﻣ ءﻲﻀﻳ

طﻮﻐﻀﻤﻟا

.ءاﻮﻬﻟا ﻂﻐﺿ ةدﺎﻳﺰﺑ ﻢﻗ

ءاﻮﻬﻟا داﺪﻣﺈﺑ ﻞﻠﺧ ﺮﺷﺆﻣ ﺾﻣﻮﻳ

طﻮﻐﻀﻤﻟا

.داﺪﺴﻧﺎﻠﻟ ضﺮﻌﺘﻟا ﺚﻴﺣ ﻦﻣ مدﺎﻌﻟا مﻮﻃﺮﺧ ﻦﻣ ﻖﻘﺤﺗ

 ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأو زﺎﻬﺠﻟا ﻊﺿ .ﺔﻳﺎﻐﻠﻟ لﺎﻋ ﻂﻐﺿ ﻰﻠﻋ ﻞﻤﺘﺸﺗ ﻲﻬﻓ ﻲﻟﺎﺘﻟﺎﺑو ،ﺔﻳﺎﻌﻠﻟ ﺔﻨﺧﺎﺳ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ

.ةﺮﺷﺎﺒﻤﻟا ﺲﻤﺸﻟا ﺔﻌﺷأ ﻦﻣ ﺎﻤﻬﻴﻤﺣا وأ ةدوﺮﺑ ﺮﺜﻛأ نﺎﻜﻣ ﻲﻓ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ

تﺎﻳﺮﻜﻟا ﺪﻴﻟﻮﺘﺑ ﻞﻠﺧ ﺮﺷﺆﻣ ءﻲﻀﻳ.ﻂﺒﻀﻟا ةدﺎﻋﺈﺑ ﻢﻗ ﻚﻟذ ﺪﻌﺑ .ﺮﻣﺄﻟا مﺰﻟ اذإ هﺮﻴﻴﻐﺘﺑ ﻢﻗو نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺢﺷﺮﻣ ﻦﻣ ﻖﻘﺤﺗ .أﺪﻬﻳ زﺎﻬﺠﻟا كﺮﺗا

.نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ لﺪﺒﺘﺳﺎﻓ ،ىﺮﺧأ ةﺮﻣ ﺄﻄﺨﻟا ثﺪﺣ اذإ

تﺎﻳﺮﻜﻟا ةﺮﻳﺎﻌﻤﺑ ﻞﻠﺧ ﺮﺷﺆﻣ ءﻲﻀﻳ.ﻪﻠﻴﻐﺸﺗ ةدﺎﻋإو زﺎﻬﺠﻟا فﺎﻘﻳإ

.ءﺎﻠﻤﻌﻟا ﺔﻣﺪﺨﺑ ﻞﺼﺗﺎﻓ ،ءﻲﻀﻳ لاﺰﻳ ﺎﻟ ﻞﻠﺨﻟا ﺮﺷﺆﻣ نﺎﻛ اذإ

ﺔﻴﺑﺮﻌﻟﺍ 212

ﻊﻔﺴﻟا ﻦﻣز ﻂﺒﺿ ةدﺎﻋإ

ﺖﻗو داﺪﻋ ﻂﺒﺿ ةدﺎﻋإ ﻦﻜﻤﻳ ،ﻞﻤﻌﻟا ﺖﻗو بﺎﺴﺘﺣﺎﻟ

ﻰﻠﻋ ﻞﻤﻌﻟا ﺔﻳاﺪﺑ ﻞﺒﻗ ﻊﻔﺴﻟا0.

1..ﻂﺒﻀﻟا ةدﺎﻋإ ﻊﺿو ﻰﻟإ ﺞﻣﺎﻧﺮﺒﻟا حﺎﺘﻔﻣ ردأ

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ F

1ﺔﻴﻟﺎﺘﻟا ﻞﻴﻤﻌﻟا ﺔﻣﺪﺧ ﻰﺘﺣ ﺔﻴﻘﺒﺘﻤﻟا ةﺮﺘﻔﻟا

2ﻂﺒﺿ ةدﺎﻋإ ﺮﺧآ ﺬﻨﻣ ﻊﻔﺴﻟا ﻦﻣز

3تﺎﻳﺮﻜﻟا/طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا رز

2. تﺎﻳﺮﻜﻟا/طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا رز ﻰﻠﻋ ﻂﻐﺿا

.ﻊﻔﺴﻟا سﺪﺴﻤﺑ

ﻰﻠﻋ ﻊﻔﺴﻟا ﺖﻗو ﻂﺒﺿ ةدﺎﻋإ ﻢﺘﻳ0

لﺎﻤﻌﺘﺳﺎﻟا



ﺮﻄﺧ

ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ

ةﺮﻳﺎﻄﺘﻤﻟا فﺎﺠﻟا ﺞﻠﺜﻟا تﺎﻳﺮﻛ ﺐﺒﺴﺗ نأ ﻦﻜﻤﻳ

.ةدرﺎﺑ قوﺮﺣ وأ تﺎﺑﺎﺻإ

ﺪﻌﺑأ .صﺎﺨﺷﺄﻟا هﺎﺠﺗﺎﺑ ﻊﻔﺴﻟا سﺪﺴﻣ ﻪﺟﻮﺗ ﺎﻟ

ﻆﻓﺎﺣو ماﺪﺨﺘﺳﺎﻟا ﻊﻗﻮﻣ ﻦﻣ ﻦﻳﺮﺧﺂﻟا صﺎﺨﺷﺄﻟا

.ﻞﻴﻐﺸﺘﻟا ءﺎﻨﺛأ (ﺰﺟاﻮﺣ لﺎﻠﺧ ﻦﻣ ًﺎﻠﺜﻣ) ﻢﻫدﺎﻌﺑإ ﻰﻠﻋ

.ﻞﻴﻐﺸﺘﻟا ءﺎﻨﺛأ فﺎﺠﻟا ﺞﻠﺜﻟا رﺎﻴﺗ وأ ﺔﻫﻮﻓ ﺲﻤﻠﺗ ﺎﻟ

1. ﻞﺼﻔﻟا ﻊﻗاو ﻦﻣ ﺔﻧﺎﻴﺼﻟا لﺎﻤﻋأ ﺔﻓﺎﻛ ءاﺮﺟﺈﺑ ﻢﻗ

."ﻞﻴﻐﺸﺘﻟا ءﺪﺑ ﻞﺒﻗ ﺎًﻤﻳﻮﻳ/ﺔﻧﺎﻴﺼﻟاو ﺔﻳﺎﻨﻌﻟا"

2. لﻮﺧﺪﻟا ﻦﻣ صﺎﺨﺷﺄﻟا ﻊﻨﻤﻟ ﻞﻤﻌﻟا ﺔﻘﻄﻨﻣ ﻖﻠﻏأ

.ﻞﻴﻐﺸﺘﻟا ءﺎﻨﺛأ



ﺮﻄﺧ

قﺎﻨﺘﺧﺈﻟا ﺮﻄﺧ

نﻮﻜﺘﺗ .نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺐﺒﺴﺑ قﺎﻨﺘﺧﺎﻟا ﺮﻄﺧ

.ﺐﻠﺼﻟا نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﻦﻣ فﺎﺠﻟا ﺞﻠﺜﻟا تﺎﻳﺮﻛ

ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ىﻮﺘﺤﻣ دادﺰﻳ ،زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ءﺎﻨﺛأ

.ﻞﻤﻌﻟا نﺎﻜﻣ ءاﻮﻫ ﻲﻓ نﻮﺑﺮﻜﻟا

ﺚﻴﺤﺑ ﻖﻠﻄﻟا ءاﻮﻬﻟا ﻲﻓ ًﺎﻠﺜﻣ مدﺎﻌﻟا مﻮﻃﺮﺧ ﺪﻤﺑ ﻢﻗ

ﻰﻠﻋ ةرﻮﻄﺧ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ لوأ زﺎﻏ ﻞﺜﻤﻳ ﺎﻟ

.صﺎﺨﺷﺄﻟا

:دﺎﺷرإ نأ ﺪﻛﺄﺗ .ءاﻮﻬﻟا ﻦﻣ ﻞﻘﺛأ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ

ﻦﻣ لﺎﺜﻤﻟا ﻞﻴﺒﺳ ﻰﻠﻋ ،لﺰﻨﻳ ﺎﻟ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ

ﻞﻤﻌﻟا ﺔﺷرو ﺖﺤﺗ ﻲﻠﻔﺴﻟا ﻖﺑﺎﻄﻟا ﻰﻟإ جرﺎﺨﻟا

.(ﻖﻓﺪﺘﻳ)

ﻦﻣ ﺮﺜﻛأ) لﻮﻃﺄﻟا ﻊﻔﺴﻟا لﺎﻤﻋﺄﻟ ﺔﺒﺴﻨﻟﺎﺑ10 ﻖﺋﺎﻗد

ﻦﻣ ﻞﻗأ) ةﺮﻴﻐﺼﻟا فﺮﻐﻟا ﻲﻓ ﺔﺻﺎﺧو (ﺎًﻴﻣﻮﻳ300

م³ ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﻦﻣ ﺮﻳﺬﺤﺗ زﺎﻬﺟ ءاﺪﺗرﺎﺑ ﻰﺻﻮﻳ ،(

.نﻮﺑﺮﻜﻟا

ءاﻮﻬﻟا ﻲﻓ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺰﻴﻛﺮﺗ عﺎﻔﺗرا تﺎﻣﺎﻠﻋ

:ﻂﻴﺤﻤﻟا

3...5%.ﻊﻔﺗﺮﻣ ﺲﻔﻨﺗ لﺪﻌﻣ ،عاﺪﺻ :

7...10%.ﻲﻋﻮﻟا ناﺪﻘﻓ ﺎﻤﺑر ،نﺎﻴﺜﻏ ،عاﺪﺻ :

ﻰﻠﻋ زﺎﻬﺠﻟا فﺎﻘﻳﺈﺑ ﻢﻗ ،تﺎﻣﺎﻠﻌﻟا هﺬﻬﻟ رﻮﻬﻇ لوأ اذإ

،ﻞﻤﻌﻟا ﺔﻠﺻاﻮﻣ ﻞﺒﻗ .ﻲﻘﻨﻟا ءاﻮﻬﻟا ﻰﻟإ ﻞﻘﺘﻧا ﻢﺛ رﻮﻔﻟا

.ﺲﻔﻨﺗ زﺎﻬﺟ مﺪﺨﺘﺳا وأ ﺔﻳﻮﻬﺘﻟا ﺮﻴﺑاﺪﺗ ﻦﻴﺴﺤﺗ ﺐﺠﻳ

ﻲﻧﺎﺛ يدرﻮﻤﺑ ﺔﺻﺎﺨﻟا ﺔﻣﺎﻠﺴﻟا تﺎﻧﺎﻴﺑ ةﺮﺸﻧ ﻰﻋاﺮُﺗ

.نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ

.ﺔﺤﺼﻟﺎﺑ ةرﺎﻀﻟا داﻮﻤﻟا ﺐﺒﺴﺑ ﺮﻄﺧ

ﻢﺴﺠﻟا ﻦﻣ ﺔﻃﻮﺸﻘﻤﻟا داﻮﻤﻟا ﻦﻋ ﺞﺗﺎﻧ رﺎﺒﻏ ةرﺎﺛإ ﻢﺘﻳ

.ﻪﻔﻴﻈﻨﺗ داﺮﻤﻟا

رﺎﺒﻏ ءﻮﺸﻧ ﺔﻟﺎﺣ ﻲﻓ ﺔﺒﺳﺎﻨﻤﻟا ﺔﻣﺎﻠﺴﻟا ﺮﻴﺑاﺪﺘﺑ مﺰﺘﻟا

.ﻒﻴﻈﻨﺘﻟا ﺔﻴﻠﻤﻋ ءﺎﻨﺛأ رﺎﺿ

رﺎﺠﻔﻧﺎﻟا ﺮﻄﺧ

رﺎﺒﻐﻟاو ﺪﻳﺪﺤﻟا ﺪﻴﺴﻛأ ﻦﻣ ﺞﻳﺰﻣ ﻞﻌﺘﺸﻳ نأ ﻦﻜﻤﻳ

ﺞﺘﻨﻳو ﺔﻴﺗاﻮﻣ ﺮﻴﻏ فوﺮﻇ ﻞﻇ ﻲﻓ ﻒﻴﻔﺨﻟا ﻲﻧﺪﻌﻤﻟا

.ةﺪﻳﺪﺷ ةراﺮﺣ ﻪﻨﻋ

ﻲﻓ ﺔﻳﺪﻳﺪﺤﻟا ءاﺰﺟﺄﻟاو ﺔﻔﻴﻔﺨﻟا ندﺎﻌﻤﻟا اًﺪﺑأ ﺞﻟﺎﻌﺗ ﺎﻟ

.ﺖﻗﻮﻟا ﺲﻔﻧ

ﺔﺠﻟﺎﻌﻣ ﻞﺒﻗ طﺎﻔﺸﻟاو ﻞﻤﻌﻟا ﺔﻘﻄﻨﻣ ﻒﻴﻈﻨﺘﺑ ﻢﻗ

.ىﺮﺧﺄﻟا داﻮﻤﻟا

3. ﺪﻳﺪﺠﺗ ﻦﻣ ﺪﻛﺄﺗ ،ﺔﻘﻴﺿ ﻦﻛﺎﻣأ ﻲﻓ ﻞﻤﻌﻟا ﺪﻨﻋ

ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺰﻴﻛﺮﺗ ﻰﻠﻋ ظﺎﻔﺤﻠﻟ فﺎﻛ ﻞﻜﺸﺑ ءاﻮﻬﻟا

.ﺮﻴﻄﺨﻟا ىﻮﺘﺴﻤﻟا نود ﺔﻓﺮﻐﻟا ءاﻮﻫ ﻲﻓ نﻮﺑﺮﻜﻟا

4..ﺎﻬﻔﻴﻈﻨﺗ داﺮﻤﻟا ﺔﻔﻴﻔﺨﻟا مﺎﺴﺟﺄﻟا ﺖﻴﺒﺜﺘﺑ ﻢﻗ



ﺮﻄﺧ

ﻲﻜﻴﺗﺎﺘﺳوﺮﻬﻜﻟا ﻎﻳﺮﻔﺘﻟا ﺮﻄﺧ

داﺮﻤﻟا ﻢﺴﺠﻟا ﺐﺴﺘﻜﻳ نأ ﻦﻜﻤﻳ ،ﻒﻴﻈﻨﺘﻟا ﺔﻴﻠﻤﻋ ءﺎﻨﺛأ

ﺐﺒﺴﺘﻳ نأ ﻦﻜﻤﻳ .ﺔﻴﻜﻴﺗﺎﺘﺳوﺮﻬﻛ تﺎﻨﺤﺷ ﻪﻔﻴﻈﻨﺗ

ﻒﻠﺘﺗ نأ ﻦﻜﻤﻳو ،تﺎﺑﺎﺻإ ثوﺪﺣ ﻲﻓ ﻖﺣﺎﻠﻟا ﻎﻳﺮﻔﺘﻟا

.ﺔﻴﻧوﺮﺘﻜﻟﺈﻟا ﺔﻴﺒﻴﻛﺮﺘﻟا تﺎﻋﻮﻤﺠﻤﻟا

ﻰﻠﻋ ﻆﻓﺎﺣو ﻪﻔﻴﻈﻨﺗ داﺮﻤﻟا ﻢﺴﺠﻟا ﺾﻳرﺄﺘﺑ ﻢﻗ

.ﻒﻴﻈﻨﺘﻟا ﺔﻴﻠﻤﻋ ءﺎﻨﺛأ ﺾﻳرﺄﺘﻟا

5..ﺎًﻴﺋﺎﺑﺮﻬﻛ ﻪﻔﻴﻈﻨﺗ داﺮﻤﻟا ﻢﺴﺠﻟا ﺾﻳرﺄﺘﺑ ﻢﻗ

6. تارﺎﻈﻧو ،ﺔﻴﻗاو تازﺎﻔﻗو ،ﺔﻴﻗاو ﺲﺑﺎﻠﻣ ﺪﺗرا

.ﻊﻤﺳ ﻲﻗاوو ،ﺔﻤﻜﺤﻣ ﺔﻴﻗاو

7..طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا داﺪﻣإ رﺪﺼﻣ ﻂﻴﺸﻨﺘﺑ ﻢﻗ

8. ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳﺄﺑ فﺎﻘﻳﺈﻟا مﺎﻤﺻ ﺢﺘﻓا

.نﻮﺑﺮﻜﻟا

9. ﺔﺟرﺪﻟا ﻰﻟإ ﺞﻣﺎﻧﺮﺒﻟا حﺎﺘﻔﻣ ردأ3.

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ G

1ﺞﻣﺎﻧﺮﺒﻟا حﺎﺘﻔﻣ

2 ﺔﺟرد1

3 ﺔﺟرد2

4 ﺔﺟرد3

5ﻂﺒﻀﻟا ةدﺎﻋإ

10. ﻰﺘﺣ ﺔﻨﻣآ ﺔﻴﻌﺿو دﺎﻤﺘﻋاو فﻮﻗﻮﻠﻟ ﺎًﻨﻣآ ﺎًﻧﺎﻜﻣ ﺮﺘﺧا

سﺪﺴﻤﻟ داﺪﺗرﺎﻟا ةﻮﻗ ﺐﺒﺴﺑ ﻚﻧزاﻮﺗ ﺪﺴﻔﺗ ﺎﻟ

.ﻊﻔﺴﻟا

فﺎﺠﻟا ﺞﻠﺜﻟا تﺎﻳﺮﻛ ماﺪﺨﺘﺳﺎﺑ ﻒﻴﻈﻨﺘﻟا

1. رز ﻰﻠﻋ تﺎﻳﺮﻜﻟا رﺎﻴﺗ ماﺪﺨﺘﺳﺎﺑ ﻞﻴﻐﺸﺘﻟا ﺮﺘﺧا

ﺔﺒﻤﻟ ءﻲﻀﺗ ﺎﻟأ ﺐﺠﻳ) .تﺎﻳﺮﻜﻟا/طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا

(.ﻢﻜﺤﺘﻟا

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ I

1ﻢﻜﺤﺗ ﺔﺒﻤﻟ ﻊﻣ تﺎﻳﺮﻜﻟا/طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا رز

طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا رﺎﻴﺗ :ﺮﻤﺣﺄﻟا نﻮﻠﻟﺎﺑ ءﻲﻀﺗ

تﺎﻳﺮﻜﻟا رﺎﻴﺗ :ﺔﻔﻗﻮﺘﻣ

2. ﻲﻓ ﺔﺑﻮﻠﻄﻤﻟا ﺔﻤﻴﻘﻟا ﻰﻠﻋ ﻊﻔﺴﻟا ﻂﻐﺿ ﻂﺒﺿا

:ﻂﻐﺿ ﻰﺼﻗأ .ﻊﻗﻮﻤﻟا ﻲﻓ ﻂﻐﻀﻟا ﺾﻔﺨﻣ10

:ﻂﻐﺿ ﻰﻧدأ .رﺎﺑ

● ﺔﺟرد1 :0,7رﺎﺑ

● ﺔﺟرد2 :1,4رﺎﺑ

● ﺔﺟرد3 :2,8رﺎﺑ

دﺎﺷرإ

ﻰﻟإ لﻮﺻﻮﻟا ﻢﺘﻳ ﻢﻟ اذإ .ﺔﺷﺎﺸﻟا ﻰﻠﻋ ﻂﻐﻀﻟا ﺮﻬﻈﻳ

ﻰﺼﻗﺄﻟا ﺪﺤﻟا زوﺎﺠﺗ وأ ﻂﻐﻀﻟا ﻦﻣ ﻰﻧدﺄﻟا ﺪﺤﻟا

.ﺮﺷﺆﻤﻟا ﺾﻣﻮﻳ ، ﻂﻐﻀﻠﻟ

3..ﻢﺴﺠﻟا ﻦﻋ ﺪﻴﻌﺑ ﻊﻔﺴﻟا سﺪﺴﻣ ﻪﺟو

4. ﻲﻓو ﻰﻠﻋﺄﻟا ﻰﻟإ ﻊﻔﺴﻟا سﺪﺴﻣ ﻦﻴﻣﺄﺗ عارذ ﻊﻓدا

.دﺎﻧﺰﻟا عارذ ﻞﻴﻐﺸﺘﺑ ﻢﻗ ﻪﺴﻔﻧ ﺖﻗﻮﻟا

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ K

1نﺎﻣﺄﻟا عارذ

2دﺎﻧﺰﻟا عارذ

3ﻞﻤﻌﻟا ةءﺎﺿإ

.تﺎﻳﺮﻜﻟا جﺎﺘﻧإ ﺖﻗو ﺲﻔﻧ ﻲﻓ ﻞﻤﻌﻟا ةءﺎﺿإ أﺪﺒﺗ

5..تﺎﻳﺮﻜﻟا رﺎﻴﺗ نﻮﻜﺘﻳ ﻰﺘﺣ ﺮﻈﺘﻧا

ﻪﻴﺒﻨﺗ

ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ نوﺪﺑ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﺑ ﺎًﻘﻠﻄﻣ ﻢﻘﺗ ﺎﻟ

.ﺎﻬﻣاﺪﺨﺘﺳﺎﺑ وأ ﺔﻏرﺎﻓ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ

ﻢﻗ وأ ﺞﻣﺎﻧﺮﺒﻟا حﺎﺘﻔﻣ ماﺪﺨﺘﺳﺎﺑ ﻰﻠﻋأ ىﻮﺘﺴﻣ دﺪﺣ

جﺮﺨﺗ ﻢﻟ اذإ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ ﺮﻴﻴﻐﺘﺑ

ﺪﻌﺑ ﻊﻔﺴﻟا سﺪﺴﻣ ﻦﻣ تﺎﻳﺮﻛ5 ﺖﻗو ﻦﻣ ﻖﺋﺎﻗد

.ﻊﻔﺴﻟا

6. ﺔﺟرﺪﻟا ﻰﻟإ ﺞﻣﺎﻧﺮﺒﻟا حﺎﺘﻔﻣ ﻊﺟرأ ،ﺮﻣﺄﻟا مﺰﻟ اذإ2

وأ1.

ﻪﻴﺒﻨﺗ

رﺮﻀﻟ ضﺮﻌﺘﻟا ﺮﻄﺧ

.ﺔﻨﺸﺧ تﺎﻳﺮﻛ بﺮﺴﺘﺗ ﺪﻗ

ﺔﻴﺋﺮﻣ ﺮﻴﻏ ﺔﻘﻄﻨﻣ ﻰﻠﻋ ﻒﻴﻈﻨﺘﻟا ءادأ ﻦﻣ ًﺎﻟوأ ﻖﻘﺤﺗ

.ﻒﻠﺘﻟا ﺐﻨﺠﺘﻟ

دﺎﺷرإ

ﻢﻘﻓ ،فﺎﺠﻟا ﺞﻠﺜﻟا رﺎﻴﺗ ﻲﻓ تﺎﻋﺎﻄﻘﻧا كﺎﻨﻫ ﺖﻧﺎﻛ اذإ

حﺎﺘﻔﻣ ﻰﻠﻋ ﻞﻗأ ﺔﺟرد ﻂﺒﺿا وأ رﺎﻴﺘﻟا ﻂﻐﺿ ةدﺎﻳﺰﺑ

.ﺞﻣﺎﻧﺮﺒﻟا رﺎﻴﺘﺧا

7. لزأو ﻪﻔﻴﻈﻨﺗ داﺮﻤﻟا ﻢﺴﺠﻟا ﻰﻟإ تﺎﻳﺮﻜﻟا رﺎﻴﺗ ﻪﺟو

.رﺎﻴﺘﻟﺎﺑ خﺎﺳوﺄﻟا

8..دﺎﻧﺰﻟا عارذ ﺪﺷ كﺮﺗ

.تﺎﻳﺮﻜﻟا رﺎﻴﺗ ﻒﻗﻮﺘﻳ

ﺪﻌﺑ ﻞﻤﻌﻟا ةءﺎﺿإ ﺊﻔﻄﻨﺗ30.ﺔﻴﻧﺎﺛ

9. ﻲﻓ ﺖﻴﺒﺜﺘﻟا طوﺮﺨﻣ ﻊﻣ ﻊﻔﺴﻟا سﺪﺴﻣ ﻞﺧدأ

.زﺎﻬﺠﻟا ﻞﻣﺎﺣ

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ J

1ﻞﻣﺎﺣ

2ﺖﻴﺒﺜﺘﻟا طوﺮﺨﻣ

3ﻊﻔﺴﻟا سﺪﺴﻣ

10. نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ فﺎﻘﻳإ مﺎﻤﺻ ﻖﻠﻏأ

ﻦﻣ ﺮﺜﻛﺄﻟ ﻞﻤﻌﻟا عﺎﻄﻘﻧا ﺮﻤﺘﺳا اذإ30.ﺔﻘﻴﻗد

تﺎﻳﺮﻛ رﺎﻴﺗ نود طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا

نوﺪﺑ طﻮﻐﻀﻤﻟا ءاﻮﻬﻟﺎﺑ ﺔﺒﺋﺎﺴﻟا خﺎﺳوﺄﻟا ﺔﻟازإ ﻦﻜﻤﻳ

.فﺎﺟ ﺞﻠﺛ تﺎﻳﺮﻛ

1. ﻦﻋ طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا ماﺪﺨﺘﺳﺎﺑ ﻞﻴﻐﺸﺘﻟا ﺮﺘﺧا

ﺐﺠﻳ) .تﺎﻳﺮﻜﻟا/طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا رز ﻖﻳﺮﻃ

(.ﺮﻤﺣﺄﻟﺎﺑ ﻢﻜﺤﺘﻟا ﺔﺒﻤﻟ ءﻲﻀﺗ

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ I

1ﻢﻜﺤﺗ ﺔﺒﻤﻟ ﻊﻣ تﺎﻳﺮﻜﻟا/طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا رز

طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا رﺎﻴﺗ :ﺮﻤﺣﺄﻟا نﻮﻠﻟﺎﺑ ءﻲﻀﺗ

تﺎﻳﺮﻜﻟا رﺎﻴﺗ :ﺔﻔﻗﻮﺘﻣ

2. ﻲﻓو ﻰﻠﻋﺄﻟا ﻰﻟإ ﻊﻔﺴﻟا سﺪﺴﻣ ﻦﻴﻣﺄﺗ عارذ ﻊﻓدا

.دﺎﻧﺰﻟا عارذ ﻞﻴﻐﺸﺘﺑ ﻢﻗ ﻪﺴﻔﻧ ﺖﻗﻮﻟا

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ K

1نﺎﻣﺄﻟا عارذ

2دﺎﻧﺰﻟا عارذ

3ﻞﻤﻌﻟا ةءﺎﺿإ

ﻂﺸﻨﺗو ﻊﻔﺴﻟا ﺔﻫﻮﻓ ﻦﻣ طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا ﻖﻓﺪﺘﻳ

.ﻞﻤﻌﻟا ةءﺎﺿإ

3. داﺮﻤﻟا ﻢﺴﺠﻟا ﻰﻟإ طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا رﺎﻴﺗ ﻪﺟو

.خﺎﺳوﺄﻟا لزأو ﻪﻔﻴﻈﻨﺗ

4..دﺎﻧﺰﻟا عارذ ﺪﺷ كﺮﺗ

.طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا رﺎﻴﺗ ﻒﻗﻮﺘﻳ

ﺪﻌﺑ ﻞﻤﻌﻟا ةءﺎﺿإ ﺊﻔﻄﻨﺗ30.ﺔﻴﻧﺎﺛ

5. ﻲﻓ ﺖﻴﺒﺜﺘﻟا طوﺮﺨﻣ ﻊﻣ ﻊﻔﺴﻟا سﺪﺴﻣ ﻞﺧدأ

.زﺎﻬﺠﻟا ﻞﻣﺎﺣ

6. نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ فﺎﻘﻳإ مﺎﻤﺻ ﻖﻠﻏأ

ﻦﻣ ﺮﺜﻛﺄﻟ ﻞﻤﻌﻟا عﺎﻄﻘﻧا ﺮﻤﺘﺳا اذإ30.ﺔﻘﻴﻗد

ﻞﻴﻐﺸﺘﻟا فﺎﻘﻳإ

1..ﻊﻔﺴﻟا سﺪﺴﻣ دﺎﻧز عارذ كﺮﺗا

2..نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ ﻖﻠﻏ مﺎﻤﺻ ﻖﻠﻏأ

3. ﺎﻟ ﻰﺘﺣ ﻊﻔﺴﻟا سﺪﺴﻤﺑ دﺎﻧﺰﻟا عارذ ﻞﻴﻐﺸﺘﺑ ﻢﻗ

.ﺔﻳﺮﻛ يأ جﺮﺨﺗ

4. ﺔﺟرﺪﻟا ﻰﻟإ ﺞﻣﺎﻧﺮﺒﻟا حﺎﺘﻔﻣ ردأ1.

5..طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا داﺪﻣإ ﻒﻗوأ

6. ﻰﺘﺣ ﻊﻔﺴﻟا سﺪﺴﻤﺑ دﺎﻧﺰﻟا عارذ ﻰﻠﻋ ﻂﻐﺿا

.زﺎﻬﺠﻟا ﻦﻣ طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا بﺮﺴﺘﻳ

7.“ ﻊﺿﻮﻟا ﻰﻟإ ﺞﻣﺎﻧﺮﺒﻟا حﺎﺘﻔﻣ ردأ0/OFF.”

8..ﺲﺒﻘﻤﻟا ﻦﻣ ﺔﻜﺒﺸﻟا ﺲﺑﺎﻗ ﺐﺤﺳ

9. ﻞﻣﺎﺣ ﻰﻠﻋ ﻪﻘﻴﻠﻌﺘﺑ ﻢﻗو ،ءﺎﺑﺮﻬﻜﻟا ﻞﺑﺎﻛ ﻒﻠﺑ ﻢﻗ

داﺪﺸﻟا ماﺪﺨﺘﺳﺎﺑ ﻪﺘﻴﺒﺜﺘﺑ ﻢﻗو ﻞﺑﺎﻜﻟا/مﻮﻃﺮﺨﻟا

.ﻲﻃﺎﻄﻤﻟا

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ L

1ﺔﻜﺒﺸﻟا ﻞﺑﺎﻛ

2ﻞﺑﺎﻜﻟا/مﻮﻃﺮﺨﻟا ﻞﻣﺎﺣ

3ﻲﻃﺎﻄﻤﻟا داﺪﺸﻟا

4مدﺎﻌﻟا مﻮﻃﺮﺧ

10..زﺎﻬﺠﻟا ﻦﻣ طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا مﻮﻃﺮﺧ ﻞﺼﻓا

11. ﻞﻣﺎﺣ ﻰﻠﻋ ﻪﻘﻴﻠﻌﺘﺑ ﻢﻗو ،مدﺎﻌﻟا مﻮﻃﺮﺧ ﻒﻠﺑ ﻢﻗ

داﺪﺸﻟا ماﺪﺨﺘﺳﺎﺑ ﻪﺘﻴﺒﺜﺘﺑ ﻢﻗو ﻞﺑﺎﻜﻟا/مﻮﻃﺮﺨﻟا

.ﻲﻃﺎﻄﻤﻟا

211 ﺔﻴﺑﺮﻌﻟﺍ

ﺔﻴﺒﻴﻛﺮﺘﻟا تﺎﻋﻮﻤﺠﻤﻟا ﻒﻴﻈﻨﺘﺑ ﻢﻗ .ﺔﻤﻴﻠﺳ ىﺮﺧﺄﺑ

.ﻢﻴﻠﺴﻟا ﻲﻔﻴﻇﻮﻟا ﺎﻬﺋادأ ﻦﻣ ﺪﻛﺄﺗو ﺔﺨﺴﺘﻤﻟا

ﻪﻴﺒﻨﺗ

رﺮﻀﻟ ضﺮﻌﺘﻟا ﺮﻄﺧ

زﺎﻬﺠﻟا ﺔﺒﻠﻋ ﻦﻣ ﻒﺜﻜﺘﻤﻟا ءﺎﻜﻠﻟ ﻂﻴﻘﻨﺗ ثﺪﺤﻳ نأ ﻦﻜﻤﻳ

.ضرﺄﻟا ﻰﻠﻋ

.ﺔﺸﻫ ﺔﺒﻃر تﺎﻴﺿرأ ﻰﻠﻋ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﺑ ﻢﻘﺗ ﺎﻟ

1. ﻒﺜﻜﺘﻤﻟا ءﺎﻤﻟا ﻒﻳﺮﺼﺘﺑ ﻢﻗو ﻒﻳﺮﺼﺘﻟا رﻮﺒﻨﺻ ﺢﺘﻓا

.زﺎﻬﺠﻟا ﻲﻓ ﻊﻤﺠﺘﻤﻟا

2..ﻒﻳﺮﺼﺘﻟا رﻮﺒﻨﺻ ﻖﻠﻏأ

3..يﻮﺘﺴﻣو ﻲﻘﻓأ ﺢﻄﺳ ﻰﻠﻋ زﺎﻬﺠﻟا ﻊﺿ

4. ﺢﺑﺎﻜﻣ ماﺪﺨﺘﺳﺎﺑ ﻪﻴﺟﻮﺘﻟا تاﺮﻜﺑ ﻮﻗﺮﺣ ﺔﻗﺎﻋﺈﺑ ﻢﻗ

.ﺖﻴﺒﺜﺘﻟا

5. ﻰﻠﻋ ﺔﻧرﺎﻘﻟا ﻊﻣ ﻊﻔﺴﻟا ةدﺎﻣ مﻮﻃﺮﺧ ﻞﻴﺻﻮﺘﺑ ﻢﻗ

.زﺎﻬﺠﻟا

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ H

1ﻢﻜﺤﺘﻟا ﺔﻠﺻو

2ﻦﻴﻣﺄﺗ ﺔﻟﻮﻣﺎﺻ

3ﺔﻧرﺎﻘﻟا ﻲﻓ ﻢﻜﺤﺘﻟا ﺔﻠﺻو

4ﻊﻔﺴﻟا ةدﺎﻣ مﻮﻃﺮﺧ ناﺮﺘﻗا

5ﻦﻴﻣﺄﺗ ﺔﻟﻮﻣﺎﺻ

6ﻊﻔﺴﻟا ةدﺎﻣ مﻮﻃﺮﺧ

6. ﻢﻜﺣأو ﻊﻔﺴﻟا ةدﺎﻣ مﻮﻃﺮﺧ ﻖﻧز ﺔﻟﻮﻣﺎﺻ ﻂﺑرا

.ﻲﻛﻮﺷ حﺎﺘﻔﻤﺑ ﻂﺑﺮﻟا

7..زﺎﻬﺠﻟﺎﺑ ﻢﻜﺤﺘﻟا ﺔﻠﺻو ﻞﻴﺻﻮﺘﺑ ﻢﻗ

8. ﻂﺑﺮﻟا ﻢﻜﺣأو ﻢﻜﺤﺘﻟا ﺔﻠﺻو ﻖﻧز ﺔﻟﻮﻣﺎﺻ ﻂﺑرا

.ﺪﻴﻟﺎﺑ

9. ﻲﻓ ﺖﻴﺒﺜﺘﻟا طوﺮﺨﻣ ﻊﻣ ﻊﻔﺴﻟا سﺪﺴﻣ ﻞﺧدأ

.زﺎﻬﺠﻟا ﻞﻣﺎﺣ



ﺮﻄﺧ

قﺎﻨﺘﺧﺈﻟا ﺮﻄﺧ

.مدﺎﻌﻟا مﻮﻃﺮﺧ ﻦﻣ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ بﺮﺴﺘﻳ

ﻒﻗﻮﺗ ،ﻲﻋﻮﻟا ناﺪﻘﻓ ﻰﻟإ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ يدﺆﻳ

ﺰﻴﻛﺮﺗ ﻦﻣ تﻮﻤﻟاو ﺲﻔﻨﺘﻟا8 ﺚﻴﺣ ﻦﻣ ﺔﺌﻤﻟا ﻲﻓ

ﺰﻴﻛﺮﺘﻟ ﻰﺼﻗﺄﻟا ﺪﺤﻟا .ﻪﺴﻔﻨﺘﻧ يﺬﻟا ءاﻮﻬﻟا ﻲﻓ ﻢﺠﺤﻟا

ﻮﻫ ﻞﻤﻌﻟا نﺎﻜﻣ0.5 ﻦﻣ ﻞﻘﺛأ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ .٪

.فرﺎﺼﻤﻟاو ﺔﻴﺒﻗﺄﻟاو ﺮﻔﺤﻟا ﻲﻓ ﻢﻛاﺮﺘﻳو ءاﻮﻬﻟا

ضﺮﻌﺘﻳ ﺎﻟ ﺚﻴﺤﺑ مدﺎﻌﻟا مﻮﻃﺮﺧ ﺮﻳﺮﻤﺘﺑ ﻢﻗ

نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ءاﺮﺟ ﻦﻣ ﺮﻄﺨﻠﻟ صﺎﺨﺷﺄﻟا

.بﺮﺴﺘﻤﻟا

:دﺎﺷرإ نأ ﺪﻛﺄﺗ .ءاﻮﻬﻟا ﻦﻣ ﻞﻘﺛأ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ

ﻦﻣ لﺎﺜﻤﻟا ﻞﻴﺒﺳ ﻰﻠﻋ ،لﺰﻨﻳ ﺎﻟ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ

ﻞﻤﻌﻟا ﺔﺷرو ﺖﺤﺗ ﻲﻠﻔﺴﻟا ﻖﺑﺎﻄﻟا ﻰﻟإ جرﺎﺨﻟا

.(ﻖﻓﺪﺘﻳ)

10. وأ ﻖﻠﻄﻟا ءاﻮﻬﻟا ﻲﻓ مدﺎﻌﻟا مﻮﻃﺮﺧ ﺮﻳﺮﻤﺘﺑ ﻢﻗ

.طﺎﻔﺸﺑ ﻪﻠﻴﺻﻮﺘﺑ ﻢﻗ

ﻊﻔﺴﻟا ﺔﻫﻮﻓ ﺮﻴﻴﻐﺗ

ﻊﻣ زﺎﻬﺠﻟا ﺔﻣءاﻮﻣ ﻢﺘﻳ ﻲﻛ ﻊﻔﺴﻟا ﺔﻫﻮﻓ ﺮﻴﻴﻐﺗ ﻦﻜﻤﻳ

.ﻪﻔﻴﻈﻨﺗ داﺮﻤﻟا ﻢﺴﺠﻟا خﺎﺳوأ ﺔﺟردو داﻮﻤﻟا



ﺮﻄﺧ

ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ

قوﺮﺣو تﺎﺑﺎﺻإ ﺐﺒﺴﻳو ﺪﺼﻗ ﺮﻴﻏ ﻦﻋ زﺎﻬﺠﻟا أﺪﺒﻳ ﺪﻗ

.فﺎﺠﻟا ﺞﻠﺜﻟا تﺎﻳﺮﻛ رﺎﻴﺗ ءاﺮﺟ ﻦﻣ ةدرﺎﺑ

“ ﻰﻠﻋ ﺔﻫﻮﻔﻟا ﺮﻴﻴﻐﺗ ﻞﺒﻗ ﺞﻣﺎﻧﺮﺒﻟا حﺎﺘﻔﻣ ﻂﺒﺿا0/

OFF.”

몇

ﺮﻳﺬﺤﺗ

ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ

ﻦﻜﻤﻳو ﺔﻳﺎﻐﻠﻟ ةدرﺎﺑ ﺔﻫﻮﻔﻟا نﻮﻜﺗ ،ماﺪﺨﺘﺳﺎﻟا ﺐﻘﻋ

.ﺎﻬﺘﺴﻣﺎﻠﻣ ﺔﻟﺎﺣ ﻲﻓ ةدرﺎﺑ قوﺮﺣ ﺐﺒﺴﺗ نأ

.ﺔﻳﺎﻤﺣ زﺎﻔﻗ ﺪﺗرا وأ ﺎﻫﺮﻴﻴﻐﺗ ﻞﺒﻗ أﺪﻬﺗ ﺔﻫﻮﻔﻟا عد

ﻪﻴﺒﻨﺗ

رﺮﻀﻟ ضﺮﻌﺘﻟا ﺮﻄﺧ

ﺔﻫﻮﻓ ﺐﻴﻛﺮﺗ مﺪﻋ ﺔﻟﺎﺣ ﻲﻓ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﺑ ﻢﻘﺗ ﺎﻟ

.ﻊﻔﺴﻟا سﺪﺴﻣ ﻰﻠﻋ ﻊﻔﺳ

1. ﺔﻫﻮﻓ ﺐﺤﺳاو ﻞﻔﺳﺄﻠﻟ ﺮﻳﺮﺤﺘﻟا رز ﻰﻠﻋ ﻂﻐﺿا

.ﻊﻔﺴﻟا سﺪﺴﻣ ﻦﻣ ﻊﻔﺴﻟا

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ D

1ﻊﻔﺴﻟا سﺪﺴﻣ

2رﻮﺑﺎﺧ

3ﻊﻔﺴﻟا ﺔﻫﻮﻓ

4ﺮﻳﺮﺤﺘﻟا رز

2. ﻊﻔﺴﻟا سﺪﺴﻣ ﻲﻓ ىﺮﺧﺄﻟا ﻊﻔﺴﻟا ﺔﻫﻮﻓ ﻂﻐﺿا

.ﺖﺒﺜﺗ ﻰﺘﺣ

:دﺎﺷرإ ﻲﻓ ﺢﻴﺤﺻ ﻞﻜﺸﺑ ﻊﻔﺴﻟا ﺔﻫﻮﻓ ﺖﻴﺒﺜﺗ ﻢﺘﻳ

ﻦﻜﻤﻳ .زﺎﻬﺠﻟا ﺔﻴﻠﻋ ﻦﻣ رﻮﺑﺎﺨﻟا زوﺮﺑ مﺪﻋ ﺔﻟﺎﺣ

.بﻮﻏﺮﻤﻟا هﺎﺠﺗﺎﻟا ﻲﻓ ﻊﻔﺴﻟا ﺔﻫﻮﻓ ﺮﻳوﺪﺗ

طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا ﻞﻴﺻﻮﺗ

دﺎﺷرإ

نأ ﺐﺠﻳ ،تﺎﻟﺎﻠﺘﺧﺎﻟا ﻦﻣ ﻲﻟﺎﺨﻟا ﻞﻴﻐﺸﺘﻠﻟ ﺔﺒﺴﻨﻟﺎﺑ

ﻦﻣ ىﻮﺘﺤﻤﻟا ﺾﻔﺨﻨﻣ طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا نﻮﻜﻳ

ﺔﻴﺒﺴﻧ ﺔﺑﻮﻃر) ﺔﺑﻮﻃﺮﻟا5 ﻒﺜﻜﺗ ﺔﻄﻘﻧ ،ﻰﺼﻗأ ﺪﺤﻛ ٪

ﻦﻣ ﻞﻗأ0 ﺎﻴﻟﺎﺧ طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا نﻮﻜﻳ نأ ﺐﺠﻳ .(م°

.ﺔﺒﻳﺮﻐﻟا مﺎﺴﺟﺄﻟاو خﺎﺳوﺄﻟاو ﺖﻳﺰﻟا ﻦﻣ

ﻦﻣ ﺎﻴﻟﺎﺧو ﺎﻓﺎﺟ طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا نﻮﻜﻳ نأ ﺐﺠﻳ

ﺪﺣاو ﻖﺣﺎﻟ دﺮﺒﻣ ﻂﻏﺎﻀﻠﻟ نﻮﻜﻳ نأ ﺐﺠﻳو ،ﺖﻳﺰﻟا

.ﻞﻗﺄﻟا ﻰﻠﻋ ﺪﺣاو ﻞﺻﺎﻓو

اًدوﺰﻣ طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا داﺪﻣإ رﺪﺼﻣ نﻮﻜﻳ نأ ﺐﺠﻳ

.ﻊﻗﻮﻤﻟا ﻲﻓ ﻂﻐﺿ ﺾﻔﺨﻤﺑ

1..ﻚﺑ ﺔﺻﺎﺨﻟا ﺔﻴﺼﺨﺸﻟا ﺔﻳﺎﻤﺤﻟا تاﺪﻌﻣ ﺪﺗرا

2. ءاﻮﻬﻟا ﺔﻠﺻﻮﺑ طﻮﻐﻀﻣ ءاﻮﻫ مﻮﻃﺮﺧ ﻞﻴﺻﻮﺘﺑ ﻢﻗ

.طﻮﻐﻀﻤﻟا

3. ﻲﻓ طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا فﺎﻘﻳإ مﺎﻤﺻ ءﻂﺒﺑ ﺢﺘﻓا

.ﻊﻗﻮﻤﻟا

نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ ﻞﻴﺻﻮﺗ

نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺪﻳوﺰﺗ تﺎﺒﻠﻄﺘﻣ:

●نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ ﺲﻃﺎﻏ بﻮﺒﻧأ ﻊﻣ

نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺐﺤﺴﻟ.ﻞﺋﺎﺴﻟا

دﺎﺷرإ

نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ تﺎﻧاﻮﻄﺳأ ﺰﻴﻴﻤﺗ ﻢﺘﻳ ﺎﻣ ةدﺎﻋ ﻊﻣ

فﺮﺤﺑ (ﺪﻋﺎﺻ بﻮﺒﻧأ ﺎﻀﻳأ ﻰﻤﺴُﺗو) ﺲﻃﺎﻏ بﻮﺒﻧأ

"T.ﺔﻧاﻮﻄﺳﺄﻟا ﺮﻬﻇ وأ ﺔﻧاﻮﻄﺳﺄﻟا ﻰﻠﻋ ﺮﻴﺒﻛ "

ﺲﻃﺎﻐﻟا بﻮﺒﻧﺄﻟا ﻰﻟإ ﺰﻣﺮﻳ ،تﺎﻟﺎﺤﻟا ﺾﻌﺑ ﻲﻓ

ﻰﻠﻋ ﺔﻴﺳأر ﺔﻧﻮﻠﻣ ﺔﻃﺮﺸﺑ ﻚﻟذ ﻰﻟإ ﺔﻓﺎﺿﺈﻟﺎﺑ

.ﺔﻧاﻮﻄﺳﺄﻟا

●نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ةدﻮﺟ ﻖﻓاﻮﺘﺗ نأ ﺐﺠﻳ ﻊﻣ

ماﺪﺨﺘﺳﺎﻟا" ﻞﺼﻔﻟا ﻲﻓ ةدراﻮﻟا تﺎﻣﻮﻠﻌﻤﻟا

."دﻮﺼﻘﻤﻟا

ﻪﻴﺒﻨﺗ

ﺔﻴﻔﻴﻇﻮﻟا لﺎﻄﻋﺄﻟا

ﻲﻋﻮﺟرﺎﻠﻟا مﺎﻤﺼﻟا وأ ﻲﻘﺒﺘﻤﻟا ﻂﻐﻀﻟا مﺎﻤﺻ ﻊﻨﻤﻳ

نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ ﺔﻠﺻو ﻲﻓ ﺔﻴﻤﻛ ﺐﺤﺳ

نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ.ﺔﺑﻮﻄﻤﻟا

ﻊﻣ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ ماﺪﺨﺘﺳا ﻢﺗ اذإ

ﻂﻐﻀﻟا مﺎﻤﺻ ﺐﻴﻛﺮﺗ ﺐﺠﻴﻓ ،ﻲﻘﺒﺘﻤﻟا ﻂﻐﻀﻟا مﺎﻤﺻ

ﻲﻘﺒﺘﻤﻟاABSﻖﺤﻠﻤﻛ ﺮﻓﻮﺘﻤﻟا

ﺐﻠﻄﻟا ﻢﻗر) ?2.574-006.0 ﺔﻧاﻮﻄﺳﺄﻟا ﻦﻴﺑ (

.زﺎﻬﺠﻟاو

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ E

1نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ ﻂﻐﺿ مﺎﻤﺻ نوﺪﺑ

ﻲﻘﺒﺘﻣ

2نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ ﻂﻐﺿ مﺎﻤﺻ ﻊﻣ

ﻲﻘﺒﺘﻣ

جﺎﺘﻧإ ﺔﻴﻟﺎﻌﻓ ﺾﻔﺨﻨﺗ ،ةراﺮﺤﻟا ﺔﺟرد ةدﺎﻳز ﻊﻣ

ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﻦﻣ ﺮﺒﻛأ ﺔﻳزﺎﻏ ﺔﺒﺴﻧ ﺚﻌﺒﻨﺗو تﺎﻳﺮﻜﻟا

تﺎﻧاﻮﻄﺳأ ﻦﻳﺰﺨﺘﺑ ﻢﻗ .مدﺎﻌﻟا مﻮﻃﺮﺧ ﺮﺒﻋ نﻮﺑﺮﻜﻟا

ﻦﻣ ﻞﻗأ) نﺎﻜﻣﺈﻟا رﺪﻗ ةدرﺎﺑ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ

31 ﺲﻤﺸﻟا ﺔﻌﺷأو ةراﺮﺤﻟا ﻦﻣ ﺎﻬﺘﻳﺎﻤﺤﺑ ﻢﻗو (م°

.ﻞﻴﻐﺸﺘﻟا ءﺎﻨﺛأ ةراﺮﺤﻟاو

1..ﺮﻘﺘﺴﻣو ﻮﺘﺴﻣ ﺢﻄﺳ ﻰﻠﻋ زﺎﻬﺠﻟا كﺮﺣ

2..ﻪﻴﺟﻮﺘﻟا ﻲﺗﺮﻜﺑ ﺎﻠﻛ ﻰﻠﻋ ﺖﻴﺒﺜﺘﻟا ﺢﺒﻜﻣ ﻞﻴﻐﺸﺘﺑ ﻢﻗ

3. ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ ﺖﻴﺒﺜﺗ ﻲﻣاﺰﺣ ﺎﻠﻛ ﺢﺘﻓا

.نﻮﺑﺮﻜﻟا

4. فﺮﻟا ﻰﻠﻋ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ ﻊﺿ

.زﺎﻬﺠﻟﺎﺑ

:دﺎﺷرإ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ ﻞﻘﻧ ﻢﺗ اذإ

ﺔﻓﺎﺤﻟا ﻊﺿو ﻦﻜﻤﻴﻓ ،تﺎﻧاﻮﻄﺳأ ﺔﺑﺮﻋ ﻰﻠﻋ

ﺢﻄﺳ ﻰﻠﻋ ﻞﻘﻨﻟا ﺔﺑﺮﻌﺑ ﺔﻴﺿرﺄﻟا ﺢﻄﺴﻟ ﺔﻴﻣﺎﻣﺄﻟا

ﻦﻣ ﺔﻧاﻮﻄﺳﺄﻟا ﻞﻘﻧ ﻦﻜﻤﻳ ﻢﺛ .زﺎﻬﺠﻟا زﺎﻜﺗرا

.ﺎﻬﻔﻟ ﻖﻳﺮﻃ ﻦﻋ زﺎﻜﺗرﺎﻟا ﺢﻄﺳ ﻰﻟإ ﺔﺑﺮﻌﻟا

5. ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ لﻮﺣ ﺖﻴﺒﺜﺘﻟا ﻲﻣاﺰﺣ ﺎﻠﻛ ﻊﺿ

.ﺎﻤﻬﻄﺑر ﻢﻜﺣأو ﺎﻤﻬﻘﻠﻏأو ،نﻮﺑﺮﻜﻟا

6. ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ ﻦﻣ ﻲﻗاﻮﻟا ءﺎﻄﻐﻟا ﻚﻔﺑ ﻢﻗ

.نﻮﺑﺮﻜﻟا

ﻪﻴﺒﻨﺗ

ﺔﻠﻤﺘﺤﻤﻟا ﺔﻴﻔﻴﻇﻮﻟا لﺎﻄﻋﺄﻟا

.زﺎﻬﺠﻟا ﻲﻓ فﺎﺠﻟا ﺞﻠﺜﻟا ﻦﻳﻮﻜﺗ نﻮﻫﺪﻟا رﺎﺛآ ﻖﻴﻌﺗ

ﺔﻧاﻮﻄﺳﺄﻟ ﺐﻟﻮﻠﻤﻟا ءﺰﺠﻟاو ﻞﻴﺻﻮﺘﻟا ﺔﻫﻮﻓ ﻦﻣ ﻖﻘﺤﺗ

نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ مﻮﻃﺮﺧو نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ

.زﺎﻬﺠﻟﺎﺑ ﺎﻬﻠﻴﺻﻮﺗ ﻞﺒﻗ ﺮﻣﺄﻟا مﺰﻟ اذإ ﺎﻬﻔﻴﻈﻨﺘﺑ ﻢﻗو

ﺔﻧاﻮﻄﺳﺄﻟا ﻦﻴﺑ ﻢﻴﻠﺳ بﺮﺴﺗ ﻊﻧﺎﻣ ﺐﻴﻛﺮﺗ ﻦﻣ ﺪﻛﺄﺗ

.ﺔﻧاﻮﻄﺳﺄﻟا ﺔﻠﺻوو

7. ،ﻲﻘﺒﺘﻤﻟا ﻂﻐﻀﻟا مﺎﻤﺻ تاذ تﺎﻧاﻮﻄﺳﺄﻠﻟ ﺔﺒﺴﻨﻟﺎﺑ

ﻲﻘﺒﺘﻤﻟا ﻂﻐﻀﻟا مﺎﻤﺻ ﺐﻴﻛﺮﺘﺑ ﻢﻗABS ﻢﻗر)

ﺐﻠﻄﻟا?2.574-006.0 ﺔﻧاﻮﻄﺳﺄﻟ ﻖﺤﻠﻤﻛ ﺮﻓﻮﺘﻤﻟا (

ﻞﻴﻟﺪﻟا ﻰﻋاﺮُﻳ ،ﻚﻟذ لﺎﻠﺧ .نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ

.لﻮﺤﻤﻟا ﻊﻣ ﻖﻓﺮﻤﻟا ﻞﺼﻔﻨﻤﻟا

8. ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺮﺘﻠﻔﺑ ﺔﻧاﻮﻄﺳﺄﻟا ﺔﻠﺻو ﻞﻴﺻﻮﺘﺑ ﻢﻗ

.نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳﺄﺑ نﻮﺑﺮﻜﻟا

ﺔﻠﺻﻮﻟ ﻢﻴﻠﺳ بﺮﺴﺗ ﻊﻧﺎﻣ ﺐﻴﻛﺮﺗ ﻦﻣ ﺪﻛﺄﺗ

ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأو ﺔﺒﻟﻮﻠﻤﻟا ﺔﻔﺸﻟا ﻦﻴﺑ ﺔﻧاﻮﻄﺳﺄﻟا

.نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ

)

ﺔﺒﻟﻮﻠﻤﻟا ﺔﻔﺸﻠﻟ ﺔﻘﻴﻀﻟا ﻖﻧﺰﻟا ﺔﻟﻮﻣﺎﺻ ﻂﺑر ﻢﻜﺣأ .9

ﻲﻘﻠﺣ حﺎﺘﻔﻣ وأ حﻮﺘﻔﻣ ﻂﺑر حﺎﺘﻔﻣ ماﺪﺨﺘﺳﺎﺑ ﻖﻓﺮﺑ

ﻚﺴﻣأ .(6574337.0 لﺎﺜﻤﻟا ﻞﻴﺒﺳ ﻰﻠﻋ

ﺐﻨﺠﺘﻟ حﻮﺘﻔﻣ ﻂﺑر حﺎﺘﻔﻤﺑ ﺔﻀﻳﺮﻌﻟا ﻖﻧﺰﻟا ﺔﻟﻮﻣﺎﺻ

.نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ مﻮﻃﺮﺧ ءاﻮﺘﻟا

ﻪﻴﺒﻨﺗ

ءاﻮﺘﻟﺎﻠﻟ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ مﻮﻃﺮﺧ ضﺮﻌﺗ ﺎﻟ

.رﺮﺿ ثﺪﺤﻳ ﺪﻘﻓ ﺎﻟإو ،(ءاﻮﺘﻟا)

ﺔﻜﺒﺸﻟﺎﺑ لﺎﺼﺗﺎﻟا ءﺎﺸﻧإ



ﺮﻄﺧ

ﻲﺋﺎﺑﺮﻬﻜﻟا رﺎﻴﺘﻟا لﺎﻠﺧ ﻦﻣ تﺎﺑﺎﺻإ ثوﺪﺣ ﺮﻄﺧ ﺪﺟﻮﻳ

ﻲﻨﻓ ﺔﻄﺳاﻮﺑ مﺪﺨﺘﺴﻤﻟا ﺲﺒﻘﻤﻟا ﺐﻴﻛﺮﺗ ﺐﺠﻳ

ﺔﻔﺻاﻮﻤﻟا ﻊﻣ ﻖﻓاﻮﺘﻟﺎﺑو ﺔﻴﺋﺎﺑﺮﻬﻛ تﺎﺒﻴﻛﺮﺗIEC

60364-1.

ﺔﻠﺻﻮﺑ دوﺰﻣ ءﺎﺑﺮﻬﻛ رﺪﺼﻤﺑ ﻂﻘﻓ زﺎﻬﺠﻟا ﻞﻴﺻﻮﺗ زﻮﺠﻳ

.ﺔﻴﻤﺤﻣ ﻲﺿرأ

ﻪﻴﻟإ لﻮﺻﻮﻟا ﻞﻬﺳ مﺪﺨﺘﺴﻤﻟا ﺲﺒﻘﻤﻟا نﻮﻜﻳ نأ ﺐﺠﻳ

ﻦﻴﺑ حواﺮﺘﻳ عﺎﻔﺗرا ﻰﻠﻋ ﻊﻘﻳو0,6 و م 1,9 قﻮﻓ م

.ضرﺄﻟا

ﺔﻳؤر لﺎﺠﻣ ﻲﻓ مﺪﺨﺘﺴﻤﻟا ﺲﺒﻘﻤﻟا نﻮﻜﻳ نأ ﺐﺠﻳ

.ﻞﻐﺸﻤﻟا

بﺮﺴﺗ ﻦﻣ ﺔﻳﺎﻤﺣ حﺎﺘﻔﻣ ﺔﻄﺳاﻮﺑ زﺎﻬﺠﻟا ﺔﻳﺎﻤﺣ ﺐﺠﻳ

،رﺎﻴﺘﻟا30.ﺮﻴﺒﻣأ ﻲﻠﻠﻣ

رﺎﻴﺘﻟا ﻞﺑﺎﻜﺑ تﺎﻴﻔﻠﺗ دﻮﺟو مﺪﻋ ﻦﻣ ﻖﻘﺤﺘﻟا ﺐﺠﻳ

ﻞﻛ ﻲﻓ ﻞﻴﻐﺸﺘﻟا ﻞﺒﻗ ﻚﻟذو زﺎﻬﺠﻟﺎﺑ صﺎﺨﻟا ﻲﺑﺮﻬﻜﻟا

ﻞﻳﺪﺒﺘﺑ ﻢﻗ .ﻒﻟﺎﺗ ﻞﺑﺎﻜﺑ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﺑ ﻢﻘﺗ ﺎﻟ .ةﺮﻣ

.ﻲﺋﺎﺑﺮﻬﻛ ﻲﻨﻓ ﻖﻳﺮﻃ ﻦﻋ ﻒﻟﺎﺘﻟا ﻞﺑﺎﻜﻟا

ﺔﻳﺎﻤﺤﻟا ﺔﺌﻓ ﺪﻳﺪﻤﺘﻟا ﻞﺑﺎﻜﺑ ﺮﻓﻮﺘﻳ نأ ﺐﺠﻳIPX4

ﺔﻔﺻاﻮﻤﻟا ﻊﻣ ﻞﺑﺎﻜﻟا ىﺮﺠﻣ ﻖﺑﺎﻄﺘﻳ نأ ﺐﺠﻳو

H 07 RN-F 3G1,5.ﻞﻗﺄﻟا ﻰﻠﻋ

اذإ .اًﺮﻄﺧ ﺔﺒﺳﺎﻨﻤﻟا ﺮﻴﻏ ﺪﻳﺪﻤﺘﻟا تﺎﻠﺑﺎﻛ ﻞﺜﻤﺗ نأ ﻦﻜﻤﻳ

ﺎًﺒﺳﺎﻨﻣ نﻮﻜﻳ نأ ﺐﺠﻳ ،ﺪﻳﺪﻤﺗ ﻞﺑﺎﻛ ماﺪﺨﺘﺳا ﻢﺗ

ﺔﻠﺻﻮﻟا نﻮﻜﺗ نأ ﺐﺠﻳو ،ﻖﻠﻄﻟا ءاﻮﻬﻟا ﻲﻓ ماﺪﺨﺘﺳﺎﻠﻟ

ةﺮﻜﺑ ماﺪﺨﺘﺳﺎﺑ ﻰﺻﻮُﻳ .ضرﺄﻟا ﺢﻄﺳ قﻮﻓو ﺔﻓﺎﺟ

عﺎﻔﺗرﺎﺑ ﺲﺒﻘﻤﻟا دﻮﺟو ﻰﻠﻋ ﻆﻓﺎﺤﺗ تﺎﻠﺑﺎﻛ60 ﻢﻣ

.ضرﺄﻟا قﻮﻓ ﻞﻗﺄﻟا ﻰﻠﻋ

1..ﺲﺒﻘﻤﻟا ﻲﻓ ﺔﻜﺒﺸﻟا ﺲﺑﺎﻗ لﺎﺧدإ

ﺔﻴﺑﺮﻌﻟﺍ 210

ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ

ﺞﻠﺜﻟا رﺎﻴﺗ ﻞﺒﻗ ﻦﻣ ﺔﻔﻴﻔﺨﻟا مﺎﺴﺟﺄﻟا فﺮﺠﻨﺗ نأ ﻦﻜﻤﻳ

.فﺎﺠﻟا

.ﻒﻴﻈﻨﺘﻟا ءﺪﺑ ﻞﺒﻗ ﺔﻔﻴﻔﺨﻟا ءﺎﻴﺷﺄﻟا ﺖﻴﺒﺜﺘﺑ ﻢﻗ

قﺎﻨﺘﺧﺈﻟا ﺮﻄﺧ

ﻂﻴﺤﻤﻟا ءاﻮﻬﻟا ﻲﻓ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺰﻴﻛﺮﺗ ةدﺎﻳز

.قﺎﻨﺘﺧﺎﻟا ءاﺮﺟ ﻦﻣ تﻮﻤﻟا ﻰﻟإ يدﺆﻳ نأ ﻦﻜﻤﻳ

تﺎﺤﺘﻓ ﻦﻣ بﺮﻘﻟﺎﺑ مدﺎﻋ يأ ثﺎﻌﺒﻧا مﺪﻋ ﻦﻣ ﻖﻘﺤﺗ

.ءاﻮﻬﻟا ﺐﺤﺳ

ﺪﻛأو ﻞﻤﻌﻟا نﺎﻜﻣ ﻲﻓ ﺔﻴﻓﺎﻛ ﺔﻳﻮﻬﺗ ﺮﻴﻓﻮﺗ ﻰﻠﻋ صﺮﺣا

.ﺢﻴﺤﺻ ﻞﻜﺸﺑ مدﺎﻌﻟا ﻒﻳﺮﺼﺗ ﻦﻣ

몇

ﺮﻳﺬﺤﺗ

ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ

.ﻚﻧزاﻮﺘﻟ ﻊﻔﺴﻟا سﺪﺴﻣ داﺪﺗرا ةﻮﻗ كﺪﻘﻔﺗ نأ ﻦﻜﻤﻳ

ﻊﻔﺴﻟا سﺪﺴﻣ ﺖﺒﺛو فﻮﻗﻮﻠﻟ ﻦﻣآ نﺎﻜﻣ ﻰﻠﻋ ﺚﺤﺑا

.دﺎﻧﺰﻟا عارذ ﻞﻴﻐﺸﺗ ﻞﺒﻗ اًﺪﻴﺟ

ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ

تﺎﻤﻴﺴﺟو فﺎﺠﻟا ﺞﻠﺜﻟا تﺎﻳﺮﻛ مﺪﻄﺼﺗ نأ ﻦﻜﻤﻳ

.ﻢﻬﺒﻴﺼﺗو صﺎﺨﺷﺄﻟﺎﺑ خﺎﺳوﺄﻟا

نوﺮﺧﺂﻟا صﺎﺨﺷﺄﻟا نﻮﻜﻳ ﺎﻣﺪﻨﻋ زﺎﻬﺠﻟا مﺪﺨﺘﺴﺗ ﺎﻟ

.ﺔﻴﻗاو ﺲﺑﺎﻠﻣ نوﺪﺗﺮﻳ اﻮﻧﺎﻛ اذإ ﺎﻟإ ،ﺔﺑﺮﻘﻣ ﻰﻠﻋ

ءاﺰﺟأ وأ ﺔﻠﺻﻮﻟا ﻒﻠﺗ ﺔﻟﺎﺣ ﻲﻓ زﺎﻬﺠﻟا مﺪﺨﺘﺴﺗ ﺎﻟ

ةدﺎﻣ مﻮﻃﺮﺧ وأ ﺔﻣﺎﻠﺴﻟا ةﺰﻬﺟأ ًﺎﻠﺜﻣ ،زﺎﻬﺠﻟا ﻦﻣ ﺔﻤﻬﻣ

.ﻊﻔﺴﻟا سﺪﺴﻣ وأ ﻊﻔﺴﻟا

زﺎﻐﻟا تﺎﻧاﻮﻄﺳﺄﻟ ﺔﻣﺎﻠﺴﻟا تادﺎﺷرإ



ﺮﻄﺧ

قﺎﻨﺘﺧﺎﻟا ﺮﻄﺧ ،رﺎﺠﻔﻧﺎﻟا ﺮﻄﺧ

ﺔﻧﻮﺨﺴﻟا ءﺎﻨﺛأ زﺎﻐﻟا تﺎﻧاﻮﻄﺳأ ﺮﺠﻔﻨﺗ نأ ﻦﻜﻤﻳ

بﺮﺴﺗ يدﺆﻳ نأ ﻦﻜﻤﻳ .ﺔﻴﻜﻴﻧﺎﻜﻴﻤﻟا راﺮﺿﺄﻟا وأ ﺔﻳﻮﻘﻟا

.قﺎﻨﺘﺧﺎﻟا ءاﺮﺟ ﻦﻣ تﻮﻤﻟا ﻰﻟإ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ

ﺔﻳﻮﻘﻟا ﺔﻧﻮﺨﺴﻟا ﻦﻣ زﺎﻐﻟا تﺎﻧاﻮﻄﺳأ ﺔﻳﺎﻤﺤﺑ ﻢﻗ

لﻮﺻﻮﻟاو ﺔﻴﻜﻴﻧﺎﻜﻴﻤﻟا راﺮﺿﺄﻟاو ﺮﻴﻄﺨﻟا ﻞﻛﺂﺘﻟاو رﺎﻨﻟاو

.ﻪﺑ حﺮﺼﻤﻟا ﺮﻴﻏ

ﺔﻗﺎﻋإ ﻢﺘﻳ ﺎﻟ ﺚﻴﺤﺑ زﺎﻐﻟا تﺎﻧاﻮﻄﺳأ ﻦﻳﺰﺨﺘﺑ ﻢﻗ

.بوﺮﻬﻟا تارﺎﺴﻣ

ﺖﺤﺗ فﺮﻏ ﻲﻓ زﺎﻐﻟا تﺎﻧاﻮﻄﺳأ ﻦﻳﺰﺨﺘﺑ ﻢﻘﺗ ﺎﻟ

تارﺎﺴﻤﻟاو تاﺮﻤﻤﻟا ﻲﻓ ،ﻢﻟﺎﻠﺴﻟا ﻰﻠﻋ ،ضرﺄﻟا

.ﺐﺋاﺮﻤﻟاو

ﺔﻠﺑﺎﻘﻟا داﻮﻤﻟا ﻊﻣ زﺎﻐﻟا تﺎﻧاﻮﻄﺳأ ﻦﻳﺰﺨﺘﺑ ﻢﻘﺗ ﺎﻟ

.لﺎﻌﺘﺷﺎﻠﻟ

.ﺔﻔﻗاو ﻲﻫو زﺎﻐﻟا تﺎﻧاﻮﻄﺳأ ﻦﻳﺰﺨﺗ ب ﻢﻗ

.ﺮﻳﺎﻄﺘﻟا وأ طﻮﻘﺴﻟا ﺪﺿ زﺎﻐﻟا تﺎﻧاﻮﻄﺳأ ﻦﻴﻣﺄﺘﺑ ﻢﻗ

.ﺎﻬﻠﻘﻧ ﻞﺒﻗ زﺎﻐﻟا تﺎﻧاﻮﻄﺳأ مﺎﻤﺻ ﻖﻠﻏأ

وأ تﺎﻧاﻮﻄﺳﺄﻟا ﻞﻘﻧ ﺔﺑﺮﻋ ﻰﻠﻋ زﺎﻐﻟا تﺎﻧاﻮﻄﺳأ ﻞﻘﻧا

.طﻮﻘﺴﻟا ﺪﺿ تﺎﻧاﻮﻄﺳﺄﻟا ﻦﻴﻣﺄﺘﺑ ﻢﻗو ةرﺎﻴﺳ

ﻪﻴﻠﻋ زﺎﻐﻟا ﺔﻧاﻮﻄﺳأ ﻊﻓر ﻞﺒﻗ ﻲﻗاﻮﻟا ءﺎﻄﻐﻟا ﺐﺤﺳا

.ﻲﻗاﻮﻟا ءﺎﻄﻐﻟا تﺎﺒﺛ ﻦﻣ ﻖﻘﺤﺘﻠﻟ

ﺪﺿ ماﺪﺨﺘﺳﺎﻟا ﺔﻄﻘﻧ ﺪﻨﻋ زﺎﻐﻟا ﺔﻧاﻮﻄﺳأ ﻦﻴﻣﺄﺘﺑ ﻢﻗ

.طﻮﻘﺴﻟا

.ﻂﻐﻀﻟا ﻲﻓ ﻢﻜﺤﺘﻠﻟ ﺔﻧاﻮﻄﺳﺄﻟا مﺎﻤﺻ ﺢﺘﻔﺗ ﺎﻟ

نود ﺪﻴﻟﺎﺑ ﻂﻘﻓ ﺔﻧاﻮﻄﺳﺄﻟا مﺎﻤﺻ ﻖﻠﻏأو ﺢﺘﻓا

.تاودﺄﺑ ﺔﻧﺎﻌﺘﺳﺎﻟا

ﻦﻣ زﺎﻬﺠﻟا ﺔﻠﺻو/ﺔﻧاﻮﻄﺳﺄﻟا مﺎﻤﺻ ﺔﻠﺻو ﻦﻣ ﻖﻘﺤﺗ

.ﺐﻳﺮﺴﺘﻟا ﺪﺿ مﺎﻜﺣﺈﻟا ﺚﻴﺣ

ﻖﻠﻏأ ،ﻞﻤﻌﻟا ﺔﻳﺎﻬﻧ ﻲﻓو ﻞﻤﻌﻟا ﺔﺣار تاﺮﺘﻓ ءﺎﻨﺛأ

.مﻮﻜﺤﻤﻟا ﺮﻴﻏ زﺎﻐﻟا بﺮﺴﺗ ﻊﻨﻤﻟ ﺔﻧاﻮﻄﺳﺄﻟا مﺎﻤﺻ

ﺔﻠﻴﻠﻗ ﺔﻴﻤﻛ ﻰﻘﺒﺘﻳ ﺚﻴﺤﺑ زﺎﻐﻟا تﺎﻧاﻮﻄﺳأ ﻎﻳﺮﻔﺘﺑ ﻢﻗ

ﻞﻏﻮﺗ ﻊﻨﻤﻟ ﻚﻟذو ،ﺔﻧاﻮﻄﺳﺄﻟا ﻞﺧاد ﻂﻐﻀﻟا ﻦﻣ

.ﻞﺧاﺪﻠﻟ ﺔﻴﺟرﺎﺨﻟا مﺎﺴﺟﺄﻟا

ﻂﻐﻀﻠﻟ لﻮﺻﻮﻟا ﻰﺘﺣ زﺎﻐﻟا ﺔﻧاﻮﻄﺳأ ﻎﻳﺮﻔﺗ ﺪﻨﻋ

زﺎﻬﺟ ﻚﻓ ﻞﺒﻗ ﺔﻧاﻮﻄﺳﺄﻟا مﺎﻤﺻ ﻖﻠﻏأ ،ﻲﻘﺒﺘﻤﻟا

ﻲﻘﺒﺘﻤﻟا ﻂﻐﻀﻟا ﻦﻣ ةﺮﺒﺘﻌﻣ ﺔﻴﻤﻛ ﺪﺟاﻮﺘﺗ .ﺐﺤﺴﻟا

.زﺎﻐﻟا ﺔﻧاﻮﻄﺳأ ﻲﻓ

ءﺎﻄﻐﻟا ﻊﺿو ﻞﻔﻘﻟا ﺔﻠﻣﺎﺻ ﻂﺑرا ،عﺎﺟرﺈﻟا ﻞﺒﻗ

.زﺎﻐﻟا ﺔﻧاﻮﻄﺳأ ﻰﻠﻋ ﻲﻗاﻮﻟا

مﺎﻤﺻ ﻖﻠﻏأ ،مﻮﻜﺤﻤﻟا ﺮﻴﻏ زﺎﻐﻟا بﺮﺴﺗ ﺔﻟﺎﺣ ﻲﻓ

جﺮﺧأ ،زﺎﻐﻟا بﺮﺴﺗ فﺎﻘﻳإ رﺬﻌﺗ اذإ .ﺔﻧاﻮﻄﺳﺄﻟا

لﻮﺧﺪﻟاو لﻮﺻﻮﻟا ﻊﻨﻣاو ،ﺔﻓﺮﻐﻟا ردﺎﻏ وأ ﺔﻧاﻮﻄﺳﺄﻟا

يأ ﺰﻴﻛﺮﺘﻟا سﺎﻴﻗ ﻞﺜﻤﻳ ﺎﻟ ﻰﺘﺣ ﺔﻓﺮﻐﻟا ﺔﻳﻮﻬﺘﺑ ﻢﻗو

.ةرﻮﻄﺧ

تﺎﻬﻴﺟﻮﺘﻟاو ﺢﺋاﻮﻠﻟا

اﺬﻫ ﻞﻴﻐﺸﺗ ﻰﻠﻋ ﺔﻴﻟﺎﺘﻟا تﺎﻬﻴﺟﻮﺘﻟاو ﺢﺋاﻮﻠﻟا يﺮﺴﺗ

ﻦﻣ ﺮﻓﻮﺘﻣ) ﺔﻳدﺎﺤﺗﺎﻟا ﺎﻴﻧﺎﻤﻟأ ﺔﻳرﻮﻬﻤﺟ ﻲﻓ زﺎﻬﺠﻟا

Carl Heymanns Verlag KG غرﻮﺒﻤﺴﻛﻮﻟ عرﺎﺷ ،

449 ،50939 :(ﺎﻴﻧﻮﻟﻮﻛ

●DGUV R 100-500ﻊﻔﺴﻟا ﺔﻤﻈﻧأ ﻊﻣ ﻞﻤﻌﻟا

●DGUV 113-004ﺔﻘﻴﻀﻟا ﻦﻛﺎﻣﺄﻟا ﻲﻓ ﻞﻤﻌﻟا

●DGUV 113-004ﺔﻴﻗاﻮﻟا ﺲﺑﺎﻠﻤﻟا ماﺪﺨﺘﺳا

●DGUV 113-004ﺔﻴﻗاﻮﻟا تازﺎﻔﻘﻟا ماﺪﺨﺘﺳا

●DGUV 113-004ﻊﻔﺴﻟا ةﺰﻬﺟأ ﻊﻣ ﻞﻤﻌﻟا

●DGUV 213-056زﺎﻐﻟا ﻒﺷﺎﻛ

●VDMA 24389 - فﺎﺠﻟا ﺞﻠﺜﻟﺎﺑ ﻊﻔﺴﻟا ﺔﻤﻈﻧأ

ﺔﻣﺎﻠﺴﻟا تﺎﻴﻠﻄﺘﻣ

ئراﻮﻄﻟا ﺔﻟﺎﺣ ﻲﻓ فﺎﻘﻳﺈﻟا

1..ﻊﻔﺴﻟا سﺪﺴﻣ دﺎﻧز عارذ كﺮﺗا

2.“ ﻊﺿﻮﻟا ﻰﻟإ ﺞﻣﺎﻧﺮﺒﻟا حﺎﺘﻔﻣ ردأ0/OFF.”

3..نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ ﻖﻠﻏ مﺎﻤﺻ ﻖﻠﻏأ

4..طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا داﺪﻣإ ﻒﻗوأ

ﺔﻣﺎﻠﺴﻟا تاﺰﻴﻬﺠﺗ

몇

ﻪﻳﻮﻨﺗ

ةﺮﻴﻐﺘﻤﻟا وأ ﺔﻔﻟﺎﺘﻟا ﺔﻣﺎﻠﺴﻟا تاﺰﻴﻬﺠﺗ

.ﻚﺘﻳﺎﻤﺣ مﺪﺨﺗ ﺔﻣﺎﻠﺴﻟا تاﺰﻴﻬﺠﺗ

.اﺪﺑأ ﺔﻣﺎﻠﺴﻟا تاﺰﻴﻬﺠﺗ زوﺎﺠﺗ وأ ﺮﻴﻴﻐﺘﺑ ﻢﻘﺗ ﺎﻟ

نﺎﻣﺄﻟا عارذ

سﺪﺴﻤﻟ دﻮﺼﻘﻤﻟا ﺮﻴﻏ ﻞﻴﻐﺸﺘﻟا نﺎﻣﺄﻟا عارذ ﻊﻨﻤﻳ

.ﻊﻔﺴﻟا

نﺎﻣﺄﻟا عارذ ﻊﻓر ﻢﺗ اذإ ﺎﻟإ دﺎﻧﺰﻟا عارذ ﻞﻴﻐﺸﺗ ﻦﻜﻤﻳ ﺎﻟ

.ﺎﻘﺒﺴﻣ

رﺎﻴﻐﻟا ﻊﻄﻗو ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟا

رﺎﻴﻐﻟا ﻊﻄﻗو ﺔﻴﻠﺻﺄﻟا ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟا ماﺪﺨﺘﺳا

ﻞﻜﺸﺑ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﻦﻤﻀﺗ ﻲﺘﻟاو ،ﻂﻘﻓ ﺔﻴﻠﺻﺄﻟا

.تﺎﻟﺎﻠﺘﺧﺎﻟا ﻦﻣ ٍلﺎﺧو ﻦﻣآ

ﻊﻄﻗو ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟﺎﺑ ﺔﺻﺎﺨﻟا تﺎﻣﻮﻠﻌﻤﻟا ﺪﺠﺗ

ﻊﻗﻮﻤﻟا ﻰﻠﻋ رﺎﻴﻐﻟا

www.kaercher.com

ﺔﻴﻗاو ﺲﺑﺎﻠﻣ

ةدﺎﻀﻤﻟا ،ﺔﻠﻣﺎﻜﻟا ﺔﻳؤﺮﻟا تاذ ﺔﻳﺎﻤﺤﻟا تارﺎﻈﻧ

:ءﺰﺠﻟا ﻢﻗر ،بﺎﺒﻀﻠﻟ6.321-208.0

،قﺎﻟﺰﻧﺎﻠﻟ ﻊﻧﺎﻣ ﻊﻄﻘﻤﺑ ةدوﺮﺒﻟا ﻦﻣ ﺔﻳﺎﻤﺤﻟا تازﺎﻔﻗ

ﺔﺌﻔﻟاIII ﺔﻔﺻاﻮﻤﻟا ﻖﻓو EN 511 :ءﺰﺠﻟا ﻢﻗر ،

6.321-210.0

:ءﺰﺠﻟا ﻢﻗر ،سأﺮﻟا ﻚﺒﺸﻣ ﻊﻣ ﻊﻤﺴﻟا ﻲﻗاو6.321-

207.0

ﻢﻴﻠﺴﺘﻟا ىﻮﺘﺤﻣ

.ﺎﻬﺤﺘﻓ ﺪﻨﻋ ةﻮﺒﻌﻟا تﺎﻳﻮﺘﺤﻣ ﻊﻴﻤﺟ دﻮﺟو ﻦﻣ ﺪﻛﺄﺗ

يأ فﺎﺸﺘﻛا وأ ﺔﻴﻠﻴﻤﻜﺗ تﺎﻘﺤﻠﻣ ﺔﻳأ ﺺﻘﻧ ﺔﻟﺎﺣ ﻲﻓو

.ﻊﺋﺎﺒﻟا رﺎﻄﺧإ ﻰﺟﺮﻳ ،ﻞﻘﻨﻟا ﺔﻴﻠﻤﻋ ﻦﻋ ﺞﺗﺎﻧ ﺎﻬﺑ ﻒﻠﺗ

لﺎﻤﻌﺘﺳﺎﻟا ﺮﺻﺎﻨﻋ

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ A

1ﺖﻴﺒﺜﺗ ﺔﻠﻣﺮﻔﺑ ةدوﺰﻤﻟا ﻪﻴﺟﻮﺘﻟا تﺎﻠﺠﻋ

2ﻊﻔﺴﻟا ةدﺎﻣ مﻮﻃﺮﺧ ناﺮﺘﻗا

3ﺔﻧرﺎﻘﻟا ﻲﻓ ﻢﻜﺤﺘﻟا ﺔﻠﺻو

4لﺎﻤﻌﺘﺳا ﺔﺣﻮﻟ

5ﻊﻓﺪﻟا ﺾﺒﻘﻣ

6ﻊﻔﺴﻟا سﺪﺴﻣ ﻞﻣﺎﺣ

7ﻦﻳﺰﺨﺗ ﺔﺣﺎﺴﻣ

8تﺎﻫﻮﻔﻟا فر

9ﺔﺷﺎﺸﻟا

10ﺞﻣﺎﻧﺮﺒﻟا حﺎﺘﻔﻣ

11تﺎﻳﺮﻜﻟا ةﺮﻳﺎﻌﻤﺑ ﻞﻠﺧ ﺮﺷﺆﻣ

– زﺎﻬﺟ رﻮﺗﻮﻣ ﺔﻗﺎﻋإ :ﺮﻤﺣﺄﻟا نﻮﻠﻟﺎﺑ ءﻲﻀﺗ

ةﺮﻳﺎﻌﻤﻟا

– رﻮﺗﻮﻣ ﺔﻧﻮﺨﺳ طﺮﻓ :ﺮﻤﺣﺄﻟا نﻮﻠﻟﺎﺑ ﺾﻣﻮﻳ

ةﺮﻳﺎﻌﻤﻟا زﺎﻬﺟ

12تﺎﻳﺮﻜﻟا ﺪﻴﻟﻮﺘﺑ ﻞﻠﺧ ﺮﺷﺆﻣ

– ﺪﻴﻟﻮﺗ رﻮﺗﻮﻣ ﺔﻗﺎﻋإ :ﺮﻤﺣﺄﻟا نﻮﻠﻟﺎﺑ ءﻲﻀﺗ

تﺎﻳﺮﻜﻟا

13طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا داﺪﻣﺈﺑ ﻞﻠﺧ ﺮﺷﺆﻣ

– ءاﻮﻬﻟا داﺪﻣإ ﻂﻐﺿ :ﺮﻤﺣﺄﻟا نﻮﻠﻟﺎﺑ ءﻲﻀﺗ

ﺔﻳﺎﻐﻠﻟ ﺾﻔﺨﻨﻣ

– زﺎﻬﺠﻠﻟ ﻲﻠﺧاﺪﻟا ﻂﻐﻀﻟا :ﺮﻤﺣﺄﻟا نﻮﻠﻟﺎﺑ ﺾﻣﻮﻳ

ﺔﻳﺎﻐﻠﻟ ﻊﻔﺗﺮﻣ

14ﺪﻬﺠﻟا داﺪﻣﺈﻟ ﻢﻜﺤﺘﻟا ﺔﺒﻤﻟ

– ﺎﻣ ﻰﻠﻋ ﺪﻬﺠﻟا داﺪﻣإ :ﺮﻀﺧﺄﻟا نﻮﻠﻟﺎﺑ ءﻲﻀﺗ

ماﺮﻳ

15طﻮﻐﻀﻤﻟا ءاﻮﻬﻠﻟ ﻢﻜﺤﺘﻟا ﺔﺒﻤﻟ

– طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا داﺪﻣإ :ﺮﻀﺧﺄﻟا نﻮﻠﻟﺎﺑ ءﻲﻀﺗ

.ماﺮﻳ ﺎﻣ ﻰﻠﻋ

16ﻊﻔﺴﻟا سﺪﺴﻤﺑ ﻞﻠﺧ ﺮﺷﺆﻣ

– دﺎﻧﺰﻟا عارذ ﺖﻴﺒﺜﺗ ﻢﺗ :ﺮﻔﺻﺄﻟا نﻮﻠﻟﺎﺑ ءﻲﻀﻳ

(تﺎﻠﺑﺎﻜﻟا ﺔﻄﺑار ًﺎﻠﺜﻣ)

– ﻊﻔﺳ سﺪﺴﻣ ﺪﺟﻮﻳ ﺎﻟ :ﺮﻔﺻﺄﻟا نﻮﻠﻟﺎﺑ ﺾﻣﻮﻳ

زﺎﻬﺠﻟﺎﺑ ﻞﺻﻮﻣ

17ﻊﻔﺴﻟا ﺔﻫﻮﻓ

18ﻊﻔﺴﻟا سﺪﺴﻣ

19ﻢﻜﺤﺗ ﺔﺒﻤﻟ ﻊﻣ تﺎﻳﺮﻜﻟا/طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا رز

–طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا رﺎﻴﺗ :ﺮﻤﺣﺄﻟا نﻮﻠﻟﺎﺑ ءﻲﻀﺗ

–تﺎﻳﺮﻜﻟا رﺎﻴﺗ :ﺔﻔﻗﻮﺘﻣ

20دﺎﻧﺰﻟا عارذ

21نﺎﻣﺄﻟا عارذ

22ﺖﻴﺒﺜﺘﻟا طوﺮﺨﻣ

23ﻊﻔﺴﻟا ةدﺎﻣ مﻮﻃﺮﺧ

24ﺔﻧاﻮﻄﺳﺄﻟا ﺔﻠﺻو

25ﻖﻠﻐﻟا ﻲﻏﺮﺑ

26ﺔﻴﺳﺎﺤﻧ مﺎﻜﺣإ ﺔﻘﻠﺣ

27نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺢﺷﺮﻣ

28ظووﺎﻠﻗ ﺔﺸﻧﺎﻠﻓ

29 ﺐﻠﻄﻟا ﻢﻗر) ﺔﻧاﻮﻄﺳﺄﻟا ﺔﻠﺻو مﺎﻜﺣإ ﺔﻘﻠﺣ

(65743160

نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺜﻟ ﺲﻃﺎﻏ بﻮﺒﻧﺄﺑ ﺔﻧاﻮﻄﺳأ 30

(ةدرﻮﻤﻟا تاﺰﻴﻬﺠﺘﻟا ﻲﻓ ﺔﻨﻤﻀﺘﻣ ﺮﻴﻏ)

31نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ مﻮﻃﺮﺧ

32نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ ﺖﻴﺒﺜﺗ ماﺰﺣ

33ةﺪﻋﺎﻘﻠﻟ ﻞﻣﺎﺤﻟا ﺔﻜﺳ

34ﻲﻃﺎﻄﻣ ﻚﺒﺸﻣ ﻊﻣ ﻞﺑﺎﻛ/مﻮﻃﺮﺧ ﻞﻣﺎﺣ

35رﻮﺗﻮﻤﻟا ﺔﻳﺎﻤﺣ حﺎﺘﻔﻣ ﻂﺒﺿ ةدﺎﻋﺈﻟ ﺔﺤﺘﻓ

36ﺾﺒﻘﻣ

37طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا ﺔﻠﺻو

38نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳﺄﻟ فر

39نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ مدﺎﻋ مﻮﻃﺮﺧ

40ﺔﻜﺒﺷ ﺲﺑﺎﻗ ﻊﻣ ﻞﺑﺎﻛ

41ﻊﻔﺴﻟا ةدﺎﻣ مﻮﻃﺮﺨﻟ ﻞﻣﺎﺣ

42ﻒﺜﻜﺘﻤﻟا ءﺎﻤﻟا ﻒﻳﺮﺼﺗ رﻮﺒﻨﺻ

ﺔﺷﺎﺸﻟا

ﺔﺟرﺪﻟا ﻲﻓ ﺞﻣﺎﻧﺮﺒﻟا حﺎﺘﻔﻣ1...3:

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ B

1ﻊﻔﺴﻟا ﻂﻐﺿ

2ﻞﻴﻐﺸﺘﻟا ﺖﻗو ﻲﻟﺎﻤﺟإ

3ﺔﻘﺤﺘﺴﻣ ءﺎﻠﻤﻌﻟا ﺔﻣﺪﺧ

4ﻂﺒﺿ ةدﺎﻋإ ﺮﺧآ ﺬﻨﻣ ﻊﻔﺴﻟا ﻦﻣز

:ﻂﺒﻀﻟا ةدﺎﻋإ ﻊﺿو ﻲﻓ ﺞﻣﺎﻧﺮﺒﻟا حﺎﺘﻔﻣ

ﺔﻴﺣﺎﻀﻳإ ةرﻮﺻ C

1 ءاﻮﻬﻟا رز ﻰﻠﻋ ﻂﻐﺿا ،ﻊﻔﺴﻟا ﺖﻗو ﻂﺒﺿ ةدﺎﻋﺈﻟ

تﺎﻳﺮﻜﻟا/طﻮﻐﻀﻤﻟا

2ﺔﻴﻟﺎﺘﻟا ﻞﻴﻤﻌﻟا ﺔﻣﺪﺧ ﻰﺘﺣ ﺔﻴﻘﺒﺘﻤﻟا ةﺮﺘﻔﻟا

3ﻂﺒﺿ ةدﺎﻋإ ﺮﺧآ ﺬﻨﻣ ﻊﻔﺴﻟا ﻦﻣز

ﻞﻴﻐﺸﺘﻟا ءﺪﺑ



ﺮﻄﺧ

ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ

تﺎﻧﻮﻜﻤﻟا ﻦﻣ فﺎﺠﻟا ﺞﻠﺜﻟا تﺎﻳﺮﻛ بﺮﺴﺘﺗ نأ ﻦﻜﻤﻳ

.تﺎﺑﺎﺻإ ﺐﺒﺴﺗو ﺔﻔﻟﺎﺘﻟا

،زﺎﻬﺠﻟا تﺎﻧﻮﻜﻣ ﻊﻴﻤﺟ ﺺﺤﻔﺑ ﻢﻗ ،ﻞﻴﻐﺸﺘﻟا ءﺪﺑ ﻞﺒﻗ

ﺎﻬﺘﻟﺎﺣ ﻦﻣ ﺪﻛﺄﺘﻠﻟ ،ﻊﻔﺴﻟا ةدﺎﻣ مﻮﻃﺮﺧ ﺎﻤﻴﺳ ﺎﻟو

ةرﺮﻀﺘﻤﻟا ﺔﻴﺒﻴﻛﺮﺘﻟا تﺎﻋﻮﻤﺠﻤﻟا لﺪﺒﺘﺳا .ﺔﻤﻴﻠﺴﻟا

209 ﺔﻴﺑﺮﻌﻟﺍ

تﺎﻳﻮﺘﺤﻤﻟا

ﺔﻣﺎﻋ تادﺎﺷرإ

ﻞﺒﻗ ﻲﻠﺻﺄﻟا ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد أﺮﻗا

فﺮﺼﺗو ةﺮﻣ لوﺄﻟ زﺎﻬﺠﻟا ماﺪﺨﺘﺳا

ﻲﻠﺻﺄﻟا ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﻰﻠﻋ ﻆﻓﺎﺣ .ﻚﻟﺬﻟ ﺎﻘﻓو

.ﻲﻟﺎﺘﻟا ﻚﻟﺎﻤﻠﻟ ﻪﻤﻴﻠﺴﺗ وأ ﺎًﻘﺣﺎﻟ ماﺪﺨﺘﺳﺎﻠﻟ

تﺎﻤﻴﻠﻌﺘﻠﻟ ﻖﺑﺎﻄﻤﻟا ماﺪﺨﺘﺳﺎﻟا

● تﺎﻳﺮﻛ ماﺪﺨﺘﺳﺎﺑ خﺎﺳوﺄﻟا ﺔﻟازﺈﻟ زﺎﻬﺠﻟا مﺪﺨﺘﺴﻳ

رﺎﻴﺗ ﺔﻄﺳاﻮﺑ ﺎﻬﻘﻓﺪﺗ ﻊﻳﺮﺴﺗ ﻢﺘﻳ ﻲﺘﻟا فﺎﺠﻟا ﺞﻠﺜﻟا

.ءاﻮﻬﻟا

● اﺬﻫو .زﺎﻬﺠﻟا ﻲﻓ فﺎﺠﻟا ﺞﻠﺜﻟا تﺎﻳﺮﻛ ءﺎﺸﻧإ ﻢﺘﻳ

ﺔﻧاﻮﻄﺳأ ﻦﻣ ﻞﺋﺎﺴﻟا نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺐﻠﻄﺘﻳ

.ﺲﻃﺎﻏ بﻮﺒﻧﺄﺑ

● ﺔﺿﺮﻌﻤﻟا ﻖﻃﺎﻨﻤﻟا ﻲﻓ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﺑ ﺢﻤﺴُﻳ ﺎﻟ

.رﺎﺠﻔﻧﺎﻟا ﺮﻄﺨﻟ

● ﻰﻧدﺄﻟا ﺪﺤﻟا ةﺎﻋاﺮﻣ ﺐﺠﻳ ،ماﺪﺨﺘﺳﺎﻟا نﺎﻜﻣ ﻲﻓ

."ﺔﻴﻨﻘﺘﻟا تﺎﻧﺎﻴﺒﻟا" ﻢﺴﻗ ﻲﻓ دﺪﺤﻤﻟا ءاﻮﻬﻟا دﺪﺠﺘﻟ

● ﺔﻧﺎﻴﺼﻟا ضاﺮﻏﺄﻟ ﺎﻟإ زﺎﻬﺠﻟا فﺎﻠﻏ ﺔﻟازإ زﻮﺠﻳ ﺎﻟ

ءﺎﻠﻤﻋ ﺔﻣﺪﺧ ﻞﺒﻗ ﻦﻣKÄRCHER .

نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ةدﻮﺟ

نأ ﺐﺠﻳ ،تﺎﻟﺎﻠﺘﺧﺎﻟا ﻦﻣ ﻲﻟﺎﺨﻟا ﻞﻴﻐﺸﺘﻠﻟ ﺔﺒﺴﻨﻟﺎﺑ

ﻊﻣ مﺪﺨﺘﺴﻤﻟا نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﻖﻓاﻮﺘﻳ

:ﻞﻗﺄﻟا ﻰﻠﻋ ﺔﻴﻟﺎﺘﻟا تﺎﻔﺻاﻮﻤﻟا

● ﺔﺌﻓ ،ﻲﻨﻘﺘﻟا نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ2.5ﻞﻀﻓأ وأ

● ≤ ءﺎﻘﻨﻟا99.5٪

● ءﺎﻤﻟا ىﻮﺘﺤﻣ(H

O) ≤ 250 نﻮﻴﻠﻤﻟا ﻲﻓ ءﺰﺟ

● ةدﺎﻣNVOC ≥ (مﻮﺤﺸﻟاو ﺖﻳﺰﻟا) 2 ﻲﻓ ءﺰﺟ

نﻮﻴﻠﻤﻟا

ﺔﻔﻴﻇو

ﻢﺘﻳ ،ﻞﺋﺎﺴﻟا نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﻒﻴﻔﺨﺗ لﺎﻠﺧ ﻦﻣ

ﻲﻧﺎﺛ دﺮﻃ ﻚﻟذ ءﺎﻨﺛأو .نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺞﻠﺛ جﺎﺘﻧإ

مدﺎﻌﻟا مﻮﻃﺮﺧ ﺮﺒﻋ ﺊﺷﺎﻨﻟا ﻞﺋﺎﺴﻟا نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ

.ﻞﻤﻌﻟا نﺎﻜﻣ ﻦﻣ

لﻮﺤﺘﻳو زﺎﻬﺠﻟا ﻲﻓ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺞﻠﺛ ﺲﺒﻛ ﻢﺘﻳ

.فﺎﺟ ﺞﻠﺛ تﺎﻳﺮﻛ ﻰﻟإ

ﺮﺒﻋ ﻊﻔﺴﻟا سﺪﺴﻣ ﻰﻟإ طﻮﻐﻀﻤﻟا ءاﻮﻬﻟا ﻞﺼﻳ

ءاﻮﻬﻟا ﻂﻐﺿ ﻲﻓ ﻢﻜﺤﺘﻟا ﻢﺘﻳ .ﻲﺴﻴﻃﺎﻨﻐﻣ مﺎﻤﺻ

ﻢﺘﻳ ﺎﻣﺪﻨﻋ ،ﻊﻗﻮﻤﻟا ﻲﻓ ﻂﻐﻀﻟا ﺾﻔﺨﻣ ﺔﻄﺳاﻮﺑ

مﺎﻤﺼﻟا ﺢﺘﻔﻨﻳ ،ﻊﻔﺴﻟا سﺪﺴﻣ دﺎﻧز عارذ ﻞﻴﻐﺸﺗ

ﻰﻟإ ﺔﻓﺎﺿﺈﻟﺎﺑ .ﻊﻔﺴﻟا سﺪﺴﻣ ﻦﻣ ءاﻮﻬﻟا رﺎﻴﺗ جﺮﺨﻳو

ءاﻮﻬﻟا رﺎﻴﺗ ﻲﻓ فﺎﺠﻟا ﺞﻠﺜﻟا تﺎﻳﺮﻛ ةﺮﻳﺎﻌﻣ ﻢﺘﻳ ،ﻚﻟذ

.ةﺮﻳﺎﻌﻣ زﺎﻬﺟ ﺮﺒﻋ

ﻪﻔﻴﻈﻨﺗ داﺮﻤﻟا ﺢﻄﺴﻟا فﺎﺠﻟا ﺞﻠﺜﻟا تﺎﻳﺮﻛ بﺮﻀﺗ

ﺞﻠﺜﻟا تﺎﻳﺮﻛ لﺎﻠﺧ ﻦﻣ .ﻪﻴﻠﻋ ﺔﻤﻛاﺮﺘﻤﻟا خﺎﺳوﺄﻟا ﻞﻳﺰﺗو

- ةراﺮﺣ ﺔﺟرﺪﺑ فﺎﺠﻟا79 ﻚﻟذ ﻰﻟإ ﺔﻓﺎﺿﺈﻟﺎﺑ ﺄﺸﻨﻳ ،م°

ﻪﻔﻴﻈﻨﺗ داﺮﻤﻟا ﻢﺴﺠﻟاو خﺎﺳوﺄﻟا ﻦﻴﺑ يراﺮﺣ ﺪﻬﺟ

ﻰﻠﻋ ةوﺎﻠﻋ .خﺎﺳوﺄﻟا ﺔﻟازإ ﻰﻟإ ﻚﻟﺬﻛ يدﺆﻳ يﺬﻟاو

ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﻰﻟإ رﻮﻔﻟا ﻰﻠﻋ فﺎﺠﻟا ﺞﻠﺜﻟا لﻮﺤﺘﻳ ،ﻚﻟذ

ﻚﻠﻬﺘﺴﻳ ﻲﻟﺎﺘﻟﺎﺑو ،مﺎﻄﺗرﺎﻟا ﺪﻨﻋ يزﺎﻐﻟا نﻮﺑﺮﻜﻟا

700 ﻞﻠﺴﺘﻳ ﻲﺘﻟا خﺎﺳوﺄﻟا ﺮﻳﺎﻄﺘﺗو .ﻢﺠﺤﻟا ﻒﻌﺿ

.ﻚﻟﺬﻟ ﺔﺠﻴﺘﻧ جرﺎﺨﻠﻟ فﺎﺠﻟا ﺞﻠﺜﻟا ﺎﻬﻴﻟإ

ﺔﺌﻴﺒﻟا ﺔﻳﺎﻤﺣ

ةدﺎﻋﺈﻟ ﺔﻠﺑﺎﻗ ﻒﻴﻠﻐﺘﻟا ﻲﻓ ﺔﻣﺪﺨﺘﺴﻤﻟا داﻮﻤﻟا

ﻒﻴﻠﻐﺘﻟا داﻮﻣ ﻦﻣ ﺺﻠﺨﺘﻟا ﻰﺟﺮﻳ .ﺮﻳوﺪﺘﻟا

.ﺔﺌﻴﺒﻟا ﻰﻠﻋ ﻆﻓﺎﺤﺗ ﺔﻘﻳﺮﻄﺑ

داﻮﻣ ﺔﻴﻧوﺮﺘﻜﻟﺈﻟاو ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺰﻬﺟﺄﻟا يﻮﺘﺤﺗ

ءاﺰﺟأ ﻰﻠﻋ ﺎﺒﻟﺎﻏو ﺮﻳوﺪﺘﻟا ةدﺎﻋﺈﻟ ﺔﻠﺑﺎﻗ ﺔﻤّﻴﻗ

ﺪﻗ ﻲﺘﻟاو تﻮﻳﺰﻟا وأ تﺎﻤﻛاﺮﺘﻣ ،تﺎﻳرﺎﻄﺒﻟا ﻞﺜﻣ

ﺔﻟﺎﺣ ﻲﻓ ﺔﺌﻴﺒﻟاو نﺎﺴﻧﺈﻟا ﺔﺤﺻ ﻰﻠﻋ ةرﻮﻄﺧ ﻞﻜﺸﺗ

ﺎﻟإ .ﺔﺌﻃﺎﺧ ةرﻮﺼﺑ ﺎﻬﻨﻣ ﺺﻠﺨﺘﻟا ﻢﺗ وأ ﺎﻬﻌﻣ ﻞﻣﺎﻌﺘﻟا

ةرﻮﺼﺑ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﻟ ﺔﻳروﺮﺿ ءاﺰﺟﺄﻟا هﺬﻫ نأ

اﺬﻬﺑ ةﺰﻴﻤﻤﻟا ةﺰﻬﺟﺄﻟا ﻦﻣ ﺺﻠﺨﺘﻟا زﻮﺠﻳ ﺎﻟ .ﺔﻤﻴﻠﺳ

.ﺔﻴﻟﺰﻨﻤﻟا تﺎﻳﺎﻔﻨﻟا ﻊﻣ ﺰﻣﺮﻟا

) تﺎﻳﻮﺘﺤﻤﻟا داﻮﻣ لﻮﺣ تادﺎﺷرإREACH(

ﻰﻠﻋ تﺎﻳﻮﺘﺤﻤﻟا داﻮﻣ لﻮﺣ ﺔﻴﻟﺎﺤﻟا تﺎﻣﻮﻠﻌﻤﻟا ﺪﺠﺗ

:ﻊﻗﻮﻤﻟا

www.kaercher.com/REACH

ﺔﻣﺎﻠﺴﻟا تادﺎﺷرإ

ﻦﻳﺬﻟا صﺎﺨﺷﺄﻟا ﻞﺒﻗ ﻦﻣ ﺎﻟإ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ زﻮﺠﻳ ﺎﻟ

ﻰﻠﻋ ﺐﺠﻳو .هﺬﻫ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد اﻮﺒﻋﻮﺘﺳاو اوأﺮﻗ

.ﺔﻣﺎﻠﺴﻟا تادﺎﺷرإ ﻊﻴﻤﺟ ةﺎﻋاﺮﻣ صﻮﺼﺨﻟا ﻪﺟو

اﺮﻓﻮﺘﻣ نﻮﻜﻳ ﺚﻴﺤﺑ اﺬﻫ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟﺪﺑ ﻆﻔﺘﺣا

.تﺎﻗوﺄﻟا ﻊﻴﻤﺟ ﻲﻓ ﻞﻐﺸﻤﻠﻟ

ﻲﻓ ﺮﻃﺎﺨﻤﻠﻟ ﻢﻴﻴﻘﺗ ءاﺮﺟإ زﺎﻬﺠﻟا ﻞﻐﺸﻣ ﻰﻠﻋ ﺐﺠﻳ

.ﻦﻴﻠﻐﺸﻤﻟا ﻪﻴﺟﻮﺗ نﺎﻤﺿو ﻊﻗﻮﻤﻟا

ﺮﻄﺨﻟا تﺎﺟرد



ﺮﻄﺧ

●

يدﺆﻳ ﺪﻗو ثوﺪﺤﻟا ﻚﻴﺷو ﺮﺷﺎﺒﻣ ﺮﻄﺧ ﻰﻟإ ةرﺎﺷإ

.ةﺎﻓﻮﻟا ﻰﻟإ وأ ﺔﻐﻟﺎﺑ ﺔﻳﺪﺴﺟ تﺎﺑﺎﺻإ ﻰﻟإ

몇

ﺮﻳﺬﺤﺗ

●

ﻰﻟإ يدﺆﻳ ﺪﻗو ﺮﻃﺎﺨﻤﻟا ﻪﻔﺤﺗ ﺪﻗ ﻒﻗﻮﻣ ﻰﻟإ ةرﺎﺷإ

.ةﺎﻓﻮﻟا ﻰﻟإ وأ ﺔﻐﻟﺎﺑ ﺔﻳﺪﺴﺟ تﺎﺑﺎﺻإ

몇

ﻪﻳﻮﻨﺗ

●

ﻰﻟإ يدﺆﻳ ﺪﻗو ﺮﻃﺎﺨﻤﻟا ﻪﻔﺤﺗ ﺪﻗ ﻒﻗﻮﻣ ﻰﻟإ ةرﺎﺷإ

.ﺔﻄﻴﺴﺑ تﺎﺑﺎﺻإ

ﻪﻴﺒﻨﺗ

●

ﻰﻟإ يدﺆﻳ ﺪﻗو ﺮﻃﺎﺨﻤﻟا ﻪﻔﺤﺗ ﺪﻗ ﻒﻗﻮﻣ ﻰﻟإ ةرﺎﺷإ

.ﺔﻳدﺎﻣ راﺮﺿأ ثوﺪﺣ

زﺎﻬﺠﻟا ﻰﻠﻋ زﻮﻣر

.فﺎﺠﻟا ﺞﻠﺜﻟا تﺎﻳﺮﻛ ﺐﺒﺴﺑ ﺮﻄﺧ

هﺎﺠﺗﺎﺑ ﻊﻔﺴﻟا سﺪﺴﻣ ﻪﺟﻮﺗ ﺎﻟ

صﺎﺨﺷﺄﻟا ﺪﻌﺑأ .صﺎﺨﺷﺄﻟا

ماﺪﺨﺘﺳﺎﻟا ﻊﻗﻮﻣ ﻦﻣ ﻦﻳﺮﺧﺂﻟا

ﻦﻣ ًﺎﻠﺜﻣ) ﻢﻫدﺎﻌﺑإ ﻰﻠﻋ ﻆﻓﺎﺣو

رﺎﻴﺗ وأ ﺔﻫﻮﻓ ﺲﻤﻠﺗ ﺎﻟ .ﻞﻴﻐﺸﺘﻟا ءﺎﻨﺛأ (ﺰﺟاﻮﺣ لﺎﻠﺧ

.ﻞﻴﻐﺸﺘﻟا ءﺎﻨﺛأ فﺎﺠﻟا ﺞﻠﺜﻟا

ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺐﺒﺴﺑ قﺎﻨﺘﺧﺎﻟا ﺮﻄﺧ

.نﻮﺑﺮﻜﻟا

ﻲﻧﺎﺛ ىﻮﺘﺤﻣ دادﺰﻳ ،ﻞﻴﻐﺸﺘﻟا ءﺎﻨﺛأ

نﺎﻜﻣ ءاﻮﻫ ﻲﻓ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ

.ﻞﻤﻌﻟا

ﻲﻓ ءاﻮﻬﻠﻟ فﺎﻛ ﺪﻳﺪﺠﺗ دﻮﺟو ﻦﻣ ﺪﻛﺄﺘﻟا ﻰﻠﻋ صﺮﺣا

.ﻞﻤﻌﻟا نﺎﻜﻣ

ﺚﻴﺤﺑ ﻖﻠﻄﻟا ءاﻮﻬﻟا ﻲﻓ ًﺎﻠﺜﻣ مدﺎﻌﻟا مﻮﻃﺮﺧ ﺪﻤﺑ ﻢﻗ

ﻰﻠﻋ ةرﻮﻄﺧ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ لوأ زﺎﻏ ﻞﺜﻤﻳ ﺎﻟ

.صﺎﺨﺷﺄﻟا

نأ ﺪﻛﺄﺗ .ءاﻮﻬﻟا ﻦﻣ ﻞﻘﺛأ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ :دﺎﺷرإ

ﻦﻣ لﺎﺜﻤﻟا ﻞﻴﺒﺳ ﻰﻠﻋ ،لﺰﻨﻳ ﺎﻟ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ

ﻞﻤﻌﻟا ﺔﺷرو ﺖﺤﺗ ﻲﻠﻔﺴﻟا ﻖﺑﺎﻄﻟا ﻰﻟإ جرﺎﺨﻟا

.(ﻖﻓﺪﺘﻳ)

ﻦﻣ ﺮﺜﻛأ) لﻮﻃﺄﻟا ﻊﻔﺴﻟا لﺎﻤﻋﺄﻟ ﺔﺒﺴﻨﻟﺎﺑ10 ﻖﺋﺎﻗد

ﻦﻣ ﻞﻗأ) ةﺮﻴﻐﺼﻟا فﺮﻐﻟا ﻲﻓ ﺔﺻﺎﺧو (ﺎًﻴﻣﻮﻳ

300 م³ ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﻦﻣ ﺮﻳﺬﺤﺗ زﺎﻬﺟ ءاﺪﺗرﺎﺑ ﻰﺻﻮﻳ ،(

.نﻮﺑﺮﻜﻟا

:نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺰﻴﻛﺮﺗ عﺎﻔﺗرا تﺎﻣﺎﻠﻋ

3...5%.ﻊﻔﺗﺮﻣ ﺲﻔﻨﺗ لﺪﻌﻣ ،عاﺪﺻ :

7...10%.ﻲﻋﻮﻟا ناﺪﻘﻓ ﺎﻤﺑر ،نﺎﻴﺜﻏ ،عاﺪﺻ :

ﻰﻠﻋ زﺎﻬﺠﻟا فﺎﻘﻳﺈﺑ ﻢﻗ ،تﺎﻣﺎﻠﻌﻟا هﺬﻫ تﺮﻬﻇ اذإ

،ﻞﻤﻌﻟا ﺔﻠﺻاﻮﻣ ﻞﺒﻗ .ﻲﻘﻨﻟا ءاﻮﻬﻟا ﻰﻟإ ﻞﻘﺘﻧا ﻢﺛ رﻮﻔﻟا

.ﺲﻔﻨﺗ زﺎﻬﺟ مﺪﺨﺘﺳا وأ ﺔﻳﻮﻬﺘﻟا ﺮﻴﺑاﺪﺗ ﻦﻴﺴﺤﺘﺑ ﻢﻗ

ﻲﻓ ﻢﻛاﺮﺘﻳو ءاﻮﻬﻟا ﻦﻣ ﻞﻘﺛأ نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ

ﻲﻓ وأ ﺔﻀﻔﺨﻨﻤﻟا ﻦﻛﺎﻣﺄﻟا وأ ﺔﻘﻴﻀﻟا ﻦﻛﺎﻣﺄﻟا

ﺔﻴﻓﺎﻛ ﺔﻳﻮﻬﺗ ﺮﻴﻓﻮﺗ ﻰﻠﻋ صﺮﺣا .ﺔﻘﻠﻐﻤﻟا تﺎﻳوﺎﺤﻟا

.ﻞﻤﻌﻟا نﺎﻜﻣ ﻲﻓ

ﻲﻧﺎﺛ يدرﻮﻤﺑ ﺔﺻﺎﺨﻟا ﺔﻣﺎﻠﺴﻟا تﺎﻧﺎﻴﺑ ةﺮﺸﻧ ﻰﻋاﺮُﺗ

.نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ

ﺐﺒﺴﺑ رﺮﻀﻟا ﺮﻄﺧو ،ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ

.ﺔﻴﻜﻴﺗﺎﺘﺳوﺮﻬﻜﺒﻟ تﺎﻨﺤﺸﻟا

ﺐﺴﺘﻜﻳ نأ ﻦﻜﻤﻳ ،ﻒﻴﻈﻨﺘﻟا ﺔﻴﻠﻤﻋ ءﺎﻨﺛأ

تﺎﻨﺤﺷ ﻪﻔﻴﻈﻨﺗ داﺮﻤﻟا ﻢﺴﺠﻟا

.ﺔﻴﻜﻴﺗﺎﺘﺳوﺮﻬﻛ

ﻰﻠﻋ ﻆﻓﺎﺣو ﻪﻔﻴﻈﻨﺗ داﺮﻤﻟا ﻢﺴﺠﻟا ﺾﻳرﺄﺘﺑ ﻢﻗ

.ﻒﻴﻈﻨﺘﻟا ﺔﻴﻠﻤﻋ ﺔﻳﺎﻬﻧ ﻰﺘﺣ ﺾﻳرﺄﺘﻟا

.ﻲﺋﺎﺑﺮﻬﻜﻟا ﻖﻌﺼﻟا ﺐﺒﺴﺑ ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ

ﺎﻟإ زﺎﻬﺠﻟا ﻰﻠﻋ ﻞﻤﻌﻟا ﺬﻴﻔﻨﺗ زﻮﺠﻳ ﺎﻟ .زﺎﻬﺠﻟا ﺢﺘﻔﺗ ﺎﻟ

ءﺎﻠﻤﻋ ﺔﻣﺪﺧ لﺎﻠﺧ ﻦﻣKÄRCHER.

.ةدرﺎﺒﻟا قوﺮﺤﻟا ﺐﺒﺴﺑ ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ

- ةراﺮﺣ ﺔﺟرد ﻪﻟ فﺎﺠﻟا ﺞﻠﺜﻟا79 ﺎﻟ .م°

زﺎﻬﺠﻟا ءاﺰﺟأو فﺎﺠﻟا ﺞﻠﺜﻟا ﺲﻤﻠﺗ

.ةدرﺎﺒﻟا

ﻲﻧﺎﺛ بﻮﺒﻧأ ﺮﻳﺎﻄﺗ ﺐﺒﺴﺑ ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ

،نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﺐﺒﺴﺑ قﺎﻨﺘﺧﺎﻟا ﺮﻄﺧ

نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ

.نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ بﻮﺒﻧأ ﺖﻴﺒﺜﺗ ﻢﻜﺣأ

فﺎﺠﻟا ﺞﻠﺜﻟا تﺎﻳﺮﻛ ﺐﺒﺴﺑ ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ

.خﺎﺳوﺄﻟا تﺎﻤﻴﺴﺟو ةﺮﻳﺎﻄﺘﻤﻟا

.ﺔﻳﺎﻤﺣ ةرﺎﻈﻧ ﺪﺗرا

.ﻊﻤﺴﻟا رﺮﻀﺗ ﺮﻄﺧ

.ﻊﻤﺳ ﺔﻴﻗاو ﺪﺗرا

فﺎﺠﻟا ﺞﻠﺜﻟا تﺎﻳﺮﻛ ﺐﺒﺴﺑ ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ

.خﺎﺳوﺄﻟا تﺎﻤﻴﺴﺟو ةﺮﻳﺎﻄﺘﻤﻟا

ﺔﻔﺻاﻮﻤﻠﻟ ﺎًﻘﻓو ﺔﻴﻗاو تازﺎﻔﻗ ﺪﺗراEN

511.

فﺎﺠﻟا ﺞﻠﺜﻟا تﺎﻳﺮﻛ ﺐﺒﺴﺑ ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ

.خﺎﺳوﺄﻟا تﺎﻤﻴﺴﺟو ةﺮﻳﺎﻄﺘﻤﻟا

.ﺔﻠﻳﻮﻃ مﺎﻤﻛﺄﺑ ﺔﻴﻗاو ﺲﺑﺎﻠﻣ ﺪﺗرا

.ﺔﻠﻤﺘﺤﻣ ﺔﻤﺋاد ﺔﻴﻔﻴﻇو تﺎﻟﺎﻠﺘﺧا !ﻪﻴﺒﻨﺗ

ﻊﻣ ﻞﺧاﺪﺘﺗ ﺖﻳﺰﻟا وأ مﻮﺤﺸﻟا رﺎﺛآ

ﺎﻟ .زﺎﻬﺠﻟا ﻲﻓ فﺎﺠﻟا ﺞﻠﺜﻟا ﻞﻴﻜﺸﺗ

ىﺮﺧﺄﻟا ﻢﻴﺤﺸﺘﻟا داﻮﻣ وأ ﺖﻳﺰﻟا وأ مﻮﺤﺸﻟا مﺪﺨﺘﺴﺗ

ﺪﻴﺴﻛأ ﻲﻧﺎﺛ ﺔﻧاﻮﻄﺳأ ظووﺎﻠﻗ وأ ﻞﻴﺻﻮﺘﻟا ﺔﻫﻮﻓ ﻰﻠﻋ

.نﻮﺑﺮﻜﻟا ﺪﻴﺴﻛأ ﻲﻧﺎﺛ مﻮﻃﺮﺧ ﻰﻠﻋو نﻮﺑﺮﻜﻟا

ﺔﻣﺎﻌﻟا ﺔﻣﺎﻠﺴﻟا تﺎﻤﻴﻠﻌﺗ



ﺮﻄﺧ

ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ

.دﻮﺼﻘﻣ ﺮﻴﻏ ﻞﻜﺸﺑ زﺎﻬﺠﻟا ﻞﻤﻌﻳ ﺪﻗ

ﻦﻣ ءﺎﺑﺮﻬﻜﻟا ﺲﺑﺎﻗ ﻞﺼﻓا ،زﺎﻬﺠﻟا ﻰﻠﻋ ﻞﻤﻌﻟا ﻞﺒﻗ

.ﺲﺒﻘﻤﻟا

ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ

ةدرﺎﺒﻟا زﺎﻬﺠﻟا ءاﺰﺟأو فﺎﺠﻟا ﺞﻠﺜﻟا ﺐﺒﺴﻳ نأ ﻦﻜﻤﻳ

.ﺎﻬﺴﻤﻟ ﺪﻨﻋ ةدرﺎﺑ ﺎًﻗوﺮﺣ

مﻮﻘﻳ زﺎﻬﺠﻟا عد وأ ةدوﺮﺒﻟا ﻦﻣ ﺔﻳﺎﻤﺤﻟا ﺲﺑﺎﻠﻣ ﺪﺗرا

.زﺎﻬﺠﻟا ﻰﻠﻋ ﻞﻤﻌﻟا ﻞﺒﻗ ءﺎﻤﺣﺈﻟﺎﺑ

.اًﺪﺑأ ﻚﻤﻓ ﻲﻓ فﺎﺠﻟا ﺞﻠﺜﻟا ﻊﻀﺗ ﺎﻟ

ﺔﺑﺎﺻﺈﻟا ﺮﻄﺧ

ﺔﻟﺎﺣ ﻲﻓ ةرﻮﻄﺧ فﺎﺠﻟا ﺞﻠﺜﻟا رﺎﻴﺗ ﻞﺜﻤﻳ نأ ﻦﻜﻤﻳ

.ﺢﻴﺤﺼﻟا ﺮﻴﻐﻟا ماﺪﺨﺘﺳﺎﻟا

تاﺪﻌﻤﻟا ،صﺎﺨﺷﺄﻟا ﻰﻠﻋ فﺎﺠﻟا ﺞﻠﺜﻟا رﺎﻴﺗ ﻪﺟﻮﺗ ﺎﻟ

.ﻪﺴﻔﻧ زﺎﻬﺠﻟا ﻰﻠﻋ وأ ﺔﻄﺸﻨﻟا ﺔﻴﺋﺎﺑﺮﻬﻜﻟا

ﻰﻠﻋ ًﺎﻠﺜﻣ ،ﻚﺴﻔﻧ ﻰﻠﻋ فﺎﺠﻟا ﺞﻠﺜﻟا رﺎﻴﺗ ﻪﺟﻮﺗ ﺎﻟ

.ﻪﻔﻴﻈﻨﺘﻟ ﻚﺋاﺬﺣ وأ ﻚﺴﺑﺎﻠﻣ

ﺔﻣﺎﻋ تادﺎﺷرإ........................................209

تﺎﻤﻴﻠﻌﺘﻠﻟ ﻖﺑﺎﻄﻤﻟا ماﺪﺨﺘﺳﺎﻟا....................209

ﺔﻔﻴﻇو..................................................209

ﺔﺌﻴﺒﻟا ﺔﻳﺎﻤﺣ............................................209

ﺔﻣﺎﻠﺴﻟا تادﺎﺷرإ.....................................209

ﺔﻣﺎﻠﺴﻟا تاﺰﻴﻬﺠﺗ.....................................210

رﺎﻴﻐﻟا ﻊﻄﻗو ﺔﻴﻠﻴﻤﻜﺘﻟا تﺎﻘﺤﻠﻤﻟا..................210

ﻢﻴﻠﺴﺘﻟا ىﻮﺘﺤﻣ.......................................210

لﺎﻤﻌﺘﺳﺎﻟا ﺮﺻﺎﻨﻋ....................................210

ﻞﻴﻐﺸﺘﻟا ءﺪﺑ...........................................210

لﺎﻤﻌﺘﺳﺎﻟا.............................................212

ﻞﻴﻐﺸﺘﻟا فﺎﻘﻳإ.......................................212

ﻞﻘﻨﻟا....................................................213

ﻦﻳﺰﺨﺘﻟا.................................................213

ﺔﻧﺎﻴﺼﻟاو ﺔﻳﺎﻨﻌﻟا.......................................213

لﺎﻄﻋأ ثوﺪﺣ ﺔﻟﺎﺣ ﻲﻓ ةﺪﻋﺎﺴﻣ................213

نﺎﻤﻀﻟا.................................................214

تﺎﻘﺤﻠﻣ.................................................214

ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا..........................................214

2-NN-A4-GS-03323

advantages.

vielen Vorteilen.

avantages.

Registre su producto y aproveche de muchas ventajas.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.

Rate your product and tell us your opinion.

Évaluer votre produit et dites-nous votre opinion.

Reseñe su producto y díganos su opinión.

www.kaercher.com/welcome

www.kaercher.com/dealersearch

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

DANKE!

THANK YOU!

MERCI!

GRACIAS!
