Karcher 2.112-000.0 Inno Foam Set mit RM-Injektor User Manual

59670130 07/16

Deutsch 3

English 8

Français 13

Italiano 18

Nederlands 23

Español 28

Português 33

Dansk 38

Norsk 43

Svenska 48

Suomi 53

Ελληνικά 58

Türkçe 63

Русский 68

Magyar 73

Čeština 78

Slovenščina 83

Polski 88

Româneşte 93

Slovenčina 98

Hrvatski 103

Srpski 108

Български 113

Eesti 118

Latviešu 123

Lietuviškai 128

Українська 133

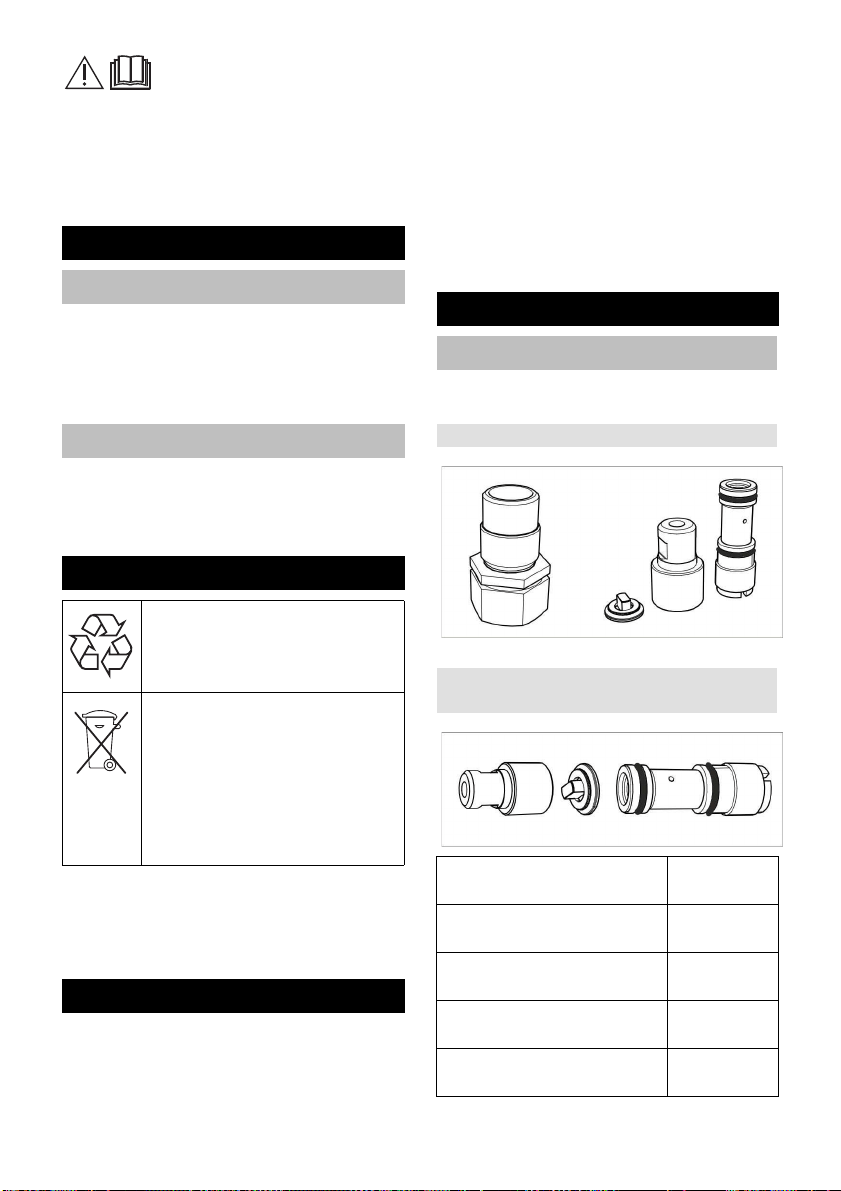

– 1

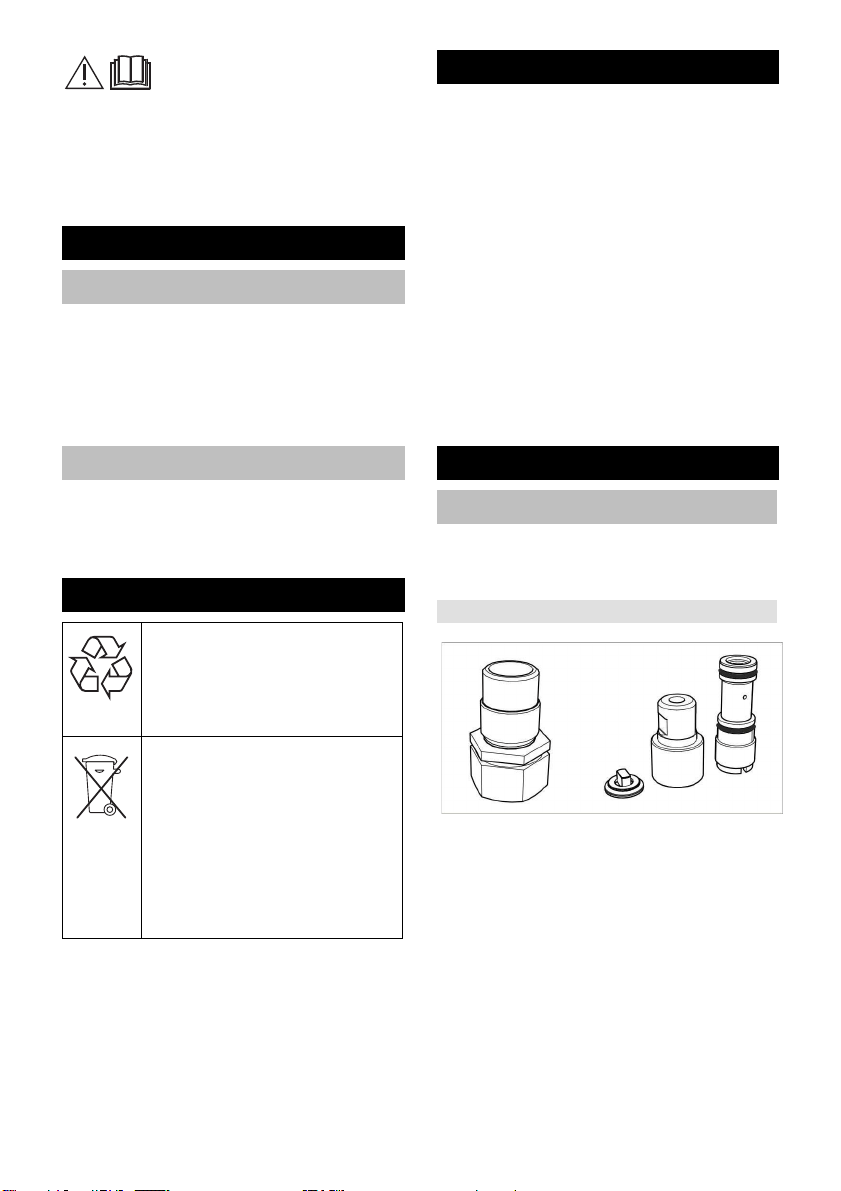

Lesen Sie vor der ersten Be-

nutzung Ihres Gerätes diese

Originalbetriebsanleitung,

handeln Sie danach und bewahren Sie die-

se für späteren Gebrauch oder für Nachbe-

sitzer auf.

Bei fehlenden Teilen oder Transportschä-

den bitte Ihren Händler benachrichtigen.

– Das Gerät mit den Arbeitseinrichtungen

ist vor Benutzung auf den ordnungsge-

mäßen Zustand und die Betriebssicher-

heit zu prüfen. Falls der Zustand nicht

einwandfrei ist, darf es nicht benutzt

werden.

– An dem Gerät dürfen keine Verände-

rungen vorgenommen werden.

– Niemals in den Hochdruckstrahl fassen.

– Hochdruckstrahl niemals auf Personen

oder Tiere richten.

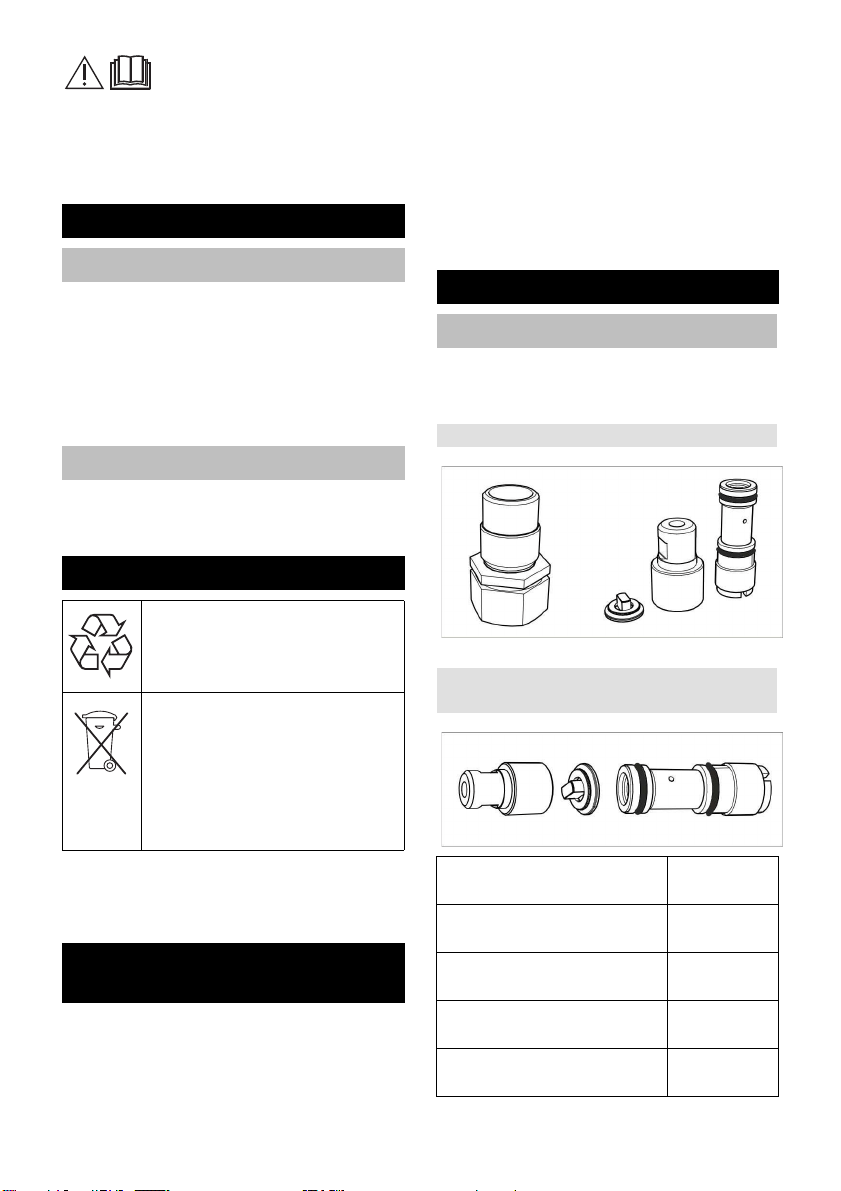

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

– Das Foam-Set ist zum Reinigen und

Desinfizieren von Bodenflächen,

Wandflächen und Maschinen in Verbin-

dung mit einem Hochdruckreiniger ge-

eignet.

– Eine Reinigungsmittel-Zudosierung von

5% ist ausreichend.

– Der Wasserdruck darf 25 MPa (250

bar) nicht überschreiten.

– Die Wassertemperatur darf im Schaum-

betrieb 50 °C nicht überschreiten.

– Der Wasserdurchfluss muss mindes-

tens 500 l/h (8,3 l/min) betragen.

– Der Hochdruckschlauch soll nicht län-

ger als 20 m sein.

– Die Verwendung chloralkalischer Reini-

gungsmittel führt zu erhöhtem Ver-

schleiß des Gerätes.

Zur Anpassung des Foam-Sets an den

Hochdruckreiniger wird zusätzlich ein Dü-

senpaket benötigt.

Bestellnummer 2.111-022.0

Sicherheitshinweise

Anwendung

Bedienung

Umweltschutz

Die Verpackungsmaterialien

sind recyclebar. Bitte werfen Sie

die Verpackungen nicht in den

Hausmüll, sondern führen Sie

diese einer Wiederverwertung

zu.

Altgeräte enthalten wertvolle re-

cyclingfähige Materialien, die ei-

ner Verwertung zugeführt wer-

den sollten. Batterien, Öl und

ähnliche Stoffe dürfen nicht in

die Umwelt gelangen. Bitte ent-

sorgen Sie Altgeräte deshalb

über geeignete Sammelsyste-

me.

Bestimmungsgemäße

Verwendung

Montage

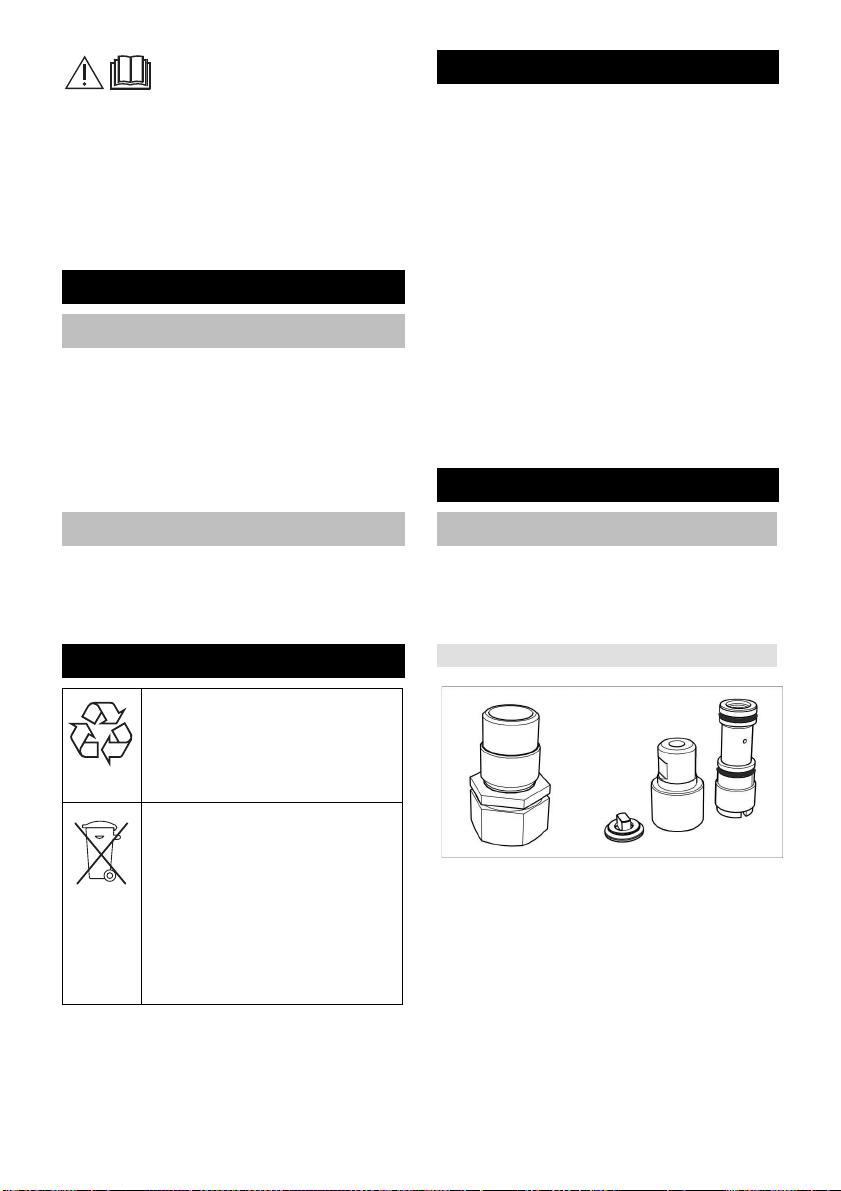

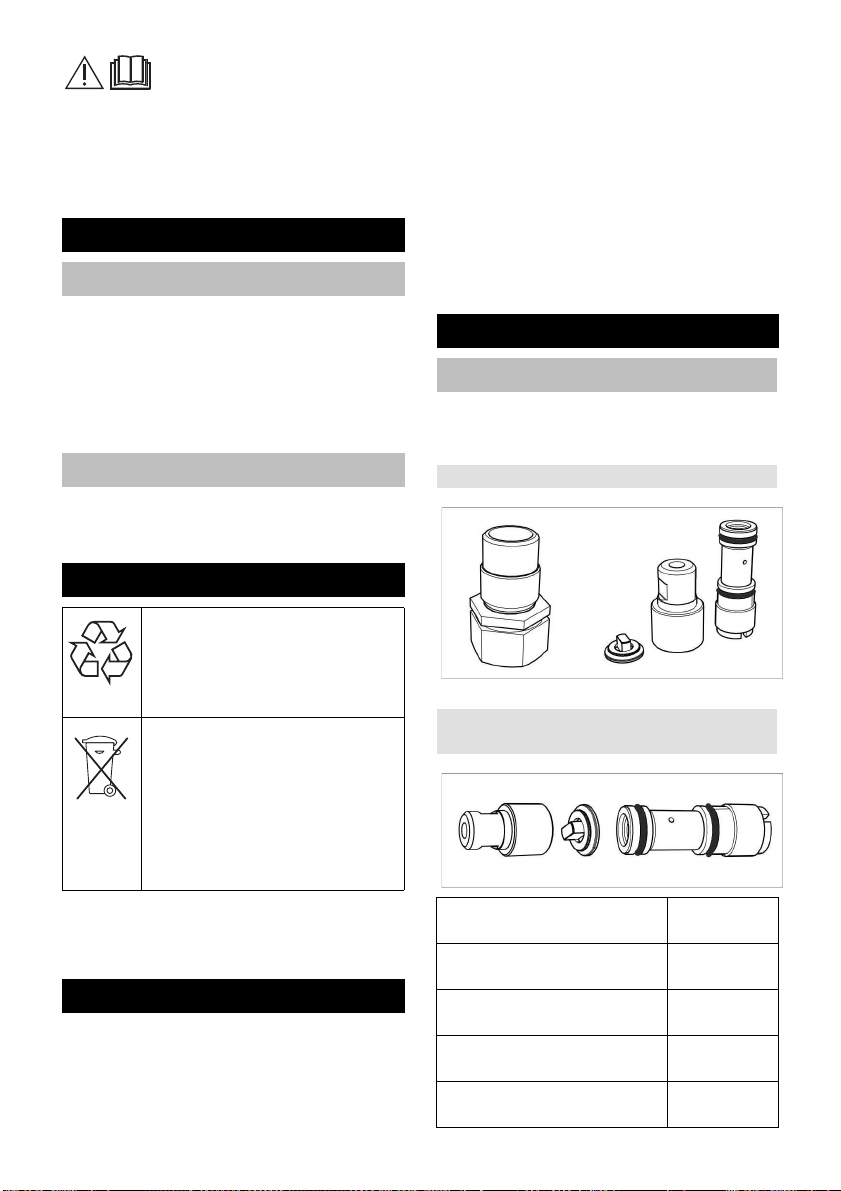

Notwendige Zusatzteile

Für HD 10/25 SX und HD 13/18 SX

3DE

– 2

–

Der Injektor saugt Reinigungsmittel an

und mischt dieses dem Wasserstrahl bei.

– Die Saugwirkung entsteht nur, wenn die

beiliegende Rundstrahldüse in die

Schaumdüse eingebaut ist.

 Hochdruckreiniger ausschalten.

 Strom- und Wasserzufuhr unterbre-

chen.

 Handspritzpistole betätigen, bis das

Gerät drucklos ist.

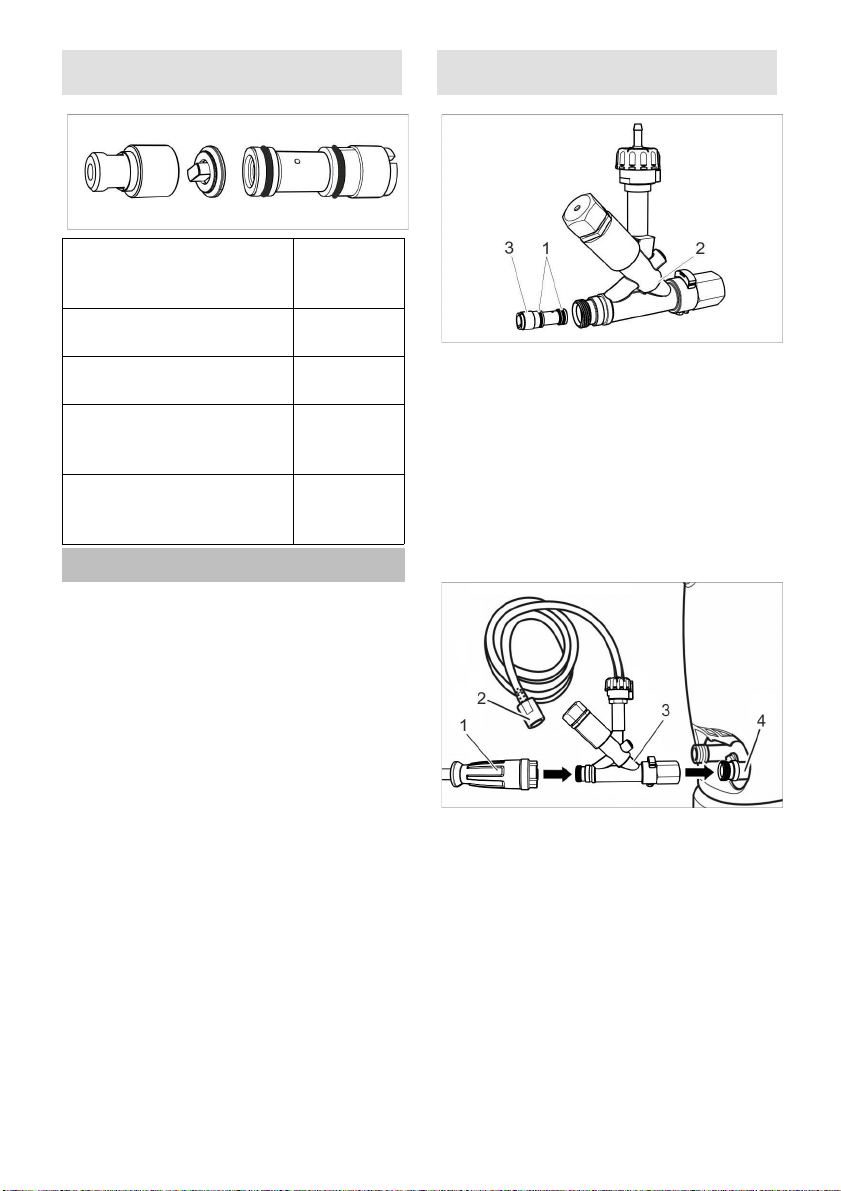

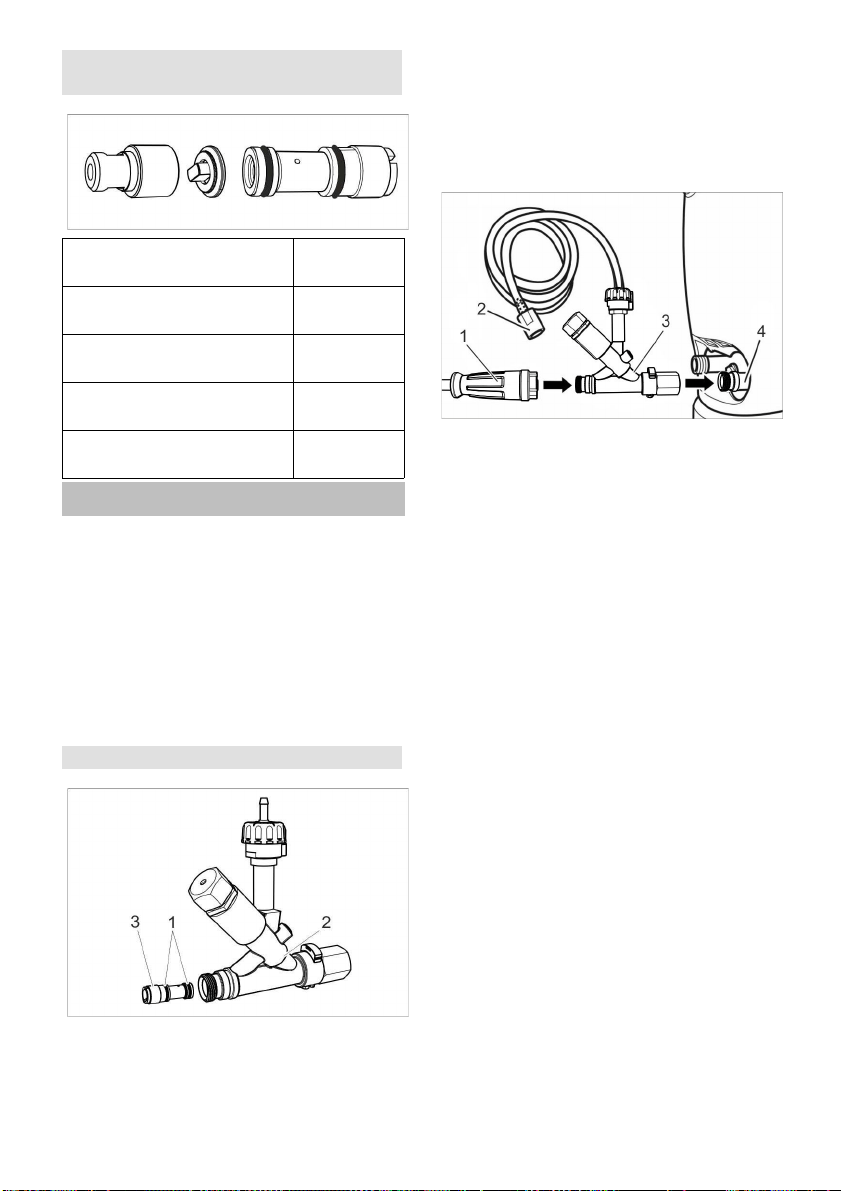

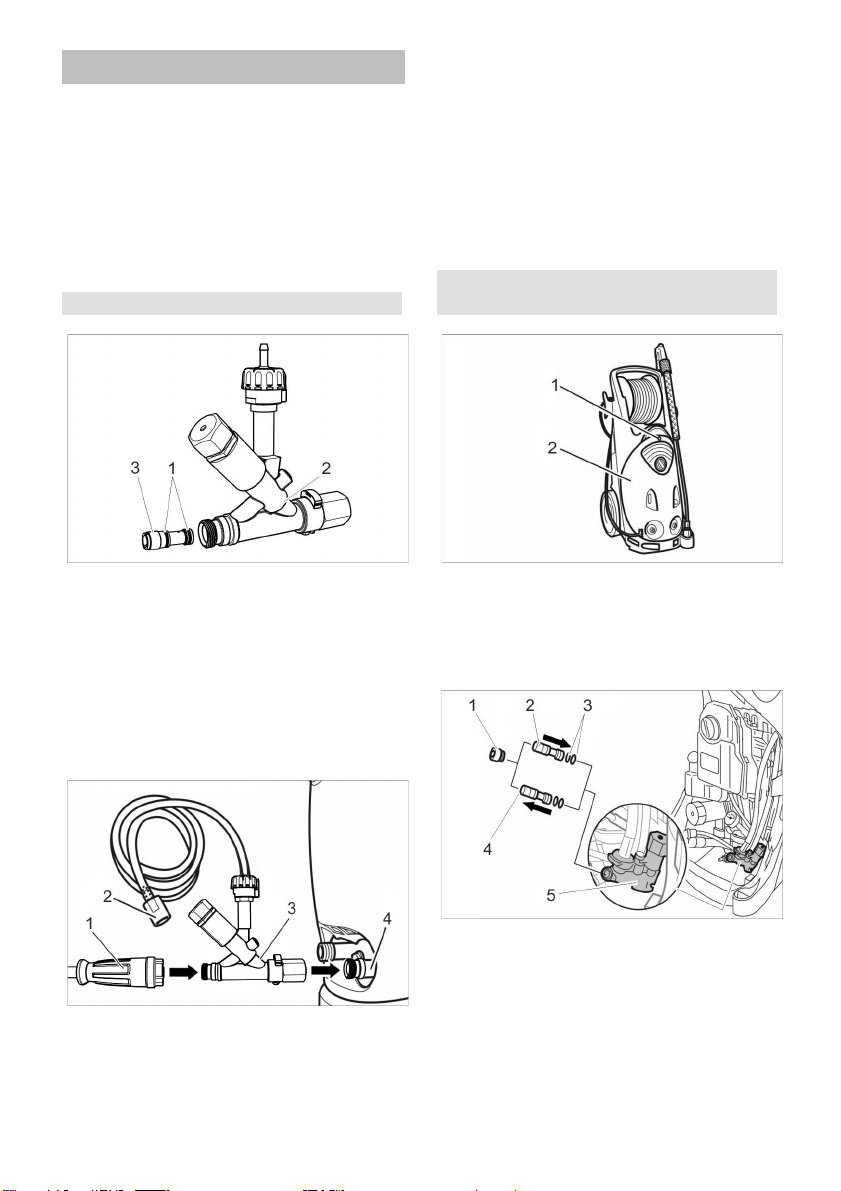

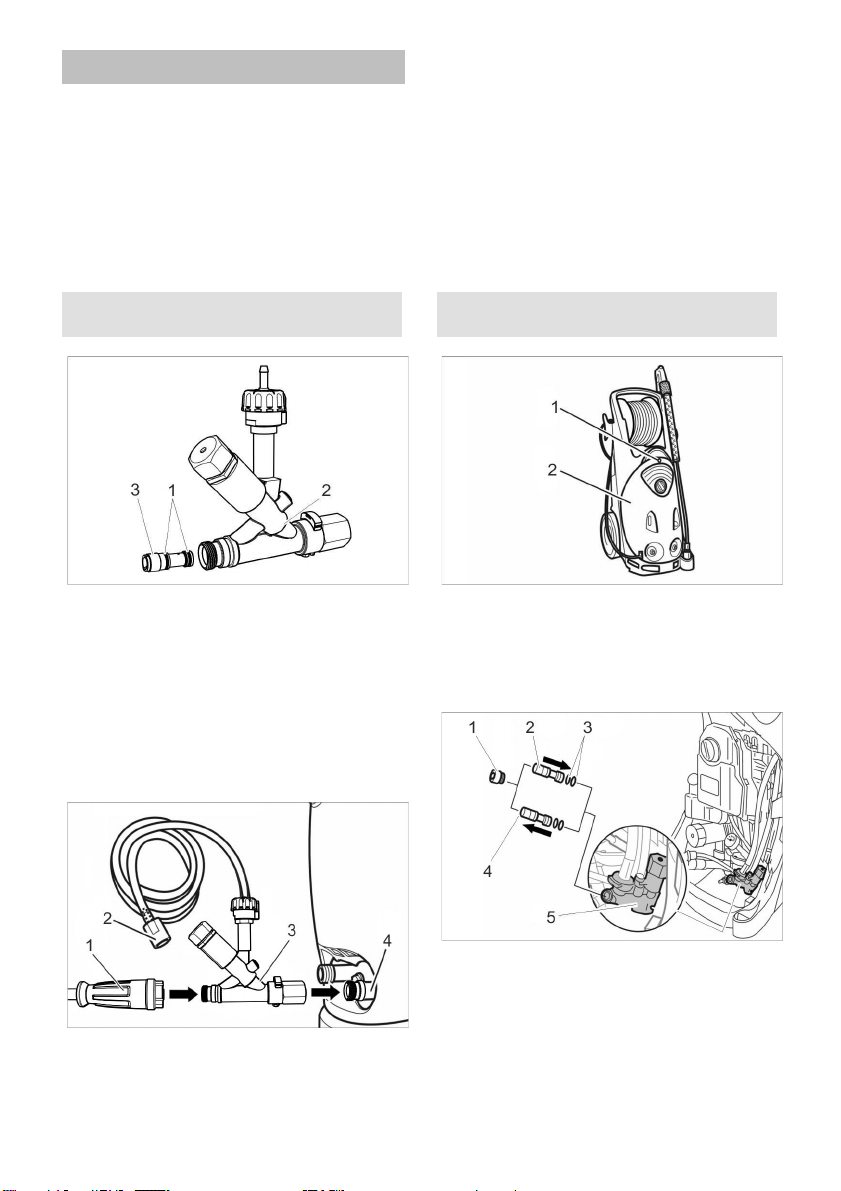

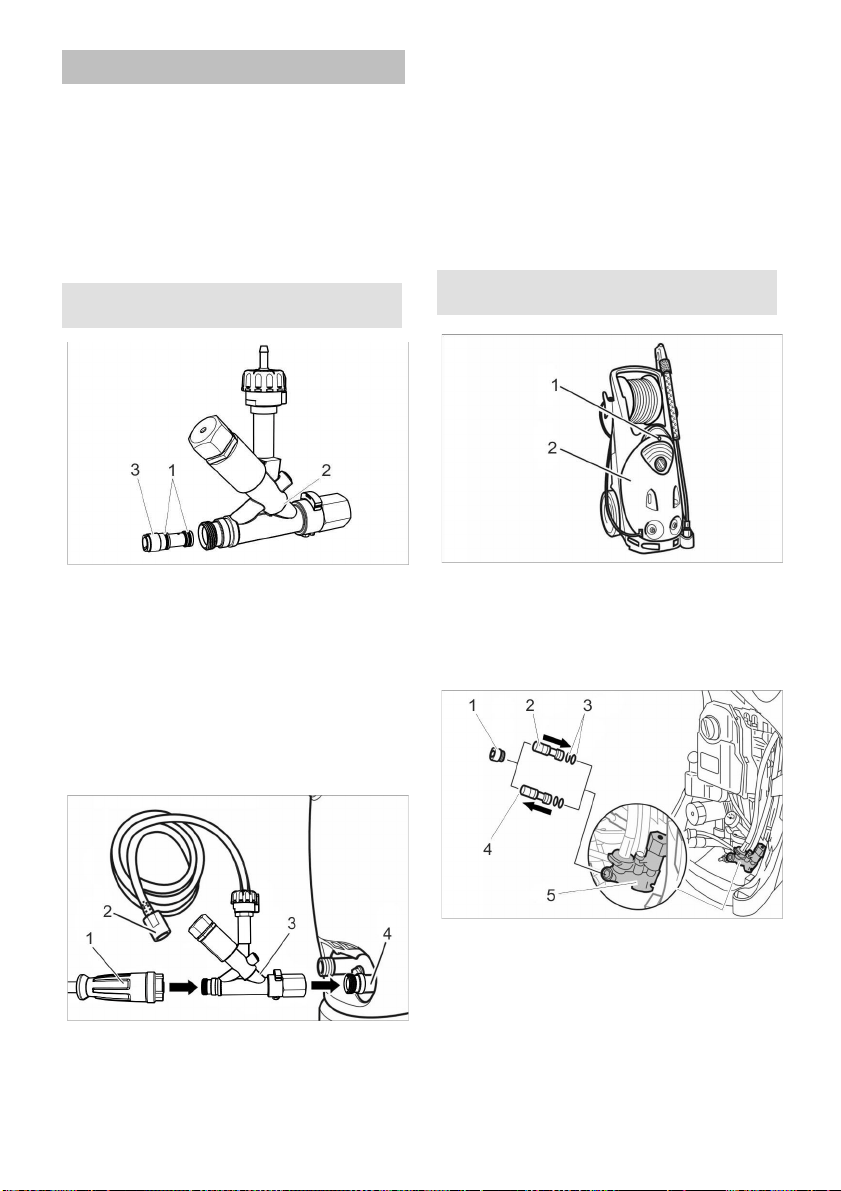

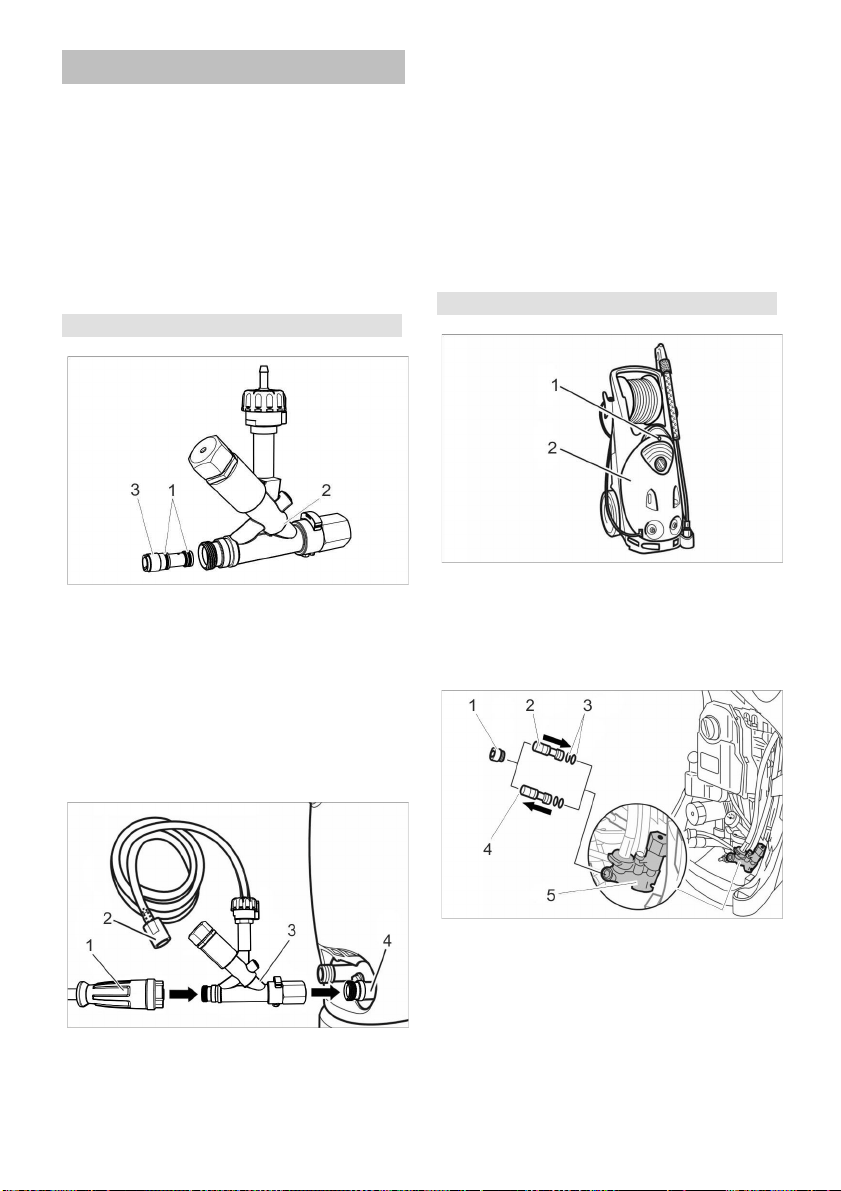

1O-Ring

2Injektor

3 Injektoreinsatz

 O-Ringe auf den Injektoreinsatz schie-

ben und dünn mit Silikonfett bestrei-

chen.

 Injektoreinsatz in den Injektor einschie-

ben und mit einem Flachschraubendre-

her 12x2 mm handfest anziehen.

1 Hochdruckschlauch

2 Reinigungsmittel-Saugschlauch mit Fil-

ter

3 Injektor

4 Hochdruckausgang

 Hochdruckschlauch vom Hochdruck-

ausgang abschrauben.

 Injektor am Hochdruckausgang des

Gerätes anschrauben und Überwurf-

mutter festziehen (max. 10 Nm).

 Hochdruckschlauch am Ausgang des

Injektors anschrauben und handfest an-

ziehen.

 Reinigungsmittel-Saugschlauch in ei-

nen Reinigungsmittelkanister oder den

Reinigungsmitteltank des Hochdruck-

reinigers führen.

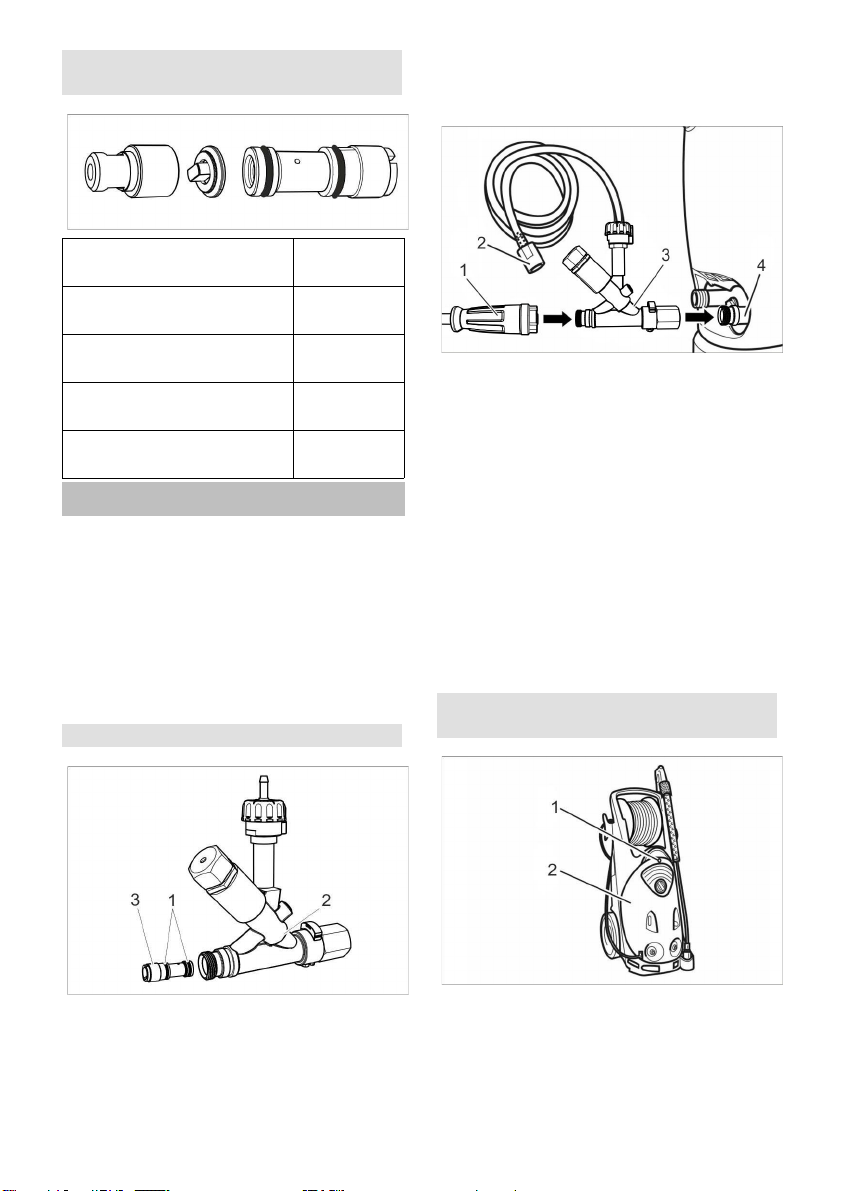

Für andere Hochdruckreiniger ohne

Schlauchtrommel

Durchflussmenge Bestellnum-

mer

über 500 bis 600 l/h

(über 8,3 bis 10 l/min)

2.111-009.0

über 600 bis 700 l/h

(über 10 bis 11,8 l/min)

2.111-018.0

über 700 bis 1000 l/h

(über 11,8 bis 16,6 l/min)

2.111-019.0

über 1000 bis 1300 l/h

(über 16,6 bis 21,6 l/min)

2.111-020.0

Injektor montieren

Unbeheizte Geräte ohne

Schlauchtrommel

4 DE

– 3

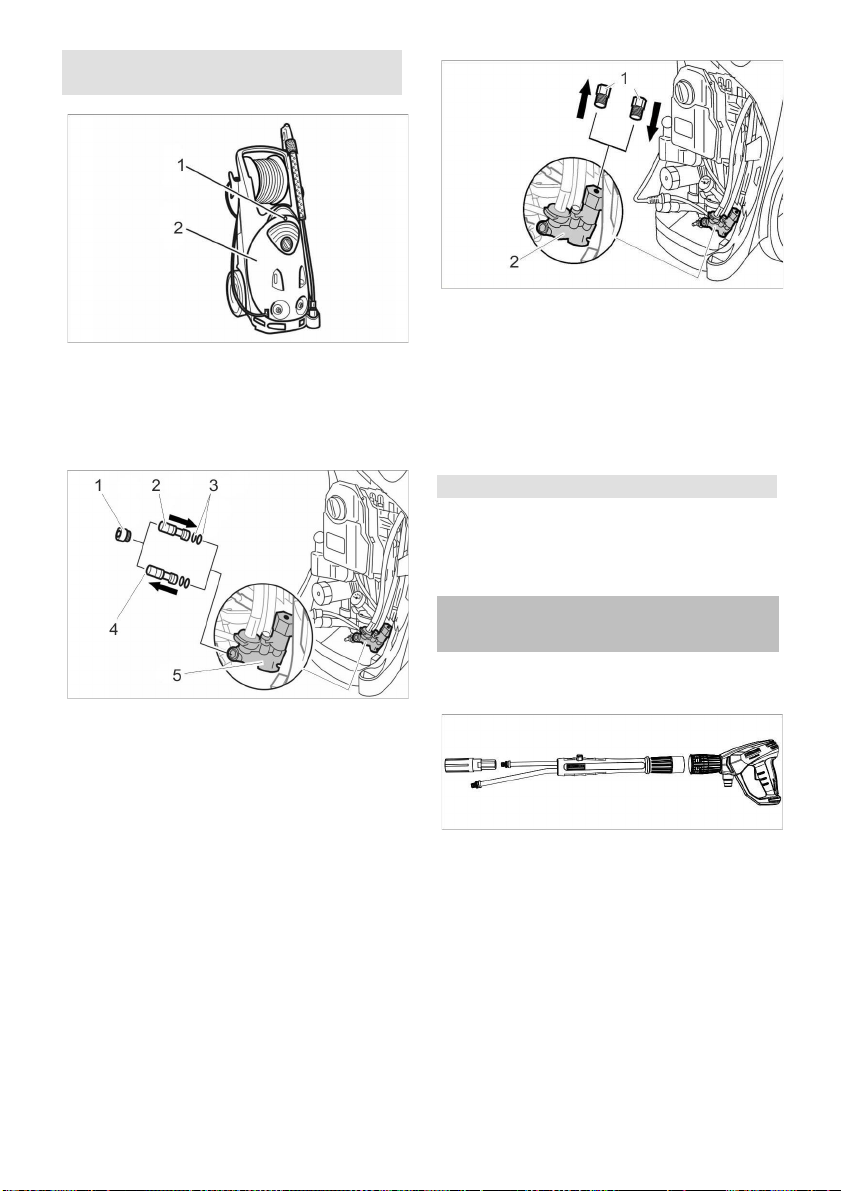

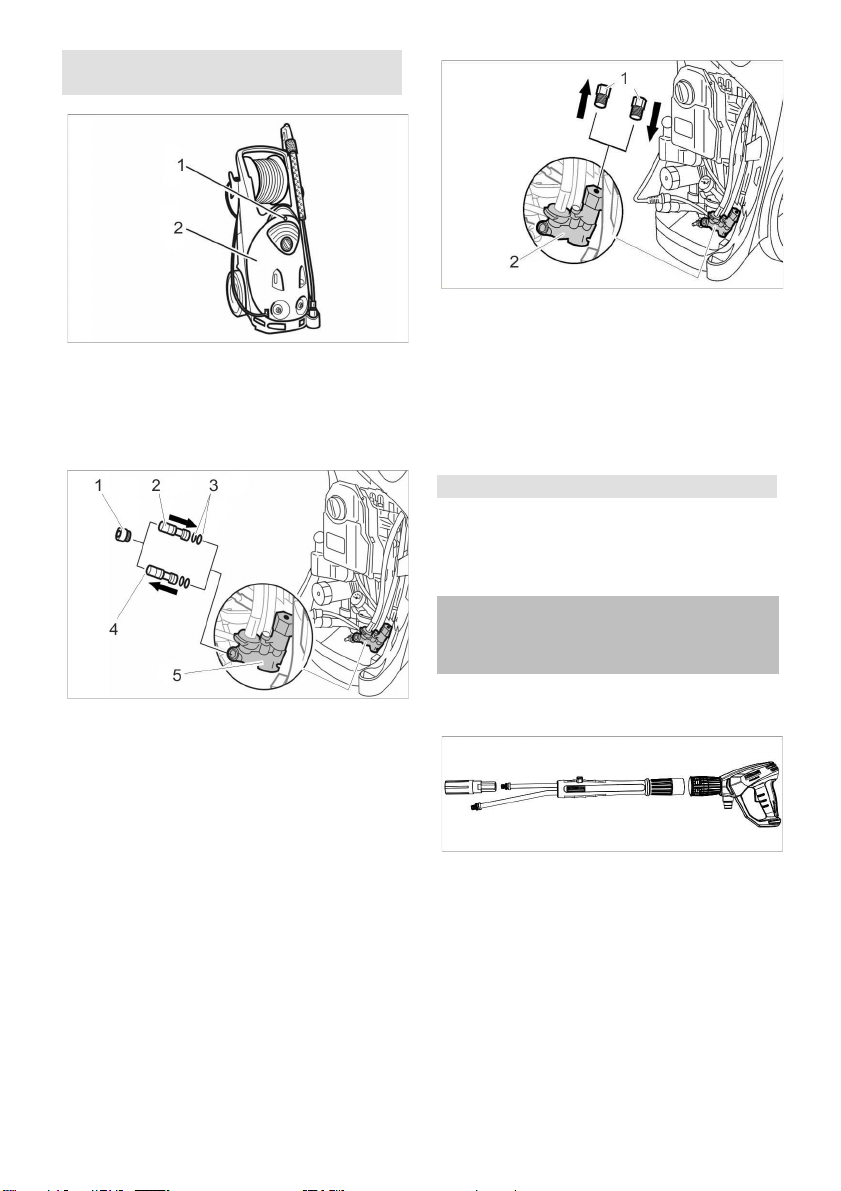

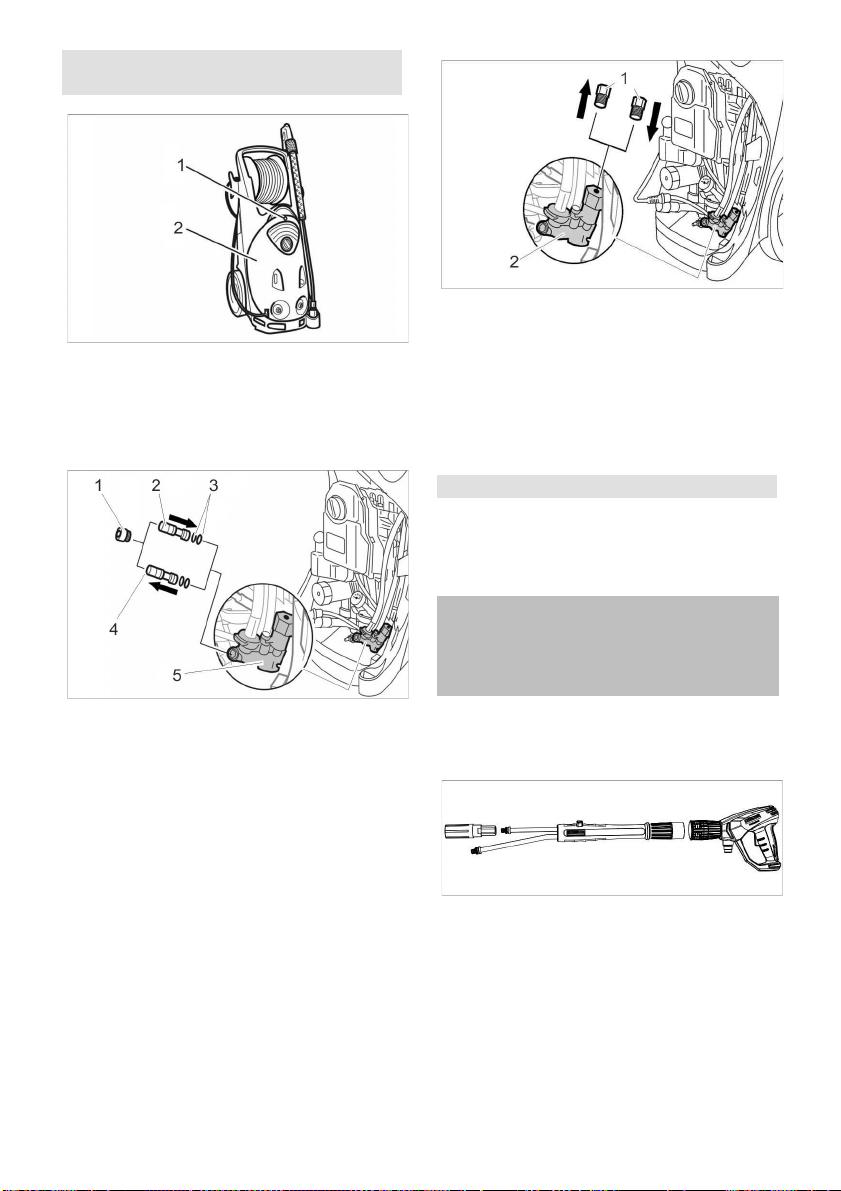

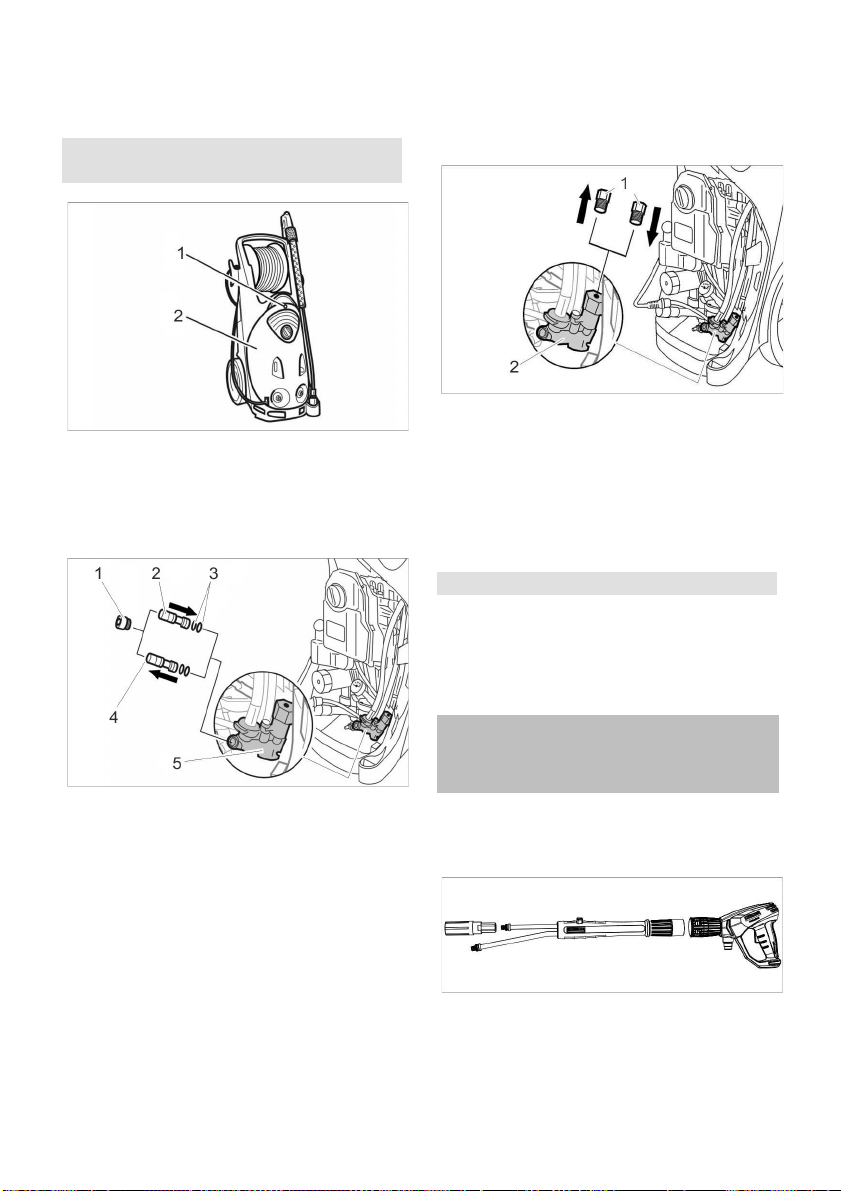

1 Schraube

2 Gerätehaube

 Schraube herausdrehen.

 Gerätehaube abnehmen.

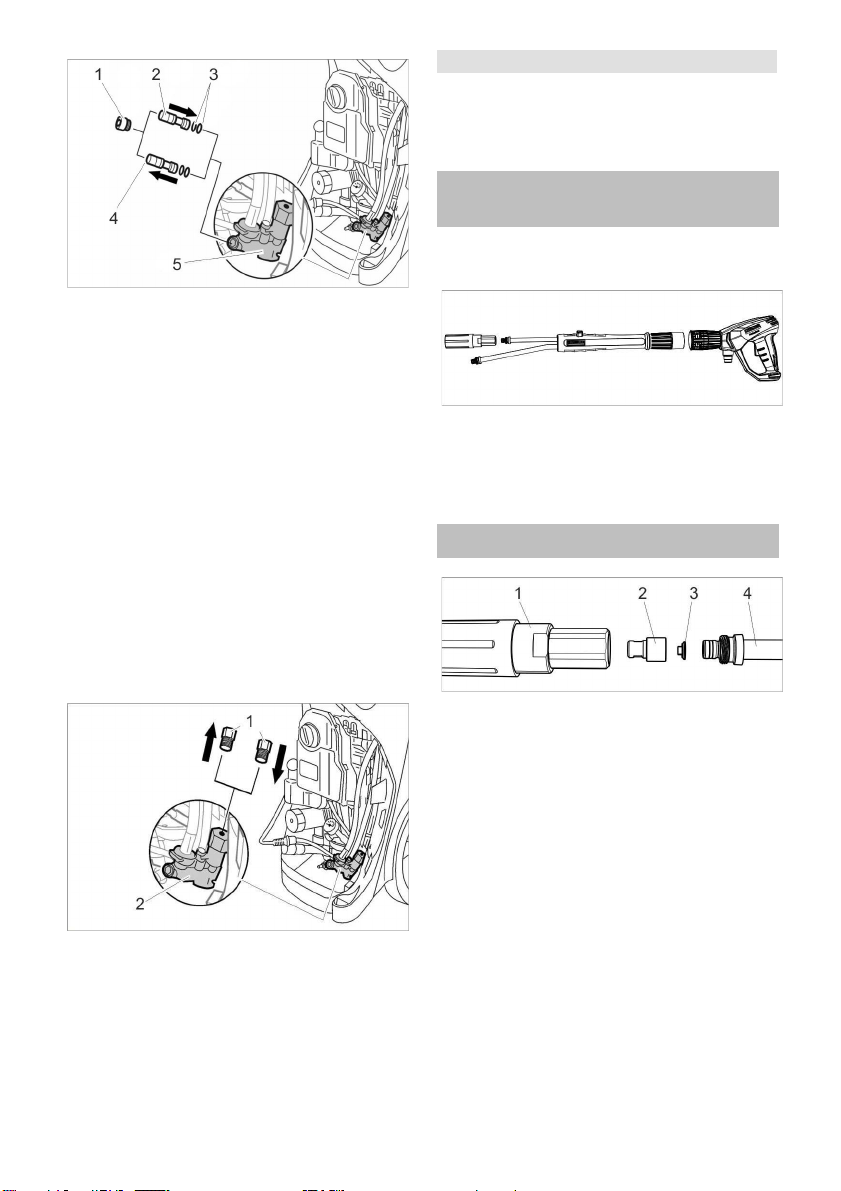

1 Dichtschraube

2 Injektoreinsatz, neu

3 O-Ring, neu

4 Injektoreinsatz, alt

5 Injektorgehäuse

 Dichtschraube aus dem Injektorgehäu-

se herausschrauben (Innensechskant

SW 8).

 Alten Injektoreinsatz mit Schraubendre-

her 12x2 herausdrehen.

 O-Ringe auf den neuen Injektoreinsatz

schieben und dünn mit Silikonfett be-

streichen.

 Neuen Injektoreinsatz in den Injektor

einschieben und mit einem Flach-

schraubendreher 12x2 handfest anzie-

hen.

 Dichtschraube eindrehen und festzie-

hen (10 Nm).

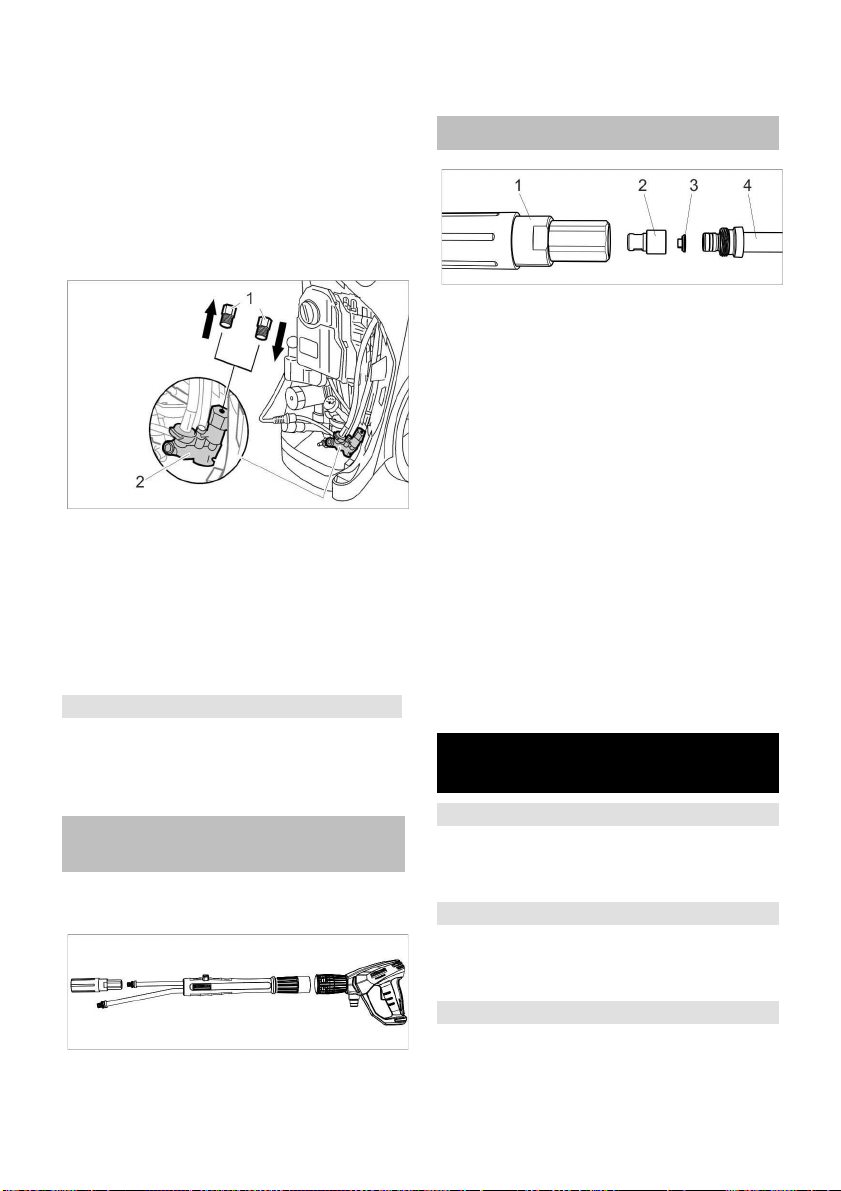

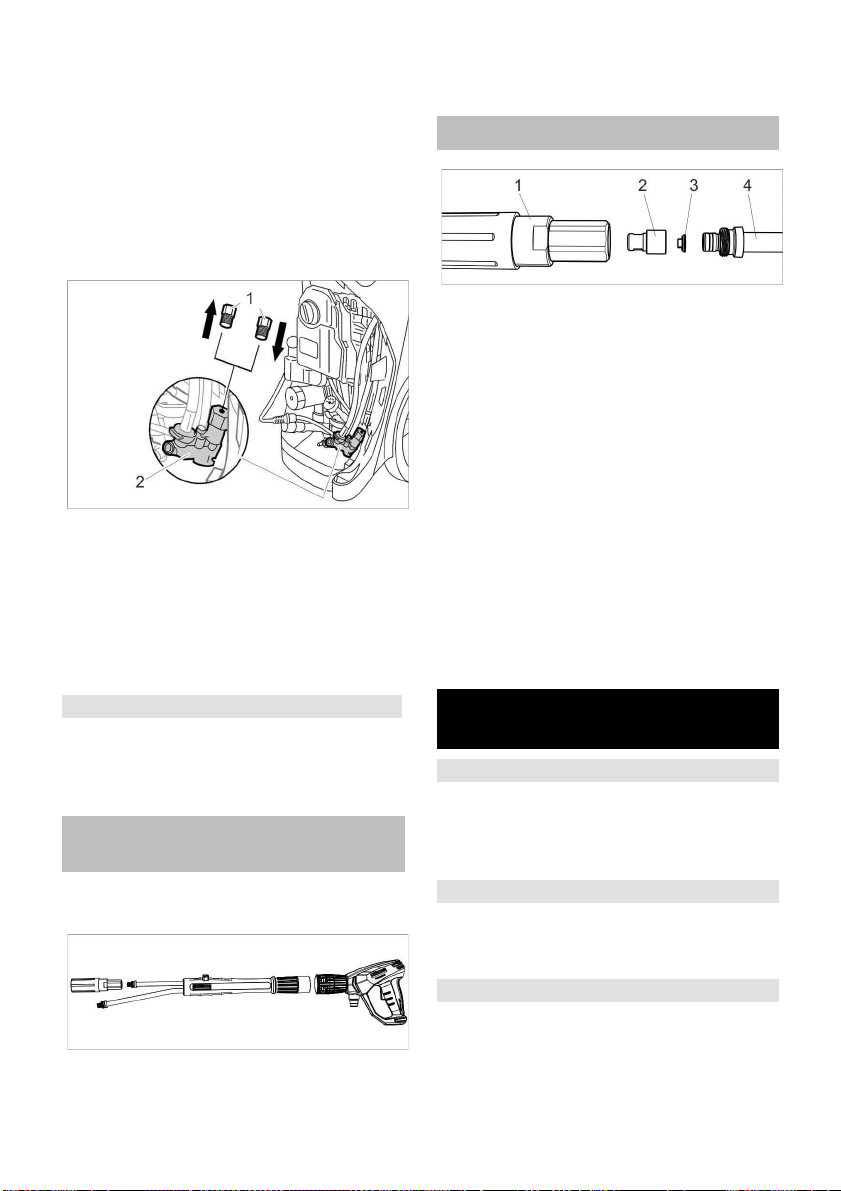

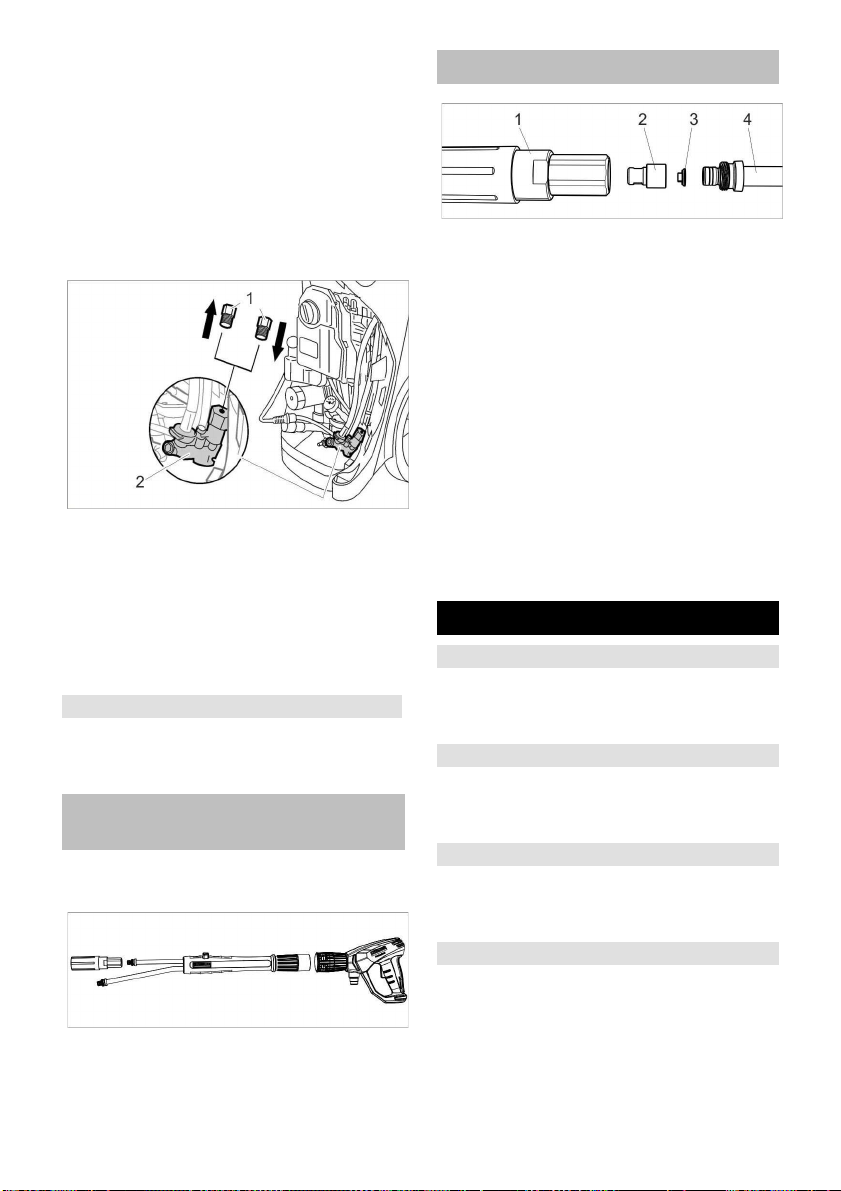

1 Verschlussschraube

2 Injektorgehäuse

 Verschlussschraube herausdrehen.

 Neue Verschlussschraube eindrehen

und fest anziehen.

 Gerätehaube anbringen.

 Schraube eindrehen und festziehen.

Bei beheizten Geräten wird das vorhande-

ne Dosiersystem verwendet, ein Umbau ist

nicht nötig. Der Injektoreinsatz aus dem

Düsensatz wird nicht benötigt.

 Serienmäßiges Strahlrohr von der

Handspritzpistole abschrauben.

 Umschaltbares Strahlrohr an der

Handspritzpistole montieren.

 Serienmäßige Hochdruckdüse auf das

lange Rohr des umschaltbaren Strahl-

rohrs montieren.

HD 10/25 SX, HD 13/18 SX (mit

Schlauchtrommel)

Beheizte Geräte

Umschaltbares Strahlrohr

montieren (nur Inno-Foam-Set)

5DE

– 4

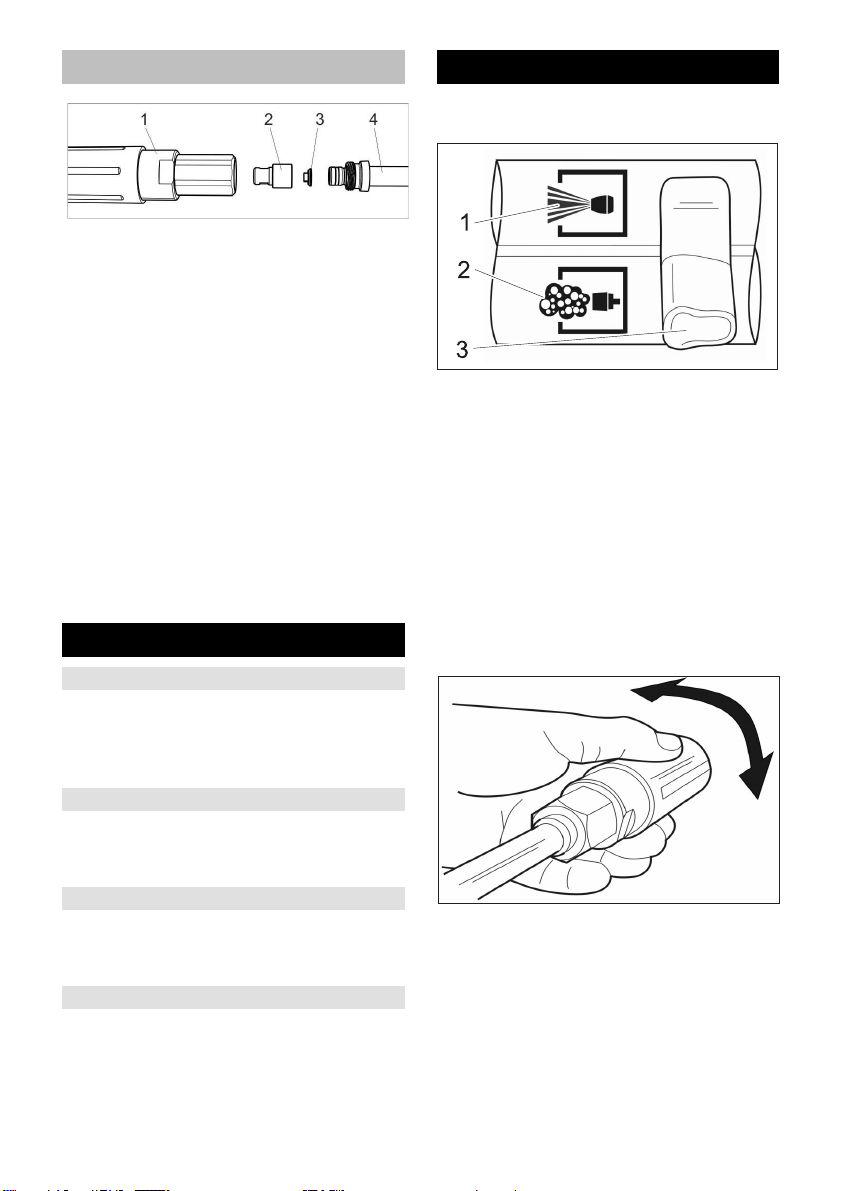

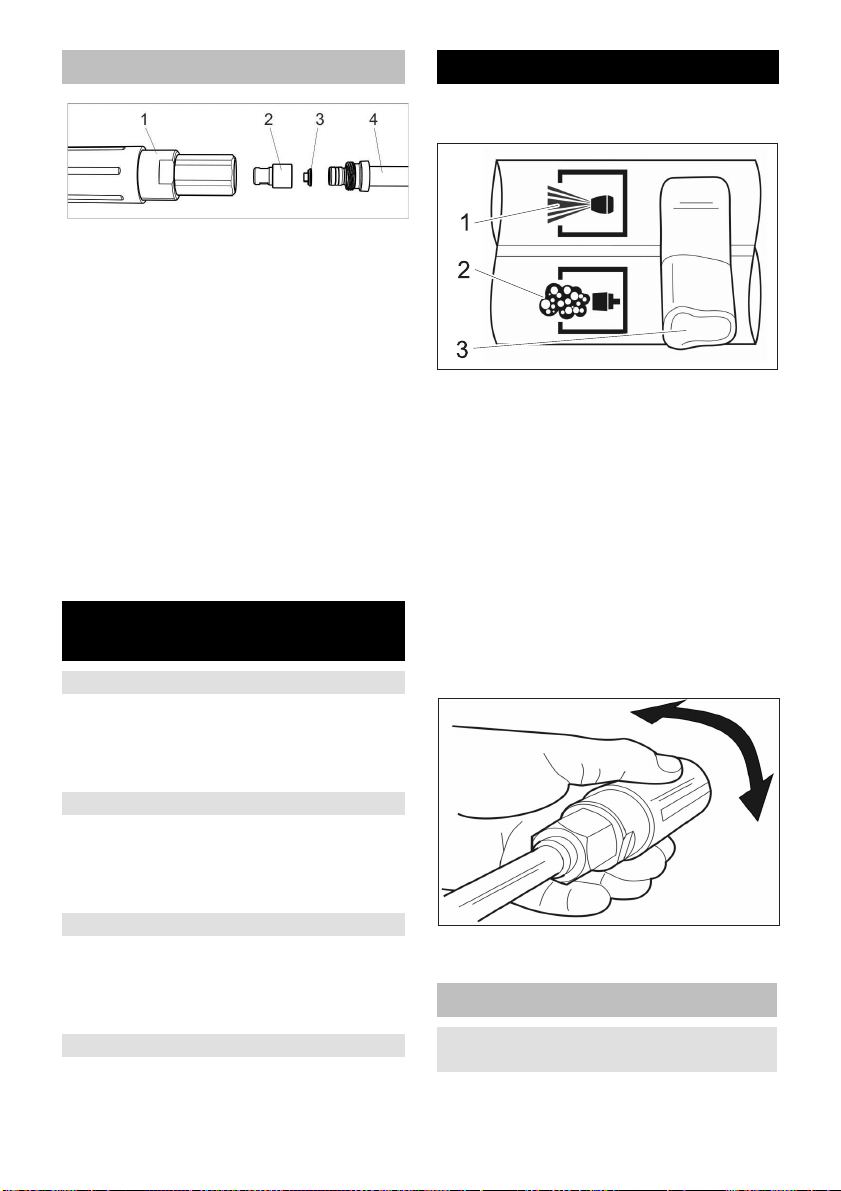

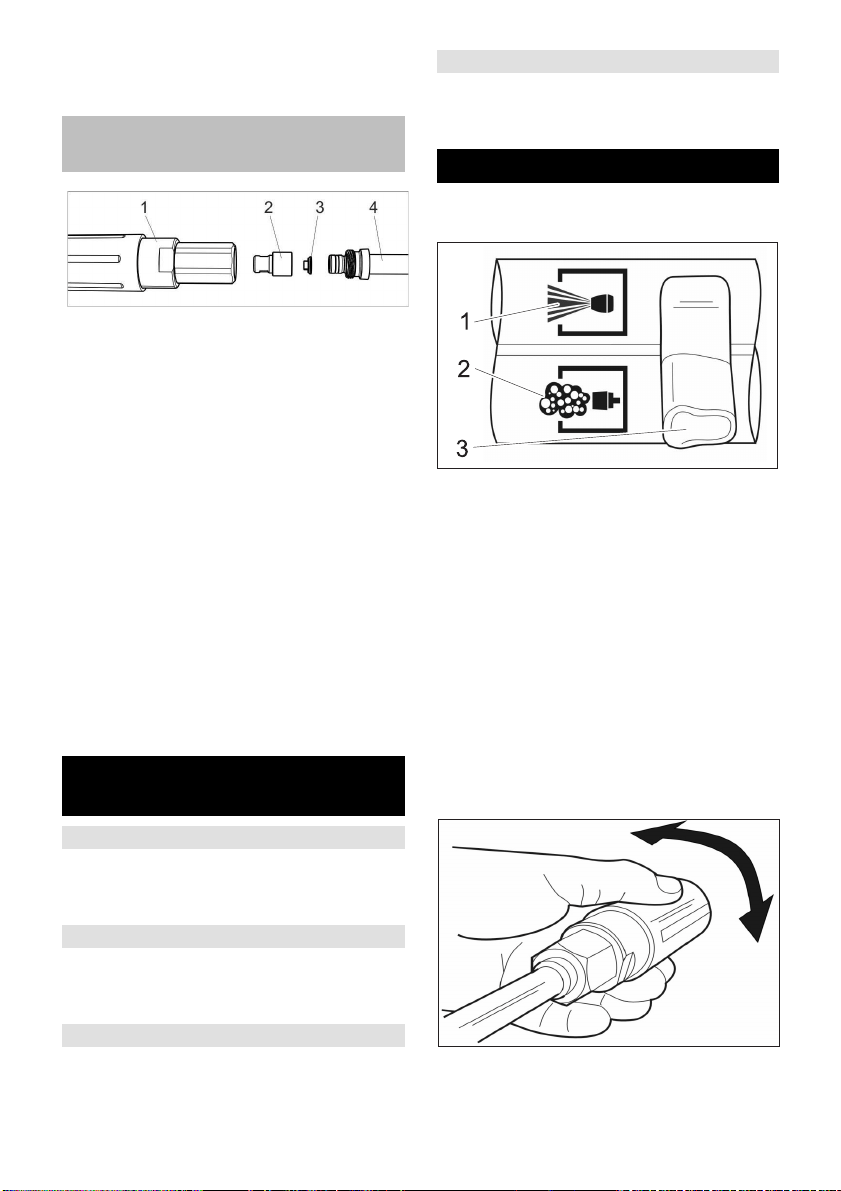

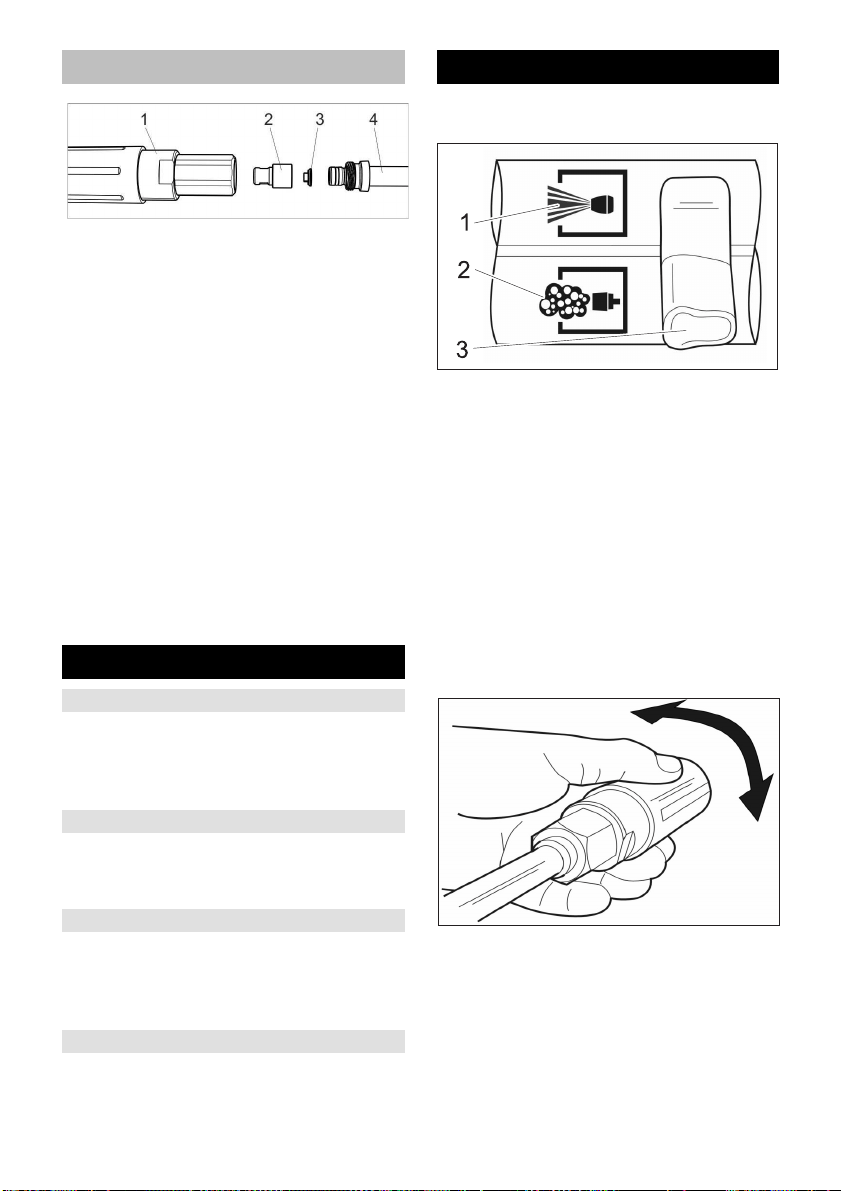

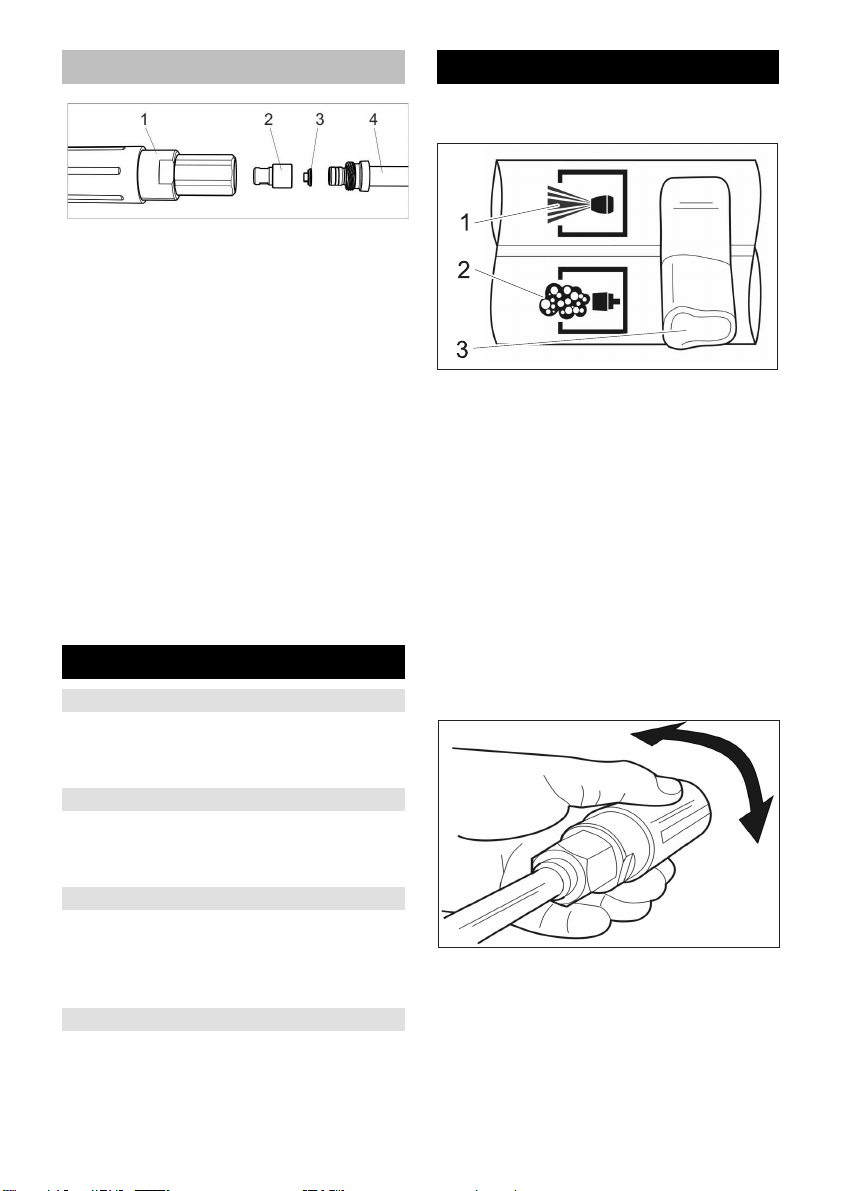

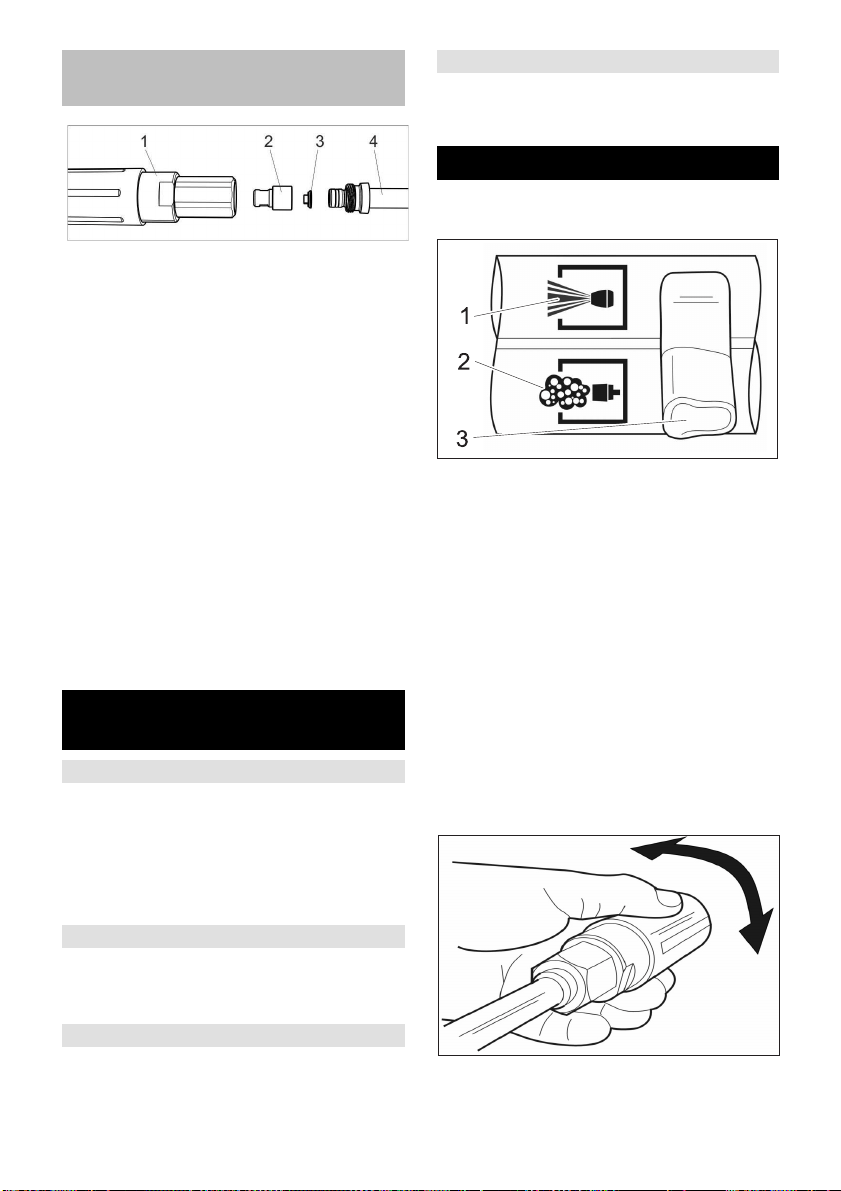

1 Schaumdüse

2 Rundstrahldüse

3 Formteil

4 Strahlrohr/umschaltbares Strahlrohr

 Formteil in die Rundstrahldüse legen

(Ausrichtung beachten).

 Düse mit Formteil in die Schaumdüse

einsetzen.

 Inno-Foam-Set: Vormontierte Schaum-

düse auf das kurze Rohr des umschalt-

baren Strahlrohrs schrauben.

Easy-Foam-Set: Vormontierte

Schaumdüse anstelle der Hochdruck-

düse auf das Strahlrohr schrauben.

 Schaumdüse mit Gabelschlüssel

SW 27 festziehen.

Schaumreiniger, neutral

Schaumreinigungsmittel für leichte, fett-,

öl- und eiweißhaltige Verschmutzungen.

Schaumreiniger, alkalisch

Schaumreinigungsmittel zur Reinigung von

Fliesen, Kacheln und Containern.

Schaumreiniger, sauer

Schaumreinigungsmittel zur Reinigung von

Fliesen, Edelstahloberflächen und Contai-

nern.

Desinfektionsmittel

Neutrales Desinfektionsmittel, bakterizid /

fungizid / viruzid.

 Hochdruckreiniger wie gewohnt in Be-

trieb nehmen.

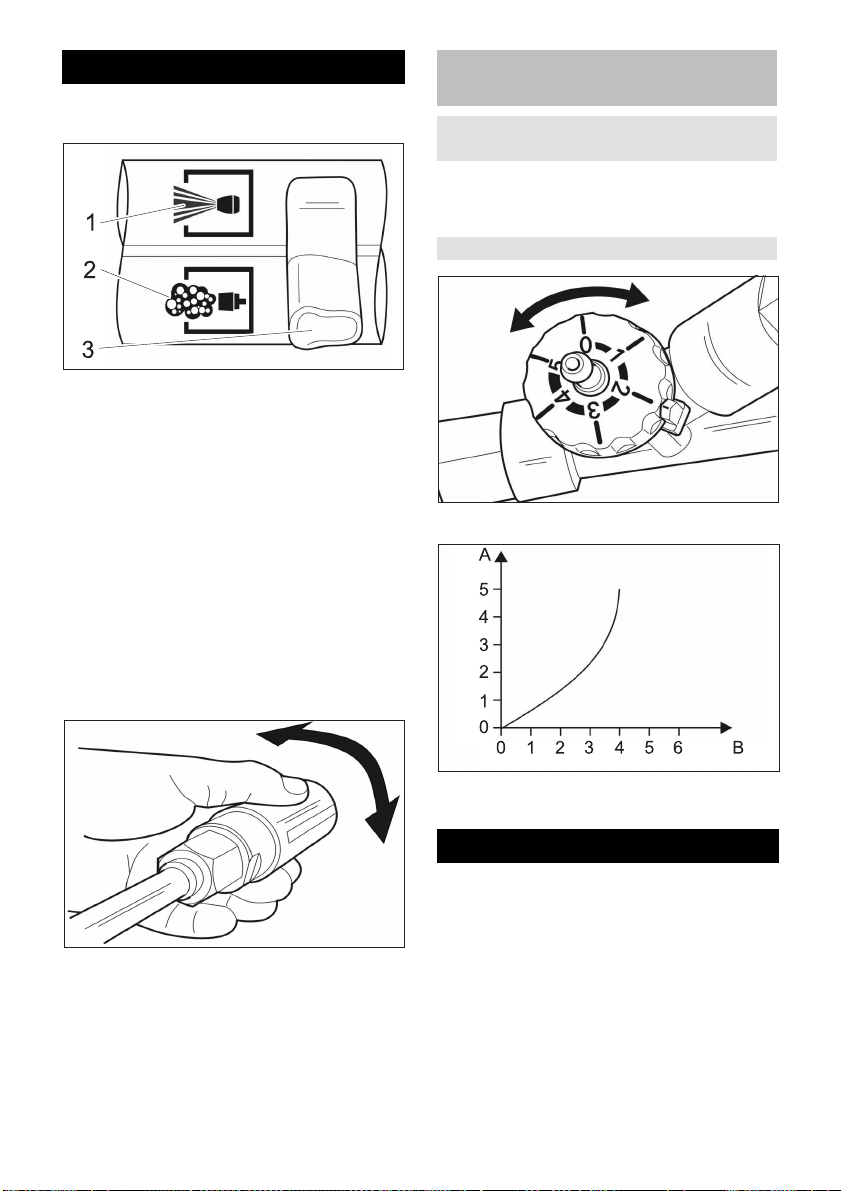

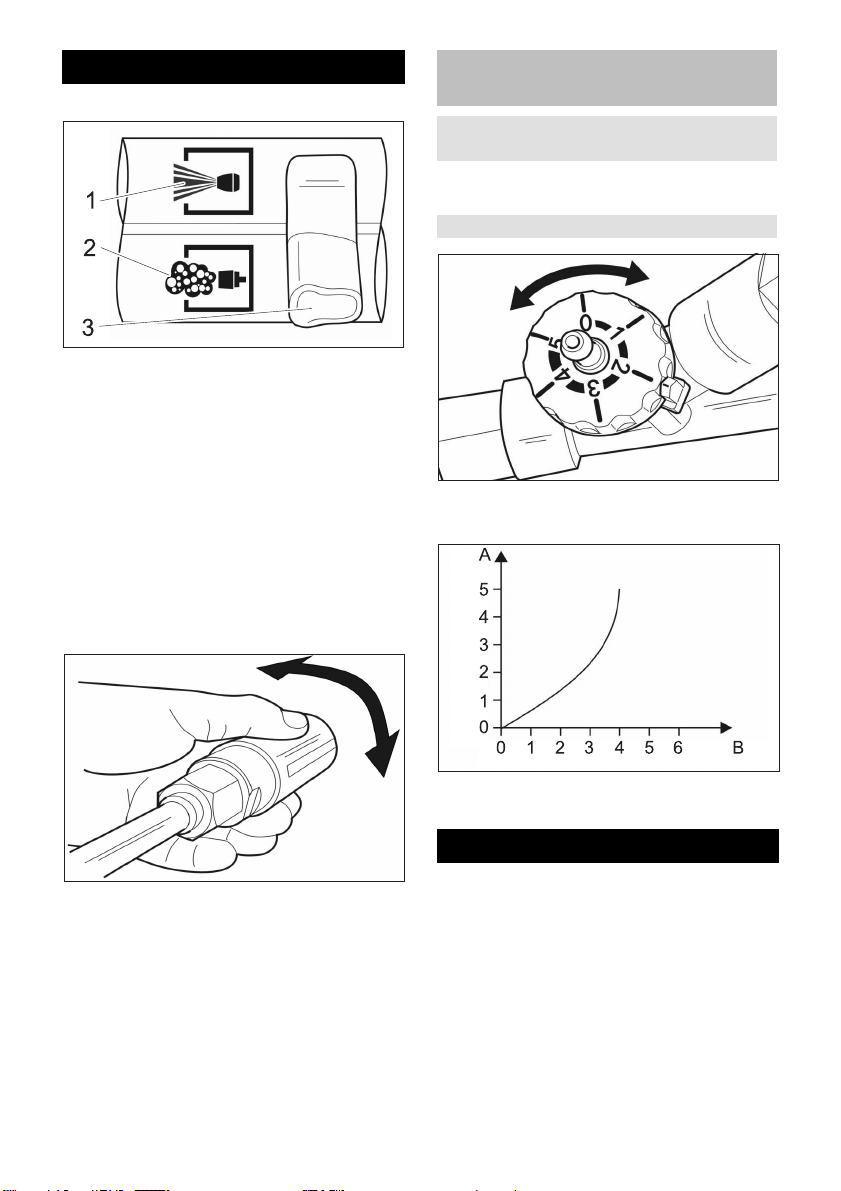

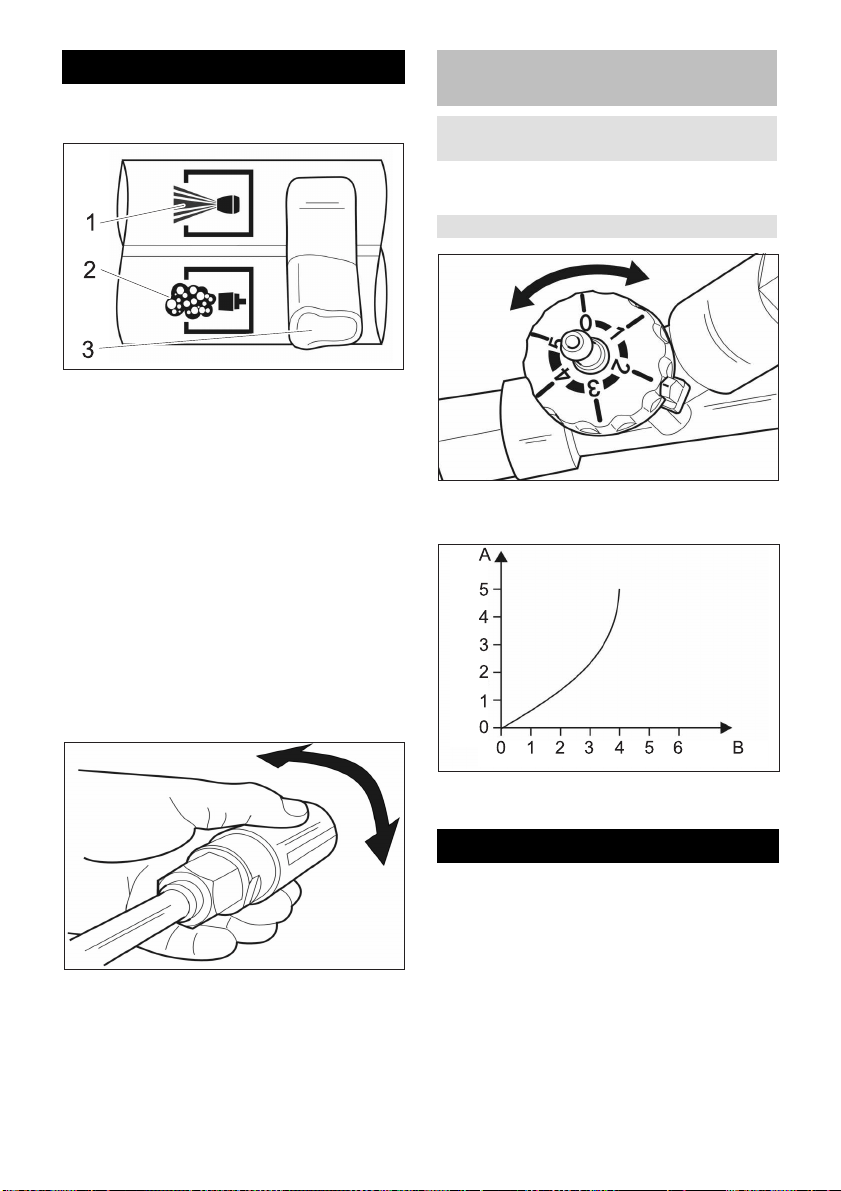

1Hochdruck

2 Schaum

3 Hebel

 Inno-Foam-Set: Handspritzpistole

schließen und Hebel des umschaltba-

ren Strahlrohrs auf Schaum stellen.

Hinweis:

Inno-Foam-Set: Hebel am umschaltbaren

Strahlrohr immer in die Endstellung brin-

gen.

Bei Verwendung einer Servopress-Pistole

maximale Wassermenge einstellen.

 Hebel der Handspritzpistole ziehen.

 Schaum-Flachstrahl durch Verdrehen

des Düsengehäuses ausrichten.

Schaumdüse montieren

Empfohlene Reinigungsmittel

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

Betrieb

6 DE

– 5

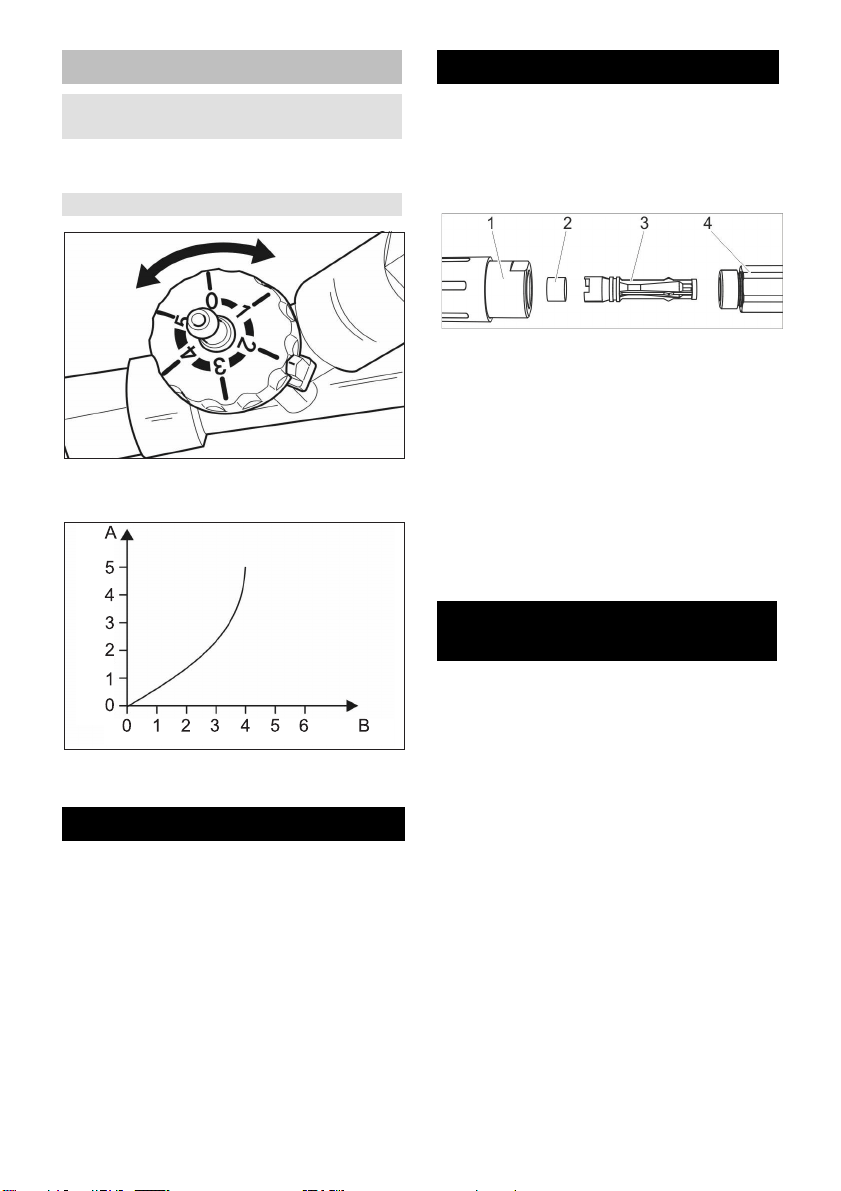

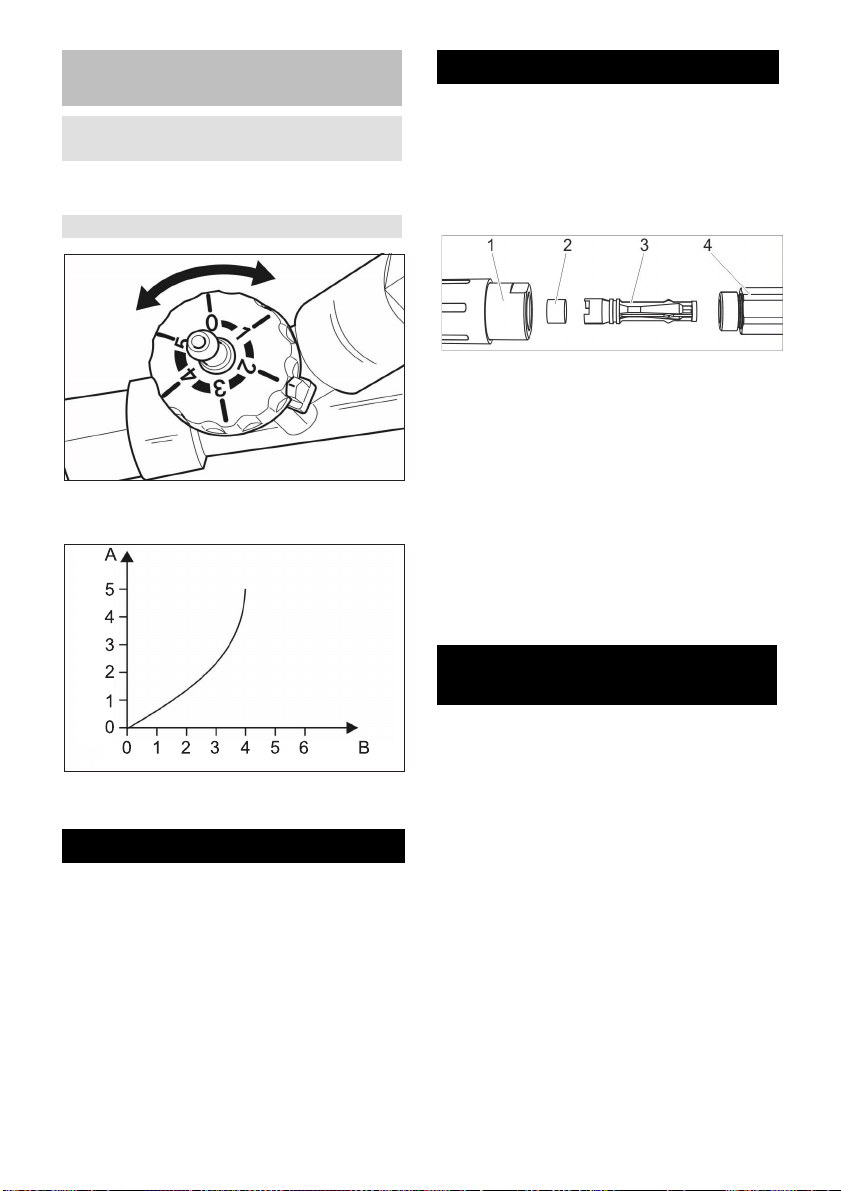

 Dosierung am Reinigungsmittel-Dosier-

ventil des Gerätes einstellen.

 Reinigungsmitteldosierung am Injektor

einstellen.

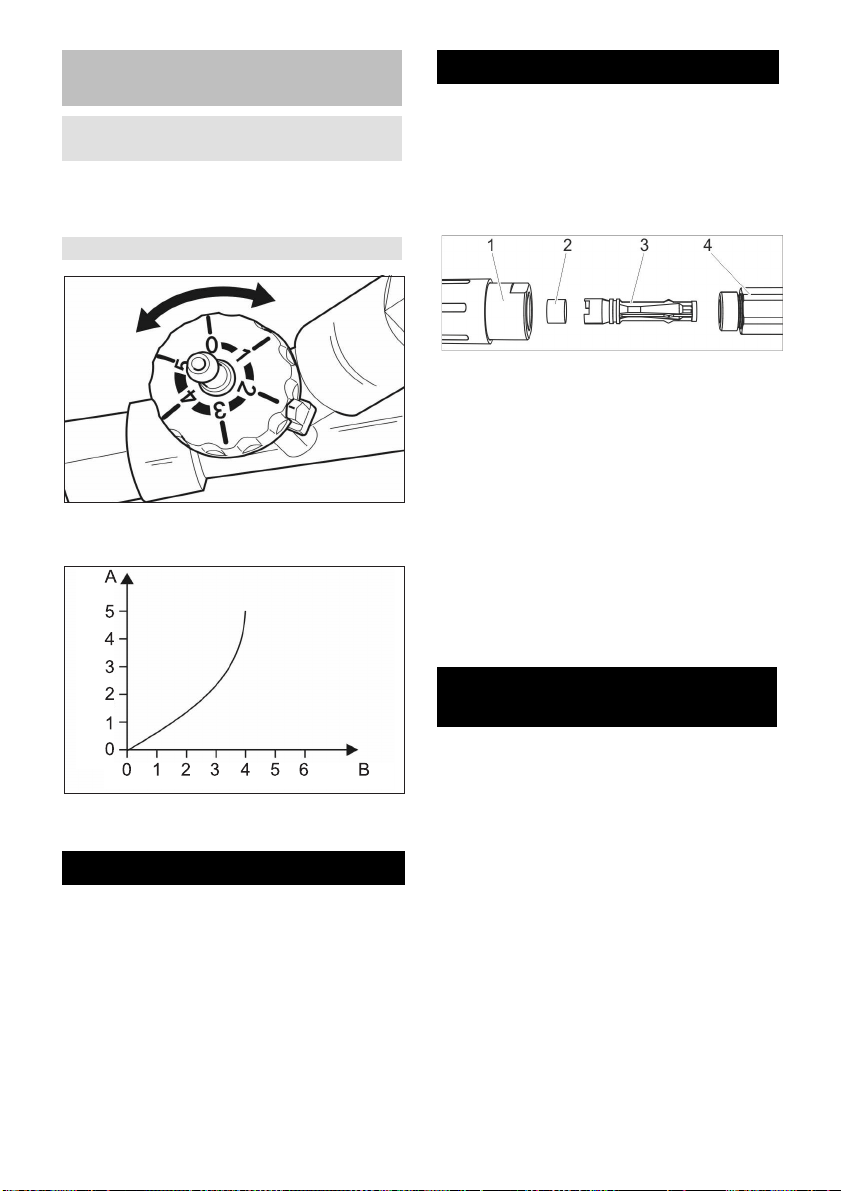

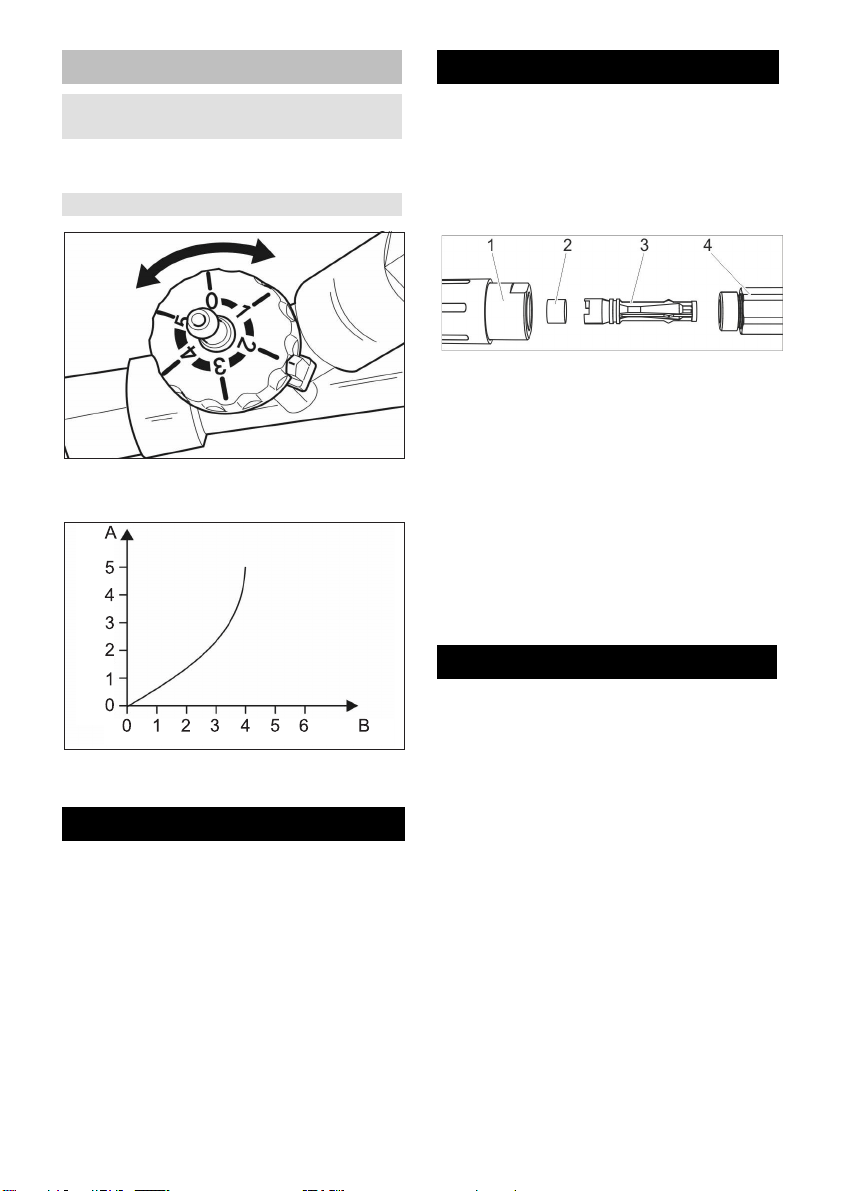

A Einstellung

B Reinigungsmitteldosierung in %

 Reinigungsmitteldosierung am Injektor

auf „0“ stellen.

 Schaumdüse 2 Minuten lang klarspü-

len.

ACHTUNG

Wird die Schaumdüse nach Gebrauch

nicht gespült, kann es zu einer Verklebung

oder erhöhtem Verschleiß führen.

Keine Schaumerzeugung, obwohl Reini-

gungsmittel angesaugt wird.

Ursache: Edelstahlgitter in der Schaumdü-

se verklebt oder verkalkt.

Behebung

1 Schaumdüse

2 Edelstahlgitter

3 Venturidüse

4 Düsenträger

 Schaumdüse (SW 32) vom Düsenträ-

ger (SW 27) abschrauben.

 Venturidüse entnehmen.

 Edelstahlgitter herausziehen.

 Edelstahlgitter 10 Minuten in kochen-

dem Wasser oder über Nacht im Ultra-

schallbad reinigen.

Nur Original-Zubehör und Original-Ersatz-

teile verwenden, sie bieten die Gewähr für

einen sicheren und störungsfreien Betrieb

des Gerätes.

Informationen über Zubehör und Ersatztei-

le finden Sie unter www.kaercher.com.

Reinigungsmitteldosierung

einstellen

Bei HD 10/25 SX, HD 13/18 SX und bei

beheizten Geräten

Am Injektor (extern)

Nach jedem Betrieb

Störung

Zubehör und Ersatzteile

7DE

– 1

Before using your appliance

for the first time, read these

original operating instructions,

act in compliance with them,

and keep them for later use or for subse-

quent owners.

In the event of missing parts or any trans-

port damage, please contact your dealer.

– The machine with working equipment

must be checked to ensure that it is in

proper working order and is operating

safely prior to use. Otherwise, the appli-

ance must not be used.

– The machine may not be modified.

– Never reach your hands into the high

pressure jet.

– Never direct the high pressure jet on

persons or animals.

Information on ingredients (REACH)

The latest information on ingredients can

be found under:

www.kaercher.de/REACH

– The foam set is used to clean and disin-

fect floors and wall surfaces and ma-

chines with a high pressure cleaner.

– Adding 5% of a cleaning solution is suf-

ficient.

– The water pressure must not exceed 25

MPa (250 bar).

– The water temperature must not ex-

ceed 50 °C during foam operation.

– The water flow must be at least 500 l/h

(8.3 l/min).

– The high pressure hose must not be

longer than 20 m.

– The use of cleaning agents containing

chlorinated alkalies leads to increase

wear and tear of the appliance.

An additional nozzle package is required to

adapt the Foam Set to the high-pressure

cleaner.

Order number 2.111-022.0

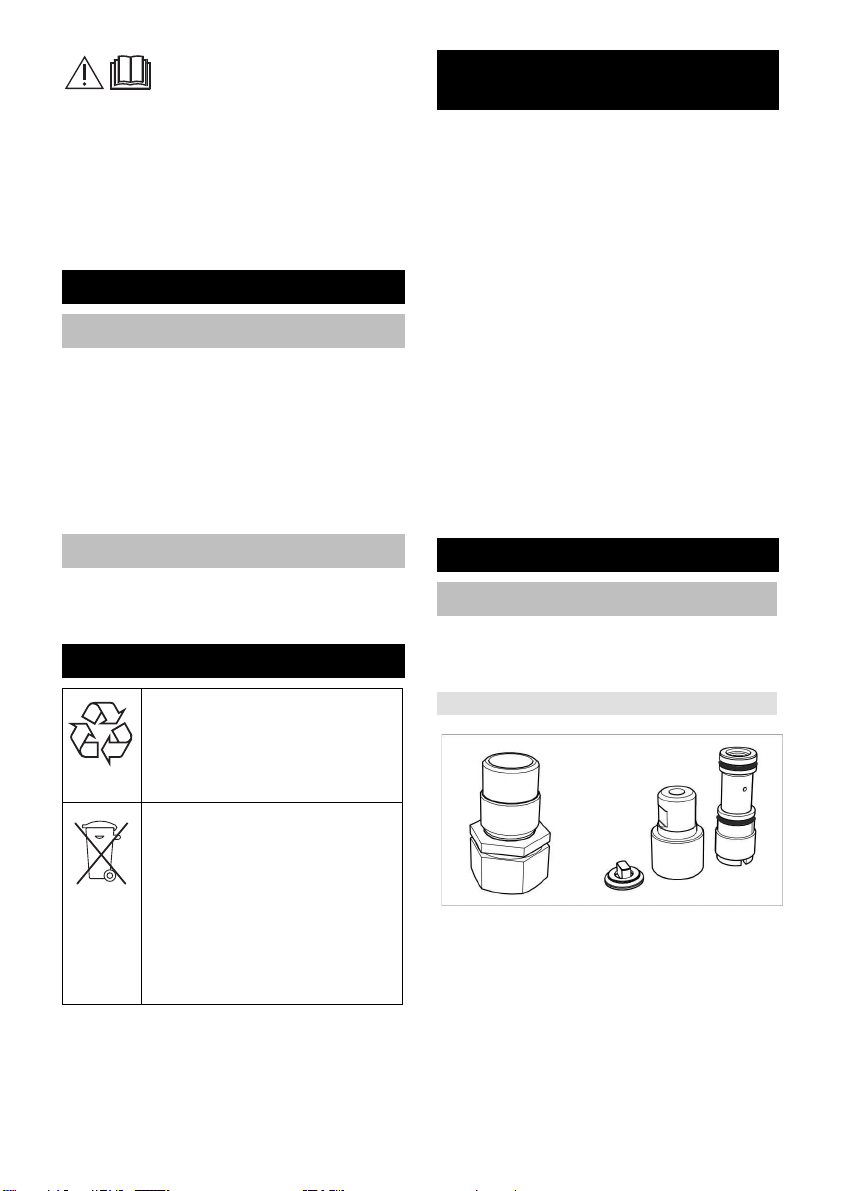

Safety instructions

Application

Operations

Environmental protection

The packaging material can be

recycled. Please do not place

the packaging into the ordinary

refuse for disposal, but arrange

for the proper recycling.

Old appliances contain valuable

materials that can be recycled.

Please arrange for the proper re-

cycling of old appliances. Batter-

ies, oil, and similar substances

must not enter the environment.

Please dispose of your old appli-

ances using appropriate collec-

tion systems.

Proper use

Assembly

Necessary additional parts

For HD 10/25 SX and HD 13/18 SX

8 EN

– 2

– The injector suctions cleaning agents

and mixed them into the water stream.

– This suction effect will only be created if

the included round jet nozzle is integrat-

ed in the foam nozzle.

 Switch off the high pressure cleaner.

 Interrupt current and water inflow.

 Activate trigger gun until device is pres-

sure-less.

1O ring

2Injector

3 Injector insert

 Slide O rings onto the injector insert and

coat lightly with silicone grease.

 Slide injector insert into the injector and

tighten fingertight using a 12x2 flat tip

screwdriver.

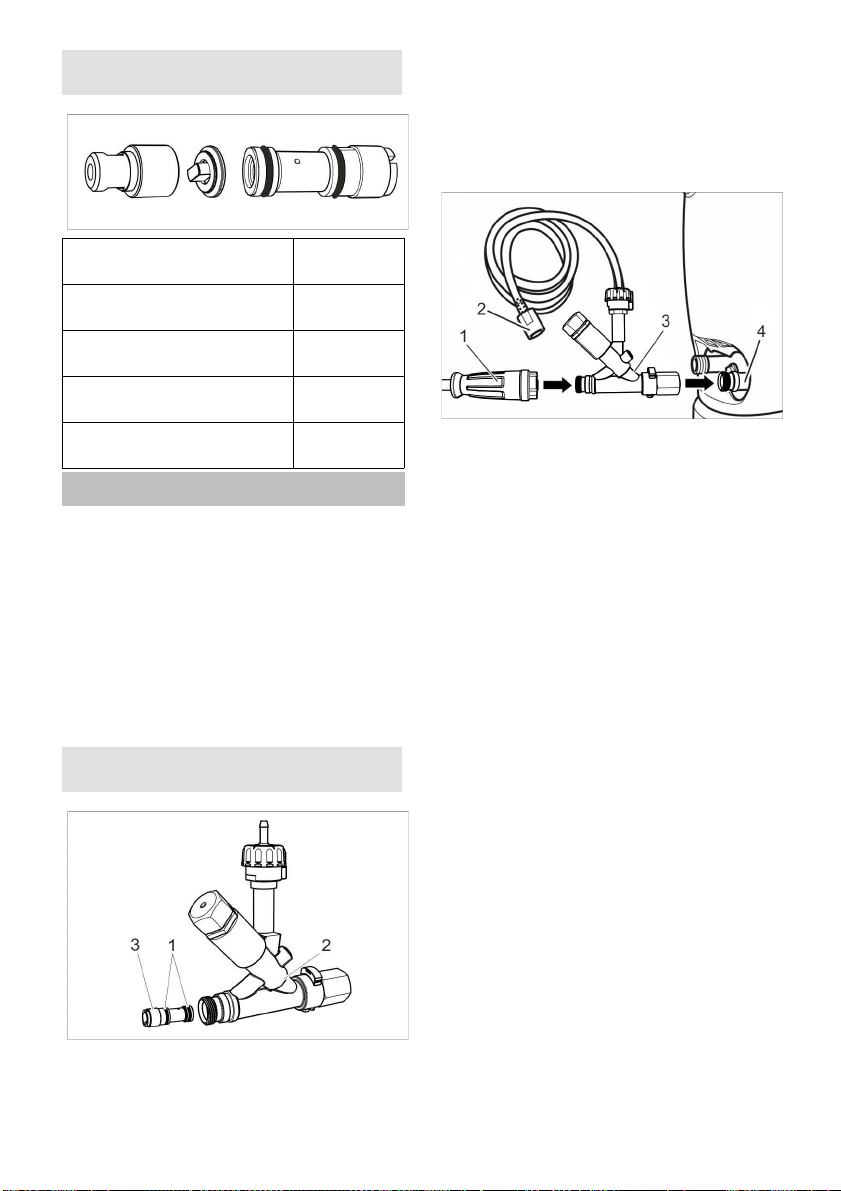

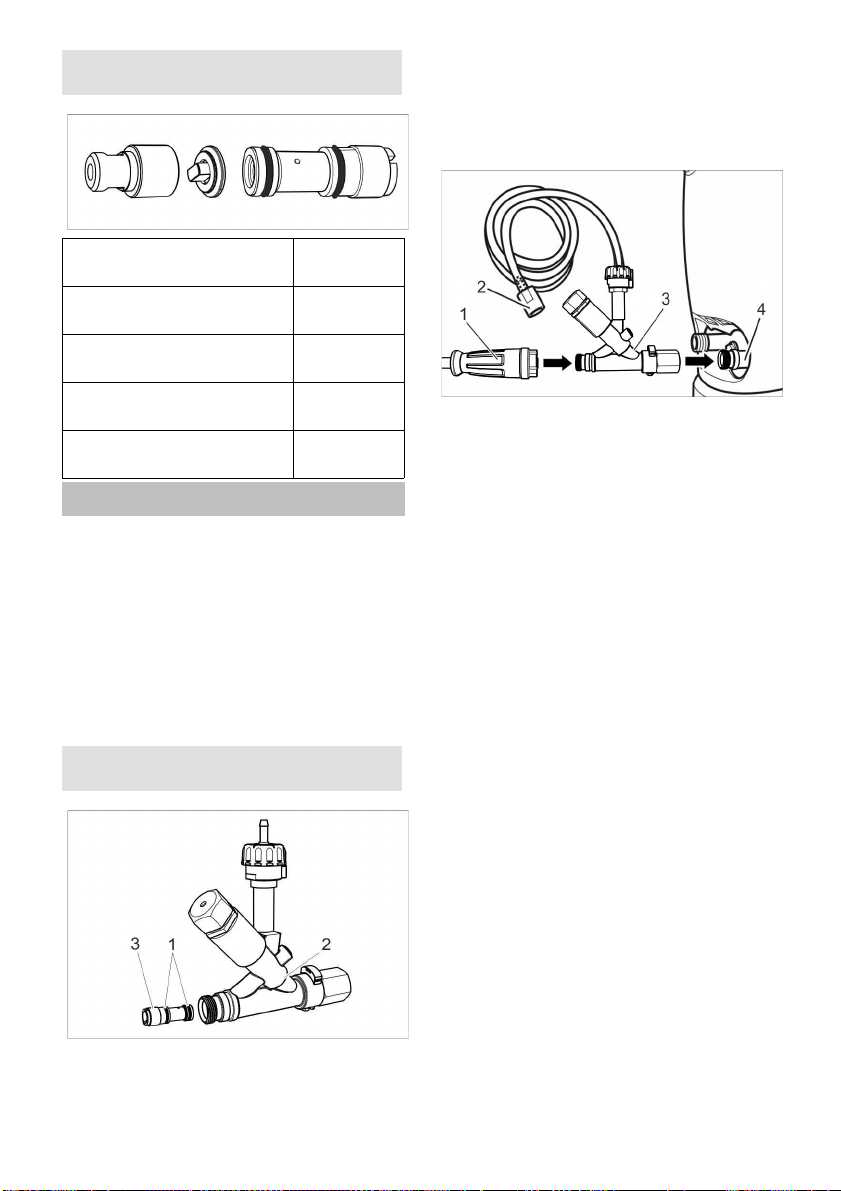

1 High pressure hose

2 Detergent suction hose with filter

3 Injector

4 High-pressure outlet

 Unscrew the high pressure hose from

the high pressure outlet.

 Screw the injector to the high-pressure

outlet and tighten the union joint (max.

10 Nm).

 Screw the high-pressure hose to the in-

jector outlet and tighten fingertight.

 Pass the detergent suction hose into a

detergent canister or into the detergent

tank of the high-pressure cleaner.

1Screw

2Cover

 Loosen screws.

 Remove the appliance cover.

For other high-pressure cleaners

without hose reel

Flow volume Order num-

ber

over 500 to 600 l/h

(over 8.3 to 10 l/min)

2.111-009.0

over 600 to 700 l/h

(over 10 to 11.8 l/min)

2.111-018.0

over 700 to 1000 l/h

(over 11.8 to 16.6 l/min)

2.111-019.0

over 1000 to 1300 l/h

(over 16.6 to 21.6 l/min)

2.111-020.0

Install the injector

Unheated appliances without hose drum

HD 10/25 SX, HD 13/18 SX (with hose

reel)

9EN

– 3

1 Seal screw

2 Injector insert, new

3 O-ring, new

4 Injector insert, old

5 Injector housing

 Unscrew the seal screw from the injec-

tor housing (8 mm hexagon socket).

 Unscrew the old injector insert using a

screwdriver 12x2.

 Slide O rings onto the new injector in-

sert and coat lightly with silicone

grease.

 Slide the new injector insert into the in-

jector and hand-tighten using a 12x2

flat tip screwdriver.

 Screw the seal screw in and tighten it

(10 Nm).

1 Screwed sealing plug

2 Injector housing

 Unscrew the screw plug.

 Screw in the screw plug and tighten

firmly.

 Attach the appliance hood.

 Screw in the screws and tighten them.

The existing dosing system is used for

heated appliances, conversion is not nec-

essary. The injector insert from the nozzle

set is not required.

 Unscrew serial/standard spray pipe

from the the handgun.

 Install the reversible spray pipe on the

handgun.

 Install the standard high pressure noz-

zle onto the long pipe of the reversible

spray pipe.

1 Foam nozzle

2 Round jet nozzle

3 Mould part

4 Spray pipe/reversible spray pipe

 Place the mould part in the round jet

nozzle (observe the alignment).

 Insert the nozzle with mould part into

the foam nozzle.

 Inno-Foam set: Install the preinstalled

foam nozzle onto the short pipe of the

reversible spray pipe.

Easy-Foam set: Install the preinstalled

foam nozzle instead of the high pres-

sure nozzle onto the spray pipe.

 Tighten foam nozzle with open end

wrench SW 27.

Heated appliances

Install reversible spray pipe (only

Inno-Foam set)

Install foam nozzle

10 EN

– 4

Foam cleaner, neutral

Foam detergent for mild dirt, dirt containing

greases, oil and proteins.

Foam detergent, alkali-base

Foam detergent for cleaning floor tiles, roof

tiles and containers.

Foam cleaner, acidic

Foam detergent for cleaning floor tiles,

steel surfaces and containers.

Disinfectant

Neutral disinfectant, bactericide / fungicide

/ viruscide.

 Operate the high-pressure cleaner in

the normal way.

1 High pressure

2Foam

3 Lever

 Inno-Foam set: Close the trigger gun

and set the lever of the reversible spray

lance to foam setting.

Note:

Inno-Foam set: Always set the lever on the

reversible spray lance to the end position.

If you are using a Servopress gun, set it to

full water quantity.

 Pull the lever on the handgun.

 Align the flat foam jet by turning the noz-

zle casing.

 Adjust the dosing using the detergent

dosing valve on the appliance.

 Adjust detergent dose on the injector.

A Adjustments

B Detergent dosing in %

Recommended detergents

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

Operation

Adjust detergent dose

For HD 10/25 SX, HD 13/18 SX and

heated appliances

On the injector (external)

11EN

– 5

 Set the detergent dosage on the injec-

tor to "0".

 Rinse the foam nozzle with clear water

for 2 minutes.

ATTENTION

If the foam nozzle is not rinsed after each

use, this can lead to gumming and in-

creased wear and tear.

No foam is generated although detergent is

being suctioned.

Cause: The stainless steel mesh in the

foam nozzle is gummed or calcified.

Remedy

1 Foam nozzle

2Steel mesh

3 Venturi nozzle

4 Nozzle-holder

 Unscrew foam nozzle (SW32) from the

nozzle-holder (SW27).

 Remove Venturi nozzle.

 Pull out the steel mesh.

 Clean the steel mesh by boiling it in wa-

ter for approx. 10 minutes or leaving it in

a ultra-sound bath overnight.

Only use original accessories and spare

parts, they ensure the safe and trouble-free

operation of the device.

For information about accessories and

spare parts, please visit www.kaerch-

er.com.

After each operation

Fault

Accessories and Spare Parts

12 EN

– 1

Veuillez lire ce manuel d'ins-

tructions original avant la pre-

mière utilisation de votre

appareil ; agissez selon ces

instructions et conservez ce manuel pour

une utilisation ultérieure ou pour le futur

propriétaire.

Informez immédiatement votre revendeur

en cas de pièces manquantes ou d’avaries

de transport.

– Il est nécessaire de contrôler l'état et la

sécurité du fonctionnement de l'appa-

reil et de ses équipements avant toute

utilisation. Ne pas utiliser l'appareil si

son état n'est pas irréprochable.

– Aucune transformation ne doit être ef-

fectuée sur la machine.

– Ne jamais mettre les mains dans le jet

haute pression.

– Ne jamais orienter le jet haute pression

en direction d'individus ou d'animaux.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.de/REACH

– Le kit à mousse est approprié pour le

nettoyage et la désinfection des sur-

faces au sol, des surfaces de mur et

des machines en liaison avec un net-

toyeur haute pression.

– Un dosage de détergent à 5 % est suf-

fisant.

– La pression de l'eau ne doit pas excé-

der 25 MPa (250 bar).

– La température de l'eau ne doit pas ex-

céder 50° C en mode mousse.

– Le débit de l'eau doit être de 500 l/h (8,3

l/mn) au minimum.

– La longueur du flexible haute pression

ne doit pas dépasser 20 m.

– L'utilisation de détergents alcalins chlo-

rés entraîne une usure accrue de l'ap-

pareil.

Pour adapter le kit à mousse sur le net-

toyeur haute pression, un pack de buses

supplémentaire est nécessaire.

Référence 2.111-022.0

Consignes de sécurité

Application

Utilisation

Protection de

l’environnement

Les matériaux constitutifs de

l’emballage sont recyclables. Ne

pas jeter les emballages dans

les ordures ménagères, mais les

remettre à un système de recy-

clage.

Les appareils usés contiennent

des matériaux précieux recy-

clables lesquels doivent être ap-

portés à un système de

recyclage. Il est interdit de jeter

les batteries, l'huile et les subs-

tances similaires dans l'environ-

nement. Pour cette raison,

utiliser des systèmes de collecte

adéquats afin d'éliminer les ap-

pareils usés.

Utilisation conforme

Montage

Pièces supplémentaires

nécessaires

Pour HD 10/25 SX et HD 13/18 SX

13FR

– 2

– L'injecteur aspire le détergent et le mé-

lange au jet d'eau.

– L'efficacité de l'aspiration n'est donnée

que lorsque la buse à jet rond est mon-

tée dans la buse à mousse.

 Mettre le nettoyeur haute pression hors

service.

 Couper l'alimentation électrique et l'ali-

mentation en eau.

 Actionner la poignée-pistolet jusqu'à ce

que l'appareil soit hors pression.

1 Joint torique

2 Injecteur

3 Insert d'injecteur

 Enfoncer les joints toriques sur l'insert

d'injecteur et appliquer une fine couche

de graisse de silicone.

 Enfoncer l'insert dans l'injecteur et le

serrer à la main avec un tournevis plat

12x2 mm.

1 Flexible haute pression

2 Flexible d'aspiration du détergent avec

filtre

3 Injecteur

4 Sortie à haute pression

 Dévisser le flexible haute pression de la

sortie haute pression.

 Visser l'injecteur sur la sortie haute

pression de l'appareil et serrer l'écrou-

raccord (max. 10 Nm).

 Visser le flexible haute pression à la

sortie de l'injecteur et le serrer à la

main.

 Introduire le tuyau d'aspiration de dé-

tergent dans un bidon pour détergent

ou dans le bac à détergent du nettoyeur

haute pression.

Pour d'autres nettoyeurs haute

pression sans enrouleur de flexible

Débit N° de com-

mande

de 500 à 600 l/h

(de 8,3 à 10 l/min)

2.111-009.0

de 600 à 700 l/h

(de 10 à 11,8 l/min)

2.111-018.0

de 700 à 1000 l/h

(de 11,8 à 16,6 l/min)

2.111-019.0

de 1000 à 1300 l/h

(de 16,6 à 21,6 l/min)

2.111-020.0

Monter l'injecteur

Appareils non chauffants sans

enrouleur de flexible

14 FR

– 3

1Vis

2 Capot

 Dévisser la vis.

 Retirer le capot d'appareil.

1 Vis d'étanchéité

2 Insert d'injecteur, nouveau

3 Joint torique, nouveau

4 Insert d'injecteur, ancien

5 Boîtier d'injecteur

 Dévisser la vis d'étanchéité du boîtier

d'injecteur (à six pans creux SW 8).

 Dévisser l'ancien insert d'injecteur à

l'aide d'un tournevis 12x2.

 Enfoncer les joints toriques sur le nou-

vel insert d'injecteur et appliquer une

fine couche de graisse de silicone.

 Enfoncer le nouvel insert dans l'injec-

teur et le serrer à la main avec un tour-

nevis plat 12x2.

 Visser la vis d'étanchéité et la serrer

(10 Nm).

1 Vis de fermeture

2 Boîtier d'injecteur

 Dévisser la vis de fermeture.

 Visser une nouvelle vis de fermeture et

la serrer.

 Mettre le capot de l'appareil en place.

 Visser et serrer la vis.

Pour les appareils chauffants, le système

de dosage en place est utilisé. Une modifi-

cation n'est pas nécessaire. L'insert d'injec-

teur du kit de buses n'est pas nécessaire.

 Séparer le tube acier de série de la poi-

gnée-pistolet.

 Monter le tube en acier commutable sur

la poignée pistolet.

 Monter la buse haute pression de série

sur le long tube du tube en acier com-

mutable.

HD 10/25 SX, HD 13/18 SX (avec

enrouleur de flexible)

Appareils chauffants

Monter le tube en acier commutable

(uniquement kit de mousse Inno).

15FR

– 4

1 Buse à mousse

2 Buse à jet rond

3 Pièce moulée

4 Tube en acier / tube en acier commu-

table

 Mettre la pièce moulée dans la buse à

jet rond (respecter l'orientation).

 Mettre en place la buse avec la pièce

moulée dans la buse à mousse.

 Kit de mousse Inno : visser la buse à

moussé prémontée sur le tube court du

tube d'acier commutable.

Kit de mousse Easy : visser la buse à

mousse prémontée à la place de la

buse haute pression sur le tube en

acier.

 Serrer la buse à mousse avec la clé à

fourche de taille 27.

Nettoyeur mousse, neutre

Détergent mousse pour les salissures lé-

gères, grasses, huileuses ou albuminées.

Nettoyeur mousse, alcalin

Détergent mousse pour le nettoyage de

carrelages, carreaux et conteneurs.

Nettoyeur mousse, acide

Détergent mousse pour le nettoyage de

carrelages, surfaces en acier inoxydable et

conteneurs.

Désinfectant

Désinfectant neutre, bactéricide / fongicide

/ viricide.

 Mettre le nettoyeur haute pression en

service comme d'habitude.

1 Haute pression

2Ecume

3 Levier

 Kit de mousse Inno : Fermer le pistolet

de pulvérisation à main et régler le le-

vier du tube acier commutable sur

mousse.

Remarque :

Kit de mousse Inno : Toujours amener le le-

vier sur le tube en acier commutable dans

la position finale.

En cas d'utilisation d'un pistolet servo-

presse, régler la quantité d'eau maximale.

 Tirer la manette de la poignée-pistolet.

 Régler le jet plat de mousse en tournant

le logement des buses.

Monter la buse à mousse

Détergents recommandés

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

Fonctionnement

16 FR

– 5

 Régler le dosage au niveau de la vanne

doseuse de détergent de l'appareil.

 Régler le dosage de détergent sur l'in-

jecteur.

A Paramètre

B Dosage du détergent en %

 Mettre le dispositif de dosage de dé-

tergent sur "0" sur l'injecteur.

 Rincer la buse à mousse pendant 2 mi-

nutes.

ATTENTION

Si la buse à mousse n'est pas rincée après

utilisation, cela peut entraîner un collage ou

une usure accrue.

Pas de formation de mousse bien que le

détergent soit aspirée.

Cause : Grille en acier inoxydable collée

dans la buse à mousse ou entartrée.

Remède

1 Buse à mousse

2 Grille en acier inoxydable

3 Buse venturi

4 Porte-buse

 Dévisser la buse à mousse (taille 32) du

porte-buse (taille 27).

 Retirer la buse venturi.

 Sortir la grille en acier inoxydable.

 Nettoyer la grille en acier inoxydable 10

minutes à l'eau bouillante ou une nuit

dans un bain à ultrasons.

N'utiliser que des accessoires et pièces de

rechange d'origine, ils garantissent le bon

fonctionnement de l'appareil.

Vous trouverez des informations relatives

aux accessoires et pièces de rechange sur

www.kaercher.com.

Régler le dosage de nettoyage

Pour HD 10/25 SX, HD 13/18 SX et

appareils chauffants

Sur l'injecteur (externe)

Après chaque mise en service

Panne

Accessoires et pièces de

rechange

17FR

– 1

Prima di utilizzare l'apparec-

chio per la prima volta, legge-

re le presenti istruzioni per

l'uso originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

Se mancano dei pezzi o in caso di danni

dovuti al trasporto si prega di informare il

proprio rivenditore.

–

Prima dell'uso assicurarsi del perfetto sta-

to e del funzionamento sicuro dell'appa-

recchio e delle attrezzature di lavoro. In

caso contrario è vietato usarlo.

– È vietato apportare modifiche all'appa-

recchio.

– Non inserire mai le mani nel getto ad

alta pressione.

– Non puntare il getto ad alta pressione

su persone o animali.

Avvertenze sulle componenti contenute

(REACH)

Informazioni aggiornate sulle componenti

contenute sono disponibili all'indirizzo:

www.kaercher.de/REACH

– Il Foam-Set è indicato per pulire e disin-

fettare pavimenti, pareti e macchine

con un'idropulitrice.

– Un'aggiunta del 5% di un detergente è

sufficiente.

– La pressione dell'acqua non deve supe-

rare i 25 MPa (250 bar).

– La temperatura dell'acqua non deve su-

perare i 50 °C durante il funzionamento

a schiuma.

– La portata dell'acqua deve essere di al-

meno 500 l/h (8,3 l/min).

– Il tubo flessibile di alta pressione non

deve superare la lunghezza di 20 m.

– L'uso di detergenti contenenti cloro-al-

calini determina una maggiore usura

dell'apparecchio.

Per l'adeguamento del Foam-Set sull'idro-

pulitrice è necessario un pacchetto di ugelli

aggiuntivo.

Codice d'ordinazione 2.111-022.0

Norme di sicurezza

Impiego

Uso

Protezione dell’ambiente

Tutti gli imballaggi sono riciclabili.

Gli imballaggi non vanno gettati

nei rifiuti domestici, ma consegnati

ai relativi centri di raccolta.

Gli apparecchi dismessi conten-

gono materiali riciclabili preziosi

e vanno perciò consegnati ai re-

lativi centri di raccolta. Batterie,

olio e sostanze simili non devono

essere dispersi nell’ambiente. Si

prega quindi di smaltire gli appa-

recchi dismessi mediante i siste-

mi di raccolta differenziata.

Uso conforme a destinazione

Montaggio

Parti aggiuntive necessarie

Solo per HD 10/25 SX e HD 13/18 SX

18 IT

– 2

– L'iniettore aspira il detergente e lo ag-

giunge al getto d'acqua.

– L'effetto aspirante si verifica solo quan-

do nell'apparecchio di schiumatura è

montato l'ugello a getto circolare com-

preso nella fornitura.

 Disattivare l'idropulitrice.

 Interrompere l'alimentazione di corren-

te e di acqua.

 Azionare la pistola a spruzzo fino a

completa depressurizzazione dell'ap-

parecchio.

1O-Ring

2Iniettore

3 Inserto iniettore

 Spingere gli O-Ring sull'inserto

dell'iniettore ed applicare uno strato

sottile di grasso al silicone.

 Introdurre l'inserto dell'iniettore

nell'iniettore e stringere a mano con un

cacciavite piatto da 12x2 mm.

1 Tubo flessibile alta pressione

2 Tubo flessibile di aspirazione detergen-

te con filtro

3 Iniettore

4 Uscita alta pressione

 Svitare il tubo flessibile alta pressione

dall'uscita di alta pressione.

 Avvitare l'iniettore all'uscita dell'alta

pressione dell'apparecchio e serrare il

dado a risvolto (max. 10 Nm).

 Avvitare il tubo flessibile d'alta pressio-

ne all'uscita dell'iniettore e serrare a

mano.

 Condurre il tubo flessibile di aspirazione

detergente in una tanica detergente o in

un serbatoio detergente dell'idropulitri-

ce.

Per altre idropulitrici senza tamburo

avvolgitubo

Portata Codice d’or-

dinazione

oltre 500 fino a 600 l/h

(oltre 8,3 fino a 10 l/min)

2.111-009.0

oltre 600 fino a 700 l/h

(oltre 10 fino a 11,8 l/min)

2.111-018.0

oltre 700 fino a 1000 l/h

(oltre 11,8 fino a 16,6 l/min)

2.111-019.0

oltre 1000 fino a 1300 l/h

(oltre 16,6 fino a 21,6 l/min)

2.111-020.0

Montare l'iniettore

Apparecchi non riscaldati senza

tamburo avvolgitubo

19IT

– 3

1Vite

2 Cofano

 Svitare la vite.

 Rimuovere il cofano apparecchio.

1 Vite di tenuta

2 Inserto iniettore, nuovo

3 O-Ring, nuovo

4 Inserto iniettore, vecchio

5 Alloggiamento iniettore

 Svitare la vite di tenuta dall'alloggia-

mento dell'iniettore (esagono interno

AC 8).

 Svitare il vecchio inserto dell'iniettore

con il cacciavite 12x2.

 Spingere gli O-Ring sul nuovo inserto

dell'iniettore ed applicare uno strato

sottile di grasso al silicone.

 Introdurre il nuovo inserto dell'iniettore

nell'iniettore e stringere a mano con un

cacciavite piatto da 12x2.

 Avvitare e serrare la vite di tenuta

(10 Nm).

1 Tappo a vite

2 Alloggiamento iniettore

 Svitare il tappo di chiusura.

 Avvitare e serrare a fondo il nuovo tap-

po di chiusura.

 Collocare la calotta apparecchio.

 Avvitare la vite e stringere.

Con gli apparecchi riscaldati viene utilizza-

to il sistema di dosaggio presente, non è

necessaria alcuna modifica. L'inserto

dell'iniettore dall'attacco ugello non è ne-

cessario.

 Svitare la lancia di serie dalla pistola a

spruzzo.

 Montare la lancia commutabile sulla pi-

stola a spruzzo.

 Montare l'ugello di alta pressione di se-

rie sul tubo lungo della lancia commuta-

bile.

HD 10/25 SX, HD 13/18 SX (con tamburo

avvolgitubo)

Apparecchi riscaldati

Montare la lancia commutabile (solo

Inno-Foam-Set)

20 IT

– 4

1 Ugello per schiumatura

2 Ugello a getto circolare

3 Pezzo sagomato

4 Lancia/Lancia commutabile

 Posizionare il pezzo sagomato

nell'ugello a getto circolare (fare atten-

zione all'orientamento).

 Introdurre l'ugello con il pezzo sagoma-

to nell'ugello per schiumare.

 Inno-Foam-Set: Avvitare l'ugello per

schiumatura premontato sul tubo corto

della lancia commutabile.

Easy-Foam-Set: Avvitare sulla lancia

l'ugello per schiumatura premontato al

posto dell'ugello di alta pressione.

 Stringere l'ugello per schiumatura con

una chiave a bocca SW 27.

Detergente schiumogeno, neutro

Detergente schiumogeno per impurità leg-

gere, contenenti grasso, olio e sostanze

azotate.

Detergente schiumogeno, alcalino

Detergente schiumogeno per la pulizia di

piastrelle, mattonelle e container.

Detergente schiumogeno, acido

Detergente schiumogeno per la pulizia di

piastrelle, superfici in acciaio e container.

Disinfettante

Disinfettante neutro, battericida/ fungicida/

virucida.

 Mettere in funzione l'idropulitrice come

di consuetudine.

1 alta pressione

2Schiuma

3 Leva

 Inno-Foam-Set: Chiudere la pistola a

spruzzo e posizionare la leva della lan-

cia commutabile su schiuma.

Indicazione:

Inno-Foam-Set: Portare la leva sulla lancia

commutabile sempre in posizione finale.

Quando si utilizza una pistola Servopress

impostare la quantità d'acqua massima.

 Tirare la leva della pistola a spruzzo.

 Orientale il raggio piatto di schiuma ruo-

tando l'alloggiamento dell'ugello.

Montare l'ugello per schiumatura

Detergenti consigliati

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

Funzionamento

21IT

– 5

 Regolare il dosaggio sulla valvola di do-

saggio del detergente dell'apparecchio.

 Regolare il dosaggio del detergente

sull'iniettore.

A Impostazione

B Dosaggio del detergente in %

 Posizionare il dosaggio del detergente

sull'iniettore su "0".

 Sciacquare l'ugello per 2 minuti.

ATTENZIONE

Nel caso in cui l'ugello per schiumatura non

venga sciacquato dopo l'uso, si potrebbe

verificare un incollaggio o una maggiore

usura.

Nessuna creazione di schiuma nonostante

venga aspirato del detergente.

Causa: Griglia in acciaio incollata o pre-

senza di calcare nell'l'ugello per schiumatu-

ra.

Rimedio

1 Ugello per schiumatura

2 Griglia in acciaio

3 Ugello Venturi

4 Sostegno ugello

 Svitare l'ugello per schiumatura

(SW 32) dal sostegno dell'ugello

(SW 27).

 Rimuovere la valvola Venturi.

 Estrarre la griglia in acciaio.

 Pulire la griglia in acciaio per 10 minuti

in acqua bollente o lasciar agire per una

notte in un bagno ad ultrasuoni.

Utilizzando solamente accessori e ricambi

originali, si garantisce un funzionamento si-

curo e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo

ad accessori e ricambi su www.kaer-

cher.com.

Regolare il dosaggio di detergente.

Con HD 10/25 SX, HD 13/18 SX e con

apparecchi riscaldati

Sull'iniettore (esterno)

A lavoro ultimato

Guasto

Accessori e ricambi

22 IT

– 1

Lees vóór het eerste gebruik

van uw apparaat deze origine-

le gebruiksaanwijzing, ga na-

venant te werk en bewaar deze voor later

gebruik of voor een andere eigenaar.

Indien delen ontbreken of er sprake is van

transportschade dient u contact op te ne-

men met uw dealer.

– Het apparaat met de werkinstallaties

moet voor gebruik gecontroleerd wor-

den op deugdelijkheid en bedrijfsveilig-

heid. Indien zij niet in goede staat ver-

keren, mag u de apparatuur niet gebrui-

ken.

– Er mogen aan het apparaat geen wijzi-

gingen worden aangebracht.

– Nooit in de hogedrukstraal grijpen.

– Hogedrukstraal nooit op mensen of die-

ren richten.

Informatie over stoffen (REACH)

Actuele informatie over stoffen vindt u on-

der:

www.kaercher.de/REACH

– De Foam-set is geschikt voor het reini-

gen en ontsmetten van vloeren, muren

en machines in combinatie met een ho-

gedrukreiniger.

– Een reinigingsmiddeldosering van 5%

is voldoende.

– De waterdruk mag 25 MPa (250 bar)

niet overschrijden.

– De watertemperatuur mag tijdens de

werking met schuim niet hoger zijn dan

50 °C.

– Het waterdebiet moet minimum 500 l/h

(8,3 l/min) bedragen.

– De hogedrukslang mag niet langer zijn

dan 20 m.

– Het gebruik van chloor-alkalische reini-

gingsmiddelen leidt tot een verhoogde

slijtage van het apparaat.

Om de Foam-set aan de hogedrukreiniger

aan te passen is er een extra sproeierpak-

ket nodig.

Bestelnummer 2.111-022.0

Veiligheidsaanwijzingen

Gebruik

Bediening

Zorg voor het milieu

Het verpakkingsmateriaal is her-

bruikbaar. Deponeer het verpak-

kingsmateriaal niet bij het huis-

houdelijk afval, maar bied het

aan voor hergebruik.

Onbruikbaar geworden appara-

ten bevatten waardevolle materi-

alen die geschikt zijn voor

hergebruik. Lever de apparaten

daarom in bij een inzamelpunt

voor herbruikbare materialen.

Batterijen, olie en dergelijke stof-

fen mogen niet in het milieu be-

landen. Verwijder overbodig

geworden apparatuur daarom

via geschikte inzamelpunten.

Doelmatig gebruik

Montage

Benodigde extra onderdelen

Voor HD 10/25 SX en HD 13/18 SX

23NL

– 2

– De injector zuigt reinigingsmiddel aan

en voegt die bij de waterstraal.

– De zuigwerking is alleen mogelijk indien

de bijgevoegde rondstraalsproeier in de

schuimsproeier ingebouwd is.

 Hogedrukreiniger uitschakelen.

 Stroom- en watertoevoer onderbreken.

 Handspuitpistool bedienen tot het ap-

paraat drukvrij is.

1 O-ring

2Injector

3 Injectorinzet

 O-ringen op de injectorinzet schuiven

en bestrijken met een dun laagje silico-

nevet.

 Injectorinzet in de injector schuiven en

met een platte schroevendraaier

12x2 mm handvast aanspannen.

1 Hogedrukslang

2 Reinigingsmiddel-zuigslang met filter

3 Injector

4 Hogedruk-uitgang

 Hogedrukslang van de hogedrukuit-

gang schroeven.

 Injector vastschroeven aan de hoge-

drukuitgang van het apparaat en wartel-

moer vastdraaien (max. 10 Nm).

 Hogedrukslang aan de uitgang van de

injector schroeven en handvast aan-

draaien.

 Reinigingsmiddel-zuigslang in een rei-

nigingsmiddelvat of het reinigingsmid-

delreservoir van de hogedrukreiniger

brengen.

Voor andere hogedrukreinigers zonder

slangtrommel

Debiet Bestelnum-

mer

meer dan 500 tot 600 l/h

(meer dan 8,3 tot 10 l/min)

2.111-009.0

meer dan 600 tot 700 l/h

(meer dan 10 tot 11,8 l/min)

2.111-018.0

meer dan 700 tot 1000 l/h

(meer dan 11,8 tot 16,6 l/min)

2.111-019.0

meer dan 1000 tot 1300 l/h

(meer dan 16,6 tot 21,6 l/min)

2.111-020.0

Injector monteren

Onverhitte apparaten zonder

slangtrommel

24 NL

– 3

1 Schroef

2 Apparaatkap

 Schroef uitdraaien.

 Neem de apparaatkap weg.

1 Afdichtschroef

2 Injectorinzetstuk, nieuw

3 O-ring, nieuw

4 Injectorinzetstuk, oud

5 Injectorbehuizing

 Afdichtschroef uit de injectorbehuizing

schroeven (binnenzeskant SW 8).

 Oud injectorinzetstuk met de schroe-

vendraaier 12x2 eruit draaien.

 O-ringen op het nieuwe injectorinzet-

stuk schuiven en bestrijken met een

dun laagje siliconevet.

 Nieuw injectorinzetstuk in de injector

schuiven en met een platte schroeven-

draaier 12x2 handvast aanspannen.

 Afdichtschroef erin draaien en aanha-

len (10 Nm).

1 Sluitschroef

2 Injectorbehuizing

 Draai de sluitschroef eruit.

 Nieuwe sluitschroef erin draaien en

vast aanhalen.

 De kap van het apparaat plaatsen.

 Schroef erin draaien en vastdraaien.

Bij verhitte apparaten wordt het beschikba-

re doseersysteem gebruikt; ombouwen is

niet nodig. Het injectorinzetstuk uit de

sproeierset is niet vereist.

 Standaard straalpijp van het handspuit-

pistool schroeven.

 Straalpijp met verschillende standen op

het handspuitpistool monteren.

 Standaard hogedruksproeier op de lan-

ge buis van de straalpijp monteren.

HD 10/25 SX, HD 13/18 SX (met

slangtrommel)

Verhitte apparaten

Straalpijp met verschillende

standen monteren (alleen Inno-

Foam-set)

25NL

– 4

1 Schuimsproeier

2 Rondstraalsproeier

3Mof

4 Straalpijp / straalpijp met verschillende

standen

 Mof in de rondstraalsproeier leggen (let

op de positionering).

 Sproeier met mof in de schuimsproeier

plaatsen.

 Inno-Foam-set: voorgemonteerde

schuimsproeier op de korte buis van de

straalpijp met verschillende standen

schroeven.

Easy-Foam-set: voorgemonteerde

schuimsproeier in de plaats van de hoge-

druksproeier op de straalpijp schroeven.

 Schuimsproeier met steeksleutel

SW 27 vastzetten.

Schuimreiniger, neutraal

Schuimreinigingsmiddel voor licht, vet-,

olie- en eiwithoudend vuil.

Schuimreiniger, alkalisch

Schuimreinigingsmiddel voor de reiniging

van tegels en containers.

Schuimreiniger, zuur

Schuimreinigingsmiddel voor de reiniging

van tegels, roestvrijstalen oppervlakken en

containers.

Ontsmettingsmiddel

Neutraal ontsmettingsmiddel, bacteriedo-

dend / schimmelwerend / virusdodend.

 Hogedrukreiniger zoals gewoonlijk in

werking stellen.

1 Hoge druk

2 Schuim

3 Hendel

 Inno-Foam-set: Handspuitpistool slui-

ten en hendel van de straalbuis met

verschillende standen op Schuim stel-

len.

Instructie:

Inno-Foam-set: Hendel aan de straalbuis

met verschillende standen steeds in de

eindstand brengen.

Bij gebruik van een servopress-pistool de

hoogste waterhoeveelheid instellen.

 Hefboom van het handspuitpistool aan-

trekken.

 Schuim-vlakstraal uitrichten door aan

de sproeierbehuizing te draaien.

Schuimsproeier monteren

Aanbevolen

reinigingsmiddelen

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

Gebruik

26 NL

– 5

 Dosering op het reinigingsmiddel-do-

seerventiel van het apparaat instellen.

 Reinigingsmiddeldosering instellen aan

de injector.

A Instelling

B Reinigingsmiddeldosering in %

 Reinigingsmiddeldosering aan de injec-

tor op „0“ stellen.

 Schuimsproeier gedurende 2 minuten

schoonspoelen.

LET OP

Indien de schuimsproeier na gebruik niet

gespoeld wordt, kan dat leiden tot plakken

of een verhoogde slijtage.

Geen schuimvorming, ook al werd reini-

gingsmiddel aangezogen.

Oorzaak: Roestvrijstalen rooster in de

schuimsproeier vastgeplakt of verkalkt.

Oplossing

1 Schuimsproeier

2 Roestvrijstalen rooster

3 Venturisproeier

4 Sproeierhouder

 Schuimsproeier (SW 32) van de sproei-

erhouder (SW 27) schroeven.

 Venturisproeier wegnemen.

 Roestrvijstalen rooster eruit trekken.

 Roestvrijstalen rooster gedurende 10

minuten in kokend water of 's nachts in

een ultrasoonbad reinigen.

Gebruik alleen origineel toebehoren en ori-

ginele reserveonderdelen. Deze garande-

ren dat het apparaat veilig en zonder storin-

gen functioneert.

Informatie over het toebehoren en de re-

serveonderdelen vindt u op www.kaer-

cher.com.

Reinigingsmiddeldosering instellen

Bij HD 10/25 SX, HD 13/18 SX en bij

verhitte apparaten

Op de injector (extern)

Na elk bedrijf

Storing

Toebehoren en

reserveonderdelen

27NL

– 1

Antes de utilizar por primera

vez el equipo, lea este ma-

nual, siga sus instrucciones y

consérvelo para posteriores usos o futuros

propietarios.

En caso de detectar que faltan piezas o

que han surgido daños durante el transpor-

te, informe a su distribuidor.

– Antes de utilizar el equipo con sus dis-

positivos de trabajo, compruebe que

esté en perfecto estado y que garantice

la seguridad durante el servicio. Si no

está en perfecto estado, no debe utili-

zarse.

– No se debe efectuar ningún tipo de mo-

dificación en el aparato.

– No tocar nunca el chorro de alta pre-

sión.

– No dirigir el chorro de alta presión nun-

ca a personas ni animales.

Aviso sobre sustancias (REACH)

Aquí encontrará información actual sobre

las sustancias:

www.kaercher.de/REACH

– El set de Foam sirve para limpiar y des-

infectar suelos, paredes y máquinas

junto con un limpiador de alta presión.

– Es suficiente una dosis de detergente

de 5%.

– La presión del agua no puede superar

los 25 MPa (250 bar).

– La temperatura del agua no debe supe-

rar los 50ºC en el modo de espuma.

– El caudal de agua debe ser de al menos

500 l/h (8,3 l/min).

– La manguera de alta presión no debe

tener una longitud superior a 20 m.

– El uso de detergentes cloroalcalinos

provoca un aumento del desgaste del

aparato.

Para adaptar el set Foam a la limpiadora de

alta presión, se necesita adicionalmente un

paquete de boquillas.

Referencia 2.111-022.0

Instrucciones de seguridad

Empleo

Manejo

Protección del medio

ambiente

Los materiales de embalaje son

reciclables. Po favor, no tire el

embalaje a la basura doméstica;

en vez de ello, entréguelo en los

puntos oficiales de recogida

para su reciclaje o recuperación.

Los aparatos viejos contienen

materiales valiosos reciclables

que deberían ser entregados

para su aprovechamiento poste-

rior. Evite el contacto de bate-

rías, aceites y materias

semejantes con el medioam-

biente. Por este motivo, entre-

gue los aparatos usados en los

puntos de recogida previstos

para su reciclaje.

Uso previsto

Montaje

Piezas adicionales necesarias

Para HD 10/25 SX y HD 13/18 SX

28 ES

– 2

– El inyector absorbe detergente y lo

mezcla con el chorro de agua.

–

El efecto de absorción sólo se crea cuan-

do está montada la boquilla de chorro re-

dondo en la boquilla de espuma.



Desconectar la limpiadora a alta presión.

 Interrumpir la alimentación de corriente

y agua.

 Poner en funcionamiento la pistola pul-

verizadora manual hasta que no quede

presión en el aparato.

1 Junta tórica

2 inyector

3 Uso de inyector

 Deslizar los anillos obturadores en el in-

yector y cubrir con una capa fina de gra-

sa siliconada.

 Introducir el cartucho de inyector en el

inyector y apretar manualmente con un

destornillador de cabeza plana de 12x2

mm.

1 Manguera de alta presión

2 Manguera de detergente con filtro

3inyector

4 Salida de alta presión

 Desatornille la manguera de alta pre-

sión de la salida de alta presión.

 Atornillar el inyector a la salida de alta

presión del aparato y apretar la tuerca

de racor (máx. 10 Nm).

 Atornillar la manguera de alta presión a

la salida del inyetor y apretar bien con la

mano.

 Introducir la manquera de aspiración de

detergente en el bidón de detergente o

en el depósito de detergente de la lim-

piadora de alta presión.

Para otras limpiadoras de alta presión

sin enrollador de mangueras

cantidad de flujo Nº referen-

cia

más de 500 hasta 600 l/h

(más de 8,3 hasta 10 l/min)

2.111-009.0

más de 600 hasta 700 l/h

(más de 10 hasta 11,8 l/min)

2.111-018.0

más de 700 hasta 1000 l/h

(más de 11,8 hasta 16,6 l/min)

2.111-019.0

más de 1000 hasta 1300 l/h

(más de 16,6 hasta 21,6 l/min)

2.111-020.0

Montar el inyector

Equipos no calientes sin enrollador de

mangueras

29ES

– 3

1 Tornillo

2 Capó del aparato

 Desatornille el tornillo.

 Sacar el capó del aparato.

1 Tornillo de junta

2 Inserto de inyector, nuevo

3 Junta tórica, nueva

4 Inserto de inyector,antiguo

5 Carcasa del inyector

 Desenroscar el tornillo de junta de la

carcasa del inyector (hexágono interior

entrecaras 8).

 Desenroscar el inserto de inyector anti-

guo con un atornillador 12x2.

 Deslizar las juntas tóricas en el inserto

de inyector nuevo y cubrir con una capa

fina de grasa siliconada.

 Introducir el nuevo inserto de inyector

en el inyector y apretar manualmente

con un destornillador de cabeza plana

de 12x2.

 Enroscar y apretar el tornillo de junta

(10 Nm).

1 Tornillo de bloqueo

2 Carcasa del inyector

 Desenroscar el tornillo de cierre.

 Enroscar y apretar el nuevo tornillo de

cierre.

 Coloque la cubierta del aparato.

 Girar y ajustar el tornillo.

En los equipos calientes se utiliza el siste-

ma de dosificación disponible. No es nece-

sario realizar ninguna modificación. No se

necesita el inserto de inyector del juego de

boquillas.

 Desenroscar la lanza dosificadora de

serie de la pistola pulverizadora ma-

nual.

 Montar la lanza dosificadora conmuta-

ble en la pistola pulverizadora manual.

 Montar la boquilla de alta presión de se-

rie en el tubo largo de la lanza dosifica-

dora conmutable.

HD 10/25 SX, HD 13/18 SX (con

enrollador de mangueras)

Equipos calientes

Montar una lanza dosificadora

conmutable (sólo el set Inno Foam)

30 ES

– 4

1 Boquilla para espuma

2 Boquilla de chorro redonda

3 pieza perfilada

4 Lanza dosificadora/lanza dosificadora

conmutable

 Colocar la pieza preformada en la bo-

quilla redonda (tener en cuenta la ali-

neación).

 Colocar la boquilla con la forma en la

boquilla de espuma.

 Set Inno Foam: Atornillar la boquilla de

espuma premontada sobre el tubo cor-

to de la lanza dosificadora conmutable.

Set Easy Foam: Atornillar a la lanza do-

sificadora la boquilla de espuma pre-

montada en lugar de la boquilla de alta

presión.

 Apretar la boquilla de espuma con llave

de horquilla de entrecaras 27.

Limpiador de espuma, neutro

Detergente de espuma para suciedades fá-

ciles de quitar, grasa, aceite y de proteínas.

Limpiador de espuma, álcali

Detergente en espuma para limpiar gres,

azulejos y contenedores.

Limpiador en espuma, ácido

Detergente en espuma para limpiar gres,

azulejos y contenedores.

agente desinfectante

Desinfectante neutro, bactericida/fungici-

da/virucida.

 Poner en funcionamiento el limpiador

de alta presión como de costumbre.

1 Alta presión

2 Espuma

3Palanca

 Set Inno Foam: Cerrar la pistola pulve-

rizadora y colocar la palanca de la lan-

za dosificadora conmutable en espu-

ma.

Indicación:

Set Inno Foam: Colocar la palanca de la

lanza dosificadora conmutable siempre en

la posición final.

Si se utiliza una pistola Servopress, confi-

gurar el caudal máximo de agua.

 Tire de la palanca de la pistola pulveri-

zadora manual.

 Alinear el chorro plano de espuma,

para ello girar la carcasa de la boquilla.

Montar la boquilla de espuma

Detergente recomendado

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

Funcionamiento

31ES

– 5

 Configurar la dosificación en la válvula

dosificadora de detergente del equipo.

 Ajustar la dosis de detergente en el in-

yector.

A Ajuste

B Dosis de detergente en %

 Coloque la dosificación de detergente

en el inyector en la posición "0".

 Enjuagar la boquilla de espuma durante

2 minutos.

CUIDADO

Si no se enjuaga la boquilla de espuma

después de cada uso, se pueden pegar o

desgastar con mayor facilidad.

No se genera espuma a pesar de que se

absorbe detergente.

Causa: Rejilla de acero pegada o calcifica-

da en la boquilla de espuma.

Modo de subsanarla

1 Boquilla para espuma

2 Rejilla de acero

3 boquilla venturi

4 Soporte de boquilla

 Desenroscar la boquilla de espuma

(entrecaras 27).

 Extraer la boquilla venturi.

 Extraer la rejilla de acero.

 Limpiar la rejilla de acero 10 minutos en

agua hirviendo o dejar durante la noche

en un baño de ultrasonidos.

Utilice solamente accesorios y recambios

originales, ya que garantizan un funciona-

miento correcto y seguro del equipo.

Puede encontrar información acerca de los

accesorios y recambios en www.kaer-

cher.com.

Ajustar la dosis de detergente

En HD 10/25 SX, HD 13/18 SX y equipos

calientes

En el inyector (externo)

Después de cada puesta en

marcha

Avería

Accesorios y piezas de

repuesto

32 ES

– 1

Leia o manual de instruções

original antes de utilizar o seu

aparelho. Proceda conforme

as indicações no manual e

guarde o manual para uma

consulta posterior ou para terceiros a quem

possa vir a vender o aparelho.

Se faltarem peças ou em caso de danos de

transporte, queira informar o seu comer-

ciante.

– Antes de utilizar o aparelho e os res-

pectivos dispositivos de trabalho, verifi-

que se estão em bom estado e seguros

no funcionamento. Se tiver dúvidas

quanto ao bom estado do aparelho, não

o utilize.

– No aparelho não podem ser executa-

das alterações.

– Nunca tocar no jacto de alta pressão.

– Nunca apontar o jacto de alta pressão

contra pessoas ou animais.

Avisos sobre os ingredientes (REACH)

Informações atuais sobre os ingredientes

podem ser encontradas em:

www.kaercher.de/REACH

– O conjunto de esponja é apropriado

para a limpeza e desinfecção de super-

fícies de pisos e paredes e de máqui-

nas em conjunto com um dispositivo de

limpeza de alta pressão.

– É suficiente um doseamento de 5% de

detergente de limpeza.

– A pressão da água não pode ultrapas-

sar os 25MPa (250bar).

– A temperatura da água não pode ser

superior a 50 °C durante o modo de lim-

peza com espuma.

– O fluxo da água deve ser, pelo menos,

de 500 l/h (8,3 l/min).

– A mangueira de alta pressão não pode

ter mais do que 20 m de comprimento.

– A utilização de detergentes alcalinos

com cloro provocam o desgaste acen-

tuado do aparelho.

Para ajuste do conjunto de esponja na la-

vadora de alta pressão, é necessário adi-

cionalmente um pacote de bicos.

N.º de encomenda 2.111-022.0

Avisos de segurança

Aplicação

Manuseamento

Protecção do meio-ambiente

Os materiais de embalagem são

recicláveis. Não coloque as em-

balagens no lixo doméstico, en-

vie-as para uma unidade de reci-

clagem.

Os aparelhos velhos contêm

materiais preciosos e recicláveis

e deverão ser reutilizados. Bate-

rias, óleo e produtos similares

não podem ser deitados fora ao

meio ambiente. Por isso, elimine

os aparelhos usados através de

sistemas de recolha de lixo ade-

quados.

Utilização conforme as

disposições

Montagem

Peças adicionais necessárias

Para HD 10/25 SX e HD 13/18 SX

33PT

– 2

– O injector aspira o detergente e mistu-

ra-o com o jacto de água.

– O efeito de aspiração só é criado, se o

bocal de jacto redondo for montado no

bocal da espuma.

 Desligar dispositivo de limpeza de alta

pressão.

 Interromper a alimentação de corrente

e de água.

 Accionar a pistola manual até a máqui-

na ficar sem pressão.

1O-Ring

2Injector

3 Utilização do injector

 Deslocar os vedantes em O para cima

da aplicação do injector e cobrir com

uma camada fina de lubrificante de sili-

cone.

 Colocar a aplicação do injector no injec-

tor e fixar manualmente com uma cha-

ve de parafusos chata 12x2 mm.

1 Mangueira de alta pressão

2 Mangueira de aspiração do detergente

com filtro

3 Injector

4 Saída de alta pressão

 Desapertar a mangueira de alta pres-

são da saída de alta pressão.

 Enroscar o injector na saída de alta

pressão do aparelho e apertar a porca

de capa (máx. 10 Nm).

 Enroscar a mangueira de alta pressão

na saída do injector e apertar manual-

mente.

 Introduzir a mangueira de aspiração do

detergente num recipiente de detergen-

te ou no depósito do detergente da la-

vadora de alta pressão.

Para outras lavadoras de alta pressão

sem enrolador de mangueira

Volume de débito Nº de enco-

menda

entre 500 e 600 l/h

(entre 8,3 e 10 l/min)

2.111-009.0

entre 600 e 700 l/h

(entre 10 e 11,8 l/min)

2.111-018.0

entre 700 e 1000 l/h

(entre 11,8 e 16,6 l/min)

2.111-019.0

entre 1000 e 1300 l/h

(entre 16,6 e 21,6 l/min)

2.111-020.0

Montar injector

Aparelhos sem aquecimento, sem

enrolador de mangueira

34 PT

– 3

1 Parafuso

2 Tampa da máquina

 Retirar o parafuso.

 Remover a cobertura do aparelho.

1 Parafuso de estanqueidade

2 Elemento do injector, novo

3 O-Ring, novo

4 Elemento do injector, antigo

5 Caixa dos injectores

 Desenroscar o parafuso de estanquei-

dade da caixa de injectores (sextavado

interno AC 8).

 Desenroscar o elemento do injector an-

tigo com uma chave de parafusos 12x2.

 Deslocar os O-Rings para cima do ele-

mento do injector novo e cobrir com

uma camada fina de lubrificante de sili-

cone.

 Colocar o elemento do injector novo no

injector e fixar manualmente com uma

chave de parafusos chata 12x2.

 Enroscar e apertar o parafuso de estan-

queidade (10 Nm).

1 Parafuso de fechamento

2 Caixa dos injectores

 Desenroscar o parafuso de fecho.

 Enroscar e apertar firmemente o para-

fuso de fecho novo.

 Colocar a cobertura do aparelho.

 Colocar o parafuso e apertar firmemen-

te.

Em aparelhos com aquecimento, é utiliza-

do o sistema de dosagem existente, não é

necessária uma adaptação. O elemento do

injector do conjunto de bocais não é neces-

sário.

 Desaparafusar o tubo do jacto de série

da pistola de injecção manual.

 Montar tubo do jacto comutável na pis-

tola de injecção manual.

 Montar o bocal de alta pressão no tubo

comprido do tubo do jacto comutável.

HD 10/25 SX, HD 13/18 SX (com

enrolador de mangueira)

Aparelhos com aquecimento

Montar a lança comutável (apenas

conjunto Inno-Foam)

35PT

– 4

1 Bocal de espuma

2 Bocal de jacto redondo

3Molde

4 Lança/lança comutável

 Colocar o molde no bico de jacto redon-

do (observar alinhamento).

 Aplicar o bocal com a peça moldada no

bacal de espuma.

 Conjunto Inno-Foam: Enroscar o bocal

de espuma pré-montado no tubo curto

da lança comutável.

Conjunto Easy-Foam: Aparafusar o bo-

cal de espuma pré-montado em detri-

mento do bocal de alta pressão na

lança.

 Fixar o bocal de espuma com uma cha-

ve de bocas SW 27.

Detergentes em espuma, neutros

Detergente de limpeza de espuma para su-

jidade leve de gordura, óleo e proteínas.

Detergentes em espuma, alcalinos

Detergentes em espuma para a limpeza de

pavimentos, azulejos e contentores.

Detergentes em espuma, ácidos

Detergentes em espuma para a limpeza de

pavimentos, superfícies de aço inoxidável

e contentores.

Detergentes desinfectantes

Detergente desinfectante neutro, bactericí-

da / fungicída / anti-viral.

 Colocar o dispositivo de limpeza de alta

pressão em funcionamento como habi-

tualmente.

1 Alta pressão

2 Espuma

3 Alavanca

 Conjunto Inno-Foam: Fechar pistola

pulverizadora manual e ajustar a ala-

vanca da lança comutável para "Espu-

ma".

Aviso:

Conjunto Inno-Foam: Ajustar a alavanca,

na lança comutável, sempre na posição fi-

nal.

Ajustar a quantidade de água máxima, em

caso de utilização de uma pistola "Servo-

press".

 Puxar a alavanca da pistola pulveriza-

dora.

 Alinhar o jacto plano de espuma rodan-

do a caixa dos bocais.

Montar o bocal de espuma

Detergentes recomendados

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

Funcionamento

36 PT

– 5

 Ajustar a dosagem na válvula de dosa-

gem do detergente do aparelho.

 Ajustar a dosagem do detergente no in-

jector.

A Ajuste

B Dosagem do detergente em %

 Ajustar a dosagem do detergente no in-

jector em "0".

 Enxaguar o bocal de espuma durante

2minutos.

ADVERTÊNCIA

Se o bocal de espuma não for lavado após

a utilização, pode acontecer uma aglutina-

ção ou o aumento do desgaste.

Nenhuma criação de espuma, embora seja

aspirado detergente.

Causa:A grelha de aço inoxidável no bocal

de espuma está aglutinada ou com calcá-

rio.

Eliminação da avaria

1 Bocal de espuma

2 Grelha de aço inoxidável

3 Bocal venturi

4 Suporte de bocal

 Desenroscar o bocal de espuma

(SW 32) do suporte do bocal (SW 27).

 Retirar o bocal venturi.

 Retirar a grelha de aço inoxidável.

 Limpar a grelha de aço inoxidável du-

rante 10 minutos em água a ferver ou

durante a noite num banho de ultra-

sons.

Utilizar apenas acessórios e peças sobres-

salentes originais. Só assim poderá garan-

tir uma operação do aparelho segura e sem

avarias.

Para mais informações sobre acessórios e

peças sobressalentes, consulte www.kaer-

cher.com.

Regular o doseamento do

detergente

Com HD 10/25 SX, HD 13/18 SX e com

aparelhos com aquecimento

No injector (externo)

Sempre depois de utilizar a

máquina

Avaria

Acessórios e peças

sobressalentes

37PT

– 1

Læs den originale driftsvejled-

ning inden første brug, følg

anvisningerne og opbevar

vejledningen til senere brug eller til den næ-

ste ejer.

Kontakt venligst forhandleren i tilfælde af

manglende dele eller transportskader.

– Maskinen og dens arbejdsanordninger

skal kontrolleres med henblik på fejlfri

tilstand og driftssikkerhed, inden maski-

nen tages i brug. Hvis maskinen ikke er

i en fejlfri tilstand, må den ikke benyttes.

– Der må ikke foretages ændringer på

maskinen.

– Grib aldrig ind i højtryksstrålen.

– Hold højtryksstrålen aldrig ikke imod

personer eller dyr.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

www.kaercher.de/REACH

–

Foam-Set er egnet til rengøring og desin-

ficering af guldflader, vægge og maskiner

i forbindelse med en højtryksrenser.

– En dosering af rensemiddel af 5 % er til-

strækkeligt.

– Vandtrykket må ikke overskride 25 Mpa

(250 bar).

– I skumdriften må vandtemperaturen

ikke overskride 50 °C.

– Gennemstrømningen af vand skal

mindst være 500 l/h (8,3 l/min).

– Højtryksslangen bør ikke være længere

end 20 m.

– Brugen af kloralkaliske rensemidler fø-

rer til en forøget slitage af apparatet.

For tilpasning af Foam-Set til højtryksren-

seren er der brug for yderligere 1 dysepak-

ke.

Ordrenr. 2.111-022.0

Sikkerhedsanvisninger

Anvendelse

Betjening

Miljøbeskyttelse

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med

det almindelige husholdningsaf-

fald, men aflever den til genbrug.

Udtjente apparater indeholder

værdifulde materialer, der kan og

bør afleveres til genbrug. Batterier,

olie og lignende stoffer er ødelæg-

gende for miljøet. Aflever derfor

udtjente apparater på en gen-

brugsstation eller lignende.

Bestemmelsesmæssig

anvendelse

Montering

Nødvendige reservedele

For HD 10/25 SX og HD 13/18 SX

For andre højtryksrensere uden

slangetromle

Gennemstrømnings-

mængde

Bestillings-

nummer

over 500 til 600 l/h

(over 8,3 til 10 l/min)

2.111-009.0

over 600 til 700 l/h

(over 10 til 11,8 l/min)

2.111-018.0

over 700 til 1000 l/h

(over 11,8 til 16,6 l/min)

2.111-019.0

over 1000 til 1300 l/h

(over 16,6 til 21,6 l/min)

2.111-020.0

38 DA

– 2

– Injektoren indsuger rensemiddel og

blander det til vandstrålen.

– Sugevirkningen opstår kun, hvis den

vedlagte rundstråledyse monteres ind i

skumdysen.

 Sluk højtryksrenseren.

 Afbryde strøm- og vandtilførsel.

 Betjen sprøjtepistolen indtil maskinen

er fri for tryk.

1O-Ring

2Injektor

3 Injektorindsats

 O-ringe skubbes på injektorindsatsen

og smøres tyndt ind med silikonefedt.

 Skub injektorindsatsen ind i injektoren

og stram den med en flad skruetrækker

12x2 mm.

1 Højtryksslange

2 Rengøringsmiddelsugeslange med fil-

ter

3Injektor

4 Højtryksudgang

 Skru højtryksslangen fra højtryksind-

gangen.

 Skru injektoren fast på højtrykudgan-

gen og spænd omløbermøtrikken

(maks. 10 Nm).

 Skru højtrykslangen fast på injektorens

udgang og spænd den fast manuelt.

 Før rengøringsmiddelsugeslangen i en

rengøringsmiddeldunk eller i højtryks-

renserens rengøringsmiddeltank.

1Skrue

2Skærm

 Skru skruen ud.

 Fjern maskinhætten.

1 Tætningsskrue

2 Injektorindsats, ny

3 O-ring, ny

4 Injektorindsats, gammel

5 Injektorhus

 Skru tætningsskruen ud af injektorhuset

(indvendig sekskant, SW 8).

Montere injektoren

Uopvarmede maskiner uden slangetromle

HD 10/25 SX, HD 13/18 SX (med

slangetromle)

39DA

– 3

 Skru den gamle injektorindsats ud med

en skruetrækker 12x2.



Skub O-ringe på den ny injektorindsats, og

smør dem med et tyndt lag silikonefedt.

 Skub den ny injektorindsats ind i injek-

toren, og spænd den fast med hånd-

kraft med en flad skruetrækker 12x2

mm.

 Skru tætningsskruen i, og stram den

(10 Nm).

1 Låseskrue

2 Injektorhus

 Drej låseskruen ud.

 Skru låseskruen i, og spænd den fast.

 Anbring maskinens hætte.

 Skru skruen på og træk den fast.

Ved opvarmede maskiner anvendes det

eksisterende doseringssystem. En ombyg-

ning er ikke nødvendig. Der er ikke brug for

injektorindsatsen fra dyseindsatsen.

 Skru det serielle strålerøret af håndpi-

stolen.

 Monter det omstilbare strålerør på

håndsprøjtepistolen.

 Monter den serielle højtryksdyse på det

lange rør af det omstilbare strålerør.

1 Skumdyse

2 Rundstrålemundstykke

3Formdel

4 Strålerør/omstilbart strålerør

 Læg formdelen i rundstråledyse (vær

opmærksom på retningen).

 Sæt dysen med formdelen ind i skum-

dysen.

 Inno-Foam-Set: Skru den allerede mon-

terede skumdyse på det korte rør af det

omstilbare strålerør.

Easy-Foam-Set: Skru den allerede

monterede skumdyse på strålerøret i

stedet for højtryksdysen.

 Stram skumdysen med gaffelnøgle SW

27.

Skumrenser, neutral

Skumrensemiddel til lette, fedt- og oliehol-

dige og æggehviderige tilsmudsninger

Skumrenser, alkalisk

Skumrensemiddel til rengøring af fliser,

kakkel og container.

Skumrenser, surt

Skumrensemiddel til rengøring af fliser,

overflader af rustfrit stål og container.

Desinfektionsmiddel

Neutralt desinfektionsmiddel, baktericid/

fungicid / virucid.

Opvarmede maskiner

Monter det omstilbare strålerør (kun

Inno-Foam-set)

Montere skumdysen

Anbefalede rensemidler

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

40 DA

– 4

 Tag højtryksrenseren i brug som sæd-

vanligt.

1Højtryk

2Skum

3 Håndtag

 Inno-Foam-Set: Luk håndsprøjtepisto-

len, og indstil håndtaget på det omstil-

bare strålerør på Skum.

Bemærk:

Inno-Foam-Set: Sæt altid håndtaget på det

omstilbare strålerør i slutstillingen.

Hvis der anvendes en Servopress-pistol,

skal den max. vandmængde indstilles.

 Træk håndsprøjtepistolens arm.

 Juster skum-faldstrålen, ved at dreje

dysehuset.

 Indstil doseringen på maskinens rengø-

ringsmiddeldoseringsventil.

 Indstille rensemiddeldoseringen på in-

jektoren.

A Indstilling

B Rensemiddeldosering i %

 Sæt rensemiddeldoseringen på injekto-

ren til "0".

 Skyl skumdysen 2 minutter med klart

vand

BEMÆRK

Hvis skumdysen ikke skylles efter brug, kan

den klæbe til, eller det kan føre til forøget

slitage.

Drift

Indstille rensemiddeldoseringen

Ved HD 10/25 SX, HD 13/18 SX og ved

opvarmede maskiner

På injektor (ekstern)

Efter hver brug

41DA

– 5

Ingen skumdannelse, selvom rensemiddel

suges ind.

Årsag: Gitter af rustfrit stål inden i skumdy-

sen er klistret til eller forkalket.

Afhjælpning

1 Skumdyse

2 Gitter af rustfrit stål

3 Venturidyse

4 Dyseholder

 Skru skumdysen (SW 32) fra dysehol-

deren (SW 27).

 Fjern venturidysen.

 Træk gitteret af rustfrit stål ud.

 Rens gitteret 10 minutter i kogende

vand eller over nat i et ultralydbad.

Anvend kun originaltilbehør og -reservede-

le. De er en garanti for en sikker og fejlfri

drift af maskinen.

Informationer om tilbehør og reservedele

findes www.kaercher.com

Fejl

Tilbehør og reservedele

42 DA

– 1

Les og følg denne originale

bruksanvisningen før første

gangs bruk av enheten og

oppbevar den til senere bruk eller overleve-

ring til neste eier.

Ved manglende deler eller transportskader,

vennligst kontakt din forhandler.

– Før bruk skal det kontrolleres at maski-

nen med arbeidsinnretningene er i for-

skriftsmessig og driftssikker tilstand.

Apparat og tilbehør må ikke brukes der-

som det ikke er i feilfritt stand.

– Det er ikke tillatt å utføre endringer på

maskinen.

– Grip aldri inn i høytrykkstrålen.

– Ikke rett høytrykksslangen mot men-

nesker eller dyr.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

www.kaercher.de/REACH

– Foamsettet er egnet for rengjøring og

desinfeksjon av gulvarealer, veggarea-

ler og maskiner i kombinasjon med en

høytrykksvasker.

– En tilsetning av5 % rengjøringsmiddel

er tilstrekkelig.

– Vanntrykket må ikke overskride maks.

25MPa (250bar).

– Vanntemperatur i ved skumdrift må ikke

overskride 50 °C.

– Vanngjennomstrømningen må være på

minst 500 l/h (8,3 l/min).

– Høytrykksslangen må ikke være lenger

enn 20 m.

– Bruk av kloralkalisk rengjøringsmiddel

fører til økt slitasje på apparatet.

For å tilpasse Foam-settet til høytrykksvas-

keren trenger du en dysepakke.

Bestillingsnummer 2.111-022.0

Sikkerhetsanvisninger

Anvendelse

Betjening

Miljøvern

Materialet i emballasjen kan re-

sirkuleres. Ikke kast emballasjen

i husholdningsavfallet, men lever

den inn til resirkulering.

Gamle maskiner inneholder ver-

difulle materialer som kan resir-

kuleres. Disse bør leveres inn til

gjenvinning. Batterier, olje og lig-

nende stoffer må ikke komme ut

i miljøet. Gamle maskiner skal

derfor avhendes i egnede inn-

samlingssystemer.

Forskriftsmessig bruk

Montering

Nødvendig tilleggsdeler

For HD 10/25 SX og HD 13/18 SX

For andre høytrykksvaskere uten

slangetrommel

Gjennomstrømnings-

mengde

Bestillings-

nummer

mer enn 500 til 600 l/t

(mer enn 8,3 til 10 l/t)

2.111-009.0

mer enn 600 til 700 l/t

(mer enn 10 til 11,8 l/t)

2.111-018.0

mer enn 700 til 1000 l/t

(mer enn 11,8 til 16,6 l/t)

2.111-019.0

mer enn 1000 til 1300 l/t

(mer enn 16,6 til 21,6 l/t)

2.111-020.0

43NO

– 2

– Injektoren suger opp rengjøringsmiddel

og blander dette ut i vannstrålen.

– Sugevirkningen oppstår bare dersom

den vedlagte rundstråledysen er mon-

tert i skumdysen.

 Slå av høyttrykksvaskeren

 Bryte strøm og vanntilførsel.

 Trykk på sprøytepistolen til apparatet er

trykkløst.

1 O-ring

2Injektor:

3 Injektorinnsats

 Skyv Oringene( inn på injektorinnsat-

sen og smør på et tynt lag silikonfett.

 Injektorinnsats skyves inn i injektoren

on trekkes til for hånd med en flat skru-

trekker 12x2 mm.

1 Høytrykksslange

2 Rengjøringsmiddel-sugeslange med filter

3Injektor:

4 Høytrykk-utgang

 Skru høytrykksslangen av høytrykkstil-

koblingen.

 Injektoren skrus på høytrykksutgangen

på apparatet, trekk til festemutteren

(maks. 10 Nm).

 Skru fast høytrykkslangen på utgangen

av injektoren og trekk til for hånd.

 Før sugeslangen for rengjøringsmiddel

inn i en kanne med rengjøringsmiddel

eller rengjøringsmiddeltanken på høy-

trykksvaskeren.

1Skrue

2 Maskinhette

 Skru ut skruen.

 Ta av maskinhetten.

1 Tetningsskrue

2 Injektorinnsats, ny

3 O-ring, ny

4 Injektorinnsats, gammel

5 Injektorhus

 Skru tetningsskruen ut av injektorhuset

(innvendig sekskant SW 8).

Montere injektor

Apparat uten oppvarming, uten

slangetrommel

HD 10/25 SX, HD 13/18 SX (med

slangetrommel)

44 NO

– 3

 Bruk skrutrekker 12x2 og skru ut den

gamle injektorinnsatsen.

 Skyv O-ringene på den nye injektorinn-

satsen og smør på et tynt lag silikonfett.

 Skyv injektorinnsats inn i injektoren og

trekk til for hånd med en flat skrutrekker

12x2.

 Skru inn tetningsskruen og stram den

(10 Nm).

1 Låseskrue

2 Injektorhus

 Skru ut låseskruen.



Skru inn ny låseskrue og trekk den godt til.

 Sett på maskindekselet.

 Skru på plass skruene og trekk dem

fast til.

På apparater med oppvarming brukes det

eksisterende doseringssystemet, ombyg-

ging er ikke nødvendig. Injektorinnsatsen

fra dysepakken trengs ikke.

 Skru det standard strålerøret av høy-

trykkspistolen.

 Monter det omkoplbare strålerøret på

høytrykkspistolen.

 Monter standard-høytrykksdysen på

det lange røret til det omkoplbare stråle-

røret.

1 Skumdyse

2 Rundstråledyse

3Formdel

4 Strålerør/omkoblingsbart strålerør

 Legg formdelen i rundstråledysen (pass

på at den legges riktig inn).

 Sett dysen med formdelen inn i skum-

dysen.

 Inno-Foam-Set: Formontert skumdyse

skrus på det korte røret på omkoblings-

bart strålerør.

Easy-Foam-Set: Skru på formontert

skumdyse i stedet for høytrykksdysen

på strålerøret.

 Skru fast skumdyse med fastnøkkel

størrelse 27.

Skumrens, nøytral

Skumrengjøringsmiddel for lette fett-, olje--

og proteinholdig smuss.

Skumrens, alkalisk

Skumrens for rengjøring av fliser, kakler og

containere.

Skumrens, sur

Skumrens for rengjøring av fliser, edel-

ståloverflater og containere.

Desinfeksjonsmiddel

Nøytralt desinfeksjonsmiddel, baktericid /

fungicid / virucid.

Apparat med oppvarming

Monter omkoblingsbart strålerør

(kun Inno-Foam-Set)

Montering av skumdyse

Anbefalte rengjøringsmiddel

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

45NO

– 4

 Ta høytrykksvaskeren i bruk på vanlig

måte.

1 høytrykk

2Skum

3 Hendel

 Inno-Foam-sett: Lukk håndsprøytepis-

tolen og still hendelen på det omkob-

lingsbare strålerøret på skum.

Merknad:

Inno-Foam-sett: Hendelen på det omkob-

lingsbare strålerøret skal alltid settes i en-

destilling.

Ved bruk av en Servopress-Pistol, still inn

på maksimal vanmengde.

 Trekk i spaken på høytrykkpistolen.

 Posisjoner den flate skrumstrålen ved å

dreie på dysehuset.

 Innstill rengjøringsmiddel-doserings-

ventilen for rengjøringsmiddelmengde.

 Still inn rengjøringsmiddeldosering på

injektoren.

A Innstilling

B Rengjøringsmiddeldosering i %

 Sett rengjøringsmiddeldoseringen på

injektoren til "0".

 Skyll skumdysen i 2 minutter med rent

vann.

OBS

Hvis skumdysen ikke skylles etter bruk, kan

den klistres igjen eller det kan oppstå økt

slitasje.

Drift

Innstill doseringen av

rengjøriingsmiddel

Bei HD 10/25 SX, HD 13/18 SX og for

apparater med oppbevaring

På injektoren (ekstern)

Etter hver bruk

46 NO

– 5

Ingen skumdannelse, selv om det suges

opp rengjøringsmiddel.

Årsak:Edelstålgitteret i skumdysen er

sammenklebet eller forkalket.

Retting

1 Skumdyse

2 Edelstålgitteret

3 Venturidyse

4 Dysebærer

 Skumdyse (SW 32) skrus av dysebæ-

reren (SW 27).

 Ta av venturidysen.

 Edelstålgitter trekkes av.

 Rengjør edelstålgitteret 10 minutter i

kokende vann eller natten over i ultra-

lydbad.

Bruk bare originalt tilbehør og originale re-

servedeler; de garanterer for en sikker og

problemfri drift av maskinen.

Informasjon om tilbehør og reservedeler

finner du på www.kaercher.com.

Feil

Tilbehør og reservedeler

47NO

– 1

Läs bruksanvisningen innan

maskinen används första

gången, följ anvisningarna

och spara den för framtida behov, eller för

nästa ägare.

Återförsäljaren skall omgående underrättas

om något saknas eller om transportskador

upptäcks.

– Kontrollera maskinen och arbetsanord-

ningarnas föreskriftsenliga tillstånd och

driftssäkerhet före användningen. Om

tillståndet inte är korrekt får den inte tas

i bruk.

–

Inga förändringar får göras på maskinen.

– Stoppa aldrig händerna i högtrycksstrå-

len.

– Rikta aldrig högtrycksstrålen mot män-

niskor eller djur.

Upplysningar om innehållsämnen (REACH)

Aktuell information om innehållsämnen

finns på:

www.kaercher.de/REACH

– Foam-set är lämpligt för rengöring och

desinficering av golv- och väggytor

samt maskiner i anslutning till hög-

tryckstvätt.

– En rengöringsmedelsdosering på 5% är

tillräcklig.

– Vattentrycket får inte överskrida 25

MPa (250 bar).

– Vattentemperaturen får inte överskrida

50 °C i skumdrift.

– Vattenflödet måste vara minst 500 l/h

(8,3 l/min).

– Högtrycksslangen ska inte vara längre

än 20 m.

– Användning av kloralkaliska rengö-

ringsmedel leder till ökat slitage på ag-

gregatet.

Ett extra munstyckspaket behövs för an-

passning av Foam-setet till högtrycksren-

göraren.

Beställningsnummer 2.111-022.0

Säkerhetsanvisningar

Användning

Handhavande

Miljöskydd

Emballagematerialen kan åter-

vinnas. Kasta inte emballaget i

hushållssoporna utan för dem till

återvinning.

Skrotade aggregat innehåller

återvinningsbara material som

bör gå till återvinning. Batterier,

olja och liknande ämnen får inte

komma ut i miljön. Överlämna

skrotade aggregat till ett lämpligt

återvinningssystem.

Ändamålsenlig användning

Montering

Nödvändiga tillbehör

För HD 10/25 SX och HD 13/18 SX

För andra högtrycksrengörare utan

slangtrumma

Genomflödesmängd

Beställnings-

nummer

över 500 upp till 600 l/h

(över 8,3 upp till 10 l/min)

2.111-009.0

över 600 upp till 700 l/h

(över 10 upp till 11,8 l/min)

2.111-018.0

över 700 upp till 1000 l/h

(över 11,8 upp till 16,6 l/min)

2.111-019.0

över 1000 upp till 1300 l/h

(över 16,6 upp till 21,6 l/min)

2.111-020.0

48 SV

– 2

– Injektorn suger upp rengöringsmedel

och blandar detta i vattenstrålen.

– Sugeffekt skapas endast om medföljan-

de rundstrålmunstycke är monterat i

skummunstycket.

 Stäng av högtryckstvätten.

 Bryt ström- och vattentillförsel.

 Använd handsprutan tills apparaten är

trycklös.

1 O-ring

2Injektor

3 Injektorinsats

 Skjut på O-ringar på injektorinsatsen

och lägg på ett tunt lager silikonfett.

 Skjut in injektorinsatsen i injektorn och

drag fast ordentligt med en plattskruv-

mejsel 12x2 mm.

1 Högtrycksslang

2 Sugslang för rengöringsmedel, med filter

3Injektor

4 Högtrycksutgång

 Skruva bort högtrycksslangen från hög-

trycksutgången.

 Skruva fast injektorn på maskinens

högtrycksutgång och dra fast kopp-

lingsmutter (max. 10 Nm).

 Skruva fast högtrycksslangen på injek-

torns utgång och dra fast ordentligt.

 För in sugslangen för rengöringsmedel

i en rengöringsmedelsdunk eller i hög-

trycksrengörarens rengöringsmedel-

stank.

1Skruv

2 Motorhuv

 Skruva bort skruv.

 Ta av maskinkåpan.

1 Tätningsskruv

2 Injektorinsats, ny

3 O-ring, ny

4 Injektorinsats, gammal

5 Injektorhus

 Skruva ut tätningsskruven ur injektorhu-

set (insex NV 8).

Montera injektor

Ouppvärmda maskiner utan slangtrumma

HD 10/25 SX, HD 13/18 SX (med

slangtrumma)

49SV

– 3

 Skruva ut den gamla injektorinsatsen

med en skruvmejsel 12x2.



Skjut på O-ringar på den nya injektorinsat-

sen och lägg på ett tunt lager silikonfett.

 Skjut in den nya injektorinsatsen i injek-

torn och dra åt ordentligt med en platt-

skruvmejsel 12x2.

 Skruva i tätningsskruven och dra åt den

(10 Nm).

1 Låsskruv

2 Injektorhus

 Skruva ut låsskruven.

 Skruva i en ny låsskruv och dra åt den

hårt.

 Sätt på maskinkåpan.

 Sätt i skruven och drag fast.

För uppvärmda maskiner används det be-

fintliga doseringssystemet, en ombyggnad

behövs inte. Injektorinsatsen från mun-

styckssatsen behövs inte.

 Skruva bort standardstrålrör från hand-

sprutan.

 Montera omkopplingsbart strålrör på

handsprutan.

 Montera seriehögtrycksmunstycke på

det långa röret till det omkopplingsbara

strålröret.

1 Skummunstycke

2 Rundstrålmunstycke

3Formdel

4 Strålrör/omkopplingsbart strålrör

 Lägg formdelen i rundstrålmunstycket

(observera inriktningen).

 Sätt munstycke med formdel i skum-

munstycket.

 Inno-Foam-set: Skruva på det förmon-

terade skummunstycket på det korta rö-

ret till det omkopplingsbara strålröret.

Easy-Foam-set: Skruva på det förmon-

terade skummunstycket på strålröret is-

tället för högtrycksmunstycket.

 Drag fast skummunstycket med u-nyck-

el SW 27.

Skumrengöring, neutral

Skumrengöringsmedel för lätt smuts samt

smuts innehållande fett, olja och äggvite-

haltiga partiklar.

Skumrengöring, alkalisk

Skumrengöringsmedel för rengöring av ke-

ramikplattor, kakel och container.

Skumrengöring, sur

Skumrengöringsmedel för rengöring av ke-

ramikplattor, rostfria ytor och container.

Desinfektionsmedel

Neutralt desinfektionsmedel, baktericid /

fungicid / virucid.

Uppvärmda maskiner

Montera omkopplingsbart strålrör

(endast Inno-Foam-set)

Montera skummunstycke

Rekommenderade

rengöringsmedel

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

50 SV

– 4

 Starta högtryckstvätten som vanligt.

1 högtryck

2Skum

3 Spak

 Inno-Foam-set: Stäng handsprutpisto-

len och ställ det omkopplingsbara strål-

rörets spak på skum.

Hänvisning:

Inno-Foam-set: Ställ alltid spaken på det

omkopplingsbara strålröret i ändläge.

Ställ in maximal vattenmängd om en Servo-

press-spruta används.

 Drag i handtaget på handsprutan.

 Rikta in skum-flatstrålen genom att vri-

da på munstyckeskåpan.

 Ställ in doseringen på maskinens dose-

ringsventil för rengöringsmedel.

 Ställ in rengöringsmedelsdoseringen

på injektorn.

A Inställning

B Rengöringsmedelsdosering i %

 Ställ rengöringsmedelsdoseringen på

"0" på injektorn.

 Spola ur skummunstycket under två mi-

nuter.

OBSERVERA

Spolas inte skummunstycket ur efter an-

vändning kan ihopklibbning eller ökat slita-

ge bli följden.

Drift

Ställa in dosering av

rengöringsmedel

För HD 10/25 SX, HD 13/18 SX och för

uppvärmda maskiner

På injektorn (extern)

Efter varje användning

51SV

– 5

Inget skum bildas, trots att rengöringsme-

del sugs in.

Orsak: Det rostfria gallret i skummunstyck-

et är ihopklibbat eller förkalkat.

Åtgärd

1 Skummunstycke

2 Rostfritt galler

3 Venturimunstycke

4 Munstyckesfäste

 Skruva bort skummunstycket (SW 32)

från munstyckesfästet (SW 27).

 Tag bort Venturimunstycket.

 Drag ut det rostfria gallret.

 Rengör det rostfria gallret i kokande

vatten under tio minuter, eller över nat-

ten i ultraljudsbad.

Använd endast originaltillbehör och origi-

nalreservdelar, så att en säker och stör-

ningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar

finns på www.kaercher.com.

Störning

Tillbehör och reservdelar

52 SV

– 1

Lue tämä alkuperäiskäyttöohje

ennen laitteesi ensimmäistä

käyttöä, toimi sen mukaisesti ja

säilytä käyttöohje myöhempää käyttöä tai

mahdollista toista omistajaa varten.

Jos osia puuttuu tai havaitset kuljetusvauri-

oita ota yhteyttä myyjäliikkeeseen.

– Ennen lailleen käyttöä on tarkistettava

yhdessä toimintalaitteiden kanssa, että

se on asianmukaisessa kunnossa ja

käyttöturvallisuus on taattu. Jos kunto

ei ole moitteeton, laitteen ja varusteiden

käyttö ei ole sallittua.

– Laitetta ei saa muuttaa.

– Älä koskaan kosketa korkeapainesuih-

kua

– Älä koskaan suuntaa korkeapainesuih-

kua ihmisiin tai eläimiin.

Huomautuksia ainesosista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

www.kaercher.de/REACH

– Foam-Set -vaahtopesusarja soveltuu

painepesuriin liitettynä lattiapintojen,

seinäpintojen ja koneiden puhdistuk-

seen ja desinfiointiin.

– Puhdistusaineen 5% annostetelu on riit-

tävä.

– Vedenpaine ei saa ylittää 25 MPa (250

bar).

– Veden lämpötila ei vaahtokäytössä saa

ylittää 50 °C.

– Veden kulutuksen on oltava vähintään

500 l/h (8,3 l/min).

– Korkeapaineletku ei saa olla pitempi

kuin 20 m.

– Kloorialkaalisen puhdistusaineen käyt-

täminen lisää laitteen kulumista.

Foam-Setin sovittamiseksi suurpainepesu-

riin tarvitaan lisäksi suutinpaketti.

Tilausnumero 2 111-022.0

Turvaohjeet

Käyttö

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrä-

tettäviä. Älä käsittelee pakkauk-

sia kotitalousjätteenä, vaan toi-

mita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvok-

kaita kierrätettäviä materiaaleja,

jotka tulisi toimittaa kierrätyk-

seen. Paristoja, öljyjä ja muita

samankaltaisia aineita ei saa

päästää ympäristöön. Tästä

syystä toimita kuluneet laitteet

vastaaviin keräilylaitoksiin.

Tarkoituksenmukainen käyttö

Asennus

Tarpeelliset lisäosat

Malliin HD 10/25 SX ja HD 13/18 SX

Muihin suurpainepesureihin ilman

letkurumpua

Läpivirtausmäärä Tilausnume-

yli 500 - 600 l/h

(yli 8,3 - 10 l/min)

2.111-009.0

yli 600 - 700 l/h

(yli 10 - 11,8 l/min)

2.111-018.0

yli 700 - 1000 l/h

(yli 11,8 - 16,6 l/min)

2.111-019.0

yli 1000 - 1300 l/h

(yli 16,6 - 21,6 l/min)

2.111-020.0

53FI

– 2

– Injektori imee puhdistusainetta ja se-

koittaa sen vesisuihkuun.

– Imuvaikutus syntyy vain, kun mukana

oleva pyörösuihkusuutin on laitettu

vaahtosuuttimeen.

 Kytke korkeapainepesuri pois päältä.

 Katkaise virran- ja vedensyöttö.

 Käytä käsiruiskua niin kauan, kunnes

laitteessa ei enää ole painetta.

1 O-rengas

2Injektori

3 Injektorin sisäke

 Työnnä O-renkaat injektorin sisäkkeen

uriin ja voitele ne ohuesti silikonirasval-

la.

 Työnnä sisäke injektoriin ja kiristä se

12x2 mm ruuvimeisselillä.

1 Korkeapaineletku

2 Puhdistusaineen imuletku ja suodatin

3Injektori

4 Korkeapaine-ulostulo

 Irrota korkeapaineletku korkeapaine-

lähdöstä.

 Ruuvaa injektori laitteen korkeapaine-

lähtöön ja kirostä hattumutteri (maks.

10 Nm).

 Ruuvaa korkeapaineletku injektorin

ulostuloon ja kiristä käsitiukkuuteen.

 Johda puhdistusaineen imuletku puh-

distusainekanisteriin tai suurpainepe-

surin puhdistusainesäiliöön.

1Ruuvi

2 Pölysuoja

 Irrota ruuvi.

 Irrota laitekupu.

1 Sulkuruuvi

2 Injektorisisäke, uusi

3 O-rengas, uusi

4 Injektorisisäke, vanha

5 Injektorikotelo

 Ruuvaa sulkuruuvi irti injektorikotelosta

(kuusiokoloavaimella avainväli 8).

Injektorin asennus

Kuumentamattomat laitteet, joissa ei

ole letkurumpua

HD 10/25 SX, HD 13/18 SX

(letkurummulla varustettu)

54 FI

– 3

 Ruuvaa vanha injektorisisäke irti ruuvi-

meisselillä 12x2.

 Työnnä O-renkaat uudelle injektorisi-

säkkeelle ja sivele ohut kerros silikoni-

rasvaa.

 Työnnä uusi injektorisisäke injektoriin ja

kiristä injektorisisäke lattaruuviavaimel-

la 12X2 käsivaraisen tiukalle.

 Ruuvaa tiivistysruuvi paikalleen ja kiris-

tä tiukalle (10 Nm).

1 Sulkuruuvi

2 Injektorikotelo

 Kierrä sulkuruuvi ulos.

 Ruuvaa uusi sulkuruuvi paikalleen ja ki-

ristä tiukalle.

 Laitteen kannen asennus

 Kierrä ruuvi paikoilleen ja kiristä.

Kuumenevissa laitteissa käytetään laittees-

sa valmiina olevaa annostelujärjestelmää,

muutostyöt eivät ole tarpeen. Injektorisisä-

kettä suutinpaketista ei tarvita.

 Irrota vakio suihkuputki käsiruiskupis-

toolista.

 Asenna kaksoisruiskuputki käsipistoo-

liin.

 Asenna vakio korkeapainesuutin kak-

soissuihkuputken pitkään putkeen.

1 Vaahtosuutin

2 Pyörösuihkusuutin

3 Muotokappale

4 Suihkuputki/kaksoisputken vaahtoputki

 Laita muoto-osa pyörösuihkusuutti-

meen (huomioi suuntaus).

 Työnnä pyörösuutin muotokappalei-

neen vaahtosuuttimeen.

 Inno-Foam-Set: Kierrä esiasennettu

vaahtosuutin kaksoissuihkuputken ly-

hyeen putkeen.

Easy-Foam-Set: Kierrä esiasennettu

vaahtosuutin korkeapainesuuttimen ti-

lalle suihkuputkeen.

 Kiristä vaahtosuutin 27 mm kiintoavai-

mella.

Vaahtopuhdistusaine, neutraali

Vaahtopuhdistusaine vähäisiin rasva-, öljy-

ja valkuaisainepitoisiin liikaantumiin.

Vaahtopuhdistusaine, alkaalinen

Vaahtopuhdistusaine laattojen, kaakelei-

den ja konttien puhdistamiseen.

Vaahtopuhdistusaine, hapan

Vaahtopuhdistusaine laattojen, ruostumat-

tomien teräspintojen ja konttien puhdista-

miseen.

Desinfiointiaine

Neutraali desinfiointiaine, tuhoaa baktee-

reita / sieniä / viruksia.

Kuumenevat laitteet

Kaksoissuihkuputken (vaahto/vesi)

asennus

Vaahtosuuttimen asennus

Suositeltavat puhdistusaineet

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

55FI

– 4

 Ota korkeapainepesuri käyttöön kuten

tavallista.

1 Korkeapaine

2 Vaahto

3Vipu

 Inno-Foam-Set: Sulje käsiruiskutuspis-

tooli ja vaihtokytkettävän suihkuputken

kytkin vaahtoon.

Huomautus:

Inno-Foam-Set: Säädä vaihtokytkettävän

suihkuputken kytkin aina raja-asentoon.

Säädä päälle maksimi vesimäärä, kun käy-

tät Servopress-ruiskupistoolia.

 Vedä käsiruiskupistoolin vipua.

 Säädä vaahto-litteäsuihkua kiertämällä

suutinkoteloa.

 Säädä annostus laitteen pesuaineen

annostusventtiilistä.

 Säädä pudistusainen annostelu injekto-

rista.

A Säätö

B Puhdistuaineen annostelu prosentteina %

 Aseta puhdistusaineen annostelu asen-

toon "0".

 Huuhtele vaahtosuutinta 2 minuutin

ajan.

HUOMIO

Jos vaahtosuutinta ei käytön jälkeen huuh-

della, se voi johtaa liimaantumiin ja suu-

rempaan kulumiseen,

Käyttö

Puhdistusaineannostelun

säätäminen

Malleissa HD 10/25 SX, HD 13/18 SX ja

kuumenevissa laitteissa

Injektorista (ulkopuolinen)

Jokaisen käyttökerran jälkeen

56 FI

– 5

Ei vaahdon muodostumista, vaikka puhdis-

tusainetta imetään.

Syy: Vaahtosuuttimessa oleva jaloteräsriti-

lä on tukkeutunut tai kalkkeutunut.

Apu

1 Vaahtosuutin

2 Jaloteräsritilä

3 Venturisuutin

4 Suuttimen kannatin

 Kierrä vaahtosuutin (avainkoko 32 mm)

irti suuttimen kannattimesta (avainkoko

27 mm).

 Poista venturisuutin.

 Vedä jaloteräsritilä ulos.

 Puhdista jaloteräsritilä pitämällä sitä 10

minuuttia kiehuvassa vedessä tai yön

yli ultraäänikylvyssä.

Käytä vain alkuperäisiä tarvikkeita ja vara-

osia. Ne takaavat laitteen turvallisen ja häi-

riöttömän toiminnan.

Tietoja tarvikkeista ja varaosista on sivus-

tolla www.kaercher.com.

Häiriö

Varusteet ja varaosat

57FI

– 1

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, δι-

αβάστε το παρόν πρωτότυπο

εγχειρίδιο οδηγιών χρήσης, ενεργήστε σύμ-

φωνα με αυτό και φυλάξτε το για μελλοντική

χρήση ή για τον επόμενο ιδιοκτήτη.

Εάν λείπουν εξαρτήματα ή εντοπίσετε ζημίες

που προκλήθηκαν κατά τη μεταφορά, παρα-

καλούμε ενημερώστε τον έμπορο από τον

οποίο προμηθευτήκατε τη συσκευή.

–

Προτού την χρησιμοποιήσετε, ελέγχετε

την κατάσταση και την ασφάλεια λειτουρ-

γίας της μηχανής και των εξαρτημάτων

της. Μην χρησιμοποιείτε τη μηχανή εάν η

κατάσταση της δεν είναι άψογη.

– Η μηχανή δεν πρέπει να υποστεί οποι-

αδήποτε τροποίηση.

– Μην αγγίζετε ποτέ τη δέσμη υψηλής πί-

εσης.

– Μην στρέφετε ποτέ την δέσμη υψηλής

πίεσης προς ανθρώπους ή ζώα.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες σχετικά με τα συ-

στατικά μπορείτε να βρείτε στην ιστοσελίδα:

www.kaercher.de/REACH

– Το Σετ Foam είναι κατάλληλο για το κα-

θάρισμα και την απολύμανση δαπέ-

δων, τοίχων και μηχανημάτων σε συν-

δυασμό με μια συσκευή καθαρισμού

υψηλής πίεσης.

– Η προσθήκη απορρυπαντικού σε ανα-

λογία 5% είναι αρκετή.

– Η πίεση του νερού δεν επιτρέπεται να

υπερβαίνει τα 25 MPa (250 bar).

– Η θερμοκρασία του νερού κατά τη λει-

τουργία με αφρό δεν πρέπει να υπερ-

βαίνει τους 50 °C.

– Η τροφοδοσία νερού πρέπει να ανέρχε-

ται τουλάχιστον σε 500 l/h (8,3 l/min).

– Ο ελαστικός σωλήνας υψηλής πίεσης

δεν επιτρέπεται να είναι μακρύτερος

από 20 m.

– Η χρήση χλωριούχων απορρυπαντι-

κών προκαλεί μεγαλύτερες φθορές στο

μηχάνημα.

Για την προσαρμογή του σετ Foam στη συ-

σκευή καθαρισμού υψηλής πίεσης χρειάζε-

ται ακόμη ένα σετ ακροφυσίων.

Αριθμός παραγγελίας 2.111-022.0

Υποδείξεις ασφαλείας

Χρήση

Χειρισμός

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανα-

κυκλώσιμα. Μην πετάτε τη συ-

σκευασία στα οικιακά απορρίμ-

ματα, αλλά παραδώστε την προς

ανακύκλωση.

Οι παλιές συσκευές περιέχουν

ανακυκλώσιμα υλικά, τα οποία θα

πρέπει να παραδίδονται προς

επαναχρησιμοποίηση. Οι μπατα-

ρίες, τα λάδια και συναφείς ύλες

δεν επιτρέπεται να καταλήγουν

στο περιβάλλον. Για το λόγο αυτό

αποσύρετε τις παλιές συσκευές με

κατάλληλες διαδικασίες συγκέ-

ντρωσης αποβλήτων.

Αρμόζουσα χρήση

Συναρμολόγηση

Απαραίτητα πρόσθετα εξαρτήματα

Για HD 10/25 SX και HD 13/18 SX

58 EL

– 2

– Ο ψεκαστήρας αναρροφά απορρυπα-

ντικό και το προσθέτει στη δέσμη νε-

ρού.

– Αναρρόφηση πραγματοποιείται μόνον

όταν στο ακροφύσιο αφρού του ελαστι-

κού σωλήνα τοποθετηθεί το στρογγυλό

ακροφύσιο ρίψης που συνοδεύει το μη-

χάνημα.

 Απενεργοποιήστε τη συσκευή καθαρι-

σμού υψηλής πίεσης.

 Διακόψτε την τροφοδοσία ρεύματος και

νερού.

 Ενεργοποιήστε το πιστολέτο χειρός,

έως ότου διαπιστώσετε ότι η συσκευή

δεν βρίσκεται υπό πίεση.

1 Στεγανωτικός δακτύλιος

2Εγχυτήρας

3Ένθετο εγχυτήρα

 Ωθήστε τους δακτυλίους O στο ένθετο

του ψεκαστήρα και επαλείψτε τους ελα-

φρώς με λίπος σιλικόνης.

 Εισάγετε το ένθετο στον εγχυτήρα και

σφίξτε το επαρκώς με ένα κατσαβίδι για

φλάντζες 12x2 mm.

1 Ελαστικός σωλήνας υψηλής πίεσης

2 Ελαστικός σωλήνας αναρρόφησης

απορρυπαντικού με φίλτρο

3Εγχυτήρας

4Έξοδος υψηλής πίεσης

 Ξεβιδώστε τον ελαστικό σωλήνα υψη-

λής πίεσης από την έξοδο υψηλής πίε-

σης.

 Βιδώστε τον ψεκαστήρα στην έξοδο

υψηλής πίεσης της συσκευής και σφίξτε

το περικόχλιο-ρακόρ (έως 10 Nm).

Για άλλες συσκευές υψηλής πίεσης χωρίς

τύμπανο τύλιξης ελαστικού σωλήνα

Ποσότητα ροής Κωδικός

παραγγελί-

ας

πάνω από 500 έως 600 l/h

(πάνω από 8,3 έως 10 l/min)

2.111-009.0

πάνω από 600 έως 700 l/h

(πάνω από 10 έως 11,8 l/min)

2.111-018.0

πάνω από 700 έως 1000 l/h

(πάνω από 11,8 έως 16,6 l/

min)

2.111-019.0

πάνω από 1000 έως 1300 l/h

(πάνω από 16,6 έως 21,6 l/

min)

2.111-020.0

Συναρμολόγηση ψεκαστήρα

Μη θερμαινόμενες συσκευές χωρίς

τύμπανο ελαστικού σωλήνα

59EL

– 3

 Βιδώστε τον ελαστικό σωλήνα υψηλής

πίεσης στην έξοδο του ψεκαστήρα και

σφίξτε τον με το χέρι.

 Βάλτε το λάστιχο αναρρόφησης απορ-

ρυπαντικού μέσα στο δοχείο απορρυ-

παντικού ή μέσα στο ρεζερβουάρ

απορρυπαντικού της συσκευής καθαρι-

σμού υψηλής πίεσης.

1Κοχλίας

2 Κάλυμμα μηχανής

 Ξεβιδώστε τον κοχλία.

 Αφαιρέστε το καπό της συσκευής

1 Βίδα στεγανοποίησης

2 Στέλεχος εγχυτήρα, νέο

3 O-ρινγκ, νέο

4 Στέλεχος εγχυτήρα, παλιό

5 Περίβλημα εγχυτήρα

 Ξεβιδώστε την βίδα στεγανοποίησης

από το περίβλημα εγχυτήρα (εξάγωνο

κλειδί Άλλεν Νο 8).

 Ξεβιδώστε το παλιό στέλεχος αισθητή-

ρα με κατσαβίδι 12x2.

 Σπρώξτε τα Ο-ρινγκ πάνω στο νέο στέ-

λεχος εγχυτήρα και επαλείψτε τα ελα-

φρώς με λίπος σιλικόνης.

 Εισάγετε το νέο στέλεχος μέσα στον εγ-

χυτήρα και σφίξτε το κανονικά με ένα

ίσιο κατσαβίδι 12x2.

 Βιδώστε τη στεγανοποιητική βίδα και

σφίξτε την (10Nm).

1 Κοχλιωτό πώμα

2 Περίβλημα εγχυτήρα

 Περιστρέψτε και τραβήξτε τον κοχλία

σφράγισης.

 Βιδώστε μια νέα τάπα και σφίξτε την γε-

ρά.

 Τοποθετήστε το προστατευτικό κάλυμ-

μα.

 Βιδώστε και σφίξτε τον κοχλία.

Σε θερμαινόμενες συσκευές χρησιμοποιεί-

ται το υπάρχον σύστημα δοσολογίας και

δεν χρειάζεται κάποια μετατροπή. Δεν είναι

απαραίτητη η χρήση του στελέχους εγχυτή-

ρα από το σετ ακροφυσίων.

 Αφαιρέστε το στάνταρτ σωλήνα εκτό-

ξευσης από το πιστολέτο.



Συναρμολογήστε το ρυθμιζόμενο σωλήνα

ψεκασμού στο πιστολέτο ψεκασμού.

HD 10/25 SX, HD 13/18 SX (με τύμπανο

ελαστικού σωλήνα)

Θερμαινόμενες συσκευές

Συναρμολόγηση του σωλήνα

ψεκασμού (μόνο στο Σετ Inno-Foam)

60 EL

– 4

 Συναρμολογήστε το στάνταρτ ακροφύ-

σιο υψηλής πίεσης στο μακρύ σωλήνα

του ρυθμιζόμενου σωλήνα ψεκασμού.

1 Ακροφύσιο αφρού

2 Στρογγυλό ακροφύσιο ψεκασμού

3Καλούπι

4 Σωλήνας ψεκασμού/ ρυθμιζόμενος σω-

λήνας ψεκασμού

 Τοποθετήστε το χυτό εξάρτημα μέσα

στο μπεκ στρογγυλής ριπής (προσέξτε

την ευθυγράμμιση).

 Τοποθετήστε το ακροφύσιο με το κα-

λούπι στο ακροφύσιο αφρού.

 Σετ Inno-Foam: Βιδώστε το προσυναρ-

μολογημένο ακροφύσιο αφρού στο μι-

κρό σωλήνα του ρυθμιζόμενου σωλήνα

ψεκασμού.

Σετ Easy-Foam: Βιδώστε το προσυναρ-

μολογημένο ακροφύσιο αφρού στη

θέση του ακροφυσίου υψηλής πίεσης

του σωλήνα ψεκασμού.

 Σφίξτε το ακροφύσιο αφρού με το ανοι-

χτό κλειδί SW 27.

Αφρός καθαρισμού, ουδέτερος

Αφρός καθαρισμού για ελαφρούς, λιπώ-

δεις, ελαιώδεις και πρωτεϊνούχους ρύπους.

Αφρός καθαρισμού, αλκαλικός

Αφρός καθαρισμού για καθάρισμα πλα-

κών, πλακακιών και κοντέινερ.

Αφρός καθαρισμού, όξινος

Αφρός καθαρισμού για καθάρισμα πλακιδί-

ων, ανοξείδωτων επιφανειών και κοντέινερ.

Απολυμαντικό μέσο

Ουδέτερο απολυμαντικό μέσο, βακτηριο-

κτόνο / μυκητοκτόνο / ιοκτόνο.

 Θέστε τη συσκευή καθαρισμού υψηλής

πίεσης σε λειτουργία όπως συνήθως.

1Υψηλή πίεση

2Αφρός

3 μοχλός



Σετ Inno-Foam: Κλείστε το πιστόλι ψεκα-

σμού και ρυθμίστε το μοχλό του ρυθμιζό-

μενου σωλήνα ψεκασμού στη θέση αφρού.

Υπόδειξη:

Σετ Inno-Foam: Μετακινείτε πάντα το μο-

χλό του ρυθμιζόμενου σωλήνα ψεκασμού

στην ακραία θέση.

Κατά τη χρήση πιστολέτου με σύστημα

σερβοπίεσης, επιλέγετε τη μέγιστη ποσό-

τητα νερού.

 Τραβήξτε τη σκανδάλη του πιστολέτου.

 Ευθυγραμμίστε τη λεπτή δέσμη αφρού

περιστρέφοντας το πλαίσιο του ακρο-

φυσίου.

Συναρμολόγηση ακροφυσίου

αφρού

Προτεινόμενα μέσα

καθαρισμού

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

Λειτουργία

61EL

– 5

 Ρυθμίστε τη δοσολογία από τη δοσομε-

τρική βαλβίδα απορρυπαντικού της συ-

σκευής.

 Ρυθμίστε τη δόση απορρυπαντικού

στον εγχυτήρα.

A Ρύθμιση

B Δοσολογία απορρυπαντικού %

 Ρυθμίστε τη δόση απορρυπαντικού

στον εγχυτήρα στη θέση "0".

 Ξεπλύνετε καλά το ακροφύσιο αφρού

επί 2 λεπτά.

ΠΡΟΣΟΧΗ

Εάν μετά τη χρήση το ακροφύσιο αφρού

δεν ξεπλυθεί, μπορεί να κολλήσει ή να φθα-

ρεί γρηγορότερα.

Δεν παράγεται αφρός παρόλο που γίνεται

αναρρόφηση απορρυπαντικού.

Αιτία: Το ανοξείδωτο πλέγμα του ακροφυ-

σίου αφρού είναι κολλημένο ή έχει άλατα.

Αντιμετώπιση

1 Ακροφύσιο αφρού

2 Ανοξείδωτο πλέγμα

3 Ακροφύσιο Venturi

4Φορέας ακροφυσίου

 Ξεβιδώστε το ακροφύσιο αφρού

(SW 32) από το φορέα ακροφυσίου

(SW 27).

 Αφαιρέστε το ακροφύσιο Venturi.

 Τραβήξτε έξω το ανοξείδωτο πλέγμα

 Καθαρίστε το ανοξείδωτο πλέγμα για

10 λεπτά σε νερό που βράζει ή μία νύ-

χτα σε λουτρό υπερήχων.

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα

και ανταλλακτικά τα οποία διασφαλίζουν

την ασφαλή και απρόσκοπτη λειτουργία

της συσκευής.

Πληροφορίες για παρελκόμενα και ανταλ-

λακτικά θα βρείτε στη διεύθυνση

www.kaercher.com.

Ρύθμιση δοσιμέτρησης

απορρυπαντικού

Σε HD 10/25 SX, HD 13/18 SX και σε

θερμαινόμενες συσκευές

Στον εγχυτήρα (εξωτερικά)

Μετά από κάθε λειτουργία

Βλάβη

Εξαρτήματα και ανταλλακτικά

62 EL

– 1

Cihazın ilk kullanımından

önce bu orijinal kullanma kıla-

vuzunu okuyun, bu kılavuza

göre davranın ve daha sonra

kullanım veya cihazın sonraki sahiplerine

vermek için bu kılavuzu saklayın.

Eksik veya nakliyede hasar görmüş parça

varsa, satıcı firmaya haber veriniz.

– Cihaz, çalışma düzenekleriyle birlikte

kullanılmadan önce düzgün durum ve

çalışma güvenliği kontrollerinden geçi-

rilmelidir. Eğer hasar veya eksik var ise

kullanılmamalıdır.

– Cihaz üzerinde değişiklikler yapılma-

malıdır.

–

Yüksek basınçlı suyu kesinlikle tutmayın.

– Yüksek basınçlı suyu kesinlikle insanlar

ya da hayvanlara yöneltmeyin.

İçerik maddeleri hakkında uyarılar (REACH)

İçerik maddeleri hakkında ayrıntılı bilgileri

bulabileceğiniz adres:

www.kaercher.de/REACH

– Foam-Seti, zemin yüzeyleri, duvar yü-

zeyleri ve makinelerin bir yüksek ba-

sınçlı temizleyiciyle bağlantılı olarak te-

mizlenmesi ve dezenfekte edilmesi için

uygundur.

–

%5'lik bir temizlik maddesi dozajı yeterlidir.

– Su basıncı 25 MPa'yı (250 bar) aşma-

malıdır.

– Köpük modundaki su sıcaklığı 50 °C'yi

aşmamalıdır.

– Su debisi, en az 500 l/saat (8,3 l/dakika)

olmalıdır.

– Yüksek basınç hortumu 20 *metreden

uzun olmamalıdır.

– Klor alkali temizlik maddelerinin kulla-

nılması cihazın aşınmasında artışa ne-

den olur.

Foam setinin yüksek basınç temizleyicisine

uyumlu hale getirilmesi için ayrıca bir

meme paketi gereklidir.

Sipariş numarası 2.111-022.0

Güvenlik uyarıları

Kullanım

Kullanımı

Çevre koruma

Ambalaj malzemeleri geri dönüş-

türülebilir. Ambalaj malzemeleri-

ni evinizin çöpüne atmak yerine

lütfen tekrar kullanılabilecekleri

yerlere gönderin.

Eski cihazlarda, yeniden değerlen-

dirme işlemine tabi tutulması gere-

ken değerli geri dönüşüm

malzemeleri bulunmaktadır. Pil,

yağ ve benzeri maddeler çevreye

yayılmamalıdır. Bu nedenle eski

cihazları lütfen öngörülen toplama

sistemleri aracılığıyla yok edin.

Kurallara uygun kullanım

Montaj

Gerekli ek parçalar

HD 10/25 SX ve HD 13/18 SX için

Hortum tambursuz diğer yüksek basınç

temizleyicileri için

Akış miktarı Sipariş nu-

marası

500 - 600 l/saat üzeri

(8,3 - 10 l/dk üzeri)

2.111-009.0

600 - 700 l/saat üzeri

(10 - 11,8 l/dk üzeri)

2.111-018.0

700 - 1000 l/saat üzeri

(11,8 - 16,6 l/dk üzeri)

2.111-019.0

1000 - 1300 l/saat üzeri

(16,6 - 21,6 l/dk üzeri)

2.111-020.0

63TR

– 2

– Enjektör, temizlik maddesini emer ve

püskürtülen suya karıştırır.

– Emme etkisi, sadece ekteki yuvarlak

püskürtme memesinin köpük memesi-

nin çevresine takılmış olması durumun-

da oluşur.

 Yüksek basınçlı temizleyiciyi kapatın.

 Akım ve su beslemesini kesin.

 Cihaz basınçsız duruma gelene kadar

el püskürtme tabancasına basın.

1 O-ring

2 Enjektör

3 Enjektör adaptörü

 O-ringleri enjektör adaptörüne itin ve

ince bir kat silikon gres sürün.

 Enjektör adaptörünü enjektöre sokun

ve bir 12x2 mm düz tornavidayla elinizle

sıkın.

1 Yüksek basınç hortumu

2 Filtreli temizlik maddesi emme hortumu

3 Enjektör

4 Yüksek basınç çıkışı

 Yüksek basınç hortumunu yüksek ba-

sınç çıkışından sökün.

 Enjektörü cihazı yüksek basınç çıkışına

vidalayın ve üst somunu sıkın (maks.

10 Nm).

 Yüksek basınç hortumunu enjektörün

çıkışına vidalayın ve elinizle sıkın.

 Temizlik maddesi emme hortumunu bir

temizlik maddesi kabına veya yüksek

basınç temizleyicinin temizlik maddesi

tankına sokun.

1Cıvata

2 Cihaz kapağı

 Cıvatayı sökün.

 Cihaz kapağını çıkartın.

1 Sızdırmazlık cıvatası

2 Enjektör adaptörü, yeni

3 O-ring, yeni

4 Enjektör adaptörü, eski

5 Enjektör gövdesi

 Sızdırmazlık cıvatasını enjektör gövde-

sinden çıkarın (alyen SW 8).

Enjektörün takılması

Hortum tambursuz ısıtmasız cihazlar

HD 10/25 SX, HD 13/18 SX (hortum tamburlu)

64 TR

– 3

 Eski enjektör adaptörünü bir tornavida

12x2 ile çıkarın.

 O-ringleri yeni enjektör adaptörüne ge-

çirin ve ince bir kat silikon gres sürün.

 Yeni enjektör adaptörünü enjektöre so-

kun ve bir 12x2 düz tornavidayla elinizle

sıkın.

 Sızdırmazlık cıvatasını vidalayın ve sı-

kın (10 Nm).

1 Kapak cıvatası

2 Enjektör gövdesi

 Tapayı sökün.

 Yeni tapa vidalayın ve iyice sıkın.

 Cihaz kapağını takın.

 Cıvatayı vidalayın ve sıkın.

Isıtma cihazlarda mevcut dozaj sistemi kul-

lanılır ve herhangi bir dönüştürme işlemi

gerekmemektedir. Meme seti içeriğindeki

enjektör adaptörüne gerek yoktur.

 Standart püskürtme borusunu el taban-

casından sökün.

 Yön değiştirici püskürtme borusunu el

püskürtme tabancasına takın.

 Standart yüksek basınç memesini yön

değiştirici püskürtme borusunun uzun

borusuna takın.

1 Köpük memesi

2 Yuvarlak püskürtme memesi

3 Kalıp parçası

4 Püskürtme borusu/yön değiştirici püs-

kürtme borusu

 Kalıp parçasını yuvarlak püskürtme me-

mesine yerleştirin (hizaya dikkat edin).

 Memeyi kalıp parçasıyla birlikte köpük

memesine yerleştirin.

 Inno-Foam seti: Önceden takılmış kö-

pük memesini yön değiştirici püskürtme

borusunun kısa borusuna vidalayın.

Easy-Foam seti: Önceden takılmış kö-

pük memesini, yüksek basınç memesi-

nin yerine püskürtme borusuna

vidalayın.

 Köpük memesini SW 27 açık ağızlı

anahtarla sıkın.

Köpük temizleyici, nötr

Hafif, gres ve yağ içeren kirler için köpük te-

mizlik maddesi.

Köpük temizleyici, alkali

Fayans, çini ve konteynerlerin temizlenme-

si için köpük temizlik maddesi.

Köpük temizleyici, asitli

Fayanslar, paslanmaz çelik yüzeyler ve

konteynerlerin temizlenmesi için köpük te-

mizlik maddesi.

Dezenfeksiyon maddesi

Nötr dezenfeksiyon maddesi, bakterizid /

fungizig / viruzid.

Isıtmalı cihazlar

Yön değiştirici püskürtme borusunu

takılması (sadece Inno-Foam seti)

Köpük memesinin takılması

Tavsiye edilen temizlik

maddeleri

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

65TR

– 4

 Yüksek basınçlı temizleyici alıştığınız

şekilde devreye sokun.

1 Yüksek basınç

2 Köpük

3Kol

 Inno-Foam seti: El püskürtme tabanca-

sını kapatın ve yön değiştirici püskürt-

me borusunun kolunu 'Köpük' konumu-

na getirin.

Not:

Inno-Foam seti: Yön değiştirici püskürtme

borusundaki kolu her zaman son konuma

getirin.

Bir Servopress tabancanın kullanılması du-

rumunda, maksimum su miktarını ayarla-

yın.

 El tabancasının kolunu çekin.

 Meme gövdesini döndürerek, yassı kö-

pük püskürtmesini hizalayın.

 Cihazın temizlik maddesi dozaj valfında

dozaj miktarını ayarlayın.

 Temizlik maddesi dozajını enjektörden

ayarlayın.

A Ayarlama

B % cinsinden temizlik maddesi dozajı

 Temizlik maddesi dozajını enjektörde

"0" konumuna getirin.

 Köpük memesini 2 dakika boyunca yı-

kayın.

DIKKAT

Kullanıldıktan sonra köpük memesi yıkan-

mazsa, yapışma ya da artan bir aşınma

oluşabilir.

Çalıştırma

Temizlik maddesi dozajının

ayarlanması

HD 10/25 SX, HD 13/18 SX modellerinde

ve ısıtmalı cihazlarda

Enjektörde (harici)

Her çalışmadan sonra

66 TR

– 5

Temizlik maddesi emilmesine rağmen kö-

pük oluşmuyor.

Nedeni: Köpük memesindeki paslanmaz

çelik ızgara yapışmış ya da kireçlenmiş.

Arızanın giderilmesi

1 Köpük memesi

2 Paslanmaz çelik ızgara

3 Venturi meme

4 Meme taşıyıcısı

 Köpük memesini (SW 32) meme taşıyı-

cısından (SW 27) sökün.

 Venturi memeyi çıkartın.

 Paslanmaz çelik ızgarayı dışarı çekin.

 Paslanmaz çelik ızgarayı 10 dakika bo-

yunca kaynar suda ya da bir gece bo-

yunca ultrasın banyosunda temizleyin.

Sadece orijinal aksesuarlar ve orijinal ye-

dek parçalar kullanın; cihazın güvenli şekil-

de ve arızasız işletilmesini garantilerler.

Aksesuarlar ve yedek parçalar hakkında

bilgi için sitemizi ziyaret edin: www.kaerc-

her.com.

Arıza

Aksesuarlar ve yedek

parçalar

67TR

– 1

Перед первым применени-

ем устройства необходимо

прочитать данную ориги-

нальную инструкцию по эксплуатацию,

после этого действовать в соответствии

с ней и сохранить ее для дальнейшего

использования или для следующего

владельца.

При недостающих частях или поврежде-

нии во время транспортировки, пожа-

луйста, сообщите об этом в торговую ор-

ганизацию, продавшую аппарат

– Перед началом работы аппарат и ра-

бочие приспособления следует про-

верить на их надлежащее состояние

и их соответствие требованиям без-

опасности. Если состояние прибора

не является безупречным, использо-

вать его не разрешается.

– Запрещается вносить изменения в

прибор.

– Никогда не хватайтесь за струю вы-

сокого давления.

– Никогда не направляйте струю высо-

кого давления на людей или живот-

ных

Инструкции по применению компо-

нентов (REACH)

Актуальные сведения о компонентах

приведены на веб-узле по следующему

адресу:

www.kaercher.de/REACH

– Комплект для чистки и дезинфекции

поверхностей полов, стен и машин в

сочетании с чистящей установкой

высокого давления.

– Достаточно 5% добавки моющего

средства.

– Напор воды не должен превышать 25

МПа (250 бар)

– Температура воды в помещении

должна быть не выше 50 °C.

– Поток воды должен составлять мини-

мум 500 л/ч (8,3 л/мин.)

– Шланг высокого давления должен

быть не длиннее 20 м.

– Применение хлорощелочных чистя-

щих средств приводит к повышенно-

му износу установки.

Для установки комплекта для чистки и

дезинфекции поверхностей пеной на ап-

парат высокого давления дополнитель-

но необходим пакет форсунок.

Указания по технике

безопасности

Использование

Эксплуатация

Охрана окружающей среды

Упаковочные материалы при-

годны для вторичной перера-

ботки. Поэтому не выбрасы-

вайте упаковку вместе с до-

машними отходами, а сдайте

ее в один из пунктов приема

вторичного сырья.

Старые приборы содержат

ценные материалы, пригод-

ные для вторичной переработ-

ки, которые должны быть

отправлены на утилизацию.

Аккумуляторы, масло и подоб-

ные им вещества не должны

попадать в окружающую сре-

ду. Поэтому утилизируйте ста-

рые приборы через

соответствующие системы

приемки отходов.

Использование по

назначению

Монтаж

Необходимые дополнительные

детали

68 RU

– 2

Номер для заказа 2.111-022.0

– Инжектор всасывает чистящее сред-

ство и подмешивает его к струе во-

ды.

– Всасывание происходит, только если

прилагаемая круглоструйная фор-

сунка установлена в форсунку для

чистки пеной.

 Включить высоконапорный моющий

аппарат.

 Прервать подачу тока и воды.

 Нажать рычаг пистолета-распылите-

ля, пока аппарат не освободится от

давления.

1 Уплотнительное кольцо

2Инжектор

3 Насадка инжектора

 Кольцо на насадке инжектора

сдвиньте и тонко смажьте силиконо-

вой смазкой.

 Насадку инжектора вдвиньте в ин-

жектор и с помощью винтов 12x2 мм

крепко прикрутите.

1 Шланг высокого давления

2 Всасывающий шланг для моющего

средства с фильтром

3Инжектор

4 Выход высокого давления

 Отвинтить шланг высокого давления

от выхода высокого давления.

 Привинтить инжектор к выходу высо-

кого давления устройства и затянуть

накидную гайку (макс. 10 Нм).

 Привинтить шланг высокого давле-

ния к выходу инжектора и затянуть

вручную.

Для HD 10/25 SX и HD 13/18 SX

Для других аппаратов высокого

давления без барабана для шланга

расход Номер зака-

за

от 500 до 600 л/ч

(от 8,3 до 10 л/мин)

2.111-009.0

от 600 до 700 л/ч

(от 10 до 11,8 л/мин)

2.111-018.0

от 700 до 1000 л/ч

(от 11,8 до 16,6 л/мин)

2.111-019.0

от 1000 до 1300 л/ч

(от 16,6 до 21,6 л/мин)

2.111-020.0

Установка инжектора

Аппараты без подогрева воды и без

барабана для шланга

69RU

– 3

 Вставить всасывающий шланг для

моющего средства в канистру или

бак для моющего средства аппарата

высокого давления.

1Винт

2 Крышка прибора

 Выкрутить винт.

 Снять крышку устройства.

1Уплотняющий винт

2 Насадка инжектора, новая

3 Уплотнительное кольцо круглого се-

чения, новое

4 Насадка инжектора, старая

5 Корпус инжектора

 Вывинтить уплотняющий винт из кор-

пуса инжектора (внутренний шестиг-

ранник SW 8).

 Выкрутить старую насадку инжекто-

ра с помощью отвертки 12x2.

 На новую насадку инжектора надеть

уплотнительные кольца круглого се-

чения и смазать тонким слоем сили-

коновой смазки.

 Вставить новую насадку в инжектор и

с помощью плоской отвертки 12x2 за-

тянуть усилием руки.

 Вкрутить и затянуть уплотняющий

винт (10 Нм).

1 Резьбовая пробка

2 Корпус инжектора

 Вывинтить запорный винт.

 Вкрутить и прочно затянуть резьбо-

вую заглушку.

 Установить крышку аппарата.

 Ввинтить и затянуть винт.

В аппаратах с подогревом воды исполь-

зуется существующая система дозиро-

вания, переоборудования не требуется.

Насадка инжектора из набора форсунок

не нужна.

 Отвинтите серийную струйную труб-

ку от ручного пистолета-распылите-

ля.

 Подсоедините резервную струйную

трубку к ручному пистолету-распы-

лителю

 Установить серийную форсунку вы-

сокого давления на длинную трубу

резервной струйной трубки.

HD 10/25 SX, HD 13/18 SX (с барабаном

для шланга)

Аппараты с подогревом воды

Установка резервной струйной

трубки (только комплект Inno-

Foam).

70 RU

– 4

1 Форсунка для чистки пеной

2 Круглоструйная форсунка

3Часть формы

4 Струйная трубка/резервная струйная

трубка

 Вставить фасонную часть в кругло-

струйную форсунку (соблюдать ори-

ентацию).

 Вставьте форсунку с частью формы

в форсунку для чистки пеной.

 Комплект Inno-Foam Привинтите

предварительно установленную

форсунку для чистки пеной на корот-

кую трубу резервной струйной труб-

ки.

Комплект Easy-Foam: Привинтите

предварительно смонтированную

форсунку для чистки пеной вместо

форсунки высокого давления на

струйную трубку.

 Затяните форсунку для чистки пеной

вилочным ключом SW 27.

Нейтральное пенистое моющее средст-

во

Пенистые моющие средства для удале-

ния легких загрязнений, а также загряз-

нений от жира, масла и белковых ве-

ществ.

Щелочное пенистое моющее средство

Пенистые моющие средства для чистки

кафеля, плитки и контейнеров.

Кислотноее пенистое моющее средство

Пенистые моющие средства для чистки

кафеля, плитки и контейнеров.

Дезинфицирующие средства

Нейтральные бактерицидные / проти-

вогрибковые / противовирусные дезин-

фицирующие средства.

 Используйте высоконапорный мою-

щий аппарат обычным способом.

1 высокое давление

2Пена

3 Рукоятка

 Комплект Inno-Foam: Закрыть ручной

пистолет-распылитель и установить

рукоятку переключаемой струйной

трубки в положение «Пена».

Указание:

Комплект Inno-Foam: Всегда выставлять

рукоятку на переключаемой струйной

трубке в крайнее положение.

При использовании пистолета

Servopress установить его на макси-

мальный расход воды.

 Нажать рычаг ручного пистолета-

распылителя.

Установка форсунки для чистки

пеной

Рекомендуемое чистящее

средство:

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

Эксплуатация прибора

71RU

– 5



Регулируйте положение пенной струи

путем поворота корпуса форсунки.



Настроить дозирование на дозирующем

клапане моющего средства аппарата.

 Установите дозировку чистящего

средства в инжекторе.

A Настройка

B Дозировка чистящего средства в %

 Установите дозатор чистящего сред-

ства в инжекторе на "0".

 Прополощите 2 минуты форсунку

для чистки пеной.

ВНИМАНИЕ

Если форсунку для чистки пеной не

промыть после использования, это мо-

жет привести к склеиванию или повы-

шенному износу.

Не вырабатывается пена, хотя чистя-

щее средство всасывается.

Причина:

Произошло залипание или об-

разование накипи стальной дифракцион-

ной решётки в форсунке для чистки пеной.

Способ устранения

1 Форсунка для чистки пеной

2 Стальная дифракционная решётка

3 Сопло Вентури

4 Корпус форсунки

 Отвинтить форсунку для чистки пе-

ной (SW 32) от корпуса (SW 27).

 Вынуть сопло Вентури.

 Вытянуть стальную дифракционную

решётку.

 Почистить стальную дифракционную

решётку: опустить на 10 мин. в кипя-

щую воду или оставить на ночь в уль-

тразвуковой ванной.

Используйте оригинальные принадлеж-

ности и запчасти — только они гаранти-

руют безопасную и бесперебойную ра-

боту устройства.

Информацию о принадлежностях и за-

пчастях вы можете найти на сайте

www.kaercher.com.

Настройка дозировки чистящего

средства

В HD 10/25 SX, HD 13/18 SX и в

аппаратах с подогревом воды

На инжекторе (внешнем)

После каждой эксплуатации

Неполадка

Принадлежности и

запасные детали

72 RU

– 1

A készülék első használata

előtt olvassa el ezt az eredeti

kezelési útmutatót, ez alap-

ján járjon el, és tartsa meg a

későbbi használatra vagy a következő tu-

lajdonos számára.

Hiányzó alkatrész vagy szállítási sérülés

esetén kérjük, értesítse azt a kereskedőt,

akinél az árut vásárolta.

– A készülék és a munkaberendezés sza-

bályszerű állapotát és üzembiztonságát

használat előtt ellenőrizni kell. Ha a ké-

szülék állapota nem kifogástalan, akkor

nem szabad használni.

– A készüléken nem szabad változtatáso-

kat végrehajtani.

– Soha ne nyúljon bele a nagynyomású

sugárba.

– Nem szabad emberekre vagy állatokra

irányítani a nagynyomású sugárt.

Az összetevőkkel kapcsolatos figyel-

meztetések (REACH)

Az összetevőkkel kapcsolatos aktuális in-

formációkat a következő helyen találja:

www.kaercher.de/REACH

– A Foam-Set padlófelületek, falfelületek

és gépek tisztítására és fertőtlenítésére

alkalmas egy nagynyomású tisztítógép-

pel együtt használva.

– 5% tisztítószer hozzáadása elegendő.

– A víznyomásnak a 25 MPa (250 bar) ér-

téket nem szabad meghaladnia.

– A vízhőmérsékletnek habüzemnél az

50°C értéket nem szabad meghaladnia.

– Az átáramló vízmennyiség legalább

500 l/h (8,3 l/min) legyen.

– A magasnyomású tömlő ne legyen 20

m-nél hosszabb.

– Klóralkáli tisztítószerek használata a

berendezés gyorsabb kopásához ve-

zet.

A Foam-Setnek a nagynyomású tisztító-

géphez való hozzáillesztéséhez kiegészítő

fúvókacsomagra van szükség.

Megrendelési szám 2.111-022.0

Biztonsági tanácsok

Alkalmazás

Használat

Környezetvédelem

A csomagolóanyagok újrahasz-

nosíthatók. Ne dobja a csomago-

lóanyagokat a háztartási sze-

métbe, hanem gondoskodjék

azok újrahasznosításról.

A régi készülékek értékes újra-

hasznosítható anyagokat tartal-

maznak, amelyeket tanácsos

újra felhasználni. Szárazelemek,

olaj és hasonló anyagok ne ke-

rüljenek a természetbe. Ezért a

régi készülékeket az arra alkal-

mas gyűjtőrendszerek igénybe-

vételével ártalmatlanítsa!

Rendeltetésszerű használat

Összeszerelés

Szükséges kiegészítő alkatrészek

HD 10/25 SX és HD 13/18 SX számára

73HU

– 2

– Az injektor felszívja a tisztítószert és

hozzákeveri azt a vízsugárhoz.

– A szívóhatás csak akkor jön létre, ha a

készletben található körsugarú fúvókát

beszerelik a habfúvókába.

 Kapcsoljuk ki a nagynyomású tisztító-

gépet.

 Szakítsuk meg az áram és a víz hozzá-

vezetést.

 Nyomja meg a kézi szórópisztolyt, amíg

a készülék nyomás mentes lesz.

1O-gyűrű

2Injektor

3 Injektor betét

 Toljuk az O gyűrűket az injektor betétre

és vékonyan kenjük be szilikonzsírral.

 Tolja be az injektor betétet az injektorba

és kézzel húzza meg egy 12x2 mm-es

lapos csavarhúzó segítségével.

1 Magasnyomású tömlő

2 Tisztítószer-szívócső szűrővel

3 Injektor

4 Magasnyomású kimenet

 Csavarja le a magasnyomású csövet a

magasnyomású kimenetről.

 Az injektort a készülék magasnyomású

kimenetére csavarozni és a hollandi

anyával meghúzni (max. 10 Nm).

 A magasnyomású tömlőt az injektor ki-

menetére csavarozni és kézzel meg-

húzni.

 Helyezze a tisztítószertömlőt a tisztító-

szer kannába vagy a nagynyomású

tisztítógép tisztítószer tartályába.

Más tömlődob nélküli nagynyomású

tisztítógépekhez

Átfolyási mennyiség Megrendelé-

si szám

500–600 l/óra fölött

(8,3–10 l/perc fölött)

2.111-009.0

600–700 l/óra fölött

(10–11,8 l/perc fölött)

2.111-018.0

700–1000 l/óra fölött

(11,8–16,6 l/perc fölött)

2.111-019.0

1000–1300 l/óra fölött

(16,6–21,6 l/perc fölött)

2.111-020.0

Injektor felszerelése

Fűtés és tömlődob nélküli készülékek

74 HU

– 3

1 Csavar

2 Készülék fedél

 Csavar kicsavarni.

 Vegye le a készülék fedelét.

1 Tömítőcsavar

2 Injektor betét, új

3O-gyűrű, új

4 Injektor betét, régi

5 Injektorház

 Csavarja ki a tömítőcsavart az injektor-

házból (SW 8 imbusz).

 Csavarja ki a régi injektor betétet 12x2-

es csavarhúzóval.

 Tolja az O gyűrűket az új injektor betét-

re és vékonyan kenje be szilikonzsírral.

 Tolja be az új injektor betétet az injek-

torba és kézzel húzza meg egy 12x2-es

lapos csavarhúzó segítségével.

 Csavarja be a tömítő csavart és húzza

meg (10Nm).

1 Zárócsavar

2 Injektorház

 Zárócsavart kicsavarni.

 Csavarja be a mellékelt zárócsavart és

erősen húzza meg.

 Helyezze fel a készülék burkolatát.

 Csavarja be, és húzza meg a csavart.

Fűtött készülékek esetében is a rendelke-

zésre álló adagolórendszer kerül alkalma-

zásra, átalakításra nincs szükség. A fúvóka

készletből származó injektor betétre nincs

szükség.

 Csavarjuk le a széria tartozék sugár-

csövet a kézi szórópisztolyról.

 Szereljük fel az átkapcsolható sugár-

csövet a kézi szórópisztolyra.

 Szereljük fel a széria tartozék nagynyo-

mású fúvókát az átkapcsolható sugár-

cső hosszú csövére.

HD 10/25 SX, HD 13/18 SX (tömlődobbal)

Fűtött készülékek

Átkapcsolható sugárcső felszerelése

(csak Inno-Foam-Set esetében)

75HU

– 4

1 Habfúvóka

2 Körsugarú fúvóka

3 Idomdarab

4 Sugárcső/átkapcsolható sugárcső

 Helyezze a formaidomot a körsugárfej-

be (ügyeljen az irányra).

 Helyezzük be a fúvókát az idomdarab-

bal a habfúvókába.

 Inno-Foam-Set: Csavarjuk az előre fel-

szerelt habfúvókát az átkapcsolható su-

gárcső rövid csövére.

Easy-Foam-Set: Csavarjuk az előre ös-

szeszerelt habfúvókát a magasnyomá-

sú fúvóka helyére a sugárcsövön.

 A habfúvókát SW 27-es villáskulccsal

húzzuk meg.

Habtisztítószer, semleges

Habzó tisztítószer enyhe zsír, olaj és fehér-

je tartalmú szennyeződésekhez.

Habtisztítószer, lúgos

Habzó tisztítószer csempék, járólapok és

konténerek tisztításához.

Habtisztítószer, savas

Habzó tisztítószer csempék, rozsdamentes

acélfelületek és konténerek tisztításához.

Fertőtlenítőszer

Semleges fertőtlenítőszer, baktérium- /

gomba- / vírusölő hatású.

 A nagynyomású tisztítógépet szokás

szerint helyezzük üzembe.

1 Magasnyomás

2Hab

3Kar

 Inno-Foam-Set: Zárja el a kézi szóró-

pisztolyt, és állítsa az átkapcsolható su-

gárcső karját habra.

Megjegyzés:

Inno-Foam-Set: A kart az átkapcsolható

sugárcsövön mindig állítsa végállásba.

Ha Servopress pisztolyt használunk állít-

suk be a maximális vízmennyiséget.

 Húzza a kézi szórópisztoly karját.

 A lapos habsugarat a fúvókaház elfordí-

tásával irányítsuk be.

Habfúvóka felszerelése

Ajánlott tisztítószer

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

Üzem

76 HU

– 5

 Állítsa be az adagolást a készülék tisz-

títószer-adagolószelepénél.

 Állítsuk be a tisztítószer adagolást az

injektoron.

A Beállítás

B Tisztítószer adagolás %-ban

 Állítsa a tisztítószer-adagolót az injekto-

ron „0” állásba.

 A habfúvókát 2 percig öblítsük tisztára.

FIGYELEM

Ha a habfúvókát használat után nem öblíti

ki, ez elzáródáshoz vagy gyorsabb kopás-

hoz vezethet.

Nincs habképződés, pedig a tisztítószer

felszívódik.

Ok: A habfúvókán a nemesacél rács bera-

gadt vagy elvízkövesedett.

Elhárítás

1Habfúvóka

2 Nemesacél rács

3 Venturi fúvóka

4 Fúvóka tartó

 Csavarjuk le a habfúvókát (SW 32), a

fúvóka tartóról (SW 27).

 Vegye ki a venturi fúvókát.

 Húzza ki a nemesacél rácsot.

 Tisztítsuk meg a nemesacél rácsot 10

percig forrásban lévő vízben vagy éj-

szakára helyezzük ultrahangos fürdő-

be.

Kizárólag eredeti tartozékokat és eredeti

pótalkatrészeket alkalmazzon, mivel ezek

szavatolják a készülék biztonságos és za-

varmentes üzemét.

A tartozékokkal és pótalkatrészekkel kap-

csolatos információkat a www.ka-

ercher.com oldalon olvashatja.

Tisztítószer adagolás beállítása

HD 10/25 SX, HD 13/18 SX és fűtött

készülékek esetén

Az injektornál (kívül)

Minden üzem után

Üzemzavar

Tartozékok és alkatrészek

77HU

– 1

Před prvním použitím svého

přístroje si přečtěte tento ori-

ginální provozní návod, řiďte

se jím a uložte jej pro pozdější použití nebo

pro dalšího majitele.

Pokud některá ze součástí chybí nebo byla

transportem poškozena, obraťte se na své-

ho obchodníka.

–

Přístroj s pracovními zařízením musíte

před použitím zkontrolovat ohledně řádné-

ho stavu a bezpečnosti provozu. Pokud je-

jich stav není bez závad, nelze je používat.

– Na přístroji neprovádějtě žádné úpravy.

– Nikdy nesahejte do vysokotlakého pa-

prsku.

– Nikdy nemiřte vysokotlakým paprskem

na osoby nebo zvířata.

Upozornění ohledně obsažených látek

(REACH)

Aktuální informace o obsažených látkách

najdete zde:

www.kaercher.de/REACH

– Foam-Set je vhodný k čištění a dezin-

fekci podlah, stěn a strojů ve spojení s

vysokotlakým čističem.

– Dávkování čisticího prostředku 5% je

dostačující.

– Tlak vody nesmí překračovat 25 MPa

(250 barů).

– Teplota vody nesmí v provozu s pěnou

překračovat 50 °C.

– Průtok vody musí činit alespoň 500 l/h

(8,3 l/min).

– Vysokotlaká hadice nesmí být delší než

20 m.

– Používání zásaditých čisticích pro-

středků na bázi chlóru vede ke zvýše-

nému opotřebení zařízení.

Pro přizpůsobení sady Foam na vysokotla-

ký čistič je potřebná sada trysek.

Objednací číslo 2.111-022.0

Bezpečnostní pokyny

Použití

Obsluha

Ochrana životního prostředí

Obalové materiály jsou recyklova-

telné. Obal nezahazujte do domá-

cího odpadu, nýbrž jej odevzdejte

k opětovnému zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, kte-

ré se dají dobře znovu využít.

Baterie, olej a podobné látky se

nesmějí dostat do volného život-

ního prostředí. Likvidujte proto

staré přístroje ve sběrnách k to-

muto účelu určených.

Správné používání přístroje

Montáž

Nezbytné přídavné díly

Pro HD 10/25 SX a HD 13/18 SX

Pro ostatní vysokotlaké čističe bez

hadicového bubnu

Průtočné množství Objednací

číslo

nad 500 do 600 l/h

(nad 8,3 do 10 l/min)

2.111-009.0

nad 600 do 700 l/h

(nad 10 do 11,8 l/min)

2.111-018.0

nad 700 do 1 000 l/h

(nad 11,8 do 16,6 l/min)

2.111-019.0

nad 1 000 do 1 300 l/h

(nad 16,6 do 21,6 l/min)

2.111-020.0

78 CS

– 2

– Vstřikovač nasává čisticí prostředek a

přimíchává jej do vodního paprsku.

– Sací účinek nastává jen tehdy, když je

přiložená kulatá rozprašovací tryska za-

budována do pěnové trysky.

 Vysokotlaké čisticí zařízení vypnout.

 Přerušte přívod proudu a vody.

 Aktivujte ruční stříkací pistoli, dokud pří-

stroj není bez tlaku.

1 Těsnění

2 Vstřikovač

3 Nástavec vstřikovače

 Nasaďte na nástavec vstřikovače těsni-

cí kroužky a tence potřete silikonovým

mazivem.

 Nástavec vstřikovače zasuňte do injek-

toru a šroubovákem na ploché šrouby

12x2 mm ručně utáhněte.

1 Vysokotlaká hadice

2 Sací hadice na čisticí prostředek s filtrem

3 Vstřikovač

4 Vysokotlaký výstup

 Vysokotlakou hadici odšroubujte od vy-

sokotlakého výstupu.

 Přišroubujte injektor na vysokotlaký vý-

stup přístroje a utáhněte převlečnou

matici (max. 10°Nm).

 Přišroubujte vysokotlakou hadici na vý-

stup injektoru a utáhněte rukou.

 Sací hadicí na čisticí prostředek zaveď-

te do kanystru s čisticím prostředkem

nebo do nádrže s čisticím prostředkem

vysokotlakého čističe.

1 Šroub

2 Kryt přístroje

 Vyšroubujte šroub.

 Odstraňte kapotu přístroje.

1 Těsnicí šroub

2 Vložka vstřikovače, nová

3 O-kroužek, nový

4 Vložka vstřikovače, stará

5 Skříň vstřikovače



Vyšroubujte těsnicí šroub ze skříně vstři-

kovače (vnitřní šestihran, vel. klíče 8).

Namontujte vstřikovač

Přístroje bez ohřevu a bez hadicového

bubnu

HD 10/25 SX, HD 13/18 SX (s hadicovým

bubnem)

79CS

– 3

 Vyšroubujte starou vložku vstřikovače

pomocí šroubováku 12x2.

 Na novou vložku vstřikovače nasaďte

O-kroužky a tence potřete silikonovým

tukem.

 Novou vložku vstřikovače zasuňte do

injektoru a plochým šroubovákem 12x2

rukou utáhněte.

 Zašroubujte těsnicí šroub a utáhněte

(10 Nm).

1 Uzavírací šroub

2 Skříň vstřikovače

 Vyšroubujte závěrný šroub.

 Zašroubujte nový uzavírací šroub a

pevně utáhněte.

 Připevněte kryt přístroje.

 Zašroubujte a utáhněte šrouby.

U přístrojů s ohřevem se použije integrova-

ný dávkovací systém, přestavba není nut-

ná. Vložka vstřikovače ze soupravy trysek

není potřebná.

 Odšroubujte z ruční stříkací pistole séri-

ovou postřikovací trubku.

 Na ruční stříkací pistoli namontujte pře-

stavitelnou postřikovací trubku.

 Na dlouhou trubku přestavitelné postři-

kovací trubky namontujte sériovou vy-

sokotlakou trysku.

1 Pěnová tryska

2 Kulatá rozprašovací tryska

3 Tvarovka

4 Postřikovací trubka / přestavitelná po-

střikovací trubka

 Tvarovku vložte do trysky s kruhovým

paprskem (Dbejte na vyrovnání).

 Trysku s tvarovkou zasuňte do pěnové

trysky.

 Sada Inno-Foam: Na krátkou trubku

přestavitelné postřikovací trubky na-

šroubujte předem sestavenou pěnovou

trysku.

Sada Easy-Foam: Na postřikovací trub-

ku našroubujte namísto vysokotlaké

trysky předem sestavenou pěnovou

trysku.

 Pěnovou trysku utáhněte stranovým klí-

čem SW 27.

pěnový čisticí prostředek, neutrální

pěnový čisticí prostředek na lehká, tuková,

olejová a bílkovinná znečištění

pěnový čisticí prostředek, alkalický

Pěnový čisticí prostředek na čištění dlaž-

dic, obkladaček a přepravních skříní.

Pěnový čisticí prostředek, kyselý

Pěnový čisticí prostředek na čištění dlaž-

dic, povrchů z ušlechtilé oceli a přepravních

skříní.

Přístroje s ohřevem

Montáž přestavitelné postřikovací

trubky (jen u sady Inno-Foam)

Montáž pěnové trysky

Doporučené čisticí

prostředky

RM 57 ASF

RM 58 ASF

RM 59 ASF

80 CS

– 4

Dezinfekční prostředek

Neutrální dezinfekční prostředek, bakteri-

cidní / fungicidní / virucidní.

 Vysokotlaký čistič uveďte do provozu

obvyklým způsobem.

1 Vysoký tlak

2 Pěna

3Páka

 Sada Inno-Foam: Ruční stříkací pistoli

zavřete a páku přestavitelné postřiko-

vací trubky nastavte do polohy pěna.

Upozornění:

Sada Inno-Foam: Páku na přestavitelné

postřikovací trubce posuňte vždy až do

koncové polohy.

V případě použití pistole Servopress na-

stavte maximální množství vody.

 Zatáhněte za páku na ruční stříkací pis-

toli.

 Plochý paprsek pěny seřiďte otáčením

tělesa trysky.

 Dávkování nastavte dávkovacím venti-

lem čisticího prostředku přístroje.

 Dávkování čisticího prostředku nasta-

vujte na vstřikovači.

ANastavení

B Dávkování čisticího prostředku v %

 Dávkování čisticího prostředku na vstři-

kovači nastavte na “0“.

 Pěnovou trysku proplachujte 2 minuty

dočista.

POZOR

Jestliže se pěnová tryska po použití neo-

pláchne, může dojít k jejímu zalepení nebo

zvýšenému opotřebení.

RM 735

Provoz

Nastavení dávkování čisticího

prostředku

U HD 10/25 SX, HD 13/18 SX a u

přístrojů s ohřevem

Na injektoru (externě)

Po každém použití

81CS

– 5

Nevytváří se pěna, ačkoliv je čisticí prostře-

dek nasáván.

Příčina: Mřížka z ušlechtilé oceli v pěnové

trysce je zalepena nebo zanesena vodním

kamenem.

Odstranění

1 Pěnová tryska

2 Mřížka z ušlechtilé oceli

3 Venturiho tryska

4 Držák trysky

 Odšroubujte pěnovou trysku (SW 32) z

držáku trysky (SW 27).

 Sejměte Venturiho trysku.

 Vytáhněte mřížku z ušlechtilé oceli.

 Mřížku z ušlechtilé oceli vyčistěte va-

rem ve vodě po dobu 10 minut nebo ul-

trazvukovou lázní přes noc.

Používejte pouze originální příslušenství a

originální náhradní díly, ty poskytují záruku

bezpečného a bezporuchového provozu

přístroje.

Informace o příslušenství a náhradních dí-

lech naleznete na adrese www.kaer-

cher.com.

Porucha

Příslušenství a náhradní díly

82 CS

– 1

Pred prvo uporabo naprave

preberite ta originalna navodi-

la za uporabo, jih upoštevajte

in shranite za morebitno ka-

snejšo uporabo ali za naslednjega lastnika.

Pri manjkajočih delih ali transportnih po-

škodbah se obrnite svojemu prodajalcu.

–

Pred uporabo se mora preizkusiti neopo-

rečno stanje stroja z delovnimi pripomočki

in obratovalna varnost. Če stanje ni brez-

hibno, stroja ne smete uporabljati.

– Na stroju se ne smejo izvajati nikakršne

spremembe.

– Nikoli ne posegajte v visokotlačni curek.

– Visokotlačnega curka nikoli ne usmer-

jajte v ljudi ali živali.

Opozorila za sestavine (REACH)

Aktualne infromacije o sestavinah najdete na:

www.kaercher.de/REACH

– Foam-Set je primeren za čiščenje in

dezinficiranje talnih površin, stenskih

površin in strojev v povezavi z visoko-

tlačnim čistilnikom.

– Zadošča 5% dodatek čistilnega sred-

stva.

– Vodni tlak ne sme preseči 25 MPa (250

bara).

– Temperatura vode med penjenjem ne

sme preseči 50 °C.

– Pretok vode mora znašati najmanj 500

l/h (8,3 l/min).

– Visokotlačna gibka cev ne sme biti dalj-

ša od 20 m.

– Uporaba kloralkalnih čistil povzroči po-

večano obrabo naprave.

Za namestitev kompleta za peno na visoko-

tlačni čistilnik je potreben dodaten paket

šob.

Naročniška številka 2.111-022.0

Varnostna navodila

Uporaba

Upravljanje

Varstvo okolja

Embalažo je mogoče reciklirati.

Prosimo, da embalaže ne odla-

gate med gospodinjski odpad,

pač pa jo oddajte v ponovno pre-

delavo.

Stare naprave vsebujejo po-

membne materiale, ki so name-

njeni za nadaljnjo predelavo.

Akumulatorji, olja in podobne

snovi ne smejo priti v okolje.

Zato stare naprave zavrzite s po-

močjo ustreznih zbiralnih siste-

mov.

Namenska uporaba

Montaža

Potrebni dodatni deli

Za HD 10/25 SX in HD 13/18 SX

Za ostale visokotlačne čistilnike brez

cevnega bobna

Pretok Naročniška

številka

več kot 500 do 600 l/h

(več kot 8,3 do 10 l/min)

2.111-009.0

več kot 600 do 700 l/h

(več kot 10 do 11,8 l/min)

2.111-018.0

več kot 700 do 1000 l/h

(več kot 11,8 do 16,6 l/min)

2.111-019.0

več kot 1000 do 1300 l/h

(več kot 16,6 do 21,6 l/min)

2.111-020.0

83SL

– 2

– Injektor vsesa čistilno sredstvo in ga pri-

meša vodnemu curku.

–

Sesanje nastane le, če je v šobo za peno

vgrajena priložena šoba za okrogli curek.

 Izklopite visokotlačni čistilnik.

 Prekinite dovajanje toka in vode.

 Pritiskajte ročno brizgalno pištolo, do-

kler naprava ni več pod pritiskom.

1 Obročno tesnilo

2Injektor

3 Injektorski vstavek

 Obročna tesnila potisnite na injektorski

vstavek in tanko premažite s silikonsko

mastjo.



Injektorski vstavek potisnite v injektor in tr-

dno privijte s ploščatim izvijačem 12x2 mm.

1 Visokotlačna gibka cev

2 Sesalna gibka cev za čistilno sredstvo s

filtrom

3Injektor

4 Visokotlačni izhod

 Odvijte visokotlačno gibko cev z visoko-

tlačnega izhoda.

 Injektor privijte na visokotlačni izhod na-

prave in pritegnite slepo matico (max.

10 Nm).

 Visokotlačno gibko cev privijte na izhod

injektorja in močno pritegnite.

 Sesalno gibko cev za čistilno sredstvo

speljite v ročko za čistilno sredstvo ali

posodo za čistilno sredstvo visokotlač-

nega čistilnika.

1 Vijak

2 Pokrov naprave

 Izvijte vijak.

 Snemite pokrov naprave.

1 Tesnilni vijak

2 Injektorski vstavek, nov

3 Obročno tesnilo, novo

4 Injektorski vstavek, star

5 Injektorsko ohišje

 Tesnilni vijak izvijte iz injektorskega

ohišja (notranji šesterokotnik SW 8).

Montiranje injektorja

Neogrevane naprave brez cevnega

bobna

HD 10/25 SX, HD 13/18 SX (s cevnim

bobnom)

84 SL

– 3

 Stari injektorski vstavek izvijte z izvija-

čem 12 x 2.

 Obročni tesnili potisnite na novi injektor-

ski vstavek in ju na tanko namažite s si-

likonskim mazivom.

 Novi injektorski vstavek potisnite v

injektor in ga ročno trdno privijte s plo-

ščatim izvijačem 12 x 2.

 Namestite in trdno privijte tesnilni vijak

(10 Nm).

1 Zaporni vijak

2 Injektorsko ohišje

 Izvijte zaporni vijak.

 Namestite in trdno privijte novi zaporni

vijak.

 Namestite pokrov naprave.

 Uvijte vijak in ga pritegnite.

Pri ogrevanih napravah se uporablja obstoječi

dozirni sistem, predelava ni potrebna. Injek-

torski vstavek iz kompleta šob ni potreben.

 Serijsko brizgalno cev odvijte z ročne

brizgalne pištole.

 Preklopljivo brizgalno cev montirajte na

ročno brizgalno pištolo.

 Serijsko visokotlačno šobo montirajte

na dolgo cev preklopljive brizgalne cevi.

1 Šoba za peno

2 Šoba za okrogli curek

3 Del kalupa

4 Brizgalna cev/preklopljiva brizgalna cev

 Fazonski kos vstavite v šobo za krožeči

curek (upoštevajte usmeritev).

 Šobo z delom kalupa vstavite v šobo za

peno

 Inno-Foam-Set: Predmontirano šobo

za peno privijte na kratko cev prekloplji-

ve brizgalne cevi.

Easy-Foam-Set: Predmontirano šobo

za peno privijte na brizgalno cev name-

sto visokotlačne šobe.

 Šobo za peno pritegnite z viličnim klju-

čem SW 27.

Čistilna pena, nevtralna

Čistilna pena za lažje, mastne, oljne in be-

ljakovinske umazanije.

Čistilna pena, alkalna

Čistilna pena za čiščenje tlakovcev, kera-

mičnih ploščic in kontejnerjev.

Čistilna pena, kisla

Čistilna pena za čiščenje tlakovcev, površin

iz plemenitega jekla in kontejnerjev.

Dezinfekcijsko sredstvo

Nevtralno dezinfekcijsko sredstvo, bakteri-

cidno / fungicidno / virocidno.

Ogrevane naprave

Montiranje preklopljive brizgalne

cevi (le Inno-Foam-Set)

Montiranje šobe za peno

Priporočljiva čistilna sredstva

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

85SL

– 4

 Visokotlačni čistilnik zaženite kot obi-

čajno.

1 visoki tlak

2 pena

3Ročica

 Komplet za peno Inno-Foam: Zaprite

ročno brizgalno pištolo in ročico preklo-

pljive brizgalne cevi premaknite v polo-

žaj za peno.

Napotek:

Komplet za peno Inno-Foam: Ročico na

preklopljivi brizgalni cevi vedno premaknite

v končni položaj.

Ob uporabi Servopress pištole nastavite

maksimalno količino vode.

 Povlecite ročico ročne brizgalne pištole.

 Ploščati curek pene usmerite z obrača-

njem ohišja šobe.

 Količino doziranja čistilnega sredstva

nastavite z dozirnim ventilom za čistilno

sredstvo na napravi.

 Doziranje čistila nastavite na injektorju.

A Nastavitev

B Doziranje čistilnega sredstva v %

 Doziranje čistila na injektorju postavite

v položaj "0".

 Šobo za peno izpirajte 2 minuti.

POZOR

Če se šoba za peno po uporabi ne spere,

lahko to povzroči zlepljenje ali povečano

obrabo.

Obratovanje

Nastavljanje doziranja čistilnega

sredstva

Pri HD 10/25 SX, HD 13/18 SX in

ogrevanih napravah

Na injektorju (zunanji)

Po vsakem obratovanju

86 SL

– 5

Pena se ne proizvaja, čeprav je bilo čistilo

vsesano.

Vzrok: Mrežica iz plemenitega jekla v šobi

za peno je zlepljena ali poapnena.

Odprava

1 Šoba za peno

2 Mrežica iz plemenitega jekla

3 Venturi šoba

4 Nosilec šobe

 Šobo za peno (SW 32) odvijte z nosilca

šobe (SW 27).

 Snemite Venturi šobo.

 Izvlecite mrežico iz plemenitega jekla.

 Mrežico iz plemenitega jekla čistite 10

minut v vreli vodi ali preko noči v ultraz-

vočni kopeli.

Uporabljajte samo originalen pribor in origi-

nalne nadomestne dele, ki zagotavljajo var-

no in nemoteno delovanje naprave.

Informacije o priboru in nadomestnih delih

najdete na www.kaercher.com.

Motnja

Pribor in nadomestni deli

87SL

– 1

Przed pierwszym użyciem

urządzenia należy przeczytać

oryginalną instrukcję obsługi,

postępować według jej wska-

zań i zachować ją do późniejszego wyko-

rzystania lub dla następnego użytkownika.

W przypadku stwierdzenia braku części lub

uszkodzeń w transporcie należy zwrócić

się do dystrybutora.

– Przed rozpoczęciem pracy należy

sprawdzić urządzenie z wyposażeniem

roboczym pod kątem prawidłowego sta-

nu i bezpieczeństwa eksploatacji. Jeżeli

nie jest on poprawny, to sprzętu takiego

nie wolno używać.

– Nie należy dokonywać żadnych modyfi-

kacji urządzenia.

– Nigdy nie łapać strumienia wysokociś-

nieniowego.

–

Nigdy nie kierować strumienia wysokociś-

nieniowego na ludzi ani na zwierzęta.

Wskazówki dot. składników (REACH)

Aktualne informacje dot. składników poda-

no pod:

www.kaercher.de/REACH

– Zestaw pianowy Foam Set jest do

czyszczenia i dezynfekowania podłóg,

ścian i maszyn w połączeniu z wysoko-

ciśnieniowym urządzeniem czyszczą-

cym.

– Wystarcza dodanie 5% dawki środka

czyszczącego.

– Ciśnienie wody nie może przekraczać

25 MPa (250 bar).

– Temperatura wody w trybie pianowym

nie może przekraczać 50°C.

– Przepływ wody musi wynosić co naj-

mniej 500 l/h (8,3 l/min).

– Wąż wysokociśnieniowy nie powinien

być dłuższy niż 20 m.

– Używanie środków czyszczących za-

wierających chlorek sodowy prowadzi

do zwiększonego zużycia urządzenia.

W celu dostosowania zestawu pianowego

(Foam-Set) do myjki wysokociśnieniowej

wymagany jest dodatkowo zestaw dysz.

Nr zamówienia 2.111-022.0

Wskazówki bezpieczeństwa

Zastosowanie

Obsługa

Ochrona środowiska

Materiały użyte do opakowania

nadają się do recyklingu. Opako-

wania nie należy wrzucać do

zwykłych pojemników na śmieci,

lecz do pojemników na surowce

wtórne.

Zużyte urządzenia zawierają cen-

ne surowce wtórne, które powinny

być oddawane do utylizacji. Aku-

mulatory, oleje itp. nie mogą prze-

dostać się do środowiska

naturalnego. Z tego powodu nale-

ży usuwać zużyte urządzenia za

pośrednictwem odpowiednich sy-

stemów utylizacji.

Użytkowanie zgodne z

przeznaczeniem

Montaż

Wymagane części dodatkowe

Dot. HD 10/25 SX i HD 13/18 SX

88 PL

– 2

– Iniektor zasysa środek czyszczący i

miesza go ze strumieniem wody.

– Działanie ssące powstaje tylko wtedy,

gdy dołączona dysza natryskowa okrą-

gła wbudowana jest w dyszę pianową.

 Wyłączyć wysokociśnieniowe urządze-

nie czyszczące.

 Przerwany dopływ prądu i wody.

 Włączyć ręczny pistolet natryskowy i

poczekać aż w urządzeniu nie będzie

ciśnienia.

1 Pierścień uszczelniający o przekroju

okrągłym

2Iniektor

3 Wkład iniektora

 Nasunąć o-ringi na wkład iniektora i po-

smarować cienką warstwą smaru siliko-

nowego.

 Wsunąć wkład iniektora do iniektora i

mocno dokręcić śrubokrętem do śrub

płaskich 12x2 mm.

1 Wąż wysokociśnieniowy

2 Wężyk do zasysania środka czyszczą-

cego z filtrem

3 Iniektor

4 Wyjście wysokiego ciśnienia

 Odkręcić wąż wysokociśnieniowy wyj-

ścia wysokociśnieniowego.

 Przykręcić iniektor do wyjścia wysoko-

ciśnieniowego urządzenia i dokręcić

nakrętkę kołpakową (maks. 10 Nm).

 Przykręcić wąż wysokociśnieniowy do

wyjścia iniektora i ręcznie dociągnąć.

 Wężyk do zasysania środka czyszczą-

cego do kanistra lub pojemnika na śro-

dek czyszczący myjki wysokociśnienio-

wej.

Inne myjki wysokociśnieniowe bez

bębna do zwijania węża

Natężenie przepływu Nr katalogo-

od 500 do 600 l/h

(od 8,3 do 10 l/min)

2.111-009.0

od 600 do 700 l/h

(od 10 do 11,8 l/min)

2.111-018.0

od 700 do 1000 l/h

(od 11,8 do 16,6 l/min)

2.111-019.0

od 1000 do 1300 l/h

(od 16,6 do 21,6 l/min)

2.111-020.0

Montowanie iniektora

Nieogrzewane urządzenia bez bębna do

zwijania węża

89PL

– 3

1Śruba

2 Pokrywa urządzenia

 Wykręcić śrubę.

 Zdjąć maskę urządzenia.

1 Śruba uszczelniająca

2 Wkład iniektora, nowy

3 Pierścień uszczelniający o przekroju

okrągłym, nowy

4 Wkład iniektora, stary

5 Obudowa iniektora

 Wykręcić śrubę uszczelniającą z obu-

dowy iniektora (gniazdo sześciokątne

SW 8).

 Wykręcić stary wkład iniektora za po-

mocą śrubokrętu 12x2.

 Nasunąć o-ringi na nowy wkład iniekto-

ra i posmarować cienką warstwą smaru

silikonowego.

 Wsunąć nowy wkład iniektora do iniek-

tora i mocno dokręcić śrubokrętem do

śrub płaskich 12x2.

 Włożyć i dokręcić śrubę uszczelniającą

(10 Nm).

1 Śruba zamykająca

2 Obudowa iniektora

 Wykręcić śrubę zaślepiającą.

 Włożyć i dokręcić śrubę zaślepiającą.

 Założyć pokrywę urządzenia.

 Wkręcić i dociągnąć śrubę.

W przypadku urządzeń ogrzewanych sto-

sowany jest dostępny system dozowania,

przebudowa nie jest konieczna. Wkład in-

iektora z zestawu dysz nie jest konieczny.

 Odkręcić rurkę strumieniową z pistoletu

natryskowego.

 Przełączaną rurkę strumieniową za-

montować przy pistolecie natrysko-

wym.

 Zamontować seryjną dyszę wysokociś-

nieniową na długą rurę przełączanej

rurki strumieniowej.

HD 10/25 SX, HD 13/18 SX (z bębnem do

zwijania węża)

Urządzenia ogrzewane

Montaż przełączanej rurki

strumieniowej (tylko zestaw Inno-

Foam)

90 PL

– 4

1 Dysza pianowa

2 Dysza natryskowa okrągła

3Kształtka

4 Rurka strumieniowa/przełączana rurka

strumieniowa

 Włożyć kształtkę do dyszy strumienio-

wej okrągłej (przestrzegać orientacji)

 Włożyć kształtkę do dyszy pianowej.

 Zestaw Inno-Foam: Nakręcić zamonto-

waną dyszę pianową na krótką rurkę

przełączanej rurki strumieniowej.

Zestaw Easy-Foam: Nakręcić zamonto-

waną dyszę pianową zamiast dyszy wy-

sokociśnieniowej na rurkę

strumieniową.

 Dokręcić dyszę pianową za pomocą

klucza widełkowego SW 27.

Oczyszczacz pianowy, neutralny

Pianka czyszcząca na lekkie zabrudzenia

zawierające smar, olej i białko.

Oczyszczacz pianowy, alkaliczny

Pianka czyszcząca do czyszczenia płytek,

kafli i kontenerów.

Oczyszczacz pianowy, kwaśny

Pianka czyszcząca do czyszczenia płytek,

powierzchni ze stali szlachetnej i kontene-

rów.

Środki dezynfekujące

Neutralny środek dezynfekujący, bakterio-

bójczy / grzybobójczy / wirusobójczy

 Ponownie uruchomić wysokociśnienio-

we urządzenie czyszczące w normalny

sposób.

1 Wysokie ciśnienie

2Piana

3 Dźwignia

 Zestaw Inno-Foam: Zamknąć ręczny pi-

stolet natryskowy i dźwignię przełącza-

nej lancy przestawić na pianę.

Wskazówka:

Zestaw Inno-Foam: Dźwignię przy przełą-

czanej lancy ustawiać zawsze w pozycji

krańcowej.

Gdy używany jest pistolet natryskowy

Servopress, ustawić na maksymalną obję-

tość wody.

 Pociągnąć dźwignię pistoletu natrysko-

wego.

 Ustawić strumień niskociśnieniowy z

pianą, obracając obudową dyszy.

Montaż dyszy pianowej

Zalecane środki czyszczące

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

Działanie

91PL

– 5

 Ustawić dozowanie na zaworze dozują-

cym środek czyszczący urządzenia.

 Ustawić dozowanie środka czyszczą-

cego w iniektorze.

A Ustawienie

B Dozowanie środka czyszczącego w %

 Ustawić dozowanie środka czyszczą-

cego przy iniektorze na „0”.

 Przepłukać dyszę pianową bieżącą

wodą przez 2 minuty.

UWAGA

Niepłukanie dyszy pianowej po użyciu

może prowadzić do jej zaklejenia albo

zwiększonego jej zużycia.

Nie tworzy się piana, choć środek czysz-

czący jest zasysany.

Przyczyna: Siatka ze stali szlachetnej w

dyszy pianowej jest zaklejona albo pokryta

kamieniem.

Usuwanie usterek

1 Dysza pianowa

2 Siatka ze stali szlachetnej

3 Dysza Venturiego

4 Nośnik dyszy

 Odkręcić dyszą pianową (SW 32) od

nośnika dyszy (SW 27).

 Wyjąć dyszę Venturiego.

 Wyjąć siatkę ze stali szlachetnej.

 Siatkę ze stali szlachetnej czyścić przez

10 minut w gotującej się wodzie albo

pozostawić na noc w kąpieli ultradźwię-

kowej.

Stosować tylko oryginalne akcesoria i czę-

ści zamienne, które gwarantują niezawod-

ną i bezusterkową eksploatację przyrządu.

Informacje dotyczące akcesoriów i części

zamiennych można znaleźć na stronie in-

ternetowej www.kaercher.com.

Ustawianie dozowania środka

czyszczącego

W przypadku HD 10/25 SX, HD 13/18 SX

oraz urządzeń ogrzewanych

Na iniektorze (na zewnątrz)

Po każdym użyciu

Usterka

Wyposażenie dodatkowe i

części zamienne

92 PL

– 1

Înainte de prima utilizare a

aparatului dumneavoastră, ci-

tiţi manualul original de utiliza-

re, respectaţi instrucţiunile cuprinse în

acesta şi păstraţi-l pentru întrebuinţarea ul-

terioară sau pentru următorii posesori.

Informaţi imediat distribuitorul dumnea-

voastră dacă lipsesc părţi componente sau

dacă intervin defecţiuni la transport.

– Aparatul şi accesoriile trebuie verificate

înainte de utilizare pentru a vedea dacă

sunt în stare bună şi permit utilizarea

aparatului în condiţii de siguranţă. Dacă

starea nu este ireproşabilă, acestea nu

pot fi utilizate.

– Nu efectuaţi modificări ale aparatului.

– Evitaţi întotdeauna contactul fizic cu je-

tul sub presiune.

– Nu îndreptaţi niciodată jetul sub presiu-

ne spre oameni sau animale.

Observaţii referitoare la ingrediente

(REACH)

Informaţii actuale referitoare la ingrediente

puteţi găsi la adresa:

www.kaercher.de/REACH

– Setul Foam este destinat curăţării şi

dezinfectării pardoselelor, pereţilor şi

utilajelor în corelaţie cu un aparat de

spălat sub înaltă presiune.

– Este suficientă dozarea a 5% de soluţie

de curăţat.

– Presiunea apei nu trebuie să depăşeas-

că 25 MPa (250 bari).

– Temperatura apei nu trebuie să depă-

şească 50 °C în timpul regimului de cu-

răţare cu spumă.

– Fluxul apei trebuie să fie de minim de

500 l/h (8,3 l/min).

– Furtunul de înaltă presiune nu trebuie

să fie mai lung de 20 m.

– Agenţii de curăţare pe bază de cloruri

alcaline duc la uzura accelerată a apa-

ratului.

Pentru adaptarea setului Foam la aparatul

de curăţat sub presiune este necesar, în

plus, un pachet de duze.

Număr de comandă 2.111-022.0

Măsuri de siguranţă

Domenii de utilizare

Utilizarea

Protecţia mediului

înconjurător

Materialele de ambalare sunt re-

ciclabile. Ambalajele nu trebuie

aruncate în gunoiul menajer, ci

trebuie duse la un centru de co-

lectare şi revalorificare a deşeu-

rilor.

Aparatele vechi conţin materiale

reciclabile valoroase, care pot fi

supuse unui proces de revalorifi-

care. Bateriile, uleiul şi substan-

ţele asemănătoare nu trebuie să

ajungă în mediul înconjurător.

Din acest motiv, vă rugăm să

apelaţi la centrele de colectare

abilitate pentru eliminarea apa-

ratelor vechi.

Utilizarea corectă

Montarea

Componente suplimentare

necesare

Pentru HD 10/25 SX şi HD 13/18 SX

93RO

– 2

– Injectorul aspiră agent de curăţare şi-l

amestecă cu jetul de apă.

– Aspiraţia are loc doar dacă duza de jet

rotund livrată în furnitură este montată

în duza de spumă.

 Închideţi aparatul de spălat sub înaltă

presiune.

 Întrerupeţi alimentarea cu apă şi curent.

 Acţionaţi pistolul manual de stropit până

când presiunea din aparat este elibera-

tă.

1Inel O

2Injector

3 Accesoriu injector

 Împingeţi inelele O pe accesoriul injec-

torului şi aplicaţi un strat subţire de gră-

sime siliconată.

 Introduceţi accesoriul injectorului (prin

împingere) în injector şi strângeţi-l bine

folosind o şurubelniţă de 12x2 mm.

1 Furtun de înaltă presiune

2 Furtun de aspiraţie a soluţiei de curăţat,

cu filtru

3 Injector

4 Racord de ieşire presiune înaltă

 Deşurubaţi furtunul de înaltă presiune

de la racordul de ieşire.

 Înşurubaţi injectorul la ieşirea sub presi-

une a aparatului şi strângeţi piuliţa

(max. 10 Nm).

 Înşurubaţi furtunul sub presiune la ieşi-

rea injectorului şi strângeţi-l bine.

 Introduceţi furtunul de aspiraţie a soluţi-

ei de curăţat într-un recipient sau în re-

zervorul pentru soluţie de curăţat al

aparatului de curăţat sub presiune.

Pentru alte aparate de curăţat sub

presiune fără tambur pentru furtun

Debit Nr. de co-

mandă

peste 500 până la 600 l/h

(peste 8,3 până la 10 l/min)

2.111-009.0

peste 600 până la 700 l/h

(peste 10 până la 11,8 l/min)

2.111-018.0

peste 700 până la 1000 l/h

(peste 11,8 până la 16,6 l/min)

2.111-019.0

peste 1000 până la 1300 l/h

(peste 16,6 până la 21,6 l/min)

2.111-020.0

Montarea injectorului

Aparate neîncălzite fără tambur pentru

furtun

94 RO

– 3

1 Şurub

2 Capacul aparatului

 Deşurubaţi şurubul.

 Desprindeţi capacul aparatului.

1 Şurub de etanşare

2 Inserţie injector, nouă

3 Garnitură inelară, nouă

4 Inserţie injector, veche

5 Carcasă injector

 Deşurubaţi şurubul de etanşare din car-

casa injectorului (cu cap hexagonal

SW 8).

 Deşurubaţi vechea inserţie a injectoru-

lui cu şurubelniţa de 12x2.

 Împingeţi garniturile inelare pe inserţia

injectorului şi aplicaţi un strat subţire de

vaselină siliconică.

 Introduceţi noua inserţie prin împingere

în injector şi strângeţi-o bine folosind o

şurubelniţă plată de 12x2.

 Introduceţi şi strângeţi şurubul de etan-

şare (cuplu de strângere 10 Nm).

1 Şurub de închidere

2 Carcasă injector

 Deşurubaţi şurubul de închidere.

 Înşurubaţi bine noul şurub de închidere.

 Puneţi carcasa aparatului la loc.

 Introduceţi şi strângeţi şurubul.

În cazul aparatelor încălzite, se utilizează

sistemul de dozare disponibil, nu este ne-

cesară modificarea. Nu este necesară in-

serţia injectorului din setul de duze.

 Deşurubaţi lancea standard de pe pis-

tolul manual de pulverizat.

 Montaţi lancea comutabilă pe pistolul

manual de pulverizat.

 Montaţi duza standard de înaltă presiu-

ne pe tubul lung al lăncii comutabile.

HD 10/25 SX, HD 13/18 SX (cu tambur

pentru furtun)

Aparate încălzite

Montaţi lancea comutabilă (numai

setul Inno-Foam)

95RO

– 4

1 Duza de spumă

2 Duza de jet rotund

3 Piesă fasonată

4 Lance/lance comutabilă

 Aşezaţi piesa fasonată în duza cu jet ro-

tund (ţineţi cont de poziţionare).

 Montaţi duza cu piesa fasonată în duza

de spumă.

 Set Inno-Foam: Înşurubaţi duza de spu-

mă premontată pe tubul scurt al lăncii

comutabile.

Set Easy-Foam: În locul duzei de înaltă

presiune, înşurubaţi duza de spumă

premontată pe lance.

 Strângeţi duza de spumă cu ajutorul

cheii fixe SW 27.

Spumă de curăţat, neutră

Agent de curăţare spumant pentru murdă-

rie superficială - grăsimi, uleiuri şi substan-

ţe albuminoase.

Spumă de curăţat, alcalină

Agent de curăţare spumant pentru curăţa-

rea gresiei şi faianţei, cărămizilor de teraco-

ta şi containerelor.

Spumă de curăţat, acidă

Agent de curăţare spumant pentru curăţa-

rea gresiei şi faianţei, suprafeţelor de inox

şi containerelor.

Agent de dezinfectare

Agent de dezinfectare neutru, bactericid /

fungicid / virucid.

 Puneţi în funcţiune aparatul de spălat

sub presiune în mod normal.

1 Presiune înaltă

2 Spumă

3 Manetă

 Set Inno-Foam: Închideţi pistolul manu-

al de stropit şi reglaţi lancea comutabilă

în poziţia „spumă”.

Indicaţie:

Set Inno-Foam: Aduceţi întotdeauna în po-

ziţie finală maneta de pe lancea comutabi-

lă.

Reglaţi cantitatea de apă maximă, dacă uti-

lizaţi un pistol cu servopresă.

 Trageţi maneta pistolului de stropit.

 Orientaţi jetul plat de spumă prin răsuci-

rea carcasei duzelor.

 Reglaţi cantitatea soluţiei de curăţat la

supapa de dozare a aparatului.

Montaţi duza de spumă

Agent de curăţare

recomandat

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

Funcţionarea

Reglarea dozării soluţiei de curăţat

În cazul HD 10/25 SX, HD 13/18 SX şi în

cazul aparatelor încălzite

96 RO

– 5

 Reglaţi dozarea agentului de curăţare

la injector.

A Reglarea

B Dozarea agentului de curăţare în %

 Comutaţi dozarea agentului de curăţare

pe "0" la injector.

 Clătiţi duza de spumă timp de două mi-

nute.

ATENŢIE

Dacă duza de spumă nu este clătită după

fiecare utilizare, acest lucru poate duce la

blocarea acesteia sau la o uzură accelera-

tă.

Nu se produce spumă, deşi agentul de cu-

răţare este aspirat.

Cauza: Grilajul din inox din duza de spumă

este lipit sau calcifiat.

Remedierea

1 Duza de spumă

2 Grilaj de inox

3 Duză Venturi

4 Suport duze

 Deşurubaţi duza de spumă (SW 32) de

pe suportul de duze (SW 27).

 Îndepărtaţi duza Venturi.

 Scoateţi grilajul de inox.

 Curăţaţi grilajul de inox 10 minute în

apă clocotită sau în baie de ultrasunete

pe timpul nopţii.

Utilizați doar accesorii și piese de schimb

originale; acestea oferă garanția unei

funcționări sigure și fără defecțiuni a apara-

tului.

Informații referitoare la accesorii și piese de

schimb se găsesc la adresa www.kaer-

cher.com.

La injector (extern)

După fiecare utilizare

Defecţiune

Accesorii şi piese de schimb

97RO

– 1

Pred prvým použitím Vášho

zariadenia si prečítajte tento

originálny návod na prevádz-

ku, konajte podľa neho a

uschovajte ho pre neskoršie použitie alebo

pre ďalšieho majiteľa zariadenia.

Ak niektoré diely chýbajú, alebo ak zistíte

škody vzniknuté pri preprave, informujte o

tom láskavo predajcu.

–

Pred použitím skontrolujte, či sa prístroj a

jeho pracovné vybavenie nachádzajú

v riadnom stave a či je zabezpečená ich

prevádzková bezpečnosť. Pokiaľ nie je

stav v poriadku, nesmie sa používať.

– Na zariadení sa nesmú vykonat' žiadne

zmeny.

– Nikdy nesiahajte do vysokotlakového

prúdu.

– Vysokotlakový prúd nesmerujte nikdy

na ľudí alebo zvieratá.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.de/REACH

– Penová súprava Foam-Set je v spojení

s vysokotlakovým čističom vhodná na

čistenie a dezinfekciu podláh, stien a

strojov.

– Postačujúce dávkovanie primiešavané-

ho čistiaceho prostriedku je 5%.

– Tlak vody nesmie prekročiť hodnotu

25MPa (250bar).

– Teplota vody nesmie prekročiť penivú

prevádzku 50 °C.

– Prietok vody musí byť najmenej 500 l/h

(8,3 l/min).

– Vysokotlaková hadica nemá byť dlhšia

ako 20 m.

– Používanie chlóralkalických čistiacich

prostriedkov spôsobuje príliš veľké

opotrebovanie zariadenia.

Pre prispôsobenie súpravy Foam-Set vyso-

kotlakovému čističu je dodatočne potrebný

balík s dýzami.

Objednávacie číslo 2.111-022.0

Bezpečnostné pokyny

Použitie

Obsluha

Ochrana životného prostredia

Obalové materiály sú recyklova-

teľné. Obalové materiály láskavo

nevyhadzujte do komunálneho

odpadu, ale odovzdajte ich do

zberne druhotných surovín.

Vyradené prístroje obsahujú hod-

notné recyklovateľné látky, ktoré

by sa mali opät' zužitkovat'. Do ži-

votného prostredia sa nesmú do-

stat' batérie, olej a iné podobné

látky. Staré zariadenia preto láska-

vo odovzdajte do vhodnej zberne

odpadových surovín.

Používanie výrobku v súlade

s jeho určením

Montáž

Potrebné prídavné diely

Pre HD 10/25 SX a HD 13/18 SX

98 SK

– 2

– Vstrekovač nasáva čistiaci prostriedok

a primiešava ho do prúdu vody.

– Sací účinok vzniká len vtedy, keď je v

penovej dýze zabudovaná priložená

kruhová tryska.

 Vypnite vysokotlakový čistič.

 Vypnite prívod el. prúdu a vody.

 Ručnú striekaciu pištoľ používajte tak

dlho, až v prístroji nie je žiadny tlak.

1 O-krúžok

2 Vstrekovač

3 Vložka vstrekovača

 Na vložku vstrekovača nasuňte O krúž-

ky a potrite ich tenkou vrstvou silikóno-

vého tuku.

 Vložku vstrekovača zasuňte do vstreko-

vača a pevne ručne dotiahnite plochým

skrutkovačom 12x2 mm.

1 Vysokotlaková hadica

2 Nasávacia hadica čistiaceho prostried-

ku s filtrom

3 Vstrekovač

4 Vysokotlakový výstup

 Vysokotlakovú hadicu odskrutkujte z

vysokotlakového výstupu.

 Naskrutkujte vstrekovač na vysokotla-

kový výstup prístroja a riadne utiahnite

prevlečnú maticu (max. 10 Nm).

 Vysokotlakovú hadicu priskrutkujte na

výstup vstrekovača a manuálne utiahni-

te.

 Nasávaciu hadicu čistiaceho prostried-

ku zaveďte do kanistra alebo do nádrž-

ky na čistiaci prostriedok vysokotlako-

vého čističa.

Pre iné vysokotlakové čističe bez

hadicového bubna

Prietok Objednáva-

cie číslo

medzi 500 a 600 l/h

(medzi 8,3 a 10 l/min)

2.111-009.0

medzi 600 a 700 l/h

(medzi 10 a 11,8 l/min)

2.111-018.0

medzi 700 a 1 000 l/h

(medzi 11,8 a 16,6 l/min)

2.111-019.0

medzi 1 000 a 1 300 l/h

(medzi 16,6 a 21,6 l/min)

2.111-020.0

Montáž vstrekovača

Zariadenia bez funkcie ohrievania a

hadicového bubna

99SK

– 3

1Skrutka

2 Kryt prístroja

 Vyskrutkujte skrutku.

 Odoberte kryt prístroja.

1 Tesniaca skrutka

2 Vložka vstrekovača, nová

3 O-krúžok, nový

4 Vložka vstrekovača, stará

5 Puzdro vstrekovača

 Tesniacu skrutku vyskrutkujte z puzdra

vstrekovača (vnútorný šesťhran,

veľkosť kľúča 8).

 Pomocou skrutkovača 12x2 vyskrutkuj-

te starú vložku vstrekovača.

 Na novú vložku vstrekovača nasaďte O

krúžky a potrite ich tenkou vrstvou sili-

kónového tuku.

 Novú vložku vstrekovača zasuňte do

vstrekovača a ručne ju utiahnite pomo-

cou plochého skrutkovača 12x2 mm.

 Zaskrutkujte a pevne utiahnite (10 Nm)

tesniacu skrutku.

1 Uzatváracia skrutka

2 Puzdro vstrekovača

 Vyskrutkujte uzatváraciu skrutku.

 Zaskrutkujte a pevne utiahnite novú

uzatváraciu skrutku.

 Namontujte kryt zariadenia.

 Zaskrutkujte skrutku a dotiahnite.

Pri zariadeniach s funkciou ohrievania sa

používa existujúci dávkovací systém, takže

prestavba nie je potrebná. Vložka vstreko-

vača zo súpravy dýz nie je potrebná.

 Z ručnej striekacej pištole odskrutkujte

sériovo dodávanú trysku.

 Na ručnú striekaciu pištoľ namontujte

prepínateľnú trysku.

 Na dlhú rúrku prepínateľnej trysky na-

montujte sériovo dodávanú vysokotla-

kovú dýzu.

HD 10/25 SX, HD 13/18 SX (s hadicovým

bubnom)

Zariadenia s funkciou ohrievania

Montáž prepínateľnej trysky (len

sada Inno-Foam-Set)

100 SK

– 4

1 Penová dýza

2 Vysokotlaková kruhová dýza

3 Tvarovka

4 Tryska/prepínateľná tryska

 Tvarovku umiestnite do dýzy s kruho-

vým prúdom (dbajte na zarovnanie).

 Dýzu s tvarovkou vsaďte do dýzy na

penu.

 Inno-Foam-Set: Predbežne namonto-

vanú dýzu na penu naskrutkujte na

krátku rúrku prepínateľnej trysky.

Easy-Foam-Set: Predbežne namonto-

vanú dýzu na penu naskrutkujte na-

miesto vysokotklakovej dýzy na trysku.

 Dýzu na penu pevne dotiahnite pomo-

cou vidlicového kľúča 27.

Penový čistiaci prostriedok, neutrálny

Penový čistiaci prostriedok pre slabé zne-

čistenia s obsahom tukov, olejov a bielko-

vín.

Penový čistiaci prostriedok, alkalický

Penový čistiaci prostriedok na čistenie ob-

kladačiek, kachličiek a nádrží.

Penový čistiaci prostriedok, kyslý

Penový čistiaci prostriedok na čistenie ob-

kladačiek, povrchov z ušľachtilej ocele a

nádrží.

Dezinfekčné prostriedky

Neutrálny dezinfekčný prostriedok, bakte-

ricídny / fungicídny / viricídny.

 Vysokotlakový čistič uveďte obvyklým

spôsobom do chodu.

1 Vysoký tlak

2 Pena

3Páka

 Súprava Inno-Foam-Set: Zatvorte ruč-

nú striekaciu pištoľ a páku prepínateľ-

nej prúdovej dýzy prestavte do polohy

pre penu.

Upozornenie:

Súprava Inno-Foam-Set: Páku na prepína-

teľnej prúdovej dýze vždy uveďte do konco-

vej polohy.

Pri použití servo tlakovej pištole nastavte

maximálne množstvo vody.

 Potiahnite páku ručnej striekacej pišto-

le.

 Plochý prúd peny vyrovnajte pootoče-

ním puzdra dýzy.

Montáž dýzy na penu

Odporúčané čistiace

prostriedky

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

Prevádzka

101SK

– 5

 Na ventile dávkovania čistiaceho pros-

triedku zariadenia nastavte dávkova-

nie.

 Na vstrekovači nastavte dávkovanie

čistiaceho prostriedku.

A Nastavenie

B Dávkovanie čistiaceho prostriedku v %

 Dávkovanie čistiaceho prostriedku na

vstrekovači nastavte na hodnotu “0“.

 Dýzu na penu vyplachujte 2 minúty do-

čista.

POZOR

Ak penovú dýzu po použití neprepláchnete,

tak môže dôjsť k jej zalepeniu alebo inten-

zívnejšiemu opotrebeniu.

Nevytvára sa žiadna pena napriek tomu, že

je nasávaný čistiaci prostriedok.

Príčina: Mriežka z nehrdzavejúcej ocele v

dýze na penu je zalepená alebo zvápena-

tená.

Odstránenie

1 Penová dýza

2 Mriežka z nehrdzavejúcej ocele

3 Venturiho dýza

4 Nosič dýzy

 Penovú dýzu (32) odskrutkujte z nosiča

dýzy (27).

 Odoberte Venturiho dýzu.

 Vyberte mriežku z nehrdzavejúcej oce-

le.

 Vyčistite mriežku z nehrdzavejúcej oce-

le tak, že ju necháte 10 minút vo vriacej

vode alebo cez noc v ultrazvukovom

kúpeli.

Používajte len originálne príslušenstvo a

originálne náhradné diely, pretože zaručujú

bezpečnú a bezporuchovú prevádzku prí-

stroja.

Informácie o príslušenstve a náhradných

dieloch nájdete na stránke www.kaer-

cher.com.

Nastavenie dávkovania čistiaceho

prostriedku

Pri HD 10/25 SX, HD 13/18 SX a pri

zariadeniach s funkciou ohrievania

Na vstrekovači (externe)

Po každom použití

Porucha

Príslušenstvo a náhradné

diely

102 SK

– 1

Prije prve uporabe svojega

uređaja pročitajte ove origi-

nalne upute za rad, postupajte

prema njima i sačuvajte ih za kasniju upo-

rabu ili za sljedećeg vlasnika.

U slučaju nedostatka dijelova ili transpor-

tnih oštećenja odmah se obratite svome

prodavaču.

–

Prije uporabe provjerite je li stroj sa svojim

radnim komponentama u ispravnom sta-

nju i siguran za rad. Ako stanje nije be-

sprijekorno, ne smije se upotrebljavati.

– Na stroju se ne smiju vršiti nikakve iz-

mjene.

– Nikada ne posežite za visokotlačnim

mlazom.

– Nikada ne usmjeravajte visokotlačni

mlaz na ljude ili životinje.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.de/REACH

–

Foam-set je namijenjen čišćenju i dezin-

fekciji podnih i zidnih površina te strojeva

u spoju s visokotlačnim čistačem.

–

Dovoljno je dodati 5% sredstva za pranje.

– Tlak vode ne smije premašiti 25 MPa

(250 bara).

– Pri radu s pjenom temperatura vode ne

smije premašiti 50°C.

– Protok vode mora iznositi najmanje

500 lit./h (8,3 lit./min).

– Visokotlačno crijevo ne smije biti duže

od 20 m.

– Primjena kloroalkalnih sredstava za

pranje dovodi do povećanog habanja

uređaja.

Za prilagođavanje Foam-Seta na visoko-

tlačni čistač dodatno je potreban komplet

sapnica.

Kataloški broj 2.111-022.0

Sigurnosni napuci

Primjena

Rukovanje

Zaštita okoliša

Materijali ambalaže se mogu re-

ciklirati. Molimo Vas da ambala-

žu ne odlažete u kućne otpatke,

već ih predajte kao sekundarne

sirovine.

Stari uređaji sadrže vrijedne ma-

terijale koji se mogu reciklirati te

bi ih stoga trebalo predati kao se-

kundarne sirovine. Baterije, ulje i

slični materijali ne smiju dospjeti

u okoliš. Stoga Vas molimo da

stare uređaje zbrinete preko od-

govarajućih sabirnih sustava.

Namjensko korištenje

Montaža

Neophodni dodatni dijelovi

Za HD 10/25 SX i HD 13/18 SX

Za druge visokotlačne čistače bez

bubnja za namatanje crijeva

Količina protoka Kataloški

broj

preko 500 do 600 l/h

(preko 8,3 do 10 l/min)

2.111-009.0

preko 600 do 700 l/h

(preko 10 do 11,8 l/min)

2.111-018.0

preko 700 do 1000 l/h

(preko 11,8 do 16,6 l/min)

2.111-019.0

preko 1000 do 1300 l/h

(preko 16,6 do 21,6 l/min)

2.111-020.0

103HR

– 2

– Ubrizgavač usisava sredstvo za pranje

i miješa ga s mlazom vode.

– Do usisavanja dolazi samo kada je pri-

ložena sapnica za kružni mlaz ugrađe-

na u sapnicu za pjenu.

 Isključite visokotlačni čistač.

 Prekinite dovod struje i vode.

 Pritiskajte ručnu prskalicu sve dok se

stroj u potpunosti ne rastlači.

1 O-prsten

2 Ubrizgavač

3 Umetak ubrizgavača

 Stavite O-prstene na umetak ubrizga-

vača te ih premažite tankim slojem sili-

konske masti.

 Ugurajte umetak u ubrizgavač te ga čvr-

sto pritegnite plosnatim izvijačem

12x2 mm.

1 Visokotlačno crijevo

2 Usisno crijevo za sredstvo za pranje s

filtrom

3 Ubrizgavač

4 Izlaz visokog tlaka

 Odvijte visokotlačno crijevo s izlaza vi-

sokog tlaka.

 Zavijte injektor na izlaz visokog tlaka

uređaja pa pritegnite slijepu maticu

(maks. 10 Nm).

 Zavijte visokotlačno crijevo na izlaz

injektora pa pritegnite rukom.

 Usisno crijevo za sredstvo za pranje

uvedite u kanistar ili spremnik sredstva

za pranje visokotlačnog čistača.

1 Vijak

2 Poklopac uređaja

 Odvijte vijak.

 Skinite poklopac uređaja.

1 Brtveni vijak

2 Umetak ubrizgivača, novi

3 O-prsten, novi

4 Umetak ubrizgivača, stari

5 Kućište ubrizgivača

 Odvrnite brtveni vijak iz kućišta ubrizgi-

vača (imbus ključem širine 8).

Montiranje ubrizgavača

Uređaji bez funkcije zagrijavanja vode

bez bubnja za namatanje crijeva

HD 10/25 SX, HD 13/18 SX (s bubnjem za

namatanje crijeva)

104 HR

– 3

 Stari umetak ubrizgivača odvrnite odvi-

jačem 12x2.

 Stavite O-prstene na novi umetak ubriz-

gavača te ih premažite tankim slojem

silikonske masti.

 Novi umetak ubrizgivača ugurajte u

ubrizgavač te ga čvrsto pritegnite plo-

snatim odvijačem 12x2.

 Zavrnite i pritegnite brtveni vijak

(10 Nm).

1 Zaporni vijak

2 Kućište ubrizgivača

 Odvijte zaporni vijak.

 Zavrnite i čvrsto pritegnite novi zaporni

vijak.

 Postavite poklopac uređaja.

 Umetnite i zategnite vijak.

Kod uređaja s funkcijom zagrijavanja vode

upotrebljava se postojeći sustav za dozira-

nje, preinaka nije potrebna. Umetak ubriz-

givača iz kompleta sapnica nije potreban.

 Serijsku cijev za prskanje odvijte od

ručne prskalice.

 Montirajte prespojivu cijev za prskanje

na ručnu prskalicu.

 Serijsku visokotlačnu mlaznicu monti-

rajte na dugački dio prespojive cijevi za

prskanje.

1 Sapnica za pjenu

2 Sapnica za kružni mlaz

3Profil

4 Cijev za prskanje/prespojiva cijev za pr-

skanje

 Položite profil u sapnicu za kružni mlaz

(obratite pozornost na usmjerenost).

 Umetnite sapnicu za kružni mlaz zajed-

no s profilom u sapnicu za pjenu.

 Inno-Foam-set: Prethodno montiranu

sapnicu za pjenu zavijte na kratak dio

prespojive cijevi za prskanje.

Easy-Foam-set: Prethodno montiranu

sapnicu za pjenu zavijte na cijev za pr-

skanje umjesto visokotlačne mlaznice.

 Viličastim ključem SW 27 zategite sa-

pnicu za pjenu.

Neutralno pjenušavo sredstvo za pranje

Pjenušavo sredstvo za čišćenje blagih one-

čišćenja kao i prljavštine koja sadrži masti,

ulja i bjelančevine.

Alkalno pjenušavo sredstvo za pranje

Pjenušavo sredstvo za pranje keramičkih i

kamenih pločica i kontejnera.

Kiselo pjenušavo sredstvo za pranje

Pjenušavo sredstvo za pranje keramičkih

pločica, površina od plemenitog čelika i

kontejnera.

Uređaji s funkcijom zagrijavanja vode

Montaža prespojive cijevi za

prskanje (samo Inno-Foam-set)

Montaža sapnice za pjenu

Preporučena sredstva za

pranje

RM 57 ASF

RM 58 ASF

RM 59 ASF

105HR

– 4

Dezinfekcijsko sredstvo

Neutralno dezinfekcijsko sredstvo, bakteri-

cidno / fungicidno / virucidno.

 Pokrenite visokotlačni čistač na uobiča-

jeni način.

1 Visoki tlak

2 Pjena

3 Poluga

 Inno-Foam-set: Zatvorite ručnu prskali-

cu i polugu prespojive cijevi za prskanje

postavite u položaj "Pjena".

Napomena:

Inno-Foam-set: Polugu na prespojivoj cijevi

za prskanje uvijek postavite u krajnji polo-

žaj.

Koristite li prskalicu servopress, namjestite

količinu vode na najveću moguću.

 Povucite polugu ručne prskalice.

 Usmjerite plosnati mlaz pjene zakreta-

njem kućišta sapnice.

 Doziranje namjestite ventilom za dozi-

ranje sredstva za pranje uređaja.

 Namjestite doziranje sredstva za pranje

na ubrizgavaču.

A Postavke

B Doziranje sredstva za pranje u %

 Vratite doziranje sredstva za pranje na

ubrizgavaču na "0".

 Ispirite sapnicu za pjenu u trajanju od 2

minute.

PAŽNJA

Ne ispere li se sapnica za pjenu nakon upo-

trebe, to može dovesti do sljepljivanja ili po-

većanog trošenja.

RM 735

U radu

Podešavanje doziranja sredstva za

pranje

Kod HD 10/25 SX, HD 13/18 SX i kod

uređaja s funkcijom zagrijavanja vode

Na ubrizgivaču (vanjski)

Nakon svake primjene

106 HR

– 5

Pjena se ne stvara, iako se sredstvo za pra-

nje usisava.

Uzrok: Mrežica od plemenitog čelika u sa-

pnici za pjenu je slijepljena ili je ovapnila.

Otklanjanje

1 Sapnica za pjenu

2 Mrežica od plemenitog čelika

3 Venturijeva sapnica

4 Nosač sapnice

 Odvijte sapnicu za pjenu (SW 32) s no-

sača (SW 27).

 Izvadite Venturijevu sapnicu.

 Izvucite mrežicu od plemenitog čelika

van.

 Mrežicu od plemenitog čelika čistite 10

minuta u ključajućoj vodi ili je preko noći

držite u ultrazvučnoj kupki.

Upotrebljavajte samo originalni pribor i ori-

ginalne rezervne dijelove, oni jamče za si-

guran rad uređaja bez smetnji.

Informacije o priboru i rezervnim dijelovima

možete pronaći na www.kaercher.com.

Smetnja

Pribor i pričuvni dijelovi

107HR

– 1

Pre prve upotrebe vašeg

uređaja pročitajte ovo

originalno uputstvo za rad,

postupajte u skladu sa njim i sačuvajte ga

za kasniju upotrebu ili za sledećeg

vlasnika.

Ako otkrijete nedostatak delova ili

transportna oštećenja, molimo Vas da o

tome obavestite svog prodavca.

– Pre uporabe proverite da li je uređaj sa

svojim radnim komponentama u

ispravnom stanju i siguran za rad. Ako

stanje nije besprekorno, ne sme se

upotrebljavati.

– Na uređaju se ne smeju vršiti nikakve

izmene.

– Nikada nemojte zahvatati u mlaz pod

visokim pritiskom.

– Nikada ne usmeravajte mlaz visokog

pritiska na ljude ili životinje.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.de/REACH

– Foam-set je prikladan za čišćenje i

dezinfekciju podnih i zidnih površina

kao i mašina u sklopu sa

visokopritisnim uređajima za čišćenje.

– Dovoljno je dodati 5% deterdženta.

– Pritisak vode ne sme da bude veći od

25 MPa (250 bara).

– Pri radu sa penom temperatura vode ne

sme prekoračiti 50°C.

– Protok vode mora da iznosi najmanje

500 lit./h (8,3 lit./min).

– Crevo visokog pritiska ne sme da bude

duže od 20 m.

– Upotreba hloroalkalnih deterdženata

dovodi do povećanog habanja uređaja.

Za prilagođavanje Foam kompleta na

visokopritisni čistač je dodatno neophodan

paket mlaznica.

Kataloški broj 2.111-022.0

Sigurnosne napomene

Primena

Rukovanje

Zaštita čovekove okoline

Ambalaža se može ponovo

preraditi. Molimo Vas da

ambalažu ne bacate u kućne

otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu

preradu.

Stari uređaji sadrže vredne

materijale sa sposobnošću

recikliranja i treba ih dostaviti za

ponovnu preradu. Baterije, ulje i

slične materije ne smeju dospeti

u čovekovu okolinu. Stoga stare

uređaje odstranjujte preko

primerenih sabirnih sistema.

Namensko korišćenje

Montaža

Neophodni dodatni delovi

Za HD 10/25 SX i HD 13/18 SX

108 SR

– 2

– Injektor usisava deterdžent i meša ga

sa mlazom vode.

– Do usisavanja dolazi samo kada je

priloženi nastavak za kružni mlaz

ugrađen u mlaznicu za penu.

 Isključite visokopritisni uređaj za

čišćenje.

 Prekinite dovod struje i vode.

 Pritiskajte ručnu prskalicu sve dok se

uređaja u potpunosti ne ispusti pritisak.

1 O-prsten

2Injektor

3 Umetak injektora

 Stavite O-prstene na umetak injektora

pa ih premažite tankim slojem

silikonske masti.

 Ugurajte umetak u injektor pa ga čvrsto

zategnite pljosnatim odvijačem

12x2 mm.

1 Crevo visokog pritiska

2 Crevo za usisavanje deterdženta sa

filterom

3 Injektor

4 Izlaz visokog pritiska

 Odvijte visokopritisno crevo sa izlaza

visokog pritiska.

 Zavijte injektor na izlaz visokog pritiska

uređaja i pritegnite slepu navrtku

(maks. 10 Nm).

 Zavijte visokopritisno crevo na izlaz

injektora i pritegnite rukom.

 Crevo za usisavanje deterdženta

postaviti u kanistar sa deterdžentom ili

rezervoar za deterdžent na

visokopritisnom čistaču.

Za ostale visokopritisne čistače bez

doboša za namotavanje creva

Količina protoka Kataloški

broj

preko 500 do 600 l/h

(preko 8,3 do 10 l/h)

2.111-009.0

preko 600 do 700 l/h

(preko 10 do 11,8 l/h)

2.111-018.0

preko 700 do 1000 l/h

(preko 11,8 do 16,6 l/h)

2.111-019.0

preko 1000 do 1300 l/h

(preko 16,6 do 21,6 l/h)

2.111-020.0

Montiranje injektora

Uređaji bez doboša za namotavanje

creva:koji se ne zagrevaju

109SR

– 3

1 Zavrtanj

2 Poklopac uređaja

 Odvijte zavrtanj.

 Skinite poklopac uređaja.

1 Zaptivni zavrtanj

2 Umetak injektora, novi

3 O-prsten, novi

4 Umetak injektora, stari

5 Kućište injektora

 Odviti zaptivni zavrtanj iz kućišta

injektora (imbus ključ SW 8).

 Stari umetak injektora odviti pomoću

odvijača 12x2.

 O-prstenove gurnuti na novi umetak

injektora i premazati ih tankim slojem

silikonske masti.

 Novi umetak injektora gurnuti u injektor

i pritegnuti ga rukom pljosnatim

odvijačem 12x2 mm.

 Umetnuti i čvrsto pritegnuti zaptivni

zavrtanj (10 Nm).

1 Blokirni zavrtanj

2 Kućište injektora

 Odvijte blokirni zavrtanj.

 Postaviti novi blokirni zavrtanj i čvrsto

pritegnuti.

 Postaviti poklopac uređaja.

 Umetnite i zategnite zavrtanj.

Kod uređaja sa zagrevanjem se koristi

postojeći sistem za doziranje, nije potrebna

modifikacija. Umetak injektora iz kompleta

mlaznice nije potreban.

 Serijsku cev za prskanje odvijte od

ručne prskalice.

 Montirajte prespojivu cev za prskanje

na ručnu prskalicu.

 Serijsku mlaznicu visokog pritiska

montirajte na dugački deo prespojive

cevi za prskanje.

HD 10/25 SX, HD 13/18 SX (sa dobošom

za namotavanje creva)

Uređaji sa zagrevanjem

Montaža prespojive cevi za prskanje

(samo Inno-Foam-set)

110 SR

– 4

1 Mlaznica za penu

2 Nastavak za kružni mlaz

3 Profilni deo

4 Cev za prskanje/prespojiva cev za

prskanje

 Profilni deo staviti u nastavak za kružni

mlaz (obratiti pažnju na usmerenost).

 Umetnite nastavak za kružni mlaz

zajedno sa profilnim delom u mlaznicu

za penu.

 Inno-Foam-set: Prethodno montiranu

mlaznicu za penu zavijte na kratak deo

prespojive cevi za prskanje.

Easy-Foam-set: Prethodno montiranu

mlaznicu za penu zavijte na cev za

prskanje umesto mlaznice visokog pritiska.

 Račvastim ključem SW 27 zategite

mlaznicu za penu.

Neutralni penušavi deterdžent

Penušavo sredstvo za čišćenje blagih

zaprljanja kao i prljavštine koja sadrži

masti, ulja i belančevine.

Alkalni penušavi deterdžent

Penušavo sredstvo za čišćenje keramičkih

i kamenih pločica i kontejnera.

Kiseli penušavi deterdžent

Penušavo sredstvo za čišćenje keramičkih

pločica, površina od plemenitog čelika i

kontejnera.

Dezinfekciono sredstvo

Neutralno dezinfekciono sredstvo,

baktericidno / fungicidno / virucidno.

 Pokrenite visokopritisni uređaj za

čišćenje na uobičajeni način.

1 Visok pritisak

2 Pena

3Poluga

 Inno-Foam komplet: Zatvoriti ručnu

prskalicu i polugu na prespojivoj cevi za

prskanje postaviti u položaj za penu.

Napomena:

Inno-Foam komplet: Polugu na prespojivoj

cevi za prskanje uvek postaviti u krajnji

položaj.

Ukoliko koristite prskalicu Servopress,

količinu vode podesite na najveću moguću.

 Povucite polugu ručne prskalice.

 Pljosnati mlaz pene se usmerava

okretanjem kućišta mlaznice.

Montaža mlaznice za penu

Preporučeni deterdženti

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

Rad

111SR

– 5

 Doziranje podesiti na dozirnom ventilu

za deterdžent na uređaju.

 Podesite doziranje deterdženta na

injektoru.

A Postavka

B Doziranje deterdženta u %

 Vratite doziranje deterdženta na

injektoru na "0".

 Ispirajte mlaznicu za penu u trajanju od

2 min.

PAŽNJA

Ukoliko se mlaznica za penu ne ispere

nakon upotrebe, to može dovesti do

slepljivanja ili pojačanog habanja.

Pena se ne stvara, iako se deterdžent

usisava.

Uzrok: Mrežica od plemenitog čelika u

mlaznici za penu je slepljena ili se na njoj

nataložio kamenac.

Otklanjanje

1 Mlaznica za penu

2 Mrežica od plemenitog čelika

3 Venturijeva mlaznica

4 Nosač mlaznice

 Odvijte mlaznicu za penu (SW 32) sa

nosača (SW 27).

 Izvadite Venturijevu mlaznicu.

 Izvucite mrežicu od plemenitog čelika.

 Mrežicu od plemenitog čelika čistite 10

minuta u vrijućoj vodi ili je preko noći

držite u ultrazvučnoj kupki.

Koristite samo originalni pribor i originalne

rezervne delove, oni pružaju garanciju za

bezbedan i nesmetan rad uređaja.

Informacije o priboru i rezervnim delovima

možete pronaći na www.kaercher.com.

Podešavanje doziranja deterdženta

Kod HD 10/25 SX, HD 13/18 SX i kod

uređaja sa zagrevanjem

Na injektoru (spolja)

Nakon svake primene

Smetnja

Pribor i rezervni delovi

112 SR

– 1

Преди първото използване

на Вашия уред прочетете

това оригинално упътване

за работа, действайте спо-

ред него и го запазете за по-късно из-

ползване или за следващия притежател.

Ако липсват части или ако има щети, на-

несени при транспортирането, се свър-

жете с търговеца, продал Ви уреда.

– Уредът с приспособленията за рабо-

та преди използване да се провери

за безупречно състояние и експло-

атационна сигурност. Ако уредът не

е в отлично състояние, използването

му е забранено.

– По уреда не трябва да се предприе-

мат промени.

– Никога не бъркайте в струята под ви-

соко налягане.

– Струята под високо налягане да не

се насочва към хора или животни.

Указания за съставките (REACH)

Актуална информация за съставките ще

намерите на:

www.kaercher.de/REACH

– Комплектът за пяна е за почистване

и дезинфекциране на подови, стенни

повърхности и машини във връзка с

уред за почистване с високо наляга-

не.

– Достатъчно е дозиране на почиства-

що средство от 5%.

– Налягането на водата не бива да

надвишава 25 MPa (250 bar).

– Температурата на водата не бива да

надвишава 50 °C.

– Протичането на водата трябва да

възлиза на минимум 500 л/ч (8,3 л/

мин).

– Маркучът за работа под налягане не

трябва да бъде по-дълъг от 20 м.

– Използването на хлор-алкални по-

чистващи средства води до повише-

но износване на уреда.

За адаптиране на комплекта Foam към

уреда за почистване под високо наляга-

не е необходим допълнително пакет дю-

зи.

Каталожен номер 2.111-022.0

Указания за безопасност

Употреба

Обслужване

Опазване на околната среда

Опаковъчните материали мо-

гат да се рециклират. Моля не

хвърляйте опаковките при до-

машните отпадъци, а ги пре-

дайте на вторични суровини с

цел повторна употреба.

Старите уреди съдържат цен-

ни материали, подлежащи на

рециклиране, които могат да

бъдат употребени повторно.

Батерии, масла и подобни на

тях не бива да попадат в окол-

ната среда. Поради това моля

отстранявайте старите уреди,

използвайки подходящи за

целта системи за събиране.

Употреба по

предназначение

Монтаж

Необходими допълнителни части

За HD 10/25 SX и HD 13/18 SX

113BG

– 2

–

Инжекторът засмуква почистващо

средство и го смесва с водната струя.

–

Смукателният ефект се получава само,

когато приложената дюза за кръгла

струя е монтирана в дюзата за пяна.

 Изключете почистващата машина.

 Прекъсване на подаването на ток и

вода.

 Задействайте пистолета за пръскане

на ръка, докато уреда остане без на-

лягане.

1 Кръгло уплътнение

2Инжектор

3 Вложка на инжектор

 Избутайте кръглите уплътнения от

вложката на инжектора и намажете

тънко със силиконова смазка.

 Пъхнете вложката на инжектора в ин-

жектора и затегнете на ръка с отверт-

ка за плоски винтове 12х2 мм.

1 Маркуч за работа под налягане

2 Маркуч за всмукване на почистващ

препарат с филтър

3Инжектор

4 Изход високо налягане

 Развинтете маркуча за работа под

налягане от изход високо налягане.

 Завинтете инжектор на изход високо

налягане на уреда и затегнете хо-

лендровата гайка (макс. 10 Nm).

 Завинтете маркуча за високо наляга-

не на изхода на инжектора и затегне-

те на ръка.

 Маркучът за всмукване на почистващ

препарат да отвежда в туба за по-

чистващ препарат или в резервоара

за почистващ препарат на уреда за

почистване под високо налягане.

За други уреди за почистване под

високо налягане без барабан за маркуча

Дебит Номер за

поръчки

над 500 до 600 l/h

(над 8,3 до 10 l/min)

2.111-009.0

над 600 до 700 l/h

(над 10 до 11,8 l/min)

2.111-018.0

над 700 до 1000 l/h

(над 11,8 до 16,6 l/min)

2.111-019.0

над 1000 до 1300 l/h

(над 16,6 до 21,6 l/min)

2.111-020.0

Монтиране на инжектор

Ненагрети уреди без барабан за

маркуча

114 BG

– 3

1Винт

2 Капак на уреда

 Развийте болта.

 Свалете капака на уреда.

1 Уплътнителен винт

2 Вложка на инжектора, нова

3 Кръгло уплътнение, ново

4 Вложка на инжектора, стара

5 Корпус на инжектора

 Развийте уплътнителния винт от кор-

пуса на инжектора (вътрешен шес-

тостен SW 8).

 Развийте старата вложка на ин-

жектора с отвертка 12x2.

 Избутайте кръглите уплътнения на

новата вложка на инжектора и нама-

жете тънко със силиконова смазка.

 Пъхнете новата вложка на инжекто-

ра в инжектора и затегнете на ръка с

отвертка за плоски винтове 12х2.

 Завинтете и затегнете уплътнител-

ния винт (10 Nm).

1 Затварящ винт

2 Корпус на инжектора

 Развийте затварящия болт.

 Завинтете и затегнете здраво новия

затварящ болт.

 Поставете капака на уреда.

 Болтът трябва да се завие и затегне.

При нагрети уреди се използва налична-

та дозираща система, не е необходимо

преустройство. Не е необходима влож-

ката на инжектора от комплекта дюзи.

 Развийте серийната тръба за раз-

пръскване от пистолета за ръчно

пръскане.

 Монтирайте тръбата за разпръсква-

не с възможност за превключване на

пистолета за ръчно пръскане.

 Серийната дюза високо налягане

монтирайте на дългата тръба на тръ-

бата за разпръскване с възможност

за превключване.

HD 10/25 SX, HD 13/18 SX (с барабан за

маркуча)

Нагрети уреди

Монтирайте тръба за

разпръскване с възможност за

превключване (само комплект

Inno-Foam)

115BG

– 4

1 Дюза за пяна

2 Дюза за кръгла струя

3 Фасонна част

4 Тръба за ръзпръскване/Тръба за

разпръскване с възможност за прев-

ключване

 Поставете фасонната част в дюзата

за кръгла струя (внимавайте за цен-

трирането).

 Дюзата с фасонната част поставете

в дюзата за пяна.

 Комплект Inno-Foam: Предварително

монтираната дюза за пяна завинтете

на късата тръба на тръбата за раз-

пръскване с възможност за прев-

ключване.

Комплект Easy-Foam: Предварител-

но монтираната дюза за пяна завин-

тете на тръбата за разпръскване на

мястото на дюзата под високо наля-

гане.

 Дюзата за пяна затигнете с гаечен

ключ SW 27.

Почистваща пяна, неутрална

Пенливо почистващо средство за леки,

съдържащи мазнини, масла и белтъчи-

ни замърсявания.

Почистваща пяна, алкална

Пенливо почистващо средство за по-

чистване на плочки, кахлени плочки и

контейнери.

Почистваща пяна, кисела

Пенливо почистващо средство за по-

чистване на плочки, повърхности от бла-

городна стомана и контейнери.

Дезинфекционно средство

Неутрално дезинфекционно средство

против образуване на бактерии / плесе-

ни / вируси.

 Уредът за почистване с високо наля-

гане да се пусне в експлоатация как-

то обикновено.

1 Високо налягане

2Пяна

3Лост

 Комплект Inno-Foam: Затворете пис-

толета за ръчно пръскане и поставе-

те лоста на тръбата за разпръскване

с възможност за превключване на пя-

на.

Указание:

Комплект Inno-Foam: Винаги поставяйте

лоста на тръбата за разпръскване с въз-

можност за превключване в крайно по-

ложение.

При използване на пистолет със серво-

притискане настройте максимално коли-

чество на водата.

 Издърпайте лоста на пистолета за

ръчно пръскане.

Монтиране на дюзата за пяна

Препоръчителни

почистващи средства

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

Експлоатация

116 BG

– 5

 Насочвайте плоската струя с пяна

посредством завъртане на корпуса

на дюзата.

 Настройте дозировката на дозира-

щия вентил за почистващ препарат

на уреда.

 Настройте дозирането на почиства-

що средство на инжектора.

A Настройка

B Дозиране на почистващото средство в %

 Настройте дозиране почистващо

средство на инжектора на „0“.

 Дюзата за пяна плакнете в продъл-

жение на 2 минути.

ВНИМАНИЕ

Ако дюзата за пяна не се изплакне след

употреба, може да се стигне до залеп-

вания или повишено износване.

Не се произвежда пяна, въпреки че се

засмуква почистващо средство.

Причина: Решетката от благородна сто-

мана в дюзата за пяне е залепнала или

има котлен камък.

Отстраняване

1 Дюза за пяна

2 Решетка от благородна стомана

3 Дюза на Вентури

4 Носач на дюзата

 Дюза за пяна (SW 32) да се развие от

носача на дюзата (SW 27).

 Да се свали дюзата на Вентури.

 Да се извади решетката от благород-

на стомана.

 Решетката от благорадна стомана да

се почисти във вряща вода или да се

остави през нощта в ултразвукова

баня.

Използвайте само оригинални аксесо-

ари и оригинални резервни части, по

този начин осигурявате безопасната и

безпроблемна експлоатация на уреда.

Можете да намерите информация за ак-

сесоари и резервни части на

www.kaercher.com.

Настройка на дозирането на

почистващото средство

При HD 10/25 SX, HD 13/18 SX и при

нагрети уреди

На инжектора (външно)

След всяка употреба

Неизправност

Принадлежности и

резервни части

117BG

– 1

Enne seadme esmakordset

kasutuselevõttu lugege läbi

originaalkasutusjuhend, toimi-

ge sellele vastavalt ja hoidke see hilisema

kasutamise või uue omaniku tarbeks alles.

Puuduvate osade või transpordikahjustuste

korral palume teavitada müüjat.

– Enne kasutamist tuleb kontrollida sead-

me ja selle tööks vajalikke seadiste sei-

sundit ja töökindlust. Juhul kui seisund

ei ole laitmatu, ei tohi seadet või tarvikut

kasutada.

– Seadme juures ei tohi teha mingeid

muudatusi.

– Ärge kunagi sirutage kätt kõrgsurvejoa

sisse.

– Ärge kunagi suunake kõrgsurvejuga ini-

mestele ega loomadele.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

www.kaercher.de/REACH

– Vahukomplekt sobib põrandapindade,

seinapindade ja masinate puhastami-

seks ning desinfitseerimiseks ühendu-

ses kõrgsurvepesuriga.

– Piisab puhastusvahendi 5% doseerimi-

sest.

– Veesurve ei tohi ületada 25 MPa (250

baari).

– Veetemperatuur ei tohi vahurežiimil

töötades üleltada 50 °C.

– Vee läbivool peab olema vähemalt

500 l/h (8,3 l/min).

–

Kõrgsurvevoolik ei tohi olla pikem kui 20 m.

– Kloor-leeliseliste puhastusvahendite

kasutamine põhjustab masina kiiremat

kulumist.

Foam-Set´ide kohandamiseks kõrgsurve-

pesurile on lisaks vaja düüside paketti.

Tellimisnumber 2 111-022.0

Ohutusalased märkused

Kasutamine

Käsitsemine

Keskkonnakaitse

Pakendmaterjalid on taaskasu-

tatavad. Palun ärge visake pa-

kendeid majapidamisprahi hul-

ka, vaid suunake need taaska-

sutusse.

Vanad seadmed sisaldavad

taaskasutatavaid materjale, mis

tuleks suunata taaskasutusse.

Patareid, õli ja muud sarnased

ained ei tohi jõuda keskkonda.

Seetõttu palume vanad sead-

med likvideerida vastavate ko-

gumissüsteemide kaudu.

Sihipärane kasutamine

Montaaž

Vajalikud lisaosad

HD 10/25 SX ja HD 13/18 SX jaoks

Teistele kõrgsurvepesuritele ilma

voolikutrumlita

Läbivoolukogus Tellimis-

number

üle 500 kuni 600 l/h

(üle 8,3 kuni 10 l/min)

2.111-009.0

üle 600 kuni 700 l/h

(üle 10 kuni 11,8 l/min)

2.111-018.0

üle 700 kuni 1000 l/h

(üle 11,8 kuni 16,6 l/min)

2.111-019.0

üle 1000 kuni 1300 l/h

(üle 16,6 kuni 21,6 l/min)

2.111-020.0

118 ET

– 2

– Pihusti imeb sisse puhastusvahendit ja

lisab selle veejoale.

– Imitoime tekkib ainult siis, kui vahudüü-

si on paigaldatud juuresolev ümardüüs.

 Lülitage kõrgsurvepesur välja.

 Katkestage voolu- ja veevarustus.

 Vajutage pesupüstolit, kuni seade on

survevaba.

1O-tihend

2 Pihusti

3 Injektorielement

 Lükake O-tihendid injektorielemendile

ja määrige õhukeselt silikoonrasvaga

kokku.

 Lükake injektorielement injektorisse ja

keerake 12x2 lamekruvikeerajaga kin-

ni.

1 Kõrgsurvevoolik

2 Filtriga puhastusvahendi imemisvoolik

3 Pihusti

4 Kõrgsurve-väljavool

 Kruvige kõrgsurvevoolik kõrgsurveväl-

jundi küljest maha.

 Kruvige pihusti seadme kõrgsurveväl-

jundile ja keerake umbmutriga kinni

(max. 10 Nm).

 Kruvige kõrgsurvevoolik pihusti välju-

miskohale ja keerake käetugevuselt

kinni.

 Juhtige puhastusvahendi imemisvoolik

kõrgsurvepesuri puhastusvahendi ka-

nistrisse või puhastusvahendi paaki.

1Kruvi

2 Seadme kate

 Keerake kruvi välja.

 Võtke seadme kate ära.

1 Tihendkruvi

2 Injektorielement, uus

3 O-rõngas, uus

4 Injektorielement, vana

5 Injektorikorpus

 Keerake tihendkruvi injektorikorpusest

välja (sisekuuskant VM 8).

Pihusti paigaldamine

Mitteköetavad seadmed ilma

voolikutrumlita

HD 10/25 SX, HD 13/18 SX

(voolikutrumliga)

119ET

– 3

 Keerake vana injektorielement 12x2

kruvikeerajaga välja.

 Lükake O-rõngad uuele injektoriele-

mendile ja määrige õhukeselt silikoon-

rasvaga kokku.

 Lükake uus injektorielement injektoris-

se ja keerake 12x2 lamekruvikeerajaga

käetugevuselt kinni.

 Keerake tihendkruvi sisse ja keerake

kinni (10 Nm).

1 Sulgekruvi

2 Injektorikorpus

 Keerake sulgurpolt välja.

 Keerake uus sulgurkruvi sisse ja keera-

ke tugevasti kinni.

 Paigaldage seadmekate.

 Keerake kruvi sisse ja pingutage.

Köetavate seadmete puhul kasutatakse

olemasolevat doseerimissüsteemi, ümber-

ehitus pole vajalik. Injektorielementi düüsi-

komplektist pole vaja.

 Kruvige pesupüstolilt maha seeriaviisili-

ne joatoru.

 Paigaldage ümberlülitatav joatoru pe-

supüstolile.



Paigaldage seeriaviisiline kõrgsurvedüüs

ümberlülitatava joatoru pikale torule.

1 Vahuotsik

2 Ümardüüs

3 Vormidetail

4 Joatoru/ümberlülitatav joatoru

 Asetage vormidetail ümardüüsi (järgige

suunatust).

 Paigaldage vormidetailiga otsak vahu-

otsakusse.

 Inno-Foam-Set: Kruvige eelnevalt mon-

teeritud vahudüüs ümberlülitatava joa-

toru lühikesele torule.

Easy-Foam-Set: Kruvige eelnevalt

monteeritud vahuotsak kõrgsurveotsa-

ku asemel joatorule.

 Pingutage vahudüüsi harkvõtmega

SW 27.

Vahtpuhasti, neutraalne

Vahtpuhastusvahend kerge, rasva-, -õli- ja

valgusisaldusega mustuse kõrvaldami-

seks.

Vahtpuhasti, leeliseline

Vahtpuhastusvahend keraamiliste plaati-

de, kahhelkivide ja konteinerite puhastami-

seks.

Vahtpuhasti, happeline

Vahtpuhastusvahend keraamiliste plaati-

de, roostevabast terasest pindade ja kon-

teinerite puhastamiseks.

Desinfitseeriv vahend

Neutraalne desinfitseeriv vahend, bakte-

ritssidne / funktsiidne / virutsiidne.

Köetavad seadmed

Paigaldage ümberlülitatav joatoru

(ainult Inno-Foam-Set'i puhul)

Vahudüüsi paigaldamine

Soovitatavad puhastusained

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

120 ET

– 4

 Võtke kõrgsurvepesur tavalisel viisil ka-

sutusse.

1 Kõrgsurve

2 Vaht

3 Hoob

 Inno-Foam-Set: Sulgege pesupüstol ja

seadke ümberlülitatava joatoru hoob

vahu asendisse.

Märkus:

Inno-Foam-Set: Viige ümberlülitataval joa-

torul olev hoob alati lõpp-asendisse.

Servopress-püstolit kasutades valige mak-

simaalne veekogus.

 Tõmmake pesupüstoli hooba.

 Rihtige vahu-lamejuga düüsikorpust

keerates välja.

 Seadistage seadme doseerimist pu-

hastusvahendi doseerimisventiilil.

 Reguleerige injektoril puhastusaine do-

seerimist.

A Seadistus

B Puhastusaine doseerimine (%)

 Seadke puhastusaine doseerimine in-

jektorilt asendisse "0".

 Loputage vahudüüs 2 minuti jooksul

puhtaks.

TÄHELEPANU

Kui vahudüüsi pärast kasutamist ei pesta,

võib see põhjustada kinnikleepumise või

kiirema kulumise.

Käitamine

Puhastusaine doseerimise

reguleerimine

HD 10/25 SX, HD 13/18 SX ja köetavate

seadmete puhul

Injektoril (väliselt)

Pärast iga kasutamist

121ET

– 5

Vahtu ei teki, kuigi toimub puhastusvahendi

sissevõtmine.

Põhjus:Vahuotsiku roostevabast terasest

rest ummistunud.

Kõrvaldamine

1 Vahuotsik

2 Roostevabast terasest rest

3 Venturi-otsik

4 Otsiku alus

 Kruvige vahuotsik (SW 32) otsikualuselt

(SW 27) maha.

 Võtke venturi-otsik välja.

 Tõmmake roostevabast terasest võre

välja.

 Puhastage roostevabast terassest võ-

ret 10 minutit keevas vees või öö otsa

ultrahelianumas.

Kasutage ainult originaaltarvikuid ja origi-

naalvaruosi, mis tagavad seadme ohutu ja

tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet

aadressilt www.kaercher.com.

Rike

Lisavarustus ja varuosad

122 ET

– 1

Pirms ierīces pirmās lietoša-

nas reizes izlasiet šo oriģinālo

lietošanas instrukciju, rīkojie-

ties saskaņā ar to un saglabājiet to vēlākai

izmantošanai vai nākamajam īpašniekam.

Trūkstošu detaļu vai pārvadāšanas laikā

radušos bojājumu gadījumā, lūdzu, paziņo-

jiet tirgotājam.

– Pirms lietošanas ir jāpārbauda aparāta

un tā darba aprīkojuma pienācīgais stā-

voklis un ekspluatācijas drošība. Ja to

stāvoklis nav apmierinošs, tad ierīci iz-

mantot nav atļauts.

– Aparātu nedrīkst nekādā veidā pārvei-

dot.

– Nelieciet rokas zem augstspiediena

strūklas.

– Nevērsiet augstspiediena strūklu uz cil-

vēkiem vai dzīvniekiem.

Norādījumi par sastāvdaļām (REACH)

Jaunāko informāciju par sastāvdaļām Jūs

atradīsit:

www.kaercher.de/REACH

– Foam-Set paredzēts grīdu, sienu un

mašīnu tīrīšanai un dezinfekcijai ar

augstspiediena tīrīšanas ierīci.

– Tīrīšanas līdzekļa piejaukums 5% ap-

mērā ir pietiekams.

– Ūdens spiediens nedrīkst pārsniegt 250

MPa (250 bar).

– Ūdens temperatūra, tīrot ar putām, ne-

drīkst pārsniegt 50 °C.

– Ūdens caurplūdei jābūt vismaz 500 l/h

(8,3 l/min).

– Augstspiediena šļūtene nedrīkst būt ga-

rāka par 20 m.

– Sārmainu hlora tīrīšanas līdzekļu iz-

mantošana rada palielinātu ierīces no-

dilumu.

Lai „Foam” komplektu pielāgotu augstspie-

diena tīrīšanas ierīcei, ir nepieciešams pa-

pildu sprauslu komplekts.

Pasūtījuma numurs 2.111-022.0

Drošības norādījumi

Lietošana

Iekārtas lietošana

Vides aizsardzība

Iepakojuma materiāli ir atkārtoti

pārstrādājami. Lūdzu, neizme-

tiet iepakojumu kopā ar māj-

saimniecības atkritumiem, bet

nogādājiet to vietā, kur tiek veik-

ta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderī-

gus materiālus, kurus iespējams

pārstrādāt un izmantot atkārtoti.

Baterijas, eļļa un tamlīdzīgas

vielas nedrīkst nokļūt apkārtējā

vidē. Tādēļ lūdzam utilizēt vecās

ierīces ar atbilstošu savākšanas

sistēmu starpniecību.

Noteikumiem atbilstoša

lietošana

Montāža

Nepieciešamās papildu detaļas

Paredzēts HD 10/25 SX un HD 13/18 SX

123LV

– 2

– Inžektors uzsūc tīrīšanas līdzekli un

piejauc to ūdenim.

– Sūkšanas efekts tiek panākts tikai tad,

ja putu sprauslā ir iebūvēta komplektā

esošā apaļstrūklas sprausla.

 Izslēdziet augstspiediena tīrīšanas ierī-

ci.

 Pārtrauciet strāvas un ūdens padevi.

 Spiediet rokas smidzinātājpistoli, līdz

ierīcē vairs nav spiediena.

1 Blīvgredzens

2Inžektors

3 Inžektora ieliktnis

 Uzbīdiet blīvgredzenus uz inžektora ie-

liktņa un noklājiet ar plānu silikona zie-

des kārtiņu.

 Iebīdiet inžektora ieliktni inžektorā un

cieši pievelciet ar skrūvgriezi 12x2 mm.

1 Augstspiediena šļūtene

2 Tīrīšanas līdzekļa sūkšanas šļūtene ar

filtru

3 Inžektors

4 Augstspiediena izeja

 Noskrūvējiet augstspiediena šļūteni no

augstspiediena izejas.

 Pieskrūvējiet inžektoru pie aparāta

augstspiediena izejas un pievelciet

uzmavuzgriezni (maks. 10 Nm).

 Pieskrūvējiet augstspiediena šļūteni pie

inžektora izejas un cieši ar roku pievel-

ciet.

 Ievietojiet tīrīšanas līdzekļa sūkšanas

šļūteni augstspiediena tīrīšanas ierīces

tīrīšanas līdzekļa kannā vai tvertnē.

Citām augstspiediena tīrīšanas ierīcēm

- bez šļūtenes uztīšanas trumuļa

Caurplūdes daudzums Pasūtījuma

numurs

no 500 līdz 600 l/h

(no 8,3 līdz 10 l/min)

2.111-009.0

no 600 līdz 700 l/h

(no 10 līdz 11,8 l/min)

2.111-018.0

no 700 līdz 1000 l/h

(no 11,8 līdz 16,6 l/min)

2.111-019.0

no 1000 līdz 1300 l/h

(no 16,6 līdz 21,6 l/min)

2.111-020.0

Inžektora montāža

Aparātiem bez apsildes un šļūtenes

uztīšanas trumuļa

124 LV

– 3

1Skrūve

2 Ierīces pārsegs

 Izskrūvējiet skrūvi.

 Noņemiet aparāta pārsegu.

1 Hermētiskā skrūve

2 Inžektora ieliktnis, jauns

3 Blīvgredzens, jauns

4 Inžektora ieliktnis, vecs

5 Inžektora korpuss

 Izskrūvējiet hermētisko skrūvi no inžek-

tora korpusa (iekšējā sešstūra skrūve,

SW 8).

 Ar 12X2 skrūvgriezi izskrūvējiet veco in-

žektora ieliktni.

 Uzbīdiet blīvgredzenus uz jaunā inžek-

tora ieliktņa un pārklājiet ar plānu siliko-

na ziedes kārtiņu.

 Iebīdiet jauno ieliktni inžektorā un cieši

pieskrūvējiet ar 12x2 plakano skrūvgrie-

zi.

 Ieskrūvējiet un pievelciet hermētisko

skrūvi (10 Nm).

1 Noslēgskrūve

2 Inžektora korpuss

 Izskrūvējiet noslēgskrūvi.

 Ieskrūvējiet un pievelciet jauno no-

slēgskrūvi.

 Uzlieciet iekārtas pārsegu.

 Ieskrūvējiet un pievelciet skrūvi.

Iekārtās ar apsildi tiek izmantota iebūvētā

dozēšanas sistēma, tādēļ pārbūve nav ne-

pieciešama. Sprauslu komplekta inžektora

ieliktnis nav nepieciešams.

 Noskrūvējiet standarta smidzināšanas

cauruli no rokas smidzinātājpistoles.

 Piemontējiet pārslēdzamo smidzināša-

nas cauruli rokas smidzinātājpistolei.

 Uzmontējiet standarta augstspiediena

sprauslu pārslēdzamās smidzināšanas

caurules garajai caurulei.

HD 10/25 SX, HD 13/18 SX (ar šļūtenes

uztīšanas trumuli)

Iekārtas ar apsildi

Pārslēdzamās smidzināšanas

caurules montāža (tikai Inno-Foam-

Set)

125LV

– 4

1 Putu sprausla

2 Apaļstrūklas sprausla

3 Formas detaļa

4 Smidzināšanas caurule/pārslēdzamā

smidzināšanas caurule

 Ievietojiet formas detaļu apaļstrūklas

sprauslā (raugiet, lai tā būtu ievietota

pareizi).

 Ievietojiet sprauslu un formas detaļu

putu sprauslā.

 Inno-Foam-Set: Uzskrūvējiet samontē-

to putu sprauslu pārslēdzamās smidzi-

nāšanas caurules īsajai caurulei.

Easy-Foam-Set: Augstspiediena

sprauslas vietā uzskrūvējiet smidzinā-

šanas caurulei samontēto putu spraus-

lu.

 Pievelciet putu sprauslu ar uzgriežņat-

slēgu SW 27.

Putu tīrītājs, neitrāls

Putu tīrīšanas līdzeklis nelieliem, tauku, eļ-

ļas un olbaltumvielas saturošiem netīru-

miem.

Putu tīrītājs, sārmains

Putu tīrīšanas līdzeklis flīžu, krāsns podiņu

un konteineru tīrīšanai.

Putu tīrītājs, skābs

Putu tīrīšanas līdzeklis flīžu, tērauda virs-

mu un konteineru tīrīšanai.

Dezinfekcijas līdzeklis

Neitrāls dezinfekcijas līdzeklis, baktericīds/

fungicīds / vīruscīds.

 Augstspiediena tīrītāju lietot kā ierasts.

1 Augstspiediens

2 Putas

3Svira

 „Inno-Foam” komplekts: Aizveriet rokas

smidzināšanas pistoli un pārslēdzamās

smidzināšanas caurules sviru iestatiet

pozīcijā „Putas”.

Norādījums:

„Inno-Foam” komplekts: Pārslēdzamās

smidzināšanas caurules sviru vienmēr pār-

slēdziet gala pozīcijā.

Lietojot Servopress pistoli, iestatiet maksi-

mālo ūdens daudzumu.

 Pavilkt rokas smidzinātājpistoles sviru.

 Putu plakanstrūklu noregulējiet, griežot

sprauslas korpusu.

Putu sprauslas montāža

Ieteicamie tīrīšanas līdzekļi

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

Ekspluatācija

126 LV

– 5

 Dozēšanu iestatiet ar iekārtas tīrīšanas

līdzekļa dozēšanas vārstu.

 Iestatiet inžektorā tīrīšanas līdzekļa pie-

jaukumu.

A Iestatījums

B Tīrīšanas līdzekļa piejaukums %

 Iestatiet inžektorā tīrīšanas līdzekļa pie-

jaukumu uz "0".

 Skalojiet putu sprauslu 2 minūtes.

IEVĒRĪBAI

Ja putu sprauslu pēc lietošanas neizskalo,

ir iespējama salipšana vai palielināts nodi-

lums.

Neveidojas putas, neskatoties uz to, ka tīrī-

šanas līdzeklis tiek uzsūkts.

Iemesls:Tērauda režģis putu sprauslā ir

aizķipis vai apkaļķojies.

Traucējuma novēršana

1 Putu sprausla

2 Tērauda režģis

3 Venturi sprausla

4 Sprauslas turētājs

 Noskrūvējiet putu sprauslu (SW 32) no

sprauslas turētāja (SW 27).

 Noņemt Venturi sprauslu.

 Izvilkt tērauda režģi.

 Tērauda režģi tīrīt 10 minūtes verdošā

ūdenī vai atstāt uz nakti ultraskaņas

vannā.

Izmantot tikai oriģinālos piederumus un ori-

ģinālās rezerves daļas, jo tie garantē drošu

un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves

daļām skatīt www.kaercher.com.

Tīrīšanas līdzekļa dozēšanas

iestatīšana

Modelim HD 10/25 SX, HD 13/18 SX un

iekārtām ar apsildi

Pie inžektora (ārēji)

Pēc katras lietošanas

Traucējums

Piederumi un rezerves daļas

127LV

– 1

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina ati-

džiai perskaityti vadovą, juo

vadovautis ir saugoti, kad juo

galima būtų naudotis vėliau arba perduoti

naujam savininkui.

Jei trūksta dalių arba prietaisas pažeistas

gabenimo metu, praneškite apie tai parda-

vėjui.

– Prieš pradėdami darbą įsitikinkite, kad

prietaisas ir jo darbinės dalys yra geros

būklės ir saugūs naudoti. Jei jų būklė

nėra nepriekaištinga, prietaiso negali-

ma naudoti.

– Jokiu būdu neatlikite jokių įrenginio pa-

keitimų.

– Jokiu būdu nelieskite aukšto slėgio sro-

vės.

– Nenukreipkite aukšto slėgio srovės į

žmones ar gyvūnus.

Nuorodos dėl sudėtinių medžiagų (RE-

ACH)

Naujausią informaciją apie sudėtines me-

džiagas rasite:

www.kaercher.de/REACH

– Foam-Set rinkinys skirtas valyti ir dezin-

fekuoti grindų, sienų ir mašinų paviršius

aukšto slėgio valymo įrenginiais.

– Pakanka 5 % valymo priemonių dozės.

– Vandens slėgis turi būti ne aukštesnis

nei 25 MPa (250 bar).

– Valant putomis, vandens temperatūra

negali viršyti 50 °C.

– Vandens pratakumas turi būti ne ma-

žesnis nei 500 l/h (8,3 l/min).

– Aukšto slėgio žarna negali būti ilgesnė

nei 20 m.

– Naudojant šarmines chloro valymo prie-

mones, prietaisas greičiau nusidėvi.

Norint priderinti putų rinkinį (Foam-Set) prie

aukšto slėgio valymo įrenginio papildomai

reikalingas antgalių rinkinys.

Užsakymo Nr. 2.111-022.0

Nurodymai dėl saugos

Naudojimas

Aplinkos apsauga

Pakuotės medžiagos gali būti

perdirbamos. Neišmeskite pa-

kuočių kartu su buitinėmis atlie-

komis, bet atiduokite jas perdirb-

ti.

Naudotų prietaisų sudėtyje yra

vertingų, antriniam žaliavų per-

dirbimui tinkamų medžiagų, to-

dėl jie turėtų būti atiduoti

perdirbimo įmonėms. Akumulia-

toriai, alyvos ir panašios medžia-

gos neturėtų patekti į aplinką.

Todėl naudotus prietaisus šalin-

kite pagal atitinkamą antrinių ža-

liavų surinkimo sistemą.

Naudojimas pagal paskirtį

Montavimas

Būtini priedai

Skirta HD 10/25 SX ir HD 13/18 SX

128 LT

– 2

– Purkštuvas įsiurbia valymo priemonę ir

įmaišo ją į vandens srovę.

– Siurbimas atsiranda tik tuo atveju, jei į

putų pūstuvą sumontuojamas pridėtas

apvalusis antgalis.

 Išjunkite aukšto slėgio valymo įrenginį.

 Nutraukite srovės ir vandens tiekimą.

 Paleiskite rankinį purškimo pistoletą ir

palaukite, kol prietaiso nebeveiks slė-

gis.

1O žiedas

2 Purkštuvas

3 Purkštuvo antgalis

 Ant purkštuvo antgalio užmaukite „O“

formos žiedus ir lengvai patepkite siliko-

niniu tepalu.

 Į purkštuvą įkiškite antgalį ir tvirtai už-

veržkite plokščiuoju atsuktuvu

12x2 mm.

1 Aukšto slėgio žarna

2 Valomosios priemonės siurbimo žarna

su filtru

3 Purkštuvas

4 Aukšto slėgio išvadas

 Atsukite aukšto slėgio žarną nuo aukšto

slėgio išvado.

 Priveržkite inžektorių prie įrenginio

aukšto slėgio išvado ir tvirtai užsukite

gaubtelinę veržlę (maks. 10 Nm).

 Aukšto slėgio žarną prisukite ir ranka

tvirtai priveržkite prie inžektoriaus išva-

do.

 Įveskite valomųjų priemonių siurbimo

žarną į valomosios priemonės kanistrą

arba valomosios priemonės baką.

Kitiems aukšto slėgio valymo

įrenginiams be žarnos ritės

Debitas Užsakymo

numeris

virš 500 iki 600 l/h

(virš 8,3 iki 10 l/min.)

2.111-009.0

virš 600 iki 700 l/h

(virš 10 iki 11,8 l/min.)

2.111-018.0

virš 700 iki 1000 l/h

(virš 11,8 iki 16,6 l/min.)

2.111-019.0

virš 1000 iki 1300 l/h

(virš 16,6 iki 21,6 l/min.)

2.111-020.0

Purkštuvo montavimas

Nešildomi prietaisai be žarnų ritės

129LT

– 3

1Varžtas

2 Prietaiso gaubtas

 Išsukite varžtą.

 Nuimkite prietaiso gaubtą.

1 Sandarinimo varžtas

2 Purkštuvo antgalis, naujas

3 „O“ formos žiedas, naujas

4 Purkštuvo antgalis, senas

5 Purkštuvo korpusas

 Iš purkštuvo korpuso išsukite sandarini-

mo varžtą (su vidiniu šešiabriauniu

SW 8).

 Išsukite seną purkštuvo antgalį atsuktu-

vu 12x2.

 Ant naujo purkštuvo antgalio užmaukite

„O“ formos žiedus ir lengvai patepkite

silikoniniu tepalu.

 Į purkštuvą įkiškite naują antgalį ir tvirtai

užveržkite plokščiuoju atsuktuvu 12x2.

 Įsukite sandarinimo varžtą ir jį priveržki-

te (10 Nm).

1 Užsukamasis dangtelis

2 Purkštuvo korpusas

 Išsukite aklę.

 Įsukite naują uždarymo varžtą ir jį pri-

veržkite.

 Uždėkite prietaiso gaubtą.

 Įsukite ir tvirtai priveržkite varžtą.

Šildomuose prietaisuose naudojama turi-

ma dozavimo sistema, permontuoti nebūti-

na. Purkštuvo antgalis iš antgalių rinkinio

nereikalingas.

 Atsukite nuo rankinio purškimo pistoleto

įprastinį purškimo vamzdį.

 Sumontuokite prie rankinio purškimo

pistoleto perjungiamąjį purškimo antga-

lį.

 Įprastinį aukšto slėgio purkštuką prijun-

kite prie perjungiamojo antgalio ilgojo

vamzdžio.

HD 10/25 SX, HD 13/18 SX (su žarnos rite)

Šildomi prietaisai

Sumontuokite perjungiamą purškimo

vamzdį (tik Inno-Foam-Set)

130 LT

– 4

1 Putų pūstuvas

2 Apvalusis antgalis

3 Forminė dalis

4 Purškimo vamzdis / perjungiamasis

purškimo antgalis

 Įdėkite į apvalųjį antgalį forminę dalį (lai-

kykitės tinkamos krypties).

 Antgalį su formine dalimi įdėkite į putų

pūstuvą.

 Inno-Foam-Set: Iš anksto sumontuotą

putų pūstuvą prisukite prie perjungia-

mojo purškimo antgalio trumpojo vamz-

džio.

Inno-Foam-Set: Iš anksto sumontuotą

putų pūstuvą vietoj aukšto slėgio purkš-

tuko prisukite prie purškimo vamzdžio.

 27 mm veržlėrakčiu tvirtai priveržkite

putų pūstuvą.

Neutralios valomosios putos

Putojančios valomosios priemonės lengviems

riebalų, alyvos ir baltymų nešvarumams.

Valomosios šarminės putos

Putojančios valomosios priemonės plyte-

lėms, kokliams ir konteineriams.

Rūgštinės valomosios putos

Putojančios valomosios priemonės plyte-

lėms, kokliams, aukštos kokybės plieno pa-

viršiams ir konteineriams.

Dezinfekuojamosios priemonės

Neutralios dezinfekuojamosios priemonės,

naikinančios bakterijas, grybelį ar virusus.

 Aukšto slėgio valymo įrenginį pradėkite

naudoti kaip įprasta.

1 Aukštas slėgis

2 Putos

3 Rankenėlė

 Inno-Foam-Set: Uždarykite rankinio

purškimo pistoletą ir perjungiamojo

purškimo antgalio rankenėlę nustatyki-

te į putų naudojimo padėtį.

Pastaba:

Inno-Foam-Set: Perjungiamojo purškimo

antgalio rankenėlę visada nustatykite į gali-

nę padėtį.

Jei naudojate automatinį slėgio reguliato-

rių, nustatykite jį dirbti su didžiausiu galimu

vandens kiekiu.

 Patraukite rankinio purkštuvo svertą.

 Sukdami antgalio korpusą, nustatykite

plokščios putų srovės kryptį.

Putų pūstuvo montavimas

Rekomenduojamos valymo

priemonės

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

Naudojimas

131LT

– 5

 Nustatykite dozavimą prietaiso valomo-

sios priemonės dozavimo vožtuve.

 Purkštuvu nustatykite valymo priemo-

nių dozavimą.

A Nuostata

B Valymo priemonių dozė, %

 Nustatykite purkštuvo valymo priemo-

nių dozę „0“.

 Putų pūstuvą skalaukite 2 minutes šva-

riu vandeniu.

DĖMESIO

Jei baigtas naudoti putų pūstuvas neišplau-

namas, jis gali užsikišti arba greičiau nusi-

dėvėti.

Negaminamos putos, nors valymo priemo-

nės yra įsiurbiamos.

Priežastis:Užsiklijavę arba užkalkėję putų

pūstuvo aukštos kokybės plieno grotelės.

Šalinimas

1 Putų pūstuvas

2 Aukštos kokybės plieno grotelės

3 Venturi antgalis

4 Antgalio laikiklis

 Putų pūstuvą (32 mm) atsukite nuo ant-

galio laikiklio (27 mm).

 Nuimkite Venturi antgalį.

 Ištraukite aukštos kokybės plieno grote-

les.

 Aukštos kokybės plieno groteles 10 mi-

nučių pavirinkite vandenyje arba per

naktį valykite ultragarso vonelėje.

Naudokite tik originalius priedus ir atsargi-

nes dalis, taip užtikrinsite, kad prietaisas

būtų eksploatuojamas patikimai ir be trik-

čių.

Informaciją apie priedus ir atsargines dalis

rasite čia: www.kaercher.com.

Valomųjų priemonių dozės

nustatymas

HD 10/25 SX, HD 13/18 SX ir šildomuose

prietaisuose

Prie purkštuvo (išorinio)

Po kiekvieno naudojimo

Gedimas

Priedai ir atsarginės dalys

132 LT

– 1

Перед першим застосуван-

ням пристрою прочитати цю

оригінальну інструкцію з екс-

плуатації, після цього діяти відповідно до

неї та зберегти її для подальшого користу-

вання або для наступного власника.

У разі нестачі деталей чи пошкодження

під час транспортування, будьте ласкаві,

повідомте про це в торговельну органі-

зацію, яка продала апарат.

– Перед використанням перевірте на-

лежний стан та безпеку пристрою та

обладнання. Якщо обладнання зна-

ходиться у небездоганному стані,

його не можна використовувати.

– Забороняється вносити зміни в при-

лад.

– Ніколи не хапайтесь за струмінь ви-

сокого тиску.

– Не націлюйте струмінь високого ти-

ску на людей або тварин.

Інструкції із застосування компонен-

тів (REACH)

Актуальні відомості про компоненти на-

ведені на веб-вузлі за адресою:

www.kaercher.de/REACH

– Комплект Foam для очищення та де-

зінфекції поверхонь підлоги, стін та

машин за допомогою очищувача ви-

сокого тиску.

– Досить 5% додавання очисного засо-

бу.

– Тиск води має не перевищувати 25

кПа (250 бар).

– Температура води в приміщенні по-

винна бути не вище 50 °C.

– Потік води повинен складати мінімум

500 л/год. (8,3 л/хв.)

– Шланг високого тиску не повинен

бути довшим за 20 м.

– Використання хлор-лужних очисних

засобів призводить до підвищеної

зношуваності установки.

Для встановлення комплекту для чищен-

ня та дезінфекції поверхонь піною на

апарат високого тиску додатково необ-

хідний набір форсунок.

Номер для замовлення 2.111-022.0

Правила безпеки

Застосування

Експлуатація

Охорона довкілля

Матеріали упаковки піддаються

переробці для повторного вико-

ристання. Будь ласка, не вики-

дайте упаковку в побутове сміт-

тя, а здайте його на переробку.

Старі пристрої містять цінні

матеріали, які можна здати на

переробку. Батареї та акуму-

лятори містять речовини, які

не повинні потрапити у довкіл-

ля. Утилізуйте, будь ласка,

старі пристрої, батареї та аку-

мулятори через відповідні сис-

теми збору відходів.

Правильне застосування

Установка

Необхідні додаткові деталі

Для HD 10/25 SX та HD 13/18 SX

133UK

– 2

– Інжектор всмоктує очисний засіб та

підмішує його до струменю води.

– Всмоктування відбувається, тільки

коли додану круглоструйну форсунку

встановлено у форсунку для чищен-

ня піною.

 Виключити високонапірний мийний

апарат.



Перервати подавання струму та води.

 Увімкніть пістолет-розпилювач, доки

прилад не звільниться від тиску.

1 Ущільнююче кільце

2Інжектор

3 Насадка інжектора

 Кільце на насадці інжектора зсуньте

та тонко намажте силіконовою змаз-

кою.

 Насадку інжектора всуньте в інжек-

тор та з допомогою гвинтів 12x2 мм

міцно прикрутіть.

1 Шланг високого тиску

2 Всмоктувальний шланг для мийного

засобу з фільтром

3Інжектор

4 Вихід високого тиску

 Відгвинтити шланг високого тиску від

високонапорного виходу.

 Пригвинтити інжектор до виходу ви-

сокого тиску пристрою і затягнути на-

кидну гайку (макс. 10 Нм).

 Пригвинтити шланг високого тиску до

виходу інжектора і затягнути вручну.

 Вставити всмоктувальний шланг для

мийного засобу у каністру або бак

для мийного засобу апарату високого

тиску.

Для інших апаратів високого тиску

без барабана для шланга

Витрата Номер за-

мовлення

від 500 до 600 л/год

(від 8,3 до 10 л/хв)

2.111-009.0

від 600 до 700 л/год

(від 10 до 11,8 л/хв)

2.111-018.0

від 700 до 1000 л/год

(від 11,8 до 16,6 л/хв)

2.111-019.0

від 1000 до 1300 л/год

(від 16,6 до 21,6 л/хв)

2.111-020.0

Монтаж інжектора.

Апарати без підігрівання води та без

барабана для шланга

134 UK

– 3

1Гвинт

2 Кришка пристрою

 Викрутити гвинт.

 Зняти кришку пристрою.

1 Ущільнювальний гвинт

2 Насадка інжектора, нова

3 Ущільнювальне кільце круглого пе-

рерізу, нове

4 Насадка інжектора, стара

5 Корпус інжектора

 Вигвинтити ущільнювальне кільце з

корпусу інжектора (внутрішній ше-

стигранник SW 8).

 Викрутити стару насадку інжектора

за допомогою викрутки 12x2.

 На нову насадку інжектора надягти

ущільнювальні кільця круглого пере-

різу і змазати тонким шаром силіко-

нового мастила.

 Вставити нову насадку в інжектор і за

допомогою пласкої викрутки 12x2 за-

тягнути зусиллям руки.

 Вкрутити и затягнути ущільнюваль-

ний гвинт (10 Нм).

1 Різьбова пробка

2 Корпус інжектора

 Вигвинтити різьбову пробку.

 Вкрутити і міцно затягнути різьбову

пробку.

 Встановити кришку апарату.

 Загвинтити та затягти гвинт.

В апаратах з підігріванням води викори-

стовується існуюча система дозування,

переобладнання не потребується. На-

садка інжектора із набора форсунок не

потрібна.

 Відокремте серійну струменеву труб-

ку від ручного пістолета-розпилюва-

ча.

 З'єднайте резервну струменеву труб-

ку з ручним пістолетом-розпилюва-

чем.

 Встановіть серійну форсунку високо-

го тиску на довгу трубу резервної

струменевої трубки.

HD 10/25 SX, HD 13/18 SX (з барабаном

для шланга)

Апарати з підігріванням води

Встановлення резервної

струменевої трубки (тільки

комплект Inno-Foam).

135UK

– 4

1 Cопло для піни

2 Сопло для круглого струменя

3 Частина форми

4 Струменева трубка/резервна стру-

менева трубка

 Вставити фасонну частину в кругло-

струминну форсунку (дотримуватись

орієнтації).

 Вставьте форсунку з часттю форми у

форсунку для чищеня піною.

 Комплект Inno-Foam: Прилаштуйте

попередньо встановлену форсунку

для чищення піною на коротку трубу

резервної струменевої трубки.

Комплект Easy-Foam: Прилаштуйте

попередню змонтовану форсунку

для чищення піною замість форсунки

високого тиску на струменеву трубку.

 Затягніть форсунку для чищення пі-

ною вилочним ключем SW 27.

Пінистий засіб для чищення, нейтраль-

ний

Пінисті миючі засоби для усунення лег-

ких забруднень, забруднень від жиру.

олії та забруднень, що містять в собі біл-

кові речовини.

Пінисті засоби для чищення, кислотні

Пінисті миючі засоби для чищення кахе-

лю, плитки та контейнерів.

Пінистий засіб для чищення, кислотний

Пінисті миючі засоби для чищення кахе-

лю, сталевих поверхонь та контейнерів.

Дезинфікуючі засоби

Нейтральні дезинфікуючі засоби бактери-

цидної / протигрибкової / антивірусної дії.

 Запустіть очищувач високого тиску

звичайним способом.

1 високий тиск

2Піна

3 Рукоятка

 Комплект Inno-Foam: Закрити ручний

пістолет-розпилювач і встановити ру-

коятку струминної трубки, що пере-

микається, в позицію «Піна».

Вказівка:

Комплект Inno-Foam: Завжди виставляти

рукоятку струминної трубки, що переми-

кається, у кінцеве положення.

При використанні пістолета Servopress

встановити його на максимальну витра-

ту води.

 Витягніть важіль з ручним розпилю-

вачем

 Регулюйте положення пінного стру-

меня шляхом повороту корпуса фор-

сунки.

Монтаж форсунки для чищення

піною

Рекомендований засіб

чищення

RM 57 ASF

RM 58 ASF

RM 59 ASF

RM 735

Експлуатація

136 UK

– 5

 Налаштувати дозування на дозуючо-

му клапані мийного засобу апарата.

 Встановіть дозування засобу чищен-

ня в інжекторі.

A Установки

B Дозування засобу чищення в %

 Установіть дозатор засобу чищення в

інжекторі на „0“.

 Прополощіть 2 хвилини форсунку

для чищення піною.

УВАГА

Якщо форсунку для чищення піною не

промити після застосування, це може

призвести до її склеювання або підви-

щеного зношення.

Не виробляється піна, хоча засіб чищен-

ня всмоктується.

Причина: Сталося залипання або утво-

рився накип на сталевій решітці у фор-

сунці для піни.

Усунення

1 Cопло для піни

2 Сталева решітка

3 Сопло Вентурі

4 Держак форсунки

 Відкрутіть форсунку для піни (SW 32)

від держака (SW 27).

 Вийміть сопло Вентурі.

 Витягніть сталеву решітку.

 Для очищення помість сталеву

решітку в киплячу воду на 10 хвилин

або залиште на ніч у ультразвуковій

бані.

Слід використовувати лише оригінальні

комплектуючі та оригінальні запасні де-

талі, тому що саме вони гарантують без-

печну та безперебійну експлуатацію

приладу.

Інформація щодо комплектуючих та за-

пасних деталей міститься на сайті

www.kaercher.com.

Настроювання дозування засобу

чищення.

У HD 10/25 SX, HD 13/18 SX та апаратах

з підігріванням води

На інжекторі (зовнішньому)

Після кожного

використання

Несправність

Приладдя й запасні деталі

137UK

http://www.kaercher.com/dealersearch

Karcher 2.112-000.0 Inno Foam Set mit RM-Injektor

Product's Documents

Operating instructions

Specifications

Karcher 2.112-000.0 Questions and Answers
