DesignMax DM10S-SUB

Surface-mount Subwoofer

Installation Guide .......................2

Guía de instalación .....................7

Notice d’installation ....................12

Installationsanleitung ...................17

Guida all'installazione ..................22

Installatiehandleiding ..................27

Monterings v eiledning ..................32

Instrukcja montażu ....................37

安装指南 ..............................42

安裝指南 ..............................47

設置ガイド .............................52

57 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 • English DesignMax DM10S-SUB • Installation Guide

PRO.BOSE.COM

Important Safety Instructions

Please read and keep all safety and use instructions.

This product is intended for installation by professional installers only! This document is

intended to provide professional installers with basic installation and safety guidelines for this

product in typical ﬁxed-installation systems. Please read this document and all safety warnings

before attempting installation.

Do not attempt to service this product yourself. Refer all servicing to authorized service centers,

installers, technicians, dealers or distributors. To contact Bose Professional or to ﬁnd a dealer or

distributor near you, visit PRO.BOSE.COM.

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with a dry cloth.

7. Do not block any ventilation openings. Install in accordance with the manufacturer’s

instructions.

8. Do not install near any heat sources such as radiators, heat registers, stoves, or other

apparatus (including ampliﬁers) that produces heat.

9. Only use attachments/accessories speciﬁed by the manufacturer.

Regulatory Information

This product conforms to all applicable EU directive requirements. The complete

declaration of conformity can be found at: www.Bose.com/compliance.

This product conforms to all applicable Electromagnetic Compatibility Regulations

2016 and all other applicable UK regulations. The complete declaration of

conformity can be found at: www.Bose.com/compliance

This symbol means the product must not be discarded as household waste, and

should be delivered to an appropriate collection facility for recycling. Proper

disposal and recycling helps protect natural resources, human health and the

environment. For more information on disposal and recycling of this product,

contact your local municipality, disposal service, or the shop where you bought this

product.

China Restriction of Hazardous Substances Table

Names and Contents of Toxic or Hazardous Substances or Elements

Toxic or Hazardous Substances and Elements

Part Name

Lead

(Pb)

Mercury

(Hg)

Cadmium

(Cd)

Hexavalent

(CR(VI))

Polybrominated

Biphenyl

(PBB)

Polybrominated

diphenylether

(PBDE)

PCBs X O O O O O

Metal Parts X O O O O O

Plastic Parts O O O O O O

Speakers X O O O O O

Cables X O O O O O

This table is prepared in accordance with the provisions of SJ/T 11364.

O: Indicates that this toxic or hazardous substance contained in all of the homogeneous materials

for this part is below the limit requirement of GB/T 26572.

X: Indicates that this toxic or hazardous substance contained in at least one of the homogeneous

materials used for this part is above the limit requirement of GB/T 26572.

Taiwan Restriction of Hazardous Substances Table

Equipment name: DesignMax DM10S-SUB, Type designation: 829380

Restricted substances and its chemical symbols

Unit

Lead

(Pb)

Mercury

(Hg)

Cadmium

(Cd)

Hexavalent

chromium

(Cr+6)

Polybrominated

biphenyls (PBB)

Polybrominated

diphenyl ethers

(PBDE)

PCBs

-     

Metal Parts

-     

Plastic Parts

     

Speakers

-     

Cables

-     

Note 1: “” indicates that the percentage content of the restricted substance does not exceed the percentage of reference

value of presence.

Note 2: The “−” indicates that the restricted substance corresponds to the exemption.

Date of Manufacture: The eighth digit in the serial number indicates the year of manufacture;

“7” is 2007 or 2017.

China Importer: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,

No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone

EU Importer: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands

Mexico Importer: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de

Chapultepec, 11000 México, D.F. For importer & service information: +5255 (5202) 3545

Taiwan Importer: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City

104, Taiwan. Phone Number: +886-2-2514 7676

UK Importer: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent,

ME44QZ, United Kingdom

Bose and DesignMax are trademarks of Bose Corporation.

Bose Corporation Headquarters: 1-877-230-5639

otherwise used without prior written permission.

Warranty Information

This product is covered by a limited warranty.

For warranty details, visit PRO.BOSE.COM.

Product Ratings:

Input Voltage: 70V/100V

Impedance: 8 Ω, 250 W

Current or Power: (70V): 20W, 40W, 80W, 150W; (100V): 40W, 80W, 150W

WARNINGS/CAUTIONS

This product contains magnetic material. Consult your physician on whether

this might aect your implantable medical device.

• All Bose products must be installed in accordance with local, state, federal and industry

regulations. It is the installer’s responsibility to ensure installation of the loudspeakers

and mounting system is performed in accordance with all applicable codes, including

local building codes and regulations. Consult the local authority having jurisdiction

before installing this product.

• Unsafe mounting or overhead suspension of any heavy load can result in serious

injury or death, and property damage. It is the installer’s responsibility to evaluate

the reliability of any mounting method used for their application. Only professional

installers with the knowledge of proper hardware and safe mounting techniques should

attempt to install any loudspeaker overhead.

• Do not mount the product in locations where it may be exposed to water or

condensation.

• This product is not intended for installation or use in indoor water facility areas

(including, without limitation, indoor pools, indoor water parks, hot tub rooms, saunas,

steam rooms and indoor skating rinks).

• Do not mount on surfaces that are not sturdy, or that have hazards concealed behind

them, such as electrical wiring or plumbing. If you are not sure about installing the

bracket, contact a qualiﬁed professional installer. Ensure the bracket is installed

according to local building codes.

• Use only the hardware and accessories included or speciﬁed by Bose for use with

DesignMax DM10S-SUB loudspeakers. Hardware for securing the loudspeaker to the

mounting surface is not supplied. For information on compatible accessories, see the

product’s technical data sheet at PRO.BOSE.COM.

• Keep the product away from ﬁre and heat sources. Do not place naked ﬂame sources,

such as lighted candles, on or near the product.

• Do not make unauthorized alterations to this product.

• The DesignMax DM10S-SUB wall mounting bracket is only for use with model DM10S-SUB.

• Clean speakers using only a dry cloth. Do not expose loudspeaker to soap, detergent,

mineral oil, alcohol or other cleaning agents or chemicals.

English • 3Installation Guide • DM10S-SUB

PRO.BOSE.COM

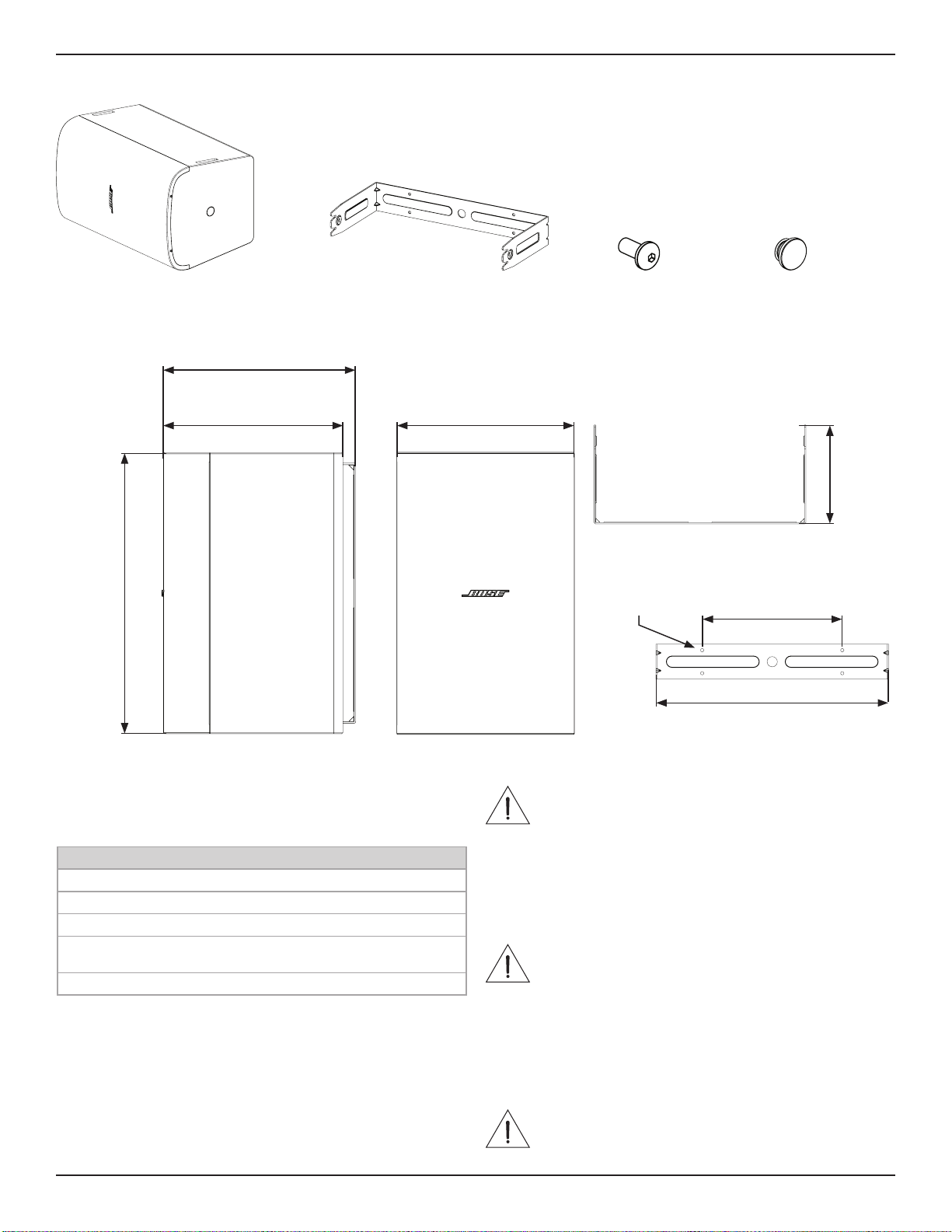

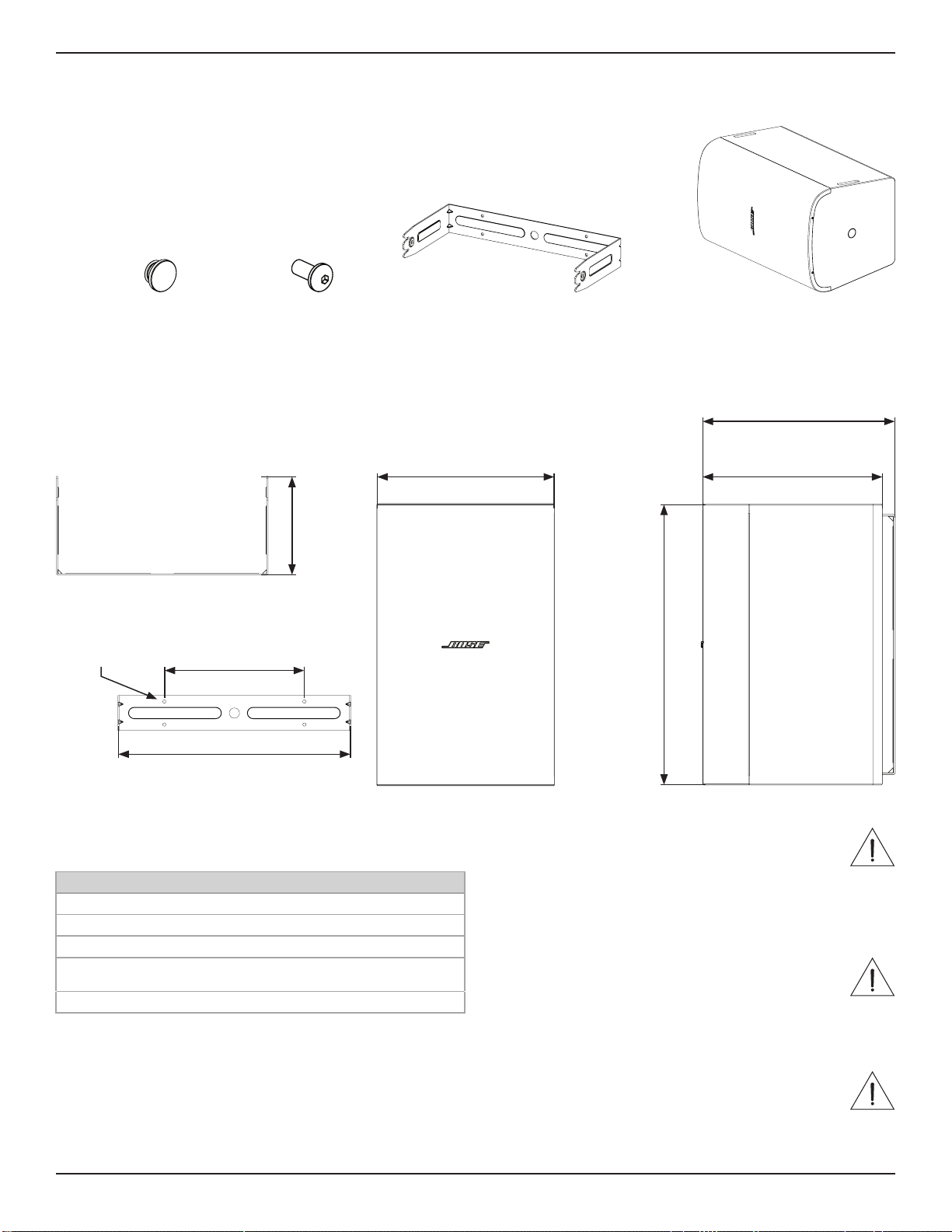

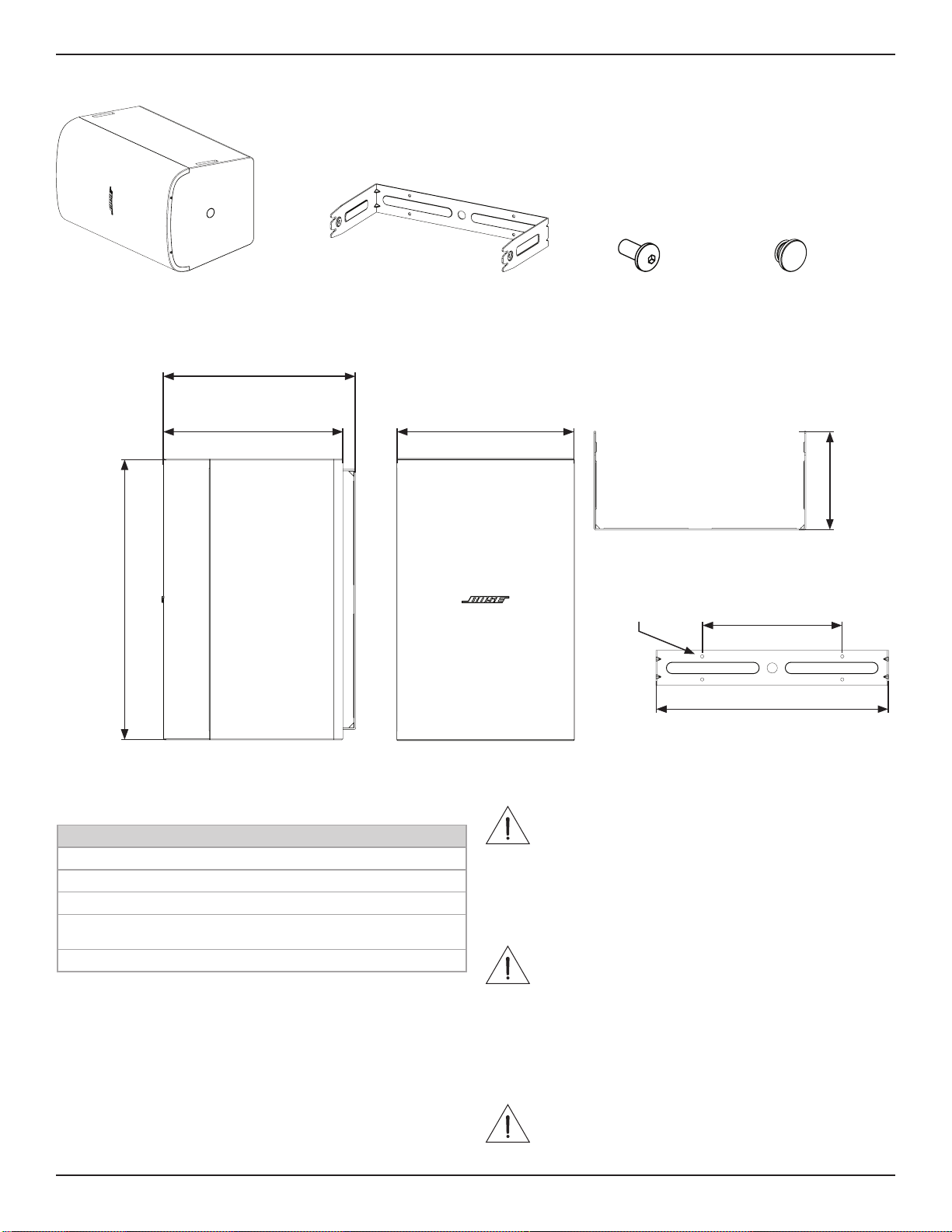

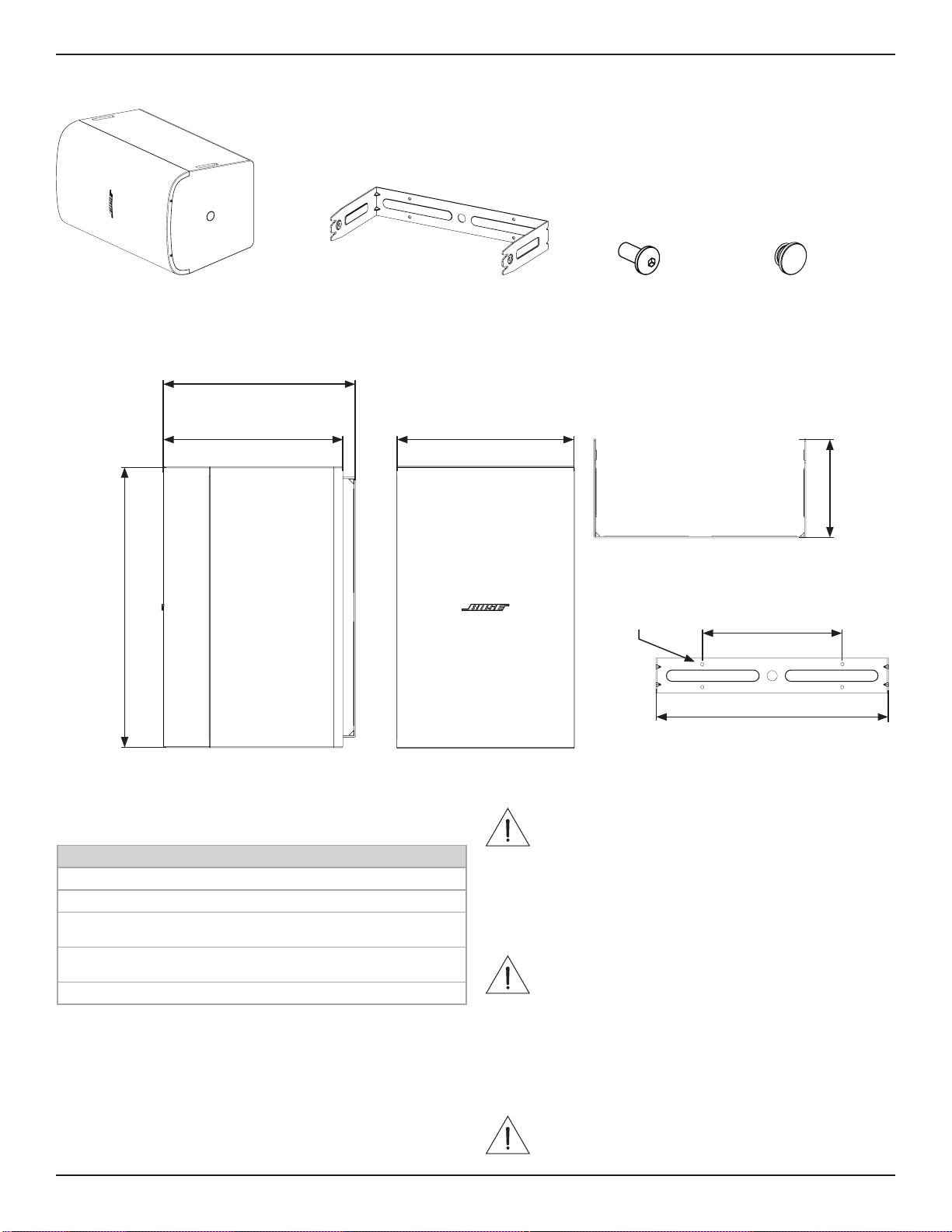

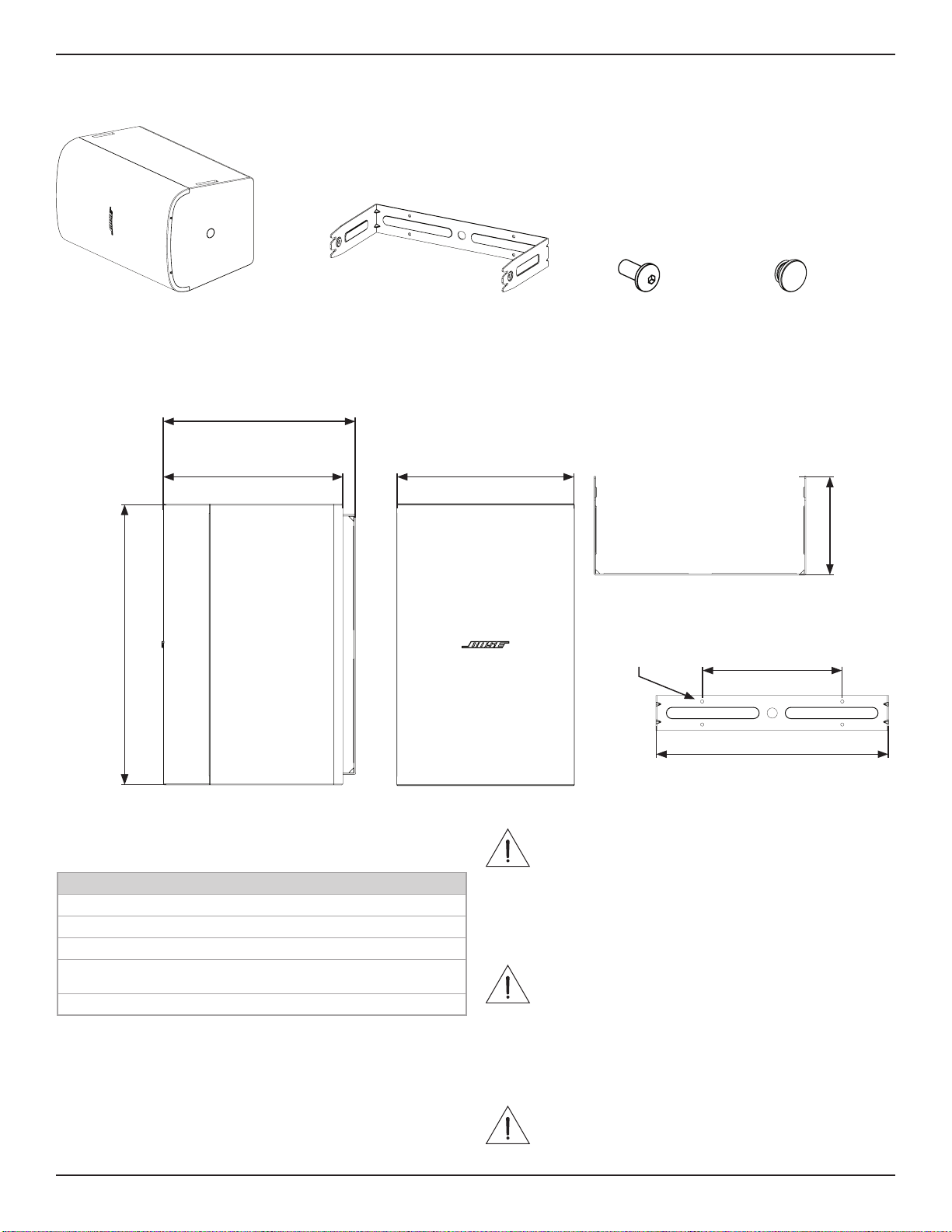

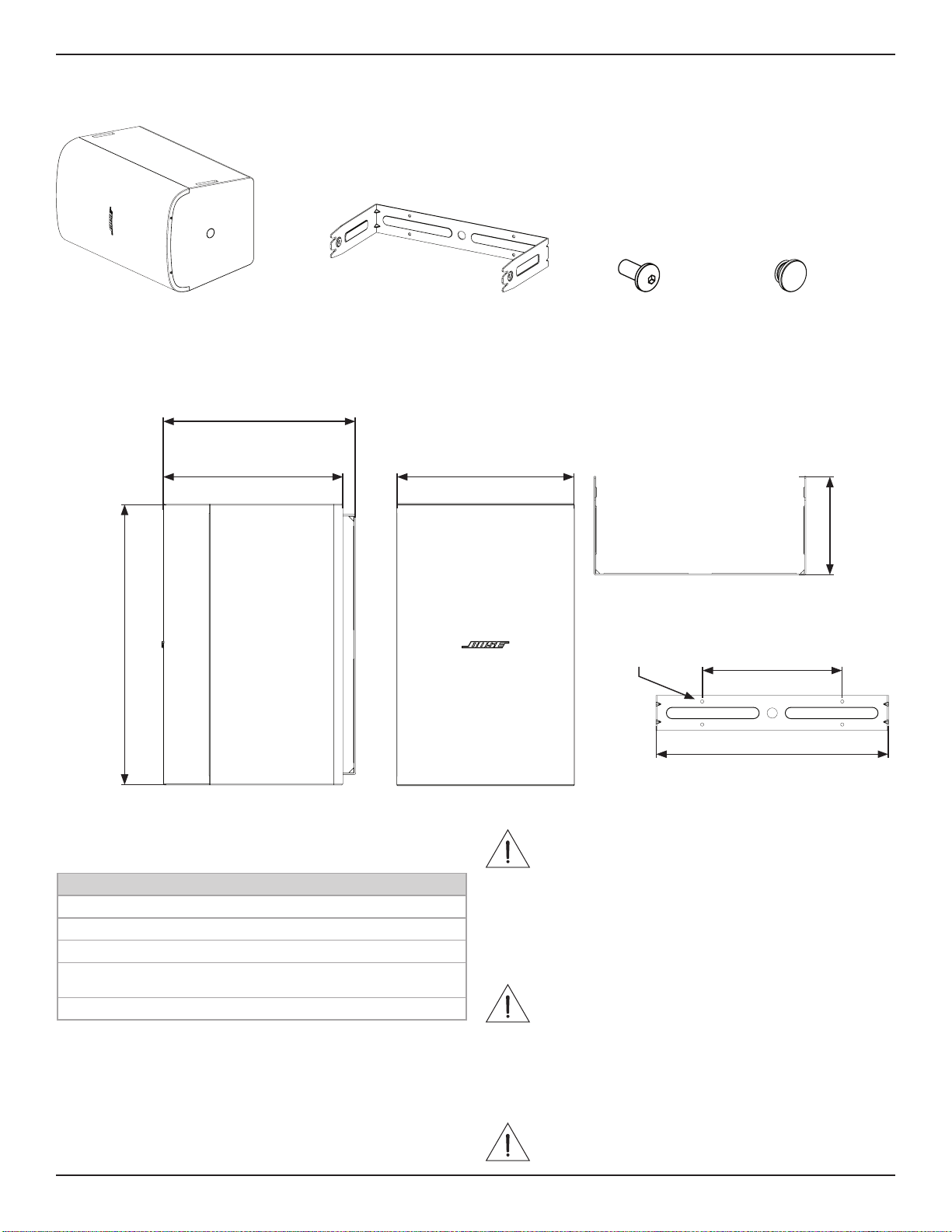

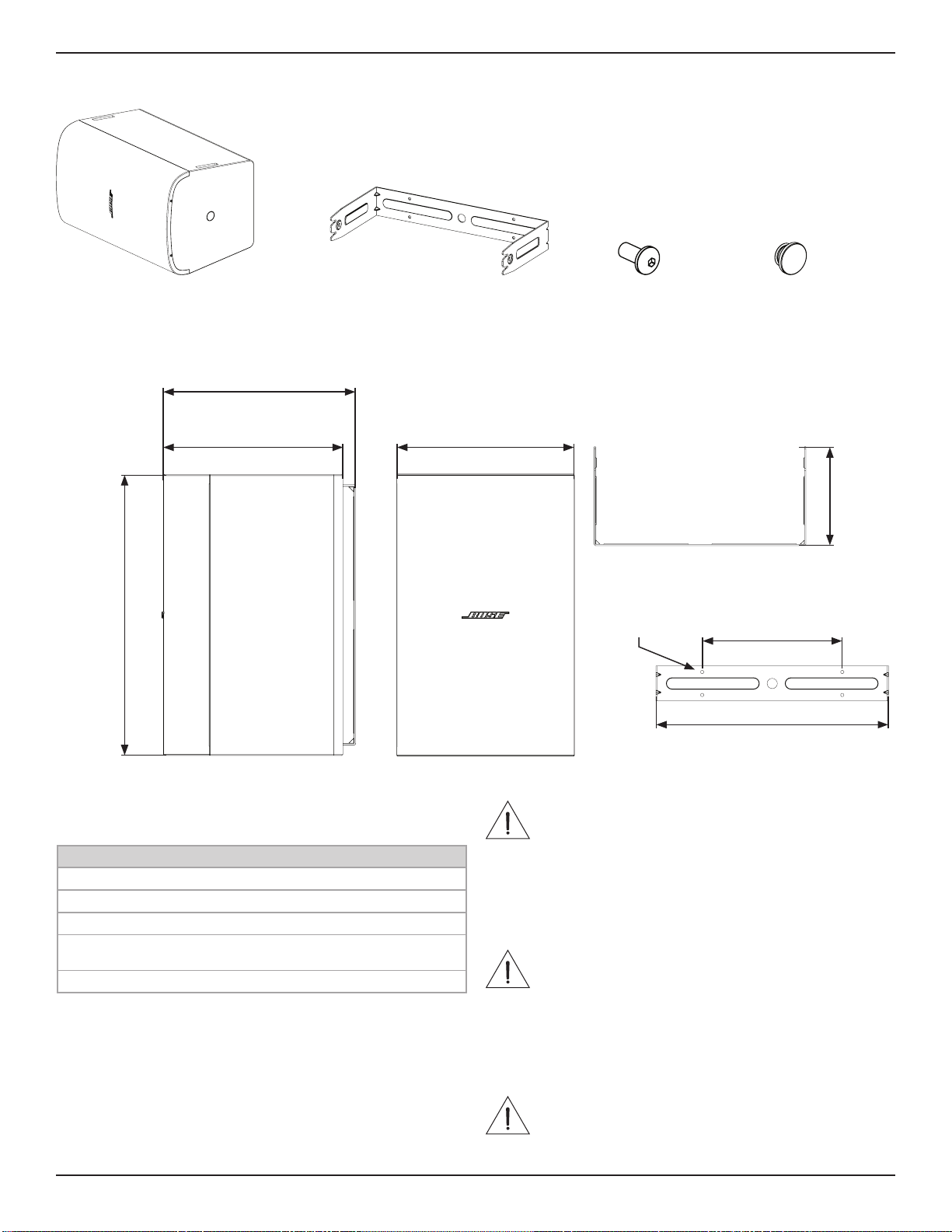

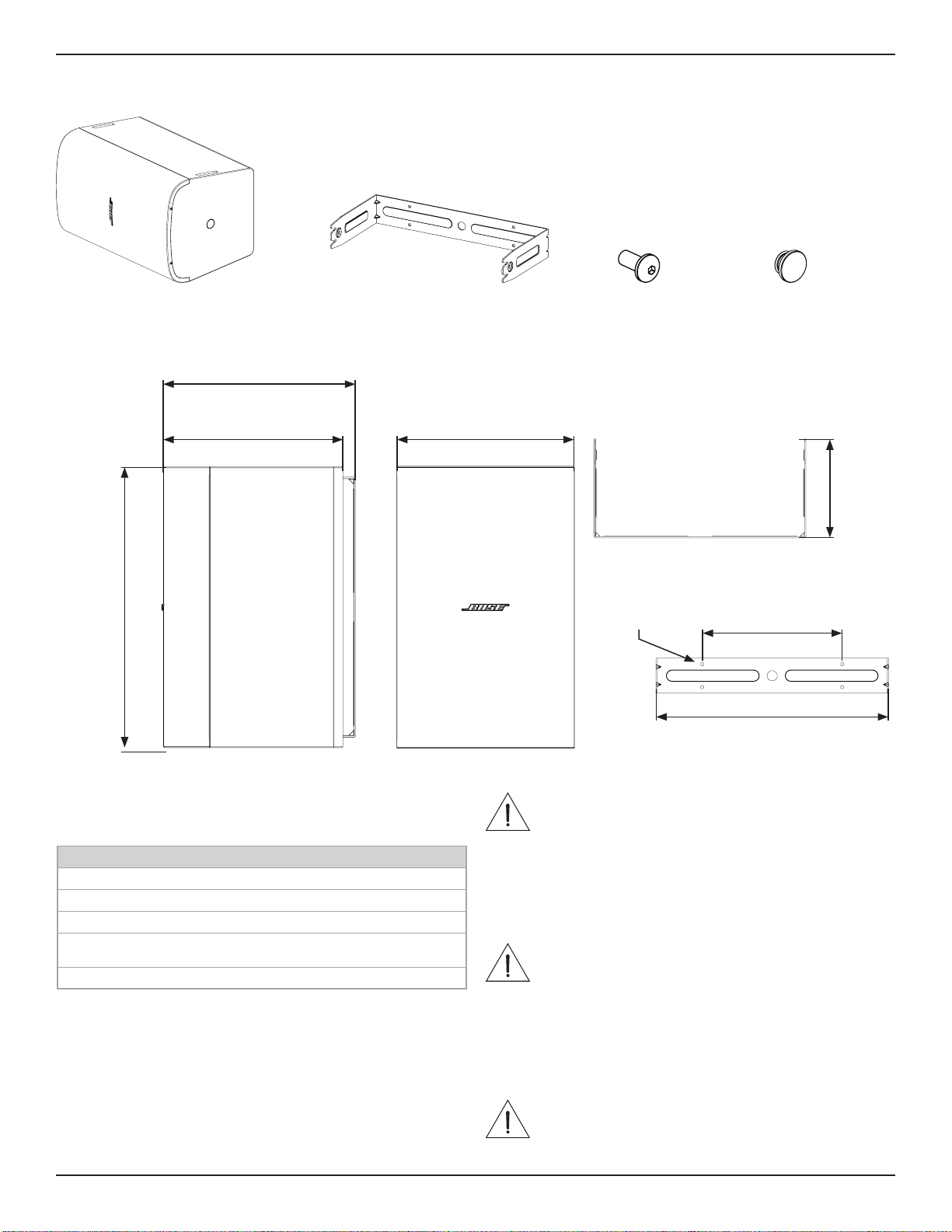

Overview

Package Contents

Product Dimensions

× 1 × 1 × 2 × 2

465 mm

18.32 in

280 mm

11.00 in

316 mm

12.45 in

218 mm

8.58 in

323 mm

12.70 in

345 mm

13.60 in

502 mm

19.78 in

Technical Speciﬁcations

For additional speciﬁcations, see the DesignMax DM10S-SUB

technical data sheet at PRO.BOSE.COM.

Physical

Product Dimensions Height: 502 mm (19.78 in)

Width: 316 mm (12.45 in)

Depth: 323 mm (12.70 in)

Net Weight, Loudspeaker with

grille and bracket

16.10 kg (35.5 lb)

Shipping Weight 18.82 kg (41.5 lb)

Important Installation Information

This product is intended for indoor use only.

It is the installer’s responsibility to ensure installation of the loudspeakers

and mounting system is performed in accordance with all applicable

codes, including local building codes and regulations. Consult the local

authority having jurisdiction before installing this product.

It is the responsibility of the installer to ensure the safety of the

loudspeaker installation. Failure to properly install the loudspeaker could

result in damage, injury, or death.

Do not mount the product in locations where it may be exposed to

water or condensation.

Do not mount the product in locations where condensation may occur.

This product is not intended for installation or use in indoor water

facility areas (including, without limitation, indoor pools, indoor water

parks, hot tub rooms, saunas, steam rooms and indoor skating rinks).

Do not block any ventilation openings. Install in accordance with the

manufacturer’s instructions.

Do not install near any heat sources such as radiators, heat registers,

stoves, or other apparatus (including ampliﬁers) that produces heat.

The hardware for securing the loudspeaker to the mounting surface is

not supplied. Consult a building professional for the proper mounting

hardware before installing the loudspeaker.

Do not mount on surfaces that are not sturdy, or that have hazards

concealed behind them, such as electrical wiring or plumbing. If you are

not sure about installing the bracket, contact a qualiﬁed professional

installer. Ensure the bracket is installed according to local building codes.

Ø 6.7 mm

0.26 in

4 • English DesignMax DM10S-SUB • Installation Guide

PRO.BOSE.COM

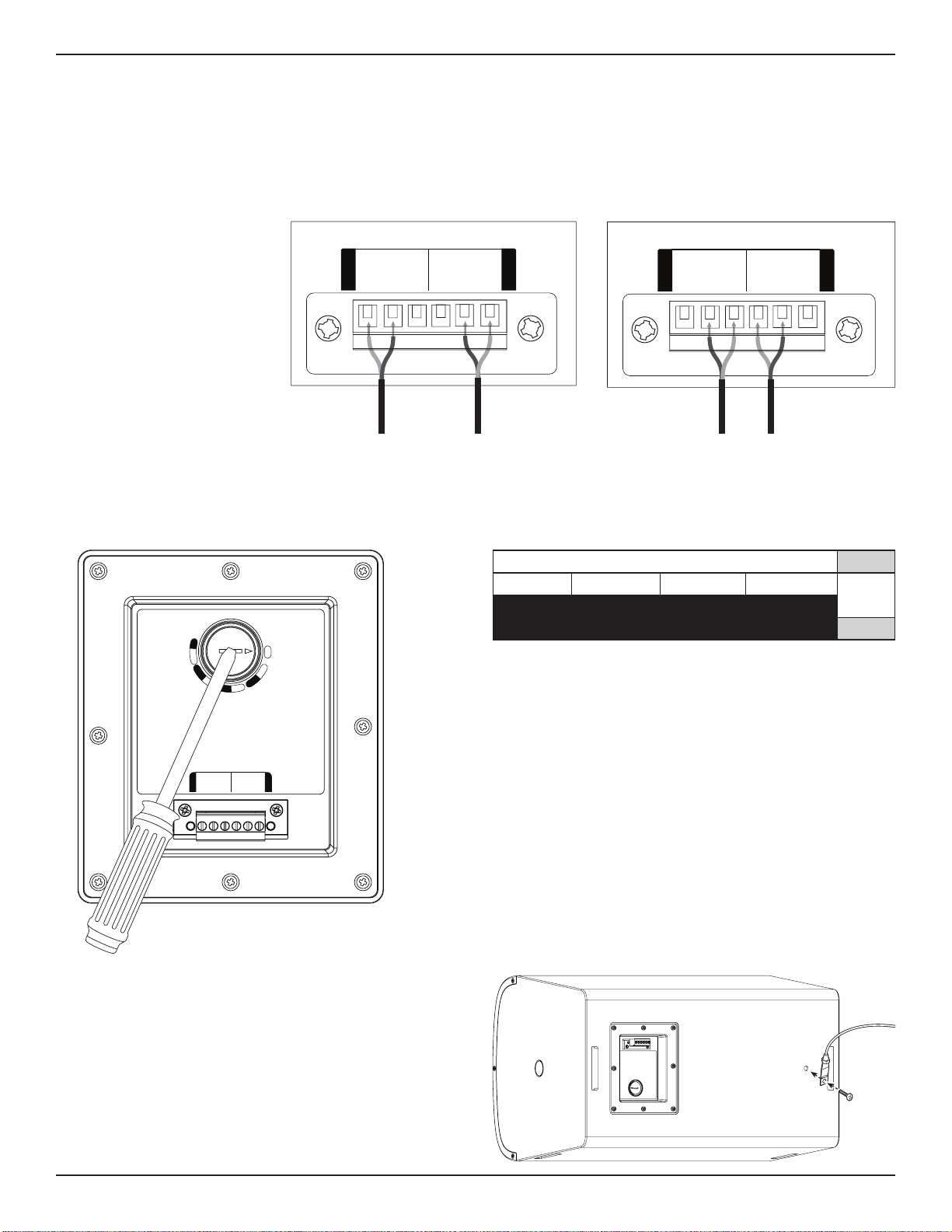

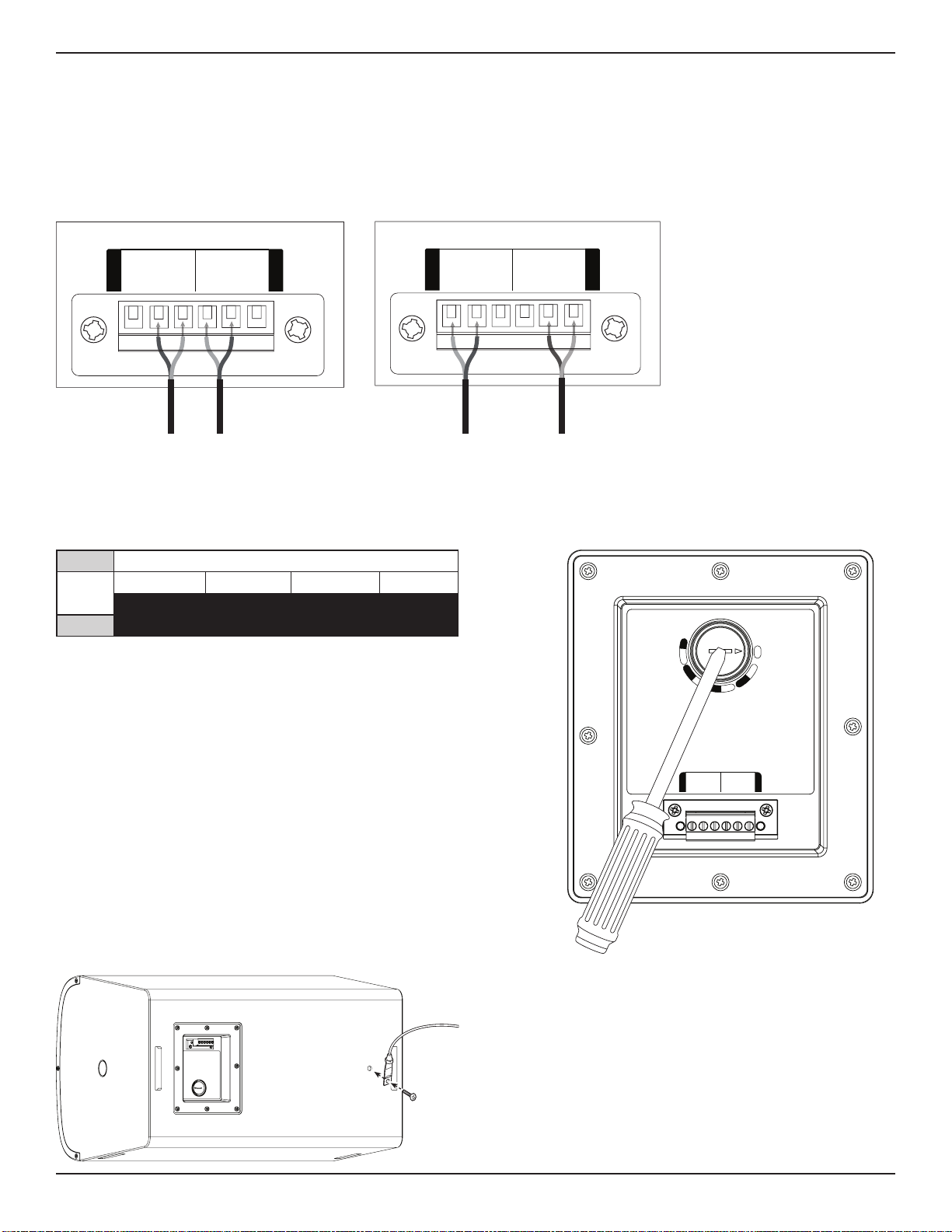

Setup

Wiring the Loudspeaker

Wire Gauge

The DesignMax DM10S-SUB loudspeaker is designed to work with 18 AWG (0.8 mm

) to 14 AWG (2.1 mm

) size wire only.

Connection Diagrams

Expose six millimeters (¼ inch) of bare wire to attach to the terminals.

70V/100V 8Ω

Note: The loudspeaker is not

rated for use with a rigid conduit.

The loudspeaker is suitable

for a ﬂexible conduit or wiring

connection only.

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

Loudspeaker Settings

** NC: No Connection (do not use)* Factory default

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

70V

20W 40W 80W 150W*

8Ω

40W 80W 150W NC**

100V

Transformer Tap Setting

Set tap by turning. Use a ﬂat head screwdriver.

Using a Safety Cable

Some regional construction codes require the use of a secondary

method of securing loudspeakers to support structures

to provide additional safety. Choose a mounting position,

method, and hardware consistent with local building codes and

regulations.

A safety cable can be attached to the loudspeaker using the

threaded insert on the back of the enclosure.

The insert is sized for an M8 screw (not included) with a depth of

15 millimeters (0.59 inches).

English • 5Installation Guide • DM10S-SUB

PRO.BOSE.COM

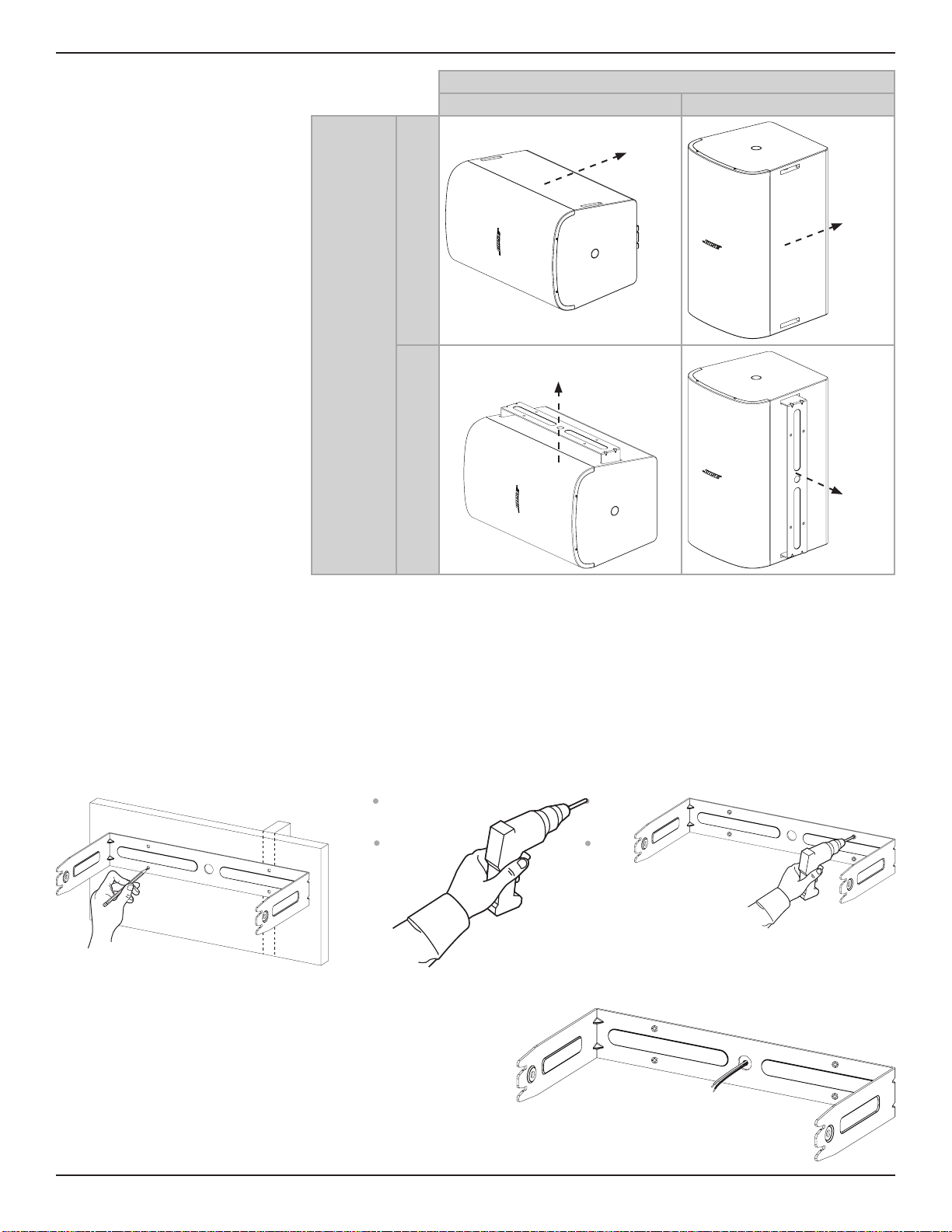

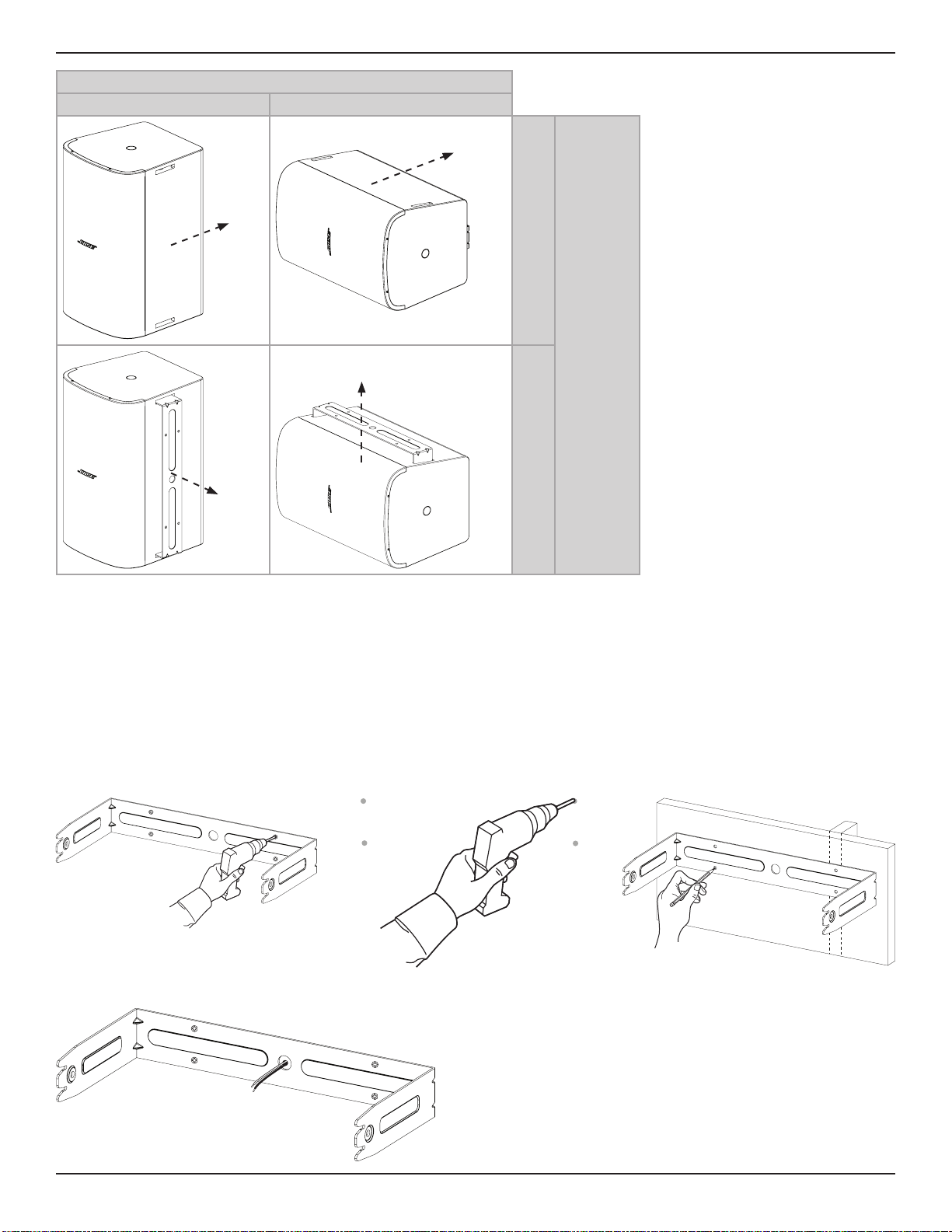

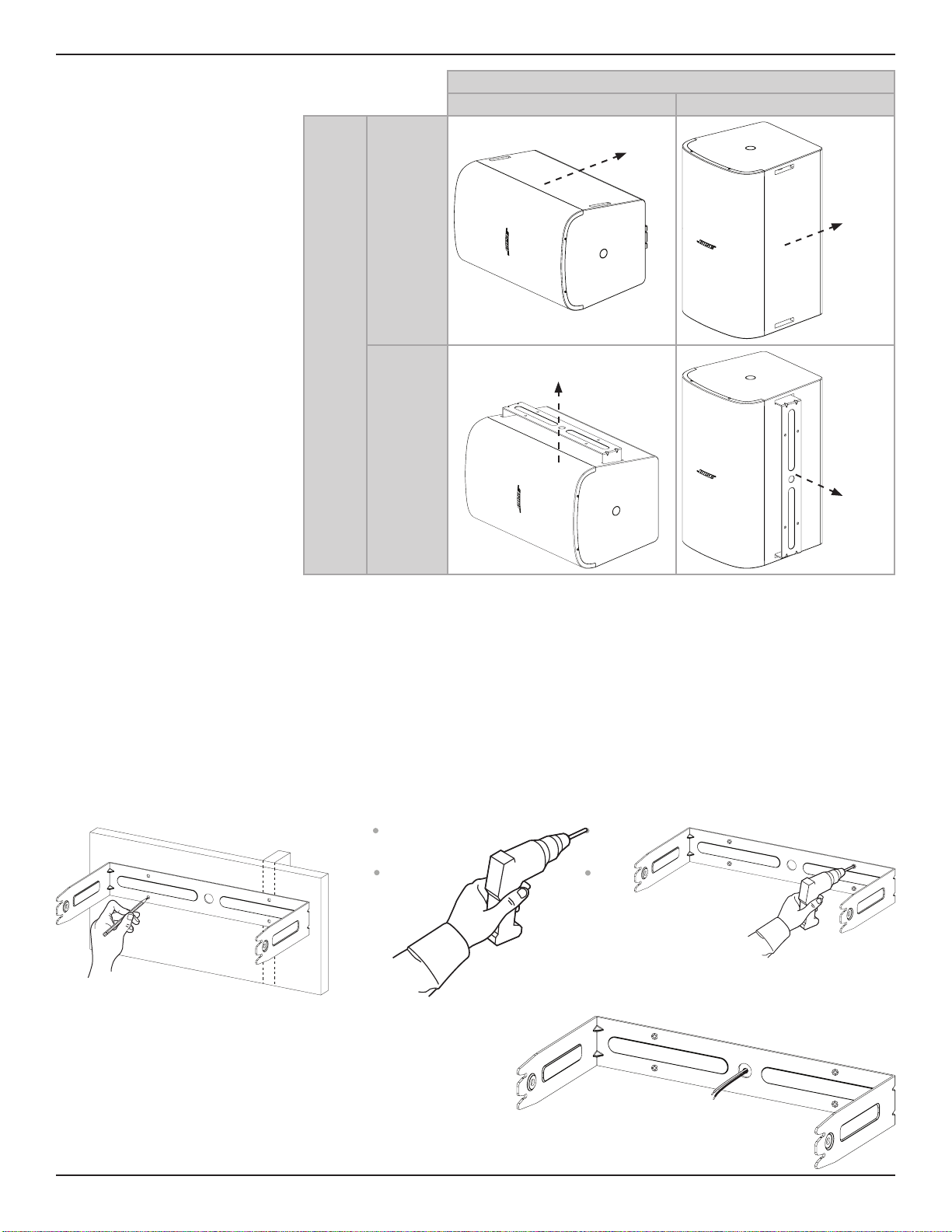

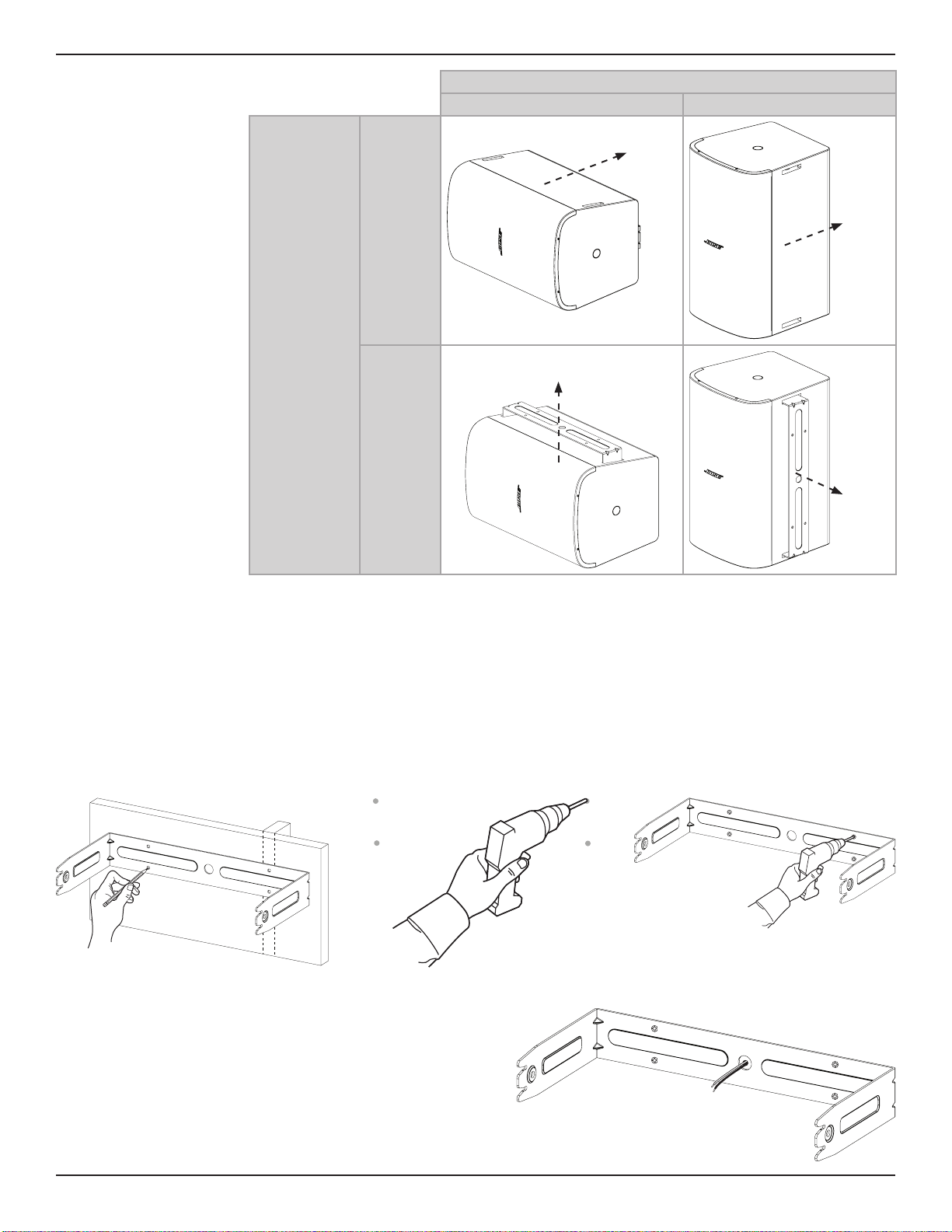

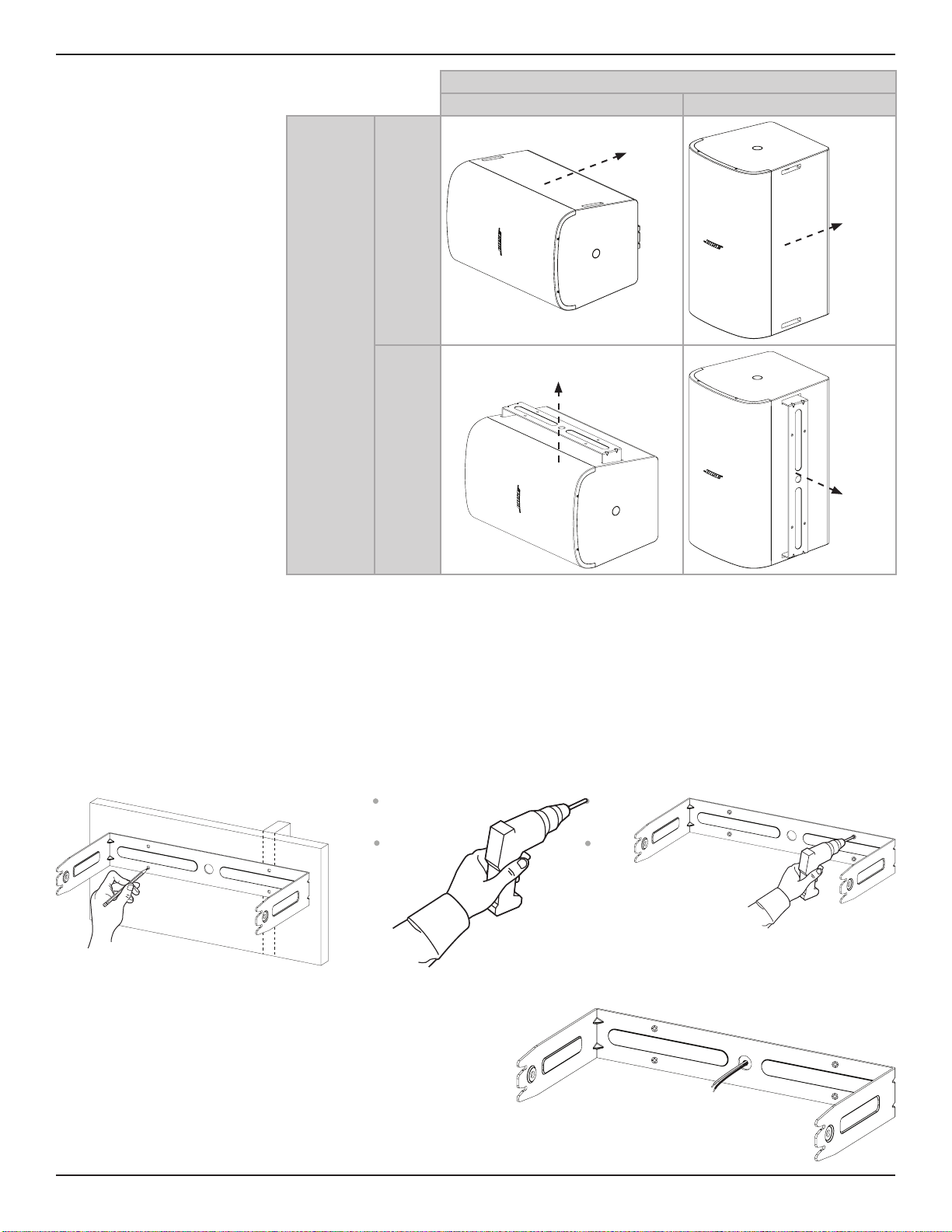

Installation

Installation Options

There are two pairs of slots used

to secure the loudspeaker to the

mounting bracket, located on the

back and side of the loudspeaker.

There are two dierent loudspeaker

mounting positions: horizontal and

vertical. See the table to the right to

choose the installation option best

suited for your installation.

Note: Installation in close proximity

to cooking surfaces where the

loudspeaker may be directly exposed

to cooking oils, such as in commercial

cooking environments, may decrease

the performance or functionality of

the loudspeaker.

Installing the Bracket

Note: When choosing an installation location, at least one of the mounting bracket's attachment points must be secured to a support

structure. Attachment points not secured to a support structure must be secured using appropriate hardware for the installation. Choose

fasteners that are consistent with all local building codes and requirements.

Note: Choose appropriate fasteners to support the weight of the loudspeaker (16.10 kg [35.5 lb]).

1. Mark the drill holes.

2. Drill four holes (sized for appropriate fasteners) into the wall.

3. Secure the bracket to the wall with four screws (not included). Note: Use M6 or ¼-inch sized screws.

q w e

Wiring the Connector

1. Feed the wires through the center hole of the bracket.

2. Remove the connector from the loudspeaker.

3. Wire the connector. For wiring information, see Wiring the

Loudspeaker on page 4.

Loudspeaker Orientation

Horizontal Vertical

Bracket

Orientation

Back

Side

Attach

to wall

Attach to

ceiling

Attach

to wall

Attach

to wall

6 • English DesignMax DM10S-SUB • Installation Guide

PRO.BOSE.COM

Installation

Safety and Regulatory Compliance

The Bose DesignMax DM10S-SUB loudspeaker has passed testing and complies with the following speciﬁcations and uses:

Listed to ANSI/UL 1480A-2016, Speakers for Commercial & Safety Professional Use

General-Purpose Use - UL Category UEAY, File Number S 5591 Control Number 3N89

Suitable for installation using Class 1, Class 2, Class 3 wiring methods in accordance with NFPA 70, National Electrical Code,

2017, Article 640

The DesignMax DM10S-SUB loudspeaker has been designed to the requirements deﬁned in the following European regulatory

speciﬁcation for combination systems:

Tested to IEC60268-5, 2007

Rotating the Logo

You can rotate the Bose logo to align with your loudspeaker orientation. To rotate the

logo, ﬁrst remove the grille by removing the three screws on each side of the grille.

With one hand, press the button on the back of the grille. Rotate the logo with the other

hand. The logo can be rotated clockwise or counterclockwise.

Once you've rotated the logo to your desired orientation, replace the grille and secure it

into place with the six screws.

Note: Do not pinch the button inward unless you intend to remove the logo.

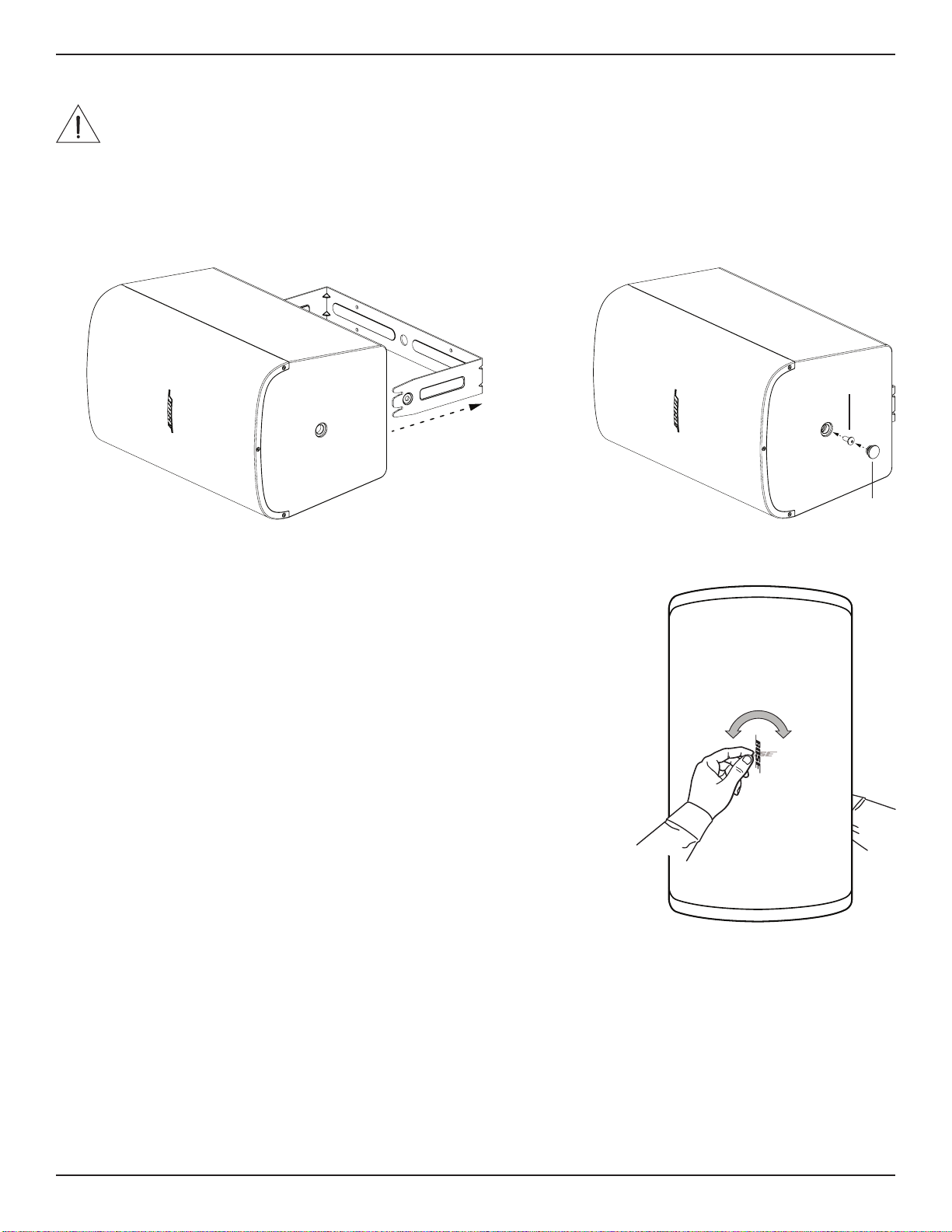

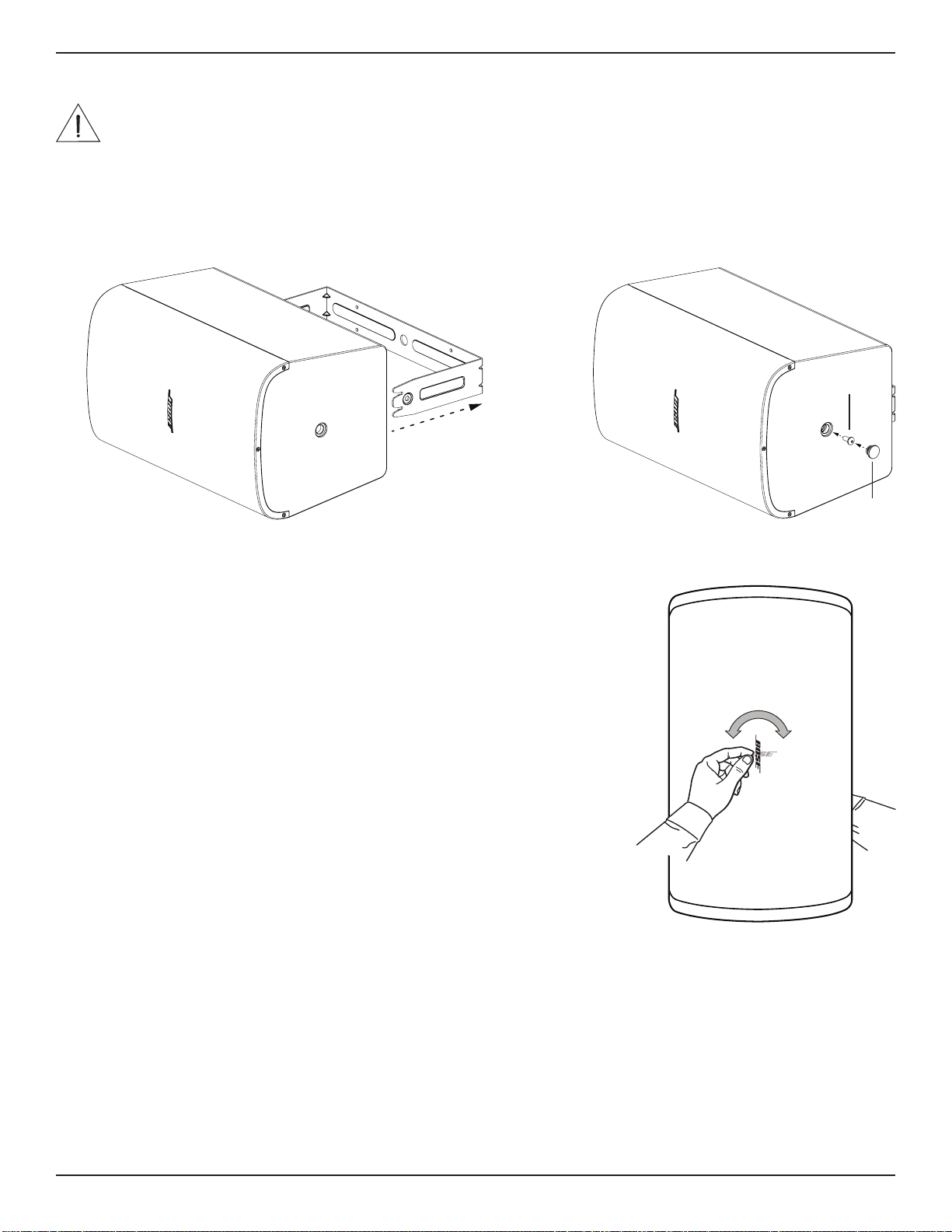

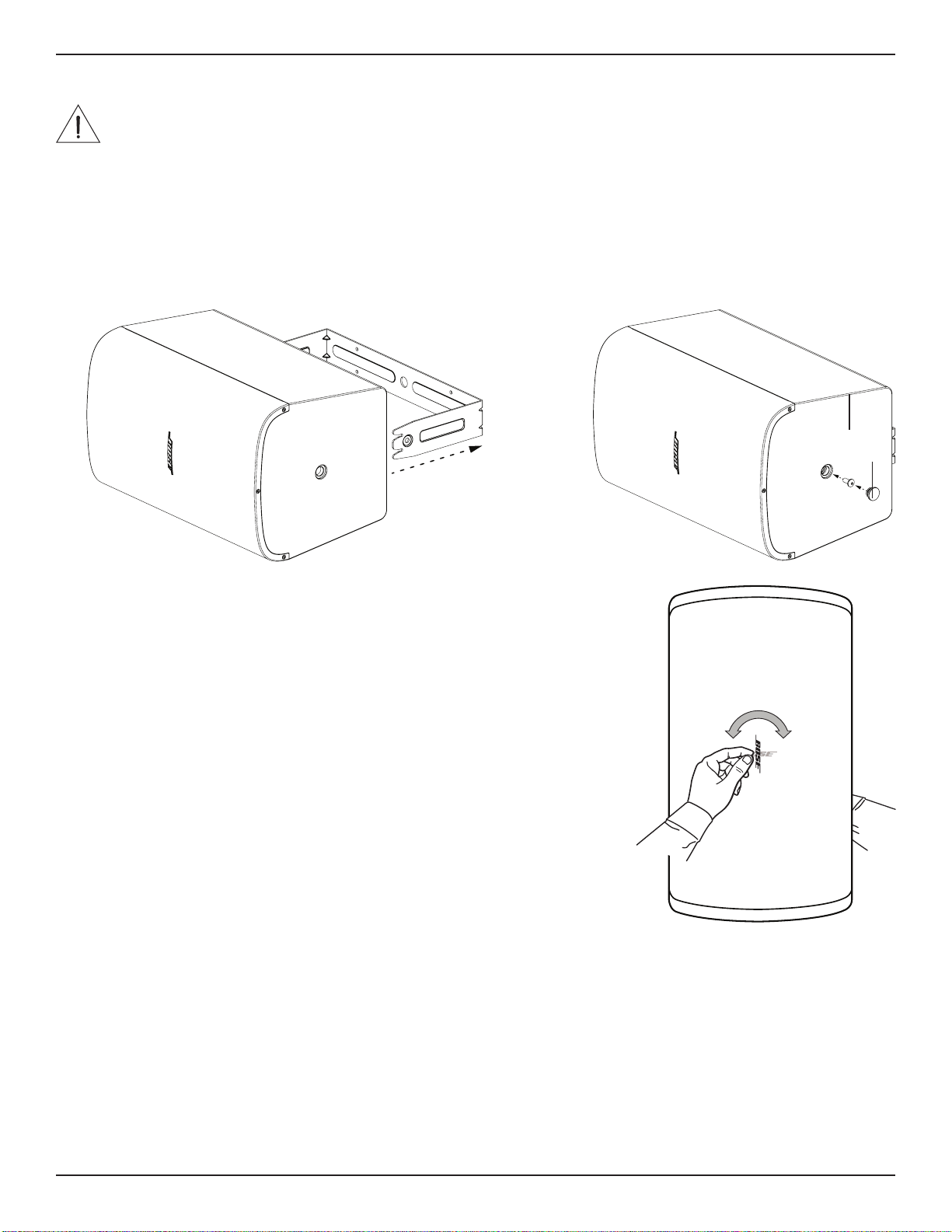

Installing the Loudspeaker

WARNING: Failure to follow the steps below could lead to an unsafe mounting condition, which could create a falling hazard.

Note: A 6-millimeter hex key is required for proper installation.

1. Attach the loudspeaker to the bracket by sliding the arms of the bracket into the slots on the loudspeaker, either on the back or side

of the loudspeaker depending on your chosen loudspeaker position (see Installation Options on page 5).

2. Insert one of the included M8 screws into the hole on each side of the loudspeaker.

3. Tighten the screws using the hex key to secure the loudspeaker to the bracket.

4. Insert one rubber cap into the hole on each side of the loudspeaker.

Español • 7Guía de instalación de • DM10S-SUB

PRO.BOSE.COM

Instrucciones importantes de seguridad

Lea y conserve todas las instrucciones de uso y seguridad.

Este producto está diseñado para ser instalado únicamente por instaladores profesionales.

Este documento está diseñado para proveer las pautas de seguridad e instalación básicas a los

instaladores profesionales de este producto en sistemas de instalación ﬁja comunes. Lea este

documento y todas las advertencias de seguridad antes de comenzar la instalación.

No intente reparar este producto por su cuenta. Remita todas las reparaciones a centros de servicio,

instaladores, técnicos o distribuidores autorizados. Para comunicarse con BoseProfessional o para

encontrar un distribuidor cerca de usted, visite PRO.BOSE.COM.

1. Lea estas instrucciones.

2. Guarde estas instrucciones.

3. Preste atención a las advertencias.

4. Siga todas las instrucciones.

5. No use este aparato cerca del agua.

6. Límpielo solamente con un paño seco.

7. No obstruya ninguna abertura de ventilación. Realice la instalación conforme a las instrucciones

del fabricante.

8. No lo instale cerca de una fuente de calor, como radiadores, rejillas de calefacción, estufas

uotros aparatos (incluidos los ampliﬁcadores) que produzcan calor.

9. Utilice solamente los accesorios especiﬁcados por el fabricante.

Información normativa

Este producto cumple con todos los requisitos correspondientes de la Directiva

de la UE. La declaración de conformidad completa se puede encontrar en:

www.Bose.com/compliance.

Este producto cumple con todas las regulaciones aplicables de compatibilidad

electromagnética de 2016 y todas las demás regulaciones aplicables del Reino Unido. La

declaración de conformidad completa se puede encontrar en:

www.Bose.com/compliance

Este símbolo indica que el producto no se debe desechar como residuo doméstico y se

debe enviar a una planta para tratamiento de residuos apropiada para su reciclado. Una

eliminación y un reciclado adecuados ayudan a proteger los recursos naturales, la salud

humana y el medioambiente. Para obtener más información acerca de la eliminación y el

reciclado de este producto, comuníquese con su municipalidad local, un centro de

servicios de desecho o la tienda donde compró este producto.

Fecha de fabricación: El octavo dígito del número de serie indica el año de fabricación; p.ej., "7" es

2007 o 2017.

Importador para China: Bose Electronics (Shanghái) Company Limited, Part C, Plant 9,

nro. 353 North Riying Road, China (Shanghái), Zona franca piloto

Importador para la UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Países Bajos

Importador para México: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204,

Lomasde Chapultepec, 11000 México, D.F. Para obtener información sobre el servicio y el importador,

comuníquese al: +5255 (5202) 3545

Importador para Taiwán: Bose Taiwan Branch, 9F-A1, Nº 10, Section 3, Minsheng East Road,

TaipeiCity 104, Taiwán. Número telefónico: +886-2-2514 7676

Importador en el Reino Unido: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham,

Kent, ME4 4QZ, Reino Unido

Bose y DesignMax son marcas comerciales de Bose Corporation.

Oﬁcinas centrales de Bose Corporation: 1-877-230-5639

ni usarse sin un permiso previo por escrito.

Información de la garantía

Este producto está cubierto con una garantía limitada.

Para ver los detalles de la garantía, visite PRO.BOSE.COM.

Especiﬁcaciones del producto:

Voltaje de entrada: 70 V/100 V

Impedancia: 8 Ω, 250W

Opciones de potencia de salida: (70 V): 20W, 40W, 80W, 150W; (100V): 40W, 80W, 150W

ADVERTENCIAS/PRECAUCIONES

Este producto contiene materiales magnéticos. Consulte con su médico si esto

podría llegar a afectar un dispositivo médico implantado.

• Todos los productos Bose deben instalarse conforme a las leyes locales, estatales, federales

y del sector. Es responsabilidad del instalador garantizar que la instalación del sistema de

soporte y los altavoces se realice conforme a los códigos aplicables, incluidos los códigos y las

reglamentaciones de construcción locales. Consulte a la autoridad local competente antes de

instalar este producto.

• El montaje inseguro o la suspensión en altura de cualquier carga pesada pueden provocar

lesiones graves o la muerte, además de daños a la propiedad. Es responsabilidad del

instalador evaluar la conﬁabilidad de cualquier método de montaje utilizado para su

aplicación. Únicamente los instaladores profesionales con conocimiento de las herramientas

adecuadas y las técnicas de montaje seguro deberían intentar instalar cualquier altavoz en

altura.

• No monte el producto en lugares donde pueda estar expuesto al agua o a la condensación.

• Este producto no está diseñado para ser instalado ni utilizado en zonas de instalaciones

acuáticas en interiores (incluidos, entre otros, piscinas techadas, parques acuáticos techados,

jacuzzis, saunas, salas de vapor y pistas de patinaje techadas).

• Monte únicamente en superﬁcies que sean resistentes o que no presenten peligros ocultos,

como cableado eléctrico o plomería. Si no está seguro acerca de cómo instalar el soporte,

comuníquese con un instalador profesional cualiﬁcado. Asegúrese de que el soporte esté

instalado de acuerdo con los códigos locales de construcción.

• Utilice solo el hardware y los accesorios incluidos, o bien los que Bose especiﬁca como aptos

para los altavoces DesignMax DM10S-SUB. No se suministran los componentes para ﬁjar el

altavoz a la superﬁcie de montaje. Para obtener información sobre los accesorios compatibles,

consulte la hoja de datos técnicos del producto en PRO.BOSE.COM.

• Mantenga el producto lejos del fuego y de fuentes de calor. No coloque sobre el producto,

o en su proximidad, fuentes de llamas sin protección; por ejemplo, velas encendidas.

• No realice alteraciones no autorizadas a este producto.

• El soporte para montaje en pared DesignMax DM10S-SUB está destinado únicamente para el

uso con el modelo DM10S-SUB.

• Limpie los altavoces solo con un paño seco. No exponga los altavoces a detergentes, aceite

mineral, alcohol ni otros agentes o químicos de limpieza.

8 • Español Guía de instalación de • DesignMax DM10S-SUB

PRO.BOSE.COM

Descripción general

Contenido de la caja

Dimensiones del producto

× 1 × 1 × 2 × 2

465 mm (18.32")

280 mm

(11.00")

316 mm

(12.45")

218 mm

(8.58")

323 mm

(12.70")

345mm

(13.60")

502 mm

(19.78")

Especiﬁcaciones técnicas

Para conocer más especiﬁcaciones, consulte la hoja de datos técnicos

de DesignMax DM10S-SUB en PRO.BOSE.COM.

Datos físicos

Dimensiones del producto Alto: 502mm (19.78")

Ancho: 316mm (12.45")

Profundidad: 323mm (12.70")

Peso neto, altavoz con rejilla y

soporte

16.10kg (35.5lb)

Peso de envío 18.82 kg (41.5 lb)

Información importante sobre

la instalación

Este producto está destinado solo para uso en áreas interiores.

Es responsabilidad del instalador garantizar que la instalación del sistema

de soporte y los altavoces se realice conforme a los códigos aplicables,

incluidos los códigos y las reglamentaciones de construcción locales.

Consulte a la autoridad local competente antes de instalar este producto.

Es responsabilidad del instalador garantizar que la instalación de los

altavoces sea segura. Si no se instala el altavoz correctamente, podría

provocar daños, lesiones o la muerte.

No monte el producto en lugares donde pueda estar expuesto al agua oa

la condensación.

No instale el producto en lugares donde se pueda generar condensación.

Este producto no está diseñado para ser instalado ni utilizado en zonas de

instalaciones acuáticas en interiores (incluidos, entre otros, piscinas

techadas, parques acuáticos techados, jacuzzis, saunas, salas de vapor

ypistas de patinaje techadas).

No obstruya ninguna abertura de ventilación. Realice la instalación

conforme a las instrucciones del fabricante.

No lo instale cerca de una fuente de calor, como radiadores, rejillas de

calefacción, estufas u otros aparatos (incluidos los ampliﬁcadores) que

produzcan calor.

No se suministran los componentes para ﬁjar el altavoz a la superﬁcie

de montaje. Consulte a un profesional de la construcción para obtener

información sobre los componentes de montaje adecuados antes de

instalar el altavoz.

Monte únicamente en superﬁcies que sean resistentes o que no presenten

peligros ocultos, como cableado eléctrico o plomería. Si no está seguro

acerca de cómo instalar el soporte, comuníquese con un instalador

profesional cualiﬁcado. Asegúrese de que el soporte esté instalado de

acuerdo con los códigos locales de construcción.

Ø 6.7mm

(0.26")

Español • 9Guía de instalación de • DM10S-SUB

PRO.BOSE.COM

Conﬁguración

Cableado de los altavoces

Calibre de cable

El altavoz DesignMax DM10S-SUB está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8mm

) a 14 AWG (2.1mm

Diagramas de conexión

Exponga 6 milímetros (¼") de cable sin aislación para conectarlo a los terminales.

70 V/100 V 8 Ω

Nota: El altavoz no está diseñado

para su uso con un conducto rígido.

El altavoz es apto solamente para

conexiones mediante cableado o

conductos ﬂexibles.

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

Conﬁguración de altavoz

** NC: Sin conexión (no utilizar)

* Predeterminado de fábrica

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

70 V

20 W 40 W 80 W 150W*

8 Ω

40 W 80 W 150W NC**

100V

Conﬁguración de la toma del transformador

Gire la toma para establecer la conﬁguración. Utilice un destornillador

de cabeza plana.

Uso de un cable de seguridad

En algunos códigos regionales de construcción se exige el uso de

un método secundario de ﬁjación de los altavoces a estructuras

de apoyo con el propósito de brindar mayor seguridad. Elija una

posición de montaje, un método y los componentes que cumplan

con los códigos y los reglamentos locales de construcción.

Se puede conectar un cable de seguridad al altavoz mediante la

inserción roscada situada en la parte posterior de la carcasa.

La inserción tiene la medida de un tornillo M8 (no incluido) con una

profundidad de 15 milímetros (0.59 pulgadas).

10 • Español Guía de instalación de • DesignMax DM10S-SUB

PRO.BOSE.COM

Instalación

Opciones de

instalación

Hay 2 pares de ranuras que se utilizan

para ﬁjar el altavoz al soporte de

montaje ubicadas en la parte posterior

y los costados del altavoz. Hay 2

posiciones de montaje diferentes

para el altavoz: horizontal y vertical.

Consulte la tabla de la derecha para

escoger la opción de instalación que se

adapte mejor a sus necesidades.

Nota: Si el altavoz se instala cerca de

superﬁcies de cocina, como entornos

comerciales de cocina en los que quede

expuesto directamente a aceites, es

posible que disminuya el rendimiento o

la operatividad del dispositivo.

Instalación del soporte

Nota: En el momento de elegir una ubicación de instalación, al menos uno de los puntos de ﬁjación del soporte de montaje debe ﬁjarse a una

estructura de soporte. Los puntos de ﬁjación no asegurados a una estructura de soporte deben ajustarse con las herramientas adecuadas para la

instalación. Elija sujetadores que sean adecuados para todos los códigos y requisitos de construcción locales.

Nota: Elija los sujetadores adecuados para soportar el peso del altavoz (16.10kg [35.5lb]).

1. Marque el lugar en el que hará los oriﬁcios con el taladro.

2. Perfore 4 oriﬁcios (del tamaño adecuado para las ﬁjaciones) en la pared.

3. Fije el soporte a la pared con 4 tornillos (no incluidos). Nota: Utilice tornillos de tamaño M6 o de ¼".

q w e

Conexión del conector

1. Pase los cables a través del oriﬁcio central del soporte.

2. Retire el conector del altavoz.

3. Conecte el altavoz. Para obtener información sobre el cableado,

consulte Conexión del altavoz en la página 9.

Orientación del altavoz

Horizontal Vertical

Orientación

del soporte

Volver

Parte

lateral

Fijar a la

pared

Fijar al

techo

Fijar a la

pared

Fijar a la

pared

Español • 11Guía de instalación de • DM10S-SUB

PRO.BOSE.COM

Instalación

Cumplimiento de las normativas y los reglamentos de seguridad

El altavoz Bose DesignMax DM10S-SUB ha superado pruebas y cumple con los siguientes usos y especiﬁcaciones:

Registrados en el estándar ANSI/UL 1480A-2016 para altavoces de uso comercial y profesional seguro

Uso general: estándar UL categoría UEAY, número de archivo S 5591, número de control 3N89

Apto para la instalación con métodos de cableado Clase 1, Clase 2 y Clase 3 de conformidad con el estándar NFPA 70, Código Eléctrico

Nacional, 2017, Artículo 640

El altavoz DesignMax DM10S-SUB se diseñó según los requisitos deﬁnidos en la siguiente especiﬁcación reglamentaria europea para

sistemas combinados:

Probado según IEC60268-5, 2007

Giro del logotipo

Puede girar el logotipo de Bose para alinearlo con la orientación del altavoz. Para girar

el logotipo, primero quite los 3 tornillos de cada costado de la rejilla a ﬁn de extraerla.

Con una mano, presione el botón de la parte posterior de la rejilla. Gire el logotipo con

la otra mano. El logotipo se puede girar hacia la derecha o la izquierda.

Cuando gire el logotipo a la orientación deseada, vuelva a colocar la rejilla y fíjela con

los 6 tornillos.

Nota: No apriete el botón hacia adentro, a menos que tenga la intención de quitar el logotipo.

Instalación del altavoz

ADVERTENCIA: Si no realiza los siguientes pasos, puede tener como resultado una condición de montaje insegura, lo que podría

generarun riesgo de caída.

Nota: Se necesita una llave hexagonal de 6 milímetros para una instalación apropiada.

1. Conecte el altavoz al soporte deslizando los brazos del soporte en las ranuras del altavoz ubicadas en la parte posterior o en los costados,

según la posición que eligió (consulte Opciones de instalación en la página 10).

2. Inserte uno de los tornillos M8 incluidos en el oriﬁcio en cada costado del altavoz.

3. Fije los tornillos con la llave hexagonal para asegurar el altavoz al soporte.

4. Inserte una de las tapas de goma en el oriﬁcio en cada costado del altavoz.

12 • Français DesignMax DM10S-SUB • Guide d’installation

PRO.BOSE.COM

Consignes de sécurité importantes

Merci de lire et de conserver le manuel d’instruction et de respecter

lesconsignes de sécurité.

Ce produit doit être installé par un technicien professionnel! Ce document est destiné

àfournir aux techniciens professionnels les directives de montage et de sécurité relatives

àce produit dédié à une installation ﬁxe. Veuillez lire ce document, ainsi que l’ensemble

desavertissements de sécurité avant de procéder à l’installation.

Ne tentez pas de réparer ce produit vous-même. Conﬁez toutes les opérations de maintenance

à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agréés. Pour

contacter Bose Professional ou pour trouver un revendeur ou un distributeur près de chez vous,

rendez-vous à l’adresse PRO.BOSE.COM.

1. Veuillez lire ces consignes.

2. Veuillez conserver ces consignes.

3. Respectez tous les avertissements.

4. Suivez toutes les consignes.

5. N’utilisez pas cet appareil à proximité d’eau ou de toute autre source d’humidité.

6. Utilisez uniquement un chion sec pour le nettoyage.

7. Ne bloquez jamais les oriﬁces d’aération. Suivez les instructions du fabricant pour

l’installation.

8. N’installez pas cet appareil à proximité d’une quelconque source de chaleur, telle

qu’un radiateur, une arrivée d’air chaud, un four ou tout autre appareil (notamment les

ampliﬁcateurs) produisant de la chaleur.

9. Utilisez uniquement les accessoires spéciﬁés par le fabricant.

Informations réglementaires

Ce produit est conforme à toutes les directives de l’Union européenne qui s’y

appliquent. La déclaration de conformité complète est disponible à l’adresse

suivante: www.Bose.com/compliance.

Ce produit est conforme à toutes les réglementations de 2016 en matière de

compatibilité électromagnétique et à toutes les autres réglementations

britanniques applicables. L’attestation complète de conformité est disponible à

l’adresse www.Bose.com/compliance

Ce symbole signiﬁe que le produit ne doit pas être jeté avec les déchets ménagers,

mais doit être déposé dans un centre de collecte approprié pour recyclage. La mise

au rebut adéquate et le recyclage permettent de protéger lesressources naturelles,

la santé humaine et l’environnement. Pour plus d’informations sur l’élimination et

le recyclage de ce produit, contactez votre mairie, votre service d’enlèvement des

ordures ou le magasin où vous avez acheté ce produit.

Date de fabrication: le huitième chire du numéro de série indique l’année de fabrication; par

exemple, «7» correspond à 2007 ou à 2017.

Importateur pour la Chine: Bose Electronics (Shanghai) Company Limited, Part C,

Plan 9 No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone

Importateur pour l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas

Importateur pour le Mexique: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas

405-204, Lomas de Chapultepec, 11000 México, D.F. Pour plus d’informations sur l’importateur

et le service: +5255 (5202) 3545

Importateur pour Taïwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,

Taipei City 104, Taïwan. Numéro de téléphone: +886-2-2514 7676

Importateur pour le Royaume-Uni : Bose Limited, Bose House, Quayside Chatham Maritime,

Chatham, Kent, ME4 4QZ, Royaume-Uni

Bose et DesignMax sont des marques commerciales de Bose Corporation.

Siège de Bose Corporation: 1-877-230-5639

même partielle, de ce document est interdite sans autorisation écrite préalable.

Informations relatives à la garantie

Cet appareil est couvert par une garantie limitée.

Pour avoir plus d’information sur la garantie, visitez PRO.BOSE.COM.

Spéciﬁcations du produit:

Tension d’entrée: 70V/100V

Impédance: 8Ω, 250W

Courant ou puissance: (70V): 20W, 40W, 80W, 150W; (100V): 40W, 80W, 150W

AVERTISSEMENTS/PRÉCAUTIONS

Ce produit contient des composants magnétiques. Consultez votre

médecinaﬁn de savoir si ces composants peuvent avoir une incidence surtout

dispositif médical implanté.

• Tous les produits Bose doivent être installés dans le respect des réglementations locales

et nationales. L’installateur est responsable du respect de tous les codes et règlements

locaux et nationaux en vigueur applicables à l’installation et au montage des enceintes.

Consultez les autorités locales compétentes avant d’installer ce produit.

• Tout montage non sécurisé ou suspension d’une lourde charge peut provoquer des

dégâts matériels et des blessures graves, voire la mort. Il est de la responsabilité de

l’installateur d’évaluer la ﬁabilité de la méthode de montage utilisée, en fonction

de l’application. Seul un installateur professionnel connaissant les accessoires et

techniquesde montage adaptés est qualiﬁé pour installer des enceintes suspendues.

• Ne montez pas le produit dans des endroits où il peut être exposé à l’eau ou à la

condensation.

• Ce produit n’est pas destiné à être monté ou utilisé dans des installations humides en

intérieur (par exemple piscine intérieure, parc aquatique intérieur, baignoire à remous,

sauna, hammam, patinoire intérieure, etc.).

• Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent être

intégrés des ﬁls électriques ou des tuyaux de plomberie. En cas de doute, faites appel à

un installateur professionnel. Veillez à installer le support conformément aux normes de

construction locales.

• N’utilisez que le matériel et les accessoires livrés ou spéciﬁés par Bose pour une

utilisation avec les enceintes DesignMax DM10S-SUB. Le matériel de ﬁxation de

l’enceinte sur la surface de montage n’est pas fourni. Pour plus d’informations sur

lesaccessoires compatibles, reportez-vous à la ﬁche technique du produit sur

PRO.BOSE.COM.

• Tenez le produit à l’écart du feu et des sources de chaleur. Ne placez jamais d’objets

enﬂammés, tels que des bougies allumées, sur l’appareil.

• Veillez à ne pas eectuer de modiﬁcations non autorisées sur ce produit.

• Le support de montage mural du DesignMax DM10S-SUB ne peut être utilisé qu’avec le

modèle DM10S-SUB.

• Nettoyez uniquement les enceintes avec un chion sec. N’exposez pas l’enceinte à du

savon, des détergents, des huiles minérales, de l’alcool ou d’autres agents nettoyants

ouchimiques.

Français • 13Guide d’installation • DM10S-SUB

PRO.BOSE.COM

Présentation

Contenu de l’emballage

Dimensions du produit

x1 x1 x2 x2

465mm

18,32po

280mm

11,00po

316mm

12,45po

218mm

8,58po

323mm

12,70po

345mm

13,60po

502mm

19,78po

Caractéristiques techniques

Vous trouverez des caractéristiques supplémentaires dans la

ﬁchetechnique des enceintes DesignMax DM10S-SUB sur

PRO.BOSE.COM.

Caractéristiques physiques

Dimensions du produit Hauteur: 502mm (19,78po)

Largeur: 316mm (12,45po)

Profondeur: 323mm

(12,70po)

Poids net, enceinte avec grille

et support

16,10kg (35,5lb)

Poids brut 18,82kg (41,5lb)

Informations importantes

concernant l’installation

Ce produit est destiné à un usage en intérieur uniquement.

L’installateur est responsable du respect de tous les codes

et règlements locaux et nationaux en vigueur applicables à

l’installation et au montage des enceintes. Consultez les autorités

locales compétentes avant d’installer ce produit.

Il incombe à l’installateur d’assurer la sécurité de l’installation de

l’enceinte. L’installation incorrecte de l’enceinte est susceptible

d’entraîner des dommages et des blessures, voire la mort.

Ne montez pas le produit dans des endroits où il peut être exposé à

l’eau ou à la condensation.

Ne montez pas le produit dans des endroits où de la condensation

peut se former.

Ce produit n’est pas destiné à être monté ou utilisé dans des

installations humides en intérieur (par exemple piscine intérieure,

parc aquatique intérieur, baignoire à remous, sauna, hammam,

patinoire intérieure, etc.).

Ne bloquez jamais les oriﬁces d’aération. Suivez les instructions du

fabricant pour l’installation.

N’installez pas cet appareil à proximité d’une quelconque source

de chaleur, telle qu’un radiateur, une arrivée d’air chaud, un four ou

tout autre appareil (notamment les ampliﬁcateurs) produisant de la

chaleur.

Le matériel de ﬁxation de l’enceinte sur la surface de montage n’est

pas fourni. Consultez un professionnel du bâtiment pour connaître le

matériel de montage approprié avant d’installer l’enceinte.

Veillez à ne pas installer sur des surfaces peu résistantes ou derrière

lesquelles peuvent être intégrés des ﬁls électriques ou des tuyaux

de plomberie. En cas de doute, faites appel à un installateur

professionnel. Veillez à installer le support conformément aux

normes de construction locales.

Ø 6,7mm

0,26po

14 • Français DesignMax DM10S-SUB • Guide d’installation

PRO.BOSE.COM

Installation

Câblage de l’enceinte

Épaisseur des câbles

L’enceinte DesignMax DM10S-SUB est conçue pour fonctionner avec des câbles de taille18 (0,8mm

) à 14AWG (2,1mm

) uniquement.

Diagrammes de connexion

Exposez sixmillimètres (¼po) de ﬁl dénudé à relier aux bornes.

70V/100V 8Ω

Remarque: l’enceinte n’est pas

adaptée à une utilisation avec un

conduit rigide. L’enceinte convient

uniquement à des conduits

ﬂexibles ou à une connexion de

câblage.

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

Réglages de l’enceinte

** NC: pas de connexion

(ne pas utiliser)

* Réglage d’usine par

défaut

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

70V

20W 40W 80W 150W*

8Ω

40W 80W 150W NC**

100V

Réglage de la prise du transformateur

Réglez la prise en la tournant. Utilisez un tournevis à tête plate.

Utilisation d’un câble de sécurité

Le code de l’urbanisme de certaines régions impose l’utilisation

d’une méthode secondaire de ﬁxation des enceintes aux

structures porteuses pour apporter une sécurité supplémentaire.

Pour le montage, choisissez une position, une méthode et des

accessoires compatibles avec le code de l’urbanisme local.

Un câble de sécurité peut être ﬁxé à l’insert ﬁleté à l’arrière de

l’enceinte.

L’insert est dimensionné pour une visM8 (non fournie) avec une

profondeur de 15millimètres (0,59pouces).

Français • 15Guide d’installation • DM10S-SUB

PRO.BOSE.COM

Installation

Options

d’installation

Deux paires de fentes, situées

à l’arrière et sur le côté de

l’enceinte, sont utilisées pour ﬁxer

l’enceinte au support de montage.

Deux positions d’installation

de l’enceinte sont possibles:

horizontale et verticale. Consultez

le tableau à droite pour choisir

l’option d’installation la mieux

adaptée àvotre cas.

Remarque: une installation à

proximité immédiate de surfaces

de cuisson, où l’enceinte peut être

exposée directement à des huiles

de cuisson, comme par exemple

dans une cuisine en milieu

professionnel, peut réduire les

performances ou compromettre

le fonctionnement de l’enceinte.

Installation du support

Remarque: lors du choix de l’emplacement de montage, au moins un des points de ﬁxation du support de montage doit être ﬁxé à

une structure porteuse. Les points de ﬁxation non ﬁxés à une structure porteuse doivent être ﬁxés à l’aide du matériel approprié pour

l’installation. Choisissez des ﬁxations conformes à tous les codes applicables et toutes les exigences locales en matière de bâtiment.

Remarque: choisissez des ﬁxations appropriées pour supporter le poids de l’enceinte (16,10kg [35,5lb]).

1. Marquez les emplacements de perçage.

2. Percez quatretrous (de taille adaptée aux ﬁxations appropriées) dans le mur.

3. Fixez le support au mur à l’aide de quatrevis (non fournies). Remarque: utilisez des visM6 ou de ¼po.

q w e

Câblage du connecteur

1. Faites passer les ﬁls dans l’ouverture centrale du support.

2. Retirez le connecteur de l’enceinte.

3. Câblez le connecteur. Consultez la section Câblage de

l’enceinte à la page14 pour plus d’informations sur le câblage.

Orientation de l’enceinte

Horizontale Verticale

Orientation

du support

Arrière

Latérale

Fixer au

mur

Fixer au

plafond

Fixer au

mur

Fixer au

mur

16 • Français DesignMax DM10S-SUB • Guide d’installation

PRO.BOSE.COM

Installation

Conformité aux réglementations et aux normes de sécurité en vigueur

L’enceinte Bose DesignMax DM10S-SUB a été soumise avec succès à une phase complète de tests et elle est conforme aux spéciﬁcations

et utilisations suivantes:

Conformes à la norme ANSI/UL 1480A-2016, Enceintes destinées à un usage professionnel (sécurité) et commercial

Utilisation générale, catégorie UL UEAY, dossier S5591, numéro de contrôle 3N89

Convient à une installation suivant les méthodes de câblage de classe 1, 2 ou 3 selon la norme NFPA70, National Electrical

Code, 2017, Article640

L’enceinte DesignMax DM10S-SUB a été conçue en conformité avec les exigences déﬁnies dans les spéciﬁcations réglementaires

européennes suivantes relatives aux systèmes utilisés en combinaison:

Testée conforme à la norme CEI 60268-5, 2007

Rotation du logo

Vous pouvez faire pivoter le logo Bose pour l’aligner sur l’orientation de l’enceinte. Pour

faire pivoter le logo, retirez d’abord la grille en enlevant les trois vis de chaque côté de

lagrille.

D’une main, appuyez sur le bouton situé au dos de la grille. Faites pivoter le logo avec

l’autre main. Il est possible de faire pivoter le logo dans le sens des aiguilles d’une montre

ou dans le sens inverse.

Une fois que vous avez fait pivoter le logo dans l’orientation désirée, replacez la grille

etﬁxez-la à l’aide des six vis.

Remarque: ne pincez pas le bouton vers l’intérieur à moins que vous ne souhaitiez

retirerle logo.

Installation de l’enceinte

AVERTISSEMENT: si vous ne suivez pas les étapes ci-dessous, vous risquez d’aboutir à un montage non sécurisé susceptible

d’induire un risque de chute.

Remarque: une clé Allen de 6millimètres est nécessaire pour une installation correcte.

1. Fixez l’enceinte au support en faisant glisser les bras du support dans les fentes de l’enceinte, à l’arrière ou sur le côté de l’enceinte,

selon la position d’installation que vous avez choisie (consultez la section Options d’installation en page15).

2. Insérez l’une des visM8 fournies dans l’oriﬁce, de chaque côté de l’enceinte.

3. Serrez les vis à l’aide de la clé Allen pour ﬁxer l’enceinte au support.

4. Insérez un capuchon en caoutchouc dans l’oriﬁce, sur chaque côté de l’enceinte.

Deutsch • 17Installationsanleitung • DM10S-SUB

PRO.BOSE.COM

Wichtige Sicherheitshinweise

Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch

und bewahren Sie sie auf.

Dieses Produkt darf nur von fachkundigen Monteuren installiert werden! Dieses Dokument

soll fachkundigen Monteuren grundlegende Installations- und Sicherheitsrichtlinien für dieses

Produkt in typischen Festinstallationen bieten. Bitte lesenSiedieses Dokument und alle

Sicherheitshinweise vor der Installation durch.

Versuchen Sie nicht, dieses Produkt selbst zu warten. Lassen Sie jegliche Reparatur- und

Wartungsarbeiten nur von autorisierten Servicepartnern, Monteuren, Technikern, Händlern

oder Distributoren durchführen. Die Bose Professional Kontaktdaten für Ihr Land ﬁnden Sie auf

PRO.BOSE.COM.

1. Lesen Sie die folgenden Anweisungen.

2. Bewahren Sie die Anweisungen auf.

3. Beachten Sie alle Warn- und Sicherheitshinweise.

4. Befolgen Sie alle Anweisungen.

5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.

6. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch.

7. Achten Sie darauf, dass die Lüftungsönungen nicht blockiert sind. Stellen Sie das

Gerätnur in Übereinstimmung mit den Herstelleranweisungen auf.

8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie zum Beispiel

Heizkörpern, Wärmespeichern, Öfen oder anderen Geräten (auch Verstärkern), dieWärme

erzeugen.

9. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.

Gesetzliche Hinweise

Dieses Produkt entspricht allen Anforderungen der geltenden EU-Richtlinien. Die

vollständige Konformitätserklärung ist einsehbar unter:

www.Bose.com/compliance.

Dieses Produkt erfüllt alle geltenden Vorschriften zur elektromagnetischen

Verträglichkeit 2016 und alle anderen zutreenden UK-Richtlinien. Die vollständige

Konformitätserklärung ist einsehbar unter www.Bose.com/compliance

Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt

werden darf, sondern bei einer geeigneten Sammelstelle für das Recycling

abgegeben werden muss. Die ordnungsgemäße Entsorgung und das Recycling

tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt zu

schützen. Weitere Informationen zur Entsorgung und zum Recycling dieses

Produkts erhalten Sie von Ihrer zuständigen Kommune, Ihrem Entsorgungsdienst

oder dem Geschäft, in dem Sie dieses Produkt gekauft haben.

Herstellungsdatum: Die achte Zier in der Seriennummer gibt das Herstellungsjahr an: „7“ist

2007 oder 2017.

Importeur aus China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353

North Riying Road, China (Shanghai) Pilot Free Trade Zone

Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande

Importeur aus Mexiko: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas

de Chapultepec, 11000 México, D.F. Importeur- und Serviceinformationen erhalten Sieunter:

+5255 (5202) 3545

Importeur aus Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,

Taipei City 104, Taiwan. Tel.: +886-2-2514 7676

UK-Import: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent, ME4 4QZ,

Vereinigtes Königreich

Bose und DesignMax sind Marken der Bose Corporation.

Hauptsitz der Bose Corporation: 1-877-230-5639

weder ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise

verwendet werden.

Garantiehinweise

Für dieses Produkt gilt eine eingeschränkte Garantie.

Informationen zur Gewährleistung ﬁnden Sie unter PRO.BOSE.COM.

Leistungsdaten:

Eingangsspannung: 70V/100V

Impedanz: 8Ω, 250W

Nennleistung: (70V): 20W, 40W, 80W, 150W; (100V): 40W, 80W, 150W

WARNHINWEISE

Dieses Produkt enthält magnetische Materialien. Wenden Sie sich an Ihren Arzt,

wenn Sie wissen möchten, ob dies den Betrieb Ihres implantierten

medizinischen Geräts beeinﬂussen kann.

• Alle Produkte von Bose müssen gemäß den örtlichen und staatlichen Vorschriften

sowie gemäß allen Branchenbestimmungen installiert werden. Der Monteur ist dafür

verantwortlich, sicherzustellen, dass die Installation der Lautsprecher und der Halterung

gemäß allen geltenden Vorschriften durchgeführt wird, einschließlich örtlicher

Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation dieses

Produkts an die zuständige abnehmende Behörde.

• Eine nicht ausreichend gesicherte Montage schwerer Lasten oder deren Aufhängung

über Kopf kann zu schweren oder tödlichen Verletzungen und Sachschäden führen.

Der Monteur ist dafür verantwortlich, die Zuverlässigkeit der für die Anwendung

verwendeten Befestigungstechniken zu prüfen. Nur fachkundige Monteure mit Wissen

über sachgemäße Befestigungselemente und sichere Befestigungstechniken sollten

Lautsprecher über Kopf installieren.

• Montieren Sie das Produkt nicht an Orten, an denen es starker Feuchtigkeit ausgesetzt

ist oder Kondenswasser auftreten kann.

• Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum

Beispiel Schwimmbädern, Wasserparks, Räumen mit Whirlpools, Saunas, Dampfbädern

und Eislaufbahnen) gedacht.

• Bei der Montage ist auf eine tragfähige Oberﬂäche zu achten, in deren Nähe sich keine

Einrichtungen wie strom- oder wasserführende Leitungen beﬁnden. Wenden Sie sich

im Zweifelsfall mit der Montage der Halterung an einen fachkundigen Monteur. Bei der

Montage der Halterung ist auf die Einhaltung der örtlichen Bauvorschriften zu achten.

• Verwenden Sie für die Montage ausschließlich die im Lieferumfang enthaltenen

oder von Bose für die Verwendung mit den DesignMax DM10S-SUB Lautsprechern

zugelassene Hardware und entsprechende Zubehörteile. Befestigungselemente fürdas

Anbringen des Lautsprechers auf der Montageﬂäche sind nicht im Lieferumfang

enthalten. Informationen zu kompatiblen Zubehörteilen ﬁnden

Sie in den technischenDatenblättern auf PRO.BOSE.COM.

• Halten Sie das Produkt von Feuer und Wärmequellen fern. Stellen Sie keine brennenden

Kerzen oder ähnliches auf das Gerät oder in die Nähe des Geräts.

• Nehmen Sie keine nicht genehmigten Änderungen an diesem Produkt vor.

• Die DesignMax DM10S-SUB Wandhalterung ist ausschließlich für die Verwendung

mitdem Lautsprechermodell DM10S-SUB geeignet.

• Die Lautsprecher nur mit einem weichen, trockenen Tuch reinigen. Verwenden Sie zur

Reinigung niemals Seife, Spülmittel, Mineralöl, Alkohol oder sonstige Reinigungsmittel

oder Chemikalien.

18 • Deutsch DesignMax DM10S-SUB • Installationsanleitung

PRO.BOSE.COM

Übersicht

Verpackungsinhalt

Produktabmessungen

×1 ×1 ×2 ×2

465mm

280mm

316mm

218mm

323mm

345mm

502mm

Technische Speziﬁkationen

Weitere technische Speziﬁkationen können Sie dem technischen

Datenblatt für den DesignMax DM10S-SUB auf PRO.BOSE.COM

entnehmen.

Material, Abmessungen, Gewicht

Produktabmessungen Höhe: 502mm

Breite: 316mm

Tiefe: 323mm

Nettogewicht– Lautsprecher

mit Abdeckgitter und

Halterung

16,10kg

Versandgewicht 18,82kg

Wichtige Installationshinweise

Dieses Produkt ist nur für den Gebrauch im Innenbereich bestimmt.

Der Monteur ist dafür verantwortlich, sicherzustellen, dass die Installation

der Lautsprecher und der Halterung gemäß allen geltenden Vorschriften

durchgeführt wird, einschließlich örtlicher Bauvorschriften und

-bestimmungen. Wenden Sie sich vor der Installation dieses Produkts an

die zuständige abnehmende Behörde.

Die Gewährleistung der Sicherheit der Lautsprechermontage obliegt

demjenigen, der den Lautsprecher anbringt. Die fehlerhafte Montage

des Lautsprechers kann zu Sach- und Personenschäden bis hin zur

Todesfolge führen.

Montieren Sie das Produkt nicht an Orten, an denen es starker

Feuchtigkeit ausgesetzt ist oder Kondenswasser auftreten kann.

Dieses Produkt ist nicht für die Installation oder Verwendung in

Feuchtbereichen (zum Beispiel Schwimmbädern, Wasserparks, Räumen

mit Whirlpools, Saunas, Dampfbädern und Eislaufbahnen) gedacht.

Achten Sie darauf, dass die Lüftungsönungen nicht blockiert

sind. Stellen Sie das Gerät nur in Übereinstimmung mit den

Herstelleranweisungen auf.

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie zum

Beispiel Heizkörpern, Wärmespeichern, Öfen oder anderen Geräten

(auch Verstärkern), die Wärme erzeugen.

Werkzeuge für das Anbringen des Lautsprechers sind nicht im

Lieferumfang enthalten. Fragen Sie eine Fachkraft nach den geeigneten

Montagewerkzeugen, bevor Sie den Lautsprecher anbringen.

Bei der Montage ist auf eine tragfähige Oberﬂäche zu achten, in deren

Nähe sich keine Einrichtungen wie strom- oder wasserführende

Leitungen beﬁnden. Wenden Sie sich im Zweifelsfall mit der Montage

der Halterung an einen fachkundigen Monteur. Bei der Montage der

Halterung ist auf die Einhaltung der örtlichen Bauvorschriften zu achten.

Ø 6,7mm

Deutsch • 19Installationsanleitung • DM10S-SUB

PRO.BOSE.COM

Systemeinrichtung

Verkabeln des Lautsprechers

Kabeldurchmesser

Der DesignMax DM10S-SUB Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18AWG (0,8mm

) bis 14AWG

(2,1mm

) entwickelt.

Anschlussdiagramme

Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die Anschlüsse ab.

70V/100V 8Ω

Hinweis: Der Lautsprecher ist

nicht für die Verwendung mit

einem Kabelschutzrohr geeignet.

Der Lautsprecher ist für Kabel

mit ﬂexiblem Mantel oder

Einzeldrähte vorgesehen.

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

Lautsprechereinstellungen

** KA: Kein Anschluss

(nicht verwenden)

* Werkseinstellung

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

70V

20W 40W 80W 150W*

8Ω

40W 80W 150W KA**

100 V

Einstellen des Leistungsabgries am Über-

trager

Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden Sie

dafür einen Schlitzschraubendreher.

Verwendung eines Sicherungsseils

Einige Bauvorschriften schreiben als Sicherheitsvorkehrung vor,

den Lautsprecher an einer tragenden Konstruktion zusätzlich

abzusichern. Wählen Sie eine Montageposition und-methode

sowie Werkzeuge, die den örtlichen Bauvorschriften

entsprechen.

Ein Sicherungsseil kann mithilfe des Einsatzes auf der

Gehäuserückseite am Lautsprecher angebracht werden.

Die Gewindehülse ist für eine M8-Schraube mit 15mm

Längevorgesehen (nicht im Lieferumfang enthalten).

20 • Deutsch DesignMax DM10S-SUB • Installationsanleitung

PRO.BOSE.COM

Installation

Installations-

optionen

Auf einer Seite und auf der

Rückseite des Lautsprechers

beﬁnden sich jeweils zwei

Aussparungen zur sicheren

Befestigung des Lautsprechers an

der Halterung. DerLautsprecher

kann in zwei Positionen montiert

werden: horizontal oder

vertikal. Wählen Sie mithilfe

der Abbildung auf der rechten

Seite die am besten geeignete

Installationsoption aus.

Hinweis: Eine Installation in

unmittelbarer Nähe einer

Kochstelle, wo der Lautsprecher

Speiseöl ausgesetzt ist (wie z.B.

in gewerblichen Räumlichkeiten

mit Kochstellen), kann die

Leistung oder Funktionen des

Lautsprechers beeinträchtigen.

Montage der Halterung

Hinweis: Beachten Sie bei der Auswahl eines Montageorts, dass mindestens einer der Befestigungspunkte der Montagehalterungen an

einer tragenden Konstruktion angebracht sein muss. Befestigungspunkte, die nicht an einer tragenden Konstruktion angebracht sind,

müssen mit für die Montage geeigneten Befestigungselementen angebracht werden. Verwenden Sie Sicherungselemente, die den

örtlichen Bauvorschriften und Anforderungen entsprechen.

Hinweis: Achten Sie darauf, dass die Sicherungselemente für das Gewicht des Lautsprechers (16,10kg) geeignet sind.

1. Markieren Sie die Position der Bohrlöcher.

2. Bohren Sie vier Löcher (in der Größe passender Sicherungselemente) in die Wand.

3. Befestigen Sie die Halterung mit vier Schrauben (nicht im Lieferumfang enthalten) an der Wand. Hinweis: Verwenden Sie

M6-Schrauben.

q w e

Verkabeln des Anschlusses

1. Führen Sie die Kabel durch das mittige Loch in der

Halterung.

2. Entfernen Sie den Anschluss vom Lautsprecher.

3. Verkabeln Sie den Anschluss. Weitere Informationen zur

Verkabelung ﬁnden Sie unter Verkabeln des Lautsprechers

auf Seite19.

Ausrichtung des Lautsprechers

Horizontal Vertikal

Aus-

rich-

tung

der

Halte-

rung

Rückseite

Seite

Wandmontage

Deckenmontage

Wand-

mon-

tage

Wand-

mon-

tage

Deutsch • 21Installationsanleitung • DM10S-SUB

PRO.BOSE.COM

Installation

Sicherheitshinweise und gesetzliche Bestimmungen

Der Bose DesignMax DM10S-SUB Lautsprecher hat die Testreihen bestanden und entspricht den folgenden Normen und

Einsatzanforderungen:

Zertiﬁziert gemäß ANSI/UL 1480A-2016, Speakers for Commercial& Professional Use

Allgemeine Gebrauchsfähigkeit– UL-Kategorie UEAY, Aktenzeichen S5591 Kontrollnummer3N89

Geeignet für die Installation mit Class1, Class2 und Class3 Verkabelungsverfahren gemäß NFPA70, National Electrical Code,

2017, Article640

Der DesignMax DM10S-SUB Lautsprecher wurde gemäß den Anforderungen der folgenden EU-Norm für kombinierte Systeme entwickelt:

Getestet gemäß IEC60268-5, 2007

Drehen des Logos

Sie können das Bose Logo an die Ausrichtung des Lautsprechers anpassen. Um das

Logo zu drehen, entfernen Sie zunächst die Frontabdeckung, indem Sie die drei daran

befestigten Schrauben auf jeder Seite entfernen.

Drücken Sie mit einer Hand die Vorrichtung an der Rückseite der Frontabdeckung. Drehen

Sie mit der anderen Hand das Logo. Das Logo kann im und gegen den Uhrzeigersinn

gedreht werden.

Wenn Sie das Logo in die gewünschte Position gebracht haben, setzen Sie die

Frontabdeckung wieder auf und befestigen Sie sie mit den sechs Schrauben.

Hinweis: Drücken Sie die Vorrichtung nur nach innen, wenn Sie das Logo entfernen wollen.

Installieren des Lautsprechers

WICHTIGER HINWEIS: Die Nichtbeachtung der unten aufgeführten Schritte kann zu einer unsicheren Befestigung sowie zum

Herunterfallen des Lautsprechers führen.

Hinweis: Für die ordnungsgemäße Installation wird ein Innensechskantschlüssel (6mm) benötigt.

1. Um den Lautsprecher an der Halterung zu befestigen, schieben Sie die Arme der Halterung je nach gewünschter Lautsprecherposition

(siehe Installationsoptionen auf Seite 20) in die Aussparungen an der Seite oder der Rückseite des Lautsprechers.

2. Setzen Sie je eine der mitgelieferten M8-Schrauben in die dafür vorgesehenen Löcher an den Seiten des Lautsprechers ein.

3. Ziehen Sie die Schrauben mit dem Innensechskantschlüssel an, um den Lautsprecher an der Halterung zu befestigen.

4. Verschließen Sie die Löcher an den Seiten des Lautsprechers mit je einer Gummiabdeckung.

22 • Italiano DesignMax DM10S-SUB • Guida all’installazione

PRO.BOSE.COM

Informazioni importanti sulla sicurezza

Leggere e conservare tutte le istruzioni per la sicurezza e per l’uso.

Questo prodotto deve essere installato esclusivamente da installatori professionisti.

Ilpresente documento ha lo scopo di fornire agli installatori professionisti le istruzioni di base

per l’installazione e la sicurezza di questo prodotto in tipici sistemi da installazione ﬁssa. Prima

dell’installazione, leggere questo documento e le avvertenze sulla sicurezza.

Non tentare di riparare il prodotto autonomamente. Per tutti gli interventi di assistenza, rivolgiti

ai centri assistenza, agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati. Per

contattare Bose Professional o per trovare il rivenditore o distributore piùvicino, visita

PRO.BOSE.COM.

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Prestare attenzione a tutte le avvertenze.

4. Seguire tutte le istruzioni.

5. Non utilizzare l’apparecchio in prossimità di acqua.

6. Per la pulizia utilizzare un semplice panno asciutto.

7. Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni

fornite dal produttore.

8. Non installare in prossimità di fonti di calore, quali termosifoni, radiatori, stufe o altri

apparecchi (compresi gli ampliﬁcatori) che generino calore.

9. Utilizzare solo sistemi di ﬁssaggio/accessori speciﬁcati dal produttore.

Informazioni sulle normative

Questo prodotto è conforme a tutti i requisiti pertinenti delle direttive UE.

La dichiarazione di conformità completa è disponibile all’indirizzo:

www.Bose.com/compliance.

Il presente prodotto è conforme a tutte le normative sulla compatibilità

elettromagnetica del 2016 e a tutte le altre normative del Regno Unito applicabili.

La dichiarazione di conformità completa è disponibile all’indirizzo:

www.Bose.com/compliance

Questo simbolo indica che il prodotto non deve essere smaltito con i riﬁuti

domestici, ma deve essere consegnato a una struttura di raccolta appropriata per il

riciclaggio. Uno smaltimento e un riciclaggio corretti aiutano a preservare le risorse

naturali, la salute e l’ambiente. Per ulteriori informazioni sullo smaltimento e sul

riciclaggio di questo prodotto, rivolgersi alle autorità locali, al servizio di

smaltimento dei riﬁuti o al negozio presso il quale è stato acquistato.

Data di produzione: l’ottava cifra del numero di serie corrisponde all’anno di produzione;

ad esempio “7” indica 2007 o 2017.

Importatore per la Cina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,

No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone

Importatore per l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Paesi Bassi

Importatore per il Messico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas

405-204, Lomas de Chapultepec, 11000 México, D.F. Per informazioni su importatori eservizi:

+5255 (5202) 3545

Importatore per Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,

Taipei City 104, Taiwan. N. telefono: +886-2-2514 7676

Importatore per il Regno Unito: Bose Limited, Bose House, Quayside Chatham Maritime,

Chatham, Kent, ME4 4QZ, Regno Unito

Bose e DesignMax sono marchi commerciali di Bose Corporation.

Sede principale di Bose Corporation: 1-877-230-5639

modiﬁcata, distribuita o usata in altro modo senza previa autorizzazione scritta.

Informazioni sulla garanzia

Questo prodotto è coperto da una garanzia limitata.

Per i dettagli sulla garanzia, visitare PRO.BOSE.COM.

Speciﬁche di prodotto

Tensione d’ingresso: 70 V/100 V

Impedenza: 8 Ω, 250 W

Corrente o potenza: (70 V): 20 W, 40 W, 80 W, 150 W; (100 V): 40 W, 80 W, 150 W

AVVISI/AVVERTENZE

Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico

per eventuali domande sui possibili eetti del prodotto sui dispositivi medici

impiantati nel corpo umano.

• Tutti i prodotti Bose devono essere installati in conformità con gli standard locali, statali,

federali e di settore. È responsabilità dell’installatore assicurare che l’installazione dei

diusori e del sistema di montaggio venga eseguita in conformità con le normative

vigenti, compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere

informazioni all’autorità locale preposta.

• L’installazione o la sospensione non sicura di carichi pesanti può causare gravi lesioni

alle persone e danni materiali. È responsabilità dell’installatore valutare l’adabilità

del metodo di installazione utilizzato per l’applicazione speciﬁca. Solo installatori

professionisti esperti di tecniche di installazione sicura dell’hardware possono installare

un diusore in posizione sospesa.

• Non posizionare il prodotto in punti dove possa essere esposto ad acqua o condensa.

• Il prodotto non deve essere installato né utilizzato in aree di servizio o intrattenimento

vicine all’acqua (ad es. piscine coperte, parchi acquatici al chiuso, sale con vasche

riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).

• Non eseguire l’installazione su superﬁci non sucientemente robuste o dietro

le quali si nascondono elementi potenzialmente pericolosi, quali cavi elettrici o

tubazioni idrauliche. In caso di dubbi durante l’installazione della staa, contattare un

installatore professionista. Veriﬁcare che la staa sia installata in accordo ai parametri

costruttivilocali.

• Utilizzare solo componenti e accessori forniti o speciﬁcati da Bose per l’uso con

idiusori DesignMax DM10S-SUB. I componenti per il ﬁssaggio del diusore alla

superﬁcie di montaggio non sono in dotazione. Per informazioni sugli accessori

compatibili, consultare la scheda tecnica del prodotto all’indirizzo PRO.BOSE.COM.

• Tenere il prodotto lontano dal fuoco e da fonti di calore. Non collocare sorgenti di

ﬁamme libere (ad esempio, candele accese) sull’apparecchio o in prossimità di esso.

• Non apportare alterazioni non autorizzate al prodotto.

• La staa per l’installazione a muro del DesignMax DM10S-SUB può essere utilizzata solo

con il modello DM10S-SUB.

• Utilizzare esclusivamente un panno asciutto per pulire i diusori. Non esporre

ildiusore a saponi, detergenti, oli minerali o alcol, né ad altri detergenti

oprodottichimici.

Italiano • 23Guida all’installazione • DM10S-SUB

PRO.BOSE.COM

Panoramica

Contenuto della confezione

Dimensioni del prodotto

1 pz. 1 pz. 2 pz. 2 pz.

465 mm

280 mm

316 mm

218 mm

323 mm

345 mm

502 mm

Speciﬁche tecniche

Per ulteriori speciﬁche, consultare la scheda tecnica del DesignMax

DM10S-SUB all’indirizzo PRO.BOSE.COM.

Caratteristiche ﬁsiche

Dimensioni del prodotto Altezza: 502 mm

Larghezza: 316 mm

Profondità: 323 mm

Peso netto del diusore con

griglia e staa

16,10 kg

Peso di spedizione 18,82 kg

Informazioni importanti

sull’installazione

Questo prodotto è destinato esclusivamente all’utilizzo in interni.

È responsabilità dell’installatore assicurare che l’installazione dei

diusori e del sistema di montaggio venga eseguita in conformità

con le normative vigenti, compresi i regolamenti edilizi locali. Prima di

installare il prodotto, chiedere informazioni all’autorità locale preposta.

È responsabilità dell’installatore garantire un’installazione sicura del

diusore. Un’installazione non corretta del diusore può causare

danni materiali e gravi lesioni alle persone.

Non posizionare il prodotto in punti dove possa essere esposto ad

acqua o condensa.

Non posizionare il prodotto in punti dove potrebbe formarsi condensa.

Il prodotto non deve essere installato né utilizzato in aree di servizio

o intrattenimento vicine all’acqua (ad es. piscine coperte, parchi

acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi e

piste di pattinaggio al chiuso).

Non ostruire le aperture di ventilazione. Installare il prodotto in

conformità con le istruzioni fornite dal produttore.

Non installare in prossimità di fonti di calore, quali termosifoni,

radiatori, stufe o altri apparecchi (compresi gli ampliﬁcatori) che

generino calore.

I componenti per il ﬁssaggio del diusore alla superﬁcie di

montaggio non sono in dotazione. Rivolgersi a un muratore

professionista per individuare i componenti di ﬁssaggio corretti,

prima di installare il diusore.

Non eseguire l’installazione su superﬁci non sucientemente

robuste o dietro le quali si nascondono elementi potenzialmente

pericolosi, quali cavi elettrici o tubazioni idrauliche. In caso di dubbi

durante l’installazione della staa, contattare un installatore

professionista. Veriﬁcare che la staa sia installata in accordo ai

parametri costruttivi locali.

Ø 6,7 mm

24 • Italiano DesignMax DM10S-SUB • Guida all’installazione

PRO.BOSE.COM

Conﬁgurazione

Cablaggio del diusore

Diametro dei cablaggi

Il diusore DesignMax DM10S-SUB è concepito esclusivamente per l’impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm

) e14

AWG (2,1 mm

Schemi di collegamento

Scoprire 6 mm di ﬁlo non rivestito da collegare ai terminali.

70 V/100 V 8 Ω

Nota: il diusore non è certiﬁcato

per l’utilizzo con un tubo protettivo

rigido. Il diusore può essere

utilizzato con connessioni di

cablaggio o tubi protettivi ﬂessibili.

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

Impostazioni del diusore

** NC: nessuna connessione

(non utilizzare)

*Impostazioni di fabbrica

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

70 V

20 W 40 W 80 W 150 W*

8 Ω

40 W 80 W 150 W NC**

100 V

Impostazione potenza del trasformatore

Selezionare la potenza ruotando il potenziometro tramite un

cacciavite a testa piatta.

Uso di un cavo di sicurezza

Alcune normative edilizie regionali richiedono l’impiego di

un secondo metodo di ﬁssaggio dei diusori alle strutture

di supporto, allo scopo di garantire una maggior sicurezza.

Scegliere posizione, metodo e accessori di ﬁssaggio conformi

alle normative edilizie locali.

È possibile collegare un cavo di sicurezza al diusore utilizzando

l’inserto ﬁlettato sul retro del cabinet.

L’inserto è dimensionato per una vite M8 (non inclusa) con una

profondità di 15 mm.

Italiano • 25Guida all’installazione • DM10S-SUB

PRO.BOSE.COM

Installazione

Opzioni di

installazione

Sono presenti due coppie

di scanalature da usare per

ﬁssare il diusore alla staa

di montaggio, situate sul

retro e sul lato del diusore.

Sono disponibili due diverse

posizioni di ﬁssaggio del

diusore: orizzontale e

verticale. Vedere la tabella a

destra per scegliere l’opzione

di installazione piùadatta

all’impianto.

Nota: l’installazione in

prossimità di piani di cottura

dove il diusore possa essere

direttamente esposto a oli

alimentari, come ad esempio

in cucine commerciali, può

ridurre le prestazioni o la

funzionalità del diusore.

Installazione della staa

Nota: durante la scelta della posizione di installazione, almeno uno dei punti di aggancio della staa di montaggio deve essere ﬁssato a

una struttura portante. I punti di aggancio non ﬁssati a una struttura portante devono essere ﬁssati utilizzando componenti appropriati

per l’installazione. Scegliere dispositivi di ﬁssaggio conformi a tutti i requisiti e tutte le normative per l’edilizia in vigore a livello locale.

Nota: scegliere dispositivi di ﬁssaggio appropriati per sostenere il peso del diusore (16,10 kg).

1. Contrassegnare la posizione dei fori.

2. Praticare quattro fori (dimensionati per i dispositivi di ﬁssaggio appropriati) nella parete.

3. Fissare la staa alla parete con quattro viti (non in dotazione). Nota: utilizzare viti in formato M6 o 6 mm.

q w e

Cablaggio del connettore

1. Far passare i cavi attraverso il foro centrale della staa.

2. Rimuovere il connettore dal diusore.

3. Cablare il connettore. Per informazioni sul cablaggio,

vedere Cablaggio del diusore a pag. 24.

Orientamento del diusore

Orizzontale Verticale

Orientamento

della staa

Posteriore

Laterale

Fissare

alla

parete

Fissare al

sotto

Fissare

alla

parete

Fissare

alla

parete

26 • Italiano DesignMax DM10S-SUB • Guida all’installazione

PRO.BOSE.COM

Installazione

Conformità alle norme di sicurezza

Il diusore Bose DesignMax DM10S-SUB ha superato i test ai quali è stato sottoposto, risultando conforme alle speciﬁche e alle

applicazioni indicate di seguito:

Conformi alle speciﬁche ANSI/UL 1480A-2016, Diusori per uso professionale e commerciale e di sicurezza

Utilizzo generico - UL Categoria UEAY, Numero ﬁle S 5591 Numero controllo 3N89

Adatti per l’installazione mediante metodi di cablaggio Classe 1, Classe 2 o Classe 3 in conformità a NFPA 70, National Electrical

Code, 2017, Articolo 640

I diusori DesignMax DM10S-SUB sono stati progettati in conformità ai requisiti previsti dalle seguenti normative europee relative ai

sistemi combinati:

Collaudato in conformità a IEC60268-5, 2007

Rotazione del logo

È possibile ruotare il logo Bose per allinearlo in base all’orientamento del diusore.

Per ruotare il logo, innanzitutto rimuovere la griglia rimuovendo le tre viti su ciascun lato

della griglia.

Premere il pulsante sul retro della griglia con una mano. Ruotare il logo con l’altra mano.

Il logo può ruotare in senso orario o antiorario.

Dopo aver ruotato il logo nell’orientamento desiderato, riposizionare la griglia e ﬁssarla in

posizione con le sei viti.

Nota: premere il pulsante verso l’interno solo se si desidera rimuovere il logo.

Installazione del diusore

AVVERTENZA: la mancata osservanza delle seguenti istruzioni può causare condizioni di ﬁssaggio non sicure, con conseguenti

rischi di caduta.

Nota: per una corretta installazione è necessaria una chiave esagonale da 6 mm.

1. Fissare il diusore alla staa facendo scorrere i relativi bracci nelle scanalature del diusore, sul retro o sul lato del diusore, a

seconda della posizione di ﬁssaggio scelta (vedere Opzioni di installazione a pagina 25).

2. Inserire una delle viti M8 incluse nel foro su ciascun lato del diusore.

3. Serrare le viti utilizzando la chiave esagonale per ﬁssare il diusore alla staa.

4. Inserire una copertura in gomma nel foro su ciascun lato del diusore.

Nederlands • 27Installatiehandleiding • DM10S-SUB

PRO.BOSE.COM

Belangrijke veiligheidsinstructies

Lees alle veiligheidsinstructies en de gebruiksaanwijzing door en bewaar

deze.

Dit product is uitsluitend bestemd voor installatie door professionele installateurs!

Dit document is bedoeld om professionele installateurs essentiële installatie- en

veiligheidsrichtlijnen te bieden voor dit product in standaardsystemen voor vaste installatie. Lees

dit document en alle veiligheidswaarschuwingen voordat u een systeem probeert te installeren.

Probeer dit product niet zelf te repareren. Neem voor alle onderhoud contact op met een

geautoriseerd servicecenter, installateur, technicus, dealer of distributeur. Om contact op te

nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur,

gaat u naar PRO.BOSE.COM.

1. Lees deze instructies door.

2. Bewaar deze instructies.

3. Neem alle waarschuwingen in acht.

4. Volg alle instructies.

5. Gebruik dit product niet in de buurt van water.

6. Alleen met een droge doek reinigen.

7. Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het product volgens de

instructies van de fabrikant.

8. Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters,

kachels of andere apparaten (waaronder versterkers) die warmte produceren.

9. Gebruik uitsluitend aansluitonderdelen/accessoires die door de fabrikant worden

gespeciﬁceerd.

Wettelijk verplichte informatie

Dit product voldoet aan alle vereisten van de van toepassing zijnde

EU-richtlijnen. De volledige conformiteitsverklaring kunt u vinden op:

www.Bose.com/compliance.

Dit product voldoet aan alle toepasselijke voorschriften in de Electromagnetic

Compatibility Regulations 2016 en aan alle overige toepasselijke wet- en

regelgeving van het Verenigd Koninkrijk. De volledige conformiteitsverklaring kunt

u vinden op: www.Bose.com/compliance

Dit symbool betekent dat het product niet mag worden weggegooid als

huishoudelijk afval en naar een geschikt inzamelpunt voor recycling moet worden

gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke

hulpbronnen, de menselijke gezondheid en het milieu te beschermen. Voor meer

informatie over het afvoeren en recyclen van dit product neemt u contact op met

de gemeente waar u woont, de afvalverwerkingsdienst of de winkel waar u dit

product hebt gekocht.

Fabricagedatum: Het achtste cijfer in het serienummer geeft het fabricagejaar aan. ‘7’is2007

of 2017.

Importeur in China: Bose Electronics (Shanghai) Company Limited, Part C, Plan 9, No. 353

North Riying Road, China (Shanghai) Pilot Free Trade Zone

Importeur in de EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland

Importeur in Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas

de Chapultepec, 11000 México, D.F. Gegevens importeur en service-informatie:

+52 55 52 02 35 45

Importeur in Taiwan: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei

City 104, Taiwan. Telefoonnummer: +886 2 25 14 76 76

Importeur in het VK: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent,

ME4 4QZ, United Kingdom

Bose en DesignMax zijn handelsmerken van Bose Corporation.

Hoofdkantoor Bose Corporation: 1 877 230 5639

gedistribueerd of op andere wijze worden gebruikt zonder voorafgaande schriftelijke

toestemming.

Garantie-informatie

Dit product wordt gedekt door een beperkte garantie.

Ga naar PRO.BOSE.COM voor garantie-informatie.

Productvermogen:

Ingangsspanning: 70 V/100 V

Impedantie: 8 Ω, 250 W

Stroomsterkte: (70 V): 20 W, 40 W, 80 W, 150 W; (100 V): 40 W, 80 W, 150 W

WAARSCHUWINGEN

Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen of dit

invloed kan hebben op uw geïmplanteerde medische hulpmiddel.

• Alle Bose-producten moeten worden geïnstalleerd volgens de plaatselijke en landelijke

voorschriften en industrienormen. Het is de verantwoordelijkheid van de installateur om

ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt

met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke

bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties

voordat u dit product installeert.

• Het onveilig monteren of ophangen van een zware last kan leiden tot beschadiging van

uw eigendommen, ernstig letsel en overlijden. Het is de verantwoordelijkheid van de

installateur om de betrouwbaarheid te evalueren van de gebruikte montagemethode.

Alleen professionele installateurs met kennis van het juiste gereedschap en veilige

montagetechnieken mogen luidsprekers hoog ophangen.

• Monteer het product niet op locaties waar het kan worden blootgesteld aan water

ofcondensatie.

• Dit product is niet bedoeld voor installatie of gebruik in overdekte ruimten voor

wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken,

stoomruimten, sauna’s, bubbelbadkamers en overdekte ijsbanen).

• Niet bevestigen aan oppervlakken die niet sterk zijn of die mogelijke risico's opleveren,

bijvoorbeeld vanwege elektrische bedrading of waterleidingen. Als u niet zeker weet

hoe de beugel moet worden bevestigd, raadpleegt u een bevoegde installateur. Zorg

ervoor dat de beugel wordt bevestigd volgens de plaatselijke bouwvoorschriften.

• Gebruik alleen de hardware en accessoires die zijn meegeleverd of gespeciﬁceerd door

Bose voor gebruik met de DesignMax DM10S-SUB loudspeakers. De hardware voor

bevestiging van de luidspreker aan het bevestigingsoppervlak wordt niet meegeleverd.

Raadpleeg voor informatie over compatibele accessoires het datasheet met technische

gegevens op PRO.BOSE.COM.

• Houd het product uit de buurt van vuur en warmtebronnen. Plaats geen open vlam,

zoals een brandende kaars, op of bij het product.

• Er mogen geen wijzigingen aan dit product worden aangebracht door onbevoegden.

• De DesignMax DM10S-SUB-bevestigingsbeugel voor de wand is uitsluitend bestemd

voor gebruik met de DM10S-SUB.

• Reinig de luidsprekers alleen met een droge doek. Stel de luidspreker niet bloot

aan zeep, reinigingsmiddel, minerale olie, alcohol of andere reinigingsmiddelen of

chemicaliën.

28 • Nederlands DesignMax DM10S-SUB • Installatiehandleiding

PRO.BOSE.COM

Overzicht

Inhoud van de doos

Afmetingen van het product

× 1 × 1 × 2 × 2

465 mm

280 mm

316 mm

218 mm

323 mm

345 mm

502 mm

Technische speciﬁcaties

Raadpleeg voor aanvullende speciﬁcaties het datasheet met

technische gegevens voor de DesignMax DM10S-SUB op

PRO.BOSE.COM.

Fysiek

Afmetingen van het product Hoogte: 502 mm

Breedte: 316 mm

Diepte: 323 mm

Nettogewicht, luidspreker

metgrille en beugel

16,10 kg

Verzendgewicht 18,82 kg

Belangrijke installatie-informatie

Dit product is alleen bestemd voor binnengebruik.

Het is de verantwoordelijkheid van de installateur om ervoor te zorgen

dat de installatie van de luidsprekers en het montagesysteem gebeurt

met inachtneming van alle van toepassing zijnde voorschriften,

waaronder plaatselijke bouwvoorschriften. Neem contact op met de

juiste plaatselijke overheidsinstanties voordat u dit product installeert.

Het is de verantwoordelijkheid van de installateur om de luidspreker

veilig te installeren. Onjuiste installatie van de luidspreker kan leiden

totschade, letsel of een dodelijk ongeval.

Monteer het product niet op locaties waar het kan worden blootgesteld

aan water of condensatie.

Monteer het product niet op locaties waar condensatie kan optreden.

Dit product is niet bedoeld voor installatie of gebruik in overdekte

ruimten voor wateractiviteiten (waaronder overdekte zwembaden,

overdekte waterparken, stoomruimten, sauna’s, bubbelbadkamers

enoverdekte ijsbanen).

Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het

productvolgens de instructies van de fabrikant.

Installeer het product niet in de buurt van warmtebronnen,

zoalsradiatoren, warmteroosters, kachels of andere apparaten

(waaronder versterkers) die warmte produceren.

De hardware voor bevestiging van de luidspreker aan het

bevestigingsoppervlak wordt niet meegeleverd. Raadpleeg een

professional inzake het gebruik van de juiste montagematerialen

voordat u de luidspreker installeert.

Bevestig niet aan oppervlakken die niet stevig zijn of die mogelijke

risico’s opleveren, bijvoorbeeld vanwege elektrische bedrading of

waterleidingen. Als u niet zeker weet hoe de beugel moet worden

bevestigd, raadpleegt u een bevoegde installateur. Zorg ervoor dat de

beugel wordt bevestigd volgens de plaatselijke bouwvoorschriften.

Ø 6,7 mm

Nederlands • 29Installatiehandleiding • DM10S-SUB

PRO.BOSE.COM

Installatie

De luidspreker bekabelen

Bekabelingsdiameter

De DesignMax DM10S-SUB loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm

) tot 14 AWG (2,1mm

Aansluitdiagrammen

Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.

70 V/100 V 8 Ω

Opmerking: De luidspreker is

niet getest voor gebruik met een

rigide geleider. De luidspreker

is alleen geschikt voor gebruik

met een ﬂexibele geleider of

eenkabel.

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

Luidsprekerinstellingen

** NC: No Connection (geen

aansluiting; niet gebruiken)

* Fabrieksinstelling

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

70 V

20 W 40 W 80 W 150 W*

8 Ω

40 W 80 W 150 W NC**

100 V

Transformatorinstelling

Draai om de transformator in te stellen. Gebruik een

schroevendraaier met platte kop.

Een veiligheidskabel gebruiken

In sommige regio’s bent u volgens de bouwvoorschriften

verplicht luidsprekers dubbel gezekerd te bevestigen

voor extra veiligheid. De gekozen locatie, montagewijze

en gebruikte montagemiddelen moeten voldoen aan de

geldendebouwvoorschriften en -verordeningen.

Er kan een veiligheidskabel aan de luidspreker worden bevestigd

met behulp van de schroefdraad op de achterkant van de

behuizing.

De opening is geschikt voor een M8-schroef (niet meegeleverd)

met een lengte van 15 millimeter.

30 • Nederlands DesignMax DM10S-SUB • Installatiehandleiding

PRO.BOSE.COM

Installatie

Installatieopties

Op de achterkant en zijkant van de

luidspreker zitten twee paar sleuven

voor bevestiging van de luidspreker

aan de beugel. De luidspreker

kan op twee manieren worden

gemonteerd: horizontaal en verticaal.

Raadpleeg de tabel rechts voor de

luidsprekeroriëntatie die het meest

geschikt is voor uw installatie.

Opmerking: Installatie in de nabijheid

van kookoppervlakken waar de

luidspreker direct kan worden

blootgesteld aan bakolie (zoals

in professionele keukens) kan de

prestaties of betrouwbaarheid van de

luidspreker verminderen.

De beugel bevestigen

Opmerking: Ten minste één van de bevestigingspunten van de muurbeugel moet aan een dragende structuur worden bevestigd.

Bijbevestigingspunten die niet aan een dragende structuur worden bevestigd, moet de juiste bevestigingshardware worden gebruikt. Kies

bevestigingsmaterialen die aan de lokale bouwvoorschriften en -vereisten voldoen.

Opmerking: Kies bevestigingsmaterialen die het gewicht van de luidspreker kunnen dragen (16,10 kg).

1. Teken de boorgaten af.

2. Boor vier gaten (met een bij de schroeven passende diameter) in de muur.

3. Bevestig de beugel aan de muur met vier schroeven (niet meegeleverd). Opmerking: Gebruik M6-schroeven of schroeven van ¼".

q w e

De connector bekabelen

1. Haal de kabels door de middelste opening van de beugel.

2. Verwijder de connector uit de luidspreker.

3. Bekabel de connector. Raadpleeg voor bekabelingsinformatie

De luidspreker bekabelen oppagina29.

Luidsprekeroriëntatie

Horizontaal Verticaal

Beugel-

oriën-

tatie

Achter-

kant

Zijkant

Bevestig

aan muur

Bevestig aan

plafond

Bevestig

aan muur

Bevestig

aan muur

Nederlands • 31Installatiehandleiding • DM10S-SUB

PRO.BOSE.COM

Installatie

Veiligheid en naleving van regelgeving

De Bose DesignMax DM10S-SUB loudspeaker is getest en voldoet voor onderstaande speciﬁcaties en toepassingen:

ANSI/UL 1480A-2016, Speakers for Commercial & Safety Professional Use

General-Purpose Use - UL Category UEAY, File Number S 5591 Control Number 3N89

Geschikt voor installatie middels bekabelingsmethoden Klasse 1, Klasse 2 en Klasse 3 volgens NFPA 70, National Electrical Code,

2017, artikel 640

De DesignMax DM10S-SUB loudspeaker is ontworpen volgens de vereisten die zijn vastgelegd in onderstaande speciﬁcatie van Europese

regelgeving voor combinatiesystemen:

Getest volgens IEC60268-5, 2007

Het logo draaien

Het Bose-logo kan worden gedraaid afhankelijk van de luidsprekeroriëntatie. Om het logo

te draaien, moet eerst de grille worden verwijderd door de drie schroeven aan beide zijden

van de grille los te draaien.

Druk met één hand op de knop op de achterkant van de grille. Draai het logo met de andere

hand. Het logo kan links- of rechtsom worden gedraaid.

Wanneer u het logo hebt gedraaid, plaatst u de grille weer terug en bevestigt u deze met

de zes schroeven.

Opmerking: Knijp de knop niet in tenzij u het logo wilt verwijderen.

De luidspreker installeren

WAARSCHUWING: Het niet volgen van deze stappen kan resulteren in een onveilige bevestiging en kan een risico op vallen

veroorzaken.

Opmerking: Voor juiste installatie is een inbussleutel van 6 millimeter vereist.

1. Bevestig de luidspreker aan de beugel door de zijarmen van de beugel in de gleuven in de luidspreker te plaatsen. Afhankelijk van de

gewenste luidsprekeroriëntatie zijn dit de sleuven aan de achterkant of de zijkant (zie Installatieopties op pagina 30).

2. Plaats in beide zijkanten van de luidspreker een van de meegeleverde M8-schroeven.

3. Draai de schroeven vast met de inbussleutel om de luidspreker aan de beugel te bevestigen.

4. Druk aan beide zijkanten een rubberen dopje in het bevestigingspunt.

32 • Norsk DesignMax DM10S-SUB • Monteringsveiledning

PRO.BOSE.COM

Viktige sikkerhetsinstruksjoner

Les og ta vare på alle sikkerhets- og bruksinstruksjoner.

Dette produktet skal bare monteres av profesjonelle montører! Formålet med dette dokumentet er

å gi profesjonelle montører grunnleggende monterings- og sikkerhetsveiledning for dette produktet

i typiske fastmonteringssystemer. Les dette dokumentet og alle sikkerhetsadvarsler førdu starter

monteringen.

Ikke prøv å utføre vedlikehold på dette produktet selv. Henvis alt vedlikehold til autoriserte

servicesentre, montører, teknikere, forhandlere eller distributører. Hvis du vil kontakte Bose

Professional eller ﬁnne en forhandler eller distributør i nærheten, går du til PRO.BOSE.COM.

1. Les disse instruksjonene.

2. Ta vare på disse instruksjonene.

3. Ta hensyn til alle advarsler.

4. Følg alle instruksjoner.

5. Ikke bruk dette apparatet i nærheten av vann.

6. Rengjør bare med en ren klut.

7. Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.

8. Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovner eller andre

apparater (inkludert forsterkere) som produserer varme.

9. Bare bruk fester/tilbehør som er angitt av produsenten.

Informasjon om forskrifter

Produktet overholder alle kravene i gjeldende EU-direktiver. Du ﬁnner den fullstendige

samsvarserklæringen på: www.Bose.com/compliance.

Dette produktet er i samsvar med alle gjeldende bestemmelser om elektromagnetisk

kompatibilitet for 2016 og alle andre gjeldende bestemmelser i Storbritannia. Den

fullstendige samsvarserklæringen ﬁnner du på

www.Bose.com/compliance

Dette symbolet betyr at produktet ikke må kasseres som husholdningsavfall, ogat

detskal leveres til en passende innsamlingsanlegg for gjenvinning. Riktig håndtering og

gjenvinning bidrar til å beskytte naturressurser, helse og miljø. Hvis du vil ha mer

informasjon om avfallshåndtering og resirkulering av dette produktet, kontakter du de

lokale myndighetene, avfallsorganisasjonen eller butikken hvor du kjøpte

detteproduktet.

Produksjonsdato: Det åttende tallet i serienummeret viser produksjonsåret: 7 er 2007 eller 2017.

Importør i Kina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North

Riying Road, Kina (Shanghai) pilotfri handelssone

Importør i EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland

Importør i Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de

Chapultepec, 11000 México, D.F. For informasjon om importør og service: +5255 (5202) 3545

Importør i Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, TaipeiCity104,

Taiwan. Telefonnummer: +886-2-2514 7676

Importør for Storbritannia: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent,

ME4 4QZ, Storbritannia

Bose og DesignMax er varemerker som tilhører Bose Corporation.

Hovedkontoret til Bose Corporation: 1-877-230-5639

annen måte brukt uten skriftlig tillatelse på forhånd.

Garantiinformasjon

Dette produktet er dekket av en begrenset garanti.

Hvis du vil ha informasjon om garanti, går du til PRO.BOSE.COM.

Produktklassiﬁsering:

Inngangsspenning: 70/100V

Impedans: 8Ω, 250W

Strøm eller eekt: (70V): 20W, 40W, 80W, 150W, (100V): 40W, 80W, 150W

ADVARSLER/FORHOLDSREGLER

Dette produktet inneholder magnetisk materiale. Kontakt lege hvis du vil ﬁnne ut

om dette kan påvirke implantert medisinsk utstyr.

• Alle Bose-produkter må monteres i henhold til bransjeforskrifter og lokale og

nasjonale forskrifter. Det er montørens ansvar å sikre at monteringen av høyttalerne

og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert lokale

byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som hardomsmyndighet

før du monterer dette produktet.

• Utrygg montering eller opphenging av tunge gjenstander kan forårsake alvorlig skade

eller død, samt skade på eiendom. Det er montørens ansvar å vurdere påliteligheten til alle

monteringsmetodene de bruker. Takmonterte høyttalere skal bare monteres av profesjonelle

montører med kunnskap om det riktige utstyret og trygge monteringsteknikker.

• Ikke monter produktet på steder der det kan bli eksponert for vann eller kondens.

• Dette produktet er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men

ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer,

damprom og innendørs skøytebaner).

• Må ikke monteres på overﬂater som ikke er solide, eller som har skjulte faremomenter bak

seg, for eksempel elektriske kabler eller rør. Kontakt en kvaliﬁsert montør hvis du er usikker

på hvordan braketten skal monteres. Sørg for at braketten er montert i henhold til lokale

byggeforskrifter.

• Bruk bare utstyret og tilbehøret som følger med, eller som er spesiﬁsert av Bose for bruk

med DesignMax DM10S-SUB-høyttalere. Jernvare for å feste høyttaleren til overﬂaten er ikke

inkludert. Hvis du vil ha informasjon om kompatibelt tilbehør, kan du se produktets tekniske

dataark på PRO.BOSE.COM.

• Hold produktet unna ild og andre varmekilder. Ikke plasser kilder til bar ild, for eksempel tente

stearinlys, på eller nær produktet.

• Ikke foreta uautoriserte endringer på dette produktet.

• DesignMax DM10S-SUB-veggmonteringsbraketten kan kun brukes med- SUB modellen.

• Bruk bare en tørr klut når du skal rengjøre høyttalerne. Ikke bruk såpe, vaskemiddel,

mineralolje, alkohol eller andre rengjøringsmidler eller kjemikalier når du rengjør høyttaleren.

Norsk • 33Monteringsveiledning • DM10S-SUB

PRO.BOSE.COM

Oversikt

Innhold i pakken

Produktmål

× 1 × 1 × 2 × 2

465 mm

280 mm

316 mm

218 mm

323 mm

345 mm

502 mm

Tekniske spesiﬁkasjoner

Hvis du vil ha ﬂere spesiﬁkasjoner, kan du se det tekniske dataarket for

DesignMax DM10S-SUB på PRO.BOSE.COM.

Fysisk

Produktmål Høyde: 502 mm

Bredde: 316 mm

Dybde: 323 mm

Nettovekt, Høyttaler med grill

og brakett

16,10 kg

Forsendelsesvekt 18,82 kg

Viktig informasjon om montering

Dette produktet er kun ment for innendørsbruk.

Det er montørens ansvar å sikre at monteringen av høyttalerne og

monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert

lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene

som har domsmyndighet før du monterer dette produktet.

Montøren har ansvaret for at høyttaleren er sikkert montert. Hvis høyttaleren

ikke er montert på riktig måte, kan dette forårsake skade og død.

Ikke monter produktet på steder der det kan bli eksponert for vann eller

kondens.

Produktet må ikke monteres på steder hvor det kan oppstå kondens.

Dette produktet er ikke ment for montering eller bruk i innendørs

vannanlegg (inkludert, men ikke begrenset til, innendørs basseng,

innendørs badeland, rom med badestamp, badstuer, damprom og

innendørs skøytebaner).

Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens

instruksjoner.

Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter,

ovner eller andre apparater (inkludert forsterkere) som produserer varme.

Enheten for å feste høyttaleren til monteringsoverﬂaten er ikke inkludert.

Kontakt en fagperson for å ﬁnne riktig jernvare til montering før

høyttaleren installeres.

Må ikke monteres på overﬂater som ikke er solide, eller som har

skjultefaremomenter bak seg, for eksempel elektriske kabler eller rør.

Kontakt en kvaliﬁsert montør hvis du er usikker på hvordan braketten

skal monteres. Sørg for at braketten er montert i henhold til lokale

byggeforskrifter.

Ø 6,7mm

34 • Norsk DesignMax DM10S-SUB • Monteringsveiledning

PRO.BOSE.COM

Konﬁgurering

Kable høyttaleren

Kabeldiameter

DesignMax DM10S-SUB-høyttaleren er utformet for å fungere med kabler på mellom 18 AWG (0,8mm

) til 14AWG (2,1 mm

Koblingsdiagrammer

Eksponer seks millimeter (¼-tommer) av ledningen for å feste til terminalene.

70/100V 8Ω

Merk: Høyttaleren er ikke sertiﬁsert

for bruk med et stivt rør. Høyttaleren

passer kun med et ﬂeksibelt rør-

eller en ledningskobling.

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

Høyttalerinnstillinger

** NC: Ingen tilkobling (ikke bruk)* Fabrikkstandard

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

70V

20W 40W 80W 150W*

8Ω

40W 80W 150W NC**

100V

Innstilling av omformerkontakt

Vri for å stille inn kontakten. Bruk en skrutrekker med ﬂatt hode.

Bruke en sikkerhetskabel

Noen regionale byggeforskrifter krever at du sikrer høyttalerne

ytterligere ved hjelp av en sekundær sikringsmetode. Velg

monteringssted, -metode- og -utstyr som samsvarer med lokale

byggeforskrifter og bestemmelser.

En sikkerhetskabel kan festes til høyttaleren ved å bruke låsgjengen

bak på høyttaleren.

Låsgjengen kan brukes med en M8-skrue (ikke inkludert) med en

dybde på 15millimeter (0,47tommer).

Norsk • 35Monteringsveiledning • DM10S-SUB

PRO.BOSE.COM

Montering

Monterings-

alternativer

Det er to par spor som brukes til å feste

høyttaleren til monteringsbraketten,

på baksiden og siden av høyttaleren.

Det er to forskjellige posisjoner for

høyttalermontering: Horisontal og

vertikal. Se tabellen til høyre for å

velgeinstalleringsalternativet som

passer best til installasjonen.

Merk: Montering på steder hvor

høyttaleren kan komme i kontakt

med matolje, for eksempel på

storkjøkken, kan redusere ytelsen

ellerfunksjonaliteten til høyttaleren.

Montere braketten

Merk: Når du velger monteringssted, må minst ett av festepunktene til monteringsbraketten være festet til en støttestruktur. Festepunkter som

ikke er festet til en støttestruktur, må festes med bruk av egnet jernvare til monteringen. Velg festeanordninger som samsvarer med alle lokale

byggeforskrifter og krav.

Merk: Velg egnede festeanordninger som støtter vekten til høyttalerne (16,10 kg).

1. Marker borehull.

2. Bor ﬁre hull (i egnet størrelse for festeanordninger) i veggen.

3. Fest braketten til veggen med ﬁre skruer (ikke inkludert). Merk: Bruk M6-skruer eller ¼-tommers skruer.

q w e

Føre ledninger til kontakten

1. Trekk ledningene gjennom hullet i midten av braketten.

2. Fjern kontakten fra høyttaleren.

3. Sett ledningene i kontakten. Hvis du vil ha mer informasjon

omkabling, kan du se Kable høyttaleren på side 34.

Høyttalerretning

Horisontal Vertikalt

Retning

på

brakett

Tilbake

Side

Fest til

vegg

Fest til tak

Fest til

vegg

Fest til

vegg

36 • Norsk DesignMax DM10S-SUB • Monteringsveiledning

PRO.BOSE.COM

Montering

Samsvar med sikkerhet og forskrifter

Bose DesignMax DM10S-SUB-høyttaleren har bestått tester og samsvarer med følgende spesiﬁkasjoner og bruksområder:

Oppført i ANSI/UL 1480A-2016, høyttalere for profesjonell kommersiell bruk og sikkerhetsformål

Generell bruk – UL kategori UEAY, ﬁlnummer S 5591 kontrollnummer 3N89

Kan brukes til montering ved hjelp av kabelmetoder i klasse 1, klasse 2 eller klasse 3, i samsvar med NFPA 70, National Electrical Code,

2017, artikkel 640

DesignMax DM10S-SUB-høyttaleren er utformet i henhold til kravene som er deﬁnert i følgende europeiske forskrifter for kombinasjonssystemer:

Testet i samsvar med IEC60268-5, 2007

Rotere logoen

Du kan rotere Bose-logoen for å samsvare med høyttalerens retning. Hvis du vil rotere logoen,

må du først ta av grillen ved å skru ut de tre skruene på hver side av grillen.

Trykk på knappen bak på grillen med én hånd. Roter logoen med den andre hånden. Logoenkan

roteres med klokken eller mot klokken.

Når du har rotert logoen til ønsket retning, setter du på plass grillen og fester den på plass

medde seks skruene.

Merk: Ikke knip knappen innover hvis du ikke vil fjerne logoen.

Montering av høyttaleren

ADVARSEL: Hvis du ikke følger trinnene nedenfor, kan du få en utrygg montering, som kan føre til at høyttaleren faller ned.

Merk: Det kreves en 6-millimeter sekskantnøkkel for riktig montering.

1. Fest høyttaleren til braketten ved å skyve brakettarmene inn i sporene på høyttaleren, enten bak eller på siden av høyttaleren,

avhengigavhøyttalerposisjonen du har valgt (se Monteringsalternativer på side 35).

2. Sett inn en av de medfølgende M8-skruene i hullet på hver side av høyttaleren.

3. Stram skruene med sekskantnøkkelen for å feste høyttaleren til braketten.

4. Sett en gummihette inn i hullet på hver side av høyttaleren.

Polski • 37Podręcznik instalacji • DM10S-SUB

PRO.BOSE.COM

Ważne zalecenia dotyczące bezpieczeństwa

Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi bezpieczeństwa

oraz instrukcjami użytkowania izachować je.

Instalację niniejszego produktu może przeprowadzić wyłącznie specjalista! Niniejszy dokument

ma na celu dostarczenie profesjonalnym instalatorom podstawowych wskazówek dotyczących

instalacji ibezpieczeństwa tego produktu wtypowych, stałych instalacjach. Przed przystąpieniem

do instalacji należy zapoznać się zniniejszym dokumentem iwszystkimi ostrzeżeniami dotyczącymi

bezpieczeństwa.

Nie wolno serwisować urządzenia samodzielnie. Wszystkie czynności serwisowe muszą być

wykonywane przez pracowników autoryzowanych centrów serwisowych, autoryzowanych

instalatorów, techników, sprzedawców lub dystrybutorów. Aby skontaktować się zﬁrmą Bose

Professional, zesprzedawcą bądź dystrybutorem wokolicy, odwiedź stronę PRO.BOSE.COM.

1. Należy przeczytać instrukcje.

2. Należy zachować instrukcje.

3. Należy stosować się do wszystkich ostrzeżeń.

4. Należy postępować zgodnie zinstrukcjami.

5. Nie należy korzystać ztego urządzenia wpobliżu wody.

6. Urządzenie należy czyścić wyłącznie przy użyciu suchej ściereczki.

7. Nie wolno blokować otworów wentylacyjnych. Urządzenie należy zainstalować zgodnie

zzaleceniami producenta.

8. Nie wolno instalować urządzenia wpobliżu źródeł ciepła, takich jakkaloryfery, przewody

kominowe, piece lubinne urządzenia wydzielające ciepło (np.wzmacniacze).

9. Należy korzystać wyłącznie zdodatków iakcesoriów zalecanych przez producenta.

Informacje prawne

Ten produkt jest zgodny zewszystkimi obowiązującymi wymaganiami

dyrektywUE.Pełna treść Deklaracji zgodności jest dostępna wwitrynie:

www.Bose.com/compliance.

Ten produkt jest zgodny ze wszystkimi obowiązującymi wymaganiami dokumentu

Electromagnetic Compatibility Regulations 2016 oraz wszelkimi innymi przepisami

obowiązującymi w Wielkiej Brytanii. Deklaracja zgodności jest dostępna w następującej

witrynie internetowej: www.Bose.com/compliance

Ten symbol oznacza, że produktu nie należy wyrzucać razem zinnymi odpadkami

zgospodarstwa domowego. Produkt należy dostarczyć do odpowiedniego miejsca

zbiórki wcelu recyklingu. Właściwy sposób utylizacji irecyklingu pomaga chronić

zasoby naturalne, ludzkie zdrowie iśrodowisko naturalne. Aby uzyskać więcej informacji

na temat utylizacji irecyklingu tego produktu, skontaktuj się zsamorządem lokalnym,

wzakładzie utylizacji odpadów albo wsklepie, wktórym produkt został nabyty.

Data produkcji: Ósma cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „7” oznacza rok 2007

lub 2017.

Importer na terenie Chin: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,

No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone

Importer na terenie UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Holandia

Importer — Meksyku: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204,

LomasdeChapultepec, 11000 México, D.F. W celu uzyskania informacji oimporterze iusługach: +5255

(5202) 3545

Importer na terenie Tajwanu: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road,

Taipei City 104, Taiwan. Numer telefonu: +886-2-2514 7676

Importer — Wielka Brytania: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham,

Kent, ME4 4QZ, United Kingdom

Bose and DesignMax są znakami towarowymi ﬁrmy Bose Corporation.

Siedziba główna ﬁrmy Bose Corporation: 1-877-230-5639

rozpowszechniać ani winny sposób wykorzystywać bez uprzedniego uzyskania pisemnego

pozwolenia.

Informacje ogwarancji

Opisywany produkt objęty jest ograniczoną gwarancją.

Szczegółowe informacje na temat gwarancji można znaleźć na stronie PRO.BOSE.COM.

Klasyﬁkacja produktu:

Napięcie wejściowe: 70V / 100V

Impedancja: 8Ω, 250W

Prąd lub moc: (70V): 20W, 40W, 80W, 150W, (100V): 40W, 80W, 150W

OSTRZEŻENIA/PRZESTROGI

Produkt zawiera elementy magnetyczne. Aby dowiedzieć się, czy mogą

onemiećwpływ nafunkcjonowanie implantów medycznych, należy

skonsultowaćsięzlekarzem.

• Wszystkie produkty Bose muszą być instalowane zgodnie zprzepisami lokalnymi, krajowymi,

federalnymi ibranżowymi. Instalator jest zobowiązany zainstalować głośniki isystem

montażowy zgodnie zewszystkimi obowiązującymi regulaminami, wtym regulaminami

iprzepisami obowiązującymi wbudynku. Przed instalacją produktu należyskonsultować się

zodpowiednimi władzami.

• Niebezpieczny montaż lubpodwieszenie ciężkiego ładunku może spowodować poważne

obrażenia lubśmierć orazuszkodzenie mienia. Do obowiązków instalatora należy ocena

niezawodności każdej metody montażu stosowanej wtymprzypadku. Montaż podwieszanych

głośników może być przeprowadzany wyłącznie przezprofesjonalnych instalatorów

posiadających wiedzę oodpowiednim sprzęcie ibezpiecznych technikach montażu.

• Nie wolno montować produktu w miejscach, w których może być ono narażone na kontakt z

wodą lub ze skroploną parą wodną.

• Niniejszy produkt nie jest przeznaczony do instalacji anistosowania wpomieszczeniach

mających stały kontakt zwodą (w tym m.in. basenach wewnętrznych, parkach wodnych,

pomieszczeniach zjacuzzi, saunach, łaźniach parowych ilodowiskach).

• Niemontować uchwytu napowierzchniach niewystarczająco solidnych lubstwarzających

zagrożenia związane naprzykład zinstalacją elektryczną lubhydrauliczną. Wprzypadku

wątpliwości związanych zmontażem uchwytu skontaktować się zwykwaliﬁkowanym

instalatorem. Upewnić się, żeuchwyt został zamontowany zgodnie zlokalnymi przepisami

budowlanymi.

• Należy używać wyłącznie sprzętu iakcesoriów dostarczonych lubwskazanych przez ﬁrmę

Bose jakoodpowiednie dogłośników DesignMax DM10S-SUB. Elementy mocujące głośnik

do powierzchni montażowej nie są dołączone do zestawu. Informacje natemat zgodnych

akcesoriów można znaleźć warkuszu danych technicznych produktu pod adresem

PRO.BOSE.COM.

• Produkt musi być umieszczony zdala od ognia iźródeł ciepła. Na urządzeniu lub

wjegopobliżu nie należy umieszczać źródeł otwartego ognia, np. zapalonych świec.

• Nie wolno dokonywać modyﬁkacji produktu bez zezwolenia.

• Wspornik do montażu ściennego DesignMax DM10S-SUB jest przeznaczony wyłącznie

domodelu DM10S-SUB.

• Głośniki należy czyścić wyłącznie suchą szmatką. Nie należy wystawiać głośnika na działanie

mydła, detergentów, oleju mineralnego, alkoholu ani innych środków czyszczących lub

chemikaliów.

38 • Polski DesignMax DM10S-SUB • Podręcznik instalacji

PRO.BOSE.COM

Omówienie

Zawartość opakowania

Wymiary produktu

× 1 × 1 × 2 × 2

465 mm

18,32 cali

280 mm

11,00 cali

316 mm

12,45 cala

218 mm

8,58 cala

323 mm

12,70 cala

345 mm

13,60 cala

502 mm

19,78 cala

Dane techniczne

Dodatkowe dane techniczne można znaleźć warkuszu danych

technicznych DesignMax DM10S-SUB na stronie PRO.BOSE.COM.

Fizyczne

Wymiary produktu Wysokość: 502 mm (19,78 cala)

Szerokość: 316 mm (12,45 cala)

Głębokość: 323 mm (12,70 cala)

Waga netto — głośnik

zosłoną iwspornikiem

16,10 kg (35,5 funta)

Waga przesyłki 18,82 kg (41,5 funta)

Ważne informacje dotyczące instalacji

Produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach.

Instalator jest zobowiązany zainstalować głośniki isystem montażowy

zgodnie zewszystkimi obowiązującymi regulaminami, wtym regulaminami

iprzepisami obowiązującymi wbudynku. Przed instalacją produktu należy

skonsultować się zodpowiednimi władzami.

Odpowiedzialność zabezpieczeństwo instalacji głośników spoczywa

nainstalatorze. Nieprawidłowe zamontowanie głośnika może spowodować

uszkodzenie urządzenia, obrażenia ciała lub śmierć.

Nie wolno montować produktu w miejscach, w których może być ono

narażone na kontakt z wodą lub ze skroploną parą wodną.

Nie wolno montować produktu wpomieszczeniach, wktórych może

występować skraplanie pary wodnej.

Niniejszy produkt nie jest przeznaczony do instalacji anistosowania

wpomieszczeniach mających stały kontakt zwodą (w tym m.in. basenach

wewnętrznych, parkach wodnych, pomieszczeniach zjacuzzi, saunach,

łaźniach parowych ilodowiskach).

Nie wolno blokować otworów wentylacyjnych. Urządzenie należy

zainstalować zgodnie zzaleceniami producenta.

Nie wolno instalować urządzenia wpobliżu źródeł ciepła, takich

jakkaloryfery, przewody kominowe, piece lubinne urządzenia

wydzielająceciepło (np.wzmacniacze).

Elementy mocujące głośnik dopowierzchni montażowej nie są dołączone

dozestawu. Przed zainstalowaniem głośnika należy skonsultować się ze

specjalistą budowlanym wcelu uzyskania informacji na temat odpowiednich

elementów montażowych.

Niemontować napowierzchniach niewystarczająco solidnych

lubstwarzających zagrożenia związane naprzykład zinstalacją elektryczną

lubhydrauliczną. Wprzypadku wątpliwości związanych zmontażem

uchwytu skontaktować się zwykwaliﬁkowanym instalatorem. Upewnić się,

żeuchwyt został zamontowany zgodnie zlokalnymi przepisami

budowlanymi.

Śr. 6,7 mm

0,26 cala

Polski • 39Podręcznik instalacji • DM10S-SUB

PRO.BOSE.COM

Konﬁguracja

Okablowanie głośnika

Grubość przewodu

Do montażu głośnika DesignMax DM10S-SUB należy stosować wyłącznie przewody orozmiarze od18 AWG (0,8mm

) do14 AWG (2,1mm

Schematy połączeń

Odsłonić sześć milimetrów (¼ cala) nieizolowanego przewodu, aby podłączyć go do zacisków.

70V / 100V 8 Ω

Uwaga: głośnik nie jest

przeznaczony do użytku ze

sztywnym kanałem kablowym.

Głośnik może być podłączany

wyłącznie do elastycznego kanału

kablowego lub okablowania.

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

Ustawienia głośnika

** NC brak połączenia (nie używać)* Ustawienia fabryczne

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

70V

20W 40W 80W 150W*

8Ω

40W 80W 150W NC**

100V

Ustawienie gwintownika transformatora

Ustaw gwintownik, obracając go. Użyj płaskiego śrubokrętu.

Korzystanie zkabla zabezpieczającego

Niektóre regionalne przepisy budowlane wymagają zastosowania

dodatkowej metody zabezpieczania głośników wcelu zapewnienia

dodatkowego bezpieczeństwa. Pozycja, sposób ielementy montażu

muszą być zgodne zlokalnymi normami iprzepisami budowlanymi.

Kabel bezpieczeństwa można przymocować do głośnika za pomocą

wkładki gwintowanej znajdującej się ztyłu obudowy.

Wkładka jest przystosowana do wkrętów o rozmiarze M8

(brak w zestawie) o głębokości 15 milimetrów (0,59 cala).

40 • Polski DesignMax DM10S-SUB • Podręcznik instalacji

PRO.BOSE.COM

Instalacja

Opcje montażu

Głośnik został wyposażony wdwie

pary otworów, za pomocą których

można przymocować go do

wspornika. Otwory znajdują się z

tyłu izboku głośnika. Głośnik można

zamontować na dwa sposoby:

poziomo lub pionowo. Z tabeli po

prawej stronie można wybrać żądaną

opcję instalacji.

Uwaga: montaż wpobliżu

powierzchni służących do

gotowania, gdzie głośnik może

być bezpośrednio wystawiony na

działanie olejów, np. wkomercyjnych

punktach przygotowywania posiłków,

może obniżyć wydajność lub

funkcjonalność głośnika.

Montaż wspornika

Uwaga: wmiejscu montażu co najmniej jeden punkt mocowania wspornika montażowego musi być przymocowany do konstrukcji nośnej.

Punktymocowania, które nie są przymocowane do konstrukcji nośnej, muszą zostać zabezpieczone przy użyciu odpowiednich śrub inakrętek

domontażu. Wybrane mocowania muszą być zgodne ze wszystkimi lokalnymi przepisami budowlanymi.

Uwaga: wybrać odpowiednie mocowania, które utrzymają masę głośnika (16,10 kg).

1. Zaznaczyć otwory do wywiercenia.

2. Wywiercić wścianie cztery otwory (o wielkości odpowiedniej do zamocowania).

3. Przymocować wspornik do ściany za pomocą czterech śrub (brak wzestawie). Uwaga: użyć wkrętów orozmiarze M6 lub ¼ cala.

q w e

Podłączanie okablowania do złącza

1. Poprowadzić przewody przez środkowy otwór wspornika.

2. Wymontować złącze zgłośnika.

3. Podłączyć przewody do złącza. Informacje na temat okablowania

można znaleźć wsekcji Podłączanie okablowania do głośnika na

stronie 39.

Orientacja głośnika

Poziomo Pionowo

Ustawienie

wspornika

Tył

Bok

Przymocować

do ściany

Przymocować

do suﬁtu

Przymo-cować

do ściany

Przymo-cować

do ściany

Polski • 41Podręcznik instalacji • DM10S-SUB

PRO.BOSE.COM

Instalacja

Informacje dotyczące bezpieczeństwa izgodności

Głośnik Bose DesignMax DM10S-SUB przeszedł testy ijest zgodny znastępującymi specyﬁkacjami izastosowaniami:

Zgodność znormami ANSI/UL 1480A-2016, Głośniki do bezpiecznego użytku komercyjnego ispecjalistycznego

Do zastosowań ogólnych – kategoria UL UEAY, numer pliku S5591, numer kontrolny 3N89

Głośniki nadająsię doinstalacji przyużyciu okablowania klasy 1, klasy 2lub klasy 3zgodnie znormą NFPA 70, National Electric Code,

2017, art. 640

Głośnik DesignMax DM10S-SUB został zaprojektowany zgodnie zwymaganiami określonymi wnastępujących europejskich przepisach

dotyczących systemów łączonych:

testy zgodne znormą IEC60268-5, 2007.

Obracanie logo

Można obrócić logo Bose, aby dopasować je do orientacji głośnika. Aby to zrobić, należy zdjąć

kratkę, odkręcając trzy wkręty po obu jej stronach.

Jedną ręką nacisnąć przycisk ztyłu kratki. Obrócić logo drugą ręką. Logo można obracać

wprawo lub wlewo.

Po obróceniu loga do pożądanej pozycji ponownie założyć kratkę, przytwierdzając ją za

pomocą sześciu wkrętów.

Uwaga: nie dociskać przycisku do środka, jeśli logo ma pozostać zamontowane.

Montaż głośnika

OSTRZEŻENIE: nieprzestrzeganie poniższych instrukcji może skutkować nieprawidłowym zamontowaniem głośnika i jego upadkiem.

Uwaga: do instalacji wymagany jest klucz imbusowy 6mm.

1. Przytwierdzić głośnik dowspornika, wsuwając ramiona wspornika do otworów ztyłu lub zboku głośnika, wzależności od wybranej pozycji

montażowej (patrz Opcje montażu na stronie 40).

2. Umieścić wkręty orozmiarze M8 (dołączone dozestawu) wotworach po obu stronach głośnika.

3. Dokręcić wkręty za pomocą klucza imbusowego, aby przymocować głośnik do wspornika.

4. Umieścić po jednej gumowej nasadce w otworach po obu stronach głośnika.

42 •

简体中文

DesignMax DM10S-SUB •

安装指南

PRO.BOSE.COM

重要安全说明

请阅读并保留所有安全和使用说明。

本产品仅适合由专业安装人员安装！本文档旨在为专业安装人员提供在典

型的固定安装系统中安装此产品时适用的基本安装和安全指南。请先阅读

本文档和所有安全警告，再尝试安装。

请勿尝试自行维修此产品。所有维修服务必须由授权服务中心、安装人

员、技术人员、经销商或分销商提供。要联系 Bose Professional 或查找您附近

的经销商或分销商，请访问 PRO.BOSE.COM。

1. 请阅读这些说明。

2. 请保留这些说明。

3. 请注意所有警告。

4. 请遵守所有说明。

5. 请勿在近水区域使用本设备。

6. 只能使用干布进行清洁。

7. 请勿堵塞任何通风口。请按照制造商的说明进行安装。

8. 请勿安装在靠近任何热源的位置，例如暖气片、热调节装置、火炉或可

产生热量的其他设备（包括功率放大器）。

9. 只能使用制造商指定的附件/配件。

规范信息

本产品符合所有适用的欧盟指令要求。您可以从以下网址找到完

整的合规声明：www.Bose.com/compliance。

本产品符合所有适用的 2016 电磁兼容性法规和所有其他适用的英

国法规。符合声明全文载于：www.Bose.com/compliance

此符号表示不得将此产品作为生活垃圾丢弃，应将其送到合适的

回收站点进行回收。正确处理和回收有助于保护自然资源、人类

健康和环境。想要获得更多关于此产品的处理和回收的信息，请

联系当地市政当局、垃圾处理服务部门或您购买此产品的商店。

中国危险物质限用表

有毒或有害物质或元素名称及成分

有毒或有害物质和元素

零件名称

铅

(Pb)

汞

(Hg)

镉

(Cd)

六价铬

(CR(VI))

多溴化

联苯

(PBB)

多溴

二苯醚

(PBDE)

印刷电路板

X O O O O O

金属零件

X O O O O O

塑料零件

O O O O O O

扬声器

X O O O O O

线缆

X O O O O O

此表格依据 SJ/T 11364 的要求制定。

O：表示此零件中所有均质材料所包含的此类有毒或有害物质均低于

GB/T 26572 中的限定要求。

X：表示此零件所用全部均质材料中至少有一种包含的有毒或有害物质高于

GB/T 26572 中的限定要求。

生产日期：序列号中第八位数字表示生产年份；“7”表示 2007 年或

2017 年。

中国进口商：博士视听系统（上海）有限公司，地址：中国（上海）

自由贸易试验区日樱北路 353 号，9 号厂房 C 部位

欧洲进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands

墨西哥进口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204,

Lomas de Chapultepec, 11000 México, D.F.进口商和服务信息：+5255 (5202) 3545

中国台湾进口商：Bose 台湾分公司，台湾 104 台北市民生东路三段

10 号，9F-A1。电话：+886-2-2514 7676

英国进口商：Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent, ME4

4QZ, United Kingdom

Bose 和 DesignMax 是 Bose Corporation 的商标。

Bose Corporation 总部：1-877-230-5639

方式使用本文档的任何部分。

质保信息

本产品享有有限保修。

有关质保的详细信息，请访问 PRO.BOSE.COM。

产品额定值：

输入电压：70V/100V

阻抗：8 Ω，250 W

电流或功率：(70V)：20W、40W、80W、150W；(100V)：40W、80W、150W

警告/小心

本产品含有磁性材料。有关这是否会影响到您的植入式医疗

器械，请咨询您的医生。

• 所有 Bose 产品的安装必须遵守当地、州、联邦和行业规范。安装人

员有责任确保扬声器和安装系统的安装都符合适用的法规，包括当地

的建筑法规和规定。安装本产品前，请咨询拥有司法权的当地监管机

构。

• 不安全地登高安装或吊装任何重物可能导致严重的人身伤害和财产

损失。安装人员有责任评估在其应用中所使用的任何安装方法的可

靠性。只有正确了解硬件且掌握安全安装技术的专业安装人员才能

尝试安装任何吊装式扬声器。

• 请勿将产品安装在暴露于水或可能发生冷凝的位置。

• 此产品不适合在室内涉水设施区域安装或使用（包括但不限于室内

游泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以

及室内溜冰场）。

• 请勿将其安装在不结实或有潜在危险的表面，比如布线或铺设管道

的地方。如果您不确定如何安装支架，请联系拥有相应资质的专业

安装人员。安装支架时，应确保遵循当地建筑规范的要求。

• 仅使用随附安装紧固件和附件或 Bose 指定与 DesignMax DM10S-SUB 扬

声器配合使用的安装紧固件和附件。不提供用于将扬声器固定到安装

表面的安装紧固件。有关兼容附件的信息，请参阅 PRO.BOSE.COM 上的

产品技术参数表。

• 请将本产品放置到远离火源和热源的地方。请勿将明火火源

（如点燃的蜡烛）置于本产品上或靠近本产品。

• 未经授权切勿改装本产品。

• DesignMax DM10S-SUB 壁挂支架仅适用于 DM10S-SUB 机型。

• 只能使用干布清洁扬声器。请勿将扬声器暴露在肥皂、清洁剂、

矿物油、酒精或其他清洁剂或化学制品中。

简体中文

• 43

安装指南

• DM10S-SUB

PRO.BOSE.COM

概述

包装清单

产品尺寸

× 1 × 1 × 2 × 2

465 毫米

18.32 英寸

280 毫米

11.00 英寸

316 毫米

12.45 英寸

218 毫米

8.58 英寸

323 毫米

12.70 英寸

345 毫米

13.60 英寸

502 毫米

19.78 英寸

技术规格

有关其他规格，请参阅 PRO.BOSE.COM 上的 DesignMax DM10S-SUB

技术参数表。

外观

产品尺寸

高度：502 毫米（19.78 英寸）

宽度：316 毫米（12.45 英寸）

深度：323 毫米（12.70 英寸）

带网罩和支架的扬声器净重

16.10 千克（35.5 磅）

装运重量

18.82 千克（41.5 磅）

重要安装信息

本产品仅可在室内使用。

安装人员有责任确保扬声器和安装系统的安装都符合适用的法规，

包括当地的建筑法规和规定。安装本产品前，请咨询拥有司法权的

当地监管机构。

安装人员负责确保扬声器安装的安全。如果未正确安装扬声器，可

能导致损坏或人员伤亡。

请勿将产品安装在暴露于水或可能发生冷凝的位置。

请勿将产品安装在可能发生冷凝的位置。

此产品不适合在室内涉水设施区域安装或使用（包括但不限于室内

游泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以

及室内溜冰场）。

请勿堵塞任何通风口。请按照制造商的说明进行安装。

请勿安装在靠近任何热源的位置，例如暖气片、热调节装置、

火炉或可产生热量的其他设备（包括功率放大器）。

不提供用于将扬声器固定到安装表面的安装紧固件。在安装扬声器

之前，请咨询建筑物专业人员以了解合适的安装紧固件。

请勿将其安装在不结实或有潜在危险的表面，比如布线或铺设管道

的地方。如果您不确定如何安装支架，请联系拥有相应资质的专业

安装人员。安装支架时，应确保遵循当地建筑规范的要求。

Ø 6.7 毫米

0.26 英寸

44 •

简体中文

DesignMax DM10S-SUB •

安装指南

PRO.BOSE.COM

设置

扬声器接线

线规

DesignMax DM10S-SUB 扬声器仅可与 18 AWG（0.8

平方毫米）至 14 AWG（2.1

平方毫米）规格的接线一起使用。

接线图

露出六毫米（¼ 英寸）长的裸线以连接到端子。

70V/100V 8Ω

注意：扬声器不适合与硬质管子一起

使用。扬声器仅适合软质管子或直接

布线连接方式。

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

扬声器设置

** NC：无连接（不使用）

* 出厂默认设置

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

70V

20W 40W 80W 150W*

8Ω

40W 80W 150W NC**

100V

变压器抽头设置

转动设置抽头。使用平头螺丝刀。

使用安全绳索

某些地区的施工规范要求使用辅助方法将扬声器固定到支撑结构，

以提供额外的安全保障。选择符合当地建筑规范和条例的安装位置、

方法和硬件。

可使用外壳背面的螺纹插件将一根安全绳连接到扬声器。

该插件适合与深度为 15 毫米（0.59英寸）的 M8 螺钉（未随附）

配合使用。

简体中文

• 45

安装指南

• DM10S-SUB

PRO.BOSE.COM

安装

安装选件

位于扬声器背面和侧面的两对插槽用于将

扬声器固定到壁装支架上。扬声器有两种

安装位置：水平和垂直。查看右侧表格，

选择最适合您安装应用的方式选项。

注意：安装在靠近烹饪台的位置（例如在

商业烹饪环境中）时，扬声器可能直接暴

露在烹饪油烟之下，这可能会降低扬声器

的性能或可靠性。

安装支架

注意：选择安装位置时，必须将安装支架的至少一个连接点固定到支撑结构上。未固定到支撑结构上的连接点必须使用合适的安装紧固件进行固定。

请选择符合当地所有建筑法规和要求的紧固件。

注意：请选择合适的紧固件以支撑扬声器的重量（16.10 千克 [35.5 磅]）。

1. 做好钻孔记号。

2. 在墙壁上钻四个孔（大小适合相应的紧固件）。

3. 使用四颗螺丝（不随附）将支架固定到墙壁上。

注意：使用 M6 或 / 英寸大小的螺钉。

q w e

连接接线端子

1. 将接线穿过支架的中心孔。

2. 将接线端子从扬声器拆下。

3. 执行接线端子接线操作。有关接线信息，请参阅第 44 页的扬声器接线。

扬声器朝向

水平垂直

支架方向

背面

侧面

贴墙

贴天花板

贴墙

46 •

简体中文

DesignMax DM10S-SUB •

安装指南

PRO.BOSE.COM

安装

安全与法规遵从

Bose DesignMax DM10S-SUB 扬声器经过测试，符合以下规格和用途：

列出的扬声器符合 ANSI/UL 1480A-2016，适合商业和安全专业用途

通用 - UL 类别 UEAY，文件号 S 5591 控制号 3N89

适合使用 1 级、2 级、3 级接线方法安装，符合 NFPA 70 美国国家电气法规 (2017) 第 640 条

DesignMax DM10S-SUB 扬声器是根据以下有关组合系统的欧洲监管规范中规定的要求进行设计的：

按照 IEC60268-5 (2007) 标准进行测试。

旋转徽标

您可以旋转 Bose 徽标，使其与扬声器的方向一致。要旋转徽标，先请拧下网罩每侧的三颗螺

钉取下网罩。

用一只手按下网罩背面的按钮。另一只手旋转徽标。徽标可顺时针或逆时针旋转。

将徽标转到您满意的位置后，放回网罩，拧紧六颗螺钉。

注意：除非您想要拆下徽标，否则切勿向内挤压按钮。

安装扬声器

警告：不遵循以下步骤可能会导致不安全的安装环境，有扬声器跌落的危险。

注意：要正确安装，6 毫米六角扳手必不可少。

1. 将支架臂滑入扬声器插槽来连接扬声器和支架，请根据您选择的扬声器摆放位置决定是滑入扬声器背面或是侧面的插槽（参阅第 45 页的安装选项）。

2. 在扬声器每侧的洞中插入随附的 M8 螺钉。

3. 使用扳手拧紧螺钉，牢固连接扬声器和支架。

4. 在扬声器每侧的洞中插入橡胶帽。

繁體中文

• 47

安裝指南

• DM10S-SUB

PRO.BOSE.COM

重要安全指示

請閱讀並保管好所有安全和使用指示。

本產品僅限由專業安裝人員安裝！本文件包含本產品採一般固定式安裝系

統時的相關基本安裝資訊與安全基準，以供專業安裝人員參考。在嘗試進

行安裝以前，請先閱讀本文件與所有的安全警告。

請勿自行維修本產品。如需任何維修服務，請洽授權服務中心、安裝人

員、技術人員、經銷商或分銷商。若要聯絡 Bose Professional 或尋找附近的經

銷商或分銷商，請造訪 PRO.BOSE.COM。

1. 閱讀這些指示。

2. 保留這些指示。

3. 注意所有警告。

4. 遵守所有指示。

5. 請勿在水邊使用此裝置。

6. 只能用乾布清潔。

7. 請勿堵塞任何通風口。請按照製造商的指示安裝。

8. 請勿在熱源附近安裝，如暖氣片、熱調節裝置、火爐或可發熱的其他裝

置 (包括擴大機)。

9. 只能使用製造商指定的附件/配件。

法規資訊

本產品符合所有適用的歐盟指令要求。符合聲明全文載於：

www.Bose.com/compliance。

本產品符合所有適用的 2016 電磁相容性法規和所有其他適用的英

國法規。您可以從以下位置找到完整的符合聲明：

www.Bose.com/compliance

此符號表示本產品不得以家庭廢棄物方式丟棄，而應將其送到合

適的收集設施進行回收。妥善處理及回收有助於保護天然資源、

人類健康和環境。如欲獲得有關處理和回收本產品的更多資訊，

請聯絡當地政府機關、廢棄物處理服務或您購買本產品的商家。

台灣 BSMI 限用物質含有情況標示

設備名稱：揚聲器型號：

829380

限制物質及其化學符號

裝置

鉛

(Pb)

汞

(Hg)

鎘

(Cd)

六價鉻

(Cr+6)

多溴化聯苯

(PBB)

多溴聯苯醚

(PBDE)

印刷電路板 - ○ ○ ○ ○ ○

金屬零件 - ○ ○ ○ ○ ○

塑膠零件 ○ ○ ○ ○ ○ ○

揚聲器 - ○ ○ ○ ○ ○

連接線 - ○ ○ ○ ○ ○

備註 1 ：「○」表示限制物質的濃度百分比含量未超過參考值。

備註 2 ：「–」表示限制物質屬於豁免項目範圍。

製造日期：序號第八位數代表製造年份；「7」代表 2007 或 2017。

中國進口商：Bose Electronics (Shanghai) Company Limited，中國 (上海) 自由貿易

試驗區，日櫻北路 353 號，9 號廠房 C 部

歐盟進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands

墨西哥進口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomasde

Chapultepec, 11000 México, D.F.進口商與服務資訊：+5255 (5202) 3545

台灣進口商：Bose 台灣分公司，台灣 104 台北市民生東路三段 10 號 9 樓

A1 室。電話號碼：+886-2-2514 7977

英國進口商：Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent, ME4

4QZ, United Kingdom

Bose 和 DesignMax 是 Bose Corporation 的商標。

Bose Corporation 總部：1-877-230-5639

方式使用本資料的任何部分。

保固資訊

此產品享有有限保固。

如需保固詳細資料，請造訪 PRO.BOSE.COM。

產品額定值：

輸入電壓：70V/100V

阻抗：8 Ω，250 W

電流或功率：(70V)：20W、40W、80W、150W；(100V)：40W、80W、150W

警告/小心

本產品含有磁性材料。請諮詢醫生以瞭解這是否會影響您

的植入式醫療設備。

• 所有 Bose 產品的安裝必須遵守當地、州、聯邦和行業規範。安裝人

員有責任確保揚聲器和安裝系統的裝設都符合適用的法規，包括當地

的建築法規和規定。安裝本產品前，請諮詢擁有司法權的當地政府機

關。

• 以不安全的方式安裝或高處懸吊任何重物都可能導致嚴重的人身傷害

或死亡，以及財產損失。安裝人員須負責評估其應用情形中所採用之

任何安裝方式是否穩定可靠。只有具備適當五金部件知識與安全安裝

技術的專業安裝人員，才可嘗試安裝任何高處懸吊揚聲器。

• 請勿將本產品安裝於可能接觸水或結露的位置。

• 本產品並不適合安裝或用於室內有水設施區域 (包括但不限於：室內

泳池、室內戲水區、熱水浴池、桑拿、蒸氣室與室內溜冰場等)。

• 請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地

方。如果您不確定如何安裝本支架，請聯絡合格的專業安裝人員。

請務必遵循當地建築法規安裝支架。

• 僅限使用 Bose 隨附或指定用於 DesignMax DM10S-SUB loudspeakers 揚聲器

的五金部件與配件。未隨附可將揚聲器固定至安裝表面的五金部件。

如需相容配件的相關資訊，請參閱 PRO.BOSE.COM 上的產品技術資料

表。

• 使產品遠離火源和熱源。請勿將明火火源 (例如點燃的蠟燭) 置於本

產品上或本產品附近。

• 未經授權請勿擅自改裝本產品。

• DesignMax DM10S-SUB 壁掛支架僅供型號 DM10S-SUB 使用。

• 請僅使用乾布來清潔揚聲器。請勿使揚聲器接觸肥皂、去污劑、

礦物油、酒精或其他清潔劑或化學品。

48 •

繁體中文

DesignMax DM10S-SUB •

安裝指南

PRO.BOSE.COM

概觀

包裝內容物

產品尺寸

× 1 × 1 × 2 × 2

465 公釐

18.32 吋

280 公釐

11.00 吋

316 公釐

12.45 吋

218 公釐

8.58 吋

323 公釐

12.70 吋

345 公釐

13.60 吋

502 公釐

19.78 吋

技術規格

如需其他規格資訊，請參閱 PRO.BOSE.COM 上的 DesignMax

DM10S-SUB 技術資料表。

外觀

產品尺寸

高度：502 公釐 (19.78 吋)

寬度：316 公釐 (12.45 吋)

深度：323 公釐 (12.70 吋)

淨重，揚聲器加網罩及支架 (單件) 16.10 kg (35.5 lb)

裝運重量

18.82 kg (41.5 lb)

重要安裝資訊

本產品僅供室內使用。

安裝人員有責任確保揚聲器和安裝系統的裝設都符合適用的法規，

包括當地的建築法規和規定。安裝本產品前，請諮詢擁有司法權的

當地政府機關。

安裝人員須負責確保揚聲器安裝的安全。若未正確安裝揚聲器，則

可能導致損害、傷害或死亡。

請勿將本產品安裝於可能接觸水或結露的位置。

請勿將產品安裝於可能結露的位置。

本產品並不適合安裝或用於室內有水設施區域 (包括但不限於：

室內泳池、室內戲水區、熱水浴池、桑拿、蒸氣室與室內溜冰

場等)。

請勿堵塞任何通風口。請按照製造商的指示安裝。

請勿在熱源附近安裝，如暖氣片、熱調節裝置、火爐或可發熱的其

他裝置 (包括擴大機)。

未隨附可將揚聲器固定至安裝表面的五金部件。安裝揚聲器前，請

諮詢建築專業人員以取得合適的安裝五金部件。

請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地

方。如果您不確定如何安裝本支架，請聯絡合格的專業安裝人員。

請務必遵循當地建築法規安裝支架。

Ø 6.7 公釐

0.26 吋

繁體中文

• 49

安裝指南

• DM10S-SUB

PRO.BOSE.COM

設定

揚聲器接線

線規

DesignMax DM10S-SUB loudspeaker 揚聲器的設計僅可使用 18 AWG (0.8 mm

) 至 14 AWG (2.1 mm

) 的線材。

接線圖

露出六公釐 (¼ 吋) 的裸線以連接至端子。

70V/100V 8Ω

備註：本揚聲器不適用硬式導管。

本揚聲器僅適用軟性導管或配線連接。

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

揚聲器設定

** NC：無連線 (請勿使用)* 原廠預設

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

70V

20W 40W 80W 150W*

8Ω

40W 80W 150W NC**

100V

變壓器抽頭設定

轉動以設定抽頭功率。請使用平頭螺絲起子。

使用安全纜線

部分地區的建築法規要求使用輔助方式固定揚聲器以增強結構支撐力，

加強安全性。請遵守當地的建築法規和規定，選擇合適的安裝位置、

方式和五金部件。

可使用外殼後方的螺絲吊點將安全纜索連接至揚聲器。

吊點尺寸適用於 M8 螺絲 (未隨附)，深 15 公釐 (0.59 吋)。

50 •

繁體中文

DesignMax DM10S-SUB •

安裝指南

PRO.BOSE.COM

安裝

安裝選項

在揚聲器後方與側邊有兩對凹槽，可用來將

揚聲器牢固地固定在安裝支架上。有兩種不

同的揚聲器安裝位置：水平與垂直。請參考

右側表格，選擇最適合您安裝的安裝選項。

備註：若揚聲器安裝的位置靠近料理檯面，

便可能直接接觸烹調油脂 (例如商業料理

環境)，恐因此降低揚聲器的效能或功能性。

安裝支架

備註：選擇安裝位置時，應將至少一個安裝支架的安裝點固定至支撐結構。未固定於支撐結構的安裝點必須使用合適的安裝五金部件進行固定。

請選用符合所有當地建築法規和規定的緊扣件。

備註：請選用合適的緊扣件，須能支撐揚聲器重量 (16.10 公斤 [35.5 磅])。

1. 標記鑽孔。

2. 在牆面上鑽出四個鑽孔 (尺寸符合合適的緊扣件)。

3. 使用四個螺絲將支架固定於牆面 (未隨附)。

備註：使用 M6 或 ¼ 吋螺絲。

q w e

連接器接線

1. 將線路穿過支架中央孔。

2. 從揚聲器上取下連接器。

3. 將線路連接至連接器。如需瞭解配線資訊，

請參見第 49 頁「揚聲器接線」。

揚聲器方向

水平垂直

支架方向

側面

固定在

牆面

固定在

天花板

固定在

牆面

固定在

牆面

繁體中文

• 51

安裝指南

• DM10S-SUB

PRO.BOSE.COM

安裝

安全與規章遵循

Bose DesignMax DM10S-SUB loudspeaker 揚聲器通過測試，且符合下列規格及用途：

名列 ANSI/UL 1480A-2016 適合商業及安全專業用途的揚聲器

一般用途 - UL Category UEAY，案號 S 5591，控制號 3N89

根據 NFPA 70 2017 年《National Electrical Code》(美國國家電氣規程) 第 640 條，適合使用 Class 1、Class 2、Class 3 配線方式安裝

DesignMax DM10S-SUB loudspeaker 揚聲器的設計符合下列歐洲組合系統法規所定義之要求：

經測試符合 IEC60268-5，2007 年

旋轉標誌

您可依照揚聲器方向旋轉 Bose 標誌。如需旋轉標誌，首先請將網罩兩側的三個螺絲拆下，

以將網罩取下。

請一手按下網罩後方的按鍵，同時另一手旋轉標誌。標誌可順時針或逆時針旋轉。

將標誌旋轉到您想要的方向後，重新裝上網罩，並用六個螺絲牢牢固定。

備註：除非欲將標誌取下，否則請勿將按鍵向內擠壓。

安裝揚聲器

警告：若未確實依下列步驟安裝，即可能導致安裝狀態不安全，造成墜落風險。

備註：

需要

公釐內六角扳手以正確安裝。

1. 根據您選定的揚聲器位置，將支架支臂滑動至揚聲器背面或側邊凹槽，以將揚聲器固定在支架上 (請參閱第 50 頁的安裝選項)。

2. 將其中一個隨附的 M8 螺絲插入揚聲器兩側的螺絲孔中。

3. 使用內六角扳手將螺絲轉緊，以將揚聲器固定在支架上。

4. 將橡膠蓋插入揚聲器兩側的孔中。

52 •

日本語

DesignMax DM10S-SUB •

設置ガイド

PRO.BOSE.COM

安全上の重要な注意事項

安全上の留意項目および使用方法をよく読み、いつでも参照

できるように保管してください。

本製品は、専門の施工業者による設置のみを想定した製品です。本書は、一般

的な固定設置システムにおける本製品を対象に、基本的な設置と安全上のガ

イドラインを施工業者様に提供します。設置する前に、本書とすべての安全に

関する警告をお読みください。

ご自身で製品を修理しないでください。修理が必要な際には、正規サービス

センター、ボーズ認定の施工業者、技術者、ディーラーまたはディストリビュー

ターにお問い合わせください。Bose Professionalに連絡する、またはお近くのディ

ーラーまたはディストリビューターを検索するには、PRO.BOSE.COMにアクセスし

てください。

1. このガイドをよくお読みください。

2. 必要な時にご覧になれるよう、本書を保管してください。

3. すべての注意事項に留意してください。

4. すべての指示に従ってください。

5. この製品を水の近くで使用しないでください。

6. 清掃の際は乾いた布を使用してください。

7. 通気孔は塞がないでください。製造元の指示に従って設置してください。

8. ラジエータ、暖房送風口、ストーブ、その他の熱を発する装置（アンプを含

む）の近くには設置しないでください。

9. 必ず製造元より指定された付属品、あるいはアクセサリーのみをご使用

ください。

規制に関する情報

This product conforms to all applicable EU directive requirements. The complete

declaration of conformity can be found at: www.Bose.com/compliance.

この製品は、すべての適用される電磁両立規則2016およびその他す

べての適用される英国の規制に準拠しています。完全な適合宣言

書については、次のサイトを参照してください。

www.Bose.com/compliance

This symbol means the product must not be discarded as household waste, and

should be delivered to an appropriate collection facility for recycling. Proper

disposal and recycling helps protect natural resources, human health and the

environment. For more information on disposal and recycling of this product,

contact your local municipality, disposal service, or the shop where you bought this

product.

製造日: シリアル番号の8桁目の数字は製造年を表します。「7」は2007年また

は2017年です。

中国における輸入元: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,

No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone

EUにおける輸入元: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend,

The Netherlands

メキシコにおける輸入元: Bose de México, S. de R.L. de C.V., Paseo de las Palmas

405-204, Lomas de Chapultepec, 11000 México, D.F.輸入元およびサポート情報:

+5255(5202) 3545

台湾における輸入元: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,

Taipei City 104, Taiwan.Phone Number: +886-2-2514 7676

英国における輸入元: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham,

Kent, ME4 4QZ, United Kingdom

BoseおよびDesignMaxは、Bose Corporationの商標です。

Bose Corporation Headquarters: 1-877-230-5639

写、変更、配布、その他の使用は許可されません。

保証情報

保証の内容および条件につきましては、付属の保証書をご覧ください。

保証の詳細については、PRO.BOSE.COMをご覧ください。

仕様:

入力電圧: 70V/100V

インピーダンス: 8 Ω、250 W

電流またはパワー: （70V）: 20W、40W、80W、150W、（100V）: 40W、80W、150W

警告／注意

この製品には磁性材料が含まれています。体内に埋め込まれて

いる医療機器への影響については、医師にご相談ください。

• ボーズ製品を設置する際は、必ず地域と業界指導の安全基準に従って

ください。各地域の建築に関する条例や規制など、適用される全ての法

律に従って本製品およびそのマウントシステムを設置することは施工

業者の責任です。本製品を設置する前に、各地域の管轄官庁に相談し

てください。

• 重量物の不安定な設置や頭上吊り下げは、重傷または死亡、および設

備機器等への損傷の原因となる可能性があります。適用する設置方法

の信頼性を評価することは、施工業者の責任です。適切な部品および安

全な設置技術の知識を持つ専門の施工業者のみが、天井へのスピーカ

ーの設置を行うことができます。

• 結露や水に晒される場所に本体を設置しないでください。

• この製品は屋内の水を使用するエリア（屋内プール、屋内ウォーター

パーク、浴室、サウナ、スチームサウナ、屋内スケートリンクなど）での設

置または使用を意図していません。

• 設置面の強度が不十分な場合や、設置面の裏側に電線や配管などが隠

れている場合は、本製品を設置しないでください。ブラケットの取り付け

方法がわからない場合は、専門業者に作業を依頼してください。

ブラケットを取り付ける際は、建築関連法規に従ってください。

• DesignMax DM10S-SUBには、本体付属またはボーズ指定の取り付け部品お

よびアクセサリーのみをご使用ください。本スピーカーを取り付け面に

固定するための器具は付属していません。使用可能なアクセサリーの

詳細については、PRO.BOSE.COMに用意されている、本製品のテクニカル

データシートを参照してください。

• 火気や熱源などの近くで使用しないでください。火の付いたろうそく

などの火気を、製品の上や近くに置かないでください。

• 許可なく製品を改造しないでください。

• DesignMax DM10S-SUBに付属している壁面取り付けブラケットは、モデル

DM10S-SUB専用です。

• スピーカーの汚れ落としには、必ず乾いた布をお使いください。スピーカ

ーを石けん、洗剤、鉱油、アルコールなどの洗浄剤、化学物質に触れる可

能性がある場所で使用しないでください。

日本語

• 53

設置ガイド

• DM10S-SUB

PRO.BOSE.COM

概要

パッケージ内容

製品寸法

× 1 × 1 × 2 × 2

465 mm

280 mm

316 mm

218 mm

323 mm

345 mm

502 mm

技術仕様

詳細な仕様は、PRO.BOSE.COMに用意されている、DesignMax

DM10S-SUBのテクニカルデータシートを参照してください。

物理的仕様

製品寸法

高さ: 502 mm

幅: 316 mm

奥行き: 323 mm

質量（グリルおよびブラケット装着時

のスピーカー）

約16.10 kg

梱包質量

約18.82 kg

設置に関する重要な情報

この製品は屋内専用です。

各地域の建築に関する条例や規制など、適用される全ての法律に

従って本製品およびそのマウントシステムを設置することは施工業

者の責任です。本製品を設置する前に、各地域の管轄官庁に相談し

てください。

スピーカー設置時の安全確保は、施工業者の責任で実施してくださ

い。スピーカーの設置が不適切だった場合、損傷、人身への傷害、死

亡事故等の原因となるおそれがあります。

結露や水に晒される場所に本体を設置しないでください。

結露の可能性がある場所に製品を設置しないでください。

この製品は屋内の水を使用するエリア（屋内プール、屋内ウォーター

パーク、浴室、サウナ、スチームサウナ、屋内スケートリンクなど）での

設置または使用を意図していません。

通気孔は塞がないでください。製造元の指示に従って設置して

ください。

ラジエータ、暖房送風口、ストーブ、その他の熱を発する装置

（アンプを含む）の近くには設置しないでください。

本スピーカーを取り付け面に固定するための器具は付属していませ

ん。スピーカーを設置する前に、適切な取り付け器具について建築の

専門業者に相談してください。

設置面の強度が不十分な場合や、設置面の裏側に電線や配管など

の危険物が隠れている場合は、本製品を設置しないでください。ブラ

ケットの取り付け方法がわからない場合は、専門業者に作業を依頼

してください。ブラケットを取り付ける際は、建築関連法規に従ってく

ださい。

Ø 6.7 mm

54 •

日本語

DesignMax DM10S-SUB •

設置ガイド

PRO.BOSE.COM

セットアップ

スピーカーの配線

ケーブルゲージ

DesignMax DM10S-SUBで使用できるケーブル径は、18 AWG（0.8 mm

）～14 AWG（2.1 mm

）のみです。

接続図

裸線を長さ6 mm（¼インチ）露出して端子に接続します。

70V/100V 8 Ω

注: 本スピーカーは、固定導管の使用に

は対応しておらず、フレキシブル導管ま

たはケーブル接続のみに適しています。

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

スピーカーの設定

**NC: 未接続（使用しない）*工場出荷時設定

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

70V

20W 40W 80W 150W*

8 Ω

40W 80W 150W NC**

100V

トランスフォーマータップの設定

回転させてタップを設定します。マイナスドライバーを使用します。

安全ケーブルの使用

お住まいの地域により、安全性の強化のため、スピーカーの構造物に対する

固定に二次的な方法も用いることが法令により義務づけられている場合が

あります。適用される建築基準や規制を満たす設置場所や設置方法、器具

を選択してください。

本スピーカーに安全ケーブルを取り付けるときは、筐体の背面にあるネジ穴

を使用してださい。

ネジ穴はM8 x 15 mmのサイズです（ネジは付属しません）。

日本語

• 55

設置ガイド

• DM10S-SUB

PRO.BOSE.COM

設置

設置オプション

スピーカーと取り付けブラケットを固定する

スロット（x2）が本体の背面と側面にそれぞ

れ用意されています。スピーカーの向きは

横向きと縦向きの両方向に対応します。右

の表を参考に、最適な設置オプションを決

めてください。

注: スピーカーは、食用油に直接晒される可

能性がある加熱調理スペース（商業店舗の

厨房など）の近くに設置すると、性能や機能

が低下するおそれがあります。

ブラケットを取り付ける

注: 取り付け位置を決める際、取り付けブラケットの取り付けポイントの1箇所以上を、支持構造に固定する必要があります。取り付けポイントが支持構造にしっか

り固定されない場合、取り付ける際に適切な器具を使用して固定してください。各地域の建築基準と要件すべてに適合する留め具を選択してください。

注: スピーカーの重量（16.10 kg）を支えるのに適した留め具を選択してください。

1. 穴を空ける位置に印を付けます。

2. 壁に穴を4つ（使用する留め具の大きさ）開けます。

3. ネジを4つ（付属していません）使い、ブラケットを壁に固定します。

注: M6または¼インチサイズのネジを使います。

コネクターを配線する

1. ケーブルは、ブラケットの中央の穴を通します。

2. スピーカーからコネクターを外します。

3. コネクターを配線します。配線について詳しくは、「スピーカーの配線」

（54ページ）を参照してください。

スピーカーの向き

水平垂直

ブラケットの

位置

背面

側面

壁に設置

天井に設置

壁に設置

q w e

56 •

日本語

DesignMax DM10S-SUB •

設置ガイド

PRO.BOSE.COM

設置

安全上のコンプライアンス

Bose DesignMax DM10S-SUBは幅広いテストに合格しており、次の仕様と用途に準拠しています。

ANSI/UL 1480A-2016のSpeakers for Commercial & Safety Professional Useに準拠

一般用途向けの使用 - UL Category UEAY、File Number S 5591 Control Number 3N89

NFPA 70、米国電気工事規程（2017年、第640条）に準拠したクラス1、クラス2、クラス3の配線による設置に対応

DesignMax DM10S-SUBは、コンビネーションシステム向けの以下の欧州規制仕様で規定されている要件に適合するように作られています。

IEC60268-5準拠試験を実施、2007年

ロゴの向きを調整する

Boseロゴは、回転させてスピーカーの向きに合わせることができます。グリル両側の3つのネジを外して、

グリルを取り外してからロゴを回転させます。

片方の手で、グリル背面にあるボタンを押します。もう一方の手で、ロゴを回します。ロゴは時計回りと反

時計回りの両方に回ります。

任意の位置にロゴを回転させたら、グリルを再度取り付けてネジで固定してください。

注: ロゴを外すとき以外は、ボタンを内側向きに押し込まないようにしてください。

スピーカーを取り付ける

警告: 下記の手順に従わない場合、設置が不安定になり、落下事故の原因となる可能性があります。

注: 設置には、6 mm六角レンチが必要です。

1. ブラケットのアームをスピーカーの背面や側面にあるスロットに差し込んで、スピーカーにブラケットを取り付けます（設置の向きについて詳しくは、55ページ

の設置オプションをご覧ください）。

2. 付属のM8ネジをスピーカーのネジ穴に差し込みます。

3. 六角レンチでネジを締めて、スピーカーとブラケットを固定します。

4. ゴムキャップをスピーカーのネジの穴に挿入します。



•

57



•

DesignMax DM10S-SUB

PRO.BOSE.COM





















Bose





PRO.BOSE.COM





1

2

3

4

5

6

7



















8











9















www.Bose.com/compliance





www.Bose.com/compliance















20077

2017























󰀬





Bose

Bose

2021







PRO.BOSE.COM







10070

2508

4010015080402070

15080















Bose













































Bose





















PRO.BOSE.COM











































58

•



DM10S-SUB

•



PRO.BOSE.COM







1 ×1 ×2 ×2 ×

316



323



345



502











PRO.BOSE.COM



502

316

323









































































































465



280



218









•

59



•

DesignMax DM10S-SUB

PRO.BOSE.COM









14

18









100708























–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT



 

–

COM

–

COM

CONNECTOR WIRING

100V

8Ω

OUT

70

204080150

8

4080150

100









































15

60

•



DM10S-SUB

•



PRO.BOSE.COM



































































1





2

3











qwe







1





2









3









59

































•

61



•

DesignMax DM10S-SUB

PRO.BOSE.COM





Bose





 

 

6402017321 















2007



 











Bose

























6

1





































60

2





3





4





Framingham, MA 01701-9168 USA

PRO.BOSE.COM

AM837253 Rev. 02

November 2021

Bose 831856-0110 Professional DesignMax DM10S 10" Passive Subwoofer

Product's Documents

Installation Guide

Specifications

Bose 831856-0110 Questions and Answers
