Table of Contents
i
Title Page No.
INTRODUCTION 1
SAFETY PRECAUTIONS / WARNINGS 2
CONTROLS AND INDICATORS 4
PREPARATION AND CAUTION BEFORE USE 5
TESTING PROCEDURES 6
A. AC/DC VOLTAGE MEASUREMENT 6
B. RESISTANCE MEASUREMENT W (OHMS) 6
C. DIODE TEST 7
D. CONTINUITY TEST 8
E. AC/DC CURRENT MEASUREMENT (AMPS) 8
F. BATTERY TEST 10
BATTERY AND FUSE REPLACEMENT 11
MAINTENANCE 11
SPECIFICATIONS 12
ELECTRICAL SPECIFICATIONS 13
SERVICE PROCEDURES 17
Introduction
1
INTRODUCTION
Congratulations. You have purchased a precision
instrument manufactured to the highest quality standards.
This Digital Multimeter is a general-purpose instrument
designed for use in general electronics, home electrical
applications, and auto-motive electrical/electronic systems.
This meter is designed to test or measure AC voltage, DC
voltage, batteries, DC current, AC current, resistance,
diodes and continuity.
Please take the time to read these operating instructions
thoroughly and completely. Failure to follow these
instructions may result in electrical shock, instrument
damage and/or damage to the equipment under test.
Always use extreme caution when working on or around
electrically operated equipment.
Safety Precautions / Warnings
2
SAFETY PRECAUTIONS/ WARNINGS
Do not operate this multimeter before reading this manual in
its entirety. The following guidelines must be followed to avoid
accidents that can result in electric shock or personal injury.
Pay close attention to WARNINGS stamped on the front
and rear of the meter's case. These warnings, as well as all
warnings and precautions used through out this manual,
must be followed to avoid electric shock and/or personal
injury.
The RESPONSIBLE PARTY shall be made aware that, if
the equipment is used in a manner not specified by the
manufacturer, the protection provided by the equipment
may be impaired.
Before using any of the functions on this meter, verify its
proper operation on a known similar function source where
the unit value is also known. Take corrective action based
on the indicated results.
To prevent electrical shock and/or damage to the tester or the
equipment under test, observe the following safety precautions:
DO NOT apply more than the rated voltage, as marked on
the meter, between terminals or between any terminal and
earth ground.
Use caution when working above 30V AC rms, 42 V peak,
or 60 V DC. Such voltages pose a shock hazard.
To avoid false readings that could lead to possible electric
shock or personal injury, replace the batteries as soon as
the low battery indicator
displays.
Always inspect the multimeter, test leads and any other
accessories for damage prior to every use. If any damage
is found, do not use tester until repairs are done.
Always consider electrical and electronic equipment to be
energized (live). Never assume any equipment is de-
energized.
Never ground yourself when taking electrical measure-
ments. Isolate yourself from ground by using dry rubber
insulating mats to cover all exposed/grounded metal. Stand
on rubber mats and wear dry clothing.
Never take resistance measurements on energized (live)
electrical or electronic equipment.
Use one hand, instead of two, whenever possible to take
measurements. If two hands must be used, use extreme
caution not to contact any energized conductors with your
hands. Be certain test leads are dry and clean.
Safety Precautions / Warnings
3
Do not hold the instrument when taking measurements.
Place the instrument on a clean, insulating surface prior to
taking any measurement.
Don't become part of the circuit. Think safety. Act safely.
If working on a vehicle, take the following added precautions:
Only work on vehicle in a well ventilated area.
Always wear safety eye protection.
Avoid moving fan blades or any potentially moving parts.
Avoid hot engine parts.
Put transmission in "park" (automatic transmission vehicles)
or "neutral" (manual transmission vehicles). Set the parking
brake.
Turn the ignition "off" before connecting or disconnecting
any testing equipment.
Put blocks on drive wheels.
Avoid wearing loose clothing or jewelry when working on a
vehicle.
Read your vehicle's service manual and follow it's safety
procedures.
Controls and Indicators
4
CONTROLS AND INDICATORS
1. DCV Function: Measures DC
volts. Auto-ranging from 0 to
600 volts (10 MW impedance)
2. ACV Function: Measures AC
volts. Auto-ranging from 0 to
600 volts (10 MW impedance)
3. Resistance Function:
Measures resistance. Auto-
ranging from 0 to 20MW
(20,000,000W).
4. ACmA Function: Measures
AC current in milliamps. One
range: 0 to 200 milliamps.
5. DIODE Function : For
testing diodes.
6. CONTINUITY Function : Tests for continuity between
two points.
7. Volts, mA, OHMS, BAT, DIODE and CONTINUITY Input
Jack.
8. COM Input Jack: Common Input Jack.
9. DC10A Input Jack: For red test lead probe connection
when measuring high DC current (up to 10 amps only).
10. DC10A Function: Measures DC current. One range:
10Amps (DC from 0 to 10 amperes). Unfused.
11. DCmA Function: Measures DC current in Milliamps. One
range: 0 to 200 milliamps.
12. Battery Test Function: Four ranges and three LEDS
(green, yellow and red). Tests small batteries; 1.5V, 6V, 9V
and 12V.
13. OFF Function: Turns unit "off" when function is selected.
14. Function/Range Selector Switch: Selects desired
function or range.
15. Liquid Crystal Display (LCD): Displays results of tests or
measurements.
15
1
2
3
4
5
6
789
10
11
14
12
13
Preparation and Caution Before Use
5
PREPARATION AND CAUTION BEFORE USE.
WARNING
Inspect the digital multimeter for damage to the case. Do
not use if cracked, distorted, excessively dirty or any
abnormal condition exists.
Inspect the test leads for damage. Check for cracked
insulation, broken or damaged probes, loose or bent probe
pins. Do not use if any abnormal condition exists.
Set the Function/Range Selector Switch to the proper
range BEFORE taking measurements. If the range/function
must be switched during a test, ALWAYS remove the test
leads from the circuit being measured before switching
settings.
To avoid possible electric shock, instrument damage,
and/or equipment damage when taking voltage or current
measurements, DO NOT exceed the maximum value of the
selected range.
If the unit is used near high noise Radio Frequency (RF)
generating equipment (spark plug wires, ignition coils or
alternator), the display may become unstable or indicate
large errors. If you obtain erratic readings during use,
isolate the Multimeter as far away as possible from these
components.
Testing Procedures
6
TESTING PROCEDURES
A. AC/DC VOLTAGE MEASUREMENT
WARNING
To avoid possible electric shock, instrument
damage and/or equipment damage, DO NOT attempt
to measure voltages ABOVE 600V AC/DC or take
measurements if the voltage is unknown. 600V
AC/DC between the COM and V jacks is the
maximum voltage that this instrument is designed
to measure. The "COM" terminal potential should
not exceed 300V AC/DC measured to ground.
1. Plug the BLACK test lead
into "COM" jack of the
multimeter; plug the RED
test lead into the "V" jack.
2. Set the meter’s Function/
Range Selector Switch to
the appro-priate ACV or
DCV position as desired
(see Controls and
Indicators, Items 1 and 2).
3. Place the RED test lead onto the positive (+) side of
the item being tested and the BLACK test lead onto
the negative (-) (across the source/load) side of the
item. BE CAREFUL not to touch any energized
conductors with any part of your body.
4. Read the results on the display.
B. RESISTANCE MEASUREMENT W (OHMS)
WARNING
Resistance measurements must be made on "de-
energized" (dead) circuits ONLY. Impressing a
voltage across the multimeter's terminals while set
to any resistance range may result in electric shock,
instrument damage and/or damage to equipment
under test. MAKE SURE equipment is completely
de-energized before taking any resistance
measurements.
BLACK
LEAD
RED
LEAD
Testing Procedures
7
1. Plug the RED test lead
into the "Ω" jack of the
multimeter; plug the
BLACK test lead into the
"COM" jack.
2. Set the meter’s Function/
Range Selector Switch to
the "Ω" range function (see
Controls and Indicators,
Item 3).
NOTE: To obtain accurate readings, disconnect at least
one side of the item under test from the circuit or circuit
board before measuring resistance.
3. Place the RED test lead onto one side of the item
being tested and the BLACK test lead onto the other
side of the item. (Polarity does not matter when
checking resistance).
4. Read the results on the display.
C. DIODE TEST
WARNING
To avoid electrical shock and/or damage to the
multimeter, ensure the power is removed from the
circuit before any DIODE testing procedure is
conducted. Test diodes on de-energized (dead)
circuits only, never on live circuits.
NOTE: A diode is a semiconductor device that lets current
flow in one direction only. If the diode to be tested is part of
a circuit (with other electronic components), you must
isolate it from the other components by disconnecting at
least one side of it from the circuit before testing. A good
diode will show a low voltage drop across its junction (0.5-
0.8 volts for a silicon diode or about 0.3V for a germanium
diode) when the leads are connected in one polarity and a
very high resistance (or open circuit) when the leads are
reversed (connected in the opposite polarity).
1. Plug the RED test lead
into the
jack of the
multimeter; plug the
BLACK test lead into the
"COM" jack.
2. Set the meter’s Function/
Range Selector Switch to
the
position (see
Controls and Indicators,
Item 5).
BLACK
LEAD
RED
LEAD
BLACK
LEAD
RED
LEAD
Testing Procedures
8
3. Place the RED test lead onto one side of the diode
being tested and the BLACK test lead onto the other
side.
4. Read the results on the display.
5. Reverse the test leads and again read the results on
the display. Compare the two readings. One reading
should indicate a voltage drop value; the other reading
should indicate an overrange (OL) condition. See note
above.
D. CONTINUITY TEST
WARNING
To avoid electric shock, shut off the power to the
test article before testing it for continuity.
1. Plug the RED test lead into
the
jack of the multimeter;
plug the BLACK test lead
into the "COM" jack.
2. Set the meter’s Function/
Range Selector Switch to
the
position (see Controls
and Indicators, Item 6).
3. Place the RED Test Lead to one end of the wire or device
being tested for continuity and the BLACK Test Lead to
the opposite end.
4. Listen to the sound of the beeper and confirm the results
by reading the display.
NOTE: The beeper will sound only if the continuity of the
item under test (resistance between the two test leads)
measures less than 120 ohms.

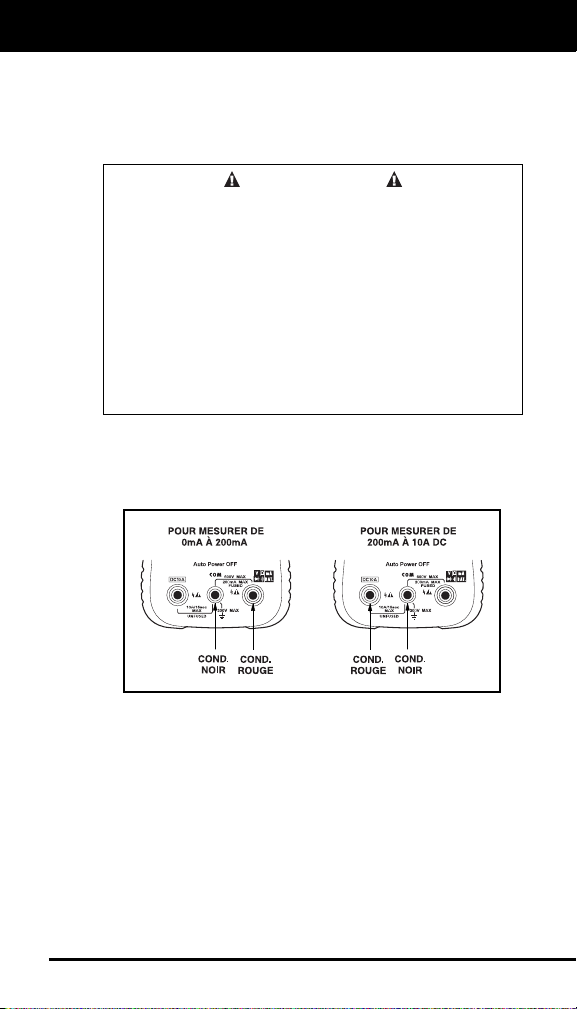

E. AC/DC CURRENT MEASUREMENT (AMPS)
WARNING
To prevent electrical shock when performing current
measurements, follow all steps as indicated below
DO NOT skip any steps or take any short cuts.
The DC10A range is not fused. To avoid current
hazard and/or damage to the tester, DO NOT try to
take measurements on circuits that have more than
10 amps. DO NOT take more than 10 seconds to
take the reading. A waiting period of AT LEAST 15
MINUTES is necessary between every 15 second
testing period.
BLACK
LEAD
RED
LEAD
Testing Procedures
9
1. Plug the RED test lead into the "mA" or the "DC10A" jack
of the multimeter, as applicable; plug the BLACK test lead
to the "COM" jack.
BLACK
LEAD
RED
LEAD
BLACK
LEAD
RED
LEAD
TO MEASURE FROM
200mA TO 10A DC
TO MEASURE FROM
0mA TO 200mA
2. Set the meter's Function/Range Selector Switch to the
appropriate Amps range position as desired (see Controls
and Indicators, Items 4, 10 and 11).
To measure from 0 to 200mA, set the Selector Switch
to the "DCmA" or "ACmA" position, as applicable.
To measure from 200mA to 10 Amps DC, set the
Selector Switch to the "DC10A" position.
3. Disconnect the battery, or shut off the power to the circuit
being tested.
NOTE: To measure current on a particular circuit, you must
open up the circuit and connect the test leads in series with
the circuit before a reading can be obtained.
4. Disconnect one end of the wire or device, from the circuit
where current will be measured.
5. Place the RED test lead on the disconnected wire and
place the BLACK test lead at the location from which the
wire was disconnected (series connection).
6. Reconnect the battery, or apply power to the circuit being
tested.
7. Read the results on the display.
CAUTION: After the test is completed, shut the power off
to the circuit before removing the test leads and before
reconnecting any disconnected wires or devices.
NOTE: If the reading obtained is a negative number, reverse
the test leads.
Testing Procedures
10
F. BATTERY TEST
1. Plug the RED test lead into
the "BAT." jack of the
multimeter; plug the BLACK
test lead into the "COM"
jack.
2. Determine the voltage rating
of the battery to be tested.
3. Set the meter’s Function/ Range Selector Switch to the
desired "Battery Test" range (see Controls and Indicators,
Item 12).
4. Place the RED test lead on the positive post of the battery
under test; place the BLACK lead on the negative post.
NOTE: If a battery is completely dead, or nearly dead (below
10% of its rated voltage), the red LED will not light.
5. Read the results using the display and the LEDs:
Green = fully charged (good battery)
Yellow = low (questionable)
Red = discharged (bad battery)
NOTE: Battery life is directly proportional to the current
draw/load of the device that the battery is powering. The three
LEDs on the multimeter represent battery state-of-charge
averages for the most commonly used devices.
BLACK
LEAD
RED
LEAD
Battery and Fuse Replacement / Maintenance
11
BATTERY AND FUSE REPLACEMENT
WARNING
When replacing the battery or the fuse, remove only the
rear panel. Do not remove or disassemble the circuit
board or the front panel, these items are not serviceable
and if disassembled there is the possibility of loose
metal parts shorting the circuit board and causing an
electrocution danger to the user.
1. Turn the Digital Multimeter “OFF” and remove the test leads.
2. Remove the two screws on the back of the meter and
separate the case.
3. Replace the fuse or batteries as necessary:
For battery replacement: Remove the batteries from the
battery compartment and replace only with two AA (1-½
volt) alkaline batteries.
For fuse replacement: Remove the fuse from the fuse
holder and replace with a 0.315A/250V - UL Listed
Bussmann, GMA Type (Radio Shack GMA/270 series;
#270-1046 ) fuse.
NOTE: Use a 0.315A/250V, 5x20mm type fuse ONLY -
Bussmann, GMA Type (Radio Shack #270-1046 or similar). Using
an incorrect fuse may result in serious injury and/or damage to the
unit.
4. Reassemble the case and secure with the two screws.
MAINTENANCE
1. No periodic maintenance is required other than the
replacement of the battery, the fuse, and visual inspection of
the meter.
2. Keep the meter clean and dry. DO NOT use solvent to clean,
use a damp (not wet) cloth and fully dry after cleaning.
3. The only replaceable parts are the 1.5 AA batteries,
0.315A/250V fuse (see page 10 for battery and fuse
replacement) and the Test Leads (for Test Leads call service
department).
Specifications
12
SPECIFICATIONS
GENERAL SPECIFICATIONS AND FEATURES
3-½ digit LCD display (maximum reading of 2000); 3 LEDs;
green, yellow and red
Auto Range (ACV, DCV, Ohm, AC mA, and DC mA)
Automatic negative (-) polarity indication
Automatic zero adjustment
Over range indicator (except 10 A function). Displays "OL" on
LCD
Low battery indicator. Displays battery symbol on LCD
Automatic power shut off (after 15 idle minutes)
Pollution Degree 2
Measuring circuit category II
Operating environment:
Temperature - 32° to 104° F. (0° C to 40° C)
Humidity - Less than 80% relative humidity (non-condensing)
Altitude - up to 6562 ft (2000 meters)
Storage environment:
Temperature - 4° to 140° F (- 20° to 60° C)
Humidity - Less than 90% relative humidity (non-condensing)
Fuse: 315mA/250V 5X20 mm (Radio Shack, GMA/217 series;
#270-1046) fuse
Dimensions:
Height - 5.50 in. (139 mm)
Width - 3.50 in. (89 mm)
Depth - 1.25 in. (32 mm)
Weight (including batteries): approximately 6.3 oz (180 g)
Power Supply: Two 1.5V AA batteries
Electrical Specifications
13
ELECTRICAL SPECIFICATIONS
DC VOLTS
Range Resolution Accuracy Notes
200.0mV 0.1mV
2000V 1mV
20.00V 10mV
200.0V 100mV
600V 1V
±(0.8% of
reading
+ 5 digits)
Input Resistance: 10MΩ
Overload Protection: 600V
DC or AC 600V RMS
AC VOLTS
Range Resolution Accuracy Notes
2.000V 1mV
20.00V 10mV
200.0V 100mV
600V 1V
±(1.2% of
reading
+ 5 digits)
Input Resistance: 10MΩ
Overload Protection: 600V
DC or AC 600V RMS.
Frequency Response:
50 Hz – 400Hz
RESISTANCE (OHMS)
Range Resolution Accuracy Notes
200.0Ω 100mΩ
2000kΩ 1Ω
20.00kΩ 10Ω
200.0kΩ 100Ω
2.000MΩ 1kΩ
±(1.0% of
reading
+5 digits)
Overload Protection: 250V
DC or AC RMS.
20.00MΩ 10kΩ ±(2.0% of
reading
+5 digits
DC AMPS
Range Resolution Accuracy Notes
20.00mA 10μA
200.0mA 100μA
±(1.0% of
reading
+ 5 digits)
Overload Protection: Fuse
315mA/250V
Input Voltage Drop: <
0.2V.
2.000A 1mA
*10.00A 10mA
±(2.0% of
reading
+ 5 digits)
Unfused; 15sec maximum
Input Voltage Drop: <
0.2V.
*A waiting period of at least 15 minutes is necessary between every
15 second testing period.
Electrical Specifications
14
AC AMPS
Range Resolution Accuracy Notes
20.00mA 10μA
200.0mA 100μA
±(1.5% of
reading
+ 5 digits)
Overload Protection: Fuse
315mA/250V
Input Voltage Drop: <
0.2V.
BATTERY TEST (LEDs)
When the voltage of the battery being tested is lower than 10%
of its rated voltage, the red LED will not
light.
Range
Resolution
Load
Current
Accuracy
Notes
1.5V 0.001V
10mA
(approx.)
Green LED: 1.30V
±0.075V and up.
Yellow LED: 0.94V
±0.075V to 1.29V
±0.075V.
Red LED:
0.15V±0.075V
to 0.93V±0.075V
6V 0.01V
100mA
(approx.)
Green LED: 5.22V
±0.3V and up.
Yellow LED: 3.76V
±0.3V to 5.21V±0.3V.
Red LED: 0.6V±0.3V
to 3.75V±0.3V
9V 0.01V
10mA
(approx.)
Green LED: 7.83V
±0.45V and up.
Yellow LED: 5.64V
±0.45V to
7.82V±0.45V.
Red LED: 0.9V±0.45V
to 5.63V±0.45V
12V 0.01V
200mA
(approx.)
±(5% of
reading
+5 digits)
Green LED: 10.44V
±0.6V and up.
Yellow LED: 7.52V
±0.6V to 10.43V±0.6V.
Red LED: 1.2V±0.6V
to 7.51V±0.6V
Electrical Specifications
15
DIODE/CONTINUITY TESTS
Function Range Resolution Description Note
Diode
Test
2V 1mV Test Current:
1±0.6mA
Test Voltage:
Approx. 1.5V
Continuity
Test
200Ω 0.1Ω Approx. 120Ω
or less, buzzer
(beeper) will
sound
Overload
Protection:
250V DC or
AC RMS
Service Procedures
17
SERVICE PROCEDURES
The Manufacturer warrants to the original purchaser that this unit is
free of defects in materials and workmanship under normal use
and maintenance for a period of one (1) year from the date of
original purchase. If the unit fails within the one (1) year period, it
will be repaired or replaced, at the Manufacturer's option, at no
charge, when returned prepaid to the Technical Service Center
with Proof of Purchase. The sales receipt may be used for this
purpose. Installation labor is not covered under this warranty.
All replacement parts, whether new or re-manufactured, assume
as their warranty period for only the remaining time of this warranty.
This warranty does not apply to damage caused by improper use,
accident, abuse, improper voltage, service, fire, flood, lightning, or
other acts of God, or if the product was altered or repaired by
anyone other than the Manufacturer's Technical Service Center.
Consequential and incidental damages are not recoverable under
this warranty. Some states do not allow the exclusion or limitation
of incidental or consequential damages, so the above limitation or
exclusion may not apply to you.
This warranty gives you specific legal rights, and you may also
have other rights, which vary from state to state. No portion of this
warranty may be copied or duplicated without the expressed
written permission from the Manufacturer.
Obtaining Warranty Service:
Products requiring service should be returned as follows:
1. Call the Technical Service Center to obtain a Return
Reference Number:
USA & Canada = 1-800-544-4124 (6am-6pm PST, 7 days a
week) Other = 7
14-241-6805
2. Package the product carefully to prevent shipping damage
3. Include your name, return address, and a day contact phone
4. Enclose a copy of the dated sales receipt
5. Describe the problem
6. Ship prepaid to: Technical Service Center, 17352 Von Karman
Ave., Irvine, CA 92614 U.S.A.
Phone: 1-800-544-4124 or 714-241-6805
Fax: 714-432-3979
Web: www.equus.com
Email: [email protected]
Table des matières
i
Title Page No.
INTRODUCTION 1
MESURES DE SÉCURITÉ / AVERTISSEMENTS 2
COMMANDES ET INDICATEURS 4
PRÉPARATION ET PRÉCAUTIONS À PRENDRE
AVANT D’UTILISER L’APPAREIL 5
MÉTHODOLOGIE DE VÉRIFICATION 6
A. MESURE DE LA TENSION C.A./C.C. 6
B. MESURE DE LA RÉSISTANCE (OHMS) 6
C. VÉRIFICATION DES DIODES 7
D. VÉRIFICATION DE LA CONTINUITÉ 8
E. MESURE DU COURANT C.A./C.C. (AMPÈRES) 9
F. VÉRIFICATION DE LA BATTERIE 10
REMPLACEMENT DE LA PILE ET DU FUSIBLE 11
ENTRETIEN 11
FICHE TECHNIQUE 12
FICHE TECHNIQUE CONCERNANT L'ÉLECTRICITÉ 13
SERVICE 17
Introduction
1
INTRODUCTION
Félicitations. Vous avez acheté un instrument de précision
fabriqué en respectant les normes de fabrication les plus
élevées. Ce multimètre numérique est un instrument
d’utilisation générale conçu pour les applications en
électronique, pour les applications électriques domestiques
et pour les systèmes électriques et électroniques des
automobiles.
Ce multimètre a été conçu pour vérifier ou mesurer la
tension c.a., la tension c.c., les piles/batteries, le courant
c.c., le courant c.a., la résistance, les diodes et la continuité.
Nous vous invitons à prendre le temps de lire les
instructions d’utilisation à fond et complètement. Autrement,
vous pourriez provoquer un choc électrique, endommager
l’instrument et (ou) endommager l’équipement que vous
voulez vérifier. Il faut toujours prendre des précautions
extrêmes lorsqu’on fait des travaux sur l’équipement
électrique.
Mesures de sécurité / Avertissements
2
MESURES DE SÉCURITÉ/ AVERTISSEMENTS
Il ne faut pas utiliser le multimètre avant d'avoir lu ce manuel
en entier. Les directives ci-dessous doivent être observées
pour éviter les accidents qui pourraient découler d'un choc
électrique ou les blessures.
Il faut observer tous les AVERTISSEMENTS estam-
pillés sur l'avant et l'arrière du boîtier du multimètre. Ces
avertissements, tous les autres avertissements et toutes
les précautions utilisées dans ce manuel, doivent être
observés pour éviter les chocs électriques et (ou) les
blessures personnelles.
La PARTIE RESPONSABLE doit être mise au courant de
ce qui suit : si l'équipement est utilisé autrement que de la
manière décrite par le fabricant, la protection fournie par
l'équipement pourrait ne pas s'appliquer.
Avant d'utiliser les fonctions de cet appareil, vérifiez son
bon fonctionnement sur une source de fonction similaire
connue où la valeur de l'unité est également connue.
Prenez les mesures correctives nécessaires en vous
basant sur les résultats obtenus.
Pour prévenir les chocs électriques et (ou) pour ne pas
endommager le multimètre ou l’équipement vérifié, observez
les mesures de sécurité ci-dessous.
Il NE FAUT PAS utiliser une tension supérieure à ce qui est
indiqué sur le multimètre, entre les bornes ou entre les
bornes et la mise à la masse.
Il faut apporter une attention spéciale lorsqu'on utilise une
tension supérieure à 30 V c.a. efficaces, à 42 V en période
de pointe ou à 60 V c.c. Ces tensions présentent un danger
en cas de choc.
Pour éviter les fausses lectures qui pourraient mener à des
chocs électriques possibles ou à des blessures, remplacez
les piles dès que le voyant de pile faible («low battery»)
s'affiche.
Avant chaque application, inspectez toujours le multimètre,
les conducteurs de vérification et tous les autres
accessoires pour y découvrir toute trace de dommages. Si
vous y découvrez des dommages, n’utilisez pas le
multimètre avant d’avoir fait les réparations.
Tenez toujours compte de l’équipement électronique et
électrique qui sera mis sous tension. Il ne faut jamais
prendre pour acquis que l’équipement n’est pas sous
tension.
Mesures de sécurité / Avertissements
3
Ne faites jamais en sorte que votre corps serve de mise à
la terre lorsque vous prenez des mesures sur l’équipement
électrique. Isolez-vous du sol en utilisant un tapis isolant en
caoutchouc sec pour couvrir toutes les pièces de métal
exposées/mises à la terre. Tenez-vous debout sur des
tapis en caoutchouc et portez des vêtements secs.
Ne prenez jamais des mesures de la résistance sur des
circuits électriques ou électroniques sous tension.
Lorsque c’est possible, n’utilisez qu’une seule main, et non
les deux, pour faire les mesures. Si vous devez utiliser les
deux mains, apportez une attention extrême pour ne pas
toucher à des conducteurs sous tension avec vos mains.
Assurez-vous que les conducteurs de vérification sont secs
et propres.
Ne tenez pas l’appareil lorsque vous faites vos mesures.
Placez l’instrument sur une surface propre et isolez la
surface avant de faire les mesures.
Ne devenez pas l’un des composants du circuit. Pensez
toujours à votre sécurité et agissez en conséquence.
Si vous travaillez sur un véhicule, prenez les mesures de
sécurité additionnelles suivantes.
Ne travaillez sur un véhicule que dans un endroit bien
ventilé.
Portez toujours des lunettes de sécurité.
Évitez les pales de ventilateur en mouvement ou toute
autre pièce mobile dangereuse.
Évitez les pièces chaudes du moteur.
Placez le levier de changement des vitesses à « P » (Park),
pour les boîtes de vitesses automatiques, ou au « neutre »
pour les boîtes de vitesses manuelles. Serrez le frein de
stationnement.
Placez la clé d’allumage en position « OFF » avant de
brancher ou de débrancher tout appareil de vérification.
Placez des cales sous les roues motrices du véhicule.
Ne portez pas de vêtements amples ni de bijoux lorsque
vous faites des travaux sur un véhicule.
Lisez le manuel de service du véhicule et observez les
précautions de sécurité qui s’y trouvent.
Commandes et indicateurs
4
COMMANDES ET INDICATEURS
1. Fonction de tension c.c.
(DCV) : Mesure la tension c.c.
Réglage automatique de la
gamme entre 0 et 600 V
(impédance de 10 MΩ).
2. Fonction de tension c.a.
(ACV) : Mesure la tension c.a.
Réglage automatique de la
gamme entre 0 et 600 V
(impédance de 10 MΩ).
3. Fonction de résistance :
Mesure la résistance.
Réglage automatique de la
gamme entre 0 et 20 MW (20
000 000 Ω).
4. Fonction mA c.a. (ACmA) : Mesure le courant c.a. en
milliampères. Une gamme : 0 à 200 milliampères.
5. Fonction DIODE : Sert à vérifier les diodes.
6. Fonction CONTINUITY : Vérifie la continuité entre deux
points.
7. Jack d’entrée des Volts, mA, OHMS, BAT, DIODE et
CONTINUITY.
8. Jack d’entrée COM: jack d'entrée commun.
9. Jack d'entrée de 10 A c.c. : Pour le raccordement de la
sonde de vérification rouge lors de la mesure d'un courant
c.c. élevé (jusqu'à 10 A seulement).
10. Fonction 10 A c.c. : Mesure le courant continu c.c.. Une
seule gamme : 10 A c.c. (de 0 à 10 A). Sans fusible.
11. Fonction mA c.c. (DCmA) : Mesure le courant c.c. en
milliampères. Une gamme : 0 à 200 milliampères.
12. Fonction de vérification de la pile : Quatre gammes et
trois DEL (verte, jaune et rouge). Vérifie les petites piles :
1,5 V, 6 V, 9 V et 12 V.
13. Fonction OFF : Ferme l’appareil lorsqu’on choisit cette
fonction.
14. Sélecteur de fonction/gamme : Sert à choisir la fonction
ou la gamme désirée.
15. Affichage à cristaux liquides : Affiche les résultats des
vérifications ou des mesures.
15
1
2
3
4
5
6
789
10
11
14
12
13
Preparation et precautions avant d’utiliser
5
PRÉPARATION ET PRÉCAUTIONS À PRENDRE
AVANT D’UTILISER L’APPAREIL
AVERTISSEMENT
Inspectez le multimètre numérique pour voir si le coffret a
été endommagé. N’utilisez pas l’appareil si le coffret est
fissuré, déformé ou très sale ou si vous y constatez
d’autres conditions anormales.
Inspectez les fils conducteurs pour y découvrir tout signe
de dommage. Voyez si l’isolant est fissuré, si les sondes
sont desserrées ou courbées. N’utilisez pas l’appareil si
vous y constatez des conditions anormales.
Placez le sélecteur de fonction/gamme sur la bonne
gamme AVANT de prendre la mesure. Si la
gamme/fonction doit être changée pendant une vérification,
retirez TOUJOURS les conducteurs de vérification du
circuit mesuré avant de changer les réglages.
Pour éviter les chocs électriques possibles, les dommages
à l’appareil et (ou) les dommages à l’équipement lorsque
vous mesurez la tension ou le courant, NE DÉPASSEZ
PAS les valeurs maximales mesurées sur la gamme en
question.
Si l’appareil est utilisé à proximité d’un équipement qui
produit de grandes quantités de fréquences radio
productrices de parasites (fil de bougie, bobine d’allumage
ou alternateur), l’affichage pourrait devenir instable et
comporter une marge d’erreur importante. Si l’appareil
vous donne des lectures fautives pendant que vous
l’utilisez, éloignez le multimètre le plus possible de ces
composants.
Methodologie de vérification
6
MÉTHODOLOGIE DE VÉRIFICATION
A. MESURE DE LA TENSION C.A./C.C.
AVERTISSEMENT
Pour ne pas être victime d'un choc électrique, pour
ne pas endommager l'appareil et (ou) l'équipement,
N'ESSAYEZ PAS de mesurer des tensions
SUPÉRIEURES à 600 V c.a./c.c. ou de prendre des
mesures si vous ne savez pas quelle est l'ampleur
de la tension. Une tension de 600 V c.a./c.c. entre
les jacks COM et V est le maximum que cet appareil
peut mesurer. Le potentiel à la borne «COM» ne
devrait pas dépasser 300 V c.a./c.c. lorsque la
mesure est prise par rapport à la mise à la terre.
1. Branchez le conducteur
de vérification NOIR dans
le jack «COM» du multi-
mètre; branchez le con-
ducteur de vérification
ROUGE dans le jack «V».
2. Réglez le sélecteur de
fonction/gamme à la posi-
tion V c.a. ou V c.c., selon
le cas (voir la rubrique Commandes et Indicateurs,
points 1 et 2).
3. Placez le conducteur de vérification ROUGE sur le
côté positif (+) du point à vérifier et le conducteur de
vérification NOIR du côté négatif (-) (par rapport à la
source/charge) du point à vérifier. ATTENTION de ne
pas toucher à des conducteurs sous tension avec une
partie de votre corps.
4. Les résultats sont affichés sur le multimètre.
B. MESURE DE LA RÉSISTANCE (OHMS)
AVERTISSEMENT
La résistance doit être mesurée UNIQUEMENT
lorsque les circuits ne sont pas sous tension.
L'application d'une tension au niveau des bornes
du multimètre, alors que ce dernier est réglé en
fonction d'une gamme particulière, pourrait
provoquer des chocs électriques, des dommages à
l'appareil et (ou) des dommages à l'équipement
vérifié. ASSUREZ-VOUS que l'équipement est
complètement hors tension avant de mesurer la
résistance.
COND.
NOIR
COND.
ROUGE
Methodologie de vérification
7
1. Branchez le fil conducteur
de vérification ROUGE
dans le jack « Ω » du
multimètre et branchez le
fil conducteur de verify-
cation NOIR dans le jack
« COM ».
2. Réglez le sélecteur de
fonction/gamme du multi-
mètre à la gamme de résistance « Ω » (voir la rubrique
Commandes et Indicateurs, point 3).
REMARQUE : Pour obtenir des lectures précises,
débranchez au moins un côté du point à vérifier du circuit
ou de la plaquette de circuits avant de mesurer la
résistance.
3. Placez le fil conducteur de vérification ROUGE sur un
côté du point à vérifier et le fil conducteur de
vérification NOIR de l’autre côté du point. (La polarité
n’a aucune incidence lorsque vous mesurez la
résistance).
4. Les résultats sont affichés à l’écran d’affichage.
C. VÉRIFICATION DES DIODES
AVERTISSEMENT
Pour éviter les chocs électriques et (ou) les
dommages au multimètre, assurez-vous que
l'alimentation électrique du circuit est coupée avant
de vérifier une DIODE quelconque. Vérifiez les
diodes alors que le circuit n'est pas sous tension; il
ne faut jamais vérifier les circuits sous tension.
REMARQUE : Une diode est un semi-conducteur qui
laisse circuler le courant dans une seule direction. Si la
diode à vérifier fait partie d’un circuit (avec d’autres
composants électroniques), vous devez l’isoler des autres
composants en débranchant au moins un côté de la diode
de son circuit avant de faire la vérification. Une bonne
diode aura une faible chute de tension à sa jonction (0,5-
0,8 volts pour une diode au silicium ou environ 0,3 V pour
une diode au germanium) lorsque les conducteurs sont
raccordés dans une polarité; la résistance sera très grande
(voire un circuit ouvert), lorsque les conducteurs de
vérification sont inversés (raccordés sur la polarité
opposée).
COND.
NOIR
COND.
ROUGE
Methodologie de vérification
8
1. Branchez le fil conducteur
de vérification ROUGE
dans le jack
du
multimètre; branchez le fil
conducteur de vérification
NOIR dans le jack COM.
2. Réglez le sélecteur de
fonction/gamme à la
position
(voir la
rubrique Commandes et
Indicateurs, point 5).
3. Placez le fil conducteur de vérification ROUGE sur le
côté de la diode à vérifier et le fil conducteur de
vérification NOIR de l’autre côté.
4. Les résultats sont affichés sur le multimètre.
5. nversez les conducteurs de vérification et voyez les
résultats affichés à l'écran du multimètre. Comparez
les deux lectures. L'une des lectures devrait donner la
valeur de la chute de tension; l'autre lecture devrait
indiquer s'il y a dépassement de la gamme («OL»).
Voir la note ci-dessus.
D. VÉRIFICATION DE LA CONTINUITÉ
AVERTISSEMENT
Pour éviter les chocs électriques, coupez l'alimenta-
tion électrique avant de faire la vérification de la
continuité.
1. Branchez le fil conducteur
de vérification ROUGE
dans le jack
du
multimètre; branchez le fil
conducteur de vérification
NOIR dans le jack COM.
2. Réglez le sélecteur de
fonction/gamme à la posi-
tion
(voir la rubrique
Commandes et Indicateurs,
point 6).
3. Placez le conducteur de vérification ROUGE sur l'une des
extrémités du fil conducteur ou du dispositif dont vous
vérifiez la continuité et le conducteur de vérification NOIR
sur l'autre extrémité.
4. Écoutez pour voir si vous entendez des bips et confirmez
les résultats en faisant la lecture de l'affichage.
COND.
NOIR
COND.
ROUGE
COND.
NOIR
COND.
ROUGE
Methodologie de vérification
9
REMARQUE : L’alarme retentit uniquement si la conti-
nuité du point à vérifier (résistance entre les deux fils
conducteurs de vérification) mesure moins de 120 ohms.
E. MESURE DU COURANT C.A./C.C. (AMPÈRES)
AVERTISSEMENT
Pour éviter les chocs électriques lors de la mesure
d'un courant, suivez toutes les étapes indiquées ci-
dessous; il NE FAUT PAS oublier une étape ni
prendre des raccourcis.
La gamme DC10A ne comporte pas de fusible. Pour
éviter les dangers et (ou) pour éviter d'endommager
le multimètre, N'ESSAYEZ PAS de prendre des
mesures alors que les circuits sont soumis à un
courant de plus de 10 A. NE PRENEZ PAS plus de
10 secondes pour prendre la mesure. Laissez
écouler AU MOINS 15 MINUTES entre chaque
période de vérification der 15 secondes.
1. Branchez le conducteur de vérification ROUGE dans le
jack «mA» ou le jack «DC10A» du multimètre, selon le
cas; branchez le conducteur de vérification NOIR dans le
jack «COM».
2. Réglez le sélecteur de fonction/gamme à la gamme
appropriée (A) (voir la rubrique Commandes et
Indicateurs, points 4, 10 et 11).
Pour mesurer de 0 à 200 mA, réglez le sélecteur à
«DCmA» ou à «ACmA», selon le cas.
Pour mesurer de 200 mA à 10 A c.c., réglez le
sélecteur à «DC10A».
3. Débranchez la batterie ou coupez l'alimentation électrique
du circuit à vérifier.
REMARQUE : Pour mesurer le courant d'un circuit particulier,
vous devez ouvrir le circuit et raccorder les conducteurs de
vérification en série avec le circuit avant d'obtenir une lecture.
Methodologie de vérification
10
4. Débranchez l'une des extrémités du conducteur ou du
dispositif à l'endroit où vous mesurez le courant du circuit
à vérifier.
5. Branchez le conducteur de vérification ROUGE sur le fil
conducteur débranché et placez le conducteur de
vérification NOIR à l'endroit d'où le fil conducteur a été
débranché (raccordement en série).
6. Rebranchez la batterie ou appliquez une tension au circuit
à vérifier.
7. Les résultats sont affichés sur le multimètre.
MISE EN GARDE : Une fois que la vérification est
terminée, coupez l'alimentation électrique du circuit avant
de retirer les conducteurs et avant de rebrancher les fils
électriques ou les dispositifs débranchés.
REMARQUE : Si la lecture obtenue est une valeur négative,
inversez les conducteurs de vérification.
F. VÉRIFICATION DE LA BATTERIE
1. Branchez le fil conducteur
de vérification ROUGE
dans le jack « BAT. » du
multimètre; branchez le fil
conducteur de vérification
NOIR dans le jack COM.
2. Déterminez la gamme de
tensions de la batterie à
vérifier.
3. Réglez le sélecteur de fonction/gamme à la gamme de
«Battery Test» désirée (voir la rubrique Commandes et
Indicateurs, point 12).
4. Placez le fil conducteur de vérification ROUGE sur la
borne positive de la batterie à vérifier; placez le fil
conducteur NOIR sur la borne négative.
REMARQUE : Si la pile est complètement morte ou presque
(moins de 10 % de la tension nominale), le voyant ROUGE ne
s'allume pas.
5. Les résultats sont affichés à l'écran de lecture du
multimètre et à l'aide des DEL.
Verte = pleine charge (bonne pile)
Jaune = faible (incertain)
Rouge = déchargée (pile à changer)
REMARQUE : La durée de vie de la pile dépend entièrement
de l'appel de courant/charge de l'appareil que la pile alimente.
Les trois DEL du multimètre représentent les moyennes de
charge de la pile pour les appareils les plus couramment
utilisés.
COND.
NOIR
COND.
ROUGE
Remplacement de la pile et du fusible / Entretien
11
REMPLACEMENT DE LA PILE ET DU FUSIBLE
AVERTISSEMENT
Lorsque vous remplacez la pile ou le fusible, retirez
uniquement le panneau arrière. Ne retirez pas et ne
démontez pas le circuit imprimé ni le panneau avant.
Ces articles ne nécessitent aucun service; s'ils sont
démontés, il se peut que des pièces métalliques libres
créent un court-circuit sur le circuit imprimé et que cela
présente des risques d'électrocution pour l'utilisateur.
1. Fermez le multimètre numérique et retirez les conducteurs de
vérification.
2. Retirez les deux vis qui se trouvent à l'arrière du multimètre et
ouvrez le coffret.
3. Remplacez le fusible ou les piles, selon le cas.
Remplacement de la pile : Retirez les piles et
remplacez-les uniquement par deux piles AA (1,5 V).
Remplacement du fusible : Retirez le fusible du porte-
fusible et remplacez-le par un autre fusible de 0,315
A/250 V. - Fusible Bussmann de la liste UL, type GMA
(Radio Shack, GMA/série 270; #270-1046).
REMARQUE : Utilisez UNIQUEMENT un fusible de 0,315 A/250
V de 5x20 mm - Type GMA Bussmann (Radio Shack #270-1046
ou un autre fusible similaire). L'utilisation d'un fusible incorrect
pourrait entraîner des blessures graves et (ou) des dommages à
l'appareil.
4. Refermez le coffret et serrez les deux vis.
ENTRETIEN
1. Il n'est pas nécessaire de faire un entretien périodique autre
que de remplacer la pile, le fusible et faire une inspection
visuelle de l'appareil.
2. Conservez l'appareil propre et sec. IL NE FAUT PAS utiliser
de solvant pour nettoyer l'appareil; utilisez un chiffon humide
(pas imbibé) et séchez complètement l'appareil une fois qu'il
est nettoyé.
3. Les seules pièces remplaçables sont la pile (1,5 AA), le fusible
(0,315 A/250 V) (voir page 11 pour savoir quelle pile et quel
fusible de rechange utiliser) et les conducteurs de vérification
(pour savoir quels conducteurs de vérification utiliser,
consultez notre département de service).
Fiche technique
12
FICHE TECHNIQUE
FICHE TECHNIQUE GÉNÉRALE ET
CARACTÉRISTIQUES
Affichage numérique à 3 DEL de ½ po (lecture maximale de
2000); 3 DEL : verte, jaune et rouge.
Sélection automatique de gamme (tension c.a., tension c.c.,
ohm, mA c.a. et mA c.c.)
Indication automatique de polarité négative (-).
Réglage automatique du zéro.
Indicateur de dépassement de gamme (sauf la fonction de 10
A). Affiche «OL» sur l'écran d'affichage à cristaux liquides.
Indicateur de pile faible. Le symbole de la batterie apparaît
à l'écran d'affichage à cristaux liquides.
Mise hors tension automatique (après 15 minutes d'inutilisa-
tion).
Pollution Degree 2
Measuring circuit category II
Conditions d'utilisation :
Température : -32 ° à 104 °F (0 ° à 40 °C).
Humidité : Moins de 80 % d'humidité relative (sans condensa-
tion)
Altitude : jusqu'à 6562 pi (2000 mètres)
Entreposage :
Température : -4 ° à 140 °F (-20 ° à 60 °C).
Humidité : Moins de 90 % d'humidité relative (sans condensa-
tion)
Alimentation électrique : deux piles AA de 1,5 V.
Fusible : fusible de 315 mA/250V 5x20 mm. (Radio Shack,
série GMA/217; #270-1046)
Dimensions :
Hauteur : 5,50 po (139 mm)
Largeur : 3,50 po (89 mm)
Profondeur : 1,25 po (32 mm)
Poids (avec les piles) : environ 6,3 onces (180 g)
Fiche technique concernant l’électricité
13
FICHE TECHNIQUE CONCERNANT
L'ÉLECTRICITÉ
VOLTS C.C.
Gamme Résolution Précision Notes
200,0 mV 0,1 mV
2000 V 1 mV
20,00 V 10 mV
200,0 V 100 mV
600 V 1 V
± (0,8 % de
la lecture
+ 5 chiffres)
Résistance de l'entrée : 10
MΩ
Protection contre les
surcharges :
600 V c.c.
TENSION C.A.
Gamme Résolution Précision Notes
2,000 V 1 mV
20, 00 V 10 mV
200,0 V 100 mV
600 V 1 V
±(1,2% de
la lecture
+ 5 chiffres)
Résistance de l'entrée : 10
MΩ
Protection contre les
surcharges : 600 V c.c. ou
600 V c.a. efficaces.
Réponse en fréquence :
50 Hz - 400 Hz
RÉSISTANCE (OHM)
Gamme Résolution Précision Notes
200,0 Ω 100 mΩ
2000 kΩ 1 Ω
20,00 kΩ 10 Ω
200,0 kΩ 100 Ω
2,000 MΩ 1 kΩ
± (1,0 % de
la lecture
+ 5 chiffres)
Protection contre les
surcharges : 250 V c.c. ou
c.a. efficaces..
20,00 MΩ 10 kΩ ± (2,0% de
la lecture
+ 5 chiffres)
Fiche technique concernant l’électricité
14
AMPÈRES C.C.
Gamme Résolution Précision Notes
20,00 mA 10 μA
200,0 mA 100 μA
±(1,0% de
la lecture
+ 5 chiffres)
Protection contre les
surcharges : fusible de 315
mA/250 V
Chute de tension d'entrée :
<
0,2 V
2,000 A 1 mA
*10,00 A 10 mA
±(2,0% de
la lecture
+ 5 chiffres)
Sans fusible : 15 sec.
maximum.
Chute de tension d'entrée :
<
0,2 V
*Il faut attendre 15 minutes entre chaque période de vérification de
15 secondes.
AMPÈRES C.A.
Gamme Résolution Précision Notes
20,00 mA 10 μA
200,0 mA 100 μA
±(1,5% de
la lecture
+ 5 chiffres)
Protection contre les
surcharges : fusible de 315
mA/250 V
Chute de tension d'entrée :
<
0,2 V
VÉRIFICATION DE LA PILE (DEL)
Lorsque la tension de la pile vérifiée est inférieure à 10 % de sa
tension nominale, la DEL rouge ne s'allume pas
.
Gamme
Résolution
Courant
de
charge
Précision
Notes
1,5 V 0,001 V
10 mA
(environ)
DEL verte : 1,30 V
± 0,075 V et plus
DEL jaune : 0,94 V
± 0,075 V à 1,29 V
± 0,075 V.
DEL rouge : 0,15 V
± 0,075 V à 0,93 V
± 0,075 V
6 V 0,01 V
100 mA
(environ)
±(5% de
le lecture
+ 5 chiffres)
DEL verte : 5,22 V
± 0,3 V et plus
DEL jaune : 3,76 V
± 0,3 V à 5,21 V ±
0,3 V
DEL rouge : 0,6 V
± 0,3 V à 3,75 V ±
0,3 V
Fiche technique concernant l’électricité
15
Gamme
Résolution
Courant
de
charge
Précision
Notes
9 V 0,01 V
10 mA
(environ)
DEL verte : 7,83 V
± 0,45 V et plus
DEL jaune : 5,64 V
± 0,45 V à 7,82 V ±
0,45 V
DEL rouge : 0.9V
± 0,45 V à 5,63 V ±
0,45 V
12 V 0,01 V
200 mA
(environ)
DEL verte : 10,44 V
± 0,6 V et plus
DEL jaune : 7,52 V
± 0,6 V à 10,43 V
± 0,6 V
DEL rouge : 1,2 V
± 0,6 V à 7,51 V ±
0,6 V
VÉRIFICATION DES DIODES/CONTINUITÉ
Fonction Gamme Résolution Description Note
Vérification
des diodes
2 V 1 mV Courant de
vérification :
1± 0,6 mA
Tension de
vérification :
environ 1,5 V
Vérification
de la
continuité
200 Ω 0,1 Ω Environ 120 Ω
ou moins;
l'alarme
sonore retentit
Protection
contre les
surcharges :
250 V c.c. ou
c.a. efficaces
Remarques
16
Service
17
SERVICE
Le fabricant garantit à l'acheteur d'origine que cet appareil ne comporte
aucun défaut, ni au niveau des matériaux ni de l'exécution; cette garan-
tie vaut pendant un (1) an à partir de la date d'achat d'origine et à con-
dition que l'appareil fasse l'objet de conditions normales d'utilisation et
d'entretien. Si l'appareil connaît des problèmes au cours de la première
(1) année, il sera réparé ou remplacé, au choix du fabricant, sans frais,
à condition d'être renvoyé en port payé au Centre de service technique
avec la preuve d'achat. Le reçu de caisse peut être utilisé à cette fin.
Les frais de main-d'œuvre pour l'installation ne sont pas couverts par la
présente garantie. Toutes les pièces de rechange, qu'il s'agisse de
pièces neuves ou refaites, ne sont garanties que pendant la période de
garantie résiduelle de la présente garantie. La présente garantie ne
s'applique pas aux dommages découlant d'une mauvaise utilisation,
d'un accident, d'un usage abusif, d'une tension anormale, de problè-
mes de service, d'un incendie, d'une inondation, de la foudre ou
d'autres cas de force majeure ou si le produit est modifié ou réparé par
une autre personne que le Centre de service technique du fabricant.
On ne peut pas réclamer de dommages indirects et consécutifs en ver-
tu de la présente garantie. Certains états ne permettent pas l'exclusion
ou la limitation des dommages indirects ou consécutifs; par conséquent,
les limites ou les exclusions ci-dessus pourraient ne pas s'appliquer
dans votre cas. Cette garantie vous confère des droits légaux
spécifiques et vous pourriez également avoir d'autres droits qui peuvent
varier d'un état à l'autre. Aucune partie de ce document ne peut être
copiée ou reproduite sans l'autorisation écrite expresse du fabricant.
Obtention du service sous garantie:
Pour obtenir le service, envoyez le produit en procédant comme suit :
1. Téléphonez au Centre de service technique pour obtenir un
numéro de référence pour le renvoi.
États-Unis et Canada : 1-800-544-4124 (6 h 00 à 18 h 00 heure
du Pacifique, sept jours par semaine) Ailleurs : (714) 241-6805
2. Emballez le produit avec soin pour éviter les dommages pendant
le transport.
3. Indiquez votre nom, votre adresse et un numéro de téléphone où
l'on peut vous rejoindre le jour.
4. Annexez une copie du reçu de vente montrant la date d'achat.
5. Décrivez le problème.
6. Expédiez le produit en port payé à l'adresse suivante : Centre de
service technique, 17352 Von Karman Ave., Irvine, CA 92614
U.S.A.
Tél : 1-800-544-4124 or 714-241-6805
Télécopieur : 714-432-3979
Internet: www.equus.com
Courriel: servic[email protected]
Índice
i
Title Page No.
INTRODUCCIÓN 1
PRECAUCIONES DE SEGURIDAD / ADVERTENCIAS 2
CONTROLES Y INDICADORES 4
PREPARACIÓN Y PRECAUCIÓN ANTES DE USARSE 5
PROCEDIMIENTOS DE PRUEBA 6
A. MEDICIÓN DE VOLTAJE DE CA/CD 6
B. MEDICIÓN DE RESISTENCIA • ( OHMS) 6
C. PRUEBA DE DIODOS 7
D. PRUEBA DE CONTINUIDAD 8
E. MEDICIÓN DE CORRIENTE CD/CA (AMPERES) 9
F. PRUEBA DE BATERÍAS 10
REEMPLAZO DE BATERÍA Y FUSIBLE 11
MANTENIMIENTO 11
ESPECIFICACIONES 12
ESPECIFICACIONES ELÉCTRICAS 13
PROCEDIMIENTOS DE SERVICIO 17
Introducción
1
INTRODUCCIÓN
¡Felicidades! Ha comprado un instrumento de precisión
fabricado con las más altas normas de calidad. Este
Multímetro Digital es un instrumento de uso general
diseñado para uso en electrónica en general, aplicaciones
en efectos electrodomésticos y sistemas eléctricos/
electrónicos automotrices.
Este medidor está diseñado para probar o medir voltaje
de CA, voltaje de CD, baterías, corriente de CD,
resistencia, diodos y continuidad.
Por favor tome el tiempo necesario para leer estas
instrucciones de operación a fondo y por completo. El no
seguir estas instrucciones puede resultar en choque
eléctrico, daños al instrumento y/o daños al equipo bajo
prueba. Siempre tenga mucho cuidado al trabajar en
equipos eléctricos o en su cercanía.
Precauciones de seguridad / Advertencias
2
PRECAUCIONES DE SEGURIDAD/
ADVERTENCIAS
NO opere este multímetro antes de leer este manual en su
totalidad. Es necesario seguir las siguientes instrucciones para
evitar accidentes que pueden causar choques eléctricos o
lesiones personales.
Preste especial atención a las ADVERTENCIAS
estampadas en las partes delantera y trasera de la caja del
multímetro. Deben cumplirse estas advertencias, así como
todas las advertencias y precauciones utilizadas en este
manual, a fin de evitar choques eléctricos y lesiones
personales.
La PERSONA RESPONSABLE deberá saber que, si el
equipo se usa de una forma no especificada por el
fabricante, la protección provista por el equipo puede verse
disminuida.
Antes de utilizar cualquiera de las funciones de este
instrumento, verifique su operación probándolo en una
fuente con una función similar y que tenga un valor
conocido. Tome acción correctiva basado en los resultados
indicados.
Para evitar choque eléctrico, daños al instrumento y/o daños al
equipo bajo prueba, observe las siguientes precauciones de
seguridad:
NO aplique un voltaje superior al nominal, marcado en el
multímetro, entre los terminales o entre un terminal y tierra.
Sea cauto al trabajar por encima de 30V CA rms, 42 V pico,
o 60 V CD. Dichos voltajes conllevan riesgos de choques
eléctricos.
Para evitar falsos resultados de mediciones que podrían
causar choques eléctricos o lesiones personales,
reemplace las baterías inmediatamente cuando aparezca
el indicador de bajo nivel de batería
.
Siempre inspeccione el multímetro, las puntas de prueba y
todos los accesorios antes de usarlos para asegurarse de
que no estén dañados. Si existe algún daño, no use el
multímetro hasta que se haya reparado.
Siempre considere que los equipos eléctricos y
electrónicos estén energizados (vivos). Nunca proceda
asumiendo que los equipos están apagados.
Nunca conecte su persona a tierra mientras toma medidas
eléctricas. Aíslese de la tierra usando una esterilla seca
aisladora de goma para cubrir todo el metal expuesto o
conectado a tierra. Párese sobre la esterilla y use ropa
seca.
Precauciones de seguridad / Advertencias
3
Nunca efectúe mediciones de resistencia en equipos
eléctricos o electrónicos energizados (vivos).
Use una mano, en vez de dos, siempre que sea posible al
efectuar las mediciones. Si es necesario usar ambas
manos, tenga mucho cuidado que las manos no entren en
contacto con conductores energizados. Asegúrese de que
las puntas de prueba estén secas y limpias.
No sostenga el instrumento mientras efectúa las
mediciones. Coloque el instrumento sobre una superficie
limpia y aisladora antes de efectuar cualquier medición.
No forme parte del circuito. Piense en la seguridad. Actúe
de forma segura.
Si trabaja en un vehículo, tome las siguientes precauciones de
seguridad adicionales:
Trabaje en el vehículo sólo en un área bien ventilada.
Siempre use gafas de protección para los ojos.
Manténgase alejado de las aspas del ventilador y cualquier
otra parte que pueda entrar en movimiento.
Manténgase alejado de las partes calientes del motor.
Coloque la transmisión en la posición de estacionamiento
(Park) si el vehículo es automático, o en neutral si es de
cambios. Fije el freno de estacionamiento.
Apague el encendido (off) antes de conectar o desconectar
cualquier equipo de prueba.
Bloquee las ruedas propulsoras.
Evite vestir ropas sueltas o artículos de joyería mientras
trabaja en el vehículo.
Lea el manual de servicio del vehículo y observe sus
instrucciones de seguridad.
Controles y indicadores
4
CONTROLES Y INDICADORES
1. Función de volts de CD
(VCD): Mide volts de CD.
Con calibración automática
de 0 a 600 volts (impedancia
de 10 MΩ).
2. Función de volts de CA
(VCA): Mide volts de CA.
Con calibración automática
de 0 a 600 volts (impedancia
de 10 MΩ).
3. Función de resistencias:
Mide resistencias. Con
calibración automática de 0 a
20 MΩ? (20,000,000 Ω).
4. Función de mA de CA:
Mide corriente CA en miliamperes. Un rango de 0 a 200
miliamperes.
5. Función de DIODOS : Prueba diodos.
6. Función de continuidad : Prueba de continuidad entre
dos puntos.
7. Enchufes para volts, mA, OHMS, BAT, DIODO y
CONTINUIDAD
8. Enchufe del común (COM).
9. Conector de entrada de 10 A de CD: Para la conexión de
la punta de prueba roja al medir corriente CD elevada
(hasta 10 A únicamente)
10. Función de CD10 A: Mide corriente CD. Un rango: 10
Amperes (CD desde 0 hasta 10 amperes). Sin fusible.
11. Función CDmA: Mide corriente CD en miliamperes. Un
rango: 0 a 200 mA.
12. Función de prueba de batería: Cuatro rangos y tres
indicadores LED (verde, amarillo y rojo).
13. Función de apagar (OFF): Apaga la unidad (posición
“OFF”) cuando se selecciona esta posición.
14. Interruptor selector de Función/Rango: Selecciona la
función o rango deseado.
15. Pantalla LCD (pantalla de cristal líquido): Pantalla LCD
(pantalla de cristal líquido)
15
1
2
3
4
5
6
789
10
11
14
12
13
Preparación y precaución antes de usarse
5
PREPARACIÓN Y PRECAUCIÓN ANTES DE USARSE
ADVERTENCIA
Inspeccione el Multímetro en busca de daños en la caja.
No lo use si existen grietas, distorsión, exceso de suciedad
o alguna otra condición anormal.
Inspeccione las puntas de prueba en busca de daños.
Revise que no tengan grietas en el aislamiento, puntas
rotas o dañadas, clavijas flojas o dobladas. No las use si
existe alguna condición anormal.
Coloque el interruptor de selección de Función/Rango en
el rango apropiado ANTES de efectuar la medición. Si es
necesario cambiar la posición del interruptor de selección
de Función/Rango durante una prueba, SIEMPRE
desconecte las puntas de prueba del circuito a medir antes
de cambiar la posición del interruptor.
Para evitar un posible choque eléctrico, daños al
instrumento, y/o daños al equipo bajo prueba al efectuar
mediciones de voltaje o corriente, NO EXCEDA el valor
máximo del rango seleccionado.
Si la unidad se usa cerca de equipo que genera ruidos
altos de radiofrecuencia (cables de bujías, bobinas de
encendido) la pantalla puede volverse inestable o indicar
errores grandes. Si se presenta esta condición en uso,
coloque el Multímetro lo más alejado posible de las fuentes
de ruido.
Procedimientos de prueba
6
PROCEDIMIENTOS DE PRUEBA
A. MEDICIÓN DE VOLTAJE DE CA/CD
ADVERTENCIA
Para evitar un posible choque eléctrico, daños al
instrumento o daños al equipo, NO TRATE de
efectuar mediciones de voltajes SUPERIORES a los
600 V de CA/CD ni efectuar mediciones de voltajes
desconocidos. 600 VCD es el voltaje máximo entre
los conectores COM y V que este instrumento está
diseñado para medir. El potencial en el terminal
"COM" no debe exceder 300 V de CA/CD medidos
con respecto a tierra.
1. Conecte la punta NEGRA
de prueba en el enchufe
marcado "COM" en el
multímetro; conecte la
punta ROJA de prueba en
el enchufe marcado "V".
2. Coloque el interruptor de
selección de Función/
Rango del medidor en la
posición de voltaje de CA (ACV) o de CD (DCV)
deseada. Véase la Sección V, Controles y Indicadores,
numerales 1 y 2.
3. Coloque la punta ROJA de prueba en contacto con el
lado positivo (+) del elemento a medir y la punta
NEGRA de prueba en contacto con el lado negativo (-)
(a través de la fuente/carga) del elemento a medir.
TENGA CUIDADO de no tocar ningún conductor
energizado con ninguna parte de su cuerpo.
4. Lea los resultados en la pantalla.
B. MEDICIÓN DE RESISTENCIA Ω ( OHMS)
ADVERTENCIA
Las mediciones de resistencia pueden hacerse
SÓLO en circuitos desenergizados (apagados). El
aplicar cualquier voltaje a los terminales del
multímetro cuando éste se encuentra en uno de los
rangos de resistencia puede resultar en choque
eléctrico, daños al instrumento o daños al equipo
bajo prueba. ASEGÚRESE de que el equipo esté
totalmente apagado antes de efectuar cualquier
medición.
PUNTA
NEGRA
PUNTA
ROJA
Procedimientos de prueba
7
1. Conecte la punta de
prueba ROJA en el
enchufe marcado “Ω” en
el Multímetro; conecte la
punta de prueba NEGRA
en el enchufe marcado
“COM”.
2. Coloque el interruptor de
selección de Función/
Rango en el rango de "Ω" (ohms de resistencia)
deseado. Véase la sección Controles y Indicadores,
Renglón 3.
NOTA: Para obtener lecturas exactas, desconecte al
menos uno de los lados del dispositivo a medir del circuito
en que se encuentra instalado antes de efectuar la
medición de resistencia.
3. Coloque la punta de prueba ROJA en contacto con un
lado del elemento a medir y la punta de prueba NEGRA
en contacto con el otro lado del elemento a medir. (La po-
laridad no tiene efecto en las mediciones de resistencia.)
4. Lea los resultados de la lectura en la pantalla.
C. PRUEBA DE DIODOS
ADVERTENCIA
Para evitar choque eléctrico y/o daño al multímetro,
asegúrese de que la energía eléctrica esté apagada
antes de conduzcir cualquier método de prueba del
DIODO. Pruebe los diodos en los circuitos
desenergizados (muertos) solamente, nunca en los
circuitos con corriente.
NOTA: Los diodos son dispositivos semiconductores que
dejan pasar corriente en un sentido y la bloquean en el
opuesto. Si el diodo a probar forma parte de un circuito
(con otros componentes electrónicos), es necesario
aislarlo de los demás elementos del circuito
(desconectando uno de sus conductores) antes de
efectuar la prueba. Un diodo bueno indica un voltaje bajo a
través de su junta (entre 0.5 y 0.8 volts en diodos de silicio
o aproximadamente 0.3 volts en diodos de germanio)
cuando se conectan las puntas de prueba con una
polaridad; y una resistencia muy alta (o circuito abierto)
cuando se invierten las puntas de prueba (conectadas con
la polaridad opuesta).
PUNTA
NEGRA
PUNTA
ROJA
Procedimientos de prueba
8
1. Conecte la punta de
prueba ROJA en el
enchufe marcado
en
el Multímetro; conecte la
punta de prueba NEGRA
en el enchufe marcado
“COM”.
2. Coloque el interruptor de
selección de Función/
Rango en la posición
. Véase la sección Controles
y Indicadores, numero 5.
3. Coloque la punta de prueba ROJA en contacto con un
lado del diodo a medir y la punta de prueba NEGRA
en contacto con el otro lado del diodo a medir.
4. Lea los resultados en la pantalla.
5. Invierta las puntas de prueba y lea el nuevo resultado
en la pantalla. Compare las dos lecturas. Una lectura
debe indicar un valor de caída de voltaje; la otra
lectura debe indicar una condición de exceso de rango
(OL). Véase la nota antedicha.
D. PRUEBA DE CONTINUIDAD
ADVERTENCIA
Para evitar choque eléctrico apagele la energía al
artículo de la prueba antes de iniciarle la prueba de
continuidad.
1. Conecte la punta de prueba
ROJA en el enchufe
marcad
en el Multímetro;
conecte la punta de prueba
NEGRA en el enchufe
marcado “COM”.
2. Coloque el interruptor de
selección de Función/
Rango en la posición
Véase la sección Controles y Indicadores, numeral 5.
3. Coloque la punta de prueba ROJA a un extremo del cable
o el dispositivo que va a ser probado para la continuidad y
la punta de prueba NEGRA al extremo opuesto.
4. Escuche el sonido del beeper y confirme los resultados
en la pantalla.
NOTA: El zumbador sonará sólo si existe continuidad en
el elemento medido (o sea que existe un circuito entre las
dos puntas de prueba) con una resistencia inferior a los
120 ohms.
PUNTA
NEGRA
PUNTA
ROJA
PUNTA
NEGRA
PUNTA
ROJA
Procedimientos de prueba
9
E. MEDICIÓN DE CORRIENTE CD/CA (AMPERES)
ADVERTENCIA
Para prevenir choque eléctrico al realizar medidas
de corriente eléctrica, siga todos los pasos según
lo indicado abajo. No salte ninguno de los pasos ni
tome ninguna via corta.
El rango de 10A no tiene fusible. Para evitar el
peligro de la corriente o daños al multímetro, NO
TRATE de efectuar mediciones en circuitos con
corrientes superiores a 10 amperes. NO SE
DEMORE más de 10 segundos para efectuar la
medición. Es necesario tener un período de espera
de AL MENOS 15 MINUTOS entre cada período de
prueba de 15 segundos.
1. Conecte la punta ROJA de prueba en el enchufe
marcado "mA" o en el enchufe "DC10A" en el multímetro
según corresponda; conecte la punta de prueba NEGRA
en el enchufe marcado "COM".
PUNTA
NEGRA
PUNTA
ROJA
PUNTA
NEGRA
PUNTA
ROJA
PARA MEDIR DE
200mA A 10A DC
PARA MEDIR DE
0mA A 200mA
2. Coloque el interruptor de selección de Función/Rango en
el rango "DCA" (amperes de corriente directa) deseado.
(Véase la sección Controles y Indicadores, numerales 4,
10 y 11).
Para medir de 0 a 200 mA coloque el selector en la
posición "CDmA" o "ACmA", según corresponda.
Para medir desde 200mA hasta 10 A de CD, coloque
el interruptor de selección en la posición "DC10A".
3. Desconecte la batería o apague el circuito a medir.
NOTA: Para medir corriente en un circuito particular, es
necesario abrir el circuito y conectar las puntas de prueba en
serie con el circuito antes de poder obtener una lectura.
4. Desconecte un extremo del cable o dispositivo, del
circuito en que se desea medir la corriente.
Procedimientos de prueba
10
5. Coloque la punta ROJA de prueba en contacto con el
conductor desconectado y la punta NEGRA de prueba en
contacto con el punto desde donde se desconectó el
conductor (conexión en serie).
6. Reconecte la batería o aplíquele alimentación al circuito a
medir.
7. Lea los resultados de la lectura en la pantalla.
PRECAUCIÓN: Después que termine la prueba apage la
energia electrica del circuito antes de quitar las puntas de
prueba y antes de volver a conectar cualquier cable o
dispositivos desconectados.
NOTA: Si la lectura obtenida es negativa, invierta las puntas
de prueba.
F. PRUEBA DE BATERÍAS
1. Conecte la punta de prueba
ROJA en el enchufe
marcado “BAT.” en el
Multímetro; conecte la
punta de prueba NEGRA
en el enchufe marcado
“COM”.
2. Determine el voltaje de la
batería a medir.
3. Coloque el interruptor de selección de Función/Rango en
el rango de "Battery Test" (prueba de baterías) deseado.
Véase la sección, Controles y Indicadores, numeral 12.
4. Coloque la punta de prueba ROJA en contacto con el
borne positivo (+) de la batería a medir y la punta de
prueba NEGRA en contacto con el lado negativo (–) de la
batería a medir.
NOTA: Si una batería está completamente descargada, o
casi descargada (a menos del 10% de su voltaje nominal), no
se encenderá el indicador LED rojo.
5. Lea los resultados en la pantalla y con los indicadores
LED:
Verde = Carga completa (la batería está bien)
Amarillo = Carga baja (dudosa)
Rojo = Descargada (la batería no está bien)
NOTA: La vida útil de la batería es directamente proporcional
al consumo de corriente/carga del dispositivo al cual alimenta
la batería. Los tres indicadores LED en el multímetro
representan promedios de estado de carga de la batería para
los dispositivos utilizados con mayor frecuencia.
PUNTA
NEGRA
PUNTA
ROJA
Reemplazo de batería / Mantenimiento
11
REEMPLAZO DE BATERÍA Y FUSIBLE
ADVERTENCIA
Al reemplazar la batería o el fusible, quite solamente el
panel trasero. No quite ni desmonte el tablero de
circuito o el panel delantero, estos artículos no
contienen partes reemplazables y si se desmontan ai la
posabilidad que las piezas flojas de metal pongan en
cortocircuito el tablero de circuito y que causen un
peligro de electrocucion al usuario.
1. Apague el Multímetro (OFF) y desconecte las puntas de
prueba.
2. Extraiga los dos tornillos de la parte posterior del medidor y
separe la caja.
3. Reemplace el fusible o las baterías según sea necesario:
Para reemplazo de las baterías: Saque las baterías del
compartimiento de baterías y reemplácelas únicamente
con dos baterías AA de 1.5 volts.
Para reemplazo del fusible: Extraiga el fusible del porta
fusible y reemplácelo con un fusible de Bussmann 0.315
A/250 V, Typo GMA - con aprobación de UL (Radio
Shack GMA/270; Serie #270-1046)
NOTA: Use SÓLO fusibles de - Bussmann, Typo GMA 0.315
A/250 V, 5x20 mm (Radio Shack # 270-1046 o similar). El uso de
un fusible erróneo puede resultar en lesiones graves o daños a la
unidad.
4. Ensamble de nuevo la caja y sujétela con los dos tornillos.
MANTENIMIENTO
1. No se requiere ningún mantenimiento periódico con
excepción del reemplazo de la batería, del fusible, y de la
inspección visual del medidor.
2. Mantenga el medidor limpio y seco. No utilice solventes para
limpiarlo, utilize un paño húmedo (no mojado) sece
completamente después de limpiar.
3. Las únicas piezas reemplazables son las baterías 1.5 AA, el
fusible 0.315A/250V (véase pagina 11 para el reemplazo de la
batería y del fusible) y las puntas de prueba (para las puntas
de prueba llame el departamento de servicio).
Especificaciones
12
ESPECIFICACIONES
ESPECIFICACIONES Y CARACTERÍSTICAS
GENERALES
Pantalla LCD de 3 1/2 dígitos (con máxima lectura de 2000); 3
indicadores LED; verde amarillo y rojo
Selección automática de rango (VCA, VCD, Ohms, mA CA y
mA CD)
Indicación automática de negativo (-) y polaridad
Ajuste automático de cero
Indicador de exceso de rango (excepto la función 10 A).
Aparece "OL" en la pantalla LCD
Indicador de batería agotada: Presenta el símbolo de batería
en la pantalla LCD
Apagado automático (después de 15 minutos de inactividad)
Contaminación Grado 2
Medición de circuito categoría II
Ambiente de funcionamiento:
Temperatura 0 °C a 40 °C (- 32° a 104 °F)
Humedad - menos del 80% de humedad relativa (sin
condensación)
Altitud - hasta 6562 pies (2000 metros)
Ambiente de almacenamiento:
Temperatura - 20° a 60 °C (- 4° a 140 °F)
Humedad - menor que el 90% de humedad relativa (sin
condensación)
Fuente de alimentación: dos baterías AA de 1.5 V
Fusible: 315 mA/250 V 5X20 mm (Radio Shack, GMA/217
serie; #270-1046)
Dimensiones:
Altura - 5.50 pulg. (139 mm)
Anchura - 3.50 Pulg. (89 mm)
Profundidad - 1.25 pulg. (32 mm)
Peso (con baterías): aproximadamente 6.3 onzas (180 g)
Especificaciones eléctricas
13
ESPECIFICACIONES ELÉCTRICAS
VOLTS CD
Rango Resolución Exactitud Notas
200.0 mV 0.1 mV
2000 V 1 mV
20.00 V 10 mV
200.0 V 100 mV
600 V 1 V
±(0.8% de
la lectura
+ 5 dígitos)
Impedancia de entrada:
10MΩ
Protección contra
sobrecarga: 600 VCD o
600 VCA RMS
VOLTS CA
Rango Resolución Exactitud Notas
2.000 V 1 mV
20.00 V 10 mV
200.0 V 100 mV
600 V 1 V
±(1.2% de
la lectura
+ 5 dígitos)
Resistencia de entrada:
10MΩ
Protección contra
sobrecarga: 600 VCD o
600 VCA RMS
Frecuencia de respuesta:
50 Hz - 400 Hz
RESISTENCIA (OHMS)
Rango Resolución Exactitud Notas
200.0 Ω 100 mΩ
2000 kΩ 1 Ω
20.00 kΩ 10 Ω
200.0 kΩ 100 Ω
2.000 MΩ 1 kΩ
±(1.0% de
la lectura
+ 5 dígitos)
Protección contra
sobrecarga: 250 VCD o
CA RMS.
20.00 MΩ 10 kΩ ±(1.0% de
la lectura
+ 5 dígitos)
AMPERES CD
Rango Resolución Exactitud Notas
20.00 mA 10 μA
200.0 mA 100 μA
±(1.0% de
la lectura
+ 5 dígitos)
Protección contra
sobrecarga: Fusible de 315
mA/250V
Caída de voltaje de
entrada:
<
0.2 V
Especificaciones eléctricas
14
AMPERES CD (Cont)
Rango Resolución Exactitud Notas
2.000 A 1 mA
*10.00 A 10 mA
±(2.0%
la lectura
+ 5 dígitos)
Sin fusible; máximo de 15
segundos
Caída de voltaje de
entrada:
<
0.2 V
*Un período de espera por lo menos de 15 minutos es necesario
despues de cada período de 15 segundos de prueba.
AMPERES CA
Rango Resolución Exactitud Notas
20.00mA 10 μA
200.0mA 100 μA
±(1.5% de
la lectura
+ 5 dígitos)
Protección contra
sobrecarga: Fusible de 315
mA/250V
Caída de voltaje de
entrada: <
0.2 V
PRUEBA DE BATERÍAS (INDICADORES LED)
Cuando el voltaje de la batería bajo prueba es menor del 10% de
su voltaje nominal, no se iluminará el indicador LED.
Rango
Resolución
Corriente
de carga
Exactitud
Notas
1.5V 0.001V
10mA
(aprox.)
LED verde: 1.30V
±0.075V y mayor.
LED amarillo: 0.94V
±0.075V a 1.29V
±0.075V.
LED rojo:
0.15V±0.075V
a 0.93V±0.075V
6V 0.01V
100mA
(aprox.)
LED verde: 5.22V
±0.3V y mayor.
LED amarillo: 3.76V
±0.3V a 5.21V±0.3V.
LED rojo: 0.6V±0.3V
a 3.75V±0.3V
9V 0.01V
10mA
(aprox.)
±(5% de
la lectura
+5 digitos)
LED verde: 7.83V
±0.45V y mayor.
LED amarillo: 5.64V
±0.45V a
7.82V±0.45V.
LED rojo: 0.9V±0.45V
a 5.63V±0.45V
Especificaciones eléctricas
15
PRUEBA DE BATERÍAS (INDICADORES LED) (Cont)
Rango
Resolución
Corriente
de carga
Exactitud
Notas
12V 0.01V
200mA
(aprox.)
LED verde: 10.44V
±0.6V y mayor.
LED amarillo: 7.52V
±0.6V a 10.43V±0.6V.
LED rojo: 1.2V±0.6V
a
7.51V±0.6V
PRUEBA DE DIODOS/CONTINUIDAD
Función Rango Resolución Descripción Notas
Prueba de
diodo
2 V 1 mV Corriente de
prueba:
1±0.6 mA
Voltaje de
prueba:
Aprox. 1.5 V
Prueba de
continuidad
200Ω 0.1Ω Aprox. 120Ω o
menos, el
zumbador
sonará
Protección
contra
sobrecarga:
250 VCD o CA
RMS
Notas
16
Procedimientos de servicio
17
PROCEDIMIENTOS DE SERVICIO
El fabricante garantiza al comprador original que esta unidad está
exenta de defectos en materiales y mano de obra en condiciones
normales de uso y mantenimiento por un período de un (1) año a partir
de la fecha de compra original. Si la unidad falla en un período de un (1)
año, se reemplazará o se reparará, a opción del Fabricante, sin cargo
adicional alguno, cuando se devuelva con porte prepagado al Centro
de Servicio Técnico acompañada del comprobante de pago. El recibo
de compra puede usarse para este propósito. La mano de obra no
tiene cobertura en virtud de esta garantía.
Todas las partes de repuesto, sean nuevas o reconstruidas, asumirán
como su período de garantía sólo el plazo restante de esta garantía.
Esta garantía no cubre daños causados por uso indebido, accidental,
abusivo, voltaje erróneo, servicio, incendio, inundación, rayo u otros
actos de fuerza mayor, o si el producto fue modificado o reparado por
alguien ajeno al Centro de Servicio Técnico del Fabricante. Los daños
consecuentes o incidentes no son recuperables en virtud de esta
garantía. Algunos estados no permiten la exclusión o la limitación de
los daños incidentes o consecuentes, así que la limitación o exclusión
anterior quizá no sea aplicable a su caso.
Esta garantía le otorga derechos legales específicos, y usted quizá
pueda tener otros derechos, los cuales varían de estado a estado. No
se permite copiar ni duplicar porción alguna de esta garantía sin el
consentimiento expreso y escrito del Fabricante.
Cómo obtener servicio en virtud de la garantía:
Los productos que requieran servicio deberán devolverse de la manera
siguiente:
1. Llame al Centro Servicio Técnico para obtener un Número de
Referencia de Devolución:
EE.UU. y Canadá = 1-800-544-4124 (6 de la mañana a 6 de la tar-
de, hora del Pacífico, siete dias a la semana)
2. Embale cuidadosamente el producto para evitar daños durante el
envío
3. Incluya su nombre, el remitente y un teléfono disponible en horas
hábiles
4. Adjunte una copia del recibo de compra fechado
5. Describa el problema
6. Envíe el producto con porte pagado a: Technical Service Center,
17352 Von Karman Ave., Irvine, CA 92614 U.S.A.
Teléfono: 1-800-544-4124 ó 714-241-6805 (E.U.A)
Fax: 714-432-3979 (E.U.A)
Web: www.equus.com
Correo electrónico: service@equus.com
Para garantía en México ver con distribuidor.
