MODEL # 1052IM-28-208
ASSEMBLY, CARE & USE INSTRUCTIONS
74” Interchangeable
Fireplace/Media Console
Français p. 14
Español p. 27
Date Purchased _______________________
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-704-461-2414 8:30 a.m. - 5 p.m., EST, Monday - Friday.
www.greentouchhome.com
A separate Instruction Manual for the
Insert (Model 2803-FG-M2) and Remote
Control is included with this unit.

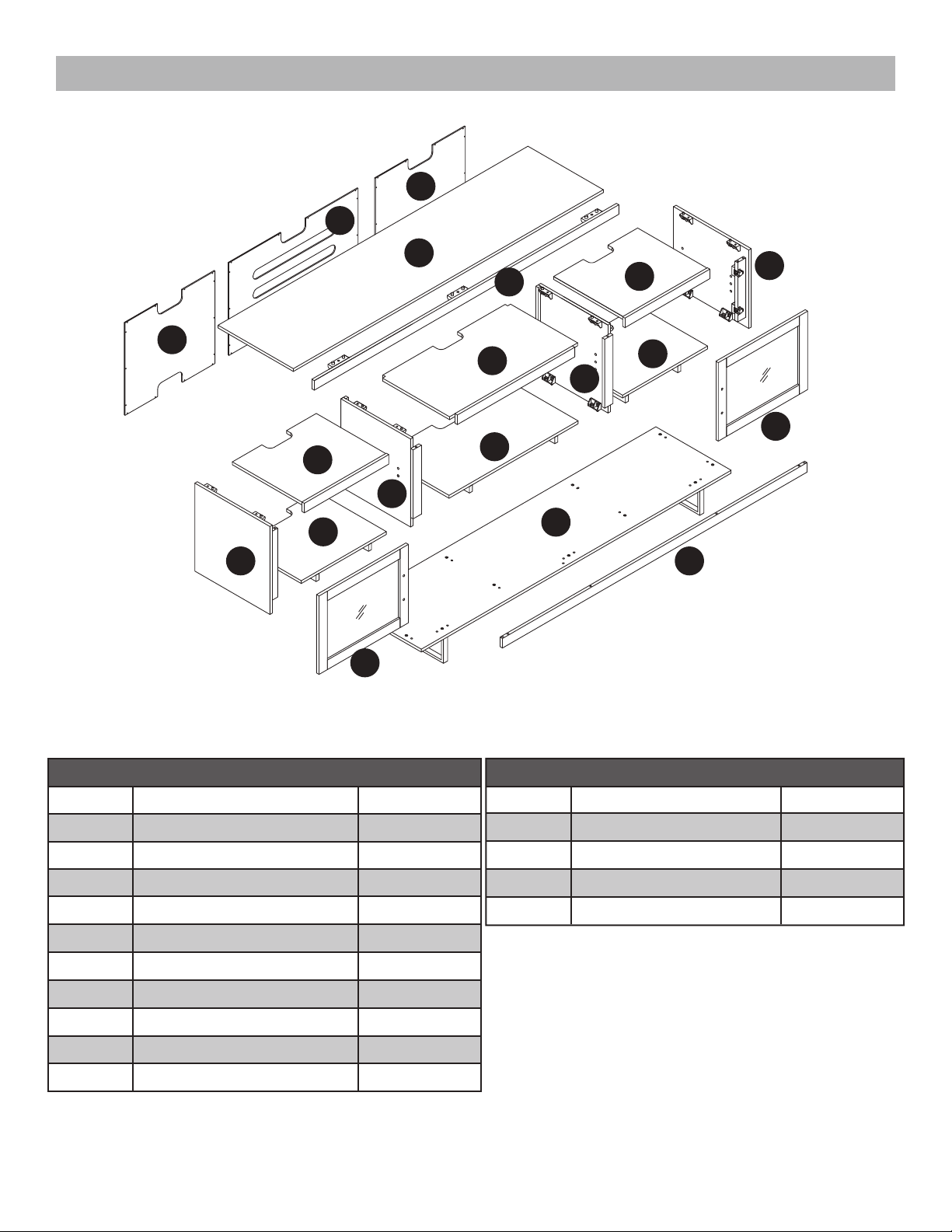

PACKAGE CONTENTS
2
K Shelf 2
PART DESCRIPTION QUANTITY
A Top 1
B Front Bar 1
C Left Middle Wall 1
D Right Middle Wall 1
E Left Outer Wall 1
F Right Outer Wall 1
G Left Door 1
H Right Door 1
I Bottom Bar 1
J Center Media Shelf 1
PART DESCRIPTION QUANTITY
O Base 1
P Center Back Panel 1
Q Back Panel 2
S Bruce 2
T Center Bruce 1
A
Q
Q
P
J
K
S
S
K
E
C
T
O
H
F
G
I
D
B

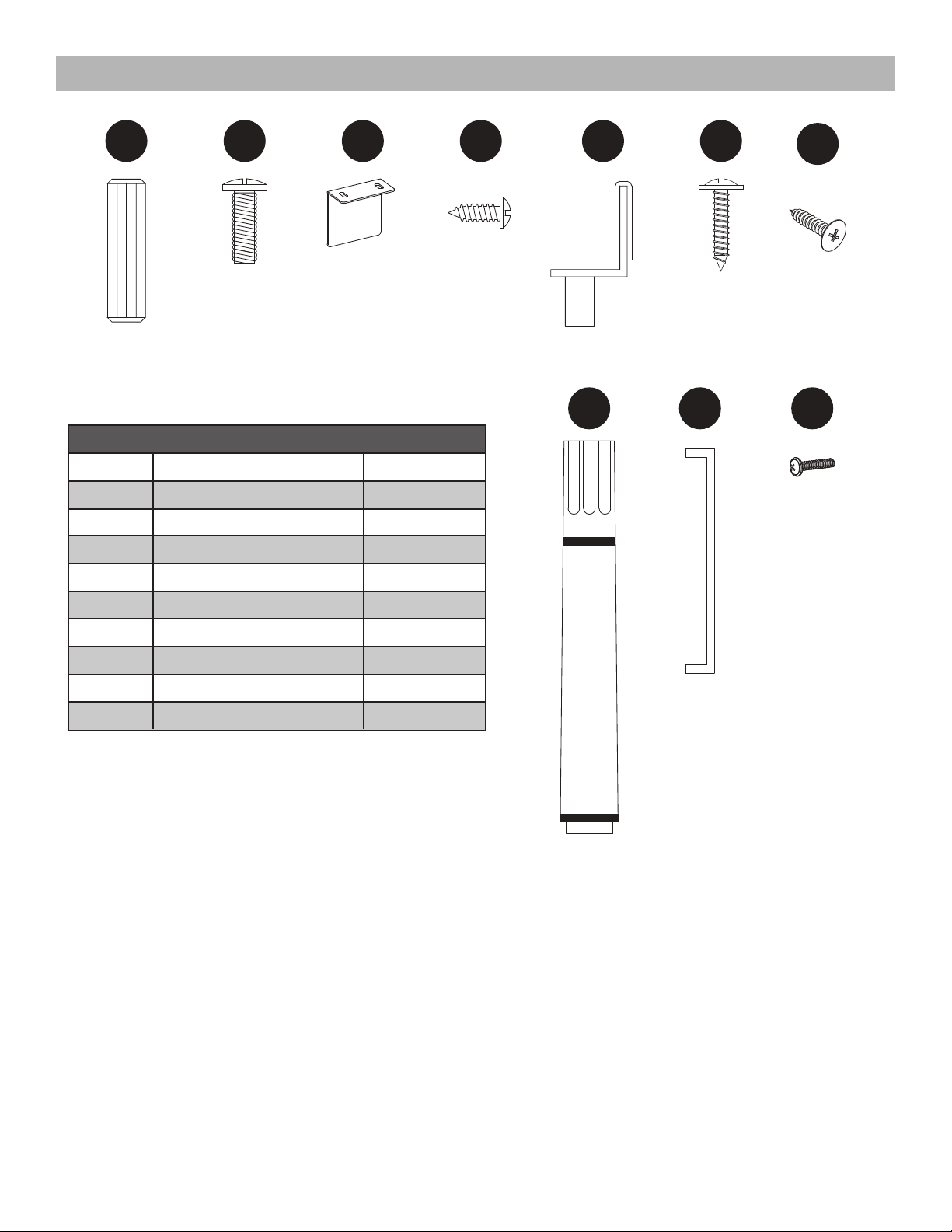

HARDWARE CONTENTS (NOT SHOWN ACTUAL SIZE)
3
PART DESCRIPTION QUANTITY
AA Wooden Dowel 12
BB Bolt 22
CC Insert Bracket 2
DD Bracket Screw 4
EE Shelf Pin 12
FF Back Panel Screw 42
GG Hinge Screw 8
HH Touch-up Pen 1
II Door Pull 2
JJ Door Pull Bolt 4
AA BB CC DD EE FF
GG
HH II JJ
Estimated Assembly Time: 45 minutes
PREPARATION
4
Before beginning assembly of product, make
sure all parts are present. Compare parts with
package contents list and hardware contents list.
If any part is missing or damaged, do not attempt
to assemble the product.
Tools Required for Assembly (not included):
Phillips screwdriver

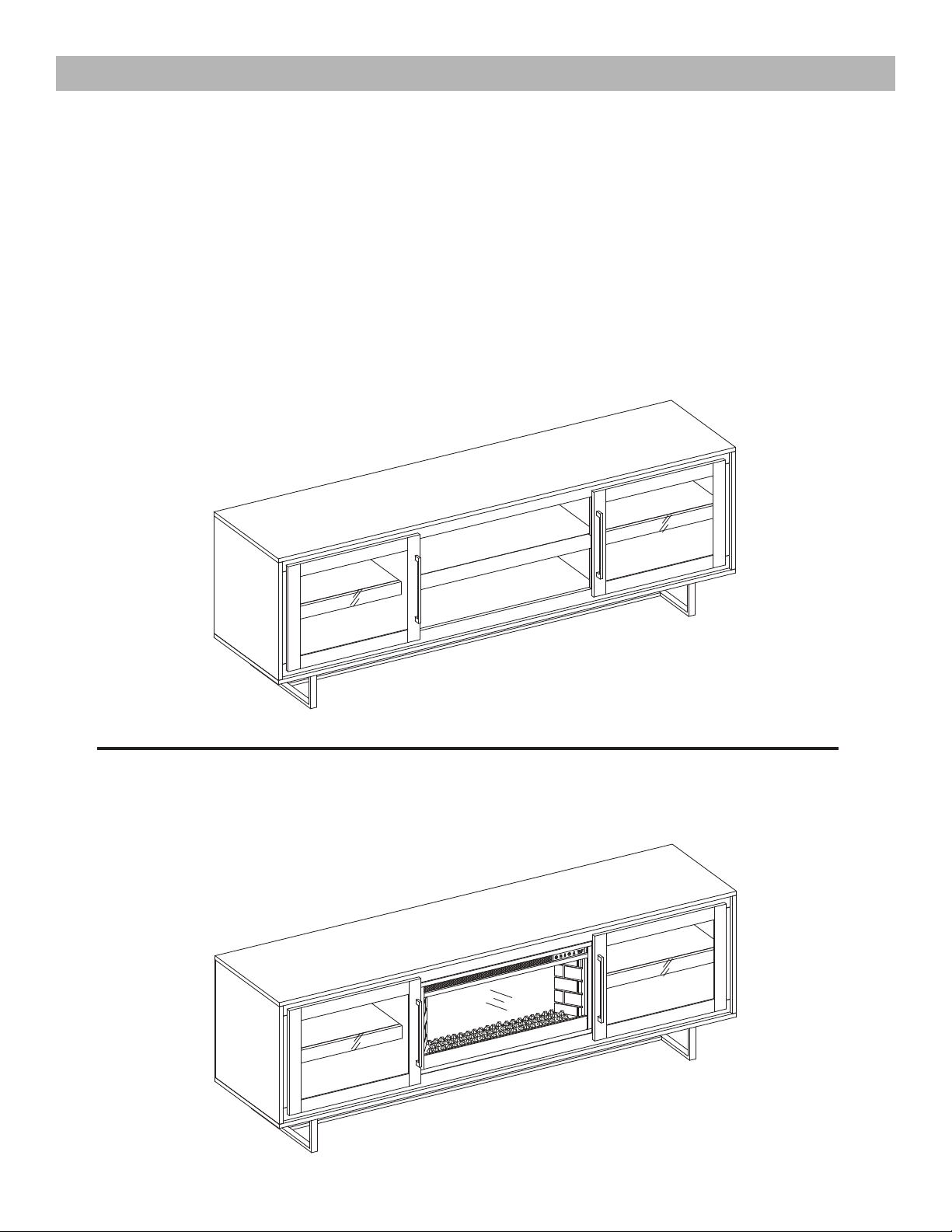

BEFORE YOU INSTALL, MAKE A CHOICE!!
OPTION 1: Media Cabinet (page 5).
OPTION 2: Electric Fireplace (page 10).
5

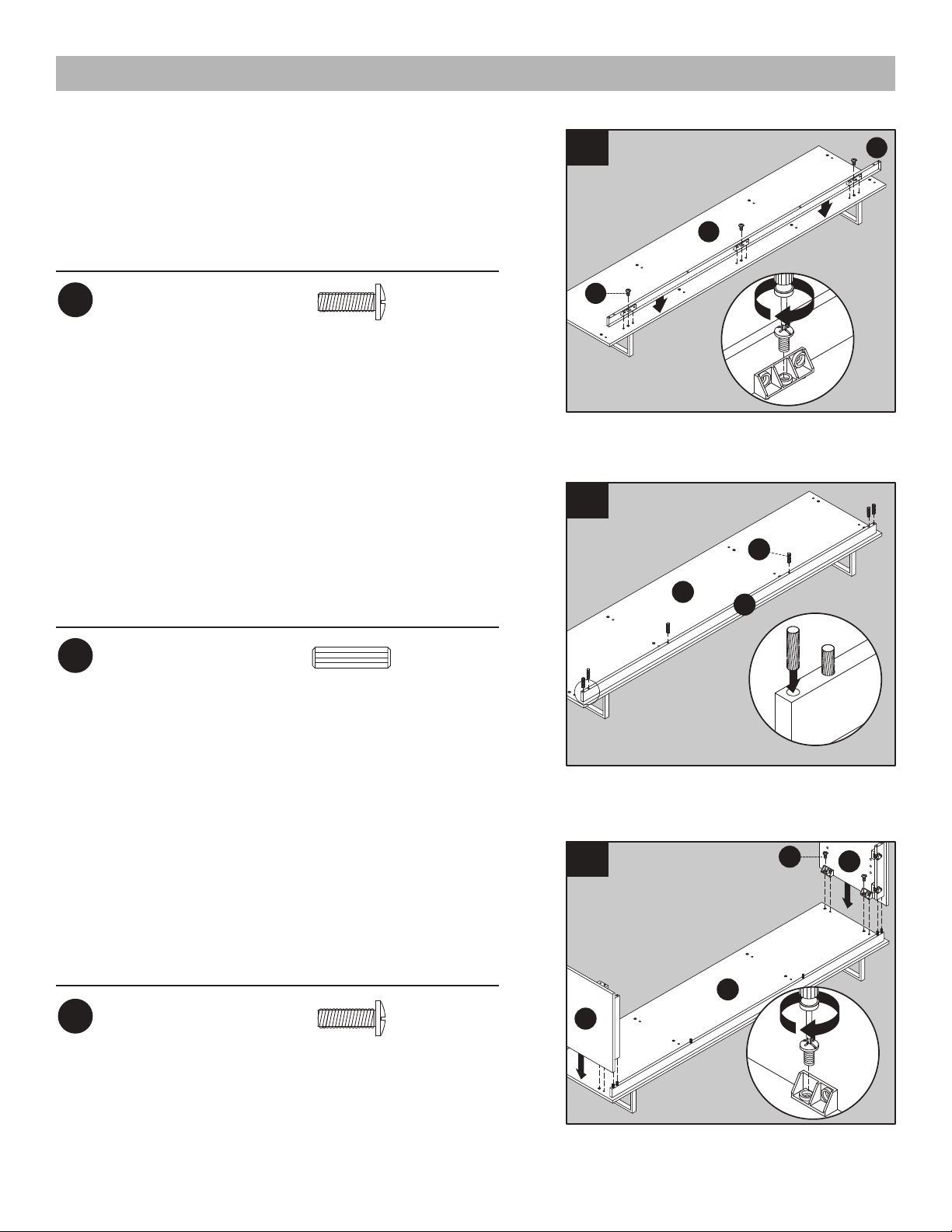

1. Place the bottom bar (I) onto base (O), secure with
three bolts (BB).
2. Insert six wooden dowels (AA) into top holes on
the bottom bar (I).
CABINET INSTALLATION
Hardware Used
BB
x 3Bolt
Hardware Used
AA
x 6Wooden Dowel
3. Attach right outer wall (F), securing with two
bolts (BB).
Repeat for left outer wall (E).
Hardware Used
BB
x 4Bolt
1
1
O
BB
I
2
1
O
I
AA
2
1
1
O
F
BB
E
3
2
6

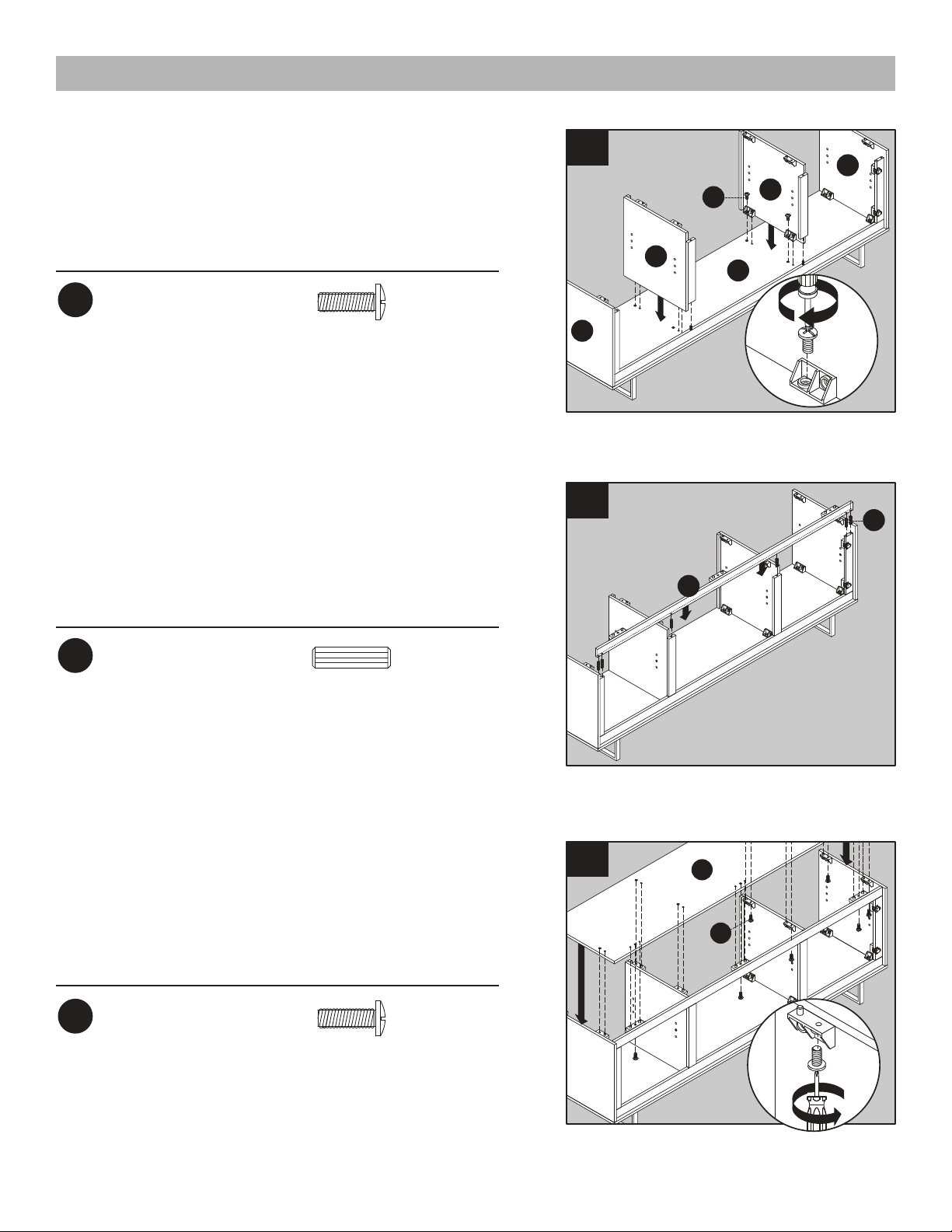

4. Attach right middle wall (D), securing with two
bolts (BB).
Repeat for left middle wall (C).
5. Insert six wooden dowels (AA) into the holes on
the assembly from step 4, Place front bar (B) onto
the assembly.
CABINET INSTALLATION
Hardware Used
AA
x 6Wooden Dowel
6. Attach top (A), secure from underneath with eleven
bolts (BB).
Hardware Used
BB
x 4Bolt
Hardware Used
BB
x 11Bolt
O
E
C
BB
D
F
1
1
4
2
B
AA
5
1
1
A
BB
6
2
7
EE
x 12Shelf Pin
Hardware Used
CABINET INSTALLATION
Back Panel Screws
T
S
S
7

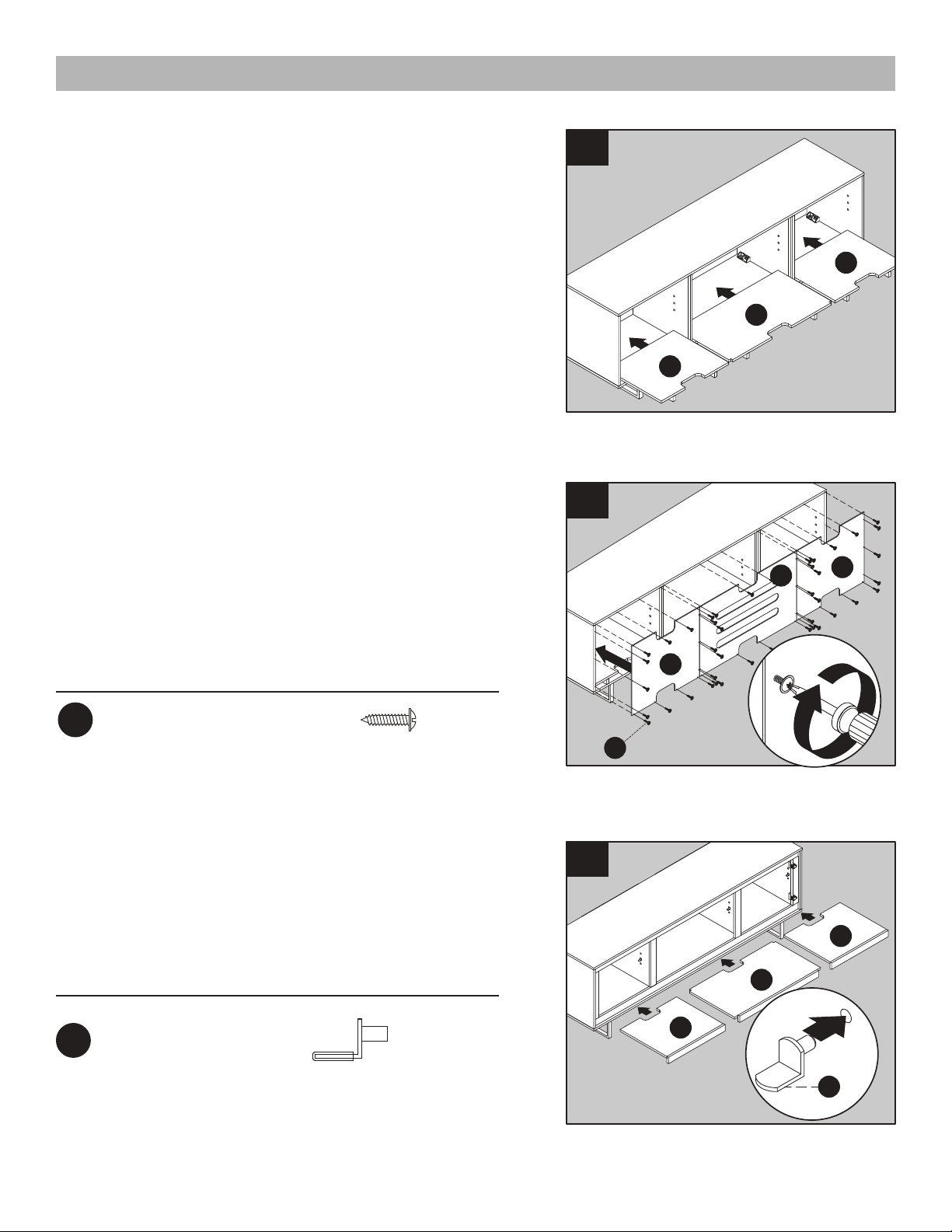

7. From behind the assembly, insert the center
bruce (T) and two bruces (S) into the cabinet .
9. Insert shelf pins (EE) at desired height, ensuring they
are level. Place shelves on top of shelf pins (EE).
Repeat for remaining the Shelves.
8. From behind the assembly, attach back panel (Q)
to shelving areas using back panel screws (FF).
Repeat for remaining back panel (Q), Bottom
Back Panel (P).
Hardware Used
FF
x 42
1
FF
Q
Q
P
8
2
K
J
K
2
2
2
EE
1
9
8
CABINET INSTALLATION
GG
x 8Hinge Screw
Hardware Used

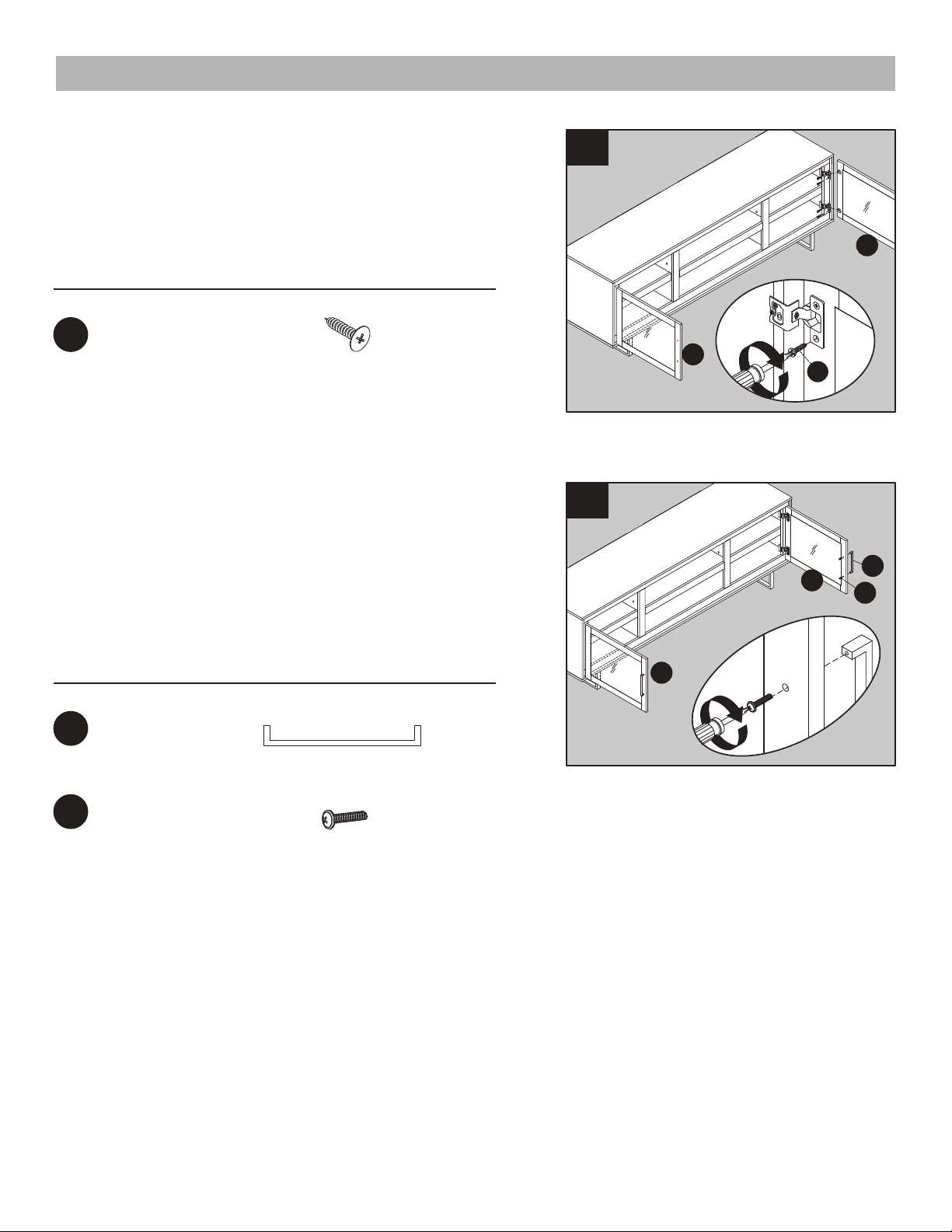

10. Hold the door and align the holes on the door with
the hinge body, secure with eight Hinge screws (GG).
Repeat for the remaining door.
II
x 2
JJ
x 4
Hardware Used
11. Place door pull (II) into predrilled hole on right door,
Securing with two door pull bolt (JJ).
Repeat for remaining door pull (II).
Door Pull
Door Pull Bolt
H
G
GG
10
II
JJ
H
G
11
9

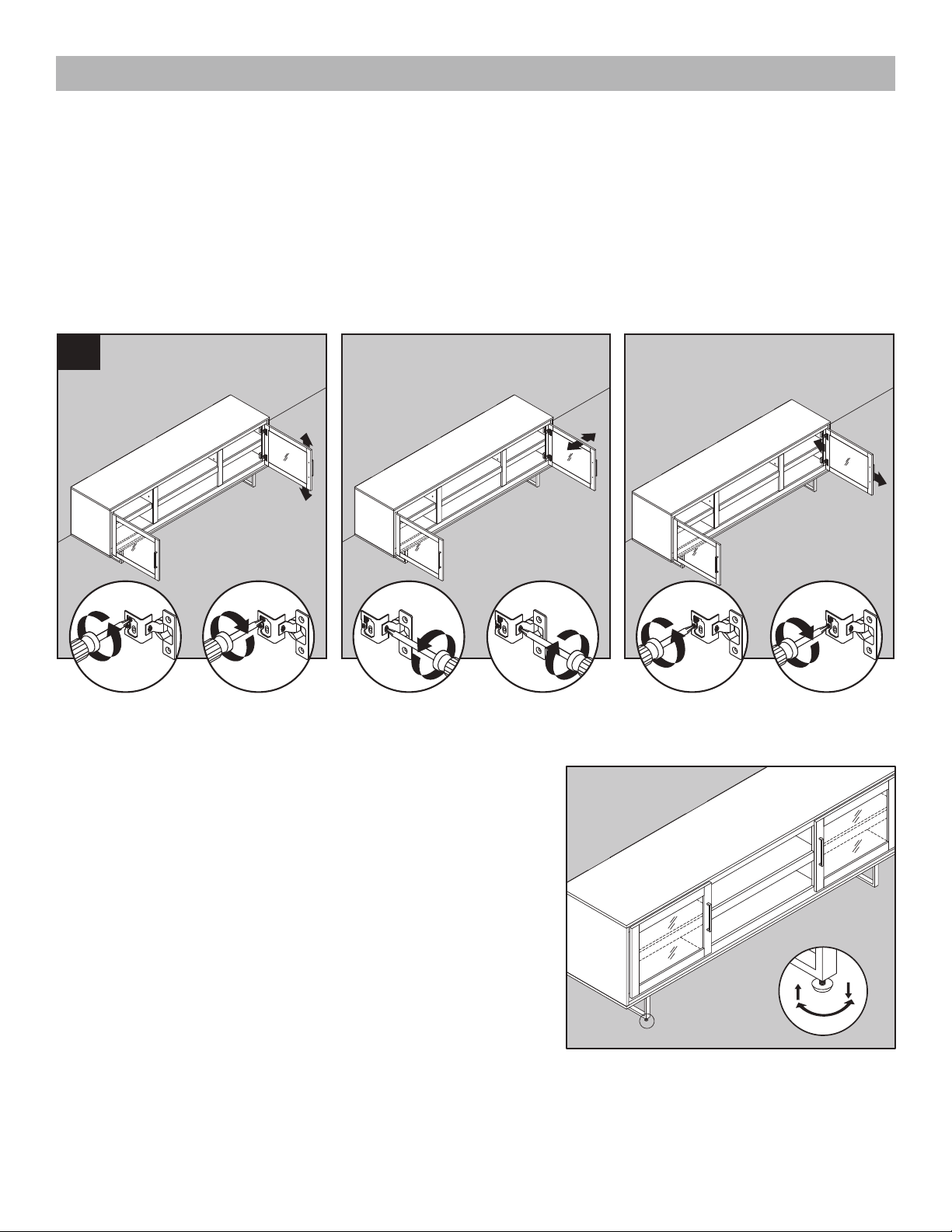

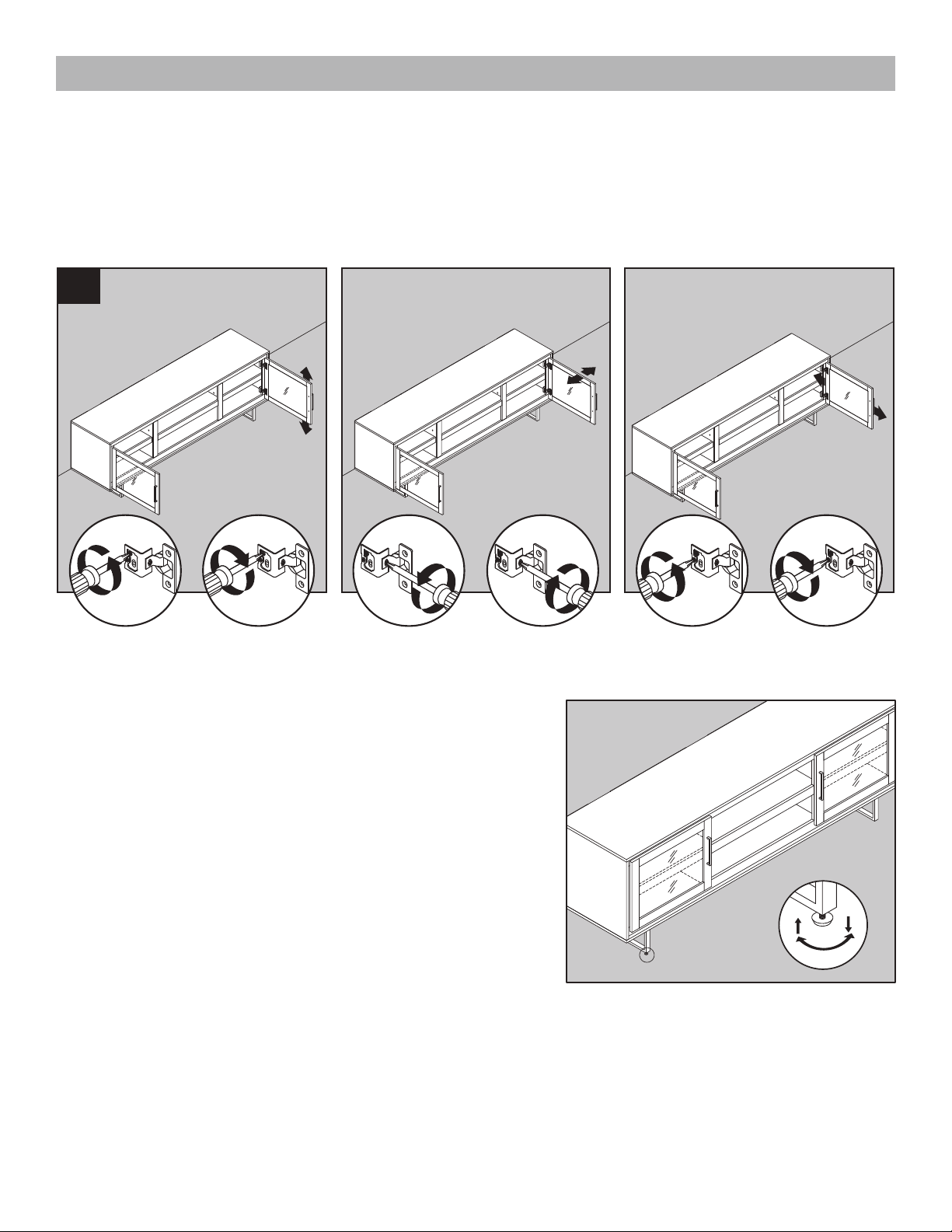

12. If you need to adjust the doors, do so in the following manner.
To adjust door up or down, loosen screws (a) on both hinges, adjust door, and retighten screws.
To adjust door left or right, turn screws (b) on both hinges, in or out.
To adjust door in or out, loosen screws (c) on both hinges, adjust door, and retighten screws.
Assembly is now complete. With the help of another person, move the assembly to the final
desired location.
CABINET INSTALLATION
NOTE: Use the pre-assembled levelers on the base
of the fireplace to level the unit. Twist the levelers
counter clockwise to increase the height, twist the
clockwise to decrease the height.
12
2
2
2
2
1
a
3
a
1
b
3
b
1
c
3
c
2
2
10

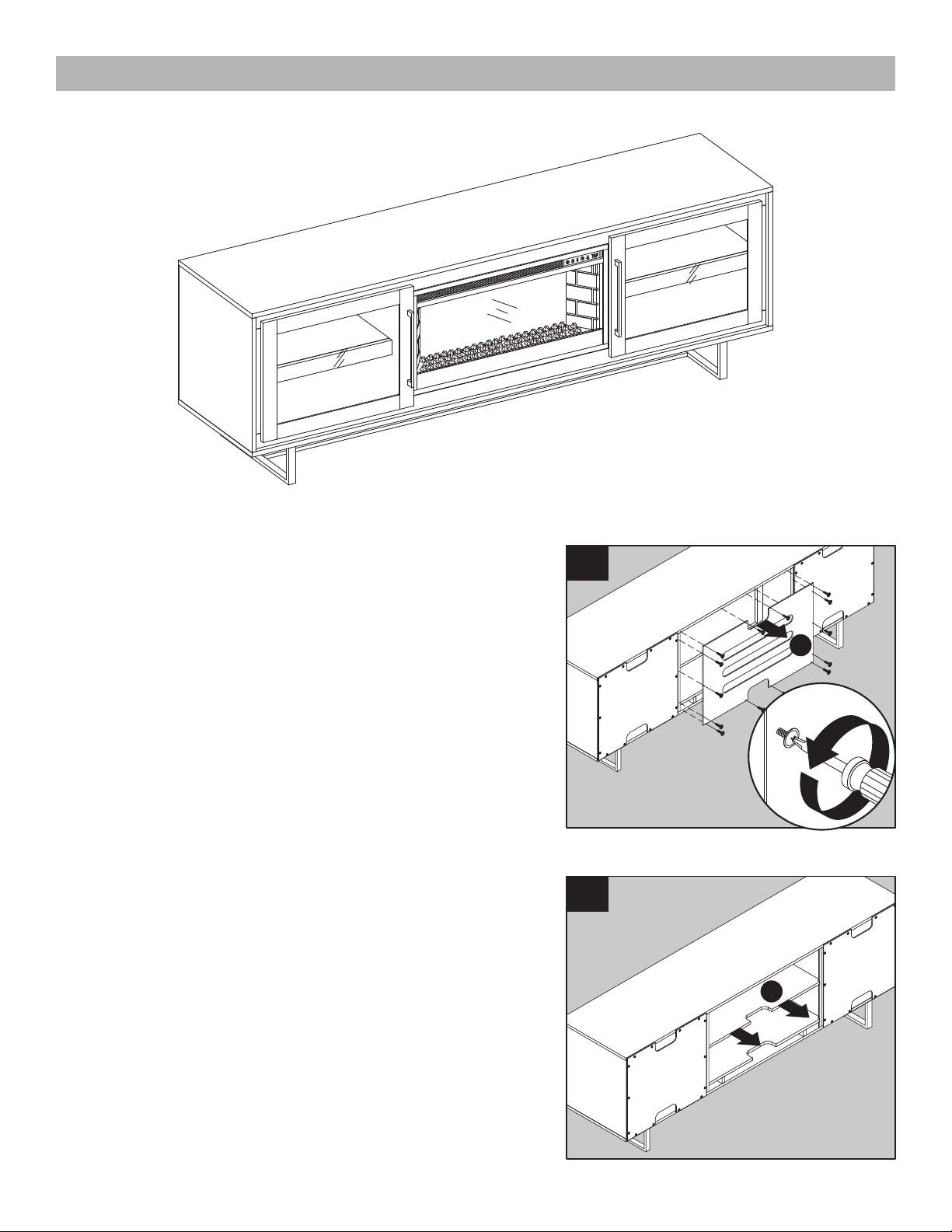

2. Take out the center media shelf (J).
1. From behind the assembly, remove the bottom back
panel (P) by unscrewing those screws on back panel.
ELECTRICAL FIREPLACE ASSEMBLY INSTRUCTIONS (OPTIONAL)
2
P
1
1
J
2
11
Note: Before proceeding to the next step, with the
help of another person, move the mantel close to
the final desired location.

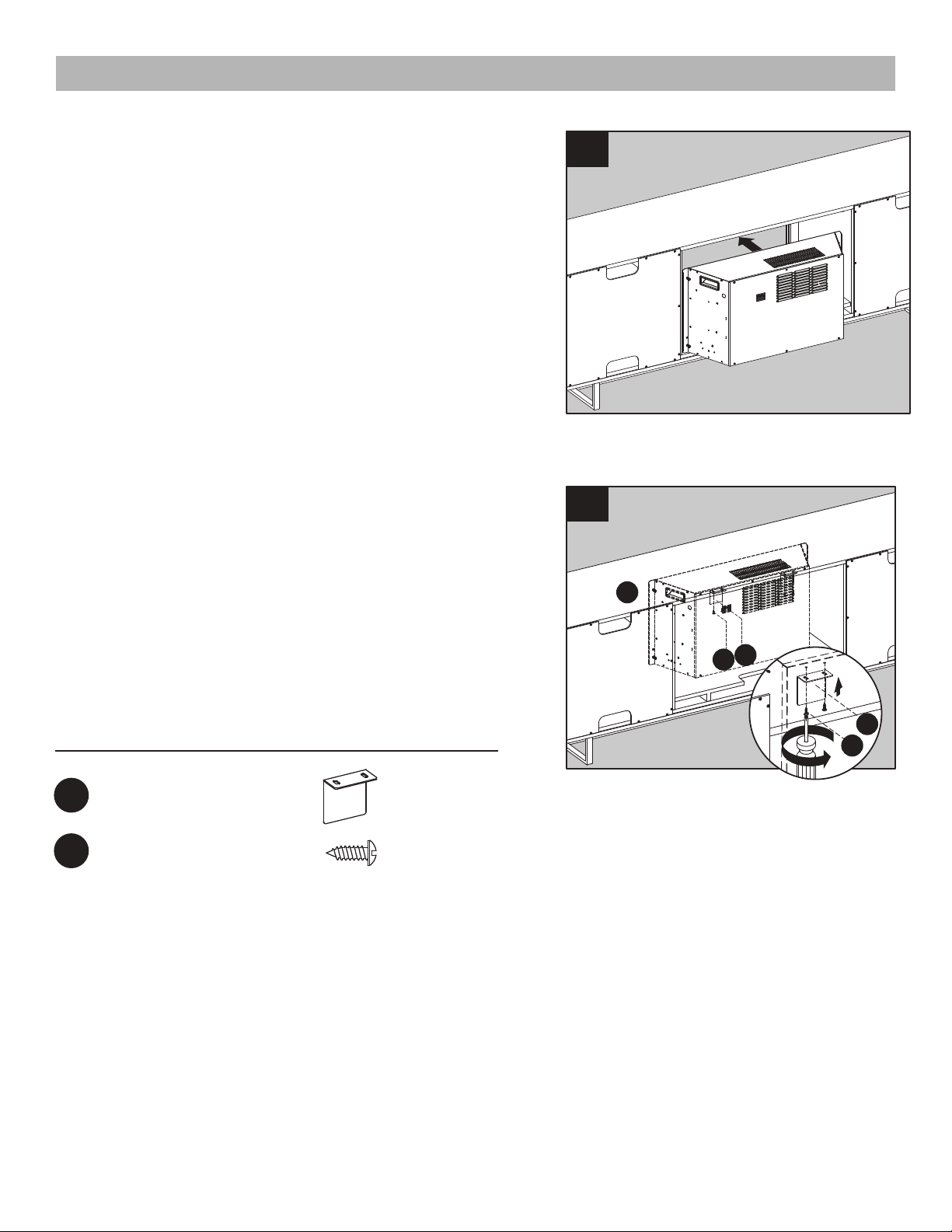

3. With the help of another person, position insert
into opening of mantel assembly.
CAUTION: DO NOT slide insert on top of wood
to avoid scratching wood surface.
Note: DO NOT plug insert into power outlet
yet.
ELECTRICAL FIREPLACE ASSEMBLY INSTRUCTIONS (OPTIONAL)
3
4. Secure the insert by using two insert brackets (CC).
Align the hole on the insert brackets (CC) with the
hole on the top (A), and tighten using four bracket
screws (DD).
Hardware Used
CC
DD
Insert Bracket x 2
x 4Bracket Screw
DD
CC
A
4
DD
CC
Note: Operating instructions for the Insert
(Model 2803-FG-M2) and the Remote Control
(PU16-262833-RC) are available in the separate
Instruction Manual packaged with this unit.
12
ONE-YEAR LIMITED WARRANTY
The manufacturer warrants that your new Electric fireplace is free from manufacturing and material
defects for a period of one year from date of purchase, subject to the following conditions and
limitations.
Install and operate this Electric fireplace in accordance with the installation and operating instructions
furnished with the product at all times. Any unauthorized repair, alteration, willful abuse, accident, or
misuse of the product shall nullify this warranty.
This warranty is non-transferable, and is made to the original owner, provided that the purchase was
made through an authorized supplier of the product.
The warranty is limited to the repair or replacement of part(s) found to be defective in material or
workmanship, provided that such part(s) have been subjected to normal conditions of use and
service, after said defect is confirmed by the manufacturer’s inspection.
The manufacturer may, at its discretion, fully discharge all obligations with respect to this warranty by
refunding the wholesale price of the defective part(s).
Any installation, labor, construction, transportation, or other related costs/expenses arising from
defective part(s), repair, replacement, or otherwise of same, will not be covered by this warranty, nor
shall the manufacturer assume responsibility for same.
The owner/user assumes all other risks, if any, including the risk of any direct, indirect or
consequential loss or damage arising out of the use, or inability to use the product, except as
provided by law.
All other warranties-expressed or implied-with respect to the product, its components and
accessories, or any obligations/liabilities on the part of the manufacturer are hereby expressly
excluded.
The manufacturer neither assumes, nor authorizes any third party to assume on its behalf, any other
liabilities with respect to the sale of the product.
The warranties as outlined within this document do not apply to non accessories used in conjunction
with the installation of this product.
This warranty is void if:
1. The fireplace is subjected to prolonged periods of dampness or condensation.
2. Any unauthorized alteration, willful abuse, accident, or misuse of the product.
3. You do not have the original receipt of purchase.
13
PART DESCRIPTION PART #
KK
Hardware Pack
(AA, BB, CC, DD,
EE, FF, GG and
HH (OX-0520))
PH-1052FM-28-
HARDWARE PACK
REPLACEMENT PARTS
For replacement parts, call our customer service department at 1-704-461-2414, 8:30 a.m. - 5 p.m., EST,
Monday - Friday.
KK
Replacement information for the Remote Control (Part # PU16-262833-RC)
is listed in the Replacement Parts section of the Insert
(Model 2803-FG-M2) Instruction Manual.
MODÈLE # 1052IM-28-208
INSTRUCTIONS D’UTILISATION, D’ASSEMBLAGE
ET DE MAINTENANCE
Console interchangeable
de 74 po pour foyer
et médias
English p. 1
Español p. 27
14
Date d’achat _______________________
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant,
appelez notre service à la clientèle au 1-704-461-2414, entre 8h30 et 17 h (HNE), du lundi au vendredi.
www.greentouchhome.com
Un manuel d’instructions distinct pour l’insert
(modèle 2803-FG-M2) et la télécommande
est inclus dans cette unité.

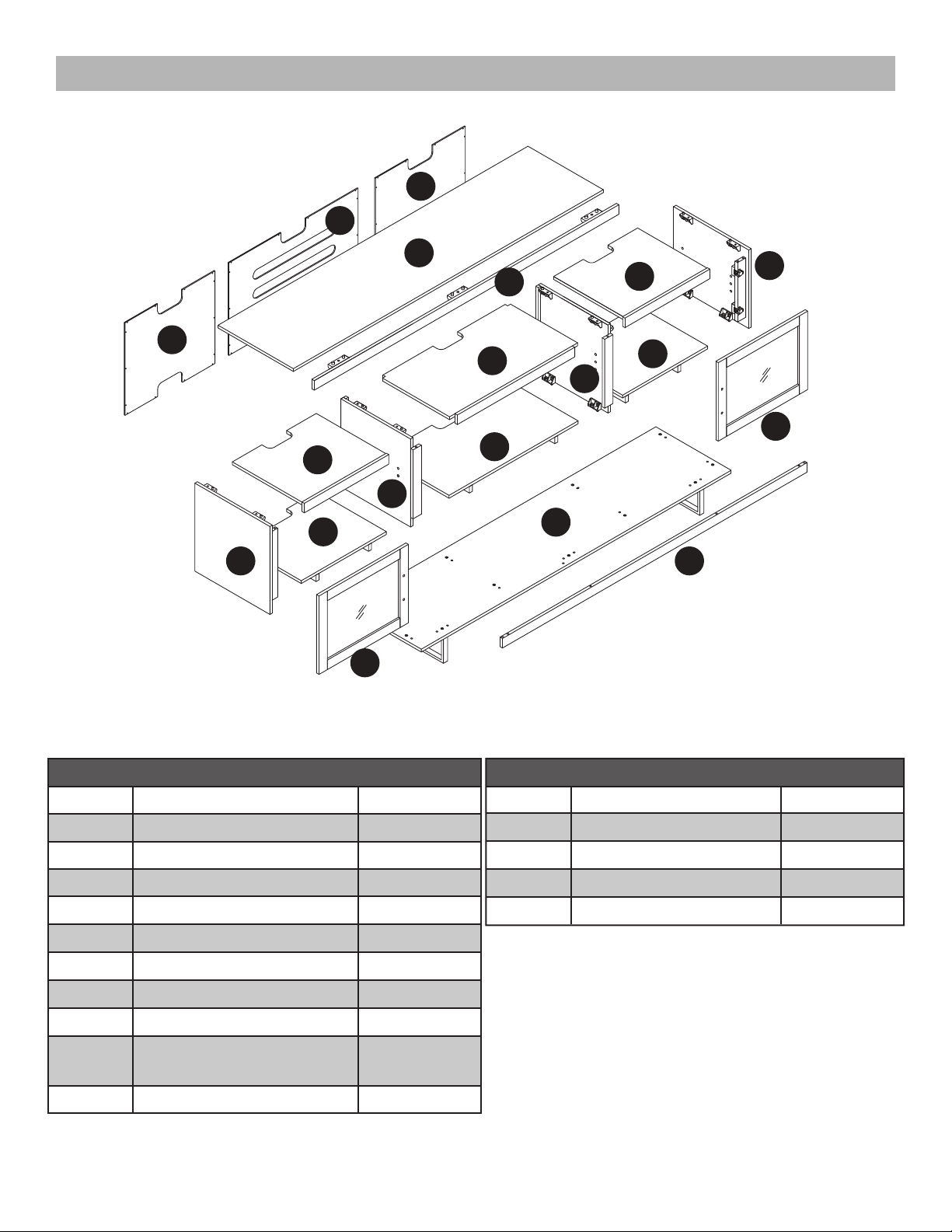

CONTENU DE L’EMBALLAGE
15
K Tablette 2
PIÈCE DESCRIPTION QUANTITÉ
A Dessus 1
B Barre Avant 1
C Cloison Centrale Gauche 1
D Cloison Centrale Droite 1
E Paroi Extérieure Gauche 1
F Paroi Extérieure Droite 1
G Porte Gauche 1
H Porte Droite 1
I Barre Inférieure 1
J Étagère Centrale Pour
Média
1
PIÈCE DESCRIPTION QUANTITÉ
O Base 1
P Panneau Arrière Central 1
Q Panneau Arrière 2
S Entretoise 2
T Entretoise Centrale 1
A
Q
Q
P
J
K
S
S
K
E
C
T
O
H
F
G
I
D
B

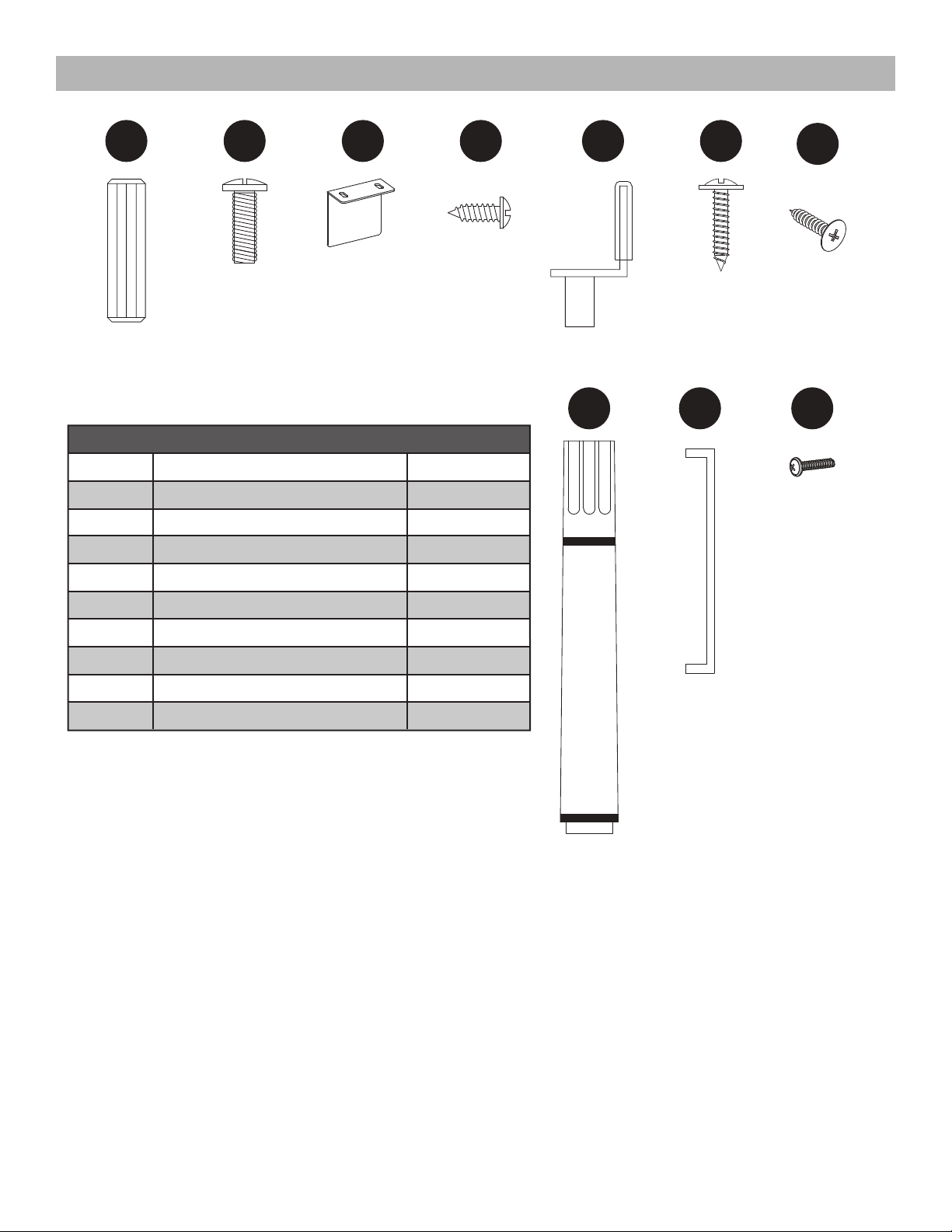

CONTENUS MATÉRIELS (NON REPRÉSENTÉS EN TAILLE RÉELLE)
16
PIÈCE DESCRIPTION QUANTITÉ
AA Groujon En Bois 12
BB Boulon 22
CC Insérer un Support 2
DD Vis de Support 4
EE Goupille à Tablette 12
FF Vis Pour Le Panneau Arrière 42
GG Vis de Charnière 8
HH Crayon à Retouche 1
II Tirette de porte 2
JJ Boulon à Tirette De Porte 4
AA BB CC DD EE FF
GG
HH II JJ
17
PRÉPARATION
Avant de commencer l’assemblage de l’article,
assurez-vous d’avoir toutes les pièces. Comparez
le contenu de l’emballage avec la liste des pièces
et celle de la quincaillerie incluse. S’il y a des
pièces manquantes ou endommagées, ne tentez
pas d’assembler l’article.
Temps d’assemblage approximatif :
45 minutes.
Outil nécessaire pour l’assemblage
(non inclus) : tournevis cruciforme.
AVANT L’INSTALLATION, FAITES UN CHOIX!!
OPTION 1: Coffret Principal (page 18).
OPTION 2: Foyer Électrique (page 23).
18
1. Placer la barre inférieure (I) sur la base (O) et la
fixer avec trois boulons (BB).
2. Insérer six chevilles en bois (AA) dans les trous
supérieurs de la barre inférieure (I).
INSTALLATION DU COFFRET
Quincallerie Utilisée
BB
x 3Boulon
Quincallerie Utilisée
AA
x 6Groujon en bois
3. Attachez la paroi extérieure droite (F), fixez avec
deux boulons (BB).
Répétez l'opération précédente pour la paroi
extérieure gauche (E).
Quincallerie Utilisée
BB
x 4Boulon
1
1
O
BB
I
2
1
O
I
AA
2
1
1
O
F
BB
E
3
2
19
4. Attach cloison centrale droite (D), securing with two
bolts (BB).
Repeat for cloison centrale gauche (C).
5. Insérez six groujon en bois (AA) dans les trous
de l'assemblage de l'étape 4, placez la barre avant
(B) sur l'assemblage.
INSTALLATION DU COFFRET
Quincallerie Utilisée
AA
x 6Groujon en bois
6. Attachez la partie supérieure (A), fixez par en
dessous à l’aide de onze boulons (BB).
Quincallerie Utilisée
BB
x 4Boulon
Quincallerie Utilisée
BB
x 11Boulon
O
E
C
BB
D
F
1
1
4
2
B
AA
5
1
1
A
BB
6
2
20
EE
x 12Goupille à tablette
Quincallerie Utilisée
INSTALLATION DU COFFRET
Vis pour le panneau arrière
T
S
S
7
7. Par derrière l'assemblage, insérez l'entretoise
centrale (T) et les deux entretoises (S) dans l'armoire.
9. Insérez les goupilles à tablette (EE) à la hauteur
désirée, en veillant à ce qu’elles soient de niveau.
Placez la tablettes sur les goupilles à tablette (EE).
Répétez l'opération pour l’autre tablettes.
8. De I’arrière de l’assemblage, fixez le panneau
arrière (Q) aux zones d’étagères à l’aide des vis (FF).
Répétez l’opération pour le panneau arrière (Q),
panneau arrière central (P).
Quincallerie Utilisée
FF
x 42
1
FF
Q
Q
P
8
2
K
J
K
2
2
2
EE
1
9
21
11. Placer la tirette de porte (II) dans le trou prépercé
de la porte droite et la fixer avec deux boulons à
tirette de porte (JJ).
Répéter la procédure pour la tirette de porte
restante (II).
INSTALLATION DU COFFRET
GG
x 8Vis de Charnière
Quincallerie Utilisée
10. Tenir la porte et aligner les trous de celle-ci avec le
corps de la charnière puis fixer avec huit vis de
charnière (GG).
Répéter la procédure pour l'autre porte.
Quincallerie Utilisée
II
x 2
JJ
x 4
Tirette de
porte
Boulon à Tirette
De Porte
H
G
GG
10
II
JJ
H
G
11
22
12. Suivez les étapes suivantes pour ajuster les portes.
Pour ajuster la porte verticalement, desserrez les vis (a) sur les deux charnières, ajustez la porte
et resserrez les vis.
Pour ajuster la porte vers la gauche ou vers la droite, tournez les vis (b) sur les deux charnières
vers l’intérieur ou l’extérieur.
Pour ajuster la porte vers l’intérieur ou l’extérieur, desserrez les vis (c) sur les deux charnières,
ajustez la porte et resserrez les vis.
L'assemblage est maintenant terminé. Avec l'aide d'une autre personne, déplacez l'assemblage
vers l'emplacement final voulu.
INSTALLATION DU COFFRET
NOTE : Utilisez les niveleurs préassemblés sur la
base du foyer pour niveler l'appareil. Tournez les
niveleurs dans le sens antihoraire pour augmenter
la hauteur, tournez dans le sens horaire pour
diminuer la hauteur.
12
2
2
2
2
1
a
3
a
1
b
3
b
1
c
3
c
2
2
23
2. Sortez les étagère centrale pour média (J).
1. De l'arrière de l'assemblage, enlever le panneau arrière
inférieur (P) en dévissant les vis sur le panneau arrière.
INSTRUCTIONS DE MONTAGE DU FOYER ÉLECTRIQUE (OPTIONNEL)
2
P
1
1
J
2
24
INSTRUCTIONS DE MONTAGE DU FOYER ÉLECTRIQUE (OPTIONNEL)
Remarque: Avant de passer à l’étape suivante, et
avec l’aide d’une autre personne, placez lemeuble
à proximité de l’emplacement final désiré
3. Avec l’aide d’une autre personne, placez le foyer
encastrable dans l’ouverture centrale du meuble.
ATTENTION : Ne faites PAS glisser le foyer
encastrable sur une surface en bois afin de
prévenir les égratignures.
Remarque : Ne branchez PAS tout de suite le foyer
encastrable sur une prise.
3
4. Sécurisez l’insert à l’aide de deux supports
d’insertion (CC). Aligner le trou sur les supports
d’insertion (CC) avec le trou sur le dessus (A),
et serrer à l’aide de quatre vis de support (DD).
Quincallerie Utilisée
CC
DD
Insérer un Support x 2
x 4Vis de Support
DD
CC
A
4
DD
CC
Remarque : Les instructions d’utilisation de l’insert
(modèle 2803-FG-M2) et de la télécommande
(PU16-262833-RC) sont disponibles dans le manuel
d'instruction de ce manuel emballé avec cette unité.
25
GARANTIE
Cette garantie sera annulée si :
1. Le foyer est exposé à l’humidité ou à la condensation pendant des périodes prolongées.
2. Le foyer a fait l’objet de modifications non autorisées, d’un usage abusif volontaire ou d’un usage
inapproprié, ou a subi un accident.
3. Vous n’avez pas le reçu original.
Cet article est garanti par le fabricant contre les défauts de matériaux et de fabrication pour une
période de un an à compter de la date d’achat. La présente garantie est assujettie aux restrictions et
aux conditions suivantes :
Ce meuble doit être installé et utilisé conformément aux instructions pour l’installation fournies avec
l’article. Toute réparation ou toute modification non autorisées, tout accident, tout usage abusif
volontaire ou tout usage inapproprié de l’article invalidera cette garantie.
Cette garantie n’est pas transférable et n’est offerte qu’à l’acheteur d’origine, tant que l’achat a été
effectué chez un fournisseur ou un revendeur autorisé de l’article.
La présente garantie est limitée à la réparation ou au remplacement des pièces qui présentent des
défauts de matériaux ou de fabrication. Elle s’applique à condition que les pièces aient fait l’objet
d’une utilisation normale, une fois la présence dudit défaut confirmé par le processus d’inspection du
fabricant.
Les frais de transport, de construction, de main-d’œuvre et les frais connexes découlant de la
réparation, du remplacement, des pièces défectueuses ou d’une intervention du même type ne sont
pas couverts par cette garantie et le fabricant n’en assume pas le coût.
Le fabricant peut, à sa discrétion, s’acquitter de toute obligation au titre de cette garantie en
remboursant le prix de gros des pièces défectueuses.
Le propriétaire ou l’utilisateur assume tous les risques, le cas échéant, y compris le risque de pertes
ou dommages directs, indirects ou consécutifs découlant de l’utilisation de l’article ou de l’incapacité
à utiliser l’article, à l’exception de ce qui pourrait être prévu autrement par la loi. Toutes les autres
garanties, explicites ou implicites, sur l’article, ses composants et ses accessoires, ainsi que toute
autre obligation ou responsabilité du fabricant sont expressément exclues par les présentes.
Le fabricant n’assume aucune autre responsabilité quant à la vente de l’article, et il n’autorise aucun
tiers à assumer en son nom une telle responsabilité.
Les garanties énoncées dans le présent document ne couvrent pas les accessoires utilisés lors de
l’installation de cet article.
Cette garantie vous confère des droits précis. Il est possible que vous disposiez également d’autres
droits qui varient d’un État ou d’une province à l’autre.
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au
1-704-461-2414, entre 8h30 et 17 h (HNE), du lundi au vendredi.
26
PIÈCE DESCRIPTION Nº DE PIÈCE
KK
Paquet De Matériel
(AA, BB, CC, DD,
EE, FF, GG and
HH (OX-0520))
PH-1052FM-28-
HARDWARE PACK
KK
Les informations de remplacement pour la télécommande
(Partie # PU16-262833-RC) sont répertoriées dans la section Pièces
de rechange du Manuel d’instructions Insert (Modèle 2803-FG-M2).
Chimenea/consola
multimedia
intercambiable de 74 pulg.
MODELO # 1052IM-28-208
INSTRUCCIONES DE ENSAMBLAJE, CUIDADO
Y USO
English p. 1
Français p. 14
27
Esta unidad incluye un manual de
instrucciones por separado para el inserto
(Modelo 2803-FG-M2) y el control remoto.
Fecha de compra _______________________
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-704-461-2414 de lunes a viernes de 8:30 a.m. a 5:00 p.m.,
hora estándar del Este.
www.greentouchhome.com
CONTENIDO DEL PAQUETE
28
K Repisa 2
PIEZA DESCRIPCIÓN CANTIDAD
A Cubierta 1
B Barra Frontal 1
C Pared Central Izquierda 1
D Pared Central Derecha 1
E Panel Exterior Izquierdo 1
F Panel Exterior Derecho 1
G Puerta Izquierda 1
H Puerta Derecha 1
I Barra Inferior 1
J Estante Central Multimedia 1
PIEZA DESCRIPCIÓN CANTIDAD
O Base 1
P Panel Posterior Central 1
Q Panel Posterior 2
S Soporte 2
T Soporte Central 1
A
Q
Q
P
J
K
S
S
K
E
C
T
O
H
F
G
I
D
B
CONTENIDO DE HARDWARE (NO SE MUESTRAN EN TAMAÑO REAL)
29
PIEZA DESCRIPCIÓN CANTIDAD
AA Espiga De Madera 12
BB Perno 22
CC Insertar Soporte 2
DD Tornillo de Soporte 4
EE Pasador De Repisa 12
FF Tornillo Del Panel Posterior 42
GG Tornillo De Bisagra 8
HH Aplicador De Retoque 1
II Manija De La Puerta 2
JJ Perno De Manija De La Puerta 4
AA BB CC DD EE FF
GG
HH II JJ
30
ANTES DE LA INSTALACIÓN, ¡¡ELIJA!!
OPCIÓN 1: Gabinete principal (página 31).
OPCIÓN 2: Chimenea Eléctrica (página 36).
Tiempo Estimado De Ensamblaje: 45 minutos
Herramientas necesarias para el ensamblaje
(no se incluyen): Destornillador Phillips
PREPARACIÓN
Antes de comenzar a ensamblar el producto,
asegúrese de tener todas las piezas. Compare
las piezas con la lista del contenido del
paquete y la lista de aditamentos. No intente
ensamblar el producto si falta alguna pieza o
si estas están dañadas.
31
1. Coloque la barra inferior (I) en la base (O) y asegúrela
con tres tornillos (BB).
2. Inserte seis taquetes de madera (AA) en los orificios
superiores de la barra inferior (I).
INSTALACIÓN DEL GABINETE
Aditamentos utilizados
BB
x 3Perno
Aditamentos utilizados
AA
x 6Espiga de madera
3. Una el panel exterior derecho (F) y dos pernos (BB).
Repita el procedimiento para el panel exterior
izquierdo (E).
Aditamentos utilizados
BB
x 4Perno
1
1
O
BB
I
2
1
O
I
AA
2
1
1
O
F
BB
E
3
2
32
4. Una el pared central derecha (D) y dos pernos (BB).
Repita el procedimiento para el pared central
izquierda (C).
5. Inserte six taquetes (AA) en los orificios en el
ensamble del Paso 4. Coloque la barra frontal (B)
en el ensamble.
INSTALACIÓN DEL GABINETE
Aditamentos utilizados
AA
x 6Espiga de madera
6. Una la pieza superior (A) y asegúrela por debajo
con once pernos (BB).
Aditamentos utilizados
BB
x 4Perno
Aditamentos utilizados
BB
x 11Perno
O
E
C
BB
D
F
1
1
4
2
B
AA
5
1
1
A
BB
6
2
33
EE
x 12Pasador de repisa
Aditamentos utilizados
INSTALACIÓN DEL GABINETE
Tornillo del panel posterior
T
S
S
7
7. Desde detrás del ensamblaje, inserte el soporte
central (T) y dos soportes (S) en el gabinete.
9. Inserte los pasadores de la repisa (EE) a la altura
deseada y asegúrese de que están nivelados.
Coloque la repisas en la parte superior de los
pasadores de repisa (EE).
Repita para el resto del repisas.
8. Desde la parte posterior del ensamblaje, fije el
panel posterior (Q) a las áreas de estantería utilizando
tornillos del panel posterior (FF).
Repita los pasos para el Panel posterior que falta (Q),
panel posterior central (P).
Aditamentos utilizados
FF
x 42
1
FF
Q
Q
P
8
2
K
J
K
2
2
2
EE
1
9
34
11. Coloque la manija de la puerta (II) en el orificio
previamente perforado de la puerta derecha, y
fíjela con dos tornillos de manija (JJ).
Repita estos pasos para la manija de la otra
puerta (II).
INSTALACIÓN DEL GABINETE
GG
x 8Tornillo de bisagra
Aditamentos utilizados
10. Sostenga la puerta y alinee los orificios de la puerta
con el cuerpo de la bisagra, y fíjela con ocho tornillos
de bisagra (GG).
Repita estos pasos para la otra puerta.
Aditamentos utilizados
II
x 2
JJ
x 4
Manija De
La Puerta
Perno De Manija
De La Puerta
H
G
GG
10
II
JJ
H
G
11
35
12. Si necesita ajustar las puertas, proceda como se indica a continuación:
Para ajustar la puerta hacia arriba o abajo, afloje los tornillos (a) de ambas bisagras, ajuste la
altura y apriete nuevamente los tornillos.
Para ajustar la puerta hacia la izquierda o la derecha, regule los tornillos (b) de ambas bisagras
hacia adentro o hacia afuera.
Para ajustar la puerta hacia adentro o afuera, afloje los tornillos (c) de ambas bisagras, ajuste la
puerta y apriete nuevamente los tornillos.
El ensamble se ha completado. Con la ayuda de otra persona, mueva el aparato a la posición final
deseada.
INSTALACIÓN DEL GABINETE
NOTA: Utilice los niveladores pre-ensamblados sobre
la base de la chimenea para nivelar la unidad. Gire los
niveladores en sentido contrario a las manecillas del
reloj para aumentar la altura, gire en sentido de las
manecillas del reloj para disminuir la altura.
12
2
2
2
2
1
a
3
a
1
b
3
b
1
c
3
c
2
2
36
2. Retire los estante central multimedia (J).
1. Desde detrás del conjunto, retire el panel trasero
inferior (P) destornillando los tornillos del panel trasero.
INSTRUCCIONES DE MONTAJE DE LA CHIMENEA ELÉCTRICA (OPCIONAL)
2
P
1
1
J
2
37
INSTRUCCIONES DE MONTAJE DE LA CHIMENEA ELÉCTRICA (OPCIONAL)
Nota: Antes de seguir con el próximo paso, con la
ayuda de otra persona, mueva la repisa a la
ubicación final deseada
3. Con ayuda de otra persona, ubique el accesorio
en la abertura central del ensamble de la repisa.
PRECAUCIÓN: NO deslice el accesorio en la
parte superior de la madera para evitar rayar la
superficie de madera.
Nota: NO enchufe el accesorio en el
tomacorriente aún.
4. Asegure la inserción usando dos soportes de
inserción (CC). Alinee el agujero de los soportes
de inserción (CC) con el agujero de la cubierta (A)
y apriételo con cuatro tornillos de soporte (DD).
Aditamentos utilizados
CC
DD
Insertar Soporte x 2
x 4Tornillo de Soporte
DD
CC
A
4
DD
CC
Nota: El manual de instrucciones por separado que
viene con esta unidad incluye instrucciones de
funcionamiento para el inserto (Modelo 2803-FG-M2)
y el control remoto (PU16-262833-RC).
3
38
Esta garantía es nula si:
GARANTÍA
El fabricante garantiza que este producto no presentará defectos de materiales o de fabricación
por un período de un año a partir de la fecha de compra original. Esta garantía está sujeta a las
siguientes condiciones y limitaciones:
Esta repisa se debe instalar y operar de acuerdo con las instrucciones de instalación y operación
proporcionadas con el producto. La reparación no autorizada, alteración, el abuso deliberado,
accidente o uso inadecuado del producto anulará esta garantía.
Esta garantía no es transferible y solo está disponible para el propietario original, siempre y cuando
la compra se haya realizado a través de un proveedor o un revendedor autorizado del producto.
La garantía se limita a la reparación o el reemplazo de las piezas que se establezca que poseen
defectos en los materiales o la fabricación. Siempre que las piezas hayan estado sometidas a
condiciones “normales” de uso una vez que los fabricantes hayan finalizado el proceso de inspección
y concuerden en que existe un defecto.
Esta garantía no cubre ningún costo que surja del transporte, la fabricación, mano de obra, o de otro
tipo que surja de la reparación, reemplazo, piezas defectuosas u otra situación y el fabricante no
asume ninguna responsabilidad por las mismas.
El fabricante podrá, bajo su criterio, eximirse de toda obligación respecto de esta garantía al
reembolsar el precio al por mayor de las piezas defectuosas.
El propietario/usuario asume todos los riegos, si los hay, incluidos los riesgos de daños o pérdidas
directos, indirectos o resultantes que surjan del uso del producto, o de la incapacidad para usarlo,
salvo que la ley estipule lo contrario. Mediante el presente, se excluye expresamente cualquier otra
garantía, expresa o implícita, respecto del producto, sus componentes y accesorios, o cualquier otra
obligación o responsabilidad de parte del fabricante.
El fabricante no asume, ni autoriza a ningún tercero a asumir en su nombre, ninguna otra
responsabilidad respecto de la venta del producto.
Las garantías descritas en este documento no se aplican a accesorios que no sean del fabricante y
que se usen junto con la instalación de este producto.
Esta garantía le otorga derechos legales específicos, pero podría tener también otros derechos que
varían según el estado.
1. La chimenea está sometida a períodos prolongados de humedad o condensación
2. Se produce cualquier alteración no autorizada, abuso deliberado, accidente o uso indebido del
producto.
3. Usted no tiene el recibo original de compra
39
LISTA DE PIEZAS DE REPUESTO
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente all
1-704-461-2414, de lunes a viernes de 8:30 a.m. a 5:00 p.m., hora del Este.
PIEZA DESCRIPCIÓN PIEZA #
KK
Paquete de Hardware
(AA, BB, CC, DD,
EE, FF, GG and
HH (OX-0520))
PH-1052FM-28-
HARDWARE PACK
La sección dedicada a repuestos del manual de instrucciones
del inserto (Modelo 2803-FG-M2) incluye información para
el reemplazo del control remoto (Parte # PU16-262833-RC).
KK
