Installation Instructions
Emergency Ventilation Fallback
System for SRCOOL3KTP and
SRXCOOL3KTP AC Units
Model: SRCOOLTMVENT
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2022 Tripp Lite. All rights reserved.
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR
®
surge protector in our monthly drawing!
tripplite.com/warranty
Español 7 • Français 13 • Русский 19
Parts List
Part Number Description Qty.
SRCOOLTMVENT Emergency Vent Assembly 1
3011EB Mounting Screws 6
6214D6 Power Supply 1
2
Installation
Before installing the SRCOOLTMVENT, the air conditioning unit MUST be powered down and
disconnected from the utility source.
The SRCOOLTMVENT assembly is installed on the top of the air conditioner to vent hot air out of the rack through
convection in the event that the air conditioner stops cooling.
The SRCOOLTMVENT consists of two main parts: the vent assembly and the power supply.

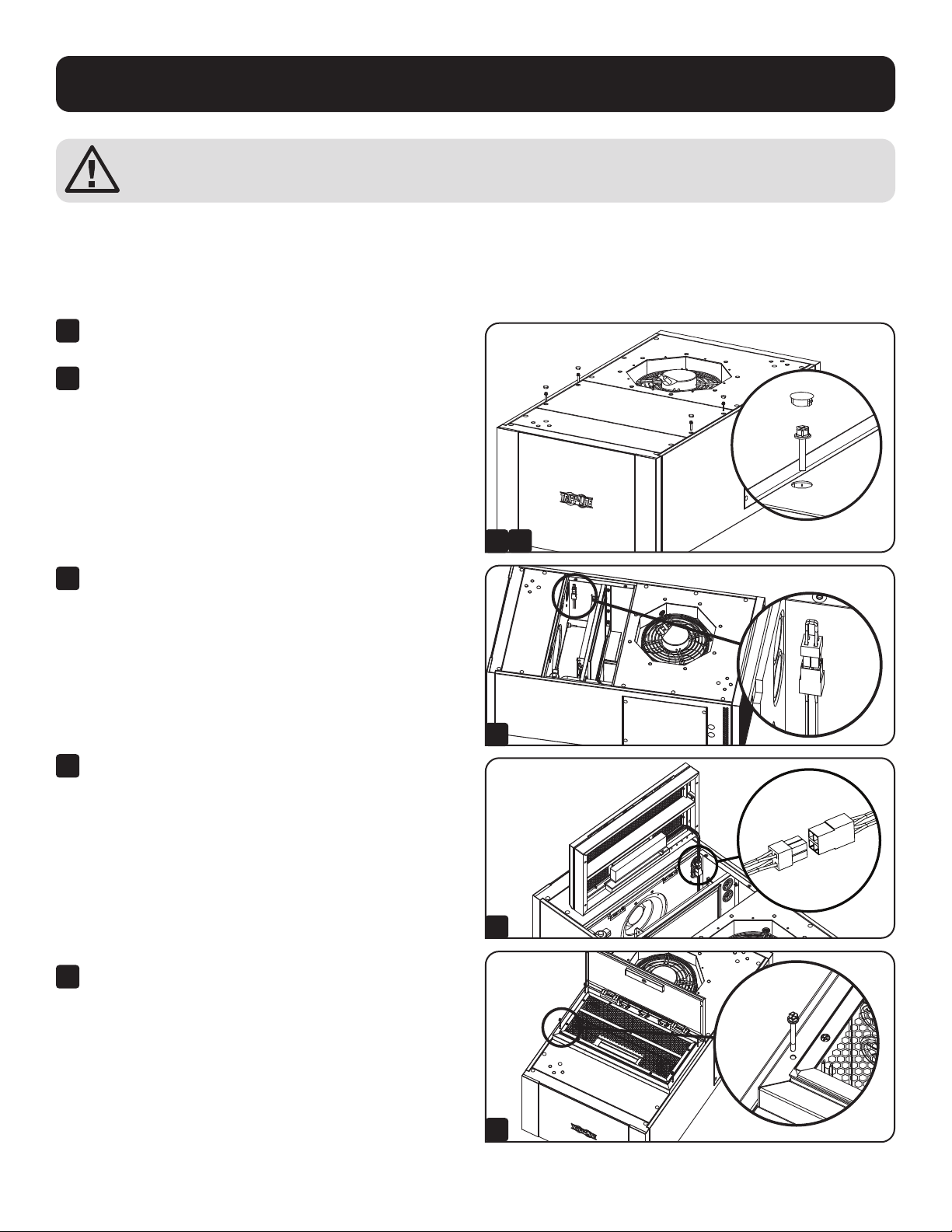

To install the SRCOOLTMVENT assembly:
1
Remove the 4 screw plugs from the top center of the
unit.
2
Remove the 4 panel mounting screws attaching the
sheet metal panel to the air conditioner unit.
Note: The panel and mounting screws should be saved if the
panel needs to be reinstalled.
3
Locate the 4-pin connector. A wire jumper will be
connected to the connector.
4
Remove the jumper and save with the top panel that
was removed (it is needed if the vent is removed).
Connect the harness from the SRCOOLTMVENT to the
4- wire connector on the air conditioning unit.
5
Lift the lid to gain sufficient access to the mounting
holes. Using the included screws, secure the
SRCOOLTMVENT to the air conditioning unit.
1
3
2
4
5
3
Installation
6
Lower the lid toward its closed position.
Note: The lid may not fully close until power is applied to the
electromagnet. This is normal.
6
7
Attach the power supply terminals to the connector on the air conditioning unit labeled VENT.
C A B D
VENT Display
_
+ PE
_
+ B A
A B D
A
Network card RJ45 Port
B
Modbus TCP Port
C
Terminals for Display Data, Display Power and SRCOOLTMVENT Power
D
Power Cable Port*
* Power Cable Not Included
8
Connect the vent power supply to a utility source to provide power to the SRCOOLTMVENT.
The vent will open if there is a power loss. Therefore, if the air conditioner is supported by a UPS, the SRCOOLTMVENT
should also be connected to a UPS.
Note: If the air conditioner and vent power supply is not supported by a UPS, the air conditioner will restart when power is restored and
the vent will be open. Manual intervention will be required to lower the vent door to the closed position.
4
Operation
Technical Specifications
When the SRCOOLTMVENT is installed on the air conditioner, it only receives power through the pass-through power
connection. The temperature at which it activates is independent of the air conditioner and does so via the auto resetting
thermal sensor.
Should cool air stop flowing into the rack, the thermal sensor will begin to increase in temperature. Once the sensor limit
is reached, power will be cut to the electromagnet securing the lid. Spring tension will open the lid to a 45° angle, allowing
the hot air in the rack to vent through natural convection.
The thermal sensor will reset once the temperature goes below the reset point, restoring power to the electromagnet. This
will allow for the user to manually close the door and complete the emergency vent reset.
Should the thermal sensor activate and open the door while the air conditioner is powered, a signal will be sent from the
SRCOOLTMVENT to the air conditioner. The air conditioner will send a notice via the built-in remote management to alert
the user that the vent is currently open, along with any other alarms or notices sent from the air conditioner.
Power Supply Input: 100-240V AC, 50/60 Hz, 1.0A
Output: 12V DC, 2.5A
Thermal Sensor Action Temperature: 104°F / 40°C
Reset Temperature: 86°F / 30°C
Electromagnet Voltage 12V DC/24V DC
Electromagnet Current 480mA / 240mA
Electromagnet Holding Force 280 kg ±10 kg
Dry Contact Signal Normally Closed (NC)
Environment -22° F to 140°F / -30°C to 60°C
Humidity: ≤ 95%
Unit Dimensions [H x W x D] Closed: 2.68 x 22.32 x 11.85 in. / 68 x 567 x 301 mm
Open (90° perpendicular to the unit): 13.94 x 22.32 x 11.85 in. /
354 x 567 x 301 mm
Unit Weight 17.20 lb. / 7.8 kg
Packaging Dimensions [H x W x D] 4.75 x 24.13 x 13.75 in. / 121 x 613 x 349 mm
Packaging Weight 17.8 lb. / 8.1 kg
5
Unit Only:
Closed
Open

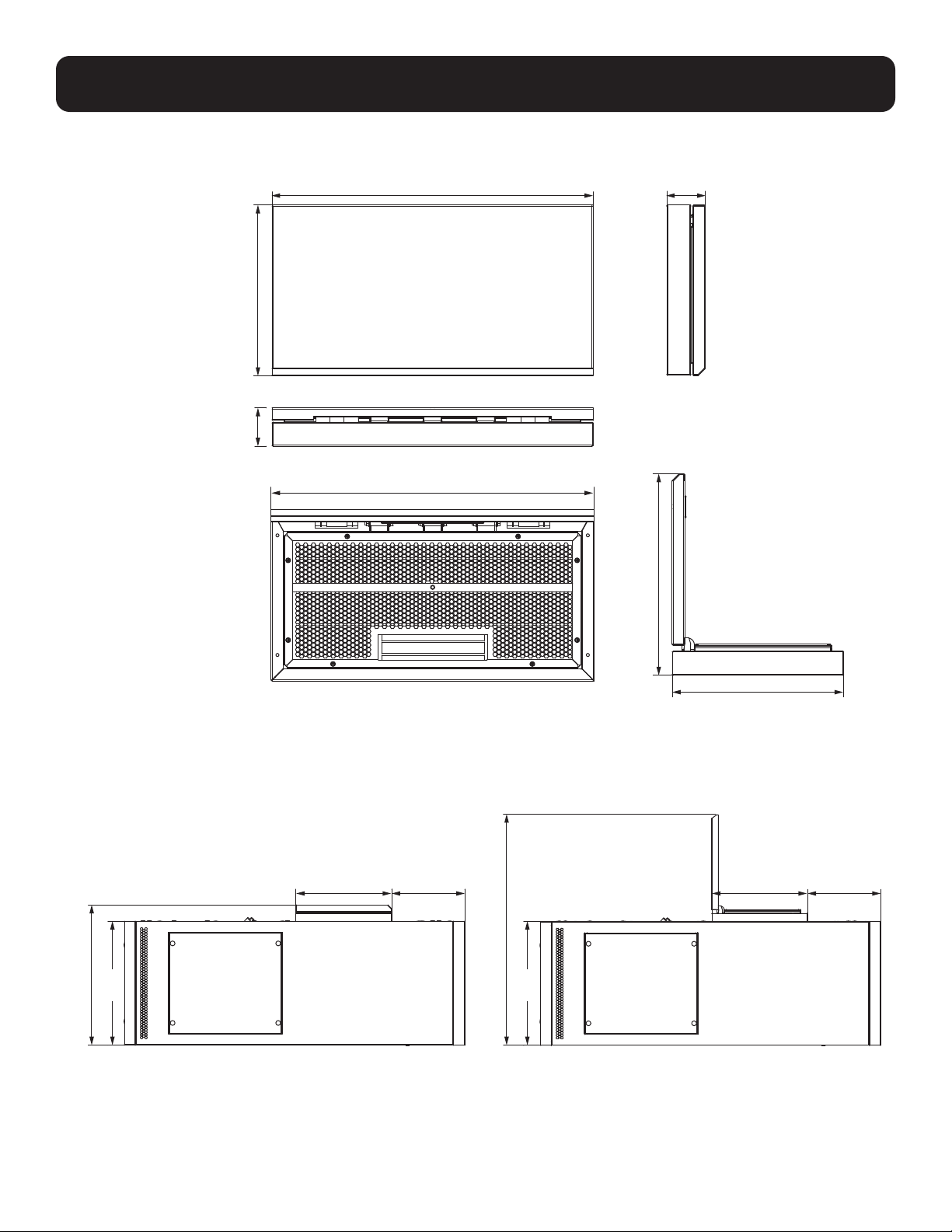

Dimensional Drawings
22.3 [567]
22.3 [567]
11.9 [301]
2.7 [68]
11.9
[301]
17.3
[440]
28.5
[726]
11.9 [301] 11.9 [301]9 [230] 9 [230]
15.3
[389]
15.3
[389]
2.7
[68]
14
[354]
Unit Installed:
Closed Open
Inches [mm]
6
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
22-01-312 934138_RevA
