Owner’s Manual
4-Port Industrial-Grade
USB 3.1 Gen 2 (10 Gbps) Hub
Model: U460-2A2C-IND
USB Type-C and USB-C are trademarks of USB Implementers Forum
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Copyright © 2018 Tripp Lite. All rights reserved.
PROTECT YOUR INVESTMENT!
Register your product for quicker service
and ultimate peace of mind.
You could also win an
ISOBAR6ULTRA surge protector—
a $100 value!
www.tripplite.com/warranty
Español 8 • Français 15 • Русский 22
18-10-442-9338BF.indb 1 12/12/2018 11:39:40 AM
2
Important Safety Instructions
Product Features
• Always read the safety instructions carefully
• Keep this Owner’s Manual for future reference
• If any of the following situations arise, schedule an appointment to have
your equipment inspected by a service technician:
o The equipment has been exposed to moisture
o The equipment has been dropped and damaged
o The equipment shows obvious signs of breakage
o The equipment is not functioning properly or is not functioning according
to the Owner’s Manual instructions
• Add two USB-A and two USB-C ports from the USB-C port on your laptop,
Ultrabook or computer
• USB 3.1 Gen 2 compliant with data transfer rates up to 10 Gbps
• Backward compatible with previous USB generations
• Rugged all-metal enclosure designed for industrial applications
• USB-C ports support USB cables with locking connectors
• Two power connection options (external power supply or 2-wire terminal
block)
• All device USB ports are BC 1.2-compliant, providing up to 2A of fast
charging power to mobile devices (when connected to power)
• USB-C device ports support both data and charging
• All ports can be used simultaneously, with each port providing up to 900mA
of power
• Overcurrent detection and protection
• ESD protection to +/- 15 kV
• EFT protection +/- 2.5 kV
• Automatic link and speed detection
• Includes an international power supply with compatible North American, UK,
European and Australian plug adapters
• Plug-and-play—no software or drivers required
18-10-442-9338BF.indb 2 12/12/2018 11:39:40 AM
3
System Requirements
Package Contents
• Compatible with all USB-enabled operating systems
• U460-2A2C-IND
• USB 3.1 Gen 2 (10 Gbps) Type-C Cable, 2 ft. (0.6 m)
• 2-Wire Terminal Block
• External Power Supply* (Input: 100-240V, 50/60 Hz, 0.6A; Output: 5V 4A)
• Owner’s Manual
*Includes NEMA 1-15P (North America), CEE 7/16 Schuko (Europe), BS 1363 (UK
and AS/NZS 3112 (Australia) plugs
Optional Accessories:
• U322-Series USB 3.0 A/B Device Cables
• U326-Series USB 3.0 Micro-B Device Cables
• U420-003-G2 USB 3.1 Gen 2 (10 Gbps) Type-C (Male/Male) Cable,
3 ft. / 0.9 m
• U422-003-G2 USB 3.1 Gen 2 (10 Gbps) Type-C to USB 3.0 Type B
(Male/Male) Cable, 3 ft. / 0.9 m
• U426-003-G2 USB 3.1 Gen 2 (10 Gbps) Type-C to USB 3.0 Micro-B
(Male/Male) Cable, 3 ft.
18-10-442-9338BF.indb 3 12/12/2018 11:39:40 AM
4
Installation
Mounting Kit Installation

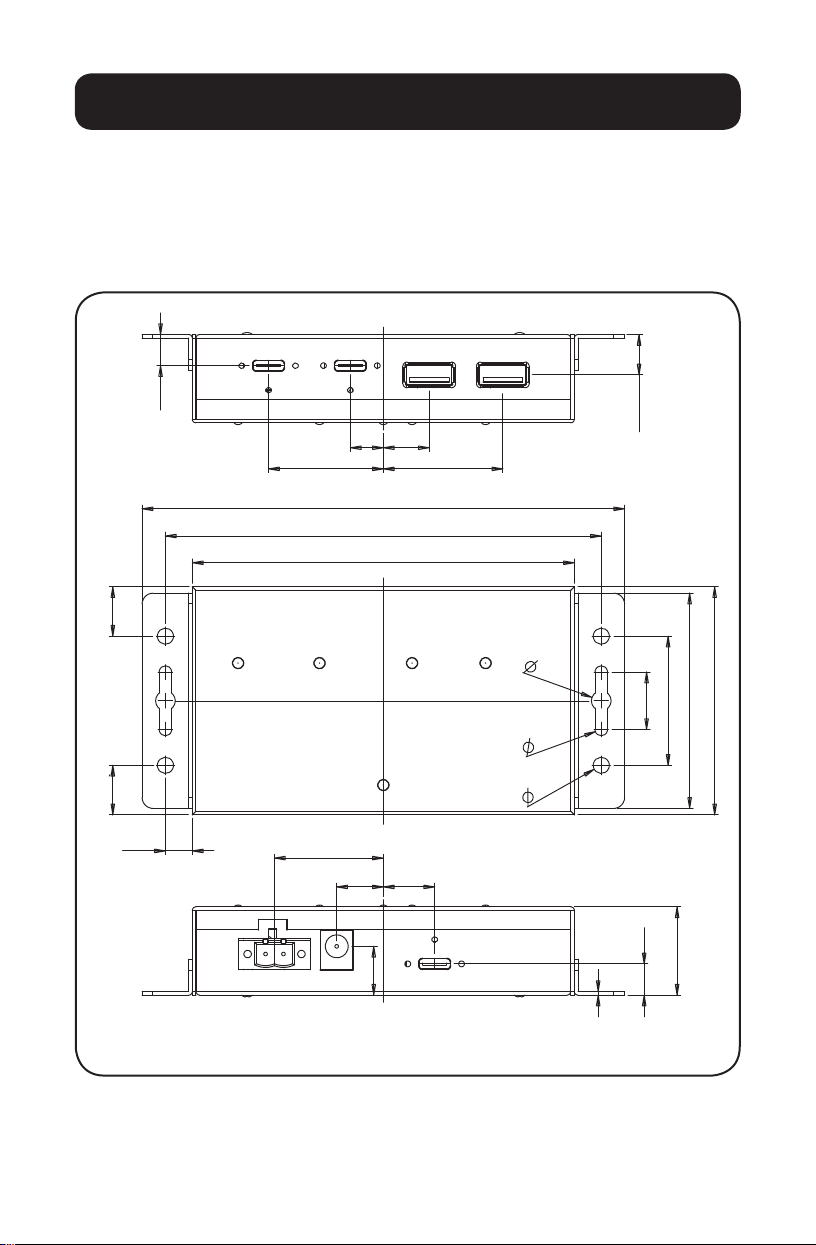

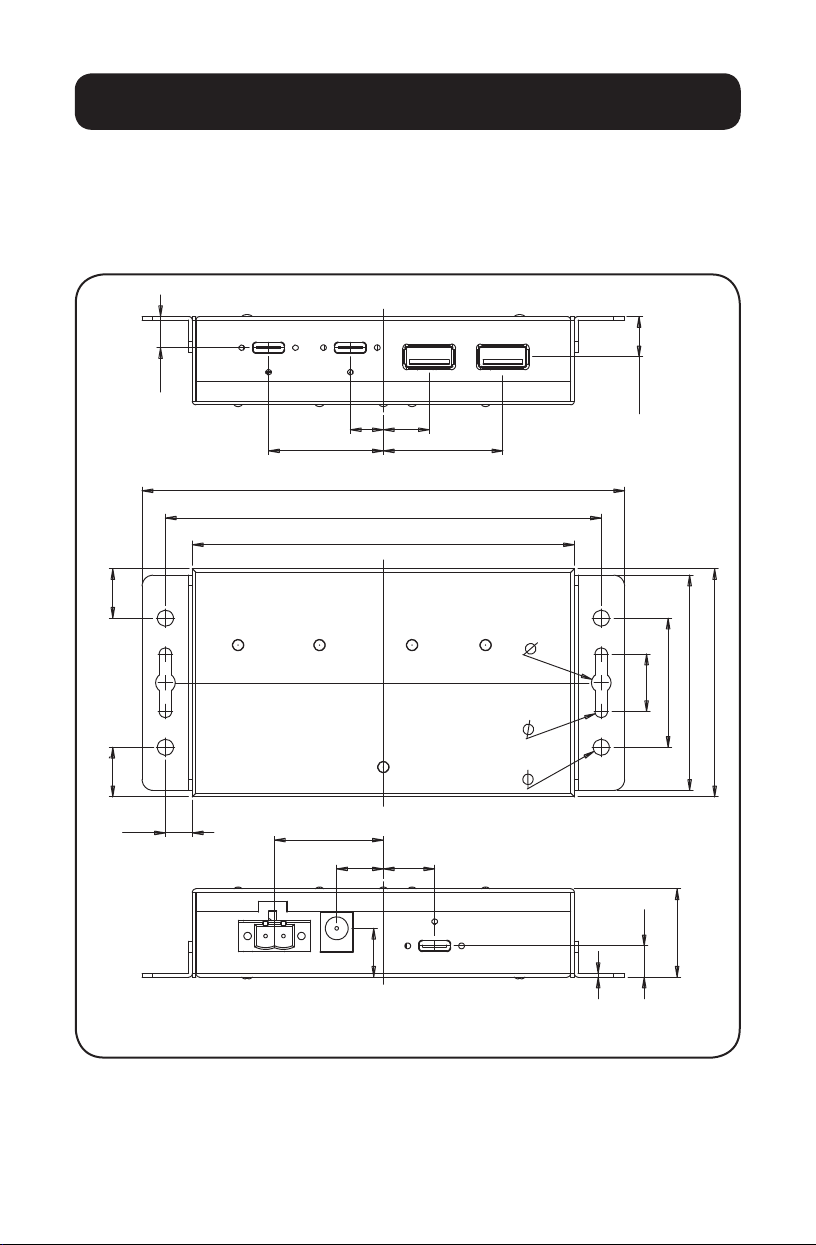

The U460-2A2C-IND hub can be placed on a flat surface, or mounted using
the built-in wall-mount brackets (screws not included). Reference the diagram
below when installing the mounting hardware:
8.7
11.25
134.5
121.5
106.5
30.34
13
13.6
14.3
8.7
1
24.6
13.8
63.6
60
36
16
5.5
3.5
4.5
13.8
7.5
9.2 12.8
32 33.3
Dimensions in mm
18-10-442-9338BF.indb 4 12/12/2018 11:39:40 AM
5
Powering the Hub
Operation
DC-In
To power the hub, connect the included power adapter to the unit and then to
a wall outlet.
Power Terminal
A 2-wire terminal block is installed onto the unit to power the hub using a
power terminal.
1. Using the included USB Type-C cable, connect the USB-C port labeled
Host to your laptop, computer or any USB-C device.
2. Using the included terminal block or power adapter, power the unit via the
desired powering method. A blue LED will illuminate to indicate the unit is
receiving power from the power source.
3. Connect up to two USB devices to the USB-A hub ports.
4. Connect up to two USB devices to the USB-C hub ports.
5. LEDs will illuminate and blink green as each device is connected to
indicate it is connected to the hub.
Note: If USB ports are not properly working, unplug all devices as well as the
power source. After 10 seconds, repeat installation steps.
18-10-442-9338BF.indb 5 12/12/2018 11:39:40 AM
6
Warranty and Product Registration
3-Year Limited Warranty
Tripp Lite warrants its products to be free from defects in materials and workmanship for a period
of three (3) years from the date of initial purchase. Tripp Lite’s obligation under this warranty is
limited to repairing or replacing (at its sole option) any such defective products. To obtain service
under this warranty, you must obtain a Returned Material Authorization (RMA) number from
Tripp Lite or an authorized Tripp Lite service center. Products must be returned to Tripp Lite
or an authorized Tripp Lite service center with transportation charges prepaid and must be
accompanied by a brief description of the problem encountered and proof of date and place of
purchase. This warranty does not apply to equipment, which has been damaged by accident,
negligence or misapplication or has been altered or modified in any way.
EXCEPT AS PROVIDED HEREIN, Tripp Lite MAKES NO WARRANTIES, EXPRESS OR IMPLIED,
INCLUDING WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.
Some states do not permit limitation or exclusion of implied warranties; therefore, the aforesaid
limitation(s) or exclusion(s) may not apply to the purchaser.
EXCEPT AS PROVIDED ABOVE, IN NO EVENT WILL Tripp Lite BE LIABLE FOR DIRECT, INDIRECT,
SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES ARISING OUT OF THE USE OF THIS
PRODUCT, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. Specifically, Tripp Lite is not
liable for any costs, such as lost profits or revenue, loss of equipment, loss of use of equipment,
loss of software, loss of data, costs of substitutes, claims by third parties, or otherwise.
Specifications
Input Connector 2x USB 3.0 Type-A (Female)
2x USB Type-C (Female)
Output Connector USB Type-C (Female)
LEDs Blue: Power
Green: Connection
ESD Protection +/- 15kV
EFT Protection +/- 2.5kV
Transmission Speed Up to 10 Gbps
Power Requirement 5V 4A DC Power Supply
2-Pin Terminal (5V DC)
Operating Temperature 32 to 122°F / 0 to 50°C
Storage Temperature 14 to 176°F / -10 to 80°C
Operating Humidity 0% to 85% RH, Non-Condensing
Storage Humidity 0% to 95% RH, Non-Condensing
Dimensions, L x W x H 4.2 x 2.5 x 1 in. / 106.5 x 63.6 x 24.6 mm
Enclosure Material Metal
18-10-442-9338BF.indb 6 12/12/2018 11:39:40 AM
7
Warranty and Product Registration
Product Registration
Visit www.tripplite.com/warranty today to register your new Tripp Lite product. You’ll be
automatically entered into a drawing for a chance to win a FREE Tripp Lite product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
FCC Notice, Class B
This device complies with part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) This device may not cause harmful interference, and (2) this device must accept
any interference received, including interference that may cause undesired operation.
Note: This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the interference by one or more of
the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
• Consult the dealer or an experienced radio/TV technician for help.
Any changes or modifications to this equipment not expressly approved by Tripp Lite could void
the user’s authority to operate this equipment.
WEEE Compliance Information for Tripp Lite Customers and Recyclers (European Union)
Under the Waste Electrical and Electronic Equipment (WEEE) Directive and implementing
regulations, when customers buy new electrical and electronic equipment from Tripp Lite
they are entitled to:
• Send old equipment for recycling on a one-for-one, like-for-like basis (this varies
depending on the country)
• Send the new equipment back for recycling when this ultimately becomes waste
Use of this equipment in life support applications where failure of this equipment can reasonably
be expected to cause the failure of the life support equipment or to significantly affect its safety
or effectiveness is not recommended.
Tripp Lite has a policy of continuous improvement. Specifications are subject to change without
notice.
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
