Fanimation FP9052BNW Edgewood52 52-in Brushed Nickel User Manual

Español p. 21

EDGEWOOD

™

52 CEILING FAN

MODEL #FP9052**

Questions, problems, missing parts? Before returning to your retailer, call our customer

service department at 1-888-567-2055, 8 a.m.-5 p.m., EST, Monday-Friday.

ATTACH YOUR RECEIPT HERE AND REGISTER YOUR FAN AT FANIMATION.COM

READ AND SAVE THESE INSTRUCTIONS

Date Code

Purchase Date

Net Weight 22.93 lbs (10.40 kgs)

For best and quickest service please provide date code. You can find the date code on the carton

or top of fan housing.

Important Safety Instructions

WARNING: To avoid fire, shock and serious personal injury, follow these instructions.

Additional Safety Instructions

2. Before servicing or cleaning unit, switch power off at service panel and lock service panel disconnecting means to prevent power

1. Read your owner’s manual and safety information before installing your new fan. Review the accompanying assembly diagrams.

from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a warning device, such

as a tag, to the service panel.

3. Be careful of the fan and blades when cleaning, painting, or working near the fan. Always turn off the power to the ceiling fan before

servicing.

4. Do not insert anything into the fan blades while the fan is operating.

5. Do not operate reversing switch until fan blades have come to a complete stop.

6. The appliance is not intended for use by young children or infirm persons without supervision. Young children should be supervised to

ensure that they do not play with the appliance.

1. To avoid possible shock, be sure electricity is turned off at the fuse box before wiring, and do not operate fan without blades.

2. All wiring and installation procedures must satisfy National Electrical Codes (ANSI/ NFPA 70) and Local Codes. The ceiling fan

must be grounded as a precaution against possible electrical shock. Electrical installation should be made or approved by a licensed

electrician.

4. The fan must be mounted with the fan blades at least 7 feet from the floor to prevent accidental contact with the fan blades.

The fan base must be securely mounted and capable of reliably supporting at least 35 lbs. See page 5 of owner’s manual for

Follow the recommended instructions for the proper method of wiring your ceiling fan. If you do not have adequate electrical

knowledge or experience, have your fan installed by licensed electrician.

support requirements. Consult a qualified electrician if in doubt.

6. This fan is to be used in wet locations.

7. For supply connections, if the conductor of a fan is identified as a grounded conductor, then it should be connected to a grounded

conductor power supply. If the conductor of a fan is identified as an ungrounded conductor, then it should be connected to an

ungrounded conductor power supply. If the conductor of a fan is identified for equipment grounding, then it should be connected to an

equipment grounding conductor.

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment and the receiver.

- Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

Consult the dealer or an experienced radio/TV technician for help.

WARNING: This product is designed to use only those parts supplied with this product and/or accessories designated specifically for

use with this product. Using parts and/or accessories not designated for use with this product could result in personal injury or property

damage.

WARNING: To reduce the risk of personal injury, do not bend the blade bracket (flange or blade holder) when installing the brackets,

balancing the blades, or cleaning the fan. Do not insert foreign objects in between rotating fan blades.

WARNING: Do not operate this fan with a variable (Rheostat) wall controller or dimmer switch. Doing so could result in damage to the

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

(1) This device may not cause harmful interference, and (2) this device must accept any interference received, including

interference that may cause undesired operation. Please note that changes or modifications not expressly approved by the

party responsible for compliance could void the user's authority to operate the equipment.

Note: This equipment has been tested and found to comply with the limits for Class B digital device, pursuant to part 15 of

the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential

installation.

This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the

instructions, may cause harmful interference to radio or television reception, which can be determined by turning the

equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

WARNING: TO REDUCE THE RISK OF ELECTRIC SHOCK, THIS FAN MUST BE INSTALLED WITH A GENERAL USE ISOLATING

WALL CONTROL/SWITCH.

WARNING: To Reduce The Risk Of Fire Or Electric Shock, Do Not Use This Fan With Any Solid-State Speed Control Device.

1. LIMITED LIFETIME MOTOR WARRANTY - If any part of your fan motor fails, due to a defect in materials or workmanship during the

lifetime of the original purchaser, Fanimation will provide the replacement part free of charge, when the defective fan is returned

to our national service center. Proof of purchase is required. Customer shall be responsible for all costs incurred in the removal or

reinstallation and shipping of the product for repairs or replacement.

2. ONE YEAR MOTOR LABOR WARRANTY - If your fan motor fails at any time within one year from the original purchase, due to

defects in materials or workmanship, labor to repair the motor will be provided free of charge at our national service center. Purchaser will

be responsible for labor charges after this one-year period. Customer shall be responsible for all costs incurred in the removal or

reinstallation and shipping of the product for repairs or replacement.

3. If any other part of your fan fails at any time within one year after original purchase, due to a defect in materials or workmanship, we

will repair, or replace, at our option, the defective part free of charge for parts and labor performed at our national service center.

4. Because of varying climate conditions, this warranty does not cover changes in the finish, including rusting, pitting, corroding,

tarnishing, or peeling.

5. This warranty is void and does not apply to damage from improper installation, neglect, accident, misuse, exposure to extremes of

heat or humidity, or as a result of any modification to the original product.

6. All costs of removal and reinstallation of the fan are the sole responsibility of the owner of the fan and not the store that sold the fan or

Fanimation.

7. Fanimation reserves the right to modify or discontinue any product at any time and may substitute any part under this warranty.

8. Under no circumstances may a fan be returned without prior authorization from Fanimation. The receipt of purchase must accompany

authorized returns and must be sent freight prepaid to Fanimation. The fan to be returned must be properly packed to avoid

damage in transit; Fanimation will not be responsible for any damage resulting from improper packaging.

9. It is understood that any repair or replacement is the exclusive remedy available from Fanimation. There is no other expressed or

implied warranty. Fanimation hereby disclaims any and all implied warranties, including, but not limited to those of merchantability and

fitness for a particular purpose to the extent permitted by law. Some states do not allow limitations on implied warranties. Fanimation will

not be liable for incidental, consequential, or special damages arising out of or in conjunction with product use or performance, except as

may otherwise be accorded by law. This warranty gives you special legal rights and you may also have other rights that vary from state to

state.

10. A certain amount of wobble is normal and should not be considered a problem or a defect.

LIMITED LIFETIME WARRANTY

Extends to the original purchaser of a Fanimation fan from an authorized Fanimation dealer/retailer only

Table of Contents

Unpacking Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Energy Efficient Use of Ceiling Fans . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Electrical and Structural Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . .

How to Assemble Your Ceiling Fan (Downrod) . . . . . . . . . . . . . . . . . . . . .

How to Assemble Your Ceiling Fan (Close-to-Ceiling) . . . . . . . . . . . . . . .

How to Hang Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

How to Wire Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

How to Install Your Canopy Housing (Downrod) . . . . . . . . . . . . . . . . . .

How to Install Your Canopy Housing (Close-to-Ceiling) . . . . . . . . . . . . .

How to Assemble Your Ceiling Fan Blades . . . . . . . . . . . . . . . . . . . . . . .

How to Assemble Your Switch Cup Assembly . . . . . . . . . . . . . . . . . . . .

How to Operate Your Ceiling Fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

How to Clean Your Ceiling Fan Blades . . . . . . . . . . . . . . . . . . . . . . . . . . .

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Exploded-View Illustration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Unpacking Instructions

NOTE: Place the parts from the loose parts bags in a small

container to keep them from being lost. If any parts are

missing, contact your local retailer.

Materials

Before assembling your ceiling fan, refer to section on

proper method of wiring your fan (page 11). If you feel you

do not have enough wiring knowledge or experience, have

your fan installed by a licensed electrician.

For your convenience, check-off each step. As each step is completed, place a check mark. This will ensure that all steps have been

completed and will be helpful in finding your place should you be interrupted.

WARNING

This manual is designed to make it as easy as possible for you to assemble,

install, operate and maintain your ceiling fan

Wiring outlet box and box connectors must be of type

required by local code. The minimum wire would be a 3-

conductor (2-wire with ground) of the following size:

nstalled ire ength

ire i e

p to ft

Tools Needed for Assembly

(Not Included)

• One Phillips head screwdriver

• One ¼˝ blade screwdriver

• One stepladder

• One wire stripper

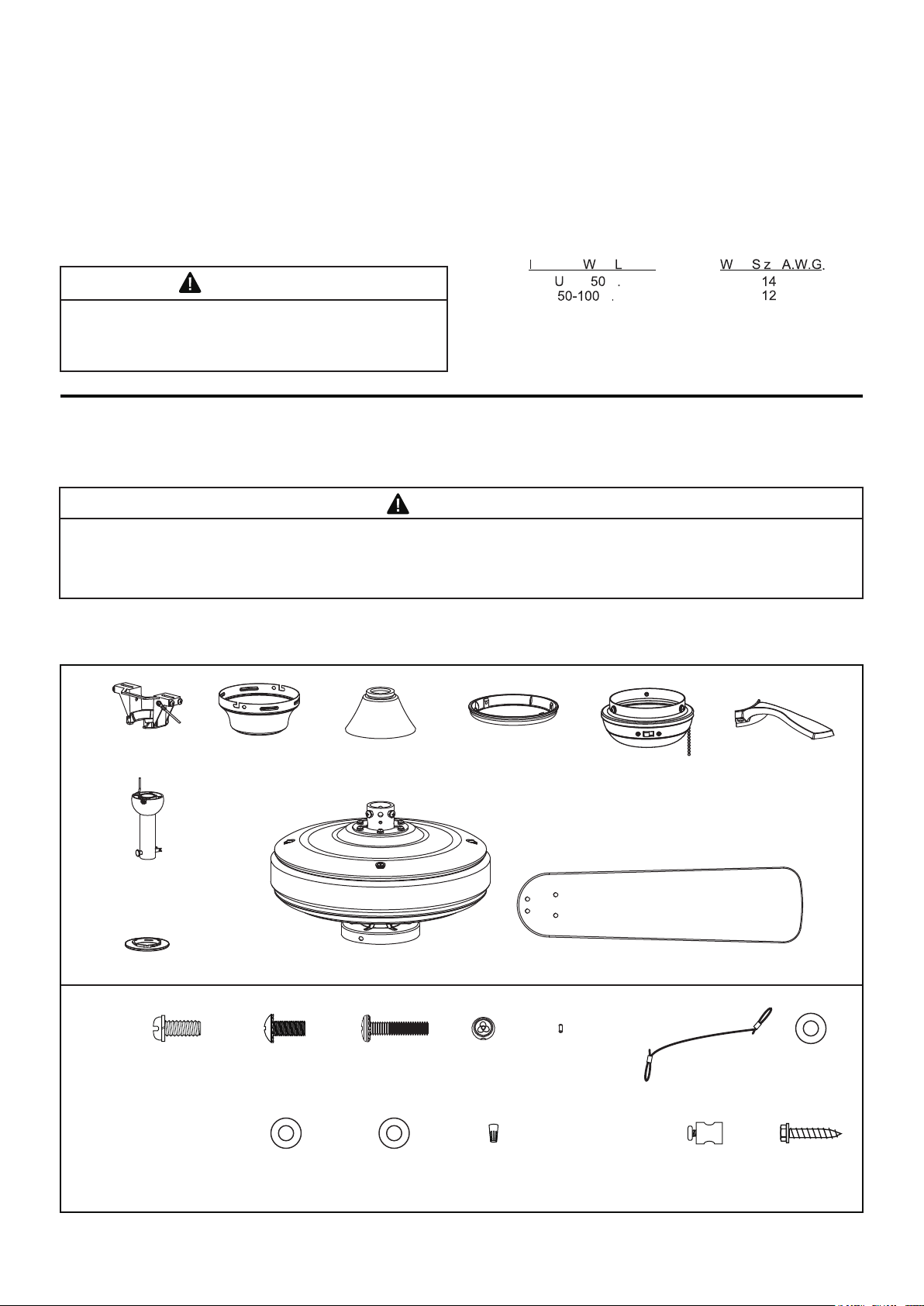

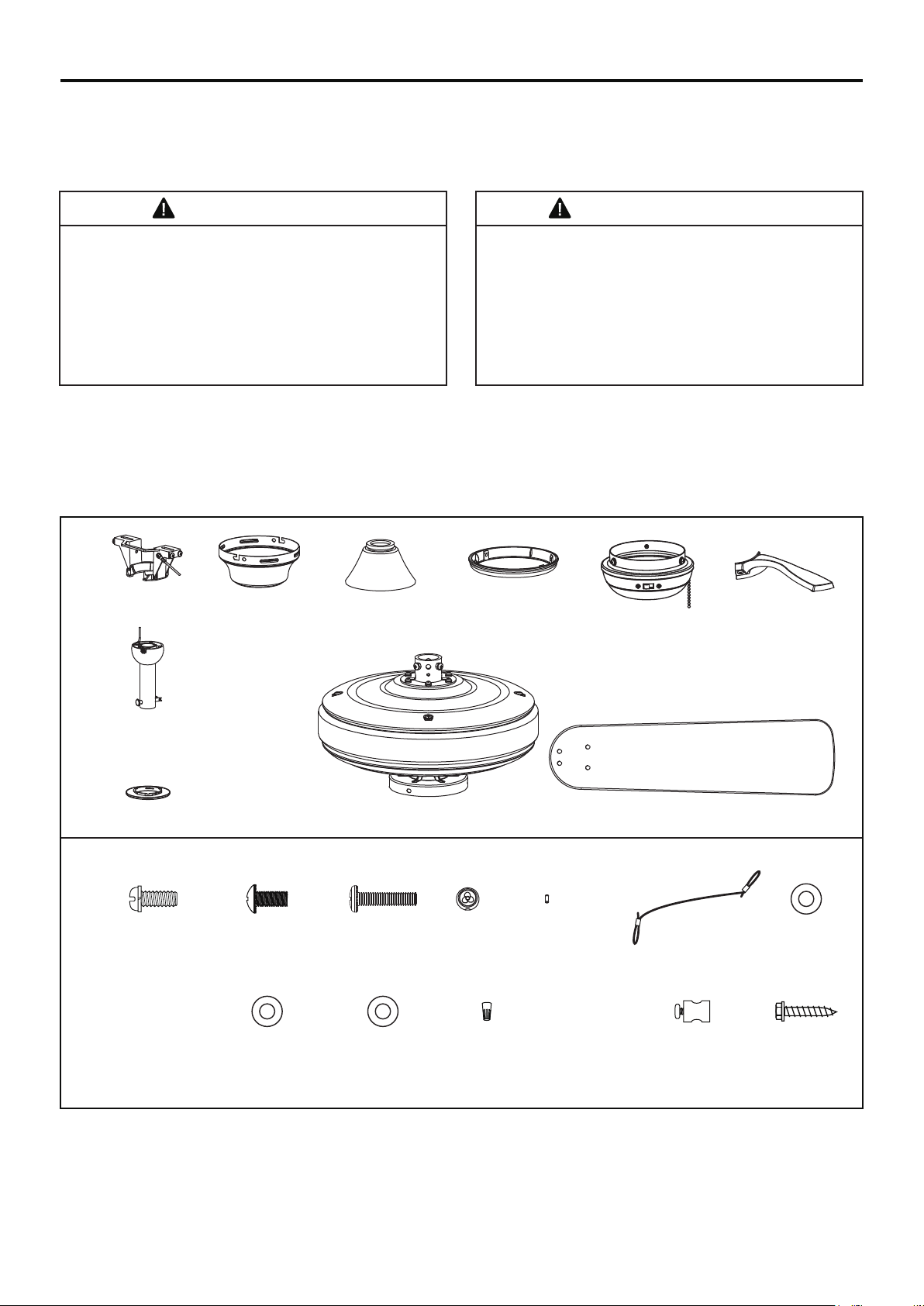

1. Check to see that you have received the following parts:

NOTE: If you are uncertain of part description, refer to exploded view illustration.

WARNING

Do not install or use fan if any part is damaged or missing. This product is designed to use only those parts supplied with

this product and/or any accessories designated specifically for use with this product by Fanimation. Substitution of parts

or accessories not designated for use with this product by Fanimation could result in personal injury or property damage.

Contact your retail store for missing or damaged parts.

Switch Cup Assembly (1)

Canopy Trim Ring (1) Blade Holder Set (1)

Hanger Bracket

Assembly (1)

Motor Coupling

Cover Assembly (1)

Hardware Bags

Motor Assembly (1)

Ceiling Canopy (1)

Downrod/Hanger Ball Assembly (1)

– Downrod (1)

– Hanger Ball (1)

– Set Screw (1)

– Hairpin Clip (1)

– Clevis Pin (1)

– Pin (1)

Canopy Screw Cover (1)

3/16"-24

Serrated Head Screws,

Stainless Steel

(21)

Wire Connectors

(4)

Fan Fob

(1)

Pull Chain Coupler

(1)

1/4"-20

Phillips Head Screws,

Stainless Steel

with Lock Washers,

Stainless Steel

(11)

Flat Washers,

Stainless Steel

(21)

Flat Washers,

Stainless Steel

(2)

Blade Set (1)

#8-32

Outlet Box Screws,

Stainless Steel

(2)

Safety Cable Kit

Safety Cable

(1)

Cable Clamp

(1)

Flat Washer,

Stainless Steel

(1)

Lag Bolt

(1)

Energy Efficient Use of Ceiling Fans

Electrical and Structural Requirements

Ceiling fan performance and energy savings rely

heavily on the proper installation and use of the

ceiling fan. Here are a few tips to ensure efficient

product performance.

Using the Ceiling Fan Year Round

Summer Season: Use the ceiling fan in the

counterclockwise direction. The airflow produced by

the ceiling fan creates a wind-chill effect, making you

“feel” cooler. Select a fan speed that provides a

comfortable breeze, lower speeds consume less

energy.

Winter Season: Reverse the motor and operate the

ceiling fan at low speed in the clockwise direction.

This produces a gentle updraft, which forces warm air

near the ceiling down into the occupied space.

Remember to adjust your thermostat when using your

ceiling fan-additional energy and dollar savings could

be realized with this simple step!

Choosing the Appropriate Mounting Location

Ceiling fans should be installed, or mounted, in the middle

of the room and at least 7 feet from floor to the blade and

18 inches from wall to the blade. If ceiling height allows,

install the fan 8 - 9 feet from floor to the blade for optimal

airflow. Consult your Fanimation Retailer for optional

mounting accessories.

Turn Off When Not in the Room

Ceiling fans cool people, not rooms. If the room is

unoccupied, turn off the ceiling fan to save energy.

Your new ceiling fan will require a grounded electrical

supply line of 120 volts AC, 60 HZ, 15 Amp Circuit.

Electrical code requires use of a fan-rated outlet box to

support the extra weight and motion associated with a

ceiling fan. A fan-rated box will be labeled as such and

typically supports up to a 70lb ceiling fan. Fan-Rated

Outlet Boxes vary in ratings and design. Ensure the

ratings of your ceiling fan outlet box meet the

requirements for the ceiling fan being installed. Figure

1, Figure 2 and Figure 3 depicts different structural

configurations that may be used for mounting the outlet

box.

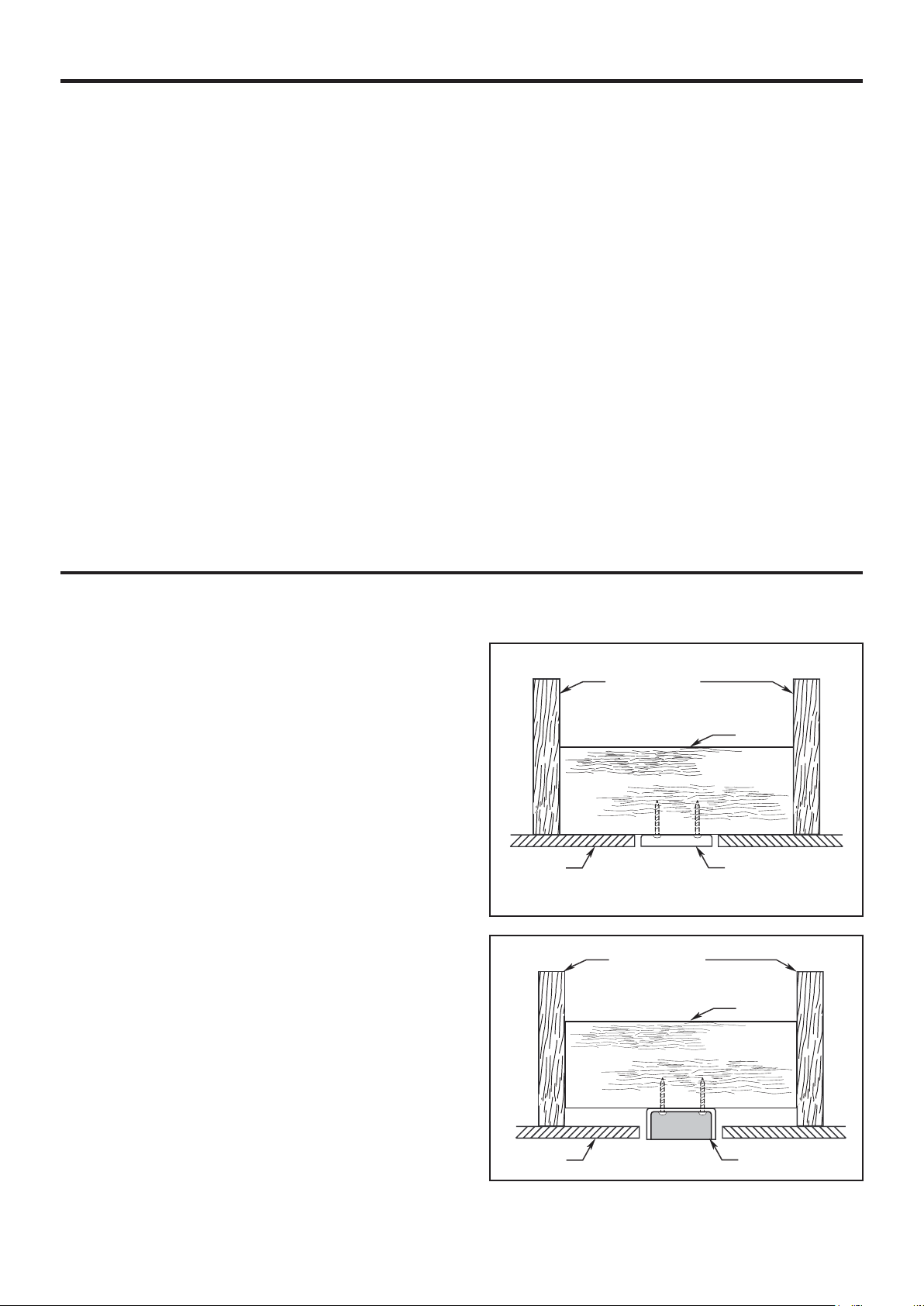

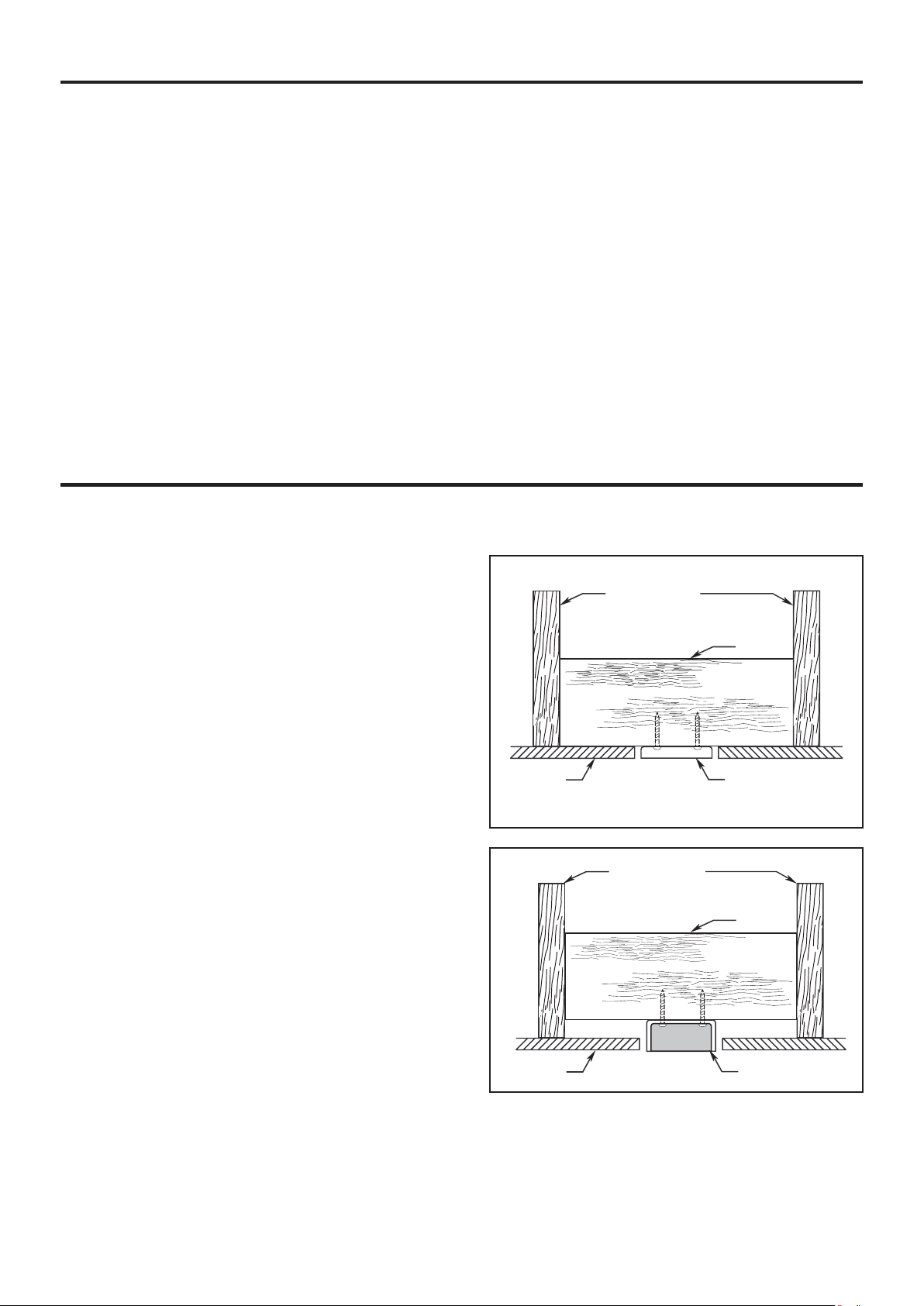

Low profile box (Figure 1)

A 1/2-in.-deep pancake box is meant to be screwed to a

joist or block. It’s used if only one cable is coming into the

box. It is also available in a saddle-mount configuration.

Deep box (Figure 2)

A 2-1/4-in.-deep box can be attached to blocking between

joists and is roomy enough to handle more than one cable.

CEILING JOIST

CEILING

OUTLET BOX

Figure 1

Figure 2

CEILING JOIST

2" x 4"

CEILING

OUTLET BOX

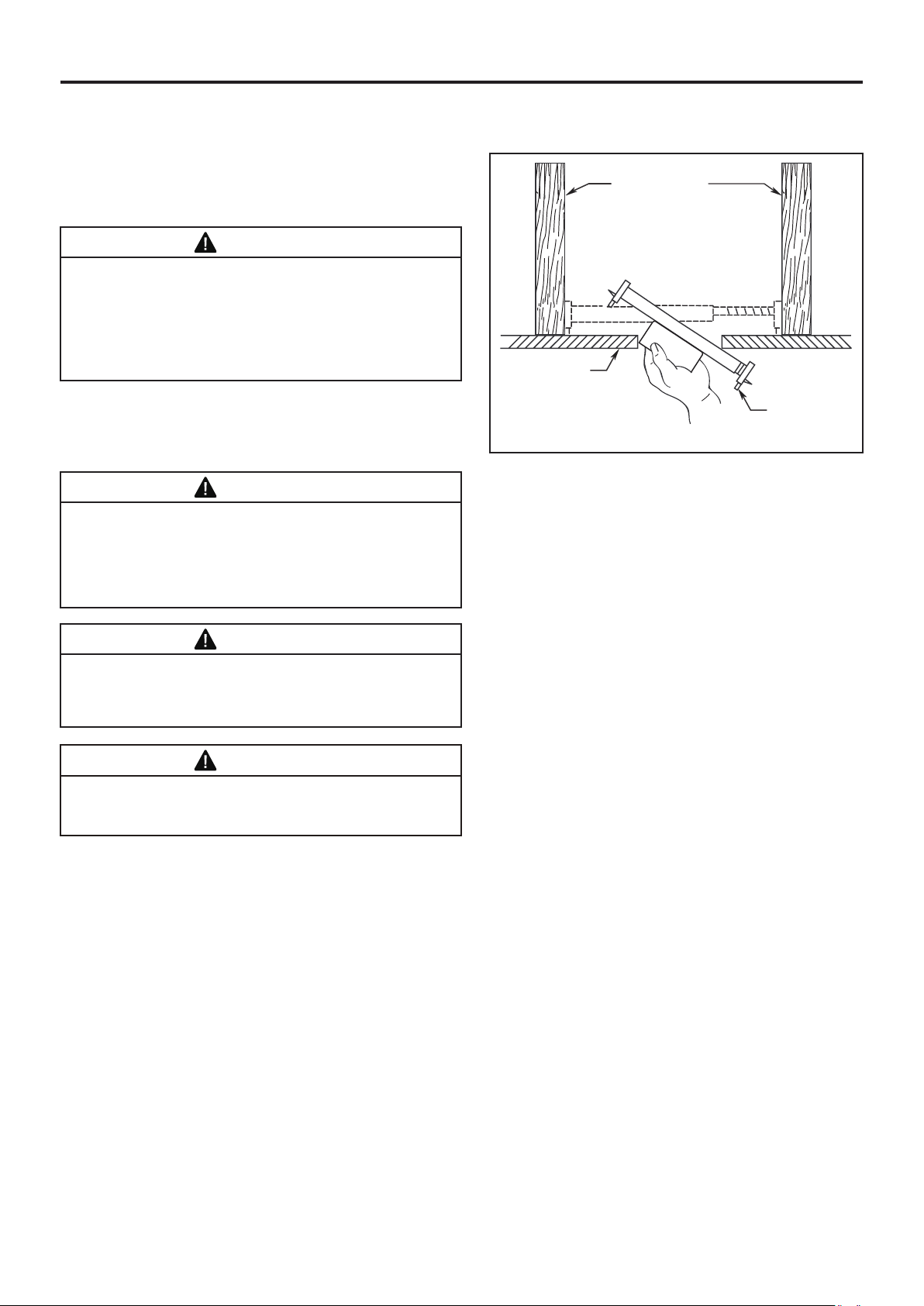

Electrical and Structural Requirements (Continued)

If your fan is to replace an existing light fixture, turn

electricity off at the main fuse box at this time and remove

the existing light fixture.

Turning off wall switch is not sufficient. To avoid

possible electrical shock, be sure electricity is turned off

at the main fuse box before wiring. All wiring must be in

accordance with National and Local codes and the ceiling

fan must be properly grounded as a precaution against

possible electrical shock.

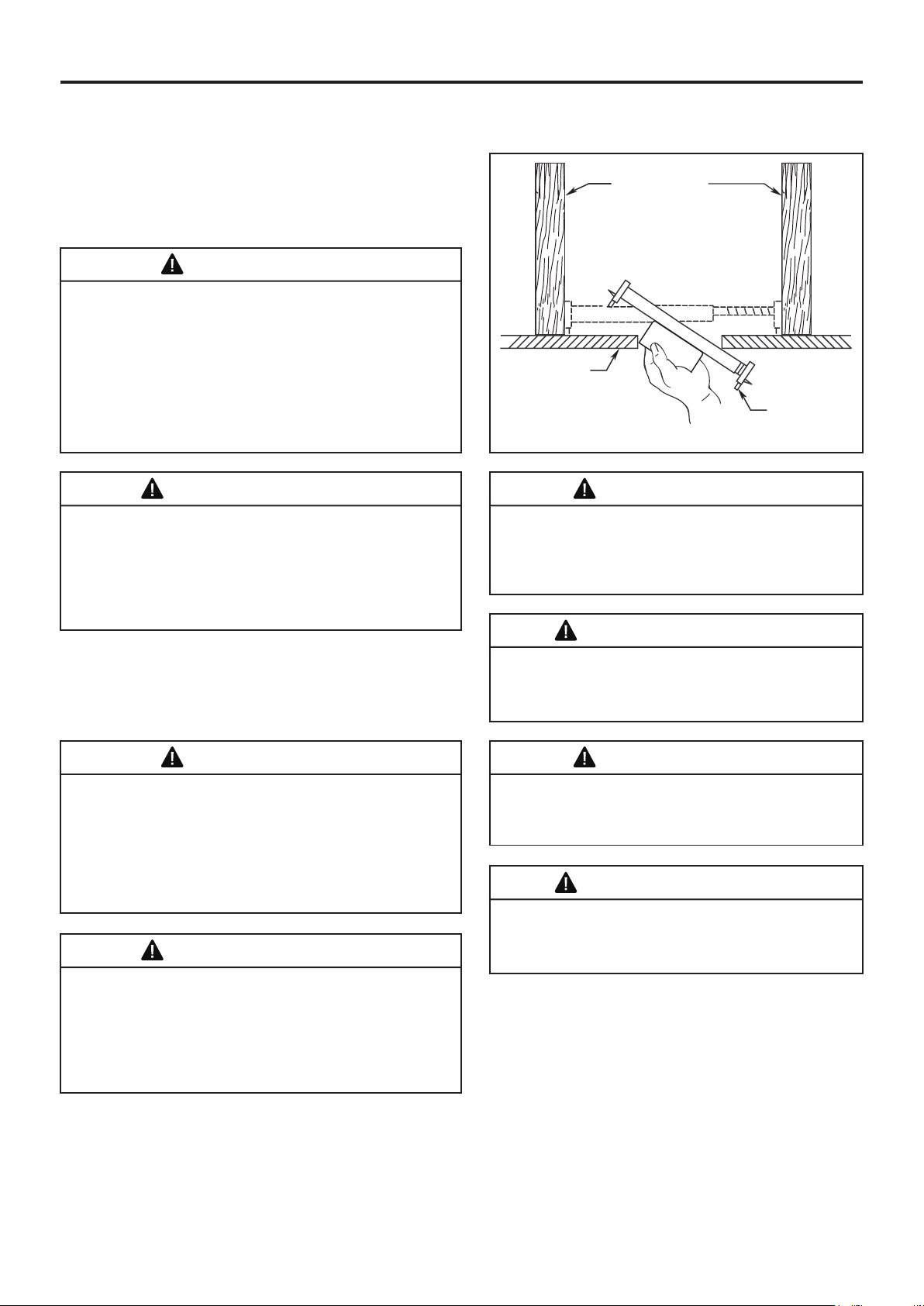

Deep box with brace (Figure 3)

Paired with a deep box, this hanger is meant to span

between two joists and takes the place of wooden blocking.

To avoid fire or shock, follow all wiring instructions

carefully. Any electrical work not described in these

instructions should be done or approved by a licensed

electrician.

Figure 3

CEILING JOIST

CEILING

OUTLET BOX

To reduce the risk of fire, electric shock, or personal injury,

mount to outlet box marked acceptable for fan support of

15.9 kg (35 lbs) or less and use mounting screws provided

with the outlet box. Most outlet boxes commonly used for

the support of luminaires are not acceptable for fan support

and may need to be replaced, consult a qualified electrician

if in doubt.

Do not operate this fan with a variable (Rheostat) wall

controller or dimmer switch. Doing so could result in

damage to the ceiling fan’s remote control unit.

WARNING

Set Screws and

Locking Nuts (2)

WARNING

It is critical that the clevis pin in the downrod support

is properly installed and the set screws and nuts are

securely tightened. Failure to do so could result in the

fan falling.

Set Screw

Hairpin Clip

Clevis Pin

Downrod

Hairpin Clip

Downrod

Black, White, Blue

wires and Safety Cable

Downrod

Hanger Ball

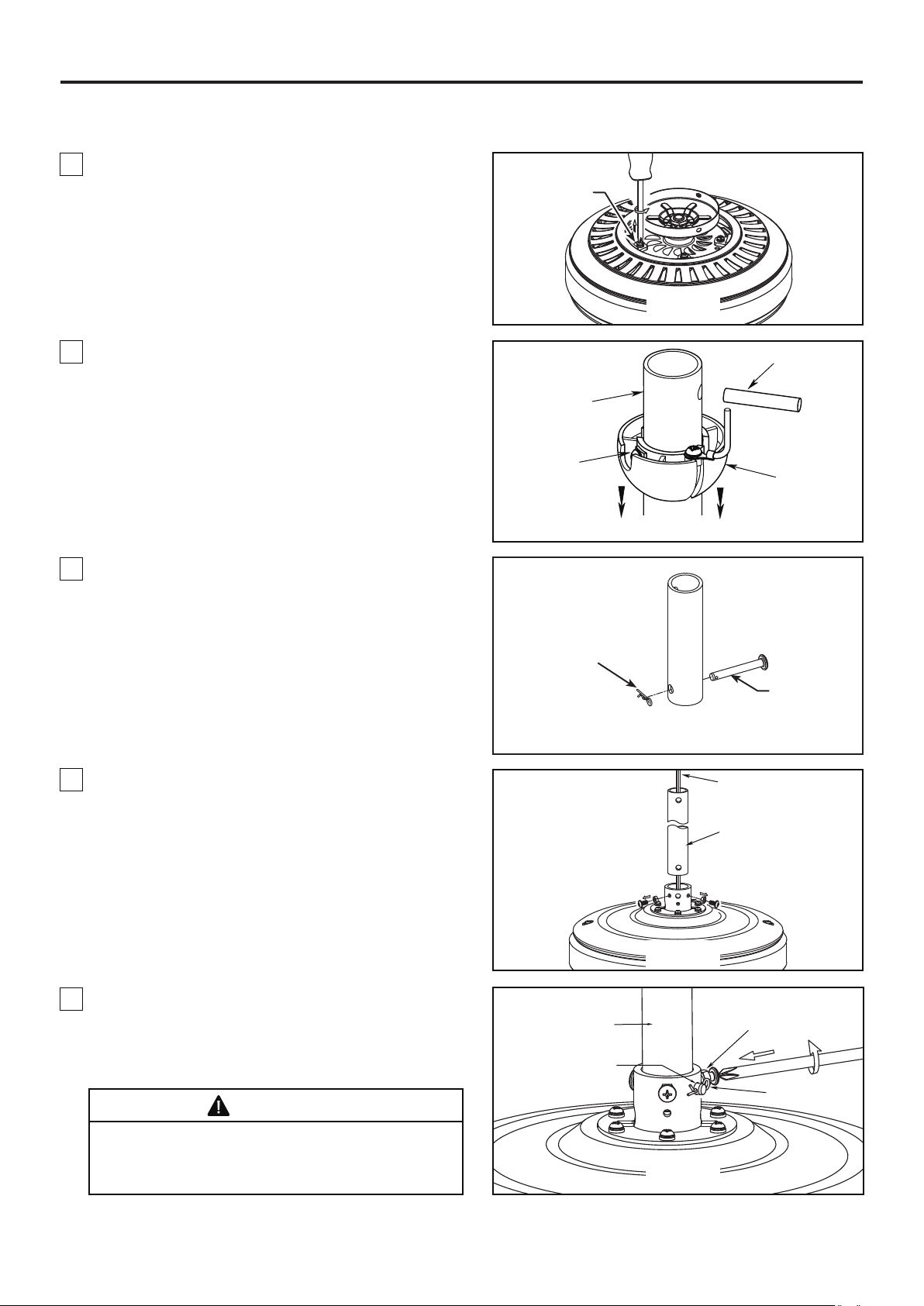

5. Slide downrod into the downrod support on top of

the motor. Install the clevis pin by aligning the holes

in the downrod support with holes in the downrod.

Secure clevis pin with hairpin clip. Tighten the two set

screws with nuts in the downrod support. (Figure 5)

2. Remove the hanger ball portion from the downrod/

hanger ball assembly by loosening the set screw in

the hanger ball until the ball falls freely down the

downrod. Remove the pin from the downrod, then

remove the hanger ball. Retain the pin and hanger ball

for reinstallation in Step 7. (Figure 2)

Figure 2

Figure 3

Figure 4

Figure 5

3. Remove the hairpin clip and clevis pin from the

bottom of downrod. Retain the pin and clip for

reinstallation in step 5. (Figure 3)

4. Loosen the two set screws and locking nuts in the

downrod support of the motor assembly. Route the

black, white, blue wires and safety cable through the

downrod. (Figure 4)

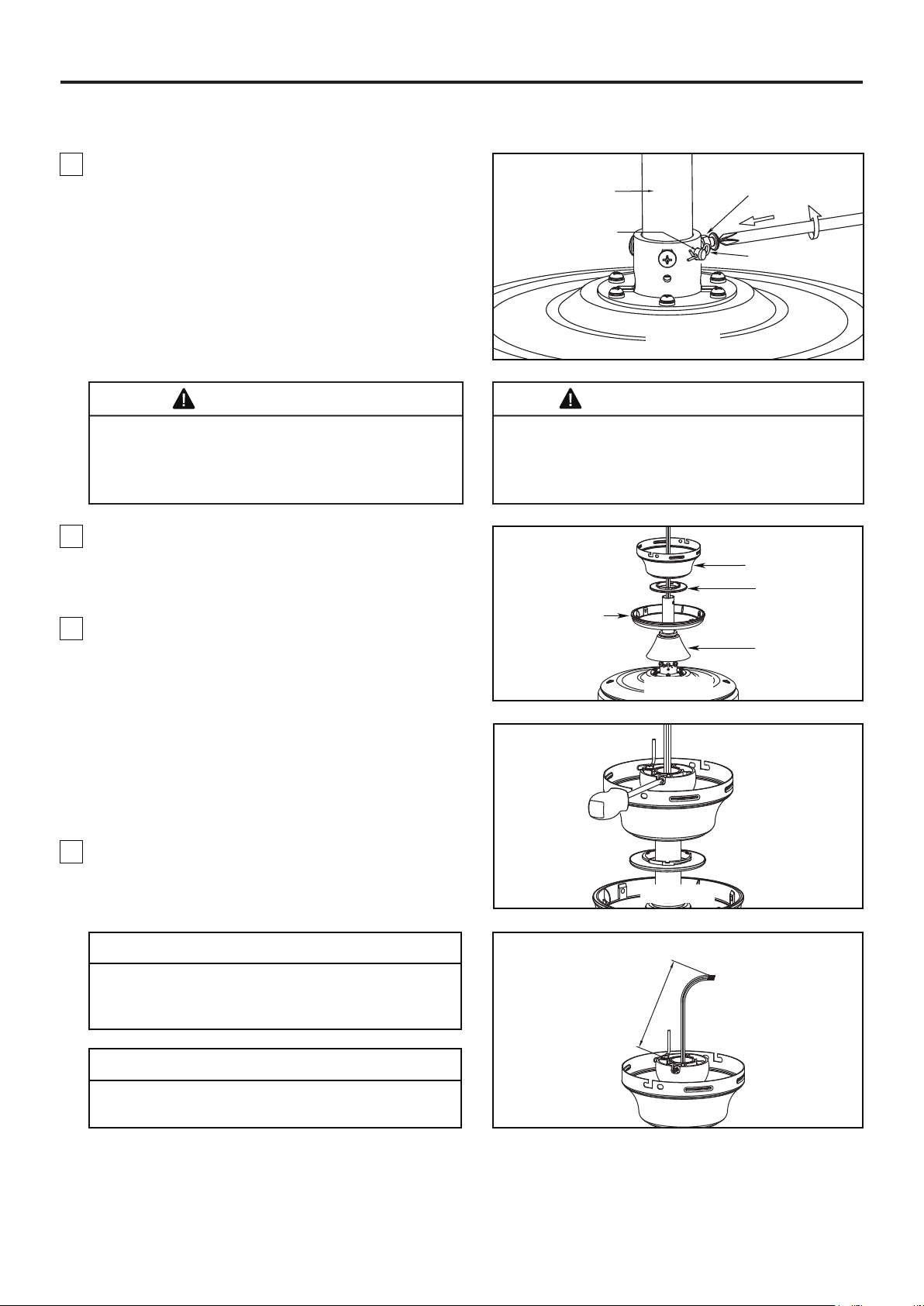

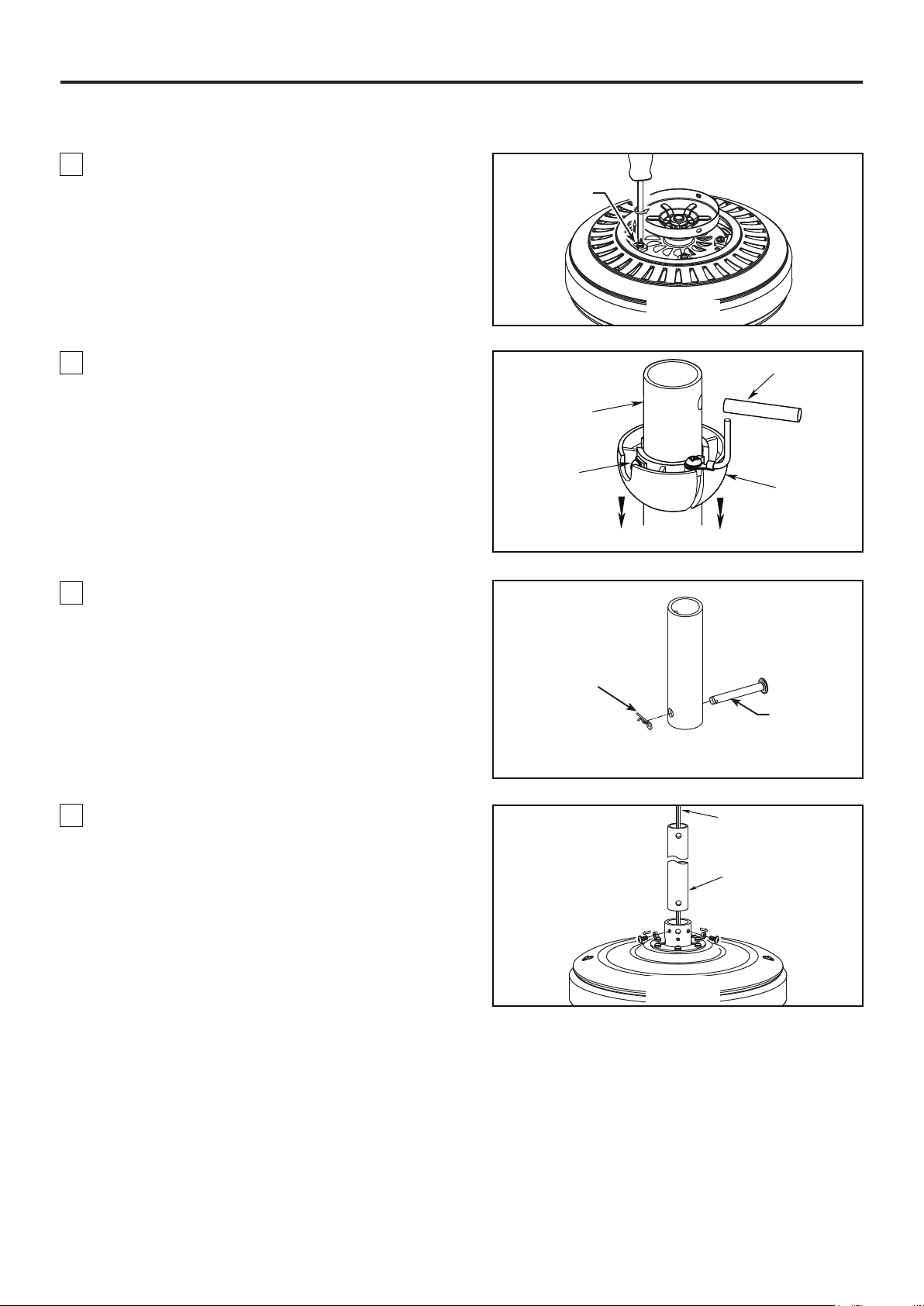

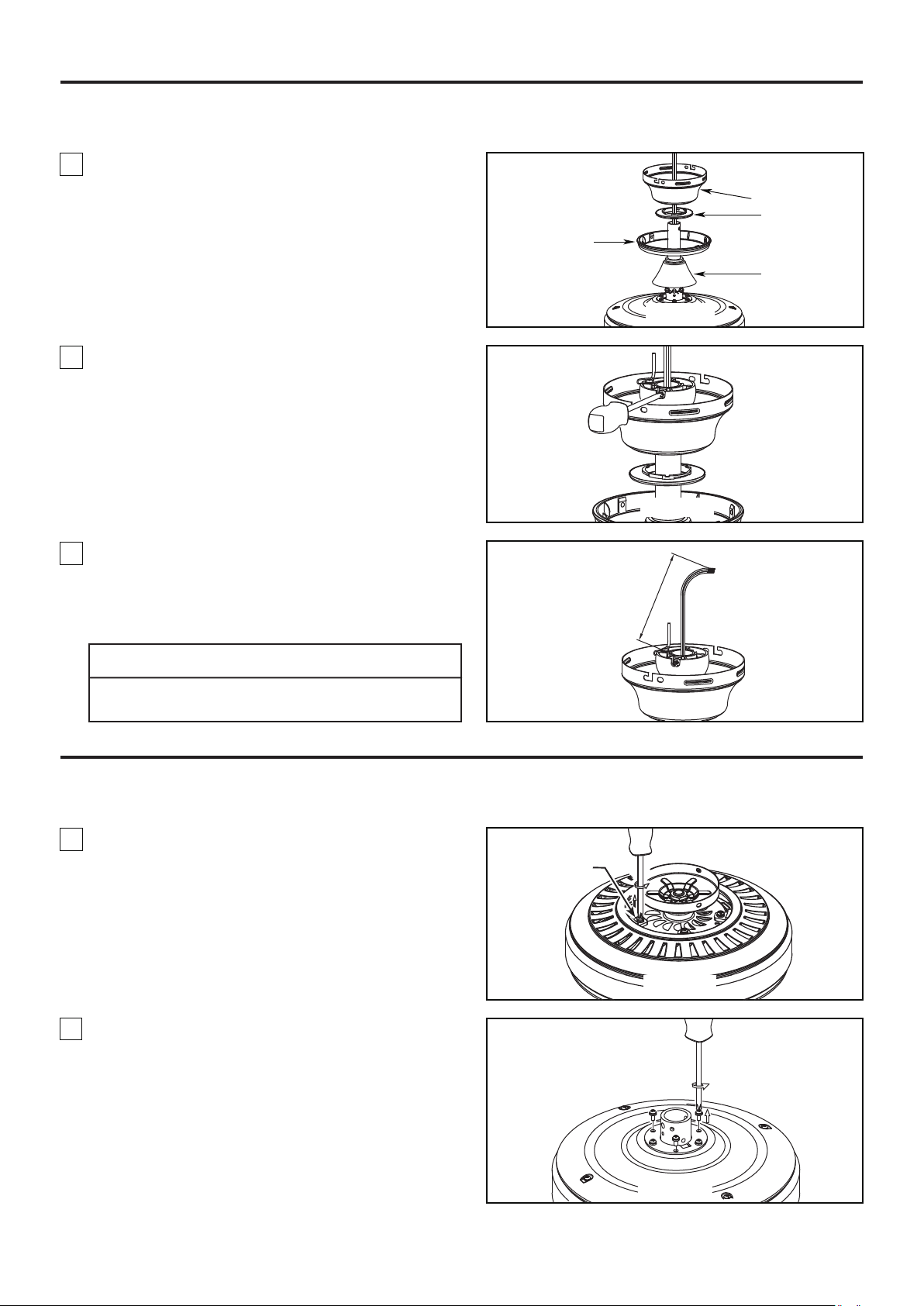

How to Assemble Your Ceiling Fan (Downrod)

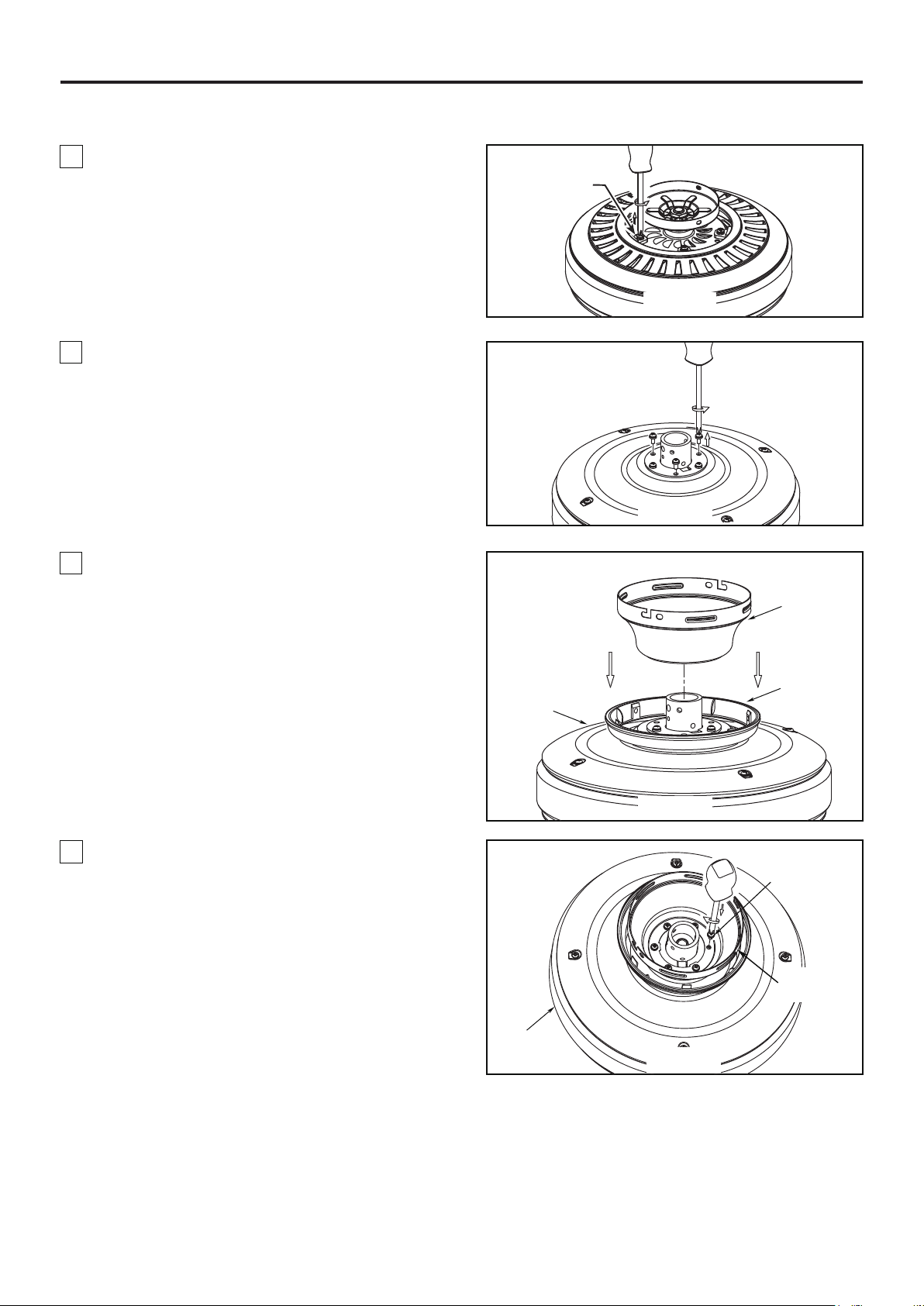

1. Remove and discard the five rubber motor stops

from the motor assembly by removing the screws.

(Figure 1)

Motor Stops

Figure 1

6 TO 9 IN

2. Alternating positions, remove three motor coupling

screws from motor assembly and retain the screws

for Step 4. (Figure 2)

NOTE: MOTOR WIRES

HAVE BEEN OMITTED

FROM DIAGRAM

Figure 7

Figure 8

Figure 2

How to Assemble Your Ceiling Fan (Downrod)-Continued

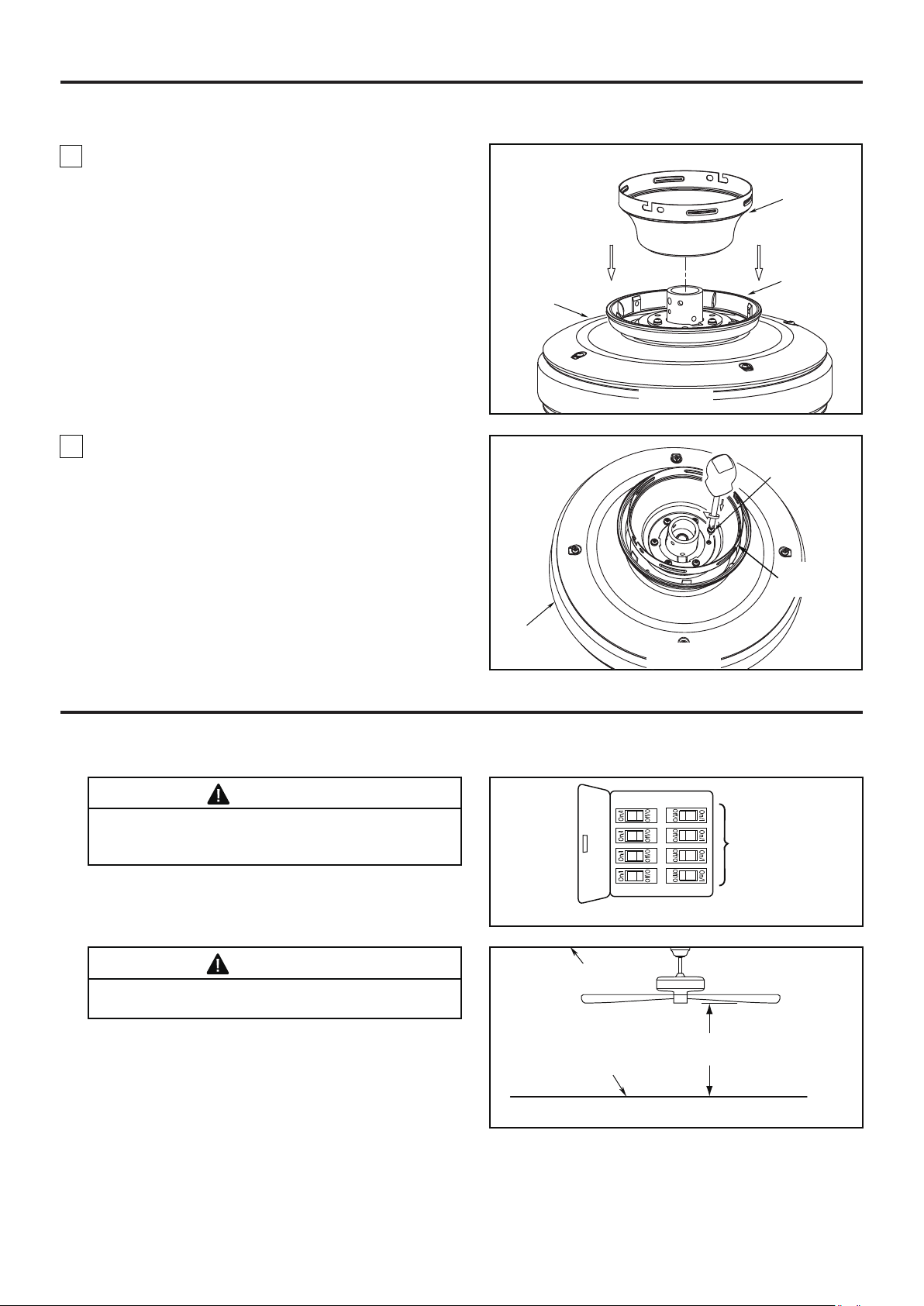

How to Assemble Your Ceiling Fan (Close-to-Ceiling)

7. Reinstall the hanger ball on the downrod as follows.

Route the black, white, blue wires and safety cable

through the hanger ball. Position the pin through the

two holes in the downrod and align the hanger ball so

the pin is captured in the groove in the top of the

hanger ball. Pull the hanger ball up tight against the

pin. Securely tighten the set screw in the hanger ball.

A loose set screw could cause fan wobble. (Figure 7)

8. Cut off excess lead wire approximately 6 to 9

inches above top of the downrod. Strip insulation

off 1/2 inch from the end of each lead wire. (Figure 8)

CAUTION

All set screws must be checked, and retightened where

necessary before installation.

1. Remove and discard the five rubber motor stops

from the motor assembly by removing the screws.

(Figure 1)

Motor Stops

Figure 1

Canopy Trim

Ring

6. Route wires and safety cable through motor coupling

cover, canopy trim ring, canopy screw cover and ceiling

canopy. (Figure 6)

Ceiling Canopy

Canopy Screw

Cover

Motor Coupling

Cover

Figure 6

4. Align the three big slots in the ceiling canopy to the

three screws in the motor coupler. Firmly attach the

canopy cover to the motor with the previously

removed screws. (Figure 4)

Motor

Assembly

Screws (3)

NOTE: MOTOR WIRES

HAVE BEEN OMITTED

FROM DIAGRAM

Ceiling

Canopy

Figure 4

NOTE: If you are not sure if the outlet box is

grounded, contact a licensed electrician for advise,

as it must be grounded for safe operation.

WARNING

Ceiling

Floor

less than

7 ft

Main Fuse Box

How to Assemble Your Ceiling Fan (Close-to-Ceiling)-Continued

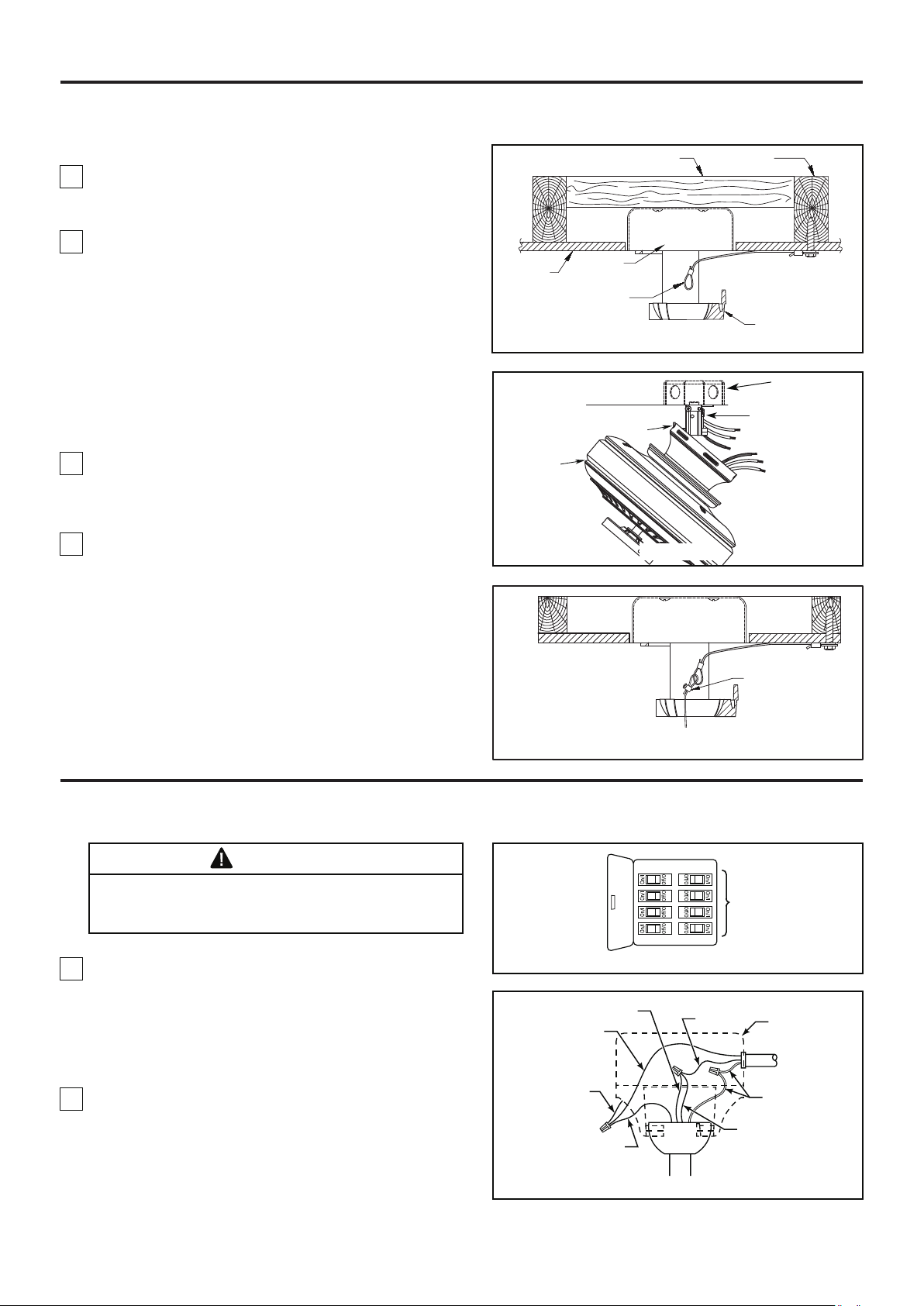

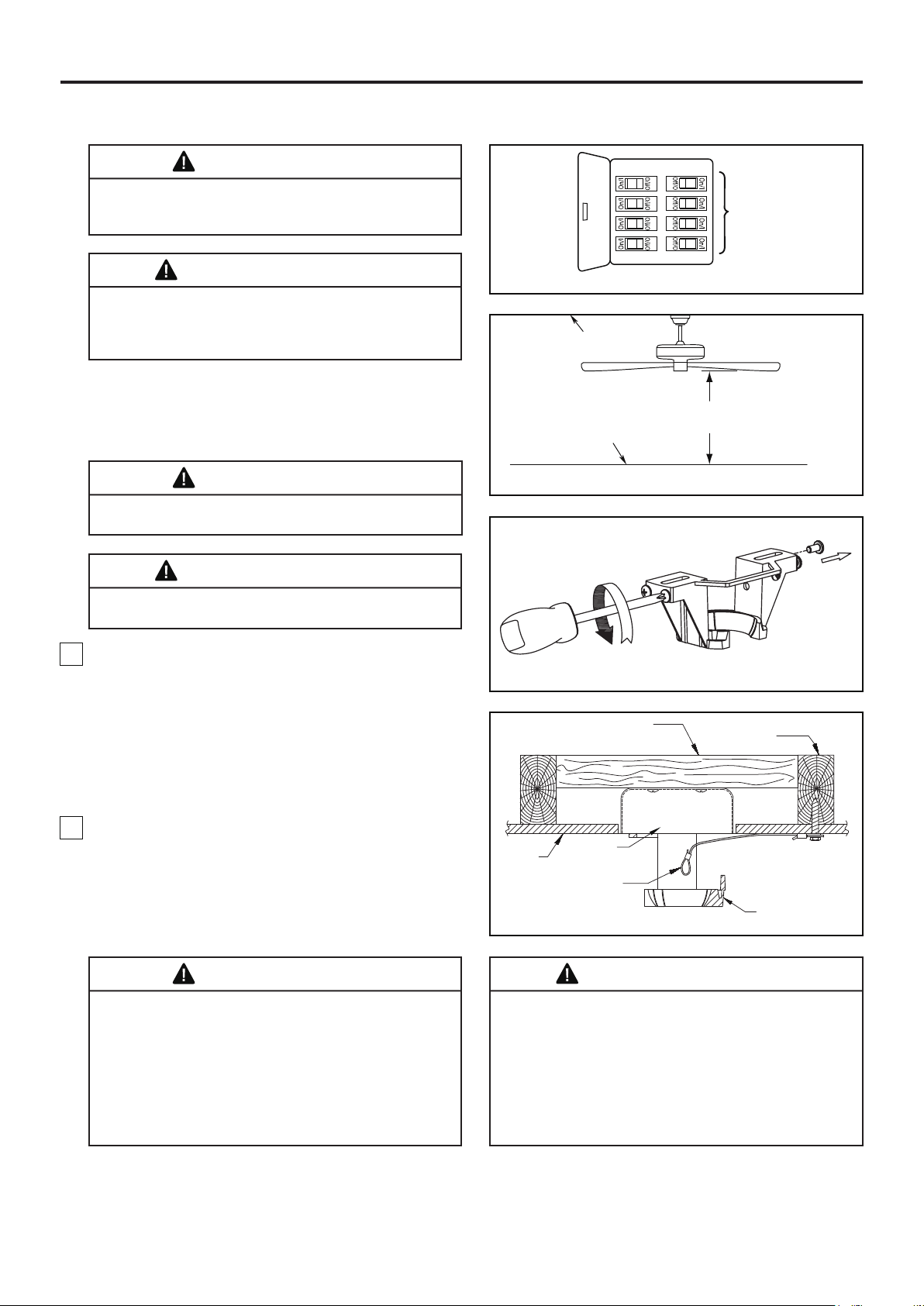

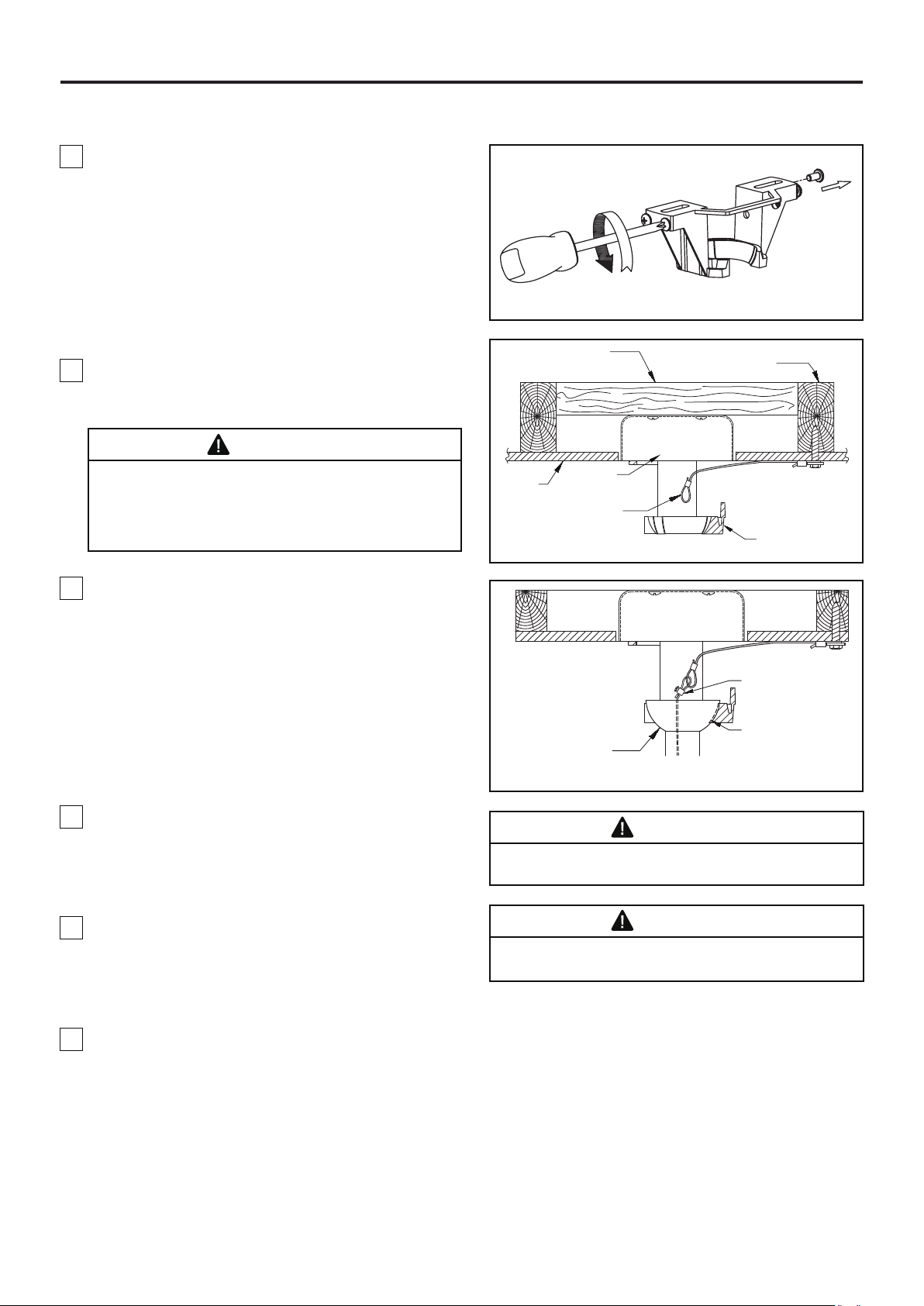

How to Hang Your Ceiling Fan

To avoid possible fire or shock, be sure electricity is

turned off at the main fuse box before hanging.

(Figure 1)

The fan must be hung with at least 7’ of clearance from

floor to blades. (Figure 2)

Figure 1

Figure 2

3. Route your fan wires and safety cable through the

canopy trim ring and ceiling canopy. (Figure 3)

Ceiling

Canopy

Trim Ring

Motor

Assembly

NOTE: MOTOR WIRES

HAVE BEEN OMITTED

FROM DIAGRAM

Figure 3

NOTE: SUPPLY WIRES

AND FAN WIRES OMITTED

FOR CLARITY

Attach Safety

Cable To Ceiling

Support Cable

Tab

Downrod/Hanger

Ball Assembly

WARNING

The outlet box must be securely anchored. Hanger

bracket must seat firmly against outlet box. If the outlet

box is recessed, remove wall board until bracket

contacts box. If bracket and /or outlet box are not

securely attached, the fan could wobble or fall.

Wood Member

(2" X 4" Approx.)

Ceiling Joist

Ceiling

Support

Hanger Bracket

Outlet

Box

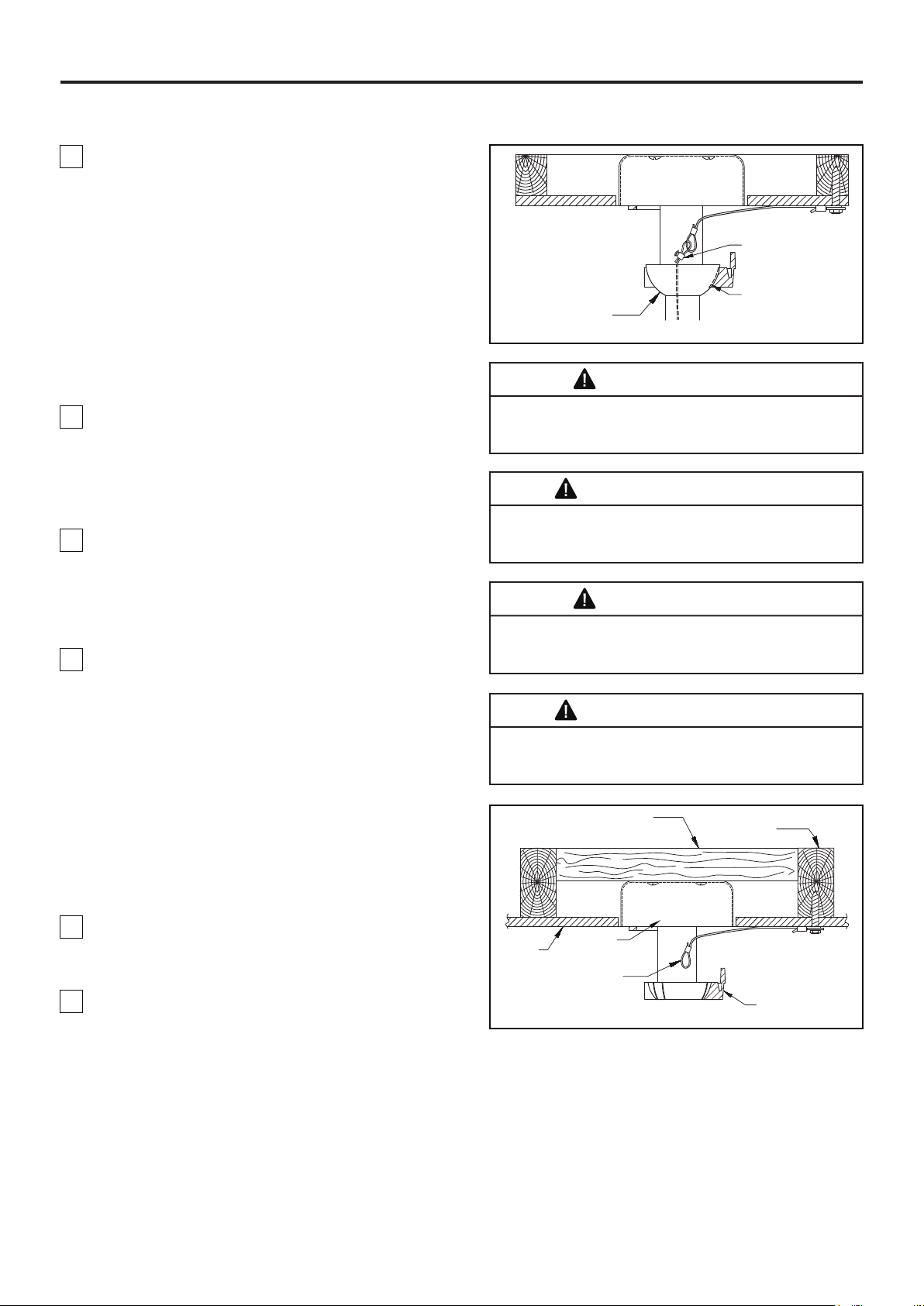

3. Using the 3/8˝ x 2˝ lag bolt and flat washer, attach

safety cable to ceiling joist or wood structural member.

The lag bolt will pass through the flat washer, safety

cable loop, and into the building structure (Figure 4).

You will first drill a 1/4˝ pilot hole into the building

structure to prevent splitting or cracking.

NOTE: Ceiling support cable cannot be secured to

outlet box only, it must be directly secured to ceiling

joist or structural member using the 3/8˝ x 2˝ lag bolt

and flat washer. (Figure 4)

4. Make sure the electrical supply wires, including the

hanger bracket grounding wire and safety cable are

pulled through the downrod, between the hanger

bracket and the outlet box so that electrical

connections can be made later.

5. Carefully lift the fan and seat the downrod/hanger

ball assembly onto the hanger bracket that was just

attached to the ceiling joist. Be sure the groove in the

ball is lined up with tab on the hanger bracket.

(Figure 5)

6. Attach the safety cable to ceiling support cable.

Slide cable clamp onto safety cable (from fan). Place

the end of cable through the loop of ceiling support

cable. Pull as much cable through loop as possible.

Feed end of cable into clamp hole and firmly tighten

screw (Figure 5). Cut off excess safety cable.

NOTE: If you have installed your fan with the Downrod,

skip steps 7, 8, 9 and 10.

Figure 4

Figure 5

WARNING

Failure to seat tab in groove could cause damage to

electrical wires and possible shock or fire hazard.

To avoid possible shock, do not pinch wires between

the hanger ball assembly and the hanger bracket.

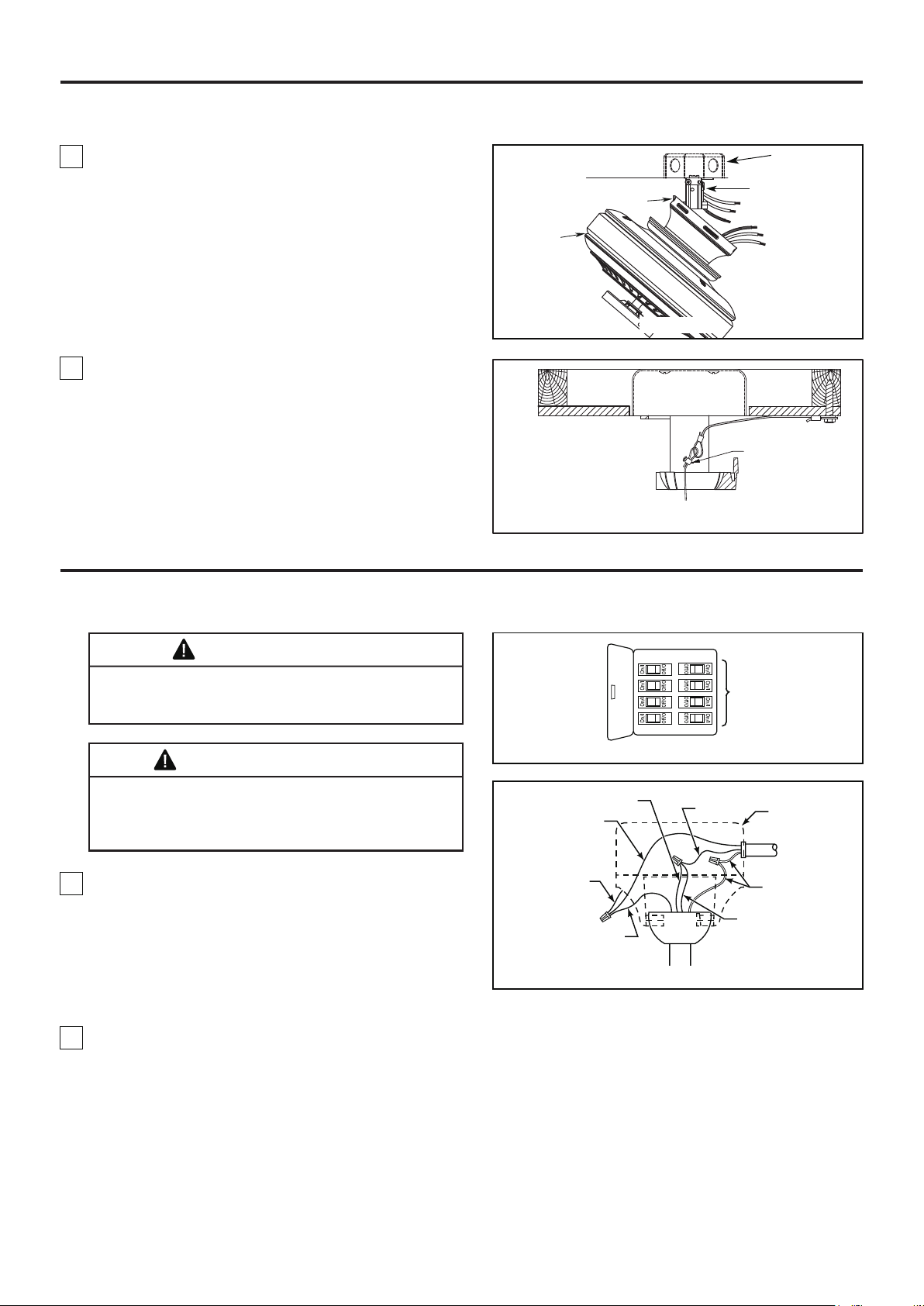

How to Hang Your Ceiling Fan (Continued)

For Downrod Fan

2. Securely attach the hanger bracket to the outlet

box using the outlet box screws and washers

supplied with the fan. (Figure 4)

1. Completely remove one screw from either side of

the hanger bracket--be sure it is the screw to your

right when facing it--and keep for reinstallation on

page 12 or 13 (How to Install Your Canopy Housing

). Loosen the other two screws that were not removed.

(Figure 3)

Figure 3

10. Attach the safety cable to ceiling support cable.

Slide cable clamp onto safety cable (from fan). Place

the end of cable through the loop of ceiling support

cable. Pull as much cable through loop as possible.

Feed end of cable into clamp hole and firmly tighten

screw (Figure 8). Cut off excess safety cable. You can

now proceed with the electrical wiring of your fan.

8. Using the 3/8˝ x 2˝ lag bolt and flat washer, attach

safety cable to ceiling joist or wood structural member.

The lag bolt will pass through the flat washer, safety

cable loop, and into the building structure (Figure 6).

You will first drill a 1/4˝ pilot hole into the building

structure to prevent splitting or cracking.

NOTE: Ceiling support cable cannot be secured to

outlet box only, it must be directly secured to ceiling

joist or structural member using the 3/8˝ x 2˝ lag bolt

and flat washer. (Figure 6)

For Close-to-Ceiling Fan

7. Securely attach the hanger bracket to ceiling fan

outlet box using the outlet box screws and washers

supplied with the fan. (Figure 6)

9. Hook the motor assembly onto the hanger bracket

assembly as shown (Figure 7).

1. Connect the green grounding lead from the hanger

ball and the green grounding lead from the hanger

bracket to the supply grounding conductor (this may

be a bare wire or wire with green colored insulation).

Securely connect wires with wire connectors supplied.

(Figure 2)

2. Securely connect the white fan motor wire to the

white supply (neutral) wire using wire connector

supplied. Securely connect the black fan motor wire

and blue wire to the black supply wire using wire

connector supplied. (Figure 2)

Outlet Box

Hook

Hanger Bracket

Motor

Assembly

WARNING

To avoid possible electrical shock, be sure electricity

is turned off at the main fuse box before wiring.

(Figure 1)

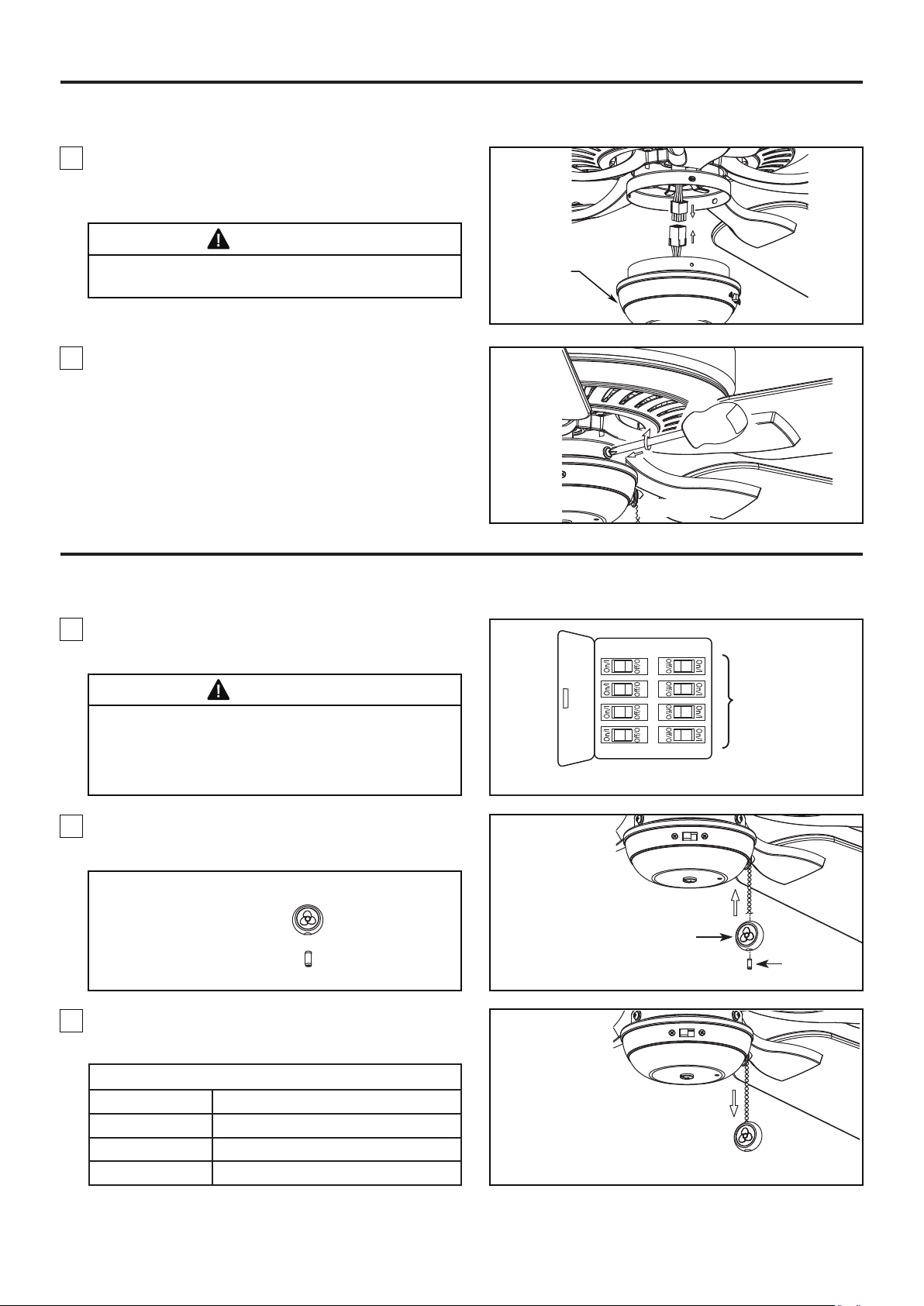

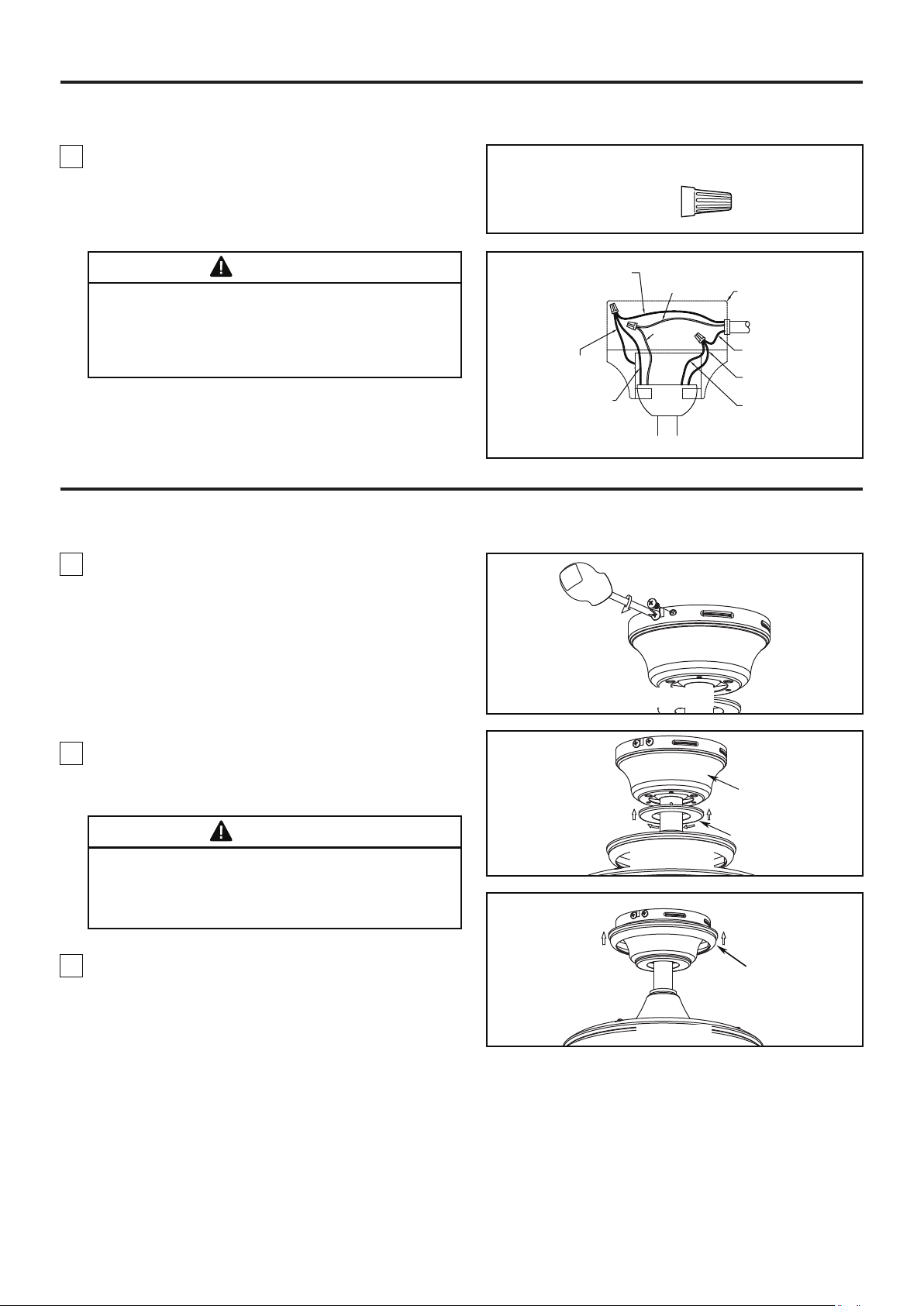

How to Wire Your Ceiling Fan

Main Fuse Box

Household

Supply

White

Blue

Listed Outlet Box

Black

Green Wire

(Ground) from

Supply

Green Wire

(Ground) from

Hanger Bracket

Green Wire

(Ground) from

Hanger Ball

Figure 6

Figure 7

Figure 1

Figure 2

Wood Member (2" X 4" Approx.)

Ceiling Joist

Ceiling

Support

Hanger Bracket

Outlet

Box

NOTE: SUPPLY WIRES

AND FAN WIRES OMITTED

FOR CLARITY

Attach Safety

Cable To Ceiling

Support Cable

Figure 8

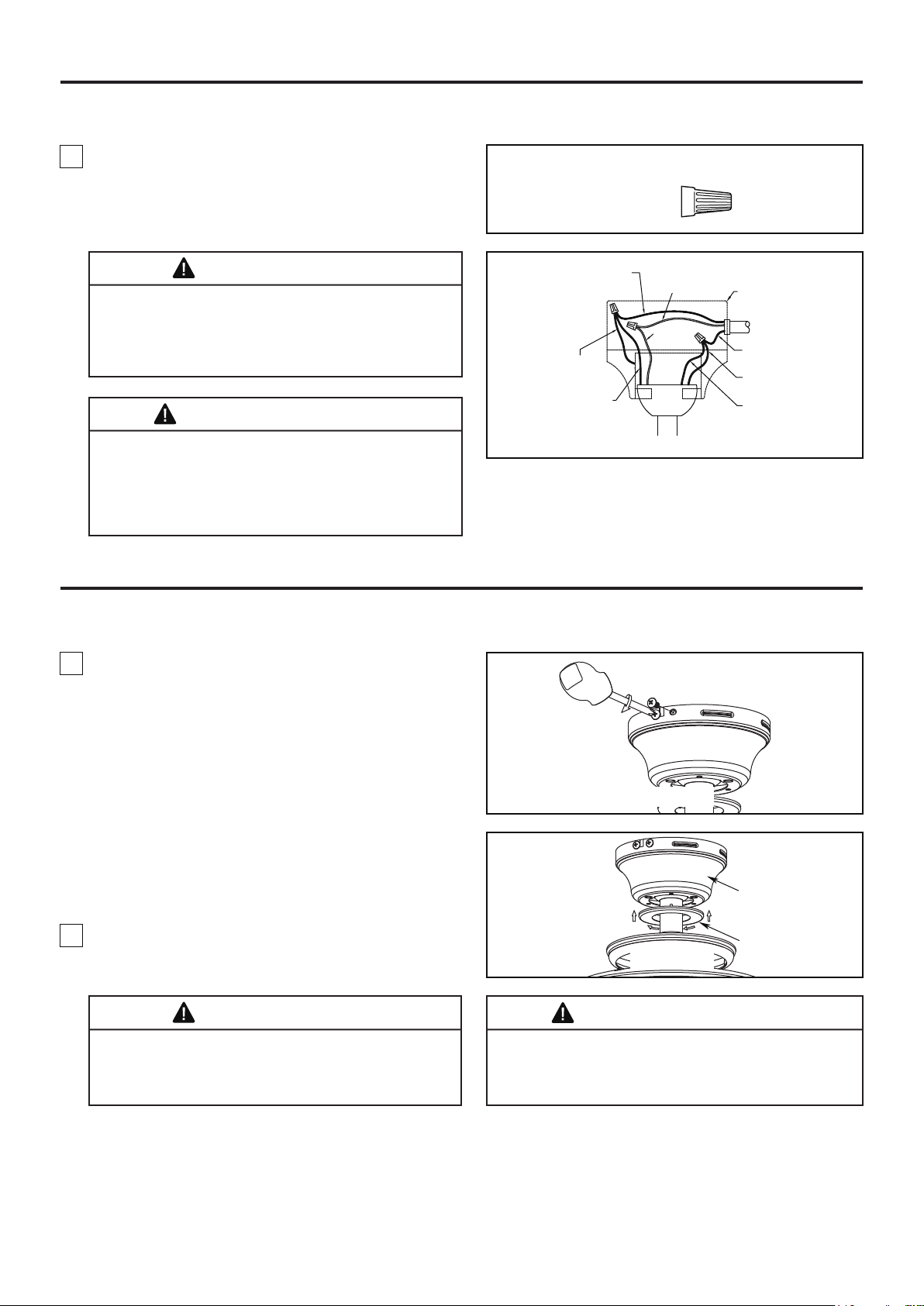

How to Hang Your Ceiling Fan (Continued)

WARNING

Check to see that all connections are tight, including

ground, and that no bare wire is visible at the wire

connectors, except for the ground wire. Do not

operate fan until the blades are in place. Noise and

fan damage could result.

3. After connections have been made, turn leads

upward and carefully push leads into the outlet box,

with the white and green leads to one side of the box

and the black leads toward the other side. (Figure 3)

WARNING

To avoid possible fire or shock, make sure that the

electrical wires are completely inside the canopy

housing and not pinched between the housing and

the ceiling.

1. Slide the ceiling canopy over the mounting bracket

with the two loosened screws going into the “L” slots in

the canopy. Be sure all wiring is tucked into the ceiling

canopy and is not pinched. Once the canopy is flush

with your ceiling, turn clockwise to seat the screws into

the keyed portion of the slot. Tighten the screws and

install the remaining two screws removed in step 1 of

page 10 (How to Hang Your Ceiling Fan) to secure

the ceiling canopy to the hanger bracket. (Figure 1)

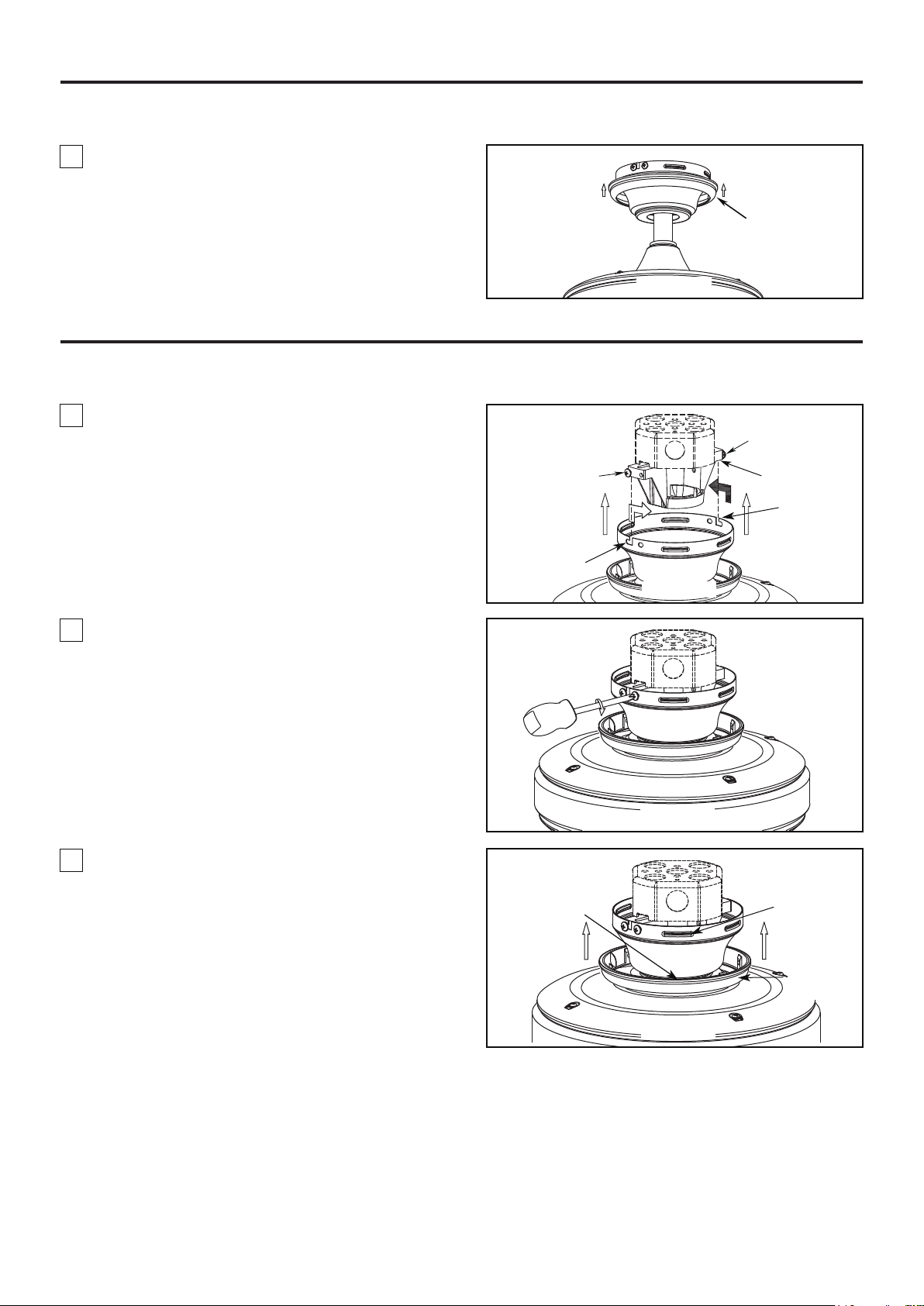

2. Assemble the canopy screw cover, by twisting in a

clockwise direction and up to the ceiling canopy.

(Figure 2)

3. Push the canopy trim ring up to conceal the screws,

such that the mounting tabs seat into the dimpled

grooves in the ceiling canopy midway between the

screws. (Figure 3)

How to Wire Your Ceiling Fan (Continued)

How to Install Your Canopy Housing (Downrod)

Wire Connectors

HARDWARE USED:

X 3

Ceiling Canopy

Canopy Screw

Cover

Canopy Trim Ring

Figure 1

Figure 2

Figure 3

Household

Supply

Listed

Outlet Box

Black Wire

from Supply

Green Wire

(Ground) from

Supply

Green Wire

(Ground) from

Hanger Bracket

Green Wire

(Ground) from

Hanger Ball

White Wire

from Fan

Blue Wire

from Fan

Black Wire

from Fan

White Wire

from Supply

Figure 3

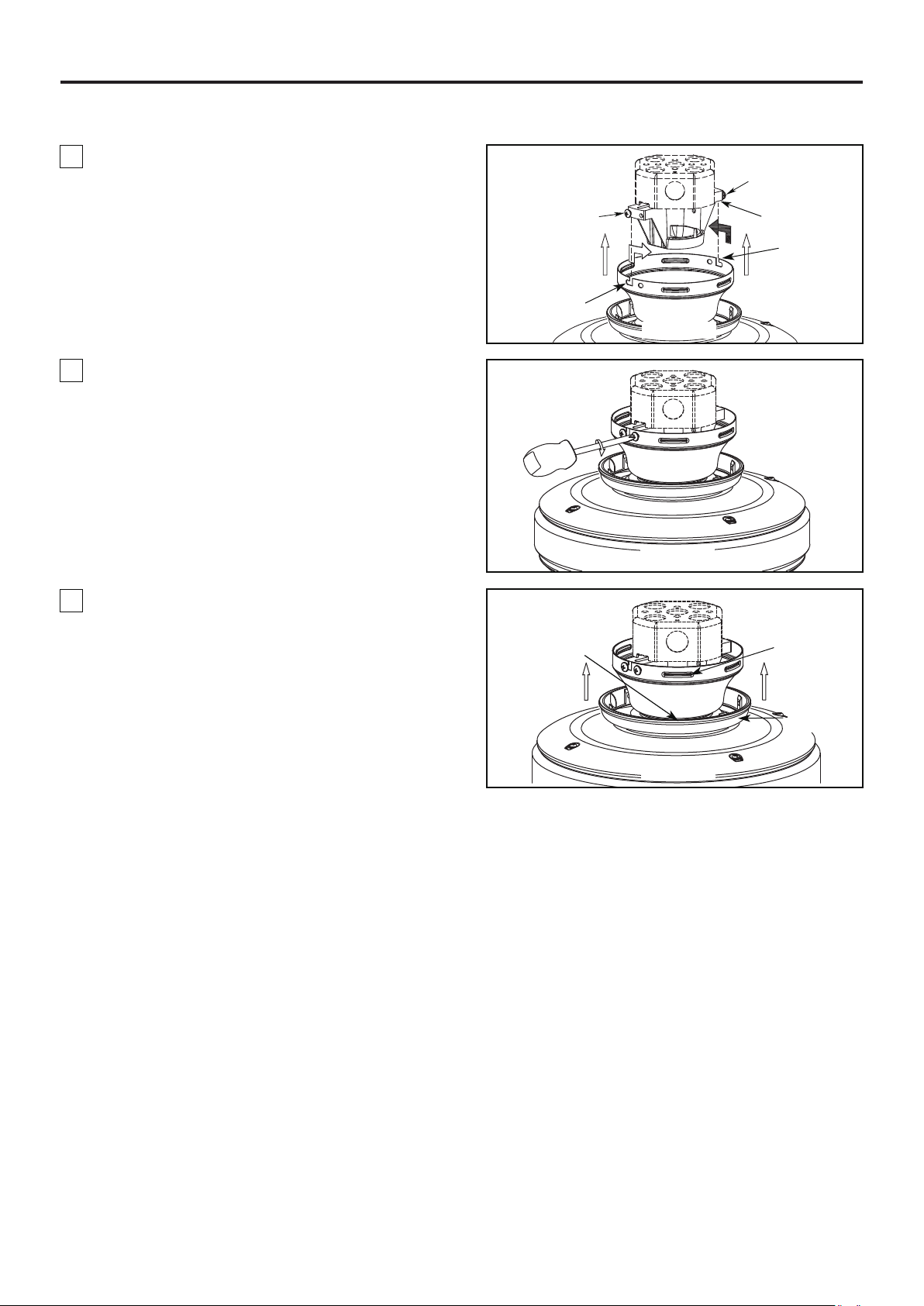

1. Lift the fan off the hanger bracket hook and mount

your fan by sliding the ceiling canopy over the

mounting bracket with the two loosened screws going

into the “L” slots in the canopy. Be sure all wiring is

tucked into the ceiling canopy and is not pinched.

Once the canopy is flush with your ceiling, turn

clockwise to seat the screws into the keyed portion of

the slot. Tighten the screws. (Figure 1)

How to Install Your Canopy Housing (Close-to-Ceiling)

NOTE: MOTOR WIRES

HAVE BEEN OMITTED

FROM DIAGRAM

Screw

Hanger Bracket

Slot

Mounting

Tab (4)

Dimpled

Groove

Screw

2. Install the remaining two screws removed in step 1

of page 10 (How to Hang Your Ceiling Fan) to secure

the ceiling canopy to the hanger bracket. (Figure 2)

3. Push the canopy trim ring up to conceal the screws,

such that the mounting tabs seat into the dimpled

grooves in the ceiling canopy midway between the

screws. (Figure 3)

Canopy

Trim Ring

Figure 1

Figure 2

Figure 3

3/16"-24

Serrated

Head Screw

X 20

Flat Washer

X 20

1/4"-20

Screw

X 10

CAUTION

Blade Holder

1/4"-20 S

crew

(2 Per Assembly)

Figure 1

Figure 2

Figure 1

HARDWARE USED:

How to Assemble Your Ceiling Fan Blades

How to Assemble Your Switch Cup Assembly

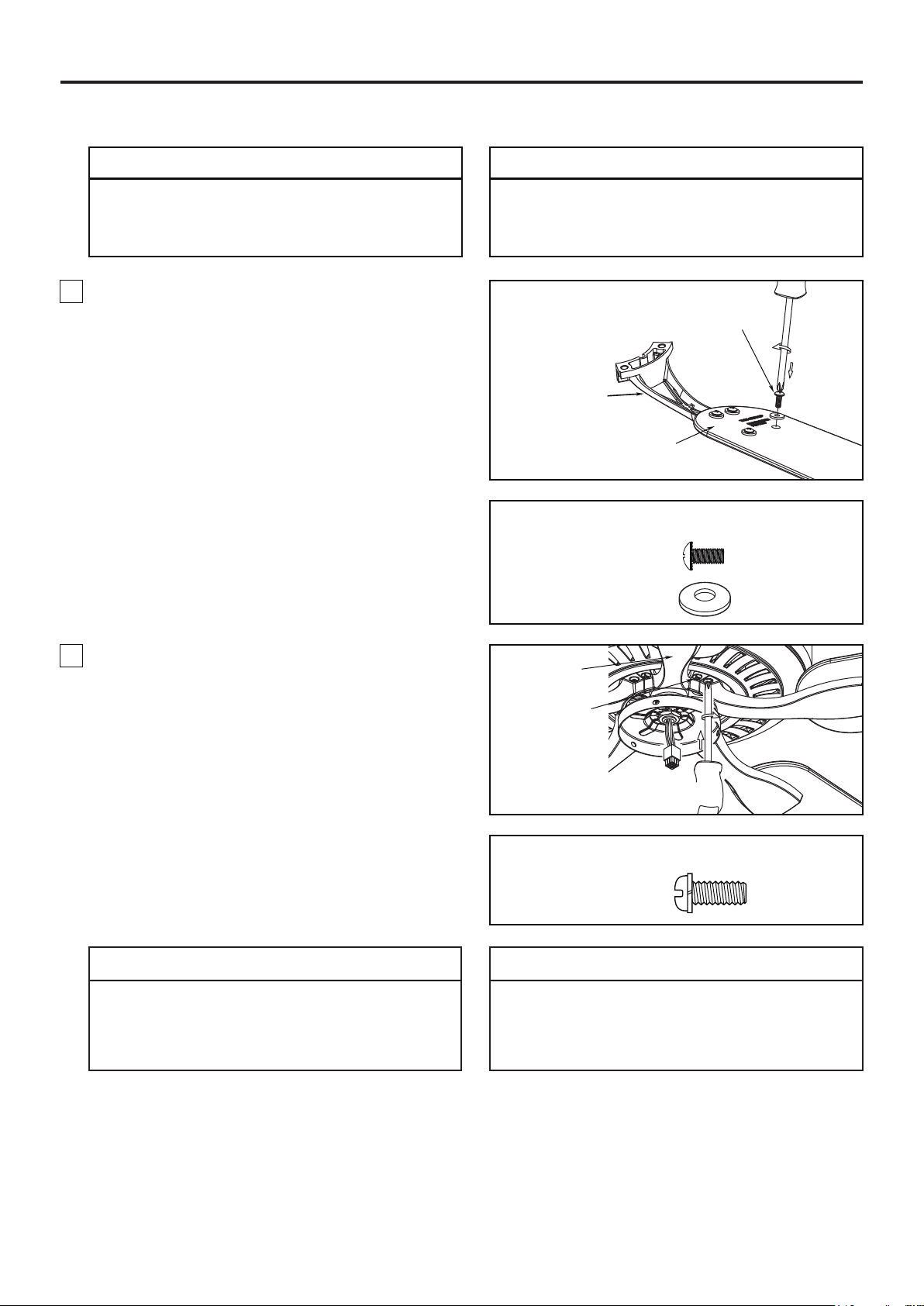

1. Position the blade over the blade holder with

threaded posts showing. Make sure the bottom edge

of the blade is fully seated against the blade holder.

With a phillips screwdriver, tighten 3/16"-24 serrated

head screws with flat washers to secure the blade to

the blade holder. (Figure 1)

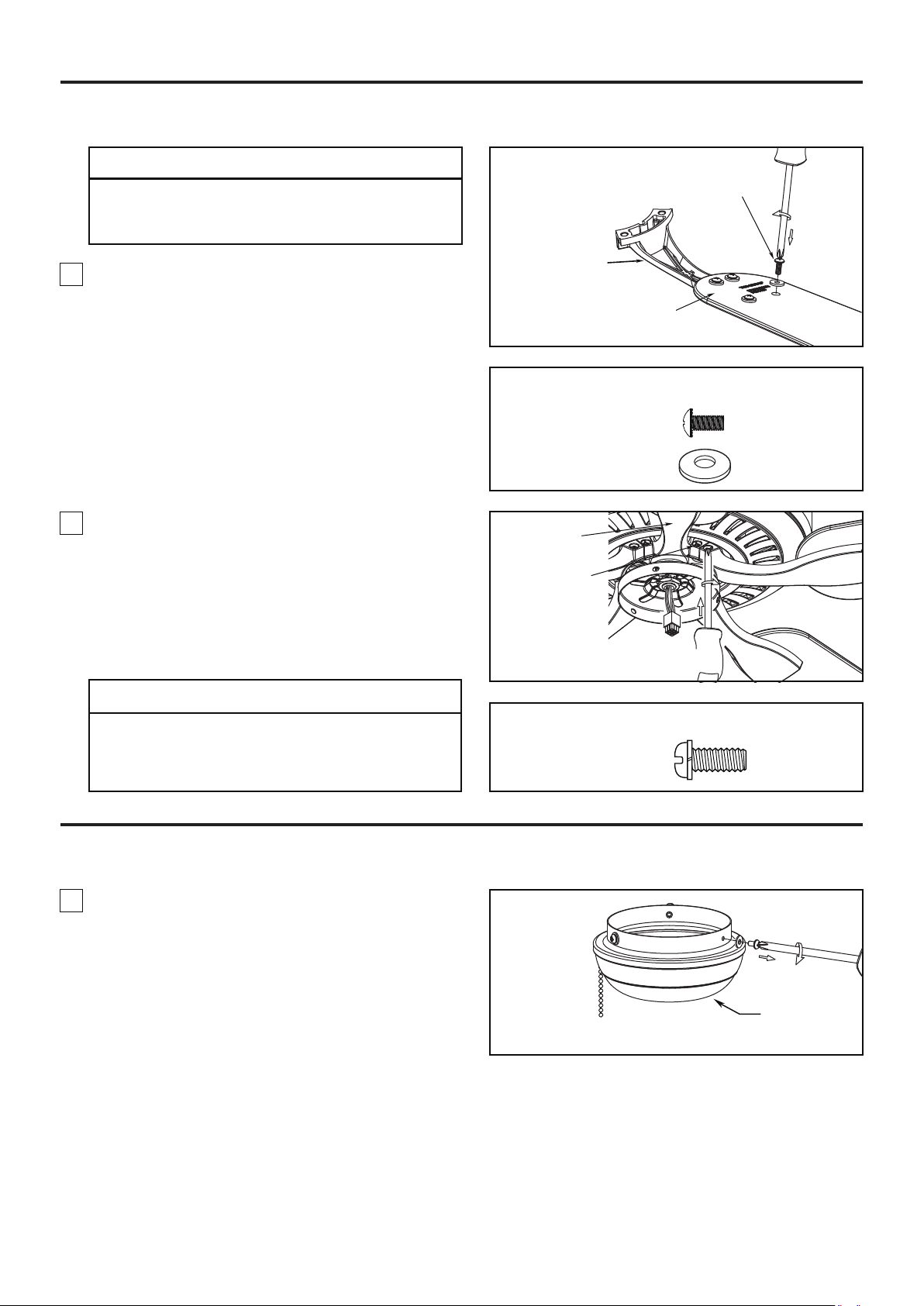

1. Remove the three screws from the switch cup

assembly and retain screws for later. (Figure 1)

2. Attach assembled blade holders to the motor

hub using the provided screws with lock washers in

HARDWARE bag. Make sure the screws securing

the blade holders to the motor hub are tight and that

the blade holders are properly seated. (Figure 2)

NOTE: Periodically check blade holder hardware

and resecure if necessary.

3/16"-24

Serrated Head Screw and

Flat Washer (4 each per blade)

Blade Holder

To reduce the risk of personal injury, do not bend the

blade holders when installing, balancing the blades or

cleaning the fan. Do not insert foreign objects in

between the rotating blades.

Switch Cup

Assembly

Blade

CAUTION

Do not connect fan blades until the fan is completely

installed. Installing the fan with blades assembled

may result in damage to the fan blades.

How to Assemble Your Switch Cup Assembly (Continued)

How to Operate Your Ceiling Fan

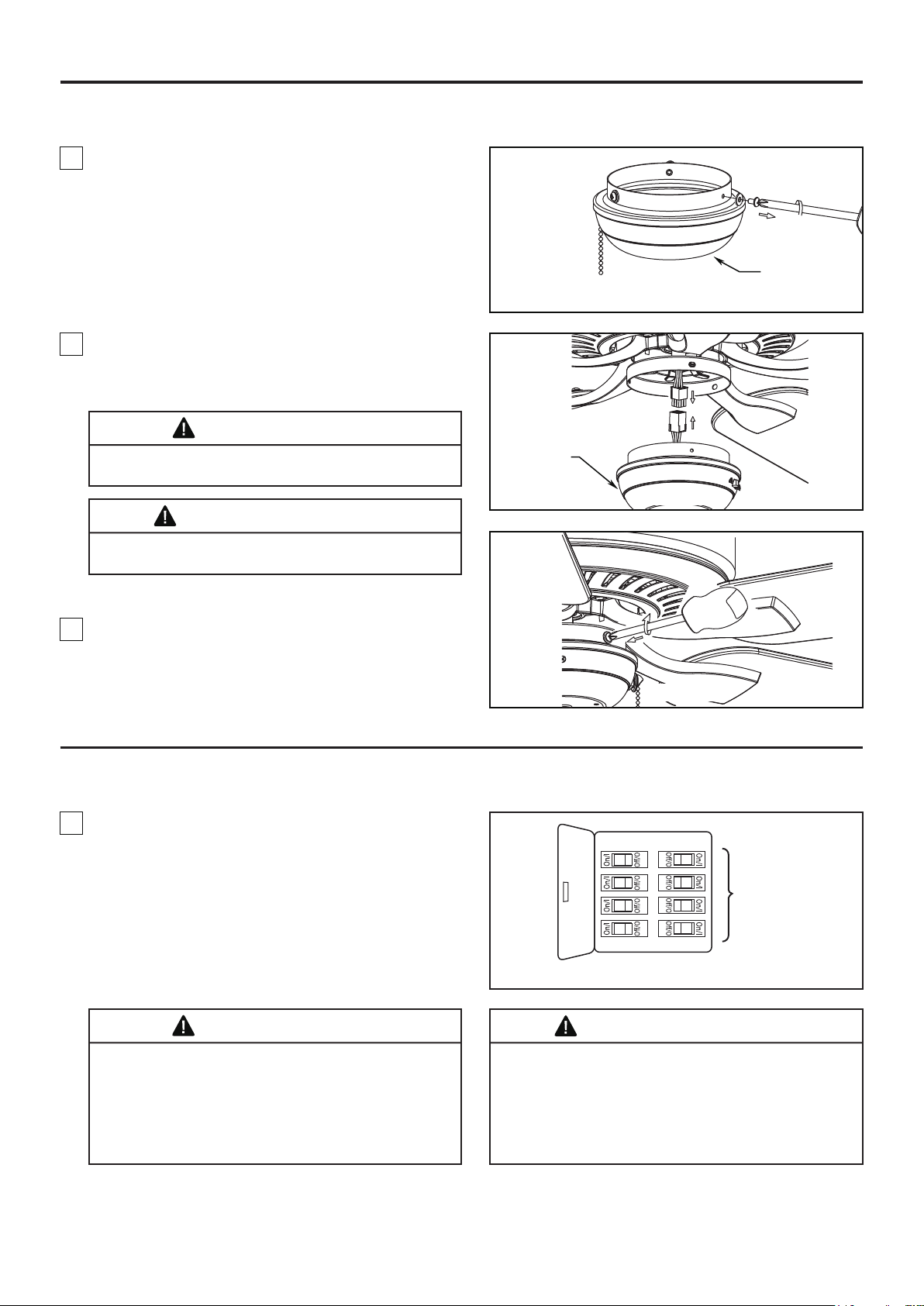

2. Securely attach the 9-pin switch cup connector to

the wiring harness socket within the adapter

assembly. (Figure 2)

3. Assemble the switch cup assembly onto the

housing adapter with previously removed screws.

(Figure 3)

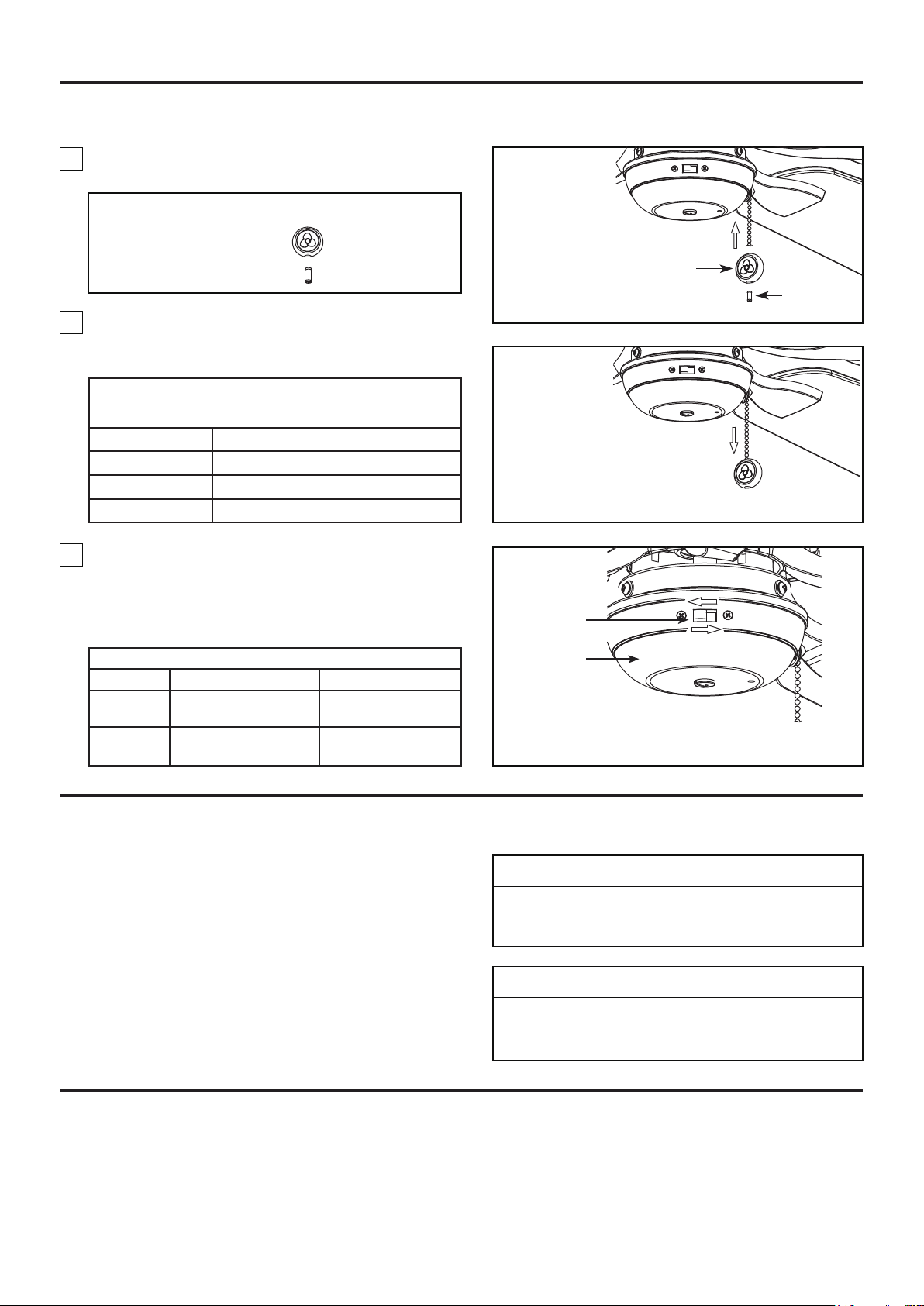

1. Restore electrical power to the outlet box by turning

the electricity on at the main fuse box. (Figure 1)

2. Install the fan fob and pull chain coupler. (Figure 2)

3. Check the operation of the fan by gently pulling on

the fan fob. (Figure 3)

Switch Cup

Assembly

WARNING

The color label on these two connectors must

correspond to each other.

WARNING

Check to see that all connections are tight, including

ground, and that no bare wire is visible at the wire

connectors, except for the ground wire. Do not operate

fan until the blades are in place. Noise and fan damage

could result.

Main Fuse Box

Fan Fob

Pull Chain

Coupler

Fan Pull Chain Operating Sequence

Pull

High

Pull

Medium

Pull

Low

Pull

Off

Figure 2

Figure 3

Figure 1

Figure 2

Figure 3

Fan Fob X 1

Pull Chain Coupler X 1

HARDWARE USED:

4. If airflow is desired in the opposite direction, turn the

fan off and wait for the blades to stop turning. Slide the

reverse switch on the switch cup assembly to the

opposite position and turn fan on again. (Figure 4)

Periodic cleaning of your new ceiling fan is the only

maintenance necessary.

When cleaning, use only a soft brush or lint free cloth to

avoid scratching the finish.

Abrasive cleaning agents are not required and should be

avoided to prevent damage to finish.

Periodic light dusting of the blades is recommended.

A feather duster will work best.

Avoid using water, cleansers, or harsh rags, which

can warp and ruin the blades.

How to Operate Your Ceiling Fan (Continued)

Maintenance

How to Clean Your Ceiling Fan Blades

Reverse

Switch

Switch Cup

Assembly

Reverse Switch Information

Season Rotation Direction Switch Position

Summer Counterclockwise Left

Winter Clockwise Right

CAUTION

Do not use water when cleaning your ceiling fan. It

could damage the motor or the blades and create the

possibility of electrical shock.

Figure 4

WARNING

Trouble Probable Cause Suggested Remedy

1. Check main and branch circuit fuses or circuit

breakers.

2. Check line wire connections to fan and switch wire

connections in the switch housings.

CAUTION: Make sure main power is turned off !

3. Make sure reversing switch position is all the way to

one side.

1. Attach blades to fan before operating.

2. Check to make sure all screws in motor housing are

snug (not over-tight).

3. Check to make sure the screws which attach the fan

blade holders to the motor flywheel are tight.

4. Check to make sure wire connectors in switch

housing are not rattling against each other or against

the interior wall of the switch housing.

1. Tighten both setscrews securely in downrod support.

2. Tighten the setscrew in the downrod/hanger ball

assembly.

3. Check to be sure screws which attach the fan blade

holders to the flywheel are tight.

4. Check to be sure the fan blade holders seat firmly

and uniformly to the surface of the motor housing. If

holders are seated incorrectly, loosen the screws

and retighten.

5. Tighten the hanger bracket screws to the outlet box,

1. If possible, consider using a longer downrod (not

included, you can buy the longer downrod from

fanimation.com).

and secure outlet box.

Troubleshooting

For your own safety turn off power at fuse box or circuit breaker before trouble shooting your fan.

1. FAN WILL NOT START

2. FAN SOUNDS NOISY

3. FAN WOBBLES

EXCESSIVELY

4. NOT ENOUGH AIR

MOVEMENT

1. Fuse or circuit breaker blown.

2. Loose power line connections to the fan, or loose

switch wire connections in the switch housing.

3. Reversing switch in neutral position.

1. Blades not attached to fan.

2. Loose screws in motor housing.

3. Screws securing fan blade holders to motor flywheel

are loose.

4. Wire connectors inside housing rattling.

5. Screws holding blades to blade holders are loose.

6. Lower housing support set screw loose.

1. Setscrew in downrod support is loose.

2. Setscrew in downrod/hanger ball assembly is loose.

3. Screws securing fan blade holders to motor hub are

loose.

4. Blade holders not seated properly.

5. Hanger bracket and/or ceiling outlet box is not

securely fastened.

5. Tighten screws securely.

6. Tighten set screw securely.

Parts List

Model #FP9052**

1 Hanger Bracket Assembly

2 Downrod/Hanger Ball Assembly

3 Canopy Trim Ring

4 Ceiling Canopy

5 Canopy Screw Cover

6 Motor Coupling Cover Assembly

7 Motor Assembly

Blade Holder Set

9 Blade Set

10 Switch Cup Assembly

Hardware Bag Containing:

Blade Holder Mounting Hardware Bag Containing:

Before discarding packaging materials, be certain all parts have been removed.

Blade Mounting Hardware Bag Containing:

APGAC1113RBL

ADR1SS-45**

PPAC1081**

PPAC1003**

PPAC1102**

APPAC1404**

AMA9052**

AP905215**

AP905205**

AP905202**

HDWFP9044**

Wire Connectors (4)

Flat Washers, Stainless Steel (21)

3/16˝–24 Serrated Head Screws, Stainless Steel (21)

How To Order Parts

When ordering repair parts, always give the

following information:

• Part Number

• Part Description

• Fan Model Number

Contact your retail store for repair parts.

Safety Cable Kit

Flat Washers, Stainless Steel (2)

1/4˝-20 Phillips Head Screws, Stainless Steel

with Lock Washers, Stainless Steel (11)

Ref. # Description Part #

Fan Fob (1) / Pull Chain Coupler (1)

#8-32 Outlet Box Screws, Stainless Steel (2)

NOTE: The illustration shown is not to scale or its actual configuration may vary.

EDGEWOOD 52

Model FP9052**

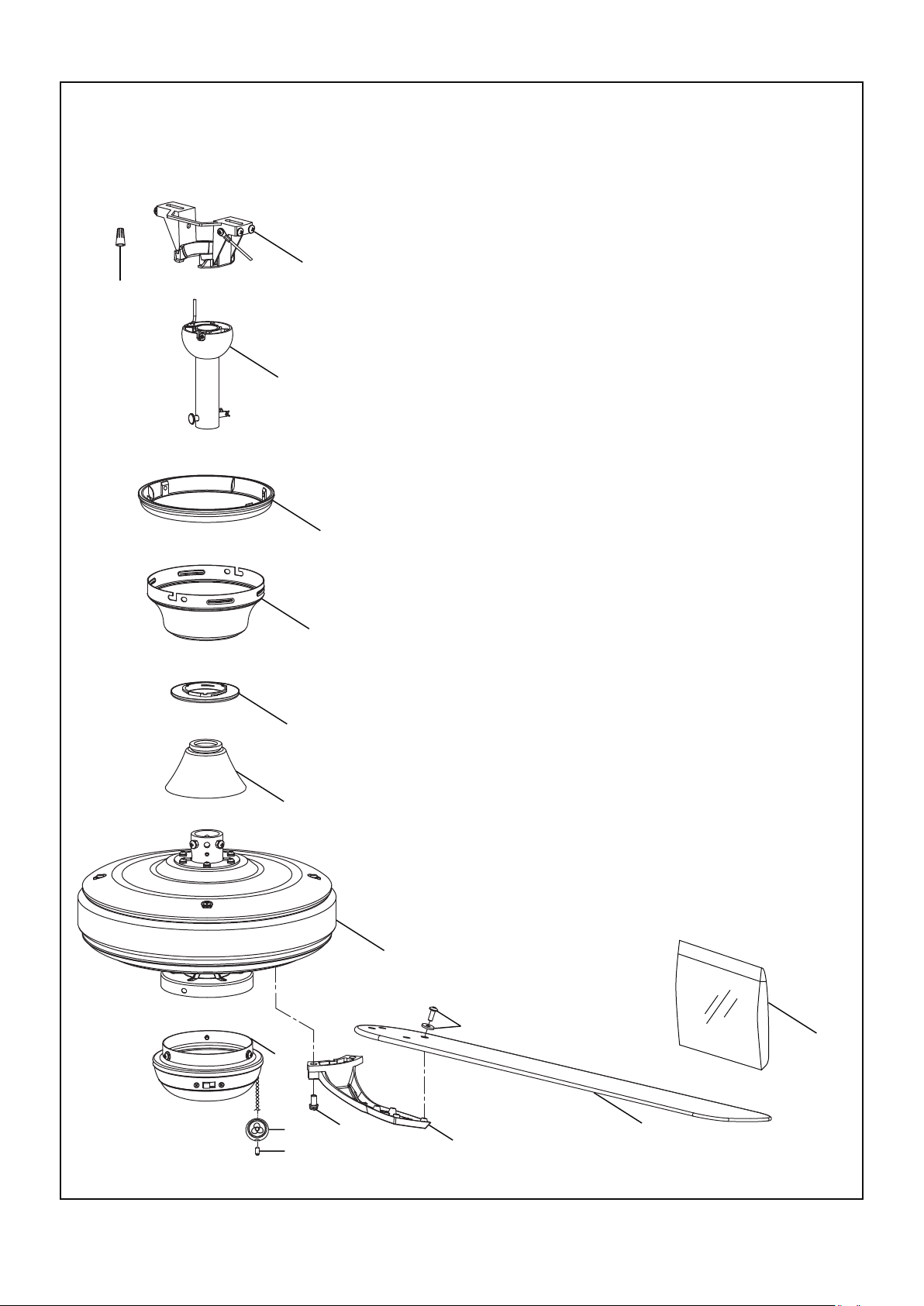

Exploded-View Illustration

™

2020/11 V.01

10983 Bennett Parkway

Zionsville, IN 46077

Phone: 888-567-2055

Outside U.S.: 317-733-4113

FAX: 866-482-5215

FANIMATION.COM

VENTILADOR DE TECHO EDGEWOOD

™

MODELO #FP9052**

Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro

Departamento de Servicio al Cliente al 1-888-567-2055, 8 a.m. - 5 pm, hora del Este, de

lunes - viernes.

ADJUNTE SU RECIBO AQUÍ Y REGISTRE SU VENTILADOR EN FANIMATION.COM

LEA Y GUARDE ESTAS INSTRUCCIONES

Para ofrecer un servicio rápido y de calidad, por favor suministre el código de fecha. Puede

encontrar el código de fecha en el paquete o en la parte superior de la carcasa del ventilador.

Código de fecha

Fecha de compra

Peso neto 10.40 kgs (22.93 lbs)

Instrucciones de seguridad importantes

ADVERTENCIA: Siga estas instrucciones para prevenir incendios, descargas eléctricas y lesiones personales graves.

Instrucciones de seguridad adicionales

1. Lea el manual del propietario y la información de seguridad antes de instalar su nuevo ventilador. Observe los diagramas de

ensamblaje adjuntos.

2. Antes de llevar a cabo el mantenimiento o la limpieza de la unidad, desconecte la electricidad en el panel de servicio y bloquee los

medios de desconexión del mismo para evitar que se active accidentalmente. Si no se pueden bloquear los medios de desconexión

del servicio, coloque un dispositivo de advertencia, como una etiqueta, en el panel de servicio.

3. Tenga cuidado con la estructura y las aspas del ventilador cuando limpie, pinte o trabaje cerca del mismo. Desconecte siempre la

electricidad del ventilador de techo antes de llevar a cabo el mantenimiento.

4. No coloque nada en las aspas del ventilador cuando éste se encuentra en funcionamiento.

5. No accione el conmutador inversor hasta que las aspas del ventilador se hayan detenido por completo.

6. El dispositivo no ha sido diseñador para ser utilizado por niños o personas enfermas sin supervisión. Los niños deben ser supervisados

para asegurarse de que no juegan con el dispositivo.

1. Para evitar posibles descargas eléctricas, asegúrese de que la electricidad esté desconectada en la caja de fusibles antes de realizar la

instalación eléctrica, y no haga funcionar el ventilador sin las aspas.

2. Todos los procedimientos de conexión eléctrica e instalación deben cumplir con los Códigos eléctricos nacionales (ANSI/NFPA

70) y Códigos locales. El ventilador de techo debe estar conectado a tierra a fin de prevenir posibles descargas eléctricas. La instalación

eléctrica debe ser llevada a cabo o aprobada por un electricista autorizado.

3. Se debe fijar bien la base del ventilador; ésta debe ser capaz de soportar sin problemas al menos 15,9 kg (35 lb). Consulte la página 25

del manual del propietario para ver los requisitos de soporte. Si tiene dudas, consulte a un electricista calificado.

4. Las aspas del ventilador deben instalarse por lo menos a 2,13 m (7 pies) del suelo, a fin de evitar un contacto accidental con las mismas.

5. Siga las recomendaciones sobre el método correcto de instalación eléctrica de su ventilador de techo. Si no posee la experiencia o

los conocimientos eléctricos adecuados, contrate a un electricista autorizado para instalar el ventilador.

6. Este ventilador de techo es para ser utilizado en lugar húmedo.

7. En lo que respecta a las conexiones de suministro, si el conductor del ventilador está identificado como conductor con conexión a tierra,

se le debe conectar a un suministro de electricidad con conductor de puesta a tierra. Si el conductor del ventilador está identificado como

conductor que no es de puesta a tierra, se le debe conectar a un suministro de electricidad con conductor sin puesta a tierra.

Si el conductor del ventilador está identificado para equipos de puesta a tierra, se le debe conectar al conductor de equipos de puesta a

tierra.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, ESTE VENTILADOR SE DEBE INSTALAR CON UN

CONTROL/INTERRUPTOR DE PARED AISLADO.

ADVERTENCIA: Este producto está diseñado para ser usado sólo con las piezas suministradas o los accesorios indicados

específicamente para el mismo. Si utiliza piezas o accesorios que no están indicados para su uso con este producto, podría

sufrir lesiones personales o dañar el ventilador.

ADVERTENCIA: Para reducir el riesgo de lesiones personales, no doble los soportes de las aspas (borde o soporte de aspas) al instalar

los soportes, balancear las aspas o limpiar el ventilador. No coloque objetos extraños entre las aspas del ventilador en funcionamiento.

ADVERTENCIA: No utilice este ventilador con un controlador variable de pared (Rheostat) o un regulador de intensidad. Si lo hiciera podría

dañar la unidad del mando a distancia del ventilador de techo.

ADVERTENCIA: Para reducir el riesgo de incendio y descarga eléctrica, no use este ventilador con cualquier dispositivo de control de

velocidad de ventilador de estado sólido.

AVERTISSEMENT: CE VENTILATEUR DOIT ÊTRE INSTALLÉ AVEC UNE COMMANDE/INTERRUPTEUR MURAL ISOLANT À

USAGE GÉNÉRAL AFIN DE RÉDUIRE LES RISQUES D'ÉLECTROCUTION.

AVERTISSEMENT: Ce produit est conçu pour utiliser uniquement les pièces l'accompagnant et/ou les accessoires spécifiquement conçus

pour ce produit. L'utilisation de pièces et/ou d'accessoires qui ne sont pas conçus pour être utilisés avec ce produit peut

provoquer des blessures ou des dommages matériels.

AVERTISSEMENT: Afin de réduire le risque de blessure, ne pliez pas le support de pale (bride ou porte-pale) lors de l'installation des

supports, de l'équilibrage des pales ou du nettoyage du ventilateur. N'insérez pas de corps étrangers entre les pales du ventilateur en

rotation.

AVERTISSEMENT: N'utilisez pas ce ventilateur avec un contrôleur mural (rhéostat) variable ou un gradateur. Cela pourrait endommager la

télécommande du ventilateur de plafond.

AVERTISSEMENT: Afin de réduire le risque d'incendie ou d'électrocution, Ne pas ce ventilateur ne doit être utilisé qu'avec la État solide

commande de vitesse de ventilateur.

(1) Este equipo no causará interferencias perjudiciales y (2) este equipo tolerará cualquier interferencia recibida, incluidas las interferencias

que puedan provocar un funcionamiento no deseado. Si el radiador intencional puede ser clasificado como un dispositivo digital de clase B

o un periférico del ordenador, entonces se deberán incluir los siguientes o equivalentes:

Nota: Tras someterlo a las pruebas correspondientes, se ha determinado que este equipo cumple con los límites establecidos para

dispositivos digitales de Clase B de conformidad con la parte 15 de la Normativa FCC. Estos límites se han establecido con el objetivo de

aportar una protección razonable contra interferencias perjudiciales cuando el equipo se utiliza en el hogar. Este equipo genera, utiliza y

puede emitir energía de radiofrecuencia y, a menos que se instale y se utilice de acuerdo con el manual de instrucciones, puede

provocar interferencias perjudiciales en las comunicaciones por radio y televisión. Si el equipo produce interferencias perjudiciales en la

recepción de radio o televisión, lo cual puede probarse encendiendo y apagando el equipo, se recomienda al usuario corregir dichas

interferencias tomando una o varias de las siguientes medidas:

- Modificar la orientación o ubicación de la antena de recepción;

- Aumentar la separación entre el equipo y el receptor;

- Conectar el equipo a una toma de corriente o circuito diferente al del receptor;

Consulte al distribuidor o a un técnico especialista de radio o TV para obtener más ayuda.

GARANTÍA LIMITADA DE POR VIDA

1. GARANTÍA LIMITADA DE POR VIDA DEL MOTOR - Si se produjera una falla en alguna de las partes del motor de su ventilador debido

a un defecto en los materiales o en la fabricación durante el tiempo de vida del comprador original, Fanimation proporcionará la pieza de

repuesto sin cargo una vez que el ventilador defectuoso sea devuelto a nuestro centro de servicios nacional. Se requiere comprobante de

venta. El cliente se hará responsable de todos los gastos de remoción o reinstalación y envío del producto para reparaciones o sustitución.

2. GARANTÍA DE MANO DE OBRA DEL MOTOR POR UN AÑO - Si el motor de su ventilador fallara antes de cumplirse un año a partir del

momento de su compra original debido a defectos en los materiales o en la fabricación, se le efectuará la reparación del mismo sin cargo

en nuestro centro de servicios nacional. El comprador se hará responsable de los gastos de mano de obra luego del período de un año.

El cliente se hará responsable de todos los gastos de remoción o reinstalación y envío del producto para reparaciones o sustitución.

3. Si otra pieza del ventilador fallara dentro del período de un año a partir de la fecha de compra original debido a un defecto en los

materiales o en la fabricación, repararemos o sustituiremos, según creamos conveniente, la pieza defectuosa sin cargo alguno en

nuestro centro de servicios nacional.

4. Debido a las diversas condiciones climáticas, esta garantía no cubre cambios en la terminación, incluidos oxidación, corrosión,

falta de brillo o peladuras.

5. Esta garantía es nula y no se aplica a daños por instalación incorrecta, negligencia, accidentes, uso indebido, exposición al calor o

a la humedad en exceso, o como resultado de cualquier modificación realizada al producto original.

6. Todos los gastos de remoción y reinstalación del ventilador son responsabilidad exclusiva del propietario, y no de la tienda que

vendió el ventilador ni de Fanimation.

7. Fanimation se reserva el derecho de modificar o discontinuar un producto en cualquier momento, o sustituir cualquier pieza según

lo establecido por esta garantía.

8. En ningún caso se podrá devolver un ventilador sin previa autorización por parte de Fanimation. Las devoluciones autorizadas

deberán ir acompañadas del recibo de venta y deberán enviarse a Fanimation, previo pago del flete. El ventilador que se devuelva

deberá estar embalado en forma adecuada a fin de evitar daños durante el transporte. Fanimation no se hará responsable de los

daños que resulten del embalaje incorrecto del producto.

9. Se entiende que las reparaciones y las sustituciones son el único recurso disponible de Fanimation. No existe ninguna otra

garantía expresa o implícita. Por la presente, Fanimation niega todas las garantías implícitas, que incluyen, entre otras, la

comerciabilidad y la aptitud para determinado fin hasta donde la ley lo permita. Algunos estados no permiten limitaciones sobre las

garantías implícitas. Fanimation no se hará responsable por daños accidentales, resultantes o especiales derivados del uso o el

rendimiento del producto o en conjunción con éste, excepto en los casos en los que la ley así lo disponga. Esta garantía le otorga

derechos legales especiales y es posible que también goce de otros derechos que pueden variar según el estado.

10. Es normal que se produzca un cierto movimiento oscilante y esto no debe considerarse un problema o defecto.

NOTA: coloque las piezas de las bolsas de piezas individuales

en un contenedor pequeño para evitar que se extravíen. Si

faltan piezas, póngase en contacto con su proveedor local.

Materiales

Este manual está diseñado para facilitar, en la medida de lo posible, el ensamblaje,

la instalación, el funcionamiento y el mantenimiento de su ventilador de techo

La caja de distribución eléctrica y los conectores de la caja

deben ser del tipo requerido por el código local. El cable

más pequeño debe ser un cable de tres conductores (de dos

conductores con conexión a tierra) del siguiente tamaño:

ADVERTENCIA

Antes de ensamblar el ventilador de techo, consulte la

sección sobre el método correcto de instalación eléctrica

del ventilador (página 32). Si siente que no posee la

experiencia o los conocimientos eléctricos necesarios,

contrate a un electricista autorizado para instalar el

ventilador.

AVERTISSEMENT

Reportez-vous à la section sur la méthode appropriée

de câblage du ventilateur (page 32) avant d'assembler

votre ventilateur de plafond. Faites installer votre

ventilateur par un électricien agréé si vous pensez que

vous n'avez pas assez de connaissances ou d'expérience

en câblage.

longitud del cable instalado tamaño del cable según el A.W.G.

(Calibre de Alambre Estadounidense)

hasta 15,2 m (50 pies)

de 15,2 a 30,5 m (50 a 100 pies)

Herramientas necesarias para el ensamblaje

(No incluido)

• Destornillador Phillips

• Escalera de tijera

• Destornillador de ¼˝

• Pelacables

Se extiende al comprador original del ventilador Fanimation solo desde un distribuidor/minorista autorizado de Fanimation

Tabla de contenidos

Instrucciones para el desempaque . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Uso eficiente de la energía en ventiladores de techo . . . . . . . . . . . . . .

Requisitos eléctricos y estructurales . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cómo ensamblar el ventilador de techo (Varilla) . . . . . . . . . . . . . . . . . .

Cómo ensamblar el ventilador de techo (Cerca de techo) . . . . . . . . . .

Cómo colgar el ventilador de techo . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cómo realizar la instalación eléctrica del ventilador de techo . . . . . . .

Cómo instalar la carcasa de la cubierta (Varilla) . . . . . . . . . . . . . . . . . .

Cómo instalar la carcasa de la cubierta (Cerca de techo) . . . . . . . . . .

Cómo ensamblar las aspas del ventilador de techo . . . . . . . . . . . . . . .

Cómo ensamblar su caja del interruptor . . . . . . . . . . . . . . . . . . . . . . . .

Cómo utilizar su ventilador de techo . . . . . . . . . . . . . . . . . . . . . . . . . . .

Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Limpieza de las aspas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ilustración del despiece . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ADVERTENCIA

No instale ni utilice el ventilador si falta alguna pieza o si

hay piezas dañadas. Este producto está diseñado para ser

utilizado sólo con las piezas suministradas o los

accesorios indicados por Fanimation específicamente

para el mismo. La sustitución de piezas o accesorios que

Fanimation no designó para usar con este producto

podría ocasionar lesiones personales o daños en el

ventilador. Póngase en contacto con su tienda si faltan

piezas o hay piezas dañadas.

AVERTISSEMENT

N'installez pas et n'utilisez pas le ventilateur si l'une de

ses pièces est endommagée ou manquante. Ce produit

est conçu pour utiliser uniquement les pièces l'accompag-

nant et/ou les accessoires spécifiquement conçus pour ce

produit par Fanimation. La substitution de pièces ou

d'accessoires non conçus par Fanimation pour être

utilisés avec ce produit peut provoquer des bless-ures ou

des dommages matériels. Contactez votre lieu de vente en

cas de pièces manquantes ou endommagées.

Instrucciones para el desempaque

Para su comodidad, marque cada uno de los pasos. A medida que completa cada paso, coloque una marca de verificación.

Con esto se asegurará de completar todos los pasos y podrá saber desde dónde retomar si fuera interrumpido.

1. Verifique que haya recibido las siguientes piezas:

NOTA: Si no está seguro de la descripción de una

pieza, consulte la ilustración del despiece.

Caja del interruptor (1)

Anilla ajustable

del dosel (1)

Juego de soporte

de aspas (1)

Cubierta de

unión del motor (1)

Unidad del motor (1)

Capuchón de techo (1)

3/16 ″-24 tornillos

de cabeza dentada,

acero inoxidable

(21)

Tornillos para cajas

de conexiones,

acero inoxidable

(2)

Conectores de cable

(4)

Llavero de

ventilador

(1)

Acoplador de

cadena de tirada

(1)

Cable de soporte

(1)

Abrazadera del

cable de soporte

(1)

Arandela plana,

acero inoxidable

(1)

Tornillo de

intervalo

(1)

Tornillos de

1/4"-20 con arandelas

de seguridad,

acero inoxidable

(11)

Unidad del soporte

de suspensión (1)

Unidad del barral/de la semiesfera (1)

– Varilla (1)

– Bola colgante (1)

– Tornillo de fijación (1)

– Clip de horquilla (1)

– Pasador de horquilla (1)

– Pasador (1)

Cubierta para el tornillo del capuchón (1)

Arandela plana,

acero inoxidable

(21)

Arandela plana,

acero inoxidable

(2)

Juego de aspas (1)

Bolsas de accesorios Kit de cable de seguridad

Requisitos eléctricos y estructurales

Uso eficiente de la energía en ventiladores de techo

El nivel de rendimiento y ahorro de energía de los

ventiladores de techo dependen de su correcta

instalación y uso. Acontinuación le presentamos

algunas sugerencias para asegurar un rendimiento

eficiente del producto.

Uso del ventilador de techo todo el año

En verano: Use el ventilador de techo en sentido

contrario a las agujas del reloj. El flujo de aire que

produce el ventilador creará un efecto frío del aire que

lo refrescará más. Seleccione una velocidad que le

proporcione una brisa confortable. Las velocidades

más bajas consumen menos energía.

En invierno: Invierta el motor y haga funcionar el

ventilador de techo a velocidad baja y en el sentido de

las agujas del reloj. Esto produce una suave corriente

ascendente, que obliga al aire cálido que se acumula

cerca del techo a bajar al espacio ocupado. No olvide

ajustar el termostato cuando utilice el ventilador de

techo. Con este sencillo paso puede ahorrar energía

adicional y dinero.

Selección del lugar de montaje adecuado

Los ventiladores de techo se deben instalar en el centro

de la habitación, a 2,13 m (7 pies) de altura del piso hasta

la cuchilla como mínimo y 0,5m (18 pulgadas) de las

paredes hasta la cuchilla. Si la altura del techo lo permite,

instale el ventilador a 2,5m (8-9 pies) de altura del piso

hasta la cuchilla para un flujo de aire óptimo. Consulte en

su tienda minorista de Fanimation para obtener accesorios

de montaje opcionales.

Apague el ventilador cuando no se encuentre en la

habitación

Los ventiladores son para refrescar a la gente, no a

las habitaciones. Si la habitación está vacía, apague el

ventilador de techo para ahorrar energía.

Su nuevo ventilador de techo requiere una línea de

suministro eléctrico con conexión a tierra de 120 voltios de

CA, 60 Hz, circuito de 15 amperios. La normativa eléctrica

requiere el uso de una caja de distribución eléctrica para

ventiladores que soporte el peso extra y el movimiento

asociado a un ventilador de techo. La caja de distribución

eléctrica será etiquetada como tal y soportará un

ventilador de techo de un peso de hasta 70 libras. Dichas

cajas varían en tipos y diseños. Asegúrese d que el tipo

de su caja reúne los criterios para el ventilador que se

está instalando. Las ilustraciones 1, 2 y 3 muestran las

diferentes configuraciones estructurales que pueden ser

utilizadas para dicha caja de distribución eléctrica.

Uso de perfil bajo (Figura 1)

La caja lisa de 1/2 pulgada de profundidad será atornillada

a una viga o bloque. Se utilizará si solo un cable va a ser

introducido en la caja. También está disponible en una

configuración de montaje endosado.

Uso de perfil profundo (Figura 2)

La caja de 2-1/4 pulgada será atornillada a un bloque

entre vigas que tenga suficiente espacio para colocar más

de un cable.

Vigas del techo

Techo

Caja de distribución

eléctrica

Figura 1

Figura 2

2" x 4"

Caja de distribución

eléctrica

Requisitos eléctricos y estructurales (cont.)

Uso del soporte (Figura 3)

Conectado a una caja de distribución eléctrica, este

colgador sirve para abarcar el espacio entre dos vigas y

ocupar el lugar de bloqueo de la madera.

Si su ventilador va a sustituir una instalación de

iluminación existente, desconecte la electricidad de la caja

del fusible principal en esta ocasión y extraiga la unidad

de iluminación.

Figura 3

Vigas del techo

Techo

Caja de

distribución

eléctrica

ADVERTENCIA

Para reducir el riesgo de incendios, descargas eléctricas

o lesiones personales, fije el ventilador a la caja de

distribución eléctrica marcada como aceptable para soporte

de ventilador de 15,88kg (35lb). Utilice los tornillos

suministrados con la caja de distribución eléctrica. La

mayoría de las cajas de distribución eléctricas que

comúnmente se utilizan como soporte de lámparas no son

aptas para soporte de ventiladores y es posible que deban

reemplazarse. Consulte a un electricista calificado si tiene

dudas.

ADVERTENCIA

Apagar el interruptor de pared no es suficiente. Para evitar

posibles descargas eléctricas, asegúrese de que la

electricidad esté desconectada en la caja de fusibles

principal antes de realizar la instalación eléctrica. Toda

instalación eléctrica debe cumplir con los códigos

nacionales y locales y el ventilador de techo debe tener la

conexión a tierra adecuada como forma de precaución ante

posibles descargas eléctricas.

ADVERTENCIA

A fin de evitar incendios o descargas eléctricas, siga

con cuidado todas las instrucciones de instalación

eléctrica. Cualquier trabajo eléctrico que no se describa

en estas instrucciones deberá ser realizado o aprobado

por un electricista autorizado.

Respectez attentivement toutes les instructions de

câblage pour éviter tout incendie ou électrocution.

Tout travail électrique non décrit dans ces instructions

doit être fait ou approuvé par un électricien agréé.

AVERTISSEMENT

Pour réduire le risque d'incendie, d'électrocution ou de

blessure, montez sur une boîte de sortie indiquée comme

étant acceptable pour supporter un ventilateur. La plupart

des boîtes de sortie communément utilisées pour supporter

les luminaires ne sont pas acceptables pour supporter des

ventilateurs et devraient être remplacées. Consultez un

électricien qualifié en cas de doutes.

AVERTISSEMENT

Éteindre l'interrupteur mural ne suffit pas. Pour éviter tout

risque d'électrocution, assurez-vous que l'alimentation

électrique est coupée au niveau du boîtier à fusibles

principal avant d'effectuer le câblage. Le câblage doit être

entièrement conforme aux codes nationaux et locaux, et le

ventilateur de plafond doit être correctement mis à la terre

par mesure de précaution contre les risques d'électrocution.

AVERTISSEMENT

ADVERTENCIA

No utilice este ventilador con un controlador variable de

pared (Rheostat) o un regulador de intensidad. Si lo

hiciera podría dañar la unidad del mando a distancia del

ventilador de techo.

N'utilisez pas ce ventilateur avec un contrôleur mural

(rhéostat) variable ou un gradateur. Cela pourrait

endommager la télécommande du ventilateur de

plafond.

AVERTISSEMENT

Cómo ensamblar el ventilador de techo (Varilla)

Tornillo

de fijación

Clip de horquilla

Pasador de

horquilla

Negro, Blanco, Azul

Cables y cable de

seguridad

Varilla

Pasador

2. Extraiga la parte de la bola de suspensión de la

unidad de bola de suspensión/barra vertical aflojando

los tornillos ubicados en la bola hasta que ésta se

libere de la barra vertical. Extraiga el enganche de la

barra vertical y extraiga la bola de suspensión.

Conserve la bola de suspensión y el enganche para

su reinstalación en el paso 7. (Figura 2)

3. Retire el clip de horquilla y pasador de horquilla de

la parte inferior de la bola para colgar. Retener el

pasador y clip para la reinstalación en el paso 5.

(Figura 3)

4. Afloje los dos tornillos de fijación del soporte del

barral de soporte para techo a través de la varilla.

Lntroduzca los cables de color negro, blanco y azul

cables y cable de seguridad a través de la varilla.

(Figura 4)

Figura 2

Figura 3

Figura 4

Bola colgante

1. Retire y deseche los topes del motor del ensamble

del motor quitando los tornillos. (Figura 1)

Topes de

goma

Figura 1

7. Vuelva a colocar la semiesfera en el barral como se

indica a continuación. Pase los cables de negro,

blanco, azul cables y cable de soporte para techo a

través de la semiesfera. Pase el pasador a través de

los dos orificios en el barral y alinee la semiesfera de

modo que el pasador quede atrapado en la ranura de

la parte superior de la misma. Empuje la semiesfera

hacia arriba, bien ajustada contra el pasador. Ajuste

firmemente el tornillo de fijación en la semiesfera. Si el

tornillo de fijación está flojo, podría provocar oscilación

del ventilador. (Figura 7)

Figura 7

Anilla ajustable

del dosel

Capuchón

de techo

Cubierta para

el tornillo del

capuchón

Cubierta de

unión del motor

Figura 6

6. Pase los cables y cable de seguridad a través de la

cubierta de unión del motor, anilla ajustable del dosel,

la cubierta para el tornillo del capuchón y el capuchón.

(Figura 6)

Cómo ensamblar el ventilador de techo (Varilla)-cont.

8. Corte el exceso de cable aproximadamente de 15 a

23 cm (6 a 9 pulgadas) por encima de la parte

superior del barral. Pele 1,2 cm (1/2") del aislamiento

en cada extremo del cable. (Figura 8)

Figura 8

15,24 cm a

22,86 cm

PRECAUCIÓN

Se deben revisar todos los tornillos de fijación y

volver a ajustarlos cuando sea necesario antes de

realizar la instalación.

Toutes les vis de réglage doivent être vérifiées et

resserrées nécessaire avant l'installation.

ATTENTION

Tornillo de fijación

y las tuercas de

seguridad (2)

Clip de horquilla

Pasador de

horquilla

Varilla

Figura 5

5. Coloque el soporte de la varilla y alinee los orificios

de la clavija de horquilla en ambas piezas. Instale la

clavija de horquilla y asegúrela con la pinza de

horquilla. Fije y instale los dos tornillos de presión y

las tuercas de seguridad en el soporte de la varilla

interior. (Figura 5)

ADVERTENCIA

Es fundamental que instale correctamente el pasadorde

horquilla en el soporte de la varilla, y que

ajustefirmemente los tornillos de fijación y las tuercas.

El incumplimiento de dicho paso podría hacer que el

ventilador se caiga.

AVERTISSEMENT

Il est crucial que l'axe à épaulement dans le support de

la tige de suspension descendante soit correctement

installé. Le ventilateur risque de tomber si vous ne

vérifiez pas que l'axe et la pince de retenue sont

correctement installés.

3. Introduzca los cables y cable de seguridad de su

ventilador a través de la anilla ajustable del dosel y el

capuchón de techo. (Figura 3)

NOTA: Cables del motor

se han omitido de

esquema

Motor

Figura 3

Capuchón

de techo

Anilla

ajustable del

dosel

Cómo ensamblar el ventilador de techo (Cerca de techo)

4. Alinee las tres ranuras de la cubierta con los tres

tornillos de acoplamiento del motor. Fije

adecuadamente la carcasa de la cubierta al motor con

tornillos retirados previamente. (Figura 4)

Motor

Tornillos (3)

Figura 4

NOTA: Cables del

motor se han

omitido de

esquema

Capuchón

de techo

2. Alternando posiciones, extraiga los tres tornillos

del acoplamiento del motor y guarde los tornillos

para el Paso 4. (Figura 2)

NOTA: Cables del motor se

han omitido de esquema

Figura 2

1. Retire y deseche los topes del motor del ensamble

del motor quitando los tornillos. (Figura 1)

Topes de

goma

Figura 1

1. Extraiga completamente un tornillo de cada lado del

soporte de suspensión--asegúrese de que es el

tornillo a su derecha cuando se enfrenta--y guárdelos

para volver a colocarlos en la página 33 o 34 (Cómo

instalar la carcasa de la cubierta). Afloje los otros

dos tornillos que no fueron retirados. (Figura 3)

NOTA: Si no está seguro de si la caja de salida tiene

conexión a tierra, pida consejo a un electricista

certificado, ya que debe tener conexión a tierra para

un funcionamiento seguro.

ADVERTENCIA

Para evitar una posible descarga eléctrica, asegúrese de

cortar la alimentación eléctrica de la caja de fusibles

principal antes de colgar el ventilador. (Figura 1)

AVERTISSEMENT

Assurez-vous que l'alimentation électrique est coupée

au niveau du boîtier à fusibles principal avant de

suspendre le ventilateur afin d'éviter tout risque

d'électrocution. (Figure 1)

AVERTISSEMENT

Le ventilateur doit être accroché de façon à ce que ses

pales soient au moins à 7 pieds. (Figure 2)

Principal Caja

De Fusibles

ADVERTENCIA

Debe colgar el ventilador a una distancia mínima de

2,13 m desde las aspas hasta el piso. (Figura 2)

Miembro de madera

(5 x 10 cm [2”x 4”] aprox.)

Viga del techo

Techo

Cable de

soporte

para techo

Soporte de

suspensión

Caja de

conexiones

Figura 4

Varilla

2. Fije bien la abrazadera para colgar a la caja de

salida con los tornillos y las arandelas provistas con la

ventilador. (Figura 4)

ADVERTENCIA

La caja de distribución eléctrica de be estar bien

asegurada y debe ser capaz de soportar una carga de al

menos 15.9kg (35lb). El soporte de suspensión debe

estar colocado firmemente contra la caja de distribución

eléctrica. Si la cajade distribución eléctrica está

empotrada, retire la tablaroca hasta que el soporte haga

contacto con la caja.Si elsoporte o la caja de

distribución eléctrica no están bien asegurados, el

ventilador podría oscilar o caerse.

AVERTISSEMENT

La boîte de sortie doit être solidement ancrée et

acceptable pour supporter un ventilateur de 15,9 kg (35

livres) au moins. Le support de suspension doit reposer

fermement contre la boîte de sortie. Si la boîte de sortie

est encastrée, retirez le panneau de revêtement jusqu'à

ce que le support entre en contact avec la boîte. Si le

support et/ou la boîte ne sont pas solidement attachés,

le ventilateur risque d'osciller ou même de tomber.

Cómo colgar el ventilador de techo

Figura 1

Figura 2

Figura 3

EI Techo

EI Piso

menos de 2,13 m

NOTA: se omiten los cables

de suministro y los cables del

ventilador para mayor claridad.

Fije el cable de

seguridad al cable

de soporte para

techo

Pestaña

Unidad del barral/

de la semiesfera

3. Perfore un orificio de 1/4” en la estructura del

edificio para evitar grietas con la instalación del tornillo

de intervalo. Utilice el tornillo de intervalo de 3/8”x 2” y

la arandela plana para fijar el cable de seguridad a la

viga del techo o a la estructura de madera. Dicho

tornillo pasará a través de arandela plana, la presilla

del cable de seguridad y se fijará en la estructura del

edificio. (Figura 4)

NOTA: el cable de soporte para techo no se puede

asegurar solamente a la caja de conexiones; se debe

asegurar directamente a la viga de techo o miembro

estructural con el tornillo de cabeza cuadrada de

3/8"x2" y la arandela plana. (Figura 4)

4. Asegúrese de que los cables de suministro

eléctrico, incluido el cable de conexión a tierra del

soporte de suspensión y el cable de seguridad, hayan

atravesado el barral, entre el soporte de suspensión y

la caja de conexiones, de modo que más tarde se

pueda realizar la instalación eléctrica.

5. Levante cuidadosamente el ventilador y coloque el

ensamble de la bola para colgar/varilla en la

abrazadera para colgar que acaba de fijar a la caja de

salida. Asegúrese de que la ranura de la bola esté

alineada con la lengüeta de la abrazadera para colgar.

(Figura 5)

6. Fije el cable de seguridad al cable de soporte para

techo. Deslice la abrazadera de cables por el cable de

seguridad (del ventilador). Pase el extremo del cable a

través del aro que forma el cable de soporte para

techo. Tire lo más posible del cable a través del aro.

Inserte el extremo del cable en el orificio de la

abrazadera y ajuste firmemente el tornillo (Figura 5).

Corte el exceso de cable de seguridad.

NOTA: Si ha instalado su ventilador con la bola para

colgar, sáltese los pasos 7 a 10.

Figura 5

ADVERTENCIA

Para evitar una posible descarga eléctrica, no apriete

los cables entre el ensamble de la bola para colgar y la

abrazadera para colgar.

Ne pincez pas les fils entre la tige de suspension

descendante et le support de suspension éviter toute

électrocution.

AVERTISSEMENT

ADVERTENCIA

Si no coloca la lengüeta en la ranura, podrían dañarse

los cables eléctricos y podrían ocurrir ncendios o

descargas eléctricas.

Si vous n'installez pas la languette dans la rainure, vous

risquez d'endommager les fils électriques et de causer

éventuellement une décharge électrique ou un incendie.

AVERTISSEMENT

Cerca de techo

7. Fije bien la abrazadera para colgar a la caja de

salida con los tornillos y las arandelas provistas con la

ventilador. (Figura 6)

Miembro de madera

(5 x 10 cm [2”x 4”] aprox.)

Viga del techo

Techo

Cable de

soporte

para techo

Soporte de

suspensión

Caja de

conexiones

Figura 6

8. Perfore un orificio de 1/4” en la estructura del

edificio para evitar grietas con la instalación del tornillo

de intervalo. Utilice el tornillo de intervalo de 3/8”x 2” y

la arandela plana para fijar el cable de seguridad a la

viga del techo o a la estructura de madera. Dicho

tornillo pasará a través de arandela plana, la presilla

del cable de seguridad y se fijará en la estructura del

edificio. (Figura 6)

NOTA: el cable de soporte para techo no se puede

asegurar solamente a la caja de conexiones; se debe

asegurar directamente a la viga de techo o miembro

estructural con el tornillo de cabeza cuadrada de

3/8"x2" y la arandela plana. (Figura 6)

Cómo colgar el ventilador de techo (cont.)

NOTA: se omiten los cables

de suministro y los cables del

ventilador para mayor claridad.

9. Introduzca la unidad del motor en la unidad del

soporte del techo tal y como se muestra en la

ilustración. (Figura 7)

1. Conecte el conductor verde con conexión a tierra

de la bola para colgar y el conductor verde con

conexión a tierra de la abrazadera para colgar al

conductor de suministro con conexión a tierra

(posiblemente un conductor desnudo o un cable con

aislante verde). Conecte los cables a los conectores

provistos de forma segura. (Figura 2)

2. Conecte el conductor blanco del motor del ventilador

al conductor blanco (neutro) mediante el conector

provisto de forma segura. Conecte el conductor negro

del motor del ventilador y el conector azul al conductor

negro mediante el conector provisto de forma segura.

(Figura 2)

Cómo realizar la instalación eléctrica del ventilador de techo

Suministro

eléctrico

Blanco

Azul

Caja de salida

homologada

Negro

Cable verde

del suministro

(puesta a tierra)

Conductor verde

de la abrazadera

para colgar

(puesta a tierra)

Conductor verde

de la bola para colgar

(puesta a tierra)

Figura 8

Figura 1

Figura 2

Fije el cable de

seguridad al cable

de soporte para

techo

ADVERTENCIA

Para evitar una posible descarga eléctrica, asegúrese

de cortar la alimentación eléctrica de la caja de fusibles

principal antes de alambrado el ventilador. (Figura 1)

Pour éviter tout risque d'électrocution, assurez-vous

que l'alimentation électrique est coupée au niveau du

boîtier à fusibles principal avant d'effectuer le câblage.

(Figure 1)

AVERTISSEMENT

Principal Caja

De Fusibles

10. Fije el cable de seguridad al cable de soporte para

techo. Deslice la abrazadera de cables por el cable de

seguridad (del ventilador). Pase el extremo del cable a

través del aro que forma el cable de soporte para

techo. Tire lo más posible del cable a través del aro.

Inserte el extremo del cable en el orificio de la

abrazadera y ajuste firmemente el tornillo (Figura 8).

Corte el exceso de cable de seguridad. Ahora puede

continuar con las instrucciones para realizar la

instalación eléctrica de su ventilador.

Gancho

Motor

Figura 7

Caja de

conexiones

Soporte de

suspensión

Cómo colgar el ventilador de techo (cont.)

3. Una vez realizadas las conexiones, gire los

conductores hacia arriba y, con cuidado, colóquelos

dentro de la caja de salida; con los conductores

blancos y verdes hacia un lado y los conductores

negros hacia el otro. (Figura 3)

Cómo realizar la instalación eléctrica del ventilador de techo (cont.)

Cómo instalar la carcasa de la cubierta (Varilla)

Conectores

de cable

Aditamentos utilizados:

X 3

Figura 1

ADVERTENCIA

Verifique que todas las conexiones estén ajustadas,

incluida la conexión a tierra, y que no haya

conductores desnudos visibles en los conectores.

No opere el ventilador hasta que las aspas estén

instaladas. Podría ocasionar ruidos y daños al motor.

ADVERTENCIA

Para evitar un posible incendio o una descarga

eléctrica, asegúrese que los cables eléctricos estén

por completo dentro de la carcasa del dosel y no

queden pisados entre la carcasa y el techo.

Vérifiez que tous les raccordements sont bien serrés, y

compris la mise à la terre, et qu’aucun fil dénudé n’est

visible au niveau des capuchons de connexion.Ne faites

pas fonctionner le ventilateur avant d'avoir installé les

pales. Du bruit et des dommages au moteur pourraient

en résulter.

AVERTISSEMENT

Pour éviter tout risque d’incendie ou de choc, assurez-

vous que les fils électriques sont complètement à

l’intérieur du boîtier de la monture et qu'ils ne sont pas

pincés entre le boîtier et le plafond.

AVERTISSEMENT

Figura 2

Capuchón

de techo

Cubierta para

el tornillo del

capuchón

Suministro

eléctrico

Caja de salida

homologada

Conductor negro

del suministro

Conductor verde

del suministro

(puesta a tierra)

Conductor verde de

la abrazadera para

colgar (puesta a tierra)

Conductor verde de

la bola para colgar

(puesta a tierra)

Conductor

blanco del

ventilador

Conductor azul

del ventilador

Conductor negro

del ventilador

Conductor blanco

del suministro

Figura 3

1. Levante el ventilador del enganche del soporte

colgante e instale su ventilador deslizando la cubierta

del techo con dos tornillos aflojados en las ranuras en

forma de “L” de la cubierta. Asegúrese de que todo el

cableado se introduce adecuadamente en la cubierta

del techo y que no se presiona ningún cable. Una vez

que la cubierta está colocada y alineada con el techo,

gire en el sentido de las agujas del reloj para asentar

los tornillos en la parte correcta de la ranura. A

continuación fije adecuadamente los tornillos y instale

los dos tornillos restantes extraídos en el paso 1 de la

página 30 (Cómo colgar el ventilador de techo)

para asegurar la cubierta del techo al soporte colgante

del techo. (Figura 1)

2. Instale la carcasa de los tornillos de la cubierta

girándola en el sentido de las agujas del reloj y

presionando hacia la cubierta del techo. (Figura 2)

3. Presione hacia arriba el anillo de la cubierta de

tornillos para ocultar los tornillos. Así, las pestañas de

montaje se coloquen en las ranuras con muescas

ubicadas en la cubierta del techo entre los tornillos.

(Figura 3)

Anilla ajustable

del dosel

Figura 3

Cómo instalar la carcasa de la cubierta (Varilla)-cont.

1. Levante el ventilador del enganche del soporte

colgante e instale su ventilador deslizando la cubierta

del techo con dos tornillos aflojados en las ranuras en

forma de “L” de la cubierta. Asegúrese de que todo el

cableado se introduce adecuadamente en la cubierta

del techo y que no se presiona ningún cable. Una vez

que la cubierta está colocada y alineada con el techo,

gire en el sentido de las agujas del reloj para asentar

los tornillos en la parte correcta de la ranura. A

continuación fije adecuadamente los tornillos.

(Figura 1)

Cómo instalar la carcasa de la cubierta (Cerca de techo)

NOTA: Cables del motor se

han omitido de esquema

Tornillo

Soporte de

suspensión

Ranura

Pestañas de

montaje (4)

Surco

Tornillo

2. Instale los dos tornillos restantes extraídos en el

paso 1 de la página 30 (Cómo colgar el ventilador

de techo) para asegurar la cubierta del techo al

soporte colgante del techo. (Figura 2)

3. Presione hacia arriba el anillo de la cubierta de

tornillos para ocultar los tornillos. Así, las pestañas de

montaje se coloquen en las ranuras con muescas

ubicadas en la cubierta del techo entre los tornillos.

(Figura 3)

Figura 1

Figura 2

Figura 3

Anilla

ajustable

del dosel

Cómo ensamblar las aspas del ventilador de techo

PRECAUCIÓN

No conecte las aspas hasta que el ventilador esté

totalmente instalado. Instalar el ventilador con las

aspas colocadas podría ocasionar daños en las

mismas.

ATTENTION

Ne raccordez pas les pales du ventilateur tant que le

ventilateur n'est pas complètement installé.

L'installation du ventilateur avec les pales assemblées

peut endommager les pales du ventilateur.

Tornillos de

cabeza dentada

3/16 ″-24

X 20

Arandela de plana

X 20

Figura 1

Aditamentos utilizados:

1. Coloque el aspa sobre el soporte de aspas con los

pilotes roscados a la vista. Asegúrese de que la parte

inferior del aspa se encuentre bien apoyada sobre el

soporte. Con un destornillador Phillips, fije los tornillos

de cabeza dentada de 3/16 ″-24 con arandela de

plana para asegurar la placa en el brazo de sujeción

de las palas. (Figura 1)

3/16"-24 Tornillos de cabeza dentada

con arandela de plana (4 cada uno por aspa)

Soporte de aspas

Soporte de

aspas

Aspas

Tornillos de

1/4 ″-20

X 10

Tornillos de

1/4 ″-20

(2 por conjunto)

Figura 2

2. Ajuste las aspas ensambladas y los soportes al del

motor con los tornillos y las arandelas de seguridad

en bolsas de accesorios suministrados. Asegúrese de

que los tornillos que fijan los soportes de aspas al

buje del motor estén bien ajustados y quesoportes de

aspas estén correctamente colocados. (Figura 2)

NOTA: Periódicamente verifique los aditamentos de

los soportes de las aspas y vuelva a asegurarlos si es

necesario.

Para reducir el riesgo de lesiones personales, no

doble los soportes de aspas al instalarlos, balancear

las aspas o limpiar el ventilador. No coloque objetos

extraños entre las aspas del ventilador en

funcionamiento.

Afin de réduire le risque de blessure, ne pliez pas les

porte-pales lors de l'installation, de l'équilibrage des

pales, ou du nettoyage du ventilateur. N'insérez pas de

corps étrangers entre les pales en rotation.

PRECAUCIÓN ATTENTION

Figura 1

Cómo ensamblar su caja del interruptor

1. Extraiga los tres tornillos desde el caja de

interruptor y guarde los tornillos para pasos

posteriores. (Figura 1)

Caja del

interruptor

Caja del

interruptor

2. Fije firmemente el conector de 9 pasadores de la

unidad del motor al enchufe del mazo de cables

dentro de la unidad caja del interruptor. (Figura 2)

Figura 2

ADVERTENCIA

La etiqueta de color de estos dos conectores debe

corresponder mutuamente.

ADVERTENCIA

Compruebe que todas las conexiones realizadas

correctamente, incluyendo la toma de tierra, y que no se

visualizan ningún cable pelado en los conectores de

cables, con la excepción del cable de toma de tierra. No

utilice el ventilador hasta que las palas estén colocadas

en su lugar, ya que de lo contrario se podría causar

ruido y daños.

L'étiquette de couleur sur ces deux connecteurs doit

correspondent les uns aux autres.

AVERTISSEMENT

Vérifiez que tous les raccordements sont bien serrés, y

compris la mise à la terre, et qu’aucun fil dénudé n’est

visible au niveau des capuchons de connexion, à

l’exception du fil de mise à la terre. Ne faites pas

fonctionner le ventilateur avant d'avoir installé les pales.

Du bruit et des dommages au ventilateur pourraient

en résulter.

AVERTISSEMENT

3. Ensamble la caja del interruptor al adaptador de la

caja con el tornillos previamente retirado (Figura 3)

Figura 3

Cómo utilizar su ventilador de techo

1. Restaure la fuente de alimentación de la toma de

corriente enciendo la electricidad del fusible principal.

(Figura 1)

Principal Caja

De Fusibles

Figura 1

El único mantenimiento necesario para el ventilador de

techo es una limpieza periódica.

Al llevar a cabo la limpieza, use sólo un cepillo suave o un

paño sin pelusas, para evitar rayar el acabado.

No se requieren agentes abrasivos de limpieza; los

mismos deben evitarse para prevenir daños en el acabado.

Se recomienda limpiar el polvo de las aspas

periódicamente. Lo mejor es utilizar un plumero.

Evite usar agua, productos de limpieza o trapos

ásperos, que pueden combar o dañar las aspas.

2. Instale el acoplador de la cadena del tirador del

ventilador. (Figura 2)

Mantenimiento

Limpieza de las aspas

Figura 3

Figura 2

Cómo utilizar su ventilador de techo (cont.)

3. Verifique el funcionamiento del ventilador jalando

suavemente del acoplador de la cadena del tirador del

ventilador. (Figura 3)

1.ª tirada

2.ª tirada

3.ª tirada

4.ª tirada

Secuencia de funcionamiento de la cadena del tirador

del ventilador

Alta

Media

Baja

Apagado

4. Si desea que el flujo de aire corra en la dirección

opuesta, apague el ventilador y espere hasta que las

aspas dejen de girar. Deslice el interruptor de reversa

a la posición opuesta y vuelva a encender el

ventilador. (Figura 4)

Información sobre el interruptor de reversa

Temporada Dirección de rotación Posición del interruptor

En dirección con traria

a las manecillas del reloj

En dirección de las

manecillasdel reloj

Verano Izquierda

DerechaInvierno

PRECAUCIÓN

No utilice solventes para limpiar el ventilador de

techo. Podrían dañar el motor o las aspas y ocasionar

posibles descargas eléctricas.

ATTENTION

N'utilisez pas d'eau pour nettoyer votre ventilateur de

plafond. Cela pourrait endommager le moteur ou la

finition, et créer une possibilité d'électrocution.

Llavero de ventilador

Acoplador

de cadena

de tirada

Llavero de ventilador X 1

Acoplador de

cadena de tirada

X 1

Aditamentos utilizados:

Interruptor

del Reversa

Figura 4

Caja del

interruptor

Problema Solución sugerida

Solución de problemas

1. EL VENTILADOR

NO ARRANCA

2. EL VENTILADOR

HACE RUIDO

3. EL VENTILADOR

OSCILA EN EXCESO

4. NO HAY SUFICIENTE

MOVIMIENTO DE AIRE

1. El fusible o el disyuntor están fundidos.

2. Las conexiones eléctricas del ventilador o del

interruptor en la caja del interruptor están flojas.

3. El conmutador inversor se encuentra en posición

neutra.

1. Las aspas no están sujetas al ventilador

1. El tornillo de fijación del soporte de barral está flojo. 1. Ajuste bien los dos tornillos de fijación en el soporte

de barral.

5. El soporte de suspensión o la caja de distribución

eléctrica del techo no están bien asegurados.

5. Ajuste los tornillos del soporte de suspensión de la

caja de distribución eléctrica y asegúrela.

2. El tornillo de fijación en la unidad del barral/de la

semiesfera está flojo.

2. Ajuste el tornillo de fijación en la unidad del barral/

de la semiesfera.

3. Los tornillos que aseguran los soportes de las aspas

al volante están flojos.

3. Asegúrese de que los tornillos que fijan los soportes

de aspas al volante del motor del ventilador estén

bien ajustados.

4. Los soportes de aspas no están colocados

correctamente.

4. Asegúrese de que los soportes de las aspas del

ventilador estén colocados firmemente y de manera

uniforme en relación con la superficie de la caja del

motor. Si los soportes están mal colocados, afloje

los tornillos y vuelva a ajustarlos.

2. Hay tornillos flojos en la caja del motor.

3. Los tornillos que aseguran los soportes de las aspas

al buje del motor están flojos.

4. Los conectores de cables dentro de la caja hacen

ruido.

5. Los tornillos que sujetan las aspas a los soportes de

aspas están flojos.

6. El tornillo del soporte de la cubierta inferior está flojo.

5. Ajuste bien los tornillos.

6. Asegure bien los tornillos de fijación.

Para su propia seguridad, desconecte la electricidad de la caja de fusibles o disyuntor antes de

solucionar problemas en su ventilador.

ADVERTENCIA

Pour votre sécurité, placez le coffret à fusibles ou le disjoncteur hors tension avant de tenter

d’identifier tout problème pouvant affecter votre ventilateur.

AVERTISSEMENT

1. Controle los fusibles del circuito principal y derivado

o los disyuntores.

2. Controle las conexiones eléctricas del ventilador y

del interruptor en las cajas de los interruptores.

PRECAUCIÓN: ¡Asegúrese de que el suministro

principal de electricidad esté desconectado!

ATTENTION: Assurez-vous que l'alimentation

électrique principale est coupée !

3. Asegúrese de que el conmutador inversor esté

completamente a un lado.

PRECAUCIÓN: ¡Asegúrese de que el suministro

principal de electricidad esté desconectado!

ATTENTION: Assurez-vous que l'alimentation

électrique principale est coupée !

1. Ajuste las aspas al ventilador antes de ponerlo en

funcionamiento.

2. Asegúrese de que todos los tornillos de la caja del

motor estén bien ajustados (pero no en exceso).

3. Asegúrese de que los tornillos que fijan los soportes de

aspas al buje del motor del ventilador estén bien ajustados.

4. Asegúrese de que los conectores de cables en la caja

del interruptor no produzcan ruido al rozar unos con otros

o al rozar la pared interior de la caja del interruptor.

Causa posible

1. Si es posible, considere el uso de un barral más

largo. Por ejemplo (no incluido, usted puede comprar

el tiempo de la vara hacia abajo fanimation.com)

1 Unidad del soporte de suspensión

2 Unidad del barral/de la semiesfera

3 Anilla ajustable del dosel

4 Capuchón de techo

5 Cubierta para el tornillo del capuchón

6 Cubierta de unión del motor

7 Unidad del motor

Juego de soporte de aspas

9 Juego de aspas

10 Caja del interruptor

Bolsas de accesorios:

Bolsa de accesorios para el montaje de los soportes de

aspas que contiene:

Bolsa de accesorios para el montaje de aspas que

contiene:

Conectores de cable (4)

Arandela plana, acero inoxidable (21)

3/16 ″-24 tornillos de cabeza dentada, acero inoxidable (21)

Kit de cable de seguridad

Tornillos para cajas de conexiones, acero inoxidable (2)

Arandela plana, acero inoxidable (2)

Tornillos de 1/4˝-20 con arandelas de seguridad, acero

inoxidable (11)

N.° de Ref.

Descripción Pieza # N.°

Antes de desechar los materiales de embalaje, asegúrese de haber extraído todas las piezas

Cómo hacer un pedido de piezas

Al hacer un pedido de piezas de repuesto,

proporcione siempre la siguiente información:

• Número de pieza

• Descripción de la pieza

• Número de modelo del ventilador

Póngase en contacto con su tienda para obtener

las piezas de repuesto.

Lista de piezas

Modelo N.° FP9052**

Llavero de ventilador (1) / Acoplador de cadena de tirada (1)

APGAC1113RBL

ADR1SS-45**

PPAC1081**

PPAC1003**

PPAC1102**

APPAC1404**

AMA9052**

AP905215**

AP905205**

AP905202**

HDWFP9044**

EDGEWOOD 52

NOTA: La ilustración que se muestra no está hecha a escala y su c guración real y/o terminación puede variar.

Modelo N.º FP9052**

Ilustración del despiece

™

2020/11 V.01

Visite nuestro sitio Web en www.fanimation.com

10983 Bennett Parkway

Zionsville, IN 46077

Llame sin cargo al (888) 567-2055

FAX (866) 482-5215

Desde fuera de los EE.UU., llame al (317) 733-4113

Fanimation FP9052BNW Edgewood52 52-in Brushed Nickel Indoor/Outdoor Ceiling Fan 5-Blade

Product's Documents

Installation Manual

Specifications

Fanimation FP9052BNW Questions and Answers
