Dryer
User manual
DVE50A5405*
Untitled-3 1 2021-03-10 6:18:52
English2
Contents
Contents
Safety information 4
What you need to know about the safety instructions 4
Important safety symbols 4
CALIFORNIA PROPOSITION 65 WARNING 5
Important safety precautions 5
Warnings 8
Cautions 8
Regulatory notice 10
FCC Notice 10
IC Notice 11
Open Source Announcement 12
Installation requirements 13
Key installation requirements 13
Location considerations 13
Ducting requirements 17
Mobile home installation 18
Exhausting requirements 19
Gas requirements 20
Electrical requirements 21
Installation 24
What’s included 24
Step-by-step installation 26
Vent blockage test 34
Exhaust ducting guide 36
Switching the door position 37
Before you start 40
Sort and load 40
Functional prerequisite 40
Untitled-3 2 2021-03-10 6:18:52
English 3
Contents
Operations 41
Control panel 41
Simple steps to start 44
Cycle overview 45
Cycle chart 47
Cycle guide 50
Special features 51
Maintenance 54
Cleaning 54
Troubleshooting 55
Checkpoints 55
Information codes 58
Specications 59
Fabric care chart 59
Protecting the environment 60
Specication sheet 61
Untitled-3 3 2021-03-10 6:18:52
SAVE THESE INSTRUCTIONS
English4
Safety information
Congratulations on your new Samsung dryer. This manual contains important information
on the installation, use and care of your appliance. Please take some time to read this
manual to take full advantage of your dryer’s many benets and features.
What you need to know about the safety instructions
Please read this manual thoroughly to ensure that you know how to safely and efciently
operate the extensive features and functions of your new appliance. Please store the
manual in a safe location close to the appliance for future reference. Use this appliance
only for its intended purpose as described in this instruction manual.
Warnings and Important Safety Instructions in this manual do not cover all possible
conditions and situations that may occur. It is your responsibility to use common sense,
caution and care when installing, maintaining and operating your dryer.
Because the following operating instructions cover various models, the characteristics of
your dryer may differ slightly from those described in this manual and not all warning
signs may be applicable. If you have any questions or concerns, contact your nearest
service center or nd help and information online at www.samsung.com.
Important safety symbols
What the icons and signs in this user manual mean:
WARNING
Hazards or unsafe practices that may result in severe personal injury, death and/or
property damage.
CAUTION
Hazards or unsafe practices that may result in personal injury and/or property damage.
NOTE
Indicates that a risk of personal injury or material damage exists.
These warning signs are here to prevent injury to yourself and others.
Please follow them explicitly.
After reading this manual, store it in a safe place for future reference.
Read all instructions before using the appliance.
As with any equipment that uses electricity and moving parts, potential hazards exist.
To safely operate this appliance, familiarize yourself with its operation and exercise care
when using it.
Safety information
Untitled-3 4 2021-03-10 6:18:52
SAVE THESE INSTRUCTIONS
English 5
Safety information
WARNING - Risk of Fire
• Clothes dryer installation must be performed by a qualied installer.
• Install the clothes dryer according to the manufacturer’s instructions and local codes.
• Do not install a clothes dryer with exible plastic venting materials. If exible metal
(foil type) duct is installed, it must be of a specic type identied by the appliance
manufacturer as suitable for use with clothes dryers. Flexible venting materials are
known to collapse, be easily crushed, and trap lint. These conditions will obstruct
clothes dryer airow and increase the risk of re.
• To reduce the risk of severe injury or death, follow all installation instructions.
• Save these instructions.
CALIFORNIA PROPOSITION 65 WARNING
WARNING
Cancer and Reproductive Harm - www.P65Warnings.ca.gov.
Important safety precautions
WARNING
To reduce the risk of re, electric shock, or injury to persons when using your appliance,
follow basic precautions, including the following:
1. Read all instructions before using this appliance.
2. Do not dry articles that have been previously cleaned in, washed in, soaked in,
or spotted with gasoline, dry-cleaning solvents, or other ammable or explosive
substances, as they give off vapors that could ignite or explode.
3. Do not use the dryer to dry clothes which have traces of any ammable substance,
such as vegetable oil, cooking oil, machine oil, ammable chemicals, paint thinner, etc.,
or anything containing wax or chemicals, such as mops and cleaning cloths. Flammable
substances may cause the fabric to catch re by itself.
4. Do not store or use gasoline or other ammable vapors and liquids near this or any
other appliance.
5. Do not allow children to play on or in the appliance. Close supervision of children is
necessary when the appliance is used near children.
Untitled-3 5 2021-03-10 6:18:52
SAVE THESE INSTRUCTIONS
Safety information
English6
Safety information
6. Before the appliance is removed from service or discarded, remove the door to the
drying compartment.
7. Do not reach into the appliance if the drum is moving.
8. Do not install or store this appliance where it will be exposed to the weather.
9. Do not tamper with internal controls.
10. Do not repair or replace any part of the appliance or attempt any service unless
specically recommended in the user-maintenance instructions or in published user-
repair instructions that you understand and have the skills to carry out.
11. Do not use fabric softeners or products to eliminate static unless recommended by the
manufacturer of the fabric softener or product.
12. Clean the lint screen before or after each load.
13. Do not use heat to dry articles containing foam rubber or similarly textured rubber-like
materials.
14. Keep area around the exhaust opening and adjacent surrounding areas free from the
accumulation of lint, dust, and dirt.
15. The interior of the appliance and exhaust duct should be cleaned periodically by
qualied service personnel.
16. Do not place items exposed to cooking oils in your dryer. Items contaminated with
cooking oils may contribute to a chemical reaction that could cause a load to catch re.
To reduce the risk of re due to contaminated loads, the nal part of a tumble dryer
cycle occurs without heat (cool down period). Avoid stopping a tumble dryer before the
end of the drying cycle unless all items are quickly removed and spread out so that the
heat is dissipated.
17. This appliance must be grounded. See “Electrical requirements” and “Grounding” in
“Installation” section.
18. Do not allow children to play on or in the appliance. Close supervision of children is
necessary when the appliance is used near children.
19. Do not insert your hand under the dryer.
- This may result in injury.
20. Take care that children’s ngers are not caught in the door when closing it.
- This may result in injury.
21. Control board and inlet valve are intentionally not grounded and may present a risk of
electric shock only during servicing.
- Do not contact this part while appliance is energized.
Untitled-3 6 2021-03-10 6:18:52
SAVE THESE INSTRUCTIONS
English 7
Safety information
WARNING - To reduce the risk of re or explosion:
• Do not dry items that have been previously cleaned, washed, soaked, or spotted with
gasoline, dry cleaning solvents, or other ammable or explosive substances. They
emit vapors that could ignite or explode. Any material that has been in contact with a
cleaning solvent or ammable liquids or solids should not be placed in the dryer until
all traces of these ammable liquids or solids and their fumes have been removed.
There are many highly ammable items used in homes, such as acetone, denatured
alcohol, gasoline, kerosene, some liquid household cleaners, some spot removers,
turpentine, wpees, and wpe removers.
• Items containing foam rubber (may be labeled latex foam) or similarly textured
rubberlike materials must not be dried on a heat setting. Heated foam rubber
materials can, under certain circumstances, produce re by spontaneous combustion.
WARNING - What to do if you smell gas:
• Do not try to light any appliance.
• Do not turn on the appliance.
• Do not touch any electrical switch.
• Do not use any phone in your building.
• Clear the room, building or area of all occupants.
• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s
instructions.
• If you cannot reach your gas supplier, call the re department.
• Installation and service must be performed by a qualied installer, service agency, or
the gas supplier.
Untitled-3 7 2021-03-10 6:18:52
SAVE THESE INSTRUCTIONS
Safety information
English8
Safety information
Warnings
WARNING
• Ensure pockets are free from small, irregularly shaped hard objects, foreign material,
etc. ie. coins, knives, pins, etc. These objects could damage your dryer.
• Gas leaks may occur in your system, resulting in a dangerous situation.
Cautions
CAUTION
• Do not allow children or pets to play on, in, or in front of the appliance. Close
supervision is necessary when the appliance is used near children and pets.
• Before discarding or removing your dryer from service, remove the door to the drying
compartment to prevent children or animals from becoming trapped inside.
• Do not reach into the appliance when the drum is moving.
• Do not install or store this appliance where it will be exposed to the weather.
• Do not tamper with controls.
• Do not repair, replace, or attempt to service any part of the appliance unless
specically instructed to in the user-repair instructions and you have the
understanding and skills to carry out the procedure.
• Do not use fabric softeners or products to eliminate static unless the softener or
product is recommended for dryer use by the manufacturer of the fabric softener or
product.
• Clean the lint screen before or after each load.
• Keep the area around the exhaust opening and surrounding areas free from lint, dust,
and dirt.
• The interior of the dryer and exhaust duct should be cleaned periodically by qualied
service personnel.
• This appliance must be properly grounded. Never plug the power cord into a receptacle
that is not grounded adequately or not in accordance with local and national codes. See
installation instructions for information about grounding this appliance.
• Do not sit on top of the dryer.
• Do not wash clothing with large buckles, buttons, or other heavy metal or solid objects.
• Gas leaks may not be detected by smell alone.
• Gas suppliers recommend you purchase and install a UL-approved gas detector.
• Install and use in accordance with the manufacturer’s instructions.
Untitled-3 8 2021-03-10 6:18:52
SAVE THESE INSTRUCTIONS
English 9
Safety information
• Do not place items in your dryer that have been spotted or soaked with vegetable oil
or cooking oil. Even after being washed, these items may contain signicant amounts
of these oils.
• Residual oil on clothing can ignite spontaneoulsy. The potential for spontaneous
combustion increases when items containing vegetable oil or cooking oil are exposed
to heat. Heat sources such as your dryer can warm these items, allowing an oxidation
reaction in the oil to occur. Oxidation creates heat. If this heat cannot escape, the items
can become hot enough to catch re. Piling, stacking, or storing these kinds of items
may prevent heat from escaping and can create a re hazard.
• All washed and unwashed fabrics that contain vegetable oil or cooking oil can be
dangerous. Washing these items in hot water with extra detergent will reduce, but not
eliminate, the hazard. Always use the Cool Down cycle for these items to reduce their
temperature. Never remove these items from the dryer hot or interrupt the drying
cycle until the items have run through the Cool Down cycle. Never pile or stack these
items when they are hot.
Untitled-3 9 2021-03-10 6:18:52
SAVE THESE INSTRUCTIONS
English10
Regulatory notice
FCC Notice
CAUTION
Any changes or modications not expressly approved by the party responsible for
compliance could void the user’s authority to operate the equipment.
This device complies with Part 15 of FCC Rules. Operation is Subject to following two
conditions:
1. This device may not cause harmful interference, and
2. This device must accept any interference received including interference that cause
undesired operation.
For products sold in the US and Canadian markets, only channels 1–11 are available. You
cannot select any other channels.
FCC STATEMENT:
This equipment has been tested and found to comply within the limits for a Class B
digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation.
This equipment generates, uses, and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause harmful interference
to radio communications. However, there is no guarantee that interference will not occur
in a particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the
user is encouraged to try to correct the interference by one or more of the following
measures:
• Reorienting or relocating the receiving antenna
• Increasing the separation between the equipment and receiver
• Connecting the equipment to an outlet that is on a different circuit than the radio or TV.
• Consulting the dealer or an experienced radio/TV technician for help.
FCC RADIATION EXPOSURE STATEMENT:
This equipment complies with FCC radiation exposure limits set forth for an uncontrolled
environment. This equipment should be installed and operated so there is at least 8 inches
(20 cm) between the radiator and your body. This device and its antenna(s) must not be
colocated or operated in conjunction with any other antenna or transmitter.
Regulatory notice
Untitled-3 10 2021-03-10 6:18:53
SAVE THESE INSTRUCTIONS
English 11
Regulatory notice
Unintentional emitter per FCC Part 15
Product type : Clothes Dryers
Model : DVE50A5405*
Responsible Party – U.S. Contact Information
Samsung Electronics America, Inc.
QA Lab America
19 Chapin Rd. Building D Pine Brook NJ 07058
Tel: 1-973-808-6375 Fax: 1-973-808-63
IC Notice
The term “IC” before the radio certication number only signies that Industry Canada
technical specications were met. Operation is subject to the following two conditions:
1. This device may not cause interference, and
2. This device must accept any interference, including interference that may cause
undesired operation of the device.
This Class B digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de la classe B est conforme á la norme NMB-003 du Canada.
For products sold in the US and Canadian markets, only channels 1–11 are available. You
cannot select any other channels.
IC RADIATION EXPOSURE STATEMENT:
This equipment complies with IC RSS-102 radiation exposure limits set forth for an
uncontrolled environment. This equipment should be installed and operated so there is at
least 8 inches (20 cm) between the radiator and your body. This device and its antenna(s)
must not be colocated or operated in conjunction with any other antenna or transmitter.
Untitled-3 11 2021-03-10 6:18:53
SAVE THESE INSTRUCTIONS
Regulatory notice
English12
Regulatory notice
Open Source Announcement
The software included in this product contains open source software. You may obtain the
complete corresponding source code for a period of three years after the last shipment of
this product by sending an email to mailto:[email protected].
It is also possible to obtain the complete corresponding source code in a physical medium
such as a CD-ROM; a minimal charge will be required.
The following URL http://opensource.samsung.com/opensource/SMART_AT_051/seq/0
leads to the download page of the source code made available and open source license
information as related to this product. This offer is valid to anyone in receipt of this
information.
NOTE
Hereby, Samsung Electronics, declares that the radio equipment type appliance is in
compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is
available at the following internet address: The ofcial Declaration of conformity may be
found at http://www.samsung.com, go to Support > Search Product Support and enter the
model name.
Wi-Fi max transmitter power : 20 dBm at 2.412 GHz – 2.472 GHz
Untitled-3 12 2021-03-10 6:18:53
English 13
Installation requirements
Read through the following instructions before installing the dryer, and keep this manual
for future reference.
WARNING
Certain internal parts are intentionally not grounded and may present a risk of electric
shock only during servicing. Service Personnel - Do not contact the following parts while
the appliance is energized: Control board and inlet valve.
Key installation requirements
• A grounded electrical outlet.
• A power cord for electric dryers (except in Canada).
• Gas lines (for gas models) that must meet national and local regulations.
• An exhaust system made of rigid metal or exible stiff-walled metal exhaust ducting.
WARNING
Remove the door from all discarded appliances to prevent a child from suffocating.
Location considerations
• Adequate clearances between the dryer and adjacent walls or other surfaces.
• Adequate air circulation for ventilation and gas combustion.
• Away from water and weather.
WARNING
• Make sure to exhaust the dryer outdoors to reduce the risk of re.
• Keep the dryer area clear of combustible materials, gasoline, and other ammable
vapors and liquids.
• Do not install other fuel-burning appliances around or in the same place as the dryer.
• Place the dryer at least 18 in. (460 mm) above the oor for garage installation.
Installation requirements
Untitled-3 13 2021-03-10 6:18:53
Installation requirements
English14
Installation requirements
Dimensions U9A
Type Front loading dryer
Dimensions
(in. (mm))
A. Overall height 44.6 (1132)
B. Width 27.0 (686)
C. Depth with door open 50.1 (1273)
D. Depth 30.2 (768)
Untitled-3 14 2021-03-10 6:18:53
English 15
Installation requirements
Clearance requirement
This clearance requirement is applicable for dryers only.
NOTE
• For washer's clearance requirement, see the washer's user manual.
• If the washer and dryer have different clearance requirements, use the one with the
larger value.
Alcove or closet installations
WARNING
• The dryer must be exhausted to the outside to reduce the risk of re when installed in
an alcove or closet.
• No other fuel-burning appliance should be installed in the same closet as the dryer.
• Place the dryer at least 18 in. (460 mm) above the oor for garage installation.
Minimum clearance for stable operation:
Sides Top Rear Front
1 in. / 25 mm 17 in. / 432 mm 5.9 in. / 150 mm 1 in. / 25 mm
If both the washer and a dryer are installed in the same location, the front of the alcove
or closet must have two unobstructed air openings for a combined minimum total area of
72 in.² (465 cm²).
Untitled-3 15 2021-03-10 6:18:53
Installation requirements
English16
Installation requirements
This clearance requirement is applicable for washer and dryer pair installation.
Side by side installation
A A C D
B
A1 in. (25 mm)
B21 in. (533 mm)
C1 in. (25 mm)
D5.9 in. (150 mm)
Untitled-3 16 2021-03-10 6:18:53
English 17
Installation requirements
Ducting requirements
Recommended Use only for short-run
installation
Weather hood type
4” (10.2 cm) 2.5” (6.4 cm)
No. of 90° elbows Rigid Rigid
080 ft. (24.4 m) 74 ft. (22.6 m)
168 ft. (20.7 m) 62 ft. (18.9 m)
257 ft. (17.4 m) 51 ft. (15.5 m)
347 ft. (14.3 m) 41 ft. (12.5 m)
NOTE
* Use a 4-inch (10.2 cm) diameter rigid aluminum or galvanized steel duct.
If you integrate the dryer’s vent system with an existing exhaust system, make
sure:
• The exhaust system meets all applicable local, state, and national regulations.
• Not to use a exible plastic duct.
• To regularly check and clean all lint buildup from inside the existing ducts.
• The duct is not kinked or crushed.
• The exhaust hood damper opens and closes freely.
Manometer measurements
The static pressure in any exhaust system must not exceed 0.83 inches of water column
or be less than 0. Note that these values are measured with the dryer running with a
manometer presented to the exhaust duct that connects to the dryer. The dryer tumbler
must be empty and lint lter clean.
Untitled-3 17 2021-03-10 6:18:53
Installation requirements
English18
Installation requirements
Mobile home installation
The installation of the dryer in mobile homes must conform to the Manufactured Home
Construction and Safety Standard Title 24 CFR, Part 3280 {formerly the Federal Standard
for Mobile Home Construction and Safety, Title 24, HUD (Part 280), 1975} for the United
States) or CSA Standards Z240 (for Canada).
When installing a dryer in a mobile home, you must make provisions for anchoring the
dryer to the oor.
Locate the dryer in an area that has adequate fresh air.
A minimum of 72 in² (465 cm²) of unobstructed space is required.
Call 1-800-SAMSUNG (726-7864) for information on purchasing the Floor Anchoring Kit
as an accessory.
All mobile home installations must be exhausted to the outside with the exhaust duct
termination securely fastened to the mobile home structure, using materials that will not
support combustion.
The exhaust duct may not terminate underneath the mobile home.
See Exhausting section for more information.
Untitled-3 18 2021-03-10 6:18:54
English 19
Installation requirements
Exhausting requirements
The dryer must not be exhausted into a
chimney, a wall, a ceiling, an attic, a crawl
space, or a concealed space of a building.
Exhausting the dryer to the outside will
prevent large amounts of lint and moisture
from being blown into the room.
In the United States and Canada
• All dryers must be exhausted to the
outside.
• The required exhaust duct is 4 inches
(10.2 cm) in diameter.
• See “Ducting requirements” in the
“Installation” section for the maximum
duct length and number of bends that
can be used.
• The total length of exible metal duct
must not exceed 7’ 10 1/2” (2.4 m).
• Do not assemble the duct with screws
or other fastener means that extend
into the duct and catch lint.
• For the United States only: Use only
those foil-type exible ducts, if any,
specically identied for use with the
appliance by the manufacturer and that
comply with the Outline for Clothes
Dryer Transition Duct. Use Subject
2158A.
Outside the United States and Canada
• Refer to the local codes.
WARNING
• You must exhaust the dryer to the
outside to reduce the risk of re when
you install the dryer in an alcove or
closet.
• Do not use a plastic or non-metal
exible duct.
• If your existing ductwork is plastic, non-
metal, or combustible, replace it with
metal.
• Use only a metal exhaust duct that is
non-ammable to ensure containment
of exhaust air, heat, and lint.
Untitled-3 19 2021-03-10 6:18:54
Installation requirements
English20
Installation requirements
Gas requirements
WARNING
• Use only natural or LP (liquid propane)
gases.
• The installation must be conformed
with local codes, or in the absence of
local codes, with the national fuel gas
code, ANSI Z223.1/NFPA 54, latest
revision(for the UNITED STATES), or
with the natural gas and propane
installation code, CSA B149.1(for
Canada).
• Gas dryers are equipped with a burner
vent for use with natural gas. If you
plan to use your dryer with LP (liquid
propane) gas, it must be converted
for safe and proper performance by
a qualied service technician. (LNG
models only)
You must check the burner of your
model and use the proper LP Kit
accordingly. To check the detail
information of the burner, open the
door and check the rating label location
on the door frame.
- 20,000 BTU: LPKIT-4/XAA (DC98-
04114A)
- 22,000 BTU: LPKIT-3/XAA (DC99-
00792A)
• A 1/2” (1.27 cm) gas supply line is
recommended and must be reduced to
connect to the 3/8” (1 cm) gas line on
your dryer. The National Fuel Gas Code
requires that an accessible, approved
manual gas shut-off valve be installed
within 6” of your dryer.
• Gas dryers installed in residential
garages must be raised 18 inches
(46 cm) above the oor.
• Additionally, a 1/8” (0.3 cm) N.P.T.
(National Pipe Thread) plugged tapping,
accessible for test gauge connection,
must be installed immediately upstream
of your dryer’s gas supply connection.
• Your dryer must be disconnected from
the gas supply pipe system during any
pressure testing of the system.
• Do not reuse old exible metal gas
lines. Flexible gas lines must be
designed and certied by the standard
for connectors for Gas Appliances, ANSI
Z21.24 • CSA 6.10.
NOTE
• Your dryer uses an automatic ignition
system to ignite the burner. There is no
constant burning pilot.
• Any pipe joint compound used must be
resistant to the action of any liqueed
petroleum gas.
• As a courtesy, most local gas utilities
will inspect a gas appliance installation.
Commonwealth of Massachusetts
installation instructions
Your dryer must be installed by a licensed
plumber or gas tter. A “T” handle manual
gas valve must be installed in the gas
supply line to your dryer. If a exible gas
connector is used to install your dryer, the
connector can be no longer than 3’ (36”).
WARNING
• Gas leaks may occur in your system,
creating a dangerous situation.
• Gas leaks may not be detected by smell
alone.
• Gas suppliers recommend you purchase
and install a UL-approved gas detector.
Untitled-3 20 2021-03-10 6:18:54
English 21
Installation requirements
• Install and use in accordance with the
manufacturer’s instructions.
Electrical requirements
The wiring diagram is located on the plate
under the control panel or rear frame.
WARNING
• Improperly connecting the equipment
grounding conductor can result in a
risk of electric shock. Check with a
qualied electrician or serviceman if
you are in doubt as to whether your
dryer is properly grounded. Do not
modify the plug provided with your
dryer – if it doesn’t t the outlet, have
a proper outlet installed by a qualied
electrician.
• To prevent unnecessary risk of re,
electrical shock, or personal injury, all
wiring and grounding must be done in
accordance with local codes, or in the
absence of local codes, in accordance
with the National Electrical Code, ANSI/
NFPA No. 70-Latest Revision (for the
U.S.) or the Canadian Electrical Code CSA
C22.1 – Latest Revisions and local codes
and ordinances. It is your responsibility
to provide adequate electrical service
for your dryer.
• All gas installations must be done in
accordance with the national Fuel Code
ANSI/Z2231 – Latest Revision (for the
U.S.) or CAN/CGA – B149 Installation
Codes – Latest Revision (for Canada)
and local codes and ordinances.
Grounding
This dryer must be grounded. In the event
of malfunction or breakdown, the ground
will reduce the risk of electrical shock by
providing a path of least resistance for the
electrical current.
Gas models
WARNING
• Your dryer has a cord with an
equipment-grounding conductor and
a grounding plug. The plug must be
plugged into an appropriate outlet that
is properly installed and grounded in
accordance with all local codes and
ordinances.
• Do not modify the plug provided with
your dryer – if it doesn’t t the outlet,
have a proper outlet installed by a
qualied electrician.
• Do not connect the ground wire to
plastic plumbing lines, gas lines, or hot
water pipes.
Untitled-3 21 2021-03-10 6:18:54
Installation requirements
English22
Installation requirements
Electric models
WARNING
• Your dryer has an optional cord with
an equipment-grounding conductor
and a grounding plug. This cord is sold
separately.
• The plug must be plugged into an
appropriate outlet that is properly
installed and grounded in accordance
with all local codes and ordinances.
• Do not modify the plug provided with
your dryer – if it doesn’t t the outlet,
have a proper outlet installed by a
qualied electrician.
• If a power cord is not used and the
electric dryer is to be permanently
wired, the dryer must be connected to
a permanently grounded metal wiring
system, or an equipment grounding
conductor must be run with the circuit
conductors and connected to the
equipment grounding terminal or lead
on the dryer.
Electrical connections
Before operating or testing, follow all
grounding instructions in the “Grounding”
section. An individual branch (or separate)
circuit serving only your dryer is
recommended.
Do not use an extension cord.
Gas models – U.S. and Canada
A 120 volt, 60 Hz AC approved electrical
service with a 15-ampere fuse or circuit
breaker is required.
Electric models – U.S. only
Most U.S. dryers require a 120 / 240 volt,
60 Hz AC approved electrical service.
Some require 120 / 208 volt, 60 Hz
approved electrical service. The electric
service requirements can be found on
the data label located behind the door.
A 30-ampere fuse or circuit breaker on
both sides of the line is required.
• If a power cord is used, the cord
should be plugged into a 30-ampere
receptacle.
• The power cord is not provided with
U.S. electric model dryers. This cord is
sold separately.
Untitled-3 22 2021-03-10 6:18:54
English 23
Installation requirements
WARNING
Risk of Electric Shock
When local codes allow, you can connect
the dryer’s electrical supply with a new
power supply cord kit, marked for use with
a dryer, that is U.L. listed and rated at a
minimum of 120 / 240 volts, 30-amperes
with three No. 10 copper wire conductors
terminated with closed loop terminals,
open-end spade lugs with turned up ends,
or with tinned leads.
• Do not reuse a power supply cord from
an old dryer. The power cord electric
supply wiring must be supported at the
dryer cabinet by a suitable UL-listed
strain relief.
• Grounding through the neutral
conductor is prohibited for (1) new
branch-circuit installations, (2) mobile
homes, (3) recreational vehicles, and
(4) areas where local codes prohibit
grounding through the neutral
conductor. (Use a 4-prong plug for a
4 wire receptacle, NEMA type 14-30R.)
Electric models – Canada Only
A 120 / 240 volt, 60 Hz AC approved
electrical service fused through a
30-ampere fuse or circuit breaker on both
sides of the line is required.
NOTE
All Canadian models are shipped with
the power cord attached. The power cord
should be plugged into a 30-ampere
receptacle. In Canada, you may convert a
dryer to 120 / 208 volts.
Untitled-3 23 2021-03-10 6:18:54
English24
Installation
This dryer must be installed by a qualied technician. The installer is responsible for
connecting the dryer to the main power while observing the relevant safety regulations of
your area.
What’s included
Make sure all the parts are included in the product package. If you have a problem with
the dryer or the parts, contact a local Samsung customer center or the retailer.
01
02
03 04
05

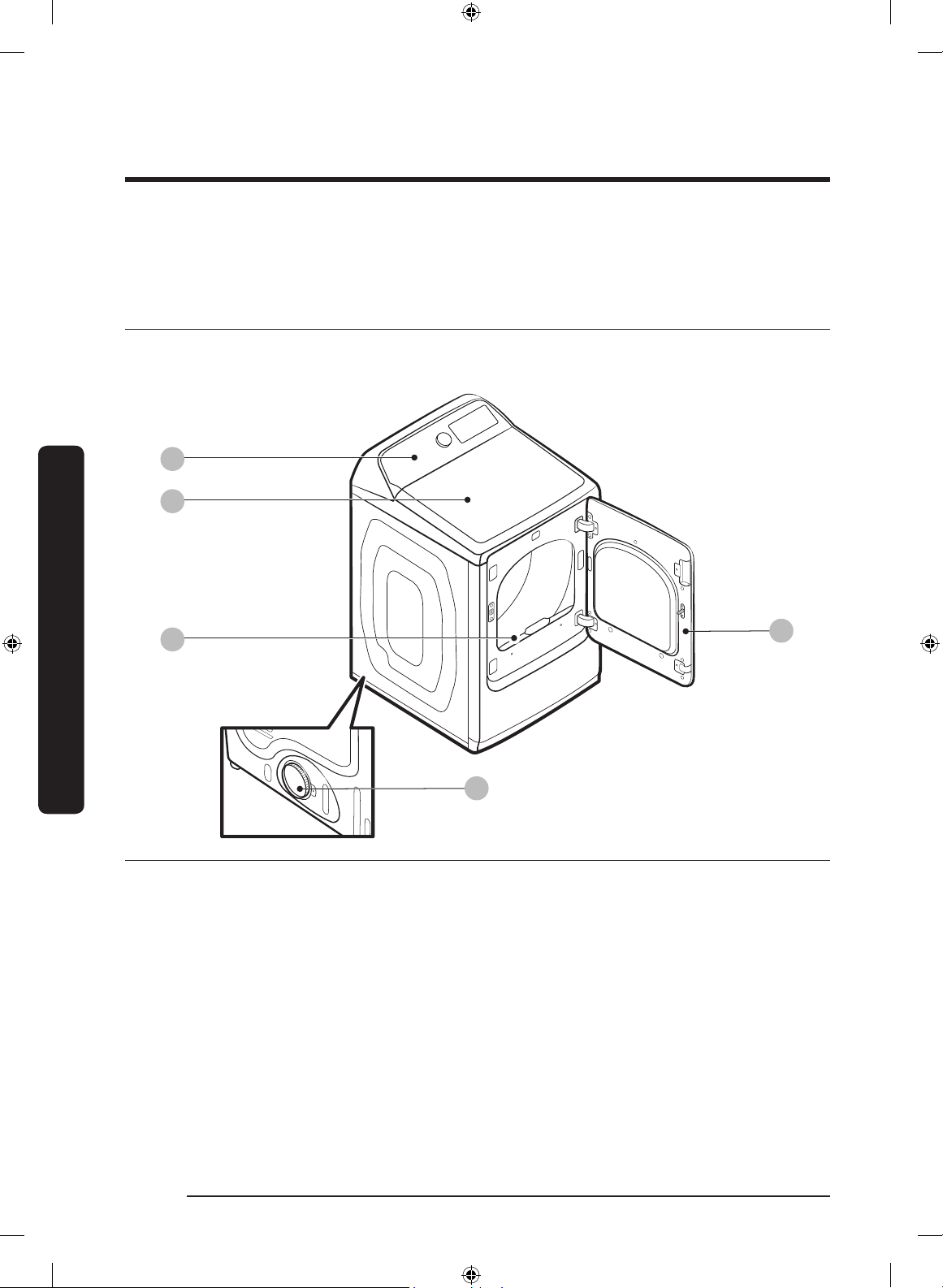

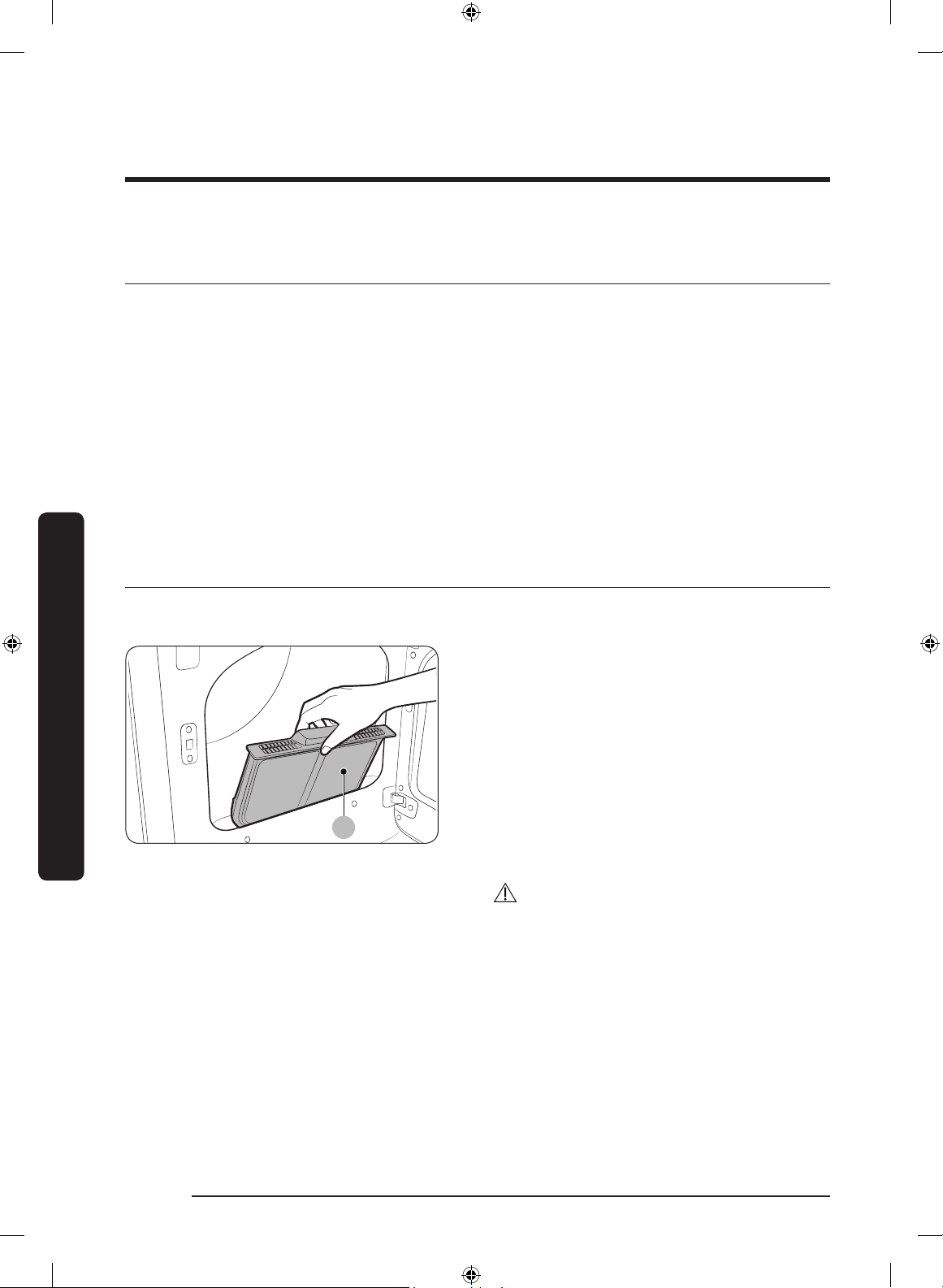

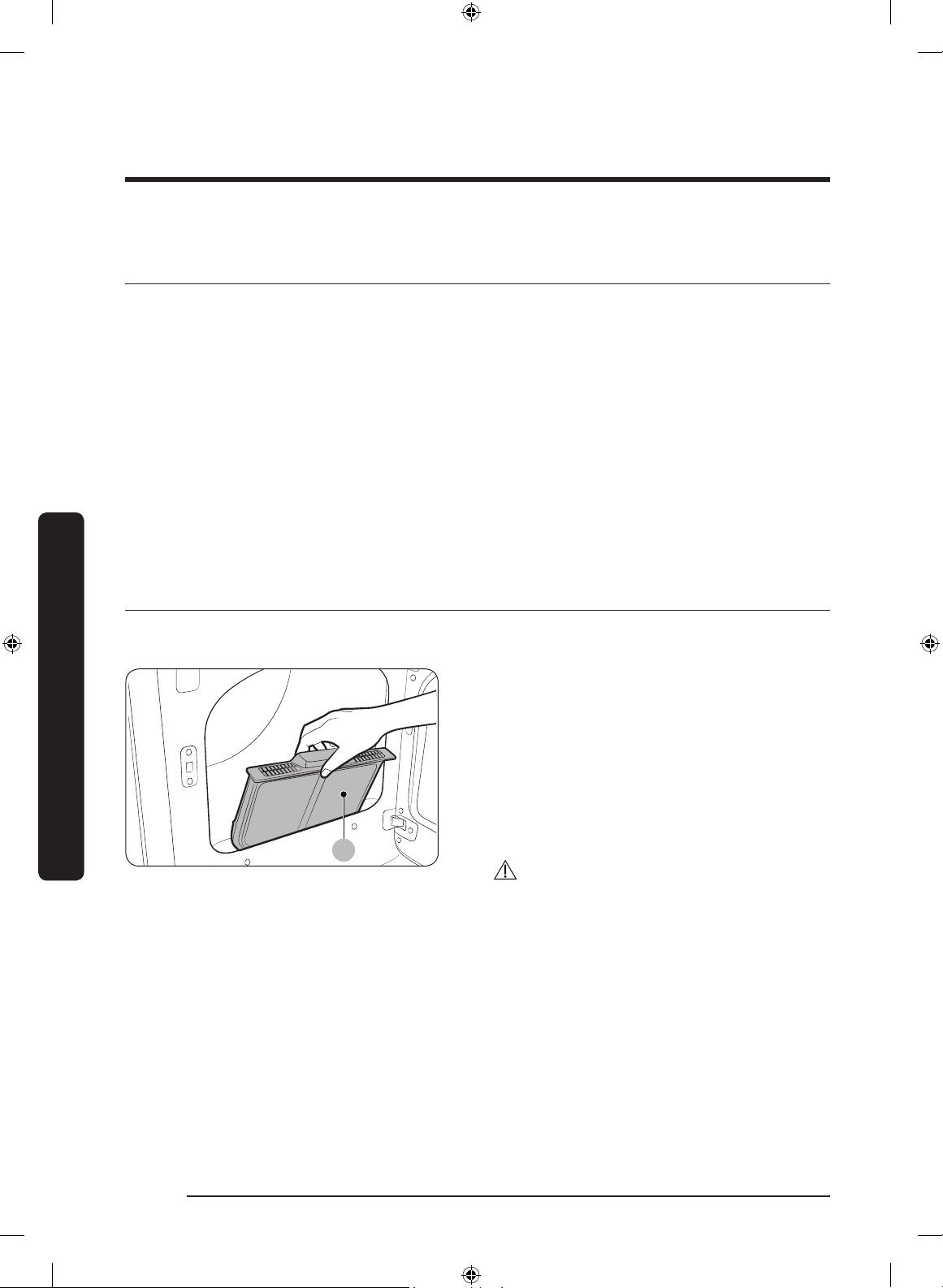

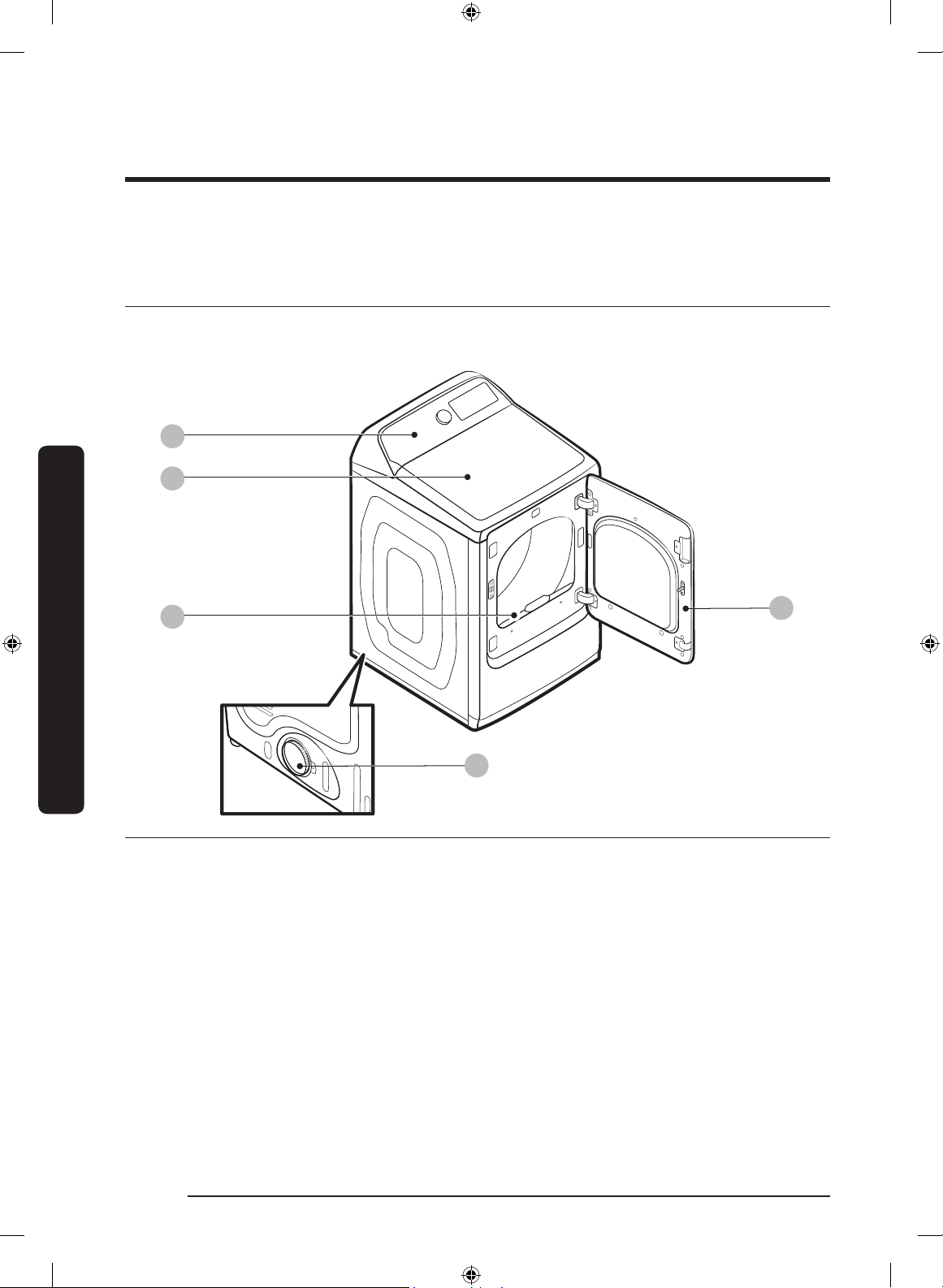

01 Control panel 02 Worktop 03 Lint lter
04 Door 05 Exhaust duct
Installation
Untitled-3 24 2021-03-10 6:18:54
English 25
Installation
Parts supplied
Y-connector Water hose (Canadian elec.
models only)
Short water hose

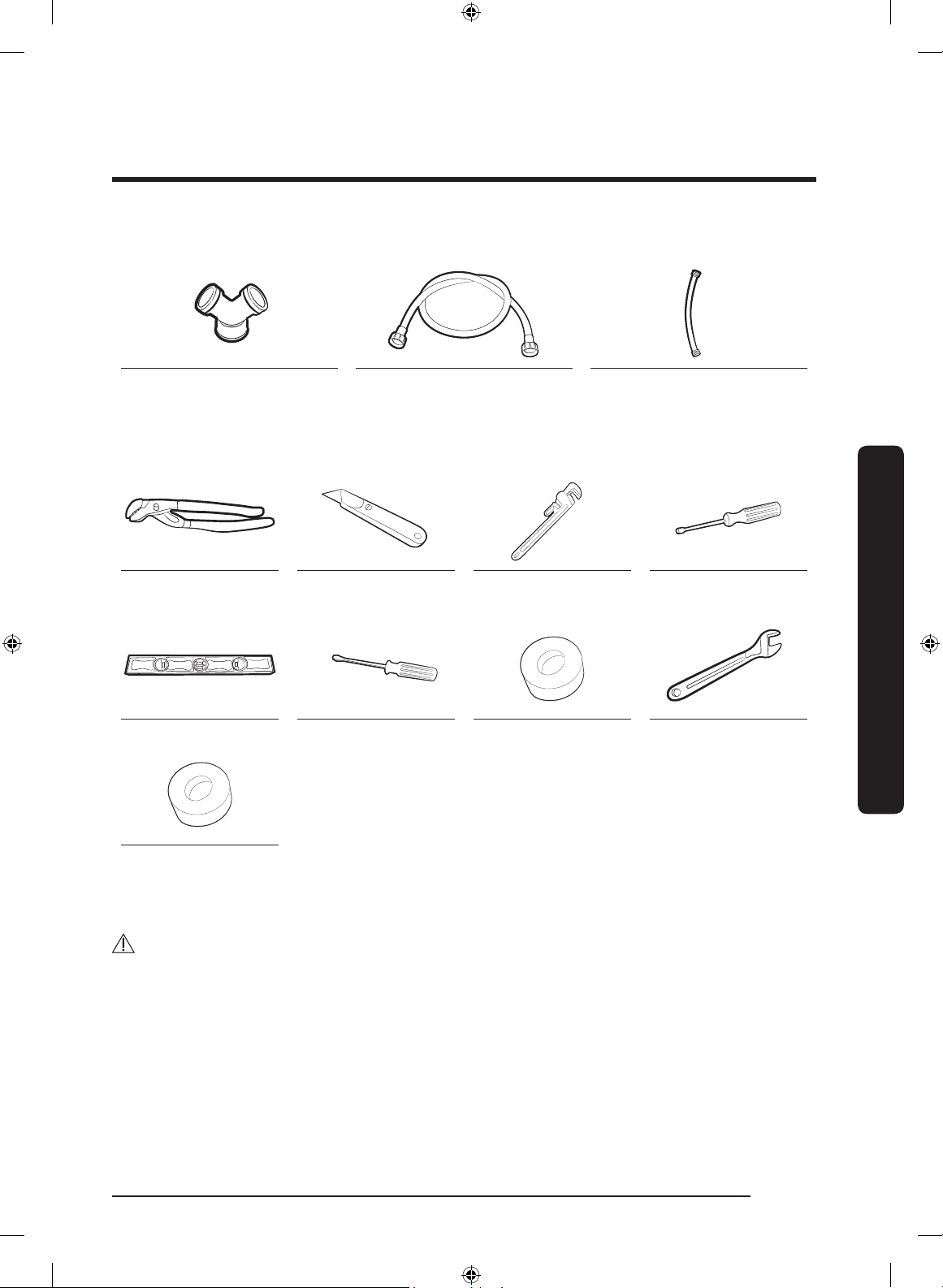

Tools needed for installation
Pliers Cutting knife Pipe wrench (gas
models only)
Nut driver
Level Phillips screwdriver Duct tape Wrench
LPG-safe compound
or Teon Tape (for
gas installation)
WARNING
Packing materials can be dangerous to children. Keep all packing materials (plastic bags,
polystyrene, etc.) out of children’s reach.
Untitled-3 25 2021-03-10 6:18:55
Installation
English26
Installation
Step-by-step installation
Make sure you have a qualied technician install the dryer. Step by step installation
instructions start below.
• Do not remove the protective lm on the door before completing the product
installation. If you remove the protective lm before the installation is complete, the
door may get scratched or damaged during installation.
• Make sure the installation location allows enough space for the dryer door to be fully
open.
STEP 1 Install the exhaust system
1. Select a location and move the dryer to the site. For easy access, we recommend you
install the dryer in the same location as your washer.
2. To change the door direction, see “Switching the door position” on page 37.
3. Install the exhaust system as instructed in the “Exhaust ducting guide” section.
CAUTION
Before installing your dryer, remove the packing in the duct.
NOTE
• To move the dryer easily, lay two of the carton cushion-from the packaging on the
oor. Tip the dryer on its side so it lies across both cushion-tops. Push the dryer so that
it is near its nal location, and then set the dryer upright.
• Secure room around the dryer to facilitate ducting and wiring.
STEP 2 Connect the gas line (for gas models)
Before connecting the gas line, make sure you have read the “Gas requirements” section
on page 20.
1. Remove the protective cap from the gas pipe.
2. Apply an LPG (Liqueed Petroleum Gas)-safe compound or 1.5 wraps of Teon tape to
all threaded connections.
3. Connect the gas supply to the dryer. An additional tting is required to connect
the 3/4” (1.9 cm) female thread end of a exible connector to the 3/8” (1 cm) male
threaded end on the dryer. Tighten up the tting over all threads.
4. Turn on the gas supply, and check for any leaks using a soap solution. If a leak is found,
tighten the connections and try again. Do not use an open ame to check for gas leaks.
Untitled-3 26 2021-03-10 6:18:55
English 27
Installation
STEP 3 Connect the electrical wiring (for electric models)
Before connecting the electrical wiring, make sure you have read the “Electrical
requirements” section on page 21.

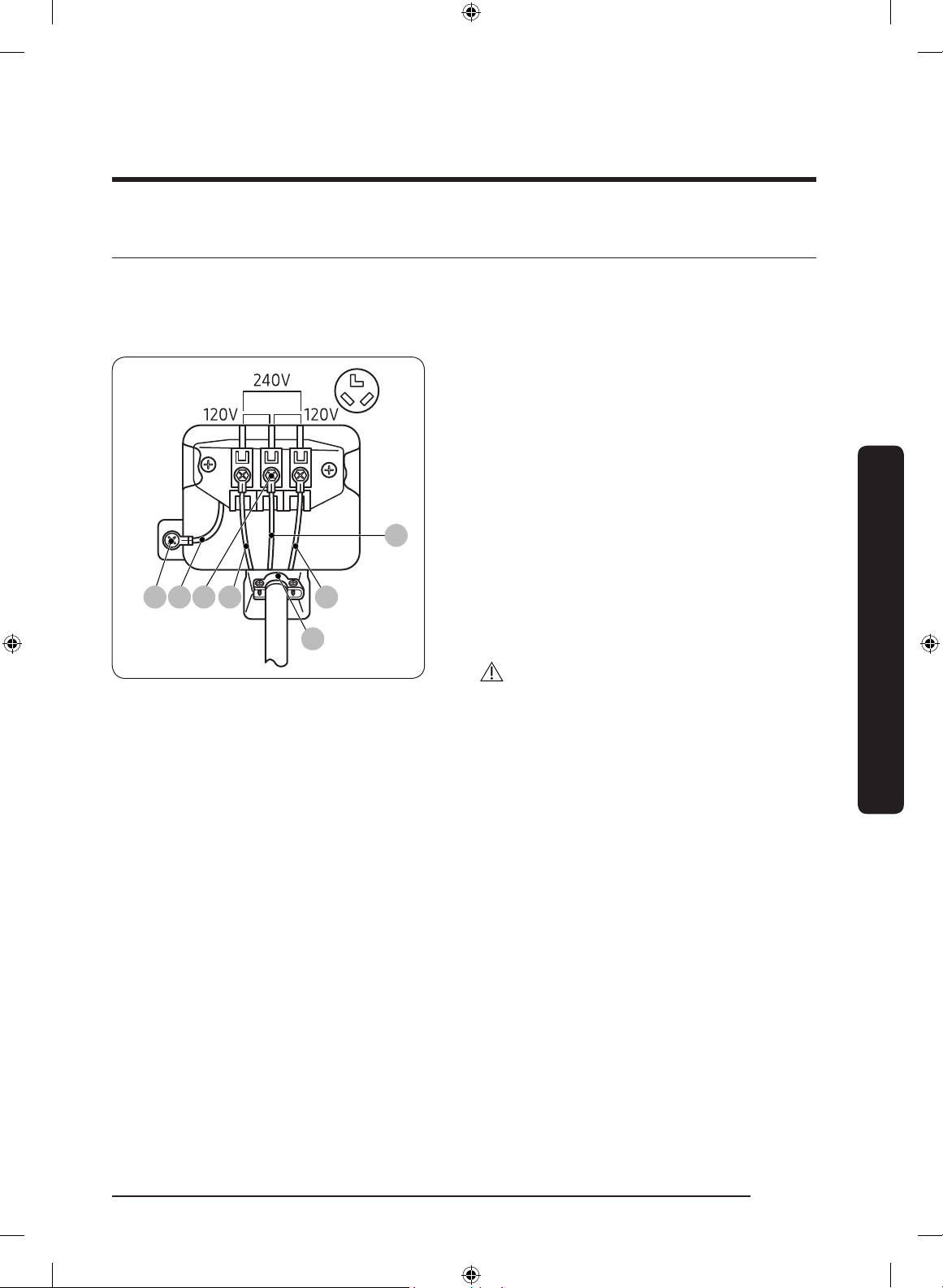

3-wire system

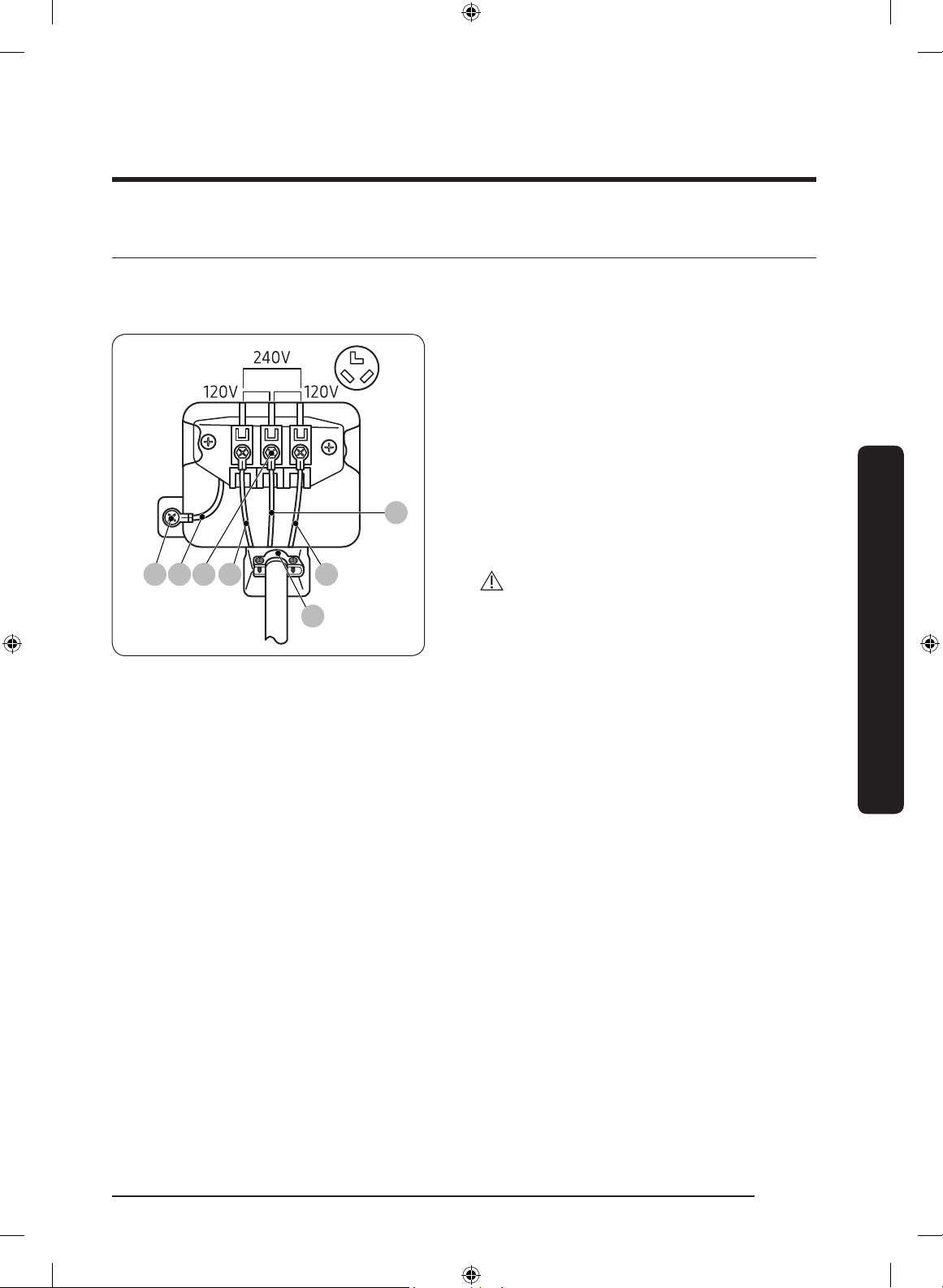

A B C L2 L1
D
E
A. External ground connector
B. Neutral grounding wire (white)
C. Center silver-colored terminal block
screw
D. Neutral wire (white or center wire)
E. 3/4” (1.9 cm) UL-listed strain relief
1. Loosen or remove the screws from the
center terminal block.
2. Connect the neutral wire (white or
center wire) of the power cable to the
center, silver-colored terminal screw of
the terminal block. Tighten the screws.
3. Connect the other wires to outer
terminal block screws. Tighten the
screws.
4. Tighten the strain relief screws.
5. Insert the terminal block cover into the
rear panel of the dryer. Then, secure the
cover with a hold-down screw.
CAUTION
• To convert from the 4-wire system
to 3-wire system, connect the ground
strap to the terminal block support to
ground the dryer frame to the neutral
conductor.
• Ring-type terminals are recommended.
If using strap terminals, make sure they
are tightened.
• Connect the power cord and check L1/
L2/N voltage. If the voltage is low, it
may not heat properly. Review the
“Electrical requirements” section on
page 21 if needed.
Untitled-3 27 2021-03-10 6:18:55
Installation
English28
Installation
4-wire system
F
A B C L2 L1
D
E
A. External ground connector
B. Neutral grounding wire (white)
C. Center silver-colored terminal block
screw
D. Neutral wire (white or center wire)
E. ¾” (1.9 cm) UL-listed strain relief

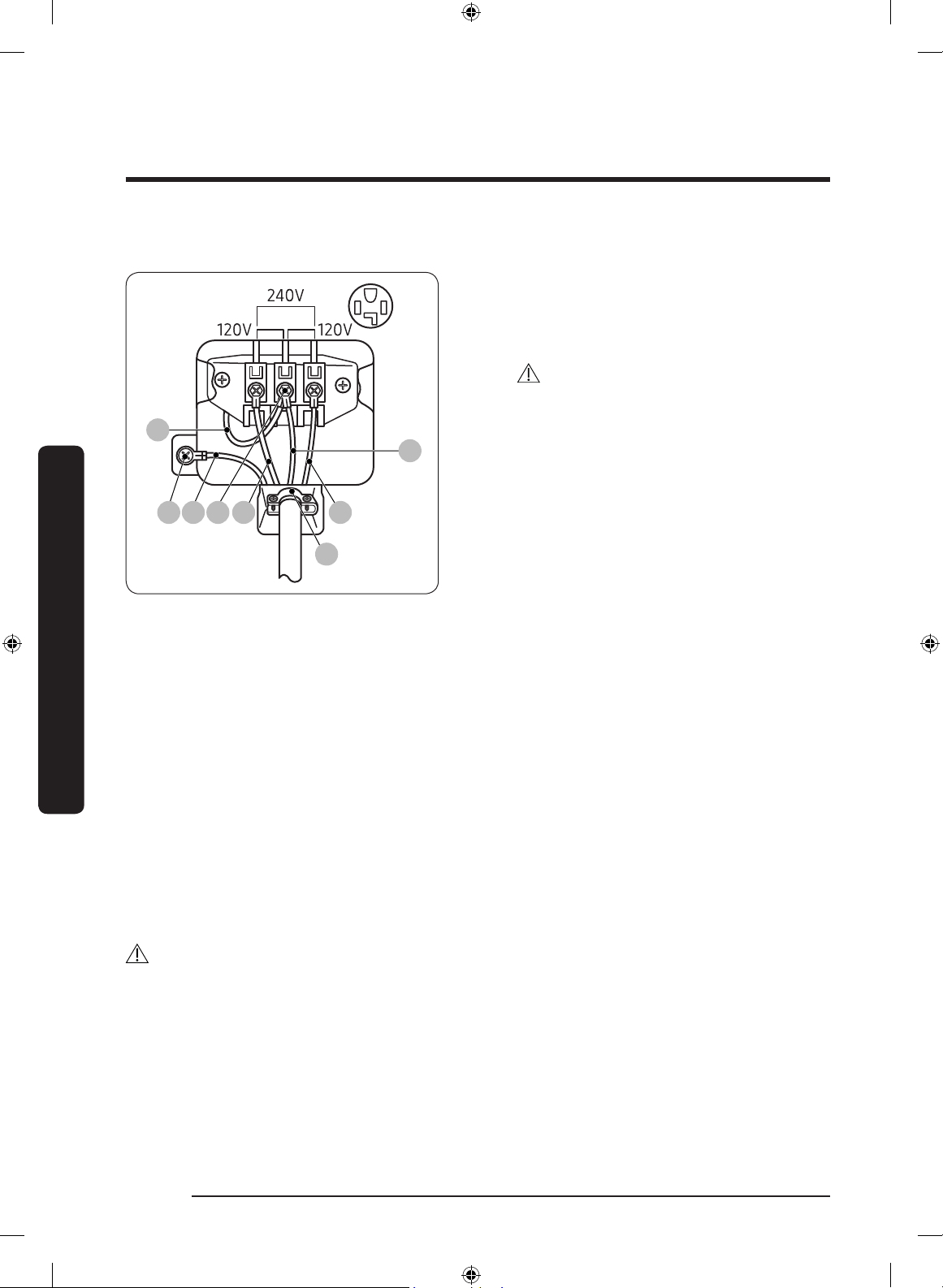

F. Neutral wire (white or center wire)
1. Remove the external ground
connector’s screw and connect the
ground wire (green or unwrapped) of
the power cable to the screw.
CAUTION
- To connect the ground wire to the
neutral position without through
contact A (cabinet ground), contact
a technician. This is not user
serviceable.
- Ring-type terminals are
recommended. If using strap
terminals, make sure they are
tightened.
2. Loosen or remove the screws from the
center terminal block.
3. Connect the neutral wire (white or
center wire) and ground wire (white) to
the center screw of the terminal block.
Tighten the screw.
4. Connect the other wires to the outer
terminal block screws. Tighten the
screws.
5. Tighten the strain relief screws.
6. Insert the tab of the terminal block
cover into the rear slot of the dryer.
Secure the cover with a hold-down
screw.
CAUTION
Connect the power cord and check L1/L2/N voltage. If the voltage is low, it may not heat
properly. Review the “Electrical requirements” section on page 21 if needed.
Untitled-3 28 2021-03-10 6:18:56
English 29
Installation
WARNING
• All U.S. models are designed for a 3-wire system connection. The dryer frame is
grounded to the neutral conductor at the terminal block. A 4-wire system connection
is required for new or remodeled construction, mobile homes, or if local codes do not
permit grounding through neutral. If you use the 4-wire system, you cannot ground the
dryer frame to the neutral conductor at the terminal block.
• Remove the terminal block cover plate. Insert the power cord with a UL-listed strain
relief through the hole provided in the cabinet near the terminal block.
• A strain relief must be used. Do not loosen the nuts already installed on the terminal
block. Be sure they are tight. Use a 3/8” (1 cm) deep well socket.
• Since january 1, 1996, The national electric code requires that new wiring (not existing)
utilize a 4-wire connection to this dryer.
STEP 4 Connect the water hose

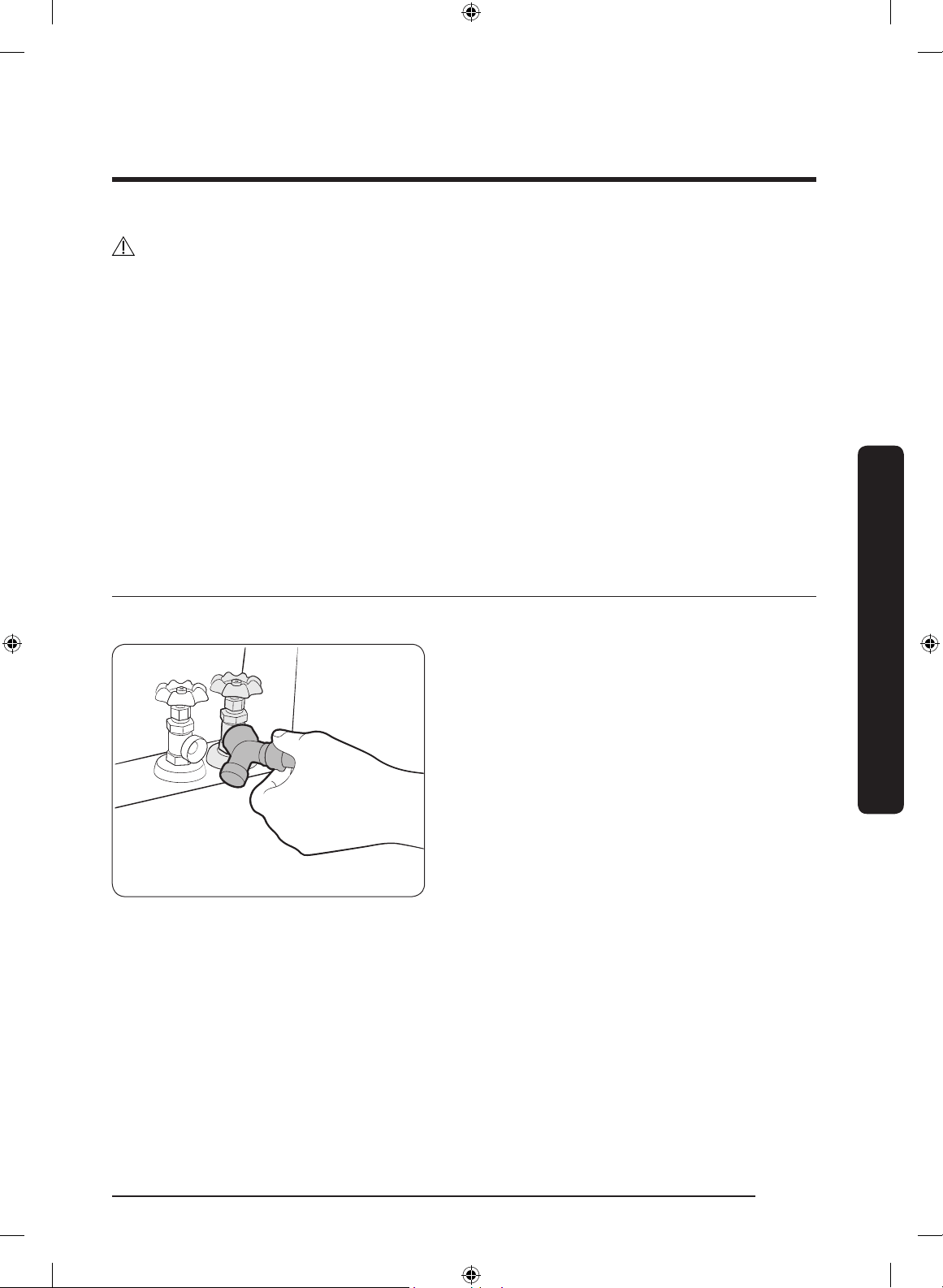

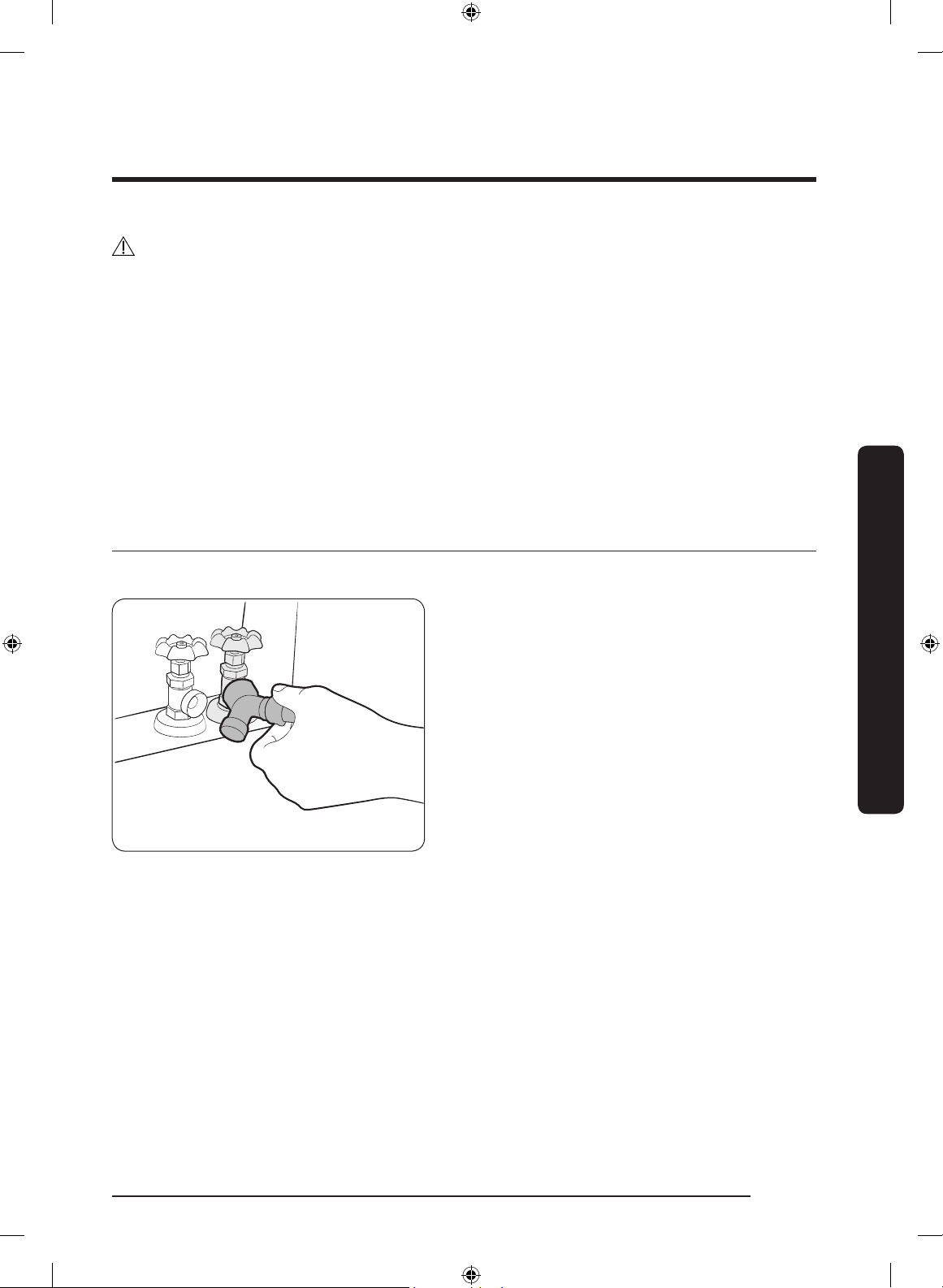

The dryer must be connected to a cold water tap using the provided water hoses.

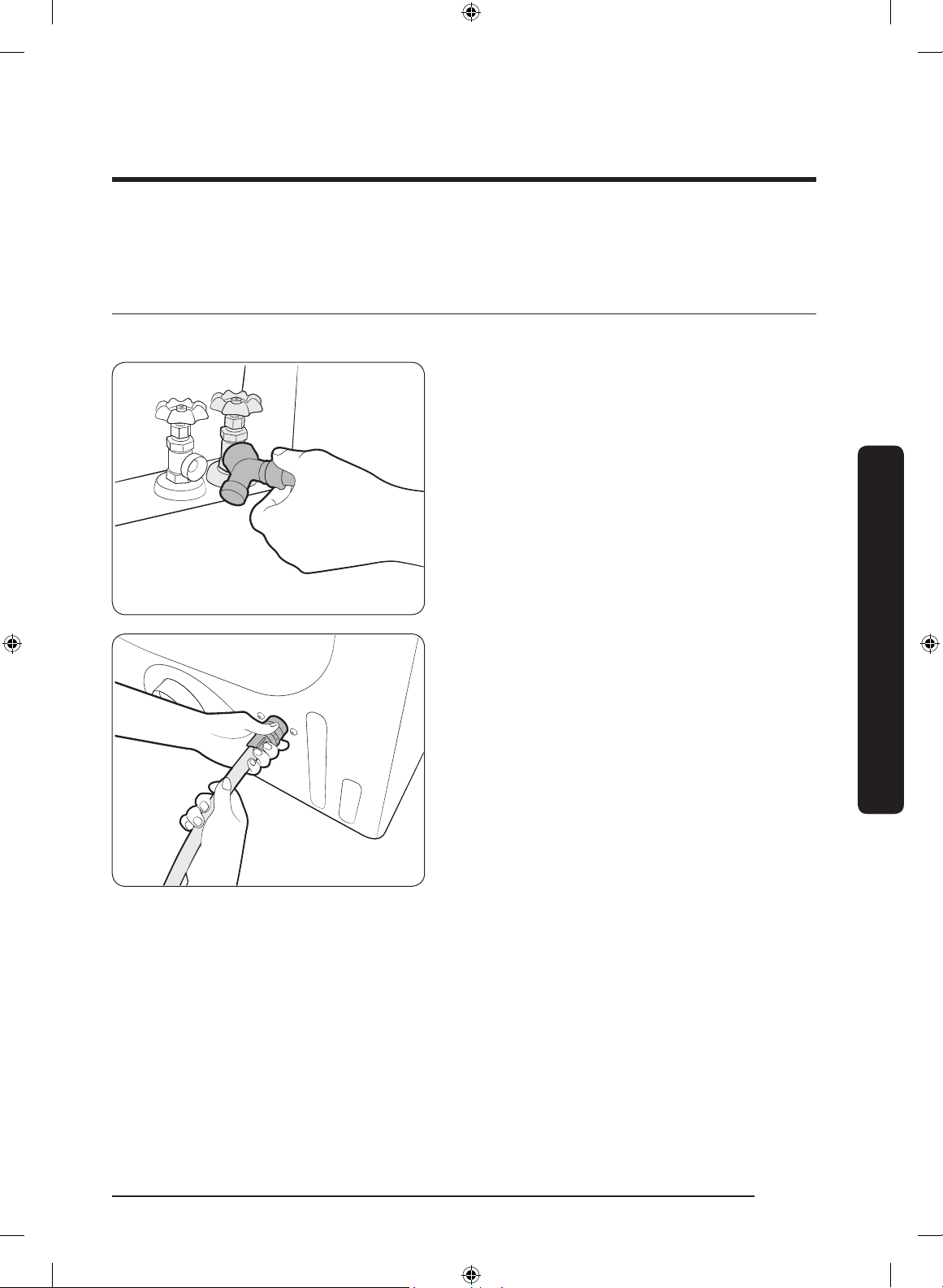

1. Close the cold water tap. If you have a
washer’s cold water hose attached to
the cold water tap, unscrew and remove
the hose. Then, connect the female end
of the Y-connector to the cold water
tap.
2. Connect the straight end of the water
hose to the Y-connector.
3. Using pliers, tighten the coupling an
additional two-thirds turn. Do not
overtighten because the coupling may
be damaged.
Untitled-3 29 2021-03-10 6:18:56
Installation
English30
Installation

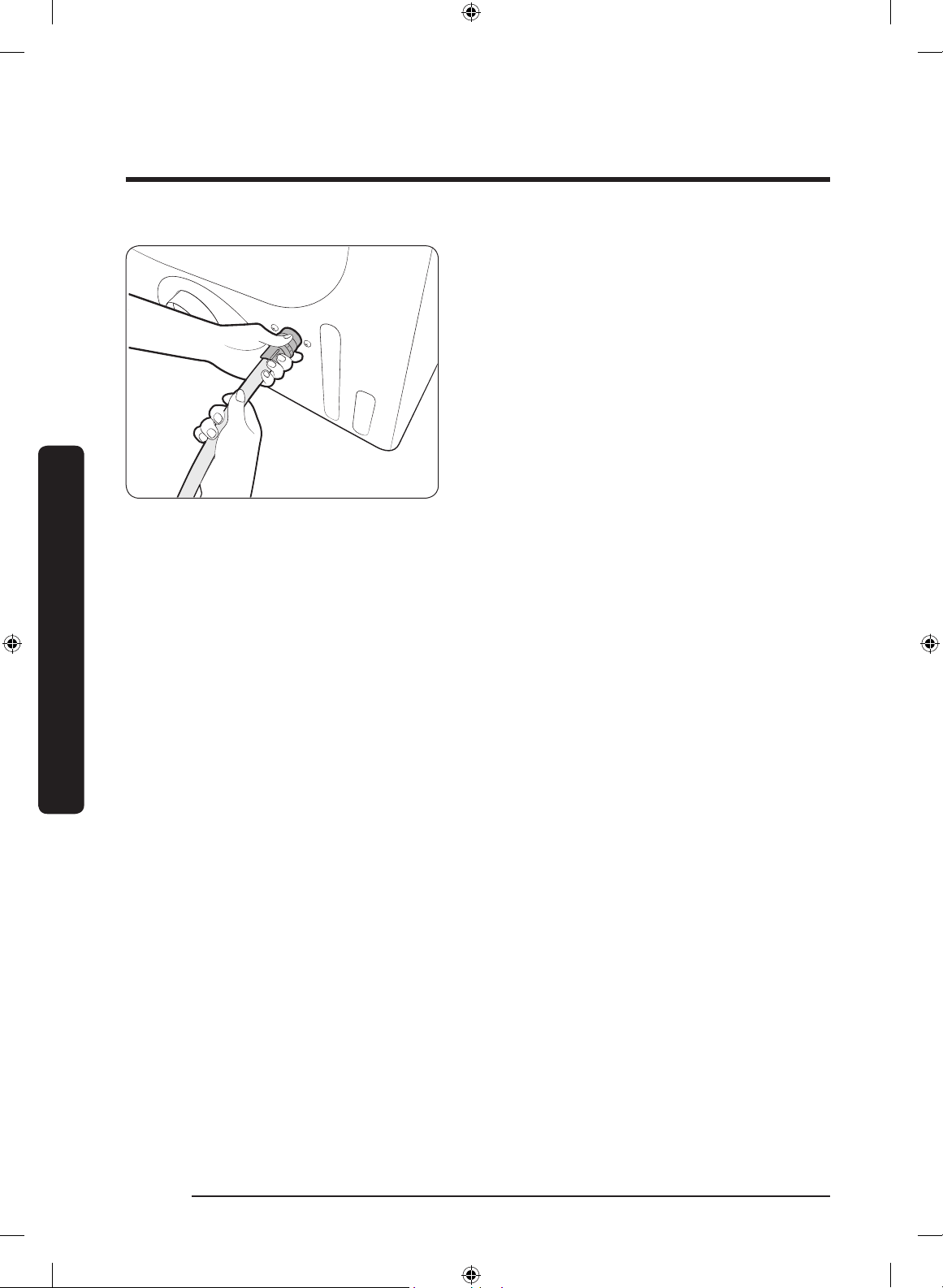

4. Connect the angled end of the water
hose to the lling valve at the bottom
of the rear frame. Turn the coupling
manually until it is tight.
5. Using pliers, tighten the coupling an
additional two-thirds turn. Do not
overtighten because the coupling may
be damaged.
6. If you detached the cold water hose
from your washer, attach the hose
to the open end of the Y-connector,
tighten the coupling by hand until it is
tight, and then, using a pliers, tighten
an additional two-thirds turn.
7. Open the cold water tap, and then check
for any leaks.
If the Y-connector cannot be directly connected to the cold water tap, use the short hose.
See the “Using the short hose as an extension” section on page 31.
Untitled-3 30 2021-03-10 6:18:56
English 31
Installation

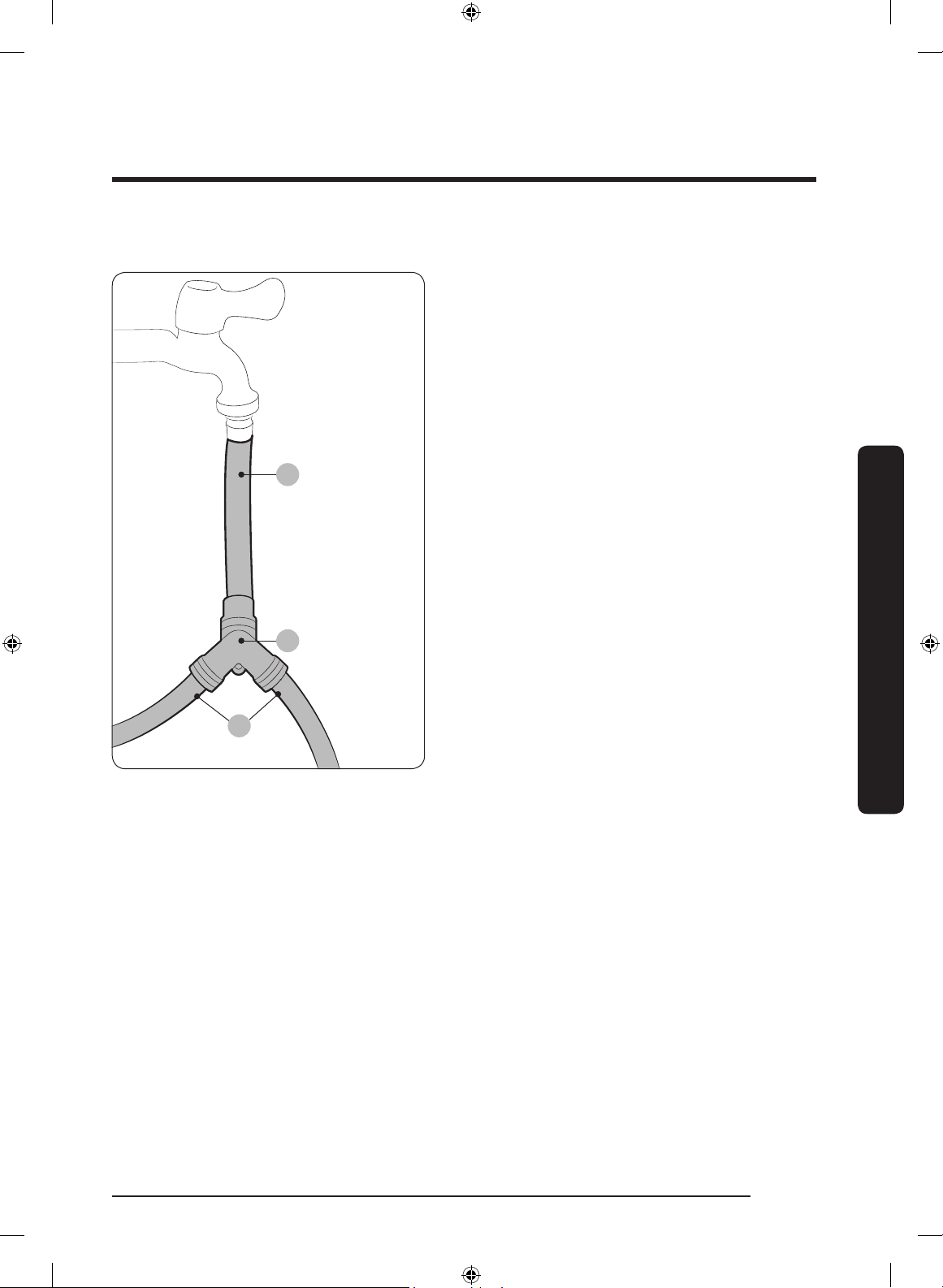

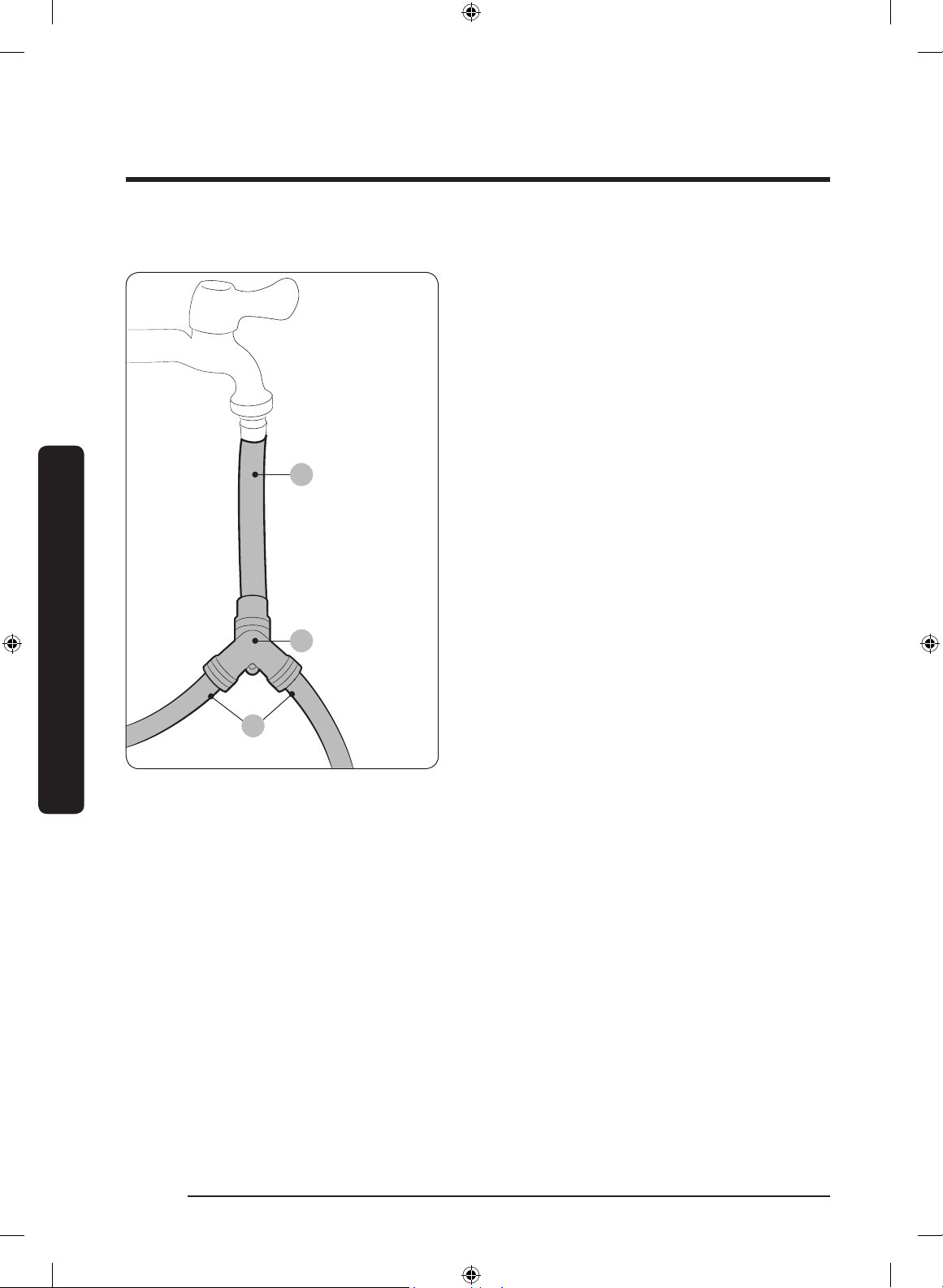

Using the short hose as an extension
B
A
C
1. Close the cold water tap. If you have a
washer’s cold water hose attached to
the cold water tap, unscrew and remove
the hose. Then, connect the short hose
(B) to the cold water tap. Turn the
coupling by hand until it is tight.
2. Using pliers, tighten the coupling an
additional two-thirds turn. Do not
overtighten because the coupling may
be damaged.
3. Connect the Y-connector (A) to the
brass male end of the short hose. Turn
the coupling by hand until it is tight.
4. Using pliers, tighten the coupling an
additional two-thirds turn. Do not
overtighten because the coupling may
be damaged.
5. Connect the angled end of the water
hoses (C) to the lling valve at the
bottom of the rear frame. Turn the
coupling manually until it is tight.
6. Using pliers, tighten the coupling an
additional two-thirds turn. Do not
overtighten because the coupling may
be damaged.
7. If you detached the cold water hose
from your washer, attach the hose to
the free end of the Y-connector, tighten
the coupling by hand until it is tight,
and then, using a pliers, tighten an
additional two-thirds turn.
8. Open the cold water tap, and then check
for any leaks.
Untitled-3 31 2021-03-10 6:18:56
Installation
English32
Installation
STEP 5 Level the dryer
To ensure optimal performance, the dryer must be level.
A
B

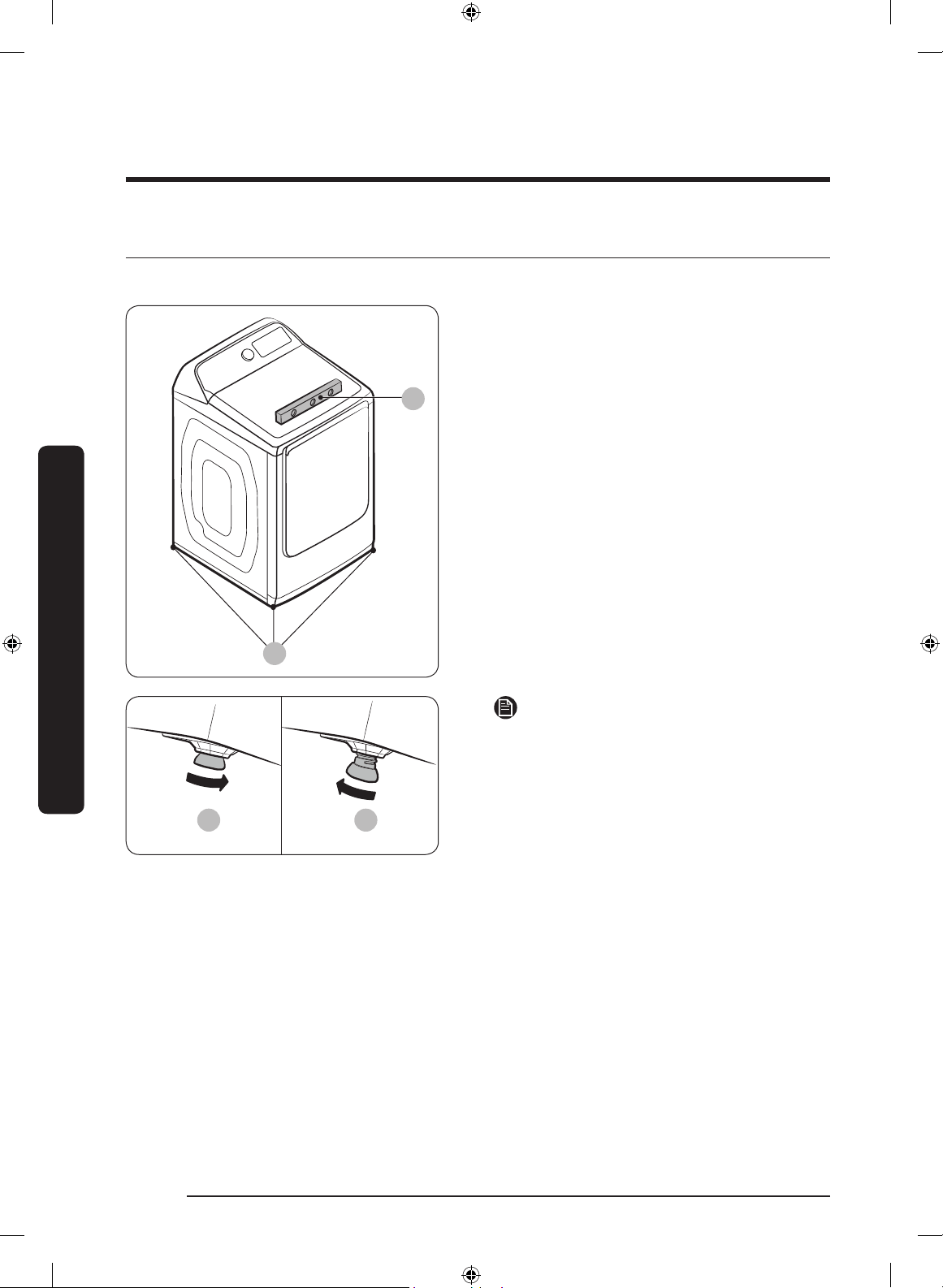

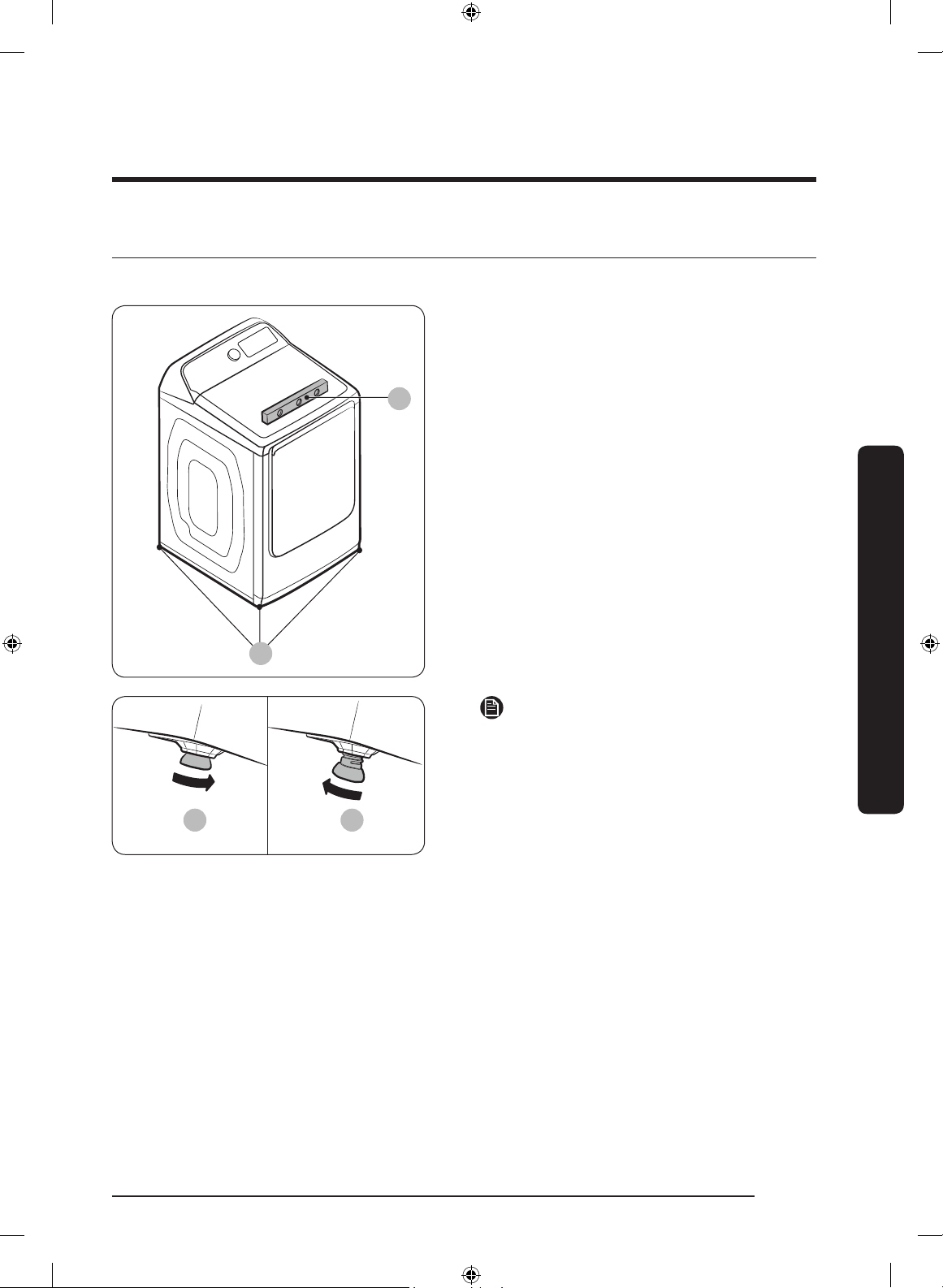

Using a level (A), check if the dryer is
level side to side and then front to back.
If the dryer is not level, turn the leveling
feet (B) clockwise to lower the dryer or
counterclockwise to raise the dryer.
A B
NOTE
• To set the dryer to the same height
as your washer, fully retract (A)
the leveling feet by turning them
counterclockwise, then loosen (B) the
feet by turning them clockwise. Once
the dryer is the same height as the
washer, follow the directions above to
level the dryer.
• Adjust the leveling feet only as much as
necessary to level the dryer. Extending
the leveling feet more than necessary
can cause the dryer to vibrate.
Untitled-3 32 2021-03-10 6:18:56
English 33
Installation
STEP 6 Power on (for gas models)
Make sure all gas connections, the exhaust line, and all wiring is connected correctly. Then,
plug the power cord into a power source and check the dryer’s installation and operation
using the nal checklist in Step 7 below.
STEP 7 Final check
When installation is complete, conrm that:
• The dryer is plugged into an electrical outlet and grounded properly.
• The exhaust ductwork is connected, and the joints are taped.
• You have used rigid or stiff-walled exible metal duct material, not plastic exible duct.
• The dryer is level and is sitting rmly on the oor.
• The dryer starts, runs, heats, and shuts off properly.
For gas models:
• The gas is supplied properly with no leaks (For gas models only).
CAUTION
The burner may not ignite initially due to air in the gas line. Allowing your dryer to
operate on a heat setting will purge the line. If the gas does not ignite within 5 minutes,
turn your dryer off and wait 5 minutes. Be sure the gas supply to your dryer has been
turned on. To conrm gas ignition, check the exhaust for heat.
Untitled-3 33 2021-03-10 6:18:57
Installation
English34
Installation
Vent blockage test
After the dryer is installed, start the Vent Blockage Test to check if the duct system is
properly installed. The Vent Blockage Test automatically detects the status of the ducts
and reports any blockage or problems. Proper ducting can reduce drying time and save
energy.
NOTE
The Vent Blockage Test must run when the dryer is cool. If the dryer warms up after
the installation check, run the AIR FLUFF cycle for several minutes to reduce its internal
temperature.
Running the vent blockage test
1. Make sure the drum is empty, and then close the door. (If there are any clothes or
other items in the drum, the test will not give accurate results.)
2. Press the Power button to turn the dryer on, then simultaneously press and hold the
Adjust Time and Dryness buttons for 3 seconds. “InS or In” appears in the dryer’s
display. (If you have started other procedures before the Vent Blockage Test, the dryer
will not enter the Vent Blockage Test mode.)
3. Press the Start/Pause (Hold to Start) button. The Vent Blockage Test starts immediately.
During the test, the number indicator makes a circle in 6 clockwise steps. The test takes
about 2 minutes. Do not open the door during the test.
4. After 2 minutes, when the test is complete, the results are displayed and the dryer
sounds a tone. If status of the duct system is normal, “0” appears and the dryer
sounds a completion tone. If the duct system cannot exhaust properly, the check code
appears, and the dryer sounds an alarm tone. For description about the code, see the
“Installation check codes” section on page 35.
If there are any other problems, an information code appears in the display. For
description about the code, see the “Information codes” section on page 58.
- To stop or cancel the Vent Blockage Test, press the Power button to turn off your
dryer.
- The results remain on the display for about 5 minutes and then automatically turn
off. You can turn the results off immediately by pressing the Power button.
NOTE
• During or after the test, the internal drum is hot. Use caution to prevent burns. The
Vent Blockage Test is used to check for problems in the current duct system when the
dryer is installed for the rst time.
Untitled-3 34 2021-03-10 6:18:57
English 35
Installation
• If the test result displays check code (the duct system is blocked ), refer to the “Ducting
requirements” section on page 17 and the “Exhaust ducting guide” section below, and
then take proper measures to correct any problems. If the test is suspended, it could
result in incorrect results. Follow the proper procedures when testing the dryer.
• Even if the test result is normal (“End or 0”), the duct system could be blocked slightly.
Properly install all duct work according to the installation instructions in this manual.
Installation check codes
Check code Meaning Solution
0Vent condition is good.
Clg (Cg) The vent is clogged. 1. Clean the lint lter.
2. Check your vent condition. (Refer
to the “Ducting requirements”
section)
* You must take measures (such as
cleaning) through expert personnel.
C80 (C8)
About 80 % of the vent is clogged.
(This may decrease the drying
performance.)
C90 (C9)
Over 90 % of the vent is clogged.
(This may lead to poor drying
performance or cause malfunction)
Ct
The internal temperature of the
dryer is too low (below 32 °F (0 °C))
or too high (over 104 °F (40 °C)) and
therefore vent blockage cannot be
detected.
Leave the dryer at room
temperature (41~95 °F (5~35 °C))
for an hour and check again.
tC Temperature sensor error Contact a service center.
C1
Unit is detecting items inside the
drum or there is an error on the dry
sensor.
Remove items from the drum and
check again.
If the problem continues, contact a
service center.
dC Unit is detecting door is open
Close the door properly and check
again.
If the problem continues, contact a
service center.
9C1 Abnormal voltage detected
Check the power connection. (Refer
to the “Connect the electrical wiring
(for electric models)” section)
If the problem continues, contact a
service center.
Untitled-3 35 2021-03-10 6:18:57
Installation
English36
Installation
Check code Meaning Solution
HC Detection of abnormal temperature
in drum.
Check the power connection.
Check the vent condition if the
problem continue, contact a service
center.
Exhaust ducting guide
Ducting
1. Make sure the dryer is installed properly so the air exhausts freely.
2. Use 4-inch rigid metal ducts. Tape all joints including the dryer connection. Never use
lint-trapping screws.
3. To facilitate the exhaust, keep the ducts as straight as possible.
Cleaning
Clean all old ducts before installing the dryer, and make sure the vent ap opens and
closes freely. We recommend that you to clean the exhaust system annually or on a
regular basis.
WARNING
• To prevent re, do not use plastic, thin-foil, or non-metal exible ducts of any kind.
• Do not use a poor exhaust system because it slows down the dryer’s performance.
• Do not use excessively long ducts that have multiple elbows.
• Do not use crushed or clogged venting or ducts.
Untitled-3 36 2021-03-10 6:18:57
English 37
Installation

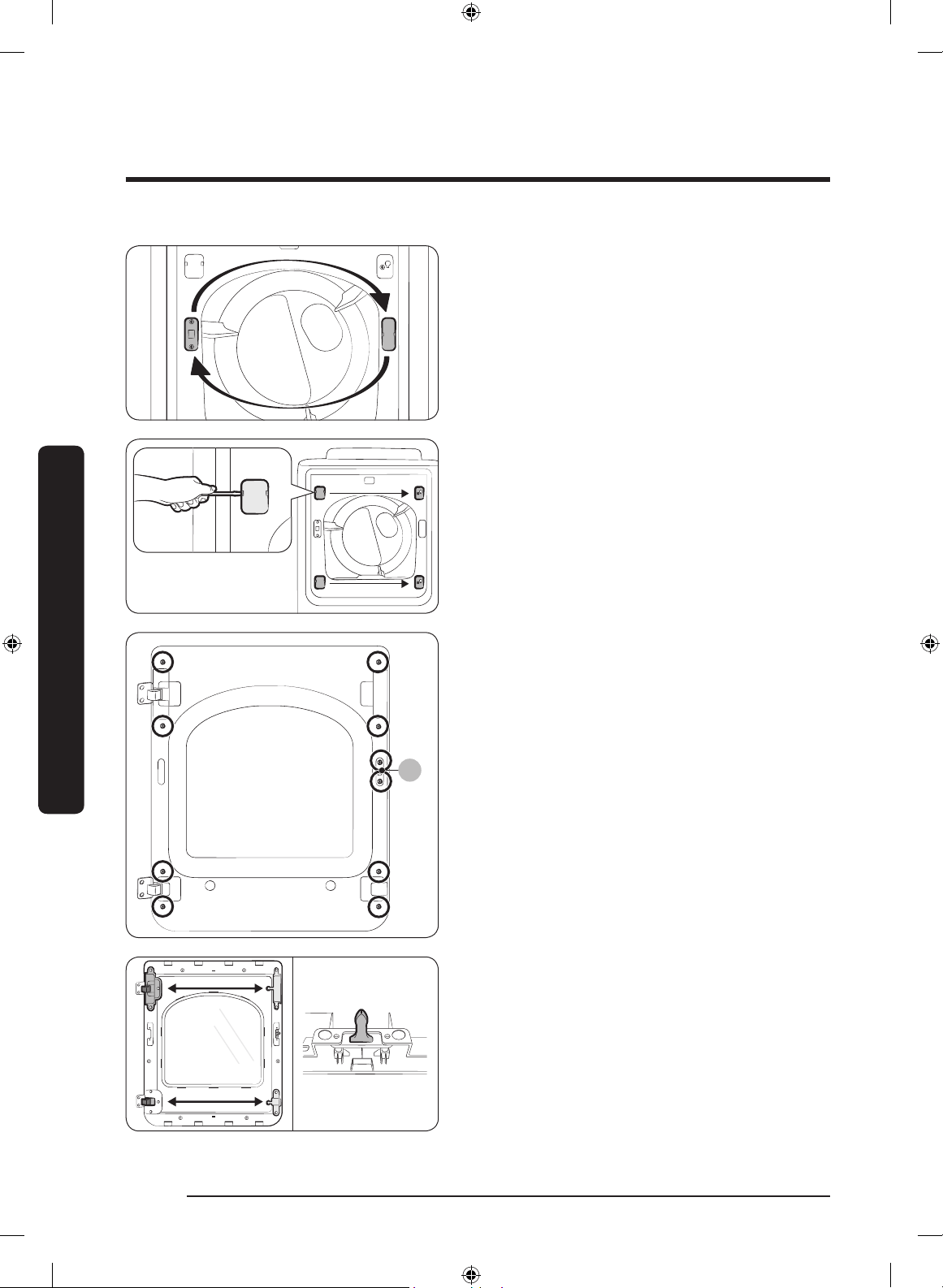

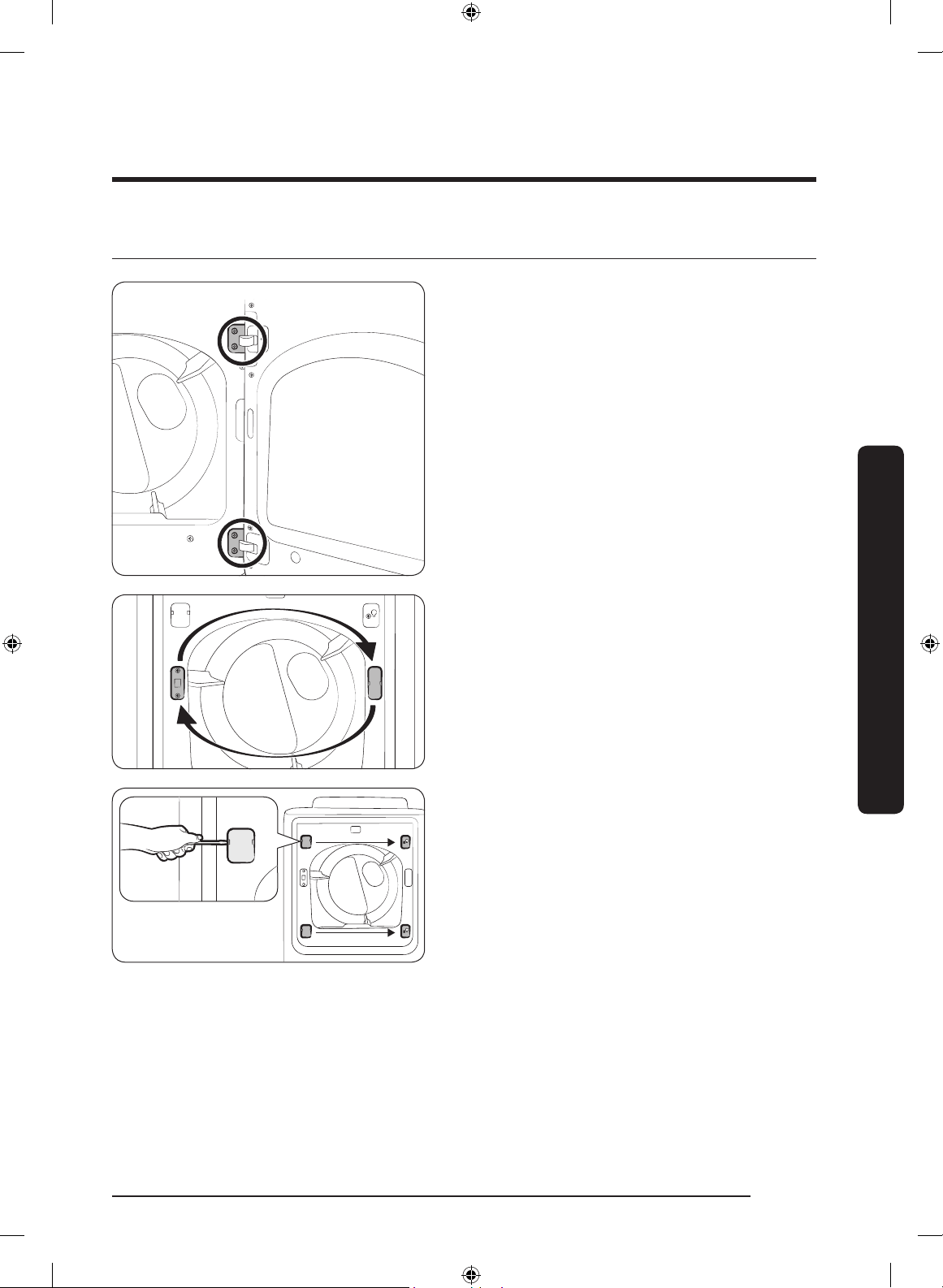

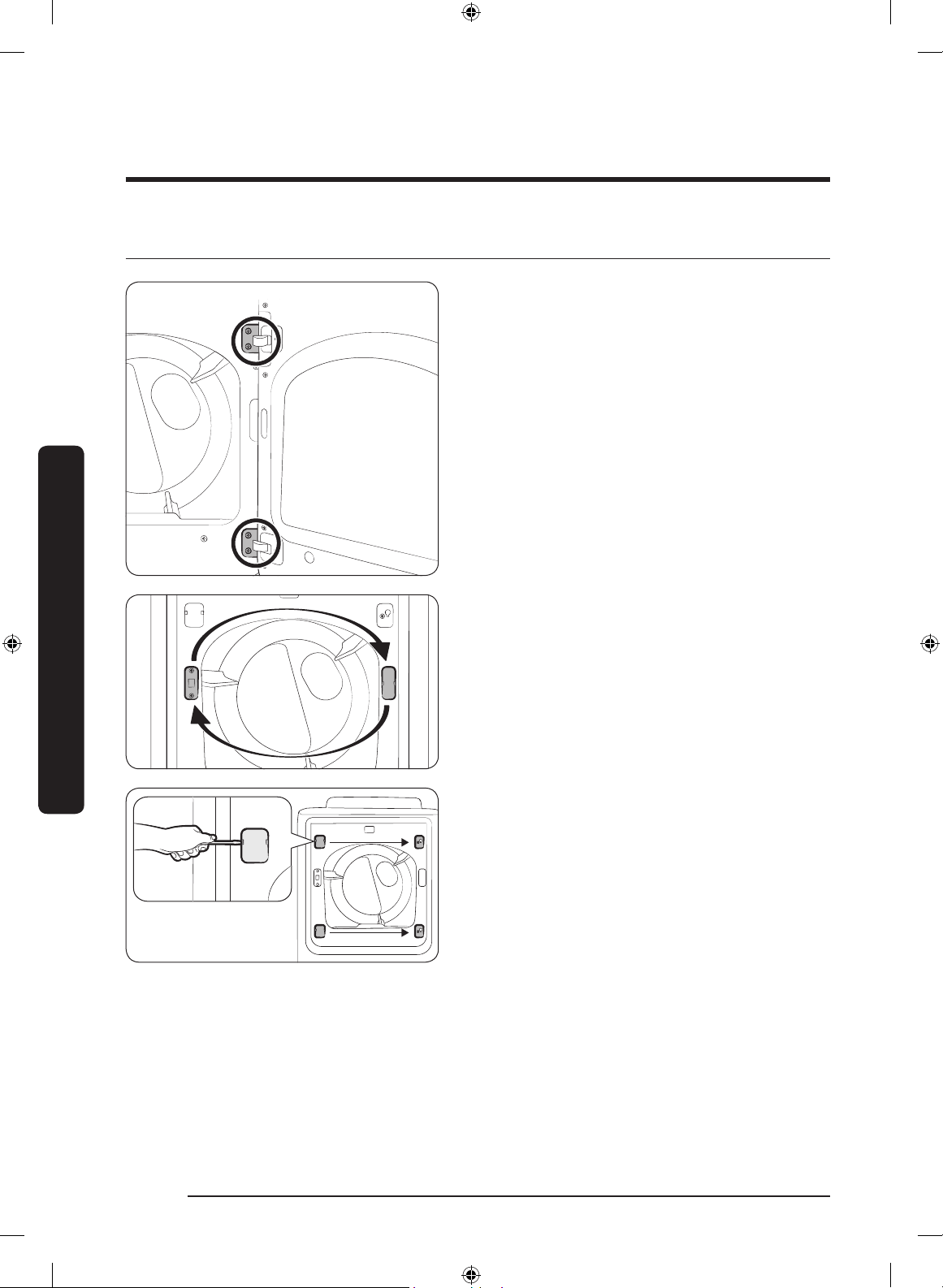

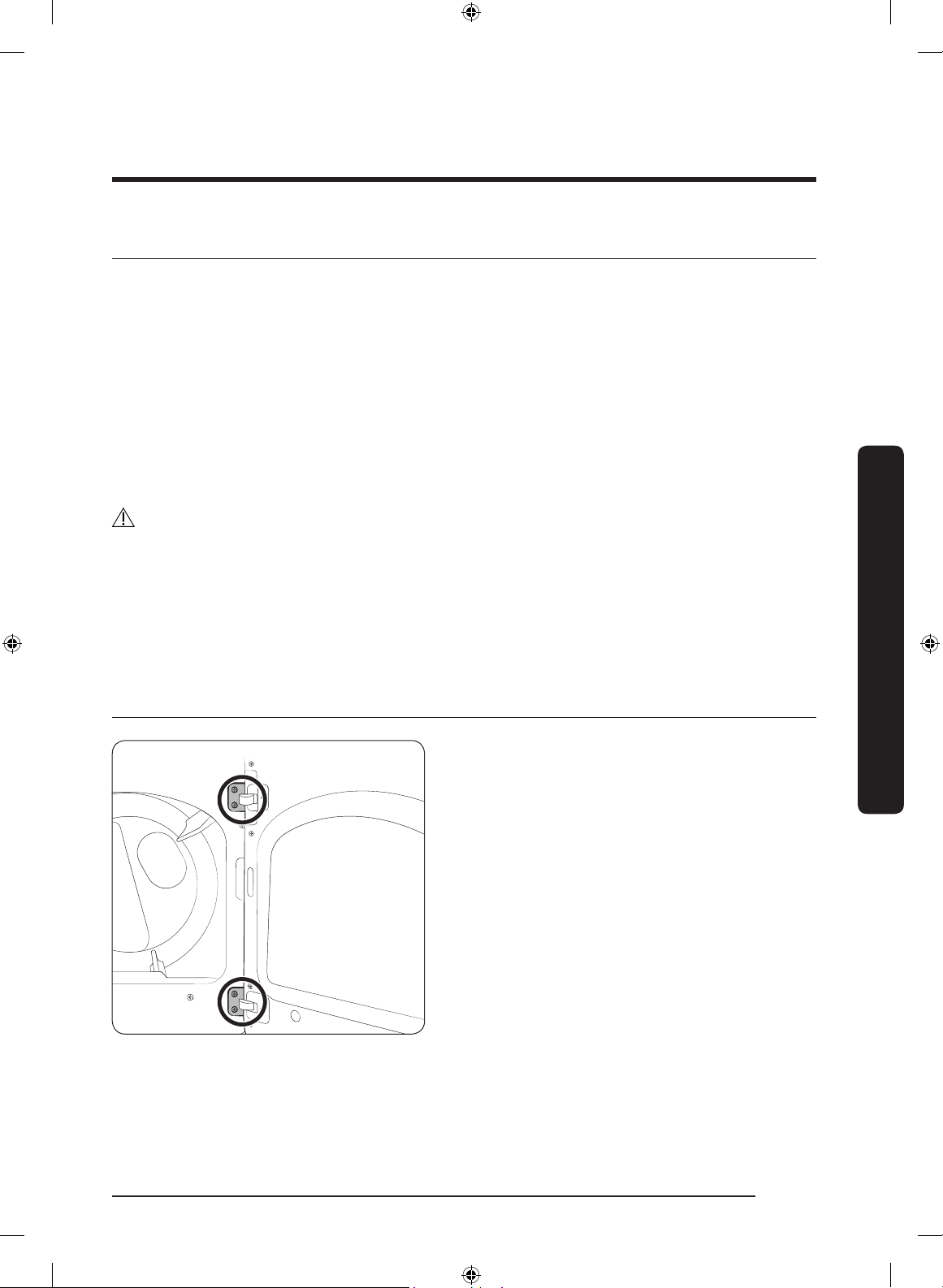

Switching the door position
To reverse the direction of the door, we
recommend that you contact a qualied
technician.
1. Put a soft rug on the oor to rest the
door on after you have removed it.
This will prevent the door from being
scratched.
2. Unplug the power cord of the dryer.
3. Remove the four hinge screws from
the door, and then remove the door by
lifting it up slightly.
4. Remove the two screws from the lever
holder, and then remove the holder
cover.
5. Put the lever holder on the other side
as shown, and then tighten the screws.
Install the holder cover on the opposite
side as shown.
6. Use a at-head screwdriver to remove
the two hinge covers from the original
side. Install the hinge covers on the
opposite side as shown.
Untitled-3 37 2021-03-10 6:18:57
Installation
English38
Installation

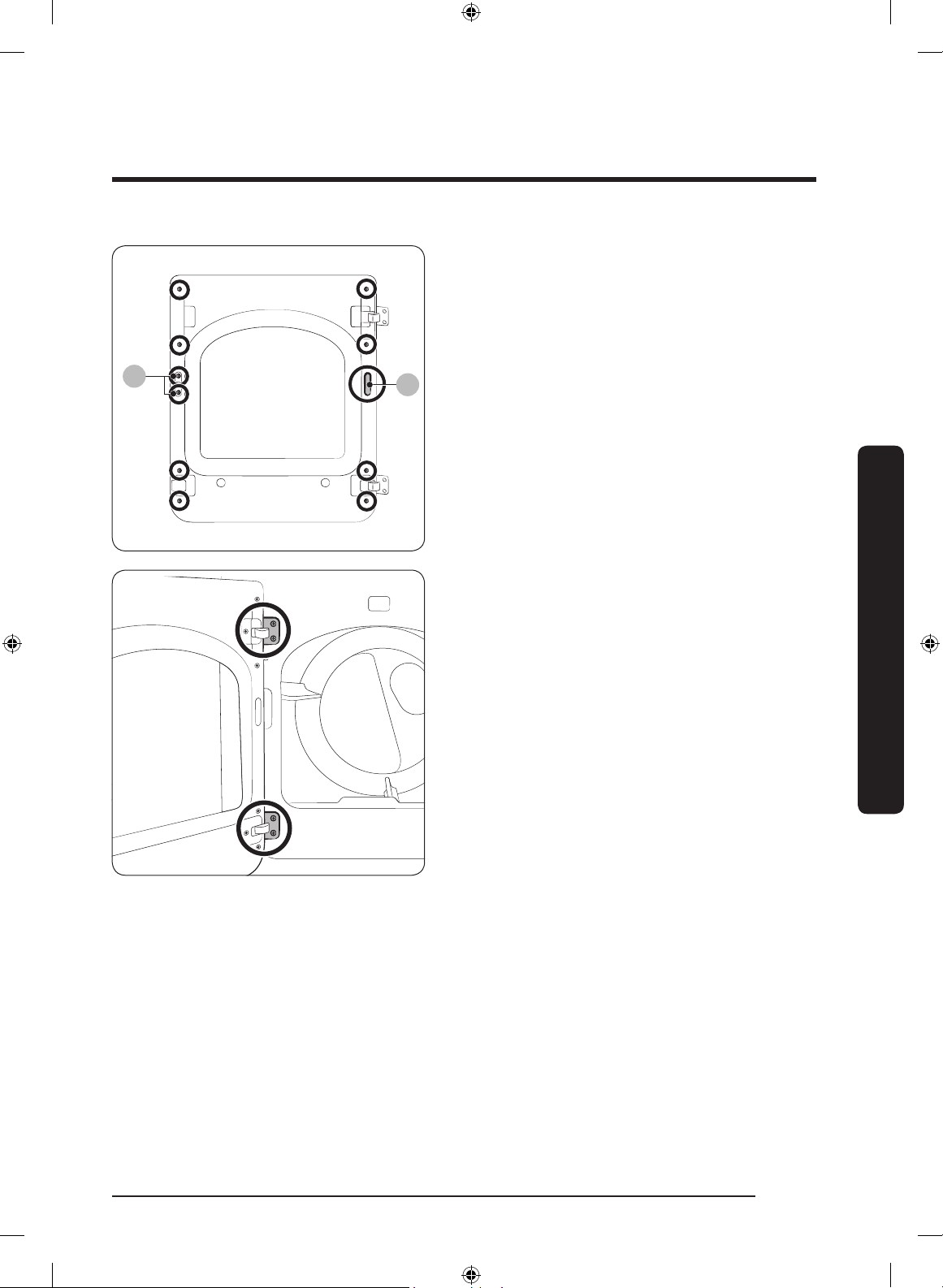

B

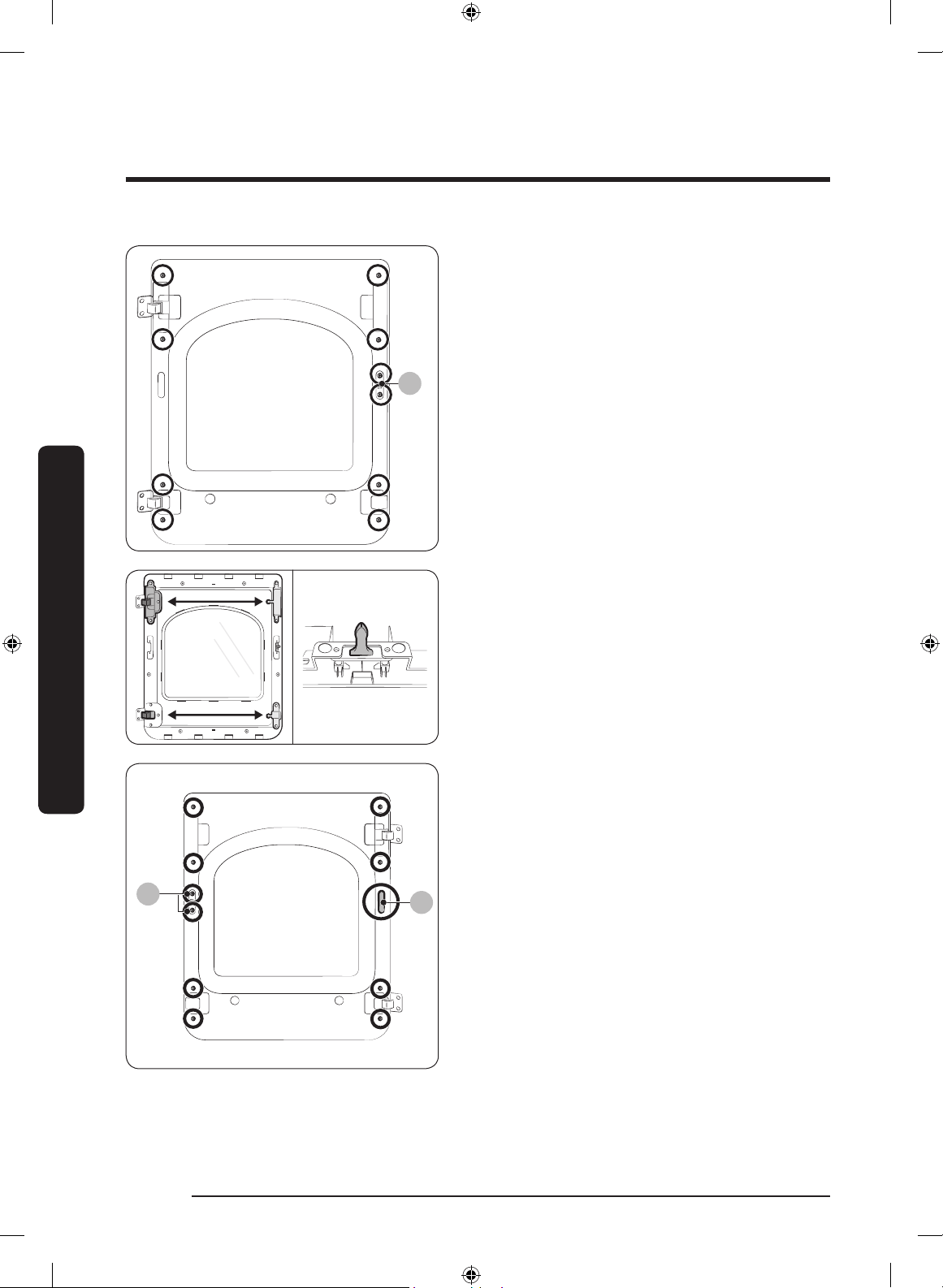

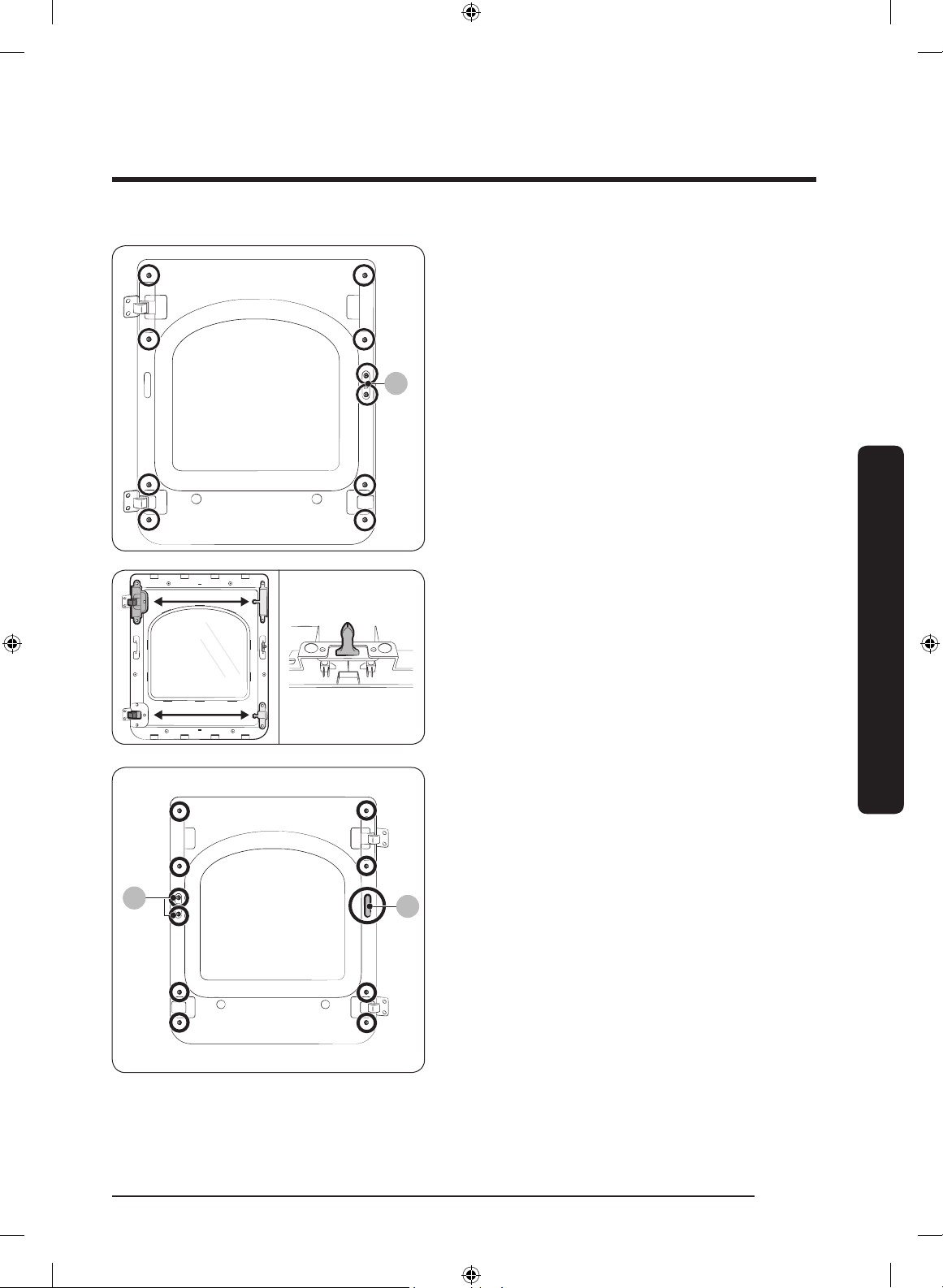

7. Locate and remove the 10 screws as
shown. Note that screw B (x2) is longer
than the others.
8. Remove the glass holder, and switch
the positions of:
a. the hinge cover and the door handle.
b. the hinge holder and the glass-guide
holder
9. Remove the door lever, and then move
it to the other side as shown.
BC
10. Remove the hole cover (C), and then
insert and tighten the glass holder using
the removed 10 screws.
11. Install the hole cover on the opposite
side as shown.
Untitled-3 38 2021-03-10 6:18:58
English 39
Installation

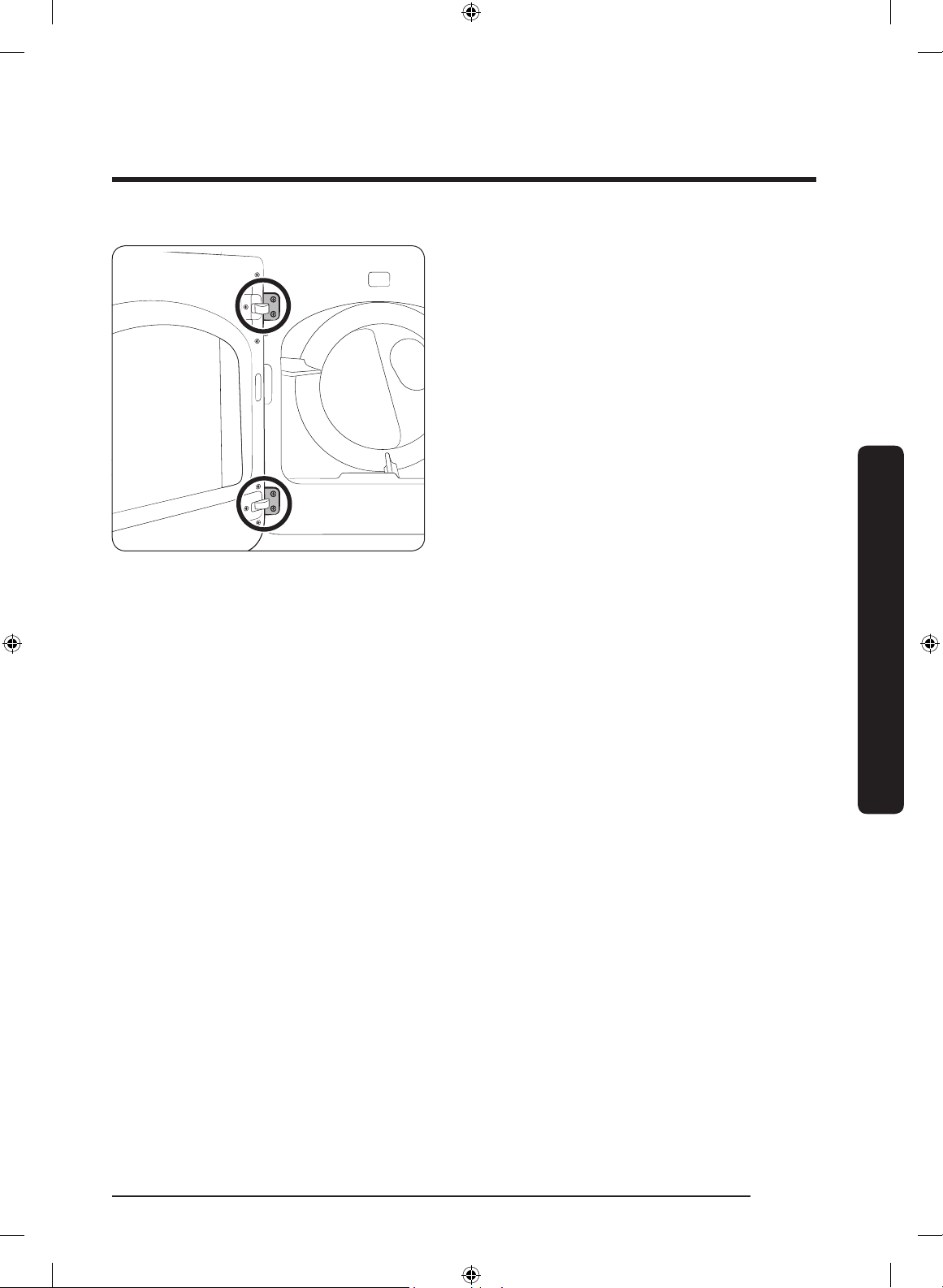

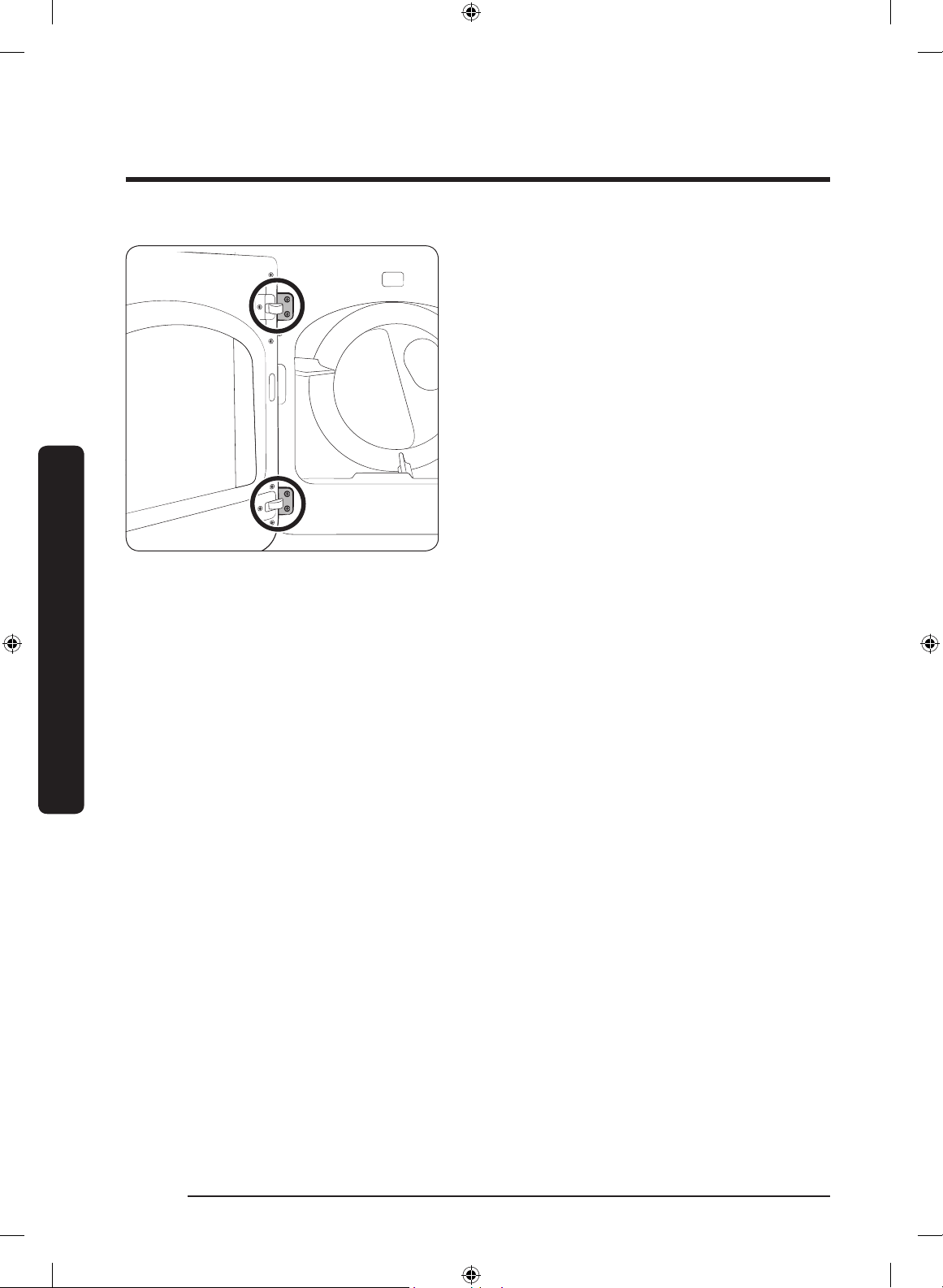

12. Reinstall the door on the front frame,
and then carefully insert and tighten
the 4 hinge screws.
Untitled-3 39 2021-03-10 6:18:58
English40
Before you start
Here are a few things you should know before starting your dryer.
Sort and load
• Put one wash load in the dryer at a
time.
• Do not mix heavy and lightweight items
together.
• To improve drying efciency for one or
two items, add a dry towel to the load.
• For best results, untangle items
before inserting them into the dryer.
Tangled items may degrade the drying
efciency or cause the door to open.
• Overloading reduces the tumbling
performance, resulting in uneven
drying and wrinkling.
• Unless recommended on the care label,
do not dry woolens or berglass items.
• Avoid drying unwashed items.
• Do not dry items soiled with oil, alcohol,
gasoline, etc.
Functional prerequisite

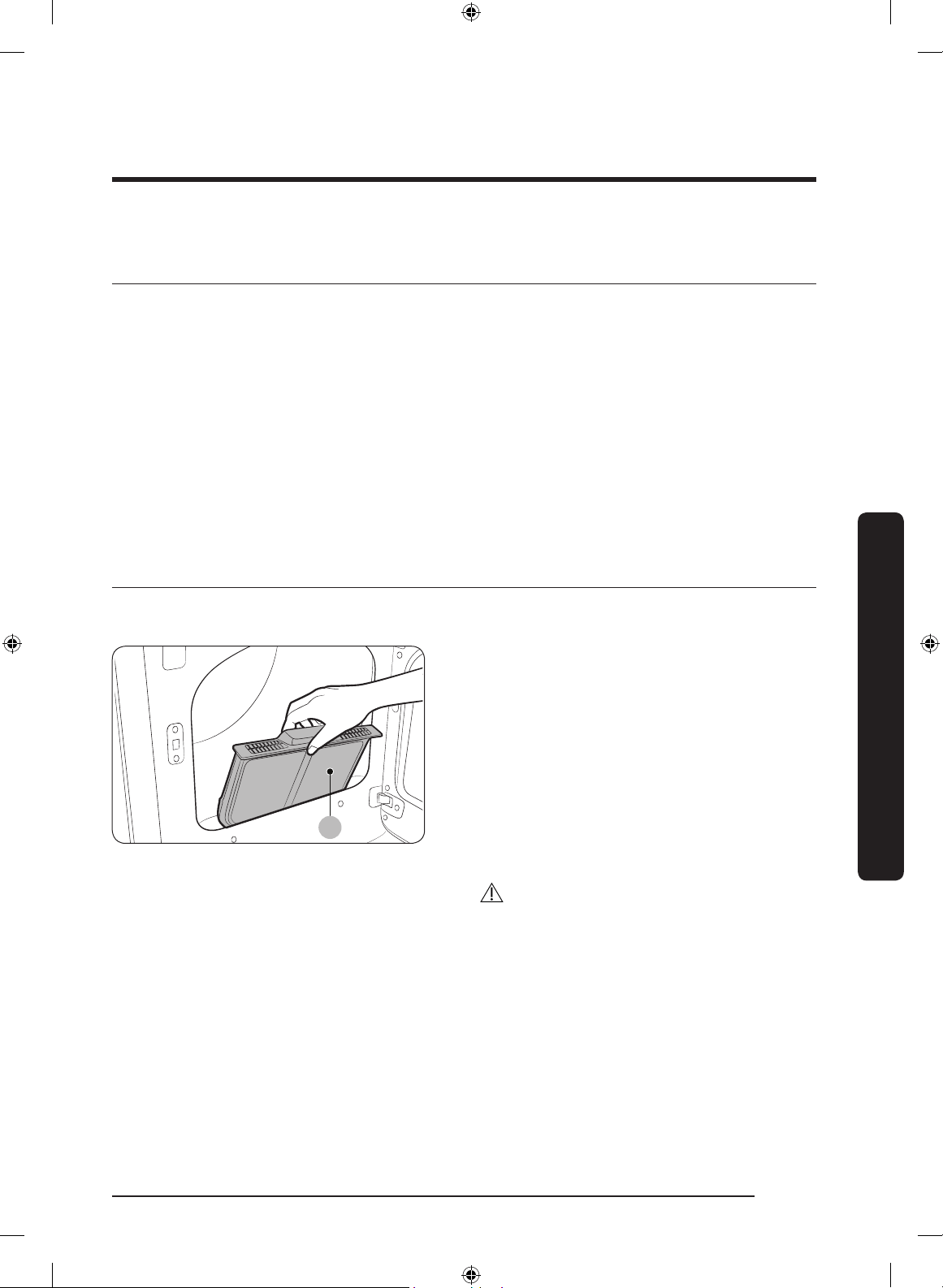

Lint lter
A
To prevent a risk of re, make sure to
clean the lint lter before or after every
load.
1. Turn off the dryer.
2. Open the door and pull out the lint lter
(A) from inside the drum.
3. Remove the lint, and then clean the lint
lter.
4. Reinsert the lint lter, and then close
the door.
CAUTION
• Do not operate the dryer without the
lint lter in place.
• Do not use a damaged or broken lint
lter. This may reduce performance
and/or cause re.
Before you start
Untitled-3 40 2021-03-10 6:18:58
English 41
Operations
WARNING
To reduce the risk of re, electric shock, or injury to persons, read the “Safety information”
before operating this appliance.

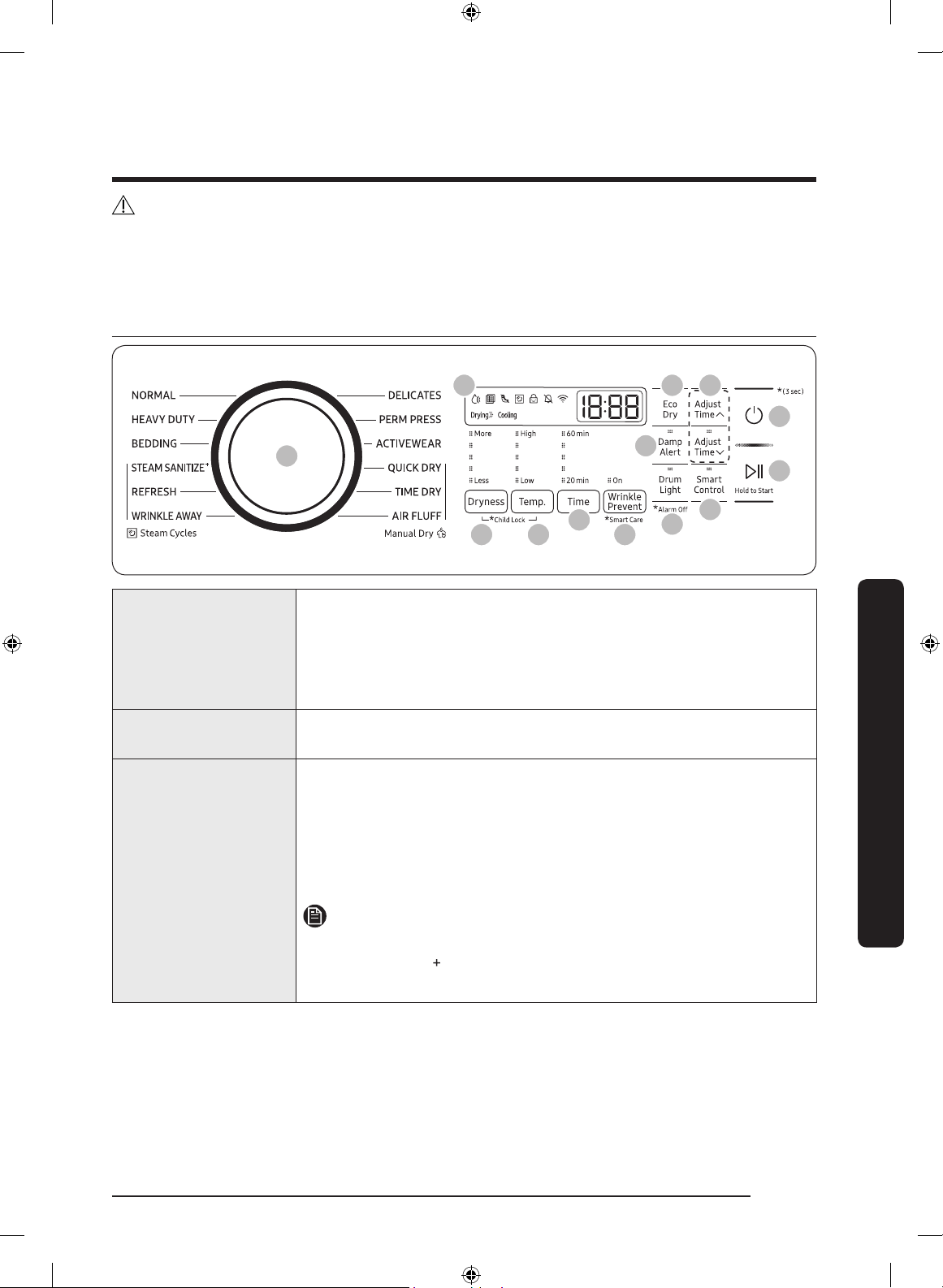

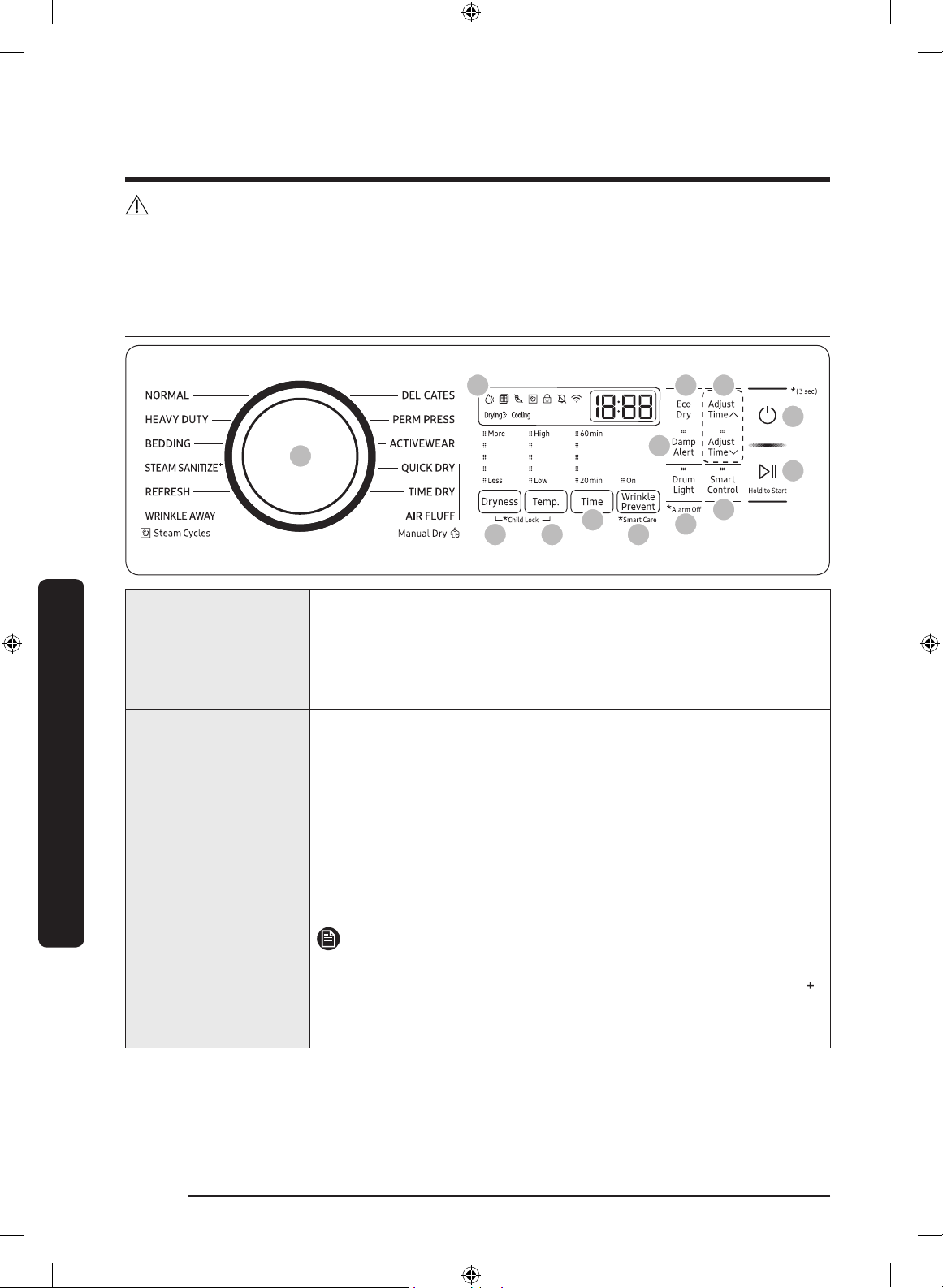

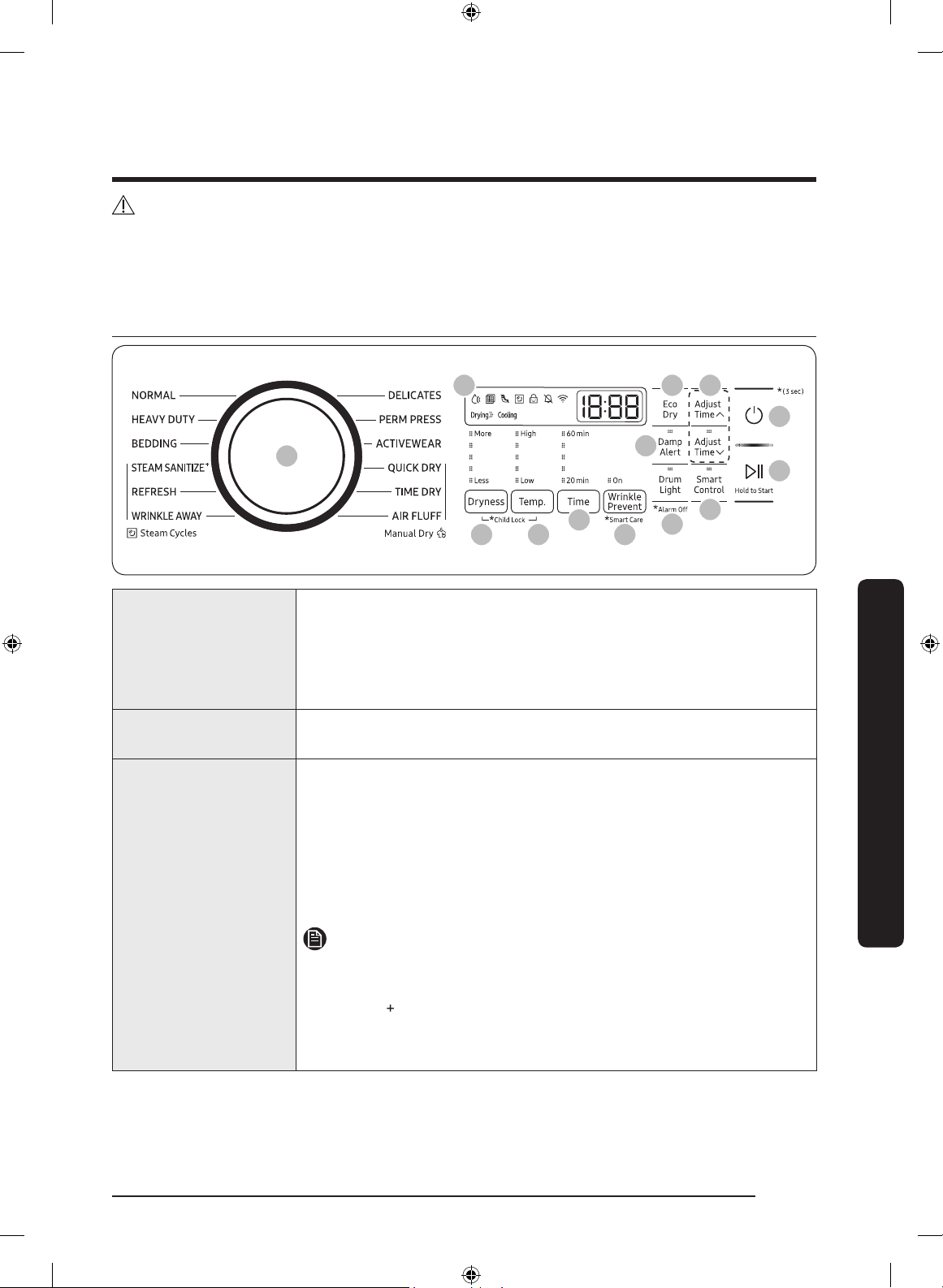

Control panel
02
01
03 04
05
06
07
08
09
12
13
10
11
01 Cycle Selector
Turn the Cycle Selector to select a desired cycle. When a cycle is
selected, the cycle indicator lights up.
• Steam Cycles: The dryer sprays water into the drum to
deodorize clothes and reduce static electricity and wrinkles.
• Manual Dry: The drying time is xed.
02 Digital Graphic
Display
Displays all cycle information, including the cycle time,
information code, and operating status.
03 Dryness
Press to select a dry level. You can select from 5
different options (Less to More). Please refer to following
recommendations to select the appropriate dryness.
• For larger or bulkier loads, select More for complete dryness.
• For items that needs to lay at or hang to dry, use Less to
partially dry items.
NOTE
This option is not available with REFRESH, WRINKLE AWAY,
STEAM SANITIZE , ACTIVEWEAR, TIME DRY, QUICK DRY, and AIR
FLUFF.
Operations
Untitled-3 41 2021-03-10 6:18:58
Operations
English42
Operations
04 Temp.
Temperature can only be adjusted in TIME DRY.
Press to change the temperature of the current cycle. You can
select from 5 different options (Low to High). Please select the
appropriate temperature depending on the items in the load.
• High: For sturdy cottons or those labeled Tumble Dry.
• Medium: For permanent press, synthetics, lightweight cottons,
or items labeled Tumble Dry Medium.
• Low: For heat sensitive items labeled Tumble Dry Low
or Tumble Dry Warm. Provides the lowest heated drying
temperature possible.
05 Time
Press to adjust the drying time for the Manual Dry cycles. This
is not available with the Sensor Dry cycles because the dryer
determines the drying time by sensing the current moisture
level of the load.
06 Wrinkle Prevent
Wrinkle Prevent provides approximately 180 minutes of
intermittent tumbling in unheated air at the end of the cycle to
reduce wrinkling. Press Wrinkle Prevent to activate this feature.
The load is dry, and can be removed at any time during the
Wrinkle Prevent cycle.
07 Eco Dry
This function is available with NORMAL and TIME DRY.
With the Eco Dry activated, drying takes a longer time but the
power consumption is reduced.
The drying time can be extended by up to 3 times depending on
the temperature and load. The Eco Dry function is enabled by
default.
08 Damp Alert
This alert is available for all Sensor Dry cycles except for STEAM
SANITIZE and ACTIVEWEAR. Available dry levels are Normal,
More, and Extra.
If a load contains mixed fabrics, the Damp Alert indicator blinks
when average dryness of the items in the load is 80 % dry. This
lets you take items that you don’t want fully dried or that dry
quickly out of the dryer early while letting others continue to
dry.
09 Drum Light
Press to turn the interior lamp on or off. The lamp stays lit for 2
minutes after it has turned on, regardless of whether the power
is on or off or the door is open or closed, and then turns off
automatically.
Untitled-3 42 2021-03-10 6:18:58
English 43
Operations
10 Adjust Time
You can change the set time in the Manual Dry cycles (QUICK
DRY, TIME DRY, AIR FLUFF) and WRINKLE AWAY. To change the
cycle time, press or until the desired time is displayed.
11 Smart Control
After connecting the Tumble Dryer to your home network using
the SmartThings app, you can control or monitor the dryer
remotely. When started, the Smart Control indicator blinks. The
dryer enters waiting mode and waits for remote commands.
12 Power Press to turn on/turn off the dryer.
13 Start/Pause (Hold
to Start) Press to start or stop operation.
NOTE
Do not take extremely tangled items from your washer and put them into the dryer. They
can degrade the drying efciency of the dryer or cause the door to open. We recommend
that you untangle the items before putting them into the dryer. Also, do not put objects on
the dryer, especially on the control panel.
CAUTION
Do not spray water directly onto the control panel. This may cause a system failure.
Untitled-3 43 2021-03-10 6:18:59
Operations
English44
Operations
Icon description
Sensor Dry This icon appears when the dryer operates the cycle which
senses the internal humidity to determine the drying time.
Filter Check
This icon displays after every load as a reminder to clean
the lint lter. Clean the lint lter before every cycle and
make sure the lter is properly inserted before starting a
cycle.
Vent Sensor
The dryer features a vent sensor that detects and noties
you when it is time to clean the ductwork. The indicator
lets you know the status of the duct.
Steam
This icon appears when the dryer is in steam process. The
dryer sprays water into the drum to deodorize clothes and
reduce static electricity and wrinkles.
Child Lock This icon indicates that Child Lock is on. For more
information on Child Lock, see page 51.
Alarm Off This icon indicates that the alarm is off. For more
information on Alarm Off, see page 51.
Wi-Fi This icon indicates that the dryer is connected to Wi-Fi.
Simple steps to start
1. Press Power to turn the dryer on.
2. Turn the Cycle Selector to select a cycle.
3. Change the cycle settings (Dryness, Temp., and Time) as necessary.
4. Select desired options as necessary.
5. Press and hold Start/Pause (Hold to Start).
To change the cycle during operation
1. Press Start/Pause (Hold to Start) to stop operation.
2. Select a different cycle, and repeat steps 2-4 above if necessary.
3. Press and hold Start/Pause (Hold to Start) again to start the new cycle.
Untitled-3 44 2021-03-10 6:18:59
English 45
Operations
Cycle overview
Standard Cycles
Cycle Description
NORMAL
For most fabrics including cottons and linens.
If NORMAL is selected, the Eco Dry function is enabled by
default. For more information, see Eco Dry in the “Control panel”
section.
HEAVY DUTY For drying items made out of heavy fabrics, such as jeans,
corduroys, or work clothes, with high temperature heat.
BEDDING For bulky items such as blankets, sheets, and comforters.
DELICATES For heat-sensitive items at a low drying temperature.
PERM PRESS For drying wrinkle-free cottons, synthetic fabrics, knits, and
permanent press fabrics automatically.
ACTIVEWEAR
For exercise wear and outdoor wear such as sports jerseys,
training pants, water-repellent jackets, and other performance
clothing.
Thick fabrics like a zipper or velcro closure of a jacket, or
training socks may not be completely dried.
Untitled-3 45 2021-03-10 6:19:00
Operations
English46
Operations
Manual Dry
You can change the drying settings manually to your preference.
QUICK DRY
A quick drying cycle running for 30 minutes.
The default cycle time is 30 minutes. However, you may
manually change the cycle time if necessary.
TIME DRY
You can specify a cycle time in minutes.
If TIME DRY is selected, the Eco Dry function is enabled by
default. For more information, see Eco Dry in the “Control panel”
section.
AIR FLUFF Tumbles the load in room temperature air.
Steam Cycles
Use steam to reduce wrinkling and odors on items.
Cycle Description
STEAM SANITIZE
Use to sanitize items by applying steam and high-temperature
heat to the fabric. This cycle can make items soft and reduce
smells. Conrm that the laundry load is wet or partially wet
before starting this cycle.
REFRESH
Use to smooth out wrinkles and reduce odors in loads of one to
four items. With this cycle selected, a small amount of water is
sprayed into the dryer drum after several minutes of tumbling
with heat. Conrm that the laundry load is dry.
WRINKLE AWAY
For best results, load 2-3 items at once. You can extend the
drying time by a minimum of 20 minutes, depending on the
item type or load. Conrm that the laundry load is dry.
Untitled-3 46 2021-03-10 6:19:00
English 47
Operations
Cycle chart
NOTE
For best results, follow the load size recommendations for each dry cycle.
• Large load: Fill the drum to about 3/4 full. Do not add items over this level as they
need to tumble freely.
• Medium load : Fill the drum to about 1/2 full.
• Small load : Fill the drum with 3-5 items, not more than 1/4 full.
Cycle Recommended items Load size Dry level
NORMAL Cottons, work clothes, linens, mixed loads Normal dry
(Adjustable)
HEAVY DUTY Heavy fabrics such as jeans, corduroys, heavy work
clothes
Normal dry
(Adjustable)
BEDDING Bulky items such as blankets, sheets, comforters,
pillows
Normal dry
(Adjustable)
DELICATES Underwear, blouses, lingerie Normal dry
(Adjustable)
PERM PRESS Shirts, synthetic fabrics, knits, wrinkle-free cottons,
permanent press
Normal dry
(Adjustable)
ACTIVEWEAR Water-repellent wear, performance clothes, sports
wear (Maximum : 4 lbs)
Normal dry (Not
adjustable)
QUICK DRY Small loads -
TIME DRY Any load -
AIR FLUFF Foam,rubber, plastic -
STEAM SANITIZE Bedding, curtains, children's clothing Very dry (Not
adjustable)
REFRESH Shirts, trousers, comforters, pillows -
WRINKLE AWAY Shirts, trouser, blouses -
Untitled-3 47 2021-03-10 6:19:00
Operations
English48
Operations
NOTE
: factory setting, : can be selected
Cycle Functions (Temp. Control) Time
High Low
NORMAL
HEAVY DUTY
BEDDING
DELICATES
PERM PRESS
ACTIVEWEAR
QUICK DRY
TIME DRY
AIR FLUFF
STEAM SANITIZE
REFRESH
WRINKLE AWAY
Untitled-3 48 2021-03-10 6:19:00
English 49
Operations
Cycle Options
Adjust Time Damp Alert Eco Dry Wrinkle Prevent
NORMAL
HEAVY DUTY
BEDDING
DELICATES
PERM PRESS
ACTIVEWEAR
QUICK DRY
TIME DRY
AIR FLUFF
STEAM SANITIZE
REFRESH
WRINKLE AWAY
Untitled-3 49 2021-03-10 6:19:01
Operations
English50
Operations
Cycle guide
The best way to dry items is to follow the instructions on the care label. If no drying
instructions are provided, see the following table for reference.
Cycle Description
Bedspreads &
Comforters
Follow the care label instructions or dry using BEDDING.
• Make sure the item is thoroughly dry before using or storing.
• May require repositioning in the drum to ensure even drying.
Blankets
Use NORMAL and dry only one blanket at a time for best
tumbling action.
• Make sure blankets are thoroughly dry before using or
storing.
Curtains & Draperies
Use PERM PRESS and the Medium temperature setting to help
minimize wrinkling.
• Dry curtains and draperies in small loads for best results and
remove as soon as possible.
Cloth Diapers Use NORMAL and the Medium temperature setting for soft,
uffy diapers.
Down–lled Items
(jackets, sleeping
bags, comforters, etc.)
Use NORMAL and the Medium temperature setting.
• Add a couple of dry towels to absorb moisture and shorten
drying time.
Foam Rubber (rug
backs, stuffed toys,
shoulder pads, etc.)
Do not dry on a heat setting.
WARNING
Drying a rubber item with heat may damage it or cause a re.
Pillows
Use NORMAL.
• Add a couple of dry towels and a pair of clean sneakers to
help the tumbling action and to uff the items.
• Do not dry kapok or foam pillows using a heated drying
cycle.
Plastics (shower
curtains, outdoor
furniture covers, etc.)
Use TIME DRY and the Low or Extra Low temperature settings
depending on the care label instructions.
WARNING
Do not dry:
• Fiberglass items (curtains, draperies, etc.)
• Woolens, unless recommended on the label
• Items spotted or soaked with vegetable or cooking oils
Untitled-3 50 2021-03-10 6:19:01
English 51
Operations
Special features
Child Lock
Child Lock prevents children from playing with the dryer. When Child Lock is activated, all
buttons except for the Power button are disabled.
To activate/deactivate Child Lock, simultaneously press and hold Dryness and Temp. for
3 seconds.
NOTE
Once Child Lock is activated, it will remain active even after you restart the dryer. If other
buttons, except for the Power button, do not respond, check the Child Lock indicator. If the
indicator is on, follow the instructions above to turn Child Lock off.
Alarm Off
You can turn the alarm on or off. When the alarm is off, the melody of cycle completion
and the power-off beep will not sound. However, the other sounds stay active.
• Press and hold Drum Light for 3 seconds to turn the alarm on or off.
• Your setting will be retained even after you turn off the dryer. You can turn the alarm
back on by pressing and holding the same button for 3 seconds.
Untitled-3 51 2021-03-10 6:19:01
Operations
English52
Operations
Smart Care
To enable this function, you must rst download the SmartThings app at the Play Store
or the App Store and install it on a mobile device featuring a camera function. The Smart
Care function has been optimized for Galaxy & iPhone series (applicable models only).
1. When the dryer detects an issue to check, an information code appears on the display.
To enter Smart Care mode, press and hold Wrinkle Prevent for 3 seconds.
2. The dryer starts the self-diagnosis procedure and displays an information code if a
problem is detected.
3. Run the SmartThings app on your mobile device, and then tap Smart Care.
4. Put the mobile device close to the dryer’s display so that the smartphone camera and
the dryer face each other. The app automatically recognizes the information code.
5. When the information code is recognized correctly, the app provides detailed
information about the problem with applicable solutions.
NOTE
• The function name, Smart Care, may differ depending on the language.
• If light is reected off the dryer’s display, the app may fail to recognize the information
code.
• If the app fails to recognize the information code, you can enter the code manually in
the app.
Untitled-3 52 2021-03-10 6:19:01
English 53
Operations
SmartThings
Wi-Fi connection
On your smartphone, go to Settings, turn on the wireless connection, and then select your
AP (Access Point).
• This appliance supports the Wi-Fi 2.4 GHz protocols.
Download
On an app market (Google Play Store, Apple App Store, Samsung Galaxy Apps), nd the
SmartThings app using the search term “SmartThings”. Download and install the app on
your device.
NOTE
The app is subject to change without notice for improved performance.
Log in
You must rst log into SmartThings with your Samsung account. To create a new Samsung
account, follow the instructions in the app. You don’t need a separate app to create your
account.
NOTE
If you have a Samsung account, use the account to log in. A registered Samsung
smartphone user automatically logs in.
To register your appliance to SmartThings
1. Make sure your smartphone is connected to a wireless network. If not, go to Settings
and turn on the wireless connection, and then select your AP (Access Point).
2. Open SmartThings on your smartphone.
3. If the “A new device is found.” message appears, select Add.
4. If no message appears, select + and then select your appliance from the list of devices
available. If your appliance is not listed, select Device Type > Specic Device Model,
and then add your appliance manually.
5. Register your appliance to the SmartThings app.
a. Add your appliance to SmartThings. Make sure your appliance is connected to
SmartThings.
b. When registration is complete, then name of your appliance appears on your
smartphone.
Untitled-3 53 2021-03-10 6:19:02
English54
Maintenance
Keep the dryer clean for best performance and to lengthen its life cycle.
WARNING
Certain internal parts are intentionally not grounded and may present a risk of electric
shock only during servicing. Service Personnel - Do not contact the following parts while
the appliance is energized: Control board and inlet valve.
Cleaning
Control panel
• Clean with a soft, damp cloth. Do not
use abrasive substances.
• Do not spray liquid cleaning agents
directly onto the dryer display.
• Some laundry pre-treatment soil and
stain removers may damage the control
panel.
• When using liquid cleaning agents,
apply them to the cleaning cloth. Do not
apply them directly to the dryer. Wipe
up any spills or overspray immediately.
Drum
• Remove any stains from the drum with
an all-purpose cleaner.
• Tumble old towels or rags to remove
any remaining stains or cleaning
substances. Stains may be still visible
but will not affect subsequent loads.
Powder coated drum
To clean the powder coated drum, use
a damp cloth with a mild, non-abrasive
cleaner suitable for easily marred surfaces.
Remove cleaner residue and dry with a
clean cloth.
Dryer exterior
• Clean with a soft, damp cloth. Do not
use abrasive substances.
• Protect the surface from sharp objects.
• Do not place any heavy or sharp
objects or a detergent container on the
dryer. They can scratch or damage the
top cover of the dryer.
• The dryer has a high-gloss nish on the
entire surface. Be careful not to scratch
or damage the surface.
Exhaust system
• Check and clean the exhaust system on
a regular basis to maintain optimum
performance.
• The external exhaust hood must be
cleaned frequently to ensure proper air
ow.
Maintenance
Untitled-3 54 2021-03-10 6:19:02
English 55
Troubleshooting
Checkpoints
If the dryer operates abnormally, rst check the list of problems in the table below and
try the suggested actions.
Problem Action
Does not run.
• Make sure the door is latched shut.
• Make sure the power cord is plugged into a live electrical
outlet.
• Check your home’s circuit breakers or fuses.
• Press or tap Start/Pause (Hold to Start) again if the door is
opened during a cycle.
• Clean the lint lter.
Does not heat.
• Check your home’s circuit breakers or fuses.
• Some cycles do not require heating. Check the selected
cycle again.
• For a gas dryer, make sure the gas supply is on.
• Clean the lint lter and exhaust duct.
• The dryer may have moved into the cool-down phase of
the cycle.
• Turn off the Eco Dry option for the NORMAL or TIME DRY
cycles. When the Eco Dry option is on, the dryer performs
an air dry process in the beginning of the cycle to reduce
energy consumption. The air dry process does not use
heated air, so you may feel that the dryer is not being
heated, but this is normal.
Troubleshooting
Untitled-3 55 2021-03-10 6:19:02
Troubleshooting
English56
Troubleshooting
Problem Action
Does not dry.
• Check all of the above, plus...
• Make sure the exhaust hood outside your home can open
and close freely.
• Check the exhaust system for lint buildup. Ducting should
be inspected and cleaned annually.
• Use a 4” rigid metal exhaust duct.
• Do not overload. 1 wash load = 1 dryer load.
• Dry heavy items and light weight items separately.
• Large, bulky items, such as blankets or comforters, may
require repositioning to ensure even drying.
• Make sure that your washer is draining properly and
extracting adequate water from the load.
• The load may be too small to tumble properly. Add a few
towels and restart the dryer.
• The load may be too large to tumble properly. Remove
some items and restart the dryer.
• Clean the lint lter.
Is noisy.
• Check the load for objects such as coins, loose buttons,
nails, etc. Remove promptly.
• It is normal to hear the dryer gas valve or heating element
cycle on and off during the drying cycle.
• Make sure the dryer is leveled properly as outlined in the
installation instructions.
• It is normal for the dryer to hum due to the high velocity of
air moving through the dryer drum, fan, or exhaust system.
Dries unevenly.
• Seams, pockets, and other similarly heavy areas may not
be completely dry when the rest of the load has reached
the selected dryness level. This is normal. You can choose
a higher dryness level or a cycle that involves a higher
dryness level.
• If one heavy item is dried with a light weight load, such as
one towel with sheets, it is possible that the heavy item
will not be completely dry when the rest of the load has
reached the selected dryness level.
• For the best drying results, dry heavy items and light
weight items separately.
Untitled-3 56 2021-03-10 6:19:02
English 57
Troubleshooting
Problem Action
Has odors.
• Household odors from paint, varnish, strong cleaners, etc.
may enter the dryer with the surrounding room air. This is
normal as the dryer draws the air from the room, heats it,
pulls it through the tumbler, and exhausts it outside.
• When these odors linger in the air, completely ventilate the
room before using the dryer.
• Use a cycle featuring the Refresh function. If odors persist,
wash and dry the item again.
• Use the REFRESH cycle (DVE(G)50R5400* models only). If
odors persist, wash and dry the items again.
Lint on clothes.
• Make sure the lint lter is cleaned before every load. For
clothes that naturally build up lint, clean the lter during
the cycle.
• Some fabrics are lint producers (for example, a fuzzy white
cotton towel) and they must be dried separately from
clothes that are lint trappers (for example, a pair of black
linen pants).
• Divide larger loads into smaller loads for drying.
• Check pockets thoroughly before drying, then dry clothes.
• Remove lint inside the drum before drying.
Items still wrinkled
after WRINKLE
PREVENT (WRINKLE-
CARE, WRINKLE
RELEASE).
• Small loads of 1 to 4 items work best.
• Load fewer items. Load similar-type items.
• Take out the items immediately after drying is complete.
Water drips from the
nozzle when STEAM
CARE starts.
• This is steam condensation. The dripping water will stop
after a short time.
Sprayed water is not
visible during STEAM
CARE.
• Sprayed water is difcult to see when the door is closed.
Extended time.
• Sensor Dry automatically senses the moisture in the load
and shuts the dryer off when the selected dryness level is
reached. The drying time can change according to the type
and amount of laundry. See the cycle chart for reference.
If a problem persists, contact a local Samsung service center.
Untitled-3 57 2021-03-10 6:19:02
Troubleshooting
English58
Troubleshooting
Information codes
If the dryer fails to operate, you may see an information code on the display panel. To
determine what you should do, check the list of codes in the table below, and then try the
suggested actions.
Code Action
dC
Operating the dryer with the door open.
• Make sure the door is properly closed.
• Make sure laundry is not caught in the door.
FC
Invalid power source frequency.
• Try restarting the cycle.
• If this information code remains, contact a Samsung service center.
AC Electronic control problem (Invalid Communication).
• Contact a Samsung service center.
HC
High temperature heating check
• Clean the lint lter.
• If this information code remains, contact a Samsung service center.
(enter the line test mode)
9C1
The electronic control needs to be checked.
• Check if power cord is connected properly.
• Check if the electrical outlet is working properly.
• If the information code remains, contact a Samsung service center.
tC
The Thermistor1 resistance is very low or high.
• Check for a clogged lint screen
• Check if the vent system is restricted.
• If this information code remains, contact a Samsung service center.
tC5
The Thermistor2 resistance is very low or high.
• Check for a clogged lint screen.
• Check if the vent system is restricted.
• If this information code remains, contact a Samsung service center.
dF Incorrect door switch.
• Contact a Samsung service center.
3C The PBA needs to be checked.
• Unplug the power plug and contact a Samsung service center.
If any information code keeps appearing on the display, contact a Samsung service center.
Untitled-3 58 2021-03-10 6:19:02
English 59
Specications
Fabric care chart
The following symbols provide garment
care direction. The clothing care labels
include symbols for drying, bleaching,
drying and ironing, or dry cleaning when
necessary. The use of symbols ensures
consistency among garment manufacturers
of domestic and imported items. Follow
care label directions to optimize garment
life and reduce laundering problems.
Wash cycle
Normal
Permanent press / Wrinkle
resistant / Wrinkle control
Gentle / Delicates
Hand wash
Water temperature
Hot
Warm
Cold
NOTE
The Water Temperature table lists
appropriate wash water temperatures for
various items. The temperature range is
106-126 °F (41-52 °C) for Hot, 84-106 °F
(29-41 °C) for Warm, and 61-84 °F (16-
29 °C) for Cold. (Wash water temperature
must be a minimum of 61 °F (16 °C)
for detergent activation and effective
cleaning.)
Bleach
Any bleach (when needed)
Only non-chlorine (color-safe)
bleach (when needed)
Tumble dry
Normal
Permanent press / Wrinkle
resistant / Wrinkle control
Gentle / Delicates
Special instructions
Line dry / Hang to dry
Drip dry
Dry at
Heat setting
High
Medium
Low
Any heat
No heat / Air
Specications
Untitled-3 59 2021-03-10 6:19:04
Specications
English60
Specications
Iron dry or steam temperatures
High
Medium
Low
Warning symbols for laundering
Do not wash
Do not wring
Do not bleach
Do not tumble dry
No steam (added to iron)
Do not iron
Dry-clean
Dry-clean
Do not dry-clean
Line dry / Hang to dry
Drip dry
Dry at
Protecting the environment
This appliance is manufactured from recyclable materials. If you decide to dispose of this
appliance, please observe local waste disposal regulations. Cut off the power cord so that
the appliance cannot be connected to a power source. Remove the door so that animals
and small children cannot get trapped inside the appliance.
Untitled-3 60 2021-03-10 6:19:05
English 61
Specications
Specication sheet
Type Front loading dryer
Capacity (Cu.ft) 7.4
Water pressure (psi (kPa)) 20-116 (137-800)
Weight lb (kg) 119.0 (54.0)
Heater rating Electric (W) 5300
Gas (BTU/hr) 20000
Power consumption (W) 5400
Untitled-3 61 2021-03-10 6:19:05
English62
LIMITED WARRANTY (U.S.A.)
SAMSUNG DRYER
LIMITED WARRANTY TO ORIGINAL CONSUMER PURCHASER WITH PROOF OF
PURCHASE
This SAMSUNG brand product, as supplied and distributed by SAMSUNG ELECTRONICS
AMERICA, INC. (SAMSUNG) and delivered new, in the original carton to the original
consumer purchaser, is warranted by SAMSUNG against manufacturing defects in
materials or workmanship for the limited warranty period, starting from the date of
original purchase, of:
One (1) Year All Parts and Labor
This limited warranty is valid only on products purchased and used in the United States
that have been installed, operated, and maintained according to the instructions attached
to or furnished with the product. To receive warranty service, the purchaser must contact
SAMSUNG at the address or phone number provided below for problem determination and
service procedures. Warranty service can only be performed by a SAMSUNG authorized
service center. The original dated bill of sale must be presented upon request as proof
of purchase to SAMSUNG or SAMSUNG’s authorized service center to receive warranty
service.
SAMSUNG will provide in-home service within the contiguous United States during the
warranty period at no charge, subject to availability of SAMSUNG authorized servicers
within the customer’s geographic area. If in-home service is not available, SAMSUNG may
elect, at its option, to provide transportation of the product to and from an authorized
service center. If the product is located in an area where service by a SAMSUNG
authorized servicer is not available, you may be responsible for a trip charge or required
to bring the product to a SAMSUNG authorized service center for service.
To receive in-home service, product must be unobstructed and accessible to the service
agent.
During the applicable warranty period, a product will be repaired, replaced, or the
purchase price refunded, at the sole option of SAMSUNG. SAMSUNG may use new
or reconditioned parts in repairing a product, or replace the product with a new or
reconditioned product. Replacement parts and products are warranted for the remaining
portion of the original product’s warranty or ninety (90) days, whichever is longer. All
replaced parts and products are the property of SAMSUNG and you must return them to
SAMSUNG.
Untitled-3 62 2021-03-10 6:19:05
English 63
This limited warranty covers manufacturing defects in materials or workmanship
encountered in normal household, noncommercial use of this product and shall not
cover the following: damage that occurs in shipment, delivery, installation, and uses
for which this product was not intended; damage caused by unauthorized modication
or alteration of the product; product where the original factory serial numbers have
been removed, defaced, changed in any way, or cannot be readily determined; cosmetic
damage including scratches, dents, chips, and other damage to the product’s nishes;
damage caused by abuse, misuse, pest infestations, accident, re, oods, or other acts
of nature or God; damage caused by use of equipment, utilities, services, parts, supplies,
accessories, applications, installations, repairs, external wiring or connectors not supplied
or authorized by SAMSUNG; damage caused by incorrect electrical line current, voltage,
uctuations and surges; damage caused by failure to operate and maintain the product
according to instructions; in-home instruction on how to use your product; and service
to correct installation not in accordance with electrical or plumbing codes or correction
of household electrical or plumbing (i.e., house wiring, fuses, or water inlet hoses). The
cost of repair or replacement under these excluded circumstances shall be the customer’s
responsibility.
Visits by an authorized servicer to explain product functions, maintenance or installation
are not covered by this limited warranty. Please contact SAMSUNG at the number below
for assistance with any of these issues.
Untitled-3 63 2021-03-10 6:19:05
LIMITED WARRANTY (U.S.A.)
English64
EXCLUSION OF IMPLIED WARRANTIES
IMPLIED WARRANTIES, INCLUDING THE IMPLIED WARRANTIES OF MERCHANTABILITY
OR FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST
PERIOD ALLOWED BY LAW. Some states do not allow limitations on how long an implied
warranty lasts, so the above limitations or exclusions may not apply to you. This warranty
gives you specic rights, and you may also have other rights, which vary from state to
state.
LIMITATION OF REMEDIES
YOUR SOLE AND EXCLUSIVE REMEDY IS PRODUCT REPAIR, PRODUCT REPLACEMENT,
OR REFUND OF THE PURCHASE PRICE AT SAMSUNG’S OPTION, AS PROVIDED IN THIS
LIMITED WARRANTY. SAMSUNG SHALL NOT BE LIABLE FOR SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED TO TIME AWAY FROM WORK,
HOTELS AND/OR RESTAURANT MEALS, REMODELING EXPENSES, LOSS OF REVENUE OR
PROFITS, FAILURE TO REALIZE SAVINGS OR OTHER BENEFITS REGARDLESS OF THE LEGAL
THEORY ON WHICH THE CLAIM IS BASED, AND EVEN IF SAMSUNG HAS BEEN ADVISED OF
THE POSSIBILITY OF SUCH DAMAGES. Some states do not allow exclusion or limitation of
incidental or consequential damages, so the above limitations or exclusions may not apply
to you. This warranty gives you specic rights, and you may also have other rights, which
vary from state to state.
SAMSUNG does not warrant uninterrupted or error-free operation of the product. No
warranty or guarantee given by any other person, rm, or corporation with respect to this
product shall be binding on SAMSUNG.
To obtain warranty service, please contact SAMSUNG at:
Samsung Electronics America, Inc.
85 Challenger Road
Ridgeeld Park, NJ 07660
1-800-SAMSUNG (726-7864)
www.samsung.com/us/support
Untitled-3 64 2021-03-10 6:19:06
English 65
Warranty (CANADA)
SAMSUNG DRYER
LIMITED WARRANTY TO ORIGINAL PURCHASER
This SAMSUNG brand product, as supplied and distributed by SAMSUNG ELECTRONICS
CANADA, INC. (SAMSUNG) and delivered new, in the original carton to the original
consumer purchaser, is warranted by SAMSUNG against manufacturing defects in
materials and workmanship for a limited warranty period of:
• One (1) year part and labor
This limited warranty begins on the original date of purchase, and is valid only on
products purchased and used in the Canada.
To receive warranty service, the purchaser must contact SAMSUNG for problem
determination and service procedures.
Warranty service can only be performed by a SAMSUNG authorized service center.
The original dated bill of sale must be presented upon request as proof of purchase to
SAMSUNG or SAMSUNG’s authorized service center.
SAMSUNG will provide in-home service during the warranty period at no charge, subject
to availability within the Canada.
In-home service is not available in all areas.
To receive in-home service, product must be unobstructed and accessible to the service
agent.
If service is not available, SAMSUNG may elect to provide transportation of the product to
and from an authorized service center.
SAMSUNG will repair, replace, or refund this product at our option and at no charge as
stipulated herein, with new or reconditioned parts or products if found to be defective
during the limited warranty period specied above.
All replaced parts and products become the property of SAMSUNG and must be returned
to SAMSUNG.
Replacement parts and products assume the remaining original warranty, or ninety (90)
days, whichever is longer.
Untitled-3 65 2021-03-10 6:19:06
Warranty (CANADA)
English66
This limited warranty covers manufacturing defects in materials and workmanship
encountered in normal, noncommercial use of this product and shall not apply to the
following: damage that occurs in shipment; delivery and installation; applications and
uses for which this product was not intended; altered product or serial numbers; cosmetic
damage or exterior nish; accidents, abuse, neglect, re, water, lightning, or other acts
of nature or God; use of products, equipment, systems, utilities, services, parts, supplies,
accessories, applications, installations, repairs, external wiring or connectors not supplied
or authorized by SAMSUNG that damage this product or result in service problems;
incorrect electrical line voltage, uctuations and surges; customer adjustments and
failure to follow operating instructions, maintenance and environmental instructions that
are covered and prescribed in the instruction book; product removal and reinstallation;
problems caused by pest infestations.
This limited warranty does not cover problems resulting from incorrect electric current,
voltage or supply, light bulbs, house fuses, house wiring, cost of a service call for
instructions, or xing installation errors.
SAMSUNG does not warrant uninterrupted or error-free operation of the product.
EXCEPT AS SET FORTH HEREIN, THERE ARE NO WARRANTIES ON THIS PRODUCT EITHER
EXPRESS OR IMPLIED, AND SAMSUNG DISCLAIMS ALL WARRANTIES INCLUDING, BUT
NOT LIMITED TO, ANY IMPLIED WARRANTIES OF MERCHANTABILITY, INFRINGEMENT OR
FITNESS FOR A PARTICULAR PURPOSE.
NO WARRANTY OR GUARANTEE GIVEN BY ANY PERSON, FIRM, OR CORPORATION WITH
RESPECT TO THIS PRODUCT SHALL BE BINDING ON SAMSUNG.
SAMSUNG SHALL NOT BE LIABLE FOR LOSS OF REVENUE OR PROFITS, FAILURE TO
REALIZE SAVINGS OR OTHER BENEFITS, OR ANY OTHER SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES CAUSED BY THE USE, MISUSE, OR INABILITY TO USE THIS
PRODUCT, REGARDLESS OF THE LEGAL THEORY ON WHICH THE CLAIM IS BASED, AND
EVEN IF SAMSUNG HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.
NOR SHALL RECOVERY OF ANY KIND AGAINST SAMSUNG BE GREATER IN AMOUNT THAN
THE PURCHASE PRICE OF THE PRODUCT SOLD BY SAMSUNG AND CAUSING THE ALLEGED
DAMAGE.
WITHOUT LIMITING THE FOREGOING, PURCHASER ASSUMES ALL RISK AND LIABILITY
FOR LOSS, DAMAGE, OR INJURY TO PURCHASER AND PURCHASER’S PROPERTY AND TO
OTHERS AND THEIR PROPERTY ARISING OUT OF THE USE, MISUSE, OR INABILITY TO USE
THIS PRODUCT.
THIS LIMITED WARRANTY SHALL NOT EXTEND TO ANYONE OTHER THAN THE ORIGINAL
PURCHASER OF THIS PRODUCT, IS NONTRANSFERABLE AND STATES YOUR EXCLUSIVE
REMEDY.
Untitled-3 66 2021-03-10 6:19:06
English 67
Some provinces do not allow limitations on how long an implied warranty lasts, or the
exclusion or limitation of incidental or consequential damages, so the above limitations or
exclusions may not apply to you.
This warranty gives you specic rights, and you may also have other rights, which vary
from province to province.
To obtain warranty service, please contact SAMSUNG at:
Samsung Electronics Canada Inc.
2050 Derry Road West,
Mississauga, Ontario L5N 0B9 Canada
1-800-SAMSUNG (726-7864)
www.samsung.com/ca/support (English)
www.samsung.com/ca_fr/support (French)
Visits by a Service Engineer to explain functions, maintenance, or installation is not
covered by warranty.
Please contact the Samsung call center at the number above for help with any of these
issues.
Untitled-3 67 2021-03-10 6:19:06
Scan this with your smartphone
This product qualies for ENERGY STAR in the factory default
"Normal + Eco dry" setting.
If you change the factory default setting or enable other features,
power consumption could increase and exceed the limits qualied for
ENERGY STAR.
QUESTIONS OR COMMENTS?
COUNTRY CALL OR VISIT US ONLINE AT
U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com/us/support
DC68-03784R-00
Untitled-3 68 2021-03-10 6:19:06
Sèche-linge
Manuel d'utilisation
DVE50A5405*
Untitled-6 1 2021-03-10 6:27:48
Français2
Sommaire
Sommaire
Consignes de sécurité 4
Remarques importantes sur les consignes de sécurité 4
Symboles de sécurité importants 4
AVERTISSEMENT RELATIF À LA PROPOSITION 65 DE LA CALIFORNIE 5
Consignes de sécurité importantes 5
Avertissements 8
Mises en garde 8
Notication de réglementation 10
Avis concernant la FCC 10
Notication IC 11
Déclaration de logiciel open source 12
Conditions d'installation 13
Conditions d'installation principales 13
Choix de l'emplacement d'installation 13
Conditions requises en matière de conduits 17
Installation en mobile home 18
Conditions requises en matière d'évacuation 19
Systèmes fonctionnant au gaz 20
Normes électriques 21
Installation 24
Ce qui est inclus 24
Installation étape par étape 26
Test de blocage de l'aération 33
Guide d'installation du conduit d'évacuation 35
Changement du sens d'ouverture du hublot 36
Avant de démarrer 39
Tri et charge 39
Conditions de fonctionnement préalables 39
Untitled-6 2 2021-03-10 6:27:48
Français 3
Sommaire
Opérations 40
Panneau de commande 40
Étapes simples pour commencer 43
Présentation des cycles 44
Tableau des cycles 46
Guide des cycles 49
Fonctions spéciales 50
Maintenance 53
Nettoyage 53
Dépannage 54
Contrôles à effectuer 54
Codes d'erreur 58
Caractéristiques techniques 59
Tableau des symboles textiles 59
Protection de l'environnement 60
Fiche de spécications 61
Untitled-6 3 2021-03-10 6:27:48
CONSERVEZ SOIGNEUSEMENT CES CONSIGNES
Français4
Consignes de sécurité
Félicitations pour l'achat de votre nouveau sèche-linge Samsung. Ce manuel contient de précieuses informations
concernant l'installation, l'utilisation et l'entretien de votre appareil. Prenez le temps de le lire pour tirer
pleinement prot de tous les avantages et de toutes les fonctionnalités de votre sèche-linge.
Remarques importantes sur les consignes de sécurité
Veuillez lire attentivement le présent manuel an d'utiliser cet appareil en toute sécurité et de proter
pleinement de toutes ses fonctionnalités. Conservez le présent manuel dans un endroit sûr situé à proximité de
l'appareil an de pouvoir facilement vous y reporter en cas de besoin. N'utilisez pas cet appareil autrement que
pour l'usage auquel il est destiné, conformément aux consignes du présent manuel.
Les consignes de sécurité et les avertissements décrits dans le présent manuel ne sont pas exhaustifs. Il est
de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l'installation, de
l'entretien ou de l'utilisation de votre sèche-linge.
Ces consignes d'utilisation couvrant plusieurs modèles, il se peut que les caractéristiques de votre sèche-linge
diffèrent légèrement de celles décrites dans ce manuel ; ainsi, certaines icônes d'avertissement peuvent ne pas
s'appliquer à votre machine. Pour toute question ou doute, communiquez avec votre centre de dépannage le plus
proche ou connectez-vous sur www.samsung.com.
Symboles de sécurité importants
Signication des icônes et symboles utilisés dans le présent manuel d'utilisation :
AVERTISSEMENT
Risques ou pratiques inadaptées susceptibles de causer des blessures graves, la mort et/ou des dommages
matériels.
ATTENTION
Risques ou pratiques inadaptées susceptibles de causer des blessures et/ou des dommages matériels.
REMARQUE
Indique la présence d'un risque de blessures corporelles ou de dommages matériels.
Ces symboles d'avertissement ont pour but d'éviter tout risque de blessure corporelle, aussi bien pour vous et
d'autres personnes.
Respectez-les en toutes circonstances.
Lisez attentivement le présent manuel et conservez-le en lieu sûr an de pouvoir le consulter ultérieurement.
Lisez attentivement toutes les consignes avant d'utiliser l'appareil.
Comme avec tout équipement électrique ou comportant des pièces mobiles, il existe un certain nombre de
dangers potentiels. Pour utiliser cet appareil en toute sécurité, familiarisez-vous avec son fonctionnement et
restez prudent lorsque vous l'utilisez.
Consignes de sécurité
Untitled-6 4 2021-03-10 6:27:49
CONSERVEZ SOIGNEUSEMENT CES CONSIGNES
Français 5
Consignes de sécurité
AVERTISSEMENT - Risque d'incendie
• L'installation du sèche-linge doit être effectuée par un technicien qualié.
• L'installation du sèche-linge doit se faire conformément aux instructions du fabricant et aux
réglementations locales.
• N'équipez jamais un sèche-linge de conduits de ventilation en plastique exible. Si vous utilisez un conduit
en métal exible (de type aluminium), celui-ci doit être conforme aux spécications du fabricant et adapté
à une utilisation sur sèche-linge. Les matériaux exibles utilisés dans les systèmes d'évacuation de l'air ont
tendance à se plier, à s'écraser et à retenir les peluches de tissu. Ces conditions empêchent une évacuation
adéquate de l'air et augmentent les risques d'incendie.
• Pour réduire les risques de blessure grave ou de décès, observez attentivement les consignes d'installation.
• Conservez soigneusement ces instructions.
AVERTISSEMENT RELATIF À LA PROPOSITION 65 DE LA CALIFORNIE
AVERTISSEMENT
Risque de cancer ou de troubles de la reproduction - www.P65Warnings.ca.gov.
Consignes de sécurité importantes
AVERTISSEMENT
An de réduire les risques d'incendie, d'électrocution ou de blessures corporelles lors de l'utilisation de votre
appareil, des précautions de base doivent être prises :
1. Lisez toutes les consignes avant d'utiliser l'appareil.
2. Ne faites pas sécher de linge ayant été en contact par nettoyage, lavage ou trempage avec de l'essence, des
solvants de nettoyage à sec ou tout autre substance inammable ou explosive ; ces produits dégagent en
effet des vapeurs qui risqueraient de s'enammer ou d'exploser.
3. N'utilisez pas le sèche-linge pour faire sécher des vêtements comportant des traces de substances
inammables telles que de l'huile végétale, de l'huile de cuisson, de l'huile de machine, des produits chimiques
inammables, des diluants, etc. ou des objets comportant des traces de cire ou de produits chimiques Ils
risqueraient de prendre feu.
4. N'entreposez et n'utilisez jamais d'essence ou d'autres vapeurs et liquides inammables à proximité de cet
appareil ou de tout autre.
5. Ne laissez pas les enfants jouer sur ou dans l'appareil. Une surveillance attentive s'impose lorsque l'appareil
est utilisé à proximité d'enfants.
Untitled-6 5 2021-03-10 6:27:49
CONSERVEZ SOIGNEUSEMENT CES CONSIGNES
Consignes de sécurité
Français6
Consignes de sécurité
6. Avant la mise hors service ou au rebut de l'appareil, retirez le hublot du tambour.
7. Ne tentez pas d'ouvrir l'appareil lorsque le tambour est en mouvement.
8. N'installez et n'entreposez jamais cet appareil dans un endroit exposé aux intempéries.
9. N'utilisez pas les commandes internes du sèche-linge inutilement.
10. Ne procédez pas à la réparation ou au remplacement des pièces de l'appareil et ne tentez pas non plus de le
réparer vous-même, sauf si le manuel d'entretien ou de réparation contient des recommandations spéciques
en la matière que vous comprenez et êtes en mesure d'exécuter.
11. N'utilisez aucun adoucissant ou produit anti-statique autre que ceux recommandés par le fabricant du produit
ou de l'appareil.
12. Nettoyez le ltre avant ou après chaque utilisation.
13. Ne sélectionnez pas une température élevée pour faire sécher des articles contenant du caoutchouc mousse
ou des matériaux dont la texture est similaire à celle du caoutchouc.
14. Évitez toute accumulation de peluches, poussières et saletés à proximité de l'orice d'évacuation.
15. L'intérieur de l'appareil et du conduit d'évacuation doit être nettoyé régulièrement, par un technicien de
maintenance qualié.
16. Ne faites pas sécher du linge ayant été en contact avec de l'huile de cuisson. Il risquerait de s'enammer.
Pour réduire le risque d'incendie dû à du linge contaminé, la phase nale d'un cycle du sèche-linge se
fait sans chaleur (période de refroidissement). Évitez d'arrêter un sèche-linge avant la n de son cycle de
séchage, sauf si vous sortez et étendez immédiatement le linge an que la chaleur se dissipe.
17. Cet appareil doit être mis à la terre. Reportez-vous aux chapitres « Normes électriques » et « Mise à la
terre » dans la section « Installation ».
18. Ne laissez pas les enfants jouer sur ou dans l'appareil. Une surveillance attentive s'impose lorsque l'appareil
est utilisé à proximité d'enfants.
19. N'insérez pas votre main sous le sèche-linge.
- Cela pourrait entraîner des blessures.
20. Veillez à ce que les doigts des enfants ne soient pas pris dans le hublot en le fermant.
- Cela pourrait entraîner des blessures.
21. La mise à la terre du panneau de commande et de la vanne d'arrivée d'eau n'a volontairement pas été
effectuée ; ces éléments peuvent donc présenter un risque d'électrocution (lors de l'entretien uniquement).
- Ne touchez pas ces composants lorsque l'appareil est sous tension.
Untitled-6 6 2021-03-10 6:27:49
CONSERVEZ SOIGNEUSEMENT CES CONSIGNES
Français 7
Consignes de sécurité
AVERTISSEMENT - Pour réduire le risque d'incendie ou d'explosion :
• Ne faites sécher aucun article ayant été précédemment en contact par nettoyage, lavage ou trempage
avec de l'essence, des solvants de nettoyage à sec ou toute autre substance inammable ou explosive.
En effet, ceux-ci diffusent des vapeurs pouvant s'enammer ou exploser. Ne placez aucun article entré
en contact avec un solvant ou des matières solides ou liquides inammables dans le sèche-linge, tant que
toute trace de ces produits n'a pas été éliminée. De nombreux produits inammables sont utilisés dans
l'environnement domestique comme l'acétone, l'alcool dénaturé, l'essence, le kérosène, certains nettoyants
ménagers sous forme liquide, certains détachants, la térébenthine, les cires et les produits décapants.
• Ne faites jamais sécher à chaud les articles à base de caoutchouc mousse (également appelé mousse
de latex) ou de matériaux dont la texture ressemble à celle du caoutchouc. En effet, les matières en
caoutchouc mousse peuvent, dans certaines circonstances, provoquer un incendie par combustion
spontanée.
AVERTISSEMENT - Que faire en cas d'émanation de gaz :
• Ne tentez pas d'allumer un appareil électrique.
• Ne mettez pas l'appareil sous tension.
• Ne touchez à aucun interrupteur électrique.
• N'utilisez aucun téléphone dans le bâtiment.
• Faites évacuer tous les occupants de la pièce, du bâtiment ou du secteur.
• Appelez immédiatement votre fournisseur de gaz depuis le téléphone d'un voisin. Suivez les consignes que
vous recevrez.
• Si vous ne pouvez pas joindre votre fournisseur de gaz, appelez les pompiers.
• L'installation et l'entretien doivent être effectués par un installateur qualié, un réparateur agréé ou votre
fournisseur de gaz.
Untitled-6 7 2021-03-10 6:27:49
CONSERVEZ SOIGNEUSEMENT CES CONSIGNES
Consignes de sécurité
Français8
Consignes de sécurité
Avertissements
AVERTISSEMENT
• Vériez que les poches sont vides ; les petits objets aux bords irréguliers (pièces de monnaie, canifs, épingles,
etc.) risquent en effet d'endommager votre sèche-linge.
• Des fuites de gaz dangereuses pourraient survenir dans votre système.
Mises en garde
ATTENTION
• Ne laissez ni les enfants ni les animaux domestiques jouer sur, dans ou devant l'appareil. Une surveillance
attentive s'impose lorsque l'appareil est utilisé à proximité d'enfants ou d'animaux domestiques.
• Avant de mettre au rebut ou hors service votre sèche-linge, retirez le hublot du compartiment de séchage
pour éviter que des enfants ou des animaux ne se trouvent piégés à l'intérieur de l'appareil.
• N'ouvrez pas le sèche-linge lorsque le tambour est en mouvement.
• N'installez et n'entreposez jamais cet appareil dans un endroit exposé aux intempéries.
• Ne jouez pas avec les commandes de l'appareil.
• Ne procédez pas à la réparation, au remplacement ou à l'entretien des pièces de l'appareil sauf si le manuel
d'entretien contient des recommandations spéciques en la matière, si vous comprenez ces recommandations
et si vous disposez des compétences requises pour réaliser l'opération.
• N'utilisez aucun adoucissant ou produit anti-statique autre que ceux recommandés par le fabricant.
• Nettoyez le ltre avant ou après chaque utilisation.
• Évitez toute accumulation de peluches, poussières et saletés à proximité de l'orice d'évacuation.
• L'intérieur du sèche-linge et du conduit d'évacuation doit être nettoyé régulièrement, par un technicien de
maintenance qualié.
• Cet appareil doit être correctement mis à la terre. Ne branchez jamais le cordon d'alimentation sur une
prise qui n'est pas correctement reliée à la terre ou qui n'est pas conforme aux réglementations locales et
nationales en vigueur. Consultez les consignes d'installation pour relier cet appareil à la terre.
• Ne vous asseyez pas sur le sèche-linge.
• Évitez de laver des vêtements comportant de grandes boucles, des boutons ou d'autres accessoires en métal
lourd ou solides.
• Une fuite de gaz n'est pas toujours détectable à l'odeur.
• C'est pourquoi les fournisseurs de gaz vous recommandent d'acheter et d'installer un détecteur de gaz
conforme à la réglementation UL.
• Installez-le et utilisez-le conformément aux consignes du fabricant.
• N'introduisez aucun article imprégné ou tâché d'huile végétale ou alimentaire dans votre sèche-linge. Même
une fois lavés, ces articles peuvent encore contenir une quantité non négligeable d'huile.
Untitled-6 8 2021-03-10 6:27:49
CONSERVEZ SOIGNEUSEMENT CES CONSIGNES
Français 9
Consignes de sécurité
• Toute huile résiduelle risque de s'enammer spontanément. Le potentiel de combustion spontanée augmente
lorsque les articles imbibés d'huile végétale ou alimentaire sont exposés à la chaleur. Les sources de chaleur
comme votre sèche-linge peuvent chauffer ces articles, engendrant une oxydation de l'huile Cette oxydation
crée elle-même de la chaleur. Si cette chaleur ne se dissipe pas, les articles deviennent sufsamment brûlants
pour s'enammer. Entasser, empiler ou stocker ce type d'articles peut empêcher la dissipation de la chaleur et
être à l'origine d'un risque d'incendie.
• Tout le linge imbibé d'huile végétale ou alimentaire, qu'il soit lavé ou non, peut s'avérer dangereux. Le fait de
laver ces articles à l'eau chaude avec une dose supplémentaire de lessive réduit ce risque, sans pour autant le
supprimer. Utilisez toujours le cycle Cool Down (Refroidissement), an de réduire leur température. Ne retirez
jamais ces articles du sèche-linge lorsqu'ils sont chauds ; de même, n'interrompez pas le cycle de séchage tant
que le cycle Cool Down (Refroidissement) n'est pas terminé. N'entassez et n'empilez pas ces articles lorsqu'ils
sont chauds.
Untitled-6 9 2021-03-10 6:27:49
CONSERVEZ SOIGNEUSEMENT CES CONSIGNES
Français10
Notication de réglementation
Avis concernant la FCC
ATTENTION
Tous les changements ou modications non expressément approuvé(e)s par l'autorité responsable de la
conformité à la réglementation peut annuler le droit de l'utilisateur à utiliser cet appareil.
Cet appareil est conforme aux dispositions de la section 15 du règlement de la FCC. Le fonctionnement est
soumis aux deux conditions suivantes :
1. Cet appareil ne doit pas causer d'interférences nuisibles ; et
2. Cet appareil doit accepter toute autre interférence reçue, y compris les interférences pouvant entraîner un
fonctionnement non désiré.
Pour les appareils vendus aux États-Unis et au Canada, seuls les canaux 1 à 11 sont disponibles. Vous ne pouvez
pas sélectionner d'autres canaux.
DÉCLARATION DE LA FCC :
Cet équipement a été testé et s'est avéré conforme aux limites d'un dispositif numérique de classe B,
conformément à la section 15 du règlement de la FCC. Ces limites sont conçues pour assurer la protection
raisonnable contre des interférences nuisibles dans une installation résidentielle.
Cet appareil génère, utilise et peut émettre de l'énergie radio électrique et, s'il n'est pas installé et utilisé
conformément aux instructions, peut provoquer des interférences nuisibles aux communications par signal radio.
Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière.
Si cet appareil cause des interférences nuisibles à la réception des signaux de radio ou de télévision, ce qui
peut être déterminé en allumant et en éteignant l'appareil, l'utilisateur est encouragé à essayer de corriger
l'interférence par une ou plusieurs des mesures suivantes :
• Réorienter ou déplacer l'antenne de réception
• Espacer davantage l'appareil du récepteur
• Brancher l'équipement sur la prise d'un circuit différent de celui de la radio ou de la télévision.
• Consulter le revendeur ou un technicien expérimenté en radio/télévision pour obtenir de l'aide.
DÉCLARATION DE LA FCC SUR L'EXPOSITION AUX RADIATIONS :
Cet appareil est conforme aux limitations prévues par la FCC pour l'exposition aux radiations dans le cadre d'un
environnement d'accès libre. Cet appareil doit être installé et utilisé avec une distance minimale de 8 pouces
(20 cm) entre le radiateur et votre corps. Ce dispositif et son(ses) antenne(s) ne doivent pas être coimplantés ni
utilisés à proximité d'une autre antenne ou émetteur.
Notication de réglementation
Untitled-6 10 2021-03-10 6:27:49
CONSERVEZ SOIGNEUSEMENT CES CONSIGNES
Français 11
Notication de réglementation
Producteur non intentionnel d'émissions selon la Partie 15 du règlement
de la FCC
Type de produit : Sèche-linge
Modèle : DVE50A5405*
Partie responsable - Coordonnées de contact aux États-Unis
Samsung Electronics America, Inc.
QA Lab America
19 Chapin Rd. Building D Pine Brook NJ 07058
Tél : 1-973-808-6375 Fax : 1-973-808-63
Notication IC
Le terme « IC » précédant le numéro d'homologation radio signie uniquement que les spécications techniques
d'Industry Canada ont été respectées. Le fonctionnement est soumis aux deux conditions suivantes :
1. Cet appareil ne doit pas causer d'interférences ; et
2. Cet appareil doit accepter toute autre interférence, y compris les interférences pouvant entraîner un
fonctionnement non désiré de l'appareil.
Cet appareil numérique de classe B est conforme à la norme ICES-003 du Canada.
Cet appareil numérique de classe B est conforme à la norme NMB-003 du Canada.
Pour les appareils vendus aux États-Unis et au Canada, seuls les canaux 1 à 11 sont disponibles. Vous ne pouvez
pas sélectionner d'autres canaux.
DÉCLARATION D'IC SUR L'EXPOSITION AUX RADIATIONS :
Cet appareil est conforme aux limitations prévues par la norme IC RSS-102 pour l'exposition aux radiations dans
le cadre d'un environnement d'accès libre. Cet appareil doit être installé et utilisé avec une distance minimale
de 8 pouces (20 cm) entre le radiateur et votre corps. Ce dispositif et son(ses) antenne(s) ne doivent pas être
coimplantés ni utilisés à proximité d'une autre antenne ou émetteur.
Untitled-6 11 2021-03-10 6:27:49
CONSERVEZ SOIGNEUSEMENT CES CONSIGNES
Notication de réglementation
Français12
Notication de réglementation
Déclaration de logiciel open source
Le logiciel inclus dans cet appareil contient un logiciel de source libre (open source). Vous pouvez obtenir
l'intégralité du code source correspondant pendant une période de trois ans après le dernier envoi de cet
appareil en adressant un e-mail à l'adresse mailto:[email protected].
Il est également possible d'obtenir le code source complet correspondant sur un support physique, tel qu'un CD-
ROM ; des frais minimum seront facturés.
L'URL suivante http://opensource.samsung.com/opensource/SMART_AT_051/seq/0 conduit à la page de
téléchargement du code source mis à votre disposition et aux informations de licence de source libre liées à cet
appareil. Cette offre est valable pour toute personne ayant reçu ces informations.
REMARQUE
Par la présente, Samsung Electronics déclare que l'appareil de type matériel radio est conforme à la
Directive 2014/53/EU. L'intégralité du texte de la déclaration de conformité de l'UE est disponible sur
l'adresse Internet suivante : http://www.samsung.com (la déclaration de conformité ofcielle est disponible à
cette adresse). Allez à Support (Assistance) > Search Product Support (Rechercher une assistance produit) et
saisissez le nom de modèle.
Puissance max. de l'émetteur Wi-Fi : 20 dBm à 2,412 GHz – 2,472 GHz.
Untitled-6 12 2021-03-10 6:27:49
Français 13
Conditions d'installation
Lisez attentivement les instructions suivantes avant d'installer le sèche-linge et conservez-les dans un endroit
sûr an de pouvoir vous y reporter ultérieurement.
AVERTISSEMENT
Certaines pièces sont intentionnellement non mises à la terre et peuvent présenter un risque d'électrocution
uniquement lors d'une réparation. Technicien de maintenance - Ne touchez pas les pièces suivantes lorsque
l'appareil est sous tension : panneau de commande et vanne d'arrivée d'eau.
Conditions d'installation principales
• Une prise électrique avec mise à la terre.
• Un cordon d'alimentation pour sèche-linge électrique (à l'exception du Canada).
• Des conduits de gaz (pour les modèles à gaz) qui doivent respecter les réglementations nationales et locales.
• Un système d'évacuation, réalisé en métal rigide ou en métal exible avec parois rigides.
AVERTISSEMENT
Retirez le hublot des appareils mis au rebut pour éviter qu'un enfant ne s'étouffe à l'intérieur.
Choix de l'emplacement d'installation
• Dégagements adéquats entre le sèche-linge et les murs adjacents ou d'autres surfaces.
• Circulation adéquate de l'air pour la ventilation et la combustion du gaz.
• À l'abri de l'eau et des intempéries.
AVERTISSEMENT
• L'évacuation du sèche-linge doit se faire vers l'extérieur pour réduire les risques d'incendie.
• N'entreposez pas de matériaux combustibles (ex. : essence, gaz et liquides inammables, etc.) dans la même
pièce que le sèche-linge.
• N'installez pas d'appareil au fuel à proximité ou dans la même pièce que le sèche-linge.
• Placez le sèche-linge à 18 po (460 mm) minimum au-dessus du sol pour une installation dans un garage.
Conditions d'installation
Untitled-6 13 2021-03-10 6:27:50
Conditions d'installation
Français14
Conditions d'installation
Dimensions
U9A
Type Sèche-linge à chargement frontal
Dimensions
(pouces (mm))
A. Hauteur totale 44,6 (1132)
B. Largeur 27,0 (686)
C. Profondeur avec hublot ouvert 50,1 (1273)
D. Profondeur 30,2 (768)
Untitled-6 14 2021-03-10 6:27:50
Français 15
Conditions d'installation
Dégagement requis
Ce dégagement requis concerne uniquement les sèche-linge.
REMARQUE
• Pour connaître le dégagement requis pour le lave-linge, reportez-vous au manuel d'utilisation du lave-linge.
• Si les dégagements requis pour le lave-linge et le sèche-linge sont différents, respectez celui dont la valeur
est la plus élevée.
Encastrement dans une niche ou installation dans un placard
AVERTISSEMENT
• L'évacuation du sèche-linge doit se faire vers l'extérieur an de réduire les risques d'incendie si l'appareil est
installé dans une niche ou un placard.
• Vous ne devez installer aucun autre appareil fonctionnant au fuel dans le même placard que le sèche-linge.
• Placez le sèche-linge à 18 pouces (460 mm) minimum au-dessus du sol pour une installation dans un garage.
Dégagement minimal pour une stabilité optimale :
Côtés Haut Arrière Avant
1 po / 25 mm 17 po / 432 mm 5,9 po / 150 mm 1 po / 25 mm
Si le lave-linge et un sèche-linge sont tous deux installés au même endroit, l'avant de la niche ou du placard
doit être doté de deux ouvertures non obstruées ; assurez-vous d'avoir une surface totale combinée d'au moins
72 po² (465 cm²).
Untitled-6 15 2021-03-10 6:27:50
Conditions d'installation
Français16
Conditions d'installation
Ce dégagement requis concerne l'installation d'une paire lave-linge/sèche-linge.
Installation côte à côte
A A C D
B
A1 po (25 mm)
B21 po (533 mm)
C1 po (25 mm)
D5,9 po (150 mm)
Untitled-6 16 2021-03-10 6:27:50
Français 17
Conditions d'installation
Conditions requises en matière de conduits
Recommandé À n'utiliser que pour les
installations temporaires
Type de bouche d'évacuation
4'' (10,2 cm) 2,5'' (6,4 cm)
N° de coudes à 90° Rigide Rigide
080 pieds (24,4 m) 74 pieds (22,6 m)
168 pieds (20,7 m) 62 pieds (18,9 m)
257 pieds (17,4 m) 51 pieds (15,5 m)
347 pieds (14,3 m) 41 pieds (12,5 m)
REMARQUE
* Utilisez un conduit rigide en aluminium ou en acier galvanisé d'un diamètre de 4 pouces (10,2 cm).
Si vous souhaitez relier le dispositif d'aération du sèche-linge à un système d'évacuation existant,
prenez les précautions suivantes :
• Le système d'évacuation doit être conforme à toutes les réglementations locales, régionales et nationales en
vigueur.
• N'utilisez pas de conduit exible en plastique.
• Contrôlez les conduits existants et retirez les peluches accumulées à l'intérieur.
• Le conduit ne doit être ni entortillé ni écrasé.
• Le registre de la hotte s'ouvre et se ferme sans problème.
Utilisation du manomètre
La pression statique dans un système d'évacuation doit être inférieure à 0 ou ne doit pas dépasser 0,83 pouce.
Notez que ces valeurs ont été mesurées avec le sèche-linge en marche, à l'aide d'un manomètre placé au niveau
du point de raccordement entre le conduit d'évacuation et le sèche-linge. Le tambour du sèche-linge doit être
vide et le ltre à peluches propre.
Untitled-6 17 2021-03-10 6:27:50
Conditions d'installation
Français18
Conditions d'installation
Installation en mobile home
L'installation du sèche-linge dans un mobile home doit se faire conformément à la réglementation sur les normes
de sécurité et de construction de biens manufacturés, titre 24 CFR, partie 3280 (ancienne norme fédérale sur
la sécurité et la construction de mobile homes, titre 24, HUD (partie 280), 1975) pour les États-Unis, ou à la
réglementation sur les normes CSA Z240 pour le Canada.
Lorsque vous installez un sèche-linge dans un mobile home, vous devez prendre les dispositions nécessaires
pour qu'il soit xé au sol.
Installez le sèche-linge dans un endroit correctement aéré.
Un espace dégagé d'au moins 72 po² (465 cm²) est requis.
Appelez le 1-800-SAMSUNG (726-7864) si vous souhaitez faire l'acquisition du kit de xation au sol.
Toutes les installations en mobile home doivent disposer d'une évacuation vers l'extérieur, en veillant à ce que
l'extrémité du conduit d'évacuation soit correctement xée à la structure du mobile home à l'aide d'accessoires
ne supportant pas la combustion.
Le conduit d'évacuation ne doit pas déboucher sous le mobile home.
Reportez-vous à la section Évacuation pour obtenir plus d'informations.
Untitled-6 18 2021-03-10 6:27:50
Français 19
Conditions d'installation
Conditions requises en matière d'évacuation
L'évacuation du sèche-linge ne doit pas être reliée
à un conduit de cheminée, un mur, un plafond, un
grenier, un espace mansardé ou exigu d'un bâtiment.
L'évacuation du sèche-linge vers l'extérieur évite
le refoulement d'air humide et de peluches dans la
pièce.
Aux États-Unis et au Canada :
• Tous les sèche-linge doivent être dotés d'une
évacuation vers l'extérieur.
• Le diamètre du conduit d'évacuation doit être de
4 po (10,2 cm).
• Consultez le chapitre « Conditions requises
en matière de conduits » dans la section
« Installation » pour connaître la longueur
maximale de conduit et le nombre de courbures
pouvant être utilisées.
• La longueur totale du conduit en métal exible ne
doit pas dépasser 7 pieds et 10 1/2" (2,4 m).
• Le conduit ne doit pas être assemblé à l'aide
de vis ou autres types d'attache pénétrant
à l'intérieur du conduit et pouvant entraîner
l'accumulation de peluches.
• Aux États-Unis uniquement : Utilisez uniquement
des conduits exibles de type aluminium, tels
que spéciés par le fabricant, le cas échéant, et
conformes à la norme Outline for Clothes Dryer
Transition Duct (norme relative aux conduits
d'évacuation des sèche-linge). Reportez-vous au
sujet 2158A.
En dehors des États-Unis et du Canada :
• Référez-vous aux réglementations locales.
AVERTISSEMENT
• L'évacuation du sèche-linge doit se faire vers
l'extérieur pour réduire les risques d'incendie lors
de l'installation de l'appareil dans une niche ou
une armoire.
• N'utilisez jamais de conduit exible en plastique
ou non métallique.
• Si les conduits existants sont en plastique, non
métalliques ou combustibles, remplacez-les par du
matériel métallique.
• Utilisez uniquement des conduits d'évacuation
métalliques et non inammables pour assurer le
connement de l'air d'évacuation, de la chaleur et
des peluches.
Untitled-6 19 2021-03-10 6:27:50
Conditions d'installation
Français20
Conditions d'installation
Systèmes fonctionnant au gaz
AVERTISSEMENT
• Utilisez uniquement du gaz naturel ou du propane
liquide (PL).
• L'installation doit être conforme aux
réglementations locales en vigueur ou, en
l'absence de dispositions spéciques, à la
réglementation nationale sur le gaz combustible
ANSI Z223.1/NFPA 54, dernière révision (pour
les États-Unis) ou aux dispositions d'installation
relatives au gaz naturel et propane CSA B149.1
(pour le Canada).
• Les sèche-linge à gaz sont équipés d'un système
de ventilation des brûleurs à utiliser avec
le gaz naturel. Si vous envisagez d'utiliser
votre sèche-linge avec du propane liquide,
un technicien de maintenance qualié doit le
convertir pour garantir la abilité et la sécurité
des performances. (Modèles au gaz naturel liquide
uniquement)
Vous devez vérier le brûleur de votre modèle et
utiliser en conséquence le kit approprié pour le
propane liquide. Pour consulter les informations
détaillées du brûleur, ouvrez le hublot et
recherchez l'étiquette signalétique sur le cadre du
hublot.
- 20 000 BTU : LPKIT-4/XAA (DC98-04114A)
- 22 000 BTU : LPKIT-3/XAA (DC99-00792A)
• Un conduit d'alimentation en gaz de 1/2”
(1,27 cm) est recommandé ; il doit être réduit pour
la connexion au conduit de gaz de 3/8” (1 cm) de
votre sèche-linge. La réglementation nationale
sur le gaz combustible impose qu'un robinet de
fermeture manuelle du gaz, accessible et agréé,
soit installé à moins de 6” du sèche-linge.
• Les sèche-linge à gaz installés dans des garages
résidentiels doivent être surélevés à 18 pouces
(46 cm) au-dessus du sol.
• En outre, une prise enchée N.P.T. (National
Pipe Thread) de 1/8 pouce (0,3 cm), permettant
le branchement d'une jauge de test, doit être
installée immédiatement en amont de la
connexion d'alimentation en gaz du sèche-linge.
• Votre sèche-linge doit être déconnecté du circuit
d'alimentation en gaz à chaque test de pression
du système.
• Ne réutilisez jamais d'anciens conduits de gaz
métalliques exibles. Tout conduit de gaz exible
doit être conçu et certié par la norme pour
les raccords d'appareils à gaz, ANSI Z21.24 •
CSA 6.10.
REMARQUE
• Votre sèche-linge utilise un système d'allumage
automatique pour allumer le brûleur. Il n'existe
pas de pilote de combustion constante.
• Les raccords de conduit utilisés doivent être
résistants à l'action de tout gaz de pétrole liquéé.
• La plupart des sociétés de gaz locales
inspecteront gratuitement votre installation, sur
demande.
Instructions d'installation - Commonwealth du
Massachusetts
Votre sèche-linge doit être installé par un plombier
ou un installateur de gaz agréé. Un robinet de gaz
manuel à poignée, dit en « T », doit être installé sur
la conduite d'alimentation en gaz de votre sèche-
linge. Si vous utilisez un connecteur gaz exible pour
installer votre sèche-linge, celui-ci doit mesurer au
moins 3 cm (36”) de long.
AVERTISSEMENT
• Des fuites de gaz peuvent survenir dans votre
système, créant une situation dangereuse.
• Une fuite de gaz n'est pas toujours détectable à
l'odeur.
Untitled-6 20 2021-03-10 6:27:50
Français 21
Conditions d'installation
• C'est pourquoi les fournisseurs de gaz
vous recommandent d'acheter et d'installer
un détecteur de gaz conforme à la
réglementation UL.
• Installez-le et utilisez-le conformément aux
consignes du fabricant.
Normes électriques
Le schéma de câblage gure sur une plaque située
sous le panneau de commande ou le panneau arrière.
AVERTISSEMENT
• Un branchement incorrect du conducteur de mise
à la terre peut créer un risque d'électrocution.
Demandez conseil à un électricien ou un
réparateur agréé si vous avez des doutes quant à
la mise à la terre correcte de votre sèche-linge. Ne
modiez pas la prise fournie avec le sèche-linge ;
si celle-ci ne correspond pas à la prise secteur,
demandez à un électricien qualié d'installer une
prise adéquate.
• Pour prévenir tout risque d'incendie,
d'électrocution ou de blessure, l'intégralité du
câblage et des mises à la terre doit être réalisée
conformément aux réglementations locales ou,
en l'absence de ces dernières, au code électrique
national (National Electrical Code) ANSI/NFPA
dernière révision n°70 (pour les États-Unis) ou
aux dispositions canadiennes sur l'électricité CSA
C22.1 (dernières révisions) et aux réglementations
locales. Il relève de votre responsabilité de fournir
des services électriques adaptés à votre sèche-
linge.
• Toutes les installations au gaz doivent être
conformes aux dispositions nationales sur le gaz
ANSI/Z2231 – dernière révision (pour les États-
Unis), ou aux dispositions d'installation CAN/CGA
– B149 dernière révision (pour le Canada), ainsi
qu'aux réglementations et ordonnances locales en
vigueur.
Mise à la terre
Ce sèche-linge doit être mis à la terre. En cas de
panne ou de défaillance, la mise à la terre réduira
le risque d'électrocution en fournissant un circuit de
fuite au courant électrique.
Modèles au gaz
AVERTISSEMENT
• Votre sèche-linge est doté d'un cordon équipé
d'un conducteur de mise à la terre et d'une prise
de terre. La prise doit être branchée sur une prise
secteur appropriée, correctement installée et mise
à la terre conformément aux dispositions et aux
réglementations en vigueur.
• Ne modiez pas la prise fournie avec le sèche-
linge ; si celle-ci ne correspond pas à la prise
secteur, demandez à un électricien qualié
d'installer une prise adéquate.
• Ne reliez pas un conducteur de terre à une
canalisation de plomberie en plastique, un conduit
de gaz ou une canalisation d'eau chaude.
Untitled-6 21 2021-03-10 6:27:51
Conditions d'installation
Français22
Conditions d'installation
Modèles électriques
AVERTISSEMENT
• Votre sèche-linge est doté d'un cordon en option
équipé d'un conducteur de mise à la terre et d'une
prise de terre. Ce cordon est vendu séparément.
• La prise doit être branchée sur une prise secteur
appropriée, correctement installée et mise à
la terre conformément aux dispositions et aux
réglementations en vigueur.
• Ne modiez pas la prise fournie avec le sèche-
linge ; si celle-ci ne correspond pas à la prise
secteur, demandez à un électricien qualié
d'installer une prise adéquate.
• Si vous n'utilisez pas de cordon d'alimentation
et que le sèche-linge électrique doit être
branché en permanence, reliez-le à une prise de
terre métallique permanente ou connectez un
conducteur de mise à la terre aux conducteurs du
circuit et à la borne ou au l de terre de l'appareil.
Raccordement électrique
Avant toute mise en marche ou test, suivez toutes
les consignes de mise à la terre présentées dans la
section « Mise à la terre ». Nous vous recommandons
de relier votre sèche-linge à une dérivation
individuelle ou à un circuit distinct.
N'utilisez pas de rallonge avec cet appareil.
Modèles au gaz - États-Unis et Canada
Vous devez utiliser une alimentation électrique de
120 V c.a., 60 Hz et un disjoncteur ou fusible de 15 A.
Modèles électriques - États-Unis uniquement
Aux États-Unis, la plupart des sèche-linge requièrent
une alimentation en 120 / 240 V c.a., 60 Hz, tandis
que d'autres requièrent une alimentation en 120 /
208 V c.a., 60 Hz. Vous trouverez les spécications
électriques sur l'étiquette située derrière le hublot.
Un disjoncteur ou un fusible de 30 A est requis de
chaque côté de la ligne.
• Si vous utilisez un cordon d'alimentation,
branchez ce dernier sur une prise 30 A.
• Le cordon d'alimentation n'est pas fourni avec les
sèche-linge version électrique aux États-Unis. Ce
cordon est vendu séparément.
Untitled-6 22 2021-03-10 6:27:51
Français 23
Conditions d'installation
AVERTISSEMENT
Risque d'électrocution
Lorsque les dispositions locales le permettent, vous
pouvez brancher le sèche-linge électrique à l'aide
d'un nouveau kit de cordon d'alimentation, portant
une mention de compatibilité avec les sèche-linge
et homologué UL. Ce cordon doit supporter une
alimentation nominale de 120 / 240 V, 30 ampères à
partir d'un cordon doté de trois conducteurs en cuivre
N°10 et terminé par des bornes en boucle fermée, des
cosses à fourches ouvertes aux extrémités relevées
ou des conducteurs étamés.
• Ne réutilisez pas le cordon d'alimentation d'un
sèche-linge usagé. Le câblage électrique du
cordon d'alimentation doit être raccordé au
niveau du boîtier électrique du sèche-linge au
moyen d'un réducteur de tension homologué UL.
• La mise à la terre via le conducteur neutre est
interdite pour (1) les nouvelles installations de
circuit, (2) les mobil homes, (3) les véhicules de
camping et (4) les zones où les réglementations
locales interdisent ce type de mise à la terre.
(Dans ces cas-là, utilisez une che quadripolaire
pour une prise 4 ls, de type NEMA 14-30R.)
Modèles électriques - Canada uniquement
Vous devez utiliser une alimentation électrique de
120 / 240 V c.a., 60 Hz, et un disjoncteur ou fusible
de 30 A aux deux extrémités de la ligne.
REMARQUE
Tous les modèles canadiens sont livrés avec un
cordon d'alimentation intégré. Vous devez brancher le
cordon d'alimentation sur une prise 30 A. Au Canada,
vous pouvez convertir un sèche-linge en 120 / 208 V.
Untitled-6 23 2021-03-10 6:27:51
Français24
Installation
L'installation du sèche-linge doit être effectuée par un technicien qualié. L'installateur doit connecter le sèche-
linge au secteur en respectant les consignes de sécurité en vigueur dans votre zone.
Ce qui est inclus
Assurez-vous que toutes les pièces sont incluses dans l'emballage de l'appareil. Si vous rencontrez un problème
avec le sèche-linge ou les pièces, contactez un centre d'assistance clientèle Samsung local ou le magasin.
01
02
03 04
05
01 Panneau de commande 02 Dessus du sèche-linge 03 Filtre à peluches
04 Hublot 05 Conduit d'évacuation
Installation
Untitled-6 24 2021-03-10 6:27:51
Français 25
Installation
Pièces fournies
Raccord en Y Tuyau d'eau (modèles électriques
canadiens uniquement)
Tuyau d'eau court
Outils requis pour l'installation
Pince Cutter Pince serre-tube
(modèles au gaz
uniquement)
Tournevis à douille
Niveau Tournevis cruciforme Ruban adhésif Clé anglaise
Matériau de protection
contre le GPL ou bande
de Téon (pour une
installation au gaz)
AVERTISSEMENT
Les emballages peuvent être dangereux pour les enfants. Tenez tous les emballages (sacs en plastique,
polystyrène, etc.) hors de portée des enfants.
Untitled-6 25 2021-03-10 6:27:52
Installation
Français26
Installation
Installation étape par étape
Assurez-vous que l'installation du sèche-linge est effectuée par un technicien qualié. Les instructions
d'installation étape par étape commencent ci-dessous.
• Ne retirez pas le lm de protection du hublot avant d'avoir terminé l'installation de l'appareil. Si vous retirez
le lm de protection avant la n de l'installation, vous risquez de rayer ou d'endommager le hublot pendant
l'installation.
• Assurez-vous que le lieu d'installation dispose d'un espace sufsant pour permettre l'ouverture complète du
hublot du sèche-linge.
ÉTAPE 1 Installer le système d'évacuation
1. Sélectionnez un emplacement et placez le sèche-linge sur le site. An de faciliter l'accès, nous vous
conseillons d'installer le sèche-linge au même endroit que votre lave-linge.
2. Pour changer le sens d'ouverture du hublot, reportez-vous à la section « Changement du sens d'ouverture du
hublot » en page 36.
3. Installez le système d'évacuation comme indiqué dans la section « Guide d'installation du conduit
d'évacuation ».
ATTENTION
Avant d'installer votre sèche-linge, retirez le joint dans le conduit.
REMARQUE
• Posez deux des plateaux en carton de l'emballage sur le sol pour déplacer le sèche-linge plus facilement.
Inclinez le sèche-linge sur le côté pour le poser sur les deux plateaux. Faites glisser le sèche-linge jusqu'à
l'endroit où vous voulez l'installer et replacez le sèche-linge à la verticale.
• Veillez à laisser un espace sufsant autour de l'appareil an de faciliter le raccordement des conduits et le
câblage.
ÉTAPE 2 Raccordement de la conduite de gaz (modèles au gaz)
Avant de raccorder la conduite de gaz, assurez-vous d'avoir lu le chapitre « Systèmes fonctionnant au gaz » à la
page 20.
1. Retirez le bouchon de protection au niveau du conduit de gaz.
2. Appliquez un matériau de protection contre le GPL (gaz de pétrole liquéé) ou une bande de Téon sur un
tour et demi sur tous les raccords letés.
3. Branchez l'alimentation en gaz sur le sèche-linge. Un raccord supplémentaire est requis pour relier l'extrémité
letée femelle de 3/4" (1,9 cm) du raccord exible à l'extrémité letée mâle de 3/8" (1 cm) du sèche-linge.
Serrez le raccord par-dessus tous les letages.
4. Ouvrez l'alimentation en gaz et vériez l'absence de fuites à l'aide d'une solution savonneuse. Si vous trouvez
une fuite, serrez les raccords et réessayez. N'utilisez jamais de amme nue pour rechercher les fuites de gaz.
Untitled-6 26 2021-03-10 6:27:52
Français 27
Installation
ÉTAPE 3 Câblage électrique (modèles électriques)
Avant d'effectuer le câblage électrique, assurez-vous d'avoir lu le chapitre « Normes électriques » à la page 21.
Système à 3 ls
A B C L2 L1
D
E
A. Connecteur de terre externe
B. Fil de terre neutre (blanc)
C. Vis centrale argentée du bornier
D. Fil neutre (blanc ou central)
E. Réducteur de tension 3/4" (1,9 cm)
homologué UL
1. Desserrez ou retirez les vis du bornier central.
2. Reliez le l neutre (blanc ou central) du câble
d'alimentation au centre, la vis argentée centrale
du bornier. Serrez les vis.
3. Reliez les autres ls aux bornes à vis extérieures.
Serrez les vis.
4. Serrez les vis de libération de tension.
5. Insérez le cache du bornier dans le panneau
arrière du sèche-linge. Ensuite, xez le cache à
l'aide d'une vis.
ATTENTION
• Pour convertir le système à 4 ls en système
à 3 ls, branchez le conducteur de terre sur le
support du bornier, pour mettre le châssis du
sèche-linge à la terre sur le conducteur neutre.
• Il est recommandé d'utiliser des borniers à
anneau. Si vous utilisez des cosses à barrette,
veillez à ce qu'elles soient parfaitement mises en
place.
• Branchez le cordon d'alimentation et vériez
la tension sur les bornes L1/ L2/N. Si la tension
est basse, l'appareil risque de ne pas chauffer
correctement. Si nécessaire, consultez la section
« Normes électriques » en page 21.
Untitled-6 27 2021-03-10 6:27:52
Installation
Français28
Installation
Branchements à 4 ls
F
A B C L2 L1
D
E
A. Connecteur de terre externe
B. Fil de terre neutre (blanc)
C. Vis centrale argentée du bornier
D. Fil neutre (blanc ou central)
E. Réducteur de tension ¾” (1,9 cm) homologué UL
F. Fil neutre (blanc ou central)
1. Retirez la vis du connecteur de terre externe, puis
reliez le l de terre (vert ou dénudé) du câble
d'alimentation à la vis.
ATTENTION
- Pour relier le l de terre à la position neutre
sans utiliser le contact A (mise à la terre du
châssis), contactez un technicien. La réparation
ne doit pas être effectuée par l'utilisateur.
- Il est recommandé d'utiliser des borniers à
anneau. Si vous utilisez des cosses à barrette,
veillez à ce qu'elles soient parfaitement mises
en place.
2. Desserrez ou retirez les vis du bornier central.
3. Reliez le l neutre (blanc ou central) et le l de
terre (blanc) à la vis centrale du bornier. Serrez la
vis.
4. Reliez les autres ls aux bornes à vis extérieures.
Serrez les vis.
5. Serrez les vis de libération de tension.
6. Insérez la languette du cache du bornier dans
l'encoche arrière du sèche-linge. Fixez le cache à
l'aide d'une vis.
ATTENTION
Branchez le cordon d'alimentation et vériez la tension sur les bornes L1/ L2/N. Si la tension est basse, l'appareil
risque de ne pas chauffer correctement. Si nécessaire, consultez la section « Normes électriques » en page 21.
AVERTISSEMENT
• Tous les modèles destinés aux États-Unis sont conçus pour un branchement à 3 ls. Le châssis du sèche-
linge est relié à la terre par un conducteur neutre au niveau du bornier. Un branchement à 4 ls est requis
dans les cas suivants : nouvelles constructions, habitations rénovées, mobil homes, réglementations locales
n'autorisant pas la mise à la terre via le conducteur neutre. Si vous utilisez un système à 4 ls, vous ne
pouvez pas mettre le châssis du sèche-linge à la terre via le conducteur neutre au niveau du bornier.
• Retirez le cache du bornier. Introduisez le cordon d'alimentation équipé d'un réducteur de tension
homologué UL par l'orice découpé dans le panneau à proximité du bornier.
• Vous devez impérativement utiliser un réducteur de tension. Ne desserrez pas les écrous déjà xés au
bornier. Assurez-vous qu'ils sont bien serrés. Utilisez une douille longue de 3/8” (1 cm).
Untitled-6 28 2021-03-10 6:27:53
Français 29
Installation
• Depuis le 1er janvier 1996, le Code électrique national requiert que les nouveaux raccordements (non
existants) utilisent un branchement à 4 ls pour le sèche-linge.
ÉTAPE 4 Raccorder le tuyau d'eau
Le sèche-linge doit être raccordé à un robinet d'eau froide à l'aide des tuyaux d'eau fournis.
1. Fermez le robinet d'eau froide. Si le tuyau d'eau
froide du lave-linge est raccordé au robinet d'eau
froide, dévissez-le et débranchez-le. Branchez
ensuite l'extrémité femelle du raccord en Y au
robinet d'eau froide.
2. Branchez la partie droite du tuyau d'eau sur le
raccord en Y.
3. À l'aide d'une pince, serrez le raccord de deux
tiers de tour supplémentaires. Ne serrez pas
excessivement car vous pourriez endommager le
raccord.
4. Branchez la partie coudée du tuyau d'eau au
robinet de remplissage situé en bas du panneau
arrière. Tournez le raccord à la main jusqu'à ce
qu'il soit serré.
5. À l'aide d'une pince, serrez le raccord de deux
tiers de tour supplémentaires. Ne serrez pas
excessivement car vous pourriez endommager le
raccord.
6. Si vous avez détaché le tuyau d'eau froide au
niveau de votre lave-linge, raccordez le tuyau
sur l'extrémité ouverte du raccord en Y, serrez le
raccord à la main jusqu'à ce qu'il soit serré puis, à
l'aide d'une pince, serrez-le de deux tiers de tour
supplémentaires.
7. Ouvrez le robinet d'eau froide, puis conrmez
l'absence de fuite.
Si le raccord en Y ne peut pas être connecté directement au robinet d'eau froide, utilisez le tuyau court. Reportez-
vous à la section « Utilisation du tuyau court comme rallonge » à la page 30.
Untitled-6 29 2021-03-10 6:27:53
Installation
Français30
Installation
Utilisation du tuyau court comme rallonge
B
A
C
1. Fermez le robinet d'eau froide. Si le tuyau d'eau
froide du lave-linge est raccordé au robinet d'eau
froide, dévissez-le et débranchez-le. Ensuite,
raccordez le tuyau court (B) au robinet d'eau
froide. Tournez le raccord à la main jusqu'à ce
qu'il soit bien serré.
2. À l'aide d'une pince, serrez le raccord de deux
tiers de tour supplémentaires. Ne serrez pas
excessivement car vous pourriez endommager le
raccord.
3. Branchez le raccord en Y (A) à l'extrémité mâle en
laiton du tuyau court. Tournez le raccord à la main
jusqu'à ce qu'il soit bien serré.
4. À l'aide d'une pince, serrez le raccord de deux
tiers de tour supplémentaires. Ne serrez pas
excessivement car vous pourriez endommager le
raccord.
5. Branchez la partie coudée des tuyaux d'eau (C) au
robinet de remplissage situé en bas du panneau
arrière. Tournez le raccord à la main jusqu'à ce
qu'il soit serré.
6. À l'aide d'une pince, serrez le raccord de deux
tiers de tour supplémentaires. Ne serrez pas
excessivement car vous pourriez endommager le
raccord.
7. Si vous avez détaché le tuyau d'eau froide au
niveau de votre lave-linge, raccordez le tuyau
sur l'extrémité libre du raccord en Y, serrez le
raccord à la main jusqu'à ce qu'il soit serré puis, à
l'aide d'une pince, serrez-le de deux tiers de tour
supplémentaires.
8. Ouvrez le robinet d'eau froide, puis conrmez
l'absence de fuite.
Untitled-6 30 2021-03-10 6:27:53
Français 31
Installation
ÉTAPE 5 Mise à niveau du sèche-linge
Pour pouvoir offrir des performances optimales, le sèche-linge doit être de niveau.
A
B
Assurez-vous que le sèche-linge est à niveau de
droite à gauche et de l'avant à l'arrière à l'aide d'un
niveau (A). Si le sèche-linge n'est pas de niveau,
tournez les pieds réglables (B) dans le sens horaire
pour abaisser le sèche-linge ou dans le sens
antihoraire pour soulever le sèche-linge.
A B
REMARQUE
• Pour positionner le sèche-linge à la même hauteur
que votre lave-linge, rétractez (A) entièrement
les pieds en les faisant tourner dans le sens
antihoraire, puis desserrez-les (B) en les tournant
dans le sens horaire. Une fois que le sèche-linge
est au même niveau que le lave-linge, suivez
les consignes ci-dessus pour mettre à niveau le
sèche-linge.
• Ajustez les pieds uniquement pour atteindre le
niveau requis. Si vous étendez les pieds plus que
nécessaire, les vibrations seront plus importantes.
Untitled-6 31 2021-03-10 6:27:53
Installation
Français32
Installation
ÉTAPE 6 Mise sous tension (modèles à gaz)
Assurez-vous que tous les branchements en gaz, le conduit d'évacuation et tout le câblage sont raccordés
correctement. Ensuite, branchez le cordon d'alimentation sur une source d'alimentation et vériez l'installation et
le bon fonctionnement du sèche-linge à l'aide de la liste de contrôle nal de l'étape 7 ci-dessous.
ÉTAPE 7 Dernière vérication
Lorsque l'installation est terminée, conrmez que :
• Le sèche-linge est branché sur une prise électrique et correctement relié à la terre.
• Les conduits d'évacuation sont raccordés et les joints maintenus par du ruban adhésif.
• Nous avons choisi un système d'évacuation en métal rigide ou exible et non des exibles en plastique.
• Le sèche-linge est de niveau et ses pieds sont posés au sol de manière stable.
• Le sèche-linge démarre, fonctionne, chauffe et s'éteint correctement.
Pour les modèles à gaz :
• Le gaz est alimenté de façon appropriée sans fuites (pour les modèles au gaz uniquement).
ATTENTION
Le brûleur peut ne pas s'allumer si de l'air est présent dans le conduit de gaz. Lancez un cycle de séchage à chaud
pour purger le conduit. Si le gaz ne s'allume pas dans un délai de 5 minutes, éteignez le sèche-linge et attendez
pendant 5 minutes. Assurez-vous que le robinet d'alimentation en gaz du sèche-linge est ouvert. Pour vérier
l'allumage du gaz, contrôlez l'émission de chaleur au niveau de l'évacuation.
Untitled-6 32 2021-03-10 6:27:54
Français 33
Installation
Test de blocage de l'aération
Une fois le sèche-linge installé, lancez le test de blocage de l'aération an de vérier si le système de conduits
est correctement installé. Le test de blocage de l'aération détecte automatiquement l'état des conduits et signale
tout blocage ou problème. Le bon raccordement des conduits peut réduire le temps de séchage et économiser de
l'énergie.
REMARQUE
Le test de blocage de l'aération doit être effectué lorsque le sèche-linge est froid. Si le sèche-linge chauffe après
la vérication de l'installation, exécutez un cycle AIR FLUFF (AIR FROID) pendant plusieurs minutes, an de
réduire sa température interne.
Exécution du test de blocage de l'aération
1. Assurez-vous que le tambour est vide, puis fermez le hublot. (Si des vêtements ou d'autres articles se
trouvent dans le tambour, les résultats du test ne seront pas précis.)
2. Appuyez sur le bouton Marche/Arrêt pour allumer le sèche-linge, puis maintenez simultanément enfoncés les
boutons Adjust Time (Réglage du temps) et Dryness (Séchage) pendant 3 secondes. Le message « InS » ou
« In » apparaît sur l'écran du sèche-linge. (Si vous avez commencé d'autres procédures avant de lancer le test
de blocage de l'aération, le sèche-linge n'entre pas en mode Test de blocage de l'aération.)
3. Appuyez sur le bouton Départ/Pause (Hold to Start (maintenir enfoncé pour commencer)). Le test de blocage
de l'aération commence immédiatement. Pendant le test, le voyant numérique dessine un cercle en 6 étapes
dans le sens horaire. Le test dure environ 2 minutes. N'ouvrez pas le hublot pendant le test.
4. Au bout de 2 minutes, une fois le test terminé, les résultats s'afchent et le sèche-linge émet une mélodie. Si
l'état du système de conduits est normal, « 0 » apparaît et le sèche-linge émet un signal de n. Si l'évacuation
du système de conduits ne peut pas se faire correctement, un code de vérication apparaît et le sèche-
linge émet un signal d'alarme. Pour obtenir une description du code, reportez-vous à la section « Codes de
vérication d'installation » en page 34.
Si d'autres problèmes sont détectés, un code d'information apparaît à l'écran. Pour obtenir une description du
code, reportez-vous à la section « Codes d'erreur » en page 58.
- Pour arrêter ou annuler le test de blocage de l'aération, appuyez sur le bouton Marche/Arrêt pour
éteindre le sèche-linge.
- Le résultat reste afché à l'écran pendant environ 5 minutes, puis s'efface automatiquement. Vous pouvez
effacer les résultats immédiatement en appuyant sur le bouton Marche/Arrêt.
REMARQUE
• Pendant ou après le test, le tambour interne est chaud. Faites attention à ne pas vous brûler. Le test de
blocage de l'aération est utilisé pour vérier l'absence de problèmes dans le système de conduits actuel
lorsque le sèche-linge est installé pour la première fois.
Untitled-6 33 2021-03-10 6:27:54
Installation
Français34
Installation
• Si le résultat du test afche un code de vérication (le système de conduits est obstrué), reportez-vous à la
section « Conditions requises en matière de conduits » en page 17 et à la section « Guide d'installation du
conduit d'évacuation » ci-dessous. Prenez ensuite les mesures appropriées pour corriger tout problème. Si
le test est interrompu, il pourrait fournir des résultats incorrects. Suivez les procédures appropriées lorsque
vous testez le sèche-linge.
• Même si le résultat du test est normal (« End (Fin) » ou « 0 »), le système de conduits pourrait être
légèrement bloqué. Installez correctement tous les conduits conformément aux instructions d'installation
indiquées dans ce manuel.
Codes de vérication d'installation
Code de
vérication Signication Solution
0Le système de ventilation est en bon état.
Clg (Cg) Le système de ventilation est obstrué.
1. Nettoyez le ltre à peluches.
2. Vériez l'état de votre système de
ventilation. (Reportez-vous à la section
« Conditions requises en matière de
conduits »)
*Vous devez prendre les mesures appropriées
(par exemple un nettoyage) par le biais d'un
personnel spécialisé.
C80 (C8)
Le système de ventilation est obstrué à
environ 80 %.
(Cela risquerait de réduire les performances
de séchage.)
C90 (C9)
Le système de ventilation est obstrué à plus
de 90 %.
(Cela risquerait de provoquer une
dégradation des performances de séchage ou
un dysfonctionnement)
Ct
La température interne du sèche-linge est
trop basse (inférieure à 32 °F (0 °C)) ou
trop élevée (supérieure à 104 °F (40 °C)).
Si le système de ventilation présente une
obstruction, celle-ci ne pourra donc pas être
détectée.
Laissez le sèche-linge à température
ambiante (entre 41 et 95 °F (5 et 35 °C))
pendant une heure, puis vériez à nouveau.
tC Erreur du capteur de température Communiquez avec un centre de dépannage.
C1
L'appareil détecte la présence d'articles dans
le tambour ou il y a une erreur sur le capteur
de séchage.
Sortez les articles du tambour et vériez à
nouveau.
Si le problème persiste, communiquez avec
un centre de dépannage.
dC L'appareil détecte que le hublot est ouvert.
Fermez correctement le hublot et vériez à
nouveau.
Si le problème persiste, communiquez avec
un centre de dépannage.
Untitled-6 34 2021-03-10 6:27:54
Français 35
Installation
Code de
vérication Signication Solution
9C1 Tension anormale détectée
Vériez le raccordement électrique.
(Reportez-vous à la section « Câblage
électrique (modèles électriques) »)
Si le problème persiste, communiquez avec
un centre de dépannage.
HC Détection d'une température anormale dans
le tambour.
Vériez le raccordement électrique.
Vériez l'état de l'aération. Si le problème
persiste, contactez un centre de service.
Guide d'installation du conduit d'évacuation
Connexion des conduites
1. Assurez-vous que le sèche-linge est installé de façon appropriée pour laisser l'air s'échapper librement.
2. Utilisez des conduits métalliques rigides de 4 pouces. Scellez tous les joints à l'aide d'un ruban adhésif, y
compris le raccord du sèche-linge. N'utilisez jamais de vis qui piègent les peluches.
3. Pour faciliter l'évacuation, gardez les conduites aussi droites que possible.
Nettoyage
Nettoyez toutes les anciennes conduites avant l'installation du sèche-linge et assurez-vous que le clapet d'air
s'ouvre et se ferme librement. Nous vous recommandons de nettoyer le système d'évacuation une fois par an ou
régulièrement.
AVERTISSEMENT
• An d'éviter un incendie, n'utilisez pas de conduites en plastique, en aluminium n ou non métalliques quel
qu'en soit le type.
• N'utilisez pas un mauvais système d'évacuation car il ralentit les performances du sèche-linge.
• N'utilisez pas de conduites excessivement longues et qui ont plusieurs coudes.
• N'utilisez pas de conduites et d'évents bouchés ou écrasés.
Untitled-6 35 2021-03-10 6:27:54
Installation
Français36
Installation
Changement du sens d'ouverture du hublot
Pour inverser la direction de la porte, nous vous
recommandons de contacter un technicien qualié.
1. Placez un chiffon doux sur le sol pour pouvoir y
poser le hublot une fois que vous l'aurez retiré.
Cela évitera de rayer le hublot.
2. Débranchez le cordon d'alimentation du sèche-
linge.
3. Retirez les quatre vis des charnières du hublot,
puis enlevez le hublot en le soulevant légèrement.
4. Retirez les deux vis du dispositif de fermeture,
puis enlevez le cache du dispositif.
5. Installez le support du dispositif de fermeture de
l'autre côté comme indiqué, puis serrez les vis.
Installez le cache du support sur le côté opposé,
comme indiqué.
6. Utilisez un tournevis à tête plate pour retirer les
deux caches de charnières sur le côté d'origine.
Installez les caches de charnières sur le côté
opposé, comme indiqué.
Untitled-6 36 2021-03-10 6:27:54
Français 37
Installation
B
7. Repérez et retirez les 10 vis, comme indiqué.
Veuillez noter que la vis B (x2) est plus longue
que les autres.
8. Retirez le dispositif de xation du verre et
inversez les positions :
a. du cache de charnière et de la poignée
d'ouverture du hublot ;
b. du support de charnière et du support-guide
du verre.
9. Retirez le dispositif de fermeture du hublot, puis
installez-le de l'autre côté comme indiqué.
BC
10. Retirez le cache du trou (C), puis insérez et serrez
le dispositif de xation du verre à l'aide des
10 vis retirées.
11. Installez le cache du trou sur le côté opposé,
comme indiqué.
Untitled-6 37 2021-03-10 6:27:55
Installation
Français38
Installation
12. Réinstallez le hublot sur le cadre avant, puis
insérez et serrez soigneusement les 4 vis de
charnières.
Untitled-6 38 2021-03-10 6:27:55
Français 39
Avant de démarrer
Il y a un certain nombre de choses que vous devez savoir avant de démarrer votre sèche-linge.
Tri et charge
• Mettez une seule charge de linge à la fois dans le
sèche-linge.
• Ne mélangez pas du linge lourd et du linge léger.
• Pour augmenter l'efcacité de séchage pour un ou
deux vêtements, ajoutez une serviette sèche à la
charge.
• Pour obtenir des résultats optimaux, démêlez le
linge avant de l'introduire dans le sèche-linge. Les
articles emmêlés peuvent dégrader l'efcacité de
séchage ou entraîner l'ouverture du hublot.
• Une surcharge réduit les performances de
retournement, ce qui empêche le séchage
uniforme du linge et le froisse.
• Sauf indication contraire sur l'étiquette
d'entretien, ne faites pas sécher des vêtements en
laine ou en bre de verre au sèche-linge.
• Évitez de faire sécher au sèche-linge des
vêtements qui n'ont pas été lavés.
• Ne faites pas sécher des vêtements salis avec de
l'huile, de l'alcool, de l'essence, etc.
Conditions de fonctionnement préalables
Filtre à peluches
A
Pour éviter tout risque d'incendie, assurez-vous de
nettoyer le ltre à peluches avant ou après chaque
charge.
1. Éteignez le sèche-linge.
2. Ouvrez le hublot et retirez le ltre à peluches (A)
de l'intérieur du tambour.
3. Retirez les peluches, puis nettoyez le ltre à
peluches.
4. Réinsérez le ltre à peluches, puis fermez la
porte.
ATTENTION
• Ne faites pas fonctionner le sèche-linge si le ltre
à peluches n'est pas remis en place.
• N'utilisez pas un ltre à peluches endommagé ou
cassé. Cela peut réduire les performances et/ou
entraîner un incendie.
Avant de démarrer
Untitled-6 39 2021-03-10 6:27:55
Français40
Opérations
AVERTISSEMENT
Pour réduire le risque d'incendie, d'électrocution ou de blessures, lisez la section « Consignes de sécurité » avant
d'utiliser cet appareil.
Panneau de commande
02
01
03 04
05
06
07
08
09
12
13
10
11
01 Sélecteur de cycle
Faites tourner le sélecteur de cycle pour sélectionner un cycle souhaité. Lorsqu'un
cycle est sélectionné, le voyant du cycle s'allume.
• Steam Cycles (Vapeur) : Le sèche-linge vaporise de l'eau dans le tambour
pour désodoriser les vêtements et réduire l'électricité statique et les faux plis.
• Manual Dry (Séchage manuel) : Le temps de séchage est xe.
02 Afchage graphique
numérique
Afche toutes les informations du cycle, notamment sa durée, son code
d'information et son état de fonctionnement.
03 Dryness (Séchage)
Appuyez sur ce bouton pour sélectionner un niveau de séchage. Vous avez
le choix entre 5 options différentes (Faible à Fort). Veuillez vous référer aux
recommandations suivantes an de sélectionner le niveau de séchage approprié.
• Pour obtenir un séchage parfait sur des volumes de linge plus importants,
sélectionnez Fort.
• Pour les articles qui doivent nir de sécher à plat ou en suspension,
sélectionnez Faible pour un séchage partiel.
REMARQUE
Cette option n'est pas disponible avec les cycles REFRESH (RAFRAÎCHIR),
WRINKLE AWAY (ANTI-FROISSAGE), STEAM SANITIZE (STÉRILISATION VAPEUR) ,
ACTIVEWEAR (VÊTEMENTS QUOTIDIENS), TIME DRY (TEMPS DE SÉCHAGE), QUICK
DRY (SÉCHAGE RAPIDE) et AIR FLUFF (AIR FROID).
Opérations
Untitled-6 40 2021-03-10 6:27:55
Français 41
Opérations
04 Temp.
La température ne peut être ajustée qu'avec le cycle TIME DRY (TEMPS DE
SÉCHAGE).
Appuyez pour modier la température du cycle actuel. Vous avez le choix entre
5 options différentes (Basse à Élevée). Veuillez sélectionner la température
appropriée en fonction du linge.
• High (Élevée) : Pour le linge en coton résistant ou portant l'étiquette Séchage
en machine autorisé.
• Medium (Moyenne) : Pour les tissus infroissables, le synthétique, les cotons
légers et le linge portant l'étiquette Séchage en machine à température
moyenne.
• Low (Basse) : Pour les articles sensibles à la chaleur, dont l'étiquette indique
Séchage en machine à froid ou tiède. Séchage à la plus basse température
possible.
05 Time (Temps)
Appuyez pour ajuster le temps de séchage pour les cycles Manual Dry (Séchage
manuel). Cette option n'est pas disponible avec les cycles Séchage par capteur
car le sèche-linge détermine le temps de séchage en détectant le taux d'humidité
actuel du linge.
06 Wrinkle Prevent (Anti-
froissage)
La fonction Anti-froissage assure environ 180 minutes de rotation à froid par
intermittence à la n du cycle pour éviter de froisser le linge. Appuyez sur
Wrinkle Prevent (Anti-froissage) pour activer cette fonction. Une fois que le linge
est sec, vous pouvez le retirer à tout moment du sèche-linge pendant le cycle
Anti-froissage.
07 Eco Dry (Séchage Éco)
Cette fonction est disponible avec NORMAL et TIME DRY (TEMPS DE SÉCHAGE).
Avec la fonction Séchage Éco activée, le séchage prend plus longtemps mais la
consommation d'énergie est réduite.
Le temps de séchage peut être augmenté jusqu'à 3 fois en fonction de la
température et de la charge. La fonction Séchage Éco est activée par défaut.
08 Damp Alert (Alerte
d'humidité)
Cette alerte est disponible pour tous les cycles Séchage par capteur pour STEAM
SANITIZE (STÉRILISATION VAPEUR) et ACTIVEWEAR (VÊTEMENTS QUOTIDIENS).
Les niveaux de séchage disponibles sont Normal, Fort et Très fort.
Si le linge contient différents tissus, le témoin de la fonction Alerte d'humidité
clignote lorsque le niveau de séchage moyen du linge est de 80 %. Cela vous
permet de prendre les vêtements que vous ne souhaitez pas entièrement secs
ou qui sèchent rapidement hors du sèche-linge tout en permettant aux autres de
continuer à sécher.
09 Drum Light (Éclairage
du tambour)
Appuyez dessus pour éteindre et allumer l'éclairage intérieur. L'éclairage reste
allumé pendant 2 minutes après s'être allumé, que l'appareil soit sous ou hors
tension ou que le hublot soit fermé ou ouvert, puis il s'éteint automatiquement.
Untitled-6 41 2021-03-10 6:27:55
Opérations
Français42
Opérations
10 Adjust Time (Réglage
du temps)
Vous pouvez changer la durée réglée des cycles Manual Dry (Séchage manuel)
(QUICK DRY (SÉCHAGE RAPIDE), TIME DRY (TEMPS DE SÉCHAGE), AIR FLUFF (AIR
FROID)) et WRINKLE AWAY (ANTI-FROISSAGE). Pour changer la durée du cycle,
appuyez sur ou sur jusqu'à ce que la durée souhaitée s'afche.
11 Smart Control
Après avoir raccordé le sèche-linge à tambour à votre réseau domestique à l'aide
de l'application SmartThings, vous pouvez contrôler ou surveiller le sèche-linge
à distance. Une fois la fonction correspondante démarrée, le voyant Smart
Control clignote. Le sèche-linge passe en mode d'attente et est prêt à recevoir les
commandes à distance.
12 Marche/Arrêt Appuyez pour allumer/éteindre le sèche-linge.
13 Départ/Pause (Hold
to Start (maintenir
enfoncé pour
commencer))
Appuyez sur ce bouton pour lancer ou arrêter le fonctionnement.
REMARQUE
Si des articles sont très emmêlés à la sortie du lave-linge, ne les mettez pas au sèche-linge. Ils peuvent réduire
l'efcacité de séchage du sèche-linge ou provoquer l'ouverture du hublot. Nous vous recommandons de les
démêler avant de les mettre dans le sèche-linge. De même, ne mettez pas d'objets sur le sèche-linge, en
particulier sur le panneau de commande.
ATTENTION
Ne vaporisez pas d'eau directement sur le panneau de commande. Cela pourrait entraîner une défaillance du
système.
Untitled-6 42 2021-03-10 6:27:56
Français 43
Opérations
Description des icônes
Séchage par capteur Cette icône apparaît lorsque le sèche-linge utilise le cycle qui détecte le
taux d'humidité interne an de déterminer le temps de séchage.
Vérication du ltre
Cette icône apparaît après chaque utilisation an de vous rappeler de
nettoyer le ltre à peluches. Nettoyez le ltre à peluches avant chaque
cycle et assurez-vous que le ltre est correctement inséré avant de lancer
un cycle.
Capteur de ventilation
Le sèche-linge est équipé d'un capteur de ventilation qui détecte et vous
prévient lorsque les conduits doivent être nettoyés. Le voyant vous
indique l'état du conduit.
Vapeur
Cette icône apparaît lorsque le sèche-linge effectue un processus à la
vapeur. Le sèche-linge vaporise de l'eau dans le tambour pour désodoriser
les vêtements et réduire l'électricité statique et les faux plis.
Sécurité enfant Cette icône indique que la fonction Sécurité enfant est activée. Pour plus
d'informations sur la fonction Sécurité enfant, reportez-vous en page 50.
Désactivation de
l'alarme
Cette icône indique que l'alarme est désactivée. Pour plus d'informations
sur la fonction Désactivation de l'alarme, reportez-vous en page 50.
Wi-Fi Cette icône indique que le sèche-linge est connecté au réseau Wi-Fi.
Étapes simples pour commencer
1. Appuyez sur le bouton Marche/Arrêt pour allumer le sèche-linge.
2. Faites tourner le sélecteur de cycle pour sélectionner un cycle.
3. Modiez les paramètres du cycle (Dryness (Séchage), Temp. et Time (Temps)) selon les besoins.
4. Sélectionnez les options souhaitées selon ce dont vous avez besoin.
5. Maintenez appuyé Départ/Pause (Hold to Start (maintenir enfoncé pour commencer)).
Pour changer de cycle pendant l'utilisation
1. Appuyez sur Départ/Pause (Hold to Start (maintenir enfoncé pour commencer)) pour interrompre le
fonctionnement.
2. Sélectionnez un autre cycle et recommencez les étapes 2 à 4 ci-dessus, si nécessaire.
3. Maintenez appuyé Départ/Pause (Hold to Start (maintenir enfoncé pour commencer)) pour démarrer le
nouveau cycle.
Untitled-6 43 2021-03-10 6:27:56
Opérations
Français44
Opérations
Présentation des cycles
Cycles standard
Cycle Description
NORMAL
Pour la plupart des tissus y compris le coton et le lin.
Si NORMAL est sélectionné, la fonction Séchage Éco est activée par défaut. Pour
en savoir plus, reportez-vous au chapitre Séchage Éco de la section « Panneau
de commande ».
HEAVY DUTY (GRAND
RENDEMENT)
Pour le séchage du linge composé de tissus épais, tels que les jeans, le velours
côtelé ou les vêtements de travail avec un chauffage à haute température.
BEDDING (DRAPS) Pour les objets volumineux, comme les couvertures, les draps et les couettes.
DELICATES (DÉLICATS) Pour les vêtements sensibles à la chaleur à une faible température de séchage.
PERM PRESS
(INFROISSABLES)
Pour le séchage automatique des tissus infroissables en coton, synthétiques, en
laine et faciles à repasser.
ACTIVEWEAR (VÊTEMENTS
QUOTIDIENS)
Pour laver les vêtements de sports et d'extérieur tels que les maillots, les shorts,
les vestes imperméables et autres.
Les tissus épais comme une fermeture éclair ou le Velcro d'une veste, ou des
chaussettes de sport peuvent ne pas être complètement séchés.
Untitled-6 44 2021-03-10 6:27:56
Français 45
Opérations
Séchage manuel
Vous pouvez modier les paramètres de séchage manuellement selon vos préférences.
QUICK DRY (SÉCHAGE
RAPIDE)
Un cycle de séchage rapide de 30 minutes.
Le temps de cycle par défaut est de 30 minutes. Toutefois, vous pouvez modier
manuellement le temps de cycle si nécessaire.
TIME DRY (TEMPS DE
SÉCHAGE)
Vous pouvez spécier une durée de cycle en minutes.
Si TEMPS DE SÉCHAGE est sélectionné, la fonction Séchage Éco est activée par
défaut. Pour en savoir plus, reportez-vous au chapitre Séchage Éco de la section
« Panneau de commande ».
AIR FLUFF (AIR FROID) Fait tourner le linge avec de l'air à température ambiante.
Cycles Vapeur
Utilisez la vapeur générée pour réduire le froissage et les odeurs du linge.
Cycle Description
STEAM SANITIZE
(STÉRILISATION VAPEUR)
Utilisez ce cycle pour stériliser le linge en appliquant de la vapeur et une
température élevée sur le tissu. Ce cycle peut rendre les articles plus doux et
réduire les odeurs. Vériez que la charge de linge est humide ou partiellement
humide avant de lancer ce cycle.
REFRESH (RAFRAÎCHIR)
Cycle anti-froissage et désodorisant pour des charges de un à quatre articles.
Lorsque ce cycle est sélectionné, une faible quantité d'eau est vaporisée dans le
tambour du sèche-linge, quelques minutes après le début du cycle de séchage à
chaud. Conrmez que la charge de linge est sèche.
WRINKLE AWAY (ANTI-
FROISSAGE)
Pour des résultats optimaux, chargez 2 à 3 articles à la fois. Vous pouvez
allonger le temps de séchage avec un minimum de 20 minutes, en fonction du
type d'article ou de la charge. Conrmez que la charge de linge est sèche.
Untitled-6 45 2021-03-10 6:27:57
Opérations
Français46
Opérations
Tableau des cycles
REMARQUE
Pour un résultat optimal, respectez ces recommandations de volume de charge pour chaque cycle de séchage.
• Charge importante : Remplissez le tambour aux 3/4 environ. Au-delà de cette limite, n'ajoutez pas
d'articles supplémentaires an que le linge tourne librement.
• Charge moyenne : Remplissez le tambour à 1/2 environ.
• Petite charge : Remplissez le tambour de 3 à 5 articles (pas plus du 1/4).
Cycle Articles recommandés Volume de charge Niveau de séchage
NORMAL Coton, vêtements de travail, lin, charges mixtes Séchage normal
(réglable)
HEAVY DUTY (GRAND
RENDEMENT)
Tissus lourds, tels que les jeans, les velours côtelés ou les
vêtements de travail lourds
Séchage normal
(réglable)
BEDDING (DRAPS) Objets volumineux, tels que les couvertures, les draps, les
couettes, les oreillers
Séchage normal
(réglable)
DELICATES (DÉLICATS) Sous-vêtements, chemisiers, lingerie Séchage normal
(réglable)
PERM PRESS
(INFROISSABLES)
Chemises, tissus synthétiques, lainages, tissus infroissables en
coton, tissus infroissables
Séchage normal
(réglable)
ACTIVEWEAR
(VÊTEMENTS
QUOTIDIENS)
Vêtements imperméables, habits de scène, tenues de sport
(maximum : 4 lb)
Séchage normal (non
réglable)
QUICK DRY (SÉCHAGE
RAPIDE) Petites charges -
TIME DRY (TEMPS DE
SÉCHAGE) Toute charge -
AIR FLUFF (AIR FROID) Mousse, caoutchouc, matières plastiques -
STEAM SANITIZE
(STÉRILISATION
VAPEUR)
Literie, rideaux, vêtements d'enfant Séchage très fort
(non réglable)
REFRESH (RAFRAÎCHIR) Chemises, pantalons, couettes, oreillers -
WRINKLE AWAY (ANTI-
FROISSAGE) Chemises, pantalons, chemisiers -
Untitled-6 46 2021-03-10 6:27:57
Français 47
Opérations
REMARQUE
: réglage par défaut, : peut être sélectionné
Cycle Fonctions (contrôle de la température) Temps
Élevée Basse
NORMAL
HEAVY DUTY (GRAND
RENDEMENT)
BEDDING (DRAPS)
DELICATES (DÉLICATS)
PERM PRESS (INFROISSABLES)
ACTIVEWEAR (VÊTEMENTS
QUOTIDIENS)
QUICK DRY (SÉCHAGE RAPIDE)
TIME DRY (TEMPS DE SÉCHAGE)
AIR FLUFF (AIR FROID)
STEAM SANITIZE (STÉRILISATION
VAPEUR)
REFRESH (RAFRAÎCHIR)
WRINKLE AWAY (ANTI-
FROISSAGE)
Untitled-6 47 2021-03-10 6:27:57
Opérations
Français48
Opérations
Cycle
Options
Adjust Time
(Réglage du
temps)
Damp Alert
(Alerte
d'humidité)
Eco Dry (Séchage Éco) Wrinkle Prevent (Anti-
froissage)
NORMAL
HEAVY DUTY (GRAND
RENDEMENT)
BEDDING (DRAPS)
DELICATES (DÉLICATS)
PERM PRESS (INFROISSABLES)
ACTIVEWEAR (VÊTEMENTS
QUOTIDIENS)
QUICK DRY (SÉCHAGE RAPIDE)
TIME DRY (TEMPS DE SÉCHAGE)
AIR FLUFF (AIR FROID)
STEAM SANITIZE (STÉRILISATION
VAPEUR)
REFRESH (RAFRAÎCHIR)
WRINKLE AWAY (ANTI-
FROISSAGE)
Untitled-6 48 2021-03-10 6:27:57
Français 49
Opérations
Guide des cycles
La meilleure méthode pour faire sécher du linge est de suivre les instructions indiquées sur l'étiquette
d'entretien. Si aucune instruction de séchage n'est fournie, reportez-vous au tableau suivant pour référence.
Cycle Description
Couvre-lits et couettes
Suivez les instructions de l'étiquette d'entretien ou faites sécher en utilisant le
cycle BEDDING (DRAPS).
• Assurez-vous que l'article est complètement sec avant de l'utiliser ou de le
ranger.
• Il est parfois nécessaire de repositionner l'article dans le tambour pour
assurer un séchage homogène.
Blankets (Couvertures)
Utilisez le cycle NORMAL et ne séchez qu'une couverture à la fois pour garantir
un séchage optimal.
• Assurez-vous que les couvertures sont complètement sèches avant de les
utiliser ou de les ranger.
Rideaux et tentures
Utilisez PERM PRESS (INFROISSABLES) et le paramètre de température Moyenne
pour réduire le froissage.
• Séchez les rideaux et tentures par petits volumes pour obtenir de meilleurs
résultats et sortez-les dès que possible.
Couches en tissu Utilisez le cycle NORMAL et le réglage de température Moyenne pour les
couches ouatées et duveteuses.
Articles garnis de duvet
(vestes, sacs de couchage,
couettes, etc.)
Utilisez le cycle NORMAL et le paramètre de température Moyenne.
• Ajoutez quelques serviettes sèches pour absorber l'humidité et réduire le
temps de séchage.
Caoutchouc mousse (tapis,
peluches, épaulettes, etc.)
Ne faites pas sécher ces articles à chaud.
AVERTISSEMENT
Sécher un article à base de caoutchouc à un réglage de température élevée
risque de l'endommager ou de provoquer un incendie.
Oreillers
Utilisez le cycle NORMAL.
• Ajoutez quelques serviettes sèches et une paire de baskets propres pour
favoriser l'action du tambour et dépelucher les articles.
• Ne faites pas sécher des oreillers à base de capoc ou de mousse avec un
cycle de séchage à chaud.
Plastiques (rideaux de
douche, bâches, etc.)
Sélectionnez le cycle TIME DRY (TEMPS DE SÉCHAGE) et la température Basse ou
Très basse en fonction des symboles gurant sur l'étiquette.
Untitled-6 49 2021-03-10 6:27:57
Opérations
Français50
Opérations
AVERTISSEMENT
Ne faites pas sécher :
• des articles en bre de verre (rideaux, tentures, etc.)
• des lainages, sauf indication contraire sur l'étiquette
• des articles imprégnés d'huile végétale ou alimentaire
Fonctions spéciales
Sécurité enfant
La fonction Sécurité enfant empêche les enfants de jouer avec le sèche-linge. Lorsque la fonction Sécurité enfant
est activée, seul le bouton Marche/Arrêt est opérationnel.
Pour activer/désactiver la fonction Sécurité enfant, maintenez les boutons Dryness (Séchage) et Temp. enfoncés
pendant 3 secondes.
REMARQUE
Une fois la fonction Sécurité enfant activée, elle reste active même après le redémarrage du sèche-linge. Si les
boutons, à l'exception du bouton Marche/Arrêt, ne répondent pas, vériez le voyant Sécurité enfant. Si le voyant
est allumé, suivez les consignes ci-dessus pour désactiver la fonction Sécurité enfant.
Désactivation de l'alarme
Vous pouvez activer ou désactiver l'alarme. Lorsque l'alarme est désactivée, la mélodie de n de cycle et le signal
sonore d'arrêt ne sont pas émis. Cependant, les autres sons restent actifs.
• Maintenez le bouton Drum Light (Éclairage du tambour) enfoncé pendant 3 secondes pour activer ou
désactiver l'alarme.
• Votre réglage sera maintenu même après l'arrêt du sèche-linge. Vous pouvez réactiver l'alarme en
maintenant le même bouton enfoncé pendant 3 secondes.
Untitled-6 50 2021-03-10 6:27:58
Français 51
Opérations
Smart Care
Pour activer cette fonction, vous devez d'abord télécharger l'application SmartThings sur Play Store ou sur App
Store et l'installer sur un appareil mobile disposant d'une fonction appareil photo. La fonction Smart Care a été
optimisée pour les appareils des séries Galaxy et iPhone (modèles applicables uniquement).
1. Lorsque le sèche-linge détecte un problème à vérier, un code d'information apparaît à l'écran. Pour passer
en mode Smart Care, appuyez sur le bouton Wrinkle Prevent (Anti-froissage) et maintenez-le enfoncé
pendant 3 secondes.
2. Le sèche-linge démarre la procédure d'auto-diagnostic et afche un code d'information si un problème est
détecté.
3. Exécutez l'application SmartThings sur votre appareil mobile, puis appuyez légèrement sur Smart Care.
4. Placez l'appareil mobile à proximité de l'écran du sèche-linge de sorte que l'appareil photo du smartphone et
le sèche-linge soient face à face. L'application reconnaît automatiquement le code d'information.
5. Une fois le code d'information correctement reconnu, l'application fournit des informations détaillées
concernant le problème ainsi que les solutions applicables.
REMARQUE
• Le nom de la fonction, Smart Care, peut varier selon la langue.
• Si de la lumière est rééchie sur l'écran du sèche-linge, l'application peut ne pas reconnaître le code
d'information.
• Si l'application ne reconnaît pas le code d'information, vous pouvez le saisir manuellement sur l'application.
Untitled-6 51 2021-03-10 6:27:58
Opérations
Français52
Opérations
SmartThings
Connexion Wi-Fi
Sur votre smartphone, allez dans Settings (Réglages), activez la connexion sans l, puis sélectionnez votre point
d'accès.
• L'appareil prend en charge les protocoles Wi-Fi 2,4 GHz.
Télécharger
Sur un marché d'applications (Google Play Store, Apple App Store, Samsung Galaxy Apps), trouvez l'application
SmartThings en saisissant « SmartThings » comme terme de recherche. Téléchargez et installez l'application sur
votre appareil.
REMARQUE
L'application est susceptible d'être modiée sans préavis en vue d'en améliorer les performances.
Connexion
Vous devez d'abord vous connecter sur SmartThings avec votre compte Samsung. Pour créer un nouveau compte
Samsung, suivez les instructions afchées sur l'application. Vous n'avez pas besoin d'une application distincte
pour créer votre compte.
REMARQUE
Si vous avez déjà un compte Samsung, utilisez-le pour vous connecter. Un utilisateur ayant un smartphone
Samsung enregistré peut se connecter automatiquement.
Pour enregistrer votre appareil sur SmartThings
1. Assurez-vous que votre smartphone est connecté à un réseau sans l. Si ce n'est pas le cas, allez dans
Settings (Réglages), activez la connexion sans l, puis sélectionnez votre point d'accès.
2. Ouvrez SmartThings sur votre smartphone.
3. Si le message « A new device is found (Nouvel appareil détecté). » s'afche, sélectionnez Add (Ajouter).
4. Si aucun message n'apparaît, sélectionnez + puis votre appareil dans la liste des appareils disponibles. Si
votre appareil ne gure pas dans la liste, sélectionnez Device Type (Type d'appareil) > Specic Device Model
(Modèle d'appareil spécique), puis ajoutez votre appareil manuellement.
5. Enregistrez votre appareil sur l'application SmartThings.
a. Ajoutez votre appareil à SmartThings Vériez que votre appareil est connecté à SmartThings.
b. Une fois l'enregistrement terminé, le nom de votre appareil apparaît sur votre smartphone.
Untitled-6 52 2021-03-10 6:27:58
Français 53
Maintenance
Gardez le sèche-linge propre an de garantir les meilleures performances et de rallonger sa durée de vie.
AVERTISSEMENT
Certaines pièces sont intentionnellement non mises à la terre et peuvent présenter un risque d'électrocution
uniquement lors d'une réparation. Technicien de maintenance - Ne touchez pas les pièces suivantes lorsque
l'appareil est sous tension : panneau de commande et vanne d'arrivée d'eau.
Nettoyage
Panneau de commande
• Nettoyez-le avec un chiffon doux et humide.
N'utilisez pas de produits abrasifs.
• Ne vaporisez pas de produits de nettoyage
liquides directement sur l'écran du sèche-linge.
• Certains détachants pour tissu peuvent
endommager le panneau de commande.
• Lors de l'utilisation d'agents de nettoyage
liquides, appliquez-les sur le chiffon de nettoyage.
Ne les appliquez pas directement sur le sèche-
linge. Essuyez immédiatement toute éclaboussure
ou vaporisation en excès.
Tambour
• Éliminez toute tache présente sur le tambour à
l'aide d'un détachant universel.
• Frottez ensuite avec une vieille serviette ou
un chiffon, pour retirer toute tâche restante ou
substance de nettoyage. Les tâches peuvent être
encore visibles, mais cela n'affecte pas les charges
suivantes.
Tambour à revêtement par pulvérisation
Pour nettoyer le tambour à revêtement par
pulvérisation, utilisez un chiffon humide imprégné
d'un nettoyant doux et non abrasif adapté aux
surfaces aisément altérées.
Retirez les résidus de détergent et essuyez avec un
chiffon propre.
Extérieur du sèche-linge
• Nettoyez-le avec un chiffon doux et humide.
N'utilisez pas de produits abrasifs.
• Protégez la surface des objets pointus.
• N'entreposez pas d'objets lourds (ex. : baril de
lessive) ou à arêtes tranchantes sur le lave-linge.
Ceci risquerait de rayer ou d'endommager le
capot supérieur du sèche-linge.
• L'habillage de l'ensemble du sèche-linge est lisse
et brillant. Faites attention à ne pas rayer ou
endommager la surface.
Système d'évacuation
• Vériez et nettoyez le système d'évacuation
de façon régulière an de maintenir des
performances optimales.
• La hotte externe doit être nettoyée fréquemment
pour garantir une bonne circulation de l'air.
Maintenance
Untitled-6 53 2021-03-10 6:27:58
Français54
Dépannage
Contrôles à effectuer
Si le sèche-linge ne fonctionne pas normalement, vériez tout d'abord la liste des problèmes dans le tableau ci-
dessous et essayez les solutions proposées.
Problème Action
Ne fonctionne pas.
• Assurez-vous que le hublot est bien fermé.
• Vériez que le cordon d'alimentation est branché sur une prise électrique
opérationnelle.
• Vériez le disjoncteur et les fusibles de votre domicile.
• Pressez ou appuyez doucement de nouveau sur le bouton Départ/Pause
(Hold to Start (maintenir enfoncé pour commencer)) en cas d'ouverture du
hublot en cours de cycle.
• Nettoyez le ltre à peluches.
Ne chauffe pas.
• Vériez le disjoncteur et les fusibles de votre domicile.
• Certains cycles ne nécessitent pas de chauffage. Vériez à nouveau le
cycle sélectionné.
• Pour un sèche-linge à gaz, assurez-vous que l'alimentation en gaz est
ouverte.
• Nettoyez le ltre à peluches et le conduit d'évacuation.
• Le sèche-linge est peut-être en phase de refroidissement du cycle.
• Désactivez l'option Séchage Éco des cycles NORMAL ou TIME DRY (TEMPS
DE SÉCHAGE). Lorsque l'option Séchage Éco est activée, le sèche-linge
effectue un processus de séchage à froid en début de cycle an de réduire
la consommation d'énergie. Le processus de séchage à froid n'utilise pas
d'air chauffé. Vous aurez donc peut-être l'impression que le sèche-linge ne
chauffe pas, mais c'est tout à fait normal.
Dépannage
Untitled-6 54 2021-03-10 6:27:58
Français 55
Dépannage
Problème Action
Ne sèche pas.
• Vériez tous les points mentionnés ci-dessus, plus...
• Vériez que la hotte extérieure s'ouvre et se ferme sans problème.
• Vériez que des peluches ne se sont pas accumulées dans le système
d'évacuation. Le conduit doit être inspecté et nettoyé une fois par an.
• Utilisez un conduit d'évacuation métallique rigide de 4 pouces.
• Évitez de surcharger le tambour 1 charge de linge lavée = 1 charge de
linge à sécher.
• Séchez le linge épais et le linge léger séparément.
• Il est parfois nécessaire de repositionner dans le sèche-linge les articles
volumineux, comme les couvertures ou les couettes, pour assurer un
séchage homogène.
• Vériez que votre sèche-linge essore correctement le linge et évacue la
quantité d'eau adéquate.
• La charge de linge est peut-être insufsante pour que l'action du tambour
soit efcace. • Ajoutez quelques serviettes et relancez le cycle.
• La charge de linge est peut-être trop importante pour que l'action du
tambour soit efcace. Retirez du linge et relancez le sèche-linge.
• Nettoyez le ltre à peluches.
Fait du bruit.
• Vériez le linge à la recherche de pièces de monnaie, de boutons
décousus, de clous, etc. Retirez aussitôt ces objets.
• Il est normal d'entendre la mise en marche et l'arrêt du robinet de gaz du
sèche-linge (le cas échéant) ou du système de chauffage, tout au long du
cycle de séchage.
• Vériez que le sèche-linge est correctement mis à niveau, comme indiqué
dans les consignes d'installation.
• Il est normal que le sèche-linge émette un « bourdonnement », du fait de
la grande vitesse de déplacement de l'air à travers le tambour du sèche-
linge, le ventilateur et le système d'évacuation.
Untitled-6 55 2021-03-10 6:27:58
Dépannage
Français56
Dépannage
Problème Action
Ne sèche pas le linge
uniformément.
• Les coutures, les poches et les autres zones épaisses peuvent ne pas
sécher complètement alors que le reste du linge a atteint le niveau de
séchage sélectionné. Ceci est tout à fait normal. Vous pouvez choisir un
niveau de séchage plus haut ou un cycle impliquant un plus haut niveau
de séchage.
• Si vous faites sécher un article épais avec une charge légère, par exemple
une serviette de toilette avec des draps, il est possible que l'article le plus
lourd ne soit pas complètement sec quand le reste du linge atteindra le
niveau de séchage sélectionné.
• Pour de meilleurs résultats de séchage, séchez le linge épais et le linge
léger séparément.
Présence d'odeurs.
• Les odeurs ménagères (peinture, vernis, détachant, etc.) peuvent entrer
dans le sèche-linge via l'air ambiant. Cette situation est normale puisque le
sèche-linge aspire l'air de la pièce, le chauffe, l'introduit dans le tambour,
puis l'éjecte à l'extérieur.
• Lorsque ces odeurs persistent dans l'air, aérez longuement la pièce avant
d'utiliser le sèche-linge.
• Utilisez un cycle disposant de la fonction Refresh (Rafraîchir). Si des
odeurs persistent, lavez et séchez à nouveau l'article.
• Utilisez le cycle REFRESH (RAFRAÎCHIR) (modèles DVE(G)50R5400*
uniquement). Si les odeurs persistent, lavez et séchez de nouveau les
articles.
Les vêtements sont
pelucheux.
• Assurez-vous que le ltre est propre avant chaque cycle. Pour les
vêtements accumulant naturellement des peluches, nettoyez le ltre
durant le cycle.
• Certains textiles produisent une grande quantité de peluches (ex. :
serviettes en coton). C'est pourquoi ces articles doivent être séchés
séparément des textiles qui attirent les peluches (ex. : pantalon en
velours).
• Si la quantité de linge est trop importante, répartissez la charge en
plusieurs lots pour le séchage.
• Vériez soigneusement les poches des vêtements avant de les sécher.
• Retirez les peluches à l'intérieur du tambour avant le séchage.
Untitled-6 56 2021-03-10 6:27:58
Français 57
Dépannage
Problème Action
Les vêtements sont encore
froissés après le cycle
WRINKLE PREVENT (WRINKLE
AWAY) (ANTI-FROISSAGE)
ou WRINKLE RELEASE
(DÉFROISSAGE).
• Chargez entre 1 et 4 articles pour plus d'efcacité.
• Allégez la charge. Faites sécher des articles similaires.
• Retirez les articles immédiatement après la n du cycle de séchage.
De l'eau s'écoule par la buse
au démarrage du cycle STEAM
CARE (ENTRETIEN À LA
VAPEUR).
• Il s'agit de la condensation de la vapeur. Ce phénomène s'arrête tout seul
en peu de temps.
L'eau vaporisée est invisible
pendant le cycle STEAM CARE
(ENTRETIEN À LA VAPEUR).
• Il est difcile de voir les minuscules gouttes d'eau vaporisées lorsque le
hublot est fermé.
Durée prolongée.
• La fonction Séchage par capteur calcule automatiquement le taux
d'humidité du linge et arrête le sèche-linge une fois le degré souhaité de
séchage (Séchage fort à Légèrement humide) atteint. La durée de séchage
peut varier en fonction du type et de la quantité de linge. Consultez le
tableau des cycles pour référence.
Si un problème persiste, contactez un service de service Samsung local.
Untitled-6 57 2021-03-10 6:27:58
Dépannage
Français58
Dépannage
Codes d'erreur
Si le sèche-linge ne parvient pas à fonctionner, vous pouvez voir un code d'information afché à l'écran
d'afchage. Pour déterminer ce que vous devez faire, vériez la liste de codes gurant dans le tableau ci-
dessous, puis essayez les actions suggérées.
Code Action
dC
Faire fonctionner le sèche-linge lorsque le hublot est ouvert.
• Assurez-vous que le hublot est correctement fermé.
• Assurez-vous que le linge n'est pas pris dans le hublot.
FC
Fréquence non valide de la source d'alimentation.
• Essayez de relancer le cycle.
• Si ce code d'information subsiste, contactez un centre de service Samsung.
AC Problème de commande électronique (Communication non valide)
• Contactez un centre de service Samsung.
HC
Contrôle du chauffage à haute température
• Nettoyez le ltre à peluches.
• Si ce code d'information subsiste, contactez un centre de service Samsung. (passez
en mode de test de ligne)
9C1
Le contrôle électronique doit être vérié.
• Vériez que le cordon d'alimentation est correctement branché.
• Vériez que la prise électrique fonctionne correctement.
• Si le code d'information subsiste, contactez un centre de service Samsung.
tC
La résistance de la thermistance1 est très faible ou très élevée.
• Vériez si le ltre à peluches est bouché.
• Vériez si le système d'aération est obstrué.
• Si ce code d'information subsiste, contactez un centre de service Samsung.
tC5
La résistance de la thermistance2 est très faible ou très élevée.
• Vériez si le ltre à peluches est obstrué.
• Vériez si le système d'aération est obstrué.
• Si ce code d'information subsiste, contactez un centre de service Samsung.
dF Interrupteur du hublot incorrect.
• Contactez un centre de service Samsung.
3C La carte de circuit imprimé doit être vériée.
• Débranchez la prise et contactez le centre de dépannage Samsung.
Si un code d'information demeure afché sur l'écran, communiquez avec un centre de réparation Samsung.
Untitled-6 58 2021-03-10 6:27:58
Français 59
Caractéristiques techniques
Tableau des symboles textiles
Les symboles suivants fournissent des conseils
d'entretien des vêtements. Les étiquettes d'entretien
des vêtements incluent des symboles relatifs au
séchage, au blanchiment, au séchage et repassage
ou au nettoyage à sec, le cas échéant. L'utilisation de
ces symboles garantit la cohérence des informations
entre les fabricants de vêtements (articles
domestiques ou importés). Suivez les instructions sur
l'étiquette d'entretien an d'optimiser la durée de vie
de votre linge et d'éviter des problèmes au lavage.
Cycle de lavage
Normal
Permanent Press / Infroissables / Anti-
froissage
Gentle / Délicat
Lavage main
Température de l'eau
Chaud
Tiède
Froide
REMARQUE
Le tableau Température de l'eau répertorie les
températures appropriées de l'eau de lavage pour
divers articles. La plage de températures est comprise
entre 41 et 52 °C (106 et 126 °F) pour Chaude, entre
29 et 41 °C (84 et 106 °F) pour Tiède et entre 16 et
29 °C (61 et 84 °F) pour Froide. (La température de
l'eau de lavage doit être d'au moins 61 °F (16 °C) pour
activer les agents nettoyants et obtenir un lavage
efcace.)
Agent de blanchiment
Tout type (si nécessaire)
Agent de blanchiment non chloré (non
décolorant) uniquement (si nécessaire)
Séchage en machine
Normal
Permanent Press / Infroissables / Anti-
froissage
Gentle / Délicat
Consignes spéciales
Séchage sur corde / en suspension
Séchage sans essorage
Séchage à plat
Température
Élevée
Moyenne
Basse
Toutes températures
Sans chaleur/À l'air libre
Caractéristiques techniques
Untitled-6 59 2021-03-10 6:28:00
Caractéristiques techniques
Français60
Caractéristiques techniques
Températures de repassage facile ou vapeur
Élevée
Moyenne
Basse
Symboles d'avertissement pour le lavage
Ne pas laver
Ne pas tordre
Pas de chlorage
Séchage en machine interdit
Pas de vapeur (ajoutée au fer à
repasser)
Pas de repassage
Nettoyage à sec
Nettoyage à sec
Pas de nettoyage à sec
Séchage sur corde / en suspension
Séchage sans essorage
Séchage à plat
Protection de l'environnement
Cet appareil a été fabriqué à partir de matériaux recyclables. Si vous décidez de le mettre au rebut, veuillez
respecter les normes locales en matière de mise au rebut des déchets. Coupez le cordon d'alimentation de façon à
ce que l'appareil ne puisse pas être raccordé à une source électrique. Enlevez le hublot pour que des animaux et
des jeunes enfants ne se retrouvent pas piégés à l'intérieur de l'appareil.
Untitled-6 60 2021-03-10 6:28:02
Français 61
Caractéristiques techniques
Fiche de spécications
Type Sèche-linge à chargement frontal
Capacité (en pieds cubes) 7,4
Pression d'eau (psi (kPa)) 20 à 116 (137 à 800)
Poids lb (kg) 119,0 (54,0)
Puissance de chauffe Électrique (W) 5300
À gaz (BTU/h) 20000
Consommation (W) 5400
Untitled-6 61 2021-03-10 6:28:02
Français62
GARANTIE LIMITÉE (ÉTATS-UNIS)
SÈCHE-LINGE SAMSUNG
GARANTIE LIMITÉE POUR L'ACHETEUR-CONSOMMATEUR INITIAL AVEC PREUVE D'ACHAT
Cet appareil de la marque SAMSUNG, fourni, distribué par SAMSUNG ELECTRONICS AMERICA, INC. (SAMSUNG)
et livré neuf, dans son emballage d'origine à l'acheteur initial, est garanti par SAMSUNG contre tout défaut de
fabrication relatif aux matériaux et à la qualité d'exécution, pour une période de garantie limitée, commençant à
la date d'achat initial, de :
Un (1) an (pièces et main d'œuvre)
Cette garantie limitée ne s'applique qu'aux appareils achetés et utilisés aux États-Unis et qui ont été installés,
utilisés et entretenus conformément aux instructions jointes ou fournies avec l'appareil. Pour bénécier d'une
intervention dans le cadre de la présente garantie, l'acheteur doit contacter la société SAMSUNG à l'adresse ou
au numéro de téléphone indiqués ci-dessous, an qu'elle détermine l'origine du problème et une procédure de
réparation. Les interventions dans le cadre de la présente garantie peuvent être effectuées uniquement par un
centre de réparation agréé SAMSUNG. Lors de la remise d'un appareil défectueux à SAMSUNG ou à un centre de
réparation agréé SAMSUNG, l'acheteur est tenu de présenter la facture d'achat datée originale sur demande, à
titre de preuve d'achat, pour pouvoir bénécier d'une intervention dans le cadre de la présente garantie.
SAMSUNG assurera gratuitement une intervention à domicile au sein des États-Unis contigus durant la période
de garantie, sous réserve de disponibilité des techniciens agréés SAMSUNG au sein de la zone géographique du
client. Si l'intervention à domicile n'est pas possible, SAMSUNG peut, à sa propre discrétion, choisir de prendre
à sa charge le transport aller/retour de l'appareil vers un centre de réparation agréé. Si l'appareil se trouve
dans une zone où l'intervention par un technicien agréé SAMSUNG n'est pas possible, il se peut que vous deviez
prendre en charge des frais de transport ou transporter l'appareil vers un centre de réparation agréé SAMSUNG
pour le faire réparer.
Pour bénécier du service à domicile, l'appareil doit être situé dans un emplacement accessible à notre
personnel.
Durant la période de garantie applicable, un appareil sera réparé, remplacé ou remboursé à hauteur de son prix
d'achat, à la seule discrétion de SAMSUNG. Il se peut que SAMSUNG utilise des pièces neuves ou reconditionnées
pour réparer un appareil, ou remplace l'appareil par un appareil neuf ou reconditionné. Les pièces et appareils
de rechange sont garantis pendant la partie restante de la période de garantie initiale de l'appareil, ou bien
durant quatre-vingt-dix (90) jours, selon la période qui est la plus longue. Toutes les pièces et tous les appareils
remplacés sont la propriété de SAMSUNG et vous devez les retourner à SAMSUNG.
Untitled-6 62 2021-03-10 6:28:02
Français 63
La présente garantie limitée couvre les vices de fabrication relatifs aux matériaux ou à la qualité d'exécution
survenant dans le cadre d'une utilisation domestique normale et non commerciale de cet appareil et ne s'applique
pas dans les cas suivants : dommages survenant lors du transport, de la livraison, de l'installation et de toute
utilisation non conforme de l'appareil ; dommages causés par une modication ou altération non autorisée de
l'appareil ; appareil dont le numéro de série d'origine a été effacé, dégradé, modié d'une quelconque façon
ou rendu difcile à lire ; dommages de nature esthétique notamment les rayures, bosses, éclats et autres
dommages inigés à la nition de l'appareil ; dommages causés par une utilisation abusive ou inappropriée,
par la prolifération d'insectes nuisibles, un accident, un incendie, une inondation ou d'autres catastrophes
naturelles ; dommages causés par l'utilisation d'équipements, de systèmes, de services, de pièces, de fournitures,
d'accessoires, d'applications, d'installations, de réparations, de câblages externes ou de connecteurs non fournis
ou autorisés par SAMSUNG ; dommages causés par toute surtension, uctuation ou courant/tension de ligne
électrique incorrect(e) ; dommages causés par le non-respect des instructions d'utilisation et d'entretien de
l'appareil ; intervention à domicile pour expliquer comment utiliser l'appareil ; et intervention visant à corriger
une installation non conforme aux codes électriques ou de plomberie ou correction de l'installation électrique ou
de plomberie du domicile (c.-à-d. câblage électrique du domicile, fusibles ou tuyaux d'arrivée d'eau). Le coût des
réparations ou du remplacement dans ces circonstances faisant l'objet d'une exclusion sera à la charge du client.
Les interventions par un technicien agréé destinées à expliquer les fonctions, la maintenance ou l'installation
de l'appareil ne sont pas couvertes par la présente garantie limitée. Veuillez prendre contact avec SAMSUNG au
numéro gurant ci-dessous pour obtenir de l'aide sur l'une de ces questions.
Untitled-6 63 2021-03-10 6:28:02
GARANTIE LIMITÉE (ÉTATS-UNIS)
Français64
EXCLUSION DES GARANTIES IMPLICITES
LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU
D'ADÉQUATION À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE
PAR LA LOI. Certains États n'autorisent pas les limitations de durée d'une garantie implicite ; il se peut donc
que les limitations ou exclusions spéciées ci-dessus ne s'appliquent pas à votre cas. La présente garantie vous
octroie des droits spéciques, ainsi que d'autres variant d'un État à un autre.
LIMITE DE RECOURS
VOTRE SEUL RECOURS EXCLUSIF EST UNE RÉPARATION DE L'APPAREIL, UN REMPLACEMENT DE L'APPAREIL
OU UN REMBOURSEMENT DU PRIX D'ACHAT, À LA DISCRÉTION DE SAMSUNG, COMME ACCORDÉ DANS LE
CADRE DE LA PRÉSENTE GARANTIE LIMITÉE. SAMSUNG NE POURRA ÊTRE TENU RESPONSABLE DES DOMMAGES
PARTICULIERS, ACCESSOIRES OU IMMATÉRIELS, NOTAMMENT MAIS SANS POUR AUTANT S'Y LIMITER LES TEMPS
DE TRAJET DEPUIS LE LIEU DE TRAVAIL, LES FRAIS D'HÔTEL ET/OU REPAS EN RESTAURANT, LES DÉPENSES DE
RÉNOVATION, LES PERTES DE REVENUS OU DE BÉNÉFICES, L'IMPOSSIBILITÉ DE RÉALISER DES ÉCONOMIES OU
AUTRES BÉNÉFICES QUELLE QUE SOIT LA THÉORIE JURIDIQUE SUR LAQUELLE LA RÉCLAMATION EST FONDÉE,
ET CE MÊME SI SAMSUNG A ÉTÉ AVERTI DE LA POSSIBILITÉ DE TELS DOMMAGES. Certains États n'autorisent
pas les exclusions ou limitations relatives aux dommages accessoires ou immatériels ; il se peut donc que les
limitations ou exclusions spéciées ci-dessus ne s'appliquent pas à votre cas. La présente garantie vous octroie
des droits spéciques, ainsi que d'autres variant d'un État à un autre.
SAMSUNG ne garantit pas que l'appareil sera exempt de tout problème ou qu'il fonctionnera sans interruption.
Aucune garantie, qu'elle soit donnée par un autre tiers, une autre entreprise ou une autre personne morale, ne
pourra être considérée comme un engagement vis-à-vis de SAMSUNG.
Pour bénécier d'un service d'assistance couvert par votre garantie, contactez SAMSUNG à l'adresse suivante :
Samsung Electronics America, Inc.
85 Challenger Road
Ridgeeld Park, NJ 07660
1-800-SAMSUNG (726-7864)
www.samsung.com/us/support
Untitled-6 64 2021-03-10 6:28:02
Français 65
Garantie (CANADA)
SÈCHE-LINGE SAMSUNG
GARANTIE LIMITÉE À L'ACHETEUR INITIAL
Ce produit de la marque SAMSUNG, tel que fourni et distribué par SAMSUNG ELECTRONICS CANADA, INC.
(SAMSUNG) et livré neuf, s'accompagne d'une garantie de SAMSUNG contre tout vice de fabrication au niveau des
pièces et de la main d'œuvre pendant une période limitée de :
• Un (1) an (pièces et main d’œuvre)
Cette limite de garantie s'applique à compter de la date d'acquisition et couvre uniquement les produits achetés
et utilisés au Canada.
Pour bénécier de réparations dans le cadre de la présente garantie, l'acheteur doit contacter la société
SAMSUNG an qu'elle détermine l'origine du problème et une procédure de réparation.
Les services de garantie peuvent être pris en charge uniquement par un centre de service agréé SAMSUNG.
Lors de la remise d'un produit défectueux à SAMSUNG ou à un centre de service agréé SAMSUNG, l'acheteur est
tenu de présenter le coupon d'achat d'origine à la demande des intéressés à titre de preuve d'achat.
SAMSUNG assurera un service de réparation gratuit à domicile pendant la période de garantie sujet à la
disponibilité au Canada.
Le service à domicile n'est pas disponible pour toutes les zones.
Pour bénécier du service à domicile, l'appareil doit être situé dans un emplacement accessible à notre
personnel.
Si ce service n'est pas disponible, SAMSUNG peut choisir de prendre à sa charge le transport aller/retour du
produit vers un centre de service agréé.
La société SAMSUNG prendra en charge, à sa convenance, la réparation, le remplacement ou le remboursement
du produit tel que stipulé dans les présentes conditions et procédera au remplacement ou au reconditionnement
des pièces ou des produits si ces derniers s'avèrent défectueux dans la limite de la période de garantie
mentionnée précédemment.
Toutes les pièces et tous les produits remplacés deviennent la propriété de SAMSUNG et doivent être retournés à
SAMSUNG.
La période de garantie qui s'applique aux pièces et produits remplacés est la période restante de la garantie
initiale ou une période de quatre-vingt-dix (90) jours ; dans tous les cas, la période la plus longue des deux
périodes susmentionnées s'applique.
Untitled-6 65 2021-03-10 6:28:02
Garantie (CANADA)
Français66
La garantie limitée couvre les vices de fabrication relatifs aux matériaux et à la qualité d'exécution survenus
dans le cadre d'une utilisation normale et non commerciale du produit et ne s'applique pas aux causes suivantes,
comprenant, mais ne se limitant pas à : tout dommage survenant au cours de l'expédition, de la livraison et de
l'installation ; toute utilisation de l'appareil contraire au but auquel il était destiné ; tout numéro de produit ou
de série effacé ; tout dommage du revêtement extérieur ou de l'aspect du produit ; tout dommage causé par un
accident, une utilisation non conforme, une négligence, un incendie ou une inondation, la foudre ou une autre
catastrophe naturelle ; toute utilisation de produits, d'équipements, de systèmes, d'appareils, de services, de
pièces, de fournitures, d'accessoires, d'applications, d'installations, de réparations, de câblages externes ou de
connecteurs non fournis ou autorisés par SAMSUNG et susceptibles d'endommager ledit appareil ou de nuire à
son fonctionnement ; toute surtension, uctuation ou tension de ligne électrique incorrecte ; tout réglage effectué
par l'acheteur et tout non-respect des consignes d'utilisation, d'entretien et de respect de l'environnement
couvertes ou prescrites dans le présent carnet d'entretien ; tout démontage ou toute réinstallation de l'appareil ;
tout problème résultant d'une prolifération d'insectes nuisibles.
Cette garantie limitée ne couvre pas les problèmes résultant d'un courant, d'une tension ou d'une alimentation
électrique incorrects, ainsi que d'ampoules électriques, de fusibles ou de câblage domestiques inappropriés. Elle
ne couvre pas non plus le coût des appels au service d'assistance pour obtenir des instructions ou la réparation
des erreurs d'installation.
SAMSUNG ne garantit pas que l'appareil sera exempt de tout problème ou qu'il fonctionnera sans interruption.
SAUF EXCEPTION MENTIONNÉE DANS LE PRÉSENT DOCUMENT, SAMSUNG NE FOURNIT AUCUNE GARANTIE
EXPRESSE OU IMPLICITE QUANT À CET APPAREIL, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES
IMPLICITES DE QUALITÉ MARCHANDE, DE CONTREFAÇON OU D'APTITUDE À UN USAGE PARTICULIER.
AUCUNE GARANTIE, QU'ELLE SOIT DONNÉE PAR UN TIERS, UNE ENTREPRISE OU UNE PERSONNE MORALE, NE
POURRA ÊTRE CONSIDÉRÉE COMME UN ENGAGEMENT VIS-À-VIS DE SAMSUNG.
SAMSUNG NE SERA AUCUNEMENT RESPONSABLE EN CAS DE PERTE DE BÉNÉFICES, DE MANQUE À GAGNER,
D'INCAPACITÉ À RÉALISER DES ÉCONOMIES OU TOUT AUTRE AVANTAGE FINANCIER OU D'AUTRES DOMMAGES
SPÉCIAUX, ACCESSOIRES OU INDIRECTS RÉSULTANT DE L'UTILISATION OU D'UNE MAUVAISE UTILISATION DE CET
APPAREIL OU D'UNE INCAPACITÉ À UTILISER CET APPAREIL, QUELLE QUE SOIT LA BASE JURIDIQUE INVOQUÉE
POUR JUSTIFIER L'ASSERTION ET MÊME SI SAMSUNG A ÉTÉ AVISÉ DE L'ÉVENTUALITÉ DE TELS DOMMAGES.
LES INDEMNITÉS FINANCIÈRES EXIGÉES AUPRÈS DE SAMSUNG NE POURRONT EN AUCUN CAS EXCÉDER LE PRIX
D'ACHAT DE L'APPAREIL VENDU PAR SAMSUNG ET À L'ORIGINE DES DOMMAGES INVOQUÉS.
SANS LIMITATION AUX DISPOSITIONS SUSDITES, L'ACHETEUR ASSUME TOUS LES RISQUES ET TOUTES LES
RESPONSABILITÉS EN CAS DE PERTE, DE DOMMAGES OU DE BLESSURES ÉVENTUELLES INFLIGÉS À L'ACHETEUR
ET AUX BIENS DE CELUI-CI ET À TOUTE AUTRE PERSONNE ET AUX BIENS DE CELLE-CI RÉSULTANT DE
L'UTILISATION OU DE LA MAUVAISE UTILISATION DE L'APPAREIL OU DE L'INCAPACITÉ À L'UTILISER.
CETTE GARANTIE LIMITÉE N'EST VALABLE POUR PERSONNE D'AUTRE QUE L'ACHETEUR INITIAL DU PRODUIT,
N'EST PAS TRANSFÉRABLE ET ÉNONCE VOTRE RECOURS EXCLUSIF.
Untitled-6 66 2021-03-10 6:28:02
Français 67
Certaines provinces n'autorisent pas de limitations quant à la durée des garanties implicites ni l'exclusion ou
la limitation de dommages accessoires ou indirects ; il se peut par conséquent que les limitations et exclusions
énoncées ci-dessus ne s'appliquent pas à votre cas.
La présente garantie vous octroie des droits spéciques, ainsi que d'autres variant d'une province à une autre.
Pour bénécier d'un service d'assistance couvert par votre garantie, contactez SAMSUNG à l'adresse suivante :
Samsung Electronics Canada Inc.
2050 Derry Road West,
Mississauga, Ontario L5N 0B9 Canada
1-800-SAMSUNG (726-7864)
www.samsung.com/ca/support (English)
www.samsung.com/ca_fr/support (French)
Les visites des techniciens de maintenance destinées à expliquer les fonctions, la maintenance ou l'installation
ne sont pas couvertes par la garantie.
Veuillez prendre contact avec votre centre d'appels Samsung, au numéro indiqué ci-dessus, pour obtenir de
l'aide sur l'un de ces problèmes.
Untitled-6 67 2021-03-10 6:28:02
Scan this with your smartphone
Ce produit répond aux exigences ENERGY STAR avec le réglage d'usine par défaut «
Normal + Eco dry (Séchage Éco) ».
Si vous modiez le réglage d'usine par défaut ou activez d'autres fonctions, la
consommation d'energie risque d'augmenter et de depasser les limites permettant de
repondre aux exigences ENERGY STAR.
DES QUESTIONS OU DES COMMENTAIRES ?
PAYS APPELEZ LE OU RENDEZ-VOUS SUR LE SITE
U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com/us/support
DC68-03784R-00
Untitled-6 68 2021-03-10 6:28:02
Secadora
Manual del usuario
DVE50A5405*
Untitled-5 1 2021-03-10 6:25:27
Español2
Contenido
Contenido
Información sobre seguridad 4
Lo que necesita saber sobre las instrucciones de seguridad 4
Símbolos de seguridad importantes 4
PROPOSICIÓN 65 DE CALIFORNIA: ADVERTENCIA 5
Precauciones de seguridad importantes 5
Advertencias 8
Precauciones 8
Aviso regulatorio 10
Aviso para FCC 10
Aviso IC 11
Anuncio sobre código abierto 12
Requisitos de instalación 13
Requisitos de instalación importantes 13
Consideraciones acerca de la ubicación 13
Requisitos para el tendido de conductos 17
Instalación en casas rodantes 18
Requisitos de drenaje 19
Requisitos en cuanto al gas 20
Requisitos eléctricos 21
Instalación 24
Componentes 24
Instalación paso a paso 26
Prueba de bloqueo de la ventilación 34
Guía de los conductos de drenaje 37
Cambiar la posición de la puerta 37
Antes de comenzar 40
Clasicación y carga 40
Requisito de funcionamiento 40
Untitled-5 2 2021-03-10 6:25:27
Español 3
Contenido
Funcionamiento 41
Panel de control 41
Sencillos pasos para comenzar 44
Descripción del ciclo 45
Tabla de ciclos 47
Guía de ciclos 50
Funciones especiales 51
Mantenimiento 54
Limpieza 54
Solución de problemas 55
Vericaciones 55
Códigos de información 58
Especicaciones 60
Tabla de indicaciones sobre telas 60
Protección del medio ambiente 61
Hoja de especicaciones 62
Untitled-5 3 2021-03-10 6:25:27
CONSERVE ESTAS INSTRUCCIONES
Español4
Información sobre seguridad
Felicitaciones por la compra de la nueva secadora Samsung. Este manual contiene información importante
acerca de la instalación, el uso y el cuidado del electrodoméstico. Lea detenidamente estas instrucciones a
n de aprovechar al máximo los múltiples benecios y funciones de la secadora.
Lo que necesita saber sobre las instrucciones de seguridad
Lea este manual detenidamente para aprender a utilizar con seguridad y ecacia todas las características
y funciones de su nuevo electrodoméstico. Conserve el manual en un lugar seguro cerca del
electrodoméstico para consultas futuras. Utilice este electrodoméstico solo para el propósito para el que
fue destinado como se describe en este manual.
Las advertencias y las instrucciones de seguridad importantes de este manual no cubren todas las posibles
condiciones y situaciones que pueden ocurrir. Es su responsabilidad actuar con sentido común, precaución
y cuidado cuando instale, realice el mantenimiento y ponga en funcionamiento la secadora.
Puesto que las siguientes instrucciones de funcionamiento sirven para varios modelos, las características
de su secadora pueden diferir ligeramente de las que se describen en este manual y es posible que no
todos los signos de advertencia sean aplicables. Si tiene alguna consulta o duda, comuníquese con el
centro de servicio más cercano o busque ayuda e información en línea en www.samsung.com.
Símbolos de seguridad importantes
Los íconos y las señales incluidas en este manual del usuario signican lo siguiente:
ADVERTENCIA
Peligros o prácticas inseguras que podrían causar lesiones físicas graves o la muerte y/o daños materiales.
PRECAUCIÓN
Peligros o prácticas inseguras que podrían causar lesiones físicas y/o daños materiales.
NOTA
Indica que existe el riesgo de lesiones físicas o daños materiales.
Estas señales de advertencia están aquí para evitar que usted u otras personas sufran lesiones.
Siga las instrucciones completamente.
Después de leer este manual, guárdelo en un lugar seguro para consultas futuras.
Lea todas las instrucciones antes de usar el electrodoméstico.
Al igual que con cualquier equipo que usa electricidad y piezas movibles, existen riesgos potenciales. Para
usar este electrodoméstico en forma segura, familiarícese con su funcionamiento y manéjelo con cuidado
cuando lo use.
Información sobre seguridad
Untitled-5 4 2021-03-10 6:25:27
CONSERVE ESTAS INSTRUCCIONES
Español 5
Información sobre seguridad
ADVERTENCIA - Riesgo de incendio
• La instalación de la secadora de ropa debe estar a cargo de un instalador calicado.
• Instale la secadora de ropa según las instrucciones del fabricante y los códigos locales.
• No instale una secadora de ropa con materiales para ventilación de plástico exible. Si se instala un
conducto de metal exible (tipo lámina metálica), debe ser de un tipo especíco identicado por el
fabricante del electrodoméstico como adecuado para utilizar con secadoras de ropa. Los materiales
para ventilación exibles suelen hundirse, aplastarse fácilmente y atrapar pelusa. Estas condiciones
obstruirán el ujo de aire de la secadora de ropa y aumentarán el riesgo de incendio.
• Para reducir el riesgo de lesiones graves o muerte, siga todas las instrucciones de instalación.
• Guarde estas instrucciones.
PROPOSICIÓN 65 DE CALIFORNIA: ADVERTENCIA
ADVERTENCIA
Cáncer y afecciones reproductivas - www.P65Warnings.ca.gov.
Precauciones de seguridad importantes
ADVERTENCIA
Para reducir el riesgo de incendio, descarga eléctrica o lesiones físicas cuando usa este electrodoméstico,
siga las instrucciones de seguridad básicas que guran a continuación:
1. Lea todas las instrucciones antes de usar este electrodoméstico.
2. No seque prendas que han sido previamente limpiadas, lavadas, remojadas o salpicadas con gasolina,
solventes de limpieza en seco u otras sustancias inamables o explosivas, ya que emiten vapores que
pueden incendiarse o explotar.
3. No utilice la secadora para secar ropa que tenga restos de sustancias inamables, como aceites
vegetales, de cocción o de máquina, productos químicos inamables, disolventes de pinturas, etc.,
o que contengan cera o productos químicos, como trapeadores y paños de limpieza. Las sustancias
inamables pueden ocasionar que la tela se incendie.
4. No almacene ni utilice gasolina u otros vapores o líquidos inamables cerca de este o cualquier otro
aparato eléctrico.
5. No permita que los niños jueguen sobre el electrodoméstico ni dentro de él. Se requiere de supervisión
cuando el electrodoméstico es utilizado cerca de los niños.
Untitled-5 5 2021-03-10 6:25:27
CONSERVE ESTAS INSTRUCCIONES
Información sobre seguridad
Español6
Información sobre seguridad
6. Antes de descartar el electrodoméstico o de retirarlo de servicio, extraiga la puerta del compartimiento
de secado.
7. No introduzca la mano en el electrodoméstico si el tambor está en movimiento.
8. No instale ni almacene este electrodoméstico donde quede expuesto a los factores climáticos.
9. No modique los controles internos.
10. No repare, reemplace ni intente realizar el mantenimiento de cualquier pieza del electrodoméstico
salvo que esté recomendado especícamente en las instrucciones de mantenimiento del usuario o en
las instrucciones de reparación para el usuario publicadas y que, a su juicio, usted tenga la habilidad
para llevarlas a cabo.
11. No utilice suavizante de telas o productos para eliminar la estática a menos que el fabricante del
suavizante o del producto lo recomiende.
12. Limpie el ltro para pelusas antes o después de cada carga.
13. No aplique calor para secar prendas que contengan goma espuma o materiales semejantes a la goma
con textura similar.
14. Mantenga el área alrededor de la salida del drenaje y las áreas adyacentes libres de la acumulación de
pelusa, polvo y suciedad.
15. El personal técnico calicado debe efectuar una limpieza periódica del interior del electrodoméstico y
del conducto de drenaje.
16. No coloque elementos expuestos a aceites de cocina en la secadora. Los elementos contaminados con
aceites de cocina pueden contribuir a que se produzca una reacción química que ocasione que la carga
de ropa se incendie. Para reducir el riesgo de incendio debido a cargas de ropa contaminada, la parte
nal del ciclo de la secadora se realiza sin calor (período de enfriamiento). No detenga la secadora
antes de terminar el ciclo de secado, pero si lo hace, retire rápidamente la ropa y espárzala para que se
disipe el calor.
17. Este electrodoméstico debe conectarse a tierra. Consulte “Requisitos eléctricos” y ”Conexión a tierra”
en la sección “Instalación”.
18. No permita que los niños jueguen sobre el electrodoméstico ni dentro de él. Se requiere de supervisión
cuando el electrodoméstico es utilizado cerca de los niños.
19. No introduzca las manos bajo la secadora.
- Puede provocar lesiones físicas.
20. Al cerrar la puerta tenga cuidado de no atrapar los dedos de los niños.
- Puede provocar lesiones físicas.
21. El panel de control y la válvula de entrada no están conectados a tierra intencionalmente y pueden
presentar riesgo de descarga eléctrica únicamente durante el servicio técnico.
- No toque esta parte mientras el electrodoméstico está recibiendo electricidad.
Untitled-5 6 2021-03-10 6:25:27
CONSERVE ESTAS INSTRUCCIONES
Español 7
Información sobre seguridad
ADVERTENCIA - Para reducir el riesgo de incendio o explosión:
• No seque prendas que hayan sido previamente limpiadas, lavadas, remojadas o salpicadas con
gasolina, solventes de limpieza en seco u otras sustancias inamables o explosivas. Emiten vapores
que pueden incendiarse o explotar. No se debe colocar en la secadora ningún material que haya
estado en contacto con un solvente de limpieza o con líquidos o sólidos inamables hasta que se
haya eliminado todo vestigio de tales líquidos o sólidos inamables y sus vapores. Existen muchos
artículos altamente inamables en los hogares, tales como acetona, alcohol desnaturalizado, gasolina,
kerosene, algunos limpiadores líquidos de uso doméstico, algunos quitamanchas, aguarrás, ceras y
removedores de cera.
• No se deben secar artículos que contengan goma espuma (puede estar catalogada como espuma de
látex) o materiales semejantes a la goma y con textura similar en la opción de secado con calor. Los
materiales de goma espuma que reciben calor pueden, en ciertas circunstancias, provocar incendios
por combustión espontánea.
ADVERTENCIA - Qué hacer si percibe olor a gas:
• No intente encender ningún electrodoméstico.
• No encienda el electrodoméstico.
• No toque ningún interruptor eléctrico.
• No utilice ningún teléfono de su edicio.
• Haga que todos los ocupantes se retiren del cuarto, edicio o área.
• Comuníquese inmediatamente con el proveedor de gas desde el teléfono de un vecino. Siga las
instrucciones del proveedor de gas.
• Si no se puede comunicar con el proveedor de gas, llame al departamento de bomberos.
• La instalación y el servicio técnico deberán estar a cargo de un instalador calicado, una agencia de
reparaciones o el proveedor de gas.
Untitled-5 7 2021-03-10 6:25:27
CONSERVE ESTAS INSTRUCCIONES
Información sobre seguridad
Español8
Información sobre seguridad
Advertencias
ADVERTENCIA
• Asegúrese de que los bolsillos no contengan objetos pequeños, sólidos y de forma irregular, material
extraño, etc., por ejemplo: monedas, cuchillos, alleres, etc. Tales objetos podrían dañar la secadora.
• Se pueden producir pérdidas de gas en su sistema que generen una situación peligrosa.
Precauciones
PRECAUCIÓN
• No permita que los niños o las mascotas jueguen sobre el electrodoméstico, dentro de él o frente a él.
Se requiere de supervisión cuando el electrodoméstico es utilizado cerca de niños y mascotas.
• Antes de eliminar la secadora o de retirarla de servicio, quite la puerta del compartimiento de secado
para evitar que los niños o las mascotas queden atrapados dentro de la secadora.
• No introduzca la mano en el electrodoméstico cuando el tambor esté en movimiento.
• No instale ni almacene este electrodoméstico donde quede expuesto a los factores climáticos.
• No modique los controles.
• No repare ni reemplace ni intente realizar el mantenimiento de ninguna pieza del electrodoméstico
salvo que esté indicado especícamente en las instrucciones de reparación para el usuario y que
comprenda y tenga la habilidad para llevar a cabo el procedimiento.
• No utilice suavizante de telas o productos para eliminar la estática a menos que el suavizante o
producto esté recomendado para uso con la secadora por el fabricante del mismo.
• Limpie el ltro para pelusas antes o después de cada carga.
• Mantenga el área alrededor de la salida del drenaje y las áreas circundantes libres de pelusa, polvo y
suciedad.
• El personal técnico calicado debe efectuar una limpieza periódica del interior de la secadora y del
conducto de drenaje.
• Este electrodoméstico debe conectarse a tierra correctamente. Nunca enchufe el cable de alimentación
a un receptáculo que no esté conectado a tierra correctamente y que no guarde conformidad con los
códigos locales y nacionales. Consulte las instrucciones de instalación para obtener información sobre
cómo conectar este electrodoméstico a tierra.
• No se siente encima de la secadora.
• No lave ropa que contenga hebillas grandes, botones u otros objetos de metal pesado o sólido.
• Las pérdidas de gas pueden no ser detectadas únicamente por el olor.
• Los proveedores de gas recomiendan que compre e instale un detector de gas aprobado por UL.
• Instale y utilice de acuerdo con las instrucciones del fabricante.
Untitled-5 8 2021-03-10 6:25:27
CONSERVE ESTAS INSTRUCCIONES
Español 9
Información sobre seguridad
• No coloque prendas en la secadora que hayan sido salpicadas o remojadas con aceite vegetal o aceite
de cocina. Incluso después del lavado, estas prendas pueden contener una cantidad importante de
dichos aceites.
• El aceite residual en las prendas puede incendiarse en forma espontánea. La posibilidad de combustión
espontánea aumenta cuando las prendas que contienen aceite vegetal o aceite de cocina son expuestas
al calor. Las fuentes de calor, tales como la secadora, pueden calentar estas prendas y permitir que
se produzca la oxidación del aceite a modo de reacción. La oxidación genera calor. Si dicho calor no
tiene forma de salir, las prendas pueden calentarse lo suciente como para incendiarse. Amontonar,
apilar o guardar este tipo de prendas puede impedir que el calor escape y puede generar un peligro de
incendio.
• Todas las prendas limpias y sucias que contengan aceite vegetal o aceite de cocina pueden resultar
peligrosas. Lavar dichas prendas en agua caliente con una dosis adicional de detergente reducirá el
peligro, aunque no lo eliminará. Siempre use el ciclo Cool Down (Enfriamiento) para estas prendas a n
de reducir la temperatura. Nunca retire estas prendas cuando la secadora esté caliente ni interrumpa
el ciclo de secado hasta que las prendas hayan pasado por el ciclo Cool Down (Enfriamiento). Nunca
amontone o apile estas prendas cuando estén calientes.
Untitled-5 9 2021-03-10 6:25:27
CONSERVE ESTAS INSTRUCCIONES
Español10
Aviso regulatorio
Aviso para FCC
PRECAUCIÓN
Todos los cambios y modicaciones que no cuenten con la aprobación expresa de la parte responsable del
cumplimiento invalidará la autoridad del usuario para operar el equipo.
Este dispositivo cumple con el Apartado 15 de las Normas de la FCC. El funcionamiento se encuentra
sujeto a las siguientes dos condiciones:
1. Este electrodoméstico no puede causar interferencia dañina, y
2. Este electrodoméstico debe aceptar la recepción de cualquier interferencia, incluidas aquellas que
puedan causar un funcionamiento indeseado.
En los productos vendidos en los mercados de Estados Unidos y Canadá, solo están disponibles los canales
1–11. No es posible seleccionar otros canales.
DECLARACIÓN DE LA FCC:
Este equipo ha sido sometido a pruebas y se ha determinado que se encuentra dentro de los límites para
los dispositivos digitales clase B, de acuerdo con el apartado 15 de las Normas de la FCC. Dichos límites
han sido diseñados para proporcionar una protección razonable contra la interferencia dañina en una
instalación residencial.
Este equipo genera, utiliza y puede irradiar energía de frecuencias de radio y, si no se lo instala y utiliza
de acuerdo con las instrucciones, puede provocar interferencia dañina a las comunicaciones de radio.
Sin embargo, no existe garantía alguna de que no habrá interferencia en una instalación determinada. Si
el equipo provoca interferencia dañina a la recepción de radio o televisión, que puede determinarse al
encender y apagar el equipo, se sugiere que el usuario trate de corregir la interferencia mediante una o
más de las siguientes medidas:
• Reorientar o reubicar la antena receptora
• Aumentar la distancia entre el equipo y el receptor
• Conectar el equipo a un tomacorriente que esté en un circuito diferente al de la radio o el televisor.
• Consultar al distribuidor o a un técnico experimentado en radio/TV para obtener ayuda.
DECLARACIÓN DE LA FCC SOBRE LA EXPOSICIÓN A LA RADIACIÓN:
Este equipo cumple con los límites de exposición a la radiación establecidos por la FCC para un entorno no
controlado. Este equipo debe instalarse y utilizarse con una distancia mínima de 8 pulgadas (20 cm) entre
el radiador y su cuerpo. Este electrodoméstico y su/s antena/s no deben ubicarse ni utilizarse junto con
ninguna otra antena o transmisor.
Aviso regulatorio
Untitled-5 10 2021-03-10 6:25:28
CONSERVE ESTAS INSTRUCCIONES
Español 11
Aviso regulatorio
Emisor involuntario según el apartado 15 de las Normas de la FCC
Tipo de producto: Secadora de ropa
Modelo: DVE50A5405*
Parte responsable: Información de contacto en EE. UU.
Samsung Electronics America, Inc.
QA Lab America
19 Chapin Rd. Building D Pine Brook NJ 07058
Tel: 1-973-808-6375 Fax: 1-973-808-63
Aviso IC
El término “IC” antes del número de certicación de radio signica únicamente que se han cumplido las
especicaciones técnicas del Ministerio de Industria del Canadá. El funcionamiento se encuentra sujeto a
las siguientes dos condiciones:
1. Este electrodoméstico no puede causar interferencia, y
2. Este electrodoméstico debe aceptar cualquier interferencia, incluidas aquellas que puedan causar un
funcionamiento indeseado del dispositivo.
Este aparato digital Clase B cumple con la norma canadiense ICES-003.
Cet appareil numérique de la classe B est conforme á la norme NMB-003 du Canada.
En los productos vendidos en los mercados de Estados Unidos y Canadá, solo están disponibles los canales
1–11. No es posible seleccionar otros canales.
DECLARACIÓN DE LA IC SOBRE LA EXPOSICIÓN A LA RADIACIÓN:
Este equipo cumple con los límites de exposición a la radiación RSS-102 establecidos por la IC para un
entorno no controlado. Este equipo debe instalarse y utilizarse con una distancia mínima de 8 pulgadas
(20 cm) entre el radiador y su cuerpo. Este electrodoméstico y su/s antena/s no deben ubicarse ni
utilizarse junto con ninguna otra antena o transmisor.
Untitled-5 11 2021-03-10 6:25:28
CONSERVE ESTAS INSTRUCCIONES
Aviso regulatorio
Español12
Aviso regulatorio
Anuncio sobre código abierto
El software incluido en este producto contiene software de código abierto. Puede obtener el
correspondiente código fuente completo por un período de tres años a partir del último envío de este
producto enviando un correo electrónico a mailto:[email protected].
Asimismo es posible obtener el correspondiente código fuente completo en un soporte físico como un CD-
ROM; se le cobrará una tasa mínima.
La siguiente URL http://opensource.samsung.com/opensource/SMART_AT_051/seq/0 lleva a la página de
descarga del código fuente disponible y a la información de licencia de código abierto relacionada con
este producto. Esta oferta es válida para quienes reciban esta información.
NOTA
Por la presente, Samsung Electronics declara que el artefacto del tipo de equipo radioeléctrico se ajusta a
lo dispuesto en la Directiva 2014/53/EU. El texto completo de la declaración de conformidad de la UE está
disponible en la siguiente dirección de internet: La declaración ocial de conformidad puede encontrarse
en http://www.samsung.com, vaya a Soporte > busque Conoce tu producto e ingrese el nombre del
modelo.
Potencia máxima de transmisor Wi-Fi: 20 dBm a 2.412 GHz – 2.472 GHz
Untitled-5 12 2021-03-10 6:25:28
Español 13
Requisitos de instalación
Lea atentamente las siguientes instrucciones antes de instalar la secadora y conserve este manual para
futuras consultas.
ADVERTENCIA
Algunas piezas internas no están conectadas a tierra intencionalmente y pueden presentar riesgo de
descarga eléctrica únicamente durante el servicio técnico. Personal del servicio técnico: No toque las
siguientes piezas mientras el electrodoméstico está recibiendo electricidad: Panel de control y válvula de
entrada.
Requisitos de instalación importantes
• Un tomacorriente con conexión a tierra.
• Un cable de alimentación para las secadoras eléctricas (excepto en Canadá).
• Conductos de gas (para modelos a gas) que deben cumplir con la normativa local y nacional.
• Un sistema de drenaje de metal rígido o exible con un recubrimiento de metal resistente.
ADVERTENCIA
Retire la puerta de todos los electrodomésticos desechados para evitar que un niño se asxie.
Consideraciones acerca de la ubicación
• Espacios libres sucientes entre la secadora y las paredes adyacentes u otras supercies.
• Circulación de aire adecuada para la ventilación y combustión de gas.
• Alejada del agua y los factores climáticos.
ADVERTENCIA
• Asegúrese de que la secadora drene afuera a n de reducir el riesgo de incendio.
• Mantenga el área de la secadora libre de materiales combustibles, gasolina y otros vapores y líquidos
inamables.
• No instale otros electrodomésticos que quemen combustible cerca o en el mismo lugar que la secadora.
• Coloque la secadora al menos a 18 pulgadas (460 mm) sobre el suelo en una instalación en un garaje.
Requisitos de instalación
Untitled-5 13 2021-03-10 6:25:28
Requisitos de instalación
Español14
Requisitos de instalación
Dimensiones
U9A
Tipo Secadora de carga frontal
Dimensiones
(in. (mm))
A. Altura total 44.6 (1132)
B. Ancho 27.0 (686)
C. Profundidad con la puerta abierta 50.1 (1273)
D. Profundidad 30.2 (768)
Untitled-5 14 2021-03-10 6:25:28
Español 15
Requisitos de instalación
Requisito de espacio libre
Este requisito de espacio libre solo se aplica a las secadoras.
NOTA
• Para el requisito de espacio libre para lavadoras, consulte el manual del usuario de la lavadora.
• Si la lavadora y la secadora tienen distintos requisitos de espacio libre, utilice el valor mayor.
Instalaciones del electrodoméstico en un gabinete o en un hueco
ADVERTENCIA
• La secadora debe tener un drenaje con salida hacia el exterior para reducir el riesgo de incendio
cuando se instala en un gabinete o en un hueco.
• No se debe instalar ningún otro electrodoméstico que queme combustible en el mismo gabinete de la
secadora.
• Coloque la secadora al menos a 18 pulgadas (460 mm) sobre el suelo en una instalación en un garaje.
Espacio libre mínimo para un funcionamiento estable:
Laterales Arriba Posterior Frente
1 in / 25 mm 17 in / 432 mm 5.9 in / 150 mm 1 in / 25 mm
Si se instalan una lavadora y una secadora en la misma ubicación, el frente del gabinete o hueco debe
tener dos aberturas de aire sin obstrucciones que combinadas sean de al menos 72 in² (465 cm²).
Untitled-5 15 2021-03-10 6:25:28
Requisitos de instalación
Español16
Requisitos de instalación
Este requisito de espacio libre se aplica a la instalación de lavadora y secadora juntas.
Instalación lado a lado
A A C D
B
A1 in (25 mm)
B21 in (533 mm)
C1 in (25 mm)
D5.9 in (150 mm)
Untitled-5 16 2021-03-10 6:25:28
Español 17
Requisitos de instalación
Requisitos para el tendido de conductos
Recomendado Utilice solo para instalación de
distancia corta
Tipo tapa para intemperie
4” (10.2 cm) 2.5” (6.4 cm)
N.º de codos de 90° Rígido Rígido
080 ft (24.4 m) 74 ft (22.6 m)
168 ft (20.7 m) 62 ft (18.9 m)
257 ft (17.4 m) 51 ft (15.5 m)
347 ft (14.3 m) 41 ft (12.5 m)
NOTA
* Utilice un conducto de acero galvanizado o de aluminio, de 4 pulgadas (10.2 cm) de diámetro.
Si integrará el sistema de ventilación de la secadora con un sistema de drenaje existente,
asegúrese de:
• Que el sistema de drenaje cumpla con todas las normativas locales, estatales y nacionales.
• No utilizar un conducto exible de plástico.
• Controlar y limpiar regularmente toda la pelusa acumulada del interior de los conductos existentes.
• Que el conducto no esté enroscado o aplastado.
• Que el regulador de tiro de la tapa del drenaje se abra y se cierre sin inconvenientes.
Mediciones del manómetro
La presión estática de cualquier sistema de drenaje no debe superar las 0,83 pulgadas de la columna de
agua ni ser inferior a 0. Tenga en cuenta que estos valores se miden con la secadora en funcionamiento
con un manómetro en el conducto que conecta al drenaje de la secadora. El tambor de la secadora debe
estar vacío y el ltro para pelusas limpio.
Untitled-5 17 2021-03-10 6:25:29
Requisitos de instalación
Español18
Requisitos de instalación
Instalación en casas rodantes
La instalación de la secadora en casas rodantes debe cumplir con la Norma de Construcción y Seguridad
de Casas Fabricadas, Título 24 CFR, Parte 3280 [denominada anteriormente Norma Federal para la
Construcción y la Seguridad de Casas Rodantes, Título 24, HUD (Parte 280), 1975] (para los Estados
Unidos) o las Normas CSA Z240 (para Canadá).
Cuando se instala una secadora en una casa rodante, debe tener la precaución de asegurar la secadora al
piso.
Ubique la secadora en un área en la que circule suciente aire fresco.
Se requiere un espacio mínimo de 72 in² (465 cm²) sin obstrucciones.
Llame al 1-800-SAMSUNG (726-7864) para obtener más información acerca de la compra del kit de
anclaje al piso como accesorio.
Todas las instalaciones en casas rodantes deben tener un drenaje con salida hacia el exterior y la
terminación del conducto de drenaje debe estar rmemente asegurada a la estructura de la casa rodante
mediante materiales que no resulten inamables.
El conducto de drenaje no puede terminar debajo de la casa rodante.
Consulte la sección Drenaje para obtener más información.
Untitled-5 18 2021-03-10 6:25:29
Español 19
Requisitos de instalación
Requisitos de drenaje
La secadora no debe drenarse hacia una chimenea,
pared, techo, altillo, sótano de pequeña altura
o espacio oculto de un edicio. Si la secadora
tiene un drenaje con salida hacia el exterior se
evitará que ingrese una gran cantidad de pelusa y
humedad a la habitación.
En Estados Unidos y Canadá
• Todas las secadoras deben tener un drenaje
con salida hacia el exterior.
• El conducto de drenaje requerido tiene 4
pulgadas (10.2 cm) de diámetro.
• Consulte “Requisitos para el tendido de
conductos” en la sección "Instalación" para
conocer la longitud máxima del conducto y el
número de codos que pueden utilizarse.
• La longitud total del conducto exible metálico
no debe superar los 7' 10 1/2” (2.4 m).
• No je el conducto con tornillos u otros medios
de sujeción que se extiendan dentro del
conducto y atrapen pelusa.
• Únicamente para Estados Unidos: Utilice solo
los conductos exibles tipo lámina metálica, si
los hubiera, identicados especícamente para
su utilización con el electrodoméstico por el
fabricante y que cumplan con el Esquema para
conductos de transición de secadora de ropa.
Use el Tema 2158A.
Fuera de Estados Unidos y Canadá
• Remítase a los códigos locales.
ADVERTENCIA
• Debe colocar en la secadora un drenaje con
salida hacia el exterior para reducir el riesgo
de incendio cuando instala la secadora en un
gabinete o en un hueco.
• No utilice conductos exibles de plástico o de
un material que no sea el metal.
• Si su red de conductos existente es de
plástico, de un material no metálico o que sea
inamable, reemplácela por una que sea de
metal.
• Utilice únicamente un conducto de drenaje
de metal que no sea inamable para asegurar
la contención del aire expulsado, el calor y la
pelusa.
Untitled-5 19 2021-03-10 6:25:29
Requisitos de instalación
Español20
Requisitos de instalación
Requisitos en cuanto al gas
ADVERTENCIA
• Utilice únicamente gas natural o gas LP (gas
licuado de propano).
• La instalación debe realizarse en conformidad
con los códigos locales, o en ausencia de
ellos, con el Código Nacional para Gas y
Combustibles ANSI/Z223.1/NFPA 54, la
revisión más reciente (para los Estados
Unidos), o con el Código de Instalación de Gas
Natural y Propano CSA B149.1 (para Canadá).
• Las secadoras a gas están equipadas con un
oricio para el quemador de modo que puedan
ser utilizadas con gas natural. Si tiene pensado
utilizar su secadora con gas LP (gas licuado de
propano), deberá efectuarse la conversión para
lograr un funcionamiento adecuado y seguro,
tarea que deberá estar a cargo de un técnico
calicado. (Sólo modelos LNG)
Debe revisar el quemador de su modelo y usar
el kit de propano licuado (LP) correspondiente.
Para consultar la información detallada del
quemador, abra la puerta y vea la etiqueta de
voltaje en el marco de la puerta.
- 20,000 BTU: LPKIT-4/XAA (DC98-04114A)
- 22,000 BTU: LPKIT-3/XAA (DC99-00792A)
• Se recomienda usar un conducto de suministro
de gas de 1/2” (1.27 cm) y el mismo debe
reducirse para la conexión con el conducto de
gas de 3/8” (1 cm) de su secadora. El Código
Nacional para Gas y Combustibles exige que se
instale una válvula manual de cierre del gas,
aprobada y de fácil acceso, dentro de las 6" de
distancia de la secadora.
• Las secadoras a gas instaladas en garajes
residenciales deben estar elevadas a 18
pulgadas (46 cm) del piso.
• Además, se debe instalar una conexión roscada
macho de 1/8” (0.3 cm) N.P.T. (rosca nacional
para tubos), accesible para la conexión del
medidor de prueba, inmediatamente contra
corriente de la conexión del suministro de gas
de la secadora.
• Su secadora debe estar desconectada del
sistema de suministro de gas durante las
pruebas de presión del sistema.
• No vuelva a utilizar los viejos conductos de gas
de metal exible. El diseño del conducto de gas
exible debe estar certicado por el estándar
utilizado para aparatos a gas ANSI Z21.24 •
CSA 6.10.
NOTA
• La secadora utiliza un sistema de encendido
automático para encender el quemador.
No existe un piloto que permanezca
constantemente encendido.
• Todo compuesto de unión de tuberías utilizado
debe ser resistente a la acción del gas licuado
de petróleo.
• A modo de cortesía, la mayoría de las
empresas locales de gas inspeccionarán la
instalación del artefacto a gas.
Instrucciones de instalación de la comunidad
de Massachusetts
La instalación de la secadora deberá estar a cargo
de un plomero o un instalador de gas calicado.
Se deberá instalar una válvula de gas manual
con una manija en forma de "T" en el conducto de
suministro de gas de la secadora. Si se utiliza un
conector de gas exible para instalar la secadora,
el conector debe tener una longitud máxima de 3'
(36").
Untitled-5 20 2021-03-10 6:25:29
Español 21
Requisitos de instalación
ADVERTENCIA
• Se pueden producir pérdidas de gas en su
sistema y ocasionar una situación peligrosa.
• Las pérdidas de gas pueden no ser detectadas
únicamente por el olor.
• Los proveedores de gas recomiendan que
compre e instale un detector de gas aprobado
por UL.
• Instale y utilice de acuerdo con las
instrucciones del fabricante.
Requisitos eléctricos
El diagrama del cableado se encuentra en la
placa debajo del panel de control o en el armazón
posterior.
ADVERTENCIA
• La conexión inadecuada del conductor de
conexión a tierra del equipo puede generar
el riesgo de descarga eléctrica. Consulte a un
electricista o técnico calicado si le surgen
dudas acerca de si la conexión a tierra de
su secadora es correcta. No modique el
enchufe provisto con la secadora; si no entra
en el tomacorriente, solicite a un electricista
calicado que instale el tomacorriente
adecuado.
• Para evitar el riesgo innecesario de incendio,
descarga eléctrica o lesiones físicas, todo
el cableado y la conexión a tierra deben
realizarse de conformidad con los códigos
locales o, en ausencia de ellos, de conformidad
con el Código Eléctrico Nacional, ANSI/NFPA
Nro. 70, su última revisión (para EE.UU.) o el
Código Eléctrico Canadiense CSA C22.1, sus
últimas revisiones y los códigos y ordenanzas
locales. Es su responsabilidad proveer el
servicio eléctrico adecuado para su secadora.
• Todas las instalaciones de gas deberán
realizarse de conformidad con el Código
Nacional para Combustibles ANSI/Z2231,
su última revisión (para EE.UU.) o con los
Códigos de Instalación CAN/CGA - B149, su
última revisión (para Canadá) y los códigos y
ordenanzas locales.
Conexión a tierra
Esta secadora debe conectarse a tierra. En caso
de que el electrodoméstico funcione mal o se
descomponga, la conexión a tierra reducirá el
riesgo de descarga eléctrica al ofrecer una vía de
menos resistencia a la corriente eléctrica.
Modelos a gas
ADVERTENCIA
• Su secadora tiene un cable con un conductor
de conexión a tierra del equipo y un enchufe
de conexión a tierra. El enchufe debe
conectarse a un tomacorriente adecuado que
esté correctamente instalado y conectado a
tierra en conformidad con todos los códigos y
ordenanzas locales.
• No modique el enchufe provisto con la
secadora; si no entra en el tomacorriente,
solicite a un electricista calicado que instale el
tomacorriente adecuado.
• No conecte el cable a tierra a las tuberías de
plástico, las tuberías de gas o a las cañerías de
agua caliente.
Untitled-5 21 2021-03-10 6:25:29
Requisitos de instalación
Español22
Requisitos de instalación
Modelos eléctricos
ADVERTENCIA
• Su secadora tiene un cable opcional con un
conductor de conexión a tierra del equipo y un
enchufe de conexión a tierra. El cable se vende
por separado.
• El enchufe debe conectarse a un tomacorriente
adecuado que esté correctamente instalado y
conectado a tierra en conformidad con todos
los códigos y ordenanzas locales.
• No modique el enchufe provisto con la
secadora; si no entra en el tomacorriente,
solicite a un electricista calicado que instale el
tomacorriente adecuado.
• Si no se utiliza un cable de alimentación
y la secadora eléctrica debe estar
permanentemente conectada, se la debe
conectar a un sistema de cableado de metal
con conexión a tierra permanente, o se debe
conectar un conductor con conexión a tierra
del equipo a los conductores del circuito y a la
terminal con conexión a tierra del equipo o al
cable de la secadora.
Conexiones eléctricas
Antes de poner el electrodoméstico en
funcionamiento o realizar pruebas, siga las
instrucciones de conexión a tierra de la sección
“Conexión a tierra”. Se recomienda que se destine
un circuito derivado individual (o separado) solo
para la secadora.
No utilice un cable prolongador.
Modelos a gas – EE.UU. y Canadá
Se requiere un servicio eléctrico aprobado de CA
de 120 voltios, 60 Hz, con un fusible o interruptor
de 15 A.
Modelos eléctricos – Solo EE.UU.
La mayoría de las secadoras estadounidenses
requieren un servicio eléctrico aprobado de CA
de 120/240 voltios, 60 Hz. Algunas requieren un
servicio eléctrico aprobado de 120/208 voltios,
60 Hz. Los requisitos del servicio eléctrico pueden
encontrarse en la etiqueta con información
ubicada detrás de la puerta. Se requiere un fusible
o interruptor de 30 A a ambos lados del conducto.
• Si se utiliza un cable de alimentación, el cable
debe enchufarse a un tomacorriente de 30 A.
• No se provee el cable de alimentación
con los modelos eléctricos de secadoras
estadounidenses. El cable se vende por
separado.
Untitled-5 22 2021-03-10 6:25:29
Español 23
Requisitos de instalación
ADVERTENCIA
Riesgo de descarga eléctrica
Si lo permiten los códigos locales, se puede
conectar el suministro eléctrico de la secadora por
medio de un nuevo kit de cable de alimentación
eléctrica, rotulado para que se lo utilice con una
secadora, es decir que cuente con certicación U.L.
y categorizado en un mínimo de 120/240 voltios,
30 amperes con tres conductores de cobre Nro.
10 que nalicen en terminales de bucle cerrado,
pernos de pala de tipo abierto con extremos
rebatidos o con conductores de estaño.
• No vuelva a utilizar un cable de alimentación
eléctrica de una secadora vieja. El cable de
alimentación eléctrica debe asegurarse en el
gabinete de la secadora con una protección
contra los tirones adecuada con certicación
UL.
• La conexión a tierra a través del conductor
neutro está prohibida para (1) instalaciones
nuevas con circuito derivado, (2) casas
rodantes, (3) vehículos de recreo y (4) áreas
en las que los códigos locales prohíban la
conexión a tierra a través de un conductor
neutro. (Utilice un enchufe de 4 pines para un
tomacorriente de 4 ranuras, tipo NEMA 14-
30R.)
Modelos eléctricos – Solo Canadá
Se requiere un servicio eléctrico aprobado de
CA de 120/240 voltios, 60 Hz, equipado con un
fusible o interruptor de 30 A a ambos lados del
conducto.
NOTA
Todos los modelos canadienses se envían con
el cable de alimentación adjunto. El cable de
alimentación debe conectarse a un tomacorriente
de 30 A. En Canadá está permitido convertir una
secadora a 120/208 voltios.
Untitled-5 23 2021-03-10 6:25:29
Español24
Instalación
La instalación de la secadora debe estar a cargo de un técnico calicado. El instalador será responsable
de conectar la secadora a la fuente de alimentación principal y a la vez de cumplir con las normas de
seguridad correspondientes de su zona.
Componentes
Asegúrese de que todos los componentes estén incluidos en el paquete. Si tiene algún problema con la
secadora o las piezas, comuníquese con un centro de atención al cliente de Samsung o con el vendedor.
01
02
03 04
05
01 Panel de control 02 Encimera 03 Filtro para pelusas
04 Puerta 05 Conducto de drenaje
Instalación
Untitled-5 24 2021-03-10 6:25:29
Español 25
Instalación
Partes suministradas (Únicamente para modelos DVE(G)50R5400*)
Conector en forma de “Y” Manguera de agua (únicamente
modelos eléctricos canadienses)
Manguera de agua corta
Herramientas necesarias para la instalación
Pinzas Cúter Llave inglesa para
tuberías (solo para
modelos a gas)
Llave de tuercas
Nivelador Destornillador Phillips Cinta para conductos Llave inglesa
Compuesto GLP (gas
licuado de petróleo) o
cinta de teón (para la
instalación del gas)
ADVERTENCIA
Los materiales de empaque pueden ser peligrosos para los niños. Mantenga todos los materiales de
empaque (bolsas de plástico, poliestireno, etc.) lejos del alcance de los niños.
Untitled-5 25 2021-03-10 6:25:30
Instalación
Español26
Instalación
Instalación paso a paso
Asegúrese de que un técnico calicado instale la secadora. A continuación aparecen unas instrucciones
paso a paso de la instalación.
• No retire la película protectora de la puerta antes de nalizar la instalación del producto. Si retira
la película protectora antes de nalizar la instalación, la puerta puede rayarse o dañarse durante la
instalación.
• Asegúrese de que el lugar de instalación cuente con espacio suciente para abrir la puerta de la
secadora por completo.
PASO 1 Instale el sistema de drenaje
1. Seleccione un lugar y coloque allí la secadora. Para facilitar el acceso, le recomendamos que instale la
secadora en la misma ubicación que la lavadora.
2. Para modicar la dirección de la puerta, consulte “Cambiar la posición de la puerta” en la página 37.
3. Instale el sistema de drenaje como se indica en la sección “Guía de los conductos de drenaje”.
PRECAUCIÓN
Antes de instalar la secadora, quite el empaque del conducto.
NOTA
• Para mover la secadora con facilidad, coloque dos de las protecciones de cartón del empaque en
el piso. Incline la secadora hacia uno de los laterales, de modo tal que quede apoyada sobre ambas
protecciones. Empuje la secadora hasta que se encuentre cerca de su ubicación nal y colóquela en
posición vertical.
• Asegúrese de que haya espacio suciente alrededor de la secadora para facilitar la instalación de
conductos y el cableado.
PASO 2 Conecte el conducto de gas (para modelos a gas)
Antes de conectar el conducto de gas, asegúrese de haber leído la sección “Requisitos en cuanto al gas” en
la página 20.
1. Retire la tapa protectora del tubo de gas.
2. Aplique un compuesto GLP (Gas licuado de petróleo) o 1.5 vueltas de cinta de teón en todas las
conexiones roscadas.
3. Conecte el suministro de gas a la secadora. Se requiere un accesorio adicional para conectar el extremo
de la rosca hembra de 3/4” (1.9 cm) de un conector exible al extremo de la rosca macho de 3/8” (1
cm) de la secadora. Ajuste los accesorios que cubren todas las roscas.
4. Abra el suministro de gas y verique que no haya pérdidas con una solución jabonosa. Si encuentra
alguna pérdida, ajuste las conexiones e inténtelo nuevamente. No use una llama abierta para vericar
si hay pérdidas de gas.
Untitled-5 26 2021-03-10 6:25:31
Español 27
Instalación
PASO 3 Conecte el cableado eléctrico (para los modelos eléctricos)
Antes de conectar el cableado eléctrico, asegúrese de haber leído la sección “Requisitos eléctricos” en la
página 21.
Sistema de 3 cables
A B C L2 L1
D
E
A. Conector a tierra externo
B. Cable a tierra neutro (blanco)
C. Tornillo central de color plateado del bloque
de terminales
D. Cable neutro (cable blanco o central)
E. Dispositivo de alivio de tensión con
certicación UL de 3/4” (1.9 cm)
1. Aoje o retire los tornillos del bloque central
de terminales.
2. Conecte el cable neutro (cable blanco o central)
del cable de alimentación a la terminal de
tornillo central de color plateado del bloque de
terminales. Ajuste los tornillos.
3. Conecte los demás cables a los tornillos
externos del bloque de terminales. Ajuste los
tornillos.
4. Ajuste los tornillos de alivio de tensión.
5. Inserte la cubierta del bloque de terminales en
el panel trasero de la secadora. Luego, asegure
la cubierta con un tornillo de sujeción.
PRECAUCIÓN
• Para realizar la conversión del sistema de 4
cables a 3 cables, conecte la cinta de conexión
a tierra al soporte del bloque de terminales
para conectar a tierra el armazón de la
secadora al conductor neutro.
• Se recomienda utilizar terminales de tipo
anillo. Si utiliza terminales de correa, asegúrese
de que estén ajustados.
• Conecte el cable de alimentación y verique
el voltaje de L1/L2/N. Si el voltaje es bajo, es
posible que el calentador sea deciente. De
ser necesario, consulte la sección “Requisitos
eléctricos” en la página 21.
Untitled-5 27 2021-03-10 6:25:31
Instalación
Español28
Instalación
Sistema de 4 cables
F
A B C L2 L1
D
E
A. Conector a tierra externo
B. Cable a tierra neutro (blanco)
C. Tornillo central de color plateado del bloque
de terminales
D. Cable neutro (cable blanco o central)
E. Protección contra los tirones con
certicación UL de ¾” (1.9 cm)
F. Cable neutro (cable blanco o central)
1. Retire el tornillo del conector externo a tierra
y conecte el cable de conexión a tierra (verde
o sin cubierta) del cable de alimentación al
tornillo.
PRECAUCIÓN
- Para conectar el cable de conexión a
tierra a la posición neutra sin atravesar el
contacto A (conexión a tierra del gabinete),
comuníquese con un técnico. No se trata
de una operación que pueda realizar el
usuario.
- Se recomienda utilizar terminales de tipo
anillo. Si utiliza terminales de correa,
asegúrese de que estén ajustados.
2. Aoje o retire los tornillos del bloque central
de terminales.
3. Conecte el cable neutro (cable blanco o central)
y el cable de conexión a tierra (blanco) al
tornillo central del bloque de terminales. Ajuste
el tornillo.
4. Conecte los demás cables a los tornillos
externos del bloque de terminales. Ajuste los
tornillos.
5. Ajuste los tornillos de alivio de tensión.
6. Inserte la lengüeta de la cubierta del bloque de
terminales en la ranura trasera de la secadora.
Asegure la cubierta con un tornillo de sujeción.
PRECAUCIÓN
Conecte el cable de alimentación y verique el voltaje de L1/L2/N. Si el voltaje es bajo, es posible que el
calentador sea deciente. De ser necesario, consulte la sección “Requisitos eléctricos” en la página 21.
Untitled-5 28 2021-03-10 6:25:31
Español 29
Instalación
ADVERTENCIA
• Todos los modelos estadounidenses están fabricados para una conexión de sistemas de 3 cables.
El armazón de la secadora está conectado a tierra al conductor neutro del bloque de terminales. Se
requiere una conexión de sistemas de 4 cables para las construcciones nuevas o remodeladas, las
casas rodantes o si los códigos locales no permiten la conexión a tierra a través del neutro. Si utiliza
un sistema de 4 cables, no puede conectar a tierra el armazón de la secadora al conductor neutro del
bloque de terminales.
• Retire la tapa del bloque de terminales. Inserte el cable de alimentación con un dispositivo de alivio de
tensión con certicación UL a través del oricio provisto en el gabinete cerca del bloque de terminales.
• Se debe utilizar un dispositivo de alivio de tensión. No aoje las tuercas ya instaladas en el bloque de
terminales. Asegúrese de que estén ajustadas. Utilice un tomacorriente para huecos profundos de 3/8”
(1 cm).
• Desde el 1 de enero de 1996, el Código Eléctrico Nacional requiere que el cableado nuevo (que no
exista) utilice una conexión de 4 cables a esta secadora.
PASO 4 Conectar la manguera de agua
La secadora debe conectarse a una llave de agua fría mediante las mangueras de agua provistas.
1. Cierre la llave de agua fría. Si tiene una
manguera de agua fría de la lavadora
conectada a la llave de agua fría, desatornille y
quite la manguera. Luego, conecte el extremo
hembra del conector en forma de Y a la llave
de agua fría.
2. Conecte el extremo recto de la manguera de
agua al conector en forma de "Y".
3. Ajuste la unión con otros dos tercios de giro
adicionales utilizando la pinza. No ajuste de
más dado que puede dañar la unión.
Untitled-5 29 2021-03-10 6:25:31
Instalación
Español30
Instalación
4. Conecte el extremo angular de la manguera
de agua a la válvula de carga en la parte
inferior del armazón trasero. Gire la unión
manualmente hasta que esté ajustada.
5. Ajuste la unión con otros dos tercios de giro
adicionales utilizando la pinza. No ajuste de
más dado que puede dañar la unión.
6. Si ha desconectado la manguera de agua fría
de la lavadora, una la manguera al extremo
abierto del conector en forma de Y, ajuste bien
la unión a mano y, luego, ajuste con otros dos
tercios de giro adicionales utilizando la pinza.
7. Abra la llave de agua fría y verique que no
haya pérdidas.
Si el conector en forma de "Y" no puede conectarse directamente a la llave de agua fría, use una manguera
corta. Consulte la sección “Uso de una manguera corta como prolongación” en la página 31.
Untitled-5 30 2021-03-10 6:25:31
Español 31
Instalación
Uso de una manguera corta como prolongación
B
A
C
1. Cierre la llave de agua fría. Si tiene una
manguera de agua fría de la lavadora
conectada a la llave de agua fría, desatornille y
quite la manguera. Luego, conecte la manguera
corta (B) a la llave de agua fría. Gire la unión
manualmente hasta que esté ajustada.
2. Ajuste la unión con otros dos tercios de giro
adicionales utilizando la pinza. No ajuste de
más dado que puede dañar la unión.
3. Una el conector en forma de Y (A) al extremo
macho de bronce de la manguera corta. Gire la
unión manualmente hasta que esté ajustada.
4. Ajuste la unión con otros dos tercios de giro
adicionales utilizando la pinza. No ajuste de
más dado que puede dañar la unión.
5. Conecte el extremo angular de las mangueras
de agua (C) a la válvula de carga en la parte
inferior del armazón trasero. Gire la unión
manualmente hasta que esté ajustada.
6. Ajuste la unión con otros dos tercios de giro
adicionales utilizando la pinza. No ajuste de
más dado que puede dañar la unión.
7. Si ha desconectado la manguera de agua fría
de la lavadora, una la manguera al extremo
libre del conector en forma de Y, ajuste bien
la unión a mano y, luego, ajuste con otros dos
tercios de giro adicionales utilizando la pinza.
8. Abra la llave de agua fría y verique que no
haya pérdidas.
Untitled-5 31 2021-03-10 6:25:32
Instalación
Español32
Instalación
PASO 5 Nivele la secadora
Para garantizar un desempeño óptimo, la secadora debe estar nivelada.
A
B
Con un nivel (A), verique si la secadora está
nivelada de lado a lado y de adelante hacia
atrás. Si la lavadora no está nivelada, gire la pata
niveladora (B) hacia la derecha para bajar la
lavadora y hacia la izquierda para elevarla.
A B
NOTA
• Para colocar la secadora a la misma altura
que la lavadora, retraiga (A) completamente
las patas niveladoras girándolas en sentido
contrario al de las agujas del reloj, luego
aoje (B) las patas girándolas en el sentido de
las agujas del reloj. Una vez que la secadora
está a la misma altura que la lavadora, siga
las instrucciones precedentes para nivelar la
secadora.
• Ajuste las patas niveladoras solo lo necesario
para nivelar la secadora. Extender las patas
niveladoras más de lo necesario puede hacer
que la secadora vibre.
Untitled-5 32 2021-03-10 6:25:32
Español 33
Instalación
PASO 6 Encendido (para modelos a gas)
Asegúrese de que todas las conexiones de gas, el conducto de drenaje y el cableado se realicen
correctamente. Luego, enchufe el cable de alimentación a una fuente de alimentación y verique la
instalación y el funcionamiento de la secadora con la lista nal de vericación del paso 7.
PASO 7 Vericación nal
Una vez nalizada la instalación, conrme que:
• La secadora está enchufada a un tomacorriente y está conectada a tierra correctamente.
• Los conductos de drenaje están conectados y se colocó cinta a las uniones.
• Usted usó conducto rígido o exible con un recubrimiento de metal resistente, no conducto exible de
plástico.
• La secadora está nivelada y apoyada rmemente sobre el piso.
• La secadora se pone en funcionamiento, funciona, calienta y se apaga correctamente.
Para modelos a gas:
• El gas se proporciona correctamente, sin pérdidas (Solo para modelos a gas).
PRECAUCIÓN
Es posible que al principio el quemador no se encienda debido a la presencia de aire en el conducto de
gas. Permitir que la secadora funcione con la opción de calor purgará el conducto. Si en el lapso de 5
minutos el gas no se enciende, apague la secadora y espere 5 minutos. Asegúrese de que el suministro de
gas hacia su secadora esté abierto. Para conrmar que el gas está encendido, controle que se sienta calor
en el drenaje.
Untitled-5 33 2021-03-10 6:25:32
Instalación
Español34
Instalación
Prueba de bloqueo de la ventilación
Una vez instalada la secadora, inicie la prueba de bloqueo de la ventilación para vericar si el sistema de
conductos está instalado correctamente. La prueba de bloqueo de la ventilación detecta automáticamente
el estado de los conductos e informa de cualquier bloqueo o problema. Una instalación correcta de los
conductos puede reducir el tiempo de secado y ahorrar energía.
NOTA
La prueba de bloqueo de la ventilación debe realizarse cuando la secadora está fría. Si la secadora se
calienta luego de la vericación de la instalación, ejecute el ciclo AIR FLUFF (TEMPERATURA AMBIENTE)
durante algunos minutos para reducir su temperatura interna.
Ejecución de la prueba de bloqueo de la ventilación
1. Asegúrese de que el tambor esté vacío y luego cierre la puerta. (Si hay ropa u otros productos en el
tambor, los resultados de la prueba no serán precisos.)
2. Presione el botón Encender/Apagar para encender la secadora, luego mantenga presionados
simultáneamente los botones Adjust Time (Ajustar tiempo) y Dryness (Nivel de secado) durante 3
segundos. “InS o In” aparece en la pantalla de la secadora. (Si ha iniciado otros procedimientos antes
de la prueba de bloqueo de la ventilación, la secadora no accede al modo de prueba de bloqueo de la
ventilación.)
3. Presione el botón Inicio/Pausa (Hold to Start (Mantenga presionado para iniciar)) para comenzar
el secado. La prueba de bloqueo de la ventilación se inicia inmediatamente. Durante la prueba,
el indicador numérico gira en 6 pasos en el sentido de las agujas del reloj. La prueba dura
aproximadamente 2 minutos. No abra la puerta durante la prueba.
4. Luego de 2 minutos, cuando la prueba se ha completado, se muestran los resultados y la secadora
emite una señal. Si el estado del sistema de conductos es normal, se muestra “0” y la secadora emite
una señal de nalización. Si el sistema de conductos no puede drenarse correctamente, aparece el
código de vericación y la secadora emite una señal de alarma. Para obtener una descripción del
código, consulte la sección “Códigos de vericación de la instalación” en la página 36.
Si hay otros problemas, aparece un código de información en la pantalla. Para obtener una descripción
del código, consulte la sección “Códigos de información” en la página 58.
- Para detener o cancelar la prueba de bloqueo de la ventilación, presione el botón Encender/Apagar
para apagar la secadora.
- Los resultados se muestran en la pantalla durante aproximadamente 5 minutos y luego ésta se
apaga en forma automática. Puede apagar el resultado inmediatamente presionando el botón
Encender/Apagar.
NOTA
• Durante y luego de la prueba, el interior del tambor está caliente. Tenga cuidado para evitar
quemaduras. La prueba de bloqueo de la ventilación se usa para detectar problemas en el sistema de
conductos actual cuando la secadora se instala por primera vez.
Untitled-5 34 2021-03-10 6:25:32
Español 35
Instalación
• Si el resultado de la prueba muestra un código de vericación (el sistema de conductos está
bloqueado), consulte la sección “Requisitos para el tendido de conductos” en la página 17 y la
sección “Guía de los conductos de drenaje” a continuación, y tome las medidas correspondientes para
corregir cualquier problema. Si la prueba se suspende, puede dar resultados incorrectos. Siga los
procedimientos adecuados para realizar la prueba de la secadora.
• Aunque el resultado sea normal (“End o 0”), el sistema de conductos puede estar ligeramente
bloqueado. Instale correctamente los conductos de acuerdo con las instrucciones de instalación de este
instructivo.
Untitled-5 35 2021-03-10 6:25:32
Instalación
Español36
Instalación
Códigos de vericación de la instalación
Código de
vericación Signicado Solución
0El estado de la ventilación es bueno.
Clg (Cg) La ventilación está obstruida.
1. Limpie el ltro para pelusas.
2. Verique el estado de la ventilación.
(Consulte la sección “Requisitos para el
tendido de conductos”)
* Debe tomar medidas (como la limpieza) a
realizar por personal especializado.
C80 (C8)
Aproximadamente el 80 % de la ventilación
está obstruida.
(Esto puede afectar el desempeño del
secado.)
C90 (C9)
Más del 90 % de la ventilación está
bloqueada.
(Esto puede generar problemas de secado
o fallas de funcionamiento.)
Ct
La temperatura interna de la secadora es
demasiado baja (inferior a 32 °F [0 °C]) o
demasiado alta (superior a 104 °F [40 °C])
y, por lo tanto, no se puede detectar el
bloqueo de la ventilación.
Deje la secadora a temperatura ambiente
(41~95 °F [5~35 °C]) durante una hora y
vuelva a vericarla.
tC Error en el sensor de temperatura Contáctese con el Servicio técnico.
C1 La unidad detecta artículos en el tambor o
hay un error en el sensor de secado.
Retire los artículos del tambor y vuelva a
intentar.
Si el problema persiste, comuníquese con
un centro de servicio.
dC La unidad detecta que la puerta está
abierta.
Cierre la puerta correctamente y vuelva a
intentar.
Si el problema persiste, comuníquese con
un centro de servicio.
9C1 Se detectó un voltaje anómalo.
Verique la conexión eléctrica. (Consulte
la sección “Conecte el cableado eléctrico
(para los modelos eléctricos)”)
Si el problema persiste, comuníquese con
un centro de servicio.
HC Detección de temperatura anormal en el
tambor.
Verique la conexión eléctrica.
Verique el estado de la ventilación. Si el
problema persiste, comuníquese con un
centro de servicio.
Untitled-5 36 2021-03-10 6:25:32
Español 37
Instalación
Guía de los conductos de drenaje
Conductos
1. Asegúrese de que la secadora esté instalada correctamente para que drene fácilmente.
2. Utilice conductos de metal rígido, de 4 pulgadas. Coloque cinta en todas las uniones, incluso en la
conexión de la secadora. Nunca use tornillos que atrapen pelusa.
3. Para facilitar el drenaje, mantenga los conductos tan rectos como sea posible.
Limpieza
Limpie los conductos viejos antes de instalar la secadora y asegúrese de que la ventilación se abra y se
cierre sin inconvenientes. Le recomendamos que limpie el sistema de drenaje anualmente o en forma
regular.
ADVERTENCIA
• A n de evitar incendios, no use ningún tipo de conducto plástico, con un recubrimiento delgado o de
un material que no sea el metal.
• No use un mal sistema de drenaje dado que demora el desempeño de la secadora.
• No use conductos excesivamente largos con muchos codos.
• No use conductos o tubos de ventilación aplastados u obstruidos.
Cambiar la posición de la puerta
Para invertir el sentido en que se abre la puerta, le
recomendamos que llame a un técnico calicado.
1. Coloque una paño suave sobre el piso para
apoyar la puerta después de retirarla. Esto
impedirá que se raye la puerta.
2. Desenchufe el cable de alimentación de la
secadora.
3. Retire los cuatro tornillos de la bisagra de la
puerta y luego retire la puerta levantándola
levemente.
Untitled-5 37 2021-03-10 6:25:32
Instalación
Español38
Instalación
4. Retire los dos tornillos de la placa de apoyo y
retire la cubierta de la placa.
5. Coloque la placa de apoyo del otro lado como
se muestra y ajuste los tornillos. Instale la
cubierta de la placa en el lado opuesto como se
muestra.
6. Use un destornillador plano para retirar las dos
cubiertas de la bisagra del lado original. Instale
las cubiertas de la bisagra en el lado opuesto
como se muestra.
B
7. Ubique y retire los 10 tornillos como se
muestra. Tenga en cuenta que el tornillo B (x2)
es más largo que los demás.
8. Retire el soporte del vidrio e invierta las
posiciones de:
a. la cubierta de la bisagra y la manija de la
puerta.
b. el soporte de la bisagra y el soporte de la
guía del vidrio
9. Retire la manija de la puerta y colóquela del
otro lado como se ilustra.
Untitled-5 38 2021-03-10 6:25:33
Español 39
Instalación
BC
10. Retire la tapa del oricio (C) e inserte y ajuste
el soporte del vidrio usando los 10 tornillos
que retiró.
11. Instale la tapa del oricio en el lado opuesto
como se muestra.
12. Coloque nuevamente la puerta en el marco
frontal y luego inserte y ajuste con cuidado los
4 tornillos de la bisagra.
Untitled-5 39 2021-03-10 6:25:33
Español40
Antes de comenzar
Antes de encender la secadora, debe saber algunas cosas.
Clasicación y carga
• Coloque una carga de ropa en la secadora por
vez.
• No mezcle prendas pesadas y livianas.
• Para mejorar la eciencia de secado al secar
una o dos prendas, agregue una toalla seca a
la carga.
• Para obtener mejores resultados, desenrede
las prendas antes de colocarlas en la secadora.
Las prendas enredadas pueden disminuir la
ecacia del secado o hacer que se abra la
puerta.
• Sobrecargar la secadora limita su
funcionamiento y ocasiona un secado
desparejo así como la formación de arrugas.
• A menos que se recomiende en la etiqueta, no
seque prendas de lana o bra de vidrio.
• Evite secar artículos sin lavar.
• No seque artículos muy sucios con aceite,
alcohol, gasolina, etc.
Requisito de funcionamiento
Filtro para pelusas
A
Para evitar el riesgo de incendios, asegúrese de
limpiar el ltro de pelusa antes o después de cada
carga.
1. Apague la secadora.
2. Abra la puerta y retire el ltro de pelusa (A)
del tambor.
3. Retire la pelusa y luego limpie el ltro.
4. Inserte el ltro nuevamente y cierre la puerta.
PRECAUCIÓN
• No haga funcionar la secadora sin el ltro para
pelusas insertado.
• No utilice un ltro de pelusa dañado o roto.
Esto podría reducir el desempeño y/o provocar
un incendio.
Antes de comenzar
Untitled-5 40 2021-03-10 6:25:33
Español 41
Funcionamiento
ADVERTENCIA
Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales, lea "Información sobre
seguridad" antes de poner en funcionamiento el electrodoméstico.
Panel de control
02
01
03 04
05
06
07
08
09
12
13
10
11
01 Selector de ciclos
Gire el Selector de Ciclos para seleccionar el ciclo deseado. Al seleccionar un
ciclo, se enciende el indicador correspondiente.
• Steam Cycles (Ciclos de vapor): La secadora rocía agua sobre el tambor
para desodorizar la ropa y reducir la electricidad estática y las arrugas.
• Manual Dry (Secado manual): El tiempo de secado se ja.
02 Pantalla gráca
digital
Muestra toda la información del ciclo, incluyendo el tiempo del ciclo, el
código de información y el estado de funcionamiento de la secadora.
03 Dryness (Nivel de
secado)
Presione para seleccionar el nivel de secado. Puede seleccionar entre 5
opciones diferentes (Menos a Más). Consulte las siguientes recomendaciones
para seleccionar el nivel de secado adecuado.
• Para cargas más grandes o voluminosas, seleccione Más para un nivel de
secado completo.
• Para prendas que deben secarse en posición horizontal o colgadas,
utilice Menos para secarlas parcialmente.
NOTA
Esta opción se encuentra disponible únicamente con REFRESH (REFRESCAR),
WRINKLE AWAY (ANTIARRUGAS), STEAM SANITIZE (DESINFECCIÓN
CON VAPOR) , ACTIVEWEAR (ROPA DEPORTIVA), TIME DRY (SECADO
CON TEMPORIZADOR), QUICK DRY (SECADO RÁPIDO) y AIR FLUFF
(TEMPERATURA AMBIENTE).
Funcionamiento
Untitled-5 41 2021-03-10 6:25:34
Funcionamiento
Español42
Funcionamiento
04 Temp. (Temperatura)
La temperatura solo se puede ajustar en el ciclo TIME DRY (SECADO CON
TEMPORIZADOR).
Presione para cambiar la temperatura del ciclo actual. Puede seleccionar
entre 5 opciones diferentes (Baja a Alta). Seleccione la temperatura
adecuada dependiendo de las prendas de la carga.
• High (Alta): Para los algodones resistentes o aquellos con el rótulo Secar
en secadora.
• Medium (Media): Para prendas de plancha permanente, telas sintéticas,
algodones livianos u otras prendas con el rótulo Secar en secadora a
temperatura media.
• Low (Baja): Para prendas sensibles al calor con el rótulo Secar en
secadora a temperatura baja o Secar en secadora a temperatura cálida.
Ofrece la menor temperatura de secado con calor posible.
05 Time (Tiempo)
Presione para ajustar el tiempo de secado al usar ciclos de Manual Dry
(Secado manual). No se encuentra disponible en los ciclos de secado con
Secado con sensor porque la secadora determina el tiempo de secado al
medir el nivel de humedad de la carga.
06 Wrinkle Prevent
(Prevención de
arrugas)
Prevención de arrugas ofrece aproximadamente 180 minutos de secado
intermitente con aire fresco al nal del ciclo para reducir la formación de
arrugas. Presione Wrinkle Prevent (Prevención de arrugas) para activar
dicha función. La carga está seca y puede ser retirada en cualquier momento
durante el ciclo Prevención de arrugas.
07 Eco Dry (Secado eco)
Esta función está disponible en los ciclos NORMAL y TIME DRY (SECADO
CON TEMPORIZADOR).
Con Secado eco activado, el secado requiere más tiempo pero el consumo de
energía se reduce.
El tiempo de secado puede prolongarse hasta 3 veces, dependiendo de la
temperatura y la carga. La función Secado eco está activada de manera
predeterminada.
08 Damp Alert (Prendas
Secas)
Esta alerta está disponible para todos los ciclos de Secado con sensor con
excepción de STEAM SANITIZE (DESINFECCIÓN CON VAPOR) y ACTIVEWEAR
(ROPA DEPORTIVA). Los niveles de secado disponibles son Normal, Más y
Extra Seco.
Si una carga contiene prendas mixtas, el indicador de Prendas Secas
parpadea cuando el promedio de secado de las prendas de la carga es
de 80 %. Esto le permite retirar las prendas que no desea que se sequen
completamente o que se secan rápidamente fuera de la secadora mientras
deja que otras prendas sigan secándose.
Untitled-5 42 2021-03-10 6:25:34
Español 43
Funcionamiento
09 Drum Light (Luz
Interior)
Presione para encender o apagar la luz interior. La luz permanece encendida
durante 2 minutos después de que se enciende, independientemente de si
está encendida o apagada o de si la puerta está abierta o cerrada, y luego se
apaga automáticamente.
10 Adjust Time (Ajustar
tiempo)
Puede cambiar el tiempo de los ciclos de Manual Dry (Secado manual)
(QUICK DRY (SECADO RÁPIDO), TIME DRY (SECADO CON TEMPORIZADOR),
AIR FLUFF (TEMPERATURA AMBIENTE)) y WRINKLE AWAY (ANTIARRUGAS).
Para cambiar la duración del ciclo, presione o hasta que aparezca el
tiempo deseado.
11 Smart Control
Después de conectar la Secadora a la red doméstica mediante la aplicación
SmartThings, puede controlar o supervisar la secadora de forma remota.
Cuando se activa, el indicador de Smart Control parpadea. La secadora entra
en modo de espera para los comandos remotos.
12 Encender/Apagar Presione para encender y apagar la secadora.
13 Inicio/Pausa (Hold
to Start (Mantenga
presionado para
iniciar))
Presione para iniciar o detener una operación.
NOTA
No tome prendas extremadamente enredadas de su lavadora y las coloque en la secadora. Pueden
disminuir la ecacia de la secadora o hacer que se abra la puerta. Recomendamos desenredar las prendas
antes de colocarlas en la secadora. Tampoco coloque objetos sobre la secadora, en especial sobre el panel
de control.
PRECAUCIÓN
No rocíe agua directamente sobre el panel de control. Puede producirse una falla de sistema.
Untitled-5 43 2021-03-10 6:25:34
Funcionamiento
Español44
Funcionamiento
Descripción de íconos
Secado con sensor Este ícono aparece cuando la secadora ejecuta el ciclo que detecta la
humedad interna para determinar el tiempo de secado.
Control del ltro
Este ícono aparece luego de cada carga para recordar que se debe
limpiar el ltro para pelusas. Limpie el ltro para pelusas antes de
cada ciclo y asegúrese de que el ltro esté bien colocado antes de
iniciar un ciclo.
Sensor de
ventilación
La secadora está equipada con un sensor de ventilación que detecta y
le informa cuándo es momento de limpiar los conductos. El indicador
le informa del estado del conducto.
Vapor
Este ícono aparece cuando la secadora está ejecutando el proceso de
vaporización. La secadora rocía agua sobre el tambor para desodorizar
la ropa y reducir la electricidad estática y las arrugas.
Seguro para niños
Este ícono indica que la función Seguro para niños está activada. Para
obtener más información sobre la función Seguro para niños, consulte
la página 51.
Alarma apagada Este ícono indica que la alarma está apagada. Para obtener más
información sobre la función Alarma apagada, consulte la página 51.
Wi-Fi Este ícono indica que la secadora está conectada a una Wi-Fi.
Sencillos pasos para comenzar
1. Presione Encender/Apagar para poner en funcionamiento la secadora.
2. Gire el selector de ciclos para seleccionar el ciclo deseado.
3. Cambie las conguraciones de ciclo (Dryness (Nivel de secado), Temp. (Temperatura) y Time (Tiempo))
según sea necesario.
4. Seleccione las opciones deseadas según sea necesario.
5. Mantenga presionado Inicio/Pausa (Hold to Start (Mantenga presionado para iniciar)).
Para cambiar el ciclo durante el funcionamiento
1. Presione Inicio/Pausa (Hold to Start (Mantenga presionado para iniciar)) para detener el
funcionamiento.
2. Seleccione un ciclo diferente y repita los pasos 2 y 4 de arriba si es necesario.
3. Mantenga presionado Inicio/Pausa (Hold to Start (Mantenga presionado para iniciar)) nuevamente para
iniciar el nuevo ciclo.
Untitled-5 44 2021-03-10 6:25:35
Español 45
Funcionamiento
Descripción del ciclo
Ciclos normales
Ciclo Descripción
NORMAL
Para la mayoría de las telas, incluido algodón y lino.
Si está seleccionado NORMAL, la función Secado eco está activada de
manera predeterminada. Para obtener más información, consulte Secado
eco en la sección "Panel de control".
HEAVY DUTY (CARGA
PESADA)
Para secar prendas de tela resistente, tales como los jeans, la pana y la ropa
de trabajo con calor a alta temperatura.
BEDDING (ROPA DE
CAMA) Para prendas voluminosas, como cobijas, sábanas y edredones.
DELICATES (DELICADOS) Para secar prendas sensibles al calor a baja temperatura de secado.
PERM PRESS (PLANCHA
PERMANENTE)
Para secar automáticamente prendas de algodón sin arrugas, también telas
sintéticas, tejidos y telas antiarrugas.
ACTIVEWEAR (ROPA
DEPORTIVA)
Para prendas para hacer ejercicio y actividades al aire libre tales como
jerseys de deporte, pantalones deportivos, chaquetas impermeables u otras
prendas de entrenamiento.
Es posible que las telas gruesas como los cierres relámpago o de velcro de
una chaqueta o las medias de entrenamiento no queden totalmente secas.
Untitled-5 45 2021-03-10 6:25:35
Funcionamiento
Español46
Funcionamiento
Secado manual
Puede cambiar los ajustes de secado en forma manual según su preferencia.
QUICK DRY (SECADO
RÁPIDO)
Un ciclo de secado rápido que dura 30 minutos.
El tiempo predeterminado del ciclo es de 30 minutos. No obstante, puede
modicar el tiempo del ciclo manualmente de ser necesario.
TIME DRY (SECADO CON
TEMPORIZADOR)
Permite seleccionar el tiempo del ciclo en minutos.
Si SECADO CON TEMPORIZADOR está seleccionado, la función Secado eco
está activada de manera predeterminada. Para obtener más información,
consulte Secado eco en la sección "Panel de control".
AIR FLUFF
(TEMPERATURA
AMBIENTE)
Seca la carga con aire a temperatura ambiente.
Ciclos de vapor
Usa vapor para reducir las arrugas y los olores de las prendas.
Ciclo Descripción
STEAM SANITIZE
(DESINFECCIÓN CON
VAPOR)
Úselo para desinfectar prendas mediante la aplicación de vapor y calor a
alta temperatura a las telas. Este ciclo puede suavizar las prendas y reducir
los olores. Verique que la carga de ropa esté mojada o parcialmente
mojada antes de iniciar este ciclo.
REFRESH (REFRESCAR)
Úselo para alisar arrugas y reducir olores en cargas de una a cuatro
prendas. Cuando se selecciona este ciclo, se rocía una pequeña cantidad de
agua en el tambor de la secadora después de varios minutos de secado con
calor. Verique que la carga de ropa esté seca.
WRINKLE AWAY
(ANTIARRUGAS)
Para obtener los mejores resultados, cargue 2-3 prendas al mismo tiempo.
Puede prolongar el tiempo de secado un tiempo mínimo de 20 minutos,
dependiendo del tipo de prendas o de la carga. Verique que la carga de
ropa esté seca.
Untitled-5 46 2021-03-10 6:25:35
Español 47
Funcionamiento
Tabla de ciclos
NOTA
Para obtener los mejores resultados, siga las recomendaciones sobre el tamaño de la carga para cada ciclo
de secado.
• Carga grande: Llene aproximadamente 3/4 del tambor. No agregue prendas por encima de este
nivel para que puedan dar vueltas con libertad.
• Carga media : Llene aproximadamente 1/2 del tambor.
• Carga pequeña : Coloque de 3 a 5 prendas y no llene más de 1/4 del tambor.
Ciclo Prendas recomendadas Tamaño de la carga Nivel de secado
NORMAL Algodón, ropa de trabajo, ropa de cama y de mesa,
cargas mixtas
Secado normal
(Ajustable)
HEAVY DUTY (CARGA PESADA) Telas resistentes, tales como jeans, pana y ropa de
trabajo pesado
Secado normal
(Ajustable)
BEDDING (ROPA DE CAMA) Prendas voluminosas, tales como cobijas, sábanas,
edredones y almohadas
Secado normal
(Ajustable)
DELICATES (DELICADOS) Ropa interior, blusas, lencería Secado normal
(Ajustable)
PERM PRESS (PLANCHA
PERMANENTE)
Camisas, telas sintéticas, tejidos, prendas de
algodón sin arrugas y telas con planchado
Secado normal
(Ajustable)
ACTIVEWEAR (ROPA DEPORTIVA) Prendas impermeables, prendas de entrenamiento,
ropa deportiva (Máximo: 4 lbs)
Secado normal (No
ajustable)
QUICK DRY (SECADO RÁPIDO) Cargas pequeñas -
TIME DRY (SECADO CON
TEMPORIZADOR) Cualquier carga -
AIR FLUFF (TEMPERATURA
AMBIENTE) Goma espuma, plástico -
STEAM SANITIZE (DESINFECCIÓN
CON VAPOR) Ropa de cama, cortinas, prendas para niños Muy seco (No
ajustable)
REFRESH (REFRESCAR) Camisas, pantalones, edredones, almohadas -
WRINKLE AWAY (ANTIARRUGAS) Camisas, pantalones, blusas -
Untitled-5 47 2021-03-10 6:25:36
Funcionamiento
Español48
Funcionamiento
NOTA
: congurado de fábrica, : se puede seleccionar
Ciclo Funciones (Control de temperatura) Time
(Tiempo)
High (Alta) Low (Baja)
NORMAL
HEAVY DUTY (CARGA PESADA)
BEDDING (ROPA DE CAMA)
DELICATES (DELICADOS)
PERM PRESS (PLANCHA PERMANENTE)
ACTIVEWEAR (ROPA DEPORTIVA)
QUICK DRY (SECADO RÁPIDO)
TIME DRY (SECADO CON
TEMPORIZADOR)
AIR FLUFF (TEMPERATURA AMBIENTE)
STEAM SANITIZE (DESINFECCIÓN CON
VAPOR)
REFRESH (REFRESCAR)
WRINKLE AWAY (ANTIARRUGAS)
Untitled-5 48 2021-03-10 6:25:36
Español 49
Funcionamiento
Ciclo
Opciones
Adjust Time
(Ajustar
tiempo)
Damp Alert
(Prendas
Secas)
Eco Dry (Secado eco) Wrinkle Prevent
(Prevención de arrugas)
NORMAL
HEAVY DUTY (CARGA PESADA)
BEDDING (ROPA DE CAMA)
DELICATES (DELICADOS)
PERM PRESS (PLANCHA PERMANENTE)
ACTIVEWEAR (ROPA DEPORTIVA)
QUICK DRY (SECADO RÁPIDO)
TIME DRY (SECADO CON
TEMPORIZADOR)
AIR FLUFF (TEMPERATURA AMBIENTE)
STEAM SANITIZE (DESINFECCIÓN CON
VAPOR)
REFRESH (REFRESCAR)
WRINKLE AWAY (ANTIARRUGAS)
Untitled-5 49 2021-03-10 6:25:36
Funcionamiento
Español50
Funcionamiento
Guía de ciclos
La mejor manera de secar las prendas es seguir las instrucciones de la etiqueta. Si no se brindan
instrucciones de secado, consulte la siguiente tabla a modo de referencia.
Ciclo Descripción
Cubrecamas y edredones
Siga las instrucciones de la etiqueta o seque en el ciclo BEDDING (ROPA DE
CAMA).
• Asegúrese de que la prenda esté completamente seca antes de usarla o
guardarla.
• Tal vez deba volver a colocarla en el tambor para garantizar un secado
uniforme.
Cobijas
Utilice NORMAL y seque de a una sola cobija por vez para lograr un mejor
funcionamiento de la secadora.
• Asegúrese de que las cobijas estén completamente secas antes de
usarlas o guardarlas.
Cortinas y paños de tela
Utilice PERM PRESS (PLANCHA PERMANENTE) y la temperatura Media para
minimizar la formación de arrugas.
• Seque cortinas y paños de tela en tandas pequeñas para obtener
mejores resultados y retírelos lo antes posible.
Pañales de tela Utilice NORMAL y la temperatura Media para pañales suaves y mullidos.
Prendas con relleno de
plumas (chaquetas, bolsas
de dormir, edredones,
etc.)
Utilice NORMAL y la opción de temperatura Media.
• Agregue un par de toallas secas para absorber la humedad y acortar el
tiempo de secado.
Goma espuma (reverso de
alfombras, muñecos de
peluche, hombreras, etc.)
No seque con el ciclo de secado con calor.
ADVERTENCIA
Secar un artículo de goma con calor puede dañarlo o causar un incendio.
Almohadas
Utilice NORMAL.
• Agregue un par de toallas secas y un par de zapatillas limpias para
mejorar el funcionamiento de la secadora y para que las prendas
queden más esponjosas.
• No seque almohadas de capoc o de goma espuma utilizando un ciclo de
secado con calor.
Plásticos (cortinas de
baño, cubiertas de
muebles para exteriores,
etc.)
Utilice TIME DRY (SECADO CON TEMPORIZADOR) o el ajuste de temperatura
Baja o Extra Baja de acuerdo con las instrucciones de la etiqueta.
Untitled-5 50 2021-03-10 6:25:36
Español 51
Funcionamiento
ADVERTENCIA
No seque:
• Artículos de bra de vidrio (cortinas, paños de tela, etc.)
• Lanas, salvo que se recomiende en la etiqueta
• Artículos manchados o embebidos en aceite vegetal o de cocina
Funciones especiales
Seguro para niños
La función Seguro para niños evita que los niños jueguen con la secadora. Cuando el Seguro para niños
está activado, todos los botones excepto Encender/Apagar se desactivan.
Para activar/desactivar el Seguro para niños, mantenga presionados simultáneamente Dryness (Nivel de
secado) y Temp. (Temperatura) durante 3 segundos.
NOTA
Una vez activado el Seguro para niños permanecerá activo incluso después que encienda la secadora
nuevamente. Si otros botones, salvo el botón Encender/Apagar, no responden, verique el indicador de
Seguro para niños. Si el indicador está encendido, siga las instrucciones precedentes para desactivar el
Seguro para niños.
Alarma apagada
Puede encender o apagar la alarma. Cuando la alarma está apagada, la melodía de nalización de ciclo y el
pitido de apagado no suenan. Sin embargo, los demás sonidos permanecen activos.
• Presione y mantenga presionada la tecla Drum Light (Luz Interior) durante 3 segundos para encender
y apagar la alarma.
• La conguración se conservará incluso una vez que apague la secadora. Puede encender la alarma
nuevamente manteniendo presionado el mismo botón durante 3 segundos.
Untitled-5 51 2021-03-10 6:25:36
Funcionamiento
Español52
Funcionamiento
Smart Care
Para activar esta función, primero se debe descargar la aplicación SmartThings en Play Store o en
App Store e instalarla en un dispositivo móvil con la función de cámara. La función Smart Care se ha
optimizado para las series Galaxy e iPhone (únicamente para los modelos aplicables).
1. Cuando la secadora detecta un problema que requiere revisión, aparece un código de información en
el display. Para seleccionar el modo Smart Care, mantenga presionado Wrinkle Prevent (Prevención de
arrugas) durante 3 segundos.
2. La secadora inicia el proceso de autodiagnóstico y muestra un código de información en caso de que
detecte algún problema.
3. Ejecute la aplicación SmartThings en su dispositivo móvil y, luego, toque Smart Care.
4. Coloque el dispositivo móvil cerca de la pantalla de la secadora de manera que la cámara del
teléfono inteligente quede frente a la secadora. La aplicación reconoce el código de información
automáticamente.
5. Cuando el código de información se reconoce correctamente, la aplicación proporciona información
detallada sobre el problema y las soluciones aplicables.
NOTA
• El nombre de la función, Smart Care, puede variar según el idioma.
• Si se reeja una luz en la pantalla de la secadora, es posible que la aplicación no reconozca el código
de información.
• Si la aplicación no reconoce el código de información, puede ingresarlo manualmente en la aplicación.
Untitled-5 52 2021-03-10 6:25:36
Español 53
Funcionamiento
SmartThings
Conexión Wi-Fi
En su teléfono inteligente, vaya a Settings (Ajustes), active la conexión inalámbrica y seleccione un AP
(Punto de acceso).
• Este electrodoméstico admite los protocolos Wi-Fi 2.4 GHz.
Descargas
En una tienda de aplicaciones (Google Play Store, Apple App Store, Samsung Galaxy Apps), busque la
aplicación SmartThings con el término de búsqueda “SmartThings”. Descargue e instale la aplicación en su
dispositivo.
NOTA
La aplicación está sujeta a cambios sin previo aviso para mejorar el producto.
Inicio de sesión
En primer lugar, debe iniciar sesión en SmartThings con su cuenta Samsung. Para crear una nueva cuenta
Samsung, siga las instrucciones de la aplicación. No necesita otra aplicación para crear su cuenta.
NOTA
Si tiene una cuenta Samsung, utilícela para iniciar sesión. Un usuario de teléfono inteligente Samsung
registrado inicia sesión de manera automática.
Para registrar su electrodoméstico en SmartThings
1. Asegúrese de que su teléfono inteligente esté conectado a una red inalámbrica. De lo contrario, vaya a
Settings (Ajustes), active la conexión inalámbrica y seleccione un AP (Punto de acceso).
2. Abra SmartThings en su teléfono inteligente.
3. Si aparece un mensaje que reza “A new device is found (Se ha encontrado un nuevo dispositivo)”,
seleccione Add (Agregar).
4. Si no aparece ningún mensaje, seleccione + y elija su electrodoméstico de una lista de dispositivos
disponibles. Si su electrodoméstico no gura, seleccione Device Type (Tipo de dispositivo) > Specic
Device Model (Modelo de dispositivo especíco), y luego agregue su electrodoméstico manualmente.
5. Registre su electrodoméstico en la aplicación SmartThings .
a. Agregue su electrodoméstico en SmartThings. Asegúrese de que su electrodoméstico esté
conectado a SmartThings.
b. Al completar el registro, aparecerá el nombre de su electrodoméstico en su teléfono inteligente.
Untitled-5 53 2021-03-10 6:25:36
Español54
Mantenimiento
Mantenga la secadora limpia para lograr un mejor rendimiento y prolongar su vida útil.
ADVERTENCIA
Algunas piezas internas no están conectadas a tierra intencionalmente y pueden presentar riesgo de
descarga eléctrica únicamente durante el servicio técnico. Personal del servicio técnico: No toque las
siguientes piezas mientras el electrodoméstico está recibiendo electricidad: Panel de control y válvula de
entrada.
Limpieza
Panel de control
• Limpie con un paño suave y húmedo. No utilice
sustancias abrasivas.
• No rocíe productos de limpieza líquidos
directamente en la pantalla de la secadora.
• Algunos productos removedores de suciedad y
manchas de tratamiento previo pueden dañar
el panel de control.
• Al usar productos de limpieza líquidos,
aplíquelos a la ropa. No los aplique
directamente en la secadora. Limpie el líquido
derramado o rociado inmediatamente.
Tambor
• Elimina las manchas del tambor con un
limpiador multiuso.
• Seque toallas o trapos para eliminar restos de
manchas o productos de limpieza. Las manchas
serán visibles, pero no afectarán las cargas
posteriores.
Tambor acabado con pintura en polvo
Para limpiar el tambor acabado con pintura en
polvo, use un paño humedecido con un limpiador
suave, no abrasivo, adecuado para supercies que
se deterioran fácilmente.
Elimine los residuos del limpiador y seque con un
paño limpio.
Exterior de la secadora
• Limpie con un paño suave y húmedo. No utilice
sustancias abrasivas.
• Proteja la supercie de objetos alados.
• No coloque objetos pesados ni alados ni
tampoco un envase de detergente sobre la
secadora. Pueden rayar o dañar la cubierta
superior de la secadora.
• La secadora tiene un acabado brillante en toda
su supercie. Tenga cuidado de no rayar ni
dañar la supercie.
Sistema de drenaje
• Controle y limpie el sistema de drenaje
regularmente para mantener un desempeño
óptimo.
• La tapa de drenaje externa debe limpiarse
con frecuencia para garantizar un ujo de aire
adecuado.
Mantenimiento
Untitled-5 54 2021-03-10 6:25:36
Español 55
Solución de problemas
Vericaciones
Si la secadora funciona en forma anormal, primero consulte la lista de problemas en la tabla siguiente y
pruebe las sugerencias.
Problema Acción
No funciona.
• Asegúrese de que la puerta esté cerrada.
• Asegúrese de que el cable de alimentación esté conectado a un
tomacorriente que funcione.
• Controle los disyuntores o fusibles de su casa.
• Presione o toque Inicio/Pausa (Hold to Start (Mantenga presionado
para iniciar)) nuevamente si la puerta se abrió durante un ciclo.
• Limpie el ltro para pelusas.
No calienta.
• Controle los disyuntores o fusibles de su casa.
• Algunos ciclos no requieren calor. Verique nuevamente el ciclo
seleccionado.
• En una secadora a gas, asegúrese de que el suministro de gas esté
abierto.
• Limpie el ltro para pelusas y el conducto de drenaje.
• La secadora puede haberse desplazado a la fase de enfriamiento del
ciclo.
• Encienda la opción Secado eco para los ciclos NORMAL o TIME DRY
(SECADO CON TEMPORIZADOR) . Cuando se activa la opción Secado
eco, la secadora realiza un proceso de secado con aire al inicio del
ciclo para reducir el consumo de energía. El proceso de secado por
aire no utiliza aire caliente, por lo que puede sentir que la secadora no
se caliente, pero es normal.
Solución de problemas
Untitled-5 55 2021-03-10 6:25:36
Solución de problemas
Español56
Solución de problemas
Problema Acción
No seca.
• Verique todos los ítem anteriores y, además...
• Asegúrese de que la tapa de drenaje hacia el exterior de su casa se
pueda abrir y cerrar sin inconvenientes.
• Verique que el sistema de drenaje no presente obstrucciones. Los
conductos deben inspeccionarse y limpiarse todos los años.
• Utilice un conducto de drenaje de metal rígido, de 4”.
• No la sobrecargue. 1 carga de lavado = 1 carga de secado.
• Seque los artículos pesados y los livianos por separado.
• Es posible que sea necesario volver a colocar los artículos grandes
y voluminosos, como las cobijas o los edredones, para garantizar un
secado uniforme.
• Asegúrese de que la lavadora esté drenando en forma correcta y
extrayendo el agua de la carga adecuadamente.
• Es posible que la carga sea demasiado pequeña como para secarse
correctamente. Agregue algunas toallas y reinicie la secadora.
• Es posible que la carga sea demasiado grande como para secarse
correctamente. Retire algunas prendas y vuelva poner en
funcionamiento la secadora.
• Limpie el ltro para pelusas.
Hace ruido.
• Verique si en la carga hay objetos tales como monedas, botones
ojos, clavos, etc. Retírelos de inmediato.
• Es normal escuchar el ruido de la válvula de gas de la secadora o que
el ciclo del dispositivo de calor se enciende o se apaga durante el ciclo
de secado.
• Asegúrese de que la secadora esté correctamente nivelada tal como
se describe en las instrucciones de instalación.
• Es normal que la secadora emita un zumbido debido a la alta
velocidad del aire que se mueve por el tambor de la secadora, el
ventilador y el sistema de drenaje.
Untitled-5 56 2021-03-10 6:25:37
Español 57
Solución de problemas
Problema Acción
No seca de manera
uniforme.
• Es posible que las costuras, los bolsillos y otras áreas resistentes
similares no se sequen por completo cuando el resto de la carga ha
llegado al nivel de secado seleccionado. Esto es normal. Puede elegir
un nivel de secado más alto o un ciclo que incluya un nivel de secado
más alto.
• Si se seca un artículo pesado con una carga liviana, por ejemplo
una toalla con sábanas, es posible que el artículo pesado no esté
completamente seco cuando el resto de la carga alcance el nivel de
secado seleccionado.
• Para obtener mejores resultados, seque los artículos pesados y los
livianos por separado.
Tiene olor.
• Los olores del hogar, ya sea que provengan de la pintura, el barniz,
los limpiadores potentes, etc., pueden ingresar en la secadora con el
aire del ambiente. Esto es normal puesto que la secadora extrae el
aire de la habitación, lo calienta y lo hace circular por el tambor y lo
expulsa a través del drenaje hacia el exterior.
• Si estos olores permanecen en el aire, ventile bien la habitación antes
de usar la secadora.
• Utilice el ciclo REFRESH (REFRESCAR) (Únicamente para modelos
DVE(G)50R5400*). Si los olores persisten, vuelva a lavar y secar los
artículos.
Pelusa en las prendas.
• Limpie el ltro para pelusas antes de cada carga. Para la ropa que
naturalmente acumula pelusas, limpie el ltro durante el ciclo.
• Algunas telas producen pelusa (por ejemplo, una toalla de algodón
blanco con mucho pelo) y deben secarse por separado de las prendas
que atrapan pelusa (por ejemplo, un par de pantalones de lino negro).
• Divida las cargas grandes en cargas más pequeñas para el secado.
• Revise bien los bolsillos antes de secar las prendas, luego séquelas.
• Quite las pelusas de adentro del tambor antes del secado.
Prendas arrugadas después
del ciclo Wrinkle Prevent
(Prevención de arrugas)
(WRINKLE-CARE, WRINKLE
RELEASE (ANTIARRUGAS)).
• Funciona mejor con cargas pequeñas de 1 a 4 prendas.
• Cargue menos prendas. Cargue prendas similares.
• Retire las prendas de inmediato una vez nalizado el secado.
Gotea agua de la boquilla
cuando comienza el proceso
con vapor.
• Esto se debe a la condensación del vapor. El goteo de agua se
detendrá en unos minutos.
Untitled-5 57 2021-03-10 6:25:37
Solución de problemas
Español58
Solución de problemas
Problema Acción
No se ve el agua rociada
durante el proceso con
vapor.
• El agua rociada es difícil de ver cuando la puerta está cerrada.
Tiempo prolongado.
• Secado con sensor detecta automáticamente la humedad de la carga y
apaga la secadora cuando alcanza el nivel de secado seleccionado. El
tiempo de secado puede variar de acuerdo con el tipo y la cantidad de
prendas. Consulte la tabla de ciclos para obtener referencias.
Si el problema persiste, comuníquese con un centro de servicio local de Samsung.
Códigos de información
Si la secadora no funciona bien, puede ver un código de información en el panel de la pantalla. Para
determinar qué debe hacer, consulte la lista de códigos en la tabla siguiente y pruebe las sugerencias.
Código Acción
dC
La secadora funciona con la puerta abierta.
• Asegúrese de que la puerta esté perfectamente cerrada.
• Asegúrese de que no quede ropa trabada en la puerta.
FC
Frecuencia de fuente de alimentación no válida.
• Intente reiniciar el ciclo.
• Si este código de información permanece, comuníquese con un centro de servicio de
Samsung.
AC Problema con el control electrónico (Comunicación no válida).
• Comuníquese con un centro de servicio de Samsung.
HC
Vericación de temperatura alta
• Limpie el ltro para pelusas.
• Si este código de información permanece, comuníquese con un centro de servicio de
Samsung. (ingrese el modo prueba de línea)
9C1
Se debe revisar el control electrónico.
• Revise que el cable de alimentación esté conectado correctamente.
• Revise que el tomacorriente funciona correctamente.
• Si el código de información permanece, comuníquese con un centro de servicio de Samsung.
Untitled-5 58 2021-03-10 6:25:37
Español 59
Solución de problemas
Código Acción
tC
La resistencia del termistor 1 es muy baja o muy alta.
• Revise si el ltro para pelusas está obstruido
• Revise si el sistema de ventilación está restringido.
• Si este código de información permanece, comuníquese con un centro de servicio de
Samsung.
tC5
La resistencia del termistor 2 es muy baja o muy alta.
• Revise si el ltro para pelusas está obstruido.
• Revise si el sistema de ventilación está restringido.
• Si este código de información permanece, comuníquese con un centro de servicio de
Samsung.
dF Interruptor de la puerta incorrecto.
• Comuníquese con un centro de servicio de Samsung.
3C Se debe revisar el PBA.
• Desenchufe el cable de alimentación y comuníquese con el centro de servicio de Samsung.
Si un código de información sigue apareciendo en la pantalla, comuníquese con un centro de servicio de
Samsung.
Untitled-5 59 2021-03-10 6:25:37
Español60
Especicaciones
Tabla de indicaciones sobre telas
Los siguientes símbolos ofrecen indicaciones
acerca de las prendas. La etiqueta de indicaciones
de la prenda incluye símbolos para secado,
blanqueado, secado y planchado, o limpieza en
seco cuando son necesarios. El uso de símbolos
garantiza la consistencia entre los fabricantes
textiles de artículos nacionales e importados. Siga
las indicaciones de la etiqueta para optimizar la
vida útil de la prenda y reducir los problemas del
lavado.
Ciclo de lavado
Normal
Plancha permanente/Antiarrugas/
Control de arrugas
Prendas suaves/delicadas
Lavado a mano
Temperatura del agua
Caliente
Tibia
Fría
NOTA
La tabla de la temperatura del agua presenta las
temperaturas del agua del lavado apropiadas para
diversas prendas. El rango de temperatura es de
106-126 °F (41-52 °C) para Caliente, 84-106 °F
(29-41 °C) para Tibia y 61-84 °F (16-29 °C) para
Fría. (La temperatura del agua del lavado debe
alcanzar un mínimo de 61 °F (16 °C) para que se
active el detergente y se logre un lavado ecaz.)
Blanqueador
Cualquier blanqueador (cuando sea
necesario)
Solo blanqueador sin cloro (protección
del color) (si es necesario)
Secar en secadora
Normal
Plancha permanente/Antiarrugas/
Control de arrugas
Prendas suaves/delicadas
Instrucciones especiales
Secar colgado/tender
Colgar para que escurra
Secar en posición horizontal
Secado con calor
Alta
Media
Baja
Cualquier calor
Sin calor/aire
Especicaciones
Untitled-5 60 2021-03-10 6:25:39
Español 61
Especicaciones
Temperaturas de secado con plancha o vapor
Alta
Media
Baja
Símbolos de advertencia para el lavado
No lavar
No retorcer
No usar blanqueador
No secar en secadora
Sin vapor (agregado a la plancha)
No planchar
Limpiar en seco
Limpiar en seco
No limpiar en seco
Secar colgado/tender
Colgar para que escurra
Secar en posición horizontal
Protección del medio ambiente
Este electrodoméstico se fabrica con materiales reciclables. Si decide desechar este electrodoméstico, siga
la normativa local relacionada con la eliminación de desechos. Corte el cable de alimentación para que el
electrodoméstico no pueda conectarse a una fuente de alimentación. Retire la puerta para que los animales
y los niños pequeños no puedan quedar atrapados dentro del electrodoméstico.
Untitled-5 61 2021-03-10 6:25:40
Especicaciones
Español62
Especicaciones
Hoja de especicaciones
Tipo Secadora de carga frontal
Capacidad (pies cúb.) 7.4
Presión de agua (psi (kPa)) 20-116 (137-800)
Peso lb (kg) 119.0 (54.0)
Potencia del
calentador
Eléctrico (W) 5300
A gas (BTU/h) 20000
Consumo de potencia (W) 5400
Untitled-5 62 2021-03-10 6:25:40
Español 63
Garantía limitada (Estados Unidos)
SECADORA SAMSUNG
GARANTÍA LIMITADA AL COMPRADOR CONSUMIDOR ORIGINAL CON PRUEBA DE COMPRA
El presente producto de la marca SAMSUNG, tal como lo provee y distribuye SAMSUNG ELECTRONICS
AMERICA, INC. (SAMSUNG) y lo entrega como nuevo, en su caja de cartón original al comprador
consumidor original, está garantizado por SAMSUNG contra defectos de fabricación de los materiales o la
mano de obra durante el período limitado de la garantía, a partir de la fecha original de compra, de:
Un (1) año para todas las piezas y la mano de obra
La presente garantía limitada es válida únicamente para productos comprados y usados en Estados Unidos
que fueron instalados, operados y mantenidos de acuerdo con las instrucciones adjuntas o provistas con
el producto. Para recibir el servicio técnico en garantía, el comprador debe comunicarse con SAMSUNG
en la dirección o el teléfono que guran más abajo con el n de que se determine el problema y los
procedimientos del servicio. El servicio técnico de la garantía solo puede ser prestado por un centro de
servicio técnico autorizado de SAMSUNG. Para recibir el servicio técnico en garantía debe presentarse
la factura original de compra fechada cuando así lo solicite SAMSUNG o el Centro de Servicio autorizado
Samsung como prueba de compra.
Samsung brindará servicio técnico a domicilio dentro del territorio contiguo de Estados Unidos durante
el período de garantía sin cargo, sujeto a la disponibilidad de los centros de servicio autorizados por
SAMSUNG dentro de la zona geográca del cliente. Si el servicio técnico a domicilio no está disponible,
SAMSUNG puede, a su elección, optar por transportar el producto hasta y desde un centro de servicio
técnico autorizado. Si el producto está ubicado en una zona en la que no se encuentra disponible ningún
centro de servicio autorizado por SAMSUNG, usted podrá ser responsable del cargo por transporte o se le
podrá requerir que transporte el producto a un centro de servicio autorizado por SAMSUNG para recibir
asistencia técnica.
Para recibir el servicio técnico a domicilio, el producto no debe presentar obstrucciones y debe ser
accesible para el agente del servicio técnico.
Durante el periodo de garantía aplicable, el producto se reparará o se reemplazará, o se devolverá
el importe de compra, a la entera discreción de SAMSUNG. SAMSUNG podrá usar piezas nuevas o
reacondicionadas para la reparación del producto, o reemplazar el producto por un producto nuevo o
reacondicionado. La vigencia de la garantía de las piezas y los productos reemplazados será por el período
restante de la garantía original del producto o por un período de noventa (90) días, el que sea el más
largo. Todas las piezas y los productos reemplazados son propiedad de SAMSUNG y deben ser devueltos a
SAMSUNG.
Untitled-5 63 2021-03-10 6:25:40
Garantía limitada (Estados Unidos)
Español64
La presente garantía limitada cubre defectos de fabricación de los materiales o la mano de obra que
ocurran durante el uso normal y doméstico de este producto y no cubrirá lo siguiente: daños que ocurran
durante el envío, entrega e instalación y usos para los cuales el presente producto no fue destinado;
daños causados por modicación o alteración no autorizada del producto; producto cuyos números de
serie originales de fábrica fueron eliminados, desgurados, alterados en algún modo o que no se puedan
determinar fácilmente; daños cosméticos incluyendo rayones, hendiduras, abolladuras y otros daños
al acabado del producto; daño causado por abuso o mal uso, plagas, accidente, incendio, inundación u
otros casos fortuitos o de fuerza mayor; daño causado por el uso de equipo, utilidades, servicios, piezas,
suministros, accesorios, aplicaciones, instalaciones, reparaciones, cableado externo o conectores no
provistos ni autorizados por SAMSUNG; daño causado por línea eléctrica o voltaje incorrecto, uctuaciones
y sobretensión; daño causado por no operar y mantener el producto de acuerdo con las instrucciones;
instrucción a domicilio acerca de cómo usar el producto; y servicio técnico para corregir una instalación
que no cumpla con los códigos eléctricos o de plomería o corrección de cableado eléctrico o tuberías (es
decir, cableado doméstico, fusibles o mangueras de entrada de agua). El costo de reparación o reemplazo
bajo estas circunstancias excluidas será responsabilidad del cliente.
Las visitas de un proveedor de servicio técnico autorizado para explicar funciones, mantenimiento o
instalación del producto no se cubren bajo esta garantía limitada. Comuníquese con Samsung al número
que gura abajo para obtener ayuda con cualquiera de estos problemas.
Untitled-5 64 2021-03-10 6:25:40
Español 65
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS
LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD O APTITUD
PARA UN PROPÓSITO EN PARTICULAR, ESTÁN LIMITADAS A UN AÑO O AL PERIODO MÁS CORTO
PERMITIDO POR LA LEY. Algunos estados no permiten limitaciones en cuanto al periodo de vigencia de
una garantía implícita, de tal forma que las limitaciones o exclusiones mencionadas tal vez no se apliquen
a usted en particular. Esta garantía le otorga derechos especícos, e incluso usted también puede tener
otros derechos que varían de un estado a otro.
LIMITACIÓN DE RECURSOS
EL ÚNICO Y EXCLUSIVO RECURSO ES LA REPARACIÓN DEL PRODUCTO, EL REEMPLAZO DEL PRODUCTO O
LA DEVOLUCIÓN DEL IMPORTE DE COMPRA, A DISCRECIÓN DE SAMSUNG, CONFORME A ESTA GARANTÍA
LIMITADA. SAMSUNG NO SERÁ RESPONSABLE POR DAÑOS ESPECIALES, IMPREVISTOS O DERIVADOS,
INCLUYENDO ENTRE OTROS, TIEMPO FUERA DEL TRABAJO, HOTELES Y/O COMIDAS EN RESTAURANTES,
GASTOS DE REMODELACIÓN, PÉRDIDAS DE INGRESOS O GANANCIAS, INCAPACIDAD DE GENERAR
AHORROS U OTROS BENEFICIOS INDEPENDIENTEMENTE DE LA TEORÍA LEGAL EN LA QUE SE BASE
EL RECLAMO, E INCLUSO SI SAMSUNG HA SIDO ADVERTIDA DE LA POSIBILIDAD DE DICHOS DAÑOS.
Algunos estados no permiten la exclusión o la limitación de daños imprevistos o derivados, por lo que
las limitaciones o exclusiones mencionadas tal vez no se apliquen a usted en particular. Esta garantía le
otorga derechos especícos, e incluso usted también puede tener otros derechos que varían de un estado
a otro.
SAMSUNG no garantiza el funcionamiento ininterrumpido o sin errores del producto. Ningún aval o
garantía otorgados por otra persona, compañía o corporación con respecto al presente producto revestirá
carácter vinculante para SAMSUNG.
Para obtener el servicio de garantía, comuníquese con SAMSUNG en:
Samsung Electronics America, Inc.
85 Challenger Road
Ridgeeld Park, NJ 07660
1-800-SAMSUNG (726-7864)
www.samsung.com/us/support
Untitled-5 65 2021-03-10 6:25:40
Español66
Garantía (CANADÁ)
SECADORA SAMSUNG
GARANTÍA LIMITADA PARA EL COMPRADOR ORIGINAL
El presente producto de la marca SAMSUNG, tal como lo provee y distribuye SAMSUNG ELECTRONICS
CANADA, INC. (SAMSUNG) y lo entrega como nuevo, en su caja de cartón original al comprador o
consumidor original, está garantizado por SAMSUNG contra defectos de fabricación de los materiales y la
mano de obra durante el período limitado de la garantía de:
• un (1) año para las piezas y la mano de obra
La presente garantía limitada comienza en la fecha original de compra y es válida únicamente para
productos comprados y usados en Canadá.
Para recibir el servicio técnico de la garantía, el comprador debe comunicarse con SAMSUNG con el n de
que se determine el problema y los procedimientos del servicio.
El servicio técnico de la garantía solo puede ser prestado por un centro de servicio técnico autorizado de
SAMSUNG.
Se debe presentar la factura de compra original como prueba de compra a SAMSUNG o al servicio técnico
autorizado de SAMSUNG.
SAMSUNG prestará servicio técnico a domicilio durante el período de la garantía sin costo, sujeto a la
disponibilidad dentro de Canadá.
El servicio técnico a domicilio no está disponible en todas las áreas.
Para recibir el servicio técnico a domicilio, el producto no debe presentar obstrucciones y debe ser
accesible para el agente del servicio técnico.
Si el servicio técnico no está disponible, SAMSUNG puede optar por transportar el producto hasta y desde
el servicio técnico autorizado.
SAMSUNG reparará, reemplazará el producto u ofrecerá un reembolso a su criterio y sin cargo adicional,
tal como se establece en la presente garantía, con piezas o productos nuevos o reacondicionados si se
verica que es defectuoso durante el período limitado de la garantía especicado anteriormente.
Todas las piezas y los productos reemplazados pasan a ser propiedad de SAMSUNG y deben ser devueltos
a SAMSUNG.
Las piezas y los productos reemplazados asumen la garantía original que resta, o noventa (90) días, el
período que sea el más prolongado.
Untitled-5 66 2021-03-10 6:25:40
Español 67
La presente garantía limitada cubre defectos de fabricación de los materiales y la mano de obra
encontrados durante el uso normal y doméstico de este producto y no será válida para lo siguiente:
daños que ocurran durante el envío; entrega e instalación; aplicaciones y usos para los cuales el presente
producto no fue destinado; números de serie o de producto alterados; daño cosmético o acabado
exterior; accidentes, abuso, descuido, incendio, inundación, caída de rayos, u otros casos fortuitos o de
fuerza mayor; uso de productos, equipos, sistemas, utilidades, servicios, piezas, suministros, accesorios,
aplicaciones, instalaciones, reparaciones, cableado externo o conectores no provistos ni autorizados
por SAMSUNG que dañen este producto o que acarreen problemas en el servicio; voltaje de la línea
eléctrica incorrecto, uctuaciones y sobretensión; ajustes del cliente e incumplimiento de lo establecido
en el manual de instrucciones, instrucciones de mantenimiento y ambientales que están cubiertas y
recomendadas en el manual de instrucciones; traslado y reinstalación del producto; problemas causados
por plagas.
La presente garantía limitada no cubre problemas derivados de la corriente, el voltaje o el suministro
eléctrico incorrectos, las bombillas de luz, los fusibles de la casa, el cableado de la casa, el costo del
servicio técnico para recibir instrucciones o corregir errores en la instalación.
SAMSUNG no garantiza el funcionamiento ininterrumpido o sin errores del producto.
SALVO LO ESTABLECIDO EN LA PRESENTE GARANTÍA, NO EXISTEN GARANTÍAS SOBRE EL PRESENTE
PRODUCTO, YA SEAN EXPRESAS O TÁCITAS, Y SAMSUNG DESCONOCE TODAS LAS GARANTÍAS QUE
INCLUYEN, AUNQUE NO EN CARÁCTER TAXATIVO, CUALQUIER GARANTÍA TÁCITA DE QUE EL PRODUCTO
SE ENCUENTRA EN CONDICIONES APTAS PARA LA VENTA, DE DEFRAUDACIÓN DE DERECHOS O DE QUE EL
PRODUCTO SE ADECUA A LOS FINES ESPECÍFICOS PARA LOS CUALES SE ADQUIERE.
NINGÚN AVAL O GARANTÍA OTORGADOS POR PERSONA, COMPAÑÍA O CORPORACIÓN ALGUNA CON
RESPECTO AL PRESENTE PRODUCTO REVESTIRÁ CARÁCTER VINCULANTE PARA SAMSUNG.
SAMSUNG NO SERÁ RESPONSABLE POR PÉRDIDAS DE INGRESOS O LUCRO CESANTE, IMPOSIBILIDAD DE
GENERAR AHORROS U OBTENER OTROS BENEFICIOS, O CUALQUIER DAÑO DERIVADO DE CIRCUNSTANCIAS
ESPECIALES, DAÑO IMPREVISTO O DERIVADO CAUSADO POR EL USO, USO INCORRECTO, O INCAPACIDAD
PARA USAR EL PRESENTE PRODUCTO, INDEPENDIENTEMENTE DE LA TEORÍA LEGAL EN QUE SE FUNDE EL
RECLAMO Y AUN CUANDO SE LE HAYA NOTIFICADO A SAMSUNG DE LA POSIBILIDAD DE TALES DAÑOS.
NINGÚN RESARCIMIENTO DE NINGUNA ÍNDOLE CONTRA SAMSUNG SUPERARÁ EL MONTO DE COMPRA
DEL PRODUCTO VENDIDO POR SAMSUNG Y CAUSANTE DEL PRESUNTO DAÑO.
SIN LIMITAR LO PRECEDENTE, EL COMPRADOR ASUME TODO EL RIESGO Y LA RESPONSABILIDAD POR
PÉRDIDA, DAÑO O LESIÓN AL COMPRADOR Y A LOS BIENES DEL COMPRADOR Y A TERCEROS Y A SUS
BIENES DERIVADOS DEL USO, USO INCORRECTO O INCAPACIDAD PARA USAR EL PRESENTE PRODUCTO.
LA PRESENTE GARANTÍA LIMITADA NO SE EXTENDERÁ A NINGUNA PERSONA DISTINTA DEL COMPRADOR
ORIGINAL DEL PRESENTE PRODUCTO, ES INTRANSFERIBLE Y ESTABLECE SU EXCLUSIVA REPARACIÓN.
Algunas provincias no permiten limitaciones en cuanto al plazo de una garantía implícita, o la exclusión o
limitación de daños imprevistos o derivados, por lo que las limitaciones o exclusiones antedichas pueden
no aplicarse en su caso.
Untitled-5 67 2021-03-10 6:25:40
Garantía (CANADÁ)
Español68
Esta garantía le otorga derechos especícos, y además puede tener otros derechos que varían según la
provincia en la que se encuentre.
Para recibir servicio técnico de garantía, comuníquese con SAMSUNG a:
Samsung Electronics Canada Inc.
2050 Derry Road West,
Mississauga, Ontario L5N 0B9 Canada
1-800-SAMSUNG (726-7864)
www.samsung.com/ca/support (English)
www.samsung.com/ca_fr/support (French)
Las visitas del personal de servicio técnico para explicar funciones, mantenimiento o instalación no
están cubiertas por la garantía.
Póngase en contacto con el centro de llamadas Samsung al número anterior para que le asesoren.
Untitled-5 68 2021-03-10 6:25:41
Notas
Untitled-5 69 2021-03-10 6:25:41
Notas
Untitled-5 70 2021-03-10 6:25:41
Notas
Untitled-5 71 2021-03-10 6:25:41
Scan this with your smartphone
Este producto calica para ENERGY STAR en la conguración predeterminada de
fábrica "Normal + Eco dry (Secado eco)".
Si cambia la conguración predeterminada de fábrica o habilita otras funciones,
el consumo de energía podría aumentar y superar los límites de calicación para
ENERGY STAR.
¿TIENE PREGUNTAS O COMENTARIOS?
PAÍS LLAME AL O VISÍTENOS EN LÍNEA EN
U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com/us/support
DC68-03784R-00
Untitled-5 72 2021-03-10 6:25:41
