69-2631ES-03
OWNER’S MANUAL
Scan for installation video
http://hwll.co/yourhomeHE360A
HE360 Humidifier and
Installation Kit
HE360 HUMIDIFIER AND INSTALLATION KIT
69-2631ES—03 2
WELCOME
To the comfortable world of humidified air. When you use your Honeywell humidifier,
notice that your skin is not as dry, and that your scratchy throat and irritated nasal
passages that aggravate allergies and asthma are steadily improving.
You have also taken the first step in reducing the zapping you create when you walk on
your carpet and then touch your TV, computer, metal door knob or your pet. Your
furniture and woodwork are also benefitting from the difference that humidified air
makes.
Congratulations! You have just made a great investment in improving the comfort of
your home.
APPLICATION
This kit contains your new Honeywell HE360 Humidifier, H8908 Humidistat and all the
accessories required for installation.
INSTALLATION
Preparing for the Installation
Be sure to identify all the included accessories (Table 1) and make sure the
appropriate tools are available before beginning the installation.
Required Tools
Tools required for installation include:
• Tin snip.
• Screwdriver.
• Adjustable or open-end wrench.
• Drill, punch or awl.
•Level.
• Pliers.
• Nut driver.
• Wire stripper.
• 3/4 in. drill bit.
HE360 HUMIDIFIER AND INSTALLATION KIT
3 69-2631ES—03
Included Accessories

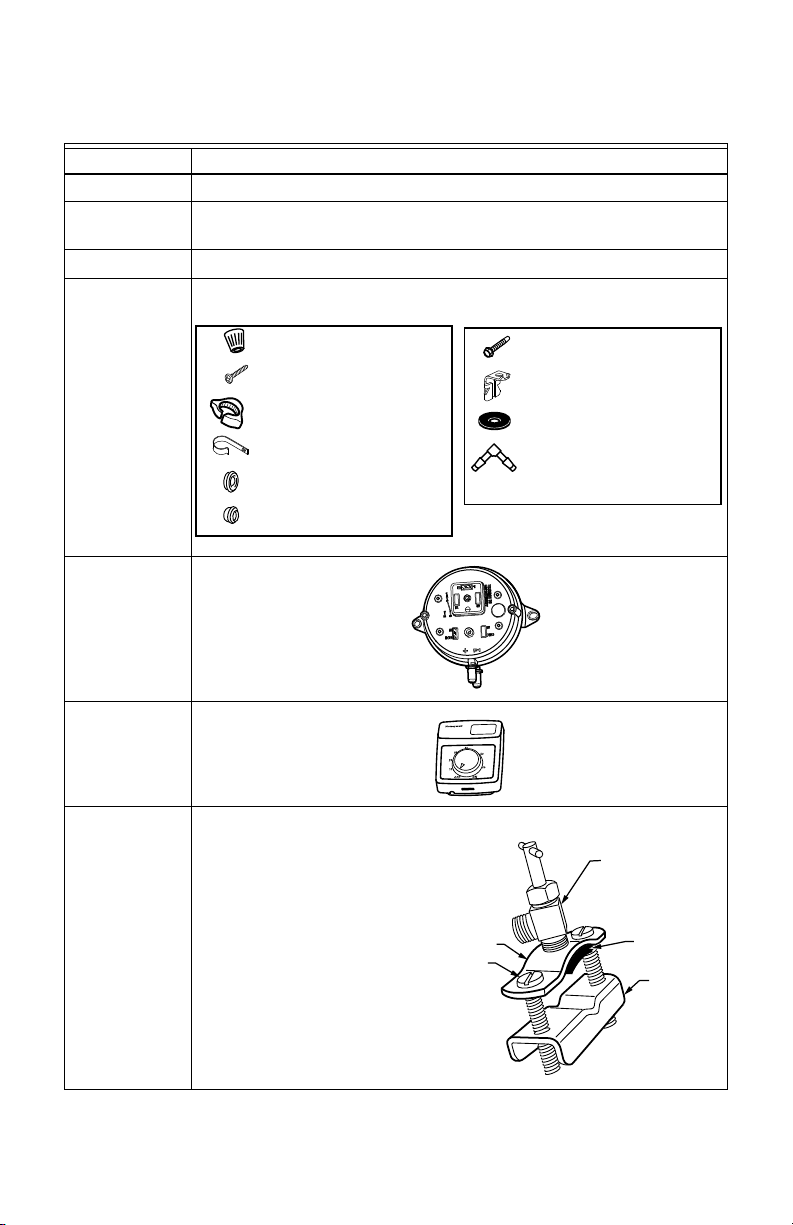

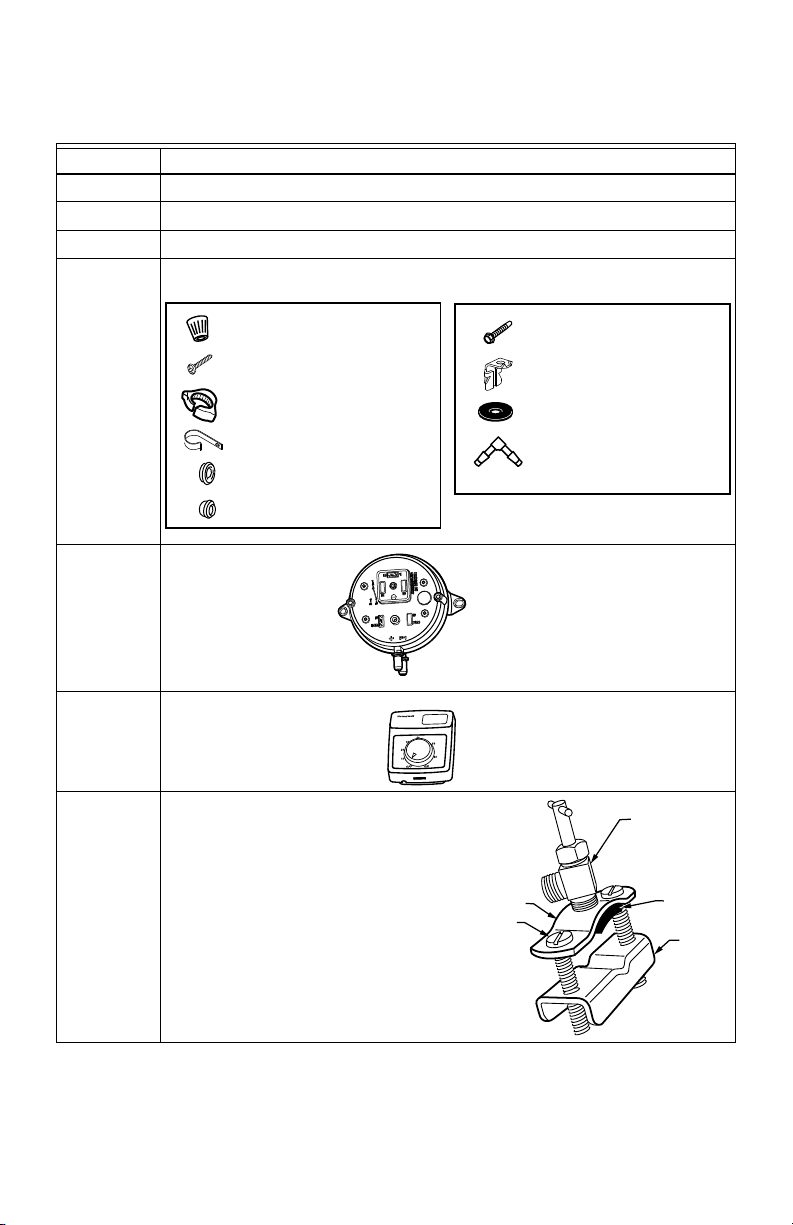

Table 1. Included Accessories.
Quantity Accessory
20 ft (6.2m) 18 gauge, two-strand thermostat wire
20 ft (6.2m) 1/4 in. (6.35 mm) OD feed water tubing
10 ft (3.1m) 1/2 in (12.7 mm) ID drain tubing
2 bags
Connecting and mounting hardware:
1 Pressure switch
1 H8908 Humidistat
1 bag
Saddle Valve Assembly:
Saddle valve and top clamp (1)
Threaded bottom clamp (1)
Bolts (2)
Rubber gasket (1)
Eyelet (1)
Plastic bushing (1)
M34594
#8 SHEET METAL SCREW (18)
SELF-TAPPING SCREWS (2)
BAG #1
BAG #2
WIRE NUT (5)
DRAIN TUBE CLAMP (1)
FEED TUBE MOUNTING CLAMP (6)
BRASS INSERT (2)
PLASTIC COMPRESSION RING (2)
SPADE CONNECTOR (2)
TUBING ELBOW (2)
BLACK RUBBER GASKET (2)
M34599
Humidity Control
Régulateur d'humidité
-20 ¡F
-10 ¡F
0 ¡F
+10 ¡F
+20 ¡F
Over 20 ¡F
15%
20%
25%
30%
35%
40%
HUMIDITY
SETTING
OUTDOOR
TEMPERATURE
-30 ¡C
-25 ¡C
-20 ¡C
-10 ¡C
-5 ¡C
Over 0 ¡C
M31000A
SADDLE VALVE
ASSEMBLY
SADDLE VALVE
BOLTS
BOTTOM
CLAMP
RUBBER
GASKET
TOP CLAMP
HE360 HUMIDIFIER AND INSTALLATION KIT
69-2631ES—03 4
Determining Best Location for Humidifier
CAUTION
Temperature and Static Pressure Hazard.
Can cause property or equipment damage.
Locate humidifier where ambient temperature is between 32°F (0°C) and
160°F (71°C).
Do not install humidifier where freezing temperatures could occur.
Be sure supply plenum static pressure is no greater than 0.4 in. wc and water
pressure is no greater than 124 psi.
• Select a location for the humidifier on the supply (warm air stream) plenum. See
Fig. 1.
• Select a location that cannot damage the air conditioner A-coil during installation.
• Do not locate the humidifier on the furnace body.
• Allow adequate clearance in front of and above the humidifier so you can easily
remove the cover to perform routine maintenance.
— Mount the humidifier at least 3 in. (78 mm) above the furnace body to allow
adequate space for the solenoid valve and drain line.
— Mount the humidifier in a conditioned space to prevent freezing.
Fig. 1. Typical humidifier installation locations.
Selecting Water Supply Location
• Use either hard or soft water in the humidifier and either hot or cold water. The
water flow rate, with the humidifier running, is 3.5 gal/hr (13 liters/hr) to flush the pad
and provide moisture for evaporation.
• Make sure that the 20 ft (6.2m) of feed water tubing provided is adequate to connect
the water supply (saddle valve) with the humidifier solenoid valve.
M12808A
HORIZONTAL
DOWN
FLO
LOWBOY
RETURN
RETURN
RETURN
HIGHBOY
RETURN
HE360 HUMIDIFIER AND INSTALLATION KIT
5 69-2631ES—03
Locating Closest Floor Drain
• Select location with access to a floor drain to provide drainage for air conditioner
condensation and humidifier drainage.
• If you do not have a drain available, we recommend that you install the Honeywell
Whole House Drum or Disk Humidifier. Make sure that the 10 ft (3.1m) of drain
tubing is adequate to reach from the humidifier drain connection to the floor drain.
Selecting Location for Humidistat
• Select a location for the humidistat on the return plenum or on the wall in the living
space.
— Mounting on the return plenum is the easiest installation for the control wiring
circuit.
For return duct mounting, the humidistat should be mounted upstream from the
humidifier or bypass so that it is properly sensing the relative humidity of the living
space. Locate the control at least 8 in. (203 mm) upstream from the humidifier in the
return air duct. (See Fig 2.)
Fig. 2. Selecting duct location for humidistat.
Locating Closest 120V Electrical Outlet
• Select location with access to an outlet. If not available, contact an electrician to
have one installed.
• Make sure that the humidifier cord is adequate to reach from the humidifier to the
outlet.
• Make sure that the 20 ft (6.2m) of thermostat wire is adequate to reach from the
humidifier solenoid, to the pressure switch, to the humidistat.
Installing the Humidifier
WARNING
Hazardous Voltage
Can cause personal injury or equipment damage.
Do not cut or drill into any air conditioning or electrical accessory.
ALTERNATE LOCATION
RETURN
AIR
RETURN
AIR
6 in. (152 mm)
MINIMUM
15 in. (381 mm)
MINIMUM
BEST
LOCATION
RETURN AIR DUCT
M12831
HE360 HUMIDIFIER AND INSTALLATION KIT
69-2631ES—03 6
CAUTION
Sharp Edges Installation Hazard.
Can cause personal injury.
Wear gloves and safety glasses.
1. Turn off power to the air handing system at the circuit breaker.
2. Draw a level line on the plenum in the location
chosen for the humidifier. (Leveling assures optimal humidifier performance.)
3. Locate the template (form number 69-2641 included in the box).
4. Tape the template in position and trace around the template.
5. Remove the template and carefully cut the rectangular opening.
6. Disassemble the humidifier; remove the cover and take out the humidifier pad
assembly. See Fig. 3.

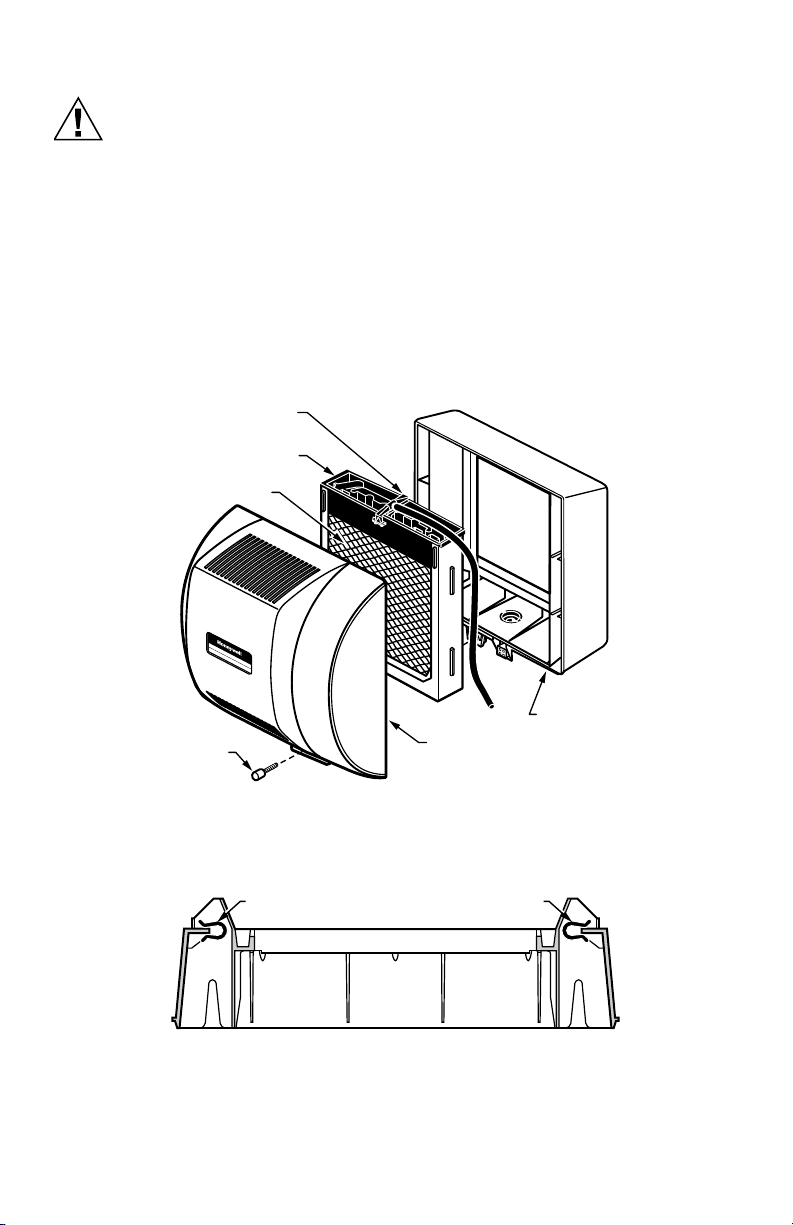

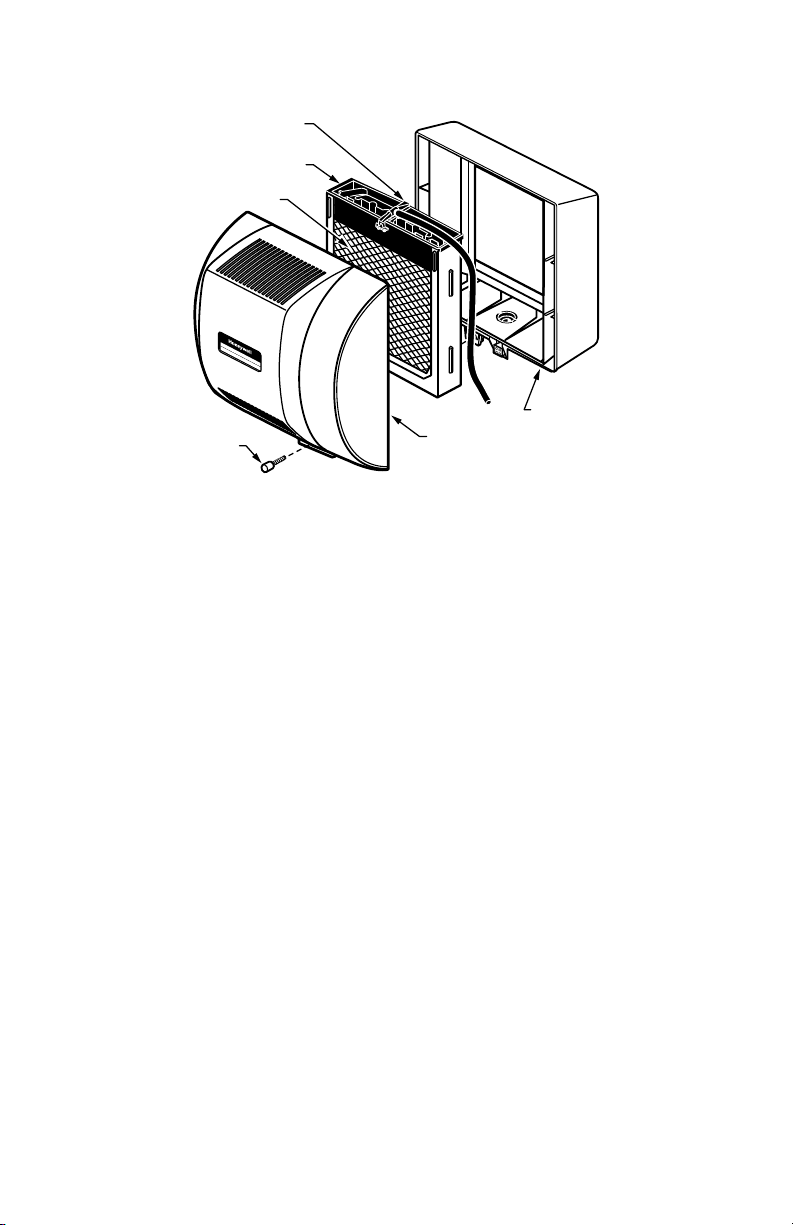

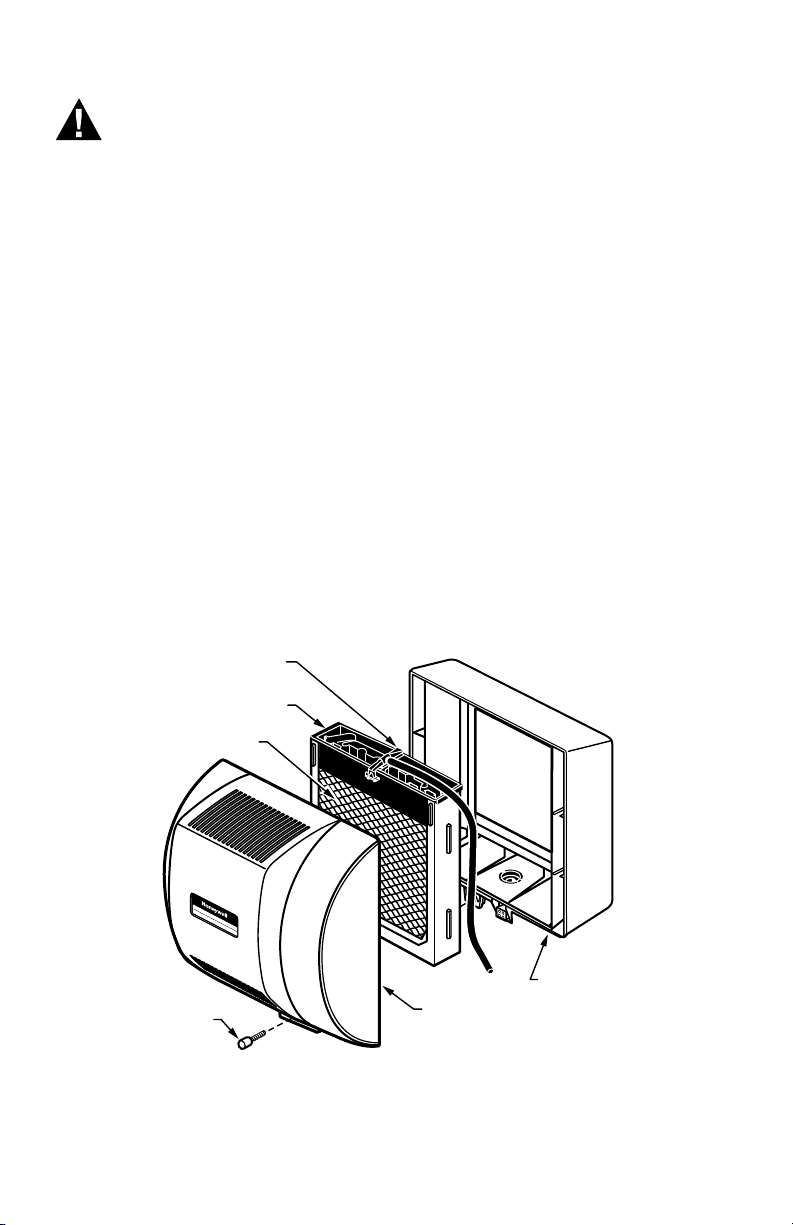

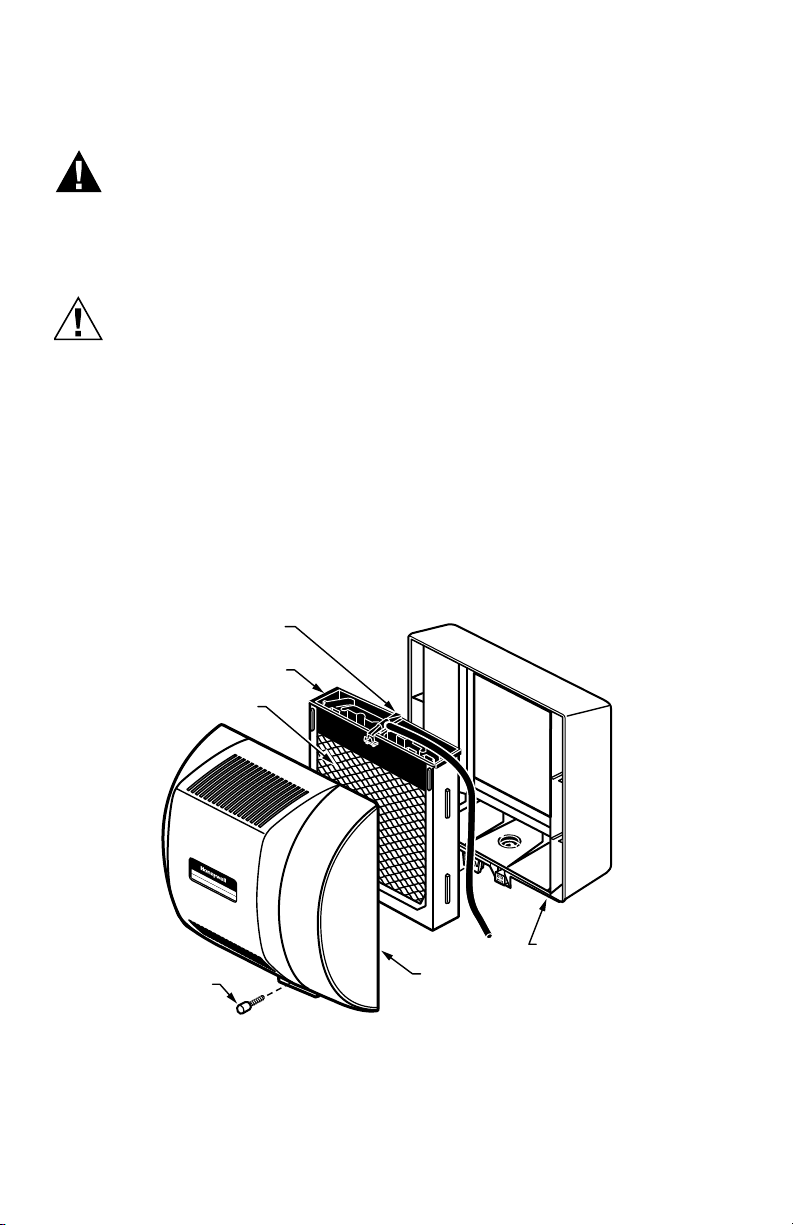

Fig. 3. Disassembling humidifier.
7. Position the securing clips as shown in Fig. 4.
Fig. 4. Position securing clips.
M12809
COVER
ASSEMBLY
HUMIDIFIER
PAD ASSEMBLY
FEED TUBE NOZZLE
WATER
DISTRIBUTION TRAY
HUMIDIFIER
HOUSING
THUMB
SCREW
M12813B
CLIP
CLIP
TOP VIEW – HUMIDIFIER HOUSING
HE360 HUMIDIFIER AND INSTALLATION KIT
7 69-2631ES—03
8. Make sure the humidifier housing is level, then position it in the opening so the
plastic tabs are in place on the upper sheet metal edge of the opening.
Use pliers, as necessary, to flatten cut edges. See Fig. 5.
9. Push in securing clips until completely seated.
10. Drill holes and install the three sheet metal screws on the top of the humidifier
housing. Secure the housing with the three remaining screws.

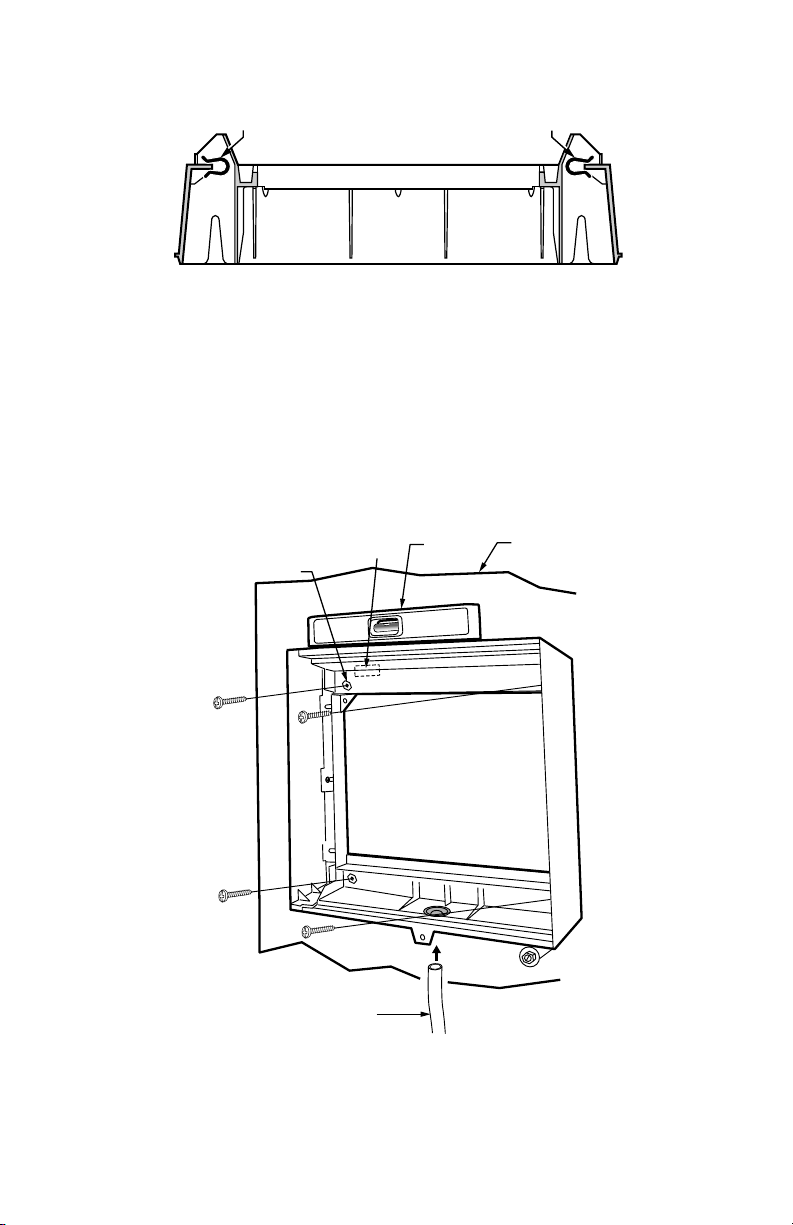

Fig. 5. Installing humidifier on duct.
11. Reinstall the humidifier pad assembly in the humidifier housing.
IMPORTANT
Be sure to reconnect the water feed tube and ensure that the tube is not
pinched or kinked.
12. Hinge the cover in place and secure with the thumbscrew located at the bottom
of the cover.
DUCT
LEVEL
SHEET METAL
SCREWS (4)
PLASTIC
TABS (2)
DRAIN TUBING
M20204C
OPENING
TO AIR DUCT
HE360 HUMIDIFIER AND INSTALLATION KIT
69-2631ES—03 8
Connecting the Plumbing
Use hot or cold water and either hard or softened water in the humidifier.
1. Shut off the water.
CAUTION
Chemical Hazard.
Can cause personal injury or equipment damage.
Do not use any line connected to an air conditioner.
Do not use gas line.
2. Use the self-piercing saddle valve (included) to tap into the water supply line at
the location selected. See Fig. 6. If tapping into galvanized pipe, drain line and
pre-drill 3/17 in. tap for saddle valve.
NOTE: The saddle valve is not designed to regulate water flow. The valve is
either open or closed.
IMPORTANT
To prevent debris from clogging the solenoid in-line filter, be sure to install the
saddle valve handle pointing toward the ceiling.

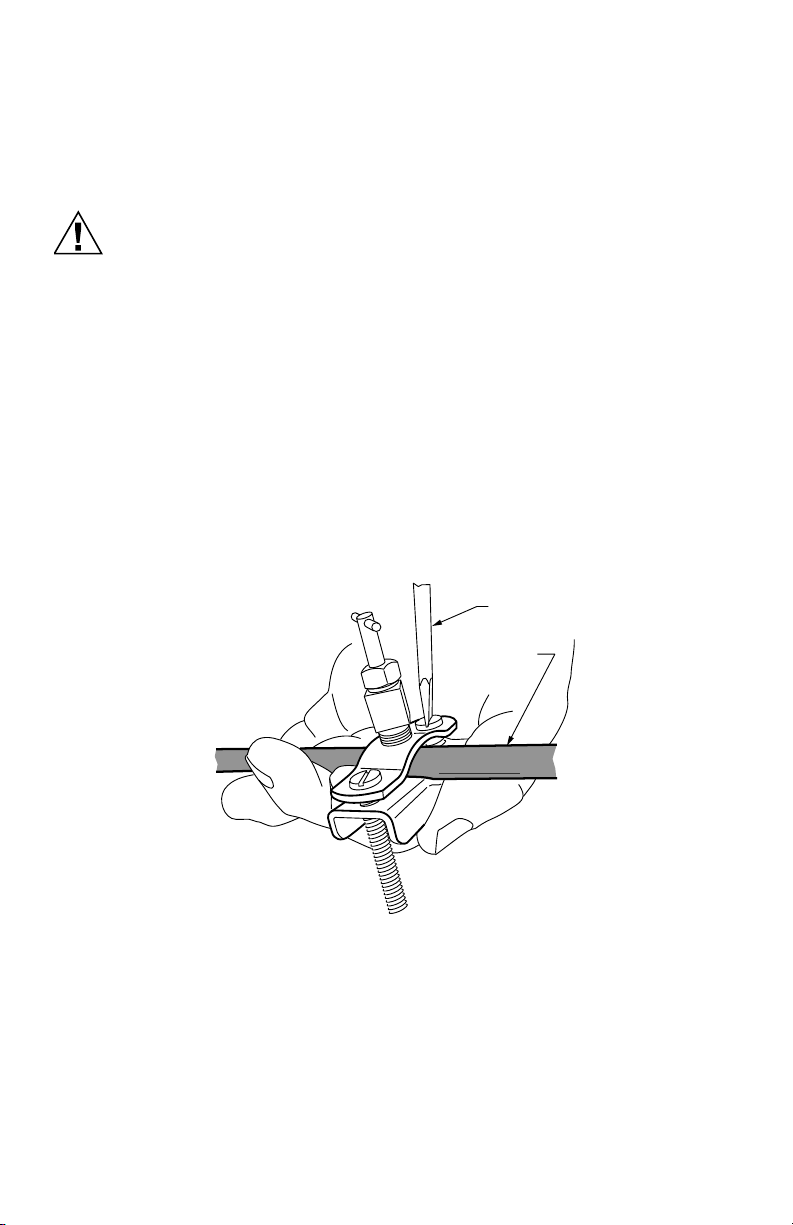

Fig. 6. Installing the saddle valve.
3. Use 1/4 in. (6 mm) OD tubing and connect the saddle valve to the inlet side of
the solenoid valve on the humidifier (see Fig. 7).
a. Place the brass compression nut over the tubing.
b. Install brass insert into end of tubing.
c. Slide the plastic compression ring over the tubing. (Discard copper compres-
sion ring provided with valve.)
M20175
SCREW DRIVER
WATER LINE
HE360 HUMIDIFIER AND INSTALLATION KIT
9 69-2631ES—03
NOTE: To prevent leaking, use plastic (Delrin) sleeve rings with plastic tubing.
Use copper sleeve rings only with copper tubing.
d. Insert the tubing into the solenoid valve fitting and support the valve while
tightening the compression nut.
NOTE: Do not over-tighten the compression nut. Moderate tightness prevents
leaking.
e. Repeat steps a. through d. for solenoid valve fitting.
f. Secure tubing with clamps provided.

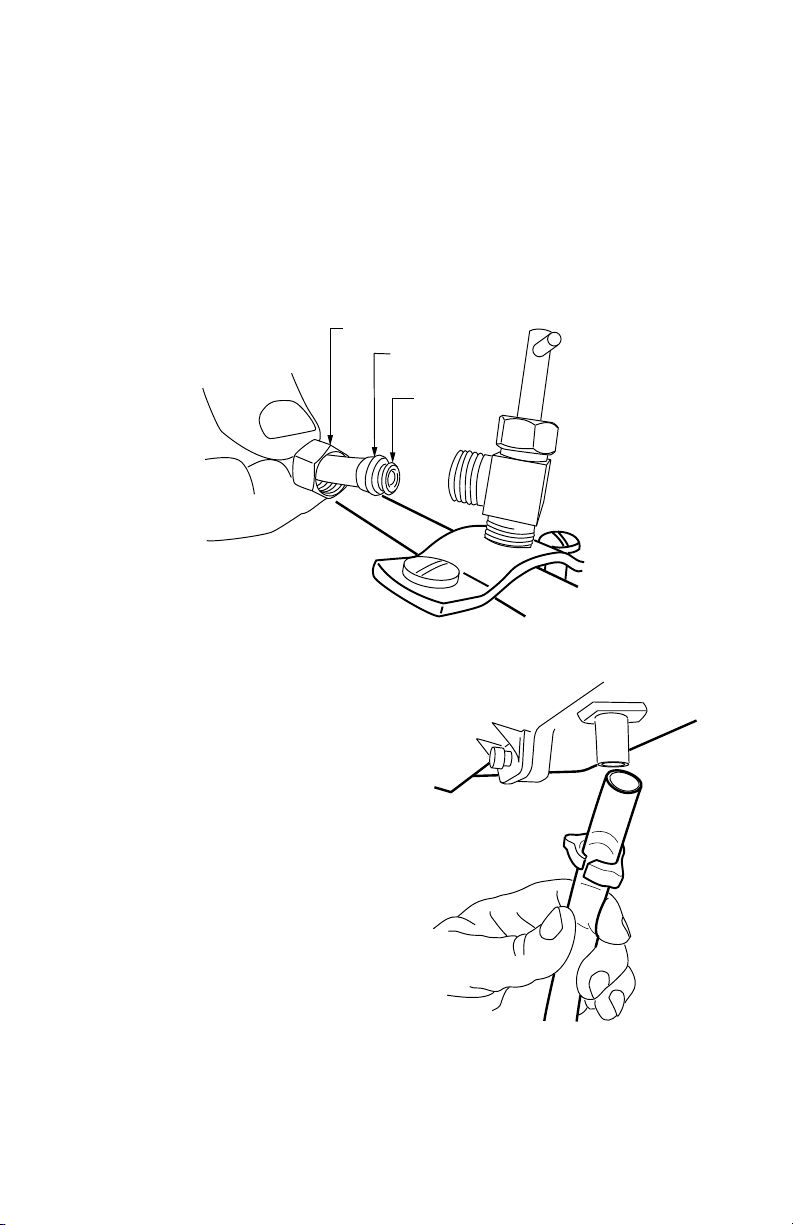

Fig. 7. Installing feed tubing.
4. Connect a 1/2 in. (13 mm) drain tube to
the humidifier drain fitting and run to the
floor drain (see Fig. 8).
a. Slide the drain clamp over the tub-
ing.
b. Push the tubing over the drain nipple
on the humidifier.
c. Tighten the clamp around the tubing
using a pliers/hand to secure the
humidifier drain.
d. Fasten the drain tubing (can use
duct tape) along the route to prevent
movement and ensure downward
slope for correct drainage.
NOTE: Cut tubing to correct length so the
tubing terminates at the drain.
Fig. 8. Installing the drain tubing.
M20176
BRASS COMPRESSION NUT
PLASTIC
COMPRESSION RING
BRASS INSERT
M20177
HE360 HUMIDIFIER AND INSTALLATION KIT
69-2631ES—03 10
Installing the Pressure Switch
IMPORTANT
Do not install the switch in an area where temperature exceeds rating of
-40 °F to 190 °F (-40 °C to 88 °C).
1. Disconnect power from the humidi-
fier before installing.
2. Mount the switch vertically with
pressure connectors facing down,
using provided self-tapping screws
to secure the switch to the duct.
3. Cut 3/4-in. diameter holes in the
supply and return ducts within 10
feet of the switch to ensure the pro-
vided tubing reaches the pressure
tap elbows. See Fig. 9.
4. Insert the black rubber gaskets into
the duct holes.
5. Connect the tubing to the tubing fit-
ting elbows and insert the tubing
fitting elbows into the black rubber
gaskets in each duct.
6. Connect the other end of the tubing
to the applicable pressure connec-
tion on the switch.
a. Connect supply duct tubing to
the + connection.
b. Connect return duct tubing to
the – connection
7. You may cut the tubing to fit the
connection length between the
elbow fitting and switch. It is also
recommended to secure the hose
to existing structures to avoid acci-
dental disconnection.

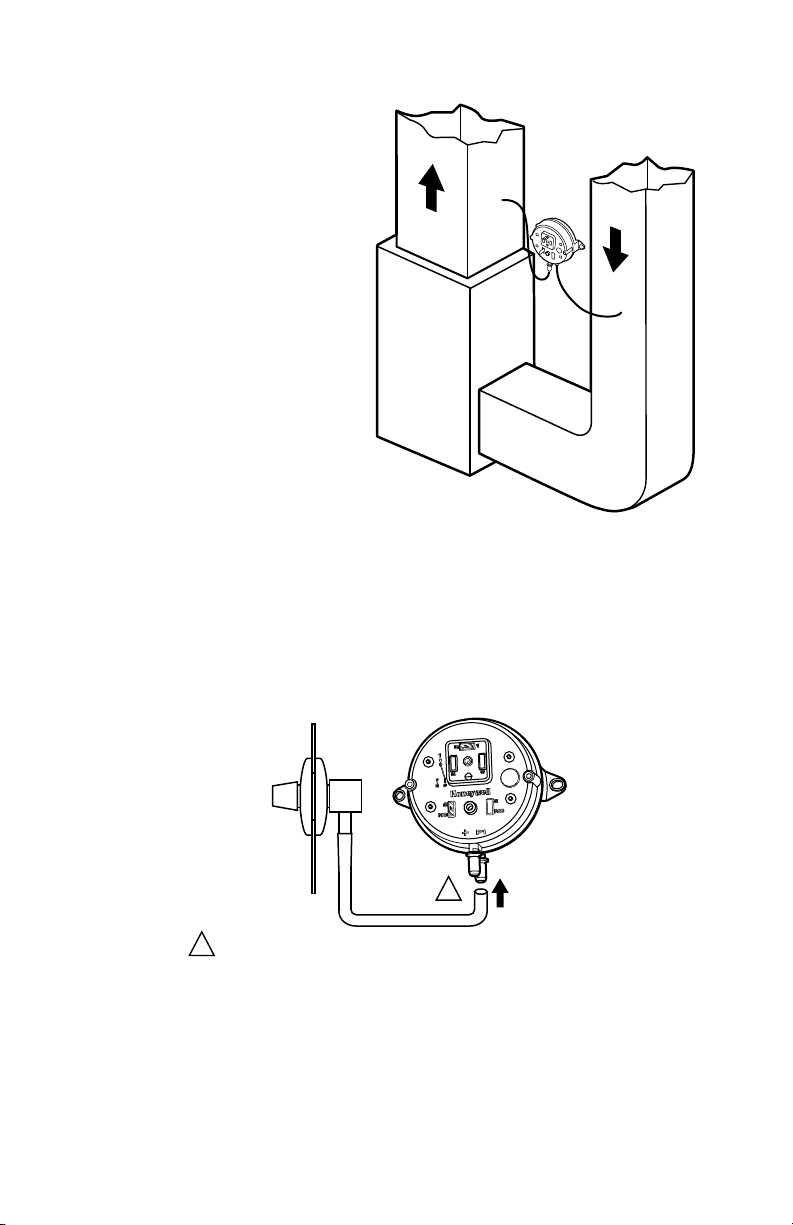

Fig. 9. Mounting the pressure switch.
Fig. 10. Install tubing.
M27303
A
B
SUPPLY DUCT INSTALL - AIR LINE ONLY TO TAP A,
CONNECTED TO THE + PORT ON THE AIR FLOW SWITCH
RETURN DUCT INSTALL - AIR LINE ONLY TO TAP B,
CONNECTED TO THE – PORT ON THE AIR FLOW SWITCH
SUPPLY/RETURN DUCT INSTALL - AIR LINE CONNECTED
TO BOTH THE + AND – PORTS ON THE AIR FLOW SWITCH
M27304
INSIDE
OF DUCT
CONNECT TUBING TO + CONNECTION IF PRESSURE TAP IS
MOUNTED TO SUPPLY DUCT. CONNECT TO – IF PRESSURE
TAP IS MOUNTED TO RETURN DUCT.
1
1
HE360 HUMIDIFIER AND INSTALLATION KIT
11 69-2631ES—03
Installing the Humidistat
Installing on Mounting Duct
1. Apply the template to the duct location chosen for the humidistat. Make
sure the template is level before drilling the holes.
2. Refer to the template (provided with the H8908 Humidistat Installation
Instructions) to drill the control assembly opening and mounting holes for
the H8908.
3. Remove the H8908 case from the base.
4. Position the foam gasket on the H8908 base.
5. Position the base on the duct with the arrow up.
6. Secure the base to the duct using the four
1 in. (25 mm) mounting screws provided with humidistat.
NOTE: For wall mounting instructions, see the H8908 Installation Instructions.
Fig. 11. Humidistat base and rear view.
M20179
WIRE SLOT
HUMIDISTAT WIRES
HUMIDISTAT BASE REAR OF HUMIDISTAT
HE360 HUMIDIFIER AND INSTALLATION KIT
69-2631ES—03 12
WIRING
CAUTION
Hazardous Voltage.
Can cause personal injury or equipment damage.
Disconnect power supply before installing or servicing equipment.
IMPORTANT
—Use
THIS
wiring diagram—
NO T
the one supplied with humidistat instructions.
— All wiring must comply with applicable local code, ordinances and regulations.
Wire the humidifier solenoid valve, pressure switch and humidistat. See Fig. 12.
NOTE: It is acceptable to switch the position of the red and white wires when
wiring the equipment.
Fig. 12. Wiring the controls.
1. Run the two-strand thermostat wire from the humidifier to the humidistat, and
from the humidistat to the pressure switch.
2. Cut two (2) lengths of thermostat wire to reach between components, leaving
adequate wire at both ends for connections.
NOTE: Humidistat and pressure switch can be wired in any order.
3. At the humidifier, use one length of thermostat wire to connect a red wire to one
of the yellow humidifier wires and a white wire to the remaining yellow humidifier
wire. (The red wires from the humidifier are not used.)
4. At the pressure switch, use the remaining length of thermostat wire to connect a
red wire to the C terminal and a white wire to the NO terminal using spade con-
nectors and pliers. (The NC terminal is not used.)
5. Connect the white wires from each length of thermostat wire to each of the black
wires of the humidistat using wire nuts.
6. Connect the remaining red wires together using a wire nut.
M34590
H
u
m
id
i
ty
Co
n
t
r
o
l
R
égu
lat
e
u
r
d
'h
u
m
i
d
it
é
-2
0 ¡F
-
1
0 ¡F
0 ¡F
+
1
0
¡F
+2
0
¡F
O
ve
r 2
0 ¡F
1
5
%
2
0
%
25
%
30
%
3
5%
4
0%
H
U
M
IDITY
S
E
T
TIN
G
OU
TD
OOR
TE
M
P
ER
ATU
R
E
-
3
0 ¡
C
-25
¡
C
-
2
0
¡
C
-1
0
¡C
-
5 ¡C
Over
0
¡C
HUMIDISTAT
AIR PRESSURE
SWITCH
YELLOW
YELLOW
RED
WHITE
BLACK
BLACK
RED
WHITE
WHITE
HUMIDIFIER
RED
WHITE
RED
HE360 HUMIDIFIER AND INSTALLATION KIT
13 69-2631ES—03
TESTING HUMIDIFIER OPERATION
Checklist
Humidifier is level.
Control wiring was reviewed using circuit diagram.
Humidifier is plugged in.
Feed line has no kinks.
Drain line slopes continuously down and ends at floor drain.
Water hose inside humidifier is connected to PerfectFlow™ water distribution tray.
After installation use the following steps to check the humidifier operation:
1. Turn on the power and the water supply.
2. Turn the H8908 Humidistat to On and turn on the heat by setting the thermostat
to 10ºF (6ºC) above room temperature.
IMPORTANT
The furnace blower must be on to activate the humidifier.
3. Make sure that water is flowing out of the drain hose. If water does not flow, see
Troubleshooting Your Humidifier section.
4. Check for leaks.
5. Reset the thermostat and H8908 Humidistat to a comfortable setting for auto-
matic operation.
OPERATION
How Your Humidifier Works
Your Honeywell humidifier uses the principle that vapor (evaporated water) is created
when warm air blows over a water-soaked area. As the vapor circulates, the relative
humidity rises.
Your humidity control monitors the relative humidity and activates the humidifier
accordingly. The humidifier has a water supply that dispenses water evenly over a
humidifier pad. The warm dry air, from the furnace, passes over the humidifier pad and
picks up the moist air to circulate it throughout your home.
Humidified air feels warmer and more comfortable so you may be able to lower your
thermostat heating setpoint, which saves money on your heating fuel bills. The end
result is that your humidifier gives you a comfortable environment that is also energy
efficient.
HE360 HUMIDIFIER AND INSTALLATION KIT
69-2631ES—03 14
Controlling Your Humidity Settings
Your H8908 Humidistat controls your humidifier.
• Choose the humidity control setting using the combination of relative humidity/
outdoor temperature setting scale on your humidity control dial.
• Match the dial setting to the outdoor temperature to optimize the humidity level
while reducing the moisture condensation on your windows. See Table 2 to adjust
the humidity control to the recommended setting.
NOTE: As the outside temperature drops, a lower humidity setting is recom-
mended to accommodate dewpoint effects. These settings should
reduce the accumulation of moisture and ice on windows and other
areas of the home.
• Adjust the humidity control setting to adjust for indoor activities such as cooking,
showering and clothes drying, which can cause excessive levels of humidity that
can accumulate moisture on your windows.
NOTE: If these activities persist for more than a few hours, set the humidity
control to the lowest setting to turn off the humidifier. If the condition
does not improve, ventilate your home to remove the moisture.
Table 2. Setting Your Humidistat.
When Outside
Temperature is:
Use This Control
Setting:
-20°F (-29°C) 15
-10°F (-23°C) 20
0°F (-18°C) 25
+10°F (-12°C) 30
+20°F (-7°C) 35
Above 20°F (-7°C) 40
HE360 HUMIDIFIER AND INSTALLATION KIT
15 69-2631ES—03
MAINTAINING YOUR HUMIDIFIER
A regular maintenance program prolongs the life of your humidifier and makes your
home more comfortable. The frequency of cleaning depends on the condition of your
water.
You can use either hard or soft water in your humidifier, but hard water mineral
deposits are more difficult to clean than soft water deposits.
Use the following procedure to clean your Honeywell humidifier.
WARNING
Serious Personal Injury Hazard.
Can cause electrical shock and injury from moving parts.
Disconnect power and shut off water supply before removing cover.
IMPORTANT
Never oil any part of the humidifier.
Every 1 to 3 Months (Depending on Water Quality)
1. Disconnect the power and turn off the humidifier water supply.
2. Remove the humidifier cover by unplugging the connector and loosening the
thumb screw. Grasp the cover near the bottom and pull toward you. See Fig. 13.
3. Remove the humidifier pad assembly from the humidifier by grasping the top of
the tray and pulling it toward you.
4. Lift the tray off the pad.
5. Gently pinch the water nozzle catches inward until you can lift the water nozzle
off the tray.
6. Carefully remove any mineral deposits from the tray and frame. Be sure the
frame drain hole has nothing blocking it.
HE360 HUMIDIFIER AND INSTALLATION KIT
69-2631ES—03 16
Fig. 13. Cleaning your humidifier.
7. Disconnect the drain hose from the drain fitting on the bottom of the humidifier
housing.
8. Clean the drain fitting, if necessary.
9. Bend the drain hose to loosen any mineral deposits.
10. Flush the drain hose with pressurized water (a running tap) to clean the hose.
11. Reattach the drain hose to the drain fitting.
12. Snap the water nozzle back on the tray.
13. Be sure the marked end of the pad is facing up. Place the tray on the new pad.
14. Place the humidifier pad assembly in the humidifier housing. Be sure the water
feed tube is placed in the guide slots.
15. Replace the humidifier cover.
16. Verify the humidifier operation by following the steps in the Checking Your
Humidifier for Correct Operation section.
CHECKING YOUR HUMIDIFIER FOR
CORRECT OPERATION
After winter startup or servicing, use the following steps to check your humidifier
operation:
1. Turn on the humidifier power and water supply.
2. Turn the humidistat to its highest setting and set the thermostat to 10°F (6°C)
above the room temperature.
3. Observe that water is flowing out of the drain hose.
NOTE: The furnace blower must be running to activate the humidifier.
4. Reset the thermostat and humidistat to a comfortable setting for automatic oper-
ation.
M12809
COVER
ASSEMBLY
HUMIDIFIER
PAD ASSEMBLY
FEED TUBE NOZZLE
WATER
DISTRIBUTION TRAY
HUMIDIFIER
HOUSING
THUMB
SCREW
HE360 HUMIDIFIER AND INSTALLATION KIT
17 69-2631ES—03
TROUBLESHOOTING YOUR HUMIDIFIER
Table 3. Troubleshooting Humidifier.
Problem What to look for What to do
Water leakage Leaking joints. Shut off water.
Tighten connections.
Brass tubing inserts Verify that brass tubing inserts are used.
Saddle valve leaking. Verify rubber pad is installed on saddle
valve.
No water to drain. Electrical Verify control circuit wiring.
Check all connections.
Humidistat Turn humidistat up and down and listen for
contact to click.
Humidifier power Verify that outlet has power.
Solenoid After verifying other wiring components,
turn on furnace fan, turn humidistat up and
down, and listen for solenoid to click.
Plumbing Verify plumbing connections.
Check for kinks.
Saddle valve Verify that needle pierces water line and
then backs out needle to open valve.
Humidifier Remove cover and verify that water flows
into distribution tray.
Drain tubing Verify no obstructions.
Low humidity Furnace blower
not operating.
• Reset circuit breaker or check for blown
fuse.
• Check that the furnace power is on.
• Check all external wiring connections.
• Check the humidity control setting.
• Call a professional heating contractor.
Rapid air
changes. Drafts
(cold air is dry and
is an added load
to the humidifier).
• Keep doors and windows closed.
• Close fireplace damper when not in use.
• Keep exhaust fan running time to a
minimum.
• Seal around doors and windows.
High humidity Condensation on
walls.
• Turn off humidity control and water until
condensation is completely evaporated.
Heavy
condensation on
windows.
• Turn humidity control down low enough
to eliminate condensation caused by
moisture from bathing, mopping,
cooking, etc. If moisture persists, more
ventilation is needed.
HE360 HUMIDIFIER AND INSTALLATION KIT
69-2631ES—03 18
LIMITED ONE-YEAR WARRANTY
Honeywell warrants this product, excluding humidifier pad, to be free from defects in
the workmanship or materials, under normal use and service, for a period of one (1)
year from the date of purchase by the consumer. If, at any time during the warranty
period, the product is defective or malfunctions, Honeywell shall repair or replace it (at
Honeywell’s option) within a reasonable period of time.
If the product is defective, return it, with a bill of sale or other dated proof of purchase,
to the retailer where you purchased it.
This warranty does not cover removal or reinstallation costs. This warranty shall not
apply if it is shown by Honeywell that the defect or malfunction was caused by damage
which occurred while the product was in the possession of a consumer.
Honeywell’s sole responsibility shall be to repair or replace the product within the terms
stated above. HONEYWELL SHALL NOT BE LIABLE FOR ANY LOSS OR DAMAGE
OF ANY KIND, INCLUDING ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES
RESULTING, DIRECTLY OR INDIRECTLY, FROM ANY BREACH OF ANY
WARRANTY, EXPRESS OR IMPLIED, OR ANY OTHER FAILURE OF THIS
PRODUCT. Some states do not allow the exclusion or limitation of incidental or
consequential damages, so this limitation may not apply to you.
THIS WARRANTY IS THE ONLY EXPRESS WARRANTY HONEYWELL MAKES ON
THIS PRODUCT. THE DURATION OF ANY IMPLIED WARRANTIES, INCLUDING
THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE, IS HEREBY LIMITED TO THE ONE YEAR DURATION OF THIS
WARRANTY. Some states do not allow limitations on how long an implied warranty
lasts, so the above limitation may not apply to you.
This warranty gives you specific legal rights, and you may have other rights which vary
from state to state.
If you have any questions concerning this warranty, please write to Honeywell
Customer Care, 1985 Douglas Drive, Minneapolis, MN55422.
HE360 HUMIDIFIER AND INSTALLATION KIT
19 69-2631ES—03
HE360 HUMIDIFIER AND INSTALLATION KIT
Automation and Control Solutions
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
customer.honeywell.com
® U.S. Registered Trademark
© 2013 Honeywell International Inc.
69-2631ES—03 M.S. Rev. 04-13
Printed in United States
69-2631ES-03
MANUAL DE INSTRUCCIONES
Escanee para ver el video de instalación
http://hwll.co/yourhomeHE360A
Humidificador HE360 y
kit de instalación
69-2631S_B.fm Page 1 Monday, April 29, 2013 2:27 PM
HUMIDIFICADOR HE360 Y KIT DE INSTALACIÓN
69-2631ES—03 2
BIENVENIDO
Le damos la bienvenida al mundo confortable del aire humidificado. Cuando utilice su
humidificador Honeywell, observará que su piel no estará tan seca, y que la garganta
rasposa y los conductos nasales irritados que agravan las alergias y el asma
mejorarán continuamente.
También ha dado el primer paso para disminuir la electricidad estática que crea
cuando camina en la alfombra y, luego, toca el televisor, la computadora, el pomo de
metal de la puerta o su mascota. Sus muebles y la madera también se benefician de la
diferencia que el aire humidificado crea.
¡Felicitaciones! Ha hecho una estupenda inversión para mejorar el confort de su
hogar.
APLICACIÓN
Este kit contiene su nuevo humidificador Honeywell HE360, el humidistato H8908 y
todos los accesorios necesarios para la instalación.
INSTALACIÓN
Preparación para la instalación
Cerciórese de identificar todos los accesorios necesarios que se incluyen (Tabla 1) y
de tener disponibles los implementos adecuados antes de comenzar la instalación.
Herramientas necesarias
Las herramientas necesarias para la instalación son las siguientes:
• Tijera de hojalata.
• Destornillador.
• Llave ajustable o de extremo abierto.
• Taladro o punzón.
• Nivelador.
• Alicate.
• Llave para tuercas.
• Pelacables.
• Broca para taladro de ¾ de pulgada.
69-2631S_B.fm Page 2 Monday, April 29, 2013 2:27 PM
HUMIDIFICADOR HE360 Y KIT DE INSTALACIÓN
3 69-2631ES—03
Accesorios incluidos
Table 1. Accesorios incluidos.
Cantidad Accesorio
20 pies (6.2 m) Cable calibre 18 de dos conductores para termostato
20 pies (6.2 m) Tubería de alimentación de agua con diámetro externo de
1/4 in (6 mm)
10 pies (3 m) Tubería de drenaje con diámetro interno de 1/2 in (13 mm)
2 bolsas
Elementos de montaje y conexión:
1 Interruptor de presión
1 Humidistato H8908
1 bolsa Ensamble de válvula de
montura:
• Válvula de montura y
abrazadera superior (1)
• Abrazadera inferior
roscada (1)
• Pernos (2)
• Junta de goma (1)
•Armella (1)
• Cojinete plástico (1)
MS34594
TORNILLOS Nº 8 PARA
LÁMINA DE METAL (18)
TORNILLOS AUTOPERFORANTES (2)
EMPALMES PARA CABLES (5)
ABRAZADERA PARA EL
TUBO DE DRENAJE (1)
ABRAZADERAS DE MONTAJE PARA
EL TUBO DE ALIMENTACIÓN (6)
INSERTOS DE LATÓN (2)
AROS DE COMPRESIÓN
PLÁSTICOS (2)
CONECTORES DE HORQUILLA (2)
CODO DE TUBERÍA (2)
JUNTA DE GOMA NEGRA (2)
BOLSA Nº 1 BOLSA Nº 2
M34599
Humidity Control
Régulateur d'humidité
-20 ¡F
-10 ¡F
0 ¡F
+10 ¡F
+20 ¡F
Over 20 ¡F
15%
20%
25%
30%
35%
40%
HUMIDITY
SETTING
OUTDOOR
TEMPERATURE
-30 ¡C
-25 ¡C
-20 ¡C
-10 ¡C
-5 ¡C
Over 0 ¡C
MS31000A
ENSAMBLE
DE VÁLVULA
DE MONTURA
VÁLVULA DE
MONTURA
PERNOS
ABRAZADERA
INFERIOR
JUNTA
DE GOMA
ABRAZADERA
SUPERIOR
69-2631S_B.fm Page 3 Monday, April 29, 2013 2:27 PM
HUMIDIFICADOR HE360 Y KIT DE INSTALACIÓN
69-2631ES—03 4
Cómo determinar la mejor ubicación para el humidificador
CAUTION
Temperatura y peligro de presión estática.
Puede dañar la propiedad o el equipo.
Ubique el humidificador donde la temperatura ambiente esté entre 32 °F (0 °C)
y 160 °F (71 °C).
No instale el humidificador donde pudiesen ocurrir temperaturas de
congelamiento.
Cerciórese de que la presión estática en el plenum no sea mayor de 0.4 en la
columna de agua y que la presión de agua no sea mayor de 124 psi.
• Elija un lugar para el humidificador en el plenum de alimentación (corriente de aire
cálido). Consulte la Fig. 1.
• Elija un lugar que no pueda dañar el serpentín A del aire acondicionado durante la
instalación.
• No ubique el humidificador en el interior del sistema de calefacción.
• Permita el espacio libre adecuado al frente y sobre el humidificador para que pueda
retirar fácilmente la cubierta para efectuar el mantenimiento de rutina.
— Monte el humidificador, al menos, 3 in (78 mm) por encima del sistema de
calefacción para permitir suficiente espacio para la válvula del solenoide y la
tubería de drenaje.
— Monte el humidificador en un espacio acondicionado para evitar el
congelamiento.
Fig. 1. Ubicaciones de instalación típicas para el humidificador.
MS12808
HORIZONTAL
PLATAFORMA BAJA
RETORNO
RETORNO
RETORNO
RETORNO
FLUJO
DESCENDENTE
PLATAFORMA
ALTA
69-2631S_B.fm Page 4 Monday, April 29, 2013 2:27 PM
HUMIDIFICADOR HE360 Y KIT DE INSTALACIÓN
5 69-2631ES—03
Elección de la ubicación del suministro de agua
• Utilice agua dura o blanda en el humidificador y agua caliente o fría. El índice de
flujo de agua, con el humidificador funcionando, es 3.5 gal./h (13 litros/h) para
empapar la almohadilla y proporcionar humedad para la evaporación.
• Cerciórese de que los 20 pies (6.2 m) de tubería de alimentación de agua que se
suministran sean adecuados para conectar el suministro de agua (válvula de
montura) con la válvula del solenoide del humidificador.
Ubicación del drenaje de piso más cercano
• Elija la ubicación con acceso a un drenaje de piso para proporcionar la salida de la
condensación del aire acondicionado y el drenaje del humidificador.
• Si no existe un drenaje disponible, recomendamos que instale el tambor Honeywell
para toda la casa o el humidificador de disco. Cerciórese de que los 10 pies (3 m)
de tubería de drenaje sean adecuados para la conexión desde el drenaje del
humidificador hasta el drenaje de piso.
Elección de la ubicación del humidistato
• Elija una ubicación para el humidistato en el plenum de retorno o en la pared del
espacio habitable.
— El montaje en el plenum de retorno es la instalación más fácil para el circuito
de cableado de los controles.
Para el montaje en el conducto de retorno, el humidistato debe montarse por encima
del humidificador o desviador, de modo que detecte adecuadamente la humedad
relativa del espacio habitable. Ubique el control, al menos, 8 in (203 mm) por encima
del humidificador en el conducto de aire de retorno. (Consulte la Fig. 2).
Fig. 2. Elección de la ubicación del conducto para el humidistato.
Ubicación más cercana a un tomacorriente de 120 V
• Elija la ubicación con acceso a un tomacorriente. Si no está disponible, contacte a
un electricista para que instale un tomacorriente.
• Cerciórese de que el cable del humidificador llegue desde el humidificador hasta el
tomacorriente.
• Cerciórese de que el cable de 20 pies (6.2 m) del termostato sea adecuado para
llegar desde el solenoide del humidificador hasta el interruptor de presión y el
humidistato.
UBICACIÓN ALTERNA
AIRE DE
RETORNO
AIRE DE
RETORNO
MÍNIMO 6 in
(152 mm)
MÍNIMO 15 in.
(381 mm)
UBICACIÓN
PREFERENTE
CONDUCTO DE
AIRE DE RETORNO
MS12831
69-2631S_B.fm Page 5 Monday, April 29, 2013 2:27 PM
HUMIDIFICADOR HE360 Y KIT DE INSTALACIÓN
69-2631ES—03 6
Instalación del humidificador
WARNING
Voltaje peligroso
Puede causar lesiones personales o daño al equipo.
No corte ni taladre en ningún accesorio de aire acondicionado o de
electricidad.
CAUTION
Riesgo de bordes afilados en la instalación.
Puede ocasionar lesiones personales.
Use guantes y gafas de seguridad.
1. Desconecte el suministro eléctrico del sistema de manejo de aire en el
interruptor de circuito.
2. Trace una línea nivelada en el plenum en la ubicación elegida para el
humidificador. (La nivelación garantiza el desempeño óptimo del humidificador).
3. Ubique la plantilla (formulario número 69-2641 que se incluye en la caja).
4. Encinte la plantilla en su posición y trace alrededor de la plantilla.
5. Retire la plantilla y corte cuidadosamente la abertura rectangular.
6. Desensamble el humidificador; retire la cubierta y saque el ensamble de la
almohadilla del humidificador. Consulte la Fig. 3.
Fig. 3. Desensamblaje del humidificador.
7. Coloque los sujetadores de fijación como se ilustra en la Fig. 4.
MS12809
ENSAMBLE DE LA
CUBIERTA
ENSAMBLE DE LA
ALMOHADILLA DEL
HUMIDIFICADOR
BOQUILLA DEL TUBO
DE ALIMENTACIÓN
BANDEJA DE
DISTRIBUCIÓN DEL
AGUA
CARCASA DEL
HUMIDIFICADOR
TORNILLO DE
PULGAR
69-2631S_B.fm Page 6 Monday, April 29, 2013 2:27 PM
HUMIDIFICADOR HE360 Y KIT DE INSTALACIÓN
7 69-2631ES—03
Fig. 4. Colocación de los sujetadores de fijación.
8. Cerciórese de que la carcasa del humidificador esté a nivel, y seguidamente
colóquela en la abertura de modo que las pestañas plásticas queden en su
lugar en el borde superior de la lámina metálica de la abertura. Use un alicate,
según sea necesario, para aplanar los bordes cortados. Consulte la Fig. 5.
9. Presione los sujetadores de fijación hasta que queden completamente
asentados.
10. Perfore agujeros e inserte los tres tornillos para lámina de metal en la parte
superior de la carcasa del humidificador. Fije la carcasa con los tres tornillos
restantes.
Fig. 5. Instalación del humidificador en un conducto.
MS12813B
SUJETADOR
SUJETADOR
VISTA SUPERIOR
CARCASA DEL HUMIDIFICADOR
CONDUCTO
NIVELADO
TORNILLOS
PARA LÁMINA
DE METAL (4)
PESTA
Ñ
AS
PLÁSTICAS (2)
TUBERÍA DE DRENAJE
MS20204C
ABERTURA HACIA
EL CONDUCTO
DE AIRE
69-2631S_B.fm Page 7 Monday, April 29, 2013 2:27 PM
HUMIDIFICADOR HE360 Y KIT DE INSTALACIÓN
69-2631ES—03 8
11. Vuelva a instalar el ensamble de la almohadilla del humidificador en la carcasa
de este.
IMPORTANTE
Reconecte el tubo de alimentación de agua y verifique que el tubo no quede
pellizcado o torcido.
12. Coloque la cubierta en su lugar y asegure con los tornillos de pulgar ubicados
en la parte inferior de la cubierta.
Conexión de plomería
Utilice agua caliente o fría y dura o blanda en el humidificador.
1. Corte el suministro de agua.
CAUTION
Peligro de sustancias químicas.
Puede causar lesiones personales o daño al equipo.
No utilice ninguna tubería conectada a un equipo de aire acondicionado.
No utilice tubería de gas.
2. Utilice la válvula de montura autoperforante que se incluye para insertar en la
tubería de agua en la ubicación elegida. Consulte la Fig. 6. Si utiliza un tubo
galvanizado, purgue la tubería y pretaladre 3/17 in (4.4 mm) para la válvula de
montura.
NOTA: la válvula de montura no está diseñada para regular el flujo de agua. La
válvula está abierta o cerrada.
IMPORTANTE
Para evitar que los desechos obstruyan el filtro de la tubería del solenoide,
instale la manija de la válvula de montura orientada hacia el techo.
Fig. 6. Instalación de la válvula de asiento.
MS20175
DESTORNILLADOR
TUBERÍA
DE AGUA
69-2631S_B.fm Page 8 Monday, April 29, 2013 2:27 PM
HUMIDIFICADOR HE360 Y KIT DE INSTALACIÓN
9 69-2631ES—03
3. Utilice tubería de 1/4 in (6 mm) de diámetro externo y conecte la válvula de
montura al lado de la toma de la válvula del solenoide del humidificador
(consulte la Fig. 7).
a. Coloque la tuerca de compresión de latón sobre la tubería.
b. Coloque el inserto de latón en el extremo de la tubería.
c. Coloque el aro de compresión plástico sobre la tubería. (Deseche el aro de
compresión de cobre que se suministra con la válvula).
NOTA: para evitar fugas, utilice los aros plásticos (Delrin) con tubería plástica.
Utilice aros de cobre únicamente con tubería de cobre.
d. Inserte la tubería en el acople de la válvula del solenoide y sostenga la
válvula mientras aprieta la tuerca de compresión.
NOTA: no apriete demasiado la tuerca de compresión. Un ajuste moderado
evita fugas.
e. Repita los pasos a. al d. para el acople de la válvula del solenoide.
f. Fije la tubería con las abrazaderas que se suministran.
Fig. 7. Instalación de la tubería de alimentación.
MS20176
TUERCA DE COMPRESI
Ó
N DE LAT
Ó
N
ARO DE
COMPRESIÓN
PLÁSTICO
INSERTO
DE LATÓN
69-2631S_B.fm Page 9 Monday, April 29, 2013 2:27 PM
HUMIDIFICADOR HE360 Y KIT DE INSTALACIÓN
69-2631ES—03 10
4. Conecte un tubo de drenaje de 1/2 in
(13 mm) al acople de drenaje del
humidificador y hágalo llegar hasta el
drenaje de piso (consulte la Fig. 8).
a. Coloque la abrazadera del drenaje
sobre la tubería.
b. Empuje la tubería sobre la boquilla
de drenaje del humidificador.
c. Apriete la abrazadera alrededor de
la tubería utilizando un alicate/la
mano para asegurar el drenaje del
humidificador.
d. Fije la tubería de drenaje (puede
utilizar cinta adhesiva para
conductos) por toda la ruta para
evitar el movimiento y lograr una
pendiente descendente para el
drenaje.
Fig. 8. Instalación de la tubería de drenaje.
NOTE: corte la tubería al largo adecuado de modo que finalice en el drenaje.
Instalación del interruptor de presión
IMPORTANTE
No instale el interruptor en un área donde la temperatura exceda la
clasificación de -40 °F a 190 °F (-40 °C a 88 °C).
1. Desconecte la electricidad del humidificador antes de instalar.
2. Monte el interruptor verticalmente con los conectores de presión orientados
hacia abajo, utilizando los tornillos autoperforantes que se suministran para fijar
el interruptor al conducto.
3.
Corte agujeros de 3/4 in (19 mm) de diámetro en los conductos de suministro y
retorno entre una distancia de 10 ft (3 m) desde el interruptor, para lograr que la
tubería que se suministra alcance el codo de la toma de presión. Consulte la Fig. 9.
4. Inserte las juntas de goma negra en los agujeros del conducto.
5. Conecte la tubería a los codos de acople de la tubería e inserte los codos de
acople de la tubería en las juntas de goma negra de cada conducto.
6. Conecte el otro extremo de la tubería a la conexión de presión pertinente en el
interruptor.
a. Conecte la tubería del conducto de suministro a la conexión +.
b. Conecte la tubería del conducto de retorno a la conexión –.
M20177
69-2631S_B.fm Page 10 Monday, April 29, 2013 2:27 PM
HUMIDIFICADOR HE360 Y KIT DE INSTALACIÓN
11 69-2631ES—03
7. Puede cortar la tubería para
adecuar el largo de la
conexión entre el codo de
acople y el interruptor.
También se recomienda fijar
la manguera a las estructuras
existentes para evitar la
desconexión accidental.
Fig. 9. Montaje del interruptor de presión.
Fig. 10. Instalación de la tubería.
MS27303
A
B
INSTALACIÓN DEL CONDUCTO DE SUMINISTRO: TUBERÍA DE
AIRE ÚNICAMENTE A LA TOMA A, CONECTADA AL PUERTO + EN
EL INTERRUPTOR DE FLUJO DE AIRE
INSTALACIÓN DEL CONDUCTO DE RETORNO: TUBERÍA DE
AIRE ÚNICAMENTE A LA TOMA B, CONECTADA AL PUERTO – EN
EL INTERRUPTOR DE FLUJO DE AIRE
INSTALACIÓN DEL CONDUCTO DE SUMINISTRO/RETORNO:
TUBERÍA DE AIRE CONECTADA A LOS PUERTOS + Y – EN EL
INTERRUPTOR DE FLUJO DE AIRE
MS27304
DENTRO
DEL
CONDUCTO
CONECTE LA TUBERÍA A LA CONEXIÓN + SI LA TOMA DE PRESIÓN
ESTÁ MONTADA EN EL CONDUCTO DE SUMINISTRO. CONECTE A
LA CONEXIÓN – SI LA TOMA DE PRESIÓN ESTÁ MONTADA EN EL
CONDUCTO DE RETORNO.
1
1
69-2631S_B.fm Page 11 Monday, April 29, 2013 2:27 PM
HUMIDIFICADOR HE360 Y KIT DE INSTALACIÓN
69-2631ES—03 12
Instalación del humidistato
Instalación en el conducto de montaje
1. Aplique la plantilla a la ubicación del conducto elegido para el
humidistato. Compruebe que la plantilla esté nivelada antes de perforar
los agujeros.
2. Refiérase a la plantilla que se suministra con las instrucciones de
instalación del humidistato H8908 para perforar la abertura del ensamble
del control y los agujeros de montaje para el H8908.
3. Retire la caja del H8908 de la base.
4. Coloque la junta de espuma en la base del H8908.
5. Coloque la base en el conducto con la flecha hacia arriba.
6. Fije la base al conducto con los cuatro tornillos de montaje de 1 in (25 mm) que
se proporcionan con el humidistato.
NOTA: para las instrucciones de montaje en pared, refiérase a las instruccio-
nes de instalación del H8908.
Fig. 11. Base del humidistato y vista posterior.
CABLEADO
CAUTION
Voltaje peligroso.
Puede causar lesiones personales o daño al equipo.
Desconecte el suministro eléctrico antes de instalar o prestar servicio al
equipo.
MS20179
RANURA
PARA CABLES
CABLES DEL
HUMIDISTATO
BASE DEL HUMIDISTATO PARTE POSTERIOR DEL HUMIDISTATO
69-2631S_B.fm Page 12 Monday, April 29, 2013 2:27 PM
HUMIDIFICADOR HE360 Y KIT DE INSTALACIÓN
13 69-2631ES—03
IMPORTANTE
— Utilice ESTE diagrama de cableado – NO el que se suministra con las instruc-
ciones del humidistato.
— Todo el cableado debe cumplir con la normativa, ordenanzas y regulaciones
locales pertinentes.
Cablee la válvula del solenoide del humidificador, el interruptor de presión y el
humidistato. Consulte la Fig. 12.
NOTA: Es aceptable cambiar la posición de los cables rojo y blanco cuando cablee
el equipo.
Fig. 12. Cableado de los controles.
1. Pase el cable de dos conductores del termostato desde el humidificador hasta el
humidistato y desde este hasta el interruptor de presión.
2. Corte dos (2) tramos del cable del termostato para que alcancen los
componentes dejando adecuada cantidad de cable en ambos extremos para las
conexiones.
NOTA: el humidistato y el interruptor de presión pueden cablearse en cualquier
orden.
3. En el humidificador, use un tramo del cable del termostato para conectar un
cable rojo a uno de los cables amarillos del humidificador y un cable blanco para
el cable restante amarillo del humidificador. (Los cables rojos del humidifica-
dor no se utilizan.)
4. En el interruptor de presión, use el tramo restante del cable del termostato para
conectar un cable rojo al terminal C y un cable blanco al terminal NO utilizando
los conectores de horquilla y un alicate. (El terminal NC no se utiliza).
5. Conecte los cables blancos de cada tramo del cable del termostato a cada uno
de los cables negros del humidistato utilizando empalmes para cables.
6. Conecte los cables rojos restantes juntos utilizando empalmes para cables.
MS34590
H
u
m
id
i
ty
Co
n
t
r
o
l
R
égu
lat
e
u
r
d
'h
u
m
i
d
it
é
-2
0 ¡F
-
1
0 ¡F
0 ¡F
+
1
0
¡F
+2
0
¡F
O
ve
r 2
0 ¡F
1
5
%
2
0
%
25
%
30
%
3
5%
4
0%
H
U
M
IDITY
S
E
T
TIN
G
OU
TD
OOR
TE
M
P
ER
ATU
R
E
-
3
0 ¡
C
-25
¡
C
-
2
0
¡
C
-1
0
¡C
-
5 ¡C
Over
0
¡C
HUMIDISTATO
INTERRUPTOR
DE PRESIÓN
AMARILLO
AMARILLO
ROJO
BLANCO
NEGRO
NEGRO
ROJO
BLANCO
BLANCO
HUMIDIFICADOR
ROJO
BLANCO
ROJO
69-2631S_B.fm Page 13 Monday, April 29, 2013 2:27 PM
HUMIDIFICADOR HE360 Y KIT DE INSTALACIÓN
69-2631ES—03 14
PRUEBA DE FUNCIONAMIENTO DEL
HUMIDIFICADOR
Lista de comprobación
El humidificador está nivelado.
El cableado de los controles ha sido revisado utilizando el diagrama de circuito.
El humidificador está enchufado.
La tubería de alimentación no tiene torceduras.
La tubería de drenaje desciende continuamente y termina en el drenaje de piso.
La manguera de agua dentro del humidificador está conectada a la bandeja de
distribución de agua PerfectFlow™.
Después de la instalación, siga estos pasos para revisar el funcionamiento del
humidificador:
1. Active el suministro de electricidad y de agua.
2. Encienda el humidistato H8908 y la calefacción colocando el termostato 10 °F
(6 °C) por encima de la temperatura de la habitación.
IMPORTANTE
El soplador del sistema de calefacción deberá estar encendido para activar el
humidificador.
3. Cerciórese de que el agua fluya hacia afuera en la manguera de drenaje. Si el
agua no fluye, refiérase a la sección de Localización y solución de problemas de
su humidificador.
4. Revise si hay fugas.
5. Reinicie el termostato y el humidistato H8908 a una graduación confortable para
el funcionamiento automático.
FUNCIONAMIENTO
Cómo funciona su humidificador
Su humidificador Honeywell utiliza el principio de que el vapor (agua evaporada) se
crea cuando el aire cálido sopla sobre un área empapada con agua. A medida que
circula el vapor, la humedad relativa se eleva.
Su control de humedad monitoriza la humedad relativa y, por consiguiente, activa el
humidificador. El humidificador tiene un suministro de agua que dispensa agua
uniformemente sobre una almohadilla del humidificador. El aire seco cálido del
sistema de calefacción pasa sobre la almohadilla del humidificador y recoge el aire
húmedo para que circule por toda su casa.
El aire humidificado se siente más cálido y más confortable, de modo que usted puede
bajar el punto de ajuste del termostato, lo cual le ahorra dinero en sus facturas de
calefacción. El resultado final es que su humidificador le brinda un ambiente
confortable que también le ahorra energía.
69-2631S_B.fm Page 14 Monday, April 29, 2013 2:27 PM
HUMIDIFICADOR HE360 Y KIT DE INSTALACIÓN
15 69-2631ES—03
Control de la configuración de humedad
Su humidistato H8908 controla su humidificador.
• Elija la configuración de control de humedad utilizando la combinación de humedad
relativa/escala de configuración de temperatura exterior de su selector de control
de humedad.
• Haga coincidir la configuración del selector con la temperatura exterior para
optimizar el nivel de humedad mientras disminuye la condensación de humedad en
sus ventanas. Consulte la Tabla 2 para ajustar el control de humedad con la
configuración recomendada.
NOTA: a medida que la temperatura exterior descienda, se recomienda una
configuración de humedad más baja para lograr la adecuación al punto
de rocío. Estas configuraciones deben disminuir la acumulación de
humedad y hielo en las ventanas y otras áreas de la casa.
• Regule la configuración del control de humedad para actividades en interiores tales
como cocinar, ducharse y secar la ropa, lo cual puede ocasionar niveles excesivos
de humedad que pueden acumular condensación en sus ventanas.
NOTA: si estas actividades persisten por más de algunas horas, coloque el
control de humedad en la graduación más baja para apagar el humidifi-
cador. Si la situación no mejora, ventile su hogar para eliminar la hume-
dad.
MANTENIMIENTO DE SU HUMIDIFICADOR
Un programa regular de mantenimiento prolonga la vida útil de su humidificador y
hace que su casa sea más confortable. La frecuencia de limpieza depende de la
calidad del agua.
Puede utilizar agua dura o blanda en su humidificador, pero los depósitos de
minerales del agua dura son más difíciles de limpiar que los depósitos del agua
blanda.
Emplee el siguiente procedimiento para limpiar su humidificador Honeywell.
Table 2. Configuración del humidistato.
Cuando la temperatura
externa sea:
Coloque el control en
esta configuración:
-20 °F (-29 °C) 15
-10 °F (-23 °C) 20
0 °F (-18 °C) 25
+10 °F (-12 °C) 30
+20 °F (-7 °C) 35
Superior a 20 °F (-7 °C) 40
69-2631S_B.fm Page 15 Monday, April 29, 2013 2:27 PM
HUMIDIFICADOR HE360 Y KIT DE INSTALACIÓN
69-2631ES—03 16
WARNING
Peligro de lesiones personales graves.
Puede causar descarga eléctrica y lesiones provocadas por las piezas en
movimiento.
Desconecte la electricidad y corte el suministro de agua antes de retirar la
cubierta.
IMPORTANTE
Nunca aceite ninguna pieza del humidificador.
Cada 1 o 3 meses
(dependiendo de la calidad del agua)
1. Desconecte la electricidad y cierre el suministro de agua del humidificador.
2. Retire la cubierta del humidificador desenchufando el conector y aflojando el
tornillo de pulgar. Tome la cubierta cerca de la parte inferior y hálela hacia usted.
Consulte la Fig. 13.
3. Retire del humidificador el ensamble de la almohadilla tomando la parte superior
de la bandeja y halándola hacia usted.
4. Extraiga la bandeja de la almohadilla.
5. Comprima suavemente los retenedores de la boquilla del agua hacia adentro
hasta que pueda extraer la boquilla del agua de la bandeja.
6. Retire cuidadosamente cualquier depósito de minerales de la bandeja y del
marco. Cerciórese de que el agujero de drenaje del marco no tenga nada
obstruyéndolo.
Fig. 13. Limpieza del humidificador.
MS12809
ENSAMBLE DE LA
CUBIERTA
ENSAMBLE DE LA
ALMOHADILLA DEL
HUMIDIFICADOR
BOQUILLA DEL TUBO
DE ALIMENTACIÓN
BANDEJA DE
DISTRIBUCIÓN DEL
AGUA
CARCASA DEL
HUMIDIFICADOR
TORNILLO DE
PULGAR
69-2631S_B.fm Page 16 Monday, April 29, 2013 2:27 PM
HUMIDIFICADOR HE360 Y KIT DE INSTALACIÓN
17 69-2631ES—03
7. Desconecte la manguera de drenaje del acople de drenaje en la parte inferior de
la carcasa del humidificador.
8. Limpie el acople de drenaje, si fuese necesario.
9. Doble la manguera de drenaje para aflojar los depósitos de minerales.
10. Enjuague la manguera de drenaje con agua presurizada (de un grifo de agua
corriente) para limpiar la manguera.
11. Vuelva a fijar la manguera de drenaje en el acople de drenaje.
12. Coloque a presión la boquilla del agua en la bandeja.
13. Compruebe que el extremo marcado de la almohadilla esté orientado hacia
arriba. Coloque la bandeja en la nueva almohadilla.
14. Coloque el ensamble de la almohadilla del humidificador en la carcasa de este.
Compruebe que el tubo de alimentación de agua esté colocado en las ranuras
guía.
15. Vuelva a colocar la cubierta del humidificador.
16. Verifique el funcionamiento del humidificador siguiendo los pasos de la sección
Revisión de su humidificador para lograr el funcionamiento adecuado.
REVISIÓN DE SU HUMIDIFICADOR PARA
LOGRAR EL FUNCIONAMIENTO ADECUADO
Después del arranque o del servicio de invierno, ejecute los siguientes pasos para
revisar el funcionamiento de su humidificador:
1. Active el suministro de electricidad y de agua del humidificador.
2. Gire el humidistato a su graduación más alta y coloque el termostato 10 °F
(6 °C) por encima de la temperatura de la habitación.
3. Observe si el agua fluye hacia afuera en la manguera de drenaje.
NOTA: el soplador del sistema de calefacción deberá estar encendido para
activar el humidificador.
4. Reinicie el termostato y el humidistato a una graduación confortable para el
funcionamiento automático.
LOCALIZACIÓN Y SOLUCIÓN DE
PROBLEMAS DE SU HUMIDIFICADOR
Table 3. Localización y solución de problemas del humidificador.
Problema Lo que debe buscar Cómo resolverlo
Fuga de agua Juntas que goteen. Corte el suministro de agua.
Apriete las conexiones.
Insertos de tubería
de latón
Verifique que los insertos de la tubería de
latón se hayan utilizado.
Fugas en la válvula
de montura.
Verifique que la almohadilla de goma se
haya instalado en la válvula de montura.
69-2631S_B.fm Page 17 Monday, April 29, 2013 2:27 PM
HUMIDIFICADOR HE360 Y KIT DE INSTALACIÓN
69-2631ES—03 18
No hay agua en
el drenaje.
Electricidad Verifique el cableado del circuito de control.
Revise todas las conexiones.
Humidistato Gire el humidistato hacia arriba y hacia
abajo, y escuche que el contacto haga clic.
Electricidad en el
humidificador
Verifique que el tomacorriente tenga
electricidad
Solenoide Después de verificar otros componentes del
cableado, encienda el ventilador del
sistema de calefacción, gire el humidistato
hacia arriba y hacia abajo, y escuche que el
solenoide haga clic.
Plomería Verifique las conexiones de plomería.
Revise si hay torceduras.
Válvula de
montura
Verifique que la aguja atraviese la tubería
de agua y, luego, se retire hacia la válvula
abierta.
Humidificador Retire la cubierta y verifique que el agua
fluya hacia la bandeja de distribución.
Tubería de
drenaje
Verifique que no existan obstrucciones.
Table 3. Localización y solución de problemas del humidificador.
69-2631S_B.fm Page 18 Monday, April 29, 2013 2:27 PM
HUMIDIFICADOR HE360 Y KIT DE INSTALACIÓN
19 69-2631ES—03
Humedad baja El soplador del
sistema de
calefacción no
está funcionando
• Reinicie el interruptor de circuito o
verifique si hay algún fusible quemado.
• Verifique que haya energía en el sistema
de calefacción.
• Revise todas las conexiones del
cableado externo.
• Revise la configuración del control de
humedad.
• Llame a un contratista de calefacción
profesional.
Cambios rápidos
de aire.
Corrientes de aire
(el aire frío está
seco y es una
carga añadida al
humidificador).
• Mantenga las puertas y las ventanas
cerradas.
• Cierre el regulador de la chimenea
cuando no la utilice.
• Mantenga el ventilador extractor
funcionando al mínimo.
• Selle todos los espacios alrededor de
puertas y ventanas.
Humedad alta Condensación en
las paredes.
• Apague el control de humedad y cierre
el suministro de agua hasta que la
condensación se haya evaporado
completamente.
Mucha
condensación en
las ventanas.
• Gire el control de humedad hacia abajo
lo suficiente para eliminar la
condensación causada por la humedad
procedente de bañarse, pasar la mopa,
cocinar, etc. Si la humedad persiste,
necesita mayor ventilación.
Table 3. Localización y solución de problemas del humidificador.
69-2631S_B.fm Page 19 Monday, April 29, 2013 2:27 PM
HUMIDIFICADOR HE360 Y KIT DE INSTALACIÓN
Automatización y control desenlace
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
customer.honeywell.com
® Marca Registrada en los Estados Unidos
© 2013 Honeywell International Inc. todos
Los Derechos Reservados
69-2631ES—03 M.S. Rev. 04-13
Impreso en EE. UU.
GARANTÍA LIMITADA DE UN AÑO
Honeywell garantiza por el período de un (1) año a partir de la fecha de compra por
parte del consumidor, que este producto, sin incluir la almohadilla del humidificador,
no presentará defectos en los materiales ni en la mano de obra, en condiciones
normales de uso y de servicio. Si en cualquier momento, durante el período de
vigencia de la garantía, se determina que el producto está defectuoso o no funciona
adecuadamente, Honeywell lo reparará o lo reemplazará (a elección de Honeywell) en
un período razonable.
Si el producto está defectuoso, devuélvalo con la factura de venta u otra prueba de
compra con la fecha, al distribuidor donde lo adquirió.
Esta garantía no cubre los gastos de remoción ni de reinstalación. Esta garantía no se
aplicará si Honeywell demuestra que el defecto o funcionamiento inadecuado fueron
causados por daños que se produjeron mientras el producto estaba en posesión de un
consumidor.
La única responsabilidad de Honeywell será la de reparar o reemplazar el producto
dentro de los términos mencionados anteriormente. HONEYWELL NO SERÁ
RESPONSABLE DE LA PÉRDIDA NI DAÑO DE NINGÚN TIPO, QUE INCLUYE
CUALQUIER DAÑO INCIDENTAL O CONSECUENTE QUE RESULTE, DIRECTA O
INDIRECTAMENTE, DE CUALQUIER INCUMPLIMIENTO DE CUALQUIER
GARANTÍA, EXPRESA O IMPLÍCITA, O DE CUALQUIER OTRA FALLA DE ESTE
PRODUCTO. Algunos estados no permiten la exclusión o limitación de los daños
incidentales o consecuentes, por lo que esta limitación podría no aplicarse en su caso.
ESTA GARANTÍA ES LA ÚNICA GARANTÍA EXPRESA QUE HONEYWELL OTORGA
SOBRE ESTE PRODUCTO. LA DURACIÓN DE CUALQUIERA DE LAS GARANTÍAS
IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE APTITUD E IDONEIDAD PARA UN
FIN DETERMINADO, QUEDA, POR EL PRESENTE, LIMITADA A LA DURACIÓN DE
UN AÑO DE ESTA GARANTÍA. Algunos estados no permiten limitaciones en relación
a la duración de una garantía implícita, de manera tal que la limitación anterior puede
no aplicarse en su caso.
Esta garantía le otorga derechos legales específicos, pero es posible que usted goce
de otros derechos que varían de un estado a otro.
Si tiene preguntas acerca de esta garantía, escriba a Honeywell Customer Care, 1985
Douglas Drive, Minneapolis, MN55422.
69-2631S_B.fm Page 20 Monday, April 29, 2013 2:27 PM
