®itchen_kid ®
SIDE BY SIDE BUILT-IN REFRIGERATOR
,
For questions about features, operation/performance, parts accessories, or service, call: 1-800-422-1230
In Canada, call for assistance 1-800-461-5681, for installation and service, call: 1-800-807-6777 or visit our website at...
www.kitchenaid.com or www.KitchenAid.ca
REFRIGERADOR EMPOTRADO DE DOS
PUERTAS
Para consultas respecto a caracteristicas, operaci6n/desempe_o, partes, accesorios o servicio, Ilame air 1-800-422-1230
En CanadA, para obtener asistencia Ilame al 1-800-461-5681, para instalaci6n y servicio Ilame air 1-800-807-6777 o
visite nuestra p&gina de Internet... www.kitchenaid.com o www.KitchenAid.ca
P P P _ %
REFRIGERATEUR ENCASTRE COTE A COTE
Au Canada, pour assistance composez le 1-800-461-5681, pour installation ou service composez le 1-800-807-6777 ou visitez notre site web &...
www.KitchenAid.ca
Table of Contents/Indice/Table des matieres .................................................................. 2
2317086

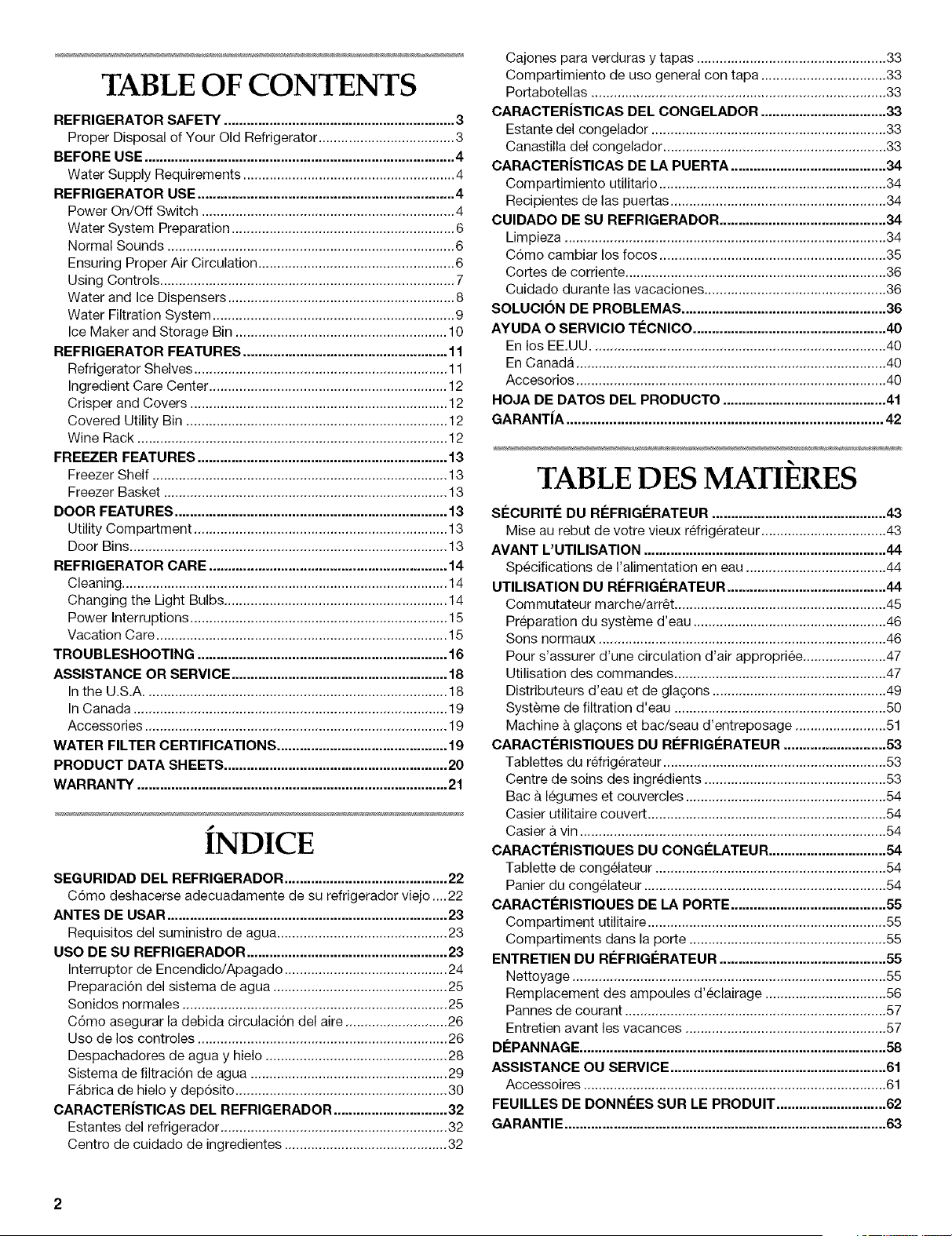

TABLE OF CONTENTS
REFRIGERATOR SAFETY ............................................................. 3
Proper Disposal of Your Old Refrigerator .................................... 3
BEFORE USE .................................................................................. 4
Water Supply Requirements ........................................................ 4
REFRIGERATOR USE .................................................................... 4
Power On/Off Switch ................................................................... 4

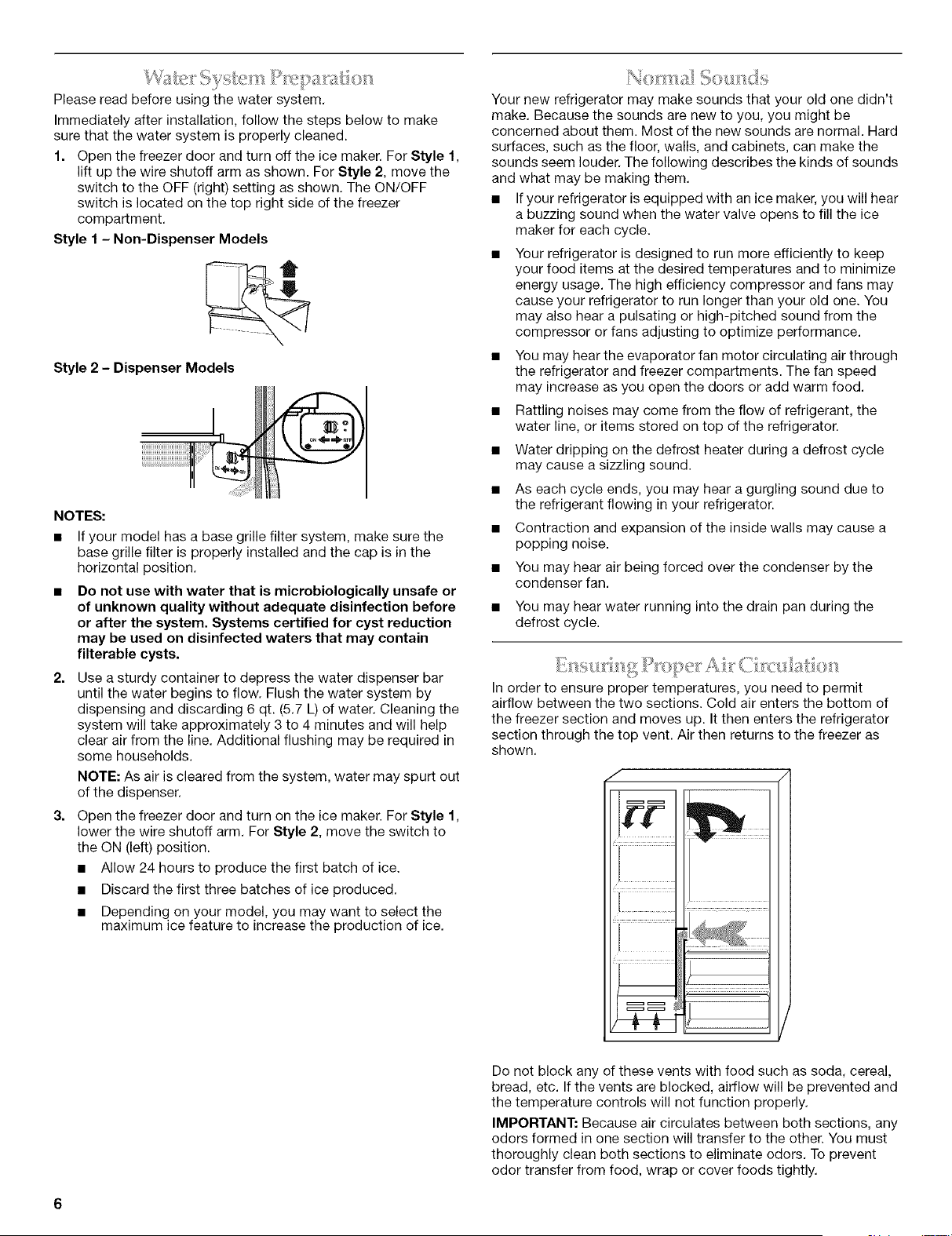

Water System Preparation ........................................................... 6
Normal Sounds ............................................................................ 6
Ensuring Proper Air Circulation .................................................... 6
Using Controls .............................................................................. 7

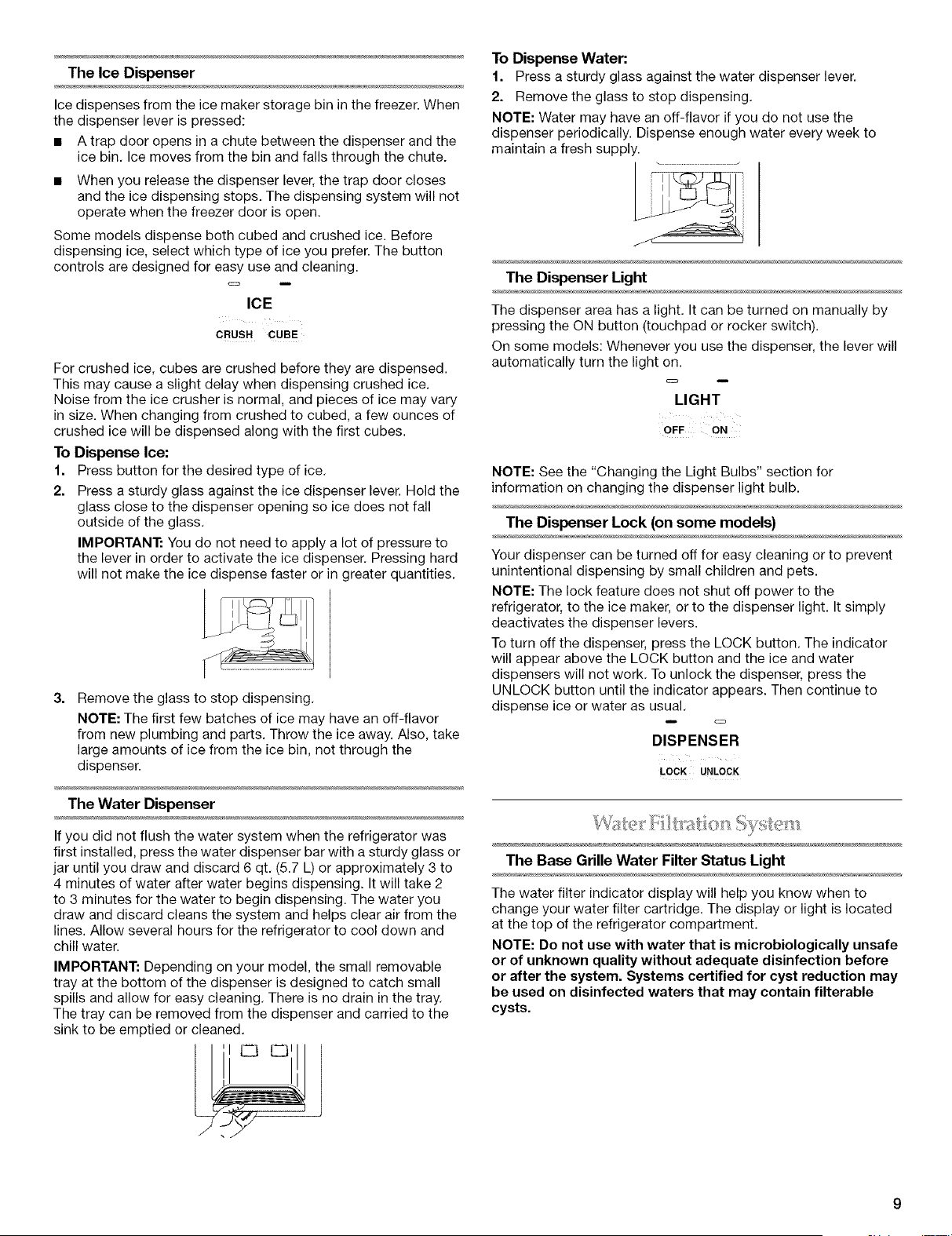

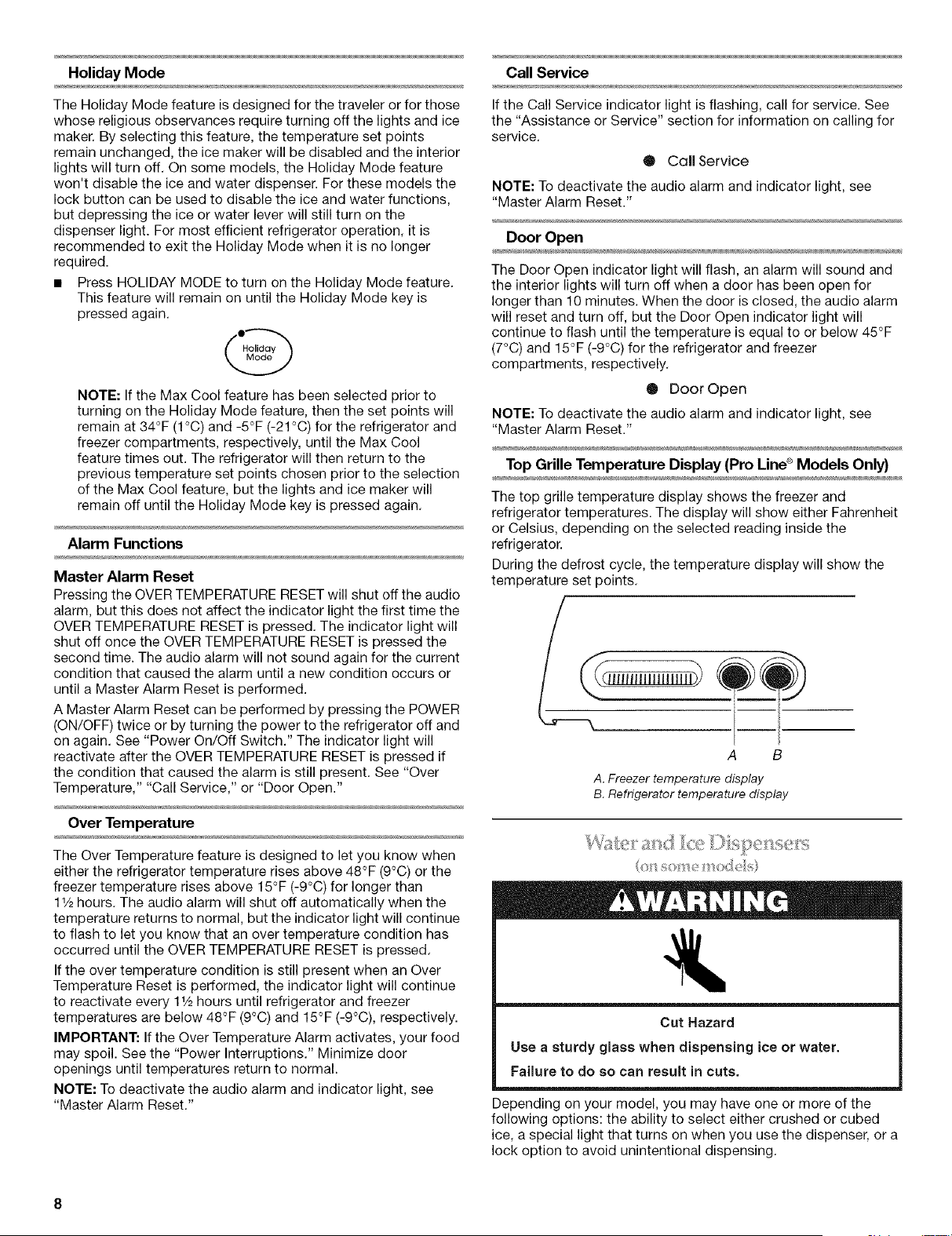

Water and Ice Dispensers ............................................................ 8

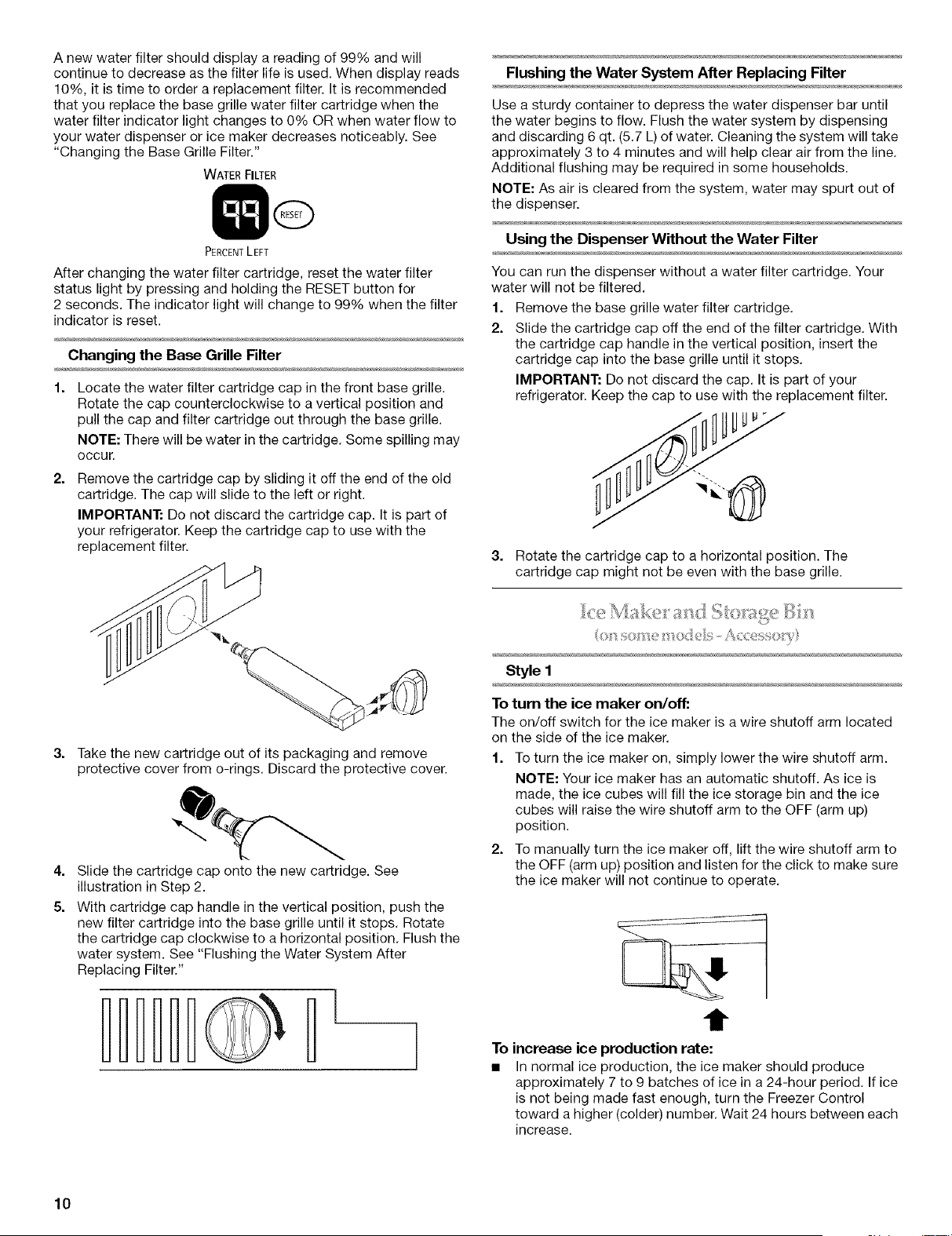

Water Filtration System ................................................................ 9
Ice Maker and Storage Bin ........................................................ 10
REFRIGERATOR FEATURES ...................................................... 11
Refrigerator Shelves ................................................................... 11

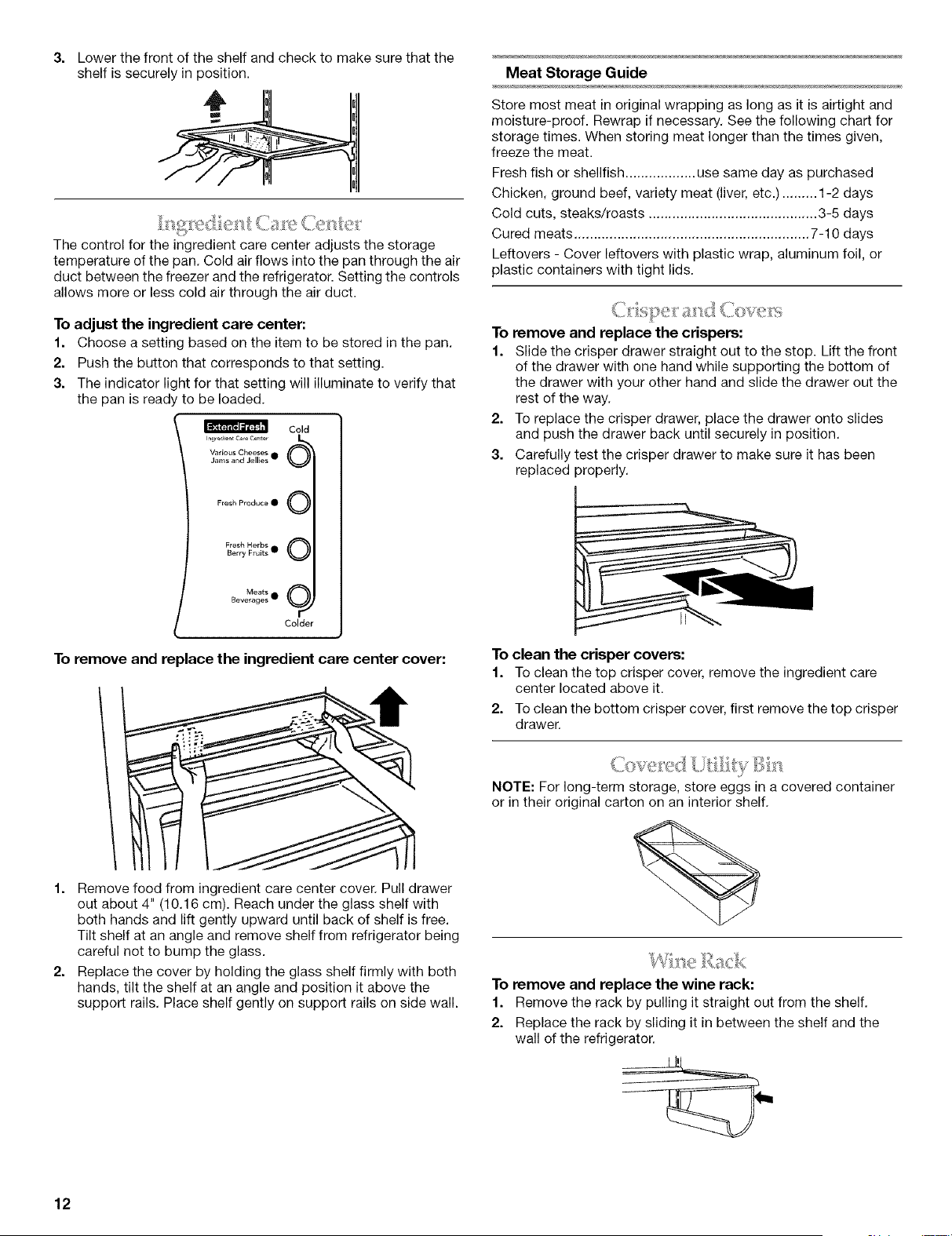

Ingredient Care Center ............................................................... 12
Crisper and Covers .................................................................... 12
Covered Utility Bin ..................................................................... 12
Wine Rack .................................................................................. 12

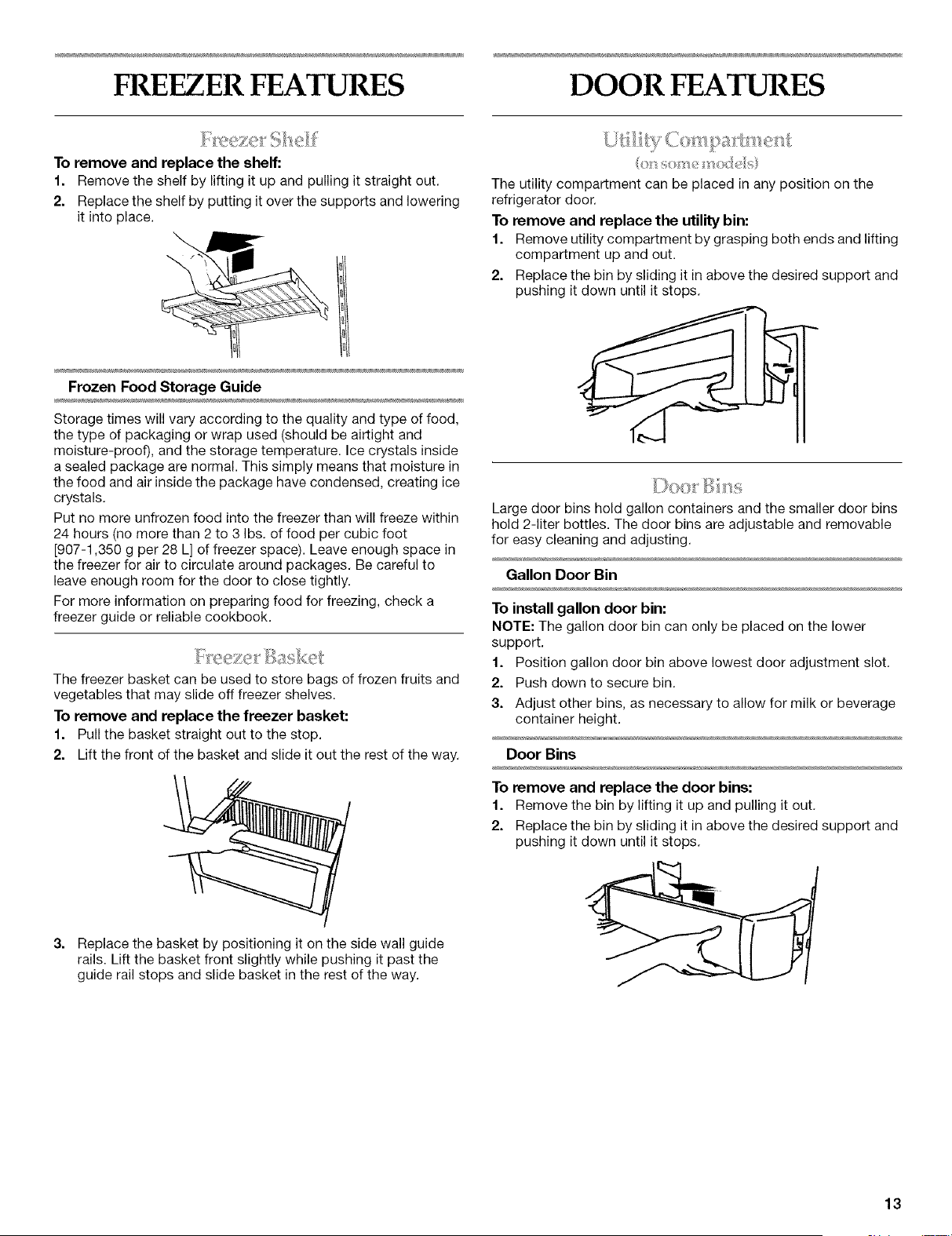

FREEZER FEATURES .................................................................. 13
Freezer Shelf .............................................................................. 13
Freezer Basket ........................................................................... 13
DOOR FEATURES ........................................................................ 13
Utility Compartment ................................................................... 13
Door Bins .................................................................................... 13
REFRIGERATOR CARE ............................................................... 14
Cleaning ...................................................................................... 14

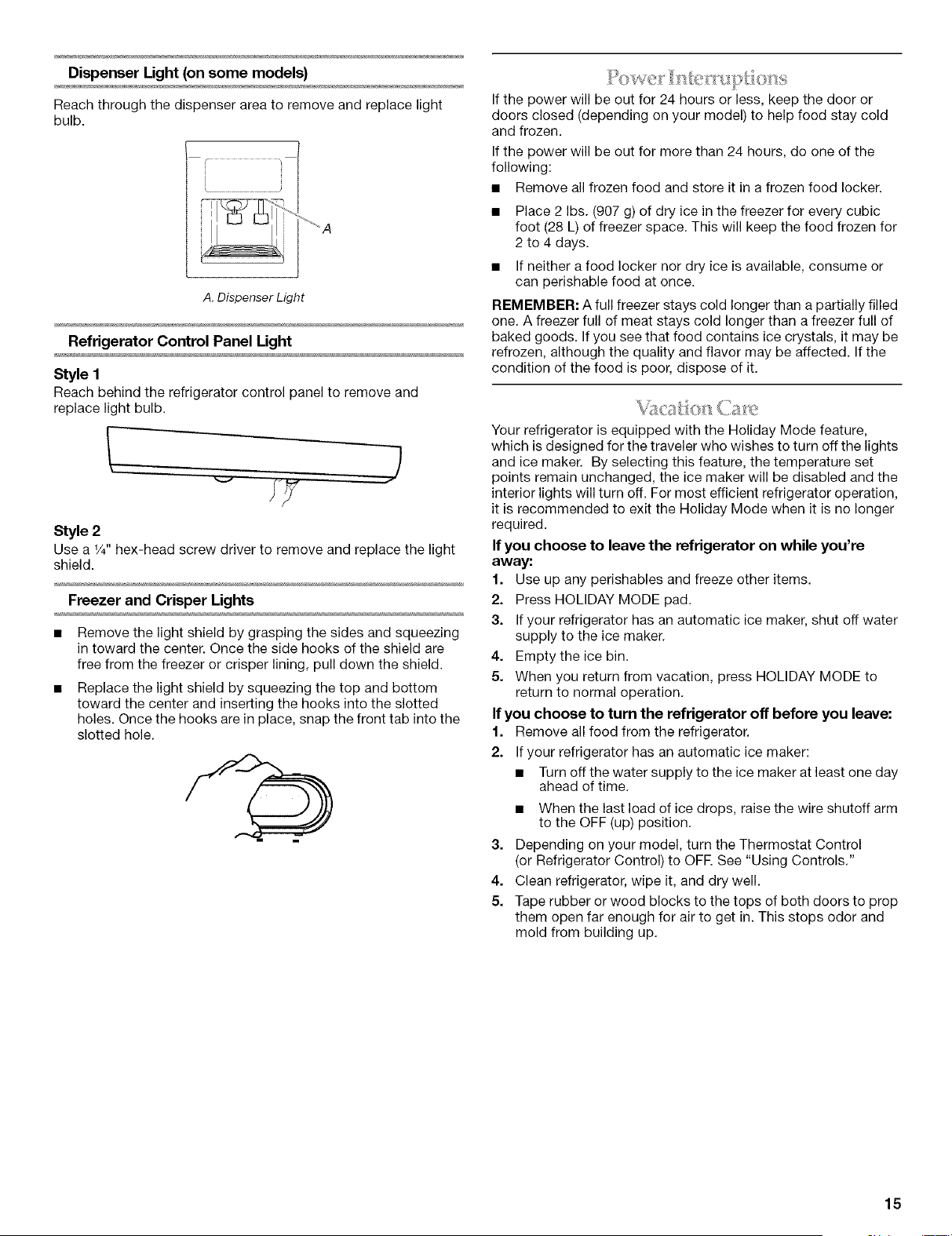

Changing the Light Bulbs ........................................................... 14
Power Interruptions .................................................................... 15
Vacation Care ............................................................................. 15

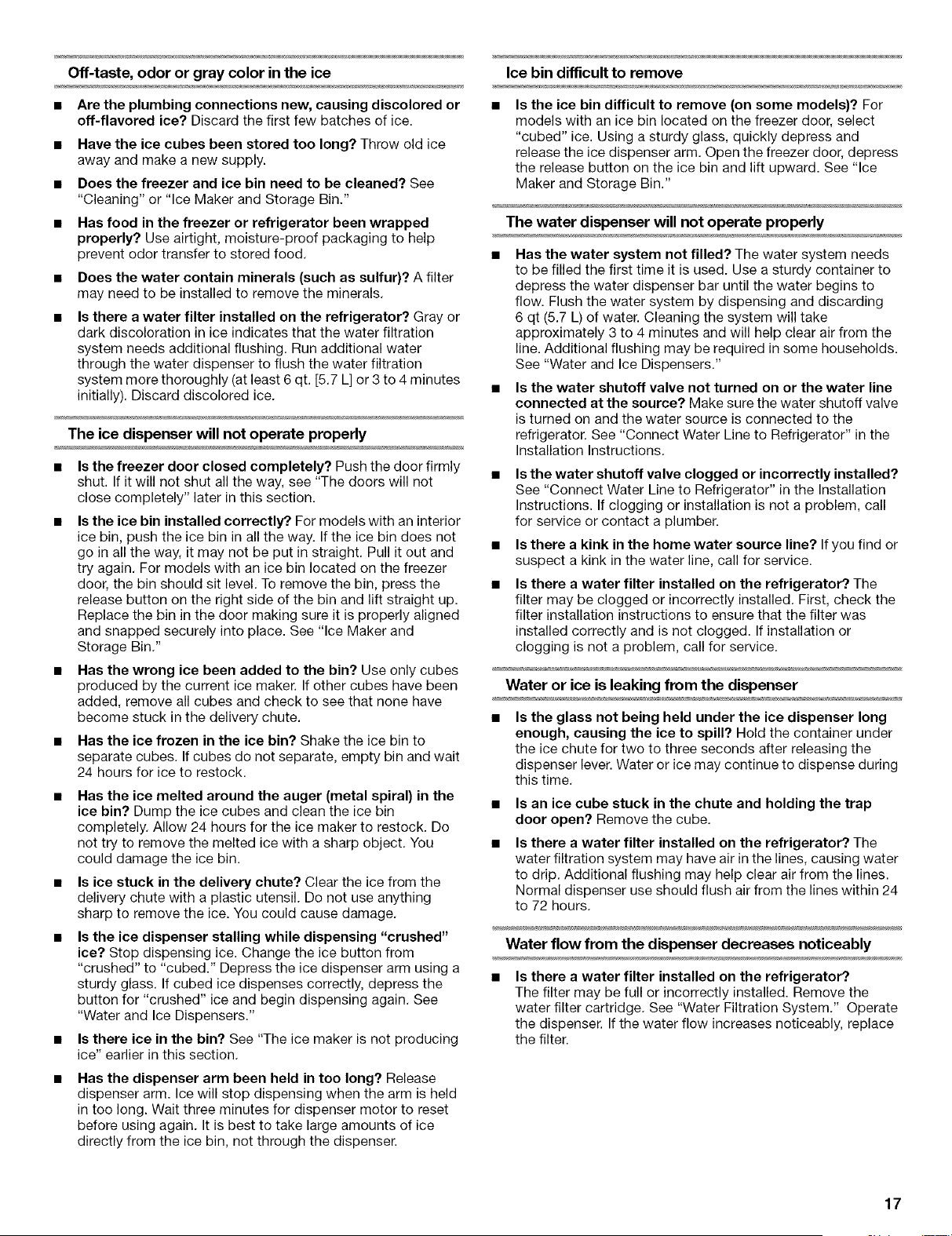

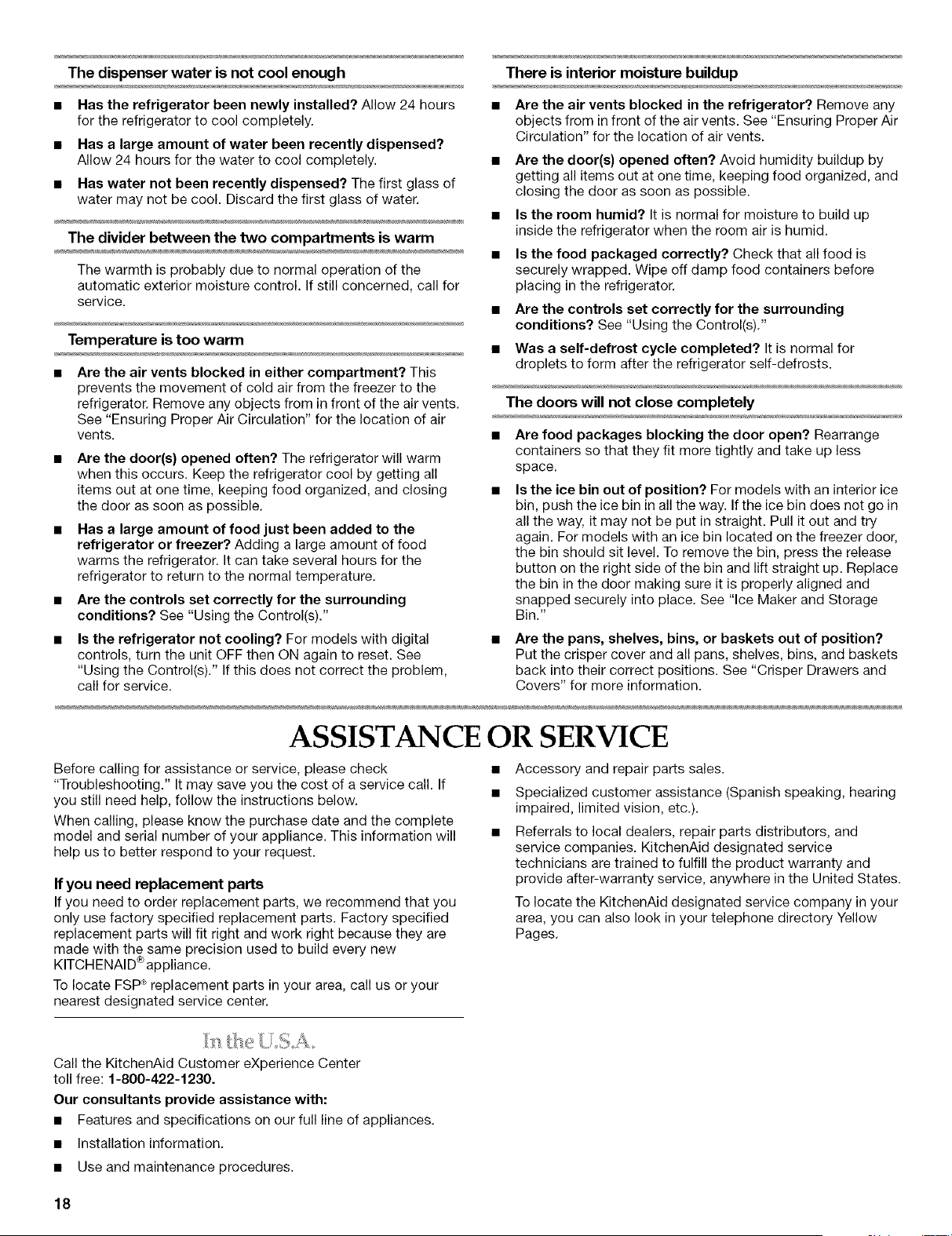

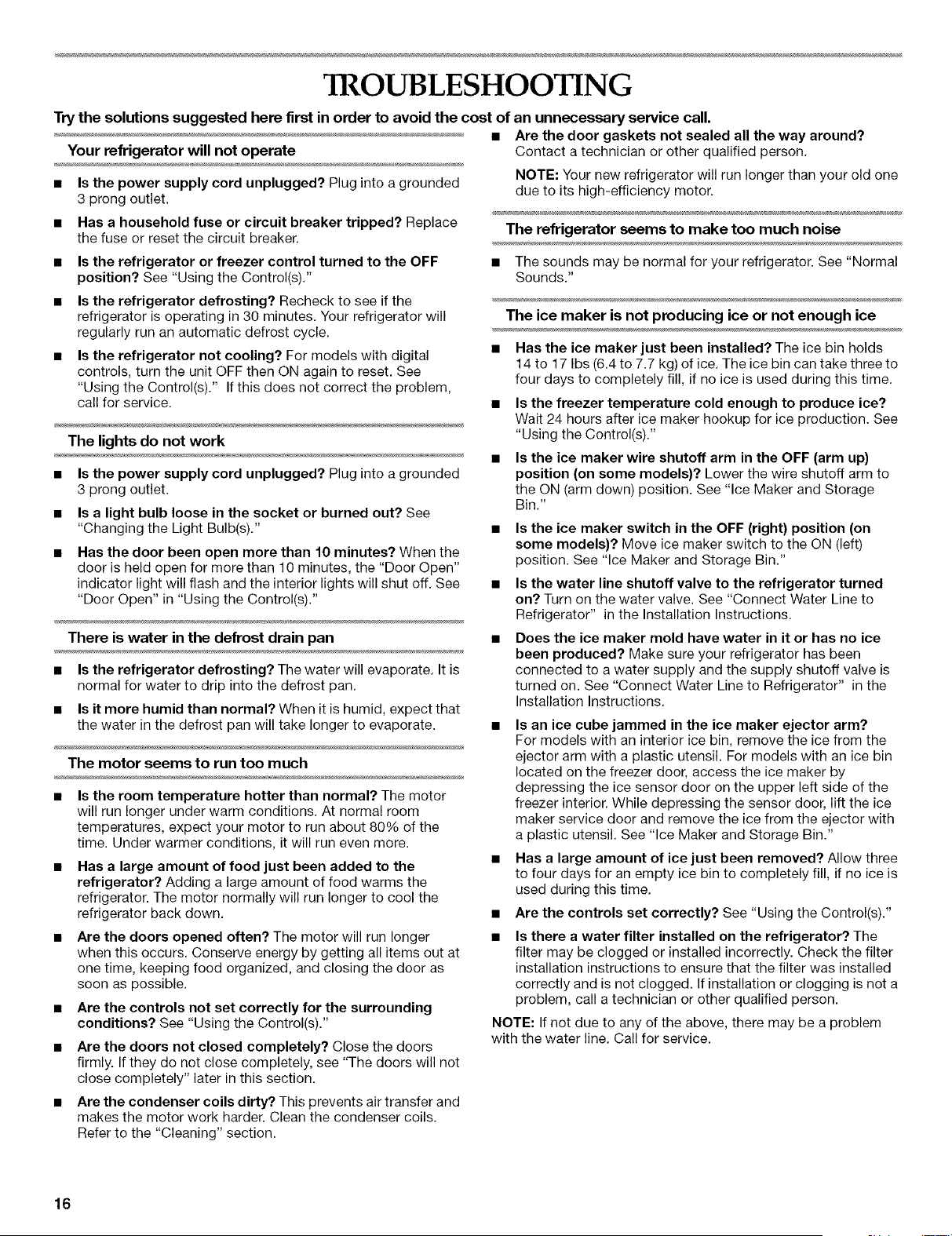

TROUBLESHOOTING .................................................................. 16
ASSISTANCE OR SERVICE ......................................................... 18
In the U.S.A ................................................................................ 18
In Canada ................................................................................... 19

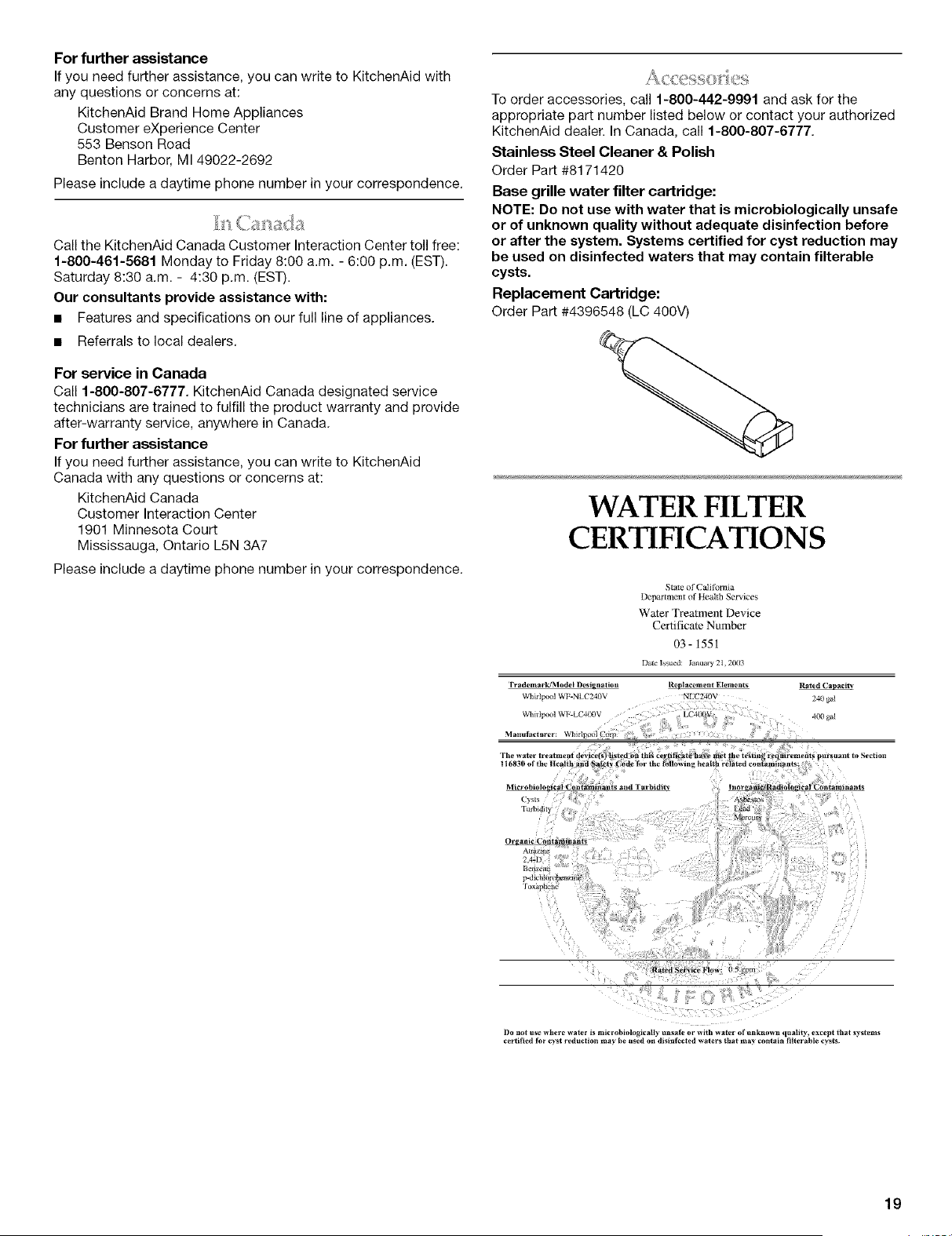

Accessories ................................................................................ 19
WATER FILTER CERTIFICATIONS ............................................. 19

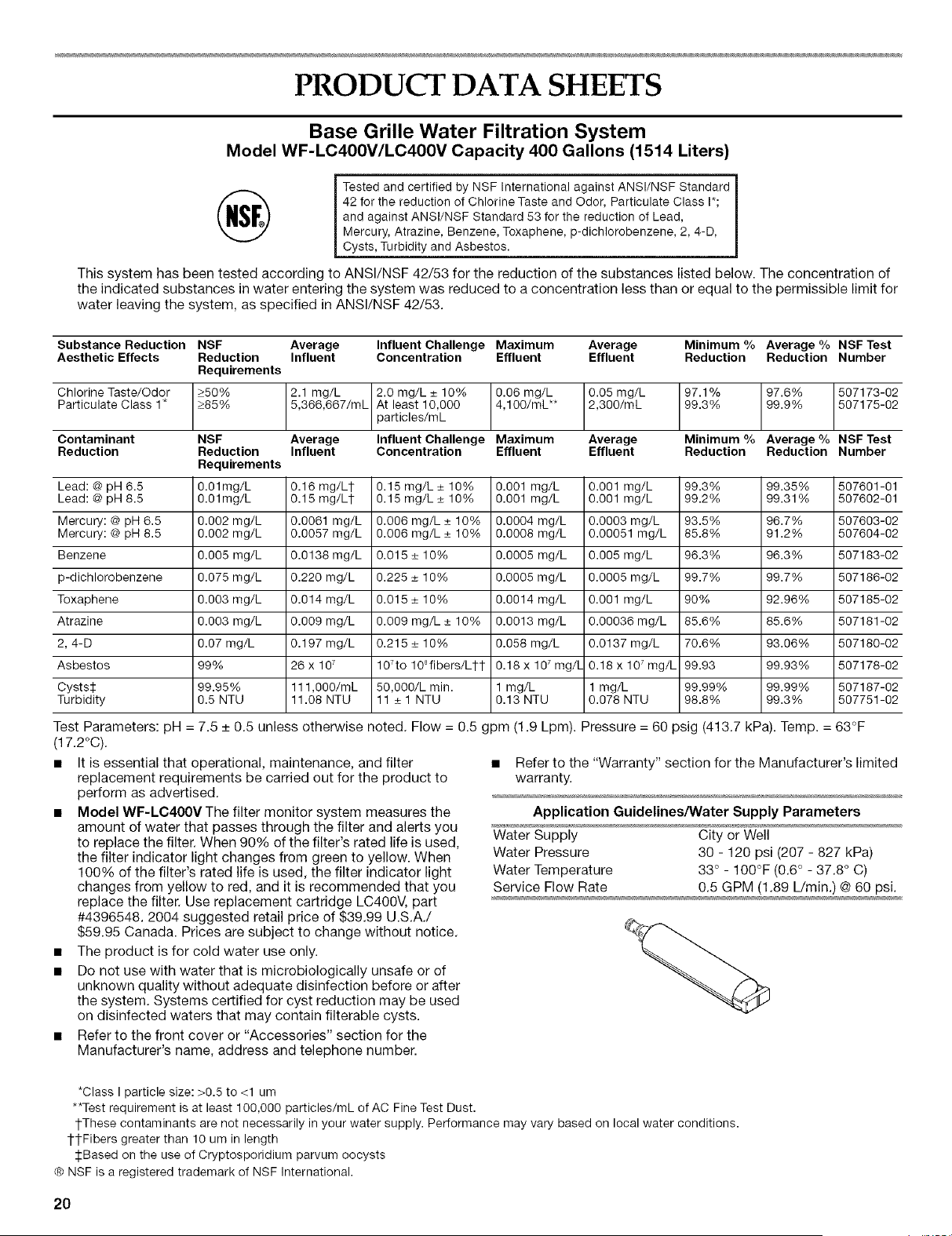

PRODUCT DATA SHEETS ........................................................... 20

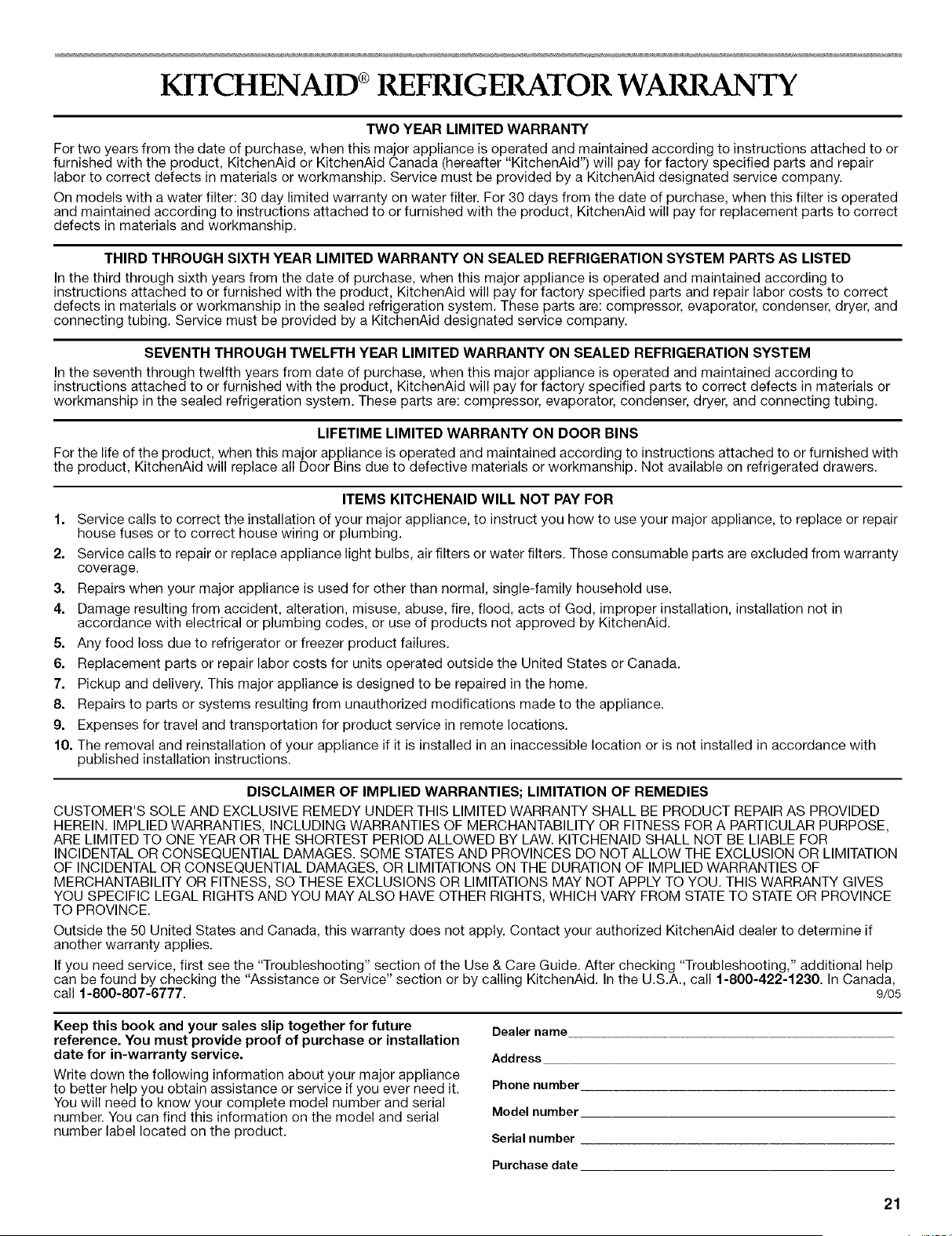

WARRANTY .................................................................................. 21
P
INDICE
SEGURIDAD DEL REFRIGERADOR ........................................... 22
CGmo deshacerse adecuadamente de su refrigerador viejo....22
ANTES DE USAR .......................................................................... 23
Requisitos del suministro de agua ............................................. 23
USO DE SU REFRIGERADOR ..................................................... 23
Interrupter de Encendido/Apagado ........................................... 24
PreparaciGn del sistema de agua .............................................. 25
Sonidos normales ...................................................................... 25

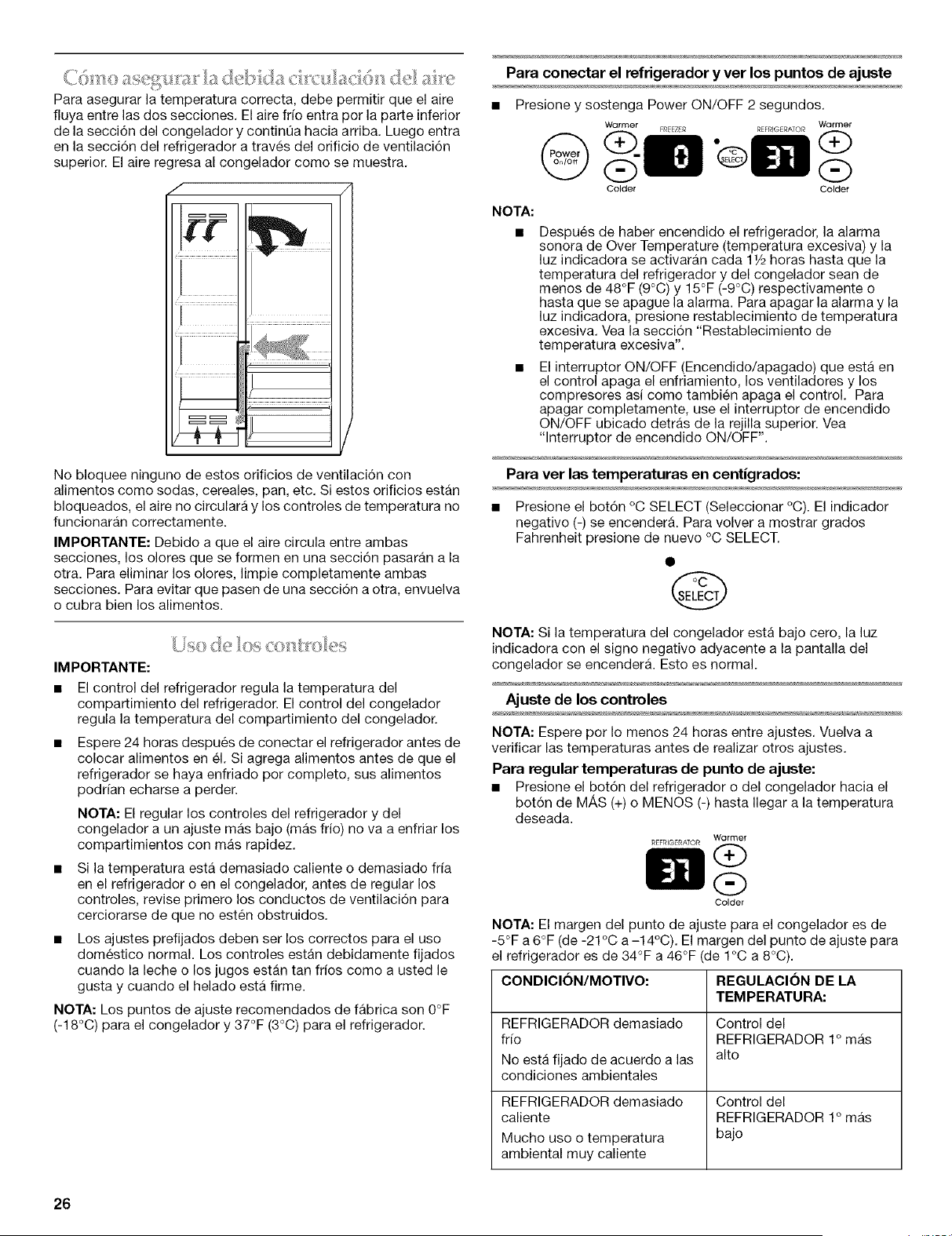

C6mo asegurar la debida circulaciGn del aire ........................... 26

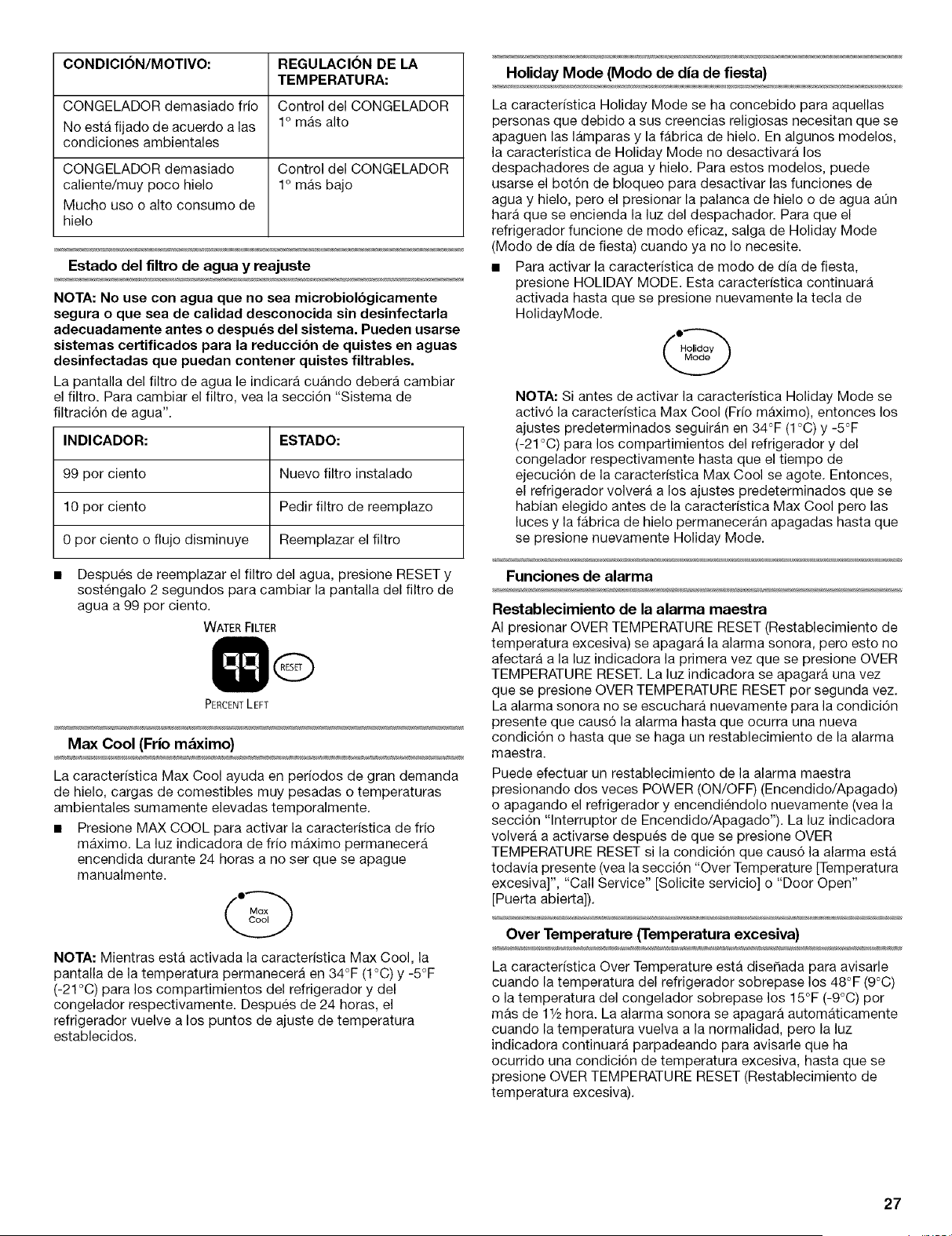

Uso de los controles .................................................................. 26
Despachadores de agua y hielo ................................................ 28

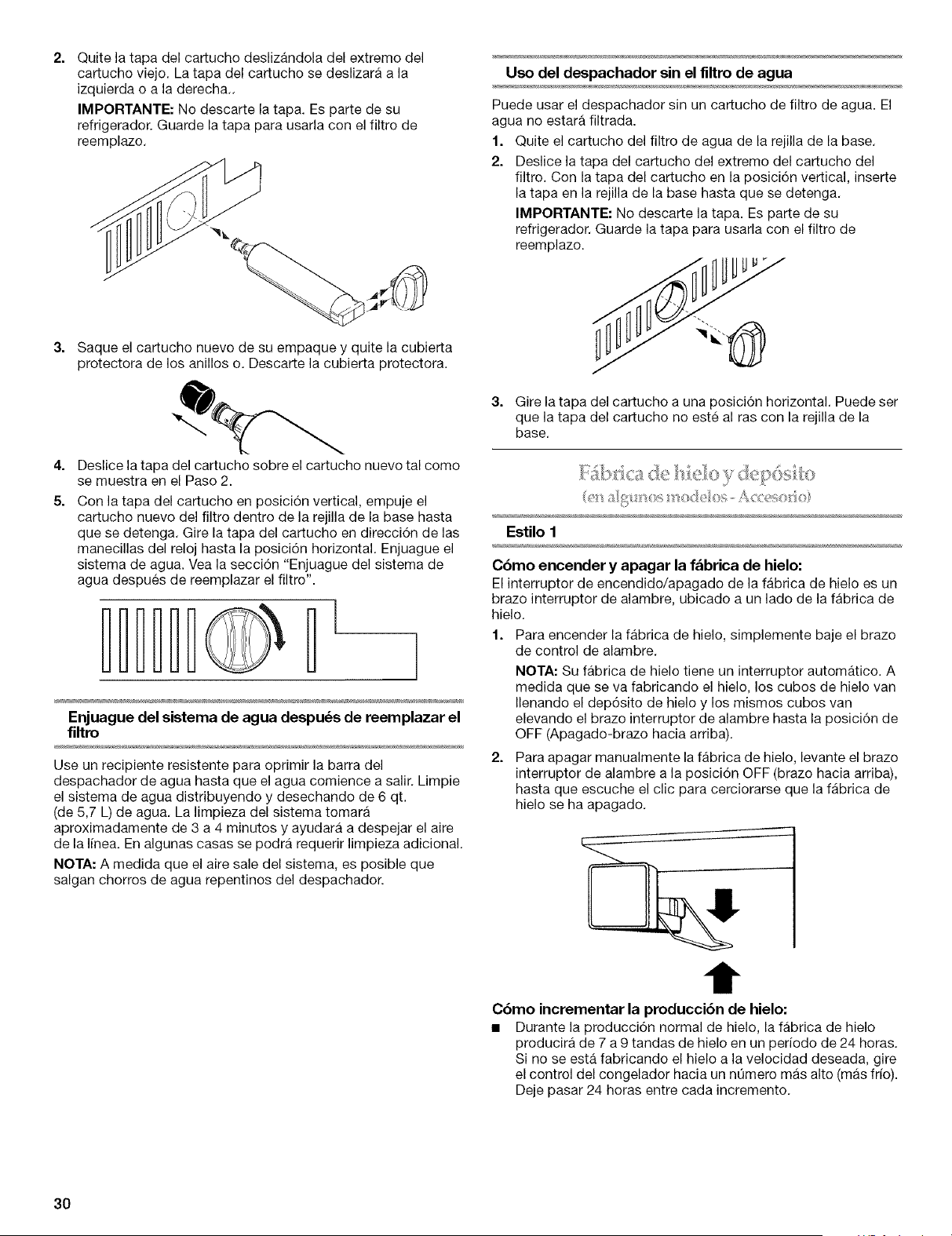

Sistema de filtraci6n de agua .................................................... 29
Fabrica de hielo y depGsito ........................................................ 30
CARACTERISTICAS DEL REFRIGERADOR .............................. 32
Estantes del refrigerador ............................................................ 32
Centre de cuidado de ingredientes ........................................... 32
Cajones para verduras y tapas .................................................. 33
Compartimiento de uso general con tapa ................................. 33
Portabotellas .............................................................................. 33

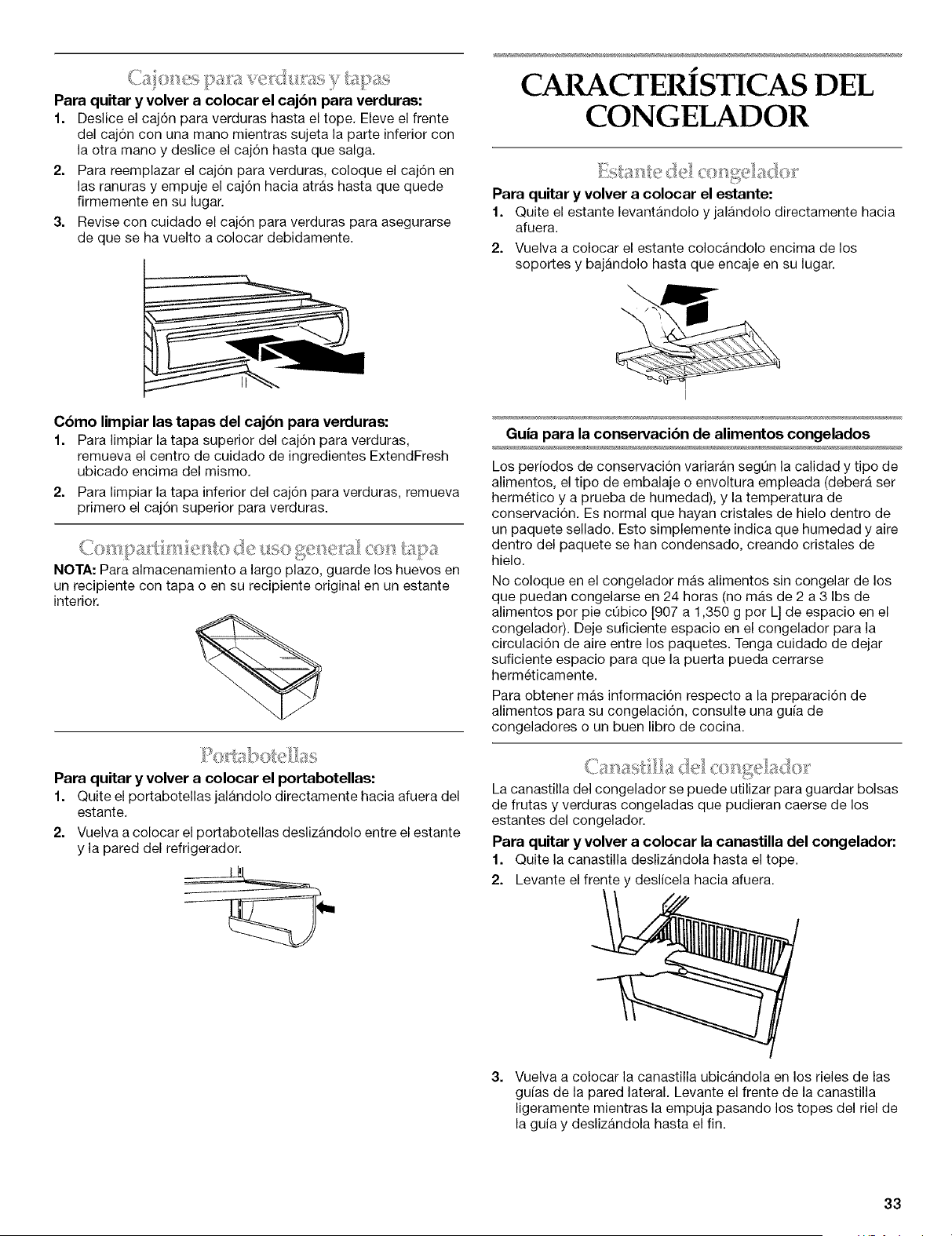

CARACTERJSTICAS DEL CONGELADOR ................................. 33
Estante del congelador .............................................................. 33
Canastilla del congelador ........................................................... 33

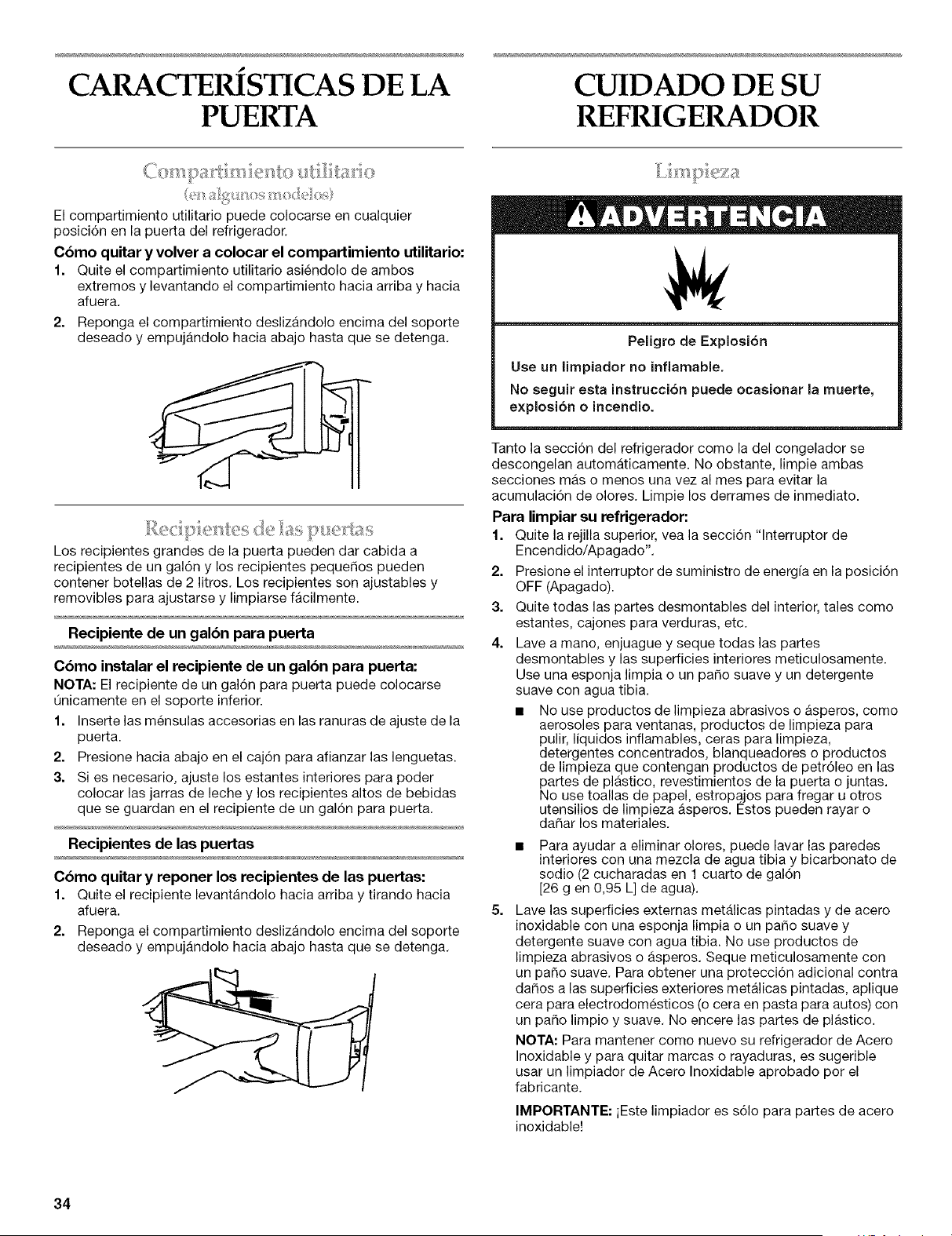

CARACTERJSTICAS DE LA PUERTA ......................................... 34
Compartimiento utilitario ............................................................ 34
Recipientes de las puertas ......................................................... 34
CUIDADO DE SU REFRIGERADOR ............................................ 34
Limpieza ..................................................................................... 34

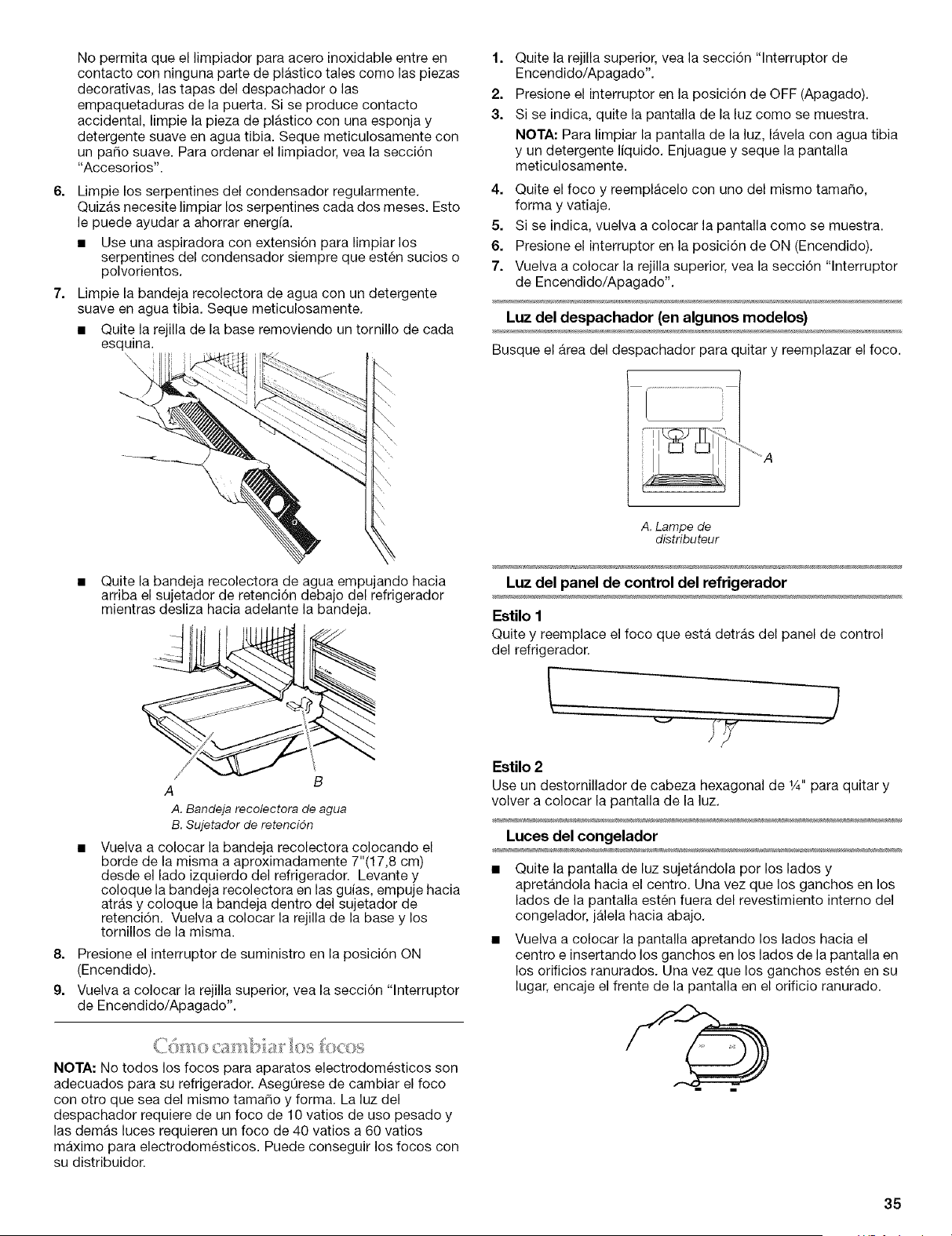

CGmo cambiar los focos ............................................................ 35
Cortes de corriente ..................................................................... 36
Cuidado durante las vacaciones ................................................ 36
SOLUCION DE PROBLEMAS ...................................................... 36

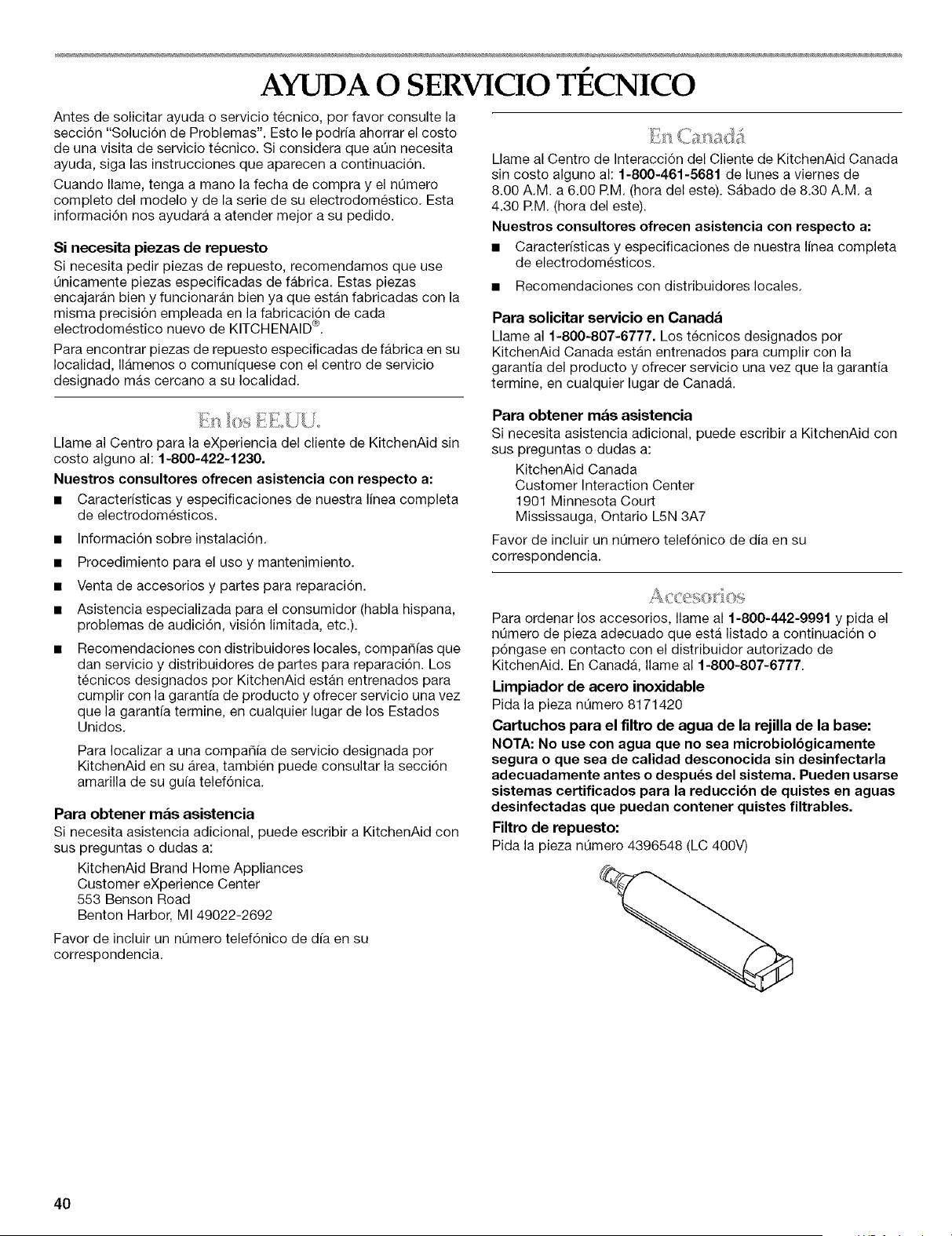

AYUDA O SERVICIO TI_CNICO ................................................... 40
En los EE.UU .............................................................................. 40
En Canada .................................................................................. 40
Accesorios .................................................................................. 40
HOJA DE DATOS DEL PRODUCTO ........................................... 41
GARANTJA ................................................................................. 42
TABLE DES MATIERES
SI:!:CURIT¢:DU RI:!:FRIGC:RATEUR.............................................. 43
Mise au rebut de votre vieux refrigerateur ................................. 43
AVANT L'UTILISATION ................................................................ 44
Specifications de I'alimentation en eau ..................................... 44
UTILISATION DU RC:FRIGI:!:RATEUR.......................................... 44
Commutateur marche/arr@ ........................................................ 45
Preparation du systeme d'eau ................................................... 46
Sons normaux ............................................................................ 46
Pour s'assurer d'une circulation d'air appropriee ...................... 47
Utilisation des commandes ........................................................ 47

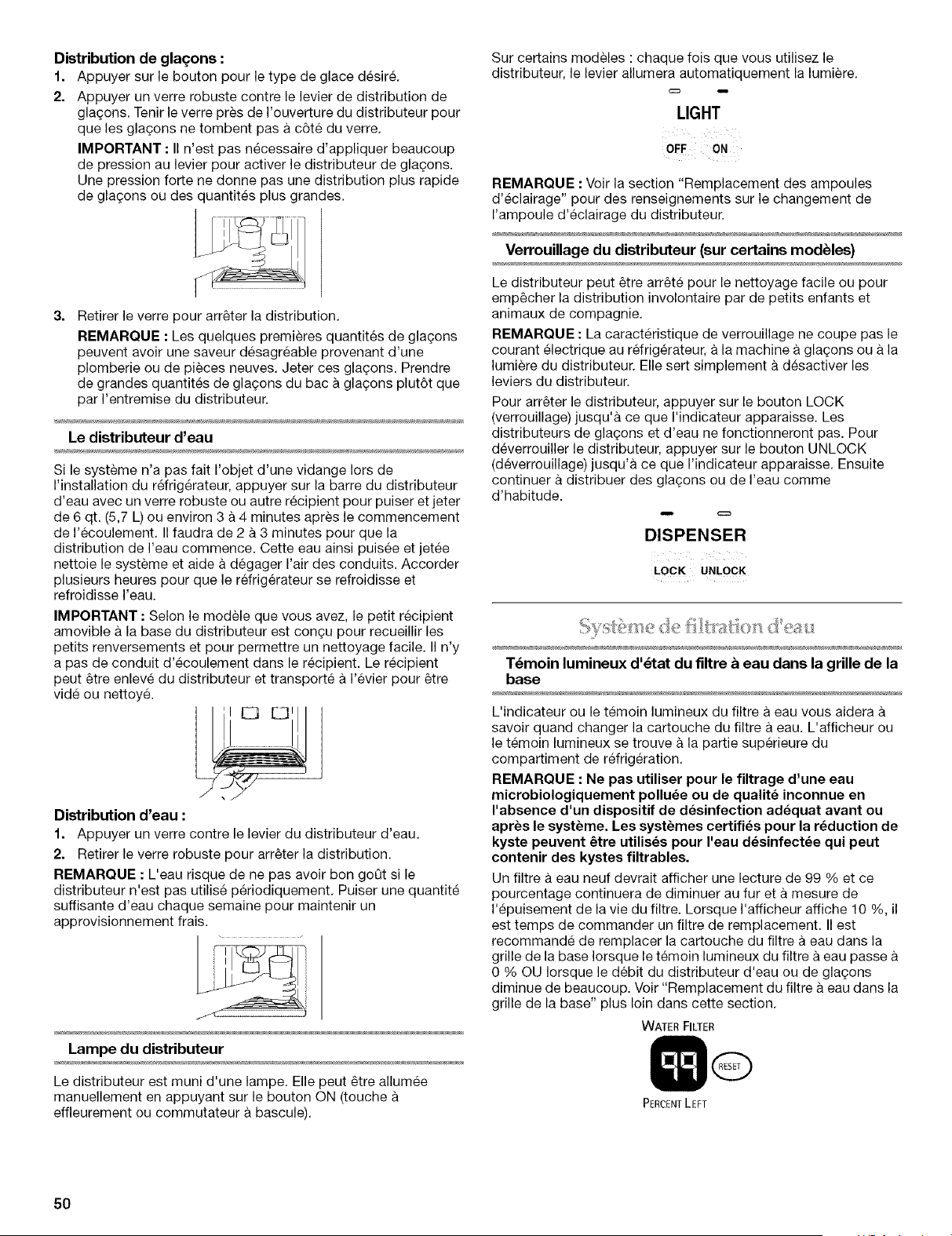

Distributeurs d'eau et de glagons .............................................. 49
Systeme de filtration d'eau ........................................................ 50
Machine & gla(;ons et bac/seau d'entreposage ........................ 51

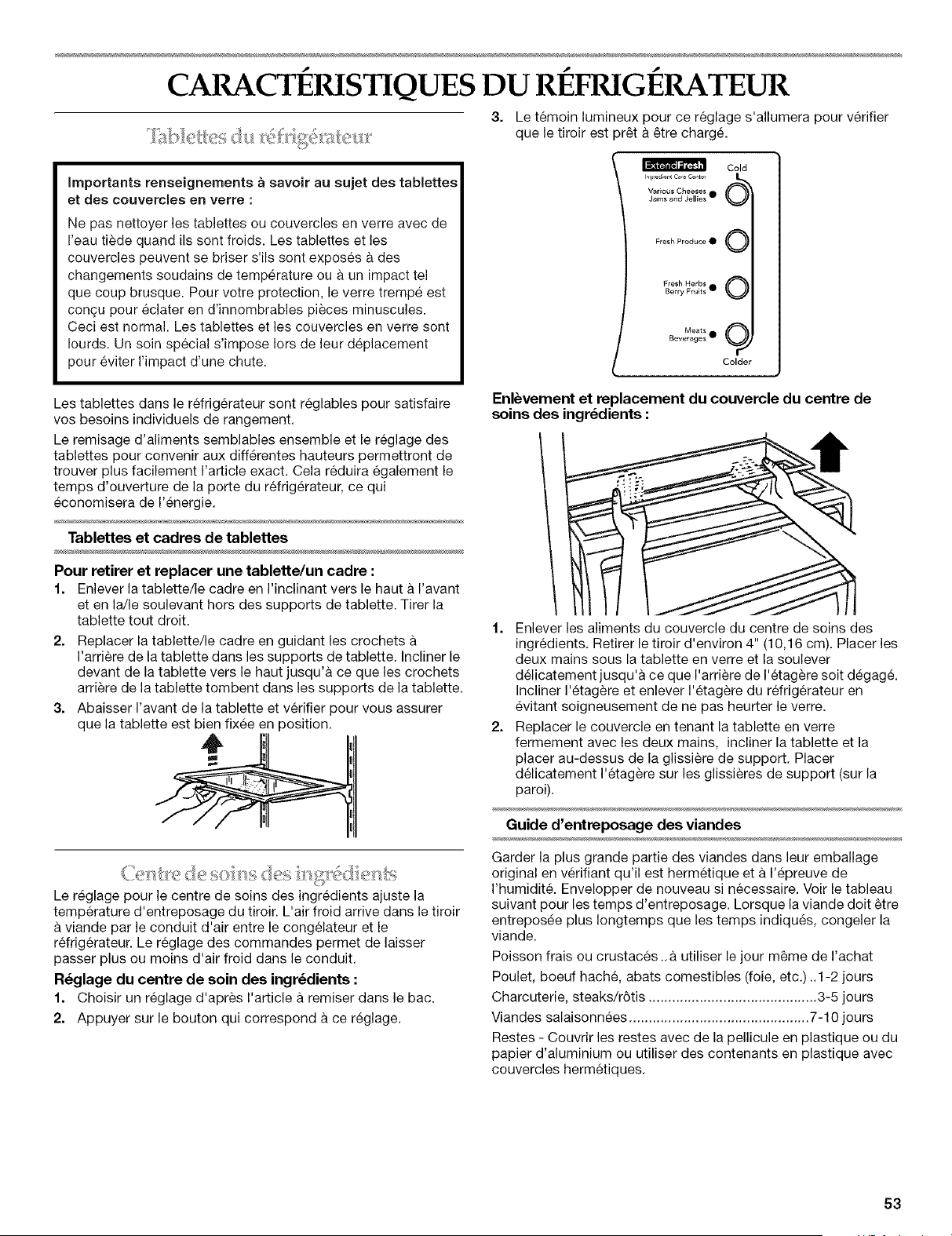

CARACTI:!:RISTIQUES DU RC:FRIGC:RATEUR ........................... 53
Tablettes du refrig@ateur ........................................................... 53
Centre de soins des ingredients ................................................ 53
Bac & legumes et couvercles ..................................................... 54
Casier utilitaire couvert ............................................................... 54
Casier a vin ................................................................................. 54
CARACTI:!:RISTIGUES DU CONGC:LATEUR ............................... 54
Tablette de congelateur ............................................................. 54
Panier du congelateur ................................................................ 54
CARACTI_RISTIQUES DE LA PORTE ......................................... 55
Compartiment utilitaire ............................................................... 55
Compartiments dans la porte .................................................... 55
ENTRETIEN DU RI_FRIGI_RATEUR ............................................ 55
Nettoyage ................................................................................... 55
Remplacement des ampoules d'eclairage ................................ 56
Pannes de courant ..................................................................... 57
Entretien avant les vacances ..................................................... 57
DI_PANNAGE ................................................................................. 58
ASSISTANCE OU SERVICE ......................................................... 61
Accessoires ................................................................................ 61

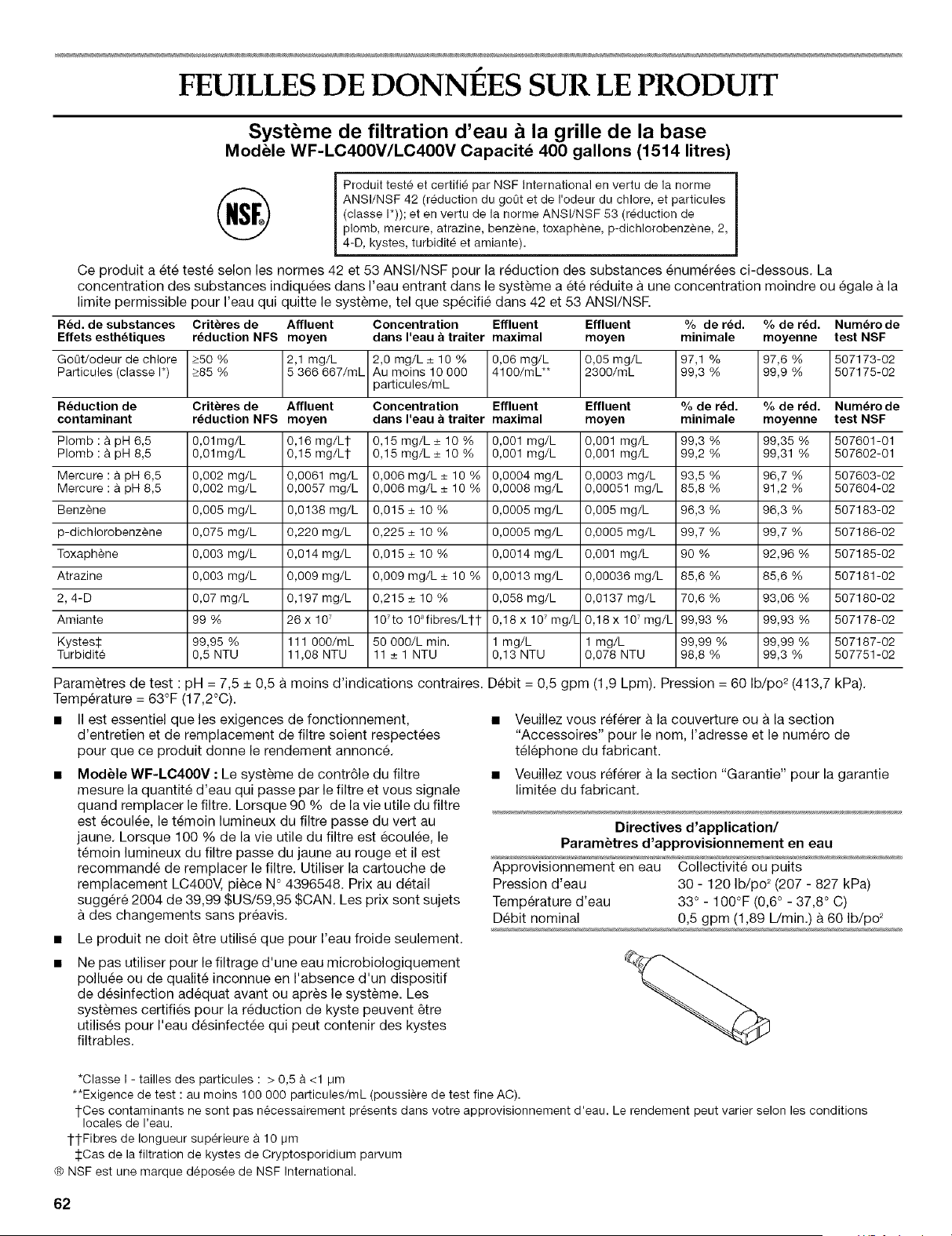

FEUlLLES DE DONNI_ES SUR LE PRODUlT ............................. 62
GARANTIE ..................................................................................... 63
REFRIGERATOR SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."
These words mean:
You can be killed or seriously injured if you don't immediately
follow instructions.
You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
IMPORTANT SAFETY INSTRUCTIONS
WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:
• Plug into a grounded 3 prong outlet. [] Use nonflammable cleaner.
• Do not remove ground prong.
• Do not use an adapter.
• Do not use an extension cord.
• Disconnect power before servicing.
• Replace all panels before operating.
• Remove doors from your old refrigerator.
[] Keep flammable materials and vapors, such as gasoline,
away from refrigerator.
[] Use two or more people to move and install refrigerator.
[] Disconnect power before installing ice maker (on ice maker
kit ready models only).
[] Use a sturdy glass when dispensing ice or water (on some
models).
SAVE THESE INSTRUCTIONS
Proper Disposal of Your Old Refrigerator
Suffocation Hazard
Remove doors from your old refrigerator.
Failure to do so can result in death or brain damage.
IMPORTANT: Child entrapment and suffocation are not problems
of the past. Junked or abandoned refrigerators are still dangerous
- even if they will sit for "just a few days." If you are getting rid of
your old refrigerator, please follow these instructions to help
prevent accidents.
Before you throw away your old refrigerator or freezer:
• Take off the doors.
• Leave the shelves in place so that children may not easily
climb inside.

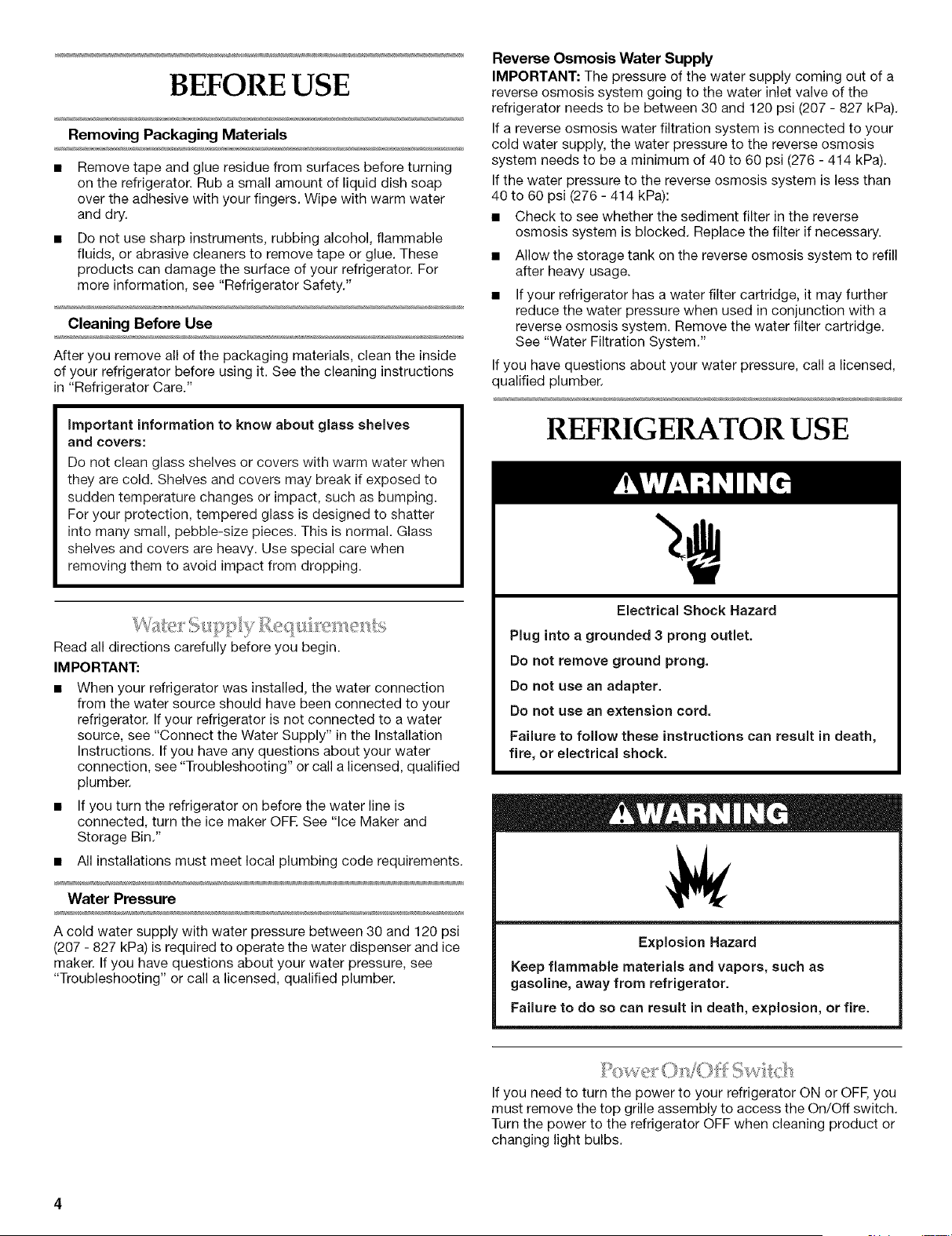

BEFORE USE
Removing Packaging Materials
Remove tape and glue residue from surfaces before turning
on the refrigerator. Rub a small amount of liquid dish soap
over the adhesive with your fingers. Wipe with warm water
and dry.
Do not use sharp instruments, rubbing alcohol, flammable
fluids, or abrasive cleaners to remove tape or glue. These
products can damage the surface of your refrigerator. For
more information, see "Refrigerator Safety."
Cleaning Before Use
After you remove all of the packaging materials, clean the inside
of your refrigerator before using it. See the cleaning instructions
in "Refrigerator Care."
important information to know about glass shelves
and covers:
Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
For your protection, tempered glass is designed to shatter
into many small, pebble-size pieces. This is normal. Glass
shelves and covers are heavy. Use special care when
removing them to avoid impact from dropping.
Read all directions carefully before you begin.
IMPORTANT:
• When your refrigerator was installed, the water connection
from the water source should have been connected to your
refrigerator. If your refrigerator is not connected to a water
source, see "Connect the Water Supply" in the Installation
Instructions. If you have any questions about your water
connection, see "Troubleshooting" or call a licensed, qualified
plumber.
• If you turn the refrigerator on before the water line is
connected, turn the ice maker OFF. See "Ice Maker and
Storage Bin."
• All installations must meet local plumbing code requirements.

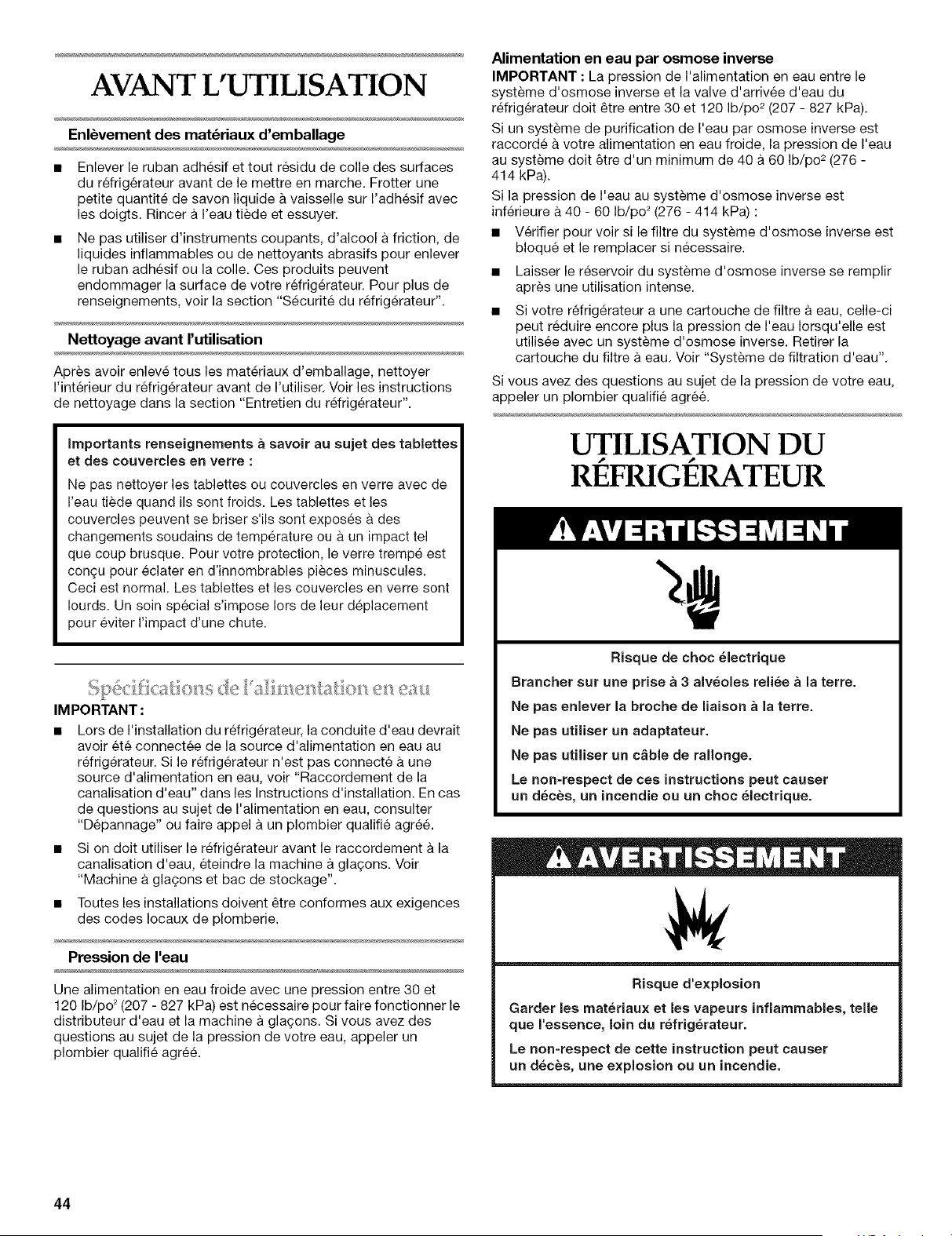

Water Pressure
A cold water supply with water pressure between 30 and 120 psi
(207 - 827 kPa) is required to operate the water dispenser and ice
maker. If you have questions about your water pressure, see
"Troubleshooting" or call a licensed, qualified plumber.
Reverse Osmosis Water Supply
IMPORTANT: The pressure of the water supply coming out of a
reverse osmosis system going to the water inlet valve of the
refrigerator needs to be between 30 and 120 psi (207 - 827 kPa).
If a reverse osmosis water filtration system is connected to your
cold water supply, the water pressure to the reverse osmosis
system needs to be a minimum of 40 to 60 psi (276 - 414 kPa).
If the water pressure to the reverse osmosis system is less than
40 to 60 psi (276 - 414 kPa):
• Check to see whether the sediment filter in the reverse
osmosis system is blocked. Replace the filter if necessary.
Allow the storage tank on the reverse osmosis system to refill
after heavy usage.
If your refrigerator has a water filter cartridge, it may further
reduce the water pressure when used in conjunction with a
reverse osmosis system. Remove the water filter cartridge.
See "Water Filtration System."
If you have questions about your water pressure, call a licensed,
qualified plumber.
REFRIGERATOR USE
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
Explosion Hazard
Keep flammable materials and vapors, such as
gasoline, away from refrigerator.
Failure to do so can result in death, explosion, or fire.
If you need to turn the power to your refrigerator ON or OFF, you
must remove the top grille assembly to access the On/Off switch.
Turn the power to the refrigerator OFF when cleaning product or
changing light bulbs.

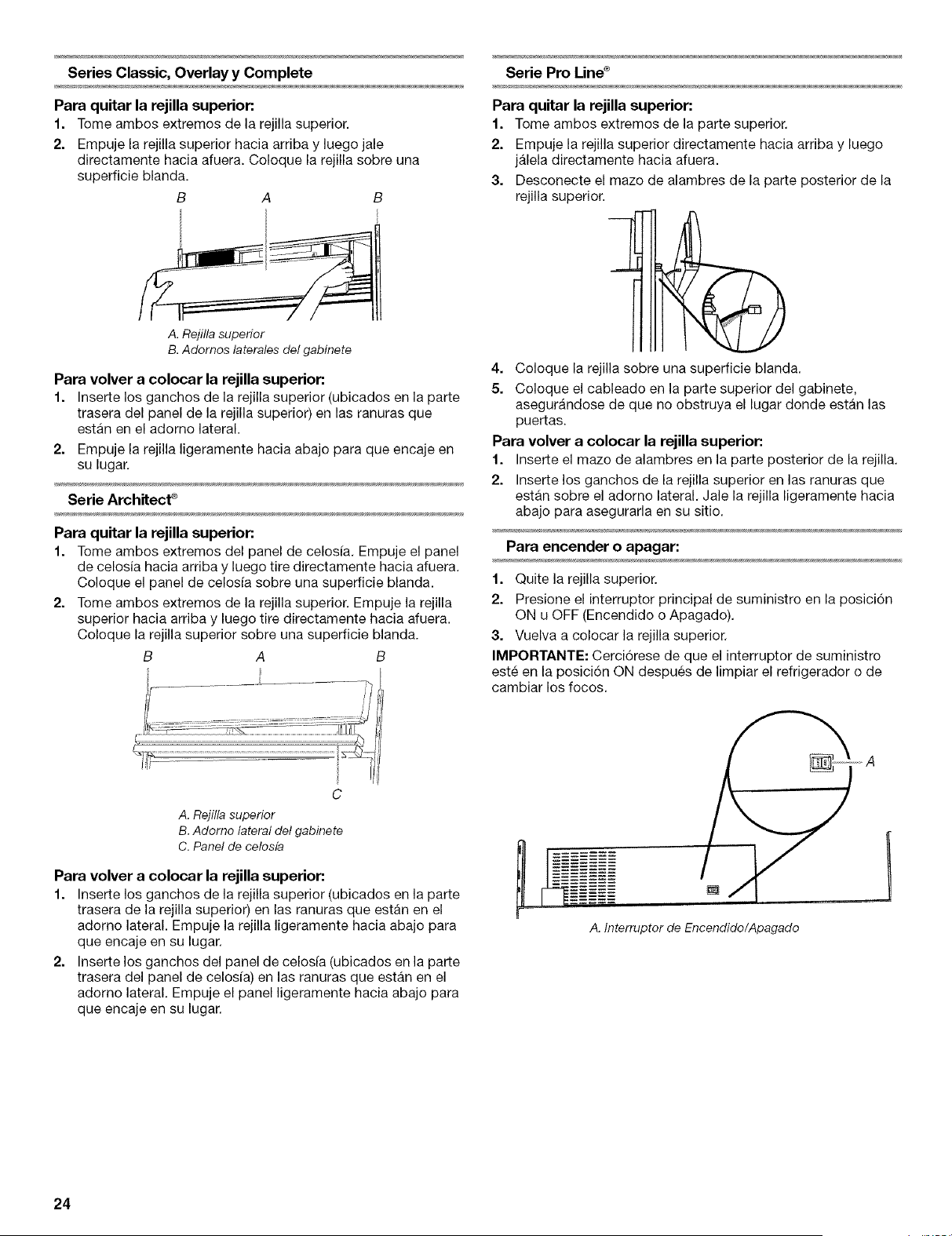

Classic, Overlay and Complete Series
To remove top grille:
1. Grasp both ends of the top grille.
2. Push the top grille straight up, then pull straight out. Lay the
grille on a soft surface.
B A B
A. Top grille
B. Cabinet side trims
To replace top grille:
1. Insert top grille hooks (located on the back of the top grille)
into the slots on the side trim.
2. Pull grille down slightly to lock into place.
Architect ® Series
To remove top grille:
1. Grasp both ends of louver panel. Push louver panel straight
up, then pull straight out. Lay the panel on a soft surface.
2. Grasp both ends of the top grille. Push top grille straight up,
then pull straight out. Lay the top grille on a soft surface.
B A B
h
To replace top grille:
1.
C
A. Top grille
B. Cabinet side trim
C. Louver panel
Insert top grille hooks (located on the back of the top grille
panel) into the slots on side trim. Pull grille down slightly to
lock into place.
2. Insert louver panel hooks (located on the back of the louver
panel) into the slots on the side trim. Pull panel down slightly
to lock into place.
Pro Line _ Series
To remove top grille:
1. Grasp both ends of the top grille.
2. Push the top grille straight up, and then pull straight out.
3. Disconnect the wirin( harness from the back of the top grille.
4. Lay the grille on a soft surface.
5. Place wiring on the top of the cabinet, ensuring it is out of the
way of the doors.
To replace top grille:
1. Reattach wiring harness into grille back.
2. Insert top grille hooks into slots on the side trim. Pull grille
down slightly to lock into place.
To Turn Power On or Off:
1. Remove top grille.
2. Press main power switch to the ON or OFF position.
3. Replace top grille.
IMPORTANT: Be sure the power switch is set to the ON position
after cleaning refrigerator or changing light bulbs.
[]
A. Power On/Off switch

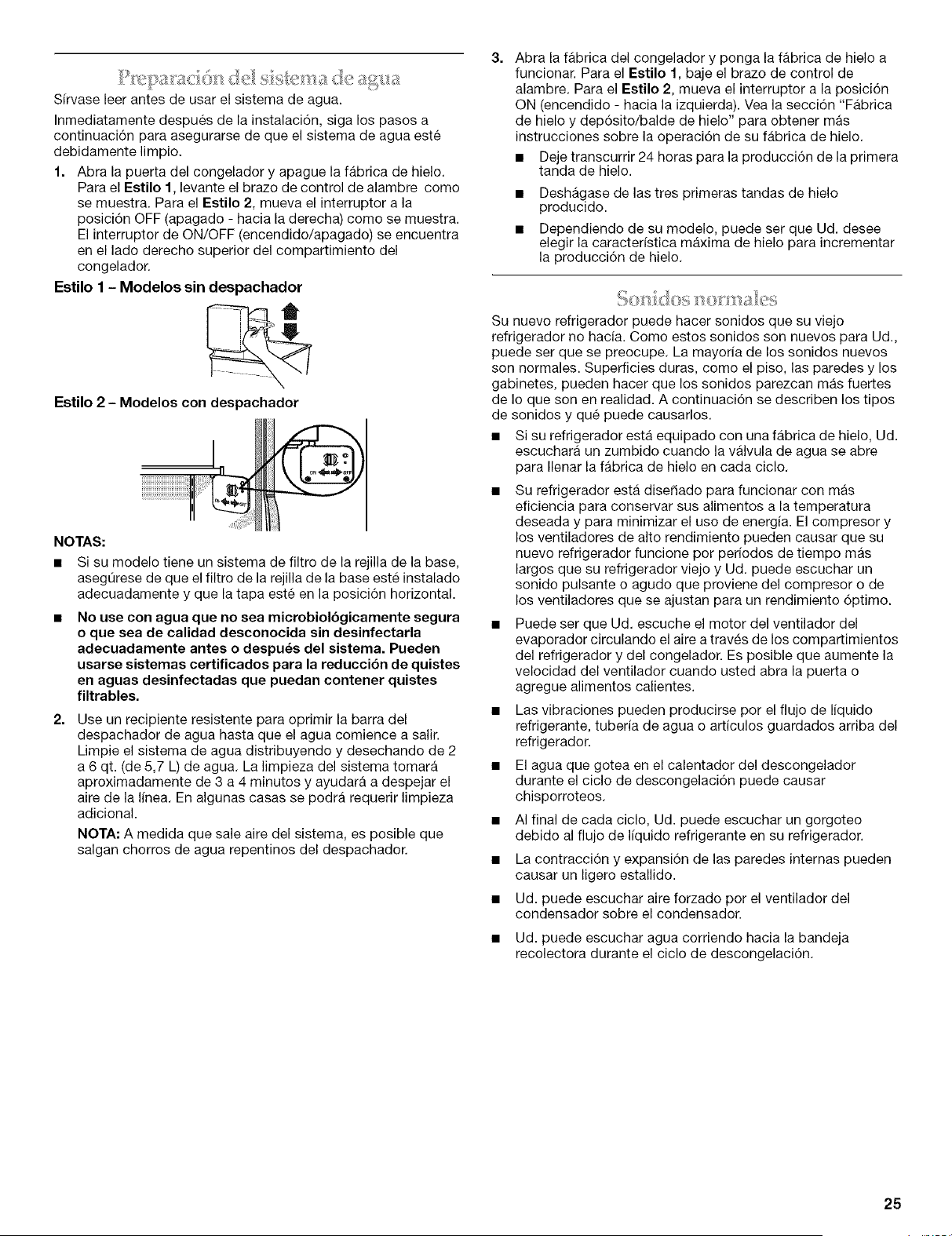

Please read before using the water system.
Immediately after installation, follow the steps below to make
sure that the water system is properly cleaned.
1. Open the freezer door and turn off the ice maker. For Style 1,
lift up the wire shutoff arm as shown. For Style 2, move the
switch to the OFF (right) setting as shown. The ON/OFF
switch is located on the top right side of the freezer
compartment.
Style 1 - Non-Dispenser Models
Style 2 - Dispenser Models
NOTES:
• If your model has a base grille filter system, make sure the
base grille filter is properly installed and the cap is in the
horizontal position.
Do not use with water that is microbiologically unsafe or
of unknown quality without adequate disinfection before
or after the system. Systems certified for cyst reduction
may be used on disinfected waters that may contain
filterable cysts.
2.
Use a sturdy container to depress the water dispenser bar
until the water begins to flow. Flush the water system by
dispensing and discarding 6 qt. (5.7 L) of water. Cleaning the
system will take approximately 3 to 4 minutes and will help
clear air from the line. Additional flushing may be required in
some households.
NOTE: As air is cleared from the system, water may spurt out
of the dispenser.
3.
Open the freezer door and turn on the ice maker. For Style 1,
lower the wire shutoff arm. For Style 2, move the switch to
the ON (left) position.
• Allow 24 hours to produce the first batch of ice.
• Discard the first three batches of ice produced.
• Depending on your model, you may want to select the
maximum ice feature to increase the production of ice.
_ _9 _i_ _._,7
Your new refrigerator may make sounds that your old one didn't
make. Because the sounds are new to you, you might be
concerned about them. Most of the new sounds are normal. Hard
surfaces, such as the floor, walls, and cabinets, can make the
sounds seem louder. The following describes the kinds of sounds
and what may be making them.
• If your refrigerator is equipped with an ice maker, you will hear
a buzzing sound when the water valve opens to fill the ice
maker for each cycle.
Your refrigerator is designed to run more efficiently to keep
your food items at the desired temperatures and to minimize
energy usage. The high efficiency compressor and fans may
cause your refrigerator to run longer than your old one. You
may also hear a pulsating or high-pitched sound from the
compressor or fans adjusting to optimize performance.
• You may hear the evaporator fan motor circulating air through
the refrigerator and freezer compartments. The fan speed
may increase as you open the doors or add warm food.
• Rattling noises may come from the flow of refrigerant, the
water line, or items stored on top of the refrigerator.
• Water dripping on the defrost heater during a defrost cycle
may cause a sizzling sound.
• As each cycle ends, you may hear a gurgling sound due to
the refrigerant flowing in your refrigerator.
• Contraction and expansion of the inside walls may cause a
popping noise.
• You may hear air being forced over the condenser by the
condenser fan.
• You may hear water running into the drain pan during the
defrost cycle.
In order to ensure proper temperatures, you need to permit
airflow between the two sections. Cold air enters the bottom of
the freezer section and moves up. It then enters the refrigerator
section through the top vent. Air then returns to the freezer as
shown.
7
Do not block any of these vents with food such as soda, cereal,
bread, etc. If the vents are blocked, airflow will be prevented and
the temperature controls will not function properly.
IMPORTANT: Because air circulates between both sections, any
odors formed in one section will transfer to the other. You must
thoroughly clean both sections to eliminate odors. To prevent
odor transfer from food, wrap or cover foods tightly.

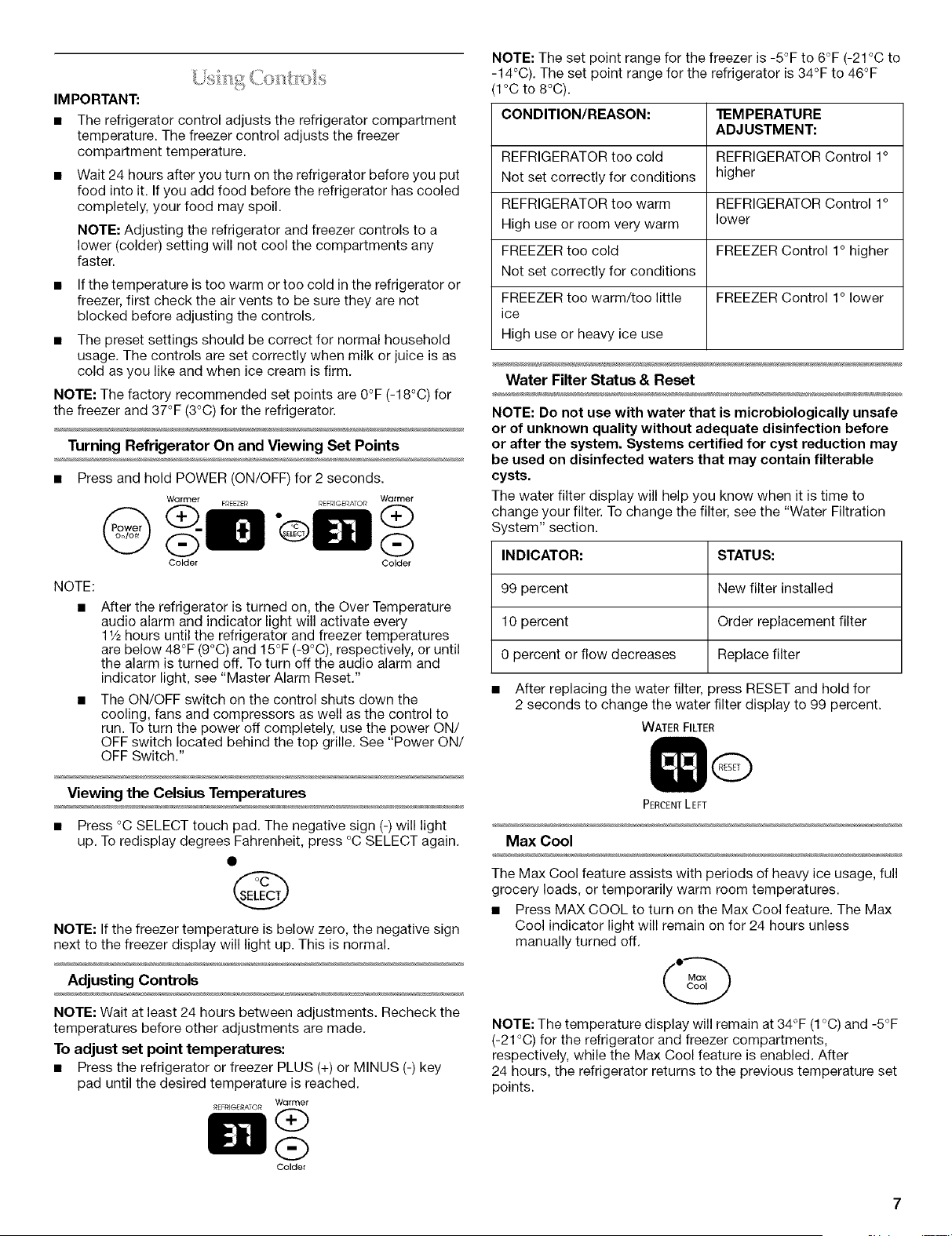

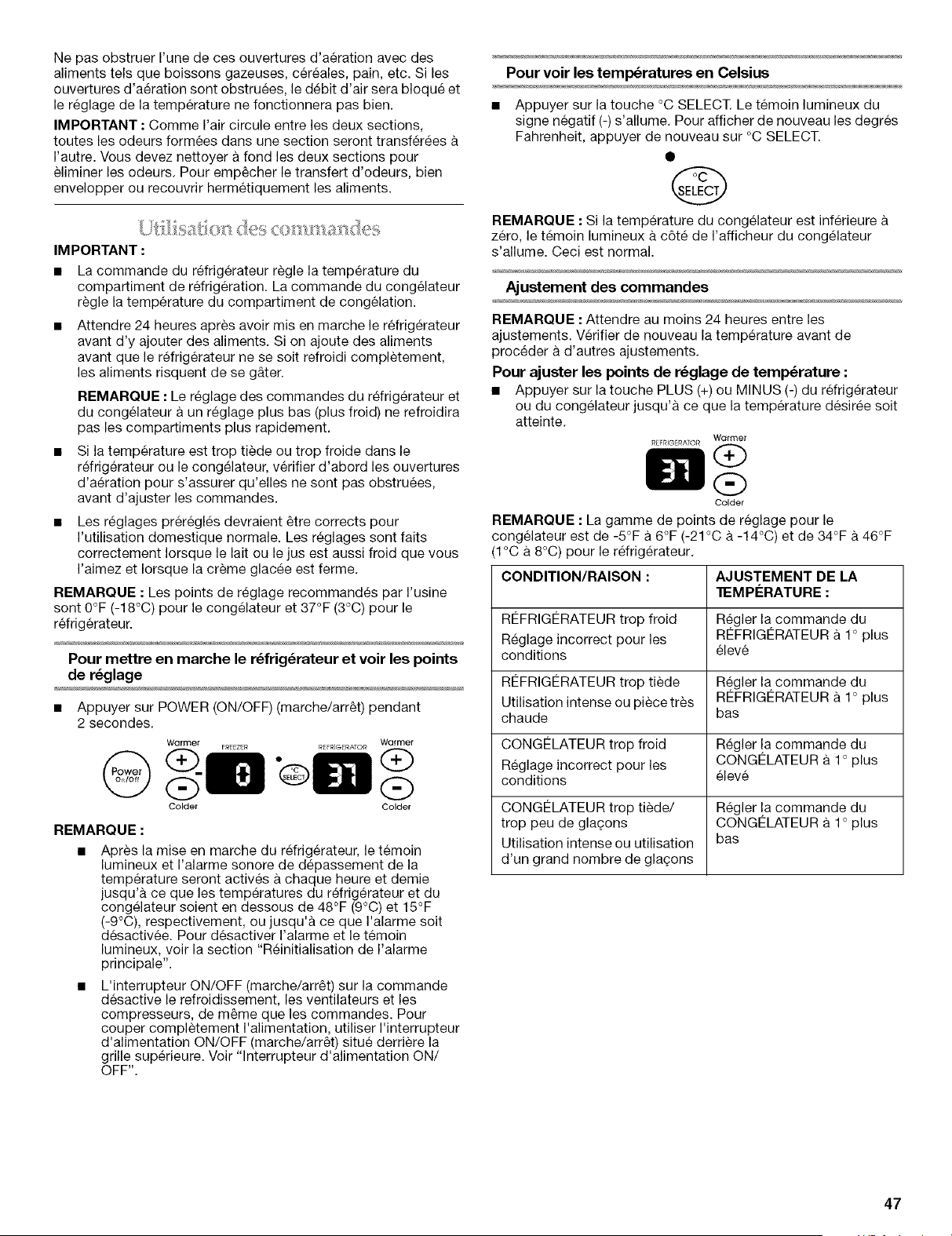

IMPORTANT:
• The refrigerator control adjusts the refrigerator compartment
temperature. The freezer control adjusts the freezer
compartment temperature.
Wait 24 hours after you turn on the refrigerator before you put
food into it. If you add food before the refrigerator has cooled
completely, your food may spoil.
NOTE: Adjusting the refrigerator and freezer controls to a
lower (colder) setting will not cool the compartments any
faster.
If the temperature is too warm or too cold in the refrigerator or
freezer, first check the air vents to be sure they are not
blocked before adjusting the controls.
The preset settings should be correct for normal household
usage. The controls are set correctly when milk or juice is as
cold as you like and when ice cream is firm.
NOTE: The factory recommended set points are 0°F (-18°C) for
the freezer and 37°F (3°C) for the refrigerator.
Turning Refrigerator On and Viewing Set Points
Press and hold POWER (ON/OFF) for 2 seconds.
Warmer Warmer
@ REF 'OERATO Q
Q
Colder Colder
NOTE:
After the refrigerator is turned on, the Over Temperature
audio alarm and indicator light will activate every
11/2hours until the refrigerator and freezer temperatures
are below 48°F (9°C) and 15°F (-9°C), respectively, or until
the alarm is turned off. To turn off the audio alarm and
indicator light, see "Master Alarm Reset."
The ON/OFF switch on the control shuts down the
cooling, fans and compressors as well as the control to
run. To turn the power off completely, use the power ON/
OFF switch located behind the top grille. See "Power ON/
OFF Switch."
Viewing the Celsius Temperatures
Press °C SELECT touch pad. The negative sign (-) will light
up. To redisplay degrees Fahrenheit, press °C SELECT again.
G
NOTE: If the freezer temperature is below zero, the negative sign
next to the freezer display will light up. This is normal.
Adjusting Controls
NOTE: Wait at least 24 hours between adjustments. Recheck the
temperatures before other adjustments are made.
To adjust set point temperatures:
• Press the refrigerator or freezer PLUS (+) or MINUS (-) key
pad until the desired temperature is reached.
Warmer
REFRIGERATOR
(2)
Colder
NOTE: The set point range for the freezer is -5°F to 6°F (-21 °C to
-14°C). The set point range for the refrigerator is 34°F to 46°F
1°C to 8°C).
CONDITION/REASON: 1EMPERATURE
ADJUSTMENT:
REFRIGERATOR too cold REFRIGERATOR Control 1°
Not set correctly for conditions higher
REFRIGERATOR too warm REFRIGERATOR Control 1°
lower
High use or room very warm
FREEZER too cold FREEZER Control 1° higher
Not set correctly for conditions
FREEZER too warm/too little FREEZER Control 1° lower
ice
High use or heavy ice use

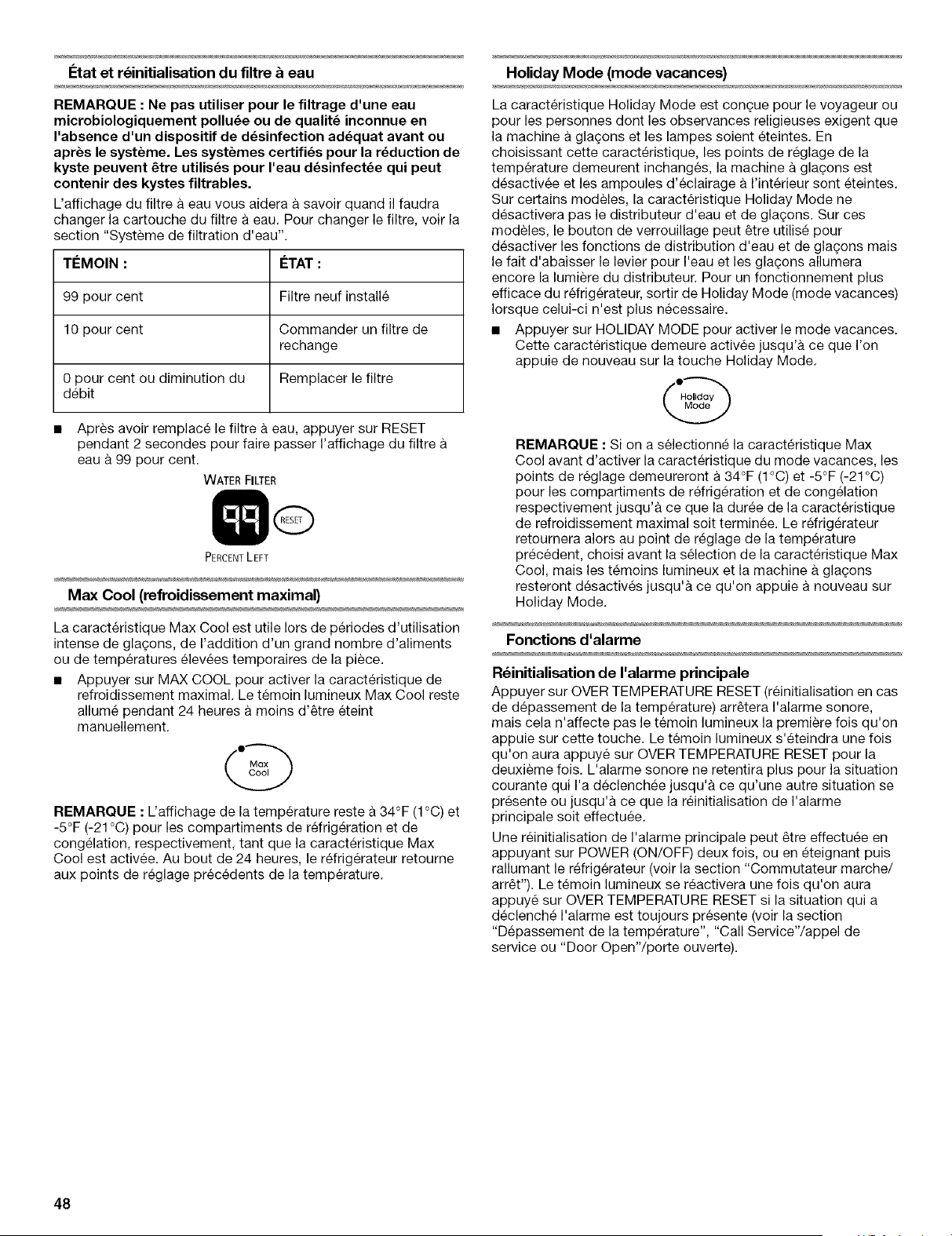

Water Filter Status & Reset
NOTE: Do not use with water that is microbiologically unsafe
or of unknown quality without adequate disinfection before
or after the system. Systems certified for cyst reduction may
be used on disinfected waters that may contain filterable
cysts.
The water filter display will help you know when it is time to
change your filter. To change the filter, see the "Water Filtration
System" section.
INDICATOR: STATUS:
99 percent New filter installed
10 percent Order replacement filter
0 percent or flow decreases Replace filter
• After replacing the water filter, press RESET and hold for
2 seconds to change the water filter display to 99 percent.
WATER FILTER
PERCENTLEFT
Max Cool
The Max Cool feature assists with periods of heavy ice usage, full
grocery loads, or temporarily warm room temperatures.
• Press MAX COOL to turn on the Max Cool feature. The Max
Cool indicator light will remain on for 24 hours unless
manually turned off.
NOTE: The temperature display will remain at 34°F (1°C) and -5°F
(-21 °C) for the refrigerator and freezer compartments,
respectively, while the Max Cool feature is enabled. After
24 hours, the refrigerator returns to the previous temperature set
points.
Holiday Mode
The Holiday Mode feature is designed for the traveler or for those
whose religious observances require turning off the lights and ice
maker. By selecting this feature, the temperature set points
remain unchanged, the ice maker will be disabled and the interior
lights will turn off. On some models, the Holiday Mode feature
won't disable the ice and water dispenser. For these models the
lock button can be used to disable the ice and water functions,
but depressing the ice or water lever will still turn on the
dispenser light. For most efficient refrigerator operation, it is
recommended to exit the Holiday Mode when it is no longer
required.
• Press HOLIDAY MODE to turn on the Holiday Mode feature.
This feature will remain on until the Holiday Mode key is
pressed again.
OHoliday
@
NOTE: If the Max Cool feature has been selected prior to
turning on the Holiday Mode feature, then the set points will
remain at 34°F (1°C) and -5°F (-21 °C) for the refrigerator and
freezer compartments, respectively, until the Max Cool
feature times out. The refrigerator will then return to the
previous temperature set points chosen prior to the selection
of the Max Cool feature, but the lights and ice maker will
remain off until the Holiday Mode key is pressed again.
Alarm Functions
Master Alarm Reset
Pressing the OVER TEMPERATURE RESET will shut off the audio
alarm, but this does not affect the indicator light the first time the
OVER TEMPERATURE RESET is pressed. The indicator light will
shut off once the OVER TEMPERATURE RESET is pressed the
second time. The audio alarm will not sound again for the current
condition that caused the alarm until a new condition occurs or
until a Master Alarm Reset is performed.
A Master Alarm Reset can be performed by pressing the POWER
(ON/OFF) twice or by turning the power to the refrigerator off and
on again. See "Power On/Off Switch." The indicator light will
reactivate after the OVER TEMPERATURE RESET is pressed if
the condition that caused the alarm is still present. See "Over
Temperature," "Call Service," or "Door Open."

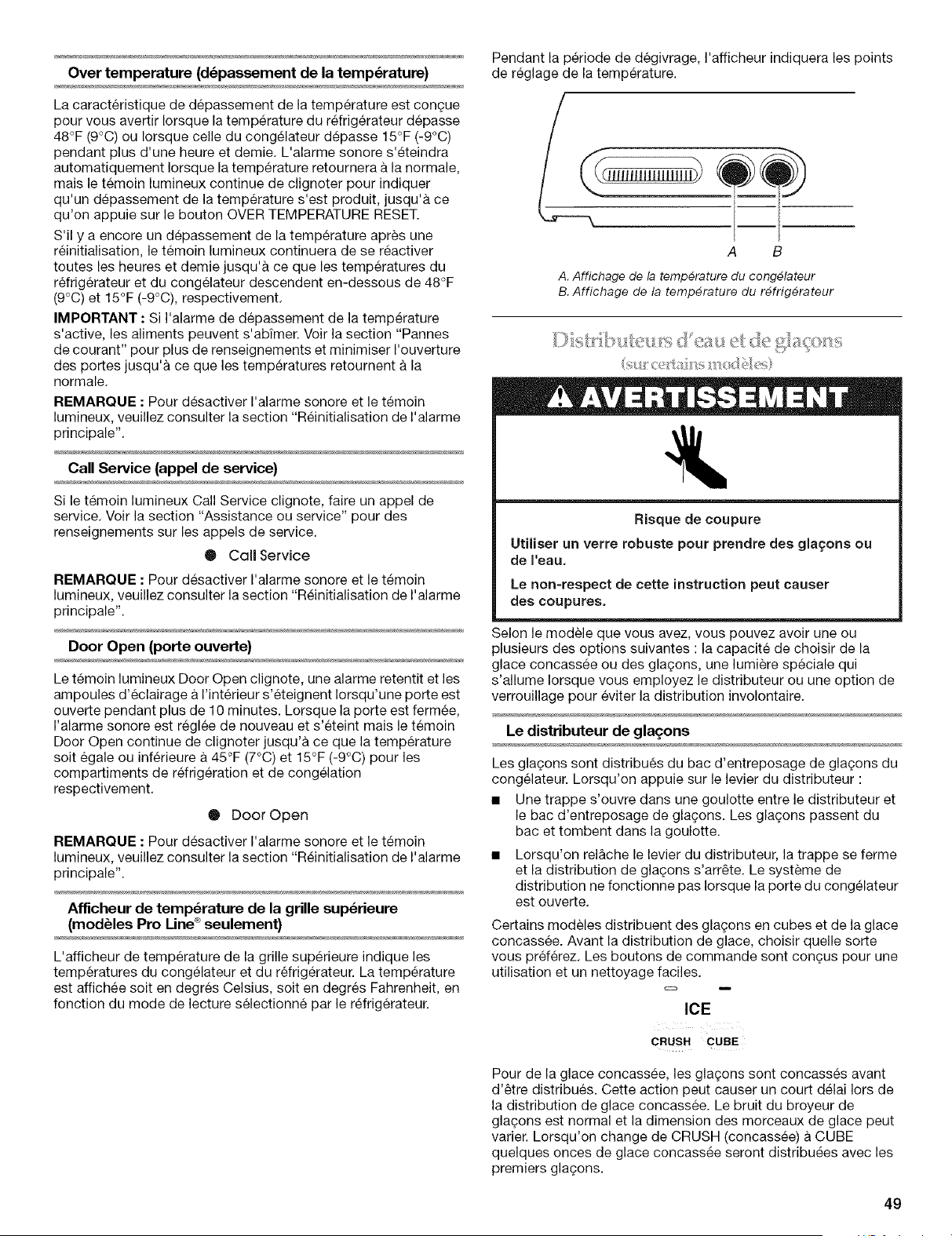

Over Temperature
The Over Temperature feature is designed to let you know when
either the refrigerator temperature rises above 48°F (9°C) or the
freezer temperature rises above 15°F (-9°C) for longer than
11/2hours. The audio alarm will shut off automatically when the
temperature returns to normal, but the indicator light will continue
to flash to let you know that an over temperature condition has
occurred until the OVER TEMPERATURE RESET is pressed.
If the over temperature condition is still present when an Over
Temperature Reset is performed, the indicator light will continue
to reactivate every 11/2hours until refrigerator and freezer
temperatures are below 48°F (9°C) and 15°F (-9°C), respectively.
IMPORTANT: If the Over Temperature Alarm activates, your food
may spoil. See the "Power Interruptions." Minimize door
openings until temperatures return to normal.
NOTE: To deactivate the audio alarm and indicator light, see
"Master Alarm Reset."

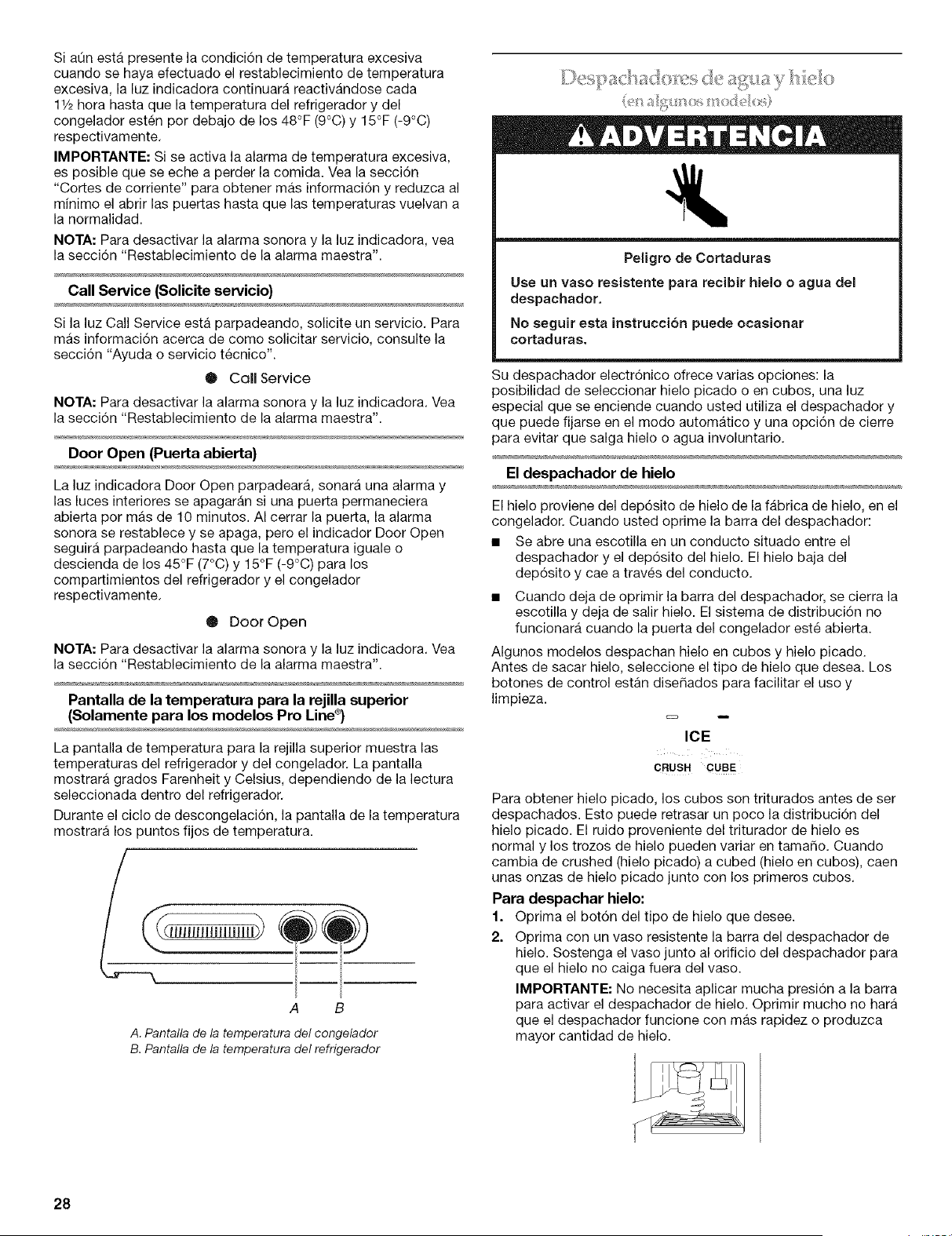

Call Service
If the Call Service indicator light is flashing, call for service. See
the "Assistance or Service" section for information on calling for
service.
• Call Service
NOTE: To deactivate the audio alarm and indicator light, see
"Master Alarm Reset."
Door Open
The Door Open indicator light will flash, an alarm will sound and
the interior lights will turn off when a door has been open for
longer than 10 minutes. When the door is closed, the audio alarm
will reset and turn off, but the Door Open indicator light will
continue to flash until the temperature is equal to or below 45°F
(7°C) and 15°F (-9°C) for the refrigerator and freezer
compartments, respectively.
• Door Open
NOTE: To deactivate the audio alarm and indicator light, see
"Master Alarm Reset."
Top Grille Temperature Display (Pro Line®Models Only)
The top grille temperature display shows the freezer and
refrigerator temperatures. The display will show either Fahrenheit
or Celsius, depending on the selected reading inside the
refrigerator.
During the defrost cycle, the temperature display will show the
temperature set points.
A B
A. Freezer temperature display
B. Refrigerator temperature display
Cut Hazard
Use a sturdy glass when dispensing ice or water.
Failure to do so can result in cuts.
Depending on your model, you may have one or more of the
following options: the ability to select either crushed or cubed
ice, a special light that turns on when you use the dispenser, or a
lock option to avoid unintentional dispensing.
The Ice Dispenser
Ice dispenses from the ice maker storage bin in the freezer. When
the dispenser lever is pressed:
• A trap door opens in a chute between the dispenser and the
ice bin. Ice moves from the bin and falls through the chute.
• When you release the dispenser lever, the trap door closes
and the ice dispensing stops. The dispensing system will not
operate when the freezer door is open.
Some models dispense both cubed and crushed ice. Before
dispensing ice, select which type of ice you prefer. The button
controls are designed for easy use and cleaning.
ICE
CRUSH CUBE
For crushed ice, cubes are crushed before they are dispensed.
This may cause a slight delay when dispensing crushed ice.
Noise from the ice crusher is normal, and pieces of ice may vary
in size. When changing from crushed to cubed, a few ounces of
crushed ice will be dispensed along with the first cubes.
To Dispense Ice:
1. Press button for the desired type of ice.
2. Press a sturdy glass against the ice dispenser lever. Hold the
glass close to the dispenser opening so ice does not fall
outside of the glass.
IMPORTANT: You do not need to apply a lot of pressure to
the lever in order to activate the ice dispenser. Pressing hard
will not make the ice dispense faster or in greater quantities.
3.
Remove the glass to stop dispensing.
NOTE: The first few batches of ice may have an off-flavor
from new plumbing and parts. Throw the ice away. Also, take
large amounts of ice from the ice bin, not through the
dispenser.

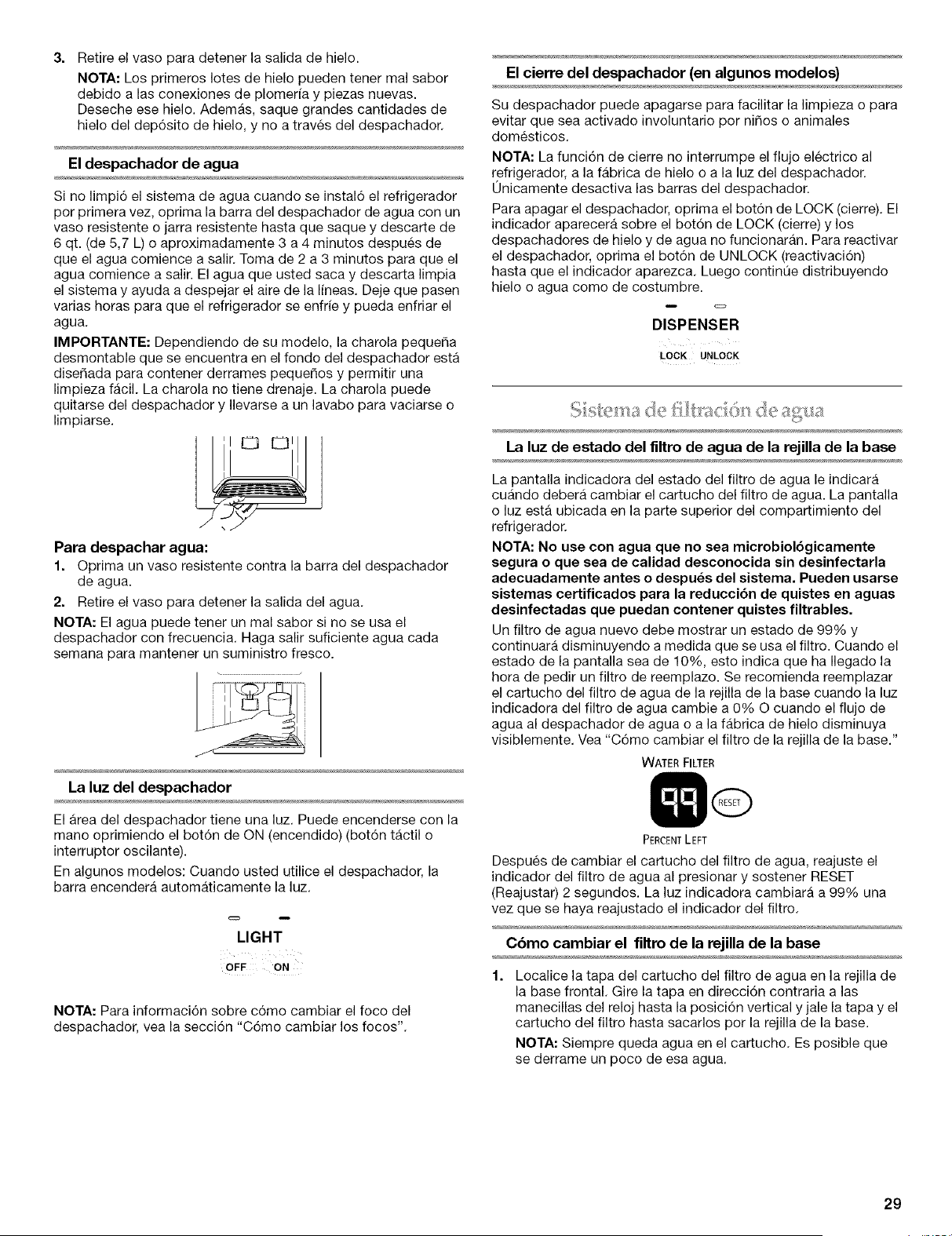

The Water Dispenser
If you did not flush the water system when the refrigerator was
first installed, press the water dispenser bar with a sturdy glass or
jar until you draw and discard 6 qt. (5.7 L) or approximately 3 to
4 minutes of water after water begins dispensing. It will take 2
to 3 minutes for the water to begin dispensing. The water you
draw and discard cleans the system and helps clear air from the
lines. Allow several hours for the refrigerator to cool down and
chill water.
IMPORTANT: Depending on your model, the small removable
tray at the bottom of the dispenser is designed to catch small
spills and allow for easy cleaning. There is no drain in the tray.
The tray can be removed from the dispenser and carried to the
sink to be emptied or cleaned.
To Dispense Water:
1. Press a sturdy glass against the water dispenser lever.
2. Remove the glass to stop dispensing.
NOTE: Water may have an off-flavor if you do not use the
dispenser periodically. Dispense enough water every week to
maintain a fresh supply.
The Dispenser Light
The dispenser area has a light. It can be turned on manually by
pressing the ON button (touchpad or rocker switch).
On some models: Whenever you use the dispenser, the lever will
automatically turn the light on.
LIGHT
OFF ON
NOTE: See the "Changing the Light Bulbs" section for
information on changing the dispenser light bulb.
The Dispenser Lock (on some models)
Your dispenser can be turned off for easy cleaning or to prevent
unintentional dispensing by small children and pets.
NOTE: The lock feature does not shut off power to the
refrigerator, to the ice maker, or to the dispenser light. It simply
deactivates the dispenser levers.
To turn off the dispenser, press the LOCK button. The indicator
will appear above the LOCK button and the ice and water
dispensers will not work. To unlock the dispenser, press the
UNLOCK button until the indicator appears. Then continue to
dispense ice or water as usual.
DISPENSER
LOCK UNLOCK
The Base Grille Water Filter Status Light
The water filter indicator display will help you know when to
change your water filter cartridge. The display or light is located
at the top of the refrigerator compartment.
NOTE: Do not use with water that is microbiologically unsafe
or of unknown quality without adequate disinfection before
or after the system. Systems certified for cyst reduction may
be used on disinfected waters that may contain filterable
cysts.
A new water filter should display a reading of 99% and will
continue to decrease as the filter life is used. When display reads
10%, it is time to order a replacement filter. It is recommended
that you replace the base grille water filter cartridge when the
water filter indicator light changes to 0% OR when water flow to
your water dispenser or ice maker decreases noticeably. See
"Changing the Base Grille Filter."
WATER FILTER
PERCENTLEFT
After changing the water filter cartridge, reset the water filter
status light by pressing and holding the RESET button for
2 seconds. The indicator light will change to 99% when the filter
indicator is reset.

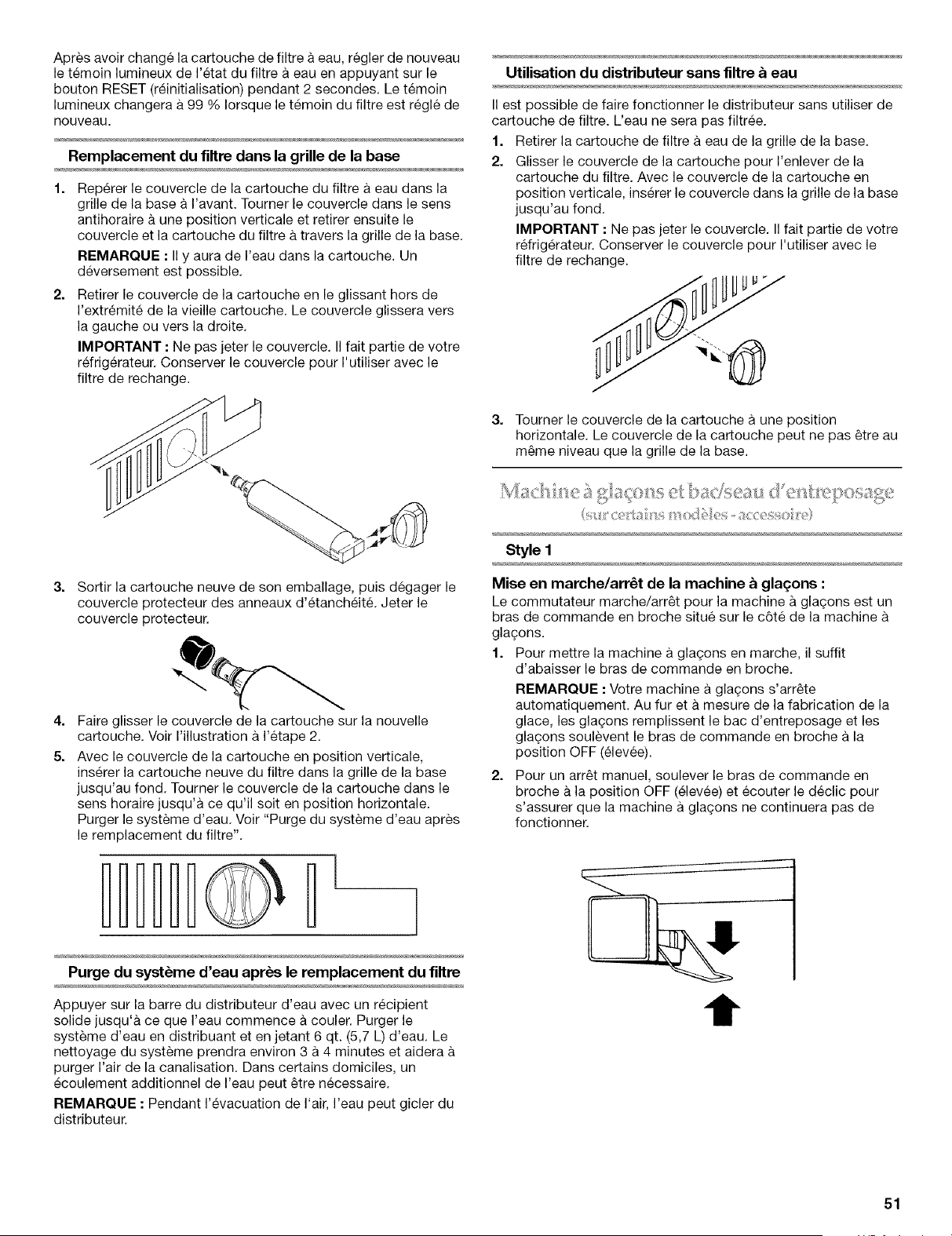

Changing the Base Grille Filter
Locate the water filter cartridge cap in the front base grille.
Rotate the cap counterclockwise to a vertical position and
pull the cap and filter cartridge out through the base grille.
NOTE: There will be water in the cartridge. Some spilling may
occur.
2.
Remove the cartridge cap by sliding it off the end of the old
cartridge. The cap will slide to the left or right.
IMPORTANT: Do not discard the cartridge cap. It is part of
your refrigerator. Keep the cartridge cap to use with the
replacement filter.
3. Take the new cartridge out of its packaging and remove
protective cover from o-rings. Discard the protective cover.
4.
5.
Slide the cartridge cap onto the new cartridge. See
illustration in Step 2.
With cartridge cap handle in the vertical position, push the
new filter cartridge into the base grille until it stops. Rotate
the cartridge cap clockwise to a horizontal position. Flush the
water system. See "Flushing the Water System After
Replacing Filter."
Flushing the Water System After Replacing Filter
Use a sturdy container to depress the water dispenser bar until
the water begins to flow. Flush the water system by dispensing
and discarding 6 qt. (5.7 L) of water. Cleaning the system will take
approximately 3 to 4 minutes and will help clear air from the line.
Additional flushing may be required in some households.
NOTE: As air is cleared from the system, water may spurt out of
the dispenser.
Using the Dispenser Without the Water Filter
You can run the dispenser without a water filter cartridge. Your
water will not be filtered.
1. Remove the base grille water filter cartridge.
2. Slide the cartridge cap off the end of the filter cartridge. With
the cartridge cap handle in the vertical position, insert the
cartridge cap into the base grille until it stops.
IMPORTANT: Do not discard the cap. It is part of your
refrigerator. Keep the cap to use with the replacement filter.
3. Rotate the cartridge cap to a horizontal position. The
cartridge cap might not be even with the base grille.
/
Style 1
To turn the ice maker on/off:
The on/off switch for the ice maker is a wire shutoff arm located
on the side of the ice maker.
1. To turn the ice maker on, simply lower the wire shutoff arm.
NOTE: Your ice maker has an automatic shutoff. As ice is
made, the ice cubes will fill the ice storage bin and the ice
cubes will raise the wire shutoff arm to the OFF (arm up)
position.
2. To manually turn the ice maker off, lift the wire shutoff arm to
the OFF (arm up) position and listen for the click to make sure
the ice maker will not continue to operate.
t1"

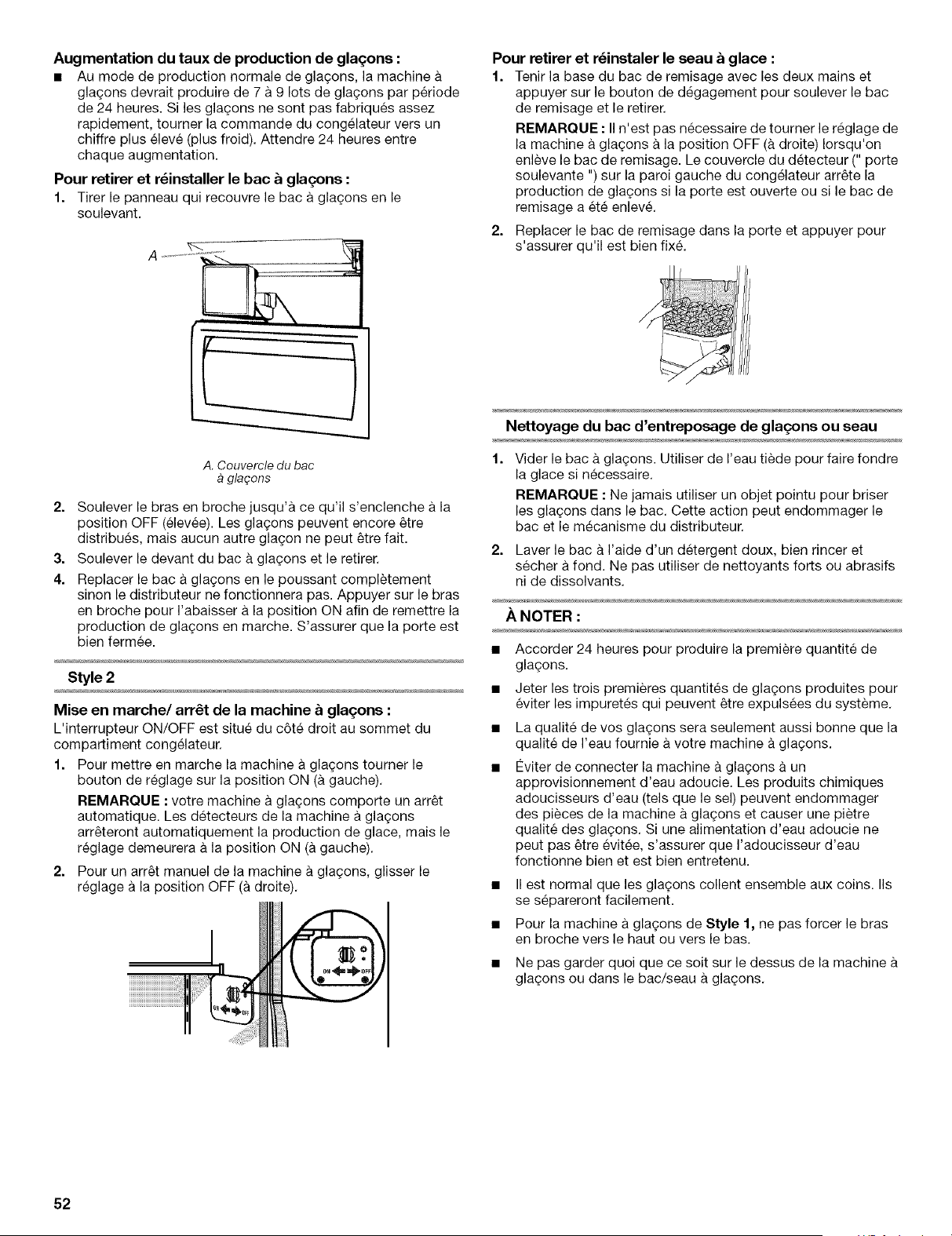

To increase ice production rate:
• In normal ice production, the ice maker should produce
approximately 7 to 9 batches of ice in a 24-hour period. If ice
is not being made fast enough, turn the Freezer Control
toward a higher (colder) number. Wait 24 hours between each
increase.
10

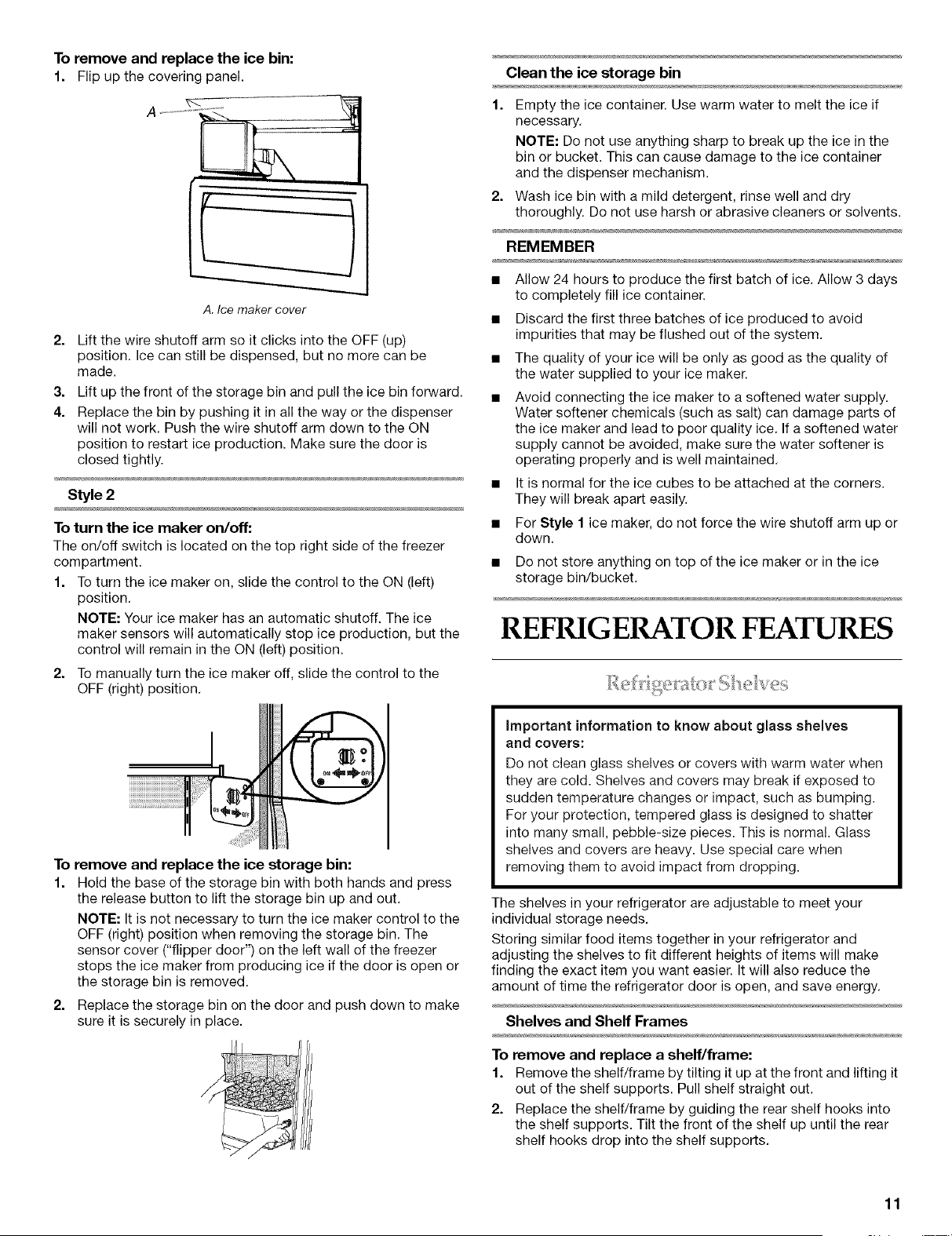

To remove and replace the ice bin:
1. Flip up the covering panel.
A ..................._'_
A. Ice maker cover
2. Lift the wire shutoff arm so it clicks into the OFF (up)
position. Ice can still be dispensed, but no more can be
made.
3. Lift up the front of the storage bin and pull the ice bin forward.
4. Replace the bin by pushing it in all the way or the dispenser
will not work. Push the wire shutoff arm down to the ON
position to restart ice production. Make sure the door is
closed tightly.
Style 2
To turn the ice maker on/off:
The on/off switch is located on the top right side of the freezer
compartment.
1. To turn the ice maker on, slide the control to the ON (left)
position.
NOTE: Your ice maker has an automatic shutoff. The ice
maker sensors will automatically stop ice production, but the
control will remain in the ON (left) position.
2. To manually turn the ice maker off, slide the control to the
OFF (right) position.
To remove and replace the ice storage bin:
1. Hold the base of the storage bin with both hands and press
the release button to lift the storage bin up and out.
NOTE: It is not necessary to turn the ice maker control to the
OFF (right) position when removing the storage bin. The
sensor cover ("flipper door") on the left wall of the freezer
stops the ice maker from producing ice if the door is open or
the storage bin is removed.
2. Replace the storage bin on the door and push down to make
sure it is securely in place.
Clean the ice storage bin
Empty the ice container. Use warm water to melt the ice if
necessary.
NOTE: Do not use anything sharp to break up the ice in the
bin or bucket. This can cause damage to the ice container
and the dispenser mechanism.
2. Wash ice bin with a mild detergent, rinse well and dry
thoroughly. Do not use harsh or abrasive cleaners or solvents.
REMEMBER
• Allow 24 hours to produce the first batch of ice. Allow 3 days
to completely fill ice container.
Discard the first three batches of ice produced to avoid
impurities that may be flushed out of the system.
The quality of your ice will be only as good as the quality of
the water supplied to your ice maker.
Avoid connecting the ice maker to a softened water supply.
Water softener chemicals (such as salt) can damage parts of
the ice maker and lead to poor quality ice. If a softened water
supply cannot be avoided, make sure the water softener is
operating properly and is well maintained.
It is normal for the ice cubes to be attached at the corners.
They will break apart easily.
For Style 1 ice maker, do not force the wire shutoff arm up or
down.
Do not store anything on top of the ice maker or in the ice
storage bin/bucket.
REFRIGERATOR FEATURES
important information to know about glass shelves
and covers:
Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
For your protection, tempered glass is designed to shatter
into many small, pebble-size pieces. This is normal. Glass
shelves and covers are heavy. Use special care when
removing them to avoid impact from dropping.
The shelves in your refrigerator are adjustable to meet your
individual storage needs.
Storing similar food items together in your refrigerator and
adjusting the shelves to fit different heights of items will make
finding the exact item you want easier. It will also reduce the
amount of time the refrigerator door is open, and save energy.
Shelves and Shelf Frames
To remove and replace a shelf/frame:
1. Remove the shelf/frame by tilting it up at the front and lifting it
out of the shelf supports. Pull shelf straight out.
2. Replace the shelf/frame by guiding the rear shelf hooks into
the shelf supports. Tilt the front of the shelf up until the rear
shelf hooks drop into the shelf supports.
11
3. Lower the front of the shelf and check to make sure that the
shelf is securely in position.
4
The control for the ingredient care center adjusts the storage
temperature of the pan. Cold air flows into the pan through the air
duct between the freezer and the refrigerator. Setting the controls
allows more or less cold air through the air duct.
To adjust the ingredient care center:
1. Choose a setting based on the item to be stored in the pan.
2. Push the button that corresponds to that setting.
3. The indicator light for that setting will illuminate to verify that
the pan is read to be loaded.
Cold
0
Various Cheeses •
Jams and Jellies
Fresh Produce • 0
Fresh Herbs 0Berry Fruits •
Meats 9
Beverages •
Colder
To remove and replace the ingredient cars center cover:
1. Remove food from ingredient care center cover. Pull drawer
out about 4" (10.16 cm). Reach under the glass shelf with
both hands and lift gently upward until back of shelf is free.
Tilt shelf at an angle and remove shelf from refrigerator being
careful not to bump the glass.
2. Replace the cover by holding the glass shelf firmly with both
hands, tilt the shelf at an angle and position it above the
support rails. Place shelf gently on support rails on side wall.
Meat Storage Guide
Store most meat in original wrapping as long as it is airtight and
moisture-proof. Rewrap if necessary. See the following chart for
storage times. When storing meat longer than the times given,
freeze the meat.
Fresh fish or shellfish .................. use same day as purchased
Chicken, ground beef, variety meat (liver, etc.) ......... 1-2 days
Cold cuts, steaks/roasts ........................................... 3-5 days
Cured meats ............................................................ 7-10 days
Leftovers - Cover leftovers with plastic wrap, aluminum foil, or
plastic containers with tight lids.
To remove and replace the crispers:
1. Slide the crisper drawer straight out to the stop. Lift the front
of the drawer with one hand while supporting the bottom of
the drawer with your other hand and slide the drawer out the
rest of the way.
2. To replace the crisper drawer, place the drawer onto slides
and push the drawer back until securely in position.
3. Carefully test the crisper drawer to make sure it has been
replaced properly.
To clean the crisper covers:
1. To clean the top crisper cover, remove the ingredient care
center located above it.
2. To clean the bottom crisper cover, first remove the top crisper
drawer.
NOTE: For long-term storage, store eggs in a covered container
or in their original carton on an interior shelf.
To remove and replace the wine rack:
1. Remove the rack by pulling it straight out from the shelf.
2. Replace the rack by sliding it in between the shelf and the
wall of the refrigerator.
12
FREEZER FEATURES DOOR FEATURES

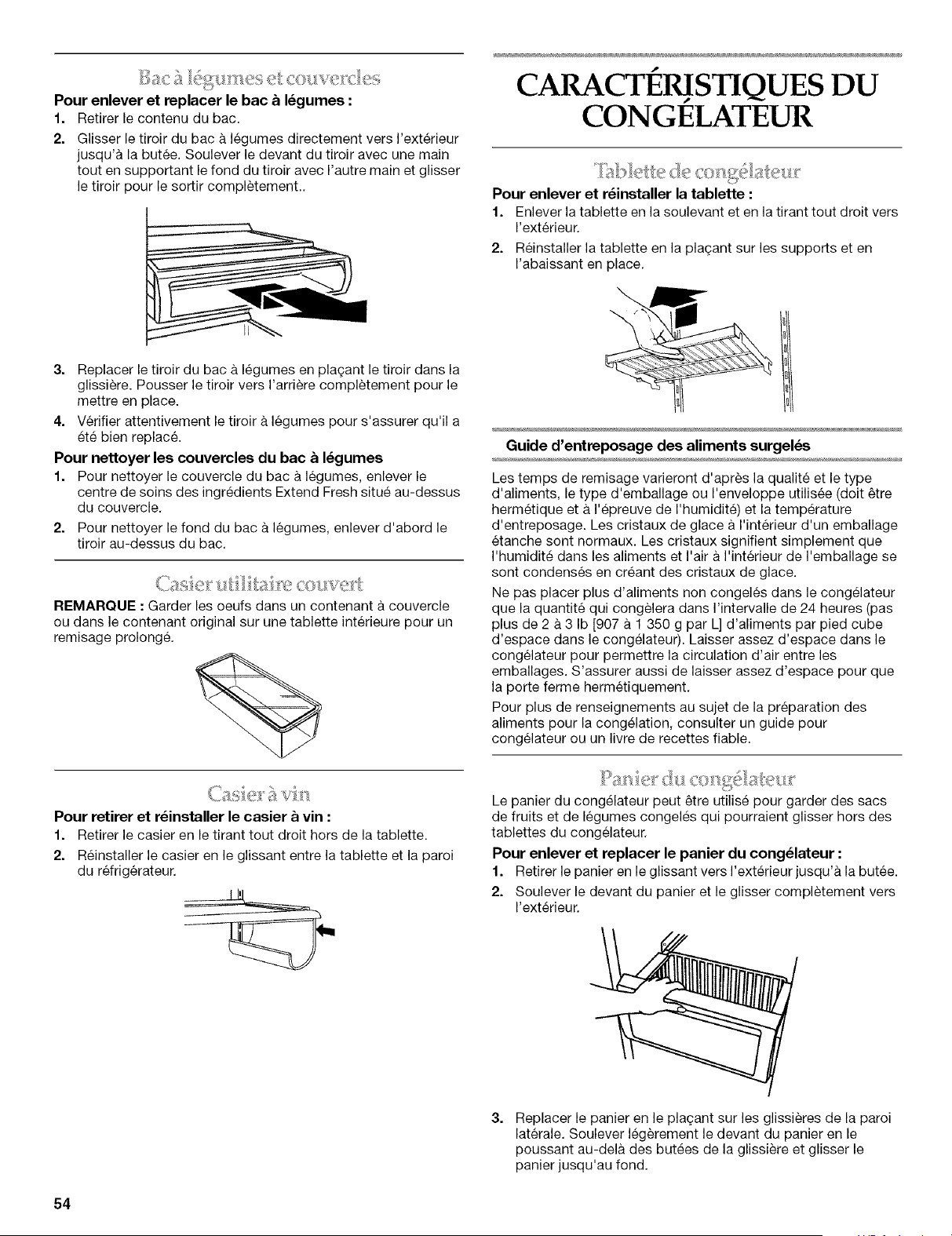

To remove and replace the shelf:
1. Remove the shelf by lifting it up and pulling it straight out.
2. Replace the shelf by putting it over the supports and lowering
it into place.
Frozen Food Storage Guide
Storage times will vary according to the quality and type of food,
the type of packaging or wrap used (should be airtight and
moisture-proof), and the storage temperature. Ice crystals inside
a sealed package are normal. This simply means that moisture in
the food and air inside the package have condensed, creating ice
crystals.
Put no more unfrozen food into the freezer than will freeze within
24 hours (no more than 2 to 3 Ibs. of food per cubic foot
[907-1,350 g per 28 L] of freezer space). Leave enough space in
the freezer for air to circulate around packages. Be careful to
leave enough room for the door to close tightly.
For more information on preparing food for freezing, check a
freezer guide or reliable cookbook.
The freezer basket can be used to store bags of frozen fruits and
vegetables that may slide off freezer shelves.
To remove and replace the freezer basket:
1. Pull the basket straight out to the stop.
2. Lift the front of the basket and slide it out the rest of the way.
3. Replace the basket by positioning it on the side wall guide
rails. Lift the basket front slightly while pushing it past the
guide rail stops and slide basket in the rest of the way.

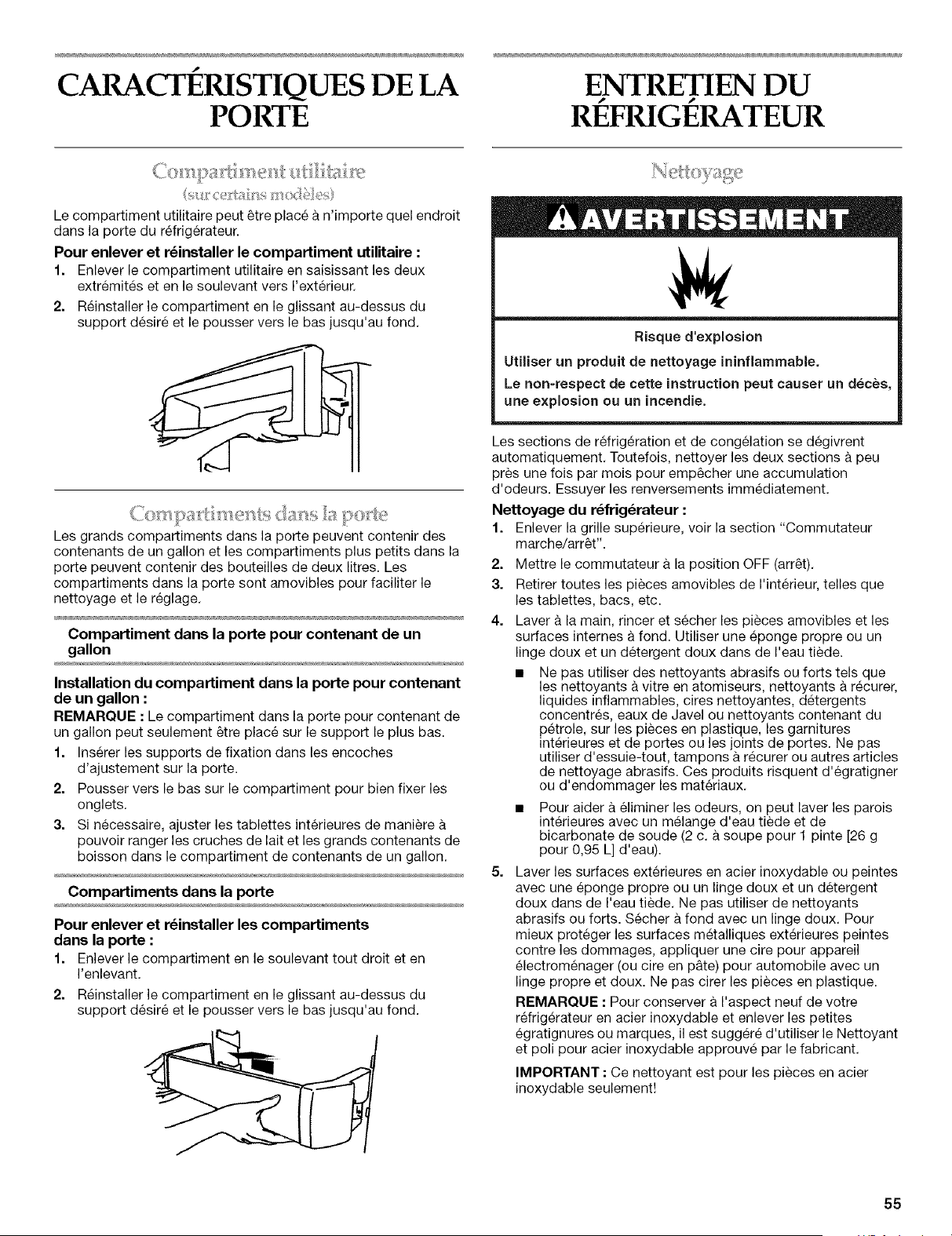

The utility compartment can be placed in any position on the
refrigerator door.
To remove and replace the utility bin:
1. Remove utility compartment by grasping both ends and lifting
compartment up and out.
2. Replace the bin by sliding it in above the desired support and
pushing it down until it stops.
Large door bins hold gallon containers and the smaller door bins
hold 2-liter bottles. The door bins are adjustable and removable
for easy cleaning and adjusting.
Gallon Door Bin
To install gallon door bin:
NOTE: The gallon door bin can only be placed on the lower
support.
1. Position gallon door bin above lowest door adjustment slot.
2. Push down to secure bin.
3. Adjust other bins, as necessary to allow for milk or beverage
container height.
Door Bins
To remove and replace the door bins:
1. Remove the bin by lifting it up and pulling it out.
2. Replace the bin by sliding it in above the desired support and
pushing it down until it stops.
13
REFRIGERATOR CARE
• Using a Phillips screwdriver, remove the screws at each
end of the base grille. Remove the base grille.
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
Both the refrigerator and freezer sections defrost automatically. •
However, clean both sections about once a month to prevent
odors from building up. Wipe up spills immediately.
To clean your refrigerator:
1. Remove the top grille. See "Power On/Off Switch."
2. Press power switch to OFR
3. Remove all removable parts from inside, such as shelves,
crispers, etc.
4. Hand wash, rinse, and dry removable parts and interior
surfaces thoroughly. Use a clean sponge or soft cloth and a
mild detergent in warm water.
• Do not use abrasive or harsh cleaners such as window
sprays, scouring cleansers, flammable fluids, cleaning
waxes, concentrated detergents, bleaches or cleansers
containing petroleum products on plastic parts, interior
and door liners or gaskets. Do not use paper towels,
scouring pads, or other harsh cleaning tools. These can
scratch or damage materials.
• To help remove odors, you can wash interior walls with a
mixture of warm water and baking soda (2 tbs. to 1 qt.
[26 g to .95 L] of water).
5. Wash stainless steel and painted metal exteriors with a clean 8.
sponge or soft cloth and a mild detergent in warm water. Do 9.
not use abrasive or harsh cleaners. Dry thoroughly with a soft
cloth. For additional protection against damage to painted
metal exteriors, apply appliance wax (or auto paste wax) with
a clean, soft cloth. Do not wax plastic parts.
NOTE: To keep your Stainless Steel refrigerator looking like
new and to remove minor scuffs or marks, it is suggested that
you use the manufacturer's approved Stainless Steel Cleaner
& Polish.
IMPORTANT: This cleaner is for Stainless Steel parts only!
Do not allow the Stainless Steel Cleaner & Polish to come into
contact with any plastic parts such as the trim pieces,
dispenser covers or door gaskets. If accidental contact does
occur, clean plastic part with a sponge and mild detergent in
warm water. Dry thoroughly with a soft cloth. To order the
cleaner, see "Accessories."
6. Clean the condenser coils located behind the top grille
ventilation panel regularly. Coils may need to be cleaned as
often as every other month. This may help save energy.
• Use a vacuum cleaner with an extended attachment to
clean the condenser coils when they are dusty or dirty.
7. Clean defrost pan using mild detergent in warm water. Dry
thoroughly.
\,
\
\"
\
\
Remove the defrost pan by pushing up on the retaining
clip under the refrigerator while sliding the pan forward.
A. Defrost pan
B. Retaining clip
• Replace the defrost pan by positioning the edge of the
defrost pan approximately 7" (17.8 cm) from the left side
of the refrigerator. Lift defrost pan into guides. Push back
and place pan inside of retaining clip. Replace the base
grille and base grille screws.
Press the power switch to the ON position.
Replace the top grille. See "Power On/Off Switch."
NOTE: Not all appliance bulbs will fit your refrigerator. Be sure to
replace the bulb with one of the same size and shape. The
dispenser light requires a heavy duty 10-watt bulb. All other lights
require a 40-watt maximum appliance bulb. Replacement bulbs
are available from your dealer or appliance store.
1. Remove the top grille. See "Power On/Off Switch."
2. Press the power switch to OFE
3. Remove light shield when applicable as shown.
NOTE: To clean a light shield, wash it with warm water and a
liquid detergent. Rinse and dry the shield well.
4. Remove light bulb and replace with one of the same size,
shape and wattage.
5. Replace light shield when applicable as shown.
6. Press the power switch ON.
7. Replace the top grille. See "Power On/Off Switch."
14
Dispenser Light (on some models)
Reach through the dispenser area to remove and replace light
bulb.
A. Dispenser Light
Refrigerator Control Panel Light
Style 1
Reach behind the refrigerator control panel to remove and
replace light bulb.
Style 2
Use a l/4'' hex-head screwdriver to remove and replace the light
shield.
Freezer and Crisper Lights
• Remove the light shield by grasping the sides and squeezing
in toward the center. Once the side hooks of the shield are
free from the freezer or crisper lining, pull down the shield.
Replace the light shield by squeezing the top and bottom
toward the center and inserting the hooks into the slotted
holes. Once the hooks are in place, snap the front tab into the
slotted hole.
If the power will be out for 24 hours or less, keep the door or
doors closed (depending on your model) to help food stay cold
and frozen.
If the power will be out for more than 24 hours, do one of the
following:
• Remove all frozen food and store it in a frozen food locker.
• Place 2 Ibs. (907 g) of dry ice in the freezer for every cubic
foot (28 L) of freezer space. This will keep the food frozen for
2 to 4 days.
• If neither a food locker nor dry ice is available, consume or
can perishable food at once.
REMEMBER: A full freezer stays cold longer than a partially filled
one. A freezer full of meat stays cold longer than a freezer full of
baked goods. If you see that food contains ice crystals, it may be
refrozen, although the quality and flavor may be affected. If the
condition of the food is poor, dispose of it.
_e . ,. ,j
Your refrigerator is equipped with the Holiday Mode feature,
which is designed for the traveler who wishes to turn off the lights
and ice maker. By selecting this feature, the temperature set
points remain unchanged, the ice maker will be disabled and the
interior lights will turn off. For most efficient refrigerator operation,
it is recommended to exit the Holiday Mode when it is no longer
required.
If you choose to leave the refrigerator on while you're
away:
1. Use up any perishables and freeze other items.
2. Press HOLIDAY MODE pad.
3. If your refrigerator has an automatic ice maker, shut off water
supply to the ice maker.
4. Empty the ice bin.
5. When you return from vacation, press HOLIDAY MODE to
return to normal operation.
If you choose to turn the refrigerator off before you leave:
1. Remove all food from the refrigerator.
2. If your refrigerator has an automatic ice maker:
• Turn off the water supply to the ice maker at least one day
ahead of time.
3.
4.
5.
• When the last load of ice drops, raise the wire shutoff arm
to the OFF (up) position.
Depending on your model, turn the Thermostat Control
(or Refrigerator Control) to OFR See "Using Controls."
Clean refrigerator, wipe it, and dry well.
Tape rubber or wood blocks to the tops of both doors to prop
them open far enough for air to get in. This stops odor and
mold from building up.
15
TROUBLESHOOTING
Trythe solutions suggested here first in order to avoid the cost of an unnecessary service call.
Your refrigerator will not operate
• Is the power supply cord unplugged? Plug into a grounded
3 prong outlet.
• Has a household fuse or circuit breaker tripped? Replace
the fuse or reset the circuit breaker.
• Is the refrigerator or freezer control turned to the OFF
position? See "Using the Control(s)."
• Is the refrigerator defrosting? Recheck to see if the
refrigerator is operating in 30 minutes. Your refrigerator will
regularly run an automatic defrost cycle.
Is the refrigerator not cooling? For models with digital
controls, turn the unit OFF then ON again to reset. See
"Using the Control(s)." If this does not correct the problem,
call for service.
The lights do not work
• Is the power supply cord unplugged? Plug into a grounded
3 prong outlet.
• Is a light bulb loose in the socket or burned out? See
"Changing the Light Bulb(s)."
Has the door been open more than 10 minutes? When the
door is held open for more than 10 minutes, the "Door Open"
indicator light will flash and the interior lights will shut off, See
"Door Open" in "Using the Control(s)."
There is water in the defrost drain pan
• Is the refrigerator defrosting? The water will evaporate, It is
normal for water to drip into the defrost pan.
• Is it more humid than normal? When it is humid, expect that
the water in the defrost pan will take longer to evaporate.
The motor seems to run too much
Is the room temperature hotter than normal? The motor
will run longer under warm conditions, At normal room
temperatures, expect your motor to run about 80% of the
time. Under warmer conditions, it will run even more.
Has a large amount of food just been added to the
refrigerator? Adding a large amount of food warms the
refrigerator. The motor normally will run longer to cool the
refrigerator back down.
Are the doors opened often? The motor will run longer
when this occurs. Conserve energy by getting all items out at
one time, keeping food organized, and closing the door as
soon as possible.
• Are the controls not set correctly for the surrounding
conditions? See "Using the Control(s)."
• Are the doors not closed completely? Close the doors
firmly. If they do not close completely, see "The doors will not
close completely" later in this section.
• Are the condenser coils dirty? This prevents air transfer and
makes the motor work harder. Clean the condenser coils.
Refer to the "Cleaning" section.
• Are the door gaskets not sealed all the way around?
Contact a technician or other qualified person.
NOTE: Your new refrigerator will run longer than your old one
due to its high-efficiency motor.
The refrigerator seems to make too much noise
• The sounds may be normal for your refrigerator. See "Normal
Sounds."
The ice maker is not producing ice or not enough ice
• Has the ice maker just been installed? The ice bin holds
14 to 17 Ibs (6,4 to 7.7 kg) of ice, The ice bin can take three to
four days to completely fill, if no ice is used during this time,
Is the freezer temperature cold enough to produce ice?
Wait 24 hours after ice maker hookup for ice production. See
"Using the Control(s)."
Is the ice maker wire shutoff arm in the OFF (arm up)
position (on some models)? Lower the wire shutoff arm to
the ON (arm down) position. See "Ice Maker and Storage
Bin,"
Is the ice maker switch in the OFF (right) position (on
some models)? Move ice maker switch to the ON (left)
position. See "Ice Maker and Storage Bin."
Is the water line shutoff valve to the refrigerator turned
on? Turn on the water valve. See "Connect Water Line to
Refrigerator" in the Installation Instructions.
Does the ice maker mold have water in it or has no ice
been produced? Make sure your refrigerator has been
connected to a water supply and the supply shutoff valve is
turned on. See "Connect Water Line to Refrigerator" in the
Installation Instructions,
Is an ice cube jammed in the ice maker ejector arm?
For models with an interior ice bin, remove the ice from the
ejector arm with a plastic utensil. For models with an ice bin
located on the freezer door, access the ice maker by
depressing the ice sensor door on the upper left side of the
freezer interior. While depressing the sensor door, lift the ice
maker service door and remove the ice from the ejector with
a plastic utensil. See "Ice Maker and Storage Bin."
Has a large amount of ice just been removed? Allow three
to four days for an empty ice bin to completely fill, if no ice is
used during this time,
Are the controls set correctly? See "Using the Control(s)."
Is there a water filter installed on the refrigerator? The
filter may be clogged or installed incorrectly, Check the filter
installation instructions to ensure that the filter was installed
correctly and is not clogged. If installation or clogging is not a
problem, call a technician or other qualified person.
NOTE: If not due to any of the above, there may be a problem
with the water line, Call for service.
16
Off-taste, odor or gray color inthe ice
• Are the plumbing connections new, causing discolored or
off-flavored ice? Discard the first few batches of ice.
• Have the ice cubes been stored too long? Throw old ice
away and make a new supply.
• Does the freezer and ice bin need to be cleaned? See
"Cleaning" or "Ice Maker and Storage Bin."
• Has food in the freezer or refrigerator been wrapped
properly? Use airtight, moisture-proof packaging to help
prevent odor transfer to stored food,
• Does the water contain minerals (such as sulfur)? A filter
may need to be installed to remove the minerals,
Is there a water filter installed on the refrigerator? Gray or
dark discoloration in ice indicates that the water filtration
system needs additional flushing. Run additional water
through the water dispenser to flush the water filtration
system more thoroughly (at least 6 qt. [5.7 L] or 3 to 4 minutes
initially), Discard discolored ice.
The ice dispenser will not operate properly
• Is the freezer door closed completely? Push the door firmly
shut. If it will not shut all the way, see "The doors will not
close completely" later in this section.
Is the ice bin installed correctly? For models with an interior
ice bin, push the ice bin in all the way. If the ice bin does not
go in all the way, it may not be put in straight, Pull it out and
try again, For models with an ice bin located on the freezer
door, the bin should sit level. To remove the bin, press the
release button on the right side of the bin and lift straight up.
Replace the bin in the door making sure it is properly aligned
and snapped securely into place. See "Ice Maker and
Storage Bin,"
Has the wrong ice been added to the bin? Use only cubes
produced by the current ice maker. If other cubes have been
added, remove all cubes and check to see that none have
become stuck in the delivery chute.
• Has the ice frozen in the ice bin? Shake the ice bin to
separate cubes, If cubes do not separate, empty bin and wait
24 hours for ice to restock.
Has the ice melted around the auger (metal spiral) in the
ice bin? Dump the ice cubes and clean the ice bin
completely. Allow 24 hours for the ice maker to restock. Do
not try to remove the melted ice with a sharp object, You
could damage the ice bin.
• Is ice stuck in the delivery chute? Clear the ice from the
delivery chute with a plastic utensil. Do not use anything
sharp to remove the ice. You could cause damage,
Is the ice dispenser stalling while dispensing "crushed"
ice? Stop dispensing ice. Change the ice button from
"crushed" to "cubed." Depress the ice dispenser arm using a
sturdy glass. If cubed ice dispenses correctly, depress the
button for "crushed" ice and begin dispensing again, See
"Water and Ice Dispensers."
• Is there ice in the bin? See "The ice maker is not producing
ice" earlier in this section,
Has the dispenser arm been held in too long? Release
dispenser arm. Ice will stop dispensing when the arm is held
in too long. Wait three minutes for dispenser motor to reset
before using again. It is best to take large amounts of ice
directly from the ice bin, not through the dispenser.
Ice bin difficult to remove
Is the ice bin difficult to remove (on some models)? For
models with an ice bin located on the freezer door, select
"cubed" ice. Using a sturdy glass, quickly depress and
release the ice dispenser arm. Open the freezer door, depress
the release button on the ice bin and lift upward. See "Ice
Maker and Storage Bin."
The water dispenser will not operate properly
Has the water system not filled? The water system needs
to be filled the first time it is used. Use a sturdy container to
depress the water dispenser bar until the water begins to
flow. Flush the water system by dispensing and discarding
6 qt (5.7 L) of water. Cleaning the system will take
approximately 3 to 4 minutes and will help clear air from the
line. Additional flushing may be required in some households.
See "Water and Ice Dispensers."
Is the water shutoff valve not turned on or the water line
connected at the source? Make sure the water shutoff valve
is turned on and the water source is connected to the
refrigerator. See "Connect Water Line to Refrigerator" in the
Installation Instructions.
Is the water shutoff valve clogged or incorrectly installed?
See "Connect Water Line to Refrigerator" in the Installation
Instructions. If clogging or installation is not a problem, call
for service or contact a plumber.
Is there a kink in the home water source line? If you find or
suspect a kink in the water line, call for service.
Is there a water filter installed on the refrigerator? The
filter may be clogged or incorrectly installed, First, check the
filter installation instructions to ensure that the filter was
installed correctly and is not clogged. If installation or
clogging is not a problem, call for service,
Water or ice is leaking from the dispenser
Is the glass not being held under the ice dispenser long
enough, causing the ice to spill? Hold the container under
the ice chute for two to three seconds after releasing the
dispenser lever. Water or ice may continue to dispense during
this time.
• Is an ice cube stuck in the chute and holding the trap
door open? Remove the cube.
Is there a water filter installed on the refrigerator? The
water filtration system may have air in the lines, causing water
to drip, Additional flushing may help clear air from the lines.
Normal dispenser use should flush air from the lines within 24
to 72 hours,
Water flow from the dispenser decreases noticeably
Is there a water filter installed on the refrigerator?
The filter may be full or incorrectly installed. Remove the
water filter cartridge. See "Water Filtration System." Operate
the dispenser. If the water flow increases noticeably, replace
the filter.
17
The dispenser water is not cool enough
• Has the refrigerator been newly installed? Allow 24 hours
for the refrigerator to cool completely.
• Has a large amount of water been recently dispensed?
Allow 24 hours for the water to cool completely.
• Has water not been recently dispensed? The first glass of
water may not be cool. Discard the first glass of water.
The divider between the two compartments is warm
The warmth is probably due to normal operation of the
automatic exterior moisture control. If still concerned, call for
service.
Temperature is too warm
Are the air vents blocked in either compartment? This
prevents the movement of cold air from the freezer to the
refrigerator. Remove any objects from in front of the air vents.
See "Ensuring Proper Air Circulation" for the location of air
vents.
Are the door(s) opened often? The refrigerator will warm
when this occurs. Keep the refrigerator cool by getting all
items out at one time, keeping food organized, and closing
the door as soon as possible.
Has a large amount of food just been added to the
refrigerator or freezer? Adding a large amount of food
warms the refrigerator. It can take several hours for the
refrigerator to return to the normal temperature.
Are the controls set correctly for the surrounding
conditions? See "Using the Control(s)."
Is the refrigerator not cooling? For models with digital
controls, turn the unit OFF then ON again to reset. See
"Using the Control(s)." If this does not correct the problem,
call for service.
There is interior moisture buildup
• Are the air vents blocked in the refrigerator? Remove any
objects from in front of the air vents. See "Ensuring Proper Air
Circulation" for the location of air vents.
• Are the door(s) opened often? Avoid humidity buildup by
getting all items out at one time, keeping food organized, and
closing the door as soon as possible.
• Is the room humid? It is normal for moisture to build up
inside the refrigerator when the room air is humid.
• Is the food packaged correctly? Check that all food is
securely wrapped. Wipe off damp food containers before
placing in the refrigerator.
• Are the controls set correctly for the surrounding
conditions? See "Using the Control(s)."
• Was a self-defrost cycle completed? It is normal for
droplets to form after the refrigerator self-defrosts.
The doors will not close completely
• Are food packages blocking the door open? Rearrange
containers so that they fit more tightly and take up less
space.
Is the ice bin out of position? For models with an interior ice
bin, push the ice bin in all the way. If the ice bin does not go in
all the way, it may not be put in straight. Pull it out and try
again. For models with an ice bin located on the freezer door,
the bin should sit level. To remove the bin, press the release
button on the right side of the bin and lift straight up. Replace
the bin in the door making sure it is properly aligned and
snapped securely into place. See "Ice Maker and Storage
Bin."
Are the pans, shelves, bins, or baskets out of position?
Put the crisper cover and all pans, shelves, bins, and baskets
back into their correct positions. See "Crisper Drawers and
Covers" for more information.
ASSISTANCE OR SERVICE
Before calling for assistance or service, please check
"Troubleshooting." It may save you the cost of a service call. If
you still need help, follow the instructions below.
When calling, please know the purchase date and the complete
model and serial number of your appliance. This information will
help us to better respond to your request.
If you need replacement parts
If you need to order replacement parts, we recommend that you
only use factory specified replacement parts. Factory specified
replacement parts will fit right and work right because they are
made with the same precision used to build every new
®
KITCHENAID appliance.
To locate FSP replacement parts in your area, call us or your
nearest designated service center.
Accessory and repair parts sales.
Specialized customer assistance (Spanish speaking, hearing
impaired, limited vision, etc.).
Referrals to local dealers, repair parts distributors, and
service companies. KitchenAid designated service
technicians are trained to fulfill the product warranty and
provide after-warranty service, anywhere in the United States.
To locate the KitchenAid designated service company in your
area, you can also look in your telephone directory Yellow
Pages.
Call the KitchenAid Customer eXperience Center
toll free: 1-800-422-1230.
Our consultants provide assistance with:
• Features and specifications on our full line of appliances.
• Installation information.
• Use and maintenance procedures.
18
For further assistance
If you need further assistance, you can write to KitchenAid with
any questions or concerns at:
KitchenAid Brand Home Appliances
Customer experience Center
553 Benson Road
Benton Harbor, M149022-2692
Please include a daytime phone number in your correspondence.
Call the KitchenAid Canada Customer Interaction Center toll free:
1-800-461-5681 Monday to Friday 8:00 a.m. - 6:00 p.m. (EST).
Saturday 8:30 a.m. - 4:30 p.m. (EST).
Our consultants provide assistance with:
• Features and specifications on our full line of appliances.
• Referrals to local dealers.
For service in Canada
Call 1-800-807-6777. KitchenAid Canada designated service
technicians are trained to fulfill the product warranty and provide
after-warranty service, anywhere in Canada.
For further assistance
If you need further assistance, you can write to KitchenAid
Canada with any questions or concerns at:
KitchenAid Canada
Customer Interaction Center
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Please include a daytime phone number in your correspondence.
To order accessories, call 1-800-442-9991 and ask for the
appropriate part number listed below or contact your authorized
KitchenAid dealer. In Canada, call 1-800-807-6777.
Stainless Steel Cleaner & Polish
Order Part #8171420
Base grille water filter cartridge:
NOTE: Do not use with water that is microbiologically unsafe
or of unknown quality without adequate disinfection before
or after the system. Systems certified for cyst reduction may
be used on disinfected waters that may contain filterable
cysts.
Replacement Cartridge:
Order Part #4396548 (LC 400V)
WATER FILTER
CERTIFICATIONS
State of Calilbmia
Departn_ent ofHealtll Services
Water Treatment Device
CertificateNumber
03- 1551
Date Issued: January 21, 2g03
Frademark/Model Designation Replacemenl Elements Rated Caa¢_
Whirlpool W[_Nt_240V NLC240V 240 ga]
WhMpool W_LC4(XW LC'4(_IV 400 gal
Manu_cturc_ Whlrlp_n _orp
TEe water treatlne_l device(s) listed on th_ cerDft_t_ g_ met the te_fillg r_t_irements pursuant to Section
116831) of tee Health _nd _a_ty $'od_ fl_r tee fonowin_ hoallh related ¢ontamil_aats: •
Mierogiologica! _on_minan_s and F_rbidit_ ¸ Inor_alti_ad_oloeical Conlaminants
('_qs
Turbid ,_
Organic Cont aminant_
Rated Servtce I_1o_: 0 5 gpm
Do not use where water is tllicrobiologieall_ unsafe or with water of unknown qualit% except teal s 3stem_
certified _r cyst reduelion may be nsed on disinfected _aters that may contain filterable _ysts
19
PRODUCT DATA SHEETS
Base Grille Water Filtration System
Model WF-LC400V/LC400V Capacity 400 Gallons (1514 Liters)
Tested and certified by NSF International against ANSI/NSF Standard
42 for the reduction of Chlorine Taste and Odor, Particulate Class I*;
and against ANSI/NSF Standard 53 for the reduction of Lead,
Mercury, Atrazine, Benzene, Toxaphene, p-dichlorobenzene, 2, 4-D,
Cysts, Turbidity and Asbestos.
This system has been tested according to ANSl/NSF 42/53 for the reduction of the substances listed below. The concentration of
the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for
water leaving the system, as specified in ANSI/NSF 42/53.
Substance Reduction NSF Average Influent Challenge Maximum Average Minimum % Average % NSF Test
Aesthetic Effects Reduction Influent Concentration Effluent Effluent Reduction Reduction Number
Requirements
Chlorine Taste/Odor _50% 2.1 mg/L 2.0 mg/L _+10% 0.06 mg/L 0.05 mg/L 97.1% 97.6% 507173-02
Particulate Class 1" >_85% 5,366,667/mL 2,300/mL 99.9%
At least 10,000 4,100/mL** 99.3% 507175-02
particles/mL
Contaminant NSF Average Influent Challenge Maximum Average Minimum % Average % NSF Test
Reduction Reduction Influent Concentration Effluent Effluent Reduction Reduction Number
Requirements
Lead: @ pH 6.5 O.Olmg/L 0.16 mg/L1- 0.15 mg/L _+10% 0.001 mg/L 0.001 mg/L 99.3% 99.35% 507601-01
Lead: @ pH 8.5 0.01mg/L 0.15 mg/L1- 0.15 mg/L _+10% 0.001 mg/L 0.001 mg/L 99.2% 99.31% 507602-01
Mercury: @ pH 6.5 0.002 mg/L 0.0061 mg/L 0.006 mg/L_+ 10% 0.0004 mg/L 0.0003 mg/L 93.5% 96.7% 507603-02
Mercury: @ pH 8.5 0.002 mg/L 0.0057 mg/L 0.006 mg/L_+ 10% 0.0008 mg/L 0.00051 mg/L 85.8% 91.2% 507604-02
Benzene 0.005 mg/L 0.0138 mg/L 0.015 _+10% 0.0005 mg/L 0.005 mg/L 96.3% 96.3% 507183-02
p-dichlorobenzene 0.075 mg/L 0.220 mg/L 0.225 _+10% 0.0005 mg/L 0.0005 mg/L 99.7% 99.7% 507186-02
Toxaphene 0.003 mg/L 0.014 mg/L 0.015 _+10% 0.0014 mg/L 0.001 mg/L 90% 92.96% 507185-02
Atrazine 0.003 mg/L 0.009 mg/L 0.009 mg/L_+ 10% 0.0013 mg/L 0.00036 mg/L 85.6% 85.6% 507181-02
2, 4-D 0.07 mg/L 0.197 mg/L 0.215 _+10% 0.058 mg/L 0.0137 mg/L 70.6% 93.06% 507180-02
Asbestos 99% 26 x 107 107to 10_fibers/Ll-1 - 0.18 x 107 mg/L 0.18 x 107 mg/L 99.93 99.93% 507178-02
Cysts:[: 99.95% 111,000/mL 50,000/L min. 1 mg/L 1 mg/L 99.99% 99.99% 507187-02
Turbidity 0.5 NTU 11.08 NTU 11 _+1 NTU 0.13 NTU 0.078 NTU 98.8% 99.3% 507751-02
Test Parameters: pH = 7.5 + 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 63°F
(17.2°C).
• It is essential that operational, maintenance, and filter
replacement requirements be carried out for the product to
perform as advertised.
• Model WF-LC400V The filter monitor system measures the
amount of water that passes through the filter and alerts you
to replace the filter. When 90% of the filter's rated life is used,
the filter indicator light changes from green to yellow. When
100% of the filter's rated life is used, the filter indicator light
changes from yellow to red, and it is recommended that you
replace the filter. Use replacement cartridge LC400V, part
#4396548. 2004 suggested retail price of $39.99 U.S.A./
$59.95 Canada. Prices are subject to change without notice.
• The product is for cold water use only.
• Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after
the system. Systems certified for cyst reduction may be used
on disinfected waters that may contain filterable cysts.
• Refer to the front cover or "Accessories" section for the
Manufacturer's name, address and telephone number.
• Refer to the "Warranty" section for the Manufacturer's limited
warranty.
Application Guidelines/Water Supply Parameters
Water Supply City or Well
Water Pressure 30 - 120 psi (207 - 827 kPa)
Water Temperature 33 ° - 100°F (0.6 ° - 37.8 ° C)
Service Flow Rate 0.5 GPM (1.89 L/min.) @ 60 psi.
*Class I particle size: >0.5 to <1 um
**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.
1-These contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.
1-1-Fibers greater than 10 um in length
SBased on the use of Cryptosporidium parvum oocysts
® NSF is a registered trademark of NSF International.
2O
KITCHENAID ®REFRIGERATOR WARILANTY
TWO YEAR LIMITED WARRANTY
For two years from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, KitchenAid or KitchenAid Canada (hereafter "KitchenAid') will pay for factory specified parts and repair
labor to correct defects in materials or workmanship. Service must be provided by a KitchenAid designated service company.
On models with a water filter: 30 day limited warranty on water filter. For 30 days from the date of purchase, when this filter is operated
and maintained according to instructions attached to or furnished with the product, KitchenAid will pay for replacement parts to correct
defects in materials and workmanship.
THIRD THROUGH SIXTH YEAR LIMITED WARRANTY ON SEALED REFRIGERATION SYSTEM PARTS AS LISTED
In the third through sixth years from the date of purchase, when this major appliance is operated and maintained according to
instructions attached to or furnished with the product, KitchenAid will pay for factory specified parts and repair labor costs to correct
defects in materials or workmanship in the sealed refrigeration system. These parts are: compressor, evaporator, condenser, dryer, and
connecting tubing. Service must be provided by a KitchenAid designated service company.
SEVENTH THROUGH TWELFTH YEAR LIMITED WARRANTY ON SEALED REFRIGERATION SYSTEM
In the seventh through twelfth years from date of purchase, when this major appliance is operated and maintained according to
instructions attached to or furnished with the product, KitchenAid will pay for factory specified parts to correct defects in materials or
workmanship in the sealed refrigeration system. These parts are: compressor, evaporator, condenser, dryer, and connecting tubing.
LIFETIME LIMITED WARRANTY ON DOOR BINS
For the life of the product, when this major appliance is operated and maintained according to instructions attached to or furnished with
the product, KitchenAid will replace all Door Bins due to defective materials or workmanship. Not available on refrigerated drawers.
ITEMS KITCHENAID WILL NOT PAY FOR
1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair
house fuses or to correct house wiring or plumbing.
2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty
coverage.
3. Repairs when your major appliance is used for other than normal, single-family household use.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in
accordance with electrical or plumbing codes, or use of products not approved by KitchenAid.
5. Any food loss due to refrigerator or freezer product failures.
6. Replacement parts or repair labor costs for units operated outside the United States or Canada.
7. Pickup and delivery. This major appliance is designed to be repaired in the home.
8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
9. Expenses for travel and transportation for product service in remote locations.
10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with
published installation instructions.
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES
CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED
HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,
ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. KITCHENAID SHALL NOT BE LIABLE FOR
INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION
OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES
YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE
TO PROVINCE.
Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized KitchenAid dealer to determine if
another warranty applies.
If you need service, first see the "Troubleshooting" section of the Use & Care Guide. After checking "Troubleshooting," additional help
can be found by checking the "Assistance or Service" section or by calling KitchenAid. In the U.S.A., call 1-800-422-1230. In Canada,
call 1-800-807-6777. 9/05
Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.
Write down the following information about your major appliance
to better help you obtain assistance or service if you ever need it.
You will need to know your complete model number and serial
number. You can find this information on the model and serial
number label located on the product.
Dealer name
Address
Phone number
Model number
Serial number
Purchase date
21
SEGURIDAD DEL REFRIGERADOR
Su seguridad y la seguridad de los demas es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre
tedos los mensajes de seguridad.
Este es el sfmbolo de advertencia de seguridad.
Este sfmbolo le llama la atencion sobre peligros potenciales que pueden ocasionar la muerte o una lesion a
usted y a los dem_.s.
Todos los mensajes de seguridad iran a continuacidn del sfmbolo de advertencia de seguridad y de la palabra
"PELIGRO" o "ADVERTENCIA". Estas palabras significan:
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesion grave.
Si no sigue las instrucciones, usted puede morir o sufrir
una lesion grave.
Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir una lesi6n y Io que
puede suceder si no se siguen las instrucciones.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ADVERTENCIA: Para reducir el riesgo de incendio, choque electrico, o lesiones personales al usar su refrigerador siga
estas precauciones basicas:
• No quite la terminal de conexi6n a tierra.
• No use un cable electrico de extensi6n.
[] Desconecte el suministro de energfa antes de darle servicio.
• Vuelva a colocar todos los paneles antes de ponerlo a
funcionar.
• Remueva las puertas de su refrigerador viejo.
• Use un limpiador no inflamable.
• No use un adaptador.
• Mantenga los materiales y vapores inflamables, tales como
gasolina, alejados del refrigerador.
• Use dos o mas personas para mover e instalar el
refrigerador.
• Desconecte el suministro de energfa antes de instalar la
fabrica de hielo (en aquellos modelos que incluyen el juego
de instalaci6n de la fabrica de hielo).
• Use un vaso resistente para recibir hielo o agua del
despachador (en algunos modelos).
• Conecte a un contacto de pared de conexi6n a tierra de
3 terminales.
CONSERVAR ESTAS INSTRUCCIONES
C6mo deshacerse adecuadamente de su
refrigerador viejo
Antes de tirar su refrigerador o congelador viejo:
• Saque las puertas.
• Deje los estantes en su lugar asf los niSos no pueden meterse
con facilidad.
Peligro de Asfixia
Remueva las puertas de su refrigerador viejo.
No seguir esta instruccion puede ocasionar la muerte
o daSo al cerebro.
IMPORTANTE: El atrapamiento y asfixia de ni_os no es un
problema del pasado, Los refrigeradores tirados y abandonados
son un peligro...aQn si van a quedar ahf "por unos pocos dias", Si
Ud. esta por deshacerse de su refrigerador viejo, por favor siga
las instrucciones que se dan a continuaci6n para prevenir
accidentes.
22
ANTES DE USAR
Cbmo quitar los materiales de empaque
Quite los residues de la cinta y goma de las superficies de su
refrigerador antes de ponerlo en marcha. Frote un poco de
detergente Ifquido sobre el adhesive con los dedos. Limpie
con agua tibia y seque.
No use instrumentos filosos, alcohol para fricciones, Ifquidos
inflamables o limpiadores abrasives para eliminar restos de
cinta o goma. Estos productos pueden daSar la superficie de
su refrigerador. Para mas informaci6n, vea la secci6n
"Seguridad del refrigerador".
Cbmo limpiar su refrigerador antes de usarlo
Una vez que usted haya quitado todos los materiales de
empaque, limpie el interior de su refrigerador antes de usarlo.
Vea las instrucciones de limpieza en la secci6n "Cuidado de su
refrigerador".
Informacion importante para saber acerca de los estantes
y tapas de vidrio:
No limpie los estantes y tapas de vidrio con agua caliente
mientras estan frfos. Los estantes y tapas pueden romperse
si se exponen a cambios bruscos de temperatura o impacto,
come serfa un golpe brusco. Para su protecci6n, el vidrio
templado se ha dise_ado para hacerse a_icos. Esto es normal.
Los estantes y tapas de vidrio son muy pesados. Tenga
mucho cuidado al sacarlos para evitar que se da_en al caer.
IMPORTANT:
• Cuando se instal6 su refrigerador, la conexi6n de agua desde
la fuente de agua debi6 haber side conectada a su
refrigerador. Si no se conecta el refrigerador a una fuente de
agua, vea "Conexi6n del suministro de agua" en las
instrucciones de instalaci6n. Si tiene preguntas acerca de la
conexi6n de agua, vea "Soluci6n de problemas" o Ilame a un
plomero competente autorizado.
• Si usa el refrigerador antes de conectar la tuberia de agua,
ponga la fabrica de hielo en la posici6n OFF (Apagado). Vea
"Fabrica de hielo y dep6sito de hielo".
• Todas las instalaciones deben hacerse de acuerdo a los
requerimientos locales de plomerfa.
Presibn del agua
Se necesita un suministro de agua fria con presi6n de agua entre
30 y 120 Ibs/pulg 2 (207 a 827 kPa) para hacer funcionar el
despachador de agua y la fabrica de hielo. Si usted tiene
preguntas acerca de la presi6n de agua, Ilame a un plomero
competente autorizado.
Suministro de agua de 6smosis inversa
IMPORTANTE: La presi6n del suministro de agua que sale de un
sistema de 6smosis inversa y va a la valvula de entrada de agua
del refrigerador necesitara ser entre 30 y 120 Ib/pulg 2(207 a
827 kPa).
Si se conecta un sistema de filtraci6n de agua de 6smosis
inversa al suministro de agua fria, la presi6n de agua al sistema
de 6smosis inversa necesitara ser de un minimo
de 40 a 60 Ibs/pulg _(276 a 414 kPa).
Si la presi6n del agua del sistema de 6smosis inversa es menor
de 40 a 60 Ibs/pulg _(276 a 414 kPa):
• F[jese si el filtro de sedimentos en el sistema de 6smosis
inversa esta bloqueado y reemplacelo si fuera necesario.
• Deje que se vuelva a Ilenar el tanque de almacenaje del
sistema de 6smosis inversa despues del use intense.
Si su refrigerador tiene un cartucho del filtro de agua, se
podra reducir la presi6n ann mas si se usa en conjunto con
un sistema de 6smosis inversa. Quite el cartucho del filtro de
agua; vea "Sistema de filtraci6n de agua".
Si tiene preguntas acerca de la presi6n del agua, Ilame a un
plomero competente autorizado.
USO DE SU REFRIGERADOR
Peligro de Cheque Electrico
Conecte a un contacte de pared de cone×ion a tierra de
3 terminales.
No quite la terminal de cone×ion a tierra.
No use un adaptador.
No use un cable electrico de extensi6n.
No seguir eetae instruccionee puede ocasionar
la muerte, incendio o cheque el_ctrico.
Peligro de Explosi6n
Mantenga los materiales y vapores inflamables,
tales como gasolina, alejados del refrigerador.
No seguir esta inetruccion puede ocaeionar la muerte,
explosion, o incendio.
Si necesita encender (ON) o apagar (OFF) su refrigerador, debera
quitar el ensamblaje de la rejilla superior para poder alcanzar el
interrupter de Encendido/Apagado. Cuando limpie el refrigerador
o cambie los feces, p6ngalo en OFF (Apagado).
23
Series Classic, Overlay y Complete
Para quitar la rejilla superior:
1. Tome ambos extremos de la rejilla superior.
2. Empuje la rejilla superior hacia arriba y luego jale
directamente hacia afuera. Coloque la rejilla sobre una
superficie blanda.
B A B
A. Rejilla superior
B. Adomos laterales del gabinete
Para volver a colocar la rejilla superior:
1. Inserte los ganchos de la rejilla superior (ubicados en la parte
trasera del panel de la rejilla superior) en las ranuras que
estan en el adorno lateral.
2. Empuje la rejilla ligeramente hacia abajo para que encaje en
su lugar.
Serie Architect _
Para quitar la rejilla superior:
1. Tome ambos extremos del panel de celos[a. Empuje el panel
de celosia hacia arriba y luego tire directamente hacia afuera.
Coloque el panel de celosfa sobre una superficie blanda.
2. Tome ambos extremos de la rejilla superior. Empuje la rejilla
superior hacia arriba y luego tire directamente hacia afuera.
Coloque la rejilla superior sobre una superficie bland&
B A B
C
A. Rejilla superior
B. Adorno lateral del gabinete
C. Panel de celosfa
Para volver a colocar la rejilla superior:
1. Inserte los ganchos de la rejilla superior (ubicados en la parte
trasera de la rejilla superior) en las ranuras que estan en el
adorno lateral. Empuje la rejilla ligeramente hacia abajo para
que encaje en su lugar.
2. Inserte los ganchos del panel de celos[a (ubicados en la parte
trasera del panel de celosfa) en las ranuras que estan en el
adorno lateral. Empuje el panel ligeramente hacia abajo para
que encaje en su lugar.
Serie Pro Line _
Para quitar la rejilla superior:
1. Tome ambos extremos de la parte superior.
2. Empuje la rejilla superior directamente hacia arriba y luego
jalela directamente hacia afuera.
3. Desconecte el mazo de alambres de la parte posterior de la
rejilla superior.
4. Coloque la rejilla sobre una superficie blanda.
5. Coloque el cableado en la parte superior del gabinete,
asegurandose de clue no obstruya el lugar donde estan las
puertas.
Para volver a colocar la rejilla superior:
1. Inserte el mazo de alambres en la parte posterior de la rejilla.
2. Inserte los ganchos de la rejilla superior en las ranuras que
estan sobre el adorno lateral. Jale la rejilla ligeramente hacia
abajo para asegurarla en su sitio.
Para encender o apagar:
1. Quite la rejilla superior.
2. Presione el interruptor principal de suministro en la posici6n
ON u OFF (Encendido o Apagado).
3. Vuelva a colocar la rejilla superior.
IMPORTANTE: Cerci6rese de que el interruptor de suministro
este en la posici6n ON despues de limpiar el refrigerador o de
cambiar los focos.
A. Interrupter de Encendido/Apagado
24
Sfrvase leer antes de usar el sistema de agua.
Inmediatamente despues de la instalaci6n, siga los pasos a
continuaci6n para asegurarse de que el sistema de agua este
debidamente limpio.
1. Abra la puerta del congelador y apague la fabrica de hielo.
Para el Estilo 1, levante el brazo de control de alambre come
se muestra. Para el Estilo 2, mueva el interruptor a la
posici6n OFF (apagado - hacia la derecha) como se muestra.
El interrupter de ON/OFF (encendido/apagado) se encuentra
en el lado derecho superior del compartimiento del
congelador.
Estilo 1 - Modelos sin despachador
Estilo 2 - Modelos con despachador
NOTAS:
• Si su modelo tiene un sistema de filtro de la rejilla de la base,
aseg@rese de que el filtro de la rejilla de la base este instalado
adecuadamente y que la tapa este en la posici6n horizontal.
No use con agua que no sea microbiolbgicamente segura
o que sea de calidad desconocida sin desinfectarla
adecuadamente antes o despu_s del sistema. Pueden
usarse sistemas certificados para la reducci6n de quistes
en aguas desinfectadas que puedan contener quistes
filtrables.
2.
Use un recipiente resistente para oprimir la barra del
despachador de agua hasta que el agua comience a salir.
Limpie el sistema de agua distribuyendo y desechando de 2
a 6 qt. (de 5,7 L) de agua. La limpieza del sistema tomara
aproximadamente de 3 a 4 minutes y ayudara a despejar el
aire de la Ifnea. En algunas casas se podra requerir limpieza
adicional.
NOTA: A medida que sale aire del sistema, es posible que
salgan chorros de agua repentinos del despachador.
3.
Abra la fabrica del congelador y ponga la fabrica de hielo a
funcionar. Para el Estilo 1, baje el brazo de control de
alambre. Para el Estilo 2, mueva el interruptor a la posici6n
ON (encendido - hacia la izquierda). Vea la secci6n "Fabrica
de hielo y dep6sito/balde de hielo" para obtener mas
instrucciones sobre la operaci6n de su fabrica de hielo.
• Deje transcurrir 24 horas para la producci6n de la primera
tanda de hielo.
• Deshagase de las tres primeras tandas de hielo
producido.
• Dependiendo de su modelo, puede ser que Ud. desee
elegir la caracterfstica maxima de hielo para incrementar
la producci6n de hielo.
Su nuevo refrigerador puede hacer sonidos que su viejo
refrigerador no hacia. Como estos sonidos son nuevos para Ud.,
puede ser que se preocupe. La mayoria de los sonidos nuevos
son normales. Superficies duras, come el piso, las paredes y los
gabinetes, pueden hacer que los sonidos parezcan mas fuertes
de Io que son en realidad. A continuaci6n se describen los tipos
de sonidos y que puede causarlos.
• Si su refrigerador esta equipado con una fabrica de hielo, Ud.
escuchara un zumbido cuando la valvula de agua se abre
para Ilenar la fabrica de hielo en cada ciclo.
Su refrigerador esta dise_ado para funcionar con mas
eficiencia para conservar sus alimentos a la temperatura
deseada y para minimizar el use de energfa. El compresor y
los ventiladores de alto rendimiento pueden causar que su
nuevo refrigerador funcione por periodos de tiempo mas
largos que su refrigerador viejo y Ud. puede escuchar un
sonido pulsante o agudo que proviene del compresor o de
los ventiladores que se ajustan para un rendimiento 6ptimo.
Puede ser que Ud. escuche el motor del ventilador del
evaporador circulando el aire a traves de los compartimientos
del refrigerador y del congelador. Es posible que aumente la
velocidad del ventilador cuando usted abra la puerta o
agregue alimentos calientes.
Las vibraciones pueden producirse por el flujo de liquido
refrigerante, tuberia de agua o articulos guardados arriba del
refrigerador.
El agua que gotea en el calentador del descongelador
durante el ciclo de descongelaci6n puede causar
chisporroteos.
AI final de cada ciclo, Ud. puede escuchar un gorgoteo
debido al flujo de Ifquido refrigerante en su refrigerador.
La contracci6n y expansi6n de las paredes internas pueden
causar un ligero estallido.
Ud. puede escuchar aire forzado por el ventilador del
condensador sobre el condensador.
Ud. puede escuchar agua corriendo hacia la bandeja
recolectora durante el ciclo de descongelaci6n.
25
Para asegurar la temperatura correcta, debe permitir que el aire
fluya entre las dos secciones. El aire fifo entra per la parte inferior
de la secci6n del congelador y continQa hacia arriba. Luego entra
en la secci6n del refrigerador a traves del orificio de ventilaci6n
superior. El aire regresa al congelador come se muestra.
No bloquee ninguno de estos orificios de ventilaci6n con
alimentos como sodas, cereales, pan, etc. Si estos orificios estan
bloqueados, el aire no circulara y los controles de temperatura no
funcionaran correctamente.
IMPORTANTE: Debido a que el aire circula entre ambas
secciones, los olores que se formen en una secci6n pasaran a la
otra. Para eliminar los olores, limpie completamente ambas
secciones. Para evitar que pasen de una secci6n a otra, envuelva
o cubra bien los alimentos.
IMPORTANTE:
• El control del refrigerador regula la temperatura del
compartimiento del refrigerador. El control del congelador
regula la temperatura del compartimiento del congelador.
Espere 24 horas despues de conectar el refrigerador antes de
colocar alimentos en el. Si agrega alimentos antes de que el
refrigerador se haya enfriado por completo, sus alimentos
podrfan echarse a perder.
NOTA: El regular los controles del refrigerador y del
congelador a un ajuste mas bajo (mas frio) no va a enfriar los
compartimientos con mas rapidez.
Si la temperatura esta demasiado caliente o demasiado frfa
en el refrigerador o en el congelador, antes de regular los
controles, revise primero los conductos de ventilaci6n para
cerciorarse de que no esten obstruidos.
Los ajustes prefijados deben ser los correctos para el uso
domestico normal. Los controles estan debidamente fijados
cuando la leche o los jugos estan tan fries como a usted le
gusta y cuando el helado esta firme.
NOTA: Los puntos de ajuste recomendados de fabrica son 0°F
(-18°C) para el congelador y 37°F (3°C) para el refrigerador.
Para conectar el refrigerador y ver los puntos de ajuste
Presione y sostenga Power ON/OFF 2 segundos.
Warmer REFRIGERATORWarmer
@ ®
(2:)
Colder Colder
NOTA:
Despues de haber encendido el refrigerador, la alarma
sonora de Over Temperature (temperatura excesiva) y la
luz indicadora se activaran cada 1Y2horas hasta que la
temperatura del refrigerador y del congelador sean de
menos de 48°F (9°C) y 15°F (-9°C) respectivamente o
hasta que se apague la alarma. Para apagar la alarma y la
luz indicadora, presione restablecimiento de temperatura
excesiva. Vea la secci6n "Restablecimiento de
temperatura excesiva".
El interruptor ON/OFF (Encendido/apagado) que esta en
el control apaga el enfriamiento, los ventiladores y los
compresores asi como tambien apaga el control. Para
apagar completamente, use el interruptor de encendido
ON/OFF ubicado detras de la rejilla superior. Vea
"lnterruptor de encendido ON/OFF".
Para ver las temperaturas en centigrados:
• Presione el bot6n °C SELECT (Seleccionar °C). El indicador
negative (-) se encender& Para volver a mostrar grados
Fahrenheit presione de nuevo °C SELECT.
NOTA: Si la temperatura del congelador esta bajo cero, la luz
indicadora con el signo negative adyacente a la pantalla del
congelador se encender& Esto es normal.
Ajuste de los controles
NOTA: Espere per Io menos 24 horas entre ajustes. Vuelva a
verificar las temperaturas antes de realizar otros ajustes.
Para regular temperaturas de punto de ajuste:
• Presione el bot6n del refrigerador o del congelador hacia el
bot6n de MAS (+) o MENOS (-) hasta Ilegar a la temperatura
deseada.
Warmer
R[IFRIG RATOR Q
Q
Colder
NOTA: El margen del punto de ajuste para el congelador es de
-5°F a 6°F (de -21°C a -14°C). El margen del punto de ajuste para
el refrigerador es de 34°F a 46°F de 1°C a 8°C).
CONDICION/MOTIVO: REGULACION DE LA
TEMPERATURA:
REFRIGERADOR demasiado Control del
fifo REFRIGERADOR 1° mas
No esta fijado de acuerdo alas alto
condiciones ambientales
REFRIGERADOR demasiado Control del
caliente REFRIGERADOR 1° mas
Mucho uso o temperatura bajo
ambiental muy caliente
26
CONDICION/MOTIVO: REGULACION DE LA
TEMPERATURA:
CONGELADOR demasiado frio Control del CONGELADOR
No esta fijado de acuerdo alas 1° mas alto
condiciones ambientales
CONGELADOR demasiado Control del CONGELADOR
caliente/muy poco hielo 1° mas bajo
Mucho uso o alto consumo de
hielo
Estado del filtro de agua y reajuste
NOTA: No use con agua que no sea microbiolbgicamente
segura o que sea de calidad desconocida sin desinfectarla
adecuadamente antes o despu6s del sistema. Pueden usarse
sistemas certificados para la reduccibn de quistes en aguas
desinfectadas que puedan contener quistes filtrables.
La pantalla del filtro de agua le indicara cuando debera cambiar
el filtro. Para cambiar el filtro, vea la seccidn "Sistema de
filtraci6n de agua".
INDICADOR: ESTADO:
99 por ciento Nuevo filtro instalado
10 por ciento Pedir filtro de reemplazo
0 pot ciento o flujo disminuye Reemplazar el filtro
• Despues de reemplazar el filtro del agua, presione RESET y
sostengalo 2 segundos para cambiar la pantalla del filtro de
agua a 99 por ciento.
WATER FILTER
PERCENTLEFT
Max Cool (Frio m_imo)
La caracterfstica Max Cool ayuda en periodos de gran demanda
de hielo, cargas de comestibles muy pesadas o temperaturas
ambientales sumamente elevadas temporalmente,
• Presione MAX COOL para activar la caracteristica de frio
maximo, La luz indicadora de frio maximo permanecera
encendida durante 24 horas a no ser que se apague
manualmente.
NOTA: Mientras esta activada la caracteristica Max Cool, la
pantalla de la temperatura permanecera en 34°F (1°C) y -5°F
(-21 °C) para los compartimientos del refrigerador y del
congelador respectivamente. Despues de 24 horas, el
refrigerador vuelve a los puntos de ajuste de temperatura
establecidos.
Holiday Mode (Modo de dia de fiesta)
La caracterfstica Holiday Mode se ha concebido para aquellas
personas que debido a sus creencias religiosas necesitan que se
apaguen las lamparas y la fabrica de hielo. En algunos modelos,
la caracteristica de Holiday Mode no desactivara los
despachadores de agua y hielo, Para estos modelos, puede
usarse el bot6n de bloqueo para desactivar las funciones de
agua y hielo, pero el presionar la palanca de hielo o de agua aOn
hara que se encienda la luz del despachador. Para que el
refrigerador funcione de modo eficaz, salga de Holiday Mode
(Modo de dia de fiesta) cuando ya no Io necesite.
• Para activar la caracteristica de modo de dfa de fiesta,
presione HOLIDAY MODE. Esta caracterfstica continuara
activada hasta que se presione nuevamente la tecla de
HolidayMode.
_oliday
@
NOTA: Si antes de activar la caracteristica Holiday Mode se
activ6 la caracterfstica Max Cool (Frfo maximo), entonces los
ajustes predeterminados seguiran en 34°F (1 °C) y -5°F
(-21 °C) para los compartimientos del refrigerador y del
congelador respectivamente hasta que el tiempo de
ejecuci6n de la caracterfstica Max Cool se agote, Entonces,
el refrigerador volvera a los ajustes predeterminados que se
habian elegido antes de la caracteristica Max Cool pero las
luces y la fabrica de hielo permaneceran apagadas hasta que
se presione nuevamente Holiday Mode.
Funciones de alarma
Restablecimiento de la alarma maestra
AI presionar OVER TEMPERATURE RESET (Restablecimiento de
temperatura excesiva) se apagara la alarma sonora, pero esto no
afectara a la luz indicadora la primera vez que se presione OVER
TEMPERATURE RESET. La luz indicadora se apagara una vez
que se presione OVER TEMPERATURE RESET por segunda vez.
La alarma sonora no se escuchara nuevamente para la condici6n
presente que caus6 la alarma hasta que ocurra una nueva
condici6n o hasta que se haga un restablecimiento de la alarma
maestra.
Puede efectuar un restablecimiento de la alarma maestra
presionando dos veces POWER (ON/OFF) (Encendido/Apagado)
o apagando el refrigerador y encendiendolo nuevamente (yea la
secci6n "lnterruptor de Encendido/Apagado"). La luz indicadora
volvera a activarse despues de que se presione OVER
TEMPERATURE RESET si la condici6n que caus6 la alarma esta
todavia presente (yea la secci6n "Over Temperature [Temperatura
excesiva]", "Call Service" [Solicite servicio] o "Door Open"
[Puerta abierta]).
Over Temperature ('remperatura excesiva)
La caracterfstica Over Temperature esta diseSada para avisarle
cuando la temperatura del refrigerador sobrepase los 48°F (9°C)
o la temperatura del congelador sobrepase los 15°F (-9°C) por
mas de 11/2hora. La alarma sonora se apagara automaticamente
cuando la temperatura vuelva a la normalidad, pero la luz
indicadora continuara parpadeando para avisarle que ha
ocurrido una condicidn de temperatura excesiva, hasta que se
presione OVER TEMPERATURE RESET (Restablecimiento de
temperatura excesiva),
27
Si aOn esta presente la condici6n de temperatura excesiva
cuando se haya efectuado el restablecimiento de temperatura
excesiva, la luz indicadora continuara reactivandose cada
11/2hora hasta que la temperatura del refrigerador y del
congelador esten por debajo de los 48°F (9°C) y 15°F (-9°C)
respectivamente.
IMPORTANTE: Si se activa la alarma de temperatura excesiva,
es posible que se eche a perder la comida. Vea la secci6n
"Cortes de corriente" para obtener mas informaci6n y reduzca al
minimo el abrir las puertas hasta que las temperaturas vuelvan a
la normalidad.
NOTA: Para desactivar la alarma sonora y la luz indicadora, vea
la secci6n "Restablecimiento de la alarma maestra".
Call Service (Solicite servicio)
Si la luz Call Service esta parpadeando, solicite un servicio. Para
mas informaci6n acerca de como solicitar servicio, consulte la
secci6n "Ayuda o servicio tecnico".
0 Call Service
NOTA: Para desactivar la alarma sonora y la luz indicadora. Vea
la secci6n "Restablecimiento de la alarma maestra".
Door Open (Puerta abierta)
La luz indicadora Door Open parpadeara, sonara una alarma y
las luces interiores se apagaran si una puerta permaneciera
abierta por mas de 10 minutos. AI cerrar la puerta, la alarma
sonora se restablece y se apaga, pete el indicador Door Open
seguira parpadeando hasta que la temperatura iguale o
descienda de los 45°F (7°C) y 15°F (-9°C) para los
compartimientos del refrigerador y el congelador
respectivamente.
• Door Open
NOTA: Para desactivar la alarma sonora y la luz indicadora. Vea
la secci6n "Restablecimiento de la alarma maestra".
Pantalla de la temperatura para la rejilla superior
(Solamente para los modelos Pro Line_
La pantalla de temperatura para la rejilla superior muestra las
temperaturas del refrigerador y del congelador. La pantalla
mostrara grados Farenheit y Celsius, dependiendo de la lectura
seleccionada dentro del refrigerador.
Durante el ciclo de descongelaci6n, la pantalla de la temperatura
mostrara los puntos fijos de temperatura.
A B
A. Pantalla de la temperatura del congelador
B. Pantalla de la temperatura del refrigerador
Peligro de Cortaduras
Use un vaso resistente para recibir hielo o agua del
despachador.
No seguir esta instruction puede ocasionar
cortaduras.
Su despachador electr6nico ofrece varias opciones: la
posibilidad de seleccionar hielo picado o en cubos, una luz
especial que se enciende cuando usted utiliza el despachador y
que puede fijarse en el modo automatico y una opci6n de cierre
para evitar que salga hielo o agua involuntario.
El despachador de hielo
El hielo proviene del dep6sito de hielo de la fabrica de hielo, en el
congelador. Cuando usted oprime la barra del despachador:
• Se abre una escotilla en un conducto situado entre el
despachador y el dep6sito del hielo. El hielo baja del
dep6sito y cae a traves del conducto.
• Cuando deja de oprimir la barra del despachador, se cierra la
escotilla y deja de salir hielo. El sistema de distribuci6n no
funcionara cuando la puerta del congelador este abierta.
Algunos modelos despachan hielo en cubos y hielo picado.
Antes de sacar hielo, seleccione el tipo de hielo que desea. Los
botones de control estan dise_ados para facilitar el uso y
limpieza.
ICE
CRUSH CUBE
Para obtener hielo picado, los cubos son triturados antes de ser
despachados. Esto puede retrasar un poco la distribuci6n del
hielo picado. El ruido proveniente del triturador de hielo es
normal y los trozos de hielo pueden variar en tama_o. Cuando
cambia de crushed (hielo picado) a cubed (hielo en cubes), caen
unas onzas de hielo picado junto con los primeros cubos.
Para despachar hielo:
1. Oprima el bot6n del tipo de hielo que desee.
2. Oprima con un vaso resistente la barra del despachador de
hielo. Sostenga el vase junto al orificio del despachador para
que el hielo no caiga fuera del vaso.
IMPORTANTE: No necesita aplicar mucha presi6n a la barra
para activar el despachador de hielo. Oprimir mucho no hara
que el despachador funcione con mas rapidez o produzca
mayor cantidad de hielo.
28
3.
Retire el vaso para detener la salida de hielo.
NOTA: Los primeros Iotes de hielo pueden tener mal sabor
debido alas conexiones de plomerfa y piezas nuevas.
Deseche ese hielo. Ademas, saque grandes cantidades de
hielo del dep6sito de hielo, y no a traves del despachador.
El despachador de agua
Si no limpi6 el sistema de agua cuando se instal6 el refrigerador
por primera vez, oprima la barra del despachador de agua con un
vaso resistente o jarra resistente hasta que saque y descarte de
6 qt. (de 5,7 L) o aproximadamente 3 a 4 minutos despues de
que el agua comience a salir. Toma de 2 a 3 minutos para que el
agua comience a salir. El agua que usted saca y descarta limpia
el sistema y ayuda a despejar el aire de la lineas. Deje que pasen
varias horas para que el refrigerador se enfrie y pueda enfriar el
agua.
IMPORTANTE: Dependiendo de su modelo, la charola peque_a
desmontable que se encuentra en el fondo del despachador esta
diser_ada para contener derrames pequeSos y permitir una
limpieza facil. La charola no tiene drenaje. La charola puede
quitarse del despachador y Ilevarse a un lavabo para vaciarse o
limpiarse.
J
Para despachar agua:
1. Oprima un vaso resistente contra la barra del despachador
de agua.
2. Retire el vaso para detener la salida del agua.
NOTA: El agua puede tener un mal sabor si no se usa el
despachador con frecuencia. Haga salir suficiente agua cada
semana para mantener un suministro fresco.
La luz del despachador
El Area del despachador tiene una luz. Puede encenderse con la
mano oprimiendo el bot6n de ON (encendido) (botdn tactil o
interruptor oscilante).
En algunos modelos: Cuando usted utilice el despachador, la
barra encendera automaticamente la luz.
LIGHT
OFF ON
NOTA: Para informaci6n sobre c6mo cambiar el foco del
despachador, vea la seccidn "Cdmo cambiar los focos'.
El cierre del despachador (en algunos modelos)
Su despachador puede apagarse para facilitar la limpieza o para
evitar que sea activado involuntario por niSos o animales
domesticos.
NOTA: La funci6n de cierre no interrumpe el flujo electrico al
refrigerador, a la fabrica de hielo o a la luz del despachador.
Unicamente desactiva las barras del despachador.
Para apagar el despachador, oprima el bot6n de LOCK (cierre). El
indicador aparecera sobre el bot6n de LOCK (cierre) y los
despachadores de hielo y de agua no funcionaran. Para reactivar
el despachador, oprima el bot6n de UNLOCK (reactivaci6n)
hasta que el indicador aparezca. Luego contin0e distribuyendo
hielo o agua como de costumbre.
DISPENSER
LOCK UNLOCK
La luz de estado del flltro de agua de la rejilla de la base
La pantalla indicadora del estado del filtro de agua le indicara
cuando debera cambiar el cartucho del filtro de agua. La pantalla
o luz esta ubicada en la parte superior del compartimiento del
refrigerador.
NOTA: No use con agua que no sea microbiol6gicamente
segura o que sea de calidad desconocida sin desinfectarla
adecuadamente antes o despu_s del sistema. Pueden usarse
sistemas certificados para la reducci6n de quistes en aguas
desinfectadas que puedan contener quistes filtrables.
Un filtro de agua nuevo debe mostrar un estado de 99% y
continuara disminuyendo a medida que se usa el filtro. Cuando el
estado de la pantalla sea de 10%, esto indica que ha Ilegado la
hora de pedir un filtro de reemplazo. Se recomienda reemplazar
el cartucho del filtro de agua de la rejilla de la base cuando la luz
indicadora del filtro de agua cambie a 0% O cuando el flujo de
agua al despachador de agua o a la fabrica de hielo disminuya
visiblemente. Vea "C6mo cambiar el filtro de la rejilla de la base."
WATER FILTER
PERCENTLEFT
Despues de cambiar el cartucho del filtro de agua, reajuste el
indicador del filtro de agua al presionar y sostener RESET
(Reajustar) 2 segundos. La luz indicadora cambiara a 99% una
vez que se haya reajustado el indicador del filtro.
Cbmo cambiar el filtro de la rejilla de la base
Localice la tapa del cartucho del filtro de agua en la rejilla de
la base frontal. Gire la tapa en direcci6n contraria alas
manecillas del reloj hasta la posici6n vertical y jale la tapa y el
cartucho del filtro hasta sacarlos por la rejilla de la base.
NOTA: Siempre queda agua en el cartucho. Es posible que
se derrame un poco de esa agua.
29
2=
Quite la tapa del cartucho deslizflndola del extremo del
cartucho viejo. La tapa del cartucho se deslizara a la
izquierda o a la derecha..
IMPORTANTE: No descarte la tapa. Es parte de su
refrigerador. Guarde la tapa para usarla con el filtro de
reemplazo.
3. Saque el cartucho nuevo de su empaque y quite la cubierta
protectora de los anillos o. Descarte la cubierta protectora.
4.
5.
Deslice la tapa del cartucho sobre el cartucho nuevo tal como
se muestra en el Paso 2.
Con la tapa del cartucho en posici6n vertical, empuje el
cartucho nuevo del filtro dentro de la rejilla de la base hasta
que se detenga. Gire la tapa del cartucho en direccidn de las
manecillas del reloj hasta la posicidn horizontal. Enjuague el
sistema de agua. Vea la seccidn "Enjuague del sistema de
agua despues de reemplazar el filtro".
Enjuague del sistema de agua despu_s de reemplazar el
filtro
Use un recipiente resistente para oprimir la barra del
despachador de agua hasta que el agua comience a salir. Limpie
el sistema de agua distribuyendo y desechando de 6 qt.
(de 5,7 L) de agua. La limpieza del sistema tomara
aproximadamente de 3 a 4 minutos y ayudara a despejar el aire
de la Ifnea. En algunas casas se podra requerir limpieza adicional.
NOTA: A medida que el aire sale del sistema, es posible que
salgan chorros de agua repentinos del despachador.
Uso del despachador sin el filtro de agua
Puede usar el despachador sin un cartucho de filtro de agua. El
agua no estara filtrada.
1. Quite el cartucho del filtro de agua de la rejilla de la base.
2. Deslice la tapa del cartucho del extremo del cartucho del
filtro. Con la tapa del cartucho en la posicidn vertical, inserte
la tapa en la rejilla de la base hasta que se detenga.
IMPORTANTE: No descarte la tapa. Es parte de su
refrigerador. Guarde la tapa para usarla con el filtro de
reemplazo.
3.
Gire la tapa del cartucho a una posici6n horizontal. Puede ser
que la tapa del cartucho no este al ras con la rejilla de la
base.
/:ab ca :e" .......
; s
t S:_ J.S l "IJ-t:' ./'_'_,0:;;_'1_ ;. }
Estilo 1
Cbmo encender y apagar la f&brica de hielo:
El interruptor de encendido/apagado de la fabrica de hielo es un
brazo interruptor de alambre, ubicado a un lado de la fabrica de
hielo.
1. Para encender la fabrica de hielo, simplemente baje el brazo
de control de alambre.
NOTA: Su fabrica de hielo tiene un interruptor automatico. A
medida que se va fabricando el hielo, los cubos de hielo van
Ilenando el dep6sito de hielo y los mismos cubos van
elevando el brazo interruptor de alambre hasta la posici6n de
OFF (Apagado-brazo hacia arriba).
2.
Para apagar manualmente la fabrica de hielo, levante el brazo
interruptor de alambre a la posicidn OFF (brazo hacia arriba),
hasta que escuche el clic para cerciorarse que la fabrica de
hielo se ha apagado.
ti"
Cbmo incrementar la produccibn de hielo:
• Durante la producci6n normal de hielo, la fabrica de hielo
producira de 7 a 9 tandas de hielo en un periodo de 24 horas.
Si no se esM fabricando el hielo a la velocidad deseada, gire
el control del congelador hacia un n0mero mas alto (mas frfo).
Deje pasar 24 horas entre cada incremento.
3O
Cbmo quitar y volver a colocar el depbsito de hielo:
1. Deslice hacia arriba el panel de cobertura.
A. Cubierta de la
fbbrica de hielo
2. Levante el brazo de control de alambre de manera que haga
un "clic" en la posici6n OFF (Apagado). AQn se podra
despachar hielo, pero no se puede hacer mas.
3. Levante la parte de adelante del dep6sito de hielo y jalela
hacia afuera.
4. Vuelva a colocar el depdsito hasta que se detenga o el
despachador no funcionara. Empuje el brazo de control de
alambre hacia la posici6n ON (Encendido) para volver a
comenzar la produccidn de hielo. Cercidrese de que la puerta
este cerrada hermeticamente.
Estilo 2
Para encender/apagar la fabrica de hielo:
El interruptor de encendido/apagado (ON/OFF) se encuentra en
el lade derecho superior del compartimiento del congelador.
1. Para poner a funcionar la fabrica de hielo, deslice el control a
la posici6n de encendido (ON-hacia la izquierda).
NOTA: Su fabrica de hielo tiene un apagado automatico. Los
sensores de la fabrica de hielo detendran automaticamente la
produccidn de hielo pete el control permanecera en la
posici6n de encendido (ON-hacia la izquierda).
2. Para apagar la fabrica de hielo manualmente, deslice el
control a la posicidn de apagado (OFF-hacia la derecha).
Para quitar y volver a colocar el balde de hielo:
1. Sostenga la base del dep6sito con ambas manos y presione
el bot6n para levantar el dep6sito hacia arriba y hacia afuera.
NOTA: No es necesario girar el control de la maquina de hielo
a la posici6n de apagado (OFF-hacia la derecha) cuando
quite el dep6sito de almacenaje. La cubierta del sensor
("puerta abatible") en la pared izquierda del congelador hace
que la fabrica de hielo deje de producir hielo si la puerta esta
abierta o se ha quitado el dep6sito.
2. Vuelva a colocar el dep6sito en la puerta y empQjelo hacia
abajo para asegurarse de que esta de manera segura en su
lugar.
Cbmo limpiar el depbsito o balde de hielo
Vac[e el dep6sito de hielo. Si es necesario, use agua tibia
para derretir el hielo.
NOTA: Nunca use un objeto filoso para romper el hielo en el
dep6sito o balde. Esto puede dafiar el recipiente de hielo y el
mecanismo del despachador.
2. Lave el dep6sito o balde de hielo con un detergente suave,
enjuague bien y seque meticulosamente. No use limpiadores
abrasives o solventes.
RECUERDE:
• Deje transcurrir 24 horas para la producci6n de la primera
tanda de hielo. Deje transcurrir 3 dias para que se vuelva a
Ilenar de hielo el recipiente.
• Deshagase de las tres primeras tandas de hielo producido
para evitar las impurezas que pudieran eliminarse del
sistema.
• La calidad del hielo dependera de la calidad del agua que
suministre a su fabrica de hielo.
Evite la conexi6n de su fabrica de hielo a un suministro de
agua blanda. Los qu[micos para ablandar el agua (come la
sal) pueden da_ar ciertos componentes de la fabrica de hielo
y producir un hielo de muy baja calidad. Si no se puede evitar
el uso de un suministro de agua blanda, asegQrese de que el
ablandador de agua este funcionando correctamente y que
goce de un buen mantenimiento.
• Es normal que los cubitos de hielo se peguen en las
esquinas. Se separaran con facilidad.
• Para la fabrica de hielo Estilo 1, no fuerce el brazo de control
de alambre hacia arriba o hacia abajo.
• No guarde nada encima de la fabrica de hielo o en el
dep6sito/balde de hielo.
31
P
CARACTERISTICAS DEL REFRIGERADOR
Informaci6n impertante para saber acerca de los estantes
y tapas de vidrio:
No limpie los estantes y tapas de vidrio con agua caliente
mientras estAn frfos. Los estantes y tapas pueden romperse
si se exponen a cambios bruscos de temperatura o impacto,
come serfa un golpe brusco. Para su protecci6n, el vidrio
templado se ha dise_ado para hacerse a_icos. Esto es normal.
Los estantes y tapas de vidrio son muy pesados. Tenga
mucho cuidado al sacarlos para evitar que se da_en al caer.
Los estantes de su refrigerador son ajustables para adaptarlos a
sus necesidades individuales de almacenamiento.
Si usted guarda alimentos similares juntos en el refrigerador y
ajusta los estantes para que se adapten alas diferentes alturas
de los artfculos, le sera mas facil encontrar exactamente el
artfculo que desea. Asimismo, se reduce el tiempo que el
refrigerador permanece abierto y se ahorra electricidad.
Estantes y marcos de los estantes
Para quitar y volver a colocar un estante/marco:
1. Quite el estante/marco inclinandolo per el frente y
levantandolo fuera de los soportes del estante. Jale el
estante directamente hacia afuera.
2. Vuelva a colocar el estante/marco guiando los ganchos
posteriores del estante dentro de los soportes del estante.
Incline el frente del estante hacia arriba hasta que los
ganchos posteriores del estante caigan dentro de los
soportes del estante.
3. Baje el frente del estante y verifique que el estante este
seguro en su lugar.
4
El control del centre de cuidado de ingredientes ajusta la
temperatura de almacenamiento de la bandeja. El aire frfo circula
hacia adentro de la bandeja per el conducto de aire entre el
congelador y el refrigerador. Ajustar los controles permite que
circule mas o menos aire frfo per el conducto de aire.
Cbmo ajustar el centre de cuidado de ingredientes:
1. Elija un ajuste basado en los articulos que guarde en la
bandeja.
2. Optima el bot6n que corresponde a ese ajuste.
3. La luz indicadora de ese ajuste se iluminara para verificar que
la bandeja esta lista para ser cargada.
Cold
I,,.0,eae,,t ca e ce,.l e 6
Varlous Cheeses
Jams and Jellies _
Fresh Produce • O
Fresh Herbs OBerry Fruits •
Meats _ 9
Beverages
Colder
Cbmo remover y volver a colocar la tapa del centre de
cuidado de ingredientes:
1. Quite los alimentos de la tapa del centre de cuidado de
ingredientes. Jale el caj6n unas 4" (10,16 cm) hacia fuera.
Alcance con las dos manes debajo del estante de vidrio y
levantelo hacia arriba hasta que la parte posterior del estante
este liberado. Incline el estante en un angulo y qu_telo del
refrigerador teniendo cuidado de no golpear el vidrio.
2. Vuelva a colocar la tapa agarrando el vidrio con las dos
manes, incline en un angulo el estante y col6quelo sobre las
ranuras de soporte. Coloque con suavidad el estante en las
ranuras de soporte de la pared lateral.
Guia para la conservacibn de carries
Guarde la mayor[a de las carnes en su envoltura original siempre
y cuando sea hermetica y a prueba de humedad. Vuelva a
envolverlas si fuera necesario. Consulte el cuadro siguiente
respecto a los periodos de conservaci6n. Para guardar la came
per un tiempo mas prolongado que los periodos indicados,
congelela.
Pescado fresco o mariscos ..... Oselos el mismo dia de su compra
Polio, came de res molida,
carnes varias (higado,etc) ......................................... 1 - 2 dias
Carnes fr[as, filetes/asados ..................................... 3 - 5 dias
Carnes curadas ...................................................... 7 - 10 dias
Sobras - Cubra sobras con papel plastico, papel de papel de
aluminio o guardelas en recipientes de plastico con tapas
hermeticas.
32
Para quitar y volver a colocar el caj6n para verduras:
1. Deslice el caj6n para verduras hasta el tope, Eleve el frente
del caj6n con una mano mientras sujeta la parte inferior con
la otra mano y deslice el caj6n hasta que salga.
2. Para reemplazar el caj6n para verduras, coloque el caj6n en
las ranuras y empuje el caj6n hacia atras hasta que quede
firmemente en su lugar.
3. Revise con cuidado el caj6n para verduras para asegurarse
de que se ha vuelto a colocar debidamente.
P
CARACTERISTICAS DEL
CONGELADOR
Para quitar y volver a colocar el estante:
1. Quite el estante levantandolo y jalandolo directamente hacia
afuera.
2. Vuelva a colocar el estante colocandolo encima de los
soportes y bajandolo hasta que encaje en su lugar.
Cbmo limpiar las tapas del cajbn para verduras:
1. Para limpiar la tapa superior del caj6n para verduras,
remueva el centro de cuidado de ingredientes ExtendFresh
ubicado encima del mismo,
2. Para limpiar la tapa inferior del caj6n para verduras, remueva
primero el caj6n superior para verduras.
NOTA: Para almacenamiento a largo plazo, guarde los huevos en
un recipiente con tapa o en su recipiente original en un estante
interior.
Para quitar y volver a colocar el portabotellas:
1. Quite el portabotellas jalandolo directamente hacia afuera del
estante,
2. Vuelva a colocar el portabotellas deslizandolo entre el estante
y la pared del refrigerador.
Guia para la conservacibn de alimentos congelados
Los perfodos de conservaci6n variaran segQn la calidad y tipo de
alimentos, el tipo de embalaje o envoltura empleada (debera ser
hermetico y a prueba de humedad), y la temperatura de
conservaci6n, Es normal que hayan cristales de hielo dentro de
un paquete sellado. Esto simplemente indica que humedad y aire
dentro del paquete se han condensado, creando cristales de
hielo.
No coloque en el congelador mas alimentos sin congelar de los
que puedan congelarse en 24 horas (no mas de 2 a 3 Ibs de
alimentos pot pie cQbico [907 a 1,350 g pot L] de espacio en el
congelador). Deje suficiente espacio en el congelador para la
circulaci6n de aire entre los paquetes. Tenga cuidado de dejar
suficiente espacio para que la puerta pueda cerrarse
hermeticamente.
Para obtener mas informaci6n respecto a la preparaci6n de
alimentos para su congelaci6n, consulte una gufa de
congeladores o un buen libro de cocina.
(.iai "a /:itfa ,deI
La canastilla del congelador se puede utilizar para guardar bolsas
de frutas y verduras congeladas que pudieran caerse de los
estantes del congelador.
Para quitar y volver a colocar la canastilla del congelador:
1. Quite la canastilla deslizandola hasta el tope.
2. Levante el frente y deslicela hacia afuera.
3. Vuelva a colocar la canastilla ubicandola en los rieles de las
gufas de la pared lateral, Levante el frente de la canastilla
ligeramente mientras la empuja pasando los topes del riel de
la guia y deslizandola hasta el fin.
33
P
CARACTERISTICAS DE LA
PUERTA
CUIDADO DE SU
REFRIGERADOR
El compartimiento utilitario puede colocarse en cualquier
posici6n en la puerta del refrigerador.
Cbmo quitar y volver a colocar el compartimiento utilitario:
1. Quite el compartimiento utilitario asiendolo de ambos
extremos y levantando el compartimiento hacia arriba y hacia
afuera.
2. Reponga el compartimiento deslizandolo encima del soporte
deseado y empujandolo hacia abajo hasta que se detenga.
Los recipientes grandes de la puerta pueden dar cabida a
recipientes de un gal6n y los recipientes pequefios pueden
contener botellas de 2 litros. Los recipientes son ajustables y
removibles para ajustarse y limpiarse facilmente.
Recipiente de un galbn para puerta
Cbmo instalar el recipiente de un galbn para puerta:
NOTA: El recipiente de un gal6n para puerta puede colocarse
Qnicamente en el soporte inferior.
1. Inserte las mensulas accesorias en las ranuras de ajuste de la
puerta.
2. Presione hacia abajo en el caj6n para afianzar las lenguetas.
3. Si es necesario, ajuste los estantes interiores para poder
colocar las jarras de leche y los recipientes altos de bebidas
que se guardan en el recipiente de un gal6n para puerta.
Recipientes de las puertas
Cbmo quitar y reponer los recipientes de las puertas:
1. Quite el recipiente levantandolo hacia arriba y tirando hacia
afuera.
2. Reponga el compartimiento deslizandolo encima del soporte
deseado y empujandolo hacia abajo hasta que se detenga.
Peligro de Explosi6n
Use un limpiador no inflamable,
No seguir esta instruccibn puede ocasionar la muerte,
exploei6n o incendio.
Tanto la secci6n del refrigerador como la del congelador se
descongelan automaticamente. No obstante, limpie ambas
secciones mas o menos una vez al mes para evitar la
acumulaci6n de olores. Limpie los derrames de inmediato.
Para limpiar su refrigerador:
1. Quite la rejilla superior, vea la secci6n "Interrupter de
Encendido/Apagado".
2. Presione el interruptor de suministro de energia en la posici6n
OFF (Apagado).
3. Quite todas las partes desmontables del interior, tales come
estantes, cajones para verduras, etc.
4. Lave a mane, enjuague y seque todas las partes
desmontables y las superficies interiores meticulosamente.
Use una esponja limpia o un patio suave y un detergente
suave con agua tibia.
• No use productos de limpieza abrasivos o asperos, come
aerosoles para ventanas, productos de limpieza para
pulir, liquidos inflamables, ceras para limpieza,
detergentes concentrados, blanqueadores o productos
de limpieza que contengan productos de petr61eo en las
partes de plastico, revestimientos de la puerta o juntas.
No use toallas de papel, estropa.jos para fregar u otros
utensilios de limpieza asperos. Estos pueden rayar o
datar los materiales.
5=
• Para ayudar a eliminar olores, puede lavar las paredes
interiores con una mezcla de agua tibia y bicarbonato de
sodio (2 cucharadas en 1 cuarto de gal6n
[26 g en 0,95 L] de agua).
Lave las superficies externas metalicas pintadas y de acero
inoxidable con una esponja limpia o un patio suave y
detergente suave con agua tibia. No use productos de
limpieza abrasivos o asperos. Seque meticulosamente con
un pate suave. Para obtener una protecci6n adicional contra
datos alas superficies exteriores metalicas pintadas, aplique
cera para electrodomesticos (o cera en pasta para autos) con
un pato limpio y suave. No encere las partes de plastico.
NOTA: Para mantener come nuevo su refrigerador de Acero
Inoxidable y para quitar marcas o rayaduras, es sugerible
usar un limpiador de Acero Inoxidable aprobado per el
fabricante.
IMPORTANTE: iEste limpiador es s61o para partes de acero
inoxidable!
34
No permita que el limpiador para acero inoxidable entre en
contacto con ninguna parte de plastico tales como las piezas
decorativas, las tapas del despachador o las
empaquetaduras de la puerta. Si se produce contacto
accidental, limpie la pieza de plastico con una esponja y
detergente suave en agua tibia. Seque meticulosamente con
un paso suave. Para ordenar el limpiador, vea la secci6n
"Accesorios".
6. Limpie los serpentines del condensador regularmente.
Quizas necesite limpiar los serpentines cada dos meses. Esto
le puede ayudar a ahorrar energ[a.
• Use una aspiradora con extensi6n para limpiar los
serpentines del condensador siempre que esten sucios o
polvorientos.
7. Limpie la bandeja recolectora de agua con un detergente
suave en agua tibia. Seque meticulosamente.
• Quite la rejilla de la base removiendo un tornillo de cada
esquina.
\ \
\\
\
\
Quite la bandeja recolectora de agua empujando hacia
arriba el sujetador de retenci6n debajo del refrigerador
mientras desliza hacia adelante la bandeja.
1. Quite la rejilla superior, vea la secci6n "lnterruptor de
Encendido/Apagado".
2. Presione el interruptor en la posici6n de OFF (Apagado).
3. Si se indica, quite la pantalla de la luz como se muestra.
NOTA: Para limpiar la pantalla de la luz, lavela con agua tibia
y un detergente liquido. Enjuague y sequela pantalla
meticulosamente.
4. Quite el foco y reemplacelo con uno del mismo tamale,
forma y vatiaje.
5. Si se indica, vuelva a colocar la pantalla como se muestra.
6. Presione el interruptor en la posici6n de ON (Encendido).
7. Vuelva a colocar la rejilla superior, vea la secci6n "lnterruptor
de Encendido/Apagado".
Luz del despachador (en algunos modelos}
Busque el Area del despachador para quitar y reemplazar el foco.
A. Lampe de
distributeur
Luz del panel de control del refrigerador
Estilo 1
Quite y reemplace el foco que esta detras del panel de control
del refrigerador.
B
A
A. Bandeja recolectora de agua
B. Sujetador de retencidn
Vuelva a colocar la bandeja recolectora colocando el
borde de la misma a aproximadamente 7"(17,8 cm)
desde el lado izquierdo del refrigerador. Levante y
coloque la bandeja recolectora en las guias, empuje hacia
atras y coloque la bandeja dentro del sujetador de
retencidn. Vuelva a colocar la rejilla de la base y los
tornillos de la misma.
8. Presione el interruptor de suministro en la posici6n ON
(Encendido).
9. Vuelva a colocar la rejilla superior, vea la secci6n "lnterruptor
de Encendido/Apagado".
NOTA: No todos los focos para aparatos electrodomesticos son
adecuados para su refrigerador. AsegOrese de cambiar el foco
con otro que sea del mismo tamale y forma. La luz del
despachador requiere de un foco de 10 vatios de uso pesado y
las demas luces requieren un foco de 40 vatios a 60 vatios
maximo para electrodomesticos. Puede conseguir los focos con
su distribuido£
Estilo 2
Use un destornillador de cabeza hexagonal de 1/4"para quitar y
volver a colocar la pantalla de la luz.
Luces del congelador
Quite la pantalla de luz sujetandola por los lados y
apretandola hacia el centro. Una vez que los ganchos en los
lados de la pantalla esten fuera del revestimiento interno del
congelador, jalela hacia abajo.
Vuelva a colocar la pantalla apretando los lados hacia el
centre e insertando los ganchos en los lados de la pantalla en
los orificios ranurados. Una vez que los ganchos esten en su
lugar, encaje el frente de la pantalla en el orificio ranurado.
35
Si no va a haber electricidad por 24 horas o menos, mantenga la
puerta o las puertas cerradas (segQn el modelo) para que los
alimentos se mantengan frfos y congelados.
Si el corte de electricidad va a durar mas de 24 horas siga una de
las opciones siguientes:
• Saque todos los alimentos congelados y guardelos en una
conservadora de comida congelada.
• Ponga 2 libras (907 g) de hielo seco en el congelador por
cada pie cQbico (28 L) de espacio en su congelador. Esto
mantendra los alimentos congelados de 2 a 4 dfas.
• Si no tiene conservadora de alimentos ni hielo seco, use
todos los alimentos perecederos de una vez o p6ngalos en
latas.
RECUERDE: Un congelador Ileno se mantiene fifo por mas
tiempo que uno a medio Ilenar. Un congelador Ileno de came se
mantiene frio por mas tiempo que uno Ileno de alimentos de
pasteleria. Si Ud. ve que los alimentos contienen cristales de
hielo, se pueden volver a congelar, pero la calidad y el saber
pueden afectarse. Si el alimento no esta en buenas condiciones,
descartelo.
_ _ _ _ . _2_;_ _-'_,2_*_
Su refrigerador viene equipado con la caracter[stica Holiday
Mode (Mode de fiestas) desactivara los despachadores de agua
y hielo. AI seleccionar esta caracteristica los puntos de ajuste de
la temperatura no cambian, pero la fabrica de hielo estara
desactivada y las luces interiores se apagaran. Para que el
refrigerador funcione de mode eficaz, salga de Holiday Mode
(Mode de dia de fiesta) cuando ya no Io necesite.
Si Ud. decide dejar el refrigerador funcionando mientras
est& ausente:
1. Use todos los artfculos perecederos y congele el resto.
2. Presione el bot6n HOLIDAY MODE.
3. Si su refrigerador tiene fabrica de hielo automatic& cierre el
suministro de agua a la fabrica de hielo.
4. Vacfe el dep6sito de hielo.
5. Cuando vuelva de sus vacaciones presione HOLIDAY MODE
para volver al funcionamiento normal.
Si Ud. decide apagar el refrigerador antes de irse:
1. Saque toda la comida del refrigerador.
2. Si su refrigerador tiene fabrica de hielo automatica:
• Cierre el suministro de agua a la fabrica de hielo por Io
menos un dia antes.
• Cuando el Oltimo Iote de hielo caiga, levante el brazo de
control de alambre a la posici6n OFF (hacia arriba).
3. Dependiendo de su modelo, coloque el control del
termostato (o control del refrigerador en la posici6n OFF
(apagado). Vea la secci6n "Uso de los controles".
4. Limpie el refrigerador, pasele un trapo y sequelo bien.
5. Fije bloques de goma o de madera con cinta adhesiva a
ambas puertas para que queden abiertas y el aire circule.
Esto evita que se formen olores y que se forme moho.
P
SOLUCION DE PROBLEMAS
Siga las sugerencias que aparecen a continuacibn para evitar el costo de una visita de servicio innecesaria.
Su refrigerador no funciona
• &Esta desenchufado el cable de suministro de energia?
Enchufe en un contacto de pared de conexi6n a tierra de
3 terminales.
&Se quem6 un fusible de la casa o se dispar6 un
disyuntor? Reemplace el fusible o reposicione el circuito.
&Esta el control del refrigerador o del congelador en la
posici6n OFF (Apagado)? Vea la secci6n "Uso de los
controles".
&Se esta descongelando el refrigerador? En 30 minutos
vuelva a revisar si el refrigerador esta funcionando. Su
refrigerador activa regularmente un ciclo de descongelaci6n
automatic&
&No esta enfriando el refrigerador? Para modelos con
controles digitales, gire la unidad a OFF (Apagado) y luego a
ON (Encendido) para volver a fijarla. Vea la secci6n "Use de
los controles." Si aOn asi no puede corregir el problema,
Ilame solicitando servicio.
Las luces no funcionan
• &Esta desenchufado el cable de suministro de energia?
Enchufe en un contacto de pared de conexi6n a tierra de
3 terminales.
• &Esta flojo un foco o se ha quemado? Vea la secci6n
"C6mo cambiar el(los) foco(s)".
&Ha estado la puerta abierta por mas de diez minutos?
Cuando se deja abierta la puerta por mas de diez minutos,
centelleara la luz indicadora "Door Open" (Puerta abierta) y
se apagaran las luces del interior. Vea "Door Open" (Puerta
abierta) en la secci6n "Use de los controles".
Hay agua en la bandeja recolectora de agua
• _,Se esta descongelando el refrigerador? El agua se
evaporar& Es normal que caigan gotas de agua en la bandeja
recolectora de agua.
• &Esta mas ht_medo que Io normal? Cuando este hOmedo,
tenga en cuenta que el agua en la bandeja recolectora
tardara mas en evaporarse.
Parece que el motor funciona excesivamente
&Est_ la temperatura ambiente mas caliente de Io
normal? En condiciones de calor, el motor funciona per
periodos mas largos. Cuando la temperatura ambiente es
normal, el motor funciona 80% del tiempo. Si la habitaci6n
esta caliente, puede funcionar aOn per mas tiempo.
&Se acaba de agregar una gran cantidad de alimentos al
refrigerador? Agregar grandes cantidades de alimentos
hace que se caliente el refrigerador. Es normal que el motor
funcione por perbdos mas prolongados para volver a enfriar
el refrigerador.
36
&Se han abierto las puertas a menudo? Cuando esto
ocurre, el motor funcionara pot perfodos mas largos. Para
ahorrar energfa, trate de sacar todo Io que necesita del
refrigerador de una sola vez, mantenga los alimentos
organizados y cierre la puerta inmediatamente despues de
sacarlos.
&No se han ajustado los controles correctamente de
acuerdo con las condiciones circundantes? Vea la secci6n
"Use de los controles".
&No estan las puertas completamente cerradas? Cierre
las puertas con firmeza. Si no cierran completamente, yea
"Las puertas no cierran completamente" mas adelante en
esta secci6n.
&Estan sucios los serpentines del condensador?
Esto impide la transferencia del aire y hace que el motor
trabaje mas. Limpie los serpentines del condensador. Vea la
secci6n "Limpieza".
&No estan selladas por completo las empaquetaduras de
la puerta? Llame a una persona calificada o a un tecnico.
NOTA: Su nuevo refrigerador funcionara per perfodos mas
largos que su refrigerador anterior debido al motor de alto
rendimiento.
El refrigerador parece hacer mucho ruido
• Los sonidos pueden ser normales para su refrigerador.
Consulte la secci6n "Sonidos normales".
La f&brica de hielo no produce hielo o no produce
suficiente hielo
&Se acaba de instalar la fabrica de hielo? El dep6sito de
hielo sostiene de 14 a 17 Ibs. (6,4 a 7,7 kg) de hielo. Puede
demorar de tres a cuatro dfas para Ilenarse completamente,
si no se ha usado hielo durante ese tiempo.
&Esta la temperatura del congelador Io suficientemente
fria para hacer hielo? Espere 24 horas despues de haber
conectado la fabrica de hielo para que se produzca hielo. Vea
la secci6n "Uso de los controles".
&Esta el brazo de control de alambre de la fabrica de
hielo (en algunos modelos) en la posicibn OFF (Apagado -
brazo hacia arriba)? Baje el brazo de control de alambre a la
posici6n ON (Encendido-brazo de control de alambre hacia
abajo). Vea la secci6n "Fabrica de hielo y dep6sito/balde de
hielo".
&Esta el interruptor de la fabrica de hielo (en algunos
modelos) en la posici6n OFF (Apagado-hacia la derecha)?
Mueva el interrupter de la fabrica de hielo a la posici6n ON
(Encendido-hacia la izquierda). Vea la seccidn "Fabrica de
hielo y dep6sito/balde de hielo".
&No Esta abierta la valvula de cierre de la tuberfa del agua
al refrigerador? Abra la valvula de agua. Vea la secci6n
"C6mo conectar la tuberfa de agua al refrigerador" en las
Instrucciones de Instalaci6n.
Tiene agua el molde de la fabrica de hielo o no se ha
producido hielo? Verifique si su refrigerador ha sido
conectado al suministro de agua de su casa y si la valvula de
cierre esta abierta. Vea la secci6n "C6mo conectar la tuberia
de agua al refrigerador" en las Instrucciones de Instalaci6n.
_,Se trab6 un cubo de hielo en el brazo eyector de la
fabrica de hielo? En los modelos con dep6sito de hielo
interior, saque el hielo del brazo eyector con un utensilio de
plastico. En modelos con balde de hielo ubicado en la puerta
del congelador, puede tener acceso a la fabrica de hielo
oprimiendo la puerta del sensor de hielo que se encuentra en
el lado izquierdo superior del interior del congelador. Mientras
oprime la puerta del sensor, eleve la puerta de servicio de la
fabrica de hielo y quite el hielo del brazo eyector con un
utensilio de plastico. Vea la secci6n "Fabrica de hielo y
dep6sito/balde de hielo".
_,Se acaba de sacar una gran cantidad de hielo? Deje
transcurrir de tres a cuatro dfas para que un dep6sito de hielo
vacio se Ilene completamente, si no se ha usado hielo
durante ese tiempo.
_,Se han ajustado correctamente los controles? Vea la
secci6n "Uso de los controles".
_,Tiene un filtro de agua instalado en el refrigerador? Este
filtro puede estar obstruido o haberse instalado
incorrectamente. Primero revise las instrucciones de
instalaci6n del filtro para asegurarse de que el filtro rue
instalado correctamente y no esta obstruido. Si la instalaci6n
es correcta y no hay obstrucciones, Ilame a una persona
calificada o a un tecnico.
NOTA: Si el problema no se debe a ninguna de las
alternativas indicadas, puede haber un problema en la
tuberfa de agua. Llame solicitando servicio.
El hielo tiene real sabor, real olor o un color gris&ceo
• _.Son nuevas las conexiones de plomeria, produciendo un
hielo descolorido o de real sabor? Deseche las primeras
tandas de hielo.
• _,Se hart guardado los cubos de hielo por mucho tiempo?
Tire los cubos de hielo viejos y obtenga una nueva tanda.
• _,Se necesita limpiar el congelador y el dep6sito o balde
de hielo? Vea la secci6n "Limpieza" o "Fabrica de hielo y
dep6sito/balde de hielo".
_,Se han envuelto debidamente los alimentos en el
congelador o el refrigerador? Use empaques hermeticos
contra humedad para ayudar a prevenir la transferencia de
olores en la comida almacenada.
• _,Contiene el agua minerales (como el azufre)? Podrfa ser
necesario instalar un filtro para eliminar los minerales.
_,Tiene un filtro de agua instalado en el refrigerador? Un
decoloramiento o un color gris del hielo indican que el
sistema de filtraci6n de agua necesita enjuagarse mas. Haga
correr mas agua a traves del despachador de agua para
enjuagar el sistema de filtraci6n de agua con mayor cuidado
(inicialmente, de 6 qt. [5,7 L] o pot 3 a 4 minutos). Deseche el
hielo descolorido.
El despachador de hielo no funciona debidamente
_,Esta cerrada completamente la puerta del congelador?
Cierre la puerta con firmeza. Si no se cierra completamente,
vea "Las puertas no cierran completamente" mas adelante
en esta secci6n.
37
&Se ha instalado correctamente el dep6sito o el balde de
hielo? En modelos con dep6sito de hielo interior, empuje el
dep6sito de hielo completamente hasta el fondo, Si el
dep6sito de hielo no Ilega hasta el fondo, puede ser que no
este derecho, Saquelo y vuelva a empujarlo. En modelos con
balde de hielo ubicado en la puerta del congelador, el balde
debe de estar nivelado. Para quitar el balde, oprima el bot6n
para liberar el balde que se encuentra del lado derecho del
mismo y levante directamente hacia arriba. Vuelva a colocar
el balde en la puerta asegurandose de que este debidamente
alineado y que encaje firmemente en su lugar. Vea la secci6n
"Fabrica de hielo y dep6sito/balde de hielo".
&Se ha agregado hielo incorrecto en el dep6sito o en el
balde? Use L_nicamente el hielo producido per su fabrica de
hielo actual, Si ha introducido otro tipo de hielo, saque todos
los cubes y revise que no se haya atascado ninguno en el
conducto de salida,
&Se ha congelado el hielo en el dep6sito o balde? Agite el
dep6sito o el balde para que se separen los cubos. Si no se
separan, vacie el dep6sito o balde y deje transcurrir 24 horas
para que se vuelva a Ilenar de hielo,
&Se ha derretido el hielo alrededor del espiral metfilico en
el balde de hielo? Descarte los cubes de hielo y limpie bien
el balde. Deje transcurrir 24 horas para que se vuelva a Ilenar
de hielo. No trate de quitar el hielo derretido con un objeto
afilado. Puede da_ar el balde.
&Hay hielo atascado en el conducto de salida? Quite el
hielo del conducto de salida con un utensilio de plastico, No
use ningQn objeto afilado para quitar el hielo, Puede dar_ar la
unidad.
&El despachador de hielo se atasca mientras vierte el
hielo "picado"? Detenga el despachador de hielo. Cambie el
bot6n de hielo de "picado" a "en cubos". Oprima el brazo del
despachador de hielo con un vaso resistente. Si despacha el
hielo en cubos correctamente, oprima el bot6n para hielo
"picado" y comience a despachar de nuevo. Consulte la
secci6n "Despachadores de agua y hielo".
• &Hay hielo en el balde? Vea "La fabrica de hielo no produce
hielo" anteriormente en esta secci6n.
&Se ha mantenido el brazo del despachador oprimido por
mucho tiempo? Suelte el brazo del despachador. Cuando el
brazo se mantiene oprimido por mucho tiempo, se
interrumpe la distribuci6n de hielo. Espere tres minutos para
que el motor del despachador se reposicione antes de usarlo
de nuevo. Es mejor sacar grandes cantidades de hielo
directamente del dep6sito o balde de hielo, no del
despachador.
El balde de hielo es dificil de sacar
&Es dificil sacar el balde de hielo (en algunos modelos)?
Para modelos dotados de balde de hielo ubicado en la puerta
del congelador, seleccione hielo "en cubos", Usando un vase
resistente, oprima y suelte con rapidez el brazo del
despachador de hielo, Abra la puerta del congelador, oprima
el bot6n interrupter que esta en el balde de hielo y levantelo.
Consulte la secci6n "Fabrica de hielo y dep6sito/balde de
hielo,"
El despachador de agua no funciona debidamente
&No se ha Ilenado el sistema de agua? El sistema de agua
debe Ilenarse la primera vez que se usa. Use un recipiente
resistente para oprimir la barra del despachador de agua
hasta que el agua comience a salir. Limpie el sistema de agua
distribuyendo y desechando de 6 qt, (de 5,7 L) de agua, La
limpieza del sistema tomara aproximadamente de
3 a 4 minutos y ayudara a despejar el aire de la Ifnea. En
algunas casas se podra requerir limpieza adicional. Vea la
secci6n "Despachadores de agua y hielo".
&La valvula de cierre de agua no estfi abierta o la tuberia
del agua no estfi conectada al suministro? Verifique si la
vMvula de cierre del agua esta abierta y el suministro de agua
esta conectado al refrigerador. Vea la secci6n "C6mo
conectar la tuberia de agua al refrigerador" en las
Instrucciones de Instalaci6n.
&Estfi la valvula de cierre del agua atascada o no fue
instalada correctamente? Consulte "C6mo conectar la
tuberfa de agua al refrigerador" en las Instrucciones de
Instalaci6n. Si el problema no es atascamiento o mala
instalaci6n, solicite servicio o Ilame a un plomero.
• &Hay un estrechamiento en la tuberia del suministro de
agua de la casa? Si encuentra o sospecha que hay un
estrechamiento en la tuberfa del agua, solicite servicio,
&Tiene un filtro de agua instalado en el refrigerador? Este
filtro puede estar obstruido o haberse instalado
incorrectamente, Primero revise las instrucciones de
instalaci6n del filtro para asegurarse de que el filtro fue
instalado correctamente y no esta obstruido. Si la instalaci6n
es correcta y no hay obstrucciones, solicite servicio.
Hay filtracibn de agua o hielo en el despachador
&No se deja el vaso el tiempo suficiente debajo del
despachador de hielo, haciendo que se derrame el hielo?
Sostenga el recipiente debajo del conducto de hielo dos o
tres segundos despues de soltar la palanca del despachador.
Puede despachar agua o hielo durante este tiempo,
• &Se ha atascado un cubo de hielo en el conducto y
mantiene abierta la escotilla? Quite el cube.
&Tiene un filtro de agua instalado en el refrigerador? El
sistema de filtraci6n de agua pudiera tener aire en las lineas,
Io que ocasionaria que gotee el agua. Se puede eliminar el
aire de las Ifneas con enjuagues adicionales. El use normal
del despachador deberia eliminar el aire de las lineas en un
periodo de 24 a 72 horas.
El flujo de agua del despachador disminuye
considerablemente
&Tiene un filtro de agua instalado en el refrigerador? Este
filtro puede estar Ileno o incorrectamente instalado, Saque el
cartucho del filtro de agua (yea la secci6n "Sistema de
filtraci6n de agua"). Ponga a funcionar el despachador. Si el
flujo de agua aumenta notablemente, cambie el filtro,
38
El agua del despachador no esta Io suflcientemente fria
• &Ha instalado recientemente su refrigerador? Deje
transcurrir 24 horas para que el reffigerador se enfrie
completamente.
&Se ha despachado recientemente una gran cantidad de
agua? Deje transcurrir 24 horas para que el agua se enfrfe
completamente.
&No se ha usado el despachador de agua recientemente?
Puede ser que el primer vaso de agua no este fifo. Descarte
el agua del primer vaso.
El divisor entre los dos compartimientos est& caliente
• Probablemente el calor se debe al funcionamiento normal del
control automatico de humedad exterior. Si sigue teniendo
problemas, solicite servicio.
La temperatura est& demasiado caliente
&Estan bloqueados los orificios de ventilaci6n en
cualquiera de los compartimientos? Esto impide la
circulaci6n del aire fifo del congelador al refrigerador. Saque
todos los objetos que bloquean los orificios de ventilaci6n.
Vea la ubicaci6n de estos orificios en la secci6n "C6mo
asegurar la debida circulaci6n del aire'.
&Se abre(n) la(s) puerta(s) con frecuencia? El refrigerador
se calienta cuando esto ocurre. Mantenga el refrigerador frio
sacando todo Io que necesita del refrigerador de una sola
vez, manteniendo los alimentos organizados de manera que
sea facil encontrarlos y cerrando la puerta inmediatamente
despues de sacarlos.
&Se acaba de agregar una gran cantidad de alimentos al
refrigerador o al congelador? Agregar grandes cantidades
de alimentos calienta el refrigerador. Pueden transcurrir
varias horas para que el refrigerador recupere su temperatura
normal.
&No esta enfriando el refrigerador? Para modelos con
controles digitales, gire la unidad a OFF (Apagado) y luego a
ON (Encendido) para volver a fijarla. Vea la secci6n "Uso de
los controles." Si alan asi no puede corregir el problema,
Ilame solicitando servicio.
• &Se han ajustado los controles correctamente de
acuerdo alas condiciones circundantes? Vea la secci6n
"Use de los controles".
Hay acumulacibn de humedad en el interior
&Estan bloqueados los orificios de ventilaci6n en el
refrigerador? Saque todos los objetos que bloquean los
orificios de ventilaci6n. Yea la ubicaci6n de los orificios en la
secci6n "Crime asegurar la debida circulaci6n del aire".
&Se abre(n) la(s) puerta(s) con frecuencia? Evite la
acumulaci6n de humedad sacando todo Io que necesita del
refrigerador de una sola vez, manteniendo los alimentos
organizados y cerrando la puerta inmediatamente despues
de sacarlos.
&Esta hOmeda la habitaci6n? Es normal que se acumule
humedad dentro del refrigerador cuando el aire de la
habitaci6n esta hL_medo.
&Se han envuelto correctamente los alimentos? Verifique
que todos los alimentos esten bien envueltos. Seque los
recipientes hL_medos antes de colocarlos en el refrigerador.
&Se han ajustado los controles correctamente de
acuerdo alas condiciones circundantes? Vea la secci6n
"Use de los controles".
&Se ha completado un ciclo de descongelaci6n
automatica? Es normal que se formen gotitas cuando el
refrigerador se descongela automaticamente.
Las puertas no cierran completamente
• &Hay paquetes de comida que impiden que se cierre la
puerta? Ordene los recipientes de manera que queden mas
juntos y ocupen menos espacio.
&Esta el depbsito o el balde de hielo real colocado? En
modelos con dep6sito de hielo interior, empuje el dep6sito de
hielo hasta el fondo. Si el dep6sito de hielo no Ilega hasta el
fondo, puede ser que no este derecho. Saquelo y vuelva a
empujarlo. En modelos con balde de hielo ubicado en la
puerta del congelador, el balde debe de estar nivelado. Para
quitar el balde, oprima el bot6n para liberar el balde que se
encuentra del lade derecho del mismo y levante directamente
hacia arriba. Vuelva a colocar el balde en la puerta
asegurandose de que este debidamente alineado y que
encaje firmemente en su lugar. Vea la secci6n "Fabrica de
hielo y dep6sito/balde de hielo'.
&Estan las bandejas, estantes, depbsitos o canastillas
real colocados? Coloque la tapa del caj6n de verduras y
todas las bandejas, estantes, dep6sitos y canastillas en la
posicion correcta. Para mas informacion, vea la seccion
"Caj6n de verduras y tapa del caj6n de verduras".
• &Estan las empaquetaduras pegajosas? Limpie las
empaquetaduras de acuerdo con las instrucciones en la
secci6n "Limpieza".
&Se balancea el refrigerador o no esta nivelado? Nivele el
refrigerador. Vea la secci6n "C6mo ajustar las puertas" o
"C6mo nivelar el refrigerador" en las Instrucciones de
Instalaci6n.
Es dificil abrir las puertas
• &Estan las empaquetaduras sucias o pegajosas? Limpie
las empaquetaduras de acuerdo con las instrucciones en la
secci6n "Limpieza".
39
P
AYUDA O SERVICIO TECNICO
Antes de solicitar ayuda o servicio tecnico, por favor consulte la
secci6n "Soluci6n de Problemas". Esto le podrfa ahorrar el costo
de una visita de servicio tecnico. Si considera que aOn necesita
ayuda, siga las instrucciones que aparecen a continuaci6n.
Cuando Ilame, tenga a mane la fecha de compra y el nOmero
completo del modelo y de la serie de su electrodomestico. Esta
informaci6n nos ayudara a atender mejor a su pedido.
Si necesita piezas de repuesto
Si necesita pedir piezas de repuesto, recomendamos que use
_nicamente piezas especificadas de fabrica. Estas piezas
encajaran bien y funcionaran bien ya que estan fabricadas con la
misma precisi6n empleada en la fabricaci6n de cada
electrodomestico nuevo de KITCHENAID ®.
Para encontrar piezas de repuesto especificadas de fabrica en su
Iocalidad, Ilamenos o comuniquese con el centre de servicio
designado mas cercano a su Iocalidad.
Llame al Centre de Interacci6n del Cliente de KitchenAid Canada
sin costo alguno al: 1-800-461-5681 de lunes a viernes de
8.00 A.M. a 6.00 RM. (hera del este). Sabado de 8.30 A.M. a
4.30 RM. (hora del este).
Nuestros consultores ofrecen asistencia con respecto a:
• Caracterfsticas y especificaciones de nuestra linea completa
de electrodomesticos.
• Recomendaciones con distribuidores locales.
Para solicitar servicio en Canada
Llame al 1-800-807-6777. Los tecnicos designados per
KitchenAid Canada estan entrenados para cumplir con la
garantia del producto y ofrecer servicio una vez que la garantia
termine, en cualquier lugar de CanadA.
Llame al Centro para la eXperiencia del cliente de KitchenAid sin
costo alguno al: 1-800-422-1230.
Nuestros consultores ofrecen asistencia con respecto a:
• Caracteristicas y especificaciones de nuestra linea completa
de electrodomesticos.
• Informaci6n sobreinstalaci6n.
• Procedimiento para el uso y mantenimiento.
• Venta de accesorios y partes para reparaci6n.
• Asistencia especializada para el consumidor (habla hispana,
problemas de audici6n, visi6n limitada, etc.).
Recomendaciones con distribuidores locales, compa_fas que
dan servicio y distribuidores de partes para reparaci6n. Los
tecnicos designados por KitchenAid estan entrenados para
cumplir con la garantfa de producto y ofrecer servicio una vez
que la garantfa termine, en cualquier lugar de los Estados
Unidos.
Para Iocalizar a una compaSfa de servicio designada por
KitchenAid en su Area, tambien puede consultar la secci6n
amarilla de su gufa telef6nica.
Para obtener mas asistencia
Si necesita asistencia adicional, puede escribir a KitchenAid con
sus preguntas o dudas a:
KitchenAid Brand Home Appliances
Customer experience Center
553 Benson Road
Benton Harbor, M149022-2692
Favor de incluir un n0mero telef6nico de dfa en su
correspondencia.
Para obtener mas asistencia
Si necesita asistencia adicional, puede escribir a KitchenAid con
sus preguntas o dudas a:
KitchenAid Canada
Customer Interaction Center
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Favor de incluir un n_mero telef6nico de dia en su
correspondencia.
Para ordenar los accesorios, Ilame al 1-800-442-9991 y pida el
nQmero de pieza adecuado que esta listado a continuaci6n o
p6ngase en contacto con el distribuidor autorizado de
KitchenAid. En CanadA, Ilame al 1-800-807-6777.
Limpiador de acero inoxidable
Pida la pieza n_mero 8171420
Cartuchos para el flltro de agua de la rejilla de la base:
NOTA: No use con agua que no sea microbiolbgicamente
segura o que sea de calidad desconocida sin desinfectarla
adecuadamente antes o despu6s del sistema. Pueden usarse
sistemas certificados para la reducci6n de quistes en aguas
desinfectadas que puedan contener quistes filtrables.
Filtro de repuesto:
Pida la pieza n_mero 4396548 (LC 400V)
4O
HOJA DE DATOS DEL PRODUCTO
Sistema de filtracibn de agua de la rejilla de la base
Modelo WF-LC4OOV/LC4OOV Capacidad de 400 galones (1514 litros)
@
Comprobado y certificado per NSF International, segQn la norma
42 ANSl/NSF para reducci6n de cloro saber y olor, clase de
partfculas I*; y bajo la norma 53 ANSI/NSF para la reducci6n de
plomo, mercurio, atrazina, benceno, toxafeno, paradiclorobenceno,
2, 4-D, quistes, turbidez y asbestos.
Este sistema ha sido comprobado segOn la norma ANSI/NSF 42/53 para la reducci6n de las sustancias citadas a continuaci6n. La
concentraci6n de las sustancias indicadas en agua entrando al sistema fue reducida a una concentraci6n menor o igual al Ifmite
permitido para agua saliendo del sistema, tal como se especifica en la norma ANSI/NSF 42/53.
Reduccibn de Requisitos de Promedio Concentracibn en M_ximo Promedio % Minimo % Nt_mero
sustancias reducci6n de influente el agua a tratar efluente efluente reducci6n Promedio de prueba
Efectos estdticos NSF reducci6n NSF
Cloro, sabor/olor ->50% 2,1 mg/L 2,0 mg/L _+10% 0,06 mg/L 0,05 mg/L 97,1% 97,6% 507173-02
Clase de par_iculas I* _>85% 5.366.667/mL par_iculas/mLP°rIo menos 10.000 4.100/mL** 2.300/mL 99,3% 99,9% 507175-02
Reducci6n de Requisitos de Promedio Concentracibn en M_ximo Promedio % Minimo Promedio Nt_mero
contaminantes reducci6n de influente el agua a tratar efluente efluente reducci6n % de prueba
NSF reducci6n NSF
Plomo: (-®pH 6,5 0,01mg/L 0,16 mg/L1- 0,15 mg/L _+10% 0,001 mg/L 0,001 mg/L 99,3% 99,35% 507601-01
Plomo: @ pH 8,5 0,01mg/L 0,15 mg/L1- 0,15 mg/L _+10% 0,001 mg/L 0,001 mg/L 99,2% 99,31% 507602-01
Mercurio: @ pH 6,5 0,002 mg/L 0,0061 mg/L 0,006 mg/L _+10% 0,0004 mg/L 0,0003 mg/L 93,5% 96,7% 507603-02
Mercurio: @ pH 8,5 0,002 mg/L 0,0057 mg/L 0,006 mg/L _+10% 0,0008 mg/L 0,00051 mg/L 85,8% 91,2% 507604-02
Benceno 0,005 mg/L 0,0138 mg/L 0,015 _+10% 0,0005 mg/L 0,005 mg/L 96,3% 96,3% 507183-02
Paradiclorobenceno 0,075 mg/L 0,220 mg/L 0,225 _+10% 0,0005 mg/L 0,0005 mg/L 99,7% 99,7% 507186-02
Toxafeno 0,003 mg/L 0,014 mg/L 0,015 _+10% 0,0014 mg/L 0,001 mg/L 90% 92,96% 507185-02
Atrazina 0,003 mg/L 0,009 mg/L 0,009 mg/L _+10% 0,0013 mg/L 0,00036 mg/L 85,6% 85,6% 507181-02
2, 4-D 0,07 mg/L 0,197 mg/L 0,215 _+10% 0,058 mg/L 0,0137 mg/L 70,6% 93,06% 507180-02
Asbestos 99% 26 x 107 107a 108fibras/Ll-1 - 0,18 x 107 mg/L 0,18 x 107 mg/L 99,93 99,93% 507178-02
Quistes:l: 99,95% 111.000/mL 50.000/L min. 1 mg/L 1 mg/L 99,99% 99,99% 507187-02
Turbidez 0,5 NTU 11,08 NTU 11 _+1 NTU 0,13 NTU 0,078 NTU 98,8% 99,3% 507751-02
Parametros de la prueba: pH = 7,5 + 0,5 si no se indica Io contrario. Flujo= 0,5 gpm (1,9 Lpm). Presi6n = 60 Ibs./pulg? (413,7 kPa)
Temp. = 63°F (17,2°C).
• Es esencial que los requerimientos de operaci6n,
mantenimiento y reemplazo del filtro se Ileven a cabo para
que este producto se desempeSe tal como se ofrece en la
publicidad.
• Modelo WF-LC400V: El sistema de control del filtro mide la
cantidad de agua que pasa a traves del filtro y le avisa que
debe reemplazarlo. Cuando se ha usado el 90% de la
duraci6n nominal del filtro, la luz indicadora del filtro cambia
de verde a amarillo. Cuando se ha usado 100% de la
duraci6n nominal del filtro, la luz indicadora del filtro cambia
de amarillo a rojo y se le recomienda reemplazar el filtro. Use
el cartucho de repuesto LC400V, pieza No. 4396548. El
precio sugerido de venta al por menor durante el a_o 2004 es
de $39,99 en EE.UU./$59,95 en CanadA. Precios sujetos a
cambio sin previo aviso.
• El producto es para uso con agua fria Onicamente.
• No use con agua que no sea microbiol6gicamente segura o
que sea de calidad desconocida sin desinfectarla
adecuadamente antes o despues del sistema. Pueden usarse
sistemas certificados para la reducci6n de quistes en aguas
desinfectadas que puedan contener quistes filtrables.
• Favor de vet la portada o la secci6n "Accesorios" para
obtener el nombre, direcci6n y nOmero telef6nico del
fabricante.
• Favor de ver la secci6n "Garantfa" para verificar la garantia
limitada del fabricante.
Pautas de aplicaci6n/Parametros para el suministro de agua
Suministro de agua Municipal o de pozo
Presi6n del agua 30 - 120 Ibs./pulg? (207 - 827 kPa)
Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8 ° C)
Flujo nominal de servicio 0,5 GPM (1,89 L/min.) @ 60 Ibs./pulg?
q-ama_o de las particulas clase I: >0,5 a <1 um
**El requisito de prueba es de cuando menos 100.000 particulas/ml de Polvo Fino de prueba AC.
1-Estos contaminantes no se encuentran necesariamente en su suministro de agua. El desempe_o puede variar dependiendo de las condiciones del
agua local.
1-1-Fibras mayores de 10 um de Iongitud
_Basado en la filtraci6n de quistes de Cryptosporidium parvum
® NSF es una marca registrada de NSF International.
41
P
GARANTIA DEL REFRIGERADOR DE KITCHENAID ®
GARANT|A LIMITADA DE DOS ANOS
Durante dos afios a partir de la fecha de compra, siempre y cuando se de a este electrodomestico principal un uso y mantenimiento de
conformidad con las instrucciones adjuntas o provistas con el producto, KitchenAid o KitchenAid Canada (en Io sucesivo denominado
"KitchenAid") se har_t cargo del costo de las piezas especificadas de fabrica y del trabajo de reparaci6n para corregir defectos en los
materiales o en la mano de obra. El servicio debera ser suministrado por una compafiia de servicio designada por KitchenAid.
En los modelos con un filtro de agua: garantia limitada de 30 dias del filtro de agua. Durante 30 dias a partir de la fecha de compra, siempre
y cuando se de al filtro un uso y mantenimiento de conformidad con las instrucciones adjuntas o provistas con el producto, KitchenAid se
hara cargo del costo de las piezas de repuesto para corregir defectos en los materiales o en la mano de obra.
GARANTIA LIMITADA DEL TERCER AL SEXTO AI_IO PARA LAS PIEZAS DEL SISTEMA
DE REFRIGERACION SELLADAS COMO SE ENLISTAN
Del tercer al sexto aBo a partir de la fecha de compra, siempre y cuando se de a este electrodomestico principal un uso y mantenimiento de
conformidad con las instrucciones adjuntas o provistas con el producto, KitchenAid se hara cargo del costo de las piezas especificadas de
fabrica y del gasto del trabajo de reparaci6n para corregir defectos en los materiales o en la mano de obra en el sistema de refrigeraci6n
sellado. Estas piezas son: compresor, evaporador, condensador, secador y los tubos conectores. El servicio deber_t ser suministrado por
una compaBia de servicio designada por KitchenAid.
GARANT|A LIMITADA DEL SI_PTIMO AL DUODI_CIMO AI_IO EN EL SISTEMA DE REFRIGERACION SELLADO
Del septimo al duodecimo afio a partir de la fecha de compra, siempre y cuando se de a este electrodomestico principal un uso y
mantenimiento de conformidad con las instrucciones adjuntas o provistas con el producto, KitchenAid se har_t cargo del costo de las plezas
especificadas de fabrica para corregir defectos en los materiales o en la mano de obra en el sistema de refrigeraci6n sellado. Estas piezas
son: compresor, evaporador, condensador, secador y los tubos conectores.
GARANTIA LIMITADA DE POR VIDA EN LOS RECIPIENTES DE LA PUERTA
Durante la vida t]til del producto, cuando se de a este electrodomestico principal un uso y mantenimiento de conformidad con las
instrucciones adjuntas o provistas con el producto, KitchenAid reemplazar_t todos los recipientes de la puerta para corregir defectos en los
materiales o en la mano de obra. No esta disponible para los cajones refrigerados.
KITCHENAID NO PAGARA POR LOS SIGUIENTES ART|CULOS
1. Visitas de servicio tecnico para corregir la instalaci6n de su electrodomestico principal, para ensefiarle a usar su electrodomestico
principal, para cambiar o reparar fusibles domesticos o para corregir la instalaci6n electrica o de la tuberia de la casa.
2. Visitas de servicio tecnico para reparar o reemplazar focos para electrodomesticos, filtros de aire o filtros de agua. Esos insumos est_.n
excluidos de la cobertura de la garantia.
3. Reparaciones cuando su electrodomestico principal se use de un modo diferente al domestico normal de una familia.
4. Dafios causados por accidente, alteraci6n, uso indebido, abuso, incendio, inundaci6n, actos fortuitos, instalaci6n incorrecta, instalaci6n
que no este de acuerdo con los c6digos electricos o de plomeria, o el empleo de productos no aprobados por KitchenAid.
5. Cualquier p@dida de comida debido a fallas del refrigerador o del congelador.
6. Piezas de repuesto o gastos de reparaci6n para electrodomesticos que se empleen fuera de los Estados Unidos o Canad_t.
7. Recogida y entrega. Este electrodomestico principal est,. disefiado para set reparado en el hogar.
8. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el electrodomestico.
9. Gastos de viaje y transporte para obtener servicio del producto en lugares remotos.
10. La remoci6n e instalaci6n de su electrodomestico si estuviera instalado en un lugar inaccesible o si no estuviera instalado de
conformidad con las instrucciones de instalaci6n publicadas.
EXCLUSION DE GARANT|AS IMPLICITAS; LIMITACION DE RECURSOS
EL 0NICO Y EXCL.USIVO RECURSO DEL CLIENTE SEGON LOS TERMINOS DE ESTA GARANTIA LIMITADA SERA EL DE REPARAR EL
PRODUCTO SEGUN SE ESTIPULA EN LA PRESENTE. LAS GARANTJAS IMPLJCITA.S,INCLUYENDO LAS GARANTJAS DE
COMERCIABILIDAD O DE CAPACIDAD PARA UN PROPOSlTO P.ARTICUL/_R,SERAN LIMITADAS A UN AgO O AL PERJODO MAS CORTO
PERMITIDO POR LEY. KITCHENAID NO SE RESPONSABILIZARA POR DANOS INCIDENTALES O CONSECUENTES. ALGUNOS ESTADOS
Y PROVINCIAS NO PERMITEN LAS EXCLUSlONES O LIMITACIONES POR DANOS INCIDENTALES O CONSECUENTES, O LIMITACIONES
ACERCA DE CUANTO DEBE DURAR UNA GARANTJA IMPLJCITA DE COMERCIABILIDAD O CAPACIDAD, DE MODO QUE LAS
LIMITACIONES O EXCLUSlONES ARRIBA MENCIONADAS PUEDEN NO APLICARSE EN SU CASO. ESTA GARANTIA LE OTORGA
DERECHOS LEGALES ESPECJFICOS YES POSIBLE QUE USTED TENGA TAMBIC:N OTROS DERECHOS QUE PUEDEN VARIAR DE UN
ESTADO A OTRO O DE UNA PROVlNCIA A OTRA.
Esta garantia no tiene vigor fuera de los cincuenta Estados Unidos y Canada. P6ngase en contacto con el distribuidor autorizado de
KitchenAid para determinar si corresponde otra garantia.
Si necesita servicio, consulte primero la secci6n "Soluci6n de problemas" del Manual de uso y cuidado. Despues de consultar la secci6n
"Soluci6n de problemas', puede encontrar ayuda adicional en la secci6n "Ayuda o servicio tecnico", o Ilamando a KitchenAid. En EE.UU.,
Ilame al 1-800-422-1230. En Canad&, Ilame al 1-800-807-6777. 9/05
Guarde este libro y su comprobante de compra juntos para
referencia futura. Usted debera proporcionar el comprobante
de la compra o una fecha de instalaci6n para obtener servicio
bajo la garantia.
Escriba la siguiente informaci6n acerca de su electrodomestico
principal para ayudarle mejor a obtener asistencia o servicio
tecnico si alguna vez Ilegara a necesitarlo. Debera tener a mano el
nOmero completo del modelo y de la serie. Usted puede
encontrar esta informaci6n en la etiqueta con el nQmero de
modelo y de serie ubicada en el producto.
Nombre del distribuidor
Direcci6n
Nt_mero de tel_fono
Nt_mero de modelo
Nt_mero de serie
Fecha de compra
42
P P P P
SECURITE DU REFRIGERATEUR
Votre s6curit6 et celle des autres est tr_s importante.
Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de
toujours lire tousles messages de securite et de vous y conformer.
Voici le symbole d'alerte de securit&
Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves & vous
et a d'autres.
Tousles messages de securite suivront le symbole d'alerte de securit6 et le mot "DANGER" ou
"AVERTISSEMENT". Ces mots signifient :
Risque possible de deces ou de blessure grave si vous ne
suivez pas immediatement les instructions.
Risque possible de deces ou de blessure grave si vous
ne suivez pas les instructions.
Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
IMPORTANTES INSTRUCTIONS DE SECURITE
AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou des blessures Iors de I'utilisatien du
refrigerateur, prendre quelques precautions fondamentales, y compris les suivantes :
[] Brancher I'appareil sur une prise & 3 alveoles reliee a la terre.
[] Ne pas enlever la broche de liaison a la terre.
[] Ne pas utiliser un adaptateur.
[] Ne pas utiliser un c&ble de rallonge.
[] Utiliser deux ou plus de personnes pour deplacer et installer
le refrigerateur.
[] Debrancher la source de courant electrique avant I'entretien.
[] Replacer tousles panneaux avant de faire la remise en
marche.
[] Utiliser un produit de nettoyage ininflammable.
[] Garder les mat@iaux et les vapeurs inflammables, telle que
I'essence, loin du refrig@ateur.
[] Debrancher le refrigerateur avant I'installation de la machine
& glagons (seulement pour modeles pr_ts & recevoir une
machine a glagons).
[] Utiliser un verre robuste pour prendre des glagons ou de
I'eau (sur certains modeles).
[] Enlever les portes de votre vieux refrig@ateur.
CONSERVEZ CES INSTRUCTIONS
Mise au rebut de votre vieux r6frig6rateur Avant de jeter votre vieux r6frig6rateur ou cong61ateur :
Enlever les portes.
Laisser les tablettes en place de sorte que les enfants ne
puissent pas y penetrer facilement.
Risque de suffoquer
Enlever les portes de votre vieu× refrigerateur.
Le non-respect de cette instruction peut causer
un deces ou des I_sions cerebrales.
IMPORTANT : L'emprisonnement et I'etouffement des enfants ne
sont pas un probleme du passe. Les refrig@ateurs jetes eu
abandonnes sent encore dangereux, m_me s'ils sont laisses
abandennes pendant "quelques jours seulement". Si veus veus
debarrassez de votre vieux refrigerateur, veuillez suivre les
instructions suivantes pour aider a eviter les accidents.
43
AVANT L'UTILISATION
Enl_vement des mat6riaux d'emballage
Enlever le ruban adhesif et tout residu de colle des surfaces
du refrig6rateur avant de le mettre en marche. Frotter une
petite quantite de savon liquide & vaisselle sur I'adhesif avec
les doigts. Rincer a I'eau tiede et essuyer.
Ne pas utiliser d'instruments coupants, d'alcool &friction, de
liquides inflammables ou de nettoyants abrasifs pour enlever
le ruban adhesif ou la colle. Ces produits peuvent
endommager la surface de votre refrig6rateur. Pour plus de
renseignements, voir la section "Securite du refrigerateur".
Nettoyage avant rutilisation
Apres avoir enleve tousles materiaux d'emballage, nettoyer
I'interieur du refrigerateur avant de I'utiliser. Voir les instructions
de nettoyage dans la section "Entretien du refrigerateur".
Importants renseignements a savoir au sujet des tablettes
et des couvercles en verre :
Ne pas nettoyer les tablettes ou couvercles en verre avec de
I'eau tiede quand ils sont froids. Les tablettes et les
couvercles peuvent se briser s'ils sont exposes #,des
changements soudains de temperature ou b, un impact tel
que coup brusque. Pour votre protection, le verre trempe est
congu pour eclater en d'innombrables pieces minuscules.
Ceci est normal. Les tablettes et les couvercles en verre sont
Iourds. Un soin special s'impose Iors de leur deplacement
pour eviter I'impact d'une chute.
_,_ !_ _ r_,e_,_ _ _} _,_ _,__,
IMPORTANT:
• Lors de I'installation du refrigerateur, la conduite d'eau devrait
avoir ete connectee de la source d'alimentation en eau au
refrigerateur. Si le refrigerateur n'est pas connecte & une
source d'alimentation en eau, voir "Raccordement de la
canalisation d'eau" dans les Instructions d'installation. En cas
de questions au sujet de I'alimentation en eau, consulter
"Depannage" ou faire appel & un plombier qualifie agre&
• Si on dolt utiliser le refrigerateur avant le raccordement a la
canalisation d'eau, eteindre la machine a glagons. Voir
"Machine a glagons et bac de stockage".
• Toutes les installations doivent _tre conformes aux exigences
des codes Iocaux de plomberie.
Pression de I'eau
Une alimentation en eau froide avec une pression entre 30 et
120 Ib/po 2(207 - 827 kPa) est necessaire pour faire fonctionner le
distributeur d'eau et la machine a gla9ons. Si vous avez des
questions au sujet de la pression de votre eau, appeler un
plombier qualifie agre&
Alimentation en eau par osmose inverse
IMPORTANT : La pression de I'alimentation en eau entre le
syst_me d'osmose inverse et la valve d'arrivee d'eau du
refrigerateur dolt _tre entre 30 et 120 Ib/po 2 (207 - 827 kPa).
Si un syst_me de purification de I'eau par osmose inverse est
raccorde & votre alimentation en eau froide, la pression de I'eau
au systeme dolt _tre d'un minimum de 40 a 60 Ib/po 2 (276 -
414 kPa).
Si la pression de I'eau au systeme d'osmose inverse est
inferieure & 40 - 60 Ib/po 2 (276 - 414 kPa) :
• Verifier pour voir si le filtre du systeme d'osmose inverse est
bloque et le remplacer si necessaire.
• Laisser le reservoir du systeme d'osmose inverse se remplir
apres une utilisation intense.
Si votre refrigerateur a une cartouche de filtre a eau, celle-ci
peut reduire encore plus la pression de I'eau Iorsqu'elle est
utilisee avec un syst_me d'osmose inverse. Retirer la
cartouche du filtre a eau. Voir "Systeme de filtration d'eau".
Si vous avez des questions au sujet de la pression de votre eau,
appeler un plombier qualifie agre&
UTILISATION DU
P P
REFRIGERATEUR
Risque de choc _lectrique
Brancher sur une prise a 3 alveoles reliee a la terre.
Ne pas enlever la broche de liaison a la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un c_ble de rallonge.
Le non=respect de ces instructions peut causer
un d_ces, un incendie ou un choc electrique.
Risque d'explosion
Garder les materiaux et les vapeurs inflammables, telle
que I'essence, loin du refrigerateur.
Le non=respect de cette instruction peut causer
un deces, une explosion ou un incendie.
44
S'il est necessaire de retahlir ou de couper I'alimentation
electrique du refrig6rateur, il faut enlever I'ensemhle de la grille
superieure pour acceder au commutateur marche/arr_t. Couper
I'alimentation du refrigerateur Iors du nettoyage ou du
remplacement des ampoules d'eclairage.
S_ries classique, de superposition ou complete
Pour enlever la grille sup_rieure :
1. Saisir les deux extremit6s de la grille superieure.
2. Pousser I'ensemble de la grille superieure tout droit vers le
haut, puis le tirer tout droit vers I'exterieur. Poser la grille sur
une surface molle.
B
A. Grille sup_rieure
B. Garnitures lat_rales de la caisse
R_installation de la grille sup_rieure :
1. Inserer les crochets de la grille superieure (situes & I'arriere de
la grille superieure) dans les encoches sur la garniture
laterale.
2. Tirer legerement la grille vers le bas pour la verrouiller en
place.
S_rie Architect c_
Pour enlever la grille sup_rieure :
1. Saisir les deux extremit6s du panneau & jalousies. Pousser le
panneau a jalousies tout droit vers le haut, puis tirer tout droit
vers I'exterieur. Poser le panneau sur une surface molle.
2. Saisir les deux extremit6s de la grille superieure. Pousser la
grille superieure tout droit vers le haut, puis tirer tout droit
vers I'exterieur. Poser la grille superieure sur une surface
molle.
C
A. Grille sup_rieure
B. Garniture lat_rale de la caisse
C. Panneau b jalousies
R_installation de la grille sup_rieure :
1. Inserer les crochets de la grille superieure (situes & I'arriere de
la grille superieure) dans les encoches sur la garniture
laterale. Tirer legerement la grille vers le bas pour la verrouiller
en place.
2. Inserer les crochets du panneau a jalousies (situes & I'arriere
du panneau & jalousies) darts les encoches sur la garniture
laterale. Tirer legerement le panneau vers le bas pour le
verrouiller en place.
S_rie Pro Line _
Pour enlever la grille sup_rieure :
1. Saisir les deux extremites de la grille superieure.
2. Pousser la grille superieure tout droit vers le haut, puis tirer
tout droit vers I'exterieur.
3. Deconnecter le c&blage de raccord de I'arriere de la grille
superieure.
4. Poser la grille sur une surface molle.
5. Placer le c&blage sur la caisse, en s'assurant qu'il n'entrave
pas les portes.
R_installation de la grille sup_rieure :
1. Inserer le raccord dans I'arriere de la grille.
2. Inserer les crochets de la grille superieure dans les fentes sur
la garniture laterale. Tirer legerement la grille vers le bas pour
la verrouiller en place.
Activation ou d_sactivation de ralimentation _lectrique :
1. Enlever la grille superieure.
2. Mettre le commutateur d'alimentation principal a la position
ON (marche) ou OFF (arr_t).
3. Reinstaller la grille superieure.
IMPORTANT : S'assurer que le commutateur d'alimentation est &
la position ON apr_s avoir nettoye le refrigerateur ou remplace les
ampoules d'eclairage.
[]
A Commutateurmarche/arr_t
45
Veuillez lire avant d'utiliser le systeme d'eau.
Immediatement apres I'installation, suivre les etapes ci-dessous
pour vous assurer que le systeme d'eau est bien nettoy&
1. Ouvrir la porte du oongelateur et arr@ter la machine
glagons. Pour le Style 1, soulever le bras de commande
d'arr_t en broche tel qu'indique sur I'illustration. Pour le Style
2, deplacer le commutateur au reglage OFF (a droite) tel
qu'indique sur I'illustration. Le commutateur ON/OFF
(marche/arr_t) pour la machine a glagons est situe du c6te
droit superieur du compartiment du congelateur.
Style 1- Modbles sans distributeur
Style 2 - Mod@les avec distributeur
REMARQUES :
• Si votre modele est muni d'un systeme de filtre a la grille de la
base, s'assurer que le filtre a la grille de la base est bien
installe et que la capsule est a la position horizontale.
Ne pas utiliser avec de I'eau microbiologiquement
dangereuse ou de qualit@ inconnue sans une d_sinfection
ad@quate avant ou aprbs le systbme. Les systbmes
certifies pour diminution des kystes peuvent _tre utilis_s
sur les eaux d_sinfect@es qui peuvent contenir des kystes
filtrables.
2.
Utiliser un contenant solide pour appuyer sur la barre de
distribution jusqu'a ce que I'eau commence a couler. Vider le
systeme d'eau en laissant couler et en jetant 6 qt. (5,7 L)
d'eau. Le nettoyage du systeme prendra environ 3
4 minutes et aidera a degager I'air du conduit. Un ecoulement
additionnel peut _tre requis dans certains domiciles.
REMARQUE : Pendant I'evacuation de Fair, I'eau peut gicler
du distributeur.
3.
Ouvrir la porte du congelateur et mettre en marche la
machine a glagons. Pour le Style 1, abaisser le bras de
commande d'arr@ en broche. Pour le Style 2, deplacer le
commutateur a la position ON (a gauche). Veuillez vous
ref@er a la section "Machine & glagons et bac/seau
d'entreposage" pour d'autres instructions sur le
fonctionnement de la machine a glagons.
• Attendre 24 heures pour obtenir la premiere quantite de
glagons.
• Jeter les trois premieres quantites de glagons produites.
• Selon le modele que vous avez, vous pouvez vouloir
choisir la caract@istique de production maximale de
glagons pour augmenter la production de glagons.
II est possible que le refrigerateur neuf emette des sons que
I'appareil precedent ne produisait pas. Comme ces sons sont
nouveaux, ils peuvent vous inquieter. La plupart de ces nouveaux
sons sont normaux. Des surfaces dures comme le plancher, les
murs et les armoires peuvent faire paraitre les sons plus forts
qu'en r_alit& Les descriptions suivantes indiquent le genre de
sons et leur origine.
• Si votre refrigerateur est _quipe d'une machine a gla(_ons,
vous entendrez un bruit de gargouillement Iorsque la valve
d'eau s'ouvre pour remplir la machine a glagons pour chaque
programme.
Votre refrigerateur est con(_u pour fonctionner plus
efficacement afin de garder les aliments a la temperature
desiree et pour minimiser la consommation d'energie. Le
compresseur et les ventilateurs tres efficaces peuvent faire
fonctionner votre refrig@ateur plus Iongtemps que I'ancien.
Vous pouvez aussi entendre des bruits saccades ou aigus
provenant du compresseur et des ventilateurs qui s'ajustent
pour optimiser la performance.
Vous pouvez entendre le moteur du ventilateur d'evaporation
qui fait circuler I'air dans le rdrig@ateur et le congelateur. La
vitesse du ventilateur peut augmenter si on ouvre les portes
ou si on ajoute des aliments chauds.
Les vibrations sonores peuvent provenir de I'ecoulement du
refrig@ant, de la canalisation d'eau ou d'articles places sur le
refrig@ateur.
• L'eau qui degoutte sur le dispositif de chauffage durant le
programme de degivrage peut produire un gresillement.
• /_,la fin de chaque programme, vous pouvez entendre un
gargouillement attribuable au refrig@ant qui circule dans
votre r@igerateur.
La contraction et I'expansion des patois internes peuvent
produire un bruit sec.
Vous pouvez entendre de Fair force sur le condenseur par le
ventilateur du condenseur.
Vous pouvez entendre I'ecoulement de I'eau dans le plat de
recuperation d'eau pendant le programme de degivrage.
Pour s'assurer d'avoir les temp@ratues appropri@es, il faut
permettre a I'air de circuler entre les deux sections. L'air froid
penetre ensuite dans la section du refrigerateur par I'ovuverture
d'aeration superieure. L'air retuorne au cong_lateur tel qu'illustr&
46
Ne pas obstruer I'une de ces ouvertures d'aeration avec des
aliments tels que boissons gazeuses, cer6ales, pain, etc. Si les
ouvertures d'aeration sont obstruees, le debit d'air sera bloque et
le reglage de la temperature ne fonctionnera pas bien.
IMPORTANT : Comme I'air circule entre les deux sections,
toutes les odeurs formees dans une section seront transferees &
I'autre. Vous devez nettoyer a fond les deux sections pour
eliminer les odeurs. Pour emp_cher le transfert d'odeurs, bien
envelopper ou recouvrir hermetiquement les aliments.
IMPORTANT :
• La commande du refrigerateur regle la temperature du
compartiment de r6frigeration. La commande du congelateur
regle la temperature du compartiment de congelation.
Attendre 24 heures apr_s avoir mis en marche le refrigerateur
avant d'y ajouter des aliments. Si on ajoute des aliments
avant que le refrigerateur ne se soit refroidi completement,
les aliments risquent de se g&ter.
REMARQUE : Le reglage des commandes du refrigerateur et
du congelateur a un reglage plus bas (plus froid) ne refroidira
pas les compartiments plus rapidement.
Si la temperature est trop tiede ou trop froide dans le
refrigerateur ou le congelateur, verifier d'abord les ouvertures
d'aeration pour s'assurer qu'elles ne sent pas obstruees,
avant d'ajuster les commandes.
Les reglages prer6gles devraient 6tre corrects pour
I'utilisation domestique normale. Les reglages sont faits
correctement Iorsque le lait ou le jus est aussi froid que vous
I'aimez et Iorsque la creme glacee est ferme.
REMARQUE : Les points de reglage recommandes par I'usine
sent 0°F (-18°C) pour le congelateur et 37°F (3°C) pour le
refrig6rateur.
Pour mettre en marche le r_frig_rateur et voir les points
de r_glage
• Appuyer sur POWER (ON/OFF) (marche/arr_t) pendant
2 secondes.
Warmer
Colder
REFRIGERATOR
Warmer
G)
Q
Colder
REMARQUE :
• Apres la mise en marche du refrigerateur, le temoin
lumineux et I'alarme sonore de depassement de la
temperature seront actives a chaque heure et demie
jusqu'a ce que les temperatures du refrigerateur et du
congelateur soient en dessous de 48°F (9°C) et 15°F
(-9°C), respectivement, ou jusqu'a ce que I'alarme soit
desactivee. Pour desactiver I'alarme et le temoin
lumineux, voir la section "Reinitialisation de I'alarme
principale".
• L'interrupteur ON/OFF (marche/arr_t) sur la commande
desactive le refroidissement, les ventilateurs et les
compresseurs, de m_me que les commandes. Pour
couper completement I'alimentation, utiliser I'interrupteur
d'alimentation ON/OFF (marche/arr_t) situe derriere la
grille superieure. Voir "lnterrupteur d'alimentation ON/
OFF".
Pour voir les temperatures en Celsius
• Appuyer sur la touche °C SELECT. Le temoin lumineux du
signe negatif (-) s'allume. Pour afficher de nouveau les degres
Fahrenheit, appuyer de nouveau sur °C SELECT.
REMARQUE : Si la temperature du congelateur est inferieure a
zero, le temoin lumineux a c6te de I'afficheur du congelateur
s'allume. Ceci eat normal.
Ajustement des commandes
REMARQUE : Attendre au moins 24 heures entre les
ajustements. Verifier de nouveau la temperature avant de
proceder a d'autres ajustements.
Pour ajuster les points de r_glage de temp6rature :
• Appuyer sur la touche PLUS (+) ou MINUS (-) du rdrigerateur
ou du congelateur jusqu'a ce que la temperature desiree soit
atteinte.
Warme_
REF _IG RATOR
Q
Colde_
REMARQUE : La gamme de points de reglage pour le
congelateur est de -5°F a 6°F (-21°C a -14°C) et de 34°F a 46°F
1°C a 8°C) pour le refrigerateur.
CONDITION/RAISON : AJUSTEMENT DE LA
1EMpI_RATURE :
RCFRIGCRATEUR trop froid Regler la commande du
Reglage incorrect pour les RCFRIGCRATEUR a 1o plus
conditions eleve
RCFRIGCRATEUR trop tilde Re.gler la commande du
Utilisation intense ou piece tres REFRIGCRATEUR a 1o plus
chaude bas
CONGCLATEUR trop froid Regler la commande du
Reglage incorrect pour les CONGCLATEUR a 1° plus
conditions eleve
CONGCLATEUR trop tiede/ Regler la commande du
trop peu de glagons CONGCLATEUR a 1° plus
Utilisation intense ou utilisation bas
d'un grand nombre de glagons
47
Etat et r_initialisation du filtre & eau
REMARQUE : Ne pas utiliser pour le filtrage d'une eau
microbiologiquement pollute ou de qualite inconnue en
I'absence d'un dispositif de d_sinfection ad_quat avant ou
apr_s le systeme. Les syst_mes certifies pour la r_duction de
kyste peuvent _tre utilis_s pour I'eau d_sinfectee qui peut
contenir des kystes filtrables.
L'affichage du filtre & eau vous aidera & savoir quand il faudra
changer la cartouche du filtre a eau. Pour changer le filtre, voir la
section "Systeme de filtration d'eau".
TI_MOIN : I_TAT :
99 pour cent Filtre neuf installe
10 pour cent Commander un filtre de
rechange
0 pour cent ou diminution du Remplacer le filtre
debit
• Apr_s avoir remplace le filtre a eau, appuyer sur RESET
pendant 2 secondes pour faire passer I'affichage du filtre
eau a 99 pour cent.
WATER FILTER
PERCENTLEFT
Max Cool (refroidissement maximal)
La caracteristique Max Cool est utile Iors de periodes d'utilisation
intense de glagons, de I'addition d'un grand nombre d'aliments
ou de temperatures elevees temporaires de la piece.
• Appuyer sur MAX COOL pour activer la caracteristique de
refroidissement maximal. Le temoin lumineux Max Cool reste
allume pendant 24 heures a moins d'6tre eteint
manuellement.
REMARQUE : L'affichage de la temperature reste a 34°F (1°C) et
-5°F (-21 °C) pour les compartiments de refrigeration et de
congelation, respectivement, tant que la caracteristique Max
Cool est activee. Au bout de 24 heures, le refrigerateur retourne
aux points de reglage precedents de la temperature.
Holiday Mode (mode vacances)
La caracteristique Holiday Mode est con(;ue pour le voyageur ou
pour les personnes dent les observances religieuses exigent que
la machine a gla_ons et les lampes soient eteintes. En
choisissant cette caracteristique, les points de reglage de la
temperature demeurent inchanges, la machine a gla(;ons est
desactivee et les ampoules d'eclairage a I'interieur sont eteintes.
Sur certains modeles, la caracteristique Holiday Mode ne
desactivera pas le distributeur d'eau et de glagons. Sur ces
modeles, le bouton de verrouillage peut 6tre utilise pour
desactiver les fonctions de distribution d'eau et de gla(;ons mais
le fait d'abaisser le levier pour I'eau et les gla(;ons allumera
encore la lumiere du distributeur. Pour un fonctionnement plus
efficace du r6frigerateur, sortir de Holiday Mode (mode vacances)
Iorsque celui-ci n'est plus necessaire.
• Appuyer sur HOLIDAY MODE pour activer le mode vacances.
Cette caracteristique demeure activee jusqu'a ce que I'on
appuie de nouveau sur la touche Holiday Mode.
_oliday
@
REMARQUE : Si on a selectionne la caracteristique Max
Cool avant d'activer la caracteristique du mode vacances, les
points de reglage demeureront a 34°F (1°C) et -5°F (-21 °C)
pour les compartiments de refrigeration et de congelation
respectivement jusqu'a ce que la duree de la caracteristique
de refroidissement maximal soit terminee. Le refrigerateur
retournera alors au point de reglage de la temperature
precedent, choisi avant la selection de la caracteristique Max
Cool, mais les temoins lumineux et la machine a gla(;ons
resteront desactives jusqu'a ce qu'on appuie a nouveau sur
Holiday Mode.
Fonctions d'alarme
R_initialisation de l'alarme principale
Appuyer sur OVER TEMPERATURE RESET (reinitialisation en cas
de depassement de la temperature) arr_tera I'alarme sonore,
mais cela n'affecte pas le temoin lumineux la premiere fois qu'on
appuie sur cette touche. Le temoin lumineux s'eteindra une fois
qu'on aura appuye sur OVER TEMPERATURE RESET pour la
deuxieme fois. L'alarme sonore ne retentira plus pour la situation
courante qui I'a declenchee jusqu'a ce qu'une autre situation se
presente ou jusqu'a ce que la reinitialisation de I'alarme
principale soit effectuee.
Une reinitialisation de I'alarme principale peut _tre effectuee en
appuyant sur POWER (ON/OFF) deux fois, ou en eteignant puis
rallumant le refrigerateur (voir la section "Commutateur marche/
arr_t"). Le temoin lumineux se reactivera une fois qu'on aura
appuye sur OVER TEMPERATURE RESET si la situation qui a
declenche I'alarme est toujours presente (voir la section
"Depassement de la temperature", "Call Service"/appel de
service ou "Door Open"/porte ouverte).
48
Over temperature (d_passement de la temperature)
La caracteristique de depassement de la temperature est congue
pour vous avertir Iorsque la temperature du refrigerateur depasse
48°F (9°C) ou Iorsque celle du cong_lateur depasse 15°F (-9°C)
pendant plus d'une heure et demie. L'alarme sonore s'eteindra
automatiquement Iorsque la temperature retournera a la normale,
mais le temoin lumineux continue de clignoter pour indiquer
qu'un depassement de la temperature s'est produit, jusqu'a ce
qu'on appuie sur le bouton OVER TEMPERATURE RESET.
S'il y a encore un depassement de la temperature apres une
reinitialisation, le temoin lumineux continuera de se reactiver
toutes les heures et demie jusqu'a ce que les temperatures du
refrigerateur et du congelateur descendent en-dessous de 48°F
(9°C) et 15°F (-9°C), respectivement.
IMPORTANT : Si I'alarme de depassement de la temperature
s'active, les aliments peuvent s'ablmer. Voir la section "Pannes
de courant" pour plus de renseignements et minimiser I'ouverture
des pores jusqu'a ce que les temperatures retournent a la
normale.
REMARQUE : Pour desactiver I'alarme sonore et le temoin
lumineux, veuillez consulter la section "Reinitialisation de I'alarme
principale".
Call Service (appel de service}
Si le temoin lumineux Call Service clignote, faire un appel de
service. Voir la section "Assistance ou service" pour des
renseignements sur les appels de service.
Call Service
REMARQUE : Pour desactiver I'alarme sonore et le temoin
lumineux, veuillez consulter la section "Reinitialisation de I'alarme
principale".
Door Open (porte ouverte)
Le temoin lumineux Door Open clignote, une alarme retentit et les
ampoules d'eclairage a I'interieur s'eteignent Iorsqu'une porte est
ouverte pendant plus de 10 minutes. Lorsque la porte est fermee,
I'alarme sonore est reglee de nouveau et s'eteint mais le temoin
Door Open continue de clignoter jusqu'a ce que la temperature
soit egale ou inferieure a 45°F (7°C) et 15°F (-9°C) pour les
compartiments de refrigeration et de congelation
respectivement.
Door Open
REMARQUE : Pour desactiver I'alarme sonore et le temoin
lumineux, veuillez consulter la section "Reinitialisation de I'alarme
principale".
Afficheur de temp6rature de la grille sup_rieure
(modUles Pro Line ® seulement)
L'afficheur de temperature de la grille superieure indique les
temperatures du congelateur et du refrigerateur. La temperature
est affichee soit en degres Celsius, soit en degres Fahrenheit, en
fonction du mode de lecture selectionne par le refrigerateur.
Pendant la periode de degivrage, I'afficheur indiquera les points
de reglage de la temperature.
A B
A. Affichage de la temperature du cong_lateur
B. Affichage de la temperature du r_frig_rateur
Risque de coupure
Utilieer un verre robuste pour prendre des glad:one ou
de J'eau,
Le non-respect de cette instruction peut causer
dee coupuree.
Selon le modele que vous avez, vous pouvez avoir une ou
plusieurs des options suivantes : la capacite de choisir de la
glace concassee ou des glagons, une lumiere speciale qui
s'allume Iorsque vous employez le distributeur ou une option de
verrouillage pour eviter la distribution involontaire.
Le distributeur de glagons
Les glagons sont distribues du bac d'entreposage de glagons du
congelateur. Lorsqu'on appuie sur le levier du distributeur :
• Une trappe s'ouvre dans une goulotte entre le distributeur et
le bac d'entreposage de glagons. Les glagons passent du
bac et tombent dans la goulotte.
Lorsqu'on rel_che le levier du distributeur, la trappe se ferme
et la distribution de glagons s'arr_te. Le systeme de
distribution ne fonctionne pas Iorsque la porte du congelateur
est ouverte.
Certains modeles distribuent des gla9ons en cubes et de la glace
concassee. Avant la distribution de glace, choisir quelle sorte
vous preferez. Les boutons de commande sont congus pour une
utilisation et un nettoyage faciles.
ICE
CRUSH CUBE
Pour de la glace concassee, les glagons sont concasses avant
d'etre distribues. Cette action peut causer un court delai Iors de
la distribution de glace concassee. Le bruit du broyeur de
glagons est normal et la dimension des morceaux de glace peut
varier. Lorsqu'on change de CRUSH (concassee) a CUBE
quelques onces de glace concassee seront distribuees avec les
premiers glagons.
49
Distribution de glaqons :
1. Appuyer sur le bouton pour le type de glace desir6.
2. Appuyer un verre robuste contre le levier de distribution de
gla(_ons. Tenir le verre pres de I'ouverture du distributeur pour
que les gla_ons ne tombent pas a cSte du verre.
IMPORTANT : II n'est pas necessaire d'appliquer beaucoup
de pression au levier pour activer le distributeur de gla(_ons.
Une pression forte ne donne pas une distribution plus rapide
de glat_ons ou des quantites plus grandes.
3.
Retirer le verre pour arr6ter la distribution.
REMARQUE : Les quelques premieres quantites de gla9ons
peuvent avoir une saveur desagreable provenant d'une
plomberie ou de pieces neuves. Jeter ces gla(_ons. Prendre
de grandes quantites de gla9ons du bac & gla9ons plut6t que
par I'entremise du distributeur.
Le distributeur d'eau
Si le syst_me n'a pas fait I'objet d'une vidange Iors de
I'installation du refrig6rateur, appuyer sur la barre du distributeur
d'eau avec un verre robuste ou autre recipient pour pulser et jeter
de 6 qt. (5,7 L) ou environ 3 a 4 minutes apres le commencement
de I'ecoulement. II faudra de 2 & 3 minutes pour que la
distribution de I'eau commence. Cette eau ainsi puisee et jetee
nettoie le systeme et aide a degager I'air des conduits. Accorder
plusieurs heures pour que le refrig6rateur se refroidisse et
refroidisse I'eau.
IMPORTANT : Selon le modele que vous avez, le petit recipient
amovible a la base du distributeur est congu pour recueillir les
petits renversements et pour permettre un nettoyage facile. II n'y
a pas de conduit d'ecoulement dans le recipient. Le recipient
peut 6tre enleve du distributeur et transporte a I'evier pour 6tre
vide ou nettoye.
/
Distribution d'eau :
1. Appuyer un verre centre le levier du distributeur d'eau.
2. Retirer le verre robuste pour arr_ter la distribution.
REMARQUE : L'eau risque de ne pas avoir bon goQt si le
distributeur n'est pas utilise periodiquement. Pulser une quantite
suffisante d'eau chaque semaine pour maintenir un
approvisionnement frais.
Lampe du distributeur
Le distributeur est muni d'une lampe. Erie peut 6tre allumee
manuellement en appuyant sur le bouton ON (touche
effleurement ou commutateur a bascule).
Sur certains modeles : chaque fois que vous utilisez le
distributeur, le levier allumera automatiquement la lumiere.
LIGHT
OFF ON
REMARQUE : Voir la section "Remplacement des ampoules
d'eclairage" pour des renseignements sur le changement de
I'ampoule d'eclairage du distributeur.
Verrouillage du distributeur (sur certains modules)
Le distributeur peut _tre arr6te pour le nettoyage facile ou pour
emp_cher la distribution involontaire par de petits enfants et
animaux de compagnie.
REMARQUE : La caracteristique de verrouillage ne coupe pas le
courant electrique au refrig_rateur, a la machine a gla(_ons ou a la
lumiere du distributeur. Elle sert simplement a desactiver les
leviers du distributeur.
Pour arr6ter le distributeur, appuyer sur le bouton LOCK
(verrouillage) jusqu'a ce que I'indicateur apparaisse. Les
distributeurs de gla(_ons et d'eau ne fonctionneront pas. Pour
deverrouiller le distributeur, appuyer sur le bouton UNLOCK
(deverrouillage) jusqu'a ce que I'indicateur apparaisse. Ensuite
continuer a distribuer des glagons ou de I'eau comme
d'habitude.
DISPENSER
LOCK UNLOCK
"r_moin lumineux d'_tat du filtre _ eau dans la grille de la
base
L'indicateur ou le t6moin lumineux du filtre a eau vous aidera
savoir quand changer la cartouche du filtre a eau. L'afficheur ou
le temoin lumineux se trouve a la partie superieure du
compartiment de refrigeration.
REMARQUE : Ne pas utiliser pour le filtrage d'une eau
microbiologiquement pollu6e ou de qualit6 inconnue en
I'absence d'un dispositif de desinfection ad_quat avant ou
apr_s le systbme. Les syst_mes certifies pour la r_duction de
kyste peuvent _tre utilises pour I'eau d_sinfect6e qui peut
contenir des kystes filtrables.
Un filtre a eau neuf devrait afficher une lecture de 99 % et ce
pourcentage continuera de diminuer au fur et a mesure de
I'epuisement de la vie du filtre. Lorsque I'afficheur affiche 10 %, il
est temps de commander un filtre de remplacement. II est
recommande de remplacer la cartouche du filtre a eau dans la
grille de la base Iorsque le temoin lumineux du filtre a eau passe
0 % OU Iorsque le debit du distributeur d'eau ou de glagons
diminue de beaucoup. Voir "Remplacement du filtre & eau dans la
grille de la base" plus loin dans cette section.
WATER FILTER
PERCENTLEFT
5O
Apres avoir change la cartouche de filtre a eau, regler de nouveau
le temoin lumineux de I'etat du filtre a eau en appuyant sur le
bouton RESET (reinitialisation) pendant 2 secondes. Le temoin
lumineux changera a 99 % Iorsque le temoin du filtre est regl6 de
nouveau.
Remplacement du filtre dans la grille de la base
Rep@er le couvercle de la cartouche du filtre a eau dans la
grille de la base a I'avant. Tourner le couvercle dans le sens
antihoraire a une position verticale et retirer ensuite le
couvercle et la cartouche du filtre a travers la grille de la base.
REMARQUE : II y aura de I'eau dans la cartouche. Un
deversement est possible.
2=
Retirer le couvercle de la cartouche en le glissant hors de
I'extremite de la vieille cartouche. Le couvercle glissera vers
la gauche ou vers la droite.
IMPORTANT : Ne pas jeter le couvercle. II fait partie de votre
refrig6rateur. Conserver le couvercle pour I'utiliser avec le
filtre de rechange.
3. Sortir la cartouche neuve de son emballage, puis degager le
couvercle protecteur des anneaux d'etancheit6. Jeter le
couvercle protecteur.
4=
5.
Faire glisser le couvercle de la cartouche sur la nouvelle
cartouche. Voir I'illustration a I'etape 2.
Avec le couvercle de la cartouche en position verticale,
inserer la cartouche neuve du filtre dans la grille de la base
jusqu'au fond. Tourner le couvercle de la cartouche dans le
sens horaire jusqu'a ce qu'il soit en position horizontale.
Purger le systeme d'eau. Voir "Purge du systeme d'eau apres
le remplacement du filtre".
1
Purge du syst_me d'eau apres le remplacement du filtre
Appuyer sur la barre du distributeur d'eau avec un recipient
solide jusqu'a ce que I'eau commence a couler. Purger le
systeme d'eau en distribuant et en jetant 6 qt. (5,7 L) d'eau. Le
nettoyage du syst_me prendra environ 3 a 4 minutes et aidera
purger I'air de la canalisation. Dans certains domiciles, un
ecoulement additionnel de I'eau peut @re necessaire.
REMARQUE : Pendant I'evacuation de I'air, I'eau peut gicler du
distributeur.
Utilisation du distributeur sans filtre & eau
II est possible de faire fonctionner le distributeur sans utiliser de
cartouche de filtre. L'eau ne sera pas filtree.
1. Retirer la cartouche de filtre a eau de la grille de la base.
2. Glisser le couvercle de la cartouche pour I'enlever de la
cartouche du filtre. Avec le couvercle de la cartouche en
position verticale, inserer le couvercle dans la grille de la base
jusqu'au fond.
IMPORTANT : Ne pas jeter le couvercle. II fait partie de votre
r6frig@ateur. Conserver le couvercle pour I'utiliser avec le
filtre de rechange.
3. Tourner le couvercle de la cartouche a une position
horizontale. Le couvercle de la cartouche peut ne pas 6tre au
m_me niveau que la grille de la base.
Style I
Mise en marche/arr_t de la machine & glagons :
Le commutateur marche/arr6t pour la machine a gla(_ons est un
bras de commande en broche situe sur le c6te de la machine
gla_ons.
1. Pour mettre la machine a gla(_ons en marche, il suffit
d'abaisser le bras de commande en broche.
REMARQUE : Votre machine a glagons s'arr6te
automatiquement. Au fur eta mesure de la fabrication de la
glace, les glagons remplissent le bac d'entreposage et les
glagons soulevent le bras de commande en broche a la
position OFF (elevee).
2=
Pour un arr6t manuel, soulever le bras de commande en
broche a la position OFF (elevee) et ecouter le declic pour
s'assurer que la machine a glagons ne continuera pas de
fonctionner.
51
Augmentation du taux de production de glaqons :
• Au mode de production normale de gla_ons, la machine &
gla(;ons devrait produire de 7 a 9 lots de gla9ons par periode
de 24 heures. Si les gla(;ons ne sont pas fabriques assez
rapidement, tourner la commande du congelateur vers un
chiffre plus elev6 (plus froid). Attendre 24 heures entre
chaque augmentation.
Pour retirer et r_installer le bac & glac_;ons:
1. Tirer le panneau qui recouvre le bac a gla(;ons en le
soulevant.
A. Couvercle du bac
glagons
2. Soulever le bras en broche jusqu'& ce qu'il s'enclenche a la
position OFF (elev6e). Les glagons peuvent encore _tre
distribues, mais aucun autre gla(_on ne peut _tre fait.
3. Soulever le devant du bac & gla(;ons et le retirer.
4. Replacer le bac a glagons en le poussant completement
sinon le distributeur ne fonctionnera pas. Appuyer sur le bras
en broche pour I'abaisser & la position ON afin de remettre la
production de glagons en marche. S'assurer que la porte est
bien fermee.
Style 2
Mise en marche/arr_t de la machine & glagons :
L'interrupteur ON/OFF est situe du c6te droit au sommet du
compartiment congelateur.
1. Pour mettre en marche la machine a gla_ons tourner le
bouton de reglage sur la position ON (& gauche),
REMARQUE : votre machine a gla£ons comporte un arr_t
automatique. Les detecteurs de la machine a gla£ons
arr_teront automatiquement la production de glace, mais le
reglage demeurera a la position ON (a gauche).
2. Pour un arr_t manuel de la machine & glat_ons, glisser le
reglage a la position OFF (a droite),
Pour retirer et r_instaler le seau a glace :
1. Tenir la base du bac de remisage avec les deux mains et
appuyer sur le bouton de degagement pour soulever le bac
de remisage et le retirer.
REMARQUE : II n'est pas n_cessaire de tourner le reglage de
la machine & gla_;ons & la position OFF (& droite) Iorsqu'on
enleve le bac de remisage. Le couvercle du detecteur (" porte
soulevante ") sur la paroi gauche du congelateur arr_te la
production de gla(;ons si la porte est ouverte ou si le bac de
remisage a ete enlev&
2. Replacer le bac de remisage dans la porte et appuyer pour
s'assurer qu'il est bien fix&
Nettoyage du bac d'entreposage de glaqons ou seau
Vider le bac & glagons. Utiliser de I'eau tiede pour faire fondre
la glace si necessaire.
REMARQUE : Ne jamais utiliser un objet pointu pour briser
les gla(;ons dans le bac. Cette action peut endommager le
bac et le mecanisme du distributeur.
2. Laver le bac & I'aide d'un detergent doux, bien rincer et
secher & fond. Ne pas utiliser de nettoyants forts ou abrasifs
ni de dissolvants.
A NOTER :
• Accorder 24 heures pour produire la premiere quantite de
glagons.
• Jeter les trois premieres quantites de glagons produites pour
eviter les impuretes qui peuvent 6tre expulsees du systeme,
La qualite de vos glagons sera seulement aussi bonne que la
qualite de I'eau fournie a votre machine a glagons.
Cviter de connecter la machine a glagons a un
approvisionnement d'eau adoucie. Les produits chimiques
adoucisseurs d'eau (tels que le sel) peuvent endommager
des pieces de la machine & gla(_ons et causer une pietre
qualite des glagons. Si une alimentation d'eau adoucie ne
peut pas _tre evitee, s'assurer que I'adoucisseur d'eau
fonctionne bien et est bien entretenu.
• II est normal que les glagons collent ensemble aux coins. IIs
se separeront facilement.
• Pour la machine a glagons de Style 1, ne pas forcer le bras
en broche vers le haut ou vers le bas.
• Ne pas garder quoi que ce soit sur le dessus de la machine &
gla(_ons ou dans le bac/seau a gla(_ons,
52
P P P
CARACTERIS QUES DU REFRIGERATEUR
3. Le temoin lumineux pour ce reglage s'allumera pour verifier
que le tiroir est pr_t a _tre charge.
Importants renseignements a savoir au sujet des tablettes
et des couvercles en verre :
Ne pas nettoyer les tablettes ou couvercles en verre avec de
I'eau tiede quand ils sont froids. Les tablettes et les
couvercles peuvent se briser s'ils sont exposes & des
changements soudains de temperature ou b, un impact tel
que coup brusque. Pour votre protection, le verre trempe est
conQu pour eclater en d'innombrables pieces minuscules.
Ceci est normal. Les tablettes et les couvercles en verre sont
Iourds. Un soin special s'impose Iors de leur deplacement
pour eviter I'impact d'une chute.
Cold
1'19_ed e_lt C_ e Ce'_le 6
Various Cheeses
Jams and Jellies
Fresh Produce • O
Fresh Herbs 0
Berry Fruits •
Meats ?
Beverages O
Colder
Les tablettes dans le r6frigerateur sont reglables pour satisfaire
vos besoins individuels de rangement.
Le remisage d'aliments semblables ensemble et le reglage des
tablettes pour convenir aux differentes hauteurs permettront de
trouver plus facilement I'article exact. Cela reduira egalement le
temps d'ouverture de la porte du refrigerateur, ce qui
economisera de I'energie.
Tablettes et cadres de tablettes
Pour retirer et replacer une tablette/un cadre :
1. Enlever la tablette/le cadre en I'inclinant vers le haut a I'avant
et en lame soulevant hers des supports de tablette. Tirer la
tablette tout droit.
2. Replacer la tablette/le cadre en guidant les crochets
I'arriere de la tablette dans les supports de tablette. Incliner le
devant de la tablette vers le haut jusqu'a ce que les crochets
arriere de la tablette tombent darts les supports de la tablette.
3. Abaisser I'avant de la tablette et verifier pour vous assurer
que la tablette est bien fixee en position.
Le reglage pour le centre de soins des ingredients ajuste la
temperature d'entreposage du tiroir. L'air froid arrive dans le tiroir
_tviande par le conduit d'air entre le congelateur et le
refrig6rateur. Le reglage des commandes permet de laisser
passer plus ou moins d'air froid dans le conduit.
R6glage du centre de soin des ingredients :
1. Choisir un reglage d'apres I'article a remiser dans le bac.
2. Appuyer sur le bouton qui correspond a ce reglage.
Enl_vement et replacement du couvercle du centre de
soins des ingr6dients :
1. Enlever les aliments du couvercle du centre de soins des
ingredients. Retirer le tiroir d'environ 4" (10,16 cm). Placer les
deux mains sous la tablette en verre et la soulever
delicatement jusqu'a ce que I'arriere de I'etagere soit degage.
Incliner I'etagere et enlever I'etagere du refrigerateur en
evitant soigneusement de ne pas heurter le verre.
2. Replacer le couvercle en tenant la tablette en verre
fermement avec les deux mains, incliner la tablette et la
placer au-dessus de la glissiere de support. Placer
delicatement I'etagere sur les glissieres de support (sur la
paroi).
I
Guide d entreposage des viandes
Garder la plus grande partie des viandes dans leur emballage
original en verifiant qu'il est hermetique eta I'epreuve de
I'humidite. Envelopper de nouveau si necessaire. Voir le tableau
suivant pour les temps d'entreposage. Lorsque la viande dolt 6tre
entreposee plus Iongtemps que les temps indiques, congeler la
viande.
Poisson frais ou crustaces ..a utiliser le jour m_me de I'achat
Poulet, boeuf hache, abats comestibles (foie, etc.)..1-2 jours
Charcuterie, steaks/r6tis ........................................... 3-5 jours
Viandes salaisonnees .............................................. 7-10 jours
Restes - Couvrir les restes avec de la pellicule en plastique ou du
papier d'aluminium ou utiliser des contenants en plastique avec
couvercles hermetiques.
53
Pour enlever et replacer le bac _ 16gumes :
1. Retirer le contenu du bac.
2. Glisser le tiroir du bac & legumes directement vers I'exterieur
jusqu'a la butee. Soulever le devant du tiroir avec une main
tout en supportant le fond du tiroir avec I'autre main et glisser
le tiroir pour le sortir completement..
P
CARACTEI . STIQUES DU
CONGELATEUR
Pour enlever et r6installer la tablette :
1. Enlever la tablette en la soulevant et en la tirant tout droit vers
I'exterieur.
2. Reinstaller la tablette en la platmnt sur les supports et en
I'abaissant en place.
3. Replacer le tiroir du bac & legumes en pla(;ant le tiroir dans la
glissiere. Pousser le tiroir vers I'arriere completement pour le
mettre en place.
4. Verifier attentivement le tiroir & legumes pour s'assurer qu'il a
ete bien replac&
Pour nettoyer les couvercles du bac _ 16gumes
1. Pour nettoyer le couvercle du bac & legumes, enlever le
centre de soins des ingredients Extend Fresh situe au-dessus
du couvercle.
2. Pour nettoyer le fond du bac & legumes, enlever d'abord le
tiroir au-dessus du bac.
REMARQUE : Garder les oeufs dans un contenant a couvercle
ou dans le contenant original sur une tablette interieure pour un
remisage prolong&
%
Guide d'entreposage des aliments surgel6s
Les temps de remisage varieront d'apres la qualite et le type
d'aliments, le type d'emballage ou I'enveloppe utilisee (doit _tre
hermetique et a I'epreuve de I'humidit@ et la temperature
d'entreposage. Les cristaux de glace a I'interieur d'un emballage
etanche sent normaux. Les cristaux signifient simplement que
I'humidite dans les aliments et I'air a I'interieur de I'emballage se
sont condenses en creant des cristaux de glace.
Ne pas placer plus d'aliments non congeles dans le congelateur
que la quantite qui congelera dans I'intervalle de 24 heures (pas
plus de 2 a 3 Ib [907 a 1 350 g par L] d'aliments par pied cube
d'espace dans le congelateur). Laisser assez d'espace dans le
congelateur pour permettre la circulation d'air entre les
emballages. S'assurer aussi de laisser assez d'espace pour que
la porte ferme hermetiquement
Pour plus de renseignements au sujet de la preparation des
aliments pour la congelation, consulter un guide pour
congelateur ou un livre de recettes fiable.
Pour retirer et r_installer le casier & vin :
1. Retirer le casier en le tirant tout droit hers de la tablette.
2. Reinstaller le casier en le glissant entre la tablette et la paroi
du refrigerateur.
Le panier du congelateur peut _tre utilise pour garder des sacs
de fruits et de legumes congeles qui pourraient glisser hers des
tablettes du congelateur.
Pour enlever et replacer le partier du cong61ateur :
1. Retirer le panier en le glissant vers I'exterieur jusqu'& la butee.
2. Soulever le devant du panier et le glisser completement vers
I'exterieur.
3,
Replacer le panier en le pla(;ant sur les glissieres de la paroi
laterale. Soulever legerement le devant du panier en le
poussant au-dela des butees de la glissiere et glisser le
panier jusqu'au fond.
54
P
CARACTERISTIQUES DE LA
PORTE
ENTRETIEN DU
P P
REFRIGERATEUR
Le compartiment utilitaire peut _tre place & n'importe quel endroit
dans la porte du refrigerateur.
Pour enlever et r6installer le compartiment utilitaire :
1. Enlever le compartiment utilitaire en saisissant les deux
extremites et en le soulevant vers I'exterieur.
2. Reinstaller le compartiment en le glissant au-dessus du
support desir6 et le pousser vers le bas jusqu'au fond.
Les grands compartiments dans la porte peuvent contenir des
contenants de un gallon et les compartiments plus petits dans la
porte peuvent contenir des bouteilles de deux litres. Les
compartiments dans la porte sont amovibles pour faciliter le
nettoyage et le reglage.
Compartiment dans la porte pour contenant de un
gallon
Installation du compartiment dans la porte pour contenant
de un gallon :
REMARQUE : Le compartiment dans la porte pour contenant de
un gallon peut seulement _tre place sur le support le plus bas.
1. Inserer les supports de fixation dans les encoches
d'ajustement sur la porte.
2. Pousser vers le bas sur le compartiment pour bien fixer les
onglets.
3. Si necessaire, ajuster les tablettes interieures de maniere
pouvoir ranger les cruches de lait et les grands contenants de
boisson dans le compartiment de contenants de un gallon.
Compartiments darts la porte
Pour enlever et r6installer les compartiments
dans la porte :
1. Enlever le compartiment en le soulevant tout droit et en
I'enlevant.
2. Reinstaller le compartiment en le glissant au-dessus du
support desire et le pousser vers le bas jusqu'au fond.
Risque d'explosion
Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un d6ces,
une explosion ou un incendie.
Les sections de refrigeration et de congelation se degivrent
automatiquement. Toutefois, nettoyer les deux sections a peu
pres une fois par mois pour emp_cher une accumulation
d'odeurs. Essuyer les renversements immediatement.
Nettoyage du r6frig6rateur :
1. Enlever la grille superieure, voir la section "Commutateur
marche/arr_t".
2. Mettre le commutateur a la position OFF (arr_t).
3. Retirer toutes les pieces amovibles de I'interieur, telles que
les tablettes, bacs, etc.
4. Laver a la main, rincer et secher les pieces amovibles et les
surfaces internes a fond. Utiliser une eponge propre ou un
linge doux et un detergent doux dans de I'eau tiede.
• Ne pas utiliser des nettoyants abrasifs ou forts tels que
les nettoyants a vitre en atomiseurs, nettoyants a recurer,
liquides inflammables, cires nettoyantes, detergents
concentres, eaux de Javel ou nettoyants contenant du
petrole, sur les pieces en plastique, les garnitures
interieures et de portes ou les joints de portes. Ne pas
utiliser d'essuie-tout, tampons a recurer ou autres articles
de nettoyage abrasifs. Ces produits risquent d'egratigner
ou d'endommager les materiaux.
• Pour aider a eliminer les odeurs, on peut laver les parois
interieures avec un melange d'eau tiede et de
bicarbonate de soude (2 c. a soupe pour 1 pinte [26 g
pour 0,95 L] d'eau).
5. Laver les surfaces exterieures en acier inoxydable ou peintes
avec une eponge propre ou un linge doux et un detergent
doux dans de I'eau tiede. Ne pas utiliser de nettoyants
abrasifs ou forts. Secher a fond avec un linge doux. Pour
mieux proteger les surfaces metalliques exterieures peintes
contre les dommages, appliquer une cite pour appareil
electromenager (ou cire en p_te) pour automobile avec un
linge propre et doux. Ne pas cirer les pieces en plastique.
REMARQUE : Pour conserver a I'aspect neuf de votre
refrigerateur en acier inoxydable et enlever les petites
egratignures ou marques, il est suggere d'utiliser le Nettoyant
et poll pour acier inoxydable approuve par le fabricant.
IMPORTANT : Ce nettoyant est pour les pieces en acier
inoxydable seulement!
55
Veiller & ce que le nettoyant et poll pour acier inoxydable
n'entre pas en contact avec les pieces de plastique telles que
garnitures, couvercles de distributeurs ou joints de porte. En
cas de contact accidentel, nettoyer la piece de plastique
avec une eponge et un detergent doux et de I'eau tiede,
Secher & fond avec un linge doux. Pour commander le
nettoyant, voir la section "Accessoires".
6. Nettoyer regulierement les serpentins du condenseur situes
derriere le panneau d'aeration de la grille superieure. II se
peut que les serpentins aient besoin d'etre nettoyes aussi
souvent qu'a tousles deux mois. Ce nettoyage pourrait aider
economiser de I'energie.
• Employer un aspirateur avec un accessoire long pour
nettoyer les serpentins du condenseur Iorsqu'ils sent
sales ou poussiereux.
7. Nettoyer le plat de degivrage avec un detergent doux et de
I'eau tiede. Secher a fond.
• Oter la grille de la base en enlevant une vis a chaque
extremit&
\
\\
REMARQUE : N'importe quelle ampoule pour appareil menager
ne conviendra pas & votre refrig6rateur. S'assurer de faire le
remplacement par une ampoule de grosseur et de forme
semblables. La lampe du distributeur demande une ampoule
pour service intense de 10 watts et toutes les autres lampes
demandent une ampoule d'appareil menager de 40 watts
maximum. Les ampoules de remplacement sent disponibles
chez votre marchand.
1. Enlever la grille superieure, voir la section "Commutateur
marche/arr_t".
2. Mettre le commutateur a la position OFE
3. Enlever le protecteur d'ampoule s'il y a lieu, comme sur
I'illustration.
REMARQUE : Pour nettoyer le protecteur d'ampoule, le laver
& I'eau tiede et avec un detergent liquide. Bien rincer et
secher le protecteur d'ampoule.
4. Enlever I'ampoule d'eclairage et la remplacer par une de
m_me taille, forme et puissance.
5. Replacer le protecteur d'ampoule s'il y a lieu, comme sur
I'illustration,
6. Mettre le commutateur & la position ON.
7. Reinstaller la grille superieure, voir la section "Commutateur
marche/arr_t".
Lampe de distributeur (sur certains modules)
Introduire la main dans I'espace de distribution pour enlever et
remplacer I'ampoule.
Retirer le plat de degivrage en poussant vers le haut sur
I'attache de retenue sous le refrig6rateur tout en glissant
le plat vers I'avant.
A. Larnpe de distributeur
8=
g.
B
A
A. Plat de d_givrage
B. Attache de retenue
• Replacer le bac de degivrage en positionnant le bord du
bac a environ 7" (17,8 cm) du c6te gauche du
refrig6rateur. Inserer le bac de degivrage darts les rainures
et enfoncer le bac pour le placer dans I'agrafe de retenue.
Reinstaller la grille de la base et ses vis.
Mettre le commutateur a la position ON (marche).
Reinstaller la grille superieure. Voir la section "Commutateur
marche/arr_t".
56
Lampe du tableau de commande du r_frig_rateur
Style 1
Acceder a I'arriere du tableau de commande du refrig6rateur
pour enlever et remplacer I'ampoule d'eclairage.
L _f
"-" /7
Style 2
Utiliser un tournevis a t_te hexagonale de 1/4"pour enlever et
remplacer la protection de la lampe.
Lampes du cong_lateur et du bac & I_gumes
Enlever le protecteur d'ampoule en saisissant les c6tes et en
les comprimant vers le centre. Lorsque les crochets lateraux
du protecteur sont degages de la paroi du congelateur ou du
bac a legumes, tirer le protecteur vers le bas.
Reinstaller le protecteur d'ampoule en comprimant les c6t_s
vers le centre et en inserant les crochets lateraux dans les
ouvertures en forme de fentes. Une fois que les crochets
lateraux sont en place, enclencher la languette avant dans le
trou en forme de fente.
Si le courant electrique doit atre interrompu pendant 24 heures
ou moins, garder la ou les porte(s) (selon votre modele) fermee(s)
pour aider les aliments a demeurer froids et congeles.
Si le service doit atre interrompu pendant plus de 24 heures, faire
Fune des choses suivantes :
• Retirer tousles aliments congeles et les entreposer dans un
casier frigorifique.
Placer 2 Ib (907 g) de neige carbonique dans le congelateur
pour chaque pied cube (28 L) d'espace de congelation. Ceci
permettra de garder les aliments congeles durant deux
quatre jours.
• S'il n'y a pas de casier frigorifique ni de neige carbonique,
consommer ou mettre immediatement en conserve les
aliments perissables.
,_, NOTER • Un congelateur plein restera froid plus Iongtemps
qu'un congelateur partiellement rempli. Un congelateur plein de
viande demeure froid plus Iongtemps qu'un congelateur rempli
d'aliments cuits. Si les aliments contiennent des cristaux de
glace, ils peuvent _tre remis a congeler m_me si la qualite et la
saveur risquent d'etre affectees. Si les aliments semblent de
pietre qualite, les jeter.
Votre refrigerateur est muni de la caracteristique Holiday Mode
(Mode vacances), qui est con_;ue pour le voyageur qui desire
desactivera le distributeur d'eau et de gla_;ons, En selectionnant
cette caracteristique les reglages de temperature resteront les
m_mes mais la machine a gla(_ons sera desactivee et les lampes
interieures s'eteindront. Pour un fonctionnement plus efficace du
refrigerateur, sortir de Holiday Mode (mode vacances) Iorsque
celui-ci n'est plus necessaire.
Si vous choisissez de laisser le r_frig_rateur en
fonctionnement pendant votre absence :
1. Consommer tousles aliments perissables et congeler les
autres articles.
2. Appuyer sur la touche HOLIDAY MODE.
3, Si votre refrigerateur a une machine a gla£;ons automatique,
fermer I'approvisionnement d'eau de la machine a glat;ons.
4. Vider le bac a gla£;ons.
5. Quand vous revenez de vacances, appuyer sur HOLIDAY
MODE pour retourner au fonctionnement normal.
Si vous choisissez d'arr_ter le fonctionnement du
r_frig_rateur avant votre absence :
1. Enlever tousles aliments du refrigerateur.
2. Si votre refrigerateur a une machine a gla(_ons automatique :
• Fermer I'approvisionnement d'eau de la machine
glagons au moins une journee a I'avance.
• Lorsque la derniere quantite de glagons est deposee,
soulever le bras de commande en broche a la position
OFF (elevee).
3. Tourner la commande du thermostat (ou la commande du
refrigerateur, selon le modele) a OFR Voir la section "Reglage
des commandes".
4. Nettoyer le refrigerateur, I'essuyer et bien le secher.
5. A I'aide d'un ruban adhesif, placer des blocs de caoutchouc
ou de bois dans la partie superieure de chaque porte de
fa£;on ace qu'elles soient suffisamment ouvertes pour
permettre I'entree de I'air a I'interieur. Ceci arr_te I'odeur et le
moule de I'accumulation.
57
P
DEPANNAGE
Essayer les solutions sugg6r6es ici en premier afin d'6viter les coOts d'une visite de service inutile.
Le r6frig6rateur ne fonctionne pas
• Le cordon d'alimentation 61ectrique est-il d6branch6?
Brancher sur une prise & 3 alveoles reliee a la terre.
• Un fusible est-il grill6 ou le disjoncteur s'est-il d6clench6?
Remplacer le fusible ou reenclencher le disjoncteur.
• Le reglage du refrig6rateur ou du cong61ateur est-il a la
position OFF (arr_t)? Voir la section "Utilisation des
commandes".
Le r6frig6rateur est-il en train de se d6givrer? Verifier pour
voir si le refrigerateur fonctionne au bout de 30 minutes. Le
refrigerateur executera regulierement un programme
automatique de degivrage.
Le r6frig6rateur ne refroidit pas? Pour les modeles avec
commandes numeriques, tourner I'appareil a OFF, ensuite
ON de nouveau pour la remise en marche. Voir la section
"Utilisation des commandes'. Si cette action ne corrige pas
le probleme, faire un appel de service.
Les ampoules n'6clairent pas
• Le cordon d'alimentation 61ectrique est-il d6branch6?
Brancher sur une prise & 3 alveoles reliee a la terre,
• Une ampoule d'6clairage est-elle desserr6e darts la
douille ou grill6e? Voir la section "Remplacement des
ampoules d'eclairage".
La porte a-t-elle ete ouverte pendant plus de dix minutes?
Lorsque la porte est ouverte pendant plus de dix minutes, le
temoin lumineux "Door open" (porte ouverte) clignote et les
ampoules d'eclairage a I'interieur s'eteignent. Voir "Porte
ouverte" dans la section "Utilisation des commandes".
Le plat de d6givrage contient de reau
• Le r6frig6rateur est-il en train de se d6givrer? L'eau
s'evaporera. II est normal que I'eau degoutte dans le plat de
degivrage.
• Y a-t-il plus d'humidit6 que d'habitude? Prevoir que I'eau
dans le plat de degivrage prend plus de temps a s'evaporer.
Ceci est normal quand il fait humide.
Le moteur semble fonctionner excessivement
La temp6rature ambiante est-elle plus chaude que •
d'habitude? Prevoir que le moteur fonctionnera plus
Iongtemps darts des conditions de chaleur. Pour des
temperatures ambiantes normales, prevoir que le moteur
fonctionne environ 80 % du temps. Dans des conditions plus •
chaudes, prevoir un fonctionnement encore plus frequent.
Vient-on d'ajouter une grande quantit6 d'aliments au
r6frig6rateur? L'addition d'une grande quantite d'aliments
rechauffe le refrigerateur. II est normal que le moteur
fonctionne plus Iongtemps afin de refroidir de nouveau le
refrigerateur.
Les portes sont-elles ouvertes fr6quemment? Prevoir que
le moteur fonctionnera plus Iongtemps dans ce cas. Afin de
conserver I'energie, essayer de sortir tout ce dont vous avez
besoin du refrigerateur a la fois, garder les aliments organises
et fermer la porte des que les aliments sont retires.
Les r6glages sont-ils faits correctement pour les
conditions ambiantes? Voir la section "Utilisation des
commandes",
Les portes sont-elles compl6tement ferm6es? Pousser les
portes pour qu'elles soient bien fermees. Si les portes ne se
ferment pas completement, voir "Les portes ne se ferment
pas completement" plus loin dans cette section.
Les serpentins du condenseur sont-ils sales? Cette
situation emp_che le transfert de Fair et fait travailler
davantage le moteur. Nettoyer les serpentins du condenseur.
Voir la section "Nettoyage".
Les joints des portes sont-ils herm6tiques sur tout le
contour? Contacter une personne qualifiee ou un technicien,
REMARQUE : Votre refrigerateur neuf fonctionnera plus
Iongtemps que I'ancien appareil du fait de son moteur tr_s
efficace.
Le r6frig6rateur semble faire trop de bruit
• Les bruits peuvent _tre normaux pour votre refrigerateur.
Voir la section "Sons normaux".
La machine &glagons ne produit pas de glagons ou trop
peu
La machine a glagons vient-elle juste d'etre install6e? Le
bac a gla9ons contient de 14 a 17 Ib (6,4 a 7,7 kg) de glace.
Le bac a gla(;ons peut prendre de trois a quatre jours pour se
remplir completement, si aucun gla(;on n'est utilise durant
cette periode,
La temperature du congelateur est-elle assez froide pour
produire des glagons? Attendre 24 heures apres la
connexion de la machine a gla(_ons pour la production de
gla(_ons, Voir la section "Utilisation des commandes".
Le bras de commande en broche de la machine a glagons
est-il en position OFF (61ev6e) (sur certains mod61es)?
Abaisser le bras de commande en broche a la position ON
(abaissee). Voir la section "Machine a gla(_ons et bac/seau
d'entreposage".
Le commutateur de la machine a glagons est-il a la
position OFF (a droite) (sur certains modules)? Deplacer le
commutateur de la machine a gla_ons a la position ON (a
gauche). Voir la section "Machine a glat_ons et bac/seau
d'entreposage".
Le robinet d'arr_t de la canalisation d'eau reliee au
r6frig6rateur est-il ouvert? Ouvrir le robinet d'eau, Voir la
section "Raccordement de la canalisation d'eau au
refrigerateur" darts les Instructions d'installation.
Y a-t-il de I'eau darts le moule de la machine a glagons ou
est-ce qu'aucun glagon n'a et_ produit? Verifier pour voir si
le refrigerateur a ete branche a la canalisation d'eau et si le
robinet d'arr_t de la canalisation est ouvert. Voir la section
"Raccordement de la canalisation d'eau au refrigerateur"
dans les Instructions d'installation.
58
Un gla_on est-il coince dans le bras de I'_jecteur? Pour
les modeles de machines & gla(;ons avec bac interieur de
gla(_ons, enlever le gla(_on coince & I'aide d'un ustensile en
plastique. Pour les modeles avec seau a gla9ons darts la
porte du congelateur, acceder a la machine a glagons en
baissant la porte du detecteur du bac & gla(_ons sur le c6te
superieur gauche de I'interieur du congelateur. En baissant la
porte du detecteur, lever la porte de service de la machine
gla(_ons et enlever la glace de I'ejecteur a I'aide d'un ustensile
en plastique. Voir la section "Machine a glagons et bac/seau
d'entreposage".
Une grande quantite de glaqons vient-elle d'etre enlev_e?
Prevoir trois a quatre jours pour qu'un bac a gla_ons vide se
remplisse completement, si aucun glagon n'est utilise durant
cette periode.
• Les r_glages sont-ils faits correctement? Voir la section
"Utilisation des commandes".
Un filtre a eau est-il installe sur le refrig_rateur? Le filtre
peut _tre obstrue ou installe incorrectement. Verifier d'abord
les instructions d'installation du filtre pour s'assurer que le
filtre a ete bien installe et qu'il n'est pas obstru& Si
I'installation ou I'obstruction n'est pas le probleme,
telephoner a une personne qualifiee ou un technicien.
REMARQUE : Si cette situation n'est pas attribuable ace qui
precede, il peut exister un probleme avec la canalisation d'eau.
Faire un appel de service.
Mauvais goQt, odeur ou couleur grise des glaqons
• Les raccords de plomberie sont-ils neufs et causent-ils
une d_coloration et un mauvais goQt des gla£_ons? Jeter
les premieres quantites de gla_ons.
• Les gla£_ons ont-ils _t_ gard_s trop Iongtemps? Jeter les
vieux gla9ons et en faire une nouvelle provision.
• Le congelateur et le bac ou le seau a gla£_ons ont-ils
besoin d'etre nettoy_s? Voir la section "Nettoyage" ou
"Machine a gla_ons et bac/seau d'entreposage".
Les aliments dans le congelateur ou le refrig_rateur ont-
ils _t_ bien emball_s? Utiliser un emballage hermetique et &
I'epreuve de I'humidite pour aider a emp_cher le transfert
d'odeur aux aliments entreposes.
• L'eau contient-elle des min_raux (tels que le soufre)?
L'installation d'un filtre peut _tre requise afin d'enlever les
mineraux.
Un filtre a eau est-il installe sur le r_frig_rateur? Une
decoloration grise ou foncee dans la glace indique que le
systeme de filtration de I'eau a besoin d'un rin(;age
additionnel. Faire couler de I'eau supplementaire darts le
distributeur d'eau pour mieux nettoyer le systeme de filtration
de I'eau (au moins 6 qt [5,7 L] ou pendant 3 & 4 minutes
initialement). Jeter la glace decoloree.
Le distributeur de glagons ne fonctionne pas
correctement
La porte du cong_lateur est-elle ferrule compl_tement?
Pousser la porte pour qu'elle soit bien fermee. Si elle ne
ferme pas completement, voir plus loin dans cette section
"Les portes ne ferment pas completement".
Le bac ou le seau a gla£ons est-il correctement installS?
Pour les modeles avec bac interieur de gla_ons, pousser le
bac a glagons completement jusqu'au fond. Si le bac ne va
pas jusqu'au fond, il n'est peut-_tre pas droit. Le retirer et
essayer de nouveau. Pour les modeles avec un seau
gla(_ons dans la porte du refrigerateur, le seau dolt 6tre
d'aplomb. Pour retirer le seau, appuyer sur le bouton de
degagement du c6te droit du seau et le soulever droit vers le
haut. Replacer le seau darts la porte en vous assurant qu'il
est bien aligne et bien enclenche en place. Voir la section
"Machine a glagons et bac/seau d'entreposage".
Les mauvais glagons ont-ils _t_ ajoutes au bac ou au
seau? Utiliser seulement des cubes produits par la machine &
glagons courante. Si d'autres cubes ont ete ajoutes, enlever
tousles cubes et verifier pour voir si un glagon s'est coince
dans la goulotte.
Les gla£:ons ont-ils gel_ dans le bac ou le seau a gla£:ons?
Secouer le bac ou le seau a gla_ons pour separer les
gla(_ons. Si les glagons ne se separent pas, vider le bac ou le
seau et attendre 24 heures pour que le stock de glagons soit
regarni.
La glace a-t-elle fondu autour de la tige en m_tal dans le
seau a gla£ons? Vider les glagons et nettoyer le seau
gla(_ons completement. Accorder 24 heures pour que la
machine a glagons regarnisse le stock. Ne pas essayer
d'enlever la glace fondue avec un objet pointu. Vous pourriez
endommager le seau & gla(;ons.
Un gla£on est-il coince dans la goulotte? Degager le
gla(;on de la goulotte & I'aide d'un ustensile en plastique. Ne
pas utiliser un article pointu pour enlever la glace. Vous
pourriez causer des dommages.
Est-ce que le distributeur de gla£ons se bloque Iors de la
distribution de glace "concassee"? Arr_ter la distribution
de glace. Changer le bouton de "glace concassee" (crushed)
"gla9ons" (cubed). Abaisser le bras du distributeur avec un
verre robuste. Si la les gla(_ons sont distribues correctement,
remettre le bouton a "glace concassee" (crushed) et
recommencer la distribution. Voir la section "Distributeur
d'eau et de gla(_ons".
Y a-t-il des gla£_ons dans le seau? Voir "La machine
gla(;ons ne produit pas de glagons" plus haut dans cette
section.
Le bras de distribution a-t-il _t_ tenu trop Iongtemps?
Degager le bras de distribution. Les gla(_ons cesseront d'etre
distribues Iorsque le bras est tenu trop Iongtemps. Attendre
3 minutes pour que le moteur du distributeur soit regle de
nouveau avant d'etre utilis& Prendre de grandes quantites
de glagons directement du bac ou seau a glagons plut6t que
du distributeur.
Le seau & gla£ons est difficile &enlever
Est-ce que le seau a gla£:ons est difficile a enlever (sur
certains modules)? Sur les modeles avec seau a gla_ons
dans la porte du congelateur, choisir "glagons" (cubed). Avec
un verre robuste, abaisser rapidement et degager le bras de
distribution de glace. Lorsque la porte du congelateur est
ouverte, abaisser le bouton de degagement du seau
gla(;ons et soulever. Voir la section "Machine & glagons et
bac/seau d'entreposage'.
59
Le distributeur d'eau ne fonctionne pas bien
Le systeme d'eau s'est-il rempli? Le systeme d'eau a
besoin d'etre rempli la premiere lois qu'il est utilis& Utiliser un
contenant solide pour appuyer sur la barre de distribution
jusqu'& ce que I'eau commence a couler. Purger le systeme
d'eau en laissant couler et en jetant 6 qt. (5,7 L) d'eau. Le
nettoyage du systeme prendra environ 3 a 4 minutes et
aidera & d_gager Fair du conduit. Un ecoulement additionnel
peut _tre requis dans certains domiciles. Voir la section
"Distributeur d'eau et de glagons".
Le robinet de fermeture d'eau est-il ouvert ou la
canalisation d'eau est-elle raccord_e a la source? Verifier
pour s'assurer que le robinet d'arr_t d'eau est ouvert et que la
source d'eau est connectee au refrigerateur. Voir la section
"Raccordement de la canalisation d'eau au refrig6rateur"
dans les Instructions d'installation,
Le robinet de fermeture d'eau est-il obstrue ou
incorrectement installS? Voir la section "Raccordement de
la canalisation d'eau au refrigerateur" dans les Instructions
d'installation. Si I'obstruction ou I'installation n'est pas un
probleme, faire un appel de service ou faire venir un plombier.
La canalisation de la source d'eau du domicile comporte-
t-elle une d_formation? Si vous decouvrez ou soupgonnez
une deformation de la canalisation d'eau, faire un appel de
service.
Un filtre a eau est-il installe sur le r_frig_rateur? Le filtre
peut _tre obstrue ou incorrectement install& Verifier d'abord
les instructions d'installation du filtre pour s'assurer que le
filtre a ete installe correctement et n'est pas obstru& Si
I'installation ou I'obstruction n'est pas un probleme, faire un
appel de service.
De reau ou de la glace coule du distributeur
La glace se renverse-t-elle parce que le verre n'est pas
tenu sous le distributeur de gla_ons assez Iongtemps?
Tenir le contenant sous la goulotte de glagons pendant 2 &
3 secondes apres avoir rel&che le bras de distribution, Une
petite quantite de glagons peut 6tre distribuee apres le
degagement du bras.
• Un glaqon coince dans la goulotte maintient-il ouverte la
porte de distribution? Enlever le glagon.
Un filtre a eau est-il install_ sur le r_frig_rateur? II peut y
avoir de Fair dans les canalisations du systeme de filtration
de I'eau, ce qui cause des gouttes. Une purge
supplementaire pourrait aider a faire sortir Fair des
canalisations. L'utilisation normale du distributeur devrait
expulser Fair des canalisations en dega de 24 a 72 heures,
Le d6bit d'eau du distributeur diminue beaucoup
Un filtre a eau est-il install_ sur le r_frig_rateur? Le filtre
peut _tre plein ou incorrectement install& Oter la cartouche
du filtre & eau. Voir la section "Systeme de filtration d'eau".
Faire fonctionner le distributeur. Si le debit d'eau augmente
de fagon notable, remplacer le filtre.
L'eau du distributeur n'est pas aseez froide
• Le r_frig_rateur vient-il d'6tre installS? Attendre 24 heures
pour que le refrigerateur se refroidisse completement.
• Une grande quantit_ d'eau a-t-elle _t_ r_cemment
distribute? Attendre 24 heures pour que I'eau se refroidisse
completement.
• N'a-t-on pas r_cemment distribu_ de reau? Le premier
verre d'eau peut ne pas 6tre froid. Jeter le premier verre
d'eau.
La cloison entre les deux sections est tilde
• La temperature tiede est probablement attribuable a un
fonctionnement normal du reglage automatique de I'humidite
de I'exterieur. En cas de doute, faire un appel de service.
La temperature est trop tilde
Les ouvertures d'a_ration sont-elles bloqu_es dans une
section ou I'autre? Cette obstruction emp_che le
mouvement de I'air froid du congelateur au refrigerateur.
Enlever tousles objets places devant les ouvertures
d'aeration. Voir la section "Pour s'assurer d'une circulation
d'air appropriee" pour I'emplacement des ouvertures
d'aeration.
La ou les portes sont-elles ouvertes souvent? Prevoir que
le refrigerateur deviendra tiede dans ce cas. Pour garder le
refrigerateur froid, essayer de sortir tout ce dont vous avez
besoin du refrigerateur a la fois, garder les aliments organises
et fermer la porte des que les aliments sont retires.
Vient-on d'ajouter une grande quantit_ d'aliments au
r_frig_rateur ou au cong_lateur? L'addition d'une grande
quantite d'aliments rechauffe le refrigerateur. Plusieurs
heures peuvent _tre necessaires pour que le refrigerateur
revienne & la temperature normale.
Les r_glages sont-ils faits correctement pour les
conditions ambiantes? Voir la section "Utilisation des
commandes".
Le r_frig_rateur ne refroidit pas? Pour les modeles avec
commandes numeriques, tourner I'appareil a OFF ensuite
ON de nouveau pour la remise en marche. Voir la section
"Utilisation des commandes". Si cette action ne corrige pas
le probleme, faire un appel de service.
II y a une accumulation d'humidit_ & I'int_rieur
Les ouvertures de circulation d'air sont-elles obstru_es
dans le refrig_rateur? Enlever tousles objets en avant des
ouvertures d'air. Voir la section "Pour s'assurer d'une
circulation d'air appropriee" pour I'emplacement des
ouvertures d'air.
La ou les portes sont-elles ouvertes souvent? Pour eviter
I'accumulation d'humidite, essayer de sortir tout ce dent
vous avez besoin du refrigerateur a la fois, garder les
aliments organises et fermer la porte des que les aliments
sent retires,
• La piece est-elle humide? II est normal que I'humidite
s'accumule a I'interieur du refrigerateur Iorsque I'air de
I'exterieur est humide.
• Les aliments sont-ils bien emball_s? Verifier que tous les
aliments sont bien emballes. Essuyer les contenants humides
d'aliments avant de les placer au refrigerateur.
• Les r_glages sont-ils faits correctement pour les
conditions ambiantes? Voir la section "Utilisation des
commandes",
• Un programme autod_givreur vient-il de se terminer? II
est normal que des gouttelettes se forment apres que le
refrigerateur se degivre automatiquement.
6O
Les portes ne ferment pas compl_tement
• Les emballages d'aliments emp_chent-ils la porte de
fermer? Reorganiser les contenants de sorte qu'ils soient
plus rapproches et prennent moins d'espace.
Le bac a gla_ons ou le seau a gla_ons est-il en bonne
position? Pour les modeles de machines a glat_ons avec bac
interieur de glagons, pousser le bac a glagons completement
jusqu'au fond. Si le bac ne va pas jusqu'au fond, il n'est peut-
_tre pas droit. Le retirer et essayer de nouveau. Pour les
modeles avec un seau a glagons dans la porte du
refrigerateur, le seau dolt _tre d'aplomb. Pour retirer le seau,
appuyer sur le bouton de degagement au c6te droit du seau
et le soulever droit vers le haut. Replacer le seau dans la
porte en vous assurant qu'il est bien aligne et bien enclenche
en place. Voir la section "Machine a glagons et bac/seau
d'entreposage".
Les plats, tablettes, bacs ou paniers sont-ils en bonne
position? Placer le couvercle du bac & legumes et tousles
plats, tablettes, bacs et paniers a la position correcte. Voir
plus de renseignements a la section "Bac & legumes et
couvercles du bac a legumes".
Les joints sont-ils collants? Nettoyer les joints d'etancheit6
conformement aux directions dans la section "Nettoyage".
Le refrigerateur branle-t-il ou semble-t-il instable? Niveler
le refrigerateur. Consulter la section "Ajustement des portes"
ou "Nivellement du refrigerateur" dans les Instructions
d'installation.
Les portes sent difflciles & ouvrir
• Les joints sont-ils sales ou collants? Nettoyer les joints
d'etanch6it6 conformement aux directions dans la section
"Nettoyage".
ASSISTANCE OU SERVICE
Avant de faire un appel pour assistance ou service, veuillez
verifier "Depannage". Cette verification peut vous faire
economiser le co(4t d'une visite de service. Si vous avez encore
besoin d'aide, suivre les instructions ci-dessous.
Lors d'un appel, veuillez conna_tre la date d'achat et les numeros
au complet de modele et de serie de votre appareil. Ces
renseignements nous aideront a mieux repondre a votre
demande.
Si vous avez besoin de pi_ces de rechange
Si vous avez besoin de commander des pieces de rechange,
nous vous recommandons d'utiliser seulement les pi_ces de
rechange d'origine. Les pieces de rechange d'origine
conviendront et fonctionneront bien parce qu'elles sont
fabriquees selon les m_mes specifications precises utilisees pour
fabriquer chaque nouvel appareil KITCHENAID _.
Pour Iocaliser des pieces de rechange d'origine dans votre
region, telephoner au Centre d'interaction avec la clientele ou au
centre de service designe le plus proche.
Telephoner sans frais au Centre d'interaction avec la clientele de
KitchenAid Canada au : 1-800-461-5681 Du lundi au vendredi -
de 8 h 00 a 18 h 00 (HNE). Samedi - de 8 h 30 a 16 h 30 (HNE).
Nos consultants fournissent de I'assistance pour :
• Caracteristiques et specifications de notre gamme complete
d'appareils menagers.
• References aux concessionnaires Iocaux.
Pour service au Canada
Telephoner au 1-800-807-6777. Les techniciens de service
designes par KitchenAid Canada sont formes pour remplir la
garantie des produits et fournir un service apr_s garantie partout
au Canada.
Pour plus d'aseistance
Si vous avez besoin de plus d'assistance, vous pouvez ecrire
KitchenAid Canada en soumettant toute question ou
probleme & :
Centre d'interaction avec la clientele
KitchenAid Canada
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Dans votre correspondance, veuillez indiquer un numero de
telephone o(4 Yon peut vous joindre dans la journee.
Pour commander des accessoires, composer le 1-800-442-9991
et demander le numero de piece approprie ci-dessous ou
contacter votre marchand autorise KitchenAid. Au Canada,
composer le 1-800-807-6777.
Nettoyant et poli pour acier inoxydable
Commander le n° de piece 8171420
Cartouches de flltre _ eau dans la grille de la base :
REMARQUE : Ne pas utiliser pour le filtrage d'une eau
microbiologiquement polluee ou de qualit6 inconnue en
I'absence d'un dispositif de desinfection ad6quat avant ou
apr_s le syst_me. Les syst_mes certifi6s pour la r6duction de
kyste peuvent _tre utilises pour I'eau d6sinfect6e qui peut
contenir des kystes filtrables.
Filtres de rechange :
Commander le n° de piece 4396548 (LC 400V)
61
P
FEUILLES DE DONNEES SUR LE PRODUIT
Systbme de filtration d'eau la grille de la base
Mod61e WF-LC400V/LC400V Capacit6 400 gallons (1514 litres)
@
Produit test_ et certifi_ par NSF International en vertu de la norme
ANSl/NSF 42 (r_duction du goQt et de I'odeur du chlore, et particules
(classe I*)); et en vertu de la norme ANSI/NSF 53 (r_duction de
plomb, memure, atrazine, benz_ne, toxaph_ne, p-dichlorobenz_ne, 2,
4-D, kystes, turbidit_ et amiante).
Ce produit a ete teste selon les normes 42 et 53 ANSI/NSF pour la reduction des substances enumerees ci-dessous. La
concentration des substances indiquees dans I'eau entrant dans le systeme a et6 reduite a une concentration moindre ou egale a la
limite permissible pour reau qui quitte le syst_me, tel que specifie dans 42 et 53 ANSl/NSF.
R6d. de substances Crit6res de Affluent Concentration Effluent Effluent % de r6d. % de r6d. Num6ro de
Effets esthdtiques rdduction NFS moyen dans I'eau & traiter maximal moyen minimale moyenne test NSF
Go_t/odeur de chlore _>50% 2,1 mg/L 2,0 mg/L _+10 % 0,06 mg/L 0,05 mg/L 97,1% 97,6 % 507173-02
Par_icules (classe I*) _>85% 5 366 667/mL AUpar_icules/mLmOins10 000 4100/mL** 2300/mL 99,3 % 99,9 % 507175-02
R6duction de Crit_res de Affluent Concentration Effluent Effluent % de r_d. % de r_d. Num_ro de
contaminant r6duction NFS moyen dans I'eau _ traiter maximal moyen minimale moyenne test NSF
Plomb : a pH 6,5 0,Olmg/L 0,16 mg/L1- 0,15 mg/L _+10 % 0,001 mg/L 0,001 mg/L 99,3 % 99,35 % 507601-01
Plomb : a pH 8,5 0,01mg/L 0,15 mg/L1- 0,15 mg/L _+10 % 0,001 mg/L 0,001 mg/L 99,2 % 99,31% 507602-01
Mercure : a pH 6,5 0,002 mg/L 0,0061 mg/L 0,006 mg/L _+10 % 0,0004 mg/L 0,0003 mg/L 93,5 % 96,7 % 507603-02
Mercure : a pH 8,5 0,002 mg/L 0,0057 mg/L 0,006 mg/L _+10 % 0,0008 mg/L 0,00051 mg/L 85,8 % 91,2 % 507604-02
Benz_ne 0,005 mg/L 0,0138 mg/L 0,015 _+10 % 0,0005 mg/L 0,005 mg/L 96,3 % 96,3 % 507183-02
p-dichlorobenz_ne 0,075 mg/L 0,220 mg/L 0,225 _+10 % 0,0005 mg/L 0,0005 mg/L 99,7 % 99,7 % 507186-02
Toxaph_ne 0,003 mg/L 0,014 mg/L 0,015 _+10 % 0,0014 mg/L 0,001 mg/L 90 % 92,96 % 507185-02
Atrazine 0,003 mg/L 0,009 mg/L 0,009 mg/L _+10 % 0,0013 mg/L 0,00036 mg/L 85,6 % 85,6 % 507181-02
2, 4-D 0,07 mg/L 0,197 mg/L 0,215 _+10 % 0,058 mg/L 0,0137 mg/L 70,6 % 93,06 % 507180-02
Amiante 99 % 26 x 107 107to 10_fibres/Ll-1 - 0,18 x 107 mg/L 0,18 x 107 mg/L 99,93 % 99,93 % 507178-02
Kystes:l: 99,95 % 111 00O/mL 50 O00/L min. 1 mg/L 1 mg/L 99,99 % 99,99 % 507187-02
Turbidit_ 0,5 NTU 11,08 NTU 11 _+1 NTU 0,13 NTU 0,078 NTU 98,8 % 99,3 % 507751-02
Parametres de test : pH = 7,5 + 0,5 a moins d'indications contraires.
Temperature = 63°F (17,2°C).
• II est essentiel que les exigences de fonctionnement,
d'entretien et de remplacement de filtre soient respectees
pour que ce produit donne le rendement annonc&
Mod61e WF-LC400V : Le systeme de contr61e du filtre
mesure la quantite d'eau qui passe par le filtre et vous signale
quand remplacer le filtre. Lorsque 90 % de la vie utile du filtre
est 6coulee, le temoin lumineux du filtre passe du vert au
jaune. Lersque 100 % de la vie utile du filtre est ecoulee, le
temoin lumineux du filtre passe du jaune au rouge et il est
recommande de remplacer le filtre. Utiliser la cartouche de
remplacement LC400V, piece N ° 4396548. Prix au detail
suggere 2004 de 39,99 $US/59,95 SCAN. Les prix sont sujets
des changements sans preavis.
• Le produit ne doit 6tre utilise que pour reau froide seulement.
Ne pas utiliser pour le filtrage d'une eau microbiologiquement
polluee ou de qualite inconnue en I'absence d'un dispositif
de desinfection adequat avant ou apr_s le syst_me. Les
systemes certifies pour la reduction de kyste peuvent _tre
utilises pour I'eau desinfectee qui peut contenir des kystes
filtrables.
Debit = 0,5 gpm (1,9 Lpm). Pression = 60 Ib/po 2 (413,7 kPa).
Veuillez vous referer & la couverture ou a la section
"Accessoires" pour le nom, I'adresse et le numero de
telephone du fabricant.
Veuillez vous referer & la section "Garantie" pour la garantie
limitee du fabricant.
Directives d'application/
Pararn_tres d'approvisionnement en eau
Approvisionnement en eau Collectivite ou puits
Pression d'eau 30 - 120 Ib/po _ (207 - 827 kPa)
Temperature d'eau 33 ° - 100°F (0,6 ° - 37,8 ° C)
Debit nominal 0,5 gpm (1,89 L/min.) a 60 Ib/po _
*Classe I - tailles des particules : > 0,5 & <1 Idm
**Exigence de test : au moins 100 000 par_icules/mL (poussiere de test fine AC).
1-Ces contaminants ne sont pas n_cessairement presents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions
locales de I'eau.
1-1-Fibres de Iongueur sup_rieure a 10 I_m
$Cas de la filtration de kystes de Cryptosporidium parvum
® NSF est une marque d_pos_e de NSF International.
62
P P
GARANTIE DU REFRIGERATEUR KITCHENAID ®
GARANTIE LIMITC:E DE DEUX ANS
Pendant deux ans & compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions
jointes a ou fournies avec le produit, KitchenAid ou KitchenAid Canada (ci-apr_s design6es "KitchenAid") paiera pour les pieces specifi6es
par I'usine et la main-d'oeuvre pour corriger les vices de materiaux ou de fabrication. Le service dolt _tre fourni par une compagnie de service
design6e par KitchenAid.
Sur les modeles avec un filtre a eau : garantie limitee de 30 jours sur le filtre a eau. Pendant 30 jours a compter de la date d'achat, Iorsque ce
filtre est utilise et entretenu conformement aux instructions jointes a ou fournies avec le produit, KitchenAid paiera pour les pieces de
rechange pour corriger les vices de mat@iaux ou de fabrication.
GARANTIE LIMITC:E DE LA TROISIEME ._, LA SIXIEME ANNC:E INCLUSIVEMENT SUR
LES PIC:CES DU SYSTC:ME DE ReFRIGeRATION SCELL¢ (VOIR LISTE)
De la troisieme _ la sixieme annee inclusivement _ compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu
conformement aux instructions jointes a ou fournies avec le produit, KitchenAid paiera pour les pi_ces specifi6es par I'usine et la
main-d'oeuvre pour corriger les vices de mat@iaux ou de fabrication sur le systeme de refrig@ation scell& II s'agit des pieces suivantes :
compresseur, evaporateur, condenseur, sechoir et conduits de connexion. Le service dolt _tre fourni par une compagnie de service d6signee
par KitchenAid.
GARANTIE LIMITCE DE LA SEpTIC:ME A LA DOUZIC:ME ANNC:E !NCLUSIVEMENT SUR
LE SYSTEME DE ReFRIGeRATION SCELLE
De la septieme a la douxi_me annee inclusivement b_compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu
conformement aux instructions jointes a ou fournies avec le produit, KitchenAid paiera pour les pieces specifiees par I'usine pour corriger les
vices de materiaux ou de fabrication sur le systeme de refrigeration scell& II s'agit des pieces suivantes : compresseur, evaporateur,
condenseur, sechoir et conduits de connexion.
GARANTIE LIMITC:E .&.VIE SUR LES BALCONNETS DE PORTE
Pour la duree de vie du produit, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions jointes a ou fournies
avec le produit, KitchenAid remplacera tousles balconnets de porte en cas de vices de materiaux ou de fabrication. Non disponible sur les
tiroirs refrig@es.
KITCHENAID NE PRENDRA PAS EN CHARGE
1. Les visites de service pour rectifier I'installation du gros appareil menager, montrer b_I'utilisateur comment utiliser I'appareil, remplacer ou
reparer des fusibles ou rectifier le c&blage ou la plomberie du domicile.
2. Les visites de service pour reparer ou remplacer les ampoules electriques de I'appareil, les filtres a air ou les filtres a eau. Ces pi_ces
consomptibles ne sont pas couvertes par la garantie.
3. Les reparations Iorsque le gros appareil menager est utilise & des fins autres que I'usage unifamilial normal.
4. Les dommages imputables & : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation fautive
ou installation non conforme aux codes d'electricite ou de plomberie, ou I'utilisation de produits non approuves par KitchenAid.
5. Toute perte d'aliments due a une defaillance du refrigerateur ou du congelateur.
6, Le coot des pieces de rechange et de la main-d'oeuvre pour les appareils utilises hers des Etats-Unis ou du Canada.
7. Le ramassage et la livraison. Ce gros appareil menager est congu pour 6tre repare a domicile.
8. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite a I'appareil.
9, Les frais de voyage ou de transport pour le service d'un produit dans les regions eloignees.
10. La depose et la reinstallation de votre appareil si celui-ci est installe dans un endroit inaccessible ou n'est pas installe conformement aux
instructions d'installation fournies.
CLAUSE D'EXONCRATION DE RESPONSABILIT¢ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRt2SENTE GARANTIE LIMITC:E CONSlSTE EN LA REPARATION
PRPVUE CI-D.ESSUS. LES GARANTIES IMPLICITES, Y .COM.PRIS LES GA.RANTIES APPLICABLES DE QUALIT¢: MARCHANDE ET
D'APTITUDE A UN USAGE PARTICULIER, SONT LIMITEES A UN AN OU A LA PLUS COURTE PERIODE AUTORISEE PAR LA LOI.
KITCHENAID N'ASSUME AUCUNE RESPONSABILIT¢: POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES JURIDICTIONS NE
PERMETTENT PAS L'EXCLUSlON OU LA LIMITATION DES DOMMAGES FO.RTUITS OU INDIRECTS, OU LES LIMITATIONS DE LA DURt2E
DES GARANTIES IMPLICITES DE QUALITF MARCHANDE OU D'APTITUDE A UN USAGE PARTICULIER, DE SORTE QU.E CES
EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS CONFERE DES DROITS
JURIDIQUES SPFCIFIQUES ET VOUS POUVEZ EGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT VARIER D'UNE JURIDICTION ,&,
UNE AUTRE.
A I'exterieur du Canada et des 50 Etats des Etats-Unis, cette garantie ne s'applique pas. Contacter votre marchand KitchenAid autorise pour
determiner si une autre garantie s'applique.
Si vous avez besoin de service, voir d'abord la section "Depannage" du Guide d'utilisation et d'entretien. Apr_s avoir v@ifie la section
"Depannage", de I'aide supplementaire peut _tre trouvee en verifiant la section "Assistance ou service" ou en appelant KitchenAid. Aux F.-
U., composer le 1-800-422-1230. Au Canada, composer le 1-800-807-6777. 9/05
Conservez ce manuel et votre re_u de vente ensemble pour
reference ult6rieure. Pour le service sous garantie, vous
devez pr6senter un document prouvant la date d'achat ou
d'installation.
Inscrivez les renseignements suivants au sujet de votre gros
appareil menager pour mieux vous aider a obtenir assistance ou
service en cas de besoin. Vous devrez connaitre le num@o de
modele et le numero de s@ie au complet. Vous trouverez ces
renseignements sur la plaque signaletique situee sur le produit.
Nora du marchand
Adresse
Num_ro de t_l_phone
Num_ro de module
Num_ro de s_rie
Date d'achat
63
2317086
© 2005. All rights reserved. ® Registered Trademark/TM Trademark of KitchenAid, U.S.A.. KitchenAid Canada licensee in Canada
Todos los derechos reservados. @Marca Registrada/TM Mama de comercio de KitchenAid, U.S.A., usada en Canada bajo licencia de KitchenAid Canada
Tous droits reserves. ® Marque d_posee/TM Marque de commerce de KitchenAid. U.S.A.. Emploi licenci_ par KitchenAid Canada au Canada
9/05
Printed in U.S.A,
Impreso en EE.,UU.
Imprim_ aux E.-U.
