W11771555B
SIDE BY SIDE BUILT-IN REFRIGERATOR OWNER’S
MANUAL
GUIDE D’UTILISATION DU RÉFRIGÉRATEUR CÔTE À
CÔTE ENCASTRÉ
MANUAL DEL PROPIETARIO REFRIGERADOR
EMPOTRADO LADO A LADO
2
Table of Contents/Table des matières/Índice
REFRIGERATOR SAFETY..................3
Refrigerator Safety..........................3
Proper Disposal of Your Old
Refrigerator ...................................4
GETTING STARTED..........................5
Models .........................................5
Know Your Product .........................6
Remove the Packaging ....................6
Clean Before Using .........................6
Power On/Off.................................7
Water Supply Requirements..............7
Water System Preparation ................8
Odor Absorber (FreshFlow™ Air
Filter) ...........................................9
REFRIGERATOR USE .......................9
Using the Controls ..........................9
Water and Ice Dispensers............... 12
Ice Maker and Storage Bin.............. 13
Setting Liters and Ounces............... 15
Water Filtration System .................. 16
Freezer Shelves ........................... 17
MAINTENANCE AND CARE ............. 18
Cleaning ..................................... 18
Changing the LED Module .............. 19
Refrigeration Shelves and Door
Bins ........................................... 19
Sabbath and Vacation Care............. 21
TROUBLESHOOTING ..................... 22
Refrigerator Operation ................... 22
Temperature and Moisture .............. 23
Ice and Water .............................. 23
PERFORMANCE DATA SHEET ......... 25
SÉCURITÉ DU RÉFRIGÉRATEUR ..... 27
Sécurité du réfrigérateur................. 27
Mise au rebut du vieux
réfrigérateur................................. 28
MISE EN PLACE............................. 29
Modèles...................................... 29
Connaître votre produit .................. 30
Retrait des matériaux d’emballage.... 30
Nettoyage avant utilisation.............. 30
Marche/arrêt de l’alimentation.......... 31
Spécifications de l’alimentation en
eau............................................ 31
Préparation du circuit d’eau............. 32
Filtre à odeur (filtre à air
FreshFlow™)............................... 33
UTILISATION DU
RÉFRIGÉRATEUR .......................... 34
Utilisation des commandes ............. 34
Distributeurs d’eau et de glaçons...... 37
Machine à glaçons et bac
d’entreposage.............................. 38
Réglage en litres ou en onces.......... 40
Système de filtration de l’eau........... 41
Tablettes du congélateur ................ 42
ENTRETIEN ET RÉPARATION .......... 43
Nettoyage ................................... 43
Remplacer le module à DEL............ 44
Tablettes du réfrigérateur et
balconnets de porte....................... 44
Mode Sabbath (Sabbat) et Vacation
Care (Entretien avant les
vacances) ................................... 47
DÉPANNAGE ................................. 48
Fonctionnement du réfrigérateur ...... 48
Température et humidité................. 49
Glaçons et eau ............................. 49
FICHE DE DONNÉES DE
PERFORMANCE ............................ 51
SEGURIDAD DEL
REFRIGERADOR............................ 53
Seguridad del refrigerador .............. 53
Cómo deshacerse adecuadamente
de su refrigerador anterior .............. 54
INTRODUCCIÓN............................. 55
Modelos...................................... 55
Conozca su producto..................... 56
Cómo retirar el material de
embalaje..................................... 56
Limpieza antes del uso .................. 56
Encendido/apagado ...................... 57
Requisitos del suministro de agua .... 57
Preparación del sistema de agua ..... 58
Absorbedor de olores (filtro de aire
FreshFlow™)............................... 59
USO DE SU REFRIGERADOR .......... 60
Uso de los controles ...................... 60
Despachadores de agua y hielo ....... 63
Fábrica de hielo y depósito ............. 64
Ajuste de litros y onzas .................. 65
Sistema de filtración de agua........... 66
Estantes del congelador ................. 68
MANTENIMIENTO Y CUIDADO ......... 68
Limpieza..................................... 68
Cambio del módulo LED................. 70
Estantes de refrigeración y depósitos
de puerta .................................... 70
Cuidados durante el Sabbath
(Sabbat) y Vacation (Vacaciones) ..... 72
SOLUCIÓN DE PROBLEMAS ........... 73
Funcionamiento del refrigerador....... 73
Temperatura y humedad................. 74
Hielo y agua ................................ 74
HOJA DE DATOS DE
RENDIMIENTO............................... 77
3
Refrigerator Safety
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These
words mean:
DANGER
You can be killed or seriously injured if you don't
immediately follow instructions.
WARNING
You can be killed or seriously injured if you don’t follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
IMPORTANT SAFETY INSTRUCTIONS
WARNING: To reduce the risk of fire, electric shock, or injury to persons when using your appliance, follow basic precautions,
including the following:
� Children should be supervised to ensure that they do not
play with the appliance.
� This appliance is not intended for use by persons (including
children) with reduced physical, sensory, or mental
capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning
use of the appliance by a person responsible for their
safety.
� Do not use an extension cord.
� If power supply cord is damaged, it must be replaced by the
manufacturer, its service agent, or a similarly qualified
person in order to avoid a hazard.
� Connect to potable water supply only.
� This appliance is intended to be used in household and
similar applications such as: staff kitchen areas in shops,
offices, and other working environments; farm houses and
by clients in hotels, motels, and other residential-type
environments; bed and breakfast-type environments; and
catering and similar non-retail applications.
� Do not store explosive substances such as aerosol cans
with a flammable propellant in this appliance.
� Use the new hose-sets supplied with the appliance and that
old hose-sets should not be reused.
� Do not use replacement parts that have not been
recommended by the manufacturer (e.g., parts made at
home using a 3D printer).
� Keep ventilation openings, in the appliance enclosure or in
the built-in structure, clear of obstruction.
� Do not use mechanical devices or other means to
accelerate the defrosting process, other than those
recommended by the manufacturer.
� Do not damage the refrigerant circuit.
� Do not use electrical appliances inside the food storage
compartments of the appliance, unless they are of the type
recommended by the manufacturer.
� Ice maker kit can be added to some models. See serial tag
inside the food compartment of appliance for ice maker kit
model information.
� A qualified service technician must install the water line and
ice maker. See installation instructions supplied with ice
maker kit for complete details.
� Do not locate multiple portable socket-outlets or portable
power supplies at the rear of the appliance.
� This appliance can be used at a maximum altitude of
2000 m (6561.7 ft) from the sea level.
� When positioning the appliance, ensure the supply cord is
not trapped or damaged.
� Do not locate multiple portable socket-outlets or portable
power supplies at the rear of the appliance.
� To avoid a hazard due to instability of the appliance, it must
be fixed in accordance with the instructions provided in the
installation instructions.
SAVE THESE INSTRUCTIONS
4
Proper Disposal of Your Old
Refrigerator

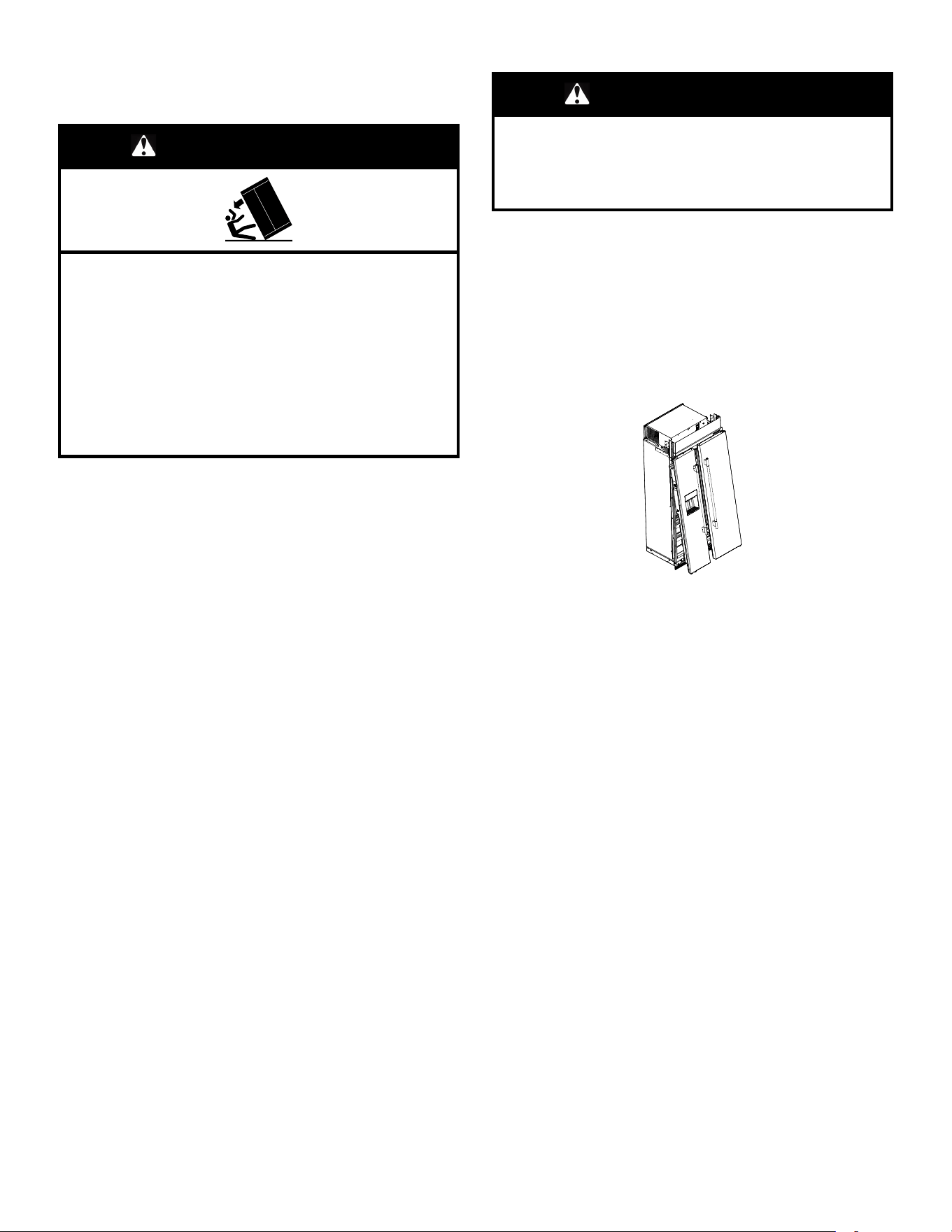

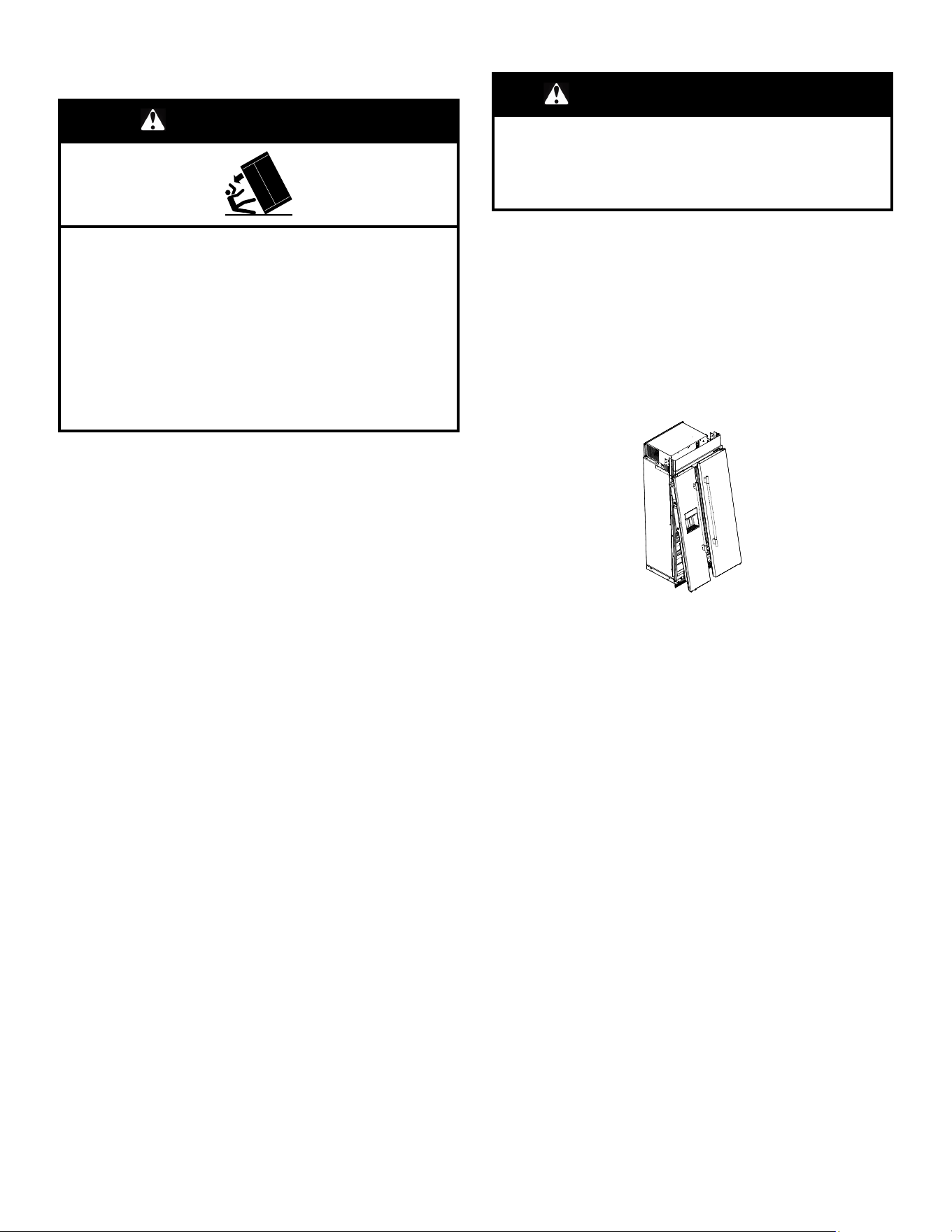

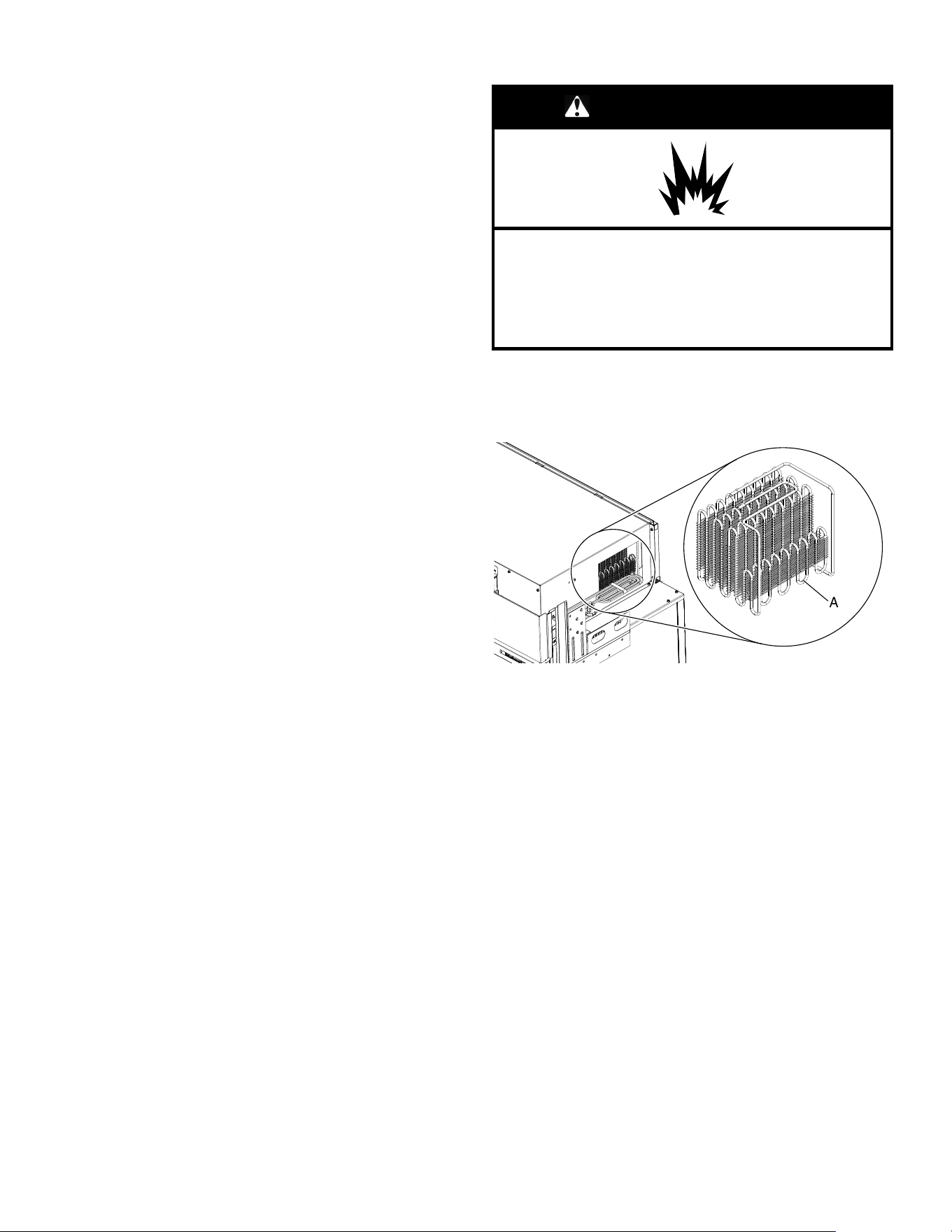

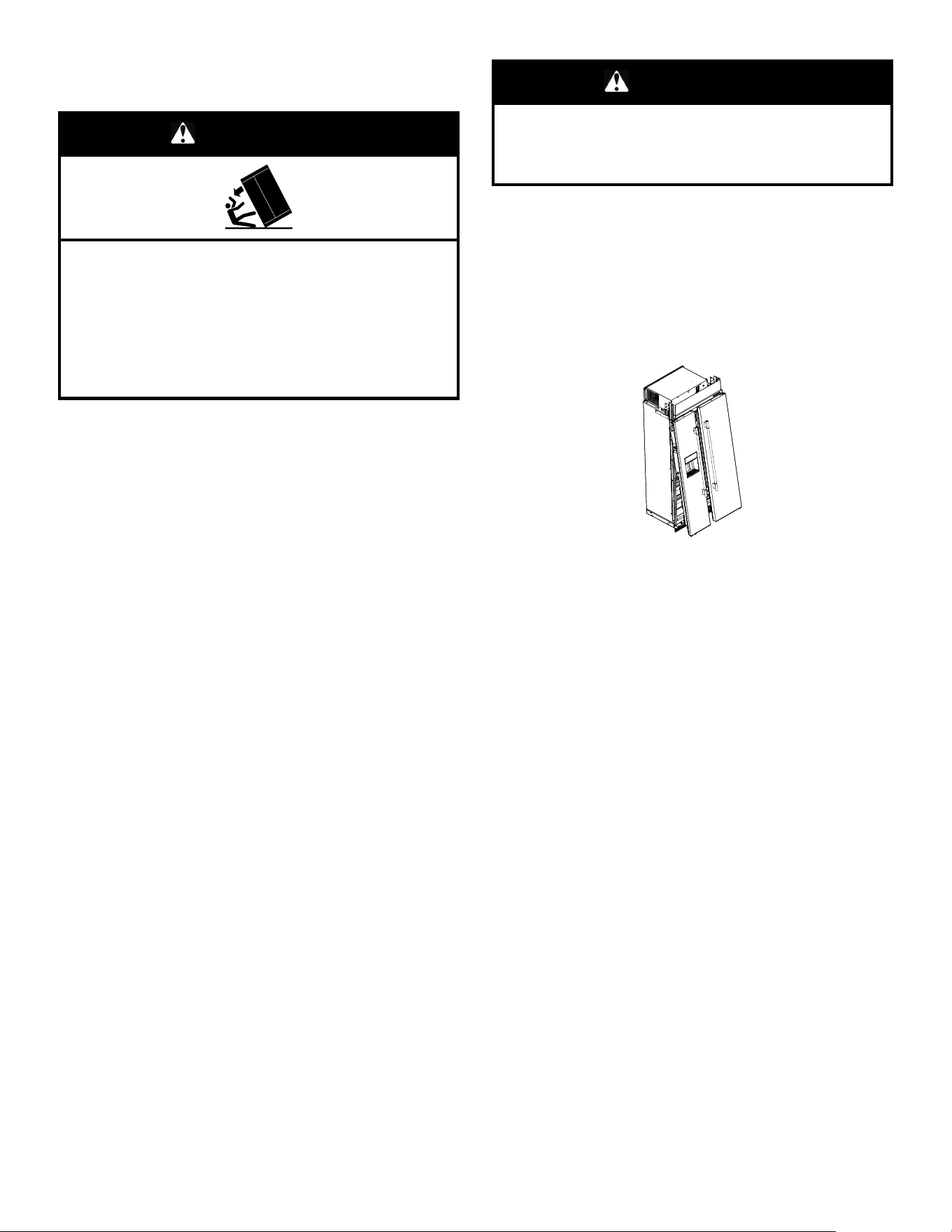

WARNING
Tip Over Hazard
Refrigerator is top heavy and tips easily when not
completely installed.
Keep doors taped closed until refrigerator is completely
installed.
Use two or more people to move and install refrigerator.
Failure to do so can result in death or serious injury.
WARNING: Risk of child entrapment. Before you throw away
your old refrigerator or freezer:
� Take off the doors.
� Leave the shelves in place so that children may not easily
climb inside.
WARNING
Suffocation Hazard
Remove doors or lid from your old appliance.
Failure to do so can result in death or brain damage.
IMPORTANT: Child entrapment and suffocation are not problems
of the past. Junked or abandoned refrigerators are still dangerous,
even if they will sit for “just a few days.” If you are getting rid of
your old refrigerator, please follow these instructions to help
prevent accidents.
Important information to know about disposal of refrigerants:
Dispose of refrigerator in accordance with federal and local
regulations. Refrigerants must be evacuated by a licensed, EPA-
certified refrigerant technician in accordance with established
procedures.
5
GETTING STARTED

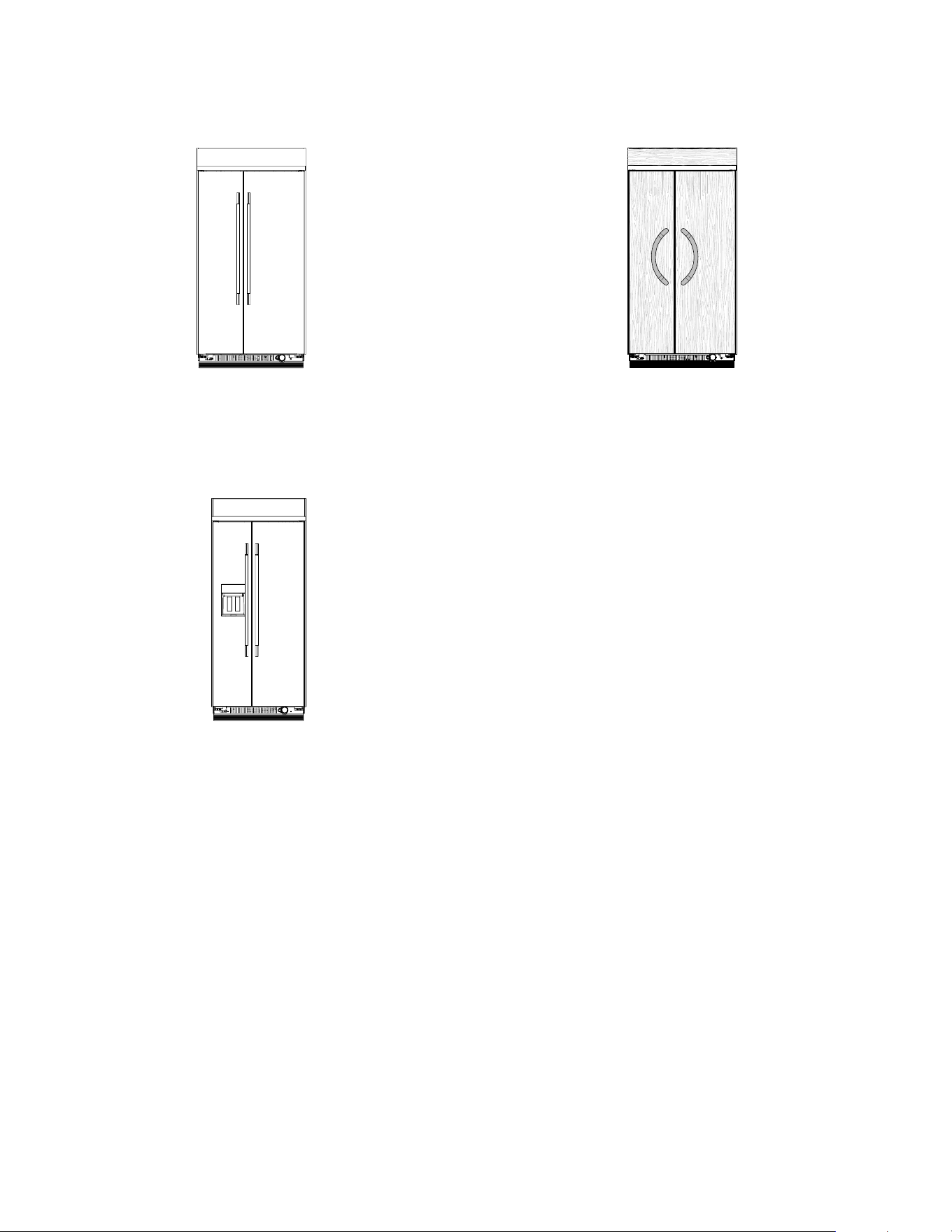

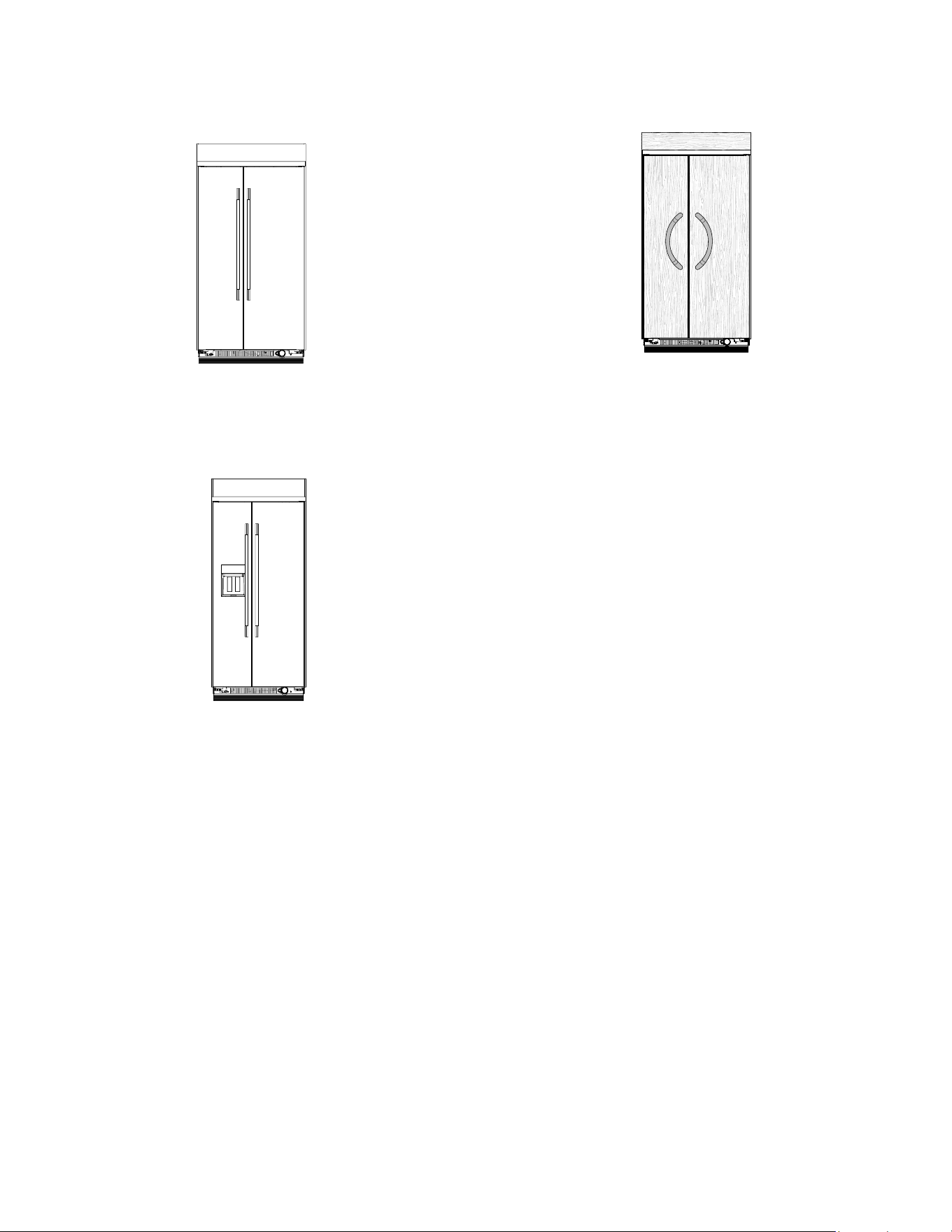

Models
Side by Side Non-Dispensing Refrigerators
Stainless Series
This series provides a commercial-looking built-in refrigerator.
KBSN742SPS; KBSN742SJP; KBSN742SBE; KBSN748SPS;
KBSN748SJP; KBSN748SBE
Side by Side Dispensing Refrigerators
Stainless Series
This series provides a commercial-looking built-in refrigerator.
KBSD736SPS; KBSD742SPS; KBSD748SPS
Overlay Series
Features factory-installed, overlay style trim to provide a
“frameless” look. This series requires the installation of custom
panels, handles, and standoffs.
KBSN742TPA; KBSN748TPA
6

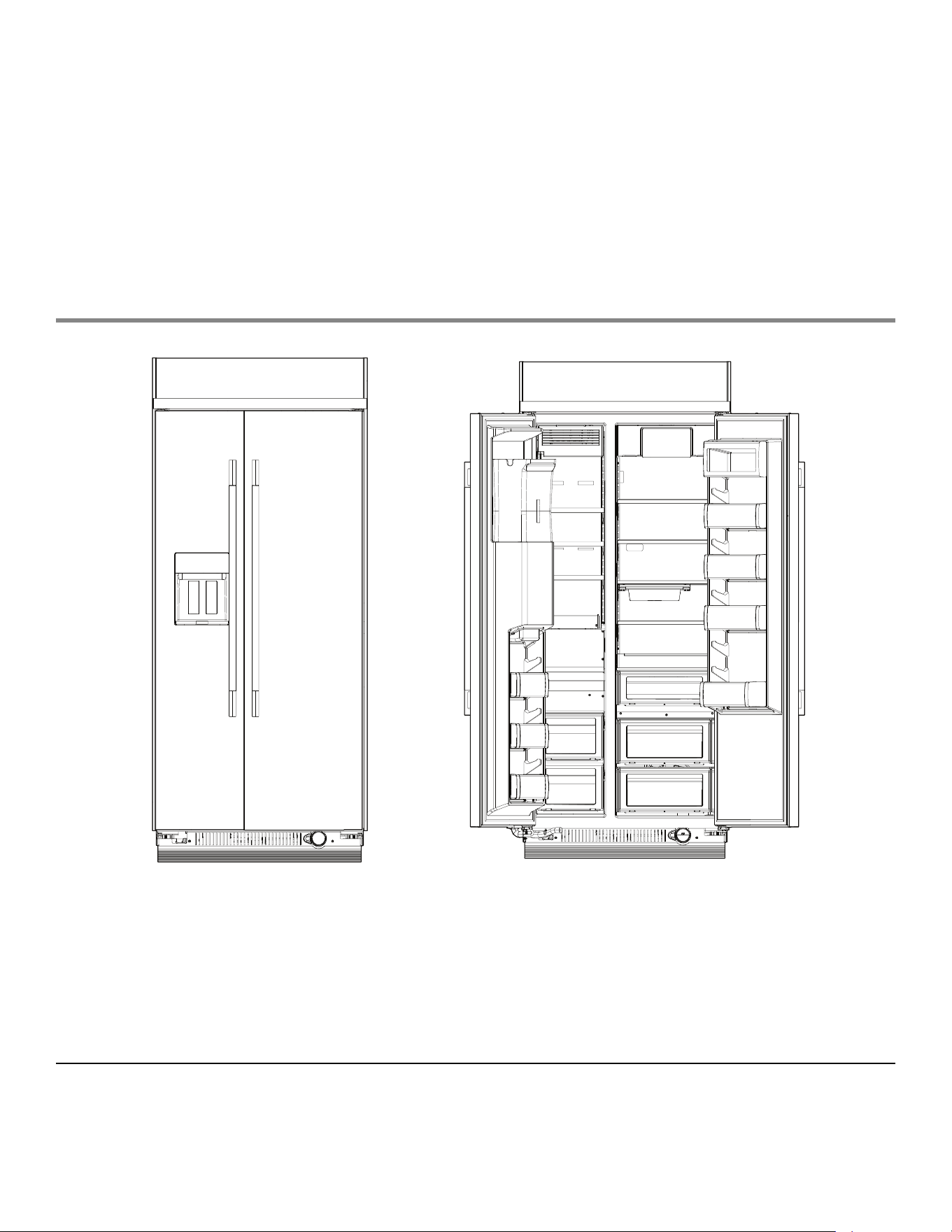

Know Your Product
2
1
3
3
4
6
7
9
8
5

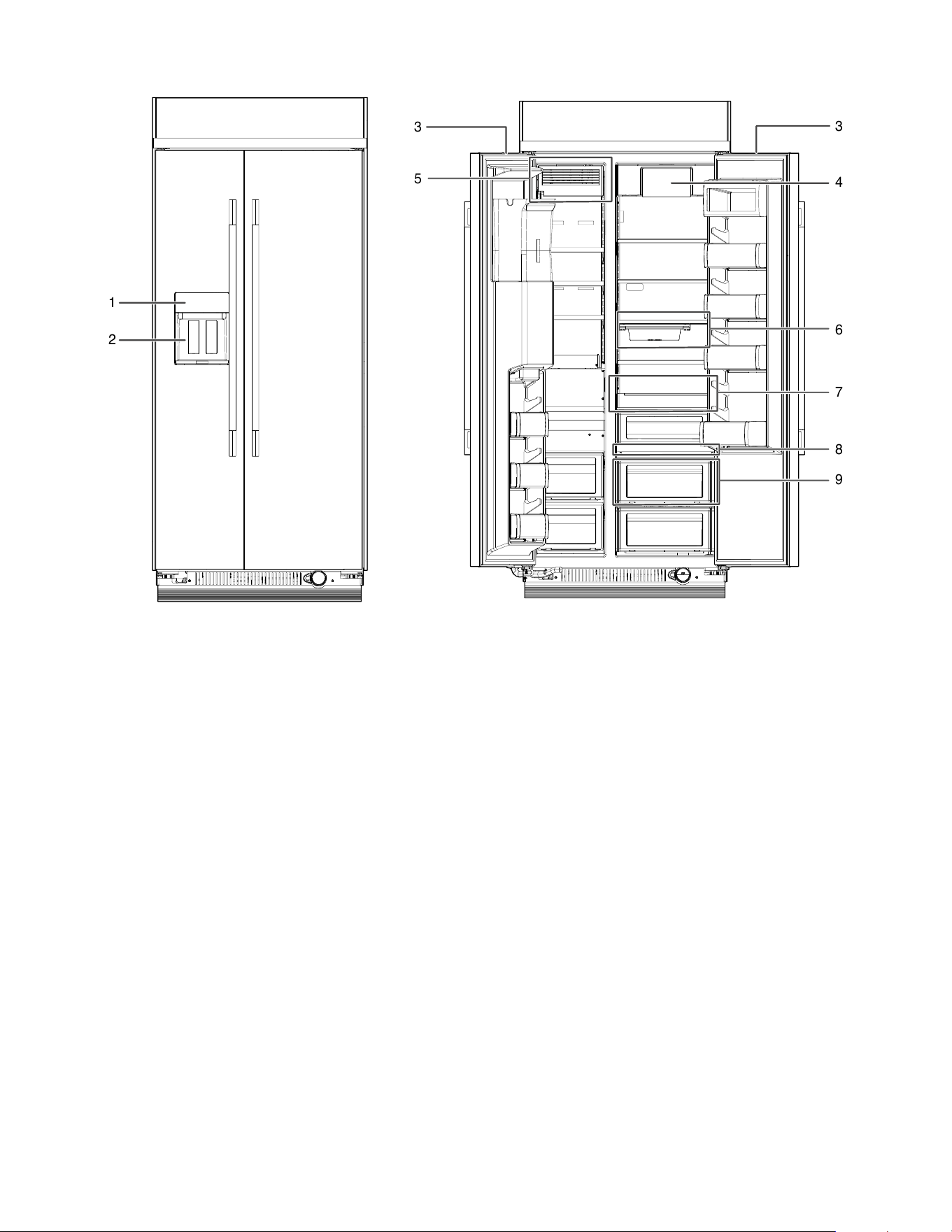

1. User Interface (Dispenser Models)
2. Exterior Water and Ice Dispenser with Measured Fill (Only on dispenser models)
3. Soft Close Doors
4. Odor Absorber (FreshFlow™ Air Filter)
5. Automatic Ice Maker (Non-Dispenser Models)
6. Under-Shelf Prep Zone
7. Wood-Look Sliding Storage Tray
8. User Interface (Non-Dispenser Models)
9. FreshChill™ Temperature-Controlled Drawer
Remove the Packaging
� Before you turn on the refrigerator, remove any tape and glue
residue. If necessary, use a small amount of liquid dish soap
and warm water to remove the residue.
� Do not use sharp tools, rubbing alcohol, flammable liquids, or
abrasive cleaners.
� Dispose of or recycle all packaging materials. Refer the
“Refrigerator Safety” section for more information.
Clean Before Using
Clean the inside of the refrigerator before use. Refer the
“Maintenance and Care” section for cleaning instructions.
7
Power On/Off

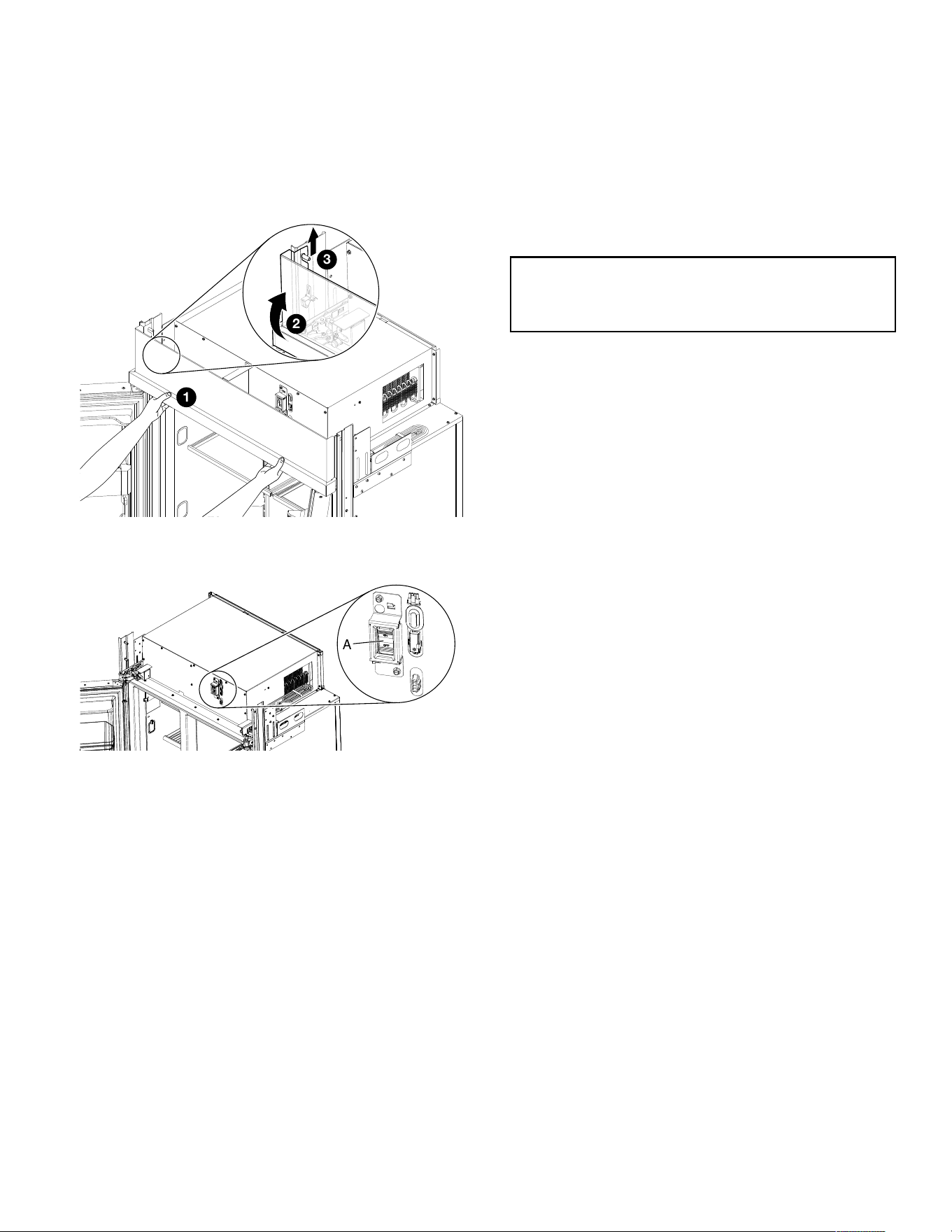

To turn the refrigerator power ON or OFF, you must remove the
top grille assembly to access the power switch. Turn the
refrigerator power OFF when you clean it.

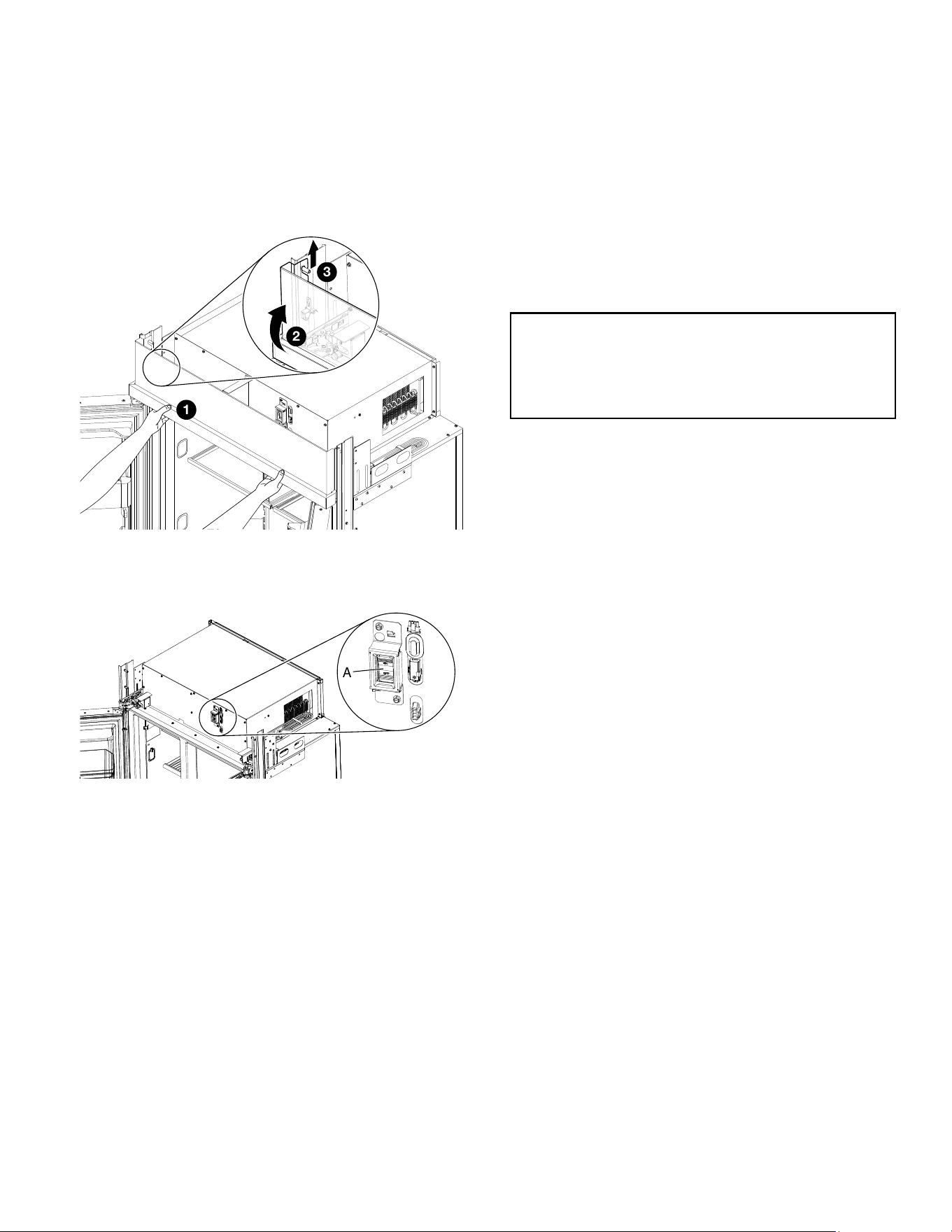

1. Open the refrigerator door(s).
2. Put your hands under the top grille panel. Hold the bottom
edge with your fingers and thumbs.
3. Pull the grille panel straight out until the grille stops. Then, lift
up on the grille panel to remove.
1
2
3
4. Press Power switch to the ON or OFF position.
NOTE: While turning off the refrigerator for extended periods
of time, remove the food and empty the ice bin.
A
A. Power switch
To Replace Top Grille:
1. Insert top grille hooks (located on the back of the top grille)
onto mounting bolts on the side trim.
2. Pull the grille down slightly and push the bottom in to lock it
into place.
IMPORTANT: Make sure the power switch is ON after you clean
or repair the refrigerator.
Water Supply Requirements
Read all directions before you begin.
IMPORTANT:
� Read “Connect the Water Supply” in the installation
instructions. For questions, refer the “Troubleshooting” section
or contact a licensed plumber.
� If you turn on the refrigerator before you connect the water
line, turn the ice maker OFF. Refer the “Ice Maker and Storage
Bin” section.
� All installations must meet local plumbing code requirements.
� Connect to a potable water supply only.
Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or
after the system. Systems certified for cyst reduction may be
used on disinfected waters that may contain filterable cysts.
� When using the ice maker or water dispenser, a banging noise
might occur due to rapid changes in water pressure within your
home’s pipes. To fix this, a water hammer arrestor should be
installed where the refrigerator water line connects to the
household water supply. This device absorbs the pressure
shock, stopping the banging. For proper installation of the
water hammer arrestor, please contact a licensed plumber.
Water Pressure
A cold water supply with water pressure between 30 psi and
120 psi (207 kPa and 827 kPa) is required to operate the water
dispenser and ice maker. If you have questions about your water
pressure, call a licensed, qualified plumber.
NOTE: If the water pressure is less than what is required, the flow
of water from the water dispenser could decrease or ice cubes
could be hollow or irregular shaped. If you have questions about
your water pressure, call a licensed, qualified plumber.
Reverse Osmosis Water Supply
IMPORTANT: The pressure of the water supply coming out of a
reverse osmosis system going to the water inlet valve of the
refrigerator needs to be between 30 psi and 120 psi (207 kPa and
827 kPa).
If a reverse osmosis water filtration system is connected to your
cold water supply, the water pressure to the reverse osmosis
system needs to be a minimum of 40 psi to 60 psi (276 kPa to
414 kPa).
If the water pressure to the reverse osmosis system is less than
40 psi to 60 psi (276 kPa to 414 kPa):
� Check to see whether the sediment filter in the reverse
osmosis system is blocked. Replace the filter if necessary.
� Allow the storage tank on the reverse osmosis system to refill
after heavy usage.
� If your refrigerator has a water filter, it may further reduce the
water pressure when used in conjunction with a reverse
osmosis system. Remove the water filter cartridge.
If you have questions about your water pressure, call a licensed,
qualified plumber.
8

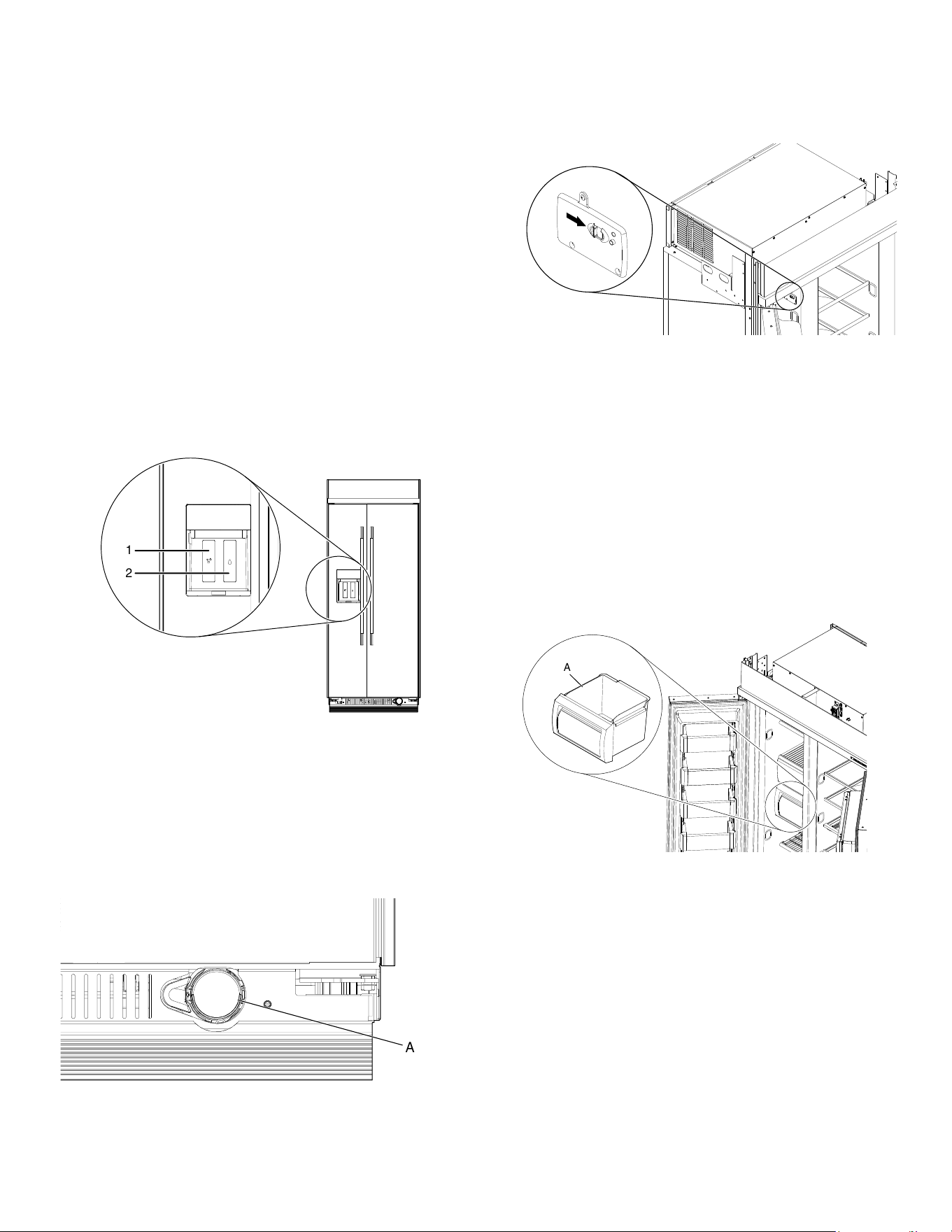

Water System Preparation
Please read before using the water system. Follow the
instructions specific to your refrigerator model.
� Connect to potable water supply only.
� Make sure the water valve is ON before you call for service.
� Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after
the system. Systems certified for cyst reduction may be used
on disinfected waters that may contain filterable cysts.
NOTE:
� After installing/replacing the water filter, allow 24 hours for the
first ice production.
� Discard the first full bin of ice.
� The ice container will then fill completely around 3 days of
time, depending on the ice and freezer usage.
� Make sure the base grille filter is properly installed and the
filter cap is in the horizontal position.
Style 1 (Dispenser Models)
2
1

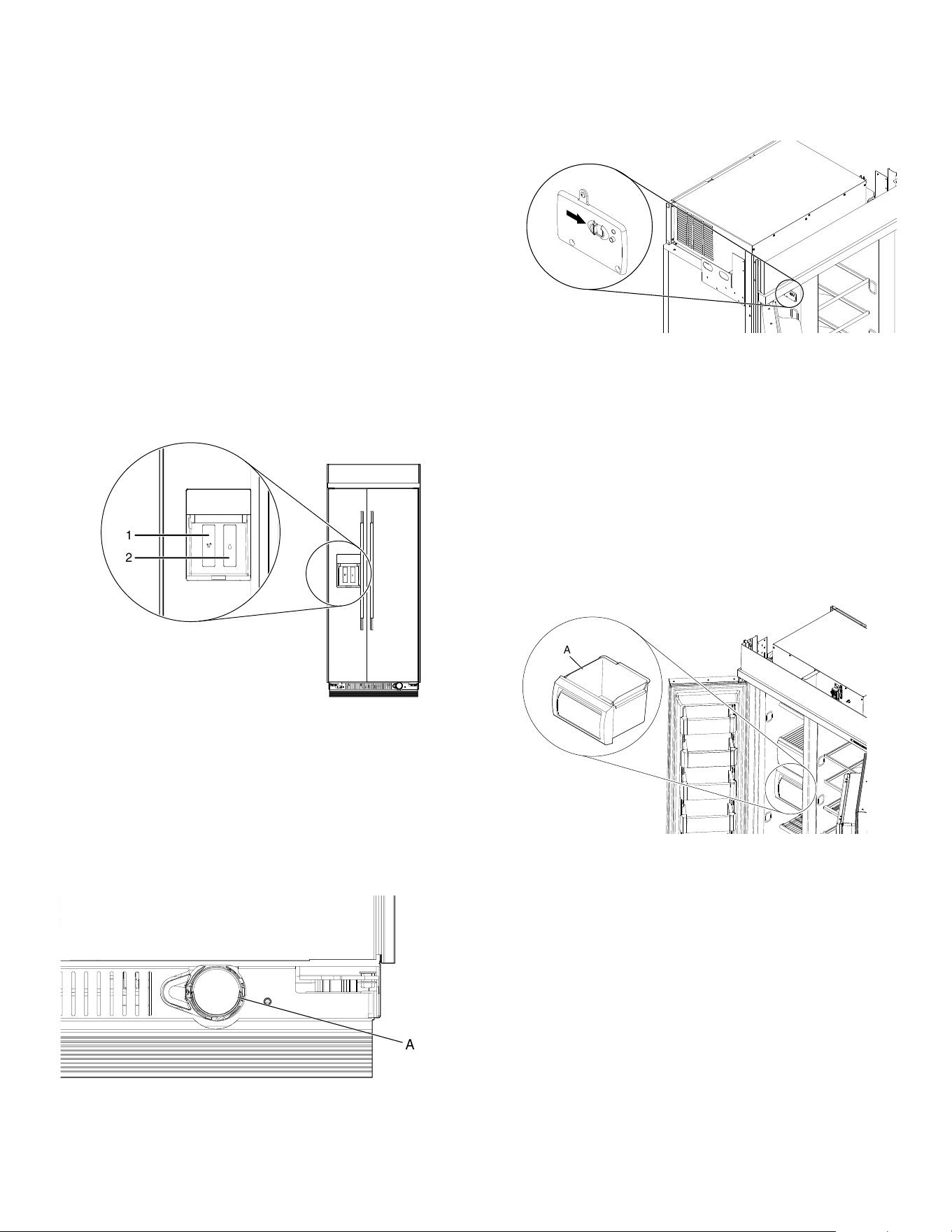

A. Ice Dispenser
B. Water Dispenser
IMPORTANT: After connecting the refrigerator to a water source
or replacing the water filter, follow the steps below to make sure
that the water system is properly cleaned. This will flush air from
the filter and water dispensing system, and prepare the water filter
for use.
NOTE: If your model has a base grille filter system, make sure the
base grille filter is properly installed and the cap is in the horizontal
position.
A

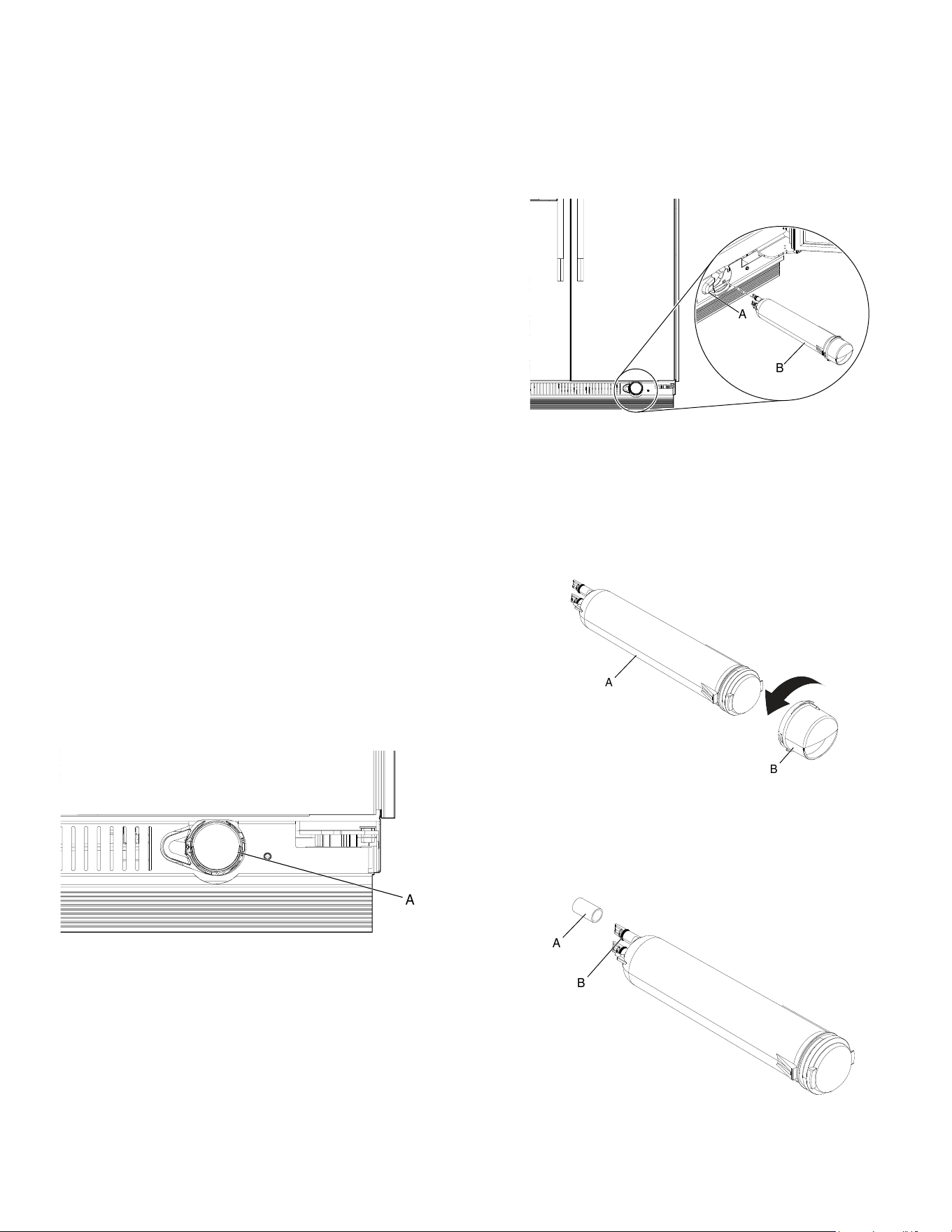

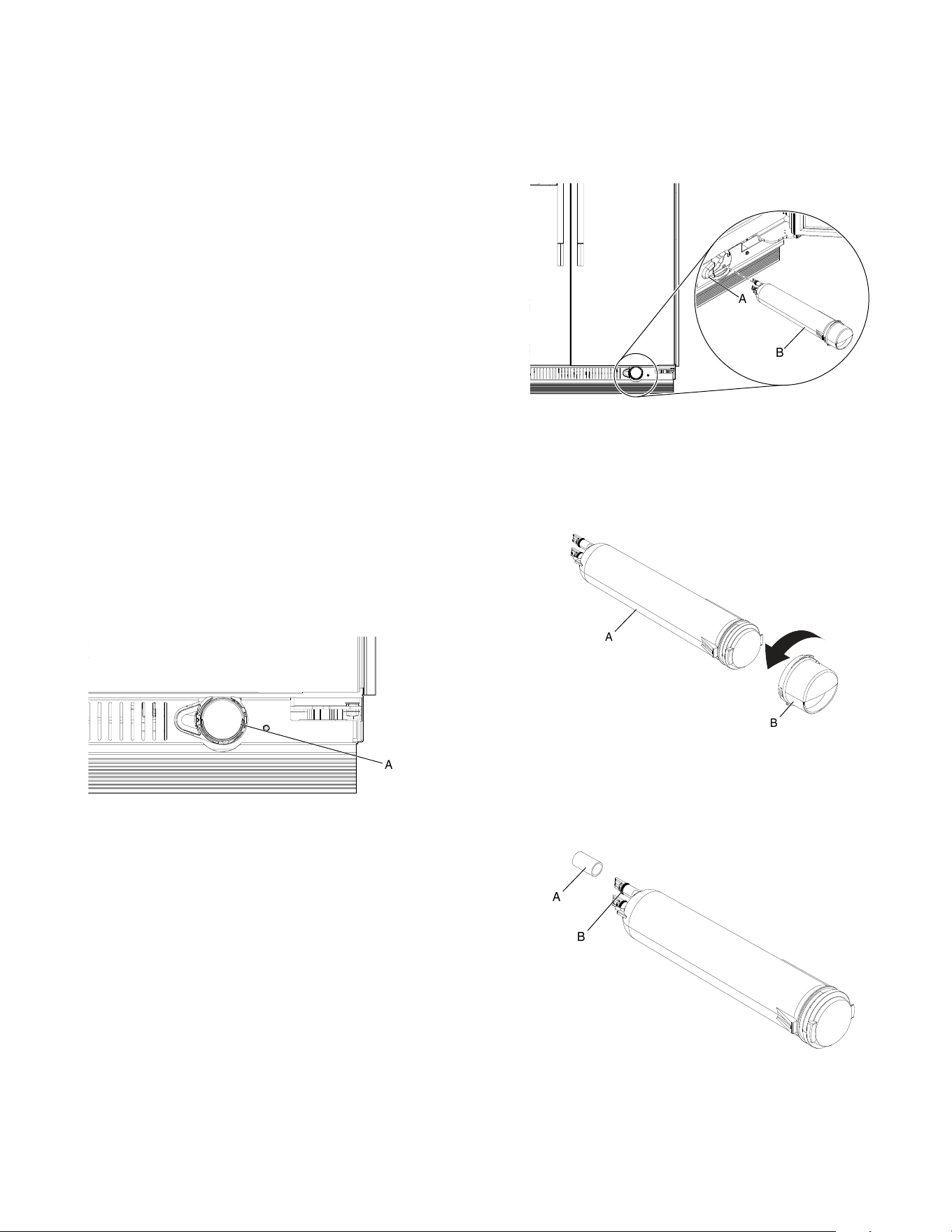

A. Water filter
1. Open the freezer door and turn off the ice maker. The ON/OFF
switch is located on the top right side of the freezer
compartment. Move the switch to the OFF (right) setting as
shown.
2. Use a sturdy container to depress and hold the water
dispenser lever for 5 seconds, then release it for 5 seconds.
Repeat until water begins to flow. Once water begins to flow,
continue depressing and releasing the dispenser lever
(5 seconds on, 5 seconds off) until a total of 3 gallons (12 L)
has been dispensed. This will flush air from the filter and water
dispensing system, and prepare the water filter for use.
Additional flushing may be required in some households.
NOTE: As air is cleared from the system, water may spurt out
of the dispenser.
3. Open the freezer door and turn on the ice maker. Move the
switch to the ON (left) position.
Style 2 (Non-Dispenser Models)
A
A. Ice drawer
To turn ON or OFF the ice maker:
1. Flip up the ice maker cover.
A
A. Ice maker cover
9

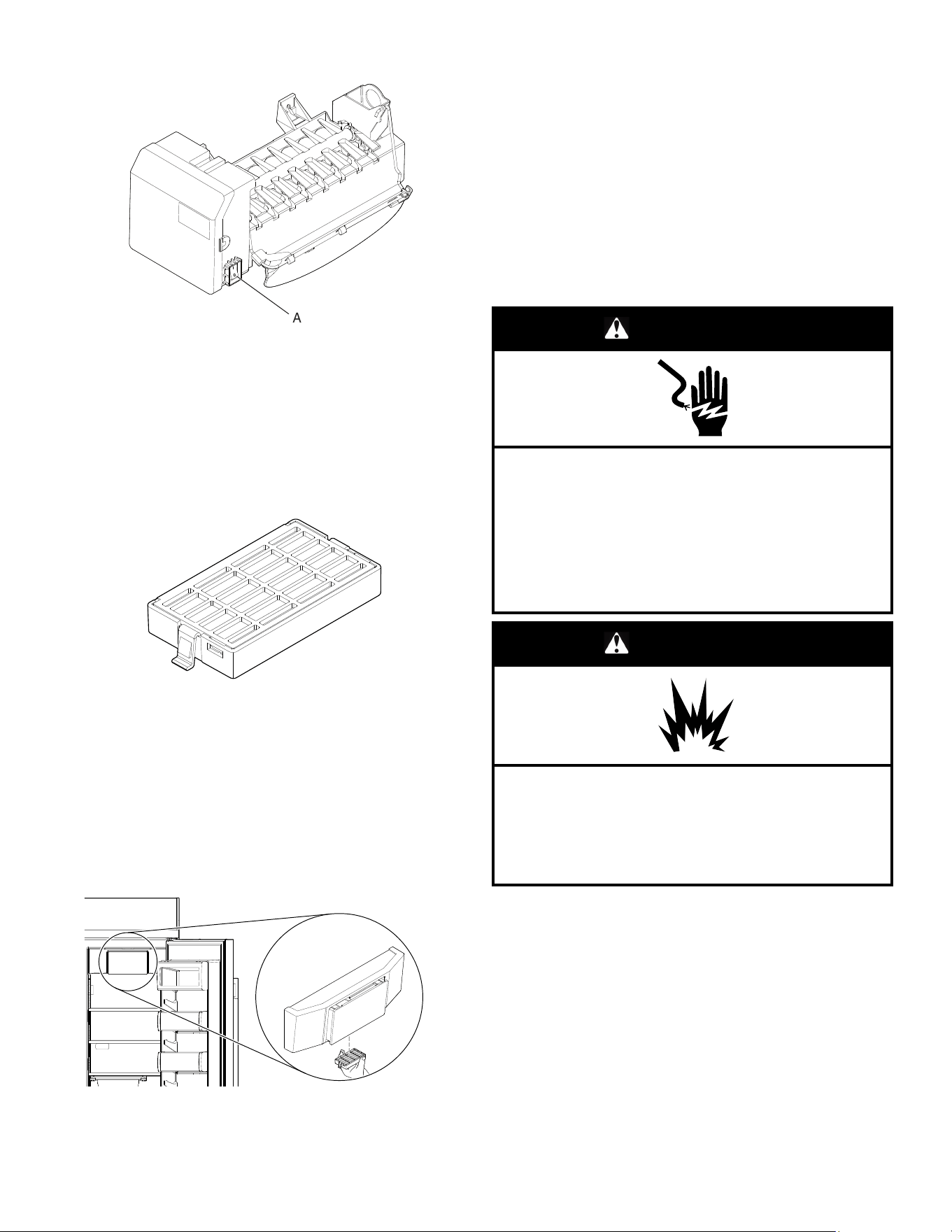

2. Use the switch to turn ON or OFF the ice maker.
A
A. Ice maker switch
Odor Absorber (FreshFlow™ Air
Filter)
Your refrigerator’s accessory packet includes a FreshFlow™ Air
Filter, which must be installed prior to use. Please refer to the
installation instructions for more information.
The odor absorber reduces the buildup of odors. This helps to
maintain a cleaner environment inside the refrigerator.
Installing the Odor Absorber
The absorber should be installed behind the vented door, which is
located (depending on your model) along either the rear or left
interior wall near the top of the refrigerator compartment.
1. Remove the odor absorber from its packaging.
2. Snap the absorber in to place.
Replacing the Odor Absorber
The disposable odor absorber should be replaced every
6 months, when the status indicator has completely changed
from white to red.
To replace odor absorber, order replacement part W10311524
online.
� Remove the old odor absorber by squeezing in on the side
tabs.
� Install the new odor absorber and status indicator using the
instructions in the previous sections.
REFRIGERATOR USE
Using the Controls
WARNING
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
Explosion Hazard
Keep flammable materials and vapors, such as gasoline,
away from appliance.
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
Viewing and Adjusting Temperature Set Points
Adjusting Fresh Food and Freezer Compartment
Temperature:
For your convenience, your refrigerator and freezer controls are
preset at the factory.
When you first install your refrigerator, make sure that the controls
are still set to the recommended set points. The factory
recommended set points are 37°F (3°C) for the refrigerator and
0°F (-18°C) for the freezer.
Pressing Refrigerator or Freezer Temperature button will toggle
through temperature set points in Fahrenheit (°F).
10
IMPORTANT:
� Wait 24 hours before you put food into refrigerator. If you add
food before refrigerator has cooled completely, your food may
spoil.
NOTE: Adjusting the set points to a colder-than recommended
setting will not cool compartments any faster.
� If the temperature is too warm or too cold in the refrigerator or
freezer, first check the air vents to be sure they are not blocked
before adjusting the controls.
� The recommended settings should be correct for normal
household use. The controls are set correctly when milk or
juice is as cold as you like and when ice cream is firm.
NOTE: Areas such as a garage, basement or porch may have
higher humidity or extreme temperatures. You may need to
adjust the temperature away from the recommended settings
to accommodate for these conditions.
� Wait at least 24 hours between adjustments. Recheck the
temperatures before other adjustments are made.
NOTE: To toggle the temperature between degrees Celsius and
Fahrenheit, touch and hold “Max Freeze” and “Max cool” buttons
for 3 seconds and the temperature display will change.
NOTE: To toggle between Liters and Ounces, touch and hold the
“Max Freeze” button for 3 seconds and the measurement unit
display will change.
Style 1 (Dispenser Models)
The touch-activated controls are located on the left hand
refrigerator door above the external dispenser. The control panel
includes information about various buttons and indicators.
Refrigerator and freezer temperature indicator shows last
temperature set point.
When not using the controls, only few user interface options are
visible:
While interacting with the user interface or using dispenser, some
of the following controls and indicators will be visible:
Cooling On/Off
Your refrigerator and freezer will not cool when cooling is turned
off.
Turn ON
� Press and hold Max Freeze and Max Cool buttons at the same
time for 3 seconds.
Cooling Off icon blinks twice and remains on.
Temperature
Setting the Temperature °F/°C preset at °F
� To change between Celsius and Fahrenheit, Press and hold
Max Cool and FreshChill buttons at the same time for
3 seconds.
When activated, the selected temperature option displays.
When deactivated, the LED is Off.
Adjusting Temperature
The following applies to both the refrigerator temperature button
and freezer temperature button.
Pressing the Freezer or Refrigerator picture button once will
decrease the temperature (1°C, 2°F).
Once the temp setting reaches the lowest temperature allowed for
that zone, the next button press will change the temperature to the
highest temperature allowed for that zone (looping).
The Refrigerator temperature range will be from 33°F to 43°F (1°C
to 6°C), with the factory default temperature being 37°F (3°C).
The Freezer temperature range will be from -8°F to 5°F (-22°C to
-15°C), with the factory default temperature being 0°F (-18°C).
CONDITION/REASON
TEMPERATURE
ADJUSTMENT
REFRIGERATOR too cold
REFRIGERATOR Control 1°C
or 2°F higher
REFRIGERATOR too warm
REFRIGERATOR Control 1°C
or 2°F lower
FREEZER too cold
FREEZER Control 1°C or 2°F
higher
FREEZER too warm/too little
ice
FREEZER Control 1°C or 2°F
lower

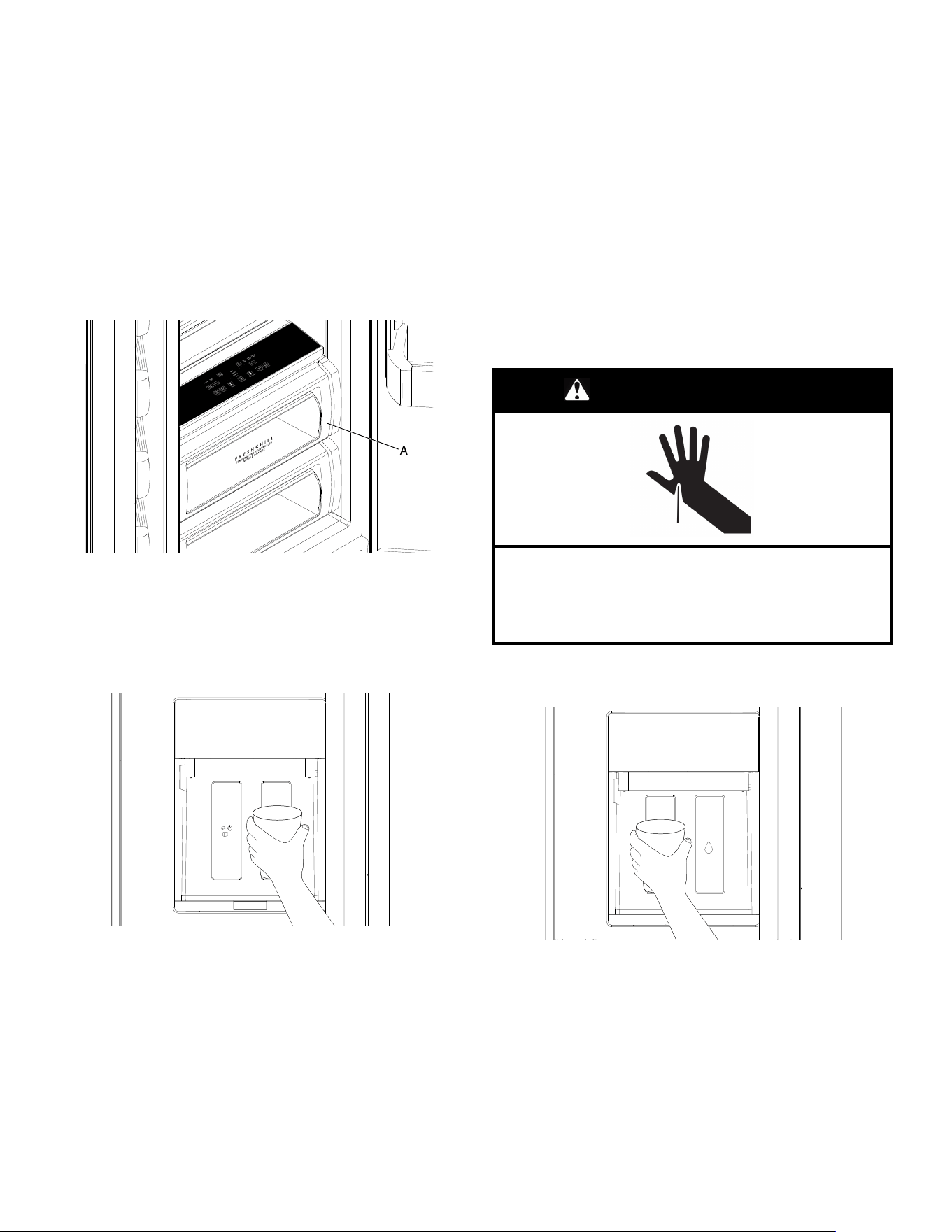

FreshChill™ Temperature-Controlled Drawer
FreshChill menu
There are 4 preset temperatures for the FreshChill menu. Press
the FreshChill menu button to select the desired option. Coldest to
Warmest - Meats, Deli, Assorted, Produce.
� MEAT setting is coldest setting and can be used for defrosting
frozen items that need defrosting in the refrigerator.

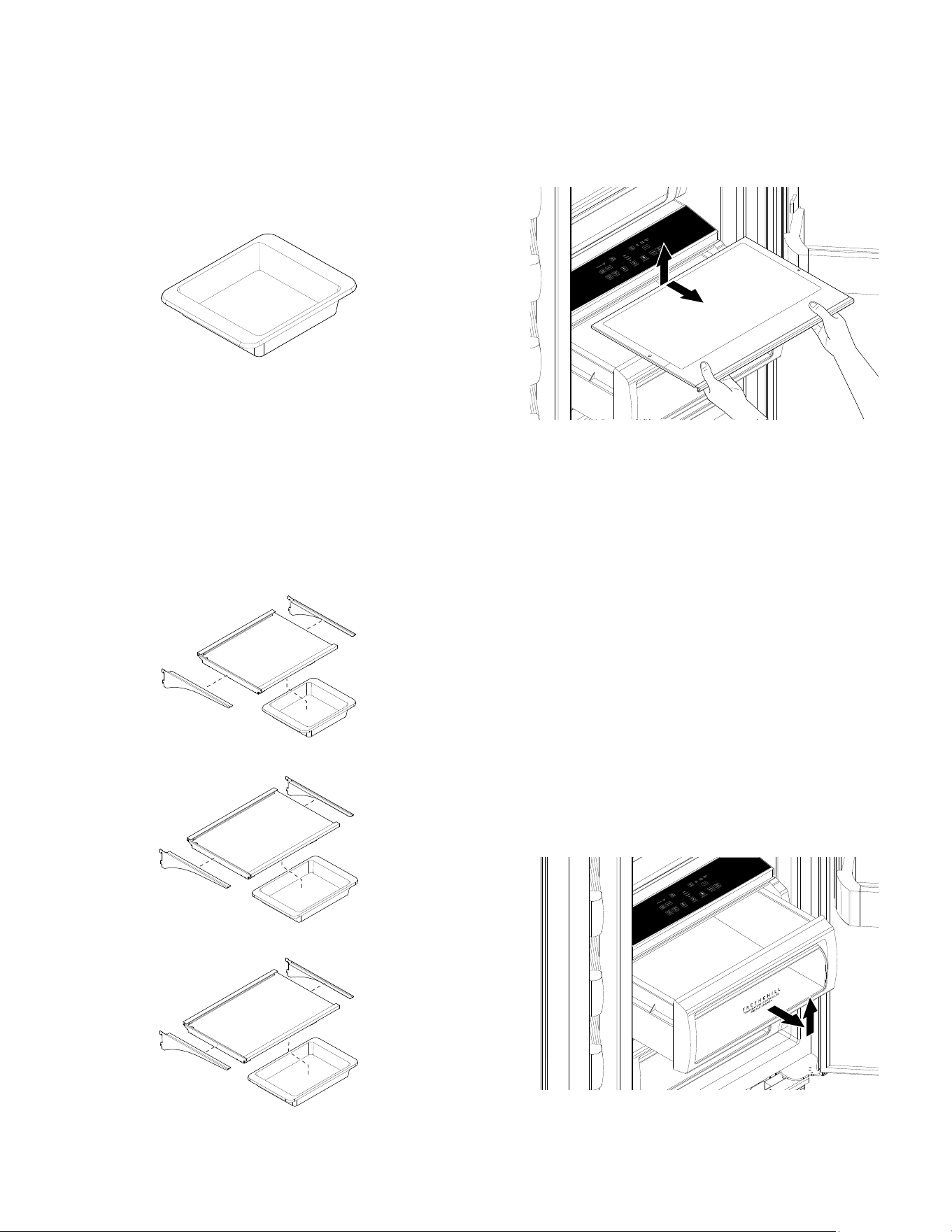

� PRODUCE setting is warmest setting and used for everyday
vegetables and fruits.
� ASSORTED setting is used to keep different items in the same
drawer.
� DELI setting is used for Deli meats and cheeses or non
produce items.
A
A. FreshChill drawer
11

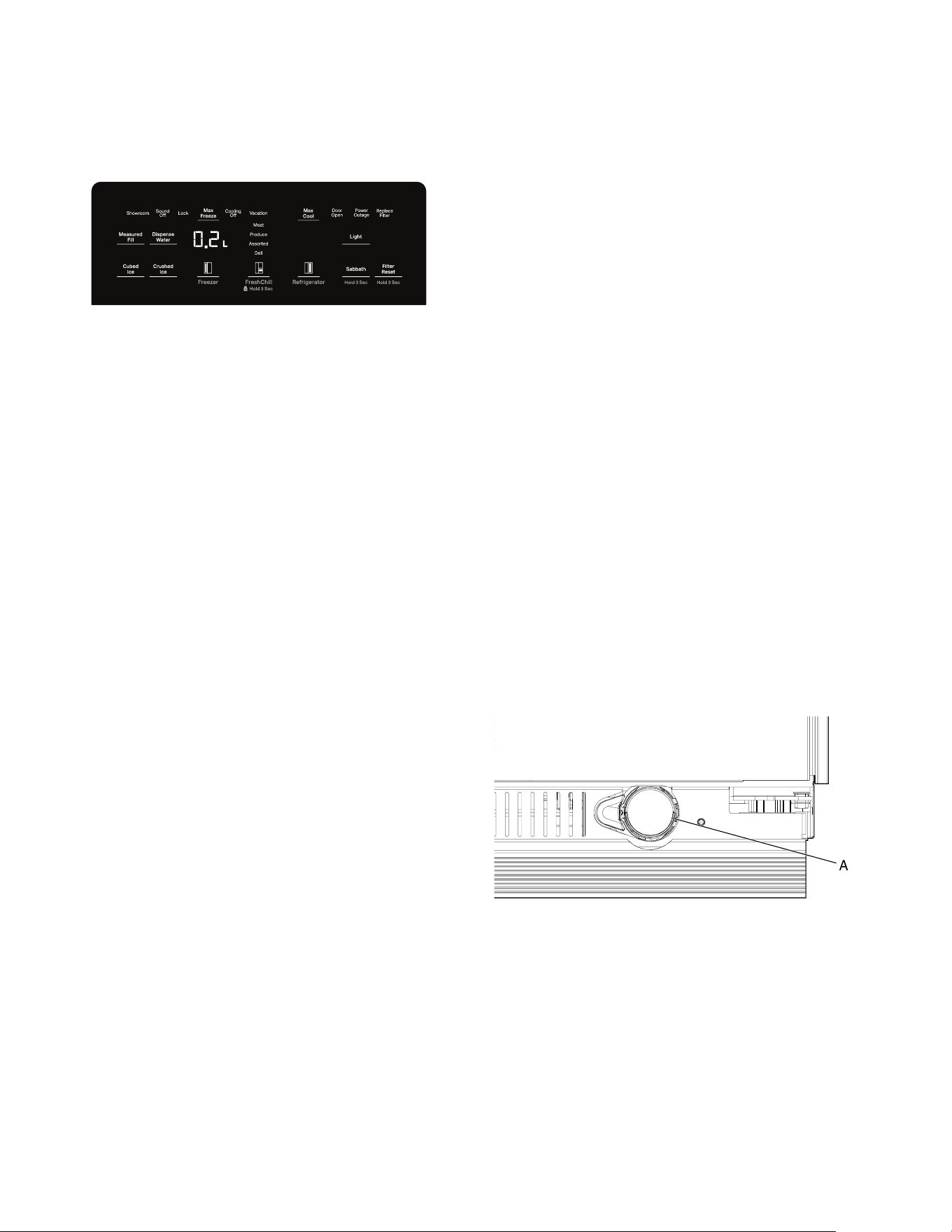

Water Filter Indicator and Reset
The water filter indicator, located on the control panel, will help
you know when to change the water filter.
Replace status:
� When the internal control panel’s water filter status displays,
this tells you that it is almost time to change the water filter
cartridge. Replace the water filter cartridge.
Replace Overdue status:
� When the light turns red on the control panel, this tells you that
it is time to change the water filter cartridge.
� It is recommended that you replace the filter when the status
light turns red or water flow to your water dispenser or ice
maker decreases noticeably.
NOTE: If water flow to your water dispenser or ice maker
decreases noticeably, change the filter sooner. The filter should be
replaced at least every 6 months, depending on your water quality
and usage.
When dispensing water after the Replace Filter icon is on, the
Replace Filter icon blinks for the duration of dispensing. This
applies for both the Replace Filter state and Replace Overdue
status. Fourteen days after the Replace Filter indicator turns On, it
shall enter “Replace Overdue” mode.
Filter Reset
After changing the filter, press and hold Filter Reset button for
3 seconds. The button will no longer display once reset.

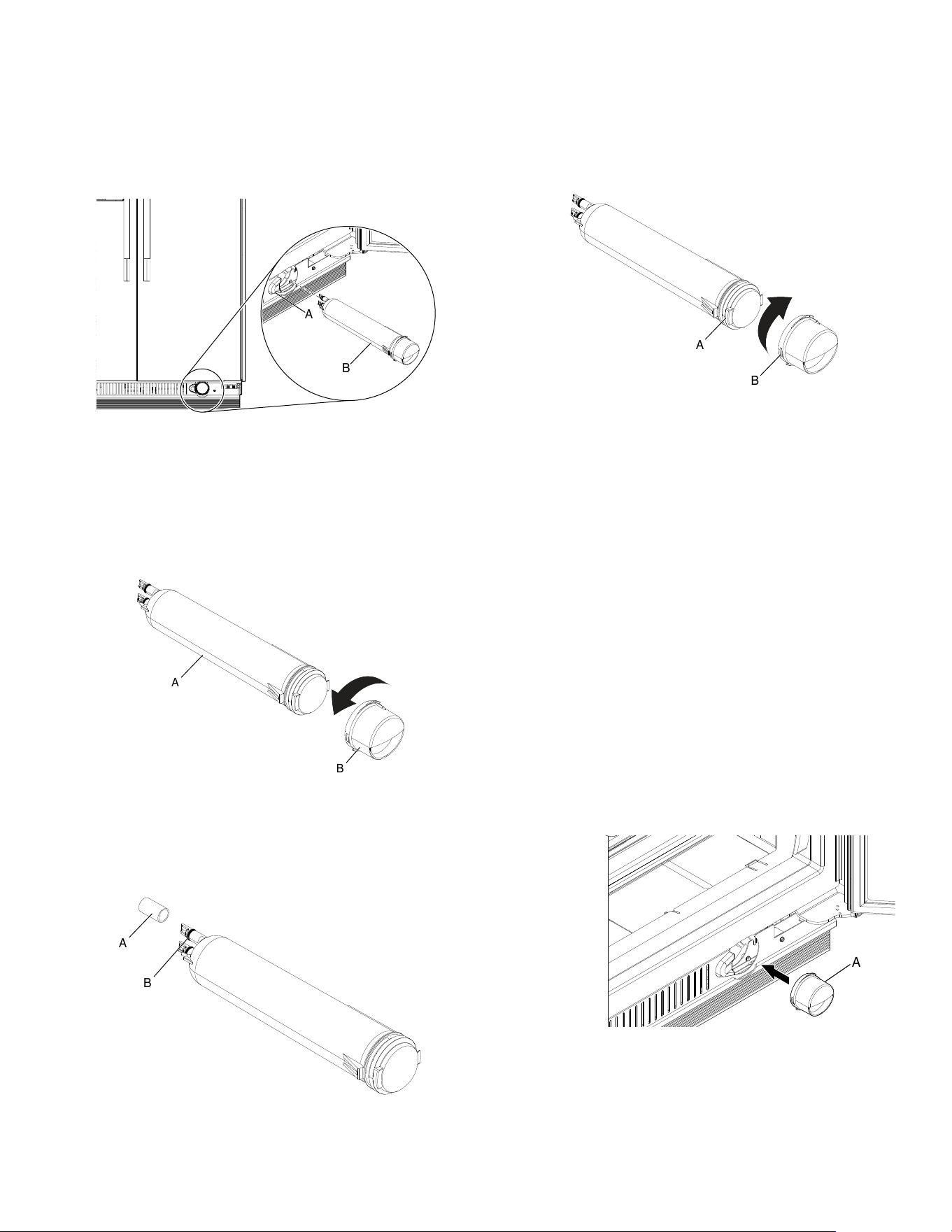

See the “Water Filtration System” section for steps to remove and
replace filter.
Max Cool/Max Freeze
Max Cool
The Max Cool feature assists with periods of high refrigerator use,
full grocery loads, or temporarily warm room temperature.
� Press Max Cool to set the freezer and refrigerator to the lowest
temperature settings.
Press Max Cool again to return to the normal refrigerator set
point.
NOTE: The Max Cool feature will shut off automatically in
approximately 12 hours.
Max Freeze
The Max Freeze feature assists with temporary periods of heavy
ice use by increasing ice production.
� Press Max Freeze to set the freezer to the lowest temperature
setting.
Press the Max Freeze feature touch pad again to return to the
normal freezer set point.
� While Max Freeze is ON, changing the freezer temperature will
deactivate Max Freeze.
NOTE: The Max Freeze feature will shut off automatically in
approximately 48 hours.
� Changing the refrigerator temperature or activating Vacation
Mode will deactivate Max Cool/Max Freeze.

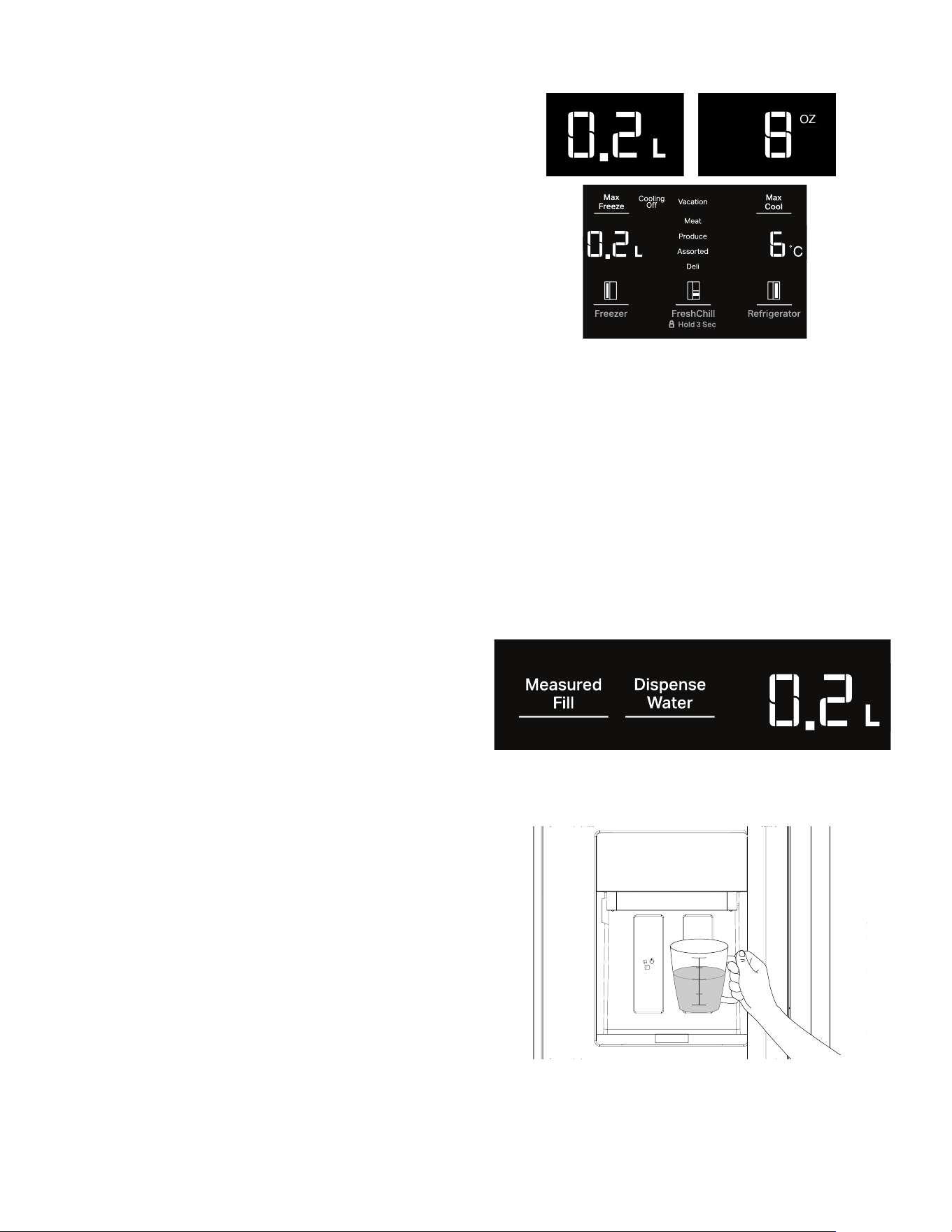

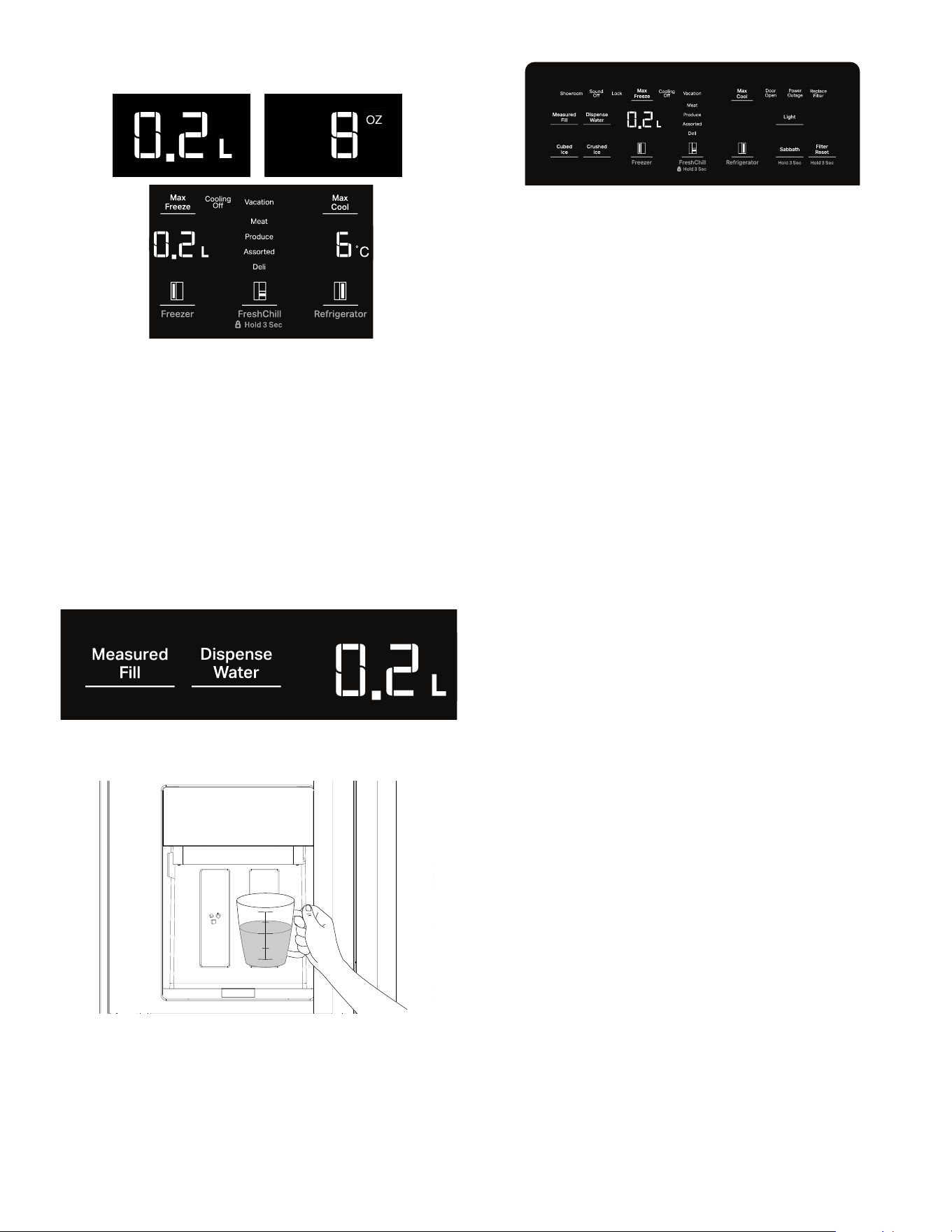

Measured Fill
� To Calibrate, please refer to the “Measured Fill Calibration”
section for more details.
� Pressing Measured fill will cycle through pre-set volumes.
� To Dispense via button: Press Dispense button to activate.
Pressing Dispense again will stop the measured fill.
� To Dispense via paddle: Press and hold the water paddle.
Releasing the water paddle will stop measured fill.
Alarm Functions
Door Open
The Door Ajar Alarm feature sounds an alarm when the
refrigerator or freezer door is open for 5 minutes and the product
cooling is turned on. The alarm will repeat every 2 minutes. Close
both doors to turn it off. The feature then resets and will reactivate
when either door is left open again for 5 minutes.
Power Outage
The power outage indicator lets you know if the power supply to
the refrigerator has been cut off and the freezer temperature has
risen to 18°F (-8°C) or higher. When power has been restored, the
button repeatedly flashes and the red Power Outage icon
appears. When the indicator is on, all other control and dispenser
functions are disabled until you confirm that you are aware of the
power outage.
� Press any button to reset the display screen to its normal
status.
Miscellaneous
Cubed Ice Or Crushed Ice
Touch Cubed Ice Or Crushed Ice for your ice selection.
NOTE:
� For crushed ice, cubes are crushed before being dispensed.
This may cause a slight delay when dispensing crushed ice.
Noise from the ice crusher is normal and pieces of ice may
vary in size.
� When changing from crushed to cubed, a few ounces of
crushed ice will be dispensed along with the first cubes.
Sound Off:
Press and hold the Max Cool & Refrigerator buttons for 3 seconds
to turn the sound alerts on and off.
Control Lock
Press and hold FreshChill button to activate Control Lock feature.
When Control Lock is active:
� All other functions are not accessible.
� Pressing any button will play invalid tone 3 times and lock
indicator blinks 3 times.
� Water/Ice paddles are not available, pressing the paddles will
play invalid tone 3 times.
Showroom Mode
Demo mode for sales floor. Press and Hold the Refrigerator and
Freezer buttons for 5 seconds, the showroom indicator will blink
twice to remain on/off.
Dispenser Light
When you use the dispenser, the light will automatically turn on. If
you want the light to be on continuously, you may turn on the light.
Press Light button again to turn off the dispenser light.
12
Style 2 (Non-Dispenser Models)

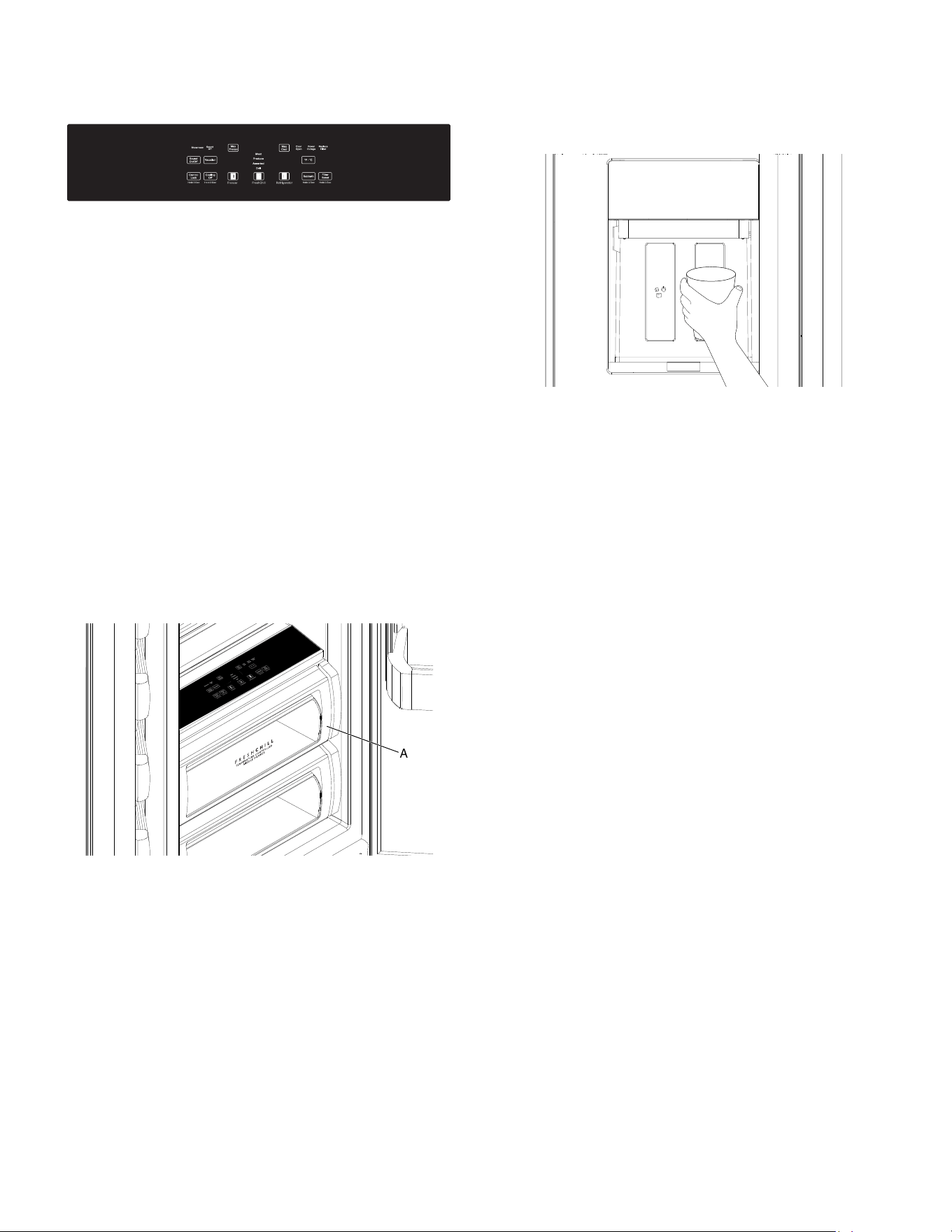

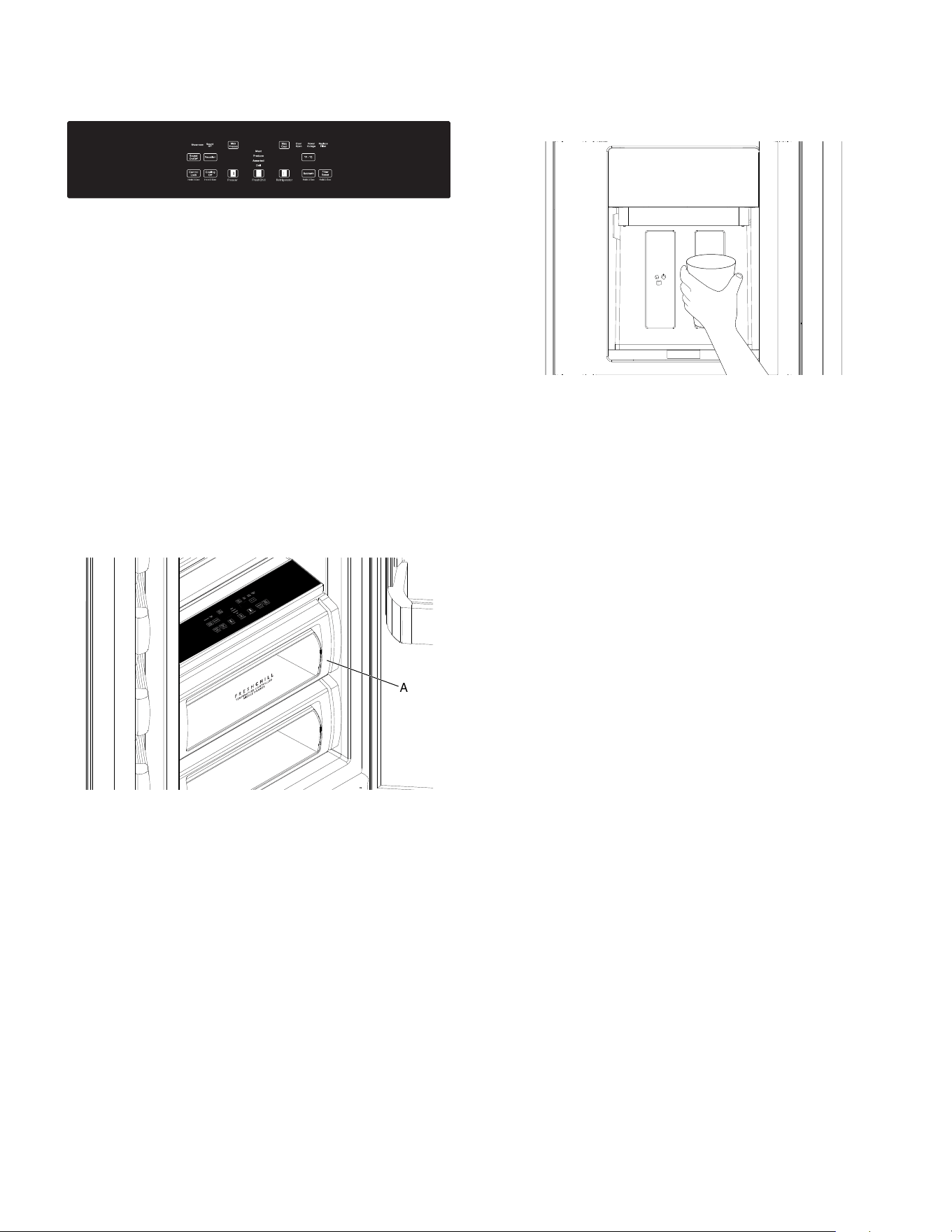

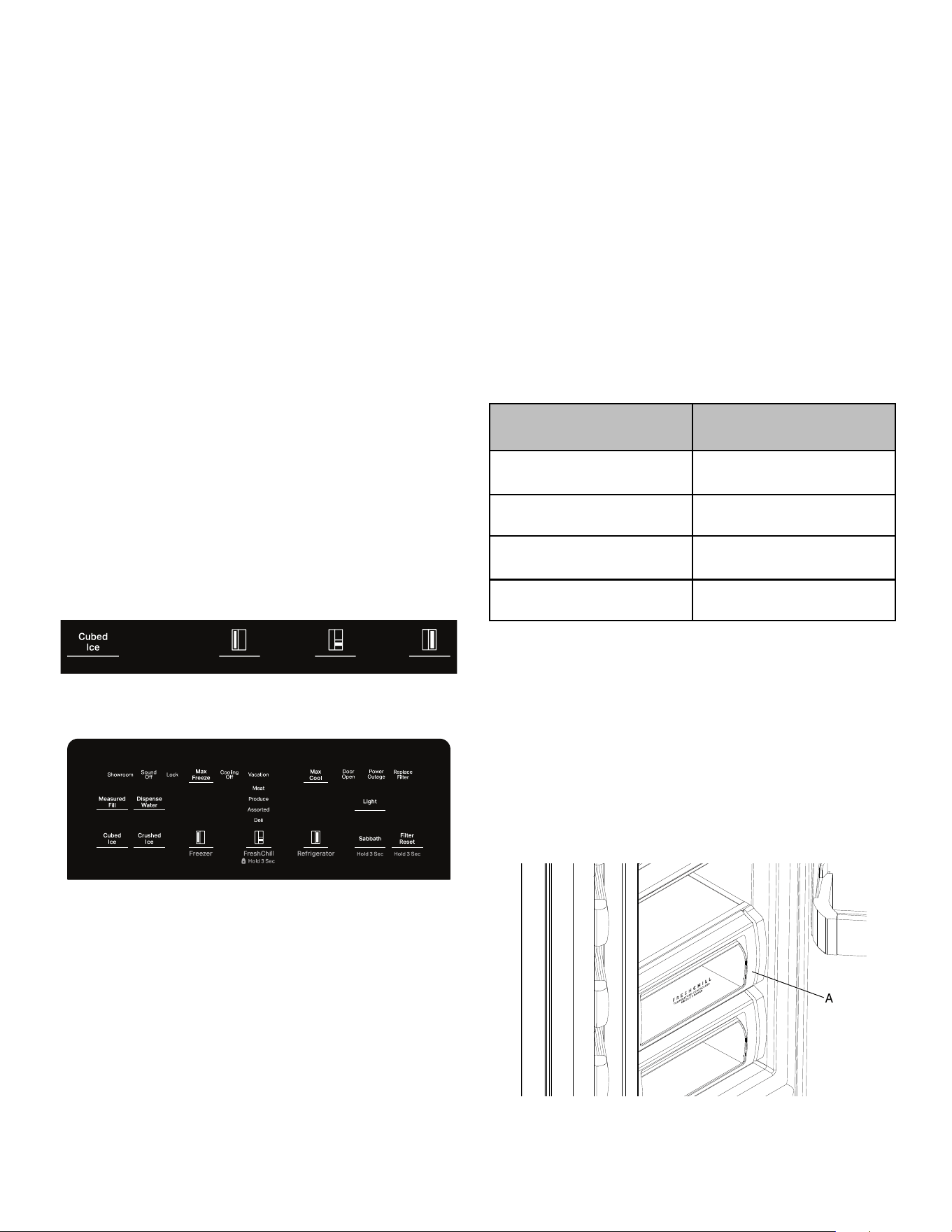

User interface (UI) Controls are located above the FreshChill
drawer.
Temperature
Setting the Temperature °F/°C preset at °F
� Press °F - °C button to change between Celsius and
Fahrenheit.
When activated, the selected temperature option displays.
When deactivated, the LED is Off.
FreshChill™ Temperature-Controlled Drawer
FreshChill menu
There are 4 preset temperatures for the FreshChill menu. Press
the FreshChill menu button to select the desired option. Coldest to
Warmest - Meats, Deli, Assorted, Produce.
� MEAT setting is coldest setting and can be used for defrosting
frozen items that need defrosting in the refrigerator.
� PRODUCE setting is warmest setting and used for everyday
vegetables and fruits.
� ASSORTED setting is used to keep different items in the same
drawer.
� DELI setting is used for Deli meats and cheeses or non
produce items.
A
A. FreshChill drawer
Water and Ice Dispensers
Water Dispenser
To Dispense Water:
1. Press a sturdy glass against the water dispenser pad.
NOTE:
� Water will only dispense when left door is closed and will
stop dispensing when door is opened.
� It is NOT possible to dispense both water and ice at the
same time. The paddle that is pressed first will be the one
that dispenses.
2. Remove the glass to stop dispensing.
NOTE: Water may have an off-flavor if you do not use the
dispenser periodically. Dispense enough water every week to
maintain a fresh supply.
Ice Dispenser
Ice dispenses from the ice maker storage bin in the freezer when
the dispenser pad is pressed. The dispensing system will not
operate when the freezer door is open. To turn off the ice maker,
see “Ice Maker and Storage Bin.”
Your ice maker can produce both crushed and cubed ice. The
display screen reads “CRUSHED” or “CUBED,” indicating which
type is selected. To change the setting, press the ICE button
before dispensing ice.
For crushed ice, cubes are crushed before being dispensed. This
may cause a slight delay when dispensing crushed ice. Noise
from the ice crusher is normal, and pieces of ice may vary in size.
When changing from crushed to cubed, a few ounces of crushed
ice will be dispensed along with the first cubes.
13

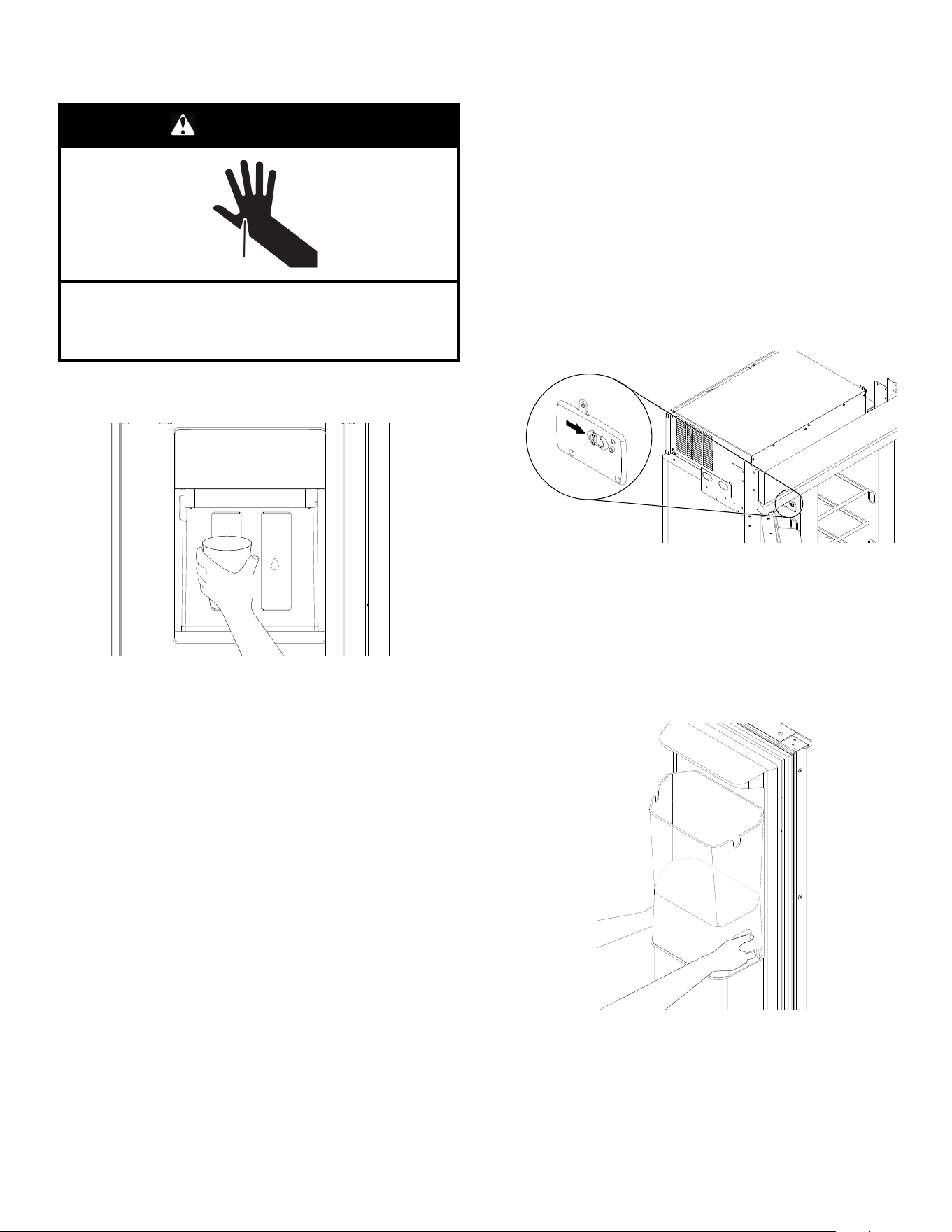

To Dispense Ice:
1. Press the button to select the desired type of ice.

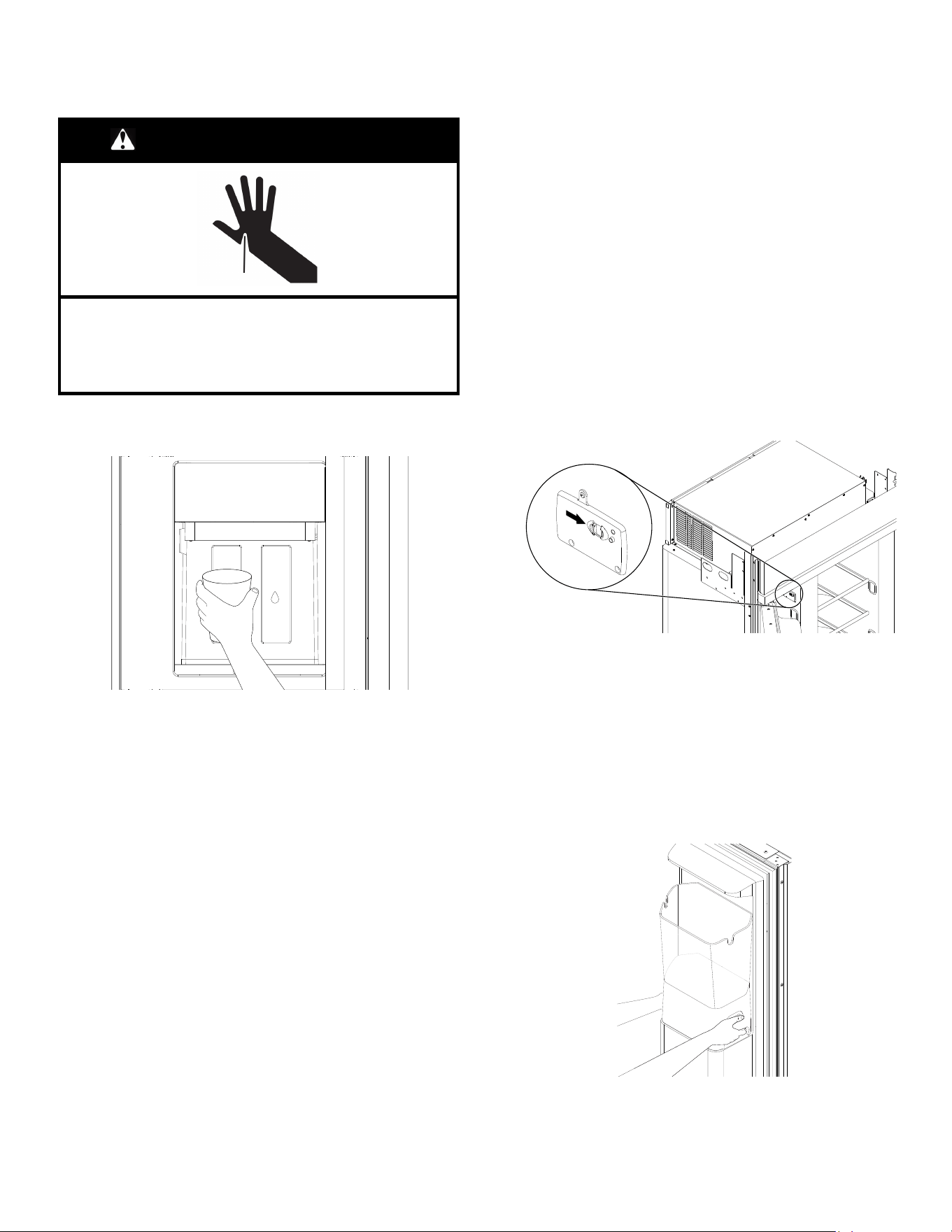

WARNING
Cut Hazard
Use a sturdy glass when dispensing ice.
Failure to do so can result in cuts.
2. Press a sturdy glass against the ice dispenser pad. Hold the
glass close to the dispenser opening so ice does not fall
outside of the glass.
IMPORTANT: You do not need to apply a lot of pressure to the
pad in order to activate the ice dispenser. Pressing hard will
not make the ice dispense faster or in greater quantities.
3. Remove the glass to stop dispensing.
NOTE: Ice may continue to dispense for up to 10 seconds
after removing the glass from the pad. The dispenser may
continue to make noise for a few seconds after dispensing.
Dispenser Tray (on some models)
Some models have a tray at the bottom of the dispenser area. The
tray is designed to catch small spills and is removable for easy
emptying and cleaning.
NOTE: There is no drain in the tray.
Ice Maker and Storage Bin
IMPORTANT: Flush the water system before turning on the ice
maker. See “Water and Ice Dispensers.” Allow 24 hours to
produce the first batch of ice. Discard the first three batches of ice
produced. Allow 3 days to completely fill the ice container.
Dispenser Models:
To Turn the Ice Maker On/Off:

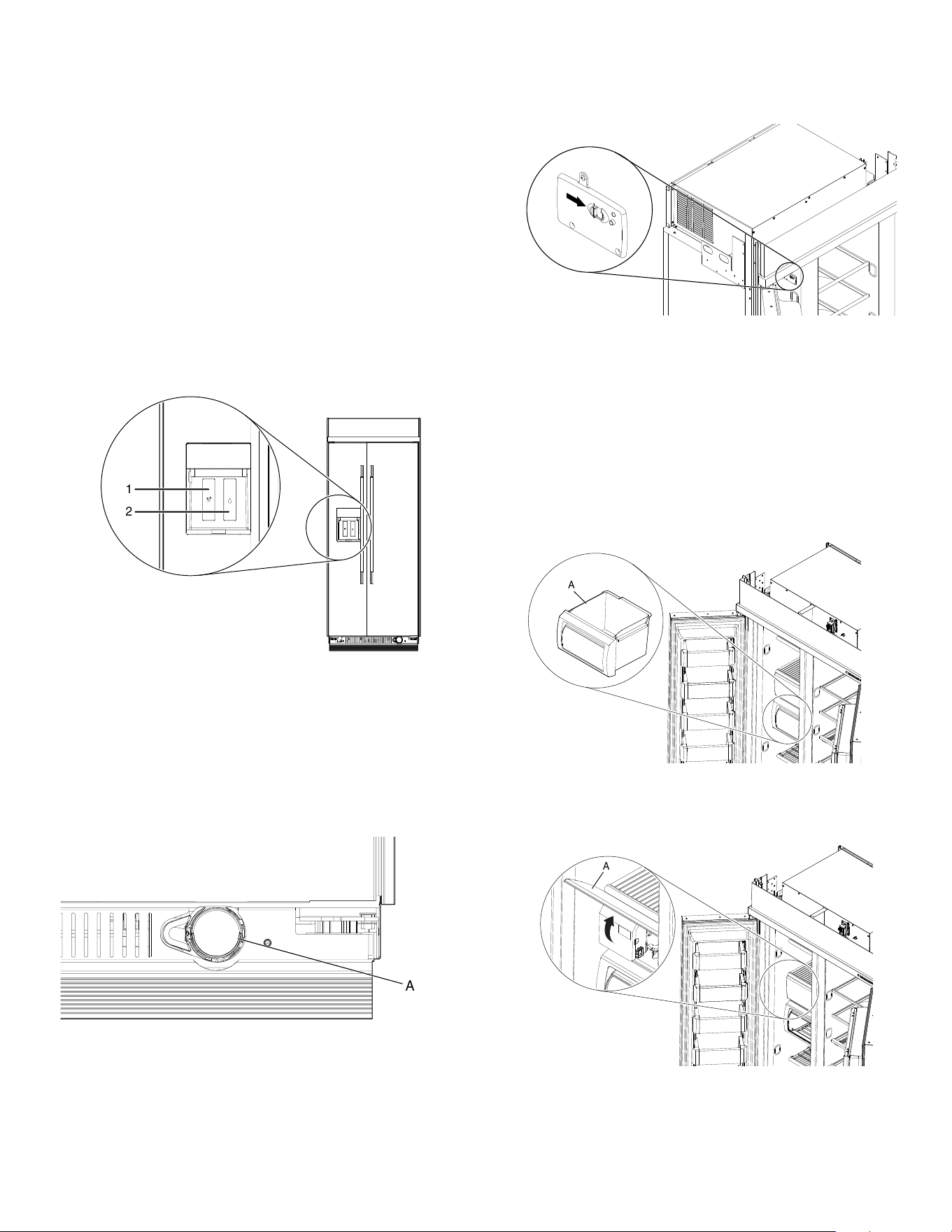

The ON/OFF switch is located on the top right side of the freezer
compartment.
1. To turn the ice maker on, slide the control to the ON (left)
position.
NOTE: Your ice maker has an automatic shut-off. The ice
maker sensors will automatically stop ice production, but the
control will remain in the ON (left) position.
2. To manually turn the ice maker off, slide the control to the OFF
(right) position.
To Remove and Replace the Ice Storage Bin:
1. Hold the base of the storage bin with both hands and press
the release button to lift the storage bin up and out.
NOTE: It is not necessary to turn the ice maker control to the
OFF (right) position when removing the storage bin. The
sensor cover (“flipper door”) on the left wall of the freezer
stops the ice maker from producing ice if the door is open or
the storage bin is removed.
2. Replace the storage bin on the door and push down to make
sure it is securely in place.
Cleaning the Ice Bin:
1. Empty the bin (melt ice with warm water if needed). Do not
use sharp objects.
2. Wash with mild detergent, rinse, and dry thoroughly. Do not
use harsh cleaners.
NOTE: Some ice clumping in the bin is normal (depending on ice
usage).
14
Non-Dispenser Models:
To Remove and Replace the Ice Bin:

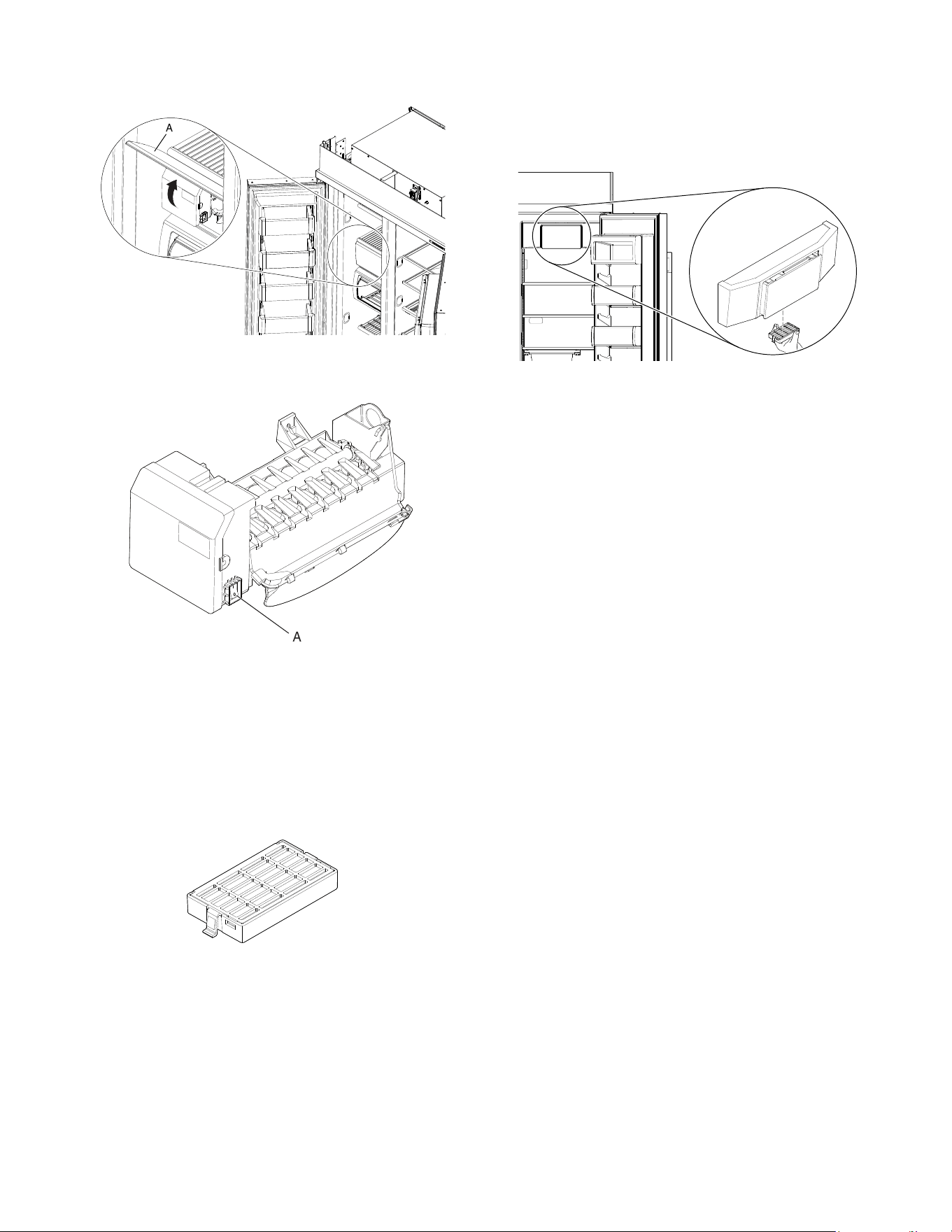

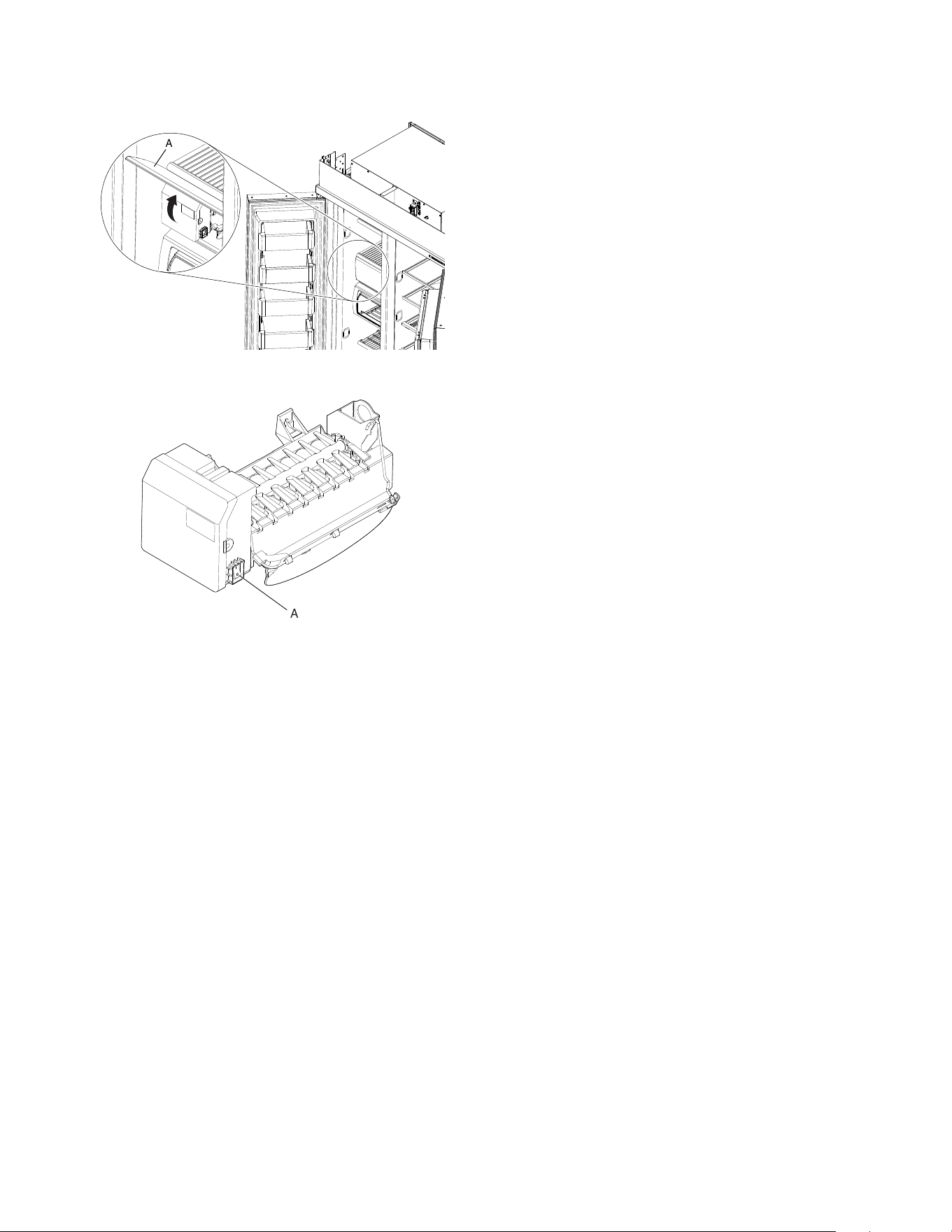

1. Flip up the ice maker cover.
A
A. Ice maker cover
2. Use the switch to turn ON or OFF the ice maker.
A
A. Ice maker switch
3. Lift up the front of the storage bin and pull the ice bin forward.
4. To replace the ice bin, extend drawer glides out, place bin onto
glides and push it fully back until the bin engages with the
drawer glides.
NOTE: Improper installation can cause the bin not to close
properly.
5. Use the switch to turn ON the ice maker.
Clean the Ice Storage Bin
NOTE: It is normal for ice to stick together in the ice bin. Ice may
be dispensed or used more frequently which will break up the ice.
It is recommended that the ice container be emptied and cleaned
as needed.
To clean the ice storage bin:
1. Empty the ice container. Use warm water to melt the ice if
necessary.
NOTE: Do not use anything sharp to break up the ice in the
bin or bucket. This can cause damage to the ice container and
the dispenser mechanism.
2. Wash ice bin with a mild detergent, rinse well and dry
thoroughly. Do not use harsh or abrasive cleaners or solvents.
Remember
� Allow 24 hours to produce the first batch of ice. Allow 3 days to
completely fill ice container.
� Discard the first three batches of ice produced to avoid
impurities that may be flushed out of the system.
� The quality of your ice will be only as good as the quality of the
water supplied to your ice maker.
� Avoid connecting the ice maker to a softened water supply.
� Water softener chemicals (such as salt) can damage parts of
the ice maker and lead to poor quality ice. If a softened water
supply cannot be avoided, make sure the water softener is
operating properly and is well maintained.
� It is normal for the ice cubes to be attached at the corners.
They will break apart easily.
� For Non-Dispenser Models ice maker, do not force the wire
shut-off arm up or down.
� Do not store anything on top of the ice maker or in the ice
storage bin/bucket.
15

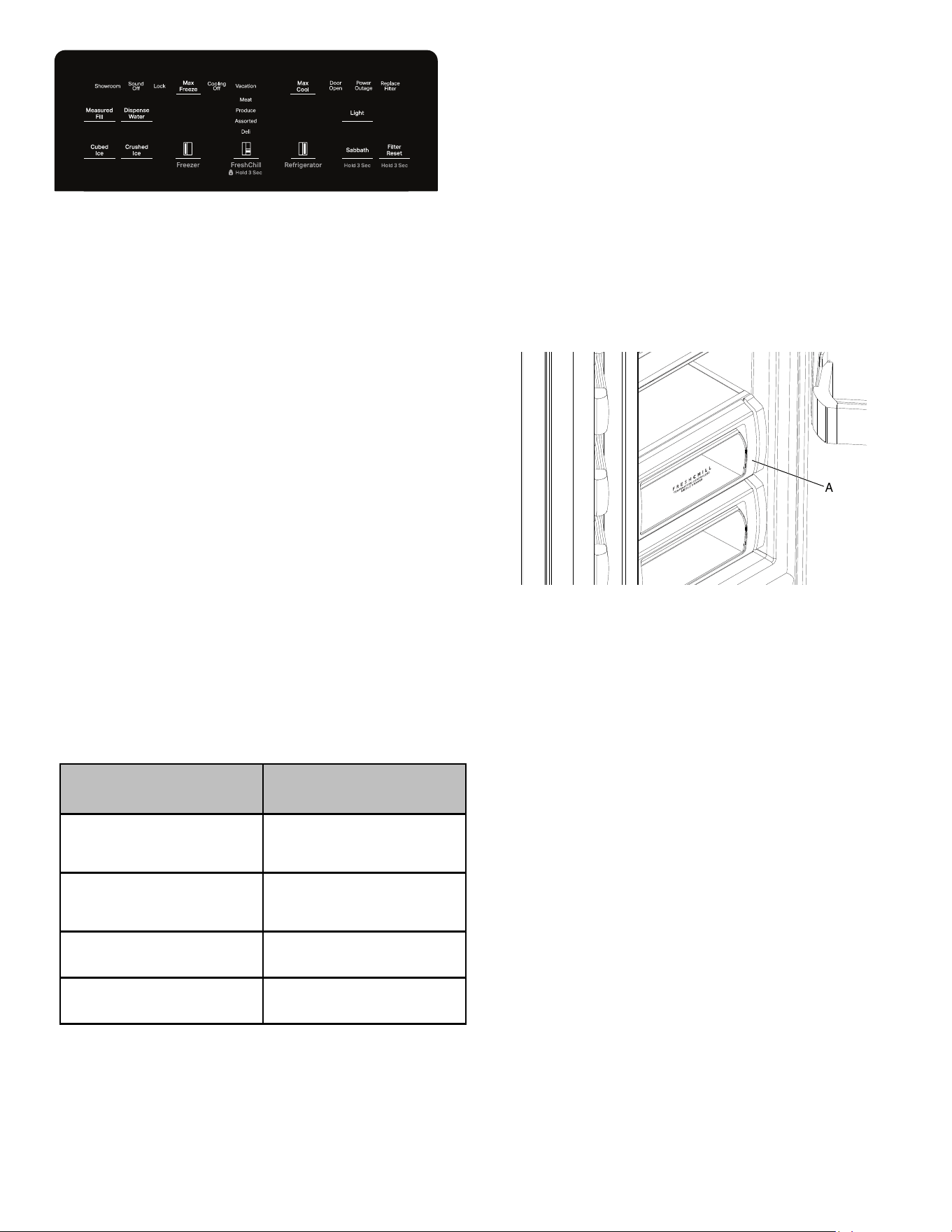

Setting Liters and Ounces
OZ
Press and hold the Max Freezer and FreshChill buttons to change
between liters (L) and ounces (oz).
When you choose L or oz, the correct LED light turns ON brightly.
The LED light turns OFF after 10 seconds if you do not use the
water amount function.
The L/oz option only turns ON when you use a water amount
function (for example, measured fill or calibration).

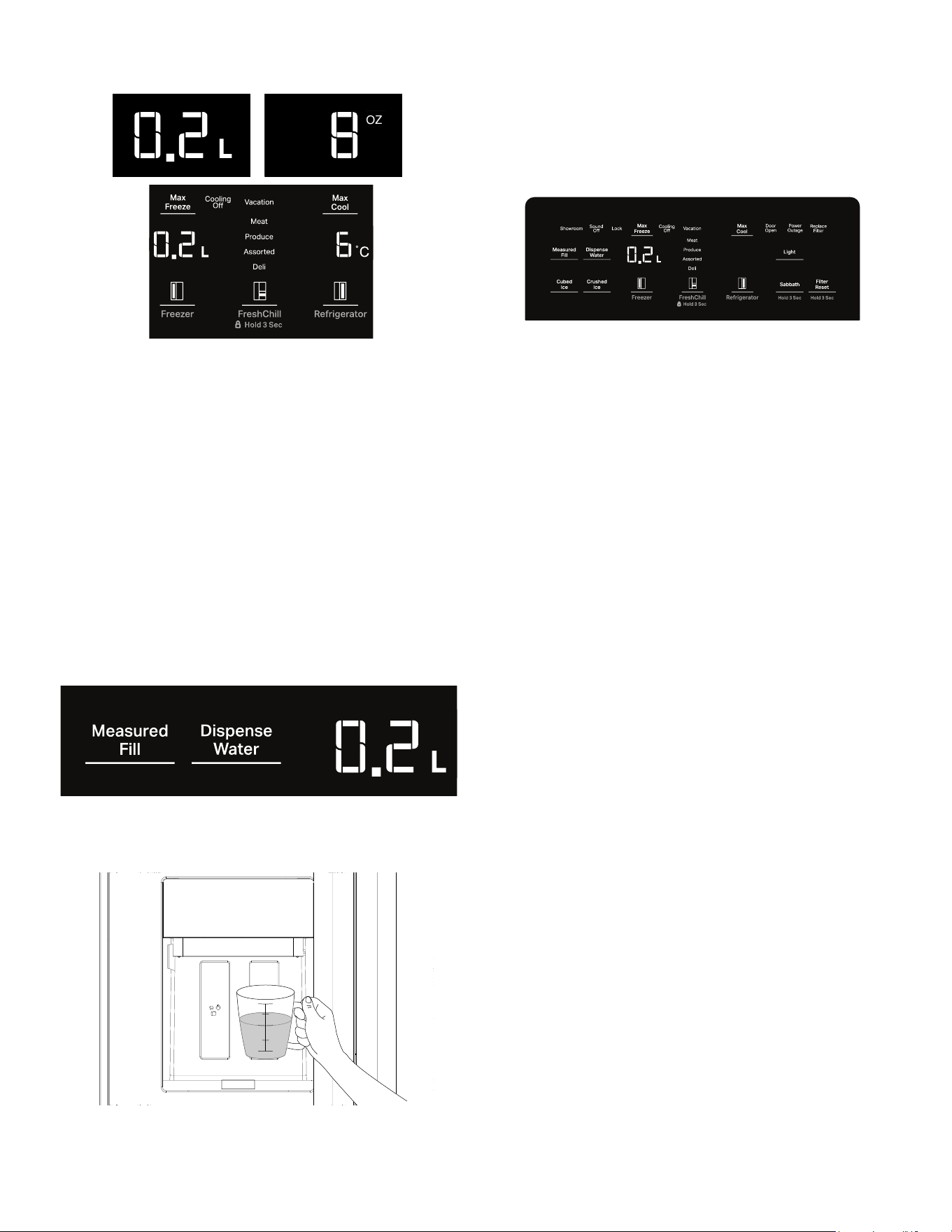

Calibrate Measured Fill
Household water pressure may affect the accuracy of the
Measured Fill feature. For optimum performance of your water
dispenser, you must first calibrate Measured Fill.
Start Calibration Mode: Press and hold the Measured Fill button
for 3 seconds to enter Calibration Mode. The button will display
along with the 0.2 L or 8 oz default settings.
Dispense Water: Pressing the water pad will dispense water (e.g.
into a measuring cup) until the desired amount is dispensed.
Releasing the water pad will stop water dispensing.
Save and Exiting Calibration
1. Save: If water was dispensed, pressing the Measured Fill
button will save the amount dispensed, a tone will play and the
calibration amount display will blink twice.
2. Exit (No Save): If no water was dispensed, Pressing the
Measured Fill button will exit Calibration mode without saving
the calibration amount.
NOTE: The amount of water you select will be dispensed. Be sure
that the container is empty and can hold the entire volume. If ice is
in the container, you may need to adjust your selection.
IMPORTANT: Low water pressure may affect the accuracy of this
feature.
1. Press MEASURED FILL to turn the feature on. When the
feature is on, the Measured Fill screen appears on the display.
2. To dispense water, press a sturdy glass against the water
dispenser pad or place the glass below the water dispenser
and press the MEASURED FILL button. Hold the glass close
to the water dispenser spout to ensure that the water
dispenses into the glass.
3. The Measured fill button can be pressed to loop the preset
amounts. Each press advances the preset amount until the
end of the options are reached. Example - 8 oz to 16 oz to
24oz, END (0.2L to 0.5L to 1.0L, END).
NOTE:
� The dispenser will automatically turn off Measured Fill after
1 minute of inactivity. When Measured Fill is turned off, any
changes you have made will be lost and all defaults will be
restored.
� Most coffee cups are 4-6 oz (118-117 ml) and are not the same
size as an 8 oz (237 ml) measuring cup. You may need to
adjust the volume to avoid overfilling coffee cups.
� While dispensing water, the digital display will count down how
much water remains to be dispensed, according to the volume
you selected. The flow of water will automatically stop once the
desired volume has been dispensed.
16
Water Filtration System
Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after the
system. Systems certified for cyst reduction may be used on
disinfected waters that may contain filterable cysts.
Water Filter Status Indicator
The water filter indicator, located on the control panel, will help
you know when to change the water filter.
Replace status:
� Replace the water filter cartridge when the water filter status
display changes to “Replace”.
Replace Overdue status:
� When the light turns red on the control panel, this tells you that
it is time to change the water filter cartridge.
� It is recommended that you replace the filter when the status
light turns red or water flow to your water dispenser or ice
maker decreases noticeably.
NOTE: If water flow to your water dispenser or ice maker
decreases noticeably, change the filter sooner. The filter should be
replaced at least every 6 months, depending on your water quality
and usage.
When dispensing water after the Replace Filter icon is on, the
Replace Filter icon blinks for the duration of dispensing. This
applies for both the Replace Filter status and Replace Overdue
status. Fourteen days after the Replace Filter indicator turns On, it
shall enter “Replace Overdue” mode.
Filter Reset
After changing the filter, press and hold Filter Reset button for
3 seconds. The button will no longer display once reset.
Changing the Water Filter
The water filter is located in the base grille below the freezer
compartment door. It is not necessary to remove the base grille to
remove the filter.
A
A. Water filter
1. Remove the filter by pressing the eject button and pulling
straight out on the filter cap.
NOTE:
� Avoid twisting the cap when removing the filter because
this could cause the cap to come off. If this occurs, replace
the cap and pull the filter straight out.
� There will be water in the filter. Some spilling may occur.
B
A
A. Eject button
B. Water filter
2. Remove the cap by turning it counterclockwise until it stops.
IMPORTANT: Do not discard the cap. It is part of your
refrigerator. Keep the cap to use with the replacement filter.
A
B
A. Water filter
B. Cap
3. Align the ridge on the cap with the arrow on the new filter, and
turn the cap until it snaps into place.
A
B
A. Cover
B. O-rings
4. Remove the covers from the O-rings. Make sure that O-rings
are still in place after the covers are removed.
17

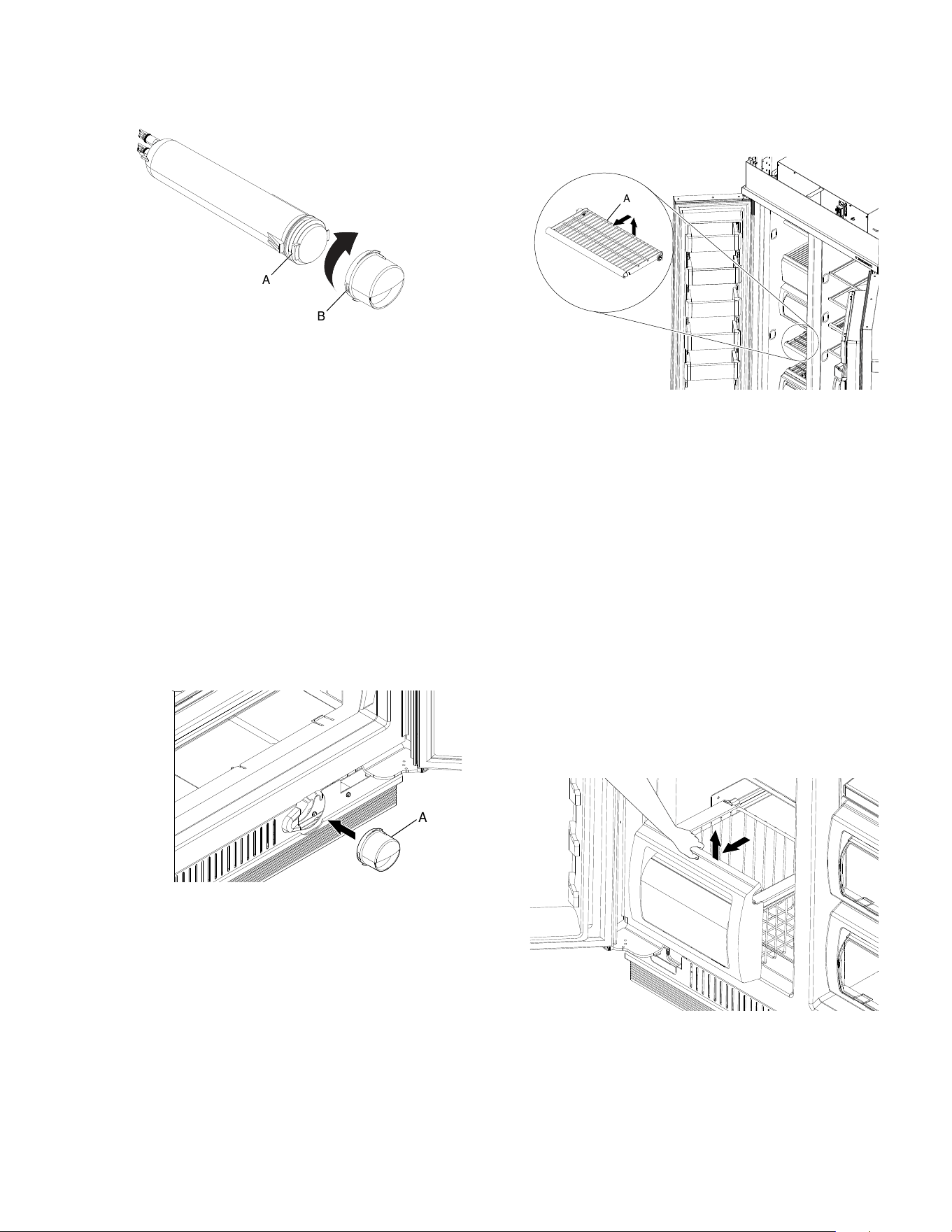

5. Place the cap (removed in Step 2) on the new filter. Align the
ridge on the cap with the arrow on the filter. Turn the cap
clockwise until it snaps into place.
B
A
A. Arrow on filter
B. Ridge on cap
6. Push the new filter into the opening in the base grille. As the
filter is inserted, the eject button will depress. The eject button
will pop back out when the filter is fully engaged.
7. Pull gently on the cap to check that the filter is securely in
place.
8. Flush the water system. Depending on your model, see
“Water and Ice Dispensers” or “Ice Maker and Storage Bin.”
Using the Ice Maker Without a Water Filter
You can operate the ice maker without a water filter. Your ice will
not be filtered.
1. Remove the filter by pressing the eject button and pulling on
the cap. See “Changing the Water Filter” earlier in this section.
2. Remove the cap by turning it counterclockwise until it stops.
IMPORTANT: Do not discard the cap. It is part of your
refrigerator.
3. With the cap in a horizontal position, insert the cap into the
base grille until it stops.
A
A. Cap
4. Turn the cap counterclockwise until the cap slips into the
attachment slot. Then, turn the cap clockwise until it is in a
horizontal position.
NOTE: The cap will not be even with the base grille.

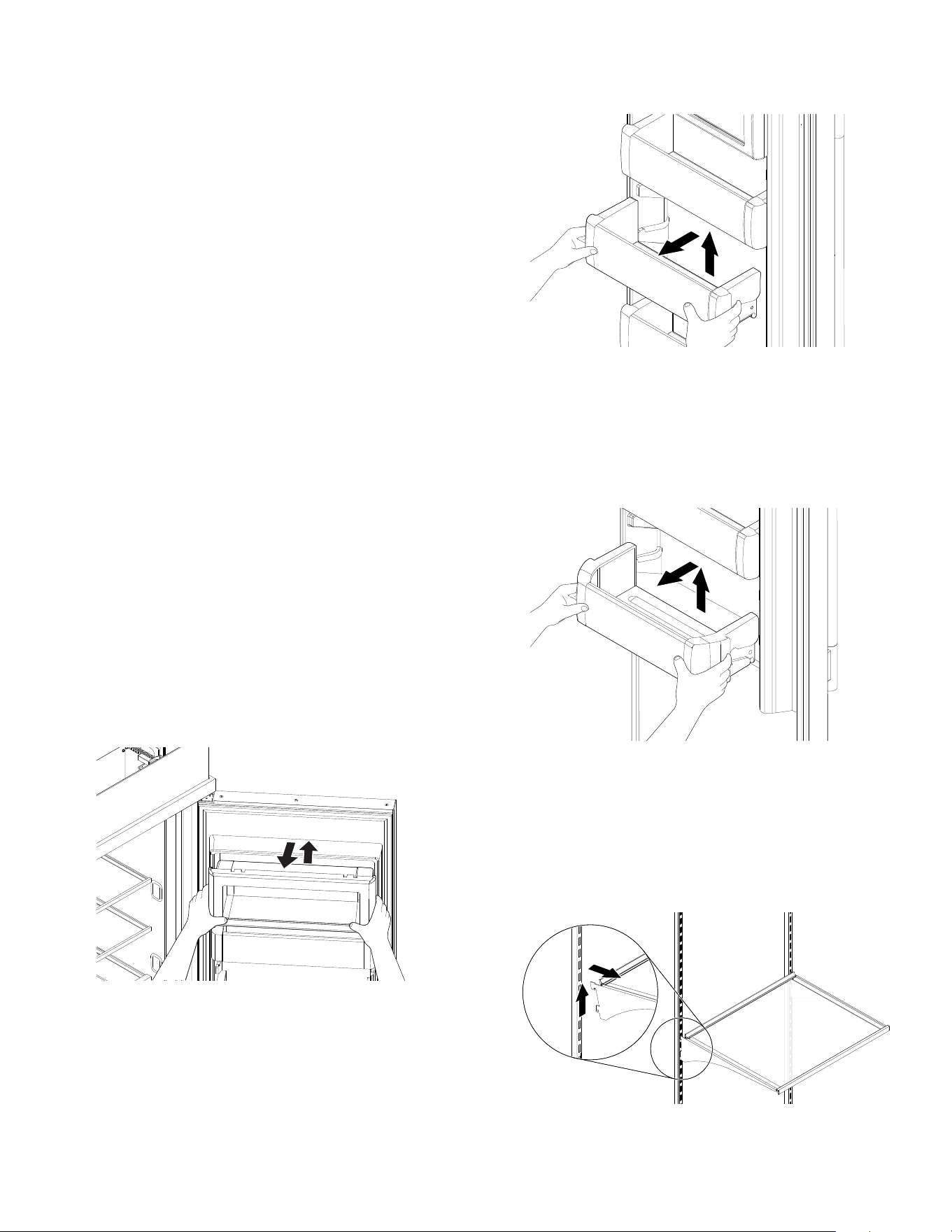

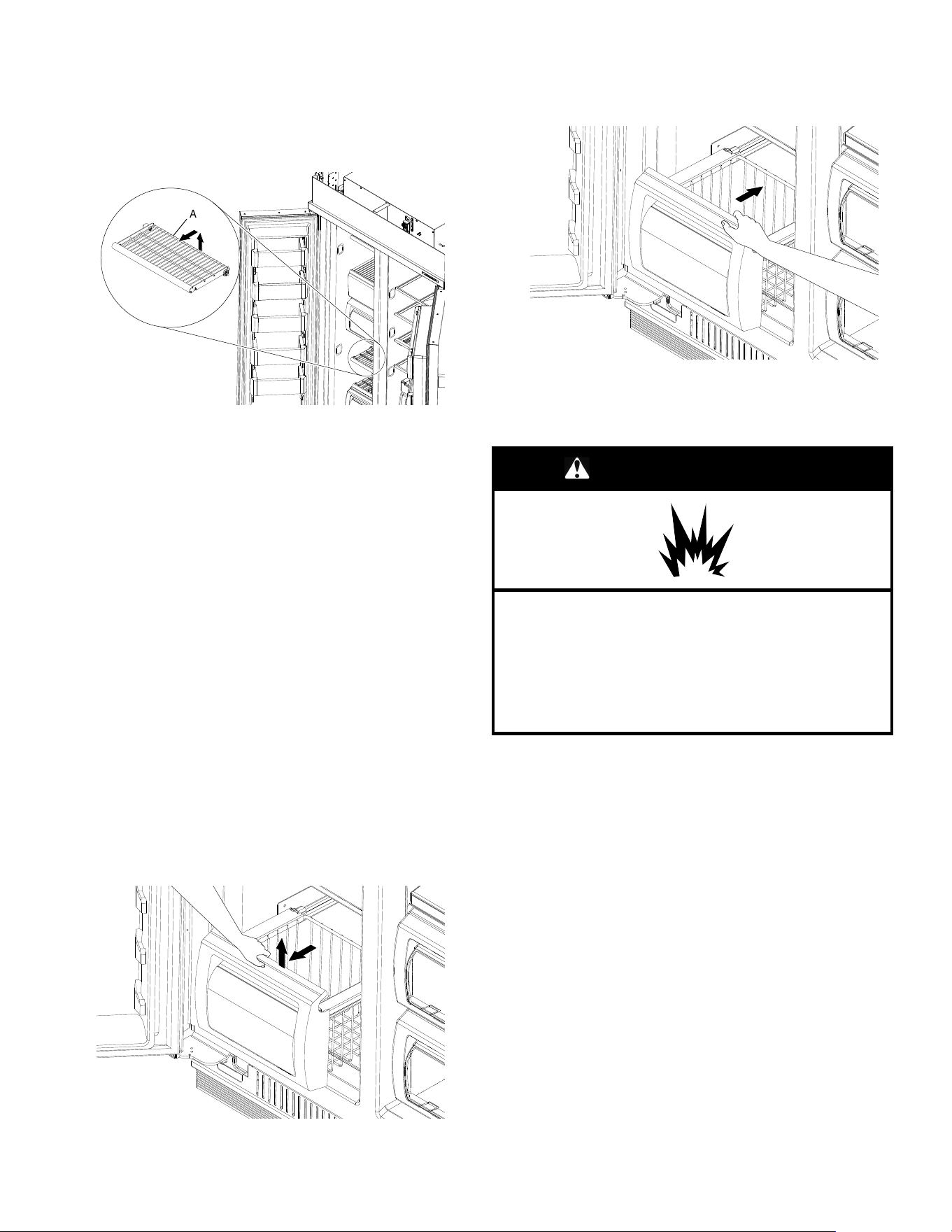

Freezer Shelves
To remove and replace the shelf:
1. Remove the shelf by lifting it up and pulling it straight out.
2. Replace the shelf by putting it over the supports and lowering
it into place.
A
A. Freezer shelf
Frozen Food Storage Guide
Storage times will vary according to the quality and type of food,
the type of packaging or wrap used (should be airtight and
moisture-proof), and the storage temperature. Ice crystals inside a
sealed package are normal. This simply means that moisture in
the food and air inside the package have condensed, creating ice
crystals.
Put no more unfrozen food into the freezer than will freeze within
24 hours (no more than 2 to 3 lbs of food per cubic foot
[907-1,350 g per 28 L] of freezer space). Leave enough space in
the freezer for air to circulate around packages. Be sure to leave
enough room for the door to close tightly.
For more information on preparing food for freezing, check a
freezer guide or reliable cookbook.
Freezer Basket
The freezer basket can be used to store bags of frozen fruits and
vegetables that may slide off freezer shelves.
To remove and replace the freezer basket:
1. Pull the basket straight out to the stop.
2. Lift the front of the basket and slide it out the rest of the way.
18

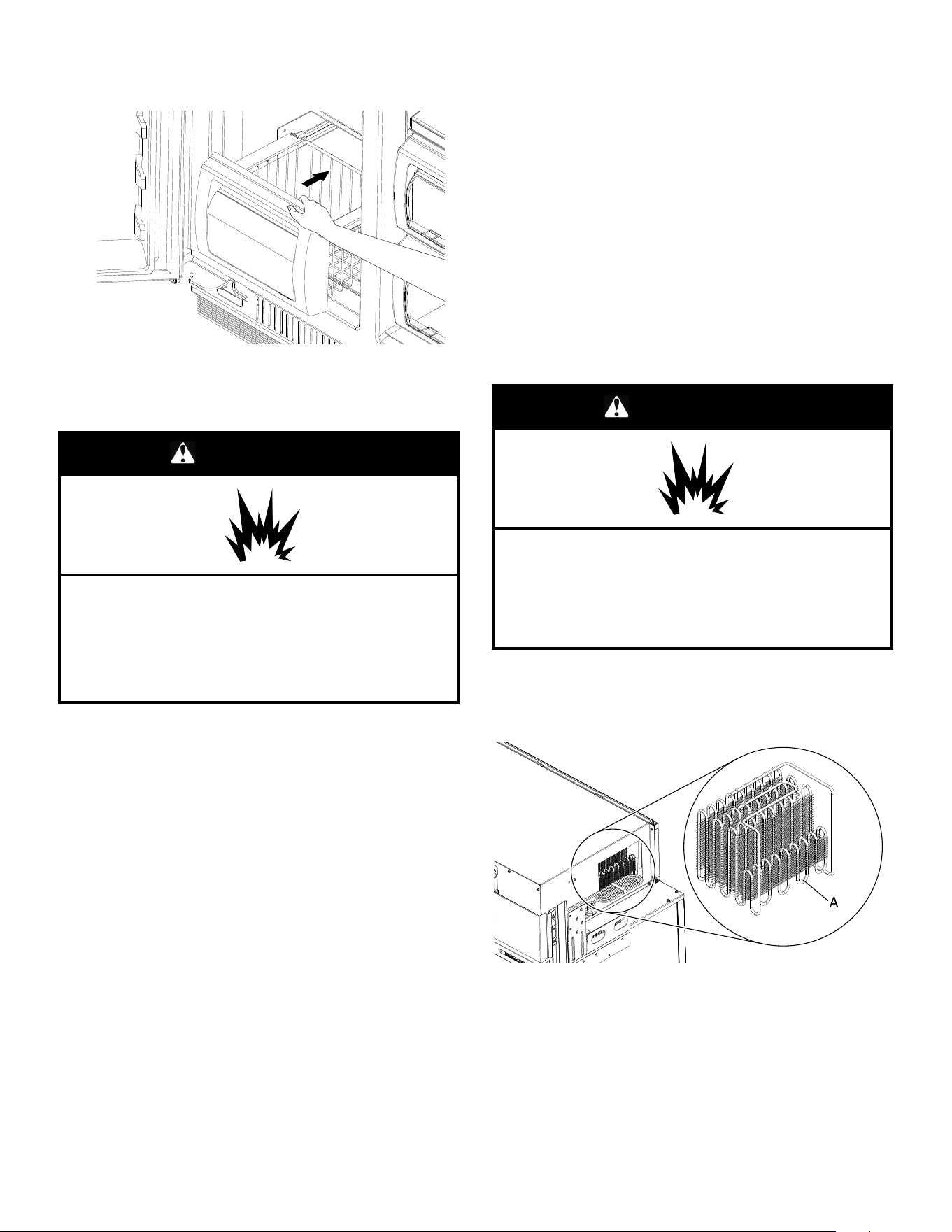

3. Replace the basket by positioning it on the side wall guide
rails. Lift the basket front slightly while pushing it past the
guide rail stops and slide basket in the rest of the way.
MAINTENANCE AND CARE
Cleaning
WARNING
Explosion Hazard
Risk of Fire or Explosion.
Flammable Refrigerant Used.
Do Not Use Mechanical Devices to Defrost Refrigerator.
Do Not Puncture Refrigerant Tubing.
Both the refrigerator and freezer sections defrost automatically.
However, clean both sections about once a month to avoid
buildup of odors. Wipe up spills immediately.
To Clean Your Refrigerator:
1. Remove the top grille. See “Power On/Off Switch.”
2. Press the power switch to OFF.
3. Remove all removable parts from inside, such as shelves,
FreshChill drawer, etc.
4. Hand wash, rinse, and dry removable parts and interior
surfaces thoroughly. Use a clean sponge or soft cloth and a
mild detergent in warm water.
� Do not use abrasive or harsh cleaners such as window
sprays, scouring cleansers, flammable fluids, cleaning
waxes, concentrated detergents, bleaches or cleansers
containing petroleum products on plastic parts, interior and
door liners or gaskets. Do not use paper towels, scouring
pads, or other harsh cleaning tools. These can scratch or
damage materials.
� To help remove odors, you can wash interior walls with a
mixture of warm water and baking soda (2 tbs to 1 qt [26 g
to 0.95 L] of water).
5. Wash stainless steel and painted metal exteriors with a clean
sponge or soft cloth and a mild detergent in warm water. Do
not use abrasive or harsh cleaners, or cleaners containing
chlorine. Dry thoroughly with a soft cloth.
NOTE: To keep your Stainless Steel refrigerator looking like
new and to remove minor scuffs or marks, it is suggested that
you use the manufacturer’s approved Stainless Steel Cleaner
and Polish.
IMPORTANT: This cleaner is for stainless steel parts only.
Do not allow the Stainless Steel Cleaner and Polish to come
into contact with any plastic parts such as the trim pieces,
dispenser covers or door gaskets. If unintentional contact
does occur, clean plastic part with a sponge and mild
detergent in warm water. Dry thoroughly with a soft cloth. To
order the cleaner, see “Accessories.”
6. Press the power switch to ON.
7. Replace the top grille. See “Power On/Off Switch.”
Condenser Cleaning
WARNING
Explosion Hazard
Risk of Fire or Explosion due to Puncture of Refrigerant
Tubing;
Follow Handling Instructions Carefully.
Flammable Refrigerant Used.
There is no need for routine condenser cleaning in normal home
operating environments. If the environment is particularly greasy
or dusty or there is significant pet traffic in the home, the
condenser should be cleaned every 6 months to ensure maximum
efficiency.
A
A. Condenser
1. Unplug refrigerator or disconnect power.
2. Remove the upper grille.
3. Use a vacuum cleaner with a soft brush to clean the grille, the
open areas behind the grille, and the front surface area of the
condenser.
4. Replace the base grille when finished.
5. Plug in refrigerator or reconnect power.
19
NOTE: If you are unable to clean the condenser, please call for
service.
Changing the LED Module
IMPORTANT: The lights in both the refrigerator and freezer
compartments use LED technology. If the lights do not illuminate
when the door or drawer is opened, call for assistance or service.
Refer to the “Quick Start Guide” for contact information. If an LED
module(s) do not illuminate when the refrigerator and/or freezer
door is opened, call for assistance or service.
Refrigeration Shelves and Door Bins
Important information to know about glass shelves and
covers:
Do not clean glass shelves or covers with warm water when they
are cold. Shelves and covers may break if exposed to sudden
temperature changes or impact, such as bumping. Tempered
glass is designed to shatter into many small, pebble-size pieces.
This is normal. Glass shelves and covers are heavy. Use both
hands when removing them to avoid dropping.
The shelves in your refrigerator are adjustable to match your
individual storage needs.
Storing similar food items together in your refrigerator and
adjusting the shelves to fit different heights of items will make
finding the exact item you want easier. It will also reduce the
amount of time the refrigerator door is open, and save energy.

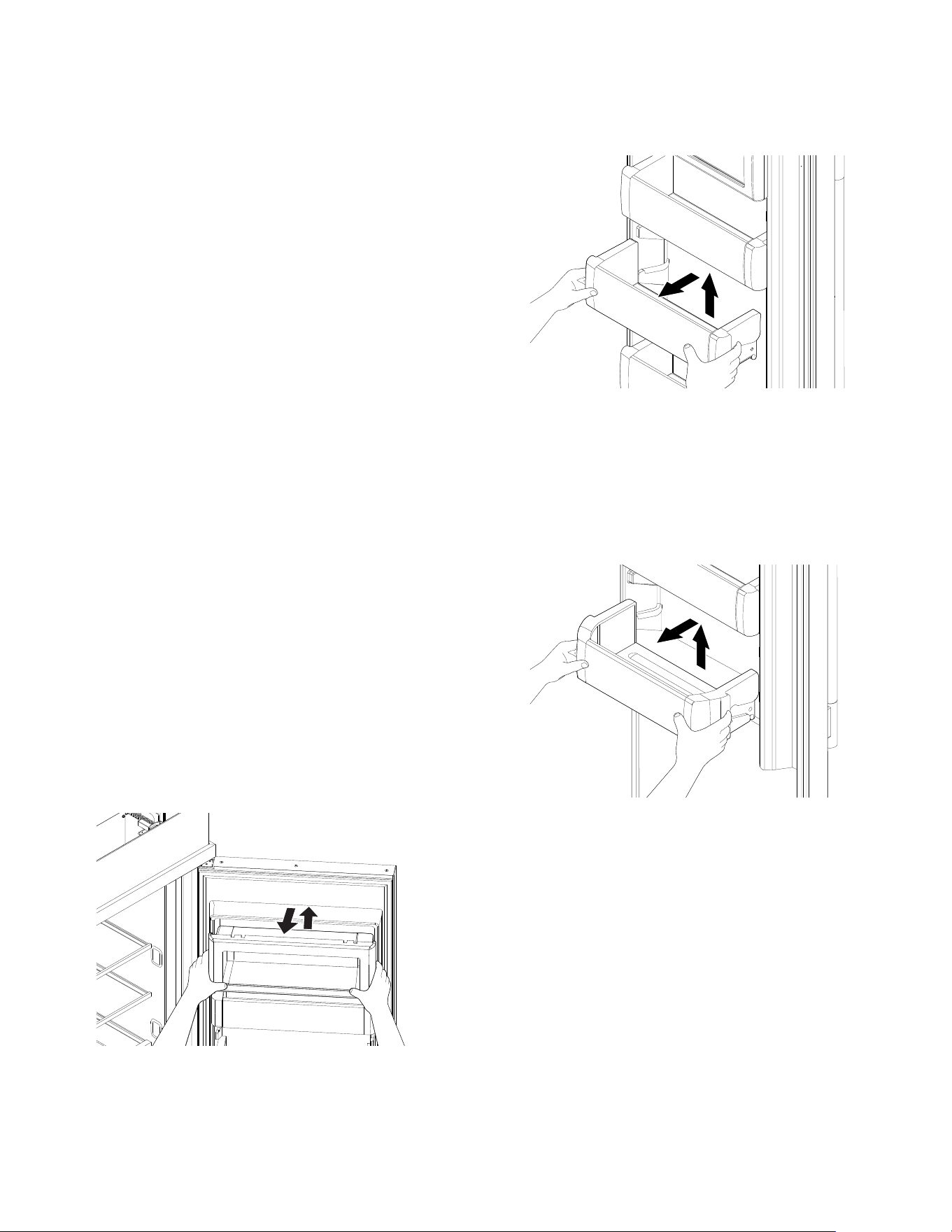

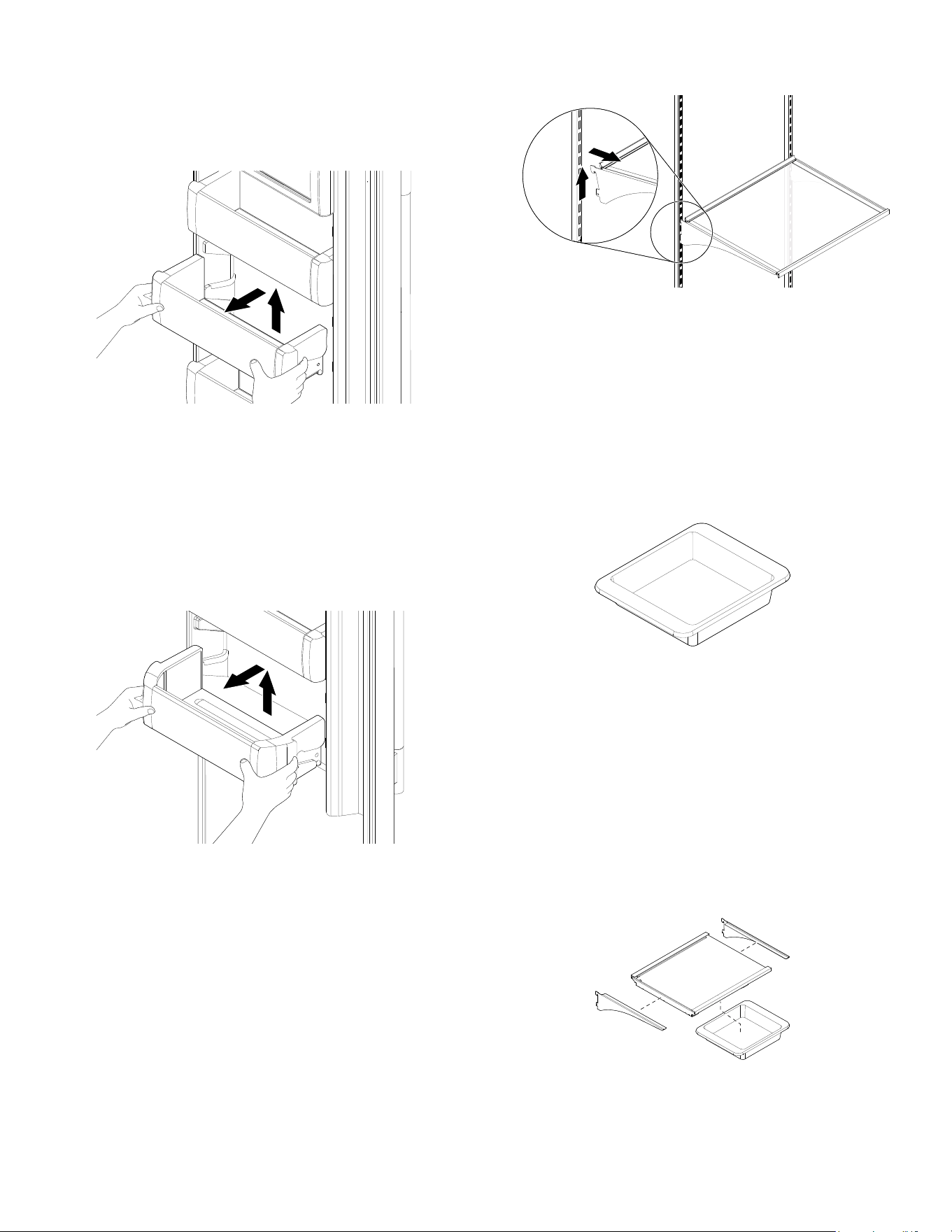

Door Bins
Gallon door bin holds gallon containers, shallow bins hold 2 L
bottles and small items bin holds items that can get lost on
shelves. All are removable for easy cleaning.
Small Items Bin
NOTE: Proper placement of bin is on top spot of door to avoid
items from falling out during opening and closing of door.
1. Install the Small Items Bin in top spot of door and push down
to secure.
To remove and replace the small items bin:
1. Remove bin by lifting it up and pulling it out.
2. Replace bin by sliding it in above the desired support and
pushing down until it stops.
3. Install the Small Items Bin in the top spot of the door.
Shallow Door Bins
To remove and replace the shallow door bin:
1. Remove bin by lifting up and pulling out.
2. Replace bin by sliding in above the desired support and
pushing down until it stops.
Gallon Door Bin
NOTE: The bin can only be placed on the lower door support.
1. Install bin above lowest door support adjustment slot and push
down to secure.
To remove and replace the gallon door bin:
1. Remove the bin by lifting and pulling out.
2. Replace the bin by sliding in above the desired support and
pushing down until it stops.

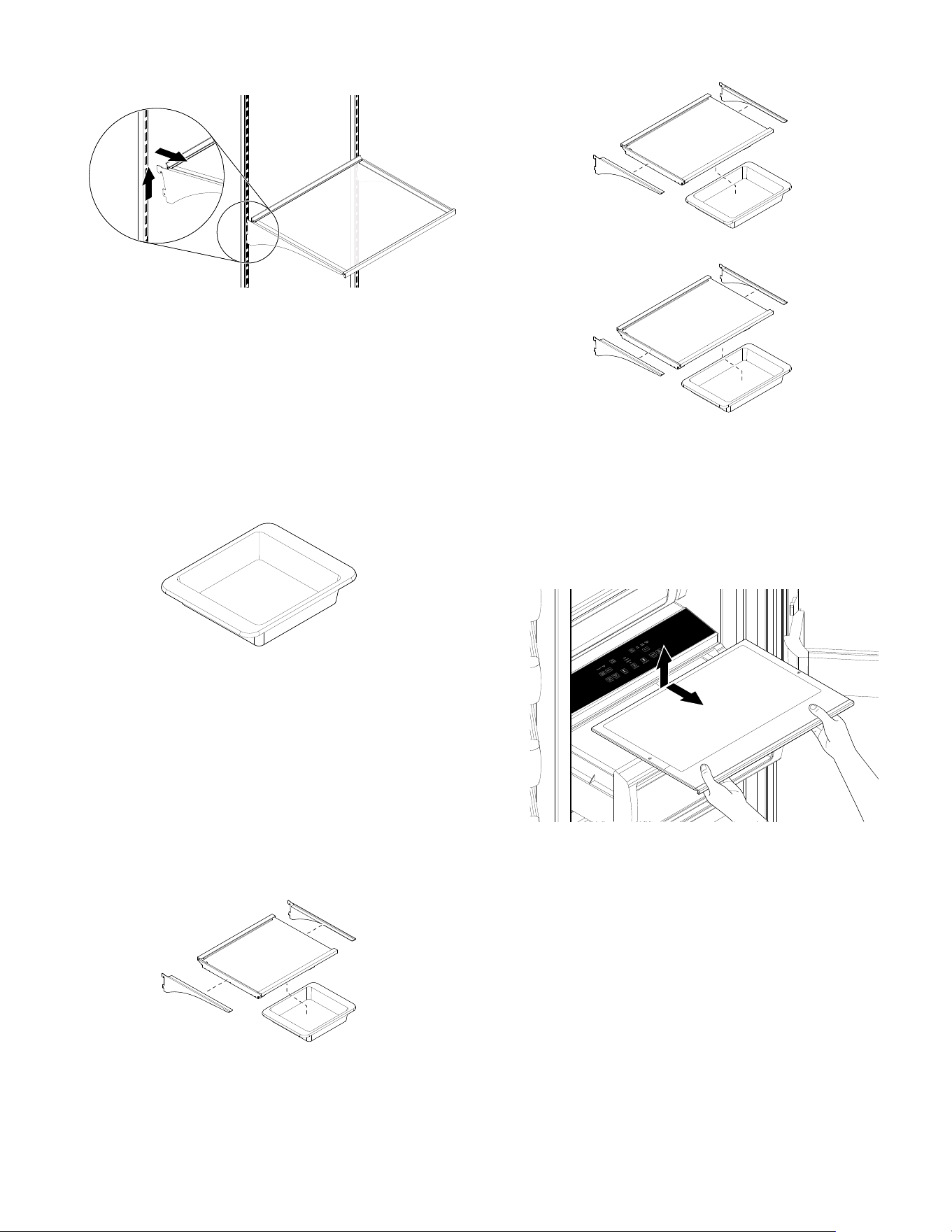

Shelves and Shelf Frames
To remove and replace a shelf/frame:
1. Remove the shelf/frame by tilting it up at the front and lifting it
out of the shelf supports. Pull shelf straight out.
2. Replace the shelf/frame by guiding the rear shelf hooks in to
the shelf supports. Tilt the front of the shelf up until the rear
shelf hooks drop into the shelf supports.
3. Lower the front of the shelf and check that the shelf is in
position.
20
Pull Out Tray
Remove and Replace:
1. Remove food from tray.
2. Pull drawer out about 4" (10.16 cm).
3. Reach under the tray with both hands and lift gently upward
until front of shelf is free. Tilt the shelf at an angle and remove
the shelf from the refrigerator.
4. Tilt the shelf at an angle and position it above the support rails.
5. Place shelf gently on support rails on side wall.
Marinating Pan
To remove and replace Marinating Pan:
1. Remove the marinating pan by lifting it up off the brackets.
Press the right-hand side of the pan inward until it is free of its
bracket. Lower the right-hand side slightly and disengage the
left-hand side from its bracket.
2. Replace the marinating pan by inserting the left-hand side into
its bracket. Press inward on the right-hand side until it will
slide past the bracket edge and set it into its bracket.
NOTE: Remove everything that is below (pans/bucket) and above
the Marinating Pan before removing it.
For 36"
For 42"
For 48"
To purchase additional bakeware please visit:

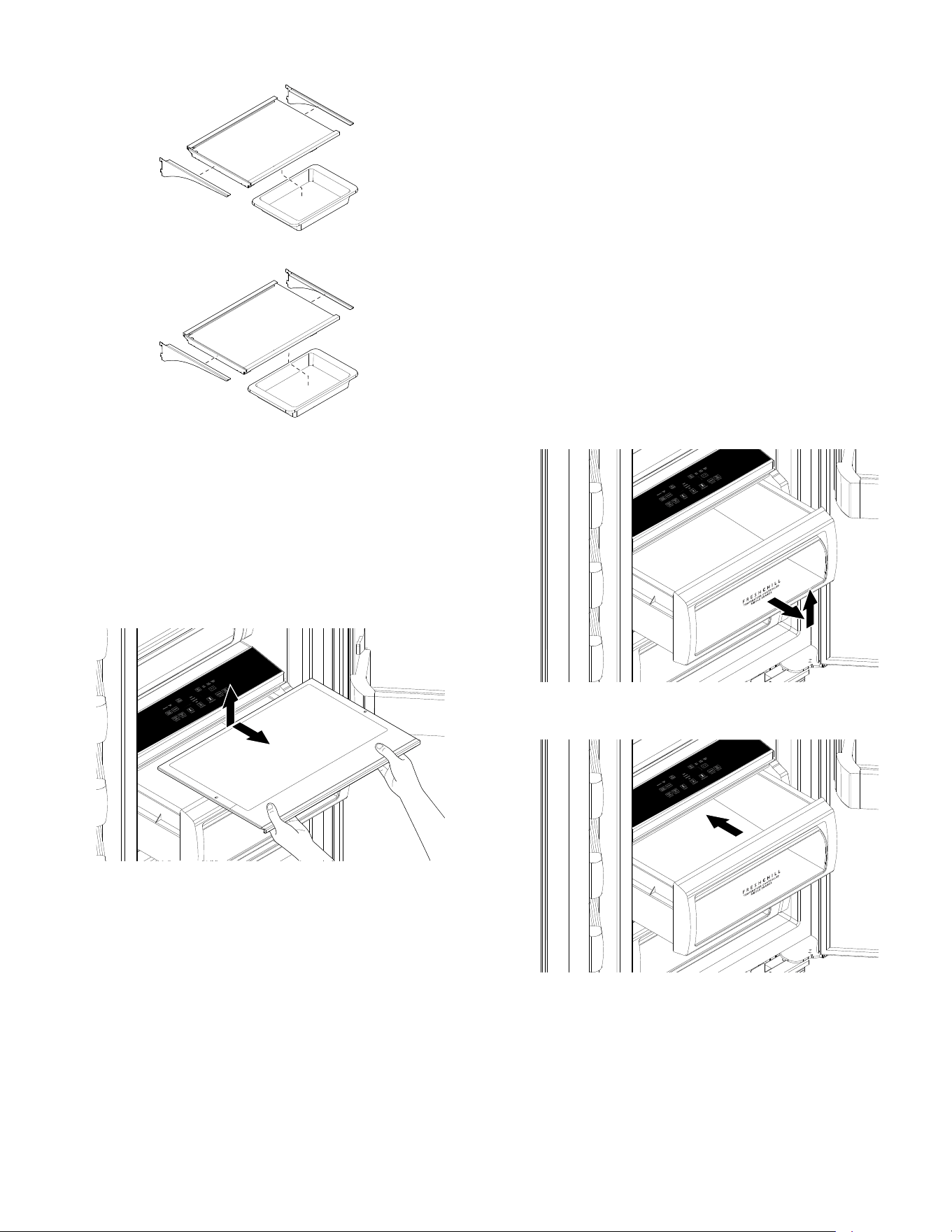

Remove and Replace the Top Drawer Cover
1. Remove food from Top drawer cover. Pull drawer out about 4"
(10.16 cm). Reach under the glass shelf with both hands and
lift gently upward until back of shelf is free. Tilt the shelf at an
angle and remove the shelf from the refrigerator. Be sure not
to bump the glass.
2. Replace the cover by holding the glass shelf firmly with both
hands, tilt the shelf at an angle and position it above the
support rails. Place shelf gently on support rails on side wall.
NOTE:
� Non Dispenser products have UI just above the drawer with
cooling control.
� The UI for Dispenser products is in the door.
Meat Storage Guide
Store most meat in original wrapping as long as it is airtight and
moisture-proof. Rewrap if necessary. See the following chart for
storage times. When storing meat longer than the times given,
freeze the meat.
Fresh fish or shellfish......................... use same day as purchased
Chicken, ground beef, variety meats (liver) ...................... 1-2 days
Cold cuts, steaks/roasts .................................................. 3-5 days
Cured meats................................................................... 7-10 days
Leftovers - Cover leftovers with plastic wrap, aluminum foil, or
plastic containers with tight lids.

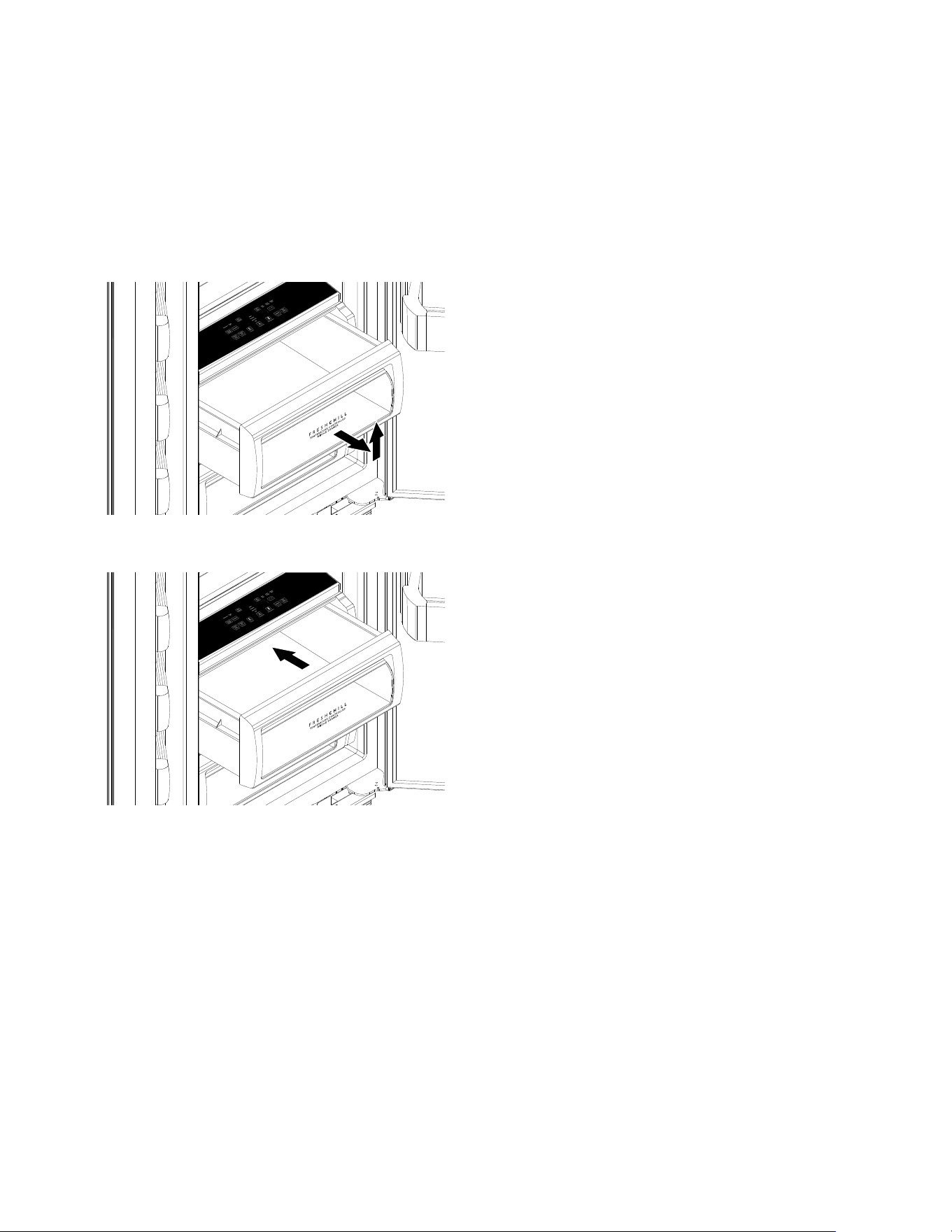

FreshChill drawer and Covers
To remove and replace the FreshChill drawer:
1. Slide the crisper drawer straight out to the stop. Lift the front of
the drawer with one hand while supporting the bottom with the
other hand. Slide the drawer out the rest of the way.
https://www.kitchenaid.com/kitchenware/bakeware.html
21

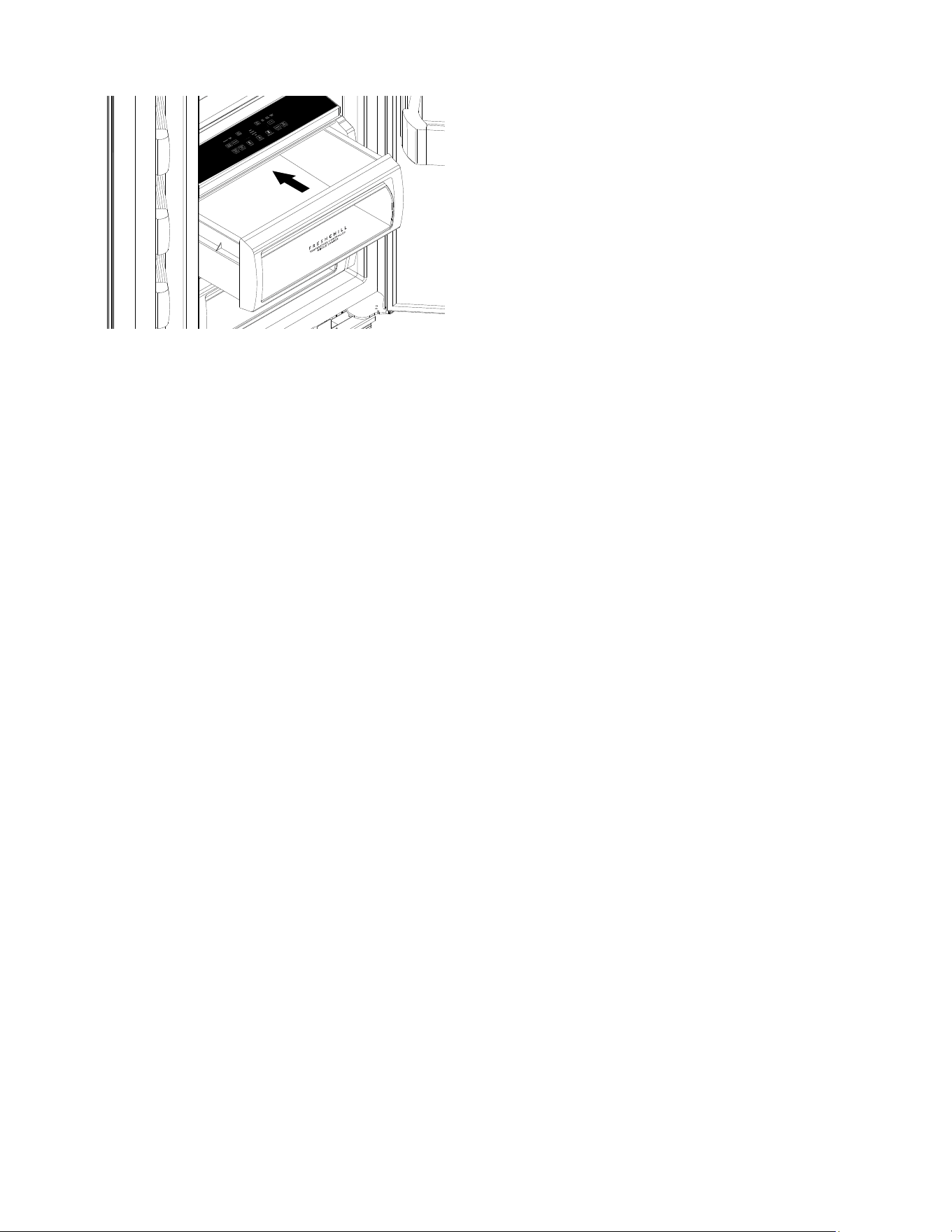

2. To replace the FreshChill drawer, place the drawer onto slides
and push the drawer back until securely in position.
3. Test the FreshChill drawer to make sure it has been replaced
properly.
To clean FreshChill drawer covers:
1. To clean the top cover, remove the drawer located above it.
2. To clean the bottom cover, first remove the both the top
FreshChill drawer and the top cover.
Sabbath and Vacation Care
Sabbath Instructions
Your refrigerator is equipped with the Sabbath Mode feature,
which is designed for those whose religious observances require
turning off the lights and ice maker.
By selecting this feature:
� The temperature set points and Deli Pan settings remain
unchanged.
� LEDs from the electronic controls will not display.
� The Sabbath button will be the only light displaying.
� Ice and Water will not dispense.
� No alarm will ring.
� Interior lights will turn off.
� The product will not change its behavior by opening the door.
For most efficient refrigerator operation, it is recommended to exit
Sabbath mode when it is no longer required.
To fully activate Sabbath Mode, you must follow the instructions
below for the control panel.
IMPORTANT: If you do not activate Sabbath Mode in both ways
listed below, some functions you wish to disable will remain active.
CONTROL PANEL
In Sabbath Mode, the temperature set points remain unchanged
and the interior lights turn off.
1. To turn ON the Sabbath Mode, Press the Sabbath button on
the dispensing or internal controls and hold for 3 seconds.
2. Turn OFF Ice Maker (Refer to the “Ice Maker and Storage Bin”
section for further instructions on how to turn the icemaker ON
or OFF).
3. Press the Sabbath button again for 3 seconds to turn OFF
Sabbath Mode. Turn Ice Maker back ON.
NOTE: If a power outage occurs while in Sabbath Mode the
appliance will remain in Sabbath Mode when power returns.
Vacation Care
Vacation
If You Choose to Leave the Refrigerator On While You are Away:
1. Use up any perishables and freeze other items.
2. If your refrigerator has an automatic ice maker, and is
connected to the household water supply, turn off the water
supply to the refrigerator. Property damage can occur if the
water supply is not turned off.
3. If you have an automatic ice maker, turn off the ice maker.
� Refer to the “Ice Maker and Storage Bin” section for further
instructions on how to turn the ice maker ON or OFF.
4. Empty the ice bin.
5. Set Vacation Mode.
For NON-dispensing units:
1. Press Vacation button to turn ON and light displays. Press
again to turn OFF.
For dispensing units:
1. To turn ON Vacation mode, Press and hold the Max Freeze
and Freezer button for 3 seconds, the Vacation indicator
shows 100% bright and blinks twice and remains ON.
2. To turn OFF Vacation mode, Press and hold the Max Freeze
and Freezer button for 3 seconds, the vacation indicator blinks
twice and remains OFF.
NOTE: Activating Vacation mode does not turn off the ice maker.
If You Choose to Turn Off the Refrigerator Before You Leave:
1. Remove all food from the refrigerator.
2. If your refrigerator has an automatic ice maker:
� Turn off the water supply to the ice maker at least one day
ahead of time.
� When the last load of ice drops, raise the wire shutoff arm
to the Off (up) position or press the switch to Off,
depending on your model.
3. Empty the ice bin.
4. Depending on your model, turn the Thermostat Control (or
Refrigerator Control) to OFF. See “Using the Controls”.
5. Clean refrigerator, wipe it, and dry well.
6. Tape rubber or wood blocks to the tops of both doors to prop
them open far enough for air to get in. This stops odor and
mold from building up.
22
TROUBLESHOOTING
Refrigerator Operation
First try the solutions suggested here to avoid service call. If you
need further assistance, refer to the contact information in the
“Quick Start Guide.”
The Refrigerator will not Operate
WARNING
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
� Power cord unplugged? Plug into a grounded 3 prong outlet.
� Is outlet working? Plug in a lamp to see if the outlet is
working.
� Household fuse blown or circuit breaker tripped? Replace
the fuse or reset the circuit breaker. If the problem continues,
call an electrician.
� Are controls on? Make sure the refrigerator controls are on.
See “Using the Controls.”
� Is refrigerator defrosting? Your refrigerator will regularly run
an automatic defrost cycle. Recheck in 45 minutes to see if it is
operating.
� New installation? Allow 24 hours following installation for the
refrigerator to cool completely.
NOTE: Adjusting the temperature controls to the coldest
setting will not cool either compartment more quickly.
The Motor Seems to Run too Much
Your new refrigerator may run longer than your old one due to its
high-efficiency compressor and fans. The unit may run even
longer if the room is warm, a large food load is added, doors are
opened often, or if the doors have been left open.
If the Refrigerator is Noisy
Refrigerator noise has been reduced over the years. Due to this
reduction, you may hear intermittent noises from your new
refrigerator that you did not notice from your old model. Below are
listed some normal sounds with an explanation.
� Buzzing - heard when the water valve opens to fill the ice
maker.
� Pulsating - fans/compressor adjusting to optimize
performance.
� Rattling - flow of refrigerant, water line, or from items placed
on top of the refrigerator.
� Sizzling/Gurgling - water dripping on the heater during
defrost cycle.
� Popping - contraction/expansion of inside walls, especially
during initial cool-down.
� Water running - may be heard when water melts during the
defrost cycle and runs into the drain pan.
� Creaking/Cracking - occurs as ice is being ejected from the
ice maker mold.
� Banging noise during ice maker or water dispensing
operation - Check if a water hammer arrestor is required to be
installed. Refer to the “Water Supply Requirements” section for
more information.
There is no Audible Door Open Alarm
Has the door been open less than 10 minutes?
The door open alarm will only flash when the door has been open
for 10 minutes. The audible alarm will sound the first time the door
is left open for more than 10 minutes. Subsequent door open
alarms will only flash. You must reset the audible alarm each time.
See “Using the Controls.”
The Doors will not Close Completely
� Door blocked open? Move food packages away from door.
� Bin or shelf in the way? Push bin or shelf back in the correct
position.
The Doors are Difficult to Open
WARNING
Explosion Hazard
Keep flammable materials and vapors, such as gasoline,
away from appliance.
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
Are the gaskets dirty or sticky? Clean gaskets with mild soap
and warm water.
The Lights Do not Work
Is the refrigerator in Sabbath mode? See “Using the Controls.”
Has the door been open more than 10 minutes? See “Using
the Controls.”
23
Temperature and Moisture
Temperature is Too Warm
� New installation? Allow 24 hours following installation for the
refrigerator to cool completely.
� Door(s) opened often or left open? Allows warm air to enter
refrigerator. Minimize door openings and keep doors fully
closed.
� Large load of food added? Allow several hours for
refrigerator to return to normal temperature.
� Controls set correctly for the surrounding conditions?
Adjust the controls a setting colder. Check temperature in
24 hours. See “Using the Controls.”
� Refrigerator not cooling? For models with digital controls,
turn the refrigerator off and then on to reset. If this does not
correct the problem, call for service.
� Air vents blocked? Remove any item from in front of the air
vents.
There is Interior Moisture Buildup
NOTE: Some moisture buildup is normal.
� Humid room? Contributes to moisture buildup.
� Door(s) opened often or left open? Allows humid air to enter
refrigerator. Minimize door openings and keep doors fully
closed.
Ice and Water
The Ice Maker is Not Producing Ice or not Enough
Ice
� Refrigerator connected to a water supply and the supply
shut-off valve turned on? Connect refrigerator to water
supply and turn water shut-off valve fully open.
� Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line.
� Ice maker turned on? Make sure switch is in the ON position.
� New installation? Wait 24 hours after ice maker installation
for ice production to begin. Wait around 72 hours for full ice
production.
� Large amount of ice recently removed? Allow 24 hours for
ice maker to produce more ice.
� Ice cube jammed in the ice maker ejector arm? Remove ice
from the ejector arm with a plastic utensil.
� Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.
See “Water Supply Requirements”.
The Ice Cubes are Hollow or Small
NOTE: This is an indication of low water pressure.
� Water shut-off valve not fully open? Turn the water shut-off
valve fully open.
� Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line.
� Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.
See “Water Supply Requirements.”
� Questions remain regarding water pressure? Call a
licensed, qualified plumber.
Ice is Sticking Together in the Ice Storage Bin
� It is normal for frost to be on top of the ice storage bin due to
normal opening and closing of the freezer.
� It is normal for ice to stick together when it is not dispensed or
used frequently. It is recommended that the ice storage bin be
emptied and cleaned as needed. See “Ice Maker and Storage
Bin.”
Off-Taste, Odor or Gray Color in the Ice
� New plumbing connections? New plumbing connections can
cause discolored or off-flavored ice.
� Ice stored too long? Discard ice. Wash ice bin. Allow
24 hours for ice maker to make new ice.
� Odor transfer from food? Use airtight, moisture proof
packaging to store food.
� Are there minerals (such as sulfur) in the water? A water
filter may need to be installed to remove the minerals.
� Is there a water filter installed on the refrigerator? Gray or
dark discoloration in ice indicates that the water filtration
system needs additional flushing.
The Ice Dispenser Will Not Operate Properly
� Freezer door closed completely? Close the door firmly. If it
does not close completely, see “The doors will not close
completely.”
� Ice bin installed correctly? Be sure the ice bin is firmly in
position.
� New installation? Wait 24 hours after ice maker installation
for ice production to begin. Wait around 72 hours for full ice
production.
� Ice stuck in the delivery chute? Remove the Ice Bin from the
door. Use a plastic utensil to clear the delivery chute.
� Has the wrong ice been added to the bin? Use only cubes
produced by the current ice maker.
� Has the ice melted around the auger (metal spiral) in the
ice bin? Empty the ice container. Use warm water to melt the
ice if necessary.
24
WARNING
Cut Hazard
Use a sturdy glass when dispensing ice.
Failure to do so can result in cuts.
� Is the ice dispenser stalling while dispensing "crushed"
ice? Change the ice button from “crushed” to “cubed.” If cubed
ice dispenses correctly, depress the button for “crushed” ice
and begin dispensing again.
� Has the dispenser arm been held in too long? Ice will stop
dispensing when the arm is held in too long. Wait 3 minutes for
dispenser motor to reset before using again.
The Water Dispenser will not Operate Properly
� Freezer door closed completely? Close the door firmly. If it
does not close completely, see “The doors will not close
completely.”
� Refrigerator connected to a water supply and the supply
shut-off valve turned on? Connect refrigerator to water
supply and turn water shut-off valve fully open.
� Is the water pressure at least 30 psi (207 kPa)? The water
pressure to the home determines the flow from the dispenser.
See “Water Supply Requirements.”
� Kink in the home water source line? Straighten the water
source line.
� New installation? Flush and fill the water system.
� Water filter installed on the refrigerator? The filter may be
clogged or incorrectly installed.
� Is a reverse osmosis water filtration system connected to
your cold water supply? See “Water Supply Requirements”
in either the Installation Instructions or the Use & Care Guide.
Water is Leaking from the Dispenser
NOTE: One or two drops of water after dispensing is normal.
� Glass not being held under the dispenser long enough?
Hold the glass under the dispenser 2 to 3 seconds after
releasing the dispenser lever.
� New installation? Flush the water system. See “Prepare the
Water System” or “Water and Ice Dispensers.”
� Recently changed water filter? Flush the water system. See
“Prepare the Water System” or “Water and Ice Dispensers.”
The Dispenser Water is not Cool Enough
NOTE: Water from the dispenser is chilled to only 50°F (10°C).
� New installation? Allow 24 hours after installation for the
water supply to cool completely.
� Recently dispensed large amount of water? Allow 24 hours
for water supply to cool completely.
� Water not been recently dispensed? The first glass of water
may not be cool. Discard the first glass of water.
� Refrigerator connected to a cold water pipe? Make sure the
refrigerator is connected to a cold water pipe. See “Water
Supply Requirements.”
25
PERFORMANCE DATA SHEET
Water Filtration System
Model EDR3RXD1B/P1WB2 Capacity 200 Gallons (757 Liters) with PID; 100 Gallons (378 Liters) without PID
Replacement Filter EDR3RXD1, EDR3RXD1B, WHR3RXD1, KAD3RXD1 and EDR3RXD1R
System tested and certified by NSF International against NSF/ANSI Standard
42, 53, 401, and CSA B483.1 for the reduction of contaminants specified on the
Performance Data Sheet.
This system has been tested according to NSF/ANSI Standards 42, 53, 401, and CSA B483.1 for the reduction of the substances listed
below. The concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to
the permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42, 53, 401, and CSA B483.1.
Substance Reduction
Aesthetic Effects
Influent Challenge
Concentration
Maximum Permissible
Product Water Concentration
Average % Reduction
Chlorine Taste/Odor 2.0 mg/L ± 10% 50% reduction 97.4%
Particulate Class I* At least 10,000 particles/mL 85% reduction > 99.9%
Contaminant Reduction Influent Challenge
Concentration
Maximum Permissible
Product Water Concentration
Average % Reduction
Lead: @ pH 6.5/@ pH 8.5 0.150 mg/L ± 10% 0.005 mg/L > 99.7% / > 99.7%
Mercury: @ pH 6.5/@ pH 8.5 0.006 mg/L ± 10% 0.002 mg/L > 96.6% /96.7%
Asbestos 10
7
to 10
8
fibers/L
††
99% > 99.0%
Live Cysts
†
50,000/L min. 99.95% > 99.99%
Turbidity 11 NTU ± 10% 0.5 NTU 99.1%
Atrazine 0.009 mg/L ± 10% 0.003 mg/L > 94.0%
Benzene 0.015 mg/L ± 10% 0.005 mg/L > 96.9%
Carbofuran 0.080 mg/L ± 10% 0.040 mg/L > 98.7%
Endrin 0.006 mg/L ± 10% 0.002 mg/L > 96.8%
Ethylbenzene 2.100 mg/L ± 10% 0.700 mg/L > 99.9%
Lindane 0.002 mg/L ± 10% 0.0002 mg/L > 99.1%
MTBE 0.015 mg/L ± 10% 0.005 mg/L 93.2%
O-Dichlorobenzene 1.800 mg/L ± 10% 0.600 mg/L > 99.9%
Tetrachloroethylene 0.015 mg/L ± 10% 0.005 mg/L > 96.8%
Toxaphene 0.015 mg/L ± 10% 0.003 mg/L > 93.3%
TTHM 0.045 mg/L ± 10% 0.080 mg/L 98.6%
VOC 0.300 mg/L ± 10% 0.015 mg/L 99.7%
Atenolol 200 ± 20% 30 ng/L > 95.1%
Trimethoprim 140 ng/L ± 20% 20 ng/L > 96.6%
Linuron 140 ng/L ± 20% 20 ng/L > 96.7%
Estrone 140 ng/L ± 20% 20 ng/L > 96.1%
Nonylphenol 1400 ng/L ± 20% 200 ng/L > 95.8%
Meprobamate 400 ng/L ± 20% 60 ng/L > 94.9%
Carbamazepine 1400 ng/L ± 20% 200 ng/L > 98.6%
DEET 1400 ng/L ± 20% 200 ng/L > 98.8%
26
Contaminant Reduction Influent Challenge
Concentration
Maximum Permissible
Product Water Concentration
Average % Reduction
Metolachlor 1400 ng/L ± 20% 200 ng/L > 98.7%
TCEP 5000 ng/L ± 20% 700 ng/L > 98.0%
TCPP 5000 ng/L ± 20% 700 ng/L > 98.0%
Phenytoin 200 ng/L ± 20% 30 ng/L > 93.8%
Ibuprofen 400 ng/L ± 20% 60 ng/L > 93.9%
Naproxen 140 ng/L ± 20% 20 ng/L > 95.8%
Bisphenol A 2000 ng/L ± 20% 300 ng/L > 98.9%
Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.5 GPM (1.89 LPM). Pressure = 60 psi (413.7 kPa).
Temperature = 68°F to 71.6°F (20°C to 22°C). Rated service capacity = 200 gallons (757 liters).
The compounds certified under NSF 401 have been deemed as “emerging compounds/incidental contaminants.”
Emerging compounds/incidental contaminants are those compounds that have been detected in drinking water supplies at trace levels.
While occurring at only trace levels, these compounds can affect the public acceptance/perception of drinking water quality.
� For installation, operation, and maintenance instructions please
refer to the Owner’s Manual.
� It is important that operational, maintenance, and filter
replacement requirements be carried out for the product to
perform as advertised. Property damage can occur if all
instructions are not followed.
� The disposable cartridge must be changed at least every
6 months.
�
�
Use replacement filter part #EDR3RXD1/EDR3RXD1B. 2025
suggested retail price of $59.99 U.S.A./$69.99 Canada. Prices
are subject to change without notice.
The filter monitor system measures the amount of water that
passes through the filter and alerts you when it is time to replace
the filter. To learn how to check the water filter status, see “Using
the Controls” section page 9 or “Water Filtration System” section
page 16 in the Owner’s Manual.
� After changing the water filter, flush the water system. See
“Water System Preparation” section page 8 in the Owner’s
Manual.
� These contaminants are not necessarily in your water supply.
While testing was performed under standard laboratory
conditions, actual performance may vary.
Consumer Support 1.800.442.9991
By Whirlpool Corporation
2000 North M63
Benton Harbor, MI 49022
Made in Taiwan.
� The product is for cold water use only.
� The water system must be installed in compliance with state
and local laws and regulations.
� Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after
the system. Systems certified for cyst reduction may be used on
disinfected waters that may contain filterable cysts.
EPA Est. No. 082047-TWN-001.
� Refer to the “Warranty” section for the Manufacturer’s limited
warranty, name and telephone number.
Application Guidelines/Water Supply Parameters
Water Supply Potable City or Well
Water Pressure
30 psi-120 psi
(207 kPa-827 kPa)
Water Temperature 33°F-100°F (0.6°C-37.8°C)
Service Flow Rate
0.5 GPM (1.89 LPM)
@ 60 psi (413.7 kPa)
� Your water filtration system will withstand up to 120 pounds per
square inch (psi) water pressure. If your water supply is higher
than 80 psi, install a pressure reducing valve before installing
the water filtration system.
*Class I particle size: > 0.5 um to 1 um
†
Based on the use of Cryptosporidium parvum oocysts
††
Fibers greater than 10 um in length
®
NSF is a registered trademark of NSF International.
27
Sécurité du réfrigérateur
Votre sécurité et celle des autres sont très importantes.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de toujours lire
tous les messages de sécurité et de vous y conformer.
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot « DANGER » ou
« AVERTISSEMENT ». Ces mots signifient :
DANGER
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
AVERTISSEMENT
Risque possible de décès ou de blessure grave si vous ne
suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se
produire en cas de non-respect des instructions.
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
AVERTISSEMENT: Afin de réduire le risque d’incendie, de décharge électrique ou de blessures lors de l’utilisation de l’appareil,
il convient d’observer certaines précautions fondamentales, notamment :
� Les enfants doivent être surveillés afin de s’assurer qu’ils
ne jouent pas avec l’appareil.
� Cet appareil ne convient pas à une utilisation par des
personnes (y compris des enfants) à capacités physiques,
sensorielles ou mentales réduites, ou possédant un
manque d’expérience et de connaissances, à moins
qu’elles ne soient placées sous supervision ou qu’elles
aient reçu des instructions concernant l’utilisation de
l’appareil par une personne responsable de leur sécurité.
� Ne pas utiliser de câble de rallonge.
� Si le cordon d’alimentation est endommagé, il doit être
remplacé par le fabricant, son agent de réparation ou toute
autre personne qualifiée afin d’éviter tout danger.
� Brancher sur une alimentation en eau potable uniquement.
� Cet appareil est destiné à un usage domestique et à
d’autres usages similaires comme : coins cuisine réservés
au personnel des boutiques, des bureaux et d’autres
environnements professionnels; maisons d’hôtes, ainsi que
par les clients d’hôtel, de motels et d’autres installations
d’hébergement; gîtes touristiques; et banquets et autres
utilisations non commerciales semblables.
� Ne pas entreposer de substances explosives comme des
aérosols avec agent propulseur inflammable dans cet
appareil.
� Utiliser le nouvel ensemble de tuyaux fournis avec
l’appareil, ne pas réutiliser les anciens tuyaux.
� Ne pas utiliser de pièces de remplacement qui n’ont pas
été recommandées par le fabricant (c.-à-d., pièces
fabriquées à la maison à l’aide d’une imprimante 3D).
� Garder les évents à l’intérieur de l’enceinte de l’appareil ou
de la structure encastrée exempte d’obstacles.
� Ne pas utiliser des appareils mécaniques ou autres
moyens pour accélérer le processus de dégivrage, autre
que ceux recommandés par le fabricant.
� Ne pas endommager le circuit réfrigérant.
� Ne pas utiliser des appareils électriques à l’intérieur des
compartiments d’aliments de l’appareil, à moins qu’ils
soient de type recommandé par le fabricant.
� L’ensemble pour machine à glaçons peut être ajouté à
certains modèles. Consulter la plaque signalétique située à
l’intérieur du compartiment pour les aliments de l’appareil
pour obtenir les informations concernant le modèle
d’ensemble pour machine à glaçons.
� L’installation de la conduite d’eau et de la machine à
glaçons doit être effectuée par un technicien de service
qualifié. Consulter les instructions d’installation fournies
avec l’ensemble pour machine à glaçons pour tous les
détails.
� Ne pas installer un parasurtenseur ou un bloc
d’alimentation portatif derrière l’appareil.
� Cet appareil peut être utilisé à une altitude maximale de
2 000 m (6 561,7 pi) par rapport au niveau de la mer.
� Lors du positionnement de l’appareil, s’assurer que le
cordon d’alimentation n’est pas coincé ou endommagé.
� Ne pas installer un parasurtenseur ou un bloc
d’alimentation portatif derrière l’appareil.
� Pour éviter un danger provoqué par l’instabilité de
l’appareil, ce dernier doit être fixé selon les directives
fournies dans les instructions d’installation.
CONSERVER CES INSTRUCTIONS
28
Mise au rebut du vieux réfrigérateur
AVERTISSEMENT
Risque de basculement
La partie du haut du réfrigérateur est très lourde, ce qui
peut le faire basculer facilement lorsqu’il n’est pas
complètement installé.
Garder les portes fermées avec du ruban jusqu’à la fin
de l’installation du réfrigérateur.
Utiliser au moins deux personnes pour déplacer et
installer le réfrigérateur.
Ne pas respecter cette instruction peut causer un décès
ou une blessure grave.
AVERTISSEMENT : Un enfant peut rester piégé. Avant de jeter
votre vieux réfrigérateur ou congélateur :
� Enlever les portes.
� Laisser les tablettes en place de sorte que les enfants ne
puissent pas y pénétrer facilement.
AVERTISSEMENT
Risque de suffoquer
Enlever les portes ou le couvercle de votre vieil appareil.
Le non-respect de cette instruction peut causer un décès
ou des lésions cérébrales.
IMPORTANT : Le risque qu’un enfant puisse se retrouver coincé
et suffoquer n’est pas chose du passé. Les réfrigérateurs jetés ou
abandonnés restent dangereux, même s’ils ne restent à l’extérieur
que pour « quelques jours seulement ». Si l’ancien réfrigérateur
doit être mis au rebut, suivre les instructions suivantes afin
d’éviter les accidents.
Informations importantes à connaître pour l’élimination du
liquide réfrigérant :
Jeter le réfrigérateur conformément aux règlements fédéraux et
locaux. Les liquides réfrigérants doivent être évacués par un
technicien en réfrigération accrédité EPA, conformément aux
procédures établies.
29
MISE EN PLACE
Modèles
Réfrigérateurs côte à côte sans distributeur
Série Stainless
Cette série procure un réfrigérateur encastré d’apparence
commerciale.
KBSN742SPS; KBSN742SJP; KBSN742SBE; KBSN748SPS;
KBSN748SJP; KBSN748SBE
Réfrigérateurs côte à côte avec distributeur
Série Stainless
Cette série procure un réfrigérateur encastré d’apparence
commerciale.
KBSD736SPS; KBSD742SPS; KBSD748SPS
Série Overlay
Se caractérise par des garnitures d’origine de style décoratif
procurant un aspect « sans cadre ». Cette série nécessite
l’installation de panneaux, poignées et supports personnalisés.
KBSN742TPA; KBSN748TPA
30
Connaître votre produit
2
1
3
3
4
6
7
9
8
5
1. Interface utilisateur (modèles avec distribution)
2. Distributeur d’eau et de glaçons extérieur avec Measured Fill (Remplissage mesuré) (seulement sur les modèles à distribution)
3. Portes à fermeture douce
4. Filtre à odeur (filtre à air FreshFlow™)
5. Machine à glaçons automatique (modèles sans distribution)
6. Zone de préparation sous la tablette
7. Plateau de rangement coulissant en bois
8. Interface utilisateur (modèles sans distribution)
9. Tiroir à contrôle de température FreshChill™
Retrait des matériaux d’emballage
� Avant de mettre le réfrigérateur en marche, enlever tout résidu
de ruban adhésif et de colle. Au besoin, utiliser une petite
quantité de liquide vaisselle et d’eau chaude pour éliminer les
résidus.
� Ne pas utiliser d’outils tranchants, d’alcool à friction, de
liquides inflammables ou de nettoyants abrasifs.
� Mettre aux rebuts ou recycler tous les matériaux d’emballage.
Voir la section « Sécurité du réfrigérateur » pour obtenir plus
d’informations.
Nettoyage avant utilisation
Nettoyer l’intérieur du réfrigérateur avant de l’utiliser. Consulter la
section « Entretien et nettoyage » pour obtenir les instructions de
nettoyage.
31
Marche/arrêt de l’alimentation
Pour mettre le réfrigérateur sous tension ou hors tension, il faut
retirer la grille supérieure afin d’accéder à l’interrupteur. Mettre le
réfrigérateur hors tension avant de le nettoyer.
1. Ouvrir les portes du réfrigérateur.
2. Placer les mains sous le panneau de la grille supérieure. Tenir
le bord inférieur avec les doigts et les pouces.
3. Tirer le panneau de la grille tout droit jusqu’à la position de
butée de la grille. Soulever ensuite le panneau de la grille pour
le retirer.
1
2
3
4. Mettre l’interrupteur d’alimentation à la position ON
(MARCHE) ou OFF (ARRÊT).
REMARQUE : Lorsque le réfrigérateur est éteint pendant une
période prolongée, retirer les aliments et vider le bac à glace.
A
A. Interrupteur d’alimentation
Pour réinstaller la grille supérieure :
1. Insérer les crochets de la grille supérieure (situés à l’arrière de
la grille supérieure) dans les boulons de montage de la
garniture latérale.
2. Tirer légèrement la grille vers le bas et pousser la partie
inférieure vers l’intérieur pour la bloquer en place.
IMPORTANT : S’assurer que l’interrupteur d’alimentation est sur
ON (MARCHE) après avoir nettoyé ou réparé le réfrigérateur.
Spécifications de l’alimentation en
eau
Lire toutes les instructions avant de commencer.
IMPORTANT :
� Lire la section « Raccordement à la canalisation d’eau » dans
les instructions d’installation. Pour toute question, voir à la
section « Dépannage » ou contacter un plombier certifié.
� Si le réfrigérateur est mis en marche avant d’avoir été
raccordé à la conduite d’eau, la machine à glaçons s’éteint.
Voir la section « Machine à glaçons et bac d’entreposage ».
� Toutes les installations doivent être conformes aux exigences
des codes locaux de plomberie.
� Raccorder à la canalisation d’arrivée d’eau potable
uniquement.
Ne pas utiliser ce produit pour filtrer une eau
microbiologiquement polluée ou de qualité inconnue en
l’absence d’un dispositif de désinfection adéquat en amont
ou en aval du système. Les systèmes certifiés pour la
réduction des kystes peuvent être utilisés pour une eau
désinfectée susceptible de contenir des kystes filtrables.
� Lors de l’utilisation de la machine à glaçons ou du distributeur
d’eau, un bruit de claquement peut se produire en raison de
changements rapides de la pression de l’eau dans les tuyaux
de votre maison. Pour remédier à ce problème, il convient
d’installer un dispositif antibélier à l’endroit où la conduite
d’eau du réfrigérateur se raccorde à l’alimentation en eau de la
maison. Ce dispositif absorbe les chocs de pression et arrête
les coups. Pour effectuer une bonne installation de l’antibélier,
contacter un plombier certifié.
Pression d’eau
Une alimentation en eau froide avec une pression entre 30 lb/po
2
et 120 lb/po
2
(207 kPa et 827 kPa est nécessaire pour faire
fonctionner le distributeur d’eau et la machine à glaçons. Pour
toute question au sujet de la pression de l’eau, faire appel à un
plombier qualifié agréé.
REMARQUE : Si la pression en eau est inférieure aux critères
minimaux, le débit du distributeur d’eau pourrait diminuer ou
entraîner la formation de glaçons creux ou de forme irrégulière.
Pour toute question au sujet de la pression de l’eau, faire appel à
un plombier qualifié agréé.
Alimentation en eau par osmose inverse
IMPORTANT : La pression de l’alimentation en eau entre le
système d’osmose inverse et le robinet d’arrivée d’eau du
réfrigérateur doit être entre 30 lb/po² et 120 lb/po²
(207 kPa à 827 kPa).
Si un système de filtration de l’eau par osmose inverse est
raccordé à votre alimentation en eau froide de la, la pression de
l’eau au système doit être d’un minimum de 40 lb/po² à 60 lb/po²
(276 kPa à 414 kPa).
Si la pression d’eau au système de filtration par osmose inverse
est inférieure à 40 lb/po² à 60 lb/po² (276 kPa à 414 kPa) :
� Vérifier que le filtre à sédiment dans le système à osmose
inverse n’est pas obstrué. Remplacer le filtre si nécessaire.
� Laisser le réservoir du système d’osmose inverse se remplir
après une utilisation intense.
� Si le réfrigérateur comporte un filtre à eau, celui-ci peut réduire
la pression de l’eau lorsqu’il est utilisé avec un système
d’osmose inverse. Enlever la cartouche de filtre à eau.
Pour toute question au sujet de la pression de l’eau, faire appel à
un plombier qualifié agréé.
32
Préparation du circuit d’eau
Veuillez lire avant d’utiliser le circuit d’eau. Suivre les instructions
relatives au modèle de réfrigérateur utilisé.
� Brancher sur une alimentation en eau potable uniquement.
� S’assurer que le robinet d’eau est ouvert avant d’appeler le
service d’assistance.
� Ne pas utiliser ce produit pour filtrer une eau
microbiologiquement polluée ou de qualité inconnue en
l’absence d’un dispositif de désinfection adéquat en amont ou
en aval du système. Les systèmes certifiés pour la réduction
des kystes peuvent être utilisés pour une eau désinfectée
susceptible de contenir des kystes filtrables.
REMARQUE :
� Après avoir installé/remplacé le filtre à eau, attendre 24 h pour
la première production de glace.
� Jeter le premier bac de glaçons produit.
� Le bac à glaçons se remplira complètement au bout de 3 jours
environ, en fonction de la glace et de l’utilisation du
congélateur.
� S’assurer que le filtre à la grille de la base est bien installé et
que la capsule est à la position horizontale.
Style 1 (modèles avec distributeur)
2
1
A. Distributeur de glace
B. Distributeur d’eau
IMPORTANT : Après avoir raccordé le réfrigérateur à
l’alimentation en eau ou avoir remplacé le filtre à eau, suivre les
étapes ci-dessous pour s’assurer que le circuit d’eau est
correctement nettoyé. Ceci évacue l’air du filtre et du système de
distribution d’eau et rend le filtre à eau opérationnel.
REMARQUE : Si votre modèle est muni d’un système de filtre à la
grille de la base, s’assurer que le filtre à la grille de la base est
bien installé et que la capsule est à la position horizontale.
A
A. Filtre à eau
1. Ouvrir la porte du congélateur et éteindre la machine à
glaçons. Le commutateur ON/OFF (MARCHE/ARRÊT) se
trouve dans la partie supérieure droite du compartiment de
congélation. Tourner le commutateur au réglage OFF (à
droite) comme illustré.
2. Utiliser un récipient robuste pour appuyer sur le levier du
distributeur d’eau pendant 5 secondes, puis relâcher le levier
pendant 5 secondes. Répéter l’opération jusqu’à ce que l’eau
commence à couler. Une fois que l’eau commence à couler,
continuer d’appuyer et de relâcher la plaque du distributeur
(appui pendant 5 secondes, relâchement pendant
5 secondes) jusqu’à ce qu’un total de 3 gallons (12 L) ait été
distribué. Ceci évacue l’air du filtre et du système de
distribution d’eau et rend le filtre à eau opérationnel. Un
amorçage supplémentaire peut s’avérer nécessaire dans
certains domiciles.
REMARQUE : Pendant l’évacuation de l’air du système, de
l’eau peut gicler du distributeur.
3. Ouvrir la porte du congélateur et mettre en marche la machine
à glaçons. Mettre le commutateur à la position ON (marche)
(vers la gauche).
Style 2 (modèles sans distributeur)
A
A. Tiroir à glaçons
33

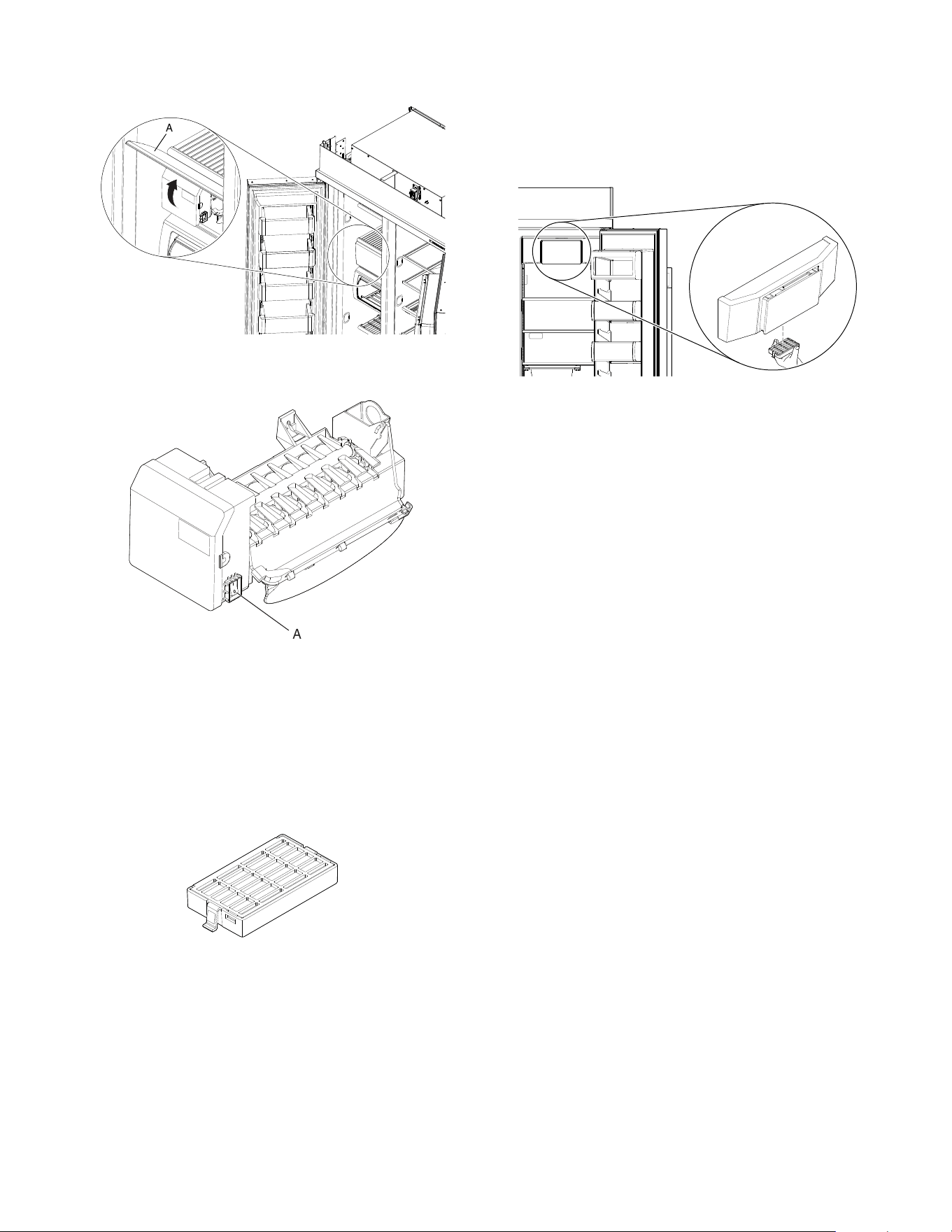

Pour activer ou désactiver la machine à glaçons :
1. Relever le couvercle de la machine à glaçons.
A
A. Couvercle de la machine à glaçons
2. utilisant le commutateur pour activer ou désactiver la machine
à glaçons.
A
A. Interrupteur de la machine à glaçons
Filtre à odeur (filtre à air
FreshFlow™)
Le sachet d’accessoires du réfrigérateur comprend un filtre à air
FreshFlow™ qui doit être installé avant d’utiliser le réfrigérateur.
Voir les instructions d’installation pour obtenir plus de
renseignements.
Ce filtre à odeurs réduit l’accumulation d’odeurs. Ceci aide à
maintenir un environnement plus propre à l’intérieur du
réfrigérateur.
Installation du filtre à odeurs
Le filtre à odeurs doit être installé derrière la porte à aérations,
située (selon le modèle) le long de la paroi intérieure gauche ou
arrière, à proximité du sommet du compartiment de réfrigération.
1. Retirer le filtre à odeurs de son emballage.
2. Le mettre en place.
Remplacement du filtre à odeurs
Le filtre à odeurs jetable doit être remplacé tous les 6 mois,
lorsque le témoin est entièrement passé du blanc au rouge.
Pour remplacer le filtre à odeurs, commander la pièce de
rechange W10311524 en ligne.
� Retirer l’ancien filtre à odeurs en serrant les onglets latéraux.
� Installer le filtre à odeurs et le témoin neufs à l’aide des
instructions des sections précédentes.
34
UTILISATION DU
RÉFRIGÉRATEUR
Utilisation des commandes
AVERTISSEMENT
Risque de décharge électrique
Brancher l’appareil sur une prise à 3 alvéoles reliée à la
terre.
Ne pas enlever la prise de liaison à la terre.
Ne pas utiliser d’adaptateur.
Ne pas utiliser de rallonge.
Le non-respect de ces instructions peut causer un
décès, un incendie ou une décharge électrique.
AVERTISSEMENT
Risque d’explosion
Garder les matières et les vapeurs inflammables, telles
que l’essence, à l’écart de l’appareil.
Utiliser un produit de nettoyage ininflammable.
Le non-respect de ces instructions peut causer un
décès, une explosion ou un incendie.
Visualisation et modification des points de
réglage de température
Réglage de la température du compartiment des aliments
frais et du congélateur :
À titre de commodité, les commandes du réfrigérateur et du
congélateur sont préréglées à l’usine.
Lors de l’installation initiale du réfrigérateur, s’assurer que les
commandes sont encore préréglées aux points de réglage
recommandés. Les points de réglage recommandés par l’usine
sont 37 °F (3 °C) pour le réfrigérateur et 0 °F (-18 °C) pour le
congélateur.
Appuyer sur le bouton de température du réfrigérateur ou du
congélateur pour permuter entre les points de réglage de
température en Fahrenheit (°F).
IMPORTANT :
� Attendre 24 heures avant d’ajouter des aliments dans le
réfrigérateur. Si on ajoute des aliments avant que le
réfrigérateur ne soit complètement refroidi, les aliments
risquent de se gaspiller.
REMARQUE : Placer les points de réglage à un réglage plus
froid que celui qui est recommandé ne refroidira pas les
compartiments plus rapidement.
� Si la température est trop tiède ou trop froide dans le
réfrigérateur ou le congélateur, vérifier d’abord les évents pour
s’assurer qu’ils ne sont pas bloqués, avant de modifier le
réglage des commandes.
� Les réglages recommandés devraient être bons pour une
utilisation domestique normale. Les réglages sont faits
correctement lorsque le lait ou le jus sont aussi froids que
désiré et lorsque la crème glacée est ferme.
REMARQUE : Dans des zones comme un garage, un sous-
sol ou un porche, la température peut être extrême ou le taux
d’humidité supérieur à celui de votre domicile. Il peut s’avérer
nécessaire de modifier la température à d’autres réglages que
les réglages recommandés afin de s’adapter à ces conditions.
� Attendre au moins 24 heures entre chaque modification.
Vérifier à nouveau les températures avant de procéder à
d’autres modifications.
REMARQUE : Pour basculer entre les réglages de température
Celsius et Fahrenheit, maintenir enfoncé les boutons « Max
Freeze » (Congélation maximale) et « Max Cool »
(Refroidissement maximal), l’affichage changera après
3 secondes.
REMARQUE : Pour alterner entre les litres et les onces, toucher
et maintenir la touche « Max Freeze » (Congélation maximale)
pendant 3 secondes et l’affichage de l’unité de mesure changera.
Style 1 (modèles avec distributeur)
Les commandes tactiles sont situées sur la porte gauche du
réfrigérateur, au-dessus du distributeur externe. Le tableau de
commande comprend des renseignements sur les différents
boutons et témoins. Le témoin de température du réfrigérateur et
du congélateur indique les derniers points de consigne de
température.
Lorsque les commandes ne sont pas utilisées, seules quelques
options de l’interface utilisateur sont visibles :
Lors de l’interaction avec l’interface utilisateur ou de l’utilisation du
distributeur, certaines des commandes et certains des témoins
suivants s’affichent :
35

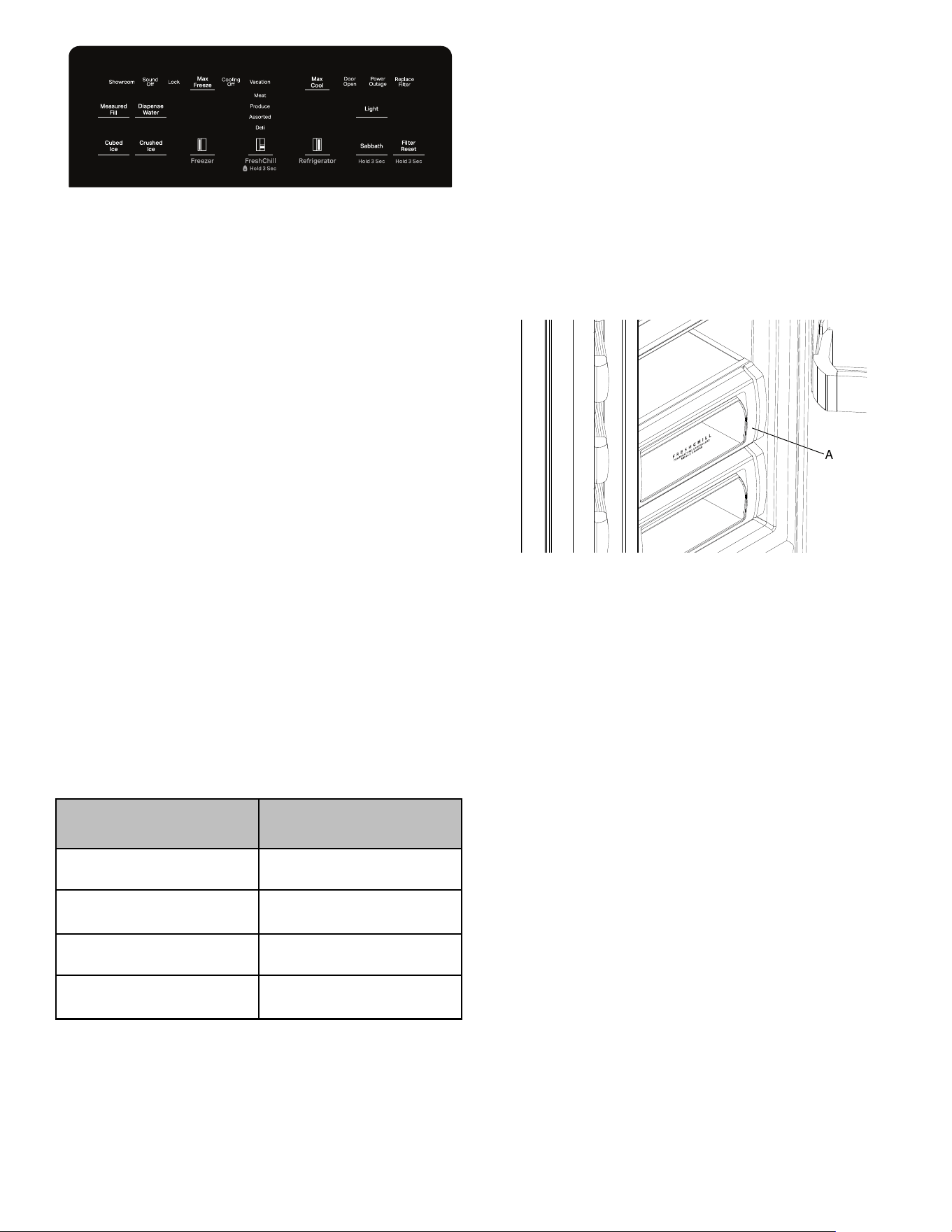

Marche/arrêt du refroidissement
Ni le réfrigérateur ni le congélateur ne refroidiront lorsque le
refroidissement est désactivé.
Mise sous tension
� Appuyer simultanément et sans relâcher sur les boutons Max
Freeze (Congélation maximale) et Max Cool (Refroidissement
maximal) pendant 3 secondes.
L’icône Cooling Off (Arrêt du refroidissement) clignote deux
fois et reste allumée.
Température
Réglage de la température °F/°C préréglé en °F
� Pour passer des degrés Celsius aux degrés Fahrenheit,
appuyer simultanément sur les boutons Max Cool
(Refroidissement maximal) et FreshChill (Rafraîchissement)
pendant 3 secondes.
Lorsqu’elle est activée, l’option de température sélectionnée
s’affiche. Lorsqu’elle est désactivée, la DEL est éteinte.
Réglage de la température
Les instructions suivantes s’appliquent au bouton de température
du réfrigérateur et au bouton de température du congélateur.
Appuyer une fois sur le bouton de température du congélateur ou
du réfrigérateur pour réduire la température (1 °C, 2 °F.
Une fois que le réglage de température atteint la température la
plus basse autorisée pour ce compartiment, appuyer de nouveau
sur le bouton change le réglage à la température la plus élevée
permise pour cette zone (boucle.
La température du réfrigérateur peut aller de 1 °C à 6 °C (33 °F à
43 °F, le réglage par défaut défini en usine est de 3 °C (37 °F.
La température du congélateur peut aller de -8 °F à 5 °F (-22 °C à
-15 °C), le réglage par défaut défini en usine est de 0 °F (-18 °C).
CONDITION/RAISON
RÉGLAGE DE LA
TEMPÉRATURE
RÉFRIGÉRATEUR trop froid
RÉFRIGÉRATEUR
commande 1 °C ou 2 °F plus
élevé
RÉFRIGÉRATEUR trop tiède
RÉFRIGÉRATEUR
commande 1 °C ou 2 °F plus
bas
CONGÉLATEUR trop froid
CONGÉLATEUR commande
1 °C ou 2 °F plus élevé
CONGÉLATEUR trop tiède/
trop peu de glaçons
CONGÉLATEUR commande
1 °C ou 2 °F plus bas
Tiroir à contrôle de température FreshChill™
Menu FreshChill (Rafraîchissement)
Il y a 4 températures préréglées pour le menu FreshChill
(Rafraîchissement). Appuyer sur le bouton du menu FreshChill
(Rafraîchissement) pour sélectionner les options désirées. Du
plus froid au plus chaud – Viandes, charcuteries, assortiment,
fruits et légumes.
� Le réglage MEAT (VIANDE) est le plus froid et peut être utilisé
pour décongeler des produits qui doivent être décongelés
dans le réfrigérateur.
� Le réglage PRODUCE (FRUITS ET LÉGUMES) est le réglage
le plus chaud et est utilisé pour les légumes et les fruits de
tous les jours.
� Le réglage ASSORTED (ASSORTIMENT) est utilisé pour
conserver différents articles dans le même tiroir.
� Le réglage DELI (CHARCUTERIES) est utilisé pour les
charcuteries et les fromages ou les produits non frais.
A
A. Tiroir FreshChill (Rafraîchissement)
Témoin et réinitialisation du filtre à eau
Le témoin lumineux du filtre à eau, situé sur le panneau de
commande, vous aidera à savoir quand changer le filtre à eau.
État de remplacement :
� Lorsque le témoin du filtre à eau sur le tableau de commande
interne s’affiche, ceci indique qu’il est presque temps de
changer la cartouche du filtre à eau. Remplacer la cartouche
de filtre à eau.
État de remplacement en retard :
� Lorsque le témoin du filtre à eau sur le tableau de commande
devient rouge, ceci indique qu’il est temps de changer la
cartouche du filtre à eau.
� Il est recommandé de remplacer le filtre lorsque le témoin
lumineux de l’état du filtre passe au rouge ou lorsque le débit
d’eau au distributeur ou à la machine à glaçons diminue de
façon marquée.
REMARQUE : Si le débit d’eau au distributeur d’eau ou à la
machine à glaçons diminue de façon marquée, remplacer le filtre
plus tôt. Le filtre doit être remplacé au moins tous les 6 mois selon
la qualité de l’eau et l’utilisation.
Pendant la distribution d’eau une fois que l’icône Replace Filter
(Remplacement du filtre) est activée, cette dernière clignotera
pendant la durée de la distribution. Cette situation s’applique pour
l’état de remplacement du filtre et l’état de remplacement en
retard. Quatorze jours après l’activation du témoin Replace Filter
(Remplacement du filtre), le témoin passe en mode « Replace
Overdue » (Remplacement en retard).
36
Réinitialiser l’état du filtre
Après avoir remplacé le filtre, appuyer sur le bouton Filter Reset
(Réinitialisation du filtre) pendant 3 secondes. Le bouton ne
s’affiche plus après la réinitialisation.
Consulter la section « Système de filtration de l’eau » pour
connaître les étapes de retrait et de remplacement du filtre.
Max Cool/Max Freeze (Refroidissement
maximal/Congélation maximale)
Max Cool (Refroidissement maximal)
La caractéristique Max Cool (Refroidissement maximal) est utile
lors de périodes d’utilisation intense du réfrigérateur, de l’ajout
d’une grande quantité d’aliments ou de l’élévation temporaire de
la température de la pièce.
� Appuyer sur la touche Max Cool (Refroidissement maximal)
pour placer le congélateur et le réfrigérateur aux réglages de
température les plus bas.
Appuyer de nouveau sur Max Cool (Refroidissement maximal)
pour retourner au réglage normal de réfrigérateur.
REMARQUE : La caractéristique Max Cool (Refroidissement
maximal) s’éteint automatiquement au bout d’environ 12 heures.
Max Freeze (Congélation maximale)
La fonction Max Freeze (Congélation maximale) augmente la
production de glaçons, ce qui est utile en période d’utilisation
intense de glaçons.
� Appuyer sur la touche Max Freeze (Congélation maximale)
pour régler le congélateur au réglage de température le plus
bas.
Appuyer à nouveau sur la touche Max Freeze (Congélation
maximale) pour revenir au point de réglage normal du
congélateur.
� Lorsque la caractéristique Max Freeze (Congélation
maximale) est activée, modifier la température du réfrigérateur
désactive cette caractéristique.
REMARQUE : La caractéristique Max Freeze (Congélation
maximale) s’éteint automatiquement au bout d’environ 48 heures.
� La modification de la température du réfrigérateur ou
l’activation du mode Vacation (Vacances) désactivera la
fonction Max Cool/Max Freeze (Refroidissement maximal/
congélation maximale).
Measured Fill (Remplissage mesuré)
� Pour calibrer, voir à la section « Calibration du remplissage
mesuré pour obtenir plus de détails.
� Appuyer sur Measured fill (Remplissage mesuré) fait passer
d’un volume prédéfini à un autre.
� Pour la distribution avec le bouton : Appuyer sur le bouton
de distribution pour l’activer. Appuyer de nouveau sur le
bouton de distribution arrêtera le remplissage mesuré.
� Pour la distribution avec la plaque de distribution :
Appuyer sans relâcher sur la plaque de distribution d’eau.
Relâcher la palette de distribution d’eau arrêtera le
remplissage mesuré.
Fonctions d’alarme
Door Open (Ouverture de la porte)
La caractéristique d’alarme de porte entrouverte fait retentir un
signal d’alarme lorsque la porte du réfrigérateur ou du congélateur
est ouverte pendant 5 minutes et que le système de
refroidissement fonctionne. L’alarme retentit toutes les 2 minutes.
Fermer les deux portes pour l’arrêter. La caractéristique se
réinitialise et se réactive ensuite si l’une des portes est de
nouveau laissée ouverte pendant 5 minutes.
Power Outage (Panne de courant)
Le témoin Power Outage (Panne de courant) indique à l’utilisateur
si l’alimentation électrique du réfrigérateur a été interrompue et
que la température du congélateur a atteint 18 °F (-8 °C) ou plus.
Lorsque l’alimentation électrique est rétablie, le bouton clignote
plusieurs fois et l’icône rouge Power Outage (Panne de courant)
apparaît. Lorsque le témoin est allumé, toutes les autres
commandes et fonctions du distributeur sont désactivées jusqu’à
ce que l’utilisateur confirme qu’il a bien remarqué la panne de
courant.
� Appuyer sur un bouton pour ramener l’écran à son affichage
normal.
Divers
Cubed Ice (Glaçons) ou Crushed Ice (Glace concassée)
Appuyer sur Cubed (Glaçons) ou Crushed Ice (Glace concassée)
pour la sélection de glaçons.
REMARQUE :
� Pour de la glace concassée, les glaçons sont concassés avant
d’être distribués. Cette action peut causer un court délai lors
de la distribution de glace concassée. Le bruit du broyeur de
glaçons est normal et la dimension des morceaux de glace
peut varier.
� Lorsqu’on passe du mode glace concassée au mode glaçons,
quelques onces de glace concassée sont distribuées avec les
premiers glaçons.
Sound Off (Sons désactivés) :
Maintenir enfoncés les boutons Max Cool (Refroidissement
maximal) et Refrigerator (Réfrigérateur) pendant 3 secondes pour
activer et désactiver les sons d’alarmes.
Verrouillage des commandes
Maintenir le bouton FreshChill (Rafraîchissement) enfoncé pour
activer la fonction de verrouillage des commandes.
Lorsque le verrouillage des commandes est activé :
� Les autres fonctions ne sont pas accessibles.
� Appuyer sur un bouton fera résonner une tonalité de touche
invalide 3 fois et clignoter le témoin de verrouillage 3 fois.
� Les palettes à eau/glaçons ne sont pas disponibles, appuyer
sur les palettes fera résonner une tonalité de palette invalide
3 fois.
Showroom Mode (Mode d’exposition)
Le mode de démonstration est conçu pour le plancher de vente.
Maintenir les boutons Refrigerator (Réfrigérateur) et Freezer
(Congélateur) enfoncés pendant 5 secondes, le témoin
Showroom Mode (Mode d’exposition) clignotera deux fois et
restera activé/désactivé.
Lumière de distributeur
Lorsqu’on utilise le distributeur, l’éclairage s’allume
automatiquement. Si l’on souhaite que la lumière reste allumée en
permanence, on peut l’allumer.
Appuyer une autre fois sur le bouton Light (Éclairage) pour
éteindre la lampe du distributeur.
37
Style 2 (modèles sans distributeur)
Les commandes de l’interface utilisateur (IU) sont situées au-
dessus du tiroir FreshChill (Rafraîchissement).
Température
Réglage de la température °F/°C préréglé en °F
� Appuyer sur le bouton °F – °C pour passer entre Celsius et
Fahrenheit.
Lorsqu’elle est activée, l’option de température sélectionnée
s’affiche. Lorsqu’elle est désactivée, la DEL est éteinte.
Tiroir à contrôle de température FreshChill™
Menu FreshChill (Rafraîchissement)
Il y a 4 températures préréglées pour le menu FreshChill
(Rafraîchissement). Appuyer sur le bouton du menu FreshChill
(Rafraîchissement) pour sélectionner les options désirées. Du
plus froid au plus chaud – Viandes, charcuteries, assortiment,
fruits et légumes.
� Le réglage MEAT (VIANDE) est le plus froid et peut être utilisé
pour décongeler des produits qui doivent être décongelés
dans le réfrigérateur.
� Le réglage PRODUCE (FRUITS ET LÉGUMES) est le réglage
le plus chaud et est utilisé pour les légumes et les fruits de
tous les jours.
� Le réglage ASSORTED (ASSORTIMENT) est utilisé pour
conserver différents articles dans le même tiroir.
� Le réglage DELI (CHARCUTERIES) est utilisé pour les
charcuteries et les fromages ou les produits non frais.
A
A. Tiroir FreshChill (Rafraîchissement)
Distributeurs d’eau et de glaçons
Distributeur d’eau
Distribution d’eau :
1. Appuyer un verre résistant contre la plaque du distributeur
d’eau.
REMARQUE :
� L’eau n’est distribuée que lorsque la porte de gauche est
fermée et s’arrêtera à l’ouverture de la porte.
� Il n’est PAS possible de distribuer de l’eau et des glaçons
en même temps. La plaque sur laquelle on appuie en
premier effectue la distribution.
2. Retirer le verre pour arrêter la distribution.
REMARQUE : L’eau peut avoir un mauvais goût si vous
n’utilisez pas régulièrement le distributeur. Distribuer une
quantité suffisante d’eau chaque semaine pour maintenir un
approvisionnement frais.
Distributeur de glace
Les glaçons tombent du bac d’entreposage de la machine à
glaçons dans le congélateur lorsqu’on appuie sur la plaque du
distributeur. Le système de distribution ne fonctionne pas lorsque
la porte du congélateur est ouverte. Pour éteindre la machine à
glaçons, voir la section « Machine à glaçons et bac
d’entreposage ».
La machine à glaçons peut produire à la fois de la glace
concassée et des glaçons. L’écran affiche « CRUSHED »
(CONCASSÉE) ou « CUBED » (GLAÇONS) et indique le type de
glace sélectionné. Pour modifier le réglage, appuyer sur le bouton
ICE (GLAÇONS) avant la distribution de glace.
Pour de la glace concassée, les glaçons sont concassés avant
d’être distribués. Cette action peut causer un court délai lors de la
distribution de glace concassée. Le bruit du broyeur de glaçons
est normal et la dimension des morceaux de glace peut varier.
Lorsqu’on passe du mode glace concassée au mode glaçons,
quelques onces de glace concassée sont distribuées avec les
premiers glaçons.
38
Distribution de glaçons :
1. Appuyer sur le bouton approprié pour sélectionner le type de
glace désiré.
AVERTISSEMENT
Risque de coupure
Utiliser un verre robuste pour la distribution de glaçons.
Le non-respect de cette instruction peut causer des
coupures.
2. Appuyer un verre robuste contre la plaque du distributeur de
glaçons. Tenir le verre près de l’ouverture du distributeur pour
que les glaçons ne tombent pas à côté du verre.
IMPORTANT : Il n’est pas nécessaire d’exercer une pression
importante sur la plaque pour activer le distributeur de
glaçons. Une pression forte ne donne pas une distribution
plus rapide de glaçons ou des quantités plus grandes.
3. Retirer le verre pour arrêter la distribution.
REMARQUE : La distribution de glaçons peut se poursuivre
pendant 10 secondes après que le verre a été éloigné de la
plaque. Le distributeur peut continuer à faire du bruit pendant
quelques secondes après la distribution.
Plateau de distributeur (sur certains modèles)
Certains modèles possèdent un plateau sous la zone du
distributeur. Le plateau est conçu pour récupérer les légers
renversements et peut être enlevé et nettoyé.
REMARQUE : Le récipient ne comporte pas de conduit
d’écoulement.
Machine à glaçons et bac
d’entreposage
IMPORTANT : Purger le système d’approvisionnement en eau
avant de mettre en marche la machine à glaçons. Voir la section «
Distributeurs d’eau et de glaçons ». Prévoir un délai de
24 heures pour la production du premier lot de glaçons. Jeter les
trois premiers lots de glaçons produits. Prévoir un délai de 3 jours
pour le remplissage complet du bac à glaçons.
Modèles avec distribution :
Mise en marche/arrêt de la machine à glaçons :
Le commutateur ON/OFF (MARCHE/ARRÊT se trouve dans la
partie supérieure droite du compartiment de congélation.
1. Pour mettre la machine à glaçons en marche, glisser la
commande à la position ON (MARCHE) (à gauche).
REMARQUE : Votre machine à glaçons a un arrêt
automatique. Les détecteurs de machines à glaçons
arrêteront automatiquement la production de glaçons, mais la
commande demeurera à la position ON (MARCHE) (à
gauche).
2. Pour un arrêt manuel, glisser la commande à la position OFF
(ARRÊT) (à droite).
Pour retirer et réinstaller le bac de conservation des
glaçons :
1. Tenir la base du bac d’entreposage à deux mains et appuyer
sur le bouton pour dégager et sortir le bac.
REMARQUE : Il n’est pas nécessaire de tourner la
commande de la machine à glaçons à la position Off (Arrêt) (à
droite) lorsqu’on enlève le seau d’entreposage. Le couvercle
du détecteur (« porte à clapet ») sur la paroi gauche du
congélateur interrompt la production de glaçons lorsque la
porte est ouverte ou que le bac d’entreposage a été enlevé.
2. Réinstaller le bac d’entreposage sur la porte et appuyer vers
le bas pour s’assurer qu’il est bien en place.
39

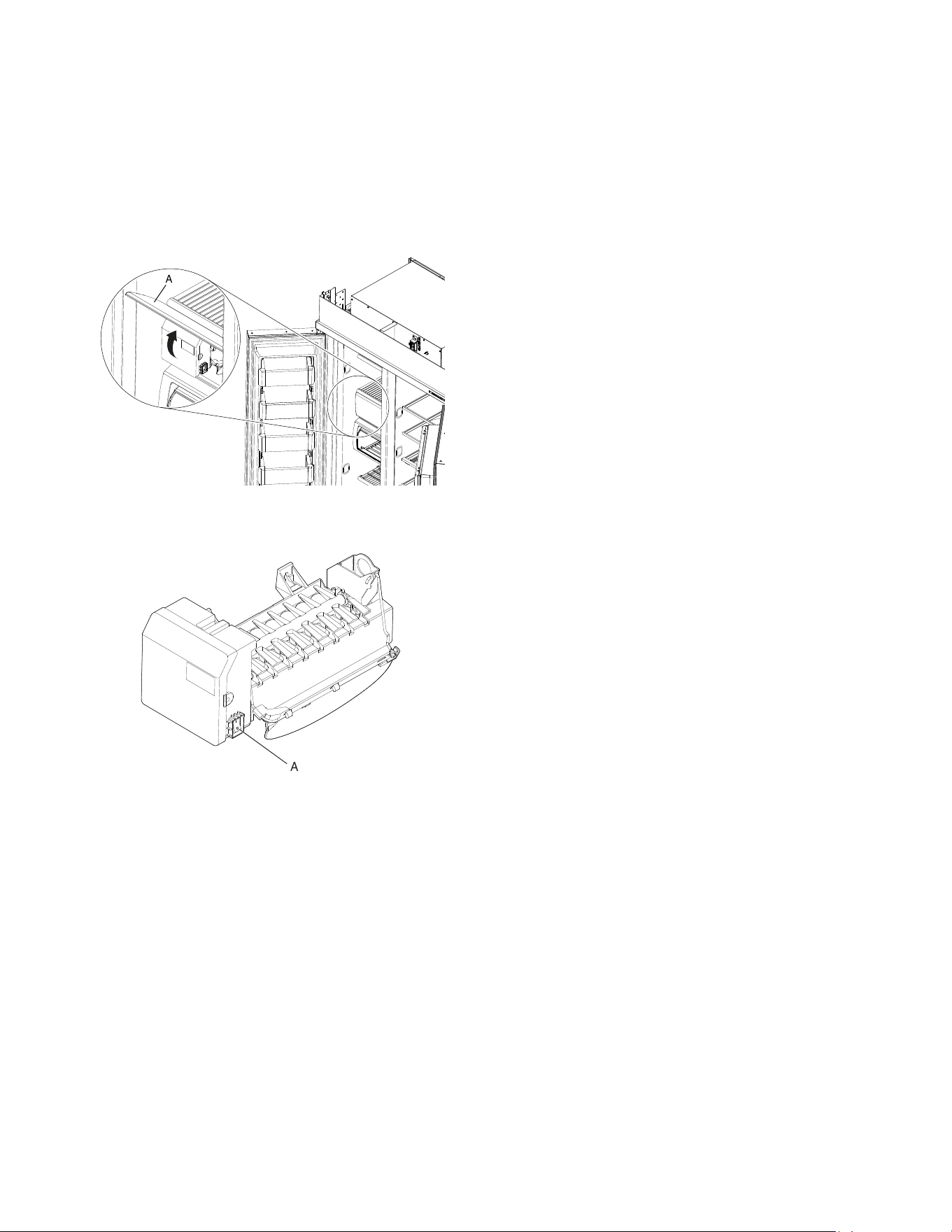

Nettoyage du bac à glaçons :
1. Vider le bac (faire fondre la glace avec de l’eau chaude si
nécessaire). Ne pas utiliser d’objets pointus.
2. Laver avec un détergent doux, rincer et sécher à fond. Ne pas
utiliser de nettoyants abrasifs.
REMARQUE : Il est normal que la glace s’agglomère dans le bac
(en fonction de l’utilisation de la glace).
Modèles sans distribution :
Pour retirer et réinstaller le bac à glaçons :
1. Relever le couvercle de la machine à glaçons.
A
A. Couvercle de la machine à glaçons
2. utilisant le commutateur pour activer ou désactiver la machine
à glaçons.
A
A. Interrupteur de la machine à glaçons
3. Soulever l’avant du bac d’entreposage et tirer le bac à glaçons
vers l’avant.
4. Pour remettre en place le bac à glace, sortir les glissières du
tiroir, placer le bac sur les glissières et le pousser
complètement vers l’arrière jusqu’à ce que le bac s’enclenche
dans les glissières du tiroir.
REMARQUE : Une mauvaise installation peut empêcher le
bac de se fermer correctement.
5. Utiliser l’interrupteur pour activer la machine à glaçons.
Nettoyage du bac d’entreposage à glaçons
REMARQUE : Il est normal que les glaçons soient agglomérés
dans le bac à glaçons. Si l’on distribue ou utilise des glaçons plus
fréquemment, ils se sépareront. Il est conseillé de vider et de
nettoyer le bac à glaçons aussi souvent que nécessaire.
Nettoyage du bac d’entreposage à glaçons :
1. Vider le bac à glaçons. Utiliser de l’eau tiède pour faire fondre
la glace si nécessaire.
REMARQUE : Ne pas utiliser un objet pointu pour briser les
glaçons dans le bac ou le seau. Cette action peut
endommager le récipient à glaçons et le mécanisme du
distributeur.
2. Laver à l’aide d’un détergent doux, bien rincer et sécher à
fond. Ne pas utiliser de nettoyants forts ou abrasifs ni de
dissolvants.
Ne pas oublier
� Prévoir un délai de 24 heures pour la production du premier lot
de glaçons. Prévoir un délai de 3 jours pour le remplissage
complet du récipient à glaçons.
� Jeter les trois premières quantités de glaçons produites pour
éviter les impuretés qui peuvent être expulsées du système.
� La qualité des glaçons dépend de la qualité de l’eau fournie à
la machine à glaçons.
� Éviter de connecter la machine à glaçons à une alimentation
en eau adoucie.
� Les produits chimiques adoucisseurs d’eau (comme le sel)
peuvent endommager certaines pièces de la machine à
glaçons et entraîner une mauvaise qualité de glaçons. Si
l’alimentation en eau adoucie ne peut être évitée, s’assurer
que l’adoucisseur d’eau fonctionne bien et qu’il est bien
entretenu.
� Il est normal pour les glaçons de coller ensemble aux coins. Ils
se sépareront facilement.
� Pour la machine à glaçons des modèles sans distribution,
ne pas forcer le bras de commande à broche métallique vers
le haut ou vers le bas.
� Ne pas entreposer quoi que ce soit sur le dessus de la
machine à glaçons ou dans le bac à glaçons.
40
Réglage en litres ou en onces
OZ
Maintenir enfoncés les boutons Max Freezer (Congélation
maximale) et FreshChill (Rafraîchissement) pour passer entre
litres (L) et onces (oz).
Lorsque L ou oz est sélectionné, la DEL correspondante s’allume
brillamment. La DEL s’éteint au bout de 10 secondes si la fonction
de quantité d’eau n’est pas utilisée.
L’option L/oz n’est activée que lorsqu’une fonction de quantité
d’eau est utilisée (par exemple, remplissage mesuré ou
calibration).
Calibration de la fonction Measured Fill (Remplissage
mesuré)
La pression en eau du domicile peut affecter la précision de la
fonction Measured Fill (Remplissage mesuré). Pour un rendement
optimal du distributeur d’eau, il faut d’abord calibrer la fonction
Measured Fill (Remplissage mesuré).
Démarrer le mode de calibration : Maintenir enfoncé le bouton
Measured Fill (Remplissage mesuré) pendant 3 secondes pour
accéder au mode de calibration. Le bouton s’affiche avec les
réglages par défaut de 0,2 L ou 8 oz.
Dispense Water (Distribution d’eau) : Appuyer sur la plaque de
distribution d’eau (p. ex., dans une tasse à mesurer) jusqu’à ce
que la quantité désirée soit atteinte. Relâcher sur la plaque de
distribution d’eau pour arrêter la distribution d’eau.
Enregistrer et quitter la calibration
1. Sauvegarder : Si de l’eau a été distribuée, appuyer sur le
bouton Measured Fill (Remplissage mesuré) sauvegardera la
quantité distribuée, une tonalité résonnera et la quantité
calibrée clignotera deux fois à l’écran.
2. Quitter (sans enregistrer) : S’il n’y a pas eu de distribution
d’eau, appuyer sur le bouton Measured Fill (Remplissage
mesuré) permettra de quitter le mode de calibration sans
sauvegarder la quantité calibrée.
REMARQUE : La quantité d’eau distribuée correspondra à la
quantité sélectionnée. Vérifier que le récipient est vide et peut
contenir le volume complet. Si de la glace se trouve dans le
récipient, il faut peut-être modifier la sélection.
IMPORTANT : Une faible pression en eau peut affecter la
précision de cette caractéristique.
1. Appuyer sur MEASURED FILL (REMPLISSAGE MESURÉ)
pour activer la fonction. Une fois la fonction activée, l’écran
Measured Fill (Remplissage mesuré) apparaît sur l’affichage.
2. Pour distribuer de l’eau, appuyer un verre robuste contre la
plaque du distributeur d’eau OU placer le verre sous le
distributeur d’eau et appuyer sur le bouton MEASURED FILL
(REMPLISSAGE MESURÉ). Tenir le verre près de la canule
du distributeur d’eau pour que l’eau coule dans le verre.
3. Il est possible d’appuyer sur le bouton Measured Fill
(Remplissage mesuré) pour passer à la quantité préréglée
suivante. Chaque fois qu’on appuie permet de passer à la
quantité préréglée suivante jusqu’à ce que la dernière option
soit atteinte. Exemple – 8 oz à 16 oz à 24 oz, FIN (0,2 L à
0,5 L à 1,0 L, FIN).
REMARQUE :
� Le distributeur désactive automatiquement la fonction
Measured Fill (Remplissage mesuré) après 1 minute
d’inactivité. Lorsque la fonction Measured Fill (Remplissage
mesuré) est désactivée, toute modification effectuée est
perdue et les réglages par défauts sont réactivés.
� La majorité des tasses à café font de 4 à 6 oz (118 à 117 ml) et
ne sont pas de la même taille qu’une tasse à mesurer de 8 oz
(237 ml). Il peut être nécessaire de modifier le volume pour
éviter un remplissage excessif des tasses à café.
� Au cours de la distribution de l’eau, l’affichage numérique
procède à un décompte de la quantité d’eau qu’il reste à
distribuer, en fonction du volume sélectionné. Le débit d’eau
s’arrête automatiquement une fois que le volume désiré a été
distribué.
41
Système de filtration de l’eau
Ne pas utiliser ce produit pour filtrer une eau microbiologiquement
polluée ou de qualité inconnue en l’absence d’un dispositif de
désinfection adéquat en amont ou en aval du système. Les
systèmes certifiés pour la réduction des kystes peuvent être
utilisés pour une eau désinfectée susceptible de contenir des
kystes filtrables.
Témoin d’état du filtre à eau
Le témoin lumineux du filtre à eau, situé sur le panneau de
commande, vous aidera à savoir quand changer le filtre à eau.
État de remplacement :
� Remplacer la cartouche du filtre à eau lorsque l’affichage de
l’état du filtre passe à « Replace » (remplacer).
État de remplacement en retard :
� Lorsque le témoin du filtre à eau sur le tableau de commande
devient rouge, ceci indique qu’il est temps de changer la
cartouche du filtre à eau.
� Il est recommandé de remplacer le filtre lorsque le témoin
lumineux de l’état du filtre passe au rouge ou lorsque le débit
d’eau au distributeur ou à la machine à glaçons diminue de
façon marquée.
REMARQUE : Si le débit d’eau au distributeur d’eau ou à la
machine à glaçons diminue de façon marquée, remplacer le filtre
plus tôt. Le filtre doit être remplacé au moins tous les 6 mois selon
la qualité de l’eau et l’utilisation.
Pendant la distribution d’eau une fois que l’icône Replace Filter
(Remplacement du filtre) est activée, cette dernière clignotera
pendant la durée de la distribution. Cette situation s’applique pour
l’état Replace Filter (Remplacement du filtre) et l’état de
remplacement en retard. Quatorze jours après l’activation du
témoin Replace Filter (Remplacement du filtre), le témoin passe
en mode « Replace Overdue » (Remplacement en retard).
Réinitialiser l’état du filtre
Après avoir remplacé le filtre, appuyer sur le bouton Filter Reset
(Réinitialisation du filtre) pendant 3 secondes. Le bouton ne
s’affiche plus après la réinitialisation.
Remplacement du filtre à eau
Le filtre à eau : est situé dans la grille de la base, sous la porte du
compartiment du congélateur. Il n’est pas nécessaire de retirer la
grille de la base pour retirer le filtre.
A
A. Filtre à eau
1. Retirer le filtre en poussant sur le bouton d’éjection et en tirant
sur le bouchon du filtre en ligne droite.
REMARQUE :
� Éviter de tourner le bouchon pendant l’extraction du filtre
pour éviter les risques qu’il s’enlève. Si cela se produit,
replacer le bouchon et tirer sur le filtre en ligne droite.
� Il y aura de l’eau dans le filtre. Il est possible qu’il y ait un
dégât d’eau.
B
A
A. Boutons d’éjection
B. Filtre à eau
2. Enlever le bouchon en la dévissant dans le sens antihoraire
jusqu’à ce qu’il ne soit plus possible de le tourner.
IMPORTANT : Ne pas jeter le couvercle. Il fait partie de votre
réfrigérateur. Conserver le couvercle pour l’utiliser avec le
filtre de rechange.
A
B
A. Filtre à eau
B. Bouchon
3. Aligner l’arête du bouchon avec la flèche du nouveau filtre,
puis tourner le bouchon jusqu’à ce qu’il s’enclenche en place.
A
B
A. Couvercle
B. Joints toriques
42

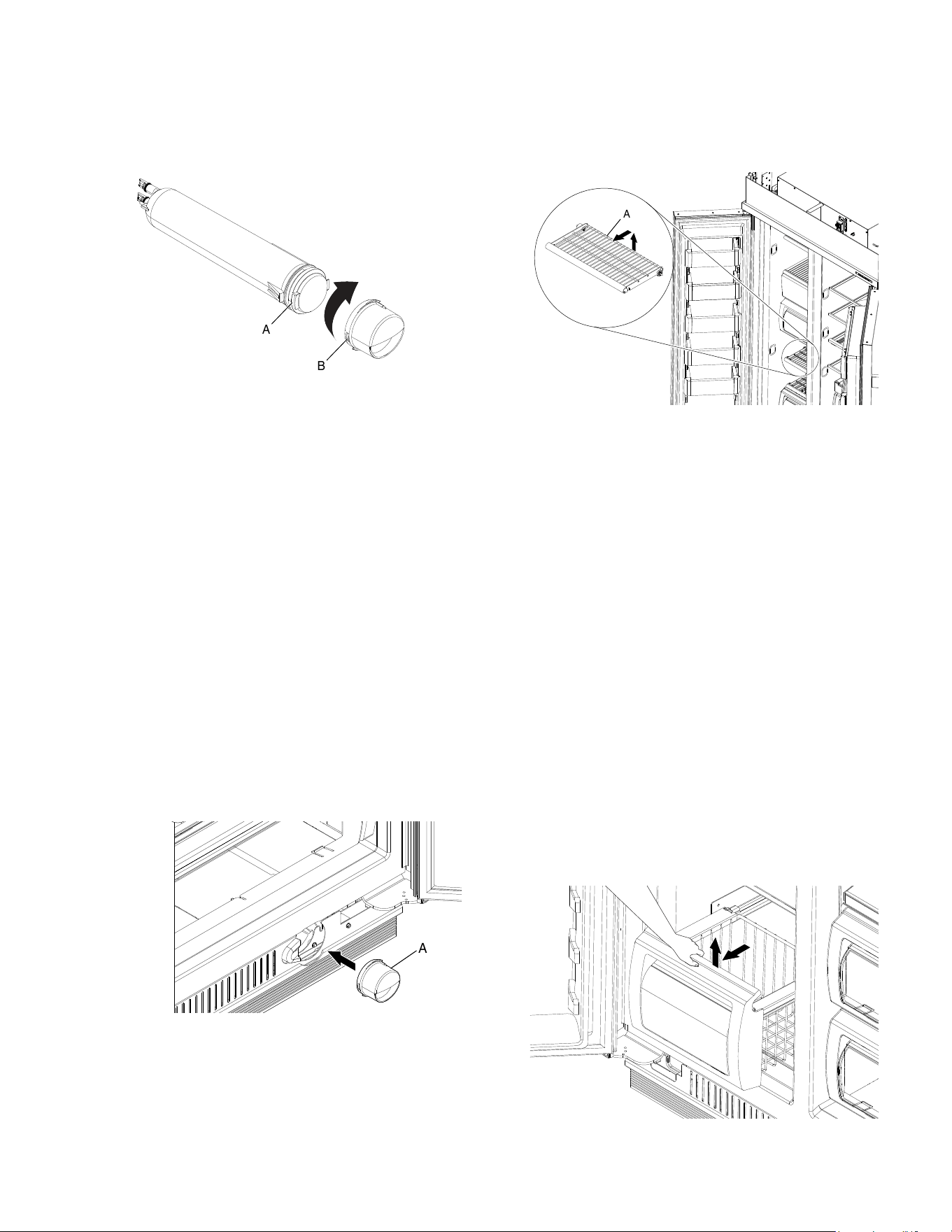

4. Enlever les bouchons des joints toriques. S’assurer que les
anneaux d’étanchéité sont toujours en place une fois que les
couvercles sont retirés.
5. Placer le bouchon (retiré à l’étape 2) sur le nouveau filtre.
Aligner l’arête du bouchon avec la flèche du filtre. Tourner le
bouchon dans le sens horaire jusqu’à ce qu’il s’emboîte.
B
A
A. Flèche sur le filtre
B. Arrête sur le bouchon
6. Enfoncer le nouveau filtre dans l’ouverture de la grille de la
base. À mesure de l’insertion du filtre, le bouton d’éjection
s’enfonce. Le bouton d’éjection ressortira lorsque le filtre sera
complètement engagé.
7. Tirer doucement sur le bouchon pour vérifier que le filtre est
bien en place.
8. Rincer le système de distribution d’eau. Selon le modèle, voir
la section « Distributeurs d’eau et de glaçons » ou « Machine
à glaçons et bac d’entreposage ».
Utilisation de la machine à glaçons sans un filtre à
eau
Il est possible d’utiliser la machine à glaçons sans utiliser un filtre
à eau. Vos glaçons ne seront pas filtrés.
1. Retirer le filtre en poussant sur le bouton d’éjection et en tirant
sur le bouchon. Voir le point « Remplacement du filtre à eau »
situé plus haut dans cette section.
2. Enlever le bouchon en la dévissant dans le sens antihoraire
jusqu’à ce qu’il ne soit plus possible de le tourner.
IMPORTANT : Ne pas jeter le couvercle. Il fait partie de votre
réfrigérateur.
3. Avec le couvercle en position horizontale, insérer le bouchon
dans la grille de la base jusqu’à ce qu’il s’arrête.
A
A. Bouchon
4. Tourner le bouchon dans le sens antihoraire jusqu’à ce que le
bouchon glisse dans la fente de fixation. Tourner ensuite le
bouchon dans le sens horaire jusqu’à ce qu’il soit en position
horizontale.
REMARQUE : Le bouchon ne sera pas au même niveau que
la grille de la base.
Tablettes du congélateur
Pour enlever et réinstaller la tablette :
1. Retirer l’étagère en la soulevant et en la tirant tout droit pour
l’extraire.
2. Réinstaller la tablette en l’alignant sur les supports et en
l’abaissant pour la mettre en place.
A
A. Tablettes du congélateur
Guide de stockage des aliments surgelés
Les périodes de conservation varient selon la qualité et le type
d’aliment, le type d’emballage et de pellicule utilisés (doivent être
hermétiques et résistants à l’humidité) et la température de
remisage. Les cristaux de glace à l’intérieur d’un emballage scellé
sont normaux. La présence de cristaux signifie simplement que
l’humidité dans les aliments et l’air à l’intérieur de l’emballage se
sont condensés.
Ne pas placer plus d’aliments non congelés dans le congélateur
que la quantité qui congèlera dans l’intervalle de 24 heures (pas
plus de 2 à 3 lb d’aliments par pied cube d’espace [907 à 1 350 g
pour 28 L] dans le congélateur). Laisser assez d’espace dans le
congélateur pour permettre la circulation d’air entre les
emballages. S’assurer de laisser assez d’espace pour que la
porte ferme hermétiquement.
Pour plus de renseignements au sujet de la préparation des
aliments pour la congélation, consulter un guide pour congélateur
ou un livre de recettes fiable.
Panier du congélateur
Le panier du congélateur peut être utilisé pour garder des sacs de
fruits et de légumes congelés qui peuvent glisser hors des
tablettes de congélateur.
Pour enlever et replacer le panier du congélateur :
1. Tirer le panier en ligne droite jusqu’à la butée.
2. Soulever l’avant du panier et le faire glisser complètement
vers l’extérieur pour le dégager.
43

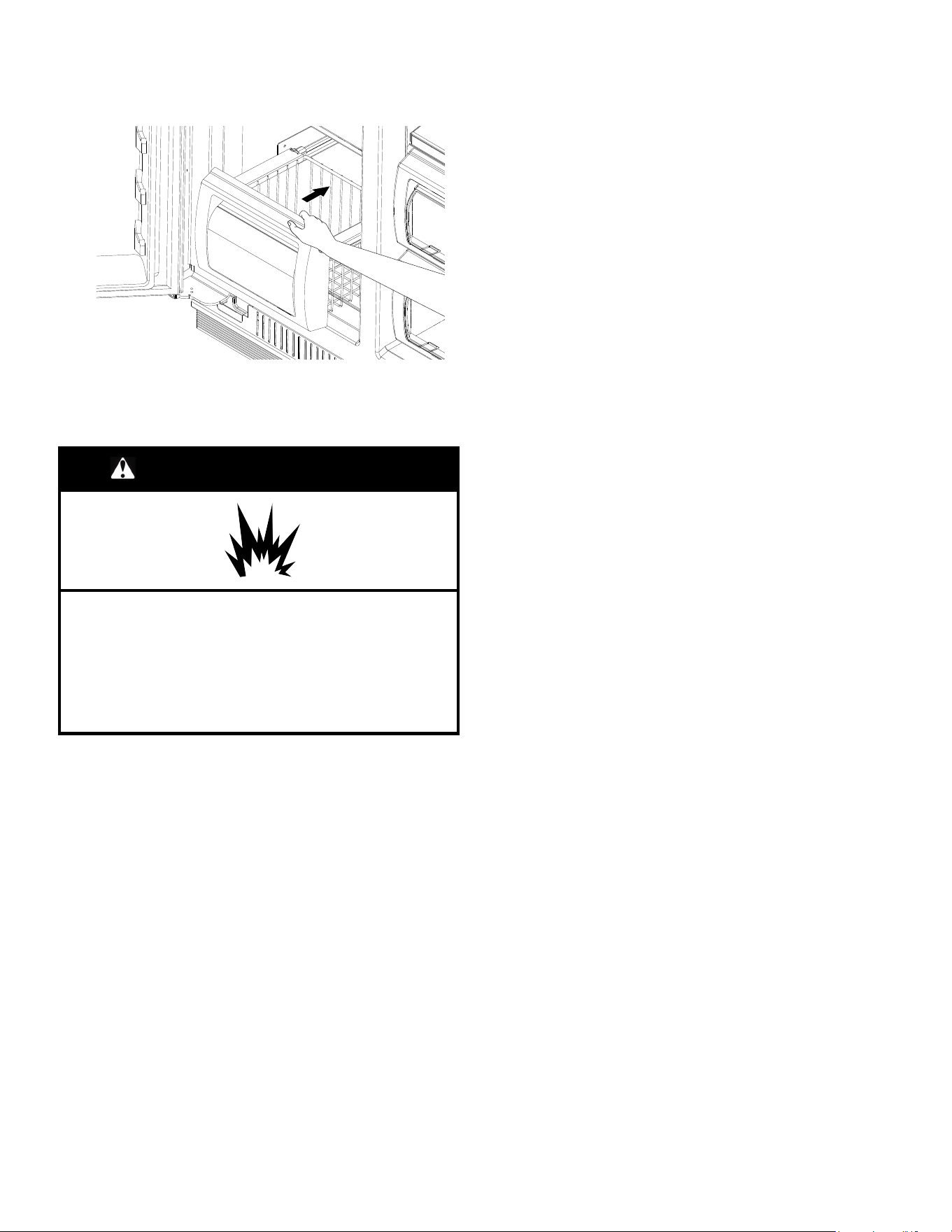

3. Replacer le panier en le plaçant sur les glissières de la paroi
latérale. Soulever légèrement le devant du panier en le
poussant au-delà des butées de la glissière et glisser le panier
jusqu’au fond.
ENTRETIEN ET RÉPARATION
Nettoyage
AVERTISSEMENT
Risque d’explosion
Risque d’incendie ou d’explosion.
Fluide frigorigène inflammable utilisé.
Ne pas utiliser d’appareils mécaniques pour dégivrer le
réfrigérateur.
Ne pas perforer la tubulure de réfrigération.
Les sections de réfrigération et de congélation se dégivrent
automatiquement. Nettoyer toutefois les deux compartiments
environ une fois par mois afin d’éviter une accumulation d’odeurs.
Essuyer immédiatement les renversements.
Nettoyage du réfrigérateur :
1. Retirer la grille supérieure. Voir la section « Interrupteur
d’alimentation marche/arrêt ».
2. Appuyer sur l’interrupteur d’alimentation pour le mettre en
position d’arrêt.
3. Retirer toutes les pièces amovibles de l’intérieur comme les
tablettes, les tiroirs FreshChill (Rafraîchissement), etc.
4. Laver à la main, rincer et sécher les pièces amovibles et les
surfaces internes soigneusement. Utiliser une éponge propre
ou un linge doux et un détergent doux dans de l’eau tiède.
� Ne pas utiliser de nettoyants puissants ou abrasifs tels que
les nettoyants à vitre en atomiseurs, nettoyants à récurer,
liquides inflammables, cires nettoyantes, détergents
concentrés, agents de blanchiment ou nettoyants
contenant du pétrole sur les pièces en plastique, les
garnitures intérieures et garnitures de portes ou sur les
joints de portes. Ne pas utiliser d’essuie-tout, de tampons
à récurer ou un autre outil de nettoyage abrasif. Ces
produits risquent d’égratigner ou d’endommager les
matériaux.
� Pour aider à éliminer les odeurs, on peut laver les parois
intérieures avec un mélange d’eau tiède et de bicarbonate
de soude (2 c. à soupe pour 1 pte [26 g pour 0,95 L]
d’eau).
5. Laver les surfaces extérieures en acier inoxydable et surfaces
extérieures peintes avec une éponge propre ou un linge doux
et un détergent doux dans de l’eau tiède. Ne pas utiliser de
produits de nettoyage forts ou abrasifs ni de nettoyants à base
de chlore. Sécher soigneusement au moyen d’un chiffon
doux.
REMARQUE : Pour que votre réfrigérateur en acier
inoxydable conserve son aspect neuf et pour enlever les
petites égratignures ou marques, il est suggéré d’utiliser le
nettoyant et poli pour acier inoxydable approuvé par le
fabricant.
IMPORTANT : Ce nettoyant doit être utilisé sur les pièces en
acier inoxydable uniquement.
Veiller à ce que le nettoyant et poli pour acier inoxydable
n’entre pas en contact avec les pièces de plastique comme
les garnitures, couvercles de distributeurs ou joints de porte.
En cas de contact non intentionnel, nettoyer la pièce de
plastique avec une éponge et un détergent doux dans de l’eau
tiède. Sécher soigneusement au moyen d’un chiffon doux.
Pour commander le nettoyant, voir la section « Accessoires ».
6. Appuyer sur l’interrupteur d’alimentation pour le mettre en
position de marche.
7. Réinstaller la grille du haut. Voir la section « Interrupteur
d’alimentation marche/arrêt ».
44

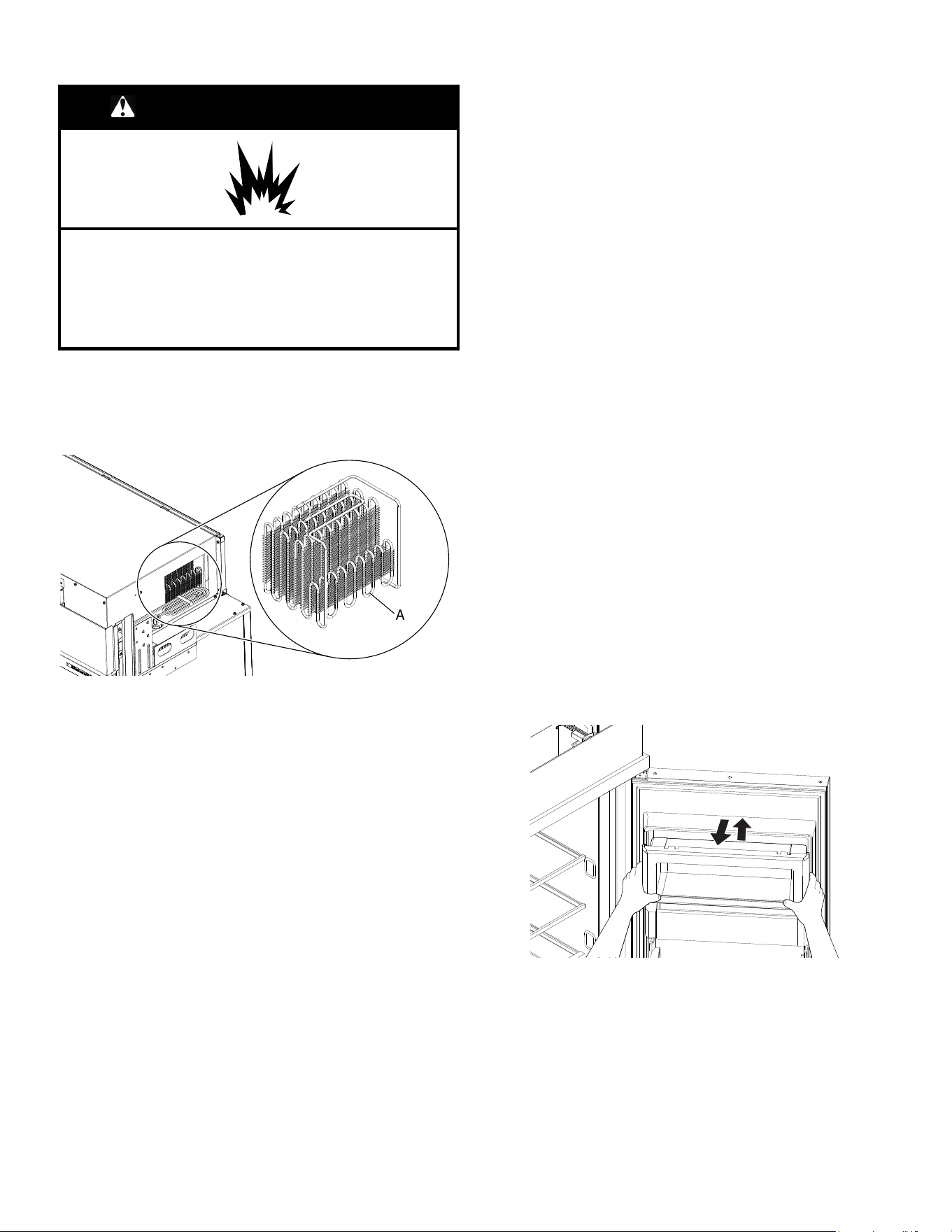

Nettoyage du condensateur
AVERTISSEMENT
Risque d’explosion
Risque d’incendie ou d’explosion causé par la
perforation de la tubulure de réfrigération;
suivre avec attention les instructions de manipulation.
Fluide frigorigène inflammable utilisé.
Le condensateur n’a pas besoin d’être nettoyé souvent dans des
conditions de fonctionnement domestique normales. Si
l’environnement est particulièrement graisseux, poussiéreux ou
s’il y a des animaux domestiques dans la maison, le condenseur
devrait être nettoyé tous les 6 mois pour assurer une efficacité
maximum.
A
A. Condenseur
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Retirer la grille supérieure.
3. Utiliser un aspirateur à brosse douce pour nettoyer la grille,
les endroits ouverts derrière la grille et la surface à l’avant du
condensateur.
4. Replacer la grille de la base après avoir terminé.
5. Brancher le réfrigérateur ou reconnecter la source de courant
électrique.
REMARQUE : Communiquer avec le service s’il est impossible de
nettoyer le condensateur.
Remplacer le module à DEL
IMPORTANT : Les lampes des compartiments de réfrigération et
de congélation utilisent la technologie DEL. Si les lampes ne
s’allument pas lorsqu’on ouvre la porte, appeler les numéros
fournis pour obtenir de l’aide ou un dépannage. Consulter le
« Guide de démarrage rapide » pour les coordonnées. Si un
module à DEL ne s’allume pas lorsque la porte du réfrigérateur ou
du congélateur est ouverte, communiquez avec nous pour obtenir
de l’aide ou un entretien.
Tablettes du réfrigérateur et
balconnets de porte
Informations importantes à propos des tablettes et des
couvercles en verre :
Ne pas nettoyer les tablettes ou les couvercles de verre avec de
l’eau tiède lorsqu’ils sont froids. Les tablettes et couvercles
peuvent se briser s’ils sont exposés à un changement de
températures ou impact soudain, tel qu’une chute. Le verre
trempé est conçu pour se briser en de multiples petits morceaux
de la taille de gravillons. Ceci est normal. Les tablettes en verre et
les couvercles sont lourds. Employer les deux mains lorsqu’on les
retire afin d’éviter de les faire tomber.
Les tablettes de réfrigérateur sont réglables pour s’adapter aux
besoins de rangement de l’utilisateur.
Afin de pouvoir trouver plus facilement l’article recherché, on peut
remiser ensemble des aliments semblables dans le réfrigérateur
et ajuster les tablettes pour les adapter aux différentes tailles
d’articles. Ceci réduira également la durée d’ouverture de la porte
du réfrigérateur et permettra d’économiser de l’énergie.
Balconnets de porte
Le compartiment de porte permet de ranger des contenants de un
gallon, les compartiments peu profonds, des bouteilles de 2 L et le
compartiment pour petits articles, des articles qui se perdraient
sur les tablettes. Tous ces éléments sont amovibles pour faciliter
le nettoyage.
Compartiment pour petits articles
REMARQUE : Le compartiment doit être bien positionné dans la
partie supérieure de la porte pour éviter que des articles ne
tombent pendant l’ouverture ou la fermeture de la porte.
1. Installer le compartiment pour petits articles dans la partie
supérieure de la porte et appuyer vers le bas pour verrouiller
en place.
Pour retirer et réinstaller le compartiment pour petits
articles :
1. Retirer le balconnet en le soulevant vers le haut et en tirant
pour le sortir.
2. Réinstaller le balconnet en le faisant glisser au-dessus du
support désiré et en l’enfonçant jusqu’à la butée.
3. Installer le compartiment pour petits articles dans la partie du
haut de la porte.
45
Compartiments peu profonds
Retrait et réinstallation des compartiments peu profonds :
1. Retirer le balconnet en le soulevant vers le haut et en tirant
pour le sortir.
2. Réinstaller le balconnet en le faisant glisser au-dessus du
support désiré et en l’enfonçant jusqu’à la butée.
Compartiment de porte pour contenant de un gallon
REMARQUE : Le compartiment ne peut être placé que dans le
support inférieur de la porte.
1. Installer le compartiment au-dessus du support inférieur de la
porte et pousser vers le bas pour fixer ne place.
Retrait et réinstallation du compartiment de porte pour
contenant de un gallon :
1. Retirer le compartiment en le soulevant vers le haut et en
tirant pour le sortir.
2. Réinstaller le balconnet en le faisant glisser au-dessus du
support désiré et en l’enfonçant jusqu’à la butée.
Tablettes et cadres de tablettes
Pour retirer et réinstaller une tablette/un cadre :
1. Enlever la tablette/le cadre en l’inclinant vers le haut à l’avant
et en la/le soulevant hors des supports de tablette. Retirer la
tablette tout droit vers l’extérieur.
2. Replacer la tablette/le cadre en dirigeant les crochets arrière
de la tablette dans les supports de tablette. Incliner l’avant de
la tablette vers le haut jusqu’à ce que les crochets arrière de la
tablette se placent dans les supports de tablette.
3. Abaisser l’avant de la tablette et vérifier que la tablette est
bien en position.
Tablette de rangement à plateau
Retrait et installation :
1. Retirer les aliments du plat.
2. Retirer le bac sur environ 4 po (10,16 cm).
3. Passer les deux mains sous le plateau et soulever
délicatement vers le haut jusqu’à ce que l’avant de la tablette
se dégage. Incliner la tablette à un angle et la retirer du
réfrigérateur.
4. Incliner la tablette et la positionner au-dessus des encoches
de support.
5. Placer délicatement l’étagère sur les encoches de supports de
la paroi latérale.
Plat à marinade
Retrait et réinstallation du plat à marinade :
1. Enlever le plat à marinade en le soulevant des équerres.
Comprimer le côté droit (vers l’intérieur) du plat pour le libérer
totalement du support incorporé à l’équerre. Abaisser
légèrement le côté droit, puis dégager le côté gauche du
support incorporé à l’équerre de gauche.
2. Réinstaller le plat à marinade en insérant le côté gauche du
bac dans l’équerre. Comprimer le côté droit (vers l’intérieur)
pour pouvoir faire glisser ce côté dans le support incorporé à
l’équerre de droite.
REMARQUE : Retirez tout ce qui se trouve sous (plateaux/seau)
et au-dessus du plat à marinade avant de le retirer.
Pour 36 po
46
Pour 42 po
Pour 48 po
Pour acheter des ustensiles de cuisson au four supplémentaires,
visiter le :
https://www.kitchenaid.com/kitchenware/bakeware.html
Retrait et réinstallation du couvercle du tiroir
supérieur
1. Retirer les aliments du couvercle du tiroir supérieur. Retirer le
bac sur environ 4 po (10,16 cm). Passer les deux mains sous
la tablette en verre et soulever délicatement vers le haut
jusqu’à ce que l’arrière de la tablette se dégage. Incliner la
tablette à un angle et la retirer du réfrigérateur. S’assurer de
ne pas heurter la partie en verre.
2. Remettre le couvercle en place en tenant le verre fermement
à deux mains; incliner la tablette et la positionner au-dessus
des encoches de support. Placer délicatement l’étagère sur
les encoches de supports de la paroi latérale.
REMARQUE :
� Les produits sans distributeur ont une IU située juste au-
dessus du tiroir avec commande de refroidissement.
� L’IU pour les produits avec distributeur est située dans la
porte.
Guide d’entreposage des viandes
Garder la plus grande partie des viandes dans leur emballage
d’origine pourvu qu’il soit hermétique et à l’épreuve de l’humidité.
Emballer de nouveau si nécessaire. Voir le tableau suivant pour
les durées d’entreposage. Lorsque la viande doit être entreposée
plus longtemps que les durées indiquées, congeler la viande.
Poisson frais ou crustacés............................. à consommer le jour
même de l’achat
Poulet, bœuf haché, abats comestibles (foie)......................... 1 à 2
jours
Charcuteries, steaks/rôtis............................................... 3 à 5 jours
Viandes salaisonnées................................................... 7 à 10 jours
Restes – Couvrir les restes avec une pellicule en plastique ou du
papier d’aluminium ou utiliser des contenants en plastique avec
couvercles hermétiques.
Tiroir et couvercles FreshChill (Rafraîchissement)
Retrait et réinstallation du tiroir FreshChill
(Rafraîchissement) :
1. Extraire le bac à légumes en le faisant glisser vers l’extérieur
jusqu’à la butée. Soulever l’avant du bac d’une main tout en
soutenant la partie inférieure du bac de l’autre main. Retirer
complètement le bac en le faisant glisser.
2. Pour remettre le tiroir FreshChill (Rafraîchissement) en place,
placer le tiroir sur les glissières et le pousser jusqu’à ce qu’il
soit bien en place.
3. Ouvrir de nouveau le tiroir FreshChill (Rafraîchissement) pour
vérifier qu’il a été réinstallé correctement.
Nettoyage des couvercles du tiroir FreshChill
(Rafraîchissement) :
1. Pour nettoyer le couvercle du haut du tiroir, retirer le tiroir situé
juste au-dessus.
2. Pour nettoyer le couvercle du bas du tiroir, retirer d’abord le
tiroir FreshChill (Rafraîchissement) supérieur et son
couvercle.
47
Mode Sabbath (Sabbat) et Vacation
Care (Entretien avant les vacances)
Instructions pour le mode Sabbath (Sabbat)
Votre réfrigérateur est muni du mode Sabbath (Sabbat), lequel est
conçu pour les personnes dont les pratiques religieuses
requièrent d’éteindre les lumières et la machine à glaçons.
En sélectionnant cette fonction :
� Les réglages de température et du bac pour spécialités
alimentaires ne changent pas.
� Les DEL des commandes électroniques ne s’afficheront pas.
� Le bouton Sabbath (Sabbat) sera le seul allumé.
� Aucune distribution d’eau ou de glaçons.
� Aucune alarme ne résonnera.
� L’éclairage à l’intérieur sera éteint.
� Le produit n’aura aucune réaction à l’ouverture de la porte.
Pour un fonctionnement plus efficace du réfrigérateur, il est
recommandé de sortir du mode Sabbath (Sabbat) lorsque celui-ci
n’est plus nécessaire.
Pour activer complètement le mode Sabbath (Sabbat), suivre les
instructions ci-dessous pour le tableau de commande.
IMPORTANT : Si le mode Sabbath (Sabbat) n’est pas activé selon
les deux procédés ci-dessous, certaines fonctions que vous
souhaitez désactiver resteront actives.
TABLEAU DE COMMANDE
En mode Sabbath (Sabbat), les points de réglage de température
restent inchangés et les lampes intérieures sont éteintes.
1. Pour activer le mode Sabbath (Sabbat), appuyer sur le bouton
Sabbath (Sabbat) situé sur le distributeur ou sur les
commandes internes et maintenir le bouton enfoncé pendant
3 secondes.
2. Éteindre la machine à glaçons (consulter la section « Machine
à glaçons et bac d’entreposage » pour obtenir plus
d’instructions sur la façon d’activer et de désactiver la
machine à glaçons).
3. Appuyer de nouveau pendant 3 secondes sur le bouton
Sabbath (Sabbat) pour désactiver ce mode. Mettre la machine
à glaçons en marche.
REMARQUE : Si l’appareil est en mode Sabbath (Sabbat)
lorsqu’une panne de courant se produit, il restera en mode
Sabbath (Sabbat) une fois la panne terminée.
Vacation Care (Entretien avant les vacances)
Vacation (Vacances)
Si le réfrigérateur est laissé en marche pendant une absence :
1. Consommer toutes les denrées périssables et congeler les
autres articles.
2. Si le réfrigérateur comporte une machine à glaçons
automatique et qu’il est raccordé à la source
d’approvisionnement en eau du domicile, fermer la source
d’approvisionnement en eau du réfrigérateur. Des dommages
matériels peuvent subvenir si l’alimentation en eau n’est pas
coupée.
3. Si la machine à glaçons est automatique, éteindre la machine
à glaçons.
� Consulter la section « Machine à glaçons et bac
d’entreposage » pour obtenir plus d’instructions sur la
façon d’activer et de désactiver la machine à glaçons).
4. Vider le bac à glaçons.
5. Réglage du mode Vacation (Vacances)
Pour les appareils sans distributeur :
1. Appuyer sur le bouton Vacation (Vacances) pour activer le
mode et allumer l’affichage. Appuyer de nouveau sur le
bouton pour désactiver le mode.
Pour les appareils avec distributeur :
1. Pour activer le mode Vacation (Vacances), maintenir enfoncés
les boutons Max Freeze (Congélation maximale) et Freezer
(Congélateur) pendant 3 secondes, le témoin de vacances est
illuminé à 100 % et clignote deux fois avant de rester allumé.
2. Pour désactiver le mode Vacation (Vacances), maintenir
enfoncés les boutons Max Freeze (Congélation maximale) et
Freezer (Congélateur) pendant 3 secondes, le témoin de
Vacation (Vacances) clignote deux fois avant de rester éteint.
REMARQUE : L’activation du mode Vacation (Vacances) ne
désactive pas la machine à glaçons.
Si l’utilisateur choisit d’arrêter le réfrigérateur avant son
absence :
1. Enlever tous les aliments du réfrigérateur.
2. Si le réfrigérateur est équipé d’une machine à glaçons
automatique :
� Fermer l’approvisionnement en eau de la machine à
glaçons au moins un jour à l’avance.
� Lorsque la dernière quantité de glaçons est déposée,
soulever le bras de commande d’arrêt métallique à la
position Off (Arrêt) (position haute) ou placer le
commutateur sur Off (Arrêt), selon le modèle.
3. Vider le bac à glaçons.
4. Selon votre modèle, tourner la commande du thermostat (ou
la commande du réfrigérateur) sur Arrêt. Voir la section
« Utilisation des commandes ».
5. Nettoyer le réfrigérateur, l’essuyer et bien le sécher.
6. À l’aide d’un ruban adhésif, placer des blocs de caoutchouc
ou de bois dans la partie supérieure de chaque porte de façon
à ce qu’elles soient suffisamment ouvertes pour permettre à
l’air d’entrer et d’éviter l’accumulation d’odeur ou de
moisissure.
48
DÉPANNAGE
Fonctionnement du réfrigérateur
Essayer d’abord les solutions suggérées ici pour éviter une
intervention de dépannage. Pour obtenir une assistance
supplémentaire, voir les coordonnées figurant dans le « Guide de
démarrage rapide ».
Le réfrigérateur ne fonctionne pas
AVERTISSEMENT
Risque de décharge électrique
Brancher l’appareil sur une prise à 3 alvéoles reliée à la
terre.
Ne pas enlever la prise de liaison à la terre.
Ne pas utiliser d’adaptateur.
Ne pas utiliser de rallonge.
Le non-respect de ces instructions peut causer un
décès, un incendie ou une décharge électrique.
� Le cordon d’alimentation électrique est-il débranché?
Brancher sur une prise à 3 alvéoles reliée à la terre.
� La prise électrique fonctionne-t-elle? Brancher une lampe
pour voir si la prise fonctionne.
� Un fusible du domicile est-il grillé ou un disjoncteur s’est-
il ouvert? Remplacer le fusible ou réenclencher le disjoncteur.
Si le problème persiste, appeler un électricien.
� Les commandes sont-elles activées? S’assurer que les
commandes du réfrigérateur sont sur On (marche). Voir la
section « Utilisation des commandes ».
� Le réfrigérateur est-il en train de se dégivrer? Votre
réfrigérateur fera fonctionner un programme de dégivrage
automatique. Revérifier après 45 minutes pour voir s’il
fonctionne.
� S’agit-il d’une nouvelle installation? Accorder 24 heures
après l’installation pour que le réfrigérateur se refroidisse
complètement.
REMARQUE : Le fait de placer les commandes de
température sur le réglage le plus froid ne refroidira pas le
compartiment plus rapidement.
Le moteur semble fonctionner excessivement
Il se peut que ce nouveau réfrigérateur fonctionne plus longtemps
que l’ancien en raison du compresseur et des ventilateurs à haute
efficacité. L’appareil peut fonctionner plus longtemps encore si la
température de la pièce est élevée, si une grande quantité de
nourriture a été ajoutée, si les portes sont fréquemment ouvertes
ou si elles ont été laissées ouvertes.
Si le réfrigérateur est bruyant
Le bruit émis par les réfrigérateurs a été réduit au cours des
années. Du fait de cette réduction, il est possible d’entendre des
bruits intermittents provenant du nouveau réfrigérateur qui
n’avaient pas été décelés avec l’ancien modèle. Voici une liste
des sons normaux accompagnés d’une explication.
� Bourdonnement – Se fait entendre lorsque le robinet d’eau
s’ouvre pour remplir la machine à glaçons.
� Pulsation – les ventilateurs/le compresseur se règlent afin
d’optimiser la performance.
� Cliquetis – Écoulement de liquide réfrigérant, mouvement des
conduites d’eau ou d’objets posés sur le dessus du
réfrigérateur.
� Grésillement/gargouillement – de l’eau tombe sur l’élément
de chauffage durant le programme de dégivrage.
� Bruit d’éclatement – contraction/expansion des parois
internes, particulièrement lors du refroidissement initial.
� Bruit d’écoulement d’eau – Peut être entendu lorsque la
glace fond lors du programme de dégivrage et que l’eau
s’écoule dans le plateau de dégivrage.
� Grincement/craquement – Se produit lorsque la glace est
éjectée du moule à glaçons.
� Bruit de claquement pendant le fonctionnement de la
machine à glaçons ou de la distribution d’eau – Vérifier s’il
est nécessaire d’installer un dispositif de protection contre les
coups de bélier. Consulter la section « Spécifications de
l’alimentation en eau » pour obtenir plus d’informations.
Aucune alarme sonore de porte ouverte ne retentit
La porte a-t-elle été ouverte moins de 10 minutes?
L’alarme de porte ouverte ne clignote que si la porte est restée
ouverte pendant plus de 10 minutes. L’alarme sonore retentit la
première fois que la porte reste ouverte pendant plus de 10
minutes. Les alarmes de porte ouverte subséquentes se feront
toutes sous forme de clignotement. L’alarme sonore doit être
réinitialisée chaque fois. Voir la section « Utilisation des
commandes ».
La porte ne ferme pas complètement
� La porte est-elle bloquée en position ouverte? Déplacer les
emballages d’aliments pour libérer la porte.
� Un compartiment ou une tablette bloquent-ils le passage?
Replacer le compartiment ou la tablette en position correcte.
49
Les portes sont difficiles à ouvrir
AVERTISSEMENT
Risque d’explosion
Garder les matières et les vapeurs inflammables, telles
que l’essence, à l’écart de l’appareil.
Utiliser un produit de nettoyage ininflammable.
Le non-respect de ces instructions peut causer un
décès, une explosion ou un incendie.
Les joints sont-ils collants ou sales? Nettoyer les joints au
savon doux et à l’eau tiède.
L’éclairage ne fonctionne pas
Le réfrigérateur est-il en mode Sabbath (Sabbat)? Voir la
section « Utilisation des commandes ».
La porte a-t-elle été ouverte plus de 10 minutes? Voir la
section « Utilisation des commandes ».
Température et humidité
La température est trop élevée
� S’agit-il d’une nouvelle installation? Accorder 24 heures
après l’installation pour que le réfrigérateur se refroidisse
complètement.
� Les portes sont-elles souvent ouvertes ou laissées
ouvertes? Ceci permet à l’air chaud de pénétrer dans le
réfrigérateur. Réduire les ouvertures de porte et garder la porte
complètement fermée.
� A-t-on ajouté une grande quantité d’aliments? Attendre
quelques heures pour permettre au réfrigérateur de revenir à
une température normale.
� Les réglages sont-ils corrects pour les conditions
existantes? Régler les commandes à un degré plus froid.
Vérifier la température au bout de 24 heures. Voir la section
« Utilisation des commandes ».
� Le réfrigérateur ne refroidit pas. Sur les modèles à
commandes numériques, éteindre le réfrigérateur puis le
rallumer pour le réinitialiser. Si cela ne résout pas le problème,
faire un appel de service.
� Les évents sont-ils obstrués? Enlever tout article placé
devant les évents.
Il y a accumulation d’humidité à l’intérieur
REMARQUE : Une certaine accumulation d’humidité est normale.
� La pièce est-elle humide? Ceci contribue à l’accumulation de
l’humidité.
� Les portes sont-elles souvent ouvertes ou laissées
ouvertes? Ceci permet à l’air chaud de pénétrer dans le
réfrigérateur. Réduire les ouvertures de porte et garder la porte
complètement fermée.
Glaçons et eau
La machine à glaçons ne produit pas ou pas
suffisamment de glaçons
� Le réfrigérateur est-il connecté à l’alimentation en eau et
le robinet d’arrêt d’eau est-il ouvert? Brancher le
réfrigérateur à l’alimentation en eau et ouvrir le robinet d’arrêt
d’eau complètement.
� La canalisation de la source d’eau du domicile comporte-
t-elle une déformation? Une déformation dans la canalisation
peut réduire l’écoulement d’eau. Redresser la canalisation
d’eau.
� La machine à glaçons est-elle allumée? S’assurer que
l’interrupteur est en position ON (MARCHE).
� S’agit-il d’une nouvelle installation? Attendre 24 heures
après l’installation de la machine à glaçons pour que la
production de glaçons commence. Attendre environ 72 heures
pour que la production de glaçons soit complète.
� A-t-on récemment prélevé une grande quantité de
glaçons? Attendre 24 heures pour que la machine à glaçons
produise plus de glaçons.
� Un glaçon est-il coincé dans le bras éjecteur de la
machine à glaçons? Enlever le glaçon du bras éjecteur avec
un ustensile en plastique.
� Un système de filtration de l’eau à osmose inverse est-il
connecté à l’alimentation en eau froide? Ceci peut réduire
la pression de l’eau. Voir la section « Spécifications de
l’alimentation en eau ».
Les glaçons sont creux ou petits
REMARQUE : Cela indique une faible pression d’eau.
� Le robinet d’arrêt de la canalisation d’eau est-il
complètement ouvert? Ouvrir le robinet d’arrêt
complètement.
� La canalisation de la source d’eau du domicile comporte-
t-elle une déformation? Une déformation dans la canalisation
peut réduire l’écoulement d’eau. Redresser la canalisation
d’eau.
� Un système de filtration de l’eau à osmose inverse est-il
connecté à l’alimentation en eau froide? Ceci peut réduire
la pression de l’eau. Voir la section « Spécifications de
l’alimentation en eau ».
� D’autres questions concernant la pression de l’eau?
Appeler un plombier agréé et qualifié.
Les glaçons sont agglomérés dans le bac
d’entreposage
� Il est normal que du givre se forme sur le dessus du bac
d’entreposage; ceci est dû aux ouvertures et fermetures de la
porte du congélateur.
� Il est normal que les glaçons s’agglomèrent lorsqu’ils ne sont
pas fréquemment distribués ou utilisés. Il est conseillé de vider
et de nettoyer le bac à glaçons aussi souvent que nécessaire.
Voir la section « Machine à glaçons et bac d’entreposage ».
Mauvais goût, odeur ou couleur grise des glaçons
� Les raccords de plomberie sont-ils neufs? Des raccords de
plomberie neufs peuvent entraîner une décoloration ou un
mauvais goût des glaçons.
� Les glaçons ont-ils été gardés trop longtemps? Jeter les
glaçons. Laver le compartiment à glaçons. Attendre 24 heures
pour la fabrication de nouveaux glaçons.
� Y a-t-il un transfert d’odeurs de nourriture? Utiliser des
emballages hermétiques et à l’épreuve de l’humidité pour
conserver les aliments.
� L’eau contient-elle des minéraux (tels que le soufre)?
L’installation d’un filtre à eau peut être requise afin d’enlever
les minéraux.
50
� Un filtre à eau est-il installé sur le réfrigérateur? Une
décoloration grise ou foncée des glaçons indique que le
système de filtration de l’eau nécessite un rinçage
supplémentaire.
Le distributeur de glaçons ne fonctionne pas
correctement
� La porte du congélateur est-elle complètement fermée?
Bien fermer la porte. Si elle ne ferme pas complètement, voir
la section « Les portes ne ferment pas complètement ».
� Le bac à glaçons est-il bien installé? S’assurer que le bac à
glaçons est bien en place.
� S’agit-il d’une nouvelle installation? Attendre 24 heures
après l’installation de la machine à glaçons pour que la
production de glaçons commence. Attendre environ 72 heures
pour que la production de glaçons soit complète.
� Glaçons coincés dans la chute de distribution? Retirer le
bac à glaçons de la porte. Utiliser un ustensile en plastique
pour dégager la chute.
� Les mauvais glaçons ont-ils été ajoutés au bac? Utiliser
seulement des glaçons produits par la machine à glaçons
actuelle.
� La glace a-t-elle fondu autour de la tige (spirale en métal)
dans le bac à glaçons? Vider le bac à glaçons. Utiliser de
l’eau tiède pour faire fondre la glace si nécessaire.
AVERTISSEMENT
Risque de coupure
Utiliser un verre robuste pour la distribution de glaçons.
Le non-respect de cette instruction peut causer des
coupures.
� Le distributeur de glaçons se bloque-t-il lorsqu’il distribue
de la glace « concassée »? Changer le réglage du bouton
« crushed » (glace concassée) pour le réglage « cubed »
(glaçons). Si les glaçons sont correctement distribués,
appuyer sur le bouton « crushed » (concassée) pour obtenir
de la glace pilée et reprendre la distribution.
� Le bras de distribution a-t-il été retenu trop longtemps?
Les glaçons cessent d’être distribués lorsque le bras a été
maintenu enfoncé trop longtemps. Attendre 3 minutes afin que
le moteur du distributeur se réinitialise avant de réutiliser le
distributeur.
Le distributeur d’eau ne fonctionne pas
correctement
� La porte du congélateur est-elle complètement fermée?
Bien fermer la porte. Si elle ne ferme pas complètement, voir
la section « Les portes ne ferment pas complètement ».
� Le réfrigérateur est-il connecté à l’alimentation en eau et
le robinet d’arrêt d’eau est-il ouvert? Brancher le
réfrigérateur à l’alimentation en eau et ouvrir le robinet d’arrêt
d’eau complètement.
� La pression en eau est-elle d’au moins 30 lb/po²
(207 kPa)? La pression de l’eau du domicile détermine
l’écoulement d’eau du distributeur. Voir la section
« Spécifications de l’alimentation en eau ».
� Déformation du conduit de canalisation d’eau du
domicile? Redresser la canalisation d’eau.
� S’agit-il d’une nouvelle installation? Rincer et remplir le
système de distribution d’eau.
� Un filtre à eau est-il installé sur le réfrigérateur? Il est
possible que le filtre soit obstrué ou mal installé.
� Un système de filtration de l’eau à osmose inverse est-il
connecté à votre canalisation d’eau froide? Voir la section
« Spécifications de l’alimentation en eau » soit dans les
instructions d’installation soit dans le Guide d’utilisation et
d’entretien.
De l’eau suinte du distributeur
REMARQUE : Il est normal de constater l’apparition d’une ou
deux gouttes d’eau après la distribution d’eau.
� Le verre n’a pas été maintenu sous le distributeur assez
longtemps? Maintenir le verre sous le distributeur 2 à
3 secondes après avoir relâché le levier du distributeur.
� S’agit-il d’une nouvelle installation? Rincer le système de
distribution d’eau. Voir les sections « Préparation du circuit
d’eau » ou « Distributeurs d’eau et de glaçons ».
� Le filtre à eau a-t-il été récemment changé? Rincer le
système de distribution d’eau. Voir les sections « Préparation
du circuit d’eau » ou « Distributeurs d’eau et de glaçons ».
L’eau du distributeur n’est pas assez froide
REMARQUE : L’eau du distributeur est refroidie à seulement
50 °F (10 °C).
� S’agit-il d’une nouvelle installation? Attendre 24 heures
après l’installation pour que l’alimentation en eau refroidisse
complètement.
� A-t-on récemment distribué une grande quantité d’eau?
Attendre 24 heures pour que l’alimentation d’eau refroidisse
complètement.
� Y a-t-il longtemps que de l’eau a été servie? Le premier
verre d’eau peut ne pas être froid. Jeter le premier verre d’eau.
� Le réfrigérateur est-il raccordé à la canalisation d’arrivée
d’eau froide? S’assurer que le réfrigérateur est raccordé à la
canalisation d’arrivée d’eau froide. Voir la section
« Spécifications de l’alimentation en eau ».
51
Système de filtration de l’eau
Capacité du modèle EDR3RXD1B/P1WB2 de 200 gallons (757 L) avec indicateur PID; 100 gallons (378 L) sans indicateur
PID Filtres de remplacement EDR3RXD1, EDR3RXD1B, WHR3RXD1, KAD3RXD1 et EDR3RXD1R
Système testé et homologué par NSF International en vertu des normes
NSF/ANSI 42, 53 et 401, ainsi que CSA B483.1 pour la réduction de
contaminants spécifiés sur la fiche de données de performance.
Ce système a été testé selon les normes NSF/ANSI 42, 53, 401 et CSA B483.1 pour la réduction des substances énumérées ci-dessous.
La concentration des substances indiquées dans l’eau entrant dans le système a été réduite à une concentration inférieure ou égale à la
limite permissible pour l’eau qui quitte le système, comme spécifié par les normes ANSI/NSF 42, 53 et 401, ainsi que CSA B483.1.
Réduction concentration
produits de désinfection
Concentration dans l’eau à
traiter
Limite permise de
concentration du produit
dans l’eau
Réduction de concentration
% moy.
Chlore goût/odeur 2,0 mg/L ± 10 % Réduction de 50 % 97,4 %
Particules (classe I*) Au moins 10 000 particules/ml Réduction de 85 % > 99,9 %
Réduction des contaminants Concentration dans l’eau à
traiter
Limite permise de
concentration du produit
dans l’eau
Réduction de concentration
% moy.
Plomb : à pH 6,5/à pH 8,5 0,150 mg/L ± 10 % 0,005 mg/L > 99,7 %/> 99,7 %
Mercure : à pH 6,5/à pH 8,5 0,006 mg/L ± 10 % 0,002 mg/L > 96,6 %/96,7 %
Amiante 10
7
à 10
8
fibres/L
††
99 % > 99,0 %
Kystes opérationnels
†
50 000/L min. 99,95 % > 99,99 %
Turbidité 11 NTU ± 10 % 0,5 NTU 99,1 %
Atrazine 0,009 mg/L ± 10 % 0,003 mg/L > 94,0 %
Benzène 0,015 mg/L ± 10 % 0,005 mg/L > 96,9 %
Carbofurane 0,080 mg/L ± 10 % 0,040 mg/L > 98,7 %
Endrin 0,006 mg/L ± 10 % 0,002 mg/L > 96,8 %
Éthylbenzène
2,100 mg/L ± 10 % 0,700 mg/L > 99,9 %
Lindane 0,002 mg/L ± 10 % 0,000 2 mg/L > 99,1 %
MTBE 0,015 mg/L ± 10 % 0,005 mg/L 93,2 %
O-dichlorobenzène 1,800 mg/L ± 10 % 0,600 mg/L > 99,9 %
Tétrachloroéthène 0,015 mg/L ± 10 % 0,005 mg/L > 96,8 %
Toxaphène 0,015 mg/L ± 10 % 0,003 mg/L > 93,3 %
TTHM 0,045 mg/L ± 10 % 0,080 mg/L 98,6 %
COV 0,300 mg/L ± 10 % 0,015 mg/L 99,7 %
Aténolol 200 ± 20 % 30 ng/L > 95,1 %
Triméthoprime 140 ng/L ± 20 % 20 ng/L > 96,6 %
Linuron 140 ng/L ± 20 % 20 ng/L > 96,7 %
Estrone 140 ng/L ± 20 % 20 ng/L > 96,1 %
Nonylphénol 1 400 ng/L ± 20 % 200 ng/L > 95,8 %
Méprobamate 400 ng/L ± 20 % 60 ng/L > 94,9 %
FICHE DE DONNÉES DE PERFORMANCE
52
Réduction des contaminants Concentration dans l’eau à
traiter
Limite permise de
concentration du produit
dans l’eau
Réduction de concentration
% moy.
Carbamazépine 1 400 ng/L ± 20 % 200 ng/L > 98,6 %
Diéthyltoluamide 1 400 ng/L ± 20 % 200 ng/L > 98,8 %
Métolachlore 1 400 ng/L ± 20 % 200 ng/L > 98,7 %
TCEP 5 000 ng/L ± 20 % 700 ng/L > 98,0 %
TCPP 5 000 ng/L ± 20 % 700 ng/L > 98,0 %
Phénytoïne 200 ng/L ± 20 % 30 ng/L > 93,8 %
Ibuprofène 400 ng/L ± 20 % 60 ng/L > 93,9 %
Naproxène 140 ng/L ± 20 % 20 ng/L > 95,8 %
Bisphénol A 2 000 ng/L ± 20 % 300 ng/L > 98,9 %
Paramètres de tests : pH = 7,5 ± 0,5 à moins d’indications contraires. Débit = 0,5 gpm (1,89 Lpm). Pression = 60 lb/po
2
(413,7 kPa).
Température = 68 °F à 71,6 °F (20 °C à 22 °C). Capacité de service nominale = 200 gallons (757 litres).
Les composés certifiés en vertu de la norme NSF 401 sont considérés comme appartenant à la catégorie des « composés émergents/
contaminants secondaires ». Les composés émergents/contaminants secondaires sont des composés qui ont été détectés à de faibles
concentrations dans des sources d’approvisionnement en eau potable. Même s’ils n’apparaissent qu’à de faibles concentrations, ces
composés peuvent influencer la perception et le niveau d’acceptation de la qualité de l’eau de consommation par le public.
� Pour obtenir les instructions d’installation, d’utilisation et
d’entretien, consulter le manuel d’utilisation.
� Il est important que les critères de fonctionnement, d’entretien et
de remplacement du filtre soient respectés pour que le produit
donne le rendement annoncé. Des dommages à la propriété
peuvent se produire lorsque les instructions ne sont pas toutes
respectées.
� La cartouche jetable doit être changée au moins tous les 6 mois.
� Utiliser le filtre de remplacement, numéro de pièce EDR3RXD1/
EDR3RXD1B. Prix suggéré au détail en 2025 de 59,99 $ US/
69,99 $ CAN. Les prix sont indiqués sous réserve de
modification.
� Le système de contrôle du filtre mesure la quantité d’eau qui
passe par le filtre et indique quand remplacer le filtre. Pour savoir
comment vérifier l’état du filtre, consulter les sections
« Utiliser les commandes » à la page 34 ou « Système de
filtration d’eau » à page 41 des instructions d’utilisation ou du
guide d’utilisation.
� Après avoir remplacé le filtre à eau, purger le système d’eau.
Voir la section « Préparation du circuit d’eau » à la page 32 du
guide d’utilisation.
� Ces contaminants ne sont pas nécessairement présents dans
l’approvisionnement d’eau. Même si le test a été effectué dans
des conditions de laboratoires standard, le rendement réel peut
varier.
Assistance client 1 800 442-9991
par Whirlpool Corporation
2000 North M63
Benton Harbor, MI 49022
Fabriqué à Taïwan.
*Classe I – taille des particules : > 0,5 um à 1 um
†
Sur la base de la filtration de kystes de Cryptosporidium parvum
††
Filtres de longueur supérieure à 10 um
®
NSF est une marque déposée de NSF International.
� Le produit doit être utilisé pour l’eau froide seulement.
� Le circuit d’eau doit être installé conformément aux lois et
règlements locaux et à ceux de la province concernée.
� Ne pas utiliser ce produit pour filtrer une eau
microbiologiquement polluée ou de qualité inconnue en
l’absence d’un dispositif de désinfection adéquat en amont ou
en aval du système. Les systèmes certifiés pour la réduction
des kystes peuvent être utilisés pour une eau désinfectée
susceptible de contenir des kystes filtrables.
Étab. EPA no 082047-TWN-001.
� Consulter la section « Garantie » pour obtenir le nom et le
numéro de téléphone du fabricant, ainsi que les
renseignements sur la garantie limitée.
Directives d’application/paramètres d’approvisionnement en
eau
Source d’eau
Pression d’eau
Température de l’eau
Débit nominal
Puits ou collectivité
30 à 120 lb/po² (207 à 827 kPa
33 °F à 100 °F (0,6 °C à
37,8 °C)
0,5 gal/m (1,89 L/m
à 60 lb/po² (413,7 kPa
� Le système de filtration d’eau peut prendre en charge une
pression d’eau pouvant atteindre 120 livres par pouce carré
(lb/po
2
). Si l’alimentation en eau est supérieure à 80 lb/po
2
,
installer un détendeur avant d’installer le système de filtration
d’eau.
53
Seguridad del refrigerador
Su seguridad y la de los demás son muy importantes.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre
todos los mensajes de seguridad.
Este es el símbolo de advertencia de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted
y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra
“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:
PELIGRO
Usted puede morir o sufrir una lesión grave si no sigue
de inmediato las instrucciones.
ADVERTENCIA
Si no sigue las instrucciones, puede morir o sufrir una
lesión grave.
Todos los mensajes de seguridad le dirán cuál es el peligro potencial, cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
ADVERTENCIA: Para reducir el riesgo de incendio, choque eléctrico o lesiones personales al usar el electrodoméstico, siga
precauciones básicas, entre ellas las siguientes:
� Los niños deben ser supervisados para asegurarse de que
no jueguen con el electrodoméstico.
� Este electrodoméstico no se diseñó para ser usado por
personas (incluidos niños) con capacidad física, sensorial o
mental reducida, o con falta de experiencia y conocimiento,
a menos que una persona responsable de su seguridad les
brinde supervisión o instrucciones relativas para su uso.
� No utilice un cable de extensión.
� Si el cable de suministro eléctrico está dañado, el
fabricante, su servicio técnico o personas calificadas
idóneas deben reemplazarlo para evitar cualquier riesgo.
� Conecte solamente al suministro de agua potable.
� Este electrodoméstico está diseñado para uso doméstico y
aplicaciones similares, como áreas de cocina para el
personal en tiendas, oficinas y otros entornos de trabajo;
granjas; por parte de clientes en hoteles, moteles y otros
entornos residenciales; posadas, servicios de comida y
aplicaciones similares que no sean de venta al por menor.
� No guarde en este electrodoméstico sustancias explosivas,
como latas en aerosol con propelente inflamable.
� Utilice los nuevos juegos de mangueras suministrados con
el electrodoméstico y no reutilice los juegos de mangueras
anteriores.
� No use piezas de repuesto que no hayan sido
recomendadas por el fabricante (por ejemplo, piezas
hechas en casa con una impresora 3D).
� Mantenga las aberturas de ventilación, en el gabinete del
electrodoméstico o en la estructura integrada, libres de
obstrucciones.
� No use dispositivos mecánicos ni otros medios para
acelerar el proceso de descongelación, sino solo los
recomendados por el fabricante.
� No dañe el circuito de refrigerante.
� No use aparatos eléctricos dentro de los compartimientos
de almacenamiento de alimentos del electrodoméstico, a
menos que sean del tipo recomendado por el fabricante.
� Se puede agregar el juego de fábrica de hielo en algunos
modelos. Consulte la etiqueta del número de serie en el
interior del compartimento de alimentos para obtener
información sobre el modelo del juego de fábrica de hielo.
� La línea de agua y la fábrica de hielo deben ser instaladas
por un técnico de servicio calificado. Consulte las
instrucciones de instalación proporcionadas con el juego
de fábrica de hielo para ver los detalles completos.
� No ubique varios enchufes portátiles o suministros
eléctricos portátiles en la parte trasera del
electrodoméstico.
� Este electrodoméstico puede utilizarse a una altitud
máxima de 2000 m (6561,7 pies) del nivel del mar.
� Cuando ubique el electrodoméstico, cerciórese de que el
cable no quede atrapado o esté dañado.
� No ubique varios enchufes portátiles o suministros
eléctricos portátiles en la parte trasera del
electrodoméstico.
� Para evitar riesgos debido a inestabilidad del
electrodoméstico, lo debe fijar de acuerdo con las pautas
mencionadas en las instrucciones de instalación.
CONSERVE ESTAS INSTRUCCIONES
54
Cómo deshacerse adecuadamente
de su refrigerador anterior
ADVERTENCIA
Peligro de vuelco
El refrigerador pesa mucho en la parte superior y se
inclina fácilmente cuando no está completamente
instalado.
Mantenga las puertas cerradas con cinta adhesiva hasta
que el refrigerador esté completamente instalado.
Use dos o más personas para mover e instalar el
refrigerador.
No seguir esta instrucción puede ocasionar la muerte o
lesiones graves.
ADVERTENCIA: Existe el riesgo de que los niños puedan
quedar atrapados. Antes de tirar su refrigerador o
congelador anterior:
� Retire las puertas.
� Deje los estantes en su lugar, para que los niños no puedan
meterse adentro con facilidad.
ADVERTENCIA
Peligro de asfixia
Quite las puertas o la tapa de su electrodoméstico viejo.
No seguir esta instrucción puede ocasionar la muerte o
daño al cerebro.
IMPORTANTE: El riesgo de que los niños queden atrapados o se
asfixien no es un problema del pasado. Los refrigeradores tirados
o abandonados son un peligro, aunque sea “por unos pocos
días”. Si está por deshacerse de su refrigerador antiguo, siga las
instrucciones que aparecen a continuación para prevenir
accidentes.
Información importante sobre el desecho de refrigerantes:
Deseche el refrigerador según los reglamentos federales y
locales. Los refrigerantes deberán ser evacuados por un técnico
certificado en refrigeración por EPA según los procedimientos
establecidos.
55
INTRODUCCIÓN
Modelos
Refrigeradores lado a lado sin despachador
Serie Stainless
Esta serie proporciona un refrigerador empotrado de aspecto
comercial.
KBSN742SPS; KBSN742SJP; KBSN742SBE; KBSN748SPS;
KBSN748SJP; KBSN748SBE
Refrigeradores lado a lado con despachador
Serie Stainless
Esta serie proporciona un refrigerador empotrado de aspecto
comercial.
KBSD736SPS; KBSD742SPS; KBSD748SPS
Serie Overlay
Presenta un adorno recubierto instalado de fábrica que ofrece un
estilo “sin marco”. Esta serie requiere la instalación de paneles,
manijas y
pedestales a la medida.
KBSN742TPA; KBSN748TPA
56
Conozca su producto
2
1
3
3
4
6
7
9
8
5
1. Interfaz de usuario (modelos con despachador)
2. Despachador exterior de agua y hielo con llenado medido (solo en los modelos con despachador)
3. Puertas de cierre suave
4. Absorbedor de olores (filtro de aire FreshFlow™)
5. Fábrica automática de hielo (modelos sin despachador)
6. Zona de preparación bajo estante
7. Bandeja deslizable de aspecto madera
8. Interfaz de usuario (modelos sin despachador)
9. Cajón con control de temperatura FreshChill™
Cómo retirar el material de embalaje
� Antes de encender el refrigerador, retire cualquier residuo de
cinta y pegamento. Si es necesario, utilice una pequeña
cantidad de jabón líquido para vajilla y agua templada para
eliminar los residuos.
� No use herramientas afiladas, alcohol isopropílico, líquidos
inflamables ni limpiadores abrasivos.
� Deseche o recicle todos los materiales de embalaje. Para
obtener más información, consulte la sección “Seguridad del
refrigerador”.
Limpieza antes del uso
Limpie el interior del refrigerador antes de usarlo. Para obtener
instrucciones de limpieza, consulte la sección “Mantenimiento y
cuidado”.
57
Encendido/apagado
Para encender o apagar el refrigerador, debe quitar el conjunto de
la rejilla superior para acceder al interruptor de encendido.
Apague el refrigerador cuando lo limpie.
1. Abra las puertas del refrigerador.
2. Coloque las manos debajo del panel de la rejilla superior.
Sujete el borde inferior con los dedos y los pulgares.
3. Jale el panel de la rejilla en sentido recto hacia afuera hasta
que se detenga la rejilla. Luego, levante el panel de la rejilla
para quitarlo.
1
2
3
4. Presione el interruptor de encendido a la posición On (Enc.) u
Off (Apag.).
NOTA: Si apaga el refrigerador durante largos periodos de
tiempo, retire los alimentos y vacíe el depósito de hielo.
A
A. Interruptor de encendido
Para reemplazar la rejilla superior:
1. Inserte los ganchos de la rejilla superior (ubicados en la parte
trasera de la rejilla superior) en los tornillos de montaje del
adorno lateral.
2. Jale la rejilla levemente hacia abajo y empuje el fondo hacia
adentro para asegurarlo en su lugar.
IMPORTANTE: Asegúrese de que el interruptor de encendido
quede en posición ON (ENC.) después de limpiar o reparar el
refrigerador.
Requisitos del suministro de agua
Lea todas las instrucciones antes de comenzar.
IMPORTANTE:
� Lea “Conexión del suministro de agua” en las instrucciones de
instalación. Si tiene alguna pregunta, consulte la sección
“Solución de problemas” o póngase en contacto con un
plomero certificado.
� Si enciende el refrigerador antes de conectar la tubería de
agua, apague la fábrica de hielo. Consulte la sección “Fábrica
de hielo y depósito”.
� Todas las instalaciones deben hacerse de acuerdo con los
requisitos locales de plomería.
� Conecte solamente a un suministro de agua potable.
No use con agua que no sea microbiológicamente segura o
que sea de calidad desconocida sin desinfectarla
adecuadamente antes o después del sistema. Pueden
usarse sistemas certificados para la reducción de partículas
en aguas desinfectadas que puedan contener partículas
filtrables.
� Al utilizar la fábrica de hielo o el despachador de agua, puede
producirse un ruido de golpeteo debido a los rápidos cambios
de presión del agua en las tuberías de su hogar. Para
solucionar esto, se debe instalar un supresor de martillo de
agua donde la línea de agua del refrigerador se conecta al
suministro de agua doméstico. Este dispositivo absorbe el
choque de la presión, deteniendo el golpeteo. Para una
instalación adecuada del supresor de martillos de agua,
póngase en contacto con un plomero certificado.
Presión del agua
Se necesita un suministro de agua fría con presión de agua entre
30 psi y 120 psi (207 kPa y 827 kPa) para hacer funcionar el
despachador de agua y la fábrica de hielo. Si tiene preguntas
acerca de la presión del agua, llame a un plomero competente
calificado.
NOTA: Si la presión de agua es menor que la necesaria, el flujo
de agua del despachador de agua podría disminuir o los cubitos
de hielo podrían ser huecos o de forma irregular. Si tiene
preguntas acerca de la presión del agua, llame a un plomero
competente calificado.
Suministro de agua por ósmosis inversa
IMPORTANTE: La presión del suministro de agua que sale de un
sistema de ósmosis inversa y va a la válvula de entrada de agua
del congelador tiene que estar entre 30 psi y 120 psi (207 kPa y
827 kPa).
Si el sistema de filtración de agua por ósmosis inversa está
conectado al suministro de agua fría, la presión de agua para el
sistema de ósmosis inversa debe ser, como mínimo, de 40 psi a
60 psi (276 kPa a 414 kPa).
Si la presión del agua que llega al sistema de ósmosis inversa es
inferior a 40 psi a 60 psi (276 kPa a 414 kPa):
� Verifique si el filtro de sedimentos del sistema de ósmosis
inversa está bloqueado. Reemplácelo si es necesario.
� Deje que el depósito de almacenamiento del sistema de
ósmosis inversa se rellene después de un uso intensivo.
� Si el refrigerador tiene un filtro de agua, puede reducir la
presión aún más si se usa junto con un sistema de ósmosis
inversa. Quite el cartucho del filtro de agua.
Si tiene preguntas acerca de la presión del agua, llame a un
plomero competente calificado.
58
Preparación del sistema de agua
Lea antes de usar el sistema de agua. Siga las instrucciones
específicas para su modelo de refrigerador.
� Conecte solamente al suministro de agua potable.
� Asegúrese de que la válvula de agua esté encendida antes de
llamar al servicio técnico.
� No use con agua que no sea microbiológicamente segura o
que sea de calidad desconocida sin desinfectarla
adecuadamente antes o después del sistema. Pueden usarse
sistemas certificados para la reducción de partículas en aguas
desinfectadas que puedan contener partículas filtrables.
NOTA:
� Después de instalar/reemplazar el filtro de agua, espere
24 horas para la primera producción de hielo.
� Deseche el primer depósito lleno de hielo.
� El recipiente de hielo se llenará completamente en alrededor
de 3 días, dependiendo del uso del hielo y
del congelador.
� Asegúrese de que el filtro de la rejilla de la base esté instalado
adecuadamente y que la tapa del filtro esté en posición
horizontal.
Estilo 1 (Modelos con despachador)
2
1
A. Despachador de hielo
B. Despachador de agua
IMPORTANTE: Después de conectar el refrigerador al suministro
de agua o de reemplazar el filtro de agua, siga los pasos a
continuación para asegurarse de que se limpie adecuadamente el
sistema de agua. Esto eliminará el aire en el filtro y en el
despachador de agua, y preparará el filtro de agua para su uso.
NOTA: Si su modelo tiene un sistema de filtro de la rejilla de la
base, asegúrese de que el filtro de la rejilla de la base esté
instalado adecuadamente y que la tapa esté en la posición
horizontal.
A
A. Filtro de agua
1. Abra la puerta del congelador y apague la fábrica de hielo. El
interruptor ON/OFF (ENCENDIDO/APAGADO) se encuentra
en el lado derecho superior del compartimiento del
congelador. Mueva el interruptor a la posición OFF (APAG.)
hacia la derecha, como se muestra.
2. Use un recipiente resistente para oprimir y sostener la paleta
del despachador por 5 segundos, luego suéltela por
5 segundos. Repita hasta que el agua comience a correr. Una
vez que el agua haya comenzado a correr, continúe
presionando y soltando la paleta del despachador
(5 segundos activada, 5 segundos desactivada) hasta servir
un total de 3 galones (12 L). Esto eliminará el aire en el filtro y
en el despachador de agua, y preparará el filtro de agua para
su uso. En algunas casas se puede necesitar un enjuague
adicional.
NOTA: A medida que sale aire del sistema, es posible que
salgan chorros de agua repentinos del despachador.
3. Abra la puerta del congelador y apague la fábrica de hielo.
Mueva el interruptor a la posición de ON (ENCENDIDO -
hacia la izquierda).
Estilo 2 (Modelos sin despachador)
A
A. Cajón de hielo
59
Para encender o apagar la fábrica de hielo:
1. Levante la tapa de la fábrica de hielo.
A
A. Cubierta de la fábrica de hielo
2. Utilice el interruptor para encender o apagar la fábrica de
hielo.
A
A. Interruptor de la fábrica de hielo
Absorbedor de olores (filtro de aire
FreshFlow™)
El paquete de accesorios de su refrigerador incluye un filtro de
aire FreshFlow™, que debe ser instalado antes de su uso. Para
obtener más información, consulte las instrucciones de
instalación.
El absorbedor de olores reduce la acumulación de olores. Esto
ayuda a mantener un ambiente más limpio dentro del refrigerador.
Instalación del absorbedor de olores
El absorbedor debe instalarse detrás de la puerta de ventilación,
que se encuentra (según su modelo) a lo largo de la pared interior
trasera o izquierda, cerca de la parte superior del compartimento
del refrigerador.
1. Saque el absorbedor de olores de su embalaje.
2. Encaje el absorbedor en su sitio.
Sustitución del absorbedor de olores
El absorbedor de olores desechable debe sustituirse cada
6 meses, cuando el indicador de estado haya cambiado
completamente de blanco a rojo.
Para reemplazar el absorbedor de olores, solicite la pieza de
repuesto W10311524 en línea.
� Retire el absorbedor de olores usado apretando en las
lengüetas laterales.
� Instale el nuevo absorbedor de olores y el indicador de estado
siguiendo las instrucciones de las secciones anteriores.
60
USO DE SU REFRIGERADOR
Uso de los controles
ADVERTENCIA
Peligro de Choque Eléctrico
Conecte a un tomacorriente con conexión a tierra de
3 terminales.
No quite el terminal de conexión a tierra.
No use un adaptador.
No utilice un cable de extensión.
No seguir estas instrucciones puede ocasionar la
muerte, un incendio o un choque eléctrico.
ADVERTENCIA
Peligro de explosión
Mantenga los materiales y vapores inflamables, como la
gasolina, alejados del electrodoméstico.
Use un limpiador no inflamable.
No seguir esta instrucción puede ocasionar la muerte,
explosión o incendio.
Cómo ver y regular los puntos de ajuste de
temperatura
Ajuste de la temperatura de los compartimientos para
alimentos frescos y del congelador:
Para su comodidad, los controles de su refrigerador y congelador
vienen prefijados de fábrica.
Cuando instale el refrigerador por primera vez, asegúrese de que
los controles sigan fijados en los puntos de ajuste recomendados.
Los puntos de ajuste recomendados de fábrica son 37 °F (3 °C)
para el refrigerador y 0 °F (-18 °C) para el congelador.
Presionar el botón de temperatura del refrigerador o el congelador
alternará entre los puntos de ajuste de temperatura en grados
Fahrenheit (°F).
IMPORTANTE:
� Espere 24 horas antes de colocar alimentos en el refrigerador.
Si agrega alimentos antes de que el refrigerador se haya
enfriado por completo, pueden echarse a perder.
NOTA: El poner los puntos de ajuste un ajuste más frío que el
recomendado, no hará que el compartimiento se enfríe más
rápido.
� Si la temperatura está demasiado elevada o demasiado baja
en el refrigerador o en el congelador, antes de regular los
controles, revise primero los orificios de ventilación para
cerciorarse de que no estén obstruidos.
� Los ajustes recomendados deben ser los correctos para un
uso doméstico normal. Los controles están ajustados
correctamente cuando la leche o los jugos están tan fríos
como desea y cuando el helado tiene consistencia firme.
NOTA: Las áreas como un garaje, un sótano o un porche
pueden tener mayor humedad o temperaturas extremas. Tal
vez deba regular la temperatura a ajustes diferentes de los
recomendados para adaptarse a estas condiciones.
� Espere al menos 24 horas entre ajustes. Vuelva a verificar las
temperaturas antes de hacer otros ajustes.
NOTA: Para cambiar la temperatura entre grados Celsius y
Fahrenheit, mantenga presionado el botón “Max Freeze”
(Congelamiento máximo) y “Max cool” (Enfriamiento máximo)
durante 3 segundos y la pantalla de temperatura cambiará.
NOTA: Para alternar entre litros y onzas, mantenga presionado el
botón “Max Freeze” (Congelamiento máximo) durante 3 segundos
y la pantalla de la unidad de medida cambiará.
Estilo 1 (Modelos con despachador)
Los controles táctiles se ubican en la parte izquierda de la puerta
del refrigerador, encima del despachador externo. El panel de
control incluye información acerca de diferentes botones e
indicadores. El indicador de temperatura del refrigerador y
congelador muestra el último punto establecido de temperatura.
Cuando no se utilizan los controles, solo se ven unas pocas
opciones de interfaz de usuario:
Mientras interactúa con la interfaz de usuario o utiliza el
despachador, estarán visibles algunos de los siguientes controles
e indicadores:
61
Temperatura
Ajuste de la temperatura °F/°C prefijada en °F
� Para cambiar entre Celsius y Fahrenheit, mantenga
presionados los botones Max Cool (Enfriamiento máximo) y
FreshChill al mismo tiempo durante 3 segundos.
Cuando se activa, aparece la opción de temperatura
seleccionada. Cuando está desactivado, el LED está
apagado.
Cómo ajustar la temperatura
Lo siguiente aplica tanto al botón de temperatura del refrigerador
como al del congelador.
Si se presiona una vez el botón de imagen Congelador o
Refrigerador, la temperatura disminuirá (1 °C, 2 °F).
Una vez que el ajuste de temperatura alcanza la temperatura más
baja permitida para esa zona, la siguiente pulsación del botón
cambiará a la temperatura más alta permitida para esa zona
(bucle).
El rango de temperatura del refrigerador será de 33 °F a 43 °F
(1 °C a 6 °C), con la temperatura predeterminada de fábrica de
37 °F (3 °C).
El rango de temperatura del congelador será de -8 °F a 5 °F
(-22 °C a -15 °C), con la temperatura predeterminada de fábrica
de 0 °F (-18 °C).
CONDICIÓN/MOTIVO
REGULACIÓN DE LA
TEMPERATURA
REFRIGERADOR demasiado
frío
Control del REFRIGERADOR
1°C o 2°F más alto
REFRIGERADOR demasiado
caliente
Control del REFRIGERADOR
1°C o 2°F más bajo
CONGELADOR demasiado
frío
Control del CONGELADOR
1°C o 2°F más alto
Congelador demasiado
caliente/muy poco hielo
Control del CONGELADOR
1°C o 2°F más bajo
Cajón con control de temperatura FreshChill™
Menú FreshChill
Hay 4 temperaturas preestablecidas para el menú FreshChill.
Presione el botón de menú FreshChill para seleccionar la opción
deseada. De más frío a más caliente: Meats (Carnes), Deli
(Fiambres), Assorted (Mezclado), Produce (Verduras).
� El ajuste MEAT (CARNE) es el ajuste más frío y se puede
utilizar para descongelar productos congelados que necesitan
descongelarse en el refrigerador.
� El ajuste PRODUCE (VERDURAS) es el más caliente y se
utiliza para las verduras y frutas de todos los días.
�
El ajuste ASSORTED (MEZCLADO) se utiliza para guardar
distintos productos en el mismo cajón.
� El ajuste DELI (FIAMBRES) se utiliza para fiambres y quesos
o productos no vegetales.
A
A. Cajón FreshChill
Indicador y reajuste del filtro de agua
El indicador del filtro de agua, que está ubicado sobre el panel de
control, le ayudará a saber cuándo cambiar el filtro de agua.
Estado de reemplazo:
� Cuando se muestra el estado del filtro de agua del panel de
control del dispensador, esto le indica que es casi el momento
de cambiar el cartucho del filtro de agua. Reemplace el
cartucho del filtro de agua.
Estado de reemplazo pendiente:
� Cuando la luz cambia a color rojo en el panel de control, esto
le indica que es tiempo de cambiar el cartucho del filtro de
agua.
� Se recomienda reemplazar el filtro cuando la luz de estado
cambia a rojo o cuando el flujo de agua al despachador de
agua o a la fábrica de hielo disminuya sensiblemente.
NOTA: Si
el flujo de agua a su despachador o fábrica de hielo
disminuye notoriamente, cambie el filtro de agua más pronto.
Debe reemplazarse el filtro al menos una vez cada 6 meses
según la calidad y el uso del agua.
Cuando se dispensa agua después de que el icono Replace Filter
(Reemplazar filtro) está encendido, este parpadea mientras se
dispensa. Esto aplica tanto para el estado de Replace Filter
(Reemplazar filtro) y el de Reemplazo vencido. Catorce días
después de que se encienda el indicador Replace Filter
(Reemplazar filtro), ingresará en el modo “Replace Overdue”
(Reemplazo vencido).
Filter Reset (Reposición del filtro)
Después de cambiar el filtro el filtro, mantenga oprimido el botón
Filter Reset (Restablecimiento del filtro) durante 3 segundos. El
botón dejará de aparecer una vez restablecido.
Consulte la sección “Sistema de filtración de agua” para conocer
los pasos para quitar y reemplazar el filtro.
Encendido/apagado del enfriamiento
El refrigerador y el congelador no se enfriarán cuando el
enfriamiento esté apagado.
Encender
� Mantenga presionados los botones Max Freeze
(Congelamiento máximo) y Max Cool (Enfriamiento máximo)
al mismo tiempo durante 3 segundos.
El botón Cooling Off (Apagar enfriamiento) parpadea dos
veces y permanece encendido.
62
Max Cool/ Max Freeze (Enfriamiento máx./
Congelamiento máx.)
Max Cool (Enfriamiento máximo)
La función Max Cool (Enfriamiento máximo) ayuda en los
períodos de mayor uso del refrigerador, durante cargas completas
de comestibles o temperaturas ambientales temporalmente
elevadas.
� Presione Max Cool (Enfriamiento máximo) para fijar el
congelador y el refrigerador en los ajustes de temperatura más
bajos.
Presione nuevamente Max Cool (Enfriamiento máximo) para
volver al punto de ajuste normal del refrigerador.
NOTA: La función Max Cool (Enfriamiento máximo) se apagará
automáticamente después de 12 horas.
Max Freezer (Congelamiento máximo)
La función Max Freezer (Congelamiento máximo) ayuda en los
periodos cortos de alto consumo de hielo aumentando su
producción.
� Presione Max Freeze (Congelamiento máximo) para fijar el
congelador en los ajustes de temperatura más bajos.
Presione nuevamente el botón táctil Max Freeze
(Congelamiento máximo) para volver al punto de ajuste
normal del congelador.
� Mientras Max Freezer (Congelamiento máximo) esté
encendido, cambiar la temperatura del congelador lo
desactivará.
NOTA: La función Max Freezer (Congelamiento máximo) se
apagará automáticamente después de 48 horas.
� Cambiar la temperatura del refrigerador o activar el Vacation
Mode (Modo de vacaciones) desactivará Max Cool/Max Ice
(Enfriamiento máximo/Hielo máximo).
Measured Fill (Llenado medido)
� Para calibrar, consulte la sección “Calibración de llenado
medido” para obtener más detalles.
� Al presionar Measured Fill (Llenado medido) se realizará un
ciclo por los volúmenes preestablecidos.
� Para dispensar mediante botón: Presione el botón Dispense
(Dispensar) para activar. Al presionar Dispense (Dispensar)
nuevamente se detendrá el llenado medido.
� Para dispensar mediante paleta: Mantenga oprimida la
paleta de agua. Al soltar la paleta de agua se detendrá el
llenado medido.
Funciones de alarma
Door Open (Puerta abierta)
La función de alarma de puerta entreabierta hace sonar una
alarma cuando la puerta del refrigerador o del congelador
permanece abierta durante 5 minutos y está funcionando el
enfriamiento del producto. La alarma se repetirá cada 2 minutos.
Cierre ambas puertas para apagarla. De esta manera, la función
se restablece, y se reactiva cuando se deja nuevamente cualquier
puerta abierta durante 5 minutos.
Power Outage (Corte de energía)
El indicador de corte de corriente le permite saber si se ha
interrumpido el suministro de energía al refrigerador y si la
temperatura del congelador se ha elevado a 18° F (-8° C) o más.
Cuando se restablece la energía, el botón parpadea
repetidamente y aparece el icono rojo de Power Outage (Corte de
energía). Cuando esté encendido el indicador, se desactivarán
todas las demás funciones del control y del despachador hasta
confirmar que se ha enterado de que ha habido un corte de
corriente.
� Presione cualquier botón para restablecer la pantalla a su
estado normal.
Misceláneos
Cubed Ice (Cubos de hielo) o Crushed Ice (Hielo picado)
Toque Cubed Ice (Cubos de hielo) o Crushed Ice (Hielo picado)
para seleccionar el hielo.
NOTA:
� Para obtener hielo picado, los cubos de hielo se trituran antes
de despacharse. Esto puede retrasar un poco el despacho del
hielo picado. El ruido proveniente del triturador de hielo es
normal y los trozos de hielo pueden variar en tamaño.
� Cuando cambie de hielo picado a hielo en cubos, caerá un
poco de hielo picado junto con los primeros cubos.
Sound off (Sin sonido):
Mantenga presionados los botones Max Cool (Enfriamiento
máximo) y Refrigerator (Refrigerador) durante 3 segundos para
activar y desactivar las alertas de sonido.
Control Lock (Bloqueo de controles)
Mantenga presionado el botón FreshChill para activar la función
Control Lock (Bloqueo de controles).
Cuando Control Lock (Bloqueo de controles) está activo:
� El resto de las funciones dejan de estar accesibles.
� Cuando presione cualquier botón sonará un tono inválido tres
veces y el indicador de bloqueo parpadeará tres veces.
� Las palancas para agua/hielo no están disponibles, en caso
de que las oprima escuchará un tono inválido tres veces.
Modo Showroom (Sala de exposición)
Modo de demostración para las superficies de venta. Mantenga
presionados los botones Refrigerator (Refrigerador) y Freezer
(Congelador) durante 5 segundos, el indicador de la sala de
exposición parpadeará dos veces para permanecer encendido/
apagado.
Iluminación del despachador
Cuando utilice el despachador, las luces se encenderán
automáticamente. Si desea que la luz esté encendida
continuamente, puede encender la luz.
Presione el botón Light (Luz) nuevamente para apagar la luz del
despachador.
Estilo 2 (Modelos sin despachador)
Los controles de la interfaz de usuario (UI) se encuentran encima
del cajón FreshChill.
Temperatura
Ajuste de la temperatura °F/°C prefijada en °F
� Presione el botón F°- C° para cambiar entre Celsius y
Fahrenheit.
Cuando se activa, aparece la opción de temperatura
seleccionada. Cuando está desactivado, el LED está
apagado.
63
Cajón con control de temperatura FreshChill™
Menú FreshChill
Hay 4 temperaturas preestablecidas para el menú FreshChill.
Presione el botón de menú FreshChill para seleccionar la opción
deseada. De más frío a más caliente: Meats (Carnes), Deli
(Fiambres), Assorted (Mezclado), Produce (Verduras).
� El ajuste MEAT (CARNE) es el ajuste más frío y se puede
utilizar para descongelar productos congelados que necesitan
descongelarse en el refrigerador.
� El ajuste PRODUCE (VERDURAS) es el más caliente y se
utiliza para las verduras y frutas de todos los días.
� El ajuste ASSORTED (MEZCLADO) se utiliza para guardar
distintos productos en el mismo cajón.
� El ajuste DELI (FIAMBRES) se utiliza para fiambres y quesos
o productos no vegetales.
A
A. Cajón FreshChill
Despachadores de agua y hielo
Despachador de agua
Para despachar agua:
1. Presione un vaso resistente contra la almohadilla del
despachador de agua.
NOTA:
� El agua solo se dispensará cuando la puerta izquierda
esté cerrada y dejará de dispensarse cuando se abra la
puerta.
� NO es posible dispensar agua y hielo al mismo tiempo. La
paleta que se presione primero será la que dispense.
2. Retire el vaso para detener el despacho.
NOTA: El agua puede tener un sabor desagradable si no
utiliza el despachador periódicamente. Haga salir suficiente
agua cada semana para mantener un suministro fresco.
Despachador de hielo
El hielo se dispensa desde el depósito de almacenamiento de la
fábrica de hielo en el congelador cuando se pulsa la almohadilla
dispensadora. El sistema de dispensación no funcionará cuando
la puerta del congelador esté abierta. Para apagar la fábrica de
hielo, consulte “Fábrica de hielo y depósito”.
La fábrica de hielo puede producir hielo picado y en cubitos. En la
pantalla se lee “CRUSHED” (PICADO) o “CUBED” (CUBOS),
indicando el tipo seleccionado. Para cambiar el ajuste, presione el
botón ICE (Hielo) antes de dispensar hielo.
Para obtener hielo picado, los cubos de hielo se trituran antes de
despacharse. Esto puede retrasar un poco el despacho del hielo
picado. El ruido proveniente del triturador de hielo es normal y los
trozos de hielo pueden variar en tamaño. Cuando cambie de hielo
picado a hielo en cubos, caerá un poco de hielo picado junto con
los primeros cubos.
Para despachar hielo:
1. Presione el botón para seleccionar el tipo de hielo deseado.
ADVERTENCIA
Peligro de cortaduras
Use un vaso resistente para recibir hielo del
despachador.
No seguir esta instrucción puede ocasionar cortaduras.
2. Presione un vaso resistente contra la almohadilla del
despachador de hielo. Sostenga el vaso junto a la abertura
del despachador para que el hielo no caiga fuera del vaso.
IMPORTANTE: No es necesario aplicar mucha presión sobre
la almohadilla para activar el despachador de hielo. Si
presiona fuerte no se acelerará el despachador ni se
producirá una mayor cantidad de hielo.
3. Retire el vaso para detener el despacho.
NOTA: El hielo puede seguir saliendo hasta 10 segundos
después de retirar el vaso de la almohadilla. El despachador
puede continuar haciendo ruido durante algunos segundos
después de finalizar.
64
Bandeja dispensadora (en algunos modelos)
Algunos modelos tienen una bandeja en la parte inferior de la
zona del despachador. La bandeja está diseñada para recoger
pequeños derrames y es extraíble para facilitar su vaciado y
limpieza.
NOTA: La bandeja no tiene desagüe.

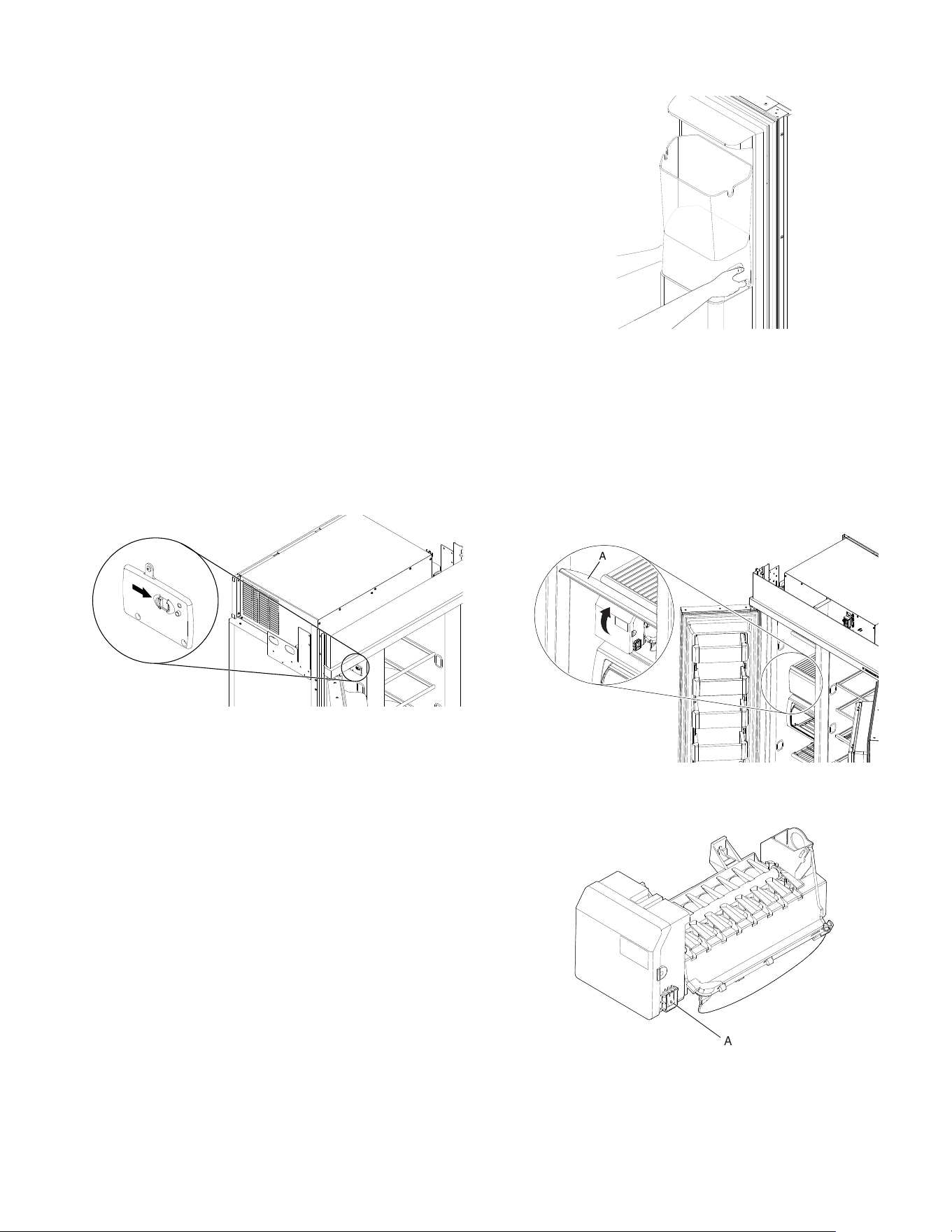

Fábrica de hielo y depósito
IMPORTANTE: Enjuague el sistema de agua antes de encender
la fábrica de hielo. Consulte “Despachadores de agua y hielo”.
Deje transcurrir 24 horas para la producción del primer lote de
hielo. Deseche los tres primeros lotes de hielo producidos. Deje
transcurrir 3 días para que se vuelva a llenar de hielo el
recipiente.
Modelos con despachador:
Para encender y apagar la fábrica de hielo:
El interruptor ON/OFF (ENCENDIDO/APAGADO) se encuentra
en el lado derecho superior del compartimiento del congelador.
1. Para poner a funcionar la fábrica de hielo, deslice el control a
la posición ON (ENC.) hacia la izquierda).
NOTA: Su fábrica de hielo tiene un apagado automático. Los
sensores de la fábrica de hielo detendrán automáticamente la
producción de hielo pero el control permanecerá en la
posición de ON (ENC.) hacia la izquierda.
2. Para apagar la fábrica de hielo manualmente, deslice el
control a OFF (APAG.) hacia la derecha.
Para retirar y volver a colocar el depósito de hielo:
1. Sostenga la base del depósito con ambas manos y presione
el botón de liberación para levantar el depósito hacia arriba y
hacia afuera.
NOTA: No es necesario girar el control de la máquina de hielo
a la posición Off (Apag.) hacia la derecha cuando se retira el
depósito. La cubierta del sensor (“puerta abatible”) en la
pared izquierda del congelador hace que la fábrica de hielo
deje de producir hielo si la puerta está abierta o se ha quitado
el depósito.
2. Vuelva a colocar el depósito en la puerta y empújelo hacia
abajo para asegurarse de que está seguro en su lugar.
Limpieza del depósito de hielo:
1. Vacíe el depósito (derrita el hielo con agua caliente si es
necesario). No utilice objetos afilados.
2. Lávelo con un detergente suave, aclárelo y séquelo bien. No
utilice productos de limpieza agresivos.
NOTA: Es normal que se formen algunos grumos de hielo en el
depósito (dependiendo del uso del hielo).
Modelos sin despachador:
Cómo quitar y volver a colocar el depósito de hielo:
1. Levante la tapa de la fábrica de hielo.
A
A. Cubierta de la fábrica de hielo
2. Utilice el interruptor para encender o apagar la fábrica de
hielo.
A
A. Interruptor de la fábrica de hielo
3. Levante la parte delantera del depósito de hielo y jálela hacia
afuera.
65
4. Para volver a colocar el depósito de hielo, extienda las guías
del cajón hacia afuera, coloque el depósito sobre las guías y
empújelo completamente hacia atrás hasta que se enganche
con las guías del cajón.
NOTA: Una instalación incorrecta puede hacer que el
depósito no cierre correctamente.
5. Utilice el interruptor para encender la fábrica de hielo.
Cómo limpiar el depósito de hielo
NOTA: Es normal que el hielo se pegue en el depósito. Se puede
despachar hielo o usarse con más frecuencia para que se separe.
Se recomienda vaciar el contenedor del depósito de hielo y
limpiarlo cuando sea necesario.
Para limpiar el depósito de hielo:
1. Vacíe el depósito de hielo. Si es necesario, use agua tibia
para derretir el hielo.
NOTA: No use instrumentos afilados para romper el hielo en
el depósito o el recipiente. Esto puede dañar el depósito y el
mecanismo de despacho.
2. Lave el depósito de hielo con un detergente suave, enjuague
bien y seque completamente. No use limpiadores o solventes
ásperos ni abrasivos.
Recuerde
� Deje transcurrir 24 horas para la producción del primer lote de
hielo. Deje transcurrir 3 días para que se vuelva a llenar de
hielo el recipiente.
� Deshágase de los tres primeros lotes de hielo producido para
evitar las impurezas que pudieran eliminarse del sistema.
� La calidad del hielo dependerá de la calidad del agua que
suministre a su fábrica de hielo.
� Evite la conexión de la fábrica de hielo a un suministro de
agua ablandada.
� Las sustancias químicas utilizadas para ablandar el agua
(como la sal) pueden dañar componentes de la fábrica de
hielo y producir hielo de calidad deficiente. Si no se puede
evitar el uso de un suministro de agua ablandada, asegúrese
de que el ablandador de agua esté funcionando
correctamente y que reciba un buen mantenimiento.
� Es normal que los cubitos de hielo se peguen en las esquinas.
Se separarán con facilidad.
� Para la fábrica de hielo de los modelos sin despachador, no
fuerce el brazo de cierre de alambre hacia arriba o hacia
abajo.
� No guarde nada encima de la fábrica de hielo o dentro del
depósito de hielo.
Ajuste de litros y onzas
OZ
Mantenga presionados los botones Max Freezer (Congelamiento
máximo) y FreshChill para cambiar entre litros (L) y onzas (oz).
Cuando elija L u oz, se encenderá con intensidad la luz LED
correcta. La luz LED se apaga al cabo de 10 segundos si no
utiliza la función de cantidad de agua.
La opción L/oz solo se activa cuando utiliza una función de
cantidad de agua (por ejemplo, llenado medido o calibración).
Cómo calibrar Measured Fill (Llenado medido)
La presión del agua doméstica puede afectar la exactitud de la
función Measured Fill (Llenado medido). Para un desempeño
óptimo de su despachador de agua, deberá primero calibrar
Measured Fill (Llenado medido).
Iniciar el modo de calibración: Mantenga presionado el botón
Measured Fill (Llenado medido) durante 3 segundos para
ingresar al modo de calibración. El botón aparecerá junto con los
ajustes predeterminados de 0,2 L o 8 oz.
Dispense Water (Despachar el agua): Al presionar la paleta del
agua, esta se dispensará (por ejemplo, en una taza medidora)
hasta que alcanzar la cantidad deseada. Cuando se suelta la
paleta, dejará de despachar agua.
66
1. Guardar: Si se dispensó agua, al presionar el botón
Measured Fill (Llenado medido) se guardará la cantidad
dispensada, se reproducirá un tono y la pantalla de la
cantidad de calibración parpadeará dos veces.
2. Salir (sin guardar): Si no se dispensó agua, al presionar el
botón Measured Fill (Llenado medido) saldrá del modo de
calibración sin guardar la cantidad de calibración.
NOTA: Se despachará la cantidad de agua que haya
seleccionado. Asegúrese de que el recipiente esté vacío y que
pueda contener la cantidad que se va a despachar. Si hay hielo
en el recipiente, es posible que deba ajustar su selección.
IMPORTANTE: La baja presión del agua puede afectar la
exactitud de esta característica.
1. Presione MEASURED FILL (LLENADO MEDIDO) para
encender esta función. Cuando la función está encendida,
aparece la pantalla de Measured Fill (Llenado medido).
2. Para despachar agua, presione un vaso resistente contra la
paleta del despachador o bien coloque el vaso debajo del
despachador de agua y presione el botón de MEASURED
FILL (LLENADO MEDIDO). Sostenga el vaso cerca del pico
del despachador de agua para asegurarse de que esta caiga
dentro del vaso.
3. El botón de llenado medido se puede presionar para hacer un
bucle con las cantidades preestablecidas. Cada pulsación
hace avanzar la cantidad preestablecida hasta llegar al final
de las opciones. Ejemplo - 8 oz a 16 oz a 24oz, END (0,2L a
0,5L a 1,0L, END).
NOTA:
� El despachador desactivará automáticamente la opción
Measured Fill (Llenado medido) después de 1 minuto de
inactividad. Cuando se apaga la opción Measured Fill
(Llenado medido), todo cambio que haya realizado se perderá
y
se restablecerán todos los ajustes predeterminados.
� La mayoría de las tazas de café tienen un tamaño de
4 a 6 onzas (118 a 117 ml) y no son del mismo tamaño que
una taza medidora de 8 onzas (237 ml). Es posible que tenga
que ajustar el volumen para evitar llenar demasiado las tazas
de café.
� Mientras despacha agua, la pantalla digital controlará cuánta
agua queda para despachar, según el volumen seleccionado.
El agua dejará de correr automáticamente una vez que el
volumen deseado haya salido.
Sistema de filtración de agua
No use con agua que no sea microbiológicamente segura o que
sea de calidad desconocida sin desinfectarla adecuadamente
antes o después del sistema. Pueden usarse sistemas
certificados para la reducción de quistes en aguas desinfectadas
que puedan contener quistes filtrables.
Indicador de estado del filtro de agua
El indicador del filtro de agua, que está ubicado sobre el panel de
control, le ayudará a saber cuándo cambiar el filtro de agua.
Estado de reemplazo:
� Reemplace el cartucho del filtro de agua cuando la pantalla de
estado del filtro de agua cambie a “Replace” (Reemplazar).
Estado de reemplazo pendiente:
� Cuando la luz cambia a color rojo en el panel de control, esto
le indica que es tiempo de cambiar el cartucho del filtro de
agua.
� Se recomienda reemplazar el filtro cuando la luz de estado
cambia a rojo o cuando el flujo de agua al despachador de
agua o a la fábrica de hielo disminuya sensiblemente.
NOTA: Si el flujo de agua a su despachador o fábrica de hielo
disminuye notoriamente, cambie el filtro de agua más pronto.
Debe reemplazarse el filtro al menos una vez cada 6 meses
según la calidad y el uso del agua.
Cuando se dispensa agua después de que el icono Replace Filter
(Reemplazar filtro) está encendido, este parpadea mientras se
dispensa. Esto aplica tanto para el estado de Replace Filter
(Reemplazar filtro) y de Replace Overdue (Reemplazo vencido).
Catorce días después de que se encienda el indicador Replace
Filter (Reemplazar filtro), ingresará en el modo “Replace
Overdue” (Reemplazo vencido).
Filter Reset (Reposición del filtro)
Después de cambiar el filtro, mantenga presionado el botón Filter
Reset (Reposición del filtro) durante 3 segundos. El botón dejará
de aparecer una vez restablecido.
Cómo cambiar el filtro de agua
El filtro de agua se encuentra en la rejilla de la base, debajo de la
puerta del congelador. No es necesario retirar la rejilla de la base
para quitar el filtro.
A
A. Filtro de agua
Cómo guardar ya calibración existente
67
1. Retire el filtro presionando el botón eyector y tirando en línea
recta del tapón del filtro.
NOTA:
� Evite girar el tapón al retirar el filtro, ya que esto podría
hacer que el tapón se saliera. Si esto ocurre, vuelva a
colocar el tapón y saque el filtro directamente.
� Habrá agua en el filtro. Es posible que se derrame un poco
de esa agua.
B
A
A. Botón eyector
B. Filtro de agua
2. Quite la tapa girándola hacia la izquierda hasta que se
detenga.
IMPORTANTE: No descarte la tapa. Es parte de su
refrigerador. Conserve la tapa para usarla con el filtro de
repuesto.
A
B
A. Filtro de agua
B. Tapa
3. Alinee el lomo de la tapa con la flecha en el filtro nuevo y gire
la tapa hasta que encaje en su lugar.
A
B
A. Cubierta
B. Juntas tóricas
4. Quite las cubiertas de las juntas tóricas. Asegúrese de que las
juntas tóricas sigan en su lugar después de que se quitaron
las cubiertas.
5. Coloque la tapa (que se quitó en el Paso 2) sobre el filtro
nuevo. Alinee el lomo sobre la tapa con la flecha sobre el
filtro. Gire la tapa hacia la derecha hasta que encaje en su
lugar.
B
A
A. Flecha en el filtro
B. Lomo en la tapa
6. Empuje el filtro nuevo dentro de la abertura en la rejilla de la
base. Al insertar el filtro, el botón eyector se presionará. El
botón eyector volverá a salir cuando el filtro esté
completamente encajado.
7. Tire con cuidado de la tapa para comprobar que el filtro está
bien colocado.
8. Enjuague el sistema de agua. Dependiendo de su modelo,
consulte “Despachadores de agua y hielo” o “Fábrica de hielo
y depósito”.
Cómo utilizar la fábrica de hielo sin un filtro de
agua
Puede hacer funcionar la fábrica de hielo sin filtro de agua. Su
hielo no será filtrado.
1. Saque el filtro presionando el botón eyector y jalando la tapa.
Consulte “Cómo cambiar el filtro de agua” antes en esta
sección.
2. Quite la tapa girándola hacia la izquierda hasta que se
detenga.
IMPORTANTE: No descarte la tapa. Es parte de su
refrigerador.
3. Con la tapa en la posición vertical, insértela en la rejilla de la
base hasta que se detenga.
A
A. Tapa
4. Gire la tapa en sentido antihorario hasta que se deslice en la
ranura de fijación. A continuación, gire la tapa en sentido
horario hasta que quede en posición horizontal.
NOTA: La tapa no estará a la altura de la rejilla base.
68
Estantes del congelador
Para quitar y volver a colocar el estante:
1. Quite el estante levantándolo y jalándolo directamente hacia
afuera.
2. Vuelva a colocar el estante colocándolo encima de los
soportes y bajándolo hasta que encaje en su lugar.
A
A. Estante del congelador
Guía de almacenamiento de alimentos
congelados
Los periodos de conservación variarán según la calidad y el tipo
de alimentos, el tipo de empaque o envoltura empleada (deberá
ser hermético y a prueba de humedad), y la temperatura de
conservación. Es normal que haya cristales de hielo dentro de un
paquete sellado. Esto simplemente indica que la humedad de los
alimentos y el aire dentro del paquete se han condensado y
crearon cristales de hielo.
No coloque en el congelador más alimentos sin congelar de los
que puedan congelarse en 24 horas (no más de 2 a 3 lb de
alimentos por pie cúbico [907 -1350 g por 28 L] de espacio en el
congelador). Deje suficiente espacio en el congelador para que
circule aire alrededor de los paquetes. Asegúrese de dejar
suficiente espacio para que la puerta se cierre bien.
Para obtener más información sobre la preparación de alimentos
para su congelación, consulte una guía de congeladores o un
buen libro de cocina.
Canastilla del congelador
La canastilla del congelador se puede utilizar para guardar bolsas
de frutas y verduras congeladas que pudieran caerse de los
estantes.
Para quitar y volver a colocar la canastilla del congelador:
1. Jale la canastilla hacia afuera, hasta que se detenga.
2. Levante el frente de la canastilla y deslícela completamente
hacia afuera.
3. Vuelva a colocar la canastilla poniéndola en los rieles de guía
de la pared lateral. Levante el frente de la canastilla
ligeramente mientras la empuja pasando los topes de los
rieles de guía y deslizándola hacia adentro por completo.
MANTENIMIENTO Y CUIDADO
Limpieza
ADVERTENCIA
Peligro de explosión
Riesgo de incendio o explosión.
Refrigerante inflamable utilizado.
No use dispositivos mecánicos para descongelar el
refrigerador.
No perfore la tubería del refrigerante.
Tanto la sección del refrigerador como la del congelador se
descongelan automáticamente. No obstante, limpie ambas
secciones más o menos una vez al mes para evitar la
acumulación de olores. Limpie los derrames inmediatamente.
Para limpiar su refrigerador:
1. Quite la rejilla superior. Consulte “Interruptor de encendido/
apagado”.
2. Presione el interruptor de encendido a OFF (APAG.).
3. Retire todas las piezas desmontables del interior, como los
estantes, el cajón FreshChill, etc.
69
4. Lave a mano, aclare y seque bien las piezas desmontables y
las superficies interiores. Use una esponja limpia o un paño
suave y agua tibia con detergente suave.
� No use en las partes de plástico, los revestimientos
interiores o de la puerta o las juntas productos de limpieza
abrasivos o fuertes, como aerosoles para ventanas,
productos de limpieza para pulir, líquidos inflamables,
ceras para limpieza, detergentes concentrados,
blanqueadores o productos de limpieza que contengan
productos derivados de petróleo. No use toallas de papel,
estropajos para fregar ni otros utensilios de limpieza
abrasivos. Pueden rayar o dañar los materiales.
� Para ayudar a eliminar olores, puede lavar las paredes
interiores con una mezcla de agua tibia y bicarbonato de
sodio (2 cucharadas en 1 cuarto de galón [26 g en 0,95 L]
de agua).
5. Lave las superficies externas metálicas pintadas y de acero
inoxidable con una esponja limpia o un paño liso y detergente
suave con agua tibia. No use productos de limpieza abrasivos
o ásperos o que contengan cloro. Seque meticulosamente
con un paño suave.
NOTA: Para mantener el aspecto de nuevo de su refrigerador
de acero inoxidable y para quitar marcas o arañazos
pequeños, se sugiere usar el limpiador y pulidor para acero
inoxidable aprobado por el fabricante.
IMPORTANTE: Este limpiador es únicamente para piezas de
acero inoxidable.
No permita que el limpiador y pulidor para acero inoxidable
entre en contacto con ninguna pieza plástica, como piezas
decorativas, cubiertas de despachador o juntas de puertas. Si
se produce un contacto accidental, limpie la pieza plástica con
una esponja y detergente suave en agua tibia. Seque
meticulosamente con un paño suave. Para pedir el limpiador,
consulte “Accesorios”.
6. Presione el interruptor de encendido a “ON” (ENC.).
7. Vuelva a colocar la rejilla superior. Consulte “Interruptor de
encendido/apagado”.
Limpieza del condensador
ADVERTENCIA
Peligro de explosión
Riesgo de incendio o explosión a causa de la
perforación de la tubería del refrigerante
Siga con cuidado las instrucciones de manipulación.
Refrigerante inflamable utilizado.
No se necesita una limpieza rutinaria del condensador en
ambientes de funcionamiento de casas normales. Si el ambiente
es particularmente grasoso o polvoriento, o si hay un tránsito
importante de mascotas en el hogar, el condensador deberá
limpiarse cada 6 meses para asegurar la máxima eficiencia.
A
A. Condensador
1. Desenchufe el refrigerador o desconecte el suministro de
energía.
2. Retire la rejilla superior.
3. Use una aspiradora con un cepillo suave para limpiar la rejilla,
las zonas abiertas detrás de la rejilla y la superficie frontal del
condensador.
4. Vuelva a colocar la rejilla de la base cuando termine.
5. Enchufe el refrigerador o reconecte el suministro de energía.
NOTA: Si no puede limpiar el condensador, llame para pedir
servicio técnico.
70
Cambio del módulo LED
IMPORTANTE: Las luces del refrigerador y del congelador
utilizan tecnología LED. Si las luces no se encienden cuando se
abre la puerta o el cajón, llame para solicitar ayuda o servicio
técnico. Consulte la “Guía de inicio rápido” para ver la información
de contacto. Si el módulo LED no enciende cuando abre la puerta
del refrigerador o del congelador, llame para solicitar ayuda o
servicio técnico.
Estantes de refrigeración y
depósitos de puerta
Información importante para saber acerca de los estantes y
tapas de vidrio:
No limpie los estantes y tapas de vidrio con agua caliente
mientras estén fríos. Los estantes y tapas pueden romperse si se
exponen a cambios bruscos de temperatura o a impactos, como
sería un golpe brusco. El vidrio templado se ha diseñado para
hacerse añicos. Esto es normal. Los estantes y tapas de vidrio
son muy pesados. Use ambas manos al sacarlos para evitar que
se caigan.
Los estantes de su refrigerador son ajustables para adaptarse a
sus necesidades individuales de almacenamiento.
Si se guardan alimentos similares juntos en el refrigerador y se
ajustan los estantes para que se adapten a las diferentes alturas
de los artículos, será más fácil encontrar exactamente el artículo
que se desea. Asimismo, se reducirá el tiempo que la puerta del
refrigerador permanece abierta y se ahorrará energía.
Depósitos de puerta
El depósito de un galón de la puerta se utiliza para recipientes de
un galón, mientras que los depósitos poco profundos se utilizan
para botellas de 2 litros, y el cajón para artículos pequeños se
utiliza para alimentos que pueden quedar ocultos en los estantes.
Todos son extraíbles para facilitar la limpieza.
Depósito para artículos pequeños
NOTA: La ubicación adecuada del depósito es en el punto
superior de la puerta para evitar que los artículos se caigan
cuando se abra o se cierre.
1. Instale el depósito para artículos pequeños en la parte
superior de la puerta y empújelo hacia abajo.
Para quitar y poner los depósitos de artículos pequeños:
1. Retire el depósito levantándolo y tirando de él.
2. Vuelva a colocar el depósito deslizándolo encima del soporte
deseado y empujándolo hacia abajo hasta que se detenga.
3. Instale el depósito para artículos pequeños en el punto más
alto de la puerta.
Depósitos de puerta poco profundos
Para quitar y poner los depósitos de puerta poco profundos:
1. Retire el depósito levantándolo y tirando de él.
2. Vuelva a colocar el depósito deslizándolo encima del soporte
deseado y empujándolo hacia abajo hasta que se detenga.
Depósito de un galón para puerta
NOTA: El depósito puede colocarse únicamente en el soporte
inferior de la puerta.
1. Instale el depósito para artículos pequeños en el punto más
alto de la puerta.
Para quitar y poner los depósitos de un galón para puerta:
1. Retire el depósito levantándolo y tirando de él.
2. Vuelva a colocar el depósito deslizándolo encima del soporte
deseado y empujándolo hacia abajo hasta que se detenga.
Estantes y marcos de estantes
Para quitar y poner un estante/marco:
1. Quite el estante o marco inclinándolo por el frente y
levantándolo fuera de los soportes. Tire del estante hacia
afuera.
2. Vuelva a colocar el estante/marco guiando los ganchos del
estante trasero hacia los soportes del estante. Incline la parte
delantera del estante hacia arriba hasta que los ganchos
posteriores del estante caigan en los soportes de la misma.
71
3. Baje la parte delantera del estante y compruebe que el
estante está en posición.
Bandeja extraíble
Cómo extraer y volver a colocar:
1. Retire los alimentos de la bandeja.
2. Saque el cajón unos 4" (10,16 cm).
3. Pase la mano por debajo de la bandeja y levántela
suavemente hasta que la parte delantera de la bandeja quede
libre. Incline el estante en un ángulo y retire el estante del
refrigerador.
4. Incline el estante en un ángulo y colóquelo sobre los rieles de
soporte.
5. Coloque el estante despacio sobre los rieles de soporte en la
pared lateral.
Bandeja de marinado
Para quitar y poner la bandeja de marinado:
1. Retire la bandeja de marinado levantándola de los soportes.
Presione el lado derecho de la bandeja hacia dentro hasta
que quede libre de su soporte. Baje el lado derecho
ligeramente y desenganche el lado izquierdo de su soporte.
2. Vuelva a colocar la bandeja de marinado introduciendo el lado
izquierdo en su soporte. Presione hacia adentro sobre el lado
derecho hasta que se deslice más allá del borde del soporte y
quede dentro de su soporte.
NOTA: Retire todo lo que esté por debajo (bandejas/cubetas) y
por encima de la bandeja de marinado antes de retirarla.
Para 36"
Para 42"
Para 48"
Para comprar más utensilios para hornear, visite:
https://www.kitchenaid.com/kitchenware/bakeware.html
Retire y coloque la tapa del cajón superior
1. Retire los alimentos de la tapa del cajón superior. Saque el
cajón unos 4" (10,16 cm). Pase la mano por debajo del
estante de vidrio y levántelo suavemente hasta que la parte
posterior del estante quede libre. Incline el estante en un
ángulo y retire el estante del refrigerador. Asegúrese de no
golpear el vidrio.
2. Vuelva a colocar la tapa sujetando firmemente el estante de
vidrio con ambas manos, incline el estante en un ángulo y
colóquelo sobre los rieles de soporte. Coloque el estante
despacio sobre los rieles de soporte en la pared lateral.
NOTA:
� Los productos sin despachador tienen la UI justo encima del
cajón con control de refrigeración.
� La interfaz de usuario de los productos con despachador está
en la puerta.
Guía para la conservación de carnes
Guarde la mayoría de las carnes en su envoltura original siempre
y cuando sea hermética y a prueba de humedad. Vuelva a
envolverlas si fuera necesario. Consulte el cuadro siguiente
respecto a los periodos de conservación. Para guardar la carne
por un tiempo más prolongado que los periodos indicados,
congélela.
Pescado fresco o mariscos deben usarse el mismo día que se
compran.
72
Pollo, carne de res molida, carnes varias (hígado) 1-2 días
Carnes frías, filetes/asados 3-5 días
Carnes curadas 7-10 días
Sobras: cubra las sobras con envoltura de plástico, papel de
aluminio o guárdelas en recipientes de plástico con tapas
herméticas.
Tapas y cajón FreshChill
Para quitar y volver a colocar el cajón FreshChill:
1. Deslice el cajón para verduras en sentido recto hacia afuera,
hasta el tope. Levante la parte delantera del cajón con una
mano mientras sostiene la parte inferior con la otra. Deslice el
cajón hacia afuera el resto del camino.
2. Para volver a colocar el cajón FreshChill, coloque el cajón
sobre las guías y empuje el cajón hacia atrás hasta que
quede bien colocado.
3. Compruebe que el cajón FreshChill se ha colocado
correctamente.
Para limpiar las tapas del cajón FreshChill:
1. Para limpiar la tapa superior, retire el cajón situado encima.
2. Para limpiar la tapa inferior, retire primero el cajón FreshChill y
luego la tapa superior.
Cuidados durante el Sabbath
(Sabbat) y Vacation (Vacaciones)
Instrucciones para el Sabbath (Sabbat)
Su refrigerador está equipado con la característica de Sabbath
Mode (modo Sabbat), que se diseñó para aquellas personas que
debido a sus creencias religiosas necesitan que se apaguen las
luces y la fábrica de hielo.
Cuando selecciona esta función:
� Los puntos para fijar la temperatura y los ajustes del cajón
para verduras permanecerán sin cambio.
� Los LED de los controles electrónicos no se mostrarán.
� El botón Sabbath (Sabbat) será la única luz que se mostrará.
� El hielo y el agua no se dispensarán.
� No sonará ninguna alarma.
� Las luces interiores se apagaran.
� El producto no cambiará su comportamiento al abrir la puerta.
Para que el refrigerador funcione de modo eficaz, se recomienda
que salga de Sabbath Mode (Modo Sabbat) cuando ya no lo
necesite.
Para activar completamente Sabbath Mode (Modo Sabbat), debe
seguir las instrucciones que se indican a continuación para el
panel de control.
IMPORTANTE: Si no activa Sabbath Mode (Modo Sabbat) de las
dos maneras indicadas a continuación, algunas funciones que
desea que se desactiven permanecerán activadas.
PANEL DE CONTROL
Al seleccionar Sabbath Mode (Modo Sabbat), los puntos fijos de
temperatura permanecen sin cambiarse y las luces interiores se
apagan.
1. Para activar el Sabbath Mode (Modo Sabbat), presione el
botón Sabbath (Sabbat) en los controles internos o de
dispensación y manténgalo presionado durante 3 segundos.
2. Para apagar la fábrica de hielo (Consulte la sección “Fábrica
de hielo y depósito” para obtener más instrucciones sobre
cómo encenderla o apagarla).
3. Presione de nuevo el botón Sabbath (Sabbat) durante tres
segundos para apagarlo. Para encender la fábrica de hielo.
NOTA: Si se produce un corte de corriente mientras está en
Sabbath Mode (Modo Sabbat), el aparato permanecerá en
Sabbath Mode (Modo Sabbat) cuando vuelva la energía eléctrica.
Cuidados en periodo de vacaciones
Vacation (Vacaciones)
Si decide dejar el refrigerador encendido mientras está ausente:
1. Consuma todos los artículos perecederos y congele el resto.
2. Si el refrigerador tiene una fábrica de hielo automática y está
conectado al suministro de agua de la casa cierre el
suministro de agua al refrigerador. Si no lo hace, pueden
producirse daños a la propiedad.
3. Si tiene una fábrica de hielo automática, apáguela.
� Consulte la sección “Fábrica de hielo y depósito” para
obtener más instrucciones sobre cómo encenderla o
apagarla.
4. Vacíe el depósito de hielo.
5. Establecer Vacation Mode (Modo de vacaciones)
Para unidades sin despachador:
1. Presione el botón Vacation (Vacaciones) para encender e
iluminar las pantallas. Presione nuevamente para apagar.
73
Para unidades con despachador:
1. Para activar el Vacation Mode (Modo de vacaciones),
mantenga presionado el botón Max Freeze (Congelamiento
máximo) y Freezer (Congelador) durante tres segundos, el
indicador de vacaciones muestra un 100 % de brillo y
parpadea dos veces y permanece encendido.
2. Para apagar el Vacation Mode (Modo de vacaciones),
mantenga presionado el botón Max Freeze (Congelamiento
máximo) y Freezer (Congelador) durante tres segundos, el
indicador de vacaciones parpadea dos veces y permanece
apagado.
NOTA: La activación de Vacation Mode (Modo de vacaciones) no
apaga la fábrica de hielo.
Si decide apagar el refrigerador antes de irse:
1. Saque todos los alimentos del refrigerador.
2. Si el refrigerador tiene una fábrica de hielo automática, realice
lo siguiente:
� Cierre el suministro de agua de la fábrica de hielo por lo
menos un día antes.
� Cuando caiga el último lote de hielo, levante el brazo de
control de cable a la posición Off (Apag., hacia arriba) o
presione el interruptor a la posición Off (Apag.), según su
modelo.
3. Vacíe el depósito de hielo.
4. Coloque el Control del termostato (o Control del refrigerador
dependiendo del modelo) en la posición OFF (APAGADO).
Consulte “Uso de los controles”.
5. Limpie el refrigerador, pásele un paño y séquelo bien.
6. Fije con cinta adhesiva los bloques de goma o de madera a la
parte superior de ambas puertas de modo que queden
abiertas para que ingrese aire. Esto evita que se acumulen
olores y moho.
SOLUCIÓN DE PROBLEMAS
Funcionamiento del refrigerador
Primero pruebe las soluciones sugeridas aquí para evitar la
llamada al servicio técnico. Si necesita asistencia adicional,
consulte la información de contacto en la “Guía de inicio rápido”.
El refrigerador no funciona
ADVERTENCIA
Peligro de Choque Eléctrico
Conecte a un tomacorriente con conexión a tierra de
3 terminales.
No quite el terminal de conexión a tierra.
No use un adaptador.
No utilice un cable de extensión.
No seguir estas instrucciones puede ocasionar la
muerte, un incendio o un choque eléctrico.
� ¿Cable de alimentación desenchufado? Conecte a un
tomacorriente con conexión a tierra de 3 terminales.
� ¿Funciona el tomacorriente? Enchufe una lámpara para ver
si funciona el tomacorriente.
� ¿Se ha fundido el fusible del hogar o se ha disparado el
disyuntor? Reemplace el fusible o restablezca el disyuntor. Si
el problema continúa, llame a un electricista.
� ¿Están los controles encendidos? Asegúrese de que los
controles del refrigerador están encendidos. Consulte “Uso de
los controles”.
� ¿Se está descongelando el refrigerador? Su refrigerador
activa regularmente un ciclo de descongelamiento automático.
Vuelva a revisar si está funcionando en 45 minutos.
� ¿Nueva instalación? Deje pasar 24 horas tras la instalación
para que el refrigerador se enfríe completamente.
NOTA: El ajuste de los controles de temperatura en la
posición más fría no enfría ninguno de los compartimentos
más rápido.
El motor parece funcionar demasiado
Su nuevo refrigerador puede funcionar más tiempo que el anterior
gracias a su compresor y ventiladores de alta eficiencia. Es
posible que la unidad funcione por más tiempo si la habitación
está caliente, si se ha agregado una gran cantidad de alimentos,
si se abren las puertas con frecuencia o si se las dejado abiertas.
Si el refrigerador es ruidoso
El ruido del refrigerador se ha reducido con los años. Debido a
esta reducción, es posible que escuche ruidos intermitentes en su
nuevo refrigerador que no había notado en el modelo anterior. A
continuación se enumeran algunos sonidos normales con una
explicación.
� Zumbido: se escucha cuando la válvula de agua se abre para
llenar la fábrica de hielo.
� Sonido pulsante: los ventiladores/compresor se están
regulando para obtener el máximo desempeño.
� Vibraciones: flujo de líquido refrigerante, tubería de agua o
artículos guardados encima del refrigerador.
74
� Chisporroteos/gorgoteos: agua goteando en el calentador
durante el ciclo de descongelación.
� Estallido: contracción/expansión dentro de las paredes,
especialmente durante el enfriamiento inicial.
� Agua corriendo: puede escucharse cuando el hielo se derrite
durante el ciclo de descongelación y el agua corre hacia la
bandeja recolectora.
� Chirridos/crujidos: esto ocurre cuando el hielo es expulsado
del molde de la fábrica de hielo.
� Ruido de golpeteo durante el funcionamiento de la fábrica
de hielo o el despachador de agua: compruebe si es
necesario instalar un supresor de martillos de agua. Para
obtener más información, consulte la sección “Requisitos del
suministro de agua”.
No hay alarma acústica de puerta abierta
¿La puerta ha estado abierta menos de 10 minutos?
La alarma de puerta abierta solo parpadeará cuando la puerta
haya estado abierta durante 10 minutos. La alarma sonora sonará
la primera vez que se deje la puerta abierta durante más de
10 minutos. Las siguientes alarmas de puerta abierta solo
parpadearán. Debe restablecer la alarma sonora cada vez.
Consulte “Uso de los controles”.
La puertas no cierran completamente
� ¿Puerta bloqueada abierta? Aleje los paquetes de alimentos
de la puerta.
� ¿Bolsa o estante en el camino? Empuje el recipiente o el
estante a la posición correcta.
Las puertas son difíciles de abrir
ADVERTENCIA
Peligro de explosión
Mantenga los materiales y vapores inflamables, como la
gasolina, alejados del electrodoméstico.
Use un limpiador no inflamable.
No seguir esta instrucción puede ocasionar la muerte,
explosión o incendio.
¿Están las juntas sucias o pegajosas? Limpie las juntas con
jabón suave y agua caliente.
Las luces no funcionan
¿Está el refrigerador en Sabbath Mode (Modo Sabbat)?
Consulte “Uso de los controles”.
¿Ha estado la puerta abierta más de 10 minutos? Consulte
“Uso de los controles”.
Temperatura y humedad
La temperatura es demasiado alta
� ¿Nueva instalación? Deje pasar 24 horas tras la instalación
para que el refrigerador se enfríe completamente.
� ¿Las puertas se abren a menudo o quedan abiertas?
Permita que el aire caliente entre en el refrigerador. Reduzca
al mínimo la cantidad de veces que abre la puerta y mantenga
las puertas completamente cerradas.
� ¿Gran carga de comida añadida? Dejar pasar varias horas
para que el refrigerador vuelva a su temperatura normal.
� ¿Se han ajustado los controles correctamente a las
condiciones del entorno? Establezca los controles en un
ajuste más frío. Revise la temperatura en 24 horas. Consulte
“Uso de los controles”.
� ¿El refrigerador no enfría? Para modelos con controles
digitales, apague y luego encienda el refrigerador para
restablecerlo. Si esto no corrige el problema, llame al servicio
técnico.
� ¿Rejillas de ventilación obstruidas? Retire cualquier
elemento que se encuentre delante de las rejillas de
ventilación.
Hay acumulación de humedad interior
NOTA: Cierta acumulación de humedad es normal.
� ¿Habitación húmeda? Contribuye a la acumulación de
humedad.
� ¿Las puertas se abren a menudo o quedan abiertas?
Permite que el aire húmedo entre en el refrigerador. Reduzca
al mínimo la cantidad de veces que abre la puerta y mantenga
las puertas completamente cerradas.
Hielo y agua
La fábrica de hielo no produce hielo o no produce
suficiente
� ¿Se ha conectado el refrigerador a un suministro de agua
y se ha abierto la válvula de cierre? Conecte el refrigerador
al suministro de agua y abra por completo la válvula de cierre.
� ¿La tubería de suministro de agua está retorcida? Un
pliegue en la línea puede reducir el flujo de agua. Enderezar la
línea de la toma de agua.
� ¿La fábrica de hielo está encendida? Asegúrese de que el
interruptor esté en la posición ON (ENC.).
� ¿Nueva instalación? Espere 24 horas después de la
instalación de la fábrica de hielo para que comience la
producción de hielo. Deje transcurrir alrededor de 72 horas
para la producción total de hielo.
� ¿Se ha retirado recientemente una gran cantidad de
hielo? Deje pasar 24 horas para que la fábrica de hielo
produzca más hielo.
� ¿Cubito de hielo atascado en el brazo eyector de la
fábrica de hielo? Retire el hielo del brazo eyector con un
utensilio de plástico.
� ¿Sistema de filtración de agua por ósmosis inversa
conectado a su suministro de agua fría? Esto puede
disminuir la presión del agua. Consulte “Requisitos del
suministro de agua”.
75
Los cubitos de hielo son huecos o pequeños
NOTA: Esto es una indicación de baja presión de agua.
� ¿La válvula de cierre de agua no está abierta por
completo? Abra completamente la válvula de cierre de agua.
� ¿La tubería de suministro de agua está retorcida? Un
pliegue en la línea puede reducir el flujo de agua. Enderezar la
línea de la toma de agua.
� ¿Sistema de filtración de agua por ósmosis inversa
conectado a su suministro de agua fría? Esto puede
disminuir la presión del agua. Consulte “Requisitos del
suministro de agua”.
� ¿Siguen existiendo dudas sobre la presión del agua?
Llame a un plomero autorizado y calificado.
El hielo se está pegando en el depósito de hielo
� Es normal que se forme escarcha en la parte superior del
depósito de hielo, debido a que el congelador se abre y se
cierra con regularidad.
� Es normal que el hielo se pegue cuando no se despache ni se
use con frecuencia. Se recomienda vaciar y limpiar el depósito
de hielo cuando sea necesario. Consulte “Fábrica de hielo y
depósito”.
El hielo tiene mal sabor, mal olor o un color
grisáceo
� ¿Nuevas conexiones de plomería? Las conexiones nuevas
de plomería pueden producir un hielo de mal color o mal
sabor.
� ¿Hielo almacenado demasiado tiempo? Descartar el hielo.
Lavar el depósito de hielo. Deje pasar 24 horas para que la
fábrica de hielo haga hielo nuevo.
� ¿Transferencia de olores de los alimentos? Use recipientes
herméticos a prueba de humedad para almacenar alimentos.
� ¿Contiene el agua minerales (como azufre)? Puede ser
necesario instalar un filtro de agua para eliminar los minerales.
� ¿Tiene un filtro de agua instalado en el refrigerador? Una
coloración oscura o grisácea del hielo indican que es
necesario enjuagar más el sistema de filtración de agua.
El despachador de hielo no funciona
correctamente
� ¿La puerta del congelador está completamente cerrada?
Cierre la puerta con firmeza. Si no se cierra completamente,
consulte “Las puertas no cierran completamente”.
� ¿Se ha instalado correctamente el depósito de hielo?
Asegúrese de que el depósito de hielo esté firmemente en su
posición.
� ¿Nueva instalación? Espere 24 horas después de la
instalación de la fábrica de hielo para que comience la
producción de hielo. Deje transcurrir alrededor de 72 horas
para la producción total de hielo.
� ¿Hay hielo atascado en el conducto de salida? Retire el
depósito de hielo de la puerta. Use un utensilio de plástico
para despejar el conducto de salida.
� ¿Se ha agregado hielo incorrecto en el depósito? Use
únicamente el hielo producido por su fábrica de hielo actual.
� ¿Se ha derretido el hielo alrededor del espiral metálico en
el depósito de hielo? Vacíe el depósito de hielo. Si es
necesario, use agua tibia para derretir el hielo.
ADVERTENCIA
Peligro de cortaduras
Use un vaso resistente para recibir hielo del
despachador.
No seguir esta instrucción puede ocasionar cortaduras.
� ¿El despachador de hielo se atasca mientras vierte el
hielo “picado”? Cambie el botón de hielo de “picado” a
“cubos”. Si despacha el hielo en cubos correctamente,
presione el botón para hielo “picado” y comience a despachar
de nuevo.
� ¿Se ha mantenido el brazo del despachador oprimido por
mucho tiempo? El hielo dejará de despacharse cuando se
sostenga el brazo demasiado tiempo. Espere tres minutos
para que el motor del despachador se reposicione antes de
usarlo nuevamente.
El despachador de agua no funciona
correctamente
� ¿La puerta del congelador está completamente cerrada?
Cierre la puerta con firmeza. Si no se cierra completamente,
consulte “Las puertas no cierran completamente”.
� ¿Se ha conectado el refrigerador a un suministro de agua
y se ha abierto la válvula de cierre? Conecte el refrigerador
al suministro de agua y abra por completo la válvula de cierre.
� ¿Está la presión de agua a por lo menos 30 psi (207 kPa)?
La presión de agua al hogar determina el flujo del
despachador. Consulte “Requisitos del suministro de agua”.
� ¿La tubería de suministro de agua está retorcida?
Enderezar la línea de la toma de agua.
� ¿Nueva instalación? Enjuague y llene el sistema de agua.
� ¿Filtro de agua instalado en el refrigerador? Este filtro
puede estar obstruido o haberse instalado incorrectamente.
� ¿Sistema de filtración de agua por ósmosis inversa
conectado a su suministro de agua fría? Consulte
“Requisitos del suministro de agua” en las Instrucciones de
instalación o en el Manual de uso y cuidado.
Sale agua del despachador
NOTA: Es normal que caigan una o dos gotas de agua después
de servir agua.
� ¿No se ha puesto el vaso debajo del despachador el
tiempo suficiente? Sostenga el vaso debajo del despachador
durante dos a tres segundos después de soltar la paleta del
despachador.
� ¿Nueva instalación? Enjuague el sistema de agua. Consulte
“Preparación del sistema de agua” o “Despachadores de agua
y hielo”.
� ¿Ha cambiado recientemente el filtro de agua? Enjuague el
sistema de agua. Consulte “Preparación del sistema de agua”
o “Despachadores de agua y hielo”.
76
El agua del despachador no está suficientemente
fría
NOTA: El agua del despachador se enfría solamente a 50°F
(10°C).
� ¿Nueva instalación? Espere 24 horas después de la
instalación para que el suministro de agua se enfríe
completamente.
� ¿Se ha despachado recientemente una gran cantidad de
agua? Deje transcurrir 24 horas para que el suministro de
agua se enfríe completamente.
� ¿No se ha usado el despachador de agua recientemente?
Es posible que el primer vaso de agua no esté frío. Deseche el
agua del primer vaso.
� ¿Se ha conectado el refrigerador a una tubería de agua
fría? Asegúrese de que el refrigerador esté conectado a una
tubería de agua fría. Consulte “Requisitos del suministro de
agua”.
77
HOJA DE DATOS DE RENDIMIENTO
Sistema de filtración de agua
Modelo EDR3RXD1B/P1WB2 Capacidad 200 galones (757 litros) con PID; 100 galones (378 litros) sin PID
Filtro de reemplazo EDR3RXD1, EDR3RXD1B, WHR3RXD1, KAD3RXD1 y EDR3RXD1R
Sistema probado y certificado por NSF International, según las normas
NSF/ANSI Estándar 42, 53 y 401, y CSA B483.1, para la reducción de los
contaminantes especificados en la Hoja de datos de rendimiento.
Este sistema ha sido probado según las normas NSF/ANSI 42, 53, 401 y CSA B483.1 para la reducción de las sustancias enumeradas a
continuación. La concentración de las sustancias indicadas en el agua que ingresa al sistema se redujo a una concentración inferior o
igual al límite permitido para el agua que sale del sistema, tal como se especifica en las normas NSF/ANSI 42, 53, 401 y CSA B483.1.
Efectos estéticos de la
reducción de sustancias
Concentración en el agua a
tratar
Concentración de nivel
máximo permisible de agua
en el producto
% promedio de reducción
Sabor/olor a cloro 2,0 mg/L ± 10 % Reducción del 50 % 97,4 %
Clase de partículas I* Por lo menos
10 000 partículas/ml
Reducción del 85 % > 99,9 %
Reducción de contaminantes Concentración en el agua a
tratar
Concentración de nivel
máximo permisible de agua
en el producto
% promedio de reducción
Plomo: a pH 6,5 / a pH 8,5 0,150 mg/L ± 10 % 0,005 mg/L > 99,7 % / > 99,7 %
Mercurio: a pH 6,5 / a pH 8,5 0,006 mg/L ± 10 % 0,002 mg/L > 96,6 % /96,7 %
Asbesto 10
7
a 10
8
fibras/L
††
99 % > 99,0 %
Quistes vivos
†
50 000/l min. 99,95 % > 99,99 %
Turbidez 11 NTU ± 10 % 0,5 NTU 99,1 %
Atrazina 0,009 mg/L ± 10 % 0,003 mg/L > 94,0 %
Benceno 0,015 mg/L ± 10 % 0,005 mg/L > 96,9 %
Carbofurano 0,080 mg/L ± 10 % 0,040 mg/L > 98,7 %
Endrina 0,006 mg/L ± 10 % 0,002 mg/L > 96,8 %
Etilbenceno 2,100 mg/L ± 10 % 0,700 mg/L > 99,9 %
Lindano 0,002 mg/L ± 10 % 0,0002 mg/L > 99,1 %
MTBE 0,015 mg/L ± 10 % 0,005 mg/L 93,2 %
O-Diclorobenceno 1,800 mg/L ± 10 % 0,600 mg/L > 99,9 %
Tetracloroetileno 0,015 mg/L ± 10 % 0,005 mg/L > 96,8 %
Toxafeno 0,015 mg/L ± 10 % 0,003 mg/L > 93,3 %
TTHM 0,045 mg/L ± 10 % 0,080 mg/L 98,6 %
VOC 0,300 mg/L ± 10 % 0,015 mg/L 99,7 %
Atenolol 200 ± 20 % 30 ng/L > 95,1 %
Trimetoprima 140 ng/L ± 20 % 20 ng/L > 96,6 %
Linuron 140 ng/L ± 20 % 20 ng/L > 96,7 %
Estrona 140 ng/L ± 20 % 20 ng/L > 96,1 %
Nonilfenol 1400 ng/L ± 20 % 200 ng/L > 95,8 %
Meprobamato 400 ng/L ± 20 % 60 ng/L > 94,9 %
W11771555B
®/™ ©2025 All rights reserved. Used under license in Canada.
Tous droits réservés. Utilisé sous licence au Canada.
Todos los derechos reservados. Se usa bajo licencia en Canadá.
07/25
Reducción de contaminantes Concentración en el agua a
tratar
Concentración de nivel
máximo permisible de agua
en el producto
% promedio de reducción
Carbamazepina 1400 ng/L ± 20 % 200 ng/L > 98,6 %
DEET 1400 ng/L ± 20 % 200 ng/L > 98,8 %
Metolacloro 1400 ng/L ± 20 % 200 ng/L > 98,7 %
TCEP 5000 ng/L ± 20 % 700 ng/L > 98,0 %
TCPP 5000 ng/L ± 20 % 700 ng/L > 98,0 %
Fenitoína 200 ng/L ± 20 % 30 ng/L > 93,8 %
Ibuprofeno 400 ng/L ± 20 % 60 ng/L > 93,9 %
Naproxeno 140 ng/L ± 20 % 20 ng/L > 95,8 %
Bisfenol A 2000 ng/L ± 20 % 300 ng/L > 98,9 %
Parámetros de la prueba: pH = 7,5 ± 0,5, a menos que se indique otro valor. Flujo = 0,5 GPM (1,89 LPM). Presión = 60 psi (413,7 kPa).
Temperatura = 68 °F a 71,6 °F (20 °C a 22 °C). Capacidad de servicio nominal = 200 galones (757 litros).
Los compuestos certificados según NSF 401 se han considerado “compuestos emergentes o contaminantes incidentales”.
Los compuestos emergentes o contaminantes incidentales son aquellos compuestos que se han detectado en suministros de agua
potable en niveles de traza. Aunque solo se presentan en niveles de traza, estos compuestos pueden afectar la aceptación o percepción
pública de la calidad del agua potable.
� Para ver las instrucciones de instalación, operación y
mantenimiento consulte el Manual del propietario.
� Es importante que los requerimientos de funcionamiento,
mantenimiento y reemplazo de filtro se lleven a cabo para que el
producto se desempeñe tal como se ofrece en la publicidad.
Pueden ocurrir daños a la propiedad si no se siguen todas las
instrucciones.
� El cartucho desechable deberá cambiarse al menos cada
6 meses.
� Use el número de pieza de repuesto EDR3RXD1/EDR3RXD1B.
El precio sugerido de venta al por menor durante el año 2025 es
de $59,99 en EE. UU./$69,99 en Canadá. Los precios están
sujetos a cambio sin previo aviso.
�
�
El sistema de monitoreo del filtro mide la cantidad de agua que
atraviesa el filtro y emite una alerta cuando llega el momento de
cambiarlo. Para saber cómo revisar el estado del filtro de agua,
consulte la página 60 de la sección “Uso de los controles” o
la
página 66 de la sección “Sistema de filtración de agua” en el
Manual del propietario.
Después de cambiar el filtro de agua, enjuague el sistema de
agua. Consulte la sección “Preparación del sistema de agua” en
la página 58 del Manual del propietario.
� Estos contaminantes no se encuentran necesariamente en su
suministro de agua. Si bien las pruebas se realizaron bajo
condiciones de laboratorio estándar, el rendimiento real puede
variar.
Soporte al cliente 1.800.442.9991
Por Whirlpool Corporation
2000 North M63
Benton Harbor, MI 49022
Hecho en Taiwán.
*Tamaño de las partículas clase I: > 0,5 um a 1 um
†
Con base en el uso de Oocistos Cryptosporidium parvum
††
Fibras mayores de 10 um de longitud
®
NSF es una marca registrada de NSF International.
� El producto es para su uso solo con agua fría.
� El sistema de agua deberá instalarse conforme a las leyes y
normativas estatales y locales.
� No use con agua que no sea microbiológicamente segura o que
sea de calidad desconocida sin desinfectarla adecuadamente
antes o después del sistema. Pueden usarse sistemas
certificados para la reducción de partículas en aguas
desinfectadas que puedan contener partículas filtrables.
EPA Est. N.º 082047-TWN-001.
� Refiérase a la sección “Garantía” para la garantía limitada,
nombre y número telefónico del fabricante.
Normas de aplicación/Parámetros para el suministro de agua
Suministro de agua Potable, municipal o de pozo
Presión de agua
30 psi-120 psi
(207 kPa-827 kPa)
Temperatura del agua 33 °F-100 °F (0,6 °C-37,8 °C)
Flujo nominal de servicio
0,5 GPM (1,89 LPM)
a 60 psi (413,7 kPa)
� Su sistema de filtración de agua soportará una presión de agua
de hasta 120 libras por pulgada cuadrada (psi). Si el suministro
de agua es superior a 80 psi, instale una válvula reductora de
presión antes de instalar el sistema de filtración de agua.
