Smart Battery Charger
RSC404 / RESC404
Voltage
6/12V
Battery type
Lead Gel Calcium AGM EFB Lithium
12450 RESC404 Instruction booklet.indb 1 17/10/2019 14:00
1. Turvallisuus
HUOMIO
Räjähdysvaara – Yhdistä akkujohdot vain, kun laite on irrotettu verkkovirrasta.
Lataamisen aikana akusta voi päästä räjähtäviä kaasuja. Estä tuli ja kipinät sekä varmista riittävä
tuuletus latauksen aikana.
Irrota laturi päävirrasta ennen kuin irrotat sen akusta tai liität sen akkuun.
Ei sovellu käytettäväksi paristojen kanssa.
Teknisissä tiedoissa mainittujen akkutyyppien ja kapasiteetin lisäksi laturi soveltuu vain seuraavaan:
• Vain yhden akun lataamiseen kerrallaan
• Lataamaan ladattavia 6-kennoisia lyijy-happo-, kalsium-, geeli-, START/STOP-, AGM- ja EFB-akkuja
Älä aseta laturia akun päälle latauksen aikana.
Verkkojohtoa ei voida vaihtaa. Jos johto vahingoittuu, laturi täytyy hävittää.
Laturi säätää käytettyä latausnopeutta automaattisesti, kun akku latautuu. Kun akku on ladattu täyteen,
lataus päättyy. Akun menettäessä luontaisesti varaustaan lataus jatkuu, kunnes akku on taas täynnä.
Tämä on jatkuva prosessi, joka takaa turvallisen yhteyden määrittelemättömäksi ajaksi.
Laturia ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden fyysiset,
sensoriset tai henkiset kyvyt eivät ole riittävät, tai joilta puuttuu kokemusta ja tietoa, ellei heille ole
annettu koulutusta tai ohjeistusta laitteen käyttöön heidän turvallisuudestaan vastaavan henkilön
toimesta.
Lapsia on valvottava, jotta varmistetaan, että he eivät leiki laitteella. Lapset eivät saa puhdistaa tai
huoltaa laitetta ilman valvontaa.
Laturissa ei ole huollettavia vaihto-osia.
FI
Katso ajoneuvokohtaiset ohjeet hybridiajoneuvosi ohjekirjasta. Tämä tuote ei sovellu suurjännitejärjestelmien
lataamiseen. Kaikkia sähkölaitteita on valvottava. Ennen lataamista lue mukana tuleva käsikirja huolellisesti.
12450 RESC404 Instruction booklet.indb 2 17/10/2019 14:00

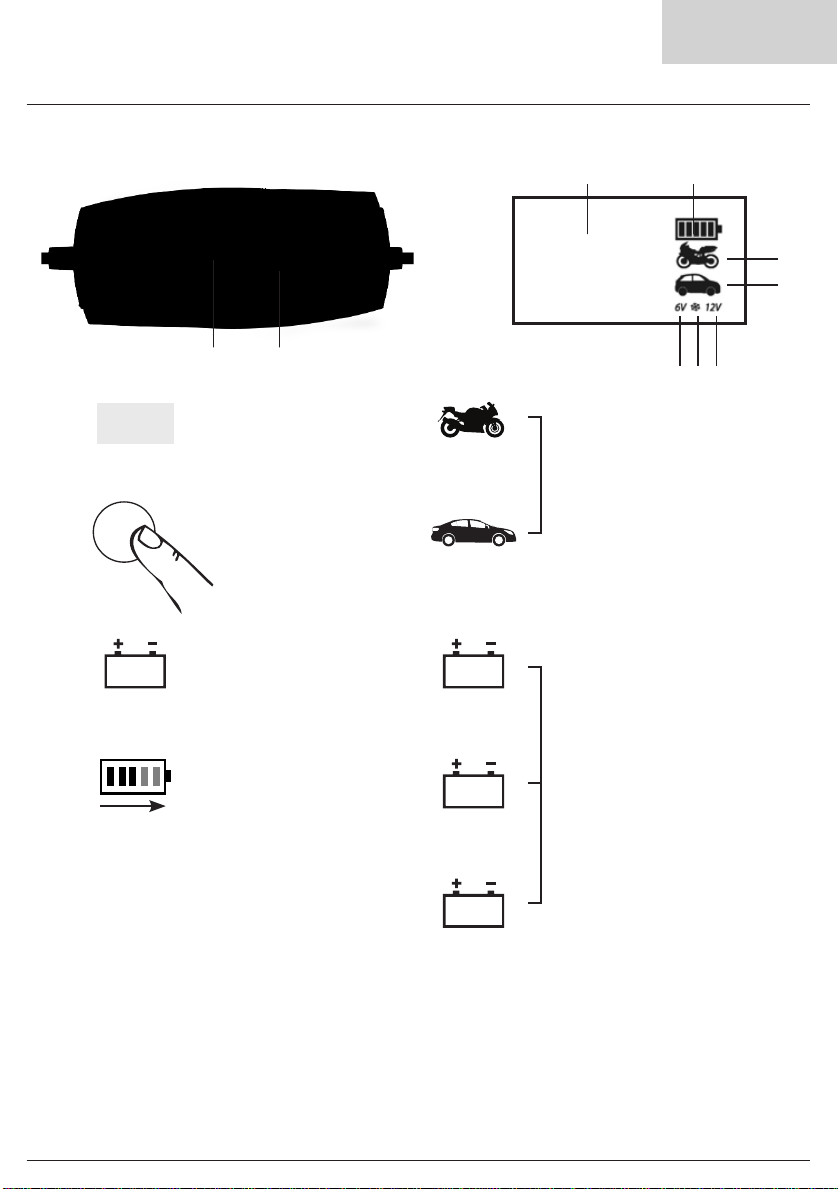

2. Ominaisuudet
FI
12 V
4 A
2 A
V
d
6 V
14,4 V
14,4 V
1
1
3 4
987
5
6
2
5
2 6
3 7
4 8
9
LCD-näyttö
Latausnopeus / ajoneuvon tyyppi
Lataustilapainike
Latausjännite
Latausjännite / talvitila
Latauksen tila
12450 RESC404 Instruction booklet.indb 3 17/10/2019 14:00
3. Käyttöohjeet
4. Lataustilat
FI
1. Varmista, että laturi on irti verkkovirrasta, ja kiinnitä liittimet akkuun seuraavien ohjeiden mukaisesti:
Ajoneuvon sisällä olevat akut
- Kytke punainen (+) akkuliitin akun punaiseen (+) napaan.
- Kytke musta (-) akkuliitin pulttiin tai kannattimeen moottorin lohkossa, kauas akusta ja
polttoaineletkuista.
Ajoneuvon ulkopuolella olevat akut
- Kytke punainen (+) akkuliitin akun punaiseen (+) napaan.
- Kytke musta (-) akkuliitin akun mustaan (-) napaan.
2. Kytke akkulaturi verkkovirtaan.
Jos akkulaturi näyttää koodin ER1, liittimet on kytketty vääriin napoihin, ja niiden paikkaa on
vaihdettava.
- Irrota laturi verkkovirrasta ja kiinnitä liittimet oikein
3. Valitse toinen lataustila painamalla lataustila-painiketta, kunnes haluttu tila on valittuna.
4. Kun lataus on valmis, irrota laturi verkkovirrasta. Irrota liittimet kytkemiseen nähden päinvastaisessa
järjestyksessä.
1 6 V, 2 A
2 6 V, 2 A d
3 12 V, 2 A
4 12 V, 2 A d
5 12 V, 4 A
6 12 V, 4 A d
12450 RESC404 Instruction booklet.indb 4 17/10/2019 14:00
5. Virhekoodit
FI
< 5 V
< 1,5 V < 5,5 V
+60 ºC
< 11,0 V
> 7,8 V > 15,6 V
8
ER1
ER2
ER3
Väärä napaisuus
Laturin lämpötila liian
korkea
Matala jännite
Jännite viiden sekun-
nin latauksen jälkeen Jännite neljän minuutin
latauksen jälkeen (6 V) Jännite neljän minuutin latauk-
sen jälkeen (12 V)
Ylijännite (6 V) Ylijännite (12 V)
00,05 04,00 04,00
12450 RESC404 Instruction booklet.indb 5 17/10/2019 14:00
6. Tekniset tiedot
FI
RSC404 / RESC404
AC-jännite 220-240V AC, 50 Hz
Nimellisjännite 6 V / 12 V
Ampeerit (A) 6 V, 2 A
12 V, 2/4 A
Akkutyypit Lyijyhappo, Geeli, Kalsium, EFB, Start/stop
Paino 500 g
Mitat 180 x 80 x 40 mm
g
12450 RESC404 Instruction booklet.indb 6 17/10/2019 14:00
Tietoa kuluttajalle sähkölaitteiden hävittämisestä
Tämä merkki tuotteessa ja/tai sen asiakirjoissa tarkoittaa, että tuote on hävitettävä sähkö-
ja elektroniikkajätteenä (WEEE).
WEEE-merkittyjä jätteitä ei saa sekoittaa muun kotitalousjätteen kanssa, vaan ne on
pidettävä erillään materiaalien käsittelyä, palautusta ja kierrätystä varten.
Oikeanlaisen käsittelyn, palauttamisen ja kierrätyksen takaamiseksi vie kaikki WEEE-
merkitty jäte paikalliseen viranomaisten jätekeräykseen, jossa se otetaan vastaan ilman
maksua.
Jos kaikki kuluttajat hävittävät sähkö- ja elektroniikkaromun oikeaoppisesti, he auttavat
säästämään arvokkaita resursseja ja estävät mahdollisista laitteiden sisältämistä haitta-
aineista aiheutuvat mahdolliset haitat ihmisten terveydelle ja ympäristöille.
FI
12450 RESC404 Instruction booklet.indb 7 17/10/2019 14:00
1. Sikkerhet
FORSIKTIG
Eksplosjonsfare – Koble batteriet bare til når strømforsyningen er koblet fra.
Eksplosive gasser kan unnslippe fra batteriet under lading. Forhindre ammer og gnister, og sikre
tilstrekkelig ventilasjon under lading.
Koble laderen fra strømnettet før du bryter eller kobler til batteriforbindelsen.
Ikke egnet for bruk med ikke-oppladbare batterier
I tillegg til batterityper og kapasitet som er beskrevet i spesikasjonene, er laderen kun egnet for
følgende:
• Lading av kun ett enkelt batteri om gangen
• Lading av ladbare blysyre-, kalsium-, gel-, START/STOP-, AGM- og EFB-batterier med seks celler
Ikke plassere laderen på toppen av batteriet under ladingen.
Strømledningen kan ikke byttes ut. Hvis ledningen er skadet, skal laderen kasseres.
Denne laderen justerer automatisk ladehastigheten som brukes når batteriet lades. Når batteriet er
fulladet stopper ladeprosessen. Ettersom batteriet naturligvis utlades, fortsetter ladingen til batteriet
er helt fulladet igjen. Dette er en kontinuerlig prosess for å sikre en trygg forbindelse for en ubestemt
periode.
Denne laderen er ikke beregnet til bruk av personer (inkludert barn) med nedsatt fysisk, sensorisk eller
mental evne, eller mangel på erfaring og kunnskap, med mindre de har fått veiledning eller instruksjoner
om bruk av apparatet av en person som er ansvarlig for sikkerheten.
Barn bør overvåkes for å sikre at de ikke leker med apparatet. Rengjøring og vedlikehold av brukeren
skal ikke gjøres av barn uten tilsyn.
Laderen inneholder ingen reparerbare byttedeler.
NO
Rådfør deg med bilhåndboken for kjøretøyspesikk veiledning om hybridbiler. Dette produktet er ikke egnet
for lading av høyspenningssystemer. Alt elektrisk utstyr bør overvåkes. Før du lader, les den medfølgende
bruksanvisningen nøye.
12450 RESC404 Instruction booklet.indb 8 17/10/2019 14:00
2. Funksjoner
NO
12 V
4A
2A
V
d
6 V
14,4 V
14,4 V
1
1
3 4
987
5
6
2
5
2 6
3 7
4 8
9
LCD-display
Ladehastighet/kjøretøytype
Lademodusknapp
Ladespenning
Ladespenning/vintermodus
Ladestatus
12450 RESC404 Instruction booklet.indb 9 17/10/2019 14:00
3. Driftsinstruksjoner
4. Lademoduser
NO
1. Når laderen er koblet fra strømnettet, kobler du klemmene til batteriet som beskrevet nedenfor:
For batterier inne i kjøretøyet
– Fest den røde (+) batteriklemmen til den røde (+) terminalen på batteriet.
– Fest den svarte (-) batteriklemmen til en bolt eller brakett på motorblokken, borte fra batteriet og
drivstofinjene.
For batterier utenfor kjøretøyet
– Fest den røde (+) batteriklemmen til den røde (+) terminalen på batteriet.
– Fest den svarte (-) batteriklemmen til den svarte (-) terminalen på batteriet.
2. Plugg batteriladeren i strømnettet.
Hvis koden ER1 vises, har klemmene koblet seg til feil terminaler og må byttes over.
– Koble laderen fra strømnettet, koble til klemmene korrekt.
3. Velg en lademodus ved å trykke på lademodus-knappen.
4. Når ladingen er fullført, koble laderen fra strømforsyningen. Koble fra klemmene i omvendt sekvens
av tilkoblingsprosedyren.
1 6 V, 2 A
2 6 V, 2 A d
3 12 V, 2 A
4 12 V, 2 A d
5 12 V, 4 A
6 12 V, 4 A d
12450 RESC404 Instruction booklet.indb 10 17/10/2019 14:00
5. Feilkoder
NO
< 5 V
< 1,5 V < 5,5 V
+60 ºC
< 11,0 V
> 7,8 V > 15,6 V
8
ER1
ER2
ER3
Feil polaritet
Ladetemperaturen er
for høy
Lav spenning
Spenning etter 5 sek Spenning etter 4 min (6 V) Spenning etter 4 min (12 V)
Overspenning (6 V) Overspenning (12 V)
00,05 04,00 04,00
12450 RESC404 Instruction booklet.indb 11 17/10/2019 14:00
6. Spesifikasjoner
NO
RSC404 / RESC404
AC-spenning 220–240 V AC, 50 Hz
Nominell spen-
ning 6 V / 12 V
Ampere (A) 6 V, 2 A
12 V, 2/4 A
Batterityper Blysyre, gel, AGM, kalsium, EFB, Start/stopp
Vekt 500 g
Dimensjoner 180 x 80 x 40 mm
g
12450 RESC404 Instruction booklet.indb 12 17/10/2019 14:00
Informasjon om avfallshåndtering for forbrukere av elektrisk og elektronisk utstyr
Dette merket på et produkt og/eller tilhørende dokumenter indikerer at når det skal
kasseres, må det behandles som elektrisk og elektronisk utstyrsavfall (WEEE).
Eventuelle WEEE-merkede avfallsprodukter må ikke blandes med vanlig
husholdningsavfall, men holdes skilt for behandling, gjenvinning og resirkulering av
materialene som brukes.
For riktig behandling, gjenvinning og resirkulering; bring alt WEEE-merket avfall til den
lokale myndighetens avfallsanlegg, hvor det vil bli akseptert gratis.
Hvis alle forbrukere kasserer elektrisk og elektronisk avfall på riktig måte, vil de bidra til å
spare verdifulle ressurser og forhindre eventuelle negative virkninger på menneskers helse
og miljø, for eventuelle farlige materialer som avfallet kan inneholde.
NO
12450 RESC404 Instruction booklet.indb 13 17/10/2019 14:00
1. Bezpieczeństwo
UWAGA
Zagrożenie wybuchem - Podłączać akumulator tylko wtedy, gdy zasilanie sieciowe jest odłączone.
Podczas procesu ładowania z akumulatora mogą wydobywać się wybuchowe gazy. Podczas ładowania
należy zapobiegać powstawaniu iskier lub płomieni i zapewnić odpowiednią wentylację.
Przed odłączeniem lub podłączeniem akumulatora prostownik należy odłączyć od sieci.
Nie nadaje się do użycia z akumulatorami jednorazowymi.
Oprócz typów i pojemności akumulatorów wyszczególnionych w specykacji, prostownik jest
odpowiedni wyłącznie do niżej wymienionych zastosowań:
• Ładowanie tylko jednego akumulatora na raz
• Ładowanie akumulatorów kwasowo-ołowiowych, wapniowych, żelowych, z systemem START/STOP,
AGM i EFB 6-ogniwowych
Podczas procesu ładowania prostownika nie należy umieszczać na akumulatorze.
Nie wolno wymieniać przewodu zasilającego. W przypadku uszkodzenia przewodu, prostownik należy
zutylizować.
Prostownik ten automatycznie dostosowuje parametry ładowania w trakcie ładowania akumulatora.
Po całkowitym naładowaniu akumulatora proces ładowania zostaje przerwany, ponieważ akumulator
zaczyna się normalnie rozładowywać, wówczas uruchamia się dalsze ładowanie, dopóki akumulator
nie będzie znowu w pełni naładowany. Jest to ciągły proces, zapewniający bezpieczne podłączenie
akumulatora na dowolny czas.
Prostownik nie jest przeznaczony do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach
zycznych, sensorycznych lub umysłowych bądź osoby nie posiadające doświadczenia i wiedzy, chyba
że otrzymały one nadzór lub instrukcje dotyczące użytkowania urządzenia przez osobę odpowiedzialną
za ich bezpieczeństwo.
Dzieci powinny być pod nadzorem, aby nie bawiły się urządzeniem. Dzieci bez nadzoru nie mogą
wykonywać czyszczenia ani konserwacji urządzenia.
Prostownik nie zawiera części, które użytkownik może naprawić lub wymienić.
PL
Należy zapoznać się z instrukcją obsługi swojego pojazdu w celu uzyskania szczegółowych wskazówek
dotyczących pojazdów hybrydowych. Ten produkt nie jest odpowiedni do ładowania układów
wysokonapięciowych. Sprzęt elektryczny należy monitorować. Przed przystąpieniem do ładowania należy
uważnie przeczytać instrukcję obsługi
12450 RESC404 Instruction booklet.indb 14 17/10/2019 14:00
2. Cechy charakterystyczne
PL
12 V
4 A
2 A
V
d
6 V
14,4 V
14,4 V
1
1
3 4
987
5
6
2
5
2 6
3 7
4 8
9
Wyświetlacz LCD
Prąd ładowania / typ pojazdu
Przycisk trybu ładowania
Napięcie ładowania
Napięcie ładowania / tryb zimowy
Stan naładowania
12450 RESC404 Instruction booklet.indb 15 17/10/2019 14:00
3. Instrukcje obsługi
4. Tryby ładowania
PL
1. Gdy prostownik jest odłączony od zasilania, należy podłączyć zaciski do akumulatora zgodnie z
poniższym opisem:
W przypadku akumulatorów zamontowanych w pojeździe
- Podłączyć czerwony (+) zacisk akumulatorowy do czerwonego (+) bieguna akumulatora
- Podłączyć czarny (-) zacisk akumulatorowy do śruby lub wspornika w bloku silnika, z dala od
akumulatora i przewodów paliwowych
W przypadku akumulatorów wymontowanych z pojazdu
- Podłączyć czerwony (+) zacisk akumulatorowy do czerwonego (+) bieguna akumulatora
- Podłączyć czarny (-) zacisk akumulatorowy do czarnego (-) bieguna akumulatora
2. Podłączyć prostownik do zasilania
Jeśli wyświetlany jest kod ER1, zaciski są podłączone do niewłaściwych biegunów i należy je
zamienić.
- Odłączyć prostownik od zasilania, prawidłowo podłączyć zaciski
3. Wybrać tryb ładowania, naciskając przycisk Tryb ładowania.
4. Po zakończeniu ładowania odłączyć prostownik od zasilania. Odłączyć zaciski w odwrotnej kolejności
względem procedury podłączania.
1 6 V, 2 A
2 6 V, 2 A d
3 12 V, 2 A
4 12 V, 2 A d
5 12 V, 4 A
6 12 V, 4 A d
12450 RESC404 Instruction booklet.indb 16 17/10/2019 14:00
5. Kody błędów
PL
<5 V
<1,5 V <5,5 V
+60ºC
<11,0 V
> 7,8 V > 15,6 V
8
ER1
ER2
ER3
Nieprawidłowa pola-
ryzacja
Zbyt wysoka temperatu-
ra prostownika
Niskie napięcie
Napięcie po 5 sekun-
dach Napięcie po 4 minutach
(6 V)
Napięcie po 4 minutach (12 V)
Prąd przepięciowy
(6 V)
Prąd przepięciowy
(12 V)
00,05 04,00 04,00
12450 RESC404 Instruction booklet.indb 17 17/10/2019 14:00
6. Specykacje
PL
RSC404 / RESC404
Napięcie AC 220-240 V AC, 50 Hz
Napięcie
nominalne 6 V/12 V
Amper (A) 6 V, 2 A
12 V, 2/4 A
Typy
akumulatorów
kwasowo-ołowiowe, żelowe, AGM, wapniowe,
EFB, z systemem START/STOP
Waga 500 g
Rozmiary 180 x 80 x 40 mm
g
12450 RESC404 Instruction booklet.indb 18 17/10/2019 14:00
Informacje dotyczące usuwania odpadów dla użytkowników urządzeń elektrycznych i
elektronicznych
Oznaczenie na urządzeniu i/lub załączona dokumentacja wskazują, że podczas jego
usuwania, musi być ono traktowane jako zużyty sprzęt elektryczny i elektroniczny (WEEE).
Produkty odpadowe oznaczone znakiem WEEE nie mogą być wyrzucane razem z innymi
odpadami z gospodarstwa domowego, a muszą zostać oddzielone w celu przetworzenia,
regeneracji i recyklingu używanych materiałów.
Aby zapewnić prawidłowe przetworzenie, regenerację i recykling odpadów oznaczonych
jako WEEE, należy zawieźć je do lokalnego punktu składowania odpadów komunalnych,
gdzie zostaną przyjęte bezpłatnie.
Stosowanie się wszystkich użytkowników zużytego sprzętu elektrycznego i elektronicznego
do odpowiednich przepisów pomoże zaoszczędzić cenne zasoby i zapobiec negatywnym
skutkom, które niebezpieczne materiały znajdujące się w odpadach mogłyby mieć dla
środowiska naturalnego lub zdrowia ludzi.
PL
12450 RESC404 Instruction booklet.indb 19 17/10/2019 14:00
1. Bezpečnost
POZOR
Riziko exploze – Vodiče k akumulátoru připojujte pouze tehdy, když je nabíječka odpojena od elektrické
sítě.
Během nabíjení se mohou z akumulátoru uvolňovat výbušné plyny. Zamezte přítomnosti plamenů a
jisker a během nabíjení zajistěte dostatečné odvětrávání.
Před připojováním nebo odpojováním nabíječky od akumulátoru ji vždy nejprve odpojte od elektrické
sítě.
Není určena k použití s akumulátory, které nelze dobíjet.
Kromě typů a kapacit akumulátorů uvedených ve specikacích je nabíječka vhodná pouze k:
• Nabíjení vždy jen jednoho akumulátoru současně
• Nabíjení dobíjecích olověných, kalciových, gelových, START/STOP, AGM a EFB akumulátorů se 6
články
Při nabíjení neumisťujte nabíječku na akumulátor.
Přívodní kabel nelze vyměnit. Je-li přívodní kabel poškozen, je třeba nabíječku zlikvidovat.
Tato nabíječka během nabíjení automaticky upravuje nabíjecí proud. Jakmile je akumulátor plně nabitý,
nabíjecí proces se zastaví. Akumulátor se však samovolně vybíjí, proto nabíječka opětovně zahájí
proces nabíjení, aby byl akumulátor vždy plně nabitý. Jedná se o nepřetržitý proces, který zajišťuje
bezpečné připojení po neomezeně dlouhou dobu.
Tuto nabíječku nesmějí používat osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo
mentálními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, pokud nejsou pod dozorem
osoby odpovědné za jejich bezpečnost nebo pokud nebyly poučeny o bezpečném používání zařízení.
Děti musejí být vždy pod dozorem, aby bylo zajištěno, že si se zařízením nebudou hrát. Čištění a
údržbu nesmějí provádět děti bez dozoru.
Nabíječka neobsahuje žádné součásti, které by bylo možné opravit nebo vyměnit.
CZ
U hybridních vozidel vždy nahlédněte do manuálu a seznamte se s pokyny specickými pro konkrétní
vozidlo. Tento produkt není určen k nabíjení vysokonapěťových systémů. Veškerá elektrická zařízení je třeba
sledovat. Před nabíjením si důkladně přečtěte přiložené pokyny
12450 RESC404 Instruction booklet.indb 20 17/10/2019 14:00
2. Funkce
CZ
12 V
4 A
2 A
V
d
6 V
14,4 V
14,4 V
1
1
3 4
987
5
6
2
5
2 6
3 7
4 8
9
LCD displej
Nabíjecí proud / Typ vozidla
Tlačítko režimu nabíjení
Nabíjecí napětí
Nabíjecí napětí / Zimní režim
Stav nabíjení
12450 RESC404 Instruction booklet.indb 21 17/10/2019 14:00
3. Pokyny k použití
4. Režimy nabíjení
CZ
1. Ověřte, že je nabíječka odpojena od elektrické sítě, a připojte svorky k akumulátoru, jak je
znázorněno níže:
Pro akumulátory umístěné ve vozidle
- Připojte červenou (+) svorku ke kladnému červenému (+) pólu akumulátoru
- Připojte černou (−) svorku ke šroubu nebo konzoli na bloku motoru, v dostatečné vzdálenosti od
akumulátoru nebo palivového vedení
Pro akumulátory umístěné mimo vozidlo
- Připojte červenou (+) svorku ke kladnému červenému (+) pólu akumulátoru
- Připojte černou (−) svorku k zápornému černému (−) pólu akumulátoru
2. Zapojte nabíječku do elektrické sítě
Jestliže je na nabíječce zobrazen kód ER1, jsou svorky připojeny obráceně a je třeba je připojit
se správnou polaritou.
- Odpojte nabíječku od elektrické sítě a připojte svorky správně
3. Pomocí tlačítka režimů nabíjení vyberte režim nabíjení.
4. Po dokončení nabíjení odpojte nabíječku od elektrické sítě. Odpojte svorky od akumulátoru v
opačném pořadí, než v jakém jste je připojovali.
1 6 V, 2 A
2 6 V, 2 A d
3 12 V, 2 A
4 12 V, 2 A d
5 12 V, 4 A
6 12 V, 4 A d
12450 RESC404 Instruction booklet.indb 22 17/10/2019 14:00
5. Chybové kódy
CZ
<5 V
<1,5 V <5,5 V
+60 ºC
<11,0 V
>7,8 V >15,6 V
8
ER1
ER2
ER3
Nesprávná polarita
Příliš vysoká teplota
nabíječky
Nízké napětí
Napětí po 5 s Napětí po 4 min (6 V) Napětí po 4 min (12 V)
Přepětí (6 V) Přepětí (12 V)
00,05 04,00 04,00
12450 RESC404 Instruction booklet.indb 23 17/10/2019 14:00
6. Technické údaje
CZ
RSC404 / RESC404
Střídavé napětí 220–240 V st, 50 Hz
Jmenovité
napětí 6 V / 12 V
Proud (A) 6 V, 2 A
12 V, 2/4 A
Typy
akumulátorů
Olověné, gelové, AGM, kalciové, EFB, start/
stop
Hmotnost 500 g
Rozměry 180 × 80 × 40 mm
g
12450 RESC404 Instruction booklet.indb 24 17/10/2019 14:00
Informace o likvidaci pro uživatele elektrických a elektronických zařízení
Toto označení na produktu a/nebo v přiložených dokumentech znamená, že při likvidaci
tohoto produktu musíte postupovat dle nařízení pro nakládání s odpadem z elektrických a
elektronických zařízení WEEE (česky OEEZ).
Jakýkoli odpadní produkt s označením WEEE (česky OEEZ) nesmí být likvidován společně
s domovním odpadem a musí být uchováván odděleně a odevzdán k recyklaci použitých
materiálů.
V zájmu řádné ekologické likvidace předejte veškeré produkty s označením WEEE (česky
OEEZ) do místního sběrného dvora, kde budou bezplatně převzaty.
Pokud budou všichni spotřebitelé řádně nakládat s odpadem z elektrických a elektronických
zařízení, přispějí tím k úspoře cenných surovin a předejdou jakýmkoli potenciálním
negativním dopadům, které by na zdraví osob či životní prostředí mohly mít jakékoli
nebezpečné materiály obsažené ve zmíněných odpadních produktech.
CZ
12450 RESC404 Instruction booklet.indb 25 17/10/2019 14:00
1. Biztonság
FIGYELEM
Robbanásveszély – Csak akkor csatlakoztassa az akkumulátort, ha az eszköz nincs csatlakoztatva az
elektromos hálózathoz.
A töltés során robbanásveszélyes gázok szabadulhatnak fel az akkumulátorból. A töltés során meg kell
akadályozni a lángok és szikrák keletkezését, és biztosítani kell a szellőzést.
Húzza ki a töltőt a hálózati aljzatból, mielőtt leválasztaná vagy csatlakoztatná az akkumulátort.
Nem alkalmas nem újratölthető akkumulátorokkal való használatra.
A specikációban részletezett akkumulátortípusok és kapacitás mellett a töltő csak a következőkre
alkalmas:
• Egyszerre egyetlen akkumulátor feltöltése
• Újratölthető ólomsav-, kalcium-, gél-, START/STOP, AGM és EFB akkumulátorok töltése 6 cellával
Ne helyezze a töltőt az akkumulátor tetejére a töltési folyamat során.
A tápkábel nem cserélhető. Ha a kábel megsérült, a töltőt le kell selejtezni.
Ez a töltő az akkumulátor töltődése alapján automatikusan állítja a töltés erősségét. Ha az akkumulátor
teljesen feltöltött, a töltés leáll, és az akkumulátor természetes merülésével további töltésre kerül sor,
amíg az akkumulátor ismét teljesen fel nem töltődik. Ez egy folyamatos művelet, amely határozatlan
időre garantálja a biztonságos kapcsolatot.
Ezt a töltőt nem használhatják csökkent zikai (beleértve a gyerekeket is), szenzoros vagy mentális
képességekkel rendelkező személyek vagy a megfelelő tapasztalattal és tudással nem rendelkező
személyek, kivéve, ha a felügyeletüket vagy a készülék használatára vonatkozó utasításokat a
biztonságért felelős személy biztosítja.
A gyerekek felügyeletét biztosítani kell, hogy ne játszhassanak a készülékkel. A tisztítást és a
felhasználói karbantartást nem végezhetik gyerekek felügyelet nélkül.
A töltő nem tartalmaz javítható vagy cserélhető alkatrészeket.
HU
A hibrid járművekre vonatkozó útmutatáshoz tanulmányozza a gépjármű kézikönyvét. Ez a termék nem
alkalmas nagyfeszültségű rendszerek töltésére. Minden elektromos berendezést ellenőrizni kell. A töltés előtt
alaposan olvassa el a mellékelt használati utasítást
12450 RESC404 Instruction booklet.indb 26 17/10/2019 14:00
2. Jellemzők
HU
12V
4A
2A
V
d
6V
14,4V
14,4V
1
1
3 4
987
5
6
2
5
2 6
3 7
4 8
9
LCD kijelző
Töltési arány / gépjármű típusa
Töltési mód gomb
Töltési feszültség
Töltési feszültség / Téli üzemmód
Töltési állapot
12450 RESC404 Instruction booklet.indb 27 17/10/2019 14:00
3. Használati utasítások
4. Töltési módok
HU
1. Az elektromos hálózatról leválasztott töltő csatlakozóit csatlakoztassa az akkumulátorhoz az
alábbiakban leírtak szerint:
A jármű belsejében lévő akkumulátoroknál
- Csatlakoztassa a piros (+) akkucsipeszt az akkumulátor piros érintkezőjéhez (+)
- Csatlakoztassa a fekete (-) akkucsipeszt a motorblokk csavarjához vagy tartójához, távol az
akkumulátortól és az üzemanyag-vezetékektől
A járművön kívüli akkumulátoroknál
- Csatlakoztassa a piros (+) akkucsipeszt az akkumulátor piros érintkezőjéhez (+)
- Csatlakoztassa a fekete (-) akkucsipeszt az akkumulátor fekete érintkezőjéhez (-)
2. Csatlakoztassa a töltőt az elektromos hálózathoz
Ha az ER1 kód jelenik meg, a csipeszek rossz érintkezőkre vannak csatlakoztatva, és át kell
cserélni őket.
- Válassza le a töltőt az elektromos hálózatról, majd csatlakoztassa a csipeszeket megfelelően
3. Válassza ki a töltési módot a Töltési mód gomb megnyomásával.
4. Ha a töltés befejeződött, csatlakoztassa le a töltőt az elektromos hálózatról. Válassza le a
csipeszeket a csatlakoztatás fordított sorrendjében.
1 6V, 2A
2 6V, 2A d
3 12V, 2A
4 12V, 2A d
5 12V, 4A
6 12V, 4A d
12450 RESC404 Instruction booklet.indb 28 17/10/2019 14:00
5. Hibakódok
HU
<5V
<1,5V <5,5V
+60ºC
<11,0V
>7,8V >15,6V
8
ER1
ER2
ER3
Nem megfelelő
polaritás
Töltő hőmérséklete túl
magas
Alacsony feszültség
Feszültség 5 másod-
perc elteltével Feszültség 4 perc elteltével
(6V)
Feszültség 4 perc elteltével
(12V)
Túlfeszültség (6V) Túlfeszültség (12V)
00,05 04,00 04,00
12450 RESC404 Instruction booklet.indb 29 17/10/2019 14:00
6. Specifikációk
HU
RSC404 / RESC404
AC feszültség 220-240V AC, 50Hz
Névleges
feszültség 6V / 12V
Amper (A) 6V, 2A
12V, 2/4A
Akkumulátortí-
pusok Ólom-sav, zselés, AGM, kalcium, EFB, Start/stop
Súly 500g
Méretek 180 x 80 x 40mm
g
12450 RESC404 Instruction booklet.indb 30 17/10/2019 14:00
Hulladékkezelési tájékoztatás elektromos és elektronikus berendezések használói
részére
A terméken és/vagy a kísérő dokumentumon látható ezen jelölés azt jelzi, hogy
selejtezéskor az eszközt elektromos és elektronikus berendezések hulladékaként (WEEE)
kell kezelni.
A WEEE jellel jelölt hulladékot nem szabad az általános háztartási hulladékkal
összekeverni, hanem külön kell kezelni a felhasznált anyagok feldolgozása, kinyerése és
újrahasznosítása érdekében.
A megfelelő feldolgozás, visszanyerés és újrahasznosítás érdekében; kérjük, az összes
WEEE jelölésű hulladékot vigye a helyi önkormányzat hulladékátvételi telepére, ahol
díjmentesen átveszik Öntől.
Ha minden fogyasztó helyesen ártalmatlanítja az elektromos és elektronikus hulladékot,
ezzel segítenek az értékes erőforrások megőrzésében és a hulladékban megtalálható
veszélyes anyagok az emberi egészségre és a környezetre gyakorolt esetleges negatív
hatásának megelőzésében.
HU
12450 RESC404 Instruction booklet.indb 31 17/10/2019 14:00
1. Siguranța
ATENȚIE
Pericol de explozie - Conectați bateria doar când este deconectată alimentarea de la rețea.
Este posibil ca în timpul procesului de încărcare să se degaje gaze explozive din baterie. Preveniți
ăcările și scânteile și asigurați ventilarea corespunzătoare în timpul încărcării.
Deconectați încărcătorul de la rețea înainte de a realiza sau întrerupe conexiunea la baterie.
Nu este destinat utilizării cu baterii ce nu pot reîncărcate.
Pe lângă tipurile și capacitățile de baterii detaliate în specicații, încărcătorul este adecvat numai pentru
următoarele:
• Încărcarea unei singure baterii în orice moment dat
• Încărcarea bateriilor reîncărcabile cu plumb-acid, calciu, gel, START/STOP, AGM și EFB cu 6 celule
Nu așezați încărcătorul deasupra bateriei în timpul procesului de încărcare.
Cablul de alimentare nu poate înlocuit. În cazul deteriorării cablului, încărcătorul trebuie să e
eliminat.
Acest încărcător ajustează automat rata de încărcare pe măsură ce bateria se încarcă. După ce bateria
s-a încărcat complet, procesul de încărcare se oprește; pe măsură ce bateria se descarcă în mod
natural, i se aplică o sarcină de încărcare suplimentară până când bateria s-a încărcat din nou complet.
Acesta este un proces continuu, pentru a asigura o conexiune sigură pe o perioadă nedenită.
Acest încărcător nu este destinat utilizării de către persoane (inclusiv copii) cu capacități zice,
senzoriale sau mentale reduse ori care nu au experiență și cunoștințe, cu excepția cazului în care au
fost supravegheați sau instruiți cu privire la utilizarea aparatului de către o persoană responsabilă cu
siguranța lor.
Copiii trebuie supravegheați pentru a vă asigura că nu se joacă cu aparatul. Curățarea și întreținerea de
către utilizator nu trebuie efectuate de copii fără supraveghere.
Încărcătorul nu conține piese ce pot depanate sau înlocuite.
RO
În cazul vehiculelor hibride, consultați manualul vehiculului pentru indicații specice acestuia. Acest produs
nu este destinat încărcării sistemelor de înaltă tensiune. Monitorizați toate echipamentele electrice. Înainte
de încărcare, citiți cu atenție manualul de instrucțiuni inclus
12450 RESC404 Instruction booklet.indb 32 17/10/2019 14:00
2. Funcții
RO
12V
4A
2A
V
d
6V
14,4V
14,4V
1
1
3 4
987
5
6
2
5
2 6
3 7
4 8
9
Așajul LCD
Rata de încărcare / tipul de vehicul
Butonul Mod încărcare
Tensiunea de încărcare
Tensiunea de încărcare / Modul de iarnă
Starea încărcării
12450 RESC404 Instruction booklet.indb 33 17/10/2019 14:00
3. Instrucțiuni de utilizare
4. Moduri de încărcare
RO
1. Cu încărcătorul deconectat de la rețea, conectați cleștii la baterie așa cum este detaliat mai jos:
Pentru bateriile din interiorul vehiculului
- Prindeți cleștele roșu (+) la borna roșie (+) de pe baterie
- Prindeți cleștele negru (-) la un șurub sau un suport din blocul motor, departe de baterie și de
conductele de combustibil
Pentru bateriile din afara vehiculului
- Prindeți cleștele roșu (+) la borna roșie (+) de pe baterie
- Prindeți cleștele negru (-) la borna neagră (-) de pe baterie
2. Introduceți încărcătorul în priză
Dacă se așează codul ER1, clemele au fost conectate la bornele greșite și necesită inversare.
- Deconectați încărcătorul de la rețeaua de alimentare și conectați corect clemele
3. Selectați un mod de încărcare apăsând butonul Mod de încărcare.
4. După terminarea încărcării, deconectați încărcătorul de la rețeaua de alimentare. Deconectați clemele
în ordine inversă față de procedura de conectare.
1 6V, 2A
2 6V, 2A d
3 12V, 2A
4 12V, 2A d
5 12V, 4A
6 12V, 4A d
12450 RESC404 Instruction booklet.indb 34 17/10/2019 14:00
5. Coduri de eroare
RO
<5V
<1,5V <5,5V
+60ºC
<11,0V
>7,8V >15,6V
8
ER1
ER2
ER3
Polaritate incorectă
Temperatură încărcător
prea înaltă
Tensiune scăzută
Tensiune după 5 sec Tensiune după 4 min (6V) Tensiune după 4 min (12V)
Supratensiune (6V) Supratensiune (12V)
00,05 04,00 04,00
12450 RESC404 Instruction booklet.indb 35 17/10/2019 14:00
6. Specicații
RO
RSC404 / RESC404
Tensiune c.a. 220-240V CA, 50Hz
Tensiune
nominală 6V / 12V
Amperi (A) 6V, 2A
12V, 2/4A
Tipurile de
baterie Plumb-acid, gel, AGM, calciu, EFB, start/stop
Masă 500g
Dimensiuni 180 × 80 × 40mm
g
12450 RESC404 Instruction booklet.indb 36 17/10/2019 14:00
Informații privind eliminarea deșeurilor pentru consumatorii de echipamente electrice
și electronice
Acest marcaj aat pe produse și/sau documente însoțitoare indică faptul că, atunci
când urmează să e eliminat, trebuie să e tratat ca deșeu de echipamente electrice și
electronice (DEEE).
Niciun deșeu cu marcajul DEEE nu trebuie să e amestecat cu deșeurile menajere, ci
păstrat separat pentru tratarea, recuperarea și reciclarea materialelor folosite.
Pentru tratare, recuperare și reciclare; duceți toate deșeurile cu marcajul DEEE la centrul
de reciclare prevăzut de autoritățile locale, unde va preluat gratuit.
Dacă toți clienții își elimină corect deșeurile de echipamente electrice și electronice, ei vor
contribui la economisirea de resurse prețioase și vor preveni potențialele efecte negative
asupra sănătății umane și a mediului cauzate de posibilul conținut nociv al deșeurilor.
RO
12450 RESC404 Instruction booklet.indb 37 17/10/2019 14:00
1. Заходи безпеки
УВАГА!
Ризик вибуху! Акумулятор можна підключати, лише коли пристрій не під’єднано до електромережі.
Під час заряджання з акумулятора можуть виділятися вибухонебезпечні гази. Щоб запобігти
займанню та утворенню іскор, заряджання необхідно проводити в добре вентильованому
приміщенні.
Перш ніж підключати або відключати акумулятор, слід від’єднати зарядний пристрій від
електромережі.
Не придатні для використання з неперезаряджуваними акумуляторами.
Типи підтримуваних акумуляторів ї їхня ємність описані в технічних характеристиках виробу. Слід
також зважати, що цей зарядний пристрій придатний лише для:
• заряджання тільки одного акумулятора;
• заряджання перезаряджуваних свинцево-кислотних, кальцієвих, гелевих акумуляторів,
акумуляторів із технологією START/STOP, а також акумуляторів на основі скловолокна (AGM) і
рідкого електроліту (EFB) із 6 елементами.
Під час заряджання не кладіть зарядний пристрій на акумулятор.
Кабель живлення не можна заміняти. Якщо кабель пошкоджено, зарядний пристрій потрібно
утилізувати.
Цей зарядний пристрій автоматично регулює швидкість заряджання акумулятора. Коли
акумулятор повністю заряджений, процес заряджання зупиняється, а коли акумулятор починає
втрачати заряд природним шляхом, знову відбувається його заряджання до повної ємності. Такий
безперервний процес гарантує безпечне підключення акумулятора на невизначений період часу.
Цей зарядний пристрій не призначено для використання особами (включно з дітьми), що мають
обмежені фізичні, сенсорні або розумові можливості, а також тими, хто не має відповідного
досвіду й знань, якщо такі особи не перебувають під наглядом людини, яка несе відповідальність
за їхню безпеку, чи не отримали від неї інструкцій.
Потрібно наглядати за дітьми, щоб вони не гралися з цим приладом. Діти можуть виконувати
очищення та технічне обслуговування лише під наглядом дорослих.
Зарядний пристрій не містить запасних частин, які вимагали б сервісного обслуговування.
UA
Перегляньте інструкцію з експлуатації свого автомобіля, щоб отримати конкретні вказівки щодо
транспортних засобів із гібридним приводом. Цей виріб не використовується для заряджання систем
із високою напругою. Потрібно перевірити все електричне обладнання. Уважно прочитайте інструкцію,
яка входить у комплект, перш ніж починати процес заряджання.
12450 RESC404 Instruction booklet.indb 38 17/10/2019 14:00
2. Опис
UA
12 В
4 А
2 А
В
d
6 В
14,4 V
14,4 V
1
1
3 4
987
5
6
2
5
2 6
3 7
4 8
9
РК-дисплей
Швидкість заряджання/тип транспортного
засобу
Кнопка режиму заряд-
жання
Напруга заряджання
Напруга заряджання/зимовий режим
Статус заряджання
12450 RESC404 Instruction booklet.indb 39 17/10/2019 14:00
3. Інструкції з використання
4. Режими заряджання
UA
1. Від’єднайте зарядний пристрій від електромережі та приєднайте затискачі контактів до
акумулятора, як описано нижче.
Заряджання акумулятора, який встановлений у транспортному засобі
- Приєднайте червоний (+) затискач контактів до червоного (+) контакту акумулятора.
- Приєднайте чорний (–) затискач контактів до болта або кронштейна у блоці циліндрів двигуна,
подалі від акумулятора та паливної системи.
Заряджання акумулятора, який знято з транспортного засобу
- Приєднайте червоний (+) затискач контактів до червоного (+) контакту акумулятора.
- Приєднайте чорний (–) затискач контактів до чорного (–) контакту акумулятора.
2. Під’єднайте зарядний пристрій до електромережі.
Якщо відображається код ER1, затискачі приєднано до неправильних контактів і їх
потрібно поміняти місцями.
- Від’єднайте зарядний пристрій від електромережі та приєднайте затискачі правильно.
3. Виберіть режим заряджання, натиснувши кнопку «Режим заряджання».
4. Коли заряджання завершиться, від’єднайте зарядний пристрій від електромережі. Від’єднайте
затискачі в порядку, зворотному до процедури підключення.
1 6 В, 2 A
2 6 В, 2 A d
3 12 В, 2 A
4 12 В, 2 A d
5 12 В, 4 A
6 12 В, 4 A d
12450 RESC404 Instruction booklet.indb 40 17/10/2019 14:00
5. Коди помилок
UA
<5 В
<1,5 В <5,5 В
+60 ºC
<11,0 В
>7,8 В >15,6 В
8
ER1
ER2
ER3
Неправильна поляр-
ність
Зависока температура
зарядного пристрою
Низька напруга
Напруга після 5 се-
кунд заряджання
Напруга після 4 хв. заряд-
жання (6 В)
Напруга після 4 хв. заряджан-
ня (12 В)
Перенапруга (6 В) Перенапруга (12 В)
00,05 04,00 04,00
12450 RESC404 Instruction booklet.indb 41 17/10/2019 14:00
6. Технічні характеристики
UA
RSC404 / RESC404
Напруга змін-
ного струму 220–240 В змін. струму, 50 Гц
Номінальна
напруга 6 В / 12 В
Ампери (А) 6 В, 2 A
12 В, 2/4 В
Типи акумуля-
тора
Свинцево-кислотний, гелевий, AGM, кальціє-
вий, рідкого електроліту (EFB), з технологією
START/STOP
Маса 500 г
Розміри 180 x 80 x 40 мм
g
12450 RESC404 Instruction booklet.indb 42 17/10/2019 14:00
Інформація для споживачів щодо утилізації електричного й електронного
обладнання
Така позначка на продукті та/або супровідних документах до нього вказують, коли
потрібно утилізувати продукт. Утилізація здійснюється відповідно до Директиви про
відпрацьоване електричне й електронне обладнання (WEEE).
Будь-які відпрацьовані продукти, визначені директивою WEEE, не можна змішувати
зі звичайними побутовими відходами, а потрібно тримати окремо для обробки,
відновлення або переробки використаних матеріалів.
Щоб забезпечити належну обробку, відновлення та переробку, віднесіть усі відходи,
визначені директивою WEEE, до місцевого пункту приймання відходів, де їх приймуть
безкоштовно.
Якщо всі споживачі правильно позбуватимуться відпрацьованого електричного
й електронного обладнання, вони допомагатимуть зберегти цінні ресурси й
запобігатимуть потенційному негативному впливу небезпечних речовин, що їх можуть
містити відходи, на здоров’я людей і довкілля.
UA
12450 RESC404 Instruction booklet.indb 43 17/10/2019 14:00
1. Техника безопасности
ВНИМАНИЕ
Опасность взрыва: подключайте аккумуляторную батарею (АКБ) только после отключения
электропитания.
В процессе зарядки АКБ может выделять взрывчатые газы. Во время зарядки следует не
допускать возгорания и образования искр и обеспечить надлежащую вентиляцию помещения.
Перед подключением или отключением АКБ отключите зарядное устройство от источника
питания.
Не подходит для использования с неперезаряжаемыми батареями.
Виды и емкость АКБ указаны в соответствующих технических спецификациях. Данное зарядное
устройство предназначено исключительно для:
• Зарядка одной АКБ за один цикл зарядки
• Зарядка перезаряжаемых свинцово-кислотных, свинцово-кальциевых, гелевых, START/STOP-,
AGM- и EFB-батарей с шестью аккумуляторными элементами
Во время зарядки не кладите зарядное устройство на АКБ.
Шнур питания нельзя заменить. В случае повреждения шнура питания зарядное устройство
следует утилизировать.
В процессе зарядки данное зарядное устройство автоматически определяет необходимую
величину зарядного тока. Процесс зарядки остановится автоматически, когда аккумуляторная
батарея будет полностью заряжена. Поскольку АКБ естественным образом разряжается, по
мере необходимости на нее будет подаваться зарядный ток до тех пор, пока она снова не будет
полностью заряжена. Этот непрерывный процесс обеспечивает безопасность подключения
в течение длительного времени.
Без надзора или инструктажа о надлежащем использовании, проведенного ответственным
за безопасность, лицам (в том числе детям) с ограниченными физическими, сенсорными или
умственными возможностями, а также лицам, не обладающим необходимым опытом и знаниями,
запрещается использовать зарядное устройство.
Не допускайте детей к устройству. Очистка и обслуживание устройства не должны выполняться
детьми.
Детали данного зарядного устройства не подлежат ремонту и замене.
RU
Специальные инструкции по использованию данного зарядного устройства с гибридными
автомобилями см. в руководстве по эксплуатации автомобиля. Данное устройство не
предназначено для работы в системах с высоким напряжением. Необходимо следить за работой
электрооборудования. Перед началом зарядки внимательно прочтите руководство пользователя,
входящее в комплект поставки зарядного устройства
12450 RESC404 Instruction booklet.indb 44 17/10/2019 14:00
2. Функции
RU
12 В
4 А
2 A
В
d
6 В
14,4V
14,4 V
1
1
3 4
987
5
6
2
5
2 6
3 7
4 8
9
ЖК-дисплей
Ток заряда / тип транспортного средства
Кнопка режима зарядки
Напряжение зарядки
Напряжение зарядки / зимний режим
Статус зарядки
12450 RESC404 Instruction booklet.indb 45 17/10/2019 14:00
3. Инструкции по эксплуатации
4. Режим зарядки
RU
1. Отключите зарядное устройство от источника питания и подключите зажимы так, как описано
далее.
Для АКБ, установленной в автомобиле
— Подключите красный (+) зажим к красной (+) клемме АКБ
— Подключите черный (–) зажим к болту или скобе на двигателе в стороне от АКБ
и топливопроводов
Для АКБ, снятой с автомобиля
— Подключите красный (+) зажим к красной (+) клемме АКБ
— Подключите черный (–) зажим к черной (–) клемме АКБ
2. Подключите зарядное устройство к источнику питания
Если отображается код ER1, это означает, что зажимы подключены неправильно и их
следует поменять местами.
— Отключите зарядное устройство от источника питания и подключите зажимы
надлежащим образом
3. Выберите режим зарядки, нажав кнопку выбора режима зарядки.
4. По завершении зарядки отключите зарядное устройство от источника питания. Отсоедините
зажимы в обратной последовательности.
1 6 В, 2 A
2 6 В, 2 A d
3 12 В, 2 A
4 12 В, 2 A d
5 12 В, 4 A
6 12 В, 4 A d
12450 RESC404 Instruction booklet.indb 46 17/10/2019 14:00
5. Коды ошибок
RU
< 5 В
< 1,5 В < 5,5 В
+60 ºC
< 11,0 В
> 7,8 В > 15,6 В
8
ER1
ER2
ER3
Неправильная поляр-
ность
Слишком высокая
температура зарядно-
го устройства
Низкое напряжение
Напряжение после 5
секунд зарядки
Напряжение после 4 минут
зарядки (6 В)
Напряжение после 4 минут
зарядки (12 В)
Повышенное напря-
жение (6 В)
Повышенное напря-
жение (12 В)
00,05 04,00 04,00
12450 RESC404 Instruction booklet.indb 47 17/10/2019 14:00
6. Технические характеристики
RU
RSC404/RESC404
Напряжение
перем. тока 220-240 В перем. тока, 50 Гц
Напряжение
(номинальное) 6 В / 12 В
Ток (А) 6 В, 2 A
12 В, 2/4 A
Типы аккуму-
ляторных бата-
рей
Свинцово-кислотные, гелевые, AGM, литие-
во-кальциевые, EFB, Start/stop
Масса 500 г
Габаритные
размеры 180 x 80 x 40 мм
г
12450 RESC404 Instruction booklet.indb 48 17/10/2019 14:00
Информация об утилизации для пользователей электрического и электронного
оборудования
Этот знак на упаковке изделия и (или) в сопроводительной документации указывает
на то, что данное устройство следует утилизировать как отходы электрического
и электронного оборудования (WEEE — Waste Electrical & Electronic Equipment).
Любые изделия, маркированные как WEEE, запрещается утилизировать вместе
с обычными бытовыми отходами. Их следует утилизировать отдельно и направлять
на переработку с целью вторичного использования материалов.
Для обеспечения надлежащей утилизации и переработки все изделия,
маркированные как WEEE, следует передавать в местный муниципальный орган,
принимающий такие отходы бесплатно.
Если мы будем надлежащим образом утилизировать отходы электрического
и электронного оборудования, мы поможем сохранить ценные ресурсы
и предотвратить возможное негативное влияние содержащихся в них опасных
веществ на окружающую среду и здоровье человека.
RU
12450 RESC404 Instruction booklet.indb 49 17/10/2019 14:00
Ring Automotive Limited . Gelderd Road, Leeds, LS12 6NA United Kingdom
Telephone +44 (0)113 213 2000 . Fax +44 (0)113 231 0266
Email [email protected] . www.ringautomotive.com
/ringautomotive L527
12450 RESC404 Instruction booklet.indb 50 17/10/2019 14:00
