Husqvarna 553RBX Brushcutter User Manual

553RBX

EN Operator's manual 2-29

DE Bedienungsanweisung 30-58

ES Manual de usuario 59-86

FR Manuel d'utilisation 87-115

IT Manuale dell'operatore 116-143

PL Instrukcja obsługi 144-171

PT Manual do utilizador 172-199

RU Руководство по эксплуатации 200-228

SL Navodila za uporabo 229-255

TR Kullanım kılavuzu 256-281

Contents

Introduction..................................................................... 2

Safety..............................................................................4

Safety instructions for maintenance..............................10

Fuel safety.................................................................... 11

Assembly...................................................................... 11

Operation...................................................................... 15

Maintenance................................................................. 20

Troubleshooting............................................................ 24

Transportation, storage and disposal........................... 25

Technical data.............................................................. 25

Accessories.................................................................. 27

Declaration of Conformity............................................. 28

Introduction

Product description

This product is a brushcutter with a combustion engine.

Work is constantly in progress to increase your safety

and efficiency during operation. Speak to your servicing

dealer for more information.

Intended use

Use the product with a grass blade or a trimmer head to

cut different types of vegetation. Do not use the product

for other tasks than grass trimming and grass clearing.

Note: National or local regulations can regulate the

use. Comply to given regulations.

Only use the product with accessories that are approved

by the manufacturer. See

Accessories on page 27

Product overview

1. Blade

2. Grease filler cap, bevel gear

3. Bevel gear

4. Cutting attachment guard

5. Shaft

6. Loop handle

7. Throttle trigger

8. Stop switch

2 1104 - 010 - 12.06.2023

9. Throttle trigger lockout

10. Flexible drive shaft coupling

11. Starter rope handle

12. Fuel tank

13. Air filter cover

14. Cylinder cover

15. Spark plug cap and spark plug

16. Air purge bulb

17. Choke control

18. Harness

19. Drive disc

20. Support flange

21. Support cup

22. Locknut

23. Trimmer head

24. Transport guard

25. Locking pin

26. Socket wrench

27. Screwdriver

28. Operator’s manual

29. J-handle

Symbols on the product

WARNING! Be careful and use the

product correctly. This product can cause

serious injury or death to the operator or

others.

Read the operator's manual carefully

and make sure that you understand the

instructions before you use this product.

Use a protective helmet in locations where

objects can fall on you. Use approved

hearing protection and approved eye

protection.

Maximum speed of the output shaft.

The product agrees with the applicable

EC directives.

This product conforms to the applicable

UK regulations.

The product can cause objects to eject,

which can cause injury.

50F

15 m

Keep a minimum distance of 15 m/50 ft. to

persons and animals during operation of

the product.

Risk of blade thrust if the cutting

equipment touches an object that it does

not immediately cut. The product can cut

off body parts. Keep a minimum of 15 /50

ft. distance to persons and animals during

operation of the product.

The arrows shows the limit for the handle

position.

Choke.

Air purge bulb.

Use approved protective gloves.

Use heavy-duty slip-resistant boots.

Noise emissions to the environment

label as per EU and UK directives

and regulations, and New South Wales

legislation "Protection of the Environment

Operations (Noise Control) Regulation

2017". The guaranteed sound power level

of the product is specified in

Technical

data on page 25

Keep all parts of your body away from hot

surfaces.

yyyywwxxxx The rating plate shows the

serial number. yyyy is the

production year and ww is

the production week.

Note: Other symbols/decals on the product refer to

certification requirements for other commercial areas.

1104 - 010 - 12.06.2023 3

Euro V Emissions

WARNING: Tampering with the engine

voids the EU type-approval of this product.

Product liability

As referred to in the product liability laws, we are not

liable for damages that our product causes if:

• the product is incorrectly repaired.

• the product is repaired with parts that are not

from the manufacturer or not approved by the

manufacturer.

• the product has an accessory that is not from the

manufacturer or not approved by the manufacturer.

• the product is not repaired at an approved service

center or by an approved authority.

Safety

Safety definitions

Warnings, cautions and notes are used to point out

specially important parts of the manual.

WARNING: Used if there is a risk of

injury or death for the operator or bystanders

if the instructions in the manual are not

obeyed.

CAUTION: Used if there is a risk of

damage to the product, other materials or

the adjacent area if the instructions in the

manual are not obeyed.

Note: Used to give more information that is necessary

in a given situation.

General safety instructions

WARNING: Read the warning

instructions that follow before you use the

product.

• Do not do changes to the product without approval

from the manufacturer and always use original

accessories. Not approved modifications and/or

accessories can result in serious injury or the death

of the operator or others.

• The inner side of the muffler contains chemicals that

may be carcinogenic. Do not touch the muffler if it is

damaged.

• A used muffler/spark arrester and spark arrester

mounting face may contain deposits of combustion

particles that may be carcinogenic. Avoid being

exposed to these compounds when handling the

muffler and/or spark arrester. Prior to any handling

of the muffler and/or the spark arrester, refer to

do a check of the muffler on page 8

• This product produces an electromagnetic field

during operation, which can cause interference with

medical implants. This can cause serious injury or

death. Speak to your physician and the medical

implant manufacturer before use.

• Do not touch the spark plug or spark plug cord when

the engine is on. Risk of electrical shock.

• Your warranty may not be approved for damages

caused by accessories or spare parts that are not

approved.

Safety instructions for assembly

WARNING: Read the warning

instructions that follow before you use the

product.

• Remove the spark plug cap from the spark plug

before you assemble the product.

• Use approved protective gloves.

• Make sure that you assemble the cover and shaft

correctly before you start the engine.

• The drive disc and support flange must engage

correctly in the center hole of the cutting attachment.

A cutting attachment that is attached incorrectly can

cause serious injury or death of the operator or

others.

• To operate the product safely and prevent injury

to the operator or other persons, the product must

always be attached correctly to the harness.

Safety instructions for operation

WARNING: Read the warning

instructions that follow before you use the

product.

• You must understand the difference between grass

clearing and grass trimming before use.

• If you encounter a situation where you are uncertain

how to proceed you should ask an expert. Contact

your dealer or your service workshop. Avoid all

usage which you consider to be beyond your

capability.

• Never use a product that is faulty. Carry out the

safety checks, maintenance and service instructions

described in this manual. Some maintenance and

service measures must be carried out by trained and

qualified specialists. See instructions under

Safety

devices on the product on page 6

1104 - 010 - 12.06.2023

• All covers, guards and handles must be fitted before

you start the product. Ensure that the spark plug cap

and ignition lead are undamaged to avoid the risk of

electric shock.

• Never use the product if you are fatigued, while

under the influence of alcohol or drugs, medication

or anything that could affect your vision, alertness,

coordination or judgement.

• Do not use the product in bad weather such

as dense fog, heavy rain, strong wind, intense

cold, etcetera. Working in bad weather is tiring

and often brings added risks, such as icy ground,

unpredictable felling direction, etcetera.

• The only accessories you can operate with this

engine unit are the cutting attachments that we

recommend in the chapter

Accessories on page 27

• Never allow children to use or be in the vicinity of the

product. As the product is equipped with a spring-

loaded start/stop switch and can be started by low

speed and force on the starter handle, even small

children under some circumstances can produce the

force necessary to start the product. This can mean

a risk of serious personal injury. Therefore remove

the spark plug cap when the product is not under

close supervision.

• Running an engine in a confined or badly ventilated

area can result in death due to asphyxiation or

carbon monoxide poisoning.

• The complete clutch cover and shaft must be fitted

before the product is started, otherwise the clutch

can come loose and cause personal injury.

• Ensure that no people or animals come closer than

15 metres while you work. When several operators

are working in the same area the safety distance

should be at least 15 metres. Otherwise there is

a risk of serious personal injury. Stop the product

immediately if anyone approaches. Never swing the

product around without first checking behind you to

make sure that noone is within the safety zone.

• Ensure that people, animals or other things can

not affect your control of the product or that they

do not come in contact with the cutting attachment

or loose objects that are thrown out by the cutting

attachment. However, do not the product unless you

are able to call for help in the event of an accident.

• Always inspect the working area. Remove all loose

objects such as stones, broken glass, nails, steel

wire, string, etcetera, that could be thrown out or

become wrapped around the cutting attachment.

• Make sure that you can move and stand safely.

Check the area around you for possible obstacles

(roots, rocks, branches, ditches, etcetera) in case

you have to move suddenly. Take great care when

you work on sloping ground.

• Keep a good balance and a firm foothold at all times.

Do not overreach.

• Always use the harness and keep the shaft on

the right side of your body when you operate the

product.

• Keep the cutting attachment below waist level.

• Switch off the engine before you move to another

area. Fit the transportation guard before you carry or

transport the equipment any distance.

• Never put the product down with the engine running

unless you have it in clear sight.

• Stop the engine and cutting equipment before you

remove material that has wound around the blade

shaft. Neither the operator of the product nor anyone

else may attempt to remove the cut material while

the engine is running or the cutting equipment is

rotating, as this can result in serious injury. The

bevel gear can get hot during use and may remain

so for a while afterwards. You could get burnt if you

touch it.

• Watch out for thrown objects. Always wear

approved eye protection. Never lean over the cutting

attachment guard. Stones, rubbish, etcetera, can be

thrown up into the eyes which can cause blindness

or serious injury.

• Sometimes branches or grass get caught between

the guard and cutting attachment. Always stop the

engine before you clean the product.

• Products that are fitted with saw blades or grass

blades can be thrown violently to the side when

the blade comes into contact with a fired object.

This is called blade thrust. A blade thrust can be

violent enough to cause the product and/or operator

to be propelled in any direction, and possibly lose

control of the product. Blade thrust can occur without

warning if the product snags, stalls or binds. Blade

thrust is more likely to occur in areas where it is

difficult to see the material being cut.

• Avoid to cut with the area of the blade between the

12 o'clock and 3 o'clock positions. Because of the

speed of rotation of the blade, blade thrust can occur

if you attempt to cut thick stems with this area of the

blade.

• Always slow the engine to idle speed after each

working operation. Long periods at full throttle

1104 - 010 - 12.06.2023

without any load on the engine can lead to serious

engine damage.

• Listen out for warning signals or shouts when

you wear hearing protection. Always remove your

hearing protection as soon as the engine stops.

• Overexposure to vibration can lead to circulatory

damage or nerve damage in people who have

impaired circulation. Contact your doctor if you

experience symptoms of overexposure to vibration.

These symptoms include numbness, loss of feeling,

tingling, pricking, pain, loss of strength, changes in

skin colour or condition. These symptoms normally

appear in the fingers, hands or wrists.

• Do not use a product with a damaged spark plug

cap.

• Do not use a product with a damaged muffler.

• Keep all parts of your body away from the rotating

cutting attachment and hot surfaces.

• Always wear gloves when you handle the grass

blade.

Personal protective equipment

WARNING: Read the warning

instructions that follow before you use the

product.

• Always use approved personal protective equipment

when you use the product. Personal protective

equipment cannot fully prevent injury but it

decreases the degree of injury if an accident does

occur. Let your dealer help you select the right

equipment.

• Use a protective helmet where there is a risk of

falling objects.

• Use approved hearing protection that provides

adequate noise reduction. Long-term exposure to

noise can result in permanent hearing impairment.

• Use approved eye protection. If you use a visor,

you must also use approved protective goggles.

Approved protective goggles must comply with the

ANSI Z87.1 standard in the USA or EN 166 in EU

countries.

• Use a visor for face protection. A visor is not enough

for protection of the eyes.

• Use gloves when necessary, for example when you

attach, examine or clean the cutting equipment.

• Use sturdy non-slip boots.

• Use clothing made of a strong fabric. Always use

heavy, long pants and long sleeves. Do not use

loose clothing that can catch on twigs and branches.

Do not wear jewelry, short pants, sandals or go with

bare feet. Put your hair up safely above shoulder

level.

• Keep first aid equipment close at hand.

Safety devices on the product

For information about where to find the safety devices,

see

Product overview on page 2

WARNING: Read the warning

instructions that follow before you use the

product.

• Do not use a product with damaged safety devices.

Do a check of and do maintenance on the safety

devices regularly. If the safety devices are damaged,

speak to your Husqvarna service agent.

• Do not make changes to safety devices. Do not

use the product if protective covers, safety switches

or other protective devices are not attached or are

damaged.

• For all service and repair work on the product,

especially for the safety devices, special training is

necessary. If the safety devices fail the checks given

in this operator's manual, you must let a service

agent help you. We guarantee that professional

repairs and service is available. If your dealer is not

a service agent, speak to them for information about

the nearest service agent.

• Do not use a cutting attachment without an approved

and correctly attached cutting attachment guard. See

Accessories on page 27

To do a check of the stop switch

1. Start the engine.

2. Move the stop switch to the stop position and make

sure that the engine stops.

1104 - 010 - 12.06.2023

To do a check of the throttle trigger lockout

The throttle trigger lockout locks the throttle trigger at

the idle position to prevent accidental operation of the

throttle trigger. When you release the handle of the

throttle trigger and the throttle trigger lockout the two

move back to their initial positions.

1. Push the throttle trigger lockout (A). Make sure that

the throttle trigger (B) is released.

2. Make sure that the throttle trigger (B) is locked at

the idle position when the throttle trigger lockout is

released.

3. Push the throttle trigger lockout (A) and make sure

that it goes back to its initial position when you

release it.

4. Make sure that the throttle trigger lockout (A) and the

throttle trigger (B) move freely.

5. Start the product and apply full throttle. Refer to

start the engine on page 17

6. Release the throttle trigger (B) and make sure that

the cutting attachment stops and stays stationary.

WARNING:

If the cutting attachment

moves when the throttle trigger is in the idle

position, adjust the idle speed. Refer to

adjust the idle speed on page 21

To do a check of the cutting attachment guard

WARNING: An incorrect or damaged

cutting attachment guard can cause serious

injury. Refer to

Accessories on page 27

WARNING: Always use the

recommended cutting attachment guard for

the cutting attachment that you use. If an

incorrect or damaged cutting attachment

guard is installed, this can cause serious

injury. Refer to

Accessories on page 27

The cutting attachment guard prevents injuries from

objects that eject in the direction of the operator. It

also prevents injuries that occur if you touch the cutting

attachment.

1. Do a visual check for damages, for example cracks.

2. Replace the cutting attachment guard if it is

damaged.

To do a check of the vibration damping system

The vibration damping system decreases vibration in

the handles to a minimum which makes the operation

easier.

1. Stop the engine.

2. Do a visual check for deformation and damage, for

example cracks.

1104 - 010 - 12.06.2023

3. Make sure that the elements of the vibration

damping system are attached correctly.

To do a check of the muffler

WARNING: Never use a product with a

faulty muffler.

WARNING: Bear in mind that the

exhaust fumes from the engine are hot and

may contain sparks which can start a fire.

Never start the product indoors or near

combustible material!

The muffler keeps noise levels to a minimum and sends

exhaust fumes away from the operator. For mufflers it is

very important that you follow the instructions on how to

check, maintain and service your product.

• Regularly check that the muffler is securely attached

to the product.

To attach and remove the locknut

WARNING: Stop the engine, use

protective gloves and be careful around the

sharp edges of the cutting attachment.

A locknut is used to attach some types of cutting

attachments. The locknut has a left thread.

• To attach, tighten the locknut in the opposite

direction to the direction of turning of the cutting

attachment.

• To remove the locknut, loosen the locknut in the

same direction as the cutting attachment rotates.

• To loosen and tighten the locknut, use a socket

wrench with a long shaft. The arrow in the picture

shows the area where you can operate the socket

wrench.

WARNING: When you loosen and

tighten the locknut, there is a risk of

injury from the blade. You must always

make sure that the blade guard prevents

injury to your hand when you do this.

Note: Make sure that you can not turn the locknut by

hand. Replace the nut if the nylon lining does not have

a resistance of a minimum of 1.5 Nm. The locknut must

be replaced after it has been put on approximately 10

times.

Personal protective equipment

WARNING:

Read the warning

instructions that follow before you use the

product.

8 1104 - 010 - 12.06.2023

• Always use approved personal protective equipment

when you use the product. Personal protective

equipment cannot fully prevent injury but it

decreases the degree of injury if an accident does

occur. Let your dealer help you select the right

equipment.

• Use a protective helmet where there is a risk of

falling objects.

• Use approved hearing protection that provides

adequate noise reduction. Long-term exposure to

noise can result in permanent hearing impairment.

• Use approved eye protection. If you use a visor,

you must also use approved protective goggles.

Approved protective goggles must comply with the

ANSI Z87.1 standard in the USAs or EN 166 in EU

countries.

• Use gloves when necessary, for example when you

attach, examine or clean the cutting equipment.

• Use protective boots with steel toes and non-slip

soles.

• Use clothing made of a strong fabric. Always use

heavy, long pants and long sleeves. Do not use

loose clothing that can catch on twigs and branches.

Do not wear jewelry, short pants, sandals or go with

bare feet. Put your hair up safely above shoulder

level.

• Keep first aid equipment close at hand.

Harness quick release

WARNING: Do not use the harness if

the quick release function is damaged. Make

sure that the quick release function operates

correctly when you adjust the product.

WARNING: Make sure that the product

is attached safely to the harness when you

operate the product. If not, you can not

control the product safely and result in injury

to you or others.

The quick release function is at the front of the harness.

The harness straps must always stay at the correct

position.

In an emergency, the quick release function helps you to

safely release from the product.

Cutting attachment

WARNING:

The cutting attachment

must not rotate when you do work on it.

Make sure that the engine has stopped.

1104 - 010 - 12.06.2023 9

Remove the spark plug cap before you do

work on the cutting attachment.

WARNING: Make sure that the cutting

attachment is not damaged. A damaged

cutting attachment can cause accidents.

Replace a damaged cutting attachment.

WARNING: Use the correct cutting

attachment. Only use the cutting attachment

with the guards we recommend, refer to

Accessories on page 27

Cutting equipment

• Use the blades and grass knives to cut coarse grass.

• Use the trimmer head to cut grass.

• An incorrectly sharpened or damaged blade

increases the risk of accidents. Keep the teeth of the

blade correctly sharpened. Follow the instructions in

To sharpen the grass knife and grass blade on page

and use the recommended file gauge.

• Examine the cutting attachment for damage and

cracks. Replace the damaged cutting attachment.

• Only use cutting attachments with recommended

guards. See

Accessories on page 27

Trimmer head

WARNING: Always make sure the

trimmer line is wound tightly and evenly

around the drum to prevent harmful

vibration.

• Only use recommended trimmer heads and trimmer

lines.

• Only use recommended cutting attachments.

• Smaller machines requires small trimmer heads and

vice versa.

• The length of the trimmer line is important. A longer

trimmer line requires greater engine power than a

shorter trimmer line of the same diameter.

• Make sure that the cutter on the trimmer guard

is intact. This cuts the trimmer line to the correct

length.

• Soak the trimmer line in water for a couple of days

before use to increase the life length.

Safety instructions for maintenance

WARNING: Read the warning

instructions that follow before you use the

product.

• Stop the engine, make sure that the cutting

attachment stops and let the product cool down

before you do the maintenance.

• Disconnect the spark plug cap before you do the

maintenance.

• The exhaust fumes from the engine contain

carbon monoxide, an odorless, poisonous and very

dangerous gas that can cause death. Do not run the

product indoors or in closed spaces.

• The exhaust fumes from the engine are hot and can

contain sparks. Do not run the product indoors or

near flammable material.

• Accessories and changes to the product that are not

approved by the manufacturer, can cause serious

injury or death. Do not change the product. Always

use original accessories.

• If the maintenance is not done correctly and

regularly, there is an increased risk of injury and

damage to the product.

10 1104 - 010 - 12.06.2023

• Only do the maintenance as this operator's manual

recommends. Let an approved Husqvarna service

agent do all other servicing.

• Let an approved Husqvarna service agent do

servicing on the product regularly.

• Replace damaged, worn or broken parts.

Fuel safety

WARNING: Read the warning

instructions that follow before you use the

product.

• Do not mix the fuel indoor or near a heat source.

• Do not start the product if there is fuel or engine oil

on the product. Remove the unwanted fuel/oil and

let the product dry. Remove unwanted fuel from the

product.

• If you spill fuel on your clothing, change clothing

immediately.

• Do not get fuel on your body, it can cause injury. If

you get fuel on your body, use a soap and water to

remove the fuel.

• Do not start the engine if you spill oil or fuel on the

product or on your body.

• Do not start the product if the engine has a leak.

Examine the engine for leaks regularly.

• Be careful with fuel. Fuel is flammable and the fumes

are explosive and can cause injuries or death.

• Do not breathe in the fuel fumes, it can cause injury.

Make sure that there is sufficient airflow.

• Do not smoke near the fuel or the engine.

• Do not put warm objects near the fuel or the engine.

• Do not add the fuel when the engine is on.

• Make sure that the engine is cool before you refuel.

• Before you refuel, open the fuel tank cap slowly and

release the pressure carefully.

• Make sure there are sufficient airflow when refueling

and mixing fuel (petrol and two-stroke oil) or draining

the fuel tank.

• Fuel and fuel vapor are highly flammable and can

cause serious injury when inhaled or allowed to

come into contact with the skin. For this reason,

observe caution when handling fuel and make sure

there is sufficient airflow.

• Tighten the fuel tank cap carefully or a fire can

occur.

• Move the product at a minimum of 3 m (10 ft) from

the position where you filled the tank before a start.

• Do not put too much fuel in the fuel tank.

• Make sure that a leak cannot occur when you move

the product or fuel container.

• Do not put the product or a fuel container where

there is an open flame, spark or pilot light. Make

sure that the storage area does not contain an open

flame.

• Only use approved containers when you move the

fuel or put the fuel into storage.

• Empty the fuel tank before long-term storage. Obey

the local law on where to dispose fuel.

• Clean the product before long-term storage.

• Remove the spark plug cap before you put the

product into storage to make sure that the engine

does not start accidentally.

Assembly

Introduction

WARNING: Before you assemble the

product, you must read and understand the

safety chapter.

WARNING: Remove the spark plug

cable from the spark plug before you

assemble the product.

To assemble the flexible drive shaft

1. Remove the 2 screws at the shaft coupling.

2. Put the flexible drive shaft through the loops at the

wire harness.

3. Turn and push the flexible drive shaft at the same

time to connect it.

4. Tighten the 2 screws.

1104 - 010 - 12.06.2023 11

5. Assemble the drive shaft sleeve in the clutch cover.

Turn and push the drive shaft at the same time to

connect it.

6. Make sure that the locking pin goes back to its initial

position.

To connect the throttle cable and the

stop switch wires

1. Open the cover.

2. Connect the throttle wire from the wire harness (A)

and the throttle wire (B) from the engine in the cover.

3. Close the cover.

4. Connect the stop switch wires into the related

connectors from the engine.

To assemble the loop handle

1. Put the loop handle on the shaft.

2. Attach the spacer into the slot in the loop handle.

Attach the nut and the screw. Do not tighten fully.

3. Adjust the product to an applicable work position.

4. Tighten the nut and the screw.

To assemble the J-handle

WARNING: Use the J-handle with

grass blades/grass cutters or trimmer heads/

plastic blades. Do not use saw blades or

clearing blades with the J-handle.

1. Attach the J-handle to the loop handle with 3 screws.

2. Adjust the product to an applicable work position.

3. Tighten the screws.

To assemble the cutting equipment

The cutting equipment includes a cutting attachment and

a cutting attachment guard.

WARNING: Use protective gloves.

WARNING: Always use the cutting

attachment guard that is recommended for

the cutting attachment. See

Accessories on

page 27

WARNING: An incorrectly attached

cutting attachment can result in injury or

death.

12 1104 - 010 - 12.06.2023

To attach the guard extension

CAUTION: Use the guard extension

when you use a trimmer head/plastic blade.

Do not use the guard extension when you

use a grass blade.

1. Put the guard extension in the groove of the cutting

attachment guard.

2. Put the guard extension into position on the cutting

attachment guard with the 4 locking hooks.

To remove the guard extension

• Release the locking hooks with the spark plug

wrench.

To attach the grass blade and the grass blade

guard/combination guard

1. Put the blade guard/combination guard (A) onto the

shaft and tighten the bolt to attach it.

2. Make sure that the guard extension is removed.

3. Turn the output shaft to align one of the holes in

the drive disc (B) with the related hole in the gear

housing.

4. Put the locking pin (C) in the hole to lock the shaft.

5. Put the grass blade (D), the support flange (F) and

the support cup (E) on the output shaft.

6. Make sure that the drive disc and support flange

engages correctly in the centre hole of the grass

blade.

7. Attach the nut (G).

8. Tighten the nut with the socket wrench. Hold the

shaft of the socket wrench near the blade guard.

Tighten in the opposite direction to how the cutting

attachment rotates. Tighten it to a torque of 35-50

Nm.

To assemble and disassemble the cutting

attachment guard and trimmer head

CAUTION: Make sure that the guard

extension is attached.

1. Attach the correct cutting attachment guard (A) for

the trimmer head. Refer to

Accessories on page 27

2. Put the cutting attachment guard onto the fitting on

the shaft.

3. Attach the cutting attachment guard with the bolt.

4. Install the drive disc (B) on the output shaft.

1104 - 010 - 12.06.2023

5. Turn the output shaft until one of the holes in the

drive disc aligns with the related hole in the gear

housing.

6. Put the locking pin (C) in the hole to lock the shaft.

7. Turn the trimmer head /plastic blades (H) in the

opposite direction from which the trimmer head/

plastic blades rotate.

8. To disassemble, follow the instructions in the

opposite sequence.

To install the transport guard

1. Install the blade in the transport guard (A).

2. Put the two fasteners (B) into the slots (C) to attach

the transport guard.

To adjust the backplate height

1. Loosen the 2 fasteners that hold the backplate.

2. Loosen the backplate from the frame on 1 side.

3. Adjust the backplate to the correct height. Make sure

that the pin aligns with 1 of the holes on the frame.

To adjust the harness

1. Put on the harness of the product.

2. Tighten the hip strap tightly. Make sure that the hip

strap aligns with the hip.

1104 - 010 - 12.06.2023

3. Tighten the chest strap.

4. Adjust the chest strap vertically. Make sure that the

chest strap is tight against your body.

5. Adjust the shoulder strap until the weight is equal on

your shoulders.

Operation

Introduction

WARNING: Before you operate the

product, you must read and understand the

safety chapter.

Before you operate the product

• Examine the work area to make sure that you know

the type of terrain, the slope of the ground and if

there are obstacles such as stones, branches and

ditches.

• Do an overhaul inspection of the product.

• Do the safety inspections, maintenance and

servicing that are given in this manual.

• Make sure that all covers, guards, handles and the

cutting equipment are correctly attached and not

damaged.

• Make sure that there are no cracks at the bottom of

the grass blade teeth or by the center hole of the

blade. Replace the blade if it is damaged.

• Examine the support flange for cracks. Replace the

support flange if it is damaged.

• Make sure that the locknut can not be removed by

hand. If you can remove it by hand, it does not

1104 - 010 - 12.06.2023 15

lock the cutting attachment sufficiently and you must

replace it.

• Examine the blade guard for damages or cracks.

Replace the blade guard if it has been hit or if it has

cracks.

• Examine the trimmer head and cutting attachment

guard for damages or cracks. Replace the trimmer

head and cutting attachment guard if they have been

hit or if they have cracks.

Fuel

This product has a two-stroke engine.

CAUTION:

Incorrect type of fuel can

result in engine damage. Use a mixture of

gasoline and two-stroke oil.

Gasoline

CAUTION:

Always use a quality

gasoline/oil mixture of at least 90 octane

(RON). There is a risk that use of lower

octane grade causes knocking. This gives

rise to high engine temperature, which can

result in serious engine damage.

CAUTION: If your product is equipped

with a catalytic converter use a good quality

unleaded gasoline/oil mixture. Leaded

gasoline will destroy the catalytic converter.

• Use low-emission gasoline, also know as alkylate

gasoline, if it is available.

• Ethanol blended fuel, E10 may be used (max 10%

ethanol blend). Using ethanol blends higher than

E10 will cause lean running condition which can

damage the engine.

• We recommend a higher octane rating when you do

work at continuous high speed.

Husqvarna alkylate fuel

We recommend you to use Husqvarna alkylate fuel for

best performance. The fuel contains less dangerous

material compared to regular fuel, which decreases

dangerous exhaust fumes. The fuel gives a low quantity

of dangerous remainings when it is combusted, which

keeps the components of the engine more clean. This

extends the life of the engine. Husqvarna alkylate fuel is

not available in all markets.

Two-stroke oil

CAUTION:

Unsatisfactory oil quality

and/or incorrect oil/fuel ratio can damage

the product and decrease the life time of

catalytic converters.

CAUTION: Do not use two-stroke oil

for water-cooled outboard engines, also

referred to as outboard oil.

CAUTION: Do not use oil for four-stroke

engines.

• For best results and performance use Husqvarna

two-stroke oil.

• If Husqvarna two-stroke oil is not available, use a

different two-stroke oil of good quality for air-cooled

engines. Speak to your servicing dealer to select the

correct oil.

Gasoline, l

Two-stroke oil, l

16 1104 - 010 - 12.06.2023

2% (50:1)

5 0.10

10 0.20

15 0.30

20 0.40

To mix gasoline and two-stroke oil

CAUTION: There is a risk that small

errors influence the ratio of the mixture

drastically when you mix small quantities of

fuel. Carefully measure the quantity of oil

to be mixed to make sure that you get the

correct mixture.

1. Fill half the quantity of the gasoline to be used.

2. Add the full quantity of oil and mix (shake) the fuel

mixture.

3. Add the remaining quantity of gasoline.

4. Carefully mix (shake) the fuel mixture and fill the fuel

tank of the product.

5. Empty and clean the fuel tank if you do not use the

product for some time.

Note:

Do not mix fuel for more than 1 month at a time

and always mix gasoline and oil in a clean container

intended for fuel.

To fill the fuel tank

1. Clean the area around the fuel tank cap.

2. Shake the container and make sure that the fuel is

fully mixed. Use a fuel container with an anti-spill

valve.

3. Remove the fuel tank cap.

4. Fill the fuel tank.

5. Tighten the fuel tank cap carefully.

6. Move the product 3 m (10 ft) or more away from the

refueling area and fuel source before starting.

CAUTION:

Contamination in the tanks

causes malfunction. Clean the fuel tank and

chain oil tank regularly and replace the fuel

filter one time a year or more.

Work position

• Hold the product with 2 hands.

• Hold the product on the right side of your body.

• Keep the cutting attachment below waist level.

• Always keep the product attached to the harness.

• Keep body parts away from the hot surfaces.

• Keep body parts away from the cutting attachment.

To start the engine

WARNING: Keep the safety distance of

15 m/49 ft when the engine starts. There is

a risk that the cutting attachment starts to

rotate.

1. Set the stop switch to the start position.

2. Push the air purge bulb until the bulb starts to fill with

fuel.

1104 - 010 - 12.06.2023

3. Set the choke control in the choke position.

4. Hold the body of the product on the ground with your

left hand. Do not put your feet on the product.

5. Pull the starter rope handle slowly until you feel

some resistance, then pull the starter rope handle

with force.

WARNING: Do not wind the starter

rope around your hand.

6. Continue to pull the starter rope handle until the

engine starts.

CAUTION:

Do not pull the starter

rope until it stops. Do not let go of the

starter rope when it is fully extended.

Release the starter rope slowly. Risk of

damage to the product.

7. When the engine starts, put the choke control in the

run position and apply full throttle. The throttle trigger

automatically disengages from the start position.

8. Make sure that the engine runs smoothly.

WARNING:

Keep body parts away

from the spark plug cap to prevent burn

injuries. Risk of burn injuries. Do not use

the product with a damaged spark plug cap.

Risk of electrical shock.

To stop the product

• Move the stop switch to the stop position to stop the

engine.

General work instructions

WARNING: Be careful when you cut a

tree that is in tension. It can spring back to

its normal position before or after the cut and

hit you or the product, and cause injury.

• Clear an open space at one end of the work area,

and start the work from there.

• Move in a regular pattern across the work area.

• Move the product fully to the left and right, to clear a

width of 4–5 m on each turn.

• Clear a length of 75 m before you turn and go back.

Move the fuel can along with you as you continue.

• Move in a direction where you do not go across

ditches and obstacles more than necessary.

1104 - 010 - 12.06.2023

• Move in a direction where the wind makes the cut

vegetation fall in the cleared area.

• Move along slopes, not up and down.

Grass clearing with a grass blade

CAUTION: Do not use grass blades

and grass knives on wood. Use grass blades

and grass knives for long or heavy grass

only.

• Move the product from side to side.

• Start the movement from right to left when you cut.

Move the product to the right before you cut again.

• Cut with the left side of the grass blade.

• Tilt the grass blade to the left to make the grass fall

in a line. This makes it easy to collect the grass.

• Keep a stable position with your feet apart.

• Move forward after each right movement and make

sure that you have a stable position again before you

cut again.

• Keep the support cup with a light pressure against

the ground to make sure that the grass blade does

not hit the ground.

• Obey these instructions to decrease the risk that cut

material winds around the grass blade:

a) Apply full throttle.

b) Do not move the grass blade through cut

material when you move the product from left to

right.

• Before you collect the cut material, stop the engine

and remove the product from the harness. Put the

product down on the ground.

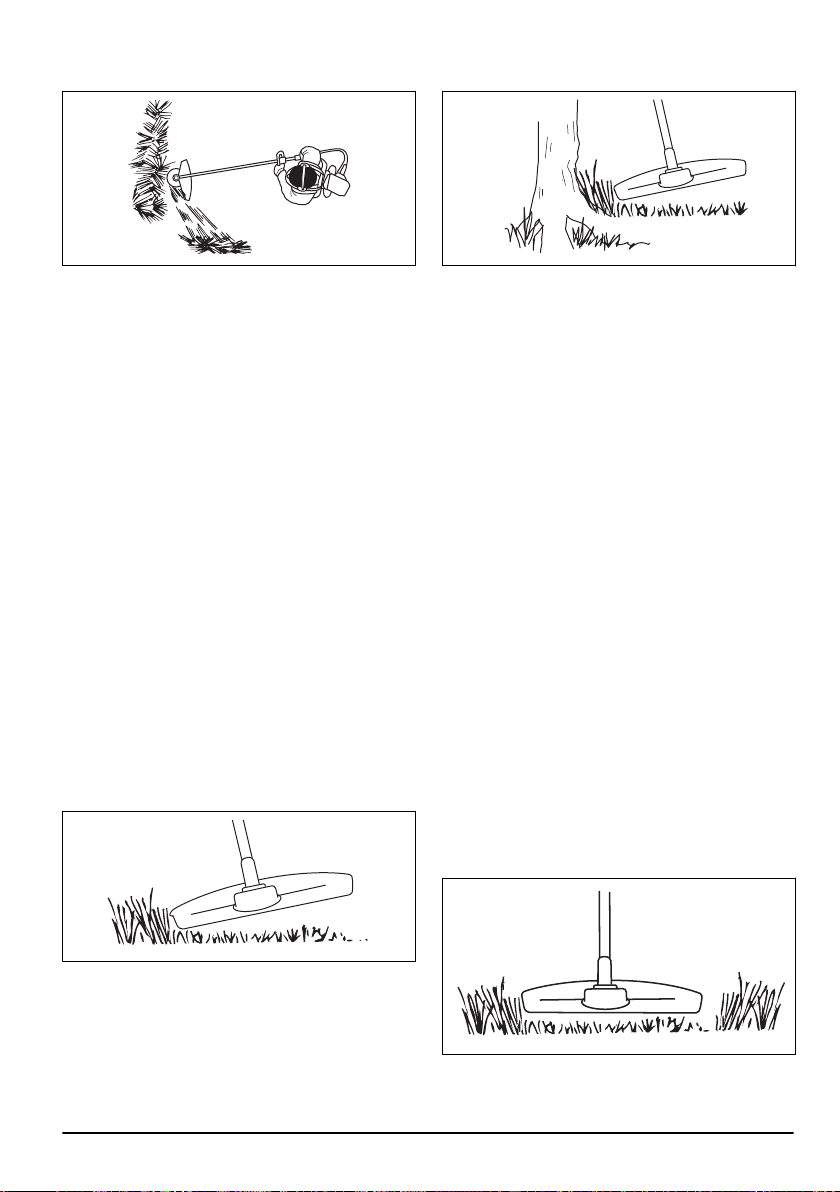

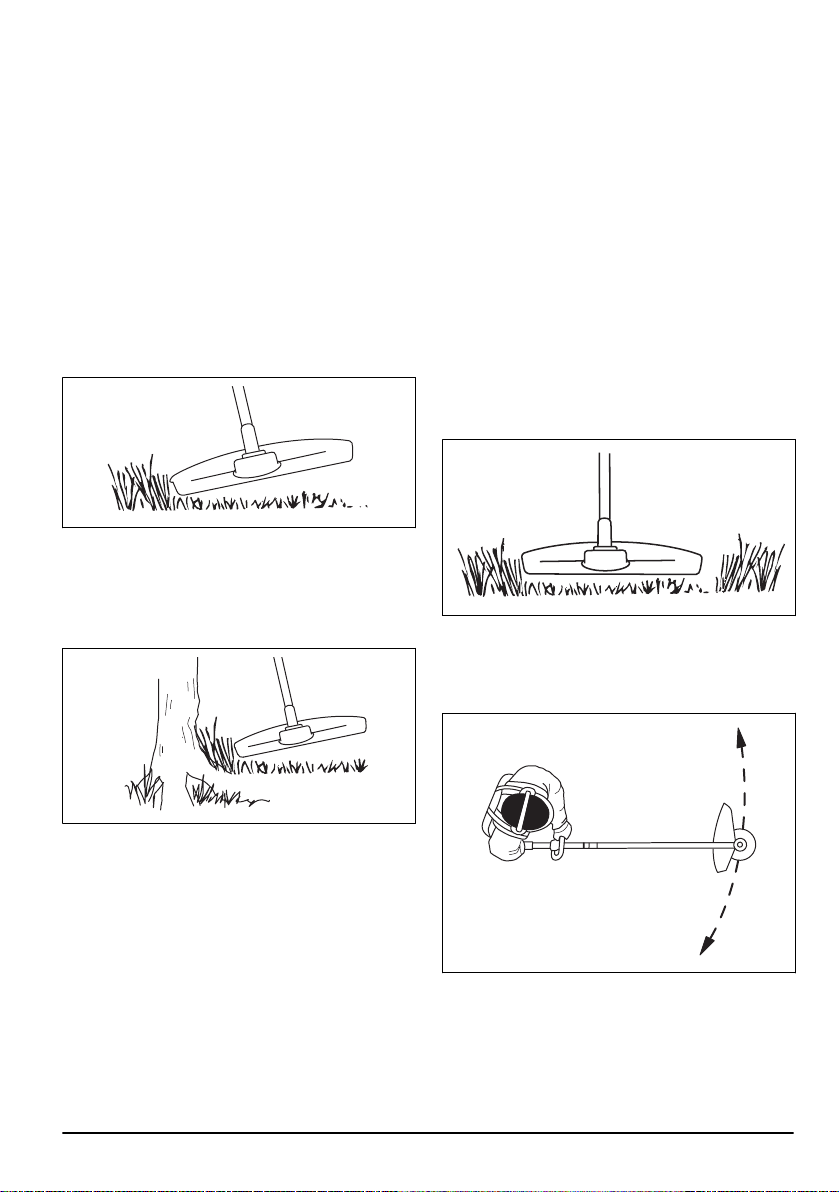

Grass trimming with a trimmer head

To trim the grass

1. Hold the trimmer head immediately above the

ground at an angle. Do not push the trimmer line

into the grass.

2. Decrease the length of the trimmer line by 10-12

cm / 4-4.75 in.

3. Decrease the engine speed to decrease the risk of

damage to plants.

4. Use 80 % throttle when you cut grass near objects.

To clear grass with a grass blade

1. Grass blades and grass cutters must not be used on

woody stems.

2. A grass blade is used for all types of tall or coarse

grass.

3. The grass is cut down with a sideways, swinging

movement, where the movement from right-to-left

is the clearing stoke and the movement from left-to-

right is the return stoke. Let the left-hand side of the

blade (between 8 and 12 o'clock) do the cutting.

4. if the blade is angled to the left when clearing grass,

the grass will collect in a line, which makes it easier

to collect, e.g. by raking.

5. Try to work rhythmically. Stand firmly with your feet

apart. Move forward after the return stoke and stand

firmly again.

6. Let the support cup rest lightly against the ground. It

is used to protect the blade from hitting the ground.

7. Reduce the risk of material wrapping around the

blade by always work at full throttle and avoid the

previously cut material during the return stoke.

8. Stop the engine, unclip the harness and place the

machine on the ground before you start to collect the

cut material.

1104 - 010 - 12.06.2023

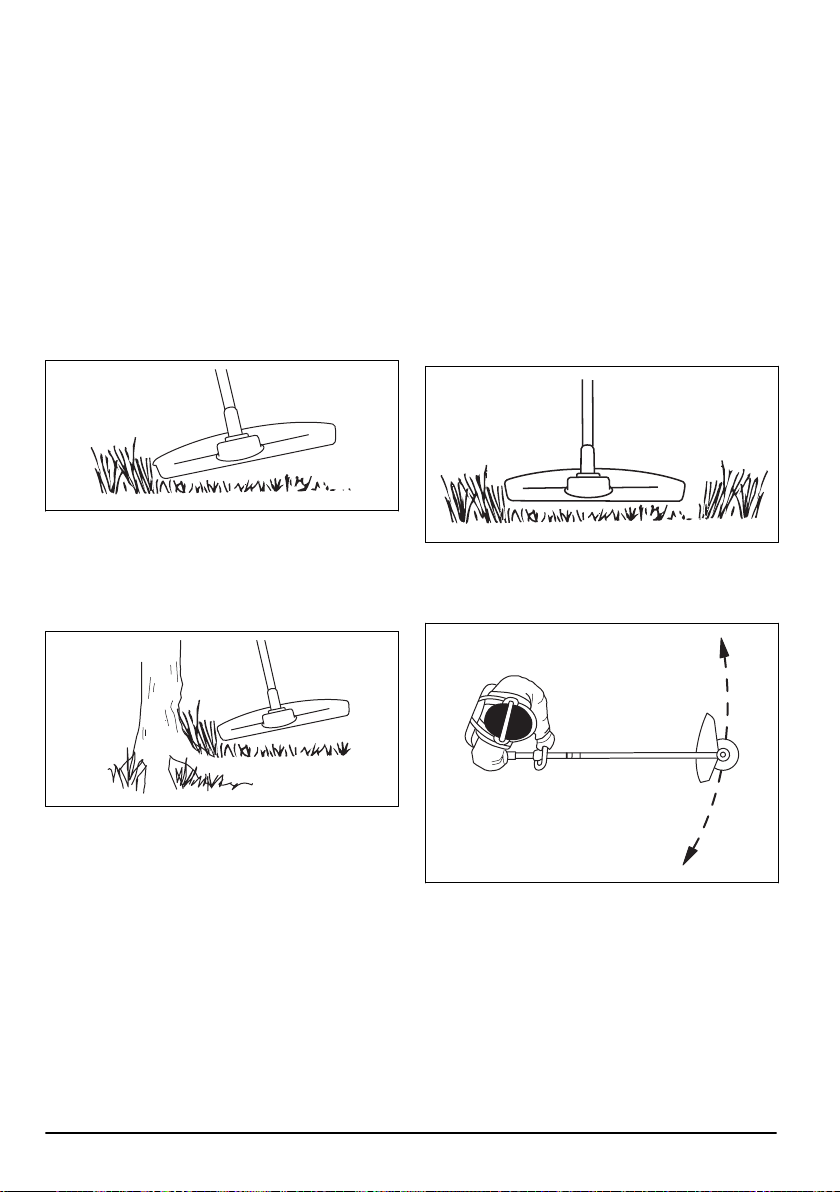

To cut the grass

1. Make sure that the trimmer line is parallel to the

ground when you cut the grass.

2. Do not push the trimmer head to the ground. This

can cause damage to the product.

3. Move the product from side to side when you cut

grass. Use full speed.

To sweep the grass

The airflow from the rotating trimmer line can be used to

remove cut grass from an area.

1. Hold the trimmer head and the trimmer line parallel

to the ground and above the ground.

2. Apply full throttle.

3. Move the trimmer head from side to side and sweep

the grass.

WARNING: Clean the trimmer head

cover each time you assemble new trimmer

line to prevent unbalance and vibrations in

the handles. Also do a check of the other

parts of the trimmer head and clean it if

necessary.

Maintenance

Introduction

WARNING: Before you do

maintenance, you must read and

understand the safety chapter.

For all servicing and repair work on the product, special

training is necessary. We guarantee the availability of

professional repairs and servicing. If your dealer is not

a service agent, speak to them for information about the

nearest service agent.

For more detailed information, refer to .

Maintenance schedule

Maintenance Daily Weekly Monthly

Clean the external surface. X

Examine the harness for damages. X

Do a check of the handle and the handlebar to make sure that they are attached

correctly and not damaged.

Make sure that the throttle trigger lock and the throttle operates correctly. X

Do a check of the stop switch to make sure that it operates correctly. X

Make sure that the cutting attachment does not rotate at idle speed. X

20 1104 - 010 - 12.06.2023

Maintenance Daily Weekly Monthly

Clean the air filter. Replace if it is necessary. X

Make sure that the blade is sharp and put correctly in the center, look for cracks.

If the blade is not in the center correctly, it can cause damage to the product.

Examine the cutting attachment guard for damages and cracks. Replace it if it is

damaged.

Examine the trimmer head for damages and cracks. Replace it if it is damaged. X

Make sure that the screws and nuts are tight. X

Examine the engine, the fuel tank and the fuel lines for leaks. X

Examine the transport guard. Make sure that the blade is not damaged and that

the transport guard can be attached correctly.

Clean the cooling system. X

Examine the starter and the starter rope for damages. X

Examine the vibration damping units for damages and cracks. X

Clean the external surface part of the spark plug. Remove it and do a check

of the electrode gap. Adjust the electrode gap to the correct distance (refer to

Technical data on page 25

) or replace the spark plug. Make sure that the spark

plug has a supressor.

Clean the external surface of the carburetor and the area around it. X

Do a check of the bevel gear to make sure that it is filled ¾ with lubricant. Use

special grease to fill if it is necessary.

Clean or replace the spark arrestor mesh on the muffler. X

Do a check of the fuel filter for contamination and the fuel hose for cracks or

other damages. Replace if it is necessary.

Do a check of all cables and connections. X

Do a check of the clutch, clutch springs and the clutch drum for wear. If it is

necessary to replace 1 or more of these units, speak to your servicing dealer.

Replace the spark plug. Make sure that the spark plug has a supressor. X

Examine and clean the spark arrestor mesh on the muffler. X

To adjust the idle speed

WARNING: Read the warning

instructions in the safety chapter before you

start the product. Refer to

Safety on page 4

WARNING: If the cutting attachment

rotates when the engine is at idle speed

the idle adjustment screw T must be turned

counterclockwise until the cutting attachment

stops.

1. Make sure that the air filter is clean.

2. Make sure that the air filter cover is in position.

3. Get the idle adjustment screw T.

1104 - 010 - 12.06.2023 21

4. Turn the idle adjustment screw T clockwise until the

cutting attachment starts to rotate

5. Turn the screw counterclockwise until the cutting

attachment stops.

WARNING: If the cutting

attachment does not stop when you

adjust the idle speed, turn to your

nearest servicing dealer. Do not use the

product until it is correctly adjusted or

repaired.

6. Make sure the engine run smoothly in all positions.

To clean the cooling system

CAUTION: A dirty or blocked cooling

system can make the product too hot, which

can cause damage to the product.

The cooling system includes:

• The cooling fins on the cylinder (A).

• The air intake (B).

• Make sure that the cooling system is not dirty or

blocked.

• Clean the cooling system with a brush weekly or

more frequently if it is necessary.

To clean the air filter

CAUTION: An air filter that is damaged

must always be replaced.

If you use an air filter for a long time, it cannot be fully

cleaned. Replace the air filter with a new one at regular

intervals.

1. Remove the air filter cover and remove the air filter.

2. Clean the air filter with compressed air.

3. Clean the inner surface of the filter cover. Use air or

a brush.

4. Make sure that the filter is dry.

Fuel filter

When the engine runs short of fuel, make sure that the

air hole in the fuel tank cap and the fuel filter (A) are

clean.

Bevel gear

The bevel gear is filled to ¾ with grease at the factory.

Before you use the product, make sure that the grease

level has not changed. Use Husqvarna special grease if

it is necessary to fill up. Do not replace the grease in the

1104 - 010 - 12.06.2023

bevel gear. Let servicing personnel do the repair of the

bevel gear.

To examine the spark plug

CAUTION: Always use the

recommended spark plug type. Incorrect

spark plug type can cause damage to the

product.

• Examine the spark plug if the engine is low on

power, is not easy to start or does not operate

correctly at idle speed.

• To decrease the risk of unwanted material on the

spark plug electrodes, obey these instructions:

a) Make sure that the idle speed is correctly

adjusted.

b) Make sure that the fuel mixture is correct.

c) Make sure that the air filter is clean.

• If the spark plug is dirty, clean it and make sure that

the electrode gap is correct, refer to

Technical data

on page 25

• Replace the spark plug if it is necessary.

To adjust the engine

Follow these instructions if the engine does not operate

correctly.

1. Attach an approved cutting attachment, see

Accessories on page 27

2. Start the engine.

3. Operate the product in usual conditions for 3

minutes.

4. Lift the cutting attachment in the air and apply full

throttle for 30 seconds. If a trimmer head is used,

make sure that the trimmer line is cut to correct

length by the guard knife.

Note:

Do not cut grass or branches during this

step.

5. Operate the product in usual conditions to make sure

that the engine operates correctly.

6. If the engine does not operate correctly, do step 4

and 5 again 3 times.

7. Let your Husqvarna dealer adjust/repair the product

if the engine does not operate correctly after you

have done all these steps.

To sharpen the grass knife and grass

blade

WARNING: Stop the engine. Use

protective gloves.

• To sharpen the grass knife or grass blade correctly,

refer to the instructions that come with the cutting

attachment.

• Sharpen all edges equally to keep the balance.

• Use a single-cut flat file.

WARNING: Always discard a blade

that is damaged. Do not try to make a bent

or twisted blade straight and use it again.

To lubricate the flexible drive shaft

1. Pull up the knob and remove the drive shaft sleeve

from the clutch cover.

1104 - 010 - 12.06.2023

a) Shake or pull the drive shaft out of the drive shaft

sleeve.

2. Lubricate the drive shaft.

3. Push and turn the drive shaft at the same time to put

it back in the drive shaft sleeve. Keep approximately

10 mm / 0.40 in. of the drive shaft outside the edge

of the drive shaft sleeve.

4. Align the hole in the drive shaft sleeve with the knob

on the clutch cover.

5. Push and turn the drive shaft at the same time to

connect it.

Troubleshooting

The engine does not start

Check Possible cause Procedure

Stop switch. The stop switch is in the stop posi-

tion.

Let an approved service agent re-

place the stop switch.

Starter pawls. The starter pawls cannot move free-

ly.

Remove the starter cover and clean

around the starter pawls. See

Prod-

uct overview on page 2

Let an approved service agent help

you.

Fuel tank. Incorrect fuel type. Drain the fuel tank and fill with cor-

rect fuel.

24 1104 - 010 - 12.06.2023

Check Possible cause Procedure

Spark plug. The spark plug is dirty or wet. Make sure that the spark plug is dry

and clean.

The spark plug electrode gap is in-

correct.

Clean the spark plug. Make sure that

the electrode gap is correct. Make

sure that the spark plug has a su-

pressor.

Refer to technical data for correct

electrode gap.

The spark plug is loose. Tighten the spark plug.

The engine starts but stops again

Check

Possible cause Procedure

Fuel tank Incorrect fuel type. Empty the fuel tank and fill it with correct fuel.

Air filter The air filter is clogged. Clean the air filter.

Transportation, storage and disposal

Transportation and storage

• Always allow the product to cool down before

storage.

• For storage and transportation of the product and

fuel, make sure that there are no leaks or fumes.

Sparks or open flames, for example from electrical

devices or boilers, can start a fire.

• Always use approved containers for storage and

transportation of fuel.

• Empty the fuel before transportation or before long-

term storage. Discard the fuel at an applicable

disposal location.

• Attach the transport guard during transportation and

storage.

• Remove the spark plug cap from the spark plug.

• Attach the product during transportation. Make sure

that it cannot move.

• Clean and do servicing on the product before long-

term storage.

Technical data

553RBX

Engine

Cylinder displacement, cm

50.6

Idle speed, rpm 2800

Recommended max. speed, rpm 13000

Speed of output shaft, rpm 9285

1104 - 010 - 12.06.2023 25

553RBX

Max. engine output, according to ISO 8893, kW/hp @ rpm 2.3/ 3.1 @ 9500

Catalytic converter muffler No

Ignition system

Spark plug NGK CMR7H

Electrode gap, mm 0.6-0.7

Fuel and lubrication system

Fuel tank capacity, l/cm³ 0.8/800

Weight

Without fuel, cutting attachment and guard, kg 12.1

Noise emissions

Sound power level, measured dB(A) 115

Sound power level, guaranteed L

dB(A) 118

Noise levels

Equivalent sound pressure level at the operator’s ear, measured according to EN ISO 11806 and ISO 22868, dB(A),

min./max.

Equipped with trimmer head (original) 103

Equipped with grass blade (original) 102

Vibration levels

Equivalent vibration levels (a

hv,eq

) at handles, measured according to EN ISO 11806 and ISO 22867, m/s

Equipped with trimmer head, left/right 3.3 / 2.7

Equipped with grass blade (original) 5.3 / 3.4

Noise emissions in the environment measured as sound power (L

) in conformity with EC directive

2000/14/EC. Reported sound power level for the machine has been measured with the original cutting

attachment that gives the highest level. The difference between guaranteed and measured sound power

is that the guaranteed sound power also includes dispersion in the measurement result and the variations

between different machines of the same model according to Directive 2000/14/EC.

Reported data for equivalent sound pressure level has a typical statistical dispersion (standard deviation) of 1

dB (A).

Reported data for vibration level has a typical statistical dispersion (standard deviation) of 1 m/s

26 1104 - 010 - 12.06.2023

Accessories

Approved accessories Accessory type Cutting attachment guard, art. no.

Grass blade/grass cutter Multi 300-3 (Ø 300, 3 teeth) 537 33 16-03

Multi 255-3 (Ø 255, 3 teeth) 537 33 16-03

Multi 275-4 (Ø 275, 4 teeth) 537 33 16-03

Multi 330-2 (Ø 330, 2 teeth) 537 33 16-03

Plastic blades Tricut Ø 300 mm (Separate blades

have part number 531 01 77-15)

537 33 16-03

Trimmer head T35, T35X (Ø 2.4 - 3.0 mm cord) 537 33 16-03

S35 (Ø 2.4 - 3.0 mm cord) 537 33 16-03

T45x (Ø 2.7 - 3.3 mm cord) 537 33 16-03

S ll 537 33 16-03

Support cup Fixed –

1104 - 010 - 12.06.2023 27

Declaration of Conformity

EU Declaration of Conformity

We, Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel:

+46-36-146500, declare on our sole responsibility that

the product:

Description Brush cutter

Brand Husqvarna

Type / Model 553RBX

Identification Serial numbers dating from 2022 and onwards

complies fully with the following EU directives and

regulations:

Regulation Description

2006/42/EC "relating to machinery"

2014/30/EU "relating to electromagnetic compatibility"

2000/14/EC "relating to the noise emissions in the environment"

2011/65/EU

“on the restriction of the use of certain hazardous substances in electrical and electronic

equipment ”

and that the following standards and/or technical

specifications are applied: EN ISO 12100:2021, CISPR

12:2009, ISO 14982:1998, EN ISO 11806-1:2011, EN

ISO 11806-2:2011, EN IEC 63000:2018

RISE SMP Svensk Maskinprovning AB, Box 4053,

SE-904 03, Umeå, Sweden has performed voluntary

type examination on behalf of Husqvarna AB.

Certificate Number: SEC/17/2462

RISE SMP Svensk Maskinprovning AB, Box 4053,

SE-904 03, Umeå, Sweden, has also verified agreement

with appendix V of the council's directive 2000/14/EG.

For information relating to noise emissions, refer to

Technical data on page 25

2022-05-09

Stefan Holmberg, R&D Director, Technology

Management, Husqvarna AB

Responsible for technical documentation

28 1104 - 010 - 12.06.2023

UK Declaration of Conformity

We, Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel:

+46-36-146500, declare on our sole responsibility that

the product:

Description Brush cutter

Brand Husqvarna

Type / Model 553RBX

Identification Serial numbers dating from 2022 and onwards

complies fully with the following UK regulations:

Description

The Supply of Machinery (Safety) Regulations 2008

Electromagnetic Compatibility Regulations 2016

The Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 8

The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations

2012

and that the following standards and/or technical

specifications are applied: EN ISO 12100:2021, CISPR

12:2009, ISO 14982:1998, EN ISO 11806-1:2011, EN

ISO 11806-2:2011, EN IEC 63000:2018

For information relating to noise emissions, refer to

Technical data on page 25

2022-05-09

Stefan Holmberg, R&D Director, Technology

Management, Husqvarna AB

Responsible for technical documentation

UK Importer:

Husqvarna UK Ltd

Preston Road, Co. Durham

DL5 6UP

1104 - 010 - 12.06.2023 29

Inhalt

Einleitung...................................................................... 30

Sicherheit......................................................................32

Sicherheitshinweise für die Wartung............................ 39

Sicherer Umgang mit Kraftstoff.....................................40

Montage........................................................................40

Betrieb.......................................................................... 44

Wartung........................................................................ 50

Fehlerbehebung............................................................54

Transport, Lagerung und Entsorgung...........................55

Technische Angaben.................................................... 55

Zubehör........................................................................ 56

Konformitätserklärung...................................................58

Einleitung

Produktbeschreibung

Bei diesem Gerät handelt es sich um eine Motorsense

mit einem Verbrennungsmotor.

Wir arbeiten laufend daran, Ihre Sicherheit und die

Effektivität während des Betriebs zu verbessern.

Ihr Servicehändler steht Ihnen gern für weitere

Informationen zur Verfügung.

Verwendungszweck

Verwenden Sie das Gerät mit einer Grasklinge oder

einem Trimmerkopf, um unterschiedliche Arten von

Vegetationen zu schneiden. Verwenden Sie das

Gerät nicht für andere Zwecke als Grastrimmen und

Grasfreischneiden.

Hinweis: Nationale oder regionale Bestimmungen

regeln ggf. die Verwendung. Halten Sie sich an

festgelegten Bestimmungen.

Verwenden Sie das Gerät nur mit Zubehörteilen, die

vom Hersteller genehmigt sind. Siehe

Zubehör auf Seite

Produktübersicht

1. Klinge

2. Einfüllöffnung für Schmiermittel, Winkelgetriebe

3. Winkelgetriebe

4. Schutz für die Schneidausrüstung

5. Welle

6. Loophandgriff

30 1104 - 010 - 12.06.2023

7. Gashebel

8. Stoppschalter

9. Gashebelsperre

10. Flexible Antriebswellenverbindung

11. Startseilgriff

12. Kraftstofftank

13. Luftfilterdeckel

14. Zylinderdeckel

15. Zündkappe und Zündkerze

16. Kraftstoffpumpe

17. Choke-Hebel

18. Gurt

19. Mitnehmerrad

20. Stützflansch

21. Stützkappe

22. Kontermutter

23. Trimmerkopf

24. Transportschutz

25. Sperrstift

26. Steckschlüssel

27. Schraubenzieher

28. Bedienungsanleitung

29. J-Griff

Symbole auf dem Gerät

WARNUNG! Gehen Sie vorsichtig

vor, und verwenden Sie das Gerät

ordnungsgemäß. Dieses Gerät kann

schwere oder tödliche Verletzungen

des Bedieners oder anderer Personen

verursachen.

Lesen Sie die Bedienungsanleitung

sorgfältig durch, und machen Sie sich mit

den Anweisungen vertraut, bevor Sie das

Gerät benutzen.

Tragen Sie dort, wo Gegenstände auf

Sie fallen können, einen Schutzhelm.

Tragen Sie einen geprüften Gehör- und

Augenschutz.

Maximale Drehzahl der Abtriebswelle.

Dieses Gerät entspricht den geltenden

EG-Richtlinien.

Dieses Gerät entspricht den geltenden

UK-Richtlinien.

Das Gerät kann Objekte umherschleudern

und Verletzungen verursachen.

50F

15 m

Halten Sie während des Betriebs

des Geräts einen Mindestabstand von

15m/50ft. zu Personen oder Tieren ein.

Falls die Schneidausrüstung auf einen

Gegenstand trifft, der nicht sofort

geschnitten wird, besteht die Gefahr

eines Klingenstoßes. Das Gerät kann

Körperteile abtrennen. Halten Sie

während des Betriebs des Geräts einen

Mindestabstand von 15m/50ft. zu

Personen oder Tieren ein.

Die Pfeile zeigen die Begrenzungen für

die Position des Griffs.

Choke.

Kraftstoffpumpenblase.

Tragen Sie zugelassene

Schutzhandschuhe.

Tragen Sie robuste und rutschfeste

Stiefel.

Etikett mit Geräuschemissionen

gemäß EU- und UK-Richtlinien und

Verordnungen sowie der australischen

„Protection of the Environment Operations

(Noise Control) Regulation2017“

(Umweltschutz-/Lärmschutzbestimmung)

von New South Wales. Der garantierte

Schallleistungspegel des Geräts ist unter

Technische Angaben auf Seite 55

Halten Sie alle Körperteile von heißen

Oberflächen fern.

yyyywwxxxx Auf dem Typenschild ist

die Seriennummer ange-

geben. yyyy ist das Pro-

duktionsjahr, und ww steht

für die Produktionswoche.

1104 - 010 - 12.06.2023 31

Hinweis: Weitere Symbole/Aufkleber auf dem Gerät

beziehen sich auf die Zertifizierungsanforderungen für

andere kommerzielle Bereiche.

Emissionen nach EuroV

WARNUNG: Bei jeglichen

Manipulationen des Motors erlischt die EU-

Typgenehmigung für dieses Produkt.

Produkthaftung

Im Sinne der Produkthaftungsgesetze übernehmen wir

keine Haftung für Schäden, die unser Gerät verursacht,

wenn...

• das Gerät nicht ordnungsgemäß repariert wird.

• das Gerät mit Teilen repariert wird, die nicht

vom Hersteller stammen oder nicht vom Hersteller

zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird,

das nicht vom Hersteller stammt oder nicht vom

Hersteller zugelassen ist.

• das Gerät nicht bei einem zugelassenen Service

Center oder von einem zugelassenen Fachmann

repariert wird.

Sicherheit

Sicherheitsdefinitionen

Warnungen, Vorsichtsmaßnahmen und Hinweise

werden verwendet, um auf besonders wichtige Teile der

Bedienungsanleitung hinzuweisen.

WARNUNG: Wird verwendet, wenn bei

Nichtbeachtung der Anweisungen in diesem

Handbuch die Gefahr von Verletzung oder

Tod des Bedieners oder anderer Personen

besteht.

ACHTUNG: Wird verwendet, wenn bei

Nichtbeachtung der Anweisungen in diesem

Handbuch die Gefahr von Schäden am

Gerät, an anderen Materialien oder in der

Umgebung besteht.

Hinweis: Für weitere Informationen, die in

bestimmten Situationen nötig sind.

Allgemeine Sicherheitshinweise

WARNUNG: Lesen Sie die folgenden

Warnhinweise, bevor Sie das Gerät

verwenden.

• Nehmen Sie ohne die Zustimmung des Herstellers

keine Änderung an dem Gerät vor und verwenden

Sie stets Originalzubehör. Nicht genehmigte

Änderungen und/oder nicht genehmigtes Zubehör

können zu schweren oder sogar tödlichen

Verletzungen des Anwenders oder anderer

Personen führen.

• Die Innenseite des Schalldämpfers enthält

Chemikalien, die karzinogen sein können. Berühren

Sie den Schalldämpfer nicht, wenn er beschädigt ist.

• Ein gebrauchter Schalldämpfer/Funkenfänger und

die Montagefläche des Funkenfängers können

potentiell krebserregende Ablagerungen von

Verbrennungsteilchen enthalten. Vermeiden Sie

beim Umgang mit dem Schalldämpfer und/oder dem

Funkenfänger, dass Sie diesen Stoffen ausgesetzt

sind. Vor dem Umgang mit dem Schalldämpfer und/

oder dem Funkenfänger siehe

So prüfen Sie den

Schalldämpfer auf Seite 36

• Dieses Gerät erzeugt während des Betriebs

ein elektromagnetisches Feld, das Störungen bei

medizinischen Implantaten verursachen kann. Dies

kann zu schweren Verletzungen oder zum Tod

führen. Sprechen Sie vor der Anwendung mit

Ihrem Arzt und dem Hersteller der medizinischen

Implantate.

• Berühren Sie weder Zündkerze noch Zündkabel,

wenn der Motor eingeschaltet ist. Es besteht die

Gefahr von elektrischen Schlägen.

• Ihre Gewährleistung greift nicht bei Schäden, die

durch nicht zugelassene Zubehör- oder Ersatzteile

verursacht wurden.

Sicherheitshinweise für die Montage

WARNUNG: Lesen Sie die folgenden

Warnhinweise, bevor Sie das Gerät

benutzen.

• Ziehen Sie die Zündkappe von der Zündkerze ab,

bevor Sie das Gerät zusammenbauen.

• Tragen Sie zugelassene Schutzhandschuhe.

• Stellen Sie sicher, dass Sie die Abdeckung und die

Welle korrekt zusammenbauen, bevor Sie den Motor

starten.

• Das Mitnehmerrad und der Stützflansch müssen

korrekt in die Mittelbohrung der Schneidausrüstung

einrasten. Eine Schneidausrüstung, die falsch

angebracht wurde, kann zu schweren oder sogar

1104 - 010 - 12.06.2023

tödlichen Verletzungen des Bedieners oder anderer

Personen führen.

• Um das Produkt sicher zu bedienen und

Verletzungen des Bedieners oder anderer Personen

zu vermeiden, muss das Produkt immer korrekt am

Tragegurt angebracht sein.

Sicherheitshinweise für den Betrieb

WARNUNG: Lesen Sie die folgenden

Warnhinweise, bevor Sie das Gerät

verwenden.

• Vor der Anwendung müssen Sie den Unterschied

zwischen Grasfreischneiden und Grastrimmen

verstehen.

• Wenn Sie in eine Situation kommen, die Sie in

Bezug auf die weitere Anwendung des Geräts

verunsichert, lassen Sie sich von einem Experten

beraten. Wenden Sie sich an Ihren Händler oder Ihre

Servicewerkstatt. Führen Sie keine Arbeiten aus, mit

denen Sie überfordert sind.

• Arbeiten Sie niemals mit einem defekten Gerät.

Befolgen Sie die Kontroll-, Wartungs- und

Serviceanweisungen in dieser Betriebsanleitung.

Gewisse Wartungs- und Servicemaßnahmen

sind von geschulten, qualifizierten Fachleuten

auszuführen. Beachten Sie die Anweisungen unter

Sicherheitsvorrichtungen am Gerät auf Seite 35

• Vor dem Starten des Geräts müssen sämtliche

Abdeckungen, Schutzvorrichtungen und Griffe

angebracht sein. Stellen Sie sicher, dass

Zündkerzenschutz und Zündkabel unversehrt

sind, um die Gefahr von elektrischen Schlägen

auszuschließen.

• Verwenden Sie das Gerät niemals, wenn

Sie müde sind, Alkohol getrunken oder

Medikamente eingenommen haben, die Ihre

Sehkraft, Urteilsvermögen oder Körperkontrolle

beeinträchtigen können.

• Vermeiden Sie es, das Gerät bei schlechtem Wetter

zu benutzen. Z.B. bei dichtem Nebel, starkem

Regen oder Wind, großer Kälte usw. Bei schlechtem

Wetter ist das Arbeiten nicht nur ermüdend, es

können außerdem gefährliche Arbeitsbedingungen

entstehen, z.B. glatter Boden, unberechenbare

Fällrichtung des Baumes usw.

• Das einzige Zubehör, für das die Motoreinheit als

Antriebsquelle verwendet werden darf, sind die

im Abschnitt empfohlenen Schneidausrüstungen.

Zubehör auf Seite 56

• Erlauben Sie niemals Kindern, das Gerät zu

benutzen oder sich in seiner Nähe aufzuhalten.

Da das Gerät mit einem rückfedernden Start-/

Stopp-Schalter ausgerüstet ist und mit geringer

Geschwindigkeit und Kraft am Starthandgriff

gestartet werden kann, können u.U. auch kleine

Kinder die Kraft aufbringen, die zum Starten

erforderlich ist. Dies kann zu schweren Verletzungen

führen. Daher ist stets die Zündkappe zu entfernen,

wenn das Gerät ohne Aufsicht ist.

• Einen Motor in einem geschlossenen oder schlecht

belüfteten Raum laufen zu lassen, kann zum

Tod durch Ersticken oder Kohlenmonoxidvergiftung

führen.

• Das komplette Kupplungsgehäuse und das

Führungsrohr müssen montiert sein, bevor das

Gerät gestartet wird, andernfalls kann sich die

Kupplung lösen und Verletzungen verursachen.

• Stellen Sie sicher, dass während der Verwendung

Menschen und Tiere einen Abstand von mindestens

15Metern einhalten. Wenn mehrere Bediener

am gleichen Einsatzort tätig sind, muss der

Sicherheitsabstand mindestens 15Meter betragen.

Andernfalls kann es zu schweren Verletzungen

kommen. Stellen Sie das Gerät sofort ab, wenn

sich Personen oder Tiere nähern. Drehen Sie sich

niemals mit dem Gerät abrupt um, ohne vorher

sicherzustellen, dass sich hinter Ihnen niemand

innerhalb der Sicherheitszone befindet.

• Stellen Sie sicher, dass weder Menschen noch

Tiere oder andere Dinge die Kontrolle des Geräts

beeinflussen oder mit der Schneidausrüstung

oder umherfliegenden Gegenständen in Berührung

kommen. Sie dürfen das Gerät niemals benutzen,

wenn im Falle eines Unfalls nicht die Möglichkeit

besteht, Hilfe herbeizurufen.

• Kontrollieren Sie immer den Arbeitsbereich.

Entfernen Sie alle losen Gegenstände, z.B.

Steine, Glasscherben, Nägel, Drähte, Schnüre usw.,

die weggeschleudert werden oder sich in der

Schneidausrüstung verfangen können.

• Vergewissern Sie sich, dass Sie sicher gehen

und stehen können. Achten Sie auf eventuelle

Hindernisse (Wurzeln, Steine, Äste, Löcher, Gräben

usw.), wenn Sie unvermittelt Ihren Standort

wechseln. Beim Arbeiten auf abschüssigem Boden

müssen Sie immer sehr vorsichtig sein.

• Nehmen Sie stets eine sichere Arbeitsstellung mit

festem Stand ein. Sorgen Sie für einen festen Stand.

• Verwenden Sie stets den Tragegurt, und halten Sie

den Schaft auf der rechten Körperseite, wenn Sie

das Gerät bedienen.

• Die Schneidausrüstung muss sich unterhalb der

Taille befinden.

1104 - 010 - 12.06.2023

• Beim Weitergehen ist der Motor abzustellen. Bei

längeren Wegstrecken und Transporten müssen Sie

den Transportschutz anbringen.

• Stellen Sie das Gerät niemals mit laufendem Motor

unbeaufsichtigt ab.

• Stoppen Sie den Motor und die Schneidausrüstung,

bevor Sie Material entfernen, das sich um

die Klingenwelle festgesetzt hat. Weder der

Benutzer des Geräts noch andere Personen dürfen

versuchen, das Mähgut aufzusammeln, solange der

Motor läuft oder die Schneidausrüstung rotiert, weil

dadurch schwere Verletzungen verursacht werden

können. Während des Betriebs und eine Weile

danach kann das Winkelgetriebe heiß sein. Beim

Berühren besteht Verbrennungsgefahr.

• Achten Sie auf hochgeschleuderte Gegenstände.

Tragen Sie immer einen zugelassenen Augenschutz.

Beugen Sie sich niemals über den Schutz

der Schneidausrüstung. Hochgeschleuderte Steine,

Unrat usw. können die Augen treffen und Blindheit

oder schwere Verletzungen verursachen.

• Manchmal setzen sich Äste oder Gras zwischen

Schutz und Schneidausrüstung fest. Stellen Sie

immer den Motor ab, bevor Sie das Gerät reinigen.

• Maschinen mit Säge- oder Grasklingen können

heftig zur Seite geschleudert werden, wenn die

Klinge auf einen festen Gegenstand trifft. Dies wird

als Klingenstoß bezeichnet. Bei einem Klingenstoß

kann so viel Energie freigesetzt werden, dass

das Gerät und/oder der Benutzer weggeschleudert

werden und die Kontrolle über das Gerät verloren

geht. Ein Klingenstoß kann auftreten, wenn das

Gerät Stümpfe rodet, durch Kollisionen zum

Stillstand kommt oder sich verhakt. Ein Klingenstoß

tritt mit höherer Wahrscheinlichkeit in Bereichen auf,

in denen das geschnittene Material nur schwer zu

sehen ist.

• Vermeiden Sie es, im Schneidbereich zwischen

12 und 3 Uhr an der Klinge zu sägen. Aufgrund

der Rotationsgeschwindigkeit der Klinge kann

ein Rückschlag gerade in diesem Ansatzbereich

eintreffen, wenn die Klinge an dicke Stämme

angesetzt wird.

• Nach jedem Arbeitsmoment den Motor im Leerlauf

laufen lassen. Längerer Betrieb bei hoher Drehzahl

ohne Belastung kann schwere Motorschäden

verursachen.

• Achten Sie immer genau auf Warnsignale oder Rufe,

wenn Sie den Gehörschutz tragen. Nehmen Sie den

Gehörschutz immer ab, sobald der Motor abgestellt

ist.

• Personen mit Kreislaufstörungen, die zu oft

Vibrationen ausgesetzt werden, laufen Gefahr,

Schäden an den Blutgefäßen oder am

Nervensystem davonzutragen. Gehen Sie zum

Arzt, wenn Sie Symptome feststellen, die darauf

hinweisen, dass Sie übermäßigen Vibrationen

ausgesetzt waren. Einschlafen von Körperteilen,

Gefühlsverlust, Kitzeln, Stechen, Schmerz, Verlust

oder Beeinträchtigung der normalen Körperkraft,

Veränderungen der Hautfarbe oder der Haut. Diese

Symptome treten üblicherweise in Fingern, Händen

und Handgelenken auf.

• Verwenden Sie kein Gerät mit defekter Zündkappe.

• Verwenden Sie kein Gerät mit beschädigtem

Schalldämpfer.

• Halten Sie mit allen Körperteilen ausreichenden

Abstand zu Schneidausrüstung und heißen

Oberflächen.

• Tragen Sie im Umgang mit der Grasklinge stets

Schutzhandschuhe.

Persönliche Schutzausrüstung

WARNUNG: Lesen Sie die folgenden

Warnhinweise, bevor Sie das Gerät

benutzen.

• Verwenden Sie stets die vorgeschriebene

persönliche Schutzausrüstung bei der Benutzung

des Geräts. Die persönliche Schutzausrüstung

kann Verletzungen nicht vollständig vermeiden,

vermindert aber den Umfang der Verletzungen und

Schäden bei einem Unfall. Lassen Sie sich bei der

Auswahl der richtigen Ausrüstung von Ihrem Händler

beraten.

• Tragen Sie einen Schutzhelm in Bereichen, in denen

Gefahr durch herabfallende Gegenstände besteht.

• Tragen Sie einen zugelassenen Gehörschutz mit

ausreichender Lärmminderung. Eine längerfristige

Lärmeinwirkung kann zu bleibenden Gehörschäden

führen.

• Tragen Sie einen zugelassenen Augenschutz. Bei

der Benutzung eines Visiers ist außerdem eine

zugelassene Schutzbrille zu tragen. Zugelassene

Schutzbrillen müssen die Normen ANSIZ87.1 für die

USA bzw. EN166 für EU-Länder erfüllen.

• Verwenden Sie einen Gesichtsschutz. Ein

Gesichtsschutz allein reicht nicht aus, um die Augen

zu schützen.

• Tragen Sie bei Bedarf Schutzhandschuhe,

beispielsweise bei der Montage, der Untersuchung

oder der Reinigung der Schneidausrüstung.

• Verwenden Sie rutschfeste und stabile Stiefel.

• Tragen Sie Kleidung aus reißfestem Material.

Tragen Sie stets lange Hosen aus schwerem Stoff

und lange Ärmel. Tragen Sie keine weite Kleidung,

die sich leicht an Ästen und Zweigen verfangen

könnte. Vermeiden Sie das Tragen von Schmuck,

kurzen Hosen und Sandalen. Gehen Sie nicht

barfuß. Binden Sie Ihre Haare sicherheitshalber

1104 - 010 - 12.06.2023

zusammen, so dass sie nicht über Ihre Schultern

fallen.

• Halten Sie eine Erste-Hilfe-Ausrüstung und einen

Feuerlöscher griffbereit.

Sicherheitsvorrichtungen am Gerät

Informationen über die Position der

Sicherheitsvorrichtungen finden Sie unter

Produktübersicht auf Seite 30

WARNUNG: Lesen Sie die folgenden

Warnhinweise, bevor Sie das Gerät

verwenden.

• Benutzen Sie kein Gerät mit beschädigten

Sicherheitsvorrichtungen. Überprüfen und warten

Sie die Sicherheitsvorrichtungen regelmäßig.

Wenn die Sicherheitsvorrichtungen beschädigt

sind, wenden Sie sich an Ihre Husqvarna-

Servicewerkstatt.

• Nehmen Sie keine Änderungen an

den Sicherheitsvorrichtungen vor. Verwenden

Sie das Gerät nicht, wenn

Schutzabdeckungen, Sicherheitsschalter oder

andere Schutzvorrichtungen nicht montiert oder

beschädigt sind.

• Für alle Wartungs- und Reparaturarbeiten am Gerät,

insbesondere an den Sicherheitsvorrichtungen,

ist eine spezielle Schulung erforderlich. Wenn

die Sicherheitsvorrichtungen die in dieser

Bedienungsanleitung enthaltenen Prüfungen nicht

bestehen, müssen Sie sich von einer

Servicewerkstatt helfen lassen. Wir garantieren,

dass professionelle Reparaturen und Dienste

zur Verfügung stehen. Wenn Ihr Händler keine

Servicewerkstatt ist, sprechen Sie mit ihm, um

Informationen über die nächste Servicewerkstatt zu

erhalten.

• Verwenden Sie keine Schneidausrüstung ohne

einen zugelassenen und ordnungsgemäß

befestigten Schutz. Siehe

Zubehör auf Seite 56

So prüfen Sie den Start-/Stopp-Schalter

1. Starten Sie den Motor.

2. Stellen Sie den Start-/Stopp-Schalter auf die Position

„Aus“ und stellen Sie sicher, dass der Motor zum

Stillstand kommt.

So prüfen Sie die Gashebelsperre

Die Gashebelsperre arretiert den Gashebel in der

Leerlaufstellung, um ein versehentliches Auslösen des

Gashebels zu verhindern. Wenn Sie den Handgriff des

Gashebels und die Gashebelsperre loslassen, werden

beide wieder in ihre Ausgangsstellung zurückgestellt.

1. Drücken Sie die Gashebelsperre (A). Stellen Sie

sicher, dass der Gashebel (B) freigegeben ist.

2. Stellen Sie sicher, dass der Gashebel (B)

in der Leerlaufstellung verriegelt ist, wenn die

Gashebelsperre freigegeben wird.

3. Drücken Sie die Gashebelsperre (A) und

kontrollieren Sie, ob sie beim Loslassen in die

Ausgangsstellung zurückkehrt.

1104 - 010 - 12.06.2023

4. Stellen Sie sicher, dass die Gashebelsperre (A) und

der Gashebel (B) frei beweglich sind.

5. Starten Sie das Gerät und lassen Sie es auf Vollgas

laufen. Siehe

So lassen Sie den Motor an auf Seite

6. Lassen Sie den Gashebel (B) los und prüfen Sie, ob

die Schneidausrüstung stoppt und stehen bleibt.

WARNUNG: Wenn sich die

Schneidausrüstung bewegt, während sich

der Gashebel in Leerlaufstellung befindet,

stellen Sie die Leerlaufdrehzahl ein. Siehe

So stellen Sie die Leerlaufdrehzahl ein auf

Seite 51

So prüfen Sie den Schutz der

Schneidausrüstung

WARNUNG: Eine falsche oder

beschädigte Schutzvorrichtung für

die Schneidausrüstung kann schwere

Verletzungen verursachen. Siehe

Zubehör

auf Seite 56

WARNUNG: Verwenden Sie

stets die empfohlene Schutzvorrichtung

für die Schneidausrüstung, die Sie

benutzen. Wenn eine falsche oder

beschädigte Schutzvorrichtung für die

Schneidausrüstung installiert wird, können

dadurch schwere Verletzungen verursacht

werden. Siehe

Zubehör auf Seite 56

Die Schutzvorrichtung der Schneidausrüstung

verhindert, dass der Bediener von umherfliegenden

Gegenständen getroffen wird. Er verhindert außerdem

Verletzungen, wenn Sie mit der Schneidausrüstung in

Kontakt kommen.

1. Führen Sie eine Sichtkontrolle auf Beschädigungen

(z.B. Risse) durch.

2. Den Schutz für die Schneidausrüstung bei

Beschädigung ersetzen.

So prüfen Sie das Antivibrationssystem

Das Antivibrationssystem verringert Vibrationen in den

Griffen auf ein Minimum, wodurch die Arbeit erleichtert

wird.

1. Den Motor stoppen

2. Führen Sie eine Sichtkontrolle auf Verformungen

und Beschädigungen (z. B. Risse) durch.

3. Stellen Sie sicher, dass die einzelnen Teile

des Antivibrationssystems ordnungsgemäß befestigt

sind.

So prüfen Sie den Schalldämpfer

WARNUNG: Verwenden Sie niemals

ein Gerät mit defektem Schalldämpfer.

36 1104 - 010 - 12.06.2023

WARNUNG: Denken Sie daran, dass

Abgase heiß sind und Funken enthalten

können, die einen Brand verursachen

können. Aus diesem Grunde sollte das

Produkt niemals im Innenbereich oder in

der Nähe von feuergefährlichen Stoffen

gestartet werden!

Der Schalldämpfer senkt den Geräuschpegel so weit

wie möglich und hält die Abgase des Motors vom

Anwender fern. In Bezug auf den Schalldämpfer ist

es sehr wichtig, dass Sie die Kontroll-, Wartungs- und

Serviceanweisungen stets befolgen.

• Kontrollieren Sie regelmäßig, ob der Schalldämpfer

fest am Gerät montiert ist.

So befestigen und entfernen Sie die

Sicherungsmutter

WARNUNG:

Stellen Sie den Motor ab,

tragen Sie Schutzhandschuhe und lassen

Sie Vorsicht vor den scharfen Kanten der

Schneidausrüstung walten.

Die Kontermutter wird zum Sichern bestimmter

Schneidausrüstungen verwendet. Die Kontermutter hat

ein Linksgewinde.

• Ziehen Sie bei der Montage die

Kontermutter entgegen der Rotationsrichtung der

Schneidausrüstung an.

• Lösen Sie bei der Demontage der Kontermutter

die Kontermutter in Rotationsrichtung der

Schneidausrüstung.

• Verwenden Sie zum Lösen und Anziehen der

Kontermutter einen Steckschlüssel mit langem

Schaft. Der Pfeil in der Abbildung zeigt den Bereich,

wo Sie den Steckschlüssel ansetzen können.

WARNUNG: Beim Lösen und

Anziehen der Kontermutter besteht

Gefahr, sich an der Klinge zu verletzen.

Während dieses Vorgangs müssen

Sie stets sicherstellen, dass Sie der

Klingenschutz vor Verletzungen an der

Hand schützt.

Hinweis: Stellen Sie sicher, dass Sie die

Sicherungsmutter nicht von Hand drehen können.

Ersetzen Sie die Mutter, wenn die Nylonsicherung nicht

über einen Widerstand von mindestens 1,5Nm verfügt.

Nachdem sie ca.10Mal aufgeschraubt wurde, müssen

Sie die Kontermutter ersetzen.

Persönliche Schutzausrüstung

WARNUNG:

Lesen Sie die folgenden

Warnhinweise, bevor Sie das Gerät

benutzen.

• Verwenden Sie stets die vorgeschriebene

persönliche Schutzausrüstung bei der Benutzung

des Geräts. Die persönliche Schutzausrüstung

kann Verletzungen nicht vollständig vermeiden,

vermindert aber den Umfang der Verletzungen

und Schäden bei einem Unfall. Lassen Sie sich

von Ihrem Händler bei der Auswahl der richtigen

Ausrüstung unterstützen.

• Tragen Sie einen Schutzhelm in Bereichen, in denen

Gefahr durch herabfallende Gegenstände bestehen

kann.

1104 - 010 - 12.06.2023

• Tragen Sie einen Gehörschutz mit ausreichender

Dämmwirkung. Eine längerfristige Beschallung mit

Lärm kann zu bleibenden Gehörschäden führen.

• Tragen Sie einen zugelassenen Augenschutz.

Bei der Benutzung eines Visiers ist auch eine

zugelassene Schutzbrille zu tragen. Zugelassene

Schutzbrillen sind in diesem Falle diejenigen, die die

Normen ANSI Z87.1 für die USA bzw. EN 166 für

EU-Länder erfüllen.

• Tragen Sie bei Bedarf Schutzhandschuhe,

beispielsweise bei der Montage, der Untersuchung

oder der Reinigung der Schneidausrüstung.

• Tragen Sie Schutzstiefel mit Stahlkappen und

rutschfesten Sohlen.

• Tragen Sie Kleidung aus reißfestem Material.

Tragen Sie stets eng anliegende Kleidung, lange

Hosen aus schwerem Stoff und lange Ärmel. Tragen

Sie keine weite Kleidung, die sich leicht an Ästen

und Zweigen verfangen könnte. Vermeiden Sie das

Tragen von Schmuck, kurzen Hosen und Sandalen.

Gehen Sie nicht barfuß. Binden Sie Ihre Haare

sicherheitshalber zusammen, sodass sie nicht über

Ihre Schulter fallen.

• Halten Sie eine Erste-Hilfe-Ausrüstung und einen

Feuerlöscher griffbereit.

Tragegurt-Schnellverschluss

WARNUNG: Verwenden Sie

den Tragegurt nicht, wenn die

Schnelllösefunktion beschädigt ist. Stellen

Sie sicher, dass die Schnelllösefunktion

korrekt funktioniert, wenn Sie das Gerät

einstellen.

WARNUNG: Stellen Sie sicher, dass

das Gerät sicher am Kabelbaum befestigt

ist, wenn Sie es bedienen. Wenn dies nicht

der Fall ist, können Sie das Gerät nicht

sicher steuern und sich selbst oder andere

verletzen.

Die Schnelllösefunktion befindet sich vorn am Tragegurt.

Die Riemen des Tragegurts müssen sich stets in der

richtigen Position befinden.

In einem Notfall können Sie sich mit der

Schnelllösefunktion sicher vom Gerät befreien.

Schneidausrüstung

WARNUNG:

Die Schneidausrüstung

darf sich nicht drehen, während Sie Arbeiten

daran ausführen. Stellen Sie sicher, dass

der Motor nicht mehr läuft. Entfernen Sie

die Zündkappe, bevor Sie Arbeiten an der

Schneidausrüstung ausführen.

WARNUNG: Stellen Sie sicher, dass

die Schneidausrüstung unbeschädigt ist.

Eine beschädigte Schneidausrüstung kann

Unfälle verursachen. Ersetzen Sie die

Schneidausrüstung, wenn sie beschädigt ist.

38 1104 - 010 - 12.06.2023

WARNUNG: Verwenden Sie die

richtige Schneidausrüstung. Verwenden Sie

die Schneidausrüstung immer nur mit

dem von uns empfohlenen Schutz, siehe

Zubehör auf Seite 56

Schneidausrüstung

• Verwenden Sie zum Schneiden von dichtem Gras

eine Grasklinge.

• Verwenden Sie zum Schneiden von Rasen den

Trimmerkopf.

• Eine falsch geschärfte oder beschädigte Klinge

erhöht die Unfallgefahr. Halten Sie die

Schneidzähne der Klinge stets korrekt und gut

geschärft! Befolgen Sie die Anweisungen in

schärfen Sie Grasmesser und Grasklinge auf Seite

und verwenden Sie die empfohlene Schärflehre.

• Überprüfen Sie die Schneidausrüstung auf

Beschädigung und Risse. Ersetzen Sie die

beschädigte Schneidausrüstung.

• Die Schneidausrüstung immer nur mit empfohlenem

Schutz verwenden. Siehe

Zubehör auf Seite 56

Trimmerkopf

WARNUNG: Achten Sie stets

darauf, dass der Trimmerfaden fest und

gleichmäßig auf die Rolle gewickelt wird,

um gesundheitsschädliche Vibrationen zu

vermeiden.

• Verwenden Sie nur empfohlene Trimmerköpfe und

-fäden.

• Benutzen Sie nur empfohlene Schneidausrüstung.

• Ein kleineres Gerät erfordert kleine Trimmerköpfe

und umgekehrt.

• Die Länge des Trimmerfadens ist wichtig. Bei

gleichem Fadendurchmesser erfordert ein längerer

Trimmerfaden eine größere Motorleistung als ein

kurzer.

• Achten Sie darauf, dass das Messer am

Trimmerschutz intakt ist. Dieses schneidet den

Trimmerfaden auf die richtige Länge.

• Weichen Sie den Trimmerfaden vor der Verwendung

für einige Tage in Wasser ein, um die Lebensdauer

zu erhöhen.

Sicherheitshinweise für die Wartung

WARNUNG: Lesen Sie die folgenden

Warnhinweise, bevor Sie das Gerät

benutzen.

• Schalten Sie den Motor aus, stellen Sie sicher, dass

die Schneidausrüstung still steht und lassen Sie das

Gerät abkühlen, bevor Sie die Wartung durchführen.

• Trennen Sie die Zündkappe vor Beginn der Wartung.

• Die Abgase des Motors enthalten Kohlenmonoxid,

ein geruchloses, giftiges und sehr gefährliches Gas,

das zum Tod führen kann. Betreiben Sie das Gerät

nicht in geschlossenen Räumen.

• Die Abgase des Motors sind heiß und können

Funken schlagen. Lassen Sie das Gerät nicht im

Innenbereich oder in der Nähe von brennbaren

Materialien laufen.

• Zubehörteile und Änderungen am Gerät, die vom

Hersteller nicht genehmigt wurden, können zu

schweren Verletzungen oder zum Tod führen.

Verändern Sie das Gerät nicht. Verwenden Sie

immer Originalzubehör.

• Wenn die Wartung nicht ordnungsgemäß

und regelmäßig erfolgt, erhöht sich die

Verletzungsgefahr und das Risiko für eine

Beschädigung des Geräts.

• Führen Sie die Wartung nur gemäß dieser

Betriebsanleitung durch. Lassen Sie alle anderen

Wartungsarbeiten von einer autorisierten Husqvarna

Servicewerkstatt durchführen.

• Lassen Sie das Gerät regelmäßig von einer

autorisierten Husqvarna Servicewerkstatt warten.

• Ersetzen Sie beschädigte, abgenutzte oder defekte

Teile.

1104 - 010 - 12.06.2023 39

Sicherer Umgang mit Kraftstoff

WARNUNG: Lesen Sie die folgenden

Warnhinweise, bevor Sie das Gerät

benutzen.

• Mischen Sie den Kraftstoff weder im Innenbereich

noch in der Nähe einer Wärmequelle.

• Starten Sie das Gerät nicht, wenn sich Kraftstoff

oder Öl darauf befindet. Entfernen Sie den

unerwünschten Kraftstoff bzw. das Öl, und

lassen Sie das Gerät trocknen. Entfernen Sie

unerwünschten Kraftstoff aus dem Gerät.

• Wechseln Sie sofort die Kleidung, wenn Sie

Kraftstoff darauf verschütten.

• Lassen Sie keinen Kraftstoff auf Ihren Körper

gelangen, denn dies kann zu Verletzungen führen.

Wenn Kraftstoff auf Ihre Haut gelangt, waschen Sie

diesen mit Wasser und Seife ab.

• Starten Sie den Motor niemals, wenn Sie Öl oder

Kraftstoff auf das Gerät oder auf Ihren Körper

verschüttet haben.

• Starten Sie das Gerät nicht, wenn der Motor undicht

ist. Überprüfen Sie den Motor regelmäßig auf

Undichtigkeiten.

• Gehen Sie vorsichtig mit Kraftstoff um. Kraftstoff ist

feuergefährlich, und die Dämpfe sind explosiv und

können zu Verletzungen oder sogar zum Tod führen.

• Atmen Sie die Kraftstoffdämpfe nicht ein, denn

sie sind gesundheitsschädigend. Achten Sie auf

ausreichende Belüftung.

• Rauchen Sie nicht in der Nähe des Kraftstoffs oder

des Motors.

• Stellen Sie keine heißen Gegenstände in der Nähe

des Kraftstoffs oder Motors ab.

• Füllen Sie keinen Kraftstoff nach, während der Motor

läuft.

• Vergewissern Sie sich, dass der Motor abgekühlt ist,

bevor Sie Kraftstoff nachfüllen.

• Öffnen Sie vor dem Nachfüllen den Tankdeckel

langsam, und lassen Sie den Druck vorsichtig

entweichen.

• Stellen Sie sicher, dass beim Tanken und

Kraftstoffmischen (Benzin und Zweitaktöl) oder

Ablassen des Kraftstofftanks eine ausreichende

Belüftung gegeben ist.

• Kraftstoff und Kraftstoffdämpfe sind sehr

feuergefährlich und können beim Einatmen und

auf der Haut schwere Schäden verursachen. Beim

Umgang mit Kraftstoff ist daher Vorsicht geboten

und für eine ausreichende Belüftung zu sorgen.

• Drehen Sie den Tankdeckel sorgfältig zu, da

ansonsten Brandgefahr besteht.

• Stellen Sie vor dem Einschalten das Gerät in einem

Abstand von mindestens 3m von der Stelle auf, wo

Sie den Tank befüllt haben.

• Überfüllen Sie den Kraftstofftank nicht.

• Stellen Sie sicher, dass kein Kraftstoff austreten

kann, wenn Sie das Gerät oder den

Kraftstoffbehälter transportieren.

• Bewegen Sie sich mit dem Gerät oder einen

Kraftstoffbehälter nicht in Bereichen mit offenem

Feuer, Funkenbildung oder Zündflammen. Stellen

Sie sicher, dass sich im Lagerbereich keine offene

Feuerquelle befindet.

• Verwenden Sie zum Transportieren oder Einlagern

des Kraftstoffs nur zugelassene Behälter.

• Leeren Sie den Kraftstofftank, bevor Sie das

Gerät für längere Zeit einlagern. Entsorgen Sie

den Kraftstoff an Orten, die durch die lokalen

gesetzlichen Bestimmungen dafür vorgesehen sind.

• Reinigen Sie das Gerät, bevor Sie es für längere Zeit

einlagern.

• Ziehen Sie den Zündkerzenstecker ab, bevor Sie

das Gerät einlagern, um sicherzustellen, dass der

Motor nicht unbeabsichtigt starten kann.

Montage

Einleitung

WARNUNG: Vor dem Betrieb

des Gerätes müssen Sie die

Sicherheitsinformationen lesen und

verstehen.

WARNUNG: Ziehen Sie den

Zündkerzenstecker von der Zündkerze ab,

bevor Sie das Gerät zusammenbauen.

40 1104 - 010 - 12.06.2023

So montieren Sie die flexible

Antriebswelle

1. Entfernen Sie die 2Schrauben an der

Führungsrohrverbindung.

2. Führen Sie die flexible Antriebswelle durch die

Schlaufen am Kabelbaum.

3. Drehen und drücken Sie die flexible Antriebswelle

gleichzeitig, um sie zu verbinden.

4. Ziehen Sie die 2 Schrauben an.

5. Montieren Sie die Hülse der Antriebswelle am

Kupplungsdeckel. Drehen und drücken Sie die

Antriebswelle gleichzeitig, um sie zu verbinden.

6. Stellen Sie sicher, dass der Sperrstift in seine

Ausgangsstellung zurückgeht.

So schließen Sie das Gaskabel und die

Kabel des Stoppschalters an

1. Öffnen Sie die Abdeckung.

2. Verbinden Sie den Gaszug vom Kabelbaum (A) mit

dem Gaszug (B) vom Motor in der Abdeckung.

3. Schließen Sie die Abdeckung.

4. Verbinden Sie die Kabel des Stoppschalters mit den

zugehörigen Steckern des Motors.

So montieren Sie den Loophandgriff

1. Bringen Sie den Loophandgriff auf der Welle an.

2. Montieren Sie den Abstandhalter in die Führung

im Loophandgriff. Montieren Sie die Mutter und die

Schraube. Ziehen Sie sie nicht vollständig an.

3. Bringen Sie das Gerät in eine geeignete

Arbeitsposition.

4. Ziehen Sie die Mutter und die Schraube an.

So montieren Sie den J-Griff

WARNUNG:

Verwenden Sie

den J-Griff mit Grasklingen/Grasmesser

oder Trimmerköpfen/Kunststoffmessern.

Verwenden Sie mit dem J-Griff keine Säge-

oder Freischneideblätter.

1. Befestigen Sie den J-Griff mit 3Schrauben am

Loophandgriff.

2. Bringen Sie das Gerät in eine geeignete

Arbeitsposition.

3. Ziehen Sie die Schrauben an.

1104 - 010 - 12.06.2023

So montieren Sie die

Schneidausrüstung

Die Schneidausrüstung umfasst eine

Schneidvorrichtung und einen Schutz für die

Schneidausrüstung.

WARNUNG: Tragen Sie stets

Schutzhandschuhe.

WARNUNG: Verwenden Sie immer

den Schutz, der für die Schneidausrüstung

empfohlen wird. Siehe

Zubehör auf Seite

WARNUNG: Eine nicht korrekt

montierte Schneidausrüstung kann zu

Verletzungen oder zum Tod führen.

So montieren Sie die Schutzabdeckung

ACHTUNG: Verwenden Sie

die Schutzabdeckung, wenn Sie

einen Trimmerkopf/eine Kunststoffklinge

verwenden. Verwenden Sie die

Schutzabdeckung nicht, wenn Sie eine

Grasklinge verwenden.

1. Drücken Sie die Schutzabdeckung in die Nut der

Schutzvorrichtung der Schneidausrüstung.

2. Bringen Sie die Schutzabdeckung an der

Schutzvorrichtung der Schneidausrüstung mit den

4Verschlusshaken in Position.

So entfernen Sie die Schutzabdeckung

• Lösen Sie die Verschlusshaken mit dem

Zündkerzenschlüssel.

So bringen Sie die Grasklinge und den

Grasklingenschutz/Kombischutz an

1. Setzen Sie den Klingenschutz/Kombischutz(A) auf

die Welle, und ziehen Sie die Schraube fest, um ihn

zu befestigen.

2. Stellen Sie sicher, dass die Schutzverlängerung

entfernt wurde.

3. Drehen Sie die Abtriebswelle, bis sich eines

der Löcher des Mitnehmerrads(B) mit dem

entsprechenden Loch im Getriebegehäuse deckt.

4. Stecken Sie den Sperrstift(C) in das Loch, sodass

die Welle fixiert ist.

5. Montieren Sie die Grasklinge(D), die Stützkappe(F)

und den Stützflansch(E) an der Abtriebswelle.

6. Stellen Sie sicher, dass das Mitnehmerrad und die

Stützflansch korrekt im Mittelloch der Grasklinge

einrasten.

7. Bringen Sie die Mutter(G) an.

1104 - 010 - 12.06.2023

8. Ziehen Sie die Mutter mit dem Steckschlüssel an.

Halten Sie die Welle des Steckschlüssels nahe

dem Klingenschutz. Ziehen Sie in entgegengesetzter

Richtung an, in der sich die Schneidausrüstung

dreht. Ziehen Sie sie mit einem Anzugsmoment von

35-50Nm an.

So montieren und demontieren Sie die

Schutzvorrichtung der Schneidausrüstung und

den Trimmerkopf

ACHTUNG: Stellen Sie sicher, dass

die Schutzabdeckung montiert wurde.

1. Setzen Sie die richtige Schutzvorrichtung für die

Schneidausrüstung (A) für den Trimmerkopf ein.

Siehe

Zubehör auf Seite 56

2. Befestigen Sie die Schutzvorrichtung der

Schneidausrüstung an der Halterung am

Führungsrohr.

3. Montieren Sie die Schutzvorrichtung der

Schneidausrüstung mit der Schraube.

4. Montieren Sie das Mitnehmerrad(B) an der

Abtriebswelle.

5. Drehen Sie die Abtriebswelle, bis sich eines der

Löcher des Mitnehmers mit dem entsprechenden

Loch im Getriebegehäuse deckt.

6. Stecken Sie den Sperrstift(C) in das Loch, so dass

die Achse fixiert ist.

7. Drehen Sie den Trimmerkopf /Kunststoffmesser

(H) entgegen der Rotationsrichtung des

Trimmerkopfs/der Kunststoffmesser.

8. Der Ausbau erfolgt in umgekehrter Reihenfolge.

So installieren Sie den Transportschutz

1. Installieren Sie die Klinge im Transportschutz (A).

2. Stecken Sie die beiden Halterungen (B) in die

Schlitze (C), um den Transportschutz zu montieren.

So stellen Sie die Höhe der Rückplatte

ein

1. Lösen Sie die 2Halterungen, die die Rückplatte

halten.

1104 - 010 - 12.06.2023

2. Lösen Sie die Rückplatte an einer Seite vom

Rahmen.

3. Stellen Sie die Rückplatte auf die richtige Höhe ein.

Stellen Sie sicher, dass der Stift durch eines der

Löcher am Rahmen geführt wird.

So stellen Sie den Tragegurt ein

1. Legen Sie den Tragegurt des Geräts an.

2. Ziehen Sie den Hüftgurt fest an. Stellen Sie sicher,

dass der Hüftgurt auf einer Höhe mit der Hüfte liegt.

3. Ziehen Sie den Brustgurt fest.

4. Stellen Sie den Brustgurt in der Höhe ein. Stellen Sie

sicher, dass der Brustgurt gut am Körper gespannt

ist.

5. Stellen Sie den Schulterriemen ein, bis das Gewicht

gleichmäßig auf Ihren Schultern verteilt ist.

Betrieb

Einleitung

WARNUNG: Vor dem Betrieb

des Gerätes müssen Sie die

Sicherheitsinformationen lesen und

verstehen.

Bevor Sie das Produkt in Betrieb

nehmen

• Untersuchen Sie den Arbeitsbereich, um

sicherzustellen, dass Sie die Art des Geländes, die

Neigung des Bodens und mögliche Hindernisse wie

Steine, Äste und Gräben kennen.

• Führen Sie eine Überholung des Geräts durch.

44 1104 - 010 - 12.06.2023

• Führen Sie Sicherheitskontrollen, Wartungen

und Servicemaßnahmen durch, die in dieser

Bedienungsanleitung beschrieben sind.

• Stellen Sie sicher, dass alle Abdeckungen,

Schutzvorrichtungen, Griffe und die

Schneidausrüstung richtig montiert und nicht

beschädigt sind.

• Stellen Sie sicher, dass auf der Unterseite der

Grasklingenzähne oder am Mittelloch der Klinge

keine Risse sind. Ersetzen Sie die Klinge bei

Beschädigung.

• Überprüfen Sie den Stützflansch auf Risse. Ersetzen

Sie den Stützflansch bei Beschädigung.

• Stellen Sie sicher, dass die Sicherungsmutter nicht

von Hand entfernt werden kann. Wenn Sie sie

von Hand entfernen, hält sie die Schneidausrüstung

nicht ausreichend in Stellung, und Sie müssen sie

ersetzen.

• Überprüfen Sie den Klingenschutz auf

Beschädigungen oder Risse. Ersetzen Sie den

Klingenschutz bei Beschädigungen oder Rissen.

• Überprüfen Sie den Trimmerkopf und die

Schutzvorrichtung für die Schneidausrüstung auf

Beschädigungen oder Risse. Ersetzen Sie den

Trimmerkopf und die Schutzvorrichtung für die

Schneidausrüstung bei Beschädigungen oder

Rissen.

Kraftstoff

Dieses Produkt verfügt über einen Zweitaktmotor.

ACHTUNG:

Die Verwendung eines

falschen Kraftstoffs kann zu einer

Beschädigung des Motors führen.

Verwenden Sie eine Mischung aus Benzin

und Zweitaktöl.

Benzin

ACHTUNG:

Verwenden Sie immer

Qualitätsbenzin mit Ölbeimischung (mind.

90Oktan (ROZ)). Der Einsatz von

Kraftstoff mit niedrigerer Oktanzahl kann

ein Klopfen verursachen. Das führt zu

erhöhten Motortemperaturen, die schwere

Motorschäden verursachen können.

ACHTUNG: Wenn Ihr Gerät mit

einem Katalysator ausgestattet ist,

verwenden Sie bleifreies Qualitätsbenzin mit

Ölbeimischung. Verbleites Benzin zerstört

den Katalysator.

• Wenn umweltgerechtes sog. Alkylatbenzin zur

Verfügung steht, ist dieses zu verwenden.

1104 - 010 - 12.06.2023

• Ethanol-Kraftstoffgemisch, E10 kann verwendet

werden (max. 10 %ige Ethanol-Mischung). Die

Verwendung von Ethanol-Mischungen höher als E10

führt zu Magerlauf, der Motorschäden verursachen

kann.

• Bei Dauerbetrieb mit hoher Motordrehzahl sollte eine

höhere Oktanzahl gewählt werden.

Husqvarna Alkylatkraftstoff

Für eine optimale Leistung empfehlen wir Husqvarna

Alkylatkraftstoff. Dieser enthält im Vergleich zu

herkömmlichem Kraftstoff weniger gefährliche Stoffe,

wodurch gefährliche Abgase reduziert werden. Der

Kraftstoff hinterlässt eine geringe Menge gefährlicher

Rückstände, wenn er verbrannt wird, wodurch die

Motorkomponenten sauber bleiben. Dies erhöht die

Lebensdauer des Motors. Husqvarna Alkylatkraftstoff ist

nicht überall erhältlich.

Zweitaktöl

ACHTUNG: Unbefriedigende Ölqualität

und/oder ein falsches Öl/Kraftstoff-Gemisch

kann zu Schäden am Gerät führen und die

Lebensdauer von Katalysatoren verringern.

ACHTUNG: Verwenden Sie

kein Zweitaktöl für wassergekühlte

Außenbordmotoren (auch Outboardoil

genannt).

ACHTUNG: Verwenden Sie kein Öl für

Viertaktmotoren.

• Verwenden Sie für beste Ergebnisse und die beste

Leistung Husqvarna Zweitaktöl.

• Wenn Husqvarna Zweitaktöl nicht verfügbar ist,

verwenden Sie ein anderes qualitativ hochwertiges

Zweitaktöl für luftgekühlte Motoren. Wenden Sie sich

an Ihren Kundendienst zur Auswahl der richtigen

Ölsorte.

Benzin, l

Zweitaktöl, l

2% (50:1)

5 0,10

10 0,20

15 0,30

20 0,40

So mischen Sie Benzin und Zweitaktöl

ACHTUNG: Beim Mischen kleiner

Kraftstoffmengen wirken sich auch

kleine Abweichungen bei der Ölmenge

stark auf das Mischungsverhältnis aus.

Um das korrekte Mischungsverhältnis

sicherzustellen, muss die beizumischende

Ölmenge genau abgemessen werden.

1. Füllen Sie die halbe Menge des Benzins ein, das

gemischt werden soll.

2. Füllen Sie die komplette Ölmenge ein, und mischen

(schütteln) Sie die Kraftstoffmischung.

3. Geben Sie dann den Rest des Benzins dazu.

4. Mischen (schütteln) Sie sorgfältig die

Kraftstoffmischung, und befüllen Sie den

Kraftstofftank des Geräts.

5. Leeren und reinigen Sie den Kraftstofftank, wenn Sie

das Gerät längere Zeit nicht benutzen.

Hinweis:

Mischen Sie Kraftstoff höchstens für einen

Monat im Voraus, und mischen Sie Benzin und Öl

immer in einem sauberen, für Benzin zugelassenen

Behälter.

So füllen Sie den Kraftstofftank

1. Säubern Sie den Bereich rund um den Tankdeckel.

2. Schütteln Sie den Behälter, und stellen Sie

sicher, dass der Kraftstoff vollständig vermischt

ist. Verwenden Sie einen Kraftstoffbehälter mit

Überfüllungsschutz.

3. Entfernen Sie den Kraftstofftankdeckel.

4. Füllen Sie den Kraftstofftank auf.

5. Ziehen Sie den Kraftstofftankdeckel vorsichtig fest.

6. Bewegen Sie das Gerät vor dem Start mindestens

3Meter aus dem Auftankbereich und von der

Kraftstoff-Auftankquelle weg.

1104 - 010 - 12.06.2023

ACHTUNG: Verunreinigungen im Tank

führen zu Betriebsstörungen. Reinigen

Sie den Kraftstofftank und Kettenöltank

regelmäßig, und ersetzen Sie den

Kraftstofffilter einmal pro Jahr oder öfter.

Arbeitsstellung

• Halten Sie das Produkt mit beiden Händen.

• Halten Sie das Gerät auf der rechten Seite des

Körpers.

• Die Schneidausrüstung muss sich unterhalb der

Taille befinden.

• Behalten Sie das Produkt immer am Tragegurt.

• Halten Sie sich von den heißen Flächen fern.

• Halten Sie sich von der Schneidausrüstung fern.

So lassen Sie den Motor an

WARNUNG: Halten Sie den

Sicherheitsabstand von 15m/49ft. ein,

wenn der Motor anspringt. Es besteht die

Gefahr, dass sich die Schneidausrüstung zu

drehen beginnt.

1. Den Start-/Stopp-Schalter in die Startposition stellen.

2. Drücken Sie die Kraftstoffpumpenblase, bis sich die

Blase füllt.

3. Bringen Sie den Choke-Hebel in die Choke-Lage.

4. Drücken Sie den Gerätekörper mit der linken Hand

gegen den Boden. Stellen Sie sich nicht mit den

Füßen auf das Gerät.

5. Ziehen Sie den Startseilhandgriff langsam, bis Sie

einen Widerstand spüren, und ziehen Sie dann mit

Kraft am Startseilhandgriff.

WARNUNG:

Wickeln Sie das

Startseil nicht um Ihre Hand.

6. Ziehen Sie weiter am Startseilhandgriff, bis der

Motor startet.

ACHTUNG:

Ziehen Sie das

Startseil nicht bis zum Anschlag heraus.

Lassen Sie das Startseil nicht los, wenn

es vollständig ausgezogen ist. Lassen

Sie das Startseil langsam los. Das Gerät

kann beschädigt werden.

7. Wenn der Motor startet, bringen Sie den Choke-

Hebel in die Betriebsposition, und geben Sie

Vollgas. Der Gashebel rückt automatisch aus der

Startstellung aus.

8. Stellen Sie sicher, dass der Motor einwandfrei läuft.

WARNUNG:

Halten Sie Körperteile

von der Zündkappe fern, um

Verbrennungen zu vermeiden. Gefahr

von Brandverletzungen. Verwenden Sie

das Gerät niemals mit einer defekten

Zündkappe. Es besteht die Gefahr von

elektrischen Schlägen.

1104 - 010 - 12.06.2023 47

Gerät stoppen

• Legen Sie den Stoppschalter in die Stoppposition,

um den Motor abzustellen.

Allgemeine Arbeitsanweisungen

WARNUNG: Seien Sie beim

Schneiden von Bäumen, die unter

Spannung stehen, vorsichtig. Er kann vor

oder nach dem Schneiden in seine normale

Position zurückspringen und Sie verletzen

oder das Produkt beschädigen.

• Machen Sie eine Stelle am Ende des

Arbeitsbereichs frei, und beginnen Sie von dort aus

mit der Arbeit.

• Bewegen Sie sich in einem regelmäßigen Muster

über den Arbeitsbereich.

• Bewegen Sie das Produkt ganz nach links und

rechts, um jedes Mal eine Breite von 4–5m

freizumachen.

• Machen Sie eine Strecke von 75m frei, bevor

Sie umkehren und zurückgehen. Nehmen Sie den

Kraftstoffkanister mit sich, während Sie fortfahren.

• Bewegen Sie sich in eine Richtung, wo Sie nicht

mehr als nötig über Gräben und Hindernisse gehen

müssen.

• Bewegen sich in eine Richtung, wo der Wind

die geschnittene Vegetation in den bereits

freigeschnittenen Bereich fallen lässt.

• Bewegen Sie sich den Hängen entlang, nicht auf

und ab.

Grasfreischneiden mit Grasklinge

ACHTUNG: Verwenden Sie

Grasklingen und Grasmesser nicht auf

Holz. Verwenden Sie Grasklingen und

Grasmesser nur für langes oder grobes

Gras.

• Bewegen Sie das Produkt von einer Seite zur

anderen.

• Wenn Sie schneiden, beginnen Sie die Bewegung

von rechts nach links. Bevor Sie erneut schneiden,

bewegen Sie das Produkt nach rechts.

• Schneiden Sie mit der linken Seite der Grasklinge.

• Neigen Sie die Grasklinge nach links, damit das

Gras in einer Linie fällt. Dadurch können Sie den

Grasschnitt einfacher einsammeln.

• Behalten Sie eine stabile Stellung mit gespreizten

Beinen bei.

• Bewegen Sie sich nach jeder Rechtsbewegung

vorwärts, und stellen Sie sicher, dass Sie wieder

eine stabile Position haben, bevor Sie erneut

schneiden.

• Halten Sie die Stützkappe mit einem leichten Druck

gegen den Boden, um sicherzustellen, dass die

Grasklinge nicht auf den Boden trifft.

1104 - 010 - 12.06.2023

• Befolgen Sie diese Anweisungen, um das Risiko

zu verringern, dass sich Schnittmaterial um die

Grasklinge herum wickelt:

a) Geben Sie Vollgas.

b) Bewegen Sie die Grasklinge nicht durch bereits

geschnittenes Material, wenn Sie das Produkt

von links nach rechts bewegen.

• Bevor Sie das Schnittgut aufsammeln, schalten Sie

den Motor ab und entfernen Sie das Produkt aus

dem Tragegurt. Stellen Sie das Produkt auf dem

Boden ab.

Grastrimmen mit Trimmerkopf

So trimmen Sie Gras

1. Halten Sie den Trimmerkopf nah über dem Boden

und neigen Sie ihn dabei etwas. Drücken Sie den

Trimmerfaden nicht in das Gras.

2. Verringern Sie die Länge des Trimmerfadens um

10-12cm.

3. Senken Sie die Motordrehzahl, um das Risiko,

Pflanzen zu beschädigen, zu verringern.

4. Arbeiten Sie mit 80% Gas, wenn Sie Gras in der

Nähe von Objekten schneiden.

So schneiden Sie Gras mit einer Grasklinge

frei

1. Grasklingen und Grasmesser dürfen nicht für

verholzte Stämme verwendet werden.

2. Für alle Arten von hohem oder dichtem Gras wird die

Grasklinge benutzt.

3. Gras wird mit einer pendelnden seitlichen Bewegung

gemäht, wobei bei der Bewegung von rechts nach

links gemäht wird und die Rückholbewegung von

links nach rechts erfolgt. Lassen Sie die Klinge mit

der linken Seite mähen (Klingenbereich zwischen 8

und 12Uhr).

4. Wird die Klinge beim Mähen etwas nach links

geneigt, bleibt der Grasschnitt in einer Bahn liegen,

was das Aufsammeln z.B. durch Harken erleichtert.

5. Bemühen Sie sich, rhythmisch zu arbeiten. Mit

gespreizten Beinen stehen Sie am sichersten.

Gehen Sie nach der Rückholbewegung vorwärts und

suchen Sie wieder einen festen Stand.

6. Stützen Sie die Stützkappe leicht auf dem Boden ab.

Sie dient dazu, die Klinge vor Bodenberührung zu

schützen.

7. Verringern Sie die Gefahr, dass sich Material um die

Klinge wickelt, indem Sie immer mit Vollgas arbeiten

und vermeiden, das geschnittene Material bei der

Rückholbewegung zu berühren.

8. Stellen Sie den Motor ab, nehmen Sie den Gurt ab

und legen Sie das Gerät auf den Boden, bevor Sie

das Schnittgut aufsammeln.

So mähen Sie den Rasen

1. Stellen Sie sicher, dass der Trimmerfaden beim

Schneiden parallel zum Boden läuft.

2. Drücken Sie den Trimmerkopf nicht auf den Boden.

Dies kann das Gerät beschädigen.

3. Schwenken Sie das Gerät von Seite zu Seite,

während Sie das Gras schneiden. Nutzen Sie die

volle Geschwindigkeit.

So blasen Sie Gras fort

Der Luftstrom aus dem rotierenden Trimmerfaden kann

verwendet werden, um Gras zu entfernen.

1. Halten Sie den Trimmerkopf und den Trimmerfaden

parallel zum Boden und über dem Boden.

1104 - 010 - 12.06.2023

2. Geben Sie Vollgas.

3. Bewegen Sie den Trimmerkopf von einer Seite zur

anderen und blasen Sie das Gras fort.

WARNUNG: Reinigen Sie die

Trimmerkopfabdeckung jedes Mal,

wenn Sie einen neuen Trimmerfaden

zusammenbauen, um Unwucht und

Vibrationen in den Griffen zu vermeiden.

Sie sollten auch die anderen Teile des

Trimmerkopfs überprüfen und bei Bedarf

reinigen.

Wartung

Einleitung

WARNUNG: Bevor Sie eine Wartung

durchführen, müssen Sie das Kapitel über

die Sicherheit lesen und verstehen.

Für alle Wartungs- und Reparaturarbeiten am Produkt

ist eine spezielle Schulung erforderlich. Wir garantieren

die Verfügbarkeit von professionellen Reparaturen

und Wartungsarbeiten. Wenn Ihr Händler keine

Servicewerkstatt ist, sprechen Sie mit ihm, um

Informationen über die nächste Servicewerkstatt zu

erhalten.

Genauere Informationen finden Sie unter .

Wartungsplan

Instand halten

Täglich

Wöchent-

lich

Monatlich

Die Außenfläche reinigen. X

Tragegurt auf Beschädigungen untersuchen. X

Überprüfen Sie den Griff und den Lenker, um sicherzustellen, dass diese korrekt

befestigt und nicht beschädigt sind.

Stellen Sie sicher, dass die Gashebelsperre und der Gashebel einwandfrei funk-

tionieren.

Überprüfen Sie, ob der Stoppschalter ordnungsgemäß funktioniert. X

Sicherstellen, dass die Schneidausrüstung im Leerlauf nicht rotiert. X

Den Luftfilter reinigen. Ggf. ersetzen. X

Stellen Sie sicher, dass die Klinge scharf und korrekt in der Mitte angebracht ist,

und prüfen Sie sie auf Risse. Wenn die Klinge nicht korrekt in der Mitte ist, kann

es zu Schäden am Gerät kommen.

Schutz der Schneidausrüstung auf Beschädigung und Risse überprüfen. Bei

Beschädigung ersetzen.

Trimmerkopf auf Beschädigung und Risse überprüfen. Bei Beschädigung erset-

zen.

Sicherstellen, dass alle Schrauben und Muttern fest angezogen sind. X

Motor, Kraftstofftank und Kraftstoffleitungen auf Undichtigkeiten überprüfen. X

Überprüfen Sie den Transportschutz. Stellen Sie sicher, dass die Klinge nicht

beschädigt ist und dass der Transportschutz korrekt montiert werden kann.

Das Kühlsystem reinigen. X

Startvorrichtung und Startseil auf Beschädigung überprüfen. X

Die Antivibrationseinheiten auf Beschädigung und Risse überprüfen. X

50 1104 - 010 - 12.06.2023

Instand halten

Täglich

Wöchent-

lich

Monatlich

Reinigen Sie die Außenseite der Zündkerze. Die Zündkerze entfernen und den

Elektrodenabstand prüfen. Den Elektrodenabstand auf den richtigen Abstand

einstellen (siehe

Technische Angaben auf Seite 55

) oder die Zündkerze erset-

zen. Stellen Sie sicher, dass die Zündkerze eine sog. Funkentstörung hat.

Die Außenseite des Vergasers und den umliegenden Bereich reinigen. X

Stellen Sie sicher, dass das Winkelgetriebe zu ¾ mit Schmiermittel gefüllt ist.

Verwenden Sie bei Bedarf ein Spezialfett zum Befüllen.

Reinigen Sie das Funkenfängernetz des Schalldämpfers, oder tauschen Sie es

aus.

Den Kraftstofffilter auf Verschmutzungen und den Kraftstoffschlauch auf Risse

oder andere Schäden überprüfen. Ggf. ersetzen.

Alle Kabel und Anschlüsse überprüfen. X

Kupplung, Kupplungsfedern und Kupplungstrommel auf Verschleiß überprüfen.

Wenn eines oder mehrere dieser Teile ersetzt werden müssen, wenden Sie sich

an Ihren Servicehändler.

Die Zündkerze ersetzen. Stellen Sie sicher, dass die Zündkerze eine sog. Fun-

kentstörung hat.

Prüfen und reinigen Sie das Funkenfängernetz am Schalldämpfer. X

So stellen Sie die Leerlaufdrehzahl ein

WARNUNG: Lesen Sie die

Warnhinweise im Kapitel über Sicherheit,

bevor Sie das Gerät starten. (Siehe

Sicherheit auf Seite 32

WARNUNG: Wenn sich die

Schneidausrüstung im Leerlauf dreht,

drehen Sie die T-Schraube gegen den

Uhrzeigersinn, bis die Schneidausrüstung

stehen bleibt.

1. Vergewissern Sie sich, dass der Luftfilter sauber ist.

2. Vergewissern Sie sich, dass sich der Luftfilterdeckel

an der richtigen Stelle befindet.

3. Verwenden Sie die Leerlaufstellschraube T.

4. Drehen Sie die Schraube T im Uhrzeigersinn, bis

sich die Schneidausrüstung zu drehen beginnt.

5. Drehen Sie die Schraube gegen den Uhrzeigersinn,

bis die Schneidausrüstung stehen bleibt.

WARNUNG: Wenn Sie die

Leerlaufdrehzahl anpassen und die

Schneidausrüstung nicht anhält,

wenden Sie sich an den nächsten

Servicehändler. Verwenden Sie das

Gerät erst wieder, wenn es richtig

eingestellt ist oder repariert wurde.

6. Stellen Sie sicher, dass der Motor in allen Stellungen

gleichmäßig läuft.

1104 - 010 - 12.06.2023 51

So reinigen Sie das Kühlsystem

ACHTUNG: Eine Verschmutzung oder

Verstopfung des Kühlsystems führt zur

Überhitzung des Gerätes, was das Gerät

beschädigen kann.

Das Kühlsystem umfasst:

• Die Kühlrippen am Zylinder (A)

• Den Lufteinlass (B)

• Stellen Sie sicher, dass das Kühlsystem nicht

verschmutzt oder verstopft ist.

• Reinigen Sie das Kühlsystem wöchentlich oder bei

Bedarf häufiger mit einer Bürste.

So reinigen Sie den Luftfilter

ACHTUNG: Ein beschädigter Luftfilter

muss immer ersetzt werden.

Wenn Sie einen Luftfilter lange verwenden, kann er nicht

mehr vollständig gereinigt werden. Tauschen Sie den

Luftfilter regelmäßig gegen einen neuen aus.

1. Nehmen Sie Luftfilterdeckel und Luftfilter ab.

2. Reinigen Sie den Luftfilter mit Druckluft.

3. Reinigen Sie die Innenseite des Filterdeckels.

Verwenden Sie dazu Druckluft oder eine Bürste.

4. Stellen Sie sicher, dass der Filter trocken ist.

Kraftstofffilter

Wenn der Motor nicht ausreichend mit Kraftstoff versorgt

wird, stellen Sie sicher, dass der Luftspalt in Tankdeckel

und Kraftstofffilter (A) sauber ist.

Winkelgetriebe

Das Winkelgetriebe wird im Werk zu ¾ mit Schmierfett

aufgefüllt. Bevor Sie das Gerät verwenden, stellen Sie

sicher, dass sich der Schmierfettpegel nicht verändert

hat. Verwenden Sie Husqvarna Spezialfett bei Bedarf

zum Nachfüllen. Wechseln Sie das Schmierfett im

Winkelgetriebe nicht. Lassen Sie das Wartungspersonal

die Reparatur des Winkelgetriebes durchführen.

So überprüfen Sie die Zündkerze

ACHTUNG:

Verwenden Sie stets

den vom Hersteller empfohlenen

Zündkerzentyp! Die Verwendung eines

falschen Zündkerzentyps kann zu Schäden

am Gerät führen.

• Überprüfen Sie die Zündkerze, wenn der Motor

nur schwache Leistung bringt, sich nur schwer

starten lässt oder im Leerlauf nicht ordnungsgemäß

funktioniert.

• Wenn Sie diese Anweisungen befolgen, verringern

Sie die Gefahr von unerwünschtem Material an den

Elektroden der Zündkerze:

a) Stellen Sie sicher, dass die Leerlaufdrehzahl

richtig eingestellt ist.

b) Vergewissern Sie sich, dass das

Kraftstoffgemisch korrekt ist.

c) Vergewissern Sie sich, dass der Luftfilter sauber

ist.

1104 - 010 - 12.06.2023

• Ist die Zündkerze verschmutzt, so ist sie zu reinigen;

gleichzeitig ist zu prüfen, ob der Elektrodenabstand

korrekt ist, siehe

Technische Angaben auf Seite 55

• Tauschen Sie die Zündkerze bei Bedarf aus.

So stellen Sie den Motor ein

Befolgen Sie diese Anweisungen, falls der Motor nicht

richtig arbeitet.

1. Montieren Sie eine zugelassene Schneidausrüstung

(siehe

Zubehör auf Seite 56

2. Starten Sie den Motor.

3. Lassen Sie das Produkt unter normalen

Bedingungen 3 Minuten lang laufen.

4. Heben Sie die Schneidausrüstung in die Luft und

geben Sie 30 Sekunden lang Vollgas. Wenn Sie

einen Trimmerkopf verwenden, stellen Sie sicher,

dass der Trimmerfaden vom Messer am Schutz

immer auf die richtige Länge geschnitten wird.

Hinweis: Schneiden Sie in diesem Schritt weder

Gras noch Äste.

5. Betreiben Sie das Produkt unter normalen

Bedingungen, um sicherzustellen, dass der Motor

einwandfrei arbeitet.

6. Wenn der Motor nicht einwandfrei arbeitet,

wiederholen Sie Schritt 4 und 5 nochmals 3 Mal.

7. Lassen Sie Ihren Husqvarna Händler das

Produkt einstellen/reparieren, falls der Motor nicht

ordnungsgemäß arbeitet, nachdem Sie all diese

Schritte befolgt haben.

So schärfen Sie Grasmesser und

Grasklinge

WARNUNG: Stoppen Sie den Motor.

Tragen Sie stets Schutzhandschuhe.

• Um das Grasmesser oder die Grasklinge

ordnungsgemäß zu schärfen, lesen Sie die

Anweisungen, die mit der Schneidausrüstung

ausgeliefert werden.

• Schärfen Sie alle Kanten gleichmäßig, um das

Gleichgewicht zu halten.

• Verwenden Sie eine einfache Flachfeile.

WARNUNG: Entsorgen Sie immer

eine beschädigte Klinge. Versuchen Sie

nicht, eine verbogene oder verdrehte

Klinge wieder gerade zu biegen und sie

anschließend erneut zu benutzen.

So schmieren Sie die flexible

Antriebswelle

1. Ziehen Sie am Knopf und entfernen Sie die Hülse

der Antriebswelle vom Kupplungsdeckel.

a) Schütteln oder ziehen Sie die Antriebswelle aus

ihrer Hülse.

2. Schmieren Sie die Antriebswelle.

1104 - 010 - 12.06.2023

3. Drücken und drehen Sie die Antriebswelle

gleichzeitig, um sie wieder in ihre Hülse zu bringen.

Lassen Sie ca. 10mm/0,40Zoll der Antriebswelle

außerhalb der Hülse.

4. Richten Sie die Bohrung in der Hülse der

Antriebswelle mit dem Knopf am Kupplungsdeckel

aus.

5. Drücken und drehen Sie die Antriebswelle

gleichzeitig, um sie zu verbinden.

Fehlerbehebung

Der Motor springt nicht an

Prüfung Mögliche Ursache Empfohlene Vorgehensweise

Stoppschalter Der Stoppschalter ist in Stopppositi-

on.

Lassen Sie den Stoppschalter von ei-

ner autorisierten Servicewerkstatt er-

setzen.

Starterklinken Die Starterklinken sind nicht frei be-

weglich.

Entfernen Sie das Gehäuse der

Startvorrichtung und reinigen Sie den

Bereich um die Starterklinken. Siehe

Produktübersicht auf Seite 30

Wenden Sie sich an eine zugelasse-

ne Servicewerkstatt.

Kraftstofftank. Falsche Kraftstoffsorte. Wechseln Sie den Kraftstoff aus.

Zündkerze. Die Zündkerze ist verschmutzt oder

nass.

Stellen Sie sicher, dass die Zündker-

ze sauber und trocken ist.

Zündkerze mit falschem Elektroden-

abstand.

Reinigen Sie die Zündkerze. Stellen

Sie sicher, dass der Elektrodenab-

stand korrekt ist. Stellen Sie sicher,

dass die Zündkerze eine sog. Fun-

kentstörung hat.

Siehe technische Daten für den kor-

rekten Elektrodenabstand.

Die Zündkerze sitzt lose. Zündkerze festziehen.

54 1104 - 010 - 12.06.2023

Der Motor startet, geht aber wieder aus.

Prüfung Mögliche Ursache Empfohlene Vorgehensweise

Kraftstofftank Falsche Kraftstoffsorte. Wechseln Sie den Kraftstoff aus.

Luftfilter Der Luftfilter ist verstopft. Reinigen Sie den Luftfilter.

Transport, Lagerung und Entsorgung

Transport und Lagerung

• Lassen Sie das Gerät vor der Lagerung stets

abkühlen.

• Für die Lagerung und den Transport des Geräts

und des Kraftstoffs ist darauf zu achten, dass keine

Lecks oder Dämpfe vorhanden sind. Funken oder

offene Flammen, zum Beispiel von elektrischen

Geräten oder einem Boiler, können ein Feuer

auslösen.

• Verwenden Sie für die Lagerung und den Transport

von Kraftstoff immer zugelassene Behälter.

• Leeren Sie den Kraftstofftank vor dem

Transport oder vor der Langzeitaufbewahrung.

Entsorgen Sie den Kraftstoff in einer geeigneten

Abfallentsorgungsstelle.

• Bringen Sie den Transportschutz während des

Transports und der Lagerung an.

• Entfernen Sie die Zündkappe von der Zündkerze.

• Befestigen Sie das Gerät während des Transports.

Sorgen Sie dafür, dass sich das Gerät während des

Transports nicht bewegen kann.

• Reinigen und warten Sie das Gerät, bevor Sie es für

längere Zeit einlagern.

Technische Angaben

553RBX

Motor

Hubraum, cm

50,6

Leerlaufdrehzahl, U/min 2800

Empfohlene max. Drehzahl U/min 13000

Drehzahl der Abtriebswelle, U/min 9285

Motorhöchstleistung nach ISO8893, kW/PS @ U/min 2,3/3,1 bei 9500

Katalysatorschalldämpfer Nein

Zündanlage

Zündkerze NGK CMR7H

Elektrodenabstand, mm 0,6–0,7

Kraftstoff- und Schmiersystem

Volumen des Kraftstofftanks, l/cm³ 0,8/800

Gewicht

1104 - 010 - 12.06.2023 55

553RBX

Ohne Kraftstoff, Schneidausrüstung und Schutz, kg 12,1

Geräuschemissionen

Schallleistungspegel, gemessen dB(A) 115

Schallleistungspegel, garantiert L

dB(A) 118

Geräuschpegel

Der äquivalente Schalldruckpegel am Ohr des Anwenders, gemessen nach EN/ISO 11806 und ISO 22868, dB(A),

min./max.

Ausgestattet mit Trimmerkopf (Original) 103

Ausgestattet mit Grasklinge (Original) 102

Vibrationswerte

Äquivalente Vibrationspegel (a

hv,eq

) an den Griffen, gemessen gemäß EN ISO 11806 und ISO 22867, m/s

Ausgestattet mit Trimmerkopf, links/rechts 3,3/2,7

Ausgestattet mit Grasklinge (Original) 5,3/3,4

Zubehör

Zugelassenes Zubehör

Art des Zubehörs Schutz für die Schneidausrüstung,

Teile-Nr.

Grasklinge/Grasmesser Multi 300-3 (Ø 300, 3 Zähne) 537 33 16-03

Multi 255-3 (Ø 255, 3 Zähne) 537 33 16-03

Multi 275-4 (Ø 275, 4 Zähne) 537 33 16-03

Multi 330-2 (Ø 330, 2 Zähne) 537 33 16-03

Kunststoffklingen Tricut Ø 300mm (Separate Klin-

gen haben die Teilenummer 531 01

77-15)

537 33 16-03

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

) gemäß EG-Richtlinie

2000/14/EG Der aufgezeichnete Lautstärkepegel für das Gerät wurde unter Verwendung der originalen

Schneidausrüstung mit dem höchsten Pegel gemessen. Die Differenz zwischen garantiertem und gemesse-

nem Schallleistungspegel besteht darin, dass beim garantierten Schallleistungspegel auch eine Streuung im

Messergebnis und Variationen zwischen verschiedenen Geräten desselben Modells gemäß der Richtlinie

2000/14/EG berücksichtigt werden.

Berichten zufolge liegt der äquivalente Schalldruckpegel normalerweise bei einer Ausbreitungsklasse (stan-

dardmäßige Ausbreitung) von 1dB (A).

Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabwei-

chung) von 1 m/s

56 1104 - 010 - 12.06.2023

Zugelassenes Zubehör Art des Zubehörs Schutz für die Schneidausrüstung,

Teile-Nr.

Trimmerkopf T35, T35X (Ø 2,4–3,0mm Kabel) 537 33 16-03

S35 (Ø 2,4–3,0mm Kabel) 537 33 16-03

T45x (Ø 2,7–3,3mm Kabel) 537 33 16-03

S ll 537 33 16-03

Stützkappe Fest –

1104 - 010 - 12.06.2023 57

Konformitätserklärung

EU-Konformitätserklärung

Die Husqvarna AB, SE-561 82 Huskvarna, Schweden,

Tel.: +46-36-146500, erklärt in alleiniger Verantwortung,

dass das Gerät:

Beschreibung Freischneider

Marke Husqvarna

Typ/Modell 553RBX

Identifizierung Seriennummern ab 2022

die folgenden EU-Richtlinien und -Verordnungen erfüllt:

Verordnung Beschreibung

2006/42/EG „Maschinenrichtlinie“

2014/30/EU „EMV-Richtlinie“

2000/14/EG

„über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen

Geräten und Maschinen“

2011/65/EU

„zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektron-

ikgeräten“

und dass die folgenden Normen und/oder technischen

Daten angewendet werden: EN ISO 12100:2021, CISPR

12:2009, ISO 14982:1998, EN ISO 11806-1:2011, EN

ISO 11806-2:2011, EN IEC 63000:2018

RISE SMP Svensk Maskinprovning AB, Box 4053,

SE-904 03, Umeå, Schweden, hat die freiwillige

Typenprüfung für HusqvarnaAB ausgeführt.

Zertifikatsnummer: SEC/17/2462

RISE SMP Svensk Maskinprovning AB, Box 4053,

SE-904 03, Umeå, Schweden, hat das Einverständnis

mit AnhangV der Richtlinie des Rates 2000/14/EG

ebenfalls bestätigt.

Informationen zu Geräuschemissionen finden Sie unter

Technische Angaben auf Seite 55

2022-05-09

Stefan Holmberg, R&D Director, Technology

Management, HusqvarnaAB

Verantwortlich für die technische Dokumentation

58 1104 - 010 - 12.06.2023

Contenido

Introducción.................................................................. 59

Seguridad..................................................................... 61

Instrucciones de seguridad para el mantenimiento...... 68

Seguridad en el uso del combustible............................68

Montaje......................................................................... 69

Funcionamiento............................................................ 73

Mantenimiento.............................................................. 78

Resolución de problemas............................................. 82

Transporte, almacenamiento y eliminación.................. 83

Datos técnicos.............................................................. 83

Accesorios.................................................................... 84

Declaración de conformidad......................................... 86

Introducción

Descripción del producto

Este producto es una desbrozadora con motor de

combustión.

Trabajamos constantemente para mejorar la seguridad

y la eficiencia durante el uso del producto. Póngase

en contacto con su distribuidor para obtener más

información.

Uso previsto

Utilice el producto con una hoja para hierba o

un cabezal de corte para cortar distintos tipos de

vegetación. No utilice el producto para otras tareas

diferentes a cortar o desbrozar hierba.

Nota: El uso podría estar regulado por los

reglamentos nacionales o locales. Observe los

reglamentos indicados.

Utilice el producto solo con accesorios homologados por

el fabricante. Consulte

Accesorios en la página 84

Descripción del producto

1. Cuchilla

2. Recarga de lubricante, engranaje angulado

3. Engranaje angulado

4. Protección del equipo de corte

5. Tubo

6. Mango cerrado

1104 - 010 - 12.06.2023 59

7. Acelerador

8. Botón de parada

9. Bloqueo del acelerador

10. Acoplamiento flexible del eje propulsor

11. Empuñadura de la cuerda de arranque

12. Depósito de combustible

13. Tapa del filtro de aire

14. Cubierta del cilindro

15. Capuchón de encendido y bujía

16. Perilla de la bomba de combustible

17. Control del estrangulador

18. Arnés

19. Pieza de arrastre

20. Brida de apoyo

21. Cazoleta de apoyo

22. Contratuerca

23. Cabezal de corte

24. Protección para transportes

25. Pasador de seguridad

26. Llave de cubo

27. Destornillador

28. Manual de usuario

29. Asa

Símbolos que aparecen en el producto

ADVERTENCIA: Tenga cuidado y utilice

el producto correctamente. Este producto

puede ocasionar lesiones graves o

mortales tanto al operador como a

cualquier otra persona.

Lea atentamente el manual de usuario

y asegúrese de que entiende las

instrucciones antes de utilizar este

producto.

Utilice un casco protector si trabaja en un

lugar donde puedan caerle objetos. Utilice

protectores auriculares homologados y

protección ocular homologada.

Velocidad máxima del eje de salida.

El producto cumple con las directivas CE

vigentes.

Este producto cumple con las directivas

del Reino Unido vigentes.

El producto puede provocar que salgan

objetos despedidos, lo que puede causar

lesiones.

50F

15 m

Mantenga siempre a las personas y

animales a una distancia mínima de

15m/50 pies durante el funcionamiento

del producto.

Existe riesgo de reculada si el equipo

de corte entra en contacto con un objeto

que no pueda cortar inmediatamente.

El producto puede amputar partes del

cuerpo. Mantenga siempre a las personas

y animales a una distancia mínima de

15m/50 pies durante el funcionamiento

del producto.

Las flechas muestran el límite de la

posición del asa.

Estrangulador.

Perilla de la bomba de combustible.

Utilice guantes protectores homologados.

Utilice botas de trabajo antideslizantes.

Etiqueta de emisiones sonoras al medio

ambiente conforme con las directivas

y normativas europeas y del Reino

Unido, y con la regulación de 2017

sobre de protección del medio ambiente

(control de ruidos) (Protection of the

Environment Operations - Noise Control)

de la legislación de Nueva Gales del Sur.

El nivel de potencia acústica garantizado

del producto se especifica en el apartado

Datos técnicos en la página 83

Mantenga todas las partes del cuerpo

alejadas de las superficies calientes.

60 1104 - 010 - 12.06.2023

aaaassxxxx En la placa de caracterís-

ticas técnicas se indica el

número de serie. aaaa es

el año de producción y ss

es la semana de produc-

ción.

Nota: Los demás símbolos y etiquetas que

aparecen en el producto corresponden a requisitos de

homologación específicos en otras zonas comerciales.

Emisiones Euro V

ADVERTENCIA: La manipulación

del motor anula la homologación de la UE

de este producto.

Responsabilidad sobre el producto

Como se estipula en las leyes de responsabilidad del

producto, no nos hacemos responsables de los daños y

perjuicios causados por nuestro producto si:

• El producto se ha reparado incorrectamente.

• El producto se ha reparado con piezas que no eran

del fabricante o no autorizadas por el fabricante.

• El producto tiene un accesorio que no es del

fabricante o no está autorizado por este.

• El producto no se ha reparado en un centro de

servicio autorizado o por un organismo homologado.

Seguridad

Definiciones de seguridad

Las advertencias, precauciones y notas se utilizan

para destacar información especialmente importante del

manual.

ADVERTENCIA: Indica un riesgo de

lesiones o incluso de muerte del usuario o

de las personas cercanas si no se respetan

las instrucciones del manual.

PRECAUCIÓN: Indica un riesgo de

daños en el producto, otros materiales o

el área adyacente si no se respetan las

instrucciones del manual.

Nota: Se usa para proporcionar más información

necesaria en una situación determinada.

Instrucciones generales de seguridad

ADVERTENCIA: Lea las siguientes

instrucciones de advertencia antes de

utilizar el producto.

• No realice cambios en el producto sin la aprobación

del fabricante y utilice siempre accesorios originales.

Las modificaciones o los accesorios no autorizados

pueden ocasionar accidentes graves o incluso la

muerte del usuario o de terceros.

• El interior del silenciador contiene sustancias

químicas que pueden ser cancerígenas. No toque

el silenciador si está dañado.

• Un silenciador/apagachispas usado y la superficie

de montaje del apagachispas pueden contener

restos de partículas de combustión que pueden

ser cancerígenas. Evite la exposición a estos

compuestos cuando manipule el silenciador o el

apagachispas. Antes de manipular el silenciador

o el apagachispas, consulte

Comprobación del

silenciador en la página 65

• Durante el funcionamiento, este producto produce

un campo electromagnético que puede causar

interferencias con implantes médicos. Esto puede

ocasionar lesiones graves o mortales. Antes de usar

el producto, consulte a su médico y al fabricante del

implante médico.

• No toque la bujía ni el cable de la bujía con el motor

en marcha. Riesgo de descarga eléctrica.

• Es posible que su garantía no tenga validez en

caso de daños causados por accesorios o piezas de

repuesto no autorizados.

Instrucciones de seguridad para el

montaje

ADVERTENCIA: Lea las siguientes

instrucciones de advertencia antes de

utilizar el producto.

• Retire el sombrerete de la bujía antes de montar el

producto.

• Utilice guantes protectores homologados.

• Asegúrese de montar la cubierta y el eje

correctamente antes de poner en marcha el motor.

• El disco de arrastre y la brida de apoyo deben

acoplarse correctamente en el orificio central del

equipo de corte. Un equipo de corte mal acoplado

puede provocar lesiones graves o la muerte del

operario o de otros.

• Para utilizar el producto de forma segura y evitar

daños al usuario o a otras personas, el producto

debe estar bien sujeto con el arnés.

1104 - 010 - 12.06.2023

Instrucciones de seguridad para el

funcionamiento

ADVERTENCIA: Lea las siguientes

instrucciones de advertencia antes de

utilizar el producto.

• Antes del uso, debe haber entendido la diferencia

entre desbroce de hierba y recorte de hierba.

• Si se encuentra en una situación en la que no está

seguro de cómo proceder, consulte a un experto.

Póngase en contacto con su distribuidor o taller de

servicio. Evite todo uso para el que no se sienta

suficientemente cualificado.

• No utilice nunca un producto defectuoso. Lleve

a cabo las comprobaciones de seguridad y siga

las instrucciones de mantenimiento y servicio de

este manual. Algunas medidas de mantenimiento

y servicio deben ser efectuadas por especialistas

formados y cualificados. Consulte las instrucciones

bajo

Dispositivos de seguridad en el producto en la

página 64

• Todas las tapas, protecciones y asas deben

estar montadas antes de arrancar el producto.

Compruebe que el sombrerete de la bujía y el cable

de encendido están en perfecto estado para evitar el

riesgo de sacudida eléctrica.

• Nunca utilice el producto si está cansado, si

ha consumido alcohol o drogas o si toma

medicamentos que puedan afectarle a la vista, la

capacidad de discernimiento o el control del cuerpo.

• No use el producto en condiciones atmosféricas

desfavorables como niebla, lluvia intensa,

tempestad, frío intenso, etc. El trabajo con mal

tiempo es fatigoso y puede crear riesgos añadidos,

como terreno resbaladizo, cambio imprevisto de la

dirección de caída de los árboles, etc.

• Los únicos accesorios que puede accionar con este

motor son los equipos de corte que recomendamos

en el apartado

Accesorios en la página 84

• No permita nunca que los niños utilicen el

producto ni que permanezcan cerca de este.

Dado que el interruptor de arranque/parada de

la máquina tiene retorno por muelle y se puede

arrancar aplicando poca velocidad y fuerza en la

empuñadura de arranque, incluso niños pequeños

pueden, en determinadas circunstancias, ejercer la

fuerza necesaria para arrancar el producto. lo que

supone un riesgo de daños personales graves. Por

consiguiente, quite el sombrerete de bujía cuando

vaya a dejar la máquina sin vigilar.

• Si se hace funcionar el motor en un local cerrado o

mal ventilado, se corre riesgo de muerte por asfixia

o intoxicación con monóxido de carbono.

• Antes de arrancar el producto, debe montarse la

cubierta del embrague y el tubo completos; de

lo contrario, el embrague puede soltarse y causar

daños personales.

• Mientras esté trabajando, evite que cualquier

persona o animal se acerque a menos de 15metros.

Si hay varios operarios trabajando en el mismo

lugar, la distancia de seguridad entre ellos debe ser

de al menos 15metros. De lo contrario, existe el

riesgo de daños personales graves. Pare el producto

inmediatamente si alguien se acerca. Nunca se gire

con el producto si no ha verificado antes que no hay

nadie detrás, dentro de la zona de seguridad.

• Asegúrese de que ninguna persona, animal ni objeto

pueda afectar a su control sobre el producto ni

entrar en contacto con el equipo de corte ni con

objetos sueltos que salgan despedidos por la acción

del equipo de corte. Nunca use el producto a menos

que sea capaz de pedir ayuda en caso de accidente.

• Inspeccione siempre la zona de trabajo. Quite todos

los materiales sueltos como piedras, cristales rotos,

clavos, alambres, cordones, etc., que puedan salir

despedidos o enredarse en el equipo de corte.

• Compruebe que pueda caminar y mantenerse de

pie con seguridad. Examine la zona a su alrededor

en busca de posibles obstáculos (raíces, piedras,

ramas, zanjas, etc.) en caso de que tenga que

moverse rápidamente. Proceda con sumo cuidado

al trabajar en terreno inclinado.

• Asegúrese de que mantiene una postura equilibrada

y estable, con los pies firmemente apoyados en el

suelo, en todo momento. No se estire demasiado.

• Utilice el producto siempre con el arnés y mantenga

el tubo en el lado derecho del cuerpo.

• Mantenga el equipo de corte por debajo de la

cintura.

• Si va a trasladarse de un lugar a otro, apague

primero el motor. Para desplazamientos largos y al

transportar el equipo, se debe utilizar la protección

para transporte.

• Nunca deje el producto con el motor en marcha a

menos que lo tenga a la vista en todo momento.

• Pare el motor y el equipo de corte antes de

quitar la vegetación u otros residuos que se hayan

enredado en el eje de la cuchilla. Ni el usuario

del producto ni ninguna otra persona debe intentar

quitar la vegetación cortada con el motor en marcha

o el equipo de corte girando, dado que esto

comporta riesgo de daños graves. Durante el uso

y poco después, el engranaje angulado puede estar

1104 - 010 - 12.06.2023

caliente. El contacto con el mismo puede ocasionar

quemaduras.

• Cuidado con los objetos que salen despedidos. Se

debe utilizar siempre protección ocular homologada.

No se incline nunca sobre la protección del

equipo de corte. La máquina puede lanzar piedras,

residuos, etc., contra los ojos y causar ceguera o

lesiones graves.

• Las ramas o la hierba se atascan a veces entre

la protección y el equipo de corte. Pare siempre el

motor antes de limpiar el producto.

• Los productos equipados con discos de sierra

o cuchillas para césped pueden salir despedidos

violentamente hacia un lado cuando la cuchilla entra

en contacto con un objeto fijo. Este efecto se

conoce como reculada. Una reculada puede tener

la violencia suficiente como para lanzar el producto

o al usuario en cualquier dirección, e incluso hacer

perder el control del producto. La reculada se puede

producir inadvertidamente si el producto toca un

obstáculo, se para o se bloquea. Una reculada tiene

mayores probabilidades de producirse en zonas en

las que es difícil ver el material que se corta.

• Evite cortar con la zona de corte de la cuchilla

comprendida entre las posiciones de las 12 y las 3

del reloj. Por la velocidad de rotación de la cuchilla

pueden producirse reculadas justo en esta zona de

corte de la hoja, cuando se intenta cortar tallos más

gruesos.

• Después de cada acción de trabajo, reduzca

siempre la velocidad del motor a ralentí. Un tiempo

demasiado largo a máxima velocidad sin ninguna

carga en el motor puede averiar seriamente el

motor.

• Cuando use protectores auriculares, preste siempre

atención a las señales o llamadas de advertencia.

Quítese siempre la protección auricular en cuanto se

detenga el motor.

• La sobreexposición a las vibraciones puede

provocar daños circulatorios y nerviosos,

especialmente en personas con problemas de

circulación. Acuda a un médico si nota síntomas

corporales que puedan relacionarse con la

sobreexposición a las vibraciones. Ejemplos de

estos síntomas son: entumecimiento, pérdida de

sensibilidad, hormigueo, punzadas, dolor, pérdida

o reducción de la fuerza normal, y cambios en

el color o la superficie de la piel. Estos síntomas

se presentan normalmente en dedos, manos y

muñecas.

• No use el producto si el sombrerete de bujía está

defectuoso.

• No use el producto si el silenciador está dañado.

• Mantenga todas las partes del cuerpo lejos del

accesorio de corte giratorio y de las superficies

calientes.

• Cuando manipule la cuchilla para césped, utilice

siempre guantes.

Personal protective equipment

ADVERTENCIA: Lea las siguientes

instrucciones de advertencia antes de

utilizar el producto.

• Para trabajar con el producto, debe utilizar siempre

un equipo de protección personal homologado.

El equipo de protección personal no elimina

completamente el riesgo de lesiones, pero reduce la

gravedad de las lesiones en caso de accidente. Deje

que el distribuidor le ayude a seleccionar el equipo

adecuado.

• Use un casco protector cuando exista el riesgo de

que caigan objetos.

• Use protectores auriculares homologados con

suficiente capacidad de reducción sonora. La

exposición prolongada al ruido puede causar daños

crónicos en el oído.

• Utilice protección ocular homologada. Si se utiliza

visor, deben utilizarse también gafas protectoras

homologadas. Por gafas protectoras homologadas

se entienden las que cumplen con la norma ANSI

Z87.1 para EE.UU. o EN 166 para países de la UE.

• Utilice una pantalla de protección facial para

proteger la cara. La pantalla no es suficiente para

la protección ocular.

• Utilice guantes cuando sea necesario, por ejemplo,

para el montaje, inspección o limpieza del equipo de

corte.

• Utilice botas antideslizantes y seguras.

• Use indumentaria de material resistente. Use

siempre pantalones largos y gruesos, y mangas

largas. No lleve ropa suelta que pueda quedar

atrapada en los arbustos y ramas. No trabaje

con joyas, pantalones cortos, sandalias ni los pies

descalzos. Recójase el pelo por encima de los

hombros.

• Mantenga el equipo de primeros auxilios cerca.

1104 - 010 - 12.06.2023

Dispositivos de seguridad en el

producto

Para obtener más información sobre la ubicación de

los dispositivos de seguridad, consulte

Descripción del

producto en la página 59

ADVERTENCIA: Lea las siguientes

instrucciones de advertencia antes de

utilizar el producto.

• No utilice un producto que tenga dispositivos de

seguridad averiados. Realice una comprobación y el

mantenimiento de los dispositivos de seguridad con

frecuencia. Si los dispositivos de seguridad están

dañados, póngase en contacto con su taller de

servicio de Husqvarna.

• No realice ninguna modificación en los dispositivos

de seguridad. No utilice el producto si las cubiertas

de protección, los interruptores de seguridad u otros

dispositivos de protección no están instalados o

están dañados.

• Para todos los trabajos de mantenimiento y

reparación del producto, sobre todo de los

dispositivos de seguridad, es necesario realizar una

formación especial. Si los dispositivos de seguridad

no superan las comprobaciones indicadas en el

manual de usuario, acuda a un taller de servicio.

Le ofrecerán un servicio y reparaciones de calidad

profesional. Si su distribuidor no es un taller de

servicio, pídale información sobre el taller de servicio

más cercano.

• No utilice un equipo de corte si no está equipado

con una protección homologada y debidamente

montada. Consulte el apartado

Accesorios en la

página 84

Comprobación del interruptor de parada

1. Arranque el motor.

2. Mueva el interruptor de parada a la posición de

parada y asegúrese de que el motor se detiene.

Comprobación del bloqueo del acelerador

El bloqueo del acelerador fija el acelerador en

la posición de ralentí para evitar que se accione

accidentalmente. Al soltar el mango del acelerador

y el bloqueo del acelerador, ambos regresan a sus

posiciones iniciales.

1. Presione el bloqueo del acelerador (A). Asegúrese

de que el acelerador (B) se desbloquea.

2. Asegúrese de que el acelerador (B) está bloqueado

en la posición de ralentí cuando se suelte el bloqueo

del acelerador.

3. Presione el bloqueo del acelerador (A) y asegúrese

de que vuelve a su posición inicial al soltarlo.

4. Asegúrese de que el bloqueo del acelerador (A) y el

acelerador (B) se mueven libremente.

5. Ponga en marcha el producto y acelere al máximo.

Consulte

Arranque del motor en la página 75

6. Suelte el acelerador (B) y asegúrese de que el

equipo de corte se detiene y permanece inmóvil.

ADVERTENCIA:

Si el equipo de

corte se mueve con el acelerador en

posición de ralentí, ajuste el ralentí.

Consulte la sección

Para ajustar el régimen

de ralentí en la página 79

64 1104 - 010 - 12.06.2023

Comprobación de la protección del equipo de

corte

ADVERTENCIA: Una protección

del equipo de corte incorrecta o dañada

puede causar lesiones graves. Consulte

Accesorios en la página 84

ADVERTENCIA: Utilice siempre la

protección del equipo de corte recomendada

para el equipo de corte que esté utilizando.

Si se instala una protección del equipo

de corte incorrecta o dañada, esto

puede causar lesiones graves. Consulte

Accesorios en la página 84

La protección del equipo de corte evita que el usuario

sufra daños provocados por los objetos que salen

despedidos hacia él. También evita daños al impedir el

contacto con el equipo de corte.

1. Compruebe visualmente si hay daños como, por

ejemplo, grietas.

2. Si la protección del equipo de corte está dañada,

cámbiela.

Comprobación del sistema amortiguador de

vibraciones

El sistema amortiguador de vibraciones disminuye la

vibración en el manillar, lo cual facilita el uso del

producto.

1. Pare el motor.

2. Realice una comprobación visual para detectar

deformaciones y daños como, por ejemplo, grietas.

3. Asegúrese de que los elementos del sistema

amortiguador de vibraciones estén bien acoplados.

Comprobación del silenciador

ADVERTENCIA: No utilice nunca un

producto con un silenciador defectuoso.

ADVERTENCIA: No olvide que los

gases de escape del motor están calientes

y pueden contener chispas que pueden

provocar incendios. Por esa razón, nunca

arranque el producto en interiores o cerca

de material inflamable.

El silenciador mantiene al mínimo los niveles de

ruido y aleja los gases de escape del usuario. Para

el silenciador, es sumamente importante seguir las

instrucciones de control, mantenimiento y servicio del

producto.

• Compruebe regularmente que el silenciador está

firmemente fijado al producto.

Montaje y extracción de la contratuerca

ADVERTENCIA:

Pare el motor,

utilice guantes protectores y tenga cuidado

con los bordes afilados del equipo de corte.

Se usa una contratuerca para acoplar algunos tipos de

equipo de corte. La contratuerca tiene rosca a izquierda.

1104 - 010 - 12.06.2023

• Para el montaje, apriete la contratuerca girándola en

sentido contrario al sentido de rotación del equipo de

corte.

• Para quitar la contratuerca, gírela en la misma

dirección en la que gira el equipo de corte.

• Para aflojar y apretar la contratuerca, utilice una

llave de cubo con un mango largo. La flecha de la

ilustración muestra la zona donde puede utilizar la

llave de cubo.

ADVERTENCIA: Al aflojar y

apretar la contratuerca, hay riesgo de

lesiones provocados por la cuchilla.

Siempre debe asegurarse de que la

protección de la hoja evite lesiones en

las manos al hacerlo.

Nota: Asegúrese de que no pueda girar la

contratuerca con la mano. Cambie la tuerca si el forro

de nylon no tiene una resistencia de un mínimo de

1,5 Nm. La contratuerca debe sustituirse después de

haberla apretado unas 10veces.

Equipo de protección personal

ADVERTENCIA:

Lea las siguientes

instrucciones de advertencia antes de

utilizar el producto.

• Para trabajar con el producto, debe utilizar siempre

un equipo de protección personal homologado.

El equipo de protección personal no elimina

completamente el riesgo de lesiones, pero reduce la

gravedad de las lesiones en caso de accidente. Deje

que el distribuidor le ayude a seleccionar el equipo

adecuado.

• Use un casco protector cuando exista el riesgo de

que caigan objetos.

• Use protectores auriculares homologados con

suficiente capacidad de reducción sonora. La

exposición prolongada al ruido puede causar daños

crónicos en el oído.

• Utilice protección ocular homologada. Si se utiliza

visor, deben utilizarse también gafas protectoras

homologadas. Por gafas protectoras homologadas

se entienden las que cumplen con la norma ANSI

Z87.1 para EE.UU. o EN 166 para países de la UE.

• Utilice guantes cuando sea necesario, por ejemplo,

para el montaje, inspección o limpieza del equipo de

corte.

• Use botas de protección con punteras de acero y

suelas antideslizantes.

• Use indumentaria de material resistente. Use

siempre pantalones largos y gruesos, y mangas

largas. No lleve ropa suelta que pueda quedar

atrapada en los arbustos y ramas. No trabaje

con joyas, pantalones cortos, sandalias ni los pies

descalzos. Recójase el pelo por encima de los

hombros.

• Mantenga el equipo de primeros auxilios cerca.

1104 - 010 - 12.06.2023

Liberación rápida del arnés

ADVERTENCIA: No utilice el arnés

si el mecanismo de liberación rápida está

dañado. Asegúrese de que el mecanismo

de liberación rápida funciona correctamente

al ajustarse el producto.

ADVERTENCIA: Asegúrese de que

el producto está fijado de forma segura al

arnés cuando lo utilice. De lo contrario, no

podrá controlar el producto de forma segura

y podría provocar lesiones a usted o a otras

personas.

El mecanismo de liberación rápida se encuentra en la

parte delantera del arnés. Las correas del arnés deben

estar siempre en la posición correcta.

En caso de emergencia, el mecanismo de liberación

rápida le ayudará a liberarse de forma segura del

producto.

Accesorio de corte

ADVERTENCIA:

El equipo de corte

no debe girar mientras se trabaja en él.

Asegúrese de que el motor esté parado.

Retire el sombrerete de bujía antes de

trabajar en el equipo de corte.

ADVERTENCIA: Asegúrese de que

el equipo de corte no esté dañado. Un

equipo de corte dañado puede ocasionar

accidentes. Sustituya un equipo de corte

dañado.

ADVERTENCIA: Utilice el equipo

de corte correcto. Utilice solamente el

equipo de corte con las protecciones

recomendadas; consulte

Accesorios en la

página 84

Equipo de corte

• Utilice las hojas y las cuchillas para hierba para

cortar hierba muy gruesa.

• Utilice el cabezal de corte para recortar césped.

• Una hoja mal afilada o dañada aumenta el peligro de

accidentes. Mantenga los dientes de corte de la hoja

afilados y en buen estado. Siga las instrucciones

indicadas en

Afilar la cuchilla para hierba y la hoja

para hierba en la página 81

y utilice el calibrador de

afilado recomendado.

• Examine el equipo de corte para comprobar que no

hay daños ni grietas. Sustituya el equipo de corte

dañado.

• Utilice únicamente equipos de corte con las

protecciones recomendadas. Consulte

Accesorios

en la página 84

Cabezal de corte

ADVERTENCIA:

Asegúrese siempre

de que el hilo de corte esté enrollado

de forma firme y uniforme en el rodillo,

para evitar vibraciones perjudiciales para la

salud.

• Utilice únicamente los cabezales e hilos de corte

recomendados.

• Utilice únicamente los equipos de corte

recomendados.

• Las máquinas más pequeñas requieren cabezales

de corte pequeños y viceversa.

1104 - 010 - 12.06.2023

• La longitud del hilo de corte es importante. Un hilo

más largo requiere mayor potencia del motor que

uno corto, con el mismo diámetro del hilo.

• Controle que el cuchillo que hay en la protección de

la recortadora esté intacto. Se encarga de cortar el

hilo de corte a la largura correcta.

• Ponga en agua el hilo de corte un par de días antes

de usarlo para aumentar su vida útil.

Instrucciones de seguridad para el mantenimiento

ADVERTENCIA: Lea las siguientes

instrucciones de advertencia antes de

utilizar el producto.

• Antes de realizar el mantenimiento, detenga el

motor, asegúrese de que se detiene el equipo de

corte y deje que el producto se enfríe.

• Desconecte el sombrerete de bujía antes de realizar

el mantenimiento.

• Los gases de escape del motor contienen monóxido

de carbono, que es un gas inodoro, tóxico y muy

peligroso que puede provocar la muerte. No use el

producto en interiores ni en espacios cerrados.

• Los gases de escape del motor están calientes

y pueden contener chispas. No haga funcionar el

producto en un recinto cerrado ni cerca de material

inflamable.

• Los accesorios y modificaciones en el producto que

no estén aprobados por el fabricante pueden causar

daños graves o la muerte. No modifique el producto.

Utilice siempre accesorios originales.

• Si el mantenimiento no se realiza correctamente y

de forma regular, aumenta el riesgo de lesiones y

daños en el producto.

• Realice únicamente las tareas de mantenimiento

que se recomiendan en este manual de usuario.

Lleve el producto a un taller de servicio Husqvarna

autorizado para que realicen el resto de tareas de

mantenimiento.

• Lleve el producto a un taller de servicio Husqvarna

autorizado para realizar el mantenimiento de forma

regular.

• Cambie las piezas dañadas, desgastadas o rotas.

Seguridad en el uso del combustible

ADVERTENCIA: Lea las siguientes

instrucciones de advertencia antes de

utilizar el producto.

• No mezcle el combustible en un recinto cerrado o

cerca de una fuente de calor.

• No arranque el producto si está manchado

con combustible o aceite del motor. Retire el

combustible/aceite no deseado y deje secar el

producto. Retire el combustible no deseado del

producto.

• Si derrama combustible sobre la ropa, cámbiese

inmediatamente.

• Evite el contacto con el combustible; puede

provocarle lesiones. Si entra en contacto con el

combustible, utilice jabón y agua para eliminar el

combustible.

• No arranque el motor si derrama aceite o

combustible sobre el producto o sobre su cuerpo.

• No arranque el motor si el producto tiene una fuga.

Examine frecuentemente si hay fugas en el motor.

• Tenga cuidado con el combustible. El combustible

es inflamable, sus vapores son explosivos y puede

provocar lesiones o la muerte.

• No inhale los vapores de combustible, ya que

pueden causar lesiones. Asegúrese de que hay

suficiente ventilación.

• No fume cerca del combustible o el motor.

• No coloque objetos calientes cerca del combustible

o el motor.

• No agregue el combustible con el motor encendido.

• Asegúrese de que el motor esté frío antes repostar.

• Antes de repostar, abra la tapa del depósito de

combustible lentamente y deje salir el exceso de

presión con cuidado.

• Asegúrese de que haya suficiente ventilación al

repostar y mezclar combustible (gasolina y aceite

para motores de dos tiempos) o al vaciar el depósito

de combustible.

• El combustible y los vapores de combustible son

altamente inflamables y pueden causar daños

graves por inhalación y contacto con la piel. Por

consiguiente, proceda con cuidado al manipular

combustible y asegúrese de que haya suficiente

ventilación.

• Apriete la tapa del depósito de combustible con

cuidado o puede producirse un incendio.

• Antes de arrancarlo, lleve el producto a 3 m (10

pies) de distancia como mínimo del punto en el que

llenó el depósito.

• No ponga demasiado combustible en el depósito de

combustible.

• Asegúrese de que no pueda producirse una fuga al

mover el producto o recipiente de combustible.

• No coloque el producto o un recipiente de

combustible cerca de una llama descubierta, chispa

68 1104 - 010 - 12.06.2023

o llama piloto. Asegúrese de que la zona de

almacenamiento no contiene una llama descubierta.

• Utilice únicamente recipientes homologados para

transportar o almacenar el combustible.

• Vacíe el depósito de combustible antes de

almacenarlo por un tiempo prolongado. Respete la

legislación local sobre lugares aptos para desechar

combustible.

• Limpie el producto antes de almacenarlo por un

tiempo prolongado.

• Retire el sombrerete de bujía antes de almacenar

el producto para asegurarse de que el motor no

arranque accidentalmente.

Montaje

Introducción

ADVERTENCIA: Antes de montar el

producto, debe leer y entender el capítulo

sobre seguridad.

ADVERTENCIA: Retire el cable de la

bujía antes de montar el producto.

Montaje del eje propulsor flexible

1. Retire los 2 tornillos del acoplamiento del eje.

2. Pase el eje propulsor flexible a través de los lazos

del mazo de cables.

3. Gire y empuje el eje propulsor flexible al mismo

tiempo para conectarlo.

4. Apriete los 2 tornillos.

5. Monte el manguito del eje propulsor en la cubierta

del embrague. Gire y empuje el eje propulsor al

mismo tiempo para conectarlo.

6. Asegúrese de que el pasador de bloqueo vuelve a

su posición inicial.

Conexión del cable del acelerador y los

cables del interruptor de parada

1. Abra la cubierta.

2. Conecte el cable del acelerador del mazo de cables

(A) al cable del acelerador (B) del motor en la tapa.

3. Cierre la cubierta.

4. Conecte los cables del interruptor de parada a los

conectores correspondientes del motor.

Montaje del mango cerrado

1. Coloque el mango cerrado en el eje.

2. Monte el distanciador en la ranura del mango

cerrado. Coloque la tuerca y el tornillo. No lo apriete

completamente.

3. Ajuste el producto en una posición de trabajo

adecuada.

1104 - 010 - 12.06.2023

4. Apriete la tuerca y el tornillo.

Montaje del asa alargada

ADVERTENCIA: Utilice el asa

alargada con cabezales de corte que

usen cuchillas para hierba u hojas de

plástico. No utilice hojas de sierra ni hojas

desbrozadoras con el asa alargada.

1. Fije el asa alargada al asa cerrada con 3 tornillos.

2. Ajuste el producto en una posición de trabajo

adecuada.

3. Apriete los tornillos.

Montaje del equipo de corte

Junto al equipo de corte se incluye una protección para

el equipo de corte.

ADVERTENCIA: Utilice guantes

protectores.

ADVERTENCIA: Utilice siempre la

protección del equipo de corte recomendada

para dicho equipo. Consulte

Accesorios en

la página 84

ADVERTENCIA: Un equipo de corte

mal montado puede provocar lesiones o la

muerte.

Montaje de la extensión de la protección

PRECAUCIÓN:

Utilice la extensión

de la protección si se usa un cabezal de

corte o una hoja de plástico. No utilice la

extensión de la protección si se usa una

hoja para hierba.

1. Coloque la extensión de la protección en la ranura

de la protección del equipo de corte.

2. Coloque la extensión de la protección en la

protección del equipo de corte con los 4 ganchos

de retención.

Extracción de la extensión de la protección

• Suelte los ganchos de retención con la llave para

bujías.

Montaje de la hoja para hierba y la protección

de la hoja para hierba/protección combinada

1. Coloque la protección de la hoja/protección

combinada (A) en el eje y apriete el perno para

fijarla.

2. Compruebe que la extensión de la protección está

desmontada.

3. Gire el eje de salida hasta para alinear uno de

los orificios del disco de arrastre (B) con el orificio

correspondiente de la caja de engranajes.

4. Introduzca el pasador de seguridad (C) en el orificio

para bloquear el eje.

1104 - 010 - 12.06.2023

5. Coloque la hoja para hierba (D), la brida de apoyo

(F) y la cazoleta de apoyo (E) en el eje de salida.

6. Asegúrese de que el disco de arrastre y la brida de

apoyo se acoplan correctamente en el orificio central

de la hoja para hierba.

7. Coloque la tuerca (G).

8. Apriete la tuerca con la llave de cubo. Sujete la llave

cerca de la protección de la hoja. Para apretar, gire

en la dirección opuesta a la de giro del equipo de

corte. Apriete a un par de 35-50Nm.

Montaje y desmontaje de la protección del

equipo de corte y el cabezal de corte

PRECAUCIÓN: Asegúrese de que la

extensión de la protección está montada.

1. Monte la protección del equipo de corte (A) correcta

para el cabezal de corte. Consulte la sección

Accesorios en la página 84

2. Coloque la protección del equipo de corte en el

elemento de fijación del eje.

3. Fije la protección del equipo de corte con el perno.

4. Instale el disco de arrastre (B) en el eje de salida.

5. Gire el eje de salida hasta que uno de los

orificios del disco de arrastre coincida el orificio

correspondiente de la caja de engranajes.

6. Introduzca el pasador de seguridad (C) en el orificio

para bloquear el eje.

7. Gire el cabezal de corte/las hojas de plástico (H)

en el sentido contrario al de rotación de dichos

componentes.

8. Para efectuar el desmontaje, efectúe estos pasos en

el orden inverso.

Instalación de la protección para

transporte

1. Instale la hoja en la protección para transporte (A).

2. Ponga los dos anclajes (B) en las ranuras (C) para

fijar la protección para transporte.

1104 - 010 - 12.06.2023

Ajuste de la altura de la placa posterior

1. Afloje las 2 sujeciones que fijan la placa posterior.

2. Afloje la placa posterior del bastidor por un lado.

3. Ajuste la placa posterior a la altura deseada.

Asegúrese de que la clavija esté alineada con uno

de los orificios del bastidor.

Para ajustar el arnés

1. Colóquese el arnés del producto.

2. Apriete la cinta de cadera firmemente. Asegúrese de

que la cinta de cadera esté alineada con la cadera.

3. Apriete la correa del pecho.

4. Ajuste la correa del pecho verticalmente. Asegúrese

de que la correa del pecho esté apretada contra su

cuerpo.

5. Ajuste la correa para el hombro hasta que el peso se

distribuya por igual en los hombros.

72 1104 - 010 - 12.06.2023

Funcionamiento

Introducción

ADVERTENCIA: Antes de utilizar el

producto, debe leer y entender el capítulo

sobre seguridad.

Antes de utilizar el producto

• Examine la zona de trabajo para asegurarse de que

conoce el tipo de terreno y la pendiente, y para

verificar si hay obstáculos como piedras, ramas y

zanjas.

• Realice una inspección general del producto.

• Lleve a cabo las inspecciones de seguridad, y las

labores de mantenimiento y servicio que se indican

en este manual.

• Asegúrese de que todas las cubiertas, protecciones

y empuñaduras, y el equipo de corte estén bien

montados y no presenten daños.

• Asegúrese de que no haya grietas en la parte

inferior de los dientes de la hoja para hierba ni en

el orificio central de la hoja. Sustituya la hoja si está

dañada.

• Examine la brida de apoyo para detectar posibles

grietas. Sustituya la brida de apoyo si está dañada.

• Asegúrese de que la contratuerca no pueda retirarse

a mano. Si puede quitarla a mano, no fijará

debidamente el equipo de corte y será necesario

cambiarla.

• Inspeccione la protección de la hoja para comprobar

si presenta daños o grietas. Sustituya la protección

de la hoja si ha recibido golpes o si tiene grietas.

• Examine el cabezal de corte y la protección del

equipo de corte para comprobar si presenta daños

o grietas. Cambie el cabezal de corte y la protección

del equipo de corte si han recibido golpes o si

presentan grietas.

Carburante

Este producto tiene un motor de dos tiempos.

PRECAUCIÓN:

Un tipo de

combustible incorrecto puede producir

daños en el motor. Utilice una mezcla de

gasolina y aceite para motores de dos

tiempos.

Gasolina

PRECAUCIÓN:

Use siempre

gasolina de buena calidad mezclada con

aceite de como mínimo 90 octanos (RON).

Existe el riesgo de que se produzca

golpeteo si se emplea un octanaje inferior.

1104 - 010 - 12.06.2023 73

Esto aumenta la temperatura del motor, con

el consiguiente riesgo de averías.

PRECAUCIÓN: Si el producto está

equipado con un catalizador, utilice gasolina

sin plomo de buena calidad mezclada con

aceite. La gasolina con plomo avería el

catalizador.

• Si hay disponible gasolina menos nociva para el

medio ambiente, denominada gasolina de alquilato,

se debe usar este tipo de gasolina.

• Puede utilizar combustible con mezcla de etanol E10

(mezcla máxima de etanol del 10 %). El uso de

mezclas de etanol de mayor concentración que E10

originará un mal funcionamiento que puede causar

daños en el motor.

• Recomendamos un octanaje mayor si trabaja

constantemente a alta velocidad.

Gasolina de alquilato Husqvarna

Le recomendamos el uso de combustible de alquilato

Husqvarna para obtener un rendimiento óptimo. El

combustible contiene menos material peligroso que la

gasolina tradicional, lo que disminuye los gases de

escape nocivos. El combustible libera una cantidad

baja de residuos peligrosos cuando combustiona, lo

que mantiene más limpios los componentes del motor.

Esto prolonga la vida útil del motor. El combustible de

alquilato Husqvarna no está disponible en todos los

mercados.

Aceite para motores de dos tiempos

PRECAUCIÓN:

Un aceite de calidad

deficiente o una relación de aceite/

combustible incorrecta pueden dañar el

producto y reducir la vida útil de los

catalizadores.

PRECAUCIÓN: No utilice nunca

aceite para motores de dos tiempos motores

fueraborda refrigerados por agua.

PRECAUCIÓN: No utilice aceite para

motores de cuatro tiempos.

• Para obtener los mejores resultados y un

rendimiento óptimo, utilice aceite para motores de

dos tiempos Husqvarna.

• Si no se dispone de aceite para motores de dos

tiempos Husqvarna, utilice un aceite para motores

de dos tiempos diferente de buena calidad para

motores refrigerados por aire. Póngase en contacto

con su taller de servicio para seleccionar el aceite

correcto.

Gasolina, l Aceite para motores de

dos tiempos, l

2% (50:1)

5 0,10

10 0,20

15 0,30

20 0,40

Mezcla de gasolina y aceite para motores de

dos tiempos

PRECAUCIÓN: Existe el riesgo de

que pequeños errores en la proporción

de mezcla influyan de manera drástica

al mezclar pequeñas cantidades de

combustible. Mida cuidadosamente la

cantidad de aceite que se mezcla para

asegurarse de obtener la mezcla adecuada.

1. Ponga la mitad de la gasolina que se va a mezclar.

2. Añada la cantidad total de aceite y agite la mezcla

de combustible.

3. A continuación, añada el resto de la gasolina.

4. Con cuidado, agite la mezcla de combustible y llene

el depósito de combustible del producto.

5. Vacíe y limpie el depósito de combustible si no va a

utilizar el producto durante un tiempo prolongado.

Nota:

No mezcle el combustible para más de un mes

y haga siempre la mezcla de gasolina y aceite en un

recipiente limpio, homologado para gasolina.

74 1104 - 010 - 12.06.2023

Llenado del depósito de combustible

1. Limpie minuciosamente alrededor de la tapa del

depósito de combustible.

2. Agite el recipiente y asegúrese de que el

combustible esté totalmente mezclado. Utilice

un recipiente de combustible con protección

antirrebose.

3. Extraiga el tapón del depósito de combustible.

4. Llene el depósito de combustible.

5. Apriete con cuidado el tapón del depósito de

combustible.

6. Aparte el producto 3m (10ft) o más del lugar y de la

fuente de repostaje antes de realizar el arranque.

PRECAUCIÓN: La suciedad en

los depósitos produce perturbaciones del

funcionamiento. Limpie el depósito de

combustible y el depósito de aceite para

cadena con frecuencia y sustituya el filtro de

combustible una vez al año o más.

Posición de trabajo

• Sujete el producto con las 2 manos.

• Mantenga el producto en el lado derecho del cuerpo.

• Mantenga el equipo de corte por debajo de la

cintura.

• Mantenga siempre el producto acoplado al arnés.

• Mantenga cualquier parte del cuerpo alejada de las

superficies calientes.

• Mantenga cualquier parte del cuerpo alejada del

equipo de corte.

Arranque del motor

ADVERTENCIA:

Guarde una

distancia de seguridad de 15m/49 pies

cuando arranque el motor. Existe el riesgo

de que el equipo de corte comience a girar.

1. Coloque el interruptor en la posición de arranque.

2. Presione la perilla de la bomba de combustible hasta

que esta empiece a llenarse de combustible.

3. Ponga el estrangulador en la posición de

estrangulamiento.

4. Sujete el producto contra el suelo con la mano

izquierda. No pise el producto.

5. Tire de la empuñadura de la cuerda de arranque

lentamente hasta que note algo de resistencia. A

continuación, tire de la empuñadura de la cuerda de

arranque con fuerza.

ADVERTENCIA:

No se enrolle

la cuerda de arranque alrededor de la

mano.

6. Siga tirando de la empuñadura de la cuerda de

arranque hasta que el motor arranque.

PRECAUCIÓN:

No tire de la

cuerda de arranque hasta que esta se

haya detenido. No suelte la cuerda de

arranque cuando esté completamente

extendida. Suelte la cuerda de arranque

1104 - 010 - 12.06.2023 75

lentamente. Riesgo de daños en el

producto.

7. Cuando el motor arranque, ponga el estrangulador

en posición de funcionamiento y acelere al

máximo. El gatillo del acelerador se desconecta

automáticamente de la posición de arranque.

8. Asegúrese de que el motor funciona con suavidad.

ADVERTENCIA: Mantenga cualquier

parte del cuerpo alejada del sombrerete de

bujía para evitar quemaduras. Riesgo de

lesiones por quemaduras. No utilice nunca

el producto con un sombrerete de bujía

defectuoso. Riesgo de descarga eléctrica.

Para detener el producto

• Mueva el interruptor de parada hasta la posición de

parada para detener el motor.

Instrucciones generales durante el

trabajo

ADVERTENCIA:

Tenga cuidado al

cortar un árbol en tensión. Puede regresar

de forma brusca a su posición normal antes

o después de cortarlo y golpearle a usted

o al producto, con el consiguiente riesgo de

lesiones que esto supone.

• Despeje un espacio abierto en uno de los extremos

del lugar de trabajo y empiece a trabajar desde ahí.

• Trace un patrón regular al desplazarse por el lugar

de trabajo.

• Mueva el producto totalmente a la derecha y a la

izquierda para despejar una superficie de 4-5m de

anchura en cada pasada.

• Despeje una longitud de 75m antes de girar y

regresar. Mueva la lata de combustible a medida

que avance con el trabajo.

• Desplácese en una dirección que evite en la medida

de lo posible zanjas y obstáculos.

• Desplácese en una dirección en la que el viento

facilite que la vegetación cortada caiga sobre el área

despejada.

• Desplácese a lo largo de la pendiente, no hacia

arriba y hacia abajo.

Desbroce de hierba con hoja para

hierba

PRECAUCIÓN:

No utilice hojas para

hierba ni cuchillas para hierba con tallos

leñosos. Utilice hojas para hierba y cuchillas

para hierba solo para hierba abundante o

larga.

• Mueva el producto de lado a lado.

• Al cortar, el movimiento debe efectuarse de derecha

a izquierda. Antes de cortar de nuevo, mueva el

producto hacia la derecha.

1104 - 010 - 12.06.2023

• Efectúe el corte con el lado izquierdo de la hoja para

hierba.

• Incline la hoja para hierba hacia la izquierda para

que la hierba caiga en una hilera. Así será más fácil

recoger la hierba.

• Mantenga una posición estable con los pies

separados.

• Avance cada vez que mueva el producto hacia

la derecha y asegúrese de encontrarse en una

posición estable antes de proceder de nuevo con el

corte.

• Ejerza una ligera presión sobre el suelo con la

cazoleta de apoyo para que la hoja para hierba no

golpee el suelo.

• Obedezca estas instrucciones para reducir el riesgo

de que el material cortado se enrede alrededor de la

hoja para hierba:

a) Acelere al máximo.

b) No haga pasar la hoja para hierba por el material

cortado cuando mueva el producto de izquierda

a derecha.

• Antes de recoger el material cortado, pare el motor

y desmonte el producto del arnés. Coloque el

producto en el suelo.

Recorte de hierba con el cabezal de

corte

Para recortar la hierba

1. Mantenga el cabezal de corte inclinado justo por

encima del suelo. No empuje el hilo de corte contra

la hierba.

2. Reduzca la longitud del hilo de corte en 10-12 cm /

4-4,75 pulg.

3. Reduzca el régimen del motor para disminuir el

riesgo de daños a las plantas.

4. Utilice un 80% de aceleración para cortar hierba

cerca de objetos.

Para desbrozar hierba con una hoja para

hierba

1. Las hojas y cuchillas para hierba no deben utilizarse

para tallos leñosos.

2. Para todo tipo de hierba alta o gruesa se utiliza la

hoja para hierba.

3. Corte la hierba con un movimiento de barrido

pendular, dónde el movimiento de derecha a

izquierda es el de desbroce y el de izquierda a

derecha, el de retorno. Haga trabajar a la parte

izquierda de la hoja (entre las 8 y las 12 del reloj).

4. Si al desbrozar la hierba la hoja es inclinada un

poco hacia la izquierda, la hierba se acumula en una

hilera que es más fácil de juntar posteriormente, por

ejemplo al rastrillar.

5. Trate de trabajar siguiendo un ritmo. Párese

firmemente con las piernas abiertas. Avance

después del movimiento de retorno y párese

nuevamente con firmeza.

6. Deje que la cazoleta de apoyo toque ligeramente el

suelo. Su función es evitar que la hoja corte en el

suelo.

7. Para reducir el riesgo de que se enrolle material

alrededor de la hoja, trabaje siempre a la

aceleración máxima y evite el material cortado

previamente durante el movimiento de retorno.

8. Pare el motor, afloje el arnés y apoye la máquina en

el suelo antes de recoger la vegetación cortada.

Para cortar la hierba

1. Asegúrese de que el hilo de corte esté paralelo al

suelo cuando corte el césped.

2. No empuje el cabezal de corte contra el suelo. Esto

puede provocar daños en el producto.

1104 - 010 - 12.06.2023

3. Mueva el producto de un lado a otro cuando corte

hierba. Acelere al máximo.

Barrer la hierba

El flujo de aire que genera el hilo de corte al girar puede

usarse para retirar la hierba cortada de una zona.

1. Mantenga el cabezal de corte y el hilo de corte

paralelos al suelo sin llegar a tocarlo.

2. Acelere al máximo.

3. Mueva el cabezal de corte de lado a lado para barrer

la hierba.

ADVERTENCIA: Limpie la cubierta

del cabezal de corte cada vez que coloque

hilo de corte nuevo para evitar que las

empuñaduras pierdan equilibrio y generen

vibraciones. Revise también el resto de

componentes del cabezal de corte y

límpielos si es necesario.

Mantenimiento

Introducción

ADVERTENCIA: Antes de realizar

cualquier trabajo de mantenimiento, debe

leer y entender el capítulo sobre seguridad.

Para todos los trabajos de mantenimiento y reparación

del producto, es necesario realizar una formación

especial. Husqvarna garantiza que los trabajos de

mantenimiento y reparación sean realizados por

profesionales. Si su distribuidor no es un taller de

servicio, pídale información sobre el taller de servicio

más cercano.

Para obtener información detallada, consulte .

Programa de mantenimiento

Mantenimiento

Diario Semanal

Mensual-

mente

Limpie la superficie externa. X

Examine el arnés en busca de daños. X

Revise el asa y el manillar para asegurarse de que están correctamente fijados

y no presentan daños.

Asegúrese de que el bloqueador del acelerador y el acelerador funcionan co-

rrectamente.

Revise el interruptor de parada para asegurarse de que funciona correctamente. X

Asegúrese de que el equipo de corte no gire a ralentí. X

Limpie el filtro de aire. Proceda a la sustitución si es necesario. X

Asegúrese de que la cuchilla esté afilada y colocada correctamente en el centro,

y de que no presente fisuras. Si la cuchilla no está correctamente en el centro,

puede causar daños en el producto.

Examine la protección del equipo de corte en busca de daños o grietas. Sustitú-

yalo si estuviera dañado.

Inspeccione el cabezal de corte para comprobar si presenta daños y grietas.

Sustitúyalo si estuviera dañado.

78 1104 - 010 - 12.06.2023

Mantenimiento

Diario Semanal

Mensual-

mente

Asegúrese de que los tornillos y las tuercas están bien apretados. X

Examine el motor, el depósito de combustible y los conductos de combustible

para detectar posibles fugas.

Examine la protección para transportes. Asegúrese de que la cuchilla no esté

dañada y de que la protección para transporte pueda montarse correctamente.

Limpie el sistema de refrigeración. X

Examine el mecanismo de arranque y la cuerda de arranque en busca de

daños.

Examine los amortiguadores de vibraciones en busca de posibles daños y grie-

tas.

Limpie la superficie externa de la bujía. Quítela y revise la distancia entre los

electrodos. Ajuste la distancia entre los electrodos a la separación correcta

(consulte

Datos técnicos en la página 83

) o sustituya la bujía. Asegúrese de

que la bujía está equipada con supresor.

Limpie el exterior del carburador y la zona alrededor del mismo. X

Revise el engranaje angulado para verificar si el nivel de lubricante alcanza ¾

del nivel máximo. Use grasa especial para llenarlo si fuese necesario.

Limpie o cambie el apagachispas del silenciador. X

Compruebe que el filtro de combustible no esté sucio y que la manguera de

combustible no presente grietas u otros daños. Proceda a la sustitución si es

necesario.

Revise todos los cables y conexiones. X

Compruebe si el embrague, los muelles de embrague y el tambor de embrague

están desgastados. Si es necesario sustituir una o más de estas unidades,

póngase en contacto con su distribuidor.

Sustituya la bujía. Asegúrese de que la bujía está equipada con supresor. X

Examine y limpie la red apagachispas del silenciador. X

Para ajustar el régimen de ralentí

ADVERTENCIA: Lea las

instrucciones de advertencia en el capítulo

sobre seguridad antes de arrancar el

producto. Consulte la sección

Seguridad en

la página 61

ADVERTENCIA: Si el equipo de

corte gira en ralentí, debe girarse el tornillo

de ajuste de ralentí T hacia la izquierda

hasta que el equipo de corte quede inmóvil.

1. Asegúrese de que el filtro de aire esté limpio.

2. Asegúrese de que la cubierta del filtro de aire esté

instalada.

3. Localice el tornillo de ajuste de ralentí T.

4. Gire el tornillo de ajuste de ralentí T hacia la derecha

hasta que comience a girar el equipo de corte

5. Gire el tornillo hacia la izquierda hasta que el equipo

de corte se detenga.

1104 - 010 - 12.06.2023 79

ADVERTENCIA: Si el equipo

de corte no se detiene cuando ajuste

el régimen de ralentí, acuda a su

distribuidor más cercano. No utilice el

producto hasta que no esté regulado o

reparado correctamente.

6. Asegúrese de que el motor funciona con suavidad

en todas las posiciones.

Para limpiar el sistema de refrigeración

PRECAUCIÓN: Un sistema de

refrigeración sucio u obturado puede

producir el sobrecalentamiento del producto,

lo cual puede provocar daños en el

producto.

El sistema de refrigeración incluye lo siguiente:

• Aletas de refrigeración del cilindro (A).

• Toma de aire (B).

• Asegúrese de que el sistema de refrigeración no

esté dañado ni obstruido.

• Limpie el sistema de refrigeración con un cepillo

una vez a la semana o con más frecuencia si es

necesario.

Para limpiar el filtro de aire

PRECAUCIÓN: Sustituya el filtro de

aire siempre que esté dañado.

Si se utiliza un filtro de aire durante mucho tiempo, no

podrá limpiarse por completo. Sustituya el filtro de aire

con uno nuevo en intervalos regulares.

1. Saque la cubierta del filtro de aire y extraiga el filtro

de aire.

2. Limpie el filtro de aire con aire comprimido.

3. Limpie la superficie interior de la cubierta del filtro.

Utilice aire o un cepillo.

4. Asegúrese de que el filtro está seco.

Filtro de combustible

Cuando el motor se quede sin combustible, asegúrese

de que orificio de aire del tapón del depósito de

combustible y el filtro de combustible (A) estén limpios.

Engranaje angulado

El engranaje angulado se llena de fábrica ¾ con grasa.

Antes de utilizar el producto, asegúrese de que el

nivel de grasa no haya cambiado. Use grasa especial

Husqvarna si es necesario rellenar. No cambie la grasa

del engranaje angulado. Encomiende la reparación del

engranaje angulado al personal de mantenimiento.

Para examinar la bujía

PRECAUCIÓN:

Utilice siempre el tipo

de bujía recomendado. El uso de un tipo de

bujía incorrecto puede causar averías en el

producto.

80 1104 - 010 - 12.06.2023

• Examine la bujía si el motor tiene baja potencia, no

es fácil de arrancar o no funciona correctamente al

régimen de ralentí.

• Para reducir el riesgo de material no deseado en los

electrodos de la bujía, siga estas instrucciones:

a) Asegúrese de que el régimen de ralentí está bien

ajustado.

b) Asegúrese de que la mezcla de combustible sea

correcta.

c) Asegúrese de que el filtro de aire esté limpio.

• Si la bujía está sucia, límpiela y asegúrese de que

la distancia entre los electrodos sea la correcta,

consulte

Datos técnicos en la página 83

• Sustituya la bujía si fuese necesario.

Ajuste del motor

Siga estas instrucciones si el motor no funciona

correctamente.

1. Monte un equipo de corte homologado; consulte

Accesorios en la página 84

2. Arranque el motor.

3. Utilice el producto en condiciones normales durante

3 minutos.

4. Levante el equipo de corte en el aire y acelere al

máximo durante 30 segundos. Si se usa un cabezal

de corte, asegúrese de que el hilo se corta a la

longitud correcta con la cuchilla de protección.

Nota:

No corte hierba ni ramas durante este paso.

5. Utilice el producto en condiciones normales para

asegurarse de que el motor funciona correctamente.

6. Si el motor no funciona correctamente, realice los

pasos 4 y 5 de nuevo 3 veces.

7. Si el motor no funciona correctamente a pesar de

haber llevado a cabo este procedimiento, acuda a

su distribuidor Husqvarna para que ajuste/repare el

producto.

Afilar la cuchilla para hierba y la hoja

para hierba

ADVERTENCIA: Pare el motor.

Utilice guantes protectores.

• Para afilar correctamente la cuchilla para hierba o la

hoja para hierba, consulte las instrucciones que se

incluyen con el equipo de corte.

• Afile todos los bordes por igual para mantener el

equilibrio.

• Utilice una lima plana con dentado recto.

ADVERTENCIA: Si una hoja está

dañada, deje de usarla. No intente

enderezar una hoja doblada o torcida para

volver a usarla.

Lubricación del eje propulsor flexible

1. Tire del pomo hacia arriba y retire el manguito del

eje propulsor de la cubierta del embrague.

a) Sacuda o saque el eje propulsor de su manguito.

2. Lubrique el eje propulsor.

1104 - 010 - 12.06.2023

3. Empuje y gire el eje propulsor al mismo tiempo para

volver a colocarlo en su manguito. Mantenga unos

10mm/0,40pulg. del eje propulsor fuera del borde

del manguito.

4. Alinee el orificio del manguito del eje propulsor con

el pomo situado en la cubierta del embrague.

5. Empuje y gire el eje propulsor al mismo tiempo para

conectarlo.

Resolución de problemas

El motor no arranca

Comprobar Causa posible Procedimiento

Interruptor de parada. El interruptor de parada se encuentra

en la posición de parada.

Acuda a un taller de servicio homolo-

gado para que cambie el interruptor

de parada.

Ganchos de arranque. Los ganchos de arranque no pueden

moverse libremente.

Retire la cubierta del mecanismo de

arranque y limpie alrededor de los

ganchos de arranque. Consulte

Des-

cripción del producto en la página 59

Deje que un taller de servicio homo-

logado le ayude.

Depósito de combustible. Tipo de combustible incorrecto. Vacíe el depósito de combustible y

llénelo con el combustible adecuado.

Bujía. La bujía está sucia o mojada. Asegúrese de que la bujía de encen-

dido está seca y limpia.

La distancia entre los electrodos de

la bujía es incorrecta.

Limpie la bujía. Compruebe que la

distancia entre los electrodos sea co-

rrecta. Asegúrese de que la bujía es-

tá equipada con supresor.

Consulte los Datos técnicos para

Distancia entre los electrodos correc-

ta.

La bujía está suelta. Apriete la bujía.

82 1104 - 010 - 12.06.2023

El motor arranca pero se para de nuevo

Comprobar Causa posible Procedimiento

Depósito de combus-

tible

Tipo de combustible incorrecto. Vacíe el depósito de combustible y llénelo

con el combustible adecuado.

Filtro de aire El filtro de aire está obstruido. Limpie el filtro de aire.

Transporte, almacenamiento y eliminación

Transporte y almacenamiento

• Deje siempre que se enfríe el producto antes de

almacenarlo.

• Para el transporte y almacenamiento del producto

y del combustible, asegúrese de que no haya

fugas ni humos. Las chispas o llamas abiertas,

por ejemplo, de dispositivos eléctricos o calderas,

pueden producir un incendio.

• Use siempre recipientes homologados para el

transporte y almacenamiento de combustible.

• Vacíe el combustible antes del transporte o antes

de almacenamiento a largo plazo. Deseche el

combustible en una ubicación adecuada para su

eliminación.

• Fije la protección para transporte cuando vaya a

guardar o a transportar el producto.

• Desmonte el sombrerete de bujía de la bujía.

• Fije el producto durante el transporte. Asegúrese de

que no pueda moverse.

• Limpie el producto y efectúe las labores de servicio

antes de almacenarlo durante un tiempo prolongado.

Datos técnicos

553RBX

Motor

Cilindrada, cm

50,6

Régimen de ralentí, rpm 2800

Régimen máximo, r.p.m. 13000

Velocidad en el eje de salida, rpm 9285

Potencia máxima del motor según ISO 8893, kW/CV a rpm 2,3/3,1 a 9500

Silenciador con catalizador No

Sistema de encendido

Bujía NGK CMR7H

Distancia de electrodos, mm 0,6-0,7

Sistema de combustible y lubricación

Capacidad del depósito de combustible, l/cm³ 0,8 /800

Peso

1104 - 010 - 12.06.2023 83

553RBX

Sin combustible, equipo de corte y protección, kg 12,1

Emisiones de ruido

Nivel de potencia acústica medida, dB(A) 115

Nivel de potencia acústica garantizado L

dB(A) 118

Niveles de ruido

Nivel de presión sonora equivalente en el oído del usuario, medido según EN/ISO 11806 e ISO 22868, dB(A),

mín./máx.

Equipada con cabezal de corte (original) 103

Equipada con hoja para hierba (original) 102

Niveles de vibraciones

Niveles de vibración equivalentes (a

hv,eq

) en el manillar, medidos según la norma EN ISO 11806 e ISO 22867, m/s

Equipado con cabezal de corte, izquierda/derecha 3,3/2,7

Equipada con hoja para hierba (original) 5,3/3,4

Accesorios

Accesorios homologados

Tipo de accesorio Protección del equipo de corte, n.º

de referencia

Hoja para hierba/cuchilla para hierba Multi 300-3 (Ø 300, 3 dientes) 537 33 16-03

Multi 255-3 (Ø 255, 3 dientes) 537 33 16-03

Multi 275-4 (Ø 275, 4 dientes) 537 33 16-03

Multi 330-2 (Ø 330, 2 dientes) 537 33 16-03

Cuchillas de plástico Tricut Ø 300 mm (los discos sepa-

rados tienen la referencia 531 01

77-15)

537 33 16-03

Emisiones sonoras en el entorno medidas como potencia acústica (L

) según la directivaCE 2000/14/CE.

El nivel referido de potencia sonora de la máquina se ha medido con el equipo de corte original que produce

el nivel más elevado. La diferencia entre la potencia sonora garantizada y medida es que la potencia sonora

garantizada también incluye la dispersión en el resultado de la medición y las variaciones entre diferentes

máquinas del mismo modelo, según la directiva 2000/14/CE.

Los datos referidos del nivel de presión sonora equivalente tienen una dispersión estadística habitual (desvia-

ción típica) de 1dB (A).

Los datos referidos del nivel de vibración poseen una dispersión estadística habitual (desviación típica) de

1m/s

84 1104 - 010 - 12.06.2023

Accesorios homologados Tipo de accesorio Protección del equipo de corte, n.º

de referencia

Cabezal de corte T35, T35X (hilo de Ø 2,4 - 3,0mm) 537 33 16-03

S35 (hilo de Ø 2,4 - 3,0mm) 537 33 16-03

T45x (hilo de Ø 2,7 - 3,3mm) 537 33 16-03

S ll 537 33 16-03

Cazoleta de apoyo Fija –

1104 - 010 - 12.06.2023 85

Declaración de conformidad

Declaración de conformidad CE

Nosotros, Husqvarna AB, SE-561 82 Huskvarna

(Suecia), tel. +46-36-146500, declaramos bajo nuestra

exclusiva responsabilidad que el producto:

Descripción Desbrozadora

Marca Husqvarna

Tipo/Modelo 553RBX

Identificación Números de serie a partir del año 2022

Cumple las siguientes directivas y normas de la UE:

Norma Descripción

2006/42/CE "relativa a las máquinas"

2014/30/UE "relativa a la compatibilidad electromagnética"

2000/14/CE "relativa a las emisiones sonoras en el entorno"

2011/65/UE

"relativa a restricciones de utilización de determinadas sustancias peligrosas en aparatos

eléctricos y electrónicos"

Y que se aplican las especificaciones técnicas o los

estándares siguientes: EN ISO 12100:2021, CISPR

12:2009, ISO 14982:1998, EN ISO 11806-1:2011, EN

ISO 11806-2:2011, EN IEC 63000:2018

RISE SMP, Svensk Maskinprovning AB, Box 4053,

SE-904 03 Umeå (Suecia) ha efectuado el examen de

tipo voluntario para Husqvarna AB.

Número de certificado: SEC/17/2462

RISE SMP, Svensk Maskinprovning AB, Box 4053,

SE-904 03 Umeå (Suecia), ha comprobado también

la conformidad con el apéndiceV de la Directiva del

Consejo2000/14/CE.

Para obtener información respecto a las emisiones

sonoras, consulte

Datos técnicos en la página 83

2022-05-09

Stefan Holmberg, Director de I+D, Gestión de

tecnología, Husqvarna AB

Responsable de la documentación técnica

86 1104 - 010 - 12.06.2023

Sommaire

Introduction................................................................... 87

Sécurité.........................................................................89

Instructions de sécurité pour l'entretien........................ 96

Sécurité carburant........................................................ 97

Montage........................................................................97

Utilisation.................................................................... 101

Entretien..................................................................... 107

Dépannage................................................................. 111

Transport, entreposage et mise au rebut....................112

Caractéristiques techniques....................................... 112

Accessoires................................................................ 113

Déclaration de conformité...........................................115

Introduction

Description du produit

Ce produit est une débroussailleuse équipée d'un

moteur à combustion.

Nous travaillons en permanence à l'amélioration de

votre sécurité et de votre efficacité pendant l'utilisation.

Pour davantage d'informations, contactez votre atelier

d'entretien.

Utilisation prévue

Utilisez le produit avec une lame à herbe ou une tête de

désherbage pour couper différents types de végétation.

N'utilisez pas ce produit pour d'autres tâches que le

désherbage et débroussaillage.

Remarque: La législation nationale ou locale peut

réglementer l'utilisation. Respectez la législation en

vigueur.

Utilisez uniquement le produit avec des accessoires

approuvés par le fabricant. Consultez la section

Accessoires à la page 113

Aperçu du produit

1. Lame

2. Ravitaillement en lubrifiant, renvoi d'angle

3. Renvoi d'angle

4. Protection pour l'équipement de coupe

5. Arbre

6. Poignée anneau

1104 - 010 - 12.06.2023 87

7. Gâchette d'accélération

8. Bouton d'arrêt

9. Blocage de la gâchette d'accélération

10. Accouplement de l'arbre d'entraînement flexible

11. Poignée du câble du démarreur

12. Réservoir de carburant

13. Couvercle de filtre à air

14. Capot de cylindre

15. Chapeau de bougie et bougie

16. Poire de la pompe à carburant

17. Starter

18. Harnais

19. Disque d'entraînement

20. Bride de support

21. Bol de garde au sol

22. Contre-écrou

23. Tête de désherbage

24. Protection de transport

25. Goupille d'arrêt

26. Clé à douille

27. Tournevis

28. Manuel de l'opérateur

29. Poignée enJ

Symboles concernant le produit

AVERTISSEMENT! Soyez prudent et

utilisez le produit correctement. Ce produit

peut causer des blessures graves, voire

mortelles, à l'opérateur ou à d'autres

personnes.

Lisez le manuel d'utilisation et assurez-

vous de bien comprendre les instructions

avant d'utiliser ce produit.

Utilisez un casque de protection dans les

endroits où des objets peuvent tomber.

Utilisez des protège-oreilles et des

protections pour les yeux homologués.

Régime maximal de l'arbre de sortie.

Le produit est conforme aux directives CE

en vigueur.

Ce produit est conforme aux directives en

vigueur au Royaume-Uni.

Le produit peut entraîner la projection

d'objets, ce qui peut causer des

blessures.

50F

15 m

Restez à une distance minimale de 15m

(50pi) des personnes et des animaux

pendant le fonctionnement du produit.

Risque de rebond si l'équipement de

coupe touche un objet qu'il ne coupe pas

immédiatement. Le produit peut couper

des parties du corps. Restez à une

distance minimale de 15m (50pi) des

personnes et des animaux pendant le

fonctionnement du produit.

Les flèches indiquent la limite de la

position de la poignée.

Starter.

Poire de la pompe à carburant.

Utilisez des gants de protection

homologués.

Utilisez des bottes antidérapantes

robustes.

Étiquette relative aux émissions sonores

dans l'environnement selon les directives

et réglementations européennes et du

Royaume-Uni et la législation de la

Nouvelle-Galles du Sud «Protection

of the Environment Operations (Noise

Control) Regulation 2017». Le niveau

de puissance sonore garanti du produit

est spécifié à la section

Caractéristiques

techniques à la page 112

Maintenez toutes les parties de votre

corps à distance des surfaces chaudes.

yyyywwxxxx La plaque signalétique in-

dique le numéro de série.

aaaa désigne l'année de

production et ww corres-

pond à la semaine de pro-

duction.

88 1104 - 010 - 12.06.2023

Remarque: Les autres symboles/autocollants

présents sur le produit concernent des exigences de

certification spécifiques à d'autres zones commerciales.

Émissions EuroV

AVERTISSEMENT: toute altération

du moteur a pour effet d'annuler

l'homologation de type UE de ce produit.

Responsabilité

Conformément à la loi sur la responsabilité du fait des

produits, nous déclinons toute responsabilité pour tout

dommage causé par notre produit si:

• le produit n'est pas correctement réparé;

• le produit est réparé avec des pièces qui ne

proviennent pas du fabricant ou qui ne sont pas

homologuées par le fabricant;

• le produit est équipé d'un accessoire qui ne provient

pas du fabricant ou qui n'est pas homologué par le

fabricant;

• le produit n'est pas réparé par un centre d'entretien

agréé ou par une autorité homologuée.

Sécurité

Définitions de sécurité

Des avertissements, des recommandations et des

remarques sont utilisés pour souligner des parties

spécialement importantes du manuel.

AVERTISSEMENT: Symbole utilisé

en cas de risque de blessures ou de

mort pour l'opérateur ou les personnes à

proximité si les instructions du manuel ne

sont pas respectées.

REMARQUE: Symbole utilisé en cas

de risque de dommages pour le produit,

d'autres matériaux ou les environs si

les instructions du manuel ne sont pas

respectées.

Remarque: Symbole utilisé pour donner des

informations supplémentaires pour une situation

donnée.

Instructions générales de sécurité

AVERTISSEMENT: lisez les

instructions qui suivent avant d'utiliser le

produit.

• Ne modifiez pas le produit sans l'approbation

du fabricant et utilisez toujours des accessoires

d'origine. Les modifications et accessoires non

homologués peuvent provoquer des blessures

graves, voire mortelles, à l'opérateur ou aux autres

personnes présentes.

• L'intérieur du silencieux contient des produits

chimiques pouvant être cancérigènes. Ne touchez

pas le silencieux s'il est endommagé.

• Un silencieux/pare-étincelles et une surface

de montage pare-étincelles usagés peuvent

présenter des dépôts de particules de

combustion potentiellement cancérigènes. Évitez

toute exposition à ces composés lors de la

manipulation du silencieux et/ou du pare-étincelles.

Avant toute manipulation du silencieux et/ou du

pare-étincelles, reportez-vous à

Pour contrôler le

silencieux à la page 93

• Ce produit génère un champ électromagnétique

durant son fonctionnement, ce qui peut perturber

le fonctionnement d'implants médicaux. Cela

peut provoquer des blessures très graves, voire

mortelles. Consultez votre médecin et le fabricant de

votre implant avant utilisation.

• Ne touchez jamais la bougie ou le câble de la bougie

lorsque le moteur tourne. Risque de choc électrique.

• Votre garantie peut ne pas être approuvée pour

les dommages causés par des accessoires ou des

pièces de rechange qui ne sont pas approuvés.

Consignes de sécurité pour

l'assemblage

AVERTISSEMENT: Lisez les

instructions qui suivent avant d'utiliser le

produit.

• Retirez le chapeau de bougie de la bougie

d'allumage avant de monter le produit.

• Utilisez des gants de protection homologués.

• Assurez-vous d'assembler correctement le capot et

l'arbre avant de démarrer le moteur.

• Le disque d'entraînement et la bride de support

doivent s'engager correctement dans le trou central

de l'équipement de coupe. Un équipement de coupe

qui n'est pas correctement fixé peut causer des

blessures graves, voire mortelles à l'utilisateur ou

d'autres personnes.

1104 - 010 - 12.06.2023

• Pour faire fonctionner le produit en toute sécurité

et éviter toute blessure à l'opérateur ou à d'autres

personnes, le produit doit toujours être correctement

fixé au harnais.

Instructions de sécurité pour le

fonctionnement

AVERTISSEMENT: lisez les

instructions qui suivent avant d'utiliser le

produit.

• Avant l'utilisation, il est essentiel de comprendre la

différence entre le débroussaillage et le désherbage

avant l’utilisation.

• En cas de doute concernant la marche à

suivre, consultez un expert. Adressez-vous à votre

revendeur ou à votre atelier d'entretien. Évitez les

tâches pour lesquelles vous ne vous sentez pas

suffisamment qualifié.

• N'utilisez jamais un produit s'il est défectueux.

Suivez les instructions de maintenance et d'entretien

ainsi que les contrôles de sécurité indiqués dans

ce manuel. Certaines opérations de maintenance et

d'entretien doivent être réalisées par un spécialiste

dûment formé et qualifié. Reportez-vous aux

instructions à la section

Dispositifs de sécurité sur

le produit à la page 92

• Tous les capots, toutes les protections et toutes

les poignées doivent avoir été montés avant de

démarrer le produit. Vérifiez que le capuchon

de bougie et le câble d'allumage ne sont pas

endommagés afin d'éviter tout risque de choc

électrique.

• N'utilisez jamais ce produit si vous êtes fatigué,

avez consommé de l'alcool ou pris des médicaments

susceptibles d'affecter votre vue, votre vigilance,

votre jugement ou la maîtrise de votre corps.

• N'utilisez pas le produit par mauvais temps:

brouillard épais, pluie diluvienne, vent violent, grand

froid, etc. Travailler par mauvais temps est cause de

fatigue et peut même être dangereux: sol glissant,

direction de chute d'arbre modifiée, etc.

• Les seuls accessoires que vous pouvez utiliser avec

le moteur sont les accessoires de coupe que nous

recommandons au chapitre

Accessoires à la page

113

• Ne laissez jamais des enfants utiliser le produit

ou s'en approcher. Le produit est équipé d'un

bouton marche/arrêt à détente et peut être démarré

par une activation à faible vitesse et de faible

puissance de la poignée du lanceur; dans certaines

circonstances, de jeunes enfants peuvent produire la

force nécessaire au démarrage du produit. Ceci peut

entraîner un risque de graves blessures corporelles.

Retirez donc le capuchon de bougie lorsque le

produit n'est pas sous surveillance.

• Faire tourner un moteur dans un local fermé ou

mal aéré peut causer la mort par asphyxie ou

empoisonnement au monoxyde de carbone.

• Un carter d’embrayage complet avec tube de

transmission doit être monté avant de démarrer le

produit, sinon l’embrayage risque de lâcher et de

provoquer des blessures.

• Assurez-vous qu'aucune personne ou aucun animal

ne se trouve à moins de 15mètres de votre zone de

travail. Lorsque plusieurs opérateurs travaillent dans

une même zone, il convient d'observer une distance

de sécurité d'au moins 15mètres. Dans le cas

contraire, il existe un risque de blessures graves.

Arrêtez immédiatement le produit si une personne

s'approche. Ne tournez jamais sur vous-même avec

le produit sans vous assurer d’abord que personne

ne se trouve dans la zone de sécurité.

• Assurez-vous qu'aucune personne, aucun animal ou

autre objet ne peut faire obstacle à votre contrôle

du produit ou entrer en contact avec l'accessoire

de coupe ou des objets projetés par celui-ci.

Cependant, n'utilisez pas le produit s'il n'est pas

possible d'appeler au secours en cas d'accident.

• Inspectez toujours la zone de travail. Retirez tous

les objets tels que les pierres, les morceaux de

verre, les clous, les fils de fer, les bouts de ficelle,

etc. pouvant être projetés ou risquant de s'enrouler

autour de l'équipement de coupe.

• Assurez-vous de pouvoir vous tenir debout et vous

déplacer en toute sécurité. Repérez les éventuels

obstacles (racines, pierres, branches, fossés, etc.)

en cas de déplacement soudain. Observez la plus

grande prudence lorsque vous travaillez sur des

terrains en pente.

• Soyez bien en équilibre, les pieds d'aplomb, à tout

moment. Ne vous penchez pas trop loin.

• Utilisez toujours le harnais et gardez l'arbre sur le

côté droit de votre corps lorsque vous utilisez le

produit.

• L’équipement de coupe doit se trouver sous la taille

de l’utilisateur.

• Arrêtez le moteur lorsque vous vous déplacez

dans une autre zone. Utilisez le dispositif de

protection pour le transport lorsque vous transportez

l’équipement sur une distance.

• Ne posez jamais le produit au sol lorsque le moteur

est en marche, sauf si vous pouvez le surveiller.

• Arrêtez le moteur et l'équipement de coupe avant de

retirer la matière végétale qui s'est enroulée autour

1104 - 010 - 12.06.2023

de l'axe de lame. Ni l'utilisateur de la machine, ni

qui que ce soit ne doit essayer de retirer la matière

végétale coupée tant que le moteur ou l'équipement

de coupe tourne, sous peine de blessures graves.

Après utilisation, le renvoi d'angle peut être chaud

pendant un moment. Risque de brûlures au contact.

• Attention aux objets projetés. Portez toujours

des protections pour les yeux homologuées. Ne

jamais se pencher au-dessus de la protection de

l'équipement de coupe. Des cailloux, débris, etc.

peuvent être projetés dans les yeux et causer des

blessures très graves, voire la cécité.

• Il arrive que des branches ou de l'herbe se coincent

entre la protection et l'équipement de coupe. Arrêtez

toujours le moteur avant de nettoyer le produit.

• Les produits équipés de lames d’éclaircissage ou

de lames à herbe peuvent être projetés violemment

d’un côté quand la lame heurte un objet fixe. Ce

phénomène est appelé rebond. Un rebond peut

être suffisamment violent pour projeter le produit

et/ou l’opérateur dans une direction quelconque et

faire perdre le contrôle du produit à l’opérateur. Les

rebonds se produisent sans prévenir si le produit

s’accroche sur un objet, cale ou se bloque. Un

rebond est plus apte à se produire dans des zones

où il est difficile de voir le matériau coupé.

• Évitez d’utiliser la plage 12h - 15h de la lame.

Du fait de la vitesse de rotation de la lame, c’est

justement sur cette plage que l’éjection d’objets

risque de se produire lorsque la lame est appliquée

sur des troncs plus épais.

• Ramenez le moteur au régime de ralenti après

chaque étape de travail. Laisser le moteur tourner

à pleins gaz sans lui faire subir de charge peut

endommager sérieusement le moteur.

• Soyez toujours attentif aux signaux d'avertissement

ou aux cris lorsque vous portez des protège-oreilles.

Enlevez toujours vos protège-oreilles dès que le

moteur s'arrête.

• Une exposition excessive aux vibrations peut

entraîner des troubles circulatoires ou nerveux

chez les personnes sujettes à des troubles

cardio-vasculaires. Consultez un médecin en cas

de symptômes liés à une exposition excessive

aux vibrations. Ces symptômes peuvent être les

suivants: insensibilisation ou irritation locale,

douleur, chatouillements, faiblesse musculaire,

décoloration ou modification cutanée. Ces

symptômes affectent généralement les doigts, les

mains ou les poignets.

• N'utilisez jamais un produit dont le capuchon de

bougie est endommagé.

• N'utilisez pas un produit dont le silencieux est

endommagé.

• N'approchez aucune partie du corps de l'équipement

de coupe en rotation et des surfaces chaudes.

• Portez toujours des gants lorsque vous manipulez la

lame à gazon.

Équipement de protection individuel

AVERTISSEMENT: Lisez les

instructions qui suivent avant d'utiliser le

produit.

• Portez toujours un équipement de protection

individuel homologué lorsque vous utilisez le produit.

L'équipement de protection individuel ne protège

pas complètement des blessures, mais il diminue la

gravité des blessures en cas d'accident. Faites appel

à votre revendeur pour vous aider à sélectionner

l'équipement adéquat.

• Portez un casque de protection lorsqu'il y a un risque

de chute d'objets.

• Portez des protège-oreilles homologués ayant un

effet atténuateur suffisant. Une exposition prolongée

au bruit risque de causer des lésions auditives

permanentes.

• Utilisez des protections pour les yeux homologuées.

L'usage d'une visière doit toujours s'accompagner

du port de lunettes de protection homologuées. Les

lunettes de protection doivent être conformes aux

normesANSIZ87.1 (États-Unis) ou EN166 (pays de

l'UE).

• Utilisez une visière pour vous protéger le visage. La

visière ne suffit pas à protéger les yeux.

• Portez des gants de protection en cas de besoin, par

exemple lorsque vous fixez, examinez ou nettoyez

l'équipement de coupe.

• Portez des bottes antidérapantes et stables.

• Portez des vêtements fabriqués dans un matériau

résistant. Portez toujours des pantalons longs,

épais et des manches longues. Ne portez pas de

vêtements amples qui risqueraient de se prendre

dans les brindilles et les branches. Ne portez pas

de bijoux, de shorts, de sandales et ne marchez pas

pieds nus. Attachez vos cheveux de façon sécurisée

au-dessus de vos épaules.

1104 - 010 - 12.06.2023

• Gardez toujours une trousse de premiers soins à

portée de main.

Dispositifs de sécurité sur le produit

Pour plus d'informations sur l'emplacement des

dispositifs de sécurité, reportez-vous à la section

Aperçu

du produit à la page 87

AVERTISSEMENT: lisez les

instructions qui suivent avant d'utiliser le

produit.

• N'utilisez pas un produit avec des dispositifs

de sécurité endommagés. Vérifiez et effectuez

l'entretien des dispositifs de sécurité régulièrement.

Si les dispositifs de sécurité sont défectueux, parlez-

en à votre atelier d'entretien Husqvarna.

• N'apportez pas de modifications aux dispositifs de

sécurité. N'utilisez pas le produit si des couvercles

de protection, des interrupteurs de sécurité ou

d'autres dispositifs de protection ne sont pas fixés

ou sont endommagés.

• Une formation spécifique est nécessaire pour

effectuer tous les travaux d'entretien et de réparation

du produit, en particulier des dispositifs de sécurité.

Si les dispositifs de sécurité se révèlent non

conformes après les contrôles indiqués dans ce

manuel d'utilisation, vous devez demander de

l'aide à un agent d'entretien. Nous garantissons la

disponibilité d'un service de réparation et d'entretien

professionnel. Si votre revendeur n'est pas un atelier

spécialisé, demandez-lui des informations à propos

de l'atelier spécialisé le plus proche.

• N'utilisez pas un accessoire de coupe sans une

protection correctement fixée et homologuée. Voir

Accessoires à la page 113

Pour contrôler l'interrupteur d'arrêt

1. Démarrez le moteur.

2. Mettez l'interrupteur de marche/arrêt en position

d'arrêt et vérifiez que le moteur s'arrête.

Pour contrôler le blocage de la gâchette

d'accélération

Le blocage de la gâchette d'accélération verrouille la

gâchette en position de ralenti pour empêcher toute

activation accidentelle de cette dernière. Lorsque vous

relâchez la poignée de la commande d'accélération et le

blocage de la gâchette d'accélération, elles reviennent

toutes les deux en position initiale.

1. Appuyez sur le blocage de la gâchette d'accélération

(A). Assurez-vous que la gâchette d'accélération (B)

est relâchée.

2. Vérifiez que la gâchette d'accélération (B) est

bloquée en position de ralenti lorsqu'elle est

déverrouillée.

3. Appuyez sur le blocage de la gâchette d'accélération

(A) et assurez-vous qu'il retourne à sa position

initiale lorsque vous le relâchez.

4. Assurez-vous que le blocage de la gâchette

d'accélération (A) et la gâchette d'accélération (B)

bougent librement.

5. Démarrez le produit et faites-le fonctionner à plein

régime. Reportez-vous à

Pour démarrer le moteur à

la page 104

1104 - 010 - 12.06.2023

6. Lâchez la gâchette d'accélération (B) et vérifiez que

l'accessoire de coupe s'arrête et s'immobilise.

AVERTISSEMENT: Si l'accessoire

de coupe se déplace quand la gâchette

d'accélération est sur la position de ralenti,

réglez le régime de ralenti. Reportez-vous à

la section

Pour régler le régime de ralenti à

la page 108

Contrôle de la protection de l'accessoire de

coupe

AVERTISSEMENT: l'installation

d'une protection d'accessoire de coupe

incorrecte ou endommagée peut provoquer

des blessures graves. Reportez-vous à la

section

Accessoires à la page 113

AVERTISSEMENT: utilisez toujours

la protection d'accessoire de coupe

recommandée pour l'accessoire de coupe

que vous utilisez. L'installation d'une

protection d'accessoire de coupe incorrecte

ou endommagée peut provoquer des

blessures graves. Reportez-vous à la

section

Accessoires à la page 113

La protection de l'accessoire de coupe permet d'éviter

à l'opérateur d'être blessé par des projections d'objets.

Elle permet également d'éviter de vous blesser si vous

touchez l'accessoire de coupe.

1. Réalisez un contrôle visuel pour détecter les

dommages, par exemple des fissures.

2. Remplacez la protection de l'accessoire de coupe si

elle est endommagée.

Pour contrôler le système anti-vibrations

Le système anti-vibrations réduit au minimum les

vibrations dans les poignées, ce qui facilite son

utilisation.

1. Arrêtez le moteur.

2. Contrôlez visuellement si une déformation ou un

dommage tel qu'une fissure sont présents.

3. Assurez-vous que les éléments du système anti-

vibrations sont en bon état et correctement fixés.

Pour contrôler le silencieux

AVERTISSEMENT: N’utilisez

jamais un produit avec un silencieux

défectueux.

AVERTISSEMENT: Rappelez-vous

que les gaz d’échappement du moteur sont

chauds et peuvent produire des étincelles

susceptibles de déclencher un incendie.

Par conséquent, ne démarrez jamais le

produit dans un local clos ou à proximité de

matériaux inflammables!

Le silencieux est conçu pour réduire au maximum le

niveau sonore et rejeter les gaz d'échappement loin

de l'utilisateur. En ce qui concerne le silencieux, il

importe de bien suivre les instructions de contrôle, de

maintenance et d’entretien.

1104 - 010 - 12.06.2023

• Vérifiez régulièrement la fixation du silencieux au

produit.

Fixation et dépose du contre-écrou

AVERTISSEMENT: Arrêtez le

moteur, utilisez des gants de protection et

soyez prudent autour des bords tranchants

de l'équipement de coupe.

Le contre-écrou est utilisé pour fixer certains types

d'accessoires de coupe. Le contre-écrou est fileté à

gauche.

• Pour le fixer, serrez le contre-écrou dans le sens

inverse de rotation de l'équipement de coupe.

• Pour déposer le contre-écrou, desserrez le contre-

écrou dans le sens de rotation de l'accessoire de

coupe.

• Pour desserrer et serrer le contre-écrou, utilisez une

clé à douille munie d'un arbre long. La flèche sur

l'image indique la zone dans laquelle vous pouvez

utiliser la clé à douille.

AVERTISSEMENT:

Lorsque

vous desserrez et serrez le contre-écrou,

la lame est susceptible de causer des

blessures. Vous devez toujours vous

assurer que le protège-lame protège

bien vos mains des blessures lorsque

vous effectuez cette opération.

Remarque: Assurez-vous que vous ne pouvez pas

tourner le contre-écrou à la main. Remplacez l'écrou si

le revêtement en nylon ne présente pas une résistance

d'au moins 1,5Nm. Remplacez le contre-écrou après

une dizaine de serrages.

Équipement de protection individuelle

AVERTISSEMENT: Lisez les

instructions qui suivent avant d'utiliser le

produit.

• Portez toujours un équipement de protection

individuel homologué lorsque vous utilisez le produit.

L'équipement de protection individuel ne protège

pas complètement des blessures, mais il diminue la

gravité des blessures en cas d'accident. Faites appel

à votre revendeur pour vous aider à sélectionner

l'équipement adéquat.

• Portez un casque de protection lorsqu’il y a un

risque de chute d’objets.

• Portez des protège-oreilles homologués ayant un

effet atténuateur suffisant. Une exposition prolongée

au bruit risque de causer des lésions auditives

permanentes.

• Utilisez des protections pour les yeux homologuées.

L'usage d'une visière doit toujours s'accompagner

du port de lunettes de protection homologuées.

Par lunettes de protection homologuées, on entend

celles qui sont en conformité avec les normes ANSI

Z87.1 (États-Unis) ou EN166 (pays de l’UE).

• Portez des gants de protection en cas de besoin, par

exemple lorsque vous fixez, examinez ou nettoyez

l'équipement de coupe.

1104 - 010 - 12.06.2023

• Portez des bottes de protection avec coques de

protection en acier et des semelles antidérapantes.

• Portez des vêtements fabriqués dans un matériau

résistant. Portez toujours des pantalons longs,

épais et des manches longues. Ne portez pas de

vêtements amples qui risqueraient de se prendre

dans les brindilles et les branches. Ne portez pas

de bijoux, de shorts, de sandales et ne marchez pas

pieds nus. Attachez vos cheveux de façon sécurisée

au-dessus de vos épaules.

• Gardez toujours une trousse de premiers soins à

portée de main.

Libération rapide du harnais

AVERTISSEMENT:

n'utilisez pas le

harnais si la fonction de libération rapide est

endommagée. Assurez-vous que la fonction

de libération rapide fonctionne correctement

lorsque vous réglez le produit.

AVERTISSEMENT: assurez-vous

que le produit est bien fixé au harnais

lorsque vous le mettez en marche. Si ce

n'est pas le cas, vous ne pourrez pas

contrôler le produit en toute sécurité, ce qui

pourrait entraîner des blessures pour vous

ou des tierces personnes.

La fonction de libération rapide se trouve à l'avant du

harnais. Les sangles du harnais doivent toujours rester

positionnées correctement.

En cas d'urgence, la fonction de libération rapide vous

permet de vous dégager du produit en toute sécurité.

Équipement de coupe

AVERTISSEMENT: Lors d'une

intervention sur l'équipement de coupe,

celui-ci ne doit pas tourner. Assurez-vous

que le moteur est à l'arrêt. Retirez le

chapeau de bougie avant toute intervention

sur l'équipement de coupe.

AVERTISSEMENT: Assurez-vous

que l'accessoire de coupe n'est pas

endommagé. Un équipement de coupe

endommagé est susceptible de provoquer

des accidents. Remplacez tout équipement

de coupe endommagé.

AVERTISSEMENT: Utilisez

l'équipement de coupe approprié. Utilisez

uniquement l'accessoire de coupe avec la

protection recommandée; reportez-vous à

la section

Accessoires à la page 113

Équipement de coupe

• Utilisez les lames à herbe et les couteaux à herbe

pour couper l'herbe épaisse.

• Utilisez la tête de coupe pour couper l'herbe.

• Une lame mal affûtée ou endommagée augmente

les risques d'accident. Maintenez les dents de la

lame correctement affûtées. Suivez les instructions

contenues dans

Pour affûter le couteau à herbe et

la lame à herbe à la page 110

et utilisez la jauge de

profondeur recommandée.

1104 - 010 - 12.06.2023

• Vérifiez si l'accessoire de coupe présente des

dommages ou des fissures. Remplacez tout

accessoire de coupe endommagé.

• Utilisez l'équipement de coupe uniquement avec

la protection recommandée. Consultez la section

Accessoires à la page 113

Tête de désherbage

AVERTISSEMENT: Veillez à ce

que le fil de coupe soit toujours enroulé

de manière serrée et régulière autour

du tambour pour éviter des vibrations

dangereuses.

• Utilisez uniquement les têtes de désherbage et les

fils de coupe recommandés.

• Utilisez uniquement les équipements de coupe

recommandés.

• Les petites machines requièrent de petites têtes de

désherbage, et inversement.

• La longueur du fil de coupe est importante. Un fil de

coupe long demande un moteur plus puissant qu'un

fil court, même en cas de diamètre égal de fil.

• Assurez-vous que le couteau monté sur le carter de

protection est intact. Il découpe le fil de coupe à la

bonne longueur.

• Faites tremper le fil de coupe dans l'eau pendant

quelques jours avant utilisation afin d'augmenter sa

durée de vie.

Instructions de sécurité pour l'entretien

AVERTISSEMENT: Lisez les

instructions qui suivent avant d'utiliser le

produit.

• Arrêtez le moteur, assurez-vous que l'équipement

de coupe s'arrête et laissez le produit refroidir avant

d'effectuer l'entretien.

• Débranchez le chapeau de bougie d'allumage avant

d'effectuer l'entretien.

• Les gaz d'échappement du moteur contiennent du

monoxyde de carbone, un gaz inodore, toxique et

très dangereux pouvant entraîner la mort. Ne faites

pas tourner le moteur en intérieur ou dans des

espaces fermés.

• Les gaz d'échappement du moteur sont très chauds

et peuvent contenir des étincelles. N'utilisez pas

le produit dans un local clos ou à proximité de

matériaux inflammables.

• Les accessoires et les modifications apportées au

produit qui ne sont pas approuvés par le fabricant

peuvent causer des blessures très graves, voire

mortelles. Ne modifiez pas le produit. Utilisez

uniquement des accessoires d'origine.

• Si l'entretien n'est pas effectué correctement

et régulièrement, le risque de blessures et

d'endommagement du produit augmente.

• Effectuez uniquement les tâches d'entretien

recommandées dans le présent manuel d'utilisation.

Laissez un agent d'entretien Husqvarna approuvé se

charger de toutes les autres opérations d'entretien.

• Demandez à un Husqvarna atelier spécialisé

d'effectuer régulièrement l'entretien du produit.

• Remplacez les pièces endommagées, usées ou

cassées.

96 1104 - 010 - 12.06.2023

Sécurité carburant

AVERTISSEMENT: Lisez les

instructions qui suivent avant d'utiliser le

produit.

• Ne mélangez pas le carburant à l'intérieur ou à

proximité d'une source de chaleur.

• Ne démarrez pas le produit si du carburant ou

de l'huile moteur a été renversé(e) sur le produit.

Essuyez le carburant/l'huile et attendez que le

produit sèche. Essuyez le carburant déversé sur le

produit.

• Si vous avez renversé du carburant sur vos

vêtements, changez de vêtements immédiatement.

• Évitez tout contact de la peau avec le carburant. Le

carburant peut causer des blessures. Si votre peau

entre en contact avec le carburant, lavez les parties

qui ont été en contact avec de l'eau et du savon.

• Ne démarrez pas le moteur si vous avez renversé de

l'huile ou du carburant sur le produit ou sur vous.

• Ne démarrez pas le produit s'il y a une fuite de

moteur. Vérifiez régulièrement s'il y a des fuites de

moteur.

• Faites attention avec le carburant. Le carburant est

inflammable et ses vapeurs sont explosives. Il peut

causer des blessures graves, voire mortelles.

• Ne respirez pas les vapeurs de carburant, elles

peuvent causer des blessures. Assurez-vous que la

ventilation est suffisante.

• Ne fumez pas à proximité du carburant ou du

moteur.

• Ne mettez pas d'objets chauds à proximité du

carburant ou du moteur.

• N'ajoutez pas de carburant lorsque le moteur est

allumé.

• Assurez-vous que le moteur est froid avant de faire

le plein de carburant.

• Avant de faire le plein, ouvrez le bouchon du

réservoir de carburant lentement et relâchez la

pression avec précaution.

• Assurez-vous que la ventilation est suffisante lors du

remplissage et du mélange de carburant (essence et

huile deux temps) ou lors de la vidange du réservoir

de carburant.

• Le carburant et les vapeurs de carburant sont très

inflammables et peuvent causer des blessures très

graves en cas d'inhalation ou de contact avec la

peau. Il convient donc d'observer la plus grande

prudence lors de la manipulation du carburant et de

veiller à disposer d'une aération suffisante.

• Serrez le bouton du réservoir de carburant avec

précaution afin d'éviter tout risque d'incendie.

• Déplacez le produit à un minimum de 3m (10ft) de

l'endroit où a été fait le plein de carburant avant de

démarrer le produit.

• Ne remplissez pas trop le réservoir de carburant.

• Assurez-vous qu'aucune fuite ne peut se produire

lorsque vous déplacez le produit ou le bidon de

carburant.

• Ne placez pas le produit ni le bidon de carburant

dans un espace où il y a une flamme nue, des

étincelles ou une veilleuse d'allumage. Assurez-vous

qu'il n'y a pas de flamme nue dans le lieu de

stockage.

• Utilisez uniquement des récipients homologués pour

le transport et le stockage de carburant.

• Avant de remiser le produit pour une période

prolongée, videz le réservoir de carburant.

Respectez la législation locale sur les lieux

d'élimination du carburant.

• Nettoyez le produit avant de le remiser pour une

période prolongée.

• Retirez le chapeau de bougie avant de remiser

le produit afin de vous assurer que le moteur ne

démarre pas par inadvertance.

Montage

Introduction

AVERTISSEMENT: Avant de

monter le produit, vous devez lire et

comprendre le chapitre sur la sécurité.

AVERTISSEMENT: Débranchez le

câble d'allumage de la bougie avant de

monter le produit.

1104 - 010 - 12.06.2023 97

Montage de l'arbre d'entraînement

flexible

1. Retirez les 2vis du raccord du tube de transmission.

2. Insérez l'arbre d'entraînement flexible dans les

boucles du faisceau de câblage.

3. Tournez et poussez l'arbre d'entraînement flexible

en même temps pour le raccorder.

4. Serrer les 2 vis.

5. Montez le manchon de l'arbre d'entraînement dans

le carter d'embrayage. Tournez et poussez l'arbre

d'entraînement en même temps pour le raccorder.

6. Assurez-vous que la goupille d'arrêt retourne à sa

position initiale.

Connexion au câble d'accélération et

aux câbles du contacteur d'arrêt

1. Ouvrez le capot.

2. Branchez le câble d'accélération depuis le faisceau

de câbles (A) et le câble d'accélération (B) depuis le

moteur dans le capot.

3. Fermez le capot.

4. Branchez les câbles du contacteur d'arrêt aux

connecteurs correspondants du moteur.

Montage de la poignée en anneau

1. Placez la poignée en anneau sur l'arbre.

2. Fixez l'entretoise dans la rainure de la poignée

en anneau. Fixez l'écrou et la vis. Ne serrez pas

complètement.

3. Ajustez le produit dans une position de travail

confortable.

4. Serrez l'écrou et la vis.

Assemblage de la poignée enJ

AVERTISSEMENT:

N'utilisez que

des lames/couteaux à herbe ou des têtes

de désherbage/des lames en plastique

avec la poignée enJ. N'utilisez pas des

lames d'éclaircissage ou des lames de

débroussaillage avec la poignée en J.

1. Fixez la poignée enJ à la poignée en anneau avec

3vis.

2. Ajustez le produit dans une position de travail

confortable.

3. Serrez les vis.

1104 - 010 - 12.06.2023

Pour assembler l'équipement de coupe

L'équipement de coupe comprend un accessoire de

coupe et une protection de l'accessoire de coupe.

AVERTISSEMENT: Utilisez des

gants de protection.

AVERTISSEMENT: Utilisez

toujours la protection de l'accessoire de

coupe recommandée. Consultez la section

Accessoires à la page 113

AVERTISSEMENT: Un accessoire

de coupe mal fixé peut entraîner des

blessures graves ou mortelles.

Fixation du bouclier de protection

REMARQUE: Fixez le bouclier de

protection lorsque vous utilisez une tête

de désherbage/une lame en plastique.

N'utilisez pas le bouclier de protection

lorsque vous utilisez une lame à herbe.

1. Placez le bouclier de protection dans la rainure

située sur la protection de l'accessoire de coupe.

2. Placez le bouclier de protection en position sur

la protection de l'équipement de coupe avec les

4crochets de verrouillage.

Dépose du bouclier de protection

• Libérez les crochets de verrouillage avec la clé à

bougie.

Pour fixer la lame à herbe et le protège-

lame/la protection combinée

1. Placez le protège-lame/la protection combinée (A)

sur l'axe et serrez le boulon pour le/la fixer.

2. Veillez à ce que le bouclier de protection soit

démonté.

3. Faites tourner l'arbre de sortie pour aligner l'un

des trous du disque d'entraînement (B) sur le trou

correspondant du carter.

4. Placez la goupille d'arrêt (C) dans le trou afin de

bloquer l'arbre.

5. Placez la lame à herbe (D), la bride de support (F) et

le bol de garde au sol (E) sur l'arbre de sortie.

6. Assurez-vous que le disque d'entraînement et la

bride de support s'engagent correctement dans le

trou central de la lame à herbe.

7. Fixez l'écrou (G).

1104 - 010 - 12.06.2023

8. Serrez l'écrou à l'aide de la clé à douille. Tenez

le manche de la clé à douille près du protège-

lame. Serrez dans la direction opposée à la rotation

de l'accessoire de coupe. Serrez au couple de

35-50Nm.

Montage et démontage de la protection de

l'accessoire de coupe et de la tête de

désherbage

REMARQUE: Veillez à ce que le

bouclier de protection soit fixé.

1. Fixez la bonne protection de l'accessoire de coupe

(A) pour la tête de désherbage. Reportez-vous à la

section

Accessoires à la page 113

2. Placez la protection de l'équipement de coupe sur le

raccord de l'arbre.

3. Fixez la protection de l'accessoire de coupe à l'aide

du boulon.

4. Posez le toc d'entraînement (B) sur l'arbre de sortie.

5. Faites tourner l'arbre de sortie jusqu'à ce que l'un

des trous du toc d'entraînement coïncide avec le trou

correspondant du carter.

6. Placez la goupille d'arrêt (C) dans le trou afin de

bloquer l'axe.

7. Tournez la tête de désherbage/les couteaux en

plastique (H) dans le sens opposé de rotation de la

tête de désherbage/des couteaux en plastique.

8. Pour le démontage, suivez les instructions dans le

sens inverse.

Pose de la protection de transport

1. Poser la lame dans la protection de transport (A).

2. Insérez les deux fixations (B) dans les fentes (C)

pour sécuriser la protection de transport.

Réglage de la hauteur de la plaque

arrière

1. Desserrez les 2vis de fixation maintenant la plaque

arrière.

100

1104 - 010 - 12.06.2023

2. Desserrez la plaque arrière du cadre d'un côté.

3. Réglez la plaque arrière à la bonne hauteur.

Assurez-vous que la goupille est alignée avec l'un

des trous sur le cadre.

Pour régler le harnais

1. Enfilez le harnais du produit.

2. Serrez fermement la courroie des hanches. Assurez-

vous que la courroie des hanches est alignée avec

la hanche.

3. Serrez la sangle de poitrine.

4. Réglez verticalement la sangle de poitrine. Assurez-

vous que la sangle de poitrine est bien serrée contre

votre corps.

5. Ajustez la sangle d'épaule jusqu'à ce que le poids

soit réparti équitablement sur vos épaules.

Utilisation

Introduction

AVERTISSEMENT: Avant d'utiliser

le produit, vous devez lire et comprendre le

chapitre sur la sécurité.

Avant d'utiliser le produit

• Examinez la zone de travail pour vous assurer que

vous connaissez le type de terrain, l'inclinaison du

sol et s'il y a des obstacles tels que des pierres, des

branches et des fossés.

• Effectuez une inspection générale du produit.

1104 - 010 - 12.06.2023 101

• Effectuez les inspections de sécurité, de

maintenance et d'entretien indiquées dans ce

manuel.

• Assurez-vous que tous les capots, toutes les

protections, les poignées et l'équipement de coupe

sont correctement fixés et qu'ils ne sont pas

endommagés.

• Assurez-vous qu'il n'y a pas de fissure au bas des

dents de la lame à herbe ni autour du trou central de

la lame. Remplacez la lame si elle est endommagée.

• Examinez la bride de support pour vérifier qu'elle

ne présente pas de fissures. Remplacez la bride de

support si elle est endommagée.

• Assurez-vous que le contre-écrou ne puisse pas être

retiré à la main. Si vous pouvez le retirer à la main, il

ne bloque pas suffisamment l'accessoire de coupe et

vous devez le remplacer.

• Inspectez le protège-lame afin de repérer

d'éventuels dommages ou fissures. Remplacez le

protège-lame s'il a été touché ou s'il présente des

fissures.

• Examinez la tête de désherbage et la protection

de l'équipement de coupe pour vérifier l’absence

de dommages ou fissures. Remplacez la tête de

désherbage et la protection de l'équipement de

coupe si elles ont été touchées ou si elles présentent

des fissures.

Carburant

Ce produit est équipé d'un moteur à deux temps.

REMARQUE:

L'utilisation d'un type de

carburant inadéquat peut endommager le

moteur. Utilisez un mélange d'essence et

d'huile deux temps.

Essence

REMARQUE:

Utilisez toujours un

mélange essence/huile de qualité d'au

moins 90octanes (RON). L'utilisation

d'un indice inférieur peut entraîner

des cognements. Cela entraîne une

augmentation de la température du moteur

pouvant causer de graves dégâts sur le

moteur.

REMARQUE: Si votre produit est

équipé d'un pot catalytique, utilisez un

mélange essence/huile de bonne qualité

sans plomb. Une essence au plomb

détruirait le pot catalytique.

• Utilisez de l’essence écologique (alkylat) si vous

pouvez vous en procurer.

102

1104 - 010 - 12.06.2023

• Possibilité d'utiliser du carburant mélangé à base

d'éthanol, E10 (la teneur en éthanol ne doit

pas dépasser 10%). L'utilisation de carburants

mélangés contenant plus d'éthanol que d'E10

perturbe le fonctionnement de la machine et risque

d'endommager le moteur.

• Nous vous recommandons un carburant d'un

indice d'octane supérieur lorsque vous travaillez

constamment à un régime élevé.

Essence alkylat Husqvarna

Nous vous recommandons d'utiliser du carburant

alkylat Husqvarna pour des performances optimales.

Ce type de carburant contient des substances moins

dangereuses que le carburant normal, ce qui réduit le

risque de gaz d'échappement dangereux. Lorsqu'il est

brûlé, ce carburant génère une faible quantité de résidus

dangereux, ce qui permet aux composants du moteur

de rester plus propres, prolongeant ainsi la durée de

vie du moteur. Le carburant alkylat Husqvarna n'est pas

disponible dans tous les marchés.

Huile deux temps

REMARQUE:

Une huile de qualité

médiocre et/ou un mélange huile/carburant

incorrect risquent d'endommager le produit

et de réduire la durée de vie des pots

catalytiques.

REMARQUE: N'utilisez pas d'huile

deux temps pour les moteurs hors-bord

refroidis par eau (huile outboard).

REMARQUE: N'utilisez pas d'huile

pour moteurs à quatre temps.

• Pour un résultat et un fonctionnement optimaux,

utilisez de l'huile deux temps Husqvarna.

• Si l'huile deux temps Husqvarna n'est pas

disponible, utilisez une autre huile deux temps de

haute qualité pour moteurs refroidis à l'air. Contactez

votre atelier d'entretien pour sélectionner l'huile

appropriée.

Essence, L

Huile deux temps, L

2% (50:1)

5 0,10

10 0,20

15 0,30

20 0,40

Pour mélanger l'essence et l'huile deux temps

REMARQUE: Lorsque vous mélangez

de faibles quantités de carburant, il y a

un risque que de petites erreurs influent

considérablement le rapport de mélange.

Mesurez soigneusement la quantité d'huile

à mélanger pour vous assurer que vous

obtenez le mélange correct.

1. Versez la moitié de l'essence à mélanger.

2. Ajoutez la quantité totale d'huile et mélangez en

secouant le récipient.

3. Versez le reste de l'essence.

4. Mélangez avec précaution en secouant le mélange

de carburant et remplissez le réservoir de carburant

du produit.

5. Videz et nettoyez le réservoir de carburant si vous

n'utilisez pas le produit pendant un certain temps.

Remarque:

Ne préparez pas de mélange de

carburant pour plus d'un mois à la fois, et effectuez

toujours le mélange essence/huile dans un récipient

propre destiné à contenir de l'essence.

Pour remplir le réservoir de carburant

1. Essuyez le pourtour du bouchon du réservoir de

carburant.

2. Secouez le conteneur et assurez-vous que le

carburant est complètement mélangé. Utilisez un

bidon de carburant comportant un dispositif d’arrêt

de remplissage automatique.

3. Retirez le bouchon du réservoir de carburant.

4. Remplissez le réservoir de carburant.

5. Serrez soigneusement le bouchon du réservoir de

carburant.

1104 - 010 - 12.06.2023

103

6. Positionnez le produit à au moins 3m (10pi) de

la zone et de la source de remplissage avant de le

mettre en marche.

REMARQUE: Des impuretés dans

les réservoirs sont causes de mauvais

fonctionnement. Nettoyez le réservoir de

carburant et le réservoir d'huile de chaîne

régulièrement et remplacez le filtre à

carburant une fois par an ou plus.

Position de travail

• Tenez l'appareil avec les deux mains.

• Tenez l’appareil du côté droit du corps.

• L’équipement de coupe doit se trouver sous la taille

de l’utilisateur.

• Gardez toujours le produit attaché au harnais.

• Maintenez toutes les parties du corps à l'écart des

surfaces chaudes.

• Maintenez toutes les parties du corps à l'écart de

l'accessoire de coupe.

Pour démarrer le moteur

AVERTISSEMENT:

Maintenez une

distance de sécurité de 15m (49pi) lorsque

le moteur démarre. L'accessoire de coupe

risque de commencer à tourner.

1. Mettez l'interrupteur d'arrêt en position de

démarrage.

2. Appuyez sur la poire de la pompe à carburant

jusqu'à ce que la poire commence à se remplir de

carburant.

3. Mettez la commande de starter sur la position de

starter.

4. Plaquez l'appareil contre le sol à l'aide de votre main

gauche. Ne posez pas les pieds sur le produit.

5. Tirez lentement la poignée du câble du démarreur

jusqu'à sentir une résistance, puis tirez la poignée du

câble du démarreur avec force.

AVERTISSEMENT:

N'enroulez

pas le câble du démarreur autour de

votre main.

6. Continuez à tirer la poignée du câble du démarreur

jusqu'à ce que le moteur démarre.

REMARQUE:

Ne tirez pas sur

le câble du démarreur avant que le

moteur s'arrête. Ne lâchez pas le câble

du démarreur lorsqu'il est complètement

déployé. Relâchez lentement le câble du

démarreur. Risque de détérioration du

produit.

7. Lorsque le moteur démarre, placez la commande

de starter en position de marche et accélérez à

plein régime. La gâchette d'accélération désactive

automatiquement la position de démarrage.

8. Assurez-vous que le moteur tourne sans à-coups.

AVERTISSEMENT:

Maintenez

toutes les parties du corps éloignées

du capuchon de la bougie d'allumage

pour éviter des brûlures. Risque de

brûlures. N'utilisez jamais un produit

104 1104 - 010 - 12.06.2023

avec un capuchon de bougie d'allumage

endommagé. Risque de choc électrique.

Pour arrêter le produit

• Pour arrêter le moteur, passez l'interrupteur d'arrêt

en position d'arrêt.

Instructions générales de travail

AVERTISSEMENT: Soyez prudent

lorsque vous coupez un arbre plié. Il

peut revenir brusquement à sa position

normale avant ou après la coupe et vous

heurter ainsi que le produit, entraînant des

blessures.

• Dégagez un espace ouvert à l'une des extrémités de

la zone de travail, et commencez le travail par là.

• Déplacez-vous sur une trajectoire régulière sur la

zone de travail.

• Déplacez le produit complètement vers la gauche et

la droite, pour dégager une largeur de 4 à 5m à

chaque tour.

• Dégagez une longueur de 75m avant de tourner et

de revenir en arrière. Déplacez le bidon de carburant

avec vous lorsque vous avancez.

• Déplacez-vous dans une direction à l'écart des

fossés et des obstacles si possible.

• Déplacez-vous dans une direction où le vent permet

à la végétation coupée de tomber dans la zone

dégagée.

• Déplacez-vous le long des pentes, et non pas vers le

haut et vers le bas.

Débroussaillage avec une lame à

herbe

REMARQUE: N'utilisez pas des lames

à herbe et des couteaux à herbe sur du

bois. Utilisez des lames à herbe et des

couteaux à herbe sur de l'herbe longue ou

épaisse uniquement.

• Déplacez le produit d'un côté à l'autre.

• Démarrez le mouvement de droite à gauche lorsque

vous coupez. Déplacez le produit vers la droite avant

de couper à nouveau.

• Coupez avec le côté gauche de la lame à herbe.

• Inclinez la lame à herbe vers la gauche pour faire

tomber l'herbe dans une ligne. Cela permet de

récupérer l'herbe plus facilement.

• Conservez une position stable, les pieds écartés.

• Avancez après chaque mouvement vers la droite

et assurez-vous que vous avez une position stable

avant de couper à nouveau.

• Maintenez le bol de garde au sol avec une légère

pression contre le sol pour vous assurer que la lame

à herbe ne heurte pas le sol.

1104 - 010 - 12.06.2023

105

• Respectez ces instructions afin de réduire le risque

d'enroulement de matériaux autour de la lame à

herbe:

a) Donner les pleins gaz.

b) Ne déplacez pas la lame à herbe à travers

des matériaux coupés lorsque vous déplacez le

produit de gauche à droite.

• Avant de récupérer la végétation coupée, arrêtez

le moteur et retirez le produit du harnais. Posez le

produit au sol.

Désherbage avec tête de désherbage

Pour tondre l'herbe

1. Maintenez la tête de désherbage juste au-dessus du

sol et inclinez-la. Ne poussez pas le fil de coupe

dans l'herbe.

2. Réduisez la longueur du fil de coupe de 10-12cm

(4-4,75po).

3. Diminuez la vitesse du moteur afin de limiter le

risque d'endommager les plantes.

4. Baissez le régime à 80% lorsque vous coupez

l'herbe à proximité d'objets.

Pour désépaissir l'herbe avec une lame à

herbe

1. N’utilisez pas les lames et les couteaux à herbe pour

les tiges ligneuses.

2. La lame à herbe s'utilise pour tous les types d'herbe

haute ou épaisse.

3. Fauchez l'herbe d'un mouvement de balancier

latéral, le mouvement de droite à gauche constituant

la fauche et le mouvement de gauche à droite

le retour. Faites travailler la lame du côté gauche

(secteur 8h à 12h).

4. Si on penche légèrement la lame vers la gauche

pendant le débroussaillage, l'herbe coupée est

disposée en bandes, ce qui facilite le ramassage,

par exemple lors du ratissage.

5. Essayez d'adopter un rythme de travail régulier.

Adoptez une position stable, les pieds écartés.

Faites un pas en avant après le mouvement de

retour et reprenez la même position stable.

6. Laissez le bol de garde au sol. Son rôle est de

protéger la lame contre tout contact avec le sol.

7. Réduisez les risques d'enroulement des matériaux

autour de la lame en travaillant toujours à plein

régime et en évitant de toucher le matériel végétal

coupé au cours du mouvement de retour.

8. Arrêtez le moteur, ouvrez le harnais et posez la

machine par terre avant de rassembler le matériel

végétal coupé.

Pour couper l'herbe

1. Assurez-vous que le fil de coupe est parallèle au sol

lorsque vous coupez l'herbe.

2. N'appuyez pas la tête de désherbage sur le sol. Cela

peut endommager le produit.

3. Déplacez le produit de gauche à droite pour couper

l'herbe. Utilisez le produit à plein régime.

Pour balayer l'herbe

Le débit d'air du fil de coupe en rotation peut être utilisé

pour éliminer l'herbe coupée d'une zone.

1. Maintenez la tête de désherbage et le fil de coupe

parallèles au sol et au-dessus du sol.

2. Donner les pleins gaz.

3. Déplacez la tête de désherbage d'un côté à l'autre et

balayez l'herbe.

106

1104 - 010 - 12.06.2023

AVERTISSEMENT: Nettoyez le

capot de la tête de désherbage chaque fois

que vous remettez un fil de coupe neuf pour

éviter tout déséquilibre et des vibrations

dans les poignées. Vérifiez également les

autres pièces de la tête de désherbage et

nettoyez au besoin.

Entretien

Introduction

AVERTISSEMENT: Avant

d'effectuer des travaux d'entretien, vous

devez lire et comprendre le chapitre sur la

sécurité.

Une formation spécifique est nécessaire pour effectuer

tous les travaux d'entretien et de réparation du produit.

Nous garantissons qu'il vous est possible d'obtenir des

services de réparation et d'entretien effectués par des

professionnels. Si votre revendeur n'est pas un atelier

spécialisé, demandez-lui des informations à propos de

l'atelier spécialisé le plus proche.

Pour des informations plus détaillées, reportez-vous à .

Calendrier d'entretien

Entretien

Tous les

jours

Toutes

les se-

maines

Mensuel

Nettoyez la surface externe. X

Vérifiez que le harnais n'est pas endommagé. X

Examinez la poignée et le guidon pour vérifier qu'ils sont correctement fixés et

qu'ils ne sont pas endommagés.

Assurez-vous que le blocage d'accélération et la gâchette fonctionnent correcte-

ment.

Contrôlez l'interrupteur d'arrêt pour vérifier qu'il fonctionne correctement. X

Assurez-vous que l'équipement de coupe ne tourne pas lorsque le moteur tour-

ne au ralenti.

Nettoyez le filtre à air. Remplacez-le si nécessaire. X

Assurez-vous que la lame est affûtée et placée correctement au centre, et re-

cherchez la présence de fissures. Si la lame n'est pas correctement placée au

centre, cela peut endommager le produit.

Vérifiez si la protection de l'accessoire de coupe présente des dommages ou

des fissures. Remplacez-le s'il est endommagé.

Examinez la tête de désherbage pour vérifier qu'elle ne présente pas de dom-

mages ni de fissures. Remplacez-le s'il est endommagé.

Assurez-vous que les vis et les écrous sont serrés. X

Vérifiez si le moteur, le réservoir de carburant et les conduites de carburant

présentent des fuites.

Vérifiez la protection de transport. Assurez-vous que la lame n'est pas endom-

magée et que la protection de transport peut être fixée correctement.

Nettoyez le système de refroidissement. X

Vérifiez si le démarreur et le câble de démarreur sont endommagés. X

Vérifiez que les dispositifs anti-vibrations ne présentent pas de dommages ou de

fissures.

1104 - 010 - 12.06.2023 107

Entretien

Tous les

jours

Toutes

les se-

maines

Mensuel

Nettoyez la surface extérieure de la bougie d'allumage. Retirez la bougie et

vérifiez l'écartement des électrodes. Réglez l'écartement des électrodes à la

bonne distance (reportez-vous à la section

Caractéristiques techniques à la

page 112

) ou remplacez la bougie. Assurez-vous que la bougie est dotée d'un

suppresseur.

Nettoyez la surface extérieure du carburateur et la zone autour de celui-ci. X

Examinez le renvoi d'angle pour vérifier qu'il est bien rempli aux ¾ avec du

lubrifiant. Utilisez de la graisse spéciale pour le remplir si nécessaire.

Nettoyez ou remplacez la grille antiflamme du silencieux. X

Vérifiez que le filtre à carburant n'est pas contaminé et que le tuyau à carburant

ne comporte pas de fissures ou d'autres dommages. Remplacez-le si nécessai-

re.

Vérifiez tous les câbles et toutes les connexions. X

Vérifiez l'état d'usure de l'embrayage, des ressorts d'embrayage et du tambour

d'embrayage. Si une ou plusieurs de ces unités doivent être remplacées, contac-

tez votre atelier d'entretien.

Remplacez la bougie. Assurez-vous que la bougie est dotée d'un suppresseur. X

Examinez et nettoyez la grille antiflamme du silencieux. X

Pour régler le régime de ralenti

AVERTISSEMENT: Lisez les

instructions de sécurité fournies dans le

chapitre sur la sécurité avant de démarrer le

produit. Reportez-vous à la section

Sécurité

à la page 89

AVERTISSEMENT: Si l'équipement

de coupe tourne lorsque le moteur est au

ralenti, la vis de réglage T de ralenti doit être

tournée dans le sens contraire des aiguilles

d'une montre jusqu’à ce que l’équipement

de coupe s’arrête.

1. Assurez-vous que le filtre à air est propre.

2. Assurez-vous que le filtre à air est bien positionné.

3. Prenez la vis de réglage T de ralenti.

4. Tournez le pointeau T de ralenti dans le sens des

aiguilles d'une montre jusqu'à ce que l'équipement

de coupe commence à tourner.

5. Tournez la vis dans le sens contraire des aiguilles

d'une montre jusqu’à l’arrêt de l’équipement de

coupe.

AVERTISSEMENT: Si

l'accessoire de coupe ne s'arrête pas

lorsque vous réglez le régime de ralenti,

veuillez contacter l'atelier d'entretien le

plus proche. N'utilisez pas le produit

tant qu'il n'est pas réglé ou réparé

correctement.

6. Assurez-vous que le moteur tourne sans à-coups

dans toutes les positions.

108

1104 - 010 - 12.06.2023

Pour nettoyer le circuit de

refroidissement

REMARQUE: un circuit de

refroidissement sale ou colmaté peut

provoquer la surchauffe du produit, ce qui

peut endommager ce dernier.

Le circuit de refroidissement comprend les éléments

suivants:

• Les ailettes de refroidissement sur le cylindre (A).

• La prise d'air (B).

• Assurez-vous que le système de refroidissement

n'est pas encrassé ou colmaté.

• Nettoyez le circuit de refroidissement avec une

brosse une fois par semaine ou plus fréquemment

si nécessaire.

Pour nettoyer le filtre à air

REMARQUE:

Un filtre à

air endommagé doit être remplacé

immédiatement.

Si vous utilisez un filtre à air pendant une longue

période, il est impossible de le nettoyer complètement.

Remplacez régulièrement le filtre à air par un filtre neuf.

1. Retirez le couvercle du filtre à air et le filtre à air.

2. Nettoyez le filtre à air avec de l'air comprimé.

3. Nettoyez la surface interne du capot du filtre. Utilisez

un appareil à air comprimé ou une brosse.

4. Assurez-vous que le filtre est sec.

Filtre à carburant

Si l'approvisionnement en carburant commence à être

insuffisant pour le moteur, vérifiez si l'évent du bouchon

du réservoir et le filtre (A) ne sont pas obstrués.

Renvoi d'angle

Le renvoi d'angle est rempli aux ¾ avec de la graisse

en usine. Avant toute utilisation du produit, assurez-vous

que le niveau de graisse n'a pas changé. Utilisez de la

graisse spéciale Husqvarna s'il est nécessaire de faire

le plein. Ne remplacez pas la graisse dans le renvoi

d'angle. Laissez le personnel d'entretien effectuer la

réparation du renvoi d'angle.

Pour vérifier la bougie

REMARQUE:

Utilisez toujours le type

de bougie recommandé. Un type de bougie

inadéquat peut endommager le produit.

• Inspectez la bougie si le moteur manque de

puissance, n'est pas facile à démarrer ou ne

fonctionne pas correctement lorsqu'il tourne au

régime de ralenti.

• Afin de réduire le risque de matériaux indésirables

présents sur les électrodes de la bougie, procédez

comme suit:

a) Assurez-vous que le régime de ralenti est

correctement réglé.

b) Assurez-vous que le mélange de carburant est

correct.

c) Assurez-vous que le filtre à air est propre.

1104 - 010 - 12.06.2023

109

• Si la bougie est encrassée, nettoyez-la et

vérifiez que l'écartement des électrodes est

correct; reportez-vous à la section

Caractéristiques

techniques à la page 112

• Remplacez la bougie si nécessaire.

Pour régler le moteur

Suivez ces instructions si le moteur ne fonctionne pas

correctement.

1. Fixez un accessoire de coupe homologué, voir

Accessoires à la page 113

2. Démarrez le moteur.

3. Utilisez le produit dans des conditions habituelles

pendant 3minutes.

4. Soulevez l'accessoire de coupe et faites-le tourner

à plein régime pendant 30secondes. Si la tête de

désherbage est utilisée, assurez-vous que le fil de

coupe est coupé à la longueur correcte par la lame

de protection.

Remarque: Ne coupez pas d'herbe ou de

branches lors de cette étape.

5. Utilisez le produit dans des conditions habituelles

pour vérifier que le moteur fonctionne correctement.

6. Si le moteur ne fonctionne pas correctement,

effectuez les étapes 4 et 5 à nouveau 3fois.

7. Laissez votre concessionnaire Husqvarna régler/

réparer le produit si le moteur ne fonctionne pas

correctement après que vous avez réalisé toutes ces

étapes.

Pour affûter le couteau à herbe et la

lame à herbe

AVERTISSEMENT: Arrêtez le

moteur. Utilisez des gants de protection.

• Pour affûter correctement le couteau à herbe ou

la lame à herbe, reportez-vous aux instructions

fournies avec l'accessoire de coupe.

• Affûtez tous les bords de manière égale afin de

maintenir l'équilibre.

• Utilisez une lime plate à taille simple.

AVERTISSEMENT: Jetez toujours

une lame endommagée. N'essayez pas de

redresser une lame tordue ou pliée ni de la

réutiliser.

Lubrification de l'arbre d'entraînement

flexible

1. Tirez le bouton et retirez le manchon de l'arbre

d'entraînement du carter d'embrayage.

a) Agitez ou tirez l'arbre d'entraînement pour

l'extraire de son manchon.

2. Lubrifiez l'arbre d'entraînement.

110

1104 - 010 - 12.06.2023

3. Poussez l'arbre d'entraînement en tournant pour le

remettre en place dans son manchon. Laissez sortir

l'arbre d'entraînement d'environ 10mm / 0,40po du

bord du manchon.

4. Alignez le trou dans le manchon de l'arbre

d'entraînement avec le bouton situé sur le carter

d'embrayage.

5. Poussez l'arbre d'entraînement en tournant pour le

raccorder.

Dépannage

Le moteur ne démarre pas

Contrôle Cause possible Procédure

Interrupteur d'arrêt. L'interrupteur d’arrêt est en position

d’arrêt.

Faites réaliser le remplacement de

l'interrupteur d'arrêt par un agent

d'entretien agréé.

Cliquets du démarreur. Les cliquets du démarreur ne peu-

vent pas se déplacer librement.

Retirez le cache du démarreur et net-

toyez autour des cliquets du démar-

reur. Consultez la section

Aperçu du

produit à la page 87

Contactez un agent d'entretien agréé

pour vous aider.

Réservoir d’essence. Mauvais type de carburant. Vidangez le réservoir de carburant et

remplissez-le avec le carburant qui

convient.

Bougie. La bougie d'allumage est sale ou hu-

mide.

Assurez-vous que la bougie est sè-

che et propre.

L'écartement des électrodes de la

bougie est incorrect.

Nettoyez la bougie. Vérifiez que

l'écartement des électrodes est cor-

rect. Assurez-vous que la bougie est

dotée d'un surpresseur.

Reportez-vous aux caractéristiques

techniques pour obtenir le bon écar-

tement des électrodes.

La bougie d’allumage est desserrée. Serrez la bougie d’allumage.

1104 - 010 - 12.06.2023 111

Le moteur démarre, puis s'arrête à nouveau

Contrôle Cause possible Procédure

Réservoir de carbu-

rant

Mauvais type de carburant. Videz le réservoir de carburant et remplis-

sez-le avec le carburant qui convient.

Filtre à air Le filtre à air est bouché. Nettoyez le filtre à air.

Transport, entreposage et mise au rebut

Transport et stockage

• Laissez toujours le produit refroidir avant de le

remiser.

• Pour le stocker et transporter le produit et le

carburant, assurez-vous qu'il n'y a pas de fuite ou

de vapeurs. Les étincelles ou les flammes nues

produites par exemple par des appareils électriques

ou chaudières peuvent provoquer un incendie.

• Utilisez uniquement des récipients homologués pour

le transport et le stockage de carburant.

• Videz le carburant avant le transport ou avant un

remisage prolongé. Mettez le carburant au rebut

dans une déchetterie appropriée.

• Fixez la protection de transport pendant le transport

et le remisage.

• Déposez le capuchon de la bougie.

• Fixez le produit pour le transporter. Assurez-vous

qu'il ne puisse pas bouger.

• Nettoyez et effectuez l'entretien sur le produit avant

de le remiser pour une période prolongée.

Caractéristiques techniques

553RBX

Moteur

Cylindrée, cm

50,6

Régime de ralenti, tr/min 2800

Régime d'emballement maximal recommandé, tr/min 13000

Régime de l'arbre de sortie, tr/min 9285

Puissance moteur max. selon ISO8893, kW/ch/tr/min 2,3/3,1/ 9500

Silencieux avec pot catalytique Non

Système d'allumage

Bougie NGK CMR7H

Écartement des électrodes, mm 0,6 à 0,7

Système de graissage/de carburant

Capacité du réservoir de carburant, l/cm³ 0,8/800

Poids

Sans carburant, protection et équipement de coupe, kg 12,1

112 1104 - 010 - 12.06.2023

553RBX

Émissions sonores

Niveau de puissance sonore mesuré dB(A) 115

Niveau de puissance sonore, garanti L

dB(A) 118

Niveaux sonores

Pression acoustique équivalente au niveau des oreilles de l'utilisateur, mesurée selon EN/ISO11806 et ISO22868,

dB(A), min./max.

Équipée d'une tête de désherbage (d'origine) 103

Équipée d'une lame à herbe (d'origine) 102

Niveaux de vibrations

Niveaux de vibrations équivalents (a

hv,eq

) mesurés au niveau des poignées selon EN ISO11806 et ISO22867, en

m/s

Équipée d'une tête de désherbage, gauche/droite 3,3/2,7

Équipée d'une lame à herbe (d'origine) 5,3/3,4

Accessoires

Accessoires homologués

Type d'accessoire Protection pour équipement de cou-

pe, réf.

Lame/couteau à herbe Multi 300-3 (Ø 300, 3 dents) 537 33 16-03

Multi 255-3 (Ø 255, 3 dents) 537 33 16-03

Multi 275-4 (Ø 275, 4 dents) 537 33 16-03

Multi 330-2 (Ø 330, 2 dents) 537 33 16-03

Lames en plastique Tricut Ø 300 mm (les lames sépa-

rées portent le numéro d'article 531

01 77-15)

537 33 16-03

Émissions sonores dans l'environnement mesurées comme puissance sonore (L

) selon la directive euro-

péenne CE2000/14/CE. Le niveau de puissance sonore reporté pour la machine a été mesuré avec l'équipe-

ment de coupe d'origine qui donne le niveau le plus élevé. Le niveau de puissance sonore garanti diffère du

niveau mesuré en cela qu'il prend également en compte la dispersion et les variations d'une machine à l'autre

du même modèle, conformément à la directive 2000/14/CE.

Les données reportées pour le niveau de pression sonore équivalent montrent une dispersion statistique

typique (déviation standard) de 1dB (A).

Les données reportées pour le niveau de vibrations montrent une dispersion statistique typique (déviation

standard) de 1m/s

1104 - 010 - 12.06.2023 113

Accessoires homologués Type d'accessoire Protection pour équipement de cou-

pe, réf.

Tête de désherbage T35, T35x (câble Ø2,4 - 3,0mm) 537 33 16-03

S35 (câble Ø2,4 - 3,0mm) 537 33 16-03

T45x (câble Ø2,7 - 3,3mm) 537 33 16-03

S ll 537 33 16-03

Bol de garde au sol Fixe -

114 1104 - 010 - 12.06.2023

Déclaration de conformité

Déclaration de conformité UE

Nous, HusqvarnaAB, SE-561 82 Huskvarna, Suède,

tél: +46-36-146500, déclarons sous notre entière

responsabilité que le produit:

Description Débroussailleuse

Marque Husqvarna

Type/Modèle 553RBX

Identification Les numéros de série à partir de 2022 et ultérieurs

est entièrement conforme à la réglementation et aux

directives de l'UE suivantes:

Réglementation Description

2006/42/EC «relative aux machines»

2014/30/UE «relative à la compatibilité électromagnétique»

2000/14/CE «relative aux émissions sonores dans l'environnement»

2011/65/UE

«relative à la limitation de l'utilisation de certaines substances dangereuses au sein d'équi-

pements électriques et électroniques»

et que les normes et/ou les spécifications techniques

suivantes sont appliquées: EN ISO 12100:2021, CISPR

12:2009, ISO 14982:1998, EN ISO 11806-1:2011, EN

ISO 11806-2:2011, EN IEC 63000:2018

RISE SMP Svensk Maskinprovning AB, Box4053,

SE-90403, Umeå, Suède, a procédé à des examens

volontaires pour le compte de HusqvarnaAB.

Numéro de certificat: SEC/17/2462

RISE SMP Svensk Maskinprovning AB, Box4053,

SE-90403, Umeå, Suède, a également vérifié la

conformité à l'annexeV de la directive du conseil

2000/14/EG.

Pour toute information relative aux émissions sonores,

voir

Caractéristiques techniques à la page 112

2022-05-09

Stefan Holmberg, Directeur R&D, gestion de la

technologie, Husqvarna AB

Responsable de la documentation technique

1104 - 010 - 12.06.2023 115

Sommario

Introduzione................................................................ 116

Sicurezza.................................................................... 118

Istruzioni di sicurezza per la manutenzione................125

Sicurezza nell'uso del carburante...............................125

Montaggio................................................................... 126

Utilizzo........................................................................ 130

Manutenzione............................................................. 135

Ricerca guasti............................................................. 139

Trasporto, stoccaggio e smaltimento..........................140

Dati tecnici.................................................................. 140

Accessori.................................................................... 142

Dichiarazione di conformità........................................ 143

Introduzione

Descrizione del prodotto

Il prodotto è un decespugliatore con motore a

combustione.

Il lavoro è in costante evoluzione per aumentare

sicurezza ed efficienza durante le attività. Rivolgersi al

centro di assistenza per maggiori informazioni.

Uso previsto

Il prodotto può essere utilizzato con una lama

tagliaerba o una testina portafilo per tagliare diversi

tipi di vegetazione. Non utilizzare il prodotto per altre

operazioni diverse dalla bordatura e dallo sfoltimento

dell'erba.

Nota: La normativa nazionale o locale può regolarne

l'utilizzo. Assicurare la conformità alla normativa in

vigore.

Utilizzare il prodotto solo con gli accessori approvati dal

costruttore. Vedere

Accessori alla pagina 142

Panoramica del prodotto

1. Lama

2. Rifornimento lubrificante, riduttore angolare

3. Riduttore angolare

4. Protezione del gruppo di taglio

5. Albero

6. Impugnatura ad anello

7. Grilletto acceleratore

8. Interruttore di arresto

116 1104 - 010 - 12.06.2023

9. Blocco del grilletto acceleratore

10. Giunto flessibile dell'albero di trasmissione

11. Impugnatura cavo di avviamento

12. Serbatoio del carburante

13. Coperchio del filtro dell'aria

14. Coperchio del cilindro

15. Cappuccio della candela e candela

16. Bulbo del primer

17. Comando della valvola dell'aria

18. Imbracatura

19. Menabrida

20. Flangia di sostegno

21. Coppa di sostegno

22. Controdado

23. Testina portafilo

24. Protezione di trasporto

25. Spina di bloccaggio

26. Chiave a brugola

27. Cacciavite

28. Istruzioni per l'uso

29. Impugnatura J

Simboli riportati sul prodotto

AVVERTENZA! Prestare attenzione e

utilizzare il prodotto correttamente. Il

prodotto può causare gravi lesioni o morte

dell'operatore o altre persone.

Leggere attentamente il Manuale

dell'operatore e accertarsi di aver

compreso le istruzioni prima di utilizzare

questo prodotto.

Utilizzare un elmetto protettivo in luoghi

in cui gli oggetti potrebbero cadere.

Utilizzare cuffie protettive e protezione per

gli occhi omologate.

Velocità massima dell'albero in uscita.

Il prodotto è conforme alle direttive CE

vigenti.

Il presente prodotto è conforme alle

direttive del Regno Unito vigenti.

Il prodotto può causare l'espulsione di

oggetti in grado di provocare lesioni.

50F

15 m

Tenersi a una distanza minima di 15 m /

50 ft da persone e animali quando il

prodotto è in funzione.

Esiste il rischio di spinta della lama se

l'attrezzatura di taglio entra in contatto

con un oggetto che non riesce a tagliare

immediatamente. Il prodotto può tagliare

parti del corpo. Mantenere una distanza

minima di 15 m / 50 ft da persone e

animali quando il prodotto è in funzione.

La freccia indica il limite per la posizione

dell'impugnatura.

Comando dell'aria.

Primer del carburante.

Utilizzare guanti protettivi omologati.

Utilizzare robusti stivali antiscivolo.

Emissioni di rumore nell'ambiente in

conformità alle direttive e alle norme UE

e UK e alla norma del Nuovo Galles del

Sud in materia di protezione dell'ambiente

"Protection of the Environment Operations

(Noise Control) Regulation 2017". Il livello

di potenza sonora garantito del prodotto è

specificato in

Dati tecnici alla pagina 140

Tenere le parti del corpo lontano dalle

superfici roventi.

aaaassxxxx La targhetta dati di funzio-

namento mostra il numero

di serie. yyyy è l'anno di

produzione e ww è la setti-

mana di produzione.

1104 - 010 - 12.06.2023 117

Nota: I restanti simboli/decalcomanie sul prodotto

riguardano particolari requisiti necessari per ottenere la

certificazione in altre aree commerciali.

Emissioni Euro V

AVVERTENZA: La manomissione del

motore rende nulla l'omologazione UE del

prodotto.

Responsabilità del prodotto

Come indicato nelle leggi vigenti in materia di

responsabilità obbligatoria sul prodotto, non siamo

responsabili per eventuali danni causati dal nostro

prodotto se:

• Il prodotto viene riparato in modo errato.

• Il prodotto viene riparato con parti che non

provengono o non sono omologate dal produttore.

• Il prodotto contiene un accessorio che non proviene

o non è omologato dal produttore.

• Il prodotto non viene riparato presso un centro

di assistenza autorizzato o presso un'autorità

competente.

Sicurezza

Definizioni di sicurezza

Le avvertenze, le precauzioni e le note sono utilizzate

per evidenziare le parti importanti del manuale.

AVVERTENZA: Utilizzato se è

presente un rischio di lesioni o morte

dell'operatore o di passanti nel caso in

cui le istruzioni del manuale non vengano

rispettate.

ATTENZIONE: Utilizzato se è

presente un rischio di danni al prodotto, ad

altri materiali oppure alla zona adiacente nel

caso in cui le istruzioni del manuale non

vengano rispettate.

Nota: Utilizzato per fornire ulteriori informazioni

necessarie in una determinata situazione.

Istruzioni di sicurezza generali

AVVERTENZA: Leggere le seguenti

avvertenze prima di utilizzare il prodotto.

• Non apportare modifiche al prodotto senza

l'approvazione del produttore e utilizzare sempre

accessori originali. Modifiche e/o accessori non

approvati possono causare gravi lesioni o la morte

dell'operatore o di terzi.

• L'interno della marmitta contiene sostanze chimiche

che potrebbero essere cancerogene. Non toccare la

marmitta se è danneggiata.

• Un silenziatore o un parascintille usato e la

relativa superficie di montaggio possono contenere

depositi di particelle di combustione potenzialmente

cancerogene. Evitare l'esposizione a questi composti

quando si maneggia la marmitta e/o il parascintille.

Prima di maneggiare la marmitta e/o il parascintille,

fare riferimento alla

Controllo della marmitta alla

pagina 122

• Questo prodotto produce un campo elettromagnetico

durante il funzionamento, che può causare

interferenze con gli impianti medici. Questo può

causare gravi lesioni o la morte. Rivolgersi al

medico e al produttore degli impianti medici prima

di utilizzare il prodotto.

• Non toccare mai la candela o il cavo quando il

motore è acceso. Rischio di scosse elettriche.

• La garanzia potrebbe non essere approvata per

danni causati da accessori o parti di ricambio non

approvati.

Istruzioni di sicurezza per il montaggio

AVVERTENZA: Leggere le seguenti

avvertenze prima di utilizzare il prodotto.

• Rimuovere il cappuccio dalla candela prima di

assemblare il prodotto.

• Utilizzare guanti protettivi omologati.

• Assicurarsi di montare correttamente il coperchio e

l'albero prima di avviare il motore.

• Il menabrida e la flangia di sostegno devono inserirsi

correttamente nel foro centrale del gruppo di taglio.

Un gruppo di taglio collegato in modo errato può

causare lesioni gravi o mortali all'utilizzatore o a

terzi.

• Per utilizzare il prodotto in modo sicuro e prevenire

lesioni all'operatore o ad altre persone, il prodotto

deve essere sempre fissato correttamente al

cinghiaggio.

118

1104 - 010 - 12.06.2023

Istruzioni di sicurezza per il

funzionamento

AVVERTENZA: Leggere le seguenti

avvertenze prima di utilizzare il prodotto.

• Prima dell’uso occorre comprendere la differenza fra

sfoltimento dell’erba e bordatura dell’erba.

• Se si è incerti riguardo a come procedere, rivolgersi

a un esperto. Contattare il proprio rivenditore o

l'officina di assistenza. Evitare qualsiasi lavoro per

il quale non ci si sente sufficientemente qualificati.

• Non usare mai un prodotto difettoso. Eseguire

i controlli di sicurezza e attenersi alle istruzioni

di manutenzione e riparazione riportate nel

presente manuale. Alcuni interventi di manutenzione

devono essere eseguiti da personale esperto

e specializzato. Vedere le istruzioni alla voce

Dispositivi di sicurezza sul prodotto alla pagina 120

• Tutti i carter, le protezioni e le impugnature

devono essere montati prima di avviare il prodotto.

Accertarsi che il cappuccio della candela e il cavo

di accensione non siano danneggiati per evitare il

rischio di scossa elettrica.

• Non utilizzare mai il prodotto in condizioni

di stanchezza oppure sotto l'effetto di alcolici,

stupefacenti o farmaci in grado di alterare la

vista, l'attenzione, la capacità di valutazione o la

coordinazione.

• Evitare di lavorare in condizioni meteorologiche

avverse, ad esempio nebbia fitta, pioggia battente,

vento forte, freddo intenso ecc. Lavorare in

condizioni meteorologiche avverse è stancante e

comporta spesso situazioni di rischio quali terreno

scivoloso, cambio di direzione di caduta dell'albero

ecc.

• I soli accessori per azionare i quali è permesso l’uso

del motore sono i gruppi di taglio da noi consigliati

nel capitolo

Accessori alla pagina 142

• Non consentire mai a bambini di utilizzare il prodotto

o avvicinarsi a esso. Poiché la macchina è dotata di

interruttore di avvio/arresto con ritorno a molla e può

avviarsi a bassa velocità con una leggera trazione

dell’impugnatura di avviamento, in alcune condizioni

potrebbe essere avviata anche da bambini piccoli. Si

rischiano pertanto gravi lesioni personali. Rimuovere

quindi il cappuccio della candela quando si lascia la

macchina incustodita.

• Un motore acceso in un ambiente chiuso o

mal ventilato può essere causa di morte per

soffocamento o avvelenamento da monossido di

carbonio.

• Prima di avviare il prodotto devono essere montati

il coperchio della frizione completo e l’albero,

altrimenti la frizione potrebbe staccarsi e causare

danni alle persone.

• Controllare che non vi siano persone o animali in

un raggio di 15 metri durante il lavoro. Nel caso in

cui più utenti stiano lavorando nella stessa zona, la

distanza di sicurezza deve essere almeno 15 metri.

Altrimenti vi è il rischio di gravi lesioni personali.

Arrestare immediatamente l'unità nel caso qualcuno

si avvicini. Non girarsi mai con il prodotto in azione

senza prima aver controllato che non ci sia nessuno

alle vostre spalle entro la zona di sicurezza.

• Accertarsi che la presenza di persone, animali o

altro non possa influire sul controllo del prodotto o

che non vengano a contatto con il gruppo di taglio o

che oggetti allentati possano essere scagliati in aria

dal gruppo di taglio. Non utilizzare il prodotto se non

si è certi di poter chiedere aiuto in caso d'infortunio.

• Controllare sempre l'area di lavoro. Rimuovere

eventuali corpi estranei quali pietre, frammenti di

vetro, chiodi, fili di ferro, corde ecc. che potrebbero

essere scagliati oppure penetrare nel gruppo di

taglio.

• Accertarsi di poter camminare e lavorare in

sicurezza. In caso di spostamenti, controllare che

non vi siano ostacoli (ceppi, radici, rami, fossati

ecc.). Fare particolare attenzione quando si lavora

su terreni in pendenza.

• Mantenere una posizione stabile ed equilibrata in

qualsiasi momento. Operare in sicurezza.

• Utilizzare sempre l'imbracatura e tenere l'albero sul

lato destro del corpo quando si utilizza il prodotto.

• Tenere il gruppo di taglio al di sotto della vita.

• Gli spostamenti vanno sempre eseguiti a motore

spento. In caso di spostamenti su distanze più

lunghe o di trasporti usare la protezione di trasporto.

• Non poggiare mai il prodotto a motore acceso se

non lo si può tenere bene d'occhio.

• Arrestare il motore e l'attrezzatura di taglio prima

di rimuovere il materiale avvolto intorno all'albero

della lama. Non cercare mai di rimuovere il materiale

tagliato con il motore in moto o l'attrezzatura di taglio

in rotazione. Esiste il rischio di ferirsi gravemente

e ciò vale sia per l'operatore del prodotto sia per

eventuali terzi. Durante e/o alcuni attimi dopo l'uso

è possibile che il riduttore angolare sia caldo. Il

contatto può implicare il rischio di ustioni.

• Rischio di oggetti volanti. Usare sempre protezione

per gli occhi omologata. Evitare di lavorare inclinati

verso la protezione del gruppo di taglio. C'è la

possibilità di essere colpiti a un occhio da un sasso,

1104 - 010 - 12.06.2023

119

un ramo o altri oggetti sollevatisi dal terreno, con

conseguenze anche molto gravi, quali cecità o altre

lesioni.

• A volte rami o erba possono incastrarsi tra la

protezione e il gruppo di taglio. Arrestare il motore

prima di pulire il prodotto.

• I prodotti dotati di lame per sfrascatura o lame

tagliaerba possono essere scagliati violentemente

a lato in caso di contatto della lama con un

oggetto fisso. Questo fenomeno è denominato

spinta della lama. La spinta della lama può essere

sufficientemente violenta per scagliare il prodotto e/o

l'operatore in qualsiasi direzione ed eventualmente

provocare la perdita di controllo del prodotto. La

spinta della lama si può verificare senza alcun segno

di stallo o funzionamento irregolare del prodotto. La

spinta della lama si può verificare più facilmente nei

punti in cui è difficile vedere il materiale tagliato.

• Evitare di segare con il settore di lama che è

compreso tra le posizioni ore 12 e ore 3. A causa

della velocità di rotazione vi è rischio di spinte della

lama, se questa parte della lama viene avvicinata a

tronchi di grosso spessore.

• Dopo ciascuna fase di lavoro decelerare il motore

fino al regime minimo. Un esercizio prolungato a

pieno regime senza carico può causare gravi danni

al motore.

• Far sempre attenzione a segnali di allarme o

eventuali grida quando si utilizzano le cuffie

protettive. Togliere sempre le cuffie protettive

immediatamente all'arresto del motore.

• La sovraesposizione alle vibrazioni può causare

lesioni neuro-vascolari a chi soffre di disturbi

circolatori. In caso di sintomi riferibili a

sovraesposizione alle vibrazioni, contattare il

medico. Tali sintomi possono essere torpore, perdita

della sensibilità, "formicolio", prurito, dolore, perdita

della forza, alterazioni di colore o aspetto della pelle.

Tali sintomi si riscontrano soprattutto alle mani, ai

polsi e alle dita.

• Non usare mai il prodotto se il cappuccio della

candela è difettoso.

• Non utilizzare un prodotto con una marmitta

danneggiata.

• Tenere tutte le parti del proprio corpo lontane

dal gruppo di taglio e dalle superfici a elevata

temperatura.

• Indossare sempre dei guanti quando si maneggia la

lama tagliaerba.

Dispositivi di protezione individuale

AVVERTENZA:

Leggere le seguenti

avvertenze prima di utilizzare il prodotto.

• Usare sempre abbigliamento protettivo personale

omologato quando si utilizza il prodotto. L'uso di

abbigliamento protettivo personale non elimina il

rischio di lesioni, ma ne riduce la gravità in caso

di incidente. Farsi consigliare dal rivenditore per la

scelta dell'attrezzatura adatta.

• Elmetto protettivo laddove sussiste il rischio di

caduta di oggetti.

• Usare cuffie protettive con effetto insonorizzante

adeguato. Una lunga esposizione al rumore può

comportare lesioni permanenti all'udito.

• Utilizzare protezioni per gli occhi omologate. Con

l'uso della visiera è necessario anche l'uso di

occhiali protettivi omologati. Con il termine occhiali

protettivi omologati si intendono occhiali che siano

conformi alle norme ANSI Z87.1 per gli USA o EN

166 per i paesi EU.

• Utilizzare una visiera per proteggere il viso. Una

visiera non è sufficiente a proteggere gli occhi.

• Indossare guanti ove necessario, ad esempio per

montare, ispezionare o pulire l'attrezzatura di taglio.

• Utilizzare stivali robusti e antisdrucciolo.

• Indossare indumenti di tessuto resistente. Indossare

sempre pantaloni lunghi e pesanti e maniche lunghe.

Non indossare indumenti larghi che potrebbero

impigliarsi nei ramoscelli e nei rami. Non indossare

gioielli, pantaloni corti o sandali e non lavorare a

piedi nudi. Raccogliere i capelli in modo sicuro sopra

le spalle.

• Tenere a portata di mano il kit di primo soccorso.

Dispositivi di sicurezza sul prodotto

Per informazioni sulla reperibilità dei dispositivi di

sicurezza vedere

Panoramica del prodotto alla pagina

116

AVVERTENZA:

Leggere le seguenti

avvertenze prima di utilizzare il prodotto.

• Non utilizzare un prodotto con dispositivi di sicurezza

danneggiati. Effettuare controllo e manutenzione dei

dispositivi di sicurezza con regolarità. Se i dispositivi

120

1104 - 010 - 12.06.2023

di sicurezza sono danneggiati, rivolgersi all'addetto

all'assistenza Husqvarna.

• Non apportare modifiche ai dispositivi di sicurezza.

Non utilizzare il prodotto se le coperture protettive,

gli interruttori di sicurezza o altri dispositivi di

protezione non sono fissati o sono danneggiati.

• Per qualsiasi intervento di assistenza e riparazione

del prodotto, in particolare per i dispositivi di

sicurezza, è necessaria una formazione specifica.

Se i dispositivi di sicurezza non superano i controlli

indicati in questo manuale operatore è necessario

rivolgersi a un'officina. Garantiamo la disponibilità

per riparazioni e assistenza professionali. Se non

avete acquistato il prodotto presso un rivenditore

dotato di officina, informatevi sull'ubicazione della più

vicina officina autorizzata.

• Non utilizzare un gruppo di taglio senza che sia stata

montata un'apposita protezione approvata e fissata

correttamente. Vedere

Accessori alla pagina 142

Controllo dell'interruttore di arresto

1. Avviare il motore.

2. Spostare l'interruttore di arresto in posizione di

arresto e accertarsi che il motore si arresti.

Controllo del blocco del grilletto acceleratore

Il fermo blocca il grilletto dell'acceleratore in posizione

di regime minimo per evitare l'azionamento accidentale

del grilletto. Rilasciando l'impugnatura del grilletto

acceleratore e il relativo fermo, entrambi tornano nella

posizione iniziale.

1. Premere il fermo del grilletto acceleratore (A).

Accertarsi che il grilletto dell'acceleratore (B) sia

rilasciato.

2. Accertarsi che il grilletto dell'acceleratore (B) sia

bloccato sul minimo quando viene rilasciato il fermo.

3. Premere il fermo (A) del grilletto dell'acceleratore

e accertarsi che ritorni nella posizione iniziale al

rilascio.

4. Accertarsi che il fermo del grilletto dell'acceleratore

(A) e il grilletto (B) si muovano liberamente.

5. Avviare il prodotto e accelerare al massimo. Vedere

Avviamento del motore alla pagina 132

6. Rilasciare il grilletto dell'acceleratore (B) e accertarsi

che il gruppo di taglio si arresti e rimanga fermo.

AVVERTENZA:

Se il gruppo di taglio

si muove mentre il grilletto dell'acceleratore

è nella posizione del regime minimo,

regolare il minimo. Vedere

Regolazione del

regime minimo alla pagina 136

Controllo della protezione del gruppo di taglio

AVVERTENZA:

Una protezione del

gruppo di taglio inadeguata o danneggiata

può provocare gravi lesioni. Fare riferimento

Accessori alla pagina 142

AVVERTENZA: Usare sempre la

protezione del gruppo di taglio consigliata

per il gruppo di taglio utilizzato. Il montaggio

di una protezione del gruppo di taglio

inadeguata o danneggiata può provocare

1104 - 010 - 12.06.2023 121

gravi lesioni. Fare riferimento a

Accessori

alla pagina 142

La protezione del gruppo di taglio impedisce che oggetti

vengano lanciati in direzione dell'operatore. Inoltre

impedisce gli infortuni che si verificano nel caso in cui

si venga a contatto con il gruppo di taglio.

1. Eseguire un controllo visivo per verificare l'eventuale

presenza di danni, ad esempio incrinature.

2. Se danneggiata, sostituire la protezione del gruppo

di taglio.

Controllo del sistema di smorzamento delle

vibrazioni

Il sistema di smorzamento delle vibrazioni riduce

le vibrazioni nelle impugnature al minimo facilitando

l'operazione.

1. Spegnere il motore.

2. Eseguire un controllo visivo per verificare l'eventuale

presenza di deformazioni e danni, ad esempio

incrinature.

3. Accertarsi che i componenti del sistema

di smorzamento delle vibrazioni siano fissati

correttamente.

Controllo della marmitta

AVVERTENZA:

Non usare mai il

prodotto se la marmitta non è in buone

condizioni.

AVVERTENZA: Tenere presente che

i fumi di scarico del motore sono molto

caldi e possono contenere scintille in grado

di provocare incendi. Non avviare mai

il prodotto in ambienti chiusi o vicino a

materiale infiammabile!

La marmitta assicura il minimo livello acustico e

allontana i fumi di scarico dall'operatore. È di estrema

importanza seguire le istruzioni relative a controllo,

manutenzione e servizio del prodotto.

• Controllare con regolarità che la marmitta sia ben

fissata nel prodotto.

Collegamento e scollegamento del controdado

AVVERTENZA:

Arrestare il motore,

usare guanti protettivi e prestare la massima

attenzione intorno ai bordi taglienti del

gruppo di taglio.

Per bloccare alcuni tipi di gruppi di taglio viene

utilizzato un controdado. La filettatura del controdado è

sinistrorsa.

• Per il fissaggio, serrare il controdado girando in

senso contrario a quello di rotazione del gruppo di

taglio.

• Per rimuovere il controdado, allentarlo nello stesso

senso di rotazione del gruppo di taglio.

122

1104 - 010 - 12.06.2023

• Per allentare e serrare il controdado, utilizzare una

chiave a brugola con manico lungo. La freccia

nell'illustrazione mostra la zona di utilizzo sicuro

della chiave a brugola.

AVVERTENZA: Quando si allenta

e serra il controdado, c'è il rischio di

ferirsi con la lama. Accertarsi sempre

che la protezione della lama impedisca

eventuali lesioni alla mano quando si

esegue questa operazione.

Nota: Assicurarsi che non sia possibile ruotare il

controdado manualmente. Sostituire il dado, se la

guarnizione in nylon non ha una resistenza minima di

1,5 Nm. Dopo essere stato avvitato per circa 10 volte, il

controdado va sostituito.

Abbigliamento protettivo personale

AVVERTENZA: Leggere le seguenti

avvertenze prima di utilizzare il prodotto.

• Usare sempre abbigliamento protettivo personale

omologato quando si utilizza il prodotto. L'uso di

abbigliamento protettivo personale non elimina il

rischio di lesioni, ma ne riduce la gravità in caso

di incidente. Farsi consigliare dal rivenditore per la

scelta dell'attrezzatura adatta.

• Elmetto protettivo laddove sussiste il rischio di

caduta di oggetti

• Usare cuffie protettive con effetto insonorizzante

adeguato. Una lunga esposizione al rumore può

comportare lesioni permanenti all'udito.

• Utilizzare protezioni per gli occhi omologate. Con

l’uso della visiera è necessario anche l’uso di

occhiali protettivi omologati. Con il termine occhiali

protettivi omologati si intendono occhiali che siano

conformi alle norme ANSI Z87.1 per gli USA o EN

166 per i paesi EU.

• Indossare guanti ove necessario, ad esempio per

montare, ispezionare o pulire l’attrezzatura di taglio.

• Usare stivali protettivi con calotta in acciaio e suole

antiscivolo.

• Indossare indumenti di tessuto resistente. Indossare

sempre pantaloni lunghi e pesanti e maniche lunghe

Non indossare indumenti larghi che potrebbero

impigliarsi nei ramoscelli e nei rami. Non indossare

gioielli, pantaloni corti o sandali e non lavorare a

piedi nudi. Raccogliere i capelli in modo sicuro sopra

le spalle.

• Tenere a portata di mano il kit di primo soccorso.

1104 - 010 - 12.06.2023

123

Sgancio rapido del cinghiaggio

AVVERTENZA: Non utilizzare il

cinghiaggio se la funzione di rilascio rapido

è danneggiata. Assicurarsi che il rilascio

rapido funzioni correttamente quando si

regola il prodotto.

AVVERTENZA: Accertarsi che il

prodotto sia collegato in modo sicuro al

cinghiaggio durante il funzionamento del

prodotto. In caso contrario, non è possibile

comandare il prodotto in modo sicuro e

provocare lesioni all'operatore o a terzi.

La funzione di rilascio rapido si trova sulla parte

anteriore del cinghiaggio. Le cinghie dell'imbracatura

devono rimanere sempre in posizione corretta.

In caso di emergenza, la funzione di rilascio rapido

permette di sganciarsi in sicurezza dal prodotto.

Gruppo di taglio

AVVERTENZA:

Il gruppo di taglio

non deve ruotare quando viene utilizzato.

Assicurarsi che il motore sia fermo.

Rimuovere il cappuccio della candela prima

di eseguire qualsiasi operazione sul gruppo

di taglio.

AVVERTENZA: Assicurarsi che il

gruppo di taglio non sia danneggiato. Un

gruppo di taglio danneggiato può causare

incidenti. Sostituire il gruppo di taglio

danneggiato.

AVVERTENZA: Utilizzare il gruppo di

taglio corretto. Usare solo il gruppo di taglio

con le protezioni consigliate, fare riferimento

Accessori alla pagina 142

Attrezzatura di taglio

• Utilizzare le lame e i coltelli per tagliare l'erba più

folta.

• Per tosare l'erba, utilizzare la testina portafilo.

• Una lama mal affilata o danneggiata aumenta il

rischio d'incidenti. Mantenere i denti della lama

affilati accuratamente e nel modo giusto. Seguire

le istruzioni

Per affilare il coltello per erba e la

lama tagliaerba alla pagina 138

e usare la dima di

affilatura consigliata.

• Controllare se il gruppo di taglio presenta danni

o incrinature. Sostituire il gruppo di taglio se

danneggiato.

• Utilizzare esclusivamente attrezzature di taglio con

le protezioni raccomandate. Vedere

Accessori alla

pagina 142

Testina portafilo

AVVERTENZA:

Accertarsi sempre

che il filo di taglio sia ben avvolto attorno al

tamburo per evitare vibrazioni dannose.

• Utilizzare esclusivamente le testine portafilo e i fili di

taglio consigliati.

• Utilizzare esclusivamente i gruppi di taglio

consigliati.

• Una macchina piccola richiede una testina portafilo

piccola e viceversa.

• La lunghezza del filo di taglio è importante. A parità

di diametro, un filo più lungo richiede una maggiore

potenza del motore rispetto a uno corto.

124

1104 - 010 - 12.06.2023

• Assicurarsi che il tagliente situato sulla protezione

parasassi sia intatto. In questo modo, si taglia il filo

alla lunghezza giusta.

• Per prolungarne la durata, immergere il filo in acqua

per un paio di giorni prima dell'utilizzo.

Istruzioni di sicurezza per la manutenzione

AVVERTENZA: Leggere le seguenti

avvertenze prima di utilizzare il prodotto.

• Arrestare il motore, accertarsi che il gruppo di taglio

si fermi e lasciare che il prodotto si raffreddi prima di

eseguire la manutenzione.

• Rimuovere il cappuccio dalla candela prima di

eseguire la manutenzione.

• I fumi di scarico del motore contengono monossido

di carbonio, un gas inodore, velenoso e altamente

pericoloso che può causare la morte. Non far

funzionare il prodotto in ambienti chiusi o in spazi

angusti.

• I fumi di scarico del motore sono molto caldi e

possono contenere scintille. Non mettere in funzione

il prodotto in ambienti chiusi o vicino a materiale

infiammabile.

• Accessori e modifiche apportate al prodotto che non

siano stati approvati dal costruttore possono causare

gravi lesioni, anche fatali. Non apportare modifiche

al prodotto. Utilizzare sempre accessori originali.

• Se la manutenzione non viene eseguita

correttamente e con regolarità, vi è un aumento nel

rischio di lesioni personali e danni al prodotto.

• Eseguire unicamente la manutenzione consigliata in

questo manuale operatore. Rivolgersi a un'officina

Husqvarna autorizzata per tutti gli altri interventi.

• Rivolgersi a un'officina Husqvarna autorizzata per far

svolgere regolarmente interventi di manutenzione sul

prodotto.

• Sostituire le parti danneggiate, usurate o rotte.

Sicurezza nell'uso del carburante

AVVERTENZA: leggere le seguenti

avvertenze prima di utilizzare il prodotto.

• Non miscelare il carburante in un ambiente chiuso o

in prossimità di una fonte di calore.

• Non avviare il prodotto nel caso in cui vi sia

carburante o olio motore su di esso. Rimuovere il

carburante/olio indesiderato e lasciare che il prodotto

si asciughi. Rimuovere il carburante indesiderato dal

prodotto.

• In caso di perdite di carburante sugli indumenti,

cambiarsi immediatamente.

• Il carburante non deve arrivare a contatto con

il corpo, poiché può causare lesioni. In caso di

contatto del carburante con il corpo, rimuoverlo con

acqua e sapone.

• Non avviare il motore in caso di contatto dell'olio o

del carburante con il prodotto o con il proprio corpo.

• Non avviare il prodotto se il motore presenta

una perdita. Esaminare regolarmente il motore per

verificare la presenza di eventuali perdite.

• Prestare la massima attenzione con il carburante.

Il carburante è infiammabile e i fumi sono esplosivi

quindi possono causare lesioni o morte.

• Non respirare i fumi del carburante perché possono

causare lesioni. Accertarsi che vi sia un flusso d'aria

sufficiente.

• Non fumare in prossimità del carburante o del

motore.

• Non posizionare oggetti caldi in prossimità del

carburante o del motore.

• Non aggiungere carburante a motore acceso.

• Assicurarsi che il motore sia freddo prima di

effettuare il rifornimento.

• Prima di effettuare il rifornimento, aprire lentamente

il tappo del serbatoio del carburante e rilasciare la

pressione con cautela.

• Assicurarsi che vi sia un flusso d'aria sufficiente

durante il rifornimento e la miscelazione del

carburante (benzina e olio a due tempi) o lo scarico

del serbatoio del carburante.

• Il carburante e il relativo vapore sono altamente

infiammabili e la loro inalazione o il contatto con la

pelle può provocare gravi lesioni. Agire dunque con

cautela quando si utilizza il carburante e accertarsi

che vi sia un flusso d'aria sufficiente.

• Serrare il tappo del serbatoio del carburante con

cautela, altrimenti potrebbe verificarsi un incendio.

• Prima dell'avviamento, spostare il prodotto di almeno

3 m (10 ft) dal punto in cui è stato riempito il

serbatoio del carburante.

• Non rabboccare il serbatoio con una quantità

eccessiva di carburante.

• Assicurarsi che non si verifichino perdite quando si

sposta il prodotto o la tanica carburante.

• Non posizionare il prodotto o una tanica carburante

in ambienti in cui siano presenti fiamme libere,

scintille o fiamme pilota. Assicurarsi che l'area di

rimessaggio non contenga fiamme libere.

• Utilizzare solo contenitori omologati per spostare il

carburante o riporlo in magazzino.

• Svuotare il serbatoio del carburante prima di lunghi

periodi di stoccaggio. Attenersi alle leggi locali sullo

smaltimento del carburante.

1104 - 010 - 12.06.2023

125

• Pulire il prodotto prima di un lungo periodo di

stoccaggio.

• Rimuovere il cappuccio della candela prima di

conservare il prodotto in magazzino per assicurarsi

che il motore non si avvii accidentalmente.

Montaggio

Introduzione

AVVERTENZA: Prima di assemblare

il prodotto, leggere e comprendere il capitolo

sulla sicurezza.

AVVERTENZA: Rimuovere il cavo

della candela dalla candela prima di

assemblare il prodotto.

Montaggio dell'albero di trasmissione

flessibile

1. Rimuovere le 2 viti sul raccordo dell'albero.

2. Inserire l'albero di trasmissione flessibile negli anelli

del cablaggio.

3. Ruotare e spingere l'albero di trasmissione flessibile

allo stesso tempo per collegarlo.

4. Serrare le 2 viti.

5. Montare il manicotto dell'albero di trasmissione nel

coperchio della frizione. Ruotare e spingere l'albero

di trasmissione allo stesso tempo per collegarlo.

6. Accertarsi che la spina di bloccaggio torni nella

posizione iniziale.

Collegamento del cavo

dell'acceleratore e dei fili

dell'interruttore di arresto

1. Aprire il coperchio.

2. Collegare nel coperchio il cavo dell'acceleratore dal

cablaggio (A) e il cavo dell'acceleratore (B) dal

motore.

3. Chiudere il coperchio.

4. Collegare i cavi dell'interruttore di arresto nei relativi

connettori del motore.

Montaggio dell'impugnatura ad anello

1. Posizionare l'impugnatura ad anello sull'albero.

2. Fissare il distanziale nella guida dell'impugnatura

ad anello. Fissare il dado e la vite. Non serrare

completamente.

3. Regolare il prodotto in una posizione di lavoro

pertinente.

4. Allentare il dado e la vite.

Assemblaggio dell'impugnatura a J

AVVERTENZA:

Utilizzare

l'impugnatura a J con lame tagliaerba/

taglienti o testine portafilo/lame in plastica.

Non utilizzare lame per sfrascatura o

sfoltimento con l'impugnatura a J.

126 1104 - 010 - 12.06.2023

1. Fissare l'impugnatura a J all'impugnatura ad anello

con 3 viti.

2. Regolare il prodotto in una posizione di lavoro

pertinente.

3. Serrare le viti.

Per montare l'attrezzatura di taglio

L'attrezzatura di taglio comprende un gruppo di taglio e

una protezione del gruppo di taglio.

AVVERTENZA: Usare guanti

protettivi.

AVVERTENZA: Usare sempre la

protezione del gruppo di taglio consigliata

per il gruppo di taglio. Vedere

Accessori alla

pagina 142

AVVERTENZA: Un gruppo di taglio

fissato in modo errato può causare lesioni

gravi o mortali.

Fissaggio della prolunga della protezione

ATTENZIONE:

Usare la prolunga

della protezione quando si utilizza una

testina portafilo o una lama in plastica.

Non utilizzare la prolunga della protezione

quando si utilizza una lama tagliaerba.

1. Posizionare la prolunga della protezione nella

scanalatura della protezione del gruppo di taglio.

2. Posizionare la prolunga sulla protezione del gruppo

di taglio con i 4 ganci di bloccaggio.

Rimozione della prolunga della protezione

• Sganciare i ganci di bloccaggio con la chiave per

candele.

Per fissare la lama tagliaerba e la protezione/

protezione combinata per la lama tagliaerba

1. Inserire la protezione/protezione multipla (A) della

lama nell'albero e serrare il bullone per fissarla.

2. Assicurarsi che il carter protettivo sia stato rimosso.

3. Girare l'albero in uscita per far coincidere uno dei fori

del menabrida (B) con il foro corrispondente nella

scatola ingranaggi.

4. Introdurre nel foro la spina di bloccaggio (C) per

bloccare l'albero.

5. Collocare la lama tagliaerba (D), la flangia di

sostegno (F) e la coppa di sostegno (E) sull'albero

in uscita.

1104 - 010 - 12.06.2023

127

6. Assicurarsi che il menabrida e la flangia di sostegno

si inseriscano correttamente nel foro centrale della

lama tagliaerba.

7. Fissare il dado (G).

8. Serrare il dado con la chiave a brugola. Tenere

l'albero della chiave a brugola in prossimità della

protezione della lama. Serrare in direzione opposta

alla rotazione del gruppo di taglio. Serrare a una

coppia di 35-50 Nm.

Montaggio e smontaggio della protezione del

gruppo di taglio e della testina portafilo

ATTENZIONE: Accertarsi che la

prolunga della protezione sia fissata.

1. Montare la protezione del gruppo di taglio (A)

adeguata per la testina portafilo. Vedere

Accessori

alla pagina 142

2. Posizionare la protezione del gruppo di taglio al

raccordo sull'albero.

3. Fissare la protezione del gruppo di taglio con un

bullone.

4. Montare il menabrida (B) sull'albero in uscita.

5. Far ruotare l'albero in uscita fino a far coincidere

uno dei fori del menabrida con il foro corrispondente

nella scatola ingranaggi.

6. Introdurre nel foro la spina di bloccaggio (C) per

bloccare l'albero.

7. Ruotare la testina portafilo/lame in plastica (H) in

direzione opposta, dalla quale la testina portafilo/

lame in plastica ruotano.

8. Per smontare procedere nella sequenza inversa.

Montaggio della protezione di trasporto

1. Montare il disco nella protezione di trasporto (A).

2. Posizionare i due dispositivi di fissaggio (B) nelle

fessure (C) per fissare la protezione per il trasporto.

128

1104 - 010 - 12.06.2023

Regolazione dell'altezza dello

schienale

1. Allentare i 2 dispositivi di fissaggio dello schienale.

2. Allentare lo schienale da 1 lato del telaio.

3. Regolare lo schienale all'altezza corretta. Accertarsi

che il perno sia allineato con 1 dei fori del telaio.

Regolazione del cinghiaggio

1. Indossare il cinghiaggio del prodotto.

2. Stringere saldamente la cinghia in vita. Accertarsi

che la cinghia in vita sia correttamente posizionata.

3. Serrare le cinghia.

4. Regolare verticalmente la cinghia frontale. Accertarsi

che la cinghia frontale aderisca al corpo.

5. Regolare la cinghia a bandoliera fino a ripartire il

peso in modo uniforme sulle spalle.

1104 - 010 - 12.06.2023 129

Utilizzo

Introduzione

AVVERTENZA: Prima di utilizzare

il prodotto, è necessario leggere e

comprendere il capitolo relativo alla

sicurezza.

Prima di utilizzare il prodotto

• Esaminare l'area di lavoro per assicurarsi di

conoscere il tipo di terreno, la pendenza e la

presenza di ostacoli quali pietre, rami e fossi.

• Eseguire un'ispezione e revisione del prodotto.

• Eseguire i controlli di sicurezza, manutenzione ed

assistenza indicati nel presente manuale.

• Accertarsi che tutti i coperchi, le protezioni, le

impugnature e l'attrezzatura di taglio siano fissati

correttamente e non siano danneggiati.

• Accertarsi che non vi siano incrinature sul fondo

dei denti della lama tagliaerba o in prossimità

del foro centrale della lama. Sostituire la lama se

danneggiata.

• Esaminare che la flangia di sostegno non presenti

incrinature. Sostituire la flangia di sostegno se

danneggiata.

• Assicurarsi che il controdado non possa essere

rimosso manualmente. Se è possibile rimuoverlo

manualmente, il controdado non blocca il gruppo di

taglio in modo adeguato ed è necessario sostituirlo.

• Controllare se la protezione della lama presenta

danni o incrinature. Sostituire la protezione della

lama nel caso in cui sia stata colpita o se è

danneggiata.

• Esaminare la testina portafilo e la protezione

del gruppo di taglio per rilevare eventuali danni

o incrinature. Sostituire la testina portafilo e la

protezione del gruppo di taglio nel caso in cui siano

stati colpiti o se presentano incrinature.

Carburante

Questo prodotto è dotato di un motore a due tempi.

ATTENZIONE:

Un carburante di

tipo errato può causare danni al motore.

Utilizzare una miscela di benzina e olio per

motori a due tempi.

Benzina

ATTENZIONE:

Utilizzare sempre

benzina/miscela di olio di alta qualità di

minimo 90 ottani (RON). Vi è il rischio che

l'uso di ottani di grado inferiori provochi

battiti in testa. In tal caso la temperatura del

130 1104 - 010 - 12.06.2023

motore aumenta e possono verificarsi gravi

avarie.

ATTENZIONE: Se il prodotto è dotato

di un convertitore catalitico utilizzare benzina

senza piombo/miscela di olio di buona

qualità. La benzina con piombo danneggia

il convertitore catalitico.

• Usare nei casi in cui sia possibile una benzina

ecologica, la cosiddetta benzina alchilata.

• È possibile utilizzare una miscela di carburante

a base di etanolo E10 (contenente fino al 10%

di etanolo). Utilizzando miscele di carburante

contenenti oltre il 10% di etanolo, il motore

funzionerà in condizioni di combustione povera, il

che può essere causa di danni al motore.

• Si raccomanda una benzina ad alto numero di ottani

per lavorare in continuo ad alta velocità.

Carburante alchilato Husqvarna

Per prestazioni ottimali si consiglia di utilizzare

carburante alchilato Husqvarna. Questo carburante

contiene sostanze meno pericolose rispetto ai normali

carburanti. In questo modo si riducono le emissioni

di scarico pericolose. Questo carburante presenta una

ridotta quantità di residui dopo la combustione, in questo

modo i componenti del motore si mantengono più puliti.

E aumenta la durata del motore. Il carburante alchilato

Husqvarna non è disponibile in tutti i paesi.

Olio per motori a due tempi

ATTENZIONE:

Un olio di scarsa

qualità e/o una miscela olio/carburante

errata possono danneggiare il prodotto e

ridurre la durata dei convertitori catalitici.

ATTENZIONE: Non usare mai olio

per motori fuoribordo a due tempi raffreddati

ad acqua.

ATTENZIONE: Non utilizzare olio per

motori a quattro tempi.

• Per risultati e prestazioni ottimali, utilizzare l'olio per

motori a due tempi Husqvarna.

• Se l'olio a due tempi Husqvarna non è disponibile,

utilizzare un olio differente per motori a due tempi

raffreddati ad aria di buona qualità. Rivolgetevi

al vostro rivenditore addetto all'assistenza per

selezionare il tipo di olio.

Benzina, l Olio per motori a due tem-

pi, l

2% (50:1)

5 0,10

10 0,20

15 0,30

20 0,40

Miscelazione di benzina e olio per motori a

due tempi

ATTENZIONE: Per piccole quantità

di carburante. errori anche piccoli possono

alterare drasticamente il rapporto della

miscela. Misurare con precisione la quantità

d'olio da mescolare per accertarsi di

ottenere la giusta miscela.

1. Versare metà della benzina da utilizzare.

2. Aggiungere tutto l’olio e mescolare agitando.

3. Versare la benzina rimanente.

4. Mescolare accuratamente agitando e riempire il

serbatoio del carburante dell’unità.

5. Vuotare e pulire il serbatoio del carburante se non si

utilizza l’unità per un po' di tempo.

Nota:

Non preparare più carburante dell’occorrente

per un mese e servirsi sempre di un recipiente pulito e

idoneo per i combustibili.

Rifornimento di carburante

1. Pulire l'area intorno al tappo del serbatoio del

carburante.

1104 - 010 - 12.06.2023

131

2. Agitare il contenitore e assicurarsi che il carburante

sia ben mescolato. Utilizzare una tanica di

carburante con protezione anti-traboccamento.

3. Rimuovere il tappo del serbatoio del carburante.

4. Riempire il serbatoio del carburante.

5. Stringere con cura il tappo del serbatoio del

carburante.

6. Spostare il prodotto ad almeno 3 m (10 ft) dal luogo

e dalla fonte di rifornimento prima della messa in

moto.

ATTENZIONE: La presenza di

impurità nel serbatoio può causare problemi

di funzionamento. Pulire regolarmente i

serbatoi del carburante e dell'olio della

catena e sostituire il filtro del carburante

almeno una volta l'anno.

Posizione di lavoro

• Tenere il prodotto con entrambe le mani.

• Tenere il prodotto sul lato destro del proprio corpo.

• Tenere il gruppo di taglio al di sotto della vita.

• Tenere sempre il prodotto fissato al cinghiaggio.

• Tenere il corpo lontano dalle superfici calde.

• Tenere il corpo lontano dal gruppo di taglio.

Avviamento del motore

AVVERTENZA:

Mantenere la

distanza di sicurezza di 15 m quando si

avvia il motore. Vi è il rischio che il gruppo di

taglio cominci a ruotare.

1. Spostare l'interruttore di arresto in posizione di

avviamento.

2. Premere il primer del carburante fino a quando la

pompa comincia a rifornire di carburante.

3. Portare il comando della valvola dell'aria in posizione

di starter.

4. Mantenere il corpo del prodotto a terra con la mano

sinistra. Non mettere i piedi sul prodotto.

5. Tirare la maniglia di avviamento lentamente fino

ad avvertire una leggera resistenza, quindi tirare la

maniglia di avviamento con forza.

AVVERTENZA:

Non avvolgere il

cavo di avviamento attorno alla mano.

6. Continuare a tirare l'impugnatura della fune di

avviamento finché il motore non si avvia.

ATTENZIONE:

Non tirare la fune

di avviamento fino a quando non si

arresta. Non lasciare andare la fune di

avviamento quando è completamente

estesa. Rilasciare la fune di avviamento

lentamente. Rischio di danni al prodotto.

132 1104 - 010 - 12.06.2023

7. All'avvio del motore, riportare il comando della

valvola dell'aria in posizione di funzionamento

e applicare l'accelerazione massima. Il grilletto

acceleratore si disinnesta automaticamente dalla

posizione di avviamento.

8. Assicurarsi che il motore funzioni regolarmente.

AVVERTENZA: Tenere il corpo

lontano dal cappuccio della candela per

evitare ustioni. Rischio di ustioni. Non usare

il prodotto se il cappuccio della candela è

difettoso. Rischio di scosse elettriche.

Arresto del prodotto

• Spostare l'interruttore di arresto in posizione di

arresto per spegnere il motore.

Istruzioni di lavoro generali

AVVERTENZA:

Prestare la massima

attenzione quando si taglia un albero

teso. Questo può tornare alla sua normale

posizione prima o dopo il taglio e colpire

l'utente o il prodotto, nonché causare lesioni.

• Pulire uno spazio aperto su una delle estremità della

zona di lavoro e avviare il lavoro da lì.

• Spostarsi seguendo uno schema regolare in tutta

l'area di lavoro.

• Spostare il prodotto completamente a sinistra e a

destra per sfoltire una larghezza di 4-5 m a volta.

• Sfoltire una lunghezza di 75 m prima di girarsi e

tornare indietro. Portare la tanica di carburante con

sé mentre si procede.

• Spostarsi in una direzione in cui non si attraversano

fossati e ostacoli più del necessario.

• Spostarsi in una direzione in cui il vento faccia

cadere la vegetazione tagliata nell'area sfoltita.

• Spostarsi lungo i terreni in pendenza, non verso l'alto

e verso il basso.

Sfoltimento dell'erba con lama

tagliaerba

ATTENZIONE:

Non usare lame

tagliaerba e coltelli per erba su parti

legnose. Usare solo lame tagliaerba e coltelli

per erba lunga o fitta.

• Spostare il prodotto da un lato all'altro.

• Iniziare a muoversi da destra a sinistra quando si

taglia. Spostare il prodotto a destra prima di tagliare

nuovamente.

1104 - 010 - 12.06.2023

133

• Tagliare con il lato sinistro della lama tagliaerba.

• Inclinare la lama tagliaerba a sinistra per far cadere

l'erba su una riga. Ciò rende più facile la raccolta

dell'erba.

• Mantenere una posizione stabile con i piedi

divaricati.

• Spostarsi in avanti dopo ogni movimento verso

destra e accertarsi nuovamente di avere una

posizione stabile prima di tagliare ancora.

• Mantenere la coppa di sostegno contro il terreno

con una leggera pressione e assicurarsi che la lama

tagliaerba non urti contro il terreno.

• Rispettare queste istruzioni d'uso per diminuire il

rischio che il materiale tagliato si avvolga attorno alla

lama tagliaerba.

a) Accelerare al massimo.

b) Non spostare la lama tagliaerba attraverso il

materiale tagliato quando si sposta il prodotto da

sinistra a destra.

• Prima di raccogliere il materiale tagliato, arrestare

il motore e rimuovere il prodotto dal cinghiaggio.

Posizionare il prodotto sul terreno.

Bordatura dell’erba con testina portafilo

Taglio dell'erba

1. Mantenere la testina portafilo a poca distanza dal

terreno ed angolarla. Non spingere il filo del trimmer

nell'erba.

2. Ridurre la lunghezza del filo del trimmer di 10-12

cm / 4-4,75 in.

3. Diminuire il regime del motore per ridurre il rischio di

danneggiare le piante.

4. Utilizzare l'80% dell'acceleratore durante il taglio

dell'erba in prossimità di oggetti.

Per eliminare l'erba con una lama tagliaerba

1. Le lame e i coltelli tagliaerba non possono essere

usati per i tronchi legnosi.

2. Per tutti i tipi di erba alta o robusta si usa la lama

tagliaerba.

3. L'erba viene falciata con movimenti oscillanti

lateralmente; il movimento da destra a sinistra

costituisce il movimento di falciatura mentre il

movimento da sinistra a destra è il movimento

di ritorno. Lavorare col lato sinistro della lama

(prendendo ad esempio l'orologio, la posizione

sarebbe fra le 8 e le 12).

4. Inclinando leggermente la lama verso sinistra

durante lo sfoltimento, l'erba forma un'andana che

ne facilita la raccolta col rastrello.

5. Cercare di lavorare con movimenti ritmici. Assumere

una posizione stabile con i piedi divaricati. Dopo

il movimento di ritorno avanzare e riassumere una

posizione stabile.

6. Fare in modo che la coppetta di sostegno si appoggi

leggermente al terreno. La coppetta di sostegno

serve a proteggere la lama dal contatto con il

terreno.

7. Per evitare il rischio di materiale attorcigliato intorno

alla lama, lavorare sempre a pieno acceleratore

ed evitare il materiale appena tagliato nel tratto di

ritorno.

8. Prima di raccogliere il materiale tagliato, spegnere

il motore, sganciare il cinghiaggio e appoggiare il

prodotto sul terreno.

Taglio dell'erba

1. Assicurarsi che la linea del trimmer sia parallela al

terreno durante il taglio dell'erba.

134

1104 - 010 - 12.06.2023

2. Non spingere la testina portafilo a terra. Ciò può

causare danni al prodotto.

3. Spostare il prodotto da un lato all'altro quando si

taglia l'erba. Utilizzare la velocità massima.

Rimozione dell'erba

Il flusso d'aria dal filo di taglio in rotazione del trimmer

può essere utilizzata per rimuovere erba tagliata da

un'area.

1. Mantenere la testina portafilo e il filo di taglio paralleli

al terreno e sopra di esso.

2. Accelerare al massimo.

3. Spostare la testina portafilo da un lato all'altro e

spazzare via l'erba.

AVVERTENZA: Pulire il coperchio

della testina portafilo ogni volta che si

monta un nuovo filo di taglio per prevenire

lo sbilanciamento e le vibrazioni delle

impugnature. Eseguire un controllo delle

altre parti della testina portafilo e pulirla, se

necessario.

Manutenzione

Introduzione

AVVERTENZA: Prima di svolgere la

manutenzione, leggere e comprendere il

capitolo relativo alla sicurezza.

Per tutti gli interventi di assistenza e riparazione sul

prodotto, è necessaria una formazione specifica. La

nostra azienda garantisce la disponibilità di personale

qualificato per le riparazioni e l’assistenza. Se non

avete acquistato il prodotto presso un rivenditore dotato

di officina, informatevi sull'ubicazione della più vicina

officina autorizzata.

Per ulteriori informazioni dettagliate, fare riferimento a .

Programma di manutenzione

Manutenzione

Giorna-

liera

Una volta

a setti-

mana

Una volta

al mese

Pulire la superficie esterna. X

Verificare la presenza di eventuali danni al cinghiaggio. X

Effettuare un controllo dell'impugnatura e del manubrio per accertarsi che siano

collegati correttamente e che non siano danneggiati.

Accertarsi che il blocco dell'acceleratore e l'acceleratore funzionino correttamen-

te.

Eseguire un controllo dell'interruttore di arresto per accertarsi che funzioni cor-

rettamente.

Controllare che il gruppo di taglio non ruoti con il motore al minimo. X

Pulire il filtro dell'aria. Sostituire se necessario. X

Accertarsi che la lama sia affilata e inserita correttamente al centro, verificare

l'eventuale presenza di incrinature. Se la lama non è correttamente centrata, può

causare danni al prodotto.

Controllare se la protezione del gruppo di taglio presenta danni o incrinature.

Sostituire, se danneggiato.

Controllare se la testina portafilo presenta danni o incrinature. Sostituire, se

danneggiato.

1104 - 010 - 12.06.2023 135

Manutenzione

Giorna-

liera

Una volta

a setti-

mana

Una volta

al mese

Assicurarsi che i dadi e le viti siano serrati a fondo. X

Esaminare il motore, il serbatoio del carburante e le tubazioni del carburante per

accertare eventuali perdite.

Controllare la protezione di trasporto. Accertarsi che la lama non sia danneggia-

ta e che la protezione di trasporto possa essere montata correttamente.

Pulire il sistema di raffreddamento. X

Esaminare il motorino di avviamento e la corda di avviamento per rilevare even-

tuali danni.

Controllare se le unità antivibranti presentano danni o incrinature. X

Pulire la superficie esterna della candela. Smontarla e controllare la distanza

tra gli elettrodi. Regolare la distanza corretta tra gli elettrodi (fare riferimento a

Dati tecnici alla pagina 140

) o sostituire la candela. Accertarsi che la candela sia

munita di un dispositivo di soppressione.

Pulire la superficie esterna del carburatore e la zona circostante. X

Controllare il riduttore angolare per accertarsi che sia riempito per ¾ di lubrifi-

cante. Rabboccare con grasso speciale se necessario.

Pulire o sostituire la retina parascintille della marmitta. X

Controllare che il filtro del carburante non sia sporco e che il tubo pescante non

presenti incrinature o altri danni. Sostituire se necessario.

Effettuare un controllo di tutti i cavi e i collegamenti. X

Controllare che la frizione, le molle della frizione e il tamburo della frizione non

siano usurati. Se è necessario sostituire 1 o più di questi gruppi, rivolgersi al

proprio centro assistenza.

Sostituire la candela. Accertarsi che la candela sia munita di un dispositivo di

soppressione.

Esaminare ed eventualmente pulire la retina parascintille della marmitta. X

Regolazione del regime minimo

AVVERTENZA: Leggere le

avvertenze nel capitolo Sicurezza prima di

avviare il prodotto. Vedere

Sicurezza alla

pagina 118

AVVERTENZA: Se il gruppo di

taglio ruota con il motore al minimo sarà

necessario ruotare la vite a T di regolazione

del minimo in senso antiorario fino all’arresto

del gruppo di taglio.

1. Accertarsi che il filtro dell'aria sia pulito.

2. Accertarsi che il coperchio del filtro dell'aria sia in

posizione.

3. Controllare la vite a T di regolazione del minimo.

4. Girare la vite a T di regolazione del minimo in senso

orario fino a quando il gruppo di taglio non comincia

a ruotare.

5. Girare poi la vite in senso antiorario fino a quando il

gruppo di taglio si arresta.

136 1104 - 010 - 12.06.2023

AVVERTENZA: Se il gruppo di

taglio non si ferma quando si regola il

regime del motore al minimo, rivolgersi

al più vicino centro assistenza. Non

usare il prodotto prima di aver eseguito

le necessarie regolazioni o riparazioni.

6. Accertarsi che il motore giri regolarmente in tutte le

posizioni.

Pulire del sistema di raffreddamento

ATTENZIONE: Se il sistema di

raffreddamento è sporco o ostruito, provoca

il surriscaldamento del prodotto, con

conseguenti danni.

Il sistema di raffreddamento comprende quanto segue:

• Alette di raffreddamento del cilindro (A)

• Presa d'aria (B).

• Accertarsi che il sistema di raffreddamento non sia

sporco o ostruito.

• Pulire il sistema di raffreddamento con una spazzola

settimanalmente o più spesso se le condizioni lo

richiedono.

Pulizia del filtro dell'aria.

ATTENZIONE: Un filtro dell'aria

danneggiato deve essere sempre sostituito.

Se si utilizza un filtro dell'aria per un periodo di tempo

prolungato, non può essere completamente pulito.

Sostituire il filtro dell'aria a intervalli regolari.

1. Rimuovere il filtro dell'aria e il relativo coperchio.

2. Pulire il filtro dell'aria con aria compressa.

3. Pulire la superficie interna del coperchio del filtro.

Utilizzare aria compressa o una spazzola.

4. Accertarsi che il filtro sia asciutto.

Filtro del carburante

Quando non arriva più carburante al motore, controllare

che il foro per l'aria nel tappo del serbatoio del

carburante e il filtro del carburante (A) non siano

intasati.

Riduttore angolare

Il riduttore angolare è stato riempito per ¾ di grasso

in fabbrica. Prima di usare il prodotto, verificare che il

livello di grasso non sia cambiato. Se fosse necessario

rabboccare, usare Husqvarna grasso speciale. Non

cambiare il grasso nel riduttore angolare. Affidare la

riparazione del riduttore angolare al personale addetto

alla manutenzione.

Per esaminare la candela

ATTENZIONE:

Usare candele

originali o del tipo raccomandato. Un tipo di

candela errato può danneggiare il prodotto.

1104 - 010 - 12.06.2023 137

• Controllare la candela nel caso in cui il motore giri

a bassa potenza, risulti difficile da avviare o non

funzioni correttamente al regime minimo.

• Per ridurre il rischio di accumulo di materiale

superfluo sugli elettrodi delle candele, osservare le

seguenti istruzioni:

a) Accertarsi che il regime minimo sia regolato

correttamente.

b) Accertarsi che la miscela sia corretta.

c) Accertarsi che il filtro dell'aria sia pulito.

• Se la candela è incrostata, pulirla e controllare che

la distanza tra gli elettrodi sia corretta; vedere

Dati

tecnici alla pagina 140

• Sostituire la candela secondo necessità.

Per regolare il motore

Se il motore non funziona correttamente, seguire queste

istruzioni.

1. Fissare un gruppo di taglio approvato, vedi

Accessori alla pagina 142

2. Avviare il motore.

3. Utilizzare il prodotto in condizioni normali per 3

minuti.

4. Sollevare il gruppo di taglio in aria e accelerare al

massimo per 30 secondi. Se si sta utilizzando una

testina portafilo, assicurarsi che la linea del trimmer

sia tagliata alla lunghezza corretta dalla protezione

della lama.

Nota:

Non tagliare erba o rami durante questo

passaggio.

5. Per assicurarsi che il motore funzioni correttamente,

utilizzare il prodotto in condizioni normali.

6. Se il motore non funziona correttamente, ripetere i

passaggi 4 e 5 per altre 3 volte.

7. Se il motore non funziona correttamente dopo aver

effettuato tutti questi passaggi, far regolare/riparare il

prodotto al concessionario Husqvarna.

Per affilare il coltello per erba e la lama

tagliaerba

AVVERTENZA: Spegnere il motore.

Usare guanti protettivi.

• Per affilare il coltello per erba o la lama tagliaerba in

modo corretto, fare riferimento alle istruzioni fornite

con il gruppo di taglio.

• Affilare in modo uguale tutti i taglienti per mantenere

l'equilibrio.

• Utilizzare una lima piatta a taglio semplice.

AVVERTENZA: Gettare sempre

le lame danneggiate. Non tentare di

raddrizzare una lama piegata o storta e

utilizzarla di nuovo.

Lubrificazione dell'albero di

trasmissione flessibile

1. Tirare verso l'alto la manopola e rimuovere il

manicotto dell'albero di trasmissione dal coperchio

della frizione.

a) Scuotere o estrarre l'albero di trasmissione dal

relativo manicotto.

138

1104 - 010 - 12.06.2023

2. Lubrificare l'albero di trasmissione.

3. Spingere e ruotare l'albero di trasmissione

contemporaneamente per rimetterlo nel manicotto

dell'albero di trasmissione. Mantenere circa 10 mm /

0,40 in. dell'albero di trasmissione all'esterno del

bordo del manicotto dell'albero di trasmissione.

4. Allineare il foro del manicotto dell'albero di

trasmissione alla manopola sul coperchio della

frizione.

5. Spingere e ruotare l'albero di trasmissione allo

stesso tempo per fissarlo.

Ricerca guasti

Il motore non si avvia

Controllo Possibile causa Procedimento

Interruttore di arresto. Verificare che l'interruttore di arresto

sia in posizione di arresto.

Affidare la sostituzione dell'interrutto-

re di arresto a un'officina autorizzata.

Ganci del motorino di avviamento. I ganci del motorino di avviamento

non possono muoversi liberamente.

Rimuovere il coperchio del motorino

di avviamento e pulire la zona circo-

stante i ganci. Vedere

Panoramica

del prodotto alla pagina 116

Chiedere aiuto a un'officina autoriz-

zata.

Serbatoio carburante. Tipo di carburante non adatto. Svuotare il serbatoio del carburante e

sostituire con carburante corretto.

1104 - 010 - 12.06.2023 139

Controllo Possibile causa Procedimento

Candela. La candela è sporca o umida. Accertarsi che la candela sia asciutta

e pulita.

La distanza tra gli elettrodi della can-

dela è errata.

Pulire la candela. Assicurarsi che la

distanza tra gli elettrodi sia corretta.

Accertarsi che la candela sia munita

di un dispositivo di soppressione.

Fare riferimento ai Dati tecnici per in-

formazioni sulla corretta distanza tra

gli elettrodi.

La candela è allentata. Serrare la candela.

Il motore si avvia ma si arresta nuovamente

Controllo

Possibile causa Procedimento

Serbatoio del carbu-

rante

Tipo di carburante non adatto. Svuotare il serbatoio del carburante e sosti-

tuire con carburante corretto.

Filtro dell'aria Il filtro dell'aria è ostruito. Pulire il filtro dell'aria.

Trasporto, stoccaggio e smaltimento

Trasporto e rimessaggio

• Fare raffreddare sempre il prodotto prima del

rimessaggio.

• Per trasportare e conservare il prodotto e il

carburante, accertarsi che non vi siano perdite

o fumi. Scintille o fiamme aperte, provocate ad

esempio da dispositivi elettrici o caldaie, possono

innescare un incendio.

• Utilizzare sempre contenitori approvati per la

conservazione e il trasporto del carburante.

• Svuotare il carburante prima del trasporto o prima di

lunghi periodi di rimessaggio. Smaltire il carburante

presso un apposito centro di smaltimento.

• Fissare la protezione di trasporto durante il trasporto

e lo stoccaggio.

• Rimuovere il cappuccio dalla candela.

• Fissare il prodotto durante il trasporto. Assicurarsi

che non si possa spostare.

• Pulire ed effettuare la manutenzione del prodotto

prima di lunghi periodi di stoccaggio.

Dati tecnici

553RBX

Motore

Cilindrata, cm

50,6

Regime minimo, giri/min 2800

Regime di massima raccomandato, giri/min 13000

Regime albero in uscita, giri/min 9285

140 1104 - 010 - 12.06.2023

553RBX

Potenza max. motore a norma ISO 8893, kW/hp @ giri/min. 2,3 / 3,1 @ 9500

Marmitta con convertitore catalitico No

Impianto di accensione

Candela NGK CMR7H

Distanza tra gli elettrodi, mm 0,6-0,7

Carburante e sistema di lubrificazione

Capacità del serbatoio del carburante, l/cm³ 0,8/800

Peso

Escluso carburante, gruppo di taglio e protezione, kg 12,1

Emissioni di rumore

Livello potenza acustica, misurato dB(A) 115

Livello di potenza acustica, garantito L

dB(A) 118

Livelli di rumorosità

Livello di pressione acustica equivalente rispetto all’udito dell’operatore, misurato in base alle norme EN/ISO 11806

e ISO 22868, dB(A), min/max

Equipaggiato con testina portafilo (originale) 103

Equipaggiato con lama tagliaerba (originale) 102

Livelli di vibrazioni

Livelli di vibrazione equivalenti (a

hv,eq

) all'impugnatura, misurati in base alle norme EN ISO 11806 e ISO 22867, in

m/s

Equipaggiato con testina portafilo, sinistra/destra 3,3/2,7

Equipaggiato con lama tagliaerba (originale) 5,3/3,4

Emissioni di rumore nell'ambiente misurate come potenza sonora (L

) in base alla direttiva CE 2000/14/CE.

Il livello di potenza acustica riportato per il macchinario è stato misurato con il gruppo di taglio originale che

emette il livello massimo. La differenza tra potenza acustica misurata e garantita è che la potenza acustica

garantita comprende anche la dispersione nel risultato di misurazione e le variazioni tra le diverse macchine

dello stesso modello come da Direttiva 2000/14/CE.

I dati riportati per il livello di pressione acustica equivalente hanno una dispersione statistica tipica (deviazione

standard) di 1 dB(A).

I dati riportati per il livello di vibrazioni presentano una dispersione statistica tipica (deviazione standard) di 1

m/s

1104 - 010 - 12.06.2023 141

Accessori

Accessori omologati Tipo di accessori Protezione gruppo di taglio n° codice

Lama/coltello tagliaerba Multi 300-3 (Ø 300, 3 denti) 537 33 16-03

Multi 255-3 (Ø 255, 3 denti) 537 33 16-03

Multi 275-4 (Ø 275, 4 denti) 537 33 16-03

Multi 330-2 (Ø 330, 2 denti) 537 33 16-03

Coltelli in plastica Tricut Ø 300 mm (le singole lame

hanno il n° codice 531 01 77-15)

537 33 16-03

Testina portafilo T35, T35X (Ø filo 2,4 - 3,0 mm) 537 33 16-03

S35 (Ø filo 2,4 - 3,0 mm) 537 33 16-03

T45x (Ø filo 2,7 - 3,3 mm) 537 33 16-03

S ll 537 33 16-03

Coppa di sostegno Fissa –

142 1104 - 010 - 12.06.2023

Dichiarazione di conformità

Dichiarazione di conformità UE

Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel.:

+46-36-146500, dichiara sotto la propria esclusiva

responsabilità che il prodotto indicato:

Descrizione Decespugliatore

Marchio Husqvarna

Tipo/Modello 553RBX

Identificazione Numeri di serie a partire da 2022 e successivi

È pienamente conforme alle seguenti norme e direttive

UE:

Regolamento Descrizione

2006/42/CE "sulle macchine"

2014/30/UE "sulla compatibilità elettromagnetica"

2000/14/CE "sull'emissione di rumore nell'ambiente"

2011/65/UE

"sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche

ed elettroniche"

e che sono applicati gli standard e/o le specifiche

tecniche seguenti: EN ISO 12100:2021, CISPR 12:2009,

ISO 14982:1998, EN ISO 11806-1:2011, EN ISO

11806-2:2011, EN IEC 63000:2018

RISE SMP Svensk Maskinprovning AB, Box 4053,

SE-904 03 Umeå, Svezia, ha eseguito il controllo-tipo

facoltativo per conto di Husqvarna AB.

Numero del certificato: SEC/17/2462

RISE SMP Svensk Maskinprovning AB, Box 4053,

SE-904 03 Umeå, Svezia, ha altresì verificato l'accordo

in base all'Appendice V della Direttiva del Consiglio

2000/14/EG.

Per informazioni sulle emissioni acustiche, fare

riferimento a

Dati tecnici alla pagina 140

2022-05-09

Stefan Holmberg, Responsabile R&S , Technology

Management, Husqvarna AB

Responsabile della documentazione tecnica

1104 - 010 - 12.06.2023 143

SPIS TREŚCI

Wstęp..........................................................................144

Bezpieczeństwo..........................................................146

Instrukcje bezpieczeństwa dotyczące konserwacji.....153

Zasady bezpieczeństwa dotyczące paliwa................. 154

Montaż........................................................................ 154

Przeznaczenie............................................................ 158

Przegląd......................................................................164

Rozwiązywanie problemów........................................ 168

Transport, przechowywanie i utylizacja...................... 168

Dane techniczne......................................................... 169

Akcesoria.................................................................... 170

Deklaracja zgodności..................................................171

Wstęp

Opis produktu

Niniejszy produkt jest wykaszarką do trawy z silnikiem

spalinowym.

Nieustannie prowadzone są prace w celu zwiększenia

bezpieczeństwa użytkownika i wydajności pracy.

Dodatkowe informacje można uzyskać w punkcie

serwisowym.

Przeznaczenie

Produktu należy używać wraz z tarczą tnącą do trawy

lub głowicą żyłkową do ścinania różnego rodzaju roślin.

Nie używać produktu do innych zadań niż przycinanie

trawy i wykaszanie trawy.

Uwaga: Użytkowanie może podlegać regulacji

przepisami państwowymi lub lokalnymi. Należy

przestrzegać odpowiednich przepisów

Należy korzystać wyłącznie z akcesoriów

zatwierdzonych do użytku przez producenta. Patrz

Akcesoria na stronie 170

Przegląd produktu

1. Ostrze

2. Uzupełnianie środka smarującego, przekładnia

zębata stożkowa

3. Koło zębate stożkowe

4. Osłona osprzętu tnącego

5. Wysięgnik

144 1104 - 010 - 12.06.2023

6. Uchwyt pętlowy

7. Dźwignia gazu

8. Wyłącznik

9. Blokada dźwigni gazu

10. Sprzęgło giętkiego wałka napędowego

11. Rączka linki rozrusznika

12. Zbiornik paliwa

13. Pokrywa filtra powietrza

14. Osłona cylindra

15. Nasadka świecy i świeca zapłonowa

16. Gruszka pompki paliwa

17. Dźwignia ssania

18. Szelki

19. Tarcza zabierakowa

20. Kołnierz oporowy

21. Talerz dystansowy

22. Przeciwnakrętka

23. Głowica żyłkowa

24. Osłona transportowa

25. Kołek blokujący

26. Klucz nasadowy

27. Śrubokręt

28. Instrukcja obsługi

29. Uchwyt J

Symbole znajdujące się na produkcie

OSTRZEŻENIE! Należy zachować

ostrożność i prawidłowo korzystać

z produktu. Produkt może spowodować

poważne obrażenia ciała lub śmierć

operatora lub innych osób.

Przed użyciem produktu należy dokładnie

i ze zrozumieniem przeczytać instrukcję

obsługi.

Stosować kask ochronny w miejscach

zagrożonych spadającymi obiektami.

Należy używać zatwierdzonych

ochronników słuchu oraz zatwierdzonych

okularów ochronnych.

Maksymalna prędkość wałka zdawczego.

Produkt jest zgodny z odpowiednimi

dyrektywami WE.

Ten produkt jest zgodny z przepisami

obowiązującymi w Wielkiej Brytanii.

Należy pamiętać o niebezpieczeństwie

wyrzucania cząstek ciał stałych, które

mogą spowodować obrażenia ciała.

50F

15 m

Podczas korzystania z urządzenia należy

zachować minimalną odległość 15 m/50

stóp od innych osób lub zwierząt.

Ryzyko niekontrolowanych ruchów ostrza,

jeżeli osprzęt tnący dotknie przedmiotu,

który nie zostanie natychmiastowo

odcięty. Produkt może odciąć części ciała.

Podczas korzystania z urządzenia należy

zachować minimalną odległość 15 m/50

stóp od innych osób lub zwierząt.

Strzałki wskazują położenie graniczne dla

uchwytu.

Ssanie.

Gruszka pompki paliwa.

Nosić rękawice ochronne.

Stosować mocne, przeciwpoślizgowego

obuwie ochronne.

Etykieta emisji hałasu do środowiska

zgodnie z dyrektywami oraz przepisami

UE i Wielkiej Brytanii, a także przepisami

Nowej Południowej Walii „Protection

of the Environment Operations (Noise

Control) Regulation 2017”. Gwarantowany

poziom mocy akustycznej urządzenia jest

określony w

Dane techniczne na stronie

169

Trzymaj wszystkie części ciała z dala od

powierzchni gorących.

1104 - 010 - 12.06.2023 145

yyyywwxxxx Tabliczka znamionowa za-

wiera numer seryjny. yyyy

to rok produkcji, a ww oz-

nacza tydzień produkcji.

Uwaga: Pozostałe symbole/naklejki samoprzylepne

umieszczone na produkcie dotyczą wymogów

związanych z certyfikatami w innych obszarach

komercyjnych.

Emisje Euro V

OSTRZEŻENIE: Ingerencja w silnik

powoduje unieważnienie europejskiego

zatwierdzenia typu produktu.

Odpowiedzialność za produkt

Zgodnie z przepisami dotyczącymi odpowiedzialności

za produkt nie ponosimy odpowiedzialności za szkody

spowodowane przez nasz produkt, jeśli:

• produkt jest nieprawidłowo naprawiany.

• produkt jest naprawiany przy użyciu

części niepochodzących od producenta lub

niezatwierdzonych przez producenta.

• produkt jest wyposażony w akcesoria

niepochodzące od producenta lub niezatwierdzone

przez producenta.

• produkt nie jest naprawiany w autoryzowanym

centrum serwisowym lub przez autoryzowaną

placówkę.

Bezpieczeństwo

Definicje dotyczące bezpieczeństwa

Ostrzeżenia, uwagi i informacje są używane do

zwrócenia uwagi na szczególnie ważne sekcje instrukcji

obsługi.

OSTRZEŻENIE: Jest używane,

gdy istnieje ryzyko poważnych obrażeń,

śmierci operatora lub uszkodzenia otoczenia

w wyniku nieprzestrzegania instrukcji

obsługi.

UWAGA: Jest używane, gdy istnieje

ryzyko uszkodzenia materiałów lub

urządzenia w wyniku nieprzestrzegania

instrukcji obsługi.

Uwaga: Stosuje się, aby przekazać więcej informacji,

które są przydatne w danej sytuacji.

Ogólne zasady bezpieczeństwa

OSTRZEŻENIE: Przed

rozpoczęciem użytkowania produktu

przeczytać następujące ostrzeżenia.

• Nie wprowadzać zmian do urządzenia

bez zgody producenta i zawsze korzystać

z oryginalnych akcesoriów. Samowolne

wprowadzanie zmian oraz/lub montowanie

wyposażenia niezatwierdzonego przez producenta

może stać się przyczyną poważnych obrażeń lub

śmierci obsługującego urządzenie bądź innych osób.

• Wewnątrz tłumika znajdują się substancje

chemiczne mogące wywoływać choroby

nowotworowe. Nie dotykać uszkodzonego tłumika.

• Używany tłumik/iskrochron i strona montażowa

iskrochronu mogą zawierać osady z cząstek

powstałych przy spalaniu, które mogą być

rakotwórcze. Należy unikać kontaktu z tymi

związkami podczas wykonywania czynności przy

tłumiku i/lub iskrochronie. Przed przystąpieniem do

jakichkolwiek prac przy tłumiku lub iskrochronie,

patrz

Sprawdzanie tłumika na stronie 150

• Podczas pracy urządzenie wytwarza pole

elektromagnetyczne, które może powodować

zakłócenia w pracy implantów medycznych. Może

to spowodować poważne obrażenia ciała lub śmierć.

Przed użyciem urządzenia należy skontaktować się

z lekarzem oraz producentem implantu medycznego.

• Nie dotykać świecy zapłonowej ani jej przewodu

podczas pracy silnika. Ryzyko porażenia prądem.

• Gwarancja może nie obejmować uszkodzeń

spowodowanych przez akcesoria lub części

zamienne, które nie zostały zatwierdzone.

Instrukcje bezpieczeństwa dotyczące

montażu

OSTRZEŻENIE: Przed

rozpoczęciem użytkowania produktu

przeczytać następujące ostrzeżenia.

• Przed rozpoczęciem montażu produktu odłączyć

fajkę świecy zapłonowej od świecy zapłonowej.

• Stosować rękawice ochronne.

• Przed uruchomieniem silnika upewnić się, że osłona

i wałek są zamontowane prawidłowo.

• Pierścień sprzęgający i kołnierz oporowy muszą

być prawidłowo umieszczone w środkowym otworze

osprzętu tnącego. Nieprawidłowo zamocowany

osprzęt tnący może spowodować poważne

obrażenia ciała bądź śmierć operatora lub innych

osób.

146

1104 - 010 - 12.06.2023

• Aby bezpiecznie używać produktu i zapobiegać

obrażeniom ciała operatora lub innych osób, produkt

musi być zawsze prawidłowo zamocowany do

szelek.

Instrukcje bezpieczeństwa dotyczące

obsługi

OSTRZEŻENIE: Przed

rozpoczęciem użytkowania produktu

przeczytać następujące ostrzeżenia.

• Przed użyciem urządzenia należy uzmysłowić sobie

różnice między wykaszaniem a przycinaniem trawy.

• Jeżeli użytkownik znajdzie się w sytuacji, w której

nie jest pewny prawidłowości dalszego sposobu

postępowania, powinien zasięgnąć porady eksperta.

Zwrócić się do dealera lub warsztatu obsługi

technicznej. Użytkownik nie powinien podejmować

się pracy, gdy uważa, że nie ma wystarczających

kwalifikacji.

• Nie wolno pracować uszkodzonym urządzeniem.

Przeprowadzać kontrole bezpieczeństwa oraz

czynności z zakresu konserwacji i obsługi

technicznej podane w niniejszej instrukcji.

Niektóre czynności konserwacyjne i obsługowe

muszą być wykonane przez przeszkolonego

i wykwalifikowanego specjalistę. Zapoznać się ze

wskazówkami w części

Urządzenia zabezpieczające

na produkcie na stronie 149

• Przed uruchomieniem urządzenia należy

zamocować wszystkie pokrywy, osłony i uchwyty.

Aby wyeliminować ryzyko porażenia prądem,

sprawdzić, czy fajka świecy i przewód zapłonowy nie

są uszkodzone.

• Nigdy nie używać urządzenia, odczuwając

zmęczenie bądź znajdując się pod wpływem

alkoholu lub leków, które mogą wpływać ujemnie na

wzrok, zdolność oceny sytuacji lub panowanie nad

wykonywanymi ruchami.

• Unikać używania produktu w niesprzyjających

warunkach atmosferycznych, np. w gęstej mgle,

w deszczu, przy silnym wietrze, na silnym mrozie

itp. Praca w złych warunkach atmosferycznych jest

męcząca i niesie ze sobą dodatkowe zagrożenia,

np. oblodzenie gruntu, nieprzewidywalny kierunek

obalania drzew itp.

• Do silnika jako źródła napędu można dołączać

wyłącznie zalecane akcesoria i elementy osprzętu

tnącego, wymienione w rozdziale

Akcesoria na

stronie 170

• Nigdy nie należy pozwalać dzieciom na użytkowanie

urządzenia lub przebywanie w jego pobliżu.

Ponieważ produkt jest wyposażony w sprężynowy

przełącznik start/stop i może zostać uruchomiony

nawet przez powolne i słabe oddziaływanie na

rączkę rozrusznika, w pewnych okolicznościach

mogą uruchomić go nawet małe dzieci. Oznacza

to ryzyko poważnych obrażeń. Dlatego należy

zdejmować fajkę świecy zapłonowej, gdy produkt nie

znajduje się pod nadzorem.

• Włączanie silnika w zamkniętych lub źle

wentylowanych pomieszczeniach może być

przyczyną śmierci wskutek uduszenia lub zatrucia

tlenkiem węgla.

• Przed uruchomieniem urządzenia musi być

zamontowana kompletna osłona sprzęgła

z wysięgnikiem, ponieważ w przeciwnym razie

sprzęgło może się obluzować i spowodować

obrażenia.

• Należy dopilnować, aby podczas pracy żadne

osoby postronne ani zwierzęta nie znajdowały się

w odległości mniejszej niż 15 m. Jeśli w tym samym

miejscu pracuje kilku użytkowników, odległość

między nimi powinna wynosić co najmniej 15 m.

W przeciwnym razie istnieje ryzyko poważnych

obrażeń. W przypadku zbliżenia się osób trzecich

natychmiast wyłączyć urządzenie. Nigdy nie obracać

urządzenia gwałtownie, nie upewniwszy się, że nikt

nie znajduje się z tyłu w strefie zagrożenia.

• Dopilnować, aby ludzie, zwierzęta ani inne obiekty

nie mogły zakłócić pracy urządzenia oraz aby nie

weszły w kontakt z osprzętem tnącym ani luźnymi

przedmiotami odrzucanymi przez osprzęt. Nigdy

nie używać urządzenia, gdy nie ma możliwości

wezwania pomocy w razie wypadku.

• Zawsze sprawdzać miejsce pracy. Usunąć wszystkie

porozrzucane przedmioty, jak kamienie, szkło,

gwoździe, druty, sznurki i inne, które mogą zostać

odrzucone przez maszynę lub zaplątać się na

osprzęcie tnącym.

• Należy zapewnić sobie bezpieczne poruszanie

i pozycję przy pracy. Przy poruszaniu się po

powierzchni roboczej należy uważać na ewentualne

przeszkody (korzenie, głazy, gałęzie, doły, rowy itp.).

Szczególną ostrożność należy zachować podczas

pracy na pochyłym terenie.

• Należy zawsze utrzymywać równowagę i mocne

oparcie dla stóp. Nie należy przeceniać swoich

możliwości.

• Podczas obsługi urządzenia należy zawsze używać

szelek i trzymać wysięgnik po prawej stronie ciała.

• Osprzęt tnący trzymać na wysokości poniżej pasa.

• Przechodząc na inne miejsce pracy, należy wyłączyć

silnik. W przypadku przemieszczania się na

1104 - 010 - 12.06.2023

147

dłuższych odcinkach bądź w czasie transportu

należy zamocować osłonę transportową.

• Nigdy nie pozostawiać urządzenia z włączonym

silnikiem bez nadzoru.

• Przed przystąpieniem do usuwania materiału

owiniętego wokół wałka noża wyłączyć silnik

i odczekać, aż osprzęt tnący się zatrzyma.

Operatorowi urządzenia ani nikomu innemu nie

wolno próbować odciągać ciętego materiału, gdy

pracuje silnik lub obraca się osprzęt tnący, ponieważ

może to skutkować poważnymi obrażeniami.

Podczas pracy oraz zaraz po jej zakończeniu

przekładnia kątowa może być nagrzana. Dotknięcie

tego elementu grozi oparzeniem.

• Należy uważać na odrzucane przedmioty. Należy

zawsze używać zatwierdzonych osłon oczu. Nigdy

nie nachylać się nad osłoną zabezpieczającą

osprzętu tnącego. Odrzucane przez urządzenie

kamienie, odłamki, itp. mogą trafić w oczy,

powodując utratę wzroku lub inne poważne

obrażenia.

• Drobne gałęzie lub trawa zaklinowują się czasami

między osprzętem tnącym i osłoną. Przed

przystąpieniem do czyszczenia urządzenia wyłączyć

silnik.

• Urządzenia wyposażone w tarcze tnące lub w tarcze

tnące do trawy mogą zostać gwałtownie odrzucone

w bok, gdy tarcza natrafi na przedmiot trwale

związany z podłożem. Zjawisko to nazywa się

odbiciem. Odbicie tarczy może być wystarczająco

silne, aby spowodować odrzucenie produktu i/lub

operatora i utratę kontroli nad urządzeniem. Odbicie

tarczy może nastąpić zupełnie nieoczekiwanie, jeżeli

urządzenie napotka na przeszkodę, zgaśnie lub

zakleszczy się. Prawdopodobieństwo występowania

odbić tarczy jest większe podczas cięcia

w miejscach, w których cięty materiał nie jest dobrze

widoczny.

• Unikać koszenia częścią ostrza, która odpowiada

miejscu na zegarze między godziną 12 a godziną 3.

Prędkość obrotowa ostrza może sprawić, że wystąpi

niekontrolowany ruch ostrza, jeżeli ta część ostrza

napotka grube łodygi.

• Zmniejszyć obroty silnika do poziomu biegu

jałowego po wykonaniu każdego określonej

czynności. Dłuższe pozostawianie na wysokich

obrotach nieobciążonego silnika może być

przyczyną jego poważnych uszkodzeń.

• Mając założone ochronniki słuchu należy zawsze

być szczególnie uważnym na sygnały i zawołania

ostrzegawcze. Ochronniki słuchu należy zdejmować

zaraz po wyłączeniu silnika.

• Nadmierne wibracje mogą spowodować

uszkodzenia naczyń krwionośnych lub nerwów

u osób mających problemy z krążeniem. Zgłosić

się do lekarza, jeżeli wystąpią objawy fizyczne,

które mogą być związane z nadmiernymi wibracjami.

Przykładem takich symptomów jest; drętwienie,

utrata czucia, mrowienie, kłucie, ból, utrata sił,

zmiany koloru skóry lub jej stanu. Objawy te

występują najczęściej w palcach, dłoniach lub

nadgarstkach.

• Nigdy nie należy używać produktu z uszkodzoną

fajką świecy zapłonowej.

• Nigdy nie używać produktu z uszkodzonym

tłumikiem.

• Należy uważać, aby żadną częścią ciała nie dotknąć

obracającego się osprzętu tnącego ani gorących

powierzchni.

• Podczas wykonywania czynności w obrębie tarczy

tnącej do trawy należy używać rękawic ochronnych.

Środki ochrony osobistej

OSTRZEŻENIE: Przed

rozpoczęciem użytkowania produktu

przeczytać następujące ostrzeżenia.

• Podczas używania produktu zawsze nosić na

sobie zatwierdzone środki ochrony osobistej. Środki

ochrony osobistej nie eliminują ryzyka odniesienia

obrażeń, ograniczają natomiast ich rozmiar w razie

zaistnienia wypadku. Skorzystaj z pomocy dealera

przy wyborze odpowiedniego sprzętu.

• Stosować kask ochronny, gdy zachodzi ryzyko

uderzenia spadającymi przedmiotami.

• Stosować ochronnik słuchu o wystarczających

właściwościach tłumiących. Długotrwałe

przebywanie w hałasie może doprowadzić do trwałej

utraty słuchu.

• Stosować atestowane środki ochrony oczu.

Używając maski ochronnej twarzy, nosić także

zatwierdzone okulary ochronne. Za zatwierdzone

okulary ochronne uważane są takie, które są zgodne

z normami ANSI Z87.1 dla USA lub EN 166 dla

krajów UE.

• Należy używać maski ochronnej twarzy. Maska

ochronna twarzy nie chroni wystarczająco oczu.

• W razie potrzeby, na przykład podczas mocowania,

badania czy czyszczenia narzędzi tnących,

stosować rękawice ochronne.

• Należy nosić trwałe, antypoślizgowe obuwie.

• Nosić odzież wykonaną z mocnego materiału. Nosić

odzież z długimi nogawkami i długimi rękawami,

wykonaną z mocnego materiału. Luźne części

odzieży mogą zahaczyć o krzewy lub gałęzie. Nie

nosić biżuterii, krótkich spodni ani sandałów i nie

148

1104 - 010 - 12.06.2023

pracować z odsłoniętymi stopami. Związywać włosy

w sposób bezpieczny powyżej poziomu barków.

• Zawsze mieć pod ręką apteczkę pierwszej pomocy.

Urządzenia zabezpieczające na

produkcie

Aby uzyskać informacje na temat lokalizacji urządzeń

zabezpieczających, patrz

Przegląd produktu na stronie

144

OSTRZEŻENIE: Przed

rozpoczęciem użytkowania produktu

przeczytać następujące ostrzeżenia.

• Nie wolno używać produktu z uszkodzonymi

urządzeniami zabezpieczającymi. Regularnie

sprawdzać urządzenia zabezpieczające

i wykonywać czynności konserwacyjne. Jeśli

urządzenia zabezpieczające są uszkodzone,

skontaktować się z warsztatem obsługi technicznej

Husqvarna.

• Nie wolno dokonywać modyfikacji urządzeń

zabezpieczających. Nie wolno używać urządzenia,

jeśli osłony ochronne, wyłączniki bezpieczeństwa

i inne urządzenia zabezpieczające nie są

zamontowane lub są uszkodzone.

• Do wykonywania wszelkich prac serwisowych

i naprawczych, zwłaszcza w przypadku urządzeń

zabezpieczających, konieczne jest specjalistyczne

przeszkolenie. Jeśli urządzenia zabezpieczające

nie spełniają któregokolwiek z warunków objętych

czynnościami kontrolnymi opisanymi w niniejszym

podręczniku, należy skontaktować się z warsztatem

obsługi technicznej. Gwarantujemy profesjonalną

naprawę i serwis. Jeśli dany dealer nie jest

autoryzowanym punktem serwisowym, poproś

sprzedawcę o informacje na temat najbliższego

autoryzowanego punktu serwisowego.

• Nie wolno używać osprzętu tnącego bez

zatwierdzonej i prawidłowo zamocowanej osłony.

Patrz

Akcesoria na stronie 170

Sprawdzanie wyłącznika

1. Uruchomić silnik.

2. Przestawić wyłącznik do położenia STOP

i sprawdzić, czy silnik się zatrzymuje.

Sprawdzanie blokady manetki gazu

Blokada manetki gazu blokuje manetkę gazu

w położeniu biegu jałowego, aby zapobiec

przypadkowemu przesunięciu manetki gazu. Po

zwolnieniu uchwytu manetka gazu i jej blokada powrócą

do swoich pozycji początkowych.

1. Nacisnąć blokadę manetki gazu (A). Upewnić się, że

spust przepustnicy (B) został zwolniony.

2. Upewnić się, że manetka gazu (B) jest zablokowana

w położeniu biegu jałowego po zwolnieniu blokady

manetki gazu.

3. Nacisnąć blokadę wyzwalania przepustnicy (A)

i sprawdzić, czy po zwolnieniu powraca ona do

pierwotnego położenia.

1104 - 010 - 12.06.2023

149

4. Upewnić się, że blokada manetki gazu (A) i manetka

gazu (B) mogą poruszać się swobodnie.

5. Włączyć produkt i ustawić na pełne obroty. Patrz

Uruchamianie silnika na stronie 160

6. Zwolnić manetkę gazu (B) i sprawdzić, czy osprzęt

tnący zatrzymał się i pozostaje nieruchomy.

OSTRZEŻENIE: Jeżeli osprzęt tnący

porusza się, podczas gdy manetka gazu

znajduje się w położeniu biegu jałowego,

należy wyregulować obroty biegu jałowego.

Patrz

Regulacja obrotów biegu jałowego na

stronie 165

Sprawdzanie osłony osprzętu tnącego

OSTRZEŻENIE: Stosowanie

niewłaściwych lub uszkodzonych osłon

osprzętu tnącego może skutkować

poważnymi obrażeniami. Patrz

Akcesoria na

stronie 170

OSTRZEŻENIE: Zawsze stosować

osłonę osprzętu tnącego zalecaną dla

danego osprzętu tnącego. Stosowanie

niewłaściwych lub uszkodzonych osłon

osprzętu tnącego może skutkować

poważnymi obrażeniami. Patrz

Akcesoria na

stronie 170

Osłona osprzętu tnącego zapobiega urazom

spowodowanym odrzuceniem luźnego przedmiotu

w kierunku operatora. Zapobiega również obrażeniom

ciała w przypadku dotknięcia do osprzętu tnącego.

1. Przeprowadzić kontrolę wzrokową pod kątem

uszkodzeń, na przykład pęknięć.

2. Wymienić osłonę osprzętu tnącego, jeśli jest

uszkodzona.

Sprawdzanie układu amortyzowania drgań

Układ amortyzowania drgań zmniejsza do minimum

poziom drgań w uchwytach, aby ułatwić pracę

operatorowi.

1. Zatrzymać silnik.

2. Przeprowadzić kontrolę wzrokową pod kątem

odkształceń i uszkodzeń, na przykład pęknięć.

3. Upewnić się, że elementy układu tłumienia drgań są

prawidłowo zamocowane.

Sprawdzanie tłumika

OSTRZEŻENIE: Nigdy nie używaj

urządzenia z niesprawnym tłumikiem.

OSTRZEŻENIE: Należy pamiętać,

że spaliny mają wysoką temperaturę

i mogą zawierać iskry, które mogą stać

się przyczyną pożaru. Nigdy nie należy

uruchamiać produktu w pomieszczeniach

zamkniętych lub w pobliżu materiałów

łatwopalnych!

Tłumik ogranicza do minimum poziom hałasu

i odprowadza spaliny poza strefę pracy operatora.

Tłumik wymaga dokładnego stosowania się do instrukcji

dotyczących kontroli, konserwacji i obsługi urządzenia.

150

1104 - 010 - 12.06.2023

• Należy regularnie sprawdzać, czy tłumik jest

dokładnie przymocowany do produktu.

Montaż i demontaż przeciwnakrętki

OSTRZEŻENIE: Zatrzymać silnik,

stosować rękawice ochronne i uważać na

ostre krawędzie osprzętu tnącego.

Przeciwnakrętka służy do mocowania niektórych

rodzajów osprzętu tnącego. Przeciwnakrętka jest

lewoskrętna.

• Podczas montażu należy dokręcić przeciwnakrętkę

w kierunku przeciwnym do kierunku obrotów

osprzętu tnącego.

• Podczas demontażu należy odkręcić

przeciwnakrętkę w kierunku zgodnym z kierunkiem

obrotów osprzętu tnącego.

• Do odkręcania i dokręcania przeciwnakrętki należy

używać długiego klucza nasadowego. Strzałka na

ilustracji wskazuje obszar, w którym należy użyć

klucza nasadowego.

OSTRZEŻENIE:

Podczas

odkręcania i dokręcania przeciwnakrętki

istnieje ryzyko skaleczenia się zębami

ostrza tnącego. Należy zawsze

upewniać się, że osłona osprzętu

tnącego ochrania w tym czasie dłoń.

Uwaga: Upewnić się, że nie można odkręcić

przeciwnakrętki ręką. Wymienić przeciwnakrętkę,

jeśli nylonowy pierścień nie zapewnia oporu co

najmniej 1,5Nm. Po około dziesiątym przykręceniu

przeciwnakrętki należy wymienić ją na nową.

Środki ochrony osobistej

OSTRZEŻENIE: Przed

rozpoczęciem użytkowania produktu

przeczytać następujące ostrzeżenia.

• Podczas używania produktu należy zawsze mieć

na sobie zatwierdzone środki ochrony osobistej.

Środki ochrony osobistej nie eliminują całkowicie

ryzyka odniesienia obrażeń, natomiast ograniczają

ich rozmiar w razie zaistnienia wypadku. Skorzystać

z pomocy dealera przy wyborze odpowiedniego

sprzętu.

• Stosować kask ochronny, gdy zachodzi ryzyko

uderzenia spadającymi przedmiotami.

• Stosować atestowane ochronniki słuchu

o wystarczających właściwościach tłumiących.

Długotrwałe przebywanie w hałasie może

doprowadzić do trwałej utraty słuchu.

• Stosować atestowane środki ochrony oczu. Podczas

używania maski ochronnej twarzy należy mieć na

sobie także zatwierdzone okulary ochronne. Za

zatwierdzone okulary ochronne uważane są takie,

które są zgodne z normami ANSI Z87.1 dla USA lub

EN 166 dla krajów UE.

• W razie potrzeby, na przykład podczas mocowania,

badania czy czyszczenia narzędzi tnących,

stosować rękawice ochronne.

1104 - 010 - 12.06.2023

151

• Nosić buty ochronne ze stalowymi noskami

i antypoślizgowymi podeszwami.

• Nosić odzież wykonaną z mocnego materiału. Nosić

odzież z długimi nogawkami i długimi rękawami,

wykonaną z mocnego materiału. Luźne części

odzieży mogą zahaczyć o krzewy lub gałęzie. Nie

nosić biżuterii, krótkich spodni ani sandałów i nie

pracować z odsłoniętymi stopami. Utrzymywać włosy

w sposób bezpieczny powyżej poziomu barków.

• Zawsze mieć pod ręką apteczkę pierwszej pomocy.

Mechanizm zwalniający szelek

OSTRZEŻENIE:

Nie należy używać

szelek, jeśli funkcja szybkiego zwalniania

jest niesprawna. Upewnić się, że funkcja

szybkiego zwalniania działa prawidłowo

podczas regulacji urządzenia.

OSTRZEŻENIE: Podczas

korzystania z produktu upewnić się, że jest

on odpowiednio zamocowany do szelek.

Jeśli tak nie jest, nie można obsługiwać

produktu w bezpieczny sposób, co może

skutkować odniesieniem obrażeń przez

operatora i osoby postronne.

Funkcja szybkiego zwalniania jest dostępna z przodu

szelek. Paski szelek powinny zawsze pozostać

w prawidłowym położeniu.

W sytuacji awaryjnej funkcja zwalniania szelek pozwala

na szybkie zdjęcie urządzenia.

Osprzęt tnący

OSTRZEŻENIE: Osprzęt tnący nie

może się obracać podczas wykonywania

prac przy nim. Sprawdzić, czy silnik został

wyłączony. Przed przystąpieniem do pracy

z osprzętem tnącym odłączyć fajkę świecy

zapłonowej.

OSTRZEŻENIE: Należy sprawdzić,

czy osprzęt tnący nie jest uszkodzony.

Uszkodzony osprzęt tnący może

powodować wypadki. Wymienić uszkodzony

osprzęt tnący.

OSTRZEŻENIE: Użyć

odpowiedniego osprzętu tnącego. Korzystać

wyłącznie z osprzętu tnącego wraz

z zalecanymi przez nas osłonami, patrz

Akcesoria na stronie 170

Sprzęt tnący

• Do koszenia nierównej trawy należy użyć ostrzy

i noży tnących do trawy.

• Do cięcia trawy należy użyć głowicy żyłkowej.

• Nieprawidłowo naostrzone bądź uszkodzone ostrza

zwiększają ryzyko wypadku. Zęby tnące ostrza

powinny być odpowiednio naostrzone. Przestrzegać

instrukcji zawartych w

Ostrzenie noża do trawy

i tarczy tnącej do trawy na stronie 167

i używać

zalecanego szablonu do ostrzenia.

152

1104 - 010 - 12.06.2023

• Sprawdzić, czy osprzęt tnący nie jest uszkodzony

ani pęknięty. Wymienić uszkodzony osprzęt tnący.

• Korzystać wyłącznie z osprzętu tnącego wraz

z zalecanymi osłonami. Patrz

Akcesoria na stronie

170

Głowica żyłkowa

OSTRZEŻENIE: Należy zawsze

upewnić się, czy żyłka jest równo

i mocno nawinięta na bęben, aby zapobiec

generowaniu szkodliwych dla zdrowia drgań.

• Stosować wyłącznie zalecane głowice żyłkowe oraz

żyłki.

• Używać tylko zalecanego osprzętu tnącego.

• Maszyny z silnikiem o małej mocy wymagają

stosowania małych głowic żyłkowych i vice versa.

• Długość żyłek również jest ważna. Dłuższa żyłka

wymaga większej mocy silnika niż krótsza żyłka o tej

samej średnicy.

• Zwróć uwagę, aby przecinacz żyłki znajdujący się

na osłonie głowicy, nie był uszkodzony. Służy on do

przycinania żyłki na odpowiednią długość.

• Przed użyciem należy zamoczyć żyłkę w wodzie na

kilka dni, aby wydłużyć jej okres eksploatacji.

Instrukcje bezpieczeństwa dotyczące konserwacji

OSTRZEŻENIE: Przed

rozpoczęciem użytkowania produktu

przeczytać następujące ostrzeżenia.

• Wyłączyć silnik, upewnić się, że osprzęt tnący

zatrzymał się i poczekać, aż urządzenie ostygnie

przed przystąpieniem do konserwacji.

• Przed przystąpieniem do konserwacji odłączyć fajkę

świecy zapłonowej.

• Spaliny z silnika zawierają tlenek węgla, który

jest bezwonnym, trującym oraz niebezpiecznym

gazem i może spowodować śmierć. Nie uruchamiać

produktu w pomieszczeniach ani zamkniętych

przestrzeniach.

• Spaliny silnikowe mają wysoką temperaturę,

mogą zawierać iskry, które mogą się stać

przyczyną pożaru. Nigdy nie włączać urządzenia

w pomieszczeniach zamkniętych ani w pobliżu

materiałów łatwopalnych.

• Niezatwierdzone przez producenta akcesoria

i modyfikacje maszyny mogą spowodować poważne

obrażenia lub śmierć. Nie należy modyfikować

maszyny. Zawsze należy korzystać z oryginalnych

akcesoriów.

• W przypadku nieprawidłowo lub nieregularnie

przeprowadzanej konserwacji wzrasta ryzyko

obrażeń oraz uszkodzenia produktu.

• Konserwację należy przeprowadzać wyłącznie

w sposób określony w niniejszej instrukcji

użytkownika. Zlecić autoryzowanemu warsztatowi

obsługi technicznej Husqvarna wykonanie

pozostałych czynności serwisowych.

• Należy dopilnować przeprowadzania regularnej

konserwacji maszyny przez autoryzowany serwis

Husqvarna.

• Wymienić uszkodzone, zużyte lub zniszczone

części.

1104 - 010 - 12.06.2023 153

Zasady bezpieczeństwa dotyczące paliwa

OSTRZEŻENIE: Przed

rozpoczęciem użytkowania produktu

przeczytać następujące ostrzeżenia.

• Nie mieszać paliwa wewnątrz pomieszczeń ani

w pobliżu źródła ciepła.

• Nie uruchamiać produktu, jeśli znajduje się na

nim paliwo lub olej silnikowy. Usunąć zabrudzenia

paliwem/olejem i odczekać, aż produkt wyschnie.

Usunąć niepożądane paliwo z produktu.

• W przypadku rozlania paliwa na ubranie należy je

natychmiast zmienić.

• Nie dopuścić do kontaktu paliwa z ciałem, ponieważ

może to spowodować obrażenia. Jeśli dojdzie do

kontaktu paliwa z ciałem, zmyć paliwo używając

wody z mydłem.

• Nie uruchamiać silnika, jeśli doszło do rozlania

paliwa lub oleju na maszynę lub na ciało.

• Nie uruchamiać maszyny, jeśli silnik jest

nieszczelny. Regularnie sprawdzać silnik pod kątem

nieszczelności.

• Zachować ostrożność przy pracy z paliwem. Paliwo

jest łatwopalne, a jego opary mogą wybuchnąć,

powodując obrażenia lub śmierć.

• Nie wdychać oparów paliwa, ponieważ może to być

groźne dla zdrowia lub życia. Zapewnić odpowiednią

wentylację.

• Nie palić tytoniu w pobliżu paliwa lub silnika.

• Nie umieszczać gorących przedmiotów w pobliżu

paliwa lub silnika.

• Nie dolewać paliwa podczas pracy silnika.

• Przed tankowaniem upewnić się, że silnik jest zimny.

• Przed tankowaniem pomału odkręcić korek zbiornika

paliwa i ostrożnie zwolnić ciśnienie.

• Zapewnić odpowiednią wentylację podczas

tankowania i przygotowywania mieszanki paliwa

do silników dwusuwowych (benzyna i olej do

dwusuwów) lub opróżniania zbiornika paliwa.

• Paliwo i jego opary są bardzo łatwopalne.

Wdychanie oparów paliwa lub kontakt paliwa ze

skórą może doprowadzić do poważnych obrażeń.

Podczas postępowania z paliwem należy zachować

ostrożność i zapewnić odpowiednią wentylację.

• Dokładnie dokręcić korek zbiornika paliwa, aby nie

dopuścić do pożaru.

• Przed uruchomieniem przesunąć produkt o co

najmniej 3m (10stóp) od miejsca, w którym było

dolewane paliwo.

• Nie wlewać zbyt dużo paliwa do zbiornika.

• Podczas ruchu produktu lub pojemnika na paliwo

istnieje niebezpieczeństwo wycieku paliwa. Podjąć

odpowiednie działania, aby nie dopuścić do wycieku.

• Nie umieszczać produktu lub pojemnika na paliwo

w pobliżu otwartego płomienia, iskry lub płomienia

zapłonowego. Należy upewnić się, że w miejscu

przechowywania nie ma źródła otwartego płomienia.

• Do transportu i przechowywania paliwa należy

używać wyłącznie zatwierdzonych zbiorników.

• Opróżnić zbiornika paliwa przed długim

przechowywaniem. Przestrzegać lokalnych

przepisów dotyczących utylizacji paliwa.

• Wyczyścić maszynę przed długim

przechowywaniem.

• Odłączyć fajkę świecy zapłonowej przed

przechowywaniem produktu, aby uniemożliwić

przypadkowe uruchomienie silnika.

Montaż

Wstęp

OSTRZEŻENIE: Przed złożeniem

produktu należy przeczytać ze

zrozumieniem rozdział poświęcony

bezpieczeństwu.

OSTRZEŻENIE: Przed

rozpoczęciem montażu produktu odłączyć

przewód świecy zapłonowej od świecy

zapłonowej.

Montaż giętkiego wałka napędowego

1. Odkręcić 2 śruby od sprzęgła wałka.

2. Przełożyć giętki wałek napędowy przez pętle

w wiązce przewodów.

3. Jednocześnie obrócić i wcisnąć giętki wałek

napędowy, aby go podłączyć.

154 1104 - 010 - 12.06.2023

4. Dokręć 2 śruby.

5. Zamontować tuleję wałka napędowego na osłonie

sprzęgła. Jednocześnie obrócić i wcisnąć wałek

napędowy, aby go podłączyć.

6. Upewnić się, że kołek blokujący powrócił do pozycji

początkowej.

Podłączanie linki gazu i przewodów

wyłącznika

1. Otworzyć osłonę.

2. Podłączyć przewód gazu z wiązki przewodów (A)

oraz przewód gazu (B) z silnika w osłonie.

3. Zamknąć osłonę.

4. Podłączyć przewody wyłącznika do odpowiednich

złączy silnika.

Montaż uchwytu pałąkowego

1. Założyć uchwyt pałąkowy na wałek.

2. Włożyć element dystansowy do wgłębienia

znajdującego się w uchwycie pałąkowym. Przykręcić

nakrętkę i śrubę. Nie dokręcać całkowicie.

3. Ustawić produkt w odpowiednim położeniu

roboczym.

4. Dokręcić nakrętkę i śrubę.

Montaż uchwytu w kształcie litery J

OSTRZEŻENIE: Z uchwytem

w kształcie litery J należy używać wyłącznie

tarcz tnących do trawy/nożyc do trawy

lub głowic żyłkowych/plastikowych noży.

Z uchwytem w kształcie litery J nie

należy używać tarcz tnących ani tarcz do

wykaszania.

1. Przymocować uchwyt w kształcie litery J do uchwytu

pałąkowego za pomocą 3 śrub.

2. Ustawić produkt w odpowiednim położeniu

roboczym.

3. Dokręcić śruby.

Montaż narzędzia tnącego

Narzędzie tnące składa się z osprzętu tnącego oraz

osłony osprzętu tnącego.

OSTRZEŻENIE:

Stosować rękawice

ochronne.

OSTRZEŻENIE: Zawsze używać

osłony osprzętu tnącego zalecanej dla

danego osprzętu tnącego. Patrz

Akcesoria

na stronie 170

1104 - 010 - 12.06.2023 155

OSTRZEŻENIE: Nieprawidłowo

zamontowany osprzęt tnący może

spowodować obrażenia ciała lub śmierć.

Zakładanie przedłużenia osłony

UWAGA: Przymocować przedłużenie

osłony w przypadku korzystania z głowicy

żyłkowej / noża plastikowego. Nie należy

używać przedłużenia osłony w przypadku

korzystania z tarczy tnącej do trawy.

1. Umieścić wspornik w szczelinie na osłonie osprzętu

tnącego.

2. Umocować przedłużenie osłony w odpowiednim

położeniu na osłonie osprzętu tnącego za pomocą

4 zaczepów blokujących.

Demontaż przedłużenia osłony

• Zwolnić zaczepy blokujące za pomocą klucza do

świec zapłonowych.

Montaż tarczy tnącej do trawy oraz osłony

tarczy tnącej do trawy/osłony łączonej

1. Założyć osłonę tarczy/osłonę łączoną (A) na wałek

i dokręcić śrubę.

2. Upewnić się, że przedłużenie osłony jest

zdemontowane.

3. Obrócić wałek zdawczy tak, aby jeden z otworów

tarczy zabierakowej (B) znalazł się dokładnie

naprzeciw odpowiadającego mu otworu w obudowie

przekładni.

4. Umieścić kołek blokujący (C) w otworze, aby

zabezpieczyć wałek.

5. Założyć na wałek zdawczy tarczę tnącą do trawy

(D), kołnierz oporowy (F) oraz talerz dystansowy (E).

6. Upewnić się, że tarcza zabierakowa i kołnierz

oporowy weszły prawidłowo w otwór środkowy

tarczy tnącej do trawy.

7. Przykręcić nakrętkę (G).

8. Dokręcić nakrętkę kluczem nasadowym. Trzymać

uchwyt klucza możliwie blisko osłony tarczy.

Dokręcić śrubę w kierunku przeciwnym do kierunku

obrotu osprzętu tnącego. Dokręcić momentem

35-50Nm.

Montaż i demontaż osłony osprzętu tnącego

i głowicy żyłkowej

UWAGA: Upewnić się, że przedłużenie

osłony jest zamontowane.

156 1104 - 010 - 12.06.2023

1. Zamocować odpowiednią osłonę osprzętu tnącego

(A) dla głowicy żyłkowej. Patrz

Akcesoria na stronie

170

2. Umieścić osłonę osprzętu tnącego na mocowaniu na

wałku.

3. Zamocować osłonę osprzętu tnącego za pomocą

śruby.

4. Zamontować tarczę zabierakową (B) na wałku

zdawczym.

5. Obrócić wałek zdawczy tak, aby jeden z otworów

pierścienia sprzęgającego znalazł się dokładnie

naprzeciw odpowiadającego mu otworu w korpusie

przekładni.

6. Umieścić kołek blokujący (C) w otworze, tak aby

wałek został zabezpieczony.

7. Obrócić głowicę żyłkową/plastikowe ostrza (H)

w kierunku przeciwnym do kierunku obrotów głowicy

żyłkowej/plastikowych ostrzy.

8. W celu demontażu należy wykonać instrukcje

w odwrotnej kolejności.

Montaż osłony transportowej

1. Zamontować ostrze w osłonie transportowej (A).

2. Włożyć dwa zapięcia (B) w szczeliny (C), aby

podłączyć osłonę transportową.

Regulacja wysokości płyty tylnej

1. Poluzować 2 zaciski mocujące płytę.

2. Poluzować płytę tylną po jednej stronie ramy.

3. Ustawić płytę tylną na odpowiedniej wysokości.

Upewnić się, że sworzeń jest wyrównany z jednym

z otworów znajdujących się w ramie.

Regulacja szelek

1. Założyć szelki produktu.

1104 - 010 - 12.06.2023

157

2. Zacisnąć pas biodrowy, aby mocno przylegał.

Upewnić się, że pas biodrowy jest na wysokości

biodra.

3. Naciągnąć pasek piersiowy.

4. Wyregulować długość paska piersiowego. Upewnij

się, że pasek piersiowy ściśle przylega do ciała.

5. Dostosować długość pasa naramiennego tak, aby

ciężar był równo rozłożony na dwóch barkach.

Przeznaczenie

Wstęp

OSTRZEŻENIE: Przed użyciem

urządzenia należy przeczytać ze

zrozumieniem rozdział poświęcony

bezpieczeństwu.

Przed użyciem urządzenia

• Sprawdzić obszar roboczy, aby poznać rodzaj terenu

i nachylenie podłoża, oraz upewnić się, że nie

występują przeszkody takie jak kamienie, gałęzie

czy rowy.

• Przeprowadzić inspekcję produktu.

• Wykonać kontrole bezpieczeństwa, czynności

konserwacyjne i czynności serwisowe opisane

w niniejszej instrukcji.

• Upewnić się, że narzędzie tnące oraz wszystkie

pokrywy, osłony i uchwyty są prawidłowo

zamocowane i nie są uszkodzone.

• Upewnić się, że nie występują żadne pęknięcia

w dolnej części ostrza tnącego lub przy środkowym

otworze ostrza. Wymienić ostrze, jeżeli jest

uszkodzone.

• Sprawdzić, czy na kołnierzu oporowym nie ma

pęknięć. Wymienić kołnierz oporowy, jeżeli jest

uszkodzony.

• Upewnić się, że przeciwnakrętki nie da się odkręcić

ręką. Jeśli można ją odkręcić ręcznie, oznacza to,

158 1104 - 010 - 12.06.2023

że nie jest w stanie utrzymać osprzętu tnącego we

właściwej pozycji i należy ją wymienić.

• Sprawdzić osłonę ostrza pod kątem uszkodzeń

i pęknięć. Wymienić osłonę ostrza, jeśli została

uderzona lub jest pęknięta.

• Sprawdzić głowicę żyłkową i osłonę osprzętu

tnącego pod kątem uszkodzeń lub pęknięć.

Wymienić głowicę żyłkową i osłonę osprzętu

tnącego, jeżeli zostały uderzone lub są popękane.

Paliwo

Produkt jest wyposażony w silnik dwusuwowy.

UWAGA:

Nieprawidłowy rodzaj paliwa

może doprowadzić do uszkodzenia silnika.

Używać mieszanki benzyny i oleju do

silników dwusuwowych.

Benzyna

UWAGA:

Należy stosować wyłącznie

mieszankę wysokogatunkowej benzyny

z olejem o liczbie oktanowej co najmniej

90 (RON). Istnieje ryzyko, że zastosowanie

paliwa o niższej liczbie oktanowej

spowoduje tzw. spalanie stukowe. Prowadzi

to do przegrzania silnika, co może być

przyczyną jego poważnego uszkodzenia.

UWAGA: Jeżeli produkt jest

wyposażony w katalizator należy

stosować wyłącznie benzynę bezołowiową

(wysokojakościową, zmieszaną z olejem).

Benzyna ołowiowa spowoduje zniszczenie

katalizatora.

• Jeżeli jest dostępna, należy stosować benzynę

niskoemisyjną, tzw. benzynę alkilowaną.

• Można stosować paliwo mieszane z etanolem

E10 (mieszanka maks. 10% etanolu). Stosowanie

mieszanek z etanolem wyższej kategorii niż E10

skutkuje gorszymi warunkami pracy silnika, które

mogą prowadzić do jego uszkodzenia.

• Zaleca się stosowanie paliwa o wyższej liczbie

oktanowej, jeżeli przewidywana jest ciągła praca na

wysokich obrotach.

Benzyna alkilowana Husqvarna

Zaleca się stosowanie paliwa alkilowanego Husqvarna,

aby zapewnić najlepszą wydajność. Zawiera ono mniej

niebezpiecznych substancji w porównaniu z tradycyjnym

paliwem, dzięki czemu ogranicza emisję szkodliwych

gazów spalinowych. Takie paliwo pozostawia również

niewielką ilość niebezpiecznych pozostałości przy

spalaniu, co pomaga utrzymać podzespoły silnika

w czystości. Wydłuża to żywotność silnika. Paliwo

alkilowane Husqvarna jest dostępne na wybranych

rynkach.

Olej do silników dwusuwowych

UWAGA:

Niezadowalająca jakość oleju

lub zbyt bogata mieszanka benzyny z olejem

może prowadzić do uszkodzenia urządzenia

i skrócić okres użytkowania katalizatorów.

UWAGA: Nigdy nie używaj oleju do

silników dwusuwowych przeznaczonego do

chłodzonych wodą, zaburtowych silników do

łodzi.

UWAGA: Nie używać oleju

przeznaczonego do silników

czterosuwowych.

1104 - 010 - 12.06.2023 159

• Aby uzyskać najlepsze wyniki i wydajność, należy

używać oleju do silników dwusuwowych Husqvarna.

• Jeśli olej Husqvarna do silników dwusuwowych nie

jest dostępny, należy użyć innego dobrej jakości

oleju przeznaczonego do silników chłodzonych

powietrzem. Skontaktować się z dealerem ds.

serwisu w celu wybrania właściwego oleju.

Benzyna, l Olej do silników dwusuwo-

wych, l

2% (50:1)

5 0,10

10 0,20

15 0,30

20 0,40

Mieszanie benzyny i oleju do silników

dwusuwowych

UWAGA: Nawet niewielkie błędy

w odmierzaniu mogą mieć wpływ na

skład mieszanki w przypadku przygotowania

niewielkich ilości paliwa. Dokładnie odmierz

ilość dodawanego oleju, aby upewnić się, że

uzyskasz prawidłową mieszankę.

1. Wlej do naczynia połowę benzyny przeznaczonej do

sporządzenia mieszanki.

2. Dodaj całą ilość oleju i wymieszaj mieszankę

paliwową, potrząsając kanistrem.

3. Dolej pozostałą ilość benzyny.

4. Dokładnie wymieszaj mieszankę paliwową,

potrząsając kanistrem, i napełnij zbiornik paliwa.

5. Jeżeli urządzenie nie będzie używane przez pewien

czas, opróżnij i wyczyść zbiornik paliwa.

Uwaga:

Nie mieszaj za jednym razem paliwa na

więcej niż 1 miesiąc, a do sporządzania mieszanki

benzyny i oleju zawsze używaj czystego pojemnika

przeznaczonego na paliwo.

Napełnianie zbiornika paliwa

1. Oczyścić korek wlewowy i powierzchnię wokół niego.

2. Wstrząsnąć pojemnikiem i upewnić się, że paliwo

jest dobrze wymieszane. Należy stosować kanister

z zabezpieczeniem przed przelaniem paliwa.

3. Odkręcić korek zbiornika paliwa.

4. Napełnianie zbiornika paliwa.

5. Ostrożnie dokręcić korek zbiornika paliwa.

6. Przed uruchomieniem przenieść produkt na

odległość 3 m (10 stóp) lub więcej od miejsca

tankowania.

UWAGA: Zanieczyszczenia znajdujące

się w zbiorniku mogą być przyczyną

zakłóceń pracy silnika. Co najmniej raz

do roku należy oczyścić zbiornik paliwa

i zbiornik oleju łańcuchowego i wymienić filtr

paliwa.

Pozycja robocza

• Produkt należy mocno trzymać dwiema rękami.

• Trzymać produkt po prawej stronie tułowia.

• Osprzęt tnący trzymaj na wysokości poniżej pasa.

• Trzymać produkt zawsze przypięty do szelek.

• Trzymać części ciała z dala od gorących

powierzchni.

• Trzymać części ciała z dala od osprzętu tnącego.

Uruchamianie silnika

OSTRZEŻENIE:

Przy uruchamianiu

silnika zachować bezpieczną odległość

wynoszącą 15m / 49 stóp. Istnieje ryzyko,

że osprzęt tnący zacznie się obracać.

1. Przesuń wyłącznik do położenia włączenia.

160

1104 - 010 - 12.06.2023

2. Naciskać pompkę zastrzykową, aż zacznie

napełniać się paliwem.

3. Ustawić dźwignię ssania w położeniu włączenia.

4. Przycisnąć korpus maszyny do ziemi lewą ręką. Nie

należy stawiać stóp na produkcie.

5. Pociągnąć rączkę linki rozrusznika powoli, aż będzie

wyczuwalny opór, a następnie pociągnąć z dużą siłą.

OSTRZEŻENIE:

Nie owijać linki

rozrusznika wokół dłoni.

6. Pociągać rączkę linki rozrusznika, aż silnik się

uruchomi.

UWAGA:

Nie ciągnąć linki

rozrusznika aż do oporu. Nie puszczać

linki rozrusznika, kiedy jest w pełni

wyciągnięta. Powoli zwolnić linkę

rozrusznika. Grozi to uszkodzeniem

produktu.

7. Po uruchomieniu silnika należ ustawić dźwignię

ssania w położeniu roboczym i ustawić pełen gaz.

Położenie rozruchowe manetki gazu automatycznie

wyłącza się.

8. Silnik powinien pracować płynnie.

OSTRZEŻENIE: Nie zbliżać części

ciała do nasadki świecy zapłonowej, aby

uniknąć oparzeń. Ryzyko zmiażdżenia.

Nigdy nie należy używać produktu

z uszkodzoną nasadką świecy zapłonowej.

Ryzyko porażenia prądem.

Wyłączanie produktu

• Przestawić wyłącznik w położenie wyłączenia, aby

zatrzymać silnik.

Ogólne zalecenia robocze

OSTRZEŻENIE:

Zachować

szczególną ostrożność podczas cięcia

naprężonych drzew. Przed lub po wykonaniu

cięcia mogą one odbić do pierwotnego

położenia i uderzyć w operatora lub produkt,

powodując obrażenia ciała lub uszkodzenie

produktu.

• Wykosić otwartą przestrzeń na jednym końcu

obszaru roboczego i rozpocząć pracę z tego końca.

1104 - 010 - 12.06.2023

161

• Poruszać się równomiernym torem przez obszar

roboczy.

• Wykonywać pełne ruchy produktem na lewo i prawo,

aby wykosić pas szerokości 4-5m za każdym

obrotem.

• Wykosić pas o długości 75m i zawrócić. Przenosić

zbiornik paliwa wraz z kontynuowaniem prac.

• Poruszać się w kierunku, w którym nie trzeba

będzie omijać rowów i przeszkód częściej, niż jest

to konieczne.

• Poruszać się w takim kierunku, aby wiatr obalał

ścinane rośliny na wykoszony obszar.

• Poruszać się wzdłuż zbocza, a nie w górę i w dół.

Wykaszanie trawy tarczą tnącą do

trawy

UWAGA:

Nie używać tarczy tnącej do

trawy ani noży do trawy do cięcia drewna.

Używać tarczy tnącej do trawy oraz noży do

trawy do cięcia tylko długich i ciężkich traw.

• Poruszać produktem z boku na bok.

• Podczas cięcia rozpoczynać ruch od prawej do lewej

strony. Przesunąć produkt do prawej strony przed

kolejnym cięciem.

• Cięcie prowadzić lewą stroną tarczy tnącej do trawy.

• Ustawić tarczę tnącą do trawy pod kątem w lewo,

aby trawa układała się w równych pokosach. Ułatwia

to zbieranie skoszonej trawy.

• Zachować stabilną pozycję z rozstawionymi nogami.

• Przesuwać się do przodu po każdym ruchu w prawo

i zapewnić stabilną pozycję przed przystąpieniem do

kolejnego cięcia.

• Oprzeć delikatnie talerz dystansowy o podłoże, aby

mieć pewność, że tarcza tnąca do trawy nie uderzy

o podłoże.

• Należy przestrzegać poniższych instrukcji, aby

zmniejszyć ryzyko owinięcia się ścinanego materiału

wokół tarczy tnącej do trawy:

a) Włącz pełen gaz.

b) Nie przesuwać tarczy tnącej po ściętym

materiale podczas poruszania produktem na

boki.

• Przed przystąpieniem do zbierania ściętego

materiału wyłączyć silnik i wypiąć produkt z szelek.

Położyć produkt na podłożu.

Przycinanie trawy głowicą żyłkową

Podkaszanie trawy

1. Trzymać głowicę żyłkową tuż nad ziemią,

przechylając ją lekko pod kątem. Nie dociskać żyłki

do trawy.

2. Zmniejszyć długość żyłki o 10–12 cm / 4–4,75 cala.

3. Zmniejszyć prędkość obrotową silnika, aby

zmniejszyć ryzyko uszkodzenia roślin.

162

1104 - 010 - 12.06.2023

4. Wykorzystać przepustnicę w 80% podczas koszenia

trawy w pobliżu przedmiotów.

Oczyszczanie trawy tarczą tnącą do trawy

1. Do wykaszania zdrewniałych łodyg nie wolno

używać ostrzy do trawy i noży do trawy.

2. Do wszystkich rodzajów wysokiej i bujnej trawy

stosuje się ostrze do trawy.

3. Trawę kosi się, prowadząc ostrze w kierunku

bocznym, w tę i z powrotem, przy czym ruch

od prawej strony do lewej jest ruchem koszącym,

a od lewej do prawej — ruchem powrotnym. Cięcie

powinno odbywać się lewą stroną ostrza (tą jego

częścią, która odpowiada odcinkowi między godziną

8 i 12 na tarczy zegara).

4. Pochylenie tarczy nieco w lewo w trakcie koszenia

powoduje układanie się ściętej trawy w równych

pokosach, co ułatwia późniejsze jej zbieranie, np.

grabienie.

5. Należy dążyć do wykonywania rytmicznych ruchów

przy pracy. Stać należy pewnie, na lekko

rozstawionych nogach. Po wykonaniu ruchu

powrotnego zrobić krok do przodu i stanąć ponownie

w stabilnej pozycji.

6. Talerz dystansowy powinien lekko przylegać do

ziemi. Chroni on ostrze przed zagłębianiem się

w ziemię.

7. Aby zmniejszyć ryzyko owijania się skoszonej

trawy wokół ostrza, zawsze stosować pełny gaz

i unikać wcześniej ściętego materiału podczas ruchu

powrotnego.

8. Przed przystąpieniem do zbierania skoszonej trawy

należy wyłączyć silnik, rozpiąć uprzęż i ustawić

maszynę na ziemi.

Koszenie trawy

1. Upewnić się, że żyłka jest ustawiona równolegle do

podłoża podczas cięcia.

2. Nie dociskać głowicy żyłkowej do ziemi.

Niezastosowanie się do tego zalecenia może

spowodować uszkodzenie produktu.

3. Podczas koszenia trawy należy przemieszczać

produkt z boku na bok. Pracować przy pełnych

obrotach.

Zamiatanie trawy

Strumień powietrza wytwarzany przez obracającą się

głowicę żyłkową można wykorzystać do usuwania

skoszonej trawy z danego obszaru.

1. Trzymać głowicę żyłkową oraz żyłkę równolegle nad

podłożem.

2. Włącz pełen gaz.

3. Przesuwać głowicę żyłkową z boku na bok, aby

zamieść trawę.

OSTRZEŻENIE:

Wyczyścić pokrywę

głowicy żyłkowej po każdym założeniu

nowej żyłki, aby zapewnić prawidłowe

wyważenie i zapobiec drganiu uchwytów.

Sprawdzić pozostałe elementy głowicy

żyłkowej i wyczyścić w razie potrzeby.

1104 - 010 - 12.06.2023 163

Przegląd

Wstęp

OSTRZEŻENIE: Przed

przeprowadzeniem konserwacji należy

przeczytać i zrozumieć rozdział

o bezpieczeństwie.

Do wykonywania wszelkich prac serwisowych

i naprawczych konieczne jest specjalistyczne

przeszkolenie. Gwarantujemy dostępność

profesjonalnych napraw i usług serwisowych. Jeśli dany

dealer nie jest autoryzowanym punktem serwisowym,

poproś sprzedawcę o informacje na temat najbliższego

autoryzowanego punktu serwisowego.

Aby uzyskać więcej szczegółowych informacji, patrz .

Plan konserwacji

Konserwacja Codzien-

nie

Co ty-

dzień

Co mie-

siąc

Oczyścić powierzchnię zewnętrzną. X

Sprawdzić szelki pod kątem uszkodzeń. X

Sprawdzić uchwyt i uchwyt sterowniczy, aby upewnić się, że są prawidłowo

zamocowane i sprawne.

Upewnić się, że blokada dźwigni gazu i przepustnica działają prawidłowo. X

Sprawdzić, czy wyłącznik działa prawidłowo. X

Sprawdzić, czy osprzęt tnący się nie obraca, gdy silnik pracuje na biegu jało-

wym.

Oczyścić filtr powietrza. W razie potrzeby wymienić. X

Upewnić się, że ostrze jest naostrzone i prawidłowo umieszczone na środku,

i sprawdzić, czy nie ma pęknięć. Jeżeli ostrze nie jest odpowiednio zamontowa-

ne na środku, może spowodować uszkodzenie produktu.

Sprawdzić, czy osprzęt tnący nie jest uszkodzony bądź pęknięty. Wymienić, jeśli

jest uszkodzony.

Sprawdzić głowicę żyłkową pod kątem uszkodzeń i pęknięć. Wymienić, jeśli jest

uszkodzony.

Upewnić się, że wszystkie nakrętki i śruby są prawidłowo dokręcone. X

Sprawdzić silnik, zbiornik paliwa i przewody paliwowe pod kątem wycieków. X

Sprawdzić osłonę transportową. Upewnić się, że ostrze nie jest uszkodzone, i że

osłonę transportową można prawidłowo przymocować.

Oczyścić układ chłodzenia. X

Sprawdzić rozrusznik i linkę rozrusznika pod kątem uszkodzeń. X

Sprawdzić elementy amortyzujące pod kątem uszkodzeń i pęknięć. X

Wyczyścić zewnętrzną powierzchnię świecy zapłonowej. Wyjąć ją i sprawdzić

odstęp między elektrodami. Ustawić odstęp między elektrodami w odpowiedniej

odległości (patrz

Dane techniczne na stronie 169

) lub wymienić świecę zapłono-

wą. Upewnić się, że świeca zapłonowa jest wyposażona w opornik przeciwza-

kłóceniowy.

Wyczyścić zewnętrzną powierzchnię gaźnika oraz przestrzeń wokół niego. X

Sprawdzić, czy przekładnia zębata stożkowa jest wypełniona do ¾ pojemności.

W razie potrzeby użyć specjalnego smaru.

164 1104 - 010 - 12.06.2023

Konserwacja Codzien-

nie

Co ty-

dzień

Co mie-

siąc

Oczyścić lub wymienić siatkę przeciwiskrową tłumika. X

Sprawdzić, czy filtr paliwa nie jest zanieczyszczony i czy na przewodzie paliwo-

wym nie ma pęknięć lub innych uszkodzeń. W razie potrzeby wymienić.

Sprawdzić wszystkie przewody i połączenia. X

Sprawdzić stopień zużycia sprzęgła, sprężyn sprzęgła i bębna sprzęgła. W razie

konieczności wymiany co najmniej 1 z tych elementów należy skontaktować się

z punktem serwisowym.

Wymienić świecę zapłonową. Upewnić się, że świeca zapłonowa jest wyposażo-

na w opornik przeciwzakłóceniowy.

Skontrolować i ewentualnie oczyścić siatkę przeciwiskrową tłumika. X

Regulacja obrotów biegu jałowego

OSTRZEŻENIE: Przed

uruchomieniem urządzenia należy zapoznać

się ostrzeżeniami omówionymi w rozdziale

dotyczącym bezpieczeństwa. Patrz

Bezpieczeństwo na stronie 146

OSTRZEŻENIE: Jeżeli osprzęt tnący

obraca się na biegu jałowym, obrócić śrubę

regulacji obrotów jałowych T w lewo, aż do

ustania obrotów osprzętu tnącego.

1. Zadbać o czystość filtra powietrza.

2. Upewnić się, że pokrywa filtra powietrza znajduje się

na miejscu.

3. Wziąć śrubę regulacji obrotów jałowych T.

4. Przekręcić śrubę regulacji obrotów jałowych

T w prawo, aż do momentu, gdy osprzęt tnący

zacznie się obracać

5. Następnie obróć śrubę w lewo aż do zatrzymania się

osprzętu tnącego.

OSTRZEŻENIE:

Jeżeli osprzęt

tnący nie zatrzymuje się po ustawieniu

biegu jałowego, należy skontaktować

się z najbliższym serwisem. Nie

używać urządzenia, dopóki nie

zostanie prawidłowo wyregulowane lub

naprawione.

6. Sprawdzić, czy silnik pracuje płynnie we wszystkich

położeniach.

Czyszczenie układu chłodzenia

UWAGA: Zanieczyszczony lub zatkany

układ chłodzenia powoduje przegrzanie

produktu, co może skutkować jego

uszkodzeniem.

W skład układu chłodzenia wchodzą:

• Żeberka chłodzące na cylindrze (A).

• Wlot powietrza (B).

• Sprawdzić, czy system chłodzący nie jest

zabrudzony lub zatkany.

• Układ chłodzenia należy czyścić szczotką raz na

tydzień lub częściej, jeśli zachodzi taka potrzeba.

1104 - 010 - 12.06.2023

165

Czyszczenie filtra powietrza

UWAGA: Uszkodzony filtr powietrza

należy zawsze wymienić.

Nie da się całkowicie wyczyścić filtra powietrza

używanego przez długi czas. Dlatego należy regularnie

wymieniać filtry powietrza na nowe.

1. Zdjąć pokrywę filtra powietrza i wyjąć filtr.

2. Oczyścić filtr powietrza za pomocą sprężonego

powietrza.

3. Oczyścić wewnętrzną powierzchnię pokrywy filtra

powietrza. Użyć sprężonego powietrza lub szczotki.

4. Sprawdzić, czy filtr jest suchy.

Filtr paliwa

Gdy silnik gaśnie z powodu braku paliwa, sprawdzić, czy

otwór powietrza zakrętki zbiornika paliwa i filtr paliwa (A)

są czyste.

Przekładnia zębata stożkowa

Przekładnia kątowa jest fabrycznie wypełniona smarem

do ¾ pojemności. Przed użyciem produktu należy

sprawdzić, czy poziom smaru nie uległ zmianie. Używać

specjalnego smaru Husqvarna, jeśli konieczne jest

jego uzupełnienie. Nie zmieniać smaru w przekładni

zębatej stożkowej. Zlecić naprawę przekładni kątowej

warsztatowi obsługi technicznej.

Sprawdzanie świecy zapłonowej

UWAGA: Stosuj wyłącznie świece

zapłonowe zalecane przez producenta.

Niewłaściwy typ świecy zapłonowej może

spowodować uszkodzenie produktu.

• Sprawdzić świecę zapłonową, jeśli silnik ma za małą

moc, trudno go uruchomić lub nie działa prawidłowo

na biegu jałowym.

• Aby zmniejszyć ryzyko przedostawania się

niepożądanych materiałów na elektrody świecy

zapłonowej, należy przestrzegać poniższych

instrukcji:

a) Dopilnować, by obroty biegu jałowego zostały

prawidłowo wyregulowane.

b) Dopilnować, aby używana była odpowiednia

mieszanka paliwowa.

c) Zadbać o czystość filtra powietrza.

• Jeśli świeca zapłonowa jest zabrudzona, należy

ją wyczyścić i upewnić się, że odstęp między

elektrodami jest prawidłowy, patrz

Dane techniczne

na stronie 169

• W razie potrzeby wymienić świecę zapłonową.

Regulacja silnika

Postępować zgodnie z niniejszymi instrukcjami, jeśli

silnik nie działa prawidłowo.

1. Założyć zatwierdzony osprzęt tnący, patrz

Akcesoria

na stronie 170

2. Uruchomić silnik.

3. Włączyć produkt w typowych warunkach na 3

minuty.

4. Podnieść osprzęt tnący w powietrze i włączyć

pełne obroty silnika na 30 sekund. W przypadku

korzystania z głowicy żyłkowej sprawdzić, czy żyłka

jest przycięta na odpowiedniej długości przez nóż

osłony głowicy.

166

1104 - 010 - 12.06.2023

Uwaga: Nie ciąć trawy ani gałęzi podczas tego

kroku.

5. Produkt musi być włączony w typowych warunkach,

aby upewnić się, że silnik pracuje prawidłowo.

6. Jeśli silnik nie działa prawidłowo, należy trzykrotnie

wykonać czynności 4 i 5.

7. Jeśli po wykonaniu powyższych czynności silnik

nie działa poprawnie, zlecić dealerowi Husqvarna

regulację/naprawę produktu.

Ostrzenie noża do trawy i tarczy tnącej

do trawy

OSTRZEŻENIE: Zatrzymać silnik.

Stosować rękawice ochronne.

• Aby prawidłowo naostrzyć nóż do trawy lub tarczę

tnącą do trawy, należy zapoznać się z instrukcją

dołączoną do osprzętu tnącego.

• Wszystkie krawędzie tnące powinny być ostrzone

w jednakowy sposób, aby nie zmieniło się

wyważenie.

• Używać płaskiego pilnika o nacięciu pojedynczym.

OSTRZEŻENIE: Zawsze wyrzucać

uszkodzone ostrza. Nie wolno prostować

zgięty lub skręconych ostrzy w celu ich

ponownego użycia.

Smarowanie giętkiego wałka

napędowego

1. Pociągnąć za gałkę i wymontować tuleję wałka

napędowego z osłony sprzęgła.

a) Wytrząsnąć lub wyciągnąć wałek napędowy

z tulei.

2. Nasmarować wałek napędowy.

3. Jednocześnie wcisnąć i obrócić wałek napędowy,

aby umieścić go z powrotem w tulei wałka

napędowego. Zachować około 10 mm / 0,40 cala

wału napędowego nad zewnętrzną krawędzią tulei.

4. Wyrównać otwór w tulei wałka napędowego

z pokrętłem na osłonie sprzęgła.

5. Jednocześnie wcisnąć i obrócić wałek napędowy,

aby go podłączyć.

1104 - 010 - 12.06.2023

167

Rozwiązywanie problemów

Silnik nie uruchamia się

Sprawdzić Prawdopodobna przyczyna Sposób postępowania

Wyłącznik Wyłącznik znajduje się w pozycji

STOP.

Wymianę wyłącznika należy zlecić

autoryzowanemu warsztatowi obsługi

technicznej.

Zapadki rozrusznika. Zapadki rozrusznika nie są w stanie

się swobodnie poruszać.

Wymontować pokrywę rozrusznika

i wyczyścić obszar wokół zapadek

rozrusznika. Patrz

Przegląd produktu

na stronie 144

Należy zasięgnąć pomocy w auto-

ryzowanym warsztacie obsługi tech-

nicznej.

Zbiornik paliwa. Niewłaściwy rodzaj paliwa. Opróżnić zbiornik paliwa i napełnić

go odpowiednim paliwem.

świeca zapłonowa, Świeca zapłonowa jest zabrudzona

lub wilgotna.

Sprawdź, czy świeca zapłonowa jest

sucha i czysta.

Odstęp między elektrodami świecy

zapłonowej jest nieprawidłowy.

Wyczyść świecę zapłonową. Upew-

nić się, że odstęp między elektroda-

mi jest prawidłowy. Upewnić się, że

świeca zapłonowa jest wyposażona

w opornik przeciwzakłóceniowy.

Informacje na temat odpowiedniego

odstępu między elektrodami znajdują

się w danych technicznych.

Poluzowana świeca zapłonowa. Dokręcić świecę zapłonową.

Silnik odpala i gaśnie

Sprawdzić

Prawdopodobna przyczyna Sposób postępowania

Zbiornik paliwa Niewłaściwy rodzaj paliwa. Opróżnić zbiornik paliwa i napełnić go odpo-

wiednim paliwem.

Filtr powietrza Filtr powietrza jest niedrożny. Czyszczenie filtra powietrza.

Transport, przechowywanie i utylizacja

Transport i przechowywanie

• Przed odstawieniem produktu do przechowywania

poczekać, aż produkt ostygnie.

• W zakresie przechowywania i transportu maszyny

i paliwa należy upewnić się, że nie ma żadnych

przecieków ani nie wydostają się z urządzenia żadne

opary. Iskry lub otwarty płomień pochodzące, na

przykład, z urządzeń elektrycznych lub kotłów, mogą

wzniecić pożar.

• Zawsze należy korzystać z zatwierdzonych

pojemników do przechowywania i transportu paliwa.

168 1104 - 010 - 12.06.2023

• Przed transportem lub przed dłuższym okresem

przechowywania należy spuścić paliwo. Utylizacja

paliwa musi odbywać się w odpowiednim miejscu.

• Przymocować osłonę transportową na czas

transportu i przechowywania.

• Odłączyć fajkę świecy zapłonowej od świecy.

• Przymocować produkt podczas transportu. Upewnić

się, że nie może się poruszać.

• Wyczyścić przeprowadzić czynności konserwacyjne

przed długim przechowywaniem.

Dane techniczne

553RBX

Silnik

Pojemność skokowa, cm

50,6

Obroty na biegu jałowym, obr/min 2800

Zalecane maks. nadobroty, obr/min 13 000

Obroty wałka zdawczego, obr./min. 9285

Maks. moc silnika zgodnie z ISO 8893, kW/KM przy obr./min 2,3 / 3,1 przy 9500

Tłumik z katalizatorem Nie

Układ zapłonowy

Świeca zapłonowa NGK CMR7H

Odstęp między elektrodami świecy, w mm 0,6-0,7

Układ zasilania/smarowania

Pojemność zbiornika paliwa, l/cm³ 0,8/800

Masa

Bez paliwa, osprzętu tnącego i osłony, kg 12,1

Poziom hałasu

Zmierzony poziom mocy akustycznej, w dB(A) 115

Poziom głośności, gwarantowana moc akustyczna L

dB(A) 118

Poziomy głośności

Poziom ciśnienia akustycznego równoważny temu, na który narażony jest użytkownik maszyny, mierzony zgodnie

z normami EN/ISO 11806 oraz ISO 22868, dB(A), min./maks.

W zestawie głowica żyłkowa (oryginalna) 103

W zestawie tarcza tnąca do trawy (oryginalna) 102

Emisję hałasu do otoczenia zmierzono jako moc akustyczną (L

), zgodnie z dyrektywą WE 2000/14/WE.

Odnotowany poziom ciśnienia akustycznego dla maszyny został zmierzony z oryginalnym osprzętem tnącym,

takim który daje najwyższy poziom hałasu. Różnica pomiędzy gwarantowanym a zmierzonym poziomem

ciśnienia akustycznego wynika z tego, że poziom gwarantowany zawiera także rozproszenie w wynikach po-

miaru oraz różnice pomiędzy różnymi typami maszyn tego samego modelu zgodnie z Dyrektywą 2000/14/EC.

Odnotowane dane dla ciśnienia akustycznego mają typowe rozproszenie statystyczne (odchylenie standardo-

we) o wartości 1 dB (A).

1104 - 010 - 12.06.2023 169

553RBX

Poziomy wibracji

Równoważne poziomy drgań uchwytów (a

hv,eq

), zmierzone na uchwytach zgodnie z normami: EN ISO 11806 oraz

ISO 22867, m/s

Z głowicą żyłkową, lewa/prawa 3,3 / 2,7

W zestawie tarcza tnąca do trawy (oryginalna) 5,3 / 3,4

Akcesoria

Zatwierdzone akcesoria

Typ akcesorium Osłona osprzętu tnącego, nr art.

Tarcza tnąca do trawy/nóż do trawy Multi 300-3 (Ø 300, 3-zęb.) 537 33 16-03

Multi 255-3 (Ø 255, 3-zęb.) 537 33 16-03

Multi 275-4 (Ø 275, 4-zęb.) 537 33 16-03

Multi 330-2 (Ø 330, 2-zęb.) 537 33 16-03

Noże plastikowe Tricut Ø 300 mm (tarcze zapasowe

mają numer części 531 01 77-15)

537 33 16-03

Głowica żyłkowa T35, T35X (żyłka Ø 2,4–3,0 mm) 537 33 16-03

S35 (żyłka Ø 2,4–3,0 mm) 537 33 16-03

T45x (żyłka Ø 2,7–3,3 mm) 537 33 16-03

S ll 537 33 16-03

Talerz dystansowy Bez regulacji –

Odnotowane dane dla poziomu wibracji mają typowe rozproszenie statystyczne (odchylenie standardowe)

w wysokości 1 m/s

170 1104 - 010 - 12.06.2023

Deklaracja zgodności

Deklaracja zgodności UE

Firma Husqvarna AB, SE-561 82 Huskvarna,

Szwecja, tel.: +46-36-146500, deklarujemy z pełną

odpowiedzialnością, że produkt:

Opis Wykaszarka do krzewów

Marka Husqvarna

Typ/model 553RBX

Identyfikacja Numery seryjne z roku 2022 i nowsze

spełnia wszystkie wymogi określone w odpowiednich

dyrektywach i przepisach UE:

Przepis Opis

2006/42/WE „w sprawie maszyn”

2014/30/UE „w sprawie kompatybilności elektromagnetycznej”

2000/14/WE „dotycząca emisji hałasu do środowiska”

2011/65/UE

„dotycząca ograniczenia użycia niektórych substancji niebezpiecznych w sprzęcie elektrycz-

nym i elektronicznym”

oraz został zaprojektowany zgodnie z następującymi

normami i specyfikacjami technicznymi: EN ISO

12100:2021, CISPR 12:2009, ISO 14982:1998, EN

ISO 11806-1:2011, EN ISO 11806-2:2011, EN IEC

63000:2018

RISE SMP Svensk Maskinprovning AB, Box 4053,

SE-904 03, Umeå, Szwecja, przeprowadził dobrowolną

kontrolę typu na rzecz firmy Husqvarna AB.

Numer certyfikatu: SEC/17/2462

RISE SMP Svensk Maskinprovning AB, Box

4053, SE-904 03, Umeå, Szwecja, zweryfikował

także zgodność z załącznikiem V dyrektywy Rady

2000/14/WE.

Informacje dotyczące emisji hałasu, patrz

Dane

techniczne na stronie 169

2022-05-09

Stefan Holmberg, Dyrektor ds. badań i rozwoju,

Zarządzanie technologią, Husqvarna AB

Osoba odpowiedzialna za dokumentację techniczną

1104 - 010 - 12.06.2023 171

ÍNDICE

Introdução...................................................................172

Segurança.................................................................. 174

Instruções de segurança para manutenção............... 181

Segurança no manuseamento do combustível.......... 181

Montagem...................................................................182

Funcionamento........................................................... 186

Manutenção................................................................ 191

Resolução de problemas............................................ 195

Transporte, armazenamento e eliminação................. 196

Especificações técnicas..............................................196

Acessórios.................................................................. 198

Declaração de conformidade......................................199

Introdução

Descrição do produto

O produto é uma roçadora com um motor de

combustão.

Decorre um trabalho constante para aumentar a

sua segurança e eficiência durante o funcionamento.

Para mais informações, contacte o revendedor com

assistência técnica.

Finalidade

Utilize o produto com uma lâmina de relva ou cabeça

do aparador para cortar diferentes tipos de relva. Não

utilize o produto para outras tarefas que não aparar e

desbastar relva.

Nota: A utilização pode estar sujeita a regulamentos

nacionais ou locais. Respeite os regulamentos

estabelecidos.

Utilize apenas o produto com acessórios aprovados

pelo fabricante. Consulte o capítulo

Acessórios na

página 198

Vista geral do produto

1. Lâmina

2. Enchimento de massa lubrificante, engrenagem

angular

3. Engrenagem cónica

4. Proteção do acessório de corte

5. Eixo

172 1104 - 010 - 12.06.2023

6. Punho fechado

7. Acelerador

8. Interruptor de paragem

9. Bloqueio do acelerador

10. Acoplamento flexível do eixo motriz

11. Punho do cabo de arranque

12. Depósito de combustível

13. Cobertura do filtro de ar

14. Cobertura do cilindro

15. Vela de ignição e cobertura da vela de ignição

16. Ampola da purga de ar

17. Controlo do estrangulador

18. Cablagem

19. Acionador

20. Flange de apoio

21. Copo de apoio

22. Porca de fixação

23. Cabeçote de recorte

24. Proteção para transporte

25. Pino de bloqueio

26. Chave de caixa

27. Chave de parafusos

28. Manual do utilizador

29. Punho em J

Símbolos no produto

AVISO! Seja cuidadoso e utilize o produto

corretamente. Este produto pode provocar

ferimentos graves ou a morte do utilizador

ou terceiros.

Leia o manual do utilizador com atenção

e certifique-se de que compreende as

instruções antes de utilizar este produto.

Utilize um capacete de proteção em locais

onde possam cair objetos sobre si. Utilize

protetores acústicos e proteção ocular

aprovados.

Velocidade máxima do eixo de saída.

O produto está em conformidade com as

diretivas CE aplicáveis.

Este produto está em conformidade com

os regulamento aplicáveis do Reino

Unido.

O produto pode causar a projeção

de objetos, o que pode resultar em

ferimentos.

50F

15 m

Mantenha pessoas e animais a uma

distância mínima de 15m/50pés durante

o funcionamento do produto.

Risco de arremesso da lâmina se o

equipamento de corte tocar num objeto

que não é imediatamente cortado. O

produto pode cortar partes do corpo.

Mantenha pessoas e animais a uma

distância mínima de 15m/50pés durante

o funcionamento do produto.

As setas apresentam o limite para a

posição do punho.

Estrangulador.

Ampola da purga de ar.

Utilize luvas de proteção aprovadas.

Use botas antiderrapantes resistentes.

Emissões de ruído para a etiqueta

ambiental de acordo com as diretivas e

regulamentos da União Europeia e do

Reino Unido e o regulamento "Protection

of the Environment Operations (Noise

Control) Regulation 2017" (regulamento

de proteção de operações no meio

ambiente [controlo do ruído] de 2017)

da Nova Gales do Sul. O nível de

potência sonora garantido do produto está

especificado nas

Especificações técnicas

na página 196

Mantenha todas as partes do seu corpo

afastadas de superfícies quentes.

aaaassxxxx A etiqueta de tipo apre-

senta o número de série.

aaaa é o ano de fabrico e

ss é a semana de fabrico.

1104 - 010 - 12.06.2023 173

Nota: Os restantes símbolos/autocolantes existentes

no produto dizem respeito a exigências para

homologação em outras áreas comerciais.

Emissões Euro V

ATENÇÃO: A adulteração do motor

anula a aprovação deste produto pela UE.

Responsabilidade pelo produto

Como referido nas leis de responsabilidade pelo

produto, não somos responsáveis por danos causados

pelo nosso produto se:

• o produto tiver sido incorretamente reparado.

• o produto tiver sido reparado com peças que não

sejam do fabricante ou que não sejam aprovadas

pelo fabricante.

• o produto tiver um acessório que não seja do

fabricante ou que não seja aprovado pelo fabricante.

• o produto não tiver sido reparado por um centro

de assistência autorizado ou por uma autoridade

aprovada.

Segurança

Definições de segurança

Os avisos, as precauções e as notas são utilizados para

indicar partes especialmente importantes do manual.

ATENÇÃO: Utilizado no caso de existir

risco de ferimento ou morte para o utilizador

ou transeuntes, se não forem respeitadas as

instruções do manual.

CUIDADO: Utilizado se existir risco de

danos para o produto, para outros materiais

ou para a área adjacente, se não forem

respeitadas as instruções do manual.

Nota: Utilizado para disponibilizar informações

adicionais necessárias numa determinada situação.

Instruções de segurança gerais

ATENÇÃO: Leia as instruções de aviso

que se seguem antes de utilizar o produto.

• Não efetue alterações ao produto sem a aprovação

do fabricante e utilize sempre acessórios originais.

A realização de modificações e/ou a utilização

de acessórios não aprovados podem provocar

ferimentos graves ou perigo de vida para o utilizador

ou terceiros.

• O interior do silenciador contém produtos químicos

potencialmente cancerígenos. Não toque no

silenciador se este estiver danificado.

• Um silenciador/retentor de faíscas e uma superfície

de montagem do retentor de faíscas usados podem

conter depósitos de partículas de combustão que

podem ser cancerígenas. Evite ser exposto a

estes compostos ao manusear o silenciador e/ou o

retentor de faíscas. Antes de manusear o silenciador

e/ou o retentor de faíscas; consulte

Verificar o

silenciador na página 178

• Este produto produz um campo eletromagnético

durante o funcionamento, o que pode causar

interferência com implantes médicos. Estas

ocorrências podem resultar em ferimentos graves

ou morte. Consulte o seu médico e o fabricante do

implante médico antes de utilizar.

• Não toque na vela de ignição ou no cabo da vela

de ignição quando o motor está ligado. Risco de

choque elétrico.

• A garantia pode não ser aprovada para danos

causados por acessórios ou peças sobresselentes

não aprovados.

Instruções de segurança para

montagem

ATENÇÃO: Leia as instruções de aviso

que se seguem antes de utilizar o produto.

• Retire a cobertura da vela de ignição antes de

montar o produto.

• Utilize luvas de proteção aprovadas.

• Certifique-se de que instala corretamente a

cobertura e o eixo antes de ligar o motor.

• O acionador e a flange de apoio têm de encaixar

corretamente no furo central do equipamento

de corte. Um equipamento de corte ligado

incorretamente pode causar ferimentos graves ou

morte do operador ou outras pessoas.

• Para utilizar o produto de forma segura e evitar que

o operador e terceiros sofram ferimentos, o produto

deve estar sempre ligado corretamente à correia.

174

1104 - 010 - 12.06.2023

Instruções de segurança para

funcionamento

ATENÇÃO: Leia as instruções de aviso

que se seguem antes de utilizar o produto.

• Antes da utilização, é necessário compreender a

diferença entre desbastar e aparar relva.

• Se tiver alguma dúvida relativa ao procedimento

a seguir, entre em contacto com um técnico

especialista. Dirija-se ao seu distribuidor ou à sua

oficina autorizada. Não utilize funções da máquina

para as quais não está preparado.

• Nunca utilize um produto defeituoso. Efetue as

verificações de segurança e cumpra as instruções

de manutenção e assistência técnica contidas neste

manual. Alguns serviços de manutenção e de

assistência técnica têm de ser executados por

especialistas formados e qualificados. Consulte as

instruções na secção

Dispositivos de segurança no

produto na página 176

• Todas as coberturas, proteções e punhos têm

de estar montados antes de colocar o produto a

funcionar. Verifique se a cobertura e o cabo vela de

ignição estão em bom estado para evitar o risco de

choque elétrico.

• Nunca use o produto quando estiver cansado, tiver

bebido álcool ou consumido medicamentos que

possam afetar a sua visão, a sua capacidade de

discernimento ou o seu controlo físico.

• Evite usar o produto com condições meteorológicas

desfavoráveis. Por exemplo, com nevoeiro denso,

chuva e vento fortes, frio intenso, etc. Trabalhar com

mau tempo é cansativo e pode ocasionar situações

perigosas, p. ex. piso escorregadio, influência na

direção de abate das árvores, etc.

• Os únicos acessórios em que pode utilizar este

motor são os acessórios de corte recomendados no

capítulo

Acessórios na página 198

• Nunca permita que uma criança utilize o produto

ou se encontre na proximidade do mesmo. Como

o produto está equipado com um interrutor Start/

Stop acionado por mola e é possível arrancá-

lo com pouca força e a baixa velocidade no

punho de arranque, até crianças pequenas podem,

em determinadas circunstâncias, exercer a força

necessária para o arranque do produto. Isto pode

implicar um risco de ferimentos graves. Por isso,

retire sempre a cobertura da vela de ignição quando

o produto não estiver sob vigilância.

• A utilização dum motor em ambiente fechado ou

mal ventilado pode causar a morte por asfixia ou

envenenamento por gás carbónico.

• A cobertura da embraiagem, completa com o eixo,

tem de estar montada antes de o produto arrancar,

para que a embraiagem não possa soltar-se e

causar lesões pessoais.

• Certifique-se de que não existem pessoas ou

animais a uma distância inferior a 15 metros

enquanto trabalha. Sempre que trabalhem vários

utilizadores em simultâneo na mesma área, a

distância de segurança deve ser, no mínimo, de

15 metros. Caso contrário, existe um risco de

ferimentos graves. Pare imediatamente o produto se

alguém se aproximar. Nunca balance o produto à

sua volta sem verificar se está alguém na zona de

segurança.

• Certifique-se de que não existem pessoas, animais

ou outras coisas que possam afetar o seu controlo

do produto, ou que estes não entram em contacto

com o acessório de corte ou objetos soltos que

possam ser projetados pelo acessório de corte.

Contudo, não utilize o produto num local em que não

seja possível pedir ajuda em caso de acidente.

• Inspecione sempre a área de trabalho. Remova

objetos soltos, tais como pedras, pedaços de

vidro, pregos, arame, cordas, etc., que possam ser

arremessados ou enredar-se no acessório de corte.

• Certifique-se de que pode andar e estar de pé

com segurança. Tenha cuidado com eventuais

obstáculos (raízes, pedras, ramos, valas, etc.) em

caso de deslocamento inesperado. Tenha muito

cuidado ao trabalhar em terreno inclinado.

• Mantenha sempre um bom equilíbrio e os pés bem

apoiados. Não se debruce.

• Utilize sempre a correia e mantenha o eixo no lado

direito do corpo ao utilizar o produto.

• Mantenha o acessório de corte abaixo do nível da

cintura.

• Antes de se deslocar para outra área, desligue o

motor. Coloque a proteção para transporte antes de

realizar tarefas de deslocamento ou de transporte do

equipamento.

• Nunca pouse o produto com o motor em

funcionamento sem que o tenha bem vigiado.

• Pare o motor e o equipamento de corte antes

de retirar material que esteja enrolado em torno

do eixo da lâmina. Nem o utilizador do produto

nem qualquer outra pessoa deverá tentar afastar

o material cortado enquanto o motor ou o

equipamento de corte estiver a rodar, uma vez

que isso pode provocar ferimentos graves. A

engrenagem cónica pode estar quente durante e

1104 - 010 - 12.06.2023

175

algum tempo depois da sua utilização. Risco de

queimaduras em caso de contacto direto.

• Atenção a objetos arremessados. Utilize sempre

proteção ocular aprovada. Nunca se incline sobre a

proteção do acessório de corte. Pedras, lixo, etc.,

podem ser arremessados contra os olhos, o que

pode causar cegueira ou ferimentos graves nos

olhos.

• Por vezes os ramos ou a relva ficam presos entre

a proteção e o acessório de corte. Pare sempre o

motor antes de limpar o produto.

• Os produtos equipados com lâminas de serra

ou lâminas para relva podem ser projetados

violentamente para o lado quando a lâmina entra

em contacto com um objeto fixo. Isto chama-se

arremesso da lâmina. O arremesso da lâmina

pode ser suficientemente violento para projetar o

produto e/ou o utilizador em qualquer direção e,

eventualmente, fazer com que este perca o controlo

sobre o produto. O arremesso da lâmina pode

ocorrer sem aviso prévio se o produto ficar preso

em algum sítio, emperrar ou ficar entalado. A

ocorrência de situações de arremesso da lâmina é

mais provável em áreas onde é difícil ver o material

que está a ser cortado.

• Evite cortar no quadrante superior direito da lâmina.

Devido à rotação da lâmina, poderá ocorrer um

retrocesso justamente nesta área da lâmina, quando

o contacto se faz com troncos mais grossos.

• Deixe o motor abrandar para o ralenti após cada

tarefa. A aceleração total prolongada, sem carga no

motor pode causar danos graves no motor.

• Quando estiver a utilizar protetores acústicos, esteja

atento a sinais de aviso ou gritos. Retire sempre os

protetores acústicos assim que o motor parar.

• A sobre-exposição a vibrações pode levar a

lesões arteriais ou nervosas em pessoas com

problemas no sistema circulatório. Consulte um

médico em caso de sintomas relacionados com

a sobre-exposição a vibrações. Exemplos desses

sintomas são entorpecimento, ausência de tato,

comichões, pontadas, dor, ausência ou redução da

força normal, mudanças na cor da pele ou na sua

superfície. Estes sintomas surgem normalmente nos

dedos, mãos ou pulsos.

• Não utilize um produto com a cobertura da vela de

ignição danificada.

• Não utilize um produto com um silenciador

danificado.

• Mantenha todas as partes do seu corpo afastadas

do acessório de corte rotativo e de superfícies

quentes.

• Use sempre luvas ao manusear a lâmina para relva.

Equipamento de proteção pessoal

ATENÇÃO:

Leia as instruções de aviso

que se seguem antes de utilizar o produto.

• Utilize sempre equipamento de proteção pessoal

aprovado ao utilizar o produto. O equipamento

de proteção pessoal não previne totalmente os

ferimentos mas diminui a respetiva gravidade em

caso de acidente. Obtenha ajuda junto do seu

concessionário para selecionar o equipamento certo.

• Utilize um capacete de proteção caso exista o risco

de objetos em queda.

• Utilize protetores acústicos aprovados com

suficiente insonorização. A exposição prolongada a

ruídos pode provocar danos auditivos permanentes.

• Utilize proteção ocular aprovada. Mesmo com

viseira, é necessário utilizar óculos de proteção

aprovados. É necessário que os óculos de proteção

aprovados estejam em conformidade com a norma

ANSI Z87.1 nos EUA ou a norma EN 166 nos países

da UE.

• Utilize uma viseira para proteger o rosto. Uma

viseira não é suficiente para proteger os olhos.

• Use luvas sempre que necessário, por exemplo, ao

fixar, examinar ou limpar o acessório de corte.

• Use botas estáveis e antideslizantes.

• Utilize vestuário fabricado com um tecido resistente.

Utilize sempre calças e mangas compridas grossas.

Não utilize vestuário largo que possa ficar preso em

galhos e ramos. Não utilize joias, calções, nem ande

de sandálias ou descalço. Coloque o seu cabelo

acima dos ombros para maior segurança.

• Mantenha equipamentos de primeiros socorros

sempre à mão.

Dispositivos de segurança no produto

Para obter informações sobre onde pode encontrar

os dispositivos de segurança, consulte

Vista geral do

produto na página 172

ATENÇÃO:

Leia as instruções de aviso

que se seguem antes de utilizar o produto.

176 1104 - 010 - 12.06.2023

• Não utilize um produto com dispositivos de

segurança danificados. Verifique e efetue a

manutenção dos dispositivos de segurança

regularmente. Se os dispositivos de segurança

estiverem danificados, contacte a sua oficina

Husqvarna autorizada.

• Não efetue alterações nos dispositivos de

segurança. Não utilize o produto se as coberturas

de proteção, os interrutores de segurança e outros

dispositivos de proteção não estiverem fixos ou

estiverem danificados.

• É necessário ter formação especial para realizar

qualquer tarefa de manutenção ou reparação no

produto, sobretudo nos dispositivos de segurança.

Se os dispositivos de segurança não passarem

os testes de verificação referidos neste manual

do utilizador, é necessário contactar uma oficina

autorizada. Garantimos a disponibilidade de serviços

profissionais de reparação e assistência. Se o seu

distribuidor não for uma oficina autorizada, pergunte-

lhe onde se situa a oficina autorizada mais próxima.

• Não utilize um acessório de corte sem uma proteção

do acessório de corte aprovada e corretamente

instalada. Consulte

Acessórios na página 198

Verificar o interruptor de paragem

1. Ligue o motor.

2. Desloque o interruptor de paragem para a posição

de paragem e certifique-se de que o motor para.

Verificar o bloqueio do acelerador

O bloqueio do acelerador bloqueia o acelerador

na posição de ralenti para evitar o funcionamento

acidental do acelerador. Quando solta o punho, tanto o

acelerador como o respetivo bloqueio retornam às suas

posições iniciais.

1. Pressione o bloqueio do acelerador (A). Certifique-

se de que o acelerador (B) está desbloqueado.

2. Quando soltar o bloqueio do acelerador, certifique-

se de que o acelerador (B) está bloqueado na

posição de ralenti.

3. Empurre o bloqueio do acelerador (A) e certifique-se

de que este regressa à sua posição inicial quando

libertado.

4. Certifique-se de que o bloqueio do acelerador (A) e

o acelerador (B) se deslocam livremente.

5. Ligue o produto e aplique a aceleração total.

Consulte

Arrancar o motor na página 188

6. Solte o acelerador (B) e certifique-se de que o

acessório de corte para e permanece parado.

ATENÇÃO:

Se o acessório de corte

se mover com o acelerador na posição de

ralenti, ajuste o ralenti. Consulte

Ajustar o

ralenti na página 192

Verificar a proteção do acessório de corte

ATENÇÃO:

Uma proteção do

acessório de corte incorreta ou danificada

pode causar ferimentos graves. Consulte

Acessórios na página 198

ATENÇÃO: Utilize sempre a proteção

do acessório de corte recomendada para

o acessório de corte que utilizar. Caso

esteja montada uma proteção do acessório

de corte incorreta ou danificada, tal

1104 - 010 - 12.06.2023 177

pode causar ferimentos graves. Consulte

Acessórios na página 198

A proteção do acessório de corte evita lesões

provocadas pela projeção de objetos soltos na direção

do utilizador. Também evita ferimentos que ocorrem se

tocar no acessório de corte.

1. Efetue uma inspeção visual para verificar se existem

danos, como por exemplo fissuras.

2. Substitua a proteção do acessório de corte, caso

esteja danificada.

Verificar o sistema antivibração

O sistema antivibração diminui as vibrações nos punhos

para um mínimo que torna a operação mais fácil.

1. Desligue o motor.

2. Efetue uma inspeção visual para verificar se existem

deformações e danos, como, por exemplo, fissuras.

3. Certifique-se de que os elementos do sistema

antivibração estão corretamente montados.

Verificar o silenciador

ATENÇÃO: Nunca utilize um produto

com um silenciador defeituoso.

ATENÇÃO: Tenha em atenção que os

gases de escape do motor são quentes

e podem conter faíscas causadoras de

incêndios. Nunca ligue o produto em

interiores ou nas proximidades de material

inflamável!

O silenciador mantém o mais baixo nível de ruído

possível e afasta os gases de escape do utilizador. Para

silenciadores, é muito importante que as instruções de

verificação, manutenção e assistência do produto sejam

seguidas.

• Verifique regularmente se o silenciador está fixado

ao produto.

Fixar e remover a porca de fixação

ATENÇÃO:

Pare o motor, use luvas

de proteção e tenha cuidado junto às

extremidades afiadas do acessório de corte.

Uma porca de fixação é utilizada para bloquear alguns

tipos de acessórios de corte. A porca de fixação tem

uma rosca à esquerda.

• Para fixar, aperte a porca de fixação no sentido

oposto ao sentido de rotação do acessório de corte.

• Para remover a porca de fixação, desaperte-a no

sentido da rotação do acessório de corte.

178

1104 - 010 - 12.06.2023

• Para desapertar e apertar a porca de fixação, utilize

uma chave de caixa com um eixo longo. A seta na

imagem mostra a área em que pode utilizar a chave

de caixa.

ATENÇÃO: Ao desapertar ou

apertar a porca de fixação, existe

um risco de ferimentos causados pela

lâmina. Quando realizar esta operação,

certifique-se sempre de que a proteção

da lâmina protege a sua mão de

ferimentos.

Nota: Certifique-se de que não pode rodar a porca

de fixação com a mão. Substitua a porca, se o

revestimento de nylon não tiver uma resistência de,

no mínimo, 1,5Nm. A porca de fixação tem de ser

substituída depois de ser apertada cerca de 10 vezes.

Equipamento de proteção pessoal

ATENÇÃO: Leia as instruções de aviso

que se seguem antes de utilizar o produto.

• Utilize sempre equipamento de proteção pessoal

aprovado ao utilizar o produto. O equipamento

de proteção pessoal não previne totalmente os

ferimentos mas diminui a respetiva gravidade em

caso de acidente. Obtenha ajuda junto do seu

concessionário para selecionar o equipamento certo.

• Utilize um capacete de proteção caso exista o risco

de objetos em queda.

• Utilize protetores acústicos aprovados com

suficiente insonorização. A exposição prolongada a

ruídos pode provocar danos auditivos permanentes.

• Utilize proteção ocular aprovada. Mesmo com

viseira, é necessário utilizar óculos de proteção

aprovados. Consideram-se óculos de proteção

aprovados os que estejam conformes com a norma

ANSI Z87.1 nos EUA ou EN 166 nos países da UE.

• Use luvas sempre que necessário, por exemplo, ao

fixar, examinar ou limpar o acessório de corte.

• Use botas de proteção com biqueira de aço e solas

antideslizantes.

• Utilize vestuário fabricado com um tecido resistente.

Utilize sempre calças e mangas compridas grossas.

Não utilize vestuário largo que possa ficar preso em

galhos e ramos. Não utilize joias, calções, nem ande

de sandálias ou descalço. Coloque o seu cabelo

acima dos ombros para maior segurança.

• Mantenha equipamentos de primeiros socorros

sempre à mão.

1104 - 010 - 12.06.2023

179

Correia com desengate rápido

ATENÇÃO: Não utilize a correia se

a função de desengate rápido estiver

danificada. Certifique-se de que a função

de desengate rápido funciona corretamente

quando ajustar o produto.

ATENÇÃO: Certifique-se de que o

produto está fixado de forma segura à

correia quando o utilizar. Caso contrário,

não será possível controlar o produto

de forma segura, o que pode resultar

em ferimentos para o utilizador ou para

terceiros.

A função de desengate rápido situa-se na parte

dianteira da correia. As alças da correia têm de estar

sempre na posição correta.

Em caso de emergência, a função de desengate rápido

ajuda-o a libertar-se do produto em segurança.

Acessório de corte

ATENÇÃO:

O equipamento de corte

não pode rodar quando realizar tarefas no

mesmo. Certifique-se de que o motor parou.

Retire a cobertura da vela de ignição antes

de realizar tarefas no equipamento de corte.

ATENÇÃO: Certifique-se de que o

equipamento de corte não está danificado.

Um equipamento de corte danificado pode

provocar acidentes. Substitua um acessório

de corte que se encontre danificado.

ATENÇÃO: Utilize o equipamento de

corte correto. Utilize apenas o equipamento

de corte com as proteções recomendadas,

consulte

Acessórios na página 198

Equipamento de corte

• Utilize as lâminas e facas de jardineiro para cortar

relva espessa.

• Utilize a cabeça do aparador para cortar a relva.

• Uma lâmina mal afiada ou danificada aumenta o

risco de acidente. Mantenha sempre os dentes de

corte da lâmina bem afiados. Siga as instruções

Para afiar a faca de jardineiro e a lâmina de

relva na página 194

e utilize o calibrador de lima

recomendado.

• Verifique se o acessório de corte apresenta danos e

fissuras. Substitua o acessório de corte danificado.

• Utilize apenas acessórios de corte com as proteções

recomendadas. Consulte o capítulo

Acessórios na

página 198

Cabeçote de recorte

ATENÇÃO:

Certifique-se sempre de

que a linha do aparador é enrolada firme

e uniformemente à volta do tambor, para

evitar a ocorrência de vibrações prejudiciais.

• Utilize apenas linhas e cabeças do aparador

recomendadas.

• Utilize apenas acessórios de corte recomendados.

• Máquinas mais pequenas requerem cabeças do

aparador pequenas e vice-versa.

• O comprimento da linha do aparador é importante.

Uma corda de corte mais comprida requer maior

potência do motor do que uma corda mais curta de

igual diâmetro.

180

1104 - 010 - 12.06.2023

• Certifique-se de que a cortadora da proteção de

recorte está intacta. Isto corta a linha do aparador

com o comprimento correto.

• Embeba a linha do aparador em água durante dois

dias antes da utilização para aumentar a vida útil.

Instruções de segurança para manutenção

ATENÇÃO: Leia as instruções de aviso

que se seguem antes de utilizar o produto.

• Pare o motor, certifique-se de que o equipamento

de corte para e deixe o produto arrefecer antes de

proceder à manutenção.

• Retire a cobertura da vela de ignição antes de

efetuar a manutenção.

• Os gases de escape do motor contêm monóxido

de carbono, um gás inodoro, tóxico e altamente

perigoso que pode provocar a morte. Não utilize o

produto em zonas interiores ou espaços fechados.

• Os gases de escape do motor são quentes e podem

conter faíscas. Não opere o produto em locais

fechados ou próximo de materiais inflamáveis.

• A utilização de acessórios e a realização de

alterações no produto que não sejam aprovadas

pelo fabricante podem causar ferimentos graves

ou morte. Não altere o produto. Utilize sempre

acessórios originais.

• Se a manutenção não for realizada de forma correta

e regular, existe um maior risco de ferimentos e

danos ao produto.

• Realize apenas a manutenção recomendada neste

manual do utilizador. A manutenção deve ser

realizada por uma oficina autorizada da Husqvarna.

• Leve o produto regularmente a uma oficina

Husqvarna autorizada para realizar a manutenção.

• Substitua as peças danificadas, gastas ou partidas.

Segurança no manuseamento do combustível

ATENÇÃO: Leia as instruções de aviso

que se seguem antes de utilizar o produto.

• Não misture o combustível em espaços interiores ou

próximo de uma fonte de calor.

• Não ligue o produto se houver combustível ou óleo

do motor sobre o produto. Remova o combustível/

óleo indesejado e deixe o produto secar. Remova o

combustível indesejado do produto.

• Se derramar combustível na sua roupa, troque de

roupa imediatamente.

• Não deixe que o combustível entre em contacto com

o seu corpo, pois pode causar ferimentos. Se o

combustível entrar em contacto com o seu corpo,

use sabão e água para o remover.

• Não ligue o motor se derramar óleo ou combustível

no produto ou no seu corpo.

• Não ligue o produto se o motor tiver uma fuga.

Examine regularmente o motor quanto a fugas.

• Tenha cuidado com o combustível. O combustível

é inflamável e os gases são explosivos e podem

causar ferimentos ou morte.

• Não respire os gases do combustível, podem causar

ferimentos. Certifique-se de que existe fluxo de ar

suficiente.

• Não fume perto de combustível ou do motor.

• Não coloque objetos quentes perto do combustível

ou do motor.

• Não acrescente combustível com o motor em

funcionamento.

• Certifique-se de que o motor está frio antes de

reabastecer.

• Antes de reabastecer, abra lentamente a tampa do

depósito de combustível e liberte a pressão com

cuidado.

• Certifique-se de que existe fluxo de ar suficiente

ao reabastecer e misturar combustível (gasolina e

óleo para motores de dois tempos) ou ao drenar o

depósito de combustível.

• O combustível e os vapores do combustível são

altamente inflamáveis e podem causar ferimentos

graves em caso de inalação ou contacto com a pele.

Por este motivo, é necessário cuidado ao manusear

combustível, devendo certificar-se de que existe um

fluxo de ar adequado.

• Aperte a tampa do depósito de combustível com

cuidado ou pode ocorrer um incêndio.

• Desloque o produto a uma distância mínima de 3

m (10 pés) da posição onde abasteceu o depósito

antes de começar.

• Não encha demasiado o depósito de combustível.

• Certifique-se de que não ocorrem fugas quando

desloca o produto ou o recipiente de combustível.

• Não coloque o produto ou um recipiente de

combustível onde houver uma chama aberta, faísca

ou luz piloto. Certifique-se de que a área de

armazenamento não contêm uma chama aberta.

• Utilize apenas recipientes aprovados quando

deslocar ou armazenar o combustível.

• Esvazie o depósito de combustível antes do

armazenamento a longo prazo. Respeite a

legislação local sobre a eliminação de combustível.

1104 - 010 - 12.06.2023

181

• Limpe o produto antes do armazenamento a longo

prazo.

• Retire a cobertura da vela de ignição antes de

armazenar o produto, para garantir que o motor não

arranca acidentalmente.

Montagem

Introdução

ATENÇÃO: Antes de montar o produto,

tem de ler e compreender o capítulo sobre

segurança.

ATENÇÃO: Retire o cabo da vela de

ignição antes de montar o produto.

Montar o eixo motriz flexível

1. Retire os 2 parafusos no acoplamento do eixo.

2. Coloque o eixo motriz flexível através dos ilhós na

cablagem.

3. Rode e empurre o eixo motriz flexível em simultâneo

para o ligar.

4. Aperte os 2 parafusos.

5. Monte a manga do eixo motriz na cobertura da

embraiagem. Rode e empurre o eixo motriz em

simultâneo para o ligar.

6. Certifique-se de que o pino de bloqueio regressa à

posição inicial.

Ligar o cabo do acelerador e os fios do

interruptor de paragem

1. Abra a cobertura.

2. Ligue o cabo do acelerador (A) da cablagem e o

cabo do acelerador (B) do motor na cobertura.

3. Feche a cobertura.

4. Ligue os fios do interruptor de paragem aos

conectores relacionados do motor.

Montar o punho fechado

1. Coloque o punho fechado no eixo.

2. Fixe o espaçador na ranhura do punho fechado.

Fixe a porca e o parafuso. Não aperte totalmente.

3. Ajuste o produto para que fique numa posição de

trabalho aplicável.

4. Aperte a porca e o parafuso.

Montar o punho em J

ATENÇÃO:

Utilize o punho em J com

lâminas para relva/cortadoras de relva ou

cabeças de aparador/lâminas de plástico.

Não utilize lâminas de serra ou lâminas de

desbaste com o punho em J.

182 1104 - 010 - 12.06.2023

1. Monte o punho em J no punho fechado com 3

parafusos.

2. Ajuste o produto para que fique numa posição de

trabalho aplicável.

3. Aperte os parafusos.

Para montar o equipamento de corte

O equipamento de corte inclui um equipamento de corte

e uma proteção para o equipamento de corte.

ATENÇÃO: Utilize luvas de protecção.

ATENÇÃO: Utilize sempre a proteção

do equipamento de corte recomendada para

o equipamento de corte em causa. Consulte

o capítulo

Acessórios na página 198

ATENÇÃO: Um equipamento de corte

instalado incorretamente pode resultar em

ferimentos ou morte.

Fixar a extensão da proteção

CUIDADO:

Utilize a extensão da

proteção quando utilizar a cabeça do

aparador/lâmina de plástico. Não utilize a

extensão da proteção quando utilizar uma

lâmina de relva.

1. Coloque a extensão da proteção na ranhura da

proteção do acessório de corte.

2. Utilize os 4 ganchos de bloqueio para instalar

a extensão da proteção na respetiva posição na

proteção do acessório de corte.

Remover a extensão da proteção

• Utilizando a chave para velas de ignição, solte os

ganchos de bloqueio.

Para fixar a lâmina de relva e a proteção da

lâmina de relva/proteção combinada

1. Coloque a proteção da lâmina/proteção combinada

(A) no eixo e aperte o parafuso para a fixar.

2. Certifique-se de que extensão da proteção é

removida.

3. Rode o eixo de saída até alinhar um dos orifícios do

acionador (B) com o orifício correspondente na caixa

de engrenagem.

4. Coloque o pino de bloqueio (C) no orifício para

bloquear o eixo.

5. Coloque a lâmina de relva (D), o flange de apoio (E)

e o copo de apoio (F) no eixo de saída.

1104 - 010 - 12.06.2023

183

6. Certifique-se de que o acionador e a flange de apoio

se encaixam corretamente no furo central da lâmina

de relva.

7. Instale a porca (G).

8. Aperte a porca com a chave de caixa. Mantenha

o cabo da chave de caixa junto à proteção da

lâmina. Aperte no sentido contrário ao da rotação do

acessório de corte. Aperte com um binário de 35-50

Nm.

Montar e desmontar a proteção do acessório

de corte e a cabeça do aparador

CUIDADO: Certifique-se de que a

extensão da proteção é instalada.

1. Fixe a proteção do acessório de corte correta (A)

para a cabeça do aparador. Consulte

Acessórios na

página 198

2. Coloque a proteção do acessório de corte no

encaixe do eixo.

3. Fixe a proteção do acessório de corte com o

parafuso.

4. Instale o acionador (B) no eixo de saída.

5. Rode o eixo de saída até que um dos orifícios

do acionador fique alinhado com o orifício

correspondente na caixa de engrenagem.

6. Coloque o pino de bloqueio (C) no orifício para

bloquear o eixo.

7. Rode a cabeça do aparador/lâminas de plástico (H)

no sentido oposto ao da rotação das cabeça do

aparador/lâminas de plástico.

8. Para desmontar, siga as instruções na sequência

oposta.

Instalar a proteção para transporte

1. Instale a lâmina na proteção para transporte (A).

2. Encaixe os dois fechos (B) nas ranhuras (C) para

fixar a proteção de transporte.

184

1104 - 010 - 12.06.2023

Ajustar a altura da placa traseira

1. Desaperte os fechos que fixam a placa traseira.

2. Solte a placa traseira da moldura, de um dos lados.

3. Ajuste a placa traseira na altura correta. Assegure-

se de que o pino fica alinhado com um dos orifícios

na moldura.

Ajustar a correia

1. Coloque a correia do produto.

2. Aperte bem a correia do quadril. Certifique-se de

que a correia do quadril fica alinhada com o quadril.

3. Aperte a correia de peito.

4. Ajuste a correia de peito na vertical. Certifique-se de

que a correia de peito está justa ao seu corpo.

5. Ajuste a correia de ombro até o peso ficar distribuído

uniformemente sobre os ombros.

1104 - 010 - 12.06.2023 185

Funcionamento

Introdução

ATENÇÃO: Antes de utilizar o produto,

tem ler e compreender o capítulo sobre

segurança.

Antes de utilizar o produto

• Examine a área de trabalho para se certificar de que

conhece o tipo de terreno, a inclinação do solo e

a existência de obstáculos como pedras, ramos e

valas.

• Efetue uma inspeção de revisão do produto.

• Efetue as inspeções de segurança, manutenção e

assistência fornecidas neste manual.

• Certifique-se de que todas as coberturas, proteções,

punhos e equipamento de corte estão devidamente

instalados e não estão danificados.

• Certifique-se de que não existem fissuras na parte

inferior dos dentes da lâmina de relva ou no orifício

central da lâmina. Substitua a lâmina, caso esteja

danificada.

• Examine o flange de apoio quanto à existência de

fissuras. Substitua o flange de apoio, caso esteja

danificado.

• Certifique-se de que a porca de fixação não pode

ser retirada manualmente. Se conseguir retirá-la

manualmente, é sinal de que não está a fixar bem o

equipamento de corte e que é necessário substituí-

la.

• Examine se a proteção da lâmina está danificada

ou se apresenta fissuras. Substitua a proteção da

lâmina se esta tiver sido atingida ou se tiver fissuras.

• Examine a cabeça do aparador e a proteção do

acessório de corte quanto a danos ou fissuras.

Substitua a cabeça do aparador e a proteção do

acessório de corte, caso tenham sido atingidos ou

se tiverem fissuras.

Combustível

Este produto tem um motor de dois tempos.

CUIDADO:

O tipo errado de

combustível pode resultar em danos no

motor. Utilize uma mistura de gasolina e

óleo para motor de dois tempos.

Gasolina

CUIDADO:

Use sempre mistura de

gasolina/óleo de qualidade com um mínimo

de 90octanas (RON). Se usar um grau

inferior de octanas, as bielas do motor

podem começar a "bater". Isto aumenta

significativamente a temperatura do motor,

186 1104 - 010 - 12.06.2023

o que, por sua vez, pode causar graves

avarias no mesmo.

CUIDADO: Se o seu produto estiver

equipado com um catalisador, utilize uma

mistura de gasolina sem chumbo/óleo de

boa qualidade. A gasolina com chumbo

destrói o catalisador.

• Utilize, sempre que possível, gasolina ecológica, a

chamada gasolina com base em alquilatos.

• Pode ser utilizada mistura de combustível com

etanol, E10 (teor máximo de etanol na mistura 10%).

A utilização de misturas de combustível com etanol

superiores a E10 irá fazer com que o motor funcione

com uma mistura de ar-combustível inadequada, o

que pode danificar o motor.

• Recomendamos um índice de octanas superior ao

trabalhar a uma velocidade elevada contínua.

Combustível alquilado da Husqvarna

Recomendamos a utilização de combustível alquilado

da Husqvarna para obter o melhor desempenho. O

combustível contém menos materiais perigosos do

que o combustível normal, o que reduz os gases de

escape nocivos. O combustível fornece uma pequena

quantidade de resíduos perigosos após a combustão,

o que mantém os componentes do motor mais limpos.

Isto prolonga a vida útil do motor. O combustível

alquilado da Husqvarna não está disponível em todos

os mercados.

Óleo para motores a dois tempos

CUIDADO:

Um óleo de qualidade

insatisfatória e/ou uma mistura de óleo/

combustível incorreta podem danificar

o produto e reduzir a vida útil dos

catalisadores.

CUIDADO: Não use óleo para motores

de dois tempos formulado para motores

fora de borda arrefecidos a água, também

conhecido como óleo para motores fora de

borda.

CUIDADO: Não utilize óleo para

motores a quatro tempos.

• Para obter melhores resultados e desempenho, use

o óleo para motor de dois tempos da Husqvarna.

• Se o óleo para motores de dois tempos da

Husqvarna não estiver disponível, use um outro óleo

para motores de dois tempos de boa qualidade

destinado a motores arrefecidos a ar. Entre em

contacto com o seu revendedor com assistência

técnica para selecionar o óleo correto.

Gasolina, l Óleo para motores de

dois tempos, l

2% (50:1)

5 0,10

10 0,20

15 0,30

20 0,40

Misturar gasolina e óleo para motores de dois

tempos

CUIDADO: Ao misturar pequenas

quantidades de combustível, existe o

risco de pequenos erros poderem

influenciar drasticamente a mistura. Meça

cuidadosamente a quantidade de óleo a ser

misturada, confirmando assim que obtém a

mistura correta.

1. Encha metade da gasolina a usar.

2. Adicione a quantidade de óleo total, e misture (agite)

a mistura de combustível.

3. Adicione a restante gasolina.

4. Misture cuidadosamente (agite) a mistura de

combustível, e encha o depósito de combustível do

produto.

5. Esvazie e limpe o depósito de combustível se não

utilizar o produto durante um período prolongado.

1104 - 010 - 12.06.2023

187

Nota: Não misture combustível para mais de 1 mês

de cada vez, e misture sempre a gasolina e o óleo num

recipiente limpo adequado para combustível.

Para encher o depósito de combustível

1. Limpe bem à volta da tampa do depósito de

combustível.

2. Agite ligeiramente o recipiente e certifique-se de

que o combustível fica totalmente misturado. Utilize

um contentor de combustível com proteção contra

enchimento excessivo.

3. Retire a tampa do depósito de combustível.

4. Encha o depósito de combustível.

5. Aperte com cuidado a tampa do depósito de

combustível.

6. Antes de ligar o produto, afaste-o, no mínimo, 3m

(10pés) da fonte de combustível e do local de

abastecimento.

CUIDADO: Sujidades nos depósitos

acarretam distúrbios no funcionamento.

Limpe o depósito de combustível e o

depósito de óleo de corrente regularmente,

e substitua o filtro de combustível, no

mínimo, uma vez por ano.

Posições de trabalho

• Segure o produto com as 2 mãos.

• Mantenha o produto do lado direito do seu corpo.

• Tenha o equipamento de corte abaixo do nível da

cintura.

• Mantenha sempre o produto ligado à correia.

• Mantenha o corpo afastado das superfícies quentes.

• Mantenha o corpo afastado do equipamento de

corte.

Arrancar o motor

ATENÇÃO:

Mantenha a distância de

segurança de 15m/49pés quando ligar o

motor. Existe o risco de o acessório de corte

começa a rodar.

1. Leve o contacto de paragem à posição de arranque.

2. Pressione a ampola da purga de ar até que começar

a entrar combustível na ampola.

3. Ponha o controlo do estrangulador na posição de

estrangulação.

4. Apoie o corpo do produto contra o solo com a mão

esquerda. Não coloque os pés no produto.

5. Puxe o punho do cabo de arranque lentamente até

começar a sentir alguma resistência e, em seguida

puxe o punho do cabo de arranque com força.

ATENÇÃO:

Não enrole o cabo de

arranque à volta da sua mão.

6. Continue a puxar o punho do cabo de arranque até

o motor arrancar.

CUIDADO:

Não puxe o cabo de

arranque até que pare. Não largue

o cabo de arranque quando estiver

totalmente estendido. Solte o cabo de

arranque lentamente. Risco de danificar

o produto.

188 1104 - 010 - 12.06.2023

7. Quando o motor arrancar, coloque o controlo do

estrangulador na posição de arranque e acelere ao

máximo. O acelerador desengata automaticamente

da posição de arranque.

8. Certifique-se de que o motor funciona sem

problemas.

ATENÇÃO: Mantenha o corpo

afastado da cobertura da vela de

ignição para evitar queimaduras. Risco

de queimaduras. Não utilize o produto

com uma cobertura da vela de ignição

danificada. Risco de choque elétrico.

Desligar o produto

• Coloque o interruptor de paragem na posição de

paragem para parar o motor.

Instruções gerais de trabalho

ATENÇÃO:

Tenha cuidado ao cortar

uma árvore que se encontra sob tensão.

Pode voltar à sua posição normal antes

ou depois do corte e atingi-lo a si ou ao

produto, provocando ferimentos.

• Limpe uma área numa das extremidades da área de

trabalho e comece o trabalho a partir daí.

• Desloque-se em padrões regulares ao longo da área

de trabalho.

• Mova o equipamento totalmente para a esquerda e

para a direita para limpar uma área de 4-5m de

cada vez.

• Limpe uma área de 75 m antes de se virar e voltar

atrás. Mova o recipiente de combustível juntamente

consigo à medida que avança.

• Desloque-se numa direção em que não atravesse

mais valas e obstáculos do que o necessário.

• Desloque numa direção em que o vento faça cair a

vegetação cortada numa área limpa.

• Mova-se ao longo dos declives e não a subir e a

descer.

Desbastar relva com a lâmina de relva

CUIDADO:

Não utilize lâminas de relva

nem facas de jardineiro em madeira. Utilize

lâminas de relva e facas de jardineiro

apenas em relva densa.

• Mova o produto de um lado para o outro.

• Inicie o movimento da direita para a esquerda ao

cortar. Mova o produto para a direita antes voltar a

cortar.

1104 - 010 - 12.06.2023

189

• Corte com o lado esquerdo da lâmina de relva.

• Incline a lâmina de relva para a esquerda para que a

relva caia em linha. Isto facilita a recolha da relva.

• Mantenha-se numa posição estável com os pés

afastados.

• Desloque-se para a frente após cada movimento

para a direita e certifique-se de que mantém uma

posição estável antes de voltar a cortar.

• Mantenha o copo de apoio com uma ligeira pressão

contra o solo para garantir que a lâmina de relva não

atinge o solo.

• Respeite estas instruções para diminuir o risco de o

material cortado se enredar na lâmina de relva:

a) Acelere ao máximo.

b) Não mova a lâmina de relva através do

material cortado quando movimenta o produto da

esquerda para a direita.

• Antes de recolher o material cortado, pare o motor e

retire o produto da correia. Pouse o produto no solo.

Corte de relva com um cabeçote de

recorte

Aparar a relva

1. Mantenha a cabeça do aparador um pouco acima do

solo a um determinado ângulo. Não empurre a linha

do aparador para a relva.

2. Reduza o comprimento da linha do aparador em

10-12 cm/4-4,75 pol.

3. Reduza a velocidade do motor para diminuir o risco

de danos nas plantas.

4. Utilize 80% da aceleração quando cortar relva perto

de objetos.

Limpar a relva com uma lâmina de relva

1. As lâminas e as cortadoras de relva não podem ser

utilizadas em caules lenhosos.

2. A lâmina de relva utiliza-se para todos os tipos de

relva alta ou espessa.

3. A relva é cortada com um movimento pendular

lateral, em que o movimento da direita para a

esquerda é a fase de corte e o movimento da

esquerda para a direita a fase de retorno. Deixe

a lâmina trabalhar com o lado esquerdo (entre as

posições correspondentes às 8 e 12 horas dos

ponteiros do relógio).

4. Se inclinar a lâmina um pouco para a esquerda ao

cortar, a relva acumula-se numa linha, facilitando a

recolha, por ex., com o ancinho.

5. Procure trabalhar com ritmo. Apoie-se bem, com

os pés afastados. Mova-se para a frente depois do

movimento de retorno e volte a apoiar-se bem.

6. Deixe o copo de apoio tocar levemente no solo.

Assim protege a lâmina contra o contacto com o

solo.

7. Reduza o risco de o material se agarrar à lâmina,

trabalhando sempre em aceleração total e evitando

a relva já cortada no movimento de retorno.

8. Pare o motor, desaperte o suporte e coloque a

máquina no chão antes de recolher o material

cortado.

Cortar a relva

1. Certifique-se de que a linha do aparador está

paralela ao solo quando cortar.

2. Não empurre a cabeça do aparador para o solo.

Caso contrário, pode causar danos no produto.

190

1104 - 010 - 12.06.2023

3. Desloque o produto de um lado para o outro quando

cortar relva. Use a rotação máxima.

Para aparar a relva

O fluxo de ar da linha do aparador a girar pode ser

utilizado para remover a relva cortada de uma área.

1. Mantenha a cabeça e a linha do aparador paralelas

ao solo e acima do mesmo.

2. Acelere ao máximo.

3. Mova a cabeça do aparador de um lado para o outro

e apare a relva.

ATENÇÃO: Limpe a cobertura da

cabeça do aparador sempre que instalar

uma nova linha do aparador para evitar

desequilíbrios e vibrações nos punhos.

Efetue também uma verificação das outras

peças da cabeça do aparador e limpe-as, se

necessário.

Manutenção

Introdução

ATENÇÃO: Antes de efetuar a

manutenção, tem de ler e compreender o

capítulo sobre segurança.

É necessário ter formação especial para realizar

qualquer tarefa de manutenção ou reparação.

Garantimos a disponibilidade de reparações e

manutenção profissionais. Se o seu distribuidor não for

uma oficina autorizada, pergunte-lhe onde se situa a

oficina autorizada mais próxima.

Para obter informações mais detalhadas, consulte .

Esquema de manutenção

Manutenção Diaria-

mente

Semanal-

mente

Mensal-

mente

Limpe a superfície externa. X

Verifique se a correia apresenta sinais de danos. X

Verifique o punho e a barra de direção para se certificar de que estão correta-

mente instalados e não se encontram danificados.

Certifique-se de que o bloqueio do acelerador e o acelerador funcionam correta-

mente.

Verifique o interrutor Stop para confirmar se funciona corretamente. X

Verifique se o acessório de corte não gira ao ralenti. X

Limpe o filtro de ar. Substitua, se necessário. X

Certifique-se de que a lâmina está afiada e instale-a corretamente no centro;

verifique se existem fissuras. Se a lâmina não estiver corretamente instalada no

centro pode danificar o produto.

Examine a proteção do acessório de corte quanto a danos e fissuras. Se estiver

danificado, substitua-o.

Examine a cabeça do aparador quanto a danos e fissuras. Se estiver danificado,

substitua-o.

1104 - 010 - 12.06.2023 191

Manutenção Diaria-

mente

Semanal-

mente

Mensal-

mente

Certifique-se de que os parafusos e as porcas estão apertados. X

Examine o motor, o depósito de combustível e os tubos de combustível quanto

a fugas.

Examine a proteção para transporte. Certifique-se de que a lâmina não se

encontra danificada e de que a proteção para transporte pode ser instalada

corretamente.

Limpe o sistema de arrefecimento. X

Verifique o dispositivo de arranque e o cabo de arranque quanto a danos. X

Examine as unidades antivibração quanto à existência de danos e fissuras. X

Limpe a superfície externa da vela de ignição. Remova-a e efetue uma verifica-

ção da distância entre os elétrodos. Ajuste a distância entre os elétrodos para a

distância correta (consulte

Especificações técnicas na página 196

) ou substitua

a vela de ignição. Certifique-se de que a vela de ignição tem um supressor.

Limpe a superfície exterior do carburador e a área circundante. X

Efetue uma verificação da engrenagem cónica para se certificar de que está

cheia até ¾ com lubrificante. Utilize massa lubrificante especial para encher, se

necessário.

Limpe ou substitua a rede retentora de faíscas do silenciador. X

Efetue uma verificação do filtro de combustível quanto a contaminação e da

mangueira de combustível quanto a fissuras ou outros danos. Substitua, se

necessário.

Efetue uma verificação de todos os cabos e ligações. X

Efetue a verificação da embraiagem, das molas da embraiagem e do tambor da

embraiagem quanto a desgaste. Se for necessário substituir 1 ou mais destas

unidades, entre em contacto com o seu distribuidor com assistência técnica.

Substitua a vela de ignição. Certifique-se de que a vela de ignição tem um

supressor.

Inspecione e limpe a rede retentora de faíscas do silenciador. X

Ajustar o ralenti

ATENÇÃO: Consulte as instruções de

aviso no capítulo sobre segurança antes

de ligar o produto. Consulte

Segurança na

página 174

ATENÇÃO: Se o acessório de corte

rodar com o motor na posição de ralenti, o

parafuso de ajuste em T do ralenti tem de

ser rodado para a esquerda até o acessório

de corte parar.

1. Certifique-se de que o filtro de ar está limpo.

2. Certifique-se de que a cobertura do filtro de ar está

na devida posição.

3. Pegue no parafuso de ajuste em T.

4. Rode o parafuso de ajuste em T para a direita até

que o acessório de corte comece a rodar

192 1104 - 010 - 12.06.2023

5. Rode o parafuso para a esquerda até o acessório de

corte parar.

ATENÇÃO: Se o acessório de

corte não parar quando ajusta o

ralenti, contacte o seu revendedor de

assistência mais próximo. Não utilize

o produto até que esteja devidamente

ajustado ou reparado.

6. Certifique-se de que o motor funciona corretamente

em todas as posições.

Limpar o sistema de arrefecimento

CUIDADO: Se o sistema de

arrefecimento estiver sujo ou obstruído, o

produto sobreaquece, causando danos no

mesmo.

O sistema de refrigeração inclui:

• Aletas de arrefecimento no cilindro (A).

• A admissão de ar (B).

• Certifique-se de que o sistema de arrefecimento não

está sujo ou obstruído.

• Limpe o sistema de arrefecimento com uma

escova semanalmente ou com maior frequência se

necessário.

Para limpar o filtro de ar

CUIDADO: Um filtro de ar danificado

tem sempre de ser substituído.

Se utilizar um filtro de ar durante muito tempo, este não

pode ser totalmente limpo. Substitua o filtro de ar por

um filtro novo em intervalos regulares.

1. Retire a cobertura do filtro de ar e o filtro de ar.

2. Limpe o filtro de ar com ar comprimido.

3. Limpe a superfície interior da cobertura do filtro.

Utilize ar ou uma escova.

4. Certifique-se de que o filtro está seco.

Filtro de combustível

Se a alimentação de combustível ao motor falhar,

certifique-se de que o orifício de ar na tampa do

depósito de combustível e o filtro de combustível (A)

estão limpos.

Engrenagem cónica

A engrenagem cónica é atestada na fábrica com

¾ do volume total de massa lubrificante. Antes da

utilização do produto, certifique-se de que o nível de

massa lubrificante se mantém o mesmo. Utilize massa

lubrificante especial da Husqvarna caso seja necessário

encher o depósito. Não substitua a massa lubrificante

na engrenagem cónica. Deixe que a reparação da

engrenagem cónica seja efetuada por técnicos de

manutenção.

1104 - 010 - 12.06.2023

193

Examinar a vela de ignição

CUIDADO: utilize sempre o tipo de vela

de ignição recomendado. Um tipo de vela

de ignição incorreto pode provocar danos no

produto.

• Examine a vela de ignição para verificar se o motor

apresenta uma potência reduzida ou dificuldades

de arranque, ou se não funciona corretamente ao

ralenti.

• Para diminuir o risco de materiais indesejados nos

elétrodos da vela de ignição, siga estas instruções:

a) Assegure-se de que a rotação em vazio está

corretamente regulada.

b) Certifique-se de que a mistura de combustível

está correta.

c) Certifique-se de que o filtro de ar está limpo.

• Se a vela de ignição estiver suja, limpe-a e

certifique-se de que a distância entre os elétrodos

está correta; consulte

Especificações técnicas na

página 196

• Se for necessário, substitua a vela de ignição.

Para ajustar o motor

Siga estas instruções se o motor não funcionar

corretamente.

1. Instale um equipamento de corte aprovado, consulte

Acessórios na página 198

2. Ligue o motor.

3. Utilize o produto em condições normais durante 3

minutos.

4. Levante o equipamento de corte para ar e acelere

ao máximo durante 30 segundos. Se for utilizada

a cabeça do aparador, certifique-se de que a linha

do aparador é cortada ao comprimento correto pela

lâmina de proteção.

Nota:

Não corte relva nem ramos durante este

passo.

5. Utilize o produto em condições normais para garantir

que o motor está a funcionar corretamente.

6. Se o motor não funcionar corretamente, repita o

passo 4 e 5 novamente 3 vezes.

7. Solicite o ajuste/reparação do produto num

concessionário Husqvarna se o motor não funcionar

corretamente depois de ter efetuado todos os

passos.

Para afiar a faca de jardineiro e a

lâmina de relva

ATENÇÃO: Desligue o motor. Utilize

luvas de protecção.

• Para afiar as facas de jardineiro ou lâminas de relva

corretamente, consulte as instruções fornecidas com

o equipamento de corte.

• Afie todas as extremidades da mesma forma para

manter o equilíbrio.

• Use uma lima plana de picado simples.

ATENÇÃO: Deite sempre fora qualquer

lâmina que esteja danificada. Não tente

endireitar uma lâmina dobrada ou torcida

para a utilizar novamente.

Lubrificar o eixo motriz flexível

1. Puxe o botão para cima e retire a manga do eixo

motriz da cobertura da embraiagem.

a) Agite ou puxe o eixo motriz para fora da manga

do eixo motriz.

194

1104 - 010 - 12.06.2023

2. Lubrifique o eixo motriz.

3. Empurre e rode o eixo motriz em simultâneo para

colocá-lo novamente na manga do eixo motriz.

Mantenha aproximadamente 10 mm/0,40 pol. do

eixo motriz fora extremidade da manga do eixo

motriz.

4. Alinhe o orifício na manga do eixo motriz com o

botão na cobertura da embraiagem.

5. Empurre e rode o eixo motriz em simultâneo para o

ligar.

Resolução de problemas

O motor não arranca

Verificação Causa possível Procedimento

Interruptor de paragem. O interruptor de paragem está na po-

sição de paragem.

Substitua o interruptor de paragem

numa oficina autorizada.

Prendedores de arranque. Os prendedores de arranque não

conseguem movimentar-se livremen-

te.

Retire a cobertura do dispositivo de

arranque e limpe a área circundante

dos prendedores de arranque. Con-

sulte o capítulo

Vista geral do produ-

to na página 172

Solicite ajuda numa oficina autoriza-

da.

Depósito de combustível. Tipo de combustível errado. Drene o depósito de combustível e

encha-o com o combustível correto.

1104 - 010 - 12.06.2023 195

Verificação Causa possível Procedimento

Vela de ignição. A vela de ignição está suja ou molha-

da.

Certifique-se de que a vela de igni-

ção está seca e limpa.

A distância entre os elétrodos da ve-

la de ignição está incorreta.

Limpe a vela de ignição. Certifique-

-se de que a distância entre os elé-

trodos está correta. Certifique-se de

que a vela de ignição tem um su-

pressor.

Consulte as especificações técnicas

para obter informações sobre a dis-

tância entre elétrodos.

A vela de ignição está solta. Aperte a vela de ignição.

O motor arranca mas para novamente

Verificação

Causa possível Procedimento

Depósito de combus-

tível

Tipo de combustível errado. Esvazie o depósito de combustível e encha-

-o com o combustível correto.

Filtro de ar O filtro de ar está obstruído. Limpe o filtro de ar.

Transporte, armazenamento e eliminação

Transporte e armazenamento

• Deixe sempre o produto arrefecer antes de o

armazenar.

• Para o transporte e armazenamento do produto e do

combustível, certifique-se de que não existem fugas

ou fumos. Faíscas ou chamas abertas, por exemplo

de dispositivos elétricos ou mesmo caldeiras, podem

causar um incêndio.

• Utilize recipientes aprovados para o transporte e

armazenamento de combustível.

• Esvazie o depósito de combustível antes do

transporte ou do armazenamento a longo prazo.

Elimine o combustível numa localização de

eliminação aplicável.

• Fixe a proteção para transporte durante o transporte

e armazenamento.

• Remova a cobertura da vela de ignição da vela de

ignição.

• Prenda o produto durante o transporte. Certifique-se

de que o produto não se move.

• Limpe e efetue a manutenção do produto antes do

armazenamento a longo prazo.

Especificações técnicas

553RBX

Motor

Cilindrada, cm

50,6

Velocidade ao ralenti, rpm 2800

196 1104 - 010 - 12.06.2023

553RBX

Rotação em aceleração máxima recomendada, r/min 13000

Velocidade do eixo de saída, rpm 9285

Potência máx. do motor, de acordo com a norma ISO 8893, kW/cv a rpm 2,3/3,1 a 9500

Silenciador com catalisador Não

Sistema de ignição

Vela de ignição NGK CMR7H

Distância entre os elétrodos, mm 0,6-0,7

Sistema de lubrificação e combustível

Capacidade do depósito de combustível, l/cm³ 0,8/800

Peso

Sem combustível, acessório de corte e proteção, kg 12,1

Emissões de ruído

Nível de potência sonora, dB(A) medidos 115

Nível de potência sonora, garantido L

dB(A) 118

Níveis sonoros

Nível de pressão sonora equivalente, ao nível do ouvido do utilizador, medido de acordo com as normas EN ISO

11806 e ISO 22868, dB(A), mín/máx.

Equipado com cabeçote de recorte (original) 103

Equipado com lâmina de relva (original) 102

Níveis de vibração

Níveis de vibração equivalentes (a

hv,eq

) nos punhos, medidos de acordo com as normas EN ISO 11806 e ISO

22867, m/s

Equipado com cabeça do aparador, esquerda/direita 3,3/2,7

Equipado com lâmina de relva (original) 5,3/3,4

Emissões de ruído para as imediações, medidas sob forma de potência sonora (L

) em conformidade

com a diretiva da CE 2000/14/CE. O nível de potência sonora registado para a máquina foi medido com o

equipamento de corte original que debita o nível mais alto. A diferença entre a potência sonora garantida e

medida é que a potência sonora garantida inclui também a dispersão no resultado da medição e as variações

entre diferentes máquinas do mesmo modelo, de acordo com a diretiva 2000/14/CE.

Os dados comunicados relativamente ao nível de pressão sonora equivalente têm uma dispersão estatística

típica (desvio padrão) de 1dB (A).

Os dados comunicados relativamente ao nível de vibração têm uma dispersão estatística típica (desvio

padrão) de 1 m/s

1104 - 010 - 12.06.2023 197

Acessórios

Acessórios aprovados Tipo de acessório Proteção para acessório de corte,

art. n.º

Lâmina de relva/cortadora de relva Multi 300-3 (Ø 300, 3 dentes) 537 33 16-03

Multi 255-3 (Ø 255, 3 dentes) 537 33 16-03

Multi 275-4 (Ø 275, 4 dentes) 537 33 16-03

Multi 330-2 (Ø 330, 2 dentes) 537 33 16-03

Facas de plástico Tricut Ø 300 mm (Lâminas separa-

das com número de série 531 01

77-15)

537 33 16-03

Cabeçote de recorte T35, T35X (cabo de Ø 2,4 - 3,0 mm) 537 33 16-03

S35 (cabo com Ø 2,4 - 3,0 mm) 537 33 16-03

T45x (cabo com Ø 2,7 - 3,3 mm) 537 33 16-03

S ll 537 33 16-03

Copo de apoio Fixo –

198 1104 - 010 - 12.06.2023

Declaração de conformidade

Declaração UE de conformidade

A Husqvarna AB, SE‐561 82 Huskvarna, Suécia,

tel.: +46-36-146500, declara, sob sua inteira

responsabilidade, que o produto:

Descrição Roçadora

Marca Husqvarna

Tipo / Modelo 553RBX

Identificação Números de série referentes a 2022 e posteriores

está em plena conformidade com as seguintes diretivas

e regulamentos da UE:

Regulamento Descrição

2006/42/CE "relativa a máquinas"

2014/30/UE "relativa à compatibilidade eletromagnética"

2000/14/CE "relativa a emissões de ruído para o ambiente"

2011/65/UE

"relativa à restrição do uso de determinadas substâncias perigosas em equipamento elétrico

e eletrónico"

e que as seguintes normas e/ou especificações técnicas

são aplicadas: EN ISO 12100:2021, CISPR 12:2009,

ISO 14982:1998, EN ISO 11806-1:2011, EN ISO

11806-2:2011, EN IEC 63000:2018

A RISE SMP Svensk Maskinprovning AB, Box 4053,

SE-904 03, Umeå, Suécia, realizou o exame de tipo

voluntário em nome da Husqvarna AB.

Número do certificado: SEC/17/2462

A RISE SMP Svensk Maskinprovning AB, Box 4053,

SE-904 03, Umeå, Suécia, também verificou a

conformidade com o anexo V da Diretiva 2000/14/CE

do Conselho.

Para mais informações sobre as emissões de ruído,

consulte

Especificações técnicas na página 196

2022-05-09

Stefan Holmberg, diretor de I&D, gestão de tecnologia,

Husqvarna AB

Responsável pela documentação técnica

1104 - 010 - 12.06.2023 199

Содержание

Введение................................................................... 200

Безопасность.............................................................202

Инструкции по технике безопасности во время

технического обслуживания.....................................210

Техника безопасности в отношении топлива......... 210

Сборка........................................................................211

Эксплуатация............................................................ 215

Техническое обслуживание......................................220

Поиск и устранение неисправностей.......................224

Транспортировка, хранение и утилизация..............225

Технические данные.................................................226

Принадлежности....................................................... 227

Декларация о соответствии..................................... 228

Введение

Описание изделия

Данное изделие представляет собой кусторез с

двигателем внутреннего сгорания.

Мы постоянно совершенствуем свою продукцию

с целью повысить вашу безопасность и

эффективность во время работы. Для получения

более подробной информации обратитесь к своему

дилеру по обслуживанию.

Назначение

Изделие предназначено для использования с

лезвием для травы или головкой триммера

для скашивания различных типов растительности.

Изделие разрешается использовать только для

кошения и триммерной стрижки травы.

Примечание: Эксплуатация данного изделия

может регулироваться государственными или

региональными нормативными требованиями.

Соблюдайте действующие требования.

Используйте с этим инструментом только

одобренные производителем принадлежности. См.

раздел

Принадлежности на стр. 227

Обзор изделия

1. Нож

200 1104 - 010 - 12.06.2023

2. Колпачок отверстия для заправки консистентной

смазки, зубчатая передача

3. Угловая зубчатая передача

4. Щиток режущего оборудования

5. Штанга

6. Петельная рукоятка

7. Дроссельный регулятор

8. Выключатель

9. Стопор дроссельного регулятора

10. Муфта гибкого ведущего вала

11. Ручка шнура стартера

12. Топливный бак

13. Крышка воздушного фильтра

14. Крышка цилиндра

15. Колпачок и свеча зажигания

16. Груша нагнетателя

17. Заслонка

18. Оснастка

19. Ведущий диск

20. Опорный фланец

21. Опорный колпак

22. Контргайка

23. Головка триммера

24. Транспортировочный щиток

25. Стопорный штифт

26. Торцевой ключ

27. Отвертка

28. Руководство по эксплуатации

29. Изогнутая рукоятка

Символы на изделии

ПРЕДУПРЕЖДЕНИЕ! Соблюдайте

осторожность и правила эксплуатации

изделия. Изделие может стать

причиной тяжелой травмы или смерти

оператора и окружающих.

Перед началом работы с изделием

внимательно прочитайте руководство

по эксплуатации и убедитесь,

что понимаете приведенные здесь

инструкции.

Используйте защитный шлем в тех

местах, где существует вероятность

падения предметов. Используйте

одобренные средства защиты глаз и

органов слуха.

Максимальная частота вращения

выходного вала.

Изделие соответствует действующим

директивам EC.

Данное изделие соответствует

действующим директивам

Великобритании.

Изделие может отбрасывать предметы,

что может стать причиной травмы.

50F

15 m

Люди и животные должны находиться

на расстоянии не менее 15м от

работающего изделия.

Риск отскакивания ножа, если режущее

оборудование касается предмета,

который не разрезается мгновенно.

При работе с изделием существует

риск получения порезов. Люди и

животные должны находиться на

расстоянии не менее 15м от

работающего изделия.

Стрелками обозначены крайние

положения рукоятки.

Воздушная заслонка.

Праймер.

Используйте одобренные защитные

перчатки.

Надевайте защитные ботинки с

нескользкой подошвой.

Табличка с уровнем эмиссии шума

в окружающую среду в соответствии

с директивами и нормативами

Европейского союза, Великобритании

и законодательством Нового Южного

Уэльса "Регламент 2017 года по защите

окружающей среды (контроль уровня

шума)". Гарантированный уровень

мощности звука изделия указан в

разделе

Технические данные на стр.

226

1104 - 010 - 12.06.2023 201

Держите все части тела на безопасном

расстоянии от нагретых поверхностей

изделия.

yyyywwxxxx На паспортной табличке

указан серийный номер.

yyyy означает год про-

изводства, ww — произ-

водственную неделю.

Примечание: Остальные символы/наклейки на

изделии отвечают требованиям, предъявляемым к

сертификации в других коммерческих зонах.

Соответствие уровня токсичных

выбросов стандарту Euro V

ПРЕДУПРЕЖДЕНИЕ: В

случае вмешательства в работу

двигателя данное изделие перестанет

соответствовать нормативам ЕС.

Ответственность изготовителя

В соответствии с законами об ответственности

изготовителя мы не несем ответственности за

ущерб, вызванный эксплуатацией нашего изделия в

результате:

• ненадлежащего ремонта изделия;

• использования для ремонта изделия

неоригинальных деталей или деталей, не

одобренных производителем;

• использования неоригинальных дополнительных

принадлежностей или принадлежностей, не

одобренных производителем;

• ремонта изделия в неавторизованном

сервисном центре или неквалифицированным

специалистом;

Безопасность

Инструкции по технике безопасности

Предупреждения, предостережения и примечания

используются для выделения особо важных пунктов

руководства.

ПРЕДУПРЕЖДЕНИЕ:

Используется, когда несоблюдение

инструкций руководства может привести

к травмам или смерти оператора или

находящихся рядом посторонних лиц.

ВНИМАНИЕ: Используется, когда

несоблюдение инструкций руководства

может привести к повреждению изделия,

других материалов или прилегающей

территории.

Примечание: Используется для

предоставления дополнительных сведений о

конкретной ситуации.

Общие инструкции по технике

безопасности

ПРЕДУПРЕЖДЕНИЕ: В

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

• Запрещается вносить изменения в изделие

без разрешения производителя. Используйте

только оригинальные принадлежности.

Внесение изменений без согласования и/или

использование неодобренных принадлежностей

может привести к тяжелой травме или смерти

оператора или других лиц.

• Внутри глушителя содержатся химикаты, которые

могут быть канцерогенными. Не прикасайтесь к

глушителю, если он поврежден.

• Использованные глушитель/искрогаситель и

монтажная поверхность искрогасителя могут

содержать отложения образующихся во

время сгорания частиц, которые могут быть

канцерогенными. При работе с глушителем

и/или искрогасителем избегайте контакта с

этими веществами. Перед любыми работами с

глушителем и/или искрогасителем ознакомьтесь

с разделом

Проверка глушителя на стр. 207

• Во время работы данное изделие создает

электромагнитное поле, которое может вызвать

помехи в работе медицинских имплантатов. Это

может привести к тяжелым травмам или смерти.

Проконсультируйтесь с врачом и изготовителем

имплантата перед началом работы.

• Запрещается касаться свечи зажигания или

шнура свечи зажигания при работающем

двигателе. Риск поражения электрическим током.

• Возмещение ущерба, вызванного

использованием неодобренных принадлежностей

или запасных частей, по гарантии может не

выполняться.

202

1104 - 010 - 12.06.2023

Инструкции по технике безопасности

во время сборки

ПРЕДУПРЕЖДЕНИЕ: В

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

• Перед сборкой изделия снимите со свечи

зажигания колпак свечи зажигания.

• Используйте проверенные защитные перчатки.

• Перед запуском двигателя проверьте

правильность установки крышки и вала.

• Ведущий диск и опорный фланец должны

правильно входить в центральное отверстие

режущего оборудования. Неправильная

установка режущего оборудования может стать

причиной серьезной травмы или смерти

оператора или других людей.

• Для безопасной эксплуатации изделия и во

избежание травм оператора или посторонних лиц

изделие всегда должно правильно крепиться к

подвеске.

Инструкции по технике безопасности

во время эксплуатации

ПРЕДУПРЕЖДЕНИЕ: В

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

• Перед началом работы с инструментом вы

должны понять разницу между кошением и

триммерной обработкой травы.

• В случае возникновения ситуации, в которой

вы почувствуете неуверенность относительно

дальнейшей работы с изделием, обратитесь

за консультацией к специалисту. Свяжитесь с

дилером или сервисным центром. Не пытайтесь

решить какую-либо задачу, если считаете,

что она находится за пределами ваших

возможностей.

• Запрещается пользоваться изделием при

наличии неисправностей. Регулярно проверяйте

состояние защитных приспособлений и

проводите техобслуживание в соответствии

с инструкциями настоящего руководства.

Определенные работы по ремонту и

обслуживанию должны выполняться обученными

и квалифицированными специалистами. См.

инструкции в разделе

Защитные устройства на

изделии на стр. 205

• Перед запуском изделия необходимо установить

на место все крышки, защитные кожухи и

рукоятки. Во избежание риска поражения

электрическим током убедитесь, что колпачок

свечи зажигания и провод зажигания не

повреждены.

• Ни в коем случае не приступайте к работе

с изделием, если вы устали, находитесь

под воздействием алкогольных напитков или

наркотиков или принимаете лекарства, которые

могут повлиять на зрение, реакцию, координацию

или оценку действительности.

• Запрещается использовать изделие в плохих

погодных условиях, включая густой туман,

сильный дождь, порывистый ветер, сильный

холод и т.д. Работа в плохую погоду

сильно утомляет и чревата дополнительными

рисками, например, от скользкого грунта или

непредсказуемого направления падения дерева

и т.д.

• Вместе с данным двигателем допускается

использовать только компоненты режущего

оборудования, рекомендованные нами в разделе

Принадлежности на стр. 227

• Никогда не позволяйте детям пользоваться

изделием или находиться рядом с ним. Изделие

оснащено переключателем запуска/остановки с

пружинным возвратом, поэтому для его запуска

достаточно плавно вытянуть ручку стартера,

с чем в определенных обстоятельствах могут

справиться даже маленькие дети. Это создает

риск получения тяжелых травм. Поэтому всегда

снимайте колпачок свечи зажигания, если

оставляете изделие без присмотра.

• Работа двигателя в закрытом или в плохо

проветриваемом помещении может привести к

смертельному исходу в результате удушения или

отравления угарным газом.

• Перед запуском изделия на него должны

быть установлены кожух сцепления в сборе и

штанга; в противном случае сцепление может

отсоединиться и нанести травму.

• Следите за тем, чтобы во время работы

в радиусе 15 метров от изделия не было

людей и животных. Когда на одном и том

же участке одновременно работают несколько

операторов, безопасное расстояние между ними

должно быть не менее 15 м. В противном

случае существует риск получения серьезных

травм. Если кто-нибудь подойдет ближе,

немедленно остановите изделие. Никогда не

поворачивайтесь с изделием, не посмотрев

сначала назад и не убедившись, что в зоне риска

никого нет.

• Следите за тем, чтобы люди, животные и

посторонние предметы не могли помешать

вам управлять изделием, а также исключите

возможность их контакта с режущим

оборудованием и предметами, отбрасываемыми

режущим оборудованием. Использовать изделие

в ситуации, в которой вы не сможете позвать на

помощь при несчастном случае, запрещено.

1104 - 010 - 12.06.2023

203

• В обязательном порядке проверяйте рабочую

зону. Уберите все свободно лежащие предметы,

например, камни, разбитое стекло, гвозди,

стальную проволоку, веревки и пр., которые

может отбросить или намотать на свой вал

режущее оборудование.

• Убедитесь, что вы можете двигаться и стоять

безопасно. Проверьте, нет ли вокруг вас

возможных помех и препятствий (корней, камней,

веток, ям и т.д.), на случай, если вам вдруг будет

нужно быстро переместиться. Будьте особенно

внимательны при работе на склонах.

• Всегда сохраняйте равновесие и устойчивое

положение ног. Не вытягивайте руки с изделием

слишком далеко.

• При работе с изделием всегда используйте

оснастку и держите штангу справа от себя.

• Режущее оборудование должно находиться ниже

пояса.

• Перед переносом изделия отключите двигатель.

Перед переносом изделия на большое

расстояние и транспортировкой следует

установить на него транспортировочный кожух.

• Ни в коем случае не опускайте изделие на землю

при работающем двигателе, за исключением

случаев, когда его хорошо видно.

• Прежде чем убирать материал, намотавшийся

на вал ножа, остановите двигатель и режущее

оборудование. Ни оператор изделия, ни другие

лица не должны пытаться убирать в сторону

срезанный материал при работающем двигателе

или вращающемся режущем оборудовании,

т.к. это может привести к тяжелым травмам.

Зубчатая передача может нагреваться во время

работы и оставаться горячей некоторое время

после остановки изделия. Это создает риск

получения ожога при контакте.

• Остерегайтесь отбрасываемых предметов.

Всегда пользуйтесь рекомендованными

средствами защиты глаз. Никогда не

наклоняйтесь над кожухом режущего

оборудования. Камни, мусор и другие предметы

могут попасть в глаза и привести к слепоте или

тяжелым травмам.

• Иногда в области между кожухом и режущим

оборудованием застревают ветки или трава. В

обязательном порядке останавливайте двигатель

перед очисткой изделия.

• Изделия, оснащенные режущими дисками или

лезвиями для травы, может резко бросать

в сторону, когда лезвие входит в контакт с

зафиксированным предметом. Это называется

отдачей. Отдача может быть достаточно

сильной, чтобы отбросить изделие и/или

оператора в любом направлении, в результате

чего может быть потерян контроль над изделием.

Отдача может быть неожиданной, если изделие

зацепится за что-либо, застрянет или запутается.

Риск отдачи наиболее высок в случаях, когда

скашиваемую траву плохо видно.

• Избегайте работы участком ножа между

положениями на 12 и 3 часа. При срезании этим

участком ножа толстых стеблей возможна отдача

вследствие высокой скорости ножа.

• После каждой рабочей операции переводите

двигатель в режим холостого хода. Работа

в течение длительного времени при полном

открытии дроссельной заслонки без нагрузки

на двигатель может привести к серьезному

повреждению двигателя.

• Когда на вас надеты защитные наушники,

прислушивайтесь к сигналам тревоги или крикам.

Снимайте наушники сразу после остановки

двигателя.

• Длительное воздействие вибрации может

привести к нарушению кровообращения или

расстройствам нервной системы у людей

с нарушенным кровообращением. В случае

появления симптомов чрезмерного воздействия

вибрации следует обратиться к врачу.

К таким симптомам относятся онемение,

потеря чувствительности, ощущение щекотки и

покалывания, боли, потеря силы или слабость,

изменение цвета или состояния кожи. Как

правило, подобные симптомы проявляются в

пальцах, кистях или запястьях.

• Ни в коем случае не пользуйтесь изделием с

поврежденным колпачком свечи зажигания.

• Запрещается использовать изделие с

поврежденным глушителем.

• Держите все части тела на безопасном

расстоянии от вращающегося режущего

оборудования и горячих поверхностей.

• При работе с ножами для травы всегда

надевайте защитные перчатки.

Средства индивидуальной защиты

ПРЕДУПРЕЖДЕНИЕ:

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

• Каждый раз при работе с изделием

следует использовать одобренные средства

204

1104 - 010 - 12.06.2023

индивидуальной защиты. Средства

индивидуальной защиты не могут полностью

исключить риск получения травмы, но при

несчастном случае они снижают тяжесть

травмы. За помощью по правильному выбору

оборудования обращайтесь к дилеру.

• Используйте защитный шлем в тех случаях, когда

существует вероятность падения предметов.

• Следует пользоваться одобренными защитными

наушниками с достаточным уровнем подавления

шума. Продолжительное воздействие шума

может повлечь неизлечимое ухудшение слуха.

• Используйте одобренные средства защиты глаз.

При использовании защитной маски следует

пользоваться также одобренными защитными

очками. Под одобренными защитными

очками подразумеваются очки, отвечающие

требованиям стандарта ANSI Z87.1 для США или

EN 166 для стран ЕС.

• Используйте маску для защиты лица. Для защиты

глаз недостаточно использовать маску.

• При необходимости надевайте перчатки,

например, при закреплении, проверке или

очистке режущего оборудования.

• Надевайте прочную обувь с нескользящей

подошвой.

• Надевайте одежду из прочного материала.

Всегда надевайте длинные прочные брюки

и верхнюю одежду с длинными рукавами.

Запрещается надевать свободную одежду,

которая может зацепиться за ветви или

кустарник. Не надевайте ювелирные украшения,

шорты, сандалии и не ходите босиком.

Зафиксируйте волосы выше уровня плеч.

• Средства оказания первой помощи всегда

должны быть под рукой.

Защитные устройства на изделии

Информацию о расположении защитных устройств

см. в разделе

Обзор изделия на стр. 200

ПРЕДУПРЕЖДЕНИЕ: В

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

• Запрещается использовать изделие с

поврежденными защитными устройствами.

Регулярно выполняйте проверку и техническое

обслуживание защитных устройств. Если

защитные устройства повреждены, обратитесь в

сервисный центр Husqvarna.

• Запрещается вносить изменения в защитные

устройства. Запрещается использовать изделие

с поврежденными или отсутствующими

защитными крышками и кожухами, защитными

переключателями и прочими защитными

устройствами.

• Для выполнения любых работ по сервисному

обслуживанию и ремонту компонентов изделия,

особенно защитных устройств, необходимо

пройти специальное обучение. При обнаружении

на защитных устройствах любых из

описанных в руководстве по эксплуатации

неисправностей обратитесь за помощью в

сервисный центр. Мы предлагаем доступные

услуги по профессиональному ремонту и

сервисному обслуживанию. Если ваш дилер не

предоставляет услуги сервисного обслуживания,

обратитесь к нему для получения информации о

ближайшем сервисном центре.

• Запрещается использовать режущее

оборудование без одобренного и правильно

установленного кожуха режущего оборудования.

См. раздел

Принадлежности на стр. 227

Проверка выключателя

1. Запустите двигатель.

2. Переместите выключатель в положение останова

и убедитесь, что двигатель останавливается.

Проверка стопора дроссельного регулятора

Стопор дроссельного регулятора блокирует

регулятор в положении холостого хода

для предотвращения случайного срабатывания

дроссельного регулятора. Когда вы отпускаете

1104 - 010 - 12.06.2023

205

рукоятку и стопор дроссельного регулятора, они

возвращаются в первоначальное положение.

1. Нажмите на стопор дроссельного регулятора

(А). Убедитесь, что дроссельный регулятор (В)

разблокирован.

2. Убедитесь, что при отпускании стопора

дроссельный регулятор (B) блокируется в

положении холостого хода.

3. Нажмите стопор дроссельного регулятора (A)

и удостоверьтесь, что он возвращается в

первоначальное положение при отпускании.

4. Убедитесь, что стопор дроссельного регулятора

(A) и сам рычаг дросселя (B) свободно

перемещаются.

5. Запустите изделие на полной мощности. См.

Запуск двигателя на стр. 217

6. Отпустите дроссельный регулятор (B) и

убедитесь, что режущее оборудование

останавливается и остается неподвижным.

ПРЕДУПРЕЖДЕНИЕ:

Если

режущее оборудование двигается, когда

дроссельный регулятор находится в

положении холостого хода, отрегулируйте

холостой ход. См. раздел

Регулировка

оборотов холостого хода на стр. 221

Проверка кожуха режущего оборудования

ПРЕДУПРЕЖДЕНИЕ:

Использование неправильного или

поврежденного кожуха режущего

оборудования может привести к тяжелой

травме. См. раздел

Принадлежности на

стр. 227

ПРЕДУПРЕЖДЕНИЕ: Всегда

используйте кожух режущего

оборудования, рекомендованный для

используемого в данный момент

режущего оборудования. Установка

неправильного или поврежденного

кожуха режущего оборудования может

стать причиной тяжелой травмы. См.

раздел

Принадлежности на стр. 227

Кожух режущего оборудования позволяет избежать

травм в результате выброса предметов в сторону

оператора. Он также позволяет избежать травм,

которые могут возникнуть при контакте с режущим

оборудованием.

1. Осмотрите на наличие повреждений, например

трещин.

2. Если кожух режущего оборудования поврежден,

замените его.

Проверка системы гашения вибрации

Система гашения вибрации снижает уровень

вибрации на ручках до минимума, что упрощает

работу.

1. Остановите двигатель.

2. Осмотрите на наличие деформаций и

повреждений, например, трещин.

206

1104 - 010 - 12.06.2023

3. Убедитесь, что элементы системы гашения

вибрации правильно закреплены.

Проверка глушителя

ПРЕДУПРЕЖДЕНИЕ: Ни в коем

случае не пользуйтесь изделием с

неисправным глушителем.

ПРЕДУПРЕЖДЕНИЕ: Помните,

что выхлопные газы двигателя имеют

высокую температуру и могут содержать

искры, которые в свою очередь

могут привести к пожару. Поэтому

изделие ни в коем случае не следует

запускать в помещении или рядом с

легковоспламеняющимися материалами!

Глушитель предназначен для максимального

снижения уровня шума и отвода выхлопных

газов в сторону от оператора. Для надлежащего

функционирования глушителя крайне важно строго

соблюдать инструкции по проверке изделия, уходу

за ним и техническому обслуживанию.

• Регулярно проверяйте надежность крепления

глушителя к корпусу изделия.

Установка и снятие контргайки

ПРЕДУПРЕЖДЕНИЕ:

Остановите двигатель, наденьте

защитные перчатки и обращайтесь с

острыми краями режущего оборудования

с осторожностью.

На некоторых типах режущего оборудования для

крепления используется контргайка. Контргайка

имеет левостороннюю резьбу.

• При сборке следует затягивать контргайку против

направления вращения режущего оборудования.

• При разборке необходимо поворачивать

контргайку в направлении вращения режущего

оборудования.

• Используйте торцевой ключ с длинной ручкой

для ослабления и затягивания контргайки. На

рисунке стрелкой показан участок, откуда вы

можете управлять торцевым ключом.

ПРЕДУПРЕЖДЕНИЕ:

При

ослаблении и затягивании контргайки

существует риск травмирования

лезвием. При выполнении этих

операций всегда обеспечивайте

защиту рук, используя щиток ножа.

Примечание: Убедитесь, что вы не

можете провернуть контргайку вручную. Замените

гайку, если сопротивление нейлоновой прокладки

не составляет минимум 1,5Нм. Контргайку

следует заменить после примерно 10-кратного

использования.

1104 - 010 - 12.06.2023 207

Средства индивидуальной защиты

ПРЕДУПРЕЖДЕНИЕ: В

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

• Каждый раз при работе с изделием

следует использовать одобренные средства

индивидуальной защиты. Средства

индивидуальной защиты не могут полностью

исключить риск получения травмы, но при

несчастном случае они снижают тяжесть

травмы. За помощью по правильному выбору

оборудования обращайтесь к дилеру.

• Используйте защитный шлем в тех случаях, когда

существует вероятность падения предметов.

• Следует пользоваться одобренными защитными

наушниками с достаточным уровнем подавления

шума. Продолжительное воздействие шума

может повлечь неизлечимое ухудшение слуха.

• Пользуйтесь проверенными средствами защиты

глаз. При использовании защитной маски следует

пользоваться также одобренными защитными

очками. Под одобренными защитными

очками подразумеваются очки, отвечающие

требованиям стандарта ANSI Z87.1 для США или

EN 166 для стран ЕС.

• При необходимости надевайте перчатки,

например, при закреплении, проверке или

очистке режущего оборудования.

• Пользуйтесь защитными ботинками со стальным

носком и нескользкой подошвой.

• Надевайте одежду из прочного материала.

Всегда надевайте длинные прочные брюки

и верхнюю одежду с длинными рукавами.

Запрещается надевать свободную одежду,

которая может зацепиться за ветви или

кустарник. Не надевайте ювелирные украшения,

шорты, сандалии и не ходите босиком.

Зафиксируйте волосы выше уровня плеч.

• Средства оказания первой помощи всегда

должны быть под рукой.

Устройство быстрого расцепления оснастки

ПРЕДУПРЕЖДЕНИЕ:

Запрещается использовать оснастку с

поврежденным устройством быстрого

расцепления. Во время регулировки

изделия проверьте, что устройство

быстрого расцепления оснастки

исправно.

ПРЕДУПРЕЖДЕНИЕ: При

эксплуатации изделия проверьте, что

оно надежно закреплено на оснастке.

В противном случае вы не сможете

полностью контролировать изделие, что

может привести к травмированию вас или

окружающих.

Устройство быстрого расцепления находится в

передней части оснастки. Лямки оснастки должны

всегда оставаться в правильном положении.

208

1104 - 010 - 12.06.2023

Устройство быстрого расцепления позволяет

безопасно снять изделие в экстренной ситуации.

Режущее оборудование

ПРЕДУПРЕЖДЕНИЕ: При

выполнении работ с режущим

оборудованием оно не должно

вращаться. Убедитесь, что двигатель

остановился. В обязательном порядке

снимите колпачок свечи зажигания,

прежде чем приступить к работе с

режущим оборудованием.

ПРЕДУПРЕЖДЕНИЕ: Проверьте

режущее оборудование на наличие

повреждений. Поврежденное режущее

оборудование может стать причиной

несчастных случаев. Замените

поврежденное режущее оборудование.

ПРЕДУПРЕЖДЕНИЕ:

Используйте правильное режущее

оборудование. Пользуйтесь режущим

оборудованием только с

рекомендованной защитой, см. раздел

Принадлежности на стр. 227

Режущее оборудование

• Для стрижки жесткой травы используйте лезвия и

ножи для травы.

• Для стрижки травы используйте головку

триммера.

• Неправильно заточенный или поврежденный нож

увеличивает риск несчастных случаев. Режущие

зубья ножа должны быть правильно заточены.

Точно следуйте инструкциям, приведенным в

разделе

Заточка ножа и лезвия для травы на стр.

223

, и используйте рекомендованный шаблон для

затачивания.

• Осмотрите режущее оборудование на наличие

повреждений и трещин. Замените поврежденное

режущее оборудование.

• Пользуйтесь режущим оборудованием только

с рекомендованной защитой. См. раздел

Принадлежности на стр. 227

Головка триммера

ПРЕДУПРЕЖДЕНИЕ: В

обязательном порядке убедитесь, что

режущая леска плотно и равномерно

намотана на барабан во избежание

вредной вибрации.

• Используйте только рекомендованные головки

триммера и режущие лески.

• Используйте только рекомендованное режущее

оборудование.

• Для меньшего инструмента требуются головки

триммера меньшего размера и наоборот.

• Крайне важна длина режущей лески. Более

длинная леска требует более мощного

двигателя, чем короткая леска такого же

диаметра.

• Убедитесь, что нож, размещенный на щитке

триммера, не поврежден. Он обрезает режущую

леску до необходимой длины.

• Для продления срока службы режущей лески ее

можно вымачивать в воде в течение нескольких

дней перед использованием.

1104 - 010 - 12.06.2023

209

Инструкции по технике безопасности во время технического

обслуживания

ПРЕДУПРЕЖДЕНИЕ: В

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

• Остановите двигатель, убедитесь в том, что

режущее оборудование останавливается, и

перед выполнением технического обслуживания

дайте изделию остыть.

• Перед проведением технического обслуживания

отсоедините колпак свечи зажигания.

• Выхлопные газы из двигателя содержат окись

углерода — не имеющий запаха, токсичный и

чрезвычайно опасный газ, который может стать

причиной смерти. Запрещается эксплуатировать

изделие в помещении или в замкнутых

пространствах.

• Выхлопные газы двигателя имеют высокую

температуру и могут содержать искры.

Запрещается использовать изделие в помещении

или рядом с легковоспламеняющимися

материалами.

• Использование принадлежностей или внесение

изменений в конструкцию изделия, не

одобренных производителем, может привести

к серьезным или смертельным травмам.

Запрещается вносить изменения в конструкцию

изделия. Всегда пользуйтесь только

оригинальными принадлежностями.

• При несоблюдении правил и сроков выполнения

техобслуживания риск получения травмы или

повреждения изделия возрастает.

• Выполняйте техобслуживание в строгом

соответствии с инструкциями, приведенными в

Руководстве по эксплуатации. Для проведения

всех других работ по обслуживанию обращайтесь

в сервисный центр Husqvarna.

• Регулярно обращайтесь в авторизованный

сервисный центр Husqvarna для проведения

техобслуживания изделия.

• Замените поврежденные, сломанные или

изношенные детали.

Техника безопасности в отношении топлива

ПРЕДУПРЕЖДЕНИЕ: В

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

• Не смешивайте топливо в помещении или рядом

с источником тепла.

• Запрещается запускать изделие, если на него

попало топливо или моторное масло. Удалите

постороннее топливо/масло и дайте изделию

высохнуть. Удалите постороннее топливо с

поверхности изделия.

• Если топливо попало на одежду, немедленно

смените ее.

• Не допускайте попадания топлива на тело, это

может причинить вред здоровью. При попадании

топлива на тело смойте его водой с мылом.

• Запрещается запускать двигатель, если вы

пролили масло или топливо на изделие или тело.

• Запрещается запускать изделие при наличии

утечки из двигателя. Регулярно проверяйте

двигатель на наличие утечек.

• Соблюдайте осторожность при обращении

с топливом. Топливо является

легковоспламеняющейся жидкостью со

взрывоопасными парами и может привести к

серьезным или смертельным травмам.

• Запрещается вдыхать пары топлива, т.к. это

может причинить вред здоровью. Убедитесь в

наличии достаточного потока воздуха.

• Запрещается курить вблизи топлива или

двигателя.

• Запрещается ставить теплые предметы рядом с

топливом или двигателем.

• Запрещается доливать топливо при работающем

двигателе.

• Прежде чем заправить изделие, убедитесь, что

двигатель полностью остыл.

• Перед заправкой топлива медленно откройте

крышку топливного бака и осторожно сбросьте

давление.

• Убедитесь в наличии достаточной вентиляции

при заправке изделия, подготовке топливной

смеси (бензин и масло для двухтактных

двигателей) или при сливе топлива из бака.

• Топливо и испарения топлива крайне

пожароопасны и могут привести к тяжелым

травмам при вдыхании и контакте с кожей.

Поэтому будьте осторожны при обращении с

топливом и обеспечьте достаточную вентиляцию.

• Аккуратно затяните крышку топливного бака во

избежание возгорания.

210 1104 - 010 - 12.06.2023

• Переместите изделие минимум на 3м (10

футов) от места заправки топливом, прежде чем

запустить его.

• Не наливайте в топливный бак слишком много

топлива.

• Убедитесь, что при перемещении изделия или

емкости для топлива невозможно возникновение

утечки.

• Запрещает размещать изделие или емкость для

топлива вблизи открытого огня, искр или горящих

фитилей. Убедитесь, что в месте хранения

отсутствует открытый огонь.

• Используйте только одобренные емкости для

переноски и хранения топлива.

• Сливайте топливо из топливного бака

перед размещением изделия на длительное

хранение. Соблюдайте требования местного

законодательства в отношении места утилизации

топлива.

• Очистите изделие, прежде чем поместить его на

длительное хранение.

• Прежде чем поместить изделие на хранение,

снимите колпачок свечи зажигания во избежание

случайного запуска двигателя.

Сборка

Введение

ПРЕДУПРЕЖДЕНИЕ: Перед

сборкой изделия ознакомьтесь с

разделом, посвященным безопасности, и

усвойте его содержание.

ПРЕДУПРЕЖДЕНИЕ: Перед

сборкой изделия снимите со свечи

зажигания провод свечи зажигания.

Сборка гибкого ведущего вала

1. Выкрутите 2 винта из муфты вала.

2. Пропустите гибкий ведущий вал через петли

жгута проводов.

3. Одновременно надавите и поверните гибкий

ведущий вал, чтобы подсоединить его.

4. Затяните 2 винта.

5. Установите втулку ведущего вала в крышку

сцепления. Одновременно надавите и поверните

ведущий вал, чтобы подсоединить его.

6. Убедитесь, что стопорный штифт возвращается в

исходное положение.

Подключение троса дросселя и

проводов выключателя

1. Откройте крышку.

2. Соедините трос дросселя из жгута проводов (A) и

трос дросселя (B) от двигателя на крышке.

3. Закройте крышку.

4. Подсоедините провода выключателя к

соответствующим разъемам двигателя.

Сборка петельной рукоятки

1. Установите петельную рукоятку на штангу.

1104 - 010 - 12.06.2023

211

2. Вставьте прокладку в выемку в петельной

рукоятке. Установите гайку и винт. Не

затягивайте до упора.

3. Переведите изделие в подходящее рабочее

положение.

4. Затяните гайку и винт.

Установка изогнутой рукоятки

ПРЕДУПРЕЖДЕНИЕ:

Используйте изогнутую рукоятку только

с ножами/лезвиями для травы

или триммерными головками/

пластмассовыми ножами. Запрещается

использовать режущий диск или диск для

расчистки, если установлена изогнутая

рукоятка.

1. Установите изогнутую рукоятку на петельную

рукоятку с помощью 3 винтов.

2. Переведите изделие в подходящее рабочее

положение.

3. Затяните винты.

Установка режущего оборудования

Режущее оборудование включает в себя режущий

инструмент и щиток режущего оборудования.

ПРЕДУПРЕЖДЕНИЕ:

Используйте защитные перчатки.

ПРЕДУПРЕЖДЕНИЕ: Всегда

используйте щиток, рекомендуемый

для установленного типа режущего

оборудования. См. раздел

Принадлежности на стр. 227

ПРЕДУПРЕЖДЕНИЕ:

Неправильная установка режущего

оборудования может стать причиной

травмы или смерти.

Установка дополнительного ограждения

ВНИМАНИЕ: Дополнительное

ограждение следует использовать вместе

с головкой триммера/пластмассовым

ножом. Ни в коем случае не используйте

дополнительное ограждение вместе с

лезвием для травы.

1. Установите дополнительное ограждение в паз на

щитке режущего оборудования.

2. Закрепите дополнительное ограждение на

щитке режущего оборудования с помощью 4

фиксирующих захватов.

Снятие дополнительного ограждения

• Отсоедините фиксирующие захваты с помощью

свечного ключа.

Установка лезвия для травы и щитка

лезвия для травы/комбинированного щитка

1. Установите защитный щиток/комбинированный

щиток (A) на штангу и затяните болт крепления

щитка.

212

1104 - 010 - 12.06.2023

2. В обязательном порядке снимите

дополнительное ограждение.

3. Поворачивайте выходной вал до тех пор, пока

одно из отверстий ведущего диска (B) не

совместится с соответствующим отверстием в

корпусе редуктора.

4. Вставьте стопорный штифт (С) в отверстие,

чтобы зафиксировать выходной вал.

5. Установите лезвие для травы (D), опорный

фланец (F) и опорную чашку (E) на выходной вал.

6. Убедитесь, что ведущий диск и опорный фланец

правильно входят в центральное отверстие

лезвия для травы.

7. Установите гайку (G).

8. Затяните гайку торцевым гаечным ключом.

Держите ручку торцевого ключа рядом

с защитным щитком. Затяните гайку в

направлении, противоположном направлению

вращения режущего оборудования. Затяните

моментом 35-50 Н·м.

Сборка и разборка щитка режущего

оборудования и головки триммера

ВНИМАНИЕ: В обязательном

порядке установите дополнительную

секцию щитка.

1. Установите щиток режущего оборудования (A),

подходящий для головки триммера. См. раздел

Принадлежности на стр. 227

2. Закрепите щиток режущего оборудования на

креплении штанги.

3. Закрепите щиток режущего оборудования

болтом.

4. Наденьте на выходной вал ведущий диск (В).

5. Поворачивайте выходной вал до тех пор,

пока одно из отверстий ведущего диска не

совместится с отверстием в корпусе зубчатой

передачи.

6. Вставьте стопорный штифт (С) в отверстие,

чтобы зафиксировать выходной вал.

7. Поверните головку триммера/пластмассовые

ножи (H) в направлении, противоположном

направлению вращения головки триммера/

пластмассовых ножей.

8. Для снятия выполните все операции в обратном

порядке.

1104 - 010 - 12.06.2023

213

Установка транспортировочной

защиты

1. Установите лезвие в транспортировочную защиту

(А).

2. Зафиксируйте два замка (В) в фиксаторах (С),

чтобы закрепить транспортировочную защиту.

Регулировка высоты опорной плиты

1. Отверните 3 фиксатора опорной плиты.

2. Снимите опорную плиту с рамы с одной стороны.

3. Отрегулируйте опорную плиту на необходимую

высоту. Убедитесь, что штифт совмещен с одним

из отверстий на раме.

Регулировка оснастки

1. Наденьте оснастку изделия.

2. Туго затяните набедренный ремень. Убедитесь,

что набедренный ремень подвешен на уровне

бедер.

3. Затяните нагрудный ремень.

4. Отрегулируйте нагрудный ремень по вертикали.

Убедитесь, что ремень плотно прилегает к телу.

5. Отрегулируйте плечевой ремень, так чтобы

нагрузка на плечи распределялась равномерно.

214

1104 - 010 - 12.06.2023

Эксплуатация

Введение

ПРЕДУПРЕЖДЕНИЕ: Перед

эксплуатацией прибора необходимо

внимательно изучить раздел

безопасности.

Перед началом эксплуатации

изделия

• Проверьте рабочую зону, тип участка, наклон

рельефа, наличие посторонних предметов,

например, камней, веток и ям.

• Проведите тщательный осмотр изделия.

• Проведите проверку безопасности и процедуры

технического и сервисного обслуживания,

приведенные в данном руководстве.

• Проверьте правильность установки и

целостность всех кожухов, щитков, рукояток и

режущего оборудования.

• Осмотрите лезвие для травы и убедитесь, что

на зубьях или около центрального отверстия

лезвия нет трещин. В случае повреждения ножа

замените его.

• Осмотрите опорный фланец на наличие трещин.

В случае повреждения опорного фланца

замените его.

• Убедитесь, что снять контргайку вручную

невозможно. Если вы можете снять контргайку

вручную, это значит, что гайка не фиксирует

должным образом режущее оборудование и

должна быть заменена.

• Осмотрите защитный щиток на наличие

повреждений и трещин. Замените защитный

щиток, если он поврежден или имеет трещины.

• Осмотрите головку триммера и щиток режущего

оборудования на наличие повреждений и

трещин. Если головка триммера и щиток

режущего оборудования повреждены или имеют

трещины, замените их.

Топливо

Данное изделие оборудовано двухтактным

двигателем.

ВНИМАНИЕ:

Заправка

неподходящим типом топлива может

привести к повреждению двигателя.

Используйте смесь бензина и масла для

двухтактных двигателей.

Бензин

ВНИМАНИЕ:

Всегда пользуйтесь

смесью масла и очищенного бензина

с минимальным октановым числом 90

(RON). При использовании бензина

1104 - 010 - 12.06.2023 215

с более низким октановым числом

существует риск появления стука в

двигателе. В результате температура

двигателя повысится, что может привести

к его серьезному повреждению.

ВНИМАНИЕ: Если ваше изделие

оснащено катализатором, используйте

смесь масла и неэтилированного бензина

высокого качества. Этилированный

бензин портит катализатор.

• По возможности пользуйтесь экологическим, т.н.

алкилатным бензином.

• Разрешается использовать топливную смесь с

бензином, содержащим этанол (E10: не более

10% этанола). При использовании этаноловых

смесей выше E10 возможно повреждение

двигателя.

• При постоянной работе на высоких оборотах

мы рекомендуем использовать бензин с более

высоким октановым числом.

Топливо-алкилат Husqvarna

Для достижения оптимальной производительности

мы рекомендуем использовать топливо-алкилат

Husqvarna. Этот тип топлива содержит меньшее

количество вредных веществ по сравнению с

обычным топливом, что приводит к сокращению

вредных выбросов. Такое топливо при сгорании

образует малое количество вредных остатков,

благодаря чему компоненты двигателя остаются

более чистыми. Это позволяет продлить срок

службы двигателя. Топливо-алкилат Husqvarna

доступно не во всех странах.

Масло для двухтактных двигателей

ВНИМАНИЕ:

Ненадлежащее

качество масла и/или смесь масла/

топлива в неправильных пропорциях

может повредить изделие и сократить

срок службы катализатора.

ВНИМАНИЕ: Запрещается

использовать масло, предназначенное

для двухтактных двигателей с внешним

водяным охлаждением, т.н. "outboard oil".

ВНИМАНИЕ: Использовать масло

для четырехтактных двигателей

запрещается.

• Для достижения оптимальных результатов и

мощности пользуйтесь маслом Husqvarna для

двухтактных двигателей.

• Если у вас нет масла Husqvarna для двухтактных

двигателей, вы можете использовать другое

высококачественное масло, предназначенное

для двухтактных двигателей с воздушным

охлаждением. Для выбора правильного масла

обратитесь к своему дилеру по обслуживанию.

Бензин, л Масло для двухтактных

двигателей, л

2% (50:1)

5 0,10

10 0,20

15 0,30

20 0,40

Смешивание бензина и масла для

двухтактных двигателей

ВНИМАНИЕ: Существует опасность

то, что небольшая неточность при

смешивании небольшого количества

топлива может значительно повлиять

на соотношение компонентов в смеси.

Аккуратно измеряйте количество масла

для смеси, чтобы обеспечить правильное

соотношение компонентов.

1. Налейте половину необходимого количества

бензина.

2. Добавьте все количество масла и смешайте

(взболтайте) топливную смесь.

3. Добавьте оставшуюся часть бензина.

4. Аккуратно смешайте (взболтайте) топливную

смесь и наполните топливный бак изделия.

216

1104 - 010 - 12.06.2023

5. Опорожните и очистите топливный бак, если вы

некоторое время не использовали изделие.

Примечание: Не смешивайте топлива более

чем на месячный срок и обязательно смешивайте

бензин и масло в чистой емкости, предназначенной

для топлива.

Заправка топливного бака

1. Очистите поверхность вокруг крышки топливного

бака.

2. Взболтайте емкость и убедитесь, что топливо

полностью смешалось. Используйте емкость для

топлива с защитой от пролива.

3. Снимите крышку топливного бака.

4. Заполните топливный бак.

5. Аккуратно затяните крышку топливного бака.

6. Перед запуском относите изделие в сторону не

менее чем на 3м (10футов) от источника

топлива и места заправки топливом.

ВНИМАНИЕ: Загрязнение баков

приводит к сбоям в работе. Регулярно

выполняйте очистку топливного бака и

бака с маслом для смазки цепи и

выполняйте замену топливного фильтра

не менее раза в год.

Рабочее положение

• Держите изделие обеими руками.

• Держите изделие с правой стороны от тела.

• Режущее оборудование должно находиться ниже

пояса.

• Изделие всегда должно быть прикреплено к

оснастке.

• Не приближайте части тела к горячим

поверхностям.

• Не приближайте части тела к режущему

оборудованию.

Запуск двигателя

ПРЕДУПРЕЖДЕНИЕ:

При

запуске двигателя обеспечьте

безопасное расстояние 15 м. При запуске

существует опасность того, что режущее

оборудование начнет вращаться.

1. Переведите выключатель в положение запуска.

2. Нажимайте на праймер, пока он не начнет

заполняться топливом.

3. Переведите рычаг воздушной заслонки в

закрытое положение.

4. Прижмите корпус изделия к земле левой рукой.

Не наступайте на изделие.

5. Медленно вытягивайте ручку шнура стартера,

пока не почувствуете некоторое сопротивление,

затем с усилием потяните ручку шнура.

ПРЕДУПРЕЖДЕНИЕ:

Не

накручивайте шнур стартера вокруг

руки.

6. Продолжайте тянуть ручку шнура стартера до

запуска двигателя.

1104 - 010 - 12.06.2023

217

ВНИМАНИЕ: Не вытягивайте

шнур стартера до упора. Не

отпускайте шнур стартера, когда он

вытянут. Медленно отпустите шнур

стартера. Риск повреждения изделия.

7. При запуске двигателя переведите воздушную

заслонку в рабочее положение и полностью

откройте дроссельную заслонку. Дроссельный

регулятор автоматически выходит из положения

запуска.

8. Убедитесь, что двигатель работает без рывков.

ПРЕДУПРЕЖДЕНИЕ: Во

избежание ожогов не приближайте части

тела к колпачку свечи зажигания. Риск

получения ожогов. Ни в коем случае не

пользуйтесь изделием с поврежденным

колпачком свечи зажигания. Риск

поражения электрическим током.

Остановка изделия

• Для остановки двигателя переведите

выключатель в положение остановки.

Общие инструкции по эксплуатации

ПРЕДУПРЕЖДЕНИЕ:

Соблюдайте осторожность при пилении

напряженных стволов деревьев. Ствол

может спружинить, вернувшись в

первоначальное положение до или после

пиления, и повредить изделие или

нанести вам травму.

• Создайте открытый участок на одном из концов

рабочей зоны и начинайте работу оттуда.

• В ходе работы системно перемещайтесь по

рабочему участку.

• Двигайтесь вперед и смещайте изделие влево и

вправо до конца, чтобы при каждом смещении в

сторону очищать участок шириной 4-5м.

• Расчистите участок длиной 75м, после чего

поворачивайтесь и возвращайтесь назад. По

мере продвижения вперед держите рядом с

собой канистру с топливом.

• Двигайтесь в таком направлении, при котором

пересечение канав и препятствий будет сведено

к минимуму.

• Двигайтесь в таком направлении, при котором

срезанная растительность под воздействием

ветра будет падать на уже очищенную

территорию.

• Работайте поперек склона, не передвигайтесь

вверх и вниз по склону.

Стрижка травы лезвием для травы

ВНИМАНИЕ:

Лезвия и ножи для

травы не должны использоваться для

срезания стволов. Используйте лезвия

и ножи для травы только для стрижки

длинной и разросшейся травы.

• Перемещайте изделие из стороны в сторону.

• Срезайте траву движением справа налево. После

чего перемещайте изделие обратно вправо и

снова начинайте стрижку.

218

1104 - 010 - 12.06.2023

• Срезайте траву левой стороной лезвия.

• При стрижке наклоняйте лезвие для травы влево,

чтобы скошенная трава укладывалась рядами.

Это упростит ее сгребание.

• Занимайте устойчивое положение, поставив

стопы ног на некотором расстоянии друг от друга.

• Двигайтесь вперед после каждого перемещения

изделия вправо и перед следующим срезающим

движением убедитесь, что занимаете устойчивое

положение.

• Опорный колпак должен слегка прилегать к

земле, тем самым он защищает лезвие от

соприкосновения с грунтом.

• Соблюдайте эти инструкции, чтобы снизить риск

обмотки скошенного материала вокруг лезвия

для травы:

a) Полностью откройте дроссель.

b) При перемещении изделия слева направо

не проводите лезвие для травы через

скашиваемый материал.

• Прежде чем начать собирать скошенную траву,

остановите двигатель и снимите изделие с

оснастки. Положите изделие на землю.

Триммерная стрижка газонов

головкой триммера

Стрижка травы

1. Держите головку триммера чуть выше земли под

углом. Не прижимайте режущую леску к траве.

2. Уменьшите длину режущей лески на 10-12 см /

4-4,75 дюйма.

3. Уменьшите частоту вращения двигателя, чтобы

уменьшить риск повреждения растений.

4. При стрижке травы вблизи предметов дроссель

должен быть открыт на 80%.

Подрезка травы с помощью лезвия для

травы

1. Лезвия и ножи для травы не должны

использоваться для срезания стволов.

2. Лезвие для травы предназначено для всех видов

высокой или грубой травы.

3. Производите кошение маятниковым движением

из стороны в сторону, движение справа налево

будет рабочим движением, а движение слева

направо — возвратным. Лезвие должно срезать

траву своим левым краем (между 8 и 12 часами).

4. Если немного наклонить лезвие влево при

подрезке, срезанная трава будет укладываться

ровными рядами, что облегчит ее сгребание.

5. Старайтесь работать в одном ритме. Стойте

устойчиво, поставив стопы ног на некотором

расстоянии друг от друга. После возвратного

движения передвиньтесь вперед и опять

встаньте в устойчивое положение.

6. Опорная чашка должна слегка касаться земли.

Она предохраняет лезвие от контакта с землей.

7. Чтобы уменьшить риск закручивания материала

вкруг лезвия, всегда работайте на полных

оборотах и старайтесь не проходить по уже

срезанной траве при возвратном движении.

8. Перед тем, как начать собирать срезанную траву,

остановите двигатель и снимите оснастку.

Кошение травы

1. При кошении травы держите режущую леску

параллельно земле.

2. Не прижимайте головку триммера к земле. Это

может привести к повреждению изделия.

1104 - 010 - 12.06.2023

219

3. При стрижке травы перемещайте изделие из

стороны в сторону. Работайте на полных

оборотах.

Уборка травы

Воздушный поток от вращающейся режущей лески

можно использовать для очистки участка от

скошенной травы.

1. Держите головку триммера вместе с леской

параллельно земле, не касаясь ее.

2. Полностью откройте дроссель.

3. Перемещайте триммер из стороны в сторону и

очистите участок от скошенной травы.

ПРЕДУПРЕЖДЕНИЕ: Во

избежание разбалансировки и вибраций

на рукоятках каждый раз при установке

новой режущей лески очищайте

кожух головки триммера. Кроме того,

проверяйте другие детали головки

триммера и при необходимости очищайте

их.

Техническое обслуживание

Вводная информация

ПРЕДУПРЕЖДЕНИЕ: Перед

выполнением техобслуживания

необходимо внимательно изучить и

понять информацию в раздел по технике

безопасности.

Для выполнения любых работ по сервисному

обслуживанию и ремонту изделия необходимо

пройти специальное обучение. Мы гарантируем

доступность услуг по профессиональному ремонту

и сервисному обслуживанию. Если ваш дилер не

предоставляет услуги сервисного обслуживания,

обратитесь к нему для получения информации о

ближайшем сервисном центре.

Дополнительную информацию см. в разделе .

График технического обслуживания

Техническое обслуживание Еже-

дневно

Ежене-

дельно

Ежеме-

сячно

Очистите наружные поверхности. X

Осмотрите оснастку на наличие повреждений. X

Проверьте правильность установки ручки и рукоятки и убедитесь, что они

не повреждены.

Проверьте, что предохранитель курка газа и сам курок газа исправны. X

Проверьте выключатель, чтобы убедиться в его исправности. X

Убедитесь, что режущее оборудование не вращается на холостых оборо-

тах.

Очистите воздушный фильтр. При необходимости выполните замену. X

Проверьте, что нож не затупился, правильно отцентрирован и на нем нет

трещин. Неправильная центровка ножа может привести к повреждению из-

делия.

220 1104 - 010 - 12.06.2023

Техническое обслуживание Еже-

дневно

Ежене-

дельно

Ежеме-

сячно

Осмотрите кожух режущего оборудования на наличие повреждений и тре-

щин. При необходимости выполните замену.

Осмотрите триммерную головку на наличие повреждений и трещин. При

необходимости выполните замену.

Проверьте затяжку винтов и гаек. X

Проверьте двигатель, топливный бак и топливопроводы на наличие утечек. X

Проверьте транспортировочный щиток. Проверьте, что нож не поврежден и

транспортировочный щиток может быть правильно установлен.

Очистите систему охлаждения. X

Осмотрите стартер и шнур стартера на наличие повреждений. X

Осмотрите амортизаторы на наличие повреждений и трещин. X

Очистите наружную поверхность свечи зажигания. Снимите ее и проверьте

зазор между электродами. Отрегулируйте зазор между электродами (см.

раздел

Технические данные на стр. 226

) или замените свечу зажигания.

Проверьте, что свеча зажигания оснащена изоляцией радиопомех.

Очистите наружные поверхности карбюратора и область вокруг него. X

Проверьте угловую зубчатую передачу и убедитесь, что она на ¾ заполне-

на смазкой. При необходимости добавьте специальную смазку.

Очистите или замените искрогасительную сетку на глушителе. X

Проверьте топливный фильтр на наличие загрязнений, а топливный

шланг— на наличие трещин или других повреждений. При необходимости

выполните замену.

Проверьте все кабели и соединения. X

Проверьте сцепление, пружины сцепления и барабан сцепления на износ.

Если требуется заменить один или несколько из этих элементов, обрат-

итесь в сервисный центр.

Замените свечу зажигания. Убедитесь, что свеча зажигания оснащена изо-

ляцией радиопомех.

Осмотрите и очистите искрогаситель на глушителе. X

Регулировка оборотов холостого

хода

ПРЕДУПРЕЖДЕНИЕ: Перед

запуском изделия прочитайте инструкции

по технике безопасности в

соответствующем разделе. См. раздел

Безопасность на стр. 202

ПРЕДУПРЕЖДЕНИЕ: Если

режущее оборудование вращается при

работе двигателя на холостых оборотах,

винт Т необходимо поворачивать против

часовой стрелки до тех пор, пока

режущее оборудование не остановится.

1. Убедитесь, что воздушный фильтр чист.

2. Убедитесь, что крышка воздушного фильтра

установлена на место.

3. Используйте винт регулировки холостого хода.

1104 - 010 - 12.06.2023 221

4. Поворачивайте винт регулировки холостого хода

T по часовой стрелке до тех пор, пока режущее

оборудование не начнет вращаться

5. Поворачивайте винт против часовой стрелки,

пока режущее оборудование не остановится.

ПРЕДУПРЕЖДЕНИЕ: Если

режущее оборудование не

останавливается в ходе регулировки

оборотов холостого хода, обратитесь

к ближайшему сервисному дилеру.

Запрещается пользоваться изделием,

пока не будет выполнена его

надлежащая регулировка или ремонт.

6. Проверьте плавность работы двигателя во всех

положениях.

Очистка системы охлаждения

ВНИМАНИЕ:

Загрязнение или

засорение системы охлаждения может

привести к перегреву изделия,

в результате чего возможно его

повреждение.

Система охлаждения состоит из следующих

компонентов:

• Ребра охлаждения на цилиндре (A).

• Воздухозаборник (B).

• В системе охлаждения не должно быть

загрязнений и засоров.

• Очищайте систему охлаждения щеткой

еженедельно или чаще (при необходимости).

Очистка воздушного фильтра

ВНИМАНИЕ: Поврежденный

воздушный фильтр подлежит

обязательной замене.

После эксплуатации воздушного фильтра в

течение длительного времени его нельзя очистить

полностью. Регулярно заменяйте воздушный фильтр

новым.

1. Снимите крышку воздушного фильтра и

воздушный фильтр.

2. Продуйте воздушный фильтр сжатым воздухом.

3. Очистите внутреннюю поверхность крышки

фильтра. Используйте для очистки воздух или

щетку.

4. Убедитесь, что фильтр сухой.

Топливный фильтр

Когда в двигателе заканчивается топливо, проверьте

воздушное отверстие в крышке топливного бака и

топливный фильтр (A) на наличие засоров.

Зубчатая передача

Зубчатую передачу на ¾ заполняют

консистентной смазкой на заводе-изготовителе.

Перед эксплуатацией изделия убедитесь, что

уровень заполнения смазкой не изменился.

Если необходимо заполнить передачу смазкой,

222

1104 - 010 - 12.06.2023

используйте специальную консистентную смазку

Husqvarna. Не заменяйте смазку в зубчатой

передаче. Для выполнения ремонта зубчатой

передачи обратитесь в сервисный центр.

Проверка свечи зажигания

ВНИМАНИЕ: Всегда используйте

только указанный тип свечи.

Использование неправильного типа

свечи зажигания может привести к

повреждению изделия.

• Проверьте свечу зажигания, если двигатель не

набирает мощность, плохо заводится или плохо

работает на холостых оборотах.

• Чтобы уменьшить риск появления

нежелательного материала на электродах свечи

зажигания, соблюдайте следующие инструкции:

a) Убедитесь в правильности регулировки

частоты оборотов холостого хода.

b) Убедитесь, что используется надлежащая

топливная смесь.

c) Убедитесь, что воздушный фильтр чист.

• Если свеча зажигания загрязнена, очистите ее и

проверьте зазор между электродами, см. раздел

Технические данные на стр. 226

• При необходимости замените свечу зажигания.

Регулировка двигателя

Выполните следующие действия, если двигатель не

работает надлежащим образом.

1. Подсоедините одобренное режущее

оборудование, см. раздел

Принадлежности на

стр. 227

2. Запустите двигатель.

3. Дайте изделию поработать в нормальных

условиях в течение 3 минут.

4. Поднимите вверх режущее оборудование,

полностью откройте дроссель на 30 секунд. Если

вы используете головку триммера, убедитесь, что

леска триммера обрезана ножом на щитке до

необходимой длины.

Примечание: На этом этапе не выполняйте

стрижку травы и резку веток.

5. Дайте изделию поработать в нормальных

условиях, чтобы убедиться в исправности работы

двигателя.

6. Если двигатель не работает надлежащим

образом, повторите шаги 4 и 5 три раза.

7. Обратитесь к дилеру Husqvarna для выполнения

регулировки/ремонта изделия, если двигатель

не начал работать надлежащим образом после

выполнения всех этих шагов.

Заточка ножа и лезвия для травы

ПРЕДУПРЕЖДЕНИЕ:

Остановите двигатель. Используйте

защитные перчатки.

• Правильную процедуру заточки ножа и лезвия

для травы см. в инструкциях, поставляемых

вместе с режущим оборудованием.

• Для сохранения балансировки все кромки

должны быть заточены одинаково.

• Используйте плоский напильник с односторонним

узором.

ПРЕДУПРЕЖДЕНИЕ:

Всегда

утилизируйте поврежденные ножи. Не

пытайтесь выпрямить изогнутый или

перекошенный нож для его повторного

использования.

1104 - 010 - 12.06.2023 223

Смазка гибкого ведущего вала

1. Потяните ручку вверх и снимите втулку ведущего

вала с кожуха сцепления.

a) Извлеките ведущий вал из втулки.

2. Смажьте ведущий вал.

3. Одновременно надавите и поверните ведущий

вал, чтобы установить его на место во втулку.

Оставьте около 10 мм / 0,40 дюйма ведущего

вала над краем втулки.

4. Совместите отверстие во втулке ведущего вала с

ручкой на кожухе сцепления.

5. Одновременно надавите и поверните ведущий

вал, чтобы подсоединить его.

Поиск и устранение неисправностей

Двигатель не запускается

Проверка Возможная причина Порядок действий

Выключатель. Выключатель находится в положе-

нии останова.

Обратитесь в авторизованный сер-

висный центр для замены выклю-

чателя.

Собачки стартера. Собачки стартера не могут свобод-

но перемещаться.

Снимите крышку стартера и очи-

стите область вокруг собачек стар-

тера. См. раздел

Обзор изделия на

стр. 200

Обратитесь в авторизованный сер-

висный центр за помощью.

224 1104 - 010 - 12.06.2023

Проверка Возможная причина Порядок действий

Топливный бак. Топливо несоответствующего ти-

па.

Опорожните топливный бак и за-

лейте правильное топливо.

Свеча зажигания. Свеча зажигания загрязнена или

намокла.

Убедитесь, что свеча зажигания

сухая и чистая.

Неправильный зазор между элек-

тродами свечи зажигания.

Очистите свечу зажигания. Про-

верьте правильность зазора между

электродами. Убедитесь, что све-

ча зажигания оснащена изоляцией

радиопомех.

Правильный зазор между электро-

дами см. в технических данных.

Крепление свечи зажигания осла-

блено.

Затяните свечу зажигания.

Двигатель запускается, но затем снова останавливается

Проверка

Возможная причина Порядок действий

Топливный бак Топливо несоответствующего типа. Опорожните топливный бак и залейте в

него правильное топливо.

Воздушный фильтр Засорен воздушный фильтр. Очистите воздушный фильтр.

Транспортировка, хранение и утилизация

Транспортировка и хранение

• Перед помещением на хранение, в обязательном

порядке, давайте изделию остыть.

• Перед помещением на хранение и

транспортировкой изделия и топлива убедитесь

в отсутствии утечек или испарения топлива.

Искры или источники открытого огня, например,

от электрических устройств или котлов, могут

привести к пожару.

• Всегда используйте рекомендованные

контейнеры для хранения и транспортировки

топлива.

• Перед транспортировкой или помещением

изделия на длительное хранение слейте топливо

из бака. Утилизируйте топливо в специально

предназначенном для этого месте.

• На время транспортировки и хранения

устанавливайте на изделие транспортировочный

щиток.

• Снимите колпак свечи зажигания со свечи

зажигания.

• Закрепляйте изделие на время транспортировки.

Убедитесь, что изделие неподвижно

зафиксировано.

• Перед помещением на длительное хранение

очистите изделие и проведите его

техобслуживание.

1104 - 010 - 12.06.2023 225

Технические данные

553RBX

Двигатель

Объем цилиндра, см

50,6

Обороты холостого хода, об/мин 2800

Рекомендованные макс. обороты, об/мин 13000

Частота вращения выходного вала, об/мин 9285

Макс. выходная мощность двигателя согласно ISO 8893, кВт/ л.с. при

об/мин

2,3/ 3,1 при 9500

Глушитель с каталитическим конвертером Нет

Система зажигания

Свеча зажигания NGK CMR7H

Зазор между электродами, мм 0,6-0,7

Топливная система и система смазки

Емкость топливного бака, л/см³ 0,8/ 800

Вес

Без топлива, режущего оборудования и щитка, кг 12,1

Излучение шума

Уровень мощности звука, измеренный, дБ(A) 115

Уровень мощности звука, гарантированный, L

дБ(A) 118

Уровни шума

Эквивалентный уровень шумового давления на уровне уха пользователя, измерен согласно EN ISO 11806 и

ISO 22868, дБ(A), мин./макс.

С головкой триммера (оригинальной) 103

С лезвием для травы (оригинальным) 102

Уровни вибрации

Эквивалент уровней вибрации (a

hv,eq

) на ручках, измерен согласно EN ISO 11806 и ISO 22867, м/с

Излучение шума в окружающую среду измеряется как мощность звука (L

) согласно директиве ЕС

2000/14/EC. Указанный уровень мощности звука для устройства измерен с оригинальным режущим

оборудованием, дающим наивысший уровень. Разница между гарантированной и измеренной мощно-

стью звука заключается в том, что гарантированная мощность звука также включает разброс результа-

тов измерений и их отклонение для устройств одной и той же модели, согласно директиве 2000/14/EC.

Указанные данные об эквивалентном уровне шумового давления имеют среднестатистический раз-

брос (стандартное отклонение) в 1 дБ (A).

Указанные данные об уровне вибрации имеют типичный статистический разброс (стандартное откло-

нение) 1 м/с

226 1104 - 010 - 12.06.2023

553RBX

С головкой триммера, слева/справа 3,3 / 2,7

С лезвием для травы (оригинальным) 5,3 / 3,4

Принадлежности

Соответствующие принадлежно-

сти

Тип принадлежности Щиток режущего оборудования,

арт. №

Лезвие для травы/нож для травы Multi 300-3 (Ø 300, 3 зубца) 537 33 16-03

Multi 255-3 (Ø 255, 3 зубца) 537 33 16-03

Multi 275-4 (Ø 275, 4 зубца) 537 33 16-03

Multi 330-2 (Ø 330, 2 зубца) 537 33 16-03

Пластмассовые ножи Tricut Ø 300 мм (отдельные лезвия

имеют номер детали 531 01 77-15)

537 33 16-03

Головка триммера T35, T35X (леска Ø 2,4-3,0 мм) 537 33 16-03

S35 (леска Ø 2,4-3,0 мм) 537 33 16-03

T45x (леска Ø 2,7-3,3 мм) 537 33 16-03

S ll 537 33 16-03

Опорный колпак Неподвижный –

1104 - 010 - 12.06.2023 227

Декларация о соответствии

Декларация соответствия

требованиям ЕС

Мы, компания Husqvarna AB, SЕ-561 82

Huskvarna, Швеция, тел.: +46-36-146500, с полной

ответственностью заявляем, что изделие:

Описание Травокосилка

Марка Husqvarna

Тип / Модель 553RBX

Идентификация Серийные номера начиная с 2022 года и далее

полностью соответствует следующим директивам и

нормативам ЕС:

Норматив Описание

2006/42/EC "О механическом оборудовании"

2014/30/EU "Об электромагнитной совместимости"

2000/14/EC "Об излучении шума в окружающую среду"

2011/65/EU

"Об ограничении использования определенных опасных веществ в электрическом и

электронном оборудовании"

а также требованиям следующих стандартов и/или

технических регламентов: EN ISO 12100:2021, CISPR

12:2009, ISO 14982:1998, EN ISO 11806-1:2011, EN

ISO 11806-2:2011, EN IEC 63000:2018

Компания RISE SMP Svensk Maskinprovning AB,

Box 4053, SE-904 03, Umeå, Швеция, осуществила

добровольную типовую проверку от имени компании

Husqvarna AB.

Номер сертификата: SEC/17/2462

RISE SMP Svensk Maskinprovning AB, Box 4053,

SE-904 03, Umeå, Швеция, также подтвердила

соответствие приложению V директивы Совета

2000/14/EG.

Информацию по излучению шума см. в разделе

Технические данные на стр. 226

2022-05-09

Стефан Холмберг (Stefan Holmberg), директор

отдела разработок, управление технологиями,

Husqvarna AB

Ответственный за техническую документацию

141400, Московская обл., Г. Химки, ул. Ленинградская,

владение 39, строение 6, здание II этаж 4,

помещение OB02_04,

телефон горячей линии 8-800-200-1689

228 1104 - 010 - 12.06.2023

VSEBINA

Uvod........................................................................... 229

Varnost....................................................................... 231

Varnostna navodila za vzdrževanje............................ 237

Varnost pri delu z gorivom.......................................... 237

Montaža...................................................................... 238

Delovanje....................................................................242

Vzdrževanje................................................................ 247

Odpravljanje težav...................................................... 251

Transport skladiščenje in odstranitev......................... 252

Tehnični podatki..........................................................252

Dodatna oprema......................................................... 254

Izjava o skladnosti...................................................... 255

Uvod

Opis izdelka

Ta izdelek je motorna kosa z motorjem z notranjim

zgorevanjem.

Stalno delamo na tem, da bi povečali varnost in

učinkovitost med delovanjem. Če potrebujete več

informacij, se obrnite na servisnega zastopnika.

Namen uporabe

Izdelek uporabljajte z nožem za travo ali kosilno glavo

za rezanje različnega rastlinja. Izdelek je dovoljeno

uporabljati samo za obrezovanje in odstranjevanje trave.

Opomba: Uporabo lahko urejajo državni ali lokalni

predpisi. Upoštevajte veljavne predpise.

Izdelek uporabljajte samo z dodatki, ki jih je odobril

proizvajalec. Glejte

Pribor na strani 254

Pregled izdelka

1. Rezilo

2. Pokrovček polnilne odprtine za mast, kotni prenos

3. Kotni prenos

4. Ščitnik rezalnega priključka

5. Gred

6. Okrogli ročaj

1104 - 010 - 12.06.2023 229

7. Ročica plina

8. Izklopno stikalo

9. Zaklep ročice plina

10. Priključek gibljive pogonske gredi

11. Ročica zaganjalne vrvice

12. Posoda za gorivo

13. Pokrov zračnega filtra

14. Pokrov valja

15. Kapica vžigalne svečke in vžigalna svečka

16. Membrana črpalke goriva

17. Ročica čoka

18. Oprtnik

19. Pogonski disk

20. Oporna prirobnica

21. Podporna skleda

22. Zaklepna matica

23. Kosilna glava

24. Transportna zaščita

25. Blokirni zatič

26. Inbus ključ

27. Izvijač

28. Navodila za uporabo

29. J-ročaj

Simboli na izdelku

OPOZORILO! Bodite previdni in

uporabljajte izdelek pravilno. Ta izdelek

lahko povzroči hude poškodbe oziroma

smrt upravljavca ali drugih.

Pred uporabo tega izdelka morate

pozorno prebrati navodila za uporabo ter

jih razumeti.

Na območjih, kjer bi lahko na vas padel

kakšen predmet, uporabljajte zaščitno

čelado. Uporabljajte odobreno zaščito za

sluh in odobreno zaščito oči.

Najvišja hitrost pogonske gredi.

Izdelek je skladen z veljavnimi direktivami

ES.

Izdelek je v skladu z veljavnimi direktivami

ZK.

Izdelek lahko povzroči izmet predmetov,

kar lahko vodi do poškodb.

50F

15 m

Med uporabo izdelka bodite na varni

razdalji 15 m/50 čevljev od drugih oseb in

živali.

Če se rezalna oprema dotakne predmeta,

ki ga ne odreže nemudoma, obstaja

tveganje za nevaren izmet materiala.

Izdelek lahko odreže telesne dele. Med

uporabo izdelka bodite na varni razdalji

15m (50ft) od drugih oseb in živali.

Puščici označujeta mejna položaja ročaja.

Čok.

Membrana črpalke goriva.

Uporabljajte odobrene zaščitne rokavice.

Uporabljajte trpežno obutev, ki ne drsi.

Emisija hrupa v okolje je skladna z

direktivami in uredbami EU, ZK ter

zakonodajo Novega južnega Walesa, in

sicer z direktivo "Zaščita okolja pri delu

(nadzor hrupa) iz 2017". Zajamčena raven

zvočne moči izdelka je navedena na in v

Tehnični podatki na strani 252

Delov telesa ne približujte vročim

površinam.

yyyywwxxxx Na tipski ploščici je na-

vedena serijska številka.

yyyy je proizvodno leto in

ww je proizvodni teden.

Opomba: Ostali znaki in oznake na izdelku se

nanašajo na zahteve za certifikacijo, ki veljajo za druga

komercialna območja.

230 1104 - 010 - 12.06.2023

Stopnja emisij Euro V

OPOZORILO: Zaradi predelave

motorja se razveljavi EU-homologacija tega

izdelka.

Odgovornost proizvajalca

Kot je navedeno v zakonodaji, ki ureja odgovornost

proizvajalca, ne prevzemamo nikakršne odgovornosti za

poškodbe, ki bi jih naši izdelki povzročili v naslednjih

primerih:

• Izdelek ni pravilno popravljen.

• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril

proizvajalec.

• Na izdelku je nameščena dodatna oprema, ki je ni

izdelal ali odobril proizvajalec.

• Izdelek ni bil popravljen v pooblaščenem servisnem

centru ali pri pooblaščenem organu.

Varnost

Varnostne definicije

Opozorila, svarila in opombe opozarjajo na posebej

pomembne dele priročnika.

OPOZORILO: Se uporabi, če

obstaja nevarnost telesne poškodbe ali

smrti uporabnika ali opazovalcev ob

neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, če obstaja

nevarnost poškodbe izdelka, drugih

materialov ali okolice ob neupoštevanju

navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših

informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka

preberite navodila v povezavi z opozorili v

nadaljevanju.

• Ne spreminjajte izdelka brez vnaprejšnje odobritve

proizvajalca in vedno uporabljajte originalno

dodatno opremo. Spremembe brez dovoljenja in/ali

neoriginalni deli lahko povzročijo resne poškodbe ali

smrt uporabnika in drugih.

• Notranja stran dušilca vsebuje kemikalije, ki so

lahko rakotvorne. Poškodovanega dušilnika se ne

dotikajte.

• Rabljen dušilnik/lovilnik isker in pritrdilna površina

lovilnika isker lahko vsebujeta ostanke delcev

zgorevanja, ki so lahko rakotvorni. Pri rokovanju

z dušilnikom in/ali lovilnikom isker pazite, da ne

boste izpostavljeni tem spojinam. Pred kakršnim

koli ravnanjem z dušilnikom in/ali lovilnikom isker si

oglejte

Preverjanje dušilnika na strani 235

• Ta izdelek med delovanjem ustvarja

elektromagnetno polje. elektromagnetno polje, ki

lahko povzroči motnje z medicinskimi vsadki. To

lahko povzroči hude telesne poškodbe ali smrt. Pred

uporabo se posvetujte z zdravnikom in proizvajalcem

medicinskih vsadkov.

• Ko motor deluje, se ne dotikajte svečke ali kabla

svečke. Nevarnost električnega udara.

• Garancija morda ni odobrena za škodo, ki jo

povzročijo neodobreni dodatki ali nadomestni deli.

Varnostna navodila za nameščanje

OPOZORILO: Pred uporabo izdelka

preberite navodila v povezavi z opozorili v

nadaljevanju.

• Preden sestavite izdelek odklopite pokrovček

vžigalne svečke s svečke.

• Uporabljajte odobrene zaščitne rokavice.

• Pred zagonom motorja se prepričajte, da ste pravilno

namestili pokrov in gred.

• Pogonski disk in oporna prirobnica se morata

pravilno zaskočiti v središčno odprtino rezalnega

priključka. Rezalni priključek je nameščen napačno

in lahko povzroči težke poškodbe ali smrt uporabnika

ali drugih.

• Za varno uporabo izdelka in preprečitev poškodb

uporabnika ali drugih oseb mora biti izdelek vedno

pravilno nameščen na oprtnik.

Varnostna navodila za uporabo

OPOZORILO: Pred uporabo izdelka

preberite navodila v povezavi z opozorili v

nadaljevanju.

• Pred uporabo morate poznati razliko med

odstranjevanjem in obrezovanjem trave.

• V primeru dvoma, ali je nadaljnja uporaba

še primerna, se posvetujte s strokovnjakom.

Obrnite se na svojega zastopnika ali servisno

delavnico. Izogibajte se situacijam, ki se vam zdijo

prezahtevne.

• Ne uporabljajte pokvarjenega izdelka. Sledite

navodilom za varnostni pregled, vzdrževanje in

servis v skladu z napotki v teh navodilih. Nekatere

vrste vzdrževalnih del in popravil lahko opravi samo

za to usposobljeno strokovno osebje. Glejte navodila

1104 - 010 - 12.06.2023

231

v poglavju

Varnostne naprave na izdelku na strani

233

• Pred zagonom izdelka morajo biti nameščeni

vsi pokrovi, varovala in ročaji. Za preprečevanje

nevarnosti električnega udara se prepričajte,

da pokrovček svečke in vžigalni kabel nista

poškodovana.

• Izdelka ne uporabljajte, če ste utrujeni, pod vplivom

alkohola ali drog ali zdravil oziroma v drugih

okoliščinah, ki vplivajo na vaš vid, pozornost,

koordinacijo ali presojo.

• Izdelka ne uporabljajte v slabem vremenu, npr. gosti

megli, močnem deževju in vetru, hudem mrazu itd.

Delo v slabem vremenu je utrujajoče in pogosto

povezano z dodatnimi nevarnostmi, na primer

poledico, nepredvidljivo smerjo padanja dreves ipd.

• Edini priključki, ki jih lahko uporabljate s to enoto

motorja, so rezalni priključki, ki so priporočeni v

poglavju

Dodatna oprema na strani 254

• Otrokom nikoli ne dovolite, da uporabljajo izdelek

ali da so zgolj v njegovi bližini. Ker je izdelek

opremljen z vzmetnim stikalom Start/Stop, ga lahko

že z majhno hitrostjo in silo vključite, kar pomeni,

da lahko tudi majhni otroci v določenih okoliščinah

zaženejo izdelek. To lahko pomeni tveganje resne

osebne poškodbe. Zato odstranite kapico svečke, ko

izdelka ne morete nadzorovati.

• Delujoči motor lahko v zaprtem ali slabo

prezračevanem prostoru povzroči smrt zaradi

zadušitve ali zastrupitve z ogljikovim monoksidom.

• Pred zagonom izdelka morata biti nameščena

celoten pokrov sklopke in gred, sicer se lahko

sklopka zrahlja in povzroči telesne poškodbe.

• V premeru 15 metrov od delovnega mesta ne sme

biti ljudi ali živali. Če sočasno v območju dela več

uporabnikov, mora biti varnostna razdalja med njimi

vsaj 15 metrov. To lahko pomeni nevarnost resne

telesne poškodbe. V primeru približevanja oseb

nemudoma izklopite izdelek. Z izdelkom nikoli ne

zamahnite, ne da bi pred tem preverili prostor za

vašim hrbtom in se tako prepričali, da v varnostnem

območju ni nikogar.

• Zagotovite, da osebe, živali ali drugi predmeti ne

morejo vplivati na nadzor nad izdelkom in ne morejo

priti v stik z rezalnim priključkom ali predmeti, ki jih

rezalni priključek meče naokrog. Kljub temu nikoli ne

uporabljajte izdelka, če v primeru nesreče ne morete

priklicati pomoči.

• Obvezno preglejte delovno območje. Odstranite vse

trde dele, na primer kamenje, razbito steklo, žeblje,

jeklene žice, vrvi, ki jih rezilo izvrže, ali pa se lahko

navijejo okrog rezalnega priključka.

• Prepričajte se, da se lahko varno gibljete in stojite.

Če se morate nepričakovano premakniti, preverite

okolico za morebitne ovire (korenine, kamenje, veje,

jarke, itd.). Pri delu na nagnjenih tleh bodite še

posebej previdni.

• Ohranjajte stabilen položaj in čvrst korak. Rok ne

stegujte predaleč.

• Pri uporabi izdelka vedno uporabljajte oprtnik in gred

držite na desni strani telesa.

• Rezalni priključek naj bo pod višino pasu.

• Preden se premaknete na drugo območje, izklopite

stroj. Pred transportom opreme na kakršni koli

razdalji namestite transportno zaščito.

• Stroja nikoli ne odlagajte z delujočim motorjem,

razen če ga nimate neprekinjeno pod strogim

nadzorom.

• Pred odstranjevanjem materiala, navitega okrog

gredi rezila, izklopite motor in rezalno opremo.

Uporabnik izdelka ali druga oseba ne smeta nikoli

poskušati odstraniti razrezanega materiala, če motor

deluje ali se rezalna oprema vrti. Takšno ravnanje

lahko povzroči resne poškodbe. Med uporabo in

nekaj časa po njej je kotna prestava vroča. Ob dotiku

se lahko opečete.

• Pozor pred izmetom predmetov. Uporabljajte vedno

odobrena zaščitna očala. Nikoli se ne nagibajte čez

ščitnik rezalnega priključka. Kamenje, odpadke ipd.

lahko stroj vrže v oči, to pa lahko povzroči slepoto ali

resne poškodbe.

• Občasno se med rezalni priključek in ščitnik

zataknejo veje ali trava. Pred čiščenjem izdelka

izklopite motor.

• Izdelke, opremljene z z rezalnimi diski ali noži za

travo, lahko silovito odbije na stran, ko pride rezilo

v stik s fiksnim predmetom. Temu se reče sunek.

Sunek rezila lahko odnese izdelek in/ali uporabnika

v katerokoli smer, tako da slednji izgubi nadzor

nad izdelkom. Do sunka rezila lahko pride brez

opozorila, če se izdelek zatakne, ustavi ali ovije. Do

sunka rezila pogosteje pride na območjih s slabim

pregledom nad rezanim materialom.

• Izogibajte se košnji z delom rezila, ki je v območju

med položajema kazalcev za 12 in 3 uro. Zaradi

hitrosti vrtenja rezila lahko pride do sunka v primeru

košnje debelih stebel s tem delom rezila.

• Po vsakem delu vedno upočasnite motor tako, da

bo v prostem teku. Če motor dalj časa deluje pri

najvišjih obratih brez obremenitve, se lahko resno

poškoduje.

232

1104 - 010 - 12.06.2023

• Bodite vedno pozorni na svarilne znake in klice, ko

nosite zaščito za sluh. Zaščito za sluh odstranite

takoj, ko se motor zaustavi.

• Pri ljudeh, ki imajo težave s krvnim obtokom,

lahko pretirana izpostavljenost tresljajem povzroči

poškodbe ožilja ali živčevja. Če opazite znamenja

pretirane izpostavljenosti tresljajem, se posvetujte z

zdravnikom. Ti simptomi zajemajo otrplost, izgubo

občutenja, ščemenje, zbadanje, bolečino, zmanjšano

moč in spremembe barve ali stanja kože. Običajno

se pojavijo v prstih, na rokah ali na zapestjih.

• Izdelka ne uporabljajte s poškodovanim pokrovčkom

svečke.

• Če je dušilnik poškodovan, izdelka ne zaganjajte.

• Delov telesa ne približajte vrtljivim rezalnim

priključkom in vročim površinam.

• Pri delu na rezilu za travo obvezno nosite zaščitne

rokavice.

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka

preberite navodila v povezavi z opozorili v

nadaljevanju.

• Pri uporabi izdelka vedno uporabljajte odobreno

osebno zaščitno opremo. Osebna zaščitna oprema

ne more popolnoma preprečiti poškodb, vendar v

primeru nesreče omili posledice. Prodajalec naj vam

pomaga izbrati ustrezno opremo.

• Uporabljajte zaščitno čelado, če obstaja nevarnost

padajočih predmetov.

• Nosite homologirano zaščito za sluh, ki ustrezno

zmanjšuje hrup. Dolgotrajna izpostavljenost hrupu

lahko povzroči trajne okvare sluha.

• Uporabljajte odobreno zaščito oči. Tudi če

uporabljate vizir, morate vedno uporabljati tudi

homologirana zaščitna očala. Homologirana zaščitna

očala morajo biti skladna s standardom ANSI Z87.1

za ZDA ali s standardom EN 166 za države EU.

• Za zaščito obraza uporabite vizir. Vizir ne zadostuje

za zaščito oči.

• Po potrebi uporabite rokavice, npr. kadar pritrjujete,

pregledujete ali čistite rezalno opremo.

• Nosite trpežno obutev, ki ne drsi.

• Uporabljajte oblačila iz trpežnih materialov. Vedno

uporabljajte trpežne dolge hlače in dolge rokave. Ne

uporabljajte ohlapnih oblačil, ki se lahko zataknejo

za vejice ali veje. Ne nosite nakita, kratkih hlač in

sandalov in ne hodite bosi. Lase si varno spnite nad

rameni.

• Paket prve pomoči hranite na dosegu roke.

Varnostne naprave na izdelku

Za informacije o lokacijah varnostnih naprav glejte

Pregled izdelka na strani 229

OPOZORILO: Pred uporabo izdelka

preberite navodila v povezavi z opozorili v

nadaljevanju.

• Ne uporabljajte izdelka s poškodovanimi varnostnimi

napravami. Redno preverjajte in vzdržujte varnostne

naprave. Če so varnostne naprave poškodovane, se

obrnite na servisnega zastopnika družbe Husqvarna.

• Ne spreminjajte varnostnih naprav. Izdelka ne

uporabljajte, če zaščitni pokrovi, varnostna stikala

ali druge varnostne naprave niso nameščene oz. so

poškodovane.

• Za servisiranje in popravila izdelka, posebej

varnostnih naprav, je zahtevano posebno

usposabljanje. Če varnostne naprave ne izpolnjujejo

vseh pogojev, opisanih v teh navodilih za uporabo,

morate za pomoč prositi pooblaščeno servisno

delavnico. Jamčimo vam dostop do strokovnih

popravil in servisa. Če vaš prodajalec ni pooblaščen

serviser, ga povprašajte, kje je naslednja najbližja

pooblaščena servisna delavnica.

• Rezalnega priključka ne uporabljajte brez

odobrenega in pravilno nameščenega ščitnika

rezalnega priključka. Glejte

Pribor na strani 254

Preverjanje izklopnega stikala

1. Zaženite motor.

2. Izklopno stikalo premaknite v položaj za izklop in se

prepričajte, da se je motor izklopil.

1104 - 010 - 12.06.2023

233

Preverjanje delovanja zaklepa ročice plina

Zaklep ročice plina blokira ročico plina v prostem teku,

s čimer se prepreči nenamerna sprožitev ročice plina.

Če sprostite ročaj, se ročica plina in zaklep ročice plina

pomakneta nazaj v svoja izhodiščna položaja.

1. Pritisnite zaklep ročice plina (A). Prepričajte se, da je

ročica plina (B) sproščena.

2. Prepričajte se, da je ročica plina (B) zaklenjena v

položaju prostega teka, ko je zaklep ročice plina

sproščen.

3. Pritisnite zaklep ročice plina (A) in se prepričajte, da

se vrne v začetni položaj, ko ga sprostite.

4. Prepričajte se, da zaklep ročice plina (A) in ročica

plina (B) pravilno delujeta.

5. Zaženite izdelek in pritisnite polni plin. Glejte

Zagon

motorja na strani 244

6. Sprostite ročico plina (B) in se prepričajte, da se

rezalni priključek ustavi in obmiruje.

OPOZORILO:

Če se rezalni priključek

premika, ko je ročica plina v položaju

prostega teka, je treba nastaviti hitrost

prostega teka. Glejte razdelek

Prilagajanje

hitrosti prostega teka na strani 248

Preverjanje ščitnika rezalnega priključka

OPOZORILO: Napačen ali

poškodovan ščitnik rezalnega priključka

lahko povzroči poškodbe. Glejte,

Pribor na

strani 254

OPOZORILO: Vedno uporabljajte

priporočen ščitnik za nameščen rezalni

priključek. Če namestite napačen ali

poškodovan ščitnik rezalnega priključka,

lahko pride do težjih poškodb. Glejte,

Pribor

na strani 254

Ščitnik rezalnega priključka preprečuje poškodbe zaradi

izmeta predmetov v smeri uporabnika. Prav tako

preprečuje poškodbe, do katerih bi prišlo, če bi se

dotaknili rezalnega priključka.

1. Vizualno preverite, da ni prisotnih poškodb, npr.

razpok.

2. Če je ščitnik rezalnega priključka poškodovan, ga

zamenjajte.

Preverjanje sistema za dušenje tresljajev

Sistem za dušenje tresljajev zmanjša tresljaje v ročajih

na minimum, kar olajša uporabo.

1. Izklopite motor.

2. Vizualno preverite, da ni prisotnih deformacij in

poškodb, na primer razpok.

3. Bodite pozorni, da elemente sistema za dušenje

tresljajev pravilno namestite.

234

1104 - 010 - 12.06.2023

Preverjanje dušilnika

OPOZORILO: Nikoli ne uporabljajte

izdelka s poškodovanim dušilnikom.

OPOZORILO: Ne pozabite, da so

izpušni plini vroči, spremlja jih lahko tudi

iskrenje, ki lahko zaneti požar. Izdelka zato

nikoli ne vžigajte v zaprtih prostorih ali v

bližini vnetljivih snovi!

Dušilnik zmanjšuje nivo hrupa na najnižjo možno

raven in odvaja izpušne pline stran od uporabnika. Pri

dušilnikih je zelo pomembno, da upoštevate navodila za

pregled, vzdrževanje in servis izdelka.

• Redno preverjajte, ali je dušilnik čvrsto pritrjen na

izdelek.

Namestitev in odstranitev zaklepne matice

OPOZORILO:

Zaustavite motor,

uporabite zaščitne rokavice in bodite

previdni pri ostrih robovih rezalnega

priključka.

Z zaklepno matico pritrdite nekatere vrste rezalnih

priključkov. Zaklepna matica ima levi navoj.

• Za namestitev zaklepno matico privijte v smeri,

nasprotni vrtenju rezalnega priključka.

• Zaklepno matico odstranite tako, da jo odvijete v

smeri vrtenja rezalnega priključka.

• Za odvijanje in privijanje zaklepne matice potrebujete

inbus ključ z dolgim držalom. Puščica na sliki kaže

na območje, kjer lahko varno uporabljate inbus ključ.

OPOZORILO: Pri odvijanju ali

privijanju zaklepne matice je nevarno, da

se urežete ob rezilo. To opravilo izvajajte

le pri nameščenem ščitniku rezila, ki ščiti

vaše roke.

Opomba: Prepričajte se, da zaklepne matice ne

morete odviti ali priviti z roko. Zamenjajte matico, če

upor najlonske plasti pri vrtenju ni najmanj 1,5Nm.

Zaklepno matico je treba zamenjati po približno deseti

namestitvi.

Osebna zaščitna oprema

OPOZORILO:

Pred uporabo izdelka

preberite navodila v povezavi z opozorili v

nadaljevanju.

• Pri uporabi izdelka vedno uporabljajte odobreno

osebno zaščitno opremo. Osebna zaščitna oprema

ne more popolnoma preprečiti poškodb, vendar v

primeru nesreče omili posledice. Prodajalec naj vam

pomaga izbrati ustrezno opremo.

• Uporabljajte zaščitno čelado, če obstaja nevarnost

padajočih predmetov

1104 - 010 - 12.06.2023

235

• Nosite homologirano zaščito za sluh, ki ustrezno

zmanjšuje hrup. Dolgotrajna izpostavljenost hrupu

lahko povzroči trajne okvare sluha.

• Uporabljajte odobreno zaščito oči. Tudi če

uporabljate vizir, morate vedno uporabljati tudi

homologirana zaščitna očala. Homologirana zaščitna

očala morajo biti skladna s standardom ANSI Z87.1

za ZDA ali s standardom EN 166 za države EU.

• Po potrebi uporabite rokavice, npr. kadar pritrjujete,

pregledujete ali čistite rezalno opremo.

• Uporabljajte zaščitne škornje z ojačano konico in

nedrsečim podplatom.

• Uporabljajte oblačila iz trpežnih materialov. Vedno

uporabljajte trpežne dolge hlače in dolge rokave. Ne

uporabljajte ohlapnih oblačil, ki se lahko zataknejo

za vejice ali veje. Ne nosite nakita, kratkih hlač in

sandalov in ne hodite bosi. Lase si varno spnite nad

rameni.

• Paket prve pomoči hranite na dosegu roke.

Mehanizem za hitro sprostitev oprtnika

OPOZORILO: Oprtnika ne

uporabljajte, če je funkcija hitre sprostitve

poškodovana. Po nastavitvi izdelka mora

funkcija hitre sprostitve pravilno delovati.

OPOZORILO: Izdelek mora biti med

uporabo trdno pritrjen v oprtnik. Brez

pravilne pritrditve izdelka ne boste mogli

nadzirati, zaradi česar lahko poškodujete

sebe ali druge.

Funkcija hitre sprostitve je nameščena na sprednjem

delu oprtnika. Pasovi oprtnika morajo biti vedno v

pravilnem položaju.

Funkcija hitre sprostitve omogoča, da v sili izdelek lahko

varno sprostite iz oprtnika.

Rezalni priključek

OPOZORILO:

Rezalni priključek se ne

sme vrteti, kadar ga uporabljate. Prepričajte

se, da se je motor zaustavil. Pred začetkom

del na rezalnem priključku odstranite pokrov

svečke.

OPOZORILO: Rezalni priključek

ne sme biti poškodovan. Poškodovan

rezalni priključek lahko povzroči nesreče.

Zamenjajte poškodovan rezalni priključek.

OPOZORILO: Uporabite pravilen

rezalni priključek. Uporabljajte samo

priporočene rezalne priključke s ščitniki;

glejte

Pribor na strani 254

Rezalna oprema

• Rezila in nože za travo uporabljajte za košenje goste

trave.

236

1104 - 010 - 12.06.2023

• Za rezanje trave uporabljajte kosilno glavo.

• Zaradi nepravilno nabrušenega ali poškodovanega

rezila se poveča nevarnost nesreč. Zobe rezila

pravilno nabrusite. Upoštevajte navodila v razdelku

Brušenje noža in rezila za travo na strani 250

uporabljajte pravilno šablono za brušenje.

• Preverite, ali je rezalni priključek poškodovan ali

razpokan. Poškodovan rezalni priključek je treba

zamenjati.

• Uporabljajte samo priporočene rezalne priključke s

ščitniki. Glejte

Pribor na strani 254

Kosilna glava

OPOZORILO: Kosilna nitka mora biti

vedno trdno in enakomerno navita okrog

koluta in tako preverite škodljive tresljaje.

• Uporabljajte samo priporočene kosilne glave in nitke.

• Uporabljajte samo priporočene rezalne priključke.

• Manjši stroji potrebujejo manjše kosilne glave in

obratno.

• Pomembna je dolžina kosilne nitke. Daljša kosilna

nitka zahteva večjo moč motorja kot krajša nitka z

enakim premerom.

• Prepričajte se, da je rezalnik na ščitniku trimerja

brezhiben. Uporablja se za rezanje rezalne nitke na

pravilno dolžino.

• Če želite podaljšati življenjsko dobo kosilne nitke, jo

lahko za nekaj dni namočite v vodo.

Varnostna navodila za vzdrževanje

OPOZORILO: Pred uporabo izdelka

preberite navodila v povezavi z opozorili v

nadaljevanju.

• Zaustavite motor, prepričajte se, da se rezalni

priključek zaustavi, in pustite, da se izdelek ohladi

pred izvajanjem vzdrževalnih del.

• Pred vzdrževalnimi deli odklopite pokrov svečke.

• Izpušni plini iz motorja vsebujejo ogljikov monoksid,

strupen in zelo nevaren plin brez vonja, ki lahko

povzroči smrt. Izdelka ne zaganjajte v stavbah ali v

zaprtih prostorih.

• Izpušni plini iz motorja so vroči in lahko vsebujejo

iskre. Izdelka nikoli ne zaganjajte v zaprtih prostorih

ali v bližini vnetljivih materialov.

• Dodatki in spremembe izdelka, ki niso odobrene s

strani proizvajalca, lahko vodijo k resnim poškodbam

ali celo v smrt. Ne spreminjajte izdelka. Uporabljajte

samo originalno dodatno opremo.

• Če izdelka ne vzdržujete pravilno in redno, se

poveča nevarnost poškodb za osebe in izdelek.

• Vzdrževanje opravite v skladu s priporočili v

teh navodilih za uporabo. Vsakršno drugačno

vzdrževanje naj opravi Husqvarna osebje

pooblaščene servisne delavnice.

• Redno dovolite osebju pooblaščene servisne

delavnice Husqvarnaizvajati vzdrževalna dela.

• Zamenjajte poškodovane, obrabljene ali zlomljene

dele.

Varnost pri delu z gorivom

OPOZORILO: Pred uporabo izdelka

preberite navodila v povezavi z opozorili v

nadaljevanju.

• Goriva ne mešajte v zaprtih prostorih ali v bližini vira

toplote.

• Če so na izdelku ostanki goriva ali motornega olja,

izdelka ne zaganjajte. Očistite ostanke goriva/olja

1104 - 010 - 12.06.2023 237

in počakajte, da se izdelek posuši. Očistite ostanke

goriva z izdelka.

• Če se z gorivom polijete po obleki, se nemudoma

preoblecite.

• Pazite, da goriva ne polijete po telesu, saj lahko

pride do poškodb. Če gorivo polijete po telesu, se

očistite z milom in vodo.

• Če se je olje ali gorivo polilo po izdelku ali po vašem

telesu, ne zaganjajte motorja.

• Če motor pušča, izdelka ne zaganjajte. Redno

preverjajte, ali motor pušča.

• Z gorivom ravnajte previdno. Gorivo je vnetljivo,

hlapi pa so eksplozivni, zato lahko pride do poškodb

ali smrti.

• Ne vdihavajte hlapov goriva, saj lahko pride do

poškodb. Zagotovite zadosten pretok zraka.

• V bližini goriva ali motorja ne kadite.

• Vročih predmetov ne postavljajte v bližino goriva ali

motorja.

• Goriva ne dolivajte, ko je motor vklopljen.

• Pred dolivanjem goriva se prepričajte, da je motor

ohlajen.

• Pred dolivanjem počasi odprite pokrovček posode za

gorivo in previdno sprostite pritisk.

• Zagotovite zadosten pretok zraka pri dolivanju in

mešanju goriva (bencin in olje za dvotaktne motorje)

ali praznjenju rezervoarja za gorivo.

• Gorivo in hlapi goriva so izredno vnetljivi in lahko

povzročijo resne poškodbe v primeru vdihavanja ali

stika s kožo. Pri delu z gorivom bodite zato vedno

zelo previdni in skrbite za zadosten pretok zraka.

• Skrbno privijte pokrovček posode za gorivo, da ne

pride do požara.

• Preden izdelek vklopite, ga premaknite najmanj 3 m

(10 čevljev) stran od mesta, kjer ste napolnili posodo

za gorivo.

• V posodo za gorivo ne nalijte preveč goriva.

• Prepričajte se, da med premikanjem izdelka ali

posode za gorivo ne more priti do iztekanja.

• Izdelka ali posode za gorivo ne postavljajte v

bližino odprtega ognja, isker ali indikatorskih lučk.

Prepričajte se, da izdelek med skladiščenjem ni

izpostavljen odprtemu ognju.

• Pri premikanju ali skladiščenju goriva uporabljajte

samo odobrene posode.

• Pred dolgotrajnim skladiščenjem izpraznite posodo

za gorivo. Pri odlaganju goriva ravnajte v skladu z

lokalno zakonodajo.

• Pred dolgotrajnim skladiščenjem izdelek očistite.

• Pred skladiščenjem odstranite pokrov svečke, da

preprečite nenameren zagon motorja.

Montaža

Uvod

OPOZORILO: Preden sestavite

izdelek morate prebrati in razumeti poglavje

o varnosti.

OPOZORILO: Preden sestavite

izdelek odklopite kabel vžigalne svečke s

svečke.

Sestavljanje gibke pogonske gredi

1. Odstranite 2vijaka s spoja gredi.

2. Gibko pogonsko gred potisnite skozi zanki pri

žičnem spletu.

3. Za priklop sočasno zavrtite in potisnite gibko

pogonsko gred.

4. Privijte vijaka.

5. Vstavite tulec pogonske gredi v pokrov sklopke. Za

priklop sočasno zavrtite in potisnite pogonsko gred.

6. Blokirni zatič se mora vrniti v izhodiščni položaj.

Priklop žice plina in žice izklopnega

stikala.

1. Odprite pokrov.

238 1104 - 010 - 12.06.2023

2. Povežite žico za plin iz žičnega spleta (A) in žico za

plin (B) iz motorja v pokrovu.

3. Zaprite pokrov.

4. Priključite žice izklopnega stikala v zadevne

priključke iz motorja.

Namestitev okroglega ročaja

1. Na gred namestite okrogli ročaj.

2. V režo okroglega ročaja pritrdite distančnik. Pritrdite

matico in vijak. Ne zategnite do konca.

3. Izdelek si prilagodite v najprimernejši delovni

položaj.

4. Zategnite matico in vijak.

Sestavljanje J-ročaja

OPOZORILO:

J-ročaj uporabljajte z

noži/rezili za travo ali kosilnimi glavami/

plastičnimi rezili. Z J-ročajem ne uporabljajte

listov krožnih žag ali rezil za travo.

1. J-ročaj namestite na okrogli ročaj s 3vijaki.

2. Izdelek si prilagodite v najprimernejši delovni

položaj.

3. Zategnite vijake.

Namestitev rezalne opreme

Rezalna oprema vključuje rezalni priključek in ščitnik

rezalnega priključka.

OPOZORILO: Uporabljajte zaščitne

rokavice.

OPOZORILO: Vedno uporabljajte

ščitnik rezalnega priključka, ki je priporočen

za rezalni priključek. Glejte

Pribor na strani

254

OPOZORILO: Če je rezalni priključek

nepravilno nameščen, lahko pride do

poškodb ali celo smrti.

Namestitev podaljška ščitnika

POZOR:

Podaljšek ščitnika je namenjen

uporabi s kosilno glavo ali plastičnim

rezilom. Podaljška ščitnika ne uporabljajte z

rezilom nožem za travo.

1. Podaljšek ščitnika vstavite v režo v ščitniku

rezalnega priključka.

2. Podaljšek ščitnika s 4 zaklepnimi kavlji pritrdite na

ščitnik rezalnega priključka.

1104 - 010 - 12.06.2023

239

Odstranitev podaljška ščitnika

• S ključem za svečke sprostite zaklepne kavlje.

Namestitev noža za travo in ščitnika rezila za

travo/kombiniranega ščitnika

1. Ščitnik rezila/kombinirani ščitnik (A) postavite na

gred in zategnite vijak, da ga pritrdite.

2. Prepričajte se, da je podaljšek ščitnika odstranjen.

3. Obrnite pogonsko gred, da se ena od odprtin v

pogonskem disku (B) poravna z ustrezno odprtino

v ohišju menjalnika.

4. Vstavite blokirni zatič (C) v odprtino, da zaklenete

gred.

5. Nož za travo (D), oporno prirobnico (F) in podporno

skodelico (e) postavite na pogonsko gred.

6. Poskrbite, da se pogonski disk in oporna prirobnica

pravilno zaskočita v središčno odprtino noža za

travo.

7. Namestite matico (G).

8. Matico privijte z inbus ključem. Gred inbus ključa

držite blizu ščitnika rezila. Privijte jo v nasprotni

smeri vrtenja rezalnega priključka. Privijte jo z

zateznim momentom 35–50Nm.

Pritrditev in odstranitev ščitnika rezalnega

priključka in rezalne glave

POZOR: Prepričajte se, da je podaljšek

ščitnika pritrjen.

1. Namestite pravilen ščitnik rezalnega priključka (A) za

kosilno glavo. Glejte razdelek

Pribor na strani 254

2. Ščitnik rezalnega priključka namestite na nastavek

na gredi.

3. Za pritrditev ščitnika rezalnega priključka uporabite

vijak.

4. Namestite pogonski disk (B) na pogonsko gred.

5. Obračajte pogonsko gred, dokler se ena od odprtin v

pogonskem disku ne poravna z ustrezno odprtino v

ohišju menjalnika.

240

1104 - 010 - 12.06.2023

6. Vstavite blokirni zatič (C) v odprtino, da zaklenete

gred.

7. Kosilno glavo/plastična rezila (H) zavrtite v nasprotni

smeri glede na vrtenje kosilne glave/plastičnih rezil.

8. Za odstranitev sledite tem navodilom v obratnem

vrstnem redu.

Namestitev transportne zaščite

1. Vstavite rezilo v transportno zaščito (A).

2. Za namestitev transportne zaščite vstavite pritrdilni

sponki (B) v reži (C).

Nastavitev višine hrbtne plošče

1. Odvijte 2 pritrdilni sponki, s katerima je pritrjena

hrbtna plošča.

2. Hrbtno ploščo na eni strani odvijte od okvirja.

3. Hrbtno ploščo nastavite na želeno višino. Prepričajte

se, da se zatič ujema z eno od lukenj v okvirju.

Nastavitev oprtnika

1. Namestite oprtnik izdelka.

2. Dobro zategnite pas okrog bokov. Pazite, da bo pas

okrog bokov poravnan s kolki.

1104 - 010 - 12.06.2023

241

3. Zategnite prsni pas.

4. Prsni pas poravnajte po višini. Pazite, da bo prsni

pas tesno napet ob telesu.

5. Naramnico nastavite tako, da bo teža enakomerno

porazdeljena po obeh ramenih.

Delovanje

Uvod

OPOZORILO: Pred uporabo izdelka

morate prebrati in razumeti poglavje o

varnosti.

Pred uporabo izdelka

• Preglejte delovno območje, da se prepričate, da

ste seznanjeni z vrsto terena, naklonom tal in

morebitnimi ovirami, kot so kamenje, veje in jarki.

• Opravite generalni pregled izdelka.

• Opravite varnostne preglede, vzdrževanje in

servisiranje, ki so navedeni v tem priročniku.

• Prepričajte se, da so vsi pokrovi, ščitniki, ročaji

in rezalna oprema pravilno nameščeni in da niso

poškodovani.

• Prepričajte se, da ni razpok na dnu zob noža za

travo ali ob središčni odprtini rezila. Če je rezilo

poškodovano, ga zamenjajte.

• Preverite, ali so na oporni prirobnici razpoke. Če je

oporna prirobnica poškodovana, jo zamenjajte.

• Prepričajte se, da zaklepne matice ni mogoče odviti

z roko. Če jo lahko odvijete z roko, rezalnega

priključka ne zaklepa zadostno in jo morate

zamenjati.

242 1104 - 010 - 12.06.2023

• Preverite, ali je ščitnik rezila poškodovan oziroma

razpokan. Če je ščitnik rezila udarjen ali razpokan,

ga zamenjajte.

• Preverite, ali sta kosilna glava in ščitnik rezalnega

priključka poškodovana ali razpokana. Če sta kosilna

glava in ščitnik rezalnega priključka udarjena ali

razpokana, ju zamenjajte.

Gorivo

Ta izdelek ima dvotaktni motor.

POZOR:

Če uporabite neustrezno vrsto

goriva, lahko poškodujete motor. Uporabite

mešanico bencina in olja za dvotaktne

motorje.

Bencin

POZOR:

Vedno uporabite kakovostno

mešanico bencina in olja – bencin mora biti

najmanj 90-oktanski (RON). Manj oktanska

goriva lahko povzročijo klenkanje. S tem

se poviša temperatura motorja, ki lahko

povzroči resne poškodbe motorja.

POZOR: Če je izdelek opremljen

s katalizatorjem, morate uporabljati

kakovostno mešanico bencina in olja.

Osvinčeni bencin uniči katalizator.

• Če je na voljo, vedno uporabljajte bencin z nizkimi

vrednostmi izpustov, ki se imenuje tudi alkilatni

bencin.

• Uporabite lahko gorivo E10, mešano z etanolom

( vsebnost etanola naj ne bo višja od 10%) Uporaba

mešanic, ki imajo vsebnost etanola višjo od E10,

lahko ustvari delovne pogoje pri katerih lahko pride

do poškodb motorja.

• Pri neprekinjenem delu z višjim številom vrtljajev

je priporočena uporaba bencina z višjo oktansko

vrednostjo.

Alkilatno gorivo Husqvarna

Za čim boljšo učinkovitost je priporočena uporaba

alkilatnega goriva Husqvarna. V gorivu je manj nevarnih

snovi v primerjavi z običajnim gorivom, kar zmanjšuje

količino nevarnih izpušnih plinov. Po zgorevanju goriva

je količina nevarnih ostankov manjša, zaradi česar

so deli motorja čistejši. To podaljšuje življenjsko dobo

motorja. Alkilatno gorivo Husqvarna ni na voljo na vseh

trgih.

Olje za dvotaktne motorje

POZOR: Nezadostna kakovost olja in/ali

nepravilno razmerje med oljem in gorivom

lahko poškodujeta izdelek in skrajšata

življenjsko dobo katalizatorjev.

POZOR: Ne uporabljajte olja za vodno

hlajene izvenkrmne dvotaktne motorje.

POZOR: Ne uporabljajte olja za

štiritaktne motorje.

• Za čim boljše rezultate in zmogljivost uporabite olje

za dvotaktne motorje Husqvarna.

• Če olje za dvotaktne motorje Husqvarna ni na voljo,

lahko uporabite drugo kakovostno olje za dvotaktne

motorje z zračnim hlajenjem. Za izbiro ustreznega

olja se obrnite na servisnega zastopnika.

Bencin, l

Olje za dvotaktne motorje,

2% (50:1)

5 0,10

10 0,20

15 0,30

1104 - 010 - 12.06.2023 243

20 0,40

Mešanica bencina in olja za dvotaktne motorje

POZOR: Pri mešanju manjših količin

goriva obstaja nevarnost, da manjša

odstopanja močneje vplivajo na razmerje

mešanice. Natančno izmerite količino olja,

ki ga želite dodati in tako ustvarite pravilno

mešanico.

1. Dolijte polovico bencina, ki ga boste uporabili.

2. Nato prilijte celotno količino olja za mešanico in

pretresite.

3. Dodajte še preostalo količino bencina.

4. Previdno premešajte mešanico goriva in napolnite

posodo za gorivo izdelka.

5. Če izdelka nekaj časa ne nameravate uporabljati,

izpraznite posodo za gorivo.

Opomba:

V čisti posodi za gorivo naenkrat

namešajte gorivo največ za 1 mesec uporabe.

Polnjenje posode za gorivo

1. Očistite področje okrog pokrova posode za gorivo.

2. Pretresite posodo in tako poskrbite za ustrezno

mešanje goriva. Uporabljajte posodo za gorivo z

ventilom proti izlivanju.

3. Odstranite pokrovček posode za gorivo.

4. Napolnite posodo za gorivo.

5. Zategnite pokrovček posode za gorivo.

6. Pred zagonom izdelek vsaj za 3m (10čevljev)

premaknite s kraja, na katerem ste ga polnili z

gorivom, in stran od vira goriva.

POZOR:

Umazana posoda za gorivo

povzroča motnje pri delovanju. Redno čistite

posodo za gorivo in verigo in vsaj enkrat

letno zamenjajte filter za gorivo.

Delovni položaj

• Izdelek držite z 2 rokama.

• Izdelek držite ob svojem desnem boku.

• Rezalni priključek naj bo pod višino pasu.

• Izdelek mora vedno biti nameščen na oprtnik.

• Izognite se stiku z vročimi površinami.

• Izognite se stiku z rezalnim priključkom.

Zagon motorja

OPOZORILO: Ko se motor zažene,

bodite na varnostni razdalji 15m/49

čevljev. Obstaja nevarnost začetka rotacije

rezalnega priključka.

1. Izklopno stikalo premaknite v položaj za zagon.

2. Pritiskajte membrano črpalke goriva, dokler se

membrana ne začne polniti z gorivom.

244

1104 - 010 - 12.06.2023

3. Ročico čoka premaknite v položaj za čok.

4. Z levo roko pritisnite ohišje izdelka ob tla. Na izdelek

ne postavite nog.

5. Počasi povlecite ročico zaganjalne vrvice, dokler

ne začutite nekoliko upora, nato ročico zaganjalne

vrvice močno povlecite.

OPOZORILO: Zaganjalne vrvice

ne navijajte okoli svoje roke.

6. Ročico zaganjalne vrvice vlecite, dokler se motor ne

zažene.

POZOR:

Zaganjalne vrvice ne

vlecite, dokler se ne ustavi. Ko je

zaganjalna vrvica popolnoma iztegnjena,

je ne izpustite. Zaganjalno vrvico počasi

spustite. Nevarnost poškodbe izdelka.

7. Ob zagonu motorja potisnite ročico čoka v delovni

položaj in pritisnite polni plin. Ročica plina se

samodejno izklopi z začetne nastavitve.

8. Prepričajte se, da motor gladko deluje.

OPOZORILO:

Pazite, da se ne

dotaknete kapice vžigalne svečke, da

preprečite opekline. Nevarnost opeklin.

Izdelka ne uporabljajte s poškodovanim

pokrovčkom svečke. Nevarnost električnega

udara.

Izklop izdelka

• Motor izklopite tako, da stikalo za zaustavitev

premaknete v položaj za zaustavitev.

Splošna delovna navodila

OPOZORILO: Bodite previdni, ko

žagate drevo, ki je napeto. Pred ali po

žaganju se lahko s sunkom vrne nazaj v svoj

normalni položaj in zadane vas ali izdelek ter

tako povzroči poškodbe.

• Očistite odprt prazen prostor na enem koncu

delovnega območja in z delom začnite tam.

• Premikajte se v urejenem vzorcu po celotnem

delovnem območju.

• Izdelek popolnoma premaknite v levo in desno, da z

vsakim obratom očistite širino 4–5m.

• Očistite dolžino 75m, preden se obrnete in greste

nazaj. Ob premikanju naprej s seboj premikajte tudi

posodo za gorivo.

• Premikajte se v smeri, v kateri ne prečkate jarkov in

ovir več, kot je to potrebno.

1104 - 010 - 12.06.2023

245

• Premikajte se v smeri, v kateri odrezano rastlinje

zaradi vetra pada na očiščeno območje.

• Premikajte se vzdolž pobočja in ne navzgor in

navzdol.

Odstranjevanje trave z nožem za travo

POZOR: Rezil in nožev za travo ne

uporabljajte na lesu. Rezila in nože za travo

uporabljajte samo za dolgo ali težko travo.

• Izdelek premikajte od ene strani na drugo.

• Pri obrezovanju začnite gib z desne proti levi. Pri

ponovnem rezu izdelek premaknite proti desni.

• Obrezujte z levo stranjo noža za travo.

• Nož za travo pri obrezovanju nagnite na levo, da

bo trava padala v liniji. Na ta način je zbiranje trave

lažje.

• Ohranjajte stabilen položaj, pri čemer imejte noge

nekoliko narazen.

• Po vsakem desnem gibu se premaknite naprej in

poskrbite, da je vaš položaj spet stabilen, preden

ponovno nadaljujete z obrezovanjem.

• Podporno skledo rahlo pritiskajte ob tla in tako

poskrbite, da nož za travo ne trči ob tla.

• Sledite tem navodilom in tako zmanjšajte nevarnost,

da bi se odrezan material navil okrog noža za travo:

a) Dodajte polni plin.

b) Noža za travo ne premikajte skozi odrezan

material, ko izdelek premikate od leve proti

desni.

• Preden zberete odrezan material, zaustavite motor

in izdelek odstranite iz oprtnika. Izdelek odložite na

tla.

Prirezovanje trave s kosilno glavo

Obrezovanje trave

1. Kosilno glavo držite tik nad tlemi pod kotom. Kosilne

nitke ne potiskajte v travo.

2. Skrajšajte kosilno nitko za 10–12cm/4–4,75in.

3. Znižajte št. vrt. motorja, da ne poškodujete rastlin.

4. Ko obrezujete travo v bližini predmetov, uporabljajte

80% plina.

Obrezovanje trave z nožem za travo

1. Nožev in rezil za travo ne smete uporabljati za

olesenela stebla.

2. Nož za travo se uporablja za vse vrste visoke ali

goste trave.

3. Trava obrezujte s stranskimi zamahi, pri čemer je

zamah z desne na levo zamah za obrezovanje,

zamah z leve na desno pa zamah za vrnitev v

prvotni položaj. Travo naj obrezuje leva stran noža

(položaj ure med 8.00 in 12.00).

4. Če je nož pri obrezovanju trave nagnjen na levo, se

bo trava zbirala v liniji, zato jo bo lažje zbrati na kup,

na primer z grabljami.

5. Poskusite delati v ritmu. Stojte stabilno, pri tem

imejte noge nekoliko narazen. Po zamahu za vrnitev

v prvotni položaj se pomaknite naprej in se spet

postavite v stabilen položaj.

6. Podporna skleda naj bo rahlo oprta na tla. Uporablja

se za zaščito noža pred udarcem v tla.

7. Zmanjšajte tveganje za navijanje materiala okrog

noža tako, da vedno delate s polnim plinom in se

po zamahu za vrnitev v prvotni položaj izognete

obrezanemu materialu.

8. Pred začetkom zbiranja pokošenega materiala na

kup zaustavite motor, odpnite oprtnik in postavite

stroj na tla.

246

1104 - 010 - 12.06.2023

Košenje trave

1. Pri košnji trave naj bo kosilna nitka vedno vzporedna

s tlemi.

2. Kosilne glave ne potiskajte ob tla. Izdelek se lahko

tako poškoduje.

3. Pri košnji izdelek premikajte iz ene strani na drugo.

Uporabite najvišje število vrtljajev.

Pometanje trave

Zračni tok iz vrteče se kosilne nitke je mogoče uporabiti

za odstranjevanje trave z določenega območja.

1. Kosilno glavo in njeno nitko držite vzporedno s tlemi,

in sicer nad tlemi.

2. Dodajte polni plin.

3. Kosilno glavo premikajte od ene strani na drugo in

tako pometite travo.

OPOZORILO: Očistite pokrov kosilne

glave vsakič, ko nameščate novo kosilno

nitko, in tako preprečite neravnovesje in

vibracije pri ročajih. Preglejte tudi druge dele

kosilne glave in jih po potrebi očistite.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem

vzdrževalnih del morate prebrati in razumeti

poglavje o varnosti.

Za servisiranje in popravila na izdelku posebno

usposabljanje ni potrebno. Zagotavljamo, da vam bodo

na voljo strokovna popravila in servisiranje. Če vaš

prodajalec ni pooblaščen serviser, ga povprašajte, kje

je naslednja najbližja pooblaščena servisna delavnica.

Za več informacij glejte .

Urnik vzdrževanja

Vzdrževanje

Dnevno

Teden-

sko

Mesečno

Očistite zunanjo površino. X

Preglejte, ali je oprtnik morda poškodovan. X

Preverite ročico in ročaj ter se prepričajte, da sta pravilno pritrjena in nepoškodo-

vana.

Prepričajte se, da zapora plina in plin delujeta pravilno. X

Preverite delovanje izklopnega stikala in se prepričajte, da deluje pravilno. X

Prepričajte se, da se rezalni priključek ne vrti s hitrostjo prostega teka. X

1104 - 010 - 12.06.2023 247

Vzdrževanje

Dnevno

Teden-

sko

Mesečno

Očistite zračni filter. Po potrebi jih zamenjajte. X

Rezilo mora biti ostro in pravilno nameščeno na sredino; bodite pozorni na

razpoke. Če rezilo ni pravilno usrediščeno, lahko poškoduje izdelek.

Preverite, ali je ščitnik rezalnega priključka poškodovan ali razpokan. Če opazite

poškodbe, zamenjajte.

Preverite, ali so na kosilni glavi poškodbe ali razpoke. Če opazite poškodbe,

zamenjajte.

Prepričajte se, da so vijaki in matice dobro priviti. X

Preglejte, ali iz motorja, posode ali cevi za gorivo izteka gorivo. X

Preglejte transportno zaščito. Pazite, da rezilo ni poškodovano in da je mogoče

transportno zaščito pravilno namestiti.

Očistite hladilni sistem. X

Preverite, ali sta zaganjalnik in zaganjalna vrvica poškodovana. X

Preverite, ali so elementi za blaženje tresljajev poškodovani ali razpokani. X

Očistite zunanjost svečke. Odstranite jo in preverite razmak med elektrodama.

Nastavite pravilno razdaljo med elektrodama (glejte

Tehnični podatki na strani

252

) ali zamenjajte svečko. Prepričajte se, da ima svečka zaščito proti motnjam.

Očistite zunanjo površino uplinjalnika in območje okrog njega. X

Preverite kotni prenos in se prepričajte, da je do ¾ napolnjen z mastjo. Po

potrebi ga napolnite z ustrezno mastjo.

Očistite ali zamenjajte lovilec isker na dušilcu. X

Preverite, ali je filter goriva umazan in ima cev goriva razpoke ali druge poškod-

be. Po potrebi jih zamenjajte.

Preverite vse kable in priključke. X

Preverite, ali so sklopka, vzmeti sklopke in boben sklopke obrabljeni. Če je treba

zamenjati 1 ali več teh sklopov, se obrnite na servisnega zastopnika.

Zamenjajte svečko. Prepričajte se, da ima svečka zaščito proti motnjam. X

Preverite in očistite mrežico lovilnika isker na dušilcu. X

Prilagajanje hitrosti prostega teka

OPOZORILO: Pred zagonom izdelka

preberite varnostna navodila v poglavju o

varnosti. Glejte

Varnost na strani 231

OPOZORILO: Če se rezalni priključek

vrti, ko je motor v prostem teku, morate T-

vijak za prilagoditev prostega teka obračati

v nasprotni smeri urinega kazalca, dokler se

rezalni priključek ne zaustavi.

1. Zračni filter mora biti čist.

2. Prepričajte se, da je pokrov zračnega filtra v

ustreznem položaju.

3. Uporabite nastavitveni vijak za prosti tek T.

248 1104 - 010 - 12.06.2023

4. Najprej obračajte šobo T v smeri urinega kazalca

tako dolgo, da se rezilni priključek začne vrteti.

5. Vijak obračajte v nasprotni smeri urinega kazalca,

dokler se rezalni priključek ne zaustavi.

OPOZORILO: Če se rezalni

priključek po spremembi hitrosti v

prostem teku ne zaustavi, se obrnite

na servisnega zastopnika. Izdelka ne

uporabljajte, dokler ni pravilno nastavljen

ali popravljen.

6. Prepričajte se, da motor deluje enakomerno v vseh

položajih.

Čiščenje hladilnega sistema

POZOR: Umazan ali zamašen hladilni

sistem lahko povzroči pregrevanje izdelka,

zaradi česar lahko pride do poškodb izdelka.

Hladilni sistem vključuje:

• Hladilna rebra na valju (A)

• Dovod zraka (B).

• Prepričajte se, da hladilni sistem ni umazan ali

zamašen.

• Hladilni sistem očistite s krtačo enkrat tedensko ali

po potrebi pogosteje.

Čiščenje zračnega filtra

POZOR: Če je zračni filter poškodovan,

ga je treba zamenjati.

Če filter uporabljate dlje časa, ga ni mogoče popolnoma

očistiti. Zračne filtre menjajte z novimi v rednih intervalih.

1. Odstranite pokrov zračnega filtra in zračni filter.

2. Očistite zračni filter s stisnjenim zrakom.

3. Očistite tudi notranjo površino pokrova filtra.

Uporabite zrak ali krtačko.

4. Prepričajte se, da je filter suh.

Filter goriva

Če motorju zmanjka goriva, preverite ali sta zračna

odprtina v pokrovčku rezervoarja za gorivo in filter goriva

(A) čista.

Kotni prenos

Kotni prenos je v tovarni do ¾ napolnjen z mastjo. Pred

uporabo se prepričajte, da se nivo masti ni spremenil.

Uporabite Husqvarna posebno mast, če jo je treba

dodati. Ne menjujte masti v kotnem prenosu. Popravila

kotnega prenosa naj opravlja servisno osebje.

1104 - 010 - 12.06.2023

249

Pregled svečke

POZOR: Vedno uporabljajte priporočeno

vrsto svečke. Zaradi neustrezne vrste

vžigalne svečke se izdelek lahko poškoduje.

• Če se moč motorja zmanjša, motorja ni mogoče

enostavno zagnati ali ta ne deluje ustrezno v

prostem teku, preglejte vžigalno svečko.

• Tveganje za pojav oblog na elektrodah vžigalne

svečke lahko zmanjšate tako, da upoštevate ta

navodila:

a) Hitrost prostega teka mora biti pravilno

nastavljena.

b) Mešanica goriva mora biti ustrezna.

c) Zračni filter mora biti čist.

• Če je vžigalna svečka umazana, jo očistite in

zagotovite, da je razmak med elektrodama ustrezen;

glejte

Tehnični podatki na strani 252

• Vžigalno svečko po potrebi zamenjajte.

Prilagoditev motorja

Če motor ne deluje pravilno, sledite naslednjim

navodilom.

1. Namestite odobren rezalni priključek, glejte

Pribor na

strani 254

2. Zaženite motor.

3. Izdelek 3 minute uporabljajte v običajnih pogojih.

4. Rezalni priključek dvignite v zrak in 30 sekund

držite polni plin. Če uporabljate kosilno glavo, se

prepričajte, da je kosilna nitka z nožem na ščitniku

odrezana na pravilno dolžino.

Opomba:

Pri tem koraku ne obrezujte trave ali

vej.

5. Izdelek uporabljajte v običajnih pogojih, da se

prepričate, da motor pravilno deluje.

6. Če motor ne deluje pravilno, 4. in 5. korak trikrat

ponovite.

7. Dovolite svojemu Husqvarna prodajalcu, da

prilagodi/popravi izdelek, če po tem, ko ste opravili

vse navedene korake, motor še vedno ne deluje

pravilno.

Brušenje noža in rezila za travo

OPOZORILO: Izklopite motor.

Uporabljajte zaščitne rokavice.

• Da boste nož ali rezilo za travo pravilno nabrusili,

upoštevajte navodila, ki so priložena rezalnemu

priključku.

• Vse robove nabrusite enakomerno, da ohranite

ravnovesje.

• Uporabite plosko pilo z enim rezom.

OPOZORILO: Rezilo, ki je

poškodovano, vedno obvezno zavrzite.

Ukrivljenega ali zvitega rezila ne poskušajte

poravnati in ponovno uporabiti.

Mazanje gibke pogonske gredi

1. Privzdignite gumbni vijak in vzemite tulec pogonske

gredi iz pokrova sklopke.

a) Iz tulca izvlecite ali s stresanjem odstranite

pogonsko gred.

250

1104 - 010 - 12.06.2023

2. Namastite pogonsko gred.

3. Sočasno zavrtite in potisnite pogonsko gred, da jo

znova vstavite v tulec pogonske gredi. Približno

10mm (0,40in) pogonske gredi naj sega nad rob

tulca pogonske gredi.

4. Odprtino v tulcu pogonske gredi poravnajte z

gumbnim vijakom na pokrovu sklopke.

5. Za priklop sočasno zavrtite in obrnite pogonsko gred.

Odpravljanje težav

Motorja ni mogoče zagnati

Kontrola Možen vzrok Postopek

Izklopno stikalo. Prepričajte se, da je izklopno stikalo

v položaju za izklop.

Izklopno stikalo naj zamenja poobla-

ščena servisna delavnica.

Zaskočne kljukice zaganjalnika. Zaskočne kljukice zaganjalnika se ne

morejo prosto premikati.

Odstranite pokrov zaganjalnika in

očistite območje zaskočnih kljukic za-

ganjalnika. Glejte

Pregled izdelka na

strani 229

Za pomoč prosite pooblaščeno ser-

visno delavnico.

Rezervoar za gorivo. Neprava vrsta goriva. Izpraznite rezervoar za gorivo in ga

napolnite s pravilnim gorivom.

1104 - 010 - 12.06.2023 251

Kontrola Možen vzrok Postopek

Svečka. Svečka je umazana ali mokra. Poskrbite, da je svečka suha in čista.

Razmak med elektrodama vžigalne

svečke ni pravilen.

Očistite svečko. Prepričajte se, da

je razmak med elektrodama pravilen.

Prepričajte se, da ima svečka zaščito

proti motnjam.

Ustrezen razmak med elektrodama si

oglejte v tehničnih podatkih.

Svečka ni čvrsto nameščena. Zategnite svečko.

Motor se zažene, vendar se ponovno zaustavi

Kontrola

Možen vzrok Postopek

Rezervoar za gorivo Nepravilna vrsta goriva. Izpraznite rezervoar za gorivo in ga napolnite

s pravilnim gorivom.

Zračni filter Zračni filter je zamašen. Očistite zračni filter.

Transport skladiščenje in odstranitev

Prevoz in skladiščenje

• Pred vsakim shranjevanjem se mora izdelek ohladiti.

• Preden prevažate in skladiščite izdelek in gorivo, se

prepričajte, da izdelek ne pušča in da ni hlapov.

Iskre ali odprti plamen, npr. z električnih naprav ali

kotlov, lahko zanetijo ogenj.

• Za prevoz in skladiščenje goriva vedno uporabite

odobrene posode.

• Pred transportom ali dolgotrajnim skladiščenjem

izpraznite posodo za gorivo. Gorivo zavrzite na temu

primernem zbirnem mestu.

• Med prevozom in skladiščenjem namestite

transportno zaščito.

• Pokrov svečke odstranite s svečke.

• Med prevozom pritrdite izdelek. Prepričajte se, da se

ne more prestaviti.

• Pred dolgotrajnim skladiščenjem očistite izdelek in

na njem opravite servis.

Tehnični podatki

553RBX

Motor

Gibna prostornina valja v cm

50,6

Hitrost prostega teka, vrt/min 2800

Priporočeno najvišje število vrtljajev, vrt/min 13000

Hitrost pogonske gredi, vrt./min. 9285

252 1104 - 010 - 12.06.2023

553RBX

Najv. izhodna moč motorja, v skladu z ISO 8893, kW/KM pri vrt/min 2,3/3,1 pri 9500

Dušilnik z katalizatorjem Št.

Vžigalni sistem

Svečka NGK CMR7H

Razmik elektrod, mm 0,6-0,7

Sistem za gorivo in mazanje

Prostornina posode za gorivo v l/cm³ 800/0,8

Teža

Brez goriva, rezilnega priključka in ščitnika, kg 12,1

Emisije hrupa

Raven zvočne moči, izmerjena v dB (A) 115

Raven zvočne moči, zajamčena L

dB(A) 118

Nivoji hrupa

Ekvivalentna raven zvočnega tlaka pri uporabnikovem ušesu, izmerjena v skladu s standardoma EN ISO 11806 in

ISO 22868, dB (A), najniž./najv.

Opremljeno s kosilno glavo (originalno) 103

Opremljeno z nožem za travo (originalnim) 102

Ravni vibracij

Ekvivalentne ravni hrupa (a

hv,eq

) pri ročajih, izmerjena v skladu z EN ISO 11806 in ISO 22867, m/s

Opremljeno s kosilno glavo, levo/desno 2,7/3,3

Opremljeno z nožem za travo (originalnim) 3,4/5,3

Emisije hrupa v okolje, merjene kot moč zvoka (L

), v skladu z direktivo ES 2000/14/ES. Navedena raven

zvočne moči naprave je bila izmerjena z originalnim rezalnim priključkom, ki dosega najvišjo raven. Razlika

med zajamčeno in izmerjeno ravnjo zvočne moči je v tem, da zajamčena raven zvočne moči, v skladu z

direktivo 2000/14/ES, vključuje tudi razpršitev izmerjenih vrednosti in razlike med različnimi napravami istega

modela.

Zabeleženi podatki za ekvivalentno raven zvočnega tlaka imajo tipično statistično razpršitev (standardni

odklon) 1dB(A).

Zabeleženi podatki za raven vibracij imajo tipično statistično razpršitev (standardni odklon) 1 m/s

1104 - 010 - 12.06.2023 253

Dodatna oprema

Pribor

Odobren pribor Vrsta pribora Ščitnik rezalnega priključka, št. izdel-

Nož/rezilo za travo Multi 300-3 (premer 300, 3 zobje) 537 33 16-03

Multi 255-3 (premer 255, 3 zobje) 537 33 16-03

Multi 275-4 (premer 275, 4 zobje) 537 33 16-03

Multi 330-2 (premer 330, 2 zobje) 537 33 16-03

Plastična rezila Tricut s premerom 300 mm (poseb-

na rezila imajo številko dela 531 01

77-15)

537 33 16-03

Kosilna glava T35, T35X (vrvica s premerom 2,4–

3,0mm)

537 33 16-03

S35 (vrvica s premerom 2,4–3,0mm) 537 33 16-03

T45x (vrvica s premerom 2,7–

3,3mm)

537 33 16-03

S ll 537 33 16-03

Podporna skleda Fiksirana –

254 1104 - 010 - 12.06.2023

Izjava o skladnosti

Izjava EU o skladnosti

Mi, Husqvarna AB, SE‐-561 82 Huskvarna, Švedska,

tel.: +46-36-146500, izjavljamo na lastno odgovornost,

da je izdelek:

Opis Motorna kosa

Znamka Husqvarna

Vrsta/model 553RBX

Identifikacija Serijske številke od letnika 2022 dalje

v celoti skladen z naslednjimi direktivami in uredbami

EU:

Uredba Opis

2006/42/ES "o strojih"

2014/30/EU "o elektromagnetni združljivosti"

2000/14/EC "o emisijah hrupa v okolico"

2011/65/EU "o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi"

in so pri tem v veljavi naslednji standardi in/ali tehnične

specifikacije: EN ISO 12100:2021, CISPR 12:2009,

ISO 14982:1998, EN ISO 11806-1:2011, EN ISO

11806-2:2011, EN IEC 63000:2018

RISE SMP Svensk Maskinprovning AB, Box 4053,

SE-904 03 Umeå, Švedska, je izvedel neodvisen tipski

preizkus v imenu družbe Husqvarna AB.

Številka potrdila: SEC/17/2462

0404, RISE SMP Svensk Maskinprovning AB, BBox

4053, SE-904 03 Umeå, Švedska potrjuje skladnost

z direktivo sveta in postopkom ugotavljanja skladnosti

2000/14/ES.

Za informacije v zvezi z emisijami hrupa glejte poglavje

Tehnični podatki na strani 252

2022-05-09

Stefan Holmberg, direktor oddelka za raziskave in

razvoj, tehnološko upravljanje, Husqvarna AB

Odgovorni za tehnično dokumentacijo

1104 - 010 - 12.06.2023 255

İçindekiler

Giriş............................................................................ 256

Güvenlik......................................................................258

Bakım için güvenlik talimatları.................................... 264

Yakıt güvenliği............................................................ 264

Montaj......................................................................... 265

Çalışma.......................................................................269

Bakım..........................................................................274

Sorun giderme............................................................ 278

Taşıma, depolama ve atma........................................ 279

Teknik veriler.............................................................. 279

Aksesuarlar.................................................................280

Uyumluluk Bildirimi..................................................... 281

Giriş

Ürün açıklaması

Bu ürün, yanmalı motorlu bir çalı tırpanıdır.

Kullanım sırasında güvenliğiniz ve verimliliği artırmak

için sürekli olarak çalışmalar yapılmaktadır. Daha fazla

bilgi için lütfen servis bayinizle görüşün.

Kullanım amacı

Ürünü çim bıçağı veya misina kafa ile değişik türdeki

yeşillikleri kesmek için kullanın. Ürünü çim budama ve

çim temizleme işleri dışında kullanmayın.

Not: Kullanım, ulusal veya yerel yönetmelikler

tarafından düzenlenebilir. Belirlenmiş yönetmeliklere

uyun.

Ürünü yalnızca üretici tarafından onaylanmış

aksesuarlarla kullanın. Bkz.

Aksesuarlar sayfada: 280

Ürüne genel bakış

1. Bıçak

2. Gres doldurma kapağı, ayna dişli

3. Ayna dişli

4. Kesme ataşmanı siperliği

5. Mil

6. Yarım daire şeklindeki tutamak

7. Gaz tetiği

8. Durdurma anahtarı

256 1104 - 010 - 12.06.2023

9. Gaz tetiği kilidi

10. Esnek hareket mili bağlantısı

11. Çalıştırma ipi tutma yeri

12. Yakıt tankı

13. Hava filtresi kapağı

14. Silindir kapağı

15. Buji kapağı ve buji

16. Yakıt pompası diyaframı haznesi

17. Jikle kontrolü

18. Taşıma askısı

19. Çalıştırma diski

20. Destek flanşı

21. Destek manşeti

22. Kilitleme somunu

23. Misina kafa

24. Nakliye koruyucusu

25. Kilit pimi

26. Soket anahtarı

27. Tornavida

28. Kullanım kılavuzu

29. J kulpu

Ürün üzerindeki semboller

UYARI! Dikkatli olun ve ürünü doğru

kullanın. Bu ürün, sürücü ya da başkaları

açısından ciddi yaralanmalara veya ölüme

neden olabilir.

Bu ürünü kullanmadan önce kullanım

kılavuzunu dikkatlice okuyun ve talimatları

anladığınızdan emin olun.

Üzerinize nesne düşebilecek yerlerde

koruyucu baret kullanın. Onaylı kulak

koruma ekipmanı ve onaylı koruyucu

gözlük kullanın.

Çıkış milinin maksimum hızı.

Ürün, geçerli AT direktiflerine uygundur.

Bu ürün yürürlükteki Birleşik Krallık

yönetmeliklerine uygundur.

Ürün, nesne fırlatarak yaralanmaya neden

olabilir.

50F

15 m

Ürünü kullanırken başka kişilerle ve

hayvanlarla aranızda en az 15 m/50 ft

mesafe bırakın.

Kesme ekipmanı anında kesemediği bir

nesneye dokunursa bıçak saplanması

riski oluşur. Ürün, uzuvların kesilmesine

neden olabilir. Ürünü kullanırken başka

kişilerle ve hayvanlarla aranızda en az 15

m/50 ft mesafe bırakın.

Oklar, tutma yeri konumu için sınırı

gösterir.

Jikle.

Yakıt pompası diyaframı haznesi.

Onaylı koruyucu eldiven kullanın.

Ağır işler için elverişli, kaymaya dirençli

botlar kullanın.

AB ve BK direktifleri ile düzenlemeleri

ve Yeni Güney Galler mevzuatı "Çevre

Koruma Operasyonları (Gürültü Kontrolü)

Yönetmeliği 2017" uyarınca çevreye

yayılan gürültü emisyonu etiketi. Ürünün

garantili ses gücü düzeyi

Teknik veriler

sayfada: 279

Vücudunuzun tüm bölümlerini sıcak

yüzeylerden uzakta tutun.

yyyyhhxxxx Nominal değerler plakası

seri numarasını gösterir.

yyyy üretim yılı, hh ise

üretim haftasıdır.

Not: Ürünün üzerindeki diğer semboller/etiketler, diğer

ticari alanların sertifikalandırma gereklilikleri ile ilgilidir.

Avrupa V Emisyonları

UYARI:

Motorun kurcalanması bu ürünün

AB tip onayını geçersiz kılar.

1104 - 010 - 12.06.2023 257

Ürün sorumluluğu

Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya

üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından

onaylanmayan bir aksesuar bulunması,

• ve ürünün, onaylı bir servis merkezinde veya yetkili

bir kurum tarafından tamir edilmemesi durumunda

oluşabilecek hasarlardan sorumlu değiliz.

Güvenlik

Güvenlik tanımları

Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve

notlar kullanılmıştır.

UYARI: Kılavuzdaki talimatlara

uyulmadığı takdirde operatör veya çevredeki

kişiler için ciddi yaralanma veya ölüm

tehlikesi varsa kullanılır.

DİKKAT: Kılavuzdaki talimatlara

uyulmadığı takdirde ürünün, diğer

malzemelerin veya çevrenin zarar görme

riski olduğunda kullanılır.

Not: Belirli bir durumda bilgi verilmesi gerektiğinde

kullanılır.

Genel güvenlik talimatları

UYARI: Ürünü kullanmadan önce

aşağıdaki uyarı talimatlarını okuyun.

• Üreticinin onayı olmadan üründe değişiklik yapmayın

ve her zaman orijinal aksesuarları kullanın.

Onaylanmayan değişiklikler ve/veya aksesuarlar

operatörler veya diğerleri için ciddi yaralanmalara

veya ölüme yol açabilir.

• Susturucunun iç kısmında kanserojen olabilecek

kimyasal maddeler bulunmaktadır. Hasarlıysa

susturucuya dokunmayın.

• Kullanılmış bir susturucu/kıvılcım önleyici ve kıvılcım

önleyici montaj yüzü, yanma sonrası oluşan ve

kanserojen olabilecek parçacık birikintileri içerebilir.

Susturucu ve/veya kıvılcım önleyici kullanırken

bu bileşiklere karşı önlem alın. Susturucu ve/

veya kıvılcım önleyici kullanmadan önce, bkz.

Susturucuyu kontrol etme sayfada: 262

• Bu ürün, çalışırken tıbbi implantlarla etkileşime

neden olabilecek elektromanyetik alan oluşturur. Bu

durum ciddi yaralanmaya veya ölüme yol açabilir.

Kullanmadan önce doktorunuzla ve tıbbi implant

üreticinizle iletişime geçin.

• Motor açıkken bujiye veya buji kablosuna

dokunmayın. Elektrik çarpması riski.

• Onaylanmayan aksesuar veya yedek

parçalardan kaynaklanan hasarlar için garantiniz

onaylanmayabilir.

Montaj için güvenlik talimatları

UYARI: Ürünü kullanmadan önce

aşağıdaki uyarı talimatlarını okuyun.

• Ürünün montajını yapmadan önce buji kapağını

bujiden çıkarın.

• Onaylı koruyucu eldiven kullanın.

• Motoru çalıştırmadan önce kapağı ve mili doğru

şekilde monte ettiğinizden emin olun.

• Çalıştırma diski ve destek flanşı, kesme donanımının

orta deliğine doğru şekilde yerleşmelidir. Yanlış

şekilde takılan kesme donanımı, operatör ve

başkaları açısından ciddi yaralanmalara veya ölüme

neden olabilir.

• Ürünü güvenli bir şekilde çalıştırmak ve operatörün

veya başkalarının yaralanmasını önlemek için

ürünün kuşam askılığın daima doğru şekilde

takılması gerekir.

Kullanım için güvenlik talimatları

UYARI: Ürünü kullanmadan önce

aşağıdaki uyarı talimatlarını okuyun.

• Kullanmadan önce çim temizleme ve çim budama

arasındaki farkı anlamanız gerekir.

• Nasıl devam etmeniz gerektiği konusunda emin

olmadığınız bir durumla karşılaşırsanız bir uzmana

danışmalısınız. Bayiniz veya servis atölyenizle

iletişime geçin. Yapabileceğinizin ötesinde olduğunu

düşündüğünüz hiçbir çalışmayı yapmayın.

• Arızalı bir ürünü kesinlikle kullanmayın. Bu kılavuzda

belirtilen güvenlik kontrolleri ile bakım ve servis

talimatlarına uyun. Bazı bakım ve servis işlerinin

sadece yetkili ve kalifiye teknisyenler tarafından

yapılması gerekir. Şu başlık altındaki talimatları

okuyun:

Ürünün üzerindeki güvenlik araçları

sayfada: 260

• Tüm kapak, siperlik ve tutma yerleri ürünü

çalıştırmadan önce takılmalıdır. Elektrik çarpması

riskini önlemek için buji kapağının ve ateşleme

kablosunun hasarlı olmadığından emin olun.

258

1104 - 010 - 12.06.2023

• Ürünü hiçbir zaman yorgunken; alkol, uyuşturucu

veya ilaç gibi görüşünüzü, dikkatinizi ya da doğru

düşünmenizi etkileyebilecek bir maddenin etkisi

altındayken kullanmayın.

• Ürünü yoğun sis, sağanak yağmur, kuvvetli

rüzgar ve aşırı soğuk gibi kötü hava şartlarında

kullanmayın. Kötü hava şartlarında çalışmak

yorucudur ve buzlu zemin, öngörülemeyen devrilme

yönü vb. ek riskler doğurur.

• Bu motor birimiyle birlikte kullanabileceğiniz

aksesuarlar sadece şu bölümde önerdiğimiz kesme

ataşmanlarıdır:

Aksesuarlar sayfada: 280

• Çocukların ürünü kullanmasına veya ürünün

yakınında bulunmasına kesinlikle izin vermeyin.

Ürün yaylı mekanizmalı bir başlatma/durdurma

anahtarıyla donatıldığından ve düşük hızda

ve çalıştırma koluna uygulanan kuvvetle

çalıştırılabildiğinden, bazı durumlarda küçük çocuklar

dahi ürünü çalıştırmak için gereken kuvveti

sağlayabilir. Bu da ciddi yaralanma riski doğurur. Bu

nedenle, ürün sıkı gözetim altında olmadığında buji

kapağını çıkarın.

• Motorun kapalı veya iyi havalandırılmamış bir

alanda kullanılması, boğulma veya karbonmonoksit

zehirlenmesi nedeniyle ölüme neden olabilir.

• Tam kavrama kapağı ve mil, ürün çalıştırılmadan

önce takılmalıdır. Aksi takdirde kavrama gevşeyebilir

ve yaralanmaya neden olabilir.

• Çalışırken hiçbir insan veya hayvanın 15 metreden

fazla yaklaşmadığından emin olun. Aynı çalışma

alanında birkaç operatör çalıştığında, güvenli mesafe

en az 15 metre olmalıdır. Aksi takdirde ciddi

yaralanma riski vardır. Herhangi biri yaklaşırsa ürünü

derhal durdurun. Güvenlik bölgesi içinde kimsenin

bulunmadığından emin olmak için önce arkanızı

kontrol etmeden ürünü asla sallamayın.

• İnsanların, hayvanların veya diğer nesnelerin

ürün kontrolünüzü etkilemeyeceğinden veya

bunların kesme ataşmanıyla ya da kesme

ataşmanının fırlattığı sabit olmayan nesnelerle temas

etmeyeceğinden emin olun. Bununla birlikte, bir

kaza durumunda yardım isteyemeyecekseniz ürünü

kullanmayın.

• Çalışma alanını daima inceleyin. Taş, kırık cam,

çivi, çelik tel, ip vb. fırlayabilecek veya kesme

ataşmanına dolaşabilecek tüm sabit olmayan

nesneleri kaldırın.

• Güvenli bir şekilde hareket edebildiğinizden ve

ayakta durabildiğinizden emin olun. Ani hareket

etmeniz gerekebileceğini göz önünde bulundurarak

çevrenizdeki olası engelleri (kökler, taşlar, dallar,

çukurlar vs.) kontrol edin. Eğimli yüzeyde çalışırken

çok dikkatli olun.

• Her zaman dengenizi koruyun ve yere sağlam basın.

Makineyi kullanırken erişim alanınızın dışındaki

yerlere uzanmaya çalışmayın.

• Ürünü kullanırken her zaman kuşam askılık kullanın

ve mili vücudunuzun sağ tarafında tutun.

• Kesme ataşmanını bel seviyenizin altında tutun.

• Başka bir alana geçmeden önce motoru kapatın.

Ekipmanı bir mesafe boyunca taşımadan veya

nakletmeden önce taşıma siperliğini takın.

• Görüş alanınızda değilken ürünü motor çalışır halde

asla yere koymayın.

• Bıçak milinin etrafına dolanan malzemeyi

çıkarmadan önce motoru ve kesme ekipmanını

durdurun. Ne ürün operatörü ne de başka biri, motor

çalışır haldeyken veya kesme ekipmanı dönerken

kesilen malzemeyi çıkarmaya çalışmamalıdır; bu

durum ciddi yaralanmalara neden olabilir. Kullanım

esnasında ayna dişli sıcak olabilir ve kullanımdan

sonra da bu durum bir süre devam edebilir.

Dokunursanız yanabilirsiniz.

• Savrulan nesnelere dikkat edin. Daima onaylanmış

bir koruyucu gözlük takınız. Asla kesme ataşmanı

siperliği üzerine eğilmeyin. Taşlar, çöpler vb.

maddeler gözlere fırlayabilir ve körlüğe veya ciddi

yaralanmalara neden olabilir.

• Bazen siperlik ile kesme ataşmanı arasına dal veya

çim parçaları sıkışır. Ürünü temizlemeden önce

mutlaka motoru durdurun.

• Testere bıçağı veya çim bıçağı takılı olan ürünlerde,

bıçak sabit bir nesneye temas ettiğinde ürün yana

doğru şiddetli bir şekilde fırlayabilir. Bu durum bıçak

saplanması olarak adlandırılır. Bıçak saplanması,

ürünü ve/veya operatörü herhangi bir yöne

doğru itmeye ve muhtemelen ürünün kontrolünün

kaybedilmesine yetecek kadar şiddetli olabilir. Ürün

bir engele takılır, durur ya da eğilirse herhangi bir

uyarı olmadan bıçak saplanması meydana gelebilir.

Bıçak saplanması daha çok kesilen malzemenin zor

görüldüğü alanlarda meydana gelir.

• Bıçağın alanı saat 12 ve 3 yönleri arasındayken

kesim yapmaktan kaçının. Bıçağın dönüş hızı

nedeniyle bıçağın bu bölgesiyle kalın kökleri

kesmeye çalışırsanız bıçak saplanması yaşanabilir.

• Her çalışma işleminden sonra motoru mutlaka

rölantiye alın. Motorda yük olmadan uzun süre tam

gaz çalıştırma ciddi motor hasarlarına neden olabilir.

1104 - 010 - 12.06.2023

259

• Kulak koruma ekipmanı taktığınızda uyarı

sinyallerine veya bağırma seslerine karşı dikkatli

olun. Motor durur durmaz kulak koruma ekipmanınızı

hemen çıkarın.

• Titreşime aşırı ölçüde maruz kalmak, dolaşım

bozukluğu olan kişilerde dolaşım veya sinir

sistemi hasarına yol açabilir. Titreşime aşırı maruz

kalma belirtileri yaşıyorsanız doktorunuzla iletişime

geçiniz. Bu belirtiler arasında uyuşma, his kaybı,

karıncalanma, iğnelenme, acı, güç kaybı, cilt

renginde veya durumunda değişiklik bulunmaktadır.

Bu belirtiler genelde parmaklarda, ellerde veya

bileklerde görülür.

• Buji kapağı hasar görmüş bir ürünü kullanmayın.

• Susturucusu hasarlı olan bir ürünü kullanmayın.

• Vücudunuzun tüm bölümlerini dönen kesme

ataşmanından ve sıcak yüzeylerden uzak tutun.

• Çim bıçağını tutarken her zaman eldiven takın.

Kişisel koruyucu ekipman

UYARI: Ürünü kullanmadan önce

aşağıdaki uyarı talimatlarını okuyun.

• Ürünü kullanırken daima onaylı kişisel koruyucu

ekipmanları kullanın. Kişisel koruyucu ekipmanlar

yaralanma riskini tamamen engelleyemez ancak bir

kaza durumunda yaralanmanın derecesini azaltır.

Bayinizin doğru ekipmanı seçmenize yardımcı

olmasını sağlayın.

• Nesnelerin düşme riski bulunan yerlerde koruyucu

kask kullanın.

• Yeterli gürültü azaltması sağlayan onaylı kulak

koruma ekipmanını kullanın. Uzun süre gürültüye

maruz kalınması sürekli işitme bozukluğuna yol

açabilir.

• Onaylı koruyucu gözlük kullanın. Vizör

kullanıyorsanız onaylı koruma gözlüğü de

kullanmanız gerekir. Onaylı koruma gözlüğü

ABD'de ANSI Z87.1 veya AB ülkelerinde EN 166

standardıyla uyumlu olmalıdır.

• Yüz koruması için vizör kullanın. Vizör, göz koruması

için yeterli değildir.

• Kesme donanımını takma, kontrol etme veya

temizleme gibi eldiven gerektiren durumlarda eldiven

kullanın.

• Sağlam, kaymaz botlar kullanın.

• Sağlam kumaştan yapılmış kıyafetler kullanın.

Daima kalın ve uzun pantolonlarla uzun kollu

kıyafetler kullanın. Çalılara ve dallara takılabilecek

bol kıyafetler kullanmayın. Takı takmayın; şort,

sandalet giymeyin veya çıplak ayakla dolaşmayın.

Saçınızı güvenli bir şekilde omuz hizasının üzerinde

toplayın.

• İlk yardım ekipmanını yakında bulundurun.

Ürünün üzerindeki güvenlik araçları

Güvenlik araçlarının nerede bulunabileceği hakkında

bilgi için bkz.

Ürüne genel bakış sayfada: 256

UYARI: Ürünü kullanmadan önce

aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik araçları hasarlı olan bir ürünü kullanmayın.

Güvenlik araçlarında düzenli olarak kontrol ve bakım

yapın. Güvenlik araçları hasarlıysa Husqvarna servis

noktanızla görüşün.

• Güvenlik araçlarında değişiklik yapmayın. Koruyucu

kapaklar, emniyet şalterleri veya diğer koruyucu

araçlar takılı değilse veya hasarlıysa ürünü

kullanmayın.

• Üründe, özellikle de güvenlik araçlarında yapılacak

tüm servis ve onarım işleri için özel eğitim

gerekir. Güvenlik araçları bu kullanım kılavuzundaki

denetimleri geçemiyorsa servis personelinden

yardım almanız gerekir. Profesyonel servis ve

onarım garantisi sunarız. Yetkili satıcınız servis

noktası değilse kendisiyle görüşüp en yakınınızdaki

servis noktası hakkında bilgi edinin.

• Kesme ataşmanını onaylı ve doğru takılmış bir

kesme ataşmanı siperliği olmadan kullanmayın.

Daha fazla bilgi için bkz.

Aksesuarlar sayfada: 280

Durdurma anahtarını kontrol etme

1. Motoru başlatın.

2. Durdurma düğmesini durdurma konumuna getirin ve

motorun durduğundan emin olun.

260

1104 - 010 - 12.06.2023

Gaz tetiği kilidini kontrol etme

Gaz tetiği kilidi, gaz tetiğinin kazara çalıştırılmasını

önlemek için gaz tetiğini rölanti konumunda kilitler. Gaz

tetiği kolunu ve gaz tetiği kilidini serbest bıraktığınızda

her ikisi de ilk konumlarına geri döner.

1. Gaz tetiği kilidini (A) itin. Gaz tetiğinin (B) serbest

kaldığından emin olun.

2. Gaz tetiği kilidi serbest bırakıldığında gaz tetiğinin

(B) rölanti konumunda kilitlendiğinden emin olun.

3. Gaz tetiği kilidine (A) basın ve kilidi serbest

bıraktığınızda ilk konumuna döndüğünden emin

olun.

4. Gaz tetiği kilidi (A) ve gaz tetiğinin (B) serbestçe

hareket ettiğinden emin olun.

5. Ürünü çalıştırın ve tam gaz verin. Bkz.

Motoru

çalıştırma sayfada: 271

6. Gaz tetiğini (B) serbest bırakın ve kesme

ataşmanının durduğundan ve sabit kaldığından emin

olun.

UYARI: Gaz tetiği rölanti

konumundayken kesme ataşmanı hareket

ederse rölantiyi ayarlayın. Bkz.

Rölantinin

ayarlanması sayfada: 275

Kesme ataşmanı siperliğini kontrol etme

UYARI: Yanlış veya hasarlı kesme

ataşmanı siperliği ciddi yaralanmalara neden

olabilir. Bkz.

Aksesuarlar sayfada: 280

UYARI: Kullandığınız kesme ataşmanı

için daima tavsiye edilen kesme ataşmanı

siperliğini kullanın. Yanlış veya hasarlı

bir kesme ataşmanı siperliğinin takılması

ciddi yaralanmalara neden olabilir. Bkz.

Aksesuarlar sayfada: 280

Kesme ataşmanı siperliği, nesnelerin operatöre doğru

fırlatılmasından kaynaklanabilecek yaralanmaları önler.

Kesme ataşmanına dokunduğunuzda oluşabilecek

yaralanmaları da önler.

1. Çatlama gibi herhangi bir hasar olup olmadığını

gözünüzle kontrol edin.

2. Hasar görmesi durumunda kesme ataşmanı

siperliğini değiştirin.

Titreşim azaltma sistemini kontrol etme

Titreşim azaltma sistemi, tutacaklardaki titreşimi en aza

düşürerek kullanımı kolaylaştırır.

1. Motoru durdurun.

2. Çatlama gibi herhangi bir hasar veya deformasyon

olup olmadığını gözünüzle kontrol edin.

3. Titreşim azaltma sistemi elemanlarının doğru

takıldığından emin olun.

1104 - 010 - 12.06.2023

261

Susturucuyu kontrol etme

UYARI: Susturucusu arızalı olan bir

ürünü asla kullanmayın.

UYARI: Motordan gelen egzoz

dumanlarının sıcak olduğunu ve bir yangına

neden olabilecek kıvılcımlar içerebildiğini

unutmayın. Ürünü hiçbir zaman kapalı

yerlerde veya yanıcı maddelerin yakınında

çalıştırmayın!

Susturucu, gürültü düzeyini minimum seviyede tutar

ve egzoz dumanını operatörden uzağa gönderir.

Susturucularda ürününüzün kontrol, bakım ve servisle

ilgili talimatlarına uymanız çok önemlidir.

• Susturucunun ürüne sağlam bir şekilde takılı olup

olmadığını düzenli olarak kontrol edin.

Kilitleme somununun takılması ve çıkarılması

UYARI:

Motoru durdurun, koruyucu

eldiven kullanın ve kesme donanımının

keskin kenarlarının çevresinde dikkatli olun.

Bazı kesme ataşmanı tiplerini sabitlemek amacıyla bir

kilitleme somunu kullanılır. Kilitleme somunu soldan

dişlidir.

• Takmak için kilitleme somununu kesme ataşmanının

dönme yönünün aksi yönünde sıkın.

• Kilitleme somununu çıkarmak için kilitleme

somununu kesme ataşmanının dönme yönünde

gevşetin.

• Kilitleme somununu gevşetmek ve sıkmak için uzun

milli bir soket anahtarı kullanın. Resimdeki ok, soket

anahtarını kullanabileceğiniz bölgeyi göstermektedir.

UYARI: Kilitleme somununu

gevşetirken ve sıkarken bıçakla

yaralanma riski vardır. Bunu yaparken

bıçak siperliğinin elinizin yaralanmasını

önlediğinden daima emin olmanız

gerekir.

Not: Kilitleme somununu elinizle döndüremediğinizden

emin olun. Naylon katın direnci en az 1,5 Nm değilse

somunu değiştirin. Kilitleme somunu yaklaşık 10 defa

takıldıktan sonra değiştirilmelidir.

Kişisel koruyucu ekipman

UYARI:

Ürünü kullanmadan önce

aşağıdaki uyarı talimatlarını okuyun.

• Ürünü kullanırken daima onaylı kişisel koruyucu

ekipmanları kullanın. Kişisel koruyucu ekipmanlar

yaralanma riskini tamamen engelleyemez ancak bir

kaza durumunda yaralanmanın derecesini azaltır.

Bayinizin doğru ekipmanı seçmenize yardımcı

olmasını sağlayın.

• Nesnelerin düşme riski bulunan yerlerde koruyucu

kask kullanın.

• Yeterli gürültü azaltması sağlayan onaylı kulak

koruma ekipmanını kullanın. Uzun süre gürültüye

262

1104 - 010 - 12.06.2023

maruz kalınması sürekli işitme bozukluğuna yol

açabilir.

• Onaylı koruyucu gözlük kullanın. Vizör

kullanıyorsanız onaylı koruma gözlüğü de

kullanmanız gerekir. Onaylı koruma gözlükleri

ABD'de ANSI Z87.1, AB ülkelerinde EN 166

standardıyla uyumlu olmalıdır.

• Kesme donanımını takma, kontrol etme veya

temizleme gibi eldiven gerektiren durumlarda eldiven

kullanın.

• Çelik burunlu ve kaymaz tabanlı koruyucu botlar

kullanın.

• Sağlam kumaştan yapılmış kıyafetler kullanın.

Daima kalın ve uzun pantolonlarla uzun kollu

kıyafetler kullanın. Çalılara ve dallara takılabilecek

bol kıyafetler kullanmayın. Takı takmayın; şort,

sandalet giymeyin veya çıplak ayakla dolaşmayın.

Saçınızı güvenli bir şekilde omuz hizasının üzerinde

toplayın.

• İlk yardım ekipmanını yakında bulundurun.

Kuşam askılığı hızlı çıkartma

UYARI: Hızlı çıkarma işlevi hasarlıysa

kuşam askılığı kullanmayın. Ürünü

ayarlarken hızlı çıkarma işlevinin düzgün

çalıştığından emin olun.

UYARI: Ürünü kullanırken ürünün

kuşam askılığa güvenli şekilde takıldığından

emin olun. Aksi takdirde ürünü güvenli

şekilde kontrol edemez ve kendinizi veya

başkalarını yaralayabilirsiniz.

Hızlı çıkarma işlevi kuşam askılığın ön kısmında

bulunur. Kuşam askılık kayışları her zaman doğru

konumda olmalıdır.

Hızlı çıkarma işlevi, acil durumlarda üründen güvenli bir

şekilde ayrılmanızı sağlar.

Kesme ataşmanı

UYARI:

Kesme ataşmanının üzerinde

işlem yapılırken dönmemesi gerekir.

Motorun durdurulduğundan emin olun.

Kesme ataşmanı üzerinde bir işlem

yapmadan önce buji kapağını çıkarın.

UYARI: Kesme ataşmanının zarar

görmemiş olduğundan emin olun. Hasarlı

kesme ataşmanı kazalara neden olabilir.

Hasarlı kesme ataşmanını değiştirin.

UYARI: Doğru kesme ataşmanını

kullanın. Kesme ataşmanını yalnızca

önerdiğimiz siperliklerle kullanın. Bkz.

Aksesuarlar sayfada: 280

Kesme ataşmanı

• Kalın çimleri kesmek için bıçakları ve çim bıçaklarını

kullanın.

1104 - 010 - 12.06.2023

263

• Çimi kesmek için misina kafayı kullanın.

• Yanlış şekilde bileylenmiş veya hasarlı bıçak

kaza riskini artırır. Bıçağın dişlerini doğru

şekilde bileylenmiş biçimde tutun.

Çim bıçağının

bileylenmesi sayfada: 277

içindeki talimatlara uyun

ve önerilen eğe mastarını kullanın.

• Kesme ataşmanında hasar veya çatlak olup

olmadığına bakın. Hasarlı kesme ataşmanını

değiştirin.

• Kesme ataşmanlarını yalnızca önerilen siperliklerle

kullanın. Bkz.

Aksesuarlar sayfada: 280

Misina kafa

UYARI: Zararlı titreşimi önlemek

amacıyla misinanın tamburun etrafına sıkıca

ve düzgün şekilde sarıldığından mutlaka

emin olun.

• Yalnızca tavsiye edilen misina kafalarını ve

misinaları kullanın.

• Yalnızca önerilen kesme donanımlarını kullanın.

• Küçük makineler küçük misina kafalar gerektirir;

büyük makineler ise büyük misina kafalar gerektirir.

• Misinanın uzunluğu önemlidir. Uzun misinalar, aynı

çapta daha kısa misinalardan daha fazla motor gücü

gerektirir.

• Biçme koruyucusu üzerindeki kesicinin sağlam

olduğundan emin olun. Bu kesici, misinayı doğru

uzunlukta kesmeye yarar.

• Kullanım ömrünü uzatmak için misinayı kullanmadan

önce birkaç gün boyunca suda bekletin.

Bakım için güvenlik talimatları

UYARI: Ürünü kullanmadan önce

aşağıdaki uyarı talimatlarını okuyun.

• Bakım gerçekleştirmeden önce motoru durdurun,

kesme donanımının durduğundan emin olun ve

ürünü soğumaya bırakın.

• Bakım gerçekleştirmeden önce buji kapağını çıkarın.

• Motordan gelen egzoz dumanı kokusuz, zehirli ve

ölüme neden olabilecek son derece tehlikeli bir gaz

olan karbonmonoksit içerir. Ürünü iç mekanlarda

veya kapalı alanlarda çalıştırmayın.

• Motordan çıkan egzoz dumanları sıcaktır ve

kıvılcımlı olabilir. Ürünü kapalı yerlerde veya yanıcı

maddelerin yakınında çalıştırmayın.

• Üretici tarafından onaylanmayan aksesuarlar ve

değişiklikler ciddi yaralanmaya veya ölüme neden

olabilir. Ürünü değiştirmeyin. Her zaman orijinal

aksesuarlar kullanın.

• Bakım doğru bir şekilde ve düzenli olarak

yapılmazsa yaralanma ve ürünün hasar görme riski

artar.

• Bakımı yalnızca bu kullanım kılavuzunda önerilen

şekilde yapın. Tüm diğer servis işlemlerini onaylı bir

Husqvarna servis noktasına yaptırın.

• Yetkili bir Husqvarna servis noktasının ürüne düzenli

olarak servis işlemi uygulamasını sağlayın.

• Hasarlı, aşınmış veya bozuk parçaları değiştirin.

Yakıt güvenliği

UYARI: Ürünü kullanmadan önce

aşağıdaki uyarı talimatlarını okuyun.

• Yakıtı kapalı bir mekanda veya bir ısı kaynağının

yakınında karıştırmayın.

• Ürünün üzerinde yakıt veya motor yağı varsa ürünü

çalıştırmayın. İstenmeyen yakıtı/yağı temizleyin ve

264 1104 - 010 - 12.06.2023

ürünün kurumasını bekleyin. Üründeki istenmeyen

yakıtı temizleyin.

• Kıyafetlerinize yakıt bulaşırsa kıyafetlerinizi hemen

değiştirin.

• Vücudunuza yakıt bulaştırmayın; bu, yaralanmaya

sebep olabilir. Vücudunuza yakıt bulaşırsa yakıtı

temizlemek için su ve sabun kullanın.

• Ürüne ya da vücudunuza yağ veya yakıt dökerseniz

motoru çalıştırmayın.

• Motorda sızıntı varsa ürünü çalıştırmayın. Motorda

sızıntı olup olmadığını düzenli olarak kontrol edin.

• Yakıtla uğraşırken dikkatli olun. Yakıt yanıcı ve

dumanlar patlayıcıdır; yaralanmalara veya ölüme

sebep olabilir.

• Yaralanmaya sebep olabileceğinden yakıt dumanını

solumayın. Yeterli hava akışı olduğundan emin olun.

• Yakıtın veya motorun yakınında sigara içmeyin.

• Yakıtın veya motorun yakınına sıcak nesneler

koymayın.

• Motor açıkken yakıt eklemeyin.

• Yakıtı yenilemeden önce motorun soğuduğundan

emin olun.

• Yakıtı yenilemeden önce yakıt tankı kapağını

yavaşça açın ve basıncı dikkatlice tahliye edin.

• Yakıt doldururken ve karıştırırken (benzin ve iki

zamanlı yağ) veya yakıt tankını boşaltırken yeterli

hava akışı olduğundan emin olun.

• Yakıt ve yakıt buharı kolayca tutuşabilir ve

solunduğunda veya ciltle temas etmesi durumunda

ciddi yaralanmalara neden olabilir. Bu nedenle

yakıtla işlem yaparken dikkatli olun ve yeterli hava

akışı olduğundan emin olun.

• Yakıt tankı kapağını dikkatlice sıkın; aksi takdirde

yangın çıkabilir.

• Çalıştırmadan önce ürünü, yakıt tankını

doldurduğunuz konumdan en az 3 m (10 ft) uzağa

taşıyın.

• Yakıt tankına çok fazla yakıt doldurmayın.

• Ürünü veya yakıt konteynerini taşırken sızıntı

olmadığından emin olun.

• Ürünü veya bir yakıt konteynerini açık ateşin,

kıvılcımın veya pilot alevinin olduğu bir

alana koymayın. Depolama alanında açık alev

olmadığından emin olun.

• Yakıtı taşırken veya depolarken yalnızca onaylı

konteynerleri kullanın.

• Ürünü uzun süre saklamadan önce yakıt tankını

boşaltın. Yakıtın nereye atılacağı konusunda yerel

yasalara uyun.

• Ürünü uzun süre saklamadan önce temizleyin.

• Motorun kazara çalışmasını engellemek için ürünü

depolamadan önce buji kapağını çıkarın.

Montaj

Giriş

UYARI: Ürünü monte etmeden önce

güvenlik bölümünü okuyup anlamalısınız.

UYARI: Ürünün montajını yapmadan

önce buji kablosunu bujiden çıkarın.

Esnek hareket milini monte etme

1. Mil bağlantısı üzerindeki 2 vidayı çıkarın.

2. Esnek hareket milini kablo demetindeki dairelerden

geçirin.

3. Esnek hareket milini aynı anda çevirip iterek

bağlayın.

4. 2 vidayı sıkın.

5. Hareket mili rakorunu kavrama kapağına monte

edin. Hareket milini aynı anda çevirip iterek bağlayın.

6. Kilit piminin ilk konumuna geri gittiğinden emin olun.

Gaz kablosunu ve durdurma anahtarı

kablolarını bağlama

1. Kapağı açın.

1104 - 010 - 12.06.2023 265

2. Kablo demetinden (A) gelen gaz kablosunu ve

motordan gelen gaz kablosunu (B) kapak içinde

bağlayın.

3. Kapağı kapatın.

4. Durdurma anahtarı kablolarını motordan gelen ilgili

konektörlere bağlayın.

Yarım daire şeklindeki tutamağı monte

etme

1. Yarım daire şeklindeki tutamağı mil üzerine

yerleştirin.

2. Ara parçayı yarım daire şeklindeki tutamakta

bulunan yuvaya takın. Somunu ve vidayı takın.

Bunları tamamen sıkmayın.

3. Ürünü uygun bir çalışma konumuna ayarlayın.

4. Somunu ve vidayı sıkın.

J tutma yerini monte etme

UYARI:

J tutma yerini, çim bıçakları/çim

kesicileri veya budama kafaları/plastik

bıçaklar ile kullanın. J tutma yeriyle testere

bıçaklarını veya temizleme bıçaklarını

kullanmayın.

1. J tutma yerini yarım daire şeklindeki tutamağa 3

vidayla takın.

2. Ürünü uygun bir çalışma konumuna ayarlayın.

3. Vidaları sıkın.

Kesme donanımını monte etme

Kesme donanımı bir kesme donanımını ve kesme

donanımı siperliğini içerir.

UYARI: Koruyucu eldivenler kullanın.

UYARI: Daima kesme donanımı için

önerilen kesme donanımı siperliğini kullanın.

Bkz.

Aksesuarlar sayfada: 280

UYARI: Yanlış takılmış bir kesme

donanımı yaralanmaya, hatta ölüme neden

olabilir.

Siperlik uzatma parçasını takma

DİKKAT:

Misina kafa/plastik bıçak

kullandığınızda siperlik uzatma parçasını

kullanın. Çim bıçağı kullandığınızda siperlik

uzatma parçasını kullanmayın.

1. Siperlik uzatma parçasını kesme ataşmanı siperliği

oluğuna yerleştirin.

2. Siperlik uzatma parçasını 4 kilitleme kancasıyla

kesme ataşmanı siperliğindeki yerine yerleştirin.

266

1104 - 010 - 12.06.2023

Siperlik uzatma parçasını çıkarma

• Kilitleme kancalarını buji anahtarıyla ayırın.

Çim bıçağının ve çim bıçağı siperliğinin/

kombine siperliğin takılması

1. Bıçak siperliğini/kombine siperliği (A) milin üzerine

koyun ve tutturmak için cıvatayı sıkın.

2. Siperliğin uzatma parçasının çıkarıldığından emin

olun.

3. Çalıştırma diskindeki (B) deliklerden birini dişli

kovanındaki karşılık gelen delikle hizalamak için

çıkış milini döndürün.

4. Kilit pimini (C) deliğe geçirerek mili kilitleyin.

5. Çim bıçağını (D), destek flanşını (F) ve destek

manşetini (E) çıkış mili üzerine yerleştirin.

6. Çalıştırma diskinin ve destek flanşının çim

bıçağındaki orta deliğe doğru şekilde oturduğundan

emin olun.

7. Somunu (G) takın.

8. Somunu soket anahtarıyla sıkın. Soket anahtarının

milini bıçak siperliğine yakın tutun. Kesme

ataşmanının dönme yönünün aksi yönde sıkın.

Sıkma torku 35-50 Nm olmalıdır.

Kesme ataşmanı siperliğini ve misina kafayı

takma ve sökme

DİKKAT: Siperlik uzatma parçasının

takıldığından emin olun.

1. Misina kafa için doğru kesme ataşmanı siperliğini (A)

takın. Bkz.

Aksesuarlar sayfada: 280

2. Kesme ataşmanı siperliğini mil üzerindeki bağlantıya

takın.

3. Kesme ataşmanı siperliğini cıvatayla takın.

4. Çalıştırma diskini (B) çıkış milinin üzerine takın.

5. Çalıştırma diskindeki deliklerden birisi dişli

kovanındaki ilgili delikle hizalanıncaya kadar çıkış

milini döndürün.

6. Kilit pimini (C) deliğe geçirerek mili kilitleyin.

1104 - 010 - 12.06.2023

267

7. Misina kafayı/plastik bıçakları (H) misina kafasının/

plastik bıçakların döndüğü yönün tersine çevirin.

8. Sökmek için talimatları tersten uygulayın.

Nakliye koruyucusunu takma

1. Bıçağı nakliye koruyucusuna (A) takın.

2. Nakliye koruyucusunu takmak için iki sabitleme

elemanını (B) yuvalara (C) yerleştirin.

Arka plaka yüksekliğini ayarlama

1. Arka plakayı tutan 2 bağlantı elemanını gevşetin.

2. Arka plakayı 1 taraftan çerçeveden gevşetin.

3. Arka plakayı doğru yüksekliğe ayarlayın. Pimin

çerçevedeki deliklerden 1'iyle hizalandığından emin

olun.

Kuşam askılığın ayarlanması

1. Ürünün kuşam askılığını takın.

2. Bel askısını sıkın. Kalça kayışının kalça ile aynı

hizada olduğundan emin olun.

3. Göğüs kayışını sıkın.

4. Göğüs kayışını dikey olarak ayarlayın. Göğüs

kayışının vücudunuza sıkıca oturduğundan emin

olun.

268

1104 - 010 - 12.06.2023

5. Omuz kayışını, omuzlarınızdaki ağırlık eşit olacak

şekilde ayarlayın.

Çalışma

Giriş

UYARI: Ürünü kullanmadan önce

güvenlik bölümünü okuyup anlamalısınız.

Ürünü çalıştırmadan önce

• Araziyi tanımak, zeminin eğimini öğrenmek ve taş,

dal veya çukur gibi engeller olup olmadığını anlamak

için çalışma alanını inceleyin.

• Ürünü genel olarak gözden geçirin.

• Bu kılavuzda verilen güvenlik muayenelerini, bakımı

ve servisi yapın.

• Kesme donanımındaki tüm kapakların, siperliklerin

ve tutacakların doğru şekilde takıldığından ve

hasarsız olduğundan emin olun.

• Çim bıçağı dişlerinin alt kısmında ya da bıçağın orta

deliğinde çatlak olmadığından emin olun. Hasarlıysa

bıçağı değiştirin.

• Destek flanşlarında çatlak olup olmadığına bakın.

Hasarlıysa destek flanşını değiştirin.

• Kilitleme somununun elle sökülemediğinden emin

olun. Sökülebiliyorsa kesme donanımını yeterince

sıkı tutmuyordur ve değiştirilmelidir.

• Bıçak siperliğinde hasar veya çatlak olup olmadığına

bakın. Bıçak siperliği darbe almışsa veya çatlaksa

değiştirin.

• Misina kafada ve kesme donanımı siperliğinde hasar

veya çatlak olup olmadığına bakın. Misina kafa

1104 - 010 - 12.06.2023

269

ve kesme donanımı darbe almışsa veya çatlaksa

bunları değiştirin.

Yakıt

Bu üründe iki zamanlı motor bulunur.

DİKKAT: Yanlış tür yakıtın kullanımı

motor hasarına neden olabilir. Benzin ve iki

zamanlı motor yağı karışımı kullanın.

Benzin

DİKKAT: Her zaman kaliteli benzin/yağ

karışımı [en az 90 oktan (RON)] kullanın.

Düşük oktan dereceli benzin kullanımının

vuruntuya neden olma riski vardır. Bu da

motor sıcaklığını yükselterek ciddi motor

hasarına yol açabilir.

DİKKAT: Ürününüzde katalitik

dönüştürücü varsa iyi kalite kurşunsuz

benzin/yağ karışımı kullanın. Kurşunlu

benzin katalitik dönüştürücüyü tahrip eder.

• Mümkünse alkilat benzin olarak da bilinen düşük

emisyonlu benzin kullanın.

• Etanol karışımlı yakıt E10 kullanılabilir (maks %10

etanol karıştırılabilir). E10'un üzerindeki etanol

karışımlarının kullanılması, motora zarar verebilecek

yetersiz çalışmaya neden olabilir.

• Sürekli yüksek hızda çalışırken daha yüksek bir

oktan değeri öneririz.

Husqvarna alkilat yakıtı

En iyi performans için daima Husqvarna alkilat yakıt

kullanmanızı öneririz. Normal yakıta kıyasla daha

az tehlikeli madde içeren bu yakıt, tehlikeli egzoz

dumanlarını azaltır. Yakıt yandığında daha az miktarda

tehlikeli kalıntı olur, bu da motor bileşenlerinin daha

temiz kalmasını sağlar. Böylece motorun kullanım ömrü

uzar. Husqvarna alkilat yakıt tüm pazarlarda satılmaz.

İki zamanlı yağ

DİKKAT: Yetersiz yağ kalitesi ve/

veya yanlış yağ/yakıt oranı ürüne zarar

verebilir ve katalitik dönüştürücülerin ömrünü

azaltabilir.

DİKKAT: Su soğutmalı dış motorlar için

olan ve dış yağ olarak da bilinen iki zamanlı

yağı kullanmayın.

DİKKAT: Dört zamanlı motor yağlarını

kullanmayın.

• En iyi sonuçlar ve performans için Husqvarna iki

zamanlı yağ kullanın.

• Husqvarna iki zamanlı yağ yoksa hava soğutmalı

motorlar için iyi kalitede farklı bir iki zamanlı yağ

kullanın. Doğru yağı seçmek için servis bayinizle

iletişime geçin.

Benzin, l

İki zamanlı yağ, l

%2 (50:1)

5 0,10

10 0,20

15 0,30

20 0,40

Benzinle iki zamanlı yağı karıştırma

DİKKAT:

Az miktarda yakıtı karıştırırken

küçük hataların karışım oranını etkileme riski

vardır. Doğru karışımı elde ettiğinizden emin

olmak için yağ miktarını dikkatli bir şekilde

ölçün.

270 1104 - 010 - 12.06.2023

1. Kullanılacak benzinin yarısını doldurun.

2. Yağın tamamını ekleyin ve yakıt karışımını karıştırın

(sallayarak).

3. Kalan benzini ekleyin.

4. Yakıt karışımını dikkatli bir şekilde karıştırın

(sallayarak) ve ürünün yakıt tankını doldurun.

5. Ürünü bir süre kullanmazsanız yakıt tankını boşaltıp

temizleyin.

Not: Bir defada 1 aylıktan fazla yakıtı karıştırmayın ve

her zaman benzin ile yağı, yakıt için ayrılmış bir kapta

karıştırın.

Yakıt tankını doldurma

1. Yakıt tankı kapağının çevresini temizleyin.

2. Kabı sallayın ve yakıtın iyice karıştığından emin

olun. Dökülmeyi engelleyen valfe sahip bir yakıt

konteynırı kullanın.

3. Yakıt tankı kapağını çıkarın.

4. Yakıt tankını doldurun.

5. Yakıt tankının kapağını dikkatlice sıkın.

6. Ürünü çalıştırmadan önce yakıt ikmali alanından ve

yakıt kaynağından en az 3 m (10 ft) uzaklaştırın.

DİKKAT:

Tankın içerisindeki kirlilik,

arızaya neden olur. Yakıt tankını ve zincir

yağı tankını düzenli olarak temizleyin ve

yakıt filtresini yılda en az bir kez değiştirin.

Çalıştırma pozisyonu

• Ürünü 2 elinizle tutun.

• Ürünü vücudunuzun sağ tarafında tutun.

• Kesme donanımını bel seviyenizin altında tutun.

• Ürünü daima kuşam askılığa takılı halde tutun.

• Uzuvlarınızı sıcak yüzeylerden uzak tutun.

• Uzuvlarınızı kesme donanımından uzak tutun.

Motoru çalıştırma

UYARI: Motor çalıştığında 15 m/49

ft'lik güvenlik mesafesini koruyun. Kesme

ataşmanının dönmeye başlaması riski

vardır.

1. Durdurma anahtarını çalıştırma konumuna getirin.

2. Yakıt pompası diyaframı haznesini, yakıtla dolmaya

başlayıncaya kadar itin.

3. Jikle kontrolünü jikle konumuna getirin.

4. Sol elinizle ürünün gövdesini zeminin üzerinde tutun.

Ayağınızı ürünün üzerine yerleştirmeyin.

5. Çalıştırma ipi kolunu direnç hissedinceye kadar

yavaşça, sonra kuvvetle çekin.

1104 - 010 - 12.06.2023

271

UYARI: Çalıştırma ipini elinize

dolamayın.

6. Çalıştırma ipi kolunu motor çalışana kadar çekmeye

devam edin.

DİKKAT: Motor durana kadar

çalıştırma ipini çekmeyin. Tamamen

çekilmiş durumdayken çalıştırma ipini

bırakmayın. Çalıştırma ipini yavaşça

serbest bırakın. Üründe hasar riski.

7. Motor çalıştığında jikle kontrolünü çalıştırma

konumuna getirin ve tam gaz uygulayın. Gaz tetiği

otomatik olarak başlangıç konumundan ayrılır.

8. Motorun sorunsuz şekilde çalıştığından emin olun.

UYARI: Yanıkları önlemek için

uzuvlarınızı buji kapağından uzak tutun.

Yanma nedeniyle yaralanma riski vardır. Buji

kapağı hasarlı ürünü kullanmayın. Elektrik

çarpması riski.

Ürünü durdurma

• Motoru durdurmak için durdurma anahtarını stop

(durdurma) konumuna getirin.

Genel çalışma talimatları

UYARI:

Gerilimde olan bir ağacı

keserken dikkatli olun. Ağaç, kesme

işleminden önce veya sonra normal

konumuna geri çekilebilir ve size veya ürüne

çarparak yaralanmaya neden olabilir.

• Çalışma bölgesinin bir ucunda açık bir alan oluşturun

ve çalışmaya buradan başlayın.

• Bölgede dikdörtgen bir desenle ilerleyin.

• Her seferde 4-5 m genişliğinde bir alanı temizlemek

için ürünü tamamen sağa veya sola doğru hareket

ettirin.

• Dönüp geri gitmeden önce 75 m uzunluğunda

bir alanı temizleyin. İşinize devam ederken yakıt

bidonunu da beraberinizde hareket ettirin.

• Gereksiz yere çukur veya engellerden geçmek

zorunda kalmayacağınız bir yönde hareket edin.

• Rüzgarın kesilen yeşilliği temizlenen alana

götüreceği yönde hareket edin.

• Eğimlerde yukarı aşağı değil eğim boyunca hareket

edin.

Çimin çim bıçağıyla temizlenmesi

DİKKAT:

Ağaçlarda çim bıçağı

kullanmayın. Uzun veya kalın çimler için

sadece çim bıçağı kullanın.

• Ürünü yanlamasına hareket ettirin.

• Keserken harekete sağdan sola doğru başlayın.

Tekrar kesmeden önce ürünü sağa getirin.

272

1104 - 010 - 12.06.2023

• Çim bıçağının sol tarafıyla kesin.

• Kesilen çimin düzgün bir hatta düşmesi için çim

bıçağını sola doğru eğin. Bu şekilde çim daha kolay

toplanır.

• Ayaklarınızı birbirinden ayırarak dengede durun.

• Sağa doğru her hareketten sonra ilerleyip tekrar

kesmeden önce dengenizi yeniden sağlayın.

• Çim bıçağının yere çarpmaması için destek

manşetini hafif basınç uygulayarak zemine dayalı

tutun.

• Kesilen yeşilliğin çim bıçağının çevresinde dolanma

riskini azaltmak için aşağıdaki talimatlara uyun:

a) Tam gaz uygulayın.

b) Ürünü soldan sağa getirirken çim bıçağını kesilen

yeşilliğin içinden geçirmeyin.

• Kesilen yeşilliği toplamadan önce motoru durdurun

ve ürünü kuşam askılıktan çıkarın. Ürünü yere

koyun.

Misina kafayı kullanarak çimin biçilmesi

Çim düzeltme

1. Misina kafayı zemin yüzeyinin hemen üstünde bir açı

ile tutun. Misinayı çime bastırmayın.

2. Misina uzunluğunu 10-12 cm/4-4,75 inç kısaltın.

3. Bitkilere zarar verme riskini azaltmak için motor

devrini düşürün.

4. Nesnelerin yakınında çim keserken %80 oranında

gaz kullanın.

Çim bıçağı ile çim temizleme

1. Çim bıçakları ve çim kesiciler odunsu köklerde

kullanılmamalıdır.

2. Çim bıçağı her türlü yüksek ve kalın çimler için

kullanılır.

3. Çim, yanlara doğru bir sallama hareketiyle kesilir;

sağdan sola yapılan hareket temizleme darbesi,

soldan sağa yapılan hareket ise geri dönüş

darbesidir. Kesme işlemini bıçağın sol kenarının

(saat 8 ve 12 yönleri arasında) yapmasını sağlayın.

4. Çim temizleme sırasında bıçak sola doğru

açılandırıldıysa çim bir hat üzerinde birikir ve örneğin

tırmıkla toplamak daha kolay olur.

5. Ritmik bir şekilde çalışın. Ayaklarınızı ayırarak yere

sağlam basın. Geri dönüş darbesinden sonra ileri

gidin ve tekrar sağlam bir şekilde durun.

6. Destek manşetini hafifçe yere bırakın. Bıçağın yere

çarpmasını önlemek için kullanılır.

7. Her zaman tam gazda çalışarak ve geri dönüş

darbesi sırasında önceden kesilen malzemeye

dokunmayarak nesnelerin bıçağa dolanması riskini

azaltabilirsiniz.

8. Motoru durdurun, kuşam askılığı çıkarın ve kesilen

malzemesi toplamaya başlamadan önce makineyi

yere bırakın.

Çim kesme

1. Çimi keserken misinanın zemine paralel olduğundan

emin olun.

2. Misina kafayı zemine bastırmayın. Bu, üründe

hasara neden olabilir.

1104 - 010 - 12.06.2023

273

3. Çimi keserken ürünü yanlamasına hareket ettirin.

Tam hızı kullanın.

Çimi temizleme

Dönen misinadan gelen hava akışı kesilen çimi

bölgeden kaldırmak için kullanılabilir.

1. Misina kafayı ve misinayı yere paralel ve yerden

yukarıda tutun.

2. Tam gaz uygulayın.

3. Misina kafayı yanlamasına hareket ettirerek çimi

süpürün.

UYARI: Her yeni misina taktığınızda,

dengenin bozulmasını ve tutacaklarda

titreşimi önlemek için misina kafa kapağını

temizleyin. Ayrıca misina kafanın diğer

taraflarını da kontrol edip gerekirse

temizleyin.

Bakım

Giriş

UYARI: Bakım yapmadan önce güvenlik

bölümünü okuyup anlamanız gerekir.

Ürüne uygulanacak tüm servis ve onarım işlemleri için

özel eğitim gereklidir. Profesyonel onarım ve servis

hizmetlerinin mevcut bulunduğunu garanti etmekteyiz.

Yetkili satıcınız servis noktası değilse kendisiyle görüşüp

en yakınınızdaki servis noktası hakkında bilgi edinin.

Daha ayrıntılı bilgi için bkz. .

Bakım takvimi

Bakım Günlük Haftalık Aylık

Dış yüzeyi temizleyin. X

Kuşam askılıkta hasar olup olmadığını kontrol edin. X

Tutma yerini ve tutma çubuğunu kontrol edip doğru şekilde takıldıklarından ve

hasarlı olmadıklarından emin olun.

Gaz tetiği kilidinin ve gazın doğru çalıştığından emin olun. X

Durdurma anahtarını kontrol edip doğru çalıştığından emin olun. X

Rölantideyken kesme ataşmanının dönmediğinden emin olun. X

Hava filtresini temizleyin. Gerekirse değiştirin. X

Bıçağın keskin olduğundan ve merkeze doğru şekilde yerleştiğinden emin olun,

bıçakta çatlak olup olmadığına bakın. Bıçak doğru şekilde ortada değilse ürüne

zarar verebilir.

Kesme ataşmanı siperliğinde hasar veya çatlak olup olmadığına bakın. Hasarlıy-

sa değiştirin.

Misina kafada hasar veya çatlak olup olmadığını kontrol edin. Hasarlıysa değişti-

rin.

Vida ve somunların sıkı olduğundan emin olun. X

Motorda, yakıt tankında ve yakıt hatlarında kaçak olup olmadığına bakın. X

Nakliye koruyucusunu kontrol edin. Bıçağın hasar görmediğinden ve nakliye

koruyucusunun doğru şekilde takılabildiğinden emin olun.

274 1104 - 010 - 12.06.2023

Bakım Günlük Haftalık Aylık

Soğutma sistemini temizleyin. X

Marş motorunda ve marş ipinde hasar olup olmadığına bakın. X

Titreşim azaltma ünitelerinde hasar ve çatlak olup olmadığına bakın. X

Bujinin dış yüzeyini temizleyin. Sökün ve elektrot boşluğunu kontrol edin. Elek-

trot boşluğunu doğru mesafeye ayarlayın, (bkz.

Teknik veriler sayfada: 279

)

veya bujiyi değiştirin. Bujinin bir parazit gidericiyle birlikte takıldığından emin

olun.

Karbüratörün dış yüzeyini ve etrafındaki bölgeyi temizleyin. X

Ayna dişliyi kontrol ederek ¾ yağ ile doldurulduğundan emin olun. Gerekirse

doldurmak için özel gres kullanın.

Susturucudaki kıvılcım önleyici ızgarayı temizleyin veya değiştirin. X

Yakıt filtresinin kirli olup olmadığını ve yakıt hortumunda çatlaklar ya da başka

hasarlar olup olmadığını kontrol edin. Gerekirse değiştirin.

Tüm kabloları ve bağlantıları kontrol edin. X

Kavramada, kavrama yaylarında ve kavrama tamburunda aşınma olup olmadığı-

nı kontrol edin. Bu ünitelerin birini veya daha fazlasını değiştirmeniz gerekiyorsa

servis bayinizle görüşün.

Bujiyi değiştirin. Bujinin bir parazit gidericiyle birlikte takıldığından emin olun. X

Susturucudaki kıvılcım önleyici ızgarayı kontrol edin ve temizleyin. X

Rölantinin ayarlanması

UYARI: Ürünü çalıştırmadan önce

güvenlik bölümündeki uyarı talimatlarını

okuyun. Bkz.

Güvenlik sayfada: 258

UYARI: Motor rölantideyken kesme

ataşmanı dönüyorsa rölanti T ayar vidası,

kesme ataşmanı durana kadar saat yönünün

tersine çevrilmelidir.

1. Hava filtresinin temiz olduğundan emin olun.

2. Hava filtresi kapağının yerine takıldığından emin

olun.

3. Rölanti T ayar vidasını alın.

4. Kesme ataşmanı dönmeye başlayana kadar rölanti T

ayar vidasını saat yönünde çevirin

5. Kesme ataşmanı durana kadar vidayı saat yönünün

tersine çevirin.

UYARI: Rölantiyi ayarladığınızda

kesme donanımı durmazsa en yakın

servis bayinize başvurun. Ürünü, doğru

şekilde ayarlanana veya onarılana kadar

kullanmayın.

6. Motorun her konumda sorunsuz şekilde çalıştığından

emin olun.

1104 - 010 - 12.06.2023 275

Soğutma sistemini temizleme

DİKKAT: Soğutma sisteminin kirli veya

tıkanmış olması, ürünün aşırı ısınarak hasar

görmesine neden olabilir.

Soğutma sisteminde aşağıdakiler bulunur:

• Silindirdeki (A) soğutma kanatları.

• Hava girişi (B).

• Soğutma sisteminin kirli ya da tıkalı olmadığından

emin olun.

• Soğutma sistemini haftada bir kez ya da gerekirse

daha sık olmak üzere fırçayla temizleyin.

Hava filtresinin temizlenmesi

DİKKAT: Hasarlı hava filtresinin mutlaka

değiştirilmesi gerekir.

Hava filtresini uzun süre kullanırsanız tam olarak

temizlenemez. Hava filtresini düzenli aralıklarla yenisiyle

değiştirin.

1. Hava filtresi kapağını ve hava filtresini çıkarın.

2. Hava filtresini basınçlı havayla temizleyin.

3. Filtre kapağının iç yüzeyini temizleyin. Hava veya bir

fırça kullanın.

4. Filtrenin kuru olduğundan emin olun.

Yakıt filtresi

Motora giden yakıt azalırsa yakıt tankı kapağındaki hava

deliğinin ve yakıt filtresinin (A) temiz olduğundan emin

olun.

Ayna dişli

Ayna dişli fabrikada ¾'üne kadar gresle

doldurulur. Ürünü kullanmadan önce gres seviyesinin

değişmediğinden emin olun. Doldurmak gerekiyorsa

özel Husqvarna gresini kullanın. Ayna dişlideki

gresi değiştirmeyin. Ayna dişlisindeki onarımı servis

personeline bırakın.

Bujinin kontrol edilmesi

DİKKAT:

Daima önerilen tipte buji

kullanın. Yanlış buji türü ürüne zarar

verebilir.

• Motor gücü düşükse, çalıştırılması kolay değilse

veya rölantide düzgün bir şekilde çalışmıyorsa bujiyi

kontrol edin.

• Buji elektrotlarında istenmeyen nesne riskini

azaltmak için şu talimatlara uyun:

a) Rölanti hızının doğru ayarlandığından emin olun.

b) Yakıt karışımının doğru olduğundan emin olun.

c) Hava filtresinin temiz olduğundan emin olun.

• Buji kirliyse temizleyin ve elektrot boşluğunun doğru

olduğundan emin olun, bkz.

Teknik veriler sayfada:

279

• Gerekirse bujiyi değiştirin.

276

1104 - 010 - 12.06.2023

Motorun ayarlanması

Motor doğru şekilde çalışmazsa talimatları izleyin.

1. Onaylı bir kesme donanımı takın; bkz.

Aksesuarlar

sayfada: 280

2. Motoru başlatın.

3. Ürünü normal koşullarda 3 dakika çalıştırın.

4. Kesme donanımını havaya kaldırın ve 30 saniye

boyunca tam gaz uygulayın. Bir misina kafa

kullanılıyorsa misinanın siperlik bıçağıyla doğru

uzunlukta kesildiğinden emin olun.

Not: Bu adımda çim veya dal kesmeyin.

5. Motorun doğru çalıştığından emin olmak için ürünü

normal koşullarda çalıştırın.

6. Motor doğru çalışmıyorsa 4. ve 5. adımları 3 kez

tekrarlayın.

7. Tüm bu adımları yaptıktan sonra ürün hala doğru

çalışmıyorsa ürünün ayarını/onarımını Husqvarna

bayinize yaptırın.

Çim bıçağının bileylenmesi

UYARI: Motoru durdurun. Koruyucu

eldivenler kullanın.

• Çim bıçağını doğru bileylemek için kesme

donanımıyla verilen talimatlara başvurun.

• Dengeyi korumak için tüm kenarları eşit olarak

bileyleyin.

• Tek kesikli düz eğe kullanın.

UYARI:

Hasarlı bıçakları daima atın.

Eğilmiş veya bükülmüş bir bıçağı düzeltip

tekrar kullanmaya çalışmayın.

Esnek hareket milini yağlama

1. Düğmeyi yukarı çekin ve hareket mili rakorunu

kavrama kapağından çıkarın.

a) Hareket milini, hareket mili rakorundan sallayarak

veya çekerek çıkarın.

2. Tahrik milini yağlayın.

3. Hareket milini hareket mili rakoruna geri yerleştirmek

için aynı anda itin ve çevirin. Hareket milini hareket

mili rakoru kenarından yaklaşık 10 mm/0,40 inç

mesafede tutun.

1104 - 010 - 12.06.2023

277

4. Hareket mili rakorundaki deliği kavrama kapağı

üzerindeki düğmeyle hizalayın.

5. Hareket milini aynı anda itip çevirerek bağlayın.

Sorun giderme

Motorun çalışmaması

Kontrol edin Olası neden Prosedür

Durdurma anahtarı. Durdurma anahtarı durdurma konu-

mundadır.

Durdurma anahtarını yetkili bir servis

noktasına değiştirtin.

Marştaki dişli çark mandalları. Marştaki dişli çark mandalları serbest

hareket edemiyordur.

Çalıştırıcı kapağını çıkarın ve marş-

taki dişli çark mandalların çevresini

temizleyin. Bkz.

Ürüne genel bakış

sayfada: 256

Yetkili bir servis noktasından yardım

alın.

Yakıt tankı. Yanlış yakıt tipi. Yakıt tankını boşaltın ve doğru yakıt-

la doldurun.

Buji. Buji kirli veya ıslaktır. Bujinin kuru ve temiz olduğundan

emin olun.

Buji elektrot boşluğu yanlıştır. Bujiyi temizleyin. Elektrot boşluğunun

doğru olduğundan emin olun. Bujinin

parazit gidericisi olduğundan emin

olun.

Doğru elektrot boşluğu için teknik bil-

gilere göz atın.

Buji gevşektir. Bujiyi sıkın.

Motor çalışıyor ancak tekrar duruyor

Kontrol edin

Olası neden Prosedür

Yakıt tankı Yanlış yakıt tipi. Yakıt tankını boşaltın ve doğru yakıtı doldu-

run.

278 1104 - 010 - 12.06.2023

Kontrol edin Olası neden Prosedür

Hava filtresi Hava filtresi tıkalıdır. Hava filtresini temizleyin.

Taşıma, depolama ve atma

Taşıma ve saklama

• Depolamadan önce mutlaka ürünün soğumasını

bekleyin.

• Ürün ile yakıtı taşımak ve saklamak için sızıntı veya

duman olmadığından emin olun. Örneğin, elektrikli

cihazlardan veya kazanlardan kaynaklanan kıvılcım

veya açık alevler yangın çıkarabilir.

• Yakıtı taşımak ve saklamak için her zaman onaylı

kaplar kullanın.

• Taşımadan veya uzun süreli depolamadan önce

yakıtı boşaltın. Yakıtı uygun bir çöp atma

merkezinde bertaraf edin.

• Taşıma ve saklama sırasında taşıma siperliğini

takın.

• Buji kapağını bujiden çıkartın.

• Ürünü taşıma sırasında takın. Oynamadığından

emin olun.

• Uzun süre için depoya kaldırmadan önce ürünü

temizleyip bakımını yapın.

Teknik veriler

553RBX

Motor

Silindir hacmi, cm

50,6

Rölanti, dev/dak 2800

Önerilen maksimum devir, dev/dak 13000

Çıkış milinin devri, dev/dak 9285

Maks. motor çıkışı, ISO 8893'e göre, dev/dak'da kW/hp 9500 dev/dak'da 2,3/3,1

Katalitik konvertör susturucusu Hayır

Ateşleme sistemi

Buji NGK CMR7H

Elektrot boşluğu, mm 0,6-0,7

Yakıt ve yağlama sistemi

Yakıt deposu kapasitesi, l/cm³ 0,8/800

Ağırlık

Yakıt, kesme ataşmanı ve siperlik olmadan, kg 12,1

1104 - 010 - 12.06.2023 279

553RBX

Gürültü yayma

Ses gücü seviyesi, ölçülmüş dB(A) 115

Ses düzeyi, L

dB(A) garantili 118

Gürültü seviyeleri

EN ISO 11806 ve ISO 22868'e göre ölçülen operatör kulağında eşdeğer ses basıncı seviyesi, dB (A), min./maks.

Misina kafayla (orijinal) donatılmış 103

Çim bıçağıyla (orijinal) donatılmış 102

Titreşim seviyeleri

EN ISO 11806 ve ISO 22867 doğrultusunda, kulplarda ölçülen denk vibrasyon düzeyleri (a

hv,eq

), m/sn

Misina kafayla donatılmış, sol/sağ 3,3/2,7

Çim bıçağıyla (orijinal) donatılmış 5,3/3,4

Aksesuarlar

Onaylı aksesuarlar

Aksesuar tipi Kesme ataşmanı siperliği, ürün no.

Çim bıçağı/çim kesici Multi 300-3 (Ø 300, 3 diş) 537 33 16-03

Multi 255-3 (Ø 255, 3 diş) 537 33 16-03

Multi 275-4 (Ø 275, 4 diş) 537 33 16-03

Multi 330-2 (Ø 330, 2 diş) 537 33 16-03

Plastik bıçaklar Üçlü kesme Ø 300 mm (Ayrı bıçakla-

rın parça numarası: 531 01 77-15)

537 33 16-03

Misina kafa T35, T35X (Ø 2,4 - 3,0 mm kablo) 537 33 16-03

S35 (Ø 2,4 - 3,0 mm kablo) 537 33 16-03

T45x (Ø 2,7 - 3,3 mm kablo) 537 33 16-03

S ll 537 33 16-03

Destek manşeti Sabit –

2000/14/AT sayılı AT direktifi uyarınca ses gücü (L

) olarak çevrede ölçülen gürültü yayma seviyesi. Makine

için bildirilen ses seviyesi, en yüksek seviyeyi veren orijinal kesme ataşmanıyla ölçülmüştür. Garanti edilen

ve ölçülen ses düzeyi arasındaki fark, garantili ses gücünün 2000/14/AT Sayılı Direktif doğrultusunda ölçüm

sonucundaki dağılımı ve aynı modelden farklı makineler arasındaki değişimleri de içermesidir.

Eşdeğer ses basıncı seviyesi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 1 dB (A) şeklin-

dedir.

Titreşim düzeyi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 1 m/s

şeklindedir.

280 1104 - 010 - 12.06.2023

Uyumluluk Bildirimi

AB Uyumluluk Bildirimi

Biz, Husqvarna AB, SE‐561 82 Huskvarna, İsveç, tel:

+46-36-146500 olarak tek sorumlu vasfıyla ürüne ilişkin

aşağıdaki beyanlarda bulunmaktayız:

Açıklama Çalı tırpanı

Marka Husqvarna

Tip/Model 553RBX

Kimlik 2022 ve sonrası tarihli seri numaraları

aşağıdaki AB direktifleri ve yönetmelikleriyle tamamen

uyumludur:

Düzenleme Açıklama

2006/42/AT "makinelerle ilgili"

2014/30/AB "elektromanyetik uyumlulukla ilgili"

2000/14/AT "çevredeki gürültü emisyonlarıyla ilgili"

2011/65/AB

"elektrikli ve elektronik ekipmanlarda belirli tehlikeli maddelerin kullanımının kısıtlanmasına

ilişkin"

ve aşağıdaki standartlar ve/veya teknik özellikler

uygulanmıştır: EN ISO 12100:2021, CISPR 12:2009,

ISO 14982:1998, EN ISO 11806-1:2011, EN ISO

11806-2:2011, EN IEC 63000:2018

RISE SMP Svensk Maskinprovning AB, Box 4053,

SE-904 03, Umeå, İsveç; Husqvarna AB adına gönüllü

tip incelemesi gerçekleştirmiştir.

Sertifika Numarası: SEC/17/2462

RISE SMP Svensk Maskinprovning AB, Box 4053,

SE-904 03, Umeå, İsveç; 2000/14/AT sayılı konsey

direktifinin ek V'iyle uyumluluğu da doğrulamıştır.

Gürültü emisyonları ile ilgili bilgi için bkz.

Teknik veriler

sayfada: 279

2022-05-09

Stefan Holmberg, AR-GE Direktörü, Teknoloji Yönetimi,

Husqvarna AB

Teknik dokümantasyon sorumlusu

Türk ithalat şirketi daha fazla bilgi için temas edilecek:

Çullas Orman Bahçe ve Tarım Mak. San. Tic. A.Ş.

Suadiye Mh. Bağdat Cd. No:455/4

Kadıköy – 34740 İstanbul / Türkiye

Telefon: +90 216 519 88 82

Faks: +90 216 519 88 78

[email protected]

1104 - 010 - 12.06.2023 281

282 1104 - 010 - 12.06.2023

1104 - 010 - 12.06.2023 283

www.husqvarna.com

1141422-38 Rev. D

2023-06-26

Original instructions

Originalanweisungen

Instrucciones originales

Instructions d’origine

Istruzioni originali Oryginalne instrukcje

Instruções originais

Оригинальные инструкции

Izvirna navodila

Orijinal talimatlar
