INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.
Cordless Circular Saw
Scie circulaire sans fil
Sierra sin Cordon
XSS03
014505
2
ENGLISH (Original instructions)
SPECIFICATIONS
Model XSS03
Blade diameter 136 mm (5-3/8")
at 90° 51 mm (2")
Max. Cutting depth at 45° 35 mm (1-3/8")
No load speed (RPM) 3,600 /min
Overall length 364 mm (14-3/8")
Net weight 2.5 kg (5.4 lbs) 2.7 kg (6.0 lbs)
Rated voltage D.C. 18 V
Standard battery cartridges BL1815N BL1830 / BL1840
• Due to our continuing program of research and development, the specifications herein are subject to change without notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
GEA006-2
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and
instructions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use
of a cord suitable for outdoor use reduces the risk
of electric shock.
9. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of an
GFCI reduces the risk of electric shock.
Personal Safety
10. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or
medication. A moment of inattention while
operating power tools may result in serious
personal injury.
11. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
12. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools
with your finger on the switch or energising power
tools that have the switch on invites accidents.
13. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key
left attached to a rotating part of the power tool
may result in personal injury.
3
14. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
15. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes,
jewellery or long hair can be caught in moving
parts.
16. If devices are provided for the connection of
dust extraction and collection facilities,
ensure these are connected and properly
used. Use of dust collection can reduce dust-
related hazards.
Power tool use and care
17. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
18. Do not use the power tool if the switch does
not turn it on and off. Any power tool that
cannot be controlled with the switch is dangerous
and must be repaired.
19. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
20. Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
21. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many
accidents are caused by poorly maintained power
tools.
22. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
23. Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the
power tool for operations different from those
intended could result in a hazardous situation.
Battery tool use and care
24. Recharge only with the charger specified by
the manufacturer. A charger that is suitable for
one type of battery pack may create a risk of fire
when used with another battery pack.
25. Use power tools only with specifically
designated battery packs. Use of any other
battery packs may create a risk of injury and fire.
26. When battery pack is not in use, keep it away
from other metal objects, like paper clips,
coins, keys, nails, screws or other small metal
objects, that can make a connection from one
terminal to another. Shorting the battery
terminals together may cause burns or a fire.
27. Under abusive conditions, liquid may be
ejected from the battery; avoid contact. If
contact accidentally occurs, flush with water.
If liquid contacts eyes, additionally seek
medical help. Liquid ejected from the battery
may cause irritation or burns.
Service
28. Have your power tool serviced by a qualified
repair person using only identical
replacement parts. This will ensure that the
safety of the power tool is maintained.
29. Follow instruction for lubricating and
changing accessories.
30. Keep handles dry, clean and free from oil and
grease.
GEB114-3
CORDLESS CIRCULAR SAW
SAFETY WARNINGS
Cutting procedures
1. DANGER: Keep hands away from cutting
area and the blade. Keep your second hand
on auxiliary handle, or motor housing. If both
hands are holding the saw, they cannot be cut by
the blade.
2. Do not reach underneath the workpiece. The
guard cannot protect you from the blade below
the workpiece.
3. Adjust the cutting depth to the thickness of
the workpiece. Less than a full tooth of the blade
teeth should be visible below the workpiece.
4. Never hold piece being cut in your hands or
across your leg. Secure the workpiece to a
stable platform. It is important to support the
work properly to minimize body exposure, blade
binding, or loss of control.
4

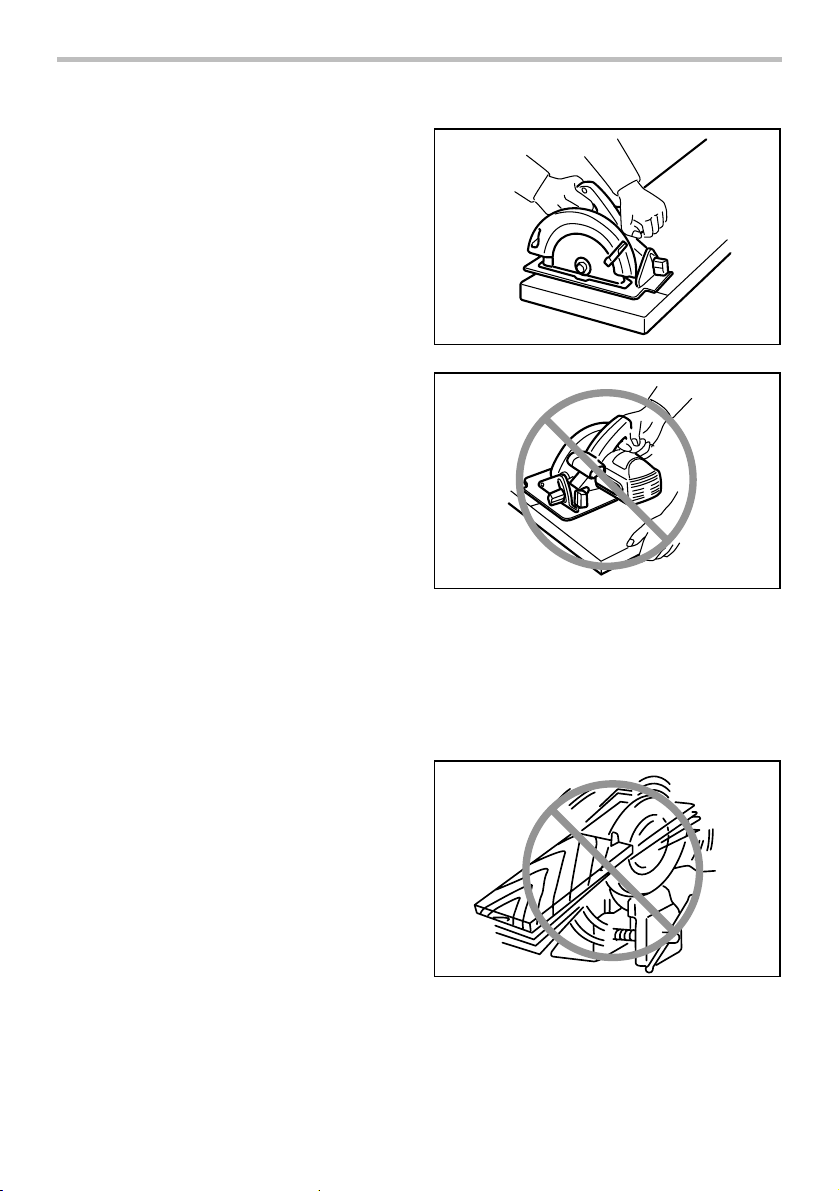

A typical illustration of proper hand support
and workpiece support.
000186
5. Hold the power tool by insulated gripping
surfaces only, when performing an operation
where the cutting tool may contact hidden
wiring. Contact with a "live" wire will also make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
6. When ripping, always use a rip fence or
straight edge guide. This improves the accuracy
of cut and reduces the chance of blade binding.
7. Always use blades with correct size and
shape (diamond versus round) of arbour
holes. Blades that do not match the mounting
hardware of the saw will run eccentrically,
causing loss of control.
8. Never use damaged or incorrect blade
washers or bolt. The blade washers and bolt
were specially designed for your saw, for
optimum performance and safety of operation.
Kickback causes and related warnings
− kickback is a sudden reaction to a pinched, bound
or misaligned saw blade, causing an uncontrolled
saw to lift up and out of the workpiece toward the
operator;
− when the blade is pinched or bound tightly by the
kerf closing down, the blade stalls and the motor
reaction drives the unit rapidly back toward the
operator;
− if the blade becomes twisted or misaligned in the cut,
the teeth at the back edge of the blade can dig into the
top surface of the wood causing the blade to climb out
of the kerf and jump back toward the operator.
Kickback is the result of saw misuse and/or incorrect
operating procedures or conditions and can be avoided
by taking proper precautions as given below.
9. Maintain a firm grip with both hands on the
saw and position your arms to resist kickback
forces. Position your body to either side of
the blade, but not in line with the blade.
Kickback could cause the saw to jump backwards,
but kickback forces can be controlled by the
operator, if proper precautions are taken.
10. When blade is binding, or when interrupting a
cut for any reason, release the trigger and
hold the saw motionless in the material until
the blade comes to a complete stop. Never
attempt to remove the saw from the work or
pull the saw backward while the blade is in
motion or kickback may occur. Investigate and
take corrective actions to eliminate the cause of
blade binding.
11. When restarting a saw in the workpiece,
centre the saw blade in the kerf and check
that saw teeth are not engaged into the
material. If saw blade is binding, it may walk up
or kickback from the workpiece as the saw is
restarted.
12.
Support large panels to minimise the risk of
blade pinching and kickback.
Large panels tend
to sag under their own weight. Supports must be
placed under the panel on both sides, near the line
of cut and near the edge of the panel.
To avoid kickback, do support
board or panel near the cut.
000154
Do not support board or
panel away from the cut.
000156
13. Do not use dull or damaged blades.
Unsharpened or improperly set blades produce
narrow kerf causing excessive friction, blade
binding and kickback.
14. Blade depth and bevel adjusting locking
levers must be tight and secure before
making cut. If blade adjustment shifts while
cutting, it may cause binding and kickback.
5
15. Use extra caution when sawing into existing
walls or other blind areas. The protruding blade
may cut objects that can cause kickback.
16. ALWAYS hold the tool firmly with both hands.
NEVER place your hand or fingers behind the
saw. If kickback occurs, the saw could easily
jump backwards over your hand, leading to
serious personal injury.
000194
17. Never force the saw. Push the saw forward at
a speed so that the blade cuts without
slowing. Forcing the saw can cause uneven cuts,
loss of accuracy, and possible kickback.
Lower guard function
18. Check lower guard for proper closing before
each use. Do not operate the saw if lower
guard does not move freely and close
instantly. Never clamp or tie the lower guard
into the open position. If saw is accidentally
dropped, lower guard may be bent. Raise the
lower guard with the retracting handle and make
sure it moves freely and does not touch the blade
or any other part, in all angles and depths of cut.
19. Check the operation of the lower guard spring.
If the guard and the spring are not operating
properly, they must be serviced before use.
Lower guard may operate sluggishly due to
damaged parts, gummy deposits, or a build-up of
debris.
20. Lower guard should be retracted manually
only for special cuts such as "plunge cuts"
and "compound cuts". Raise lower guard by
retracting handle and as soon as blade enters
the material, the lower guard must be released.
For all other sawing, the lower guard should
operate automatically.
21.
Always observe that the lower guard is
covering the blade before placing saw down on
bench or floor.
An unprotected, coasting blade will
cause the saw to walk backwards, cutting whatever
is in its path. Be aware of the time it takes for the
blade to stop after switch is released.
22. To check lower guard, open lower guard by
hand, then release and watch guard closure.
Also check to see that retracting handle does
not touch tool housing. Leaving blade exposed
is VERY DANGEROUS and can lead to serious
personal injury.
Additional safety warnings
23. Intended use
This tool is intended to cut wood products
only. Accumulated sawdust on the lower guard
and hub from other materials may effect the
proper closure of the lower guard which could
lead to serious personal injury.
24. Use extra caution when cutting damp wood,
pressure treated lumber, or wood containing
knots. Maintain smooth advancement of tool
without decrease in blade speed to avoid
overheating the blade tips.
25. Do not attempt to remove cut material when
blade is moving. Wait until blade stops before
grasping cut material.Blades coast after turn off.
26. Avoid Cutting Nails. Inspect for and remove
all nails from lumber before cutting.
27. Place the wider portion of the saw base on
that part of the workpiece which is solidly
supported, not on the section that will fall off
when the cut is made. As examples, Fig. 1
illustrates the RIGHT way to cut off the end of
a board, and Fig. 2 the WRONG way. If the
workpiece is short or small, clamp it down.
DO NOT TRY TO HOLD SHORT PIECES BY
HAND!
Fig.1
000147
6
Fig.2
000150
28. Before setting the tool down after completing
a cut, be sure that the lower guard has closed
and the blade has come to a complete stop.
29. Never attempt to saw with the circular saw
held upside down in a vise. This is extremely
dangerous and can lead to serious accidents.
000029
30. Some material contains chemicals which may
be toxic. Take caution to prevent dust
inhalation and skin contact. Follow material
supplier safety data.
31. Do not stop the blades by lateral pressure on
the saw blade.
32. Do not use any abrasive wheels.
33.
Only use the saw blade with the diameter that is
marked on the tool or specified in the manual.
Use of an incorrectly sized blade may affect the
proper guarding of the blade or guard operation
which could result in serious personal injury.
34. Keep blade sharp and clean. Gum and wood
pitch hardened on blades slows saw and
increases potential for kickback. Keep blade
clean by first removing it from tool, then cleaning
it with gum and pitch remover, hot water or
kerosene. Never use gasoline.
35. Wear a dust mask and hearing protection
when use the tool.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
USD301-1
Symbols
The followings show the symbols used for tool.
･ volts
･ direct current
･ no load speed
･ revolutions or reciprocation per minute
ENC007-8
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4.
If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such
as nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ﾟC (122 ﾟF).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a fire.
7
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. Follow your local regulations relating to
disposal of battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before
completely discharged.
Always stop tool operation and charge the
battery cartridge when you notice less tool
power.
2. Never recharge a fully charged battery
cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).
Let a hot battery cartridge cool down before
charging it.
4. Charge the battery cartridge once in every six
months if you do not use it for a long period
of time.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
1
2
3
014506
CAUTION:
• Always switch off the tool before installing or
removing of the battery cartridge.
• Hold the tool and the battery cartridge firmly
when installing or removing battery cartridge.
Failure to hold the tool and the battery cartridge
firmly may cause them to slip off your hands and
result in damage to the tool and battery cartridge
and a personal injury.
To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Insert it all the way until it locks in place
with a little click. If you can see the red indicator on the
upper side of the button, it is not locked completely.
CAUTION:
• Always install the battery cartridge fully until the
red indicator cannot be seen. If not, it may
accidentally fall out of the tool, causing injury to
you or someone around you.
• Do not install the battery cartridge forcibly. If the
cartridge does not slide in easily, it is not being
inserted correctly.
1. Red indicator
2. Button
3. Battery
cartridge
8
Battery protection system
(Lithium-ion battery with star marking)
1
012128
Lithium-ion batteries with a star marking are equipped
with a protection system. This system automatically cuts
off power to the tool to extend battery life.
The tool will automatically stop during operation if the
tool and/or battery are placed under one of the following
conditions:
• Overloaded:
The tool is operated in a manner that causes
it to draw an abnormally high current.
In this situation, release the switch trigger on
the tool and stop the application that caused
the tool to become overloaded. Then pull the
switch trigger again to restart.
If the tool does not start, the battery is
overheated. In this situation, let the battery
cool before pulling the switch trigger again.
• Low battery voltage:
The remaining battery capacity is too low
and the tool will not operate. In this situation,
remove and recharge the battery.
Adjusting depth of cut
1
007970
CAUTION:
• After adjusting the depth of cut, always tighten the
lever securely.
Loosen the lever on the side of the rear handle and
move the base up or down. At the desired depth of cut,
secure the base by tightening the lever.
For cleaner, safer cuts, set cut depth so that no more
than one blade tooth projects below workpiece. Using
proper cut depth helps to reduce potential for dangerous
KICKBACKS which can cause personal injury.
Bevel cutting
1
007971
Loosen the lever on the bebel scale plate on the front
base. Set for the desired angle (0° - 50°) by tilting
accordingly, then tighten the lever securely.
Sighting
1
2
AB
007972
For straight cuts, align the A position on the front of the
base with your cutting line. For 45° bevel cuts, align the
B position with it.
Switch action
12
008050
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger
actuates properly and returns to the "OFF"
position when released.
• Do not pull the switch trigger hard without pressing
the lock-off lever. This can cause switch breakage.
To prevent the switch trigger from being accidentally
pulled, a lock-off lever is provided. To start the tool,
press the lock-off lever and pull the switch trigger.
Release the switch trigger to stop.
WARNING:
• For your safety, this tool is equipped with lock-off
lever which prevents the tool from unintended
1. Lock-off lever
2. Switch trigger
1. Base
2. Cutting line
1. Lever
1. Lever
1. Star marking
9
starting. NEVER use the tool if it runs when you
simply pull the switch trigger without pressing the
lock-off lever. Return tool a MAKITA service center
for proper repairs BEFORE further usage.
• NEVER tape down or defeat purpose and function
of lock-off lever.
Electric brake
This tool is equipped with an electric blade brake. If the
tool consistently fails to quickly stop blade after switch
trigger release, have tool serviced at a Makita service
center.
The blade brake system is not a substitute for lower
guard. NEVER USE TOOL WITHOUT A FUNCTIONING
LOWER GUARD. SERIOUS PERSONAL INJURY CAN
RESULT.
Lighting the lamp
CAUTION:
• Do not look in the light or see the source of light
directly.
Only to turn on the light, pull the switch trigger without
pressing the lock-off lever. To turn on the light and run
the tool, press the lock-off lever and pull the switch
trigger with the lock-off lever being pressed.
NOTE:
• Use a cotton stick to wipe the dirt off the lens of
lamp. Be careful not to scratch the lens of lamp, or
it may lower the illumination.
• Do not use gasoline, thinner or the like to clean
the lens of lamp. Using such substances will
damage the lens.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out
any work on the tool.
Removing or installing blade
1
007973
1
007974
CAUTION:
• Be sure the blade is installed with teeth pointing
up at the front of the tool.
• Use only the Makita wrench to install or remove
the blade.
To remove the blade, press the shaft lock so that the
blade cannot revolve and use the wrench to loosen the
hex bolt counterclockwise. Then remove the hex bolt,
outer flange and blade.
To install the blade, follow the removal procedure in
reverse. BE SURE TO TIGHTEN THE HEX BOLT
CLOCKWISE SECURELY.
1
2
3
4
007975
When changing blade, make sure to also clean upper
and lower blade guards of accumulated chips and
particles. Such efforts do not, however, replace the
need to check lower guard operation before each use.
Hex wrench storage
1
014507
When not in use, store the hex wrench as shown in the
figure to keep it from being lost.
1. Hex wrench
1. Hex bolt
2. Outer flange
3. Saw blade
4. Inner flange
1. Hex wrench
1. Shaft lock
10
Connecting a vacuum cleaner
(Optional accessory)
12
007977
1
23
014508
When you wish to perform clean cutting operation,
connect a Makita vacuum cleaner to your tool. Install
the dust nozzle on the tool using the screw. Then
connect a hose of the vacuum cleaner to the dust
nozzle as shown in the figure.
OPERATION
CAUTION:
• Always insert the battery cartridge all the way until
it locks in place. If you can see the red part on the
upper side of the button, it is not locked completely.
Insert it fully until the red part cannot be seen. If
not, it may accidentally fall out of the tool, causing
injury to you or someone around you.
• Be sure to move the tool forward in a straight line
gently. Forcing or twisting the tool will result in
overheating the motor and dangerous kickback,
possibly causing severe injury.
• If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery.
014509
Hold the tool firmly. The tool is provided with both a front
grip and rear handle. Use both to best grasp the tool. If
both hands are holding saw, they cannot be cut by the
blade. Set the base on the workpiece to be cut without
the blade making any contact. Then turn the tool on and
wait until the blade attains full speed. Now simply move
the tool forward over the workpiece surface, keeping it
flat and advancing smoothly until the sawing is
completed.
To get clean cuts, keep your sawing line straight and
your speed of advance uniform. If the cut fails to
properly follow your intended cut line, do not attempt to
turn or force the tool back to the cut line. Doing so may
bind the blade and lead to dangerous kickback and
possible serious injury. Release switch, wait for blade to
stop and then withdraw tool. Realign tool on new cut
line, and start cut again. Attempt to avoid positioning
which exposes operator to chips and wood dust being
ejected from saw. Use eye protection to help avoid
injury.
Rip fence (guide rule) (Accessory)
014510
The handy rip fence allows you to do extra-accurate
straight cuts. Simply slide the rip fence up snugly
against the side of the workpiece and secure it in
position with the screw on the front of the base. It also
makes repeated cuts of uniform width possible.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or
the like. Discoloration, deformation or cracks may
result.
Adjusting for accuracy of 90° cut
(vertical cut)
This adjustment has been made at the factory. But if it is
off, adjust the adjusting screws with a hex wrench while
inspecting 90° the blade with the base using a
triangular rule or square rule, etc.
1. Dust nozzle
2. Hose
3. Vacuum cleaner
1. Dust nozzle
2. Screw
11
1
007981
1
007982
Replacing carbon brushes
1
001145
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps.
Take out the worn carbon brushes, insert the new ones
and secure the brush holder caps.
1
2
007983
After replacing brushes, insert the battery cartridge into
the tool and break in brushes by running tool with no
load for about 1 minute. Then check the tool while
running and electric brake operation when releasing the
switch trigger. If electric brake is not working well, ask
your local Makita service center for repair.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Carbide-tipped saw blades
Combination General purpose blade for fast and smooth rip,
crosscuts and miters.
006540
• Rip fence (Guide rule)
• Hex wrench 5
• Dust nozzle
• Makita genuine battery and charger
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.
1. Brush holder
cap
2. Screwdriver
1. Limit mark
1. Triangular rule
1. Adjusting screw
for 90 ﾟ
12
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1
13
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle XSS03
Diamètre de la lame 136 mm (5-3/8")
à 90° 51 mm (2")
Profondeur de coupe max. à 45° 35 mm (1-3/8")
Vitesse à vide (RPM) 3 600 /min
Longueur totale 364 mm (14-3/8")
Poids net 2,5 kg (5,4 lbs) 2,7 kg (6,0 lbs)
Tension nominale C.C. 18 V
Batteries standard BL1815N BL1830 / BL1840
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Les caractéristiques techniques et la batterie peuvent varier suivant les pays.
• Poids, batterie comprise, conforme à la procédure EPTA de 01/2003
GEA006-2
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE Veuillez lire toutes les mises
en garde de sécurité et toutes les instructions.
L'ignorance des mises en garde et des instructions
comporte un risque de choc électrique, d'incendie et/ou
de blessure grave.
Conservez toutes les mises en
garde et instructions pour
référence future.
Le terme ≪ outil électrique ≫ qui figure dans les
avertissements fait référence à un outil électrique
branché sur une prise de courant (par un cordon
d'alimentation) ou alimenté par batterie (sans fil).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4. Les fiches d'outil électrique sont conçues
pour s'adapter parfaitement aux prises de
courant. Ne modifiez jamais la fiche de
quelque façon que ce soit. N'utilisez aucun
adaptateur de fiche sur les outils électriques
avec mise à la terre. En ne modifiant pas les
fiches et en les insérant dans des prises de
courant pour lesquelles elles ont été conçues
vous réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux,
radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est plus élevé si votre
corps se trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7.
Ne maltraitez pas le cordon. N'utilisez jamais le
cordon pour transporter, tirer ou débrancher
l'outil électrique. Maintenez le cordon à l'écart
des sources de chaleur, de l'huile, des objets à
bords tranchants et des pièces en mouvement.
Le risque de choc électrique est plus élevé lorsque
les cordons sont endommagés ou enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, utilisez un cordon prolongateur
prévu à cette fin. Les risques de choc électrique
sont moindres lorsqu'un cordon conçu pour
l'extérieur est utilisé.
9. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source
d'alimentation protégée par un disjoncteur de
fuite à la terre. L'utilisation d'un disjoncteur de
fuite à la terre réduit le risque de choc électrique.
Sécurité personnelle
10. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous
utilisez un outil électrique. Évitez d'utiliser un
outil électrique si vous êtes fatigué ou si vous
14
avez pris une drogue, de l'alcool ou un
médicament. Un moment d'inattention pendant
l'utilisation d'un outil électrique peut entraîner une
grave blessure.
11. Portez des dispositifs de protection
personnelle. Portez toujours un protecteur
pour la vue. Les risques de blessure seront
moins élevés si vous utilisez des dispositifs de
protection tels qu'un masque antipoussières, des
chaussures à semelle antidérapante, une coiffure
résistante ou une protection d'oreilles.
12.
Évitez les démarrages accidentels. Assurez-vous
que l’interrupteur soit en position d'arrêt avant de
brancher l'outil à la prise électrique et/ou au bloc-
piles, avant de prendre ou de transporter l’outil.
Vous ouvrez la porte aux accidents si vous
transportez les outils électriques avec le doigt sur
l’interrupteur ou si vous les branchez alors que
l’interrupteur est en position de marche.
13. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. Toute clé
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
14. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
15. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à
l'écart des pièces en mouvement. Les pièces
en mouvement peuvent happer les vêtements
amples, les bijoux et les cheveux longs.
16. Si des accessoires sont fournis pour
raccorder un appareil d'aspiration et de
collecte de la poussière, assurez-vous qu'ils
sont correctement raccordés et qu'ils sont
utilisés de manière adéquate. L'utilisation d'un
appareil d'aspiration permet de réduire les
risques liés à la présence de poussière dans l'air.
Utilisation et entretien des outils électriques
17. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique
adéquat et respectez le régime pour lequel il a
été conçu, il effectuera un travail de meilleure
qualité et de façon plus sécuritaire.
18. N'utilisez pas l'outil électrique s'il n'est pas
possible de mettre sa gâchette en position de
marche et d'arrêt. Un outil électrique dont
l'interrupteur est défectueux représente un
danger et doit être réparé.
19.
Débranchez la fiche de la source d'alimentation
et/ou retirez le bloc-piles de l'outil électrique
avant d'effectuer tout réglage, de changer un
accessoire ou de ranger l'outil électrique.
De
telles mesures préventives réduisent les risques de
démarrage accidentel de l'outil électrique.
20.
Après l'utilisation d'un outil électrique, rangez-le
hors de portée des enfants et ne laissez aucune
personne l'utiliser si elle n'est pas familiarisée
avec l'outil électrique ou les présentes
instructions d'utilisation.
Les outils électriques
représentent un danger entre les mains de personnes
qui n'en connaissent pas le mode d'utilisation.
21. Veillez à l’entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu’aucune
pièce n’est cassée et que l’outil électrique n’a
subi aucun dommage affectant son bon
fonctionnement. Le cas échéant, faites
réparer l'outil électrique avant de l'utiliser. De
nombreux accidents sont causés par des outils
électriques mal entretenus.
22. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera
plus facile à maîtriser.
23. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L'utilisation d'un outil électrique à des fins autres
que celles prévues peut entraîner une situation
dangereuse.
Utilisation et entretien des outils alimentés par
batterie
24. Pour recharger, utilisez uniquement le
chargeur spécifié par le fabricant. L'utilisation
d'un chargeur conçu pour un type donné de bloc-
piles comporte un risque d'incendie lorsqu'il est
utilisé avec un autre type de bloc-piles.
25. N'utilisez un outil électrique qu'avec le bloc-
piles conçu spécifiquement pour cet outil. Il y
a risque de blessure ou d'incendie si un autre
bloc-piles est utilisé.
26. Lorsque vous n'utilisez pas le bloc-piles,
rangez-le à l'écart des objets métalliques tels
que trombones, pièces de monnaie, clés,
clous, vis ou autres petits objets métalliques
qui risquent d'établir une connexion entre les
bornes. La mise en court-circuit des bornes de
batterie peut causer des brûlures ou un incendie.
27. Dans des conditions d'utilisation inadéquates
de la batterie, il peut y avoir fuite d'électrolyte;
évitez tout contact avec ce liquide. En cas de
contact accidentel, rincez avec beaucoup
d’eau. Si le liquide pénètre dans vos yeux, il
15
faut aussi consulter un médecin. L'électrolyte
qui s'échappe de la batterie peut causer des
irritations ou des brûlures.
Réparation
28. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera
ainsi assuré.
29. Suivez les instructions de lubrification et de
changement des accessoires.
30. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
GEB114-3
CONSIGNES DE SÉCURITÉ
POUR LA SCIE CIRCULAIRE
SANS FIL
Procédures de coupe
1. DANGER : N’approchez pas les mains de
la zone de coupe ou de la lame. Gardez l’autre
main sur la poignée auxiliaire ou sur le carter
du moteur. En tenant la scie avec vos deux
mains, vous mettez celles-ci à l’abri de la lame.
2. N'étendez pas la main sous la pièce. Le
protecteur ne peut pas vous protéger contre la
lame sous la pièce.
3. Ajustez la profondeur de coupe en fonction de
l'épaisseur de la pièce. La partie de la lame
visible sous la pièce doit être inférieure à une
dent de lame complète.
4. Ne maintenez jamais le matériau à scier dans
vos mains ou sur votre jambe. Immobilisez la
pièce sur une surface stable. Il est important de
soutenir adéquatement la pièce afin de minimiser
l'exposition du corps, les coincements de lame ou
les pertes de maîtrise.
Illustration de la façon typique et correcte de
tenir la scie et de soutenir la pièce.
000186
5. Tenez uniquement l'outil électrique par ses
surfaces de prise isolées pendant toute
opération où l'outil de coupe pourrait venir en
contact avec un câblage dissimulé. En cas de
contact avec un conducteur sous tension, les
pièces métalliques à découvert de l'outil
deviendraient également sous tension et
risqueraient de transmettre une décharge à
l'utilisateur.
6. Lors du sciage en long, utilisez toujours un
garde parallèle ou un guide de coupe
rectiligne. Cela améliore la précision de la coupe
et réduit le risque de coincement de la lame.
7. Employez toujours une lame de diamètre
approprié et dont le trou central est de forme
correcte (angulaire ou ronde). Une lame dont le
trou ne correspond pas à la forme du moyeu de
fixation de la scie risque de tourner de façon
excentrique et de vous faire perdre la maîtrise de
l'outil.
8. N'utilisez jamais de rondelles ou boulons
endommagés ou inadéquats pour fixer la lame.
Les rondelles et le boulon ont été conçus
spécialement pour votre scie, afin d'assurer un
fonctionnement optimal et un travail sécuritaire.
Causes du recul et avertissements connexes
− le recul est une réaction soudaine survenant
lorsque la lame, coincée, pincée ou mal alignée
devient incontrôlable, se soulève hors de la pièce
et se dirige vers l'utilisateur ;
− lorsque la lame se trouve coincée ou pincée par le
trait de scie qui se referme sur elle, elle se bloque
et une réaction du moteur entraîne alors l'outil
rapidement vers l'utilisateur ;
− si la lame se tord ou se désaligne par rapport à la
ligne de coupe, les dents arrière risquent de
s'enfoncer dans la surface du bois et la lame de
quitter le trait de scie en reculant brusquement
vers l'utilisateur.
Le recul est le résultat d'une utilisation inadéquate de la
scie et/ou de procédures ou conditions d'utilisation
incorrectes ; on peut l'éviter en prenant des précautions
adéquates, indiquées ci-dessous.
9. Maintenez une prise ferme à deux mains sur
la scie, et placez vos bras de manière à
pouvoir résister à la force exercée lors des
reculs. Posez votre corps d'un côté ou de
l'autre de la lame, jamais dans sa ligne de
coupe. Un recul peut faire sauter la scie vers
l'arrière, mais l'utilisateur pourra maîtriser la force
exercée par ce recul s'il prend les précautions
nécessaires.
10. Lorsque la lame se coince ou lorsque vous
interrompez la coupe pour une raison
quelconque, libérez la gâchette et gardez la
scie immobile dans le matériau jusqu'à ce que
la lame s'arrête parfaitement. N'essayez
jamais de retirer la scie de la pièce ou de faire
16
reculer la scie pendant que la lame tourne,
autrement il y a risque de choc recul. Identifiez
la cause du coincement de la lame et prenez les
mesures correctives pour éliminer le problème.
11. Avant de faire redémarrer la scie dans la pièce,
centrez la lame dans le trait de scie et
assurez-vous que les dents de la lame ne
mordent pas déjà dans le matériau. Si la lame
est coincée, elle risque de remonter dans le trait
de scie ou de causer un recul au moment du
redémarrage de la scie.
12. Les grands panneaux doivent être soutenus
pour minimiser les risques de recul causé par
le coincement de la lame. Les grands panneaux
ont tendance à s'affaisser sous leur propre poids.
Des supports doivent être installés sous le
panneau, des deux côtés, près de la ligne de
coupe et près du bord du panneau.
Pour éviter la rétroaction, supporter la planche
ou le panneau près de la ligne de coupe.
000154
Ne pas supporter la planche ou le panneau de
façon éloignée de la ligne de coupe.
000156
13. N'utilisez jamais les lames émoussées ou
endommagées. Les lames mal affûtées ou mal
avoyées produisent un trait de scie étroit qui
donne lieu à un frottement excessif, au
coincement de la lame et à un recul.
14.
Avant d'effectuer la coupe, les leviers de
verrouillage de la profondeur de coupe et de la
coupe en biseau doivent être fermement serrés.
Il y a risque de pincement et de recul si les
réglages de la lame se modifient pendant coupe.
15. Soyez particulièrement prudent lors des
coupes dans une cloison existante ou tout
autre matériau dont l’arrière n'est pas visible.
La lame pourrait rencontrer un objet dur, ce qui
provoquerait un recul.
16. Tenez TOUJOURS l'outil fermement à deux
mains. Ne placez JAMAIS vos mains ou vos
doigts derrière la scie. En cas de choc en retour,
la scie pourrait alors bondir vers votre main et
causer une blessure grave.
000194
17. Ne forcez jamais la scie. Poussez la scie vers
l’avant à une vitesse permettant à la lame de
couper sans ralentir. Le fait de forcer la scie
peut causer une coupe inégale, une perte de
précision ou un recul.
Fonction du protecteur inférieur
18. Avant chaque utilisation, assurez-vous que le
protecteur inférieur se referme bien. N'utilisez
pas la scie si le protecteur inférieur ne se
déplace pas librement et ne se referme pas
instantanément. N’immobilisez ou ne fixez
jamais le protecteur inférieur en position
ouverte. Le protecteur inférieur risque de plier si
la scie est échappée par accident. Soulevez le
protecteur inférieur à l’aide de la poignée de
rappel et assurez-vous qu’il se déplace librement
et n’entre pas en contact avec la lame ni toute
autre pièce, quel que soit l’angle et la profondeur
de coupe.
19. Vérifiez le fonctionnement du ressort du
protecteur inférieur. Le protecteur et le ressort
doivent être réparés avant l'utilisation s'ils ne
fonctionnent pas correctement. Le
fonctionnement du protecteur inférieur peut être
ralenti par des pièces endommagées, des dépôts
collants ou l'accumulation de débris.
20. Le protecteur inférieur ne doit être escamoté
manuellement que pour des coupes
particulières comme les « coupes en plongée
» et les « coupes composées ». Soulevez le
protecteur inférieur à l’aide de la poignée de
17
rappel et libérez le protecteur inférieur dès
que la lame pénètre dans le matériau. Pour
toute autre opération de sciage, le protecteur
inférieur devrait fonctionner automatiquement.
21. Assurez-vous toujours que le protecteur
inférieur couvre bien la lame avant de déposer
l'outil sur l'établi ou sur le sol. Si la lame n'est
pas protégée et n'a pas fini de tourner, elle
entraînera la scie vers l'arrière en coupant tout
sur son passage. Soyez conscient du temps
nécessaire pour que la lame s'arrête après que
vous avez relâché la gachette.
22. Pour vérifier le protecteur inférieur, ouvrez-le
à la main, puis relâchez-le et observez sa
fermeture. Vérifiez également que la poignée
de rappel ne touche pas le boîtier de l’outil.
Laisser la lame à découvert est TRÈS
DANGEREUX et comporte un risque de blessure
grave.
Consignes de sécurité supplémentaires
23. Utilisation prévue
Cet outil est exclusivement destiné à la coupe
du bois. Si des copeaux d’autres matériaux
s’accumulent sur le protecteur inférieur et le
moyeu, cela peut affecter la bonne fermeture du
protecteur inférieur et cela pourrait causer de
graves blessures.
24. Redoublez de prudence lorsque vous coupez
du bois humide, du bois traité sous pression
ou du bois qui contient des nœuds. Adoptez
une vitesse de coupe de telle sorte que l'outil
continue d'avancer en douceur, sans que la
vitesse de la lame ne diminue, pour éviter la
surchauffe de la pointe de la lame.
25. N’essayez pas de retirer le matériau coupé
pendant que la lame tourne. Attendez que la
lame s’arrête avant de retirer le matériau
coupé.Les lames tournent en roue libre après la
mise hors tension.
26. Prenez garde aux clous lors de la coupe.
Avant la coupe, vérifiez la présence de clous
dans le bois et retirez-les le cas échéant.
27. Placez la base de la scie sur la partie de la
pièce qui est solidement soutenue, non sur
celle qui tombera une fois la coupe terminée.
À titre d'exemples, la Fig. 1 illustre la BONNE
façon de couper l'extrémité d'une planche,
tandis que la Fig. 2 illustre la MAUVAISE façon
de procéder. Si la pièce est courte ou petite,
installez-la dans un dispositif de serrage.
N'ESSAYEZ PAS DE TENIR LES COURTES
PIÈCES UNIQUEMENT AVEC LA MAIN !
Fig.1
000147
Fig.2
000150
28. Avant de déposer l’outil une fois la coupe
terminée, assurez-vous que le protecteur
inférieur s’est refermé et que la lame s’est
complètement arrêtée de tourner.
29. Ne tentez jamais de scier en plaçant la scie la
tête en bas dans un étau. Cela est très
dangereux et peut entraîner de graves
accidents.
000029
30. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
les précautions nécessaires pour éviter
l'inhalation de ces poussières ou leur contact
avec la peau. Conformez-vous aux consignes
de sécurité du fournisseur du matériau.
18
31. N'appliquez jamais une pression latérale sur
la lame pour l'arrêter.
32. N'utilisez aucune meule abrasive.
33.
N'utilisez que la lame dont le diamètre
correspond aux indications données sur l’outil
ou dans le manuel.
L’utilisation d’une lame d’une
taille incorrecte peut affecter la protection de la
lame ou le fonctionnement du protecteur et cela
pourrait causer de graves blessures.
34. Maintenez la lame affûtée et propre. Les
dépôts de colle et les copeaux de bois durcis sur
la lame ralentissent la scie et augmentent les
risques de recul. Pour nettoyer la lame, retirez-la
d’abord de l’outil, puis utilisez un décapant, de
l’eau chaude ou du kérosène pour retirer la colle
et les copeaux. N’utilisez jamais d’essence.
35. Portez un masque antipoussières et des
protections d'oreilles lorsque vous utilisez
l'outil.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
NE VOUS LAISSEZ PAS tromper (au fil d'une
utilisation répétée) par un sentiment d'aisance ou
de familiarité avec le produit en négligeant les
consignes de sécurité qui accompagnent le produit.
L'utilisation non sécuritaire ou incorrecte de cet
outil comporte un risque de blessure grave.
USD301-1
Symboles
Les symboles utilisés pour l'outil sont indiqués ci-
dessous.
･ volts
･ courant continu
･ vitesse à vide
･ tours ou alternances par minute
ENC007-8
CONSIGNES DE SÉCURITÉ
IMPORTANTES
POUR LA BATTERIE
1. Avant d'utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) à
l'outil utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l'utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d'explosion.
4. Si l'électrolyte pénètre dans vos yeux, rincez-
les à l'eau claire et consultez immédiatement
un médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun
matériau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d'autres objets
métalliques, par exemple des clous, des
pièces de monnaie, etc.
(3) Évitez d'exposer la batterie à l'eau ou à la
pluie.
Un court-circuit de la batterie pourrait
provoquer un fort courant, une surchauffe,
parfois des brûlures et même une panne.
6. Ne rangez pas l'outil ou la batterie dans des
endroits où la température risque d'atteindre
ou de dépasser 50 ﾟC (122 ﾟF).
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Prenez garde d'échapper ou de heurter la
batterie.
9.
N'utilisez pas une batterie si elle est endommagée.
10. Suivez la réglementation locale concernant la
mise au rebut de la batterie.
CONSERVEZ CE MODE
D'EMPLOI.
Conseils pour obtenir la durée de service
maximale de la batterie
1. Rechargez la batterie avant qu'elle ne soit
complètement déchargée.
Arrêtez toujours l'outil et rechargez la batterie
quand vous remarquez que la puissance de
l'outil diminue.
2. Ne rechargez jamais une batterie
complètement chargée.
La surcharge réduit la durée de service de la
batterie.
3. Rechargez la batterie à une température
ambiante comprise entre 10 ﾟC et 40 ﾟC (50 ﾟ
F - 104 ﾟF). Si la batterie est chaude, laissez-
la refroidir avant de la recharger.
4. Rechargez la batterie tous les six mois si
l'appareil n'est pas utilisé pendant de longues
périodes.
19
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et que sa batterie est retirée avant de l'ajuster ou
de vérifier son fonctionnement.
Installation ou retrait de la batterie
1
2
3
014506
ATTENTION:
• Mettez toujours l'appareil hors tension avant
d'installer ou de retirer la batterie.
• Tenez fermement l'outil et la batterie lors de
l'installation ou du retrait de cette dernière.
Sinon, l'outil et la batterie pourraient vous glisser
des mains, ce qui risque d'endommager l'outil et la
batterie, ou encore de provoquer des blessures.
Pour retirer la batterie, faites-la glisser de l'outil tout en
faisant glisser le bouton se trouvant à l'avant.
Pour installer la batterie, alignez sa languette sur la
rainure pratiquée dans le boîtier, et glissez la batterie en
place. Insérez-la à fond jusqu'à ce que vous entendiez
un clic. Si vous pouvez voir l'indicateur rouge situé sur
le dessus du bouton, la batterie n'est pas complètement
verrouillée.
ATTENTION:
• Installez toujours la batterie à fond jusqu’à ce que
vous ne puissiez plus voir l’indicateur rouge. Dans
le cas contraire, elle pourrait tomber de l'outil et
entraîner des blessures.
• Ne forcez pas sur la batterie pour l'installer. Si la
batterie ne glisse pas facilement, c'est qu'elle n'est
pas insérée correctement.
Système de protection de la batterie
(batterie lithium-ion marquée d’une étoile)
1
012128
Les batteries lithium-ion marquées d’une étoile sont
équipées d’un système de protection. Ce système
coupe automatiquement l’alimentation de l’outil pour
augmenter la durée de vie de la batterie.
L'outil s'arrête automatiquement pendant l'utilisation
lorsque l'outil et/ou la batterie sont dans l'une des
situations suivantes :
• En surcharge :
L'outil est utilisé d'une manière entraînant
une consommation anormale de courant.
Dans cette situation, relâchez la gâchette et
arrêtez l'activité qui entraîne une surcharge
de l'outil. Puis appuyez de nouveau sur la
gâchette pour redémarrer.
Si l’outil ne démarre pas, la batterie est en
surchauffe. Dans cette situation, laissez
refroidir la batterie avant d'appuyer de
nouveau sur la gâchette.
• Tension de la batterie faible :
La capacité restante de la batterie est trop
faible pour que l'outil puisse fonctionner. Dans
cette situation, retirez et rechargez la batterie.
Réglage de la profondeur de coupe
1
007970
ATTENTION:
• Après avoir ajusté la profondeur de coupe, serrez
toujours fermement le levier.
Desserrez le levier latéral de la poignée arrière puis
déplacez la base vers le haut ou le bas. À la profondeur
de coupe désirée, fixez la base en serrant le levier.
Pour obtenir des coupes plus propres et sans danger,
réglez la profondeur de coupe de sorte que pas plus
d'une dent de lame ne dépasse sous la pièce.
1. Levier
1. Étoile
1. Indicateur rouge
2. Bouton
3. Batterie
20
L'utilisation d'une profondeur de coupe adéquate aide à
réduire les risques de chocs en retour dangereux qui
peuvent causer des blessures.
Coupe en biseau
1
007971
Desserrez le levier sur la plaque graduée angulaire à
l'avant de la base. Réglez sur l'angle désiré (0° à 50°)
en inclinant, puis serrez fermement le levier.
Visée
1
2
AB
007972
Pour les coupes rectilignes, alignez sur la ligne de coupe
la position A à l'avant de la base. Pour les coupes en
biseau de 45°, alignez la position B sur la ligne de coupe.
Interrupteur
12
008050
ATTENTION:
• Avant d'insérer la batterie dans l'outil, vérifiez
toujours que la gâchette fonctionne bien et revient
en position d'arrêt lorsque relâchée.
• N'appuyez pas fortement sur la gâchette avant
d'avoir enfoncé le levier de déverrouillage. Vous
risqueriez de casser l'interrupteur.
Un levier de déverrouillage a été prévu pour prévenir
l'activation accidentelle de la gâchette. Pour faire
démarrer l'outil, enfoncez le levier de déverrouillage
puis appuyez sur la gâchette. Pour arrêter l'outil, libérez
la gâchette.
AVERTISSEMENT:
• Pour votre sécurité, cet outil est équipé d'un levier
de déverrouillage qui prévient le démarrage
accidentel de l'outil. NE JAMAIS utiliser l'outil s'il
se met en marche lorsque vous appuyez
simplement sur la gâchette sans avoir tiré sur le
levier de déverrouillage. Retournez l'outil à un
centre de service après-vente Makita pour le faire
réparer AVANT toute nouvelle utilisation.
• Le levier de déverrouillage ne doit JAMAIS être
immobilisé avec du ruban adhésif, ni modifié.
Frein électrique
Cet outil est équipé d'un frein à lame électrique. Si à
plusieurs reprises l'outil ne s'arrête pas rapidement
après le relâchement de la gâchette, faites-le réparer
dans un centre de service après-vente Makita.
Le mécanisme de frein à lame ne doit pas être utilisé en
remplacement du garde inférieur. N'UTILISEZ JAMAIS
L'OUTIL LORSQUE LE GARDE INFÉRIEUR NE
FONCTIONNE PAS. CELA COMPORTE DES
RISQUES DE BLESSURE GRAVE.
Allumage de la lampe
ATTENTION:
• Evitez de regarder directement le faisceau
lumineux ou sa source.
Pour seulement allumer la lumière, appuyez sur la
gâchette sans enfoncer le levier de sécurité. Pour
allumer la lumière et faire tourner l'outil, enfoncez le
levier de verrouillage et appuyez sur la gâchette en
gardant le levier de sécurité enfoncé.
NOTE:
• Utilisez un coton-tige pour essuyer les saletés qui
recouvrent la lentille de la lampe. Prenez garde de
rayer la lentille de la lampe, sinon la luminosité
risque d'être moindre.
• Ne pas utiliser d'essence, de diluant ni aucun
liquide similaire pour nettoyer la lentille de la
lampe. L'utilisation de telles substances
endommagerait la lentille.
ASSEMBLAGE
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et que sa batterie est retirée avant d'effectuer tout
travail dessus.
1. Levier de
sécurité
2. Gâchette
1. Base
2. Ligne de coupe
1. Levier
21
Retrait ou installation de la lame
1
007973
1
007974
ATTENTION:
• Assurez-vous que la lame est installée avec les
dents orientées vers le haut à l'avant de l'outil.
• Utilisez exclusivement une clé Makita pour
installer ou retirer la lame.
Pour retirer la lame, appuyez sur le blocage de l'arbre
de sorte que la lame ne puisse pas tourner et utilisez la
clé pour desserrer le boulon hexagonal en le tournant
dans le sens inverse des aiguilles d'une montre. Retirez
ensuite le boulon hexagonal, le flasque extérieur et la
lame.
Pour poser la lame, suivez la procédure de retrait en
sens inverse. ASSUREZ-VOUS D'AVOIR FERMEMENT
SERRÉ LE BOULON HEXAGONAL, DANS LE SENS
DES AIGUILLES D'UNE MONTRE.
1
2
3
4
007975
Lors du changement de lame, assurez-vous de nettoyer
aussi les protecteurs de lame supérieur et inférieur pour
en retirer les copeaux et particules accumulés. Malgré
ces précautions, n'oubliez pas de vérifier le bon
fonctionnement du protecteur de lame inférieur avant
chaque utilisation.
Rangement de la clé hexagonale
1
014507
Lorsque vous n'utilisez pas la clé hexagonale, rangez-la de
la façon indiquée sur l'illustration pour éviter de l'égarer.
Installation d'un aspirateur
(accessoire en option)
12
007977
1
23
014508
Lorsque vous désirez effectuer un travail de coupe plus
propre, raccordez un aspirateur Makita à votre outil.
Installez le raccord à poussières sur l'outil à l'aide de la
vis. Raccordez ensuite le tuyau de l'aspirateur au
raccord à poussières, tel qu'indiqué sur la figure.
UTILISATION
ATTENTION:
• Insérez toujours la batterie jusqu'au fond, jusqu'à
ce qu'elle verrouille en place. Si vous pouvez voir
la partie rouge de la face supérieure du bouton, la
batterie n'est pas parfaitement verrouillée. Insérez-
la à fond, jusqu'à ce que la partie rouge ne soit
plus visible. Sinon, elle risque de tomber
accidentellement de l'outil, en vous blessant ou en
blessant une personne se trouvant près de vous.
• Assurez-vous de déplacer l'outil doucement vers
l'avant, en ligne droite. Le fait de forcer ou de
1. Raccord à
poussières
2. Tuyau
3. Aspirateur
1. Raccord à
poussières
2. Vis
1. Clé hexagonale
1. Boulon
hexagonal
2. Bague externe
3. Lame
4. Bague interne
1. Clé hexagonale
1. Verrouillage de
l'arbre
22
tordre l'outil entraînera une surchauffe du moteur
et un dangereux choc en retour, risquant de
provoquer une blessure grave.
• Si l'outil est utilisé de manière continue jusqu'à ce
que la batterie soit déchargée, laissez-le reposer
15 minutes avant de poursuivre l'opération avec
une batterie fraîche.
014509
Tenez l'outil fermement. L'outil est équipé d'une poignée
avant et d'une poignée arrière. Utilisez les deux
poignées pour assurer la meilleure prise possible sur
l'outil. De plus, lorsque la scie est saisie à deux mains,
celles-ci ne risquent pas d'être coupées par la lame.
Placez la base de l'outil sur la pièce à couper de sorte
que la lame n'entre pas en contact avec quoi que ce soit.
Mettez ensuite l'outil sous tension et attendez que la
lame ait atteint sa pleine vitesse. Faites alors
simplement avancer l'outil sur la surface de la pièce, en
le maintenant de niveau et en le faisant avancer
doucement jusqu'à ce que la coupe soit terminée.
Pour obtenir des coupes nettes, maintenez votre ligne
de coupe bien droite et la vitesse de progression
uniforme. Si la lame dévie de la ligne de coupe prévue,
ne tentez pas de modifier la course de l'outil pour le
forcer à revenir sur la ligne de coupe. Vous risqueriez
de plier la lame et de provoquer un dangereux choc en
retour pouvant causer une blessure grave. Relâchez la
gâchette, attendez jusqu'à l'arrêt complet de la lame,
puis retirez l'outil. Réalignez l'outil sur une nouvelle
ligne de coupe, puis poursuivez la coupe. Évitez toute
position vous exposant aux copeaux et sciures de bois
éjectés par la scie. Portez des lunettes de protection
pour réduire les risques de blessure.
Garde parallèle (règle de guidage)
(Accessoire)
014510
Un garde parallèle pratique vous permet d'effectuer des
coupes droites d'une extrême précision. Faites simplement
glisser le garde parallèle le long du côté de la pièce en le
maintenant en position à l'aide de la vis de serrage située à
l'avant de la base. Cela permet également d'effectuer
plusieurs coupes d'une largeur uniforme.
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et que la batterie est retirée avant d'y effectuer
tout travail d'inspection ou d'entretien.
• N'utilisez jamais d'essence, de benzine, de solvant,
d'alcool ou d'autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.
Réglage de précision pour les coupes de 90°
(coupes à angle droit)
Ce réglage est réalisé en usine. S'il se défait, ajustez la
vis de réglage au moyen d'une clé hexagonale tout en
mesurant l'angle de 90° de la lame par rapport à la base
à l'aide d'une règle triangulaire, d'une équerre, etc.
1
007981
1
007982
Remplacement des charbons
1
001145
1. Trait de limite
d'usure
1. Règle
triangulaire
1. Vis de réglage
90 ﾟ
23
Retirez et vérifiez régulièrement les charbons.
Remplacez-les lorsqu'ils sont usés jusqu'au trait de
limite d'usure. Maintenez les charbons propres et en
état de glisser aisément dans les porte-charbon. Les
deux charbons doivent être remplacés en même temps.
N'utilisez que des charbons identiques.
Utilisez un tournevis pour retirer les bouchons de porte-
charbon. Enlevez les charbons usés, insérez-en de nouveaux
et revissez solidement les bouchons de porte-charbon.
1
2
007983
Après avoir remplacé les charbons, insérez la batterie
dans l'outil et rodez les brosses en faisant fonctionner
l'outil à vide pendant environ 1 minute. Vérifiez ensuite
le bon fonctionnement de l'outil, ainsi que l'activation du
frein électrique lors du relâchement de la gâchette. Si le
frein électrique ne fonctionne pas bien, faites une
demande de réparation auprès du centre de service
après-vente Makita le plus près.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, tout autre travail d'entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l'usine Makita,
exclusivement avec des pièces de rechange Makita.
ACCESSOIRES EN OPTION
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de
tout autre accessoire ou pièce complémentaire
peut comporter un risque de blessure. N'utilisez
les accessoires ou pièces qu'aux fins auxquelles
ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Lames à dents de carbure de tungstène
Combinaison
Lame d'usage général pour effectuer rapidement et en douceur des
coupes longitudinales, des coupes en travers et des coupes d'onglet.
006540
• Garde parallèle (règle de guidage)
• Clé hexagonale 5
• Raccord à poussières
• Chargeur et batterie authentiques Makita
NOTE:
• Certains éléments de la liste peuvent être inclus
avec l'outil comme accessoires standard. Ils
peuvent varier suivant les pays.
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1
1. Bouchon de
porte-charbon
2. Tournevis
24
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo XSS03
Diámetro del disco 136 mm (5-3/8")
a 90° 51 mm (2")
Profundidad de corte máxima a 45° 35 mm (1-3/8")
Velocidad sin carga (RPM) 3 600 r/min
Longitud total 364 mm (14-3/8")
Peso neto 2,5 kg (5,4 lbs) 2,7 kg (6,0 lbs)
Tensión nominal 18 V c.c.
Cartuchos de batería estándar BL1815N BL1830 / BL1840
• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin
previo aviso.
• Las especificaciones y el cartucho de la batería pueden variar de país a país.
• Peso de acuerdo al procedimiento de EPTA-01/2003 incluyendo el cartucho de la batería
GEA006-2
Advertencias de seguridad
generales para herramientas
eléctricas
ADVERTENCIA: lea todas las advertencias de
seguridad e instrucciones. Si no sigue todas las
advertencias e instrucciones indicadas a continuación,
podrá ocasionar una descarga eléctrica, un incendio y/o
lesiones graves.
Guarde todas las advertencias e
instrucciones para su futura
referencia.
El término "herramienta eléctrica" se refiere, en todas
las advertencias que aparecen a continuación, a su
herramienta eléctrica de funcionamiento con conexión a
la red eléctrica (con cableado eléctrico) o herramienta
eléctrica de funcionamiento a batería (inalámbrica).
Seguridad en el área de trabajo
1. Mantenga el área de trabajo limpia y bien
iluminada. Las áreas oscuras o desordenadas
son propensas a accidentes.
2.
No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la presencia
de líquidos, gases o polvo inflamables.
Las
herramientas eléctricas crean chispas que pueden
prender fuego al polvo o los humos.
3. Mantenga a los niños y curiosos alejados
mientras utiliza una herramienta eléctrica. Las
distracciones le pueden hacer perder el control.
Seguridad eléctrica
4. Las clavijas de conexión de las herramientas
eléctricas deberán encajar perfectamente en
la toma de corriente. No modifique nunca la
clavija de conexión de ninguna forma. No
utilice ninguna clavija adaptadora con
herramientas eléctricas que tengan conexión
a tierra (puesta a tierra). La utilización de
clavijas no modificadas y que encajen
perfectamente en la toma de corriente reducirá el
riesgo de que se produzca una descarga
eléctrica.
5. Evite tocar con el cuerpo superficies
conectadas a tierra o puestas a tierra tales
como tubos, radiadores, cocinas y
refrigeradores. Si su cuerpo es puesto a tierra o
conectado a tierra existirá un mayor riesgo de
que sufra una descarga eléctrica.
6. No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas. La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga
eléctrica.
7. No jale el cable. Nunca utilice el cable para
transportar, jalar o desconectar la herramienta
eléctrica. Mantenga el cable alejado del calor,
aceite, objetos cortantes o piezas móviles.
Los cables dañados o atrapados aumentan el
riesgo de sufrir una descarga eléctrica.
8. Cuando utilice una herramienta eléctrica en
exteriores, utilice un cable de extensión
apropiado para uso en exteriores. La
utilización de un cable apropiado para uso en
exteriores reducirá el riesgo de que se produzca
una descarga eléctrica.
9. Si no es posible evitar usar una herramienta
eléctrica en condiciones húmedas, utilice un
alimentador protegido con interruptor de
circuito de falla en tierra (ICFT). El uso de un
ICFT reduce el riesgo de descarga eléctrica.
25
Seguridad personal
10. Manténgase alerta, preste atención a lo que
está haciendo y utilice su sentido común
cuando opere una herramienta eléctrica. No
utilice la herramienta eléctrica cuando esté
cansado o bajo la influencia de drogas,
alcohol o medicamentos. Un momento de
distracción mientras opera la máquina puede dar
como resultado heridas personales graves.
11. Use equipo de protección personal. Póngase
siempre protección para los ojos. El equipo
protector tal como máscara contra el polvo,
zapatos de seguridad antiderrapantes, casco
rígido y protección para oídos utilizado en las
condiciones apropiadas reducirá las heridas
personales.
12. Impida el encendido accidental. Asegúrese de
que el interruptor esté en la posición de
apagado antes de conectar a la alimentación
eléctrica y/o de colocar el cartucho de la
batería, así como al levantar o cargar la
herramienta. Cargar las herramientas eléctricas
con su dedo en el interruptor o enchufarlas con el
interruptor encendido hace que los accidentes
sean propensos.
13. Retire cualquier llave de ajuste o llave de
apriete antes de encender la herramienta. Una
llave de ajuste o llave de apriete que haya sido
dejada puesta en una parte giratoria de la
herramienta eléctrica podrá resultar en heridas
personales.
14. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el
equilibrio en todo momento. Esto permite un
mejor control de la herramienta eléctrica en
situaciones inesperadas.
15. Use vestimenta apropiada. No use ropas
sueltas ni joyas. Mantenga el cabello, la ropa
y los guantes alejados de las piezas móviles.
Las prendas de vestir holgadas, las joyas y el
cabello suelto podrían engancharse en estas
piezas móviles.
16. Si dispone de dispositivos para la conexión
de equipos de extracción y recolección de
polvo, asegúrese de conectarlos y utilizarlos
debidamente. La utilización de estos dispositivos
reduce los riesgos relacionados con el polvo.
Mantenimiento y uso de la herramienta eléctrica
17. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su
aplicación. La herramienta eléctrica adecuada
hará un trabajo mejor a la velocidad para la que
ha sido fabricada.
18. No utilice la herramienta eléctrica si el
interruptor no la enciende y apaga. Cualquier
herramienta eléctrica que no pueda ser
controlada con el interruptor es peligrosa y debe
ser reemplazada.
19. Desconecte la clavija de la fuente de energía
y/o la batería de la herramienta eléctrica antes
de realizar ajustes, cambiar accesorios o
guardar las herramientas eléctricas. Dichas
medidas de seguridad preventivas reducen el
riesgo de que la herramienta se inicie
accidentalmente.
20. Guarde la herramienta eléctrica que no use
fuera del alcance de los niños y no permita
que las personas que no están familiarizadas
con ella o con las instrucciones la operen. Las
herramientas eléctricas son peligrosas en manos
de personas que no saben operarlas.
21. Realice el mantenimiento a las herramientas
eléctricas. Compruebe que no haya partes
móviles desalineadas o estancadas, piezas
rotas y cualquier otra condición que pueda
afectar al funcionamiento de la herramienta
eléctrica. Si la herramienta eléctrica está
dañada, haga que se la reparen antes de
utilizarla. Muchos accidentes son ocasionados
por herramientas eléctricas con un mal
mantenimiento.
22. Mantenga las herramientas de corte limpias y
filosas. Si recibe un mantenimiento adecuado y
tiene los bordes afilados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.
23. Utilice la herramienta eléctrica, así como
accesorios, piezas, brocas, etc. de acuerdo
con estas instrucciones y de la manera
establecida para cada tipo de unidad en
particular; tenga en cuenta las condiciones
laborales y el trabajo a realizar. Si utiliza la
herramienta eléctrica para realizar operaciones
distintas de las indicadas, podrá presentarse una
situación peligrosa.
Uso y cuidado de la herramienta a batería
24. Realice la recarga sólo con el cargador
especificado por el fabricante. Un cargador
que es adecuado para un solo tipo de batería
puede generar riesgo de incendio al ser utilizado
con otra batería.
25. Utilice las herramientas eléctricas solamente
con las baterías designadas específicamente
para ellas. La utilización de cualquier otra batería
puede crear un riesgo de heridas o incendio.
26. Cuando no se esté usando el cartucho de la
batería, manténgalo alejado de otros objetos
metálicos, como sujetapapeles (clips),
monedas, llaves, clavos, tornillos u otros
objetos pequeños de metal los cuales pueden
26
actuar creando una conexión entre las
terminales de la batería. Cerrar el circuito de las
terminales de la batería puede causar
quemaduras o incendios.
27. En condiciones de mal uso, podrá escapar
líquido de la batería; evite tocarlo. Si lo toca
accidentalmente, enjuague con agua. Si hay
contacto del líquido con los ojos, acuda por
ayuda médica. Puede que el líquido expulsado
de la batería cause irritación o quemaduras.
Servicio de mantenimiento
28. Haga que una persona calificada repare la
herramienta utilizando sólo piezas de
repuesto idénticas. Esto asegura que se
mantenga la seguridad de la herramienta
eléctrica.
29. Siga las instrucciones para la lubricación y
cambio de accesorios.
30. Mantenga las agarraderas secas, limpias y sin
aceite o grasa.
GEB114-3
ADVERTENCIAS DE SEGURIDAD
PARA LA CIERRA CIRCULAR A
BATERÍA
Procedimientos de corte
1. PELIGRO: Mantenga las manos alejadas
del área de corte y del disco. Mantenga su
segunda mano sobre el mango auxiliar o
sobre el alojamiento del motor. Si ambas
manos sujetan la sierra no pueden sufrir cortes
del disco.
2. Nunca meta la mano por debajo de la pieza de
trabajo. El protector no puede protegerle del
disco debajo de la pieza de trabajo.
3. Ajuste la profundidad de corte al grosor de la
pieza de trabajo. Debe verse menos de un
diente completo por debajo de la pieza de trabajo.
4. Nunca sujete la pieza que se está cortando
con las manos ni entre las piernas. Fije la
pieza de trabajo a una plataforma estable. Es
importante sujetar la pieza de trabajo
correctamente para minimizar la exposición del
cuerpo, el estancamiento del disco o la pérdida
de control.
Ilustración típica de la correcta colocación de las
manos y del correcto soporte de la pieza de trabajo.
000186
5. Sujete la herramienta eléctrica por las
superficies de sujeción aisladas solamente al
realizar una operación en la que la pieza
cortadora pueda entrar en contacto con
cables ocultos. El contacto con un cable con
corriente también electrificará las piezas
metálicas expuestas de la herramienta eléctrica y
el operario puede recibir una descarga.
6. Cuando realice un corte longitudinal, utilice
siempre un tope lateral o una guía de borde
recto. Esto mejora la precisión del corte y reduce
la posibilidad de que el disco se atasque.
7. Utilice siempre discos con orificios de husillo
del tamaño y la forma (poligonal o redonda)
correctos. Los discos que no encajen con las
piezas de montaje de la sierra girarán
excéntricamente y producirán una pérdida de
control.
8. Nunca utilice arandelas o pernos de disco
dañados o incorrectos. El perno y las arandelas
del disco se han diseñado específicamente para
el mismo, para una seguridad y un rendimiento
óptimos.
Causas de los retrocesos y advertencias
relacionadas
− un retroceso brusco es una reacción repentina
provocada por un disco mal alineado, alabeado o
mellado, que hace que una sierra se levante de
forma incontrolada y se aleje de la pieza de
trabajo hacia el operador;
− cuando el disco está mellado o aprisionado por la
entalladura al cerrarse, se atasca y la reacción del
motor empuja la unidad rápidamente hacia atrás,
hacia el operador;
− si el disco se retuerce o está mal alineado en el
corte, los dientes del borde posterior del disco
pueden clavarse en la superficie posterior de la
madera, haciendo que el disco escale la línea de
corte y salte hacia el operador.
27
El retroceso es el resultado de un mal uso del disco o
de condiciones o procedimientos de uso incorrectos y
se puede evitar tomando las precauciones que se
indican a continuación.
9. Sujete la sierra firmemente con las dos manos
y coloque sus brazos de forma que ofrezcan
resistencia a la fuerza del retroceso. Coloque
su cuerpo hacia cualquiera de los lados del
disco, pero no en línea con él. El retroceso
puede provocar que la sierra salte hacia atrás; no
obstante, el operador puede controlar la fuerza
del retroceso si toma las precauciones
adecuadas.
10. Cuando note que el disco se atora, o cuando
quiera interrumpir un corte por cualquier
razón, suelte el gatillo y mantenga la sierra
inmóvil en el material hasta que el disco se
pare completamente. No intente nunca extraer
el disco de la pieza de trabajo ni tirar de la
sierra hacia atrás mientras el disco esté
moviéndose porque podrá ocasionar un
retroceso brusco. Investigue y tome medidas
correctivas para eliminar la causa del atoramiento
del disco.
11. Cuando vuelva a poner en marcha la sierra
sobre la pieza de trabajo, centre la sierra en la
entalladura y compruebe que sus dientes no
estén en contacto con el material. Si el disco
se traba, podrá haber un retroceso brusco o un
avance en la pieza al reiniciar la sierra.
12. Sujete los paneles grandes para minimizar el
riesgo de que el disco se estanque y de
retroceso. Los paneles grandes tienden a
hundirse bajo su propio peso. Deben colocarse
soportes bajo el panel en ambos lados, cerca de
la línea de corte y del borde del panel.
Para evitar retrocesos bruscos, apoye el
tablero o panel cerca de la línea de corte.
000154
No apoye el tablero o panel alejado del corte.
000156
13. No utilice discos dañados o desafilados. Las
discos colocados incorrectamente o desafilados
producen un corte más angosto y causan una
fricción excesiva, que el disco se doble y
retrocesos bruscos.
14. Las palancas de fijación de los ajustes de
profundidad y de bisel del disco deben ser
apretadas y aseguradas antes de realizar el
corte. Si el ajuste del disco cambia durante el
corte, podrá ocasionar un atoramiento y
retroceso brusco.
15. Tenga especial cuidado cuando realice cortes
con sierra en paredes u otras áreas ciegas. El
disco protuberante puede cortar objetos que
pueden provocar retrocesos.
16. Sujete SIEMPRE la herramienta firmemente
con ambas manos. No ponga NUNCA la mano
ni los dedos detrás de la sierra. Si se produce
un retroceso brusco, la sierra podrá saltar
fácilmente hacia atrás sobre su mano,
causándole graves heridas personales.
000194
17. Nunca fuerce la sierra. Empuje la sierra hacia
adelante a una velocidad a la que el disco
corte sin desacelerarse. Forzar la sierra durante
el corte puede producir cortes desiguales, perder
precisión y posiblemente generar un retroceso
brusco.
28
Función del protector inferior (guarda del disco)
18. Compruebe si el protector inferior está bien
cerrado antes de cada uso. No utilice la sierra
si el protector inferior no se mueve libremente
y se cierra instantáneamente. Nunca sujete ni
mantenga el protector inferior en la posición
abierta. Si la sierra cae accidentalmente, la
protección inferior se puede doblar. Levante el
protector inferior con el mango retráctil y
asegúrese de que se mueve libremente y de que
no hace contacto con el disco ni con ninguna otra
pieza en todos los ángulos y profundidades del
corte.
19. Compruebe el funcionamiento del muelle del
protector inferior. Si el protector y el muelle
no funcionan correctamente, deben repararse
antes de utilizar la herramienta. El protector
inferior puede funcionar con lentitud debido a
partes dañadas, depósitos de goma o
acumulación de suciedad.
20. El protector inferior debe retraerse
manualmente solamente para cortes
especiales como “cortes de cavidad” y
“cortes compuestos.” Levante el protector
inferior mediante el mango retráctil y cuando
el disco entre en el material, debe soltar el
protector inferior. Para todos los otros cortes
con sierra, el protector inferior debe funcionar
automáticamente.
21. Antes de dejar la sierra en el banco o en el
suelo, observe siempre que el protector
inferior esté cubriendo el disco. Un disco
desprotegido, girando por inercia, hará que la
sierra se desplace hacia atrás, cortando todo lo
que encuentre a su paso. Tenga presente el
tiempo que el disco tarda en detenerse después
de soltar el interruptor.
22. Para comprobar el protector inferior, ábralo a
mano, suéltelo y compruebe si se cierra.
Compruebe también que el mango retráctil no
toque el alojamiento de la herramienta. Dejar
el disco expuesto es MUY PELIGROSO y puede
provocar graves lesiones personales.
Advertencias de seguridad adicionales
23. Uso intencionado
Esta herramienta está diseñada para cortar
elementos de madera solamente. La
acumulación de aserrín e el protector inferior, así
como la concentración de otros residuos puede
que afecte el cerrado correcto del protector
inferior, lo cual puede resultar en graves lesiones
al operador.
24. Proceda con extrema precaución al cortar
madera húmeda, tratada a presión o con
nudos. Mantenga un avance plano y suave de la
herramienta sin reducir la velocidad del disco
para evitar el sobrecalentamiento de las puntas
del mismo.
25. No intente retirar material cortado cuando el
disco se está moviendo. Espere hasta que el
disco se detenga antes de recoger el material
cortado. Los discos siguen girando por inercia
después de apagar la herramienta.
26.
Evite cortar clavos. Inspeccione la madera y
quite todos los clavos antes de realizar el corte.
27. Coloque la parte más ancha de la base de la
sierra sobre la pieza de trabajo que está
sujeta solidamente, no sobre la sección que
caerá cuando se realice el corte. Como
ejemplos, la figura 1 ilustra la manera
CORRECTA de cortar el extremo de un tablero
y la figura 2 la manera INCORRECTA. Si la
pieza de trabajo es corta o pequeña, fíjela.
¡NO INTENTE SUJETAR PIEZAS PEQUEÑAS A
MANO!
Fig.1
000147
Fig.2
000150
28. Antes de depositar la herramienta tras realizar
un corte, asegúrese de que el protector
inferior esté cerrado y de que el disco se haya
detenido por completo.
29. Nunca intente serrar con la sierra circular
boca arriba en un torno de banco. Es
extremadamente peligroso y puede conllevar
accidentes graves.
29
000029
30. Algunos materiales contienen sustancias
químicas que pueden ser tóxicas. Tome
precauciones para evitar la inhalación de
polvo o que éste tenga contacto con la piel.
Consulte la información de seguridad del
proveedor de los materiales.
31. No detenga el disco de la sierra mediante
presión lateral sobre el mismo.
32. No use ningún disco abrasivo.
33. Use solamente un disco de sierra cuyo
diámetro esté marcado en la herramienta o
especificado en el manual. El uso de un disco
de sierra de tamaño inadecuado puede que
afecte la protección del disco o del protector en sí,
lo cual podría resultar en graves lesiones al
operador.
34. Mantenga el disco afilado y limpio. La cola y la
resina de madera endurecidas en el disco frenan
la sierra y aumentan las posibilidades de que se
produzcan retrocesos bruscos. Mantenga limpio
el disco quitándolo de la herramienta y
limpiándolo con eliminador de resina y goma,
agua caliente o querosén. Nunca utilice gasolina.
35. Utilice una mascarilla antipolvo y protección
para los oídos cuando utilice la herramienta.
GUARDE ESTAS
INSTRUCCIONES.
ADVERTENCIA:
NO DEJE que la comodidad o familiaridad con el
producto (a base de utilizarlo repetidamente)
sustituya la estricta observancia de las normas de
seguridad para dicho producto. El MAL USO o el no
seguir las normas de seguridad establecidas en
este manual de instrucciones puede ocasionar
graves lesiones personales.
USD301-1
Símbolos
A continuación se muestran los símbolos utilizados para
la herramienta.
･ volts o voltios
･ corriente directa o continua
･ velocidad en vacío o sin carga
･ revoluciones o alternaciones por
minuto, frecuencia de rotación.
ENC007-8
INSTRUCCIONES IMPORTANTES
DE SEGURIDAD
PARA CARTUCHO DE BATERÍA
1. Antes de utilizar el cartucho de batería, lea
todas las instrucciones e indicaciones de
precaución sobre (1) el cargador de baterías,
(2) la batería, y (3) el producto con el que se
utiliza la batería.
2. No desarme el cartucho de batería.
3. Si el tiempo de operación se ha acortado en
exceso, deje de operar de inmediato. Podría
correrse el riesgo de sobrecalentamiento,
posibles quemaduras e incluso explosión.
4.
En caso de que ingresen electrolitos en sus ojos,
enjuáguelos bien con agua limpia y consulte de
inmediato a un médico. Podría perder la visión.
5. No cortocircuite el cartucho de batería:
(1) No toque las terminales con ningún
material conductor.
(2) Evite guardar el cartucho de batería en un
cajón junto con otros objetos metálicos,
tales como clavos, monedas, etc.
(3) No exponga la batería de cartucho a la
lluvia o nieve.
Un corto circuito en la batería puede causar un
flujo grande de corriente, sobrecalentamiento,
posibles quemaduras y aún descomposturas.
6. No guarde la herramienta ni el cartucho de
batería en lugares donde la temperatura
pueda alcanzar o exceder los 50 ﾟC (122 ﾟF).
7. Nunca incinere el cartucho de batería incluso
en el caso de que esté dañado seriamente o
ya no sirva en absoluto. El cartucho de
batería puede explotar si se tira al fuego.
8. Tenga cuidado de no dejar caer ni golpear el
cartucho de batería.
9. No use una batería dañada.
10. Siga las regulaciones locales relacionadas al
desecho de las baterías.
30
GUARDE ESTAS
INSTRUCCIONES.
Consejos para alargar al máximo la vida útil
de la batería
1. Cargue el cartucho de batería antes de que se
descargue completamente.
Pare siempre la operación y cargue el
cartucho de batería cuando note menos
potencia en la herramienta.
2. No cargue nunca un cartucho de batería que
esté completamente cargado.
La sobrecarga acortará la vida de servicio de
la batería.
3. Cargue el cartucho de batería a temperatura
ambiente de 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF). Si
un cartucho de batería está caliente, déjelo
enfriar antes de cargarlo.
4. Recargue el cartucho de la batería una vez
cada seis meses si no se va a usar por un
periodo extenso.
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y el cartucho de batería extraído antes
de realizar cualquier ajuste o comprobación en la
herramienta.
Instalación o desmontaje del cartucho de
batería
1
2
3
014506
PRECAUCIÓN:
• Apague siempre la herramienta antes de colocar o
quitar el cartucho de batería.
• Sujete la herramienta y el cartucho de la
batería con firmeza al colocar o quitar el
cartucho. Si no se sujeta con firmeza la
herramienta y el cartucho de la batería, puede
ocasionar que se resbalen de sus manos
resultando en daños a la herramienta y al
cartucho, así como lesiones a la persona.
Para quitar el cartucho de batería, deslícelo de la
herramienta mientras desliza el botón sobre la parte
delantera del cartucho.
Para colocar el cartucho de batería, alinee la lengüeta
sobre el cartucho de batería con la ranura en la carcasa
y deslice en su lugar. Inserte por completo hasta que se
fije en su lugar con un pequeño clic. Si puede ver el
indicador rojo del lado superior del botón, esto indica
que no ha quedado fijo por completo.
PRECAUCIÓN:
• Introduzca siempre completamente el cartucho de
batería hasta que el indicador rojo no pueda verse.
Si no, podría accidentalmente salirse de la
herramienta y caer al suelo causando una lesión a
usted o alguien a su alrededor.
• No instale el cartucho de batería a la fuerza: si el
cartucho no se desliza al interior fácilmente, se
debe a que no está siendo insertado
correctamente.
1. Indicador rojo
2. Botón
3. Cartucho de
batería
31
Sistema de protección de batería
(batería de ión de litio con marca de estrella)
1
012128
Las baterías de ión de litio con una marca de estrella
están equipadas con un sistema de protección. Este
sistema corta en forma automática el suministro de
energía a la herramienta para prolongar la vida útil de la
batería.
La herramienta se detendrá automáticamente durante
el funcionamiento si la herramienta y/o la batería se
someten a una de las siguientes condiciones:
• Sobrecarga:
La herramienta se está utilizando de una
manera que causa que consuma una
cantidad de corriente inusualmente alta.
En este caso, libere el gatillo interruptor en la
herramienta y detenga la aplicación que
causó que la herramienta se sobrecargara.
Luego, vuelva a jalar el gatillo interruptor
para reanudar el funcionamiento.
Si la herramienta no empieza a funcionar,
significa que la batería se sobrecalentó. En
este caso, espere que la batería se enfríe
antes de volver a jalar el gatillo interruptor.
• Bajo voltaje de la batería:
La capacidad restante de la batería es
demasiado baja y la herramienta no
funcionará. En este caso, extraiga la batería
y vuelva a cargarla.
Ajuste de la profundidad de corte
1
007970
PRECAUCIÓN:
• Después de ajustar la profundidad de corte,
apriete siempre la palanca firmemente.
Afloje la palanca del lateral del mango posterior y
mueva la base hacia arriba o hacia abajo. Cuando haya
alcanzado la profundidad de corte deseada, fije la base
apretando la palanca.
Para obtener cortes más limpios y seguros, ajuste la
profundidad de corte de forma que no sobresalga más
de un diente del disco de sierra por debajo de la pieza
de trabajo. La utilización de una profundidad de corte
apropiada ayuda a reducir la posibilidad de que se
produzcan peligrosos RETROCESOS BRUSCOS que
pueden ocasionar heridas personales.
Corte en bisel
1
007971
Afloje la palanca en la placa de la escala de medición
de bisel sobre la base delantera. Ajuste el ángulo
deseado (0° - 50°) al inclinar como corresponda, luego
apriete la palanca firmemente.
Guía visual
1
2
AB
007972
Para cortes rectos, alinee la posición A de la parte
delantera de la base con la línea de corte. Para cortes
en bisel a 45°, alinee la posición B con la misma.
Accionamiento del interruptor
12
008050
PRECAUCIÓN:
•
Antes de insertar el cartucho de batería en la
herramienta, compruebe siempre y cerciórese de que
el gatillo interruptor se acciona debidamente y que
vuelve a la posición "OFF"(apagado) cuando lo suelta.
1. Palanca de
desbloqueo
2. Gatillo
interruptor
1. Base
2. Línea de corte
1. Palanca
1. Palanca
1. Marca de
estrella
32
• Cuando no utilice la herramienta, retire el botón de
desbloqueo y guárdelo en un lugar seguro. Así se
impide el uso no autorizado.
Para evitar que el gatillo del interruptor se accione
accidentalmente se proporciona un botón de
desbloqueo. Para poner en marcha la herramienta,
presione el botón de desbloqueo y tire del gatillo del
interruptor. Suelte el gatillo para detener la herramienta.
ADVERTENCIA:
• Por su seguridad, esta herramienta está equipada
con un botón de desbloqueo que impide que la
herramienta se ponga en marcha de forma
accidental. NUNCA utilice la herramienta si
funciona con sólo pulsar el gatillo sin oprimir el
botón de desbloqueo. Devuelva la herramienta a
un centro de asistencia técnica de MAKITA
ANTES de continuar utilizándola.
• NUNCA fije con cinta adhesiva ni impida el
funcionamiento ni la finalidad del botón de
desbloqueo.
Freno eléctrico
Esta herramienta está equipada con un freno eléctrico
para el disco. Si sistemáticamente ocurre que al soltar
el gatillo interruptor el disco no se detiene de inmediato,
envíe la herramienta al centro de servicio Makita para
su reparación.
El sistema de freno del disco no es un sustituto del
protector de disco inferior. NO UTILICE NUNCA LA
HERRAMIENTA SI EL PROTECTOR INFERIOR NO
FUNCIONA BIEN. PODRÍA SUFRIR HERIDAS
PERSONALES.
Encendido de la lámpara
PRECAUCIÓN:
• No mire a la luz ni vea la fuente de luz
directamente.
Sólo para encender la luz, jale el gatillo interruptor sin
presionar la palanca de desbloqueo. Para encender la
luz y activar la herramienta, presione la palanca de
desbloqueo y jale el gatillo interruptor manteniendo
presionada la palanca de desbloqueo.
NOTA:
• Utilice un bastoncillo de algodón para la limpieza
de los oídos, y con éste elimine la suciedad de la
lente de la linterna. Tenga cuidado de no rayar la
lente de la linterna, porque podrá disminuir la
iluminación.
• No utilice gasolina, disolvente ni ningún producto
similar para limpiar la lente de la lámpara. El uso
de tales sustancias dañará la lente.
ENSAMBLE
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y el cartucho de batería extraído antes
de realizar cualquier trabajo en la misma.
Extracción e instalación del disco cortador
1
007973
1
007974
PRECAUCIÓN:
• Asegúrese de que el disco esté instalado con los
dientes orientados hacia arriba en la parte
delantera de la herramienta.
• Utilice solamente la llave Makita para instalar o
desmontar el disco.
Para quitar el disco, presione el bloqueo del eje de
forma que el disco no pueda girar y afloje el perno
hexagonal girándolo hacia la izquierda con la llave.
Después quite el perno hexagonal, brida exterior y
disco.
Para instalar el disco, siga el procedimiento de
desmontaje a la inversa. ASEGÚRESE DE APRETAR
EL PERNO HEXAGONAL HACIA LA DERECHA
FIRMEMENTE.
1
2
3
4
007975
1. Tornillo
hexagonal
2. Brida exterior
3. Disco de sierra
4. Brida interior
1. Llave hexagonal
1. Bloqueo del eje
33
Al cambiar el disco, asegúrese de también limpiar
eliminando partículas y residuos de los protectores de
discos inferior y superior. Sin embargo, dicha acción no
reemplaza la necesidad de revisar el protector inferior
antes de que cada uso.
Almacenamiento de la llave de Allen
(hexagonal)
1
014507
Cuando no la utilice, guarde la llave de Allen como se
muestra en la figura para evitar que se pierda.
Conexión de una aspiradora
(accesorio opcional)
12
007977
1
23
014508
Si desea realizar una operación de corte limpio, conecte
una aspiradora Makita a la herramienta. Instale la
boquilla de polvo en la herramienta utilizando el tornillo.
A continuación, conecte una manguera de la aspiradora
a la boquilla de polvo como se muestra en la figura.
OPERACIÓN
PRECAUCIÓN:
• Inserte siempre el cartucho de la batería a tope
hasta que se bloquee en su sitio. Si puede ver la
parte roja del lado superior del botón, no estará
bloqueado completamente. Insértelo
completamente hasta que no pueda verse la parte
roja. En caso contrario, podrá caerse
accidentalmente de la herramienta y ocasionarle
heridas a usted o a alguien que se encuentre
cerca de usted.
• Asegúrese de mover la herramienta hacia delante
en línea recta y suavemente. El forzar o torcer la
herramienta producirá un sobrecalentamiento del
motor y un peligroso retroceso brusco, causando
posiblemente graves heridas.
• Si utiliza la herramienta continuamente hasta
descargar el cartucho de batería, deje descansar
la herramienta durante 15 minutos antes de
proceder con una batería fresca.
014509
Sujete la herramienta firmemente. La herramienta está
provista de empuñaduras delantera y trasera. Utilice
ambas para sujetar de forma óptima la herramienta. Si
ambas manos están sujetando la herramienta, no habrá
peligro de que las corte el disco. Coloque la base de la
herramienta sobre la pieza de trabajo a cortar sin el
disco haciendo contacto alguno. Después encienda la
herramienta y espere hasta que adquiera plena
velocidad. Ahora simplemente mueva la herramienta
hacia delante sobre la superficie de la pieza de trabajo,
manteniéndola plana y avanzando suavemente hasta
completar el corte.
Para obtener cortes limpios, mantenga la línea de corte
recta y la velocidad de avance uniforme. Si se desvía
de la línea de corte prevista, no intente girar ni forzar la
herramienta para hacerla volver a la línea de corte. Esta
acción podría inmovilizar el disco y ocasionar un
peligroso retroceso brusco y posibles heridas graves.
Suelte el interruptor, espere hasta que el disco pare y
después retire la herramienta. Realinee la herramienta
en una nueva línea de corte, y comience el corte de
nuevo. Hay que evitar posturas en las que el operario
quede expuesto a las virutas y el aserrín que expulsa la
herramienta. Utilice protección para los ojos para
ayudar a evitar heridas.
1. Boquilla para
polvo
2. Manguera
3. Aspirador
1. Boquilla para
polvo
2. Tornillo
1. Llave hexagonal
34
Guía lateral (regla guía) (accesorio)
014510
La útil guía lateral le permite hacer cortes rectos extra-
precisos. Simplemente saque la guía lateral
deslizándola hasta ajustarla bien contra el costado de la
pieza de trabajo y sujétela en posición con el tornillo de
la parte delantera de la base. Con ella también se
pueden hacer cortes repetidos de anchura uniforme.
MANTENIMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y el cartucho de batería extraído antes
de intentar realizar una inspección o
mantenimiento.
• Nunca use gasolina, bencina, diluyente (tíner),
alcohol o sustancias similares. Puede que esto
ocasione grietas o descoloramiento.
Ajuste para corte preciso de 90°
(corte vertical)
Este ajuste ha sido hecho de fábrica. Pero en caso de
perderse: Ajuste el ángulo de la base con respecto al
disco a 90° girando los tornillos de ajuste con la llave
hexagonal y sirviendose de una escuadra, cartabón, etc.
1
007981
1
007982
Reemplazamiento de las escobillas de carbón
1
001145
Extraiga e inspeccione de forma periódica las escobillas
de carbón. Sustitúyalas cuando se hayan gastado hasta
la marca límite. Mantenga las escobillas de carbón
limpias de forma que entren libremente en los
portaescobillas. Ambas escobillas de carbón deberán
ser sustituidas al mismo tiempo. Utilice únicamente
escobillas de carbón originales e idénticas.
Utilice un destornillador para quitar Tapa del carbón.
Extraiga las escobillas gastadas, inserte las nuevas y
vuelva a colocar las tapas.
1
2
007983
Después de reemplazar las escobillas, inserte el
cartucho de batería en la herramienta y hágale el rodaje
a las escobillas haciendo funcionar la herramienta sin
carga durante 1 minuto aproximadamente. Después
compruebe la herramienta mientras está en marcha y la
operación del freno eléctrico cuando suelte el gatillo
interruptor. Si el freno eléctrico no funciona bien, pida a
su centro de servicio Makita local que se lo repare.
Para mantener la SEGURIDAD y FIABILIDAD del
producto, las reparaciones, y cualquier otra tarea de
mantenimiento o ajuste deberán ser realizadas en
Centros de Servicio Autorizados por Makita, empleando
siempre repuestos Makita.
1. Tapa del carbón
2. Destornillador
1. Marca límite
1. Escuadra
1. Tornillo de
ajuste para 90 ﾟ
35
ACCESORIOS OPCIONALES
PRECAUCIÓN:
• Estos accesorios o aditamentos (incluidos o no)
están recomendados para utilizar con su
herramienta Makita especificada en este manual.
El empleo de cualesquiera otros accesorios o
acoplamientos conllevará un riesgo de sufrir
heridas personales. Utilice los accesorios o
acoplamientos solamente para su fin establecido.
Si necesita cualquier ayuda para más detalles en
relación con estos accesorios, pregunte a su centro de
servicio Makita local.
• Hojas de sierra con puntas de carburo
Combinación Disco de uso general para cortes al hilo,
transversales e ingletes rápidos y limpios.
006540
• Tope lateral de corte (regla de guía)
• Llave hexagonal de 5
• Boquilla de polvo
• Batería y cargador originales de Makita
NOTA:
• Algunos de los artículos en la lista puede que
vengan junto con el paquete de la herramienta
como accesorios incluidos. Puede que estos
accesorios varíen de país a país.
GARANTÍA LIMITADA MAKITA DE UN AÑO
Ésta Garantía no aplica para México
Política de garantía
Cada herramienta Makita es inspeccionada y probada
exhaustivamente antes de salir de fábrica. Se
garantiza que va a estar libre de defectos de mano de
obra y materiales por el periodo de UN AÑO a partir de
la fecha de adquisición original. Si durante este
periodo de un año se desarrollase algún problema,
retorne la herramienta COMPLETA, porte pagado con
antelación, a una de las fábricas o centros de servicio
autorizados Makita. Si la inspección muestra que el
problema ha sido causado por mano de obra o
material defectuoso, Makita la reparará (o a nuestra
opción, reemplazará) sin cobrar.
Esta garantía no será aplicable cuando:
EN NINGÚN CASO MAKITA SE HARÁ
RESPONSABLE DE NINGÚN DAÑO INDIRECTO,
FORTUITO O CONSECUENCIAL DERIVADO DE LA
VENTA O USO DEL PRODUCTO.
ESTA RENUNCIA SERÁ APLICABLE TANTO
DURANTE COMO DESPUÉS DEL TÉRMINO DE
ESTA GARANTÍA.
MAKITA RENUNCIA LA RESPONSABILIDAD POR
CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO
GARANTÍAS IMPLÍCITAS DE “COMERCIALIDAD” E
“IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS
DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA.
Esta garantía le concede a usted derechos legales
específicos, y usted podrá tener también otros
derechos que varían de un estado a otro. Algunos
estados no permiten la exclusión o limitación de daños
fortuitos o consecuenciales, por lo que es posible que
la antedicha limitación o exclusión no le sea de
aplicación a usted. Algunos estados no permiten
limitación sobre la duración de una garantía implícita,
por lo que es posible que la antedicha limitación no le
sea de aplicación a usted.
se hayan hecho o intentado hacer reparaciones
por otros:
se requieran reparaciones debido al desgaste
normal:
la herramienta haya sido abusada, mal usada o
mantenido indebidamente:
se hayan hecho alteraciones a la herramienta.
EN0006-1
36
Some dust created by power sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known to the State of California
to cause cancer, birth defects or other reproductive harm. Some examples
of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry products, and
• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending o n how often you do this
type of work. To reduce your exposure to these ch emicals: work in a well
ventilated area, and work with approved safety equipment, such as those
dust masks that are specially designed to filter out microscopic particles.
WARNING
< USA only >
ADVERTENCIA
Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y
otras actividades de la construcción contienen sustancias químicas
reconocidas por el Estado de California como causantes de cáncer, defectos
de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos
productos químicos son:
• plomo de pinturas a base de plomo,
• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y
• arsénico y cromo de maderas tratadas químicamente.
El riesgo al que se expone varía, dependiendo de la frecuencia con la que
realice este tipo de trabajo. Para reducir la exposición a estos productos
químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad
indicado, tal como las máscaras contra polvo que están especialmente
diseñadas para filtrar partículas microscópicas.
< Sólo en los Estados Unidos >
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi 446-8502 Japan
www.makita.com
885300-944 XSS03-1
