Simpson PS4240 Powershot Gas Pressure Washer Powered User Manual

art No. 7111550 Rev. B NOV2018

PRESSURE WASHER

INSTRUCTION

MANUAL

MANUEL

D’UTILISATION

MANUAL DE

INSTRUCCIONES

If your pressure washer is not working properly or if there are parts missing or broken,

please DO NOT RETURN IT TO THE PLACE OF PURCHASE. Contact our Customer

Service Department at 1-877-362-4271 or www.simpsoncleaning.com

Si votre rondelle de pression ne travaille pas convenablement ou s'il y a des

parties manquant ou cassé, s'il vous plaît le PAS LE RETOURNE AU LIEU

D'ACHAT. Contacter notre département de service clients à

1-877-362-4271 o

www.simpsoncleaning.com

Si su lavadora a presión no trabaja correctamente ó encuentra partes rotas

ófaltantes, por favor NO LA REGRECE AL LUGAR DONDE LA COMPRO.

Contáctese con nuestro Departamento de Servicio al Cliente llamando al

1-877-362-4271 ou www.simpsoncleaning.com

IMPORTANT: Please make certain that the person who is to use this equipment carefully

reads and understands these instructions before operating.

IMPORTANT : Assurez-vous que toute personne qui utilisera cet équipement lise

attentivement ces instructions avant de l’utiliser.

IMPORTANTE: Aségurese por favor de que la persona que vaya a utilizar este equipo lea

con cuidado y comprenda estas instrucciones antes de operar.

VEA EL ESPAÑOL EN LA CONTRAPORTADA. INSTRUCTIVO DE OPERACIÓN,

CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA. ADVERTENCIA:

LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

SAVE THIS MANUAL FOR FUTURE REFERENCE

LISEZ ET CONSERVEZ CES INSTRUCTIONS

CONSERVE ESTAS INSTRUCCIONES PARA FUTURAS CONSULTAS

2- ENG

SAFETY GUIDELINES - DEFINITIONS

This manual contains information that is important for you to know and understand.

This information relates to protecting YOUR SAFETY and PREVENTING

EQUIPMENT PROBLEMS. To help you recognize this information, we use the

symbols below. Please read the manual and pay attention to thesesymbols.

DANGER: Indicates an imminently hazardous situation which, if not avoided,

will result in death or seriousinjury.

WARNING: Indicates a potentially hazardous situation which, if not avoided,

could result in death or seriousinjury.

CAUTION: Indicates a potentially hazardous situation which, if not avoided, may

result in minor or moderateinjury.

NOTICE: Indicates a practice not related to personal injury which, if not avoided,

may result in propertydamage.

IMPORTANT SAFETY INSTRUCTIONS

DANGER: Carbon Monoxide. Using an engine indoors can kill you in

minutes. Engine exhaust contains high levels of carbon monoxide (CO), a

poisonous gas you cannot see or smell. You may be breathing CO even if you

do not smell engine exhaust.

• NEVER use an engine inside homes, garages, crawlspaces or other partly

enclosed areas. Deadly levels of carbon monoxide can build up in these areas.

Using a fan or opening windows and doors does NOT supply enough freshair.

• ONLY use outdoors and far away from open windows, doors and vents. These

openings can pull in engineexhaust.

• Even when the engine is used correctly, CO may leak into your home. ALWAYS

use a battery-powered or battery backup CO alarm in your house. Read and

follow all directions for CO alarm before using. If you feel sick, dizzy or weak

at anytime, move to fresh air immediately. See a doctor. You could have carbon

monoxidepoisoning.

WARNING: Do not operate this unit until you read this instruction manual and

the engine instruction manual for safety, operation and maintenance instructions. If

you have any questions regarding the product, please contact our customer

service department at www.simpsoncleaning.com.

DANGER: Risk of injection or severe injury. Keep clear of nozzle. Do not

direct discharge stream at persons or live animals. This product is to be used

only by trainedoperators.

WARNING: This product and its exhaust can expose you to chemicals including

lead and lead compounds, and carbon monoxide, which are known to the State of

California to cause cancer and birth defects or other reproductive harm. For more

information go to www.P65Warnings.ca.gov.

WARNING: Always wear appropriate personal hearing and other protection

during use. Under some conditions and duration of use, noise from this product

may contribute to hearing loss

3 - ENG

WARNING: This product may not be equipped with a spark-arresting muffler.

If the product is not equipped and will be used around flam ma ble ma teri als or

on land covered with materials such as agricultural crops, forest, brush, grass or

other similar items, then an ap proved spark arrester must be installed and is legally

required in the state of California. It is a violation of California statutes section

130050 and/or sec tions 4442 and 4443 of the California Public Re sourc es Code,

unless the engine is equipped with a spark arrester, as defined in section 4442, and

maintained in ef fec tive work ing order. Spark arresters are also required on some

U.S. For est Service land and may also be legally required under other statutes

andor di nanc es.

SAVE THESE INSTRUCTIONS

DANGER: RISK OF EXPLOSION OR FIRE

WHAT CAN HAPPEN HOW TO PREVENT IT

• Spilled gas o line and it’s vapors can

be come ignited from cigarette sparks,

electrical arcing, exhaust gas es and

hot engine components such as

themuffler.

• Shut off en gine and allow it to cool before

adding fuel to thetank.

• Use care in fill ing tank to avoid spill ing fuel.

Move pressure wash er away from fueling

area before start ingen gine.

• Heat will ex pand fuel in the tank which

could result in spillage and pos si ble

fireexplosion.

• Keep maximum fuel level 1/2" (12.7mm)

be low bottom of filler neck to allow

forexpansion.

• Operating the pressure washer in an

ex plo sive en viron ment could re sult in

afire.

• Operate and fuel equipment in well-

ventilat ed areas free from ob structions.

Equip areas with fire extinguisher suit able

for gas o linefires.

• Materials placed against or near the

pressure washer can in ter fere with

its proper ventilation fea tures caus ing

overheating and possible ig ni tion of

thematerials.

• Never op er ate pressure wash er in an area

containing dry brush orweeds.

• Muffler exhaust heat can damage

paint ed sur fac es, melt any material

sen si tive to heat (such as siding,

plastic, rub ber, vinyl or the pressure

hose, itself), and dam age liveplants.

• Always keep pressure washer a minimum

of 4' (1.2 m) away from surfac es (such

as houses, au to mo biles or live plants)

that could be damaged from muffler

exhaustheat.

• Improperly stored fuel could lead to

acciden tal ignition. Fuel im prop er ly

secured could get into the hands of

children or oth er un qual i fiedpersons.

• Store fuel in an OSHA approved contain er,

in a se cure location away from workarea.

• Use of acids, toxic or cor ro sive

chemicals, poisons, in sec ti cides, or

any kind of flam ma ble solvent with

this product could re sult in se ri ous

injury ordeath.

• Do not spray flammableliquids.

4- ENG

DANGER: RISK TO BREATHING (ASPHYXIATION)

WHAT CAN HAPPEN HOW TO PREVENT IT

• Breathing ex haust fumes will cause

se ri ous injury or death! En gine

exhaust contains carbon mon ox ide,

an odorless and deadlygas.

• Operate pressure washer in a well-

ventilated area. Avoid en closed areas

such as ga rages, base ments,etc.

• Never op er ate unit in or near a lo ca tion

occupied by humans oranimals.

• Some clean ing fluids con tain

substanc es which could cause injury

to skin, eyes orlungs.

• Use only clean ing fluids spe cif i cally rec-

om mend ed for high pressure washers.

Fol low manufacturers recommendations.

Do not use chlorine bleach or any other

corrosive compound.

DANGER: RISK OF FLUID INJECTION AND LACERATION

WHAT CAN HAPPEN HOW TO PREVENT IT

• Your pressure washer operates at fluid

pressures and velocities high enough

to penetrate human and animal flesh

which could result in amputation or

other serious injury. Leaks caused

by loose fittings or worn or damaged

hoses can result in injection injuries.

DO NOT TREAT FLUID INJECTION

AS A SIMPLE CUT! See a physician

immediately!

• Inspect the high pressure hose regularly.

Replace the hose immediately if it is

damaged, worn, has melted from

contacting the engine, or shows any signs

of cracks, bubbles, pinholes, or other

leakage. Never grasp a high pressure

hose that is leaking ordamaged.

• Never touch, grasp or attempt to cover

a pinhole or similar water leak on the

high pressure hose. The stream of

water IS under high pressure and WILL

penetrateskin.

• Never place hands in front ofnoz zle.

• Direct spray away from self andothers.

• Make sure hose and fit tings are tightened

and in good condition. Never hold onto

the hose or fittings duringop er a tion.

• Do not allow hose to contactmuf fler.

• Never attach or remove wand or hose

fittings while sys tem ispres sur ized.

• When using replacement lances or guns

with this pressure washer, DO NOT use

a lance and/or lance/gun combination

that is shorter in length than what was

provided with this pressure washer as

measured from the nozzle end of the

lance to the guntrigger.

• Injuries can result if system pressure

is not reduced before attempting

maintenance ordisassembly.

• To relieve sys tem pres sure, shut off

engine, turn off water sup ply and pull gun

trigger until water stopsflowing.

• Use only accessories rated equal

to or higher than the rating of the

pressurewasher.

5 - ENG

DANGER: RISK OF INJURY FROM SPRAY

WHAT CAN HAPPEN HOW TO PREVENT IT

• High-velocity fluid spray can cause

objects to break, projecting particles

at highspeed.

• Always wear ANSI-approved Z87.1

safety glasses. Wear protective clothing

to protect against accidentalspraying.

• Never point wand at or spray people

oranimals.

• Light or unsecured objects can

become hazardousprojectiles.

• Always secure trigger lock when

wand is not in service to prevent

accidentaloperation.

• Never permanently secure trigger in pull-

back (open)position.

DANGER: RISK OF UNSAFE OPERATION

WHAT CAN HAPPEN HOW TO PREVENT IT

• Unsafe op er a tion of your pressure

wash er could lead to se ri ous in ju ry or

death to you orothers.

• Do not use chlorine bleach or any other

corrosivecompound.

• Be come fa mil iar with the op er a tion and

con trols of the pressurewasher.

• Keep operating area clear of all persons,

pets andobstacles.

• Do not operate the product when fatigued

or under the influence of alcohol or drugs.

Stay alert at alltimes.

• Never compromise the safety fea tures of

thisprod uct.

• Do not op er ate machine with missing,

broken or un au tho rizedparts.

• Never leave wand unattended while unit

isrunning.

• If proper starting procedure is not

followed, engine can kickback causing

serious hand and arminjury.

• If engine does not start after two pulls,

squeeze trigger of gun to relieve pump

pressure. Pull starter cord slowly until

resistance is felt. Then pull cord rapidly

to avoid kickback and prevent hand or

arminjury.

• The spray gun/wand is a powerful

clean ing tool that could look like a toy

to achild.

• Keep chil dren away from the pressure

washer at alltimes.

• Reactive force of spray will cause

gun/wand to kickback, and could

cause the op er a tor to slip or fall or

misdirect the spray. Im prop er control

of gun/wand can re sult in in ju ries to

self and others.

• Do not over reach or stand on an unstable

support.

• Do not use pressure washer while

standing on a ladder.

• Grip gun/wand firmly with both

hands. Expect the gun to kickback

whentriggered.

6- ENG

DANGER: RISK OF INJURY OR PROP ER TY DAMAGE WHEN

TRANSPORTING OR STORING

WHAT CAN HAPPEN HOW TO PREVENT IT

• Fuel or oil can leak or spill and could

result in fire or breathing hazard.

Se rious in ju ry or death can re sult.

Fuel or oil leaks will dam age carpet,

paint or oth er surfaces in ve hi cles

ortrailers.

• Oil could fill the cylinder and damage

the engine if the unit is not stored or

transported in an upright position.

• If pressure washer is equipped with a fuel

shut-off valve, turn the valve to the OFF

position before transporting to avoid fuel

leaks. If pres sure wash er is not equipped

with a fuel shut-off valve, drain the fuel

from tank before trans port ing. Only trans-

port fuel in an OSHA-approved container.

Al ways place pressure washer on

a protective mat when transporting

to protect against dam age to vehicle

fromleaks.

Always transport and store unit in an

upright position. Re move pres sure

washer from vehicle immediately upon

arrival at yourdestination.

DANGER: RISK OF ELEC TRI CAL SHOCK

WHAT CAN HAPPEN HOW TO PREVENT IT

• Spray di rect ed at elec tri cal outlets or

switch es, or ob jects con nect ed to an

elec tri cal circuit, could re sult in a fatal

electricalshock.

• Unplug any elec tri cal ly op er at ed product

before attempting to clean it. Direct spray

away from electric out lets andswitches.

DANGER: RISK OF CHEMICAL BURN

WHAT CAN HAPPEN HOW TO PREVENT IT

• Use of acids, toxic or corrosive

chemicals, poisons, in sec ti cides, or

any kind of flam ma ble solvent with this

product could re sult in se ri ous injury

ordeath.

• Do not spray ac ids, gasoline, ker o sene,

or any other flammable materials with this

product. Use only household de ter gents,

cleaners and degreasers recommended

for use with pres surewashers.

• Wear pro tec tive clothing to protect

eyes and skin from con tact with

sprayedmaterials.

7 - ENG

WARNING: RISK OF BURSTING

WHAT CAN HAPPEN HOW TO PREVENT IT

• Over inflation of tires could result in

serious injury and property damage.

• Use a tire pressure gauge to check the

tires pressure before each use and while

inflating tires; see the tire sidewall for the

correct tire pressure.

NOTE:

Air tanks, compressors and similar

equipment used to inflate tires can fill small

tires similar to these very rapidly. Adjust

pressure regulator on air supply to no more

than the rating of the tire pressure. Add air

in small increments and frequently use the

tire gauge to prevent overinflation.

• High-velocity fluid spray directed at

pneumatic tire sidewalls (such as

found on automobiles, trailers and

the like) could damage the sidewall

resulting in serious injury.

• On pressure washers rated above

1600 psi (11032 kPa) use the widest

fan spray (40º nozzle) and keep the

spray a minimum of 8" (20 cm) from the

pneumatic tire sidewall. Do not aim spray

directly at the joint between the tire and

rim.

WARNING: RISK OF HOT SURFACES

WHAT CAN HAPPEN HOW TO PREVENT IT

• Con tact with hot sur fac es, such as

engine exhaust com po nents, could

result in se ri ousburn.

• During op er a tion, touch only the control

surfaces of the pres sure washer. Keep

children away from the pres sure washer

at all times. They may not be able to

recognize the haz ards of thisproduct.

WARNING: RISK OF INJURY FROM LIFTING

WHAT CAN HAPPEN HOW TO PREVENT IT

• Serious injury can result from

attempting to lift too heavy anobject.

• The pressure washer is too heavy to be

lifted by one person. Obtain assistance

from others beforelifting.

SAVE THESE INSTRUCTIONS

FOR FUTURE USE

8- ENG

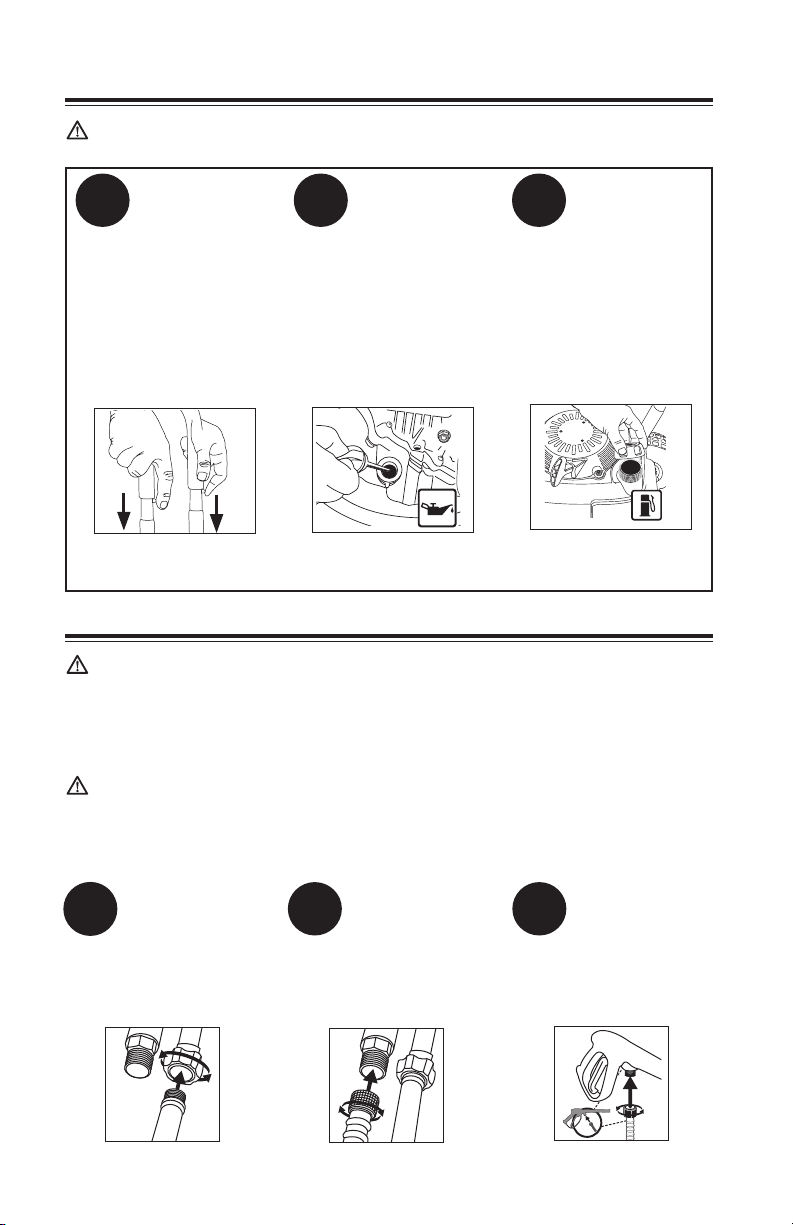

QUICK SETUP GUIDE

WARNING: To reduce the risk of injury, read the pressure washer instruction

manual and the engine instruction manual before operating pressure washer.

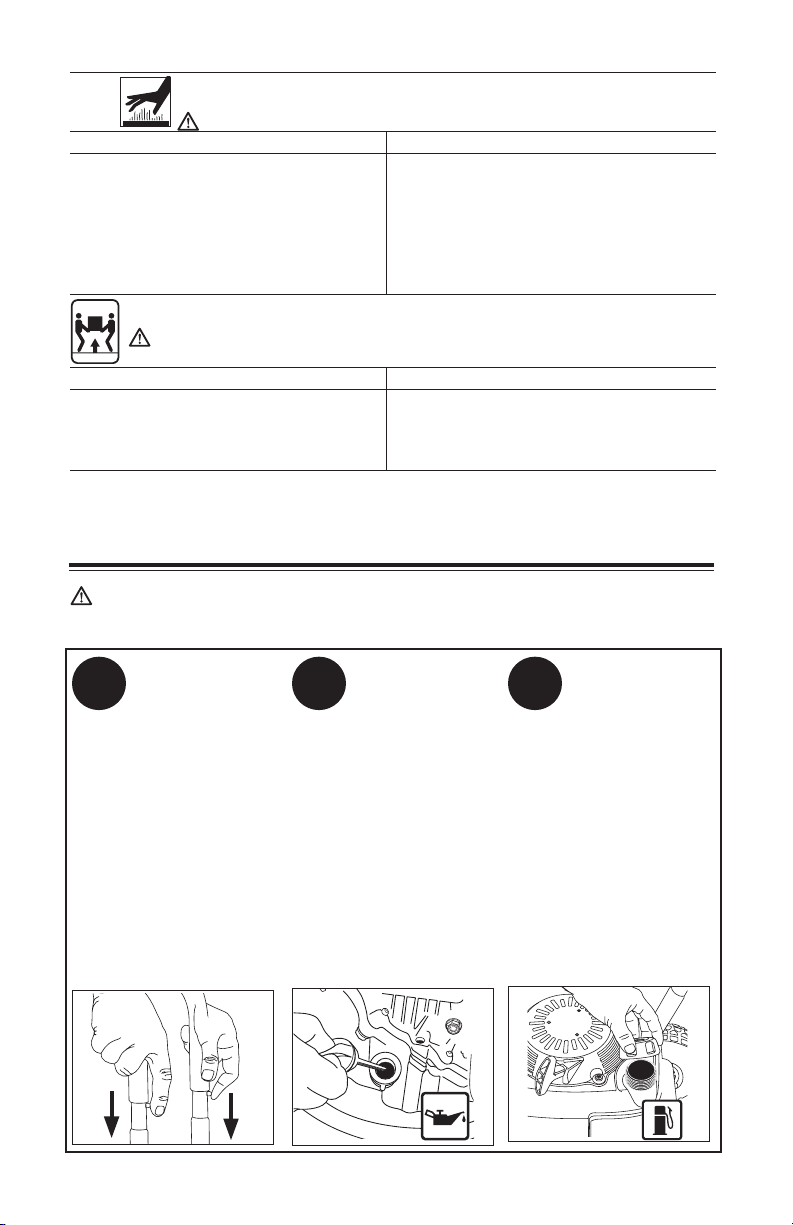

Install the

Handle

Place handle

onto frame, depress the

snap buttons, and slide

the handle assembly

onto the frame until snap

buttons snap into place.

Add/Check Oil

The engine is

shipped without

oil. Before starting engine,

add the oil. Check oil level

prior to each use. Refer to

Engine Owner’s Manual

for complete procedure.

Add Gasoline

In a well

ventilated outdoor

area add fresh, high

quality, unleaded gasoline

with a pump octane rating

of 86 or higher. Do not

overfill. Wipe up spilled

fuel before starting the

engine. Refer to Engine

Owner’s Manual for

complete procedure.

IMPORTANT: Ethanol Shield

(sold separately) is a fuel stabilizer that helps eliminate

and prevent ethanol related problems in power equipment. Follow the instructions on

the container and add to the gasoline.

QUICK START GUIDE

DANGER:

• Never run engine indoors or in enclosed, poorly ventilated areas. Engine exhaust

contains carbon monoxide, an odorless and deadly gas.

• Risk of fluid injection and laceration. When using the high pressure setting, DO

NOT allow the high pressure spray to come in contact with unprotected skin, eyes

or with any pets or animals. Serious injury will occur.

WARNING: Do not allow the unit to run for more than two minutes without the

gun trigger being pulled. This could cause overheating and damage to the pump.

When the temperature inside the pump rises too high, the thermal relief valve will

open and release a spray of water from the pump to lower the internal tempera-

ture. The valve will then close.

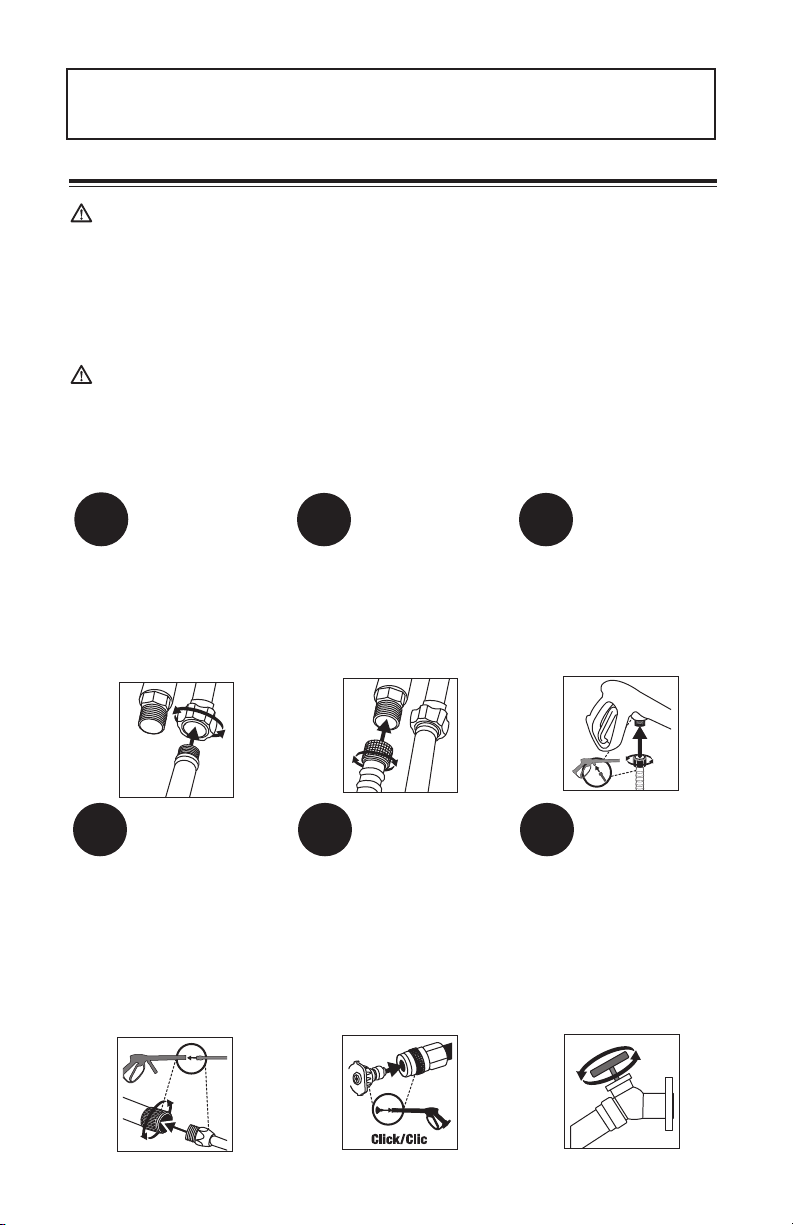

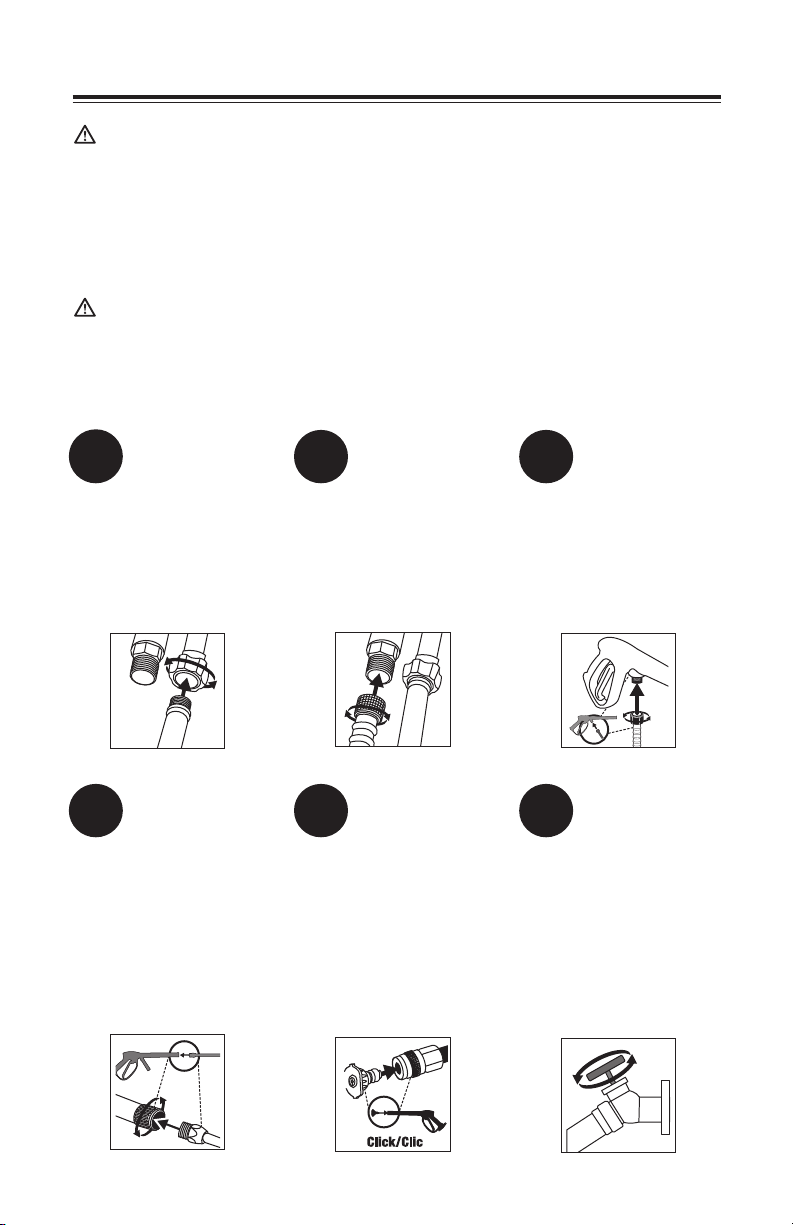

Connect Garden

Hose to Pump

Thread

the garden hose to

the pump inlet.

Connect High

Pressure Hose

to Pump

Thread the high pressure

hose to the pump outlet.

Connect High

Pressure Hose

to Spray Gun

Thread the other end

of the high pressure

hose to the spray gun.

9 - ENG

Connect Spray

Wand to Spray

Gun

Thread the spray

wand into the end

of the spray gun.

Connect QC

Nozzles to Spray

Wand

Pull quick connect cou-

pler back and insert

nozzle. Release quick

connect coupler and

twist nozzle to make sure

it is secure in coupler.

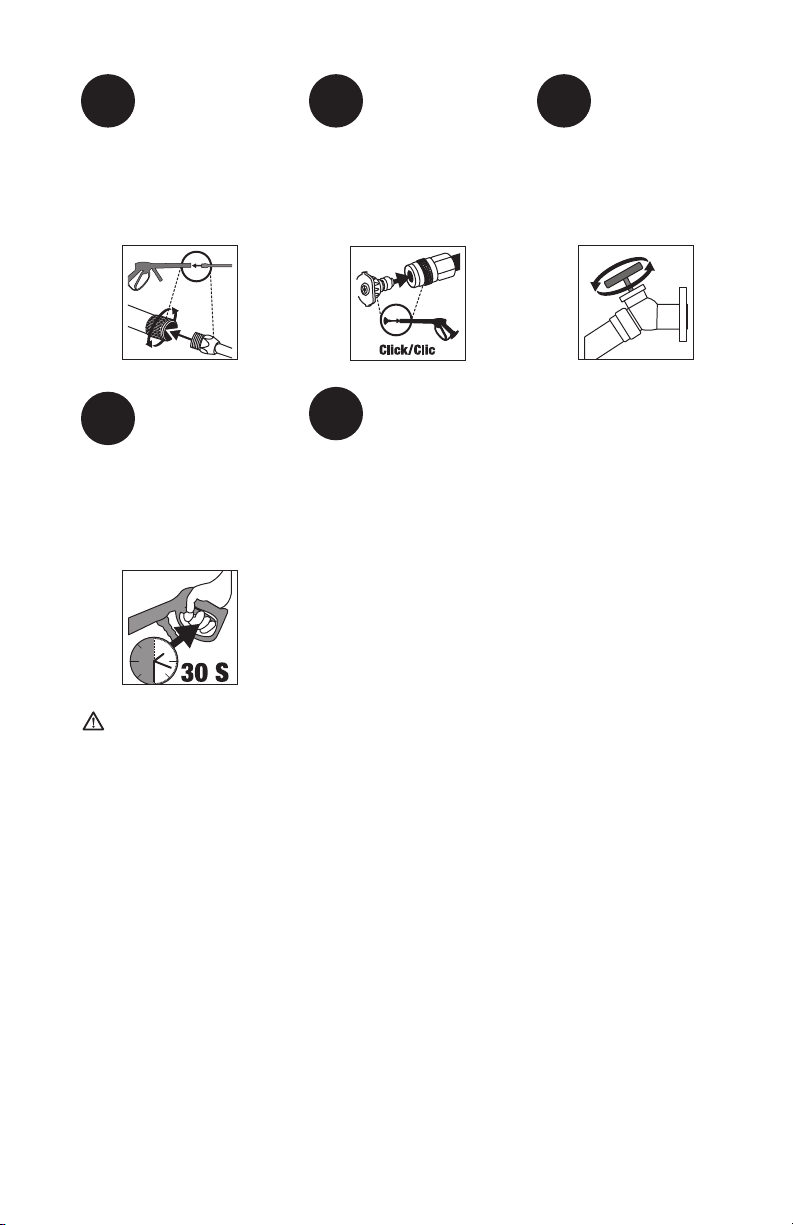

Turn Water

Faucet

Completely On

Do not run the unit

without water supply

connected and turned on.

Use Cold Water Only.

Release Air from

System

Release all

air from pump and

high pressure hose by

depressing trigger until a

steady stream of water is

present. Approximately

30 seconds.

Start engine.

See Engine

Owner's

Manual for

correct

procedure.

WARNING: This Guide is not a substitute for reading the operator's manual. User

must read and understand operator's manual before using this product.

10- ENG

GET TO KNOW THE PRESSURE WASHER

NOTE: Photographs and line drawings used in this manual are for reference

only and do not represent a specificmodel.

Compare the illustrations with your unit to familiarize yourself with the location of

various controls and adjustments. Save this manual for future reference.

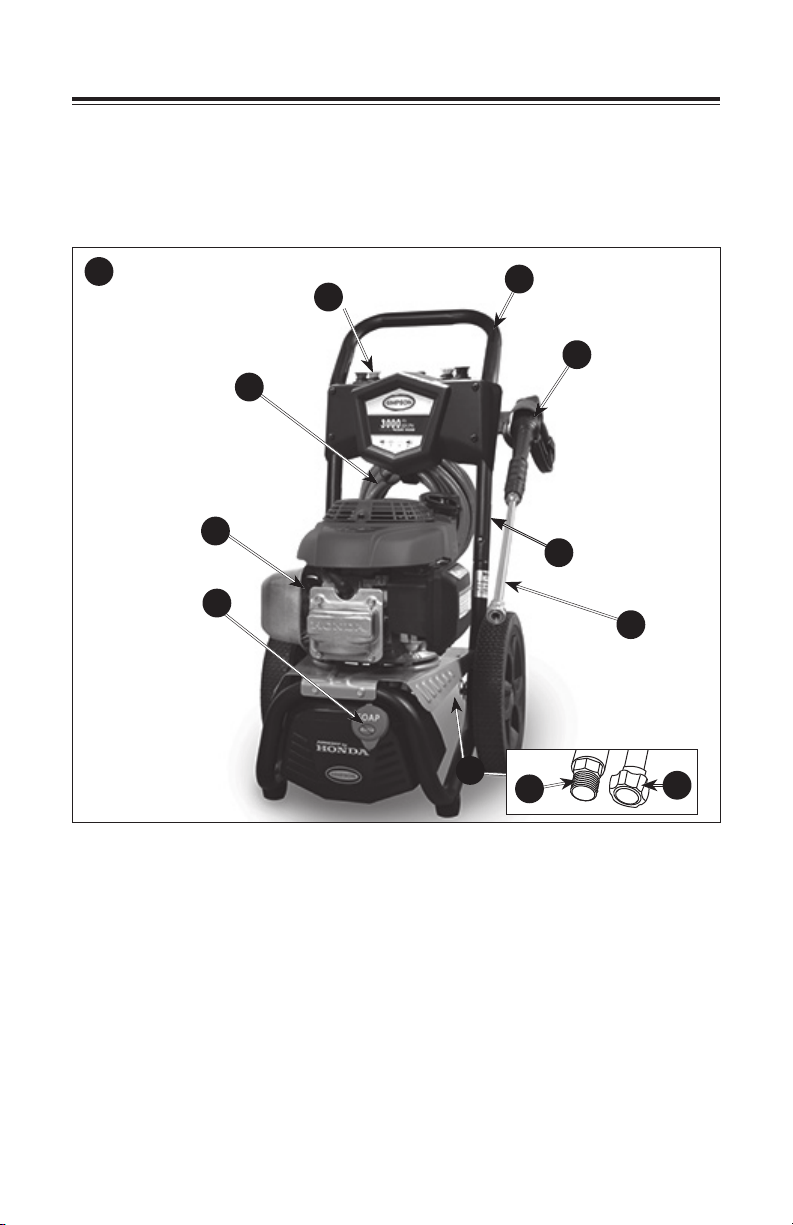

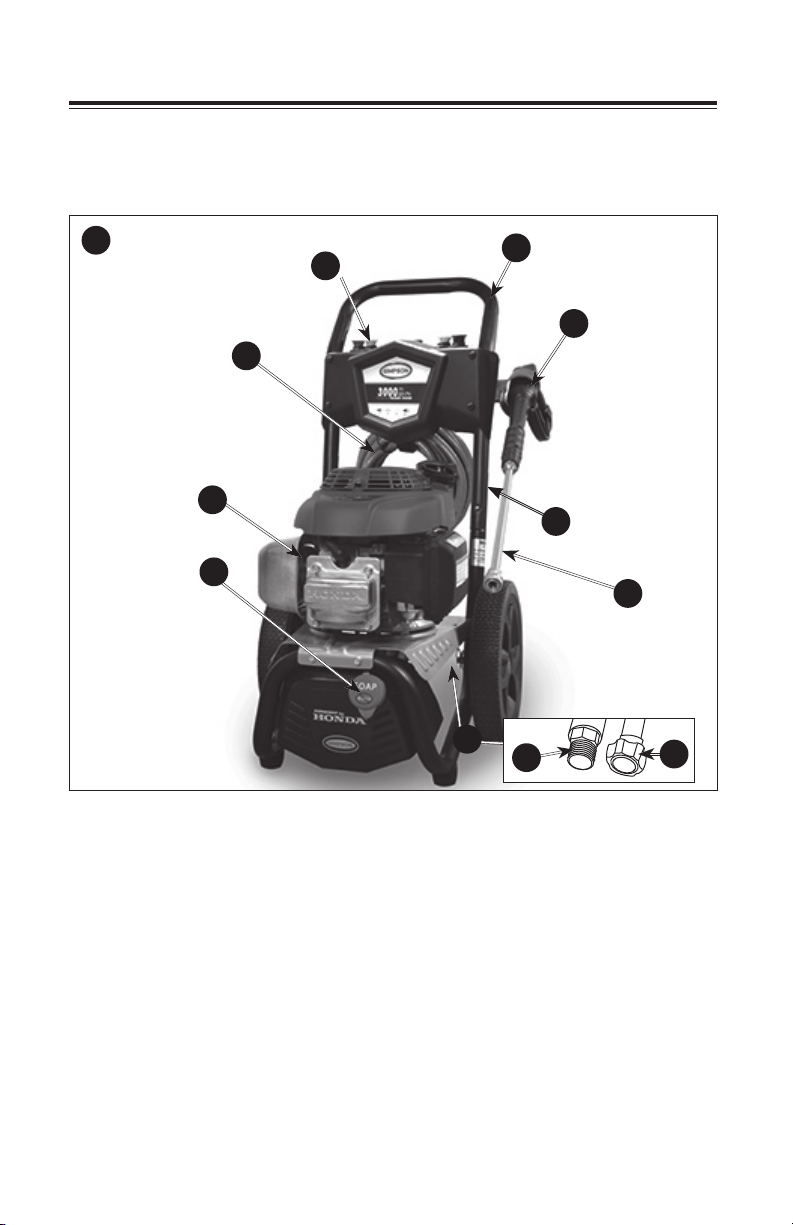

BASIC ELEMENTS OF A PRESSURE WASHER (FIG. 1)

A. High Pressure Pump: Increases the pressure of the watersupply.

B. Engine: Drives the high pressure pump. Refer to the Engine Owner’s Manual

for location and operation of enginecontrols.

C. High Pressure Hose: Carries the pressurized water from the pump to the gun

and spray wand.

D. Spray Gun: Connects with spray wand to control water flow rate, direction,

andpressure.

E. Quick-Connect Spray Wand: Allows the user to quickly change out

high pressure nozzles. See How To Use Spray Wand instructions in

Operationsection.

F. Detergent Siphon Hose OR

Detergent Tank

: Feeds cleaning agents into the

pump to mix with the water. See

How To Apply Chemicals/Cleaning Solvents

instructions in

Operation

section.

G. Handle

11 - ENG

H. Frame

I. Pump Outlet

J. Pump Inlet

K. Quick Connect Nozzles

L. Dial-N-Wash

Adjustable Pressure Regulator (if equipped,

not shown)

Use the Dial-N-Wash to increase and decrease the pressure. Refer to the Dial-

N-Wash Adjustmentparagraph.

BASIC ELEMENTS OF AN ENGINE

Refer to the Engine Owner’s Manual for location and operation of enginecontrols.

Choke Control: Opens and closes carburetor chokevalve.

Starter Grip: Pulling starter grip operates recoil starter to crankengine.

Engine Switch: Enables and disables ignitionsystem.

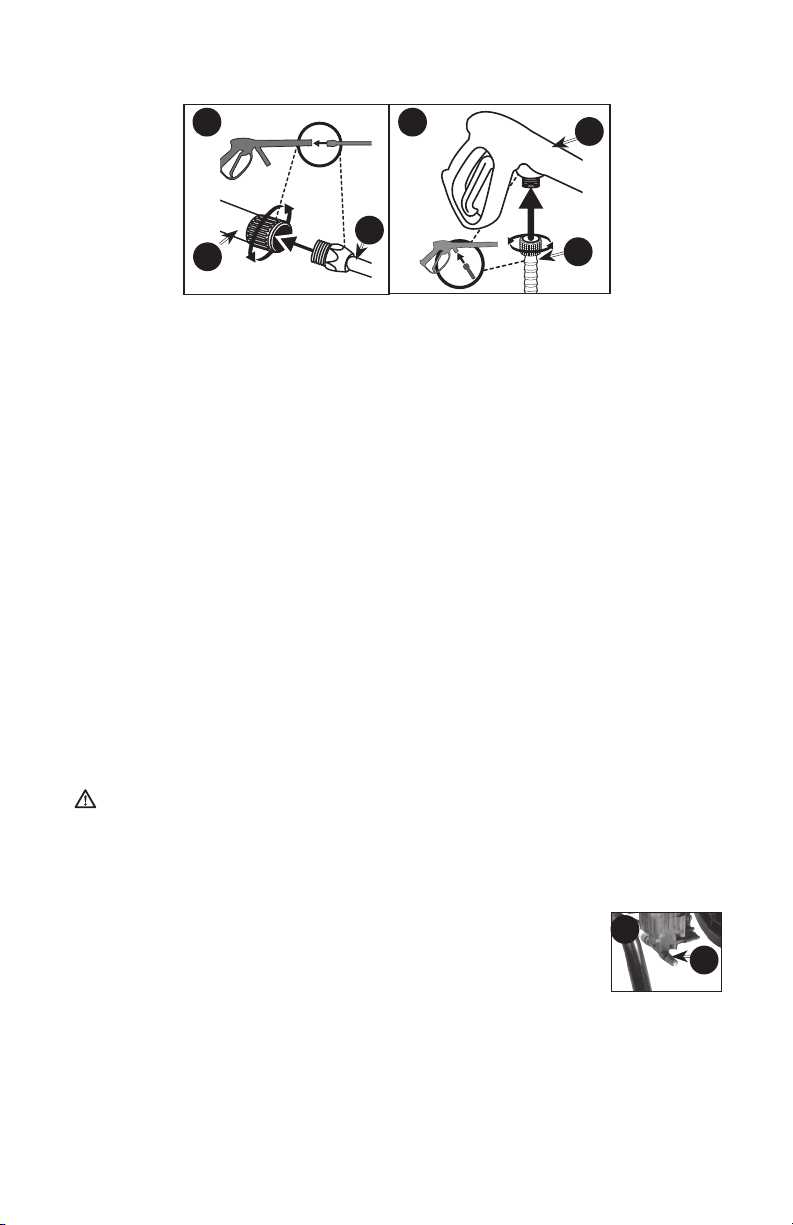

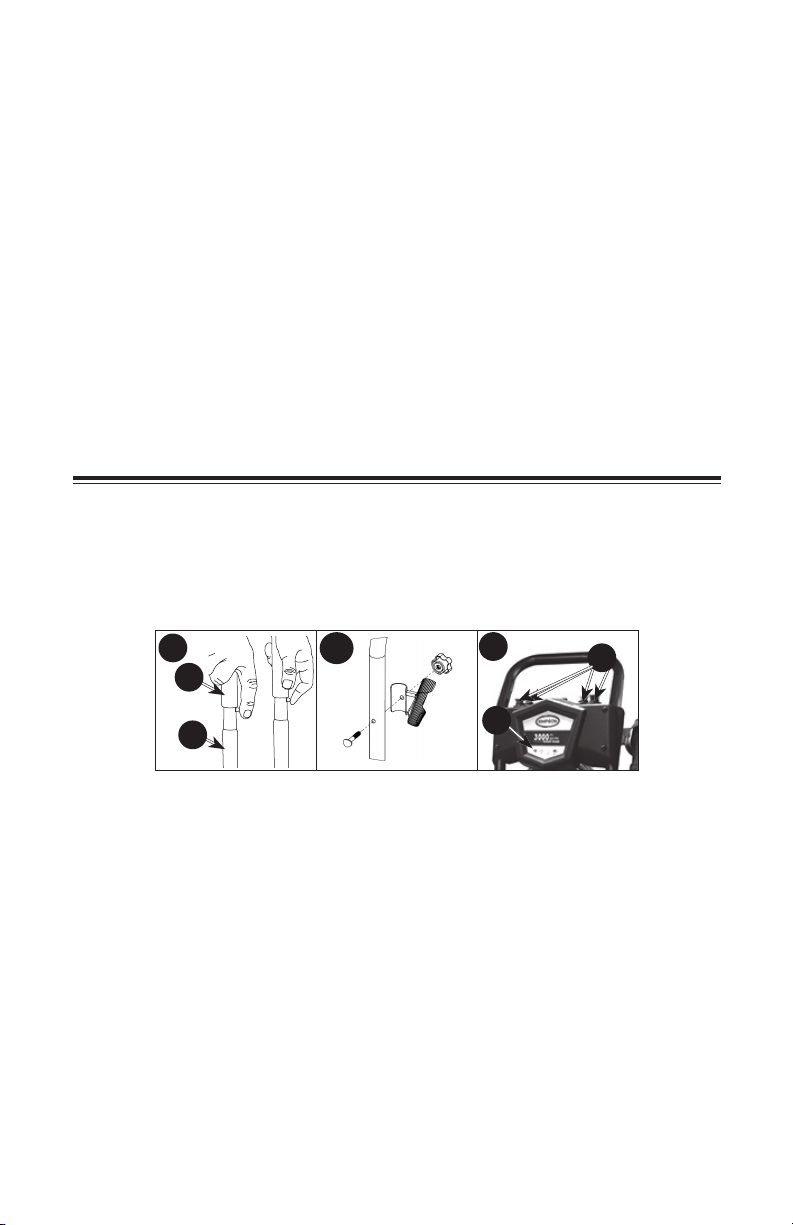

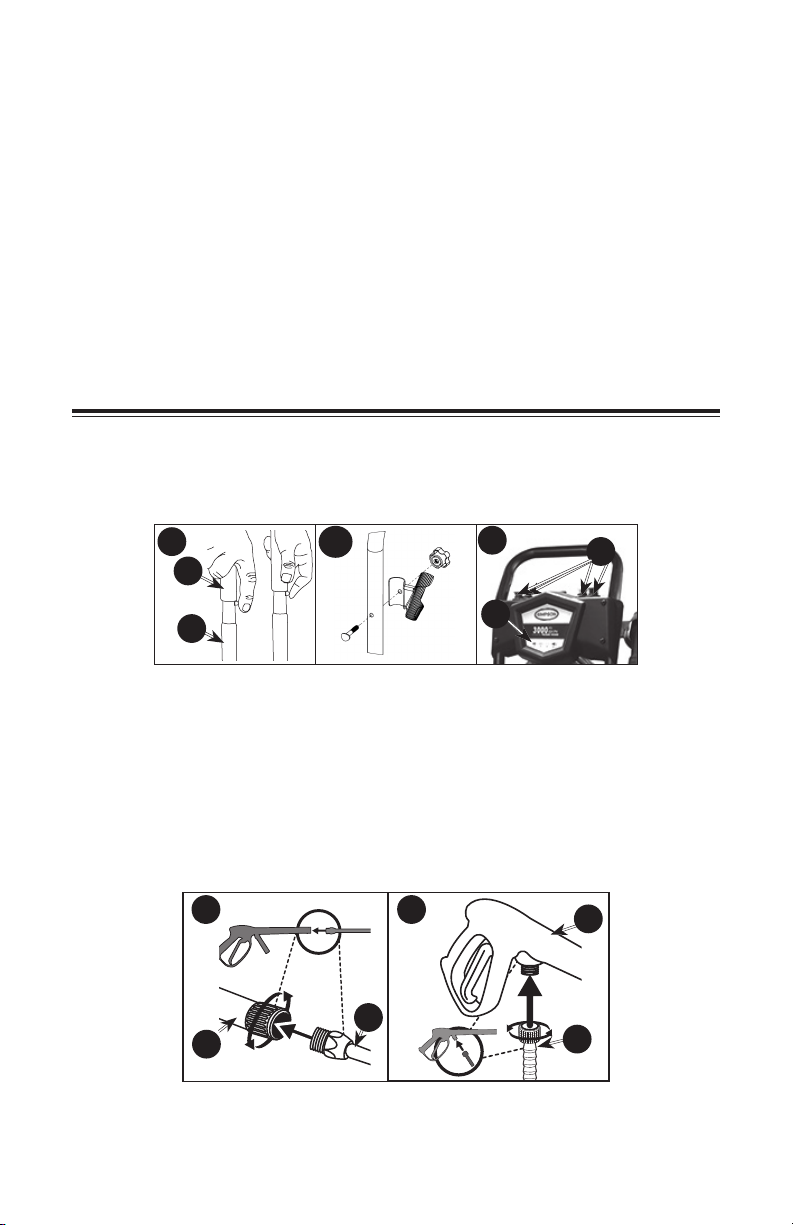

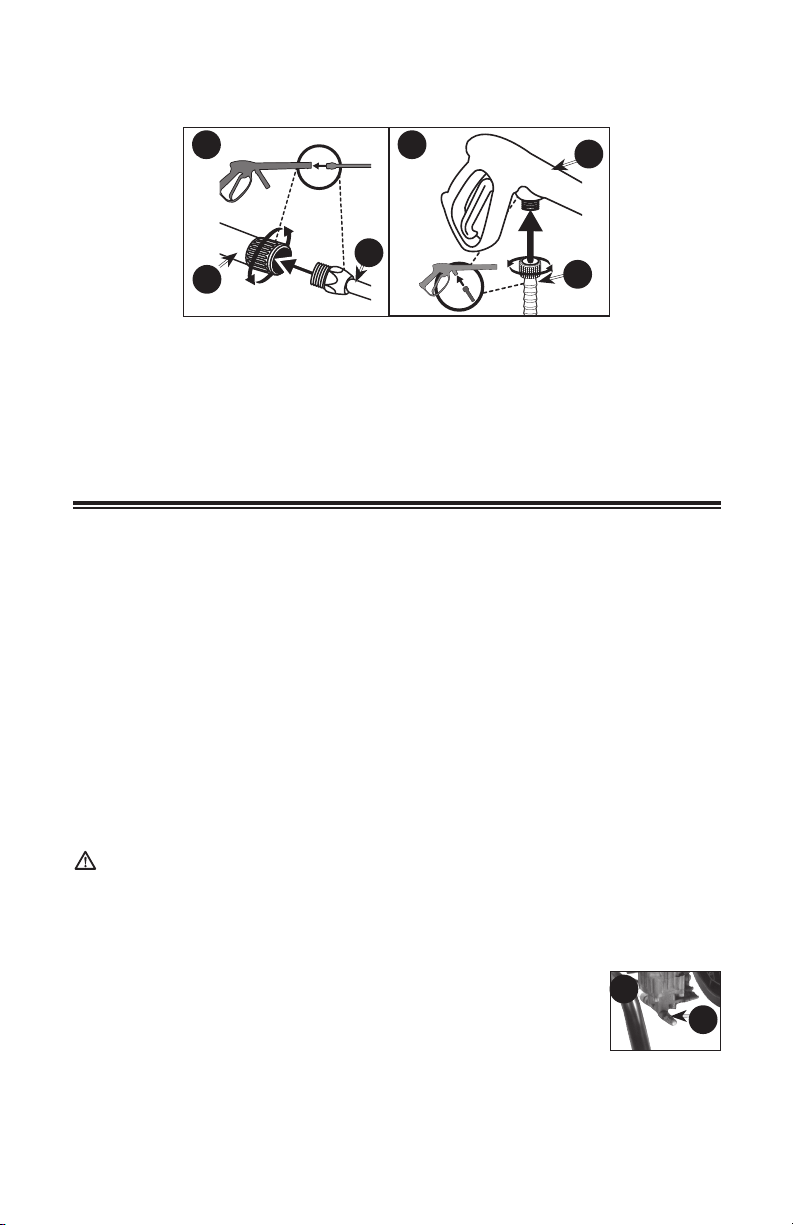

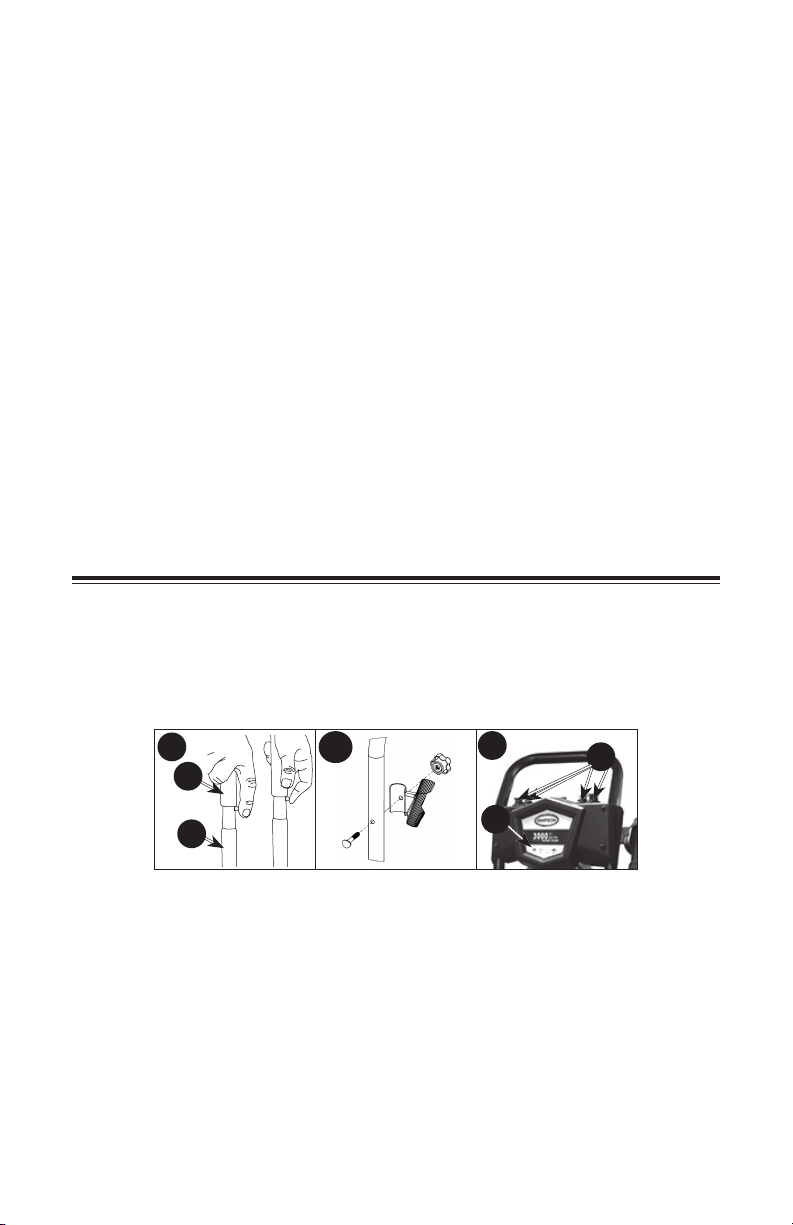

ASSEMBLY INSTRUCTIONS (FIG. 2 – 4)

1. Locate and remove all loose parts from thecarton.

2. Cut four corners of the carton from top to bottom and lay the panelsflat.

Place handle (G) onto frame (H), depress the snap buttons, and slide the

handle assembly onto the frame until snap buttons snap intoplace.

NOTICE: Risk of personal injury. Avoid placing hands between handle and frame

when assembling to preventpinching.

4. (If needed) Mount the gun holster to the upright frame tube using the saddle

bolt and knob provided, see Figure 2A.

5. Remove the colored quick-connect nozzles (K) from the plastic bag and insert

them into correct grommet on the nozzle holder. Nozzles are color coded to

match colored nozzles on label (Q).

6. Connect wand (E) to gun (D). Tightensecurely.

7. Attach high pressure hose (C) to gun (D). Tightense cure ly.

12- ENG

NOTE: The pump on this unit is maintenance free and requires no oil. If

there is a problem with the pump, contact our Customer Service Group on

www.simpsoncleaning.com as soon aspossible.

NOTICE: The engine is shipped without oil. Before starting engine, add the oil

provided. Damage to the engine will occur if the engine is run without oil, this

damage will not be covered underwarranty.

OPERATION

PRESSURE WASHER TERMINOLOGY

PSI: Pounds per Square Inch. The unit of measure for water pressure. Also used

for air pressure, hydraulic pressure, etc.

PSI*: Pounds per Square Inch. The unit of measure for water pressure. Also used

for air pressure, hydraulic pressure, etc.

GPM*: Gallons per Minute. The unit of measure for the flow rate of water.

* Complies with CETA Performance Standard CPC-100.

* Rated Pressure and Rated Water Flow is within manufacturing tolerance of

(+/- 10%).

Bypass Mode: Allows water to re-circulate within the pump when the gun trigger is

not pulled. This feature allows the operator to release the trigger gun and reposition

themselves without having to turn the engine off in between cleaningactions.

WARNING: Do not allow the unit to run for more than two minutes without

the gun trigger being pulled. This could cause overheating and damage to

the pump. When the temperature inside the pump rises too high, the thermal

relief valve will open and release a spray of water from the pump to lower the

internal temperature. The valve will thenclose.

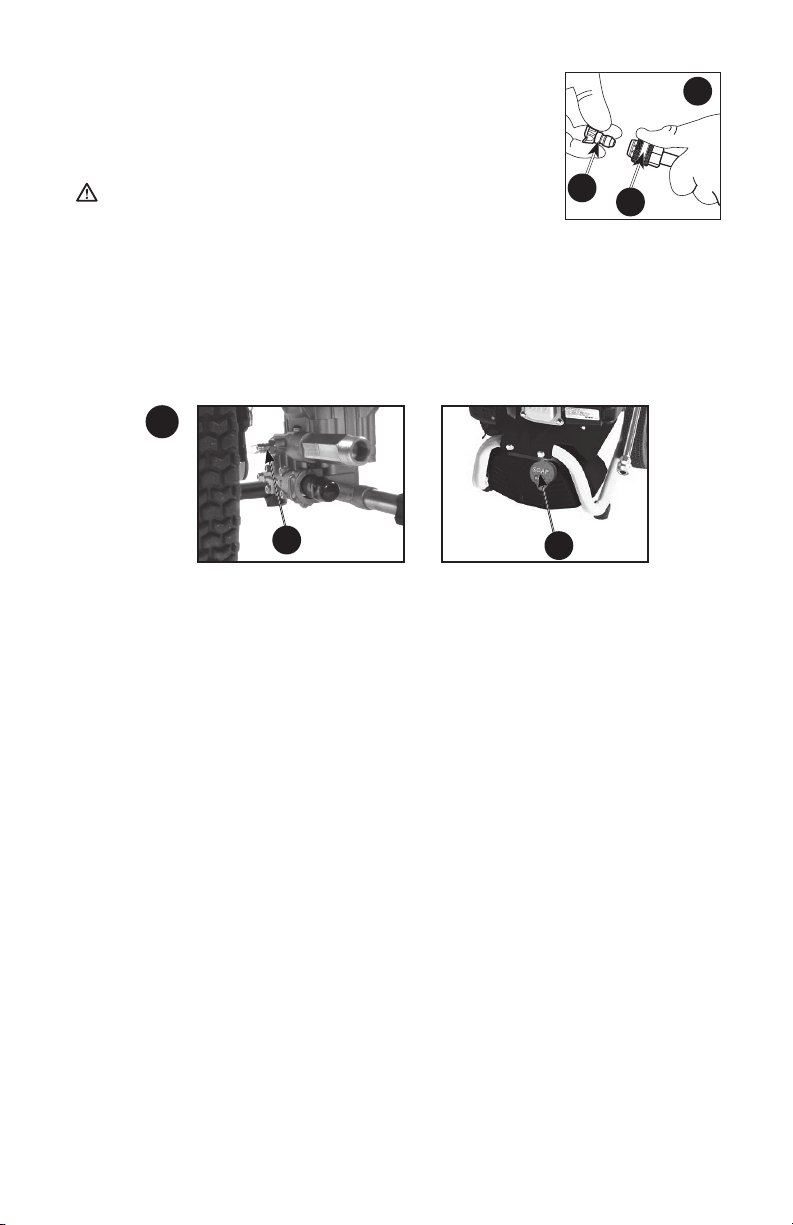

Thermal Relief Valve (P, Fig. 5): When the temperature inside the

pump rises too high, this valve will open and release a gush of water

in an effort to lower the temperature inside the pump. The valve will

thenclose. NOTE: Thermal relief valve location will vary depending

on the pump type.

Detergent Injection System: Mixes cleaners or cleaning solvents with the water

to improve cleaning effectiveness.

Water Supply: All pressure washers must have a source of water. The minimum

requirements for a water supply are 20 psi and 5 Gallons Per Minute. If your water

source is a well, the garden hose length can only be 30 ft. (9m) max.

WARNING: To reduce the possibility of contamination always protect

against backflow when connected to a potable watersystem.

PRESSURE WASHER OPERATING FEATURES

PRESSURE ADJUSTMENTS

The pressure setting is preset at the factory to achieve op ti mum pres sure and

cleaning. If you need to lower the pres sure, it can be accomplished by these meth-

ods.

1. Back away from the sur face to be cleaned. The further away you are, the

less the pressure will be on the surface to becleaned.

2. Change to the 40˚ nozzle (white). This nozzle delivers a less powerful stream

of water and a wider spray pattern. Refer to How To Use SprayWand.

(If equipped)) Use the Dial-N-Wash to increase and decrease the pressure.

Refer to the Dial-N-Wash Adjustmentparagraph.

13 - ENG

NOTICE: DO NOT attempt to increase pump pressure. A higher pressure setting

than the factory set pressure may damagepump.

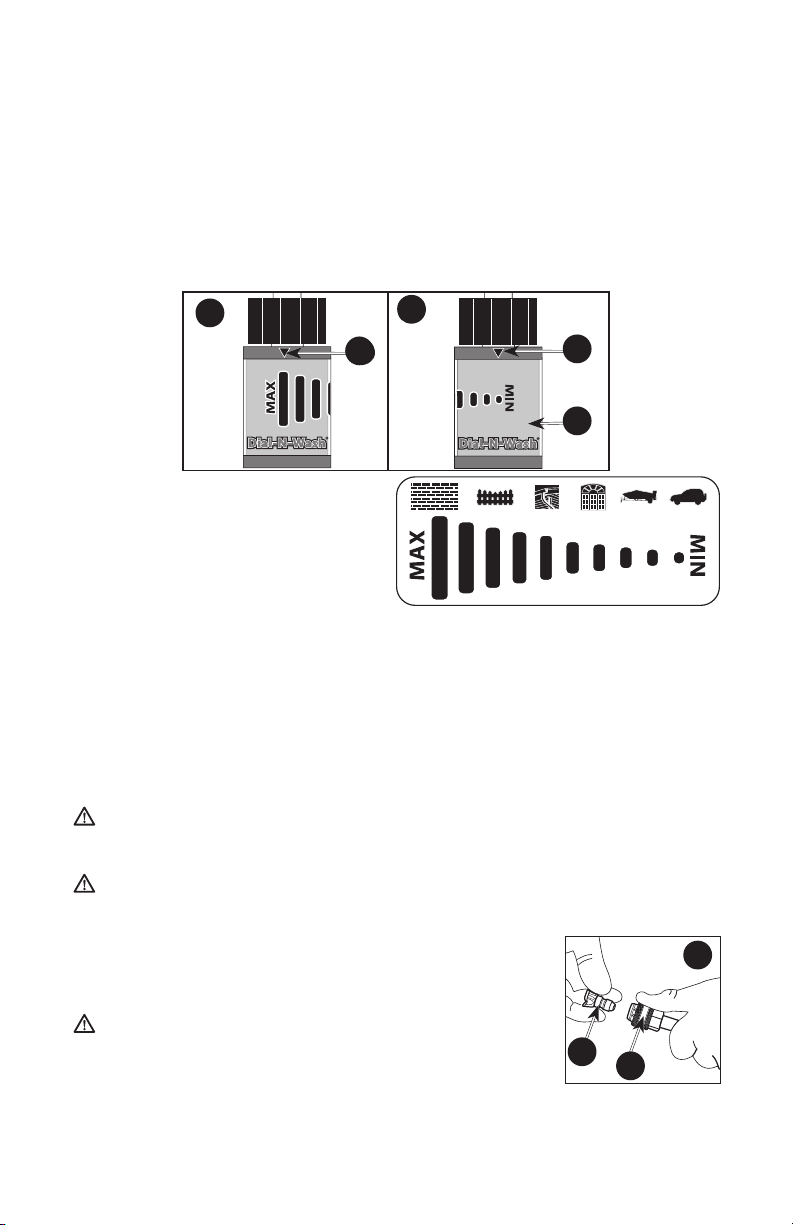

DIAL-N-WASH ADJUSTMENT (FIG. 6, 7) (IF EQUIPPED)

1. Choose the correct high pressure nozzle (0˚, 15˚ or 40˚) for the job to be

performed. Refer to How To Use SprayWand.

2. The Dial-N-Wash is shipped in the MAX pressure setting, the MAX pressure

bar is aligned with the arrow (R) on the collar as shown in Figure 6.

Rotating the Dial-N-Wash (L) counterclockwise until it stops places it in the

MIN pressure setting, the arrow (R) will align with the MIN pressure bar as

shown in Figure 7.

Adjust the pressure by rotating the

Dial-N-Wash (L) clockwise for

higher pressure or

counterclockwise for lower

pressure, aligning the arrow with

the desired pressure bar on the

Dial-N-Wash.

NOTE: To apply chemicals the black low pressure nozzle must be installed and

the Dial-N-Wash must be in the MAX pressuresetting.

HOW TO USE SPRAY WAND

The nozzles for the spray wand are stored in the nozzle holder on the panel assembly.

Colors on the panel identify nozzle location and spray pattern. Refer to the following

chart to choose the correct nozzle for the job to beperformed. NOTE: Some models

may not include all of the nozzles shown in the chart.

CHANGING NOZZLES ON SPRAY WAND (FIG. 8)

DANGER: Risk of fluid injection. Do not direct discharge stream toward

persons, unprotected skin, eyes or any pets or animals. Serious injury

willoccur.

WARNING: Flying objects could cause risk of serious injury. Do not

attempt to change nozzles while pressure washer is running. Turn engine off

before changingnozzles.

1. Pull quick-connect coupler (E) back and insert nozzle (K).

2. Release quick-connect coupler and twist nozzle to make

sure it is secure incoupler.

WARNING: Flying object could cause risk of serious

injury. Ensure nozzle is completely inserted in quick-

connect socket and quick-connect collar is fully engaged

(forward) before squeezing guntrigger.

14- ENG

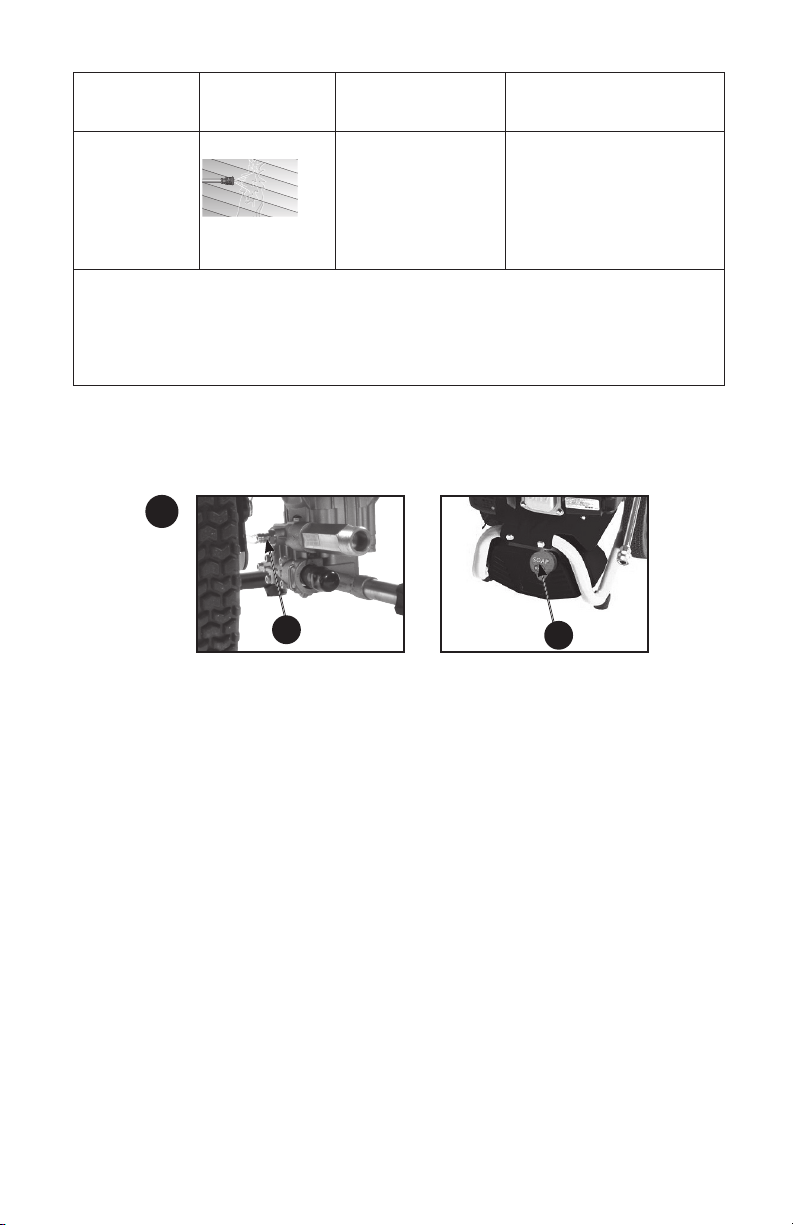

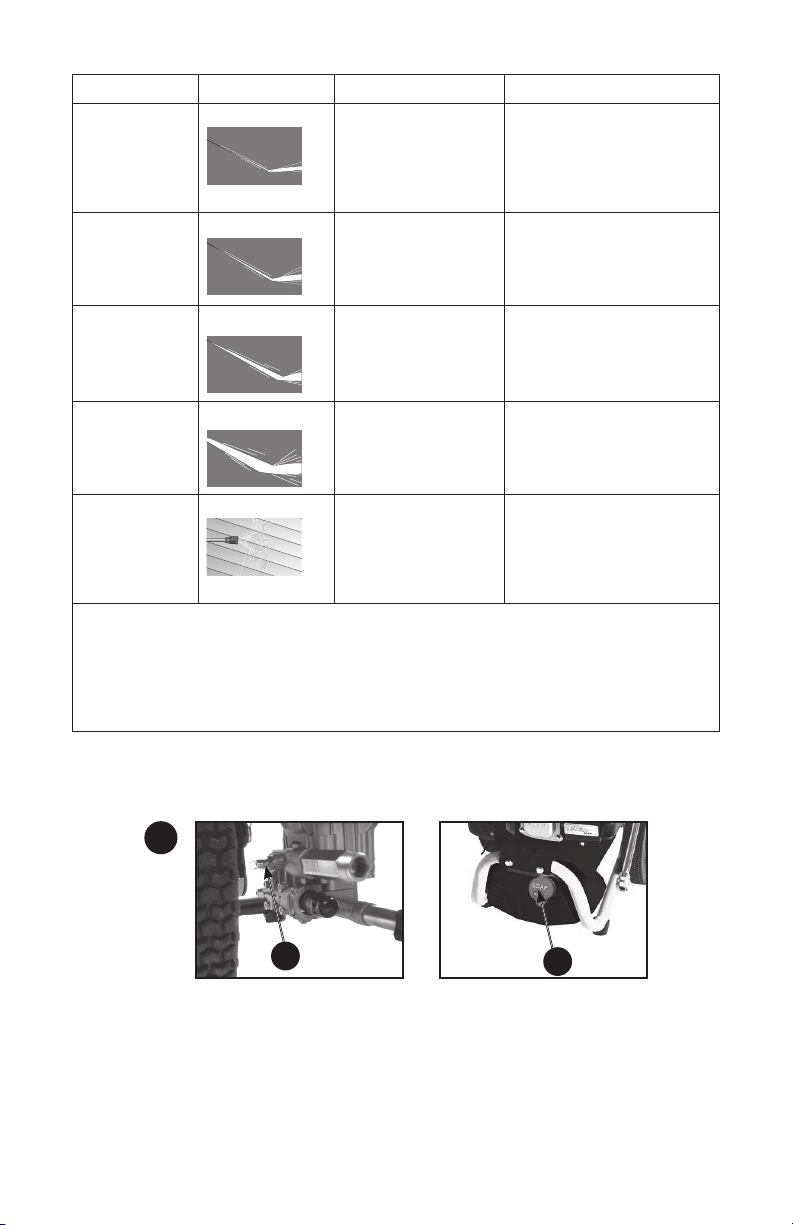

NOZZLE COLOR SPRAY PATTERN USES SURFACES*

Red

(if equipped)

0˚

powerful pinpoint

for spot cleaning

of hard, unpainted

surfaces or for

high reach areas

unpainted metal

or concrete;

DO NOT use on wood

Yellow

(if equipped)

15˚

intense cleaning

of unpainted

hard surfaces

grills, driveways,

concrete or brick

walkways, unpainted

brick or stucco

Green

(if equipped)

25˚

intense cleaning of

larger areas

metal, concrete or wood

White

(if equipped)

40˚

cleaning of

painted or delicate

surfaces

auto/RV, marine,

wood, painted brick

and stucco, vinyl,

painted siding

Black

(if equipped)

low pressure

applies cleaning

solutions

Low pressure

spray is safe on all

surfaces. Always verify

compatibility of cleaning

solution prior touse.

*NOTICE: The high pressure spray from your pressure washer is capable of

causing damage to surfaces such as wood, glass, automobile paint, auto striping

and trim, and delicate objects such as flowers and shrubs. Before spraying,

check the item to be cleaned to assure yourself that it is strong enough to resist

damage from the force of the spray.

HOW TO APPLY CHEMICALS/CLEANING SOLVENTS (FIG. 9)

Applying chemicals or cleaning solvents is a low pressure operation. NOTE: Use

only soaps and chemicals designed for pressure washer use. Do not usebleach.

To Apply Chemicals (Siphon Hose, if equipped):

1. Ensure detergent siphon hose (F, Figure 9) is attached to barbed fitting location

near high pressure hose connection of pump asshown.

2. Place other end of detergent siphon hose with filter on it into container holding

chemical/cleaning solution. NOTE: For every 7 gallons of water pumped 1

gallon of chemical/cleaning solution will beused.

15 - ENG

3. Install the black low pressure nozzle into the quick connect fitting of the spray

wand. (if equipped) Rotate the Dial-N-Wash (L) to the MAX pressure setting as

shown in Figure 6. See How To Use Spray Wand paragraph in thissection.

NOTE: To apply chemicals the black low pressure nozzle must be installed and

the Dial-N-Wash must be in the MAX pressure setting as shown in Figure 6.

4. After use of chemicals, place detergent siphon hose into container of clean

water and draw clean water through chemical injection system to rinse sys-

tem thoroughly. If chemicals remain in the pump it could be damaged. Pumps

damaged due to chemical residue will not be covered underwarranty.

NOTE: Chemicals and soaps will not siphon if the black soap nozzle is not installed

on the spraywand.

To Apply Chemicals (Detergent Tank, if equipped):

1. Remove the cap from the detergent tank (F, Figure 9) and fill the detergent

tank with cleaning solvent. Replace cap on deteregent tank. NOTE: For every

7 gallons of water pumped 1 gallon of chemical/cleaning solution will beused.

2. Install the black low pressure nozzle into the quick connect fitting of the spray

wand and rotate the adjustable pressure regulator (F) to the MAX pressure

setting as shown in Figure 6. See How To Use Spray Wand paragraph in

thissection.

NOTE: To apply chemicals the black low pressure nozzle must be installed

and the adjustable pressure regulator must be in the MAX pressure setting as

shown in Figure 6.

NOTE: After squeezing the trigger it will take approximately 5 seconds for the

detergent toappear.

3. After use of chemicals, fill the detergent tank with clean water and draw

clean water through chemical injection system to rinse system thoroughly. If

chemicals remain in the pump it could be damaged. Pumps damaged due to

chemical residue will not be covered underwarranty.

NOTE: Chemicals and soaps will not siphon if the black soap nozzle is not installed

on the spraywand.

STARTING (FIG. 10–13)

WARNING: To reduce the risk of injury, read the pressure washer instruction

manual and the engine instruction manual before starting pressurewasher.

DANGER: Risk of fluid injection and laceration. When using the high

pressure setting, DO NOT allow the high pressure spray to come in contact

with unprotected skin, eyes, or with any pets or animals. Serious injury

willoccur.

• Your washer operates at fluid pressures and velocities high enough to penetrate

human and animal flesh, which could result in amputation or other serious injury.

Leaks caused by loose fittings or worn or damaged hoses can result in injection

injuries. DO NOT TREAT FLUID INJECTION AS A SIMPLE CUT! See a physician

immediately!

DANGER: Carbon Monoxide. Using an engine indoors can kill you in

minutes. Engine exhaust contains high levels of carbon monoxide (CO), a

poisonous gas you cannot see or smell. You may be breathing CO even if you

do not smell engine exhaust.

• Breathing ex haust fumes will cause se ri ous injury or death! En gine exhaust

contains carbon mon ox ide, an odorless and deadlygas.

16- ENG

• Operate pressure washer in a well-ventilated area. Avoid en closed areas

such as ga rages, base ments,etc.

• Never op er ate unit in or near a lo ca tion occupied by humans oranimals.

WARNING: Risk of Fire, Asphyxiation and Burn. Never fill fuel tank when

engine is running or hot. Do not smoke when filling fueltank.

• Never fill fuel tank completely. Fill tank to 1/2" (12.7 mm) below bottom of filler

neck to provide space for fuel expansion. Wipe any fuel spillage from engine and

equipment before startingengine.

• DO NOT let hoses come in contact with very hot engine muffler during or

immediately after use of your pressure washer. Damage to hoses from contact with

hot engine surfaces will NOT be covered bywarranty.

NOTICE: Risk of property damage. Never pull water supply hose to move pres sure

washer. This could damage hose and/or pumpinlet.

• DO NOT use hot water, use cold wateronly.

• Never turn water supply off while pressure washer engine is running or damage to

pump willresult.

• DO NOT stop spraying water for more than two minutes at a time. Pump operates in

bypass mode when spray gun trigger is not pressed. If pump is left in bypass mode

for more than two minutes internal components of the pump can bedamaged.

If you do not understand these precautions, please contact our customer service

department at www.simpsoncleaning.com

Prior to starting, refer to your engine manual for proper startingprocedure.

1. In a well ventilated outdoor area add fresh, high quality, unleaded gasoline with

a pump octane rating of 86 or higher. Do not overfill. Wipe up spilled fuel before

starting the engine. Refer to Engine Owner’s Manual for correctprocedure.

IMPORTANT: Ethanol Shield

(sold separately) is a fuel stabilizer that helps

eliminate and prevent ethanol related problems in power equipment. Follow the

instructions on the container and add to the gasoline.

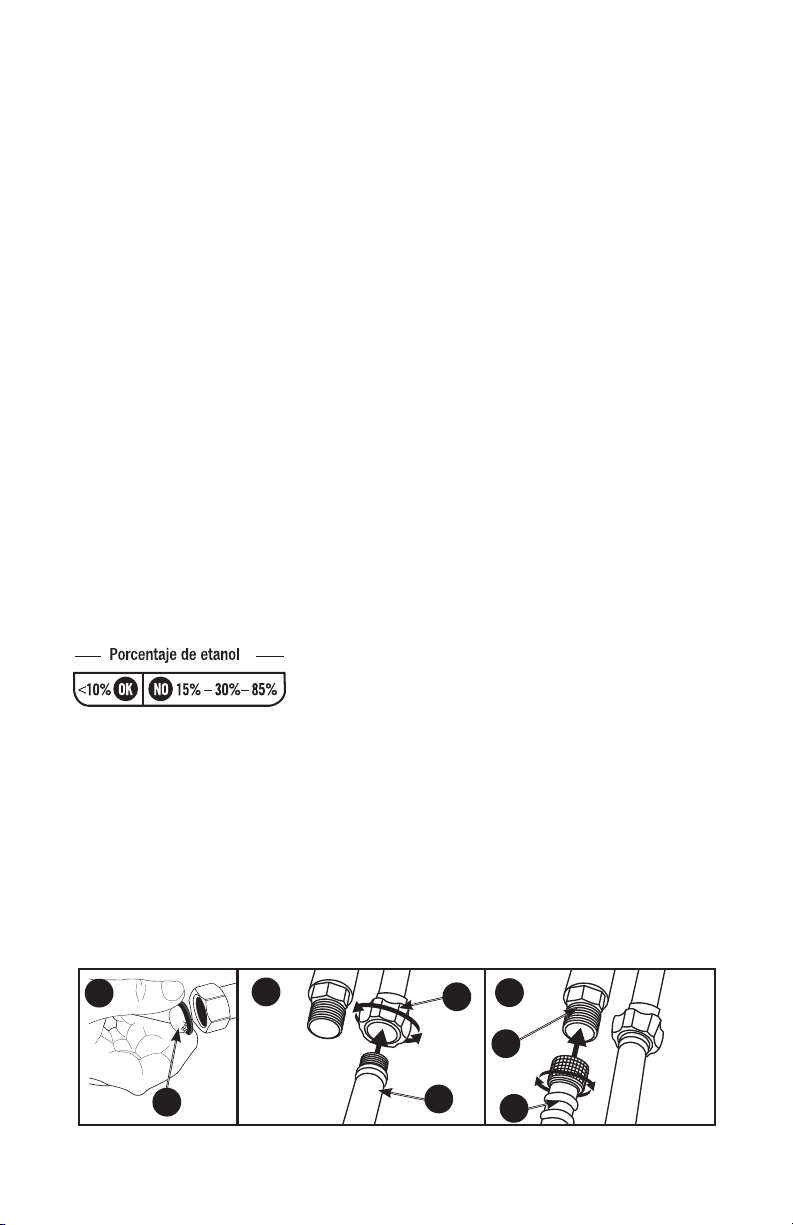

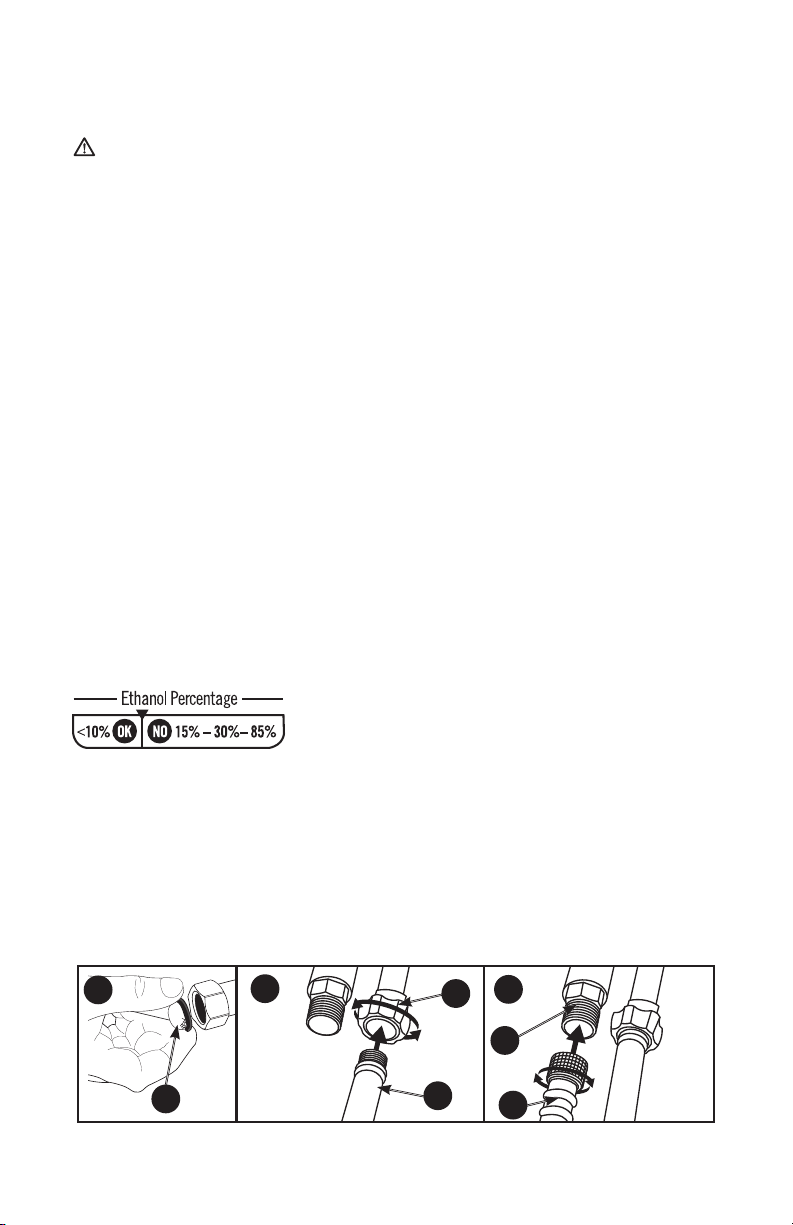

NOTICE: Use of fuels with greater than 10% ethanol are

not approved for use in this product per EPA regulations

and will damage the unit and void thewarranty.

2. Check engine oil level. See Engine Owner’s Manual for correct procedure.

3. Connect the water hose to the water source. Turn the water source on to

remove all air from the hose. When a steady stream of water is present, turn

the water source off.

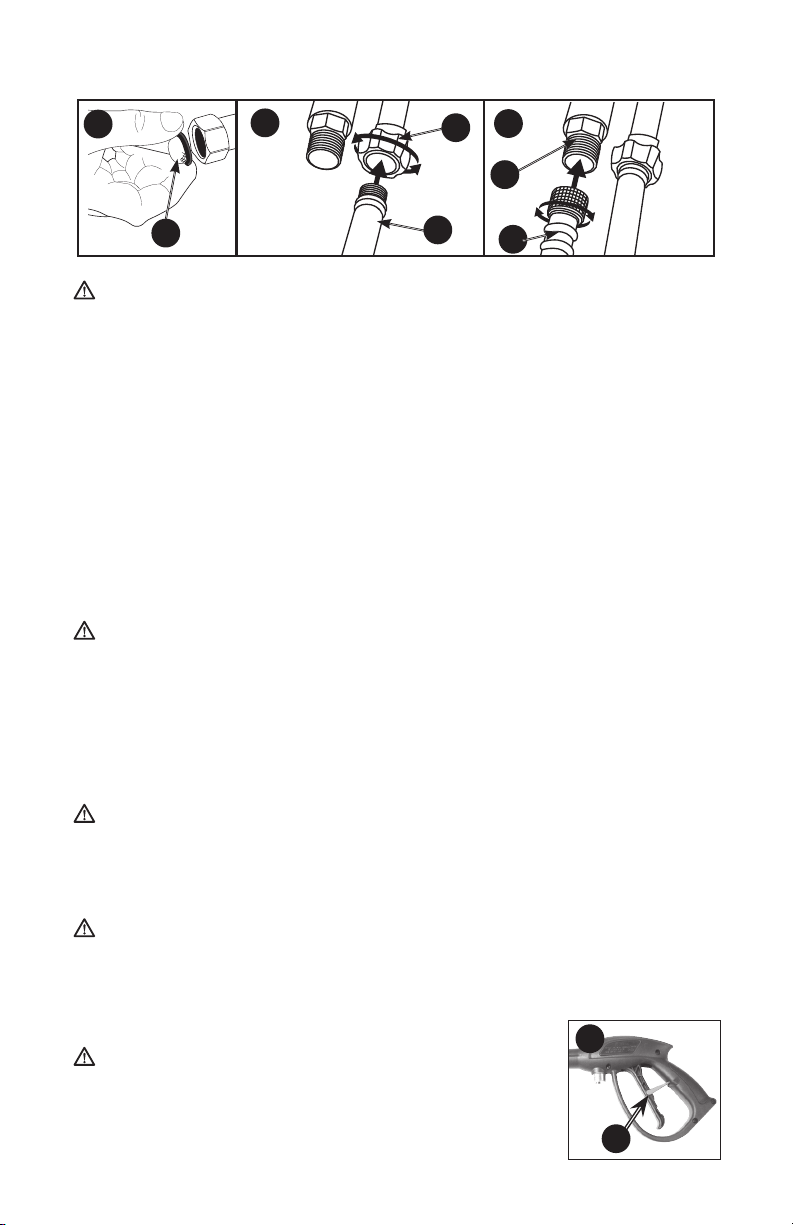

4. Verify the filter screen (M) is in water inlet of pump. NOTE: Convex side

facesout.

5. Connect water source (N) to pump inlet (J). NOTE: Water source must provide

a minimum of 5 gallons per minute at 20 psi.

6. Connect

high pressure hose (C) to pump outlet (I).

17 - ENG

WARNING: To reduce the possibility of contamination always protect

against backflow when connected to a potable watersystem.

7. Choose the correct nozzle for the job to be performed. See How To Use spray

Wand instructions in this section. NOTE: If applying a chemical or cleaning

solution, see How To Apply Chemicals/Cleaning Solvents instructions in

thissection.

8. Turn water source on.

NOTICE: Risk of property damage. Failure to do so could cause damage to

thepump.

9. Remove all air from the pump and high pressure hose by depressing trigger

until a steady stream of water is present.

10. Start engine. See Engine Owner’s Manual for correct procedure.

WARNING: Risk of unsafe operation. If engine does not start after two

pulls, squeeze trigger of gun to relieve pump pressure. Pull starter cord slowly

until resistance is felt. Then pull cord rapidly to avoid kickback and prevent

hand or arminjury.

11. Depress trigger on gun to start water flow.

WARNING: Risk of unsafe operation. Stand on a stable surface and

grip gun/spray wand firmly with both hands. Expect the gun to kick

whentriggered.

12. Release trigger to stop waterflow.

WARNING: Do not allow the unit to run for more than two minutes without

the gun trigger being pulled. This could cause overheating and damage to

the pump. When the temperature inside the pump rises too high, the thermal

relief valve will open and release a spray of water from the pump to lower the

internal temperature. The valve will thenclose.

WARNING: Risk of injury from spray. Always engage the

trigger lock (O) when gun is not in use. Failure to do so

could cause accidentalspraying.

SHUTTING DOWN

1. After each use, if you have applied chemicals, place

detergent siphon hose into container of clean water

and draw clean water through chemical injection system to rinse system

thoroughly.

NOTICE: Risk of property damage. Failure to do so could cause damage to

thepump.

2. Turn engine off. See Engine Owner’s Manual.

NOTICE: Risk of property damage. NEVER turn the water off with the enginerunning.

3. Turn water sourceoff.

4. Pull trigger on spray gun to relieve any water pressure in hose or spraygun.

NOTE: Failure to release system pressure will prevent removal of high pressure

hose from spray gun or pumpconnection.

5. See Storage section in this manual for proper storageprocedures.

18- ENG

MAINTENANCE

WARNING: Risk of burn hazard. When performing maintenance, you may

be exposed to hot surfaces, water pressure or moving parts that can cause

serious injury ordeath.

WARNING: Risk of fire hazard. Always disconnect, spark plug wire,

let the engine cool and release all water pressure before performing any

maintenance or repair. The engine contains flammable fuel. Do not smoke or

work near open flames while performingmaintenance.

To ensure efficient operation and longer life of your pressure washer, a routine

maintenance schedule should be prepared and followed. If the pressure washer is

used in unusual conditions, such as high-temperatures or dusty conditions, more

fre quent maintenance checks will berequired.

ENGINE

Consult the Engine Owner’s Manual for the man u fac tur er's recommendations

for any and all maintenance. NOTE: The engine drain plug is located at the rear of

theunit.

PUMP

The pump was filled with oil at the factory. The pump on this unit is maintenance

free and requires no oil to be added or changed. If there is a problem with the pump

CONNECTIONS

Connections on pressure washer hoses, gun and spray wand should be cleaned

regularly and lubricated with light oil or lithium grease to prevent leakage and

damage to the o-rings.

NOZZLE CLEANING (FIG. 14)

If the nozzle becomes clogged with foreign materials, such as dirt, excessive

pressure may develop. If the nozzle becomes partially clogged or restricted, the

pump pressure will pulsate. Clean the nozzle immediately using the nozzle kit

supplied and the following instructions:

1. Shut off the pressure washer and turn off the watersupply.

2. Pull trigger on gun handle to relieve any waterpressure.

3. Disconnect the spray wand from thegun.

4. Remove the high pressure nozzle (K) from the spray wand.

Remove any obstructions with the nozzle cleaning tool

provided and backflush with cleanwater.

5. Direct water supply (N) into nozzle to backflush loosened

particles for 30seconds.

6. Reassemble the nozzle to the wand.

7. Reconnect spray wand to gun and turn on watersupply.

8. Start pressure washer and place spray wand into high

pressure setting totest.

CLEAN THE WATER INLET FILTER (FIG. 10)

This screen filter should be checked periodically and cleaned if necessary.

1. Remove filter by grasping end and removing it from water inlet of pump.

19 - ENG

2. Clean filter by flushing it with water on bothsides.

3. Re-insert filter into water inlet of pump. NOTE: Cone side facesout.

NOTE: Do not operate the pressure washer without filter properly installed.

STORAGE

ENGINE

Consult the Engine Owner’s Manual for manufacturer’s recommendations

forstorage.

TO PREVENT FUEL-RELATED PROBLEMS

1. Add Ethanol Shield

fuel stabilizer following the manufacturer’s instructions.

When adding a gasoline stabilizer, fill the fuel tank with fresh gasoline. If only

partially filled, air in the tank will promote fuel deterioration during storage.

If you keep a container of gasoline for refueling, be sure that it contains only

freshgasoline.

2. After adding a gasoline stabilizer, run the engine outdoors for 10 minutes

to be sure that treated gasoline has replaced the untreated gasoline in

thecarburetor.

3. Turn the fuel valve to the OFFposition.

4. Continue to run the engine until it stops from the lack of fuel in the carburetor

fuel bowl. Running time should be less than 3minutes.

PUMP

The manufacturer recommends using SIMPSON

/ POWERWASHER

Pump

Guard or equivalent when storing the unit for more than 30 days and/or when

freezing temperatures are expected. SIMPSON

/ POWERWASHER

Pump Guard

is environmentallyfriendly.

NOTE: Using pump guard helps provide proper lubrication to the internal seals of

the pump regardless of temperature or environment.

NOTICE: Risk of property damage. Use only SIMPSON

/ POWERWASHER

Pump Guard or equivalent. Other products could be corrosive and/or contain alco-

hol which may cause pumpdamage.

1. Turn off pressure washer and disconnect hoses frompump.

2. Unscrew bottle valve from Pump Guard bottle and remove seal.

3. Screw bottle valve back ontobottle.

4. Attach bottle to water inlet ofpump.

5. Squeeze bottle to inject contents intopump.

6. With ignition switch off, simultaneously pull starter rope and squeeze bottle.

Repeat until protector fluid exits pump outlet. NOTE: This step may require

twopeople.

PRESSURE WASHER

1. Drain all water from high pressure hose and wrap it onto hosewrap.

2. Drain all water from the spray gun and wand by holding spray gun in a

vertical position with nozzle end pointing down and squeezing trigger. Store in

gunholder.

3. Wrap up and secure detergent siphon hose so it is protected fromdamage.

20- ENG

ACCESSORIES

DANGER: Risk of fluid injection. When using replacement spray wands

or guns with this pressure washer, DO NOT use a spray wand and/or spray

gun/wand combination that is shorter in length than what was provided with

this pressure washer as measured from the nozzle end of the wand to the

guntrigger.

NOTICE: The use of any other accessory not recommended for use with this tool

could be hazardous. Use only accessories rated equal to or greater than the rating

of the pressurewasher.

SERVICE INFORMATION

Do not return this product to your retailer. Please contact our customer service

department at www.simpsoncleaning.com

LIMITED WARRANTY

90 DAY LIMITED WARRANTY ON PRODUCT COMPONENTS

SIMPSON

warrants to the original purchaser that the wheels, gun, hose, wand, spray

nozzle(s) and other components of the

SIMPSON

pressure washer covered under this

warranty are free from defects in material and workmanship for 90 days from the date

ofpurchase.

ONE YEAR LIMITED WARRANTY ON PUMP

SIMPSON

warrants to the original purchaser that the pump of the SIMPSON

pressure washer covered under this warranty is free from manufacturer’s defects in

material and workmanship for one year from the date of purchase. The one year limited

warranty applies to the pumponly.

FIVE YEAR LIMITED WARRANTY ON FRAME

SIMPSON

warrants to the original purchaser that the frame of the SIMPSON

pressure washer covered under this warranty is free from manufacturer’s defects

in material and workmanship for five years from the date of purchase. The five year

limited warranty applies to the frameonly.

SIMPSON

will repair or replace, at SIMPSON

's option, products or components

which have failed within the above warranty periods. Service will be scheduled

according to the normal work flow and business hours at the service center

location, and the availability of replacement parts. All decisions of SIMPSON

with

regard to this limited warranty shall befinal.

This warranty gives you specific legal rights, and you may also have other rights

which vary from state tostate.

ENGINE WARRANTY

The engine, emission control system and related components are covered under the

terms and conditions outlined by the engine manufacturer’s warranty and are the sole

responsibility of the engine manufacturer. A copy of the engine manufacturer’s warranty

has been provided to you with your

SIMPSON

pressure washer. Please consult the

engine manufacturer’s warranty to process a claim or obtain service to the engine,

emission control system or relatedcomponents.

RESPONSIBILITY OF ORIGINAL PURCHASER (INITIAL USER):

• To process a warranty claim on your SIMPSON

pressure washer, report the

concern to 1-877-362-4271 or [email protected] for authorization and

direction to the nearest authorized service centre in yourarea.

21 - ENG

• Retain original cash register sales receipt as proof of purchase for warrantywork.

• Use reasonable care in the operation and maintenance of the product as described

in the Owners Manual(s).

THIS WARRANTY DOES NOT COVER:

• Merchandise sold as reconditioned, used as rental equipment, used for commercial

purposes or commercial applications, or floor or displaymodels.

• Merchandise that has become damaged or inoperative because of ordinary wear,

misuse, cold, heat, rain, excessive humidity, water quality, freeze damage, use

of improper chemicals, negligence, accident, failure to operate the product in

accordance with the instructions provided in the Owners Manual(s) supplied with

the product, improper maintenance, the use of accessories or attachments not

recommended by

SIMPSON

, or unauthorized repair oralterations.

• Repair and transportation costs of merchandise determined not to bedefective.

• Damage due to chemical deterioration, scale build up, rust, corrosion or

thermal expansion

• Costs associated with assembly, required oil, adjustments or other installation

and start-upcosts.

• Expendable parts or accessories supplied with the product which are

expected to become inoperative or unusable after a reasonable period of

use, including but not limited to springs, nozzles, o-rings, washers, and

similaraccessories.

• Merchandise sold by SIMPSON

which has been manufactured by and identified

as the product of another company, such as gasoline engines. The product

manufacturer’s warranty, if any, willapply.

• ANY INCIDENTAL, INDIRECT OR CONSEQUENTIAL LOSS, DAMAGE,

OR EXPENSE THAT MAY RESULT FROM ANY DEFECT, FAILURE OR

MALFUNCTION OF THE PRODUCT IS NOT COVERED BY THIS WARRANTY.

Some states do not allow the exclusion or limitation of incidental or consequential

damages, so the above limitation or exclusion may not apply toyou.

• IMPLIED WARRANTIES, INCLUDING THOSE OF MERCHANTABILITY OR

FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR FROM

THE DATE OF ORIGINAL PURCHASE. Some states do not allow limitations on

how long an implied warranty lasts, so the above limitations may not apply toyou.

22- ENG

TROUBLE SHOOTING GUIDE

OPERATIONAL

ISSUE

POSSIBLE CAUSE SOLUTION

Engine will

not start (see

Engine Owner’s

Manuall for

further engine

troubleshooting)

Nofuel. Add freshfuel.

Pressure builds up after

two pulls on the recoil

starter or after initial use

Squeeze gun trigger to relieve

pres sure

Choke lever in the "No

Choke" position

Move choke to the "Choke"

po si tion

Spark plug wire

notattached.

Attach spark plugwire.

Engine switch in OFF

po si tion

Place engine switch in ON position

Choke lever in the

"Choke" position on a

"hot" engine or an engine

that has been exposed

to thermal heat for a

long period of time

Move choke to the "No Choke"

po si tion

No or low

pressure

(initial use)

Spray wand not in

high pressure

See How to Use Spray

Wand instructions in the

Operation Section

Low water supply Water supply must be at

least 5 gpm @ 20 psi

Leak at high pressure

hose fitting

Repair leak. Apply sealant tape

if necessary

Nozzle obstructed See Nozzle Cleaning instructions

in the Maintenance section

Water filter screen

clogged

Remove and clean filter. See

Cleaning Water Inlet Filter

paragraph in the Maintenance

section for the correct procedure

Air in hose Turn off the engine, then the water

source. Disconnect the water

source from the pump inlet and

turn the water source on to remove

all air from the hose. When there is

a steady stream of water present,

turn water source off. Re- con nect

water source to pump inlet and

turn on wa ter source. Squeeze

trigger to re move re main ing air

Choke in the

“Choke” position

Move choke to the “No Choke”

po si tion

High pressure hose

is too long

Use high pressure hose under

100 feet (30m)

23 - ENG

OPERATIONAL

ISSUE

POSSIBLE CAUSE SOLUTION

Will not draw

chemicals

Spray wand not in

low pressure

See How to Use Spray Wand

paragraph in the Operation Section

Chemical filter clogged Clean filter

Chemical screen not

in cleaning solution

Make sure end of detergent

siphon hose is fully submerged

into cleaning solution

Chemical too thick Dilute chemical. Chemical should

be the same consistency as water

Pressure hose is too long Lengthen water supply hose

instead of high pressure hose

Chemical build up in

chemical injector

Please contact our customer

service department at

www.simpsoncleaning.com

No or low

pressure

(after period of

normal use)

Worn seal or packing Please contact our customer

service department at

www.simpsoncleaning.com

Worn or obstructed valves Please contact our customer

service department at

www.simpsoncleaning.com

Worn unloader piston Please contact our customer

service department at

www.simpsoncleaning.com

Water leaking at

gun/spray wand

connection

Worn or broken o-ring Check and replace

Loose hose connection Tighten

Water leaking

at pump

Loose connections Tighten

Piston packings worn Please contact our customer

service department at

www.simpsoncleaning.com

Worn or broken o-rings Please contact our customer

service department at

www.simpsoncleaning.com

Pump head or tubes

damaged from freezing

Please contact our customer

service department at

www.simpsoncleaning.com

Pump pulsates Nozzle obstructed See Nozzle Cleaning paragraph

in the Maintenance section

for the correct procedure

24- FR

MESURES DE SÉCURITÉ - DÉFINITIONS

Ce guide contient des renseignements importants que vous deviez bien saisir.

Cette information porte sur VOTRE SÉCURITÉ et sur LA PRÉVENTION DE

PROBLÈMES D'ÉQUIPEMENT. Afin de vous aider à identifier cette information,

nous avons utilisé les symboles ci-dessous. Veuillez lire attentivement ce guide en

portant une attention particulière à ces symboles.

DANGER : indique une situation dangereuse imminente qui, si elle n’est pas

évitée, causera la mort ou des blessures graves.

AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si

elle n’est pas évitée, pourrait causer la mort ou des blessures graves.

ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est

pas évitée, peut causer des blessures mineures ou modérées.

AVIS : indique une pratique ne posant aucun risque de dommages corporels

mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de

dommages matériels.

DIRECTIVES DE SÉCURITÉ IMPORTANTES

DANGER: monoxyde de carbone. Le fonctionnement d’un moteur à

l’intérieur provoque la mort en quelques minutes. L’échappement du moteur

contient des niveaux élevés de monoxyde de carbone (CO), un gaz toxique,

indoors et invisible. Il est possible que vous inhaliez du CO meme EN

L’ABSENCE de l’odeur de l’échappement du moteur.

• NE JAMAIS utiliser un moteur à l’intérieur d’une habitation, de garages, d’un

vide sanitare ou d’autres espaces partiellement clos. Ces endroits peuvent

accumuler des niveaux mortels de monoxyde de carbone, L’utilisation d’un

ventilateur ou l’ouverture des fenêtres et portes NE fournit PAS assez d’air

frais.

• Utiliser UNIQUEMENT à l’extériur et loin de fenêtres, portes et évents. En

effet, ces ouvertures peuvent asprier l’énchappement du moteur à l’intérieur

d’un espace.

• Même lors de l’utilisation correcte du moteur, le monoxyde de carbone

pourrait pénétrer dans l’habitation. TOUJOURS utiliser un advertisseur de

CO alimenté à pile ou un avertisseur do CO de secours à pile dans la maison.

Lire et repecter toutes les directives de l’avertisseur de CO avant son

utilisation. En cas de malaise, étourdissement ou faiblesse, à tout moment,

déplacer la personne à l’air frais immédiatement. Consulter un médecin. Ce

sont des signes d’intoxication oxycarbonée.

AVERTISSEMENT : ne pas utiliser l’appareil avant d’avoir lu le mode d’emploi, et

celui du moteur, et l’intégralité des directives de sécurité, d’utilisation et d’entretien.

Si vous avez n'importe quelles questions quant au produit, s'il vous plaît

contacter notre département de service clients à www.simpsoncleaning.com

DANGER : risque d’injection ou de blessure grave. S’éloigner de la buse.

Ne pas diriger le jet en direction de personnes. Ce produit ne doit être utilisé

que par des opérateurs formés.

25 - FR

AVERTISSEMENT : ce produit et son échappement peuvent vous exposer à

des produits chimiques, y compris le plomb et les composés à base de plomb, et

au monoxyde de carbone, qui sont reconnus par l’État de Californie pour causer

le cancer, des malformations congénitales et d’autres problèmes de reproduction.

Pour plus d’information, visitez le site www.P65Warnings.ca.gov.

AVERTISSEMENT : portez toujours une protection de l’ouïe et les autres

équipements de protection individuelle pendant l’usage. Dans certaines conditions

et durées d’utilisation, le bruit de ce produit peut contribuer à une perte auditive.

AVERTISSEMENT : il est possible que le produit ne soit pas doté d’un silencieux

avec pare-étincelles. Si le produit n’en est pas équipé et qu’il est destiné à être

utilisé près de matières inflammables ou sur un terrain cultivé ou couvert d’arbres,

arbustes, herbes ou autres matières similaires, alors l’installation d’un pare-

étincelles homologué est obligatoire et exigée par la loi dans l’État de Californie.

Le produit sans cet équipement viole la législation californienne, section 130050

et/ou sections 4442 et 4443 du California Public Resources Code, à moins que le

moteur ne soit muni d’un pare-étincelles comme stipulé à la section 4442 et tenu

en bon état de fonctionnement. Les pare-étincelles sont exigés sur certaines terres

du Service des forêts américain et peuvent être également exigés par d’autres

législations ou ordonnances.

CONSERVER CES DIRECTIVES

DANGER : RISQUE D’EXPLOSION OU D’INCENDIE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Les cigarettes, étincelles, arc

électrique, gaz d’échappement et

des parties chaudes du moteur telles

qu’un silencieux peuvent enflammer

l’essence déversée et ses vapeurs.

• Éteindre le moteur et le laisser refroidir

avant de remplir le réservoir d’essence

• Être attentif et éviter de déverser de

l’essence lors du remplissage du

réservoir. Éloigner la laveuse haute

pression de la zone de ravitaillement

avant de démarrer le moteur.

• Le combustible du réservoir se dilate

sous l’effet de la chaleur et pourrait

se solder par un déversement et un

incendie ou une explosion.

• Laisser environ 12,7 mm (1/2 po) de

dégagement sous le bord du goulot de

remplissage pour permettre l’expansion

de l’essence.

• Le fonctionnement de la laveuse

haute pression dans un milieu explosif

pourrait se solder par un incendie.

• Utiliser et faire le plein d’essence de

l’équipement dans des zones bien

dégagées de tout obstacle. Installer un

extincteur adéquat dans les zones de

travail pour combattre les incendies à

base d’essence.

• Du matériel déposé contre ou près de la

laveuse haute pression peut interférer

avec les fonctionnalités d’aération

de l’équipement et provoquer une

surchauffe et l’allumage du matériel

(risque d’incendie).

• Ne jamais utiliser la laveuse haute

pression dans une zone avec arbustes

ou broussailles secs.

26- FR

• La chaleur de l’échappement du

silencieux peut endommager des

surfaces peintes, faire fondre tout

type de matériel sensible à la chaleur

(comme du revêtement extérieur,

plastique, caoutchouc, vinyle ou

même le tuyau haute pression) et

nuire aux plantes vivantes.

• Toujours éloigner la laveuse haute

pression d’au moins 1,2 m (4 pi) de

toutes surfaces (telles que desmaisons,

voitures, ou des plantes vivantes) qui

pourraient être endommagées par la

chaleur s’échappant du silencieux.

• De l’essence mal entreposée pourrait

provoquer un allumage (incendie)

accidentel. Ranger l’essence de

façon sécuritaire pour en empêcher

l’accès aux enfants et à toutes autres

personnes non qualifiées.

• Entreposer l’essence dans un

contenant homologué par la Loi sur la

santé et la sécurité du travail dans un

emplacement sécuritaire loin de la zone

de travail.

• L'utilisation d'acides, de produits

chimiques toxiques ou corrosifs, de

poisons, d'insecticides ou de toute

sorte de solvant inflammable dans

ce produit pourrait provoquer des

blessures graves ou la mort.

• Ne pas vaporiser des liquides

inflammables.

DANGER : RISQUE D’ASPHYXIE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Respirer les vapeurs d’échappement

provoquera de graves blessures voire,

un décès ! Les gaz d’échappement

des moteurs contiennent du

monoxyde de carbone, un gaz

inodore et mortel.

• Utiliser la laveuse haute pression dans

une zone bien aérée. Éviter les endroits

clos comme les garages, les sous-sols,

etc.

• Ne jamais utiliser l’appareil dans un

endroit habité par des hommes ou des

an maux.

• Certains liquides nettoyants

contiennent des substances pouvant

provoquer des blessures à la peau,

aux yeux ou au système respiratoire.

• Utiliser uniquement des liquides

nettoyants spécialement recommandés

pour les laveuses haute pression. Suivre

les recommandations des fabricants.

Ne pas utiliser de produit à blanchir au

chlore ou tout autre composé corrosif.

27 - FR

DANGER : RISQUE D’INJECTION ET DE LACÉRATION

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Votre laveuse haute pression

fonctionne à des pressions de liquides

et des vitesses suffisamment élevées

pour pénétrer la peau de l’homme

et animale, ce qui pourrait se solder

par une amputation ou autre blessure

grave. Des fuites provoquées par

des raccords lâches ou des tuyaux

usés ou endommagés peuvent se

solder par des blessures par injection.

NE PAS TRAITER UN INJECTION

DE LIQUIDE COMM UNE SIMPLE

COUPURE ! Consulter un médecin

immédiatement !

• Inspecter périodiquement le tuyau haute

pression. Remplacer immédiatement le

tuyau s’il est endommagé, usé, s’il a

fondu en contact avec le moteur ou

s’il démontre un signe de fissure, des

bulles, des trous d’épingle ou tout autre

fuite. Ne jamais saisir untuyau haute

pression quifuit ou est endommagé.

• Ne jamais toucher, saisir ou essayer

de couvrir un trou minuscule ou tout

autre fuite similaire sur le tuyau haute

pression. Le jet d’eau EST sous haute

pression et PÉNÈTRERA la peau.

• Ne jamais mettre les mains

devantl’embouchure.

• Éloigner le jet, ne pas le diriger vers soi-

même ou autrui.

• S’assurer que le tuyau et les raccords

sont serrés et en bon état. Ne jamais

s’agripper au tuyau ou aux raccords en

cours de fonctionnement.

• Ne pas mettre le tuyau en contact avec

le silencieux.

• Ne jamais attacher ou retirer le tube ou

les raccords du tuyau avec le système

sous pression.

• Si une lance ou un pistolet de rechange

est utilisé avec cette laveuse à pression,

NE PAS utiliser une lance et/ou une

combinaison lance et pistolet dont la

longueur est inférieure à celle des lance

et pistolet fournis avec cette laveuse à

pression; la mesure se fait de l’extrémité

de la buse à la détente du pistolet.

• Il y a risque de blessures si la pression

n’est pas réduite avant d’essayer

de procéder à un entretien ou un

démontage.

• Pour décompresser le système, éteindre

le moteur, fermer l’approvisionnement

en eau et enclencher la détente du

pistolet jusqu’à l’arrêt complet de

l’écoulement d’eau.

• Utiliser uniquement des accessoires de

classement égal ou supérieur à celui de

la laveuse haute pression.

28- FR

DANGER : RISQUE DE BLESSURE PAR JET

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Un jet de liquide à haute vitesse peut

briser des objets et projeter les éclats

à haute vitesse.

• Toujours porter des lunettes de sécurité

conformes à la norme ANSI Z87.1

Porter des vêtements protecteurs pour

se protéger de jets accidentels.

• Ne jamais diriger la lance ou le jet vers

une personne ou des animaux.

• Des objets légers ou mal fixés

peuvent se transformer en projectiles

dangereux.

• Toujours fixer solidement le verrou de

la détentelorsque le tube pulvérisateur

est inutilisé pour empêcher tout

fonctionnement accidentel.

• Ne jamais fixer, de façon permanente, la

détente en position arrière (ouverte).

DANGER : RISQUE D’UTILISATION DANGEREUSE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Une utilisation dangereuse de

la laveuse haute pression pourrait

provoquer de graves blessures, voire

son propre décès ou celle d’autres

personnes.

• Ne pas utiliser de produit à blanchir au

chloreou tout autre composé corrosif.

• Se familiariser ave le fonctionnement

et les commandes de la laveuse haute

pression.

• Tenir la zone de travail exempte de

toutes personnes, animaux et obstacles.

• Ne pas utiliser le produit en cas de

fatigue ou sous l’emprise d’alcool ou de

drogues. Rester vigilant en tout temps.

• Ne jamais rendre inopérant les

caractéristiques de sécurité du produit.

• Ne pas utiliser l’appareil avec des

pièces manquantes, brisées ou non

autorisées.

• Ne jamais laisser le tube pulvérisateur

sans surveillance lors du fonctionnement

de l’appareil.

• Suivre la procédure de démarrage

correcte pour éviter l’effet de rebond

moteur qui provoquerait ainsi une

blessure grave à la main ou au bras.

• Si le moteur ne démarre pas après

deux tentatives, appuyer sur la détente

du pistolet pour décompresser la

pompe. Tirer délicatement la corde

du démarreur jusqu’à obtention d’une

résistance. Puis tirer rapidement sur

celui-ci pour éviter l’effet de rebond

moteur et empêcher toute blessure à la

main ou au bras.

• Le pistolet et le tube de pulvérisation

sont des outils de nettoyage puissants

qui ressemblent à un jouet pour un

enfant.

• Garder la laveuse haute pression hors

de portée des enfants en tout temps.

29 - FR

• Le pistolet et le tube de pulvérisation

réagissent à la pression du jet et

provoqueront un effet de rebond

qui pourrait faire glisser, ou tomber,

l’opérateur ou rediriger le jet. Une

maîtrise imparfaite du pistolet et de la

lance peut provoquer des blessures à

soi même et à autrui.

• Ne pas trop tendre les bras ou se tenir

debout sur une surface instable.

• Ne pas utiliser une laveuse haute

pression debout sur une échelle.

• Saisir solidement à deux mains

le pistolet/tube de pulvérisation.

S’attendre à un effet de rebond lors de

l’enclenchement de la détente.

DANGER : RISQUE DE BLESSURE OU DE DOMMAGE À LA

PROPRIÉTÉ LORS DU TRANSPORT OU DU RANGEMENT

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Il y a risque de fuite ou de

déversement d’essence ou d’huile

qui pourrait se solder par un incendie

ou des problèmes respiratoires,

des blessures graves, voire la mort.

Des fuites d’essence ou d’huile

endommageront les tapis, peinture ou

toutes autres surfaces de véhicules

ou de remorques.

• Il est possible que de l’huile remplisse

le cylindre et endommage le moteur

si l’appareil n’est pas rangé ou

transporté à la verticale.

• Si la laveuse haute pression est dotée

d’une soupape d’arrêt, FERMER la

soupape d’arrêt avant le transport

pour éviter toute fuite d’essence. S’il

n’y a pas de soupape d’arrêt, purger

l’essence du réservoir avant le transport.

Transporter l’essence uniquement dans

un contenant homologué par la Loi sur

la santé et la sécurité du travail.

Toujours installer la laveuse haute

pression sur un revêtement protecteur

lors du transport pour protéger le

véhicule de tout dommage de fuites.

Toujours transporter et ranger

l’appareil à la verticale. Retirer

immédiatement la laveuse haute

pression du véhicule dès l’arrivée à

destination.

DANGER : RISQUE DECHOC ÉLECTRIQUE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Un jet en direction de prises

électriques ou d’interrupteurs ou tout

objet branché à un circuit électrique

pourrait se solder par un choc

électrique..

• Débrancher tout produit fonctionnant

à l’électricité avant d’essayer de le

nettoyer. Éloigner le jet des prises

électriques et interrupteurs.

30- FR

DANGER : RISQUE DE BRÛLURE CHIMIQUE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• L’utilisation d’acides, de produits

chimiques toxiques ou corrosifs, de

poisons, d’insecticides, ou de tout type

de solvant inflammable avec le produit

risque de se solder par des blessures

graves, voire la mort.

•

Ne pas pulvériser d’acides, d’essence,

de kérosène ou toute autre matière

inflammable avec ce produit.

Utiliser uniquement des détergents

domestiques, des nettoyants et des

dégraissants recommandés avec la

laveuse haute pression.

• Porter des vêtements protecteurs pour

protéger les yeux et la peau contre le

contact avec les matériaux sous pression.

AVERTISSEMENT : RISQUE D’ÉCLATEMENT

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•

Des pneus surgonflés pourraient

provoquer des blessures graves et

des dommages à la propriété.

• Utiliser un manomètre pour vérifier

la pression des pneus avant chaque

utilisation et lors du gonflage; consulter

le flanc de pneu pour obtenir la pression

correcte.

REMARQUE :

des réservoirs d’air,

des compresseurs et d’autres appareils

similaires utilisés pour gonfler les pneus

peuvent remplir de petits pneus à ces

pressions très rapidement. Régler

le régulateur de pression d’air à une

pression moindre que celle indiquée sur

le pneu. Ajouter l’air par petite quantité et

utiliser fréquemment le manomètre pour

empêcher un surgonflage.

• Tout liquide pulvérisé à haute vitesse

directement sur les flancs des pneus

(comme ceux que l’on retrouve sur les

voitures, remorques et autres véhicules

semblables) risque d’endommager

les flancs et d’entraîner des blessures

graves.

• Avec les laveuses haute pression cotées

au-dessus de 11032 kPa (1 600 psi),

utiliser le jet en éventail le plus large (buse

de 40º) et maintenir le jet à au moins 200

mm (8 po) des flancs des pneus. Ne

pas diriger le jet directement sur le joint

séparant le pneu et la jante.

AVERTISSEMENT : ATTENTION SURFACES CHAUDES

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Le contact de surfaces chaudes

comme les composants

d’échappement moteur, pourrait

provoquer des brûlures graves

• En cours de fonctionnement, ne toucher

que les surfaces de commande de la

laveuse haute pression. Tenir en tout

temps les enfants à l’écart de la laveuse

haute pression. Ils n’ont pas assez de

jugement pour reconnaître les dangers

inhérents au produit.

31 - FR

GUIDE D’INSTALLATION RAPIDE

AVERTISSEMENT: Pour réduire le risque de blessure, veuillez lire le manuel

d’instructions de la laveuse à pression et du moteur avant d’utiliser l’appareil.

Installation de

la poignée

Placez

l'ensemble de poignée

sur le cadre, enfoncez

les boutons-poussoirs

et glissez l'ensemble

de poignée dans

le cadre jusqu'à ce

que les boutons-

poussoirs s'enclenchent

dans les trous.

Ajouter / Voir

pétrole

Le moteur est

livré sans huile. Avant

de démarrer le moteur,

ajouter l’huile fournie.

Vérifier le niveau d’huile

avant chaque utilisation.

Consultez le guide du

moteur pour connaître

la procédure appropriée.

Ajouter

l’essence

Dans un endroit

extérieur bien aéré,

ajoutez de l'essence

pure, sans plomb, de

haute qualité et ayant

un indice d'octane de

86 ou plus. Ne pas

trop remplir. Essuyez

l’essence déversée

avant de démarrer

le moteur. Consultez

le guide du moteur

pour connaître la

procédure appropriée.

IMPORTANT: Ethanol Shield

(vendu séparément) est un stabilisateur de

carburant qui aide à éliminer et à prévenir les problèmes liés à l'éthanol dans les

équipements de puissance. Suivez les instructions sur le contenant et ajouter

àl'essence.

AVERTISSEMENT : RISQUE DE BLESSURE EN SOULEVANT LE

PRODUIT

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Essayer de soulever un objet trop

lourd peut se solder par de graves

blessures.

• La laveuse haute pression est trop

lourde pour être soulevée par une seule

personne. Demander de l’aide avant de

la soulever.

CONSERVER CES DIRECTIVES

POUR UN USAGE ULTÉRIEUR

32- FR

GUIDE DE DÉMARRAGE RAPIDE

DANGER :

• Ne faites jamais tourner le moteur à l’intérieur ou dans un endroit clos, mal

aéré. Les émanations d’échappement contiennent du monoxyde de carbone,

un gaz inodore et mortel.

• Risque d’injection de liquide et de lacération. Lorsque vous utilisez le réglage

à haute pression, NE LAISSEZ PAS le jet à haute pression entrer en contact

avec la peau non protégée ou des animaux de compagnie ou autres. Des

blessures sérieuses surviendront.

AVERTISSEMENT: ne laissez pas l'unité fonctionner pendant plus de deux

minutes sans la gâchette du pistolet tiré. Cela pourrait provoquer une sur-

chauffe et d'endommager la pompe. Lorsque la température à l'intérieur de

la pompe est trop élevée, la soupape de décharge thermique ouvrira et libérer

de l'eau à partir de la pompe pour abaisser la température interne. Alors la

vanne se ferme.

Branchez le

tuyau

d’arrosage à la

pompe

Filetez le tuyau

d’arrosage à l’entrée

de la pompe.

Branchez le

tuyau

d’arrosage à la

pompe

Filetez le tuyau à

haute pression à la

sortie de la pompe.

Branchez la

lance

d’arrosage au

pistolet de

pulvérisation

Filetez la lance

d’arrosage dans

l’extrémité du pistolet

de pulvérisation.

Branchez la

lance

d’arrosage au

pistolet de

pulvérisation

Filetez la lance

d’arrosage dans

l’extrémité du pistolet

de pulvérisation.

Branchez les

buses à

raccord rapide

à la lance

d’arrosage

Tirez sur le coupleur

et insérez la buse.

Relâchez le coupleur

à raccord rapide et

tournez la buse afin de

vous assurer qu’elle y

soit bien sécurisée.

Ouvrez le

robinet d’eau

au complet

Ne faites pas

fonctionner l’appareil si

l’alimentation d’eau n’est

pas branchée et ouverte.

Utilisez uniquement

de l’eau froide.

33 - FR

AVERTISSEMENT: Ce guide n’est pas un substitut pour la lecture du manuel

de l’opérateur. Vous devez lire et comprendre le manuel de l’opérateur avant

d’utiliser ce produit.

Relâchez l’air

du système

Relâchez

tout l’air de la pompe

et du tuyau à haute

pression en appuyant

sur la gâchette jusqu’à

ce qu’un écoulement

constant d’eau soit

présent. Environ

30 secondes.

Démarrez le

moteur.

Consultez le

guide du

moteur pour

connaître la

procédure

appropriée.

34- FR

MIEUX CONNAÎTRE LA LAVEUSE HAUTE PRESSION

REMARQUE: Les photographies et schémas figurant dans ce guide sont

incorporés seulement à titre de référence et ne représentent pas un model

particulier.

Comparez les illustrations avec votre appareil afin de vous familiariser avec

l'emplacement des commandes et des réglages. Conservez ce guide pour les

références futures.

ÉLÉMENTS DE BASE D’UNE LAVEUSE À PRESSION (FIG. 1)

A. Pompe à haute pression: Augmente la pression de la source d'eau.

B. Moteur : Entraîne la pompe à haute pression. Consultez le guide du moteur

pour connaître l’emplacement et l’utilisation des commandes du moteur.

C. Boyau à haute pression : Achemine l'eau sous pression de la pompe vers le

pistolet et la lance de vaporisation.

D. Pistolet de vaporisation : S'attache à la lance pour régler le débit d'eau, la

direction et la pression.

E. Tube de pulvérisation à branchement rapide : ce système permet à

l’utilisateur de changer rapidement les buses haute pression. Consultez la

partie intitulée Utilisation de la lance de vaporisation de Utilisation section.

35 - FR

F. Boyau de produit chimique OU détergent réservoir: Alimente les agents

de nettoyage dans la pompe pour les mélanger avec l'eau. Consultez la partie

intitulée Application des produits chimiques/solvants de nettoyage de

Utilisation section.

G. Poignée

H. Cadre

I. Sortie de la pompe

J. Orifice d’admission de la pompe

K. Buses à changement rapide

L. Dial-N-Wash

Régulateur de pression réglable (Si équipé, pas montré:

Tournez le sélecteur du régulateur Dial-N-Wash pour augmenter ou diminuer

la pression. Consultez le paragraphe Configuration Dial-N-Wash.

ÉLÉMENTS DE BASE DU MOTEUR

Consultez le guide du moteur pour connaître l’emplacement et l’utilisation des

commandes du moteur.

Commande d'étrangleur : Ouvre et ferme la soupape de l'étrangleur dans le

carburateur.

Poignée du démarreur : Tirer sur la poignée du démarreur fait fonctionner le

démarreur à rappel pour démarrer le moteur.

Interrupteur du moteur : Met en fonction ou hors fonction le système d'allumage.

D'ASSEMBLAGE (FIG. (2–4)

1. Identifier et retirer toutes les pièces détachées de la boîte pliante.

2. Couper les quatre coins de la boîte, du haut vers le bas, et mettre les côtés à

plat sur le sol.

3. Placez l'ensemble de poignée (G) sur le cadre (H), enfoncez les boutons-

poussoirs et glissez l'ensemble de poignée dans le cadre jusqu'à ce que les

boutons-poussoirs s'enclenchent dans les trous.

AVIS: Risque de blessures corporelles. Ne pas placer les mains entre le module et

le cadre pour éviter de se pincer les mains.

4. (si besoin) Monter l’étui du fusil sur le châssis tubulaire du haut, à l’aide du

boulon à contrebride et du bouton fournis. Voir la Figure 2B.

5. Retirer du sac plastique les buses colorées à changement rapide (K) et les

insérer dans le porte-buse (Q). Les couleurs des buses correspondent aux

couleurs sur sur le panneau.

36- FR

6. Attachez la lance (E) au pistolet (D) et bien serrer.

7. Attachez le boyau à haute pression (C) au pistolet (D) et bien serrer.

AVIS: Le moteur est livré sans huile. Avant de démarrer le moteur, ajouter l’huile

fournie. Les dommages au moteur peuvent se produire si le moteur tourne sans

huile, ce dommage ne sera pas couvert par la garantie.

REMARQUE : La pompe de cet appareil n'exige aucun entretien ni huile. S'il y a

un problème avec la pompe, s'il vous plaît contacter notre département de service

clients à www.simpsoncleaning.com.

UTILISATION

PRESSURE WASHER TERMINOLOGY

TERMINOLOGIE DES LAVEUSES À PRESSION

PSI *: livres par pouce carré. Une unité de mesure de pression d'eau. Également

utilisé pour la pression d'air, la pression hydraulique, etc. .

GPM *: Gallons par minute. L'unité de mesure du débit d'eau.

* Conforme à la Norme de performance CETA CPC-100.

* La pression nominale et débit d'eau nominal est dans la tolérance de fabrication

de (+ / - 10%)

CU : Unités de nettoyage. GAL. PAR MIN. x PSI = CU. Parfois noté que L / min

(litres par minute).

Mode de dérivation : Permet à l'eau de recirculer dans la pompe lorsque la

détente n'est pas actionnée. Cette option permet à l’opérateur de libérer la

gâchette du pistolet et de se repositionner sans avoir à couper le moteur entre les

operations de nettoyage.

AVERTISSEMENT: ne laissez pas l'unité fonctionner pendant plus de deux

minutes sans la gâchette du pistolet tiré. Cela pourrait provoquer une sur-

chauffe et d'endommager la pompe. Lorsque la température à l'intérieur de

la pompe est trop élevée, la soupape de décharge thermique ouvrira et libérer

de l'eau à partir de la pompe pour abaisser la température interne. Alors la

vanne se ferme.

Soupape de surpression thermique (P, Fig. 5) : lorsque la

température à l’intérieur de la pompe dépasse un certain seuil

(température élevée), la soupape s’ouvrira et relâchera un jet d’eau

pour essayer d’abaisser la température à l’intérieur de la pompe. La

soupape se fermera par la suite. REMARQUE : L’emplacement de

la soupape de surpression thermique peut varier selon le type de pompe.

Système d'injection de produit chimique : Mélange les nettoyants ou les

solvants de nettoyage avec l'eau pour augmenter l'efficacité de nettoyage.

37 - FR

Source d'eau : Toutes les laveuses à pression ont besoin d'une source d'eau. Les

exigences minimums pour la source d'eau sont de 20 psi et de 19litres (5 gallons)

à la minute. Si votre source d’eau est un puits, la longueur du boyau d'arrosage

doit être limitée à 9m(30pi).

AVERTISSEMENT: pour réduire la possibilité de contamination, toujours

protéger le système contre les refoulements s’il est raccordé au système

d’apport en eau potable.

CARACTÉRISTIQUES DE FONCTIONNEMENT DE LA LAVEUSE À PRESSION

RÉGLAGE DE LA PRESSION

La pression est préréglée à l'usine afin d'obtenir une pression ainsi qu'un nettoyage

optimums. La pression peut être diminuée de la façon suivante.

1. Éloignez-vous de la surface à nettoyer. Plus vous êtes éloigné, moins sera

la pression sur la surface à nettoyer.

2. Installer la buse de 40° (blanche). La buse de 40° produit un jet d’eau moins

puissant et pulvérise sur une plus grande superficie. Se reporter à la section

Utilisation de la lance de vaporisation.

(Si équipé) Tournez le sélecteur du régulateur Dial-N-Wash pour

augmenter ou diminuer la pression. Consultez le paragraphe Configuration

Dial-NWash.

AVIS : NE tentez PAS d'augmenter la pression de la pompe. Une pression plus

élevée que celle réglée à l'usine peut endommager la pompe.

CONFIGURATION DIAL-N-WASH (FIG. 6, 7) (SI ÉQUIPÉ)

1. Choisissez la buse haute pression (0˚, 15˚ ou 40˚) correspondant à vos

besoins. Consultez la section Utilisation de la lance de pulvérisation.

2. Au moment de son expédition, le régulateur Dial-N-Wash est réglé à la

puissance MAX. La ligne de pression MAX est alignée avec la flèche (R) de la

bague, tel qu’illustré dans la figure 6.

Faites tourner le régulateur Dial-N-Wash (L) dans le sens contraire des

aiguilles d’une montre jusqu’au réglage MIN. La flèche (R) sera alignée avec

la ligne de pression MIN, tel qu’illustré dans la figure 7.

Réglez la pression en faisant

tourner le régulateur Dial-N-Wash

(L) dans le sens des aiguilles

d’une montre pour augmenter la

pression ou dans le sens contraire

pour diminuer la pression, en

alignant la flèche avec la ligne

indiquant la pression désirée du régulateur Dial-N-Wash.

REMARQUE: Pour l'application de produits chimiques installez la buse de

projection faible noir et faites tourner Dial-N-Wash au réglage de pression

«MAX».

38- FR

UTILISATION DE LALANCE

Les buses du tube de pulvérisation sont rangées dans le porte-buse sur le panneau.

Les couleurs sur le panneau identifient la buse et l’angle de pulvérisation. Se reporter

au tableau suivant pour sélectionner la bonne buse pour le travail souhaité.

REMARQUE: Certains modèles peuvent ne pas inclure toutes les buses

présentées dans le tableau.

Couleur

de la buse

Angle de

pulvérisation

Utilisations Surfaces*

Red

(Si équipé)

0˚

application précise

et puissante pour

le nettoyage de

taches, de surfaces

non peintes ou de

zones inaccessibles

métal ou béton

non peint;

N’UTILISEZ pas

sur le bois

Jaune

(Si équipé)

15˚

nettoyage intense

de surfaces dures

non peintes

grils, entrées de

cour, passages

piétons en béton ou

briques et briques

ou stuc non peints

Vert

(Si équipé)

25˚

buse standard pour

presque toutes

les applications

outils de jardin, trottoirs,

meubles de jardin,

parement non peint, stuc,

les gouttières et surplomb

de toit, surfaces en brique

Blanc

(Si équipé)

40˚

nettoyage de surfaces

peintes ou délicates

Automobile/VR, bateau,

bois, brique et stuc

peints, surface en

vinyle, parement peint

Noir

(Si équipé)

basse pression

applique des solutions

de nettoyage

la pulvérisation à faible

pression est sécuritaire

pour toutes les surfaces;

toujours vérifier la

compatibilité des

solutions nettoyantes

avant leur utilisation

* AVIS : le jet sous haute pression de la laveuse haute pression est capable

d’endommager des surfaces comme le bois, le verre, les peintures d’automobiles,

les garnitures d’automobiles, les objets délicats comme les fleurs et les arbustes.

Avant de pulvériser, vérifier l’article à nettoyer et s’assurer qu’il est suffisamment

solide pour résister à la puissance du jet.

CHANGEMENT DES BUSES SUR LE TUBE DE PULVÉRISATION (FIG. 8)

DANGER : risque d’injection de liquides. Ne pas diriger le jet en direction

de personnes, sur la peau et les yeux sans protection ou sur des animaux.

Une blessure grave se produira.

AVERTISSEMENT : la projection d’objets pourrait provoquer de graves

blessures. NE PAS essayer de changer de buse lorsque la laveuse haute

pression est en fonctionnement. Éteindre le moteur avant de changer

debuse.

39 - FR

1. Pousser vers l’arrière le coupleur à branchement rapide

(E) et insérer la buse (K).

2. Relâcher le coupleur et tourner la buse pour s’assurer

de la bonne fixation de celle-ci.

AVERTISSEMENT : la projection d’objets pourrait

provoquer de graves blessures. S’assurer que la buse

est complètement insérée sur la douille du dispositif

de branchement rapide et quele joint de blocage est complètement engagé

(vers l’avant) avant d’appuyer sur la détente du pistolet de pulvérisation.

APPLICATION DES PRODUITS CHIMIQUES/SOLVANTS DE NETTOYAGE (FIG. 9)

L'application des solutions de nettoyage devrait être effectuée à basse pression.

REMARQUE : utilisez seulement des savons ou des produits chimiques qui

sont conçus spécialement pour une laveuse à pression. Ne pas utiliser de l'eau

deJavel.

Application de produits chimiques (boyau de produit chimique, si équipé):

1. Poussez le boyau de produit chimique (F, Figura 9) dans le raccord cannelé,

près du point de connexion du boyau à haute pression de la pompe, tel

qu'illustré. REMARQUE : L’emplacement de l’embout barbelé peut varier

selon le type de pompe.

2. Placez l'autre extrémité du boyau de produit chimique (l'extrémité avec le

filtre) dans le contenant avec le produit chimique/solution de nettoyage.

REMARQUE : pour chaque quantité de 26,5 litres (7 gallons) d'eau pompée,

3,8 litres (1 gallon) de produit chimique/solution de nettoyage seront utilisés.

Installez la buse de projection noir faible à l'intérieur du raccord rapide au

bras de pulvérisation.

(Si équipé) Faites tourner Dial-N-Wash (L) au réglage

de pression

«MAX» tel qu’illustré dans la figure 6. Se reporter à la section

Buses du tube de pulvérisation.

REMARQUE: Pour l'application de produits chimiques installez la buse de

projection faible noir et faites tourner Dial-N-Wash au réglage de pression

«MAX» tel qu’illustré dans la figure 6.

4 Après avoir utilisé un produit chimique, placez le boyau de produit chimique

dans un récipient d'eau propre et aspirez de l'eau propre à travers le système

d'injection de produit chimique pour bien rincer le système. Si les produits

chimiques restent dans la pompe, celle-ci pourrait être endommagée. Les

pompes endommagées par un produit chimique ne sont pas couvertes par

lagarantie.

REMARQUE : lors de l’utilisation de produits chimiques et de savons, la succion

ne fonctionnera pas si la buse noire à savon n’est pas insérée sur le tube

depulvérisation.

40- FR

Application de produits chimiques (détergent réservoir, si équipé):

1. Retirer le bouchon du réservoir de détergent (F, Figura 9) et remplir le réservoir

de détergent avec un solvant. Remettre le bouchon sur le réservoir deteregent.

REMARQUE : pour chaque quantité de 26,5 litres (7 gallons) d'eau pompée,

3,8 litres (1 gallon) de produit chimique/solution de nettoyage seront utilisés.

Installez la buse de projection noir faible à l'intérieur du raccord rapide au

bras de pulvérisation et faites tourner régulateur de pression réglable (L) au

réglage de pression

«MAX» tel qu’illustré dans la figure 6. Se reporter à la

section Buses du tube de pulvérisation.

REMARQUE: Pour l'application de produits chimiques installez la buse de

projection faible noir et faites tourner régulateur de pression réglable au

réglage de pression «MAX» tel qu’illustré dans la figure6.

3. Après l'utilisation de produits chimiques, remplir le réservoir de détergent avec

de l'eau propre et puiser de l'eau propre à travers le système d'injection de

produits chimiques pour rincer le système à fond. Si les produits chimiques

restent dans la pompe, celle-ci pourrait être endommagée. Les pompes

endommagées par un produit chimique ne sont pas couvertes par la garantie.

REMARQUE : lors de l’utilisation de produits chimiques et de savons, la succion

ne fonctionnera pas si la buse noire à savon n’est pas insérée sur le tube

depulvérisation.

DÉMARRAGE (FIG. 10–13)

AVERTISSEMENT: afin de réduire le risque de blessures, lire le monde

d’emploi de la laveuse haute pression avant de la mettre en marche.

DANGER : risque d’injection de liquide et de lacération Lors du

fonctionnement à pression élevée, NE PAS laisser le jet à haute pression en

contact avec la peau et les yeux sans protection ou avec des animaux. Une

blessure grave se produira.

• La laveuse haute pression fonctionne à des pressions de liquides et des

vitesses suffisamment élevées pour pénétrer la peau humaine et animale,

ce qui pourrait se solder par une amputation ou autres blessures graves.

Des fuites provoquées par des raccords lâches ou des tuyaux usés ou

endommagés peuvent se solder par des blessures par injection. NE PAS

TRAITER UNE INJECTION DE LIQUIDE COMME UNE SIMPLE COUPURE !

Consulter un médecin.

DANGER: Monoxyde de carbone. Le fonctionnement d’un moteur à

l’intérieur provoque la mort en quelques minutes. L’échappement du moteur

contient des niveaux élevés de monoxyde de carbone (CO), un gaz toxique,

indoors et invisible. Il est possible que vous inhaliez du CO meme EN

L’ABSENCE de l’odeur de l’échappement du moteur.

• Respirer les vapeurs d’échappement provoquera de graves blessures voire,

un décès ! Les gaz d’échappement des moteurs contiennent du monoxyde

de carbone, un gaz inodore et mortel.

• Utiliser la laveuse haute pression dans une zone bien aérée. Éviter les

endroits clos comme les garages, les sous-sols, etc.

• Ne jamais utiliser l’appareil dans un endroit habité par des hommes ou des

an maux.

41 - FR

AVERTISSEMENT: risque d’incendie, asphyxie et de brûlures. Ne jamais

faire le plein du réservoir avec le moteur en marche ou chaud. Ne pas fumer

lors du plein d’essence.

• NE JAMAIS remplir le réservoir au complet. Laisser environ 12,7 mm (1/2 po)

de dégagement sous le bord du goulot de remplissage pour permettre

l’expansion de l’essence. Essuyer toute trace d’essence du moteur et de

l’équipement avant de démarrer le moteur..

• NE PAS laisser les tuyaux en contact avec le silencieux chaud en cours de

fonctionnement ou immédiatement près l’utilisation de la laveuse haute

pression. Les dommages aux tuyaux, suite à un contact avec les surfaces

chaudes du moteur, NE sont PAS couverts par la garantie.

AVIS : Risque des dommages à la propriété. ne jamais tirer sur le tuyau

d’approvisionnement en eau pour déplacer la laveuse haute pression. Cette action

risque d’endommager le tuyau ou l’arrivée d’eau de la pompe.

• NE PAS utiliser d’eau chaude. Utiliser uniquement de l’eau froide.

• Ne jamais fermer l’arrivée d’eau lors du fonctionnement de la laveuse haute

pression, cela endommagera la pompe.

• NE PAS cesser la pulvérisation d’eau pour une période de plus de deux

minutes à chaque fois. La pompe fonctionne en mode de dérivation lorsque

la détente du pistolet de pulvérisation n’est pas engagée. Il y a risque

d’endommagement des composants internes de la pompe si elle demeure

en mode de dérivation pour plus de deux minutes.

Si vous ne comprenez pas ces mises en garde, s'il vous plaît contacter notre

département de service clients à www.simpsoncleaning.com pour obtenir de plus

amples instructions.

Avant de démarrage, l'appareil, consultez le guide du moteur pour connaître

la procédure de démarrage appropriée.

1. Dans un endroit extérieur bien aéré, ajoutez de l'essence pure, sans plomb, de

haute qualité et ayant un indice d'octane de 86 ou plus. Ne pas trop remplir.

Essuyez l’essence déversée avant de démarrer le moteur. Consultez le guide

du moteur pour connaître la procédure appropriée.

IMPORTANT: Ethanol Shield

(vendu séparément) est un stabilisateur de

carburant qui aide à éliminer et à prévenir les problèmes liés à l'éthanol dans les

équipements de puissance. Suivez les instructions sur le contenant et ajouter à

l'essence.

AVIS : Utilisez de carburants dont la teneur en éthanol

est supérieure à 10 % ne sont pas approuvés pour une

utilisation dans ce produit par la réglementation de l'EPA

et risque d'endommager l'appareil et annuler la garantie.

2. Vérifiez le niveau d’huile. Consultez le guide du moteur pour connaître la

procédure appropriée.

3. Raccorder le tuyau d’eau à l’approvisionnement d’eau. Faire couler de l’eau

dans le tuyau pour retirer toute bulle d’air. Dès que le jet d’eau est constant,

fermer l’approvisionnement d’eau.

4. Assurez-vous que l'écran filtrant (M) est dans l'orifice d'entrée d'eau de la

pompe. REMARQUE: Le côté conique doit être dirigé vers l'extérieur.

5. Branchez la source d'eau (N) à l'orifice d'entrée de la pompe (J).

REMARQUE: La source d'eau doit fournir un minimum de 19 litres (5 gallons)

par minute à 20 PSI.

42- FR

6. Attachez le boyau à haute pression (C) à la sortie de la pompe (I).

AVERTISSEMENT: pour réduire la possibilité de contamination, toujours

protéger le système contre les refoulements s’il est raccordé au système

d’apport en eau potable.

7. Pour sélectionner la bonne buse pour le travail souhaité. Consultez les

directives intitulées Utilisation de la lance de cette section. REMARQUE:

Si vous voulez appliquer un produit chimique ou une solution de nettoyage,

consultez la partie intitulée Application des produits chimiques/solvants de

nettoyage de cette section.

8. Ouvrez le robinet de la source d'eau.

AVIS : Risque des dommages à la propriété. Négliger de suivre cette directive

pourrait endommager la pompe.

9. Retirer toute trace de bulles d’air de la pompe et du tuyau haute pression en

appuyant sur la détente jusqu’à l’obtention d’un jet d’eau constant.

10. Démarrez le moteur. Consultez le guide du moteur pour connaître la

procédure appropriée.

AVERTISSEMENT : risque d’utilisation dangereuse Si le moteur ne

démarre pas après deux tentatives, appuyer sur la détente du pistolet pour

décompresser la pompe. Tirer lentement la corde du démarreur jusqu’à

obtention d’une résistance. Puis tirer rapidement sur celui-ci pour éviter

l’effet de rebond moteur et empêcher toute blessure à la main ou au bras.

REMARQUE : Si le niveau d’huile du moteur est bas, le moteur ne démarrera pas.

Dans ce cas, vérifier le niveau d’huile du moteur et ajouter de l’huile au besoin

11. Appuyez sur la détente du pistolet pour commencer la vaporisation d'eau.

AVERTISSEMENT : risque d’utilisation dangereuse Se tenir sur une

surface stable et saisir solidement le pistolet/la lance avec les deux mains.

S’attendre à un effet de rebond lorsque la détente du pistolet de pulvérisation

est engagée.

12. Relâchez la détente pour arrêter le débit d’eau.

AVERTISSEMENT: Ne laissez pas l'unité fonctionner pendant plus de deux

minutes sans la gâchette du pistolet tiré. Cela pourrait provoquer une sur-

chauffe et d'endommager la pompe. Lorsque la température à l'intérieur de

la pompe est trop élevée, la soupape de décharge thermique ouvrira et libérer

de l'eau à partir de la pompe pour abaisser la température interne. Alors la

vanne se ferme.

AVERTISSEMENT: risque de blessure par jet. Verrouiller

la détente (O) lorsque le pistolet n’est pas utilisé pour

empêcher une pulvérisation accidentelle.

43 - FR

ARRÊT DE L'APPAREIL

1. Après chaque usage, si vous avez appliqué des produits chimiques, placez le

boyau de produit chimique dans un récipient d'eau propre et aspirez de l'eau

propre à travers le système d'injection de produit chimique pour bien rincer le

système.

AVIS : Risque des dommages à la propriété. Si vous n'exécutez pas cette étape,

cela risque d'endommager la pompe.

2. Arrêtez le moteur. Consultez le Guide du moteur.

AVIS : Risque des dommages à la propriété. Ne fermez JAMAIS le robinet d'eau

lorsque le moteur tourne.

3. Fermez le robinet de la source d'eau.

4. Appuyez sur la détente du pistolet de vaporisation pour dégager l’eau sous

pression dans le boyau ou dans le pistolet.

5. Consultez la section sur l'entreposage de ce guide pour connaître les

procédures d'entreposage appropriées.

ENTRETIEN

AVERTISSEMENT: risque de brûlure Lors d’un entretien, il y a présence de

surfaces d’eau chaudes, à pression élevée et de pièces mobiles qui peuvent

provoquer des blessures graves ou un décès.

AVERTISSEMENT: risque d’incendie Avant tout entretien ou réparation,

toujours débrancher le fil de la bougie, laisser refroidir le moteur et

décompresser toute pression d’eau. Le moteur contient un combustible

inflammable. Ne pas fumer ou travailler près de flammes nues lors d’un

entretien.

Afin d'assurer le bon fonctionnement et une durée de vie prolongée de votre

laveuse à pression, vous devez préparer et suivre un calendrier d'entretien régulier.

Si votre laveuse à pression est utilisée dans un environnement défavorable, tel

qu'à des températures élevées ou des conditions poussiéreuses, les vérifications

d'entretien doivent être exécutées plus souvent

MOTEUR

Consultez le guide du moteur pour connaître les recommandations du fabricant

concernant tous les services d’entretien. REMARQUE : Le bouchon de vidange du

moteur se situe à l'arrière de l'appareil.

POMPE

La pompe de cet appareil n'exige aucun entretien ni huile. S'il y a un problème

avec la pompe, contactez un Centre de service après-vente autorisé. If there is a

problem with the pump contact us at www.simpsoncleaning.com.

CONNEXIONS

Les connexions des boyaux de la laveuse à haute pression, du pistolet et de la

lance doivent être nettoyées régulièrement et lubrifiées avec une huile légère ou de

la graisse non soluble à l'eau afin d'éviter les fuites et dommages aux joints toriques.

NETTOYAGE DE LA BUSE (FIG. 14)

En cas d’obturation de la buse avec une matière étrangère (saletés par exemple),

une pression excessive peut se développer. En cas d’obturation ou de restreinte

partielle de la buse, la pression de la pompe pulsera. Nettoyer immédiatement la

buse à l’aide de la trousse de nettoyage fournie. Suivre les directives suivantes :

44- FR

1. Éteindre la laveuse haute pression et fermer l’arrivée d’eau.

2. Enfoncer la détente du pistolet de pulvérisation pour décompresser toute

pression d’eau.

3. Débrancher le tube de pulvérisation du pistolet.

4. Retirer la buse haute pression (K) du tube de pulvérisation.

Retirer toute trace d’obstruction à l’aide de l’outil de

nettoyage de buse fourni puis rincer à l’eau fraîche en

sens contraire.

5. Diriger l’arrivée d’eau (N) dans la buse haute pression

pendant 30 secondes pour évacuer les particules

détachées.

6. Replacer la buse sur le tube de pulvérisation.

7. Rebrancher le tube de pulvérisation au pistolet puis ouvrir

l’arrivée d’eau.

8. Démarrer la laveuse haute pression et sélectionner la pression élevée pour

tester le pistolet de pulvérisation.

NETTOYAGE DU FILTRE D’ENTRÉE D’EAU (FIG. 10)

Cet écran filtrant devrait être vérifié périodiquement et nettoyé au besoin.

1. Saisissez l'extrémité du filtre et retirez-le de l'orifice d'entrée d'eau de la

pompe, tel qu'illustré.

2. Nettoyez le filtre en le rinçant à l'eau sur les deux côtés.

3. Réinsérez le filtre dans l'orifice d'entrée d'eau de la pompe. REMARQUE : Le

côté conique doit être dirigé vers l'extérieur.

REMARQUE : N'utilisez pas la laveuse à pression lorsque le filtre n'est pas posé

de façon appropriée.

ENTREPOSAGE

MOTEUR

Consultez le Guide du propriétaire du moteur pour connaître les recommandations

du fabricant en ce qui concerne l'entreposage.

POUR ÉVITER TOUT PROBLÈME LIÉ AU CARBURANT

1. Verser le Ethanol Shield

stabilisateur d’essence conformément aux

instructions du fabricant.

Lors de l’ajout de stabilisateur d’essence, remplir le réservoir d’essence

fraîche. Si le réservoir n’est que partiellement plein, l’air présent favorisera la

détérioration de l’essence durant le stockage. Si l’essence utilisée provient

d’un bidon, s’assurer qu’elle est fraîche.

2. Après avoir ajouté le stabilisateur, faire tourner le moteur à l’extérieur pendant

10 minutes pour s’assurer que l’essence non traitée est remplacée par

l’essence traitée dans le carburateur.

3. Mettre le robinet d’essence en position FERMÉ.

4. Continuez à laisser tourner le moteur jusqu'à ce qu'il s'arrête à cause du

manque de carburant dans la cuve du carburateur.

45 - FR

POMPE

Le fabricant recommande l’utilisation SIMPSON

/ POWERWASHER

d’un liquide

protecteur de pompe/produit d’hivérisation lors de l’entreposage de l’appareil pour

une durée supérieure à 30jours et/ou lorsque des températures sous le point de

congélation sont prévues. SIMPSON

/ POWERWASHER

liquide protecteur de

pompe est respectueux de l’environnement.

REMARQUE : l’utilisation d’un liquide protecteur de pompe permet de lubrifier

correctement les joints internes de la pompe, quels que soient la température ou

l’environnement.

AVIS : risque de dommages matériels. Utiliser uniquement SIMPSON

POWERWASHER

Garde Pompe ou l'équivalent. D'autres produits pourraient être

corrosifs et / ou contiennent de l'alcool qui peut causer des dommages à la pompe.

1. Fermez le pulvérisateur à puissant jet d’eau et déconnectez les boyaus de la

pompe.

2. Dévissez le robinet de bouteille, de la bouteille Pump Guard, et enlevez le

sceau.

3. Vissez de nouveau le robinet sur la bouteille.

4. Attachez la bouteille à l’ouverture du pulvérisateur à puissant jet d’eau.

5. Pressez la bouteille pour injecter le contenu dans la pompe.

6. Avec contacteur d’allumage, simultanément tirer la corde du démarreur et

presser la bouteille. Répétez jusqu’à ce que le fluide protecteur sorties sortie

de la pompe. REMARQUE: Cette étape peut nécessiter deux personnes.

LAVEUSE À PRESSION

1. Vidange toute l'eau du tuyau à haute pression et l'envelopper sur le dévidoir

pour tuyau.

2. Vidangez toute l'eau du pistolet et de la lance. Pour ce faire, maintenez le

pistolet en position verticale, en dirigeant la buse vers le bas, et appuyez sur

la détente du pistolet. Rangez ces pièces dans le porte-pistolet.

3. Entreposez le boyau de produit chimique de façon à éviter tous dommages.

ACCESSOIRES

DANGER: Risque d’injection de liquides. Si une lance ou un pistolet de

rechange est utilisé avec cette laveuse à pression, NE PAS utiliser une lance

et/ou une combinaison lance et pistolet dont la longueur est inférieure à celle

des lance et pistolet fournis avec cette laveuse à pression; la mesure se fait

de l’extrémité de la buse à la détente du pistolet.

AVIS: l'utilisation de tout autre accessoire non recommandé avec cet outil pourrait

s'avérer dangereuse. Utiliser uniquement des accessoires de marque égal ou

supérieur à celui de la laveuse haute pression.

RÉPARATIONS

Ne pas retourner cet appareil chez votre détaillant. s'il vous plaît contacter

notre département de service clients à www.simpsoncleaning.com

46- FR

GARANTIE LIMITE

GARANTIE LIMITÉE DE 90 JOURS SUR LES COMPOSANTS DU PRODUIT

SIMPSON

garantit, auprès de l’acheteur initial, que le roues, pistolet, tuyau, pôle, buse(s) et

autres composants des laveuses à haute pression

SIMPSON

, couverts sous cette garantie sont

sans défauts de fabrication et de matériaux pour un délai de 90 jours à partir de la date d'achat

duproduit.

GARANTIE LIMITÉE D'UN AN SUR LA POMPE

SIMPSON

garanti à l'acheteur d’origine uniquement que la pompe de l'hydronettoyeur

SIMPSON

couvert sous cette garantie est sans défauts de fabrication et de matériaux pour

un délai un année à partir de la date de l'achat du produit. La garantie limitée s’applique à la

pompeseulement.

GARANTIE LIMITÉE DE CINQ ANS SUR L’ENCADREMENT

SIMPSON

garanti à l’acheteur d’origine uniquement que l’encadrement de l’hydronettoyeur

SIMPSON

couvert sous cette garantie est sans défauts de fabrication et de matériaux pour

un délai cinq ans à partir de la date de l’achat du produit. La garantie limitée s’applique à

l’encadrementseulement.

SIMPSON

réparera ou remplacera, à son choix, les produits ou composants ayant fait défaut

au cours des périodes de garantie décrites ci-dessus. Les réparations seront programmées

suivant le flux normal de travail et les heures d’ouvertures des centres de réparations ainsi que de

la disponibilité des pièces de rechange. Toutes les décisions de

SIMPSON

concernant cette

garantie limitée sontfinales.

Cette garantie vous accorde des droits légaux spécifiques et vous pourriez avoir aussi d’autres

droits qui varient d’un État ou d’une province à l’autre.

GARANTI DU MOTEUR

La garantie du moteur est couverte selon les termes et conditions tel que définis par la garantie du

fabricant de moteur inclus dans ce produit et est l’unique responsabilité du fabricant demoteur.

Le moteur, le système de contrôle des émissions et des composants associés sont couverts

par les termes et conditions énoncées par la garantie du fabricant du moteur et sont la seule

responsabilité du fabricant du moteur. Une copie de la garantie du fabricant du moteur a été

fourni pour vous avec votre nettoyeur haute pression de

SIMPSON

. S’il vous plaît consulter

la garantie du fabricant du moteur pour traiter une demande ou obtenir un service au moteur, le

système de contrôle des émissions ou des composantsconnexes.

RESPONSABILITÉ DE L’ACHETEUR INITIAL (UTILISATEUR INITIAL) :

• Pour transmettre une réclamation de garantie sur votre hydronettoyeur

SIMPSON

communiquez le problème à

1-877-362-4271 ou [email protected]

afin d’obtenir

une autorisation et des directions pour trouver le centre de service le plus près de chez vous.

• Conserver le reçu de caisse d’origine comme preuve d’achat pour toute réparation couverte

par lagarantie.

• Utiliser une diligence raisonnable lors de l’utilisation et l’entretien du produit comme décrit

dans le ou les mode(s) d’emploi.

CETTE GARANTIE NE COUVRE PAS :

• Les marchandises vendues comme remises à neuf, utilisées comme équipement de location,

utilisées à des fins commerciales ou applications commerciales, articles en montre ou

modèles de presentation;

• Les marchandise endommagées ou inopérantes suite à une usure normale, une mauvaise

utilisation, une utilisation sous conditions froides, chaudes, pluvieuses, d’humidité excessive,

qualité de l’eau, sous le point de congélation, une utilisation avec produits chimiques

inappropriés, une négligence, un accident, une utilisation non conforme aux instructions

comprises dans le ou les mode(s) d’emploi fourni(s) avec le produit, un mauvais entretien,

une utilisation avec accessoires non recommandés par

SIMPSON

ou une réparation ou

des modifications non autorisées;

• Les frais de réparation et de transport de marchandises exemptes de défauts;

47 - FR

• Les frais associés avec l’assemblage, la lubrification exigée, les réglages ou autres frais

d’installation ou de mise en marche;

• Les dommages dus à la détérioration chimique, tartre, rouille, l’expansion thermique ou

à la corrosion

• Les pièces ou accessoires non récupérables, fournis avec le produit, qui deviendront

inopérants ou inutilisables après une certaine période d’utilisation, y compris mais sans s’y

limiter, aux ressorts, buses, joints toriques, rondelles et accessoires similaires;

• La marchandise vendue par

SIMPSON

qui est fabriquée par et identifiée comme le

produit d’un autre fabricant/ent comme les moteurs à essence. La garantie du fabricant, si

offerte, s’appliquera dans cescas.

•

TOUTE PERTE, DOMMAGE, FRAIS ACCESSOIRES, CONSÉCUTIFS OU

INDIRECTS POUVANT PROVENIR DE TOUT DÉFAUT, DÉFAILLANCE OU MAUVAIS

FONCTIONNEMENT DU PRODUIT NE SONT PAS COUVERTS PAR CETTE

GARANTIE.

Certains États ou provinces ne permettent pas l’exclusion ou la restriction de

dommages accessoires ou indirects, auquel cas, les exclusions ou limitations ci-dessus

pourraient ne pas êtreapplicables.

•

LES GARANTIES IMPLICITES, Y COMPRIS CELLES DE QUALITÉ MARCHANDE

OU D’ADÉQUATION À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN À

PARTIR DE LA DATE D’ACHAT.

Certains États ou provinces ne permettent pas les

restrictions sur la durée d’une garantie implicite, auquel cas, les restrictions pourraient ne

pas êtreapplicables.

48- FR

GUIDE DE DÉPANNAGE

PROBLÈME CAUSE CORRECTION

Le moteur ne

démarre pas

(voir le Guide

du moteur

pour plus de

renseignements

sur le

dépannage

du moteur)

Aucun carburant Ajoutez du carburant

Accumulation de pression

après avoir tiré deux fois

sur le cordon de démarrage

ou après l'utilisation initiale

Appuyez sur la détente du pistolet

pour dégager la pression

Le levier d'étrangleur est

en position sans étrangle-

ment « No Choke ».

Déplacez le levier d'étrangleur à la

position d'étranglement « Choke ».

Fil de bougie n'est

pas branché

Branchez le fil de la

bougie d'allumage

Interrupteur du moteur

est en position OFF.

Placez l'interrupteur du

moteur en position ON.

Le levier d'étranglleur

est en position « Choke

» lorsque le moteur est

chaud ou lorsque le

moteur a été exposé à une

source de chaleur pour

une période prolongée.

Déplacez le levier d'étrangleurr à

la position sans étranglement.

Aucune

pression ou

basse pression

(à l'utilisation

initiale)

La lance n'est pas en

position de haute pression

Consultez les instructions

Utilisation de la lance de

vaporisation

de la section

Utilisation

Alimentation en

eau insuffisante

La source d'eau doit

acheminer au moins 5 gal./

min à 137,9 kPa (20 PSI)

Fuite au raccord de

boyau à haute pression

Réparex la fuite. Appliquez du

ruban d'étanchéité au besoin

Buse obstruée Consultez les instructions

Nettoyage de la buses de

la section

Entretien

Écran de filtrage

d'eau obstrué

Retirez le filtre et nettoyez-le.

Consultez les instructions

Nettoyage du filtre d’entrée

d’eau

de la section Entretien

De l'air se trouve

dans le boyau

Arrêtez le moteur et fermez

ensuite le robinet de la source

d'eau. Débranchez la source

d'eau de l'orifice d'entrée de la

pompe et ouvrez le robinet de

la source d'eau pour purger l'air

du boyau. Lorsqu'un jet continu

d'eau paraît, fermez le robinet de

la source d'eau. Rebranchez la

source d'eau à l'orifice d'entrée

de la pompe et ouvrez la source

d'eau. Appuyez sur la détente

pour purger l'air qui reste

49 - FR

PROBLÈME CAUSE CORRECTION

Le levier d'étrangleur est

en position « Choke » .

Déplacez le levier d'étrangleur

à la position sans étrangle-

ment «Choke».

Le boyau à haute

pression est trop long

Utilisez un boyau à haute

pression d'une longueur inférieure

à 30 mètres (100 pieds)

Aucun produit

chimique

n'est aspiré

La lance n'est pas en

position de basse pression

Consultez le paragraphe Utilisation

de la lance de vaporisation

de la section Utilisation

Filtre de produit

chimique obstrué

Nettoyez le filtre

L'écran filtrant de

produit chimique n'est

pas submergé dans

le produit chimique

Assurez-vous que l'embout

du boyau de produit chimique

est entièrement submergé

dans le produit chimique

Le produit chimique

est trop épais

Diluez le produit chimique.

Le produit chimique devrait

avoir la consistance d'eau

Le boyau à haute

pression est trop long

Utilisez un boyau d'eau plus

long au lieu d'un boyau à

haute pression plus long

Une accumulation

de produit chimique

dans l'injecteur de

produit chimique.

S'il vous plaît contacter notre

département de service clients

à www.simpsoncleaning.com

Aucune pression

ou basse

pression (après

un certain temps

d'utilisation

normale)

Joint d'étanchéité

ou garniture usés

S'il vous plaît contacter notre

département de service clients

à www.simpsoncleaning.com

Soupapes usées

ou obstruées

S'il vous plaît contacter notre

département de service clients

à www.simpsoncleaning.com

Piston de déchargeur usé S'il vous plaît contacter notre

département de service clients

à www.simpsoncleaning.com

Fuite d'eau au

niveau de la

connexion du

pistolet/lance

Joint torique usé ou brisé Check and replaa Vérifiez

et remplacez

Connexion de boyau

desserrée

Serrez

Fuite d'eau

au niveau de

la pompe

Connexions desserrées. Serrez.

Garnitures de piston usées S'il vous plaît contacter notre

département de service clients

à www.simpsoncleaning.com

Joints toriques

usés ou brisés

S'il vous plaît contacter notre

département de service clients

à www.simpsoncleaning.com

La tête de la pompe ou les

tubes sont endommagés

à cause du gel

S'il vous plaît contacter notre

département de service clients

à www.simpsoncleaning.com

La pompe

fonctionne de

façon pulsée

Buse obstruée Consultez les instructions

Nettoyage de la buses de

la section Entretien

50- SP

DEFINICIONES DE NORMAS DE SEGURIDAD

Este manual contiene importante información para que usted sepa y comprenda.

Esta información se relaciona con la protección de SU SEGURIDAD Y LA

PREVENCIÓN DE PROBLEMAS AL EQUIPO. Para ayudarlo a reconocer esa

información, utilizamos los símbolos indicados más abajo. Sírvase leer el manual

y prestar atención a dichos símbolos.

PELIGRO: Indica una situación de peligro inminente que, si no se evita,

provocará la muerte o lesiones graves.

ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita,

podría provocar la muerte o lesiones graves.

ATENCIÓN: Indica una situación de peligro potencial que, si no se evita,

posiblemente provocaría lesiones leves o moderadas.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de

no evitarse puede resultar en daños a la propiedad.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

PELIGRO: Monoxido de carbono. Usar un motor en interiores lo matará en

minutes. El escape del motor contiene altos niveles de monóxido de carbono

(CO), un gas venenoso que no puede ver ni oler. Puede estar inhalando CO

aún si no huele los gases del escape del motor.

• NUNCA use un motor en el interior de casas, garajes, sótanos u otras áreas

parcialmente cerradas. En esas áreas se pueden acumular nivlese mortales de

monóxdo de carbono. Usar un ventilador o abrir puertas y ventanas NO suministra

suficiente aire fresco.

• SÓLO úselo en exteriores y lejos de ventilaciones, puertas y ventanas abiertas.

Estas aberturas pueden atraer el escape del motor.

• Aun cuando el motor se use correctamente, el CO se puede infiltrar en su hogar,

SIEMPRE utilice una alarma de CO a batería o con batería de reserva en la casa.

Antes de usar la alarma de CO, lea y siga todas las instrucciones. Si comienza

a sentir náuseas, mareos o debilidad, vaya a un lugar con aire fresco de inmediato.

Consulte a un médico. Es posible que se haya envenenado con monóxido de

carbono.

ADVERTENCIA: No opere esta unidad hasta que haya leído este

manual de instrucciones y el del motor y las instrucciones de seguridad,

operación y mantenimiento. Si tiene alguna consulta acerca del producto,

contáctese con nuestro Departamento de Servicio al Cliente llamando al

www.simpsoncleaning.com

PELIGRO: Riesgo de inyección o heridas graves. Manténgase alejado de

la boquilla. No apunte directamente la descarga a personas o a animales

vivos. Este producto sólo debe ser utilizado por operadores entrenados.

ADVERTENCIA: Este producto y su escape pueden exponerlo a productos

químicos, incluyendo plomo, compuestos de plomo y monóxido de carbono

que de acuerdo con el Estado de California producen cáncer y defectos

de nacimiento u otros daños reproductivos. Por mayor información visite

www.P65Warnings.ca.gov.

51 - SP

ADVERTENCIA: Utilice siempre la apropiada protección, tanto auditiva como

de otro tipo, durante la utilización. En determinadas condiciones y con utilizaciones

prolongadas, el ruido generado por este producto puedecontribuir a la pérdida

deaudición.

ADVERTENCIA:

Es posible que este producto no esté equipado con un

silenciador apagachispas. Si el producto no está equipado con este dispositivo y

se usará alrededor de materiales inflamables o sobre tierra cubierta con materiales

como cultivos agrícolas, bosques, malezas, césped u otros elementos similares,

debe instalarle un apagachispas aprobado. Éste es un requisito legal en el estado

de California. Que el motor no esté equipado con un apagachispas, como se define

en la sección 4442 del Código de Recursos Públicos de California, ni se mantenga

en un orden de trabajo eficaz, constituye una infracción a la sección 130050 y/o a

las secciones 4442 y 4443 de los estatutos de California. Los apagachispas también

se requieren en ciertas tierras del Servicio Forestal de los EE.UU. y pueden ser

obligatorios por ley en virtud de otros estatutos y ordenanzas.

CONSERVE ESTAS INSTRUCCIONES

PELIGRO: RIESGO DE EXPLOSIÓN O INCENDIO

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La gasolina derramada y sus vapores

pueden encenderse a causa de chipas

de cigarrillos, arcos eléctricos, gases

de escape y componentes calientes

del motor, como el silenciador

• Apague el motor y deje que se enfríe

antes de poner combustible en el

tanque.

• Sea cuidadoso al llenar el tanque para

evitar el derrame de combustible.

Aleje la lavadora a presión del área

combustible antes de poner en marcha

el motor.

• El calor expandirá el combustible

dentro del tanque, lo que podría

provocar un derrame y una posible

explosión incendio

• Llene el tanque hasta 12,7 mm

(1/2 pulg.) por debajo de la parte

inferior del cuello de llenado, a fin de

brindar espacio para la expansión del

combustible.

• La operación de la lavadora a presión

en un entorno explosivo podría

provocar un incendio

• Opere y coloque combustible al equipo

en áreas bien ventiladas y libres de

obstrucciones. Equipe las áreas con un

extintor de incendios adecuado para

incendios por gasolina.

• La colocación de materiales contra

o cerca de la lavadora a presión

puede interferir con la ventilación

adecuada del equipo, lo que causaría

un sobrecalentamiento y podría

encender los materiales.

• Nunca opere la lavadora a presión en

un área que tenga malezas secas.

• El calor del escape del silenciador

puede dañar las superficies pintadas,

derretir los materiales sensibles al

calor (como revestimientos interiores,

plástico, goma, vinilo o la propia

manguera de presión) y perjudicar a

las plantas naturales.

• Mantenga siempre la lavadora a presión

a una distancia mínima de 1,2 m (4')

de las superficies (tales como casas,

automóviles o plantas naturales) que

podrían sufrir daños por el calor del

escape del silenciador.

52- SP

• El combustible que no se almacena

en forma correcta podría causar

la ignición accidental. Si no se lo

resguarda adecuadamente, podría

terminar en manos de niños u otras

personas no calificadas.

• Almacene el combustible dentro de un

contenedor aprobado por OSHA en un

lugar seguro, lejos del área de trabajo.

• El uso de ácidos, productos químicos

tóxicos o corrosivos, venenos,

insecticidas o cualquier clase de

solventes inﬂamables con esta unidad,

podría ocasionar lesiones serias o

lamuerte.

• No rocíe líquidos inﬂamables.

PELIGRO: RIESGO RESPIRATORIO (ASFIXIA)

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La inhalación de vapores de escape

causará lesiones graves o la muerte. El

escape del motor contiene monóxido

de carbono, un gas inodoro que es

fatal.

• Opere la lavadora a presión en un

área bien ventilada. Evite los lugares

cerrados como garajes, sótanos, etc.

• Nunca opere la unidad en un lugar en el

que haya otras personas o animales.

• Algunos líquidos para limpieza

contienen sustancias que podrían

causar lesiones en la piel, los ojos o

los pulmones.

• Utilice solamente limpiadores

recomendados específicamente para

lavadoras a alta presión. Siga las

recomendaciones de los fabricantes.

No use lejía de cloro ni otro compuesto

corrosivo.

PELIGRO: RIESGO DE INYECCIÓN DE LÍQUIDO Y LACERACIÓN

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• Su lavadora a presión opera el

líquido con una presión y velocidad

lo suficientemente altas como para

penetrar la carne humana y animal,

y por ello podría ocasionar una

amputación u otra lesión grave. Las

pérdidas causadas por accesorios

sueltos o mangueras dañadas pueden

producir lesiones por inyección. NO

TRATE LA INYECCIÓN DE LÍQUIDO

COMO SI FUERA UN SIMPLE CORTE

Consulte al médico de inmediato.

• Inspeccione la manguera de alta presión

periódicamente. Reemplace la manguera

de inmediato si está dañada, gastada,

se derritió por contacto con el motor o

evidencia signos de grietas, burbujas,

agujeros u otros tipos de pérdida. Nunca

tome una manguera de alta presión que

tenga una pérdida o esté dañada.

• Nunca toque, tome ni trate de cubrir

un agujero o causa de pérdida de agua

similar en la manguera de alta presión.

El flujo de agua ESTÁ a alta presión y

PENETRARÁ la piel.

• Nunca coloque las manos frente a

laboquilla.

• No dirija el pulverizador hacia sí mismo u

otras personas.

• Asegúrese de que la manguera y los

accesorios estén ajustados y en buenas

condiciones. Nunca se sujete de la

manguera ni de los accesorios durante

laoperación.

53 - SP

• Su lavadora a presión opera el

líquido con una presión y velocidad

lo suficientemente altas como para

penetrar la carne humana y animal, y por

ello podría ocasionar una amputación u

otra lesión grave. Las pérdidas causadas

por accesorios sueltos o mangueras

dañadas pueden producir lesiones por

inyección. NO TRATE LA INYECCIÓN

DE LÍQUIDO COMO SI FUERA UN

SIMPLE CORTE Consulte al médico de

inmediato.

(continuar)

• No permita que la manguera entre en

contacto con el silenciador.

• Nunca coloque ni quite la varilla ni los

accesorios de la manguera mientras el

sistema esté presurizado.

• Cuando utilice las lanzas o pistolas de

repuesto con esta lavadora a presión,

NO utilice una lanza o una combinación

de lanza/pistola que sea más corta en

longitud que la que se suministró con esta

lavadora a presión. Esta longitud se mide

desde el extremo de la boquilla de la lanza

hasta el disparador de la pistola.

• Podría resultar herido si la presión

del sistema no se reduce antes de

intentar realizarle mantenimiento o

desarmarlo.

•

Para aliviar la presión del sistema, apague

el motor, cierre el suministro de agua y

hale del disparador de la pistola hasta que

deje de salir líquido.

•

Use solamente accesorios, ya que tienen

una capacidad nominal igual o mayor

que la capacidad nominal de la lavadora

a presión.

PELIGRO: RIESGO DE LESIÓN POR PULVERIZACIÓN

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La pulverización de líquidos a alta

velocidad puede hacer que los objetos

se rompan y lancen partículas a gran

velocidad.

• Use siempre gafas de seguridad

aprobadas según la ANSI Z87.1. Utilice

ropa que lo proteja de una pulverización

accidental.

• Nunca apunte el pulverizador a personas

o animales.

• Los objetos livianos o no asegurados

pueden convertirse en proyectiles

peligrosos.

• Asegure siempre el bloqueador del

disparadorcuando la varilla no esté en

uso para evitar la operación accidental.

• Nunca asegure el disparador hacia

atrás, en posición abierta permanente.

PELIGRO: RIESGO DE OPERACIÓN INSEGURA

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La operación insegura de su lavadora

a presión podría producir lesiones

graves o la muerte, a usted mismo o

a otras personas..

• No utilice lejía de cloro ni otro compuesto

corrosivo.

• Familiarícese con las operaciones y los

controles de la lavadora a presión.

• Mantenga el área de operaciones libre

de personas, mascotas y obstáculos.

• No opere el producto cuando esté

cansado o bajo la influencia de alcohol

o drogas. Manténgase alerta en

todomomento.

54- SP

• La operación insegura de su lavadora

a presión podría producir lesiones

graves o la muerte, a usted mismo o

a otras personas.. (continuar)

• Nunca anule las características de

seguridad de este producto.

• No opere la máquina si faltan piezas,

están rotas o no son las autorizadas.

• Nunca deje la varilla sin atenciónmientras

la unidad está en funcionamiento.

• Si no se sigue el procedimiento de

puesta en marcha adecuado, el

motor puede retroceder, lo que podría

causar daños graves a las manos y

los brazos..

• Si el motor no arranca después de halar

dos veces, apriete el disparador de la

pistola para aliviar la presión de la bomba.

Hale del cable de arranque lentamente

hasta sentir cierta resistencia. Entonces,

hale de él rápidamente para evitar el

retroceso y que se produzcan lesiones

en las manos o los brazos.

• La pistola/varilla pulverizadora es una

herramienta de limpieza poderosa,

que podría parecer un juguete ante los

ojos de un niño.

• Mantenga a los niños alejados de la

lavadora a presión en todo momento.

• La fuerza reactiva de la pulverización

hará que la pistola/varilla retroceda, lo

cual podría hacer que el operador se

resbale, caiga o apunte el pulverizador

hacia una dirección incorrecta. El

control inadecuado de la pistola/varilla

puede causar lesiones al usuario y a

otras personas.

• No se estire demasiado ni se pare en

una superficie que no brinde estabilidad.

• No use la lavadora a presión cuando

esté subido a una escalera.

• Agarre la pistola/varilla firmemente con

ambas manos. Espere que la pistola

retroceda cuando la dispare.

PELIGRO: RIESGO DE LESIÓN O DAÑO A LA PROPIEDAD AL

TRANSPORTAR O ALMACENAR LA UNIDAD

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• Se puede producir una pérdida o

derrame de combustible y aceite, lo

cual podría generar peligro de incendio

o inhalación. Puede causar lesiones

graves o la muerte. Los derrames

de combustible o aceite dañarán

alfombras, pintura y otras superficies

de vehículos o o remolques.

• Si la unidad no se almacena o

transporta en posición vertical, el

aceite podría llenar el cilindro y dañar

el motor.

• Si la lavadora a presión está

equipada con una válvula de cierre de

combustible, colóquela en la posición

cerrada antes de transportar la unidad,

a fin de evitar pérdidas de combustible.

Si la lavadora no está equipada con

esta válvula, drene el combustible

del tanque antes de transportarla.

Sólo transporte combustible en un

contenedor aprobado por OSHA.

• Coloque siempre la lavadora a presión

en un tapete protector cuando la

transporte, para proteger al vehículo de

daños por pérdidas.

• Siempre transporte y almacene la unidad

en posición vertical. Quite la lavadora a

presión del vehículo inmediatamente

una vez que haya llegado a destino.

55 - SP

PELIGRO: RIESGO DE DESCARGA ELÉCTRICA

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La pulverización de tomacorrientes

o interruptores eléctricos, u objetos

conectados a un circuito eléctrico

podría provocar una descarga

eléctrica fatal.

• Desenchufe todos los productos que

operan con electricidad antes de intentar

limpiarlos. No dirija el pulverizador

hacia tomacorrientes e interruptores

eléctricos.

PELIGRO: RIESGO DE QUEMADURA QUÍMICA

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• El uso de ácidos, químicos tóxicos

o corrosivos, venenos, insecticidas o

cualquier tipo de solvente inflamable

con este producto podría provocar

una lesión grave o la muerte

• No pulverice ácidos, gasolina, kerosén

o cualquier otro material inflamable con

este producto. Utilice sólo detergentes,

limpiadores y desgrasadores para

uso doméstico recomendados para

lavadoras a presión.

• Utilice ropa que le proteja los ojos y

la piel del contacto con los materiales

pulverizados.

ADVERTENCIA: RIESGO DE DE ESTALLIDO

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• El inflado excesivo de los neumáticos

podría causar lesiones graves y daño

a la propiedad.

• Utilice un medidor de presión de

neumáticos para controlar la presión

de éstos antes de cada uso y mientras

los infla; observe el flanco para ver la

presión correcta del neumático.

NOTA: Los tanques de aire, los

compresores y el equipo similar que se

usa para inflar neumáticos pueden llenar

neumáticos pequeños como éstos con

mucha rapidez. Ajuste el regulador de

presión sobre el suministro de aire a un

valor no superior a la calificación de la

presión del neumático. Agregue aire en

forma gradual y use con frecuencia el

medidor de presión de neumáticos para

evitar inflarlos en exceso.

• La pulverización de líquidos a alta

velocidad dirigida hacia los flancos

de los neumáticos (como los de

los automóviles, remolques y otros

vehículos similares) podría dañar el

flanco y provocar lesiones graves.

• En las lavadoras a presión de más

de 11032 kpa (1600 PSI) utilice la

pulverización en abanico más ancha

(boquilla de 40º) y pulverice a una

distancia mínima de 20 cm (8”) del

flanco del neumático. No pulverice

directamente sobre la unión entre el

neumático y elborde.

56- SP

ADVERTENCIA: RIESGO DE SUPERFICIES CALIENTES

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• El contacto con superficies calientes,

tales como los componentes de

escape de motores, podría causar

quemaduras graves.

• Durante la operación, toque solamente

las superficies de los controles de la

lavadora a presión. Mantenga a los

niños alejados de la lavadora a presión

en todo momento. Es posible que ellos

no reconozcan los peligros de este

producto.

ADVERTENCIA: RIESGO DE LESIÓN POR LEVANTAR

MUCHO PESO

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• El intento de levantar un objeto muy

pesado puede provocar lesiones

graves.

• La lavadora a presión es demasiado

pesada como para que la levante una

sola persona. Consiga la ayuda de otras

personas para levantarla.

CONSERVE ESTAS INSTRUCCIONES

PARA FUTURAS CONSULTAS

GUÍA RÁPIDA

ADVERTENCIA: Para reducir el riesgo de heridas, lea el manual de instrucciones

de la lavadora a presión y el manual de instrucciones del motor antes de usar la

lavadora a presión.

Instale la manija

Coloque la

manija sobre

el bastidor, presione

los botones de traba y

deslice la manija sobre

el bastidor hasta que

los botones de traba

se traben en su lugar.

Agregue/revise

el aceite

El motor

viene sin aceite.

Antes de hacer

funcionar el motor,

agregue el aceite

suministrado usando

el pico para el aceite.

Revise el aceite antes

de cada uso. Consulte

el manual del usuario

del motor por el

procedimiento completo.

Agregue

gasolina

En un área bien

ventilada y al exterior,

agregue gasolina

fresca, de alta calidad

y sin plomo con un

índice de octanaje

de 86 o mayor. No lo

llene de más. Limpie

todo el combustible

derramado antes de

encender el motor.

Consulte el manual del

usuario del motor por el

procedimiento completo.

57 - SP

Conecte la

manguera de

jardín a la

bomba

Enrosque la manguera

de jardín a la entrada

de la bomba.

Branchez le

tuyau d’arrosage

à la pompe

Filetez le tuyau à

haute pression à la

sortie de la pompe.

Conecte la

manguera de

alta presión a la

pistola

rociadora

Enrosque el otro

extremo de la manguera

de alta presión a la

pistola rociadora.

IMPORTANTE: Ethanol Shield

(se vende por separado) es un estabilizador de com-

bustible que ayuda a eliminar y prevenir los problemas relacionados con el etanol en

equipos de potencia. Siga las instrucciones en el envase y añadir a lagasolina.

GUÍA RÁPIDA

PELIGRO:

• Nunca haga funcionar el motor en el interior o en áreas cerradas o poco

ventiladas. Las emisiones del motor contienen monóxido de carbono, un gas

sin olor y letal.

• Riesgo de inyección de fluido y de cortes. Al usar el modo de alta presión,

NO permita que el rocío de alta presión entre en contacto con la piel

desprotegida, los ojos o con mascotas o animales. Causará heridas graves.

ADVERTENCIA: No permita que la unidad funcione durante más de dos

minutos sin que el gatillo de la pistola esté presionado. Esto podría causar

un sobrecalentamiento y daños a la bomba. Cuando la temperatura dentro

de la bomba se eleva demasiado, la válvula de descarga térmica se abre y

libera un chorro de agua de la bomba para reducir la temperatura interna. La

válvula se cierra por si misma después de esto.

Conecte la vara

rociadora a la

pistola

rociadora

Enrosque la vara

rociadora al extremo de

la pistola rociadora.

Conecte las

boquillas QC a

la vara

rociadora

Tire el conector

rápido hacia atrás e

inserte la boquilla.

Suelte el conector rápido

y gire la boquilla para

verificar que esté bien

asegurada en el conector.

Abra

completamente

la llave del agua

No haga funcionar

la unidad sin el

suministro de agua

conectado y abierto.

Use agua fría solamente.

58- SP

Libere el aire del

sistema

Libere el aire

de la bomba y de

la manguera de alta

presión presionando el

gatillo hasta que salga

un flujo continuo de

agua. Aproximadamente

30 segundos.

30 S

Ponga el motor

en marcha;

refiérase al

manual del

motor para

informarse del

procedimiento

correcto.

ADVERTENCIA: Comprender la Guia Rápido no equivale a leer el manual del

operador. El usuario debe leer y comprender el manual del operador antes de usar

este produto.

59 - SP

FAMILIARÍCESE CON LA LAVADORA A PRESIÓN

NOTA: Las fotografías y los dibujos lineales utilizados en este manual son

solo referencias y no representan un modelo específico

Compare las ilustraciones con su unidad para familiarizarse con la ubicación de

sus controles y regulaciones. Conserve este manual para referencias futuras.

ELEMENTOS BÁSICOS DE UNA LAVADORA A PRESIÓN

A. Bomba de alta presión: Incrementa la presión del suministro de agua.

B. Motor: Acciona la bomba de alta presión. Consulte el manual del usuario

delmotor.

C. Manguera de alta presión: Lleva el agua a presión desde la bomba a la pistola

y el tubo aplicador.

D. Pistola rociadora: Se conecta al tubo aplicador para controlar el volumen del

flujo del agua, su dirección y la presión.

E. Varillas pulverizadoras de conexión rápida: Permite al usuario el cambio

rápido de las boquillas de alta presión. Refiérase a las Cómo utilizar el tubo

aplicador instrucciones en Operación sección.

F. Manga de sifon de detergente O detergente del tanque: Alimenta los

líquidos limpiadores a la bomba para mezclarlos con agua. Refiérase a las

instrucciones para la aplicación de químicos y solventes limpiadores en

Operación sección.

60- SP

G. Manillar

H. Marco

I. Salida de la bomba

J. Entrada de la bomba

K. Boquillas de conexión rápida

L. Dial-N-Wash

regulador de presión ajustable (si está equipado, no

mostrada): Use Dial-N-Wash para subir y bajar la presión. Consulte el párrafo

de Ajuste de Dial-N-Wash.

ELEMENTOS BÁSICOS DEL MOTOR

Consulte el manual del usuario del motor.

Control de cebado: Abre y cierra la válvula de cebado del carburador.

Manija de arranque: Tirando esta manija se acciona el arrancador con resorte de

retroceso que arranca el motor.

Llave interruptora de l motor: Conecta y desconecta el sistema de ignición del

motor.

INSTRUCCIONES PARA ARMAR (FIG. 2–4)

1. Busque todas las partes sueltas de la caja y retírelas.

2. Corte las cuatro esquinas de la caja desde la parte superior hacia abajo y

coloque los paneles en posición horizontal.

Coloque el ensamble del mango (G) sobre el marco (H), oprima los botones de

acción rápida y deslice el ensamble del mango sobre el marco hasta que los

botones queden asegurados en el lugar.

AVISO: Riesgo de lesión personal. Evite colocar las manos entre el mango y el

marco cuando realice el ensamblado para no pellizcarse.

4. (si es necesario) Monte la funda de la pistola en el tubo del armazón vertical

usando el perno de la montura y la perilla provistas. Ver la Figure 2B.

5. Retire las boquillas de conexión rápida (K) de colores de la bolsa plástica e

insértelas en de la arandela aislante correcta en el soporte para boquillas.

Las boquillas están codificadas por color, para coincidir con las boquillas

coloreadas del ensamblado del etiqueta (Q).

6. Conecte el tubo aplicador (E) a la pistola (D) y ajústelo firmemente.

61 - SP

7. Conecte la manguera de alta presión (C) a la pistola (D) y ajústela firmemente.

NOTA: La bomba en esta unidad es libre de mantenimiento y no requiere aceite. Si

hay un problema con la bomba, contacte nuestro Grupo de Servicio de atención al

cliente en www.simpsoncleaning.com tan pronto como sea posible.

AVISO: El motor es despachado sin aceite. Antes de dar arranque motor, use el

aceite que se provee. Si used le da arranque al motor sin aceite ocasionará daños

irreparables en el motor, daños queno estarán cubiertos por la garantía.

OPERACIÓN

TERMINOLOGÍA DE LA LAVADORA A PRESIÓN

PSI *: Pounds per Square Inch. Lb/Pulg². Es una unidad de medida para la presión

del agua. Equivale a 49 pascales.

GPM *: Galones por minuto. Es la unidad de medida para el flujo de agua. Algunas

veces listado como L/min (litros x minuto).

* Cumple con el estándar de rendimiento CETA CPC-100.

* La presión nominal y el flujo de agua nominal están comprendidos dentro de las

tolerancias de fábrica (+/- 10%)

CU: (Unidades de limpieza) GPM multiplicadas por PSI lpm x kPa = Unidades

limpiadoras.

Modo de Derivación: Permite que el agua recircule dentro de la bomba cuando

el gatillo no está presionado. Esta característica permite al operador el liberar

el gatillo y reacomodarse sin necesidad de tener que apagar el motor en cada

movimiento de limpieza.

ADVERTENCIA: No permita que la unidad funcione durante más de dos

minutos sin que el gatillo de la pistola esté presionado. Esto podría causar un

sobrecalentamiento y daños a la bomba. Cuando la temperatura dentro de la

bomba se eleva demasiado, la válvula de descarga térmica se abre y libera un

chorro de agua de la bomba para reducir la temperatura interna. La válvula se

cierra por si misma después de esto.

La Válvula térmica de Alivio (P , Fig. 5): Cuando la temperatura

dentro de la bomba sube demasiado alto, esta válvula abrirá y

soltará un chorro de agua en un esfuerzo de bajar la temperatura

dentro de la bomba. La válvula entonces cerrará. NOTA: La

ubicación de la válvula de liberación térmica varía de acuerdo con

el tipo de bomba.

Sistema de Inyección de Productos Químicos: Mezcla los limpiadores o

solventes con agua para mejorar la eficiencia del lavado.

62- SP

Suministro de agua: Todas las lavadoras a presión deben tener un suministro

de agua. Los requerimientos mínimos para el suministro del agua son 19 L/min a

138kPa (5 GPM a 20PSI). Si votre source d’eau est un puits, la longueur du boyau

d'arrosage doit être limitée à 9m(30pi).

AVERTENCIA: Para reducir la posibilidad de contaminación proteja

siempre el sistema contra la contracorriente cuando realice una conexión al

sistema de agua potable.

CARACTERÍSTICAS DE OPERACIÓN DE LA LAVADORA A PRESIÓN

REGULACIÓN DE LA PRESIÓN

La presión viene regulada de fábrica con el objeto de lograr la presión óptima

para la limpieza. Si usted necesitase reducir la presión, podrá hacerlo con los

siguientesmétodos:

1. Retírese de la superficie por lavarse. Cuanto más alejado usted se

encuentre, menor presión habrá sobre la superficie a lavarse.

2. Cambie a la boquilla de 40˚ (blanca). Esta boquilla libera un flujo de agua

potente y un patrón de pulverización más ancho.

(si está equipado) Use Dial-N-Wash para subir y bajar la presión. Consulte

el párrafo de Ajuste de Dial-N-Wash.

AVISO: NO intente incrementar la presión de la bomba. Una graduación superior a

la que trae de fábrica puede dañar la bomba.

AJUSTE DE DIAL-N-WASH (FIG. 6, 7) (SI ESTÁ EQUIPADO)

1. Elija la boquilla de alta presión adecuada (0˚, 15˚, 25˚ ó 40˚) para el trabajo a ser

realizado. Consulte Cómo usar la varilla rociadora.

2. Dial-N-Wash se despacha en el ajuste máximo de presión, con la barra de

presión máxima alineada con la flecha (R) en el cuello según muestra la

Figura6.

Girando Dial-N-Wash (L) en sentido antihorario hasta que pare lo pone en el

ajuste mínimo de presión, con la flecha (R) alineada con la barra de presión

mínima según muestra la Figura 7.

Ajuste la presión girando

Dial-N-Wash (L) en sentido horario

para subir la presión o en sentido

antihorario para bajar la presión,

alineando la flecha con la barra de

presión deseada en Dial-N-Wash.

NOTA: Para aplicar productos

quimicos instale la boquilla negra de baja presión y gire el Dial-N-Wash a la

posición de MAX.

63 - SP

CÓMO UTILIZAR EL TUBO APLICADOR

Las boquillas para la varilla pulverizadora están guardadas en el soporte para

boquillas en el ensamblado del panel. Los colores del panel identifican la ubicación

de la boquilla y el patrón de pulverización. Consulte el cuadro siguiente a fin de

elegir la boquilla correcta para el trabajo por realizar. NOTA: Algunos modelos

pueden no incluir todas las boquillas que se muestran en la tabla.

CAMBIO DE LAS BOQUILLAS DE LA VARILLA PULVERIZADORA (FIG. 8)

DANGER: Riesgo de inyección de líquido. No dirija el flujo de agua hacia

personas, piel y ojos desprotegidos, ni animales o mascotas. Se producirán

lesiones graves.

ADVERTENCIA: Los objetos despedidos podrían causar lesiones graves.

NO intente cambiar las boquillas mientras la lavadora a presión está

funcionando. Apague el motor antes de hacerlo.

1. Tire el acople de conexión rápida (E) haciaatrás e inserte

la boquilla (K).

2. Libere el acople y gire la boquilla para asegurarse de

que está asegurada dentro del acople.

ADVERTENCIA: Los objetos despedidos podrían

causar lesiones graves. Asegúrese de que la boquilla

esté completamente insertada en el adaptador de

conexión rápida yque el anillo a presión de conexión rápida esté totalmente

trabado (hacia adelante) antes de oprimir el disparador de la pistola.

COLOR DE LA

BOQUILLA

PATRÓN

(ABANICO) DE

ROCIADO

USOS SUPERFICIES *

Rojo

(si está

equipado)

0˚

gran capacidad de

localización para

limpiar manchas

en superficies

difíciles y sin pintar

o para alcanzar

áreas elevadas

hormigón o metal

sin pintar

NO usar en madera

Amarillo

(si está

equipado

15˚

limpieza intensa

de superficies

difíciles y sin pintar

parrillas, entradas de

automóviles, sendas

de ladrillo u hormigón,

estuco o ladrillo sin pintar

Verde

(si está

equipado

25˚

limpieza intensa de

áreas más grandes

metal, hormigón o madera

Blanco

(si está

equipado

40˚

limpieza de

superficies pintadas

o delicadas

Automóviles/

vehículos recreativos,

embarcaciones, madera,

estuco y ladrillo pintado,

vinilo, revestimiento

exterior pintado

64- SP

COLOR DE LA

BOQUILLA

PATRÓN

(ABANICO) DE

ROCIADO

USOS SUPERFICIES *

Negro

(si está

equipado

low pressure

applies cleaning

solutions

la pulvérisation à faible

pression est sécuritaire

pour toutes les surfaces.

toujours vérifier la

compatibilité des

solutions nettoyantes

avant leur utilisation.

* AVISO: El chorro de alta presión de la lavadora puede dañar superficies como:

madera, vidrio, pintura de automóviles, molduras y decoraciones de automóviles

y objetos delicados tales como flores y arbustos. Antes de rociar, examine el

objeto a lavarse para asegurarse que sea lo suficientemente robusto como para

que no se dañe con la fuerza del chorro.

CÓMO EMPLEAR PRODUCTOS QUÍMICOS Y SOLVENTES PARA LIMPIEZA (FIG. 9)

El empleo de productos químicos o solventes para limpieza es una operación de

baja presión. NOTA: Utilice solamente jabones y productos químicos diseñados

para el uso en lavadoras a presión. No use blanqueadores.

Aplicación de productos químicos (manga de sifon de detergente, si

estáequipado):

1. Verifique que la manguera del sifón de detergente (F, Figura 9) esté colocada

en el conector arponado ubicado cerca de la conexión de la manguera de

alta presión de la bomba, como se muestra. NOTA: La ubicación del acople

estriado varía de acuerdo con el tipo de bomba.

2. Coloque el otro extremo de la manga de sifon de detergente (con su filtro

instalado) dentro del contenedor del producto químico o solución de limpieza.

NOTA: Se usa 3,8 litros de solución química limpiadora por cada 26,5 litros de

agua que se bombea.

3. Instale la boquilla negra de baja presión en el conector rápido de la lanza

(tubo rociador) (si está equipado) Gire el Dial-N-Wash (L) a la posición

de MAX según muestra la Figura 6. Consulte la sección Boquillas para la

varillapulverizadora.

NOTA: Para aplicar productos quimicos instale la boquilla negra de baja

presión y gire el Dial-N-Wash a la posición de MAX según muestra la Figura6.

4. Luego de usar productos químicos, coloque la manga de sifon de un recipiente

con agua limpia y succiónela a través del sistema de inyección química, a fin

de enjuagar el sistema completamente. Las bombas dañadas por productos

químicos no serán cubiertas por la garantía.

NOTA: Los productos químicos y los jabones no se expulsarán si la boquilla negra

para jabón no está instalada en la varilla pulverizadora.

65 - SP

Aplicación de productos químicos (detergente del tanque, si está equipado):

1. Retire el tapón del depósito de detergente (F, Figura 9) y llenar el depósito

con disolvente de limpieza detergente. Colocar la capucha en el tanque

deteregent. NOTA: Se usa 3,8 litros de solución química limpiadora por cada

26,5 litros de agua que sebombea.

2. Instale la boquilla negra de baja presión en el conector rápido de la lanza

(tubo rociador) y gire el regulador de presión ajustable (L) a la posición de

MAX según muestra la Figura 6. Consulte la sección Boquillas para la

varillapulverizadora.

NOTA: Para aplicar productos quimicos instale la boquilla negra de baja

presión y gire el regulador de presión ajustable a la posición de MAX según

muestra la Figura6.

3. Después del uso de productos químicos, llenar el depósito de detergente con

agua limpia y sacar agua limpia a través de sistema de inyección de productos

químicos para enjuagar el sistema completamente. Si permanecer productos

químicos en la bomba podría dañarse. Las bombas dañadas por productos

químicos no serán cubiertas por lagarantía.

NOTA: Los productos químicos y los jabones no se expulsarán si la boquilla negra

para jabón no está instalada en la varillapulverizadora.

ARRANQUE (FIG. (FIG. 10–13)

AVERTENCIA: Para reducir el riesgo de lesión, lea los manuales de

instrucciones de la lavadora a presión y del motor antes de poner en marcha

la unidad.

PELIGRO: Riesgo de inyección de líquido y laceración Cuando utilice

la configuración de alta presión, NO permita que el pulverizador entre

en contacto con personas, piel y ojos desprotegidos, ni con animales o

mascotas. Se producirán lesiones graves.

• Su lavadora opera el líquido con una presión y velocidad lo suficientemente

altas como para penetrar la carne humana y animal, y esto podría provocar una

amputación u otra lesión grave. Las pérdidas causadas por accesorios sueltos

o mangueras dañadas pueden provocar lesiones por inyección. NO TRATE LA

INYECCIÓN DE LÍQUIDO COMO SI FUERA UN SIMPLE CORTE. Consulte a un

médico de inmediato.

PELIGRO: Monoxido de carbono. Usar un motor en interiores lo matará en

minutes. El escape del motor contiene altos niveles de monóxido de carbono

(CO), un gas venenoso que no puede ver ni oler. Puede estar inhalando CO

aún si no huele los gases del escape del motor.

• La inhalación de vapores de escape causará lesiones graves o la muerte. El escape

del motor contiene monóxido de carbono, un gas inodoro que es fatal.

• Opere la lavadora a presión en un área bien ventilada. Evite los lugares cerrados

como garajes, sótanos, etc.

• Nunca opere la unidad en un lugar en el que haya otras personas o animales.

AVERTENCIA: Riesgo de incendio, asfixia y quemadura. Nunca llene el

tanque de combustible cuando el motor esté encendido o caliente. No fume

mientras llena el tanque.

• NUNCA llene el tanque de combustible por completo. Llene el tanque hasta

12,7 mm (1/2") por debajo de la parte inferior del cuello de llenado, a fin de

brindar espacio para la expansión del combustible. Limpie cualquier derrame de

combustible del motor y el equipo antes de poner en marcha el motor.

66- SP

• NO deje que las mangueras entren en contacto con el silenciador del motor, que

estará muy caliente, durante o inmediatamente después de usar la lavadora a

presión. La garantía NO cubrirá el daño a las mangueras que se produzca por el

contacto con superficies muy calientes del motor.

AVISO: Riesgo de daño a la propiedad. Nunca tire de la manguera de suministro

de agua para mover la lavadora a presión. Esta acción podría dañar la manguera

y/o la entrada de la bomba.

• NO use agua caliente, sólo agua fría.

• NUNCA cierre el suministro de agua mientras el motor de la lavadora a presión esté

encendido, esto dañaría la bomba.

• NO detenga la pulverización de agua durante más de dos minutos por vez. La

bomba opera en modo de derivación cuando no se presiona el disparador de la

pistola pulverizadora. Si la bomba queda en modo de derivación durante más de

dos minutos, sus componentes internos podrían dañarse.

Si no comprende estas instrucciones, sírvase contáctese con nuestro Departamento

de servicio al cliente llamando al www.simpsoncleaning.com

Antes de arrancar, refiérase al procedimiento de arranque en el manual de

su motor.

1. En una zona bien ventilada externa, agregue gasolina nueva, de alta calidad,

sin plomo, identificada en el surtidor de combustible con 86 octanos o más.

No llene en exceso. Limpie cualquier derrame de combustible del motor y del

equipo antes de poner el motor en marcha. Para informarse del procedimiento

correcto, consulte el manual del usuario del motor.

IMPORTANTE: Ethanol Shield

(se vende por separado) es un estabilizador de

combustible que ayuda a eliminar y prevenir los problemas relacionados con el

etanol en equipos de potencia. Siga las instrucciones en el envase y añadir a la

gasolina.

AVISO: Utilice a combustibles que contengan más de

10% de etanol no están aprobado para su uso en este

producto por reglamentos de la EPA y puede dañar la

unidad y anular la garantía.

2. Verifique el nivel de aceite del motor. Para informarse del procedimiento

correcto, consulte el manual del usuario del motor.

3. Conecte la manguera de agua a la fuente de agua. Abra la fuente de agua para

quitarle todo el aire a la manguera. Cuando haya un flujo de agua constante,

apague la fuente de agua.

4. Verifique que la malla del filtro (M) esté en la entrada de agua de la bomba.

NOTA: El cono hacis afuera.

5. Conecte el suministro de agua (N) a la entrada de la bomba. NOTA: El agua

suministrada debe tener un promedio de 19 L/min a 138 kPa (5 GPM a 20 PSI)

6. Conecte la manguera de alta presión (C) a la salida de la bomba(I).

67 - SP

AVERTENCIA: Para reducir la posibilidad de contaminación proteja

siempre el sistema contra la contracorriente cuando realice una conexión al

sistema de agua potable.

7. Seleccione la boquilla correcta para el trabajo a realizar. Refiérase a las Cómo

utilizar el tubo aplicador instrucciones en esta sección. NOTA: Si intenta

aplicar una solución química o de limpieza, refiérase a las instrucciones Cómo

emplear productos químicos y solventes para limpieza en esta sección.

8. Abra el suministro de agua.

AVISO: Riesgo de daño a la propiedad. La acción contraria podría dañar la bomba.

9. Elimine todo el aire de la bomba y la manguera de alta presión presionando el

disparador hasta que haya un flujo constante de agua.

10. Ponga el motor en marcha; refiérase al manual del motor para informarse del

procedimiento correcto.

AVERTENCIA: Riesgo de operación insegura. Si el motor no arranca

después de halar dos veces, apriete el disparador de la pistola para aliviar

la presión de la bomba. Hale del cable de arranque lentamente hasta sentir

cierta resistencia. Entonces, hale de él rápidamente para evitar el retroceso y

que se produzcan lesiones en las manos o los brazos.

NOTA: Si el nivel de aceite del motor es bajo, el motor no arrancará. Si el motor no

arranca, controle el nivel de aceite y agregue aceite según sea necesario.

11. Presione el gatillo de la pistola para iniciar el flujo del agua.

AVERTENCIA: Riesgo de operación insegura. Párese en una superficie

estable y agarre la pistola/varilla firmemente con ambas manos. Espere que

la pistola retroceda cuando la dispare.

12. Suelte el gatillo para detener el flujo de agua.

ADVERTENCIA: No permita que la unidad funcione durante más de dos

minutos sin que el gatillo de la pistola esté presionado. Esto podría causar un

sobrecalentamiento y daños a la bomba. Cuando la temperatura dentro de la

bomba se eleva demasiado, la válvula de descarga térmica se abre y libera un

chorro de agua de la bomba para reducir la temperatura interna. La válvula se

cierra por si misma después de esto.

PELIGRO: Riesgo de lesión por pulverización. Trabe el

bloqueador del disparador (O) cuando la pistola no esté en

uso, a fin de evitar la pulverización accidental.

APAGADO

1. Luego de cada uso, si usted ha utilizado productos

químicos, coloque la manga de sifon de detergente dentro

de un recipiente con agua limpia y succiónela a través del

sistema de inyección química, a fin de enjuagar el sistema completamente.

AVISO: Riesgo de daño a la propiedad. La acción contraria podría dañar la bomba.

2. Apagado del motor. Consulte el manual del usuario del motor.

AVISO: Riesgo de daño a la propiedad. NUNCA corte el suministro del agua

mientras el motor esté en marcha.

3. Corte el suministro del agua.

4. Presione el gatillo de la pistola rociadora para aliviar cualquier presión de agua

dentro de la manguera o la pistola rociadora.

68- SP

NOTA: El no liberar la presión del sistema no permitirá remover la manguera

de alta presión de la pistola rociadora o de la conexión a la bomba.

5. Ver la sección Almacenaje en este manual para informarse del

procedimientoadecuado.

MANTENIMIENTO

ADVERTENCIA: Riesgo de quemadura. Cuando realice el mantenimiento,

es posible que se exponga a superficies calientes, presión de agua o partes

movibles, que pueden causar lesiones graves o la muerte.

ADVERTENCIA: Riesgo de incendio. Siempre desconecte el cable de la

bujía, deje que el motor se enfríe y libere toda la presión del agua antes de

realizar cualquier tarea de mantenimiento o reparación. El motor contiene

combustible inflamable. No fume ni trabaje cerca de llamas mientras hace el

mantenimiento.

Para asegurar el funcionamiento eficiente y una larga vida de su lavadora a presión,

se debe preparar y seguir un programa rutinario de mantenimiento. Si la lavadora

a presión se usa en condiciones inusuales, como de alta temperatura o polvo, se

requiere un mantenimiento más frecuente.

MOTOR

Para todas las operaciones de mantenimiento del motor, refiérase a las

recomendaciones del fabricante en el manual del usuario del motor. NOTA: El

tapón de drenaje del motor está ubicado en la parte posterior de la unidad.

BOMBA

La bomba en esta unidad no requiere mantenimiento ni aceite. Si se presentase

algún problema con la bomba, contáctese con nuestro Departamento de servicio

al cliente llamando al www.simpsoncleaning.com.

CONEXIONES

Las conexiones en las mangueras de la presión, la pistola y la varita del aerosol se

deben limpiar regularmente y lubricar con la grasa ligera del aceite o del litio para

prevenir salida y daño a los anilloso.

LIMPIEZA DE LA BOQUILLA (FIG 14)

Si la boquilla comienza a obstruirse con materiales extraños como suciedad, se

puede generar una presión excesiva. Si se obstruye o restringe parcialmente, la

presión de la bomba pulsará. Límpie la boquilla inmediatamente usando el juego

limpiador provisto y las siguientes instrucciones:

1. Apague la lavadora a presión y corte el suministro

de agua.

2. Apriete el gatillo de la pistola para aliviar la presión del

agua.

3. Desconecte el tubo aplicador de la pistola.

4. Saque la boquilla (K) del extremo del tubo aplicador.

Elimine cualquier obstrucción de la boquilla con la

herramienta limpiadora para boquilla provista y lávela en

dirección contraria con agua limpia.

5. Para eliminar las partículas sueltas, dirija el chorro de

agua (N) de la boquilla por 30 segundos a la boquilla por su lado de salida.

69 - SP

6. Reinstale la boquilla en el tubo aplicador. Ajústela firmemente para evitar

pérdidas.

7. Reconecte el tubo aplicador a la pistola y abra la llave de agua.

8. Para probar la boquilla, ponga en marcha la lavadora a presión y gradúe la

boquilla del tubo aplicador para el máximo de presión.

CÓMO LIMPIAR EL FILTRO DE ENTRADA DEL AGUA (FIG. 10)

Este filtro de malla debe revisarse periódicamente y limpiarse cuando sea

necesario.

1. Quite el filtro agarrándolo firmemente del extremo y sáquelo de la entrada del

agua a la bomba, como se muestra.

2. Limpie el filtro enjuagándolo con agua por ambos lados.

3. Reinserte el filtro en la entrada de agua de la bomba. NOTA: La parte cónica

hacia arriba.

NOTA: No opere la lavadora a presión sin el filtro instalado adecuadamente.

ALMACENAJE

MOTOR

Vea las recomendaciones para el almacenaje en el Para todas las operaciones

de mantenimiento del motor, refiérase a las recomendaciones del fabricante en el

manual del usuario del motor.

PARA IMPEDIR PROLEMAS RELACIONADOS CON EL COMBUSTIBLE:

1. Agregue el Ethanol Shield

estabilizador (se vende por separado) para la

gasolina siguiendo las instrucciones del fabricante. Cuando agregue un esta-

bilizador para la gasolina, llene el tanque de combustible con gasolina fresca.

Si sólo está parcialmente lleno, el aire en el tanque promoverá el deterioro del

combustible durante el almacenaje. Si usted mantiene un recipiente con gaso-

lina para el reabastecimiento, asegúrese que sólo contiene gasolina fresca.

2. Después de agregar el estabilizador para la gasolina, ponga en marcha el

motor al aire libre por 10 minutos para asegurarse que la gasolina tratada

reemplazó a la gasolina no tratada en el carburador.

3. Gire la válvula de combustible a la posición CERRADA.

4. Siga haciendo funcionar el motor hasta que se pare por falta de combustible

en la taza de combustible del carburador. El tiempo de funcionamiento debe

ser menor que 3 minutos.

BOMBA

El fabricante recomienda que se utilice un SIMPSON

/ POWERWASHER

protec-

tor/protector de invierno para bombas cuando almacene la unidad por más de

30 días o cuando estén pronosticadas heladas. SIMPSON

/ POWERWASHER

protector de Invierno para bombas es respeta el medio ambiente.

NOTA: El uso de un protector de invierno para bombas ayuda a brindarle una

lubricación adecuada a los sellos internos de la bomba, independientemente de la

temperatura o el entorno.

AVISO: Riesgo de daño a la propiedad. Use sólo SIMPSON

/ POWERWASHER

Guardia de Bomba o equivalente. Otros productos que podrían ser corrosivas y / o

contener alcohol que puede causar daños a la bomba.

1. Apague la lavadora a presión y desconecte las mangueras de a bomba.

2. Desenrosque la válvula del frasco de la guardia de bomba y retire el sello.

70- SP

3. Vuelva a atornillar la válvula en el frasco.

4. Conecte el frasco a la entrada de la lavadora a presión.

5. Apriete el frasco para inyectar el contenido en la bomba.

6. Con interruptor de encendido, al mismo tiempo tirar de la cuerda de arranque

y apretar la botella. Repita hasta que toma protector fluido de la bomba sale.

NOTA: Este paso puede requerir dos personas.

LAVADORA A PRESIÓN

1. Drene toda el agua de la manguera de alta presión, enróllela y guárdela en la

base de la lavadora a presión.

2. Con la boquilla hacia abajo y la pistola y la varilla pulverizadoras en posición

vertical, apriete el disparador para drenar toda el agua de la pistola y la varilla.

Guárdelas en el soporte de la pistola.

3. Enrolle y fije la manguera del sifón de detergente para que no se dañe.

ACCESORIOS

PELIGRO: Riesgo de inyección de fluido. Al utilizar varas o pistolas de

repuesto con esta lavadora a presión, NO utiliza una vara y/o una combi-

nación de pistola/vara rociadora que sea más corta que la originalmente

suministrada con esta lavadora a presión, midiéndolas desde el extremo de

la boquilla de la vara hasta el gatillo.

AVISO: El uso de accesorios no recomendados con esta herramienta puede

resultar peligroso. Use solamente accesorios de marca ya que tienen una capacidad

nominal igual o mayor que la capacidad nominal de la lavadora a presión.

INFORMACIÓN DE SERVICIO

No regrese este producto al vendedor. Contáctese con nuestro Departamento

de servicio al cliente llamando al www.simpsoncleaning.com

GARANTÍA LIMITADA

LA GARANTÍA LIMITADA DE 90 DÍAS PARA COMPONENTES DE PRODUCTOS, CON EXCEPCIÓN DE

LA BOMBA

SIMPSON

, garantiza al comprador original que las ruedas, la pistola, la manguera, la

vara, las boquillas para rociado y otros componentes del equipo de lavado con agua a

presión cubiertos por esta garantía están libres de defectos en el material y la mano de

obra por un período de 90 días a partir de la fecha decompra.

GARANTÍ A LIMITADA DE UN AÑO PARA LA BOMBA

SIMPSON

le garantiza al comprador original que la bomba del equipo de lavado con

agua a presión cubierta por esta garantía está libre de defectos de fabricación en el

material y la mano de obra por un período de un año a partir de la fecha de compra. La

garantía limitada de un año se aplica únicamente alabomba.

GARANTÍ A LIMITADA DE CINCO AÑOS PARA LA ESTRUCTURA

SIMPSON

le garantiza al comprador original que la estructura del equipo de lavado

con agua a presión cubierta por esta garantía está libre de defectos de fabricación en el

material y la mano de obra por un período de cinco años a partir de la fecha de compra.

La garantía limitada de cinco años se aplica únicamente alaestructura.

SIMPSON

reparará o reemplazará, según su elección, los productos o componentes

que fallen dentro de los períodos de garantía mencionados anteriormente. El servicio

de mantenimiento se programará de acuerdo con el flujo de trabajo normal y el horario

71 - SP

comercial en el centro de mantenimiento, y la disponibilidad de las piezas de repuesto.

Todas las decisiones de SIMPSON

con respecto a esta garantía limitada serándefinitivas.

Esta garantía le concede derechos legales específicos; pueden existir otros derechos que

varíen según elestado.

GARANTÍA DEL MOTOR

El motor, el sistema de control de emisiones y los componentes relacionados están

cubiertos bajo los términos y condiciones señalados por la garantía del fabricante

del motor y es de exclusiva responsabilidad del fabricante del motor. Una copia de

la garantía del fabricante del motor ha sido proporcionado a usted con su sistema

de limpieza SIMPSON

. Por favor consulte la garantía del fabricante del motor para

procesar un reclamo u obtener el servicio al motor, el sistema de control de emisiones o

componentesrelacionados.

RESPONSABILIDAD DEL COMPRADOR ORIGINAL (USUARIO INICIAL):

• Si desea procesar una reclamación de garantía para su equipo de lavado con agua a

presión SIMPSON

, informe el problema al 1-877-362-4271 o cservice@fna-group.

com a fin de que lo autoricen y dirijan al centro de servicio autorizado más cercano

en suárea.

• Conserve el recibo de venta original de caja como comprobante de la compra para

el trabajo de lagarantía.

• Tenga un cuidado razonable en la operación y el mantenimiento del producto, según

se describe en los Manuales delusuario.

ESTA GARANTÍA NO CUBRE:

• Mercadería vendida como reacondicionada, utilizada como equipo de alquiler,

utilizada con fines comerciales o aplicaciones comerciales, modelos deexhibición.

• Mercadería dañada o que no funciona debido a desgaste común, uso incorrecto,

frío, calor, lluvia, humedad excesiva, calidad del agua, daño por congelamiento, uso

de productos químicos inadecuados, negligencia, accidente, no operar el producto

de acuerdo con las instrucciones provistas en los Manuales del usuario suministrado

con el producto, mantenimiento inapropiado, el uso de accesorios o dispositivos no

recomendados por SIMPSON

, o reparación o alteraciones noautorizadas.

• Los daños debidos a deterioro químico, sarro, óxido, la expansión térmica o

lacorrosión.

• Costos de reparación y transporte de mercadería que no estádefectuosa.

• Costos asociados con el montaje, el aceite requerido, ajustes u otros costos de

instalación yarranque.

• Piezas o accesorios prescindibles suministrados con el producto, que se espera

no funcionen o no se puedan utilizar luego de un período razonable de uso,

que pueden incluir, entre otros, resortes, boquillas, juntas tóricas, arandelas y

accesoriossimilares.

• Mercadería vendida por SIMPSON

que haya sido fabricada por otra compañía e

identificada como el producto de esa compañía, como motores a gasolina. En este

caso, y de existir, se aplicará la garantía del fabricante delproducto.

• ESTA GARANTÍA NO CUBRE PÉRDIDAS, DAÑOS NI GASTOS INCIDENTALES,

INDIRECTOS O RESULTANTES QUE PUEDAN SURGIR DE CUALQUIER

DEFECTO, FALLA O FUNCIONAMIENTO INCORRECTO DEL PRODUCTO.

Algunos estados no permiten la exclusión o limitación de los daños incidentales o

resultantes, por lo que la limitación o exclusión anterior puede no aplicarse austed.

• LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS DE COMERCIALIDAD O

IDONEIDAD PARA UN PROPÓSITO DETERMINADO, SE LIMITAN A DOS AÑOS

A PARTIR DE LA FECHA DE LA COMPRA ORIGINAL. Algunos estados no

permiten limitaciones sobre el período de duración de una garantía implícita, por lo

que las limitaciones anteriores pueden no aplicarse austed.

72- SP

GUÍA DE DIAGNÓSTICO DE

PROBLEMA CAUSA CORRECCIÓN

El motor no

arranca (vea

el diagnóstico

de problemas

en el manual

del usuario

del motor)

Sin combustible Agregar combustible fresco

Acumuláción de presión

después de tirar dos veces

de la cuerda del arrancador

o después de iniciar su uso

Apriete el gatillo de la pistola

para aliviar la presión

La leva de cebado (choke)

está en la posición

de "No Choke"

Mueva la leva de cebado a

la posición de "Choke"

El cable de la bujía

está desconectado

Conecte el cable de la bují

El interruptor del motor

está en apagado en

la posición "OFF"

Encienda el motor moviendo el

interruptor a la posición "ON".

La leva de cebado (choke)

está en la posición de

"Choke" cuando el motor

está "caliente" o ha

estado expuesto al calor

por un largo periodo.

Mueva la leva de cebado (choke)

a la posición de "No Choke".

No hay

presión o

está baja al

comenzar

a usar

La boquilla del tubo

aplicador no está graduada

para alta presión

Refiérase a las instrucciones

para el Uso del Tubo Aplicador

en la sección Operación

Poca agua en el suministro El suministro de agua debe

tener por lo menos 19 L/min a

138 kPa (5 GPM a 20 PSI)

Fuga en la conexión de la

manguera de alta presión

Repare la fuga. Aplique cinta

selladora si fuese necesario

Boquilla obstruida Refiérase a las instrucciones

para el Limpiador de Boquillas

en la sección Mantenimiento

73 - SP

PROBLEMA CAUSA CORRECCIÓN

No hay

presión o

está baja al

comenzar

a usar

La malla filtrante de

agua está obstruida

Elimine la obstrucción y limpie

la malla filtrante. Refiérase

a las instrucciones para el

Cómo Limpiar El Filtro De

Entrada Del Agua en la

sección Mantenimiento

Aire en la manguera Apague el motor, luego corte el

suministro de agua y desconéctelo

de la entrada a la bomba. Abra

el suministro de agua para

eliminar todo el aire que haya en

la manguera. Cuando el flujo de

agua sea constante, cierrérrelo,

conéctelo a la entrada de la

bomba y ábralo. Apriete el gatillo

para eliminar el aire restante

La leva de cebado

(choke) está en la

posición de "Choke"

Mueva la leva a la posición

de "No Choke"

La manguera de alta

presión es demasiado larga

Utilice una manguera de

alta presión de menos

de 30 m (100pies)

No succiona

productos

químicos

El tubo aplicador no está

graduado para baja presión

Vea el procedimiento para

el Uso del Tubo Aplicador

en la sección Operación

El filtro de productos

químicos está obstruído

Limpie el filtro.

La malla para químicos

no está en la solución

limpiadora

Asegúrese que el extremo de la

manga de sifon de detergente

esté sumergida completamente

en la solución limpiadora.

El producto químico está

demasiado espeso

Diluya más el producto

químico. Debe tener la misma

consistencia del agua

La manguera de alta

presión es demasiado larga

Alargue la manguera de

suministro de agua en vez de

la manguera de alta presión

Acumulación de sedimentos

químicos en el inyector

Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

74- SP

PROBLEMA CAUSA CORRECCIÓN

No hay

presión o está

baja después

de un tiempo

normal de uso

Sello o empaquetadura

gastada

Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

Válvulas gastadas

u obstruídas

Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

Pistón de descarga gastado Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

Agua

goteando por

la conexión

de la pistola /

tubo aplicador

Anillo "O" gastado o roto Revíselo y cámbielo

Acople de manguera flojo Ajústelo

Agua

goteando de

la bomba

Acoples flojos. Ajústelo

Empaquetaduras del

pistón gastadas

Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

Anillo "O" gastados o rotos Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

Cabezal de la bomba

o tubos dañados por

congelamiento

Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

La bomba

pulsa

Boquilla obstruida Refiérase a las instrucciones

para el Limpiador de Boquillas

en la sección Mantenimiento

Internet Address: www.simpsoncleaning.com

Warranty Registration via Internet

Adresse Internet:

www.simpsoncleaning.com

Enregistrement de la garantie par Internet

Sitio Address:

www.simpsoncleaning.com

Registro Garantía mediante Internet

FNA Group, Inc.

7152 99th Street

Pleasant Prairie, WI 53158

Made in U.S.A. of foreign and domestic components

Fabriqué aux États-Unis avec des composants nationaux et étrangers

Hecho en EE.UU utilizando componentes domésticos e importados

Simpson PS4240 Powershot Gas Pressure Washer Powered

Product's Documents

Instruction Manual

Specifications

Simpson PS4240 Questions and Answers
