Tripp Lite BP240V65L series ±120VDC External Battery Cabinet User Manual

SmartOnline

S3M 3-Phase UPS Systems

PRODUCT REGISTRATION

chance to win an ISOBAR

surge

protector in our monthly drawing!

Tripplite.Eaton.com/warranty

Español 69

Français 137

Purchased product

may differ from image.

Models:

BP240V65

BP240V65-NIB

BP240V65L

BP240V65L-NIB

BP240V100

BP240V100-NIB

BP240V100L

BP240V100L-NIB

Extended-Run Battery Cabinets

Table of Contents

1. Introduction 3

1.1 Features 3

1.2 UPS and Battery Cabinet 4

Compatibility Chart

2. Important Safety Instructions 5

2.1 Installation and Location Warnings 5

2.2 Connection Warnings 5

2.3 Battery Warnings 6

2.4 Standards Compliance 6

3. Battery Cabinet Installation 7

3.1 Preparation 7

3.2 Transportation 7

3.3 Mechanical Check 7

3.4 Package Contents 8

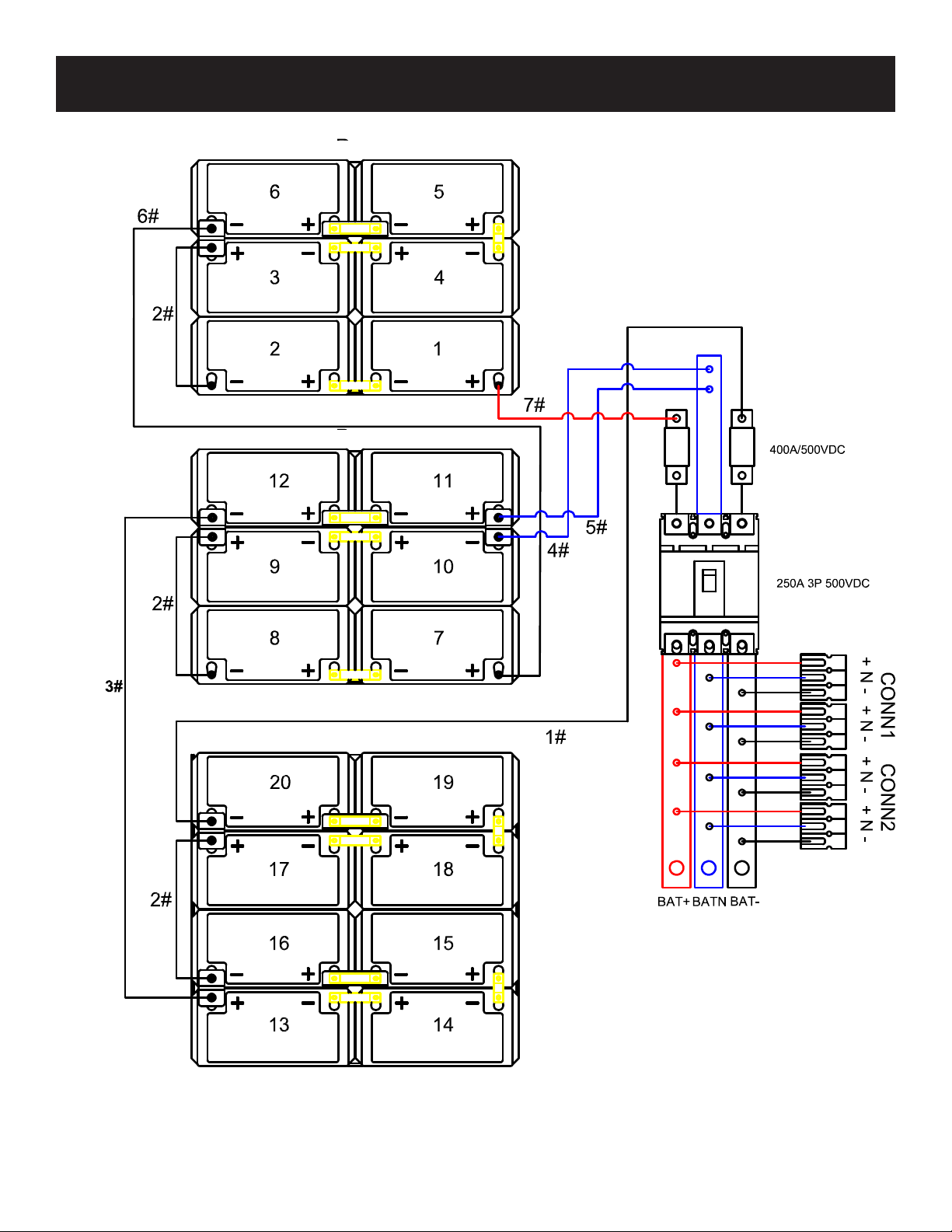

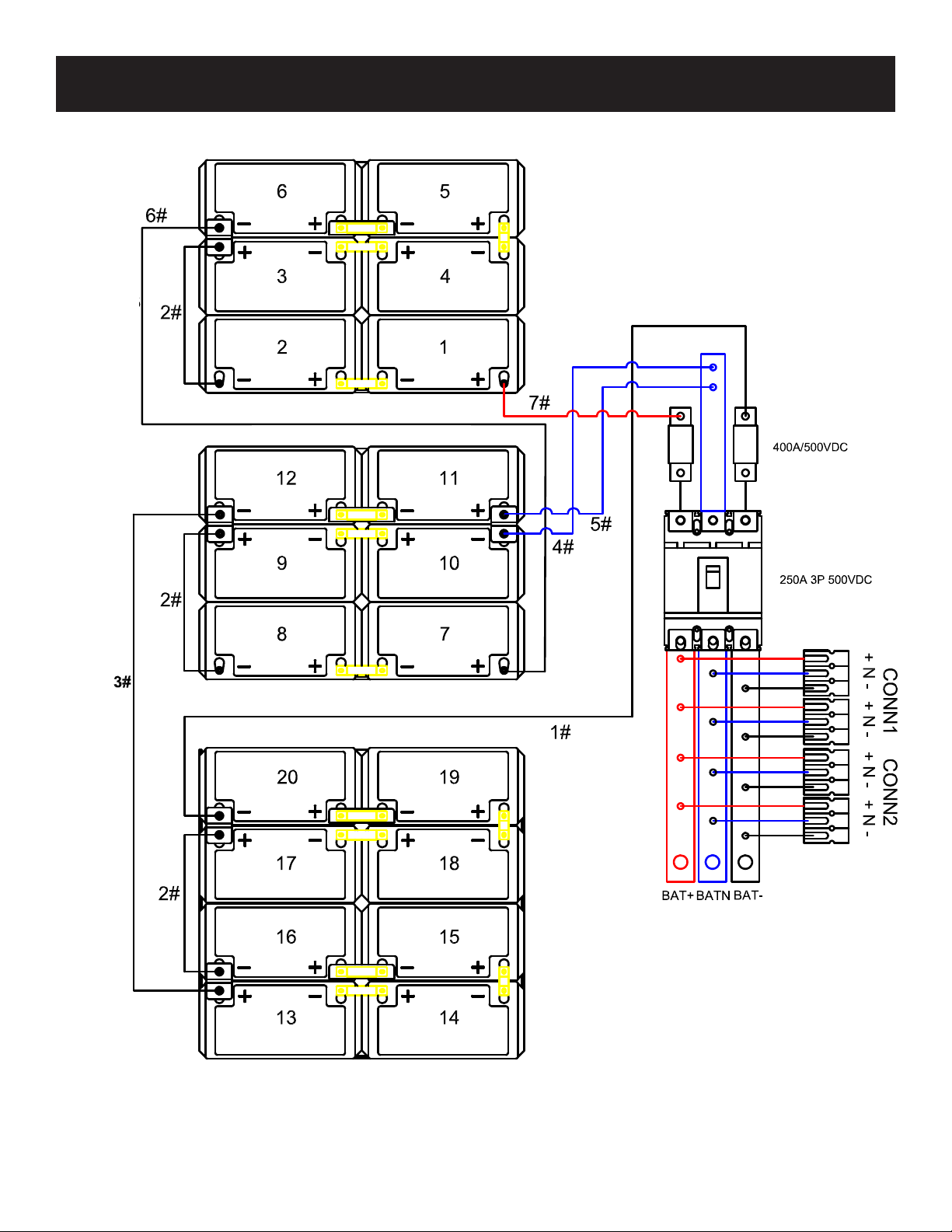

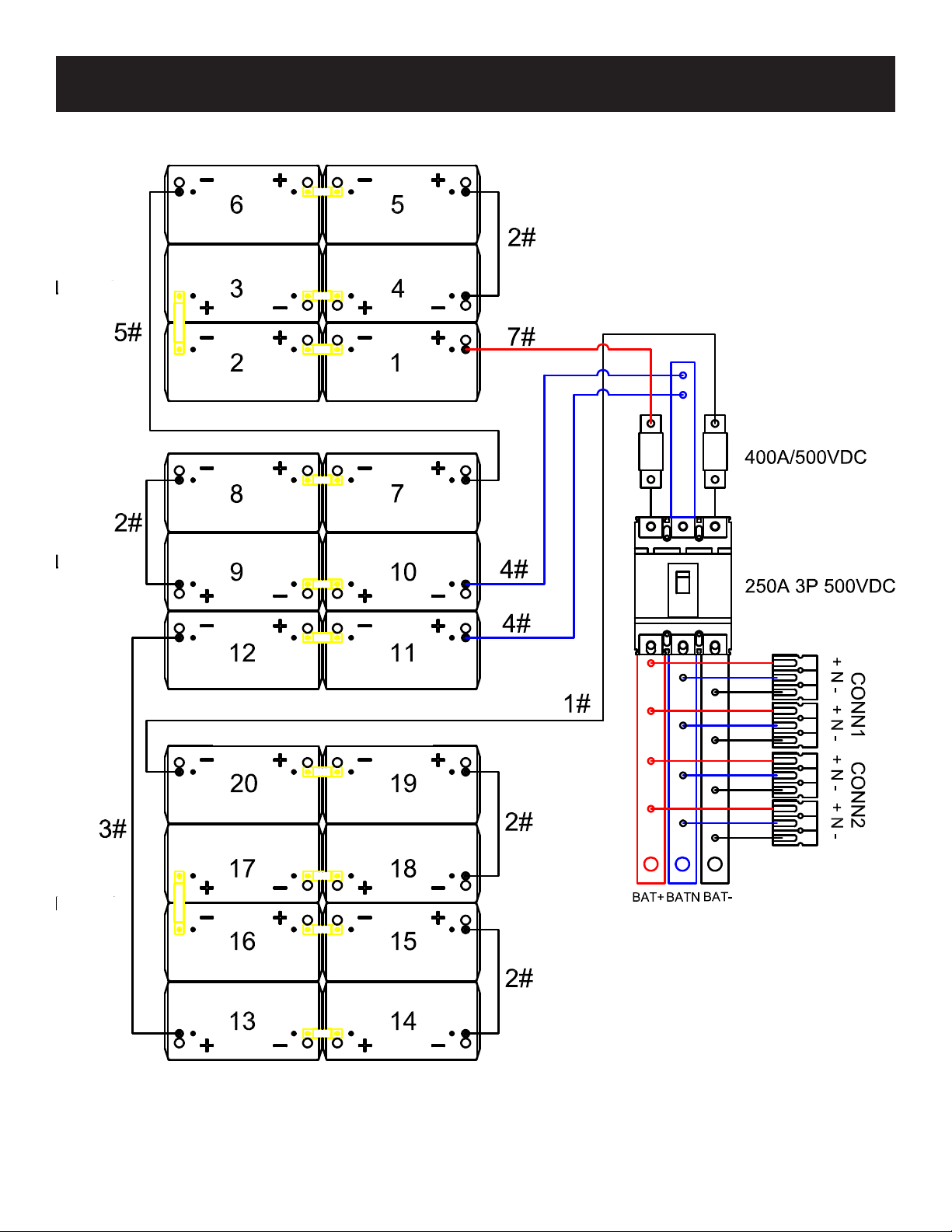

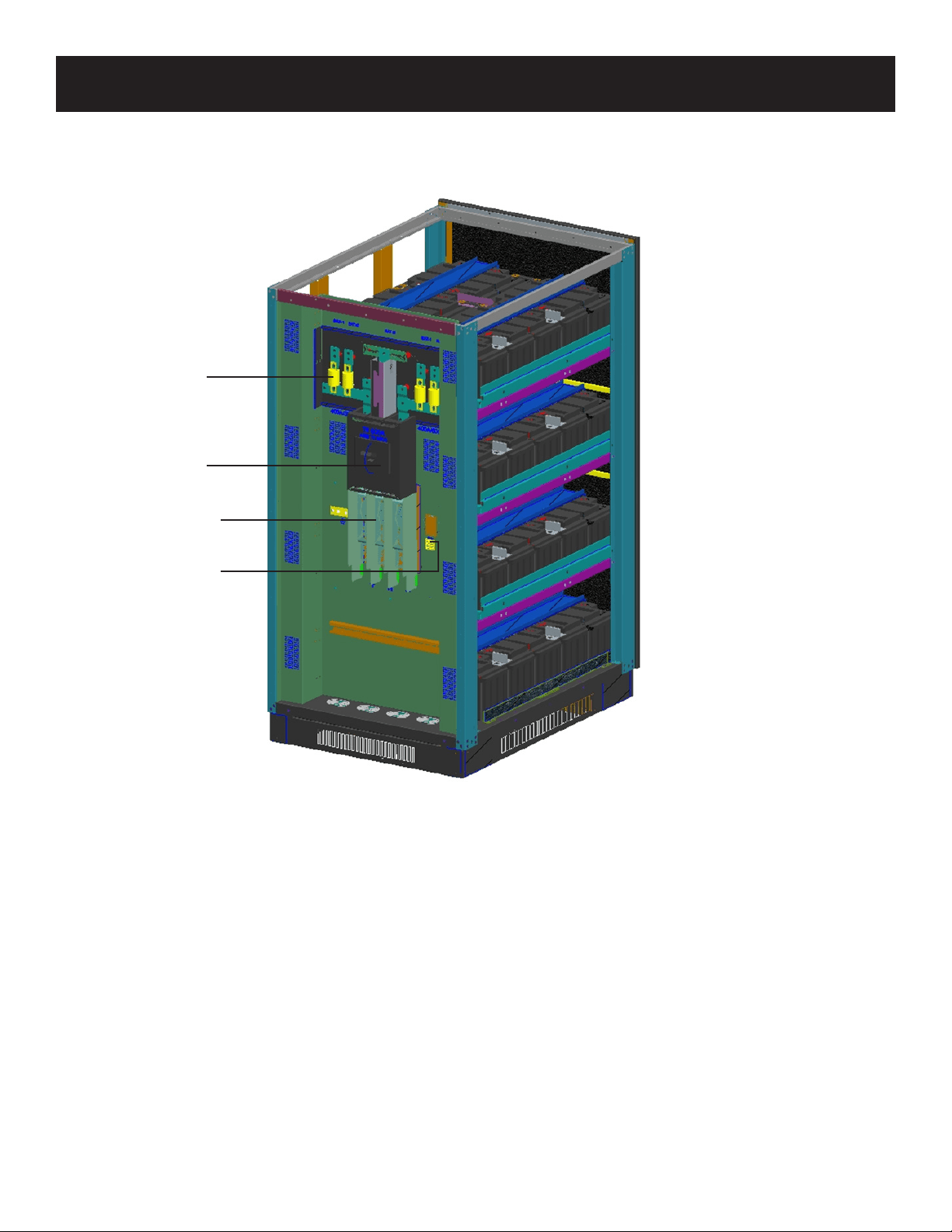

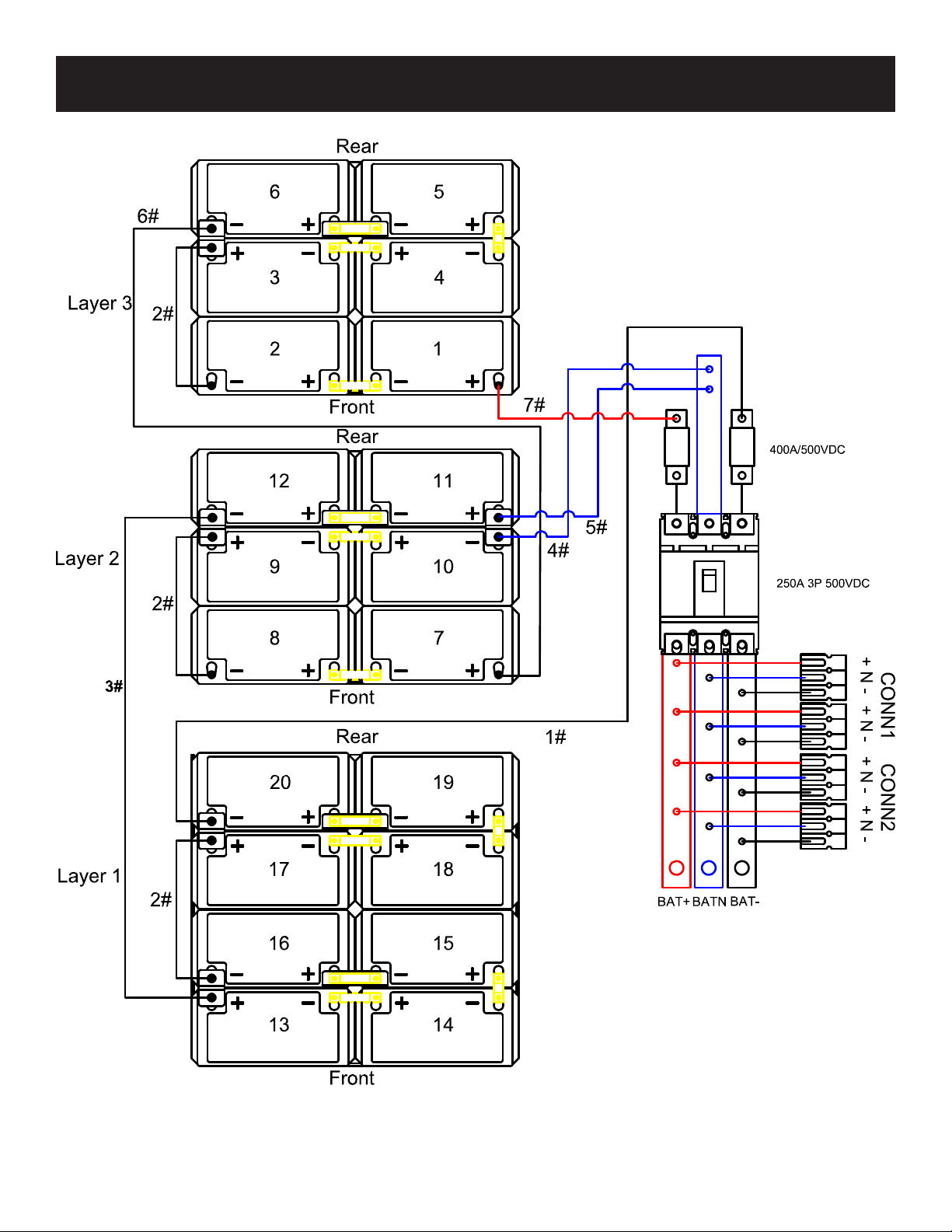

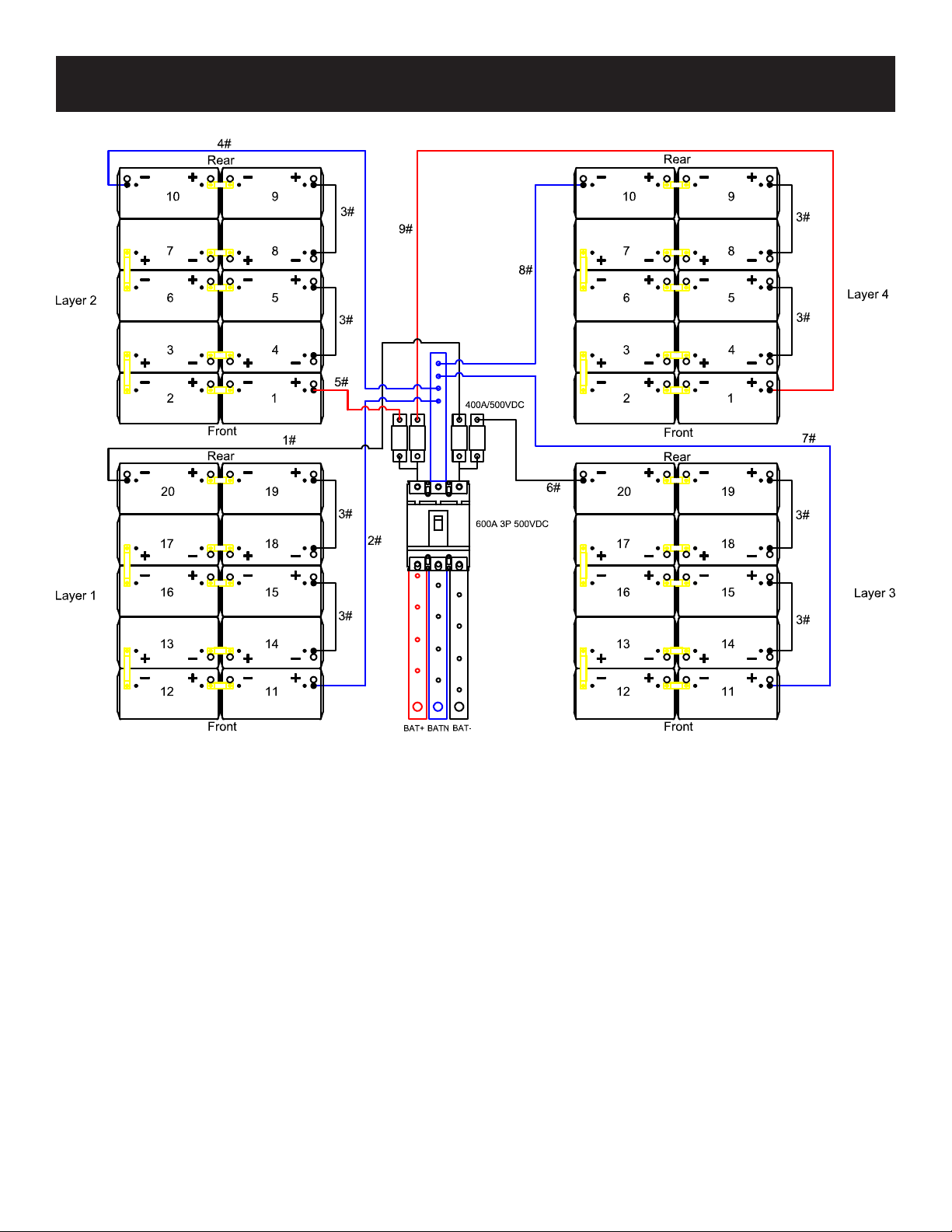

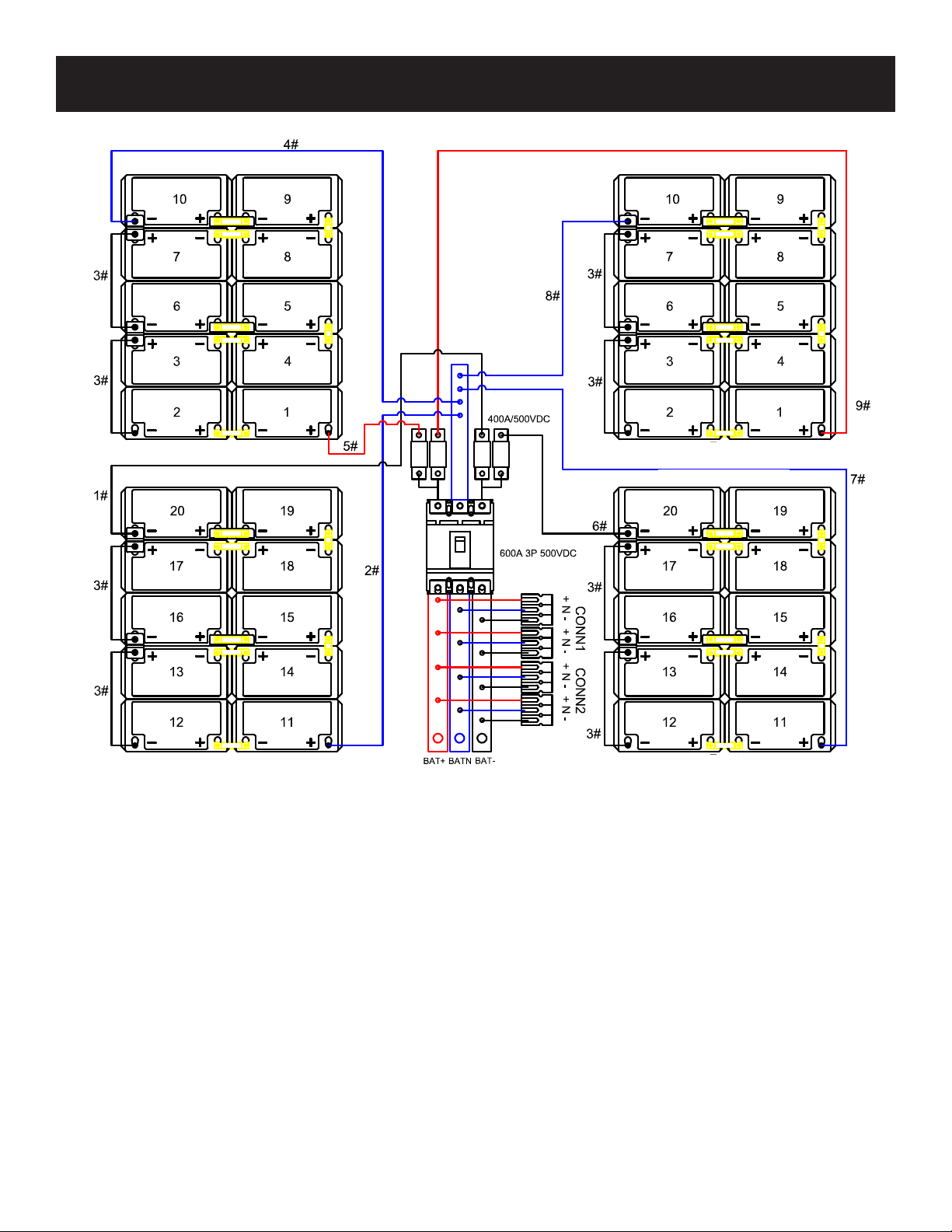

3.5 Internal Wiring (Typical) 8

3.6 Battery Cabinet Placement 9

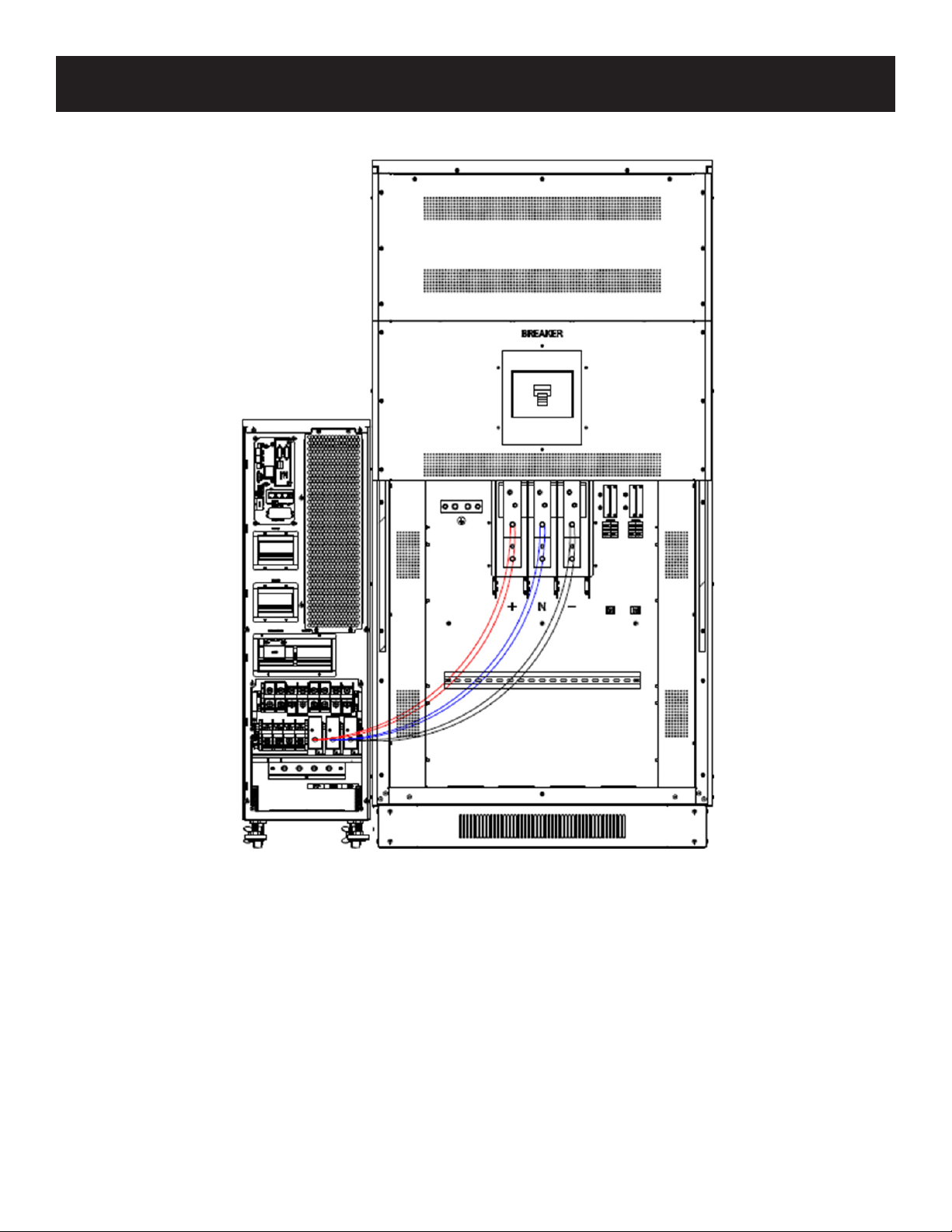

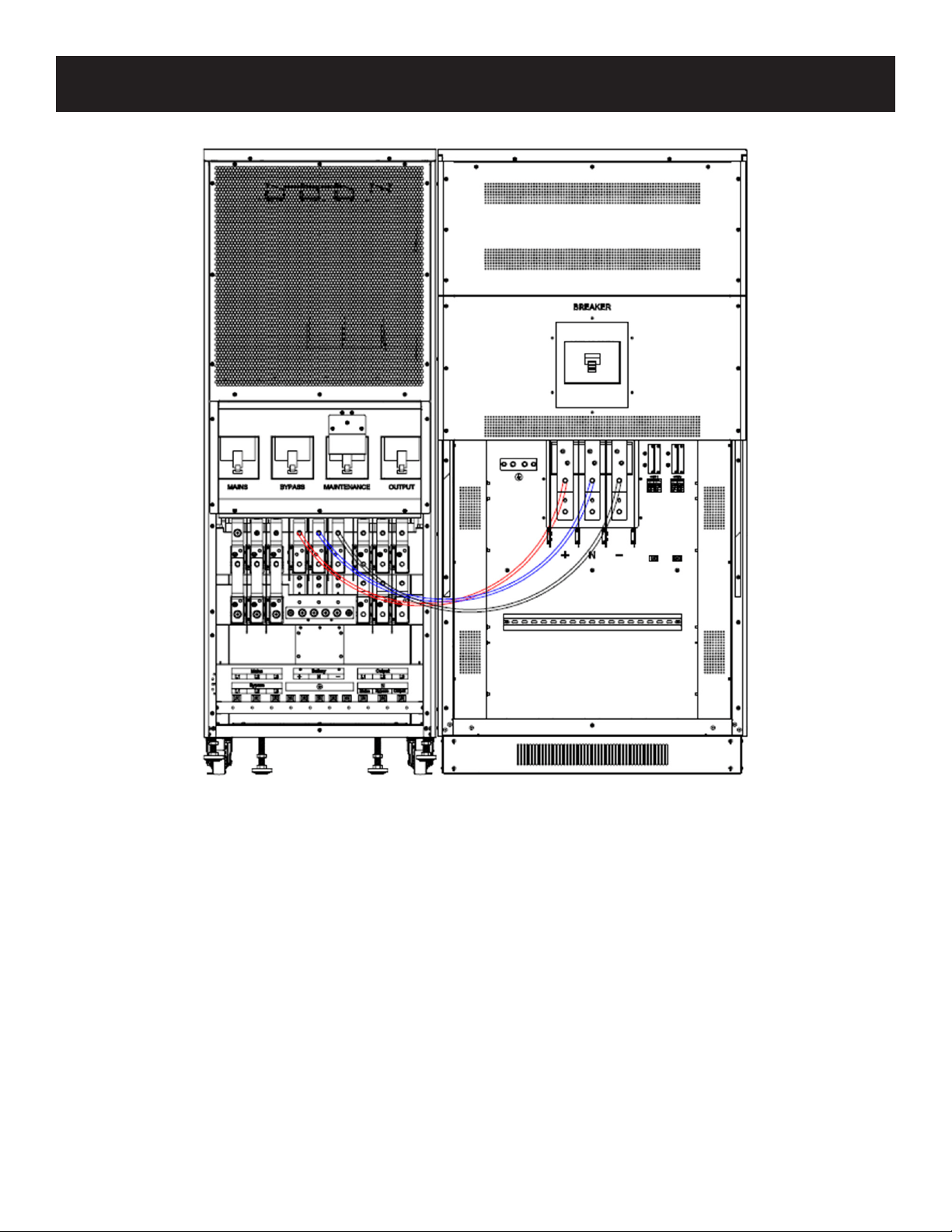

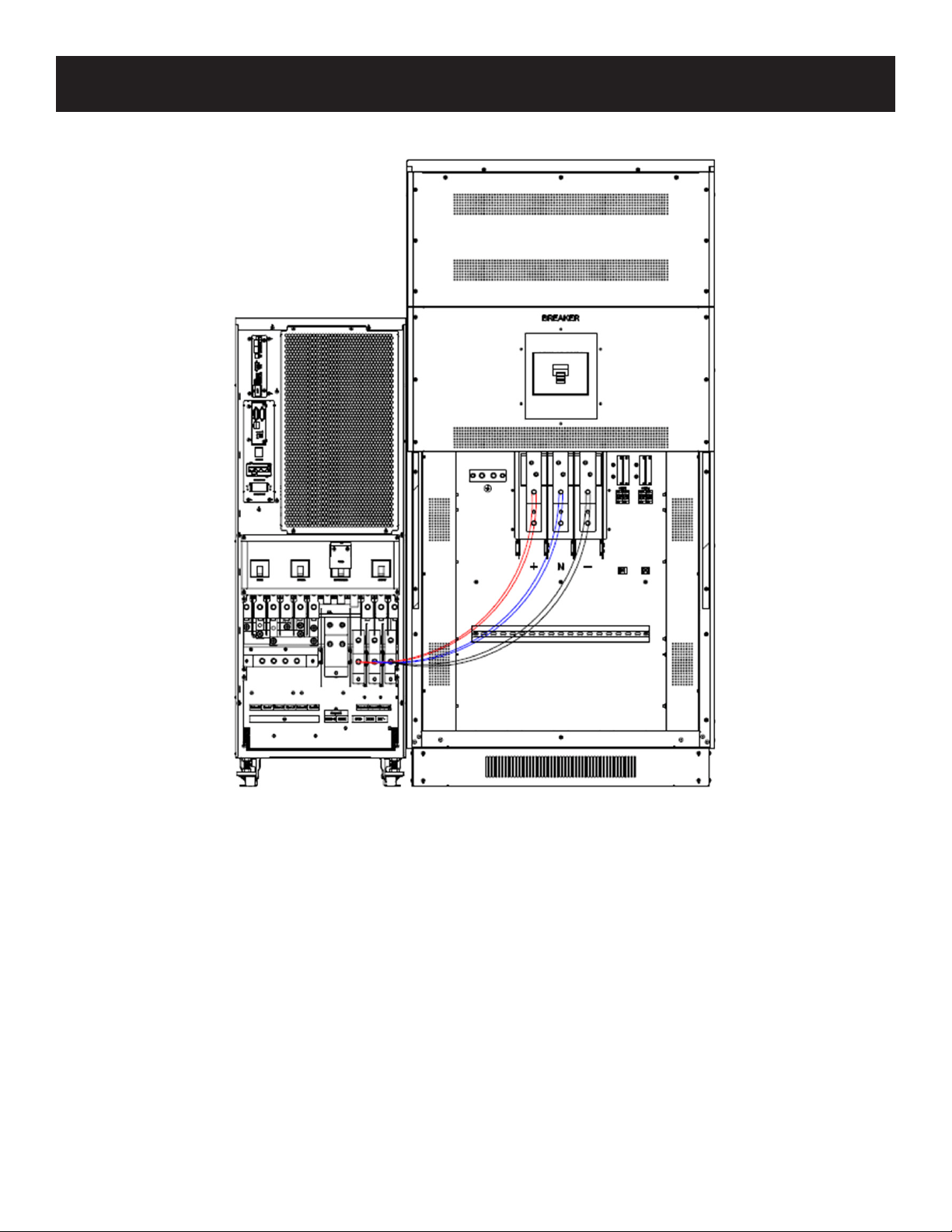

3.7 Electrical Connection 9

3.8 Final Electrical Check 10

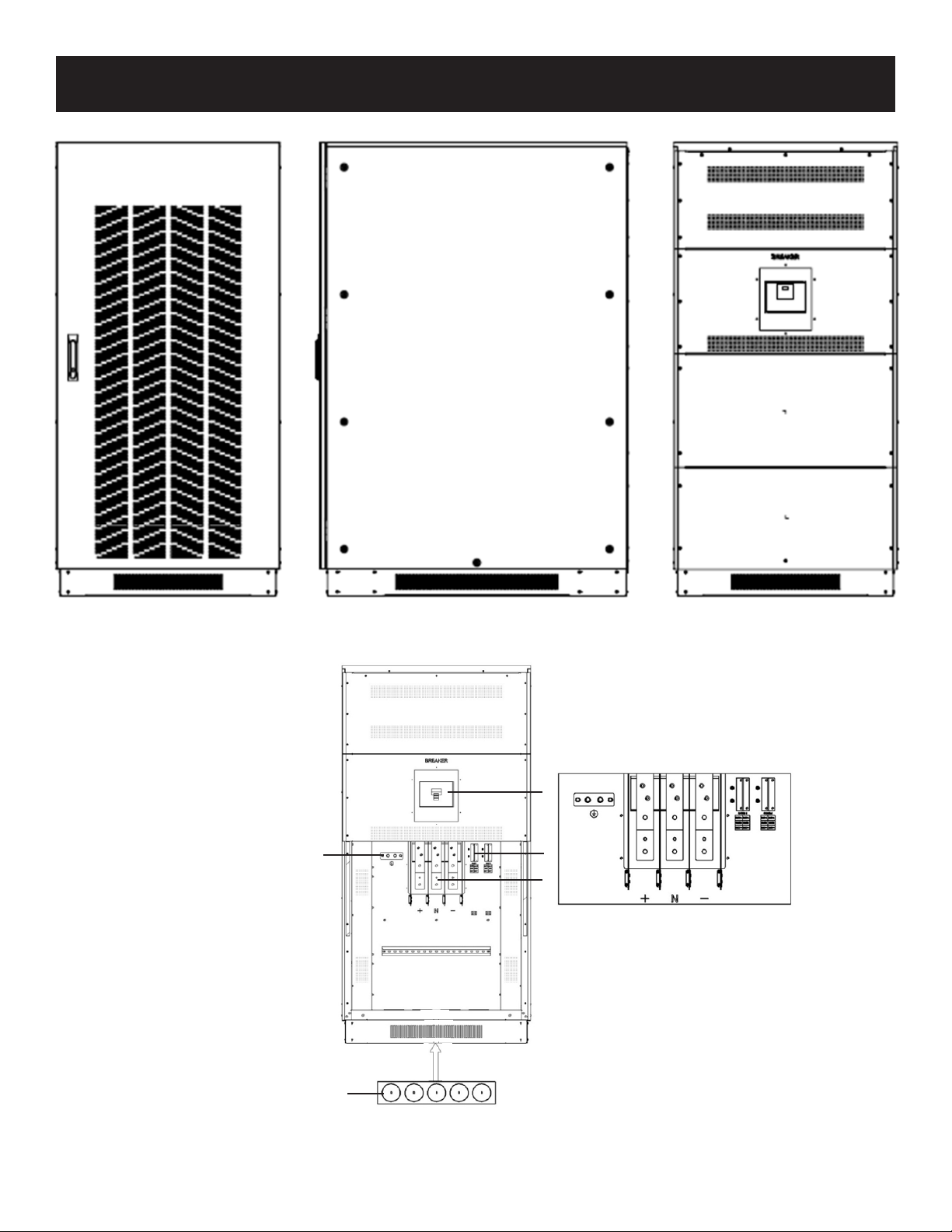

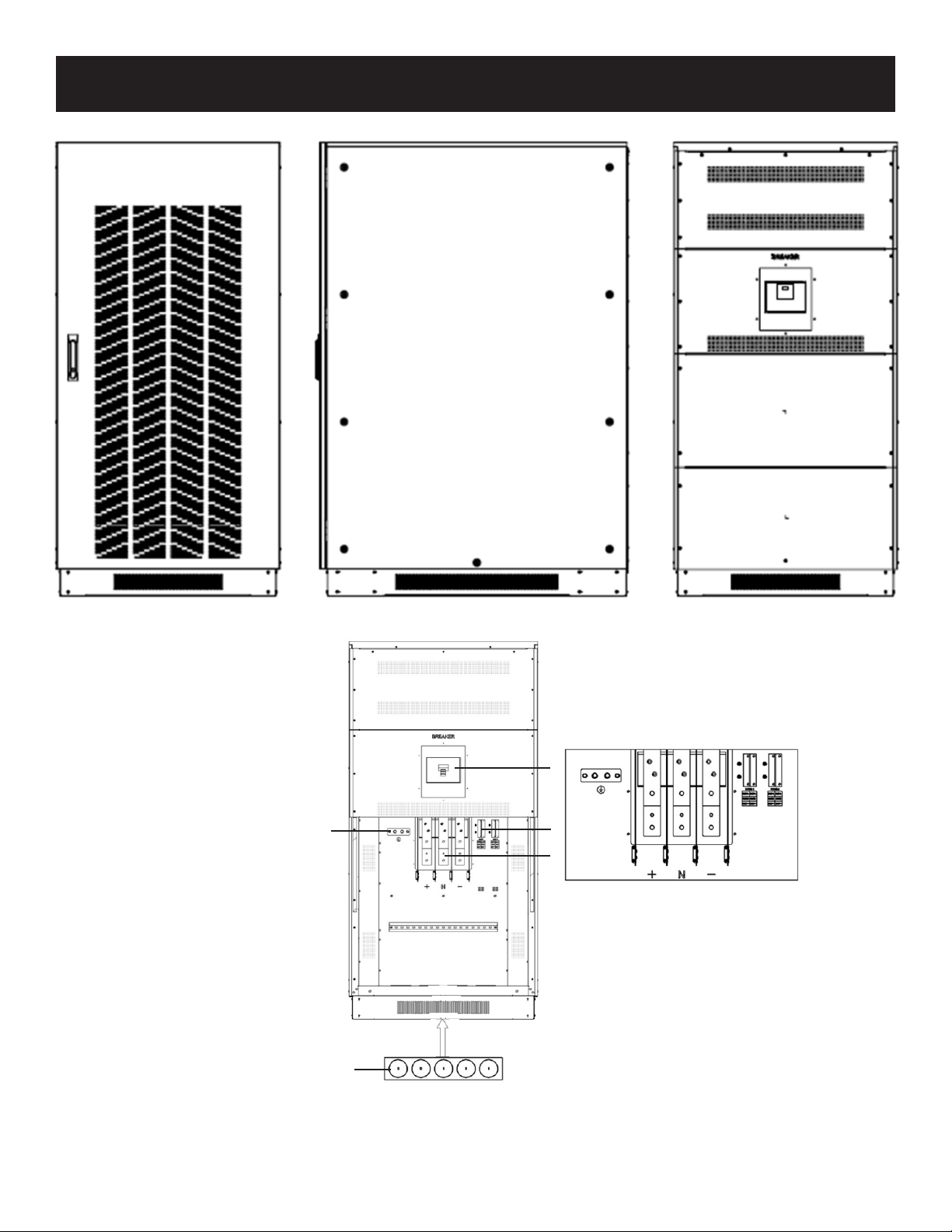

4. Mechanical Data 10

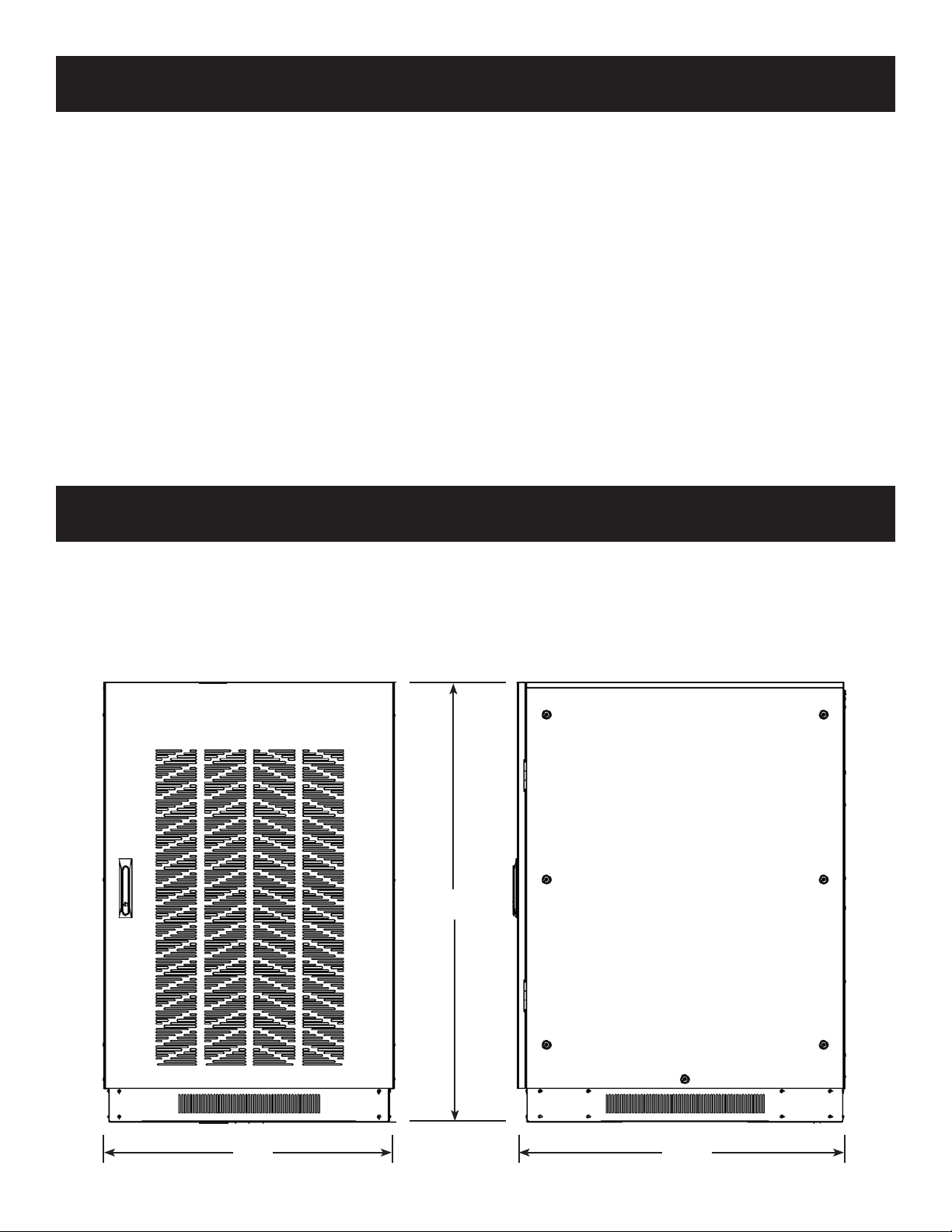

4.1 Physical Measurements 10

4.1.1 Dimensions for BP240V65, 10

BP240V65-NIB, BP240V100,

BP240V100-NIB

4.1.2 Dimensions for BP240V65L, 12

BP240V65L-NIB, BP240V100L,

BP240V100L-NIB

4.2

Physical Requirements (All Models)

5. Installation 15

5.1 Unpacking and Inspection 15

5.2 Selecting Installation Position 16

5.3 Power Cables 17

5.3.1 Cable Sizes 17

5.4 Battery Cabinet Connections – 17

Models BP240V65, BP240V65-NIB,

BP240V100, BP240V100-NIB

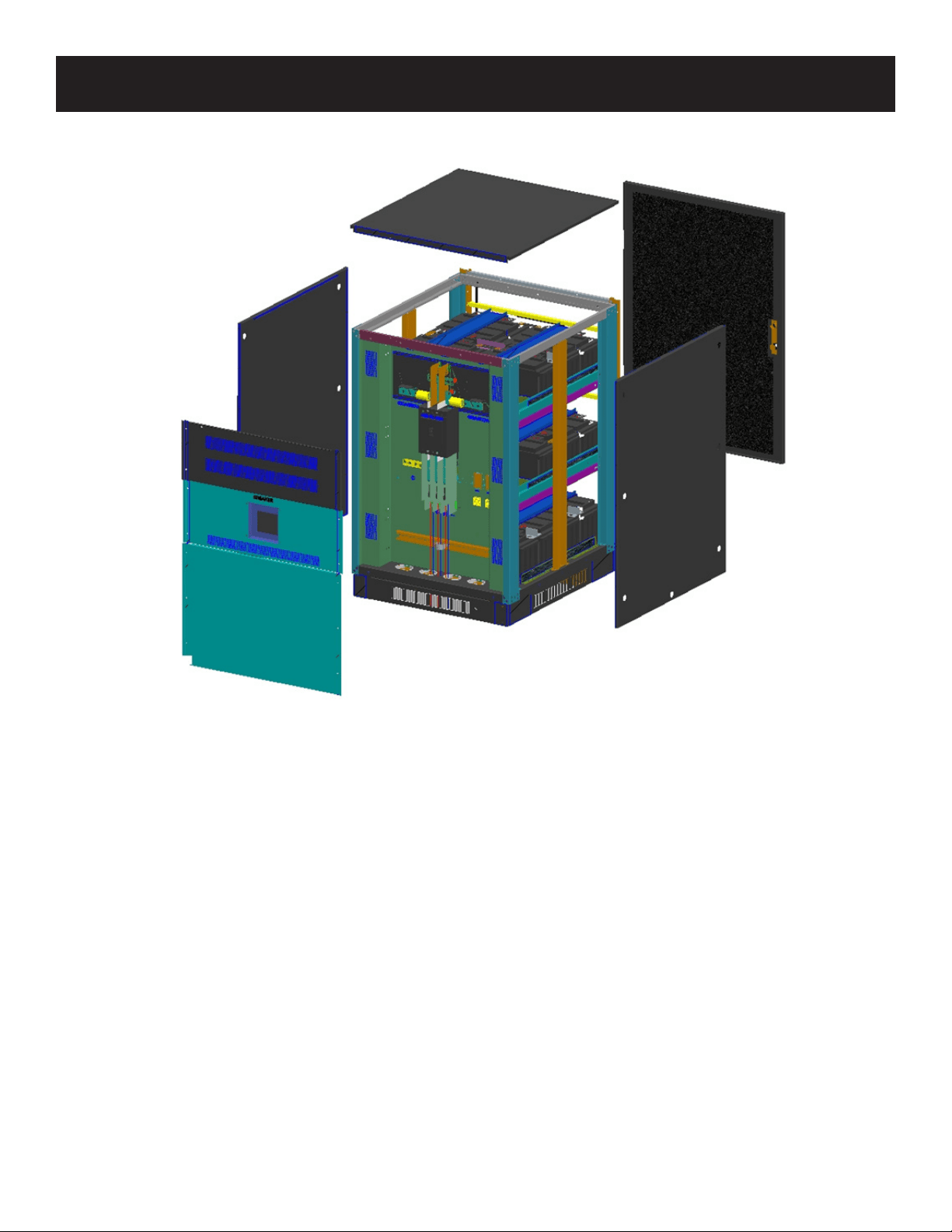

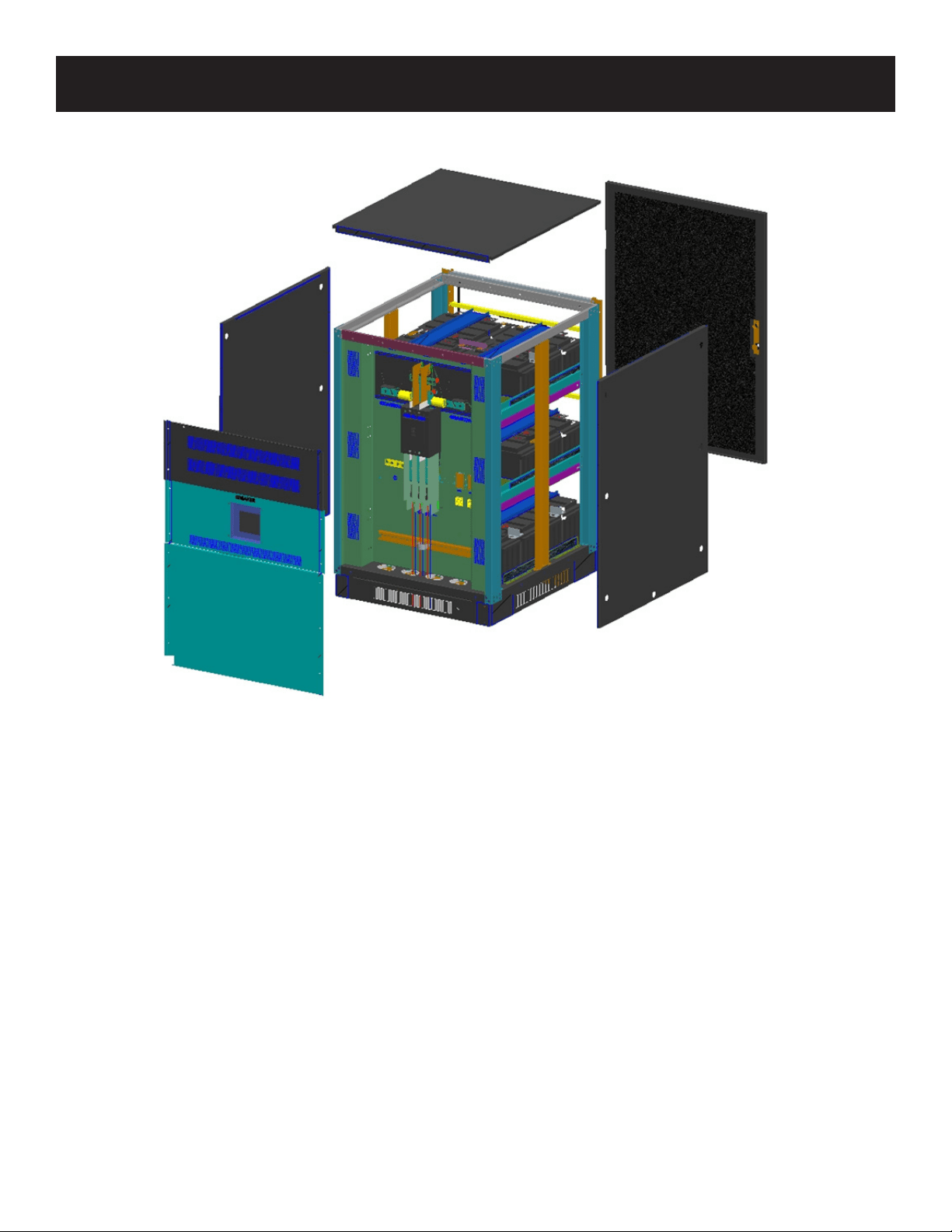

5.4.1 Remove the Chassis Shell 18

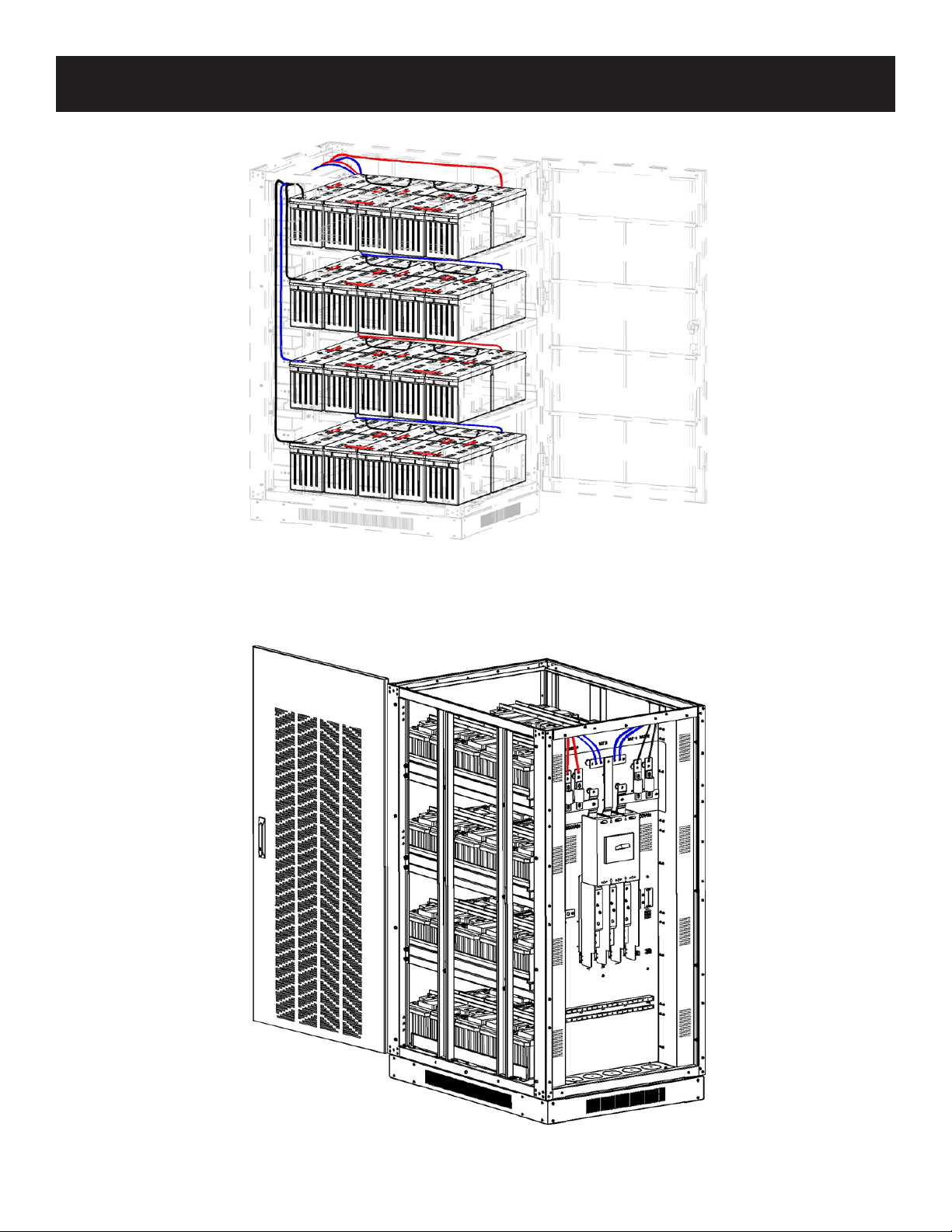

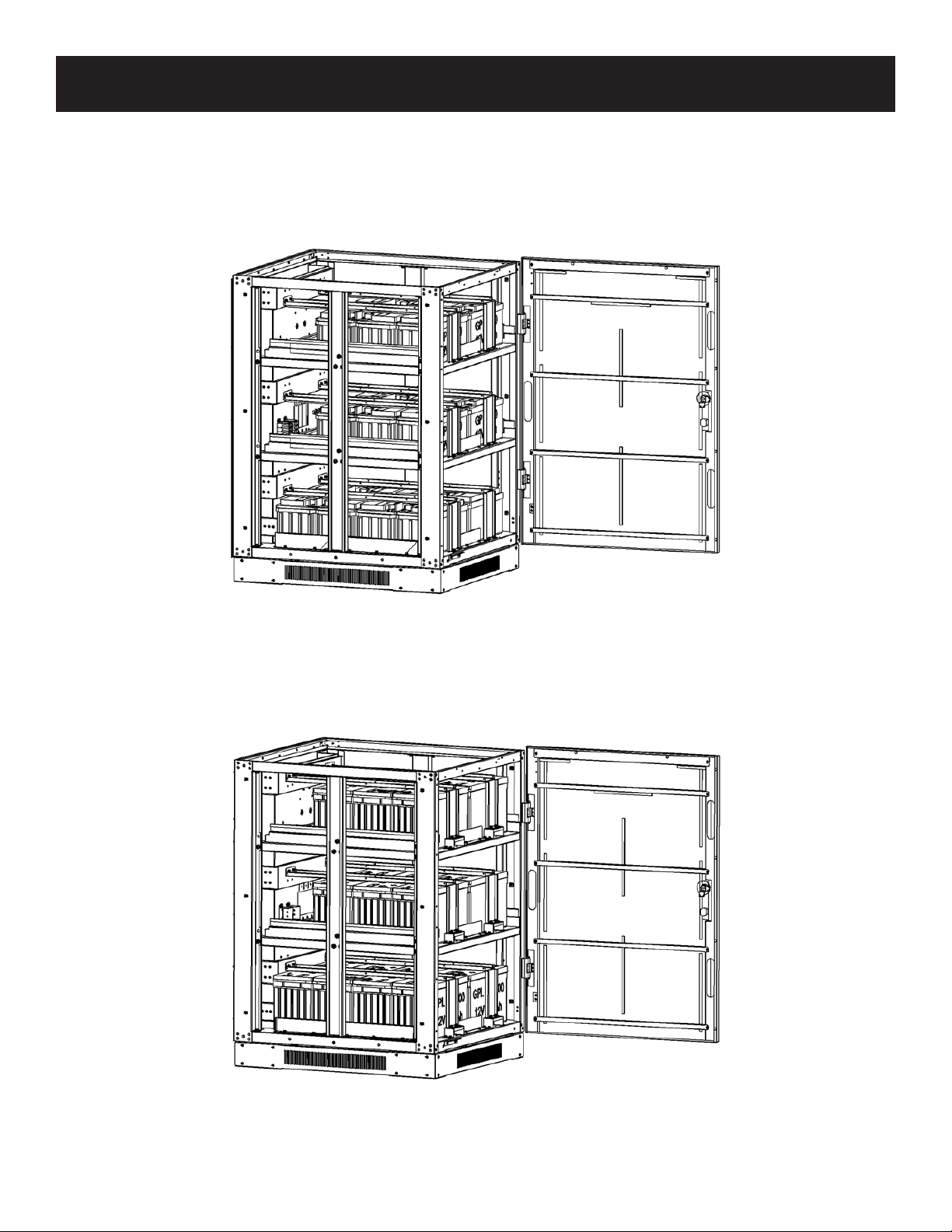

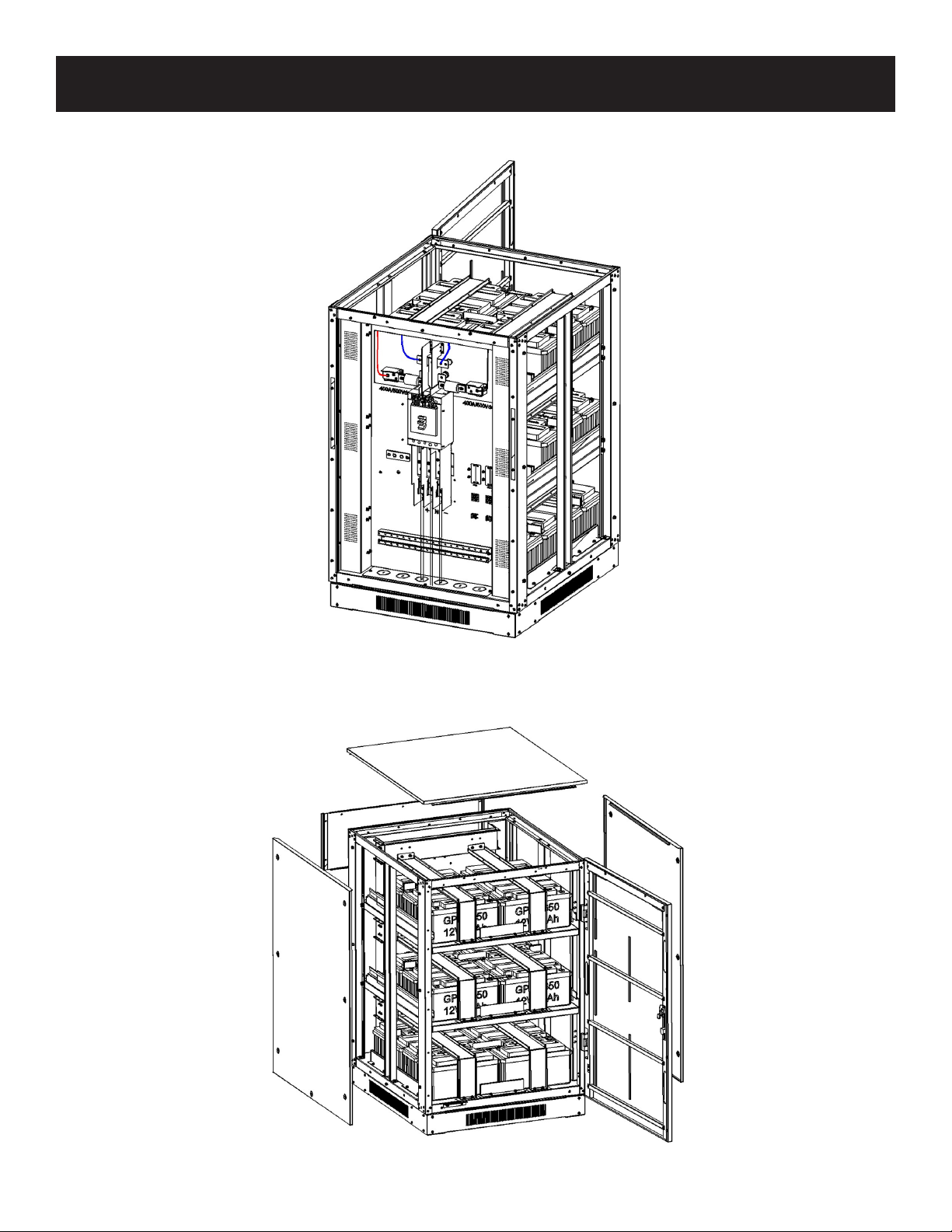

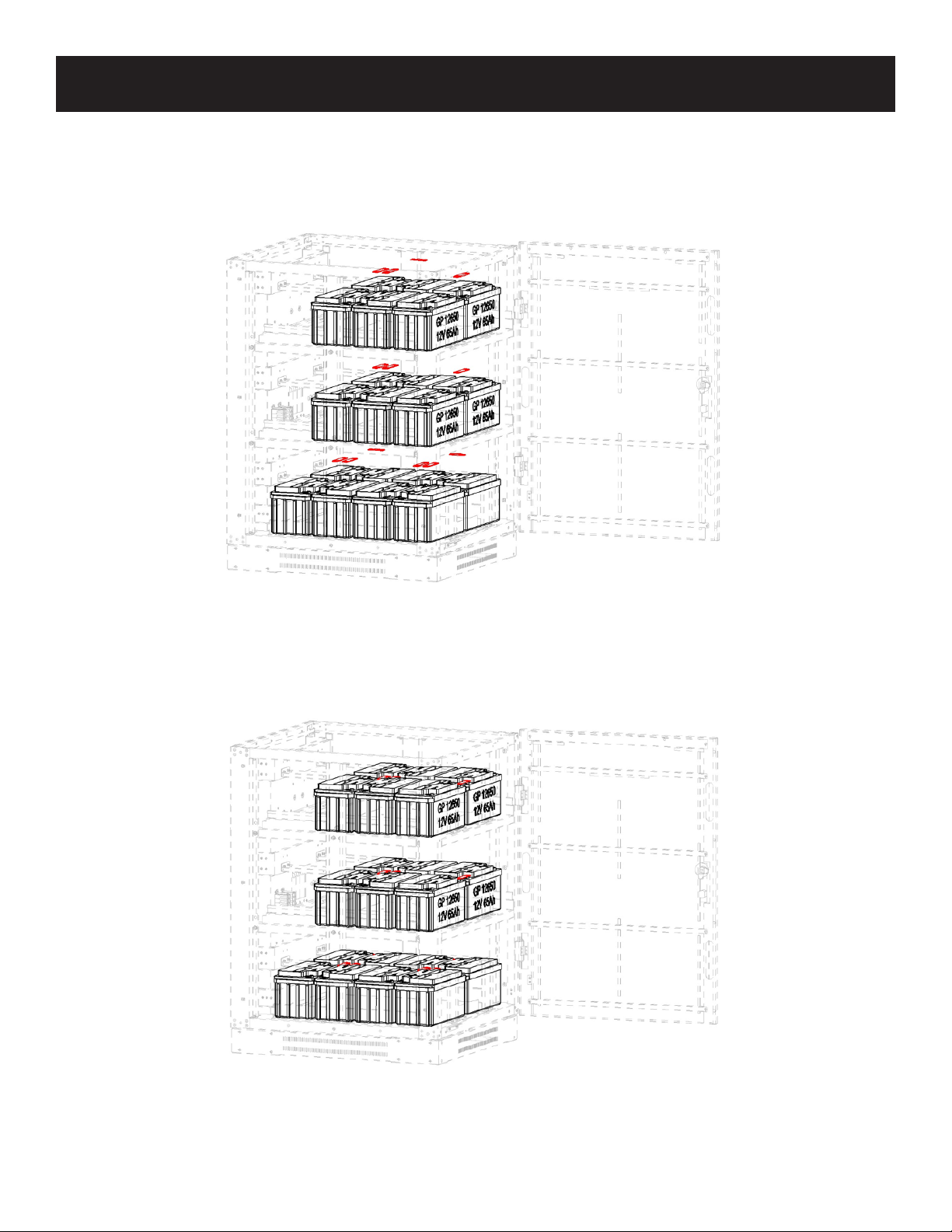

5.4.2 Battery Installation 18

and Connection

5.4.2.1 Battery Installation 22

and Setup: Models

BP240V65-NIB,

BP240V100-NIB

5.5 Battery Cabinet Connections – 32

Models BP240V65L,

BP240V65L-NIB, BP240V100L,

BP240V100L-NIB

5.5.1 Remove the Chassis Shell 32

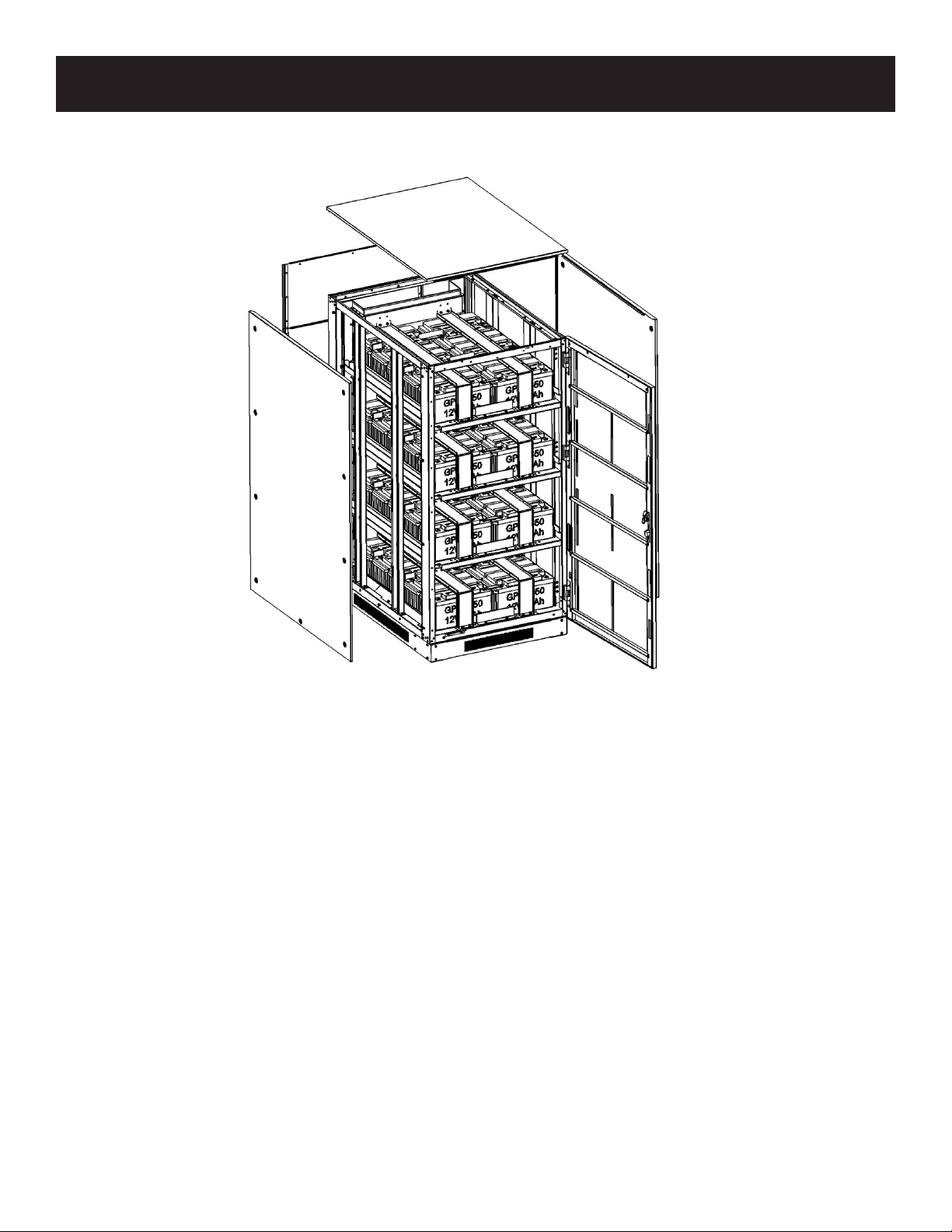

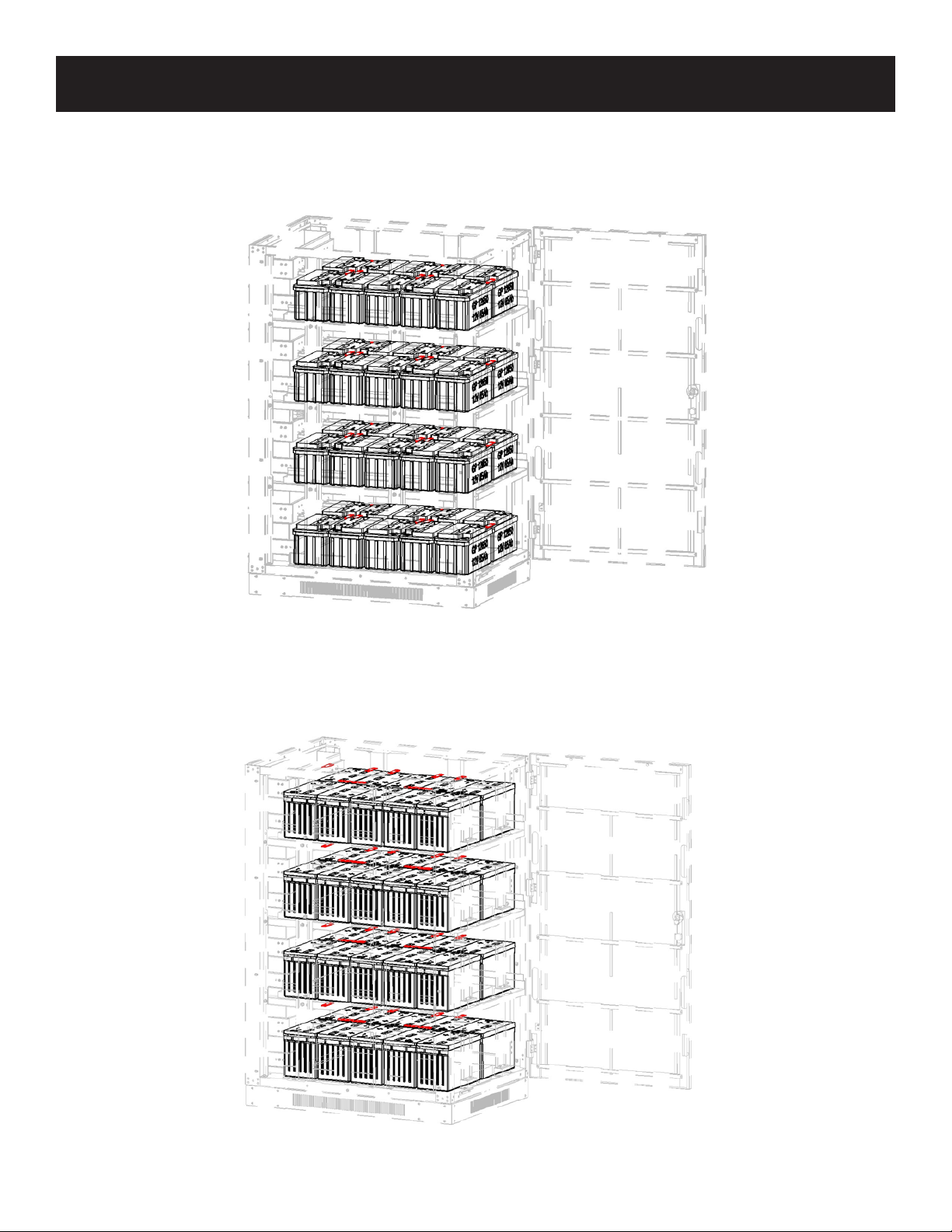

5.5.2 Battery Installation and 33

Connection

5.5.2.1 Battery Installation 37

and Setup: Models

BP240V65L-NIB,

BP240V100L-NIB

5.6

Multiple Battery Pack

Connections

6. Operation and Conguration 52

of S3M UPS Models

and Battery Cabinets

6.1 S3M UPS Compatibility with 52

BP240V65 to BP240V100L

Battery Cabinets

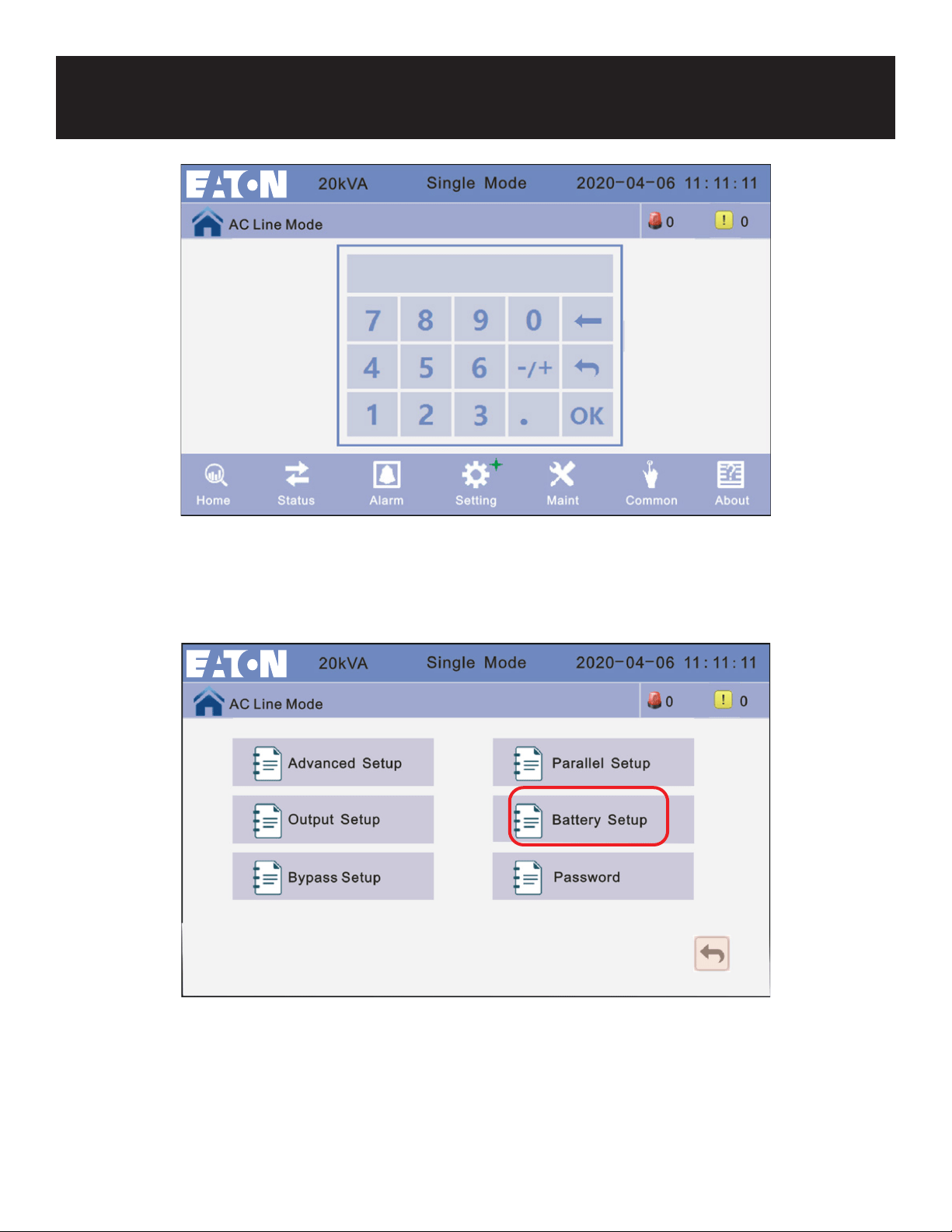

  6.2Conguring10-20KUPSfor 53

   SpecicBatteryCabinetsusing

the LCD Display

   6.2.1 S3M10-20KUPSHomeDisplay 53

6.2.2 Setting 55

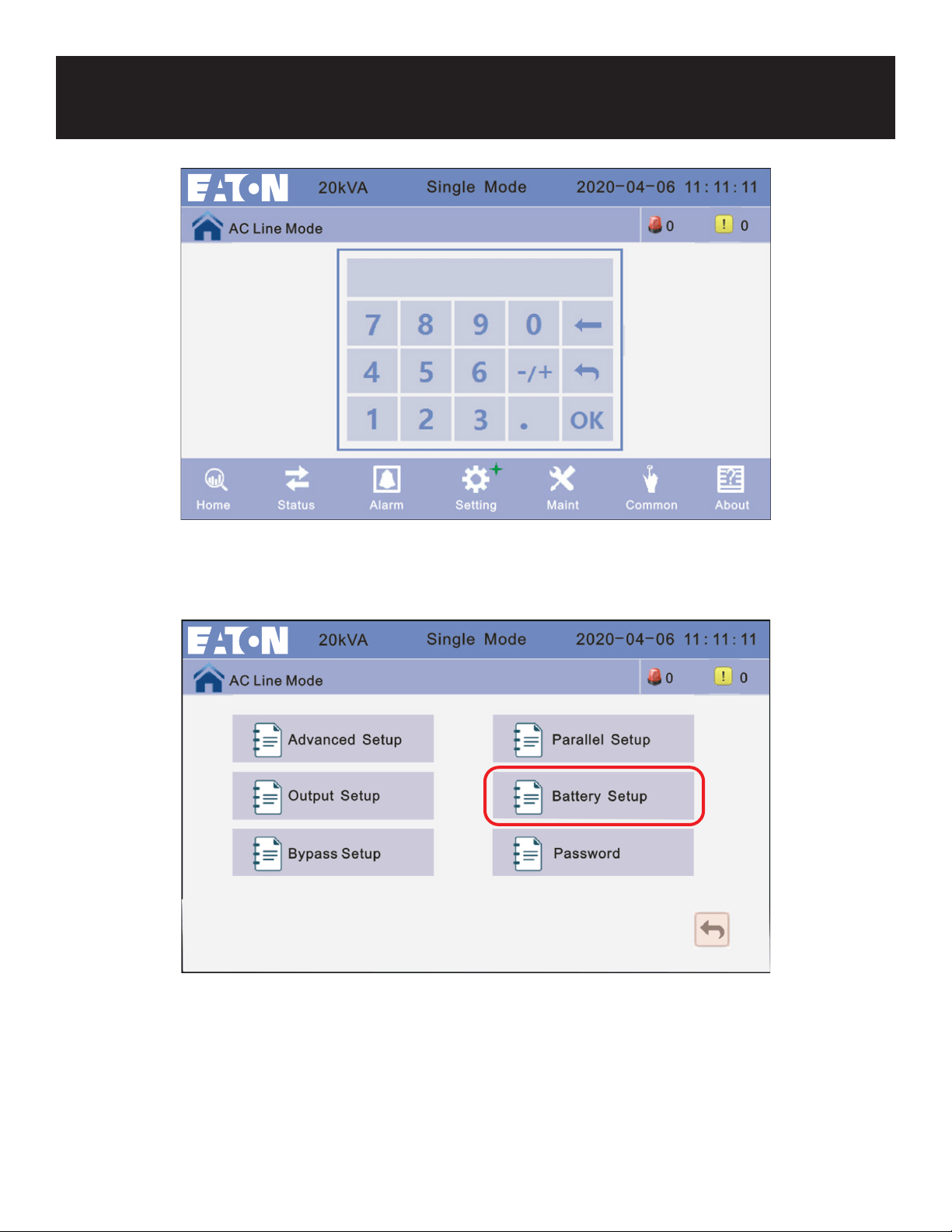

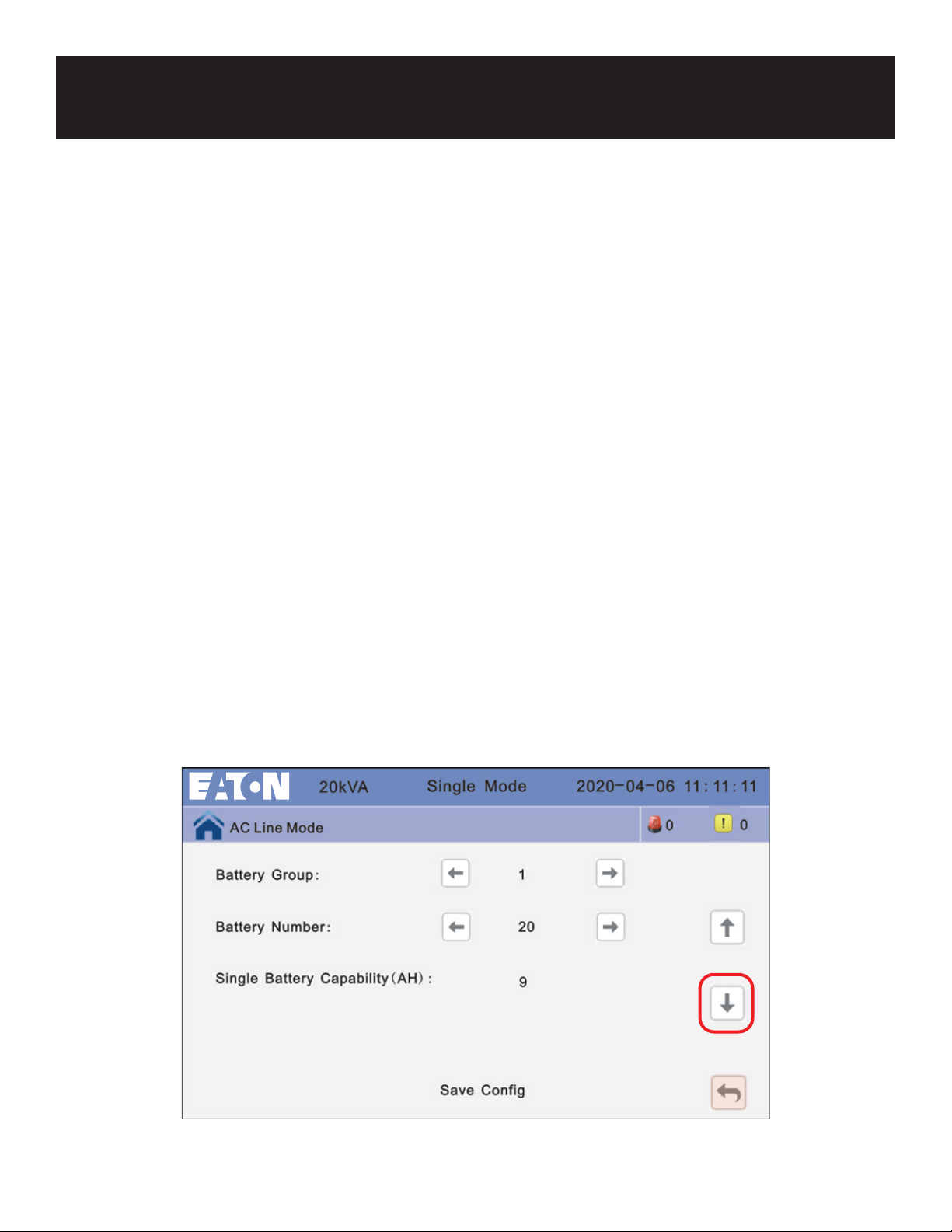

6.2.3 Battery Setup 56

   6.2.4 ConuringtheS3M10-20-NIB 57

and Optimizing Charging of

BP240V65/V65L and

BP240V100/V100L

Battery Cabinets

  6.3Conguring25-100KUPSfor 59

   SpecicBatteryCabinets

Using the LCD Display

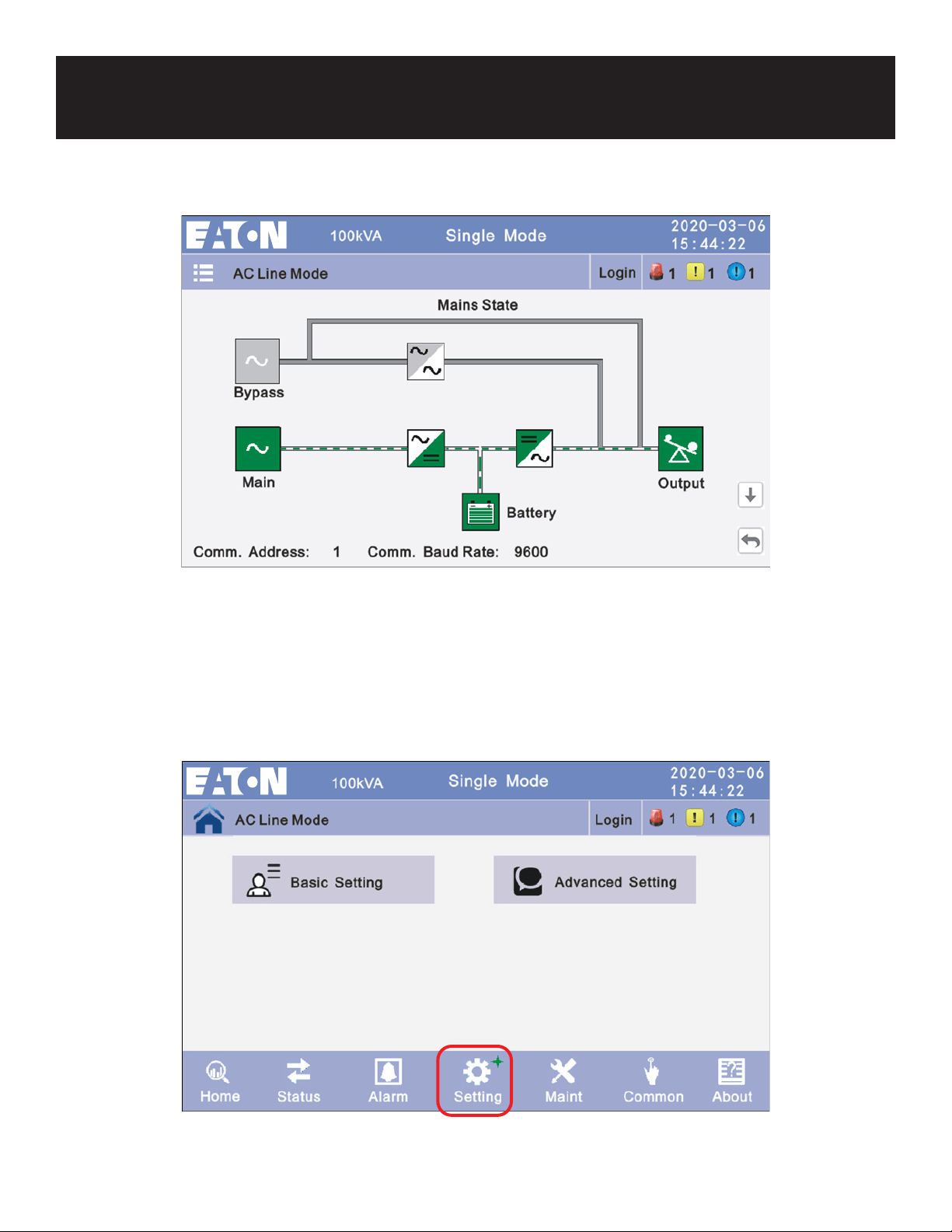

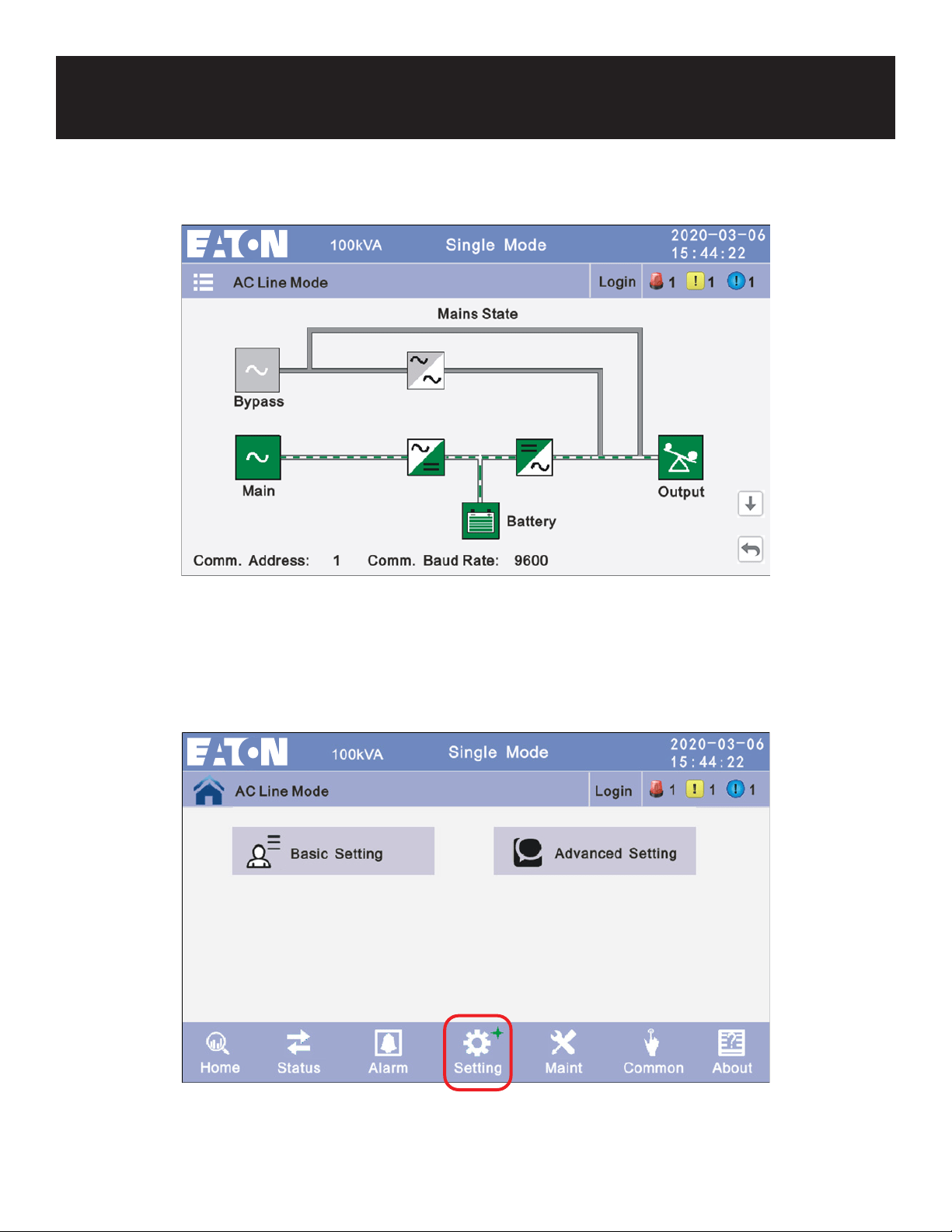

   6.3.1 S3M25-100KUPSHomeDisplay 60

6.3.2 Setting 60

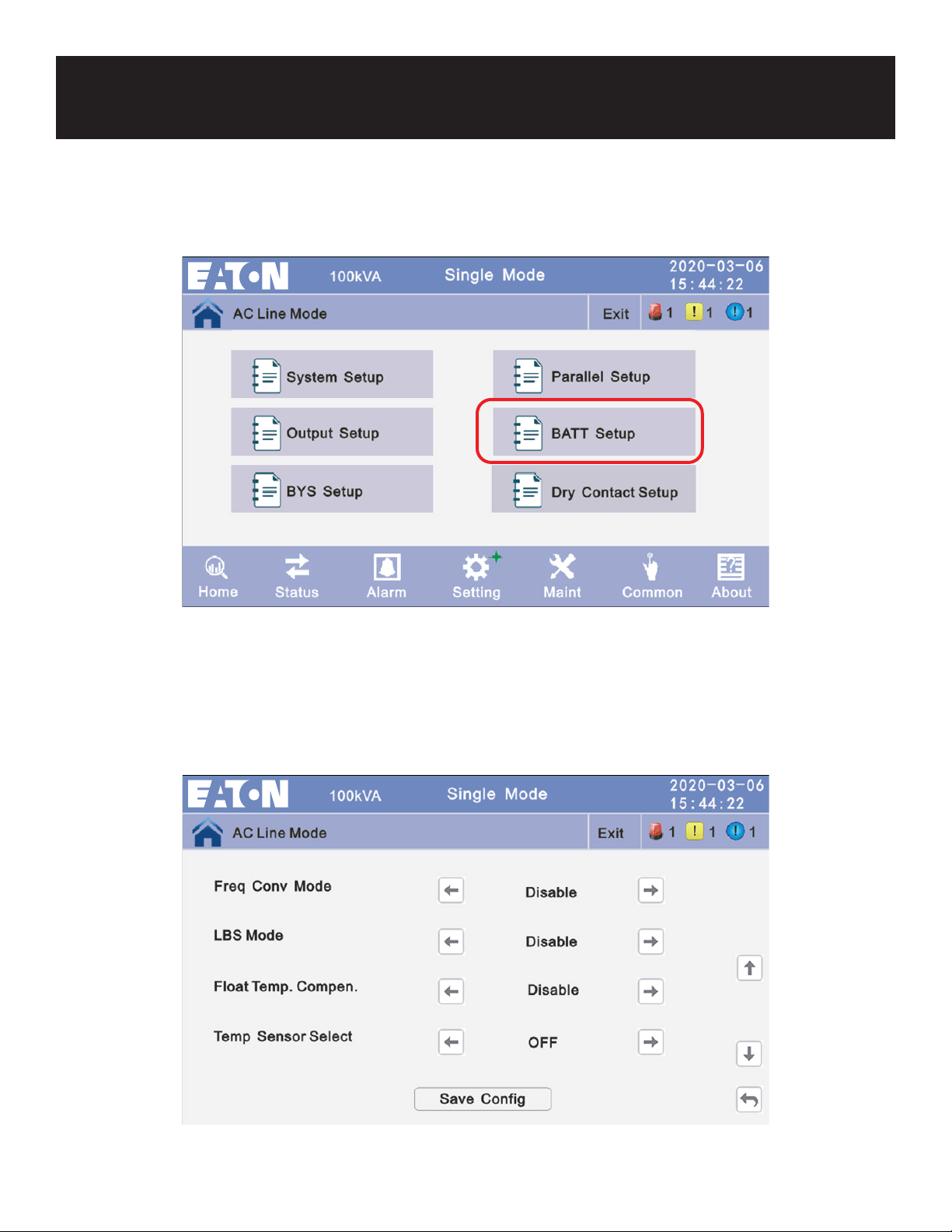

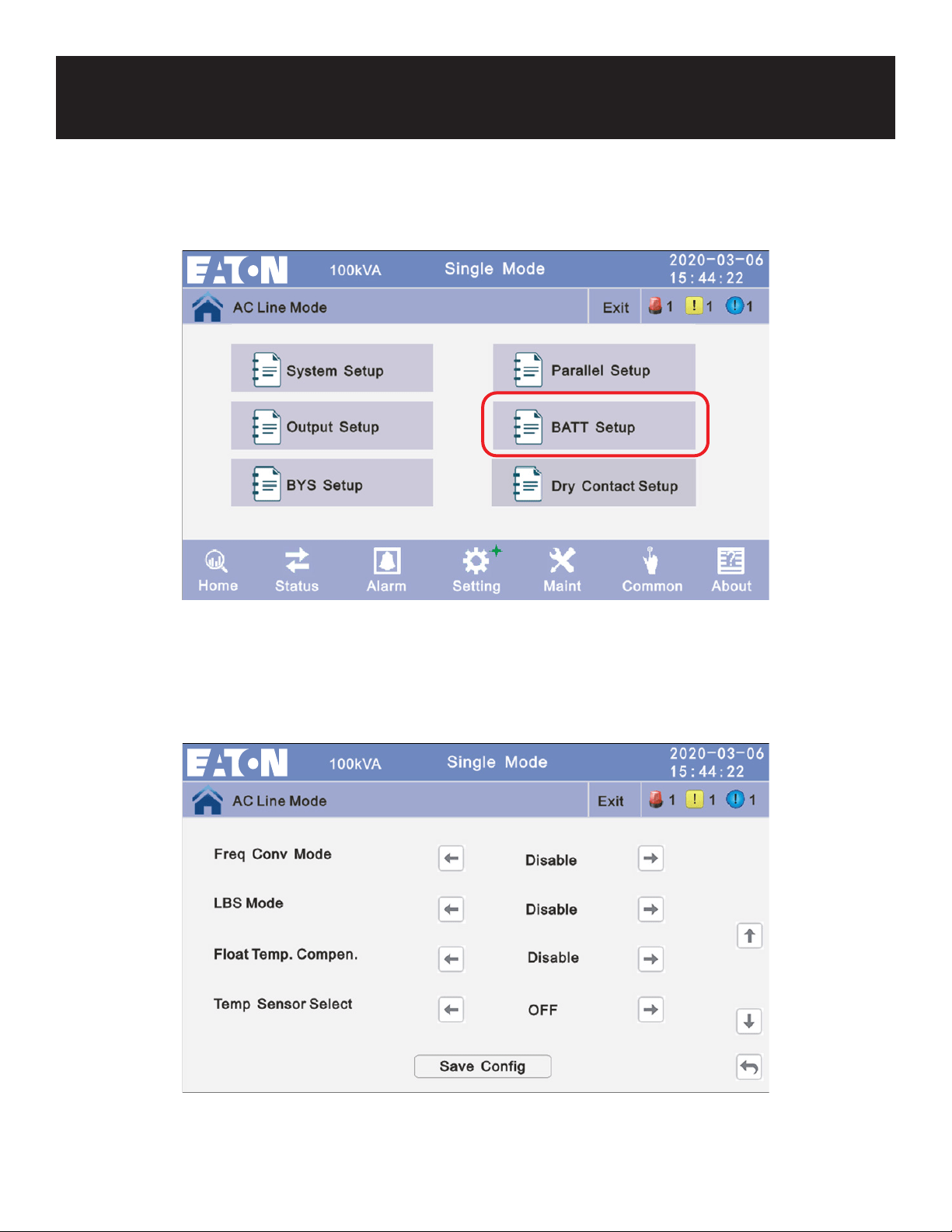

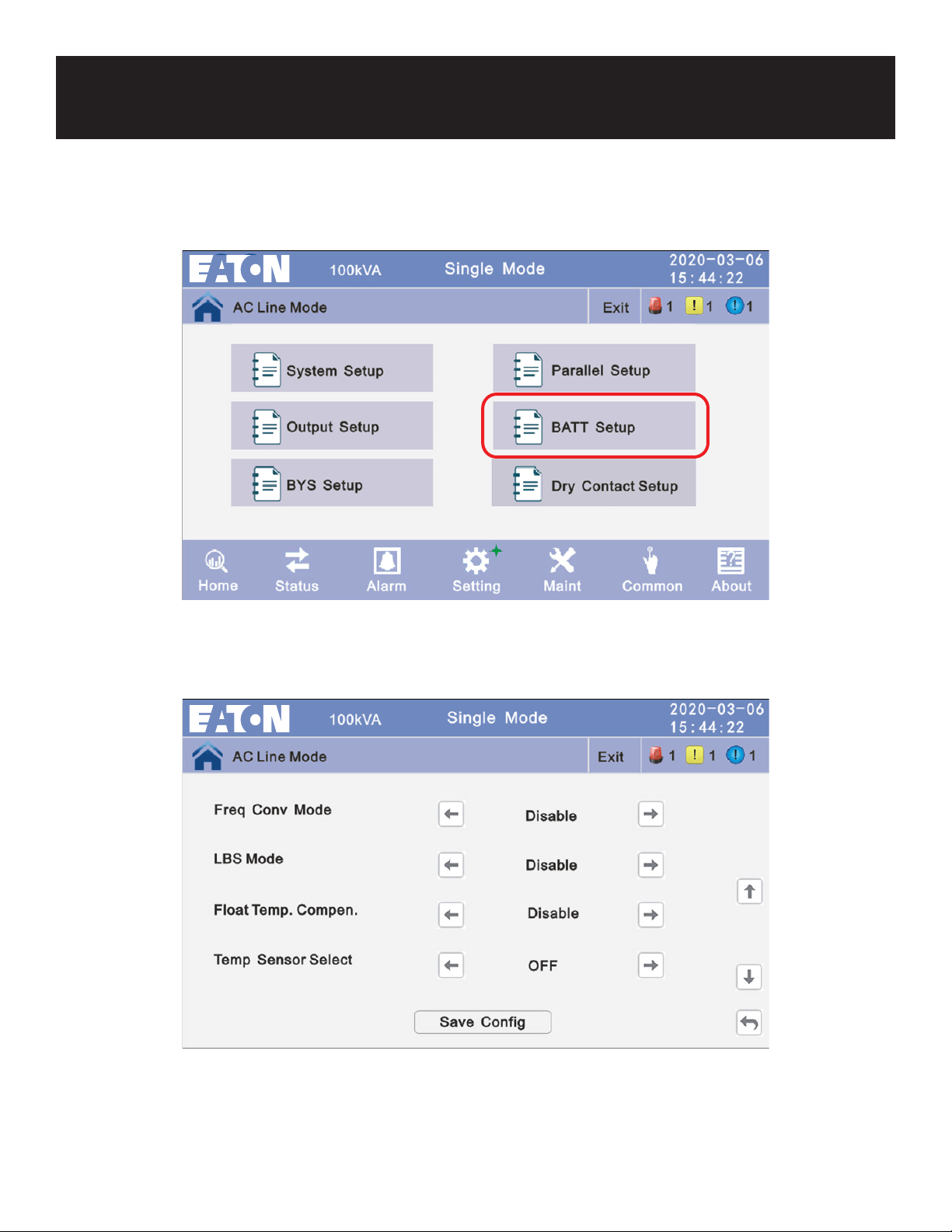

6.3.3 Battery Setup: Click BATT Setup 62

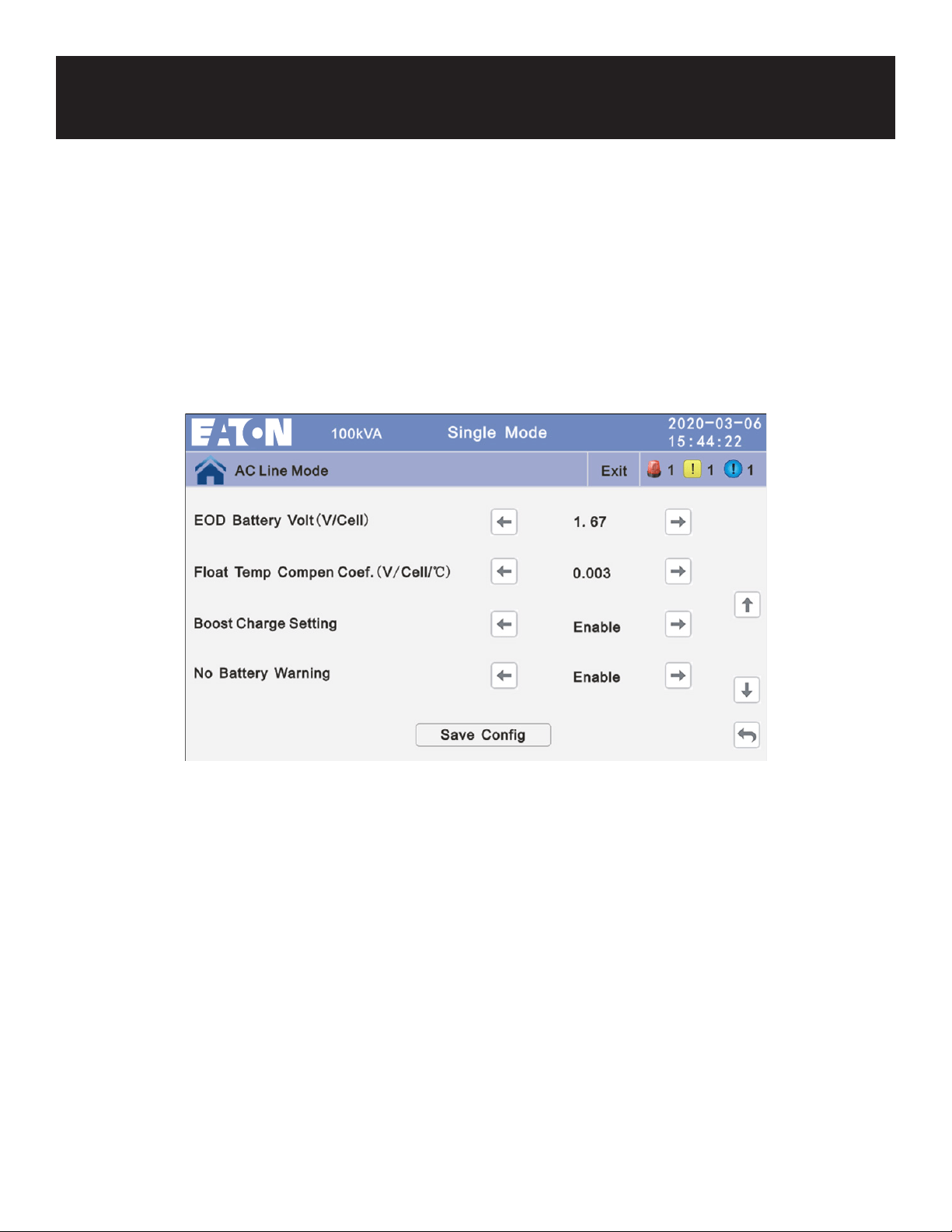

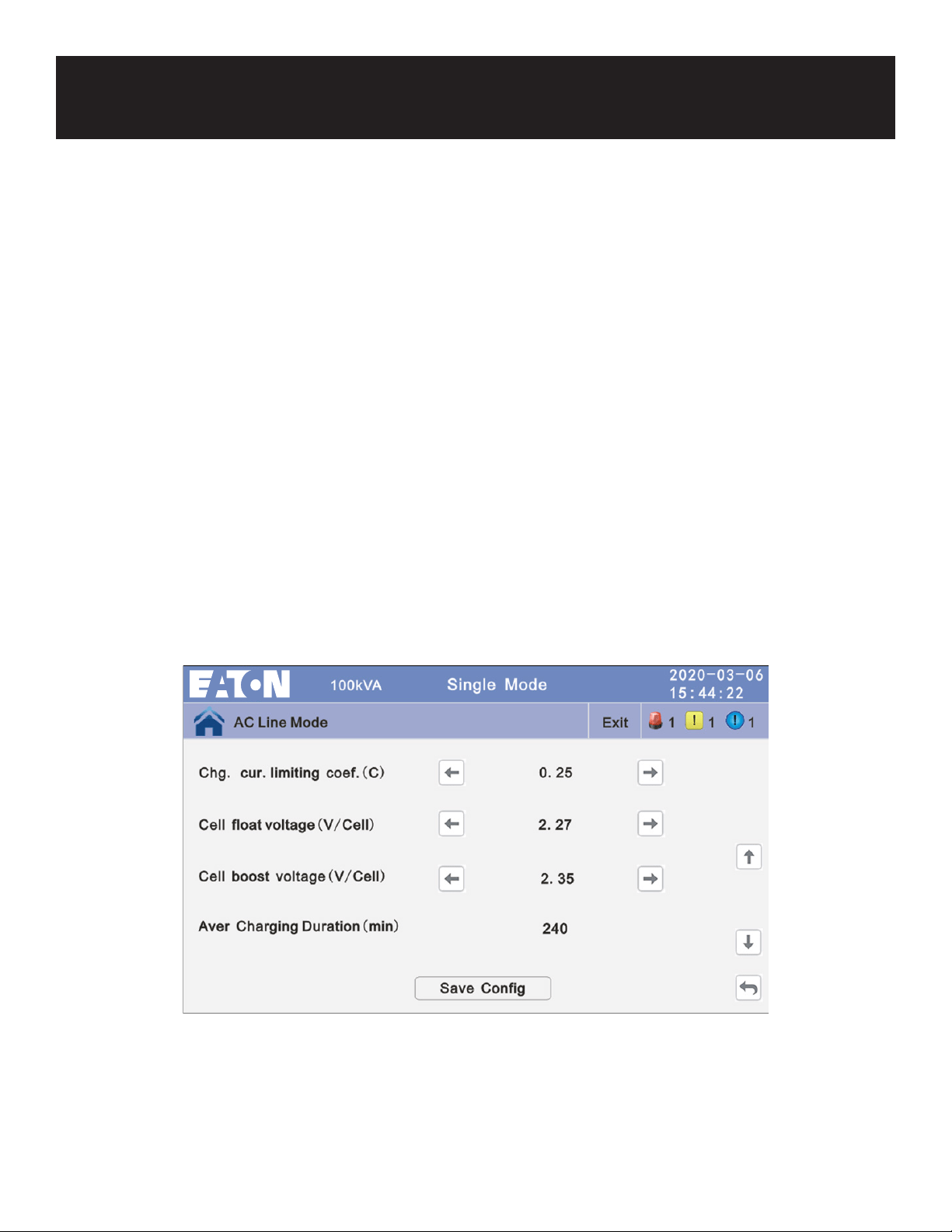

   6.3.4 ConguringtheS3M25-100KUPS 63

and Optimizing Charging of the

BP240V65/V65L and

BP240V100/V100L Battery Cabinets

 6.4ConguringReferenceTables 66

7. Specications 67

7.1BatteryCabinetSpecications 67

8. Storage 67

9. Service and Warranty 68

1. Introduction

Extended-Run Battery Cabinets connect to SmartOnline® UPS Systems to provide long-lasting battery backup for data

centers, telecommunications, networks, industrial facilities, security, emergency systems and other mission-critical

applications that require high capacity, high availability and extended runtime.

Battery cabinets are available in seven models, with pre-installed batteries and without: BP240V65, BP240V65-NIB,

BP240V65L, BP240V65L-NIB, BP240V100, BP240V100-NIB, BP240V100L-NIB.

The “-NIB” sux battery cabinet models BP240V65-NIB, BP240V65L-NIB, BP240V100-NIB and BP240V40L-NIB do not

include pre-installed batteries. However, they include all of the jumper cables, fuses and breakers, enabling the exibility

to purchase batteries separately for the battery cabinets. The BP240V65-NIB and BP240V65L-NIB battery cabinets are

designed for CSB GP12650i batteries. The BP240V100-NIB and BP240V100L-NIB battery cabinets are designed for CSB

GP121000 batteries.

1.1 Features

• The battery cabinets are designed for battery string voltages of ± 120V DC and battery capacities of 65Ah or 100Ah,

@ C20 to 1.67VPC.

• Battery cabinets contain multiple 12V DC AGM batteries connected in series to achieve higher voltages.

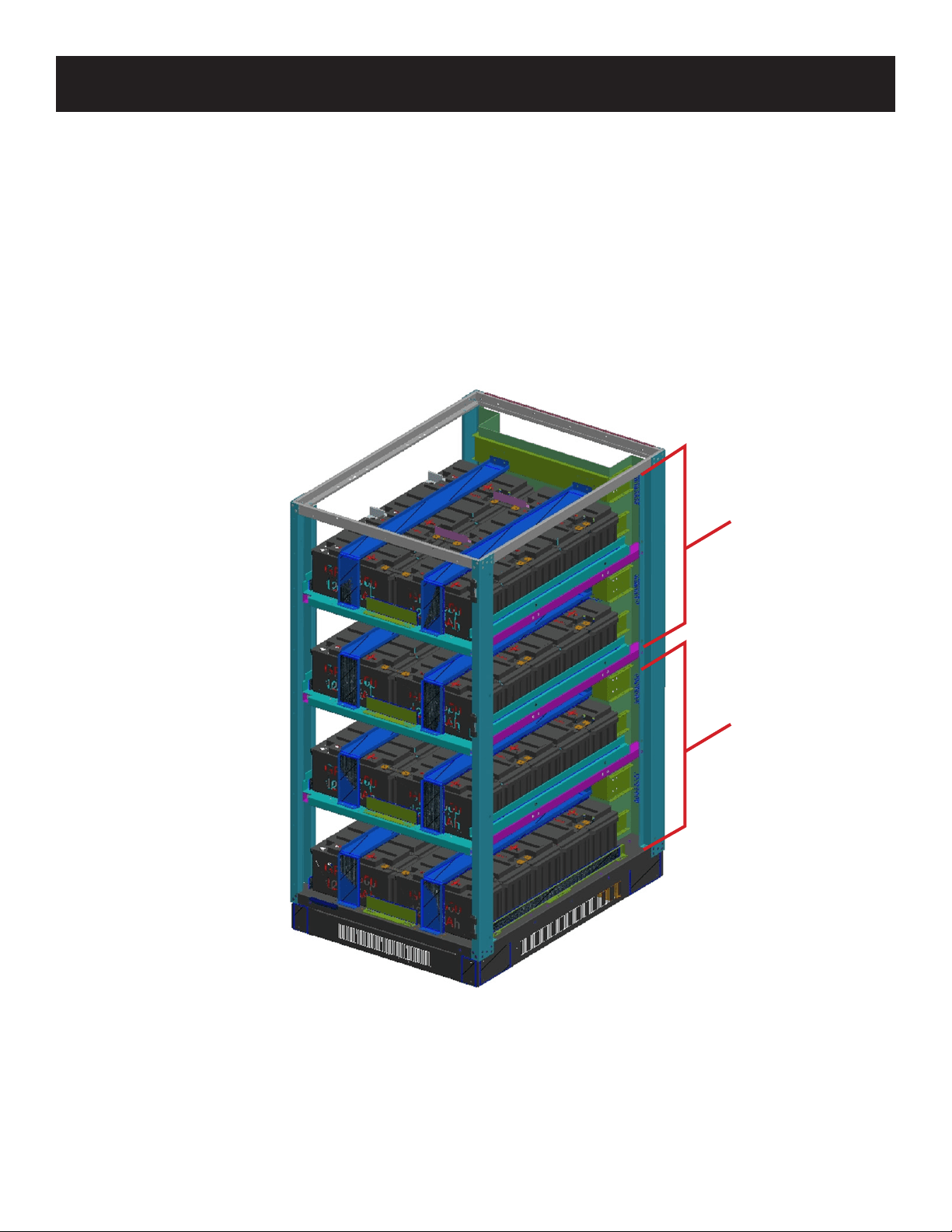

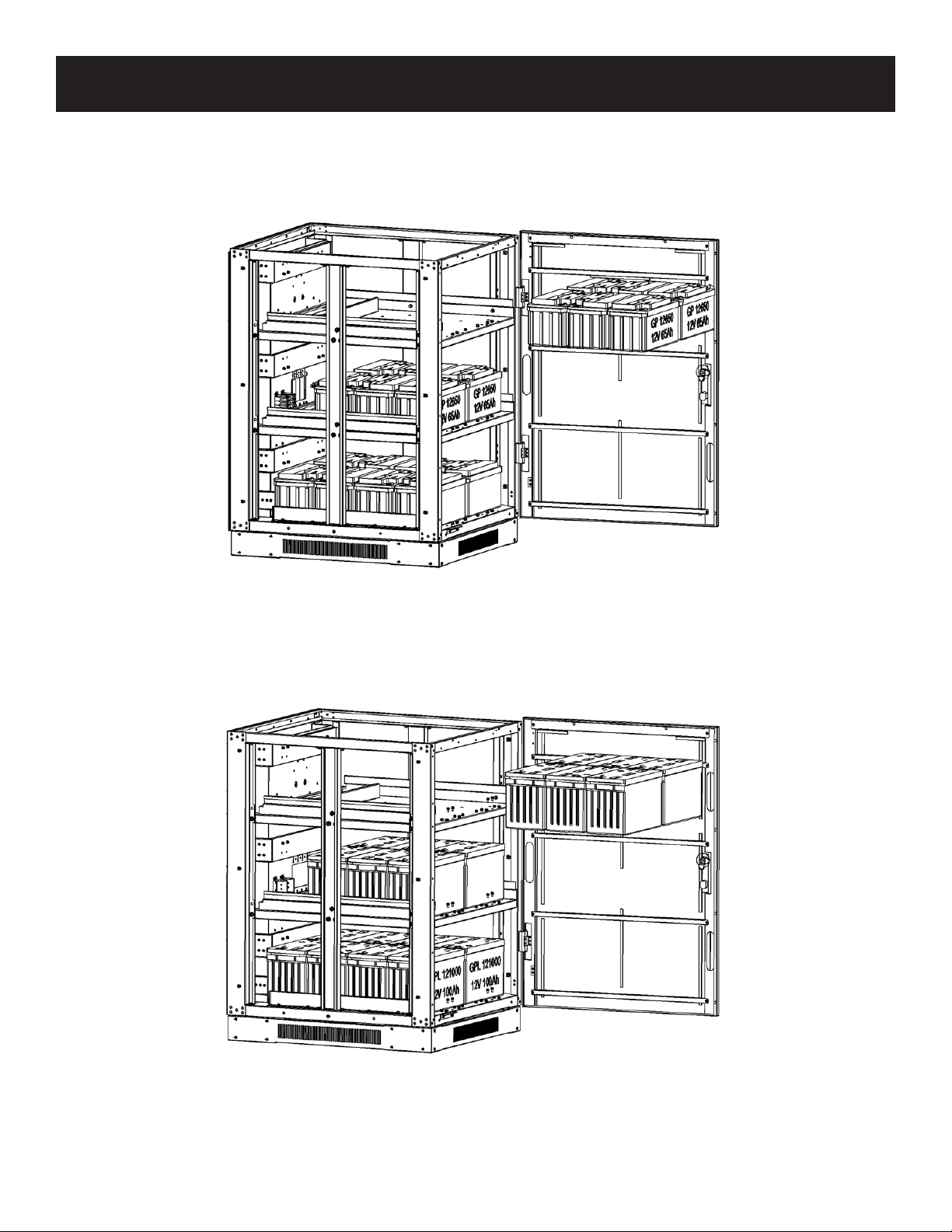

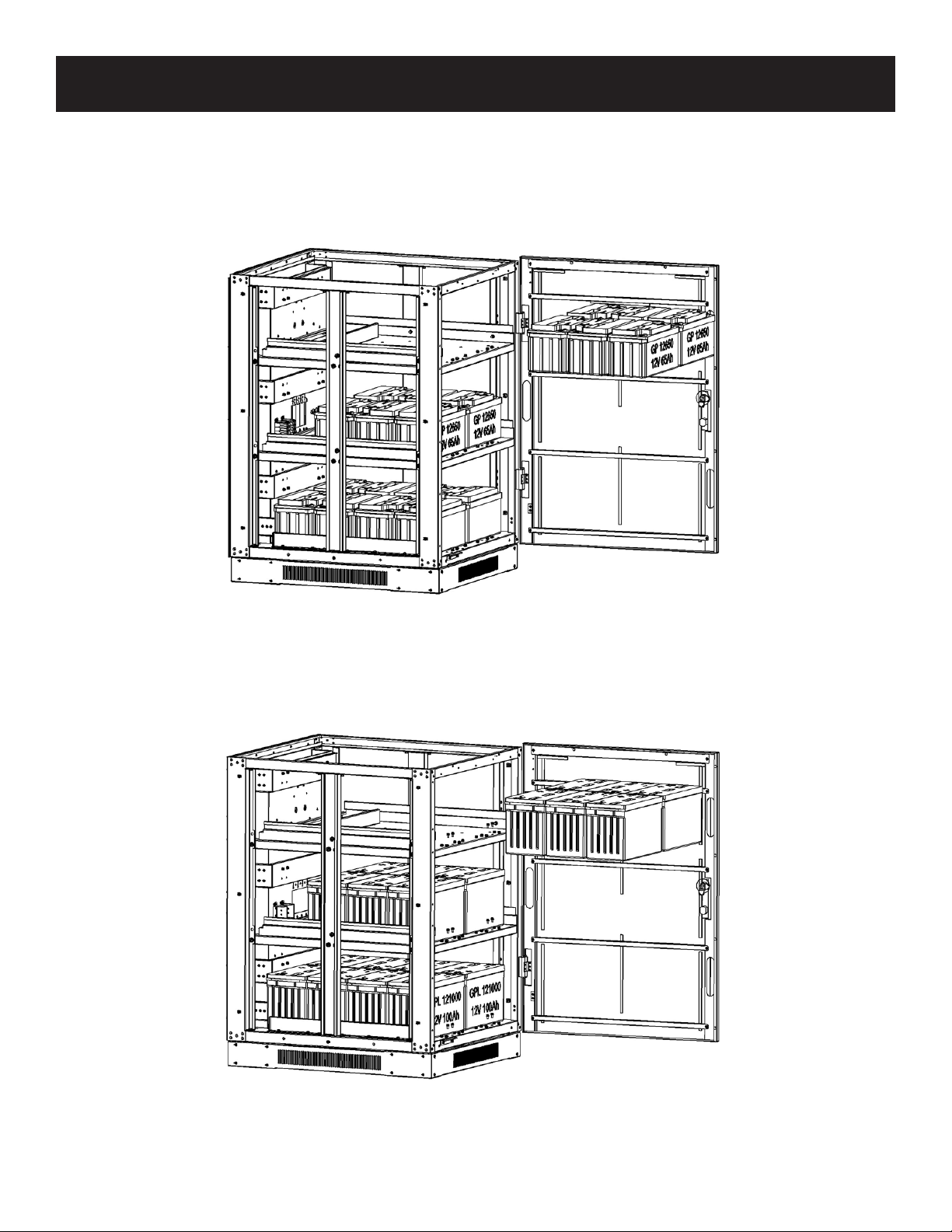

• Each battery cabinet contains several shelves to achieve the required battery string voltages:

o BP240V65 / BP240V65-NIB: Holds 20 x 65Ah AGM batteries

o BP240V100 / BP240V100-NIB: Holds 20 x 100Ah AGM batteries

o BP240V65L / BP240V65L-NIB: Holds 40 x 65Ah AGM batteries

o BP240V100L / BP240V100L-NIB: Holds 40 x 100Ah AGM batteries

• A hinged, lockable door facilitates access to batteries for periodic maintenance.

• A minimum of 4 in. (100 mm) clearance is located above the individual batteries for access to terminals.

• The battery cabinet is constructed of heavy-gauge steel for durability.

• A baked powder-coat nish provides corrosion resistance.

• The battery cabinet ships bolted to a pallet with a double layer of protective stretch wrap and integrated corner and

top protection.

• Appropriate ventilation and convection cooling of individual batteries is provided via spacing between batteries. Front

and rear vents allow the free ow of warmer air out of the battery cabinet.

• A molded case circuit breaker is provided for overcurrent protection.

• User-supplied power output cables can be fed into the battery cabinet via built-in conduit knockouts on the bottom of

the cabinet.

• For improved safety, higher power density and minimized maintenance, the cabinet systems use Valve-Regulated

Lead-Acid (VRLA) recombinant batteries. The electrolyte in these batteries is immobilized in either an absorbent

mat separator or a gelling medium, eliminating the spilling hazards and maintenance requirements of free liquid

electrolyte. There is no need

to add water or measure specic gravity.

• Because the batteries are recombinant cells that employ an oxygen recombination cycle, minimal gasses are emitted

during normal oat charging. Each cell contains an individual valve, which releases the gas products from overcharge

and prevents pressure build-up within the cell.

1. Introduction

1.2 UPS and Battery Cabinet Compatibility Chart

Cabinets

with Internal

Batteries BP240V65 BP240V65L BP240V100 BP240V100L

Cabinets with

NO Internal

Batteries BP240V65-NIB BP240V65L-NIB BP240V100-NIB BP240V100L-NIB

10kVA-20kVA

UPS with Internal

Batteries

• S3M10K1B,

S3M10K2B,

S3M10K3B

• S3M15K2B

S3M15K3B

• S3M20K3B

No No No No

10kVA-20kVA UPS

with NO Internal

Batteries

• S3M10K-NIB

• S3M15K-NIB

• S3M20K-NIB

Yes Yes Yes No

Cabinets

with Internal

Batteries BP240V65 BP240V65L BP240V100 BP240V100L

Cabinets with

NO Internal

Batteries BP240V65-NIB BP240V65L-NIB BP240V100-NIB BP240V100L-NIB

25kVA-100kVA

UPS with NO

Internal Batteries

• S3M25K

• S3M30K

Yes Yes Yes No

• S3M50K Yes Yes Yes Yes

• S3M60K No Yes Yes Yes

• S3M80K

• S3M100K

No Yes No Yes

2. Important Safety Instructions

SAVE THESE INSTRUCTIONS

All sections of this manual contain instructions and warnings that must be followed during the installation

and operation of the battery cabinet described in this manual. Read ALL instructions thoroughly before

attempting to move, install or connect your battery cabinet.

Failuretoheedthesewarningsmayaectyourwarrantyandcauseseriouspropertydamageand/or

personal injury.

DANGER! LETHAL HIGH-VOLTAGE HAZARD!

Allwiringshouldbeperformedbyaqualiedelectricianinaccordancewiththewarningsinthis

manual and all applicable electrical and safety codes. Incorrect wiring may cause serious personal

injury and property damage.

2.1 Installation and Location Warnings

• Install the battery cabinet in a controlled indoor environment, away from moisture, temperature extremes, ammable

liquids and gasses, conductive contaminants, dust and direct sunlight.

• Install the battery cabinet in a level, structurally sound location.

• The battery cabinet is extremely heavy. Exercise caution when moving or lifting the unit.

• Operate the battery cabinet at indoor temperatures between 0° C and 40° C only. For best results, maintain an

ambient indoor temperature of 25° C.

• Allow adequate space around the front and rear of the battery cabinet for proper ventilation. Do not block, cover or

insert objects into the battery cabinet’s external ventilation openings.

• Do not place any object on the battery cabinet, especially containers of liquid.

• Do not attempt to stack the battery cabinet. Attempting to stack the battery cabinet may cause permanent damage

and create a potential for serious personal injury.

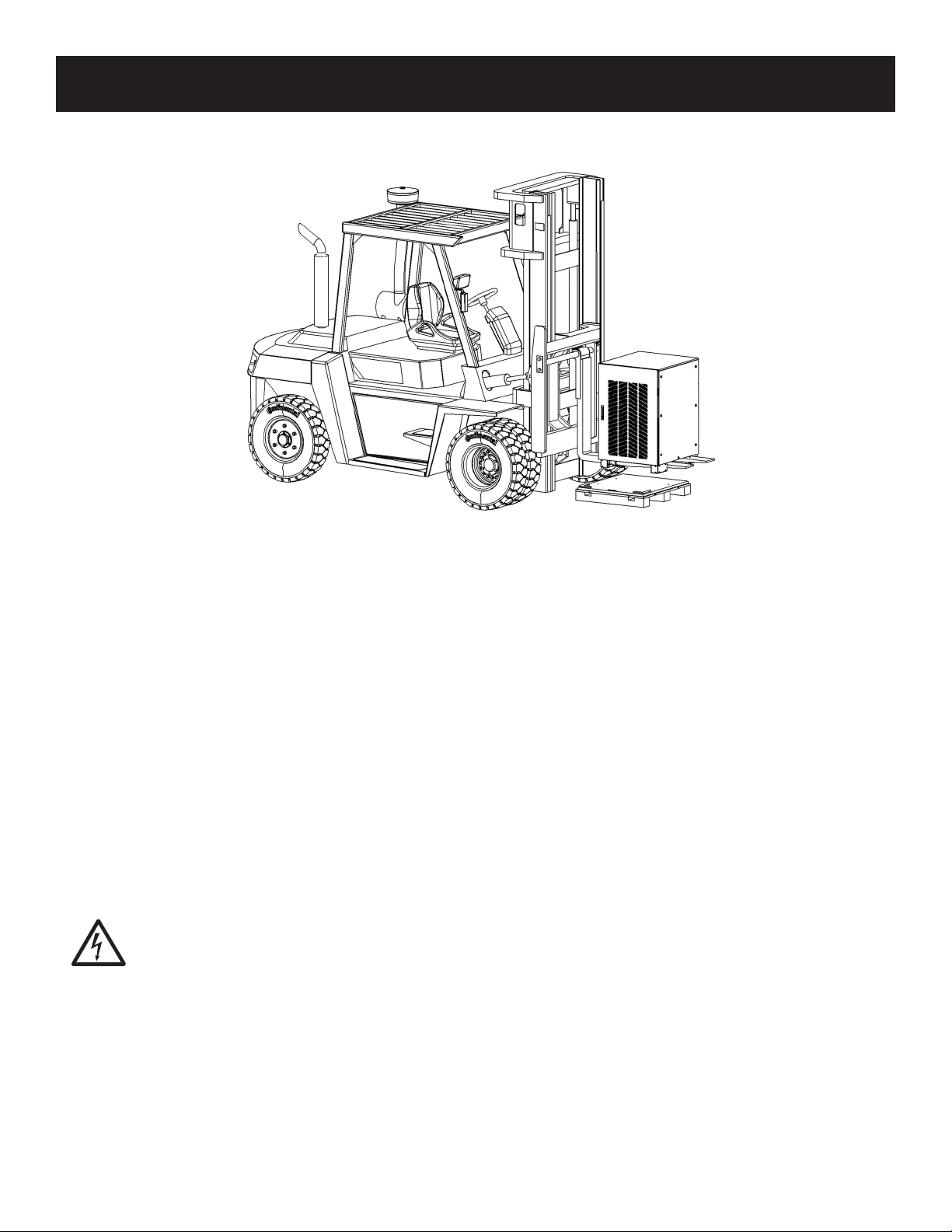

• Do not attempt to unpack or move the battery cabinet without assistance. Use appropriate handling equipment rated

to bear the weight and bulk of the battery cabinet, such as freight elevators, pallet jacks and forklifts. (Fully extend forks

under load. Spread forks to maximum possible width under load. Lift cabinet from bottom only. Wear safety shoes.)

• For emergency use, install a re extinguisher rated for energized electrical equipment res (Class C rating or exact

equivalent, with a non-conductive extinguishing agent) near the battery cabinet.

2.2 Connection Warnings

• The battery cabinet contains hazardous high voltages that have the potential to cause personal injury or death from

electric shock.

• The battery cabinet has its own energy source. The output terminals may be live, even when the battery cabinet is not

connected to a UPS system.

• The battery cabinet must be suitably grounded according to all applicable electrical wiring regulations.

• Use of this equipment in life support applications where failure of this equipment can reasonably be expected to

cause the failure of the life support equipment or to signicantly aect its safety or eectiveness is not recommended.

• De-energize all input and output power sources before installing cables or making electrical connections.

• Use exible cable of sucient length to permit battery cabinet servicing.

• Use ferrule caps to cover termination cables and prevent frayed ends from shorting on terminal blocks. Use cabling

rated VW-1, FT-1 or better. Use cable sleeves and connector clamps.

• Conrm all cables are marked correctly according to their purpose, polarity and diameter.

• Observe proper polarity by following the positive and negative markings on the unit. Failure to observe proper polarity

may damage the batteries and create a serious risk of personal injury and property damage.

2. Important Safety Instructions

• Wiring and assembly should be performed by trained, qualied electricians only. Refer to the UPS unit’s Owner’s Man-

ual for wire sizing.

2.3 Battery Warnings

• The battery cabinet requires routine maintenance by qualied, knowledgeable service personnel familiar with its

operation. All required precautions should be taken prior to opening the cabinet for any reason. Keep unauthorized

personnel away from batteries.

• The battery cabinet contains valve-regulated recombinant lead-acid (VRLA) batteries. Do not attempt to add water to

these batteries or sample the electrolyte specic gravity.

• VRLA batteries can contain an explosive mixture of hydrogen gas. DO NOT SMOKE when near batteries. DO NOT cause

ames or sparks near batteries. Discharge static electricity from body before touching batteries. DO NOT open or

mutilate batteries—released electrolyte is harmful to the skin and eyes and may be toxic. DO NOT dispose of batteries

in a re—they may explode.

• Batteries present a risk of electrical shock and burns from high short-circuit current. Battery connection or

replacement should be performed only by qualied service personnel observing proper precautions. Use tools with

insulated handles. Remove watches, rings or other metal objects. Wear rubber gloves and boots. Do not short or

bridge the battery terminals with any object. Do not lay tools or metal parts on top of batteries.

• Replace batteries with equivalent batteries (same number and type).

• The batteries are recyclable. Refer to local codes for disposal requirements. Do not dispose of batteries except

through approved channels in accordance with all applicable local, state and national regulations.

• Do not connect or disconnect batteries when the UPS system is operating from the battery supply or when the unit is

not in bypass mode. Disconnect the charging source prior to connection or disconnecting battery terminals.

• If the charging source remains o for an extended period of time, it should be turned on periodically to allow the

batteries to recharge. The charging source should be turned on and the batteries should be recharged at least one

uninterrupted 24-hour period every 3 months. Failure to recharge the batteries periodically may cause permanent

battery damage.

• Allow batteries to charge uninterrupted for 24 hours after installation.

Note on Labeling

These symbols may appear on the product label:

V : DC Voltage

: Ground

+: Battery Positive

– : Battery Negative

Refer to the product label for model numbers, voltage ratings and other important information.

2.4 Standards Compliance

• UL 1778, CSA-C22.2 No. 107.3-14 (3rd Ed)

• ISTA B (Transport, Vibration, Tilt)

3. Battery Cabinet Installation

Read Section 2 – Important Safety

Instructions Before Installation

3.1 Preparation

• At your site, prepare to o-load the battery cabinet from the delivery truck and transport it to the nal installation

location. Consider both the packaged weight and dimensions.

• Make sure the oor can support the load of the specic battery cabinet being installed. The battery cabinet must be

installed in a structurally sound area with a level oor that is able to bear the weight of the battery cabinet and other

equipment that will be installed nearby.

• Draw a wiring schematic representing the cables connected between the battery cabinet’s output terminal blocks and

any external disconnect device, junction box and/or load/rectier.

• If you plan to store the battery cabinet for an extended period before or after installation, follow the instructions in

section 9. Storage and Service.

3.2 Transportation

1. Inspect the shipping container(s) for visible damage (do not remove the stretch wrap around the unit until it has been

transported to the nal installation location). Conrm that the model name and rating match the unit you ordered.

If you determine the unit has been damaged during shipping or if anything appears to be missing, contact Eaton for

assistance. Do not attempt to use the unit if it has been damaged or mishandled.

2. Do not attempt to move or unpack the battery cabinet without assistance. Use appropriate handling equipment rated

to bear the weight and bulk of the battery cabinet, such as freight elevators, pallet jacks and forklifts. (Fully extend

forks under load. Spread forks to maximum possible width under load. Lift cabinet from bottom only. Wear safety

shoes.) Conrm load limits for freight elevators, handling equipment and oors along the transport route are not

exceeded by the combined weight of the packaged battery cabinet, handling equipment and personnel. Conrm that

the packaged unit will pass through any doorways along the intended route.

3. The battery cabinet is secured with stretch wrap to protect it during shipping and movement within a facility. Remove

the stretch wrap from the battery cabinet when the unit is in the nal installation location—not before.

3.3 Mechanical Check

While the assembled cabinet battery system is still on the shipping pallet, inspect all sides for impact or other damage.

1. Open the front door of the battery cabinet.

2. Conrm none of the internal parts (batteries, terminal blocks, circuit breaker and other parts) have been damaged.

3. Note the individual battery model number and terminal type shown in section 8.Specications.

4. Use insulated tools to tighten all battery terminal connections to the recommended torque shown in the table in

section 6.3 Power Cables.

5. Use insulated tools to tighten the cables from the positive and negative output terminals at the end batteries to the

circuit breaker.

3. Battery Cabinet Installation

3.4 Package Contents

Part

Number Description

BP240V65

BP240V65L

BP240V65-NIB

BP240V65L-NIB

BP240V100

BP240V100L

BP240V100-NIB

BP240V100L-NIB

Owners Manual

933BF8

Yes Yes Yes Yes Yes Yes Yes Yes

Battery Cables

731891 Battery cables to connect to

S3M10-20K UPS

2 2 2 2 2 No 2 No

Battery Insulators

83084A/

83084B

Protective materials

N/A N/A 4/5 8/8 N/A N/A N/A N/A

"Cabinet Bottom

Side Metal Skirts"

1038F7A Cover bottom area of cabinet

2 N/A 2 N/A 2 N/A 2 N/A

"Cabinet Bottom

Side Metal Skirts"

1038F8A Cover bottom area of cabinet

2 2 2 2 2 2 2 2

"Cabinet Bottom

Side Metal Skirts"

1038F8A Cover bottom area of cabinet

N/A 2 N/A 2 N/A 2 N/A 2

Battery Cables for

"-NIB" Models

Several P/N For connecting the battery strings

to the cabinet

N/A N/A 10 16 N/A N/A 10 16

Copper Jumper

Bars

1038F3 For interconnecting adjacent

batteries

N/A N/A 10 20 N/A N/A N/A N/A

Copper Jumper

Bars

1038F4 For interconnecting adjacent

batteries

N/A N/A 3 8 N/A N/A N/A N/A

Copper Jumper

Bars

1038F5 For interconnecting adjacent

batteries

N/A N/A N/A N/A N/A N/A 3 8

Copper Jumper

Bars

1038F6 For interconnecting adjacent

batteries

N/A N/A N/A N/A N/A N/A 10 20

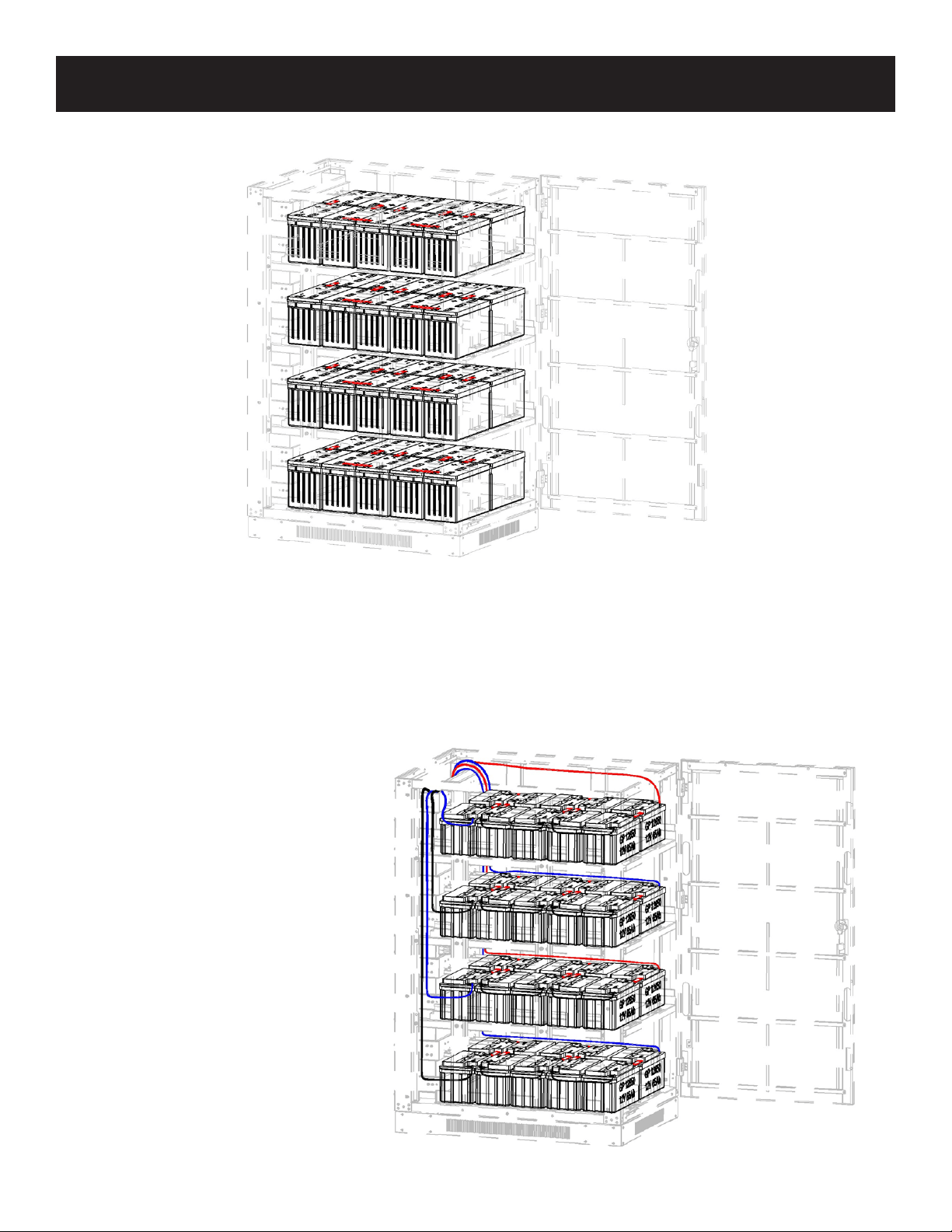

3.5 Internal Wiring (Typical)

• Battery cabinets use multiple 12V DC batteries connected in series to provide nominal DC voltage of 240V DC

(±120V DC).

• Internal cabling is sized for specic application load currents. Do not use any other cable size other than the one

provided in the battery cabinet.

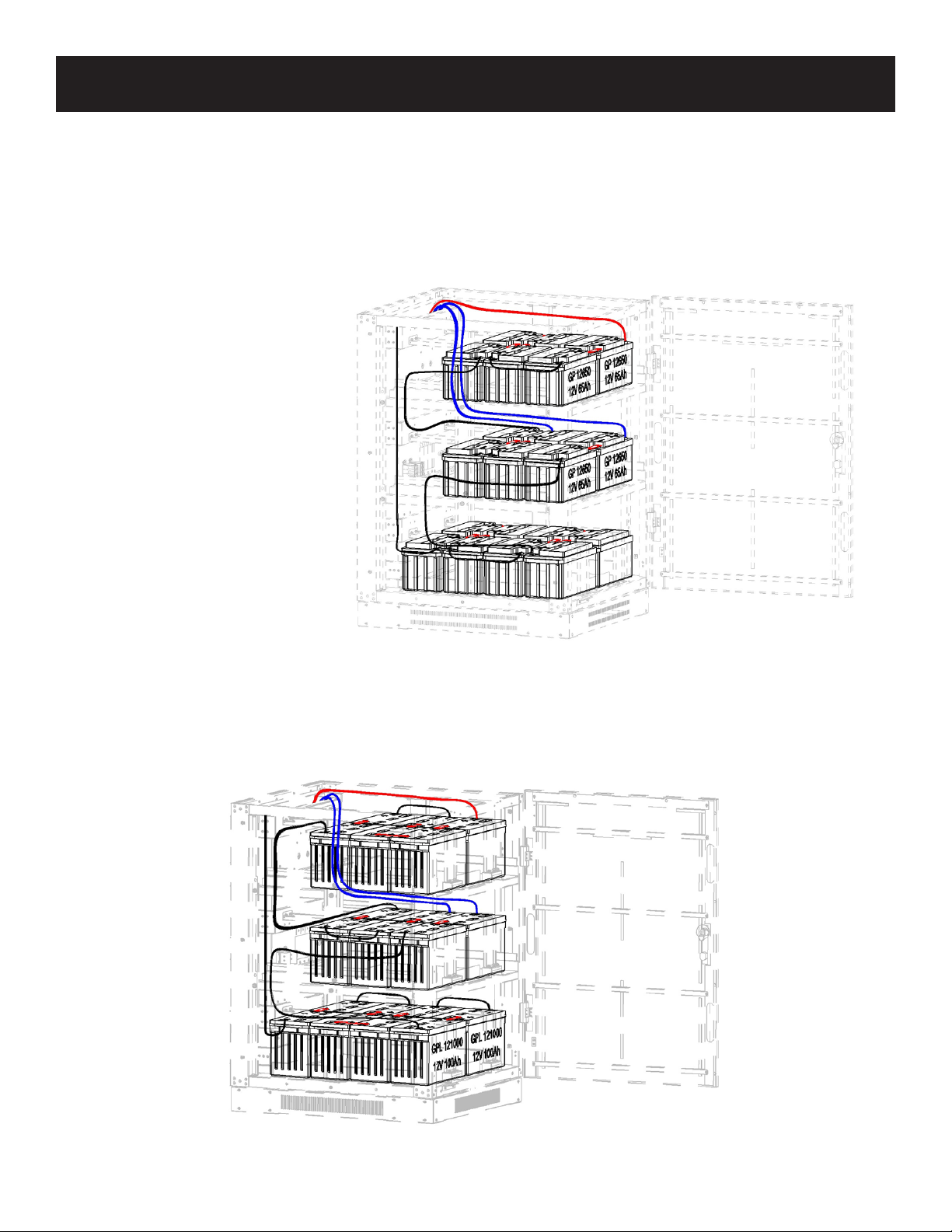

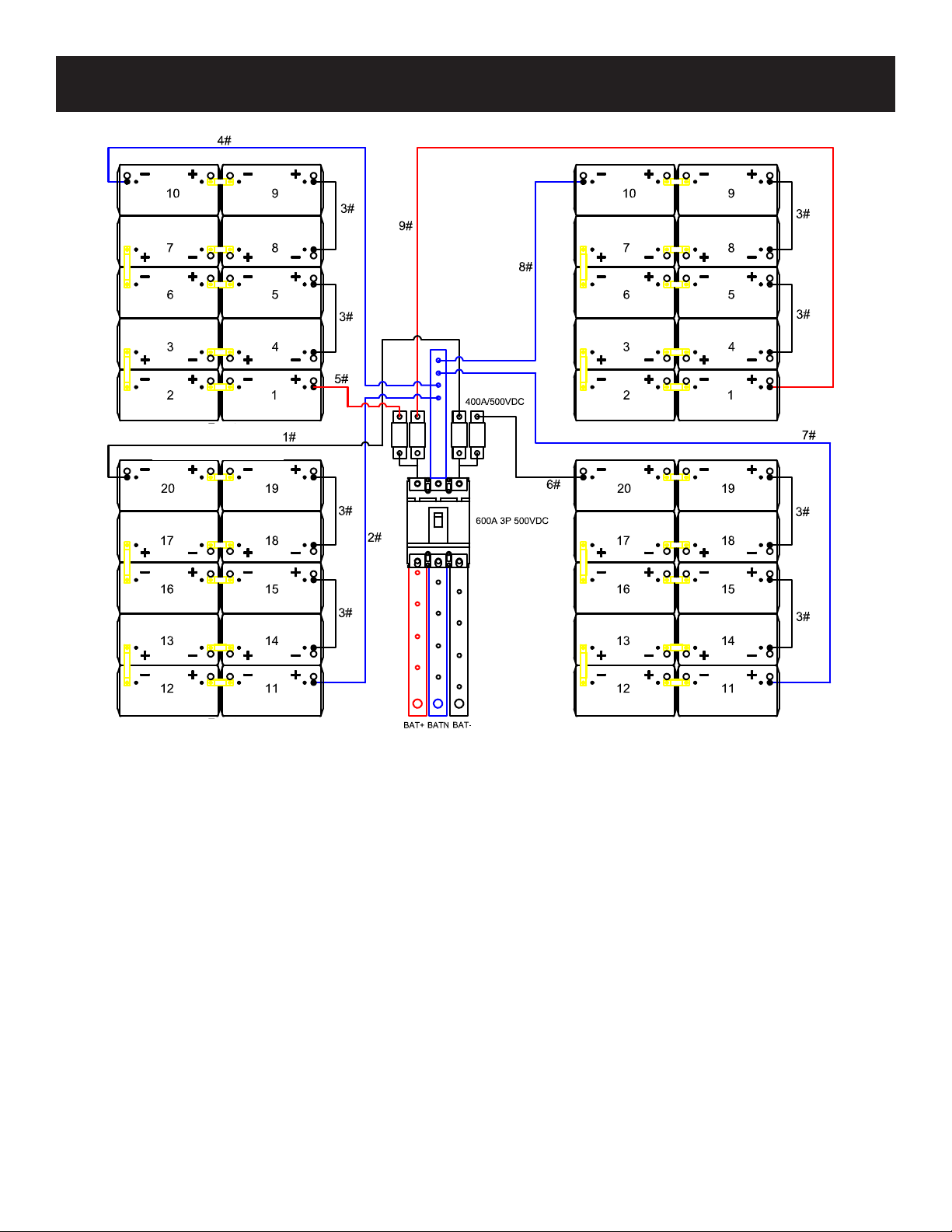

• Each battery cabinet shelf includes a specic wiring diagram. Refer to section 6. Installation for battery installation

details.

• All circuit breakers are in the middle tier of the battery cabinet.

• All load connection polarities will be labeled as “+” (battery positive), “-“ (battery negative) and “N” (battery center tap)

for ±120V DC strings.

• All battery cabinets are provided with a branch circuit overcurrent protection device and may be wired directly to the

load or UPS.

3. Battery Cabinet Installation

3.6 Battery Cabinet Placement

Place the battery cabinet in a cool location with free airow and away from direct heat sources. The lifespan and performance

of a battery may be dramatically aected by elevated temperature, decreasing 50% for each 8.25° C above 25° C.

1. Prepare the surface where the cabinet will be placed. The surface must be clean, at and able to support the battery

cabinet and other equipment installed nearby. See section 8.Specicationsfor oor loads.

2. Allow adequate clearance around the front and rear of the battery cabinet for ventilation and maintenance. The front

door must be accessible to allow easy access to internal batteries, internal fuses and other overcurrent protection

devices. See section 6.1 Unpacking and Inspection for dimensions and battery cabinet measurements.

3. If the cabinet will be anchored to the oor, install appropriate anchor bolts in the mounting hole located at the

bottom of the cabinet. Use washers to create a level surface between the mounting areas around the anchor bolts.

4. Using extreme caution, remove the bolts securing the battery cabinet to the shipping pallet.

5. Forklift forks should be at maximum width within the cabinet clearance opening and fully inserted to prevent tipping.

Lift cabinet from bottom only. Be careful not to damage the sheet metal oor of the cabinet with the forks.

6. If the battery cabinet will be secured to the oor, carefully align and lower the battery cabinet down on the oor

anchor bolts and secure it in place.

7. If the cabinet will not be secured to the oor, lower it into the designated space and then level it using shims. Leveling

does not aect performance, but does align the battery cabinet with other equipment in the facility.

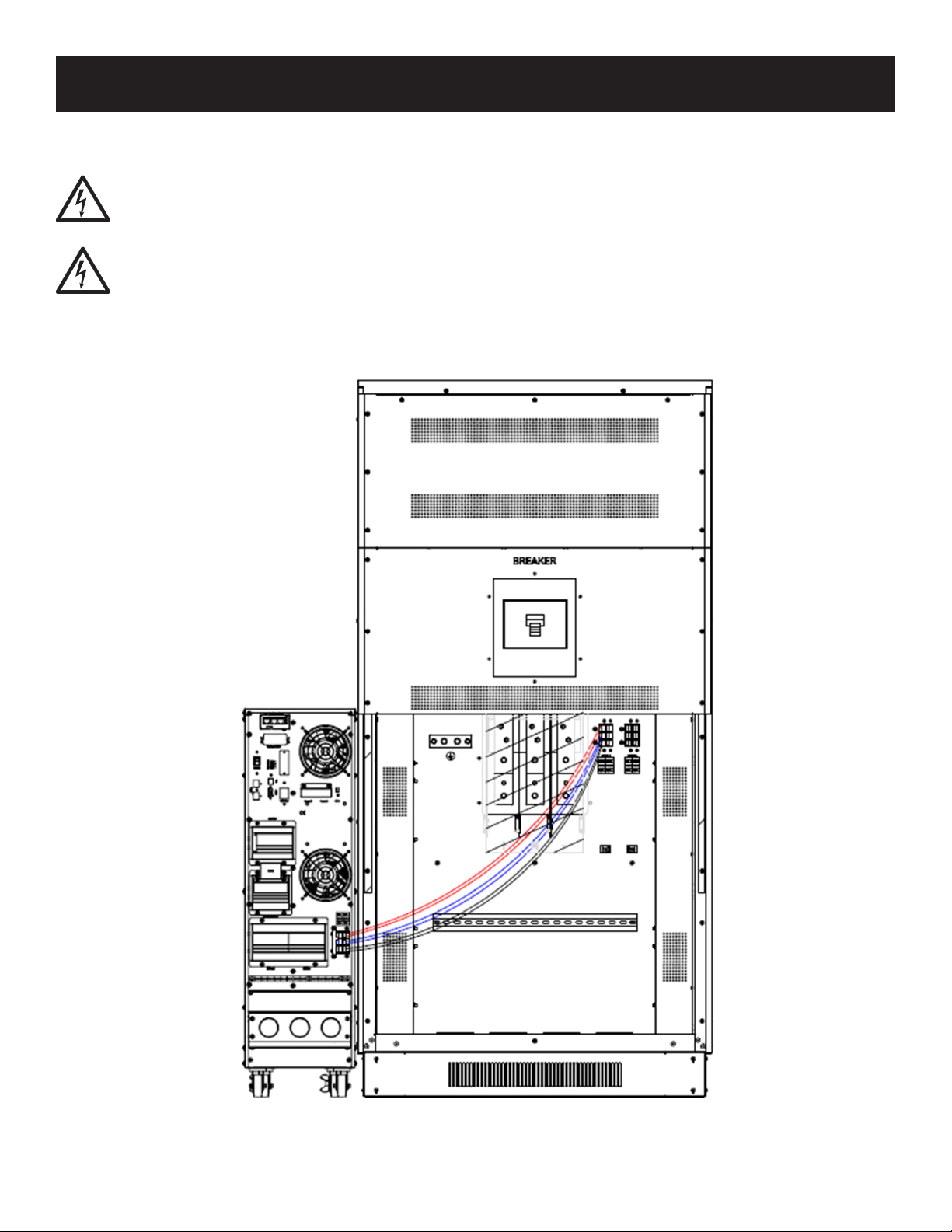

3.7 Electrical Connection

DANGER! LETHAL HIGH-VOLTAGE HAZARD!

Allwiringshouldbeperformedbyaqualiedelectricianinaccordancewiththewarningsinthis

manual and all applicable electrical and safety codes. Incorrect wiring may cause serious personal

injury and property damage.

• The battery cabinet is connected to the load through a DC circuit breaker. This allows the battery to disconnect from

the load and charger for maintenance and/or repair.

• The DC molded case circuit breakers are CE-approved for branch circuit protection. If replacement is required, CE-

approved components with the same voltage and current rating must be used.

• The size of the load connection cables must consider maximum allowable voltage drop, as well as the cables’

continuous ampere capacity and anticipated ampere discharge rate of the individual battery cabinet. A maximum

voltage drop of 1.5V DC in the load connection cables is recommended. Refer to the UPS unit’s Owner’s Manual for

recommended wire sizes.

• Refer to all applicable local, state and national codes for appropriate cable size and ratings.

• External circuit protection devices (fuses or circuit breakers) must consider the discharge rate of the battery, the wiring

to be protected and the DC short circuit current of the battery.

After performing the installation procedures in section 6. Installation, perform the following:

1. Open the front door of the battery cabinet to access internal components. Use a digital voltmeter when voltage

measurements are required.

2. Determine if the battery has been inadvertently grounded by resetting the circuit breaker to the “On” position and

measuring the voltage between the battery cabinet grounding lug and the positive load connection point within the

cabinet. This voltage should measure 0 (zero) VDC. If the measured voltage is not zero, determine the cause and

correct before proceeding.

3. Return the internal circuit breaker to an open “O” position as a safety precaution while connecting the output cables.

Doing so prevents damage in the event the cables are accidentally shorted.

4. The top of the battery cabinet includes knockouts for load connection cable entry. Punch out the appropriate

knockout and connect the conduit or cable bushing.

5. The output circuit breaker accommodates cables up to 300 mm

3. Battery Cabinet Installation

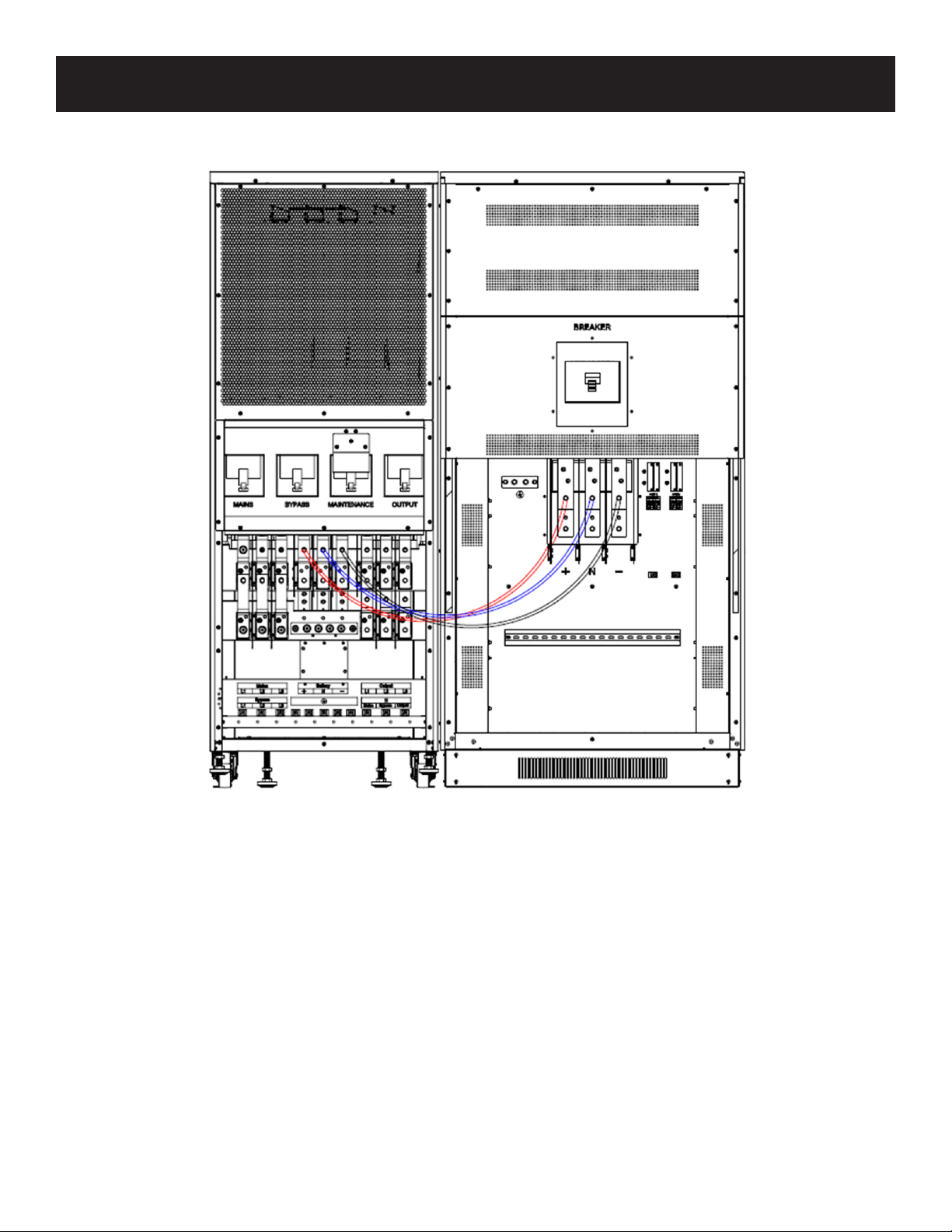

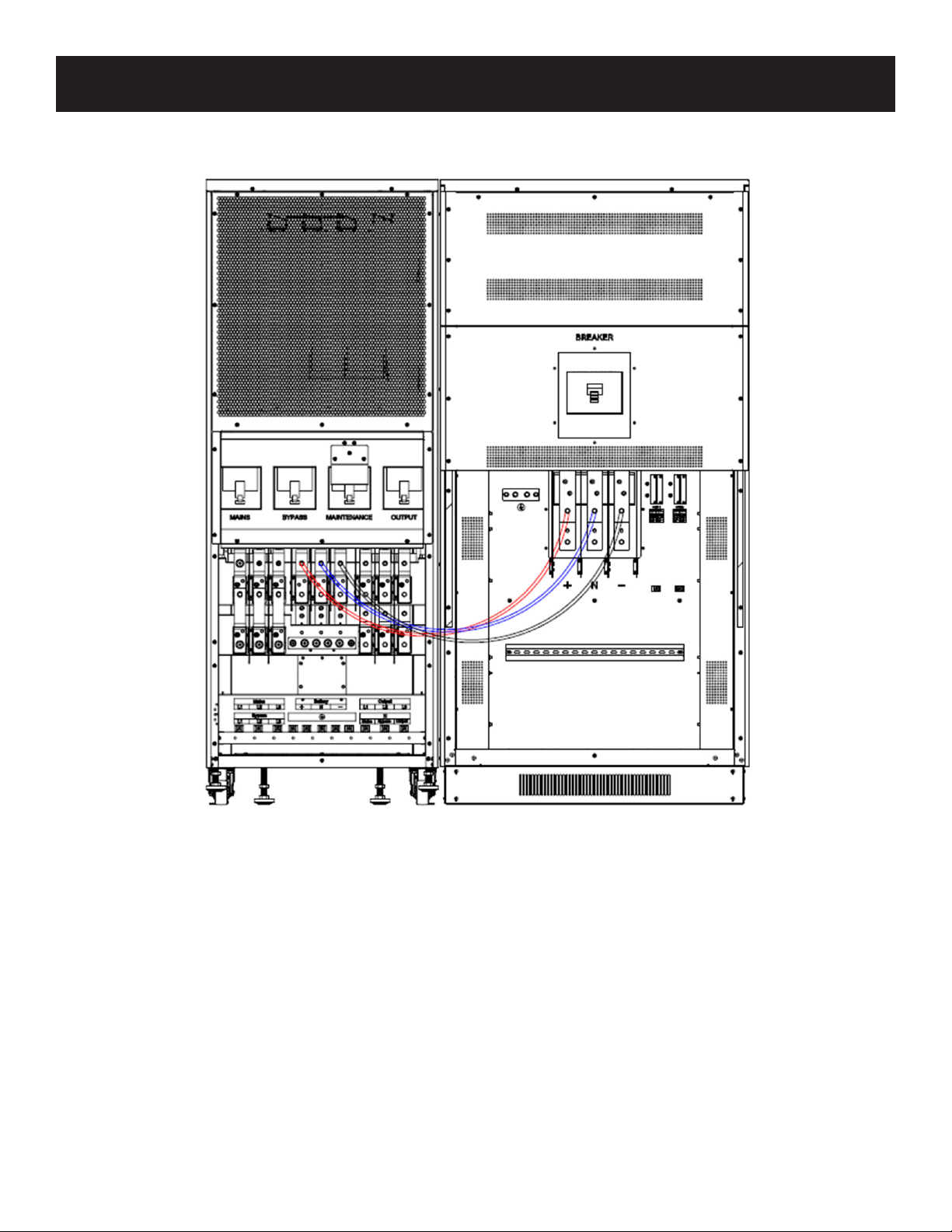

6. Connect an appropriate equipment grounding cable to the grounding lug located on the top of the battery cabinet.

7. Feed the positive and negative cables (and “N” center, if equipped) from the open external disconnect switch or the

UPS battery eld wiring terminals through the conduit/cable bushing. Connect to the respective output terminals

inside the battery cabinet.

3.8 Final Electrical Check

Before closing any connecting circuit breaker or disconnect switch, complete these verication steps:

1. Verify the battery cabinet output voltage is correct.

2. If battery cabinets will be operated in parallel, verify that the individual system output voltages match within 2V DC.

3. Verify the voltage measured between either output terminal and the battery cabinet ground is zero.

4. If any of the above verication steps show an irregularity, determine and correct the cause before proceeding.

5. Reset the circuit breaker to the “On” position.

4. Mechanical Data

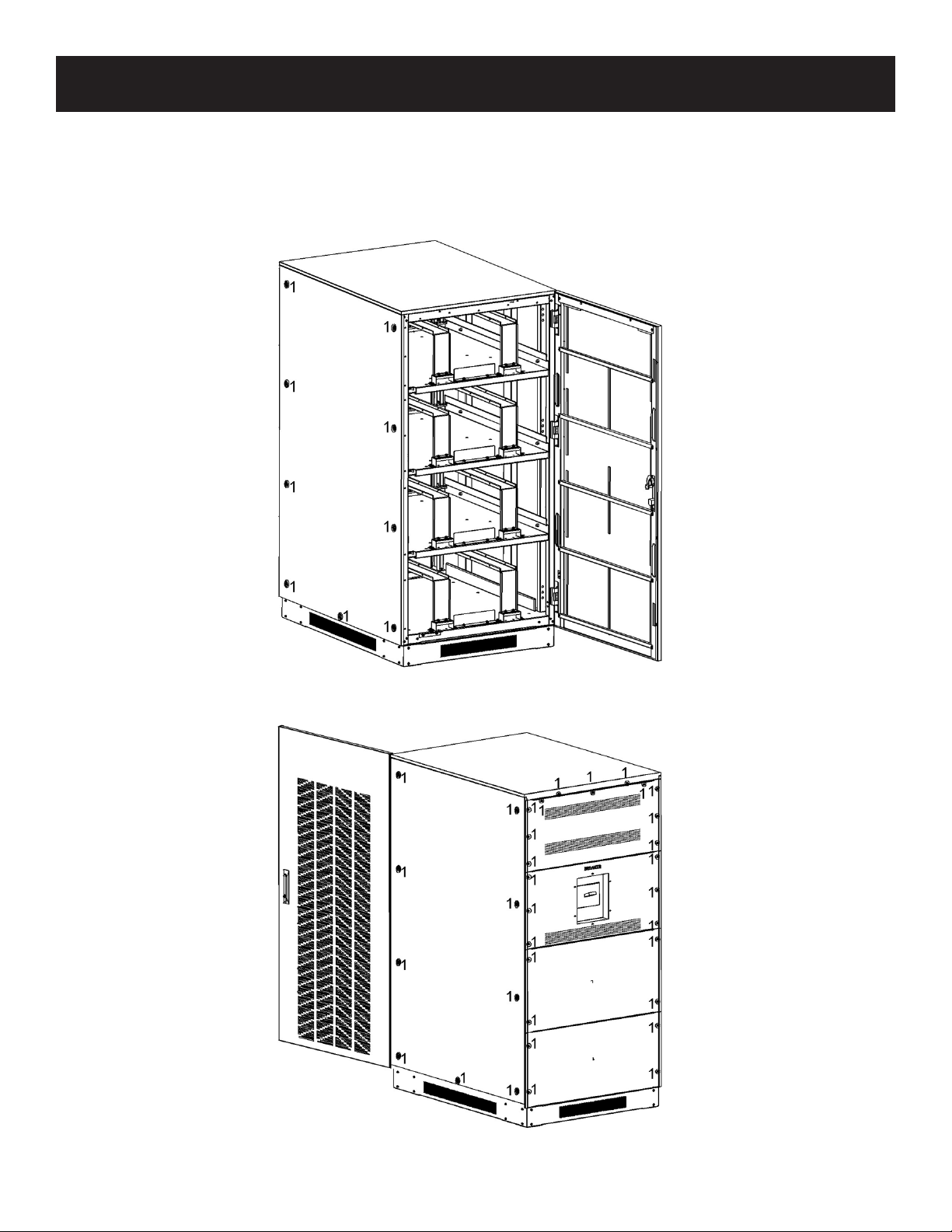

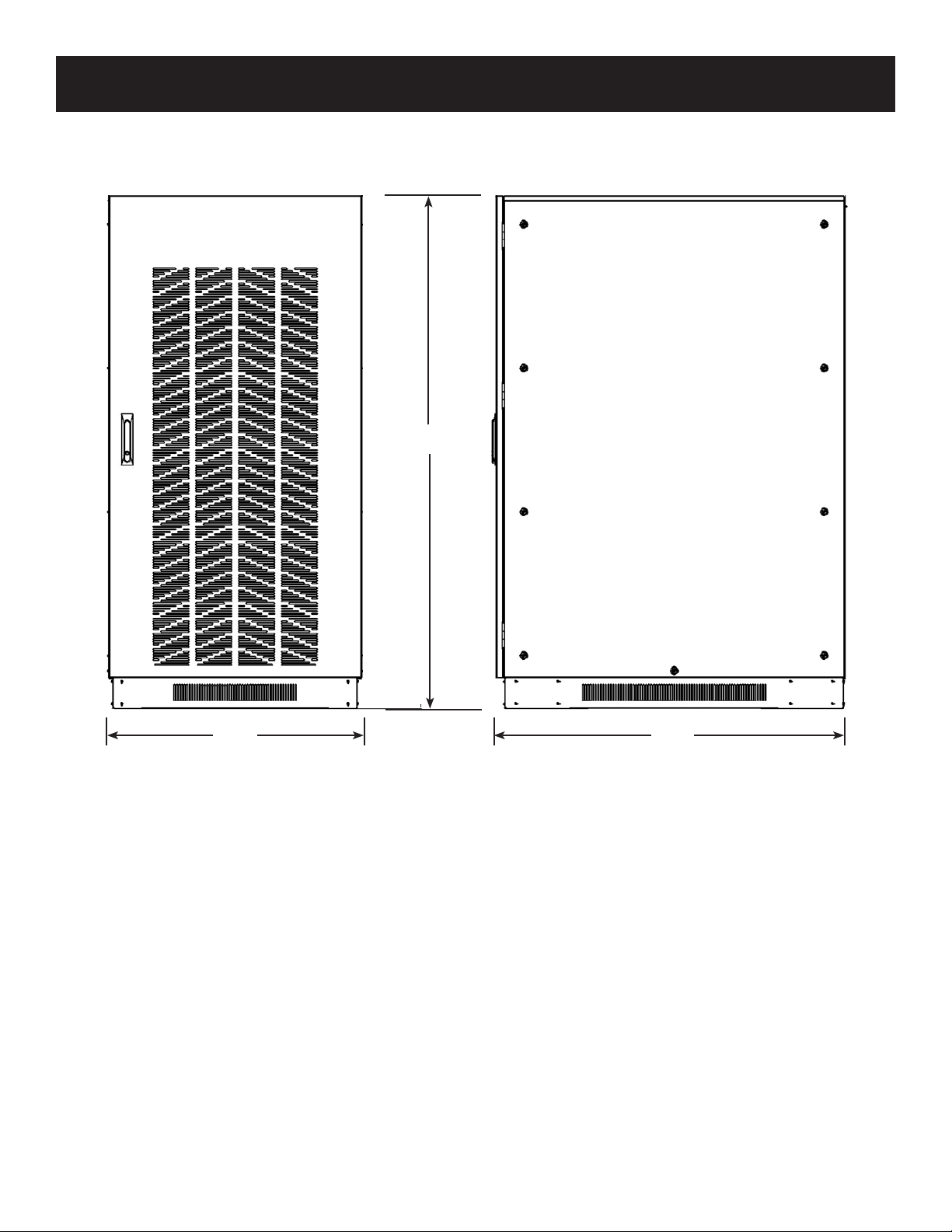

4.1 Physical Measurements

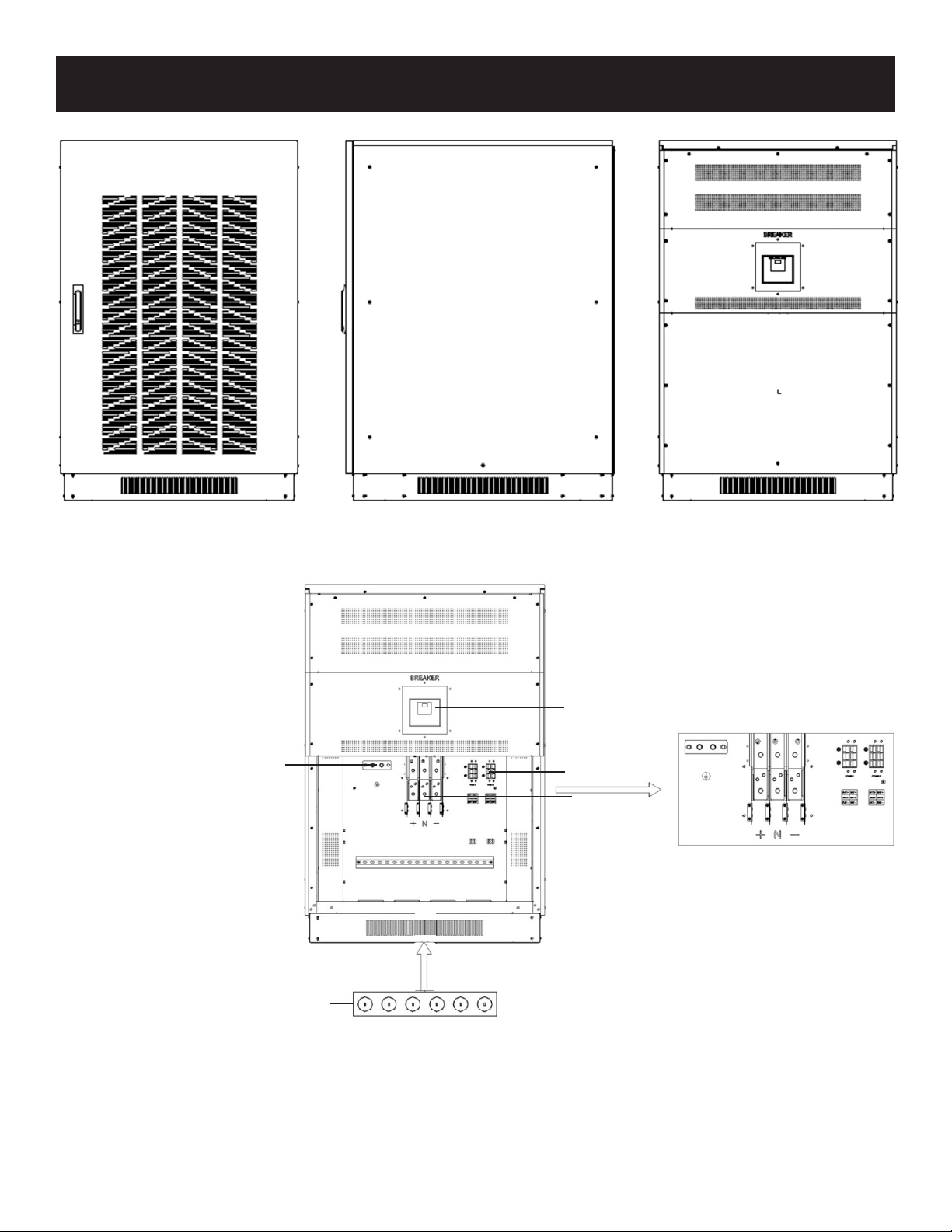

4.1.1 Dimensions for BP240V65, BP240V65-NIB, BP240V100, BP240V100-NIB

31.5 in.

(800 mm)

35.4 in.

(900 mm)

47.2 in.

(1200 mm)

Front View Side View Rear View

4. Mechanical Data

1 Battery Breaker

2 Battery Terminal for 10kVA-20kVA UPS

3 Battery Terminal for 25kVA-60kVA UPS

4 Grounding Lugs

5BatteryCableKnockouts

Rear View (terminal block without cover)

4. Mechanical Data

4.1.2 Dimensions for BP240V65L, BP240V65L-NIB, BP240V100L, BP240V100L-NIB

31.5 in.

(800 mm)

43.4 in.

(1100 mm)

63 in.

(1600 mm)

4. Mechanical Data

Front View Side View Rear View

1 Battery Breaker

2 Battery Terminal

for 10kVA-20kVA UPS

3 Battery Terminal

for 25kVA-60kVA UPS

4 Grounding Lugs

5 BatteryCableKnockouts

Rear View (terminal block without cover)

4. Mechanical Data

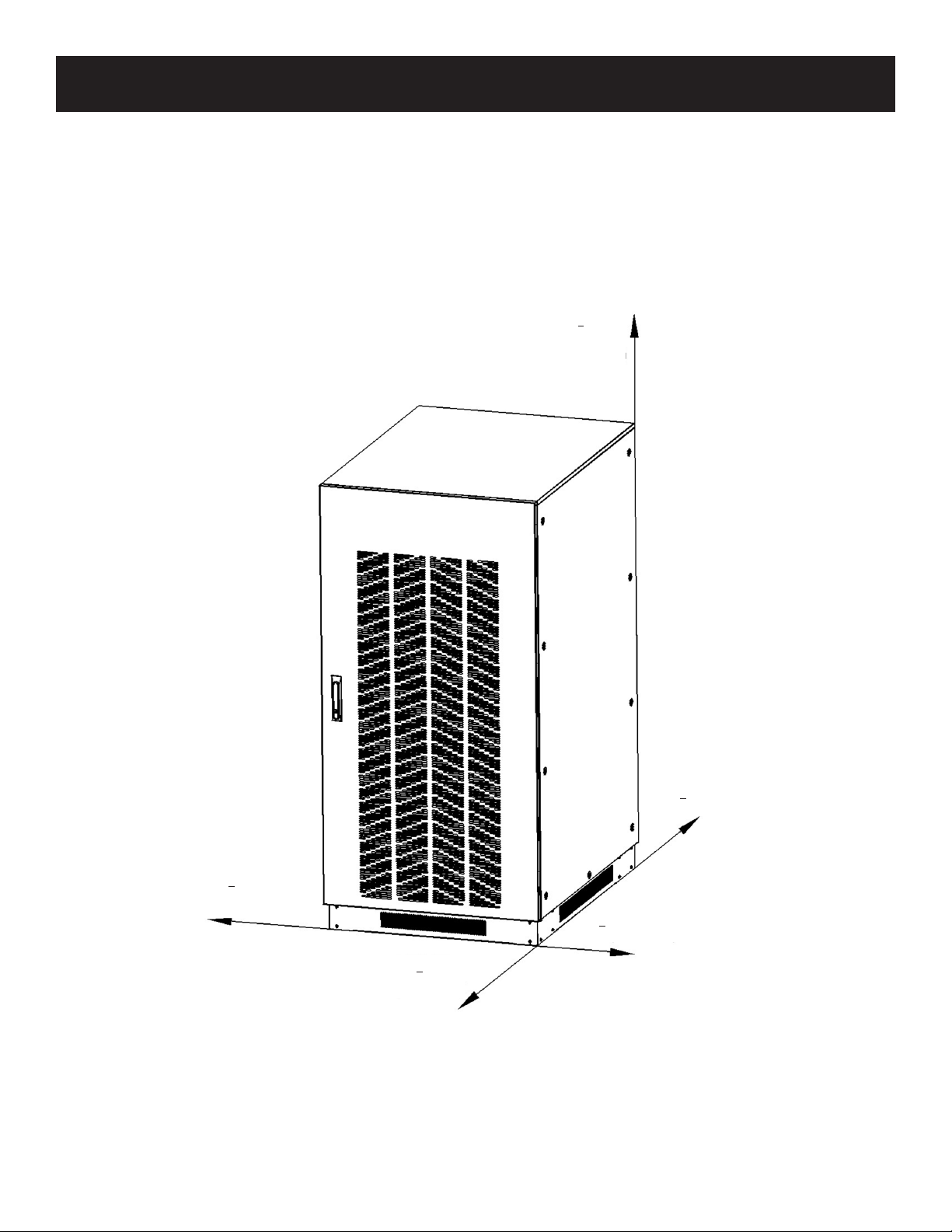

4.2 Physical Requirements (All Models)

Leave some space around the cabinet for operation and ventilation.

1. Leave at least 31.5 in. (800 mm) space in the front for ventilation.

2. Leave at least 20 in. (500 mm) space at the right and left for operation.

3. Leave at least 20 in. (500 mm) space at the back for ventilation.

20 in.

(500 mm)

20 in.

(500 mm)

20 in.

(500 mm)

20 in.

(500 mm)

31.5 in.

(800 mm)

5. Installation

Note: Before installation, inspect the unit. Ensure nothing inside the package is damaged. Retain the original packing material in a safe

place for future use.

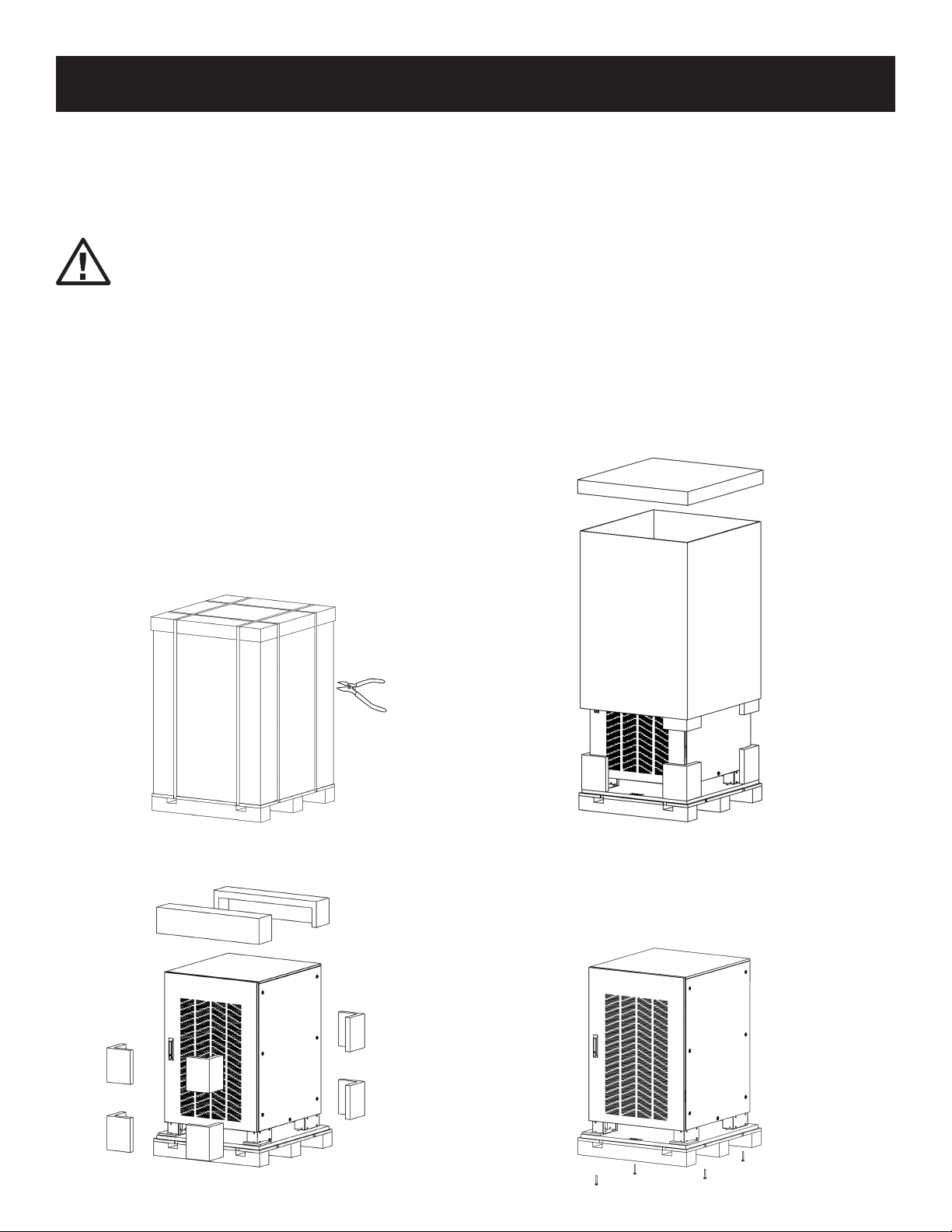

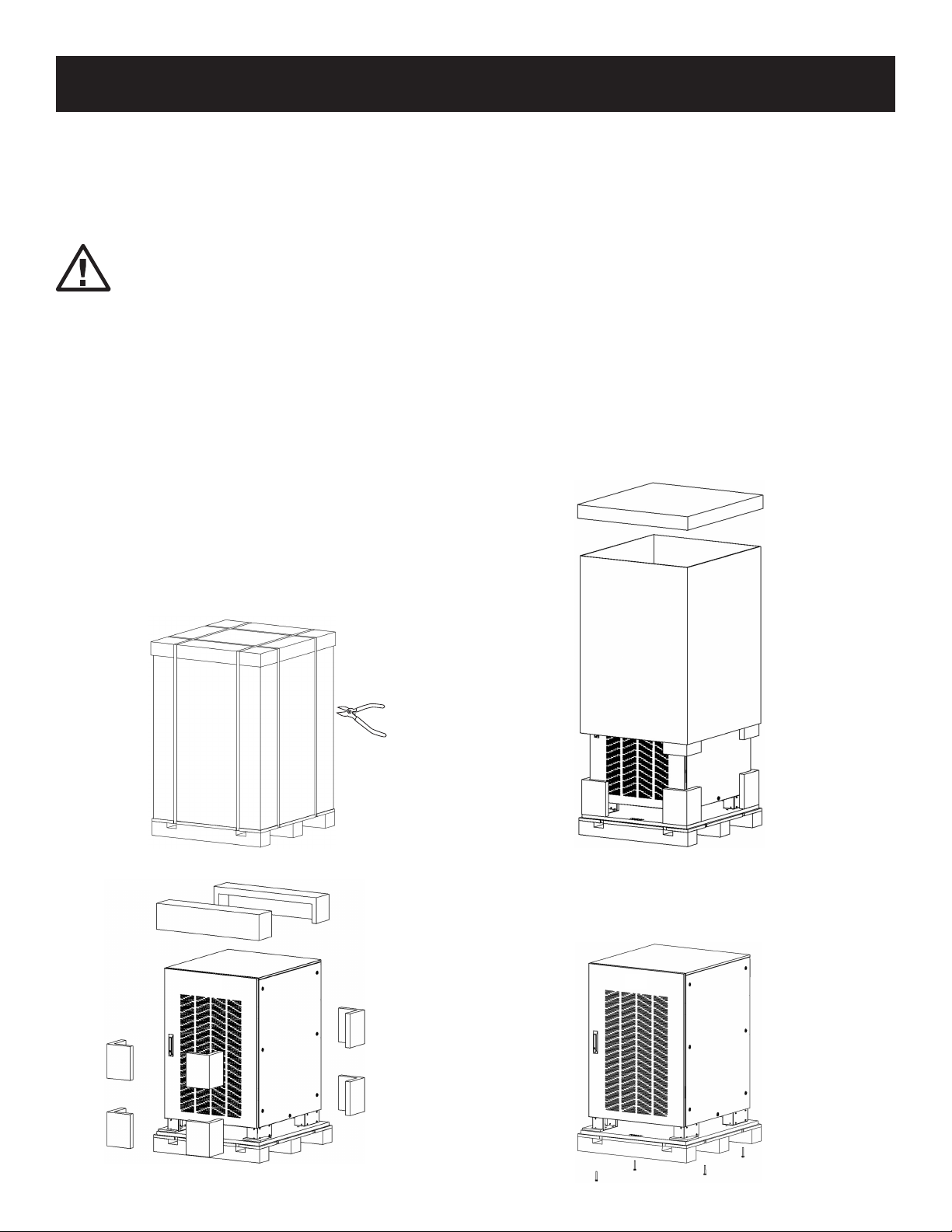

5.1 Unpacking & Inspection

Any damage to packaging should be noted with the delivery carrier at the time of receipt.

Remove the rail kit, battery enclosure, and battery modules from the packaging.

Note: The battery modules are very heavy. Be cautious when unpacking and lifting the unit to avoid injury.

• Don’t tilt the battery pack when removing it from the packaging.

• Inspect the battery cabinet for damage that may have occurred from transport. If damage is found, do not turn

on the unit. Contact the dealer from whom the unit was purchased immediately.

• Check the accessories according to the packing list and contact the dealer in case of missing parts.

3. Remove the packing foam and the beveled pallet. 4. Remove the bolts securing the cabinet to the

shipping pallet.

1. Hold the sliding plate steady.

Cut and remove the binding tapes.

2. Remove the plastic bag and the shipping carton.

5. Installation

5. Use a forklift to lift the battery cabinet from the pallet.

5.2 Selecting Installation Position

Select a proper environment to install the unit, in order to minimize the possibility of damage to the battery system and

maximize the life of the batteries.

1. Do not block air ow to the ventilation openings of the unit.

2. Ensure environmental conditions of the installation site are in accordance with the unit specications to avoid

overheat

and excessive moisture. Refer to section 4.2 Physical Requirements.

3. Do not place the unit in a dusty or corrosive environment or near any ammable objects.

4. The unit is not designed for outdoor use.

Notes:

• Placethebatterycabinetinaclean,stableenvironment.Avoidvibration,dust,humidity,ammablegases,liquidsandcorrosives.

• To help prevent high temperatures in the room where the UPS is installed, extractor fans and/or cooling systems are recommended.

• Batteriesshouldbemountedinanenvironmentwherethetemperatureiswithintherequiredspecications.Temperatureisakey

factor in determining battery life and capacity. Battery temperature should be maintained between 59°F to 77°F (20°C to 25°C).

Keep batteries away from heat sources, main air ventilation areas, etc.

WARNING!

Typical battery performance data reects an operating temperature between 59°F to 77°F (20°C to 25°C).

Operating the UPS above this range will reduce the battery life, while operating the UPS below this range will

reduce battery capacity.

• If the UPS will not be installed immediately, it must be stored in a room without excessive heat or humidity.

5.3 Power Cables

The cable design shall comply with the voltages and currents provided in this section, and in accordance with local electrical

codes.

WARNING!

UPONSTARTING,PLEASEENSUREYOUAREAWAREOFTHELOCATIONANDOPERATIONOFTHE

EXTERNALISOLATORSCONNECTEDTOTHEUPSINPUT/BYPASSSUPPLYOFTHEUTILITYDISTRIBUTION

PANEL.

CHECKTOSEEIFTHESESUPPLIESAREELECTRICALLYISOLATEDANDPOSTANYNECESSARYWARNING

SIGNS TO PREVENT ANY INADVERTENT OPERATION

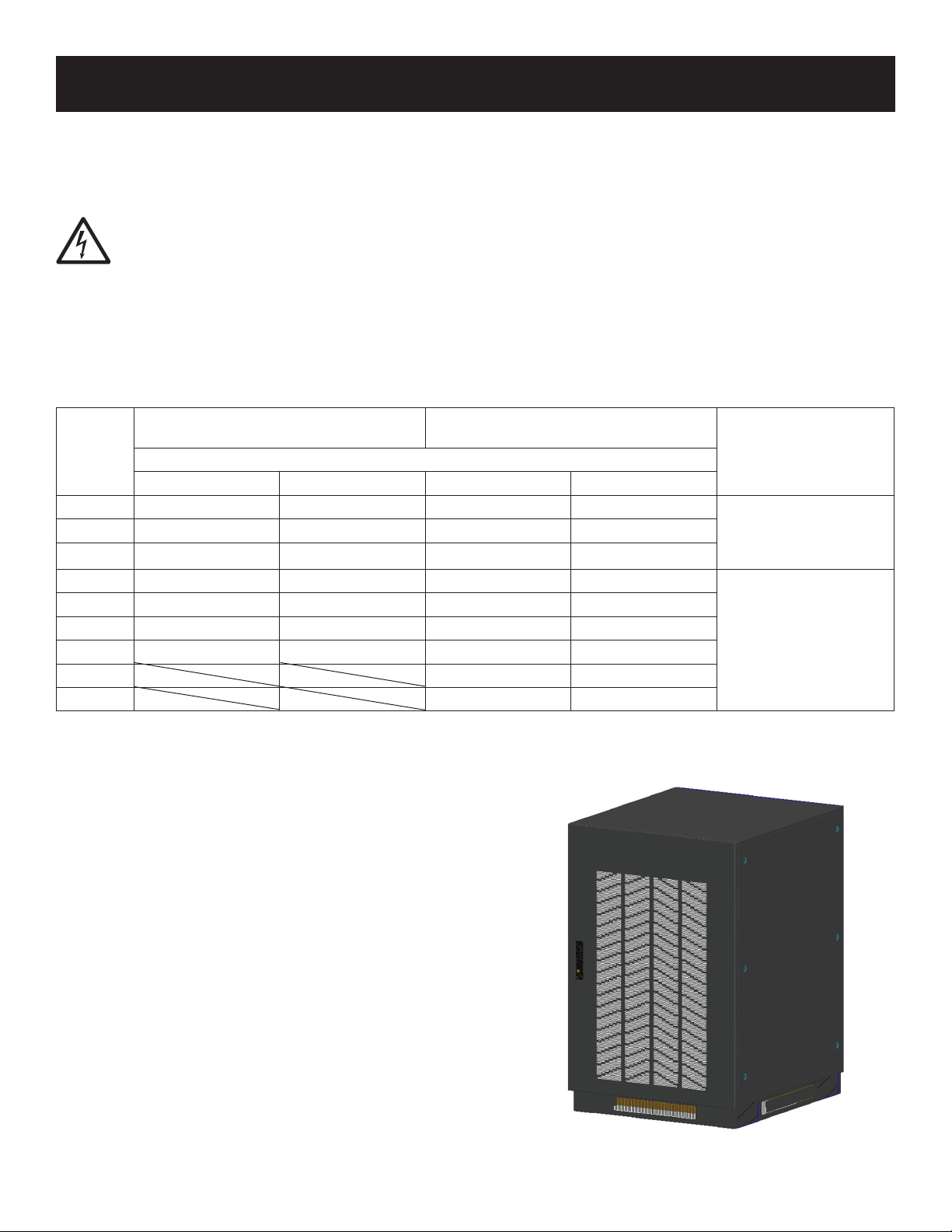

5.3.1 Cable Sizes

5.4 Battery Cabinet Connections:

Models BP240V65, BP240V65-NIB,

BP240V100 and BP240V100-NIB

Each battery cabinet design includes built-in internal battery

connection cables, breaker, fuses and terminals. The

standard cabinet can hold 20 pieces of 12V 65Ah 12V 100Ah

batteries. The DC voltage system for all cabinets is 240VDC

with ±120V internal battery strings.

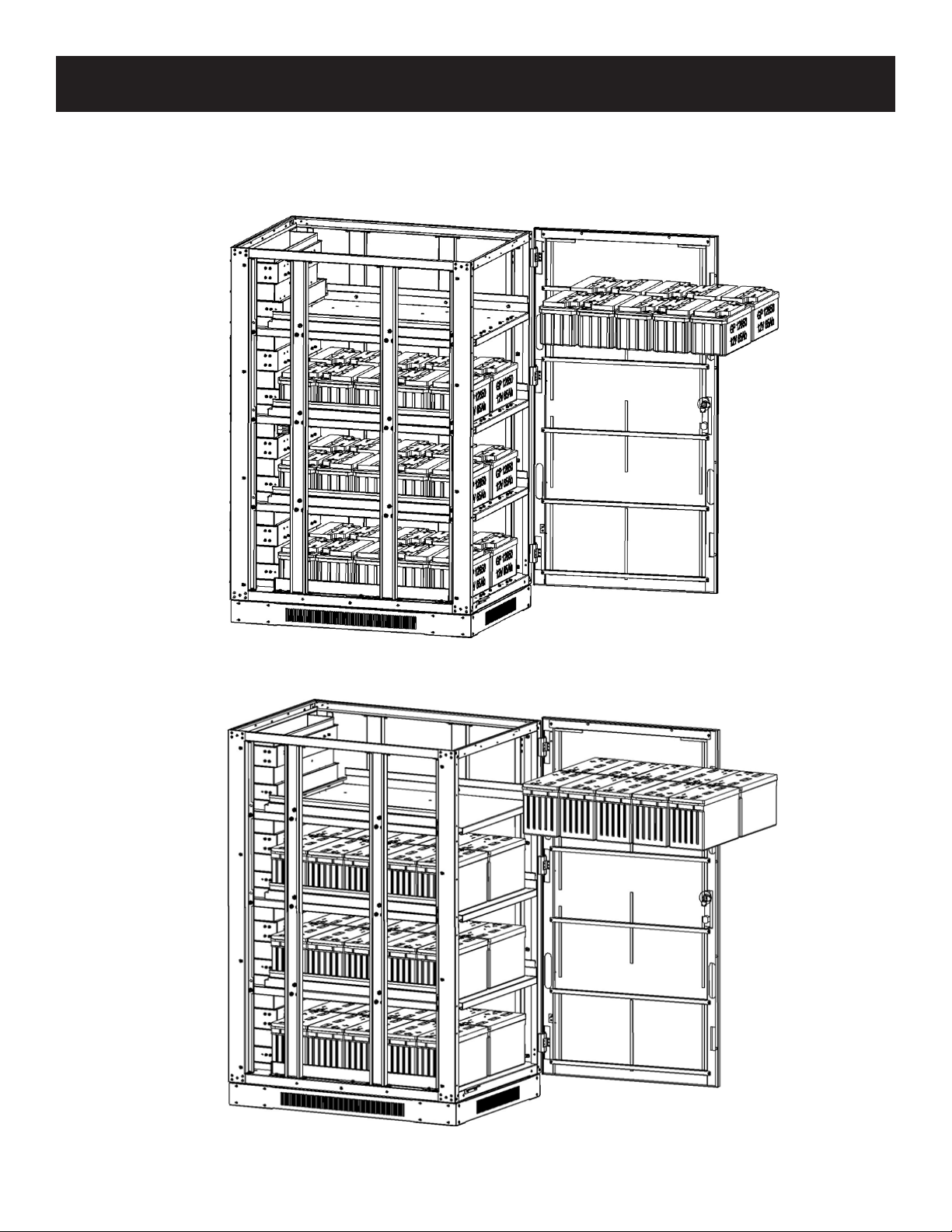

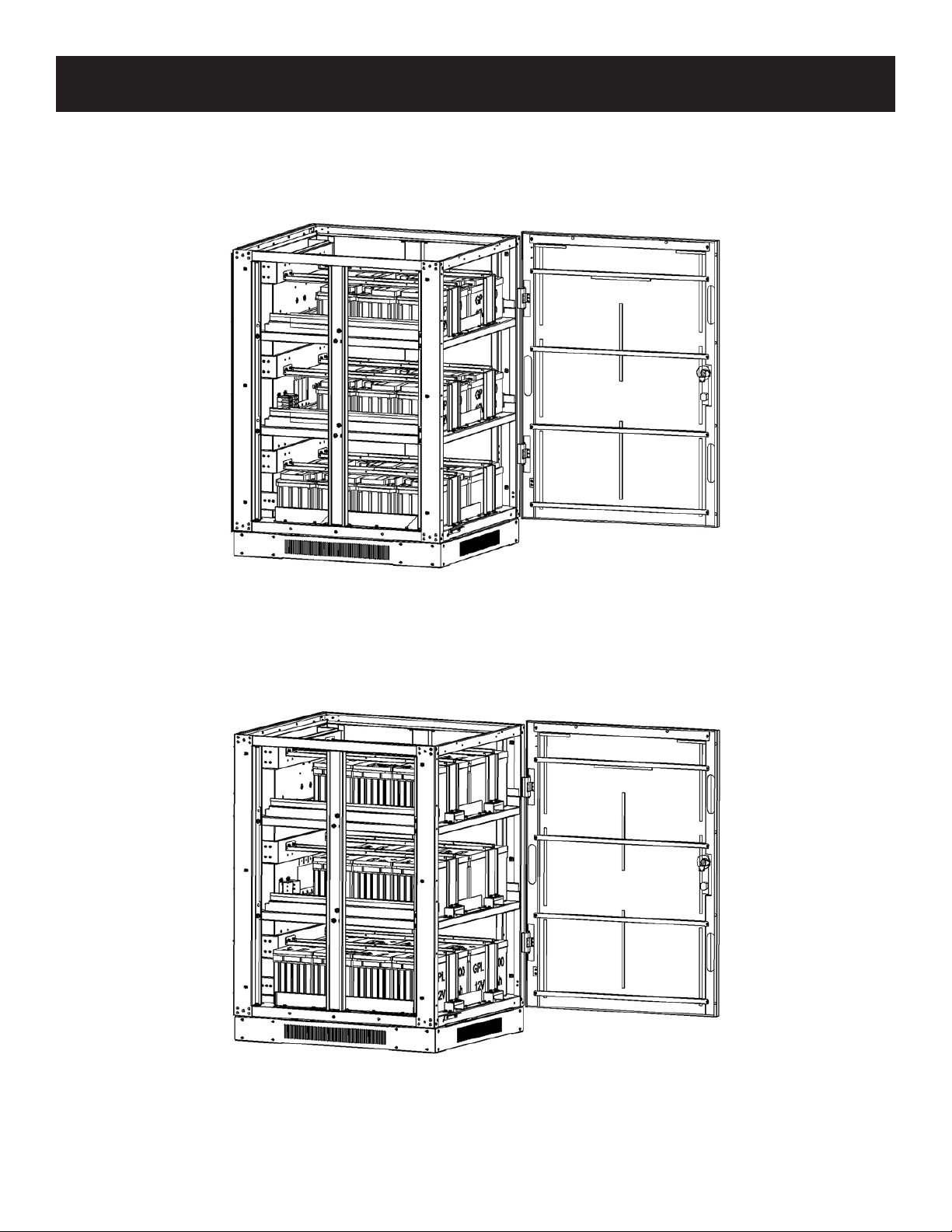

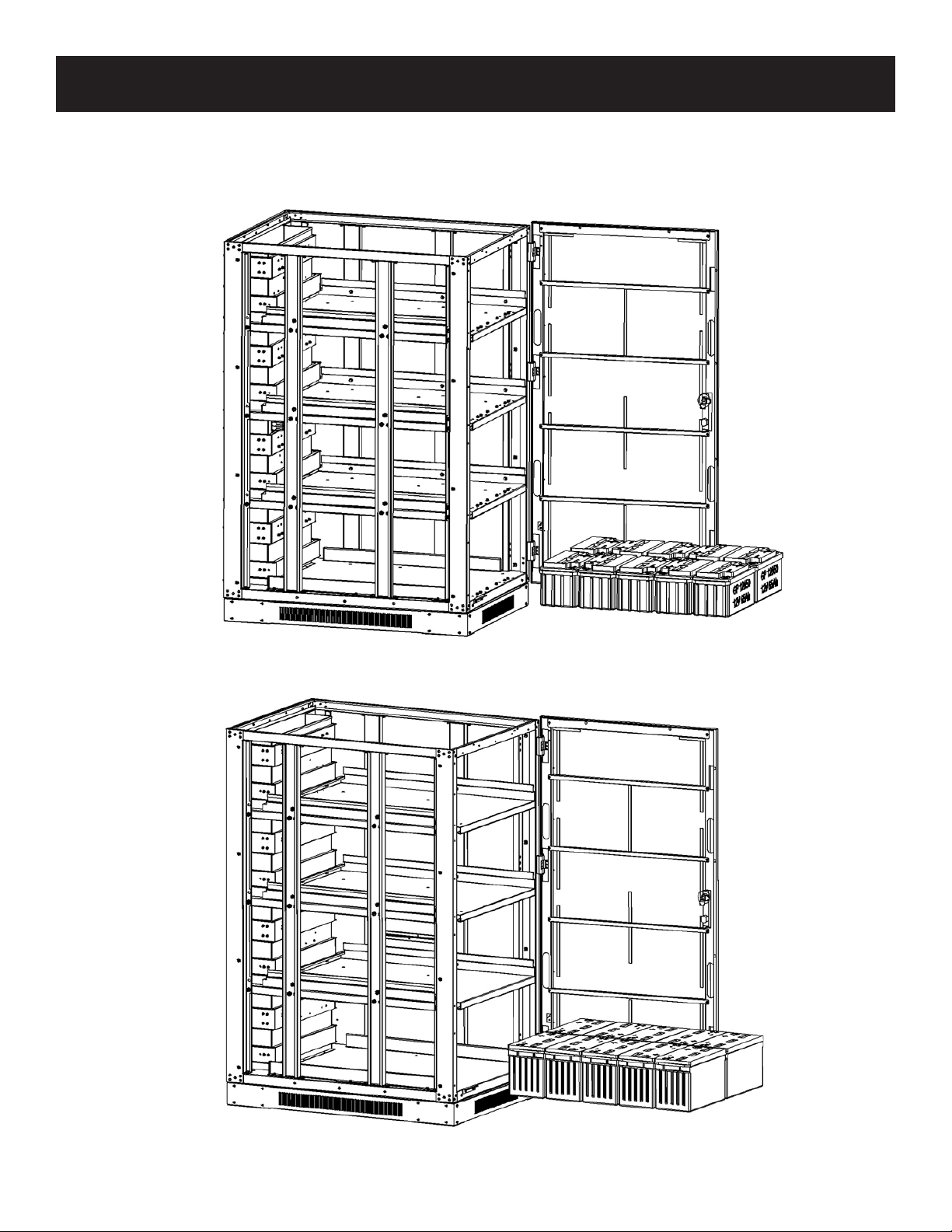

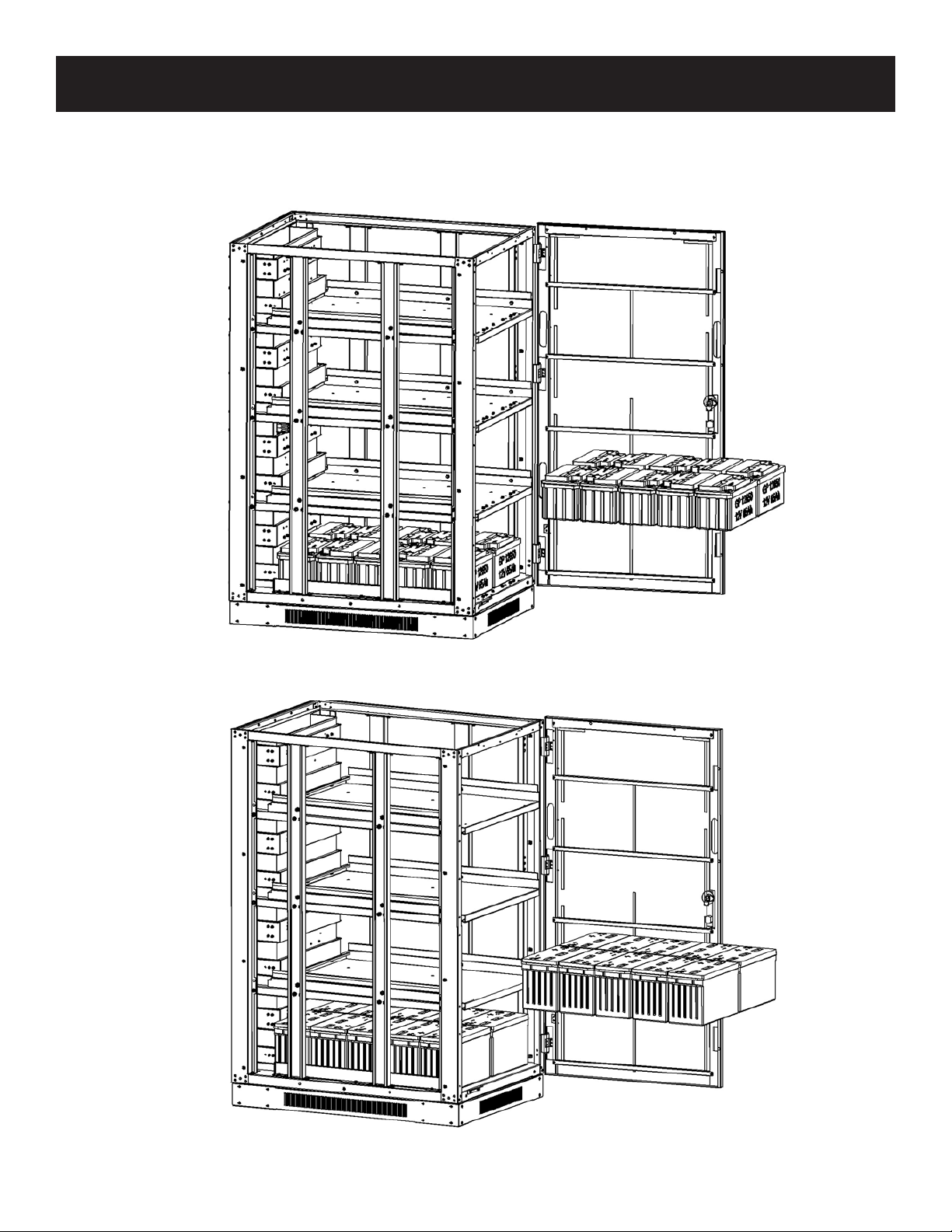

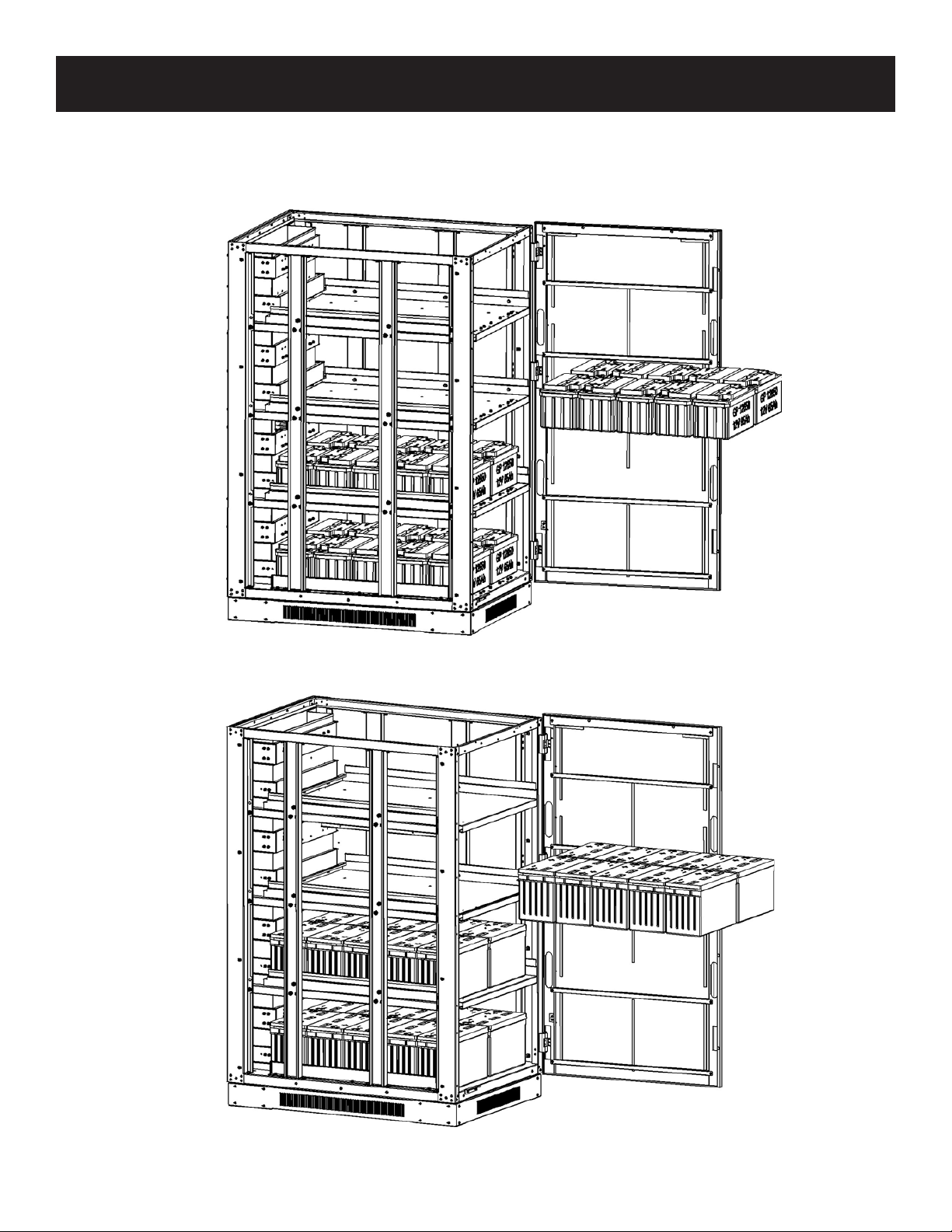

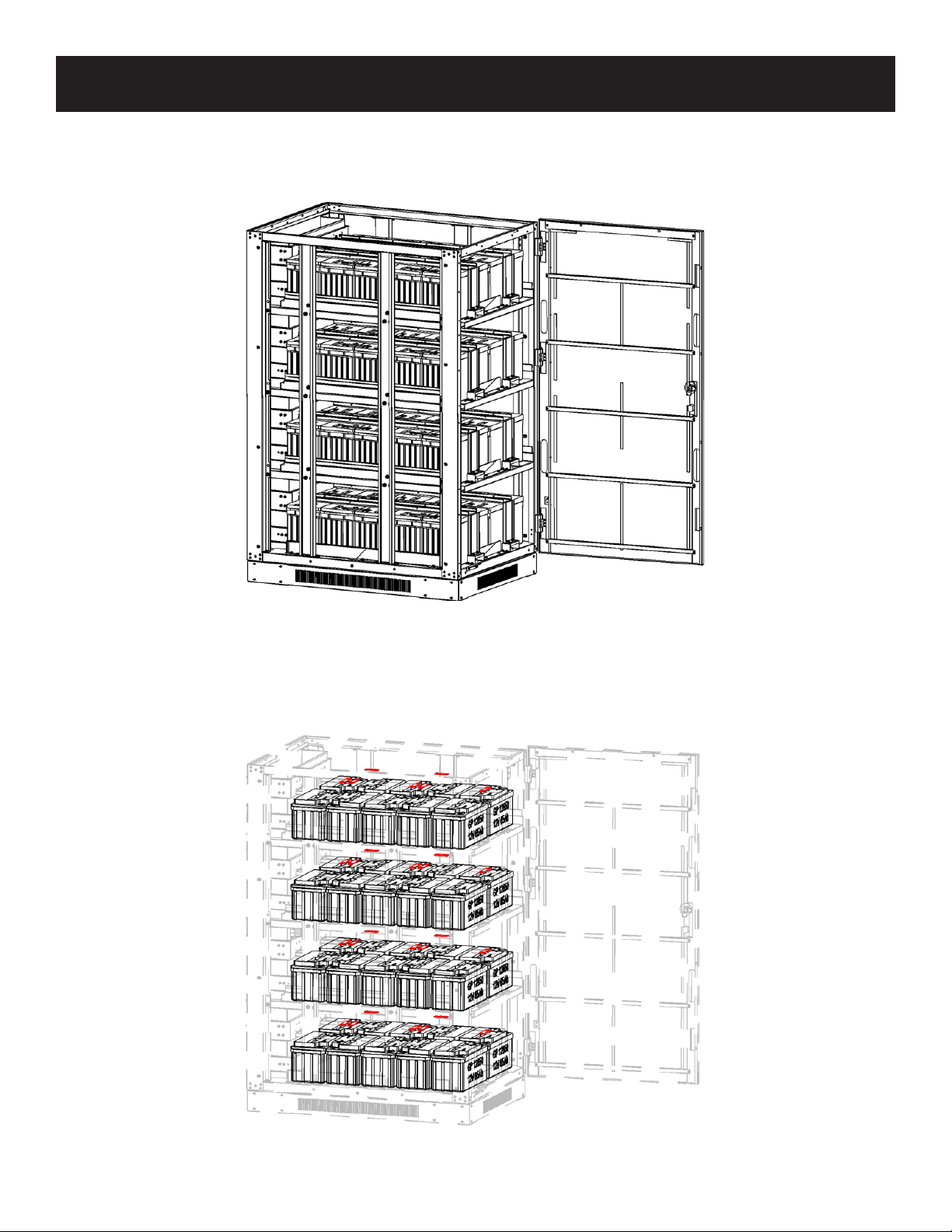

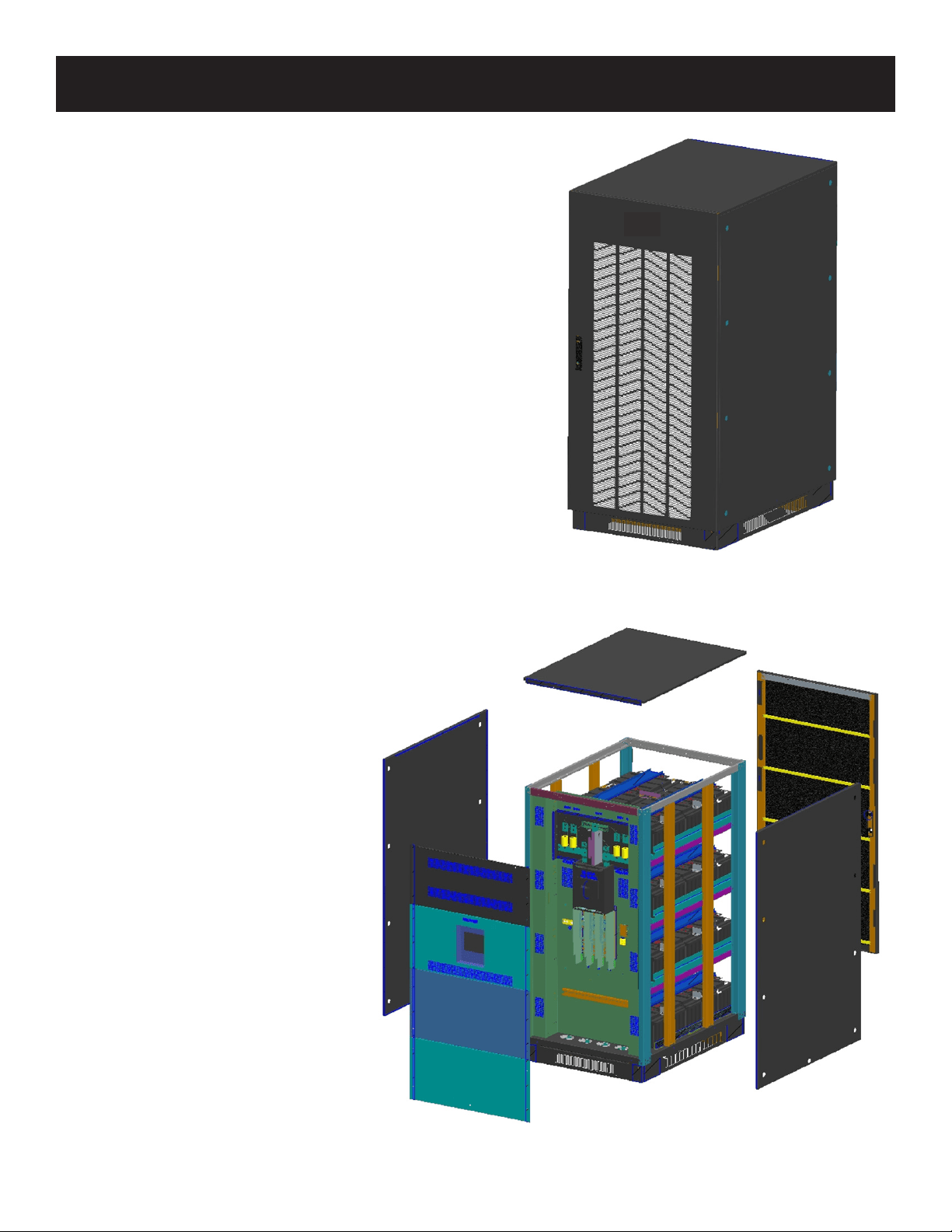

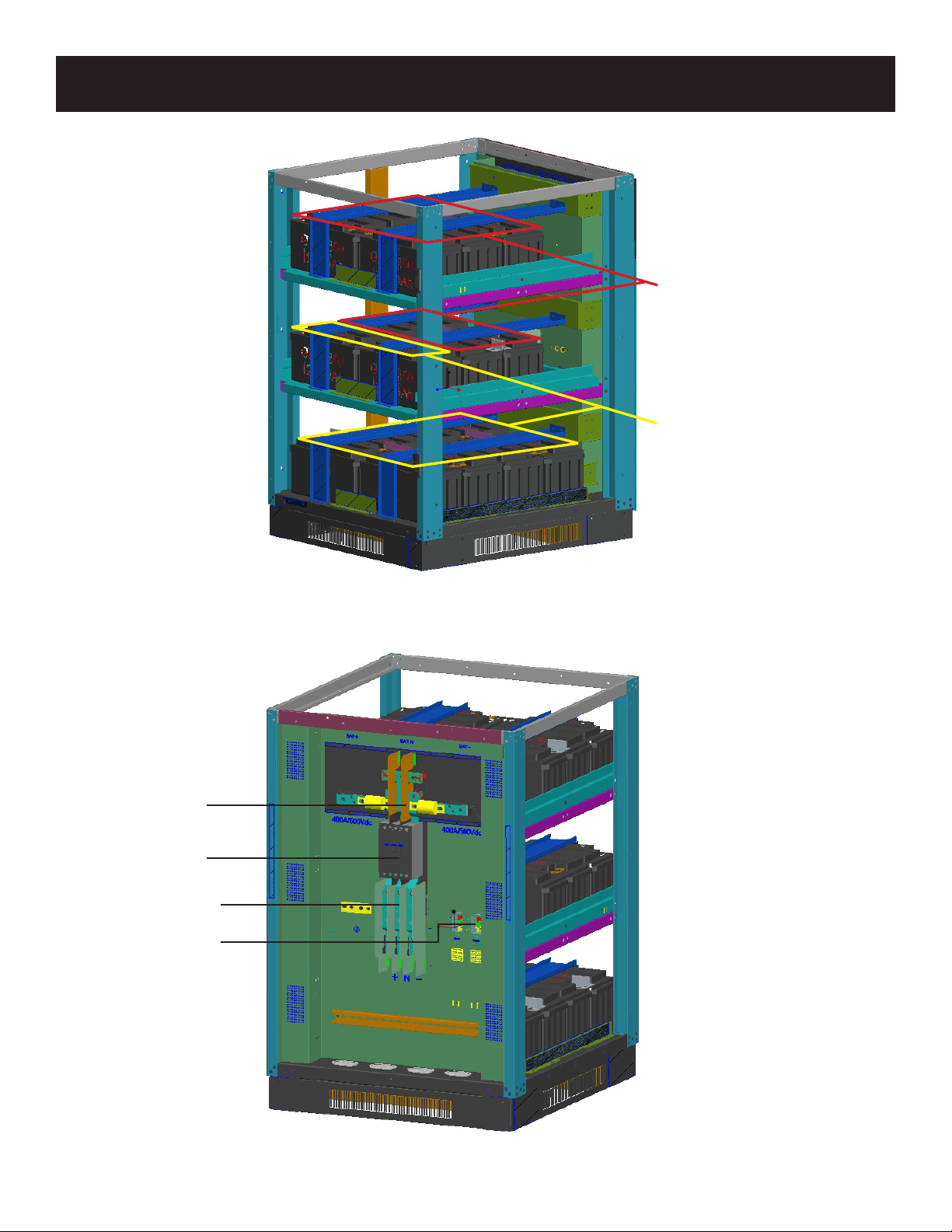

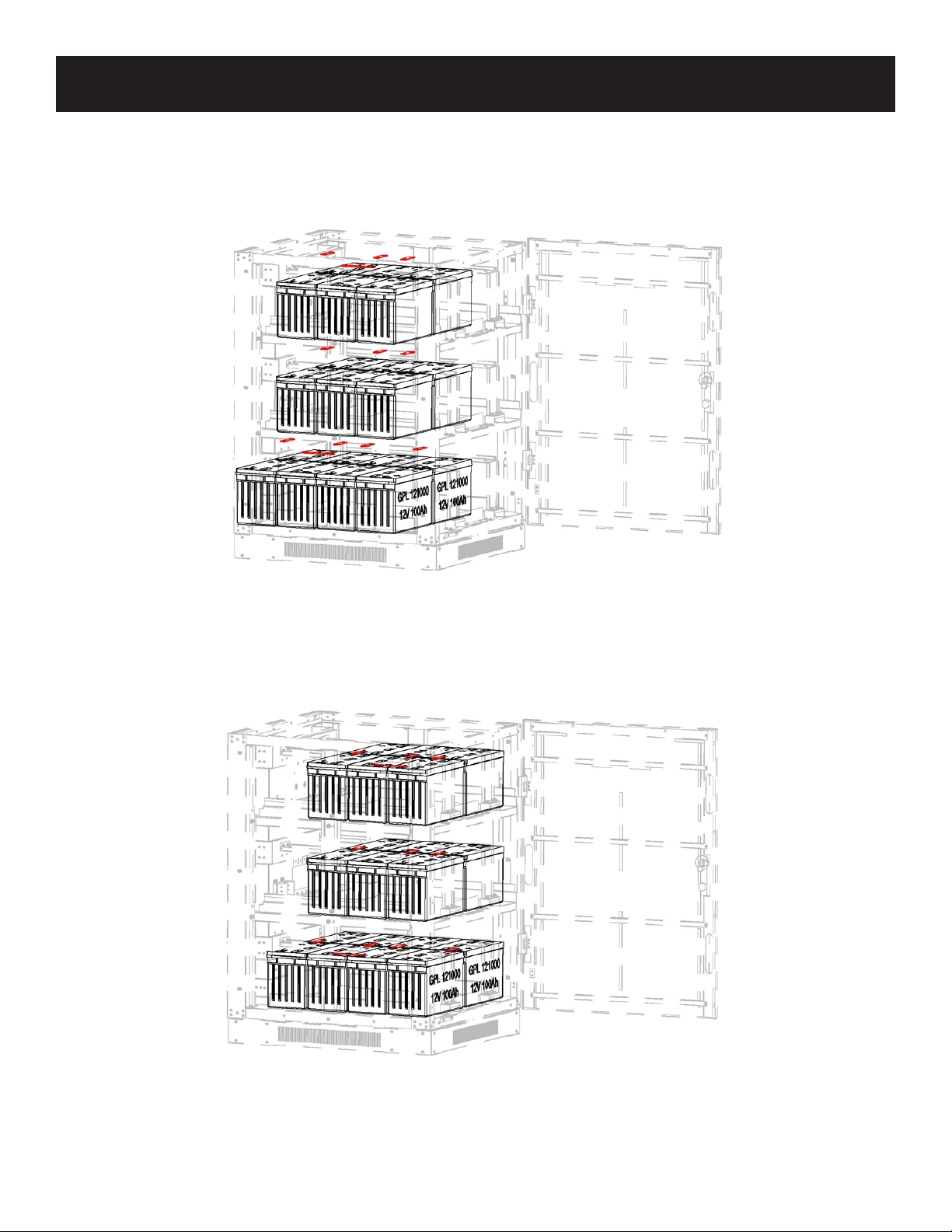

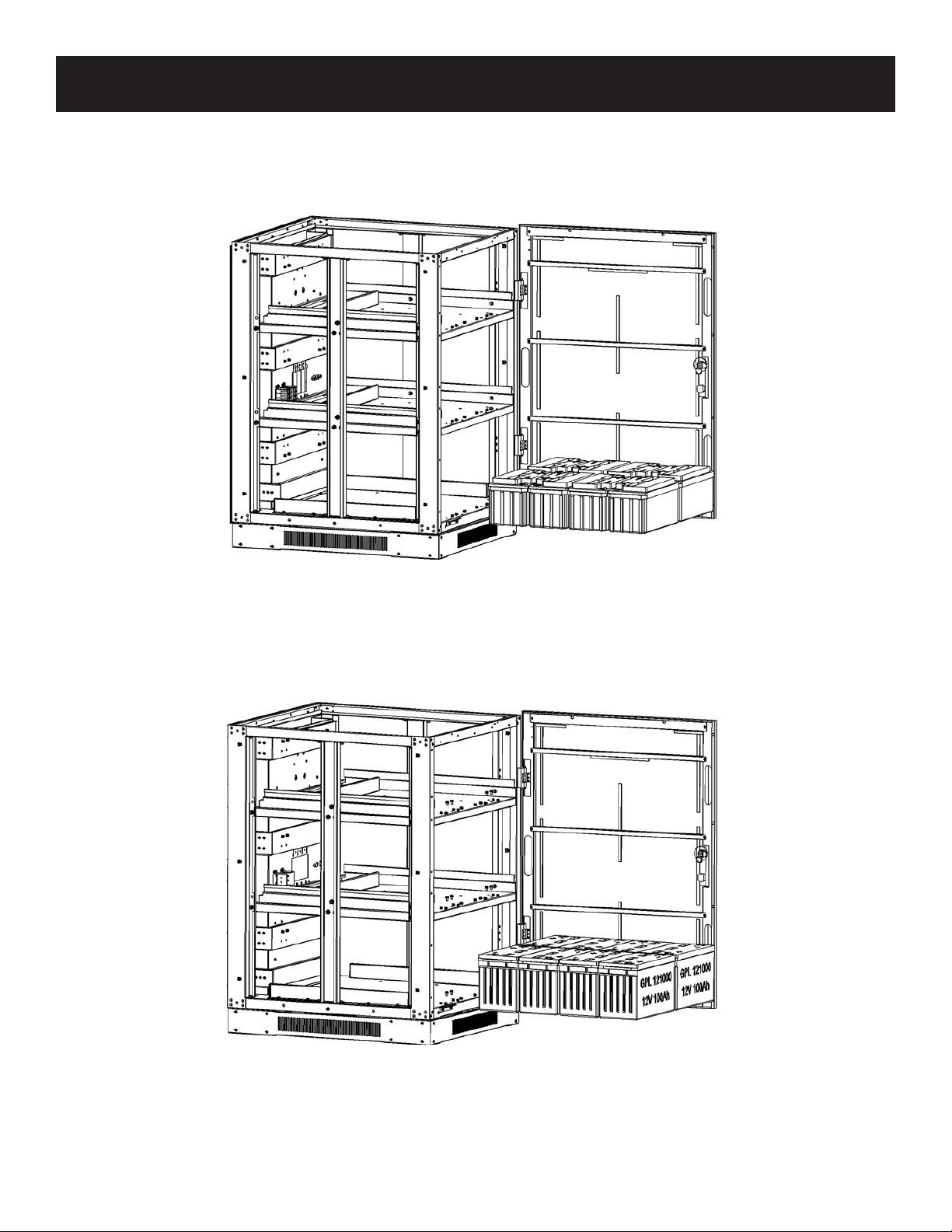

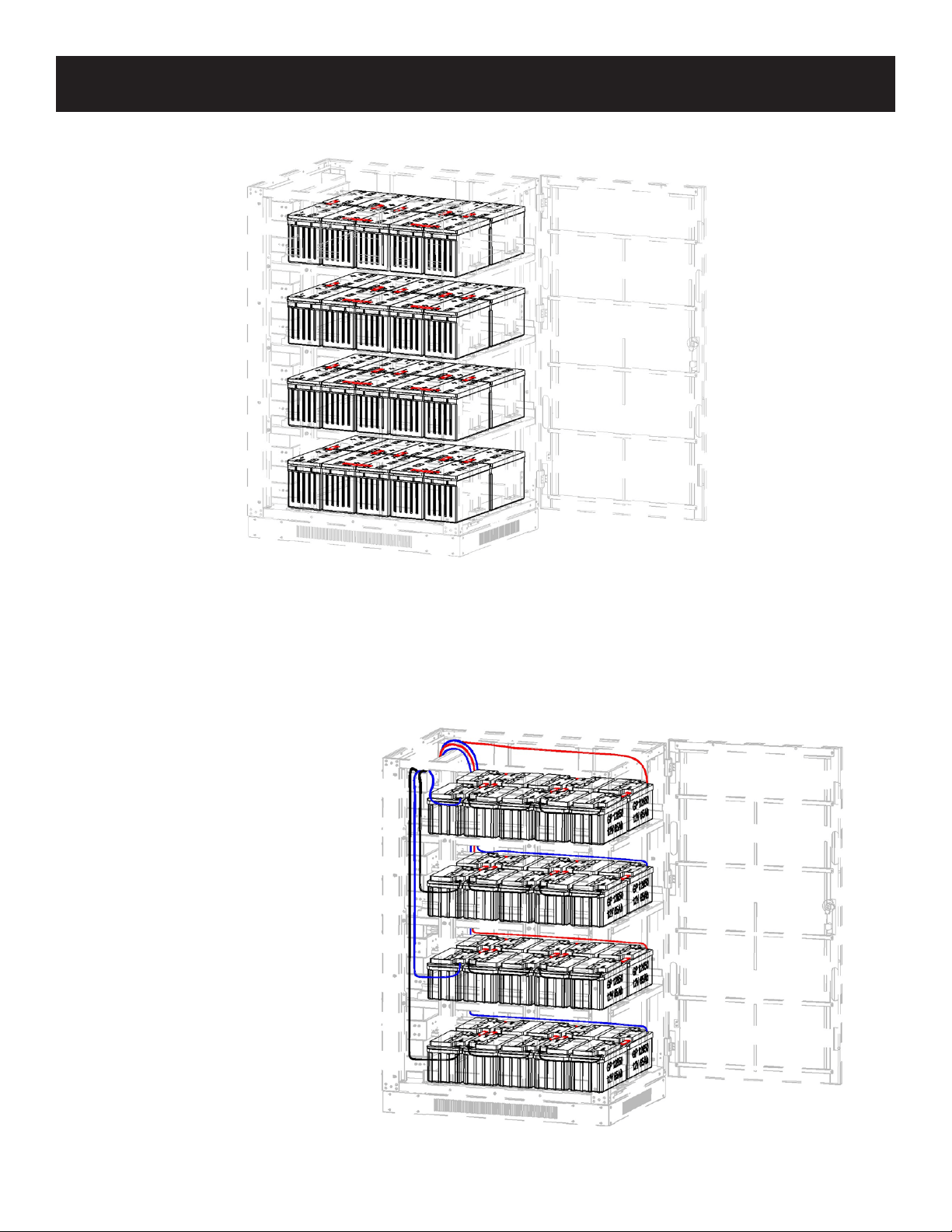

Figures 6-1 and 6-2 show the overall chassis design

and exploded views for the BP240V65, BP240V65-NIB,

BP240V100 and BP240V100-NIB models. The corresponding

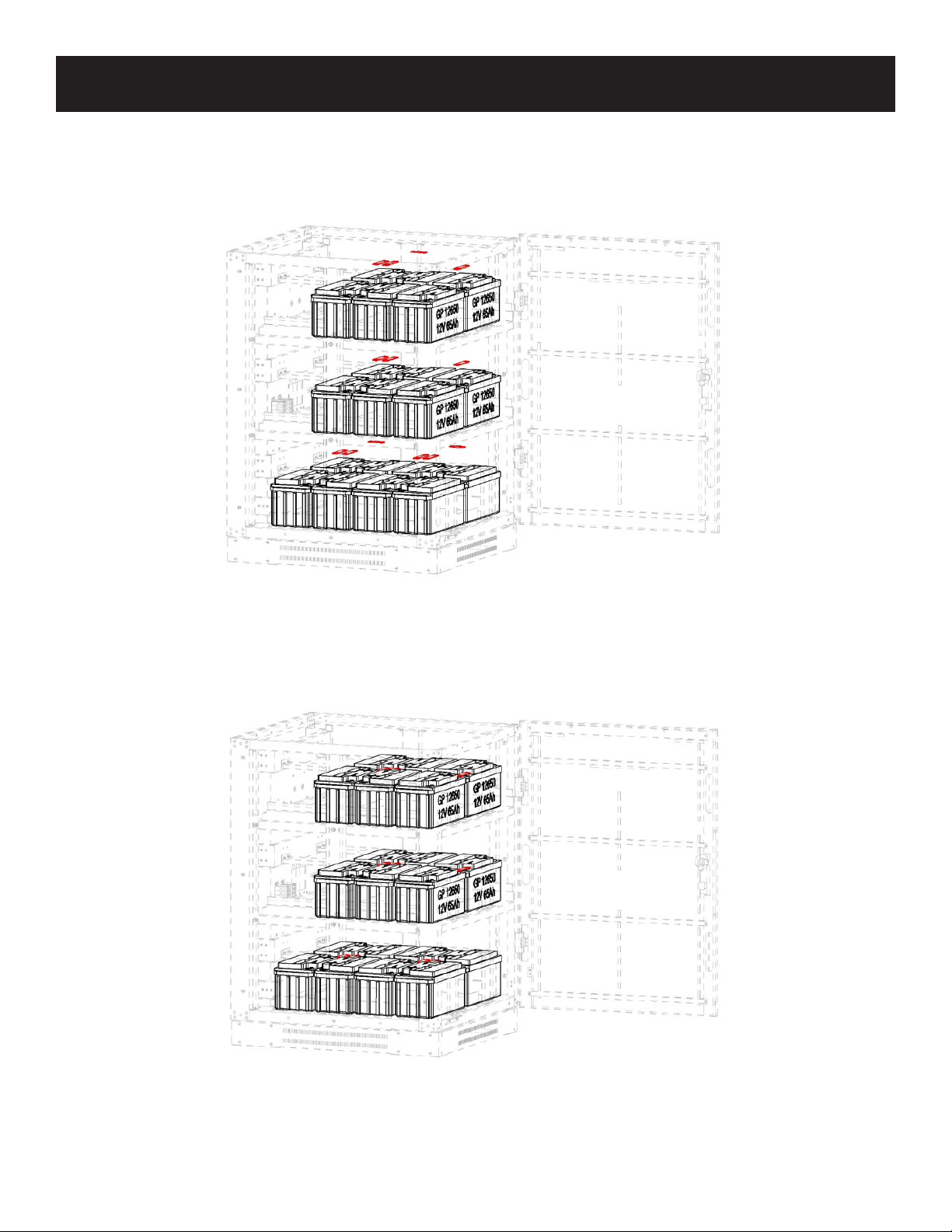

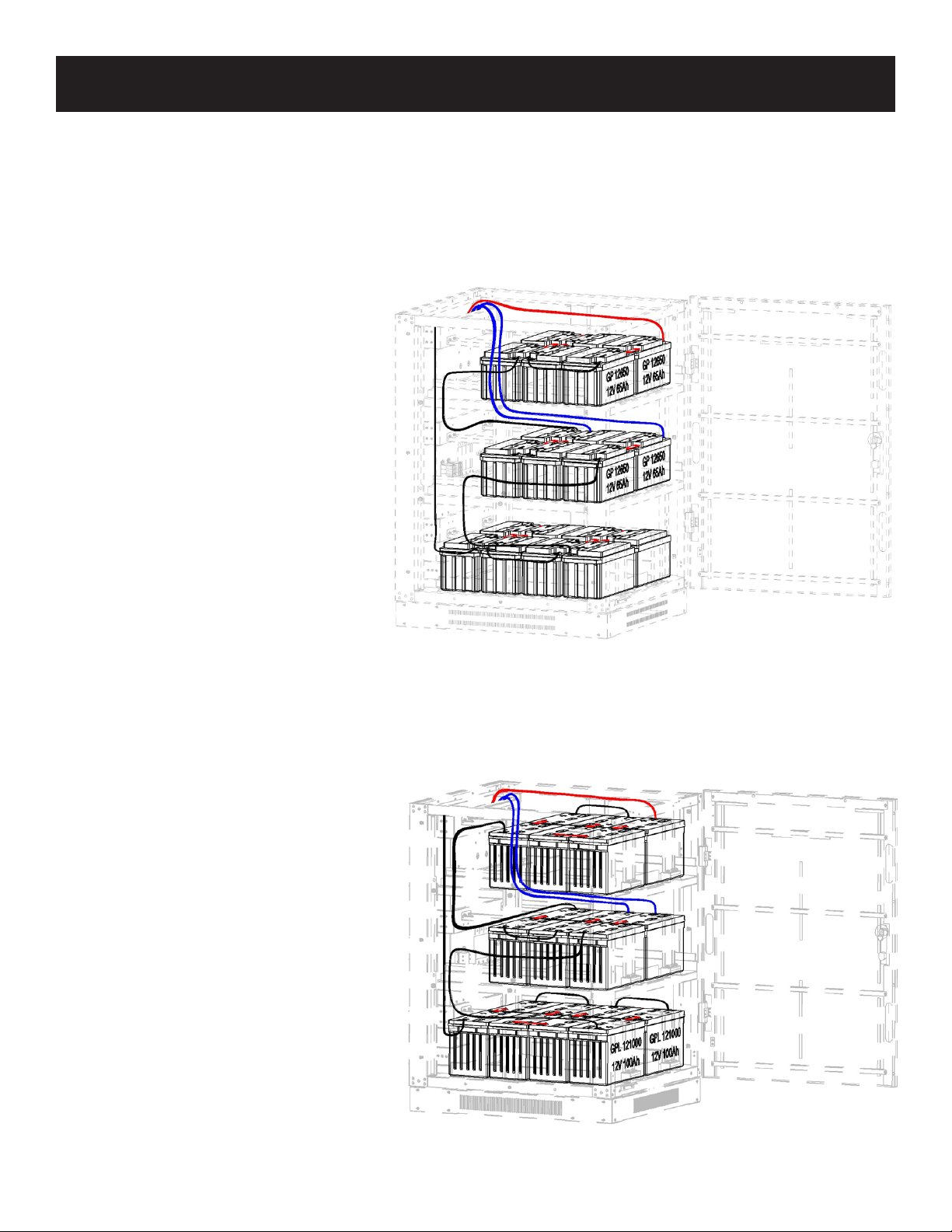

views for the BP240V65L, BP240V65L-NIB, BP240V100L and

BP240V100L-NIB models are shown in section 6.5 Battery

Cabinet Connections: Models BP240V65L,

BP240V65L-NIB, BP240V100L and BP240V100L-NIB.

6. Installation

UPS

MODEL

BP240V65 / BP240V100

BP240V65-NIB / BP240V100-NIB

BP240V65L / BP240V100L

BP240V65L-NIB / BP240V100L-NIB

Recommended

Torque

CABLE SIZES (THHW wiring at 167°F / 75°C)

DC INPUT GROUNDING DC INPUT GROUNDING

10kVA 6 AWG 6 AWG 6 AWG 6 AWG Anderson Connector

(No Torque Parameter)

0kgf.com / 0N•m

15kVA 6 AWG x 2 6 AWG x 2 6 AWG x 2 6 AWG x 2

20kVA 6 AWG x 2 6 AWG x 2 6 AWG x 2 6 AWG x 2

25kVA 1/0 AWG 2 AWG 1/0 AWG 2 AWG 450kgf.cm/

44N•m

30kVA 1/0 AWG 1/0 AWG 1/0 AWG 1/0 AWG

50kVA 2/0 AWG 2/0 AWG 2/0 AWG 2/0 AWG

60kVA 2/0 AWG 2/0 AWG 2/0 AWG 2/0 AWG

80kVA 2/0 AWG x 2 2/0 AWG x 2

100kVA 2/0 AWG x 2 2/0 AWG x 2

Figure 5-1: BP240V65, BP240V65-NIB, BP240V100,

& BP240V100-NIB Battery Cabinet Chassis

* S3M10-30K UPS systems do not support BP240V100L/100L-NIB battery cabinet models.

5. Installation

5.4.1 Remove the Chassis Shell

Place the battery cabinet in position. Remove the top, front, left and right panels. Remove the right and left cover plate of

the battery pack and the battery apper to install the batteries.

5.4.2 Battery Installation and Connection

Each battery group has 20 pieces of batteries in series (BAT+, N and BAT-). Place the batteries in the cabinet from the

bottom to top one-by-one, then connect the battery cables according to the diagrams that follow.

Note: The positive and negative polarity of the battery cannot be reversed or short circuited. Doing so will damage the battery and/

or cause injury. Do not touch the battery’s positive and negative terminals at the same time. Before replacing or removing the batteries,

disconnect the breaker, pull up cell terminals and remove the screws of the copper bus bar. Not following the instructions could result in

damagetotheequipmentorpersonalinjury.Theinstallationmustconsistof40batteries.

Figure 5-2: Exploded Chassis View, Models BP240V65, BP240V65-NIB, BP240V100, BP240V100-NIB

5. Installation

Figure 5-3A: Front View

Figure 5-3B: Rear View

Layer 3

Layer 2

Layer 1

Positive

group 10pcs

Negative group

10pcs

Fuses

400A (x2)

Battery

breaker

25-100kVA

connector

10-20kVA

connector

5. Installation

Figure 5-4: Wiring Diagram for Model BP240V65

Note: This manual may be downloaded

in color at Tripplite.Eaton.com, which

shows the cables in corresponding

colors:

Red = Positive

Blue = Center Tap

Black = Negative

5. Installation

Figure 5-5: Wiring Diagram for Model BP240V100

Note: This manual may be downloaded

in color at Tripplite.Eaton.com, which

shows the cables in corresponding

colors:

Red = Positive

Blue = Center Tap

Black = Negative

5. Installation

Figure 5-6A

Figure 5-6B

5.4.2.1 Battery installation and Setup:

Models BP240V65-NIB, BP240V100-NIB

1. Remove all screws labeled 1 (Figures 5-6A and 5-6B).

Figure 5-7

3. Remove all screws of the battery retention brackets and remove the retention brackets (Figure 5-8).

2. Remove the top, right side and left side plates (Figure 5-7).

5. Installation

Figure 5-8

5. Installation

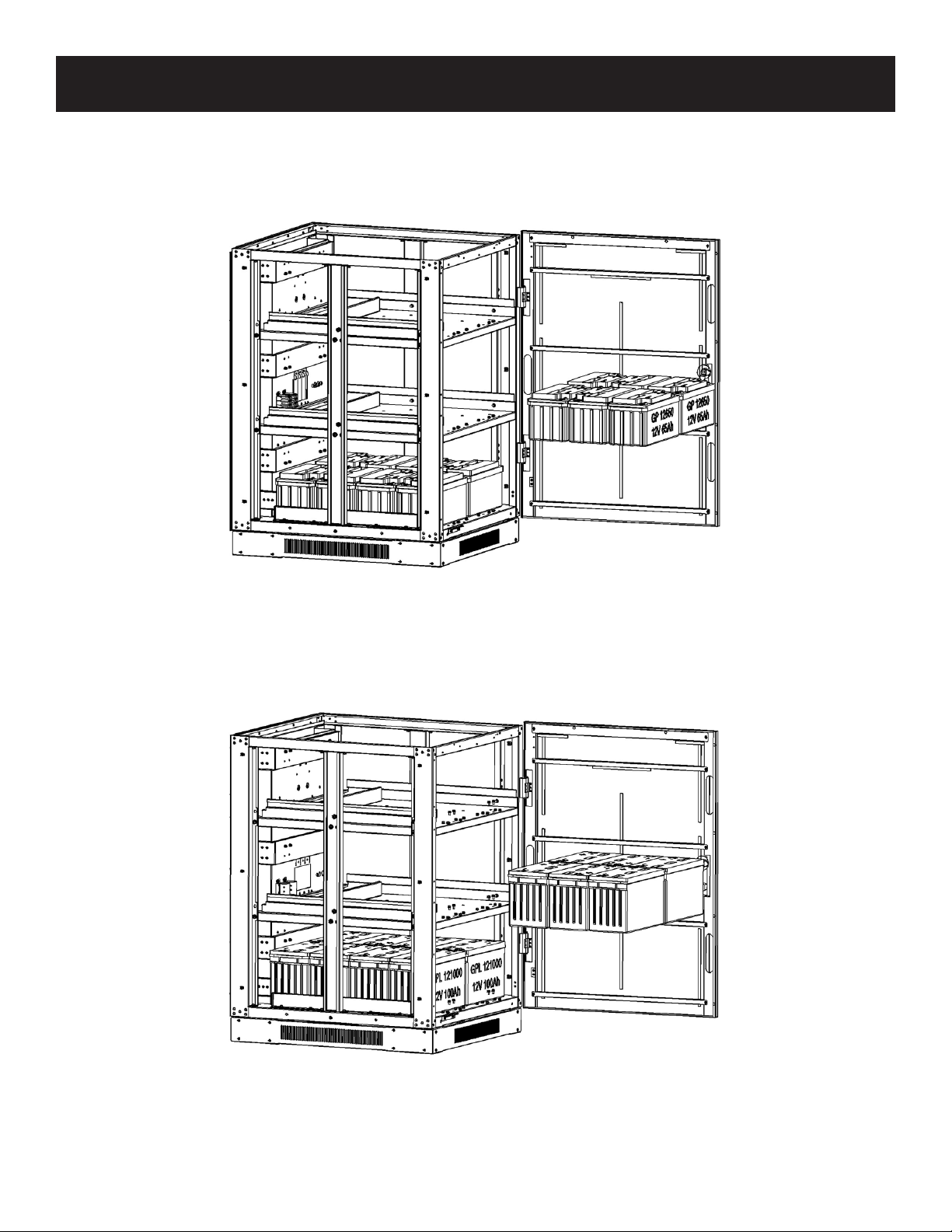

Figure 5-9: Model BP240V65-NIB

Figure 5-10: Model BP240V100-NIB

4. Install 8 battery packs in layer 1 (Figure 5-9: Model BP240V65-NIB or Figure 5-10: Model BP240V100-NIB).

Figure 5-11: Model BP240V65-NIB

5. Install 6 battery packs in layer 2 (Figure 5-11: Model BP240V65-NIB or Figure 5-12: Model BP240V100-NIB).

5. Installation

Figure 5-12: Model BP240V100-NIB

5. Installation

Figure 5-13: Model BP240V65-NIB

Figure 5-14: Model BP240V100-NIB

6. Install 6 battery packs in layer 3 (Figure 5-13: Model BP240V65-NIB or Figure 5-14: ModelBP240V100-NIB).

Figure 5-15: Model BP240V65-NIB

7. Reinstall all battery retention brackets and screws (Figure 5-15: Model BP240V65-NIB or

Figure 5-16: Model BP240V100-NIB).

5. Installation

Figure 5-16: Model BP240V100-NIB

5. Installation

Figure 5-17A

Figure 5-17B

8. Model BP240V65-NIB: Install copper bus bars (13 pieces) between adjacent batteries and the battery insert bolts/

screws (Figures 5-17A and 5-17B).

Figure 5-18A

9. Model BP240V100-NIB: Install copper bus bars (12 pieces) between adjacent batteries and the battery insert bolts/

screws (Figures 5-18A and 5-18B).

5. Installation

Figure 5-18B

5. Installation

Figure 5-19: Model BP240V65-NIB

Figure 5-20: Model BP240V100-NIB

10. Connect the cables from battery 1+ to BAT+ bus bar, battery 10- to BATN bus bar, battery 11+ to BATN bus bar,

battery 20- to BAT- bus bar and the layer connect cables (Figure 5-19: Model BP240V65-NIB or Figure 5-20:

Model BP240V100-NIB and Figure 5-21).

Notes:

• Use the wiring schematics as reference

for the following assemblies:

Use Figure 5-4 for BP240V65-NIB

Use Figure 5-5 for BP240V100-NIB

• This manual may be downloaded

in color at Tripplite.Eaton.com, which

shows the cables in corresponding

colors:

Red = Positive

Blue = Center Tap

Black = Negative

Figure 5-21

5. Installation

Figure 5-22

11. Reinstall all covers and screws (Figure 5-22).

5. Installation

Figure 5-23: BP240V65L, BP240V65L-NIB, BP240V100L,

& BP240V100L-NIB Battery Chassis

Figure 5-24: Exploded View – Models BP240V65L, BP240V65L-NIB, BP240V100l, BP240V100L-NIB

5.5 Battery Cabinet Connections:

Models BP240V65L, BP240V65L-NIB,

BP240V100L and BP240V100L-NIB

Each battery cabinet design includes built-in internal battery

connection cables, breaker, fuses and terminals. The standard

cabinet can hold 20 pieces of 12V 65Ah (12V/100Ah) batteries.

The “L” long-runtime battery cabinets can hold 40 pieces of the

12V 65Ah (12V 100Ah) batteries. The DC voltage system for all

cabinets is 240VDC with ±120V internal battery strings.

Figures 5-23 and 5-24 show the overall chassis design and

exploded views for the BP240V65L, BP240V65L-NIB, BP240V100L

and BP240V100L-NIB models. The corresponding views for the

BP240V65, BP240V65-NIB, BP240V100 and BP240V100-NIB

models are shown in section 5.4 Battery Cabinet Connections:

Models BP240V65, BP240V65-NIB, BP240V100 and

BP240V100-NIB.

5.5.1 Remove the

Chassis Shell

Place the battery box its nal location.

Remove the top, front, left and right

panels. Remove the right and left cover

plates of the battery pack and the

battery supports to install the batteries

strings.

5. Installation

Figure 5-25A: Front view

5.5.2 Battery Installation and Connection

The 40 batteries can be divided into two groups connected in parallel for use. Each group has 20 batteries in series

(BAT+, N and BAT-). Place the batteries in the cabinet from the bottom to top one-by-one, then connect the battery

cables according to the diagrams that follow.

Note: The positive and negative polarity of the battery cannot be reversed or short circuited. Doing so will damage the battery and/

or cause injury. Do not touch the battery’s positive and negative terminals at the same time. Before replacing or removing the batteries,

disconnect the breaker, pull up cell terminals and remove the screws of the copper bus bar. Not following the instructions could result in

damagetotheequipmentorpersonalinjury.Theinstallationmustconsistof40batteries.

Layer 3

Layer 4

Layer 2

Layer 1

Battery Group

Battery Group 1

Figure 5-25B: Rear View

5. Installation

Fuses

400A (x2)

Battery

breaker

25-100kVA

connector

10-20kVA

connector

5. Installation

Figure 5-26: Wiring diagram for BP240V65L (40 batteries installed)

Note: This manual may be downloaded in

color at Tripplite.Eaton.com, which shows

the cables in corresponding colors:

Red = Positive

Blue = Center Tap

Black = Negative

5. Installation

Figure 5-27: Wiring diagram for BP240V100L (40 batteries installed)

When the battery installation and connection is completed, use a multi-meter or other instrument to check if the

voltages between BAT+ and N, N and BAT- are normal. If normal, lock the chassis cover.

Note: This manual may be downloaded in

color at Tripplite.Eaton.com, which shows

the cables in corresponding colors:

Red = Positive

Blue = Center Tap

Black = Negative

5. Installation

Figure 5-28A

Figure 5-28B

5.5.2.1 Battery Installation and Setup:

Models BP240V65L-NIB, BP240V100L-NIB

1. Remove all screws labeled 1 (Figures 5-28A and 5-28B).

Figure 5-29

3. Remove all screws of the battery retention brackets and remove the retention brackets (Figure 5-30).

2. Remove the top, right side and left side plates (Figure 5-29).

5. Installation

Figure 5-30

5. Installation

Figure 5-31: Model BP240V65L-NIB

Figure 5-32: Model BP240V100L-NIB

4. Install 10 battery packs in layer 1 (Figure 5-31: Model BP240V65L-NIB or Figure 5-32: Model BP240V100L-NIB).

5. Installation

Figure 5-33: Model BP240V65L-NIB

5. Install 10 battery packs in layer 2 (Figure 5-33: Model BP240V65L-NIB or Figure 5-34: Model BP240V100L-NIB).

Figure 5-34: Model BP240V100L-NIB

5. Installation

Figure 5-35: Model BP240V65L-NIB

Figure 5-36: Model BP240V100L-NIB

6. Install 10 battery packs in layer 3 (Figure 5-35: Model BP240V65L-NIB or Figure 5-36: Model BP240V100L-NIB).

Figure 5-37: Model BP240V65L-NIB

7. Install 10 battery packs in layer 4 (Figure 5-37: Model BP240V65L-NIB or Figure 5-38: Model BP240V100L-NIB).

5. Installation

Figure5-38: Model BP240V100L-NIB

5. Installation

Figure 5-39

Figure 5-40A

8. Reinstall all battery retention brackets and screws (Figure 5-39).

9. Model BP240V65L-NIB: Install copper bus bars (13 pieces) between adjacent batteries and the battery insert bolts/

posts (Figures 5-40A and 5-40B).

Figure 5-40B

5. Installation

Figure 6-41A

10. Model BP240V100L-NIB: Install copper bus bars (12 pieces) between adjacent batteries and the battery insert bolts/

posts (Figures 5-41A and 5-41B).

5. Installation

Figure 5-41B

Figure 5-42: Model BP240V65L-NIB

11. Connect the cables from battery group 1 battery 1+ to BAT+ bus bar, battery 10- to BATN bus bar, battery 11+ to

BATN bus bar, battery 20- to BAT- bus bar and the layer connect cables. Connect battery group 2 battery 21+ to

BAT+ bus bar, battery 30- to BATN bus bar, battery 31+ to BATN bus bar, battery 40- to BAT- copper bar and the

layer connect cables (Figure 5-42: Model BP240V65L-NIB or Figure 5-43: Model BP240V100L and Figure 5-44).

Notes:

• Use the wiring schematics as reference

for the following assemblies:

Use Figure 5-26 for BP240V65L-NIB

Use Figure 5-27 for BP240V100L-NIB

• This manual may be downloaded in

color at Tripplite.Eaton.com, which

shows the cables in corresponding

colors:

Red = Positive

Blue = Center Tap

Black = Negative

Figure 5-43: Model BP240V100L-NIB

Figure 5-44

5. Installation

Figure 5-45

12. Reinstall all covers and screws (Figure 5-45).

5. Installation

5.6 Multiple Battery Pack Connections

CAUTION!

Ensurecorrectpolarityofthebatterystringseriesconnection.DONOTmixbatterieswithdierent

capacities,dierentbrandsornewandoldbatteries.

WARNING!

ENSURECORRECTPOLARITYOFSTRINGENDCONNECTIONSTOTHEBATTERYCIRCUITBREAKER,AND

FROMTHEBATTERYCIRCUITBREAKERTOTHEUPSTERMINALS(I.E.(+)TO(+)/(-)TO(-)/(N)TO(N)).

DISCONNECTONEORMOREBATTERYCELLLINKSINEACHTIER.DONOTRECONNECTTHESELINKS

ANDDONOTCLOSETHEBATTERYCIRCUITBREAKERUNLESSALLCONNECTIONSAREPROPERLY

CHECKEDANDAPPROVED.

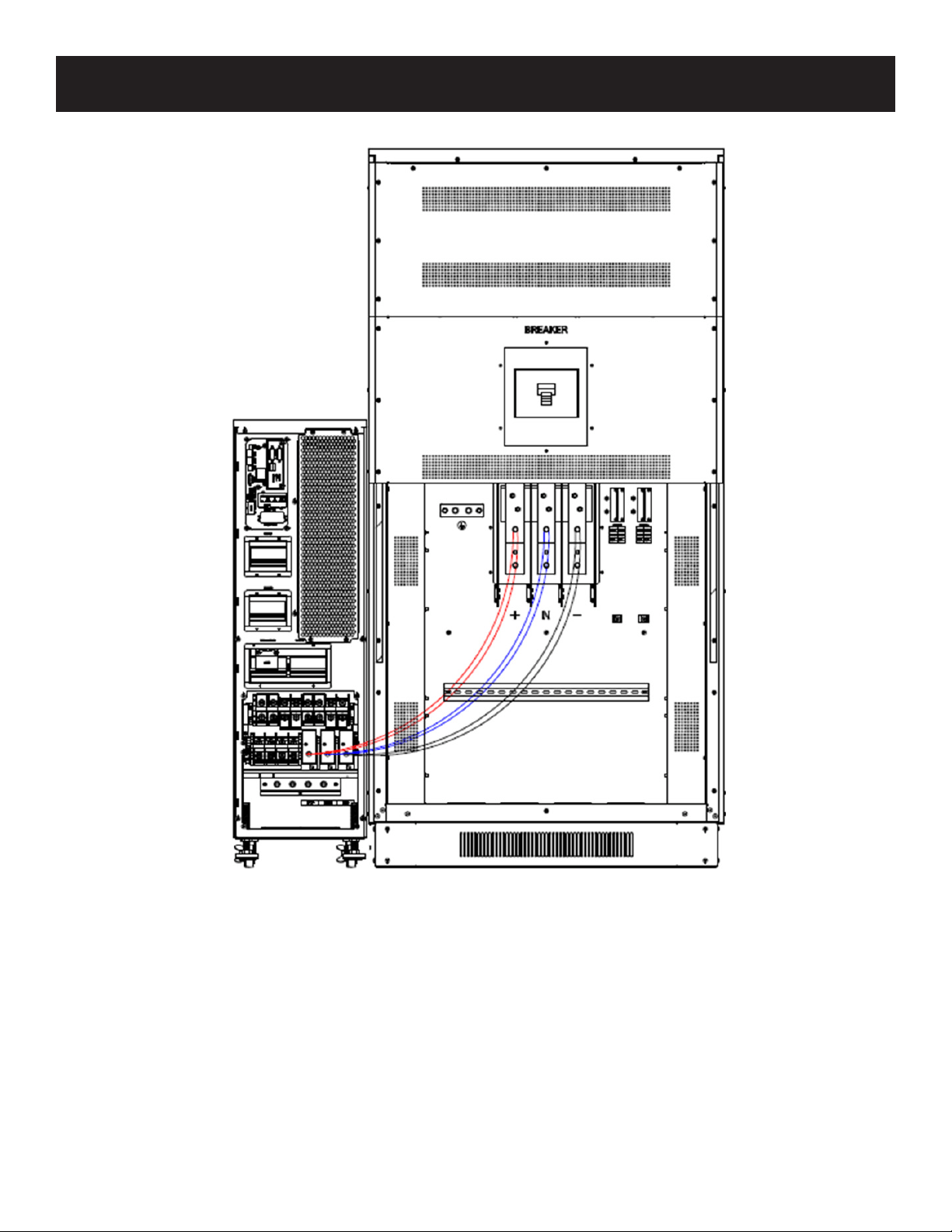

UPS Battery Cabinet

Figure 5-46: Connection of BP240V65L and BP240V65L-NIB for 10kVA, 15kVA and 20kVA UPS

5. Installation

UPS Battery Cabinet

Figure 5-47: Connection of BP240V65L and BP240V65L-NIB for 25kVA and 30kVA UPS

5. Installation

UPS Battery Cabinet

Figure 5-48: Connection of BP240V65L, BP240V65L-NIB, BP240V100L

or BP240V100L-NIB for 50kVA & 60kVA UPS Systems

5. Installation

UPS Battery Cabinet

Figure 5-49: Connection of BP240V65L, BP240V65L-NIB, BP240V100L

or BP240V100L-NIB for 80kVA & 100kVA UPS

6. Operation and Conguration of

S3M UPS Models and Battery Cabinets

6.1 S3M UPS Compatibility with BP240V65 to

BP240V100L Battery Cabinets

Cabinets

with Internal

Batteries BP240V65 BP240V65L BP240V100 BP240V100L

Cabinets with

NO Internal

Batteries BP240V65-NIB BP240V65L-NIB BP240V100-NIB BP240V100L-NIB

10kVA-20kVA

UPS with Internal

Batteries

• S3M10K1B,

S3M10K2B,

S3M10K3B

• S3M15K2B

S3M15K3B

• S3M20K3B

No No No No

10kVA-20kVA UPS

with NO Internal

Batteries

• S3M10K-NIB

• S3M15K-NIB

• S3M20K-NIB

Yes Yes Yes No

Cabinets

with Internal

Batteries BP240V65 BP240V65L BP240V100 BP240V100L

Cabinets with

NO Internal

Batteries BP240V65-NIB BP240V65L-NIB BP240V100-NIB BP240V100L-NIB

25kVA-100kVA

UPS with NO

Internal Batteries

• S3M25K

• S3M30K

Yes Yes Yes No

• S3M50K Yes Yes Yes Yes

• S3M60K No Yes Yes Yes

• S3M80K

• S3M100K

No Yes No Yes

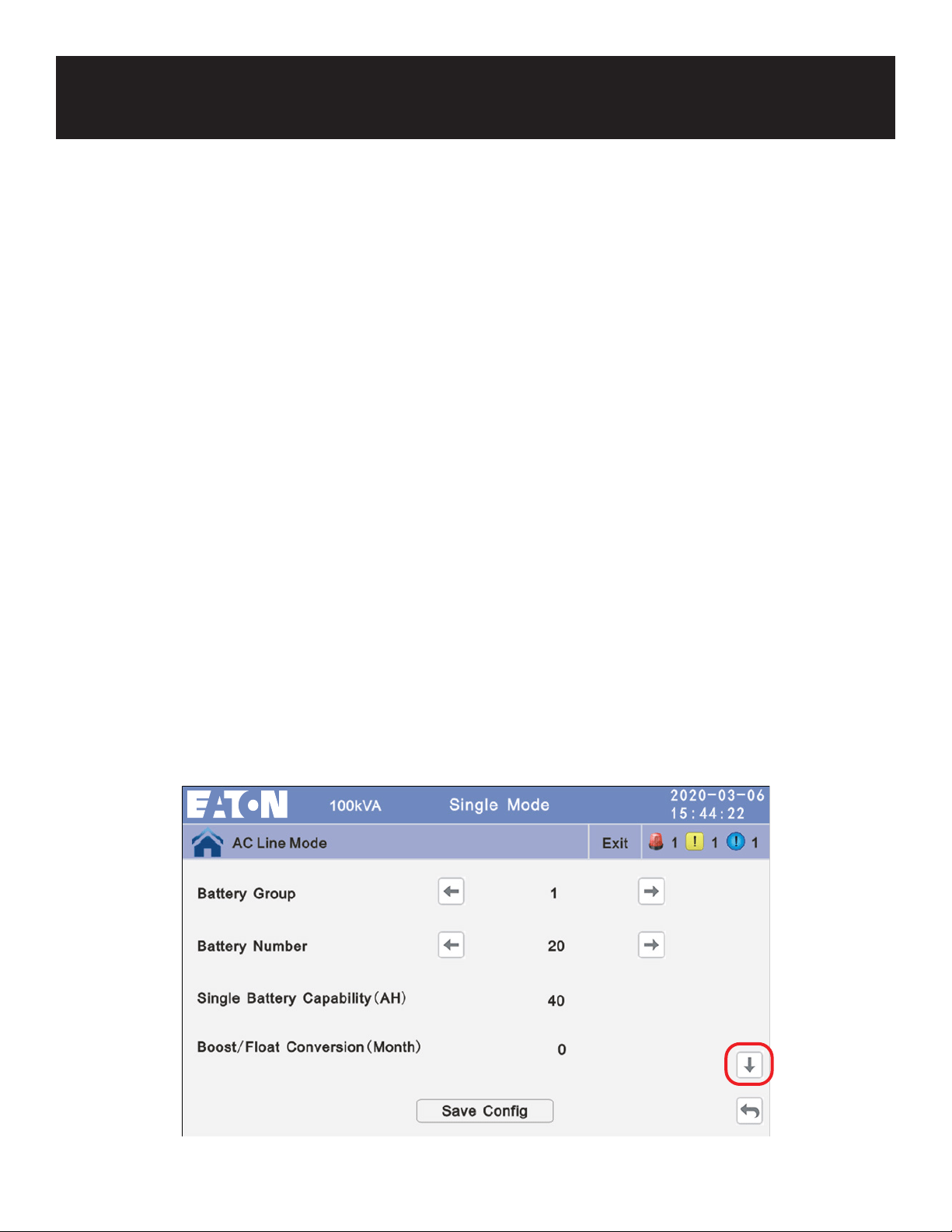

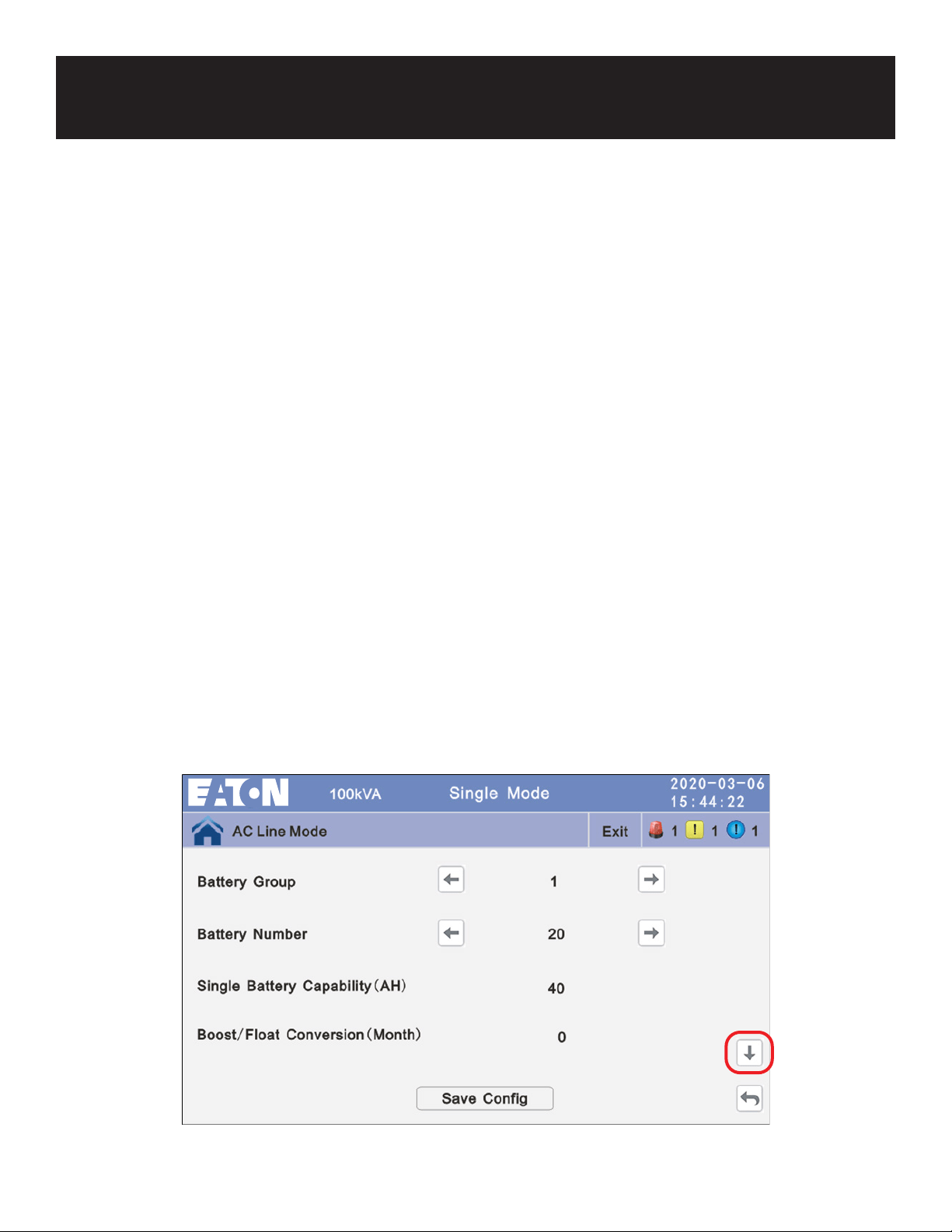

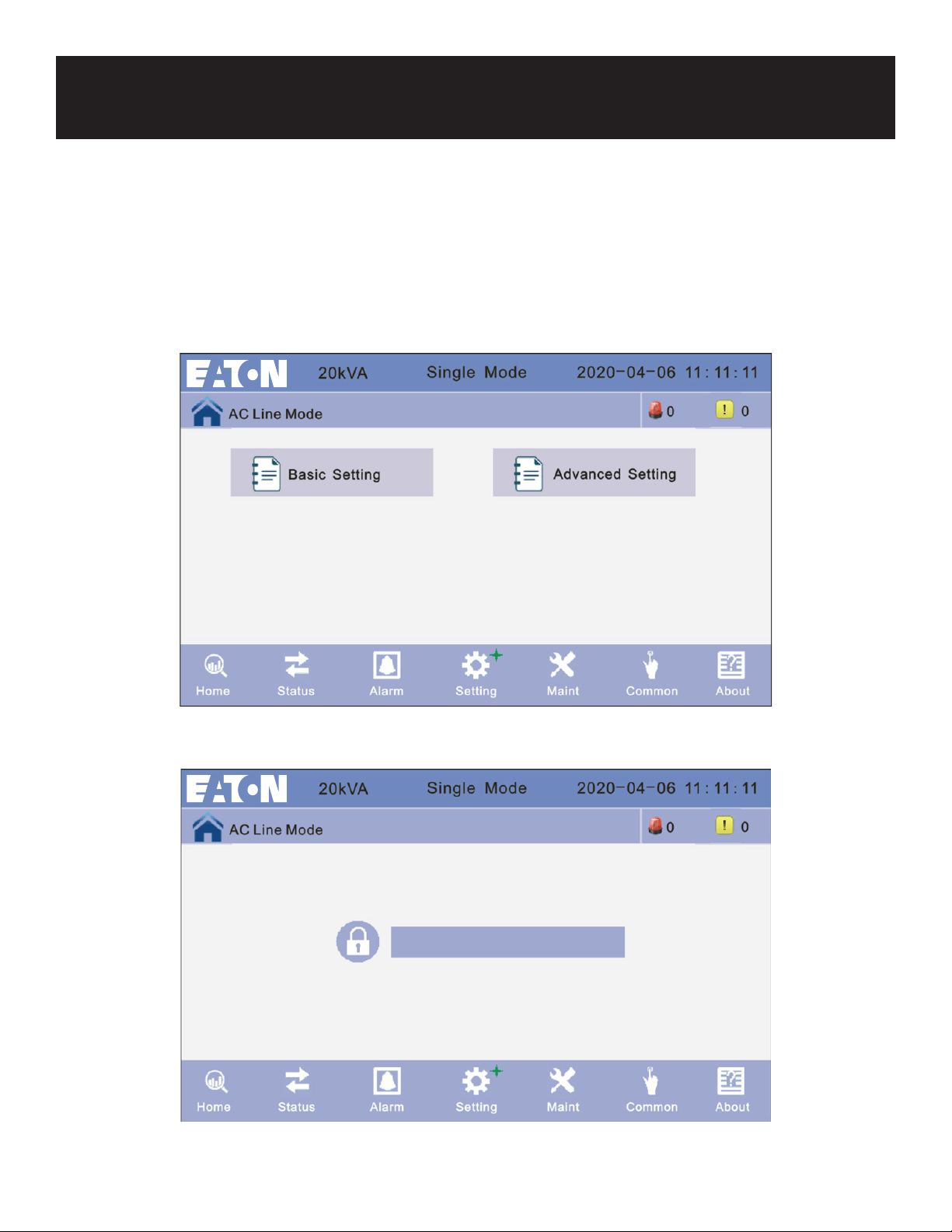

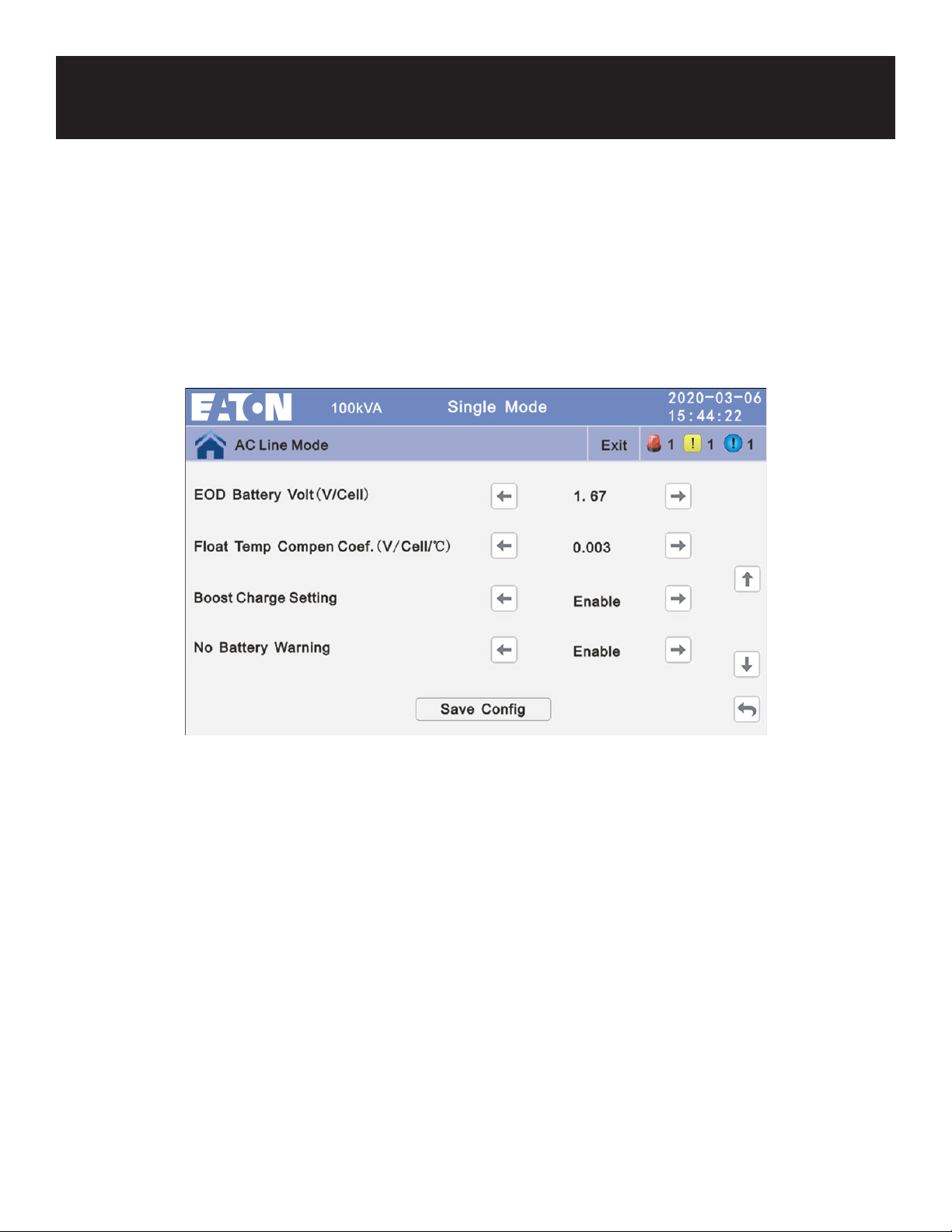

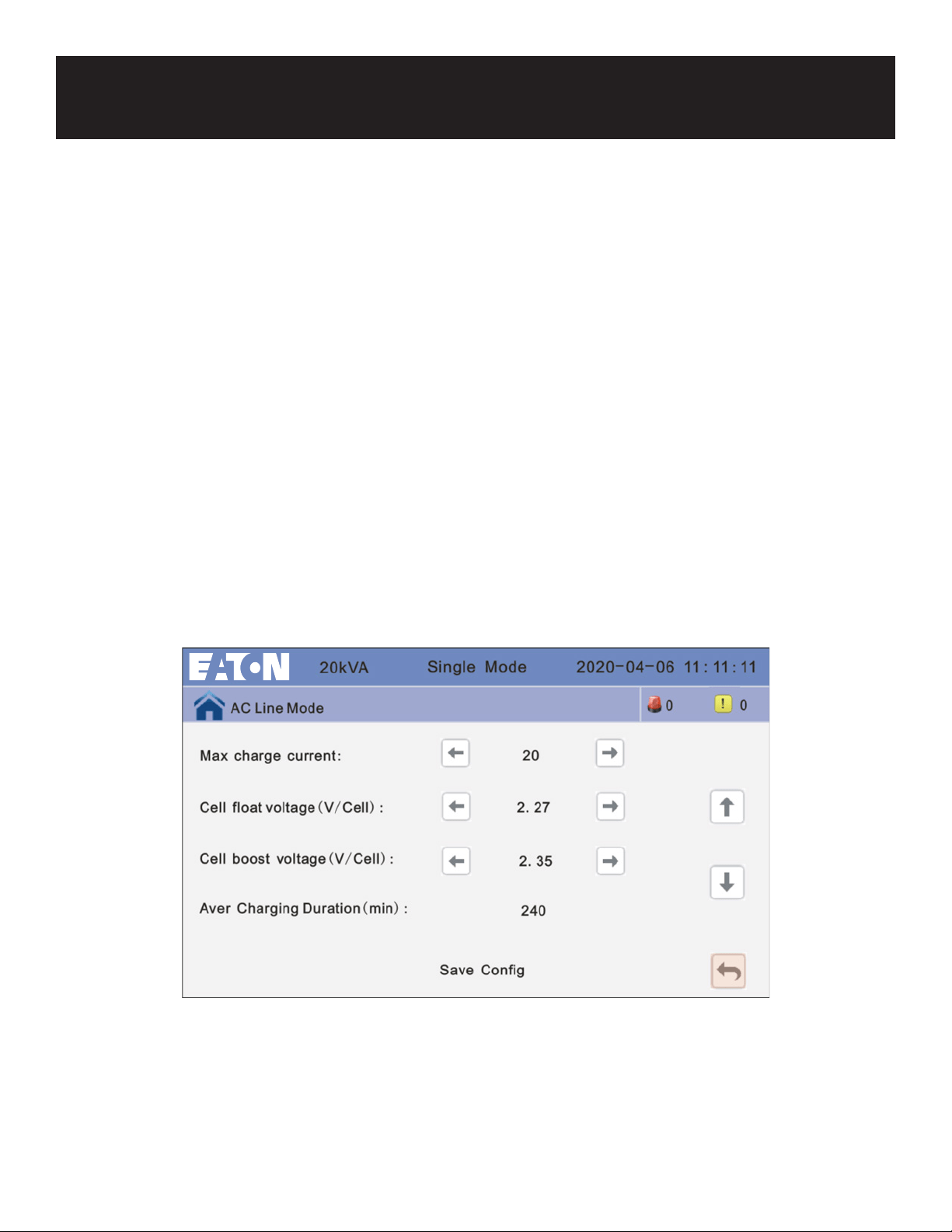

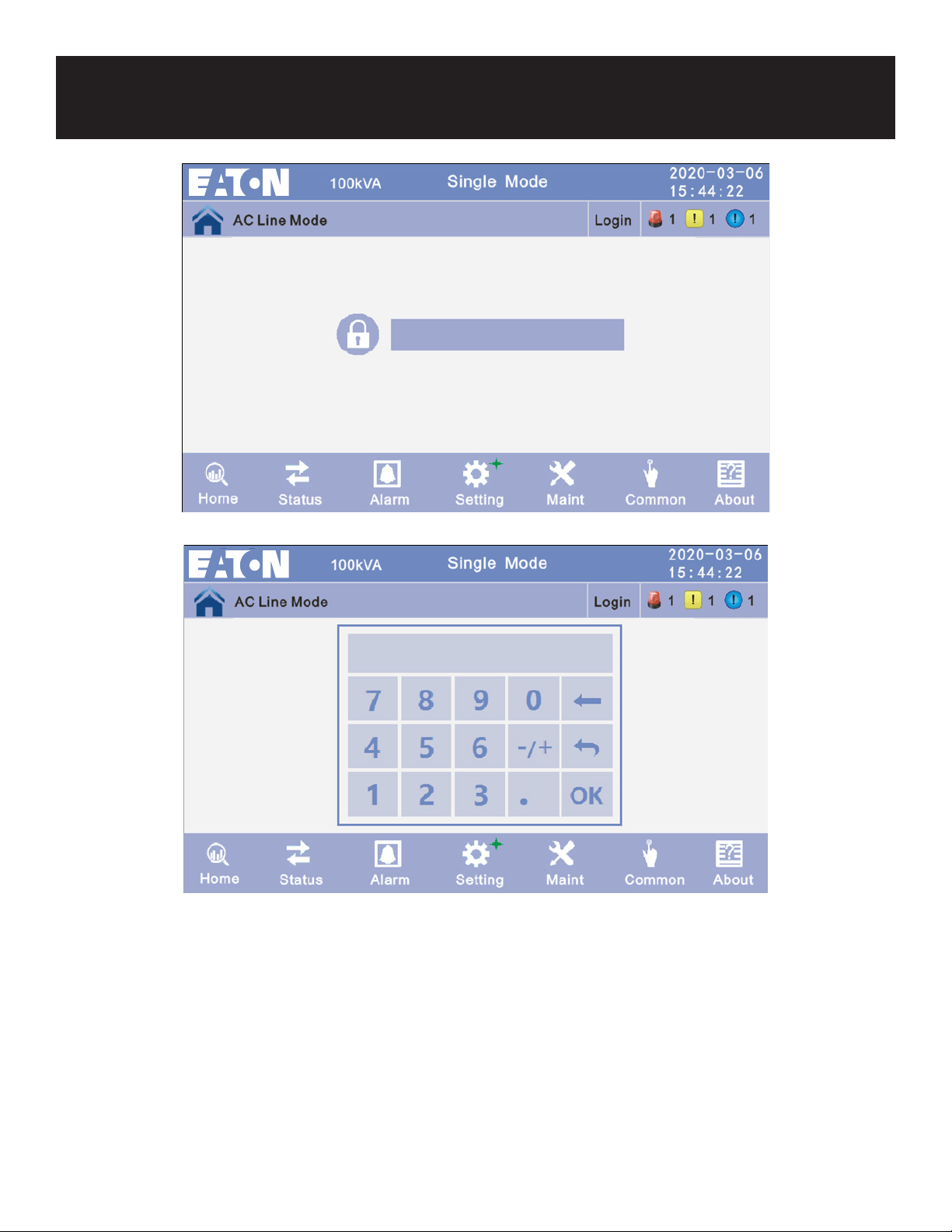

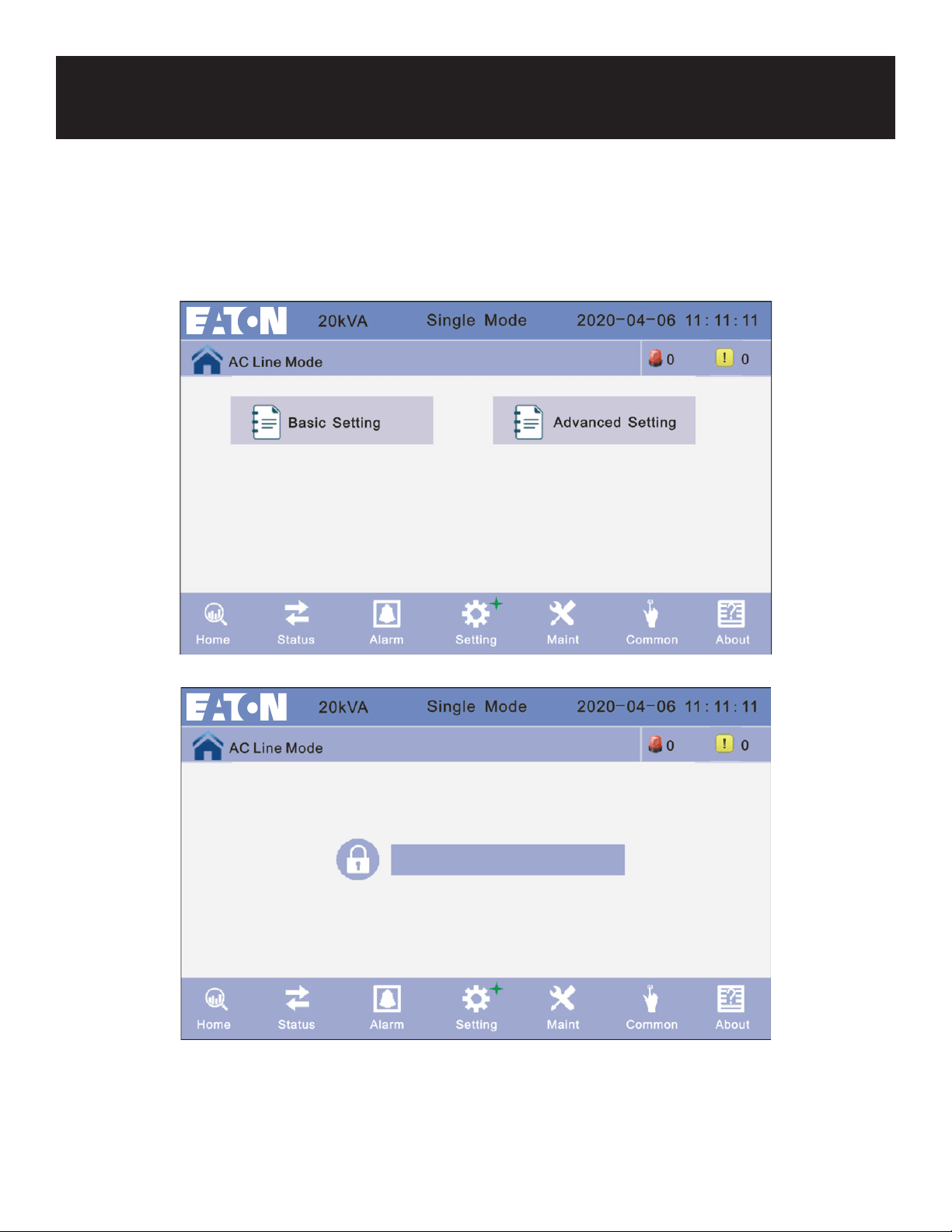

6.2 Conguring 10-20K UPS for Specic Battery Cabinets using

the LCD Display

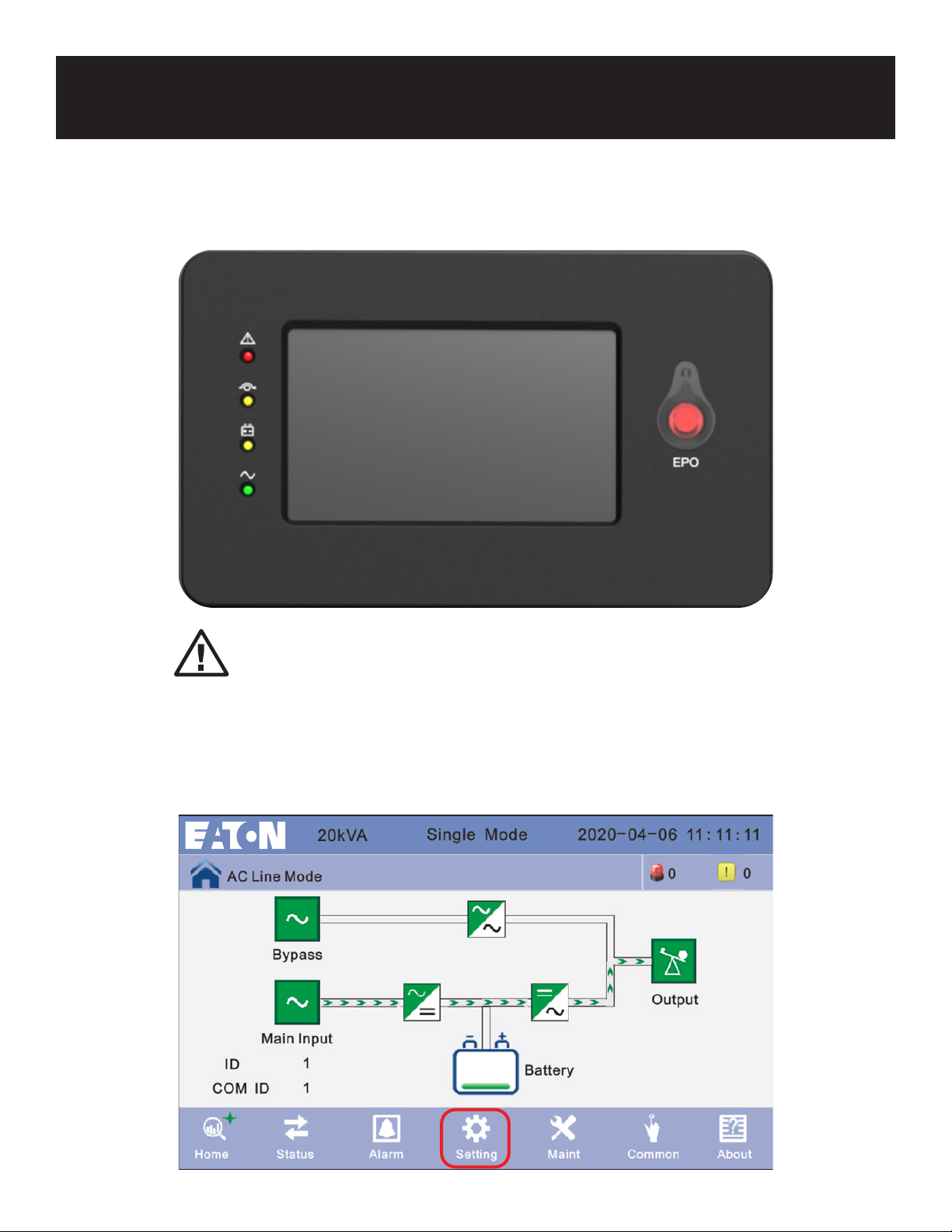

6.2.1 S3M10-20K UPS Home Display

CAUTION !

Settings for most parameters cannot be changed when the UPS

is in inverter mode.

6. Operation and Conguration of

S3M UPS Models and Battery Cabinets

6.2.2 Setting

Click on the Settings icon to enter two setting levels. The Basic Setting is for user settings, and the Advanced Setting

is for technical personnel only. Contact your administrator to enter advanced settings.

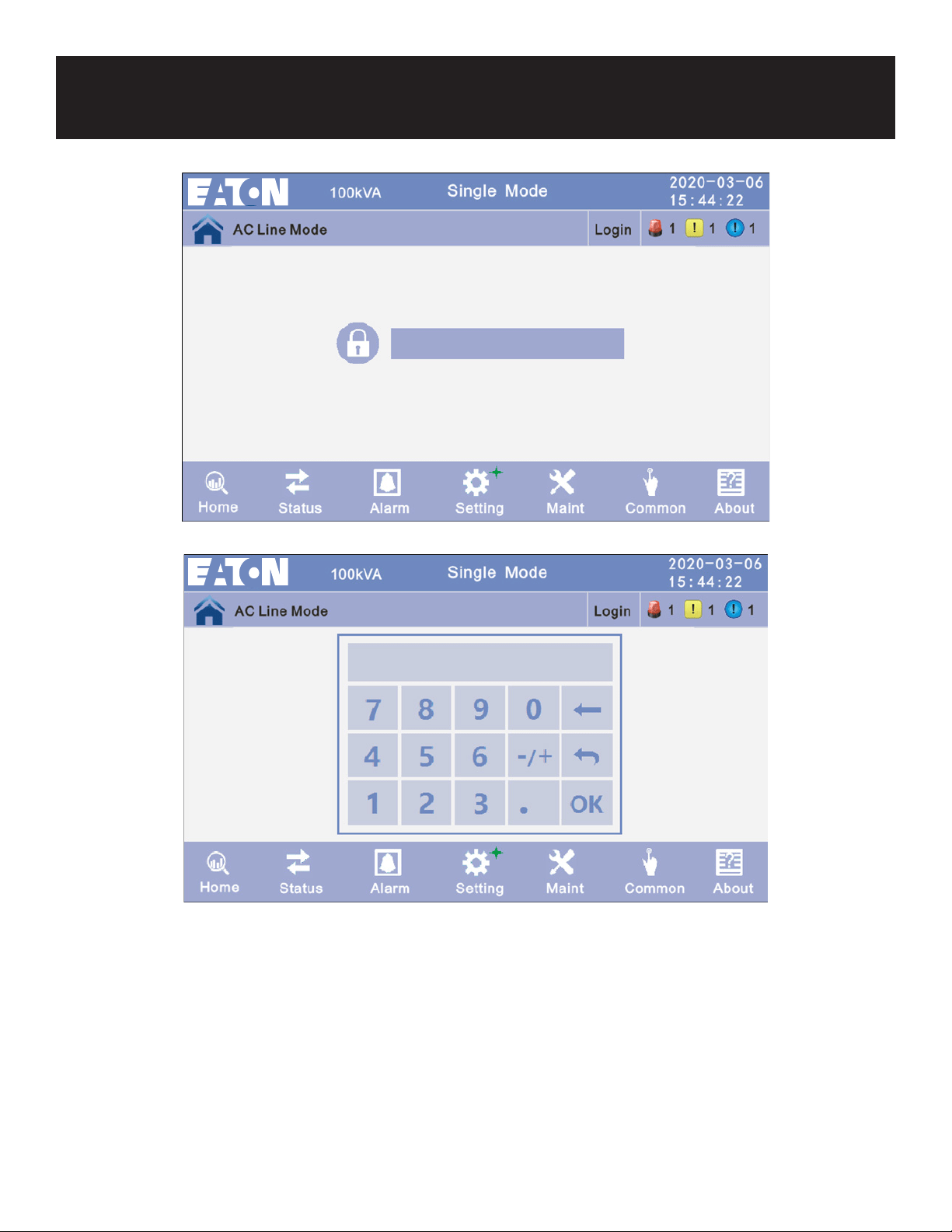

Advanced Setting: Click Advanced Setting and input the correct password. The user password is “191210”.

6. Operation and Conguration of

S3M UPS Models and Battery Cabinets

6.2.3 Battery Setup

Click Battery Setup

6. Operation and Conguration of

S3M UPS Models and Battery Cabinets

6.2.4 Conguring the S3M25-100K UPS and Optimizing Charging of

the BP240V65/V65L and BP240V100/V100L Battery Cabinets

Step 1: Setting the Battery Group

The Battery Group is Quantity 1 for every set of 20 batteries that are in and/or connected to the UPS model. For

example, UPS model S3M20K-NIB has no internal batteries and is Battery Group 1 by default for any UPS model.

However, to connect a BP240V65 cabinet with 20 internal batteries to the S3M20K-NIB, the S3M20K-NIB UPS must

remain set to Battery Group 1 (one set of 20 batteries). However, to connect a second BP240V65 to the S3M20K-NIB

UPS, the UPS Battery Group must be 2 (two sets of 20 batteries). Obtain the Battery Group number based on the

specic S3M UPS and Battery Cabinet models combination from the chart under Section 6.4.

The value can be 1 to 8. The default value is 1 for S3M UPS models without internal batteries.

Step 2: Setting the Battery Number

The battery number must remain at 20 for all S3M10-100K UPS models when connected to external battery cabinets

designed for the S3M-Series UPS Series.

Step 3: Setting Single Battery (Ah) Capability

Change the Single Battery (Ah) Capability to the individual Ah capacity for one individual battery as follows for the specic

battery cabinet models:

• BP240V09/BP240V09K: the Single Battery (Ah) Capacity is 9

• BP240V40/BP240V40L: the Single Battery (Ah) Capacity is 40

• BP240V65/BP240V65L: the Single Battery (Ah) Capacity is 65

• BP240V100/BP240100L: the Single Battery (Ah) Capacity is 100

The values can be 7~2000.

Scroll to the next display screen by pressing the down arrow.

6. Operation and Conguration of

S3M UPS Models and Battery Cabinets

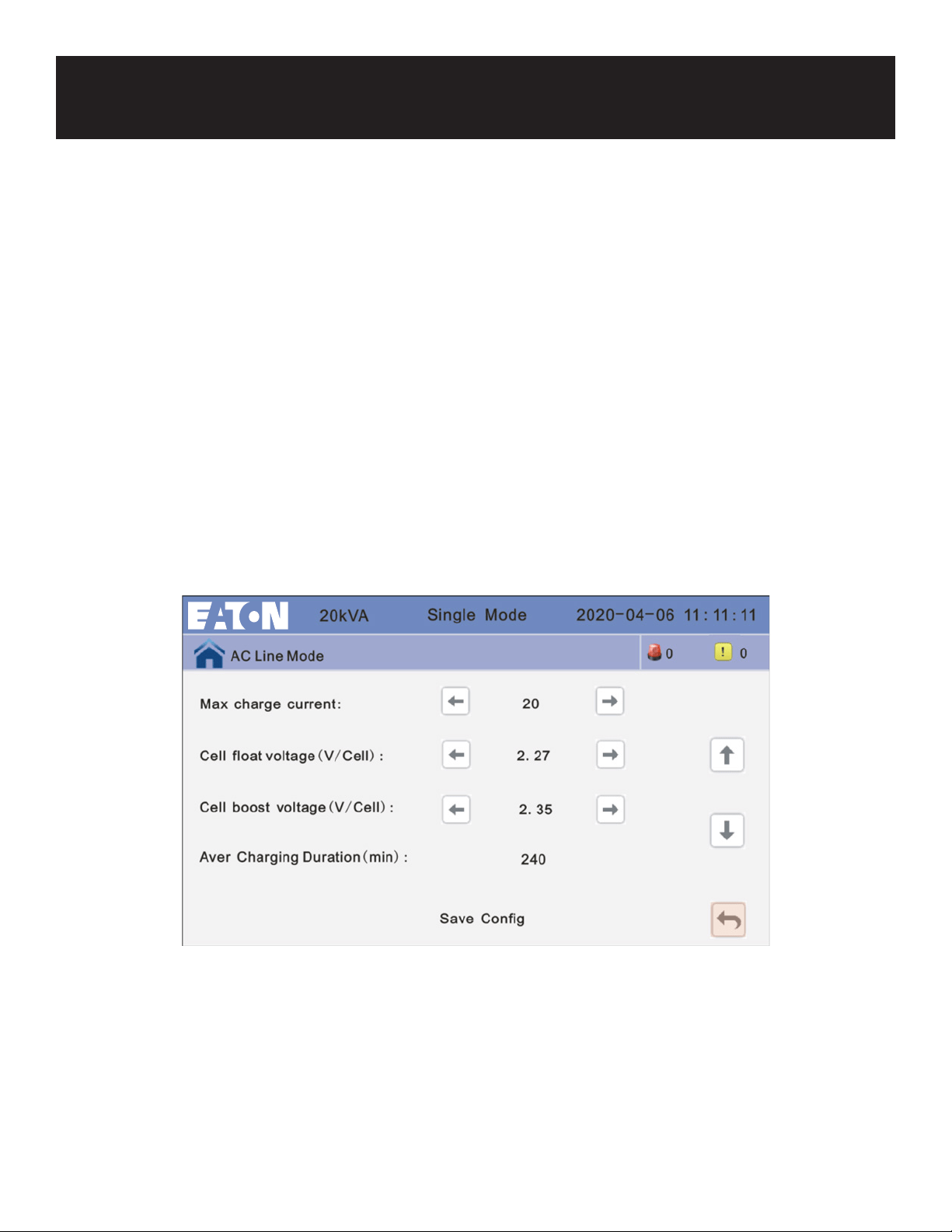

Step 4: Setting Max Charge Current

Max Charge Current is the estimated charge current that the UPS will use to charge the batteries. Obtain the

recommended estimated Max Charge Current based on the specic S3M UPS and battery cabinet model combination

from the chart in Section 6.4.

Float and Boost Voltage: The UPS is factory-set for proper oat (2.27V/cell, 13.62V/battery) and boost (2.35V/cell,

14.1V/battery) voltages.

Celloatvoltage: The oat voltage value can be 2.23~2.30 V/cell. The default value is 2.27 V/cell.

Cell boost voltage: The battery equalized voltage value can be 2.30~2.40 V/cell. The default value is 2.35 V/cell.

Step 5: Setting Aver Changing Duration (min)

Setting the Average Charging Duration in minutes is an estimation of the boost charger time duration to charge new

batteries to 90% capacity at 25°C. Obtain the recommended Average (Aver) Charging Duration (min) number based on

the specic S3M UPS and battery cabinet model combination from the chart in Section 6.4. Note the recommended

battery boost charge durations are estimates only based on new batteries. These numbers may change with the age

of the batteries and the battery ambient temperature. To change the Aver Charging Duration, press directly on the

defaulted 240 value in the display.

• The Average (Aver) charging duration is the battery boost charge time limit. The value can be 1~999 min. The default is

value 240 (4 hours).

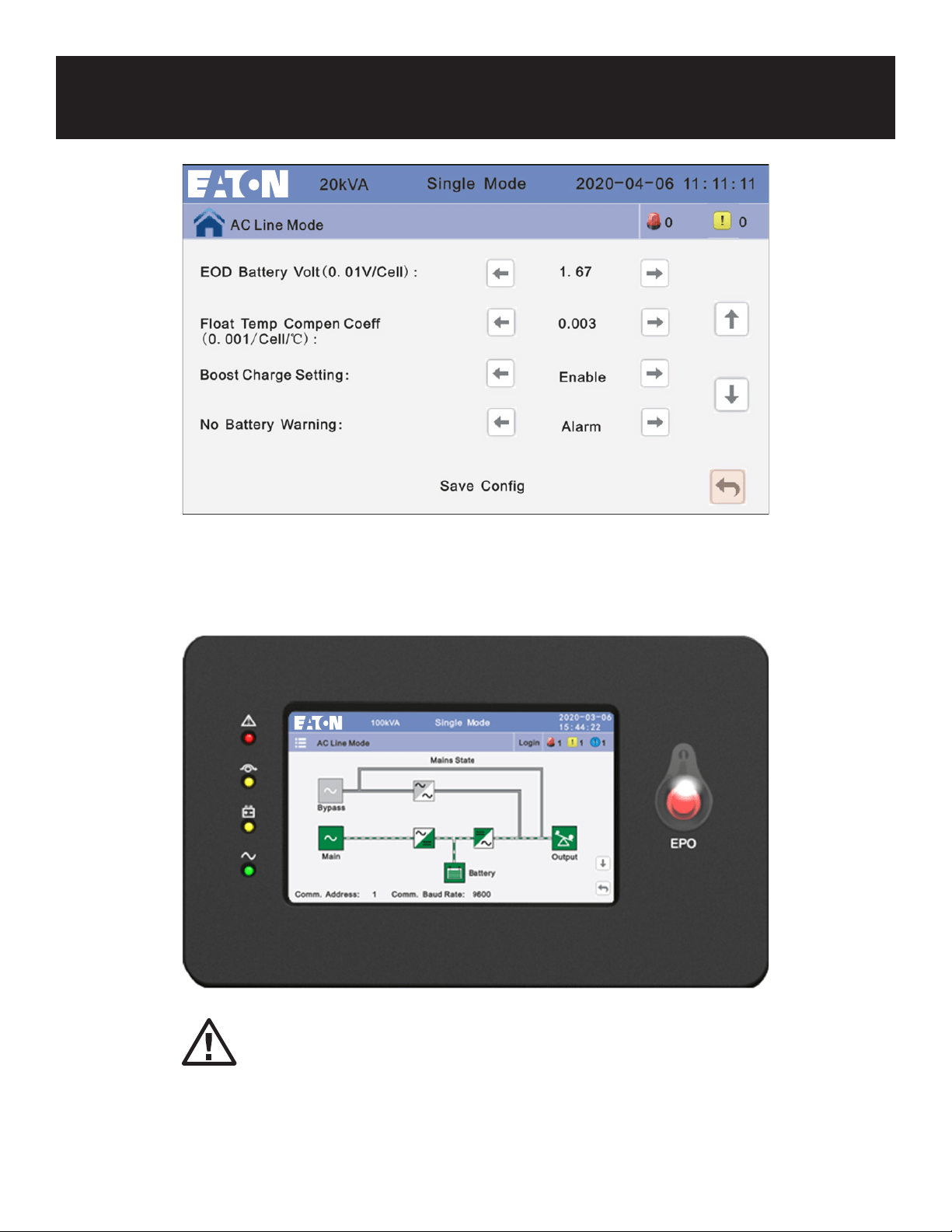

EOD Battery Volt: End of discharge voltage is the low voltage cuto of the batteries during a battery mode operation.

The value can be 1.60~1.90. The default value is 1.67V/cell, or 10.02Vdc per battery.

FloatTempCompenCoe:Modies the voltage of compensation after enabling the switch. The value can be

0.001~0.007V/cell/°C. The default value is 0.003V/cell/°C.

Boost Charge Setting: Boost charge can be set to Disable or Enable. The default value is Enable.

No Battery Warning: Keep this alarm enabled if you want the UPS to provide a warning when no batteries are present.

The default value is Alarm.

6. Operation and Conguration of

S3M UPS Models and Battery Cabinets

6.3 Conguring 25-100K UPS for Specic Battery Cabinets

Using the LCD Display

6. Operation and Conguration of

S3M UPS Models and Battery Cabinets

CAUTION !

Settings for most parameters cannot be changed when the UPS

is in inverter mode.

6. Operation and Conguration of

S3M UPS Models and Battery Cabinets

6.3.1 S3M25-100K UPS Home Display

6.3.2 Setting

Click on the Settings icon to enter two setting levels. The Basic Setting is for user settings, and the Advanced Setting

is for technical personnel only. Contact your administrator to enter advanced settings.

Advanced Setting: Click Advanced Setting and input the correct password. The user password is “191210”.

6. Operation and Conguration of

S3M UPS Models and Battery Cabinets

6. Operation and Conguration of

S3M UPS Models and Battery Cabinets

6.3.3 Battery Setup

Click BATT Setup

Float Temp. Compen.: The temperature sensor compensation setting maybe changed to Enable when a battery

temperature sensor is connected to the UPS system’s RJ45 rear port.

Temp Sensor Select: Set the temperature sensor type to NTC for single and short distances. Set the temperature

sensor type to RS485 for multiple and far distances.

6. Operation and Conguration of

S3M UPS Models and Battery Cabinets

6.3.4 Conguring the S3M25-100K UPS and Optimizing

Charging of

the BP240V65/V65L and BP240V100/V100L Battery Cabinets

Step 1: Setting the Battery Group

The Battery Group is Quantity 1 for every set of 20 batteries that are in and/or connected to the UPS model. For

example, UPS model S3M100K UPS has no internal batteries and is Battery Group 1 by default. However, to connect a

BP240V100L cabinet with 40 internal batteries to the S3M100K, the S3M100K UPS must be congured to Battery

Group 2. To connect a second BP240V100L cabinet to the S3M100K UPS, the Battery Group must be set to 4 (four

sets of 20 batteries). Obtain the Battery Group number based on the specic S3M UPS and Battery Cabinet models

combination from the chart under Section 6.4.

The value can be 1 to 8. The default value is 1 for S3M UPS models without internal batteries.

Step 2: Setting the Battery Number

The battery number must remain at 20 for all S3M10-100K UPS models when connected to external battery cabinets

designed for the S3M-Series UPS Series.

Step 3: Setting Single Battery (Ah) Capability

Change the Single Battery (Ah) Capability to the individual Ah capacity for one individual battery as follows for the specic

battery cabinet model:

• BP240V40/BP240V40L: the Single Battery (Ah) Capacity is 40

• BP240V65/BP240V65L: the Single Battery (Ah) Capacity is 65

• BP240V100/BP240V100L: the Single Battery (Ah) Capacity is 100

The Single Battery (Ah) values can be 7~2000.

Scroll to the next display screen by pressing the down arrow.

6. Operation and Conguration of

S3M UPS Models and Battery Cabinets

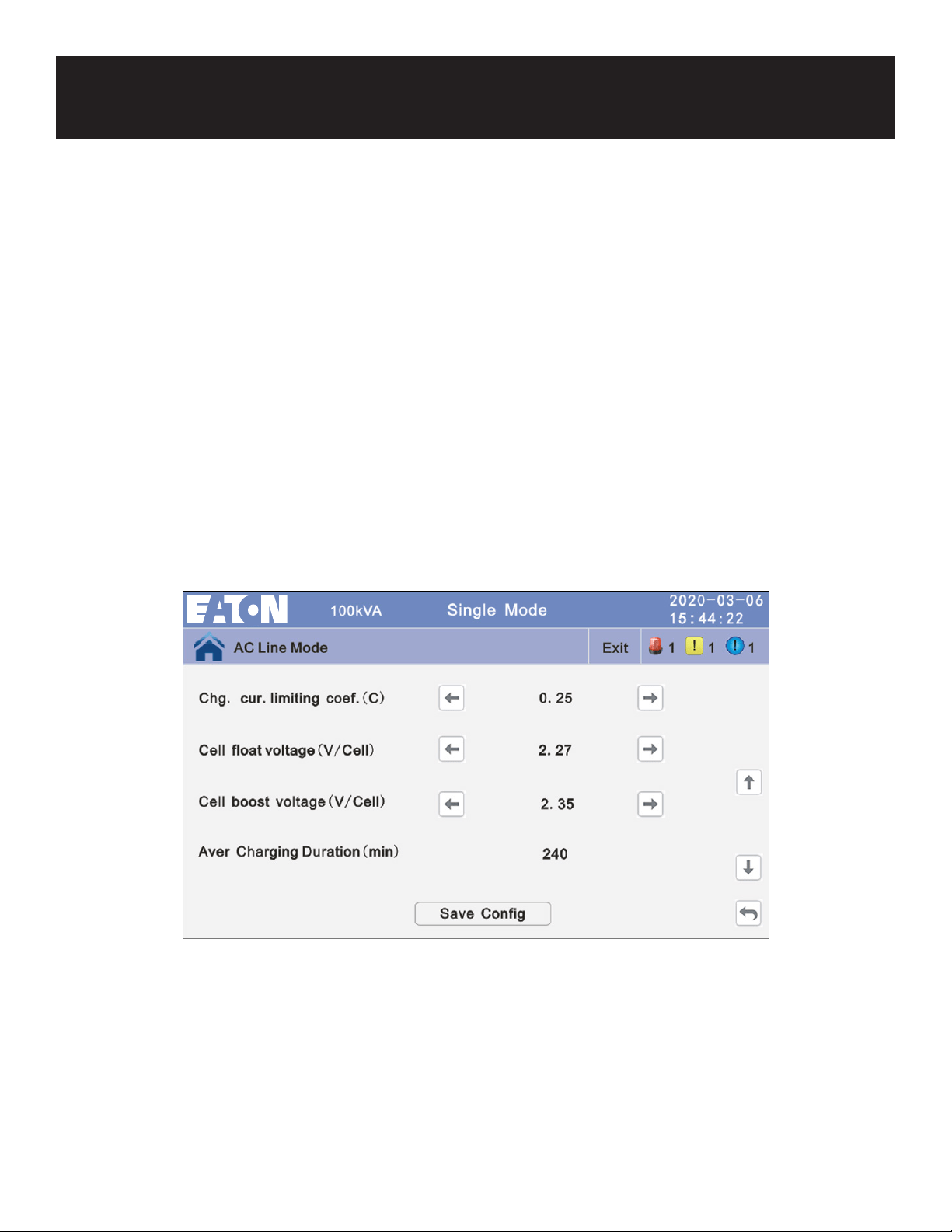

Step 4: Setting Chg. cur. limiting coef (C)

The charging current limit is a multiple of the battery capacity. It is used to set the battery boost charging time limit. The

value can be 0.05~0.25, and is 0.25 by default. Obtain the Charging (Chg) current (cur) limiting coecient (C) based on

the specic S3M UPS and battery cabinet model combination from the chart in Section 6.4.

Float and Boost Voltage: The UPS is factory-set for proper oat (2.27V/cell, 13.62V/battery) and boost (2.35V/cell,

14.1V/battery) voltages.

Celloatvoltage:The oat voltage value can be 2.23~2.30 V/cell. The default value is 2.27 V/cell.

Cell boost voltage: The battery equalized voltage value can be 2.30~2.40 V/cell. The default value is 2.35 V/cell.

Step 5: Setting Aver Changing Duration (min)

Setting the Average Charging Duration in minutes is an estimation of the boost charger time duration to charge new

batteries to 90% capacity at 25°C. Obtain the recommended Average (Aver) Charging Duration (min) number based on

the specic S3M UPS and battery cabinet model combination from the chart in Section 6.4. Note the recommended

battery boost charge durations are estimates only based on new batteries. These numbers may change with the age

of the batteries and the battery ambient temperature. To change the Aver Charging Duration, press directly on the

defaulted 240 value in the display.

• The Average (Aver) charging duration is the battery boost charge time limit. The value can be 1~999 min. The default is

value 240 (4 hours).

6. Operation and Conguration of

S3M UPS Models and Battery Cabinets

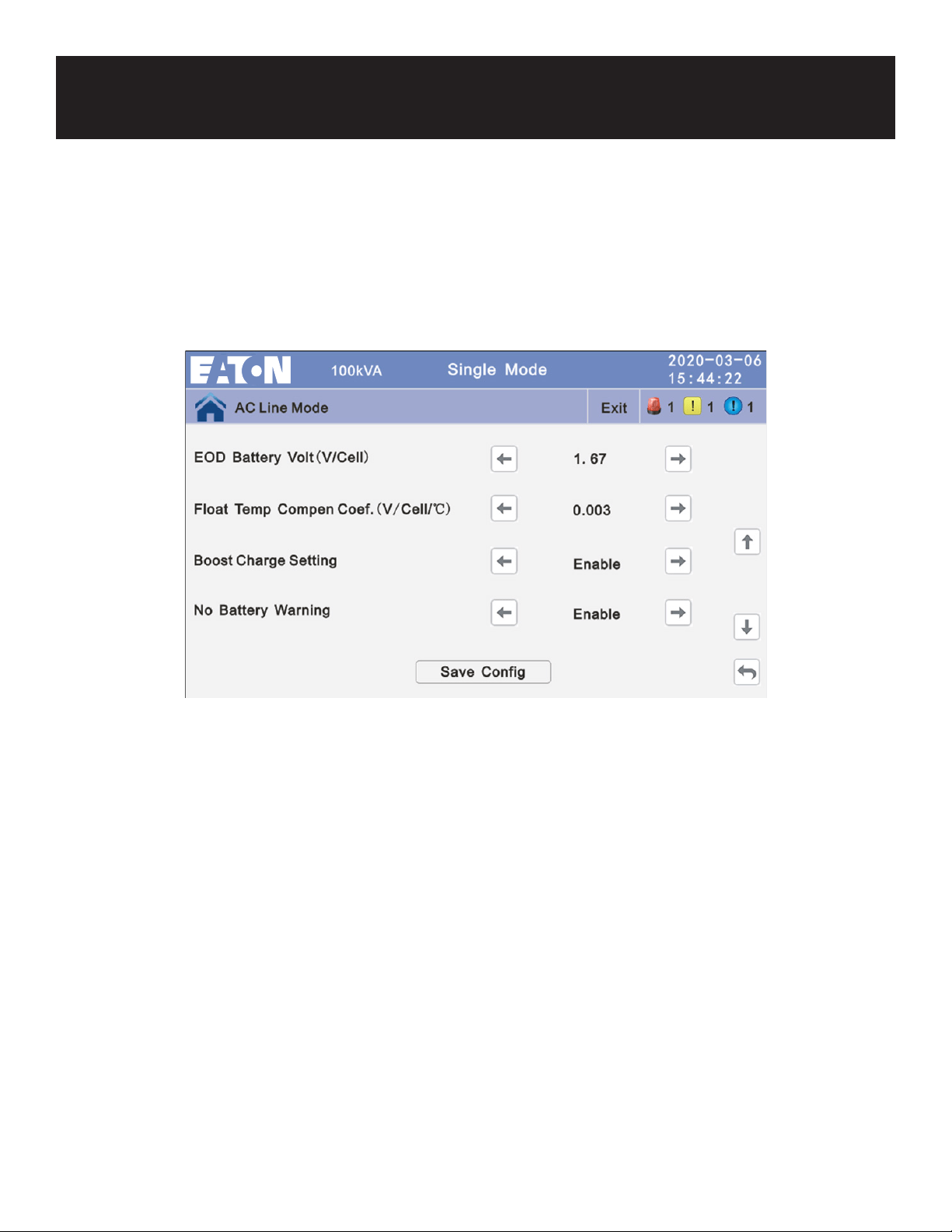

EOD Battery Volt: End of discharge voltage is the low voltage cuto of the batteries during a battery mode operation.

The value can be 1.60~1.90. The default value is 1.67V/cell, or 10.02Vdc per battery.

FloatTempCompenCoe: Modies the voltage of compensation after enabling the switch. The value can be

0.001~0.007V/cell/°C. The default value is 0.003V/cell/°C.

Boost Charge Setting: Boost charge can be set to Disable or Enable. The default value is Enable.

No Battery Warning: Keep this alarm enabled if you want the UPS to provide a warning when no batteries are present.

The default value is Enable.

6.4 Conguration Reference Table for S3M10-100K UPS and

BP240V09K-BP240V100L Battery Cabinet Models

Congurations for S3M10K-NIB, S3M15K-NIB, S3M20K-NIB UPS with no internal batteries

Battery Packs Batteries

Qty. of

Battery

Cabinets

Step 1 Step 2 Step 3 Step 4 Step 5

Battery

Group

Battery

Number

Single

Battery

Capability

Max

Charge

Current (A)

Aver Changing Duration (min)

Time (minutes) to Charge

Batteries to 90% at 25°C

BP240V65 20 x 65Ah 1 1 20 65 9.75 500

BP240V65 20 x 65Ah 2 2 20 65 19.5 500

BP240V65 20 x 65Ah 3 3 20 65 20 720

BP240V65L 40 x 65Ah 1 2 20 65 19.5 500

BP240V65L 40 x 65Ah 2 4 20 65 20 960

BP240V100 20 x 100Ah 1 1 20 100 15 500

Congurations for S3M25K and S3M30K

Battery Packs Batteries

Qty. of

Battery

Cabinets

Step 1 Step 2 Step 3 Step 4 Step 5

Battery

Group

Battery

Number

Single

Battery

Capability

Chg. Cur.

Limiting

Coef. (C)

Aver Changing Duration (min)

Time (minutes) to Charge

Batteries to 90% at 25°C

BP240V65 20x 65Ah 1 1 20 65 0.15 540

BP240V65 20 x 65Ah 2 2 20 65 0.15 540

BP240V65 20 x 65Ah 3 3 20 65 0.1 900

BP240V65L 40 x 65Ah 1 2 20 65 0.15 540

BP240V65L 40 x 65Ah 2 4 20 65 0.07 999

BP240V100 20 x 100Ah 1 1 20 100 0.15 540

Congurations for S3M50K and S3M60K

Battery Packs Batteries

Qty. of

Battery

Cabinets

Step 1 Step 2 Step 3 Step 4 Step 5

Battery

Group

Battery

Number

Single

Battery

Capability

Chg. Cur.

Limiting

Coef. (C)

Aver Changing Duration (min)

Time (minutes) to Charge

Batteries to 90% at 25°C

BP240V65 20 x 65Ah 1 1 20 65 0.15 540

BP240V65 20 x 65Ah 2 2 20 65 0.15 540

BP240V65 20 x 65Ah 3 3 20 65 0.15 540

BP240V65L 40 x 65Ah 1 2 20 65 0.15 540

BP240V65L 40 x 65Ah 2 4 20 65 0.15 540

BP240V65L 40 x 65Ah 3 6 20 65 0.1 840

BP240V100 20 x 100Ah 1 1 20 100 0.15 540

BP240V100 20 x 100Ah 2 2 20 100 0.15 540

BP240V100 20 x 100Ah 3 3 20 100 0.13 540

BP240V100L 40 x 100Ah 1 2 20 100 0.15 540

BP240V100L 40 x 100Ah 2 4 20 100 0.1 840

6. Operation and Conguration of

S3M UPS Models and Battery Cabinets

6. Operation and Conguration of

S3M UPS Models and Battery Cabinets

Congurations for S3M80K

Battery Packs Batteries

Qty. of

Battery

Cabinets

Step 1 Step 2 Step 3 Step 4 Step 5

Battery

Group

Battery

Number

Single

Battery

Capability

Chg. Cur.

Limiting

Coef. (C)

Aver Changing Duration (min)

Time (minutes) to Charge

Batteries to 90% at 25°C

BP240V65 20 x 65Ah 1 1 20 65 0.15 540

BP240V65 20 x 65Ah 2 2 20 65 0.15 540

BP240V65 20 x 65Ah 3 3 20 65 0.15 540

BP240V65L 40 x 65Ah 1 2 20 65 0.15 540

BP240V65L 40 x 65Ah 2 4 20 65 0.15 540

BP240V65L 40 x 65Ah 3 6 20 65 0.15 540

BP240V100 20 x 100Ah 1 1 20 100 0.15 540

BP240V100 20 x 100Ah 2 2 20 100 0.15 540

BP240V100 20 x 100Ah 3 3 20 100 0.15 540

BP240V100L 40 x 100Ah 1 2 20 100 0.15 540

BP240V100L 40 x 100Ah 2 4 20 100 0.15 540

BP240V100L 40 x 100Ah 3 6 20 100 0.1 840

Congurations for S3M100K

Battery Packs Batteries

Qty. of

Battery

Cabinets

Step 1 Step 2 Step 3 Step 4 Step 5

Battery

Group

Battery

Number

Single

Battery

Capability

Chg. Cur.

Limiting

Coef. (C)

Aver Changing Duration (min)

Time (minutes) to Charge

Batteries to 90% at 25°C

BP240V65 20 x 65Ah 1 1 20 65 0.15 540

BP240V65 20 x 65Ah 2 2 20 65 0.15 540

BP240V65 20 x 65Ah 3 3 20 65 0.15 540

BP240V65L 40 x 65Ah 1 2 20 65 0.15 540

BP240V65L 40 x 65Ah 2 4 20 65 0.15 540

BP240V65L 40 x 65Ah 3 6 20 65 0.15 540

BP240V100 20 x 100Ah 1 1 20 100 0.15 540

BP240V100 20 x 100Ah 2 2 20 100 0.15 540

BP240V100 20 x 100Ah 3 3 20 100 0.15 540

BP240V100L 40 x 100Ah 1 2 20 100 0.15 540

BP240V100L 40 x 100Ah 2 4 20 100 0.15 540

BP240V100L 40 x 100Ah 3 6 20 100 0.13 540

7.1 Battery Cabinet Specications

(DC Nominal Voltage: ± 120V DC, 240V DC)

Battery Pack BP240V65 (-NIB) BP240V100 (-NIB) BP240V65L (-NIB) BP240V100L (-NIB)

Dimension

W×D×H

31.5 x 35.4 x 47.2 in.

(800 x 900 x 1200 mm)

31.5 x 43.3 x 63 in.

(800 x 1100 x 1600 mm)

Weight 608 lb. (275.8 kg)* 930 lb. (421.8 kg)* 1083 lb. (491.2 kg)* 1637 lb. (742.5 kg)*

Breaker 1x 250A 1x 600A

Fuse 2x 400A 4x 400A

*Models with the –NIB sux do not include internal batteries, so their total weight varies based on batteries installed by the end user.

7. Specications

Storage

The battery cabinet must be stored in a clean, secure environment with a temperature less than 104°F (40°C) and a

relative humidity less than 90% (non-condensing). Store the battery cabinet in its original shipping container if possible.

Charge the batteries for at least 24 hours prior to use. Do not rely on the battery cabinet to provide backup power to

connected equipment until the batteries are fully charged.

Note:IftheUPSsystemremainsoforanextendedperiodoftime,itshouldbeturnedonperiodicallytoallowthebatteriestorecharge.

The UPS system should be turned on and the batteries should be recharged at least one uninterrupted 24-hour period every 3 months.

Failure to recharge the batteries periodically may cause irreversible battery damage.

8. Storage

Service

Your product is covered by the warranty described in this manual. A variety of Extended Warranty and On-Site Service Programs are

also available. For more information on service, visit Tripplite.Eaton.com/support. Before returning your product for service, follow

these steps:

1. Review the installation and operation procedures in this manual to ensure that the service problem does not originate from a

misreading of the instructions.

2. If the problem continues, do not contact or return the product to the dealer. Instead, visit Tripplite.Eaton.com/support.

3. If the problem requires service, visit Tripplite.Eaton.com/support/rma-request. From here you can request a Returned

Material Authorization (RMA) number, which is required for service. This simple on-line form will ask for your unit’s model and

serial numbers, along with other general purchaser information. The RMA number, along with shipping instructions will be

emailed to you. Any damages (direct, indirect, special or consequential) to the product incurred during shipment to Eaton or an

authorized service center are not covered under warranty. Products shipped to Eaton or an authorized service center must have

transportation charges prepaid. Mark the RMA number on the outside of the package. If the product is within its warranty period,

enclose a copy of your sales receipt. Return the product for service using an insured carrier to the address given to you when you

request the RMA.

9. Service and Warranty

Limited Warranty

Seller warrants this product, if used in accordance with all applicable instructions, to be free from original defects in material and

workmanship for a period of one (1) year from the date of initial purchase. If the product should prove defective in material or

workmanship within that period, Seller will repair or replace the product, in its sole discretion. Service under this Warranty includes

parts and service center labor. On-site service plans are available through authorized service partners (in most areas). Visit

Tripplite.Eaton.com/support for details.

THIS WARRANTY DOES NOT APPLY TO NORMAL WEAR OR TO DAMAGE RESULTING FROM ACCIDENT, MISUSE, ABUSE OR NEGLECT.

SELLER MAKES NO EXPRESS WARRANTIES OTHER THAN THE WARRANTY EXPRESSLY SET FORTH HEREIN. EXCEPT TO THE EXTENT

PROHIBITED BY APPLICABLE LAW, ALL IMPLIED WARRANTIES, INCLUDING ALL WARRANTIES OF MERCHANTABILITY OR FITNESS, ARE

LIMITED IN DURATION TO THE WARRANTY PERIOD SET FORTH ABOVE; AND THIS WARRANTY EXPRESSLY EXCLUDES ALL INCIDENTAL

AND CONSEQUENTIAL DAMAGES. (Some states do not allow limitations on how long an implied warranty lasts, and some states do

not allow the exclusion or limitation of incidental or consequential damages, so the above limitations or exclusions may not apply to

you. This Warranty gives you specic legal rights, and you may have other rights which vary from jurisdiction to jurisdiction.)

Eaton, 10000 Woodward Avenue, Woodridge, IL 60517, USA

WARNING: The individual user should take care to determine prior to use whether this device is suitable, adequate or safe for the use

intended. Since individual applications are subject to great variation, the manufacturer makes no representation or warranty as to the

suitability or tness of these devices for any specic application.

RegulatoryComplianceIdenticationNumbers

For the purpose of regulatory compliance certications and identication, your product has been assigned a unique series number.

The series number can be found on the product nameplate label, along with all required approval markings and information. When

requesting compliance information for this product, always refer to the series number. The series number should not be confused

with the marketing name or model number of the product.

WEEE Compliance Information for Customers and Recyclers (European Union)

Under the Waste Electrical and Electronic Equipment (WEEE) Directive and implementing regulations, when customers buy new

electrical and electronic equipment they are entitled to:

• Send old equipment for recycling on a one-for-one, like-for-like basis (this varies depending on the country)

• Send the new equipment back for recycling when this ultimately becomes waste

Eaton has a policy of continuous improvement. Specications are subject to change without notice. Photos and illustrations may dier

slightly from actual products.

9. Service and Warranty

Eaton

1000 Eaton Boulevard

Cleveland, OH 44122

United States

Eaton.com

Publication No. 23-06-437 / 93-3BF8_RevC

July 2023

Eaton is a registered trademark.

All trademarks are property

of their respective owners.

Sistemas UPS Trifásicos SmartOnline

S3M

English 1

Français 137

El producto comprado

puede diferir de la imagen.

Modelos:

BP240V65

BP240V65-NIB

BP240V65L

BP240V65L-NIB

BP240V100

BP240V100-NIB

BP240V100L

BP240V100L-NIB

Gabinete de Baterías para Autonomía Extendida

Índice

1. Introducción 71

1.1 Características 71

1.2 Tabla de Compatibilidad de UPS 72

y Gabinetes de Baterías

2. Instrucciones de Seguridad 73

Importantes

2.1 Advertencias sobre la Instalación y 73

la Ubicación

2.2 Advertencias sobre la Conexión 73

2.3 Advertencias sobre la Batería 74

2.4 Cumplimiento de Estándares 74

Instalación del Gabinete de Baterías

3.1 Preparación 75

3.2 Transporte 75

3.3 Comprobación Mecánica 75

3.4 Contenido del Empaque 75

3.5 Cableado Interno (Típico) 76

3.6

Colocación del Gabinete para Baterías

3.7 Conexión Eléctrica 77

3.8 Comprobación Eléctrica Final 78

4. Datos Mecánicos 78

4.1 Mediciones Físicas 78

41.1 Dimensiones para BP240V65, 78

BP240V65-NIB,

BP240V100, BP240V100-NIB

4.1.2 Dimensiones para BP240V65L, 80

BP240V65L-NIB, BP240V100L,

BP240V100L-NIB

4.2

Requerimientos Físicos

(Todos los Modelos)

5. Instalación 83

5.1

Desempaque e Inspección

5.2 Selección de la 84

Posición de Instalación

5.3

Cables de Alimentación

5.3.1 Tamaños de Cables

5.4

Conexiones del Gabinete de Baterías:

Modelos BP240V65, BP240V65-NIB,

BP240V100, BP240V100-NIB

5.4.1 Retire la Cubierta del Bastidor 86

5.4.2 Instalación y Conexión de la Batería 86

   5.4.2.1InstalaciónyConguración 90

de la Batería: Modelos BP240V65

NIB, BP240V100-NIB

5.5

Conexiones del Gabinete de

100

Baterías: Modelos BP240V65L,

BP240V65L-NIB, BP240V100L y

BP240V100L-NIB

5.5.1

Retire la Cubierta del Bastidor

100

5.5.2

Instalación y Conexión de la Batería

101

5.5.2.1

InstalaciónyConguración

105

de la Batería: Modelos

BP240V65L-NIB,

BP240V100L-NIB

5.6 Conexiones de Múltiples de 116

Módulos de Baterías

6. Operación y Conguración de 120

Modelos de UPS S3M y Gabinetes

de Baterías Cabinets

6.1 Compatibilidad de UPS S3M con 120

Gabinetes de Baterías BP240V65

a BP240V100L

6.2

OperaciónyConguraciónde

121

Modelos de UPS S3M y Gabinetes

de Baterías Cabinets

6.2.1

 PantalladeIniciodelUPSS3M10-20K

121

6.2.2

Conguración

122

6.2.3

ConguracióndelaBatería

123

6.2.4

ConguracióndelUPSS3M10-20K-NIB

124

y Optimización de la Carga de los

Gabinetes de Baterías BP240V65/V65L

y BP240V100/V100L

6.3

ConguracióndelUPSde25K~

126

100KparaGabinetesdeBaterías

   EspecícosUsandolaPantallaLCD

6.3.1

PantalladeIniciodelUPSS3M25-100K

127

6.3.2

Conguración

127

6.3.3

ConguracióndelaBatería

129

6.3.4

ConguracióndelUPSS3M25-100K

130

y Optimización de la Carga de los

Gabinetes de Baterías BP240V65/V65L

y BP240V100/V100L

6.4

TabladeReferenciadeConguración

133

para Modelos de Sistemas UPS

S3M10-100KyModelosdeGabinete

deBateríasBP240V09K-BP240V100L

7. Especicaciones 135

  7.1 EspecicacionesdelGabinete 135

de Baterías

8. Almacenamiento 135

9. Servicio y Garantía 135

1. Introducción

Los Gabinetes de Baterías para Autonomía Extendida se conectan a Sistemas UPS SmartOnline® para proporcionar

respaldo por batería de larga duración para centros de datos, telecomunicaciones, redes, instalaciones industriales,

seguridad, sistemas de emergencia y otras aplicaciones de misión crítica que requieran alta capacidad, alta

disponibilidad y autonomía extendida.

Los gabinetes de baterías están disponibles en siete modelos, con y sin baterías preinstaladas: BP240V65, BP240V65-

NIB, BP240V65L, BP240V65L-NIB, BP240V100, BP240V100-NIB, BP240V100L-NIB.

Los modelos de gabinete de baterías con sujo “-NIB” BP240V65-NIB, BP240V65L-NIB, BP240V100-NIB y BP240V40L-NIB

no incluyen baterías preinstaladas. Sin embargo, incluyen todos los cables puente, fusibles y breakers, permitiendo la

exibilidad para comprar baterías por separado para los gabinetes de baterías. Los gabinetes de baterías BP240V65-

NIB y BP240V65L-NIB están diseñados para baterías CSB GP12650i. Los gabinetes de baterías BP240V100-NIB y

BP240V100L-NIB están diseñados para baterías CSB GP121000.

1.1 Características

• Los gabinetes para baterías están diseñados para tensiones de cadenas de baterías de ± 120V CD y capacidades de

batería de 65Ah o 100Ah, @ C20 a 1.67VPC.

• Los gabinetes de baterías contienen múltiples baterías AGM de 12V CD conectadas en serie para obtener voltajes más

altos.

• Cada gabinete de baterías contiene varios estantes para alcanzar los voltajes requeridos de la cadena de baterías:

o BP240V65 / BP240V65-NIB: Soporta 20 x baterías AGM de 65Ah

o BP240V100 y BP240V100-NIB: Soportan 20 x baterías AGM de 100Ah

o BP240V65L y BP240V65L-NIB: Soportan 40 x baterías AGM de 65Ah

o BP240V100L y BP240V100L-NIB: Soportan 40 x baterías AGM de 100Ah

• Una puerta con bisagra y cerradura facilita el acceso a las baterías para el mantenimiento periódico.

• Para acceder a las terminales se ha dejado un espacio libre mínimo de 100 mm [4"] encima de las baterías

individuales.

• El gabinete de baterías está construido de acero de grueso calibre para mayor durabilidad.

• Un acabado de pintura en polvo horneada proporciona resistencia a corrosión.

• El gabinete de baterías se embarca atornillado a una tarima con una doble capa de envoltura de protección elástica y

esquineros integrados y protección en la parte superior.

• La ventilación y enfriamiento por convección adecuados de las baterías individuales se proporcionan mediante un

espaciado entre las baterías. Las ventilas delanteras y traseras permiten la libre circulación del aire caliente hacia

afuera del gabinete de baterías.

• Se proporciona un breaker de caja moldeada para protección contra sobrecorriente.

• Los cables de salida de energía suministrados por el usuario pueden introducirse en el gabinete de baterías a través

de las aberturas para conductos ubicadas en la parte inferior del gabinete.

• Para una seguridad mejorada, mayor densidad de potencia y mantenimiento mínimo, los sistemas de gabinete utilizan

baterías recombinantes de Plomo Ácido Reguladas por Válvula (VRLA). El electrolito de estas baterías es inmovilizado

en un separador de estera absorbente o en un medio gelicante, eliminando riesgos de derrame y requisitos de

mantenimiento del electrolito líquido libre. No hay necesidad de agregar agua o medir la densidad.

• Ya que las baterías tienen celdas recombinantes que emplean un ciclo de recombinación del oxígeno, se emiten gases

mínimos durante la carga de otación normal. Cada celda contiene una válvula individual, que libera los productos de

gas de la sobrecarga y evita la acumulación de la presión dentro de la celda.

1. Introducción

1.2 Tabla de Compatibilidad de UPS y Gabinetes de Baterías

Gabinetes

con Baterías

Internas BP240V65 BP240V65L BP240V100 BP240V100L

Gabinetes

SIN Baterías

Internas BP240V65-NIB BP240V65L-NIB BP240V100-NIB BP240V100L-NIB

UPS de 10kVA

a 20kVA con

Baterías Internas

• S3M10K1B,

S3M10K2B,

S3M10K3B

• S3M15K2B

S3M15K3B

• S3M20K3B

No No No No

UPS de 10kVA

a 20kVA SIN

Baterías Internas

• S3M10K-NIB

• S3M15K-NIB

• S3M20K-NIB

Sí Sí Sí No

Gabinetes

con Baterías

Internas BP240V65 BP240V65L BP240V100 BP240V100L

Gabinetes

SIN Baterías

Internas BP240V65-NIB BP240V65L-NIB BP240V100-NIB BP240V100L-NIB

UPS de 25kVA

~ 100kVA SIN

Baterías Internas

• S3M25K

• S3M30K

Sí Sí Sí No

• S3M50K Sí Sí Sí Sí

• S3M60K No Sí Sí Sí

• S3M80K

• S3M100K

No Sí No Sí

2. Instrucciones de Seguridad Importantes

CONSERVE ESTAS INSTRUCCIONES

Todas las secciones de este manual contienen instrucciones y advertencias que deben observarse durante la

instalación y la operación del gabinete de batería aquí descrito. Lea TODAS las instrucciones detenidamente

antes de mover, instalar o conectar el gabinete de batería.

Caso contrario, puede afectar la garantía y causar daños materiales o lesiones físicas graves.

¡PELIGRO! ¡RIESGO LETAL POR ALTO VOLTAJE!

Eltendidodelcableadodebeestaracargodeunelectricistacalicado,deconformidadconlas

advertencias descritas en este manual y con todos los códigos de seguridad y eléctricos aplicables.

Un cableado incorrecto puede causar lesiones personales graves y daños a la propiedad.

2.1 Advertencias sobre la Instalación y la Ubicación

• Instale el gabinete de batería en un ambiente interior controlado, alejado de humedad excesiva, temperaturas extremas,

líquidos y gases inamables, contaminantes conductores, polvo o luz solar directa.

• Instale el gabinete de batería en una ubicación nivelada y con estructura rme.

• El gabinete de baterías es extremadamente pesado. Tenga cuidado al mover o levantar la unidad.

• Opere el gabinete de baterías únicamente a temperaturas interiores entre 0 °C y 40 °C. Para mejores resultados,

mantenga la temperatura ambiente a 25 °C.

• Deje espacio suciente en la parte delantera y posterior del gabinete para una ventilación adecuada. No bloquee, cubra ni

coloque objetos en las aberturas de ventilación externas del gabinete de baterías.

• No coloque objeto alguno sobre el gabinete de batería, especialmente recipientes con líquido.

• No intente apilar el gabinete de batería. Si lo hiciera, puede dañarlo de forma denitiva y causar lesiones físicas graves.

• No intente desembalar ni mover el gabinete sin asistencia. Use un equipo de manipulación adecuado para

soportar el peso y el volumen del gabinete de baterías, como montacargas y gatos mecánicos para tarimas. (Extienda

totalmente las horquillas del montacargas debajo de la carga. Abra las horquillas al máximo ancho posible bajo la carga.

Levante el gabinete por la base solamente. Use calzado protector).

• Para uso en caso de emergencia, instale un extintor certicado para incendios de equipos eléctricos conectados

(clasicación clase C o uno exactamente equivalente, con agente extintor no conductor) cerca del gabinete.

2.2 Advertencias sobre la Conexión

• El gabinete de batería contiene alto voltaje peligroso que puede causar lesiones físicas o la muerte por

descarga eléctrica.

• El gabinete tiene su propia fuente de alimentación. Las terminales de salida pueden estar energizadas aún cuando el

gabinete no está conectado a un sistema UPS.

• El gabinete se debe conectar a tierra conforme a todas las regulaciones de cableado eléctrico aplicables.

• No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar

que la falla de este equipo provoque la falla del equipo de soporte de vida o afecte signicativamente su seguridad o

efectividad.

• Desconecte todas las fuentes de alimentación de entrada y salida antes de instalar los cables o realizar conexiones

eléctricas.

• Use un cable exible de longitud suciente para permitir las tareas de servicio del gabinete.

• Use casquillos para tapar los cables de terminación y evitar que los extremos deshilachados entren en corto en los

bloques de terminales. Use cable con clasicación VW-1, FT-1 o superior. Use manguitos para los cables y abrazaderas

para los conectores.

• Conrme que todos los cables estén marcados correctamente según su nalidad, polaridad y diámetro.

2. Instrucciones de Seguridad Importantes

• Tome en cuenta la polaridad correcta siguiendo las marcas de positivo y negativo en la unidad. El hecho de no tomar

en cuenta la polaridad correcta puede dañar las baterías y crear un riesgo grave de lesiones personales y daños a la

propiedad.

• El tendido del cableado y el ensamble deben estar a cargo solamente de electricistas calicados y capacitados. Con-

sulte el Manual del Propietario de la unidad UPS para conocer el tamaño de los cables.

2.3 Advertencias sobre la Batería

• El gabinete de baterías requiere mantenimiento de rutina por técnicos calicados que estén familiarizados con en

su operación. Deben tomarse todas las precauciones requeridas antes de abrir el gabinete por cualquier motivo.

Mantenga al personal no autorizado alejado de las baterías.

• El gabinete de batería contiene baterías de plomo ácido recombinantes reguladas con válvula (VRLA). No intente

agregar agua a las baterías ni tomar una muestra del peso especíco del electrolito.

• Las baterías VRLA pueden contener una mezcla explosiva de gas de hidrógeno. NO FUME cerca de las baterías. NO

provoque llamas ni chispas cerca de las baterías. Descargue la electricidad estática del cuerpo antes de tocar las

baterías. NO abra ni altere las baterías, la emisión de electrolito es dañina para la piel y los ojos, y puede ser tóxica.

NO arroje las baterías al fuego—pueden explotar.

• Las baterías presentan un riesgo de descarga eléctrica y quemaduras por la alta corriente de cortocircuito. La

conexión y reemplazo de la batería debe llevarse a cabo sólo por personal de servicio calicado que observe las

precauciones apropiadas. Use herramientas con mangos aislados. Retire relojes, anillos u otros objetos metálicos.

Use botas y guantes de hule. No ponga en corto o puentee las terminales de la batería con ningún objeto. No coloque

herramientas o partes metálicas sobre la parte superior de las baterías.

• Reemplace las baterías por otras equivalentes (mismo número y tipo).

• Las baterías son reciclables. Para los requisitos de desecho, consulte los códigos locales. Solo deseche las baterías

mediante los canales autorizados en conformidad con todas las regulaciones locales, estatales y nacionales que

correspondan.

• No conecte ni desconecte las baterías cuando el sistema UPS esté funcionando con suministro de la batería o cuando

la unidad no se encuentre en modo de derivación. Desconecte la fuente de carga antes de conectar o desconectar las

terminales de la batería.

• Si la fuente de carga permanece apagada por un período prolongado, debe encenderse periódicamente para recargar

las baterías. Debe encenderse la unidad de carga y recargarse las baterías durante 24 horas ininterrumpidas como

mínimo cada 3 meses. Si no se recargan las baterías periódicamente, puede causar daños permanentes a la batería.

• Deje que las baterías se carguen durante 24 horas ininterrumpidas después de la instalación.

2.4 Cumplimiento de Estándares

• UL 1778, CSA-C22.2 Nº 107.3-14 (3ª Ed)

• ISTA B (Transporte, Vibración, Inclinación)

Nota sobre el etiquetado

Pueden aparecer estos símbolos en la etiqueta del producto:

V : Voltaje de CD

: Conexión a Tierra

+: Positivo de la Batería

– : Negativo de la Batería

Consulte en la etiqueta del producto los números de modelo, especicación de voltaje y otra

información importante.

3. Instalación del Gabinete de Baterías

Antes de la Instalación Lea la Sección 2 –

Instrucciones de Seguridad Importantes

3.1 Preparación

• En su instalación, prepárese para descargar el gabinete de baterías del camión de entrega y transportarlo hasta el lugar de

instalación nal. Tenga en cuenta el peso y dimensiones del paquete.

• Asegúrese de que el piso pueda soportar la carga del gabinete de baterías especíco que se está instalando. El gabinete debe

instalarse en un área estructuralmente rme con un piso nivelado, que pueda soportar el peso del gabinete de baterías y otros

equipos que se instalen cerca.

• Dibuje un esquema de cableado que represente los cables conectados entre los bloques de terminales de salida del gabinete

de baterías y cualquier dispositivo exterior de desconexión, caja de conexiones y/o carga y recticador.

• Si planea almacenar el gabinete por un período prolongado antes de la instalación, siga las instrucciones en la

Sección 9. Almacenamiento y Servicio.

3.2 Transporte

1. Inspeccione el o los contenedores de embarque para detectar daños visibles (no retire la envoltura elástica alrededor de

la unidad hasta que haya sido transportada hasta el lugar de instalación nal). Conrme que el nombre del modelo y la

especicación coincidan con la unidad que ordenó. Si usted determina que la unidad ha sufrido daños durante el envío o si

algo parece faltar, póngase en contacto con Eaton. No intente utilizar la unidad si ha sido dañada o maltratada.

2. No intente mover o desempacar el gabinete de baterías sin asistencia. Use un equipo de manipulación adecuado para

soportar el peso y el volumen del gabinete de baterías, como montacargas y gatos mecánicos para tarimas. (Extienda

totalmente las horquillas del montacargas debajo de la carga. Abra las horquillas al máximo ancho posible bajo la carga.

Levante el gabinete por la base solamente. Use calzado protector). Conrme que los límites de carga para montacargas,

equipos de manejo y pisos a lo largo de la ruta de transporte no sean excedidos por el peso combinado del gabinete de

baterías empacado, equipos de manejo y personal. Conrme que la unidad empacada pasará a través de cualquier puerta a

lo largo de la ruta prevista.

3. El gabinete de baterías está asegurado con envoltura de plástico elástico para protegerlo durante el transporte y movimiento

dentro de una instalación. Retire la envoltura elástica del gabinete de baterías cuando la unidad está en el lugar de instalación

nal—no antes.

3.3 Comprobación Mecánica

Mientras que el sistema de gabinete de baterías se encuentre todavía en la tarima, inspeccione todas las partes para detectar

golpes u otros daños.

1. Abra la puerta frontal del gabinete de baterías.

2. Conrme que ninguna de las partes internas (baterías, bloques de terminales, breaker y otras partes) esté dañada.

Tenga en cuenta el número de modelo de batería individual y el tipo de terminal que se muestran en la sección 7.

Especicaciones.

4. Utilice herramientas aisladas para apretar todas las conexiones de terminales de la batería al valor recomendado mostrado

en la tabla en la sección 5.3 Cables de Alimentación.

5. Utilice herramientas aisladas para apretar los cables de las terminales de salida positivas y negativas en el extremo de las

baterías al breaker.

3. Instalación del Gabinete de Baterías

3.4 Contenido del Empaque

Número

de Parte Descripción

BP240V65

BP240V65L

BP240V65-NIB

BP240V65L-NIB

BP240V100

BP240V100L

BP240V100-NIB

BP240V100L-NIB

Manual del Propietario 933BF8 Sí Sí Sí Sí Sí Sí Sí Sí

Cables para Batería 731891 Cables de batería para

conectar a UPS S3M10-20K

2 2 2 2 2 No 2 No

Aisladores de Batería 83084A/

83084B

Materiales protectores N/A N/A 4/5 8/8 N/A N/A N/A N/A

Lado Inferior del Gabinete

Faldones Metálicos

1038F7A Cubrir el área inferior

del gabinete

2 N/A 2 N/A 2 N/A 2 N/A

Lado Inferior del Gabinete

Faldones Metálicos

1038F8A Cubrir el área inferior

del gabinete

2 2 2 2 2 2 2 2

Lado Inferior del Gabinete

Faldones Metálicos

1038F8A Cubrir el área inferior

del gabinete

N/A 2 N/A 2 N/A 2 N/A 2

Cables de Batería

para Modelos "-NIB"

Algunos

P/N

Para conectar las series de

baterías al gabinete

N/A N/A 10 16 N/A N/A 10 16

Barras para Puentes

de Cobre

1038F3 Para interconexión de

baterías adyacentes

N/A N/A 10 20 N/A N/A N/A N/A

Barras para Puentes

de Cobre

1038F4 Para interconexión de

baterías adyacentes

N/A N/A 3 8 N/A N/A N/A N/A

Barras para Puentes

de Cobre

1038F5 Para interconexión de

baterías adyacentes

N/A N/A N/A N/A N/A N/A 3 8

Barras para Puentes

de Cobre

1038F6 Para interconexión de

baterías adyacentes

N/A N/A N/A N/A N/A N/A 10 20

3.5 Cableado Interno (Típico)

• Los gabinetes de baterías utilizan múltiples baterías de 12V CD conectadas en serie para proporcionar el voltaje de CD nominal

de 240V CD (±120V CD).

• El cableado interno está dimensionando para las corrientes de carga de la aplicación especíca. No use otro tamaño de cable

que no sea el proporcionado en el gabinete de baterías.

• Cada repisa del gabinete de baterías incluye un diagrama de cableado especíco. Reérase a la sección 6. Instalación para ver

detalles de instalación de la batería.

• Todos los breakers están en la capa medio del gabinete de baterías.

• Todas las polaridades de conexión de carga serán etiquetadas como “+” (positivo de la batería), “-“ (negativo de la batería) y “N”

(conexión central de la batería) para series de ±120V CD.

• Todos los gabinetes de la batería están provistos de un dispositivo de protección de sobrecorriente de circuito de ramal y

pueden conectarse directamente a la carga o al UPS.

3. Instalación del Gabinete de Baterías

3.6 Colocación del Gabinete para Baterías

Coloque el gabinete de baterías en un lugar fresco con ujo de aire libre y lejos de fuentes de calor directo. La vida útil y el

rendimiento de una batería pueden verse considerablemente afectadas por temperaturas elevadas, disminuyendo en un 50%

para cada 8.25 °C por encima de 25 ºC.

1. Prepare la supercie donde se colocará el gabinete. La supercie debe estar limpia, plana y capaz de soportar el gabinete de

baterías y otros equipos instalados cerca. Vea la sección 8.Especicacionespara cargas de piso.

2. Deje espacio suciente en la parte delantera y posterior del gabinete para una correcta ventilación y mantenimiento. La

puerta frontal debe ser accesible para permitir un fácil acceso a las baterías internas, fusibles internos y otros dispositivos de

protección contra sobrecorriente. Para dimensiones y medidas gabinete de baterías, consulte la Sección 6.1 Desempacado

e Inspección.

3. Si el gabinete será anclado al suelo, instale tornillos de anclaje adecuados en el oricio situado en la parte inferior del

gabinete. Utilice arandelas para crear una supercie plana entre las áreas de instalación alrededor de los tornillos de anclaje.

4. Con mucho cuidado, retire los tornillos que aseguran el gabinete de baterías a la tarima.

5. Las horquillas del montacargas deben estar a la anchura máxima dentro de la abertura del gabinete y completamente

introducidas, para evitar que se vuelque. Levante el gabinete por la base solamente. Tenga cuidado de no dañar el piso de

lámina metálica del gabinete con las horquillas.

6. Si el gabinete de batería será jado al suelo, alinee cuidadosamente y baje el gabinete de baterías en los tornillos de anclaje

del piso y fíjelo en su lugar.

7. Si el gabinete no se jará al piso, bájelo en el espacio designado y luego nivélelo con cuñas. La nivelación no afecta el

rendimiento, pero alinea el gabinete de batería con otros equipos en la instalación.

3.7 Conexión Eléctrica

¡PELIGRO! ¡RIESGO LETAL POR ALTO VOLTAJE!

Eltendidodelcableadodebeestaracargodeunelectricistacalicado,deconformidadconlas

advertencias descritas en este manual y con todos los códigos de seguridad y eléctricos aplicables. Un

cableado incorrecto puede causar lesiones personales graves y daños a la propiedad.

• El gabinete de baterías está conectada a la carga a través de un breaker CD. Esto permite desconectar la batería de la carga y el

cargador para mantenimiento o reparación.

• Los breakers de CD en la caja moldeada son aprobados por CE para la protección de circuitos ramales. Si se requiere

reemplazarlos, deben usarse componentes aprobador por CE de la misma especicación de voltaje y corriente.

• El tamaño de los cables de conexión de carga debe considerar la caída de voltaje máxima permitida, así como la capacidad

de amperaje continuo y tasa de amperaje de descarga esperada del gabinete de baterías individual. Se recomienda una caída

máxima de 1.5V CD en los cables de conexión de carga. Consulte el Manual del Propietario de la unidad UPS para conocer el

tamaño de los cables recomendados.

• Consulte todos los códigos locales, estatales y nacionales para el tamaño y especicaciones de cable apropiadas.

• Los dispositivos de protección de circuito externo (fusibles o breakers) deben considerar la tasa de descarga de la batería, el

cableado a proteger y la corriente de cortocircuito de la batería.

Después de ejecutar los procedimientos de instalación en la Sección 6. Instalación, ejecute lo siguiente:

1. Abra la puerta frontal del gabinete de baterías para acceder a los componentes internos. Use un voltímetro digital cuando sea

necesario medir los voltajes.

2. Determine si la batería ha sido inadvertidamente conectada a tierra restableciendo el breaker a la posición "On" y mida el

voltaje entre la terminal de tierra del gabinete de baterías y el punto de conexión de carga positiva dentro del gabinete. Este

voltaje debe medir 0 (cero) VCD. Si el voltaje medido no es cero, determine la causa y corríjala antes de continuar.

3. Regrese el breaker interno a una posición "O" abierta, como medida de seguridad mientras se conectan los cables de salida.

Hacer esto evita daños en caso de que accidentalmente se pongan en corto los cables.

4. La parte superior del gabinete de baterías incluye recortes ciegos para la entrada del cable de conexión de carga. Despeje el

oricio apropiado y conecte el conducto o el buje del cable.

3. Instalación del Gabinete de Baterías

5. El breaker del circuito de salida permite cables de hasta 300 mm

6. Conecte un cable adecuado a la oreja de conexión a tierra situada en la parte superior del gabinete de baterías.

7. Introduzca los cables positivo y negativo (y “N” central, si así está equipado) desde el switch de desconexión externo abierto o

las terminales de cableado de campo de la batería del UPS a través del conducto / buje de cable. Conecte a las terminales de

salida respectivas dentro del gabinete de baterías.

3.8 Comprobación Eléctrica Final

Antes de cerrar cualquier breaker de conexión o switch de desconexión, siga estos pasos de vericación:

1. Verique que esté correcto el voltaje de salida del gabinete de baterías.

2. Si los gabinetes de baterías serán operados en paralelo, verique que los voltajes individuales de salida del sistema coincidan

dentro de 2V CD.

3. Verique que el voltaje medido entre cualquier terminal de salida y la tierra del gabinete de baterías sea igual a cero.

4. Si alguno de los pasos de vericación anteriores muestra una irregularidad, determine y corrija la causa antes de continuar.

5. Restaure el breaker a la posición “On”.

4. Datos Mecánicos

4.1 Mediciones Físicas

4.1.1 Dimensiones para BP240V65, BP240V65-NIB, BP240V100, BP240V100-NIB

800 mm

[31.5"]

900 mm

[35.4”]

1200 mm

[47.2"]

Vista Posterior (bloque de terminales sin tapa)

Vista Frontal Vista Lateral Vista Posterior

4. Datos Mecánicos

1 Breaker de la Batería

2 TerminaldeBateríaparaUPSde10kVA~20kVA

3 TerminaldeBateríaparaUPSde25kVA~60kVA

4 Terminales de Conexión a Tierra

5 Recortes para Cables de la Batería

4. Datos Mecánicos

4.1.2 Dimensiones para BP240V65L, BP240V65L-NIB, BP240V100L, BP240V100L-NIB

800 mm

[31.5"]

1100 mm

[43.30"]

1600 mm

[63"]

Vista Posterior

(bloque de terminales sin tapa)

4. Datos Mecánicos

Vista Frontal Vista Lateral Vista Posterior

1 Breaker de la Batería

2 Terminal de Batería para

UPSde10kVA~20kVA

3 Terminal de Batería para

UPSde25kVA~60kVA

4 Terminales de Conexión

a Tierra

5 Recortes para Cables

de la Batería

4. Datos Mecánicos

4.2 Requerimientos Físicos (Todos los Modelos)

Deje algún espacio alrededor del gabinete para operación y ventilación.

1. Deje al menos 800 mm [31.5"] de espacio en el frente para ventilación.

2. Deje al menos 508 mm [20"] de espacio a la derecha e izquierda para su operación.

3. Deje al menos 508 mm [20"] de espacio en la parte posterior para ventilación.

508 mm

[20”]

508 mm

[20”]

508 mm

[20”]

508 mm

[20”]

800 mm

[31.5"]

5. Instalación

Nota: Antesdelainstalación,inspeccionelaunidad.Cercióresedequenadasehayadañadodentrodelempaque.Conserveelmaterialde

empaqueoriginalenunlugarseguroparausofuturo.

5.1 Desempacado e Inspección

Cualquier daño al empaque debe observarse con el transportista en el momento de la recepción.

Retire del empaque el juego de riel, gabinete de baterías y módulos de baterías.

Nota: Losmódulosdebateríassonmuypesados.Tengacuidadocuandodesempaqueylevantelaunidadparanocausar

daños.

• No incline el módulo de baterías al retirarlo del empaque.

• Inspeccione el gabinete de baterías para detectar daños que puedan haber ocurrido como resultado del transporte. Si se

encuentran daños, no encienda la unidad. Comuníquese inmediatamente con el distribuidor al que le compró la unidad.

• Compruebe los accesorios de acuerdo con la lista de empaque y póngase en contacto con el distribuidor en caso de que

falten piezas.

3. Retire la espuma de empaque y la tarima biselada. 4. Retire los tornillos que aseguran el gabinete a la

tarima de embarque.

1. Mantenga estable la placa deslizante.

Corte y retire las cintas de sujeción.

2. Retire la bolsa de plástico y la caja de embarque.

5. Instalación

5. Use un montacargas para levantar el gabinete de baterías de la tarima.

5.2 Selección de Posición de Instalación

Seleccione un entorno adecuado para instalar la unidad, a n de minimizar la posibilidad de daño al sistema de batería y

maximizar la vida útil de las baterías.

1. No bloquee la circulación de aire en las aberturas de ventilación de la unidad.

2. Compruebe que las condiciones ambientales del sitio de instalación coincidan con las especicaciones de la unidad

para evitar recalentamiento o humedad excesiva. Consulte la sección 4.2 Requerimientos Físicos.

3. No coloque la unidad en un ambiente con polvo o corrosivo, ni cerca de objetos inamables.

4. La unidad no ha sido diseñada para uso en exteriores.

Notas:

• Coloqueelgabinetedebateríasenunentornolimpioyestable.Evitevibraciones,polvo,humedad,gasesinamables,líquidosy

corrosivos.

• Para ayudar a evitar altas temperaturas en la sala donde esté instalado el UPS, se recomiendan ventiladores extractores y/o sistemas

de enfriamiento.

• Lasbateríasdebeninstalarseenunambienteendondelatemperaturaestédentrodelasespecicacionesrequeridas.Latemperatura

es un factor clave para determinar la vida y capacidad de la batería. La temperatura de la batería debe mantenerse entre 20 °C y 25 °C

[59 °F y 77 °F]. Mantenga las baterías alejadas de fuentes de calor, áreas de ventilación del aire principal, etc.

¡ADVERTENCIA!

Los datos típicos de rendimiento de la batería reejan una temperatura de operación entre 20 °C y 25 °C [59 °F y 77

°F].

Operar el UPS por encima de este rango reducirá la vida de la batería, mientras que operar el UPS por debajo

de este rango reducirá la capacidad de la batería.

• Si el UPS no se instalará de inmediato, debe almacenarse en un cuarto sin calor o humedad excesivos.

5.3 Cables de Alimentación

El diseño del cable debe cumplir con los voltajes y corrientes proporcionados en esta sección y de acuerdo con los códigos

eléctricos locales.

¡ADVERTENCIA!

AL ARRANCAR, ASEGÚRESE DE ESTAR ATENTO A LA UBICACIÓN Y OPERACIÓN DE LOS AISLADORES

EXTERNOS CONECTADOS AL SUMINISTRO DE ENTRADA Y DERIVACIÓN DEL UPS DEL PANEL DE

DISTRIBUCIÓN DE LA ENERGÍA DE LA RED PÚBLICA.

REVISE PARA VER SI ESTAS ALIMENTACIONES ESTÁN AISLADAS ELÉCTRICAMENTE Y COLOQUE

CUALQUIER SEÑAL DE ADVERTENCIA NECESARIA PARA EVITAR CUALQUIER OPERACIÓN INADVERTIDA

5.3.1 Tamaños de Cables

5.4 Conexiones del Gabinete de Baterías:

Modelos BP240V65, BP240V65-NIB,

BP240V100 y BP240V100-NIB

El diseño de cada gabinete de baterías incluye cables de

conexión de la batería interna, breaker, fusibles y terminales.

El gabinete estándar puede contener 20 piezas de baterías de

12V 65Ah 12V 65Ah 12V 100Ah. El sistema de voltaje de CD

para todos los gabinetes es de 240VCD con series de baterías

internas de ±120V.

Las Figuras 5-1 y 5-2 muestran el diseño general del bastidor y

vistas de despiece para los modelos BP240V65, BP240V65-NIB,

BP240V100 y BP240V100-NIB. Las vistas correspondientes

para los modelos BP240V65L, BP240V65L-NIB, BP240V100L y

BP240V100L-NIB se muestran en la sección 5.5 Conexiones

del Gabinete de Baterías: Modelos BP240V65L,

BP240V65L-NIB, BP240V100L y BP240V100L-NIB.

5. Instalación

Figura 5-1: Bastidor del Gabinete de Baterías BP240V65,

BP240V65-NIB, BP240V100

y BP240V100-NIB

UPS

MODEL

BP240V65 / BP240V100

BP240V65-NIB / BP240V100-NIB

BP240V65L / BP240V100L

BP240V65L-NIB / BP240V100L-NIB

Recomendado

Fuerza de Torsión

(Apriete)

Tamaños de Cable (Cableado THHW a 75 °C)

Entrada de CD Conexión a Tierra Entrada de CD Conexión a Tierra

10kVA* 6 AWG 6 AWG 6 AWG 6 AWG Anderson Connector

(No Torque Parameter)

0kgf.com / 0N•m

15kVA* 2 x 6 AWG 2 x 6 AWG 2 x 6 AWG 2 x 6 AWG

20kVA* 2 x 6 AWG 2 x 6 AWG 2 x 6 AWG 2 x 6 AWG

25kVA* 1/0 AWG 2 AWG 1/0 AWG 2 AWG 450kgf.cm/

44N•m

30kVA* 1/0 AWG 1/0 AWG 1/0 AWG 1/0 AWG

50kVA 2/0 AWG 2/0 AWG 2/0 AWG 2/0 AWG

60kVA 2/0 AWG 2/0 AWG 2/0 AWG 2/0 AWG

80kVA 2/0 AWG*2 2/0 AWG*2

100kVA 2/0 AWG*2 2/0 AWG*2

* Los sistemas UPS S3M10-30K no soportan los modelos de gabinete de baterías BP240V100L/100L-NIB.

5. Instalación

5.4.1 Retire la Cubierta del Bastidor

Coloque el gabinete de baterías en posición. Retire los paneles superior, frontal, izquierdo y derecho. Retire la placa de

la cubierta derecha e izquierda de la batería y la aleta de la batería para instalar las baterías.

5.4.2 Instalación y Conexión de la Batería

Cada grupo de baterías tiene 20 baterías en serie (BAT+, N y BAT-). Coloque las baterías en el gabinete de abajo haca

arriba una por una, entonces conecte los cables de batería de acuerdo con los diagramas que siguen.

Nota: Lapolaridadpositivaynegativadelabateríanopuedeninvertirseniestarencortocircuito.Hacerlodañarálabateríay/ocausará

lesiones.Notoquelasterminalespositivaynegativadelabateríaalmismotiempo.Antesdereemplazaroretirarlasbaterías,desconecte

elbreaker,jalelasterminalesdelaceldayretirelostornillosdelabarradelbusdecobre.Noseguirlasinstruccionespodríacausardaños

alequipoolesionespersonales.Lainstalacióndebeconsistiren40baterías.

Figura 5-2: Vista de Despiece del Bastidor, Modelos BP240V65, BP240V65-NIB, BP240V100, BP240V100-NIB

5. Instalación

Figura 5-3A: Vista Frontal

Figura 5-3B: Vista Posterior

Capa 3

Capa 2

Capa 1

Grupo

positivo 10

piezas

Grupo

negativo 10

piezas

Fusibles

400A (x2)

Breaker

de la batería

Conector

de25kVA~

100kVA

Conector

de10kVA~

20kVA

5. Instalación

Figura 5-4: Diagrama de Cableado para el Modelo BP240V65

La Parte Posterior

Capa 3

Capa 2

Capa 1

El Frente

Nota: Este manual puede descargarse

encolorenTripplite.Eaton.com,que

muestra los cables con los colores

correspondientes:

Rojo = Positivo

Azul=BorneCentral

Negro = Negativo

Nota: Este manual puede descargarse

encolorenTripplite.Eaton.com,que

muestra los cables con los colores

correspondientes:

Rojo = Positivo

Azul=BorneCentral

Negro = Negativo

5. Instalación

Figura 5-5: Diagrama de Cableado para el Modelo BP240V100

La Parte Posterior

Capa 3

Capa 2

Capa 1

El Frente

5. Instalación

Figura 5-6A

Figura 5-6B

5.4.2.1 Instalación y conguración de la batería:

Modelos BP240V65-NIB, BP240V100-NIB

1. Retire todos los tornillos etiquetados 1 (Figuras 5-6A y 5-6B).

Figura 5-7

3. Retire todos los tornillos de los soportes de retención de la batería y retire los soportes de retención (Figura 5-8).

2. Retire las placas superior, lado derecho y lado izquierdo (Figura 5-7).

5. Instalación

Figura 5-8

5. Instalación

Figura 5-9: Modelo BP240V65-NIB

Figura 5-10: Modelo BP240V100-NIB

4. Instale 8 módulos de baterías en la capa 1 (Figura 5-9: Modelo BP240V65-NIB o Figura 5-10: Modelo BP240V100-NIB).

Figura 5-11: Modelo BP240V65-NIB

5. Instale 6 módulos de baterías en la capa 2 (Figura 5-11: Modelo BP240V65-NIB o Figura 5-12: Modelo BP240V100-NIB).

5. Instalación

Figura 5-12: Modelo BP240V100-NIB

5. Instalación

Figura 5-13: Modelo BP240V65-NIB

Figura 5-14: Modelo BP240V100-NIB

6. Instale 6 módulos de baterías en la capa 3 (Figura 5-13: Modelo BP240V65-NIB o Figura 5-14: Modelo

BP240V100-NIB).

Figura 5-15: Modelo BP240V65-NIB

7. Reinstale todos los soportes y tornillos de retención de la batería (Figura 5-15: Modelo BP240V65-NIB o

Figura 5-16: Modelo BP240V100-NIB).

5. Instalación

Figura 5-16: Modelo BP240V100-NIB

5. Instalación

Figura 5-17A

Figura 5-17B

8. Modelo BP240V65-NIB: Instale barras de bus de cobre (13 piezas) entre baterías adyacentes y los tornillos y postes de

inserción de la batería (Figuras 5-17A y 5-17B).

Figura 5-18A

9. Modelo BP240V100-NIB: Instale barras de bus de cobre (12 piezas) entre baterías adyacentes y los tornillos y postes

de inserción de la batería (Figuras 5-18A y 5-18B).

5. Instalación

Figura 5-18B

5. Instalación

Figura 5-19: Modelo BP240V65-NIB

Figura 5-20: Modelo BP240V100-NIB

10. Conecte los cables de la batería 1+ a la barra de bus BAT+ B, Batería 10- a Barra de bus BATN, Batería 11+ a Barra de

bus BATN, batería 20- a Barra de bus BAT - y los cables de conexión de capa (Figura 5-19: Modelo BP240V65-NIB o

Figura 5-20: Modelo BP240V100-NIB y Figura 5-21).

Notas:

•Uselosesquemasdecableadocomo

referencia para los siguientes conjuntos:

Use la Figura 5-4 para BP240V65-NIB

Use la Figura 5-5 para BP240V100-NIB

• Este manual puede descargarse en

colorenTripplite.Eaton.com,quemuestra

los cables con los colores

correspondientes:

Rojo = Positivo

Azul=BorneCentral

Negro = Negativo

Figura 5-21

5. Instalación

Figura 5-22

11. Vuelva a instalar todas las cubiertas y tornillos (Figura 5-22).

100

5. Instalación

Figura 5-23: Bastidor de Baterías BP240V65L, BP240V65L-NIB,

BP240V100L y BP240V100L-NIB

Figura 5-24: Vista de Despiece – Modelos BP240V65L, BP240V65L-NIB, BP240V100l, BP240V100L-NIB

5.5 Conexiones del Gabinete de

Baterías: Modelos BP240V65L,

BP240V65L-NIB, BP240V100L y

BP240V100L-NIB

El diseño de cada gabinete de baterías incluye cables de

conexión de la batería interna, breaker, fusibles y terminales. El

gabinete estándar puede contener 20 piezas de baterías de 12V

65Ah (12V / 100Ah). Los gabinetes de baterías de larga duración

“L” pueden contener 40 piezas de las baterías de 12V 65Ah (12V

100Ah). El sistema de voltaje de CD para todos los gabinetes es

de 240VCD con series de baterías internas de ±120V.

Las Figuras 5-23 y 5-24 muestran el diseño general del bastidor

y vistas de despiece para los modelos BP240V65L, BP240V65L-

NIB, BP240V100L y BP240V100L-NIB. Las vistas correspondientes

para los modelos BP240V65, BP240V65-NIB, BP240V100 y

BP240V100-NIB se muestran en la sección 5.4 Conexiones del

Gabinete de Baterías: Modelos BP240V65, BP240V65-NIB,

BP240V100 y BP240V100-NIB.

5.5.1 Retire la Cubierta

del Bastidor

Coloque la caja de baterías en su ubicación

nal. Retire los paneles superior, frontal,

izquierdo y derecho. Retire las Placas de la

cubierta derecha e izquierda del módulo

de baterías y los soportes de batería para

instalar las series de baterías.

101

5. Instalación

Figura 5-25A: Vista Frontal

5.5.2 Instalación y Conexión de la Batería

Las 40 baterías pueden dividirse en dos grupos conectados en paralelo para su uso. Cada grupo tiene 20 baterías

en serie (BAT+, N y BAT-). Coloque las baterías en el gabinete de abajo haca arriba una por una, entonces conecte los

cables de batería de acuerdo con los diagramas que siguen.

Nota: Lapolaridadpositivaynegativadelabateríanopuedeninvertirseniestarencortocircuito.Hacerlodañarálabateríay/ocausará

lesiones.Notoquelasterminalespositivaynegativadelabateríaalmismotiempo.Antesdereemplazaroretirarlasbaterías,desconecte

elbreaker,jalelasterminalesdelaceldayretirelostornillosdelabarradelbusdecobre.Noseguirlasinstruccionespodríacausardaños

alequipoolesionespersonales.Lainstalacióndebeconsistiren40baterías.

Capa 3

Capa 4

Capa 2

Capa 1

Grupo de

Baterías 2

Grupo de

Baterías 1

102

Figura 5-25B: Vista Posterior

5. Instalación

Fusibles

400A (x2)

Breaker de la

batería

Conector de

25kVA~100kVA

Conector de

10kVA~20kVA

103

5. Instalación

Figura 5-26: Diagrama de Cableado para BP240V65L (40 baterías instaladas)

Capa 2

Capa 4

Capa 1

Capa 3

La Parte Posterior

El Frente

La Parte Posterior

El Frente

La Parte Posterior

El Frente

La Parte Posterior

El Frente

Nota: Este manual puede descargarse en color

enTripplite.Eaton.com,quemuestraloscables

con los colores correspondientes:

Rojo = Positivo

Azul=BorneCentral

Negro = Negativo

104

5. Instalación

Figura 5-27: Diagrama de Cableado para BP240V100L (40 baterías instaladas)

Cuando se complete la instalación y conexión de la batería, use un multímetro u otro instrumento para comprobar si los

voltajes entre BAT+ y N, N y BAT- son normales. Si es normal, bloquee la cubierta del bastidor.

Capa 2

Capa 4

Capa 1

Capa 3

La Parte Posterior

El Frente

La Parte Posterior

El Frente

La Parte Posterior

El Frente

Nota: Este manual puede descargarse en color

enTripplite.Eaton.com,quemuestraloscables

con los colores correspondientes:

Rojo = Positivo

Azul=BorneCentral

Negro = Negativo

105

5. Instalación

Figura 5-28A

Figura 5-28B

5.5.2.1 Instalación y Conguración de la Batería:

Modelos BP240V65L-NIB, BP240V100L-NIB

1. Retire todos los tornillos etiquetados 1 (Figuras 5-28A y 5-28B).

106

Figura 5-29

3. Retire todos los tornillos de los soportes de retención de la batería y retire los soportes de retención (Figura 5-30).

2. Retire las placas superior, derecha e izquierda (Figura 5-29).

5. Instalación

Figura 5-30

107

5. Instalación

Figura 5-31: Modelo BP240V65L-NIB

Figura 5-32: Modelo BP240V100L-NIB

4. Instale 10 módulos de baterías en la capa 1 (Figura 5-31: Modelo BP240V65L-NIB o Figura 5-32: Modelo

BP240V100L-NIB).

108

5. Instalación

Figura 5-33: Modelo BP240V65L-NIB

5. Instale 10 módulos de baterías en la capa 2 (Figura 5-33: Modelo BP240V65L-NIB o Figura 5-34: Modelo

BP240V100L-NIB).

Figura 5-34: Modelo BP240V100L-NIB

109

5. Instalación

Figura 5-35: Modelo BP240V65L-NIB

Figura 5-36: Modelo BP240V100L-NIB

6. Instale 10 módulos de baterías en la capa 3 (Figura 5-35: Modelo BP240V65L-NIB o Figura 5-36: Modelo

BP240V100L-NIB).

110

Figura 5-37: Modelo BP240V65L-NIB

7. Instale 10 módulos de baterías en la capa 4 (Figura 5-37: Modelo BP240V65L-NIB o Figura 5-38: Modelo

BP240V100L-NIB).

5. Instalación

Figura 5-38: Modelo BP240V100L-NIB

111

5. Instalación

Figura 5-39

Figura 5-40A

8. Reinstale todos los soportes y tornillos de retención de la batería (Figura 5-39).

9. Modelo BP240V65L-NIB: Instale barras de bus de cobre (13 piezas) entre baterías adyacentes y los tornillos y postes

de inserción de la batería (Figuras 5-40A y 5-40B).

112

Figura 5-40B

5. Instalación

Figura 5-41A

10. Modelo BP240V100L-NIB: Instale barras de bus de cobre (12 piezas) entre baterías adyacentes y los tornillos y

postes de inserción de la batería (Figuras 5-41A y 5-41B).

113

5. Instalación

Figura 5-41B

Figura 5-42: Modelo BP240V65L-NIB

11. Conecte los cables del grupo de baterías 1 batería 1+ a barra de bus BAT+, Batería 10- a barra de bus BATN, Batería 11+ a

barra de bus BATN, batería 20- a barra de bus BAT- bus y los cables de conexión de nivel. Conecte la batería del grupo de

baterías 2 21+ a la barra de bus BAT+, Batería 30- a barra de bus BATN, Batería 31+ a barra de bus BATN, batería 40- a barra

de cobre BAT y los cables de conexión de nivel (Figura 5-42: Modelo BP240V65L-NIB o Figura 5-43: Modelo BP240V100L y

Figura 5-44).

Notas:

•Uselosesquemasdecableadocomo

referencia para los siguientes conjuntos:

Use la Figura 5-26 para BP240V65L-NIB

Use la Figura 5-27 para BP240V100L-NIB

• Este manual puede descargarse en color

enTripplite.Eaton.com,quemuestralos

cables con los colores correspondientes:

Rojo = Positivo

Azul=BorneCentral

Negro = Negativo

114

Figura 5-43: Modelo BP240V100L-NIB

Figura 5-44

5. Instalación

115

Figura 5-45

12. Vuelva a instalar todas las cubiertas y tornillos (Figura 5-45).

5. Instalación

116

5. Instalación

5.6 Conexiones de Múltiples de Módulos de Baterías

¡PRECAUCIÓN!

Asegure la polaridad correcta de la conexión de la serie de baterías. No mezcle baterías con

capacidades diferentes o marcas diferentes o baterías nuevas y viejas.

¡ADVERTENCIA!

ASEGURELAPOLARIDADCORRECTADELASCONEXIONESDELEXTREMODELACADENAALBREAKER

DELABATERÍAYDELBREAKERDELABATERÍAALASTERMINALESDELUPS(ESDECIR(+)A(+)/(-)A(-)

/ (N) A (N)). DESCONECTE UNO O MÁS ENLACES DE CELDA DE LA BATERÍA EN CADA NIVEL. NO VUELVA

ACONECTARESTOSENLACESYNOCIERREELBREAKERDELABATERÍAAMENOSQUETODASLAS

CONEXIONES ESTÉN CORRECTAMENTE REVISADAS Y APROBADAS.

UPS Gabinete de Baterías

Figura 5-46: Conexión de BP240V65L y BP240V65L-NIB para UPS de 10kVA, 15kVA y 20kVA

117

5. Instalación

UPS Gabinete de Baterías

Figura 5-47: Conexión de BP240V65L y BP240V65L-NIB para UPS de 25kVA y 30kVA

118

5. Instalación

UPS Gabinete de Baterías

Figura 5-48: Conexión de BP240V65L, BP240V65L-NIB, BP240V100L

o BP240V100L-NIB para sistemas UPS de 50kVA y 60kVA

119

5. Instalación

UPS Gabinete de Baterías

Figura 5-49: Conexión de BP240V65L, BP240V65L-NIB, BP240V100L

o BP240V100L-NIB para UPS de 80kVA y 100kVA

120

6. Operación y Conguración de Modelos de

UPS S3M y Gabinetes de Baterías

6.1 Compatibilidad de UPS S3M con Gabinetes de Baterías

BP240V65 a BP240V100L

Gabinetes

con Baterías

Internas BP240V65 BP240V65L BP240V100 BP240V100L

Gabinetes

SIN Baterías

Internas BP240V65-NIB BP240V65L-NIB BP240V100-NIB BP240V100L-NIB

UPS de 10kVA

a 20kVA con

Baterías Internas

• S3M10K1B,

S3M10K2B,

S3M10K3B

• S3M15K2B

S3M15K3B

• S3M20K3B

No No No No

UPS de 10kVA

a 20kVA SIN

Baterías Internas

• S3M10K-NIB

• S3M15K-NIB

• S3M20K-NIB

Sí Sí Sí No

Gabinetes

con Baterías

Internas BP240V65 BP240V65L BP240V100 BP240V100L

Gabinetes

SIN Baterías

Internas BP240V65-NIB BP240V65L-NIB BP240V100-NIB BP240V100L-NIB

UPS de 25kVA

~ 100kVA SIN

Baterías Internas

• S3M25K

• S3M30K

Sí Sí Sí No

• S3M50K Sí Sí Sí Sí

• S3M60K No Sí Sí Sí

• S3M80K

• S3M100K

No Sí No Sí

121

6.2 Conguración del UPS de 10K ~ 20K para Gabinetes

de Baterías Especícos Usando la Pantalla LCD

6.2.1 Pantalla de Inicio del UPS S3M10-20K

¡PRECAUCIÓN!

La conguración para la mayoría de los parámetros no puede

cambiarse cuando el UPS está en modo de inversor.

6. Operación y Conguración de Modelos de

UPS S3M y Gabinetes de Baterías

122

6.2.2 Conguración

Haga click en el ícono de Conguración para ingresar dos niveles de conguración. La conguración básica es para

la conguración del usuario y la conguración avanzada es sólo para el personal técnico. Póngase en contacto con su

administrador para ingresar a la conguración avanzada.

ConguraciónAvanzada: Haga click en ConguraciónAvanzada e ingrese la contraseña correcta. La contraseña de

usuario es “191210”.

6. Operación y Conguración de Modelos de

UPS S3M y Gabinetes de Baterías

123

6.2.3 Conguración de la Batería

Haga click en Conguración de la Batería

6. Operación y Conguración de Modelos de

UPS S3M y Gabinetes de Baterías

124

6.2.4 Conguración del UPS S3M10-20K-NIB y Optimización de

la Carga de los Gabinetes de Baterías BP240V65/V65L y

BP240V100/V100L

Paso1:ConguracióndelGrupodeBaterías

La Cantidad del Grupo de Baterías es 1 para cada juego de 20 baterías que estén en el modelo del UPS o conectadas

al modelo del UPS. Por ejemplo, el UPS modelo S3M20K-NIB no tiene baterías internas y es el Grupo de Baterías 1

de forma predeterminada para cualquier modelo de UPS. Sin embargo, para conectar un gabinete BP240V65 con 20

baterías internas al S3M20K-NIB, el UPS S3M20K-NIB debe permanecer congurado para el Grupo de Baterías 1 (un

juego de 20 baterías). Sin embargo, para conectar un segundo BP240V65 al UPS S3M20K-NIB, el Grupo de Baterías del

UPS debe ser 2 (dos juegos de 20 baterías). Obtenga el número de Grupo de Baterías basado en la combinación de

modelos de UPS S3M y Gabinete de Baterías especícos de la tabla debajo de la Sección 6.4.

El valor puede ser de 1 a 8. El valor predeterminado es 1 para modelos de UPS S3M sin baterías internas.

Paso2:ConguracióndelNúmerodeBaterías

El número de baterías debe permanecer en 20 para todos los UPS modelo S3M10-100K cuando se conecten con

gabinetes de baterías externas diseñados para la serie de UPS de la Serie S3M.

Paso3:ConguracióndelaCapacidaddeUnaSolaBatería(Ah)

Cambie la capacidad de una sola batería (Ah) a la capacidad de Ah individual para una batería individual, como sigue,

para los modelos especícos de gabinete de baterías:

• BP240V09 y BP240V09K: La Capacidad de Una Sola Batería (Ah) es 9

• BP240V40 y BP240V40L: La Capacidad de Una Sola Batería (Ah) es 40

• BP240V65 y BP240V65L: la La Capacidad de Una Sola Batería (Ah) es 65

• BP240V100 y BP240100L: la La Capacidad de Una Sola Batería (Ah) es 100

Los valores pueden ser de 7 ~ 2000.

Desplácesealasiguientepantallapresionandolaechahaciaabajo.

6. Operación y Conguración de Modelos de

UPS S3M y Gabinetes de Baterías

125

Paso4:ConguracióndelaCorrienteMáximadeCarga

La Corriente Máxima de Carga es la corriente de carga estimada que utilizará el UPS para cargar las baterías. Obtenga

la corriente máxima de carga estimada recomendada en base a la combinación especíca de UPS S3M y modelo de

gabinete de baterías de la tabla en la Sección 6.4.

Voltaje en Flotación y Elevación: El UPS está congurado de fábrica para voltajes adecuados en otación (2.27V/

celda, 13.62V/batería) y elevación (2.35V/celda, 14.1V/batería).

Voltajeenotacióndecelda: l valor del voltaje en otación puede ser de 2.23 ~ 2.30 V/celda. El valor predeterminado

es 2.27 V/celda.

Voltaje en elevación de celda: El valor de voltaje ecualizado de la batería puede ser de 2.30 ~ 2.40 V/celda. El valor

predeterminado es 2.35 V/celda.

Paso5:ConguracióndelaDuraciónPromediodeCarga(min)

La conguración de la duración promedio de carga en minutos es una estimación de la duración del cargador de

elevación para cargar baterías nuevas a una capacidad del 90% a 25 °C. Obtenga el número de Duración de Carga

Promedio recomendado (Prom) (min) basado en la combinación especíca de UPS S3M y gabinete de baterías de la

tabla en la sección 6.4. Tenga en cuenta que las duraciones recomendadas de carga de elevación de la batería son

estimaciones basadas solamente en baterías nuevas. Estos números pueden cambiar con la edad de las baterías y la

temperatura ambiente de la batería. Para cambiar la Duración Promedio de Carga, presione directamente en el valor

de 240 predeterminado en la pantalla.

• La duración promedio de carga (Prom) es el límite de tiempo de carga de elevación de la batería. El valor puede ser de

1 ~ 999 min. El valor predeterminado es de 240 (4 horas).

Voltaje de la Batería EOD: El n del voltaje de descarga es el corte de bajo voltaje de las baterías durante una

operación en

modo de respaldo por batería. El valor puede ser de 1.60 ~ 1.90. El valor predeterminado es 1.67V/celda o

10.02VCD por batería.

CoecientedeCompensacióndeTemperaturaenFlotación: Modica el voltaje de compensación después de

activar el switch. El valor puede ser de 0.001 ~ 0.007v/celda/°C. El valor predeterminado es de 0.003v/celda/°C.

ConguracióndeCargadeElevación: La carga de elevación puede congurarse como Inactiva o Activa. El valor

predeterminado es Activa.

Advertencia de Sin Batería: Mantenga activa esta alarma si desea que el UPS proporcione una advertencia cuando

No haya baterías presentes. El valor predeterminado es Alarma.

6. Operación y Conguración de Modelos de

UPS S3M y Gabinetes de Baterías

126

6.3 Conguración del UPS de 25K ~ 100K para Gabinetes de

Baterías Especícos Usando la Pantalla LCD

¡PRECAUCIÓN!

La conguración para la mayoría de los parámetros no puede

cambiarse cuando el UPS está en modo de inversor.

6. Operación y Conguración de Modelos de

UPS S3M y Gabinetes de Baterías

127

6.3.1 Pantalla de Inicio del UPS S3M25-100K

6.3.2 Conguración

Haga click en el ícono de Conguración para ingresar dos niveles de conguración. La conguración básica es para la

conguración del usuario y la conguración avanzada es sólo para el personal técnico. Póngase en contacto con su

administrador para ingresar a la conguración avanzada.

ConguraciónAvanzada: Haga click en Conguración Avanzada e ingrese la contraseña correcta. La contraseña de

usuario es “191210”.

6. Operación y Conguración de Modelos de

UPS S3M y Gabinetes de Baterías

128

6. Operación y Conguración de Modelos de

UPS S3M y Gabinetes de Baterías

129

6.3.3 Conguración de la Batería

Haga click en BATT Setup [Conguración de Batería]

Temperatura de Flotación. Compen.: La conguración de compensación del sensor de temperatura puede

cambiarse para activar cuando se conecte un sensor de temperatura de la batería al puerto posterior RJ45 del sistema

UPS.

Selección del Sensor de Temperatura: Congure el tipo de sensor de temperatura en NTC para uno solo y distancias

cortas. Congure el tipo de sensor de temperatura en RS485 para varios y distancias grandes.

6. Operación y Conguración de Modelos de

UPS S3M y Gabinetes de Baterías

130

6.3.4 Conguración del UPS S3M25-100K y Optimización de la

Carga

de los Gabinetes de Baterías BP240V65/V65L y

BP240V100/V100L

Paso1:ConguracióndelGrupodeBaterías

La Cantidad del Grupo de Baterías es 1 para cada juego de 20 baterías que estén en el modelo del UPS o conectadas al

modelo del UPS. Por ejemplo, el UPS modelo S3M100K no tiene baterías internas y es el Grupo de Baterías 1 de forma

predeterminada. Sin embargo, para conectar un gabinete BP240V100L con 40 baterías internas al S3M100K, el UPS

S3M100K debe congurarse a Grupo de Baterías 2. Para conectar un segundo gabinete BP240V100L al UPS S3M100K,

el Grupo de Baterías debe congurarse en 4 (cuatro juegos de 20 baterías). Obtenga el número de Grupo de Baterías

basado en la combinación de modelos de UPS S3M y Gabinete de Baterías especícos de la tabla debajo de la Sección

6.4.

El valor puede ser de 1 a 8. El valor predeterminado es 1 para modelos de UPS S3M sin baterías internas.

Paso2:ConguracióndelNúmerodeBaterías

El número de baterías debe permanecer en 20 para todos los UPS modelo S3M10-100K cuando se conecten con

gabinetes de baterías externas diseñados para la serie de UPS de la Serie S3M.

Paso3:ConguracióndelaCapacidaddeUnaSolaBatería(Ah)

Cambie la Capacidad de Una Sola Batería (Ah) a la capacidad de Ah individual para una batería individual, como sigue,

para el modelo especíco de gabinete de baterías:

• BP240V40 y BP240V40L: La Capacidad de Una Sola Batería (Ah) es 40

• BP240V65 y BP240V65L: La Capacidad de Una Sola Batería (Ah) es 65

• BP240V100 y BP240V100L: La Capacidad de Una Sola Batería (Ah) es 100

Los Valores de Una Sola Batería (Ah) pueden ser de 7 ~ 2000.

Desplácesealasiguientepantallapresionandolaechahaciaabajo.

6. Operación y Conguración de Modelos de

UPS S3M y Gabinetes de Baterías

131

Paso4:Conguracióndecoecientedelimitacióndecorrientedecarga(C)

El límite de corriente de carga es un múltiplo de la capacidad de la batería. Se usa para establecer el límite de tiempo

de carga de elevación de la batería. El valor puede ser 0.05 ~ 0.25 y es 0.25 de forma predeterminada. Obtenga el

coecientedelimitación(C)decorriente(cur)decarga(Chg) basado en la combinación de UPS S3M y gabinete

de baterías especícos de la tabla en la Sección 6.4.

Voltaje en Flotación y Elevación: El UPS está congurado de fábrica para voltajes adecuados en otación (2.27V/

celda, 13.62V/batería) y elevación (2.35V/celda, 14.1V/batería).

Voltajeenotacióndecelda: l valor del voltaje en otación puede ser de 2.23 ~ 2.30 V/celda. El valor predeterminado

es 2.27 V/celda.

Voltaje en elevación de celda: El valor de voltaje ecualizado de la batería puede ser de 2.30 ~ 2.40 V/celda. El valor

predeterminado es 2.35 V/celda.

Paso5:ConguracióndelaDuraciónPromediodeCarga(min)

La conguración de la duración promedio de carga en minutos es una estimación de la duración del cargador de

elevación para cargar baterías nuevas a una capacidad del 90% a 25 °C. Obtenga el número de Duración de Carga

Promedio recomendado (Prom) (min) basado en la combinación especíca de UPS S3M y gabinete de baterías de la

tabla en la sección 6.4. Tenga en cuenta que las duraciones recomendadas de carga de elevación de la batería son

estimaciones basadas solamente en baterías nuevas. Estos números pueden cambiar con la edad de las baterías y la

temperatura ambiente de

la batería. Para cambiar la Duración Promedio de Carga, presione directamente en el valor de

240 predeterminado en la pantalla.

• La duración promedio de carga (Prom) es el límite de tiempo de carga de elevación de la batería. El valor puede ser

de 1 ~ 999 min. El valor predeterminado es de 240 (4 horas).

6. Operación y Conguración de Modelos de

UPS S3M y Gabinetes de Baterías

132

Voltaje de la Batería EOD: El n del voltaje de descarga es el corte de bajo voltaje de las baterías durante una

operación en modo de respaldo por batería. El valor puede ser de 1.60 ~ 1.90. El valor predeterminado es 1.67V/celda o

10.02VCD por batería.

CoecientedeCompensacióndeTemperaturaenFlotación:Modica el voltaje de compensación después de

activar el switch. El valor puede ser de 0.001 ~ 0.007v/celda/°C. El valor predeterminado es de 0.003v/celda/°C.

ConguracióndeCargadeElevación: La carga de elevación puede congurarse como Inactiva o Activa. El valor

predeterminado es Activa.

Advertencia de Sin Batería: Mantenga activa esta alarma si desea que el UPS proporcione una advertencia cuando

No haya baterías presentes. El valor predeterminado es Activa.

6. Operación y Conguración de Modelos de

UPS S3M y Gabinetes de Baterías

133

6.4 Tabla de Referencia de Conguración para Modelos de

Sistemas UPS S3M10-100K y Modelos de Gabinete de

Baterías BP240V09K-BP240V100L

Conguraciones para UPS S3M10K-NIB, S3M15K-NIB, S3M20K-NIB sin baterías internas

Módulos

de Baterías Baterías

Cantidad

Gabinetes

de Baterías

Paso 1 Paso 2 Paso 3 Paso 4 Paso 5

Grupo

Baterías

Número

Baterías

Capacidad

de Una

Sola Batería

Máxima

Corriente

de Carga (A)

Duración Promedio de Carga

(min) Tiempo (minutos) para

Cargar Baterías al 90% a 25 °C

BP240V65 20 x 65Ah 1 1 20 65 9.75 500

BP240V65 20 x 65Ah 2 2 20 65 19.5 500

BP240V65 20 x 65Ah 3 3 20 65 20 720

BP240V65L 40 x 65Ah 1 2 20 65 19.5 500

BP240V65L 40 x 65Ah 2 4 20 65 20 960

BP240V100 20 x 100Ah 1 1 20 100 15 500

Conguraciones para S3M25K y S3M30K

Módulos

de Baterías Baterías

Cantidad

Gabinetes

de Baterías

Paso 1 Paso 2 Paso 3 Paso 4 Paso 5

Grupo

Baterías

Número

Baterías

Capacidad

de Una

Sola Batería

Coeciente de

Limitación de

Corriente de

Carga (C)

Duración Promedio de Carga

(min) Tiempo (minutos) para

Cargar Baterías al 90% a 25 °C

BP240V65 20x 65Ah 1 1 20 65 0.15 540

BP240V65 20 x 65Ah 2 2 20 65 0.15 540

BP240V65 20 x 65Ah 3 3 20 65 0.1 900

BP240V65L 40 x 65Ah 1 2 20 65 0.15 540

BP240V65L 40 x 65Ah 2 4 20 65 0.07 999

BP240V100 20 x 100Ah 1 1 20 100 0.15 540

Conguraciones para S3M50K y S3M60K

Módulos

de Baterías Baterías

Cantidad

Gabinetes

de Baterías

Paso 1 Paso 2 Paso 3 Paso 4 Paso 5

Grupo

Baterías

Número

Baterías

Capacidad

de Una

Sola Batería

Coeciente de

Limitación de

Corriente de

Carga (C)

Duración Promedio de Carga

(min) Tiempo (minutos) para

Cargar Baterías al 90% a 25 °C

BP240V65 20 x 65Ah 1 1 20 65 0.15 540

BP240V65 20 x 65Ah 2 2 20 65 0.15 540

BP240V65 20 x 65Ah 3 3 20 65 0.15 540

BP240V65L 40 x 65Ah 1 2 20 65 0.15 540

BP240V65L 40 x 65Ah 2 4 20 65 0.15 540

BP240V65L 40 x 65Ah 3 6 20 65 0.1 840

BP240V100 20 x 100Ah 1 1 20 100 0.15 540

BP240V100 20 x 100Ah 2 2 20 100 0.15 540

BP240V100 20 x 100Ah 3 3 20 100 0.13 540

BP240V100L 40 x 100Ah 1 2 20 100 0.15 540

BP240V100L 40 x 100Ah 2 4 20 100 0.1 840

6. Operación y Conguración de Modelos de

UPS S3M y Gabinetes de Baterías

134

Conguraciones para S3M80K

Módulos

de Baterías Baterías

Cantidad

Gabinetes

de Baterías

Paso 1 Paso 2 Paso 3 Paso 4 Paso 5

Grupo

Baterías

Número

de Baterías

Capacidad

de Una

Sola Batería

Coeciente

Limitación

de Corriente

de Carga (C)

Duración Promedio de Carga

(min) Tiempo (minutos) para

Cargar Baterías al 90% a 25 °C

BP240V65 20 x 65Ah 1 1 20 65 0.15 540

BP240V65 20 x 65Ah 2 2 20 65 0.15 540

BP240V65 20 x 65Ah 3 3 20 65 0.15 540

BP240V65L 40 x 65Ah 1 2 20 65 0.15 540

BP240V65L 40 x 65Ah 2 4 20 65 0.15 540

BP240V65L 40 x 65Ah 3 6 20 65 0.15 540

BP240V100 20 x 100Ah 1 1 20 100 0.15 540

BP240V100 20 x 100Ah 2 2 20 100 0.15 540

BP240V100 20 x 100Ah 3 3 20 100 0.15 540

BP240V100L 40 x 100Ah 1 2 20 100 0.15 540

BP240V100L 40 x 100Ah 2 4 20 100 0.15 540

BP240V100L 40 x 100Ah 3 6 20 100 0.1 840

Conguraciones para S3M100K

Módulos

de Baterías Baterías

Cantidad

Gabinetes

de Baterías

Paso 1 Paso 2 Paso 3 Paso 4 Paso 5

Grupo

Baterías

Número

Baterías

Capacidad

de Una

Sola Batería

Coeciente

Limitación

de Corriente

de Carga (C)

Duración Promedio de Carga

(min) Tiempo (minutos) para

Cargar Baterías al 90% a 25 °C

BP240V65 20 x 65Ah 1 1 20 65 0.15 540

BP240V65 20 x 65Ah 2 2 20 65 0.15 540

BP240V65 20 x 65Ah 3 3 20 65 0.15 540

BP240V65L 40 x 65Ah 1 2 20 65 0.15 540

BP240V65L 40 x 65Ah 2 4 20 65 0.15 540

BP240V65L 40 x 65Ah 3 6 20 65 0.15 540

BP240V100 20 x 100Ah 1 1 20 100 0.15 540

BP240V100 20 x 100Ah 2 2 20 100 0.15 540

BP240V100 20 x 100Ah 3 3 20 100 0.15 540

BP240V100L 40 x 100Ah 1 2 20 100 0.15 540

BP240V100L 40 x 100Ah 2 4 20 100 0.15 540

BP240V100L 40 x 100Ah 3 6 20 100 0.13 540

6. Operación y Conguración de Modelos de

UPS S3M y Gabinetes de Baterías

135

7.1 Especicaciones del Gabinete de Baterías

Voltaje Nominal de CD: ± 120V CD, 240V CD

Módulo de baterías BP240V65 (-NIB) BP240V100 (-NIB) BP240V65L (-NIB) BP240V100L (-NIB)

Dimensión

An x Pr x Al

[31.5" x 35.4" x 47.2"]

800 x 900 x 1200 mm

[31.5" x 43.3" x 63"]

800 x 1100 x 1600 mm

Peso 275.8 kg [608 lb]* 421.8 kg [930 lb]* 491.2 kg [1083 lb]* 742.5 kg [1637 lb]*

Breaker 1x 250A 1x 600A

Fusible 2x 400A 4x 400A

*Los modelos con sujo -NIB no incluyen baterías internas, de modo que su peso total varía en función de las baterías

instaladas por el usuario nal.

El gabinete de batería debe almacenarse en un ambiente limpio y seguro con una temperatura inferior a 40 °C [104

°F] y una humedad relativa inferior al 90% (sin condensación). De ser posible, almacene el gabinete de baterías en

su contenedor de embarque original. Cargue las baterías por lo menos 24 horas antes de usarlas. No confíe en el el

gabinete de baterías para proporcionar energía de respaldo hasta que las baterías estén completamente cargadas.

Nota: Si el sistema UPS permanece apagado por un período prolongado, deberá encenderse periódicamente para permitir recargar las

baterías. Debe encenderse el UPS y recargarse las baterías por un período de al menos 24 horas ininterrumpidas cada 3 meses. El no

cargarlasbateríasperiódicamentepuedecausarundañoirreversiblealabatería.

8. Almacenamiento

Servicio

Su producto está cubierto por la garantía descrita en este manual. Hay a su disposición una variedad de Garantías

extendidas y Programas de servicio técnico en el sitio. Si desea más información sobre el servicio técnico, visite

Tripplite.Eaton.com/support. Antes de devolver su producto para servicio técnico, siga estos pasos:

1. Revise la instalación y los procedimientos de operación que se encuentran en este manual para asegurarse de que el

problema de servicio no se debe a una mala lectura de las instrucciones.

2. Si el problema persiste, no se comunique ni devuelva el producto al mayorista. En cambio, visite

Tripplite.Eaton.com/support.

3. Si el problema exige servicio técnico, visite Tripplite.Eaton.com/support/rma-request. Desde aquí puede

solicitar un número de Autorización de Material Devuelto (RMA), que se necesita para el servicio técnico. En este

sencillo formulario en línea se le solicitarán los números de serie y modelo de la unidad, junto con otra información

general del comprador. El número RMA y las instrucciones para el envío se le enviarán por correo electrónico. La

presente garantía no cubre ningún daño (directo, indirecto, especial o consecuencial) del producto que ocurra

durante el envío a Eaton o a un centro de servicio técnico. Los productos enviados a Eaton o a un centro de servicio

técnico autorizado deben tener prepagos los cargos de transporte. Escriba el número RMA en el exterior del

embalaje. Si el producto se encuentra dentro del período de garantía, adjunte una copia de su recibo de venta. Envíe

el producto para servicio técnico mediante un transportador asegurado a la dirección que se le proporcionó cuando

solicitó el número RMA.

9. Servicio y Garantía

7. Especicaciones

136

Garantía Limitada

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en

material y mano de obra por un período de un (1) año a partir de la fecha de compra inicial. Si el producto resultara defectuoso en

material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción. El servicio

cubierto por esta garantía incluye partes y mano de obra en un centro de servicio. Están disponibles planes de servicio en sitio a

través de socios de servicio autorizados (en la mayoría de las áreas). Para detalles, visite Tripplite.Eaton.com/support.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO

INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO

EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS

DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO;

ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no

permiten limitaciones en cuanto dura una garantía y algunos estados no permiten la exclusión de limitación de daños incidentales

o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta Garantía le otorga derechos legales

especícos y es posible que usted goce de otros derechos que pueden variar de una jurisdicción a otra).

Eaton, 10000 Woodward Avenue, Woodridge, IL 60517, USA

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el

uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos

dispositivos para alguna aplicación especíca.

NúmerosdeIdenticacióndeConformidadRegulatoria

Para el propósito de certicaciones e identicación de cumplimiento normativo, su producto ha recibido un número de serie

exclusivo. El número de serie se puede encontrar en la etiqueta de placa de identicación, junto con todas las marcas e información

requeridas de aprobación. Al solicitar información de conformidad para este producto, reérase siempre al número de serie. El

número de serie no debe confundirse con el nombre de la marca o el número de comercialización del producto.

Información de Cumplimiento con WEEE para Clientes y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes

adquieren un equipo eléctrico y electrónico nuevo están obligados a:

• Enviar el equipo viejo para nes de reciclaje bajo la modalidad de uno por uno, semejante por semejante (esto varía de un

país a otro)

• Enviar el equipo nuevo para reciclaje una vez que nalmente sea un desecho

Eaton tiene una política de mejora continua. Las especicaciones están sujetas a cambio sin previo aviso. Las fotografías e

ilustraciones pueden diferir ligeramente de los productos reales.

9. Servicio y Garantía

Eaton

1000 Eaton Boulevard

Cleveland, OH 44122

Estados Unidos

Eaton.com

Publicación No. 23-06-437 / 93-3BF8_RevC

Julio de 2023

Eaton es una marca registrada.

Todas las marcas registradas son

propiedad de sus respectivos

propietarios.

137

Onduleurs triphasés S3M SmartOnline

English 1

Español 69

Le produit acheté

peut différer de l’image.

Modèles :

BP240V65

BP240V65-NIB

BP240V65L

BP240V65L-NIB

BP240V100

BP240V100-NIB

BP240V100L

BP240V100L-NIB

Armoire de batteries pour un fonctionnement prolongé

138

Table des matières

1. Introduction 139

1.1 Caractéristiques 139

1.2 Tableau de compatibilité de 140

l’onduleur et de l’armoire de batteries

2. Consignes de sécurité importantes 141

2.1 Avertissements concernant 141

l’installation et l’emplacement

2.2 Avertissements concernant 141

les connexions

2.3 Avertissements concernant 142

les connexions

2.4 Conformité aux normes 142

Installation de l’armoire de batteries

143

3.1 Préparation 143

3.2 Transport 143

 3.3 Véricationmécanique 143

3.4 Contenu de l’emballage 144

3.5 Câblage interne (typique) 145

3.6 Placement de l’armoire de batteries 145

3.7 Connexion électrique 145

 3.8 Véricationélectriquenale 145

4. Données mécaniques 147

4.1 Mesures physiques 147

4.1.1 Dimensions pour BP240V65, 147

BP240V65-NIB, BP240V100,

BP240V100-NIB

4.1.2 Dimensions pour BP240V65L, 149

BP240V65L-NIB, BP240V100L,

BP240V100L-NIB

4.2

Exigences physiques (tous les modèles)

151

5. Installation 152

5.1 Déballage et inspection 152

5.2 Sélection de la position d’installation 153

5.3 Câbles d’alimentation 154

5.3.1 Tailles des câbles 154

5.4 Connexions de l’armoire de batteries 154

Modèles BP240V65, BP240V65-NIB,

BP240V100, BP240V100-NIB

5.4.1 Retirer la coque du châssis 155

5.4.2

Installation des batteries et Connexion

155

   5.4.2.1Installationetconguration 159

des batteries : modèles

BP240V65-NIB, BP240V100-NIB

5.5 Connexions de l’armoire de batteries 169

Modèles BP240V65L, BP240V65L-NIB,

BP240V100L, BP240V100L-NIB

5.5.1 Retirer la coque du châssis 169

5.5.2

Installation des batteries et Connexion

170

   5.5.2.1Installationetconguration 174

des batteries : modèles

BP240V65L-NIB, BP240V100L-NIB

5.6 Connexions de plusieurs modules 185

de batteries

6. Fonctionnement et conguration 189

des modèles d’onduleur S3M et

des armoires de batteries

6.1 Compatibilité des onduleurs S3M 189

avec les armoires de batteries de

BP240V65 à BP240V100L

  6.2 Congurationdesonduleursde10à 190

   20Kpourdesarmoiresdebatteries

   spéciquesenutilisantl’écranACL

6.2.1

Écrand’accueildel’onduleurS3M10-20K

190

6.2.2 Réglages 191

6.2.3 Réglage des batteries 192

   6.2.4 Congurationdel’onduleur 193

    S3M10-20K-NIBetoptimisationdu

chargement des armoires de batteries

BP240V65/V65L et BP240V100/V100L

  6.3 Congurationdesonduleursde25 196

   à100Kpourdesarmoiresdebatteries

   spéciquesenutilisantl’écanACL

6.3.1

Écrand’accueildel’onduleurS3M25-100K

196

6.3.2 Réglages 197

   6.3.3 Congurationdesbatteries 199

   6.3.4 Congurationdel’onduleurS3M25- 200 

    100Ketl’optimisationduchargement

des armoires de batteries BP240V65/

V65L et BP240V100/V100L

 6.4 TabladeReferenciadeConguración203

para Modelos de Sistemas UPS

  S3M10-100KyModelosdeGabinete

  deBateríasBP240V09K-BP240V100L

7. Caractéristiques techniques 205

7.1 Caracteristiques techniques des 203

armoires de batteries

8. Entreposage 205

9. Service et garantie 205

139

1. Introduction

Les armoires de batteries pour fonctionnement prolongé se connectent aux onduleurs SmartOnline

pour fournir une

alimentation de secours de longue durée à partir des batteries pour les centres de données, les télécommunications, les

réseaux, les installations industrielles, la sécurité, les systèmes d'urgence et autres applications critiques qui exigent une

haute capacité, une haute disponibilité et un fonctionnement prolongé.

Les armoires de batteries sont oertes en sept modèles, avec ou sans batteries préinstallées : BP240V65,

BP240V65-NIB, BP240V65L, BP240V65L-NIB, BP240V100, BP240V100-NIB, BP240V100L-NIB.

Les modèles d'armoires de batteries avec le suxe « -NIB » BP240V65-NIB, BP240V65L-NIB, BP240V100-NIB et

BP240V40L-NIB n'incluent pas de batteries préinstallées. Cependant, ils incluent tous les câbles de raccordement, les

fusibles et les disjoncteurs, orant la exibilité d'acheter des batteries séparément pour les armoires de batteries. Les

armoires de batteries BP240V65-NIB et BP240V65L-NIB sont conçues pour des batteries CSB GP12650i. Les armoires

de batteries BP240V100-NIB et BP240V100L-NIB sont conçues pour des batteries CSB GP121000.

1.1 Caractéristiques

• Les armoires de batteries sont conçues pour un ensemble de batteries avec un tension de ± 120 V CC et des batteries

avec une capacité de 65 Ah ou 100 Ah, @ C20 jusqu'à 1,67 VPC.

• Les armoires de batteries contiennent plusieurs batteries AGM de 12 V CC connectées en série pour atteindre des

tensions plus élevées.

• Chaque armoire de batteries contient plusieurs étagères pour atteindre les tensions d'ensemble de batteries requises

o BP240V65/BP240V65-NIB : peut accueillir 20 x batteries AGM de 65 Ah

o BP240V100/BP240V100-NIB : peut accueillir 20 x batteries AGM de 100 Ah

o BP240V65L/BP240V65L-NIB : peut accueillir 40 x batteries AGM de 65 Ah

o BP240V100L/BP240V100L-NIB : peut accueillir 40 x batteries AGM de 100 Ah

• Une porte à charnières verrouillable facilite l'accès aux batteries pour l'entretien périodique.

• Un espace libre d'au moins 100 mm (4 po) est présent au-dessus des batteries individuelles pour permettre l'accès

aux bornes.

• L'armoire de batteries est fabriquée en acier épais pour une bonne durabilité.

• Le ni en poudre cuite ore une résistance à la corrosion.

• L'armoire de batteries est expédiée boulonnée à une palette avec une double couche de lm de protection étirable et

une protection des coins et du dessus intégrée.

• Une ventilation appropriée et un refroidissement par convection des batteries individuelles sont fournis par de

l'espace entre les batteries. Les évents avant et arrière permettent la libre circulation de l'air chaud hors de l'armoire

de batteries.

• Un disjoncteur à boîtier moulé est fourni pour une protection contre les surcharges.

• Les câbles de sortie de puissance fournis par l’utilisateur peuvent être introduits dans l’armoire de batterie par des

entrées défonçables intégrées au bas de l’armoire.

• Pour une meilleure sécurité, une densité de puissance supérieure et un entretien minimum, les systèmes d'armoire

utilisent des batteries recombinantes au plomb-acide à valves. L'électrolyte dans ces batteries est immobilisé dans un

séparateur composé d'un paillasson absorbant ou d'un produit géliant, éliminant les risques de déversement et les

exigences en matière d'entretien de l'électrolyte sous forme de liquide libre. Il n'est pas nécessaire d'ajouter de l'eau

ou de mesurer une gravité spécique.

• Parce que les batteries sont des éléments recombinants qui utilisent un cycle de recombinaison d'oxygène, une

quantité minimale de gaz est émise pendant le chargement normal de maintien. Chaque élément contient une

soupape individuelle qui libère les produits du gaz des surcharges et prévient l'accumulation de pression dans

l'élément.

140

1. Introduction

1.2 Tableau de compatibilité de l'onduleur et de l'armoire de

batteries

Armoires

avec batteries

internes BP240V65 BP240V65L BP240V100 BP240V100L

Armoires

SANS batteries

internes BP240V65-NIB BP240V65L-NIB BP240V100-NIB BP240V100L-NIB

Onduleurs 10

kVA-20 kVA avec

batteries internes

• S3M10K1B,

S3M10K2B,

S3M10K3B

• S3M15K2B,

S3M15K3B

• S3M20K3B

Non Non Non Non

Onduleurs 10

kVA-20 kVA sans

batterie interne

• S3M10K-NIB

• S3M15K-NIB

• S3M20K-NIB

Oui Oui Oui Non

Armoires

avec batteries

internes BP240V65 BP240V65L BP240V100 BP240V100L

Armoires

SANS batteries

internes BP240V65-NIB BP240V65L-NIB BP240V100-NIB BP240V100L-NIB

Onduleurs de 25

kVA à 100 kVA

SANS batteries

internes

• S3M25K

• S3M30K

Oui Oui Oui Non

• S3M50K Oui Oui Oui Oui

• S3M60K Non Oui Oui Oui

• S3M80K

• S3M100K

Non Oui Non Oui

141

2. Consignes de sécurité importantes

CONSERVER CES INSTRUCTIONS.

Toutes les sections de ce manuel contiennent des instructions et des avertissements qui doivent être respectés lors

de l'installation et du fonctionnement de l'armoire de batteries décrite dans ce manuel. Lire attentivement TOUTES

les instructions avant de tenter de déplacer, d'installer ou de connecter l'armoire de batteries.

Le non-respect de ces avertissements peut avoir une incidence sur la garantie et causer des dommages graves à la

propriété ou des blessures.

DANGER! DANGER MORTEL, HAUTE TENSION!

Toutlecâblagedoitêtreeectuéparunélectricienqualiéenconformitéaveclesavertissements

se trouvant dans ce manuel, avec tous les codes de sécurité et de l'électricité applicables. Un câblage

incorrect risque de causer des dommages graves à la propriété ou des blessures.

2.1 Avertissements concernant l'installation et l'emplacement

• Installer l'armoire de batteries dans un environnement intérieur contrôlé, à l'écart de l'humidité, des températures extrêmes,

des liquides et des gaz inammables, des contaminants conducteurs, de la poussière et de la lumière directe du soleil.

• Installer l'armoire de batteries dans un endroit au niveau, solidement construit.

• L'armoire de batteries est extrêmement lourde. Faire preuve de prudence au moment de déplacer ou de soulever l'appareil.

• Utiliser l'armoire de batteries à des températures intérieures entre 0 °C et 40 °C seulement. Pour de meilleurs résultats,

maintenir une température ambiante interne de 25 °C.

• Laisser un espace adéquat autour de l'avant et l'arrière de l'armoire de batteries pour permettre une ventilation appropriée. Ne

pas bloquer, couvrir ou insérer des objets dans les ouvertures de ventilation externes de l'armoire de batteries.

• Ne placer aucun objet sur l'armoire de batteries, en particulier des récipients contenant un liquide.

• Ne pas essayer d'empiler l'armoire de batteries. Tenter d'empiler l'armoire de batteries pourrait causer des dommages

permanents et créer un potentiel de sévices graves à la personne.

• Ne pas tenter de déballer ou de déplacer l'armoire de batteries sans aide. Utiliser de l'équipement de manutention approprié

pouvant supporter le poids et l'encombrement de l'armoire de batteries, comme un monte-charge, un transpalette et un

chariot élévateur à fourche. (Déplier complètement les fourches sous la charge. Écarter les fourches le plus possible sous la

charge. Soulever l'armoire à partir du bas seulement. Porter des chaussures de sécurité.)

• Pour des situations d'urgence, installer un extincteur conçu pour les incendies d'équipement électrique alimenté (de classe C

ou l'équivalent exact, avec un agent d'extinction non conducteur) à proximité de l'armoire de batteries.

2.2 Avertissements concernant les connexions

• L'armoire de batteries contient des hautes tensions dangereuses qui ont le potentiel de causer des blessures ou la mort par

électrocution.

• L'armoire de batteries contient sa propre source d'énergie. Les bornes de sortie peuvent être sous tension même lorsque

l'armoire de batteries n'est pas connectée à un onduleur.

• L'armoire de batteries doit être correctement mise à la terre conformément à toutes les réglementations sur le câblage

électrique.

• Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut,

selon toute vraisemblance, entraîner la défaillance de l’appareil de maintien de la vie ou nuire de façon majeure à sa sécurité ou

à son ecacité.

• Désactiver toutes les sources d'alimentation d'entrée et de sortie avant d'installer les câbles ou de faire les connexions

électriques.

• Utiliser un câble exible de longueur susante pour permettre l'entretien de l'armoire de batteries.

• Utiliser des capuchons à ferrules pour couvrir l'extrémité des câbles et d'empêcher les extrémités elochées de court-

circuiter les blocs de jonction. Utiliser du câblage coté VW-1, FT-1 ou supérieur. Utiliser des manchons de câble et des coquilles

d'accouplement.

142

2. Consignes de sécurité importantes

• Conrmer que tous les câbles sont marqués correctement en fonction de leurs ns, leur polarité et leur diamètre.

• Respecter une polarité appropriée en observant les indications des bornes positive et négative sur l’appareil. Le non-respect

d’une bonne polarité pourrait endommager les batteries et créer un risque sérieux de dommages à la propriété et de

blessures.

• Le câblage et l'assemblage doivent être conés uniquement à un électricien formé et qualié. Consulter le manuel de

l'utilisateur de l'onduleur pour le dimensionnement des câbles.

2.3 Avertissements concernant les batteries

• L'armoire de batteries nécessite un entretien de routine par du personnel d'entretien qualié et compétent connaissant bien

son fonctionnement. Prendre toutes les précautions requises avant d'ouvrir l'armoire pour quelque raison que ce soit. Garder

le personnel non autorisé à l'écart des batteries.

• L'armoire de batteries contient des batteries au plomb-acide à régulation par soupape (VRLA). Ne pas tenter d'ajouter de l'eau

à ces batteries ou d'eectuer un échantillonnage de la gravité spécique de l'électrolyte.

• Les batteries VRLA peuvent contenir un mélange explosif de gaz hydrogène. NE PAS FUMER à proximité des batteries. NEPAS

provoquer de ammes ou d'étincelles à proximité des batteries. Décharger l'électricité statique du corps avant de toucher les

batteries. NEPAS ouvrir ou endommager les batteries — les électrolytes dégagés sont dangereux pour la peau et les yeux et

peuvent être toxiques. NEPAS jeter de batteries dans le feu — elles risqueraient d'exploser.

• Les batteries peuvent présenter un risque de décharge électrique et de brûlures par des courants de court-circuit élevés. La

connexion ou le remplacement des batteries ne devrait être eectué que par du personnel d'entretien qualié tenant compte

des mesures de sécurité appropriées. Utiliser des outils ayant des poignées isolées. Enlever les montres, les bagues ou tout

autre objet métallique. Porter des gants et des bottes en caoutchouc. Ne pas créer de court-circuit ou de pont entre les bornes

de la batterie avec un objet quelconque. Ne pas déposer d'outils ou de pièces métalliques sur les batteries.

• Remplacer les batteries avec des batteries équivalentes (de même type et de même numéro).

• Les batteries sont recyclables. Se reporter aux codes locaux pour les exigences en ce qui a trait à l'élimination. Ne pas éliminer

les batteries sauf au moyen d'un canal approuvé conformément à toutes les réglementations locales, de l'État et nationales

applicables.

• Ne pas connecter ou déconnecter les batteries lorsque l'onduleur est alimenté par batteries ou lorsque l'appareil ne se trouve

pas en mode de dérivation. Débrancher la source de chargement avant de brancher ou débrancher les bornes des batteries.

• Si la source de chargement demeure hors tension pendant une période prolongée, il est recommandé de la mettre

périodiquement sous tension pour permettre aux batteries de se recharger. La source de chargement doit être mise sous

tension et les batteries doivent être rechargées pendant une période ininterrompue d'au moins 24 heures tous les 3 mois. Si

les batteries ne sont pas rechargées périodiquement, cela risque de causer des dommages permanents aux batteries.

• Permettre le chargement des batteries sans interruption pendant 24 heures suivant l'installation.

2.4 Conformité aux normes

UL 1778, CSA-C22.2 No. 107.3-14 (3e édition)

ISTA B (transport, vibration, inclinaison)

Remarque concernant l'étiquetage

Ces symboles peuvent gurer sur l'étiquette du produit :

V : tension CC

: Masse

+ : positif de la batterie

– : négatif de la batterie

Consulter l'étiquette du produit pour les numéros de modèles, les valeurs nominales de tension

et autres informations importantes.

143

3. Installation de l'armoire de batteries

Lire la Section 2 – Consignes de sécurité

importantes avant l'installation

3.1 Préparation

• Sur le site, se préparer à décharger l'armoire de batteries du camion de livraison et à la transporter vers l'emplacement

d'installation nal. Prendre en considération le poids et les dimensions de l'emballage.

• S'assurer que le plancher peut supporter la charge de l'armoire de batteries spécique étant installée. L'armoire de batteries

doit être installée dans un endroit solidement construit dont le plancher est au niveau qui est capable de supporter le poids de

l'armoire de batteries et tout autre équipement qui sera installé à proximité.

• Dessiner un schéma de câblage représentant les câbles connectés entre les blocs de jonction de sortie de l'armoire de

batteries et tout dispositif de déconnexion externe, boîte de connexion et/ou charge/redresseur.

• S'il est prévu que l'armoire de batteries soit entreposée pendant une période prolongée avant ou après l'installation, suivre les

instructions de la section 9. Entreposage et entretien

3.2 Transport

1. Inspecter le ou les conteneurs d'expédition pour la présence de dommages visibles (ne pas retirer le lm étirable autour

de l'appareil avant son transport vers l'emplacement d'installation nal). Conrmer que le nom du modèle et les valeurs

nominales correspondent à l'appareil commandé. S'il est déterminé que l'appareil a été endommagé durant l'expédition

ou si quelque chose semble manquer, contacter Eaton pour obtenir de l'aide. Ne pas tenter d'utiliser l'appareil s'il a été

endommagé ou manipulé de façon inappropriée.

2. Ne pas tenter de déballer ou de déplacer l'armoire de batteries sans aide. Utiliser de l'équipement de manutention approprié

pouvant supporter le poids et l'encombrement de l'armoire de batteries, comme un monte-charge, un transpalette et un

chariot élévateur à fourche. (Déplier complètement les fourches sous la charge. Écarter les fourches le plus possible sous la

charge. Soulever l'armoire à partir du bas seulement. Porter des chaussures de sécurité.) Conrmer que les limites de charge

pour le monte-charge, l'équipement de manutention et les planchers le long de l'itinéraire de transport n'excèdent pas le

poids combiné de l'armoire de batteries emballée, de l'équipement de manutention et du personnel. Conrmer que l'appareil

emballé passera à travers les portes le long de l'itinéraire prévu.

3. L'armoire de batteries est retenue avec du lm étirable pour la protéger pendant l'expédition et le déplacement à l'intérieur

de l'installation. Enlever le lm étirable de l'armoire de batteries une fois que l'appareil se trouve dans son emplacement

d'installation nal — et non pas avant.

3.3 Vérication mécanique

Pendant que le système de batteries de l'armoire assemblée se trouve toujours sur la palette d'expédition, inspecter tous les

côtés à la recherche d'impact ou de tout autre dommage.

1. Ouvrir la porte avant de l'armoire de batteries.

2. Conrmer qu'aucune pièce interne (batteries, bloc de jonction, disjoncteur et autres pièces) n'est endommagée.

3. Prendre en note le numéro de modèle individuel des batteries et le type de borne illustrés dans la section 7.

Caractéristiques techniques.

4. Utiliser des outils ayant des poignées isolées pour serrer toutes les connexions des bornes des batteries au couple

recommandé illustré dans le tableau de la section 5.3 Câbles d'alimentation.

5. Utiliser des outils ayant des poignées isolées pour serrer les câbles des bornes de sortie positives et négatives des batteries

de la n au disjoncteur.

144

3. Installation de l'armoire de batteries

3.4 Contenu de l’emballage

Numéro

de pièce Description

BP240

V65

BP240

V65L

BP240

V65-NIB

BP240

V65L-NIB

BP240

V100

BP240

V100L

BP240

V100-NIB

BP240

V100L-NIB

Manuel de

l'utilisateur

933BF8 Oui Oui Oui Oui Oui Oui Oui Oui

Câbles des

batteries

731891 Câbles des

batteries à

connecter

à S3M10-20K

UPS

2 2 2 2 2 Non 2 Non

Isolateurs

des

batteries

83084A/

83084B

Matériel de

protection

S.O. S.O. 4/5 8/8 S.O. S.O. S.O. S.O.

Côté

inférieur

de l'armoire

Jupes en

métal

1038F7A Couvrent la

partie inférieure

de l'armoire

2 S.O. 2 S.O. 2 S.O. 2 S.O.

Côté

inférieur

de l'armoire

Jupes en

métal

1038F8A Couvrent la

partie inférieure

de l'armoire

2 2 2 2 2 2 2 2

Côté

inférieur

de l'armoire

Jupes en

métal

1038F8A Couvrent la

partie inférieure

de l'armoire

S.O. 2 S.O. 2 S.O. 2 S.O. 2

Câbles des

batteries

pour les

modèles

«-NIB»

Plusieurs

N/P

Pour connecter

les ensembles

de batteries à

l'armoire

S.O. S.O. 10 16 S.O. S.O. 10 16

Barres de

raccordement

en cuivre

1038F3 Pour

l’interconneion

de batteries

adjacentes

S.O. S.O. 10 20 S.O. S.O. S.O. S.O.

Barres de

raccordement

en cuivre

1038F4 Pour

l’interconneion

de batteries

adjacentes

S.O. S.O. 3 8 S.O. S.O. S.O. S.O.

Barres de

raccordement

en cuivre

1038F5 Pour

l'interconneion

de batteries

adjacentes

S.O. S.O. S.O. S.O. S.O. S.O. 3 8

Barres de

raccordement

en cuivre

1038F6 Pour

l’interconneion

de batteries

adjacentes

S.O. S.O. S.O. S.O. S.O. S.O. 10 20

145

3. Installation de l'armoire de batteries

3.5 Câblage interne (typique)

• Les armoires de batteries utilisent plusieurs batteries de 12 V CC connectées en série pour fournir une tension nominale CC de

240 V CC (±120 V CC).

• Le câblage interne est dimensionné pour des courants de charge spéciques à l'application. Ne pas utiliser un câble de toute

autre taille que celui fourni dans l'armoire de batteries.

• Chaque étagère de l'armoire de batteries inclut un schéma de câblage spécique. Consulter la section 6. Installation pour des

détails sur l'installation des batteries.

• Tous les disjoncteurs se trouvent dans la section intermédiaire de l'armoire de batteries.

• Les polarités de toutes les connexions de la charge seront étiquetées « + » (positif de la batterie), « - » (négatif de la batterie) et «

N » (partie centrale de la batterie) pour des chaînes CC de ±120 V.

• Toutes les armoires de batteries sont fournies avec un dispositif de protection contre les surcharges du circuit de dérivation et

peuvent être câblées directement à la charge ou à l'onduleur.

3.6 Placement de l'armoire de batteries

Placer l'armoire de batteries dans un endroit frais où l'air circule librement et à l'écart des sources de chaleur directes. La durée

de vie utile et le rendement d'une batterie peuvent être fortement touchées par une température élevée, réduits de 50 % pour

chaque 8,25 °C au-dessus de 25 °C.

1. Préparer la surface de l'endroit où l'armoire sera placée. La surface doit être propre, plane et capable de supporter l'armoire

de batteries et le reste de l'équipement installé à proximité. Consulter la section 8.Spécicationspour les charges au

plancher.

2. Laisser un espace libre adéquat autour de l'avant et l'arrière de l'armoire de batteries pour la ventilation et l'entretien. La porte

avant doit être accessible pour permettre un accès facile aux batteries internes, aux fusibles internes et aux dispositifs de

protection contre les surcharges. Consulter la section 6.1 Déballage et inspection pour les dimensions et les mesures de

l'armoire de batteries.

3. Si l'armoire est ancrée au sol, installer des boulons d'ancrage appropriés dans le trou de montage qui se trouve dans la partie

inférieure de l'armoire. Utiliser des rondelles pour créer une surface au niveau entre les zones de montage et les boulons

d'ancrage.

4. En procédant avec soin, retirer les boulons retenant l'armoire de batteries à la palette d'expédition.

5. Les fourches du chariot élévateur à fourche doivent être écartées le plus possible dans l'ouverture de dégagement de

l'armoire et complètement insérées pour prévenir le renversement. Soulever l'armoire à partir du bas seulement. Prendre

soin de ne pas endommager le plancher en tôle de l'armoire avec les fourches.

6. Si l'armoire de batteries est xée au sol, aligner soigneusement l'armoire de batteries et l'abaisser sur les boulons d'ancrage

du sol, puis la xer en place.

7. Si l'armoire n'est pas xée au sol, l'abaisser dans l'espace désigné, puis la mettre au niveau en utilisant les cales. La mise à

niveau ne nuit pas au rendement, mais permet d'aligner l'armoire de batteries avec le reste de l'équipement dans l'installation.

3.7 Connexion électrique

DANGER! DANGER MORTEL, HAUTE TENSION!

Toutlecâblagedoitêtreeectuéparunélectricienqualiéenconformitéaveclesavertissementsse

trouvant dans ce manuel, avec tous les codes de sécurité et de l'électricité applicables. Un câblage incorrect

risque de causer des dommages graves à la propriété ou des blessures.

• L'armoire de batteries est connectée à la charge au moyen d'un disjoncteur CC. Cela permet de déconnecter la batterie depuis

la charge et le chargeur pour l'entretien et/ou la réparation.

• Les disjoncteurs à boîtier moulé CC sont homologués CE pour la protection du circuit de dérivation. Si un remplacement est

requis, utiliser des composants homologués CE avec la même tension et intensité nominale.

146

3. Installation de l'armoire de batteries

• Le dimensionnement des câbles de connexion doit prendre en considération la chute de tension maximale permise de

même que la capacité continue en ampères des câbles et le taux de décharge anticipé en ampères de l'armoire de batteries

individuelle. Une chute de tension maximale de 1,5 V CC dans les câbles de connexion de la charge est recommandée.

Consulter le manuel de l'utilisateur de l'onduleur pour le dimensionnement des câbles recommandé.

• Se référer à tous les codes locaux, nationaux et de l'État applicables pour le dimensionnement et les valeurs nominales

appropriés pour les câbles.

• Les dispositifs de protection du circuit externe (fusibles ou disjoncteurs) doivent prendre en considération le taux de décharge

de la batterie, le câblage à protéger et le courant du court-circuit CC de la batterie.

Après avoir eectué les procédures d'installation de la section 5. Installation, eectuer ce qui suit :

1. Ouvrir la porte avant de l'armoire de batteries pour accéder aux composants internes. Utiliser un voltmètre numérique

lorsque des mesures de la tension doivent être prises.

2. Déterminer si la batterie a été mise à la masse par inadvertance en réinitialisant le disjoncteur en position « On » (marche) et

en mesurant la tension entre la patte de mise à la masse de l'armoire de batteries et le point de connexion de charge positive

dans l'armoire. Cette tension devrait mesurer 0 (zéro) V CC. Si la tension mesurée n'est pas zéro, déterminer la cause et

apporter une correction avant de continuer.

3. Remettre le disjoncteur interne en position « O » (arrêt) comme mesure de précaution pendant la connexion des câbles de

sortie. Une telle mesure permet d'empêcher les dommages si les câbles sont accidentellement court-circuités.

4. Le dessus de l'armoire de batteries inclut des entrées défonçables pour l'entrée du câble de connexion de la charge. Défoncer

l'entrée défonçable appropriée, puis raccorder le conduit ou la bague du câble.

5. Le disjoncteur de sortie accueille des câbles jusqu'à 300 mm

6. Raccorder un câble de mise à la masse de l'équipement approprié à la patte de mise à la masse qui se trouve sur le dessus de

l'armoire de batteries.

7. Acheminer les câbles positif et négatif (et le centre « N », le cas échéant) de l'interrupteur général externe ouvert ou les

bornes du câblage de champ de la batterie de l'onduleur à travers la bague du conduit/câble. Raccorder les bornes de sorties

respectives à l'intérieur de l'armoire de batteries.

3.8 Vérication électrique nale

Avant de fermer un disjoncteur de connexion ou un interrupteur général, eectuer les étapes de vérication suivantes :

1. Vérier que la tension de sortie de l'armoire de batteries est correcte.

2. Si les armoires de batteries fonctionnent en parallèle, vérier que les tensions de sorties individuelles du système

correspondent à 2 V CC.

3. Vérier que la tension mesurée entre la borne de sortie et la masse de l'armoire de batterie est zéro.

4. Si l'une ou l'autre des vérications ci-dessus révèle une irrégularité, déterminer et corriger la cause avant de continuer.

5. Remettre le disjoncteur à la position « On » (marche).

147

4. Données mécaniques

4.1 Mesures physiques

4.1.1 Dimensions pour BP240V65, BP240V65-NIB, BP240V100, BP240V100-NIB

800 mm

(31,5 po)

900 mm

(35,4 po)

1 200 mm

(47,2 po)

148

Vue arrière (bloc de jonction sans couvercle)

vue avant vue latérale vue arrière

4. Données mécaniques

1 Disjoncteur de batterie

2 Borne de batterie pour onduleur de 10 kVA à 20 kVA

3 Borne de batterie pour onduleur de 25 kVA à 60 kVA

4 Pattes de mise à la masse

5 Entrées défonçables du câble des batteries

149

4. Données mécaniques

4.1.2 Dimensions pour BP240V65L, BP240V65L-NIB, BP240V100L, BP240V100L-NIB

800 mm

(31,5 po)

1 100 mm

(43,4 po)

1 600 mm

(63 po)

Vue arrière (bloc de jonction sans couvercle)

150

Vue arrière

(bloc de jonction sans couvercle)

4. Données mécaniques

vue avant vue latérale vue arrière

1 Disjoncteur de batterie

2 Borne de batterie pour

onduleur de 10 kVA à 20 kVA

3 Borne de batterie pour

onduleur de 25 kVA à 60 kVA

4 Pattes de mise à la masse

5 Entrées défonçables du

câble des batteries

151

4. Données mécaniques

4.2 Exigences physiques (tous les modèles)

Laisser de l'espace autour de l'armoire pour le fonctionnement et la ventilation.

1. Laisser au moins 800 mm (31,5 po) d'espace à l'avant pour la ventilation.

2. Laisser au moins 500 mm (20 po) d'espace à droite et à gauche pour le fonctionnement.

3. Laisser au moins 500 mm (20 po) d'espace à l'arrière pour la ventilation.

500 mm

(20 po)

500 mm

(20 po)

500 mm

(20 po)

500 mm

(20 po)

800 mm

(31,5 po)

152

5. Installation

Remarque : Avantl'installation,inspecterl'appareil.S'assurerquerienàl'intérieurdel'emballagen'estendommagé.Conserverlematérield'emballage

original dans un lieu sûr pour utilisation future.

5.1 Déballage et inspection

Tout dommage à l'emballage doit être pris en note avec le transporteur chargé de la livraison au moment de la

réception.

Retirer l'ensemble de rail, le boîtier des batteries et les modules de batteries de l'emballage.

Remarque : Les modules de batteries sont très lourds. Faire preuve de prudence au moment de déballer et de soulever l'appareil pour éviter les blessures.

• Ne pas incliner le module de batteries en le retirant de l'emballage.

• Inspecter l'armoire de batteries pour la présence de dommages qui auraient pu survenir pendant le transport. Si des

dommages sont présents, ne pas mettre l'appareil sous tension. Contacter immédiatement le fournisseur chez qui l'appareil

a été acheté.

• Vérier les accessoires par rapport au bordereau d'expédition, puis contacter le fournisseur si des pièces sont manquantes.

3. Retirer la mousse d'emballage et la palette biseautée. 4. Retirer les boulons retenant l'armoire à la

palette d'expédition.

1. Tenir fermement la plaque coulissante.

Couper, puis retirer les rubans de ligature.

2. Retirer le sac en plastique et la boîte d'expédition.

153

5. Installation

5. Utiliser un chariot élévateur pour soulever l'armoire

de batteries de la palette.

5.2 Sélection de la position d'installation

Sélectionner un environnement approprié où installer l'appareil an de minimiser la possibilité de dommages au

système de batteries et maximiser la durée de vie des batteries.

1. Ne pas bloquer le débit d'air vers les ouvertures de ventilation de l'appareil.

2. S'assurer que les conditions environnementales du lieu d'installation sont conformes aux caractéristiques techniques

de l'appareil an d'éviter la surchaue et l'excès d'humidité. Consulter la section 4.2 Exigences physiques.

3. Ne pas placer l'appareil dans un environnement poussiéreux ou corrosif ou à proximité d'objets inammables.

4. L'appareil n'est pas conçu pour être utilisé à l'extérieur.

Remarques :

• Placerl'armoiredebatteriesdansunendroitpropreetstable.Éviterlesvibrations,lapoussière,l'humidité,lesgazinammables,les

liquidesetlesmatièrescorrosives.

• Pouraideràprévenirlestempératuresélevéesdanslapièceoùl'onduleurestinstallé,ilestrecommandéd'utiliserdesventilateurs

d'évacuation et/ou des systèmes de refroidissement.

• Lesbatteriesdoiventêtremontéesdansunendroitoùlatempératuresesitueàl'intérieurdesspécicationsrequises.Latempératureest

un facteur clé pour déterminer la durée de vie et la capacité des batteries. La température des batteries doit être maintenue entre 20 et

25°C(59et77°F).Garderlesbatteriesàl'écartdessourcesdechaleur,desprincipaleszonesdeventilationd'air,etc.

AVERTISSEMENT!

Les données sur la performance typique des batteries indiquent une température de fonctionnement entre

20 et 25 °C (59 et 77 °F). L'utilisation de l'onduleur au-dessus de cette plage réduira la durée de vie des batteries,

tandis que l'utilisation de l'onduleur en deçà de cette plage réduira la capacité des batteries.

• Si l'onduleur n'est pas installé immédiatement, il doit être entreposé dans une pièce exempte de chaleur ou d'humidité excessive.

154

5.3 Câbles d'alimentation

La conception des câbles doit être conforme aux tensions et aux courants fournis dans cette section et en conformité avec

les codes locaux de l'électricité.

AVERTISSEMENT!

S'ASSURER DE PRENDRE CONNAISSANCE DE L'EMPLACEMENT ET DU FONCTIONNEMENT DES

ISOLATEURS EXTERNES QUI SONT CONNECTÉS À LA SOURCE D'ENTRÉE/DE DÉRIVATION DE

L'ONDULEUR DANS LE PANNEAU DE DISTRIBUTION DU SECTEUR.

VÉRIFIERSICESSOURCESSONTISOLÉESÉLECTRIQUEMENT,PUISAFFICHERTOUTSIGNE

D'AVERTISSEMENT NÉCESSAIRE POUR PRÉVENIR TOUT FONCTIONNEMENT ACCIDENTEL.

5.3.1 Tailles des câbles

5.4 Connexions de l'armoire de

batteries : modèles BP240V65,

BP240V65-NIB, BP240V100 et

BP240V100-NIB

La conception de chaque armoire de batteries inclut des câbles de

connexion de batteries internes intégrés, de disjoncteur,

des fusibles et des bornes. L'armoire standard peut accueillir

20 batteries de 12V 65Ah 12V 100Ah. Le système de tension CC pour

toutes les armoires est 240 V CC avec des ensembles de batteries

internes de ±120 V.

Les Figures 5-1 et 5-2 illustrent la conception générale du châssis et des

vues éclatées pour les modèles BP240V65, BP240V65-NIB, BP240V100

et BP240V100-NIB. Les vues correspondantes pour les modèles

BP240V65L, BP240V65L-NIB, BP240V100L et BP240V100L-NIB sont

illustrées dans la section 5.5 Connexions de l'armoire de batteries :

modèles BP240V65L, BP240V65L-NIB, BP240V100L

et BP240V100L-NIB.

5. Installation

Modèle du

système ASC

BP240V65 / BP240V100

BP240V65-NIB / BP240V100-NIB

BP240V65L / BP240V100L*

BP240V65L-NIB / BP240V100L-NIB*

Recommandé

Couple

Tailles des câbles (câblage THHW à 75 °C)

Entrée CC Mise à la terre Entrée CC Mise à la terre

10kVA* 6 AWG 6 AWG 6 AWG 6 AWG Connecteur

Anderson

(aucun paramètre

de couple)

0kgf.com / 0N m

15kVA* 2 x 6 AWG 2 x 6 AWG 2 x 6 AWG 2 x 6 AWG

20kVA* 2 x 6 AWG 2 x 6 AWG 2 x 6 AWG 2 x 6 AWG

25kVA* 1/0 AWG 2 AWG 1/0 AWG 2 AWG

450kgf.cm/

44N•m

30kVA* 1/0 AWG 1/0 AWG 1/0 AWG 1/0 AWG

50kVA 2/0 AWG 2/0 AWG 2/0 AWG 2/0 AWG

60kVA 2/0 AWG 2/0 AWG 2/0 AWG 2/0 AWG

80kVA 2/0 AWG*2 2/0 AWG*2

100kVA 2/0 AWG*2 2/0 AWG*2

* Les onduleurs S3M10-30K ne prennent pas en charge les modèles d’armoires de batteries BP240V100L/100L-NIB.

Figure 5-1 : Châssis d'armoire de batteries BP240V65,

BP240V65-NIB, BP240V100 et BP240V100-NIB

155

5. Installation

5.4.1 Retirer la coque du châssis

Mettre l'armoire de batteries en place. Retirer les panneaux supérieurs, avant, de gauche et de droite. Retirer la plaque

du couvercle de droite et de gauche du module de batteries, puis le clapet des batteries pour installer les batteries.

5.4.2 Installation et connexion des batteries

Chaque groupe de batteries consiste de 20 batteries en série (BAT+, N et BAT-). Placer les batteries dans l'armoire à

partir du bas en montant, une à la fois, puis raccorder les câbles de batterie conformément aux schémas qui suivent.

Remarque : La polarité positive et négative de la batterie ne peut pas être inversée ou court-circuitée. Cela endommagerait la batterie et/

ou causerait des blessures. Ne pas toucher aux bornes positive et négative de la batterie en même temps. Avant de remplacer ou de retirer

les batteries, déconnecter le disjoncteur, tirer sur les bornes des éléments, puis retirer les vis de la barre du bus de cuivre. Le non-respect de

cesinstructionspourraitcauserdesdommagesàl'équipementoudesblessures.L'installationdoitconsisterde40batteries.

Figure 5-2 : Vue éclatée du châssis, modèles BP240V65, BP240V65-NIB, BP240V100, BP240V100-NIB

156

5. Installation

Figure 5-3A : Vue avant

Figure 5-3B : Vue arrière

Couche 3

Couche 2

Couche 1

Groupe positif,

10 pièces

Groupe négatif,

10 pièces

Fusibles

400 A (x2)

Disjoncteur

de batterie

Connecteur de

25 à 100 kVA

Connecteur de

10 à 20 kVA

157

Remarque: Ce manuel peut être

téléchargé en couleur en visitant

Tripplite.Eaton.com, le manuel

achelescâblesdanslescouleurs

correspondantes :

rouge = positif

bleu = prise centrale

noir = négatif

5. Installation

Figure 5-4 : Schéma de câblage pour le modèle BP240V65

L’arrière

Couche 3

Couche 2

Couche 1

L’avant

158

Remarque: Ce manuel peut être

téléchargé en couleur en visitant

Tripplite.Eaton.com, le manuel

achelescâblesdanslescouleurs

correspondantes :

rouge = positif

bleu = prise centrale

noir = négatif

5. Installation

Figure 5-5 : Schéma de câblage pour le modèle BP240V100

L’arrière

Couche 3

Couche 2

Couche 1

L’avant

159

5. Installation

Figure 5-6A

Figure 5-6B

5.4.2.1 Installation et conguration des batteries :

modèles BP240V65-NIB, BP240V100-NIB

1. Retirer toutes les vis étiquetées 1 (Figures 5-6A et 5-6B).

160

Figure 5-7

3. Retirer toutes les vis du support de rétention des batteries, puis retirer les supports de rétention (Figure 6-8).

2. Retirer les plaques du haut, de droite et de gauche (Figure 5-7).

5. Installation

Figure 5-8

161

5. Installation

Figure 5-9 : modèle BP240V65-NIB

Figure 5-10 : modèle BP240V100-NIB

4. Installer 8 modules de batteries dans la couche 1 (Figure 5-9 : modèle BP240V65-NIB ou Figure 5-10 : modèle

BP240V100-NIB).

162

Figure 5-11 : modèle BP240V65-NIB

5. Installer 6 modules de batteries dans la couche 2 (Figure 5-11 : modèle BP240V65-NIB ou Figure 5-12 : modèle

BP240V100-NIB).

5. Installation

Figure 5-12 : modèle BP240V100-NIB

163

5. Installation

Figure 5-13 : modèle BP240V65-NIB

Figure 5-14 : modèle BP240V100-NIB

6. Installer 6 modules de batteries dans la couche 3 (Figure 5-13 : modèle BP240V65-NIB ou Figure 5-14 : modèle

BP240V100-NIB).

164

Figure 5-15 : modèle BP240V65-NIB

7. Réinstaller tous les supports de rétention des batteries et toutes les vis (Figure 5-15 : modèle BP240V65-NIB ou

Figure 5-16 : modèle BP240V100-NIB).

5. Installation

Figure 5-16 : modèle BP240V100-NIB

165

5. Installation

Figure 5-17A

Figure 5-17B

8. Modèle BP240V65-NIB : Installer les barres du bus en cuivre (13 pièces) entre les batteries adjacentes et les boulons/

montants d’insertion des batteries

166

Figure 5-18A

9. Modèle BP240V100-NIB : Installer les barres du bus en cuivre (12 pièces) entre les batteries adjacentes et les boulons/

montants d’insertion des batteries (Figures 5-18A et 5-18B).

5. Installation

Figure 5-18B

167

5. Installation

Figure 5-19 : modèle BP240V65-NIB

Figure 5-20 : modèle BP240V100-NIB

10. Connecter les câbles de la batterie 1+ à la barre du bus de BAT+, de la batterie 10- à la barre du bus de BATN, de la

batterie 11+ à la barre du bus de BATN, de la batterie 20- à la barre du bus de BAT- et les câble de connexion de la

couche (Figure 5-19 : modèle BP240V65-NIB ou Figure 5-20 : modèle BP240V100-NIB et Figure 5-21).

Remarques :

• Utiliser les schémas de câblage en

guise de référence pour les

assemblages suivants :

Utiliser la Figure 5-4

pour BP240V65-NIB.

Utiliser la Figure 5-5

pour BP240V100-NIB.

• Ce manuel peut être téléchargé

en couleur en visitant

Tripplite.Eaton.com, le manuel

achelescâblesdansles

couleurs correspondantes :

rouge = positif

bleu = prise centrale

noir = négatif

168

Figure 5-21

5. Installation

Figure 5-22

11. Réinstaller tous les couvercles et toutes les vis (Figure 5-22).

169

5. Installation

Figure 5-23 : châssis de batterie BP240V65L, BP240V65L-NIB,

BP240V100L et BP240V100L-NIB

Figure 5-24 : Vue éclatée – modèles BP240V65L, BP240V65L-NIB, BP240V100l, BP240V100L-NIB

5.5 Connexions de l'armoire de

batteries : modèles BP240V65L,

BP240V65L-NIB, BP240V100L et

BP240V100L-NIB

La conception de chaque armoire de batteries inclut des câbles

de connexion de batteries internes intégrés, de disjoncteur, des

fusibles et des bornes. L'armoire standard peut accueillir 20

batteries de 12 V 65 Ah (12 V/100 Ah). Les armoires de batteries

de longue durée « L » peuvent accueillir 40 batteries de 12 V

65 Ah (12 V 100 Ah). Le système de tension CC pour toutes les

armoires est 240 V CC avec des ensembles de batteries internes

de ±120 V.

Les Figures 5-23 et 5-24 illustrent la conception générale du

châssis et des vues éclatées pour les modèles BP240V65L,

BP240V65L-NIB, BP240V100L et BP240V100L-NIB. Les vues

correspondantes pour les modèles BP240V65, BP240V65-NIB,

BP240V100 et BP240V100-NIB sont illustrées dans la section

5.4 Connexions de l'armoire des batteries : modèles

BP240V65, BP240V65-NIB, BP240V100 et BP240V100-NIB.

5.5.1 Retirer lacoque du châssis

Placer la boîte de batteries à son

emplacement nal. Retirer les panneaux

supérieurs, avant, de gauche et de droite.

Retirer les plaques du couvercle de droite

et de gauche du module de batteries, puis

les supports des batteries pour installer les

ensembles de batteries.

170

5. Installation

Figure 5-25A : Vue avant

5.5.2 Installation et connexion des batteries

Les 40 batteries peuvent être divisées en deux groupes connectés pour fonctionner en parallèle. Chaque groupe

consiste de 20 batteries en série (BAT+, N et BAT-). Placer les batteries dans l'armoire à partir du bas en montant, une à

la fois, puis raccorder les câbles de batterie conformément aux schémas qui suivent.

Remarque : La polarité positive et négative de la batterie ne peut pas être inversée ou court-circuitée. Cela endommagerait la batterie et/

ou causerait des blessures. Ne pas toucher aux bornes positive et négative de la batterie en même temps. Avant de remplacer ou de retirer

les batteries, déconnecter le disjoncteur, tirer sur les bornes des éléments, puis retirer les vis de la barre du bus de cuivre. Le non-respect de

cesinstructionspourraitcauserdesdommagesàl'équipementoudesblessures.L'installationdoitconsisterde40batteries.

Couche 3

Couche 4

Couche 2

Couche 1

Groupe de

batteries 2

Groupe de

batteries 1

171

Figure 5-25B : Vue arrière

5. Installation

Fusibles

400 A (x2)

Disjoncteur

de batterie

Connecteur de

25 à 100 kVA

Connecteur de

10 à 20 kVA

172

Remarque : Ce manuel peut être

téléchargé en couleur en visitant

Tripplite.Eaton.com, le manuel

achelescâblesdanslescouleurs

correspondantes :

rouge = positif

bleu = prise centrale

noir = négatif

6. Installation

Figure 5-26 : Schéma de câblage pour BP240V65L (40 batteries installées)

Couche

L’arrière

L’avant

L’arrière

L’avant

L’arrière

L’avant

L’arrière

L’avant

173

Remarque : Ce manuel peut être

téléchargé en couleur en visitant

Tripplite.Eaton.com, le manuel

achelescâblesdanslescouleurs

correspondantes :

rouge = positif

bleu = prise centrale

noir = négatif

5. Installation

Figure 5-27 : Schéma de câblage pour BP240V100L (40 batteries installées)

Une fois l'installation et la connexion des batteries terminées, utiliser un multimètre ou un autre instrument pour vérier

si les tensions entre BAT+ et N, N et BAT- sont normales. Si les tensions sont normales, verrouiller le couvercle du

châssis.

Couche

L’arrière

L’avant

L’arrière

L’avant

L’arrière

L’avant

L’arrière

L’avant

174

5. Installation

Figure 5-28A

Figure 5-28B

5.5.2.1 Installation et conguration des batteries :

modèles BP240V65L-NIB, BP240V100L-NIB

1. Retirer toutes les vis étiquetées 1 (Figures 5-28A et 5-28B).

175

Figure 5-29

3. Retirer toutes les vis du support de rétention des batteries, puis retirer les supports de rétention (Figure 5-30).

2. Retirer les plaques du haut, de droite et de gauche (Figure 5-29).

5. Installation

Figure 5-30

176

5. Installation

Figure 5-31 : modèle BP240V65L-NIB

Figure 5-32 : modèle BP240V100L-NIB

4. Installer 10 modules de batteries dans la couche 1 (Figure 5-31 : modèle BP240V65L-NIB ou Figure 5-32 : modèle

BP240V100L-NIB).

177

5. Installation

Figure 5-33 : modèle BP240V65L-NIB

5. Installer 10 modules de batteries dans la couche 2 (Figure 5-33 : modèle BP240V65L-NIB ou Figure 5-34 : modèle

BP240V100L-NIB).

Figure 5-34 : modèle BP240V100L-NIB

178

5. Installation

Figure 5-35 : modèle BP240V65L-NIB

Figure 5-36 : modèle BP240V100L-NIB

6. Installer 10 modules de batteries dans la couche 3 (Figure 5-35 : modèle BP240V65L-NIB ou Figure 5-36 : modèle

BP240V100L-NIB).

179

Figure 5-37 : modèle BP240V65L-NIB

7. Installer 10 modules de batteries dans la couche 4 (Figure 5-37 : modèle BP240V65L-NIB ou Figure 5-38 : modèle

BP240V100L-NIB).

5. Installation

Figure 5-38 : modèle BP240V100L-NIB

180

5. Installation

Figure 5-39

Figure 5-40A

8. Réinstaller tous les supports de rétention et les vis des batteries (Figure 5-39).

9. Modèle BP240V65L-NIB : Installer les barres du bus en cuivre (13 pièces) entre les batteries adjacentes et les boulons/

montants d’insertion des batteries (Figures 5-40A et 5-40B).

181

Figure 5-40B

5. Installation

Figure 5-41A

10. Modèle BP240V100L-NIB : Installer les barres du bus en cuivre (12 pièces) entre les batteries adjacentes et les

boulons/montants d’insertion des batteries (Figures 5-41A et 5-41B).

182

5. Installation

Figure 5-41B

Figure 5-42 : modèle BP240V65L-NIB

11. Connecter les câbles de la batterie 1+ du groupe de batteries 1 à la barre du bus de BAT+, de la batterie 10- à la barre du

bus de BATN, de la batterie 11+ à la barre du bus de BATN, de la batterie 20- à la barre du bus de BAT- et les câbles de

connexion de la couche. Connecter la batterie 21+ du groupe de batteries 2 à la barre du bus de BAT+, de la batterie 30- à

la barre du bus de BATN, de la batterie 31+ à la barre du bus de BATN, de la batterie 40- à la barre du bus de BAT- et les

câbles de connexion de la couche (Figure 5-42 : modèle BP240V65L-NIB ou Figure 5-43 : modèle BP240V100L et Figure

5-44).

Remarques :

• Utiliser les schémas de câblage

en guise de référence pour les

assemblages suivants :

Utiliser la Figure 5-26 pour

BP240V65L-NIB.

Utiliser la Figure 5-27 pour

BP240V100L-NIB.

• Ce manuel peut être téléchargé

en couleur en visitant

Tripplite.Eaton.com,

lemanuelachelescâblesdans

les couleurs correspondantes :

rouge = positif

bleu = prise centrale

noir = négatif

183

Figure 5-43 : modèle BP240V100L-NIB

Figure 5-44

5. Installation

Figure 5-42 : modèle BP240V65L-NIB

184

Figure 5-45

12. Réinstaller tous les couvercles et toutes les vis (Figure 5-45).

5. Installation

185

5. Installation

5.6 Connexions de plusieurs modules de batteries

DANGER!

S'assurerquelapolaritédelaconnexionensériedel'ensembledebatteriesestcorrecte.NEPAScombiner

desbatteriesdediérentescapacitésdediérentesmarquesoudesbatteriesvieillesetneuves.

AVERTISSEMENT!

S'ASSURER QUE LA POLARITÉ DES CONNEXIONS D'EXTRÉMITÉ DES ENSEMBLES VERS LE DISJONCTEUR DES

BATTERIESETDUDISJONCTEURDESBATTERIESVERSLESBORNESDEL'ONDULEURESTCORRECTE,C.-À-D.(+)

À(+)/(-)À(-)/(N)À(N).DÉCONNECTERUNOUPLUSIEURSLIENSDESÉLÉMENTSDEBATTERIESDANSCHAQUE

NIVEAU. NE PAS RECONNECTER CES LIENS ET NE PAS FERMER LE DISJONCTEUR DES BATTERIES À MOINS QUE

TOUTES LES CONNEXIONS AIENT ÉTÉ CORRECTEMENT VÉRIFIÉES ET APPROUVÉES.

onduleur armoire de batteries

Figure 6-46 : Connexion de BP240V65L et BP240V65L-NIB pour un onduleur de 10 kVA, 15 kVA et 20 kVA

186

5. Installation

onduleur armoire de batteries

Figure 6-47 : Connexion de BP240V65L et BP240V65L-NIB pour un onduleur de 25 kVA et 30 kVA

187

5. Installation

onduleur armoire de batteries

Figure 5-48 : Connexion de BP240V65L, BP240V65L-NIB, BP240V100L

ou BP240V100L-NIB pour des onduleurs de 50 kVA et 60 kVA

188

5. Installation

onduleur armoire de batteries

Figure 5-49 : Connexion de BP240V65L, BP240V65L-NIB, BP240V100L

ou BP240V100L-NIB pour un onduleur de 80 kVA et 100 kVA

189

6. Fonctionnement et conguration des modèles d’onduleur

S3M et des armoires de batteries

6.1 Compatibilité des onduleurs S3M avec les armoires

de batteries de BP240V65 à BP240V100L

Armoires

avec batteries

internes BP240V65 BP240V65L BP240V100 BP240V100L

Armoires

SANS batteries

internes BP240V65-NIB BP240V65L-NIB BP240V100-NIB BP240V100L-NIB

Onduleurs 10

kVA-20 kVA avec

batteries internes

• S3M10K1B,

S3M10K2B,

S3M10K3B

• S3M15K2B,

S3M15K3B

• S3M20K3B

Non Non Non Non

Onduleurs 10

kVA-20 kVA sans

batterie interne

• S3M10K-NIB

• S3M15K-NIB

• S3M20K-NIB

Oui Oui Oui Non

Armoires

avec batteries

internes BP240V65 BP240V65L BP240V100 BP240V100L

Armoires

SANS batteries

internes BP240V65-NIB BP240V65L-NIB BP240V100-NIB BP240V100L-NIB

Onduleurs de 25

kVA à 100 kVA

SANS batteries

internes

• S3M25K

• S3M30K

Oui Oui Oui Non

• S3M50K Oui Oui Oui Oui

• S3M60K Non Oui Oui Oui

• S3M80K

• S3M100K

Non Oui Non Oui

190

6.2 Conguration des onduleurs de 10 à 20K pour des armoires de

batteries spéciques en utilisant l’écran ACL

6.2.1 Écran d’accueil de l’onduleur S3M10-20K

6. Fonctionnement et conguration des modèles d’onduleur

S3M et des armoires de batteries

Danger!

Les réglages pour la plupart des paramètres ne peuvent pas être c

hangés lorsque l’onduleur se trouve en mode inverseur.

191

6.2.2 Réglages

Cliquer sur l’icône Settings (réglages) pour saisir deux niveaux de réglage. Le Basic Setting (réglage de base) est pour

les réglages par l’utilisateur et le Advanced Setting (réglages avancés) est pour le personnel technique uniquement.

Contacter l’administrateur pour accéder aux réglages avancés.

Réglages avancés : cliquer sur Advanced Setting (réglages avancés), puis saisir le bon mot de passe. Le mot de passe

de l’utilisateur est « 191210 ».

6. Fonctionnement et conguration des modèles d’onduleur

S3M et des armoires de batteries

192

6.2.3 Réglage des batteries

Cliquer sur Battery Setup (conguration des batteries)

6. Fonctionnement et conguration des modèles d’onduleur

S3M et des armoires de batteries

193

6.2.4 Conguration de l’onduleur S3M10-20K-NIB et optimisation

du chargement des armoires de batteries BP240V65/V65L

et BP240V100/V100L.

Étape 1 : Réglage du groupe de batteries

Le groupe de batteries doit être conguré à quantité 1 pour chaque ensemble de 20 batteries qui se trouve dans le

modèle de l’onduleur et/ou qui y est connecté. Par exemple, le modèle d’onduleur S3M20K-NIB n’a aucune batterie

interne et est conguré à Battery Group 1 (groupe de batteries 1) par défaut pour tous les modèles d’onduleur.

Toutefois, pour connecter une armoire BP240V65 avec 20 batteries internes au S3M20K-NIB, l’onduleur S3M20K-NIB

doit rester conguré à Battery Group 1 (un ensemble de 20 batteries). Toutefois, pour connecter une seconde armoire

BP240V65 à l’onduleur S3M20K-NIB UPS, le groupe de batteries de l’onduleur doit être conguré à 2 (deux ensembles

de 20 batteries). Obtenir le numéro pour le Battery Group (groupe de batteries) en fonction de la combinaison

particulière du modèle de l’onduleur S3M et du modèle de l’armoire de batteries depuis le tableau dans la Section 6.4.

La valeur peut être 1 à 8. La valeur par défaut est 1 pour les modèles d’onduleur S3M sans batteries internes.

Étape 2 : Réglage du nombre de batteries

Le nombre de batteries doit rester à 20 pour tous les modèles d’onduleur S3M10-100K lorsqu’ils sont connectés à des

armoires de batteries externes conçues pour les onduleurs de la série S3M.

Étape 3 : Réglage de la capacité d’une seule batterie (Ah)

Changer la capacité d’une seule batterie (Ah) pour la capacité individuelle Ah pour une batterie individuelle comme suit

pour les modèles d’armoires de batteries spéciques :

• BP240V09/BP240V09K : la capacité d’une seule batterie (Ah) est 9

• BP240V40/BP240V40L : la capacité d’une seule batterie (Ah) est 40

• BP240V65/BP240V65L : la capacité d’une seule batterie (Ah) est 65

• BP240V100/BP240100L : la capacité d’une seule batterie (Ah) est 100 Les valeurs peuvent varier entre 7 et 2 000.

Fairedélerjusqu’àl’écransuivantenappuyantsurlaèchepointantverslebas.

6. Fonctionnement et conguration des modèles d’onduleur

S3M et des armoires de batteries

194

Étape 4 : Réglage du courant de charge maximum

Le courant de charge maximum est le courant de charge estimé que l’onduleur utilisera pour charger les batteries.

Congurer le courant de charge maximum estimé recommandé en fonction de la combinaison particulière du modèle

d’onduleur S3M et du modèle d’armoire de batteries depuis le tableau dans la Section 6.4.

Tensiondemaintienettensiond’amplication: l’onduleur est conguré en usine pour les tensions de maintien

(2,27 V/élément, 13,62 V/batterie) et d’amplication (2,35 V/élément, 14,1 V/batterie) appropriées.

Tension d’augmentation des éléments : la valeur de la tension d’entretien peut se situer entre 2,23 et 2,30 V/

élément. La valeur par défaut est 2,27 V/élément.

Cell boost voltage: la valeur de la tension uniformisée des batteries peut se situer entre 2,30 et 2,40 V/élément. La

valeur par défaut est 2,35 V/élément.

Étape 5 : Réglage de la durée moyenne de chargement (min.)

Le réglage de la durée moyenne de chargement en minutes est une estimation de la durée de la charge d’augmentation

pour charger les batteries neuves à une capacité de 90 % à 25 °C. Congurer la durée moyenne (Aver) de chargement

(min.) recommandée en fonction de la combinaison particulière du modèle de l’onduleur S3M et du modèle de l’armoire

de batteries depuis le tableau dans la Section 6.4. Il convient de noter que les durées de charge d’augmentation

recommandées ne sont que des estimations basées sur des batteries neuves. Ces valeurs peuvent changer avec l’âge

des batteries et la température ambiante. Pour changer la durée moyenne de chargement, appuyer directement sur la

valeur 240 par défaut à l’écran.

• La durée moyenne (Aver) de chargement est la limite de temps de charge d’augmentation des batteries. La valeur peut

se situer entre 1 et 999 min. La valeur par défaut est 240 (4 heures).

6. Fonctionnement et conguration des modèles d’onduleur

S3M et des armoires de batteries

195

EOD Battery Volt : la tension de n de décharge est le seuil de sectionnement bas de la tension des batteries pendant

un fonctionnement en mode batterie. La valeur peut se situer entre 1,60 et 1,90. La valeur par défaut est 1,67 V/élément

ou 10,02 V CC par batterie.

FloatTempCompenCoe:permet de modier la tension de compensation après l’activation du commutateur. La

valeur peut varier entre 0,001 et 0,007 V/élément/°C. La valeur par défaut est 0,003 V/élément/°C.

Boost Charge Setting : la charge d’augmentation peut être congurée à Disable (désactivé) ou Enable (activé). La valeur

par défaut est Enable (activé).

No Battery Warning : garder cette alarme activée pour que l’onduleur émette un avertissement lorsqu’aucune batterie

n’est présente. La valeur par défaut est Alarm (alarme).

6. Fonctionnement et conguration des modèles d’onduleur

S3M et des armoires de batteries

196

6.3 Conguration des onduleurs de 25 à 100K pour des armoires

de batteries spéciques en utilisant l’écan ACL

6.3.1 Écran d’accueil de l’onduleur S3M25-100K

6. Fonctionnement et conguration des modèles d’onduleur

S3M et des armoires de batteries

DANGER!

Les réglages pour la plupart des paramètres ne peuvent pas être

changés lorsque l’onduleur se trouve en mode inverseur.

197

6.3.2 Réglages

Cliquer sur l’icône Setting (réglage) pour saisir deux niveaux de réglage. Le Basic Setting (réglage de base) est pour

les réglages par l’utilisateur et le Advanced Setting (réglages avancés) est pour le personnel technique uniquement.

Contacter l’administrateur pour accéder aux réglages avancés.

Réglages avancés : cliquer sur Advanced Setting (réglages avancés), puis saisir le bon mot de passe. Le mot de passe

de l’utilisateur est « 191210 ».

6. Fonctionnement et conguration des modèles d’onduleur

S3M et des armoires de batteries

198

6. Fonctionnement et conguration des modèles d’onduleur

S3M et des armoires de batteries

199

6.3.3 Conguration des batteries

Cliquer sur BATT Setup

Float Temp. Compen. : le réglage de la compensation de la sonde de température peut être changé à Enable (activé)

lorsqu’une sonde de température des batteries est connectée au port arrière RJ45 de l’onduleur.

Temp Sensor Select : permet de congurer le type de sonde de température à NTC pour les distances simples et

courtes. Congurer le type de sonde de température à RS485 pour les distances multiples et grandes.

6. Fonctionnement et conguration des modèles d’onduleur

S3M et des armoires de batteries

200

6.3.4 Conguration de l’onduleur S3M25-100K et l’optimisation

du chargement des armoires de batteries BP240V65/V65L

et BP240V100/V100L

Étape 1 : Réglage du groupe de batteries

Le groupe de batteries doit être conguré à quantité 1 pour chaque ensemble de 20 batteries qui se trouve dans

le modèle de l’onduleur et/ou qui y est connecté. Par exemple, le modèle d’onduleur S3M100K n’a aucune batterie

interne et est conguré à Battery Group 1 (groupe de batteries 1) par défaut. Toutefois, pour connecter une armoire

BP240V100L avec 40 batteries internes au S3M100K, l’onduleur S3M100K doit être conguré à Battery Group 2 (groupe

de batteries 2) Pour connecter une seconde armoire BP240V100L à l’onduleur S3M100K, le Battery Group (groupe de

batteries) doit être conguré à 4 (quatre ensembles de 20 batteries). Obtenir le numéro pour le Battery Group (groupe

de batteries) en fonction de la combinaison particulière du modèle de l’onduleur S3M et du modèle de l’armoire de

batteries depuis le tableau dans la Section 6.4.

La valeur peut être 1 à 8. La valeur par défaut est pour les modèles d’onduleur S3M sans batteries internes.

Étape 2 : Réglage du nombre de batteries

Le nombre de batteries doit rester à 20 pour tous les modèles d’onduleur S3M10-100K lorsqu’ils sont connectés à des

armoires de batteries externes conçues pour les onduleurs de la série S3M.

Étape 3 : Réglage de la capacité d’une seule batterie (Ah)

Changer la capacité d’une seule batterie (Ah) pour la capacité individuelle Ah pour une batterie individuelle comme suit

pour les modèles d’armoires de batteries spéciques :

• BP240V40/BP240V40L : la capacité d’une seule batterie (Ah) est 40

• BP240V65/BP240V65L : la capacité d’une seule batterie (Ah) est 65

• BP240V100/BP240V100L : la capacité d’une seule batterie (Ah) est 100

Les valeurs pour une batterie simple (Ah) peuvent varier entre 7 et 2 000.

Fairedélerjusqu’àl’écransuivantenappuyantsurlaèchepointantverslebas.

6. Fonctionnement et conguration des modèles d’onduleur

S3M et des armoires de batteries

201

Étape4:Congurerlecoecientdelimiteducourantdechargement(C)

La limite de l’intensité de charge est un multiple de la capacité des batteries. Elle est utilisée pour congurer la limite

de temps de charge d’augmentation des batteries. La valeur peut se situer entre 0,05 et 0,25, et est congurée à 0,25

par défaut. Congurer le coecient(C)delimitedecourant(cur)dechargement en fonction de la combinaison

particulière du modèle de l’onduleur S3M et du modèle d’armoire de batteries depuis le tableau dans la Section 6.4.

Tension de maintien et tension d’amplication : l’onduleur est conguré en usine pour les tensions de maintien

(2,27 V/élément, 13,62 V/batterie) et d’amplication (2,35 V/élément, 14,1 V/batterie) appropriées.

Tension d’entretien des éléments : la valeur de la tension d’entretien peut se situer entre 2,23 et 2,30 V/élément. La

valeur par défaut est 2,27 V/élément.

Tension d’augmentation des éléments : la valeur de la tension uniformisée des batteries peut se situer entre 2,30 et

2,40 V/élément. La valeur par défaut est 2,35 V/élément.

Étape 5 : Réglage de la durée moyenne de chargement (min.)

Le réglage de la durée moyenne de chargement en minutes est une estimation de la durée de la charge d’augmentation

pour charger les batteries neuves à une capacité de 90 % à 25 °C. Congurer la durée moyenne (Aver) de chargement

(min.) recommandée en fonction de la combinaison particulière du modèle de l’onduleur S3M et du modèle de l’armoire

de batteries depuis le tableau dans la Section 6.4. Il convient de noter que les durées de charge d’augmentation

recommandées ne sont que des estimations basées sur des batteries neuves. Ces valeurs peuvent changer avec l’âge

des batteries et la température ambiante. Pour changer la durée moyenne de chargement, appuyer directement sur la

valeur 240 par défaut à l’écran.

• La durée moyenne (Aver) de chargement est la limite de temps de charge d’augmentation des batteries. La valeur peut

se situer entre 1 et 999 min. La valeur par défaut est 240 (4 heures).

6. Fonctionnement et conguration des modèles d’onduleur

S3M et des armoires de batteries

202

EOD Battery Volt : la tension de n de décharge est le seuil de sectionnement bas de la tension des batteries pendant

un fonctionnement en mode batterie. La valeur peut se situer entre 1,60 et 1,90. La valeur par défaut est 1,67 V/élément

ou 10,02 V CC par batterie.

FloatTempCompenCoe:permet de modier la tension de compensation après l’activation du commutateur. La

valeur peut varier entre 0,001 et 0,007 V/élément/°C. La valeur par défaut est 0,003 V/élément/°C.

Boost Charge Setting : la charge d’augmentation peut être congurée à Disable (désactivé) ou Enable (activé). La valeur

par défaut est Enable (activé).

No Battery Warning : garder cette alarme activée pour que l’onduleur émette un avertissement lorsqu’aucune batterie

n’est présente. La valeur par défaut est Enable (activé).

6. Fonctionnement et conguration des modèles d’onduleur

S3M et des armoires de batteries

203

6. Fonctionnement et conguration des modèles d’onduleur

S3M et des armoires de batteries

6.4 Tableau de référence pour la conguration des modèles

d’onduleur S3M10-100K UPS et des modèles d’armoires

de batteries BP240V09-BP240V100L

Congurations pour les onduleurs S3M10K-NIB, S3M15K-NIB, S3M20K-NIB

sans aucune batterie interne

Modules

de batteries Batteries

Nombre

Armoires

de batteries

Étape 1 Étape 2 Étape 3 Étape 4 Étape 5

Groupe

batteries

Nombre

batteries

Capacité d'une

seule batterie

Courant de

charge max. (A)

Durée moyenne de chargement

(

min) Temps (minutes) pour char-

ger

les batteries à 90 % à 25 °C

BP240V65 20 x 65Ah 1 1 20 65 9.75 500

BP240V65 20 x 65Ah 2 2 20 65 19.5 500

BP240V65 20 x 65Ah 3 3 20 65 20 720

BP240V65L 40 x 65Ah 1 2 20 65 19.5 500

BP240V65L 40 x 65Ah 2 4 20 65 20 960

BP240V100

20 x 100Ah

1 1 20 100 15 500

Congurations pour S3M25K et S3M30K

Modules

de batteries Batteries

Nombre de

Armoires

de batteries

Étape 1 Étape 2 Étape 3 Étape 4 Étape 5

Groupe

batteries

Nombre

batteries

Capacité

d'une

seule batterie

Coecient de

limite du

courant

chargement (C)

Durée moyenne de chargement

(min) Temps (minutes) pour char-

ger

les batteries à 90 % à 25 °C

BP240V65 20x 65Ah 1 1 20 65 0.15 540

BP240V65 20 x 65Ah 2 2 20 65 0.15 540

BP240V65 20 x 65Ah 3 3 20 65 0.1 900

BP240V65L 40 x 65Ah 1 2 20 65 0.15 540

BP240V65L 40 x 65Ah 2 4 20 65 0.07 999

BP240V100 20 x 100Ah 1 1 20 100 0.15 540

Congurations pour S3M50K et S3M60K

Modules

de batteries Batteries

Nombre de

Armoires

de batteries

Étape 1 Étape 2 Étape 3 Étape 4 Étape 5

Groupe

batteries

Nombre

batteries

Capacité

d'une seule

batterie

Coecient de

limite du

courant

chargement (C)

Durée moyenne de chargement

(min) Temps (minutes) pour char-

ger

les batteries à 90 % à 25 °C

BP240V65 20 x 65Ah 1 1 20 65 0.15 540

BP240V65 20 x 65Ah 2 2 20 65 0.15 540

BP240V65 20 x 65Ah 3 3 20 65 0.15 540

BP240V65L 40 x 65Ah 1 2 20 65 0.15 540

BP240V65L 40 x 65Ah 2 4 20 65 0.15 540

BP240V65L 40 x 65Ah 3 6 20 65 0.1 840

BP240V100 20 x 100Ah 1 1 20 100 0.15 540

BP240V100 20 x 100Ah 2 2 20 100 0.15 540

BP240V100 20 x 100Ah 3 3 20 100 0.13 540

BP240V100L

40 x 100Ah 1 2 20 100 0.15 540

BP240V100L

40 x 100Ah 2 4 20 100 0.1 840

204

6. Fonctionnement et conguration des modèles d’onduleur

S3M et des armoires de batteries

Congurations pour S3M80K

Modules

de batteries Batteries

Nombre de

Armoires de

batteries

Étape 1 Étape 2 Étape 3 Étape 4 Étape 5

Groupe de

batteries

Nombre

batteries

Capacité

d'une seule

batterie

Coecient de

limite du courant

de chargement

(C)

Durée moyenne de

chargement (min) Temps

(minutes) pour charger les

batteries à 90 % à 25 °C

BP240V65 20 x 65 Ah 1 1 20 65 0.15 540

BP240V65 20 x 65 Ah 2 2 20 65 0.15 540

BP240V65 20 x 65 Ah 3 3 20 65 0.15 540

BP240V65L 40 x 65 Ah 1 2 20 65 0.15 540

BP240V65L 40 x 65 Ah 2 4 20 65 0.15 540

BP240V65L 40 x 65 Ah 3 6 20 65 0.15 540

BP240V100 20 x 100 Ah 1 1 20 100 0.15 540

BP240V100 20 x 100 Ah 2 2 20 100 0.15 540

BP240V100 20 x 100 Ah 3 3 20 100 0.15 540

BP240V100L 40 x 100 Ah 1 2 20 100 0.15 540

BP240V100L 40 x 100 Ah 2 4 20 100 0.15 540

BP240V100L 40 x 100 Ah 3 6 20 100 0.1 840

Congurations pour S3M100K

Modules

de batteries Batteries

Nombre de

Armoires de

batteries

Étape 1 Étape 2 Étape 3 Étape 4 Étape 5

Groupe de

batteries

Nombre

batteries

Capacité

d'une seule

batterie

Coecient de

limite du courant

de chargement (C)

Durée moyenne de

chargement (min) Temps

(minutes) pour charger les

batteries à 90 % à 25 °C

BP240V65 20 x 65 Ah 1 1 20 65 0.15 540

BP240V65 20 x 65 Ah 2 2 20 65 0.15 540

BP240V65 20 x 65 Ah 3 3 20 65 0.15 540

BP240V65L 40 x 65 Ah 1 2 20 65 0.15 540

BP240V65L 40 x 65 Ah 2 4 20 65 0.15 540

BP240V65L 40 x 65 Ah 3 6 20 65 0.15 540

BP240V100 20 x 100 Ah 1 1 20 100 0.15 540

BP240V100 20 x 100 Ah 2 2 20 100 0.15 540

BP240V100 20 x 100 Ah 3 3 20 100 0.15 540

BP240V100L 40 x 100 Ah 1 2 20 100 0.15 540

BP240V100L 40 x 100 Ah 2 4 20 100 0.15 540

BP240V100L 40 x 100 Ah 3 6 20 100 0.13 540

205

Module de batteries BP240V65 (-NIB) BP240V100 (-NIB) BP240V65L (-NIB) BP240V100L (-NIB)

Dimension

l×P×H

800 x 900 x 1 200 mm

(31,5 x 35,4 x 47,2 po)

800 x 1 100 x 1 600 mm

(31,5 x 43,3 x 63 po)

Poids 275, 8 kg (608 lb)* 421,8 kg (930 lb)* 491,2 kg (1 083 lb)* 742,5 kg (1 637 lb)*

Disjoncteur 1x 250 A 1x 600 A

Fusible 2x 400 A 4x 400 A

*Les modèles avec le suxe –NIB n'incluent aucune batterie interne, leur poids total varie donc en fonction des

batteries installées par l'utilisateur nal.

7. Caractéristiques techniques

Entreposage

L'armoire de batteries doit être entreposée dans un environnement propre et sûr et où la température est inférieure

à 40 °C (104 °F) et l'humidité relative est inférieure à 90 % (sans condensation). Entreposer l'armoire de batteries dans

son conteneur d'expédition original si possible. Charger les batteries pendant au moins 24 heures avant l'utilisation. Ne

pas se er à l'armoire de batteries pour fournir une alimentation de secours à l'équipement connecté jusqu'à ce que les

batteries soient entièrement chargées.

Remarque :Sil'onduleurdemeurehorstensionpendantunepériodeprolongée,ilestrecommandédelemettrepériodiquementsous

tension pour permettre aux batteries de se recharger. L'onduleur doit être mis sous tension et les batteries doivent être rechargées

pendantunepériodeininterrompued'aumoins24heurestousles3mois.Silesbatteriesnesontpasrechargéespériodiquement,cela

risquedecauserdesdommagesirréversiblesauxbatteries.

8. Entreposage

7.1 Caracteristiques techniques des armoires de batteries

(tension nominale cc :

–

120 V CC, 240 V CC)

9. Service et garantie

Entretien

Votre produit est couvert par la garantie décrite dans ce manuel. Une variété de garantie prolongées et de programmes

de service sur place sont également disponibles. Pour plus de renseignements sur le service, visitez Tripplite.Eaton.com/

support. Avant de retourner votre produit pour entretien ou réparation, suivez les étapes suivantes :

1. Relisez les directives d’installation et de fonctionnement de ce manuel an de vous assurer que le problème n’a pas

pour origine une mauvaise lecture des directives.

2. Si le problème persiste, ne pas communiquer ou renvoyer le produit au vendeur. À la place, visitez Tripplite.Eaton.

com/support.

3. Si le problème nécessite une réparation, visitez Tripplite.Eaton.com/support/rma-request. De cet endroit,

vous pouvez demander un numéro d’autorisation de retour de matériel (RMA) qui est exigé pour une réparation.

Ce formulaire en ligne simple vous demandera le numéro de modèle et le numéro de série de votre unité ainsi que

d’autres renseignements généraux concernant l’acheteur. Le numéro RMA, ainsi que les instructions concernant le

transport vous seront acheminées par courriel. Tout dommage (direct, indirect, spécial ou fortuit) survenu au produit

pendant le transport à Eaton ou à un centre de service autorisé est exclu de la garanti. Les produits expédiés à Eaton

ou à un centre de service autorisé doivent être prépayés. Inscrire le numéro RMA sur le paquet. Si le produit est

encore couvert par la garantie de deux ans, joindre une copie de votre facture d’achat. Retourner le produit pour

réparation par un transporteur assuré à l’adresse qui vous a été donnée lorsque vous avez demandé le RMA.

206

Garantie limitée

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de

matériaux et de fabrication pour une période de un (1) an à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison

d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule

discrétion. Le service sous cette garantie inclut les pièces et la main-d’œuvre du centre de service. Nous orons des plans de

services sur place par le biais de partenaires de service autorisés (dans la plupart des régions). Pour plus de détails, visiter

Tripplite.Eaton.com/support.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN

ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT

DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE

IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE

GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne

permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des

dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous.

Cette garantie vous donne des droits légaux spéciques, et vous pouvez avoir d'autres droits qui varient selon le territoire.)

Eaton, 10000 Woodward Avenue, Woodridge, IL 60517, USA

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et

sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune

déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécique.

Numérosd'identicationàlaconformitéréglementaire

À des ns de certication de conformité réglementaire et d'identication, un numéro de série unique a été attribué au produit. Le

numéro de série, ainsi que toutes les marques d'homologation et les renseignements requis, se trouvent sur la plaque signalétique

du produit. Lors d'une demande de renseignements concernant la conformité de ce produit, toujours se reporter au numéro de

série. Le numéro de série ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.

Renseignements sur la conformité à la directive DEEE pour les clients et les recycleurs (Union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE),

lorsque des clients achètent de l'équipement électrique et électronique neuf, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)

• D'envoyer le vieil équipement au recyclage en autant qu'il remplace un équipement équivalent (cela varie selon les pays)

La politique de Eaton en est une d'amélioration continue. Les caractéristiques techniques sont modiables sans préavis. Les produits

réels peuvent diérer légèrement des photos et des illustrations.

9. Service et garantie

207

208

Eaton

1000 Eaton Boulevard

Cleveland, OH 44122

United States

Eaton.com

Publication n° 23-06-437 / 93-3BF8_RevC

Juillet 2023

Eaton est une marque déposée.

Toutes les marques de commerce sont la

propriété de leurs propriétaires respectifs.

Tripp Lite BP240V65L series ±120VDC External Battery Cabinet

Product's Documents

Owner's Manual

Specifications

Tripp Lite BP240V65L Questions and Answers
