PowerSmart PSM2521PR Gas Push 144cc Lawn Mower User Manual

INSTRUCTION MANUAL

EN 21" 3-in-1 GAS PUSH LAWN MOWER

FR 21" 3-in-1 TONDEUSEA A GAZON A PROPULSION DE GAZ

ES 21" 3-en-1 CORTACÉSPED DE EMPUJE DE GAS

Model # PSM2521PR

Have product questions or need technical support? Please feel free to contact us!

Website: www.Amerisuninc.com

www.powersmartusa.com

Toll free: 1-800-791-9458 Mon-Fri 9-5 EST

Email: [email protected]

CONTENTS

Technical data…...………………………………………………………... 3

Introduction………………………………………………………………. 4

Safety information…….………………………………………………... 4

General safety procedures ……....……………………………………… 5

Important safety instructions……………………………………………. 6

Warning label instructions…………………………………….…………….8

Knowing your lawn mower……………………….……………………… 10

Lawn mower preparation………………………………………………... 11

Operation……………………....………………………………………… 14

Maintenance……………………………………………………………... 18

Storage……………………………………………………………………. 21

Troubleshooting…………………………………………………………. 21

Exploded view & parts list……………………………………………… 22

Warranty………………………………………………………………… 26

TECHNICAL DATA

21" 3-in-1 Push Lawn Mower Model # PSM2521PR

Engine type: 4 Stroke, OHV, single cylinder with forced air-cooling system

Displacement: 144cc

Fuel tank capacity: 0.21 Gallon

Oil capacity: 16.9 fl.oz

Cutting width: 20.5 inch

Cutting height: 1.18 – 3 inch

Height adjustment: 5 Position

Drive type: Push

Grass catcher capacity: 1.4 Bushels

Wheel: Front: 7 inch / Rear: 8 inch

Package dimensions (L x W x H): 33.3 x 22.6 x 16 inches

Weight: 60 lb.

INTRODUCTION

Thank You for Purchasing a PowerSmart® Product. This manual provides information regarding the

safe operation and maintenance of this product. Every effort has been made to ensure the accuracy of

the information in this manual. PowerSmart® reserves the right to change this product and

specifications at any time without prior notice.

Please keep this manual available to all users during the entire life of the lawn mower.

This manual contains special messages to bring attention to potential safety concerns,

lawn mower damage as well as helpful operating and servicing information. Please read

all the information carefully to avoid injury and machine damage.

QUESTIONS? PROBLEMS?

Please contact our Customer Service Dept. with any questions and/or comments, either by Email:

[email protected], or Toll Free at (800) 791-9458. We are available Mon-Fri 9am-5pm EST

to help solve any issues that you might encounter.

NOTICE REGARDING EMISSIONS

Engines that are certified to comply with U.S. EPA emission regulations for SORE (Small Off Road

Equipment), are certified to operate on regular unleaded gasoline, and may include the following

emission control systems: (EM) Engine Modifications and (TWC) Three-Way Catalyst (if so

equipped).

SAFETY INFORMATION

Before operating this lawn mower, read and observe all warnings, cautions, and instructions on the

lawn mower and in this Owner’s Manual.

NOTE: The following safety information is not meant to cover all possible conditions and situations

that may occur. Read the entire Owner’s Manual for safety and operating instructions. Failure to

follow instructions and safety information could result in serious injury or death.

This safety alert symbol is used to identify safety information about hazards that can result in personal

injury.

A signal word (DANGER, WARNING, or CAUTION) is used with the alert symbol to

indicate the likelihood and the potential severity of injury. In addition, a hazard symbol

may be used to represent the type of hazard.

DANGER indicates a hazard, which, if not avoided, will result in death or serious injury.

WARNING indicates a hazard, which, if not avoided, could result in death or serious injury.

CAUTION indicates a hazard, which, if not avoided, might result in minor or moderate injury.

CAUTION when used without the alert symbol, indicates a situation that could result in damage to

the engine.

GENERAL SAFETY PROCEDURES

For any questions regarding the hazard and safety notices listed in this manual or on the product,

please call (800) 791-9458 Mon-Fri 9-5 EST before using the engine.

DANGER: CARBON MONOXIDE

Using an engine indoors CAN KILL YOU IN MINUTES. Engine exhaust contains carbon

monoxide (CO). This is a poison gas you cannot see or smell. If you can smell the engine exhaust, you

are breathing CO. But even if you cannot smell the exhaust, you could be breathing CO.

NEVER use an engine inside homes, garages, crawlspaces, or other partly enclosed areas. Deadly

levels of carbon monoxide can build up in these areas. Using a fan, or opening windows and/or doors

will NOT properly vent CO nor supply adequate fresh air. ONLY use an engine outside and far away

from windows, doors, and vents. These openings can pull in engine exhaust.

Even if you use an engine correctly, CO may leak into the home. ALWAYS use a battery-powered or

battery-backup CO alarm in the home. If you start to feel sick, dizzy, or weak after the engine has

been running, move to fresh air RIGHT AWAY. See a doctor. You may have carbon monoxide

poisoning.

WARNING: The exhaust from this product contains chemicals known to the State of California to

cause cancer, birth defects, or other reproductive harm.

WARNING: This engine may emit highly flammable and explosive gasoline vapors, which can

cause severe burns or even death if ignited. A nearby open flame can lead to explosion even if it isn’t

directly in contact with gasoline.

• Do not operate near an open flame.

• Do not smoke near the engine.

• Always operate on a firm, level surface.

• Always turn engine off before refueling. Allow engine to cool for at least 2 minutes before

removing fuel cap. Loosen cap slowly to relieve pressure in tank.

• Do not overfill fuel tank. Gasoline may expand during operation. Do not fill to the top of the

tank. Allow for expansion.

• Always check for spilled fuel before operating.

• Empty fuel tank and carburetor bowl before storing or transporting the engine.

WARNING: This engine produces heat when running. Temperatures near exhaust can exceed 1500F

(650 C).

Do not touch hot surfaces. Pay attention to warning labels on the engine identifying hot parts of the

machine.

Allow engine to cool down after use before touching engine or areas of the engine that become hot

during use.

CAUTION: Misuse of this engine can damage it or shorten its life.

Only use engine for its intended purposes.

IMPORTANT SAFETY INSTRUCTIONS

This machine is capable of amputating hands and feet and throwing objects. Failure to observe the

following safety instructions could result in serious injury or death.

I.General Operation

1. Read, understand, and follow instructions and warnings in this manual and on the machine, engine

and attachments.

2. Only allow operators, who are responsible, trained, familiar with the instructions, and physically

capable to operate the machine.

3. Do not carry passengers and keep bystanders away.

4. Do not operate the machine while under the influence of alcohol or drugs.

5. Follow the manufacturer’s recommendation for wheel weights or counterweights.

II. PREPARATION BEFORE OPERATING

1. Clear the operating area of any objects which could be thrown by or interfere with operation of the

machine

2. Keep the area of operation clear of all bystanders, particularly small children. Stop the machine

and attachment(s) if anyone enters the area.

3. Do not operate the machine without the entire grass catcher, discharge chute, or other safety

devices in place and functioning properly. Check frequently for signs of wear or deterioration and

replace as needed.

4. Wear appropriate personal protective equipment such as safety glasses, hearing protection, and

footwear.

III. OPERATING

1. Only operate the engine in well ventilated areas. Exhaust gases contain carbon monoxide, a

deadly poison.

2. Only operate the machine in daylight or good artificial light.

3. Avoid holes, ruts, bumps, rocks, or other hidden hazards. Uneven terrain could overturn the

machine, or cause operator to lose their balance or footing.

4. Do not put hands or feet near rotating parts or under the machine. Keep clear of the discharge

opening at all times.

5. Do not direct discharge material toward anyone. Avoid discharging material against a wall or

obstruction. Material may ricochet back toward the operator. Stop the blade(s) when crossing

gravel surfaces.

6. Do not leave a running machine unattended. Always park on level ground, disengage the

attachment, set parking brake, and stop engine.

7. Do not mow in reverse unless absolutely necessary. Always look down and behind before and

while backing.

IV. CHILDREN SPECIFIC

1. Tragic accidents can occur if the operator is not alert to the presence of children. Children are

often attracted to the machine and the mowing activity. Never assume that children will remain

where you last saw them.

2. Keep children out of the operating area and under the watchful care of a responsible adult other

than the operator.

V. SLOPE SPECIFIC

Slopes are a major factor related to accidents. Operation on slopes requires extra caution.

1. Travel in the manufacturer recommended direction on slopes. Use caution while operating near

drop offs.

2. Avoid mowing wet grass. (Poor footing could cause a slip and fall accident.)

3. Do not operate machine under any condition where traction, steering, or stability is in question.

Tires could slide even if the wheels are stopped.

4. Always keep the machine in gear when going down slopes. Do not coast downhill.

5. Avoid starting and stopping on slopes. Avoid making sudden changes in speed or direction. Make

turns slowly and gradually.

6. Use extra care while operating machine with a grass catcher or other attachment(s). They can

affect the stability of the machine.

VI. FIRE AND FUEL SPECIFIC

1. Extinguish all cigarettes, cigars, pipes and other sources of ignition.

2. Use only an approved fuel container.

3. Do not remove fuel cap or add fuel with the engine running or while hot.

4. Do not refuel indoors or in enclosed spaces

5. Do not store the machine or fuel container, or refuel, where there is an open flame, spark, or pilot

light such as on a water heater or other appliance.

6. If fuel is spilled, do not attempt to start the engine and avoid creating any source of ignition until

fuel vapors have dissipated.

7. To help prevent fires: keep machine free of grass, leaves, or other debris build up; clean up oil or

fuel spillage and remove any fuel soaked debris; allow machine to cool before storing.

8. Use extra care in handling gasoline and other fuels. They are flammable and vapors are explosive.

VII. HAULING

1. Use full width ramps for loading and unloading a machine for transport.

VIII. SERVICE

1. Keep machine in good working order. Replace worn or damaged parts.

2. Use caution when servicing blades. Wrap the blade(s) or wear gloves. Replace damaged blades.

Do not repair or alter blade(s)

3. Machines with hydraulic pumps, hoses, or motors; and/or diesel injection systems:

WARNING: Fluid escaping under pressure may have sufficient force to penetrate skin and cause

serious injury. If fluid is injected into the skin, seek immediate medical attention. Keep body and

hands away from pin holes or nozzles that eject fluid under high pressure. If a leak occurs, have

the machine immediately serviced by a trained technician.

4. If equipped, disconnect spark plug wire(s) before making any repairs.

WARNING LABLE INSTRUCTIONS

Read carefully the manual before use.

Danger-flying objects;

keep safe distance from the machine as long as the engine is running.

Do not open or remove safety shields while engine is running.

Pay more attention to the operator’s hands and feet to avoid injury

Do not open or remove safety shields while engine is running.

Fuel is flammable,keep fire away.

Never fill up the fuel tank while the engine is running.

Emission of toxic gas, do not use the mower in a close area or not well ventilated.

Look behind while backing

Steep slope hazard

When repairing, please pull off the spark plug boot, then repair it according to the

operational manual

Hot surfaces

When mowing,please wear the glasses ad ear plugs to defend the operator himself

Keep bystanders away.

Safety label found on the lawn mower:

KEEP HANDS AND FEET AWAY.

Warning: Keep the safety signs clear and visible on the equipment.Replace the safety signs if they

are missing or illegible.

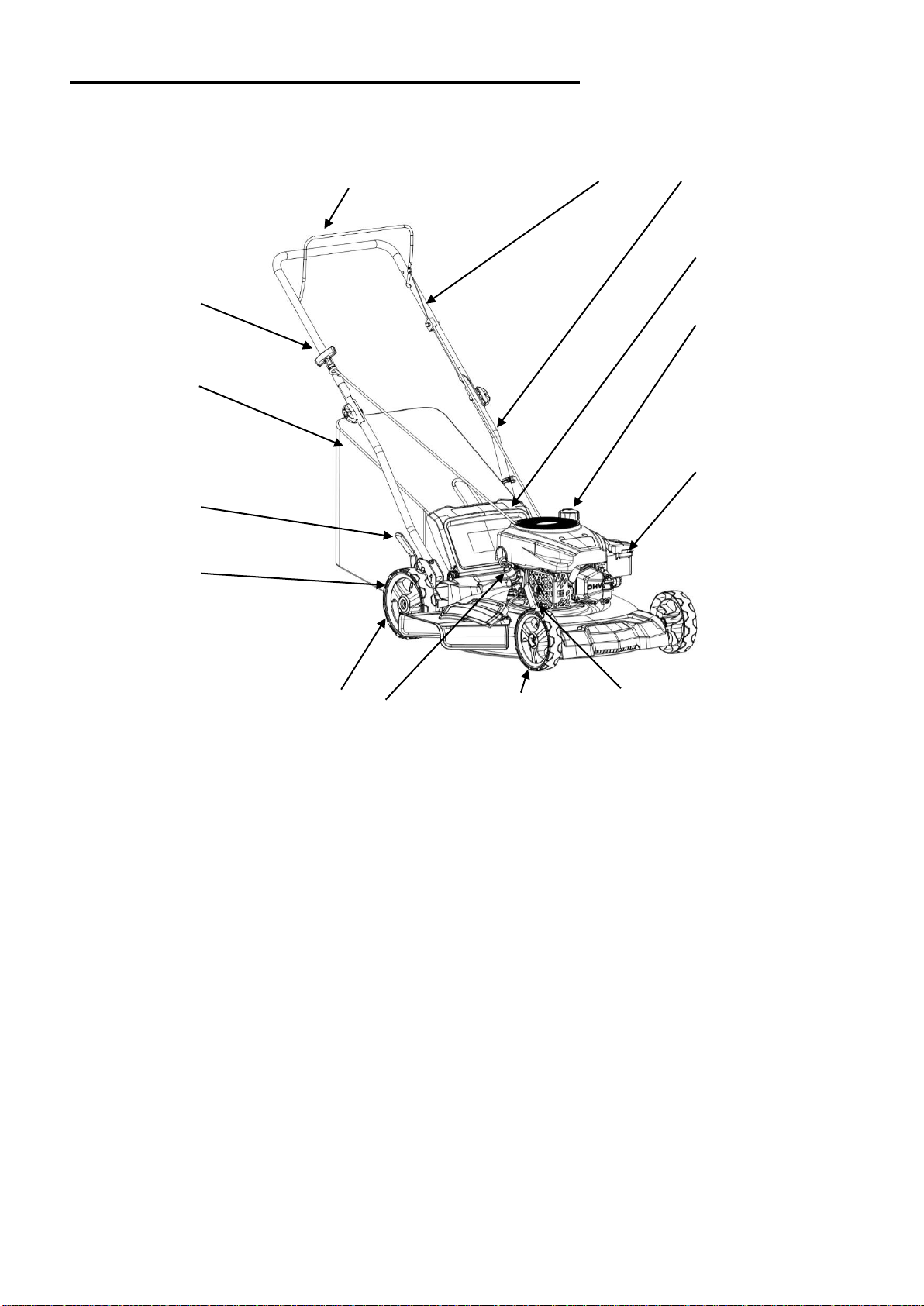

KNOWING YOUR LAWN MOWER

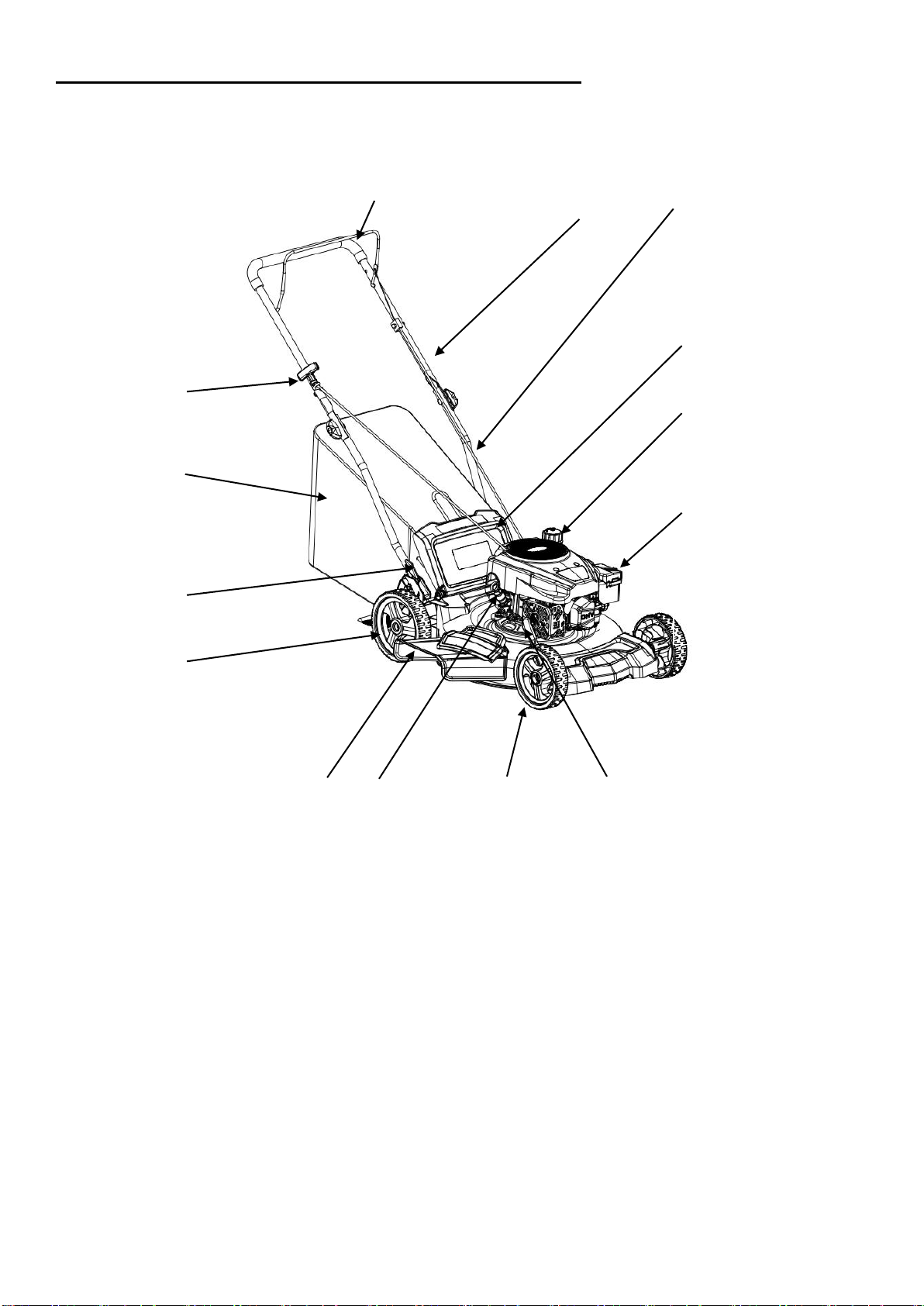

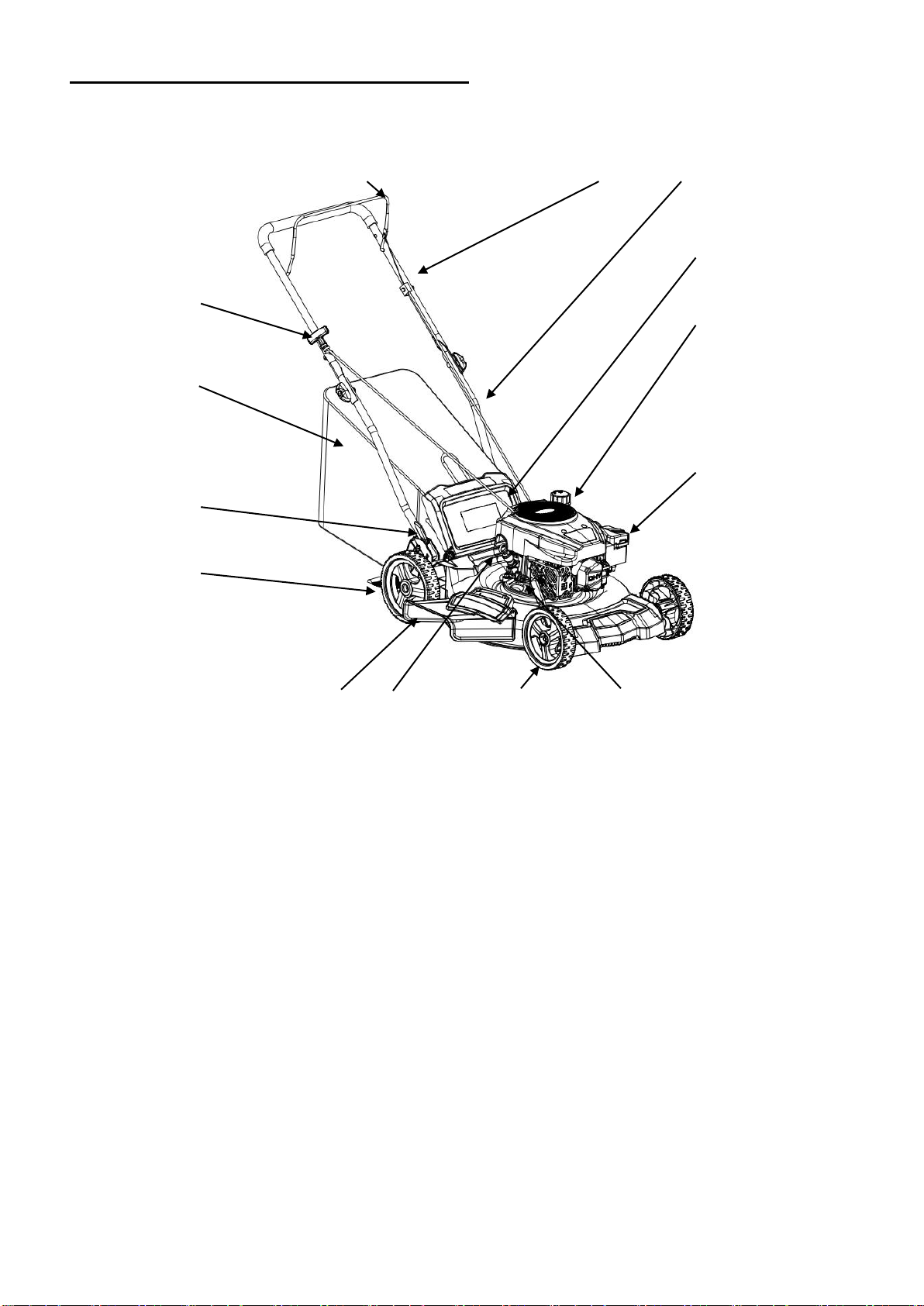

Please use the illustration below to familiarize yourself with the location and function of the

components that control of your lawn mower.

Recoil starter handle

Cutting height adjustment lever

Grass catcher

Primer bulb

Cutting height adjustment lever

Gas tank cap

Rear wheel

Rear discharge door

Side discharge chute

Lower handle

Oil dipstick

Front wheel

Upper handle

Engine start/stop control

14 13 12

5 6 7 8

LAWN MOWER PREPARATION

The following section describes steps necessary to prepare the lawn mower for use. If after reading

this section, you are unsure about how to perform any of the steps please call (800) 791-9458 Mon-Fri

9-5 EST for customer service. Failure to perform these steps properly can damage the lawn mower or

shorten its lifespan.

UNPACKING

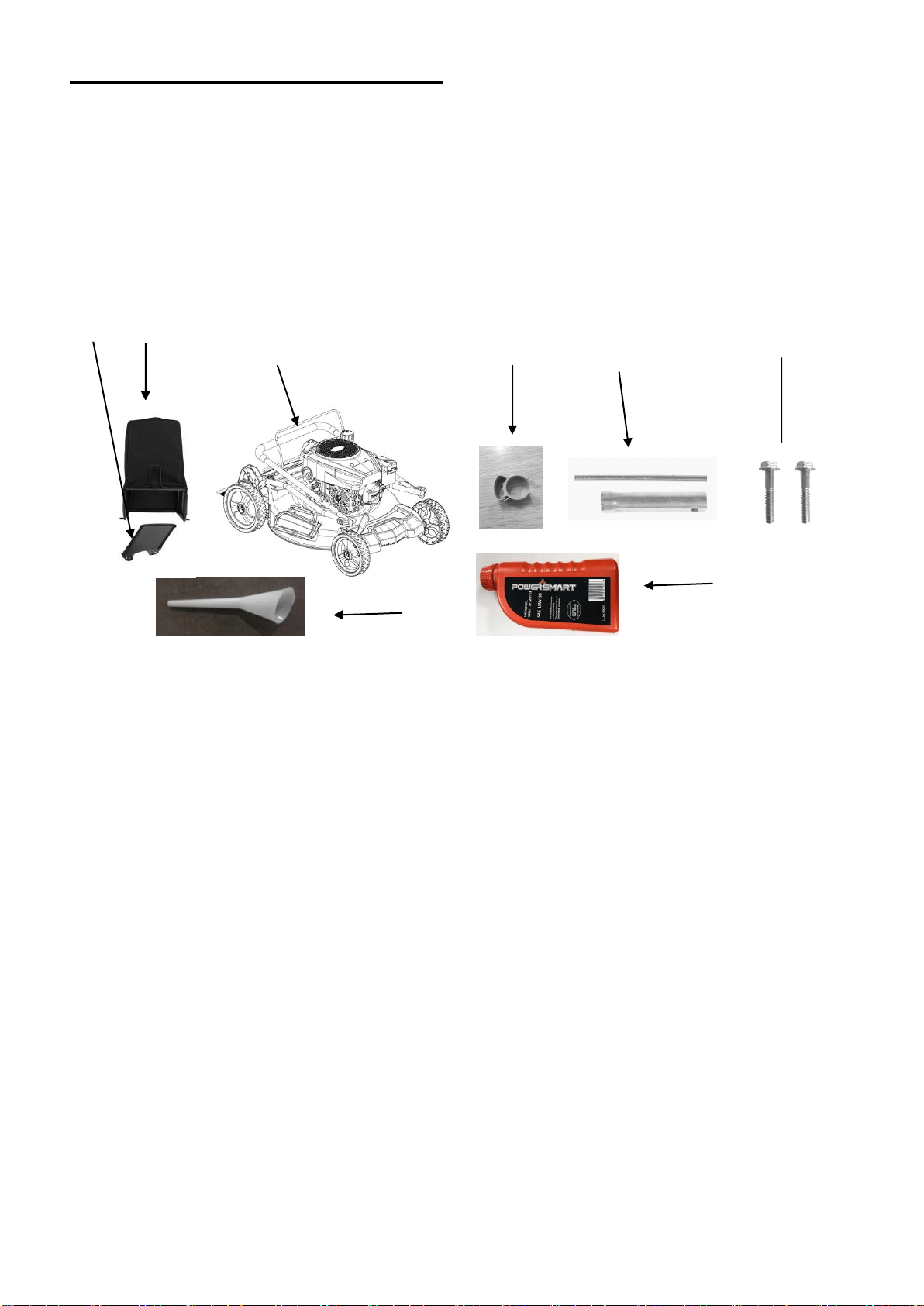

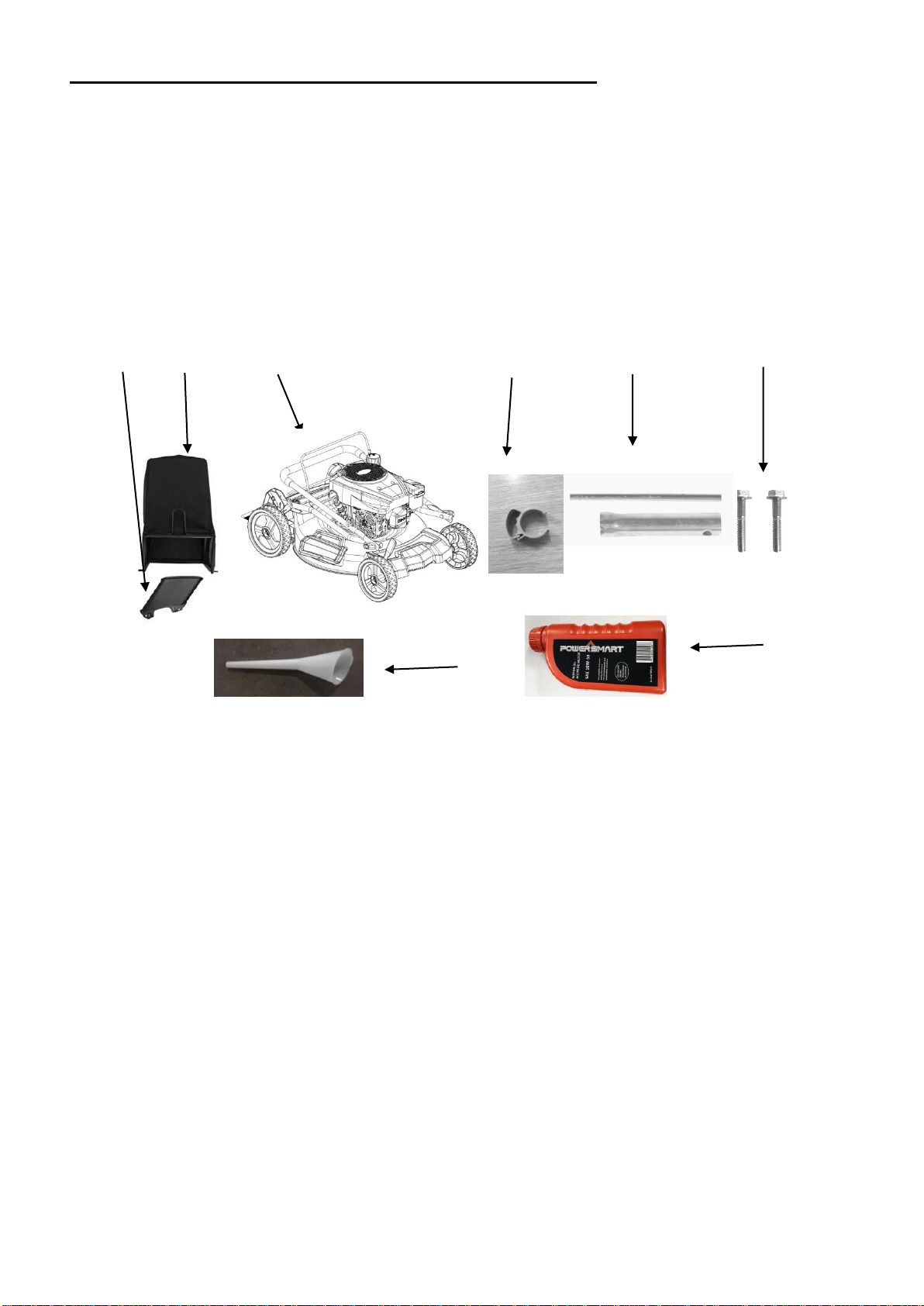

Tools required (not included): #2PH screwdriver, utility knife.

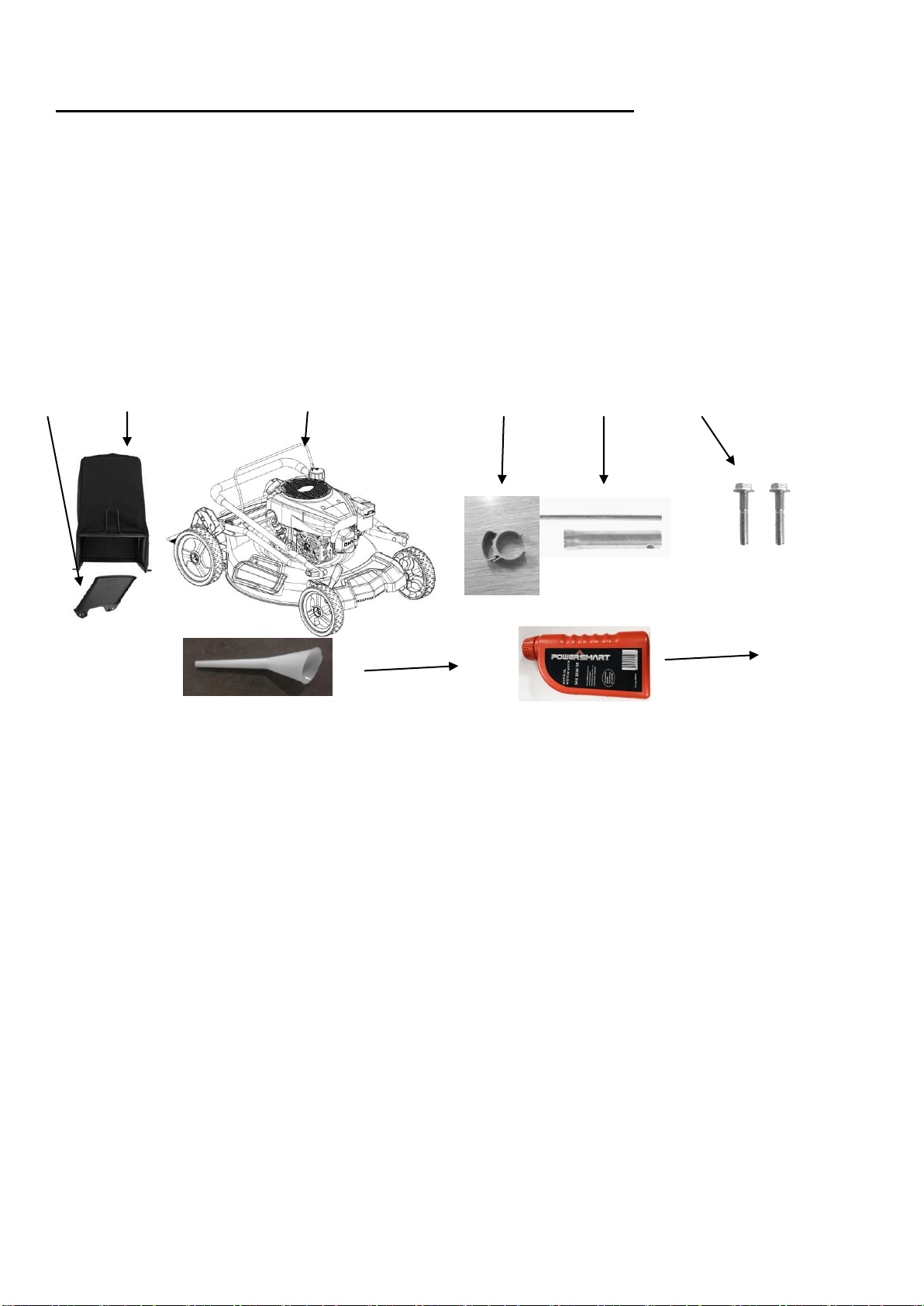

Unpack the lawn mower and all its parts, and compare against the list below. Do not discard the carton

or any packaging until the engine is completely assembled.

Side discharge chute

Spark plug wrench

Grass catcher

Flange bolts M6 (2)

Lawn mower with folding handle

Funnel

Cable clip

13.5oz 10W-30 Motor Oil

1 2 3 4 5 6

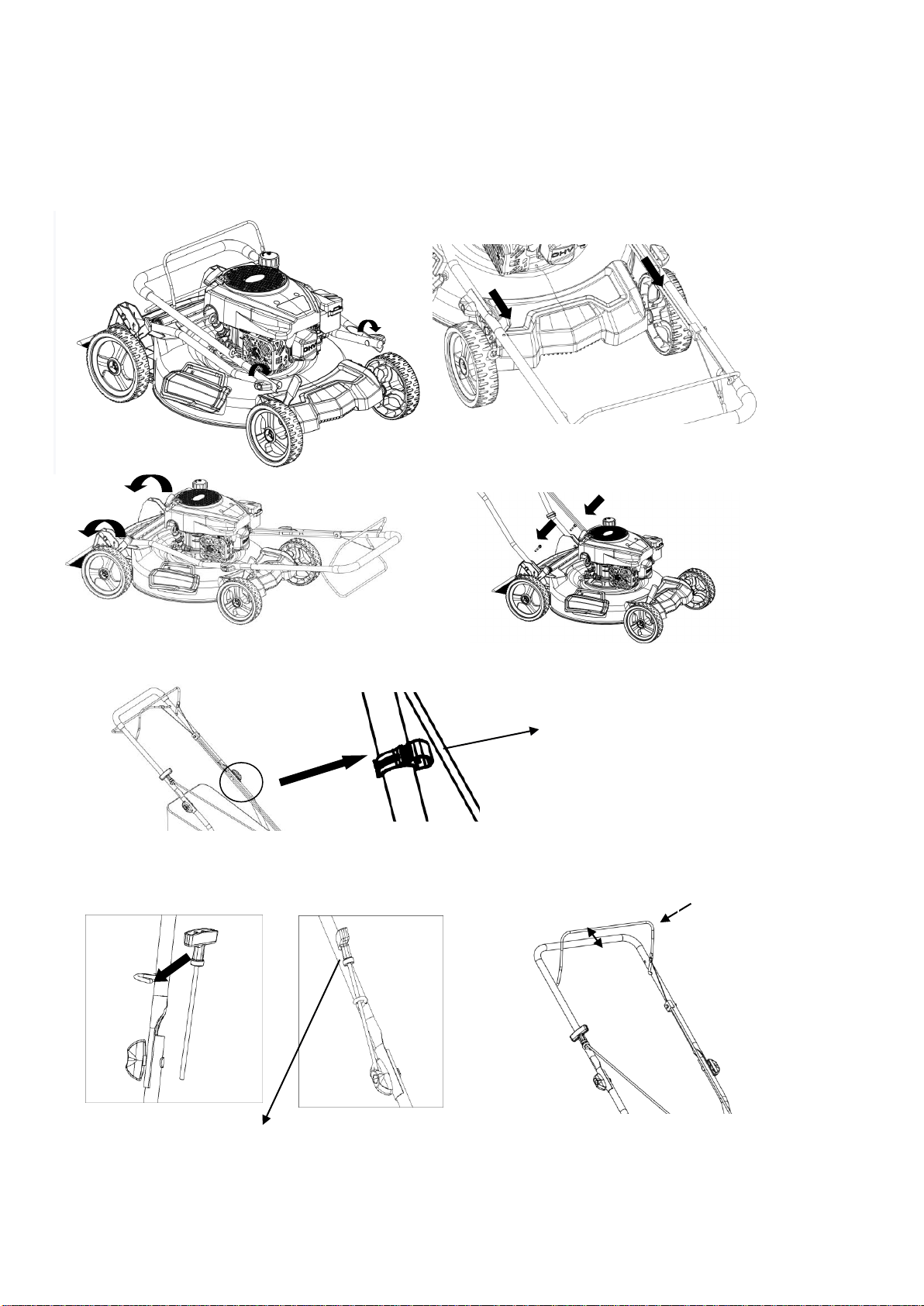

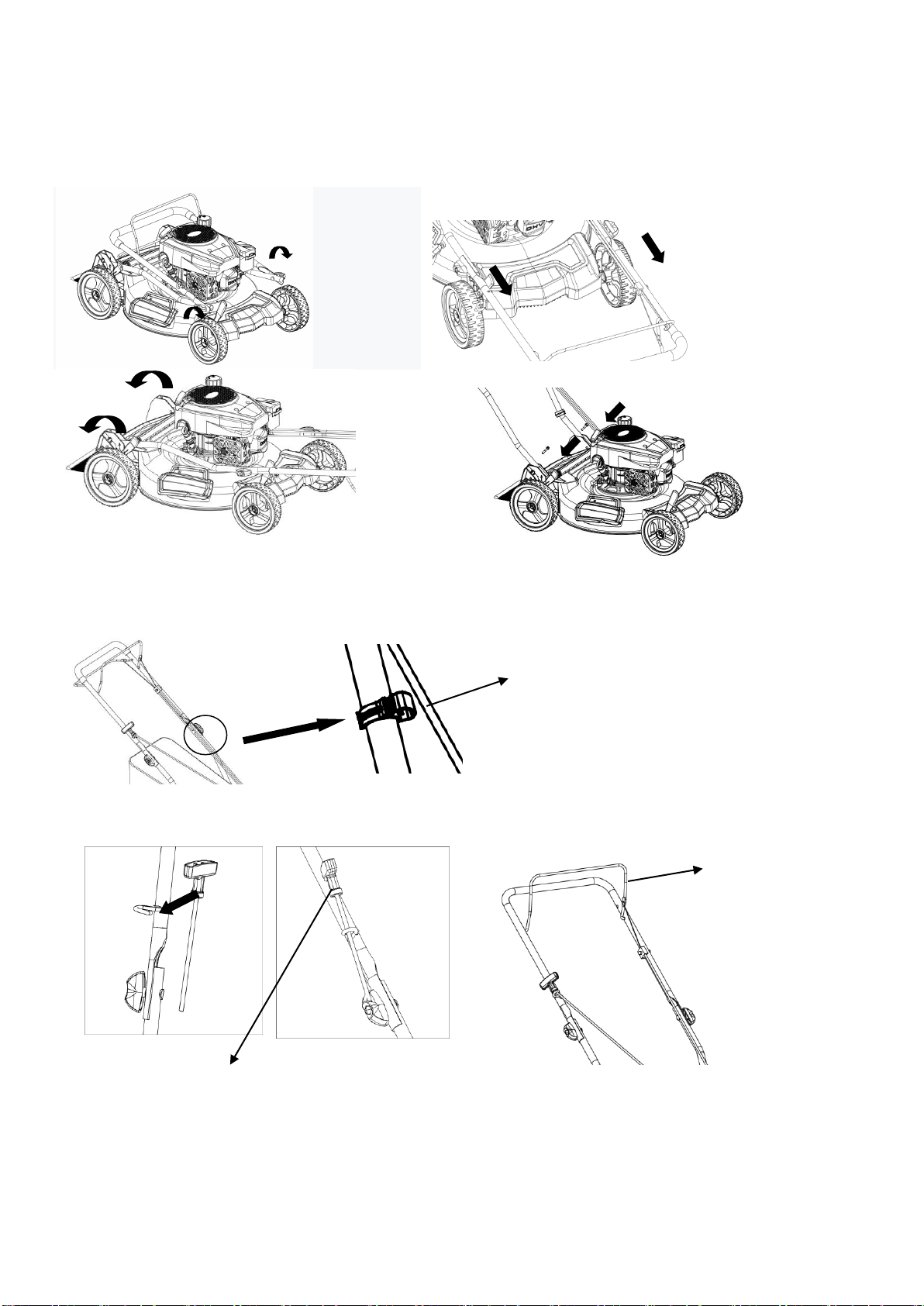

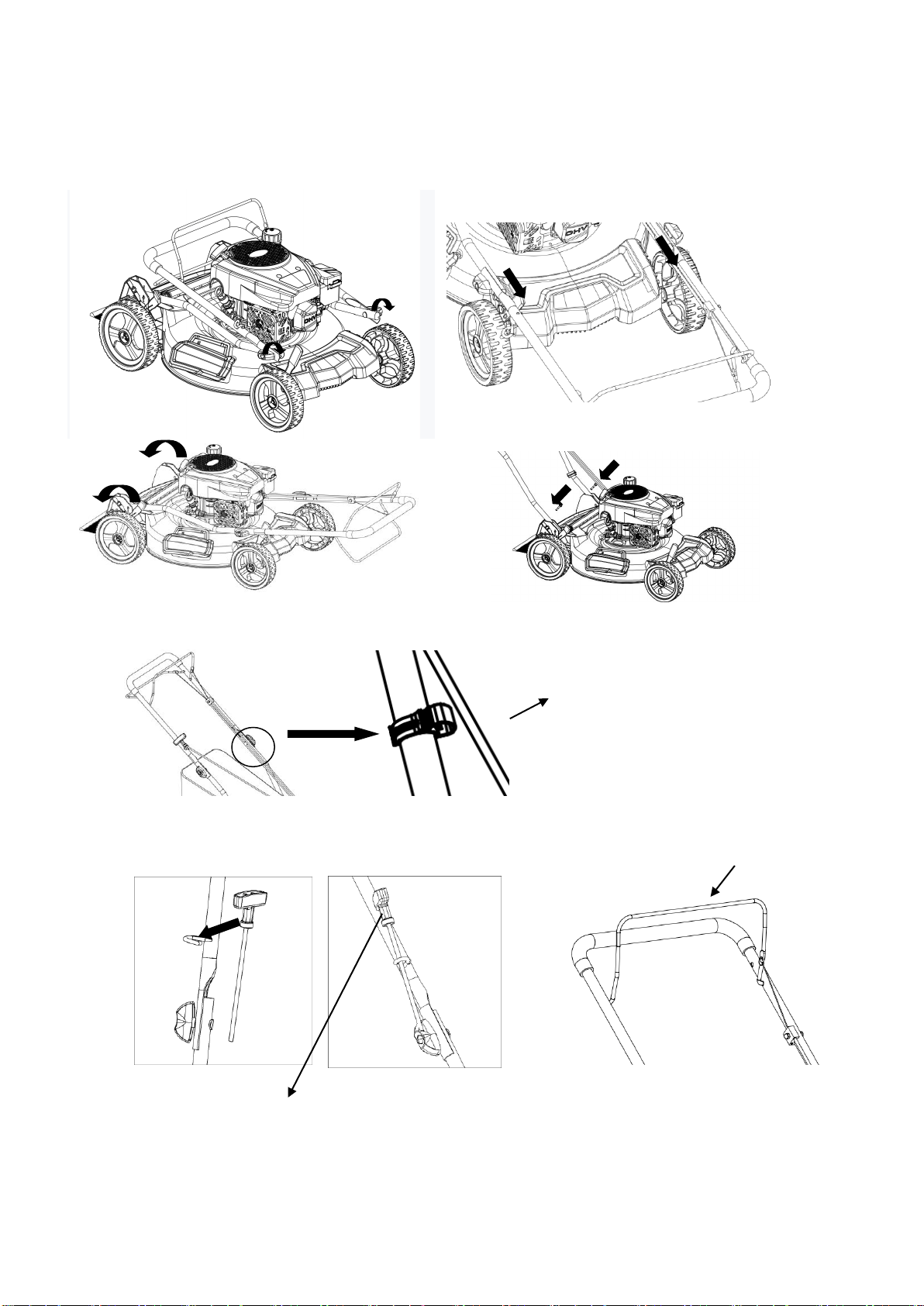

ATTACH LOWER & UPPER HANDLE

1. Loosen two knobs and turn the folded upper tube to match the lower tube, and tighten the knob.

2. Turn the lower tube to an angle that maches the base and tighten with two screws. （Two screws

are in the accessories bag.）

3. Lock the cable to the lower handle using cable clip.

4. Insert the recoil starter handle cable into the hook provided on the upper handle. You must engage

the start/stop control to release the recoil starter handle.

Recoil starter handle

Cable Clip

Start/Stop Control

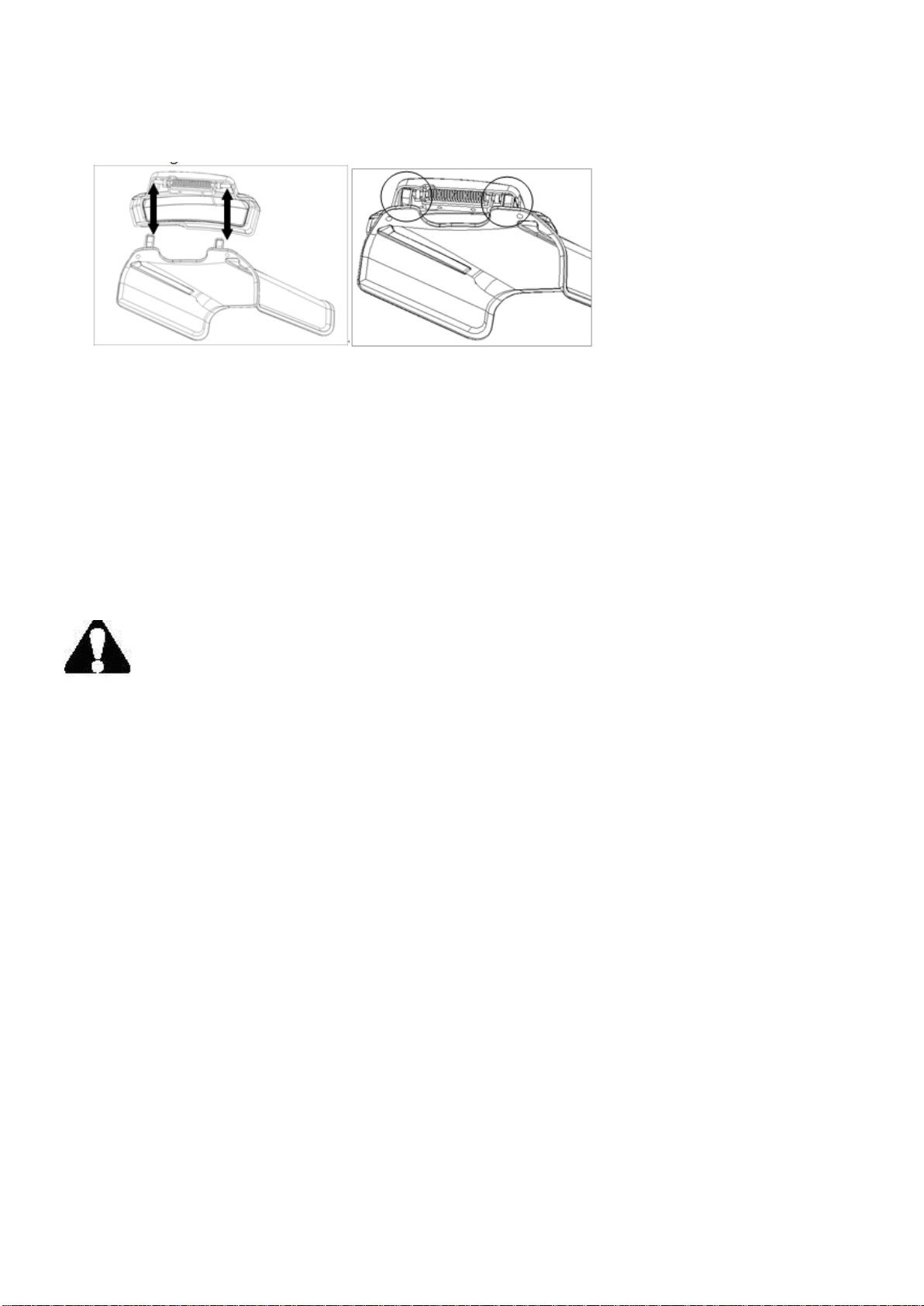

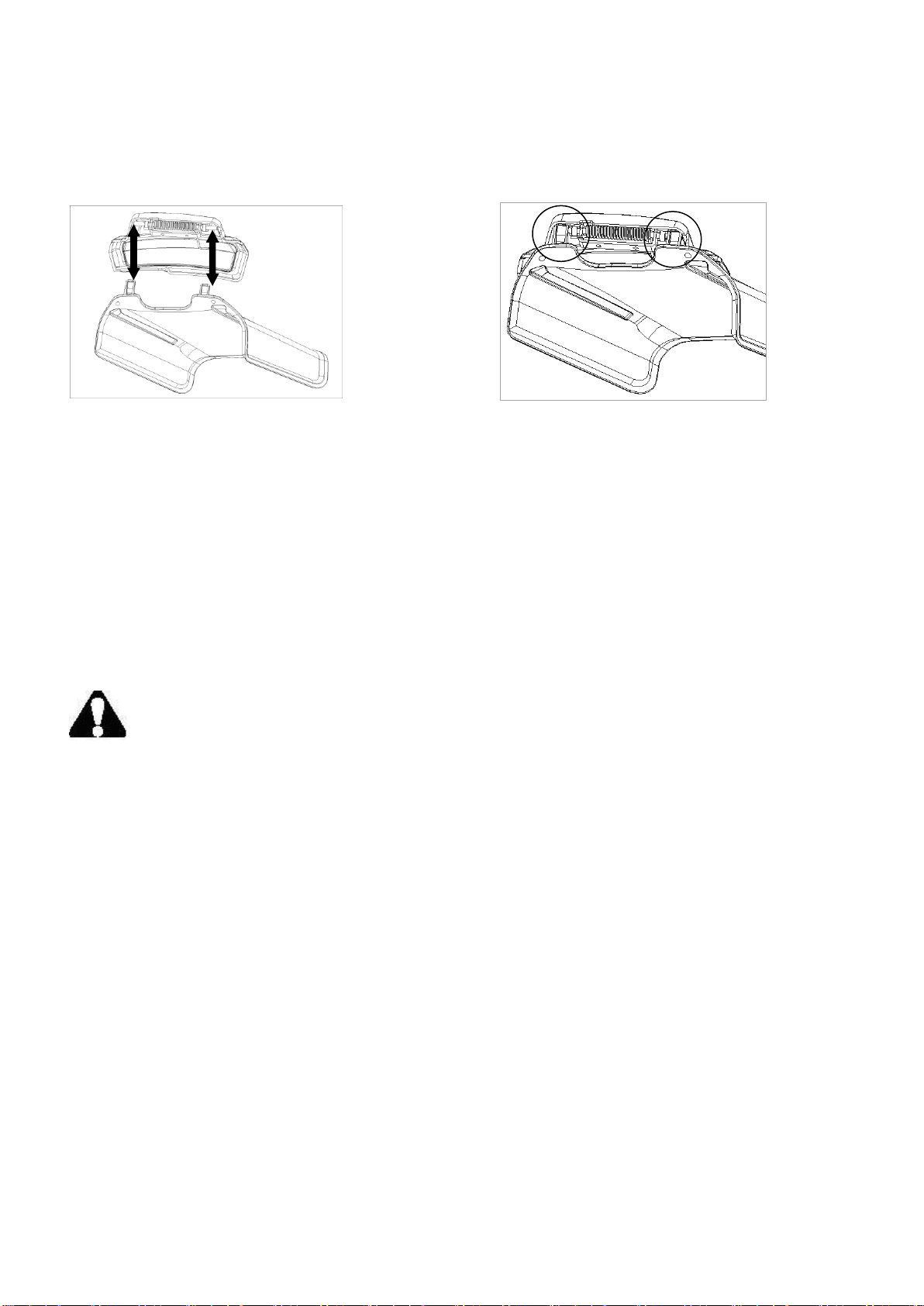

SIDE DISCHARGE CHUTE

To convert mower for side discharge, the grass catcher has been removed and that the rear discharge

door is closed.

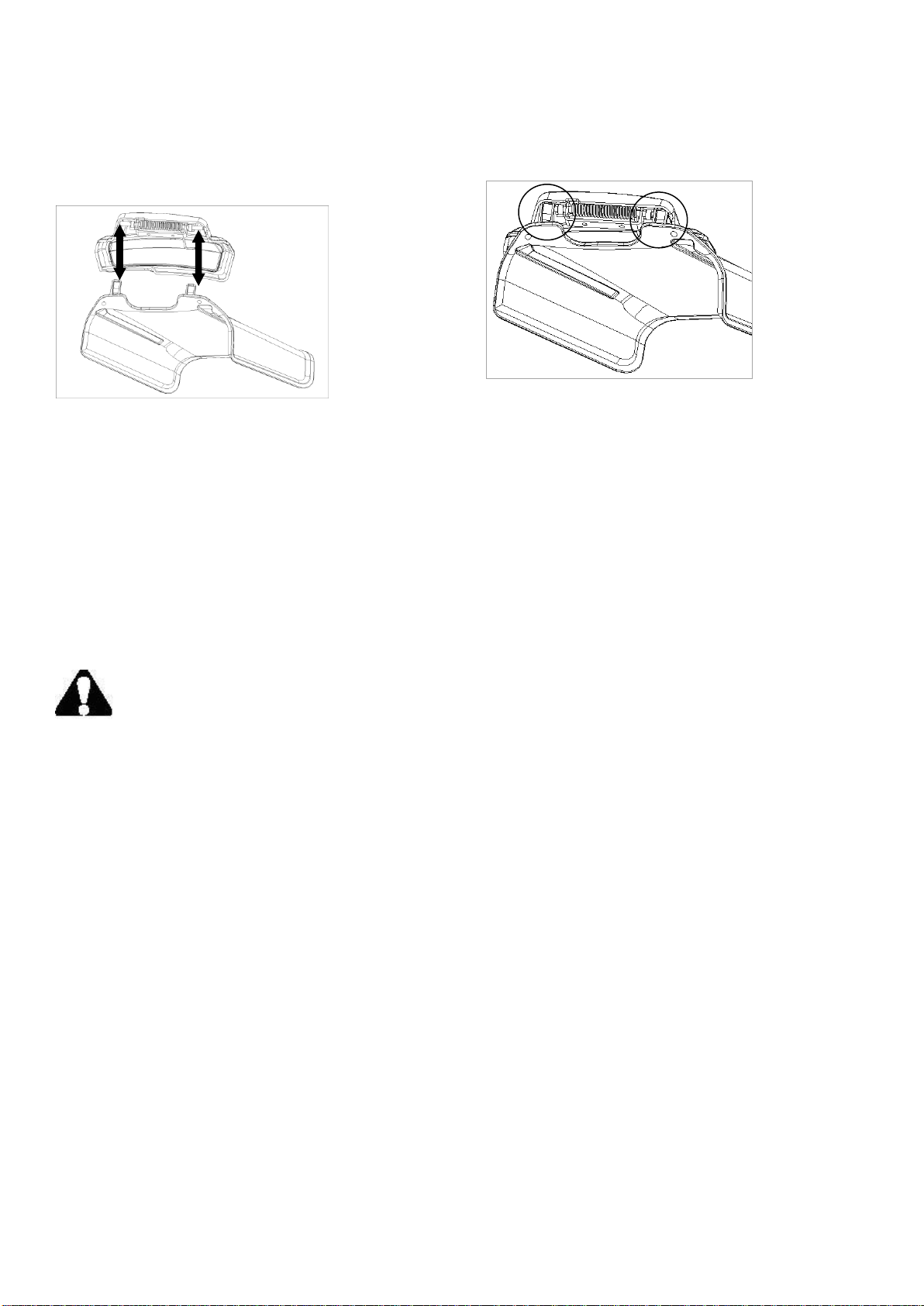

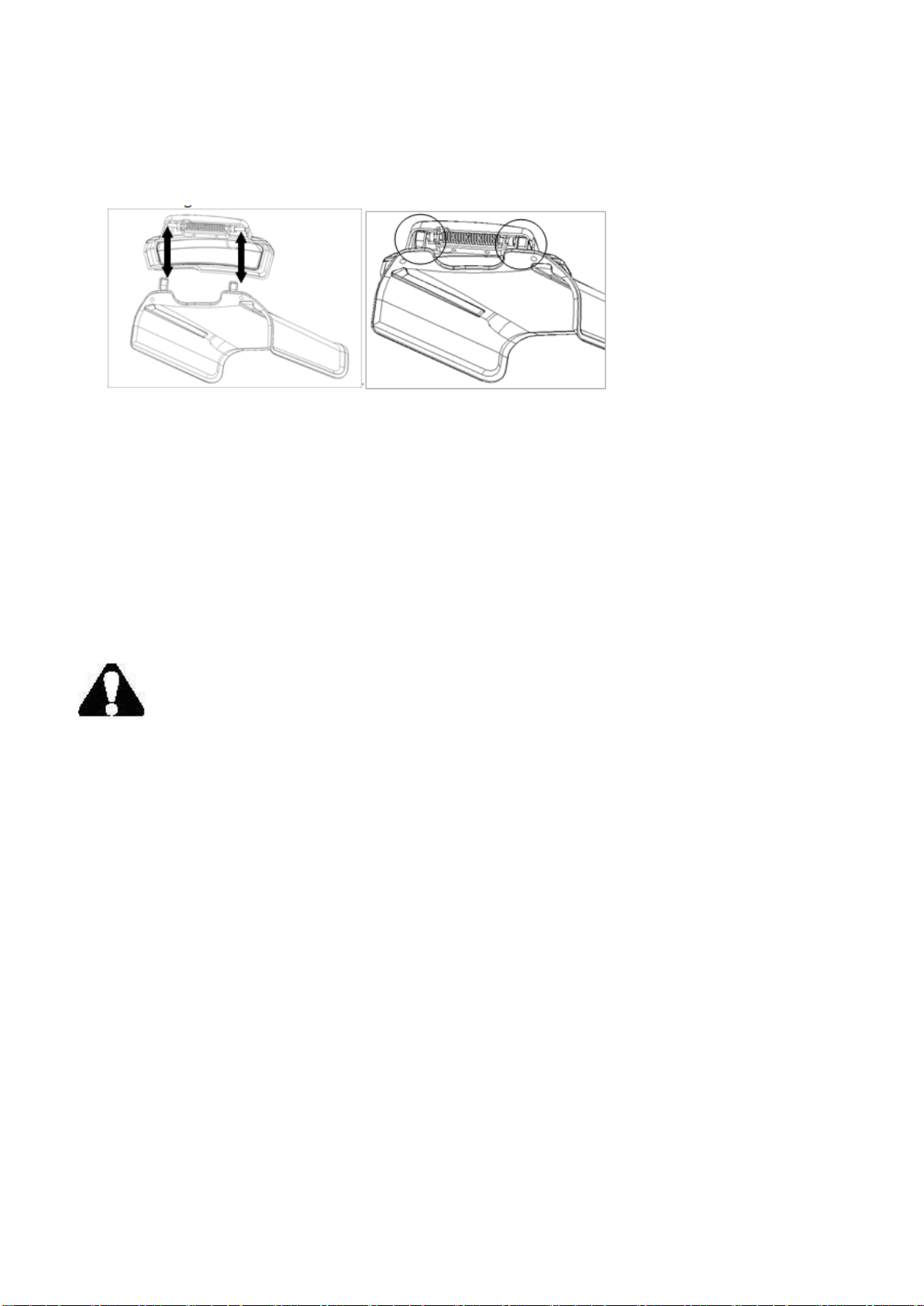

1. Lift the spring-loaded discharge cover located on the side of the mower.

2. Slide two hooks of the side discharge chute under the hinge pin and lower the spring on the side

discharge cover.

Caution: Do not attempt to remove the permanently mounted spring loaded side discharge cover at

any time.

GRASS CATCHER

Attach grass catcher

1. Lift mower rear discharge door.

2. Place grass catcher into the slots in the handle brackets.

3. Release the rear discharge door so that it rests on the grass catcher.

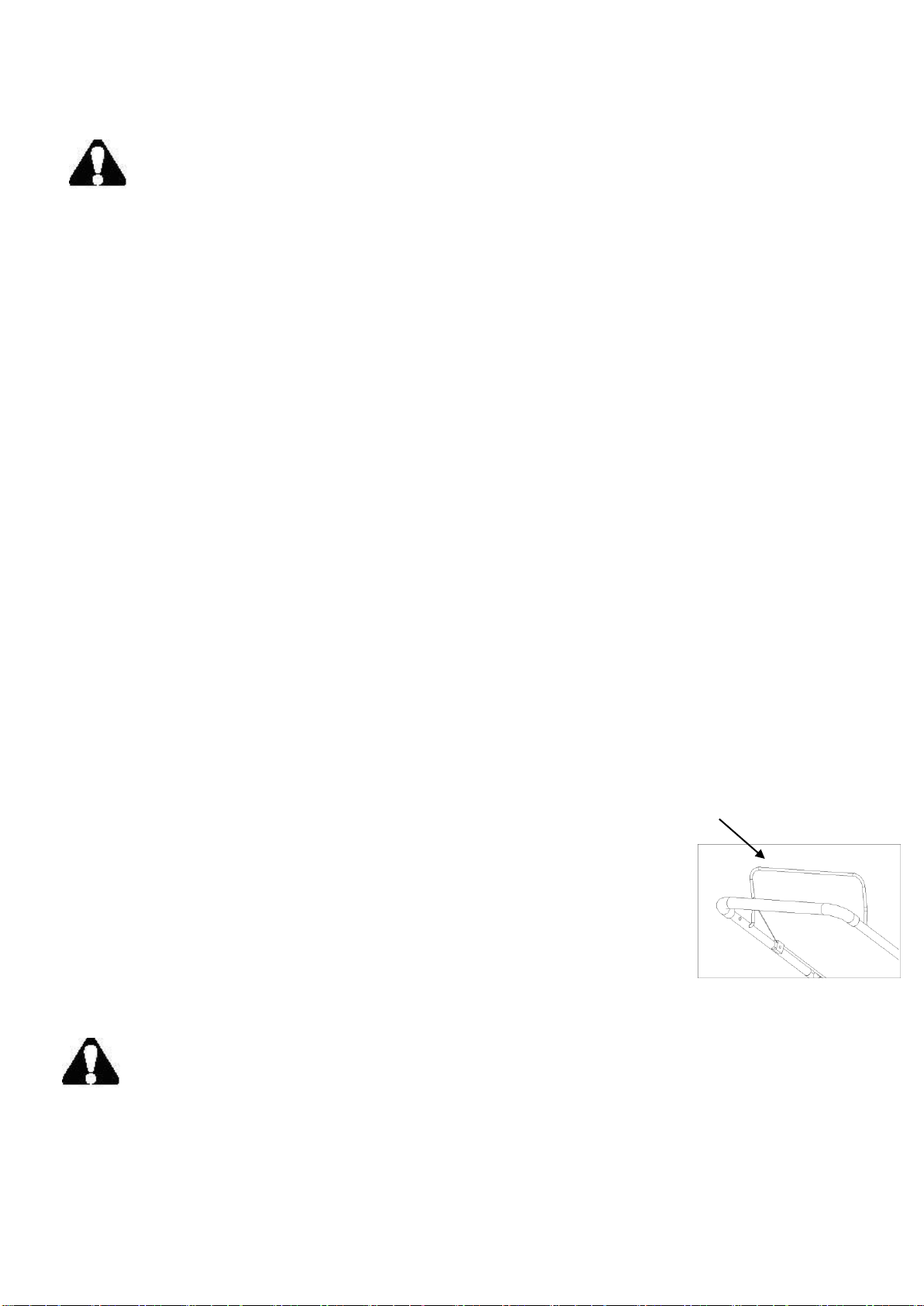

ADJUSTING THE CUTTING HEIGHT

Warning! Cutting height adjustments should only be performed after the engine and

blades have come to a complete stop!

It is always best to begin cutting your lawn with a higher deck height to prevent scalping your lawn.

The cutting height is adjusted with front and rear levers.

Actuate the adjustment lever and pull it to the required position. Please make sure that the lever locks

into same position.

OPERATION

GAS AND OIL FILL-UP

The engine comes shipped without oil or gasoline. Be sure to add oil and gasoline before starting the

engine.

1. Add oil before starting mower for the first time.

2. Service the engine with gasoline as instructed.

Warning: Use extreme care when handling gasoline. Gasoline is extremely flammable

and its vapors are explosive. Never fuel the machine indoors or while the engine is hot or

running. Extinguish all cigarettes, cigars, pipes and other potential sources of ignition.

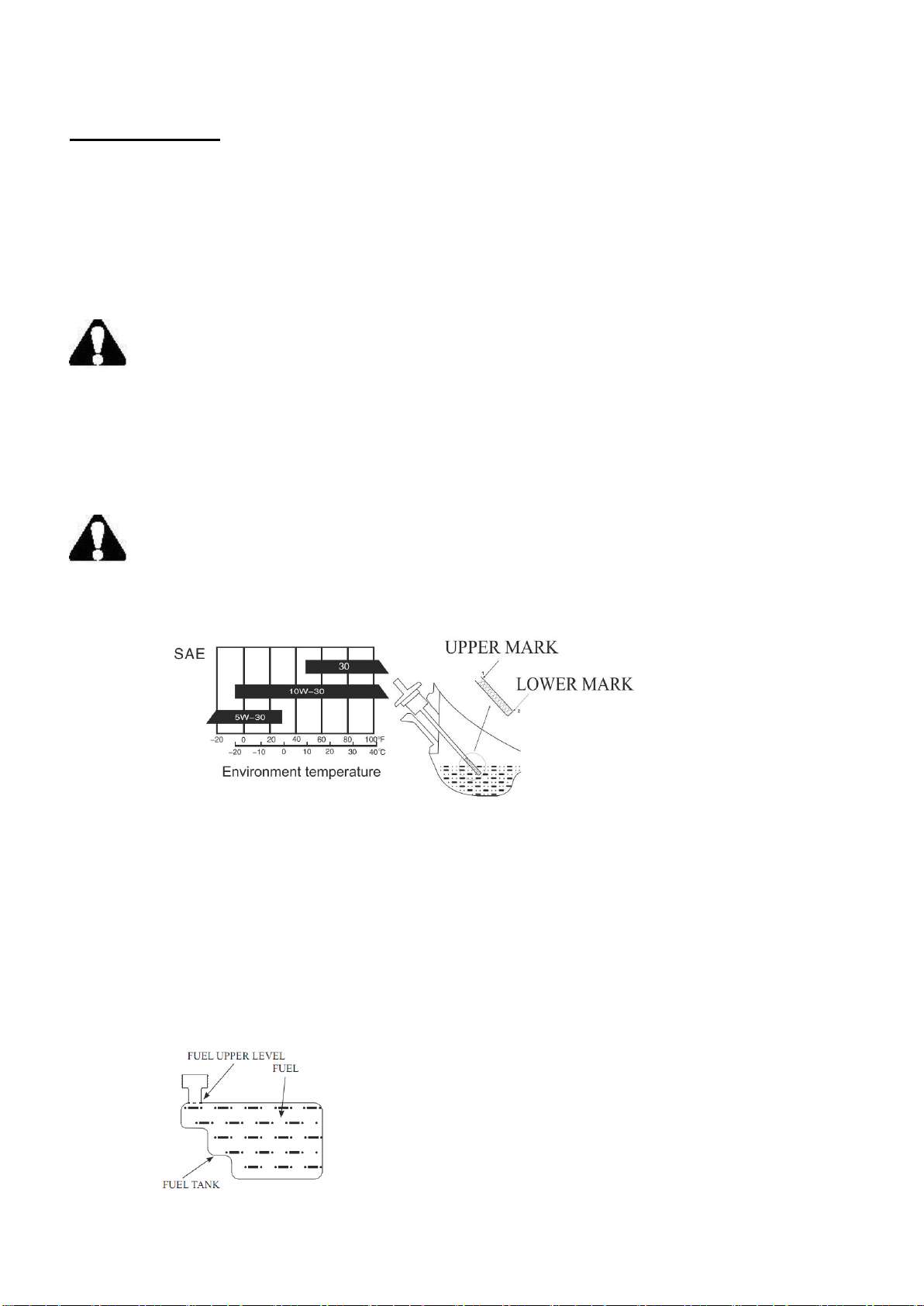

Engine Oil

ngine oil is a key factor in deciding the engines performance. Do not apply engine oil with

additives or 2-stroke gasoline engine oil, because they haven’t enough lubrication, and may shorten

the engines service life.

Check the engine with it stopped on a level ground.

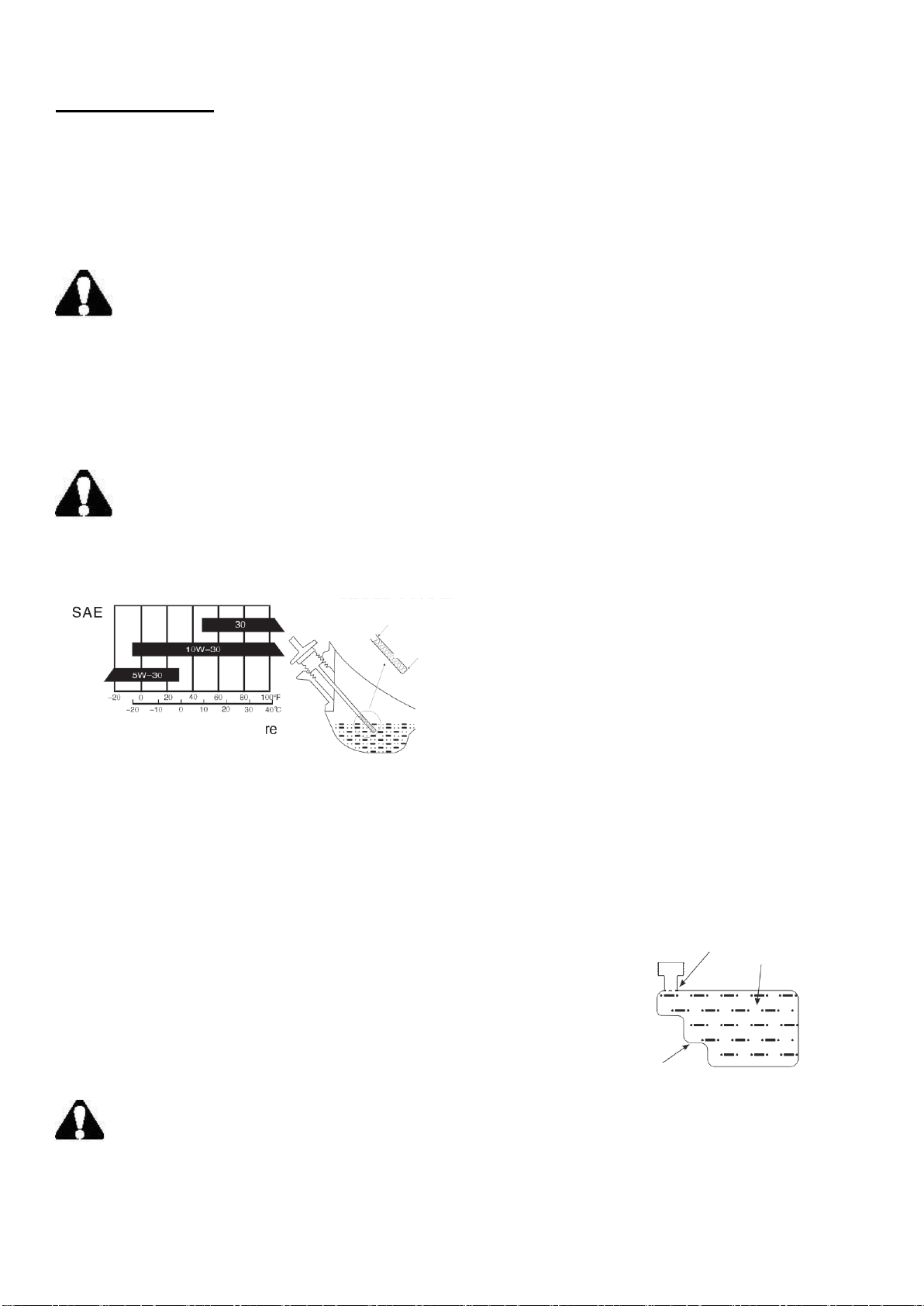

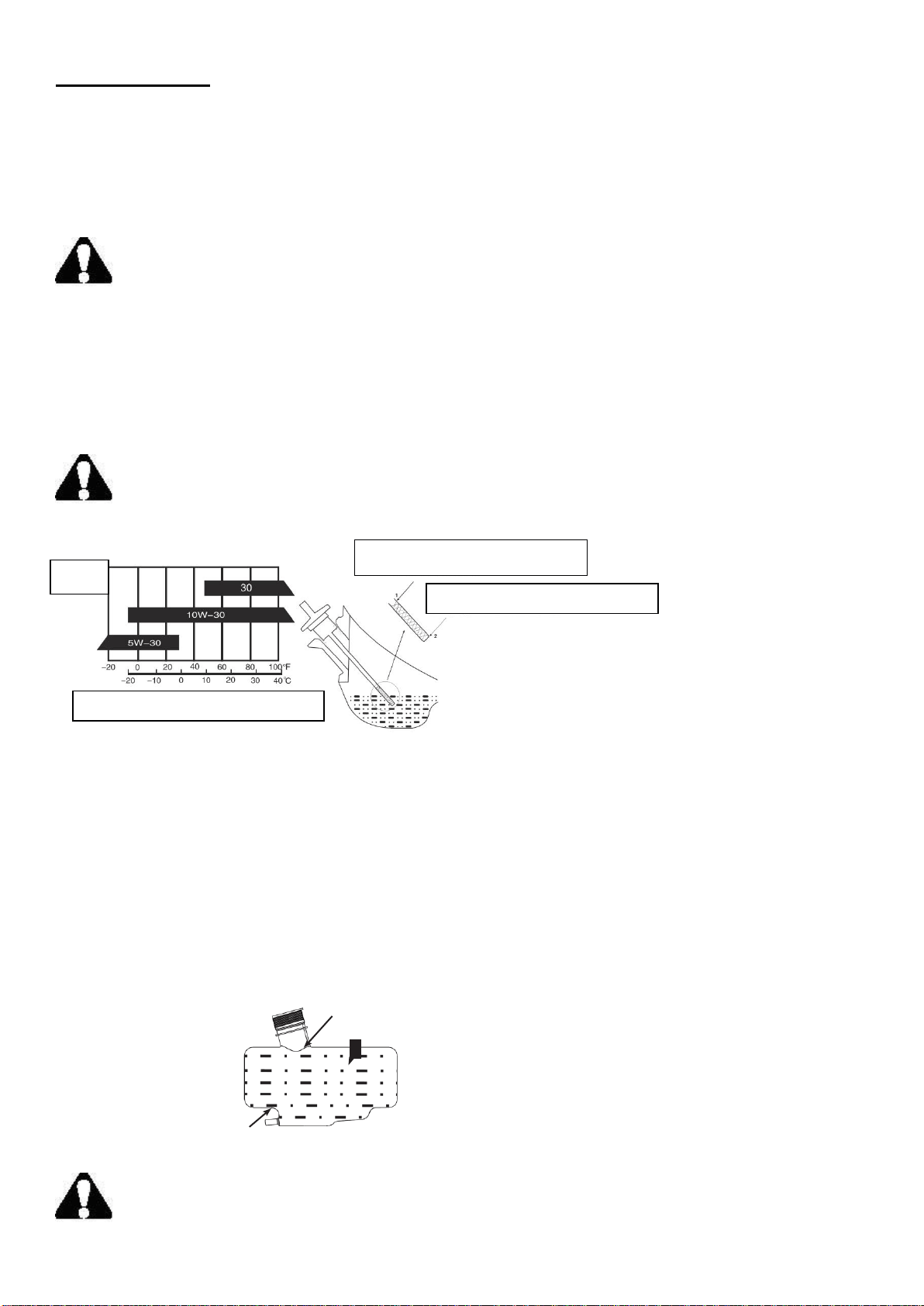

Engine oil recommended: 10W-30

As viscosity varies with regions and temperatures, SF class oil is recommended.

Check method

1. Remove the dipstick and Clean it.

2. Reinsert the dipstick into the oil filling hole, and insert it to the end.

3. Check the oil level: If the oil level is too low, add the recommended engine oil and make sure the

oil level between upper level(1) and lower level(2).

4. Re-install the dipstick.

Adding Gasoline

Remove the fuel tank cap and check fuel level.

If the level is too low, refuel the tank, remember adding fuel not over the fuel upper level.

Warning:

1. Gasoline is extremely flammable and is explosive under certain conditions.

2. Refueling in a well-ventilation area with the engine stopped. Do not smoke and allow flames or

sparks in the area where gasoline is stored or where the fuel tank is refueled.

3. Do not overfill the fuel tank (there should be no fuel in the filling neck). After refueling, make

sure the fuel tank cap is set back securely.

4. Be careful not to spill fuel when refueling. Spilled fuel or fuel vapor may ignite. If any fuel is

spilled, make sure the area is dry before starting the engine.

5. Avoid repeated or prolonged contact with skin or breathing of fuel vapor. Keep out of reach of

children.

Use fresh (within 30 days from purchase), lead-free gasoline with a minimum of 87 octane rating.

Do not mix oil with gasoline.

To add gasoline, follow these steps:

1. Make sure the lawn mower is on a level surface.

2. Unscrew fuel tank cap and set aside. NOTE: The fuel cap may be tight and hard to unscrew.

3. Slowly add unleaded gasoline to the fuel tank. Be careful not to overfill. The capacity of the fuel

tank is 0.21gallons.

NOTE: Do not fill the fuel tank to the very top. Gasoline will expand and spill over during use even

with the fuel cap in place.

4. Reinstall fuel cap and wipe clean any spilled gasoline with a dry cloth.

IMPORTANT:

 Never use an oil/gasoline mixture.

 Never use old gasoline.

 Avoid getting dirt or water into the fuel tank.

 Gasoline can age in the tank and make starting difficult. Never store lawn mower for extended

periods of time with fuel in the tank or the carburetor.

ENGINE START/STOP CONTROL

This lawn mower comes equipped with an engine start/stop control to

prevent unintentional starting and to ensure safe operation. Releasing this lever

will quickly stop the blade in case of danger. The lever must be actuated before the

lawn mower is started. When the engine start/stop lever is released, it must return to

its initial position.

Before you start mowing, you should run through this process several times in

order to ensure that the lever and actuator cables are working properly. Repeat the

test several times after the engine has started up. When the engine start/stop Control is released, the

engine must stop within a few seconds. If not, contact Customer Service.

Warning: The blade begins to rotate as soon as the engine is started.

Engine start/stop Control

START THE ENGINE

To start the engine, perform the following steps:

1. Check the oil and fuel levels.

2. Press the primer bulb 3 times.

3. Engage the engine Start/Stop Control and simultaneously pull on the recoil starter. Pull on the recoil

starter handle slowly until a slight resistance is felt, then pull quickly to start the engine.

Return cord gently into the recoil starter. Never allow the cord to snap back.

4. If engine fails to start, repeat step 3.

NOTE: After repeated failed attempts to start the engine, please consult the troubleshooting guide

before attempting again. If problems persist, please call customer service.

NOTE: Don’t allow the starter grip to snap back against the engine. Return it gently to prevent

damage to the starter.

STOP THE ENGINE

Release the engine start/stop control to stop the engine.

MOWING

The engine throttle on your mower has been preset to provide optimum bagging and mulching

performance for years to come.

Only use a sharp blade that is in good condition. This will prevent the grass blades from becoming

frayed and the lawn from turning yellow.

Mow in straight lines for a nice, clean look. The swaths should overlap each other by a few inches in

order to avoid stripes.

It’s important to keep the underside of the mower deck clean and remove grass build-up. This buildup

will decrease mulching quality, and make it harder for the equipment to bag the grass.

Always mow along inclines (not up and down). You can prevent the lawn mower from slipping down

by holding a position at an angle upwards. Select the cutting height according to the length of the

grass. If necessary, mow a number of times so that you never cut more than 2 inches of grass in one

go.

Turn off the engine before doing any checks on the blade. Keep in mind that the blade continues to

rotate for a few seconds after the engine has been turned off. Never attempt to manually stop the blade.

Regularly check to see if the blade is securely attached, is in good condition and is sharp. If the

contrary is the case, sharpen the blade or replace it. In the event that the blade strikes an object,

immediately turn off the lawn mower and wait for the blade to come to a complete stop. Then inspect

the condition of the blade and the blade mount. Replace any parts that are damaged.

USING AS SIDE DISCHARGE

You should close the rear cover with mulching adapter in order to use the side discharge.

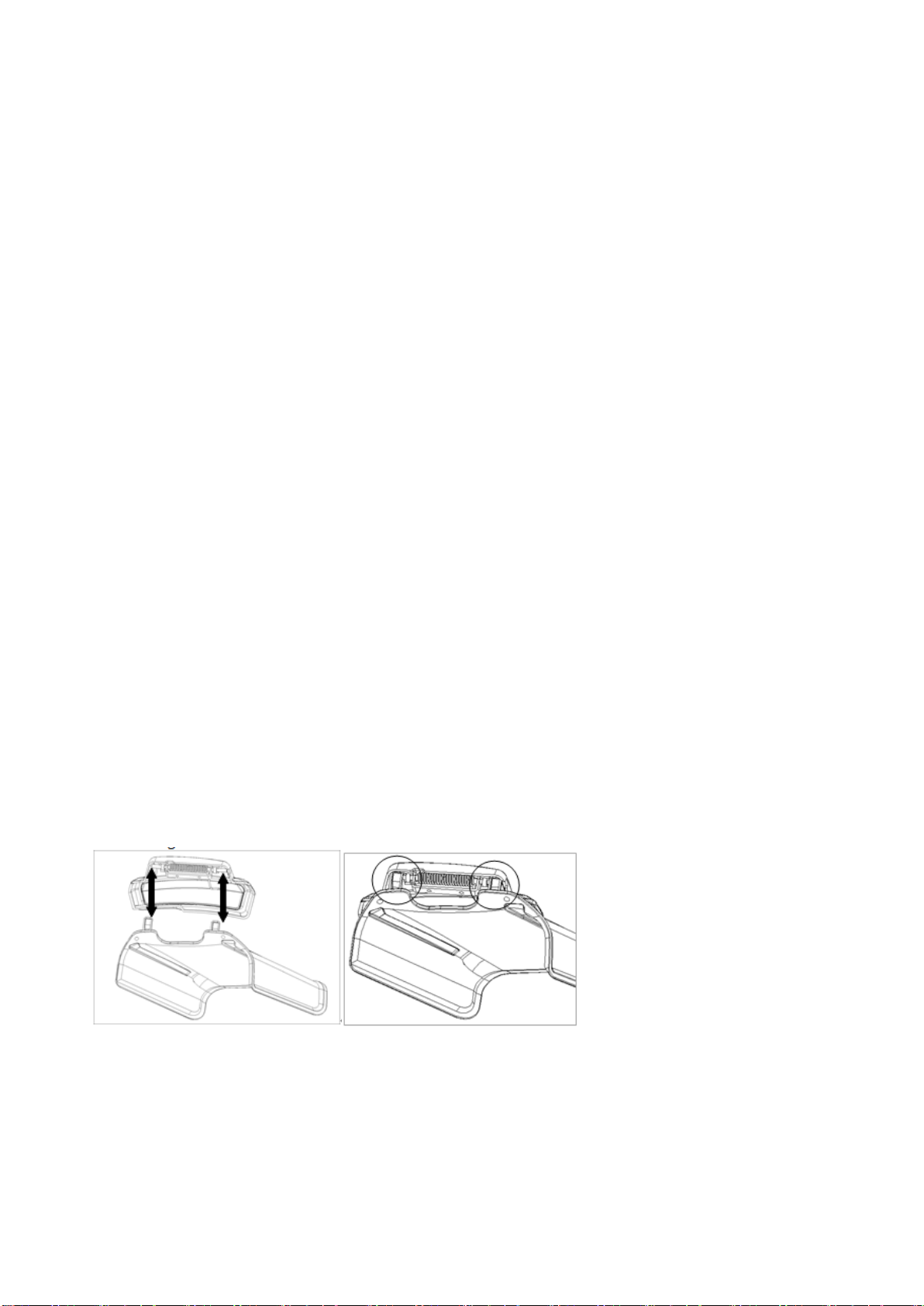

1. On the side of the mower, lift the side discharge cover.

2. Slide two hooks of side discharge chute under hinge pin on the side discharge cover. Lower the

side discharge cover.

Caution: Do not remove side discharge cover at any time.

USING AS A REAR BAGGER

To use the grass catcher to collect clippings while you are operating the mower.

1. Attached grass catcher following instruction in the lawn mower preparation. Grass clippings will

automatically collect in bag as you run the mower. Operate mower until grass catcher is full.

2. Stop engine completely by releasing the engine start/stop lever. Make sure that the engine has

come to a complete stop.

3. Lift rear discharge door and pull grass catcher up and away from the mower to remove the grass

catcher. Dispose of the grass clippings and reinstall the grass catcher when complete.

Warning: If you strike a foreign object, stop the engine. Remove spark plug wire,

thoroughly inspect mower for any damage, and repair damage before restarting and

operating. Excessive vibration of the mower during operation is an indication of damage.

The mower should be promptly inspected and repaired.

MAINTENANCE

Proper routine maintenance of this mower will help prolong the life of the machine.

Always observe safety rules when performing any maintenance.

The warranty on this lawn mower does not cover items that have been subjected to operator abuse or

negligence. To receive full valve from warranty, operator must maintain the lawn mower as instructed

here.

Changing of engine-governed speed will void engine warranty.

All adjustments should be checked at least once each season.

Periodically check all fasteners and make sure these are tight.

Warning: Always stop engine, allow engine to cool, disconnect spark plug wire before

performing any type of maintenance on your machine.

DECK CARE

It is important to clean underside of the mower deck after use to prevent the build-up of grass

clippings or other debris. Follow steps below for proper cleaning.

1. Allow the engine to run until it is out of fuel. Do not attempt to pour fuel from the engine.

2. Disconnect spark plug wire.

3. Slowly tip mower so that it rests on the housing.

4. To prevent oil spills, always tip the mower so that the Air Filter is facing up.

5. Hold mower firmly and scrape and clean the underside of the deck with a suitable tool.

6. Gently lower the mower back on its wheels on the ground.

Warning: Never tip the mower more than 90° in any direction and do not leave the mower tipped for

any length of time. Oil can drain into the upper part of the engine causing a starting problem.

MOWER BLADE

To ensure safe operation, have all blade sharpening, balancing and mounting work carried out by an

authorized service center. To achieve optimal results, we recommend having the blade checked once a

year.

If, in spite of all caution, the blade comes into contact with an obstacle, switch off the engine

immediately and pull off the spark plug connector. Tilt the lawn mower to the rear and check the blade

for damage. Always keep the side with the air cleaner facing up. Damaged or bent blades must be

replaced. Never straighten a bent blade. Never work with bent or heavily worn blades as this will

result in vibrations, causing further damage to the mower.

Warning: Risk of injury when working with a damaged blade.

CHECKING THE OIL

The oil capacity of the engine crankcase is 16.9 fl. oz.

Check the oil level of the engine according to the Recommended Maintenance Schedule.

The lawn mower should be checked before each use for proper oil level. This is a critical step for

proper engine starting.

To check the oil level:

1. Remove the distick and clean it.

2. Reinsert the distick into the Oil filling hole without screwing it and check Oil lever.

3. If the Oil lever is too low, add the recommended engine oil up to the oil upper lever.

4. Reinstall oil dipstick.

CHANGING/ADDING OIL

Change the oil according to the Recommended Maintenance Schedule. Change the oil when the

engine is warm. This will allow for complete drainage. Change oil more often if operating under

heavy load or high ambient temperatures. It is also necessary to drain the oil from the crankcase if it

has become contaminated with water or dirt. The oil capacity of the engine is 16.9 fl.oz. Add oil when

the oil level is low. For proper type and weight of oil refer to “GAS AND OIL FILL-UP” portion of

the “OPERATION” section.

To refill the crankcase with oil, follow these steps:

1. Make sure the lawn mower is on a level surface. Tilting the lawn mower to assist in filling will

cause oil to flow into engine areas and will cause damage. Keep lawn mower level!

2. Remove the dipstick from the engine.

3. Using a funnel or appropriate dispenser, add the correct amount of oil (16.9 fl.oz) into the

crankcase.

4. Reinstall dipstick.

NOTE: Never dispose of used motor oil in the trash or down a drain. Please call a local recycling

center or auto garage to arrange oil disposal.

AIR CLEANER MAINTENANCE

Routine maintenance of the air cleaner helps maintain proper airflow to the carburetor. Occasionally

check that the air cleaner is free of excessive dirt. Refer to Recommended Maintenance Schedule. For

air cleaner detail:

1. Open the air cleaner cover.

2. Remove the sponge-like element from the casing.

3. Wipe the dirt from inside the empty air cleaner casing.

4. Wash the sponge-like element in household detergent and warm water. Small amount of oil in the

element is normal and necessary for the engine to work properly.

5. If necessary, replace the paper element.

6. Reinstall the sponge-like element in the air cleaner casing and reinstall the cover.

CAUTION: running the engine with dirty, damaged or missing air cleaner element will cause the

engine to wear out prematurely.

SPARK PLUG MAINTENANCE

The spark plug is important for proper engine operation. A good spark plug should be intact, free of

deposits, and properly gapped. Refer to Recommended Maintenance Schedule. To inspect the spark

plug:

1. Remove spark plug boot. Be careful not to tear insulation or wire.

2. Unscrew the spark plug from the engine using the spark plug wrench provided. There is limited

space for the wrench to turn. Use both rows of holes in the spark plug wrench to gain leverage to

loosen the plug.

3. Visually inspect the spark plug for cracks or excessive electrode wear. Replace as necessary.

4. Measure the plug gap with a wire gauge. The gap should be 0.7 to 0.8 mm (0.028-0.031 in).

5. If re-using the spark plug, use a wire brush to clean any dirt from around the spark plug base then

re-gap the spark plug.

6. Screw the spark plug back into the spark plug hole using the spark plug wrench. Do not

over-tighten spark plug. Recommended tightening of spark plug is ½ to ¾ of a turn after spark

plug gasket contacts spark plug hole. Reinstall the spark plug boot.

MAINTENANCE SCHEDULE

Item

Action

Before

each

use

5 Hours of

use or first

month

First 25

hours of

use

50 hours of

use or every

6 months

100 hours of

use or every

year

150 hours of use

or every two

years

Blade

Inspect

Blade

mounting bolt

Inspect

Engine oil

Check

Change

Air filter

Check

Clean

Replace

Grass bag

Check

Blade control

operation

Check

Spark plug

Check

Replace

Fuel tank

Clean

Flywheel

brake pad

Check

Valve

clearance

Check-

adjust

Fuel line

Check

Check every 2 years and replace if necessary

1. Service more frequently when used in dusty areas.

2.Change engine oil every 25 hours when used under heavy load or in high outside air temperatures.

STORAGE

CAUTION: Never place any type of storage cover or tarp on the MOWER while it is still hot.

If the MOWER is being stored for extended periods of time (30 days or more), drain fuel tank and

carburetor bowl.

When storing the mower for extended periods of time:

1. Start the engine and run it until the tank, carburetor bowl and fuel line are completely empty and

the engine stalls.

2. Change the oil after each season.

3. Remove the spark plug. Use an oil-can to fill the cylinder with approx. 2 ml of oil. Slowly pull

back the starter handle, which will bathe the cylinder wall with oil. Screw the spark plug back in.

4. Clean the cooling fins of the cylinder and the housing.

5. Be sure to clean the entire equipment to protect the paint.

6. Store the equipment in a well-ventilated place.

NOTE: LIMITED WARRANTY does not cover fuel system damage or engine performance

problems resulting from neglected storage preparation.

TROUBLESHOOTING

Problem

Cause

Solution

Engine fails to start

Engine start/stop lever

disengaged.

Engage engine start/stop lever.

Spark plug wire disconnected.

Connect spark plug wire.

Fuel tank empty or stale fuel.

Fill tank with clean, fresh gasoline.

Engine not primed.

Press primer bulb.

Faulty spark plug.

Clean, adjust gap, or replace.

Blocked fuel line.

Clean fuel line.

Engine flooded.

Wait a few minutes to restart, do not

prime.

Engine runs erratic.

Spark plug wire loose.

Connect and tighten spark plug wire.

Blocked fuel line or stale fuel.

Clean fuel line. Fill tank with clean, fresh

gasoline. Drain carburetor bowl.

Water or dirt in fuel system.

Drain fuel tank. Refill with fresh fuel.

Dirty air filter

Clean or replace the filter.

Engine overheats.

Engine oil level low.

Fill crankcase with proper oil.

Air flow restricted.

Clean area around and on top of engine.

Idles poorly.

Spark plug fouled, faulty, or

gap too wide.

Reset gap or replace spark plug.

Dirty air cleaner.

Clean or replace the filter.

Excessive

vibration/noise

Blade loose or unbalanced.

Tighten and balance blade.

Bent/damaged blade.

Replace the blade.

Mower will not mulch

grass.

Wet grass.

Do not mow when grass is wet, wait until

dry to cut.

Uneven cut.

Excessively high grass.

Mow once at a high cutting height, then

mow again at desired height or make a

narrower cutting path.

Dull blade.

Sharpen or replace blade.

EXPLODED VIEW AND PARTS LIST

Item

Stock#

Descreiption

QTY

Item

Stock#

Descreiption

QTY

303190332

Engine

203050433

8" Left Wheel

303020627

Hex Flang Washer M8×25

303030140

Nut 26*21*5

203050381B

Side Discharge Plate

203050388C

Back Seat

303090066A

Torsion Spring Pin Φ6

303010095

Screw ST4.2*14mm

303130335

Torsion Spring

Φ2.5*Φ11*58

203050389

Plug Cover

303160833

Discharge Support

303130364

Torsion Spring

303020468

Hex Washer M6*10mm

203050390B

Rear Cover

203050382A

Discharge Frame

303130337

Torsion Spring R

203050399C

Front Cover

303121005

Cotter Pin

Ф1.6*20mm

303010332

Screw ST6.3*20

303160807

Shaft Pin M6x35

303071058

Front Turn Spring

Assembly

303020558

Bolt M6*35

303030032

Nut M6

203050519

Wire Clip

303020276

Hex Bolt M6*12

303080488C

Lower Left Tube

303030077

Nut M8

303080503C

Lower Left Tube

203050430

7" Right Wheel

303030026

Nut M8

303180934

Front Axle Welding

203020336A

Knob

303071420

Wheel Clamp 2.5mm

303020140

T-Screw M8*50mm

303010216

Screw

302060035

Plug

203050431

7" Left Wheel

303080489A

Upper Handle

Φ22*1.2

303071357C

Deck

303020308

Hex Bolt M6*30mm

303110030

Flat Key 4.7*40

302080049

Brake Wire

303160423

Flat Washer

303030025

Cover Nut M6

303180808

Blade connector

303030065

Normal Nut M6

303071037

Blade

303160531A

Engine Connection

Hook

303043023A

Dish Washer

Φ10.5*Φ45*2.5

303080490

Blade Control Bar φ8

303020626

Blade Bolt

302020010

Sponge

203021335A

Plastic Windshield

303080491

Collection Bag

Support Φ8

203050432

8" Right Wheel

302120048B

Collection Bag

303071059

Rear turn spring assembly

302080050B

Plastic Barrier

303180938A

Rear axle welded

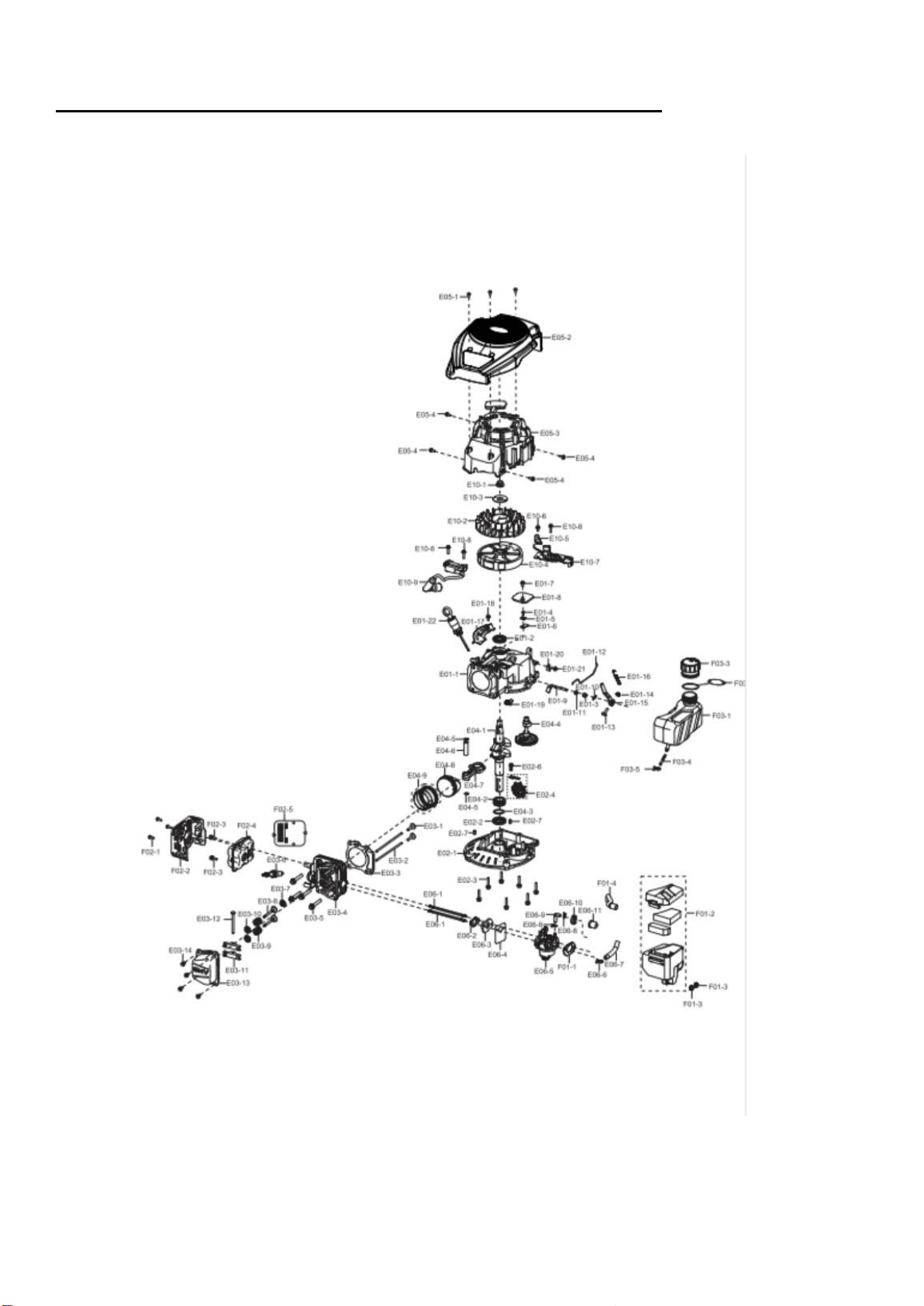

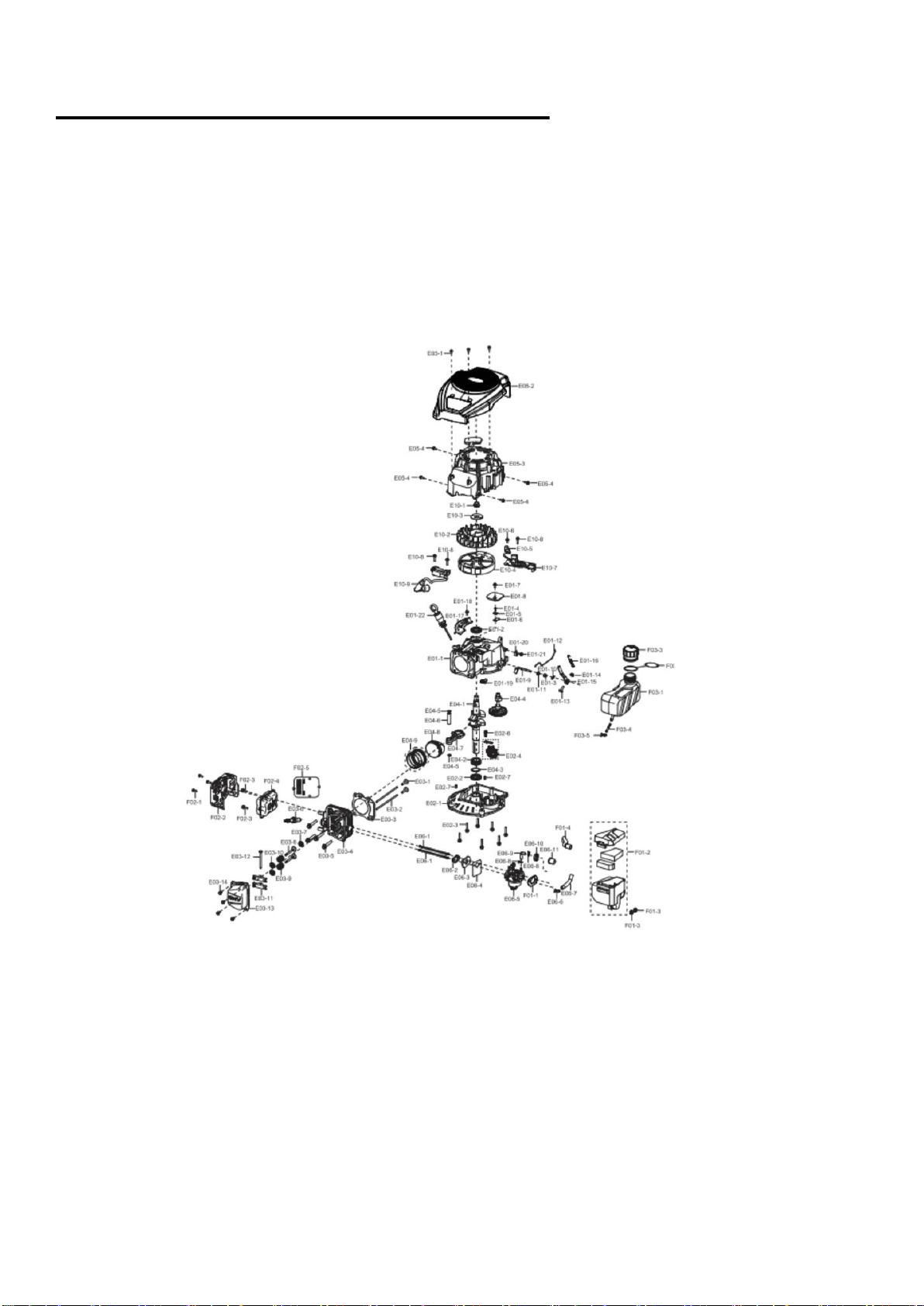

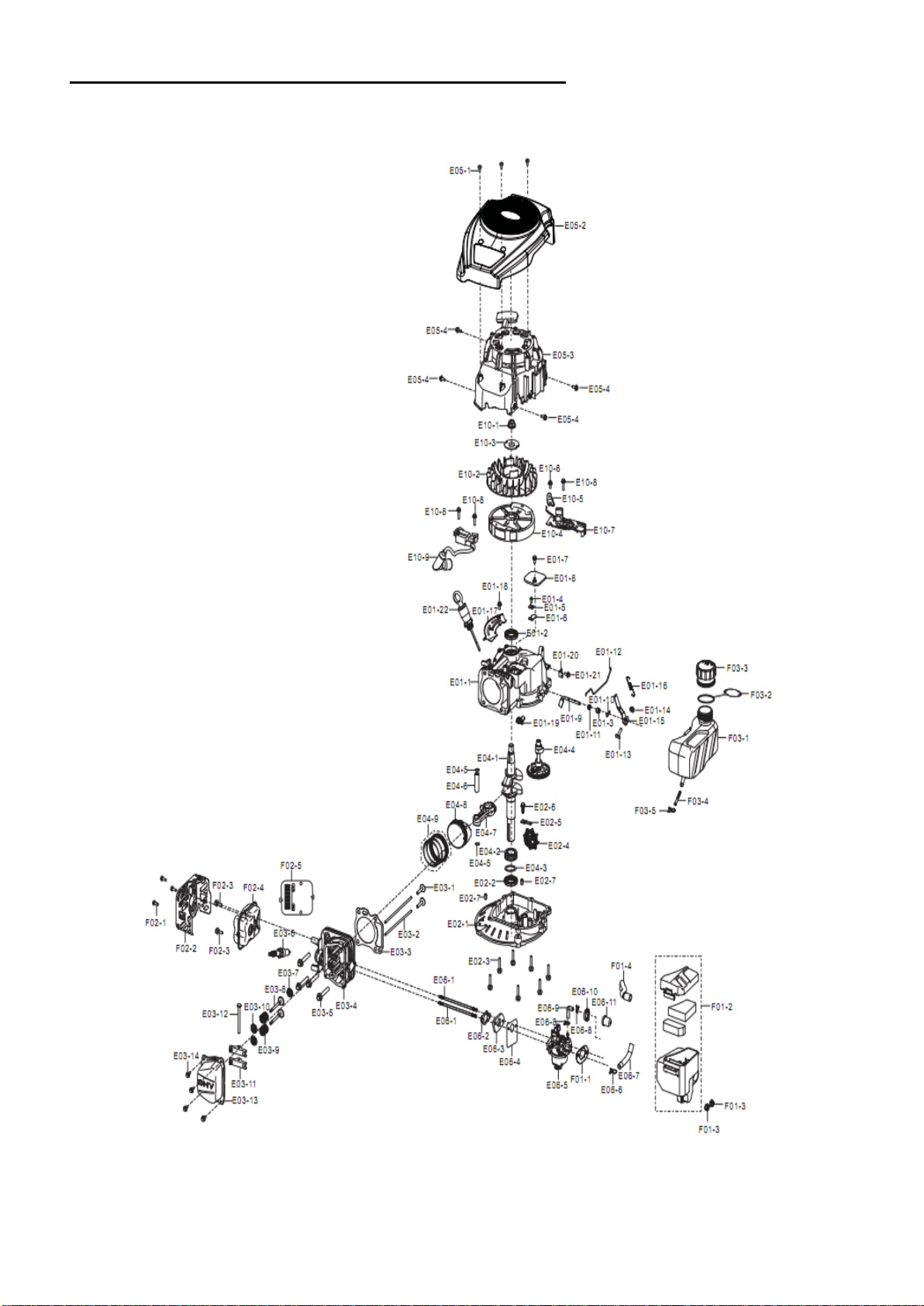

ENGINE EXPLODE VIEW AND PART LIST

Item

Stock #

Description

Qty

Item

Stock #

Description

Qty

E01-1

11310-Z2P0111-00A1

CRANKCASE

SUBASSEMBLY.

E04-4

14200-Z2P0111-00A0

CAMSHAFT ASSY.

E01-2

90682-Z240110-0000

SEAL, OIL

E04-5

13122-Z240110-00A0

CLIP, PISTON PIN

E01-3

90682-Z030210-0000

SEAL, OIL

E04-6

13121-Z240110-00A0

PIN, PISTON

E01-4

90103-0410-51

SCREW

E04-7

13010-Z2P0110-00A0

ROD, CONNECTING

E01-5

11321-Z2P0110-0000

PIECE, BREATH

E04-8

13111-Z2P0111-00A0

PISTON

E01-6

11337-Z2P0110-0000

LIMIT PLATE

E04-9

13200-Z3E0110-00A0

RING ASSY, PISTON

E01-7

90007-0512-A1

BOLT

E05-1

90107-0516-01

SCREW

E01-8

11333-Z2P0110-0000

PLATE, BREATH GROOVE

COVER

E05-2

80001-Z2P0210-Q200

HOUSING, ENGINE

E01-9

16061-Z2P0110-00A0

ARM, GOVERNOR

E05-3

28200-Z2P0310-Q2A0

STARTER ASSY, RECOIL

E01-10

90501-Z010110-0000

E05-4

90007-0520-A1

BOLT

E01-11

90412-Z870210-0000

WASHER， FLAT

E06-1

90204-Z010210-0100

BOLT

E01-12

16062-Z2P0110-0000

ROD, GOVERNEOR

E06-2

17002-Z2P0110-00A0

GASKET, INLET

E01-13

16072-Z010110-0000

BOLT, GOVERNOR

SUPPORT

E06-3

16003-Z2P0110-00A0

PLATE, CARBURETOR

INSULATOR

E01-14

90305-0600-31

NUT

E06-4

16004-Z2P0110-00A0

GASKET, INSULATOR

PLATE

E01-15

16070-Z2P0110-0000

SUPPORT SUBASSEMBLY,

GOVERNOR

E06-5

16100-Z2P0210-00M0

CARBURETOR ASSY.

E01-16

16063-Z2P0110-0000

SPRING, GOVERNOR

E06-6

90685-Z030410-0000

CLAMP

E01-17

19308-Z2P0110-0000

SHIELD, CRANKCASE SIDE

E06-7

90686-Z2P0111-00M0

TUBE, FUEL

E01-18

90007-0512-A1

BOLT

E06-8

90685-0700-01

CLAMP

E01-19

11340-Z2P0110-0000

OIL RETURN BLOCK

ASSEMBLY

E06-9

16211-Z2P0110-0000

TUBE, STARTING RICHED

VALVE

E01-20

16561-Z2P0110-0000

PLATE SUBASSEMBLY,

THROTTLE CONTROL

BOTTOM

E06-10

16212-Z2P0110-00A0

SEAT, STARTING RICHED

VALVE

E01-21

90007-0512-A1

BOLT

E06-11

16213-Z2P0110-00A0

VALVE BODY, STARTING

RICHED

E01-22

15010-Z2P0310-Q200

DIPSTICK, OIL

E10-1

13501-Z010110-00A0

NUT, FLYWHEEL

E02-1

11411-Z2P0111-00A0

COVER, CRANKCASE

E10-2

19352-Z2P0110-00A0

IMPELLER

E02-2

90682-Z030320-0000

SEAL, OIL

E10-3

28020-Z2P0110-0000

SEAT, STARTER CUP

E02-3

90001-0630-01

BOLT

E10-4

13510-Z2P0111-0000

FLYWHEEL SUBASSEMBLY

E02-4

16400-Z2P0111-00A0

GEAR ASSY, GOVERNOR

E10-5

30029-Z2P0110-0000

LUG， SHROUD

E02-6

90001-0616-01

BOLT

E10-6

90007-0514-A1

BOLT

E02-7

90502-0812-00

E10-7

45200-Z2P0310-0000

BRAKE ASSY.

E03-1

14081-Z2P0110-00A0

TAPPET, VALVE

E10-8

90007-0520-A1

BOLT

E03-2

14071-Z2P0110-00A0

LIFTER, VALVE

E10-9

30400-Z2P0110-0000

COIL, IGNITION

E03-3

12131-Z3E0110-00A0

GASKET, CYLINDER HEAD

F01-1

17001-Z2P0110-00A0

GASKET, AIR CLEANER

E03-4

12140-Z3E0210-00A0

HEAD SUBASSEMBLY,

CYLINDER

F01-2

17100-Z2P0110-0000

CLEANER, AIR

E03-5

90001-0850-01

BOLT

F01-3

90305-0600-31

NUT

E03-6

30010-Z120110-00A0

PLUG, SPARK

F01-4

17004-Z2P0110-0000

TUBE, BREATHER

E03-7

12101-Z810210-00A0

GUIDE, SEAL

F02-1

90107-0413-03

BOLT

E03-8

12110-Z2P0110-00A0

VALVES SET

F02-2

18130-Z2P0210-0000

COVER, MUFFLER OUTER

E03-9

12103-Z030110-0000

SPRING, VALVE

F02-3

90001-0616-01

BOLT

E03-10

12112-Z010110-00A0

SEAT, VALVE SPRING

F02-4

18100-Z2P0210-0000

MUFFLER ASSY.

E03-11

14310-Z2P0110-00A0

ROCKER SUBASSEMBLY,

VALVE

F02-5

18020-Z2P0111-00A0

PLATE, MUFFLER

INSULATOR

E03-12

14330-Z2P0110-00A0

SHAFT, VALVE ROCKER

F03-1

16600-Z2P0110-Q2M9

TANK ASSY, FUEL

E03-13

12411-Z2P0110-0000

COVER, CYLINDER HEAD

F03-2

16744-Z620120-0000

CHAIN PROOF OFF， FUEL

TANK COVER

E03-14

90007-0512-A1

BOLT

F03-3

16730-Z620210-LKD0

COVER, FUEL TANK

E04-1

13300-Z2P0910-00A0

CRANKSHAFT ASSY.

F03-4

16652-Z030110-00A0

STRAINER，FUEL

E04-2

14014-Z2P0210-00A0

GEAR, TIMING DRIVE

F03-5

90685-Z030410-0000

CLAMP

E04-3

90408-Z030210-0000

WASHER， FLAT

THREE (3) YEARS LIMITED WARRANTY

PowerSmart is committed to building equipment that will provide years of dependable service. Our warranties

are consistent with our commitment and dedication to quality.

THREE (3) YEARS LIMITED WARRANTY OF POWER SMART PRODUCTS FOR HOME USE.

PowerSmart (“Seller") warrants to the original purchaser only, that all PowerSmart consumer power tools will

be free from defects in material or workmanship for a period of three (3) years from date of purchase. If the

tool(s) is used while providing professional or commercial services, the warranty coverage shall be for a

maximum of (90) days.

SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Three (3) Years Limited

Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or

replacement of parts, without charge, which are defective in material or workmanship and which have not been

misused, carelessly handled, or improperly repaired, by person(s) other than an Authorized Seller or Service

Center.

Please be aware that normal wear parts are not covered this warranty. This includes drive belts, blades and

grass bags. Carburetor issues, and/or other damage found to be the result of stale, contaminated or

compromised fuel, is not covered under this limited warranty.

To make a claim under this Limited Warranty, you must return the entire power tool product; transportation

prepaid, to PowerSmart. The owner must include a legible copy of the original receipt, which shall list the date

of purchase, along with the company’s name where the product was purchased.

THIS LIMITED WARRANTY DOES NOT APPLY TO ANY ACCESSORY ITEMS INCLUDED WITH

THE TOOL SUCH AS CIRCULAR SAW BLADES OTHER RELATED ITEMS OR TO ANY

REPLACEMENT PARTS LISTED UNDER MAINTENANCE.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO THREE (3) YEARS FROM

DATE OF PURCHASE. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT

ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE

LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL

DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF PROFITS) ARISING

FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN

PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR

CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY

TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE

OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE U.S., PROVINCE TO PROVINCE IN

CANADA AND FROM COUNTRY TO COUNTRY.

Please call toll free at: 1-800-791-9458(M-F 9am – 5pm EST) Email: support@amerisuninc.com

PLEASE SAVE ALL OF YOUR ORIGINAL RECEIPTS. THIS WARRANTY IS VOID WITHOUT THEM.

SOMMAIRES

Données techniques…...………………………………………………………... 27

Introduction……………………………………………………………….... ..... 28

Informations sur la sécurité…….………………………………………………... 28

Procédures générales de sécurité ……....……………………………………… 29

Consignes de sécurité importantes……………………………………………. 30

Instructions relatives aux étiquettes d'avertissement…………….…………….........32

Connaître votre tondeuse à gazon……………………….……………………… 34

Préparation de la tondeuse à gazon………………………………………………... 35

Opération……………………....………………………………………….............. 38

Entretien……………………………………………………………................. 42

Stockage……………………………………………………………………........... 45

Dépannage…………………………………………………………........................ 45

Vue éclatée et liste des pièces………………………………………………........... 46

Garantie…………………………………………………………………................. 50

DONNÉES TECHNIQUES

21" 3-pouces-1 Tondeuse à Gazon à Propulsion

de gaz à essence Modèle # PSM2521PR

Type de moteur: 4 Course, Soupage en tête, monocylindre avec système

de refroidissement à air forcé

Déplacement: 144cc

Capacité du réservoir de carburant: 0.21 Gallon

Capacité pétrolière: 16.9 fl.oz

Largeur de coupe: 20.5 pouce

Hauteur de coupe: 1.18 – 3 pouce

Ajustement de la hauteur: 5 Position

Type d'entraînement: propulsion

Capacité de capture d'herbe: 1.4 Bushels

Roue: Front: 7 pouce / Arrière: 8 pouce

Dimensions de l'emballage (L x l x H): 33.3 x 22.6 x 16 pouces

Poids: 60 lb.

INTRODUCTIONS

Merci d'avoir acheté un produit de PowerSmart®, Ce manuel fournit des informations sur l'utilisation

et la maintenance en toute sécurité de ce produit. Tous les efforts ont été faits pour assurer l'exactitude

des informations contenues dans ce manuel. PowerSmart® se réserve à tout moment le droit de la

modification de ce produit et des spécifications sans préavis.

Veuillez garder ce manuel à la disposition de tous les utilisateurs pendant la durée de vie de la

tondeuse à gazon.

Ce manuel contient des messages de spécialité pour attirer l'attention sur les problèmes de

sécurité potentiels, les dommages causés par la tondeuse à gazon ainsi que des

informations utiles sur l'utilisation et l'entretien. Veuillez lire avec attention toutes les

informations pour éviter des blessures et des dommages de la machine.

QUESTIONS ? PROBLEMES ?

Veuillez prendre contact avec notre service à la clientèle pour toute question et / ou tout commentaire,

soit par courriel : [email protected], soit à l’appel en PCV (800)791-9458. Nous sommes

disponibles de 9h à 17h HNE de lundi à vendredi pour vous aider à résoudre tous les problmes que

vous pourriez rencontrer.

AVIS CONCERNANT LES EMISSIONS

Ayant d’être certifié pour se conformer à la réglementation américaine des émissions, soit les règles

élaborées par l’agence de protection de l’environnement des Etats-Unis (EPA) pour les petits

équipements hors route, les moteurs sont certifiés pour fonctionner avec de l'essence ordinaire sans

plomb, et peut comprendre les systèmes suivants de contrôle d’émission : (MM) les Modifications des

Moteur et (CTV) Catalyseur à Trois Voies (si ainsi équipé).

INFORMATION DE SECURITE

Avant de fonctionner cette tondeuse à gazon, lisez et respectez tous les avertissements et instructions

sur la tondeuse à gazon et dans ce guide de l’utilisateur.

NOTE : Les informations suivantes sur la sécurité ne sont pas destinées à couvrir toutes les conditions

et situations possibles. Lisez le guide de l'ensemble de l’utilisateur pour obtenir des instructions de

sécurité et de fonctionnement. Le non-respect des instructions et consignes concernant la sécurité peut

entraîner des blessures graves, voire mortelles.

Ce symbole d'alerte de sécurité sert à identifier les informations de sécurité sur les dangers qui

peuvent entraîner des blessures.

Un mot de signal (DANGER, AVERTISSEMENT ou ATTENTION) est utilisé avec le

symbole d'alerte pour indiquer la probabilité et la gravité potentielle des blessures.

DANGER indique un danger qui, s'il n'est pas évité, entraînera la mort ou des blessures

graves.

AVERTISSEMENT indique un danger qui, s'il n'est pas évité, entraînera la mort ou des blessures

graves.

ATTENTION indique un danger qui, s'il n'est pas évité, peut entraîner des blessures mineures ou

modérées.

ATTENTION indique une situation qui pourrait causer des dommages au moteur, lorsqu'il est utilisé

sans le symbole d'alerte.

PROCEDURES GENERALES DE SECURITE

Pour toute question concernant les avis de danger et de sécurité figurant dans ce manuel ou sur le

produit, veuillez appeler (800)791-9458 Lun-Ven 9-5 EST avant le fonctionnement de la machine.

DANGER : MONOXYDE DE CARBONE

L'utilisation d'un moteur dans la pièce PEUT VOUS TUER EN QUELQUES MINUTES.

L'échappement du moteur contient du monoxyde de carbone (CO), un gaz toxique que

vous ne pouvez pas voir ou sentir. Si vous sentez l'échappement du moteur, vous respirez du CO. Or,

même si vous ne sentez pas l’échappement, vous pourriez respirer du CO.

N'utilisez JAMAIS un moteur à l'intérieur d'une maison, d'un garage, d'un vide sanitaire ou d'une

autre pièce partiellement fermée. Des niveaux mortels de monoxyde de carbone peuvent s'accumuler

dans ces zones. L'utilisation d'un ventilateur, ou l'ouverture de fenêtres et / ou de portes, n'évacuera

PAS correctement le CO ni fournira suffisamment d'air frais. UTILISEZ UNIQUEMENT un moteur

à l'extérieur et loin des fenêtres, des portes et des évents. Ces ouvertures peuvent tirer l'échappement

du moteur.

Même si vous utilisez un moteur correctement, le CO peut s'infiltrer dans la maison. Utilisez

TOUJOURS une alarme de CO alimenté par pile ou batterie de secours dans la maison. Si vous

commencez à vous sentir malade, étourdi ou faible après que le moteur a démarré, déplacez-vous à

l'air frais. Visitez un docteur. Il est possible que vous ayez une intoxication au monoxyde de carbone.

AVERTISSEMENT : L'échappement de cette machine contient des produits chimiques reconnus

par l'État de Californie comme pouvant causer le cancer, des malformations congénitales ou d'autres

problèmes de reproduction.

AVERTISSEMENT : Ce moteur peut émettre des vapeurs d'essence hautement inflammables et

explosives qui peuvent causer de graves brûlures ou même la mort en cas d’inflammation. Une

flamme nue à proximité peut provoquer une explosion même si elle n'est pas directement en contact

avec de l'essence.

• Ne fonctionnez pas la machine près d’une flamme nue.

• Ne fumez pas près du moteur.

• Toujours opérez sur une surface plane et ferme.

• Toujours arrêtez le moteur avant de faire le plein d’essence. Laissez le moteur refroidir en 2

minutes au moins avant de retirer le bouchon du réservoir. Desserrez lentement le bouchon

pour relâcher la pression dans le réservoir.

• Ne remplissez trop le réservoir de carburant. L'essence peut se dilater pendant le

fonctionnement. Ne remplissez pas jusqu'au sommet du réservoir. Permettez l’expansion

d’essence.

• Toujours vérifiez le carburant déversé avant de l'utiliser.

• Faites vider le réservoir de carburant avant de stocker ou de transporter le moteur.

AVERTISSEMENT : Ce moteur produit de la chaleur lors de l’exécution. Les températures proches

de l'échappement peuvent dépasser 150° F (65° C).

Ne touchez pas les surfaces chaudes. Faites attention aux étiquettes d'avertissement sur le moteur qui

identifiant les parties chaudes de la machine.

Avant de toucher le moteur ou les zones du moteur qui deviennent chaudes pendant l'utilisation, le

laissez refroidir après l’utilisation.

ATTENTION : Une mauvaise utilisation de ce moteur peut l'endommager ou raccourcir sa durée de

vie.

N'utilisez le moteur que pour les fins prévues.

CONSIGNES DE SÉCURITÉ IMPORTANTES

Cette machine est capable d'amputer les mains et les pieds et de lancer des objets. Des blessures

graves ou la mort seront entraînées si vous ne respectez pas les consignes de sécurité suivantes.

I.Opération générale

1. Lisez, comprenez et suivez les instructions et les avertissements de ce manuel et sur la machine,

le moteur et les accessoires.

2. N’autorisez que les opérateurs responsables, formés, familiarisés avec les instructions et

physiquement capables de faire fonctionner la machine.

3. Ne transportez pas de passagers et éloignez les passants.

4. N'utilisez pas la machine sous l'influence d'alcool ou de drogues.

5. Suivez les recommandations du fabricant pour les poids de roue ou les contrepoids.

II. PRÉPARATION AVANT L'UTILISATION

1. Dégagez la zone de travail de tout objet qui pourrait être jeté par la machine ou interférer avec son

fonctionnement

2. Maintenez la zone d'opération à l'écart de tous les passants, en particulier des jeunes enfants.

Arrêtez la machine et les accessoires si quelqu'un pénètre dans la zone.

3. Ne faites pas fonctionner la machine sans que le bac de ramasseur d'herbe, la goulotte d'éjection

ou d'autres dispositifs de sécurité soient en place et fonctionnent correctement. Vérifiez

fréquemment les signes d'usure ou de détérioration et remplacez-les si nécessaire.

4. Portez un équipement de protection individuelle approprié, tel que des lunettes de sécurité, des

protections auditives et des chaussures.

III. FONCTIONNEMENT

1. Ne faites fonctionner le moteur que dans des endroits bien ventilés. Les gaz d'échappement

contiennent du monoxyde de carbone, un poison mortel.

2. Ne faites fonctionner la machine qu'à la lumière du jour ou à une bonne lumière artificielle.

3. Évitez les trous, ornières, bosses, rochers ou autres dangers cachés. Un terrain accidenté pourrait

renverser la machine, ou faire perdre l'équilibre ou le pied à l'opérateur.

4. Ne placez pas vos mains ou vos pieds près des pièces rotatives ou sous la machine. Restez

toujours à l'écart de l'ouverture de décharge.

5. Ne dirigez pas les matériaux de décharge vers quiconque. Évitez de décharger des matériaux

contre un mur ou un obstacle. Les matières peuvent ricocher vers l'opérateur. Arrêtez la (les)

lame(s) lorsque vous traversez des surfaces de gravier.

6. Ne laissez pas une machine en marche sans surveillance. Garez-vous toujours sur un sol plat,

débrayez l'accessoire, serrez le frein de stationnement et arrêtez le moteur.

7. Ne tondez pas en marche arrière, sauf en cas de nécessité absolue. Regardez toujours en bas et

derrière vous avant et pendant la marche arrière.

IV. SPÉCIFIQUE AUX ENFANTS

1. Des accidents tragiques peuvent se produire si l'opérateur n'est pas attentif à la présence d'enfants.

Les enfants sont souvent attirés par la machine et l'activité de fauchage. Ne supposez jamais que

les enfants resteront là où vous les avez vus pour la dernière fois.

2. Gardez les enfants hors de la zone de travail et sous la surveillance d'un adulte responsable autre

que l'opérateur.

V. PENTE SPÉCIFIQUE

Les pentes sont un facteur majeur lié aux accidents. L'exploitation sur les pentes exige une

prudence accrue.

1. Déplacez-vous dans la direction recommandée par le fabricant sur les pentes. Soyez prudent

lorsque vous vous déplacez à proximité de dénivellations.

2. Évitez de tondre l'herbe mouillée. (Une mauvaise tenue pourrait provoquer un accident de

glissade et de chute).

3. N'utilisez pas la machine dans des conditions où la traction, la direction ou la stabilité sont en

question. Les pneus pourraient glisser même si les roues sont à l'arrêt.

4. Gardez toujours la machine en marche lorsque vous descendez une pente. Ne descendez pas en

roue libre.

5. Évitez de démarrer et de vous arrêter dans les pentes. Évitez de faire des changements brusques

de vitesse ou de direction. Faites tourner lentement et progressivement.

6. Soyez particulièrement vigilant lorsque vous utilisez une machine équipée d'un ramasseur

d'herbe ou d'un ou plusieurs autres accessoires. Ils peuvent affecter la stabilité de la machine.

VI. SPÉCIFIQUE AUX INCENDIES ET AUX COMBUSTIBLES

1. Éteignez toutes les cigarettes, cigares, pipes et autres sources d'inflammation.

2. N'utilisez qu'un récipient à carburant approuvé.

3. Ne retirez pas le bouchon du réservoir ni ajoutez de carburant lorsque le moteur est en marche ou

à chaud.

4. Ne faites pas le plein à l'intérieur ou dans des espaces clos.

5. Ne stockez pas la machine ou le récipient de combustible, ou faites le plein, dans un endroit où il

y a une flamme nue, une étincelle ou une veilleuse, comme sur un chauffe-eau ou un autre

appareil.

6. N'essayez pas de démarrer le moteur et évitez de créer une source d'inflammation tant que les

vapeurs de carburant ne se sont pas dissipées si du carburant est renversé.

7. Pour prévenir les incendies : gardez la machine à l'abri de l'herbe, des feuilles ou d'autres débris

accumulés ; nettoyez les déversements d'huile ou de carburant et retirez les débris imbibés de

carburant ; laissez la machine refroidir avant de la ranger.

8. Soyez particulièrement vigilant lors de la manipulation de l'essence et d'autres carburants. Ils sont

inflammables et les vapeurs sont explosives.

VII. TRANSPORT

1. Utilisez des rampes de pleine largeur pour le chargement et le déchargement d'une machine de

transport.

VIII. SERVICE

1. Maintenez la machine en bon état de fonctionnement. Remplacez les pièces usées ou

endommagées.

2. Soyez prudent lors de l'entretien des lames. Enveloppez la/les lame(s) ou portez des gants.

Remplacez les lames endommagées. Ne réparez pas ni modifiez la/les lame(s)

3. Les machines équipées de pompes, de tuyaux ou de moteurs hydrauliques ; et/ou de systèmes

d'injection de diesel :

AVERTISSEMENT : Le fluide s'échappant sous pression peut avoir une force suffisante pour

pénétrer la peau et causer des blessures graves. Si du liquide est injecté dans la peau, consultez

immédiatement un médecin. Gardez le corps et les mains éloignés des trous d'épingle ou des buses

qui éjectent du fluide sous haute pression. Si une fuite se produit, faites immédiatement réparer la

machine par un technicien qualifié.

4. Si l'appareil en est équipé, débranchez le(s) fil(s) de la bougie avant d'effectuer toute réparation.

INSTRUCTIONS SUR L'ÉTIQUETTE D'AVERTISSEMENT

Lisez attentivement le manuel avant de l'utiliser.

Objets volants dangereux;

gardez une distance de sécurité par rapport à la machine tant que le moteur est en

marche.

N’ouvrez pas ni retirez les boucliers de sécurité lorsque le moteur est en marche.

Faites plus attention aux mains et aux pieds de l'opérateur pour éviter les blessures

N’ouvrez pas ni retirez les boucliers de sécurité lorsque le moteur est en marche.

Le carburant est inflammable, éloignez le feu.

Ne remplissez jamais le réservoir de carburant lorsque le moteur est en marche.

Emission de gaz toxique, n’utilisez pas la tondeuse dans un endroit proche ou mal ventilé.

Regardez derrière vous tout en soutenant

Danger des pentes raides

Lors de la réparation, retirez le soufflet de la bougie, puis réparez-le conformément

au manuel d'utilisation.

Surfaces chaudes

Lors de la tonte, veuillez porter les lunettes et des bouchons d'oreilles pour vous protélé

Tenir à l'écart des spectateurs.

L'étiquette de sécurité se trouve sur la tondeuse à gazon:

GARDEZ LES MAINS ET LES PIEDS ÉLOIGNÉS.

Avertissement: Gardez les panneaux de sécurité clairs et visibles sur l'équipement. Remplacez les

panneaux de sécurité s'ils sont manquants ou illisibles.

CONNAÎTRE VOTRE TONDEUSE À GAZON

Veuillez vous familiariser avec l'emplacement et la fonction des composants qui contrôlent votre

tondeuse à gazon avec l'illustration ci-dessous.

Poignée de démarrage à rappel

Ampoule d'amorçage

Ramasseur d'herbe

Bouchon de réservoir à gaz

Levier de réglage de la hauteur de

coupe

Porte de déchargement arrière

Roue arrière

Poignée inférieure

Goulotte d'éjection latérale

Poignée supérieure

Jauge d'huile

Roue avant

Contrôle du démarrage/arrêt du moteur

Levier de réglage de la hauteur de

coupe

14 13 12

5 6 7 8

PRÉPARATION DE LA TONDEUSE À GAZON

La section suivante décrit les étapes nécessaires pour préparer la tondeuse à gazon à l'utilisation. Si,

vous n'êtes pas sûr de savoir comment effectuer l'une ou l'autre de ces étapes après avoir lu cette

section, veuillez appeler le (800) 791-9458 du lundi au vendredi 9-5 EST pour le service clientèle.

Vous risquez d'endommager la tondeuse ou de réduire sa durée de vie si vous n'effectuez pas ces

étapes correctement.

DÉBALLAGE

Outils requis (non inclus): tournevis # 2PH, couteau utilitaire.

Déballez la tondeuse à gazon et toutes ses pièces, et comparez-les à la liste ci-dessous. Ne jetez pas le

carton ou tout autre emballage avant que le moteur ne soit complètement assemblé.

Goulotte latérale

d'évacuation

Clé à bougie

Ramasseur d'herbe

Boulons de bride M6 (2)

Tondeuse à gazon à

manche rabattable

Entonnoir

Clip de câble

13.5 OZ 10W-30 Huile de

Moteur

1 2 3 4 5 6

FIXEZ LA POIGNÉE INFÉRIEURE ET SUPÉRIEURE

1. Desserrez deux boutons et tournez le tube supérieur plié pour qu'il corresponde au tube inférieur, puis

serrez le bouton.

2. Tournez le tube inférieur à un angle qui correspond à la base et serrez avec deux vis. （Les deux vis se

trouvent dans le sac d'accessoires.）

3. Verrouillez le câble à la poignée inférieure à l'aide d'un serre-câble.

4. Insérez le câble de la poignée de démarrage du recul dans le crochet prévu à cet effet sur la poignée

supérieure. Vous devez enclencher la commande de démarrage/arrêt pour

libérer la poignée de démarrage à rebond

Pince pour

câble

Contrôle du

démarrage/arrêt

Poignée de démarrage à rappel

GOULOTTE D'ÉJECTION LATÉRALE

Pour convertir la tondeuse à éjection latérale, le ramasseur d'herbe a été enlevé et la porte d'éjection arrière est

fermée.

1. Soulevez le couvercle de décharge à ressort situé sur le côté de la tondeuse.

2. Faites glisser deux crochets de la goulotte d'éjection latérale sous l'axe de la charnière et abaissez le ressort

du couvercle d'éjection latérale.

Attention: N'essayez jamais de retirer le couvercle à décharge latérale à ressort monté en permanence.

RAMASSEUR D'HERBE

Attacher le ramasseur d'herbe

1. Soulevez la porte de déchargement arrière de la tondeuse.

2. Placez le bac de ramasseur d'herbe dans les fentes des supports de poignée.

3. Relâchez la porte d'éjection arrière pour qu'elle repose sur le bac de ramasseur d'herbe.

RÉGLAGE DE LA HAUTEUR DE COUPE

Avertissement! Les réglages de la hauteur de coupe ne doivent être effectués qu'après l'arrêt

complet du moteur et des lames!

Il est toujours préférable de commencer à tondre votre pelouse avec une hauteur de pont plus élevée pour

éviter de scalper votre pelouse.

La hauteur de coupe est réglée à l'aide de leviers avant et arrière.

Actionnez le levier de réglage et tirez-le dans la position requise. Veuillez vous assurer que le levier se

verrouille dans la même position.

OPÉRATION

REMPLISSAGE DE GAZ ET DE PÉTROLE

Le moteur est livré sans huile ni essence. Veillez à ajouter de l'huile et de l'essence avant de démarrer le

moteur.

1. Ajoutez de l'huile avant de démarrer la tondeuse pour la première fois.

2. Faites l'entretien du moteur avec de l'essence selon les instructions.

Avertissement : Faites preuve d'une extrême prudence lorsque vous manipulez de l'essence.

L'essence est extrêmement inflammable et ses vapeurs sont explosives. Ne faites jamais le plein

d'essence à l'intérieur ou lorsque le moteur est chaud ou en marche. Éteignez toutes les cigarettes,

cigares, pipes et autres sources potentielles d'inflammation.

Huile de moteur

L'huile moteur est un facteur clé dans le choix des performances du moteur. N'appliquez pas d'huile moteur

avec des additifs ou de l'huile pour moteur à essence 2 course, car ils n'ont pas assez de lubrification et

peuvent réduire la durée de vie des moteurs.

Vérifiez le moteur à l'arrêt sur un terrain plat.

Huile de moteur recommandée: 10W-30

Comme la viscosité varie en fonction des régions et des températures, il est recommandé d'utiliser

une huile de classe SF.

Vérifier la méthode

1. Retirez la jauge et nettoyez-la.

2. Réinsérez la jauge dans l'orifice de remplissage d'huile et insérez-la jusqu'au bout.

3. Vérifiez le niveau d'huile : Si le niveau d'huile est trop bas, ajoutez l'huile moteur recommandée et vérifiez

le niveau d'huile entre le niveau supérieur (1) et le niveau inférieur (2).

4. Réinstallez la jauge d'huile.

Ajouter de l'essence

Retirez le bouchon du réservoir et vérifiez le niveau de carburant.

Si le niveau est trop bas, remplissez le réservoir, n'oubliez pas de ne pas dépasser le niveau supérieur.

Avertissement

NIVEAU SUPÉRIEUR

DE CARBURANT

RÉSERVOIR DE

CARBURANT

MARQUE INFERIEURE

Température d’environnement

Mer

MARQUE SUPERIEURE

1. L'essence est extrêmement inflammable et est explosive dans certaines conditions.

2. Faites le plein dans une zone bien ventilée avec le moteur arrêté. Ne fumez pas et ne laissez pas de

flammes ou d'étincelles dans la zone où l'essence est stockée ou dans celle où le réservoir est rempli.

3. Ne remplissez pas trop le réservoir de carburant (il ne doit pas y avoir de carburant dans le goulot de

remplissage). Après avoir fait le plein, assurez-vous que le bouchon du réservoir est bien en place.

4. Veillez à ne pas renverser de carburant lorsque vous faites le plein. Le carburant ou les vapeurs de

carburant renversés peuvent s'enflammer. Si du carburant est renversé, assurez-vous que la zone est

sèche avant de démarrer le moteur.

5. Évitez tout contact répété ou prolongé avec la peau ou l'inhalation de vapeurs de carburant. Tenez hors

de portée des enfants.

Utilisez de l'essence fraîche (dans les 30 jours suivant l'achat), sans plomb, avec un indice d'octane minimum

de 87. Ne mélangez pas l'huile avec l'essence.

Pour ajouter de l'essence, suivez les étapes suivantes:

1. Assurez-vous que la tondeuse à gazon se trouve sur une surface plane

2. Dévissez le bouchon du réservoir de carburant et mettez-le de côté. REMARQUE : Le bouchon du

réservoir peut être serré et difficile à dévisser.

3. Ajoutez lentement de l'essence sans plomb dans le réservoir. Faites attention à ne pas trop remplir. La

capacité du réservoir de carburant est de 0,21 gallons.

REMARQUE: Ne remplissez pas le réservoir de carburant jusqu'en haut. L'essence se dilatera et se

renversera pendant l'utilisation, même si le bouchon du réservoir est en place.

4. Réinstallez le bouchon du réservoir et essuyez l'essence renversée avec un chiffon sec.

IMPORTANT:

 N’utilisez jamais un mélange huile/essence.

 N’utilisez jamais de la vieille essence.

 Évitez de faire entrer de la saleté ou de l'eau dans le réservoir de carburant.

 L'essence peut vieillir dans le réservoir et rendre le démarrage difficile. Ne stockez jamais une tondeuse

à gazon pendant de longues périodes avec de l'essence dans le réservoir ou le carburateur.

CONTROLE DU DEMARRAGE/ARRET DU MOTEUR

Cette tondeuse à gazon est équipée d'une commande de démarrage/arrêt du

moteur pour empêcher tout démarrage involontaire et garantir un

fonctionnement sûr. En relâchant ce levier, la lame s'arrête rapidement en cas de

danger. Le levier doit être actionné avant le démarrage de la tondeuse à gazon.

Lorsque le levier de démarrage/arrêt du moteur est relâché, il doit revenir à sa

position initiale.

Avant de commencer à tondre, vous devez effectuer ce processus plusieurs fois afin de vous assurer que les

câbles du levier et de l'actionneur fonctionnent correctement. Répétez le test plusieurs fois après le démarrage

du moteur. Lorsque la commande de démarrage/arrêt du moteur est relâchée, le moteur doit s'arrêter dans les

quelques secondes qui suivent. Si ce n'est pas le cas, contactez le service clientèle.

Avertissement: La lame commence à tourner dès que le moteur est mis en marche.

Contrôle du

démarrage/arrêt du moteur

DÉMARRER LE MOTEUR

Pour démarrer le moteur, effectuez les étapes suivantes:

1. Vérifiez les niveaux d'huile et de carburant.

2. Appuyez 3 fois sur la poire d'amorçage.

3. Engagez la commande de démarrage/arrêt du moteur et tirez simultanément sur le démarreur à rappel. Tirez

lentement sur la poignée du démarreur à rappel jusqu'à ce que vous sentiez une légère résistance, puis tirez

rapidement pour démarrer le moteur.

Ramenez doucement la corde dans le démarreur à rappel. Ne laissez jamais le cordon se réenclencher.

4. Si le moteur ne démarre pas, répétez l'étape 3.

REMARQUE: Après plusieurs tentatives infructueuses de démarrage du moteur, veuillez consulter le guide

de dépannage avant d'essayer à nouveau. Si les problèmes persistent, veuillez appeler le service clientèle.

REMARQUE: Ne laissez pas la poignée du démarreur s'encliqueter contre le moteur. Retournez-la

doucement pour éviter d'endommager le démarreur

ARRÊTER LE MOTEUR

Relâchez la commande de démarrage/arrêt du moteur pour arrêter le moteur.

FAUCHAGE

L'accélérateur du moteur de votre tondeuse a été préréglé pour fournir des performances optimales de

ramassage et de broyage pour les années à venir.

N'utilisez qu'une lame tranchante en bon état. Cela évitera que les brins d'herbe ne s'effilochent et que la

pelouse ne jaunisse.

Tondez en ligne droite pour obtenir une belle apparence de propreté. Les andains doivent se chevaucher de

quelques centimètres afin d'éviter les rayures.

Garder le dessous du carter de la tondeuse propre et éliminer l'accumulation d'herbe est important. Cette

accumulation diminuera la qualité du broyage et rendra le ramassage de l'herbe plus difficile pour

l'équipement.

Tondez toujours dans les pentes (pas de haut en bas). Vous pouvez éviter que la tondeuse ne glisse vers le bas

en la tenant dans une position inclinée vers le haut. Choisissez la hauteur de coupe en fonction de la longueur

de l'herbe. Si nécessaire, tondez plusieurs fois afin de ne jamais couper plus de 5 cm d'herbe en une seule fois.

Arrêtez le moteur avant de vérifier la lame. N'oubliez pas que la lame continue de tourner pendant quelques

secondes après que le moteur a été éteint. N'essayez jamais d'arrêter la lame manuellement. Vérifiez

régulièrement si la lame est bien fixée, si elle est en bon état et si elle est bien aiguisée. Dans le cas contraire,

aiguisez la lame ou remplacez-la. Si la lame heurte un objet, éteignez immédiatement la tondeuse et attendez

que la lame s'arrête complètement. Inspectez ensuite l'état de la lame et du support de lame. Remplacez toute

pièce endommagée.

En utilisant comme décharge latérale

Vous devez fermer le couvercle arrière avec l'adaptateur de mulching afin d'utiliser la décharge latérale.

1. Sur le côté de la tondeuse, soulevez le couvercle de l'éjection latérale.

2. Faites glisser les deux crochets de la goulotte d'éjection latérale sous l'axe de la charnière du couvercle

d'éjection latérale. Abaissez le couvercle de l'éjection latérale.

Attention : Ne retirez jamais le couvercle d'évacuation latérale.

EN UTILISANT COMME ENSACHEUR ARRIÈRE

Pour utiliser le ramasseur d'herbe pour ramasser les déchets de coupe pendant que vous utilisez la tondeuse.

1. Fixez le ramasseur d'herbe en suivant les instructions de préparation de la tondeuse à gazon. L'herbe

coupée sera automatiquement collectée dans le sac lorsque vous utiliserez la tondeuse. Faites fonctionner

la tondeuse jusqu'à ce que le bac de ramasseur soit plein.

2. Arrêtez complètement le moteur en relâchant le levier de démarrage/arrêt du moteur. Assurez-vous que le

moteur est complètement arrêté.

3. Soulevez la porte d'éjection arrière et éloignez le bac de ramasseur de la tondeuse pour le retirer. Éliminez

l'herbe coupée et réinstallez le bac de ramasseur une fois terminé.

Avertissement: Si vous heurtez un objet étranger, arrêtez le moteur. Retirez le fil de la bougie,

inspectez soigneusement la tondeuse pour détecter tout dommage, et réparez les dégâts avant de

redémarrer et de fonctionner. Des vibrations excessives de la tondeuse en cours de

fonctionnement sont une indication de dommages. La tondeuse doit être inspectée et réparée

rapidement.

ENTRETIEN

Un entretien de routine de cette tondeuse aidera à prolonger la durée de vie de la machine.

Respectez toujours les règles de sécurité lors de toute opération de maintenance.

La garantie sur cette tondeuse à gazon ne couvre pas les articles qui ont fait l'objet d'abus ou de négligence de

la part de l'opérateur. Pour recevoir la vanne complète de la garantie, l'opérateur doit entretenir la tondeuse à

gazon comme indiqué ici.

Le changement de la vitesse du moteur annulera la garantie du moteur.

Tous les ajustements doivent être vérifiés au moins une fois par saison.

Vérifiez périodiquement toutes les fixations et assurez-vous qu'elles sont bien serrées.

Avertissement : Arrêtez toujours le moteur, laissez le moteur refroidir, débranchez le fil de la

bougie avant d'effectuer tout type de maintenance sur votre machine.

SOIN DE PLATE-FORME

Il est important de nettoyer le dessous de la tondeuse après utilisation pour éviter l'accumulation de tontes de

gazon ou d'autres débris. Suivez les étapes ci-dessous pour un nettoyage approprié.

1. Laissez le moteur tourner jusqu'à ce qu'il soit à court de carburant. N'essayez pas de verser du carburant

dans le moteur.

2. Débrancher le fil de la bougie d’allumage. Reportez-vous au manuel d'utilisation du moteur.

3. Faites basculer la tondeuse lentement pour qu'elle repose sur le boîtier.

4. Pour éviter les déversements d'huile, inclinez toujours la tondeuse de manière à ce que le filtre à air soit

orienté vers le haut.

5. Tenez fermement la tondeuse et grattez et nettoyez le dessous du pont avec un outil approprié.

6. Abaissez doucement la tondeuse sur ses roues au sol.

Avertissements : Ne poussez jamais la tondeuse à plus de 90 ° dans n'importe quelle direction et ne laissez pas

la tondeuse enfoncée pendant un certain temps. De l'huile peut s'écouler dans la partie supérieure du moteur,

entraînant un problème de démarrage.

LAME DE TONDEUSE

Pour assurer un fonctionnement en toute sécurité, faites effectuer tous les travaux d'aiguisage, d'équilibrage et

de montage de la lame par un centre de service agréé. Pour obtenir des résultats optimaux, nous

recommandons de faire vérifier la lame une fois par an.

Si, malgré toute précaution, la lame entre en contact avec un obstacle, coupe immédiatement le moteur et

débranche le connecteur de la bougie d’allumage. Inclinez la tondeuse à gazon vers l'arrière et vérifiez que la

lame n'est pas endommagée. Toujours gardez le côté avec le filtre à air vers le haut. Les lames endommagées

ou pliées doivent être remplacées. Ne redressez jamais une lame pliée. Ne travaillez jamais avec des lames

tordues ou très usées, car cela entraînerait des vibrations et endommagerait davantage la tondeuse.

Avertissement : Risque de blessure en travaillant avec une lame endommagée.

VERIFIER L'HUILE

La quantité d'huile du carter moteur est de 16.9 fl.oz.

Vérifiez le niveau d'huile du moteur en fonction du programme d'entretien recommandé.

La tondeuse à gazon doit être vérifiée avant chaque utilisation pour vérifier le niveau d'huile approprié. Ceci

est une étape critique pour un démarrage correct du moteur.

Pour vérifier le niveau d'huile:

1. Assurez-vous que la tondeuse à gazon est sur une surface plane

2. Nettoyez l'autour de l'orifice de remplissage d'huile. Retirez la jauge et essuyez la jauge avec un chiffon

propre. Insérez la jauge dans l'orifice de remplissage d'huile sans visser dedans. Retirez la jauge pour

vérifier le repère d'huile. Ajoutez de l'huile si la marque d'huile couvre moins de la moitié de la jauge.

3. Ajoutez peu à peu d'huile et répétez l'étape 2 jusqu'à ce que la marque d'huile atteigne le sommet de la

jauge. Ne pas trop remplir le carter.

4. Réinstallez la jauge d'huile.

CHANGEMENT/AJOUT D'HUILE

Changez l'huile en fonction du programme d'entretien recommandé. Changez l'huile lorsque le moteur est

chaud. Cela permettra un drainage complet. Changez l'huile plus souvent si le fonctionnement est sous forte

charge ou si la température ambiante est élevée. Il est également nécessaire de vidanger l'huile du carter s'il a

été contaminé par de l'eau ou de la saleté. La quantité d'huile du moteur est de 16.9 fl.oz. Ajouter de l'huile

lorsque le niveau d'huile est bas. Pour connaître le type et le poids appropriés de l'huile, reportez-vous à la

section «REMPLISSAGE DE GAZ ET D'HUILE» de la section «FONCTIONNEMENT».

Pour remplir le carter avec de l'huile, suivez les étapes suivantes:

1. Assurez-vous que la tondeuse à gazon est sur une surface plane. Inclinant la tondeuse à gazon pour faciliter

le remplissage provoquera un écoulement d'huile dans les zones du moteur et causera des dommages.

Gardez le niveau de la tondeuse à gazon!

2. Retirez la jauge du moteur.

3. À l’aide d’un entonnoir ou d’un distributeur approprié, ajoutez la quantité appropriée d’huile (16.9 fl.oz)

dans le carter.

4. Réinstallez la jauge.

REMARQUE: Ne jetez jamais de l'huile de moteur usée dans la poubelle ou dans un égout. Veuillez

appeler un centre de recyclage local ou un garage automobile pour organiser l'élimination d'huile.

ENTRETIEN DE FILTRE À AIR

L'entretien régulier du filtre à air aide à maintenir un flux d'air adéquat vers le carburateur. Vérifiez de temps

en temps que le filtre à air est exempt de saleté excessive. Voir le calendrier de maintenance recommandé.

Pour les détails du filtre à air:

1. Ouvrez le couvercle du filtre à air.

2. Retirez l'élément en forme d'éponge du boîtier.

3. Essuyez la saleté à l'intérieur du boîtier du filtre à air vide.

4. Lavez l'élément en forme d’éponge à l’aide d’un détergent ménager et de l’eau chaude. Une petite quantité

d'huile dans l'élément est normale et nécessaire au bon fonctionnement du moteur.

5. Si nécessaire, remplacez l'élément en papier.

6. Réinstallez l'élément en forme d'éponge dans le boîtier du filtre à air et réinstallez le couvercle.

AVERTISSEMENT : Faire fonctionner le moteur avec un élément de filtre à air encrassé, endommagé

ou manquant, le moteur s'usera prématurément.

Entretien de bougie

La bougie est importante pour le bon fonctionnement du moteur. Une bonne bougie doit être intacte,

exempte de dépôts et correctement écartée Voir le calendrier de maintenance recommandé. Pour

inspecter la bougie:

1. Retirez le capot de bougie. Veillez à ne pas déchirer l'isolation ou le fil.

2. Dévissez la bougie du moteur en utilisant la clé de bougie fournie. Il y a un espace limité pour que la clé

puisse tourner. Utilisez les deux rangées de trous dans la clé de bougie pour obtenir un effet de levier afin

de desserrer la bougie.

3. Inspectez visuellement la bougie pour rechercher des fissures ou une usure excessive des électrodes.

Remplacez si nécessaire.

4. Mesurez l’écart de la bougie avec un calibre de fil. L'écart doit être compris entre 0,7 et 0,8 mm (0,028 à

0,031 pouce).

5. Si la bougie est réutilisée, utilisez une brosse métallique pour éliminer toute trace de saleté autour de la

base de bougie, puis rapprochez-la.

6. Vissez la bougie dans le trou de bougie en utilisant la clé de bougie. Ne pas trop serrer la bougie. Le

serrage recommandé de la bougie est de ½ à ¾ d'un tour après que le joint d’étanchéité de la bougie a

touché le trou de bougie. Réinstallez le capot de bougie.

Calendrier d'entretien

Element

Action

Avant

chaque

utilisation

5 heures

d'utilisation

ou premier

mois

premières

heures

d'utilisation

50 heures

d'utilisation

ou tous les

6 mois

100 heures

d'utilisation

ou chaque

année

150 heures

d'utilisation

ou tous les

deux ans

Lame

Inspecter

oulon de

fixation de

lame

Inspecter

Huile

moteur

Vérifier

Changer

Filtre à air

Vérifier

Nettoyer

Remplacer

Sac

d'herbe

Vérifier

Opération

de contrôle

de lame

Vérifier

Bougie

Vérifier

Remplacer

Réservoir

carburant

Nettoyer

Garniture

de frein

volant

Vérifier

Jeu de

soupape

Vérifier-ajuster

Ligne de

carburant

Vérifier

Vérifier tous les 2 ans et remplacer si nécessaire

1. Faites l'entretien plus fréquemment lorsqu'il est utilisé dans des endroits poussiéreux.

2. Changez l'huile du moteur toutes les 25 heures lorsqu'il est utilisé sous une charge importante ou dans des

températures extérieures élevées.

STOCKAGE

ATTENTION : Ne placez jamais de type de bâche de stockage ou de bâche sur la TONDEUSE tant qu'elle est

encore chaude.

Si la TONDEUSE est entreposée pendant de longues périodes (30 jours ou plus), vidangez le réservoir de

carburant et le bol de carburateur.

Lorsque vous rangez la tondeuse pendant de longues périodes :

1. Démarrez le moteur et le faites fonctionner jusqu'à ce que le réservoir et la conduite de carburant soient

complètement vides et que le moteur s'arrête.

2. Changez l'huile après chaque saison.

3. Retirez la bougie d'allumage. Utilisez un bidon d'huile pour remplir le cylindre d'env. 2 ml d'huile. Tirez

lentement la poignée du démarreur, qui baignera la paroi du cylindre avec de l'huile. Revissez la bougie

d'allumage.

4. Nettoyer les ailettes de refroidissement du cylindre et du boîtier.

5. Assurez-vous de nettoyer tout l'équipement pour protéger la peinture.

6. Stockez l'équipement dans un endroit bien ventilé.

REMARQUE: La GARANTIE LIMITÉE ne couvre pas les dommages au système d'alimentation en

carburant ni les problèmes de performance du moteur résultant d'une préparation au stockage

négligée.

DEPANNAGE

Problème

Cause

Solution

Le moteur ne démarre pas

Le levier de démarrage / arrêt du moteur

est désengagé.

Engager le levier de démarrage / arrêt du moteur.

Le fil de la bougie d'allumage est

déconnecté.

Raccorder le fil de la bougie d’allumage.

Le réservoir de carburant vide ou périmé

Remplir le réservoir d'essence propre et fraîche.

Moteur désamorcée.

Appuyer sur la poire d'amorçage.

La bougie d'allumage défectueuse.

Nettoyer, ajuster l'espace ou remplacer.

Ligne de carburant bloquée.

Nettoyer la ligne de carburant.

Moteur inondé

Attendre quelques minutes pour redémarrer, ne pas

amorcer.

Le moteur tourne erratique.

Le fil de la bougie est desserré.

Connecter et serrer le fil de la bougie d'allumage.

Ligne de carburant bloquée ou carburant

éventé.

Nettoyer la ligne de carburant. Remplissez le réservoir

d'essence propre et fraîche.

L'eau ou la saleté dans le système de

carburant.

Vider le réservoir de carburant. Remplir avec du carburant

frais.

Filtre à air sale

Référez-vous au manuel du moteur.

Le moteur surchauffe.

Niveau bas d'huile moteur.

Remplir le carter avec l'huile appropriée.

Débit d'air restreint.

Nettoyer la zone autour et au-dessus du moteur.

Ralenti mauvais.

Bougie d'allumage encrassée,

défectueuse ou trop large.

Réinitialiser l'espace ou remplacer la bougie d'allumage.

Filtre à air sale.

Référez-vous au manuel du moteur.

Vibration / bruit excessifs

Lame détachée ou déséquilibrée.

Serrer et équilibrer la lame.

Lame courbée / endommagée.

Consulter un concessionnaire agréé.

La tondeuse ne broie pas l 'herbe.

Herbe mouillée.

Ne pas tondre lorsque l'herbe est mouillée, attendez jusqu'à

ce qu'elle soit sèche pour couper.

Coupe inégale.

Herbe excessivement haute.

Tondre une fois à une hauteur de coupe élevée, puis tondre

de nouveau à la hauteur désirée ou effectuer un parcours de

coupe plus étroit.

Lame émoussée.

Affûter ou remplacer la lame.

VUE ÉCLATÉE ET LISTE DES PIÈCES

Item

Stock#

Description

QTY

Item

Stock#

Description

QTY

303190332

Moteur

203050433

Revolver 8 pouces

303020627

Joint de bride hexagonale M8 × 25

303030140

Écrou 26 * 21 * 5

203050381B

Plaque de décharge latérale

203050388C

Siège arrière

303090066A

Goupille à ressort de torsion Φ6

303010095

Vis ST4.2 * 14mm

303130335

Ressort de torsion Φ2.5 * Φ11 * 58

203050389

Couvercle de prise

303160833

Aide à la décharge

303130364

Ressort de torsion

303020468

Rondelle hexagonale M6 * 10mm

203050390B

Couverture intérieure

203050382A

Rack de déchargement

303130337

Ressort de torsion R

203050399C

La couverture avant

303121005

Broche de clinker 1.6 *

20mm

303010332

Vis ST6.3 * 20

303160807

Axe M6x35

303071058

Ensemble de ressort de direction

avant

303020558

Boulon M6 * 35

303030032

Écrou M6

203050519

Clip de fil

303020276

Boulon hexagonal M6 * 12

303080488C

Tube inférieur gauche

303030077

Écrou M8

303080503C

Tube inférieur gauche

203050430

Roue droite de 7 pouces

303030026

Écrou M6

303180934

Soudage de l'essieu avant

203020336A

Bouton

303071420

Collier de roue 2,5 mm

303020140

Vis en T M8 * 50 mm

303010216

vis

302060035

prise de courant

203050431

Revolver 7 pouces

303080489A

Poignée supérieure φ22 *

1,2

303071357C

plate-forme

303020308

Boulon hexagonal M6 *

30mm

303110030

Clé plate 4,7 * 40

302080049

Ligne de frein

303160423

Lave-linge plat

303030025

Cache écrou M6

303180808

Connecteur blade

303030065

Écrou standard M6

303071037

lame

303160531A

Crochet de connexion

moteur

303043023A

Lave-vaisselle φ10,5 * φ45 * 2,5

303080490

Tige de commande de lame

303020626

Boulon de lame

302020010

Éponge

203021335A

Pare-brise en plastique

303080491

Porte-sac de collecte φ8

203050432

Roue droite de 8 pouces

302120048B

Sac de collecte

303071059

Ensemble de ressort de direction

arrière

302080050B

Barrière en plastique

303180938A

Soudage de l'essieu arrière

VUE ÉCLATÉE DU MOTEUR ET LISTE DES PIÈCES

Item

Stock #

Description

Qty

Item

Stock #

Description

Qty

E01-1

11310-Z2P0111-00A1

SOUS-ENSEMBLE DU

CARTER MOTEUR

E04-4

14200-Z2P0111-00A0

ENSEMBLE DE L'ARBRE À CAMES

E01-2

90682-Z240110-0000

JOINT, HUILE

E04-5

13122-Z240110-00A0

CLIP, BROCHE DE PISTON

E01-3

90682-Z030210-0000

JOINT, HUILE

E04-6

13121-Z240110-00A0

BROCHE, PISTON

E01-4

90103-0410-51

VIS

E04-7

13010-Z2P0110-00A0

TIGE, CONNEXION

E01-5

11321-Z2P0110-0000

PIÈCE, RESPIRATION

E04-8

13111-Z2P0111-00A0

PISTON

E01-6

11337-Z2P0110-0000

PLAQUE DE LIMITE

E04-9

13200-Z3E0110-00A0

ENSEMBLE DE L'ANNEAU, PISTON

E01-7

90007-0512-A1

BOULON

E05-1

90107-0516-01

VIS

E01-8

11333-Z2P0110-0000

PLAQUE,

COUVERCLE DE LA

RAINURE DE

RESPIRATION

E05-2

80001-Z2P0210-Q200

BOÎTIER, MOTEUR

E01-9

16061-Z2P0110-00A0

BRAS, GOUVERNEUR

E05-3

28200-Z2P0310-Q2A0

ENSEMBLE DE STARTER, RE-BOBINE

E01-10

90501-Z010110-0000

BROCHE

E05-4

90007-0520-A1

BOULON

E01-11

90412-Z870210-0000

RONDELLE ， PLATE

E06-1

90204-Z010210-0100

BOULON

E01-12

16062-Z2P0110-0000

TIGE, GOUVERNEUR

E06-2

17002-Z2P0110-00A0

JOINT D'ÉTANCHÉITÉ , ENTRÉE

E01-13

16072-Z010110-0000

BOULON, SUPPORT

DU GOUVERNEUR

E06-3

16003-Z2P0110-00A0

PLAQUE, ISOLANT DE CARBURATEUR

E01-14

90305-0600-31

ÉCROU

E06-4

16004-Z2P0110-00A0

JOINT D'ÉTANCHÉITÉ PLAQUE

D'ISOLATION

E01-15

16070-Z2P0110-0000

SOUS-ENSEMBLE DE

SUPPORT,

GOUVERNEUR

E06-5

16100-Z2P0210-00M0

ENSEMBLE DU CARBURATEUR

E01-16

16063-Z2P0110-0000

RESSORT,

GOUVERNEUR

E06-6

90685-Z030410-0000

PINCE

E01-17

19308-Z2P0110-0000

BOUCLIER, CÔTÉ

CARTER MOTEUR

E06-7

90686-Z2P0111-00M0

TUBE, CARBURANT

E01-18

90007-0512-A1

BOULON

E06-8

90685-0700-01

PINCE

E01-19

11340-Z2P0110-0000

ASSEMBLAGE DE

BLOCS DE RETOUR

D’HUILE

E06-9

16211-Z2P0110-0000

TUBE, VALVE RICHED DE

DÉMARRAGE

E01-20

16561-Z2P0110-0000

SOUS-ENSEMBLE DE

LA PLAQUE, BAS DE

COMMANDE

D'ACCÉLÉRATEUR

E06-10

16212-Z2P0110-00A0

SIÈGE, VALVE RICHED DE

DÉMARRAGE

E01-21

90007-0512-A1

BOULON

E06-11

16213-Z2P0110-00A0

CORPS DE VALVE, DÉMARRAGE

RICHED

E01-22

15010-Z2P0310-Q200

JAUGE, HUILE

E10-1

13501-Z010110-00A0

ÉCROU DE VOLANT

E02-1

11411-Z2P0111-00A0

COUVERCLE,

CARTER

E10-2

19352-Z2P0110-00A0

IMPULSEUR

E02-2

90682-Z030320-0000

JOINT, HUILE

E10-3

28020-Z2P0110-0000

SIÈGE, COUPE DE DÉMARRAGE

E02-3

90001-0630-01

BOULON

E10-4

13510-Z2P0111-0000

SOUS-ENSEMBLE DU VOLANT

E02-4

16400-Z2P0111-00A0

ENSEMBLE

D'ENGRENAGE,

GOUVERNEUR

E10-5

30029-Z2P0110-0000

ERGOT，BOUCLIER

E02-6

90001-0616-01

BOULON

E10-6

90007-0514-A1

BOULON

E02-7

90502-0812-00

BROCHE

E10-7

45200-Z2P0310-0000

ENSEMBLE DE FREIN

E03-1

14081-Z2P0110-00A0

POUSSOIR, VALVE

E10-8

90007-0520-A1

BOULON

E03-2

14071-Z2P0110-00A0

ASCENSEUR, VALVE

E10-9

30400-Z2P0110-0000

BOBINE, ALLUMAGE

E03-3

12131-Z3E0110-00A0

JOINT, CULASSE

F01-1

17001-Z2P0110-00A0

JOINT D'ÉTANCHÉITÉ, FILTRE À AIR

E03-4

12140-Z3E0210-00A0

SOUS-ENSEMBLE DE

LA CULASSE,

CYLINDRE

F01-2

17100-Z2P0110-0000

FILTRE, AIR

E03-5

90001-0850-01

BOULON

F01-3

90305-0600-31

ÉCROU

E03-6

30010-Z120110-00A0

FICHE, ÉTINCELLE

F01-4

17004-Z2P0110-0000

TUBE, RESPIRATEUR

E03-7

12101-Z810210-00A0

GUIDE, JOINT

F02-1

90107-0413-03

BOULON

E03-8

12110-Z2P0110-00A0

ENSEMBLE DE

VALVES

F02-2

18130-Z2P0210-0000

COUVERCLE, SILENCIEUX EXTERNE

E03-9

12103-Z030110-0000

RESSORT, VALVE

F02-3

90001-0616-01

BOULON

E03-10

12112-Z010110-00A0

SIÈGE, RESSORT DE

VALVE

F02-4

18100-Z2P0210-0000

ENSEMBLE DU SILENCIEUX

E03-11

14310-Z2P0110-00A0

SOUS-ENSEMBLE DU

CULBUTEUR, VALVE

F02-5

18020-Z2P0111-00A0

PLAQUE, ISOLANT SILENCIEUX

E03-12

14330-Z2P0110-00A0

ARBRE, CULBUTEUR

DE VALVE

F03-1

16600-Z2P0110-Q2M9

ENSEMBLE DU RÉSERVOIR,

CARBURANT

E03-13

12411-Z2P0110-0000

COUVERCLE,

CULASSE

F03-2

16744-Z620120-0000

ARRÊT DE CHAÎNE DE SÉCURITÉ，

COUVERCLE DU RÉSERVOIR DE

CARBURANT

E03-14

90007-0512-A1

BOULON

F03-3

16730-Z620210-LKD0

COUVERCLE, RÉSERVOIR DE

CARBURANT

E04-1

13300-Z2P0910-00A0

ENSEMBLE DU

VILEBREQUIN

F03-4

16652-Z030110-00A0

FILTRE， CARBURANT

E04-2

14014-Z2P0210-00A0

ENGRENAGE,

ENTRAÎNEMENT DE

DISTRIBUTION

F03-5

90685-Z030410-0000

PINCE

E04-3

90408-Z030210-0000

RONDELLE ， PLATE

TROIS (3) ANS DE GARANTIE LIMITÉE

PowerSmart s'est engagé à construire des équipements offrant des années de service fiable. Nos garanties sont

compatibles avec notre engagement et notre attachement à la qualité.

TROIS (3) ANS DE GARANTIE LIMITÉE SUR LES PRODUITS POWER SMART POUR USAGE DOMESTIQUE.

PowerSmart («Vendeur») garantit à l'acheteur d'origine uniquement que tous les outils électriques grand public

PowerSmart sont exempts de tout défaut de matériau ou de fabrication pendant une période de trois (3) ans à compter de

la date d'achat. Si l'outil est utilisé tout en fournissant des services professionnels ou commerciaux, la couverture de la

garantie sera pour un maximum de (90) jours.

LA SEULE OBLIGATION DU VENDEUR ET VOTRE RECOURS EXCLUSIF en vertu de la présente garantie

limitée de trois (3) ans et, dans la mesure permise par la loi, toute garantie ou condition implicite en vertu de la loi, sera

la réparation ou le remplacement gratuit des pièces dont le matériel est défectueux ou de fabrication et qui n'ont pas été

mal utilisés, manipulés sans précaution ou réparés de manière incorrecte, par une personne autre qu'un vendeur autorisé

ou un centre de service.

Veuillez noter que les pièces d'usure normales ne sont pas couvertes par cette garantie. Cela inclut les courroies

d'entraînement, les lames et les sacs à herbe. Les problèmes de carburateur et / ou tout autre dommage résultant d'un

carburant éventé, contaminé ou compromis ne sont pas couverts par cette garantie limitée.

Pour faire une réclamation en vertu de cette garantie limitée, vous devez retourner l’ensemble du produit; transport

prépayé, à PowerSmart. Le propriétaire doit inclure une copie lisible de l’original du ticket de caisse, qui doit indiquer la

date d’achat, ainsi que le nom de la société où le produit a été acheté.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE PAS SUR LES ÉLÉMENTS ACCESSOIRES INCLUS AVEC

L'OUTIL TELS QUE LES CIRCULAIRES SAW BLADES, AUTRES ÉLÉMENTS CONNEXES OU SUR LES

PIÈCES DE REMPLACEMENT FIGURANT SOUS MAINTENANCE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE À UNE DURÉE DE TROIS (3) ANS À PARTIR DE LA DATE

DE L’ACHAT. CERTAINS ÉTATS AUX ÉTATS-UNIS ET DANS CERTAINES PROVINCES CANADIENS NE

PERMETTENT PAS DE LIMITER LA DURÉE D'UNE GARANTIE IMPLICITE, DE SORTE QUE LA

LIMITATION PRÉCÉDENTE PEUT NE PAS VOUS ÊTRE APPLICABLE..

EN AUCUN CAS, LE VENDEUR NE PEUT ÊTRE TENU RESPONSABLE DE DOMMAGES ACCESSOIRES OU

CONSÉCUTIFS (Y COMPRIS, MAIS SANS S'Y LIMITER, LA RESPONSABILITÉ DE PERTE DE PROFITS)

DÉCOULANT DE LA VENTE OU DE L'UTILISATION DE CE PRODUIT. CERTAINS ÉTATS DES ÉTATS-UNIS

ET CERTAINES PROVINCES CANADIENS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DE

DOMMAGES ACCESSOIRES OU INDIRECTS. IL EST DONC POSSIBLE QUE LA LIMITATION OU

L'EXCLUSION CI-DESSUS NE S'APPLIQUE PAS À VOUS.

CETTE GARANTIE LIMITÉE VOUS DONNE DES DROITS SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT

D’AUTRES DROITS QUI VARIENT D’UN ÉTAT AUX ÉTATS-UNIS, D’UNE PROVINCE AU CANADA ET

D’UN PAYS À L’AUTRE.

S'il vous plaît appelez sans frais au: 1-800-791-9458 (M-F 9h00-17h00 HNE)

Courriel: [email protected]

VEUILLEZ CONSERVER TOUTES VOS RÉCEPTIONS ORIGINALES.

CETTE GARANTIE EST ANNULÉE SANS EUX.

CONTENIDO

Datos técnicos…...……………………………………………………….. 51

Introducción………………………………………………………………. 52

Información de seguridad…….………………………………………... 52

Procedimientos generales de seguridad……....………………………… 53

Instrucciones de seguridad importantes……………………………………. 54

Instrucciones de etiqueta de advertencia…………………..…………… 56

Conociendo su cortadora de césped……………………………………… 58

Preparación de la cortadora de césped…………………………………….. 59

Operación……………………....………………………………………… 62

Mantenimiento……………………………………………………………... 65

Almacenamiento…………………………………………………………. 68

Solución de problemas……………………………………………………. 69

Vista detallada y lista de piezas………………………………………… 70

Garantía………………………………………………………………… 74

DATOS TÉCNICOS

cortacésped de empuje de gas 3 en 1 de 21 pulgadas, Modelo # PSM2521PR

Tipo de Motor: 4 tiempos, OHV, cilindro único con sistema de refrigeración por aire forzado

Desplazamiento: 144cc

Capacidad del tanque de combustible: 0.21 Galones

Capacidad de aceite: 16.9 fl.oz

Ancho de corte: 20.5 pulgadas

Altura de corte: 1.18 – 3 pulgadas

Ajuste de altura: 5 Posiciones

Tipo de unidad: Empuje

Capacidad del recolector de hierba： 1.4 Bushels

Neumáticos: Delantero: 7 pulgadas / trasero: 8 pulgadas

Dimensiones del paquete (L x ax A): 33.3 x 22.6 x 16 pulgadas

Peso: 60 libras

INTRODUCCIÓN

Gracias por comprar un producto PowerSmart®. Este manual proporciona información sobre la operación

segura y el mantenimiento de este producto. Se ha hecho todo lo posible para garantizar la precisión de la

información en este manual. PowerSmart® se reserva el derecho de cambiar este producto y especificaciones

en cualquier momento sin previo aviso.

Mantenga este manual a disposición de todos los usuarios durante toda la vida útil de la cortadora de césped.

Este manual contiene mensajes especiales para llamar la atención sobre posibles problemas de

seguridad, daños a la cortadora de césped, así como información útil de operación y servicio. Lea

toda la información detenidamente para evitar lesiones y daños a la máquina.

¿PREGUNTAS? ¿PROBLEMAS?

Comuníquese con nuestro Departamento de Servicio al Cliente con cualquier pregunta y/o comentario que

surja, ya sea por correo electrónico: [email protected], o llamada gratuita al (800) 791-9458.

Estamos disponibles de lunes a viernes de 9 a.m. a 5 p.m. Horario Estándar del Este para ayudarlo a resolver

cualquier problema que pueda encontrar.

AVISO SOBRE EMISIONES

Los motores que están certificados para cumplir con las regulaciones de emisiones de la Agencia Estatal de

Protección Ambiental de los Estados Unidos para SORE (Equipos pequeños todoterreno ), están certificados

para operar con gasolina regular sin plomo y pueden incluir los siguientes sistemas de control de emisiones:

(EM) Modificaciones del motor y (TWC) Tres -Catalizador de vías (de estar equipado).

INFORMACIÓN DE SEGURIDAD

Antes de operar esta cortadora de césped, lea y observe todas las advertencias, precauciones e instrucciones en

la cortadora de césped y en este Manual de Instrucciones.

NOTA: La siguiente información de seguridad no está destinada a cubrir todas las condiciones y situaciones

posibles que puedan ocurrir. Lea todo el Manual de Instrucciones para obtener instrucciones de seguridad y

operación. El incumplimiento de las instrucciones y la información de seguridad puede provocar lesiones

graves o la muerte.

Este símbolo de alerta de seguridad se utiliza para identificar información de seguridad sobre peligros que

pueden provocar lesiones personales.

Se utiliza una palabra de advertencia (PELIGRO, ADVERTENCIA o PRECAUCIÓN) con el sí

mbolo de alerta para indicar la probabilidad y la posible gravedad de la lesión. Adicionalmente, un

símbolo de peligro puede ser utilizado para representar el tipo de peligro.

PELIGRO indica un peligro que, si no se evita, provocará la muerte o lesiones graves.

ADVERTENCIA indica un peligro que, si no se evita, podría provocar la muerte o lesiones graves.

PRECAUCIÓN indica un peligro que, si no se evita, podría provocar lesiones leves o moderadas.

PRECAUCIÓN cuando se usa sin el símbolo de alerta, indica una situación que podría provocar daños en el

motor.

PROCEDIMIENTOS GENERALES DE SEGURIDAD

Para cualquier pregunta relacionada con los avisos de peligro y seguridad enumerados en este manual o en el

producto, llame al (800) 791-9458 de lunes a viernes de 9 a 5 Horario Estándar del Este antes de usar el motor.

PELIGRO: MONÓXIDO DE CARBONO

Usar un motor en interiores PUEDE MATARLO EN MINUTOS. El escape del motor contiene

monóxido de carbono (CO). Este es un gas venenoso que no puede ver ni oler. Si puede oler el escape del

motor, está respirando CO. Pero incluso si no puede oler el escape, podría estar respirando CO.

NUNCA use un motor dentro de casas, garajes, espacios de acceso u otras áreas parcialmente cerradas. Se

pueden acumular niveles mortales de monóxido de carbono en estas áreas. El uso de un ventilador o la

apertura de ventanas y / o puertas NO ventilarán adecuadamente el CO ni suministrarán aire fresco adecuado.

SOLO use un motor afuera y lejos de ventanas, puertas y conductos de ventilación. Estas aberturas pueden

tirar del escape del motor.

Incluso si usa un motor correctamente, el CO puede filtrarse dentro de la casa. SIEMPRE use una alarma de

CO alimentada por batería o con respaldo de batería en el hogar. Si comienza a sentirse enfermo, mareado o

débil después de que el motor ha estado funcionando, salga al aire fresco INMEDIATAMENTE. Consulte a

un médico. Puede tener envenenamiento por monóxido de carbono.

ADVERTENCIA: El escape de este producto contiene sustancias químicas que el Estado de California

reconoce como causante de cáncer, defectos de nacimiento u otros daños reproductivos.

ADVERTENCIA: Este motor puede emitir vapores de gasolina altamente inflamables y explosivos, que

pueden causar quemaduras graves o incluso la muerte si se enciende. Una llama abierta cercana puede

provocar una explosión, incluso si no está directamente en contacto con la gasolina.

• No opere cerca de una llama abierta.

• No fume cerca del motor.

• Siempre opere en una superficie firme y nivelada.

• Siempre apague el motor antes de repostar. Deje que el motor se enfríe durante al menos 2 minutos antes

de quitar la tapa de combustible. Afloje la tapa lentamente para aliviar la presión en el tanque.

• No sobrellene el tanque de combustible. La gasolina puede expandirse durante la operación. No llene

hasta la parte superior del tanque. Deje espacio para permitir la expansión.

• Siempre verifique si hay combustible derramado antes de operar.

• Vacíe el tanque de combustible y la taza del carburador antes de almacenar o transportar el motor.

ADVERTENCIA: Este motor produce calor cuando funciona. Las temperaturas cerca del escape pueden

exceder los 150°F (65°C).

No toque las superficies calientes. Preste atención a las etiquetas de advertencia en el motor que identifican las

partes calientes de la máquina.

Después de uso, permita que el motor se enfríe antes de tocar el motor o las áreas del motor que se calientan

durante el uso.

PRECAUCIÓN: El mal uso de este motor puede dañarlo o acortar su vida útil.

Solo use el motor para los fines previstos.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Esta máquina es capaz de amputar manos y pies, y arrojar objetos. El incumplimiento de las siguientes

instrucciones de seguridad puede provocar lesiones graves o la muerte.

I. FUNCIONAMIENTO GENERAL

1. Lea, comprenda y siga las instrucciones y advertencias de este manual y de la máquina, el motor y los

accesorios.

2. Solo permita que los operadores, responsables, capacitados, familiarizados con las instrucciones y fí

sicamente capaces operen la máquina.

3. No transporte pasajeros y mantengalo alejado de los espectadores.

4. No opere la máquina bajo la influencia del alcohol o las drogas.

5. Siga las recomendaciones del fabricante para los pesos de las ruedas o contrapesos.

II. PREPARACIÓN ANTES DE OPERAR

1. Limpie el área de operación de cualquier objeto que pueda ser arrojado o interferir con la operación de la

máquina

2. Mantenga el área de operación libre de espectadores, especialmente niños pequeños. Detenga la máquina

y los accesorios si alguien entra en la zona.

3. No opere la máquina sin todo el recolector de césped, la tolva de descarga u otros dispositivos de

seguridad en su lugar y funcionando correctamente. Verifique con frecuencia si hay signos de desgaste o

deterioro y reemplácelos según sea necesario.

4. Use equipo de protección personal apropiado, como anteojos de seguridad, protección auditiva y calzado.

III. FUNCIONAMIENTO

1. Solo opere el motor en áreas bien ventiladas. Los gases de escape contienen monóxido de carbono, el cual

es un veneno mortal.

2. Solo opere la máquina a la luz del día o con buena luz artificial.

3. Evite agujeros, surcos, golpes, rocas u otros peligros ocultos. Un terreno irregular podría volcar la má

quina o hacer que el operador pierda el equilibrio o base.

4. No coloque las manos o los pies cerca de piezas giratorias o debajo de la máquina. Manténgase alejado de

la abertura de descarga en todo momento.

5. No dirija el material de descarga hacia nadie. Evite descargar material contra una pared u obstrucción. El

material puede rebotar hacia el operador. Detenga la (s) cuchilla (s) cuando cruce superficies de grava.

6. No deje una máquina en funcionamiento desatendida. Siempre estacione en terreno nivelado, desacople el

accesorio, ponga el freno de estacionamiento y pare el motor.

7. No corte al revés a menos que sea absolutamente necesario. Siempre mire hacia abajo y hacia atrás antes y

mientras retrocede.

IV. COSIDERACIONES ESPECIALES PARA NIÑOS

1. Pueden ocurrir accidentes trágicos si el operador no está alerta a la presencia de niños. Los niños a

menudo se sienten atraídos por la máquina y la actividad de corte. Nunca asuma que los niños permanecer

án donde los vio por última vez.

2. Mantenga a los niños fuera del área de operación y bajo el cuidado vigilante de un adulto responsable que

no sea el operador.

V. COSIDERACIONES ESPECIALES PARA PENDIENTES

Las pendientes son un factor importante relacionado con los accidentes. La operación en pendientes

requiere precaución adicional.

1. Viaje en la dirección sugerida por el fabricante en pendientes. Tenga precaución al operar cerca de

pendientes.

2. Evite cortar el césped mojado (una mala base puede causar un accidente de resbalón y caída).

3. No opere la máquina bajo ninguna condición donde la tracción, la dirección o la estabilidad estén en duda.

Los neumáticos podrían deslizarse incluso si las ruedas están paradas.

4. Siempre mantener la máquina en marcha cuando las pendientes. No marche cuesta abajo.

5. Evite comenzar y detenerse en pendientes. Evite hacer cambios repentinos en la velocidad o dirección.

Gire lento y gradualmente

6. Tenga mucho cuidado al operar la máquina con un recolector de césped u otro (s) accesorio (s), ya que

pueden afectar la estabilidad de la máquina.

VI. COSIDERACIONES ESPECIALES PARA FUEGO Y COMBUSTIBLE

1. Extinga todos los cigarrillos, cigarros, pipas y otras fuentes de ignición.

2. Utilize solamente contenedor de combustible aprobado.

3. No quite la tapa de combustible ni agregue combustible con el motor en marcha o mientras esté caliente.

4. No recargue combustible en interiores o en espacios cerrados

5. No almacene la máquina o el contenedor de combustible, ni recargue combustible, donde haya una llama

abierta, chispa o luz piloto como en un calentador de agua u otro electrodoméstico.

6. Si se derrama combustible, no intente arrancar el motor y evite crear cualquier fuente de ignición hasta que

los vapores de combustible se hayan disipado.

7. Para ayudar a prevenir incendios: mantenga la máquina libre de hierba, hojas u otros residuos acumulados;

limpie el aceite o el combustible derramado y elimine los restos empapados de combustible; deje que la m

áquina se enfríe antes de almacenarla.

8. Tenga mucho cuidado al manipular gasolina y otros combustibles, son inflamables y los vapores son

explosivos.

VII. TRANSPORTACIÓN

1. Use rampas de ancho completo para cargar y descargar una máquina para el transporte.

VIII. SERVICIO

1. Mantenga la máquina en buen estado de funcionamiento. Reemplace las piezas desgastadas o dañadas.

2. Tenga precaución al dar servicio a las cuchillas. Envuelva la (s) cuchilla (s) o use guantes. Reemplace las

cuchillas dañadas. No repare ni altere las cuchillas

3. Máquinas con bombas hidráulicas, mangueras o motores; y / o sistemas de inyección diesel:

ADVERTENCIA: El fluido que escapa bajo presión puede tener suficiente fuerza para penetrar en la piel

y causar lesiones graves. Si se inyecta líquido en la piel, busque atención médica inmediata. Mantenga el

cuerpo y las manos alejados de los orificios o boquillas que expulsan el fluido a alta presión. Si se produce

una fuga, haga que un técnico capacitado repare la máquina inmediatamente.

4. Si está equipado, desconecte los cables de la bujía antes de hacer cualquier reparación.

INSTRUCCIONES DE ETIQUETA DE ADVERTENCIA

Lea atentamente el manual antes de usar.

Peligro, objetos voladores;

Mantenga una distancia segura de la máquina mientras el motor esté funcionando.

No abra ni quite los protectores de seguridad mientras el motor está funcionando.

Preste más atención a las manos y pies del operador para evitar lesiones.

No abra ni quite los protectores de seguridad mientras el motor está funcionando.

El combustible es inflamable, mantenga el fuego alejado.

Nunca llene el tanque de combustible mientras el motor está funcionando.

Emisión de gases tóxicos, no use la cortadora de césped en un área cerrado o que no esté

bien ventilado.

Mire hacia atrás mientras retrocede

Peligro en pendientes pronunciadas

Al cortar, use los anteojos y tapones para los oídos para protejer al operador

Superficies calientes

Al cortar, use los anteojos y tapones para los oídos para protejer al operador

Mantenga a los espectadores alejados.

Etiqueta de seguridad que se encuentra en la cortadora de césped:

MANTENGA LAS MANOS Y LOS PIES LEJOS.

Advertencia: Mantenga las señales de seguridad claras y visibles en el equipo. Reemplace las señales de

seguridad si faltan o son ilegibles.

CONOCIENDO SU CORTADORA DE CÉSPED

Utilice la siguiente ilustración para familiarizarse con la ubicación y la función de los componentes que

controlan su cortadora de césped.

Empuñadura de retroceso

Bomba de cebado de combustible

Recolector de hierba

Tapa del tanque de gasolina

Palanca de ajuste de altura de corte

Puerta de descarga trasera

Rueda trasera

Asa inferior

Canal de descarga lateral

Asa superior

Varilla de aceite

Rueda delantera

Control de arranque/parada del motor

Palanca de ajuste de altura de cort

5 6 7 8

14 13 12

PREPARACIÓN DE LA CORTADORA DE CÉSPED

La siguiente sección describe los pasos necesarios para preparar el cortacésped para su uso. Si después de leer

esta sección, no está seguro de cómo realizar alguno de los pasos, llame al (800)791-9458 de lunes a viernes de

9 a 5 horatrio estándar del este para obtener servicio al cliente. Si no realiza estos pasos correctamente, puede

dañar la cortadora de césped o acortar su vida útil.

DESEMBALAJE

Herramientas necesarias (no incluidas): destornillador # 2PH, cuchillo de uso general.

Desembale la cortadora de césped y todas sus partes y compárelo con la lista a continuación. No deseche el

cartón ni ningún embalaje hasta que el motor esté completamente ensamblado.

Canal de descarga lateral

Gancho de cable

Recolector de hierba

Llave de bujías

Cortadora de césped con mango

plegable

Los tornillos M6 (2)

Embudo

13.5 OZ 10W-30 Aceite de

Motor

1 2 3 4 5 6

FIJE LA MANIJA INFERIOR Y SUPERIOR

1. Afloje dos perillas y gire la manija superior doblada para que coincida con la manija inferior, y apriete la

perilla.

2. Gire la manija inferior a un ángulo que coincida con la base y apriete con dos tornillos. (Los dos tornillos

se encuentran en la bolsa de accesorios).

3. Fije el cable a la manija inferior con un gancho para cable.

4. Inserte el cable del mango de arranque de retroceso en el gancho provisto en el mango superior. Debe

activar el control de inicio / parada para liberar el mango del arrancador de retroceso.

Empuñadura de retroceso

Gancho de cable

Control de inicio /

parada

CONDUCTO DE DESCARGA LATERAL

1. Levante la cubierta de descarga con resorte ubicada en el costado de la cortadora.

2. Deslice dos ganchos del conducto de descarga lateral debajo del pasador de bisagra y baje el resorte en la

cubierta de descarga lateral.

Precaución: No intente quitar la cubierta de descarga lateral con resorte permanente montada

permanentemente en ningún momento.

RECOLECTOR DE HIERBA

Adjuntar colector de hierba

1. Levante la puerta de descarga trasera de la cortadora de césped.

2. Coloque el recogedor de hierba en las ranuras de los soportes del mango.

3. Libere la puerta de descarga trasera para que descanse sobre el recogedor de hierba.

AJUSTE DE LA ALTURA DE CORTE

¡Advertencia! ¡Los ajustes de altura de corte solo deben realizarse después de que el motor y las

cuchillas se hayan detenido por completo!

Siempre es mejor comenzar a cortar el césped con una altura de cubierta más alta para evitar escalpar el

césped.

La altura de corte se ajusta con palancas delanteras y traseras.

Accione la palanca de ajuste y tire de ella a la posición requerida. Asegúrese de que la palanca se bloquee en la

misma posición.

OPERACIÓN

RELLENO DE GAS Y ACEITE

El motor se entrega sin aceite ni gasolina. Asegúrese de agregar aceite y gasolina antes de arrancar el motor.

1. Agregue aceite antes de arrancar la cortadora de césped por primera vez.

2. Mantenga el motor con gasolina según las instrucciones.

Advertencia: Tenga mucho cuidado al manipular gasolina. La gasolina es extremadamente

inflamable y sus vapores son explosivos. Nunca alimente la máquina en interiores o mientras el

motor esté caliente o funcionando. Extinga todos los cigarrillos, cigarros, pipas y otras

posibles fuentes de ignición.

Aceite de Motor

El aceite del motor es un factor clave para decidir el rendimiento del motor. No aplique aceite de motor con

aditivos o aceite de motor de gasolina de 2 tiempos, ya que no tendrá suficiente lubricación y podrá acortar la

vida útil del motor.

Verifique el motor con la máquina parada en un terreno nivelado.

Aceite de motor recomendado: 10W-30

Como la viscosidad varía con las regiones y las temperaturas, se recomienda aceite de clase SF.

Método de verificación

1. Retire la varilla medidora y límpiela.

2. Vuelva a insertar la varilla medidora en el orificio de llenado de aceite sin atornillar la palanca de control

de aceite.

3. Si el nivel de aceite es demasiado bajo, agregue el aceite de motor recomendado hasta el nivel superior de

aceite

4. Vuelva a instalar la varilla medidora.

Agregar Gasolina

1. Retire la tapa del tanque de combustible y verifique el nivel de

combustible.

2. Si el nivel es demasiado bajo, reabastezca el tanque de combustible,

recuerde agregar combustible no sobre el nivel superior de combustible.

Advertencia:

1. La gasolina es extremadamente inflamable y es explosiva bajo ciertas condiciones.

2. Reabastezca el combustible en un área bien ventilada con el motor parado. No fume ni permita llamas o

chispas en el área donde se almacena la gasolina o donde se recarga el tanque de combustible.

Temperatura Ambiental

MARCA SUPERIOR

MARCA INFERIOR

Nivel superior de combustible

Combustible

Tanque de combustible

3. No llene demasiado el tanque de combustible (no debe haber combustible en el cuello de llenado).

Después de repostar, asegúrese de que la tapa del tanque de combustible esté colocada de nuevo de forma

segura.

4. Tenga cuidado de no derramar combustible al repostar. El combustible derramado o el vapor de

combustible pueden encenderse. Si se derrama combustible, asegúrese de que el área esté seca antes

de arrancar el motor.

5. Evite el contacto repetido o prolongado con la piel o la respiración de vapor de combustible. Mantener

fuera del alcance de los niños.

Use gasolina nueva (dentro de los 30 días posteriores a la compra) sin plomo con un mínimo de 87 octanos.

No mezcle aceite con gasolina.

Para agregar gasolina, siga estos pasos:

1. Asegúrese de que la cortadora de césped esté en una superficie nivelada.

2. Desatornille la tapa del tanque de combustible y reserve. NOTA: La tapa del combustible puede estar

apretada y difícil de desenroscar.

3. Agregue lentamente gasolina sin plomo al tanque de combustible. Ten cuidado de no derramar. La

capacidad del tanque de combustible es de 0.21 galones.

NOTA: No llene el tanque de combustible hasta la parte superior. La gasolina se expandirá y se derramará

durante el uso, incluso con la tapa de combustible en su lugar.

4. Vuelva a instalar la tapa del combustible y limpie la gasolina derramada con un paño seco.

IMPORTANTE:

 Nunca use una mezcla de aceite / gasolina.

 Nunca use gasolina vieja.

 Evite introducir suciedad o agua en el tanque de combustible.

 La gasolina puede envejecer en el tanque y dificultar el arranque. Nunca almacene la cortadora de césped

durante períodos prolongados con combustible en el tanque o el carburador.

CONTROL DE ARRANQUE / PARADA DEL MOTOR

Esta cortadora de césped viene equipada con un control de arranque /

parada del motor para evitar arranques involuntarios y garantizar un funcionamiento

seguro. Al soltar esta palanca, la cuchilla se detendrá rápidamente en caso de peligro.

La palanca debe accionarse antes de arrancar la cortadora de césped. Cuando se

suelta el control de arranque / parada del motor, debe volver a su posición inicial.

Antes de empezar a cortar el césped, debe realizar este proceso varias veces para

asegurarse de que la palanca y los cables del actuador funcionan correctamente. Repita la prueba varias veces

después de que el motor haya arrancado. Cuando se suelta la palanca de arranque / parada del motor, el motor

debe detenerse en unos pocos segundos. Si no es así, comuníquese con el Servicio al cliente.

Advertencia: la cuchilla comienza a girar tan pronto como se arranca el motor.

ENCENDER EL MOTOR

Para arrancar el motor, realice los siguientes pasos:

1. Compruebe los niveles de aceite y combustible.

2. Presione el cebador 3 veces.

3. Active el control de arranque / parada del motor y, simultáneamente, tire del arrancador de retroceso. Tire

lentamente la manija del arrancador de retroceso hasta que sienta una ligera resistencia, luego jale

rápidamente para arrancar el motor.

4. Regrese el cable suavemente al arrancador de retroceso. Nunca permita que el cable retroceda.

5. Si el motor no arranca, repita el paso 3.

Control de arranque / parada del motor

NOTA: Después de repetidos intentos fallidos de arrancar el motor, consulte la guía de solución de

problemas antes de intentar nuevamente. Si los problemas persisten, llame al servicio al cliente.

NOTA: No permita que la empuñadura de arranque se golpee contra el motor. Devuélvalo suavemente para

evitar daños al motor de arranque.

DETENGA EL MOTOR

Suelte el control de arranque / parada del motor para detener el motor.

CORTE

El acelerador del motor de su cortadora de césped se ha configurado para proporcionar un rendimiento óptimo

de embolsado y mulching en los años venideros.

Solo use una cuchilla afilada que esté en buenas condiciones. Esto evitará que las hojas de hierba se

deshilachen y el césped se vuelva amarillo.

Corte en líneas rectas para una apariencia agradable y limpia. Las franjas deben superponerse unas pocas

pulgadas para evitar rayas.

Es importante mantener limpia la parte inferior de la plataforma del cortacésped y eliminar la acumulación de

césped.

Siempre corte a lo largo de las pendientes (no hacia arriba y hacia abajo). Puede evitar que la cortadora de

césped se deslice hacia abajo manteniendo una posición inclinada hacia arriba. Seleccione la altura de corte de

acuerdo con la longitud del césped. Si es necesario, corte varias veces para que nunca corte más de 2 pulgadas

de hierba de una vez.

Apague el motor antes de hacer cualquier verificación en la cuchilla. Tenga en cuenta que la cuchilla continúa

girando durante unos segundos después de apagar el motor. Nunca intente detener manualmente la cuchilla.

Verifique regularmente si la cuchilla está bien sujeta, si está en buenas condiciones y si está afilada. Si ocurre

lo contrario, afile la cuchilla o reemplácela. En caso de que la cuchilla golpee un objeto, apague

inmediatamente la cortadora de césped y espere a que la cuchilla se detenga por completo. Luego inspeccione

el estado de la cuchilla y el montaje de la cuchilla. Reemplace cualquier pieza que esté dañada.

USO COMO DESCARGA LATERAL

Debe cerrar la cubierta posterior con el adaptador acolchado para poder utilizar la descarga lateral.

1. En el lado de la cortadora de césped, levante la cubierta de descarga lateral.

2. Deslice dos ganchos del canal de descarga lateral debajo del pasador de bisagra en la cubierta de descarga

lateral. Baje la cubierta de descarga lateral.

Precaución: No retire la cubierta de descarga lateral en ningún momento.

USO COMO RECOLECTOR TRASERO

Para usar el recolector de césped para recolectar recortes mientras está operando la cortadora.

1. Adjunte el recolector de césped siguiendo las instrucciones indicadas para la preparación de la cortadora

de césped. Los recortes de césped se acumularán automáticamente en la bolsa mientras opera la cortadora

de césped. Opere el cortacésped hasta que el recogedor de césped esté lleno.

2. Pare completamente el motor soltando la palanca de arranque / parada del motor. Asegúrese de que el

motor se haya detenido por completo.

3. Levante la puerta de descarga trasera y tire del recogedor de hierba hacia arriba y hacia afuera de la

cortadpra de césped para retirar el recogedor de hierba. Deseche los recortes de césped y vuelva a instalar

el recolector de césped cuando haya terminado.

Advertencia: Si golpea un objeto extraño, pare el motor. Retire el cable de la bujía, inspeccione

minuciosamente la cortadora de césped en busca de daños y repare los daños antes de reiniciarlo

y pongalo en funcionamiento. La vibración excesiva de la cortadora de césped durante el

funcionamiento es una indicación de daño. La cortadora de césped debe inspeccionarse y

repararse puntualmente.

MANTENIMIENTO

El mantenimiento de rutina adecuado de esta cortadora de césped ayudará a prolongar la vida útil de la

máquina.

Observe siempre las reglas de seguridad al realizar cualquier mantenimiento.

La garantía de esta cortadora de césped no cubre artículos que hayan sido objeto de abuso o negligencia por

parte del operador. Para recibir la válvula completa de la garantía, el operador debe mantener la cortadora de

césped como se indica aquí.

El cambio de la velocidad gobernada por el motor anulará la garantía del motor.

Todos los ajustes deben verificarse al menos una vez por temporada.

Revise periódicamente todos los sujetadores y asegúrese de que estén apretados.

Advertencia: siempre pare el motor, deje que el motor se enfríe, desconecte el cable de la bujía

antes de realizar cualquier tipo de mantenimiento en su máquina.

CUIDADO DE LA CUBIERTA

Es importante limpiar la parte inferior de la plataforma del cortacésped después de su uso para evitar la

acumulación de recortes de césped u otros desechos. Siga los pasos a continuación para una limpieza

adecuada.

1. Permita que el motor funcione hasta que se quede sin combustible. No intente verter combustible del

motor.

2. Desconecte el cable de la bujía. Consulte el manual del operador del motor.

3. Incline lentamente la cortadora de césped para que descanse sobre la carcasa.

4. Para evitar derrames de aceite, incline siempre la cortadora de césped para que el filtro de aire quede hacia

arriba.

5. Sostenga la cortadora de césped firmemente y raspe y limpie la parte inferior de la plataforma con una

herramienta adecuada.

6. Baje suavemente el cortacésped sobre sus ruedas en el suelo.

Advertencia: Nunca incline el cortacésped más de 90 ° en ninguna dirección y no lo deje inclinado

por ningún período de tiempo. El aceite puede drenar en la parte superior del motor y causar un

problema de arranque.

CUCHILLAS DE LA CORTADORA DE CÉSPED

Para garantizar un funcionamiento seguro, haga que un centro de servicio autorizado realice todos los trabajos

de afilado, equilibrio y montaje de la cuchilla. Para lograr resultados óptimos, recomendamos que revise la

cuchilla una vez al año.

Si, a pesar de todas las precauciones, la cuchilla entra en contacto con un obstáculo, apague el motor

inmediatamente y retire el conector de la bujía. Incline la cortadora de césped hacia atrás y verifique que la

cuchilla no esté dañada. Mantenga siempre el lado con el filtro de aire hacia arriba. Las cuchillas dañadas o

dobladas deben ser reemplazadas. Nunca enderecer una hoja doblada. Nunca trabaje con cuchillas dobladas o

muy desgastadas, ya que esto provocará vibraciones, causando más daños al cortacésped.

Advertencia: Riesgo de lesiones al trabajar con una cuchilla dañada.

COMPROBACIÓN DEL ACEITE

La capacidad de aceite del cárter del motor es de 16.9 fl. onz.

Verifique el nivel de aceite del motor de acuerdo con el Programa de mantenimiento recomendado.

La cortadora de césped debe verificarse antes de cada uso para determinar el nivel de aceite adecuado. Este es

un paso crítico para el correcto arranque del motor.

Para verificar el nivel de aceite:

1. Asegúrese de que la cortadora de césped esté en una superficie nivelada.

2. Limpie alrededor del relleno de aceite. Retire la varilla y limpie la varilla con un trapo limpio. Inserte la

varilla medidora en la abertura de llenado de aceite sin enroscarla. Retire la varilla medidora para verificar

la marca de aceite. Agregue aceite si la marca de aceite cubre menos de la mitad de la varilla medidora.

3. Agregue lentamente más aceite y repita el paso 2 hasta que la marca de aceite llegue a la parte superior de

la varilla medidora. No sobrecargue el cárter.

4. Vuelva a instalar la varilla medidora de aceite.

CAMBIO / AGREGAR ACEITE

Cambie el aceite de acuerdo con el Programa de mantenimiento recomendado. Cambie el aceite cuando el

motor esté caliente. Esto permitirá un drenaje completo. Cambie el aceite con mayor frecuencia si opera bajo

carga pesada o altas temperaturas ambientales. También es necesario drenar el aceite del cárter si se ha

contaminado con agua o suciedad. La capacidad de aceite del motor es de 16.9 fl. onz. Agregue aceite cuando

el nivel de aceite sea bajo. Para conocer el tipo y peso adecuados de aceite, consulte la sección "LLENADO

DE GAS Y ACEITE" de la sección "OPERACIÓN".

Para rellenar el cárter con aceite, siga estos pasos:

1. Asegúrese de que la cortadora de césped esté en una superficie nivelada. Inclinar la cortadora de césped

para ayudar en el llenado hará que el aceite fluya hacia las áreas del motor y causará daños. ¡Mantenga

nivelada la cortadora de césped!

2. Retire la varilla medidora del motor.

3. Usando un embudo o dispensador apropiado, agregue la cantidad correcta de aceite (16.9 fl. Oz) en el

cárter.

4. Vuelva a instalar la varilla medidora.

NOTA: Nunca deseche el aceite de motor usado en la basura o en un desagüe. Llame a un centro de reciclaje

local o al garaje de automóviles para organizar la eliminación del aceite.

MANTENIMIENTO DEL FILTRO DE AIRE

El mantenimiento de rutina del filtro de aire ayuda a mantener el flujo de aire adecuado al carburador.

Ocasionalmente verifique que el filtro de aire no tenga suciedad excesiva. Consulte el programa de

mantenimiento recomendado. Para detalles del filtro de aire:

1. Abra la tapa del filtro de aire.

2. Retire el elemento esponjoso de la carcasa.

3. Limpie la suciedad del interior de la carcasa vacía del filtro de aire.

4. Lave el elemento esponjoso con detergente doméstico y agua tibia. Una pequeña cantidad de aceite en el

elemento es normal y necesaria para que el motor funcione correctamente.

5. Si es necesario, reemplace el elemento de papel.

6. Vuelva a instalar el elemento similar a una esponja en la carcasa del filtro de aire y vuelva a instalar la

cubierta.

PRECAUCIÓN: hacer funcionar el motor con un elemento del filtro de aire sucio, dañado o faltante hará que

el motor se desgaste prematuramente.

MANTENIMIENTO DE LA BUJÍA

La bujía es importante para el correcto funcionamiento del motor. Una buena bujía debe estar intacta, libre de

depósitos y bien separada. Consulte el programa de mantenimiento recomendado. Para inspeccionar la bujía:

1. Retire la funda de la bujía. Tenga cuidado de no romper el aislamiento o el cable.

2. Desatornille la bujía del motor con la llave para bujías provista. Hay un espacio limitado para que la llave

gire. Use ambas hileras de agujeros en la llave de la bujía para obtener palanca para aflojar la bujía.

3. Inspeccione visualmente la bujía en busca de grietas o desgaste excesivo del electrodo. Reemplace según

sea necesario.

4. Mida el espacio del enchufe con un calibre de cable. El espacio debe ser de 0.7 a 0.8 mm (0.028-0.031

pulgadas).

5. Si reutiliza la bujía, use un cepillo de alambre para limpiar la suciedad alrededor de la base de la bujía y

luego vuelva a abrir la bujía.

6. Atornille la bujía nuevamente en el orificio de la bujía usando la llave para bujías. No apriete demasiado la

bujía. El apriete recomendado de la bujía es de ½ a ¾ de vuelta después de que la junta de la bujía haga

contacto con el orificio de la bujía. Vuelva a instalar la funda de la bujía.

Programa de mantenimiento

Ítem

Acción

Después

de cada

uso

5 horas de

uso o

primer

mes

Primeras

25 horas

de uso

50 horas de

uso o cada 6

meses

100 horas

de uso o

cada año

150 horas de

uso o cada

dos años

Cuchilla

Inspección

Perno de

montaje de

la cuchilla

Inspección

Aceite de

motor

Chequeo

Cambio

Filtro de

aire

Chequeo

Limpieza

Reemplazo

Operación

de control

de la

cuchilla

Chequeo

Bujía

Chequeo

Reemplazo

Depósito de

combustible

Limpieza

Pastilla de

freno del

volante

Chequeo

Juego de vá

lvulas

Chequeo-

ajuste

Línea de

combustible

Chequeo

Verificar cada 2 años y reemplazar si es necesario

1. Realice el servicio con más frecuencia cuando se use en áreas polvorientas.

2. Cambie el aceite del motor cada 25 horas cuando se use bajo una carga pesada o en altas temperaturas del

aire exterior.

ALMACENAMIENTO

PRECAUCIÓN: Nunca coloque ningún tipo de cubierta de almacenamiento o lona en la CORTADORA DE

CÉSPED mientras aún esté caliente.

Si la cortadora de césped se almacena durante largos períodos de tiempo (30 días o más), drene el tanque de

combustible y el tazón del carburador.

Cuando guarde la cortadora de césped por períodos de tiempo prolongados:

1. Arranque el motor y hágalo funcionar hasta que el tanque, el tazón del carburador y la línea de combustible

estén completamente vacíos y el motor se detenga.

2. Cambie el aceite después de cada temporada.

3. Retire la bujía. Use una lata de aceite para llenar el cilindro con aprox. 2 ml de aceite. Lentamente, tire

hacia atrás del mango de arranque, que bañará la pared del cilindro con aceite. Atornille la bujía

nuevamente.

4. Limpie las aletas de enfriamiento del cilindro y la carcasa.

5. Asegúrese de limpiar todo el equipo para proteger la pintura.

6. Almacene el equipo en un lugar bien ventilado.

NOTA: LA GARANTÍA LIMITADA no cubre daños en el sistema de combustible o problemas de

rendimiento del motor como resultado de una preparación de almacenamiento descuidada.

SOLUCIÓN DE PROBLEMAS

Problema

Causa

Solución

El motor no arranca

Palanca de arranque /

parada del motor

desconectada.

Accione la palanca de arranque / parada del

motor.

Cable de la bujía

desconectado.

Conecte el cable de la bujía.

Depósito de combustible

vacío o combustible rancio.

Llene el tanque con gasolina limpia y fresca.

Motor no cebado.

Presione la bombilla de cebado.

Bujía defectuosa

Limpie, ajuste el espacio o reemplace.

Línea de combustible

bloqueada.

Limpie la línea de combustible.

Motor inundado

Espere unos minutos para reiniciar, no cebe.

El motor funciona de

manera errática.

El cable de la bujía está

suelto.

Conecte y apriete el cable de la bujía.

Línea de combustible

bloqueada o combustible

rancio.

Limpie la línea de combustible. Llene el

tanque con gasolina limpia y fresca. Drene el

tazón del carburador.

Agua o suciedad en el

sistema de combustible

Drene el tanque de combustible. Rellene con

combustible nuevo.

Filtro de aire sucio

Consulte el manual del motor.

El motor se

sobrecalienta.

Nivel de aceite del motor

bajo.

Llene el cárter con el aceite adecuado.

Flujo de aire restringido.

Limpie el área alrededor y encima del motor.

Mal ralentí.

Bujía sucia, defectuosa o

espacio demasiado ancho.

Restablezca el espacio o reemplace la bujía.

Filtro de aire sucio.

Consulte el manual del motor.

Vibración / ruido

excesivo

Hoja suelta o

desequilibrada.

Apriete y equilibre la cuchilla.

Cuchilla doblada / dañada.

Reemplace la cuchilla.

El cortacésped no

cubrirá el césped.

Hierba mojada.

No corte el césped cuando el césped esté

húmedo, espere hasta que esté seco para cortar.

Corte desigual.

Césped excesivamente alto.

Corte una vez a una altura de corte alta, luego

vuelva a cortar a la altura deseada o haga un

camino de corte más estrecho.

Cuchilla sin filo.

Afilar o reemplazar la cuchilla.

VISTA DETALLADA Y LISTA DE PIEZAS

Item

Stock#

Descripción

Cantidad

Item

Stock#

Descripción

Cantidad

303190332

Motor

203050433

Rueda Izquierda 8"

303020627

Arandela de Brida Hexagonal

M8×25

303030140

Tuerca 26*21*5

203050381B

Placa de Descarga Lateral

203050388C

Asiento Trasero

303090066A

Alfiler de Resorte de Torsión

Φ6

303010095

Tornillo ST4.2*14 mm

303130335

Resorte de Torsión

Φ2.5*Φ11*58

203050389

Tapa del Enchufe

303160833

Soporte de Descarga

303130364

Resorte de Torsión

303020468

Arandela Hexagonal M6*10

203050390B

Cubierta Trasera

203050382A

Marco de Descarga

303130337

Resorte de Torsión R

203050399C

Portada

303121005

Pasador de chaveta Ф1.6*20

303010332

Tornillo ST6.3*20

303160807

Alfiler de eje M6x35

303071058

Conjunto de Resorte de Giro

Frontal

303020558

Perno M6*35

303030032

Tuerca M6

203050519

Broche de Alambre

303020276

Perno hexagonal M6*12

303080488C

Tubo Inferior Izquierdo

303030077

Tuerca M8

303080503C

Tubo Inferior Izquierdo

203050430

Rueda Derecha 7"

303030026

Tuerca M8

303180934

Soldadura del Eje Delantero

203020336A

Perilla

303071420

Abrazadera de Rueda

2,5mm

303020140

Tornillo T M8*50mm

303010216

Tornillo

302060035

Enchufe

203050431

Rueda Izquierda 7"

303080489A

Mango Superior Φ22*1.2

303071357C

Cubierta

303020308

Perno Hexagonal M6*30mm

303110030

Llave Plana 4.7*40

302080049

Alambre de Freno

303160423

Lavadora plana

303030025

Tuerca de Cubierta M6

303180808

Conector de cuchilla

303030065

Tuerca Normal M6

303071037

Hoja

303160531A

Gancho de Conexión del

Motor

303043023A

Lavaplatos Φ10.5*Φ45*2.5

303080490

Barra de Control de hoja

303020626

Perno de Hoja

302020010

Esponja

203021335A

Parabrisas de Plástico

303080491

Soporte para Bolsa de

Colección Φ8

203050432

Rueda Derecha 8"

302120048B

Bolsa de Colección

303071059

Conjunto de Resorte de Giro

Trasero

302080050B

Barrera Plástica

303180938A

Soldadura de Eje Trasera

Vista detallada del motor y lista de piezas

Item

Stock #

Descripción

Cant

Item

Stock #

Descripción

Cant

E01-1

11310-Z2P0111-00A1

CONJUNTO DE CARTER.

E04-4

14200-Z2P0111-00A0

CONJUNTO DE ARBOL DE LEVAS.

E01-2

90682-Z240110-0000

SELLADO, PETRÓLEO

E04-5

13122-Z240110-00A0

BROCHE, ALFILER DE PISTÓN

E01-3

90682-Z030210-0000

SELLADO, PETRÓLEO

E04-6

13121-Z240110-00A0

ALFILER, PISTÓN

E01-4

90103-0410-51

TORNILLO

E04-7

13010-Z2P0110-00A0

VARILLA, CONECTADO

E01-5

11321-Z2P0110-0000

PIEZA RESPIRATORIA

E04-8

13111-Z2P0111-00A0

PISTÓN

E01-6

11337-Z2P0110-0000

PLACA DE LÍMITE

E04-9

13200-Z3E0110-00A0

CONJUNTO ANILLO, PISTÓN

E01-7

90007-0512-A1

PERNO

E05-1

90107-0516-01

TORNILLO

E01-8

11333-Z2P0110-0000

PLACA, CUBIERTA RANURA

RESPIRATORIA

E05-2

80001-Z2P0210-Q200

CARCASA, MOTOR

E01-9

16061-Z2P0110-00A0

BRAZO, GOBERNADOR

E05-3

28200-Z2P0310-Q2A0

CONJUNTO DE ARRANQUE,

RETROCESO

E01-10

90501-Z010110-0000

ALFILER

E05-4

90007-0520-A1

PERNO

E01-11

90412-Z870210-0000

ARANDELA PLANA

E06-1

90204-Z010210-0100

PERNO

E01-12

16062-Z2P0110-0000

VARILLA, GOBERNADOR

E06-2

17002-Z2P0110-00A0

JUNTA, ENTRADA

E01-13

16072-Z010110-0000

PERNO, SOPORTE DEL

GOBERNADOR

E06-3

16003-Z2P0110-00A0

PLACA, AISLADOR CARBURADOR

E01-14

90305-0600-31

TUERCA

E06-4

16004-Z2P0110-00A0

JUNTA, PLACA AISLADOR

E01-15

16070-Z2P0110-0000

SOPORTE SUBCONJUNTO,

GOBERNADOR

E06-5

16100-Z2P0210-00M0

CONJUNTO CARBURADOR

E01-16

16063-Z2P0110-0000

RESORTE, GOBERNADOR

E06-6

90685-Z030410-0000

ABRAZADERA DE TUBO

E01-17

19308-Z2P0110-0000

PROTECTOR, LADO

CARTER

E06-7

90686-Z2P0111-00M0

TUBO, COMBUSTIBLE

E01-18

90007-0512-A1

PERNO

E06-8

90685-0700-01

ABRAZADERA DE TUBO

E01-19

11340-Z2P0110-0000

ENSAMBLAJE DEL BLOQUE

DE RETORNO DE ACEITE

E06-9

16211-Z2P0110-0000

TUBO, VÁLVULA RICA DE

ARRANQUE

E01-20

16561-Z2P0110-0000

CONJUNTO DE PLACA,

PARTE INFERIOR DEL

CONTROL DEL

ACELERADOR

E06-10

16212-Z2P0110-00A0

ASIENTO, VÁLVULA RICA DE

ARRANQUE

E01-21

90007-0512-A1

PERNO

E06-11

16213-Z2P0110-00A0

CUERPO DE VÁLVULA,

ARRANQUE RICO

E01-22

15010-Z2P0310-Q200

VARILLA, PETRÓLEO

E10-1

13501-Z010110-00A0

TUERCA, VOLANTE

E02-1

11411-Z2P0111-00A0

CUBIERTA, CARTER

E10-2

19352-Z2P0110-00A0

IMPULSO

E02-2

90682-Z030320-0000

SELLADO, PETRÓLEO

E10-3

28020-Z2P0110-0000

ASIENTO, COPA DE ARRANQUE

E02-3

90001-0630-01

PERNO

E10-4

13510-Z2P0111-0000

SUBCONJUNTO VOLANTE

E02-4

16400-Z2P0111-00A0

CONJUNTO DE

ENGRANAJES,

GOBERNADOR

E10-5

30029-Z2P0110-0000

OREJAS, CUBIERTA

E02-6

90001-0616-01

PERNO

E10-6

90007-0514-A1

PERNO

E02-7

90502-0812-00

ALFILER

E10-7

45200-Z2P0310-0000

CONJUNTO DE FRENO.

E03-1

14081-Z2P0110-00A0

ALZAVÁLVULAS, VÁLVULA

E10-8

90007-0520-A1

PERNO

E03-2

14071-Z2P0110-00A0

ELEVADOR, VÁLVULA

E10-9

30400-Z2P0110-0000

BOBINA, ENCENDIDO

E03-3

12131-Z3E0110-00A0

CULATA JUNTA

F01-1

17001-Z2P0110-00A0

JUNTA, FILTRO DE AIRE

E03-4

12140-Z3E0210-00A0

CONJUNTO CULATA,

CILINDRO

F01-2

17100-Z2P0110-0000

FILTRO, AIRE

E03-5

90001-0850-01

PERNO

F01-3

90305-0600-31

TUERCA

E03-6

30010-Z120110-00A0

BUJÍA

F01-4

17004-Z2P0110-0000

TUBO, RESPIRADERO

E03-7

12101-Z810210-00A0

GUÍA, SELLADO

F02-1

90107-0413-03

PERNO

E03-8

12110-Z2P0110-00A0

CONJUNTO DE VÁLVULA

F02-2

18130-Z2P0210-0000

CUBIERTA EXTERIOR

SILENCIADOR

E03-9

12103-Z030110-0000

RESORTE, VÁLVULA

F02-3

90001-0616-01

PERNO

E03-10

12112-Z010110-00A0

ASIENTO, RESORTE DE

VÁLVULA

F02-4

18100-Z2P0210-0000

CONJUNTO SILENCIADOR.

E03-11

14310-Z2P0110-00A0

CONJUNTO DE

BALANCINES, VÁLVULA

F02-5

18020-Z2P0111-00A0

PLACA, SILENCIADOR AISLADOR

E03-12

14330-Z2P0110-00A0

EJE, BALANCIN DE

VÁLVULA

F03-1

16600-Z2P0110-Q2M9

CONJUNTO DE TANQUE,

COMBUSTIBLE

E03-13

12411-Z2P0110-0000

CUBIERTA, CULATA DE

CILINDRO

F03-2

16744-Z620120-0000

ANTI CADENA APAGADO, TAPA

DEL TANQUE DE COMBUSTIBLE

E03-14

90007-0512-A1

PERNO

F03-3

16730-Z620210-LKD0

CUBIERTA, TANQUE DE

COMBUSTIBLE

E04-1

13300-Z2P0910-00A0

CONJUNTO DEL CIGÜEÑAL.

F03-4

16652-Z030110-00A0

COLADOR, COMBUSTIBLE

E04-2

14014-Z2P0210-00A0

ENGRANAJE,

TRANSMISIÓN DE

SINCRONIZACIÓN

F03-5

90685-Z030410-0000

ABRAZADERA DE TUBO

E04-3

90408-Z030210-0000

ARANDELA PLANA

TRES (3) AÑOS DE GARANTÍA LIMITADA

PowerSmart se compromete a construir equipos que brinden años de servicio confiable. Nuestras garantías son

consistentes con nuestro compromiso y dedicación a la calidad.

GARANTÍA LIMITADA DE TRES (3) AÑOS DE PRODUCTOS POWER SMART PARA USO DOMÉSTICO.

PowerSmart ("Vendedor") garantiza únicamente al comprador original que todas las herramientas eléctricas de

consumo PowerSmart estarán libres de defectos en materiales o mano de obra por un período de tres (3) años a partir de

la fecha de compra. Si se utilizan las herramientas Al proporcionar servicios profesionales o comerciales, la cobertura de

la garantía será por un máximo de (90) días.

LA ÚNICA OBLIGACIÓN DEL VENDEDOR Y SU RECURSO EXCLUSIVO bajo esta Garantía limitada de tres (3)

años y, en la medida permitida por la ley, cualquier garantía o condición implícita por la ley, será la reparación o el

reemplazo de piezas, sin cargo, que sean defectuosos en el material o mano de obra y que no hayan sido mal utilizados,

manejados descuidadamente o reparados incorrectamente, por personas que no sean un Vendedor autorizado o Centro

de servicio.

Tenga en cuenta que las piezas de desgaste normal no están cubiertas por esta garantía. Esto incluye correas de

transmisión, cuchillas y bolsas de recolección de hierba. Los problemas del carburador y / u otros daños que se

encuentren como resultado de combustible rancio, contaminado o comprometido, no están cubiertos por esta garantía

limitada.

Para hacer un reclamo bajo esta Garantía limitada, debe devolver el producto completo de la herramienta eléctrica;

transporte prepago, a PowerSmart. El propietario debe incluir una copia legible del recibo original, que deberá incluir la

fecha de compra, junto con el nombre de la compañía donde se compró el producto.

ESTA GARANTÍA LIMITADA NO SE APLICA A NINGÚN ARTÍCULO ACCESORIO INCLUIDO CON LA

HERRAMIENTA, COMO LAS HOJAS DE SIERRA CIRCULAR, OTROS ARTÍCULOS RELACIONADOS O

CUALQUIER PIEZA DE REPUESTO LISTA BAJO MANTENIMIENTO.

CUALQUIER GARANTÍA IMPLÍCITA SERÁ LIMITADA EN DURACIÓN A TRES (3) AÑOS DESDE LA

FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS ESTADOS UNIDOS Y ALGUNAS PROVINCIAS

CANADIENSES NO PERMITEN LIMITACIONES DE LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR

LO QUE LA LIMITACIÓN ANTERIOR PUEDE NO APLICARSE EN SU CASO.

EN NINGÚN CASO EL VENDEDOR SERÁ RESPONSABLE POR DAÑOS INCIDENTALES O CONSECUENTES

(INCLUIDOS, PERO SIN LIMITARSE A LA RESPONSABILIDAD POR LA PÉRDIDA DE BENEFICIOS)

DERIVADOS DE LA VENTA O USO DE ESTE PRODUCTO. ALGUNOS ESTADOS DE LOS ESTADOS UNIDOS

Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS

INCIDENTALES O CONSECUENTES, POR LO QUE LA LIMITACIÓN O EXCLUSIÓN ANTERIOR PUEDE NO

APLICARSE EN SU CASO..

ESTA GARANTÍA LIMITADA LE OTORGA DERECHOS LEGALES ESPECÍFICOS, Y TAMBIÉN PUEDE

TENER OTROS DERECHOS QUE VARÍAN DE ESTADO A ESTADO EN LOS ESTADOS UNIDOS, DE

PROVINCIA A PROVINCIA EN CANADÁ, Y DE PAÍS EN PAÍS.

Llame gratuita al: 1-800-791-9458 (lunes a viernes de 9 a.m. a 5 p.m. Horario estándar del este)

Correo electrónico: support@amerisuninc.com

GUARDE TODOS SUS RECIBOS ORIGINALES. ESTA GARANTÍA ES NULA SIN ELLOS.

PowerSmart PSM2521PR Gas Push 144cc Lawn Mower

Product's Documents

INSTRUCTION MANUAL

Specifications

PowerSmart PSM2521PR Questions and Answers

Related Products

PowerSmart DV8621P 21" 144cc Gas Push 3-in-1 Lawn Mower

PowerSmart DV8621C 21'' 144cc Gas Push 2-in-1 Lawn Mower

PowerSmart V8721C 21'' 144cc Gas Push 2-in-1 Lawn Mower

PowerSmart DV8618P 17" 144cc Gas Push 3-in-1 Lawn Mower

PowerSmart V8621P 21" 144cc Gas Push 3-in-1 Lawn Mower
