PowerSmart DV8618P 17" 144cc Gas Push 3-in-1 Lawn Mower User Manual

INSTRUCTION MANUAL

EN 18" 3-in-1 Gas Push Lawn Mower

FR 18" 3-in-1 Tondeuse A Gazon A Propulsion de Gaz

ES 18" 3-en-1 CORTADORA DE CÉSPED A GASOLINA

Model # DV8618P

Have product questions or need technical support? Please feel free to contact us!

Website: www.powersmartusa.com

Toll free: 1-872-314-0005 (Mon-Fri 9-5 EST)

Email: [email protected]

[email protected]

Website

CONTENTS

Technical data…...………………………………………………………... 2

Introduction………………………………………………………………. 3

Safety information…….………………………………………………... 3

General safety procedures ……....……………………………………… 4

Important safety instructions……………………………………………. 5

Warning label instructions……………………………………………. 7

Knowing your lawn mower……………………………………………… 9

Lawn mower preparation………………………………………………... 10

Operation……………………....………………………………………… 12

Maintenance……………………………………………………………... 15

Storage……………………………………………………………………. 18

Troubleshooting…………………………………………………………. 18

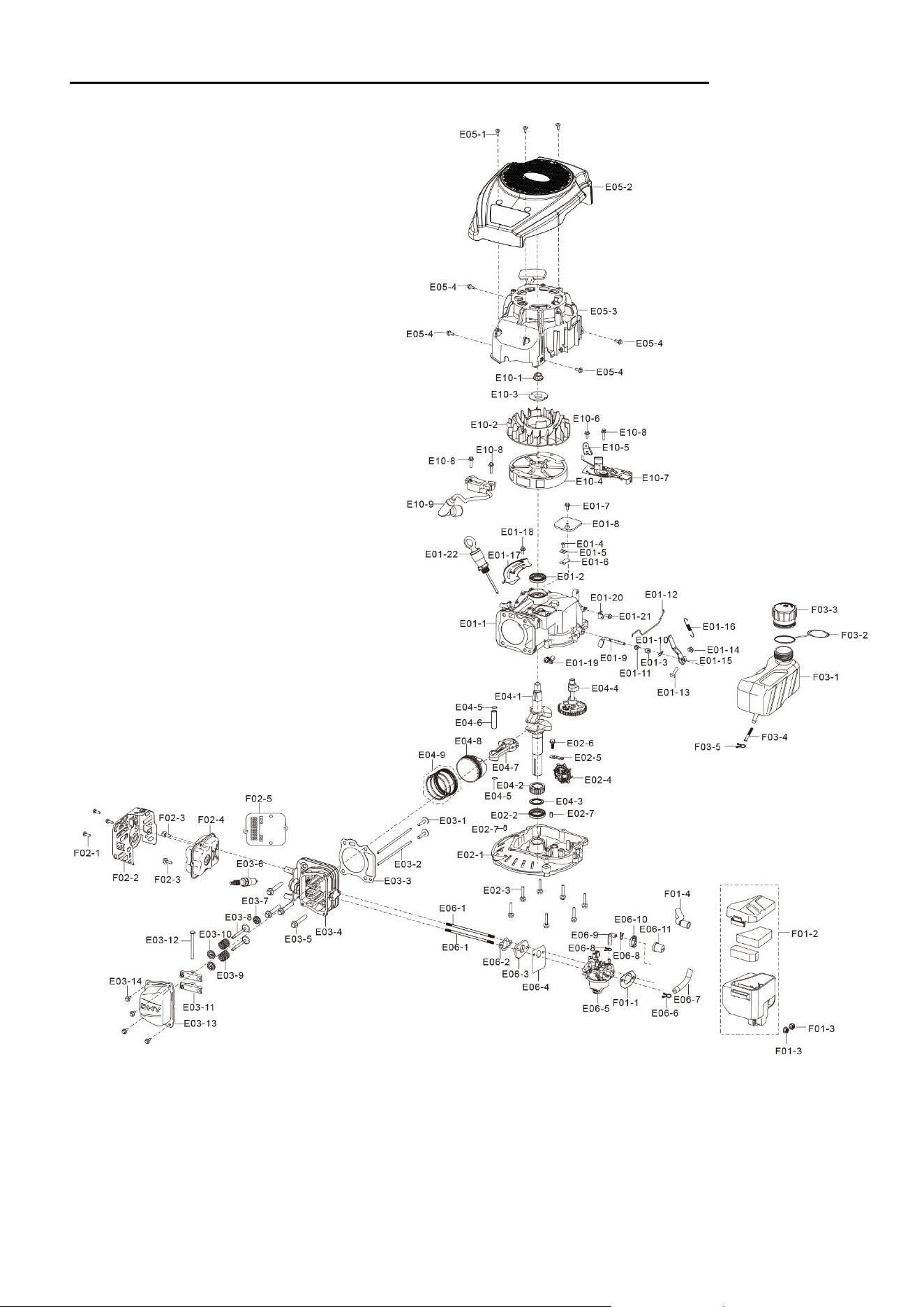

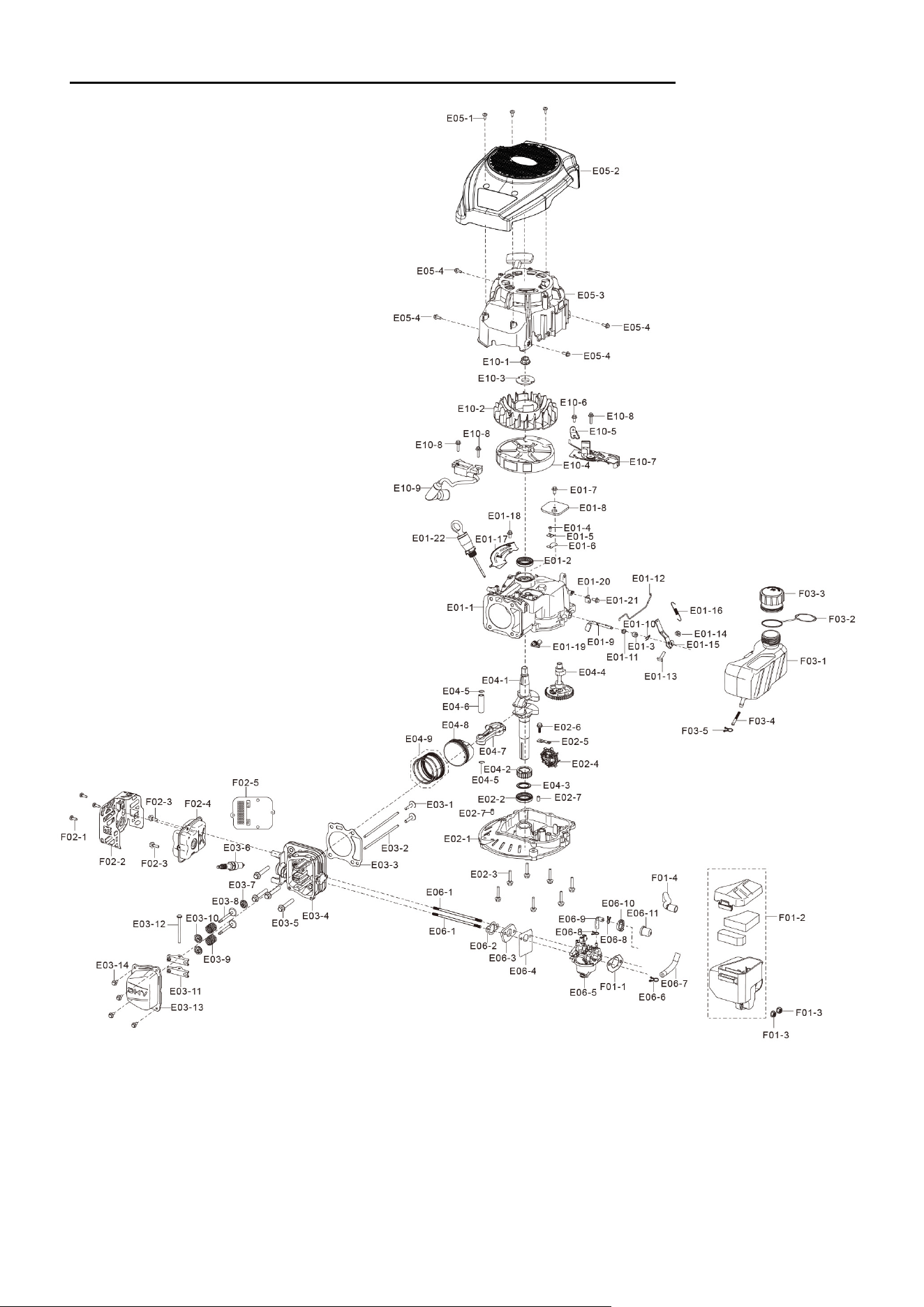

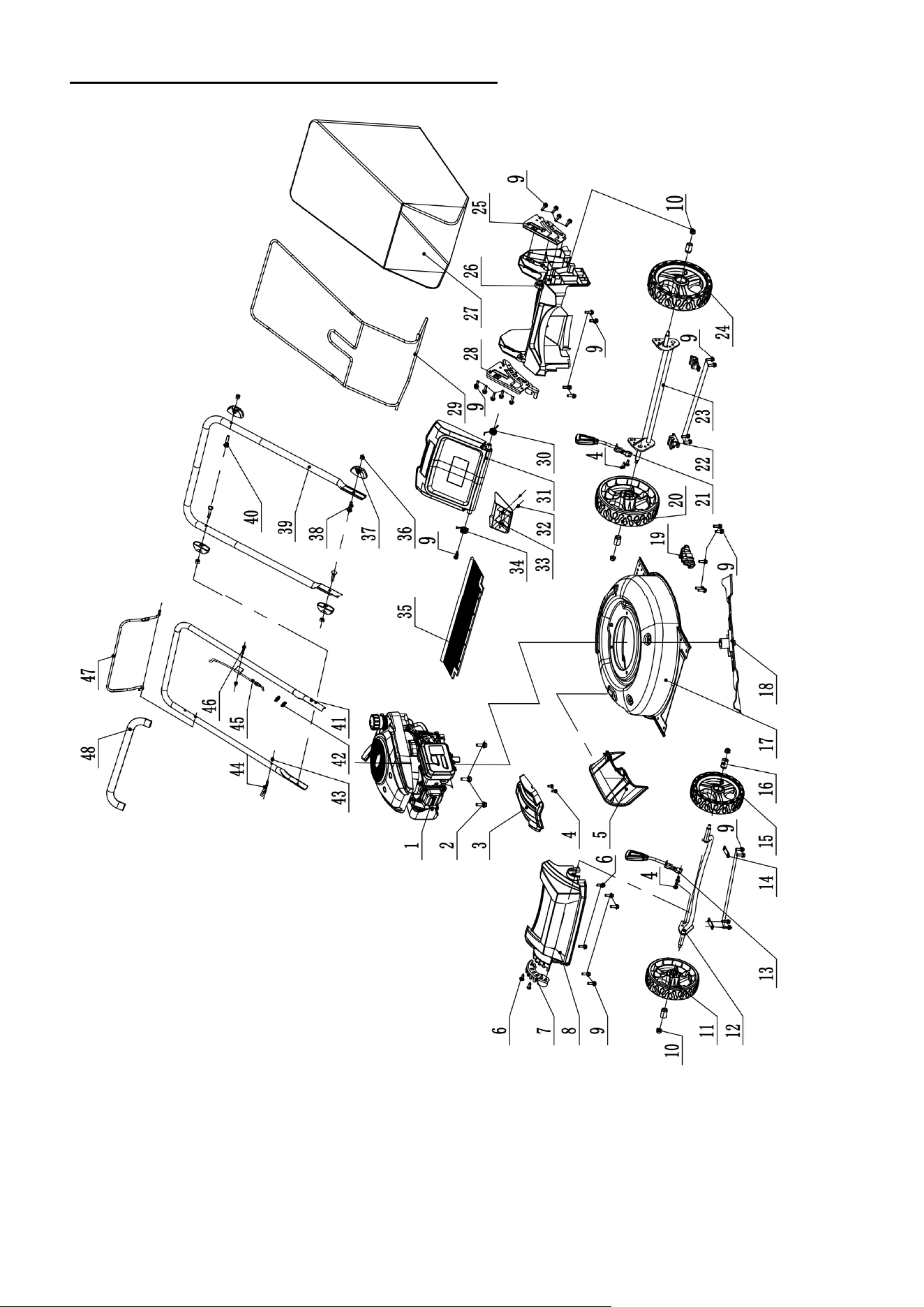

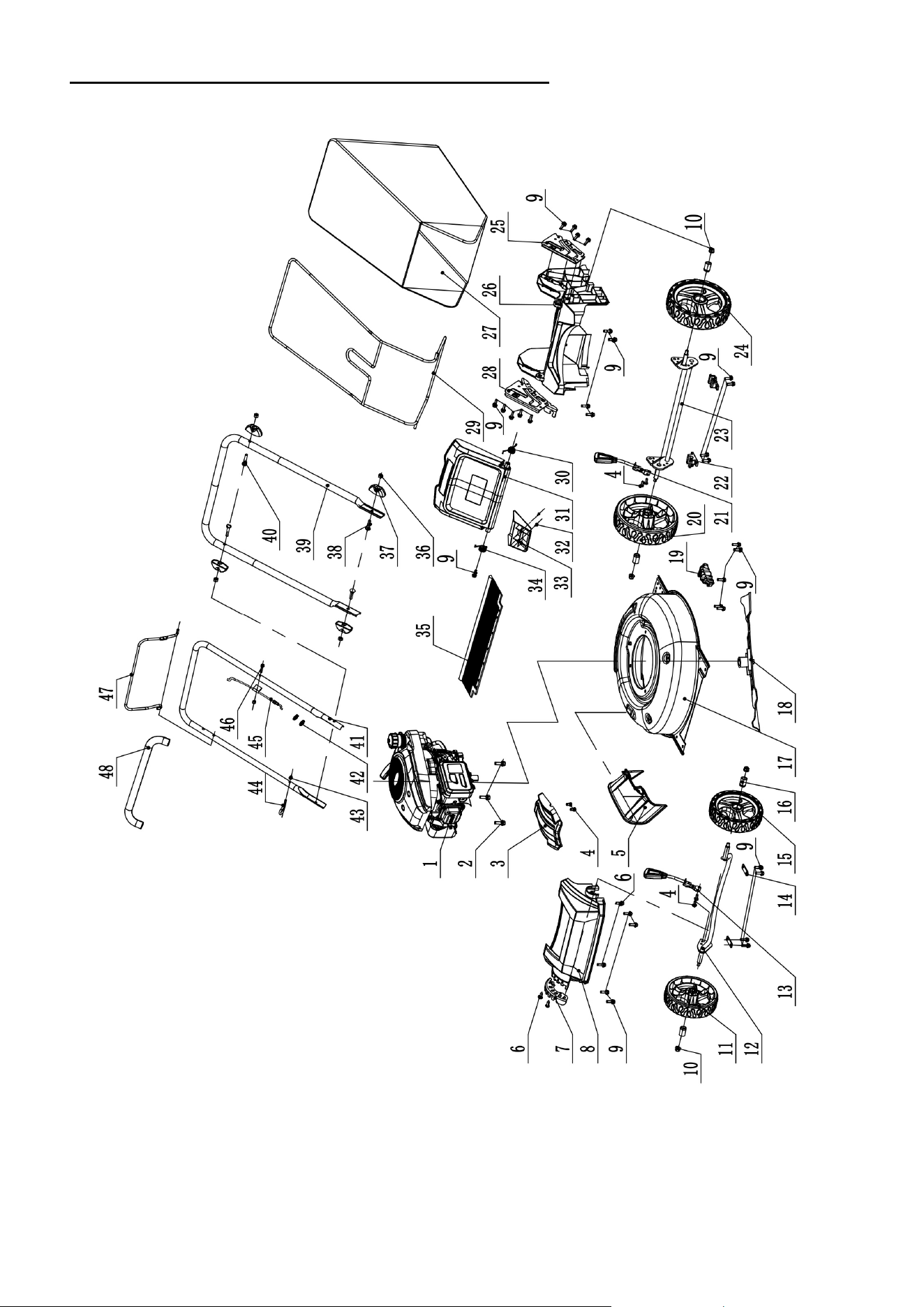

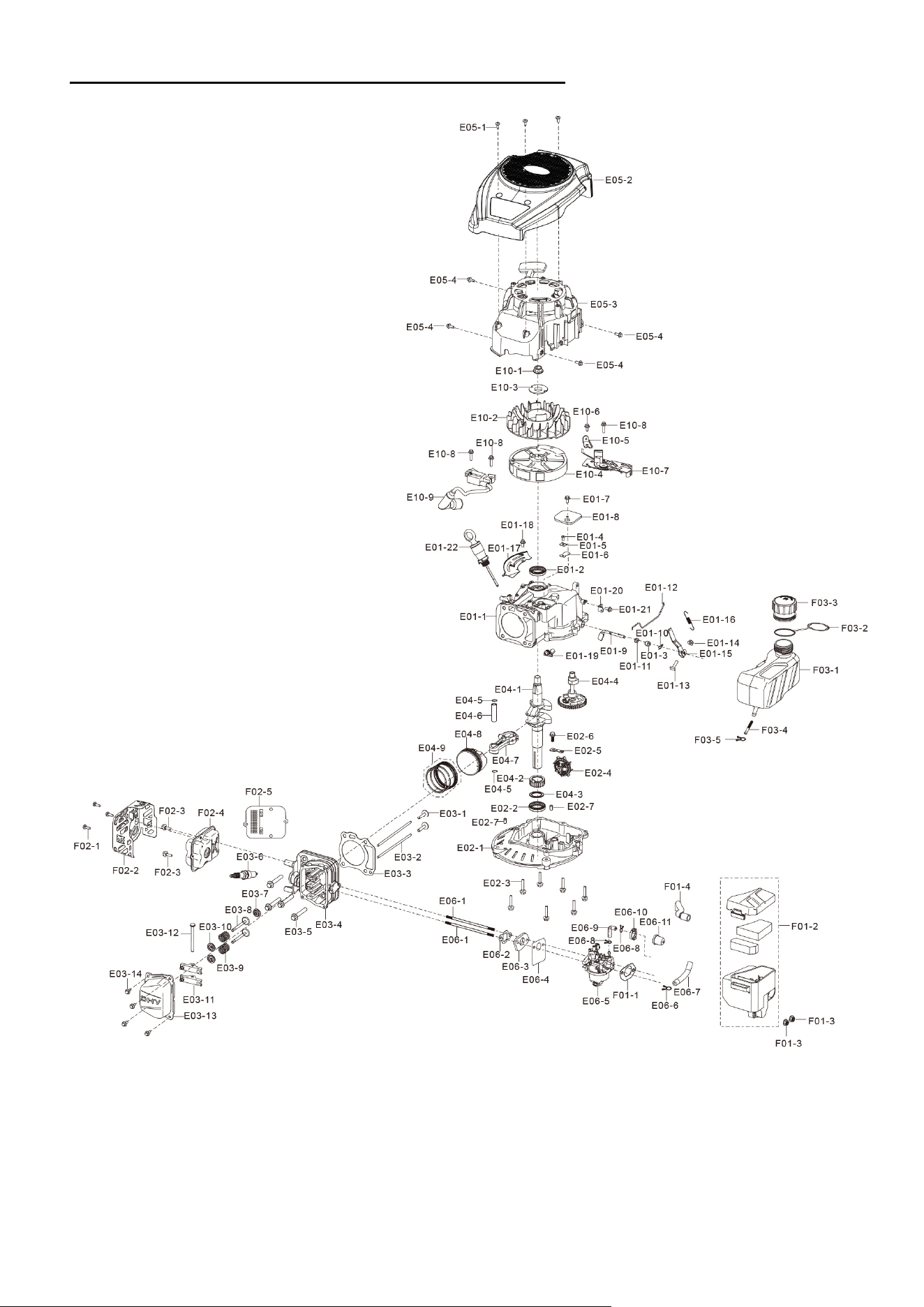

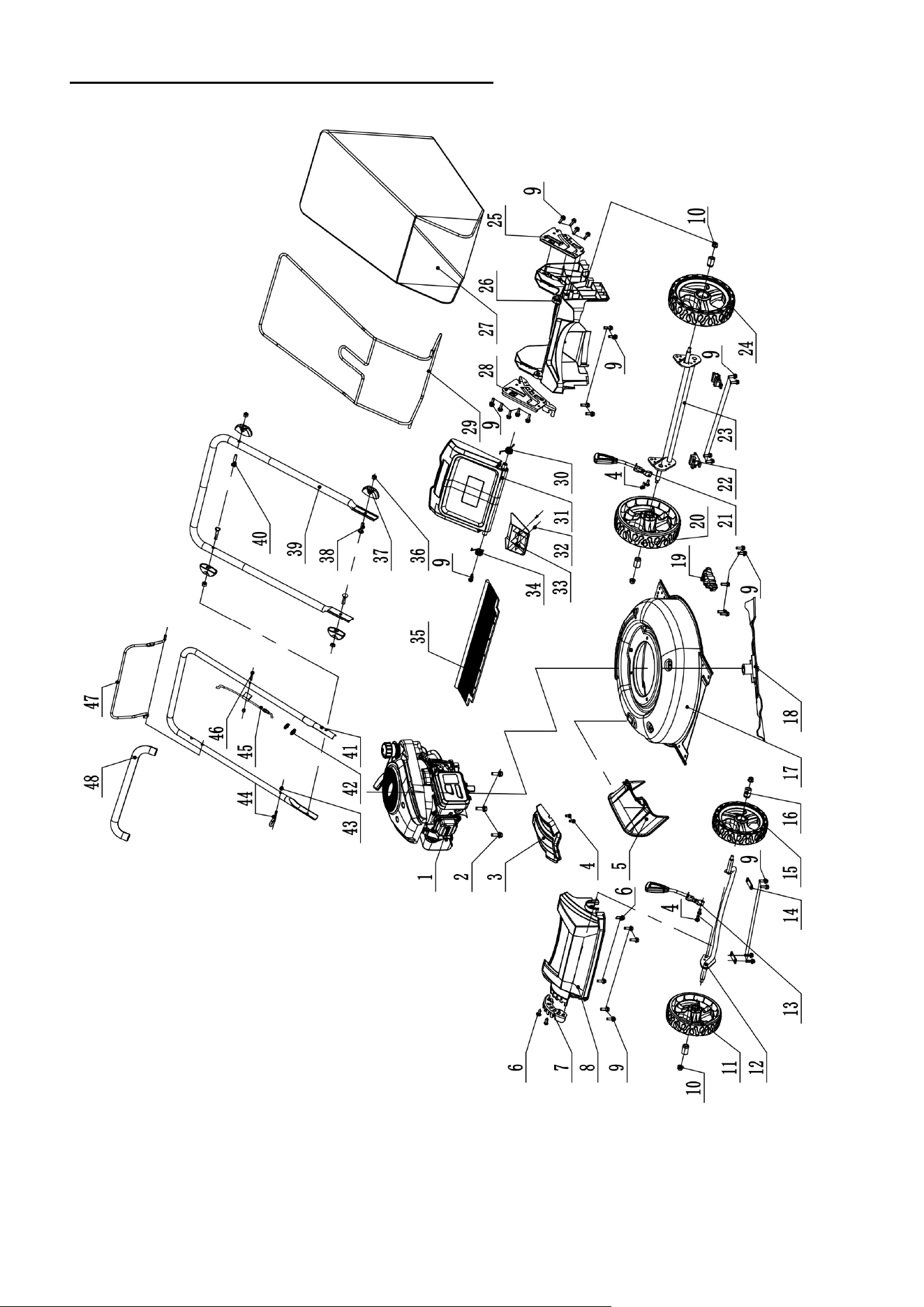

Exploded view & parts list……………………………………………… 19

Warranty………………………………………………………………… 24

TECHNICAL DATA

18" 3-in-1 Gas Push Lawn Mower Model # DV8618P

Engine type: 4 Stroke, OHV, single cylinder with forced air-cooling system

Displacement: 144cc

Fuel tank capacity: 0.21Gallon

Oil capacity: 13.5 fl.oz

Cutting width: 18 inch

Cutting height: 1.5 – 3.9 inch

Height adjustment: 6 Position

Drive type: Push

Grass catcher capacity: 1.4 Bushels

Wheel: Front: 7 inch / Rear: 8 inch

Package dimensions (L x W x H): 29.6 x 20.0 x 16.0 inches

Weight: 55lb.

INTRODUCTION

Thank You for Purchasing a PowerSmart

Product. This manual provides information regarding the

safe operation and maintenance of this product. Every effort has been made to ensure the accuracy of

the information in this manual. PowerSmart

reserves the right to change this product and

specifications at any time without prior notice.

Please keep this manual available to all users during the entire life of the lawn mower.

This manual contains special messages to bring attention to potential safety concerns,

lawn mower damage as well as helpful operating and servicing information. Please read

all the information carefully to avoid injury and machine damage.

QUESTIONS? PROBLEMS?

Please contact our Customer Service Dept. with any questions and/or comments, either by Email:

[email protected], or Toll Free at (872) 314-0005. We are available Mon-Fri 9am-5pm EST

to help solve any issues that you might encounter.

NOTICE REGARDING EMISSIONS

Engines that are certified to comply with U.S. EPA emission regulations for SORE (Small Off Road

Equipment), are certified to operate on regular unleaded gasoline, and may include the following

emission control systems: (EM) Engine Modifications and (TWC) Three-Way Catalyst (if so

equipped).

SAFETY INFORMATION

Before operating this lawn mower, read and observe all warnings, cautions, and instructions on the

lawn mower and in this Owner’s Manual.

NOTE: The following safety information is not meant to cover all possible conditions and situations

that may occur. Read the entire Owner’s Manual for safety and operating instructions. Failure to

follow instructions and safety information could result in serious injury or death.

This safety alert symbol is used to identify safety information about hazards that can result in personal

injury.

A signal word (DANGER, WARNING, or CAUTION) is used with the alert symbol to

indicate the likelihood and the potential severity of injury. In addition, a hazard symbol

may be used to represent the type of hazard.

DANGER indicates a hazard, which, if not avoided, will result in death or serious injury.

WARNING indicates a hazard, which, if not avoided, could result in death or serious injury.

CAUTION indicates a hazard, which, if not avoided, might result in minor or moderate injury.

CAUTION when used without the alert symbol, indicates a situation that could result in damage to

the engine.

GENERAL SAFETY PROCEDURES

For any questions regarding the hazard and safety notices listed in this manual or on the product,

please call (872) 314-0005 Mon-Fri 9-5 EST before using the engine.

DANGER: CARBON MONOXIDE

Using an engine indoors CAN KILL YOU IN MINUTES. Engine exhaust contains carbon

monoxide (CO). This is a poison gas you cannot see or smell. If you can smell the engine exhaust, you

are breathing CO. But even if you cannot smell the exhaust, you could be breathing CO.

NEVER use an engine inside homes, garages, crawlspaces, or other partly enclosed areas. Deadly

levels of carbon monoxide can build up in these areas. Using a fan, or opening windows and/or doors

will NOT properly vent CO nor supply adequate fresh air. ONLY use an engine outside and far away

from windows, doors, and vents. These openings can pull in engine exhaust.

Even if you use an engine correctly, CO may leak into the home. ALWAYS use a battery-powered or

battery-backup CO alarm in the home. If you start to feel sick, dizzy, or weak after the engine has

been running, move to fresh air RIGHT AWAY. See a doctor. You may have carbon monoxide

poisoning.

WARNING: The exhaust from this product contains chemicals known to the State of California to

cause cancer, birth defects, or other reproductive harm.

WARNING: This engine may emit highly flammable and explosive gasoline vapors, which can

cause severe burns or even death if ignited. A nearby open flame can lead to explosion even if it isn’t

directly in contact with gasoline.

• Do not operate near an open flame.

• Do not smoke near the engine.

• Always operate on a firm, level surface.

• Always turn engine off before refueling. Allow engine to cool for at least 2 minutes before

removing fuel cap. Loosen cap slowly to relieve pressure in tank.

• Do not overfill fuel tank. Gasoline may expand during operation. Do not fill to the top of the

tank. Allow for expansion.

• Always check for spilled fuel before operating.

• Empty fuel tank and carburetor bowl before storing or transporting the engine.

WARNING: This engine produces heat when running. Temperatures near exhaust can exceed 150

(65

C).

Do not touch hot surfaces. Pay attention to warning labels on the engine identifying hot parts of the

machine.

Allow engine to cool down after use before touching engine or areas of the engine that become hot

during use.

CAUTION: Misuse of this engine can damage it or shorten its life.

Only use engine for its intended purposes.

IMPORTANT SAFETY INSTRUCTIONS

This machine is capable of amputating hands and feet and throwing objects. Failure to observe the

following safety instructions could result in serious injury or death.

I.General Operation

1. Read, understand, and follow instructions and warnings in this manual and on the machine, engine

and attachments.

2. Only allow operators, who are responsible, trained, familiar with the instructions, and physically

capable to operate the machine.

3. Do not carry passengers and keep bystanders away.

4. Do not operate the machine while under the influence of alcohol or drugs.

5. Follow the manufacturer’s recommendation for wheel weights or counterweights.

II. PREPARATION BEFORE OPERATING

1. Clear the operating area of any objects which could be thrown by or interfere with operation of the

machine

2. Keep the area of operation clear of all bystanders, particularly small children. Stop the machine

and attachment(s) if anyone enters the area.

3. Do not operate the machine without the entire grass catcher, discharge chute, or other safety

devices in place and functioning properly. Check frequently for signs of wear or deterioration and

replace as needed.

4. Wear appropriate personal protective equipment such as safety glasses, hearing protection, and

footwear.

III. OPERATING

1. Only operate the engine in well ventilated areas. Exhaust gases contain carbon monoxide, a

deadly poison.

2. Only operate the machine in daylight or good artificial light.

3. Avoid holes, ruts, bumps, rocks, or other hidden hazards. Uneven terrain could overturn the

machine, or cause operator to lose their balance or footing.

4. Do not put hands or feet near rotating parts or under the machine. Keep clear of the discharge

opening at all times.

5. Do not direct discharge material toward anyone. Avoid discharging material against a wall or

obstruction. Material may ricochet back toward the operator. Stop the blade(s) when crossing

gravel surfaces.

6. Do not leave a running machine unattended. Always park on level ground, disengage the

attachment, set parking brake, and stop engine.

7. Do not mow in reverse unless absolutely necessary. Always look down and behind before and

while backing.

IV. CHILDREN SPECIFIC

1. Tragic accidents can occur if the operator is not alert to the presence of children. Children are

often attracted to the machine and the mowing activity. Never assume that children will remain

where you last saw them.

2. Keep children out of the operating area and under the watchful care of a responsible adult other

than the operator.

V. SLOPE SPECIFIC

Slopes are a major factor related to accidents. Operation on slopes requires extra caution.

1. Travel in the manufacturer recommended direction on slopes. Use caution while operating near

drop offs.

2. Avoid mowing wet grass. (Poor footing could cause a slip and fall accident.)

3. Do not operate machine under any condition where traction, steering, or stability is in question.

Tires could slide even if the wheels are stopped.

4. Always keep the machine in gear when going down slopes. Do not coast downhill.

5. Avoid starting and stopping on slopes. Avoid making sudden changes in speed or direction. Make

turns slowly and gradually.

6. Use extra care while operating machine with a grass catcher or other attachment(s). They can

affect the stability of the machine.

VI. FIRE AND FUEL SPECIFIC

1. Extinguish all cigarettes, cigars, pipes and other sources of ignition.

2. Use only an approved fuel container.

3. Do not remove fuel cap or add fuel with the engine running or while hot.

4. Do not refuel indoors or in enclosed spaces

5. Do not store the machine or fuel container, or refuel, where there is an open flame, spark, or pilot

light such as on a water heater or other appliance.

6. If fuel is spilled, do not attempt to start the engine and avoid creating any source of ignition until

fuel vapors have dissipated.

7. To help prevent fires: keep machine free of grass, leaves, or other debris build up; clean up oil or

fuel spillage and remove any fuel soaked debris; allow machine to cool before storing.

8. Use extra care in handling gasoline and other fuels. They are flammable and vapors are explosive.

VII. HAULING

Use full width ramps for loading and unloading a machine for transport.

VIII. SERVICE

1. Keep machine in good working order. Replace worn or damaged parts.

2. Use caution when servicing blades. Wrap the blade(s) or wear gloves. Replace damaged blades.

Do not repair or alter blade(s)

3. Machines with hydraulic pumps, hoses, or motors; and/or diesel injection systems:

WARNING: Fluid escaping under pressure may have sufficient force to penetrate skin and cause

serious injury. If fluid is injected into the skin, seek immediate medical attention. Keep body and

hands away from pin holes or nozzles that eject fluid under high pressure. If a leak occurs, have

the machine immediately serviced by a trained technician.

4. If equipped, disconnect spark plug wire(s) before making any repairs.

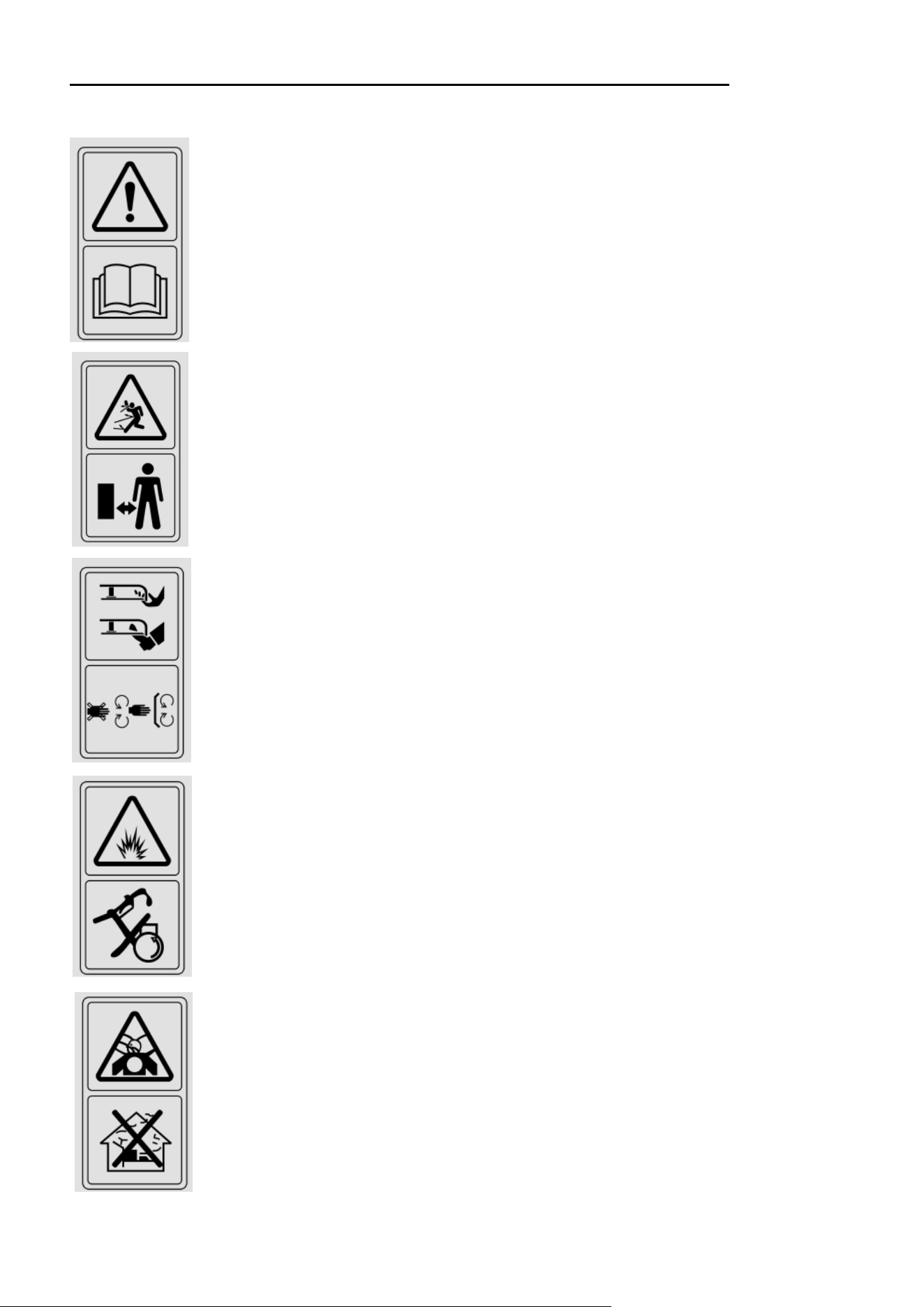

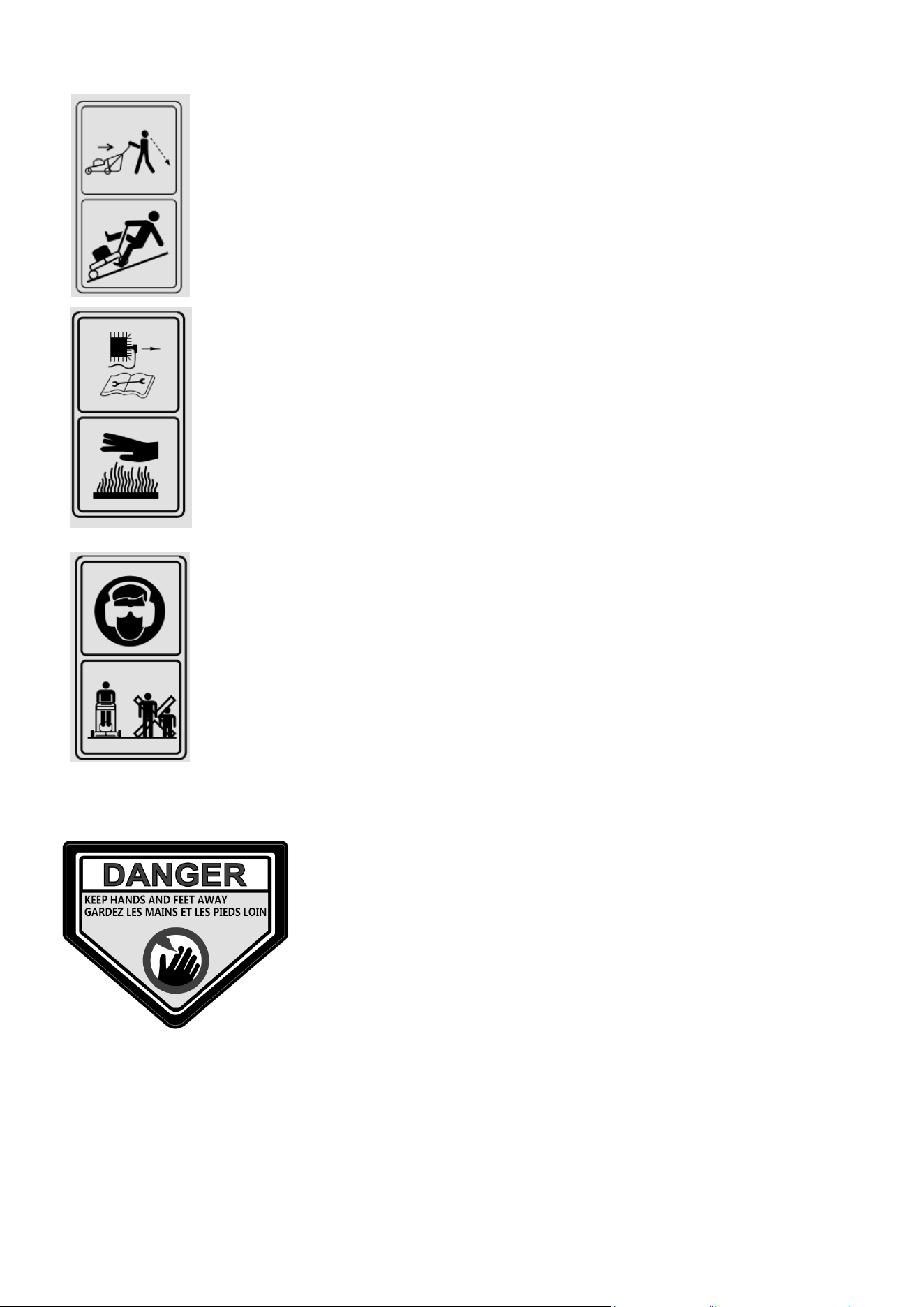

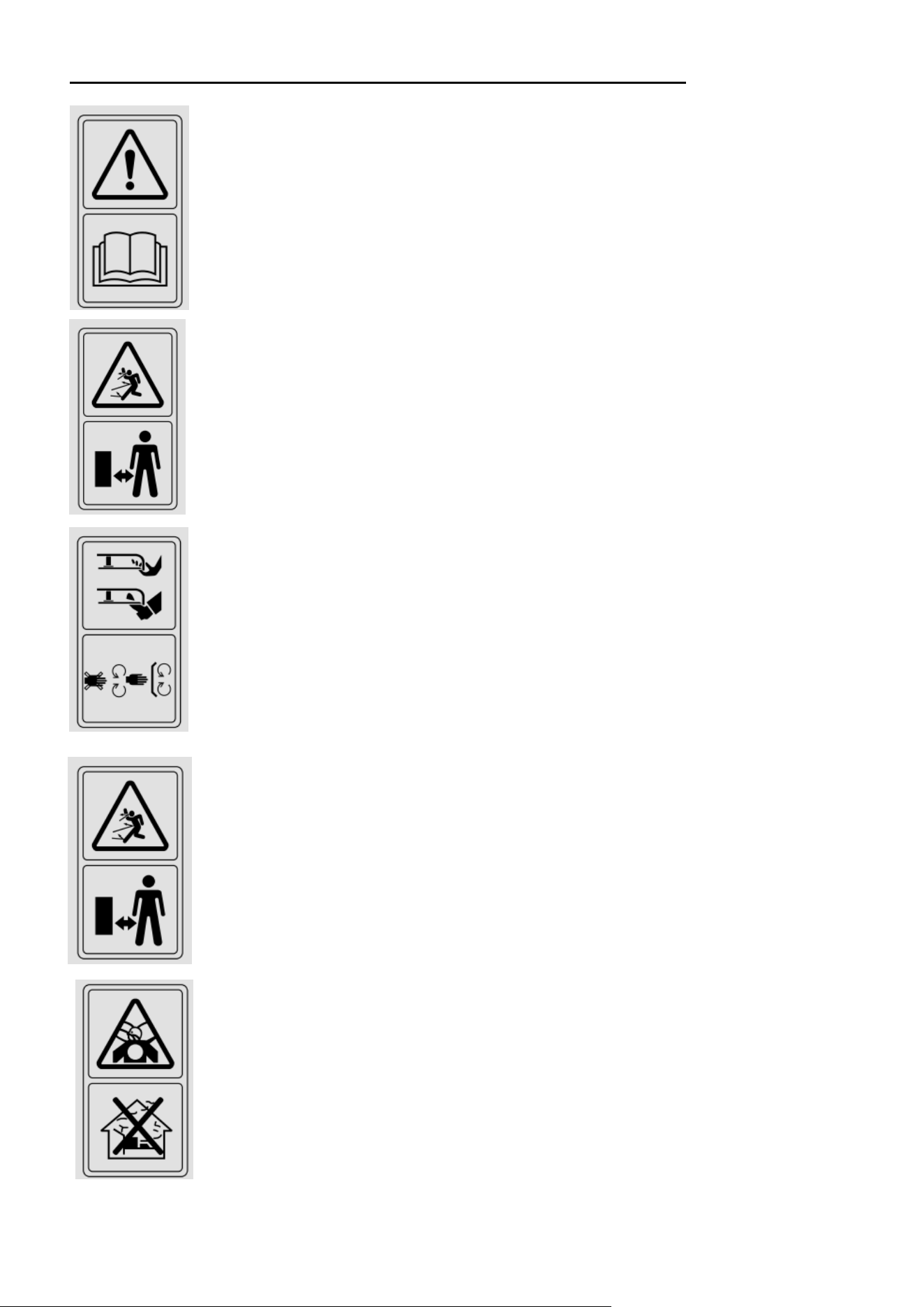

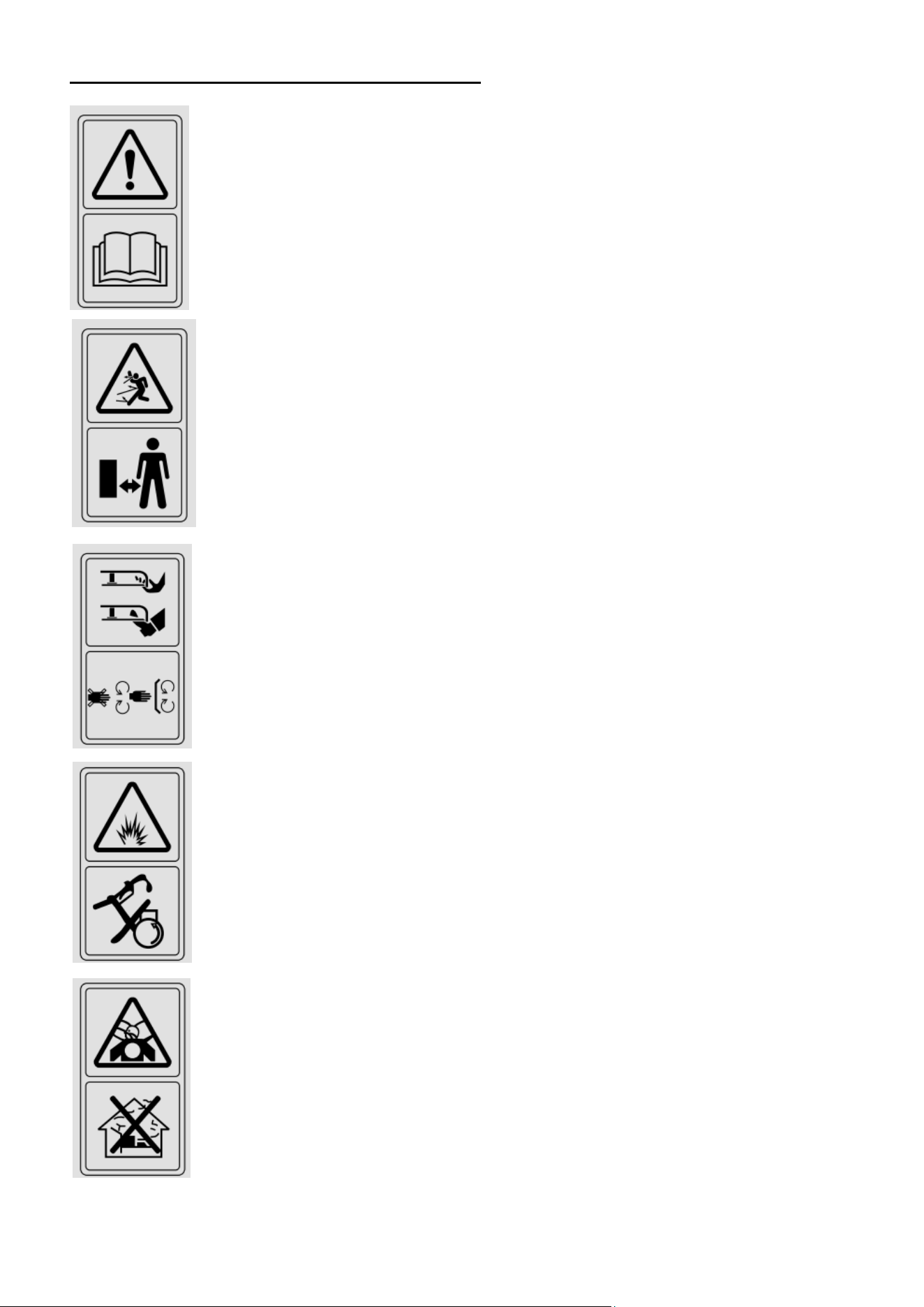

WARNING LABLE INSTRUCTIONS

Read carefully the manual before use.

Danger-flying objects.

keep safe distance from the machine as long as the engine is running.

Do not open or remove safety shields while engine is running.

Pay more attention to the operator’s hands and feet to avoid injury.

Do not open or remove safety shields while engine is running.

Fuel is flammable,keep fire away.

Never fill up the fuel tank while the engine is running.

Emission of toxic gas, do not use the mower in a close area or not well ventilated.

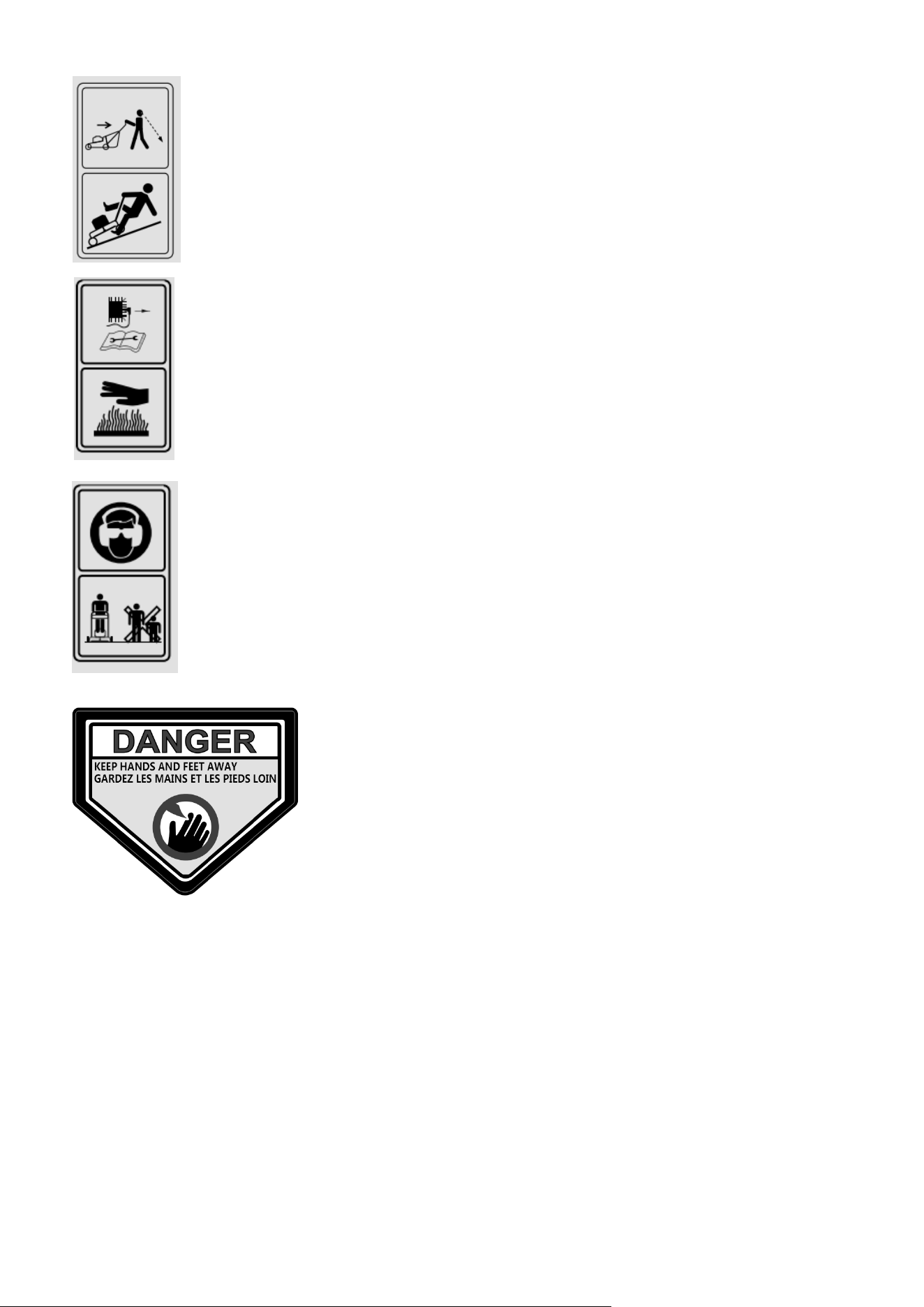

Look behind while backing.

Steep slope hazard.

When repairing, please pull off the spark plug boot, then repair it according to the

operational manual.

Hot surfaces.

When mowing,please wear the glasses ad ear plugs to defend the operator himself.

Keep bystanders away.

Safety label found on the lawn mower:

KEEP HANDS AND FEET AWAY.

Warning: Keep the safety signs clear and visible on the equipment.Replace the safety signs if they

are missing or illegible.

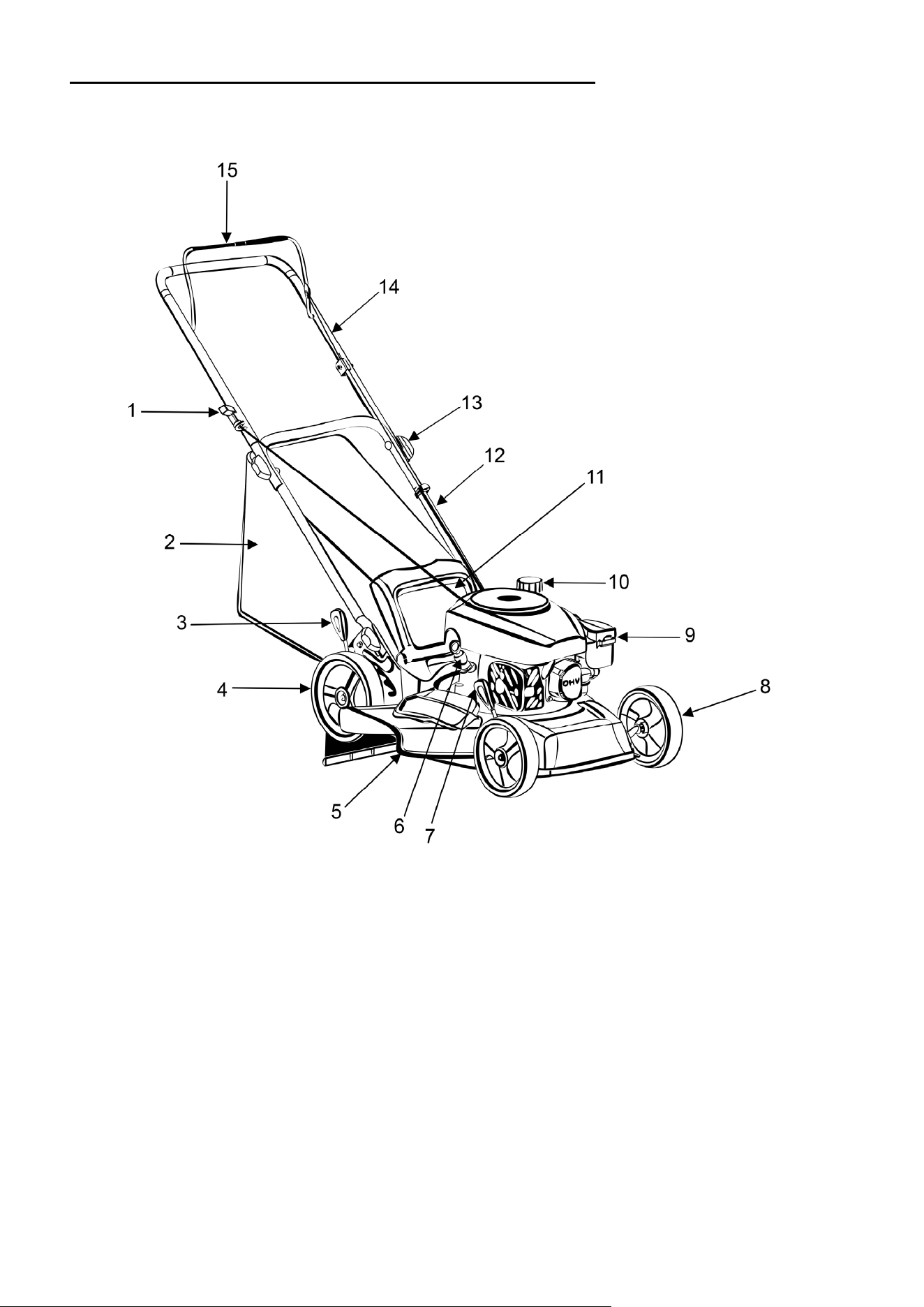

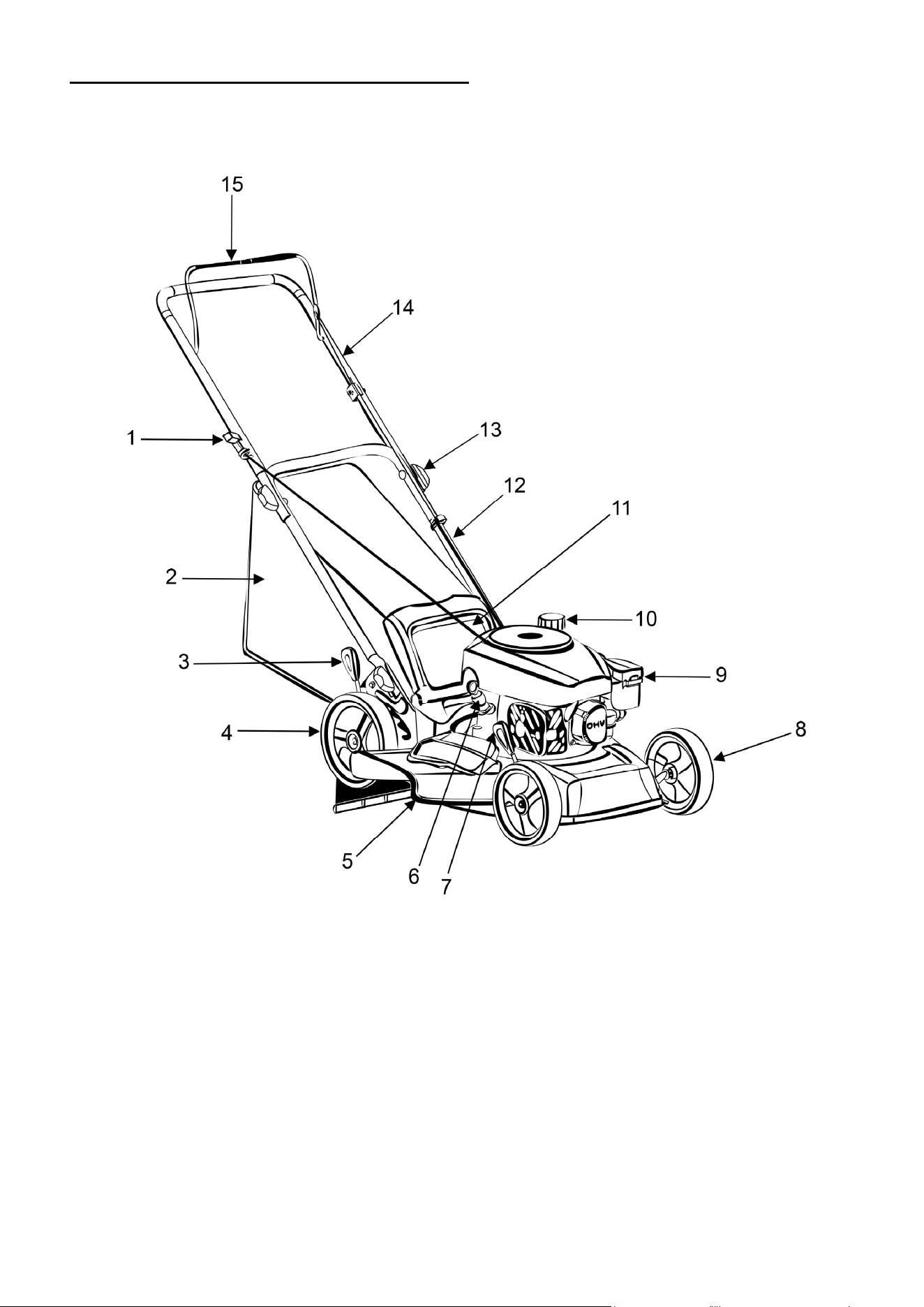

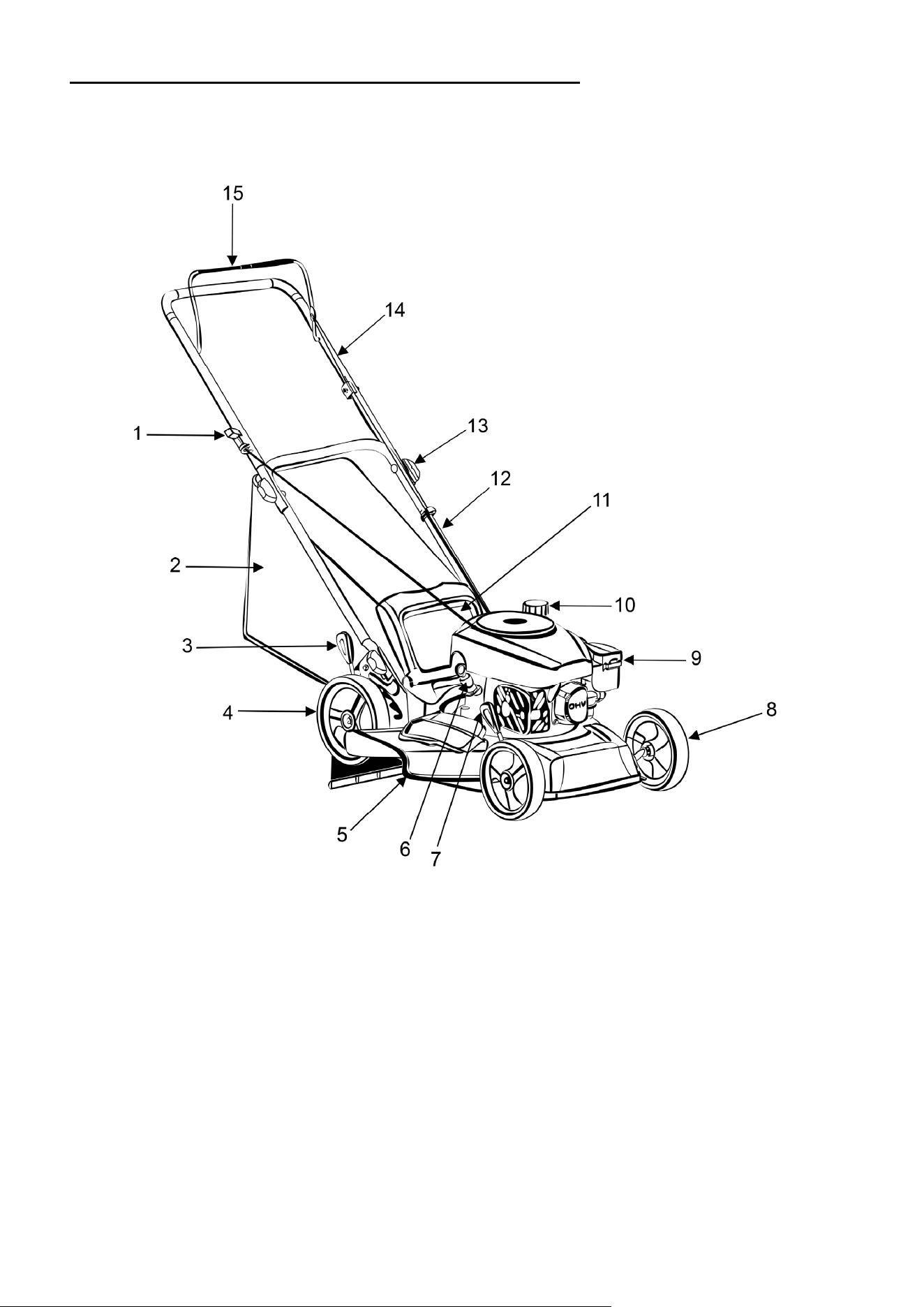

KNOWING YOUR LAWN MOWER

Please use the illustration below to familiarize yourself with the location and function of the

components that control of your lawn mower.

1 Recoil Starter handle 8 Front wheel

2 Grass catcher 9 Primer bulb

3 Cuttin

hei

ht ad

ustment leve

10 Fuel tank cap

4 Rear wheel 11 Rear dischar

e doo

5 Side dischar

e chute 12 Lower handle

6 Oil dipstic

13 Foldable handle

7 Cutting height adjustment lever 14

Upper handle

ine start/stop control

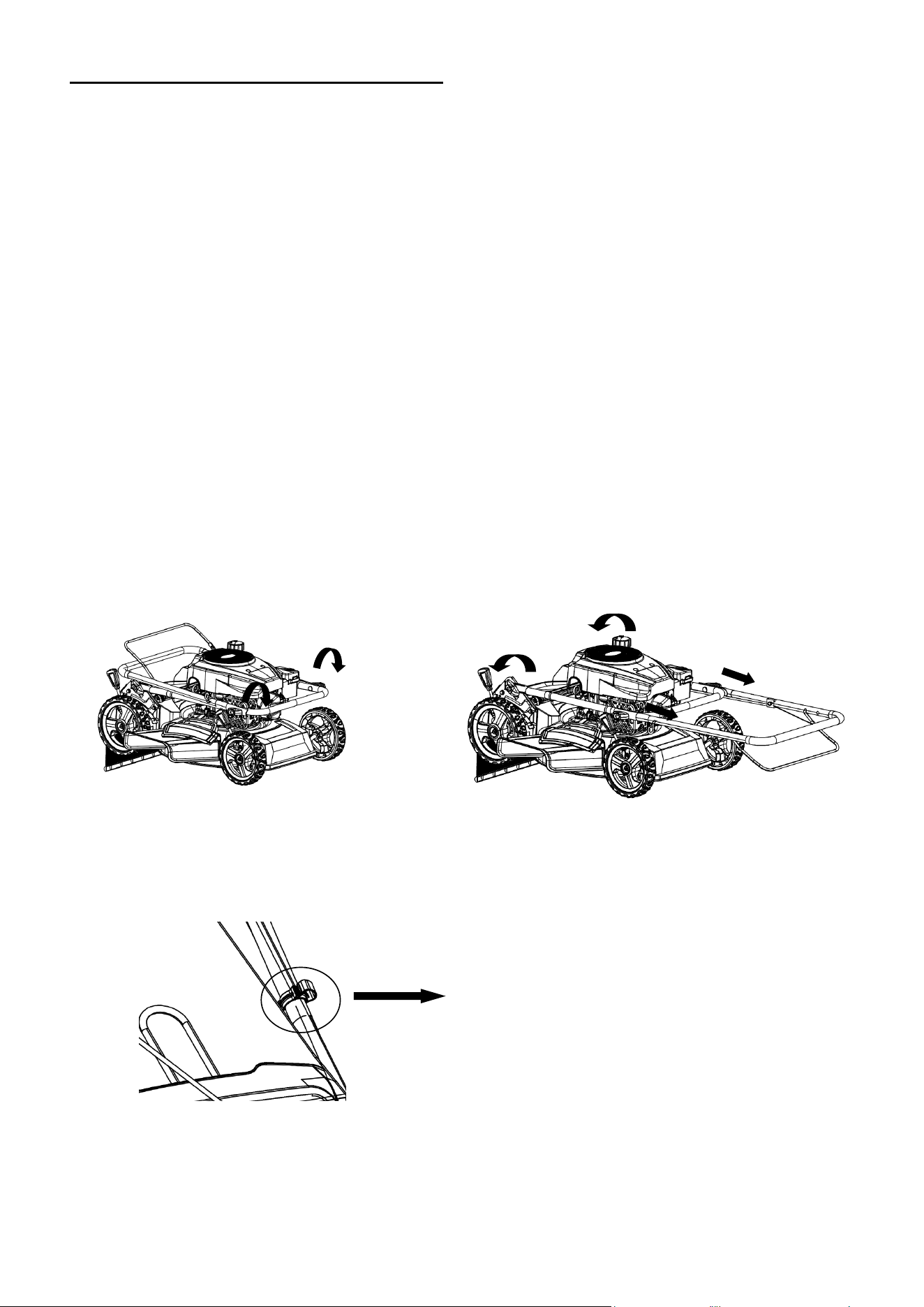

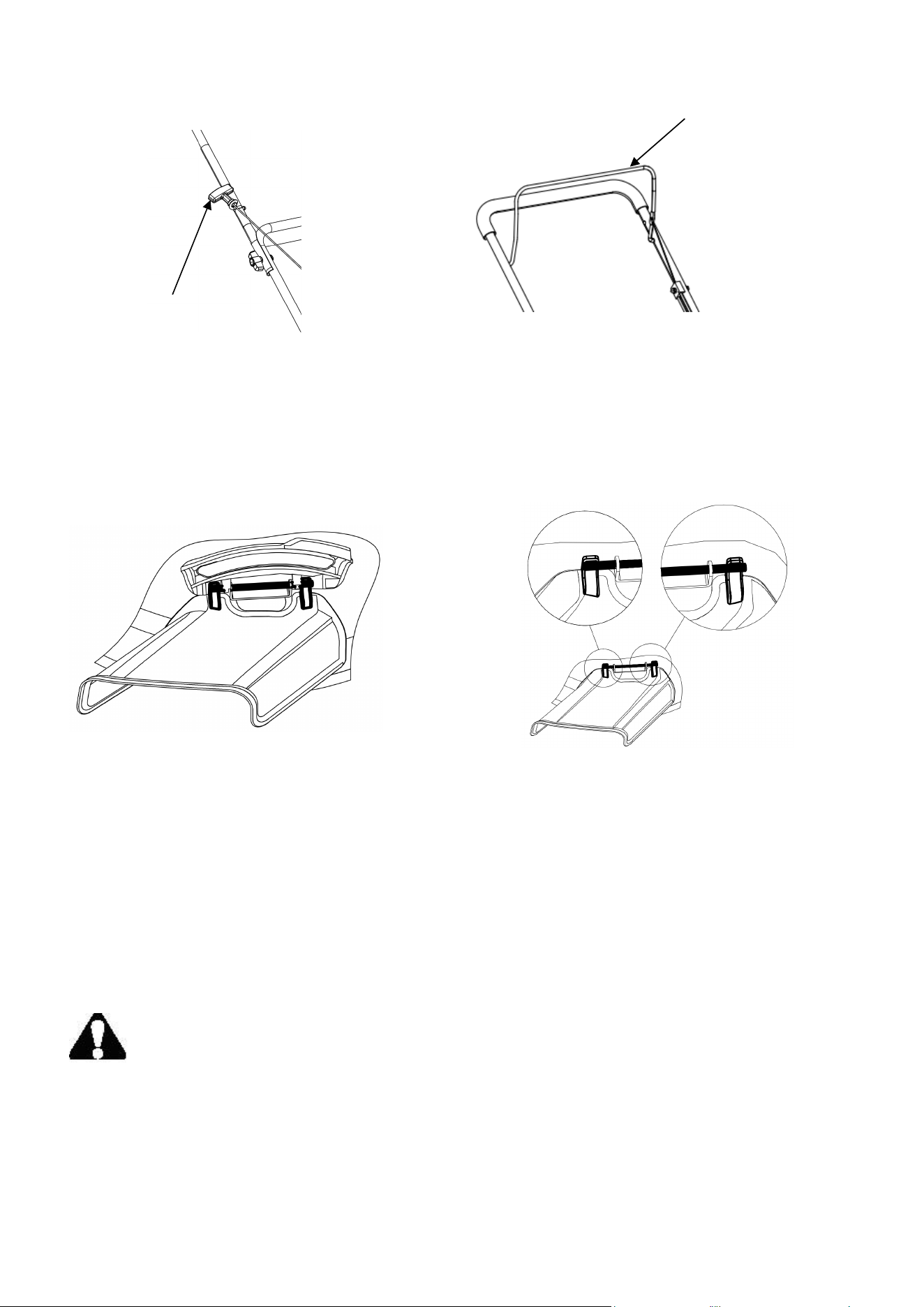

LAWN MOWER PREPARATION

The following section describes steps necessary to prepare the lawn mower for use. If after reading

this section, you are unsure about how to perform any of the steps please call (872) 314-0005 Mon-Fri

9-5 EST for customer service. Failure to perform these steps properly can damage the lawn mower or

shorten its lifespan.

UNPACKING

Unpack the lawn mower and all its parts, and compare against the list below. Do not discard the carton

or any packaging until the engine is completely assembled.

PACKING LIST

Side discharge chute*1

Grass Catcher*1

Cable clip*2

Spark plug wrench*1

User manual*1

Funnel*1

10W-30 oil*1

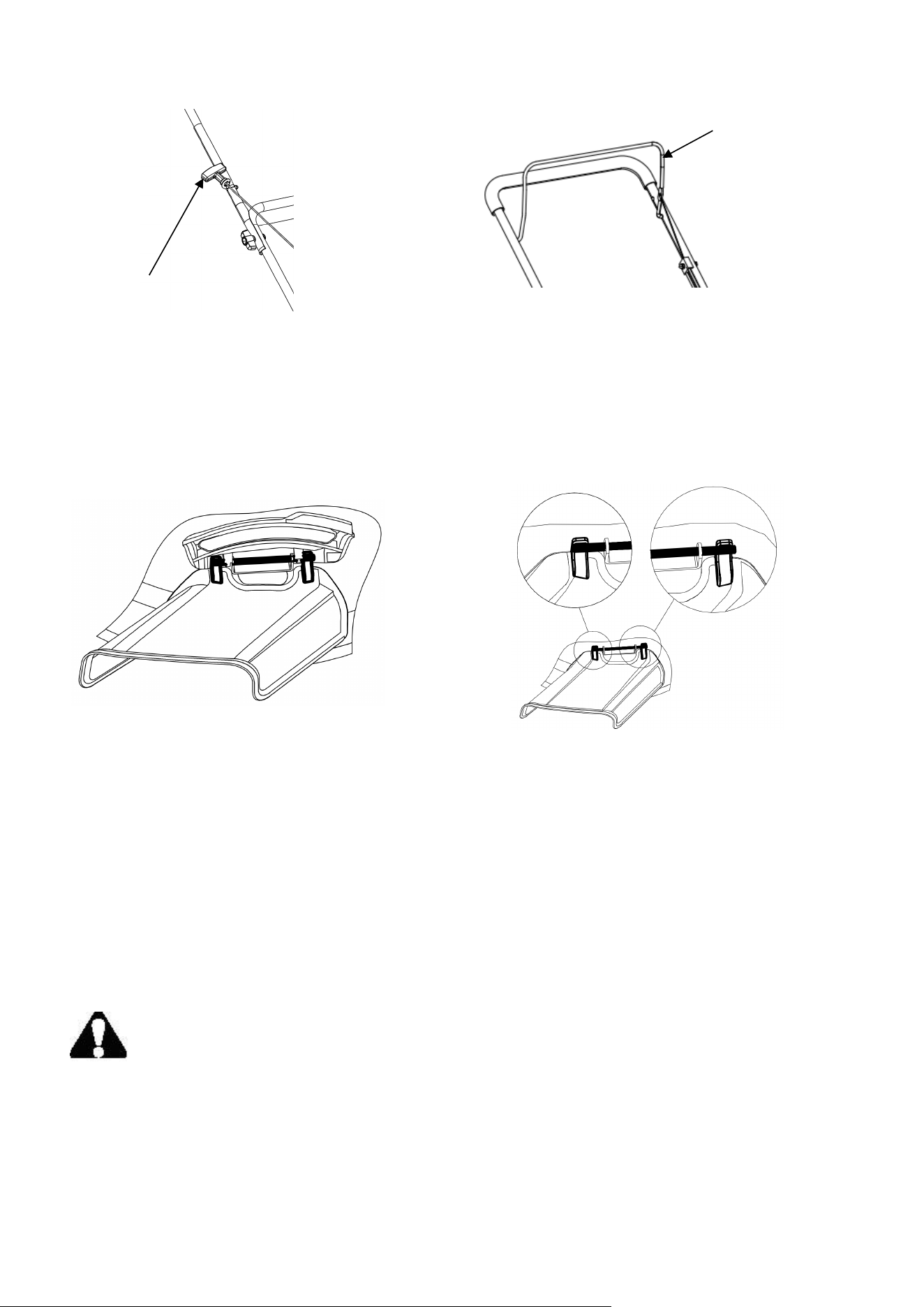

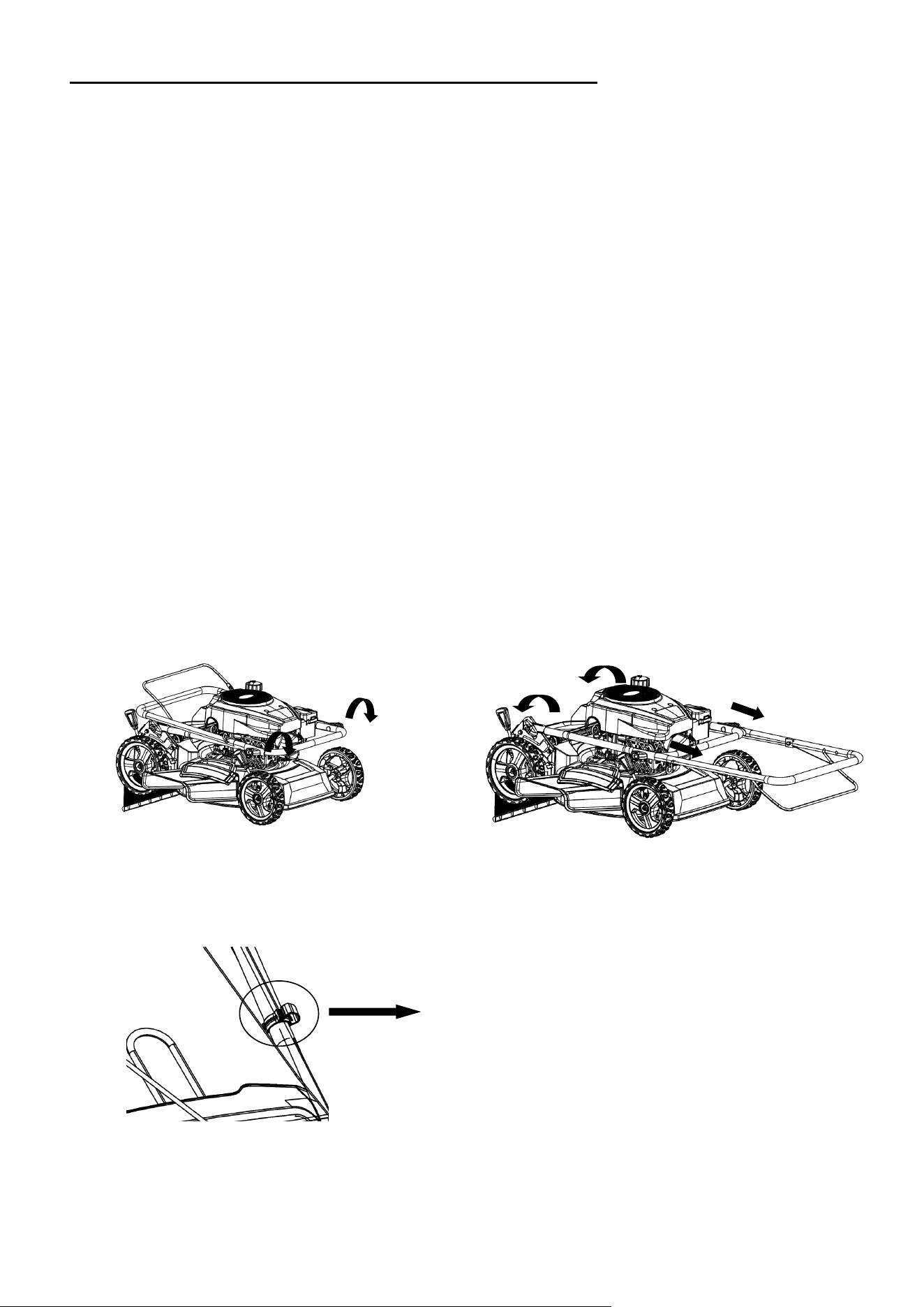

ASSEMBLE LOWER & UPPER TUBE

1. Loosen the knobs and turn the folded upper tube to match the lower tube, and tighten the knobs.

2. Turn the lower tube to an angle that matches the base and tighten the knobs.

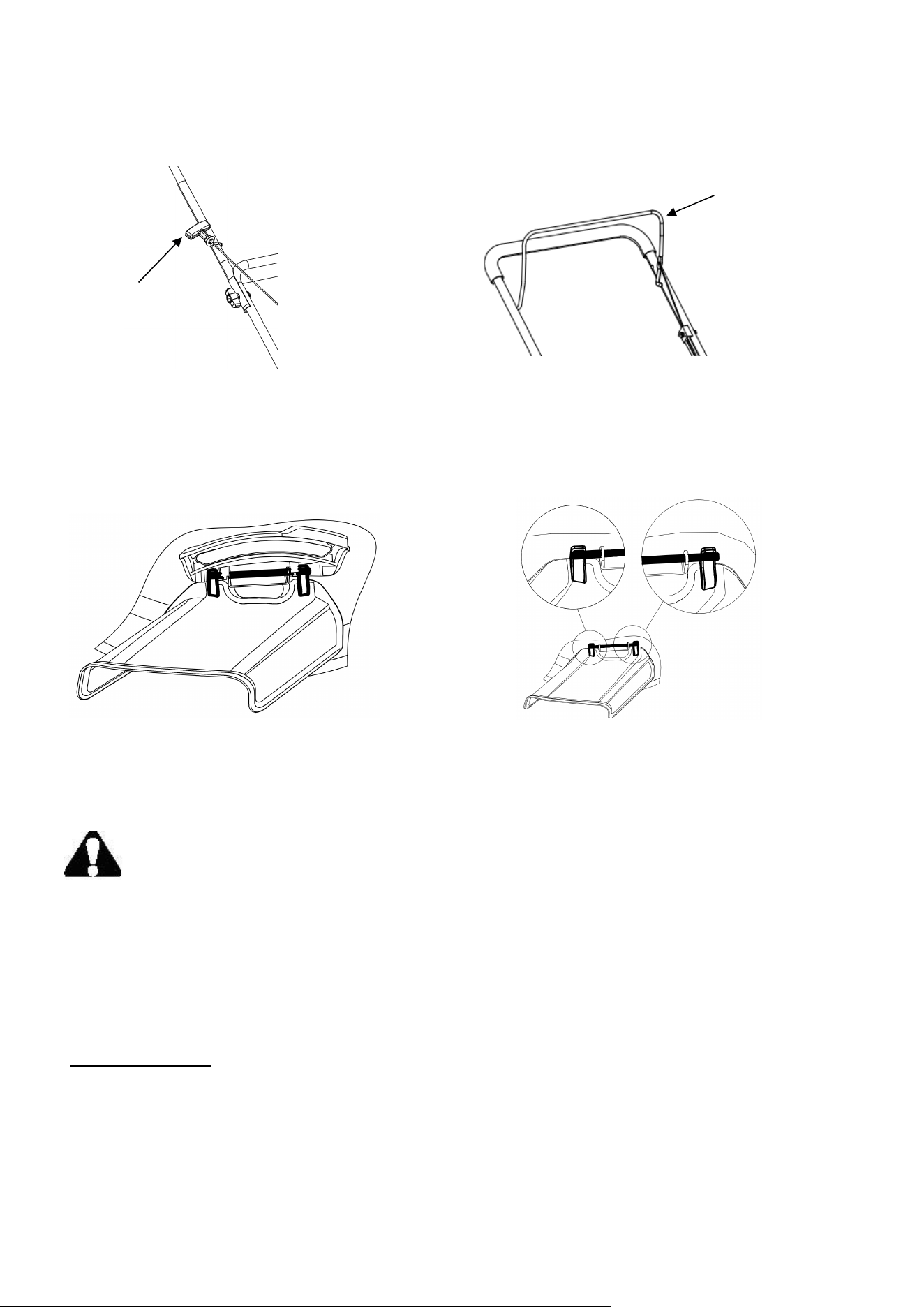

3. Lock the cable to the lower tube using cable clip.

Cable Cli

4. Insert the recoil starter handle cable into the hook provided on the upper handle. You must engage

the start/stop control to release the recoil starter handle.

SIDE DISCHARGE CHUTE

To convert mower for side discharge, the grass catcher has been removed and that the rear discharge

door is closed.

1. Lift the spring-loaded discharge cover located on the side of the mower.

2. Slide two hooks of the side discharge chute under the hinge pin and lower the spring on the side

discharge cover.

Caution: Do not attempt to remove the permanently mounted spring loaded side discharge cover at

any time.

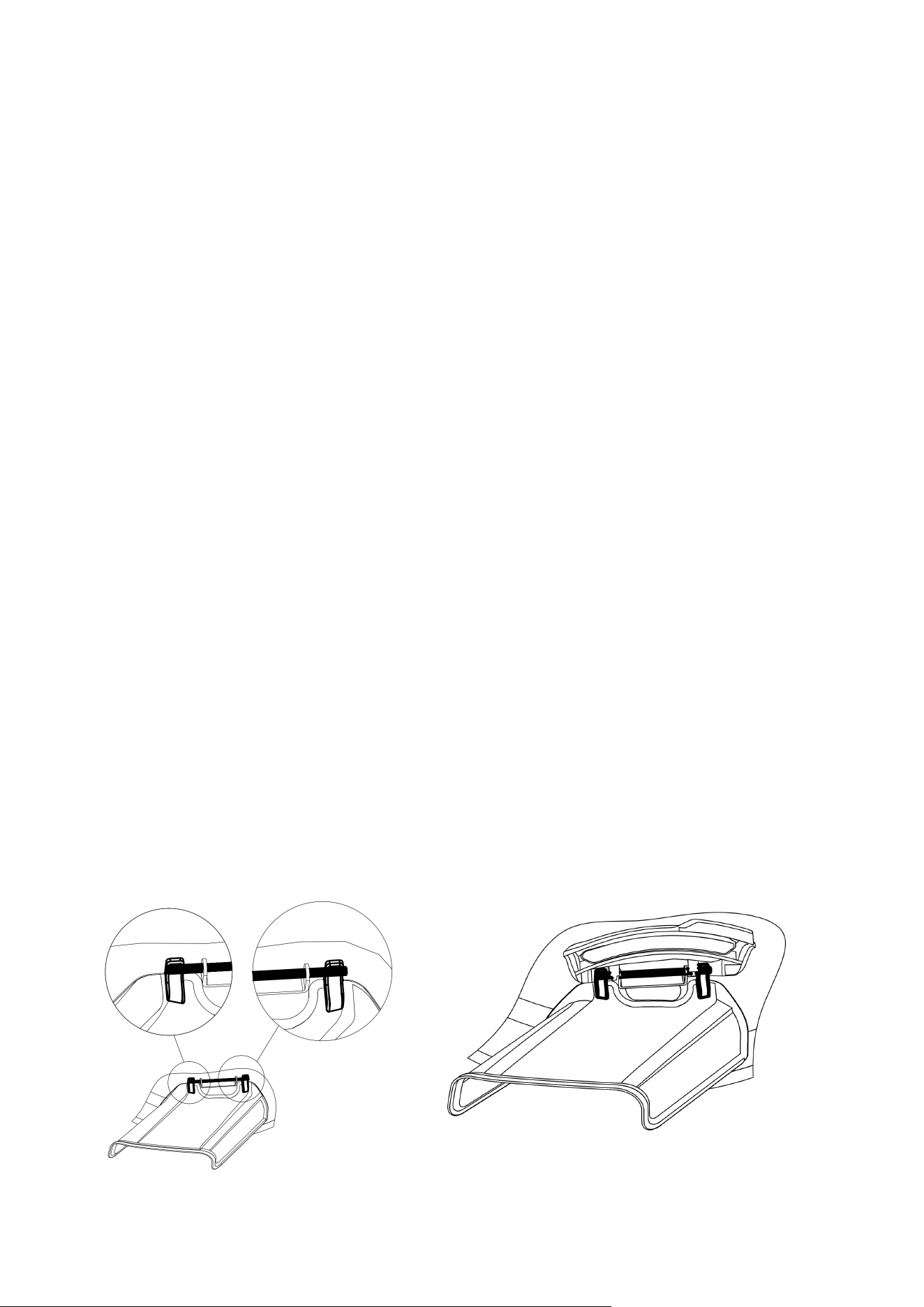

GRASS CATCHER

Attach grass catcher

1. Lift mower rear discharge door.

2. Place grass catcher into the slots in the handle brackets.

3. Release the rear discharge door so that it rests on the grass catcher.

ADJUSTING THE CUTTING HEIGHT

Warning! Cutting height adjustments should only be performed after the engine and

blades have come to a complete stop!

It is always best to begin cutting your lawn with a higher deck height to prevent scalping your lawn.

The cutting height is adjusted with front and rear levers.

Actuate the adjustment lever and pull it to the required position. Please make sure that the lever locks

into same position.

Start/Sto

Control

Recoil starter

handle

OPERATION

GAS AND OIL FILL-UP

The engine comes shipped without oil or gasoline. Be sure to add oil and gasoline before starting the

engine. The oil capacity of the engine crankcase is 13.5 fl. oz. For general use, we recommend

10W-30, 4-stroke engine oil.

1. Add oil before starting mower for the first time.

2. Service the engine with gasoline as instructed.

Warning: Use extreme care when handling gasoline. Gasoline is extremely flammable

and its vapors are explosive. Never fuel the machine indoors or while the engine is hot or

running. Extinguish all cigarettes, cigars, pipes and other potential sources of ignition.

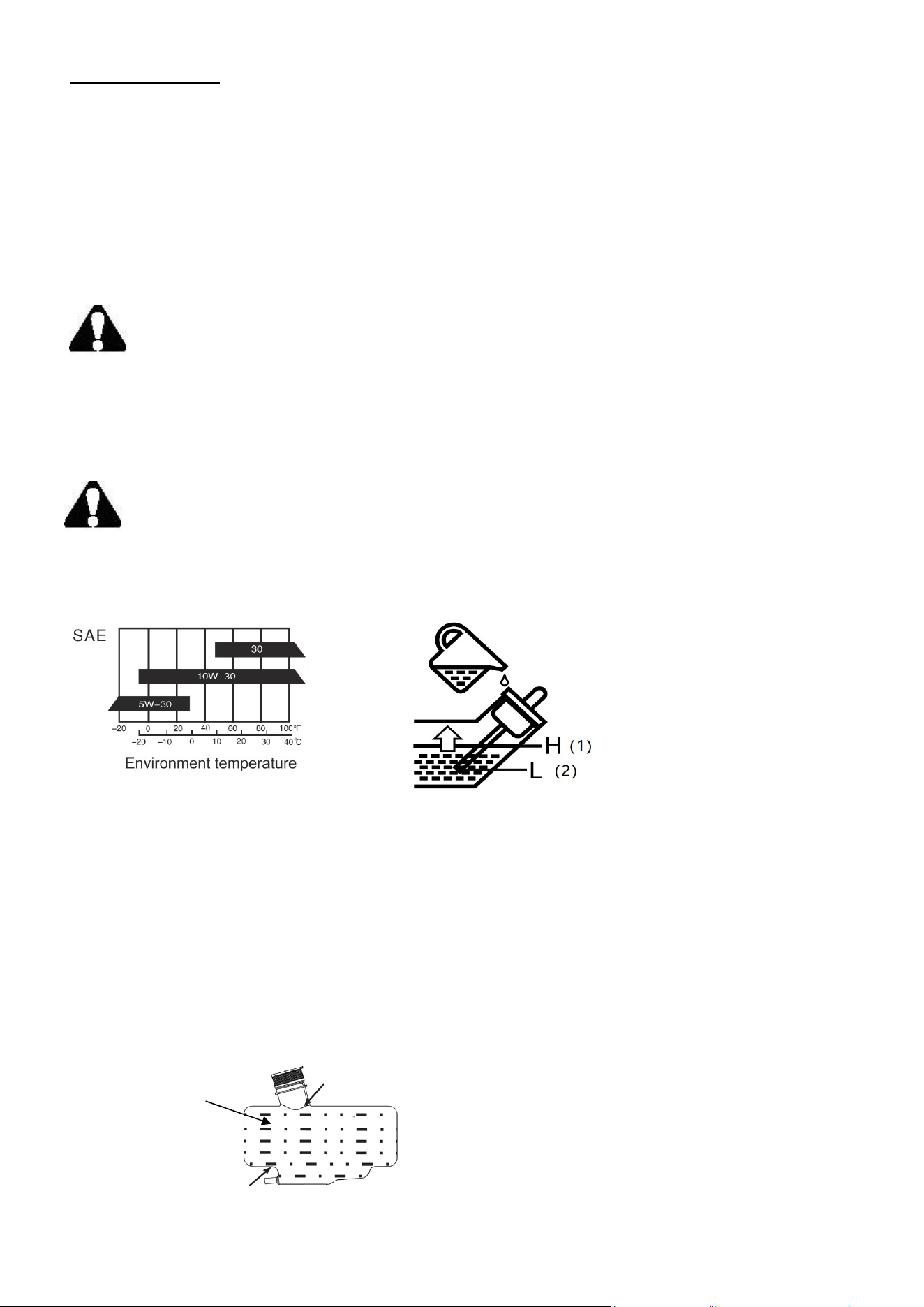

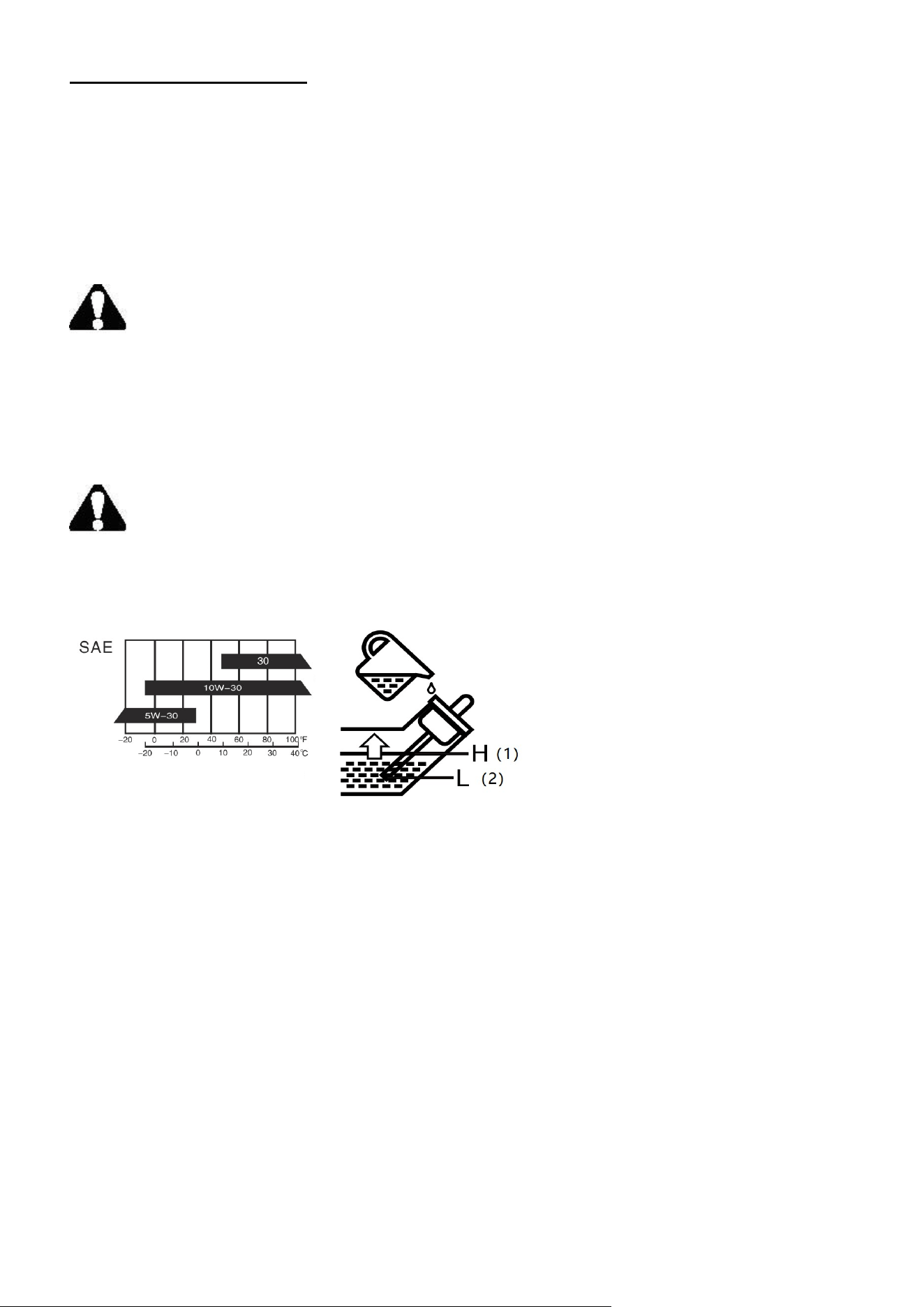

Engine Oil

ngine oil is a key factor in deciding the engines performance. Do not apply engine oil with

additives or 2-stroke gasoline engine oil, because they haven’t enough lubrication, and may shorten

the engines service life.

Warning: Check the engine with it stopped on a level ground.

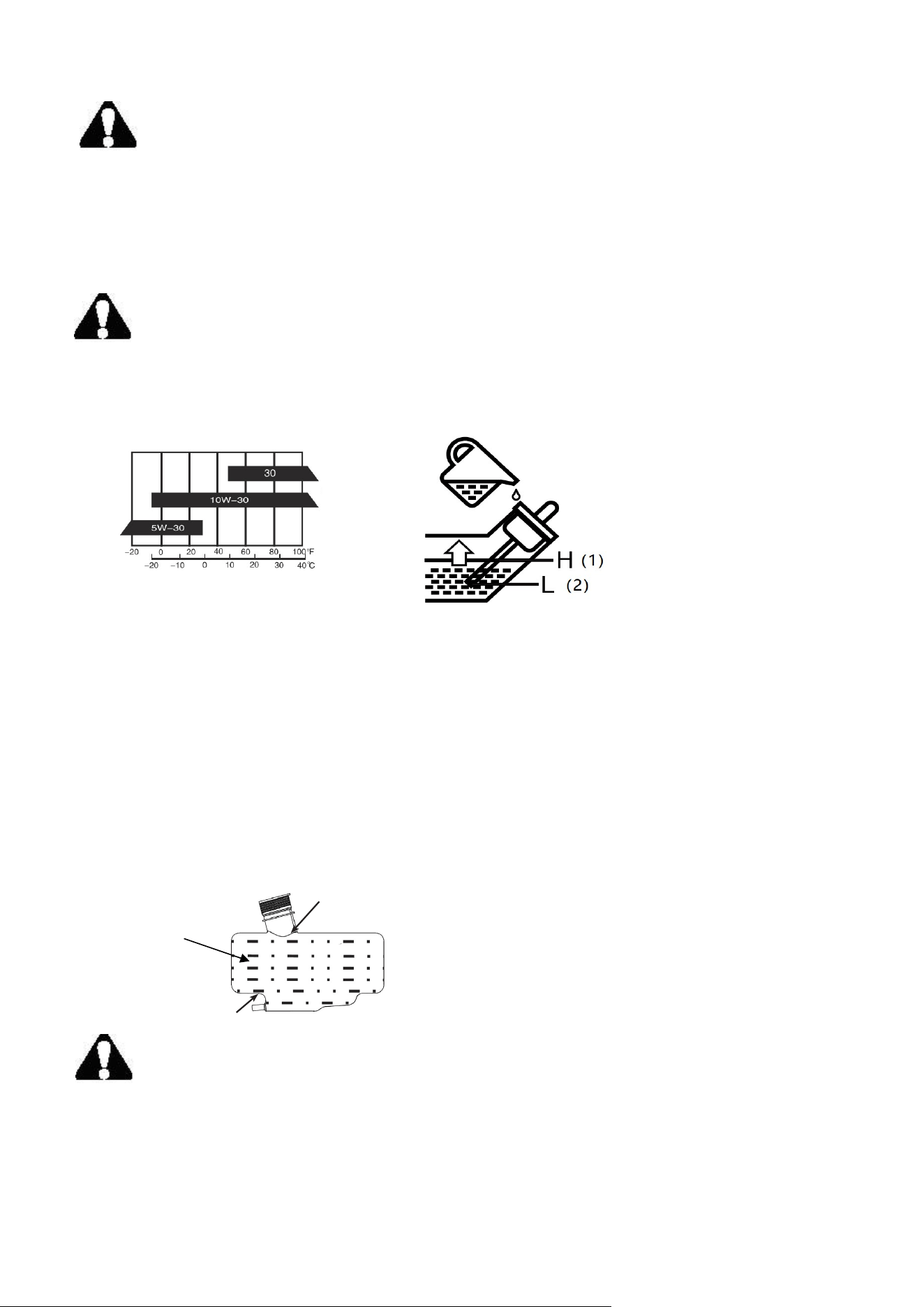

Engine oil recommended: 10W-30

As viscosity varies with regions and temperatures, SF class oil is recommended.

Check method

1. Remove the dipstick and Clean it.

2. Reinsert the dipstick into the oil filling hole, and insert it to the end.

3. Check the oil level: If the oil level is too low, add the recommended engine oil and make sure the

oil level between upper lever(1) and lower level(2).

4. Re-install the dipstick.

Adding Gasoline

Remove the fuel tank cap and check fuel level.

If the level is too low, refuel the tank, remember adding fuel not over the fuel upper level.

FUEl

ANK

FUEl UPPER

EVE

FUE

Warning:

1. Gasoline is extremely flammable and is explosive under certain conditions.

2. Refueling in a well-ventilation area with the engine stopped. Do not smoke and allow flames or

sparks in the area where gasoline is stored or where the fuel tank is refueled.

3. Do not overfill the fuel tank (there should be no fuel in the filling neck). After refueling, make

sure the fuel tank cap is set back securely.

4. Be careful not to spill fuel when refueling. Spilled fuel or fuel vapor may ignite. If any fuel is

spilled, make sure the area is dry before starting the engine.

5. Avoid repeated or prolonged contact with skin or breathing of fuel vapor. Keep out of reach of

children.

Use fresh (within 30 days from purchase), lead-free gasoline with a minimum of 87 octane rating.

Do not mix oil with gasoline.

To add gasoline, follow these steps:

1. Make sure the lawn mower is on a level surface.

2. Unscrew fuel tank cap and set aside. NOTE: The fuel cap may be tight and hard to unscrew.

3. Slowly add unleaded gasoline to the fuel tank. Be careful not to overfill. The capacity of the fuel

tank is 0.21gallons.

NOTE: Do not fill the fuel tank to the very top. Gasoline will expand and spill over during use even

with the fuel cap in place.

4. Reinstall fuel cap and wipe clean any spilled gasoline with a dry cloth.

IMPORTANT:

• Never use an oil/gasoline mixture.

• Never use old gasoline.

• Avoid getting dirt or water into the fuel tank.

• Gasoline can age in the tank and make starting difficult. Never store lawn

mower for extended periods of time with fuel in the tank or the carburetor.

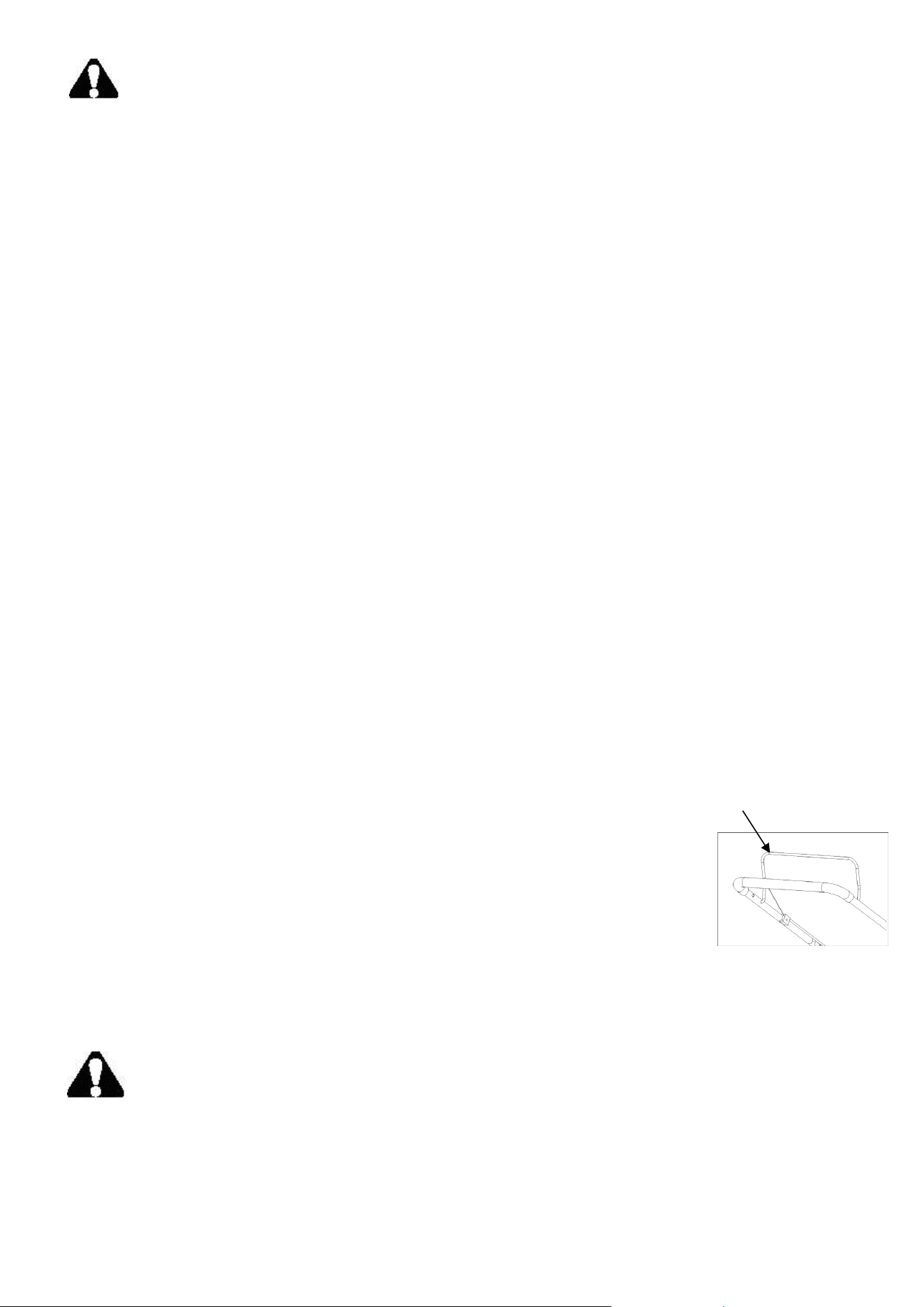

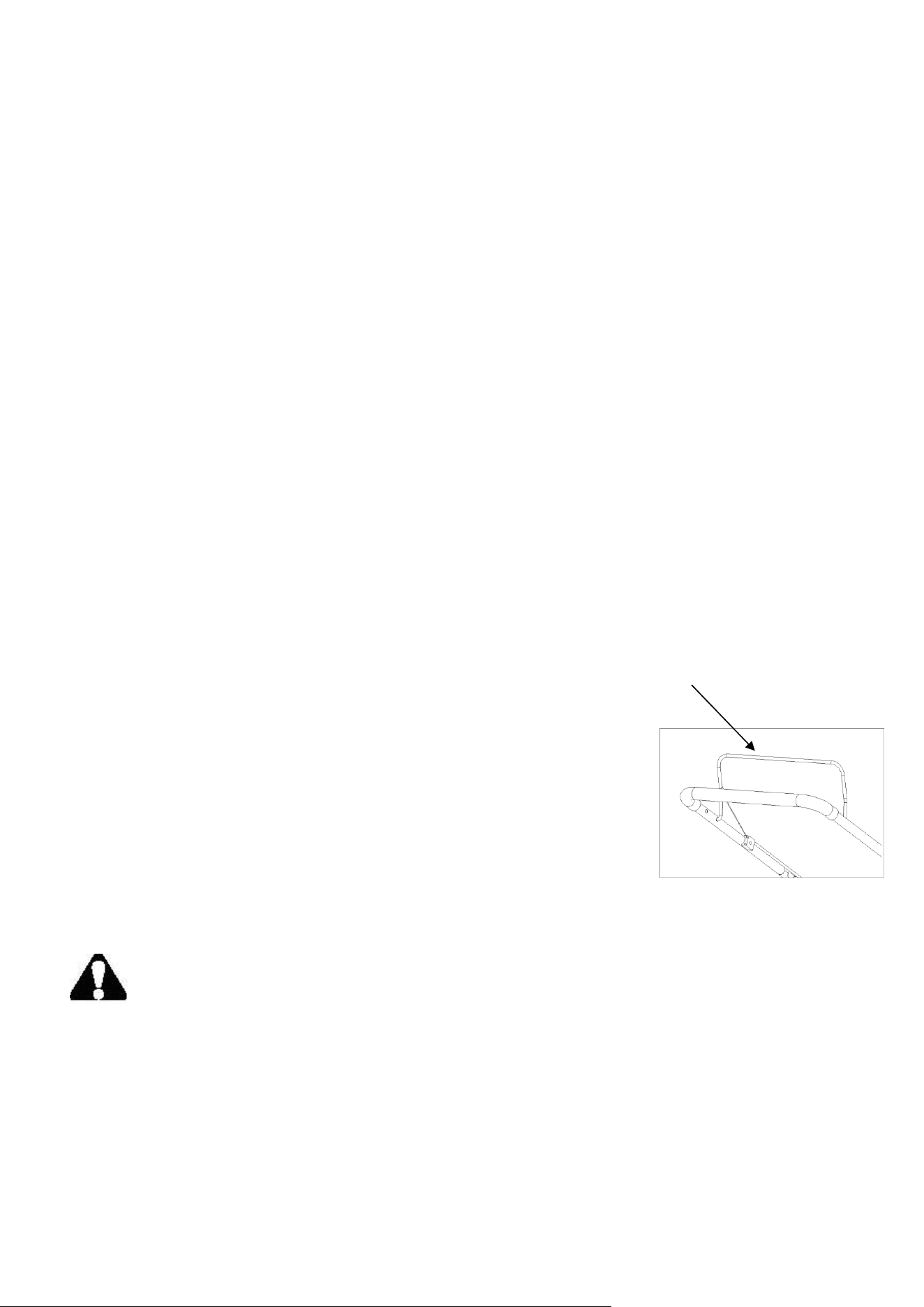

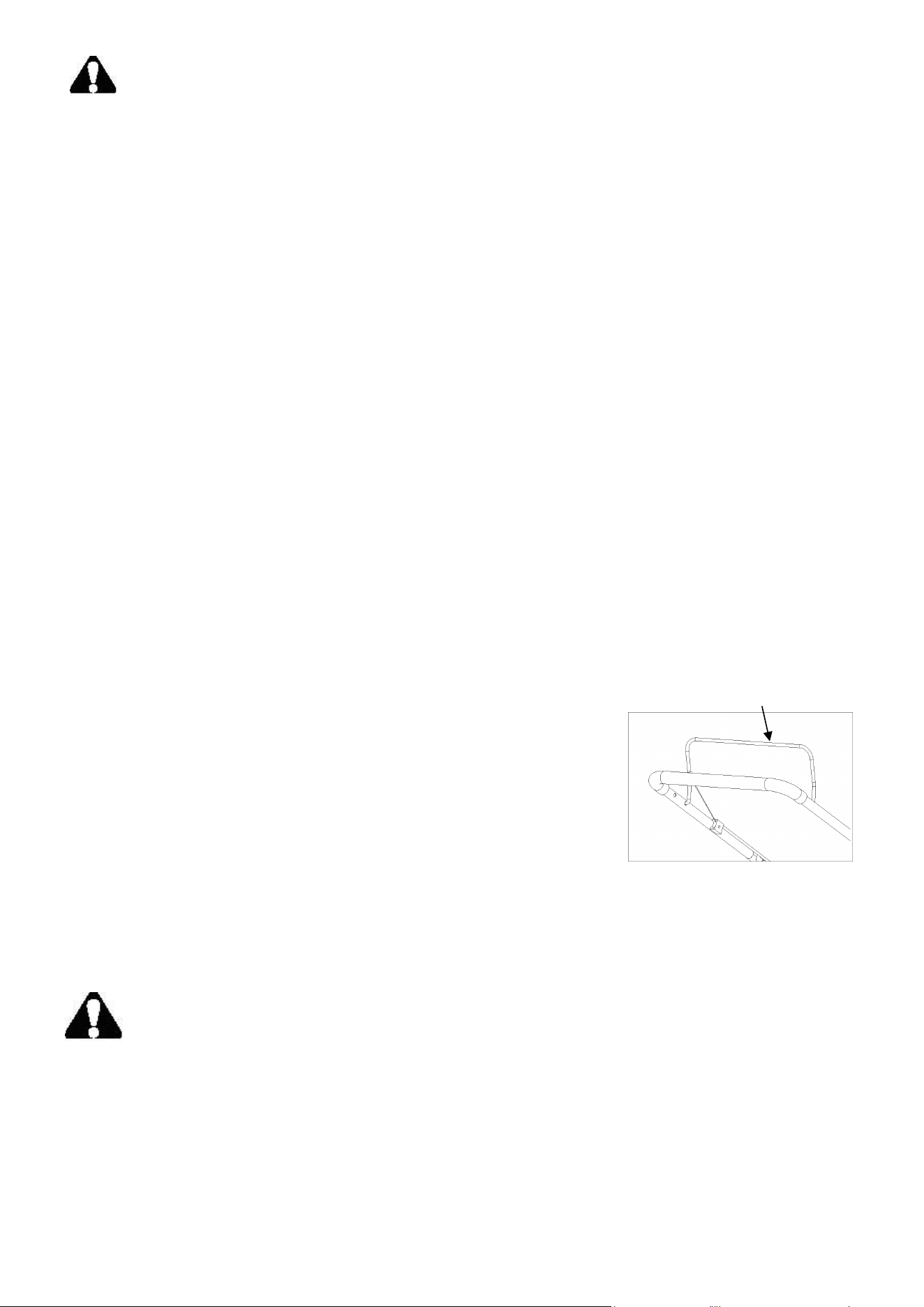

ENGINE START/STOP CONTROL

This lawn mower comes equipped with an engine start/stop control to

prevent unintentional starting and to ensure safe operation. Releasing this

lever will quickly stop the blade in case of danger. The lever must be

actuated before the lawn mower is started. When the engine start/stop

lever is released, it must return to its initial position.

Before you start mowing, you should run through this process several times in order to ensure that the

lever and actuator cables are working properly. Repeat the test several times after the engine has

started up. When the engine start/stop Control is released, the engine must stop within a few seconds.

If not, contact Customer Service.

Warning: The blade begins to rotate as soon as the engine is started.

START THE ENGINE

To start the engine, perform the following steps:

1. Check the oil and fuel levels.

2. For cold starting, slightly press the primer bulb one to three times. For hot starting, directly pull the

recoil starter handle.

3. Engage the engine Start/Stop Control and simultaneously pull on the recoil starter. Pull on the recoil

ine start/sto

Control

starter handle slowly until a slight resistance is felt, then pull quickly to start the engine.

4. Return cord gently into the recoil starter. Never allow the cord to snap back.

5. If engine fails to start, repeat step 3.

NOTE: After repeated failed attempts to start the engine, please consult the troubleshooting guide

before attempting again. If problems persist, please call customer service.

Don’t allow the starter grip to snap back against the engine. Return it gently to prevent damage to the

starter.

STOP THE ENGINE

Release the engine start/stop control to stop the engine.

MOWING

The engine throttle on your mower has been preset to provide optimum bagging and mulching

performance for years to come.

Only use a sharp blade that is in good condition. This will prevent the grass blades from becoming

frayed and the lawn from turning yellow.

Mow in straight lines for a nice, clean look. The swaths should overlap each other by a few inches in

order to avoid stripes.

It’s important to keep the underside of the mower deck clean and remove grass build-up. This buildup

will decrease mulching quality, and make it harder for the equipment to bag the grass.

Always mow along inclines (not up and down). You can prevent the lawn mower from slipping down

by holding a position at an angle upwards. Select the cutting height according to the length of the

grass. If necessary, mow a number of times so that you never cut more than 2 inches of grass in one

go.

Turn off the engine before doing any checks on the blade. Keep in mind that the blade continues to

rotate for a few seconds after the engine has been turned off. Never attempt to manually stop the blade.

Regularly check to see if the blade is securely attached, is in good condition and is sharp. If the

contrary is the case, sharpen the blade or replace it. In the event that the blade strikes an object,

immediately turn off the lawn mower and wait for the blade to come to a complete stop. Then inspect

the condition of the blade and the blade mount. Replace any parts that are damaged.

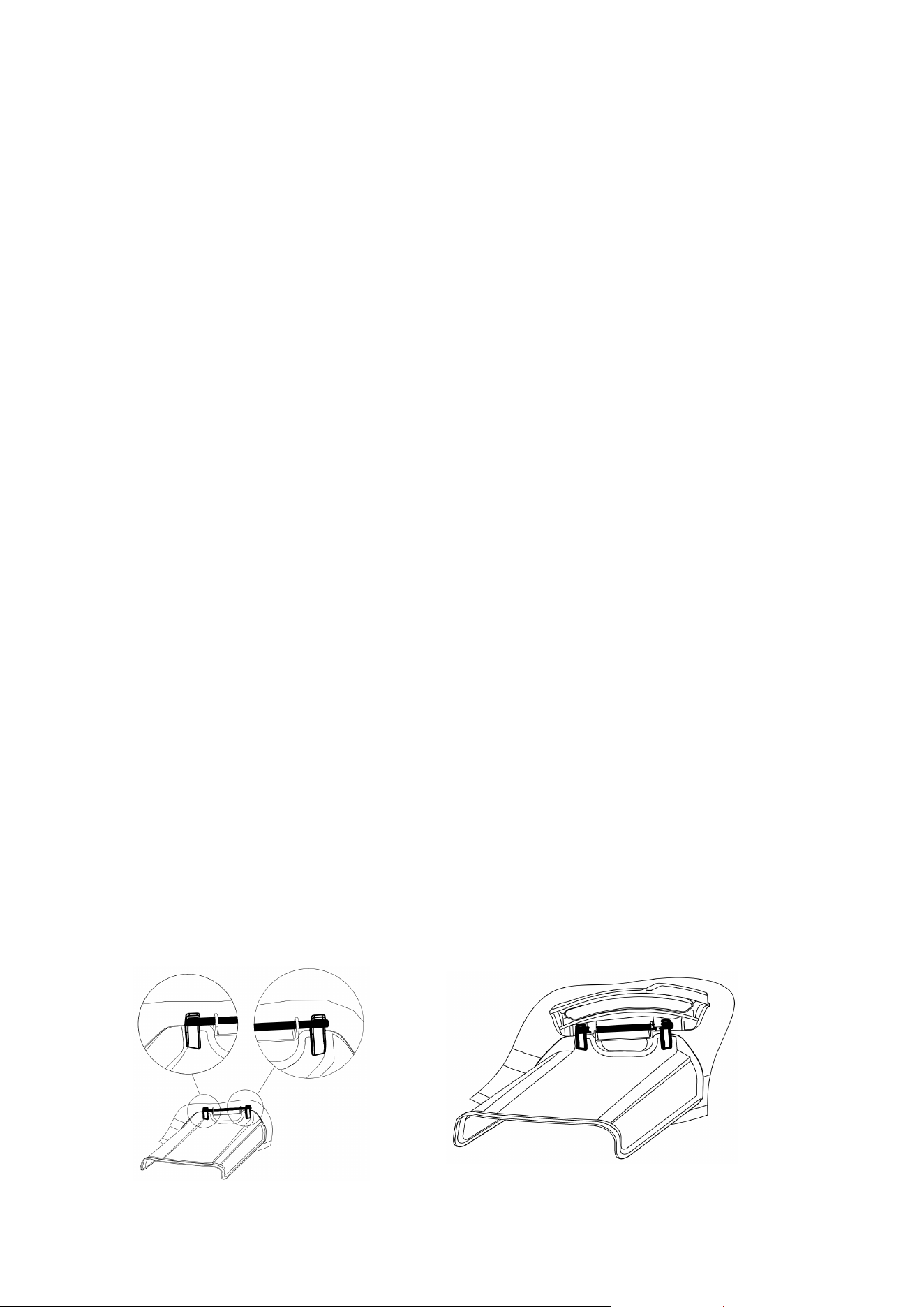

USING AS SIDE DISCHARGE

You should fit the mulching adapter in order to use the side discharge.

1. On the side of the mower, lift the side discharge cover.

2. Slide two hooks of side discharge chute under hinge pin on the side discharge cover. Lower the

side discharge cover.

Caution: Do not remove side discharge cover at any time.

USING AS A REAR BAGGER

To use the grass catcher to collect clippings while you are operating the mower.

1. Attached grass catcher following instruction in the lawn mower preparation. Grass clippings will

automatically collect in bag as you run the mower. Operate mower until grass catcher is full.

2. Stop engine completely by releasing the engine start/stop lever. Make sure that the engine has

come to a complete stop.

3. Lift rear discharge door and pull grass catcher up and away from the mower to remove the grass

catcher. Dispose of the grass clippings and reinstall the grass catcher when complete.

Warning: If you strike a foreign object, stop the engine. Remove spark plug wire,

thoroughly inspect mower for any damage, and repair damage before restarting and

operating. Excessive vibration of the mower during operation is an indication of damage.

The mower should be promptly inspected and repaired.

MAINTENANCE

Proper routine maintenance of this mower will help prolong the life of the machine.

Always observe safety rules when performing any maintenance.

The warranty on this lawn mower does not cover items that have been subjected to operator abuse or

negligence. To receive full valve from warranty, operator must maintain the lawn mower as instructed

here.

Changing of engine-governed speed will void engine warranty.

All adjustments should be checked at least once each season.

Periodically check all fasteners and make sure these are tight.

Warning: Always stop engine, allow engine to cool, disconnect spark plug wire before

performing any type of maintenance on your machine.

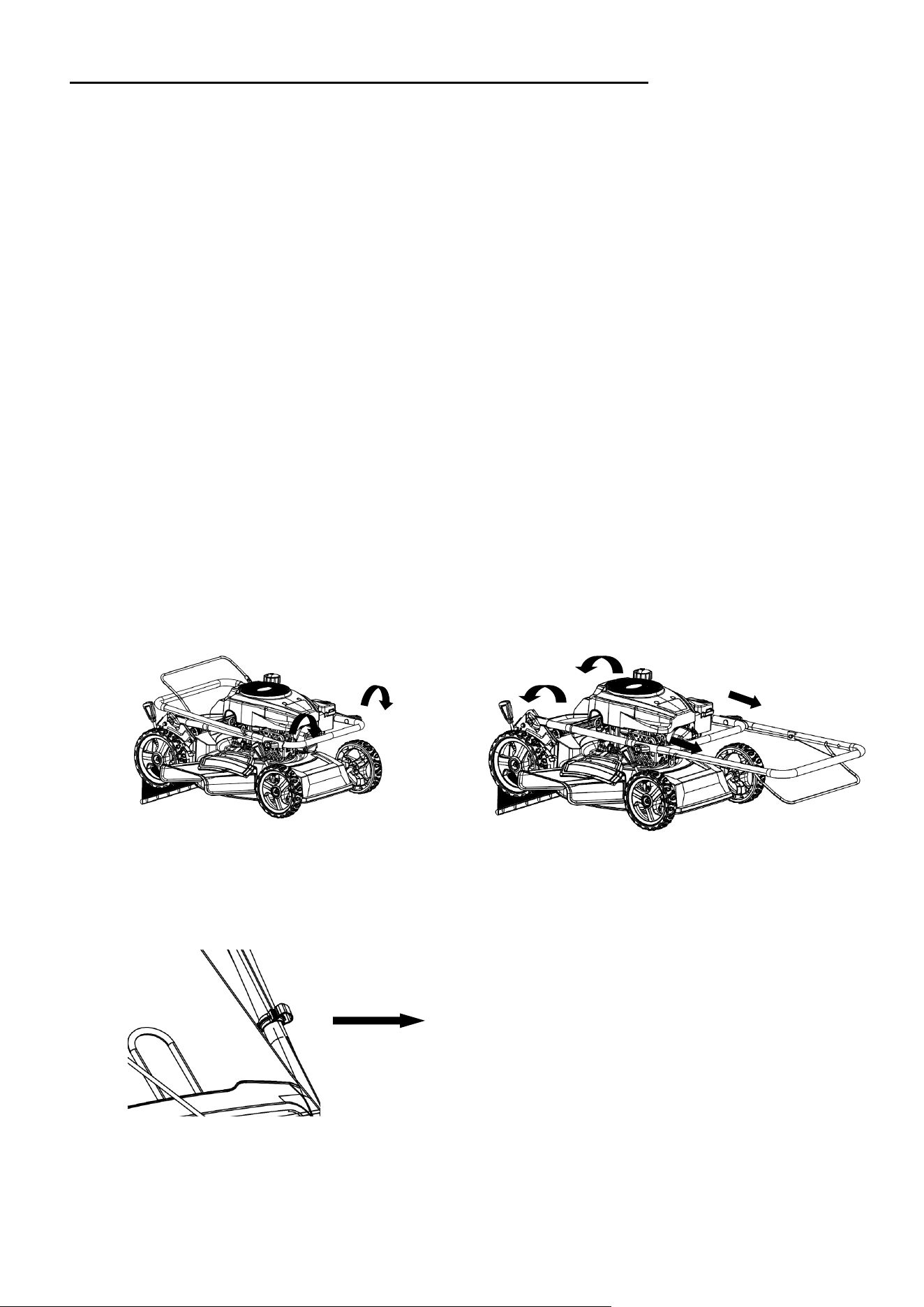

DECK CARE

It is important to clean underside of the mower deck after use to prevent the build-up of grass

clippings or other debris. Follow steps below for proper cleaning.

1. Allow the engine to run until it is out of fuel. Do not attempt to pour fuel from the engine.

2. Disconnect spark plug wire.

3. Slowly tip mower so that it rests on the housing.

4. To prevent oil spills, always tip the mower so that the Air Filter is facing up.

5. Hold mower firmly and scrape and clean the underside of the deck with a suitable tool.

6. Gently lower the mower back on its wheels on the ground.

Warning: Never tip the mower more than 90° in any direction and do not leave the mower tipped for

any length of time. Oil can drain into the upper part of the engine causing a starting problem.

MOWER BLADE

To ensure safe operation, have all blade sharpening, balancing and mounting work carried out by an

authorized service center. To achieve optimal results, we recommend having the blade checked once a

year.

If, in spite of all caution, the blade comes into contact with an obstacle, switch off the engine

immediately and pull off the spark plug connector. Tilt the lawn mower to the rear and check the blade

for damage. Always keep the side with the air cleaner facing up. Damaged or bent blades must be

replaced. Never straighten a bent blade. Never work with bent or heavily worn blades as this will

result in vibrations, causing further damage to the mower.

Warning: Risk of injury when working with a damaged blade.

CHECKING THE OIL

The oil capacity of the engine crankcase is 13.5fl. oz.

Check the oil level of the engine according to the Recommended Maintenance Schedule.

The lawn mower should be checked before each use for proper oil level. This is a critical step for

proper engine starting.

To check the oil level:

1. Make sure the lawn mower is on a level surface.

2. Clean around oil fill. Remove dipstick and wipe the dipstick with a clean rag. Insert the dipstick

into the oil fill opening without screwing in. Remove the dipstick to check the oil mark. Add oil if

the oil mark covers less than one half of the dipstick.

3. Slowly add more oil and repeat step 2 until the oil mark reaches to the top of dipstick. Do not over

fill the crankcase.

4. Reinstall oil dipstick.

CHANGING/ADDING OIL

Change the oil according to the Recommended Maintenance Schedule. Change the oil when the

engine is warm. This will allow for complete drainage. Change oil more often if operating under

heavy load or high ambient temperatures. It is also necessary to drain the oil from the crankcase if it

has become contaminated with water or dirt. The oil capacity of the engine is 13.5 fl.oz. Add oil when

the oil level is low. For proper type and weight of oil refer to “GAS AND OIL FILL-UP” portion of

the “OPERATION” section.

To refill the crankcase with oil, follow these steps:

1. Make sure the lawn mower is on a level surface. Tilting the lawn mower to assist in filling will

cause oil to flow into engine areas and will cause damage. Keep lawn mower level!

2. Remove the dipstick from the engine.

3. Using a funnel or appropriate dispenser, add the correct amount of oil (13.5 fl.oz) into the

crankcase.

4. Reinstall dipstick.

NOTE: Never dispose of used motor oil in the trash or down a drain. Please call a local recycling

center or auto garage to arrange oil disposal.

AIR CLEANER MAINTENANCE

Routine maintenance of the air cleaner helps maintain proper airflow to the carburetor. Occasionally

check that the air cleaner is free of excessive dirt. Refer to Recommended Maintenance Schedule. For

air cleaner detail:

1. Open the air cleaner cover.

2. Remove the sponge-like element from the casing.

3. Wipe the dirt from inside the empty air cleaner casing.

4. Wash the sponge-like element in household detergent and warm water. Small amount of oil in the

element is normal and necessary for the engine to work properly.

5. If necessary, replace the paper element.

6. Reinstall the sponge-like element in the air cleaner casing and reinstall the cover.

CAUTION: running the engine with dirty, damaged or missing air cleaner element will cause the

engine to wear out prematurely.

SPARK PLUG MAINTENANCE

The spark plug is important for proper engine operation. A good spark plug should be intact, free of

deposits, and properly gaped. Refer to Recommended Maintenance Schedule. To inspect the spark

plug:

1. Remove spark plug boot. Be careful not to tear insulation or wire.

2. Unscrew the spark plug from the engine using the spark plug wrench provided. There is limited

space for the wrench to turn. Use both rows of holes in the spark plug wrench to gain leverage to

loosen the plug.

3. Visually inspect the spark plug for cracks or excessive electrode wear. Replace as necessary.

4. Measure the plug gap with a wire gauge. The gap should be 0.7 to 0.8 mm (0.028-0.031 in).

5. If re-using the spark plug, use a wire brush to clean any dirt from around the spark plug base then

re-gap the spark plug.

6. Screw the spark plug back into the spark plug hole using the spark plug wrench. Do not

over-tighten spark plug. Recommended tightening of spark plug is ½ to ¾ of a turn after spark

plug gasket contacts spark plug hole. Reinstall the spark plug boot.

Maintenance Schedule

Item Action Before

each

use

5 Hours of

use or first

month

First 25

hours

of use

50 hours of

use or every

6 months

100 hours

of use or

ever

150 hours of

use or every

two

ears

Blade Inspect x

Blade

mounting

olt

Inspect x

Engine oil

Check x

Change x x

x x

Air filter

Check x

Clean x

Replace x

Grass ba

Check x

Blade control

operation

Check x x

Spark plug

Check x

Replace x

Fuel tan

Clea

Flywheel

rake pa

Check x

Valve

clearance

Check-

ust

Fuel line Chec

Check ever

ears and replace if necessar

1. Service more frequentl

when used in dust

areas.

2.Change engine oil every 25 hours when used under heavy load or in high outside air temperatures.

STORAGE

CAUTION: Never place any type of storage cover or tarp on the MOWER while it is still hot.

If the MOWER is being stored for extended periods of time (30 days or more), drain fuel tank and

carburetor bowl.

When storing the mower for extended periods of time:

1. Start the engine and run it until the tank, carburetor bowl and fuel line are completely empty and

the engine stalls.

2. Change the oil after each season.

3. Remove the spark plug. Use an oil-can to fill the cylinder with approx. 2 ml of oil. Slowly pull

back the starter handle, which will bathe the cylinder wall with oil. Screw the spark plug back in.

4. Clean the cooling fins of the cylinder and the housing.

5. Be sure to clean the entire equipment to protect the paint.

6. Store the equipment in a well-ventilated place.

NOTE: LIMITED WARRANTY does not cover fuel system damage or engine performance

problems resulting from neglected storage preparation.

TROUBLESHOOTING

Problem Cause Solution

Engine fails to start

Engine start/stop lever

disen

ed.

Engage engine start/stop lever.

Spark plug wire

disconnected.

Connect spark plug wire.

Fuel tank empty or stale fuel. Fill tank with clean, fresh gasoline.

Engine not primed. Press primer bulb.

Faulty spark plug. Clean, adjust gap, or replace.

Blocked fuel line. Clean fuel line.

Engine flooded.

Wait a few minutes to restart, do not

prime.

Engine runs erratic.

Spark plug wire loose. Connect and tighten spark plug wire.

Blocked fuel line or stale fuel.

Clean fuel line. Fill tank with clean, fresh

gasoline. Drain carburetor bowl.

Water or dirt in fuel system. Drain fuel tank. Refill with fresh fuel.

Dirty air filter Clean or replace the filter.

Engine overheats.

Engine oil level low. Fill crankcase with proper oil.

Air flow restricted. Clean area around and on top of engine.

Idles poorly.

Spark plug fouled, faulty, or

gap too wide.

Reset gap or replace spark plug.

Dirty air cleaner. Clean or replace the filter.

Excessive

vibration/noise

Blade loose or unbalanced. Tighten and balance blade.

Bent/damaged blade. Replace the blade.

Mower will not mulch

grass.

Wet grass.

Do not mow when grass is wet, wait until

dry to cut.

Uneven cut.

Excessively high grass.

Mow once at a high cutting height, then

mow again at desired height or make a

narrower cutting path.

Dull blade. Sharpen or replace blade.

EXPLODED VIEW AND PARTS LIST

Item Stock # Description Qty

303190376

Engine

303071718B

Lower left tube

support plate

303020627

Bolt M8×25

203050523B

Rear base

202540004

Side discharge

deflecto

302120080

Grass collector

303020562

Bolt M6×10

303181507B

Lower right tube

support plate

203050382A

Side discharge

chute

303081144A

Collector holder

303010351

Tapping screw

ST6.3×14

303130381

Rear cover

torsional spring

left

303071806

Front height

adjustment gear

slot

203050524A

Rear cover

203050522A

Front cover

303010095

Screw ST4.2×14

303010332

Hex washer screw

ST6.3×20

203050525

Rear block cover

303030077

Flange nylon nut

303130380

Rear cover

torsional Spring

203070190

7"Right wheel

302080050C

Plastic windshield

303181207A

Front axle

seamin

303030026

Nut M8

203051153

Front height

ustment leve

203020336A

Knob

303071420

Axle keeper

303020686

Square neck bolt

M8x30

203070191

7" Left wheel

303081315

Lower Tube

203060036

Wheel wear

sleeve

303020140

T Bolt M8×50

303181422

Steel deck

303081329A

Upper tube

202270010

Blade

203050519

Cable clip

203050526A

Rubber sheet

303030025

Cap nut M6

203070195

8" Right wheel

303160531C

Hook

203051154

Rear height

ustment leve

302080049

Breaking cable

203051097

Rear axle sleeve

303020442

Bolt M6×35

303181203A

Rear axle seaming

303080509A

Cutting control bar

203070192

8"Left wheel

302030059

Upper tube sleeve

ENGINE EXPLODE VIEW AND PART LIST

Item Stock # Description Qty Item Stock # Description Qty

E01-1 11310-Z3C0110-00A0

CRANKCASE

SUBASSEMBLY.

1 E04-3 90408-Z030210-0000

WASHER，

FLAT

E01-2 90682-Z240110-0000 SEAL, OIL 1 E04-4 14200-Z2P0110-00A0

CAMSHAFT

ASSY.

E01-3 90682-Z030210-0000 SEAL, OIL 1 E04-5 13122-Z240110-00A0

CLIP, PISTON

E01-4 90103-0410-51 SCREW 1 E04-6 13121-Z240110-00A0 PIN, PISTON 1

E01-5 11321-Z2P0110-0000 PIECE, BREATH 1 E04-7 13010-Z2P0110-00A0

ROD,

CONNECTING

E01-6 11337-Z2P0110-0000 LIMIT BOARD 1 E04-8 13111-Z3C0110-00A0 PISTON 1

E01-7 90007-0512-A1 BOLT 1 E04-9 13200-Z870110-00A0

RING ASSY,

PISTON

E01-8 11333-Z2P0110-0000

PLATE,

BREATH

GROOVE

COVER

1 E05-1 90107-0516-01 SCREW 3

E01-9 16061-Z2P0110-00A0

ARM,

GOVERNOR

1 E05-2 80001-Z2P0210-RC00

HOUSING,

ENGINE

E01-10 90501-Z010110-0000 PIN 1 E05-3 28200-Z2P0313-Q2A0

STARTER

ASSY, RECOIL

E01-11 90412-Z870210-0000 WASHER， FLAT 1 E05-4 90007-0516-A1 BOLT 4

E01-12 16062-Z2P0110-0000

ROD,

GOVERNEOR

1 E06-1 90204-Z010210-0100 BOLT 1

E01-13 16072-Z010110-0000

BOLT,

GOVERNOR

SUPPORT

1 E06-2 17002-Z2P0110-00A0

GASKET,

INLET

E01-14 90305-0600-31 NUT 1 E06-3 16003-Z2P0110-00A0

PLATE,

CARBURETOR

INSULATOR

E01-15 16070-Z2P0110-0000

SUPPORT

SUBASSEMBLY,

GOVERNOR

1 E06-4 16004-Z2P0110-00A0

GASKET,

INSULATOR

PLATE

E01-16 16063-Z2P0110-0000

SPRING,

GOVERNOR

1 E06-5 16100-Z2P0410-00M0

CARBURETOR

ASSY.

E01-17 19308-Z2P0110-0000

SHIELD,

CRANKCASE

SIDE

1 E06-6 90685-1000-01 CLAMP 1

E01-18 90007-0512-A1 BOLT 1 E06-7 90686-Z2P0110-0000 TUBE, FUEL 1

E01-19 11340-Z2P0110-0000

Return oil block

assembly

1 E06-8 90685-0700-01 CLAMP 2

E01-20 16561-Z2P0110-0000

PLATE

SUBASSEMBLY,

THROTTLE

CONTROL

BOTTOM

1 E06-9 16211-Z2P0110-0000

TUBE,

STARTING

RICHED

VALVE

E01-21 90007-0512-A1 BOLT 1 E06-10 16212-Z2P0110-0000

SEAT,

STARTING

RICHED

VALVE

E01-22 15010-Z2P0310-Q200 DIPSTICK, OIL 1 E06-11 16213-Z2P0110-0000

VALVE BODY,

STARTING

RICHED

E02-1 11411-Z2P0110-00A0

COVER,

CRANKCASE

1 E10-1 13501-Z010110-00A0

NUT,

FLYWHEEL

E02-2 90682-Z030320-0000 SEAL, OIL 1 E10-2 19352-Z2P0610-00A0 IMPELLER 1

E02-3 90001-0630-01 BOLT 7 E10-3 28002-Z2P0310-01A0

SEAT,

STARTER CUP

E02-4 16400-Z2P0111-00A0

GEAR ASSY,

GOVERNOR

1 E10-4 13510-Z2P0612-00A0

FLYWHEEL

SUBASSEMBLY

E02-5 16013-Z030120-0000

PLATE,

GOVERNOR

SPINDLE

COMPRESSION

1 E10-5 30029-Z2P0110-0000 LUG， SHROUD 1

E02-6 90001-0616-01 BOLT 1 E10-6 90007-0516-A1 BOLT 1

E02-7 90502-0812-00 PIN 2 E10-7 45200-Z2P0110-JS00 BRAKE ASSY. 1

E03-1 14081-Z2P0110-00A0 TAPPET, VALVE 2 E10-8 90007-0520-A1 BOLT 3

E03-2 14071-Z2P0110-00A0 LIFTER, VALVE 2 E10-9 30400-Z2P0110-0000

COIL,

IGNITION

E03-3 12131-Z3C0110-00A0

GASKET,

CYLINDER

HEAD

1 F01-1 17001-Z2P0110-00A0

GASKET, AIR

CLEANER

E03-4 12140-Z3C0110-00A0

HEAD

SUBASSEMBLY,

CYLINDER

1 F01-2 17100-Z2P0110-0000 CLEANER, AIR 1

E03-5 90001-0850-01 BOLT 4 F01-3 90305-0600-31 NUT 2

E03-6 30010-Z120110-00A0 PLUG, SPARK 1 F01-4 17004-Z2P0110-0000

TUBE,

BREATHER

E03-7 12101-Z810210-00A0 GUIDE, SEAL 1 F02-1 90107-0413-03 BOLT 3

E03-8 12110-Z3C0110-00A0 VALVES SET 2 F02-2 18130-Z2P0210-0000

COVER,

MUFFLER

OUTER

E03-9 12103-Z030110-0000 SPRING, VALVE 2 F02-3 90001-0616-01 BOLT 2

E03-10 12112-Z010110-00A0

SEAT, VALVE

SPRING

2 F02-4 18100-Z2P0210-0000

MUFFLER

ASSY.

E03-11 14310-Z2P0110-00A0

ROCKER

SUBASSEMBLY,

VALVE

2 F02-5 18020-Z2P0110-00A0

PLATE,

MUFFLER

INSULATOR

E03-12 14330-Z2P0110-00A0

SHAFT, VALVE

ROCKER

1 F03-1 16600-Z2P0110-Q2A9

TANK ASSY,

FUEL

E03-13 12411-Z2P0110-0000

COVER,

CYLINDER

HEAD

1 F03-2 16744-Z620120-0000

TANK CAP

CHAIN

E03-14 90007-0512-A1 BOLT 4 F03-3 16730-Z620210-LKD0

COVER, FUEL

TANK

E04-1 13300-Z3C0910-00A0

CRANKSHAFT

ASSY.

1 F03-4 16652-Z030110-00A0

STRAINER，

FUEL

E04-2 14014-Z2P0210-00A0

GEAR, TIMING

DRIVE

1 F03-5 90685-1000-01 CLAMP 1

TWO (2) YEARS LIMITED WARRANTY

PowerSmart is committed to building equipment that will provide years of dependable service. Our

warranties are consistent with our commitment and dedication to quality.

TWO (2) YEARS LIMITED WARRANTY OF POWER SMART PRODUCTS FOR HOME USE.

PowerSmart (“Seller") warrants to the original purchaser only, that all PowerSmart consumer power

tools will be free from defects in material or workmanship for a period of two (2) years from date of

purchase. If the tool(s) is used while providing professional or commercial services, the warranty

coverage shall be for a maximum of (90) days.

SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Two (2) Years

Limited Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall

be the repair or replacement of parts, without charge, which are defective in material or workmanship

and which have not been misused, carelessly handled, or improperly repaired, by person(s) other than

an Authorized Seller or Service Center.

Please be aware that normal wear parts are not covered this warranty. This includes drive belts, blades

and grass bags. Carburetor issues, and/or other damage found to be the result of stale, contaminated or

compromised fuel, is not covered under this limited warranty.

To make a claim under this Limited Warranty, you must return the entire power tool product;

transportation prepaid, to PowerSmart. The owner must include a legible copy of the original receipt,

which shall list the date of purchase, along with the company’s name where the product was

purchased.

THIS LIMITED WARRANTY DOES NOT APPLY TO ANY ACCESSORY ITEMS INCLUDED

WITH THE TOOL SUCH AS CIRCULAR SAW BLADES OTHER RELATED ITEMS OR TO

ANY REPLACEMENT PARTS LISTED UNDER MAINTENANCE.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO TWO (2) YEARS

FROM DATE OF PURCHASE. SOME STATES IN THE U.S. AND SOME CANADIAN

PROVINCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY

LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL

DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF PROFITS)

ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND

SOME CANADIAN PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF

INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR

EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO

HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE U.S., PROVINCE

TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

Please call toll free at: 1-872-314-0005 (M-F 9am – 5pm EST)

Email: [email protected]om, [email protected]

PLEASE SAVE ALL OF YOUR ORIGINAL RECEIPTS. THIS WARRANTY IS VOID

WITHOUT THEM.

SOMMAIRES

Données Techniques …...………………………………………………………... 25

Introduction……………………………………………………………….…...... 26

Information de Sécurité …….………………………………………………...… 26

Procédures Générales de Sécurité ……....……………………………………… 27

Instructions Importantes de Sécurité……………………………………………. 28

Instructions sur les étiquettes d'avertissement…………………………………… 30

Connaître votre Tondeuse à Gazon……………………………………………… 32

Préparation de la Tondeuse à Gazon …………………………………………… 33

Opération……………………....………………………………………………… 34

Entretien……………………………………………………………...………… 38

Stockage…………………………………………………………………….…… 41

Dépannage……………………………………………………………………… 42

Vue éclatée & Liste des Pièces………………………………………. ................ 43

Garantie ………………………………………………………………………… 48

DONNEES TECHNIQUES

18" 3-pouces-1 Tondeuse à Gazon à Propulsion Modèle # DV8618P

Type de moteur : 4-temps, OHV, monocylindre avec refroidissement à air forcé

Déplacement : 144cc

Capacité de la boîte de carburant : 0.21Gallon

Capacité d’huile : 13.5fl.oz

Largeur de coupe : 18 pouce

Hauteur de coupe : 1.5 – 3.9 pouce

Réglage de la hauteur : 6 Position

Type d’entraînement : Propulsion

Capacité de capture d'herbe: 1.4 Bushels

Roue : Avant : 7 pouce / Arrière : 8 pouce

Dimension du paquet (L x L x H) : 29.6 x 20.0 x 16.0 pouces

Poids : 55livres

INTRODUCTIONS

Merci d'avoir acheté un produit de PowerSmart®, Ce manuel fournit des informations sur l'utilisation

et la maintenance en toute sécurité de ce produit. Tous les efforts ont été faits pour assurer l'exactitude

des informations contenues dans ce manuel. PowerSmart® se réserve à tout moment le droit de la

modification de ce produit et des spécifications sans préavis.

Veuillez garder ce manuel à la disposition de tous les utilisateurs pendant la durée de vie de la

tondeuse à gazon.

Ce manuel contient des messages de spécialité pour attirer l'attention sur les problèmes de

sécurité potentiels, les dommages causés par la tondeuse à gazon ainsi que des

informations utiles sur l'utilisation et l'entretien. Veuillez lire avec attention toutes les

informations pour éviter des blessures et des dommages de la machine.

QUESTIONS ? PROBLEMES ?

Veuillez prendre contact avec notre service à la clientèle pour toute question et / ou tout commentaire,

soit par courriel : [email protected], soit à l’appel en PCV (872)314-0005. Nous sommes

disponibles de 9h à 17h HNE de lundi à vendredi pour vous aider à résoudre tous les problmes que

vous pourriez rencontrer.

AVIS CONCERNANT LES EMISSIONS

Ayant d’être certifié pour se conformer à la réglementation américaine des émissions, soit les règles

élaborées par l’agence de protection de l’environnement des Etats-Unis (EPA) pour les petits

équipements hors route, les moteurs sont certifiés pour fonctionner avec de l'essence ordinaire sans

plomb, et peut comprendre les systèmes suivants de contrôle d’émission : (MM) les Modifications des

Moteur et (CTV) Catalyseur à Trois Voies (si ainsi équipé).

INFORMATION DE SECURITE

Avant de faire fonctionner cette tondeuse à gazon, lisez et respectez tous les avertissements et

instructions sur la tondeuse à gazon dans ce guide de l’utilisateur.

NOTE : Les informations suivantes sur la sécurité ne sont pas destinées à couvrir toutes les conditions

et situations possibles. Lisez le guide de l'ensemble de l’utilisateur pour obtenir des instructions de

sécurité et de fonctionnement. Le non-respect des instructions et consignes concernant la sécurité peut

entraîner des blessures graves, voire mortelles.

Ce symbole d'alerte de sécurité sert à identifier les informations de sécurité sur les dangers qui

peuvent entraîner des blessures.

Un mot de signal (DANGER, AVERTISSEMENT ou ATTENTION) est utilisé avec le

symbole d'alerte pour indiquer la probabilité et la gravité potentielle des blessures.

DANGER indique un danger qui, s'il n'est pas évité, pourrait entrainer la mort ou des

blessures graves.

AVERTISSEMENT indique un danger qui, s'il n'est pas évité, entraînera la mort ou des blessures

graves.

ATTENTION indique un danger qui, s'il n'est pas évité, peut entraîner des blessures mineures ou

modérées.

ATTENTION indique une situation qui pourrait causer des dommages au moteur, lorsqu'il est utilisé

sans le symbole d'alerte.

PROCEDURES GENERALES DE SECURITE

Pour toute question concernant les avis de danger et de sécurité figurant dans ce manuel ou sur le

produit, veuillez appeler (872)314-0005 Lun-Ven 9-5 EST avant le fonctionnement de la machine.

DANGER : MONOXYDE DE CARBONE

L'utilisation d'un moteur dans la pièce PEUT VOUS TUER EN QUELQUES MINUTES.

L'échappement du moteur contient du monoxyde de carbone (CO), un gaz toxique que

vous ne pouvez pas voir ou sentir. Si vous sentez l'échappement du moteur, vous respirez du CO. Or,

même si vous ne sentez pas l’échappement, vous pourriez respirer du CO.

N'utilisez JAMAIS un moteur à l'intérieur d'une maison, d'un garage, d'un vide sanitaire ou d'une

autre pièce partiellement fermée. Des niveaux mortels de monoxyde de carbone peuvent s'accumuler

dans ces zones. L'utilisation d'un ventilateur, ou l'ouverture de fenêtres et / ou de portes, n'évacuera

PAS correctement le CO ni fournira suffisamment d'air frais. UTILISEZ UNIQUEMENT un moteur

à l'extérieur et loin des fenêtres, des portes et des évents. Ces ouvertures peuvent tirer l'échappement

du moteur.

Même si vous utilisez un moteur correctement, le CO peut s'infiltrer dans la maison. Utilisez

TOUJOURS une alarme de CO alimenté par pile ou batterie de secours dans la maison. Si vous

commencez à vous sentir malade, étourdi ou faible après que le moteur a démarré, déplacez-vous à

l'air frais. Visitez un docteur. Il est possible que vous ayez une intoxication au monoxyde de carbone.

AVERTISSEMENT : L'échappement de cette machine contient des produits chimiques reconnus

par l'État de Californie comme pouvant causer le cancer, des malformations congénitales ou d'autres

problèmes de reproduction.

AVERTISSEMENT : Ce moteur peut émettre des vapeurs d'essence hautement inflammables et

explosives qui peuvent causer de graves brûlures ou même la mort en cas d’inflammation. Une

flamme nue à proximité peut provoquer une explosion même si elle n'est pas directement en contact

avec de l'essence.

• Ne faites pas fonctionnez la machine près d’une flamme nue.

• Ne fumez pas près du moteur.

• Toujours opérez sur une surface plane et ferme.

• Toujours arrêtez le moteur avant de faire le plein d’essence. Laissez le moteur refroidir 2

minutes

• Ne remplissez trop le réservoir de carburant. L'essence peut se dilater pendant le

fonctionnement. Ne remplissez pas jusqu'au sommet du réservoir. Permettez l’expansion

d’essence.

• Toujours vérifiez le carburant déversé avant de l'utiliser.

• Faites vider le réservoir de carburant avant de stocker ou de transporter le moteur.

AVERTISSEMENT : Ce moteur produit de la chaleur lors de l’exécution. Les températures proches

de l'échappement peuvent dépasser 150° F (65° C).

Ne touchez pas les surfaces chaudes. Faites attention aux étiquettes d'avertissement sur le moteur qui

identifiant les parties chaudes de la machine.

Avant de toucher le moteur ou les zones du moteur qui deviennent chaudes pendant l'utilisation, le

laissez refroidir après l’utilisation.

ATTENTION : Une mauvaise utilisation de ce moteur peut l'endommager ou raccourcir sa durée de

vie.

N'utilisez le moteur que pour les fins prévues.

CONSIGNES DE SÉCURITÉ IMPORTANTES

Cette machine est capable d'amputer les mains et les pieds et de lancer des objets. Le non respect des

consignes de sécurité suivantes peut entraîner des blessures graves, même mortelles.

I.Opération Générale

1. Lisez, comprenez et suivez les instructions et les avertissements de ce manuel ainsi que sur la

machine, le moteur et les accessoires.

2. Uniquement les opérateurs responsables, formés, familiarisés avec les instructions et physiquement

capables d'utiliser la machine.

3. Ne transportez pas de passagers et éloignez-vous des spectateurs.

4. N'utilisez pas la machine sous l'influence de l'alcool ou de drogues.

5. Suivez les recommandations du fabricant concernant les masses d'équilibrage ou les contrepoids.

II. PREPARATION AVANT UTILISATION

1.Nettoyez la zone de travail de tout objet pouvant être projeté ou interférer avec le fonctionnement de

la machine

2. Gardez la zone d'opération dégagée de tout spectateur, en particulier des enfants en bas âge. Arrêtez

la machine et les accessoires si quelqu'un entre dans la zone.

3.Ne pas utiliser la machine sans que le bac à herbe, la goulotte d'éjection ou tout autre dispositif de

sécurité soit en place et fonctionne correctement. Vérifiez fréquemment les signes d’usure ou de

détérioration et remplacez-les si nécessaire.

4. Portez des équipements de protection individuelle appropriés tels que des lunettes de sécurité, des

protections auditives et des chaussures.

III. EN FONCTIONNEMENT

1. Utilisez le moteur uniquement dans des zones bien ventilées. Les gaz d'échappement contiennent

du monoxyde de carbone, un poison mortel.

2. Utilisez uniquement la machine à la lumière du jour ou sous une bonne lumière artificielle.

3. Évitez les trous, les ornières, les bosses, les rochers ou tout autre danger caché. Un terrain accidenté

peut renverser la machine ou entraîner une perte d'équilibre ou de pied de l'opérateur.

4.Ne pas mettre les mains ou les pieds près des pièces en rotation ou sous la machine. Restez à l'écart

de l'ouverture de décharge en tout temps.

5. Ne dirigez pas le produit de décharge vers qui que ce soit. Évitez de décharger du matériel contre un

mur ou une obstruction. Le matériau peut ricocher vers l'opérateur. Arrêtez la (les) lame (s) lorsque

vous traversez des surfaces de gravier.

6. Ne laissez pas une machine en marche sans surveillance. Toujours stationner sur un sol plat,

désengager l'accessoire, serrer le frein de stationnement et arrêter le moteur.

7. Ne tondez pas en sens inverse sauf en cas d'absolue nécessité. Toujours regarder vers le bas et

derrière avant en reculant.

IV SPÉCIFIQUES AU ENFANTS

1. Des accidents tragiques peuvent survenir si l’opérateur n’est pas attentif à la présence d’enfants.

Les enfants sont souvent attirés par la machine et l'activité de tonte. Ne présumez jamais que les

enfants resteront là où vous les avez vus pour la dernière fois.

2.Gardez les enfants hors de la zone d'opération et sous la surveillance attentive d'un adulte

responsable autre que l'opérateur.

V. SPÉCIFIQUE 'A WNE PENTE

Les pentes sont un facteur majeur lié aux accidents. L'opération sur les pentes exige une prudence

accrue.

1. Voyagez dans les directions recommandées par le fabricant sur les pentes. Faites preuve de

prudence lorsque vous travaillez près des points de chute.

2. Évitez de tondre l'herbe humide. (Une mauvaise mise en place pourrait provoquer un accident de

glissement et de chute.)

3.Ne faites pas fonctionner la machine dans des conditions où la traction, la direction ou la stabilité est

en cause. Les pneus peuvent glisser même si les roues sont arrêtées.

4.Toujours garder la machine en marche lorsque vous descendez des pentes. Ne faites pas la côte en

descendont.

5. Évitez de démarrer et de vous arrêter sur les pentes. Évitez les changements brusques de vitesse ou

de direction. Faire tourner lentement et progressivement.

6. Faites particulièrement attention lorsque vous utilisez la machine avec un bac à herbe ou un autre

accessoire. Ils peuvent affecter la stabilité de la machine.

VI. SPÉCIFIQUES FEU ET CARBURANT AUX FEU DARBURANT

1. Éteignez toutes les cigarettes, cigares, pipes et autres sources d'inflammation.

2. Utilisez uniquement un bidon de carburant approuvé.

3. Ne retirez pas le bouchon du réservoir d'essence et n'ajoutez pas de carburant lorsque le moteur

tourne ou est chaud.

4. Ne pas faire le plein à l'intérieur ou dans des espaces clos

5. Ne rangez pas la machine ou le bidon d'essence, ne faites pas le plein d'essence s'il y a une flamme

nue, une étincelle ou une veilleuse, comme sur un chauffe-eau ou un autre appareil.

6. Si du carburant est renversé, n'essayez pas de démarrer le moteur et évitez de créer une source

d'ignition tant que les vapeurs de carburant ne se sont pas dissipées.

7.Pour aider à prévenir les incendies: garder la machine exempte d'herbe, de feuilles ou de tout autre

débris accumulé; nettoyer les déversements d’huile ou de carburant et éliminer tout débris imbibé de

carburant; laisser la machine refroidir avant de la ranger.

8. Faites particulièrement attention lorsque vous manipulez de l'essence et d'autres carburants. Ils sont

inflammables et les vapeurs sont explosives.

VII. TRANSPORT

Utilisez la ranpe pleine largeur pour charger et décharger une machine en vue de son transport.

VIII. UN SERVICE

1. Gardez machine en bon état de fonctionnement. Remplacez les pièces usées ou endommagées.

2. Faites preuve de prudence lors de l'entretien des lames. Enveloppez la ou les lames ou portez des

gants. Remplacez les lames endommagées. Ne pas réparer ou altérer les lames

3. Machines avec pompes hydrauliques, tuyaux flexibles ou moteurs; et / ou systèmes d'injection

diesel:

AVERTISSEMENT: le fluide s'échappant sous pression peut avoir une force suffisante pour pénétrer

la peau et causer des blessures graves. Si du liquide est injecté dans la peau, consultez immédiatement

un médecin. Gardez le corps et les mains à l'écart des trous d'épingle ou des buses qui éjectent du

fluide sous haute pression. En cas de fuite, faites immédiatement réparer la machine par un technicien

qualifié.

4.Si le cas échéant, débranchez le (s) fil (s) de bougie avant d'effectuer toute réparation.

AVERTISSEMENT INSTRUCTIONS SUR L’ÉTIQUETTE

Lisez attentivement le manuel avant utilisation.

Objets volants dangereux;

gardez une distance de sécurité avec la machine tant que le moteur tourne.

Ne pas ouvrir ni enlever les protecteurs lorsque le moteur est en marche.

Faites plus attention aux mains et aux pieds de l’opérateur pour éviter les blessures.

Ne pas ouvrir ni enlever les protecteurs lorsque le moteur est en marche.

Le carburant est inflammable, éloignez le du feu.

Ne remplissez jamais le réservoir de carburant lorsque le moteur tourne.

Émission de gaz toxique, n'utilisez pas la tondeuse dans un endroit ferme ou mal

ventilé.

Regarder en arrière tout en vous retournant

Danger en pente raide

Lors de la réparation, retirez le soufflet de la bougie, puis réparez-le conformément au

manuel d'utilisation.

Surfaces chaudes

Lors de la tonte, veuillez porter les lunettes et des bouchons d'oreilles pour vous

protélé

Tenir à l'écart des spectateurs.

Étiquette de sécurité trouvée sur la tondeuse à gazon:

GARDEZ LES MAINS ET LES PIEDS À L'ÉCART.

Avertissement: Conservez les symboles de sécurité clairement visibles sur l’appareil. Remplacez-les

s'ils sont manquants ou illisibles.

CONNAITRE VOTRE TONDEUSE A GAZON

Veuillez utiliser l'illustration ci-dessous pour vous familiariser avec l'emplacement et la fonction des

composants qui contrôlent votre tondeuse à gazon.

1 La Poignée du Démarreur 9 Ampoule d'amorçage

2 Collecteur d’herbe 10 Bouchon de réservoir de carburant

3 Le Levier de Réglage pour Découpe

Hauteu

11 Porte de décharge arrière

4 Roue Arrière 12 Tube inférieu

5 Couvercle Latérale de Décharge 13 Poignée pliable

6 Jauge d'Huile 14 Poignée supérieure

Le Levier de Réglage pour Découpe

Hauteur

Roue Avant

Levier de Démarrage / Arrêt du

Moteur

PREPARATION DE LA TONDEUSE A GAZON

La section suivante décrit les étapes nécessaires pour préparer la tondeuse à gazon pour utilisation. Si,

vous n'êtes pas sûr de savoir comment effectuer l'une des étapes après avoir lu cette section, veuillez

appeler (872) 314-0005 Lun-Ven 9-5 EST pour le service à la clientèle. Le défaut d'effectuer ces

étapes correctement peut endommager la tondeuse à gazon ou raccourcir sa durée de vie.

DEBALLAGE

Déballez la tondeuse à gazon et toutes ses pièces, comparez-les avec la liste ci-dessous. Ne jetez pas le

carton ou tout autre emballage avant que le moteur ne soit complètement assemblé.

LISTE DE COLISAGE

Goulotte d'éjection latérale * 1

Collecteur d'herbe * 1

Clip de câble * 2

Clé à bougie * 1

Manuel d'utilisation * 1

Entonnoir * 1

Huile 10W-30 * 1

ASSEMBLER LE TUBE INFÉRIEUR ET SUPÉRIEUR

1. Desserrez deux boutons et tournez la poignée supérieure pliée en l'ajustant à la poignée inférieure,

puis serrez le boutons.

2. Tourner la poignée inférieure à un angle qui wnis la base et serrer le bouttons.

3. Verrouillez le câble sur la poignée inférieure à l'aide d'un clip pour câble.

Cli

de câble

4. Insérez le câble de la poignée de démarreur à rappel dans le crochet fourni sur la poignée

supérieure. Vous devez activer la commande marche / arrêt pour relâcher la poignée du lanceur à

rappel.

CHUTE LATÉRALE DE DÉCHARGE

1. Soulevez le couvercle de décharge à ressort situé sur le côté de la tondeuse.

2. Faites glisser deux crochets de la goulotte d'éjection latérale sous l'axe de charnière et abaissez le

ressort sur le couvercle d'éjection latérale.

Attention : N'essayez pas de retirer le couvercle latéral de décharge à ressort monté en permanence à

tout moment.

AJUSTER LA HAUTEUR DE DECOUPE

Avertissement ! Les réglages de la hauteur de découpe ne doivent être effectués qu'après

l'arrêt complet du moteur et des lames !

Il est toujours préférable de commencer à couper votre pelouse avec une hauteur de pont plus élevée

pour éviter de scalper votre pelouse.

La hauteur de découpe est ajustée avec un levier pour r'arriere un pour l'avant.

Actionnez le levier de réglage et tirez-le dans la position souhaitée. Assurez-vous que le levier se

verrouille en position.

OPÉRATION

REMPLISSAGE DE GAZ ET D'HUILE

Le moteur est expédié sans huile ni essence. Assurez-vous d'ajouter de l'huile et de l'essence avant de

démarrer le moteur. La capacité d'huile du carter du moteur est de 13.5 fl. oz. Pour une utilisation

générale, nous recommandons 10W-30 d’huile moteur à quatre courses.

Contrôle de

démarra

e/arrêt

Poignée de

lanceur à rappel

1.Ajouter de l'huile avant de démarrer la tondeuse pour la première fois.

2. Faites le plein d’essence conformément aux instructions .

Avertissement: Faites très attention lorsque vous manipulez de l'essence. L'essence est

extrêmement inflammable et ses vapeurs sont explosives. Ne remplissez jamais la

machine à l'intérieur ou lorsque le moteur est chaud ou en marche. Éteignez toutes les

cigarettes, cigares, pipes et autres sources d'inflammation potentielles.

Huile moteur

L'huile moteur est un facteur clé dans la détermination des performances du moteur. Ne appliquez

pas d’huile moteur contenant des additifs ni d’huile moteur à 2 temps à essence, car ils ne

lubrifient pas suffisamment et peuvent raccourcir la durée de vie du moteur.

Vérifiez le moteur arrêté surune surface plane

Huile moteur recommandée: 10W-30

Comme la viscosité varie avec les régions et les températures, une huile de classe SF est

recommandée.

Méthode de verification

1. Retirez la jauge et nettoyez-la.

2. Réinsérez la jauge dans l'orifice de remplissage d'huile et insérez-la jusqu'au bout.

3. Vérifiez le niveau d'huile: Si le niveau d'huile est trop bas, ajoutez l'huile moteur recommandée et

vérifiez le niveau d'huile entre le niveau supérieur (1) et le niveau inférieur (2).

4. Réinstallez la jauge d'huile.

Ajout d'essence

Retirez le bouchon du réservoir de carburant et vérifiez le niveau de carburant.

Si le niveau est trop bas, faites le plein de carburant, n'oubliez pas d'ajouter du carburant sans

dépasser le niveau supérieur du carburant.

Avertissement

1. L'essence est extrêmement inflammable et peut exploser dans certaines conditions.

2. Faites le ravitaillement dans une zone de ventilation adéquate avec le moteur arrêté. Ne fumez pas

et ne laissez pas de flammes ou d’étincelles dans la zone de stockage de l’essence ou de

remplissage du réservoir.

Niveau supérieur d’essence

Réservoir d'essence

Essence

Mer

Température d’environnement

3. Ne remplissez pas excessivement le réservoir de carburant (le goulot de remplissage ne doit pas

contenir de carburant). Après avoir fait le plein, assurez-vous que le bouchon du réservoir de

carburant est bien en place.

4. Veillez à ne pas renverser de carburant lors du ravitaillement. Le carburant ou les vapeurs de

carburant renversés peuvent s'enflammer. Si du carburant est renversé, assurez-vous que la zone

est sèche avant de démarrer le moteur.

5. Évitez le contact répété ou prolongé avec la peau ou la respiration de vapeurs de carburant. Tenir

hors de portée des enfants.

Utilisez de l'essence sans plomb fraîche (dans les 30 jours suivant l'achat) avec un indice d'octane

minimum de 87. Ne mélangez pas l'huile avec de l'essence.

Pour ajouter de l’essence, procédez comme suit:

1. Assurez-vous que la tondeuse est sur une surface plane.

2. Dévissez le bouchon du réservoir de carburant et mettez-le de côté. REMARQUE: le bouchon du

réservoir peut être serré et difficile à dévisser.

3. Ajoutez lentement de l'essence sans plomb dans le réservoir. Veillez à ne pas trop remplir. La

capacité du réservoir de carburant est de 0.21 gallons.

REMARQUE: Ne remplissez pas le réservoir de carburant au maximum. L'essence augmentera et

débordera pendant l'utilisation même avec le bouchon d'essence en place.

4.Remettez le bouchon en place et essuyez toute essence renversée avec un chiffon sec.

IMPORTANT:

• N'utilisez jamais de mélange huile / essence.

• N'utilisez jamais d'essence ancienne.

• Évitez que le réservoir d'essence ne soit sali ou incrusté.

• L'essence peut vieillir dans le réservoir et en rendre le démarrage difficile. N'entreposez jamais la

tondeuse à gazon pendant de longues périodes avec du carburant dans le réservoir ou le carburateur.

DÉMARRAGE / ARRÊT DU MOTEUR

Cette tondeuse à gazon est équipée d'un levier de démarrage / d'arrêt du

moteur pour empêcher le démarrage involontaire et assurer un

fonctionnement sûr. Relâcher ce levier arrêtera rapidement la lame en cas de

danger. Le levier doit être actionné avant le démarrage de la tondeuse à gazon.

Lorsque le levier de démarrage / d'arrêt du moteur est relâché, il doit revenir à

sa position initiale.

Avant de commencer à tondre, vous devez effectuer ce processus plusieurs

fois afin de vous assurer que les câbles du levier et de l'actionneur fonctionnent correctement. Répétez

le test plusieurs fois après le démarrage du moteur. Lorsque le levier de démarrage / d'arrêt du moteur

est relâché, le moteur doit s'arrêter en quelques secondes.Sinon,comuniqeravecleservice

Avertissement : La lame commence à tourner dès que le moteur est démarré.

DÉMARRER LE MOTEUR

Pour démarrer manuellement le moteur, procédez comme suit :

1. Vérifiez les niveaux d'huile et de carburant.

2. Pour un démarrage à froid, appuyez doucement sur ampoule une à trois fois. Pour un démarrage à

chaud, tirer directement poignée de démarreur de recul.

3. Tirez lentement la poignée du démarreur de recul jusqu'à ce qu'une légère résistance soit ressentie,

puis tirez rapidement pour démarrer le moteur.

4. Remettez le cordon doucement dans le démarreur de recul. N’autorisez jamais le cordon à reculer.

5. Si le moteur ne parvient pas à démarrer, répétez l'étape 3.

Levier de démarra

e / arrêt du moteu

REMARQUE : après avoir échoué plusieurs fois pour démarrer le moteur, consultez le guide de

dépannage avant de tenter à nouveau. Si les problèmes persistent, appelez le service pour la

clientèle.

ARRÊTEZ LE MOTEUR

Relâchez le levier de démarrage / arrêt du moteur pour arrêter le moteur.

La tondeuse

L'accélérateur du moteur de votre tondeuse a été préréglé pour offrir des performances d'ensachage et

de paillage optimales pour les années à venir.

N'utilisez qu'une lame tranchante en bon état. Cela empêchera les brins d'herbe de s'effilocher et la

pelouse de jaunir.

Tondez dans les lignes droites pour un regard agréable et propre. Les andains doivent se chevaucher

de quelques centimètres pour éviter les rayures.

Il est important de garder le dessous de la tondeuse propre et d'enlever l'accumulation de gazon.

Toujours tondre le long des pentes (pas de haut en bas). Vous pouvez empêcher la tondeuse de glisser

en tenant une position inclinée vers le haut. Sélectionnez la hauteur de coupe en fonction de la

longueur de l'herbe. Si nécessaire, tondre un certain nombre de fois afin de ne jamais couper plus de 2

pouces d'herbe en une seule fois.

Éteignez le moteur avant de faire des vérifications sur la lame. Gardez à l'esprit que la lame continue

de tourner pendant quelques secondes après l'arrêt du moteur. N'essayez jamais d'arrêter

manuellement la lame.

Vérifiez régulièrement si la lame est solidement fixée, en bon état et bien affûtée. dans cas contraire,

affûtez la lame ou remplacez-la. Dans le cas où la lame heurte un objet, éteignez immédiatement la

tondeuse à gazon et attendez que la lame s'arrête complètement. Inspectez ensuite l'état de la lame et

du support de lame.

UTILISER COMME DÉCHARGE LATÉRALE

Vous devez installer l'adaptateur de déchiquetage afin d'utiliser la décharge latérale.

1. Sur le côté de la tondeuse, soulevez le couvercle latéral de déchargement.

2. Faites glisser deux crochets de la goulotte d'éjection latérale sous l'axe de charnière du couvercle

d'éjection latérale. Abaissez le couvercle latéral de décharge.

Attention : Ne retirez pas le couvercle latéral de décharge àaucun moment.

Utilisateur comme ensacheur arrière

Utiliser le collecteur d'herbe pour collecter l’herbe coupée pendant que vous utilisez la tondeuse à

gazon.

1. Attachez le collecteur d’herbe en suivant les instructions de la préparation de la tondeuse à gazon.

L’herbe coupée s'accumule automatiquement dans le sac lorsque vous mettez la tondeuse en

service. Faites fonctionner la tondeuse jusqu'à ce que le collecteur d’herbe soit plein.

2. Arrêtez complètement le moteur en relâchant le levier de démarrage / arrêt du moteur.

Assurez-vous que le moteur est complètement arrêté.

3. Soulevez la trappe de déchargement arrière et sortez le collecteur d'herbe de la tondeuse pour

l'enlever. Jetez les débris d'herbe et réinstallez le collecteur d’herbe lorsque vous avez terminé.

Avertissement : Si vous heurtez un corps étranger, arrêtez le moteur. Retirez le fil de

bougie d'allumage, inspectez soigneusement la tondeuse pour tout dommage potentiel, et

réparez les dommages avant de redémarrer et de fonctionner. Des vibrations excessives de

la tondeuse pendant le fonctionnement est une indication de dommages. La tondeuse doit être

inspectée et réparée rapidement.

ENTRETIEN

Un entretien de routine de cette tondeuse aidera à prolonger la durée de vie de la machine.

Respectez toujours les règles de sécurité lors de toute opération de maintenance.

La garantie sur cette tondeuse à gazon ne couvre pas les articles qui ont fait l'objet d'abus ou de

négligence de la part de l'opérateur. Pour recevoir l'ensemble de la garantie, l'opérateur doit entretenir

la tondeuse à gazon comme indiqué ici.

Le changement de la vitesse du moteur annulera la garantie du moteur.

Tous les ajustements doivent être vérifiés au moins une fois par saison.

Vérifiez périodiquement toutes les fixations et assurez-vous qu'elles sont bien serrées.

Avertissement : Arrêtez toujours le moteur, laissez le moteur refroidir, débranchez le fil

de la bougie avant d'effectuer tout type de maintenance sur votre machine.

SOIN DE PLATE-FORME

Il est important de nettoyer le dessous de la tondeuse après utilisation pour éviter l'accumulation de

tontes de gazon ou d'autres débris. Suivez les étapes ci-dessous pour un nettoyage approprié.

1. Laissez le moteur tourner jusqu'à ce qu'il soit à court de carburant. N'essayez pas de verser du

carburant dans le moteur.

2. Débrancher le fil de la bougie d’allumage. Reportez-vous au manuel d'utilisation du moteur.

3. Faites basculer la tondeuse lentement pour qu'elle repose sur le boîtier.

4. Pour éviter les déversements d'huile, inclinez toujours la tondeuse de manière à ce que le filtre à

air soit orienté vers le haut.

5. Tenez fermement la tondeuse et grattez et nettoyez le dessous du pont avec un outil approprié.

6. Abaissez doucement la tondeuse sur ses roues au sol.

Avertissements : Ne poussez jamais la tondeuse à plus de 90 ° dans n'importe quelle direction et ne

laissez pas la tondeuse enfoncée pendant un certain temps. De l'huile peut s'écouler dans la partie

supérieure du moteur, entraînant un problème de démarrage.

LAME DE TONDEUSE

Pour assurer un fonctionnement en toute sécurité, faites effectuer tous les travaux d'aiguisage,

d'équilibrage et de montage de la lame par un centre de service agréé. Pour obtenir des résultats

optimaux, nous recommandons de faire vérifier la lame une fois par an.

Si, malgré toute précaution, la lame entre en contact avec un obstacle, coupe immédiatement le

moteur et débranche le connecteur de la bougie d’allumage. Inclinez la tondeuse à gazon vers l'arrière

et vérifiez que la lame n'est pas endommagée. Toujours gardez le côté avec le filtre à air vers le haut.

Les lames endommagées ou pliées doivent être remplacées. Ne redressez jamais une lame pliée. Ne

travaillez jamais avec des lames tordues ou très usées, car cela entraînerait des vibrations et

endommagerait davantage la tondeuse.

Avertissement : Risque de blessure en travaillant avec une lame endommagée.

VERIFIER L'HUILE

La quantité d'huile du carter moteur est de 13.5 fl.oz.

Vérifiez le niveau d'huile du moteur en fonction du programme d'entretien recommandé.

La tondeuse à gazon doit être vérifiée avant chaque utilisation pour vérifier le niveau d'huile approprié.

Ceci est une étape critique pour un démarrage correct du moteur.

Pour vérifier le niveau d'huile:

1. Assurez-vous que la tondeuse à gazon soit sur une surface plane

2. Nettoyez l'autour de l'orifice de remplissage d'huile. Retirez la jauge et essuyez la jauge avec un

chiffon propre. Insérez la jauge dans l'orifice de remplissage d'huile sans visser dedans. Retirez la

jauge pour vérifier le repère d'huile. Ajoutez de l'huile si la marque d'huile couvre moins de la

moitié de la jauge.

3. Ajoutez peu à peu d'huile et répétez l'étape 2 jusqu'à ce que la marque d'huile atteigne le sommet

de la jauge. Ne pas trop remplir le carter.

4. Réinstallez la jauge d'huile.

CHANGEMENT/AJOUT D'HUILE

Changez l'huile en fonction du programme d'entretien recommandé. Changez l'huile lorsque le

moteur est chaud. Cela permettra un drainage complet. Changez l'huile plus souvent si le

fonctionnement est sous forte charge ou si la température ambiante est élevée. Il est également

nécessaire de vidanger l'huile du carter s'il a été contaminé par de l'eau ou de la saleté. La quantité

d'huile du moteur est de 13.5 fl.oz. Ajouter de l'huile lorsque le niveau d'huile est bas. Pour connaître

le type et la viscosité appropriée de l'huile, reportez-vous à la section «REMPLISSAGE DE GAZ ET

D'HUILE» de la section «FONCTIONNEMENT».

Pour remplir le carter avec de l'huile, suivez les étapes suivantes:

1. Assurez-vous que la tondeuse à gazon est sur une surface plane. Lefait d'incliner tondeuse à gazon

pour faciliter le remplissage provoquera un écoulement d'huile dans les zones du moteur et

causera des dommages. Gardez le niveau de la tondeuse à gazon!

2. Retirez la jauge du moteur.

3. À l’aide d’un entonnoir ou d’un distributeur approprié, ajoutez la quantité appropriée d’huile

(13.5 fl.oz) dans le carter.

4. Réinstallez la jauge.

REMARQUE: Ne jetez jamais de l'huile de moteur usée dans la poubelle ou dans un égout.

Veuillez appeler un centre de recyclage local ou un garage automobile pour endisposer.

ENTRETIEN DE FILTRE À AIR

L'entretien régulier du filtre à air aide à maintenir un flux d'air adéquat vers le carburateur. Vérifiez de

temps en temps que le filtre à air est exempt de saleté excessive. Voir le calendrier de maintenance

recommandé. Pour les détails du filtre à air:

1. Ouvrez le couvercle du filtre à air.

2. Retirez l'élément en forme d'éponge du boîtier.

3. Essuyez la saleté à l'intérieur du boîtier du filtre à air vide.

4. Lavez l'élément en forme d’éponge à l’aide d’un détergent ménager et de l’eau chaude. Une petite

quantité d'huile dans l'élément est normale et nécessaire au bon fonctionnement du moteur.

5. Si nécessaire, remplacez l'élément en papier.

6. Réinstallez l'élément en forme d'éponge dans le boîtier du filtre à air et réinstallez le couvercle.

AVERTISSEMENT : Faire fonctionner le moteur avec un élément de filtre à air encrassé,

endommagé ou manquant, pourait user lemoteur prematunément.

Entretien dela bougie

La bougie est importante pour le bon fonctionnement du moteur. Une bonne bougie doit être intacte,

exempte de dépôts et correctement écartée Voir le calendrier de maintenance recommandé. Pour

inspecter la bougie:

1. Retirez le capot de bougie. Veillez à ne pas déchirer l'isolation ou le fil.

2. Dévissez la bougie du moteur en utilisant la clé de bougie fournie. Il y a un espace limité pour que

la clé puisse tourner. Utilisez les deux rangées de trous dans la clé de bougie pour obtenir un effet

de levier afin de desserrer la bougie.

3. Inspectez visuellement la bougie pour rechercher des fissures ou une usure excessive des

électrodes. Remplacez si nécessaire.

4. Mesurez l’écart de la bougie avec un calibre de fil. L'écart doit être compris entre 0,7 et 0,8 mm

(0,028 à 0,031 pouce).

5. Si la bougie est réutilisée, utilisez une brosse métallique pour éliminer toute trace de saleté autour

de la base de bougie, puis recalibrez-la.

6. Vissez la bougie dans le trou de bougie en utilisant la clé de bougie. Ne pas trop serrer la bougie.

Le serrage recommandé de la bougie est de ½ à ¾ d'un tour après que le joint d’étanchéité de la

bougie a touché le trou de bougie. Réinstallez le capot de bougie.

CALENDRIER D'ENTRETIEN

Element Action Avant

chaque

utilisation

5 heures

d'utilisation

ou premier

mois

premières

heures

d'utilisatio

50 heures

d'utilisation

ou tous les

6 mois

100 heures

d'utilisation

ou chaque

année

150 heures

d'utilisation

ou tous les

deux ans

Lame Inspecte

Boulon

fixation

de lame

Inspecter

Huile

moteur

Vérifie

Chan

x x

Filtre à

air

Vérifie

Netto

Remplace

Sac

d'herbe

Vérifier

Opération

contrôle

de lame

Vérifier

x x

Bougie Vérifie

Remplace

Réservoir

carburant

Nettoyer

Garniture

de frein

volant

Vérifier

Jeu de

soupape

Vérifier-ajuster

Ligne de

carburant

Vérifier

Vérifier tous les 2 ans et remplacer si nécessaire

1. Faites l'entretien plus fréquemment lorsqu'il est utilisé dans des endroits poussiéreux.

1. Changez l'huile du moteur toutes les 25 heures lorsqu'il est utilisé sous une charge importante ou dans des

températures extérieures élevées.

STOCKAGE

ATTENTION : Ne placez jamais de type de bâche de stockage ou de bâche sur la TONDEUSE tant

qu'elle est encore chaude.

Si la TONDEUSE est entreposée pendant de longues périodes (30 jours ou plus), vidangez le

réservoir de carburant et le bol de carburateur.

Lorsque vous rangez la tondeuse pendant de longues périodes :

1. Démarrez le moteur et le faites fonctionner jusqu'à ce que le réservoir et la conduite de carburant

soient complètement vides et que le moteur s'arrête.

2. Changez l'huile après chaque saison.

3. Retirez la bougie d'allumage. Utilisez un bidon d'huile pour remplir le cylindre d'env. 2 ml d'huile.

Tirez lentement la poignée du démarreur, qui baignera la paroi du cylindre avec de l'huile.

Revissez la bougie d'allumage.

4. Nettoyer les ailettes de refroidissement du cylindre et du boîtier.

5. Assurez-vous de nettoyer tout l'équipement pour protéger la peinture.

6. Stockez l'équipement dans un endroit bien ventilé.

REMARQUE: La GARANTIE LIMITÉE ne couvre pas les dommages au système

d'alimentation en carburant ni les problèmes de performance du moteur résultant d'une

préparation au stockage négligée.

DEPANNAGE

Problème Cause Solution

Le moteur ne démarre pas

Le levier de démarrage / arrêt

du moteur est désen

é.

Engager le levier de démarrage / arrêt du

moteur.

Le fil de la bougie d'allumage

est déconnecté.

Raccorder le fil de la bougie d’allumage.

Le réservoir de carburant vide

ou périmé

Remplir le réservoir d'essence propre et

fraîche.

Moteur désamorcée. Appuyer sur la poire d'amorçage.

La bougie d'allumage

défectueuse.

Nettoyer, ajuster l'espace ou remplacer.

Ligne de carburant bloquée. Nettoyer la ligne de carburant.

Moteur inondé

Attendre quelques minutes pour

redémarrer, ne pas amorcer.

Le moteur tourne

erratiquement.

Le fil de la bougie est desserré.

Connecter et serrer le fil de la bougie

d'alluma

Ligne de carburant bloquée ou

carburant éventé.

Nettoyer la ligne de carburant. Remplissez

le réservoir d'essence propre et fraîche.

L'eau ou la saleté dans le

stème de carburant.

Vider le réservoir de carburant. Remplir

avec du carburant frais.

Filtre à air sale Référez-vous au manuel du moteur.

Le moteur surchauffe.

Niveau bas d'huile moteur. Remplir le carter avec l'huile appropriée.

Débit d'air restreint.

Nettoyer la zone autour et au-dessus du

moteur.

Ralenti mauvais.

Bougie d'allumage encrassée,

défectueuse ou trop large.

Réinitialiser l'espace ou remplacer la

ougie d'allumage.

Filtre à air sale. Référez-vous au manuel du moteur.

Vibration / bruit excessifs

Lame détachée ou

déséquilibrée.

Serrer et équilibrer la lame.

Lame courbée / endommagée. Consulter un concessionnaire agréé.

La tondeuse ne broie pas l

'herbe.

Herbe mouillée.

Ne pas tondre lorsque l'herbe est mouillée,

attendez jusqu'à ce qu'elle soit sèche pour

couper.

Coupe inégale.

Herbe excessivement haute.

Tondre une fois à une hauteur de coupe

élevée, puis tondre de nouveau à la hauteur

désirée ou effectuer un parcours de coupe

plus étroit.

Lame émoussée. Affûter ou remplacer la lame.

VUE ECLATEE &LISTE DES PIECES

Item Stock # Description Qty

303190376

Moteur

303071718B

Plaque support tube

inférieur

auche

303020627

Boulon M8×25

203050523B

Base arrière

202540004

Déflecteur à

déchar

e latérale

302120080

Collecteur d'herbe

303020562

Boulon M6×10

303181507B

Plaque support tube

inférieur droit

203050382A

Goulotte d'éjection

latérale

303081144A

Porte-collectionneur

303010351

Vis auto-taraudeuse

ST6.3×14

303130381

Couvercle arrière

ressort de torsio

303071806

Fente de réglage de

la hauteur avant

203050524A

Capot arrière

203050522A

Capot avant

303010095

Vis ST4.2×14

303010332

Vis à tête

hexagonale

ST6.3×20

203050525

Cache bloc arrière

303030077

Écrou de bride en

lon M8

303130380

Cache arrière torsion

Ressort droit

203070190

Roue droite de 7 "

302080050C

Pare-brise en

plastique

303181207A

Couture de l'essieu

avant

303030026

Écrou M8

203051153

Levier de réglage de

la hauteur avant

203020336A

Bouton

303071420

Garde-essieu

303020686

Boulon à col carré

M8x30

203070191

Roue gauche de 7 "

303081315

Tube inférieur

203060036

Manchon d'usure de

roue

303020140

Boulon en T M8×50

303181422

Pont en acier

303081329A

Tube supérieur

202270010

Lame

203050519

Serre-câble

203050526A

Feuille de

caoutchouc

303030025

Écrou borgne M6

203070195

Roue droite 8 "

303160531C

Crochet

203051154

Levier de réglage de

la hauteur arrière

302080049

Câble de rupture

203051097

Manchon d'essieu

arrière

303020442

Boulon M6×35

303181203A

Couture de l'essieu

arrière

303080509A

Barre de contrôle de

coupe

203070192

Roue gauche de 8"

302030059

Tube supérieur

mancho

VUE ECLATEE DU MOTEUR ET LISTE DES PIECES

Article N° de stock Description Qté Article N° de stock Description Qté

E01-1

11310-Z3C0110

-00A0

SOUS-ENSEMBLE

DU CARTER.

1 E04-3

90408-Z03021

0-0000

RONDELLE, PLATE 1

E01-2

90682-Z240110-

0000

JOINT

D'ÉTANCHÉITÉ,

HUILE

1 E04-4

14200-Z2P011

0-00A0

ASSEMBLAGE ARBRE À

CAMES

E01-3

90682-Z030210-

0000

JOINT, HUILE 1 E04-5

13122-Z24011

0-00A0

AGRAFE, AXE DE

PISTON

E01-4 90103-0410-51 VIS 1 E04-6

13121-Z24011

0-00A0

ÉPINGLE, PISTON 1

E01-5

11321-Z2P0110

-0000

PIÈCE, SOUFFLE 1 E04-7

13010-Z2P011

0-00A0

TIGE DE LIAISON 1

E01-6

11337-Z2P0110

-0000

CONSEIL DE

LIMITATION

1 E04-8

13111-Z3C011

0-00A0

PISTON 1

E01-7 90007-0512-A1 BOULON 1 E04-9

13200-Z87011

0-00A0

ASSEMBLAGE

SEGMENT, PISTON

E01-8

11333-Z2P0110

-0000

PLAQUE,

COUVERCLE DE LA

RAINURE DE

RESPIRATION

1 E05-1 90107-0516-01 VIS 3

E01-9

16061-Z2P0110

-00A0

BRAS,

GOUVERNEUR

1 E05-2

80001-Z2P021

0-RC00

LOGEMENT, MOTEUR 1

E01-10

90501-Z010110-

0000

ÉPINGLE 1 E05-3

28200-Z2P031

3-Q2A0

ASSEMBLAGE

DÉBUTANT, RECULANT

E01-11

90412-Z870210-

0000

RONDELLE, PLATE 1 E05-4

90007-0516-A

BOULON 4

E01-12

16062-Z2P0110

-0000

BARRE,

GOUVERNEUR

1 E06-1

90204-Z01021

0-0100

BOULON 1

E01-13

16072-Z010110-

0000

BOULON, SOUTIEN

AU GOUVERNEUR

1 E06-2

17002-Z2P011

0-00A0

JOINT, ENTRÉE 1

E01-14 90305-0600-31 ÉCROU 1 E06-3

16003-Z2P011

0-00A0

PLAQUE, ISOLATEUR DE

CARBURATEUR

E01-15

16070-Z2P0110

-0000

SOUS-ASSEMBLÉE

DE SOUTIEN,

GOUVERNEUR

1 E06-4

16004-Z2P011

0-00A0

JOINT, PLAQUE

D'ISOLATION

E01-16

16063-Z2P0110

-0000

RESSORT,

GOUVERNEUR

1 E06-5

16100-Z2P041

0-00M0

ASSEMBLAGE

CARBURATEUR

E01-17

19308-Z2P0110

-0000

BOUCLIER, CÔTÉ

CHARRETIER

1 E06-6 90685-1000-01 CRAMPON 1

E01-18 90007-0512-A1 BOULON 1 E06-7

90686-Z2P011

0-0000

TUBE, CARBURANT 1

E01-19

11340-Z2P0110

-0000

Assemblage de blocs de

étrole de retou

1 E06-8 90685-0700-01 CRAMPON 2

E01-20

16561-Z2P0110

-0000

SOUS-ENSEMBLE DE

LA PLAQUE, FOND

DE LA COMMANDE

DES GAZ

1 E06-9

16211-Z2P011

0-0000

TUBE, DÉMARRAGE DE

LA SOUPAGE RICHE

E01-21 90007-0512-A1 BOULON 1 E06-10

16212-Z2P011

0-0000

SIÈGE, DÉMARRAGE DE

LA SOUPAPE RICHE

E01-22

15010-Z2P0310

-Q200

JAUGE, PÉTROLE 1 E06-11

16213-Z2P011

0-0000

CORPS DE VANNE,

DÉMARRAGE RICHE

E02-1

11411-Z2P0110

-00A0

COUVERCLE,

CHARRETIER

1 E10-1

13501-Z01011

0-00A0

ÉCROU, VOLANT 1

E02-2

90682-Z030320-

0000

JOINT, HUILE 1 E10-2

19352-Z2P061

0-00A0

IMPULSEUR 1

E02-3 90001-0630-01 BOULON 7 E10-3

28002-Z2P031

0-01A0

SIÈGE, TASSE DE

DÉMARRAGE

E02-4

16400-Z2P0111

-00A0

ASSEMBLAGE

ENGRENAG,

GOUVERNEUR

1 E10-4

13510-Z2P061

2-00A0

SOUS-ENSEMBLE

VOLANT D'INERTIE

E02-5

16013-Z030120-

0000

PLAQUE,

COMPRESSION DE

LA BROCHE DU

RÉGULATEUR

1 E10-5

30029-Z2P011

0-0000

PATTE, LINCEUL 1

E02-6 90001-0616-01 BOULON 1 E10-6

90007-0516-A

BOULON 1

E02-7 90502-0812-00 ÉPINGLE 2 E10-7

45200-Z2P011

0-JS00

ASSEMBLAGE FREIN 1

E03-1

14081-Z2P0110

-00A0

POUSSOIR,

SOUPAGE

2 E10-8

90007-0520-A

BOULON 3

E03-2

14071-Z2P0110

-00A0

ASCENSEUR,

SOUPAPE

2 E10-9

30400-Z2P011

0-0000

BOBINE, ALLUMAGE 1

E03-3

12131-Z3C0110

-00A0

JOINT, CULASSE 1 F01-1

17001-Z2P011

0-00A0

JOINT D'ÉTANCHÉITÉ,

FILTRE À AIR

E03-4

12140-Z3C0110

-00A0

SOUS-ENSEMBLE DE

LA CULASSE,

CYLINDRE

1 F01-2

17100-Z2P011

0-0000

NETTOYAGE, AIR 1

E03-5 90001-0850-01 BOULON 4 F01-3 90305-0600-31 ÉCROU 2

E03-6

30010-Z120110-

00A0

PRISE DE COURANT,

ÉTINCELLE

1 F01-4

17004-Z2P011

0-0000

TUBE, RESPIRATEUR 1

E03-7

12101-Z810210-

00A0

GUIDE, JOINT 1 F02-1 90107-0413-03 BOULON 3

E03-8

12110-Z3C0110

-00A0

ENSEMBLE DE

VANNES

2 F02-2

18130-Z2P021

0-0000

COUVERCLE,

SILENCIEUX

EXTÉRIEUR

E03-9

12103-Z030110-

0000

RESSORT, SOUPAGE 2 F02-3 90001-0616-01 BOULON 2

E03-10

12112-Z010110-

00A0

SIÈGE, RESSORT DE

SOUPAPE

2 F02-4

18100-Z2P021

0-0000

ASSEMBLAGE

SILENCIEUX

E03-11

14310-Z2P0110

-00A0

SOUS-ENSEMBLE DE

BASCULEMENT,

SOUPAPE

2 F02-5

18020-Z2P011

0-00A0

PLAQUE, ISOLATEUR DE

SILENCIEUX

E03-12

14330-Z2P0110

-00A0

ARBRE,

CULBUTEUR DE

SOUPAPE

1 F03-1

16600-Z2P011

0-Q2A9

ASSEMBLAGE

RÉSERVOIR,

CARBURANT

E03-13

12411-Z2P0110

-0000

COUVERCLE,

CULASSE

1 F03-2

16744-Z62012

0-0000

CHAÎNE DE BOUCHONS

DE RÉSERVOIR

E03-14 90007-0512-A1 BOULON 4 F03-3

16730-Z62021

0-LKD0

COUVERCLE,

RÉSERVOIR DE

CARBURANT

E04-1

13300-Z3C0910

-00A0

ASSEMBLAGE

VILEBREQUIN

1 F03-4

16652-Z03011

0-00A0

PASSOIRE，

CARBURANT

E04-2

14014-Z2P0210

-00A0

ENGRENAGE,

ENTRAÎNEMENT DE

LA DISTRIBUTION

1 F03-5 90685-1000-01 CRAMPON 1

DEUX (2) ANS DE GARANTIE LIMITÉE

PowerSmart s'est engagé à construire des équipements offrant des années de service fiable. Nos

garanties sont compatibles avec notre engagement et notre attachement à la qualité.

DEUX (2) ANS DE GARANTIE LIMITÉE SUR LES PRODUITS POWER SMART POUR USAGE

DOMESTIQUE.

PowerSmart («Vendeur») garantit à l'acheteur d'origine uniquement que tous les outils électriques grand public

PowerSmart sont exempts de tout défaut de matériau ou de fabrication pendant une période de deux (2) ans à

compter de la date d'achat. Si l'outil est utilisé tout en fournissant des services professionnels ou commerciaux,

la couverture de la garantie sera pour un maximum de (90) jours.

LA SEULE OBLIGATION DU VENDEUR ET VOTRE RECOURS EXCLUSIF en vertu de la

présente garantie limitée de deux (2) ans et, dans la mesure permise par la loi, toute garantie ou

condition implicite en vertu de la loi, sera la réparation ou le remplacement gratuit des pièces dont le

matériel est défectueux ou de fabrication et qui n'ont pas été mal utilisés, manipulés sans précaution

ou réparés de manière incorrecte, par une personne autre qu'un vendeur autorisé ou un centre de

service.

Veuillez noter que les pièces d'usure normales ne sont pas couvertes par cette garantie. Cela inclut les

courroies d'entraînement, les lames et les sacs à herbe. Les problèmes de carburateur et / ou tout autre

dommage résultant d'un carburant éventé, contaminé ou compromis ne sont pas couverts par cette

garantie limitée.

Pour faire une réclamation en vertu de cette garantie limitée, vous devez retourner l’ensemble du

produit; transport prépayé, à PowerSmart. Le propriétaire doit inclure une copie lisible de l’original

du ticket de caisse, qui doit indiquer la date d’achat, ainsi que le nom de la société où le produit a été

acheté.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE PAS SUR LES ÉLÉMENTS ACCESSOIRES INCLUS

AVEC L'OUTIL TELS QUE LES CIRCULAIRES SAW BLADES, AUTRES ÉLÉMENTS CONNEXES OU

SUR LES PIÈCES DE REMPLACEMENT FIGURANT SOUS MAINTENANCE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE À UNE DURÉE DE DEUX (2) ANS À PARTIR DE LA

DATE DE L’ACHAT. CERTAINS ÉTATS AUX ÉTATS-UNIS ET DANS CERTAINES PROVINCES

CANADIENS NE PERMETTENT PAS DE LIMITER LA DURÉE D'UNE GARANTIE IMPLICITE, DE

SORTE QUE LA LIMITATION PRÉCÉDENTE PEUT NE PAS VOUS ÊTRE APPLICABLE..

EN AUCUN CAS, LE VENDEUR NE PEUT ÊTRE TENU RESPONSABLE DE DOMMAGES

ACCESSOIRES OU CONSÉCUTIFS (Y COMPRIS, MAIS SANS S'Y LIMITER, LA RESPONSABILITÉ

DE PERTE DE PROFITS) DÉCOULANT DE LA VENTE OU DE L'UTILISATION DE CE PRODUIT.

CERTAINS ÉTATS DES ÉTATS-UNIS ET CERTAINES PROVINCES CANADIENS NE PERMETTENT

PAS L'EXCLUSION OU LA LIMITATION DE DOMMAGES ACCESSOIRES OU INDIRECTS. IL EST

DONC POSSIBLE QUE LA LIMITATION OU L'EXCLUSION CI-DESSUS NE S'APPLIQUE PAS À

VOUS.

CETTE GARANTIE LIMITÉE VOUS DONNE DES DROITS SPÉCIFIQUES ET VOUS POUVEZ

ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UN ÉTAT AUX ÉTATS-UNIS, D’UNE

PROVINCE AU CANADA ET D’UN PAYS À L’AUTRE.

S'il vous plaît appelez sans frais au: 1-872-314-0005 (M-F 9h00-17h00 HNE)

Courriel: [email protected]om, [email protected]

VEUILLEZ CONSERVER TOUTES VOS RÉCEPTIONS ORIGINALES.

CETTE GARANTIE EST ANNULÉE SANS EUX.

CONTENIDO

Technical data…...………………………………………………………... 49

Introduction………………………………………………………………. 50

Safety information…….………………………………………………... 50

General safety procedures ……....……………………………………… 51

Important safety instructions……………………………………………. 52

Warning label instructions…………………………………….…………….54

Knowing your lawn mower……………………….……………………… 56

Lawn mower preparation………………………………………………... 57

Operation……………………....………………………………………… 59

Maintenance……………………………………………………………... 62

Storage……………………………………………………………………. 65

Troubleshooting…………………………………………………………. 66

Exploded view & parts list……………………………………………… 67

Warranty………………………………………………………………… 72

DATOS TÉCNICOS

Cortadora de césped de empuje a gas 3 en 1 de 18 pulgadas, Modelo # DV8618P

Tipo de Motor: 4 tiempos, OHV, cilindro único con sistema de refrigeración por aire forzado

Desplazamiento: 144cc

Capacidad del tanque de combustible: 0.21 Galones

Capacidad de aceite: 13.5 fl.oz

Ancho de corte: 18 pulgadas

Altura de corte: 1.5 – 3.9 pulgadas

Ajuste de altura: 6 Posiciones

Tipo de unidad: De empuje

Capacidad del recolector de hierba 1.4 Bushels

Neumáticos: Delantero: 7 pulgadas / trasero: 8 pulgadas

Dimensiones del paquete (L x W x H): 29.6 x 20.0 x 16.0 pulgadas

Peso: 55 libras

INTRODUCCIÓN

Gracias por comprar un producto PowerSmart®. Este manual proporciona información sobre la

operación segura y el mantenimiento de este producto. Se ha hecho todo lo posible para garantizar la

precisión de la información en este manual. PowerSmart® se reserva el derecho de cambiar este

producto y especificaciones en cualquier momento sin previo aviso.

Mantenga este manual a disposición de todos los usuarios durante toda la vida útil de la cortadora de

césped.

Este manual contiene mensajes especiales para llamar la atención sobre posibles problemas de

seguridad, daños a la cortadora de césped, así como información útil de operación y servicio. Lea toda

la información detenidamente para evitar lesiones y daños a la máquina.

¿PREGUNTAS? ¿PROBLEMAS?

Comuníquese con nuestro Departamento de Servicio al Cliente con cualquier pregunta y/o

comentario que surja, ya sea por correo electrónico: support@amerisuninc.com, o llamada gratuita al

(872) 314-0005. Estamos disponibles de lunes a viernes de 9 a.m. a 5 p.m. Horario Estándar del Este

para ayudarlo a resolver cualquier problema que pueda encontrar.

AVISO SOBRE EMISIONES

Los motores que están certificados para cumplir con las regulaciones de emisiones de la Agencia

Estatal de Protección Ambiental de los Estados Unidos para SORE (Equipos pequeños todoterreno ),

están certificados para operar con gasolina regular sin plomo y pueden incluir los siguientes sistemas

de control de emisiones: (EM) Modificaciones del motor y (TWC) Tres -Catalizador de vías (de estar

equipado).

INFORMACIÓN DE SEGURIDAD

Antes de operar esta cortadora de césped, lea y observe todas las advertencias, precauciones e

instrucciones en la cortadora de césped y en este Manual de Instrucciones.

NOTA: La siguiente información de seguridad no está destinada a cubrir todas las condiciones y

situaciones posibles que puedan ocurrir. Lea todo el Manual de Instrucciones para obtener

instrucciones de seguridad y operación. El incumplimiento de las instrucciones y la información de

seguridad puede provocar lesiones graves o la muerte.

Este símbolo de alerta de seguridad se utiliza para identificar información de seguridad sobre peligros

que pueden provocar lesiones personales.

Se utiliza una palabra de advertencia (PELIGRO, ADVERTENCIA o PRECAUCIÓN) con el sí

mbolo de alerta para indicar la probabilidad y la posible gravedad de la lesión. Adicionalmente, un s

ímbolo de peligro puede ser utilizado para representar el tipo de peligro.

PELIGRO indica un peligro que, si no se evita, provocará la muerte o lesiones graves.

ADVERTENCIA indica un peligro que, si no se evita, podría provocar la muerte o lesiones graves.

PRECAUCIÓN indica un peligro que, si no se evita, podría provocar lesiones leves o moderadas.

PRECAUCIÓN cuando se usa sin el símbolo de alerta, indica una situación que podría provocar

daños en el motor.

PROCEDIMIENTOS GENERALES DE SEGURIDAD

Para cualquier pregunta relacionada con los avisos de peligro y seguridad enumerados en este manual

o en el producto, llame al (872) 314-0005 de lunes a viernes de 9 a 5 Horario Estándar del Este antes

de usar el motor.

PELIGRO: MONÓXIDO DE CARBONO

Usar un motor en interiores PUEDE MATARLO EN MINUTOS. El escape del motor

contiene monóxido de carbono (CO). Este es un gas venenoso que no puede ver ni oler. Si puede oler

el escape del motor, está respirando CO. Pero incluso si no puede oler el escape, podría estar

respirando CO.

NUNCA use un motor dentro de casas, garajes, espacios de acceso u otras áreas parcialmente cerradas.

Se pueden acumular niveles mortales de monóxido de carbono en estas áreas. El uso de un ventilador

o la apertura de ventanas y / o puertas NO ventilarán adecuadamente el CO ni suministrarán aire

fresco adecuado. SOLO use un motor afuera y lejos de ventanas, puertas y conductos de ventilación.

Estas aberturas pueden tirar del escape del motor.

Incluso si usa un motor correctamente, el CO puede filtrarse dentro de la casa. SIEMPRE use una

alarma de CO alimentada por batería o con respaldo de batería en el hogar. Si comienza a sentirse

enfermo, mareado o débil después de que el motor ha estado funcionando, salga al aire fresco

INMEDIATAMENTE. Consulte a un médico. Puede tener envenenamiento por monóxido de

carbono.

ADVERTENCIA: El escape de este producto contiene sustancias químicas que el Estado de

California reconoce como causante de cáncer, defectos de nacimiento u otros daños reproductivos.

ADVERTENCIA: Este motor puede emitir vapores de gasolina altamente inflamables y explosivos,

que pueden causar quemaduras graves o incluso la muerte si se enciende. Una llama abierta cercana

puede provocar una explosión, incluso si no está directamente en contacto con la gasolina.

• No opere cerca de una llama abierta.

• No fume cerca del motor.

• Siempre opere en una superficie firme y nivelada.

• Siempre apague el motor antes de repostar. Deje que el motor se enfríe durante al menos 2

minutos antes de quitar la tapa de combustible. Afloje la tapa lentamente para aliviar la presión en

el tanque.

• No sobrellene el tanque de combustible. La gasolina puede expandirse durante la operación. No

llene hasta la parte superior del tanque. Deje espacio para permitir la expansión.

• Siempre verifique si hay combustible derramado antes de operar.

• Vacíe el tanque de combustible y la taza del carburador antes de almacenar o transportar el

motor.

ADVERTENCIA: Este motor produce calor cuando funciona. Las temperaturas cerca del escape

pueden exceder los 150°F (65°C).

No toque las superficies calientes. Preste atención a las etiquetas de advertencia en el motor que

identifican las partes calientes de la máquina.

Después de uso, permita que el motor se enfríe antes de tocar el motor o las áreas del motor que se

calientan durante el uso.

PRECAUCIÓN: El mal uso de este motor puede dañarlo o acortar su vida útil.

Solo use el motor para los fines previstos.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Esta máquina es capaz de amputar manos y pies, y arrojar objetos. El incumplimiento de las

siguientes instrucciones de seguridad puede provocar lesiones graves o la muerte.

I. FUNCIONAMIENTO GENERAL

1. Lea, comprenda y siga las instrucciones y advertencias de este manual y de la máquina, el motor y

los accesorios.

2. Solo permita que los operadores, responsables, capacitados, familiarizados con las instrucciones y

físicamente capaces operen la máquina.

3. No transporte pasajeros y mantengalo alejado de los espectadores.

4. No opere la máquina bajo la influencia del alcohol o las drogas.

5. Siga las recomendaciones del fabricante para los pesos de las ruedas o contrapesos.

II. PREPARACIÓN ANTES DE OPERAR

1. Limpie el área de operación de cualquier objeto que pueda ser arrojado o interferir con la operaci

ón de la máquina

2. Mantenga el área de operación libre de espectadores, especialmente niños pequeños. Detenga la

máquina y los accesorios si alguien entra en la zona.

3. No opere la máquina sin todo el recolector de césped, la tolva de descarga u otros dispositivos de

seguridad en su lugar y funcionando correctamente. Verifique con frecuencia si hay signos de

desgaste o deterioro y reemplácelos según sea necesario.

4. Use equipo de protección personal apropiado, como anteojos de seguridad, protección auditiva y

calzado.

III. FUNCIONAMIENTO

1. Solo opere el motor en áreas bien ventiladas. Los gases de escape contienen monóxido de carbono,

el cual es un veneno mortal.

2. Solo opere la máquina a la luz del día o con buena luz artificial.

3. Evite agujeros, surcos, golpes, rocas u otros peligros ocultos. Un terreno irregular podría volcar la

máquina o hacer que el operador pierda el equilibrio o base.

4. No coloque las manos o los pies cerca de piezas giratorias o debajo de la máquina. Manténgase

alejado de la abertura de descarga en todo momento.

5. No dirija el material de descarga hacia nadie. Evite descargar material contra una pared u

obstrucción. El material puede rebotar hacia el operador. Detenga la (s) cuchilla (s) cuando cruce

superficies de grava.

6. No deje una máquina en funcionamiento desatendida. Siempre estacione en terreno nivelado,

desacople el accesorio, ponga el freno de estacionamiento y pare el motor.

7. No corte al revés a menos que sea absolutamente necesario. Siempre mire hacia abajo y hacia

atrás antes y mientras retrocede.

IV. COSIDERACIONES ESPECIALES PARA NIÑOS

1. Pueden ocurrir accidentes trágicos si el operador no está alerta a la presencia de niños. Los niños

a menudo se sienten atraídos por la máquina y la actividad de corte. Nunca asuma que los niños

permanecerán donde los vio por última vez.

2. Mantenga a los niños fuera del área de operación y bajo el cuidado vigilante de un adulto

responsable que no sea el operador.

V. COSIDERACIONES ESPECIALES PARA PENDIENTES

Las pendientes son un factor importante relacionado con los accidentes. La operación en

pendientes requiere precaución adicional.

1. Viaje en la dirección sugerida por el fabricante en pendientes. Tenga precaución al operar cerca de

pendientes.

2. Evite cortar el césped mojado (una mala base puede causar un accidente de resbalón y caída).

3. No opere la máquina bajo ninguna condición donde la tracción, la dirección o la estabilidad estén

en duda. Los neumáticos podrían deslizarse incluso si las ruedas están paradas.

4. Siempre mantener la máquina en marcha cuando las pendientes. No marche cuesta abajo.

5. Evite comenzar y detenerse en pendientes. Evite hacer cambios repentinos en la velocidad o

dirección. Gire lento y gradualmente

6. Tenga mucho cuidado al operar la máquina con un recolector de césped u otro (s) accesorio (s), ya

que pueden afectar la estabilidad de la máquina.

VI. COSIDERACIONES ESPECIALES PARA FUEGO Y COMBUSTIBLE

1. Extinga todos los cigarrillos, cigarros, pipas y otras fuentes de ignición.

2. Utilize solamente contenedor de combustible aprobado.

3. No quite la tapa de combustible ni agregue combustible con el motor en marcha o mientras esté

caliente.

4. No recargue combustible en interiores o en espacios cerrados

5. No almacene la máquina o el contenedor de combustible, ni recargue combustible, donde haya

una llama abierta, chispa o luz piloto como en un calentador de agua u otro electrodoméstico.

6. Si se derrama combustible, no intente arrancar el motor y evite crear cualquier fuente de ignición

hasta que los vapores de combustible se hayan disipado.

7. Para ayudar a prevenir incendios: mantenga la máquina libre de hierba, hojas u otros residuos

acumulados; limpie el aceite o el combustible derramado y elimine los restos empapados de

combustible; deje que la máquina se enfríe antes de almacenarla.

8. Tenga mucho cuidado al manipular gasolina y otros combustibles, son inflamables y los vapores

son explosivos.

VII. TRANSPORTACIÓN

Use rampas de ancho completo para cargar y descargar una máquina para el transporte.

VIII. SERVICIO

1. Mantenga la máquina en buen estado de funcionamiento. Reemplace las piezas desgastadas o

dañadas.

2. Tenga precaución al dar servicio a las cuchillas. Envuelva la (s) cuchilla (s) o use guantes.

Reemplace las cuchillas dañadas. No repare ni altere las cuchillas

3. Máquinas con bombas hidráulicas, mangueras o motores; y / o sistemas de inyección diesel:

ADVERTENCIA: El fluido que escapa bajo presión puede tener suficiente fuerza para penetrar

en la piel y causar lesiones graves. Si se inyecta líquido en la piel, busque atención médica

inmediata. Mantenga el cuerpo y las manos alejados de los orificios o boquillas que expulsan el

fluido a alta presión. Si se produce una fuga, haga que un técnico capacitado repare la máquina

inmediatamente.

4. Si está equipado, desconecte los cables de la bujía antes de hacer cualquier reparación.

INSTRUCCIONES DE ETIQUETA DE ADVERTENCIA

Lea atentamente el manual antes de usar.

Peligro, objetos voladores;

Mantenga una distancia segura de la máquina mientras el motor esté funcionando.

No abra ni quite los protectores de seguridad mientras el motor está funcionando.

Preste más atención a las manos y pies del operador para evitar lesiones.

El combustible es inflamable, mantenga el fuego alejado.

Nunca llene el tanque de combustible mientras el motor está funcionando.

Emisión de gases tóxicos, no use la cortadora de césped en un área cerrado o que

no esté bien ventilado.

Mire hacia atrás mientras retrocede

Peligro en pendientes pronunciadas

Al reparar, retire la funda de la bujía y luego repárela de acuerdo con el manual

operativo

Superficies calientes

Al cortar, use los anteojos y tapones para los oídos para protejer al operador

Mantenga a los espectadores alejados.

Etiqueta de seguridad que se encuentra en la cortadora de césped:

MANTENGA LAS MANOS Y LOS PIES LEJOS.

Advertencia: Mantenga las señales de seguridad claras y visibles en el equipo. Reemplace las señales

de seguridad si faltan o son ilegibles.

CONOCIENDO SU CORTADORA DE CÉSPED

Utilice la siguiente ilustración para familiarizarse con la ubicación y la función de los componentes

que controlan su cortadora de césped.

1 Empuñadura de retroceso 9 Bombilla de imprimación

2 Recolector de hierba 10 Tapón del depósito de

combustible

3 Palanca de a

uste de altura de corte 11 Puerta de descar

a trasera

4 Rueda trase

a 12 Tubo inferio

5 Canal de descar

a lateral 13 Man

o ple

abl

Oil dipstick

Palanca de ajuste de altura de corte

Rueda delanter

Tubo superior

Control de arranque/parada del

moto

PREPARACIÓN DE LA CORTADORA DE CÉSPED

La siguiente sección describe los pasos necesarios para preparar el cortacésped para su uso. Si

después de leer esta sección, no está seguro de cómo realizar alguno de los pasos, llame al

(872)314-0005 de lunes a viernes de 9 a 5 horatrio estándar del este para obtener servicio al cliente. Si

no realiza estos pasos correctamente, puede dañar la cortadora de césped o acortar su vida útil.

DESEMBALAJE

Herramientas necesarias (no incluidas): destornillador # 2PH, cuchillo de uso general.

Desembale la cortadora de césped y todas sus partes y compárelo con la lista a continuación. No

deseche el cartón ni ningún embalaje hasta que el motor esté completamente ensamblado.

PACKING LIST

Conducto de descarga lateral*1

Colector de hierba * 1

Clip de cable *2

Llave de bujía * 1

manual de usuario * 1

Embudo * 1

Aceite 10W-30*1

ASSEMBLE LOWER & UPPER TUBE

1. Afloje dos perillas y gire la manija superior doblada para que coincida con la manija inferior, y

apriete la perillas.

2. Gire la manija inferior a un ángulo que coincida con la base y apriete la perillas.

3. Bloquee el cable al tubo inferior usando un clip para cable.

Cli

de cable

4. Inserte el cable del mango de arranque de retroceso en el gancho provisto en el mango superior.

Debe activar el control de inicio / parada para liberar el mango del arrancador de retroceso.

CONDUCTO DE DESCARGA LATERAL

1. Levante la cubierta de descarga con resorte ubicada en el costado de la cortadora.

2. Deslice dos ganchos del conducto de descarga lateral debajo del pasador de bisagra y baje el

resorte en la cubierta de descarga lateral.

Precaución: No intente quitar la cubierta de descarga lateral con resorte permanente montada

permanentemente en ningún momento.

RECOLECTOR DE HIERBA

Adjuntar colector de hierba

1. Levante la puerta de descarga trasera de la cortadora de césped.

2. Coloque el recogedor de hierba en las ranuras de los soportes del mango.

3. Libere la puerta de descarga trasera para que descanse sobre el recogedor de hierba.

AJUSTE DE LA ALTURA DE CORTE

¡Advertencia! ¡Los ajustes de altura de corte solo deben realizarse después de que el

motor y las cuchillas se hayan detenido por completo!

Siempre es mejor comenzar a cortar el césped con una altura de cubierta más alta para evitar escalpar

el césped.

La altura de corte se ajusta con palancas delanteras y traseras.

Accione la palanca de ajuste y tire de ella a la posición requerida. Asegúrese de que la palanca se

bloquee en la misma posición.

Control de

inicio/parada

Poignée de

lanceur à rappel

FUNCIONAMIENTO

RELLENO DE GAS Y ACEITE

El motor se entrega sin aceite ni gasolina. Asegúrese de agregar aceite y gasolina antes de arrancar el

motor. El cárter del motor tiene una capacidad de aceite de 13,5 fl.oz. para uso general,

recomendamos usar aceite de motor de cuatro tiempos 10w - 30.

1. Agregue aceite antes de arrancar la cortadora de césped por primera vez.

2. Mantenga el motor con gasolina según las instrucciones.

Advertencia: Tenga mucho cuidado al manipular gasolina. La gasolina es

extremadamente inflamable y sus vapores son explosivos. Nunca alimente la máquina en

interiores o mientras el motor esté caliente o funcionando. Extinga todos los cigarrillos,

cigarros, pipas y otras posibles fuentes de ignición.

Aceite de Motor

El aceite del motor es un factor clave para decidir el rendimiento del motor. No aplique aceite de

motor con aditivos o aceite de motor de gasolina de 2 tiempos, ya que no tendrá suficiente lubricaci

ón y podrá acortar la vida útil del motor.

Verifique el motor con la máquina parada en un terreno nivelado.

Aceite de motor recomendado: 10W-30

Como la viscosidad varía con las regiones y las temperaturas, se recomienda aceite de clase SF.

Método de verificación

1. retire la regla de aceite y limpie.

2. vuelva a insertar la regla de aceite en el agujero de repostaje e inserte hasta el final.

3. compruebe el nivel de aceite: si el nivel de aceite es demasiado bajo, agregue el aceite de motor

recomendado y asegúrese de que el nivel de aceite esté entre el nivel de aceite superior (1) y el nivel

de aceite inferior (2).

4. reinstalar la regla de aceite.

Agregar Gasolina

1. Retire la tapa del tanque de combustible y verifique el nivel de combustible.

2. Si el nivel es demasiado bajo, reabastezca el tanque de combustible, recuerde agregar

combustible no sobre el nivel superior de combustible.

Temperatura Ambiental

Advertencia:

1. La gasolina es extremadamente inflamable y es explosiva bajo ciertas condiciones.

2. Reabastezca el combustible en un área bien ventilada con el motor parado. No fume ni permita

llamas o chispas en el área donde se almacena la gasolina o donde se recarga el tanque de

combustible.

3. No llene demasiado el tanque de combustible (no debe haber combustible en el cuello de llenado).

Después de repostar, asegúrese de que la tapa del tanque de combustible esté colocada de nuevo

de forma segura.

4. Tenga cuidado de no derramar combustible al repostar. El combustible derramado o el vapor

de combustible pueden encenderse. Si se derrama combustible, asegúrese de que el área esté

seca antes de arrancar el motor.

5. Evite el contacto repetido o prolongado con la piel o la respiración de vapor de combustible.

Mantener fuera del alcance de los niños.

Use gasolina nueva (dentro de los 30 días posteriores a la compra) sin plomo con un mínimo de 87

octanos. No mezcle aceite con gasolina.

Para agregar gasolina, siga estos pasos:

1. Asegúrese de que la cortadora de césped esté en una superficie nivelada.

2. Desatornille la tapa del tanque de combustible y reserve. NOTA: La tapa del combustible puede

estar apretada y difícil de desenroscar.

3. Agregue lentamente gasolina sin plomo al tanque de combustible. Ten cuidado de no derramar.

La capacidad del tanque de combustible es de 0.21 galones.

NOTA: No llene el tanque de combustible hasta la parte superior. La gasolina se expandirá y se

derramará durante el uso, incluso con la tapa de combustible en su lugar.

4. Vuelva a instalar la tapa del combustible y limpie la gasolina derramada con un paño seco.

IMPORTANTE:

 Nunca use una mezcla de aceite / gasolina.

 Nunca use gasolina vieja.

 Evite introducir suciedad o agua en el tanque de combustible.

 La gasolina puede envejecer en el tanque y dificultar el arranque. Nunca almacene la cortadora de

césped durante períodos prolongados con combustible en el tanque o el carburador.

CONTROL DE ARRANQUE / PARADA DEL MOTOR

Esta cortadora de césped viene equipada con un control de arranque /

parada del motor para evitar arranques involuntarios y garantizar un funcionamiento

seguro. Al soltar esta palanca, la cuchilla se detendrá rápidamente en caso de peligro.

La palanca debe accionarse antes de arrancar la cortadora de césped. Cuando se suelta

el control de arranque / parada del motor, debe volver a su posición inicial.

Antes de empezar a cortar el césped, debe realizar este proceso varias veces para

asegurarse de que la palanca y los cables del actuador funcionan correctamente. Repita la prueba

varias veces después de que el motor haya arrancado. Cuando se suelta la palanca de arranque / parada

del motor, el motor debe detenerse en unos pocos segundos. Si no es así, comuníquese con el Servicio

al cliente.

Advertencia: la cuchilla comienza a girar tan pronto como se arranca el motor.

ENCENDER EL MOTOR

Para arrancar el motor, realice los siguientes pasos:

1. Compruebe los niveles de aceite y combustible.

2. Para el arranque en frío, presione suavemente la bombilla de imprimación una a tres veces. Para el

arranque en caliente, tire directamente del mango del arranque de retroceso.

Control de arran

ue /

arada del moto

3. Active el control de arranque / parada del motor y, simultáneamente, tire del arrancador de

retroceso. Tire lentamente la manija del arrancador de retroceso hasta que sienta una ligera

resistencia, luego jale rápidamente para arrancar el motor.

4. Regrese el cable suavemente al arrancador de retroceso. Nunca permita que el cable retroceda.

5. Si el motor no arranca, repita el paso 3.

NOTA: Después de repetidos intentos fallidos de arrancar el motor, consulte la guía de solución de

problemas antes de intentar nuevamente. Si los problemas persisten, llame al servicio al cliente.

NOTA: No permita que la empuñadura de arranque se golpee contra el motor. Devuélvalo

suavemente para evitar daños al motor de arranque.

DETENGA EL MOTOR

Suelte el control de arranque / parada del motor para detener el motor.

CORTE

El acelerador del motor de su cortadora de césped se ha configurado para proporcionar un

rendimiento óptimo de embolsado y mulching en los años venideros.

Solo use una cuchilla afilada que esté en buenas condiciones. Esto evitará que las hojas de hierba se

deshilachen y el césped se vuelva amarillo.

Corte en líneas rectas para una apariencia agradable y limpia. Las franjas deben superponerse unas

pocas pulgadas para evitar rayas.

Es importante mantener limpia la parte inferior de la plataforma del cortacésped y eliminar la

acumulación de césped.

Siempre corte a lo largo de las pendientes (no hacia arriba y hacia abajo). Puede evitar que la

cortadora de césped se deslice hacia abajo manteniendo una posición inclinada hacia arriba.

Seleccione la altura de corte de acuerdo con la longitud del césped. Si es necesario, corte varias veces

para que nunca corte más de 2 pulgadas de hierba de una vez.

Apague el motor antes de hacer cualquier verificación en la cuchilla. Tenga en cuenta que la cuchilla

continúa girando durante unos segundos después de apagar el motor. Nunca intente detener

manualmente la cuchilla. Verifique regularmente si la cuchilla está bien sujeta, si está en buenas

condiciones y si está afilada. Si ocurre lo contrario, afile la cuchilla o reemplácela. En caso de que la

cuchilla golpee un objeto, apague inmediatamente la cortadora de césped y espere a que la cuchilla se

detenga por completo. Luego inspeccione el estado de la cuchilla y el montaje de la cuchilla.

Reemplace cualquier pieza que esté dañada.

USO COMO DESCARGA LATERAL

Debe cerrar la cubierta posterior con el adaptador acolchado para poder utilizar la descarga lateral.

1. En el lado de la cortadora de césped, levante la cubierta de descarga lateral.

2. Deslice dos ganchos del canal de descarga lateral debajo del pasador de bisagra en la cubierta de

descarga lateral. Baje la cubierta de descarga lateral.

Precaución: No retire la cubierta de descarga lateral en ningún momento.

USO COMO RECOLECTOR TRASERO

Para usar el recolector de césped para recolectar recortes mientras está operando la cortadora.

1. Adjunte el recolector de césped siguiendo las instrucciones indicadas para la preparación de la

cortadora de césped. Los recortes de césped se acumularán automáticamente en la bolsa mientras

opera la cortadora de césped. Opere el cortacésped hasta que el recogedor de césped esté lleno.

2. Pare completamente el motor soltando la palanca de arranque / parada del motor. Asegúrese de

que el motor se haya detenido por completo.

3. Levante la puerta de descarga trasera y tire del recogedor de hierba hacia arriba y hacia afuera de

la cortadpra de césped para retirar el recogedor de hierba. Deseche los recortes de césped y vuelva

a instalar el recolector de césped cuando haya terminado.

Advertencia: Si golpea un objeto extraño, pare el motor. Retire el cable de la bujía,

inspeccione minuciosamente la cortadora de césped en busca de daños y repare los daños

antes de reiniciarlo y pongalo en funcionamiento. La vibración excesiva de la cortadora de

césped durante el funcionamiento es una indicación de daño. La cortadora de césped debe

inspeccionarse y repararse puntualmente.

MANTENIMIENTO

El mantenimiento de rutina adecuado de esta cortadora de césped ayudará a prolongar la vida útil de la

máquina.

Observe siempre las reglas de seguridad al realizar cualquier mantenimiento.

La garantía de esta cortadora de césped no cubre artículos que hayan sido objeto de abuso o

negligencia por parte del operador. Para recibir la válvula completa de la garantía, el operador debe

mantener la cortadora de césped como se indica aquí.

El cambio de la velocidad gobernada por el motor anulará la garantía del motor.

Todos los ajustes deben verificarse al menos una vez por temporada.

Revise periódicamente todos los sujetadores y asegúrese de que estén apretados.

Advertencia: siempre pare el motor, deje que el motor se enfríe, desconecte el cable de la

bujía antes de realizar cualquier tipo de mantenimiento en su máquina.

CUIDADO DE LA CUBIERTA

Es importante limpiar la parte inferior de la plataforma del cortacésped después de su uso para evitar

la acumulación de recortes de césped u otros desechos. Siga los pasos a continuación para una

limpieza adecuada.

1. Permita que el motor funcione hasta que se quede sin combustible. No intente verter combustible

del motor.

2. Desconecte el cable de la bujía. Consulte el manual del operador del motor.

3. Incline lentamente la cortadora de césped para que descanse sobre la carcasa.

4. Para evitar derrames de aceite, incline siempre la cortadora de césped para que el filtro de aire

quede hacia arriba.

5. Sostenga la cortadora de césped firmemente y raspe y limpie la parte inferior de la plataforma con

una herramienta adecuada.

6. Baje suavemente el cortacésped sobre sus ruedas en el suelo.

Advertencia: Nunca incline el cortacésped más de 90 ° en ninguna dirección y no lo deje

inclinado por ningún período de tiempo. El aceite puede drenar en la parte superior del

motor y causar un problema de arranque.

CUCHILLAS DE LA CORTADORA DE CÉSPED

Para garantizar un funcionamiento seguro, haga que un centro de servicio autorizado realice todos los

trabajos de afilado, equilibrio y montaje de la cuchilla. Para lograr resultados óptimos, recomendamos

que revise la cuchilla una vez al año.

Si, a pesar de todas las precauciones, la cuchilla entra en contacto con un obstáculo, apague el motor

inmediatamente y retire el conector de la bujía. Incline la cortadora de césped hacia atrás y verifique

que la cuchilla no esté dañada. Mantenga siempre el lado con el filtro de aire hacia arriba. Las

cuchillas dañadas o dobladas deben ser reemplazadas. Nunca enderecer una hoja doblada. Nunca

trabaje con cuchillas dobladas o muy desgastadas, ya que esto provocará vibraciones, causando más

daños al cortacésped.

Advertencia: Riesgo de lesiones al trabajar con una cuchilla dañada.

COMPROBACIÓN DEL ACEITE

La capacidad de aceite del cárter del motor es de 13.5 fl. onz.

Verifique el nivel de aceite del motor de acuerdo con el Programa de mantenimiento recomendado.

La cortadora de césped debe verificarse antes de cada uso para determinar el nivel de aceite adecuado.

Este es un paso crítico para el correcto arranque del motor.

Para verificar el nivel de aceite:

1. Asegúrese de que la cortadora de césped esté en una superficie nivelada.

2. Limpie alrededor del relleno de aceite. Retire la varilla y limpie la varilla con un trapo limpio.

Inserte la varilla medidora en la abertura de llenado de aceite sin enroscarla. Retire la varilla

medidora para verificar la marca de aceite. Agregue aceite si la marca de aceite cubre menos de la

mitad de la varilla medidora.

3. Agregue lentamente más aceite y repita el paso 2 hasta que la marca de aceite llegue a la parte

superior de la varilla medidora. No sobrecargue el cárter.

4. Vuelva a instalar la varilla medidora de aceite.

CAMBIO / AGREGAR ACEITE

Cambie el aceite de acuerdo con el Programa de mantenimiento recomendado. Cambie el aceite

cuando el motor esté caliente. Esto permitirá un drenaje completo. Cambie el aceite con mayor

frecuencia si opera bajo carga pesada o altas temperaturas ambientales. También es necesario drenar

el aceite del cárter si se ha contaminado con agua o suciedad. La capacidad de aceite del motor es de

13.5 fl. onz. Agregue aceite cuando el nivel de aceite sea bajo. Para conocer el tipo y peso adecuados

de aceite, consulte la sección "LLENADO DE GAS Y ACEITE" de la sección "OPERACIÓN".

Para rellenar el cárter con aceite, siga estos pasos:

1. Asegúrese de que la cortadora de césped esté en una superficie nivelada. Inclinar la cortadora de

césped para ayudar en el llenado hará que el aceite fluya hacia las áreas del motor y causará daños.

¡Mantenga nivelada la cortadora de césped!

2. Retire la varilla medidora del motor.

3. Usando un embudo o dispensador apropiado, agregue la cantidad correcta de aceite (13.5 fl. Oz)

en el cárter.

4. Vuelva a instalar la varilla medidora.

NOTA: Nunca deseche el aceite de motor usado en la basura o en un desagüe. Llame a un centro de

reciclaje local o al garaje de automóviles para organizar la eliminación del aceite.

MANTENIMIENTO DEL FILTRO DE AIRE

El mantenimiento de rutina del filtro de aire ayuda a mantener el flujo de aire adecuado al carburador.

Ocasionalmente verifique que el filtro de aire no tenga suciedad excesiva. Consulte el programa de

mantenimiento recomendado. Para detalles del filtro de aire:

1. Abra la tapa del filtro de aire.

2. Retire el elemento esponjoso de la carcasa.

3. Limpie la suciedad del interior de la carcasa vacía del filtro de aire.

4. Lave el elemento esponjoso con detergente doméstico y agua tibia. Una pequeña cantidad de

aceite en el elemento es normal y necesaria para que el motor funcione correctamente.

5. Si es necesario, reemplace el elemento de papel.

6. Vuelva a instalar el elemento similar a una esponja en la carcasa del filtro de aire y vuelva a

instalar la cubierta.

PRECAUCIÓN: hacer funcionar el motor con un elemento del filtro de aire sucio, dañado o faltante

hará que el motor se desgaste prematuramente.

MANTENIMIENTO DE LA BUJÍA

La bujía es importante para el correcto funcionamiento del motor. Una buena bujía debe estar intacta,

libre de depósitos y bien separada. Consulte el programa de mantenimiento recomendado. Para

inspeccionar la bujía:

1. Retire la funda de la bujía. Tenga cuidado de no romper el aislamiento o el cable.

2. Desatornille la bujía del motor con la llave para bujías provista. Hay un espacio limitado para que

la llave gire. Use ambas hileras de agujeros en la llave de la bujía para obtener palanca para aflojar

la bujía.

3. Inspeccione visualmente la bujía en busca de grietas o desgaste excesivo del electrodo.

Reemplace según sea necesario.

4. Mida el espacio del enchufe con un calibre de cable. El espacio debe ser de 0.028-0.031 pulgadas.

5. Si reutiliza la bujía, use un cepillo de alambre para limpiar la suciedad alrededor de la base de la

bujía y luego vuelva a abrir la bujía.

6. Atornille la bujía nuevamente en el orificio de la bujía usando la llave para bujías. No apriete

demasiado la bujía. El apriete recomendado de la bujía es de ½ a ¾ de vuelta después de que la

junta de la bujía haga contacto con el orificio de la bujía. Vuelva a instalar la funda de la bujía.

Programa de mantenimiento

Ítem Acción Después

de cada

uso

5 horas

de uso o

primer

mes

Primeras

25 horas

de uso

50 horas de

uso o cada

6 meses

100 horas

de uso o

cada año

150 horas

de uso o

cada dos

años

Cuchill

Inspecció

Perno de

montaje de

la cuchill

Inspección x

Aceite de

motor

Chequeo x

Cambio x x

x x

Filtro de

aire

Chequeo x

Limpieza x

Reemplazo x

Operación

de control

de la

cuchill

Chequeo x x

Bujía

Chequeo x

Reemplazo x

Depósito de

combustible

Limpieza x

Pastilla de

freno del

volante

Chequeo x

Juego de vá

lvulas

Chequeo-

ajuste

Línea de

combustible

Chequeo Verificar cada 2 años y reemplazar si es necesario

1. Realice el servicio con más frecuencia cuando se use en áreas polvorientas.

3. Cambie el aceite del motor cada 25 horas cuando se use bajo una carga pesada o en altas

temperaturas del aire exterior.

ALMACENAMIENTO

PRECAUCIÓN: Nunca coloque ningún tipo de cubierta de almacenamiento o lona en la

CORTADORA DE CÉSPED mientras aún esté caliente.

Si la cortadora de césped se almacena durante largos períodos de tiempo (30 días o más), drene el

tanque de combustible y el tazón del carburador.

Cuando guarde la cortadora de césped por períodos de tiempo prolongados:

1. Arranque el motor y hágalo funcionar hasta que el tanque, el tazón del carburador y la línea de

combustible estén completamente vacíos y el motor se detenga.

2. Cambie el aceite después de cada temporada.

3. Retire la bujía. Use una lata de aceite para llenar el cilindro con aprox. 2 ml de aceite. Lentamente,

tire hacia atrás del mango de arranque, que bañará la pared del cilindro con aceite. Atornille la

bujía nuevamente.

4. Limpie las aletas de enfriamiento del cilindro y la carcasa.

5. Asegúrese de limpiar todo el equipo para proteger la pintura.

6. Almacene el equipo en un lugar bien ventilado.

NOTA: LA GARANTÍA LIMITADA no cubre daños en el sistema de combustible o problemas

de rendimiento del motor como resultado de una preparación de almacenamiento descuidada.

TROUBLESHOOTING

Problema Causa Solución

El motor no arranca

Palanca de arranque /

parada del motor

desconectada.

Accione la palanca de arranque / parada del

motor.

Cable de la bujía

desconectado.

Conecte el cable de la bujía.

Depósito de combustible

vacío o combustible rancio.

Llene el tanque con gasolina limpia y fresca.

Motor no cebado. Presione la bombilla de cebado.

Bujía defectuosa Limpie, ajuste el espacio o reemplace.

Línea de combustible

loqueada.

Limpie la línea de combustible.

Motor inundado Espere unos minutos para reiniciar, no cebe.

El motor funciona de

manera errática.

El cable de la bujía está

suelto.

Conecte y apriete el cable de la bujía.

Línea de combustible

bloqueada o combustible

rancio.

Limpie la línea de combustible. Llene el

tanque con gasolina limpia y fresca. Drene el

tazón del carburador.

Agua o suciedad en el

sistema de combustible

Drene el tanque de combustible. Rellene con

combustible nuevo.

Filtro de aire sucio Consulte el manual del motor.

El motor se

sobrecalienta.

Nivel de aceite del motor

Llene el cárter con el aceite adecuado.

Flujo de aire restringido. Limpie el área alrededor y encima del motor.

Mal ralentí.

Bujía sucia, defectuosa o

espacio demasiado ancho.

Restablezca el espacio o reemplace la bujía.

Filtro de aire sucio. Consulte el manual del motor.

Vibración / ruido

excesivo

Hoja suelta o

desequilibrada.

Apriete y equilibre la cuchilla.

Cuchilla doblada / dañada. Reemplace la cuchilla.

El cortacésped no

cubrirá el césped.

Hierba mojada.

No corte el césped cuando el césped esté

húmedo, espere hasta que esté seco para cortar.

Corte desigual.

Césped excesivamente alto.

Corte una vez a una altura de corte alta, luego

vuelva a cortar a la altura deseada o haga un

camino de corte más estrecho.

Cuchilla sin filo. Afilar o reemplazar la cuchilla.

VISTA DETALLADA Y LISTA DE PIEZAS

Item Stock # Description Qty

303190376

Motor

303071718B

Placa de soporte del

tubo inferior

izquierdo

303020627

Perno M8×25

203050523B

Base trasera

202540004

Deflector de

descar

a lateral

302120080

Recolector de hierba

303020562

Perno M6×10

303181507B

Placa de soporte del

tubo inferior derecho

203050382A

Canal de descarga

lateral

303081144A

Recepciente de

recolecto

303010351

Tornillo de rosca

ST6.3×14

303130381

Tapa trasera resorte

torsional

303071806

Ranura de engranaje

de ajuste de altura

frontal

203050524A

Cubierta trasera

203050522A

Cubierta frontal

303010095

Tornillo ST4.2×14

303010332

Tornillo de arandela

hexa

onal ST6.3×20

203050525

Cubierta del bloque

trasero

303030077

Tuerca de Brida

lon M8

303130380

Tapa trasera resorte

torsional derech

203070190

7 " Rueda derecha

302080050C

Parabrisas de plástico

303181207A

Costura del eje

delantero

303030026

Tuerca M8

203051153

Palanca de ajuste de

altura delanter

203020336A

Perilla

303071420

Cuidador de eje

303020686

Perno de cuello

cuadrado M8x30

203070191

7 " Rueda izquierda

303081315

Tubo inferior

203060036

Manga resistente al

des

aste de la rued

303020140

Perno en forma de T

M8×50

303181422

Cubierta de acero

303081329A

Tubo superior

202270010

Hoja

203050519

Clip de cable

203050526A

Hoja de goma

303030025

Tuercas ciegas M6

203070195

8 " Rueda derecha

303160531C

Gancho

203051154

Palanca de ajuste de

altura trasera

302080049

Romper el cable

203051097

Manga del eje trasero

303020442

Perno M6×35

303181203A

Costura del eje

trasero

303080509A

Barra de control de

corte

203070192

8 " Rueda izquierda

302030059

Manga de tubo

superio

VISTA DETALLADA DEL MOTOR Y LISTA DE PIEZAS

Ítem

No. de

inventario

Descripción

Cant

idad

Ítem

No. de

inventario

Descripción

Cantid

E01-1

11310-Z3C011

0-00A0

CARTER

SUBCONJUNTO.

1 E04-3

90408-Z030210

-0000

ARANDELA

PLANA

E01-2

90682-Z24011

0-0000

SELLO, ACEITE 1 E04-4

14200-Z2P0110

-00A0

CONJUNTO DE

ARBOL DE LEVAS.

E01-3

90682-Z03021

0-0000

SELLO, ACEITE 1 E04-5

13122-Z240110

-00A0

Gancho, ALFILER

DE PISTÓN

E01-4 90103-0410-51 TORNILLO 1 E04-6

13121-Z240110

-00A0

ALFILER, PISTON 1

E01-5

11321-Z2P011

0-0000

PIEZA, VENTILACIÓN 1 E04-7

13010-Z2P0110

-00A0

BARRA DE

CONEXIÓN

E01-6

11337-Z2P011

0-0000

TABLA DE LÍMITE 1 E04-8

13111-Z3C0110

-00A0

PISTÓN 1

E01-7

90007-0512-A

TORNILLO 1 E04-9

13200-Z870110

-00A0

ANILLO

CONJUNTO,

PISTÓN

E01-8

11333-Z2P011

0-0000

PLACA, CUBIERTA

DE RANURA DE

VENTILACIÓN

1 E05-1 90107-0516-01 TORNILLO 3

E01-9

16061-Z2P011

0-00A0

BRAZO, REGULADOR 1 E05-2

80001-Z2P0210

-RC00

CORTEZA, MOTOR 1

E01-10

90501-Z01011

0-0000

ALFILER 1 E05-3

28200-Z2P0313

-Q2A0

CONJUNTO DE

ARRANQUE,

RECUPERACIÓN

E01-11

90412-Z87021

0-0000

ARANDELA PLANA 1 E05-4 90007-0516-A1 TORNILLO 4

E01-12

16062-Z2P011

0-0000

BARRA DE

REGULADOR

1 E06-1

90204-Z010210

-0100

TORNILLO 1

E01-13

16072-Z01011

0-0000

PERNO, APOYO DEL

REGULADOR

1 E06-2

17002-Z2P0110

-00A0

JUNTA, ENTRADA 1

E01-14 90305-0600-31 TUERCA 1 E06-3

16003-Z2P0110

-00A0

PLACA,

AISLADOR DE

CARBURADOR

E01-15

16070-Z2P011

0-0000

SUBCONJUNTO DE

APOYO, REGULADOR

1 E06-4

16004-Z2P0110

-00A0

JUNTA, PLACA

AISLADOR

E01-16

16063-Z2P011

0-0000

RESORTE,

REGULADOR

1 E06-5

16100-Z2P0410

-00M0

CONJUNTO DE

CARBURADOR.

E01-17

19308-Z2P011

0-0000

CUBIERTA, LADO

DEL CARTER

1 E06-6 90685-1000-01 ABRAZADERA 1

E01-18

90007-0512-A

TORNILLO 1 E06-7

90686-Z2P0110

-0000

TUBO DE

COMBUSTIBLE

E01-19

11340-Z2P011

0-0000

Volver conjunto de

bloque de aceite

1 E06-8 90685-0700-01 ABRAZADERA 2

E01-20

16561-Z2P011

0-0000

CONJUNTO DE

PLACA, CONTROL DE

ACELERACIÓN

INFERIOR

1 E06-9

16211-Z2P0110

-0000

TUBO,

ARRANQUE DE LA

VÁLVULA RICA

E01-21

90007-0512-A

TORNILLO 1

E06-1

16212-Z2P0110

-0000

ASIENTO,

ARRANQUE DE LA

VÁLVULA RICA

E01-22

15010-Z2P031

0-Q200

VARILLA, ACEITE 1

E06-1

16213-Z2P0110

-0000

CUERPO DE

VÁLVULA,

COMENZANDO

RICO

E02-1

11411-Z2P011

0-00A0

CUBIERTA,

ARRANQUE

1 E10-1

13501-Z010110

-00A0

TUERCA,

VOLANTE

E02-2

90682-Z03032

0-0000

SELLO, ACEITE 1 E10-2

19352-Z2P0610

-00A0

IMPULSO 1

E02-3 90001-0630-01 TORNILLO 7 E10-3

28002-Z2P0310

-01A0

ASIENTO, TAZA

DE ARRANQUE

E02-4

16400-Z2P011

1-00A0

ENGRANAJE,

REGULADOR

1 E10-4

13510-Z2P0612

-00A0

CONJUNTO DE

VOLANTE

E02-5

16013-Z03012

0-0000

PLACA, COMPRESIÓN

DE HUSILLO DE

REGULADOR

1 E10-5

30029-Z2P0110

-0000

AGARRADERA，

CUBIERTA

E02-6 90001-0616-01 TORNILLO 1 E10-6 90007-0516-A1 TORNILLO 1

E02-7 90502-0812-00 ALFILER 2 E10-7

45200-Z2P0110

-JS00

CONJUNTO DE

FRENO.

E03-1

14081-Z2P011

0-00A0

TAPETA, VÁLVULA 2 E10-8 90007-0520-A1 TORNILLO 3

E03-2

14071-Z2P011

0-00A0

ELEVADOR,

VÁLVULA

2 E10-9

30400-Z2P0110

-0000

BOBINA,

ENCENDIDO

E03-3

12131-Z3C011

0-00A0

CULATA JUNTA 1 F01-1

17001-Z2P0110

-00A0

JUNTA, FILTRO DE

AIRE

E03-4

12140-Z3C011

0-00A0

CONJUNTO DE

CABEZA, CILINDRO

1 F01-2

17100-Z2P0110

-0000

LIMPIADOR, AIRE 1

E03-5 90001-0850-01 TORNILLO 4 F01-3 90305-0600-31 TUERCA 2

E03-6

30010-Z12011

0-00A0

BUJÍA 1 F01-4

17004-Z2P0110

-0000

TUBO,

RESPIRADOR

E03-7

12101-Z81021

0-00A0

GUÍA, SELLO 1 F02-1 90107-0413-03 TORNILLO 3

E03-8

12110-Z3C011

0-00A0

JUEGO DE

VÁLVULAS

2 F02-2

18130-Z2P0210

-0000

CUBIERTA,

SILENCIADOR

EXTERIOR

E03-9

12103-Z03011

0-0000

RESORTE, VÁLVULA 2 F02-3 90001-0616-01 TORNILLO 2

E03-10

12112-Z01011

0-00A0

ASIENTO, RESORTE

DE VÁLVULA

2 F02-4

18100-Z2P0210

-0000

CONJUNTO DE

SILENCIADOR.

E03-11

14310-Z2P011

0-00A0

CONJUNTO DE

BALANCINES,

VÁLVULA

2 F02-5

18020-Z2P0110

-00A0

PLACA,

AISLADOR DE

SILENCIADOR

E03-12

14330-Z2P011

0-00A0

EJE, BALANCINES DE

VALVULA

1 F03-1

16600-Z2P0110

-Q2A9

CONJUNTO DE

TANQUE,

COMBUSTIBLE

E03-13

12411-Z2P011

0-0000

CUBIERTA, CULATA 1 F03-2

16744-Z620120

-0000

CADENA DE TAPA

DE TANQUE

E03-14

90007-0512-A

TORNILLO 4 F03-3

16730-Z620210

-LKD0

CUBIERTA,

TANQUE DE

COMBUSTIBLE

E04-1

13300-Z3C091

0-00A0

CONJUNTO DE

CARTER

1 F03-4

16652-Z030110

-00A0

FILTRO,

COMBUSTIBLE

E04-2

14014-Z2P021

0-00A0

ENGRANAJE,

UNIDAD DE

DISTRIBUCIÓN

1 F03-5 90685-1000-01 ABRAZADERA 1

DOS (2) AÑOS DE GARANTÍA LIMITADA

PowerSmart se compromete a construir equipos que brinden años de servicio confiable. Nuestras

garantías son consistentes con nuestro compromiso y dedicación a la calidad.

GARANTÍA LIMITADA DE DOS (2) AÑOS DE PRODUCTOS POWER SMART PARA USO

DOMÉSTICO.

PowerSmart ("Vendedor") garantiza únicamente al comprador original que todas las herramientas

eléctricas de consumo PowerSmart estarán libres de defectos en materiales o mano de obra por un

período de dos (2) años a partir de la fecha de compra. Si se utilizan las herramientas Al proporcionar

servicios profesionales o comerciales, la cobertura de la garantía será por un máximo de (90) días.

LA ÚNICA OBLIGACIÓN DEL VENDEDOR Y SU RECURSO EXCLUSIVO bajo esta Garantía

limitada de dos (2) años y, en la medida permitida por la ley, cualquier garantía o condición implícita

por la ley, será la reparación o el reemplazo de piezas, sin cargo, que sean defectuosos en el material o

mano de obra y que no hayan sido mal utilizados, manejados descuidadamente o reparados

incorrectamente, por personas que no sean un Vendedor autorizado o Centro de servicio.

Tenga en cuenta que las piezas de desgaste normal no están cubiertas por esta garantía. Esto incluye

correas de transmisión, cuchillas y bolsas de recolección de hierba. Los problemas del carburador y /

u otros daños que se encuentren como resultado de combustible rancio, contaminado o comprometido,

no están cubiertos por esta garantía limitada.

Para hacer un reclamo bajo esta Garantía limitada, debe devolver el producto completo de la

herramienta eléctrica; transporte prepago, a PowerSmart. El propietario debe incluir una copia legible

del recibo original, que deberá incluir la fecha de compra, junto con el nombre de la compañía donde

se compró el producto.

ESTA GARANTÍA LIMITADA NO SE APLICA A NINGÚN ARTÍCULO ACCESORIO INCLUIDO CON

LA HERRAMIENTA, COMO LAS HOJAS DE SIERRA CIRCULAR, OTROS ARTÍCULOS

RELACIONADOS O CUALQUIER PIEZA DE REPUESTO LISTA BAJO MANTENIMIENTO.

CUALQUIER GARANTÍA IMPLÍCITA SERÁ LIMITADA EN DURACIÓN A DOS (2) AÑOS DESDE LA

FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS ESTADOS UNIDOS Y ALGUNAS PROVINCIAS

CANADIENSES NO PERMITEN LIMITACIONES DE LA DURACIÓN DE UNA GARANTÍA

IMPLÍCITA, POR LO QUE LA LIMITACIÓN ANTERIOR PUEDE NO APLICARSE EN SU CASO.

EN NINGÚN CASO EL VENDEDOR SERÁ RESPONSABLE POR DAÑOS INCIDENTALES O

CONSECUENTES (INCLUIDOS, PERO SIN LIMITARSE A LA RESPONSABILIDAD POR LA

PÉRDIDA DE BENEFICIOS) DERIVADOS DE LA VENTA O USO DE ESTE PRODUCTO. ALGUNOS

ESTADOS DE LOS ESTADOS UNIDOS Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN

LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, POR LO QUE LA

LIMITACIÓN O EXCLUSIÓN ANTERIOR PUEDE NO APLICARSE EN SU CASO..

ESTA GARANTÍA LIMITADA LE OTORGA DERECHOS LEGALES ESPECÍFICOS, Y TAMBIÉN

PUEDE TENER OTROS DERECHOS QUE VARÍAN DE ESTADO A ESTADO EN LOS ESTADOS

UNIDOS, DE PROVINCIA A PROVINCIA EN CANADÁ, Y DE PAÍS EN PAÍS.

Llame gratuita al: 1-872-314-0005 (lunes a viernes de 9 a.m. a 5 p.m. Horario estándar del este)

Correo electrónico: supp[email protected], [email protected]

GUARDE TODOS SUS RECIBOS ORIGINALES. ESTA GARANTÍA ES NULA SIN ELLOS.

PowerSmart DV8618P 17" 144cc Gas Push 3-in-1 Lawn Mower

Product's Documents

User Manual

Specifications

PowerSmart DV8618P Questions and Answers
