Tripp Lite NFI-U08-1 8-Port Unmanaged Fast Industrial User Manual

5-Port Unmanaged Industrial Fast

10/100 Ethernet Switch, Plug and Play,

Ruggedized, DIN and Wall Mountable

Model: NFI-U05

8-Port Unmanaged Industrial Fast

10/100 Ethernet Switch, Plug and Play,

Ruggedized, DIN and Wall Mountable

Model: NFI-U08-1

8-Port Unmanaged Industrial Fast

10/100 Ethernet Switch, Plug and Play,

Ruggedized, DIN Mountable

Model: NFI-U08-2

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

Owner’s Manual

WARRANTY REGISTRATION

automatically entered to win an ISOBAR

surge protector in our monthly drawing!

tripplite.com/warranty

Español 17 • Français 33 • Русский 49 • Deutsch 65

• NFI-U05 or NFI-U08-1 or NFI-U08-2 10/100 Ethernet Switch

• DIN Rail-Mounting Clip (Preinstalled)

• Wall-Mount Mask (Preinstalled on NFI-U08-1 Only)

• Owner’s Manual

• 5 or 8 auto-negotiable 10/100 Mbps RJ45 ports

• Supports 10/100Base-T, Full Duplex and auto MDI/MDI-X crossover

function

• Simpleplug-and-playinstallationandoperationwithnoconguration

required

• Rugged high-strength case

• Industrial temperature switch models support operating temperature

range of -40°F to 167°F (-40°C to 75°C)

• Easy-to-read LEDs indicate connection and activity status for each port

• Meets the following IEEE standards:

o IEEE 802.3 10Base-T

o IEEE 802.3u 100Base-T

o IEEE 802.3 Auto Negotiation

o IEEE 802.3x Flow Control

• Supports MAC address auto-learning and auto-aging

• Preinstalleddurablerailclipmountsrmlytoanystandard35mmDIN

rail*

*Note: Only NFI-U05 and NFI-U08-1 are both DIN and wall mountable

Package Contents

Product Features

• N001-Series Cat5e 350 MHz Snagless UTP Cables

• N002-Series Cat5e 350 MHz UTP Ethernet Cables

• N200-Series Cat6 Gigabit Molded UTP Ethernet Cables

• N201-Series Cat6 Gigabit Snagless Molded UTP Ethernet Cables

Optional Accessories

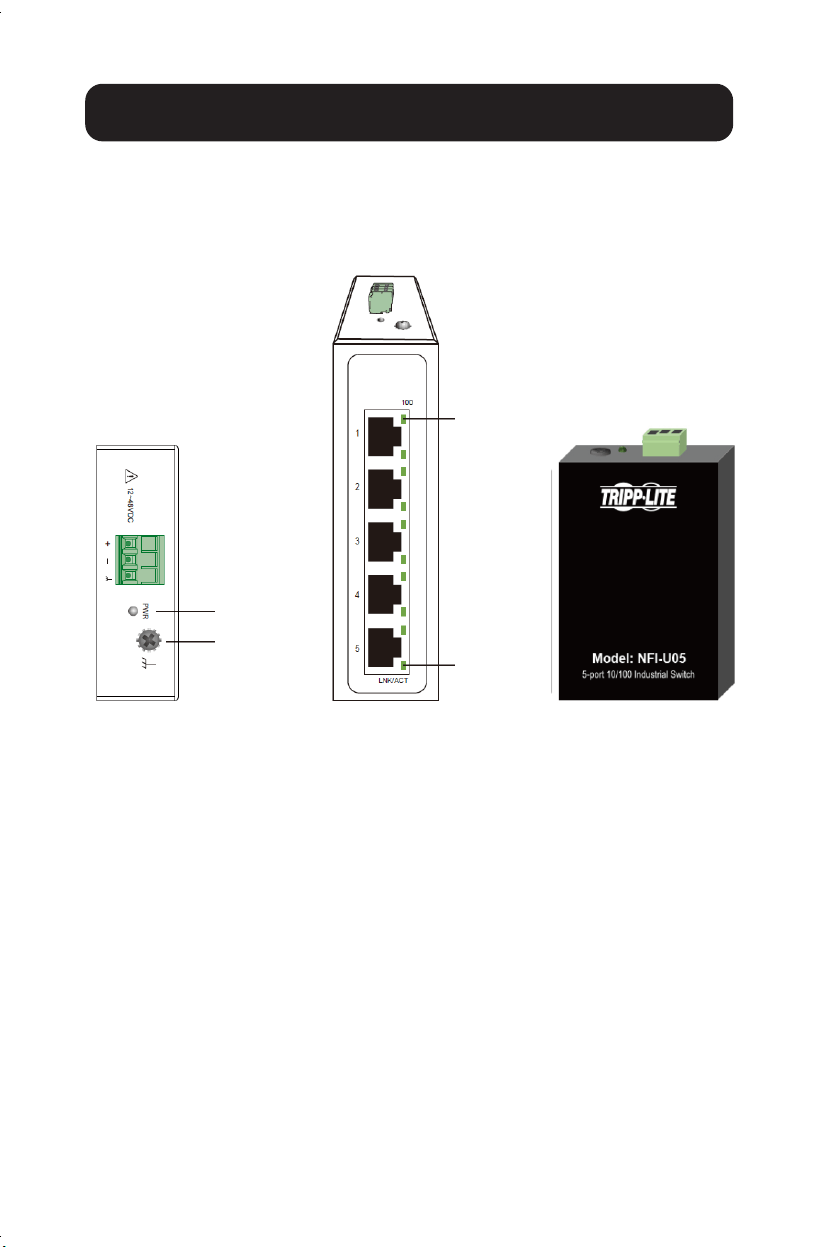

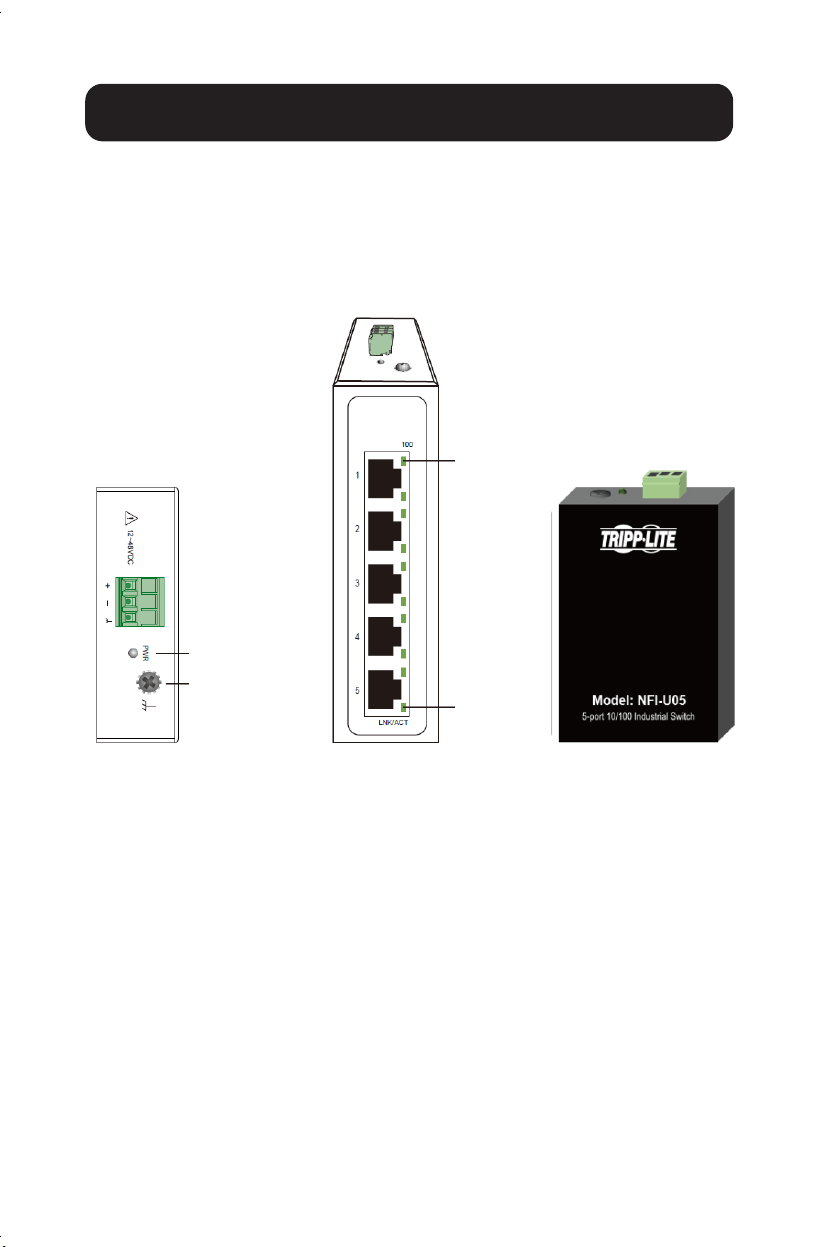

Product Overview

NFI-U05

5-Port Unmanaged Industrial Fast 10/100 Ethernet Switch, Plug and

Play, Ruggedized, DIN and Wall Mountable

Top View Front View Side View

100 Mbps

LNK/ACT

Grounding

Screw

Power

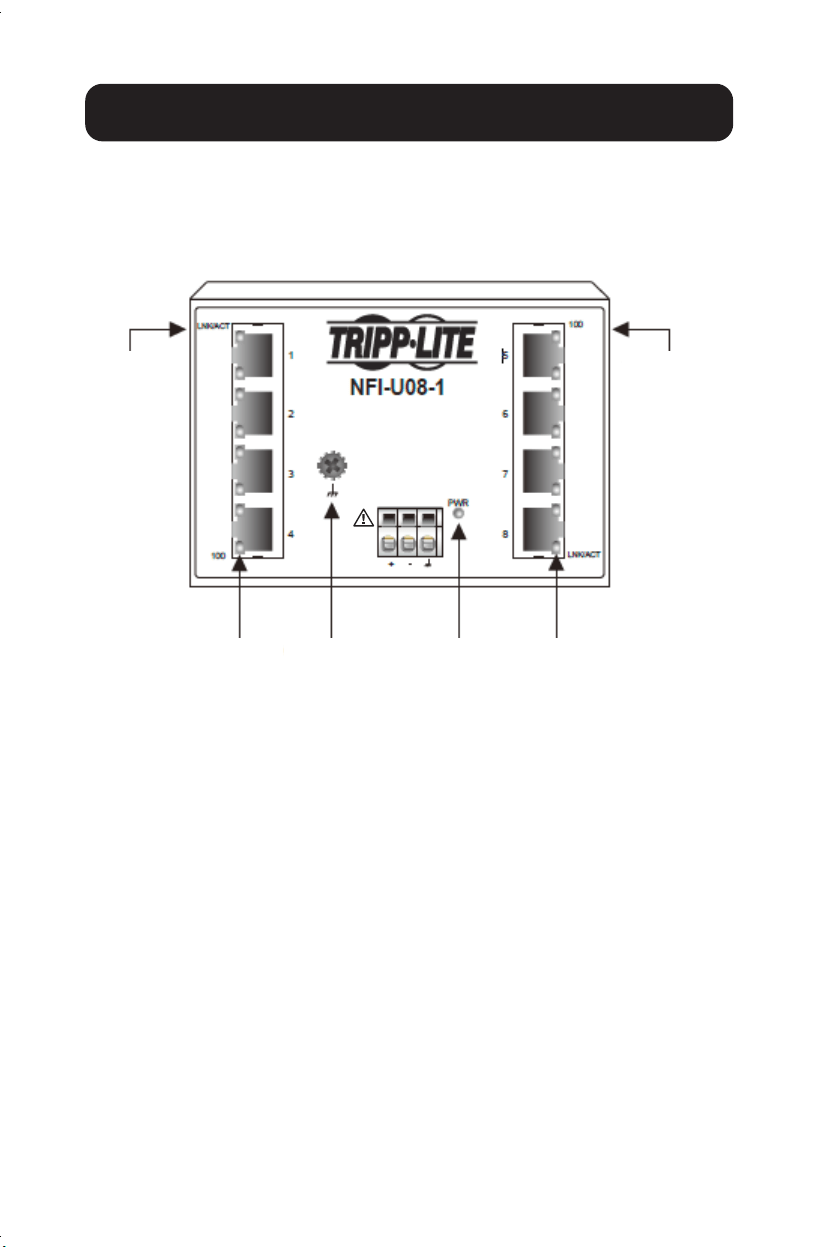

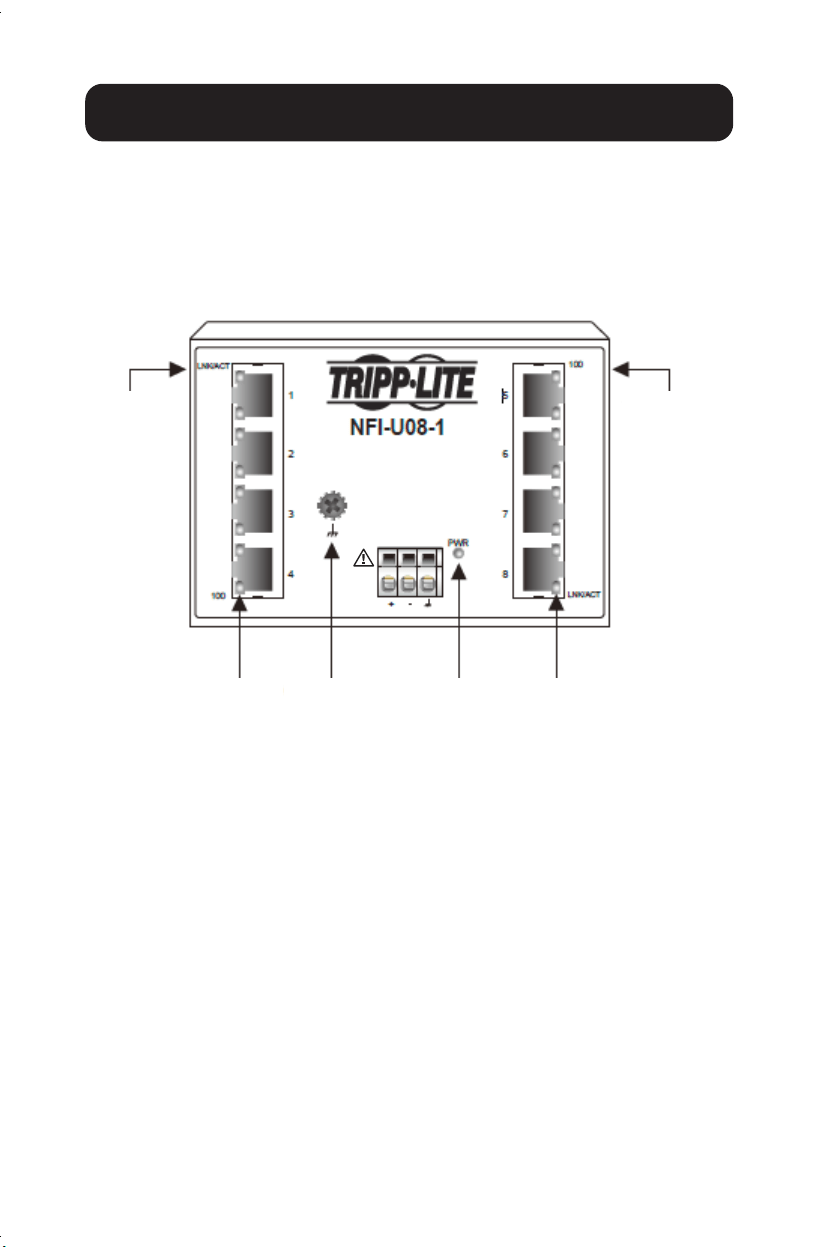

Product Overview

NFI-U08-1

8-Port Unmanaged Industrial Fast 10/100 Ethernet Switch, Plug and

Play, Ruggedized, DIN and Wall Mountable

Front View

LNK/ACT

(Green)

LNK/ACT

(Green)

+18~30V DC

100 Mbps

(Green)

100 Mbps

(Green)

Grounding

Screw

Power

(Green)

Product Overview

NFI-U08-2

8-Port Unmanaged Industrial Fast 10/100 Ethernet Switch, Plug and

Play, Ruggedized, DIN Mountable

DIN Rail

Grounding

Screw

Power Input

Terminal Block

Top View

Front View

100 Mbps

LNK/ACT

Grounding Screw

PWR

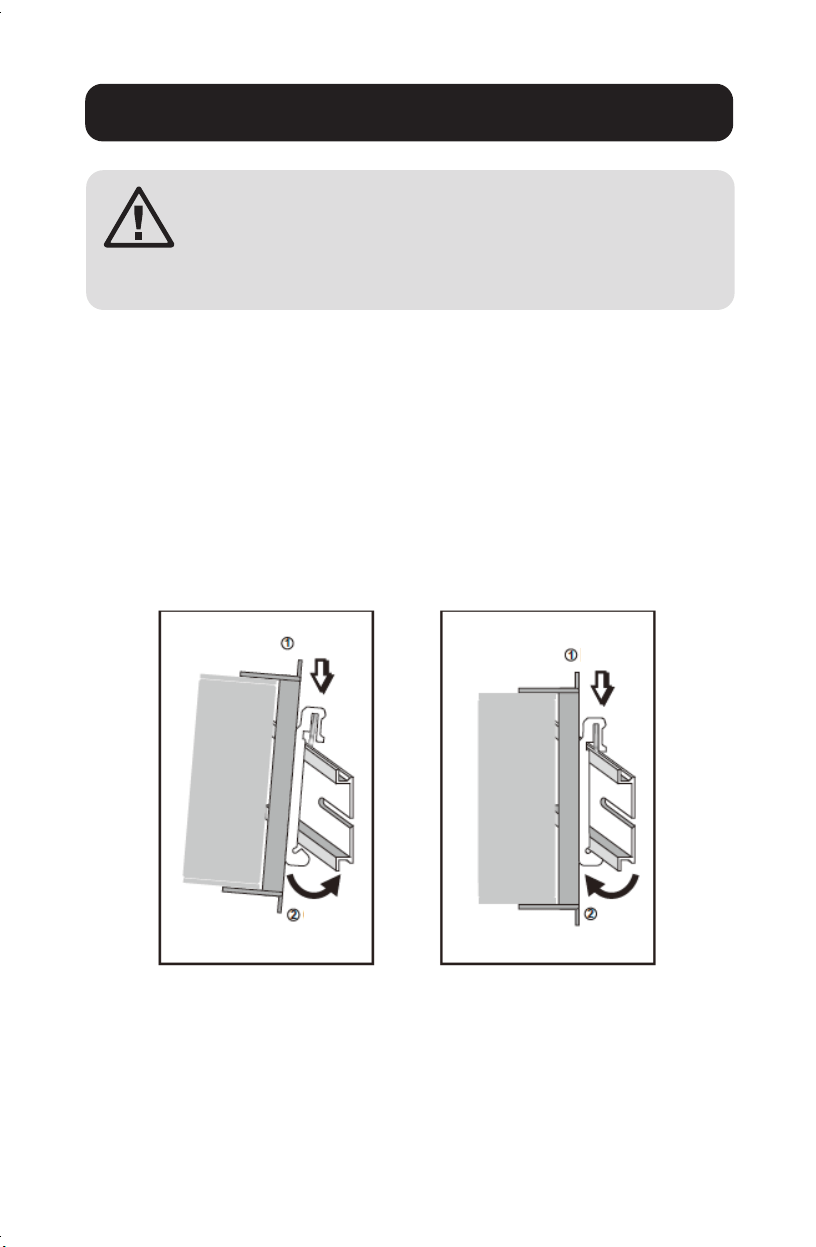

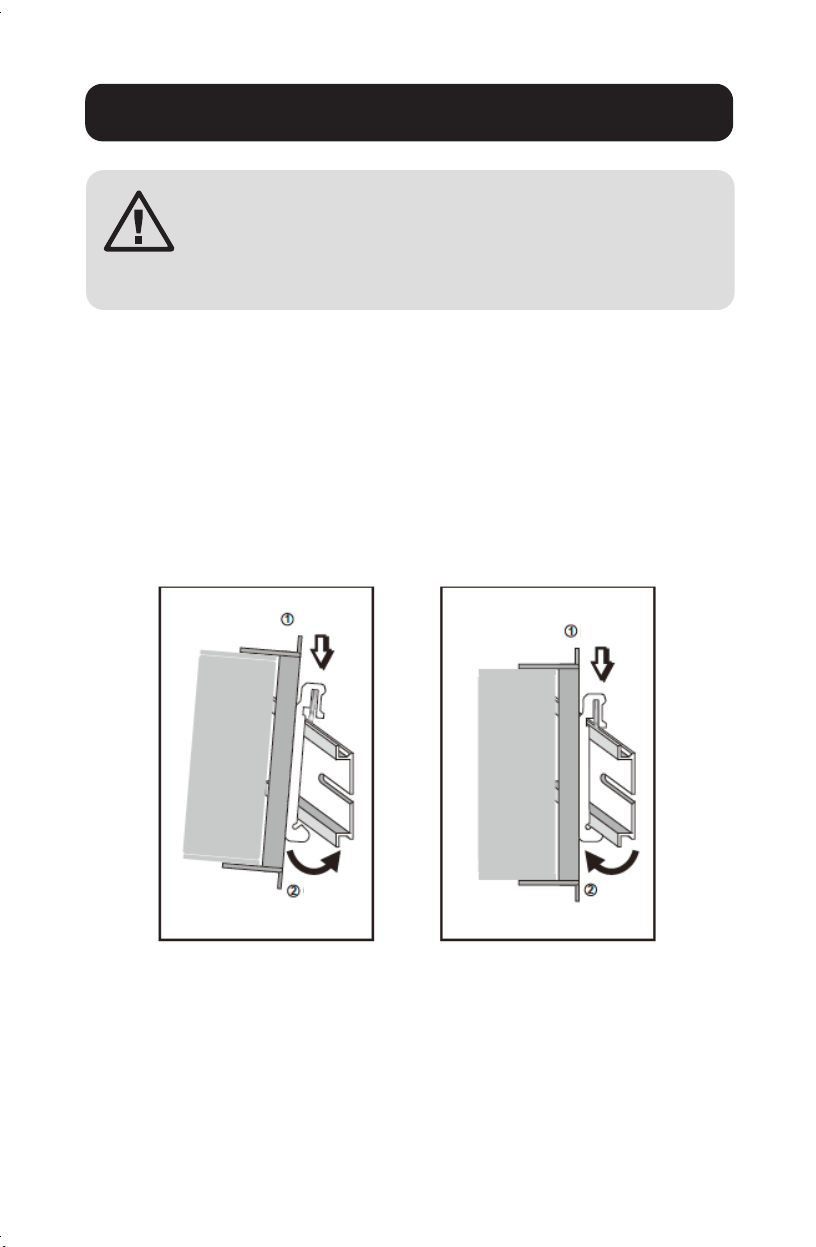

DIN-Rail Mounting and Dismounting Instructions

Mounting the Switch Removing the Switch

Click

Push

Click

ATTENTION: The NFI-Series switches are open-type

devices and shall be DIN mounted or wall mounted (NFI-U05

and NFI-U08-1 only) in a rack enclosure. The ambient

temperature should not exceed 75°C (167°F).

Mounting the Switch

Place the switch on the DIN rail from above using the built-in slot. Push

the front of the switch toward the mounting surface until it snaps into

place. You will hear a “click” to indicate it has successfully snapped into

place.

Dismounting the Switch

Press the switch from the top, then pull out the lower edge of the switch

to remove it from the DIN rail.

DIN-Rail Mounting and Dismounting Instructions

ATTENTION: A corrosion-free DIN mounting rail is advisable.

When mounting the switch, be sure to allow enough space

between devices to install the cabling and to ensure proper

airow.

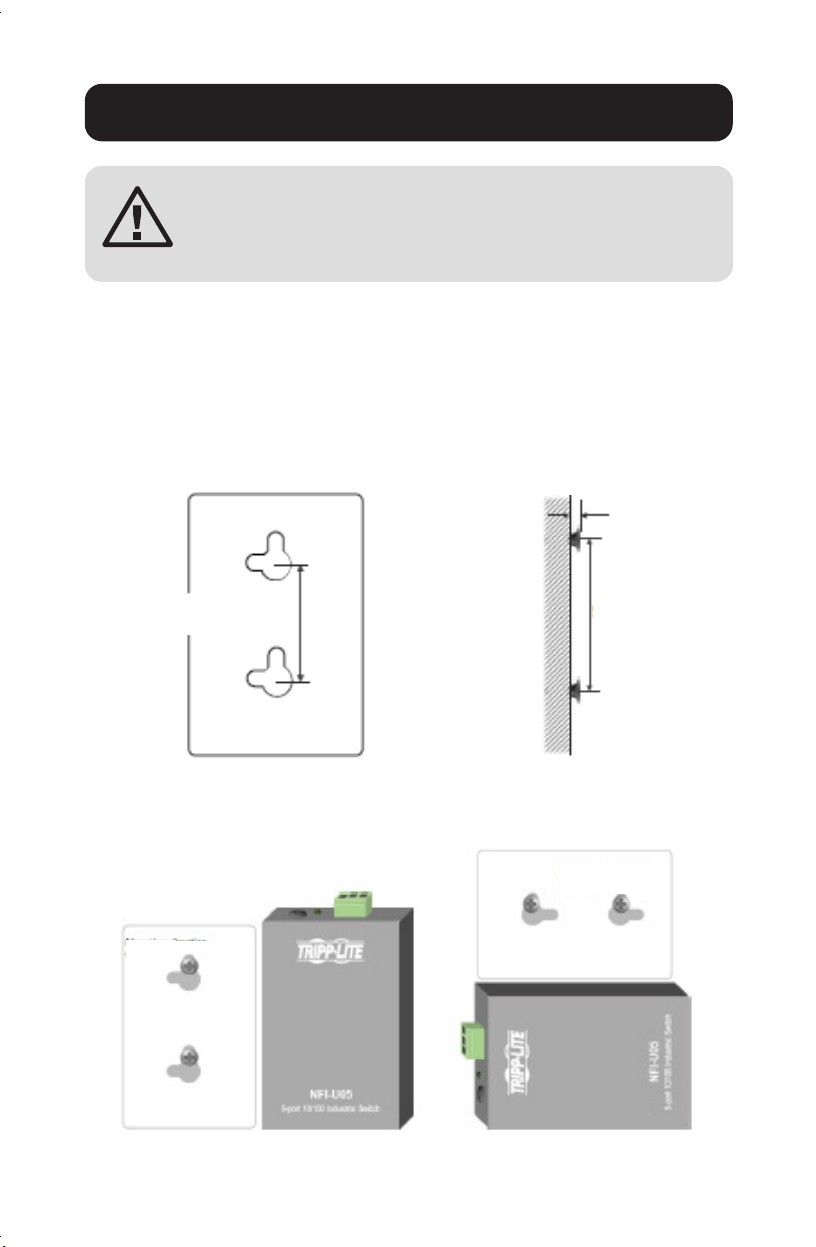

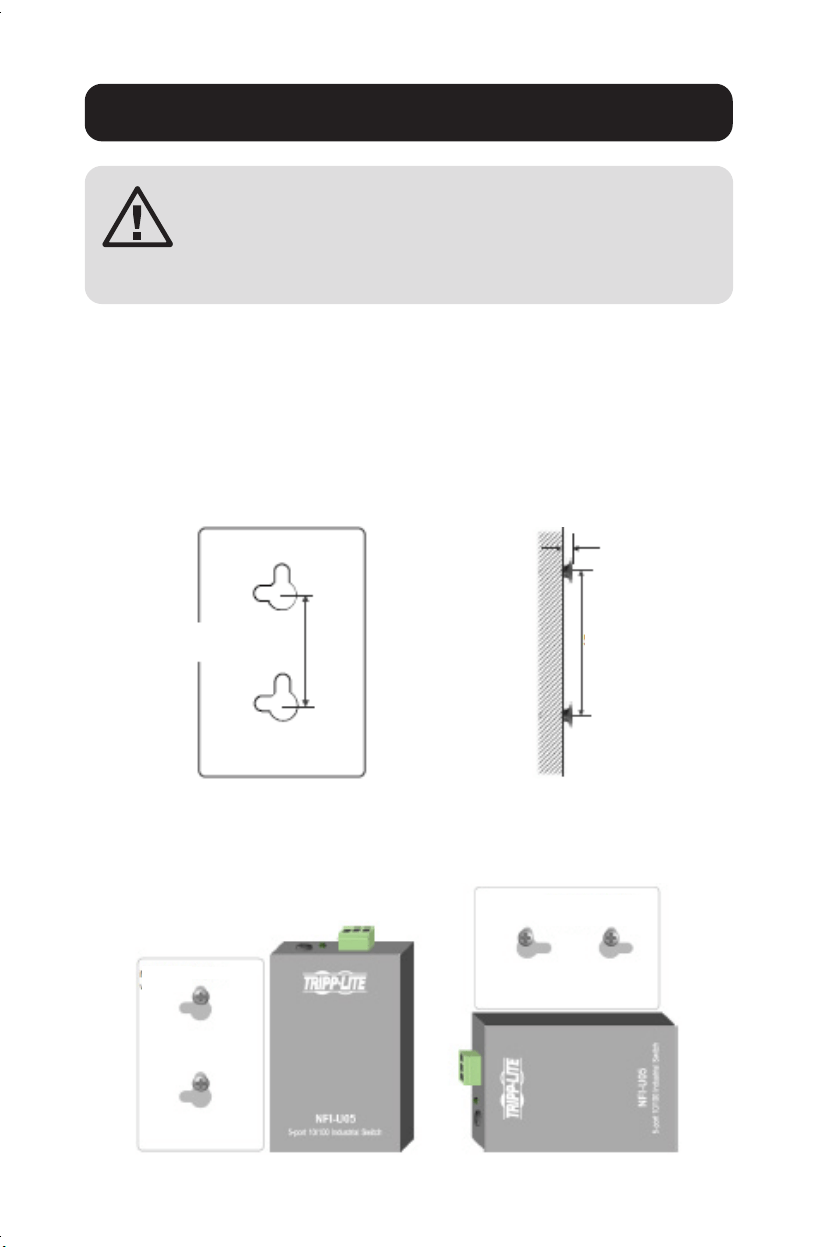

Wall-Mounting Installation for NFI-U05 and

NFI-U08-1 Only

Wall-Mounted Mask (NFI-U05 Only)

1. Mount the switch by using mounting holes on the wall at the

appropriate places.

2. The switch can be wall mounted either vertically or horizontally.

Mounting holes for

NFI-U05

Mounting Holes for Drawing of NFI-U05 Screw Installation Distance

Horizontal Direction InstallationStraight Direction Installation

50 mm

1.5 mm - 3 mm

50 mm

Mounting direction

with screw

Mounting direction

with screw

DIN-Rail Mounting and Dismounting Instructions

Wall-Mounted Mask (NFI-U08-1 Only)

1. Remove the DIN rail kit before wall mounting.

2. Mount the switch by using mounting holes on the wall at the

appropriate places.

3. The switch can be wall mounted either vertically or horizontally.

Grounding the Switch

Groundingandwireroutinghelplimitthee󰀨ectsoflinenoisecaused

by electromagnetic interference (EMI). Run the ground connection from

the ground screw to the grounding surface, then connect the ground

connection from the terminal block to the grounding surface prior to

connecting devices.

ATTENTION: This switch is intended for mounting on a well-grounded

surface, such as a metal panel.

Mounting bracket for

NFI-U08-1

Wiring Requirements

WARNING: Safety measures should be taken before

connectingthepowercable.Turno󰀨thepowerbefore

connecting modules or wires. The correct power supply voltage

is listed on the product label. Check the voltage of your power

source to make sure you are using the correct voltage. DO NOT

useavoltagegreaterthanwhatisspeciedontheproduct

label.

• Use minimum 24AWG power cable wire when connecting.

• Use a Power Supply that provides a Limited Power Source.

These power supply are generally marked LPS.

• Be sure to observe the polarity when connecting. Not

following polarity can damage your unit and void your

warranty.

Please read and follow these guidelines:

• Use separate paths to route wiring for power and devices. If power

wiring and device wiring paths must cross, make sure the wires are

perpendicular at the intersection point.

Note: Do not run signal or communications wiring and power wiring through

the same wire conduit. To avoid interference, wires with dierent signal

characteristics should be routed separately.

• You can use the type of signal transmitted through a wire to determine

which wires should be kept separate. Wiring that shares similar

electrical characteristics can be bundled together.

• You should separate input wiring from output wiring.

• Be advised that you should label the wiring to all devices in the system.

Wiring Requirements

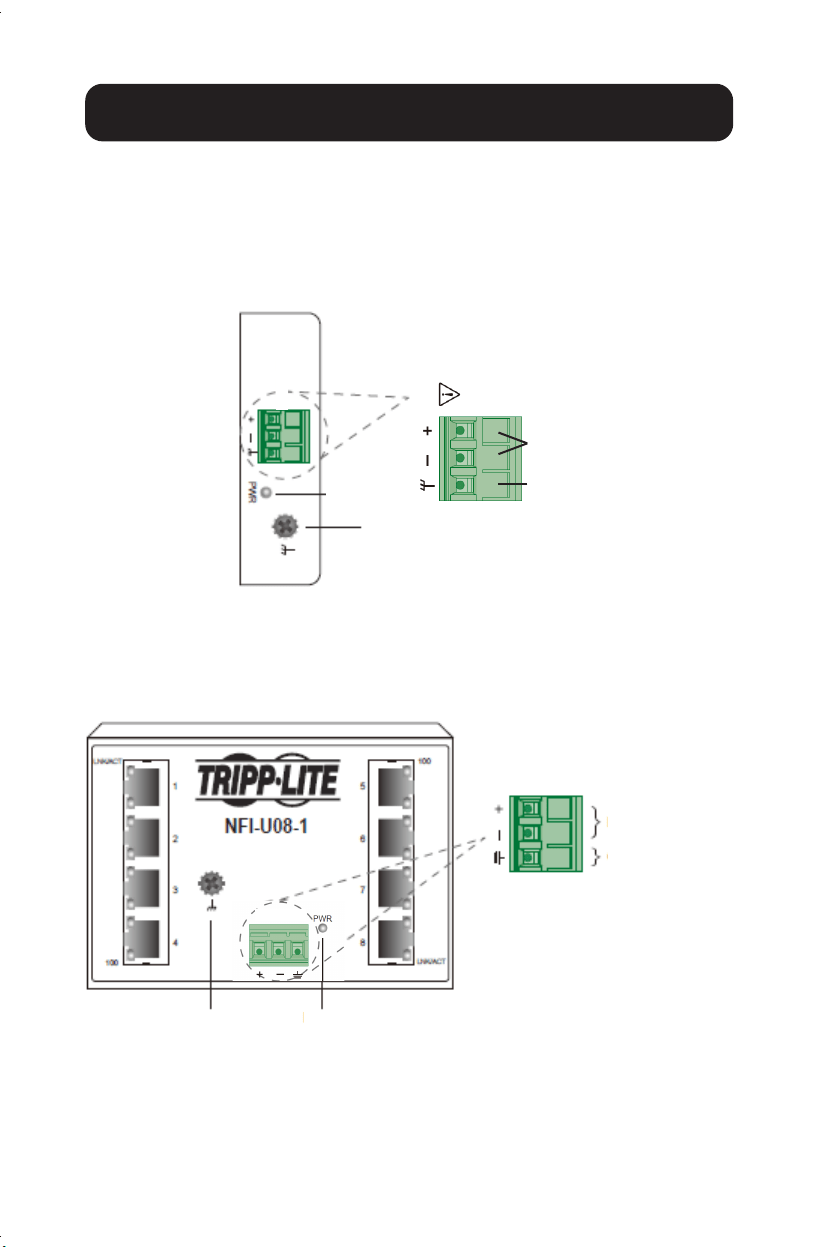

Wiring Power Input

NFI-U05 with 3-Pin Terminal Block

Check the polarity while connecting. Top view of the Terminal Block is

showninthegurebelow:

NFI-U08-1 with 3-Pin Terminal Block

Check the polarity while connecting. Top view of the Terminal Block is

showninthegurebelow:

Power

12~48V DC

Grounding

Screw

Grounding

Screw

Power

Power Input Terminals

Grounding Terminals

Power Input Terminals

Grounding Terminals

12~48V DC

+18~30V DC

Wiring Requirements

NFI-U08-2 with 2-Pin Terminal Block

You can use “PWR” for Power input. Top view of the Terminal Block is

showninthegurebelow:

CAUTION:

• Use copper conductors only.

• Wiring cable temperature should support at least 105°C.

• Tighten the wire to a torque value 4.5 lb.in.

Note: The NFI-U08-2 wire gauge for the terminal block should range between 12

and 24 AWG. Power input is 18~30VDC at a maximum of 0.2A DC power.

To insert power wire and connect the 12~48VDC at a maximum of 0.2A

DC power to the power terminal block, follow these steps:

• Useaat-headscrewdrivertoloosenthewire-clampscrews.

• Insert the negative/positive DC wires into the PWR-/PWR+ terminals,

respectively.

• Tighten the wire-clamp screws to prevent the wires from loosening.

ATTENTION: Use a power supply from 12~48VDC. The device power

shall be supplied by 61010-2-301 R/C power with SELV, Limited energy

output.

Terminal

Block

PWR

DIN Rail

Grounding

Screw

Power Input

Terminal Block

Top View

Front View

100 Mbps

LNK/ACT

Grounding

Screw

PWR

Cabling

Connect one end of an RJ45 Ethernet cable (see Optional

Accessories) into the switch’s RJ45 Ethernet port. Connect the other

end to a network device. Cat5e cable or above is recommended.

All ports support Fast Ethernet (10/100Base-T), as well as auto-

negotiation and auto MDI/MDI-X to eliminate the need for crossover

cabling.

LED Indicators

PWR (Green)

Illuminated

Power on by Terminal Block PWR

or DC jack

Off

Terminal Block PWR/DC jack fails

or is unavailable

10/100 (Green)

Illuminated Link speed is 100 Mbps

Blinking Data is transmitting/receiving

Off Link speed is 10 Mbps

LNK/ACT

(Green)

Illuminated Copper port link-up

Blinking Data is transmitting/receiving

O󰀨 Port disconnected or link failed

Specications

Power

Input Voltage NFI-U05: Single power input 12~

48VDC/0.15A

NFI-U08-1: Single power input 18~

30VDC/0.2A

NFI-U08-2: Single power input 12~

48VDC/0.2A

Connection NFI-U05/NFI-U08-1: 3-pin terminal block

NFI-U08-2: 2-pin terminal block

Reverse Polarity Protection Present (all models)

Power Consumption

(System Only)

NFI-U05/NFI-U08-2: 3W

NFI-U08-1: 4W

Grounding Screw Present (all models)

Interface

RJ45 5 or 8 x 10/100Base-T, auto-negotiation,

auto-MDI/MDI-X, Full/Half Duplex and

Flow Control

LED PWR (Green): Power

100 (Green): Port 1~5 or 1~8 100 Mbps

Ethernet speed

LNK/ACT (Green): Port 1~5 or 1~8 data

transmitting/receiving

Environmental

Operating Temperature -40°C to 75°C (-40°F to 167°F)

Storage Temperature -40°C to 85°C (-40°F to 185°F)

Operating Humidity 5 to 95% (Non-Condensing)

Storage Humidity 5 to 95% (Non-Condensing)

Operating Altitude 2000 m

Regulatory Approvals

EMI/EMC FCC Part 15

EN 55011

EN 61000-6-4

EN IEC 61000-6-2

EN 55032

EN 55024

ATTENTION:Iftheswitchisusedinamannernotspeciedhere,the

protection provided by the switch may be impaired.

Warranty and Product Registration

3-Year Limited Warranty

Seller warrants this product, if used in accordance with all applicable instructions, to be free

from original defects in material and workmanship for a period of three (3) years from the

date of initial purchase. If the product should prove defective in material or workmanship

within that period, Seller will repair or replace the product, at its sole discretion.

THIS WARRANTY DOES NOT APPLY TO NORMAL WEAR OR TO DAMAGE RESULTING

FROM ACCIDENT, MISUSE, ABUSE OR NEGLECT. SELLER MAKES NO EXPRESS

WARRANTIES OTHER THAN THE WARRANTY EXPRESSLY SET FORTH HEREIN.

EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ALL IMPLIED

WARRANTIES, INCLUDING ALL WARRANTIES OF MERCHANTABILITY OR FITNESS,

ARE LIMITED IN DURATION TO THE WARRANTY PERIOD SET FORTH ABOVE; AND

THIS WARRANTY EXPRESSLY EXCLUDES ALL INCIDENTAL AND CONSEQUENTIAL

DAMAGES. (Some states do not allow limitations on how long an implied warranty lasts,

and some states do not allow the exclusion or limitation of incidental or consequential

damages, so the above limitations or exclusions may not apply to you. This warranty gives

youspeciclegalrights,andyoumayhaveotherrightswhichvaryfromjurisdictionto

jurisdiction.)

WARNING: The individual user should take care to determine prior to use whether this

device is suitable, adequate or safe for the use intended. Since individual applications are

subject to great variation, the manufacturer makes no representation or warranty as to the

suitabilityortnessofthesedevicesforanyspecicapplication.

Product Registration

Visit tripplite.com/warranty today to register your new Tripp Lite product. You’ll be

automatically entered into a drawing for a chance to win a FREE Tripp Lite product!*

*No purchase necessary. Void where prohibited. Some restrictions apply. See website for

details.

WEEE Compliance Information for Tripp Lite Customers and Recyclers

(European Union)

Under the Waste Electrical and Electronic Equipment (WEEE) Directive and

implementing regulations, when customers buy new electrical and electronic

equipment from Tripp Lite, they are entitled to:

• Send old equipment for recycling on a one-for-one, like-for-like basis (this varies

depending on the country)

• Send the new equipment back for recycling when this ultimately becomes waste

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

21-02-221 • 93-3E0F_RevA

Warranty and Product Registration

FCC Notice, Class B

This device complies with part 15 of the FCC Rules. Operation is subject to the following

two conditions: (1) This device may not cause harmful interference, and (2) this device

must accept any interference received, including interference that may cause undesired

operation.

Note: This equipment has been tested and found to comply with the limits for a Class

B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to

provide reasonable protection against harmful interference in a residential installation.

This equipment generates, uses and can radiate radio frequency energy and, if not

installed and used in accordance with the instructions, may cause harmful interference

to radio communications. However, there is no guarantee that interference will not occur

in a particular installation. If this equipment does cause harmful interference to radio or

televisionreception,whichcanbedeterminedbyturningtheequipmento󰀨andon,theuser

is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connecttheequipmentintoanoutletonacircuitdi󰀨erentfromthattowhichthereceiver

is connected.

• Consult the dealer or an experienced radio/TV technician for help.

AnychangesormodicationstothisequipmentnotexpresslyapprovedbyTrippLitecould

void the user’s authority to operate this equipment.

Use of this equipment in life support applications where failure of this equipment can

reasonablybeexpectedtocausethefailureofthelifesupportequipmentortosignicantly

a󰀨ectitssafetyore󰀨ectivenessisnotrecommended.

TrippLitehasapolicyofcontinuousimprovement.Specicationsaresubjecttochange

withoutnotice.Photosandillustrationsmaydi󰀨erslightlyfromactualproducts.

Switch Ethernet 10/100 Gigabit Industrial

no Administrado de 5 Puertos, para

Conectar y Usar, Reforzado – Puede

Instalarse en DIN y en la Pared

Modelo: NFI-U05

Switch Ethernet 10/100 Gigabit Industrial

no Administrado de 8 Puertos, para

Conectar y Usar, Reforzado – Puede

Instalarse en DIN y en la Pared

Modelo: NFI-U08-1

Switch Ethernet 10/100 Gigabit Industrial

no Administrado de 8 Puertos, para

Conectar y Usar, Reforzado – Puede

Instalarse en DIN

Modelo: NFI-U08-2

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

Manual del Propietario

English 1 • Français 33 • Русский 49 • Deutsch 65

• Switch Ethernet 10/100 NFI-U05 o NFI-U08-1 o NFI-U08-2

• Clip para Instalación en Riel DIN (Preinstalado)

• Máscara para Instalación en Pared (Preinstalada en NFI-U08-1

Solamente)

• Manual del Propietario

• 5 u 8 Puertos RJ45 de Negociación Automática de 10/100 Mbps

• Soporta 10/100Base-T, Dúplex y función de Cruce Automática MDI/

MDI-X

• Instalación y operación simples para conectar y usar, sin necesidad de

conguración

• Robusto gabinete de alta resistencia

• El switch de temperatura de grado industrial soporta un rango de

temperatura de operación de -40 °C a 75 °C [-40 °F a 167 °F]

• Los LEDs de fácil lectura indican el estado de conexión y actividad

para cada puerto

• Cumple con los siguientes estándares de IEEE:

o IEEE 802.3 10Base-T

o IEEE 802.3u 100Base-T

o IEEE 802.3 Negociación Automática

o IEEE 802.3x Control de Flujo

• Soporta aprendizaje automático y envejecimiento automático de la

dirección MAC

•Eldurableclippararielpreinstaladosejarmementeencualquierriel

DIN estándar de 35 mm*

*Nota: Solo NFI-U05 y NFI-U08-1 son instalables en DIN y en la pared

Contenido del Empaque

Características del Producto

• Cables UTP Snagless de 350 MHz Cat5e Serie N001

• Cables Ethernet Snagless de 350 MHz Cat5e Serie N002

• Cables Ethernet UTP Moldeados Cat6 Gigabit Serie N200

• Cables Ethernet UTP Moldeados Snagless Cat6 Gigabit Serie N201

Accesorios Opcionales

Vista General del Producto

NFI-U05

Switch Ethernet 10/100 Gigabit Industrial no Administrado de 5 Puertos,

para Conectar y Usar, Reforzado – Puede Instalarse en DIN y en la

Pared

Vista

Superior

Vista Frontal Vista Lateral

100 Mbps

LNK/ACT

Tornillo de

Conexión a

Tierra

Alimentación

Vista General del Producto

NFI-U08-1

Switch Ethernet 10/100 Gigabit Industrial no Administrado de 8 Puertos,

para Conectar y Usar, Reforzado – Puede Instalarse en DIN y en la

Pared

Vista Frontal

LNK/ACT

(Verde)

LNK/ACT

(Verde)

+18~30V DC

100 Mbps

(Verde)

100 Mbps

(Verde)

Tornillo de

Conexión a

Tierra

Alimentación

(Verde)

Vista General del Producto

NFI-U08-2

Switch Ethernet 10/100 Gigabit Industrial no Administrado de 8 Puertos,

para Conectar y Usar, Reforzado – Puede Instalarse en DIN

Riel DIN

Tornillo de

Conexión a

Tierra

Bloque de

Terminales de

Entrada de

Energía

Vista Superior

Vista Frontal

100 Mbps

LNK/ACT

Tornillo de

Conexión a Tierra

PWR

Instrucciones para Instalación y Desinstalación en Riel Din

Instalación del Switch Retiro del Switch

Haga

clic

Empuje

Haga

clic

ATENCIÓN: Los switches de la serie NFI son dispositivos de

tipo abierto y deben ser instalados en DIN o pared (NFI-U05

y NFI-U08-1 solamente) en un gabinete. La temperatura

ambiente no debe exceder 75 °C [167 °F].

Instalación del Switch

Coloque el switch en el riel DIN desde arriba usando la ranura

incorporada.Empujeelfrentedelswitchhacialasuperciede

instalación hasta que encaje en su sitio. Escuchará un “clic” para indicar

que se ha insertado correctamente en su lugar.

Desinstalación del Switch

Presione el switch de la parte superior, después jale del borde inferior

del switch para retirarlo del riel DIN.

Instrucciones para Instalación y Desinstalación en Riel Din

ATENCIÓN: Se recomienda un riel de instalación DIN que

no presente corrosión. Al instalar el switch, asegúrese de

permitirsucienteespacioentredispositivosparainstalarel

cableadoyasegurarelujodeaireadecuado.

Instalación en Pared para NFI-U05 y

NFI-U08-1 Solamente

Máscara para Instalación en Pared

(NFI-U05 Solamente)

1.Instaleelswitchusandooriciosdeinstalaciónenlaparedenlos

lugares apropiados.

2. El switch puede instalarse vertical u horizontalmente en la pared.

OriciosdeInstalación

para NFI-U05

Oricios de Instalación para Dibujo de

NFI-U05

Distancia de Instalación del Tornillo

Instalación en Dirección HorizontalInstalación en Dirección Recta

50 mm

1.5 mm - 3 mm

50 mm

Dirección de

instalación con

tornillo

Dirección de

instalación con

tornillo

Instrucciones para Instalación y Desinstalación en Riel Din

Máscara para Instalación en Pared

(NFI-U08-1 Solamente)

1. Retire el juego de riel DIN antes de instalarlo en la pared.

2. Instaleelswitchusandooriciosdeinstalaciónenlaparedenlos

lugares apropiados.

3. El switch puede instalarse vertical u horizontalmente en la pared.

Conexión a Tierra del Switch

La conexión a tierra y el enrutamiento del cable ayudan a limitar los

efectos del ruido en la línea causado por interferencia electromagnética

[EMI]. Antes de conectar los dispositivos, conduzca la conexión a tierra

desdeeltornillodeaterrizadoalasuperciedeconexiónatierray,a

continuación, conecte la conexión a tierra desde el bloque de terminales

alasuperciedeconexiónatierra.

ATENCIÓN: Esteswitchestádiseñadoparainstalarseenunasupercie

de instalación bien aterrizada, como un panel metálico.

Soporte de instalación

para NFI-U08-1

Requerimientos de Cableado

ADVERTENCIA: Antes de conectar el cable de alimentación,

deben implementarse medidas de seguridad. Apague la

energía antes de conectar cualquier módulo o cable. El voltaje

de alimentación correcto se indica en la etiqueta del producto.

Compruebe el voltaje de su fuente de alimentación para

asegurarse de que está usando el voltaje correcto. NO utilice

unvoltajesuperioralespecicadoenlaetiquetadelproducto.

• Al conectarlo, use un cable de alimentación mínimo de 24

AWG.

• Use una fuente de alimentación que proporcione una fuente

de alimentación limitada. Esta fuente de alimentación por lo

general está marcada por LPS.

• Al conectar, asegúrese de observar la polaridad. No seguir la

polaridad puede dañar su unidad y anular su garantía.

Lea y siga estas pautas:

• Use rutas separadas para conducir el cableado para energía y

dispositivos. Si el cableado de alimentación y las trayectorias de

cableado del dispositivo deben cruzarse, asegúrese de que los cables

sean perpendiculares en el punto de intersección.

Nota: No conduzca un cableado de señal o comunicaciones y el cableado de

alimentación a través del mismo conducto de cable. Para evitar interferencia,

los cables con diferentes características de señal deben tenderse por

separado.

• Puede usar el tipo de señal transmitida a través de un cable para

determinar qué cables deben mantenerse separados. El cableado que

comparte características eléctricas similares puede agruparse.

• Debe separar el cableado de entrada del cableado de salida.

• Tenga en cuenta que debe etiquetar el cableado a todos los

dispositivos del sistema.

Requerimientos de Cableado

Entrada de Alimentación del Cableado

NFI-U05 con Bloque de Terminales de 3 Pines

Mientras conecta, compruebe la polaridad. La vista superior del bloque

determinalessemuestraenlasiguientegura:

NFI-U08-1 con Bloque de Terminales de 3 Pines

Mientras conecta, compruebe la polaridad. La vista superior del bloque

determinalessemuestraenlasiguientegura:

12~48V DC

Tornillo de

Conexión a

Tierra

Tornillo de

Conexión a

Tierra

Alimentación

Terminales de Entrada

de Energía

Terminales de

Entrada de Energía

Terminales de

Conexión a Tierra

Terminales de

Conexión a Tierra

12~48V DC

+18~30V DC

Alimentación

Requerimientos de Cableado

NFI-U08-2 con Bloque de Terminales de 2 Pines

Puede usar “PWR” para entrada de energía. La vista superior del bloque

determinalessemuestraenlasiguientegura:

PRECAUCIÓN:

• Use únicamente conductores de cobre.

•

La temperatura del conductor de cableado debe soportar al menos 105 °C.

• Apriete el cable a un valor de apriete de 4.5 lb-in.

Nota: El calibre del cable para el bloque de terminales del NFI-U08-2 debe

oscilar entre 4 ~ 0.25 mm2 [12AWG ~ 24AWG]. La entrada de energía es de

18V~30V CD a un máximo de 0.2A de potencia de CD.

Para insertar el cable de alimentación y conectar la energía de CD

de 12VCD ~ 48VCD a un máximo de 0.2A al bloque de terminales de

alimentación, siga estos pasos:

• Useundesatornilladordecabezaplanaparaaojarlostornillosdela

abrazadera del cable.

• Inserte los cables de CD negativos y positivos en las terminales PWR-

y PWR+, respectivamente.

• Apriete los tornillos de abrazadera del cable para evitar que los cables

seaojen.

Bloque de

Terminales

PWR

Riel DIN

Tornillo de

Conexión a

Tierra

Bloque de

Terminales de

Entrada de

Energía

Vista Superior

Vista Frontal

100 Mbps

LNK/ACT

Tornillo de

Conexión a

Tierra

PWR

Cableado

Conecte un extremo de un cable Ethernet RJ45 (ver Accesorios

Opcionales) en el puerto Ethernet RJ45 del switch. Conecte el otro

extremo a un dispositivo de red. Se recomienda un cable Cat5e o

superior.

Todos los puertos soportan Ethernet (10/100Base-T), así como

negociación automática y MDI/MDI-X automática para eliminar la

necesidad de cableado cruzado.

Indicadores LED

PWR (Verde)

Iluminado

Encendido por Bloque de

Terminales PWR o conector de

Apagado

El conector de PWR/CD del

bloque de terminales falla o no

está disponible

10/100 (Verde)

Iluminado

La velocidad de enlace es de

100 Mbps

Destellando

Los datos se están

transmitiendo / recibiendo.

Apagado

La velocidad de enlace es de

10 Mbps

LNK/ACT (Verde)

Iluminado Enlace de puerto de cobre

Destellando

Los datos se están

transmitiendo / recibiendo.

Apagado

Puerto desconectado o enlace

en falla

Requerimientos de Cableado

ATENCIÓN: Use una fuente de alimentación de 12VCD ~ 48VCD. La

energía del dispositivo deberá ser suministrada por 61010-2-301 R/C

con salida SELV, Limited Power Source.

Especicaciones

Alimentación

Voltaje de Entrada NFI-U05: Entrada de energía sencilla

12VCD ~ 48VCD / 0.15A

NFI-U08-1: Entrada de energía sencilla

18VCD ~ 30VCD / 0.2A

NFI-U08-2: Entrada de energía sencilla

12VCD ~ 48VCD / 0.2A

Conexión NFI-U05/NFI-U08-1: Bloque de terminales

de 3 pines

NFI-U08-2: Bloque de terminales de 2 pines

Protección contra Polaridad

Inversa

Presente (todos los modelos)

Consumo de Energía

(Sistema Solamente)

NFI-U05/NFI-U08-2: 3W

NFI-U08-1: 4W

Tornillo de Conexión a Tierra Presente (todos los modelos)

Interfaz

RJ45 5 o 8 x 10/100Base-T, negociación

automática, MDI/MDI-X automática, dúplex/

medio dúplex y control de flujo

LED PWR (Verde): Encendido

100 (Verde): 100 Mbps de velocidad de

Ethernet de puerto 1~5 o 1~8

LNK/ACT (Verde): Transmisión/recepción de

datos de puerto 1~5 o 1~8

Ambiental

Temperatura de Operación -40 °C a 75 °C [-40 °F a 167 °F]

Temperatura de

Almacenamiento

-40 °C a 85 °C [-40 °F a 185 °F]

Humedad de Operación De 5% a 95% (Sin Condensación)

Humedad de

Almacenamiento

De 5% a 95% (Sin Condensación)

Altitud de Operación 2000 m

Aprobaciones Regulatorias

EMI/EMC FCC Part 15

EN 55011

EN 61000-6-4

EN IEC 61000-6-2

EN 55032

EN 55024

ATENCIÓN: Sielswitchseusadeunamaneranoespecicadaaquí,la

protección proporcionada por el switch puede verse alterada.

Garantía

Garantía Limitada de 3 años

El vendedor garantiza que este producto, si se usa de acuerdo con todas las instrucciones

aplicables, está libre de defectos en cuanto a materiales y mano de obra por un período

de tres (3) años a partir de la fecha de compra inicial. Si el producto resulta defectuoso

en cuanto a materiales o mano de obra dentro de ese período, el vendedor reparará o

reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE

RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA.

EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA

EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES

APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS

GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN

CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO,

ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E

INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una

garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o

indirectos, de modo que es posible que las limitaciones anteriores no se apliquen a usted.

Estagarantíaleotorgaderechoslegalesespecícosyesposiblequeleasistanotros

derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este

dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales

están sujetas a gran variación, el fabricante no garantiza la adecuación de estos

dispositivosparaalgunaaplicaciónespecíca.

Información de Cumplimiento con WEEE para Clientes y Recicladores de

Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE]

y las regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de

Tripp Lite, los clientes están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto

varía de un país a otro)

• Devolverelequiponuevoparanesdereciclajeunavezquenalmentese

convierta en residuo

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

21-02-221 • 93-3E0F_RevA

Garantía

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde

razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de

soportedevidaoafectesignicativamentesuseguridadoefectividad.

TrippLitetieneunapolíticademejoracontinua.Lasespecicacionesestánsujetasa

cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los

productos reales.

Commutateur Ethernet 10/100 rapide,

industriel et non géré à 5 ports, prêt à

l’emploi, à haute robustesse, montage

mural et DIN

Modèle : NFI-U05

Commutateur Ethernet 10/100 rapide,

industriel et non géré à 8 ports, prêt à

l’emploi, à haute robustesse, montage

mural et DIN

Modèle : NFI-U08-1

Commutateur Ethernet 10/100 rapide,

industriel et non géré à 8 ports, prêt à

l’emploi, à haute robustesse, montage DIN

Modèle : NFI-U08-2

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

Manuel de l’utilisateur

English 1 • Español 17 • Русский 49 • Deutsch 65

• Commutateur Ethernet NFI-U05 ou NFI-U08-1 ou NFI-U08-2 10/100

• Clip de montage pour rail DIN (préinstallé)

• Masque à montage mural (préinstallé sur NFI-U08-1 seulement)

• Manuel de l’utilisateur

• 5 ou 8 ports RJ45 10/100 Mbps auto-négociables

• Prend en charge la fonction de croisement 10/100Base-T, Duplex

intégral et MDI/MDI-X automatique

• Installation simple prête à l’emploi et fonctionnement sans aucune

congurationrequise

• Boîtier robuste très résistant

• Les modèles de commutateur de température industriels prennent en

charge une plage de température de fonctionnement de -40 à 75 °C

(-40 à 167 °F).

• Les voyants à DEL faciles à lire indiquent la connexion et l’état de

l’activité pour chaque port.

• Répond aux normes IEEE suivantes :

o IEEE 802.3 10Base-T

o IEEE 802.3u 100Base-T

o IEEE 802.3 Auto Negotiation

oIEEE802.3xContrôledeux

• Prend en charge l’apprentissage automatique et le vieillissement

automatique des adresses MAC

• L’agrafe de rail durable préinstallée s’adapte fermement à n’importe

quel rail DIN standard de 35 mm*

*Remarque : Seuls les modèles NFI-U05 et NFI-U08-1 permettent un montage

mural et DIN

Contenu de l’emballage

Caractéristiques du produit

• Câbles UTP anti-coupure de 350 MHz Cat5e de la série N001

• Câbles Ethernet UTP de 350 MHz Cat5e de la série N002

• Câbles Ethernet UTP moulés Gigabit Cat6 de la série N200

• Cordons Ethernet UTP moulés anticoupure Gigabit Cat6 de la série

N201

Accessoires en option

Aperçu du produit

NFI-U05

Commutateur Ethernet 10/100 rapide, industriel et non géré à 5 ports,

prêt à l’emploi, à haute robustesse, montage mural et DIN

Vue de

dessus

Vue avant Vue latérale

100 Mbps

LNK/ACT

Vis de mise à

la masse

Alimentation

Aperçu du produit

NFI-U08-1

Commutateur Ethernet 10/100 rapide, industriel et non géré à 8 ports,

prêt à l’emploi, à haute robustesse, montage mural et DIN

Vue avant

LNK/ACT

(vert)

LNK/ACT

(vert)

+18~30V DC

100 Mbps

(vert)

100 Mbps

(vert)

Vis de

mise à la

masse

Alimentation

(vert)

Aperçu du produit

NFI-U08-2

Commutateur Ethernet 10/100 rapide, industriel et non géré à 8 ports,

prêt à l’emploi, à haute robustesse, montage DIN

Rail DIN

Vis de mise à la

masse

Bloc de jonction

de l’entrée

d’alimentation

Vue de dessus

Vue avant

100 Mbps

LNK/ACT

Vis de mise à la

masse

PWR

Instructions de montage et de démontage pour le rail DIN

Montage du commutateur Retrait du commutateur

Cliquer

Pousser

Cliquer

ATTENTION : Les commutateurs de la série NFI sont des

dispositifs de type ouvert et doivent être montés sur DIN ou

au mur (NFI-U05 et NFI-U08-1 seulement) dans un boîtier

pour bâti. La température ambiante ne doit pas excéder

75 °C (167 °F).

Montage du commutateur

Placer le commutateur sur le rail DIN du dessus en utilisant la fente

intégrée. Pousser l’avant du commutateur vers la surface de montage

jusqu’à ce qu’il s’enclenche en place. Un « clic » se fera entendre pour

indiquer qu’il a été correctement enclenché en place.

Démontage du commutateur

Appuyer sur le commutateur depuis le haut, puis tirer sur le bord inférieur

du commutateur pour le retirer du rail DIN.

Instructions de montage et de démontage pour le rail DIN

ATTENTION :

Un rail de montage DIN exempt de corrosion

est recommandé. Lors du montage du commutateur, s’assurer

delaissersu󰀩sammentd’espaceentrelesappareilspour

installer le câblage et assurer un bon débit d’air.

Installation murale pour NFI-U05 et

NFI-U08-1 seulement

Masque mural (NFI-U05 seulement)

1. Monter le commutateur en utilisant des trous de montage au mur aux

endroits appropriés.

2. Le commutateur peut être monté au mur verticalement ou

horizontalement.

Trous de montage pour

NFI-U05

Trous de montage pour le dessin de

NFI-U05

Distance d’installation des vis

Installation dans le sens horizontalInstallation dans le sens droit

50 mm

1.5 mm - 3 mm

50 mm

Direction de montage

avec vis

Direction de montage

avec vis

Instructions de montage et de démontage pour le rail DIN

Masque mural (NFI-U08-1 seulement)

1. Retirer la trousse de rails DIN avant le montage mural.

2. Monter le commutateur en utilisant des trous de montage au mur aux

endroits appropriés.

3. Le commutateur peut être monté au mur verticalement ou

horizontalement.

Mise à la terre du commutateur

Lamiseàlaterreetlecheminementdeslsaidentàlimiterlese󰀨ets

du bruit de ligne causé par les interférences électromagnétiques (EMI).

Acheminer la connexion à la terre depuis la vis de mise à la terre vers

la surface de mise à la terre, puis raccorder la connexion à la terre du

bloc de jonction à la surface de mise à la terre avant de raccorder les

dispositifs.

ATTENTION : Ce commutateur est conçu pour être monté sur une

surface bien mise à la terre, comme un panneau métallique.

Support de montage

pour NFI-U08-1

Exigences relatives au câblage

AVERTISSEMENT : Des mesures de sécurité doivent être

prises avant de raccorder le câble d’alimentation. Couper

l’alimentationavantdeconnecterdesmodulesoudesls.La

bonnetensiond’alimentationguresurl’étiquetteduproduit.

Vérierlatensiondelasourced’alimentationpours’assurer

qu’il s’agit de la bonne tension à utiliser. NE PAS utiliser une

tensionsupérieureàcellequiguresurl’étiquetteduproduit.

• Utiliserunldecâbled’alimentationde24AWGminimum

lors de la connexion.

• Utiliser une alimentation qui fournit une source d’alimentation

limitée. Ces blocs d’alimentation sont généralement marqués

LPS.

• S’assurer de respecter la polarité lors de la connexion. Ne

pas respecter la polarité risquerait d’endommager l’appareil et

d’annuler la garantie.

Lire et suivre les directives suivantes :

• Utiliser des chemins distincts pour acheminer le câblage pour

l’alimentation et les dispositifs. Si les chemins du câblage

d’alimentation et du câblage des dispositifs doivent se croiser,

s’assurerqueleslssontperpendiculairesaupointd’intersection.

Remarque: Ne pas acheminer le câblage du signal ou des communications

et le câblage de l’alimentation à travers le même conduit de ls. Pour éviter

l’interférence, les ls avec diérentes caractéristiques d’émission de signaux

doivent être acheminés séparément.

• Untypedesignaltransmisparlebiaisd’unlpeutêtreutilisépour

déterminerquelslsdevraientêtregardésséparés.Lecâblagequi

partage des caractéristiques électriques similaires peut être groupé.

• Le câblage d’entrée doit être distinct du câblage de sortie.

• Veuillez étiqueter le câblage de tous les appareils du système.

Exigences relatives au câblage

Câblage de l’alimentation d’entrée

NFI-U05 avec bloc de jonction à 3 broches

Vérierlapolaritélorsdelaconnexion.Lavuesupérieuredublocde

jonctionestillustréesurlagureci-dessous:

NFI-U08-1 avec bloc de jonction à 3 broches

Vérierlapolaritélorsdelaconnexion.Lavuesupérieuredublocde

jonctionestillustréesurlagureci-dessous:

12~48V DC

Vis de mise

à la masse

Vis de mise

à la masse

Alimentation

Bornes d’entrée

d’alimentation

Bornes d’entrée

d’alimentation

Bornes de mise à la

terre

Bornes de mise à la

terre

12~48V DC

+18~30V DC

Alimentation

Exigences relatives au câblage

NFI-U08-2 avec bloc de jonction à 2 broches

Il est possible d’utiliser « PWR » pour l’entrée d’alimentation. La vue

supérieuredublocdejonctionestillustréesurlagureci-dessous:

MISE EN GARDE :

• Utiliser des connecteurs en cuivre uniquement.

•

La température du câble de câblage devrait supporter au moins 105 °C.

• Serrerlelàunevaleurdecouplede4,5lb/po.

Remarque: Le calibre du l NFI-U08-2 pour le bloc de jonction devrait se situer

entre 12 et 24 AWG. L’entrée d’alimentation est 18~30 VCC à une puissance CC

de 0,2 A maximum.

Pourinsérerleld’alimentationetraccorderle12~48VCCàune

alimentation CC maximale de 0,2 A au bloc de jonction d’alimentation,

suivre les étapes suivantes :

• Utiliseruntournevisàtêteplatepourdesserrerlesvisduserre-l.

• InsérerleslsCCnégatifs/positifsdanslesbornesPWR-/PWR+,

respectivement.

• Serrerlesvisduserre-lpourempêcherqueleslsnesedesserrent.

ATTENTION : Utiliser une alimentation de 12~48 VCC. La puissance du

dispositif doit être fournie par 61010-2-301 R/C avec une sortie d’énergie

SELV limitée.

Bloc de

jonction

PWR

Rail DIN

Vis de mise à

la masse

Bloc de

jonction

de l’entrée

d’alimentation

Vue de dessus

Vue avant

100 Mbps

LNK/ACT

Vis de mise à

la masse

PWR

Câblage

Raccorder une extrémité d’un câble Ethernet RJ45 (consulter

Accessoires en option) dans le port Ethernet RJ45 du commutateur.

Connectez l’autre extrémité à un périphérique réseau. Le câble Cat5e ou

supérieur est recommandé.

Tous les ports prennent en charge Fast Ethernet (10/100Base-T), de

même que la négociation automatique et la MDI/MDI-X automatique pour

éliminer le besoin de câblage de croisement.

Voyants à DEL

PWR (vert)

Allumé

Mise sous tension par le bloc de

jonction PWR ou la prise CC

Off (hors tension)

La prise PWR/CC du bloc de

jonction tombe en panne ou n'est

pas disponible.

10/100 (vert)

Allumé

La vitesse de liaison est de

100 Mbps

Clignotant

Données en cours de

transmission/réception

Off (hors tension)

La vitesse de liaison est de

10 Mbps

LNK/ACT (vert)

Allumé Connexion du port en cuivre

Clignotant

Données en cours de

transmission/réception

O󰀨(horstension)

Port déconnecté ou échec de la

liaison

Caractéristiques techniques

Alimentation

Tension d'entrée NFI-U05 : entrée d’alimentation simple

12~48 VCC/0,15 A

NFI-U08-1 : entrée d’alimentation simple

18~30 VCC/0,2 A

NFI-U08-2 : entrée d’alimentation simple

12~48 VCC/0,2 A

Connexion NFI-U05/NFI-U08-1 : bloc de jonction à

3 broches

NFI-U08-2 : bloc de jonction à 2 broches

Protection de polarité inverse Présente (tous les modèles)

Consommation d'énergie

(système seulement)

NFI-U05/NFI-U08-2: 3W

NFI-U08-1: 4W

Vis de mise à la masse Présente (tous les modèles)

Interface

RJ45 5 ou 8 x 10/100Base-T, auto-négociation,

auto-MDI/MDI-X, Duplex intégral/moitié et

contrôle de flux

LED PWR (vert) : alimentation

100 (vert ): port 1~5 ou 1~8 vitesse Ethernet

de 100 Mbps

LNK/ACT (vert) : port 1~5 ou 1~8

transmission/réception de données

Écologique

Température de

fonctionnement

-40 à 75 °C (-40 à 167 °F)

Température d'entreposage -40 à 85 °C (-40 à 185 °F)

Humidité de fonctionnement 5 à 95 % (sans condensation)

Humidité d'entreposage 5 à 95 % (sans condensation)

Altitude de fonctionnement 2 000 m

Approbations des autorités réglementaires

EMI/EMC FCC Partie 15

EN 55011

EN 61000-6-4

EN IEC 61000-6-2

EN 55032

EN 55024

ATTENTION : Si le commutateur est utilisé d’une manière qui n’est

passpéciéeici,laprotectionfournieparlecommutateurpeutêtre

compromise.

Garantie

Garantie limitée de 3 ans

Le vendeur garantit que ce produit, s’il est utilisé conformément à toutes les instructions

applicables, est exempt de tous défauts de matériaux et de fabrication pour une période

de trois (3) ans à partir de la date d’achat initiale. Si le produit s’avère défectueux en raison

d’un vice de matériau ou de fabrication au cours de cette période, le vendeur s’engage à

réparer ou remplacer le produit, à son entière discrétion.

CETTE GARANTIE NE S’APPLIQUE PAS À L’USURE NORMALE OU AUX DOMMAGES

RÉSULTANT D’UNE MAUVAISE UTILISATION, D’UN ABUS OU D’UNE NÉGLIGENCE.

LE VENDEUR N’ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA

GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS

LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE

IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU

D’ADAPTATION, EST LIMITÉE À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE

GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS.

(Certains États ne permettent pas de limitations sur la durée d’une garantie implicite, et

certains États ne permettent pas l’exclusion ou la limitation des dommages fortuits ou

consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas

s’appliqueràvous.Cettegarantievousaccordedesdroitslégauxspéciques,etvous

pouvez avoir d’autres droits qui varient d’un territoire à l’autre.)

AVERTISSEMENT : L’utilisateur individuel doit prendre soin de déterminer avant l’utilisation

si cet appareil est approprié, adéquat et sûr pour l’usage prévu. Puisque les utilisations

individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune

déclaration ou garantie quant à l’aptitude ou l’adaptation de ces dispositifs pour une

applicationspécique.

Renseignements sur la conformité à la directive DEEE pour les clients de

Tripp Lite et les recycleurs (Union européenne)

En vertu de la directive et des règlements d’application relatifs aux déchets

d’équipements électriques et électroniques (DEEE), lorsque des clients achètent de

l’équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D’envoyer l’équipement usagé au recyclage pourvu qu’il soit remplacé par un

équipement équivalent (cela varie selon les pays)

• Deretournerlenouveléquipementanqu’ilsoitrecycléàlandesavieutile

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

21-02-221 • 93-3E0F_RevA

Garantie

Il n’est pas recommandé d’utiliser cet équipement pour des appareils de survie où une

défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance

de l’appareil de maintien de la vie ou de nuire de façon majeure à sa sécurité ou à son

e󰀩cacité.

La politique de Tripp Lite en est une d’amélioration continue. Les caractéristiques

techniquessontmodiablessanspréavis.Lesproduitsréelspeuventdi󰀨érerlégèrement

des photos et des illustrations.

5-портовый неуправляемый высокоскоростной

(10/100) Ethernet-коммутатор промышленного

назначения с подключением по технологии

Plug and Play, в защищенном исполнении,

с возможностью крепления на DIN-рейку и

настенного монтажа

Модель: NFI-U05

8-портовый неуправляемый высокоскоростной

(10/100) Ethernet-коммутатор промышленного

назначения с подключением по технологии

Plug and Play, в защищенном исполнении,

с возможностью крепления на DIN-рейку и

настенного монтажа

Модель: NFI-U08-1

8-портовый неуправляемый высокоскоростной

(10/100) Ethernet-коммутатор промышленного

назначения с подключением по технологии

Plug and Play, в защищенном исполнении, с

возможностью крепления на DIN-рейку

Модель: NFI-U08-2

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

Охраняетсяавторскимправом©2021TrippLite.Перепечатказапрещается.

Руководство пользователя

English 1 • Español 17 • Français 33 • Deutsch 65

• Ethernet-коммутатор10/100мод.NFI-U05,NFI-U08-1илиNFI-U08-2

•ЗажимдлякреплениякDIN-рейке(устанавливаетсяназаводе-

изготовителе)

•Маскадлянастенногомонтажа(устанавливаетсяназаводе-

изготовителетольконамодельNFI-U08-1)

•Руководствопользователя

• 5или8автоматическинастраиваемыхпортовRJ45(10/100

Мбит/с)

•Поддержкастандарта10/100Base-T,полнодуплексногорежимаи

автоматическойфункцииперекрестногосоединенияMDI/MDI-X

•Простотаустановкипотехнологииplug-and-playбез

необходимостинастройки

•Особопрочныйкорпус

•Промышленныемоделикоммутаторовподдерживаютдиапазон

рабочихтемпературот-40до75°C

•Легковоспринимаемыесветодиодныеиндикаторыпоказывают

статусподключенияиактивностикаждогопорта

•СоответствуетследующимстандартамIEEE:

o IEEE 802.3 10Base-T

o IEEE 802.3u 100Base-T

o IEEE 802.3 Auto Negotiation

o IEEE 802.3x Flow Control

• Поддерживаетавтоматическоеобучениеиавтоматическую

тренировкупоMAC-адресу

•Надежнаярельсоваяклемма,установленнаяназаводе-

изготовителе,плотнокрепитсяклюбойстандартнойDIN-рейке

шириной35мм*

*Примечание. ВозможностькреплениянаDIN-рейкуинастенногомонтажа

предусматриваетсятолькодлямоделейNFI-U05иNFI-U08-1

Содержимое упаковки

Характеристики продукта

• БезразрывныеUTP-кабелиCat5e(350МГц)серииN001

•БезразрывныеEthernet-кабелиUTPCat5e(350МГц)серииN002

•Ethernet-кабелиUTPСat6GigаbitсерииN200слитымиразъемами

•БезразрывныеEthernet-кабелиUTPСat6GigаbitсерииN201с

литымиразъемами

Oпциональные кoмплектующие

Kраткое описание изделия

NFI-U05

5-портовыйнеуправляемыйвысокоскоростной(10/100)Ethernet-

коммутаторпромышленногоназначениясподключением

потехнологииPlugandPlay,взащищенномисполнении,с

возможностьюкреплениянаDIN-рейкуинастенногомонтажа

Видсверху Видспереди Видсбоку

100 Mbps

LNK/ACT

Заземляющий

винт

Питание

Kраткое описание изделия

NFI-U08-1

8-портовыйнеуправляемыйвысокоскоростной(10/100)Ethernet-

коммутаторпромышленногоназначениясподключением

потехнологииPlugandPlay,взащищенномисполнении,с

возможностьюкреплениянаDIN-рейкуинастенногомонтажа

Видспереди

LNK/ACT

(зеленый)

LNK/ACT

(зеленый)

+18~30V DC

100 Mbps

(зеленый)

100 Mbps

(зеленый)

Заземляющий

винт

Питание

(зеленый)

Kраткое описание изделия

NFI-U08-2

8-портовыйнеуправляемыйвысокоскоростной(10/100)Ethernet-

коммутаторпромышленногоназначениясподключением

потехнологииPlugandPlay,взащищенномисполнении,с

возможностьюкреплениянаDIN-рейку

DIN-рейка

Заземляющий

винт

Блокзажимов

входного

питания

Видсверху

Видспереди

100 Mbps

LNK/ACT

Заземляющий

винт

PWR

Указания по креплению к DIN-рейке и снятию с DIN-рейки

Креплениекоммутатора Снятиекоммутатора

Щелчок

Надавить

Щелчок

ВНИМАНИЕ! КоммутаторысерииNFIявляются

устройствамиоткрытоготипаимонтируютсянаDIN-

рейкеилистене(толькомоделиNFI-U05иNFI-U08-1)

внутришкафа.Температураокружающеговоздухане

должнапревышать75°C.

Крепление коммутатора

УстановитекоммутаторнаDIN-рейкусверху,используявстроенное

гнездо.Надавитенакоммутаторспередипонаправлениюк

монтажнойповерхностидоегоустановкинаместо.Успешная

установканаместофиксируетсяразличимымнаслух“щелчком”.

Снятие коммутатора

Надавитенакоммутаторсверху,азатемотсоединитеегонижний

крайдляснятиясDIN-рейки.

Указания по креплению к DIN-рейке и снятию с DIN-рейки

ВНИМАНИЕ!Дляэтойцелирекомендуетсямонтажная

DIN-рейкаизкоррозионностойкогоматериала.

Примонтажекоммутаторанеобходимообеспечить

достаточноепространствомеждуустройствамидля

прокладкикабелейинадлежащеговоздухообмена.

Настенный монтаж только для моделей

NFI-U05 и NFI-U08-1

Маска для настенного монтажа

(только для мод. NFI-U05)

1.Прикрепитекоммутатор,используясоответствующиемонтажные

отверстиявстене.

2.Коммутаторможеткрепитьсякстеневертикальноили

горизонтально.

Монтажныеотверстия

длямод.NFI-U05

Монтажные отверстия для чертежа

мод. NFI-U05

Расстояние между крепежными

винтами

Установка в горизонтальном

направлении

Установка в прямом направлении

50 mm

1.5 mm - 3 mm

50 mm

Направлениемонтажас

использованиемвинта

Направлениемонтажас

использованиемвинта

Указания по креплению к DIN-рейке и снятию с DIN-рейки

Маска для настенного монтажа (только для мод.

NFI-U08-1)

1.Переднастенныммонтажомизвлекитекомплектдлякрепленияк

DIN-рейке.

2. Прикрепитекоммутатор,используясоответствующиемонтажные

отверстиявстене.

3.Коммутаторможеткрепитьсякстеневертикальноили

горизонтально.

Заземление коммутатора

Заземлениеипрокладкапроводовпомогаютограничивать

воздействиешумоввлинии,вызываемыхэлектромагнитными

помехами(ЭМП).Передподключениемустройствпроведите

заземляющеесоединениеотвинтазаземлениякповерхности

заземления,азатемподключитезаземляющеесоединениеотблока

зажимов.

ВНИМАНИЕ! Коммутаторпредназначендлякреплениякнадежно

заземленнойповерхности(например,металлическойпанели).

Монтажный кронштейн

для мод. NFI-U08-1

Требования к монтажу электропроводки

ВНИМАНИЕ! Передподключениемкабеляпитания

необходимопринятьмерыпредосторожности.Отключайте

электропитаниепередподключениеммодулейили

проводов.Соответствующеенапряжениепитания

указанонамаркировкеизделия.Проверьтенапряжение

источникапитаниясцельюубедитьсявегосоответствии

установленнымтребованиям.НЕиспользуйтенапряжение,

превышающееноминал,указанныйнамаркировкеизделия.

• Приподключениииспользуйтекабельпитанияс

проводамикалибромнеменее24AWG.

•Используйтеисточникпитаниясограничениеммощности.

ТакиеисточникипитанияобычноимеютмаркировкуLPS.

•Приподключенииобязательнособлюдайтеполярность.

Несоблюдениеполярностиможетпривестик

повреждениюустройстваианнулированиюгарантии.

Ознакомьтесь с настоящими указаниями и следуйте им:

• Используйтераздельныемаршрутыпрокладкисиловыхпроводов

ипроводовдлясоединенияустройств.Вслучаенеобходимости

пересечениямаршрутовпрокладкисиловыхпроводовипроводов

длясоединенияустройствуказанныепроводадолжныпроходить

перпендикулярнодругдругувточкепересечения.

Примечание.Непрокладывайтесигнальнуюилислаботочнуюпроводкув

одномкабелепроводессиловойпроводкой.Воизбежаниепомехпровода

сразличнымисигнальнымихарактеристикамидолжныпрокладываться

раздельно.

• Дляопределениятого,какиепроводаследуетпрокладывать

раздельно,можноиспользоватьтипсигнала,передаваемого

попроводу.Проводасаналогичнымиэлектрическими

характеристикамимогутобъединятьсявжгут.

•Входнаяэлектропроводкадолжнабытьотделенаотвыходной.

•Следуетобратитьвниманиенанеобходимостьмаркировки

проводов,прокладываемыхковсемустройствамвсистеме.

Требования к монтажу электропроводки

Монтаж силового входа

Мод. NFI-U05 с блоком 3-контактных зажимов

Проверьтеполярностьприподключении.Видблоказажимовсверху

показаннаприведенномнижерисунке:

Мод. NFI-U08-1 с блоком 3-контактных зажимов

Проверьтеполярностьприподключении.Видблоказажимовсверху

показаннаприведенномнижерисунке:

12~48V DC

Заземляющий

винт

Заземляющий

винт

Питание

Зажимывходного

питания

Зажимывходного

питания

Зажимы

заземления

Зажимы

заземления

12~48V DC

+18~30V DC

Питание

Требования к монтажу электропроводки

Мод. NFI-U08-2 с блоком 2-контактных зажимов

Длявходапитанияможетиспользоватьсязажимсмаркировкой“PWR”.

Видблоказажимовсверхупоказаннаприведенномнижерисунке:

ВНИМАНИЕ!

• Используйтетолькомедныепроводники.

•Монтажныйкабельдолженподдерживатьтемпературунеменее

105°C.

•Затягивайтепроводасусилием0,5Н·м.

Примечание.Примонтажемод.NFI-U08-2калибрпроводовдляблока

зажимовдолженнаходитьсявдиапазонеот12до24AWG.Входпитания:

18~30В=примаксимальноймощности,соответствующей0,2Апостоянного

тока.

Дляустановкисиловогопроводаиподключенияпитания

напряжением12~48В=примаксимальноймощности,

соответствующейпостоянномутокусилой0,2А,кблокузажимов

питаниявыполнитеследующиедействия:

• Используяотверткусплоскимжалом,ослабьтевинты,

фиксирующиепроводавзажимах.

•Вставьтеминусовые/плюсовыепроводапостоянноготокав

зажимыPWR-/PWR+соответственно.

•Затянитефиксирующиевинтывоизбежаниеотсоединения

проводов.

Блок

зажимов

PWR

DIN-рейка

Заземляющий

винт

Блок

зажимов

входного

питания

Видсверху

Видспереди

100 Mbps

LNK/ACT

Заземляющий

винт

PWR

Кабели

ВставьтеодинконецEthernet-кабеляRJ45(см.раздел

Опциональные комплектующие)вEthernet-портRJ45

коммутатора.Подключитедругойконецксетевомуустройству.

РекомендуетсяиспользоватькабельCat5eиливыше.

ВсепортыподдерживаютвысокоскоростнойEthernet(10/100Base-T),

атакжеавтоматическоесогласованиеиавтоматическуюфункцию

перекрестногосоединенияMDI/MDI-X,чтоисключаетнеобходимость

вперекрестныхкабелях.

Светодиодные индикаторы

PWR(зеленый)

Горит

Включитепитаниечерезблок

зажимовPWRилиразъем

постоянноготока

Выкл

БлокзажимовPWR/

разъемпостоянноготокане

функционируетилинедоступен

10/100

(зеленый)

Горит

Скоростьсоединения:

100Мбит/с

Мигает Передача/получениеданных

Выкл

Скоростьсоединения:

10Мбит/с

LNK/ACT

(зеленый)

Горит

Установленосоединениес

меднымпортом

Мигает Передача/получениеданных

Выкл

Отсоединениепортаилиотказ

канала

Требования к монтажу электропроводки

ВНИМАНИЕ! Используйтеисточникпитания,рассчитанныйна12~48

В=.Электропитаниеустройстваподаетсяпосхеме61010-2-301R/C

сбезопаснымсверхнизкимнапряжением(SELV)иограничением

мощностинавыходе.

Технические характеристики

Питание

Входноенапряжение NFI-U05:одиночныйвходпитания

12~48В=/0,15А

NFI-U08-1:одиночныйвходпитания

18~30В=/0,2А

NFI-U08-2:одиночныйвходпитания

12~48В=/0,2А

Подключение NFI-U05/NFI-U08-1:блок3-контактных

зажимов

NFI-U08-2:блок2-контактныхзажимов

Защитаотобратнойполярности

Присутствует(длявсехмоделей)

Потребляемаямощность

(толькодлясистемы)

NFI-U05/NFI-U08-2: 3W

NFI-U08-1: 4W

Заземляющийвинт Присутствует(длявсехмоделей)

Интерфейс

RJ45 10/100Base-T,автоматическое

согласование,автоматическое

распознаваниеинтерфейсовMDI/

MDI-X,полно-/полудуплексныйрежими

управлениепотоками(5или8шт.)

LED PWR(зеленый):питание

100(зеленый):порт1~5или1~8—Ethernet,

100Мбит/с

LNK/ACT(зеленый):порт1~5или1~8—

передача/получениеданных

Условия эксплуатации

Диапaзoнрабочихтемператур

От-40до75°С

Диапазонтемпературхранения

От-40до85°C

Рабочийдиапазонвлажности

От5до95%(безобразованияконденсата)

Диапазонвлажностипри

хранении

От5до95%(безобразованияконденсата)

Рабочаявысотанадуровнем

моря

2000м

Одобрения регулирующих органов

EMI/EMC FCCчасть15

EN 55011

EN 61000-6-4

EN IEC 61000-6-2

EN 55032

EN 55024

ВНИМАНИЕ! Вслучаеиспользованиякоммутаторакаким-либо

способом,непредусмотреннымвнастоящемРуководстве,

обеспечиваемаяимзащитаможетбытьослаблена.

Гарантийные обязательства

Ограниченная гарантия сроком 3 года

Продавецгарантируетотсутствиеизначальныхдефектовматериалаили

изготовлениявтечение3(трех)летсмоментапервоначальнойпокупкиданного

изделияприусловииегоиспользованиявсоответствиисовсемиприменимыми

кнемууказаниями.Вслучаепроявлениякаких-либодефектовматериалаили

изготовлениявтечениеуказанногопериодаПродавецосуществляетремонтили

заменуданногоизделияисключительнопосвоемуусмотрению.

ДЕЙСТВИЕНАСТОЯЩЕЙГАРАНТИИНЕРАСПРОСТРАНЯЕТСЯНАСЛУЧАИ

ЕСТЕСТВЕННОГОИЗНОСАИЛИПОВРЕЖДЕНИЯВРЕЗУЛЬТАТЕАВАРИИ,

НЕНАДЛЕЖАЩЕГОИСПОЛЬЗОВАНИЯ,НАРУШЕНИЯПРАВИЛЭКСПЛУАТАЦИИ

ИЛИХАЛАТНОСТИ.ПРОДАВЕЦНЕПРЕДОСТАВЛЯЕТНИКАКИХЯВНО

ВЫРАЖЕННЫХГАРАНТИЙЗАИCКЛЮЧЕНИЕМПРЯМОИЗЛОЖЕННОЙВ

НАCTОЯЩЕМДОКУМЕНТЕ.ЗАИСКЛЮЧЕНИЕМСЛУЧАЕВ,ЗАПРЕЩЕННЫХ

ДЕЙСТВУЮЩИМЗАКОНОДАТЕЛЬСТВОМ,ВСЕПОДРАЗУМЕВАЕМЫЕГАРАНТИИ,

ВКЛЮЧАЯВСЕГАРАНТИИПРИГОДНОСТИДЛЯПРОДАЖИИЛИИСПОЛЬЗОВАНИЯ

ПОНАЗНАЧЕНИЮ,ОГРАНИЧЕНЫПОПРОДОЛЖИТЕЛЬНОСТИДЕЙСТВИЯ

ВЫШEУКАЗАННЫМГАРАНТИЙНЫМСРОКОМ;КРОМЕТОГО,ИЗНАСТОЯЩЕЙ

ГАРАНТИИЯВНЫМОБРАЗОМИСКЛЮЧАЮТСЯВСЕПОБОЧНЫЕ,СЛУЧАЙНЫЕИ

КОСВЕННЫЕУБЫТКИ.(Внекоторыхштатахнедопускаетсявведениеограничений

напродолжительностьдействиятехилииныхподразумеваемыхгарантий,ав

некоторых—исключениеилиограничениеразмерапобочныхиликосвенных

убытков.Вэтихслучаяхвышеизложенныеограниченияилиисключениямогутнавас

нераспространяться.Настоящаягарантияпредоставляетконкретныеюридические

права,анабордругихправможетбытьразличнымвзависимостиотюрисдикции).

ВНИМАНИЕ!Доначалаиспользованияданногоустройствапользовательдолжен

убедитьсявтом,чтооноявляетсяпригодным,соответствующимилибезопасным

дляпредполагаемогоприменения.Всвязисбольшимразнообразиемконкретных

примененийпроизводительнедаеткаких-либозаверенийилигарантийотносительно

пригодностиданныхизделийдлякакого-либоконкретногопримененияилиих

соответствиякаким-либоконкретнымтребованиям.

Информация по выполнению требований Директивы WЕЕЕ для

покупателей и переработчиков продукции компании Tripp Lite

(являющихся резидентами Eврoпейского союза)

СогласноположениямДирeктивыoбутилизацииотходовэлектрического

иэлектронногооборудования(WЕЕЕ)иисполнительныхраспоряжений

поееприменению,припокупкепотребителяминовогоэлектрическогоили

электронногооборудованияпроизводствакомпанииTrippLiteониполучают

правона:

• Продажустарогооборудованияпопринципу“одинзаодин”и/илина

эквивалентнойоснове(взависимостиотконкретнойстраны)

• Oтправкуновогооборудованиянапереработкупослеокончательной

выработкиегоpecypca

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

21-02-221 • 93-3E0F_RevA

Гарантийные обязательства

Нерекомендуетсяиспользованиеданногооборудованиявсистемах

жизнеобеспечения,гдееговыходизстрояпредположительноможетпривестик

перебоямвработеоборудованияжизнеобеспеченияиливзначительноймере

снизитьегобезопасностьилиэффективность.

КомпанияTrippLiteпостоянносовершенствуетсвоюпродукцию.Bсвязисэтим

возможноизменениетехническиххарактеристикбезпредварительногоуведомления.

Внeшнийвидреальныхизделийможетнесколькоотличатьсяотпредставленногона

фотографияхииллюстрацияx.

Unmanaged Industrial Fast 10/100

Ethernet-Switch mit 5 Anschlüssen,

Plug-and-Play, robuste Ausführung,

DIN- und Wandmontage

Modell: NFI-U05

Unmanaged Industrial Fast 10/100

Ethernet-Switch mit 8 Anschlüssen,

Plug-and-Play, robuste Ausführung,

DIN- und Wandmontage

Modell: NFI-U08-1

Unmanaged Industrial Fast 10/100

Ethernet-Switch mit 8 Anschlüssen,

Plug-and-Play, robuste Ausführung,

DIN-montierbar

Modell: NFI-U08-2

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

Bedienungsanleitung

English 1 • Español 17 • Français 33 • Русский 49

• NFI-U05, NFI-U08-1 oder NFI-U08-2 10/100 Ethernet-Switch

• DIN-Schienenmontage-Clip (vorinstalliert)

• Wandmontierte Schablone (nur auf NFI-U08-1 vorinstalliert)

• Benutzerhandbuch

• 5 oder 8 automatisch übertragbare 10/100 Mbit/s RJ45-Anschlüsse

• Unterstützt 10/100Base-T, Vollduplex und automatische MDI/MDI-X-

Crossover-Funktion

• Einfache Plug-and-Play-Installation und Bedienung ohne erforderliche

Konguration

• Robustes, hochfestes Gehäuse

• Industrielle Temperaturschaltmodelle unterstützen einen

Betriebstemperaturbereich von -40 °C bis 75 °C

• Einfach ablesbare LEDs zeigen den Verbindungs- und Aktivitätsstatus

für jeden Anschluss an

• Erfüllt die folgenden IEEE-Standards:

o IEEE 802.3 10Base-T

o IEEE 802.3u 100Base-T

o IEEE 802.3 automatische Aushandlung

o IEEE 802.3x Flusssteuerung

• Unterstützt das automatische Erlernen von MAC-Adressen und das

automatische Altern

• Vorinstallierter, robuster Schienenclip zur sicheren Montage an jeder

35-mm-DIN-Standardschiene*

*Hinweis: Nur NFI-U05 und NFI-U08-1 sind sowohl DIN- und Wandmontage

Lieferumfang

Produktmerkmale

• Hakenlose Cat5e 350 MHz UTP-Kabel der N001-Serie

• Cat5e 350 MHz UTP-Ethernet-Kabel der N002-Serie

• Anvulkanisierte Cat6 Gigabit-UTP-Ethernet-Kabel der N200-Serie

• Hakenlose, anvulkanisierte Cat6-Gigabit-UTP-Ethernet-Kabel der

N201-Serie

Optionales Zubehör

Produktübersicht

NFI-U05

Unmanaged Industrial Fast 10/100 Ethernet-Switch mit 5 Anschlüssen,

Plug-and-Play, robuste Ausführung, DIN- und Wandmontage

Ansicht von

oben

Vorderansicht Seitenansicht

100 Mbps

LNK/ACT

Erdungsschraube

Stromversorgung

Produktübersicht

NFI-U08-1

Unmanaged Industrial Fast 10/100 Ethernet-Switch mit 8 Anschlüssen,

Plug-and-Play, robuste Ausführung, DIN- und Wandmontage

Vorderansicht

LNK/ACT

(Grün)

LNK/ACT

(Grün)

+18~30V DC

100 Mbps

(Grün)

100 Mbps

(Grün)

Strom-

versor-

gung

(Grün)

Erdungsschraube

Produktübersicht

NFI-U08-2

Unmanaged Industrial Fast 10/100 Ethernet-Switch mit 8 Anschlüssen,

Plug-and-Play, robuste Ausführung, DIN-montierbar

DIN-Schiene

Erdungsschraube

Leistungseingang-

Anschlussblock

Top View

Vorderansicht

100 Mbps

LNK/ACT

Erdungsschraube

PWR

DIN-Schienen - Montage- und Demontageanleitung

Montage des Switches Entfernen des Switches

Klicken

Drücken

Klicken

ACHTUNG: DieSwitchesderNFI-Seriesindo󰀨ene

Geräte und müssen DIN- oder wandmontiert werden (nur

NFI-U05 und NFI-U08-1) in einem Rack-Gehäuse. Die

Umgebungstemperatur sollte 75 °C nicht überschreiten.

Montage des Switches

Positionieren Sie den Switch unter Verwendung des eingebauten

Steckplatzes von oben auf der DIN-Schiene. Schieben Sie die

VorderseitedesSwitchesgegendieMontageäche,bisereinrastet.

Wenn Sie ein „Klicken“ hören, ist das Gerät eingerastet.

Ausbau des Switches

Drücken Sie den Switch von oben und ziehen Sie die untere Kante des

Switches heraus, um ihn von der DIN-Schiene abzunehmen.

DIN-Schienen - Montage- und Demontageanleitung

ACHTUNG: Es wird empfohlen, eine korrosionsfreie

Montageschiene zu verwenden. Stellen Sie bei der Montage

des Switches sicher, dass genug Platz zwischen den Geräten

vorhanden ist, um die Verkabelung zu installieren und einen

ordnungsgemäßen Luftstrom zu gewährleisten.

Wandmontage nur für NFI-U05 und

NFI-U08-1

Wandmontierte Schablone (nur NFI-U05)

1. Montieren Sie den Switch mit Hilfe der Befestigungsbohrungen an

den entsprechenden Stellen an der Wand.

2. Der Switch kann entweder vertikal oder horizontal an der Wand

montiert werden.

Befestigungsbohrungen

für NFI-U05

Befestigungsbohrungen für Zeichnung

des NFI-U05

Schraubenabstand

Installation in horizontaler RichtungInstallation in gerader Richtung

50 mm

1.5 mm - 3 mm

50 mm

Montagerichtung mit

Schraube

Montagerichtung mit

Schraube

DIN-Schienen - Montage- und Demontageanleitung

Wandmontierte Schablone (nur NFI-U08-1)

1. Entfernen Sie das DIN-Schienen-Kit vor der Wandmontage.

2. Montieren Sie den Switch mit Hilfe der Befestigungsbohrungen an

den entsprechenden Stellen an der Wand.

3. Der Switch kann entweder vertikal oder horizontal an der Wand

montiert werden.

Erdung des Switches

Die Erdung und die Kabelführung helfen, die Auswirkungen des

Leitungsrauschens aufgrund von elektromagnetischen Störungen

(EMI) zu begrenzen. Führen Sie die Erdungsverbindung von

derErdungsschraubezurErdungsächeundverbindenSiedie

ErdungsverbindungvomAnschlussblockmitderErdungsäche,bevor

Sie die Geräte anschließen.

ACHTUNG: Dieser Switch ist für die Montage auf einer gut geerdeten

Oberächevorgesehen,z.B.aufeinerMetallplatte.

Montagehalterung für

NFI-U08-1

Verkabelungsanforderungen

WARNUNG: Vor dem Anschließen des Stromkabels sollten

Sicherheitsmaßnahmenergri󰀨enwerden.SchaltenSie

die Stromversorgung aus, bevor Sie Module oder Kabel

anschließen. Die korrekte Stromversorgungsspannung ist auf

dem Produktetikett angegeben. Überprüfen Sie die Spannung

Ihrer Stromquelle, um sicherzustellen, dass Sie die richtige

Spannung verwenden. Verwenden Sie KEINE Spannung,

die größer ist als die auf dem Produktetikett angegebene

Spannung.

• Verwenden Sie mindestens ein 24 AWG Stromkabel beim

Anschließen.

• Verwenden Sie ein Netzteil mit einer Stromquelle mit

begrenzter Leistung. Dieses Netzteil ist üblicherweise mit LPS

gekennzeichnet.

• Achten Sie beim Anschließen auf die Polarität. Wenn die

Polarität nicht eingehalten wird, kann das Gerät beschädigt

werden und die Garantie verfällt.

Bitte lesen und befolgen Sie diese Richtlinien:

• Verwenden Sie separate Pfade, um die Verkabelung für Strom

und Geräte zu verlegen. Wenn die Pfade von Stromkabeln und

Gerätekabeln gekreuzt werden müssen, stellen Sie sicher, dass die

Kabel senkrecht zum Schnittpunkt sind.

Hinweis: Führen Sie Signal- oder Kommunikationskabel und Stromkabel nicht

durch denselben Kabelkanal. Um Störungen zu vermeiden, sollten Kabel mit

unterschiedlichen Signaleigenschaften separat verlegt werden.

• Sie können den über ein Kabel übertragenen Signaltyp verwenden, um

zu bestimmen, welche Kabel separat gehalten werden sollten. Kabel,

die ähnliche elektrische Eigenschaften aufweisen, können gebündelt

werden.

• Sie sollten die Eingangsverkabelung von der Ausgangsverkabelung

trennen.

• Beachten Sie, dass die Kabel zu allen Geräten im System beschriftet

werden sollten.

Verkabelungsanforderungen

Verkabelung des Leistungseingangs

NFI-U05 mit 3-poligem Anschlussblock

Überprüfen Sie die Polarität beim Anschließen. Die obere Ansicht des

Anschlussblocks wird in der Abbildung unten gezeigt:

NFI-U08-1 mit 3-poligem Anschlussblock

Überprüfen Sie die Polarität beim Anschließen. Die obere Ansicht des

Anschlussblocks wird in der Abbildung unten gezeigt:

Stromversorgung

12~48V DC

Erdungsschraube

Stromversorgung

Leistungseingangsanschlüsse

Leistungseingang-

sanschlüsse

Erdungsanschlüsse

12~48V DC

+18~30V DC

Verkabelungsanforderungen

NFI-U08-2 mit 2-poligem Anschlussblock

Sie können „PWR“ für den Leistungseingang verwenden. Die obere

Ansicht des Anschlussblocks wird in der Abbildung unten gezeigt:

VORSICHT:

• Verwenden Sie nur Kupferleiter.

• Die Temperatur der Anschlussleitung sollte mindestens 105 °C

unterstützen.

• Ziehen Sie das Kabel mit einem Drehmoment von 4,5 lb an.

Hinweis: Die NFI-U08-2-Drahtstärke für den Anschlussblock sollte zwischen

12 und 24 AWG liegen. Der Leistungseingang beträgt 18~30 VDC bei einer

maximalen Leistung von 0,2 A DC.

Um das Stromkabel einzustecken und die 12~48 VDC mit einer

maximalen Leistung von 0,2 A DC an den Anschlussblock anzuschließen,

gehen Sie wie folgt vor:

• Verwenden Sie einen Flachkopfschraubenzieher, um die Schrauben

der Kabelklemme zu lösen.

• Stecken Sie die negativen/positiven DC-Kabel in die PWR-/PWR+

Anschlüsse.

• Ziehen Sie die Schrauben der Kabelklemme fest, um ein Lösen der

Kabel zu verhindern.

Anschlussblock

PWR

DIN-Schiene

Erdungsschraube

Leistungseingang-

Anschlussblock

100 Mbps

LNK/ACT

Erdungsschraube

PWR

Ansicht von

oben

Vorderansicht

Verkabelung

Schließen Sie ein Ende eines RJ45-Ethernet-Kabels (siehe optionales

Zubehör) an den RJ45-Ethernet-Anschluss des Switches an. Schließen

Sie das andere Ende an ein Netzwerkgerät an. Es wird empfohlen,

mindestens ein Cat5e-Kabel zu verwenden.

Da alle Anschlüsse das Fast Ethernet (10/100Base-T) sowie die

automatische Aushandlung und automatisches MDI/MDI-X unterstützen,

ist keine Crossover-Verkabelung erforderlich.

LED-Anzeigen

PWR (Grün)

Leuchtet

Einschalten über Anschlussblock

PWR- oder DC-Buchse

Aus

Anschlussblock PWR/DC-Buchse

ist fehlerhaft oder nicht verfügbar

10/100 (Grün)

Leuchtet

Die Verbindungsgeschwindigkeit

beträgt 100 Mbit/s

Blinkt

Daten werden übertragen/

empfangen

Aus

Die Verbindungsgeschwindigkeit

beträgt 10 Mbit/s

LNK/ACT (Grün)

Leuchtet Kupferanschlussverbindung

Blinkt

Daten werden übertragen/

empfangen

Aus

Anschluss getrennt oder

Verbindung fehlgeschlagen

Verkabelungsanforderungen

ACHTUNG: Verwenden Sie ein Netzteil mit 12~48 VDC. Die

Geräteleistung muss von 61010-2-301 R/C-Leistung mit SELV,

begrenzter Energieabgabe versorgt werden.

Technische Daten

Stromversorgung

Eingangsspannung NFI-U05: Ein Leistungseingang

12~48 VDC/0,15 A

NFI-U08-1: Ein Leistungseingang

18~30 VDC/0,2 A

NFI-U08-2: Ein Leistungseingang

12~48 VDC/0,2 A

Verbindung

NFI-U05/NFI-U08-1: 3-poliger Anschlussblock

NFI-U08-2: 2-poliger Anschlussblock

Verpolungsschutz Present (all models)

Stromverbrauch

(nur System)

NFI-U05/NFI-U08-2: 3W

NFI-U08-1: 4W

Erdungsschraube Present (all models)

Schnittstelle

RJ45 5 oder 8 x 10/100Base-T, automatische

Aushandlung, automatisches MDI/MDI-X,

Voll-/Halbduplex und Flusssteuerung

LED PWR (Grün): Leistung

100 (Grün): Anschluss 1~5 oder 1~8

100 Mbit/s Ethernet-Geschwindigkeit

LNK/ACT (Grün): Anschluss 1~5 oder 1~8

Datenübertragung/-empfang

Umgebungsinformationen

Betriebstemperatur -40 °C bis 75 °C

Lagertemperatur -40 °C bis 85 °C

Luftfeuchtigkeit bei Betrieb

5 bis 95 % (nicht kondensierend)

Feuchtebereich für die

Lagerung

5 bis 95 % (nicht kondensierend)

Betriebshöhe 2000 m

Behördliche Zulassungen

EMI/EMC FCC Teil 15

EN 55011

EN 61000-6-4

EN IEC 61000-6-2

EN 55032

EN 55024

ACHTUNG: Wenn der Switch auf eine Art und Weise verwendet

wird, die hier nicht angegeben ist, kann der Schutz durch den Switch

beeinträchtigt werden.

Garantie

3 Jahre eingeschränkte Garantie

Der Verkäufer garantiert, dass dieses Produkt, wenn es in Übereinstimmung mit allen

anwendbaren Anweisungen verwendet wird, für einen Zeitraum von drei (3) Jahren ab dem

Erstkaufdatum frei von ursprünglichen Material- und Verarbeitungsfehlern ist. Wenn das

Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer

diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN,

MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT

GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN

GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE.

AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE

IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE

GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE

GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH

ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da

einigeLänderdenAusschlussoderdieBeschränkungvonFolgeschädenoderbeiläug

entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die

zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten

BeschränkungenfürSiemöglicherweisenichtzutre󰀨end.DieseGarantiegibtIhnen

bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der

Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den

beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die

Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der

Eignung dieser Geräte für einen bestimmten Verwendungszweck.

WEEE-Compliance-Informationen für Tripp-Lite-Kunden und Recycler

(Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden,

die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf

Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen,

gleichwertigen Geräts (dies variiert je nach Land)

• Rücksendung der neuen Geräte zum Recyling, wenn ihr Lebenszyklus

abgelaufen ist

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

21-02-221 • 93-3E0F_RevA

Garantie

Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des

Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit

beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

TrippLitehatdenGrundsatz,sichkontinuierlichzuverbessern.Spezikationenkönnen

ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen

Produkten leicht abweichen.

Tripp Lite NFI-U08-1 8-Port Unmanaged Fast Industrial Ethernet Switch - 10/100 Mbps, Ruggedized, -40° to 75°C, DIN/Wall Mount

Product's Documents

Owner's Manual

Specifications

Tripp Lite NFI-U08-1 Questions and Answers
