Progress P250003-143-30 Lighting Kaysville 56-in Graphite User Manual

Safety Rules

Unpacking Your Fan

Installing Your Fan

Setting the Codes

Making the Electrical Connections

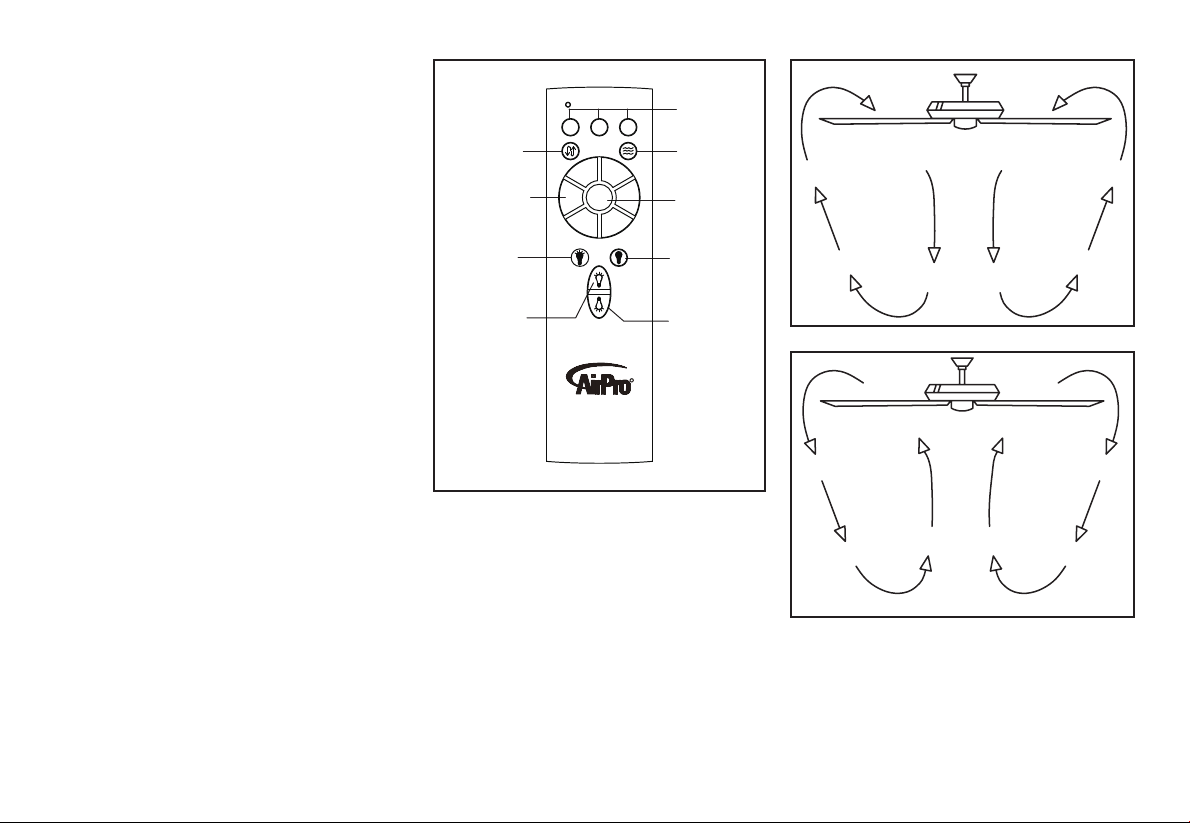

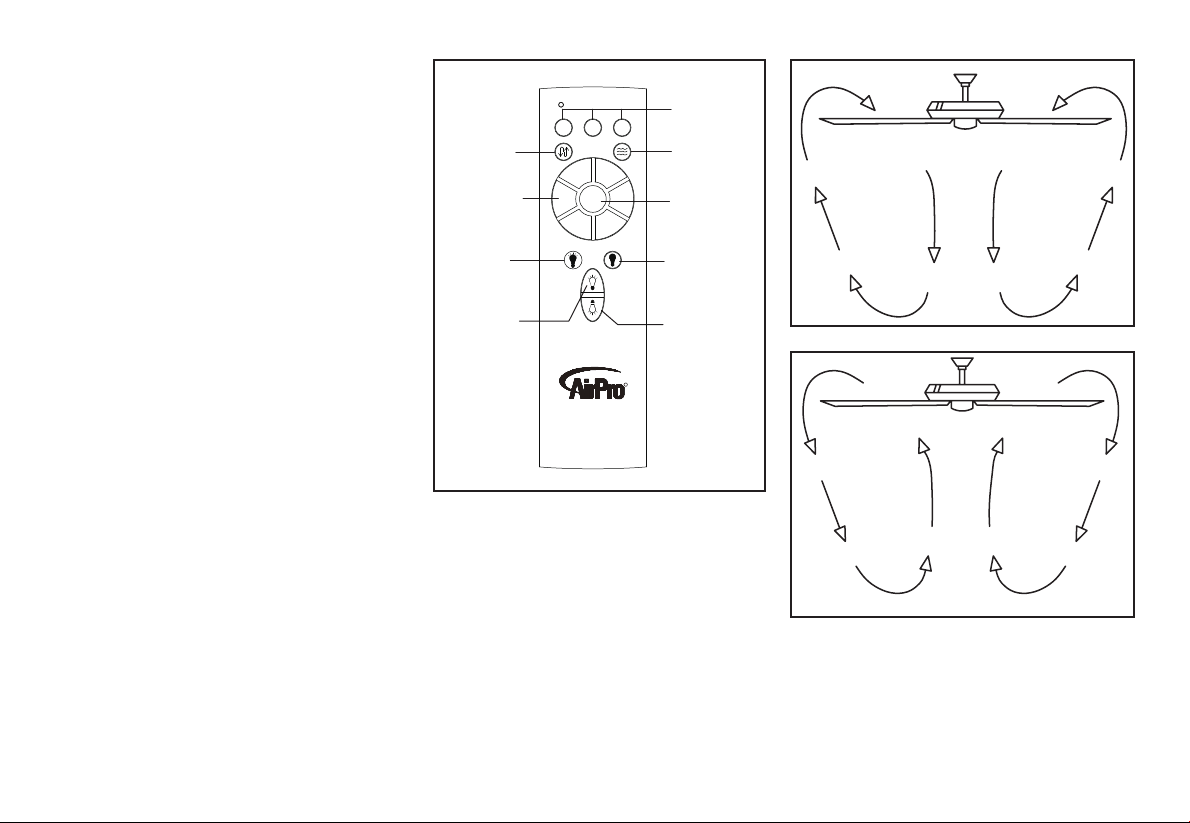

Operating Your Fan

Care of Your Fan

Troubleshooting

Specications

Table of Contents

o reduce the risk of electric shock, insure electricity has been

turned off at the circuit breaker or fuse box before beginning.

All wiring must be in accordance with the National Electrical

Code ANSI/NFPA 70-1999 and local electrical codes.

Electrical installation should be performed by a qualied

licensed electrician.

CAUTION:

To reduce the risk of personal injury, use only the

screws provided with the electrical box.

The outlet box and support structure must be securely mounted

and capable of reliably supporting 35 lbs. (15.9 kg). Use only

cUL Listed outlet boxes marked “Acceptable for Fan Support

of 35 lbs. (15.9 kg) or less.”

5. CAUTION: The fan must be mounted with a minimum of 7

feet clearance from the trailing edge of the blades to the oor.

Do not wait for the fan to stop before pressing the reverse

button. The fan will not reverse direction if the fan is not

moving.

void placing objects in path of the blades.

o avoid personal injury or damage to the fan and other items,

be cautious when working around or cleaning the fan.

Do not use water or deter

gents when cleaning the fan or fan

blades. A dry dust cloth or lightly dampened cloth will be

suitable for most cleaning.

10.

After making electrical connections, spliced conductors should

be turned upward and pushed carefully up into electrical box.

The wires should be spread apart with the grounded conductor

and the equipment-grounding conductor on one side of the

electrical box and ungrounded conductor on the other side of

the electrical box.

Electrical diagrams are for reference only

. Light kits that

are not packed with the fan must be cUL Listed and marked

suitable for use with the model fan you are installing. Switches

must be cUL General Use Switches. Refer to the instructions

packaged with the light kits and switches for proper assembly.

12.

All set screws must be checked and retightened where

necessary before installation.

13.

ARNING: To reduce the risk of re or electric shock,

this fan should only be used with fan speed control part no.

DP-51R, manufactured by DAWNSUN ELECTRONIC

TECHNOLOGY CO LTD ZHONGSHAN.

14. Suitable for use in damp locations, use only with light kits

marked suitable for use in damp locations.

1. Safety Rules

READ

AND SAVE THESE INSTRUCTIONS

O REDUCE THE RISK OF FIRE, ELECTRIC SHOCK OR PERSONAL

INJURY, MOUNT TO OUTLET BOX MARKED “ACCEPTABLE FOR FAN

SUPPORT OF 35LBS. (15.9 KG) OR LESS”, AND USE SCREWS PRO

VIDED WITH THE OUTLET BOX.

O REDUCE THE RISK OF PERSONAL INJURY, DO NOT BEND THE

BLADE BRACKETS (ALSO REFERRED TO AS (“FLANGES”) DURING

ASSEMBLY OR AFTER INSTALLATION. DO NOT INSERT OBJECTS IN

THE PATH OF THE BLADES.

O REDUCE THE RISK OF SHOCK, THIS FAN MUST BE INSTALLED

WITH AN ISOLATION CONTROL/SWITCH.

a. Blade

attachment

hardwar

(25 screws)

Electrical hardwar

e and Balancing kit

(3 plastic wire connectors, blade

balancing kit )

7. Decorative ring

8. Light Kit Pan

9. Light Kit Fitter Assembly

10. Glass Shade

11. Transmitter and Receiver

12. Extension Lead Wire

1. Mounting Bracket (inside canopy)

2. 6” Ball/Downrod Assembly (hanger pin

and locking pin pre-attached)

3. Canopy with Canopy Ring (attached)

4. Decorative Motor Collar Cover

Fan Motor Assembly

6. Blades (6)

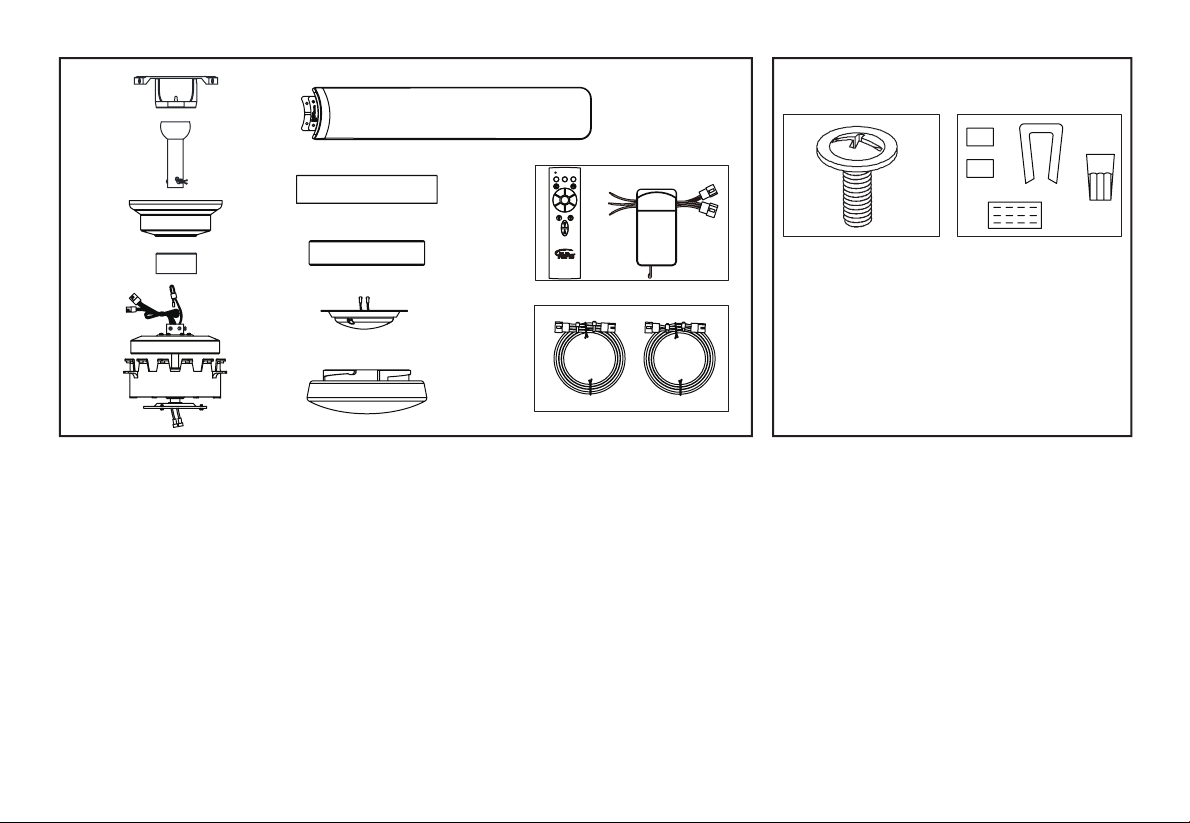

2. Unpacking Your Fan

Unpack your fan and check the contents. You should have the following items:

OFF

3. Installing Your Fan

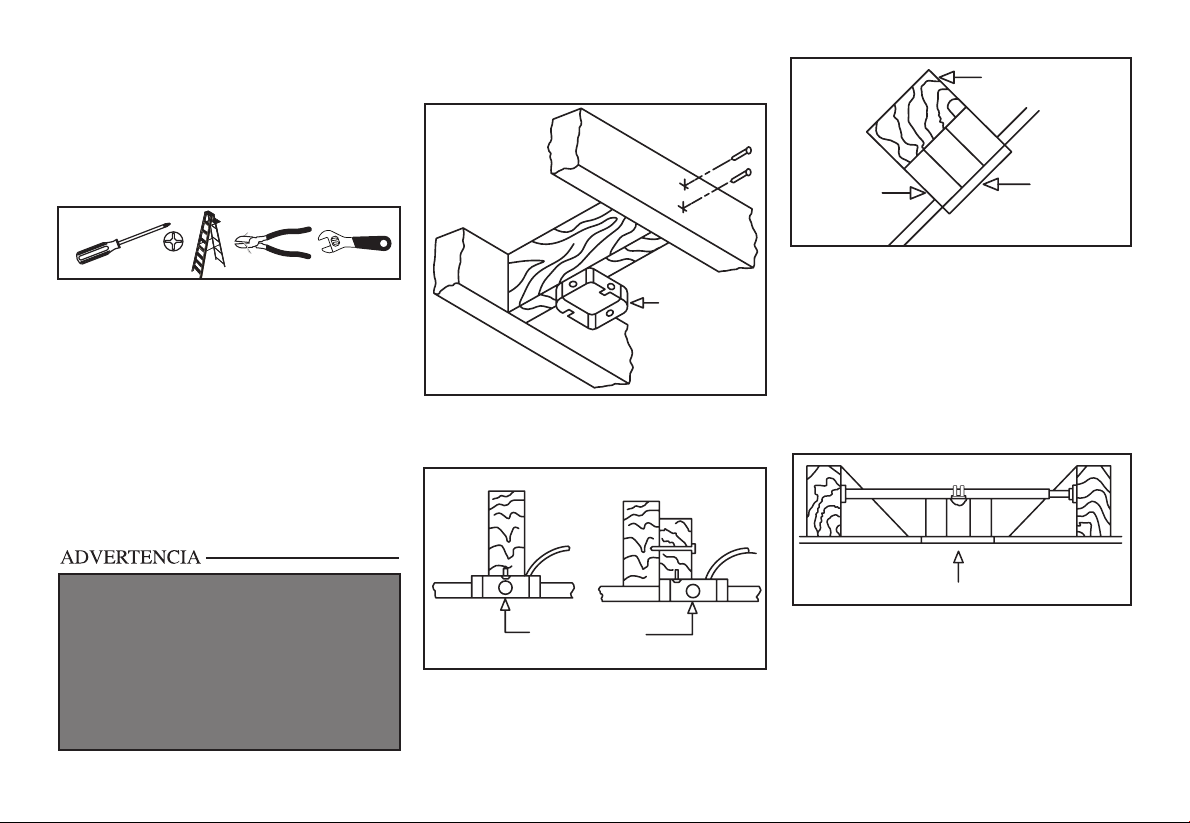

Tools Required

Phillips screw driver or straight slotted screw

driver, adjustable wrench, step ladder, and

wire cutters.

Mounting Options

If there isn’t an existing electrical box, then

read the following instructions. Disconnect

the power by removing fuses or turning off

circuit breakers.

Secure the electrical box directly to the building

structure. Use appropriate fasteners and

building materials. The electrical box and

its support must be able to fully support the

moving weight of the fan (at least 35 lbs.).

Do not use plastic electrical boxes.

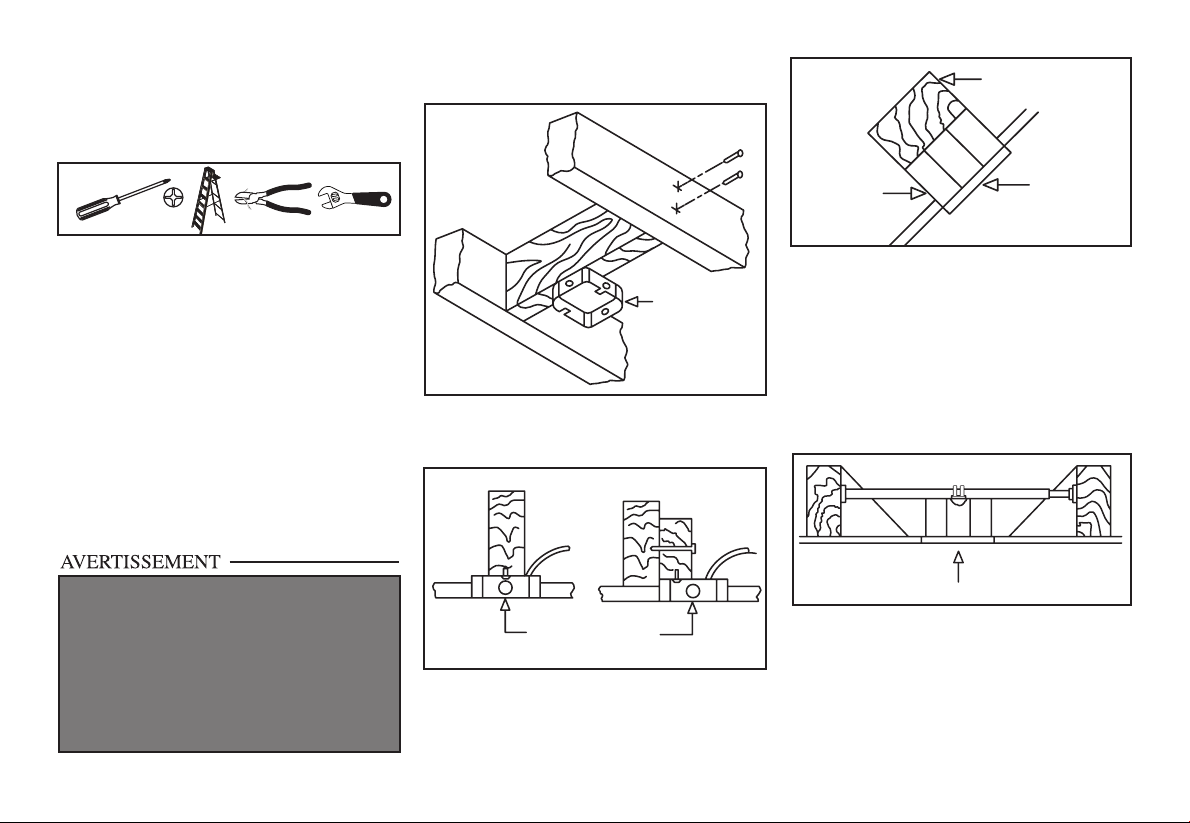

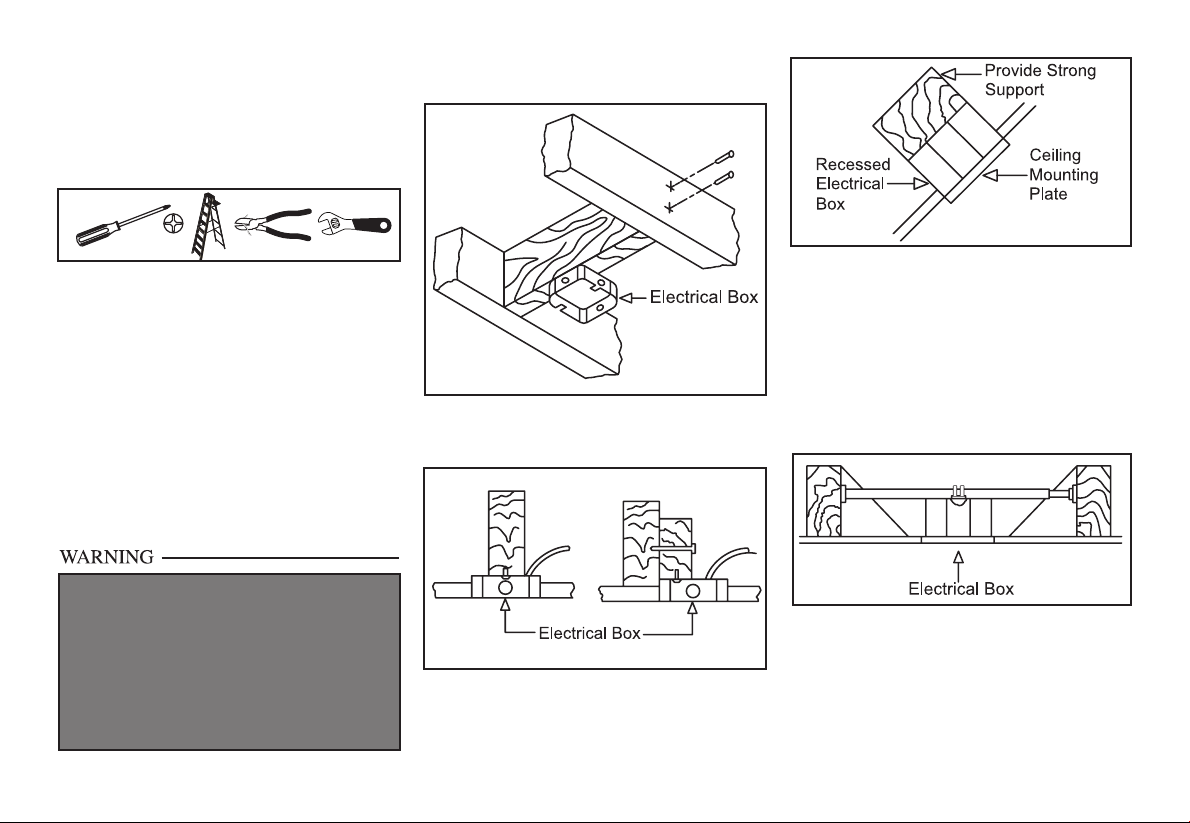

Figures 1, 2, and 3 are examples of different

ways to mount the electrical box.

Note: You may need a longer downrod to

maintain proper blade clearance when

installing on a steep, sloped ceiling. The

maximum angle allowable is 20˚. If the

canopy touches downrod, remove the

decorative canopy bottom cover and turn

the canopy 180˚ before attaching the canopy

to the mounting plate.

To hang your fan where there is an existing

xture but no ceiling joist, you may need an

installation hanger bar as shown in Figure 4.

TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK OR PERSONAL INJURY, MOUNT

TO OUTLET BOX MARKED “ACCEPTABLE

FOR FAN SUPPORT OF 35LBS. (15.9 KG) OR

LESS”, AND USE SCREWS PROVIDED WITH

THE OUTLET BOX. ELECTRICAL BOXES

COMMONLY USED FOR THE SUPPORT

OF LIGHTING FIXTURES MAY NOT BE

ACCEPTABLE FOR FAN SUPPORT AND

MAY NEED TO BE REPLACED. CONSULT A

QUALIFIED ELECTRICIAN IF IN DOUBT.

Figure 1

Figure 2

Figure 4

Figure 3

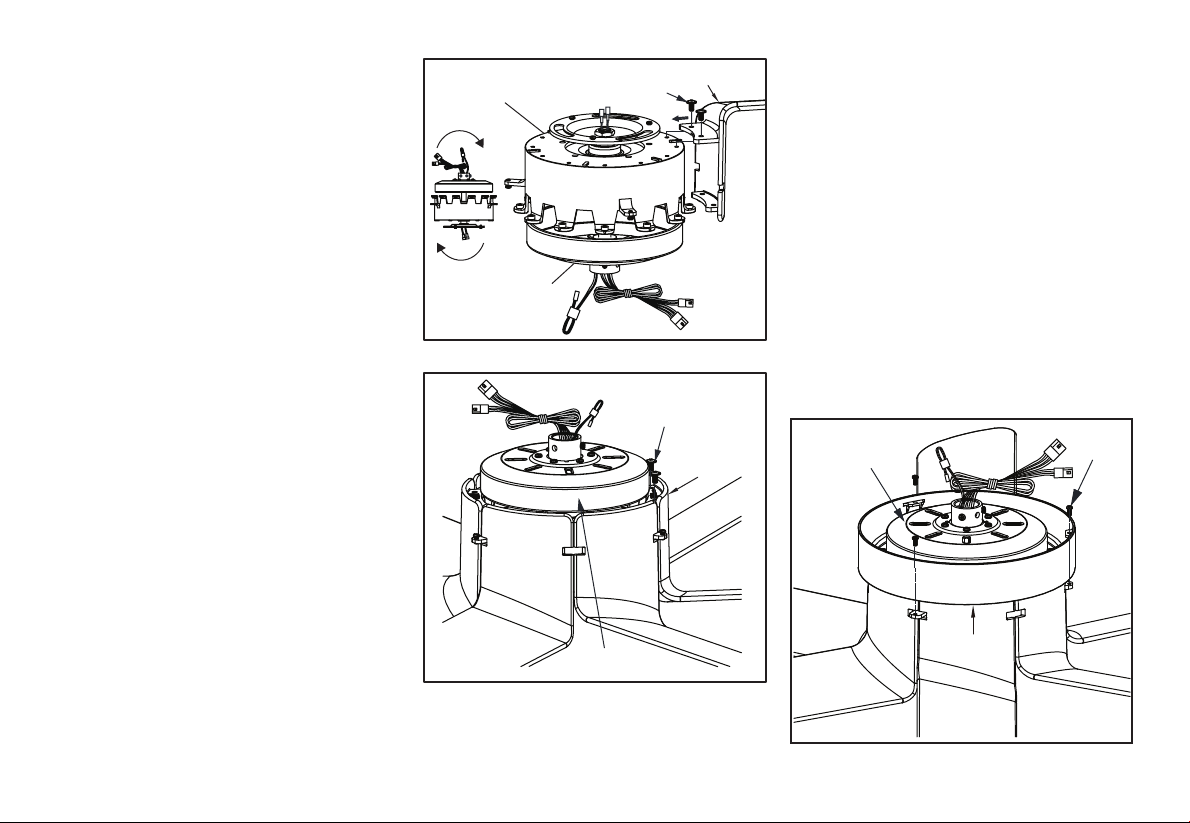

Attaching the Fan Blades

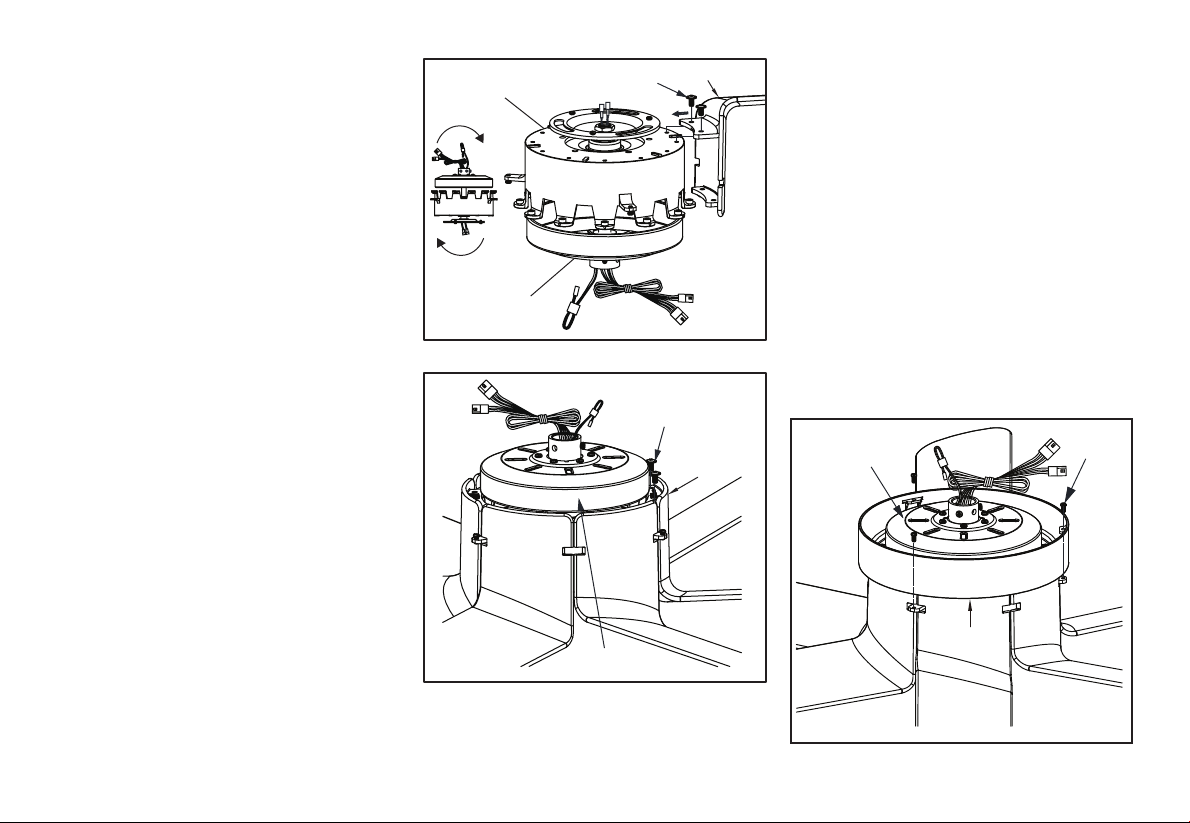

1. Put the fan upside down as shown. Attach

the blades to the fan motor assembly by

aligning the notches on the blades with

alignment post on the ywheel and put

the blade on to the ywheel, secure with

screws and tighten it.

2. Repeat these steps for remaining blades.

(Figure 5)

3. Flip the fan right side up as shown.

Tighten the blades to the ywheel by

installing the screws to the side of

ywheel. (Figure 6)

4. Make sure all the screws are rmly

tightened. (Figure 6)

Screws

Blade

Bottom of

fan motor assembly

Top of fan

motor assembly

Figure 5

Figure 6

Figure 7

Motor Assembly

Screws

Decorative

Ring

Attaching the Decorative

Ring

1. Remove the three screws from the tab of

fan-motor assembly. Attach the decorative

ring to the fan -motor assembly by

aligning the holes on decorative ring

with the holes on the tab, and install the

screws.

2. Make sure all the screws are rmly

tightened. (Figure 7)

Motor Assembly

Screws

Blade

Figure 8

Figure 9

Hanging the Fan

REMEMBER to turn off the power. Follow

the steps below to hang your fan properly.

NOTE: This fan is recommended for

standard ceiling mount using the downrod

provided with this fan. When using standard

ceiling fan installation with the 6 inch

downrod provided, the distance from the

ceiling to the bottom of the fan blades will be

approximately 13 inches.

Standard Ceiling Mounting

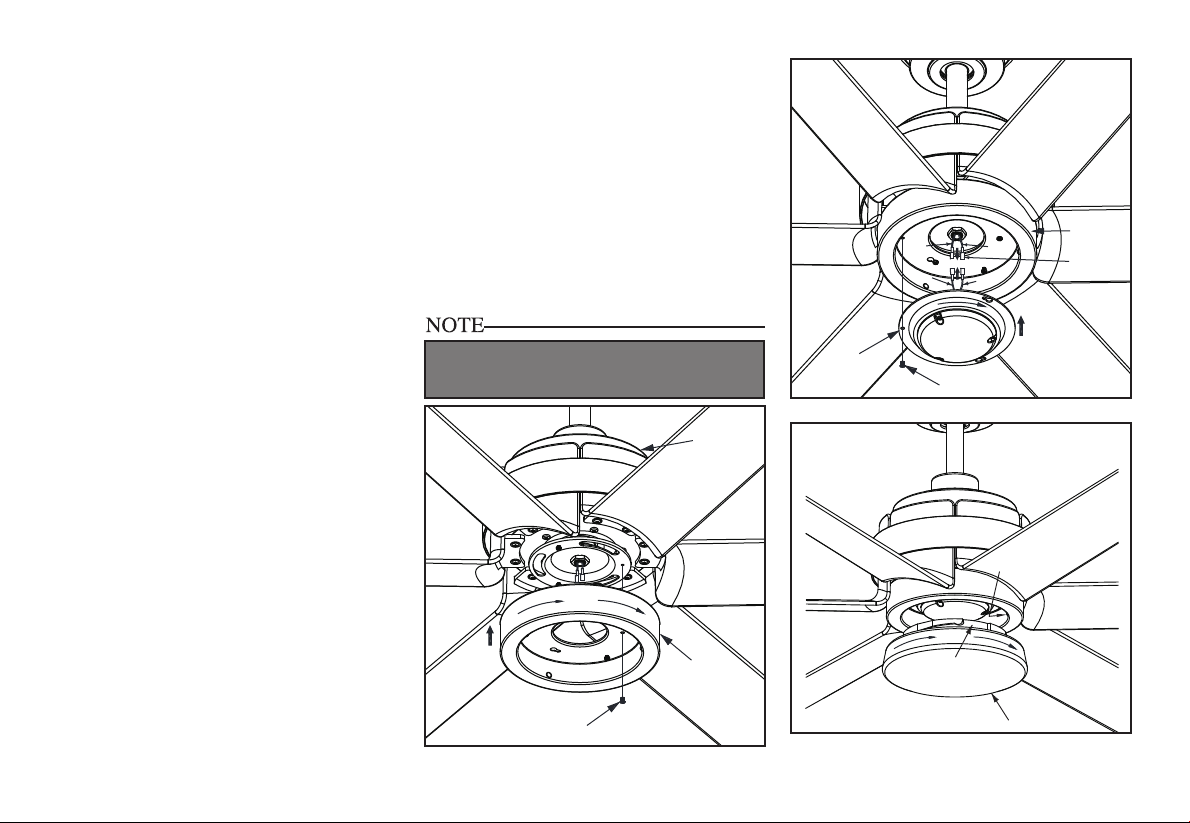

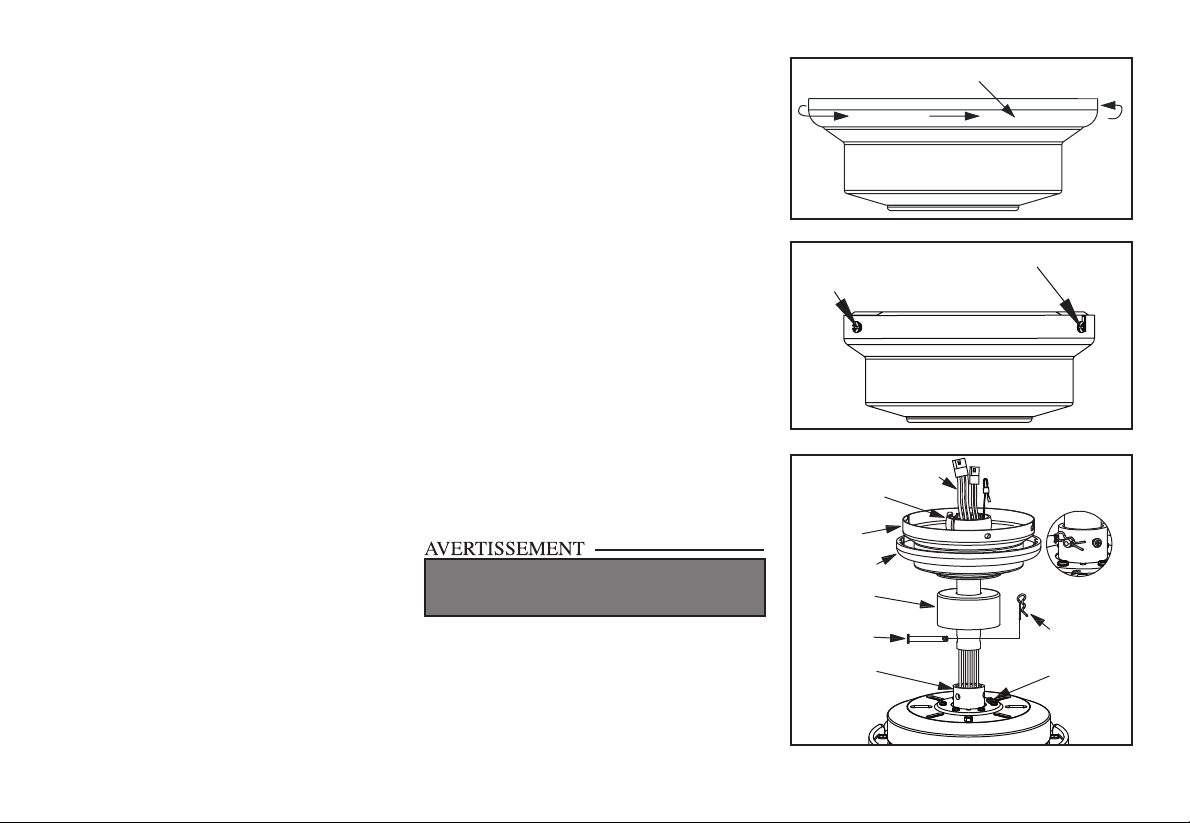

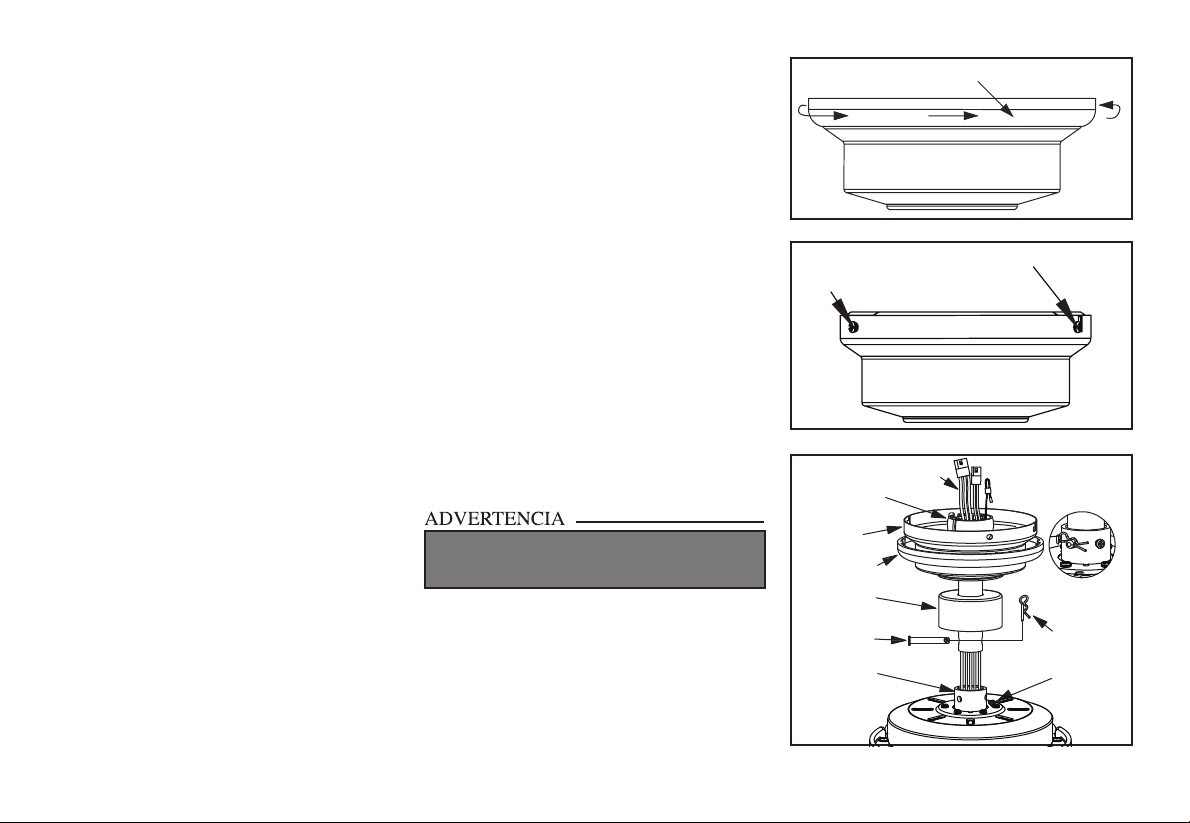

1. Remove the canopy ring from the canopy

by turning the ring to the right until it

unlocks. (Figure 8)

2. Remove the mounting plate from the

canopy by loosening the four screws on

the top of the canopy. Remove the two

non-slotted screws and loosen the slotted

screws. This will enable you to remove

the mounting plate. (Figure 9)

3. Remove the hanger pin and locking pin

from downrod assembly.

4. Route the wires exiting the top of the fan

motor through the decorative motor collar

cover then the canopy ring. Make sure the

slot openings are on top. Route the wires

through the canopy and then through the

ball/downrod assembly. (Figure 10)

5. Loosen, but do not remove, the set screws

on the collar on the top of the motor

housing.

6. Align the holes at the bottom of the

downrod with the holes in the collar on

top of the motor housing. (Figure 10 )

7. Carefully insert the hanger pin through

the holes in the collar and downrod. Be

careful not to jam the hanger pin against

the wiring inside the downrod. Insert the

locking pin through the hole near the end

of the bolt until it snaps into its locked

position, as noted in the circle inset of

Figure 10.

8. Re-tighten the set screws on the collar on

top of the motor housing.

9. Make sure the grommet is properly

installed in the collar cover, then slide

the collar cover on the downrod until it

rests on the motor housing. Be sure that

the canopy and the collar cover are both

oriented correctly.

10. Proceed to “Installing the Fan” section.

FAILURE TO PROPERLY INSTALL SET SCREWS

AS NOTED IN STEP 8 COULD RESULT IN FAN

LOOSENING AND POSSIBLY FALLING.

Turn Canopy to Remove

Remove

Loosen but Do Not Remove

Figure 10

Motor collar

Pin in locked

position

Locking pin

Tighten

screws

Hanger pin

otor collar

cover

anopy ring

Motor wires

Ball/Downrod

assembly

Canopy

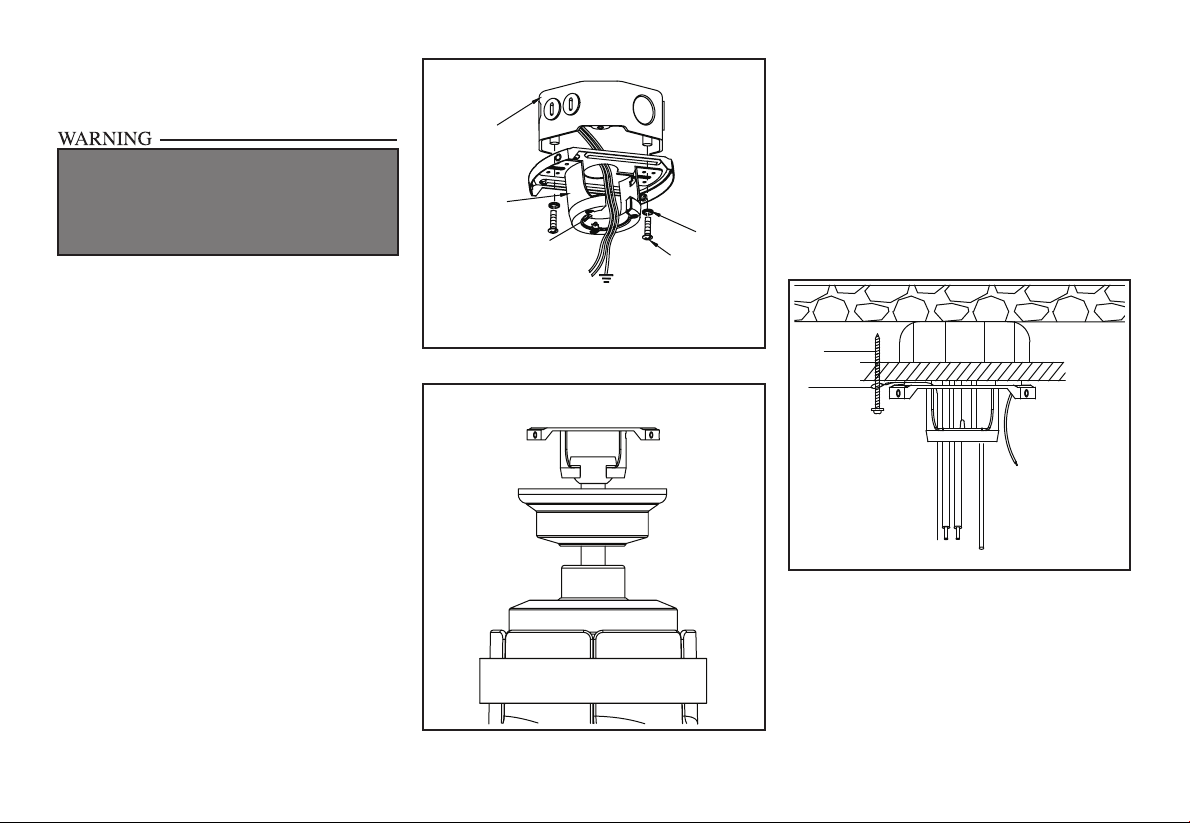

Installing Fan to

the Electrical Box

1. Pass the 120-volt supply wires through the

center hole in the ceiling mounting bracket

as shown in Figure 11.

2. Install the ceiling mounting bracket on the

electrical box by using the mounting screws

provided with the electrical box. Note that

the at side of the mounting bracket is

toward the electrical box. (Figure 11)

3. Tighten the two screws on the electrical box

securely.

4. Carefully lift the fan assembly up to the

ceiling mounting bracket. Make sure the tab

on the mounting bracket is properly seated

in the groove in the hanger ball. (Figure 12)

WHEN USING THE STANDARD BALL/DOWNROD

MOUNTING, THE TAB IN THE RING AT THE

BOTTOM OF THE MOUNTING BRACKET MUST

REST IN THE GROOVE OF THE HANGER BALL.

FAILURE TO PROPERLY SEAT THE TAB IN THE

GROOVE COULD CAUSE DAMAGE TO WIRING.

Listed

Electrical

Box

Ceiling

Mounting

Bracket

Hook

120V Wires

Washer

Mounting

Screws

(Supplied with

Electrical Box)

Figure 11

Standard mounting

Figure 12

Connecting the Safety

Cable

1. Turn the wood screw (LL)(not provided)

into the ceiling.

2. Place the looped end of the safety cable (S)

onto the wood screw and then tighten the

screw rmly, or connect the safety cable

directly to the electrical box. (Figure 13)

Figure 13

7. Wiring the Fan

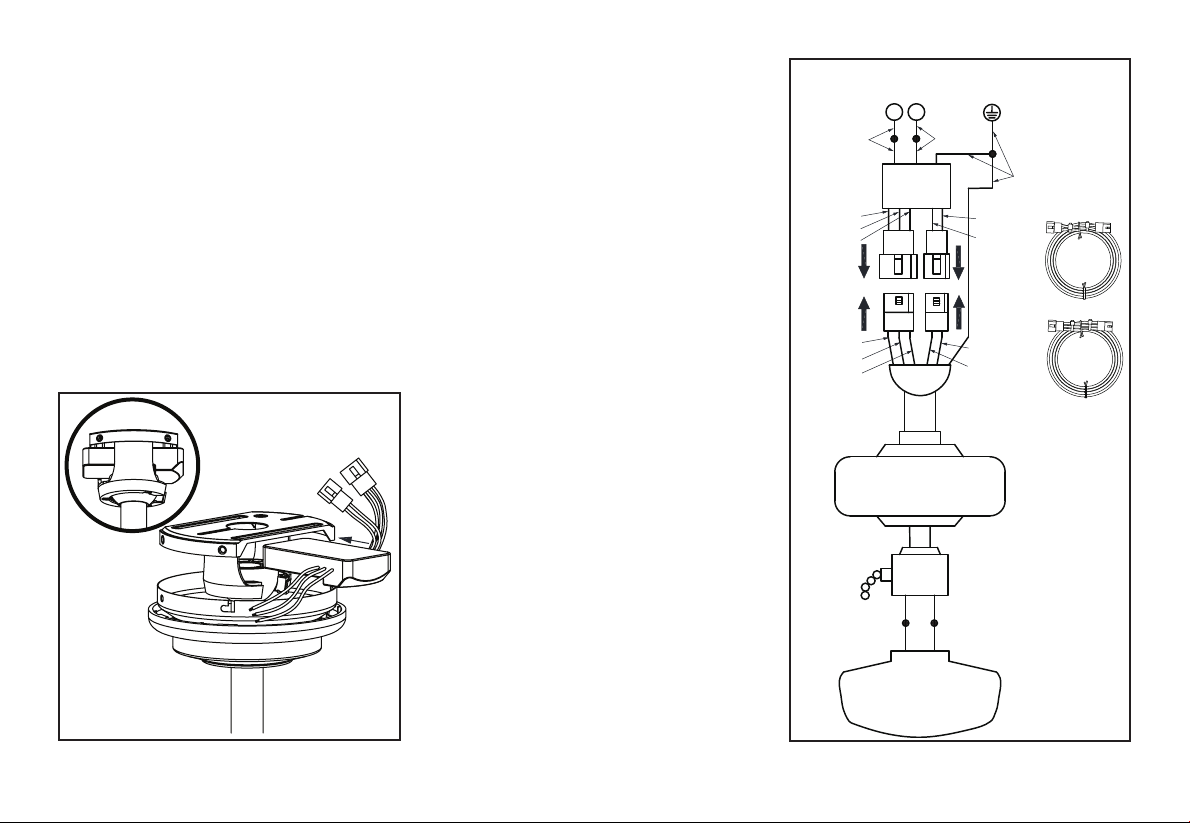

Wiring the Fan to the

Receiver

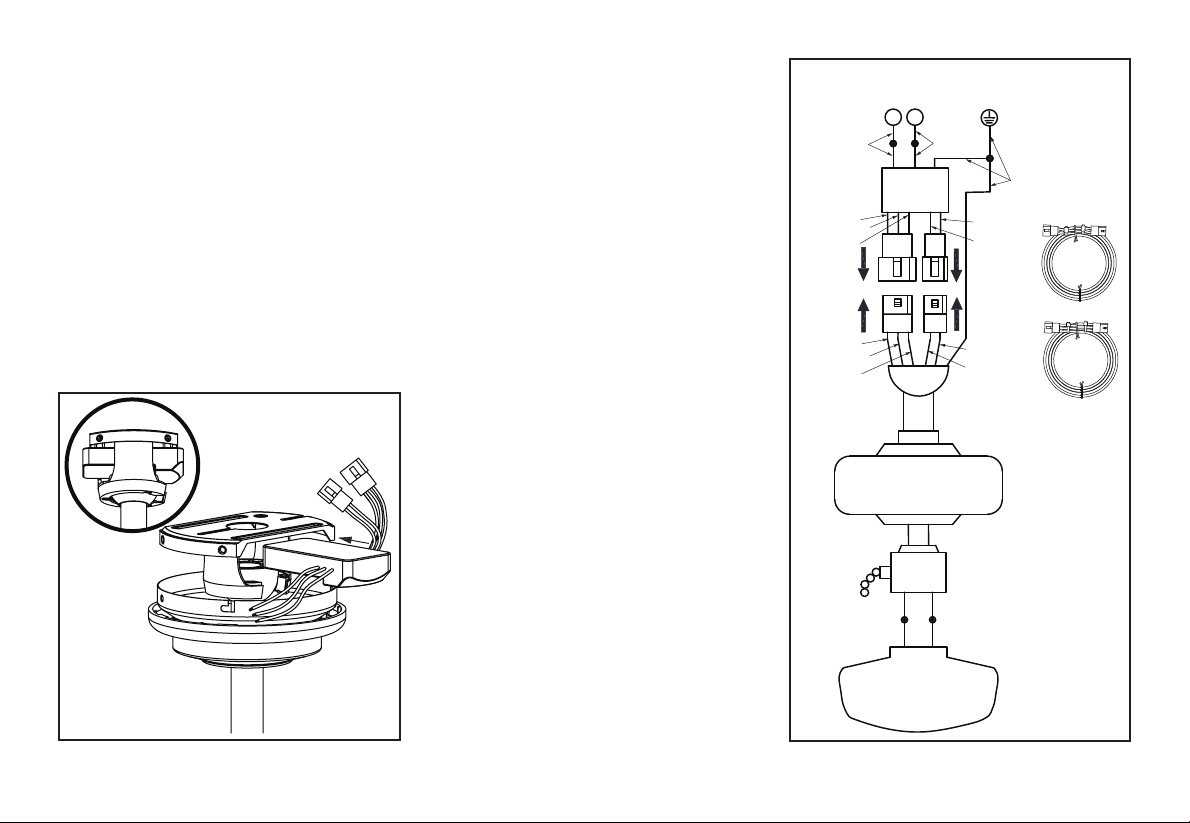

1. If using the 6 in. ball downrod assembly

provided, wire the receiver to the fan wires

by connecting the molded adaptor plug

from this receiver with the molded adaptor

of the fan motor assembly together.

(Figure 15)

2. If you wish to use longer downrod, you

can use the extension lead wire (66 in.)

provided by connecting the molded

adaptors together.

Figure 15

BLUE

BLACK

WHITE

Remote

Receiver

WHITE

L N

BLACK

GREY

BROWN

BLUE

BROWN

GREY

GREEN

WHITE

BLUE

SUPPLY CIRCUIT

Installing the

Receiver into the

Mounting Bracket

1. Position the house supply wires to one side

of the slide-on mounting bracket; position

the fan wires to the opposite side.

2. Insert the narrow end of the receiver (as

shown, at side toward ceiling) into the

slide-on mounting bracket until it rests on

top of the ball/downrod assembly. (Figure

14)

Figure 14

Wiring the Receiver to

the Household Wiring

1. Connect the green wire to the household

ground wires using a wire connecting nut.

2. Connect the receiver black wire to

the household black wire using a wire

connecting nut.

3. Connect the receiver white wire to the

household white wire using a wire

connecting nut.

Figure 16

Blade Balancing

All blades are grouped by weight. Because

materials vary in density, the fan may wobble

even though the blades are weight matched.

The following procedure should correct most

fan wobble. Check after each step.

1. Check that all blade screws are secure.

2. Most fan wobble problems are caused

when blade levels are unequal. Check this

level by selecting a point on the ceiling

above the tip of one of the blades. Measure

from a point on the center of each blade

to the point on the ceiling. Measure this

distance as shown in Figure 16. Rotate

the fan until the next blade is positioned

for measurement. Repeat for each blade.

Measurements deviation should be within

1/8”. Run the fan for 10 minutes.

3. Make sure that canopy is tightened securely

to ceiling mounting bracket and that the

ceiling mounting bracket is tightened

securely to the electrical box.

4. Interchanging two adjacent blades can

redistribute the weight and possibly result

in the smoother operation.

5. Use the enclosed Blade Balancing Kit if the

blade wobble is still noticeable.

Touching

Ceiling

Finishing the Fan

Installation

STANDARD CEILING MOUNTING

1. Align the locking slots of the ceiling

canopy with the two screws in the

mounting plate. Push up to engage the

slots and turn clockwise to lock in place.

Immediately tighten the two mounting

screws rmly.

2. Install the remaining two mounting screws

into the holes in the canopy and tighten

rmly.

3. Install the decorative canopy ring by

aligning the ring’s slots with the screws in

the canopy. Rotate the ring clockwise to

lock in place.

4. You may now proceed to installing the light

kit pan.

Glass Shade

Flat Area

Raised Dimples

Light Kit Fitter

ssembly

Screws

Light Kit

Pan

White

Blue

Black

Molded

Adaptor Plugs

White

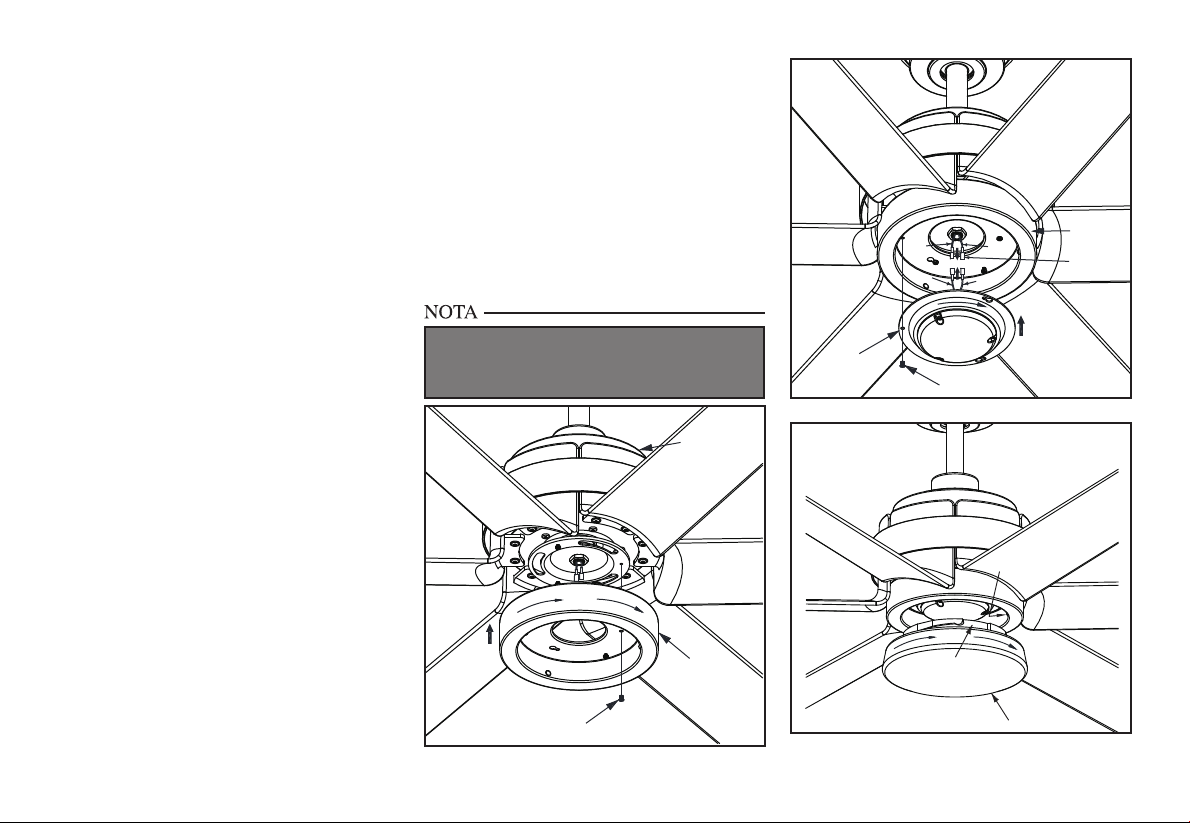

Installing the Light Kit

Pan/Light Kit Fitter

Assembly/ Glass Bowl

CAUTION - To reduce the risk of electrical

shock, disconnect the electrical supply circuit

to the fan before installing the light kit.

1. Loosen but do not remove two of three

mounting screws from the fan motor

assembly; Remove one mounting screw.

(Figure 17)

2. Push the light kit pan up to the fan motor

assembly so that the two loosened screw

heads t into the keyhole slots. Turn the

light kit pan clockwise, tightened the

screws. Re-install the screw that was

removed in step 1 and tighten rmly.

(Figure 17)

3. Remove one screw from the light kit pan

and loosen, but do not remove the other

two screws. Connect the wires from the

light kit tter assembly to the wires from

the fan motor assembly by connecting the

molded adaptor plugs together. Carefully

tuck all wires and splices into the switch

cap. (Figure 17)

4. Push the light kit tter assembly up so

that the two loosened screw heads t into

the keyhole slots. Turn the light kit tter

assembly clockwise, tighten the screws. Re-

install the screw that was removed in step 3

and tighten rmly. (Figure 18)

5. Place the glass bowl into the light kit pan,

aligning the three at areas on the top of

the glass bowl with the three raised dimples

in the light kit pan. Turn the glass bowl

clockwise until it stops. (Figure 19)

Screws

Light Kit

Pan

Motor

Assembly

Figure 17

Figure 18

PERIODICALLY CHECK THE GlASS BOWL IS

SEATED FULLY CLOCKWISE IN THE LIGHT KIT

PAN ASSEMBLY.

Figure 19

10. Remote Control

LEARN

D 1

CFL 0

LEARN

D 1

CFL 0

Figure 20

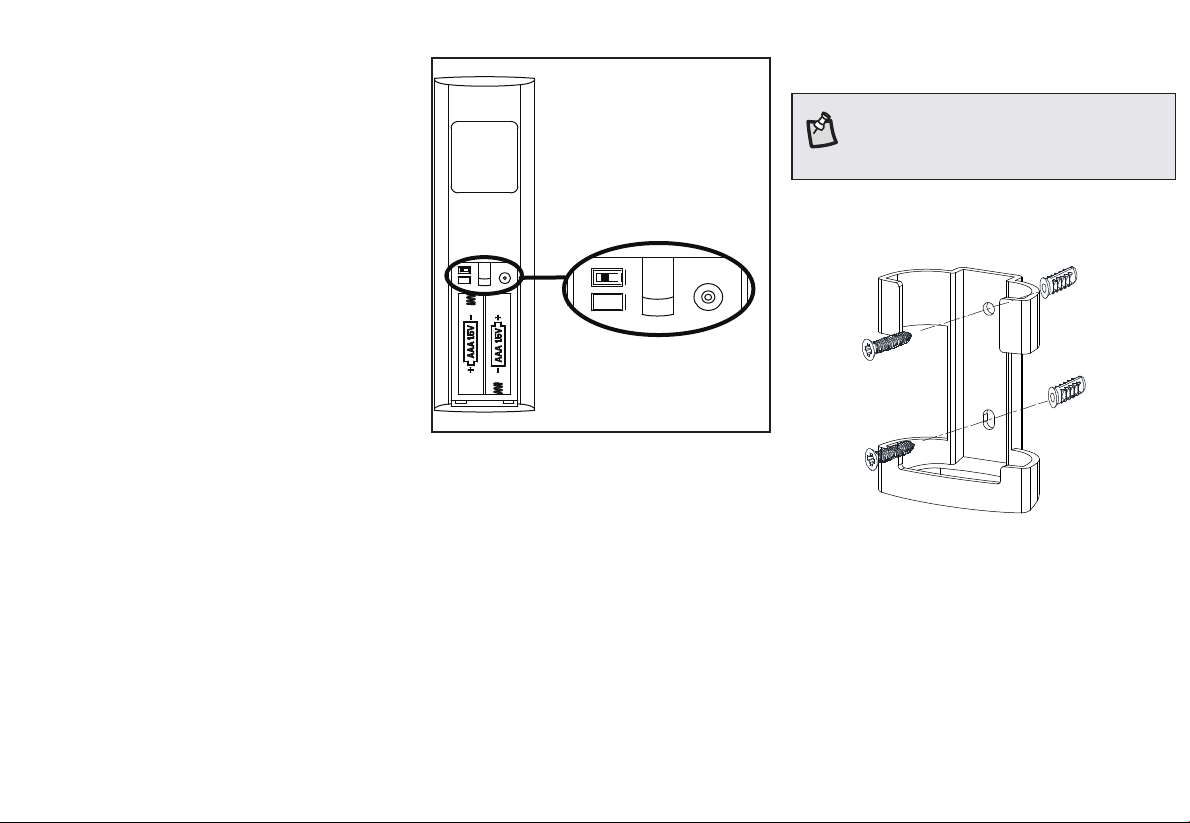

Preparing the Remote

Control

1. Remove the battery cover by pressing

rmly on the arrow and sliding the cover

off.

2. Install two 1.5V AAA batteries (N)

(included).

3. Slide the dip switch in the battery

compartment to the “1” setting.

4. Conrm that the power to the fan is off at

either the wall switch or breaker box.

5. Return power to the fan at the wall switch

or breaker box.

6. Press and release the “Learn” button located

in the remote’s battery compartment within

30 seconds of turning on the power.

7. If pairing is successful, the fan’s light kit

will ash and the blades will begin to spin.

8. Replace the battery cover on the remote

control.

NOTE: The remote control has already

been paired to the ceiling fan for your

convenience. If you have two of the

same model fans in your home , please

follow the steps below to control each fan

independently.

□

Position the wall cradle in the desired position and attach it to

the wall using the included wall cradle screws.

NOTE: Screw wall anchors are included for extra support. The

included screws are designed to screw easily into the wall. If

you would like a more permanent or secure hold, install the wall

anchors prior to attaching the wall cradle to the wall.

Mounting the Remote Control Holder

11. Operating Your Fan

Remote Control

Timer:

While the fan is on press 2h - turns on a 2 hour run timer.

While the fan is on press 4h - turns on a 4 hour run timer.

While the fan is on press 8h - turns on an 8 hour run

timer.

Forward/Reverse:

Changes direction of ceiling fan.

Breeze:

Press and release this button to enable the Breeze

function, this will change your fan speed randomly,

simulating a relaxing breeze.

Fan speed:

LEDs on the fan speed button will illuminate to the

corresponding speed.

Press and release 1: turns the fan speed to 1.

Press and release 2: turns the fan speed to 2.

Press and release 3: turns the fan speed to 3.

Press and release 4: turns the fan speed to 4.

Press and release 5: turns the fan speed to 5.

Press and release 6: turns the fan speed to 6.

Fan OFF:

Turns fan Off

Light ON/OFF

Press and release the light button to turn the light on.

Press and release the light button to turn the light off.

Dimmer:

Press and hold up dimmer button to increase the light

level

Press and hold the down dimmer button to decrease the

light level.

Timer

Light on

Increases the

light level

(Dimmer)

Forward/

Reverse

Comfort

Breeze

Fan speed

Decreases the

light level

(Dimmer)

Light off

Fan off

OFF

Figure 22

Figure 23

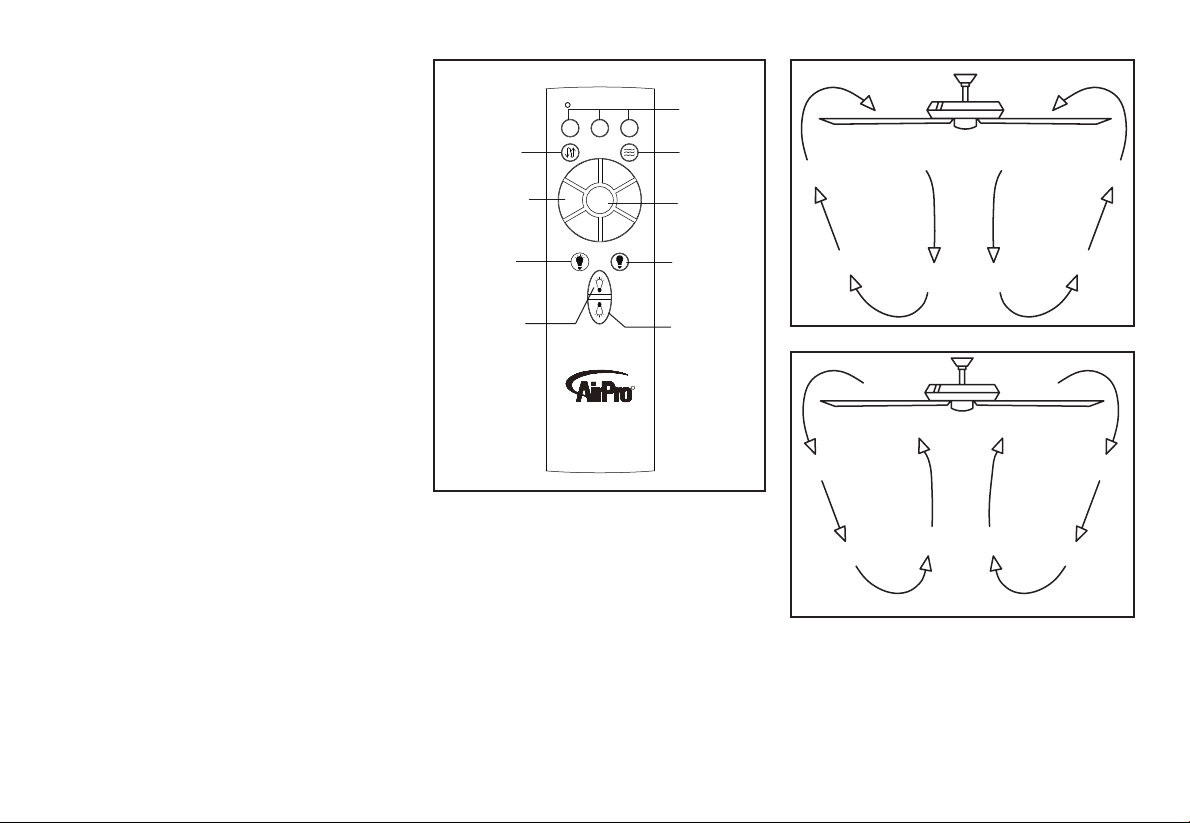

Warm weather - (Forward) A downward

air ow creates a cooling effect as shown

in Figure 22. This allows you to set your

air conditioner on a higher setting without

affecting your comfort.

Cool weather - (Reverse) An upward air ow

moves warm air off the ceiling are as shown in

Figure 23. This allows you to set your heating

unit on a lower setting without affecting your

comfort.

Figure 21

12. Care of Your Fan and Troubleshooting

Care of Your Fan

Here are some suggestions to help you

maintain your fan.

1. Because of the fan’s natural movement,

some connections may become loose.

Check the support connections, brackets,

and blade attachments twice a year.

Make sure they are secure. (It is not

necessary to remove fan from ceiling.)

2. Clean your fan periodically to help

maintain its new appearance over the years.

Do not use water when cleaning, this could

damage the motor, or possibly cause an

electrical shock. Use only a soft brush or

lint-free cloth to avoid scratching the nish.

The plating is sealed with a lacquer to

minimize discoloration or tarnishing.

Warning - Make sure the power is off

before cleaning your fan.

3. You can apply a light coat of furniture

polish to the wood for additional protection

and enhanced beauty. Cover small scratches

with a light application of shoe polish.

4. There is no need to oil your fan.

The motor has permanently lubricated

sealed ball bearings.

MAKE SURE THE POWER IS OFF AT THE ELECTRICAL PANEL BOX

BEFORE YOU ATTEMPT TO MAKE ANY REPAIRS. REFER TO THE SECTION,

“MAKING ELECTRICAL CONNECTIONS.”

Fan will not start

Fan sounds noisy

1. Check main and branch circuit fuses or breakers

2. Check line wire connections to the fan and switch wire connections in

the switch housing. CAUTION: Make sure main power is off.

3. Check batteries in the transmitter. Does the red LED light come on?

Are you standing close enough to the fan? (Normal range is 10-20

feet.) Are the dip switch settings the same on the transmitter (hand unit)

and receiver? REMEMBER TO TURN OFF POWER SUPPLY

BEFORE CHECKING THE DIP SWITCH SETTINGS IN

RECEIVER.

1. Make sure all motor housing screws are snug.

2. Make sure the screws that attach the fan blade bracket to the motor hub

are tight.

3. Make sure wire nut connections are not rattling against each other or

the interior wall of the switch housing.

CAUTION: Make sure power is off.

4. Allow a 24-hour “breaking in” period. Most noises associated with a

new fan disappear during this time.

5. If using the Ceiling Fan light kit, make sure the screws securing the

glassware are tight. Check that the light bulb is also secure.

6. Make sure the canopy is a short distance from the ceiling.

It should not touch the ceiling.

7. Make sure your electrical box is secure and rubber isolator pads were

used between the mounting bracket and electrical box.

Troubleshooting

Problem Solution

13. Specications

FAN

SIZE

SPEED VOLTS

FAN POWER

CONSUMPTION

(WITHOUT LIGHTS)

WATTS

AIRFLOW

CFM

AIRFLOW

EFFICIENCY

(HIGHER IS BETTER)

CFM/WATT

NET

WEIGHT

GROSS

WEIGHT

CUBE

FEET

56”

Low

120

2.14 3548 1657.9

22.27

Lbs

25.8

Lbs

2.55

High 31.31 9650 308.2

701 Millennium Blvd.,

Greenville, SC 29607

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits

are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate

radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio

or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one

or more of the following measures:

--Reorient or relocate the receiving antenna.

--Increase the separation between the equipment and receiver.

--Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

--Consult the dealer or an experienced radio/TV technician for help.

CAUTION:

Any changes or modications not expressly approved by the grantee of this device could void the user’s authority to operate the equipment.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful

interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Manual de instalación de ventilador de techo

P250003

93133614_B

Garantía limitada de por vida

Fecha de compra

Tienda donde se compró

Modelo UL Nº.

Número de serie

Proveedor Nº.

UPC

111017

P250003

Los motores de ventilador Progress Lighting se garantizan al comprador original como libres de defectos eléctricos y/o

mecánicos por el tiempo en que estén en su posesión como dueño. Los interruptores activados por cadena, los interruptores

de reversa, los capacitores y los acabados de metal se garantizan como libres de defectos materiales o de fabricación por

el plazo de 1 año desde la fecha de compra. Las deformaciones de las aspas de madera o plástico no están cubiertas por

esta garantía. Tampoco lo están la corrosión y/o deterioro del acabado de ventiladores instalados a menos de diez millas de

cualquier costa del mar. Pudieran aplicarse garantías extendidas para productos ENERGY STAR

que caliquen.

Los ventiladores de techo Progress Lighting con fuentes de luz LED incorporadas, si han sido bien instalados y

bajo condiciones normales de uso, se garantizan como libres de defectos materiales y de fabricación que puedan

causar un fallo en el funcionamiento según las especicaciones de dichas fuentes de luz durante un periodo de (i)

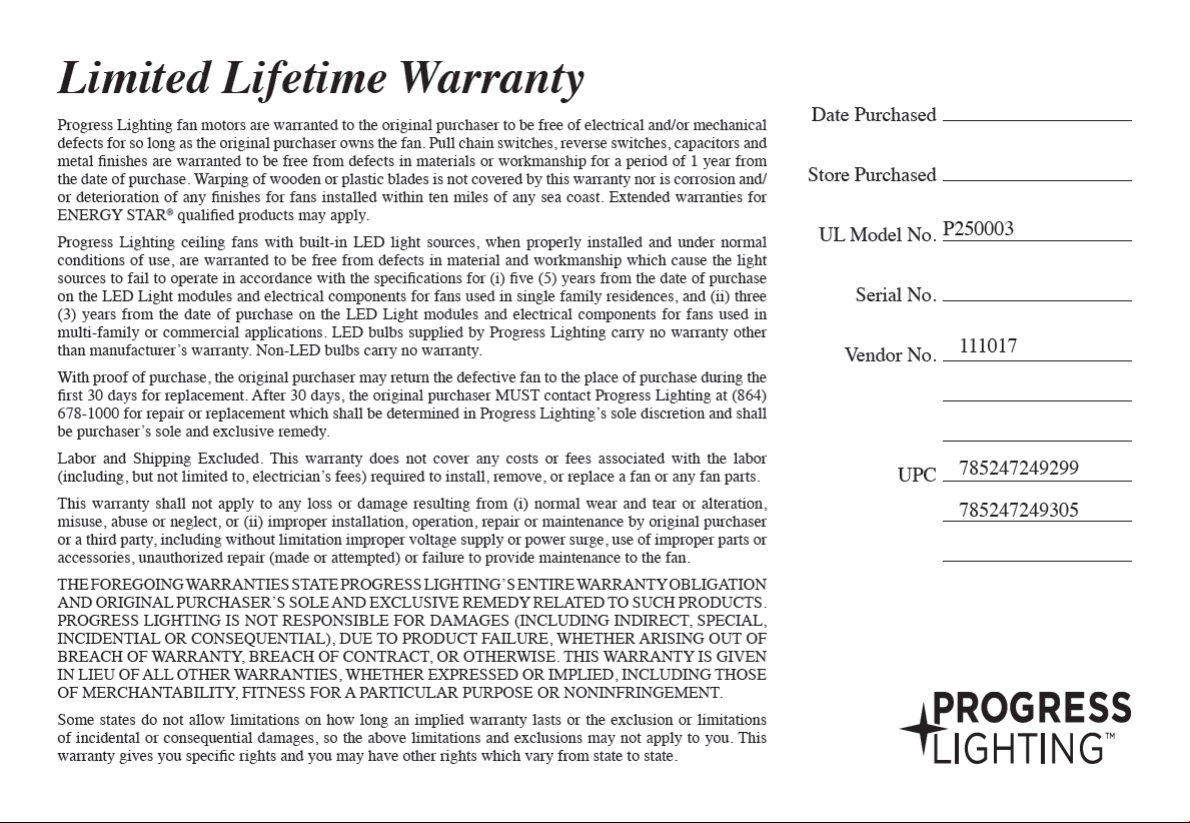

cinco (5) años a partir de la fecha de compra para los módulos de luz LED y componentes eléctricos de ventiladores

usados en residencias unifamiliares y durante (ii) tres (3) años para ventiladores usados residencias multifamiliares

o en instalaciones comerciales. Las bombillas LED suministradas por Progress Lighting sólo poseen la garantía del

fabricante. Las bombillas que no sean LED no tienen garantía.

Con prueba de la compra, el comprador original puede devolver el ventilador defectuoso, para su reposición, al lugar

donde lo compró, dentro de los 30 días siguientes a la compra. Pasados 30 días, el comprador original TIENE que

contactar a Progress Lighting llamando al (864) 678-1000 para reparación o reposición, según determine Progress

Lighting a su entera discreción, y este será el único y exclusivo remedio del comprador.

Se excluyen cargos por mano de obra y envío. Esta garantía no cubre ningún costo ni cargo asociado a la mano de

obra (incluyendo, pero sin limitarse a, los cargos del electricista) que se requiera para instalar, retirar o reponer un

ventilador o cualquiera de sus partes.

Esta garantía no cubre ninguna pérdida o daño resultante de (i) desgaste normal o alteración, mal uso, abuso o

negligencia, o (ii) instalación, operación, reparación o mantenimiento incorrectos por el comprador original o un

tercero, incluso sin limitación del suministro de tensión o sobrecarga de alimentación, uso de piezas o accesorios

inadecuados, reparación no autorizada (realizada o intentada) o falta de mantenimiento al ventilador.

LAS GARANTÍAS ANTERIORES ESTABLECEN LA OBLIGACIÓN DE GARANTÍA TOTAL DE PROGRESS

LIGHTING Y EL ÚNICO Y EXCLUSIVO REMEDIO DEL COMPRADOR ORIGINAL RELACIONADO CON

DICHOS PRODUCTOS. PROGRESS LIGHTING NO ES RESPONSABLE POR NINGÚN DAÑO (SEAN

INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES) DEBIDO A FALLAS DEL PRODUCTO,

YA SEAN DERIVADAS DE INCUMPLIMIENTO DE LA GARANTÍA O DEL CONTRATO, O DE CUALQUIER

OTRA CAUSA. ESTA GARANTÍA SE OTORGA EN LUGAR DE TODAS LAS DEMÁS, YA SEAN EXPRESAS O

IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE COMERCIABILIDAD, IDONEIDAD PARA UN PROPÓSITO

EN PARTICULAR O NO INFRACCIÓN.

Algunos estados no permiten limitaciones en la duración de una garantía implícita ni exclusión o limitaciones de

daños incidentales o consecuentes, así que las exclusiones o limitaciones anteriores pudieran no aplicarse a su caso.

Esta garantía le otorga derechos especícos y es posible que usted tenga otros, que varían de estado a estado.

785247249299

785247249305

Normas de seguridad

Cómo desempacar

el ventilador

Cómo instalar el ventilador

Cómo congurar los códigos

Cómo hacer las conexiones eléctricas

Cómo usar el ventilador

Cuidado del ventilador

Solución de problemas

Especicaciones

abla de contenido

1. Para disminuir el riesgo de descarga eléctrica, antes de comenzar

la instalación asegúrate de que la electricidad ha sido cortada en el

cortacircuitos o en la caja de fusibles.

2. Todo el cableado tiene que cumplir con el Código Nacional de

Electricidad ANSI/NFPA 70-1999 y con los códigos locales de

electricidad. La instalación eléctrica debe hacerse por un electricista

calicado con licencia.

3. PRECAUCIÓN: Para reducir el riesgo de lesiones físicas, usa sólo

los tornillos suministrados con la caja de distribución.

4. La caja eléctrica y estructura de soporte tienen que montarse de forma

segura para poder sostener con conanza 35 lb. (15.9 kg). Usa solo

cajas eléctricas aprobadas por cUL y marcadas como “apropiadas para

sostener ventiladores de 35 lb (15.9 kg) o menos”.

5. PRECAUCIÓN: El ventilador tiene que montarse con al menos 7

pies (2.13 m) de separación entre el borde trasero de las aspas y el

piso.

6. No esperes a que el ventilador se detenga antes de presionar el botón

de reversa. Si el ventilador no está en movimiento, no cambiará de

dirección.

7. Evita colocar objetos en la trayectoria de las aspas.

8. Para evitar lesiones personales o daños al ventilador y otros artículos,

ten cuidado al limpiarlo o al trabajar cerca de él.

9. No usar agua ni detergentes para limpiar el ventilador o las aspas.

Para limpiar, casi siempre será adecuado un paño seco o ligeramente

humedecido con que quitar el polvo.

10. Después de concluir las conexiones eléctricas, debes voltear los

conductores empalmados hacia arriba y empujarlos con cuidado

dentro de la caja eléctrica. Los cables deben quedar separados, con el

cable y el conductor a tierra del equipo a uno de los lados de la caja

eléctrica, y el conductor sin conexión a tierra al lado opuesto.

11. Los diagramas eléctricos son solo para referencia. Los kits de luces

que no vienen en la caja del ventilador tienen que estar aprobados

por cUL y marcados como apropiados para usar con el modelo

de ventilador que estás instalando. Los interruptores deben ser

interruptores cUL de uso general. Consulta las instrucciones que

vienen con los kits de luces e interruptores para un montaje apropiado.

12. Antes de la instalación, todos los tornillos de jación tienen que

comprobarse y reajustarse donde sea necesario.

13. ADVERTENCIA: Para reducir el riesgo de incendio o descarga

eléctrica, este ventilador solo debe usarse con el control de

velocidad de ventilador con número de pieza DP-51R, fabricado

por DAWNSUN ELECTRONIC TECHNOLOGY CO LTD

ZHONGSHAN.

14. Puede usarse en lugares húmedos; usar solo con kits de luces

marcados como “adecuados para uso en lugares húmedos".

1. Normas de seguridad

LEE

Y GUARDA ESTAS INSTRUCCIONES

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA U OTRAS

LESIONES, INSTALA SÓLO EN UNA CAJA ELÉCTRICA CLASIFICADA COMO

“APROPIADA PARA SOSTENER VENTILADORES DE 35 LB (15.9 KG). O

MENOS”, Y USA SÓLO LOS TORNILLOS INCLUIDOS CON LA CAJA ELÉCTRICA.

ARA REDUCIR EL RIESGO DE LESIONES PERSONALES, NO DOBLES LOS

BRAZOS DE LAS ASPAS (TAMBIÉN LLAMADOS “REBORDES”) NI DURANTE NI

DESPUÉS DE LA INSTALACIÓN. NO COLOCAR OBJETOS EN LA TRAYECTORIA

DE LAS ASPAS.

ARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, ESTE VENTILADOR

TIENE QUE INSTALARSE CON UN CONTROL/INTERRUPTOR DE AISLAMIENTO.

Herrajes de

montaje de aspas

(25 tornillos)

Accesorios eléctricos y kit de compensación

(3 conectores plásticos de cable, kit de

compensación de aspas)



Aro decorativo

8. Carcasa del kit de luces

Conjunto del soporte del kit de

luces

10.

Pantalla de vidrio

11.

Transmisor y receptor

12. Extensión de cable terminal

Soporte de montaje (dentro de la cubierta)

2. Conjunto de tubo bajante/esfera de 6” (15.2 cm)

(con pasadores de soporte y de cierre prejados)

Cubierta con aro de cubierta (acoplado)

Cubierta decorativa del collarín del motor

Conjunto del motor del ventilador

6. Aspas (6)

2. Cómo desempacar el ventilador

Desempaca tu ventilador y revisa el contenido. Debes tener los siguientes artículos:

OFF

3. Cómo instalar el ventilador

Herramientas

necesarias

Destornillador Phillips o de punta plana, llave

ajustable, escalera de tijera y cortacables.

Opciones de montaje

Si no hay una caja eléctrica presente, lee

las siguientes instrucciones. Desconecta la

energía retirando los fusibles o apagando los

cortacircuitos.

Asegura la caja eléctrica directamente a la estructura

de la edicación. Usa sujetadores y materiales de

construcción apropiados. La caja eléctrica y su soporte

tienen que poder sostener todo el peso en movimiento

del ventilador (al menos 35 lb = 15.9 kg).

No uses cajas eléctricas de plástico.

Las guras 1, 2 y 3 ejemplican diferentes maneras

de montar la caja eléctrica.

Caja

eléctrica

Caja eléctrica

Provee un

soporte fuerte

Placa de

montaje

en techo

Caja

eléctrica

empotrada

Nota: Tal vez necesites un tubo bajante más largo

para mantener la altura mínima adecuada de las

aspas al instalar el ventilador en un techo inclinado.

El ángulo máximo permitido es 20º. Si la cubierta

toca el tubo bajante, retira la cubierta inferior

decorativa y gira la cubierta 180º antes de jarla

a la placa de montaje.

Caja eléctrica

Para colgar el ventilador donde haya una

lámpara, pero ninguna viga de techo, tal vez

necesites una barra colgante como se muestra

en la Figura 4.

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA

ELÉCTRICA U OTRAS LESIONES, INSTALA SÓLO

EN UNA CAJA ELÉCTRICA CLASIFICADA COMO

“APROPIADA PARA SOSTENER VENTILADORES DE 35

LB (15.9 KG). O MENOS”, Y USA SÓLO LOS TORNILLOS

INCLUIDOS CON LA CAJA ELÉCTRICA. LAS CAJAS

ELÉCTRICAS UTILIZADAS COMÚNMENTE PARA EL

SOPORTE DE ARTÍCULOS DE ILUMINACIÓN PUEDEN

NO SERVIR COMO UN SOPORTE DE VENTILADOR, Y

TAL VEZ DEBAN REEMPLAZARSE. EN CASO DE DUDA,

CONSULTA A UN ELECTRICISTA CALIFICADO.

Figura 1

Figura 2

Figura 4

Figura 3

Cómo jar las aspas del

ventilador

oltea el ventilador como se muestra. Fija

las aspas al conjunto del motor del ventilador

alineando las muescas de las aspas con el

poste de alineación en el volante y coloca las

aspas en el volante; asegúralas con tornillos y

apriétalas.

Repite estos pasos para ensamblar las aspas

restantes. (Figura 5)

oltea el ventilador con el lado derecho hacia

arriba como se muestra. Aprieta las aspas al

volante instalando los tornillos en el lado del

volante. (Figura 6)

Comprueba que todos los tornillos estén

rmemente apretados. (Figura 6)

Tornillos

Aspa

Parte superior del

conjunto del motor

del ventilador

Parte inferior del conjunto

del motor del ventilador

Figura 5

Figura 6

Figura 7

Ensamblaje

del motor

Tornillos

Aro

Decorativo

Cómo colocar

el aro

decorativo

Retira los tres tornillos de la brida del conjunto

del motor del ventilador. Fija el aro decorativo

al conjunto del motor del ventilador alineando

los oricios del aro decorativo con los oricios

de la brida e instala los tornillos.

Comprueba que todos los tornillos estén

rmemente apretados. (Figura 7)

Ensamblaje del motor

Tornillos

Aspa

Figura 8

Figura 9

Cómo colgar el ventilador

RECUERDA cortar el suministro de electricidad.

Sigue estos pasos para colgar correctamente tu

ventilador.

NOTA: Se recomienda instalar este ventilador

en techo interior estándar usando el tubo bajante

incluido. Cuando uses una instalación de techo

estándar con el tubo bajante de 6 plg (15.2 cm)

suministrado, la distancia desde el techo a la parte

inferior de las aspas será de unas 13 plg (33 cm).

Montaje estándar en cielo

raso

1. Retira el aro de la cubierta, girándolo a la

derecha hasta que se libere. (Figura 8)

2. Retira la placa de montaje de la cubierta

aojando los cuatro tornillos de la parte

superior de la misma. Quita los dos tornillos sin

ranura y aoja los tornillos ranurados. Esto te

permitirá retirar la placa de montaje. (Figura 9)

3. Retira los pasadores de soporte y de cierre en

el conjunto del tubo bajante.

4. Inserta los cables que salen por la parte

superior del motor del ventilador, a través de

la cubierta decorativa del collarín del motor y

enseguida por el aro de la cubierta. Asegúrate

de que las ranuras queden en la parte superior.

Inserta los cables a través de la cubierta y

enseguida a través del conjunto del tubo

bajante/esfera. (Figura 10)

5. Aoja, sin quitarlos, los tornillos de jación

en el collarín ubicado en la parte superior de la

carcasa de motor.

6. Alinea los oricios en la parte inferior del tubo

bajante con aquellos del collarín en la parte

superior de la carcasa de motor. (Figura 10)

7. Inserta con cuidado el pasador de soporte a

través de los oricios del collarín y del tubo

bajante. Ten cuidado de no apretar contra

el cableado dentro del tubo bajante. Inserta

el pasador de cierre en el oricio cercano

al extremo del perno hasta que encaje en su

posición, como se muestra en el círculo de la

Figura 10.

8. Vuelve a apretar los tornillos del collarín en la

parte superior de la carcasa del motor.

9. Asegúrate de que el ojal quede instalado

correctamente en la cubierta del collarín y

desliza enseguida la cubierta del collarín por

el tubo bajante hasta quedar sobre la carcasa

del motor. Asegúrate de que tanto la cubierta

como la cubierta del collarín estén orientadas

correctamente.

10. Pasa a la sección "Cómo instalar el ventilador".

SI NO INSTALAS BIEN LOS TORNILLOS DE FIJACIÓN,

COMO SE INDICA EN EL PASO 8, PUEDEN AFLOJARSE

Y POSIBLEMENTE SE CAERÁ EL VENTILADOR.

Gira la cubierta para quitar

Quitar

Aflojar pero no quitar

Figura 10

Collarín del motor

Pasador en

posición de

cierre

Pasador

de cierre

Aprieta los

tornillos

Pasador

de soporte

Cubierta del

collarín del motor

Aro de la

cubierta

Cables del motor

Conjunto de tubo

bajante/esfera

Cubierta

Cómo instalar el

ventilador en la caja

eléctrica

1. Pasa los cables de suministro de 120 voltios a

través del oricio central en el soporte de montaje

de techo como lo muestra la Figura 11.

2. Instala el soporte de montaje de techo sobre la

caja eléctrica, usando los tornillos de montaje

incluidos. Nota que el lado plano del soporte de

montaje está hacia la caja eléctrica. (Figura 11)

3. Aprieta bien los dos tornillos en la caja eléctrica.

4. Con cuidado alza el conjunto del ventilador hasta

el soporte de montaje en el techo. Asegúrate de

que la pestaña en el soporte de montaje esté bien

asentada dentro de la ranura de la bola de soporte.

(Figura 12)

EN EL MONTAJE ESTÁNDAR DE TUBO BAJANTE/

ESFERA, LA PESTAÑA EN EL ARO DE LA PARTE

INFERIOR DEL SOPORTE DE MONTAJE TIENE QUE

ENCAJAR EN LA RANURA DE LA BOLA DE SOPORTE.

SI NO ENCAJA BIEN LA PESTAÑA EN LA RANURA,

PUEDE DAÑARSE EL CABLEADO.

Caja

eléctrica

aprobada

por UL

Soporte de

montaje

en cielo

raso

Gancho

Cables de 120 V

Arandelas

Tornillos de

montaje

(incluidos con

la caja eléctrica)

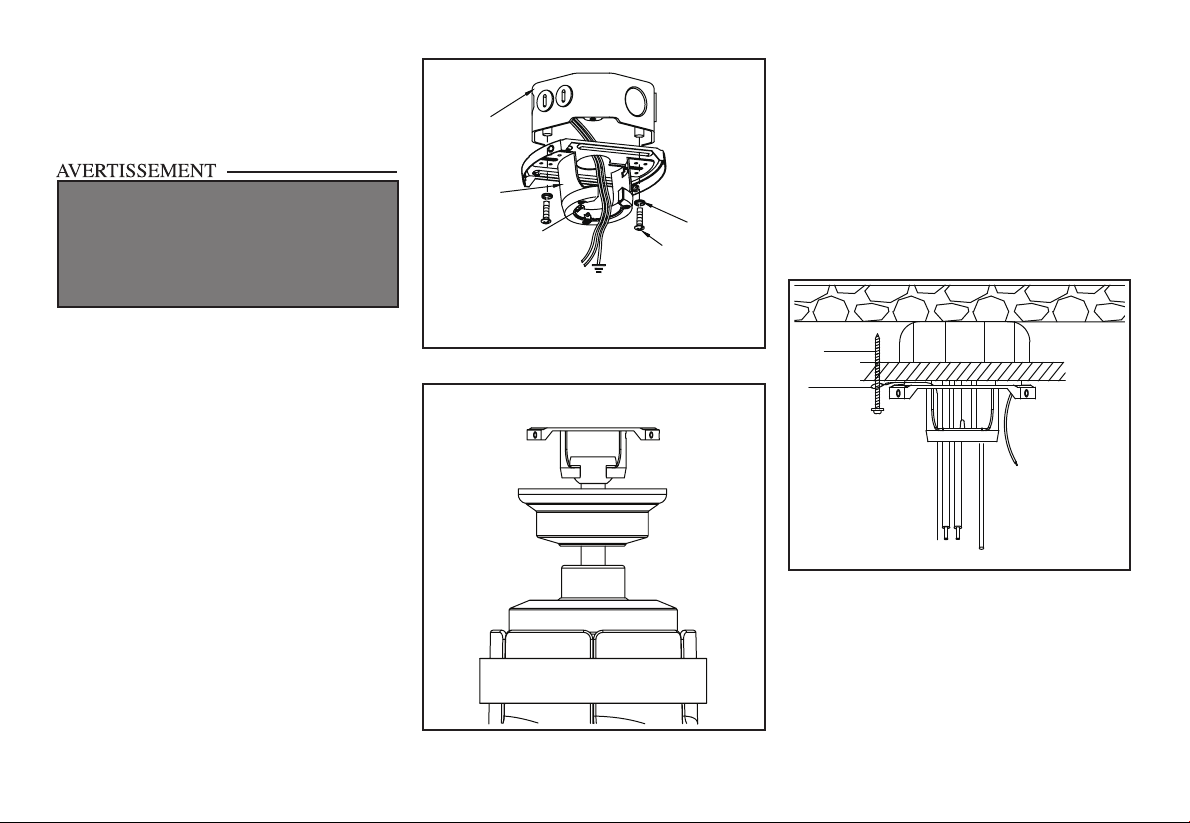

Figura 11

Montaje estándar

Figura 12

Cómo conectar el

cable de seguridad

1. Enrosca el tornillo para madera (LL) (no incluido)

en el cielo raso.

2. Coloca el extremo en bucle del cable de seguridad

(S) sobre el tornillo para madera y asegúralo

rmemente, o conecta el cable de seguridad

directamente a la caja eléctrica. (Figura 13)

Figura 13

7. Cómo conectar los cables del ventilador

Cómo cablear el

ventilador al receptor

1. Si usas el conjunto del tubo bajante/esfera de 6

plg (15.2 cm) incluido, conecta los cables del

receptor a los cables del ventilador uniendo el

enchufe del adaptador moldeado del receptor

con el adaptador moldeado del conjunto

motor-ventilador. (Figura 15)

2. Si deseas un tubo bajante más largo, puedes

usar la extensión de cable conductor

(66 plg = 168 cm) proporcionado al conectar los

enchufes con adaptadores moldeados.

Figura 15

AZUL

NEGRO

BLANCO

Receptor

remoto

BLANCO

L N

NEGRO

GRIS

MARRÓN

AZUL

MARRÓN

GRIS

VERDE

BLANCO

AZUL

CIRCUITO DE SUMINISTRO

Cómo instalar el

receptor en el soporte

de montaje

1. Colocar los cables de suministro del hogar a un

lado del soporte de montaje deslizante; colocar

los cables del ventilador en el lado opuesto.

2. Inserta el extremo angosto del receptor (como

se muestra: el lado plano hacia el techo) en

el soporte de montaje deslizante hasta dejarlo

apoyado en la parte superior del conjunto de

tubo bajante/esfera. (Figura 14)

Figura 14

Cómo cablear el

receptor al cableado

doméstico

1. Conecte el cable verde a los cables de tierra de

la casa con una tuerca de conexión de cables.

2. Conecte el cable negro del receptor al cable

negro de la casa usando una tuerca de conexión

de cables.

3. Conecte el cable blanco del receptor al cable

blanco de la casa usando una tuerca de conexión

de cables.

Figura 16

Cómo equilibrar las

aspas

Todas las aspas se agrupan por peso. Puesto que los

materiales varían en densidad, el ventilador puede

oscilar aunque las aspas tengan el mismo peso.

El siguiente procedimiento corregirá en gran medida

la oscilación del ventilador. Verica después de cada

paso.

1. Verica que todos los tornillos de las aspas estén

asegurados.

2. La mayoría de los problemas de oscilación del

ventilador se deben a que las aspas no están al

mismo nivel. Verica este nivel seleccionando

un punto en el techo sobre la punta de una de las

aspas. Mide desde un punto en el centro de cada

aspa al punto en techo. Mide esta distancia como

se muestra en la Figura 16. Gira el ventilador

hasta que la siguiente aspa quede en posición

para medir. Repite el procedimiento para cada

aspa. Las desviaciones de la medición no deben

pasar de 1/8” (3.2 mm). Enciende el ventilador

por 10 minutos.

3. Asegúrate de que la cubierta esté bien jada al

soporte de montaje en el techo y de que este

último esté bien jado a la caja eléctrica.

4. Intercambiar dos aspas adyacentes puede

redistribuir el peso y posiblemente mejorar el

funcionamiento.

5. Usa el kit de compensación de aspas adjunto si

sigues notando oscilación.

Tocando el

cielo raso

Cómo nalizar

la instalación del

ventilador

MONTAJE ESTÁNDAR EN CIELO RASO

1. Alinea las ranuras de cierre de la cubierta

de techo con los dos tornillos de la placa de

montaje. Empuja hacia arriba para enganchar

las ranuras y gira de izquierda a derecha para

asegurarlas en su lugar. Inmediatamente aprieta

con rmeza los dos tornillos de montaje.

2. Instala los dos tornillos de montaje restantes en

los oricios de la cubierta y aprieta rmemente.

3. Instala el aro de cubierta decorativa alineando las

ranuras del aro con los tornillos en la cubierta.

Gira el aro hacia la derecha para jarlo en su

lugar.

4. Ahora puedes proceder a montar la carcasa del

kit de luces.

Pantalla de vidrio

Superficie plana

Muescas salientes

Conjunto del

soporte del

kit de luces

Tornillos

Carcasa

del kit de

luces

Blanco

Azul

Negro

Enchufes

moldeados

del adaptador

Blanco

Cómo instalar la

carcasa del kit de luces/

conjunto del soporte

del kit de luces/ tazón

de vidrio

PRECAUCIÓN - Para reducir el riesgo de descarga

eléctrica, desconecta el circuito eléctrico de

alimentación al ventilador antes de instalar el kit de

luces.

1. Aoja, pero no quites, dos de los tres tornillos de

montaje del conjunto motor-ventilador; retira un

tornillo de montaje. (Figura 17)

2. Empuja la carcasa del kit de luces hasta el

conjunto motor-ventilador de manera que las

cabezas de los dos tornillos aojados encajen

en las ranuras tipo ojo de cerradura. Gira la

carcasa del kit de luces hacia la derecha y aprieta

los tornillos. Vuelve a instalar el tornillo que

retiraste en el paso 1 y apriétalo rmemente.

(Figura 17)

3. Quita un tornillo de la carcasa del kit de luces y

aoja, pero no quites, los otros dos. Conecta los

cables del conjunto del soporte del kit de luces a

los cables del conjunto motor-ventilador uniendo

los enchufes moldeados del adaptador. Coloca

con cuidado todos los cables y empalmes dentro

de la caja del interruptor. (Figura 17)

4. Empuja el conjunto del soporte del kit de luces

hacia arriba de manera que las cabezas de los

dos tornillos aojados encajen en las ranuras tipo

ojo de cerradura. Gira el conjunto del soporte kit

de luces hacia la derecha y aprieta los tornillos.

Vuelve a instalar el tornillo que retiraste en el

paso 3 y apriétalo rmemente. (Figura 18)

5. Coloca el tazón de vidrio dentro de la carcasa kit

de luces alineando las tres áreas planas en la parte

superior del tazón con las tres muescas salientes en

la carcasa del kit de luces. Gira la pantalla de vidrio

hacia la derecha hasta que se detenga. (Figura 19)

Tornillos

Carcasa

del kit de

luces

Ensamblaje

del motor

Figura 17

Figura 18

VERIFICA PERIÓDICAMENTE SI EL TAZÓN DE VIDRIO

ESTÁ COMPLETAMENTE ASENTADO HACIA LA

DERECHA EN EL ENSAMBLAJE DE LA CARCASA DEL

KIT DE LUCES.

Figura 19

10. Control remoto

LEARN

D 1

CFL 0

LEARN

D 1

CFL 0

Figura 20

Cómo preparar el

control remoto

1. Quita la cubierta de la batería presionando con

rmeza sobre la echa y deslizando la cubierta

hasta liberarla.

2. Instalar dos baterías AAA (N) de 1.5 V

(incluidas).

3. Desliza el interruptor del compartimiento de las

baterías a la conguración “1”.

4. Conrma que la electricidad del ventilador está

cortada en el interruptor de pared o en la caja del

cortacircuitos.

5. Conectar la electricidad al ventilador usando el

interruptor de pared o la caja del cortacircuitos.

6. Presionar y soltar el botón “Learn” en el

compartimiento de la batería del control remoto

dentro de los 30 segundos siguientes al retorno de

la corriente eléctrica al ventilador.

7. Si la conguración es exitosa, el kit de luces del

ventilador parpadeará y las aspas comenzarán a

girar.

8. Coloca de nuevo la cubierta en el control remoto.

NOTA: El control remoto ya ha sido congurado

con el ventilador de techo para tu conveniencia.

Si tienes dos ventiladores del mismo modelo en tu

hogar, sigue los pasos de abajo para controlar cada

ventilador por separado.

Montaje del soporte del control remoto

□

Coloca el soporte para pared en la posición deseada y fíjalo a

la pared con los tornillos incluidos.

NOTA: Se incluyen anclajes de pared de tornillo para soporte

adicional. Los tornillos incluidos están diseñados para

atornillarse fácilmente en la pared. Si deseas una sujeción más

permanente o segura, instala los anclajes de pared antes de

jar el soporte a la pared.

11. Cómo usar el ventilador

Control remoto

Temporizador:

Con el ventilador encendido, oprime el botón 2h para activar

el temporizador con 2 horas de funcionamiento.

Con el ventilador encendido, oprime el botón 4h para activar

el temporizador con 4 horas de funcionamiento.

Con el ventilador encendido, oprime el botón 8h para activar

el temporizador con 8 horas de funcionamiento.

Hacia adelante/reversa:

Cambia la dirección del ventilador de techo.

Breeze:

Oprime y suelta este botón para activar la función

Breeze [Brisa]; esto hará que la velocidad del ventilador

cambie aleatoriamente, imitando una brisa relajante.

Velocidad del ventilador:

Las luces LED en el botón de velocidad del ventilador

indicarán aquella correspondiente.

Presionar y soltar 1: convierte la velocidad del ventilador a 1.

Presionar y soltar 2: convierte la velocidad del ventilador a 2.

Presionar y soltar 3: convierte la velocidad del ventilador a 3.

Presionar y soltar 4: convierte la velocidad del ventilador a 4.

Presionar y soltar 5: convierte la velocidad del ventilador a 5.

Presionar y soltar 6: convierte la velocidad del ventilador a 6.

Ventilador APAGADO:

Apaga el ventilador

ENCENDIDO Y APAGADO de luces (ON/OFF)

Oprime y suelta el botón luz encendida para encender la luz.

Oprime y suelta el botón de luz apagada para apagar la luz.

Regulador de intensidad:

Oprime y mantén presionado el botón superior de regulación

de intensidad para incrementar al nivel de luz deseado.

Oprime y mantén presionado el botón inferior de regulación

de intensidad para disminuir al nivel de luz deseado.

Temporizador

Luz

encendida

Incrementa el

nivel de

intensidad

luminosa

(Regulador)

Hacia

adelante/

reversa

Comfort

Breeze

Velocidad

del ventilador

Disminuye el

nivel de

intensidad

luminosa

(Regulador)

Luz apagada

Ventilador

apagado

OFF

Figura 22

Figura 23

Clima cálido - (Hacia adelante) Un ujo de aire

hacia abajo surte efecto refrescante, como se

muestra en la Figura 22. Esto permite jar tu aire

acondicionado en una conguración más alta sin

afectar tu comodidad.

Clima frío - (Reversa) Un ujo de aire hacia arriba

desplaza el aire cálido lejos del techo, como se

muestra en la Figura 23. Esto permite jar tu unidad

de calefacción en una conguración más baja sin

afectar tu comodidad.

Figura 21

12. Cuidado del ventilador y solución de problemas

Cuidado del

ventilador

Aquí tienes algunas sugerencias para el

mantenimiento de tu ventilador.

1. Por causa del movimiento natural del ventilador,

algunas conexiones pueden aojarse. Revisa

las conexiones de soporte, los soportes y

los accesorios de aspas dos veces al año.

Comprueba que estén seguros. (No es necesario

desmontar el ventilador del techo).

2. Hay que limpiar el ventilador con frecuencia

para que luzca como nuevo al paso de los años.

No uses agua al limpiar; esto puede dañar el

motor e incluso provocar descargas eléctricas.

Usa sólo un cepillo suave o un paño sin pelusas

para evitar arañar el acabado. El revestimiento

está sellado con laca para minimizar la

decoloración u opacidad.

Advertencia - Asegura que la electricidad esté

cortada antes de limpiar tu ventilador.

3. Puedes aplicar a la madera una na capa de

pulimento para muebles y dar así más protección

y belleza. Cubre los arañazos pequeños con una

leve aplicación de lustrador para calzado.

4. Tu ventilador no necesita lubricación.

El motor tiene cojinetes de bola sellados y

permanentemente lubricados.

ASEGURA QUE NO HAYA CORRIENTE EN EL PANEL ELÉCTRICO ANTES DE INTENTAR

HACER REPARACIONES. CONSULTA LA SECCIÓN “CÓMO HACER CONEXIONES

ELÉCTRICAS”.

El ventilador no

enciende

El ventilador hace

ruido

1. Verica los fusibles o disyuntores principales y secundarios.

2. Verica las conexiones de cables en línea al ventilador y de cables del

interruptor en la caja de interruptores. PRECAUCIÓN: Asegúrate de que la

fuente principal de electricidad esté apagada.

3. Verica las baterías en el transmisor. ¿Se enciende la luz LED roja? ¿Estás

lo sucientemente cerca del ventilador? (El rango normal es de 10-20

pies = 3 a 6 metros.) ¿Coinciden las conguraciones del interruptor en el

transmisor (unidad de mano) y en el receptor? RECUERDA CORTAR LA

ELECTRICIDAD ANTES DE VERIFICAR LAS CONFIGURACIONES

DEL INTERRUPTOR EN EL RECEPTOR.

1. Asegúrate de que los tornillos de la carcasa del motor estén bien ajustados.

2. Asegúrate de que los tornillos que unen el soporte de aspa al cuerpo del motor

estén bien ajustados.

3. Asegúrate de que las conexiones de tuerca de cable no choquen unas con otras ni

con la pared interior de la caja del interruptor.

PRECAUCIÓN: Asegúrate de que la electricidad está cortada.

4. Deja que transcurra un período de “adaptación” de 24 horas. La mayoría de los

ruidos asociados a un ventilador nuevo desaparecen en ese período.

5. Si usas el kit de luces de ventilador de techo, asegúrate de que los tornillos que

sujetan el vidrio estén bien apretados. Verica así mismo que la bombilla esté

bien jada.

6. Asegúrate de que la cubierta esté a corta distancia del techo.

No debe tocar el techo.

7. Asegúrate de que tu caja eléctrica esté bien segura y de que se hayan instalado

almohadillas aislantes de goma entre el soporte de montaje y la caja de

distribución.

Solución de problemas

Problema Solución

13. Especicaciones

TAMAÑO DEL

VENTILADOR

VELOCIDAD

VOLTIOS

(V)

CONSUMO DE

ELECTRICIDAD

DEL VENTILADOR

(SIN LUCES)

VATIOS

FLUJO

DE AIRE

EN PIES

CÚBICOS

POR

MINUTO

(CFM).

EFICIENCIA DE FLUJO

DE AIRE

(MÁS ALTO ES MEJOR)

CFM/W

PESO

NETO

PESO

BRUTO

PIES

CÚBICOS

1.42 m

Baja

120

2.14 3548 1657.9

22.27

25.8

2.55

Alta 31.31 9650 308.2

701 Millennium Blvd.,

Greenville, SC 29607

Este equipo fue sometido a prueba y se determinó que cumple con los límites establecidos para un dispositivo digital Clase B según la Parte 15

de las Normas FCC. Estos límites fueron establecidos para dar protección razonable contra la interferencia dañina en uso residencial. Este equipo

genera, consume y puede irradiar energía de radiofrecuencia; si no se instala y usa de acuerdo con las instrucciones, puede causar interferencia

nociva a comunicaciones radiales. Sin embargo, no hay garantía de que no ocurrirá interferencia en cierta instalación particular. Si este equipo causa

interferencia perjudicial a la recepción de radio o televisión, que puede determinarse encendiendo y apagando el equipo, se recomienda al usuario

tratar de corregir la interferencia con una o más de las siguientes medidas:

– Reorientar o reubicar la antena receptora.

– Incrementar la distancia entre los equipos y el receptor.

– Conectar el equipo a un tomacorriente en circuito distinto del receptor.

– Pedir asistencia al concesionario o a un técnico de radio/TV con experiencia.

PRECAUCIÓN:

Los cambios o modicaciones sin aprobación expresa del responsable de este dispositivo podrían anular el derecho del usuario a operar el equipo.

Este dispositivo cumple con la Parte 15 de las Normas FCC. Su operación está sujeta a las dos condiciones siguientes: (1) Este dispositivo no debe

causar interferencia dañina y (2) tiene que aceptar cualquier interferencia recibida, incluyendo aquella que pudiera afectar su funcionamiento.

Guide d’installation du ventilateur de plafond

P250003

93133614_B

Garantie à vie limitée

Date d’achat

Magasin d’achat

Nº de modèle cUL

Nº de série

Nº de fournisseur

CUP

111017

P250003

Progress Lighting garantit à l’acheteur original que ses moteurs de ventilateur sont exempts de tout défaut de fabrication et de

matériaux pour aussi longtemps qu’il possède le ventilateur. Les interrupteurs à chaîne (tirette), les sélecteurs d’inversion, les

condensateurs et les nis en métal sont garantis exempts de tout défaut de matériaux ou de fabrication pendant une période

d’un an à compter de la date d’achat. La déformation des pales en bois ou plastique n’est pas couverte par la présente garantie,

ni ne sont la corrosion ou toute détérioration des nis pour les ventilateurs installés à moins de 16 km d’une côte. Les garanties

prolongées couvrant les produits homologués ENERGY STAR

peuvent s’appliquer.

Les ventilateurs de plafond de Progress Lighting avec sources de lumière à DEL intégrées, s’ils sont installés correctement et

dans des conditions normales d’utilisation, sont garantis contre les défauts de matériaux et de fabrication qui empêchent les

sources de lumières de fonctionner conformément aux spécications pendant (i) cinq (5) ans à compter de la date d’achat pour

les modules d’éclairage à DEL et les composants électriques des ventilateurs utilisés dans les résidences unifamiliales et (ii)

trois (3) ans à compter de la date d’achat pour les modules d’éclairage à DEL et les composants électriques des ventilateurs

utilisés dans les applications multifamiliales ou commerciales. Les ampoules DEL fournies par Progress Lighting ne sont

couvertes par aucune garantie autre que la garantie du fabricant. Les ampoules non DEL ne sont couvertes par aucune garantie.

L’acheteur original peut retourner le ventilateur défectueux au lieu d’achat avec une preuve d’achat pendant les 30 premiers

jours pour obtenir un remplacement. Au bout de 30 jours, l’acheteur original DOIT communiquer avec Progress Lighting au

864 678-1000 pour réclamer une réparation ou un remplacement, selon la seule détermination de Progress Lighting et ceci

constituera le seul et unique recours de l’acheteur.

Les frais de main d’œuvre et d’expédition sont exclus. La présente garantie ne couvre pas les coûts ou frais associés à la main

d’œuvre (y compris, sans s’y limiter, les honoraires de l’électricien) requise pour installer, retirer ou remplacer le ventilateur

ou des pièces quelconques du ventilateur.

Cette garantie ne s’applique pas à toute perte ou tout dommage résultant de (i) une usure ou altération normale, un mauvais

usage, un usage abusif ou la négligence, ou (ii) une installation, une utilisation, une réparation ou un entretien incorrect(e) par

l’acheteur original ou une tierce partie, y compris mais sans s’y limiter, une tension incorrecte ou une surcharge, l’utilisation

de pièces ou accessoires inapproprié(e)s, une réparation non autorisée (effectuée ou tentée), ou un manque d’entretien du

ventilateur.

LES GARANTIES CI-DESSUS ÉTABLISSENT L’OBLIGATION TOTALE DE PROGRESS LIGHTING ET LE SEUL

ET UNIQUE RECOURS DE L’ACHETEUR ORIGINAL EN VERTU DESDITES GARANTIES, CONCERNANT TELS

PRODUITS. PROGRESS LIGHTING N’EST PAS TENUE RESPONSABLE DES DOMMAGES (Y COMPRIS LES

DOMMAGES INDIRECTS, SPÉCIAUX OU ACCESSOIRES) RÉSULTANT D’UNE DÉFAILLANCE DU PRODUIT,

EN RAISON D’UNE VIOLATION DE GARANTIE, D’UNE RUPTURE DE CONTRAT OU AUTRE. LA PRÉSENTE

GARANTIE REMPLACE TOUTES LES AUTRES GARANTIES, EXPRESSES OU IMPLICITES, Y COMPRIS LES

GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET D’APTITUDE À UN USAGE PARTICULIER OU

RELATIVES À L’ABSENCE DE CONTREFAÇON.

Certains états et provinces ne permettent pas les restrictions quant à la durée d’une garantie implicite, ni l’exclusion ou la

restriction des dommages indirects ou accessoires. Par conséquent, les restrictions et les exclusions mentionnées ci-dessus

peuvent ne pas s’appliquer à votre cas. En vertu de la présente garantie, vous bénéciez de droits juridiques particuliers;

toutefois, d’autres droits peuvent s’appliquer, selon l’état ou la province où vous résidez.

785247249299

785247249305

Règles de sécurité

Déballage du ventilateur

Installation du ventilateur

Réglage des codes

Connexions électriques

Utilisation du ventilateur

Entr

etien du ventilateur

Dépannage

Caractéristiques

able des matières

1. Pour réduire les risques de choc électrique, assurez-vous que le

courant est coupé au niveau de la boîte de disjoncteurs ou à fusibles

avant de procéder à l’installation.

2. Tout le câblage doit être effectué conformément au code national

de l’électricité des États-Unis ANSI/NFPA 70-1999 et aux codes

électriques locaux. L’installation électrique doit être effectuée par un

électricien qualié accrédité.

3. ATTENTION : Pour réduire les risques de blessures, n’utilisez que

les vis fournies avec la boîte électrique.

4. La boîte de sortie de courant et la structure de support doivent

être solidement xées et capables de supporter de manière sûre un

minimum de 15,9 kg (35 lb). Utilisez uniquement des boîtes de

sortie de courant homologuées cUL, portant la mention « Capable de

supporter un ventilateur de 15,9 kg (35 lb) ou moins ».

5. ATTENTION : Le ventilateur doit être installé avec un dégagement

minimal de 2,13 m entre le bord de fuite des pales et le sol.

6. N’attendez pas l’arrêt du ventilateur pour appuyer sur le bouton de

sens inverse. Le ventilateur ne changera pas de direction s’il n’est pas

en marche.

7. Évitez de placer des objets dans la trajectoire des pales.

8. Pour éviter les blessures corporelles ou les dommages au ventilateur

ou d’autres objets, faites preuve de prudence en travaillant près du

ventilateur ou en le nettoyant.

9. N’utilisez ni eau ni détergents pour nettoyer le ventilateur ou les pales

du ventilateur. Un chiffon à poussière sec ou un linge légèrement

humide conviennent en général pour le nettoyage.

10. Après avoir effectué les connexions électriques, retournez les

conducteurs épissés vers le haut et insérez-les soigneusement dans la

boîte de sortie de courant. Les ls doivent être écartés de façon à ce

que le conducteur de mise à la terre de l’équipement et le conducteur

mis à la terre soient du même côté de la boîte électrique et le

conducteur non mis à la terre de l’autre côté de la boîte électrique.

11. Les schémas électriques sont fournis à titre indicatif seulement. Les

luminaires qui ne sont pas compris avec le ventilateur doivent être

homologués cUL et porter une mention stipulant qu’ils peuvent être

utilisés avec ce type de ventilateur. Les interrupteurs doivent être

homologués cUL pour usage général. Consultez les instructions

fournies avec les luminaires et les interrupteurs pour un assemblage

approprié.

12. Toutes les vis de pression doivent être vériées et resserrées au besoin

avant l’installation.

13. AVERTISSEMENT : Pour réduire les risques d’incendie ou de choc

électrique, ce ventilateur ne doit être utilisé qu’avec le dispositif de

contrôle de la vitesse, pièce nº DP-51R, fabriqué par DAWNSUN

ELECTRONIC TECHNOLOGY CO LTD ZHONGSHAN.

14. Convient à une utilisation uniquement avec des luminaires portant la

mention « Convient aux emplacements humides ».

1. Règles de sécurité

VEUILLEZ LIRE ET

CONSERVER CES INSTRUCTIONS

POUR

RÉDUIRE LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE,

INSTALLEZ SUR UNE BOÎTE DE SORTIE DE COURANT PORTANT LA MENTION «

CAP

ABLE

DE SUPPORTER UN VENTILATEUR DE 15,9 KG (35

LB)

OU MOINS

ET UTILISEZ LES VIS

FOURNIES AVEC LA BOÎTE DE SORTIE DE COURANT.

POUR

RÉDUIRE LES RISQUES DE BLESSURE CORPORELLE, NE PLIEZ PAS LES

SUPPORTS DE PALES (AUSSI APPELÉS «

RIDES

) PENDANT L’ASSEMBLAGE

OU APRÈS L’INSTALLATION. NE PLACEZ PAS D’OBJETS DANS LA TRAJECTOIRE

DES PALES.

POUR

RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, CE VENTILATEUR DOIT

ÊTRE INSTALLÉ AVEC UN INTERRUPTEUR/UNE COMMANDE ISOLÉ(E).

Quincaillerie de xation des pales

(25 vis)

Quincaillerie électrique et trousse

d’équilibrage

(3 capuchons de connexion en plastique, 1

trousse d’équilibrage des pales)



Anneau décoratif

Bac de luminaire

Adaptateur de luminaire

10.

Diffuseur en verre

11.

Émetteur et récepteur

12.

Fil conducteur de rallonge

Traverse (à l’intérieur de la monture)

Ensemble boule/tige de suspension de

15,24 cm (goupille de suspension et goupille de

verrouillage préxées)

Monture avec anneau de monture (xé)

Couvercle décoratif du collet du moteur

5. Moteur du ventilateur

6. Pales (6)

2. Déballage du ventilateur

Déballez votre ventilateur et vériez le contenu de l’emballage. Les articles suivants

devraient s’y trouver :

OFF

3. Installation du ventilateur

Outils requis

Tournevis cruciforme ou à empreinte fendue, clé à

molette, escabeau et coupe-ls.

Options

d’installation

Si une boîte électrique n’est pas déjà installée, lisez

les instructions suivantes. Coupez l’alimentation

électrique en retirant les fusibles ou déclenchant

les disjoncteurs.

Fixez la boîte électrique directement à la structure du

bâtiment. Utilisez les pièces de xation et les

matériaux de construction appropriés. La boîte

électrique et son support doivent être en mesure

de supporter le plein poids du ventilateur en

mouvement (soit au moins 15,9 kg [35 lb]).

N’utilisez pas de boîtes électriques en plastique.

Les Figures 1, 2 et 3 illustrent les différentes façons

d’installer la boîte électrique.

Boîte

électrique

Boîte électrique

Fournir un

support robuste

Traverse

Boîte

électrique

encastrée

Remarque : Une tige de suspension plus longue

peut s’avérer nécessaire pour maintenir une distance

correcte entre les pales et le plafond, pour une

installation sur un plafond présentant une forte

pente. L’angle maximal permis est de 20˚. Si la

monture touche la tige de suspension, retirez le

couvercle inférieur décoratif de la monture et

faites tourner la monture à 180˚ avant de la xer

à la traverse.

Boîte électrique

Pour suspendre le ventilateur là où il y a déjà un

luminaire mais pas de solive de plafond, utilisez une

barre de suspension comme illustré à la Figure 4.

POUR RÉDUIRE LES RISQUES D’INCENDIE, DE CHOC

ÉLECTRIQUE OU DE BLESSURE, INSTALLEZ SUR UNE

BOÎTE DE SORTIE DE COURANT PORTANT LA MENTION

« CAPABLE DE SUPPORTER UN VENTILATEUR DE 15,9 KG

(35 LB) OU MOINS » ET UTILISEZ LES VIS FOURNIES

AVEC LA BOÎTE DE SORTIE DE COURANT. LA PLUPART

DES BOÎTES ÉLECTRIQUES UTILISÉES COURAMMENT

POUR LE SUPPORT DE LUMINAIRES NE CONVIENNENT

PAS AUX VENTILATEURS ET PEUVENT DEVOIR ÊTRE

REMPLACÉES. EN CAS DE DOUTE, CONSULTEZ UN

ÉLECTRICIEN QUALIFIÉ.

Figure 1

Figure 2

Figure 4

Figure 3

Installation des pales du

ventilateur

1. Placez le ventilateur à l’envers, comme illustré.

Fixez les pales au moteur du ventilateur en

alignant les encoches des pales avec la tige

d’alignement du volant puis en plaçant la pale

sur le volant et en serrant avec des vis.

2. Répétez ces étapes pour les autres pales.

(Figure 5)

3. Remettez le ventilateur à l’endroit comme

illustré. Serrez les pales sur le volant en

installant les vis sur le côté du volant.

(Figure 6)

4. Assurez-vous que toutes les vis sont bien

serrées. (Figure 6)

Vis

Pale

Dessus du moteur

du ventilateur

Dessous du moteur

du ventilateur

Figure 5

Figure 6

Figure 7

Moteur

Vis

Anneau

décoratif

Fixation de l’anneau

décoratif

1. Retirez les trois vis de la languette du moteur

du ventilateur. Fixez l’anneau décoratif sur le

moteur du ventilateur en alignant les trous de

l’anneau décoratif avec les trous de la languette

et en insérant les vis.

2. Assurez-vous que toutes les vis sont bien

serrées. (Figure 7)

Moteur

Vis

Pale

Figure 8

Figure 9

Suspension du ventilateur

N’OUBLIEZ PAS de couper l’alimentation

électrique. Suivez les étapes suivantes pour

suspendre le ventilateur correctement.

REMARQUE : Ce ventilateur est recommandé

pour une installation standard au plafond à l’aide

de la tige de suspension fournie avec le ventilateur.

Pour une installation au plafond de type normal

avec la tige de suspension de 15,24 cm fournie, la

distance entre le plafond et le dessous des pales du

ventilateur sera d’environ 33 cm.

Installation normale

1. Retirez l’anneau de monture de la monture en

le tournant vers la droite jusqu’à ce qu’il soit

déverrouillé. (Figure 8)

2. Retirez la traverse de la monture en desserrant

les quatre vis sur le dessus de la monture.

Retirez les deux vis sans empreinte fendue et

desserrez les vis à empreinte fendue. Cela vous

permettra de retirer la traverse. (Figure 9)

3. Retirez la goupille de suspension et la goupille

de verrouillage de la tige de suspension.

4. Faites passer les ls sortant du dessus du moteur

du ventilateur par le couvercle décoratif du

collet du moteur puis par l’anneau de monture.

Assurez-vous que les ouvertures en fente sont

orientées vers le haut. Faites passer les ls à

travers la monture et ensuite à travers l’ensemble

boule/tige de suspension. (Figure 10)

5. Desserrez, sans les retirer, les vis de pression

du collet sur le dessus du boîtier du moteur.

6. Alignez les trous au bas de la tige de

suspension avec les trous du collet sur le

dessus du boîtier du moteur. (Figure 10)

7. Insérez avec précaution la goupille de

suspension dans les trous du collet et de la tige

de suspension. Faites attention à ne pas coincer

les ls à l’intérieur de la tige de suspension

avec la goupille de suspension. Insérez la

goupille de verrouillage dans le trou près

de l’extrémité du boulon jusqu’à ce qu’elle

se bloque en place, tel qu’indiqué dans le

médaillon circulaire de la Figure 10.

8. Resserrez les vis de pression sur le collet sur le

dessus du boîtier du moteur.

9. Assurez-vous que l’œillet est correctement xé

sur le couvercle du collet. Glissez ensuite le

couvercle du collet sur la tige de suspension

jusqu’à ce qu’il repose sur le boîtier du moteur.

Assurez-vous que la monture et le couvercle du

collet sont correctement orientés.

10. Passez à la section « Installation du

ventilateur ».

LE VENTILATEUR POURRAIT SE DESSERRER ET

ÉVENTUELLEMENT TOMBER SI LES VIS DE PRESSION

NE SONT PAS BIEN SERRÉES LORS DE L’ÉTAPE 8.

Tournez la monture pour la retirer

Retirez

Desserrez mais ne retirez pas

Figure 10

Collet du moteur

Goupille en

position

verrouillée

Goupille de

verrouillage

Resserrez

les vis

Goupille de

suspension

Couvercle du

collet du moteur

Anneau

de monture

Fils du moteur

Boule/tige de

suspension

Monture

Montage du

ventilateur sur la

boîte électrique

1. Faites passer les ls d’alimentation de 120 volts

par l’orice central de la traverse, tel qu’indiqué

sur la Figure 11.

2. Fixez la traverse sur la boîte électrique à l’aide des

vis de montage fournies avec la boîte électrique.

Notez que le côté plat de la traverse est dirigé vers

la boîte électrique. (Figure 11)

3. Serrez bien les deux vis sur la boîte électrique.

4. Soulevez avec précaution l’ensemble du

ventilateur vers la traverse. Assurez-vous que

la languette de la traverse est correctement

placée dans le sillon de la boule de suspension.

(Figure 12)

SI LA MÉTHODE D’INSTALLATION NORMALE AVEC

LA BOULE/TIGE DE SUSPENSION EST UTILISÉE, LA

LANGUETTE DE L’ANNEAU QUI SE TROUVE AU BAS

DE LA TRAVERSE DOIT REPOSER DANS LE SILLON DE

LA BOULE DE SUSPENSION. LE CÂBLAGE POURRAIT

ÊTRE ENDOMMAGÉ SI LA LANGUETTE N’EST PAS

PLACÉE CORRECTEMENT DANS LE SILLON.

Boîte

électrique

homologuée

Traverse

Crochet

Fils de 120 volts

Rondelle

s de montage

(fournies avec

la boîte

électrique)

Figure 11

Installation normale

Figure 12

Installation du câble

de sécurité

1. Vissez la vis à bois (LL) (non fournie) dans le

plafond.

2. Enlez la boucle terminale du câble de

sécurité (S) sur la vis à bois, puis serrez bien la

vis ou reliez le câble de sécurité directement à la

boîte électrique. (Figure 13)

Figure 13

7. Câblage du ventilateur

Câblage du ventilateur

au récepteur

1. En cas d’utilisation de la boule de suspension de

15,24 cm fournie, câblez le récepteur sur les ls

du ventilateur en raccordant ensemble la che

d’adaptation moulée du récepteur et l’adaptateur

moulé du moteur du ventilateur. (Figure 15)

2. Si vous souhaitez utiliser une tige de suspension

plus longue, vous pouvez vous servir du l

conducteur de rallonge (1,67 m) fourni en

raccordant les adaptateurs moulés ensemble.

Figure 15

BLEU

NOIR

BLANC

Récepteur

télécommande

BLANC

L N

NOIR

GRIS

MARRON

BLEU

MARRON

GRIS

VERT

BLANC

BLEU

CIRCUIT D’ALIMENTATION

Installation du

récepteur dans la

traverse

1. Positionnez les ls du câblage d’alimentation de

la maison sur un côté de la traverse; positionnez

les ls du ventilateur de l’autre côté.

2. Insérez l’extrémité étroite du récepteur (tel

qu’illustré, côté plat orienté vers le plafond) dans

la traverse, jusqu’à ce qu’il repose sur le haut de

l’ensemble boule/tige de suspension. (Figure 14)

Figure 14

Câblage du récepteur

au câblage domestique

1. Connectez le l vert aux ls de terre du ménage

à l’aide d’un écrou de connexion de l.

2. Connectez le l noir du récepteur au l noir

domestique à l’aide d’un écrou de connexion

de l.

3. Connectez le l blanc du récepteur au l blanc

domestique à l’aide d’un écrou de connexion

de l.

Figure 16

Équilibrage des pales

Les pales sont regroupées par poids. En raison

e la variation de densité des matériaux, il se peut

que le ventilateur oscille, et ce, même si les pales

sont équilibrées en poids.

Les étapes suivantes devraient permettre de corriger

l’oscillation du ventilateur. Effectuez une vérication

après chacune des étapes.

1. Vériez si toutes les vis des pales sont bien

serrées.

2. La plupart des problèmes d’oscillation sont

causés par la hauteur inégale des pales. Vériez

la hauteur des pales en choisissant un point au

plafond, au-dessus de l’extrémité de l’une des

pales. Mesurez la distance entre un point au

centre de chaque pale et ce point au plafond.

Mesurez cette distance de la façon illustrée à la

Figure 16. Faites tourner le ventilateur pour que

la pale suivante soit en position pour la mesure.

Répétez pour chaque pale. Les écarts de mesures

devraient être inférieurs à 3,17 mm. Faites

fonctionner le ventilateur pendant 10 minutes.

3. Assurez-vous que la monture est xée bien

serrée sur la traverse et que la traverse est aussi

solidement serrée sur la boîte électrique.

4. L’échange réciproque de pales adjacentes

peut redistribuer le poids et résulter en un

fonctionnement plus en douceur.

5. Utilisez le nécessaire d’équilibrage des pales

fourni si les pales oscillent toujours.

Touche le

plafond

Achèvement de

l’installation du

ventilateur

INSTALLATION NORMALE AU PLAFOND

1. Alignez les fentes de blocage de la monture au

plafond et les deux vis de la traverse. Poussez la

monture pour engager les vis dans les fentes et

tournez dans le sens horaire pour verrouiller le

tout en place. Serrez immédiatement les deux vis

de montage à fond.

2. Placez les deux autres vis de montage dans les

orices de la monture et vissez-les bien.

3. Installez l’anneau de monture décoratif en

alignant les fentes de l’anneau avec les vis de la

monture. Tournez l’anneau dans le sens horaire

pour le verrouiller en place.

4. Vous pouvez maintenant procéder à l’installation

du bac de luminaire.

Diffuseur en verre

Partie plate

Crans relevés

Adaptateur

de luminaire

Vis

Bac de

luminaire

Blanc

Bleu

Noir

Fiches

d’adaptation

moulées

Blanc

Installation du bac/de

l’adaptateur/du

diffuseur en verre du

luminaire

ATTENTION - Pour réduire les risques de choc

électrique, débranchez le circuit d’alimentation

électrique au ventilateur avant d’installer le

luminaire.

1. Desserrez, sans les retirer, deux des trois vis de

montage du moteur du ventilateur; retirez une vis

de montage. (Figure 17)

2. Poussez le bac de luminaire vers le haut jusqu’au

moteur du ventilateur, de façon à ce que les deux

têtes de vis desserrées tiennent dans les fentes

en trou de serrure. Tournez le bac de luminaire

dans le sens horaire et serrez les vis. Réinsérez

la vis qui a été retirée à l’étape 1 et serrez-la

fermement. (Figure 17)

3. Retirez une vis du bac de luminaire et desserrez

mais ne retirez pas les deux autres vis.

Connectez les ls de l’adaptateur de luminaire

aux ls provenant du moteur du ventilateur

en branchant les ches d’adaptation moulées

ensemble. Insérez soigneusement tous les ls et

les épissures dans le capuchon d’interrupteur.

(Figure 17)

4. Poussez l’adaptateur de luminaire vers le haut,

de façon à ce que les deux têtes de vis desserrées

tiennent dans les fentes en trou de serrure. Tournez

l’adaptateur de luminaire dans le sens horaire et

serrez les vis. Réinsérez la vis qui a été retirée à

l’étape 3 et serrez-la fermement. (Figure 18)

5. Placez le diffuseur en verre sur le bac de

luminaire en alignant les trois parties plates en

haut du diffuseur en verre avec les trois crans

relevés du bac de luminaire. Tournez le diffuseur

en verre dans le sens horaire jusqu’à ce qu’il

s’arrête. (Figure 19)

Vis

Bac de

luminaire

Moteur

Figure 17

Figure 18

VÉRIFIEZ RÉGULIÈREMENT QUE LE DIFFUSEUR EN

VERRE EST COMPLÈTEMENT VISSÉ DANS LE SENS

HORAIRE DANS LE BAC DE LUMINAIRE.

Figure 19

10. Télécommande

LEARN

D 1

CFL 0

LEARN

D 1

CFL 0

Figure 20

Préparation de la

télécommande

1. Retirez le couvercle du compartiment à piles en

appuyant fermement sur la èche et en faisant

glisser le couvercle pour l’enlever.

2. Installez deux piles AAA (N) de 1,5 volt (comprises).

3. Faites glisser le commutateur DIP du

compartiment à piles au réglage « 1 ».

4. Conrmez que l’alimentation électrique au

ventilateur est coupée soit à l’interrupteur mural,

soit à la boîte de disjoncteurs.

5. Rétablissez l’alimentation électrique au

ventilateur, soit à l’interrupteur mural, soit à la

boîte de disjoncteurs.

6. Poussez et relâchez le bouton « Learn

(Apprentissage) » situé dans le compartiment à

piles de la télécommande dans les 30 secondes

suivant la mise en marche.

7. Si le jumelage est réussi, le luminaire du

ventilateur clignotera et les pales commenceront

à tourner.

8. Remettez le couvercle du compartiment à piles

sur la télécommande.

REMARQUE

: La télécommande a déjà été

jumelée avec le ventilateur de plafond pour votre

commodité. Si vous avez deux exemplaires du

même modèle de ventilateur dans votre maison,

veuillez suivre les étapes ci-dessous pour contrôler

chaque ventilateur individuellement.

Installation du support de télécommande

□ Placez le support mural dans la position souhaitée et xez-le au

mur à l’aide des vis pour support mural fournies.

REMARQUE : Des chevilles murales pour vis sont fournies pour

consolider l’ancrage. Les vis fournies sont conçues pour se visser

facilement dans le mur. Si vous préférez une prise plus permanente

ou solide, installez les chevilles murales avant de xer le support

mural au mur.

11. Utilisation du ventilateur

Télécommande

Minuterie :

Pendant que le ventilateur est en marche, appuyez sur 2 h -

allume une minuterie d’une durée de 2 heures.

Pendant que le ventilateur est en marche, appuyez sur 4 h -

allume une minuterie d’une durée de 4 heures.

Pendant que le ventilateur est en marche, appuyez sur 8 h -

allume une minuterie d’une durée de 8 heures.

Marche avant/arrière :

Change la direction du ventilateur de plafond.

Breeze :

Appuyez sur et relâchez ce bouton pour activer la fonction

Comfort Breeze (brise agréable), ce qui changera la vitesse de

votre ventilateur au hasard en imitant une brise agréable.

Vitesse du ventilateur :

Les voyants DEL sur le bouton de vitesse du ventilateur

s’illumineront à la vitesse correspondante.

Appuyez sur et relâchez 1 : règle la vitesse du ventilateur sur 1.

Appuyez sur et relâchez 2 : règle la vitesse du ventilateur sur 2.

Appuyez sur et relâchez 3 : règle la vitesse du ventilateur sur 3.

Appuyez sur et relâchez 4 : règle la vitesse du ventilateur sur 4.

Appuyez sur et relâchez 5 : règle la vitesse du ventilateur sur 5.

Appuyez sur et relâchez 6 : règle la vitesse du ventilateur su 6.

Ventilateur OFF (ÉTEINT) :

Éteint le ventilateur

Luminaire ALLUMÉ/ÉTEINT

Appuyez sur et relâchez le bouton du luminaire pour l’allumer.

Appuyez sur et relâchez le bouton du luminaire pour l’éteindre.

Gradateur :

Appuyez sur et relâchez le bouton du gradateur pour augmenter

la luminosité

Appuyez sur et maintenez le bouton du gradateur pour réduire

la luminosité.

Minuterie

Luminaire

allumé

Augmente la

luminosité

(Gradateur)

Marche

avant/arrière

Comfort

Breeze

Vitesse du

ventilateur

Réduit la

luminosité

(Gradateur)

Luminaire

éteint

Ventilateur

éteint

OFF

Figure 22

Figure 23

Par temps chaud - (marche avant) Un débit d’air

descendant crée un courant d’air rafraîchissant,

comme illustré à la Figure 22. Ce qui permet

d’utiliser un réglage de climatisation plus élevé sans

nuire à votre confort.

Par temps frais - (marche arrière) Un débit d’air

ascendant fait descendre l’air chaud du plafond,

comme illustré à la Figure 23, Ce qui permet

d’utiliser un réglage de chauffage plus bas sans

nuire à votre confort.

Figure 21

12. Entretien du ventilateur et dépannage

Entretien du

ventilateur

Voici quelques suggestions pour l’entretien de votre

ventilateur.

1. En raison du mouvement naturel du ventilateur,

certains raccords peuvent se desserrer.

Vériez les raccords de support, les brides

et les xations des pales deux fois par an.

Vériez qu’ils sont solidement xés (il n’est

pas nécessaire d’enlever le ventilateur du

plafond).

2. Nettoyez le ventilateur régulièrement pour

conserver son aspect neuf au l des années.

N’utilisez pas d’eau pour nettoyer, car cela

risque d’endommager le moteur ou même

poser un risque de choc électrique. Utilisez

uniquement une brosse douce ou un linge non

pelucheux an d’éviter d’égratigner le ni. Le

revêtement est recouvert d’une laque an d’en

réduire la décoloration ou le ternissement.

Avertissement - Assurez-vous que

l’alimentation électrique est coupée avant de

nettoyer le ventilateur.

3. Vous pouvez appliquer une ne couche de

produit à polir sur le bois pour le protéger et

l’embellir. Masquez les petites égratignures avec

un peu de cirage.

4. Il n’est pas nécessaire de lubrier le

ventilateur. Le moteur est doté de roulements

scellés à graissage permanent.

ASSUREZ-VOUS QUE L’ALIMENTATION ÉLECTRIQUE A ÉTÉ COUPÉE AU TABLEAU

DE DISTRIBUTION AVANT DE TENTER D’EFFECTUER UNE RÉPARATION. CONSULTEZ

LA SECTION « CONNEXIONS ÉLECTRIQUES ».

Le ventilateur ne se

met pas en marche.

Le ventilateur est

bruyant.

1. Vériez les fusibles ou les disjoncteurs principaux ou divisionnaires.

2. Vériez les connexions des ls de ligne au ventilateur et les connexions dans

le boîtier de l’interrupteur. ATTENTION : Assurez-vous que l’alimentation

électrique principale est coupée.

3. Vériez les piles de l’émetteur. Est-ce que le voyant DEL rouge est allumé?

L’émetteur est-il situé sufsamment près du ventilateur? (La portée normale

est de 3 à 6 m). Les réglages des commutateurs DIP sont-ils les mêmes sur

l’émetteur (télécommande) et le récepteur? N’OUBLIEZ PAS DE COUPER

L’ALIMENTATION ÉLECTRIQUE AVANT DE VÉRIFIER LE

RÉGLAGE DES COMMUTATEURS DIP DU RÉCEPTEUR.

1. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées.

2. Assurez-vous que les vis qui xent les supports de pales au moyeu du moteur

sont bien serrées.

3. Assurez-vous que les capuchons de connexion ne s’entrechoquent pas ou ne se

battent pas contre la paroi intérieure du boîtier de l’interrupteur.

ATTENTION : Assurez-vous que l’alimentation électrique est coupée.

4. Accordez une période de « rodage » de 24 heures. La plupart des bruits d’un

ventilateur neuf disparaissent au cours de cette période.

5. Si le luminaire du ventilateur de plafond est utilisé, assurez-vous que les vis du

diffuseur en verre sont bien serrées. Veillez également à ce que l’ampoule soit

bien vissée.

6. Assurez-vous que la monture se trouve à une courte distance du plafond.

Elle ne doit pas être en contact avec le plafond.

7. Assurez-vous que la boîte électrique est bien xée et que des coussinets isolants

en caoutchouc ont été installés entre la traverse et la boîte électrique.

Dépannage

Problème Solution

13. Caractéristiques

TAILLE DU

VENTILATEUR

VITESSE VOLTS

PUISSANCE

CONSOMMÉE PAR

LE VENTILATEUR

(SANS LUMINAIRE)

WATTS

DÉBIT

D’AIR EN

PI3/MIN

RENDEMENT

ÉNERGÉTIQUE DU

DÉBIT D’AIR

(PLUS ÉLEVÉ EST

MIEUX)

PI³ PAR MIN/WATT

POIDS

NET

POIDS

BRUT

PIEDS

CUBES

142 cm

Faible

120

2,14 3548 1657,9

10,1

11,7

2,55

Élevée 31,31 9650 308,2

701 Millennium Blvd.,

Greenville, SC 29607

Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions

suivantes : (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est

susceptible d’en compromettre le fonctionnement.

Progress P250003-143-30 Lighting Kaysville 56-in Graphite LED Indoor/Outdoor Ceiling Fan

Product's Documents

Installation Manual

Specifications

Progress P250003-143-30 Questions and Answers
