Instruction Manual
Guide D’utilisation
Manual de instrucciones
DWE46125
5" (125 mm) Cutting Shroud
Coiffe de coupe 125 mm (5 po)
Cubierta de Corte de 125 mm (5")
DWE46127
7" (180 mm) Cutting Shroud
Coiffe de coupe 180 mm (7 po)
Cubierta de Corte de 180 mm (7")

ENGLISH
English (original instructions) 1
Français (traduction de la notice d’instructions originale) 10
Español (traducido de las instrucciones originales) 20

ENGLISH
1
Definitions: Safety Alert Symbols and Words
This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk
of personal injury or property damage.
DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.
WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.
CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.
(Used without word) Indicates a safety related message.
NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.
WARNING: Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/
or seriousinjury.
WARNING: To reduce the risk of injury, read the
instructionmanual.
If you have any questions or comments about this
or any DEWALT tool, call us toll free at:
1-800-4-DEWALT (1-800-433-9258).

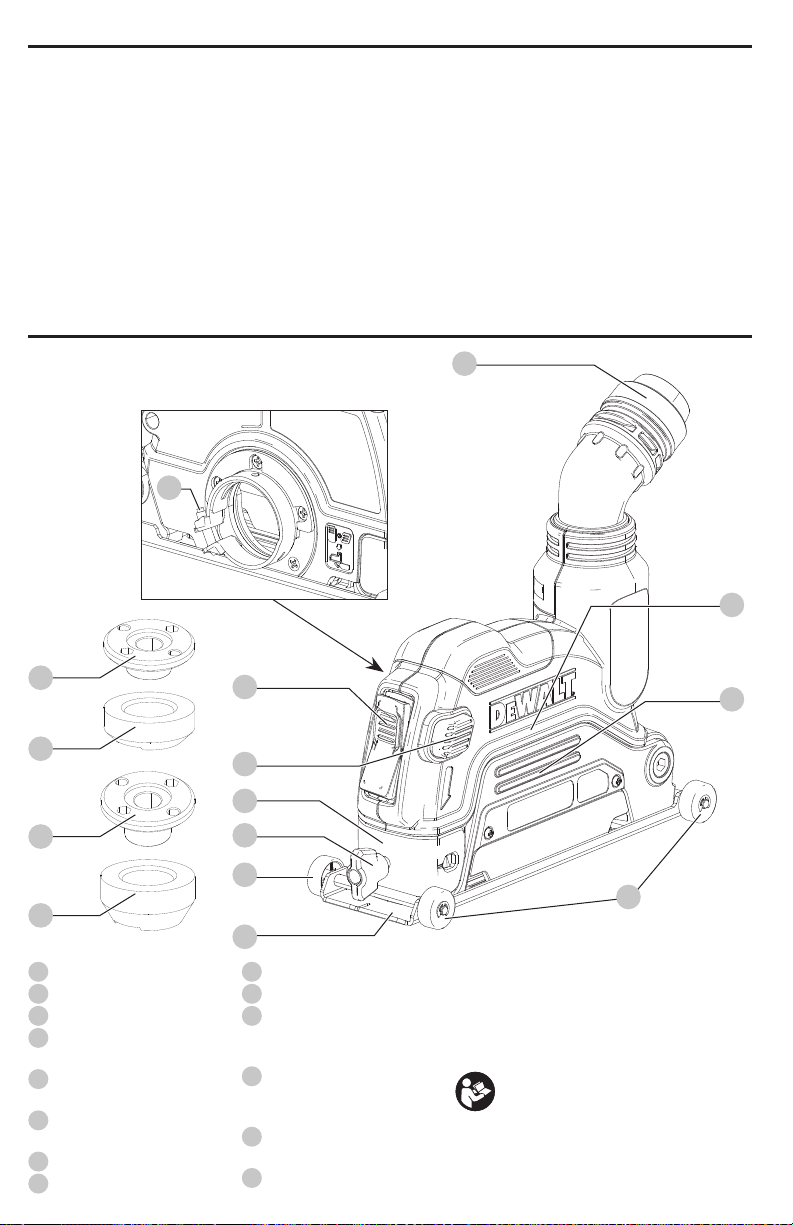

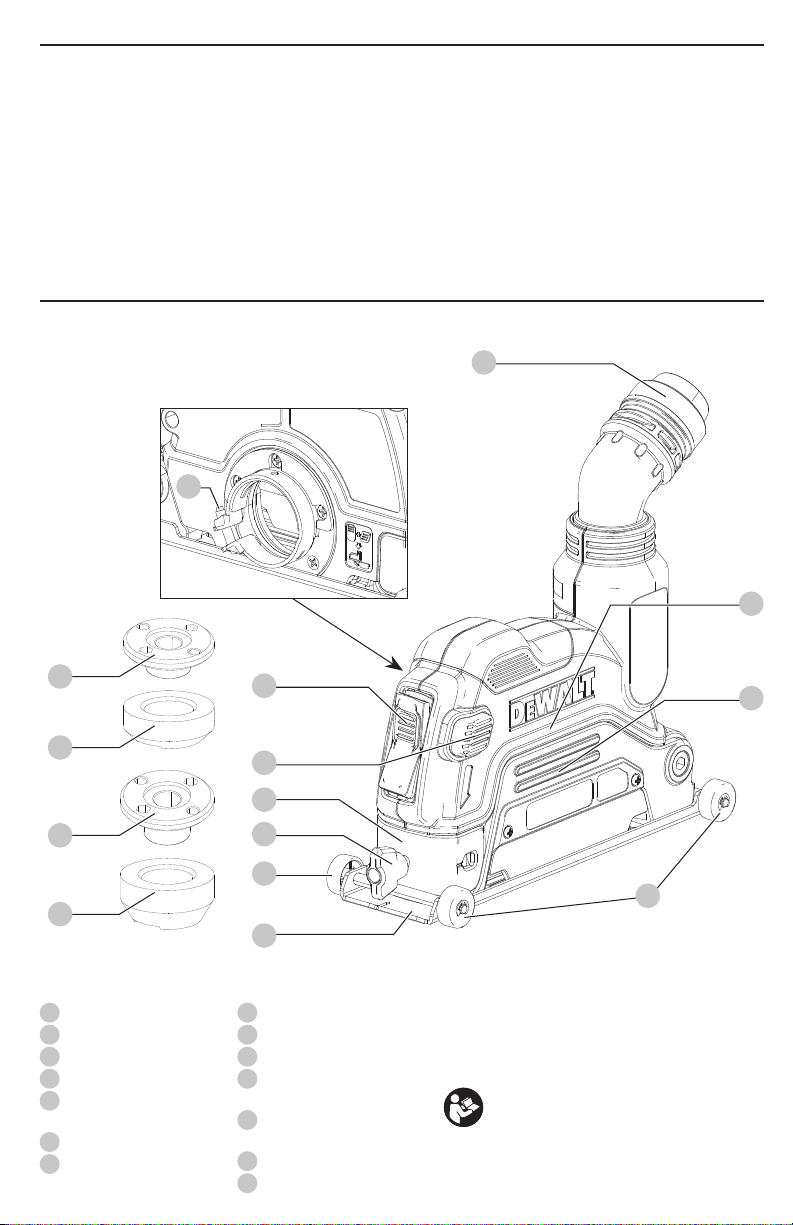

1
Swiveling dust port
2
Collar screw
3
Metal base
4
Depth of cut adjustor
5
Depth of cut adjustment
knob
6
Removable guiding wheels
7
Front guard button
8
Side guard button
9
Upper guard
10
Lower guard
11
Short locking flange (silver)
(DWE46125 only)
12
Short backing flange (silver)
(DWE46125 only)
13
Long locking flange (black)
14
Long backing flange (black)
Fig. A
7
2
1
6
8
5
3
9
10
6
4
11
12
13
14

ENGLISH
2
GENERAL POWER TOOL SAFETY
WARNINGS
WARNING: Read all safety warnings,
instructions, illustrations and specifications
provided with this power tool. Failure to follow all
instructions listed below may result in electric shock,
fire and/or seriousinjury.
WARNING: For your own safety, Read instruction
manual for the grinder before using any accessory.
Failure to heed these warnings may result in
personal injury and serious damage to the tool and
theaccessory.
SAVE ALL WARNINGS
AND INSTRUCTIONS FOR
FUTURE REFERENCE.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
powertool.
1) Work Area Safety
a ) Keep work area clean and well lit. Cluttered or dark
areas inviteaccidents.
b ) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust orfumes.
c ) Keep children and bystanders away while
operating a power tool. Distractions can cause you
to losecontrol.
2) Electrical Safety
a ) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electricshock.
b ) Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed orgrounded.
c ) Do not expose power tools to rain or wet
conditions. Water entering a power tool will increase
the risk of electricshock.
d ) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase
the risk of electricshock.
e ) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electricshock.
f ) If operating a power tool in a damp location
is unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of a GFCI
reduces the risk of electricshock.
3) Personal Safety
a ) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personalinjury.
b ) Use personal protective equipment. Always wear
eye protection. Protective equipment such as dust
mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce
personalinjuries.
c ) Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking up
or carrying the tool. Carrying power tools with your
finger on the switch or energizing power tools that
have the switch on invitesaccidents.
d ) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personalinjury.
e ) Do not overreach. Keep proper footing and
balance at all times. This enables better control of
the power tool in unexpectedsituations.
f ) Dress properly. Do not wear loose clothing or
jewelry. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewelry or
long hair can be caught in movingparts.
g ) If devices are provided for the connection of dust
extraction and collection facilities, ensure these
are connected and properly used. Use of dust
collection can reduce dust-relatedhazards.
h ) Do not let familiarity gained from frequent use
of tools allow you to become complacent and
ignore tool safety principles. A careless action can
cause severe injury within a fraction of asecond.
4) Power Tool Use and Care
a ) Do not force the power tool. Use the correct
power tool for your application. The correct power
tool will do the job better and safer at the rate for
which it wasdesigned.
b ) Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must
berepaired.
c ) Disconnect the plug from the power source and/
or remove the battery pack, if detachable, from
the power tool before making any adjustments,
changing accessories, or storing power tools.
Such preventive safety measures reduce the risk of
starting the power toolaccidentally.
d ) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the
power tool or these instructions to operate the
power tool. Power tools are dangerous in the hands
of untrainedusers.
e ) Maintain power tools and accessories. Check
for misalignment or binding of moving parts,
breakage of parts and any other condition
that may affect the power tool’s operation. If
damaged, have the power tool repaired before

ENGLISH
3
use. Many accidents are caused by poorly maintained
powertools.
f ) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier tocontrol.
g ) Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking
into account the working conditions and the
work to be performed. Use of the power tool for
operations different from those intended could result
in a hazardoussituation.
h ) Keep handles and grasping surfaces dry, clean
and free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and
control of the tool in unexpectedsituations.
5) Service
a ) Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool ismaintained.
Additional Safety Rules for Tuckpointing
• Do not use accessories which are not specifically
designed and recommended by the tool
manufacturer. Just because the accessory can
be attached to your power tool, it does not assure
safeoperation.
• The rated speed of the accessory must be at least
equal to the maximum speed marked on the power
tool. Accessories running faster than their rated speed can
break and flyapart.
• The outside diameter and the thickness of your
accessory must be within the capacity rating of
your power tool. Incorrectly sized accessories cannot be
adequately guarded orcontrolled.
• The arbor size of wheels, flanges, backing pads or
any other accessory must properly fit the spindle of
the power tool. Accessories with arbor holes that do not
match the mounting hardware of the power tool will run
out of balance, vibrate excessively and may cause loss
ofcontrol.
• The shroud must be securely attached to the power
tool and positioned for maximum safety, so the least
amount of wheel is exposed towards the operator.
The shroud helps to protect operator from broken wheel
fragments and accidental contact withwheel.
• Hold power tool by insulated gripping surfaces only,
when performing an operation where the cutting
accessory may contact hidden wiring or its own
cord. Cutting accessory contacting a "live" wire may make
exposed metal parts of the power tool "live" and shock
theoperator.
• Always use side handle. Tighten the handle securely.
The side handle should always be used to maintain
control of the tool at alltimes.
• Do not use a damaged accessory. Before each use
inspect the accessory such as diamond wheel for
chips and cracks, backing pad for cracks, tear or
excess wear. If power tool or accessory is dropped,
inspect for damage or install an undamaged
accessory. After inspecting and installing an
accessory, position yourself and bystanders away
from the plane of the rotating accessory and run
the power tool at maximum no-load speed for one
minute. Damaged accessories will normally break apart
during this testtime.
• DO NOT grind or cut metal with thisshroud.
• Wear personal protective equipment. Depending on
application, use face shield, safety goggles or safety
glasses. As appropriate, wear dust mask, hearing
protectors, gloves and workshop apron capable of
stopping small abrasive or workpiece fragments.
The eye protection must be capable of stopping flying
debris generated by various operations. The dust mask or
respirator must be capable of filtrating particles generated
by your operation. Prolonged exposure to high intensity
noise may cause hearingloss.
• Do not "jam" the cut-off wheel or apply excessive
pressure. Do not attempt to make an excessive
depth of cut. Overstressing the wheel increases the
loading and susceptibility to twisting or binding of the
wheel in the cut and the possibility ofkickback.
• Position the cord clear of the spinning accessory. If
you lose control, the cord may be cut or snagged and your
hand or arm may be pulled into the spinningaccessory.
• Never lay the power tool down until the accessory
has come to a complete stop. The spinning accessory
may grab the surface and pull the power tool out of
yourcontrol.
• Do not run the power tool while carrying it at your
side. Accidental contact with the spinning accessory
could snag your clothing, pulling the accessory into
yourbody.
• Regularly clean the power tool’s air vents. The
motor’s fan will draw the dust inside the housing and
excessive accumulation of powdered metal may cause
electricalhazards.
• Do not operate the power tool near flammable
materials. Sparks could ignite thesematerials.
• Do not use accessories that require liquid coolants.
Using water or other liquid coolants may result in
electrocution orshock.
• DO NOT use bonded abrasivewheels. Only use
Diamond coated Type 1wheels.
• ALWAYS use with a dustcollector. Dust collector
must provide at least 150 cubic feet per minute (cfm) of
airflow and have a filter with 99% or greater efficiency
for respirable particulate and a cyclonic pre-separator or
filter-cleaningmechanism.
• Operate and maintain tool in accordance
with manufacturer's instructions to minimize
dustemissions.
WARNING: When not in use, place grinder
on a stable surface where it will not move
inadvertantly, roll or cause a tripping or falling
hazard. Serious personal injury mayresult.

ENGLISH
4
Causes and Operator Prevention
of Kickback
Kickback is a sudden reaction to a pinched or snagged
rotating wheel, backing pad, brush or any other accessory.
Pinching or snagging causes rapid stalling of the rotating
accessory which in turn causes the uncontrolled power tool to
be forced in the direction opposite of the accessory’s rotation
at the point of thebinding.
For example, if an diamond wheel is snagged or pinched by
the workpiece, the edge of the wheel that is entering into the
pinch point can dig into the surface of the material causing
the wheel to climb out or kick out. The wheel may either jump
toward or away from the operator, depending on direction
of the wheel’s movement at the point of pinching with a
Diamond coated wheel that is designed for theapplication.
Kickback is the result of tool misuse and/or incorrect operating
procedures or conditions and can be avoided by taking proper
precautions as given below:
a ) Maintain a firm grip on the power tool and
position your body and arm to allow you to resist
kickback forces. Always use auxiliary handle, if
provided, for maximum control over kickback or
torque reaction during start up. The operator can
control torque reaction or kickback forces, if proper
precautions aretaken.
b ) Never place your hand near the rotating
accessory. Accessory may kickback over yourhand.
c ) Do not position your body in the area where
power tool will move if kickback occurs. Kickback
will propel the tool in direction opposite to the wheel’s
movement at the point ofsnagging.
d ) Use special care when working corners, sharp
edges etc. Avoid bouncing and snagging the
accessory. Corners, sharp edges or bouncing have
a tendency to snag the rotating accessory and cause
loss of control orkickback.
e ) Do not attach a saw chain, woodcarving blade,
segmented diamond wheel with a peripheral
gap greater than 10 mm or toothed saw blade.
Such blades create frequent kickback and loss
ofcontrol.
Additional Safety Information
WARNING: Never modify the power tool or any part
of it. Damage or personal injury couldresult.
WARNING: ALWAYS use safety glasses. Everyday
eyeglasses are NOT safety glasses. Also use face or
dust mask if cutting operation is dusty. ALWAYS WEAR
CERTIFIED SAFETYEQUIPMENT:
• ANSI Z87.1 eye protection (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19) hearing protection,
• NIOSH/OSHA/MSHA respiratoryprotection.
WARNING: Some dust created by power sanding,
sawing, grinding, drilling, and other construction
activities contains chemicals known to the State
of California to cause cancer, birth defects or
other reproductive harm. Some examples of these
chemicalsare:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other
masonry products, and
• arsenic and chromium from chemically-
treatedlumber.
Your risk from these exposures varies, depending on how
often you do this type of work. To reduce your exposure to
these chemicals: work in a well ventilated area, and work with
approved safety equipment, such as those dust masks that are
specially designed to filter out microscopicparticles.
• Avoid prolonged contact with dust from power
sanding, sawing, grinding, drilling, and other
construction activities. Wear protective clothing and
wash exposed areas with soap and water. Allowing
dust to get into your mouth, eyes, or lay on the skin may
promote absorption of harmfulchemicals.
WARNING: Use of this tool can generate and/
or disperse dust, which may cause serious and
permanent respiratory or other injury. Always use
NIOSH/OSHA approved respiratory protection
appropriate for the dust exposure. Direct particles
away from face andbody.
WARNING: Always wear proper personal hearing
protection that conforms to ANSI S12.6 (S3.19)
during use. Under some conditions and duration
of use, noise from this product may contribute to
hearingloss.
CAUTION: When not in use, place tool on its side
on a stable surface where it will not cause a
tripping or falling hazard. Some tools with large
battery packs will stand upright on the battery pack
but may be easily knockedover.
• Air vents often cover moving parts and should be
avoided. Loose clothes, jewelry or long hair can be
caught in movingparts.
• An extension cord must have adequate wire size
(AWG or American Wire Gauge) for safety. The smaller
the gauge number of the wire, the greater the capacity
of the cable, that is, 16 gauge has more capacity than 18
gauge. An undersized cord will cause a drop in line voltage
resulting in loss of power and overheating. When using
more than one extension to make up the total length,
be sure each individual extension contains at least the
minimum wire size. The following table shows the correct
size to use depending on cord length and nameplate
ampere rating. If in doubt, use the next heavier gauge. The
lower the gauge number, the heavier thecord.

ENGLISH
5

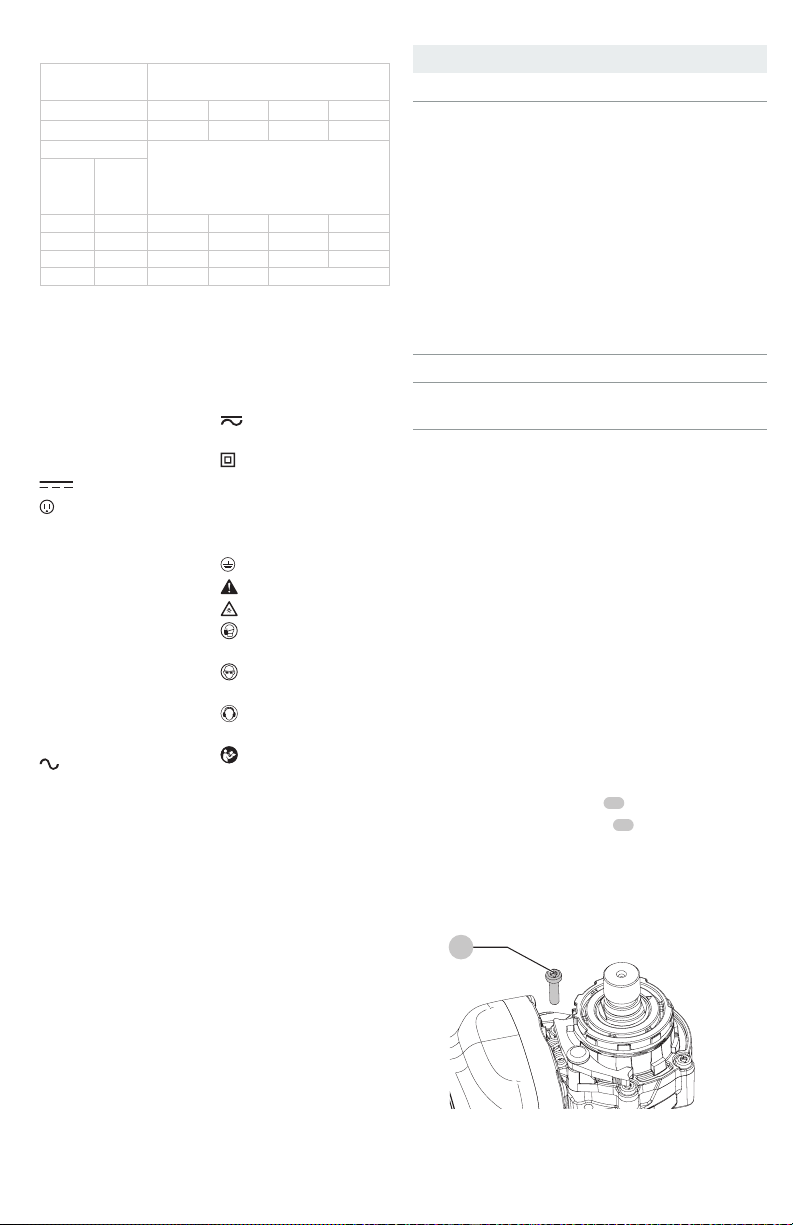

Minimum Gauge for Cord Sets
Volts
Total Length of Cord in Feet
(meters)
120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)
240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)
Ampere Rating
American Wire Gauge
More
Than
Not
More
Than
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Not Recommended
WARNING: If the plug or power cord is damaged,
it must be replaced by the manufacturer or its
representative or by an equally qualified person to
avoiddanger.
The label on your tool may include the following symbols. The
symbols and their definitions are asfollows:
V ......................... volts
Hz .......................hertz
min ..................... minutes
or DC ......direct current
...................... Class I Construction
(grounded)
…/min ..............per minute
BPM .................... beats per minute
IPM ..................... impacts per minute
RPM .................... revolutions per
minute
sfpm ................... surface feet per
minute
SPM .................... strokes per minute
A ......................... amperes
W ........................watts
or AC ...........alternating current
or AC/DC .... alternating or
direct current
...................... Class II
Construction
(double insulated)
n
o
.......................no load speed
n .........................rated speed
......................earthing terminal
.....................safety alert symbol
.....................visible radiation
..................... wear respiratory
protection
..................... wear eye
protection
..................... wear hearing
protection
..................... read all
documentation
SAVE THESE INSTRUCTIONS FOR
FUTURE USE
Intended Use
Your cutting shroud has been designed for professional
concrete and masonry or stone cutting, or tuckpoint
applications with a Diamond coated wheel that is designed
for the application. It is not intended for use with metal
or wood. Using the appropriate grinder, wheel and dust
extractor vacuum it can be used to remove the vast majority
of static and airborne dust which without the use of the
cutting shroud could otherwise contaminate the working
environment or pose an increased health risk to the
operator and those in closeproximity.
DO NOT use under wet conditions or in presence of
flammable liquids orgases.
The cutting shroud is a professional tool.
DO NOT let children come into contact with the tool.
Supervision is required when inexperienced operators use
thistool.
Cutting Shroud / Grinder Compatible List
DWE46125
Keyless gear case: DWE43214, DWE43214N,
DWE43214NVS, DWE43240INOX, DWE43231VS,
DWE43244N, DWE43240VS, DWE46253, DWE46202,
DWE43265N, DWE43840CN
DWE43113, DWE43115, DWE43115N, DWE43066,
DWE43066N, DWE43116, DWE43116N, DWE43114,
DWE43114N, DWE43131, DWE43144, DWE43144N,
DWE43140, DWE46103, DWE46153, DWE46155
DWE402G, DWE402K, DWE402, DWE402N
DWE4222, DWE4222N, DWE4214
DWE4020, DWE4120, DWE4011
DCG413, DCG414, DCG414, DCG415, DCG416, DCG418
DWE46127
DWE4517, DWE4519, DWE4557, DWE4559N, DWE4559CN,
D28499X, DWE4597, DWE4597N, DWE4599N
NOTE: The DWE46125 must be only used with 4.5"
(115mm) or 5" (125mm) accessories. The DWE46127 must
be only used with 7" (180mm)accessories.
ASSEMBLY AND ADJUSTMENTS
WARNING: To reduce the risk of serious personal
injury, turn unit off and disconnect it from
power source before making any adjustments or
removing/installing attachments or accessories.
An accidental start-up can causeinjury.

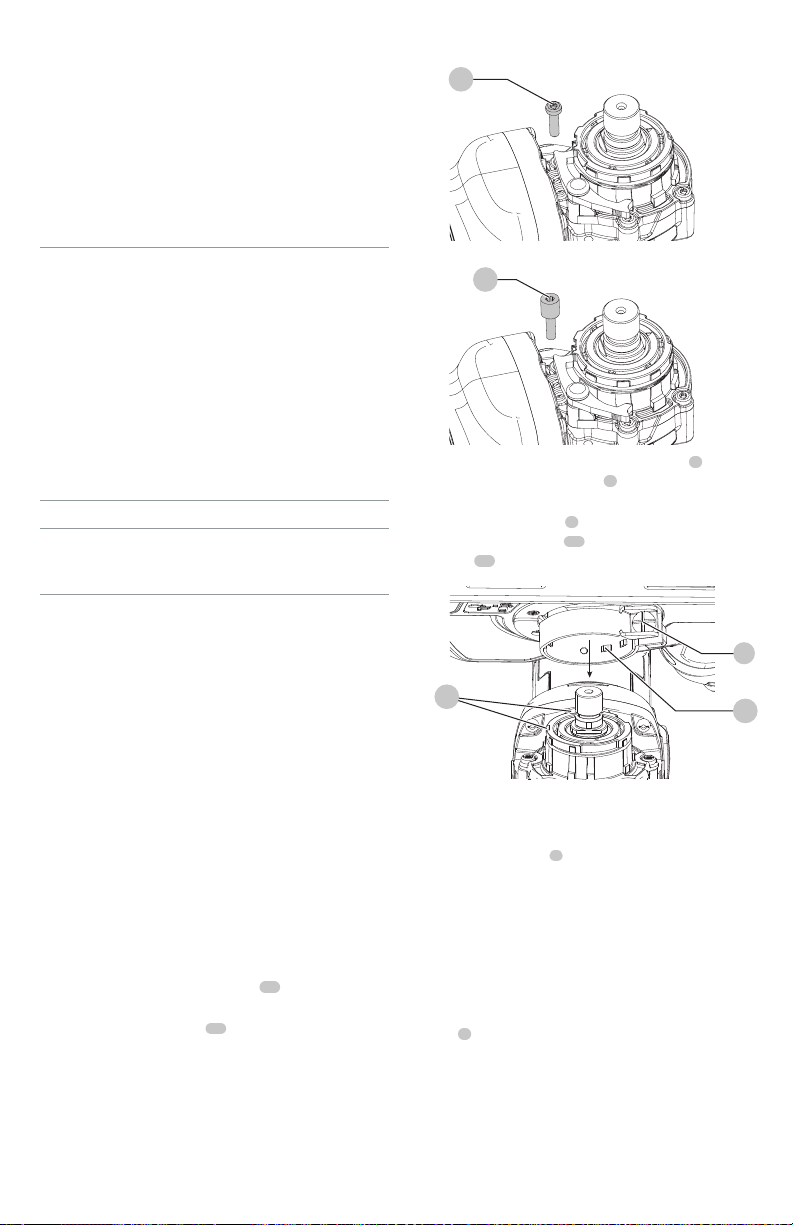

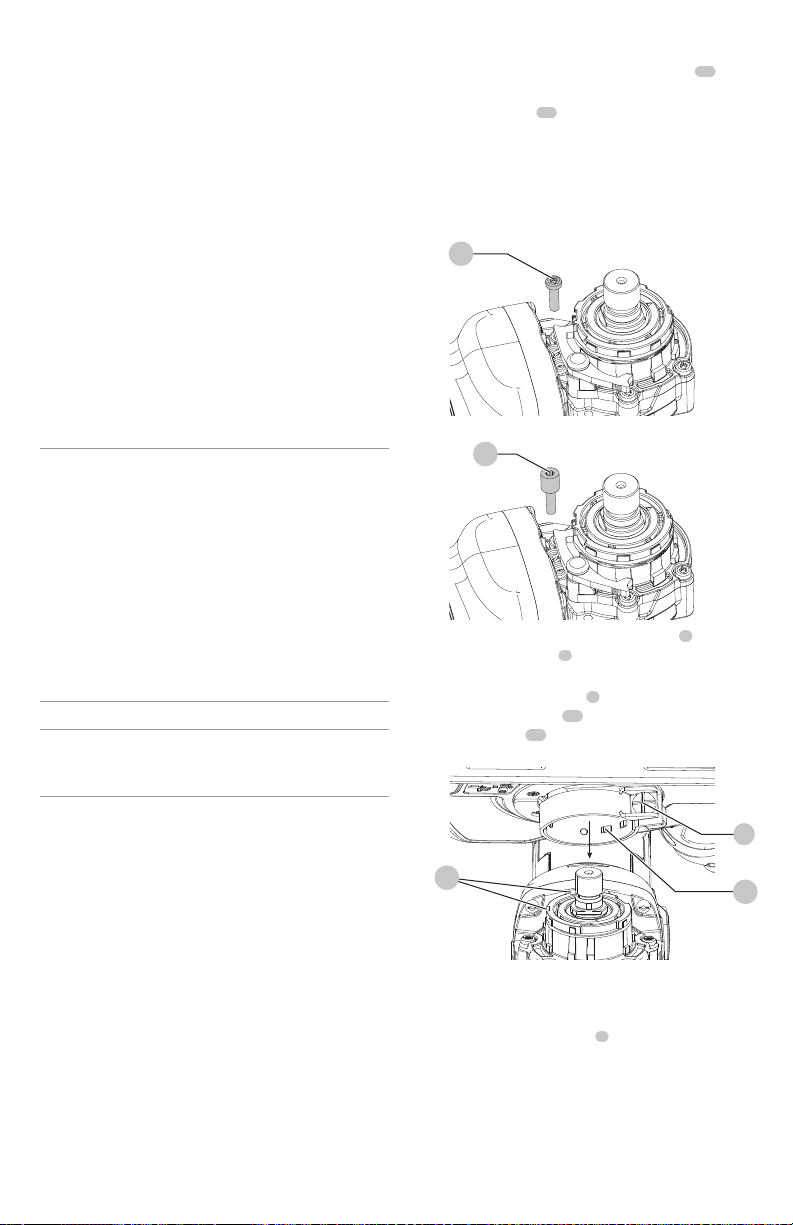

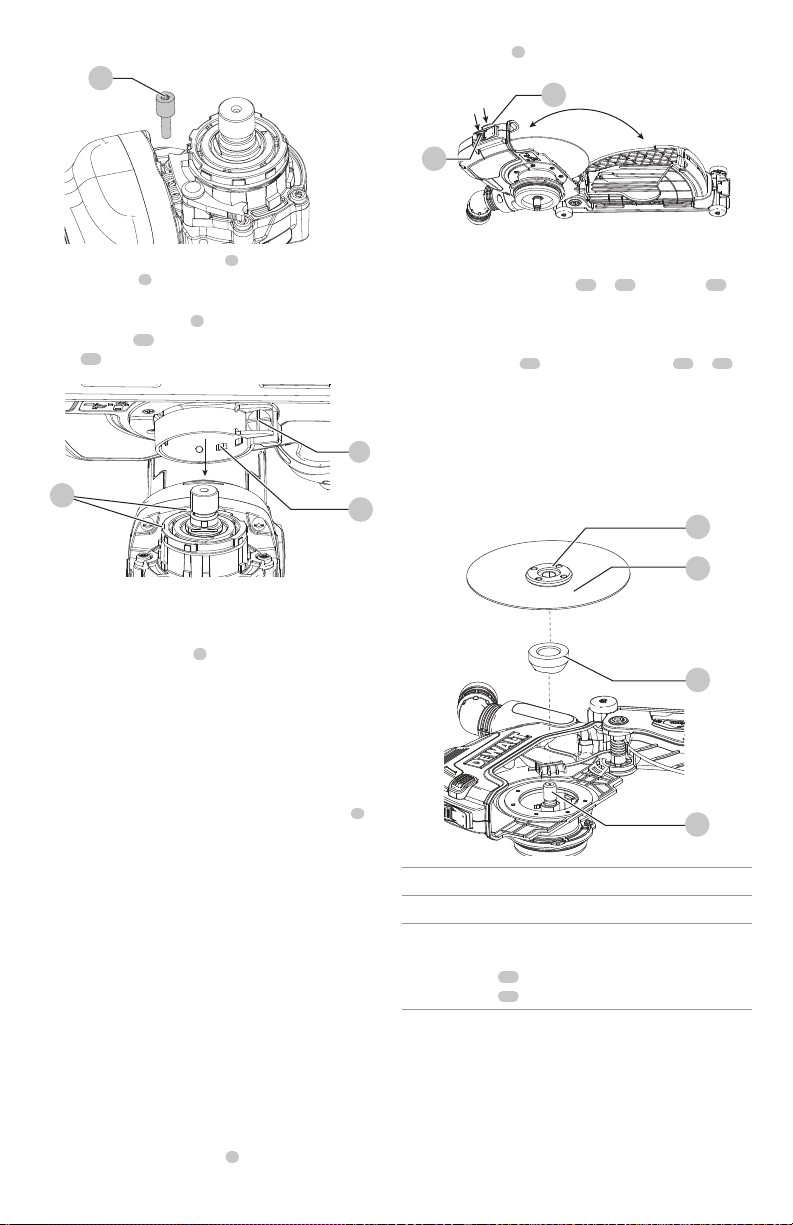

Mounting and Removing Cutting Shroud
(Fig. B–D)
1. Follow the mounting and removing guard instructions
in the tool manual to remove the guard fromgrinder.
Retain the original parts from your grinder to properly
reassemble the grinderguard.
2. To the mount DWE46125 cutting shroud on a keyless
gear case, remove the screw
16
shown in FigureB.
3. Insert the supplied stop screw
18
as shown in Figure C.
Then mount cuttingshroud.
Then mount cuttingshroud. Refer to the Cutting
Shroud / Grinder Compatible List for the list of
compatible grinders with a keyless gearcase.
16
Fig. B

ENGLISH
6
18
Fig. C
4. Press the front shroud button
7
and the side
shroud button
8
at the same time to fully open the
cuttingshroud.
5. Loosen the collar screw
2
on the cutting shroud and
align the tabs
20
on the cutting shroud with the
slots
21
on the grinder gearcase.
Fig. D
20
2
21
6. Rotate the shroud into the desired working position. The
shroud should be positioned between the spindle and
the operator to provide optimumefficiency.
7. Tighten the collar screw
2
to secure the cutting shroud
on the gear case. Do not operate the grinder with a
loose cuttingshroud.
8. To remove the cutting shroud, loosen the collar screw,
rotate the cutting shroud to align the slots and tabs and
pull up on the cuttingshroud.
NOTE: The cutting shroud is pre-adjusted to the diameter of
the gear case hub at the factory. If, after a period of time, the
cutting shroud becomes loose, tighten the collar screw
2
.
Only adjust the collar screw when it is on the grinder
otherwise the collar can bedamaged.
NOTICE: If cutting shroud cannot be secured by
tightening the collar screw, do not use tool. Take the
tool and cutting shroud to a service center to repair or
replace the cuttingshroud.
Mounting and Using Type 1 (Cutting)
Diamond Wheels (Fig. A, E, F)
WARNING: Only Type 1 Diamond Wheels shall be
used with cutting shroud. Do not cut metal. Do not
use with bonded abrasivewheels.
CAUTION: Do not use the shroud with the grinder
flanges. Only use the shroud with the flanges provided
withit.

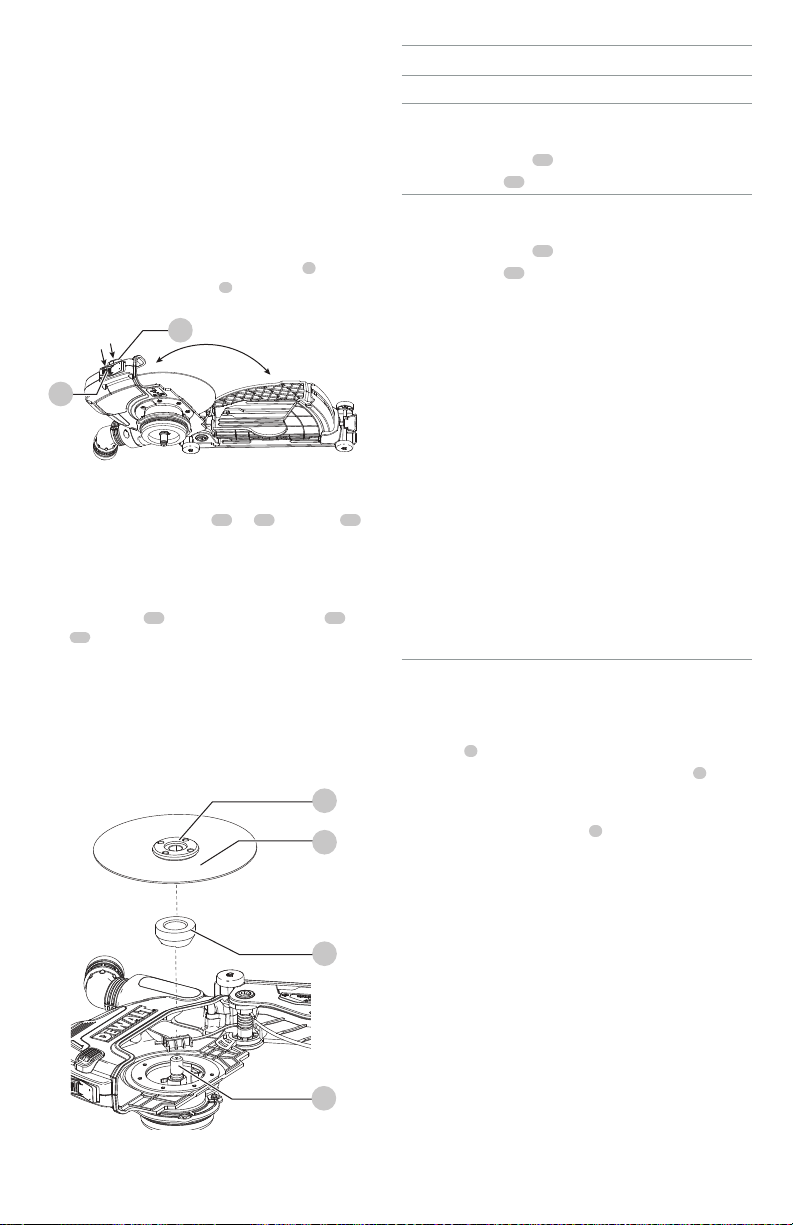

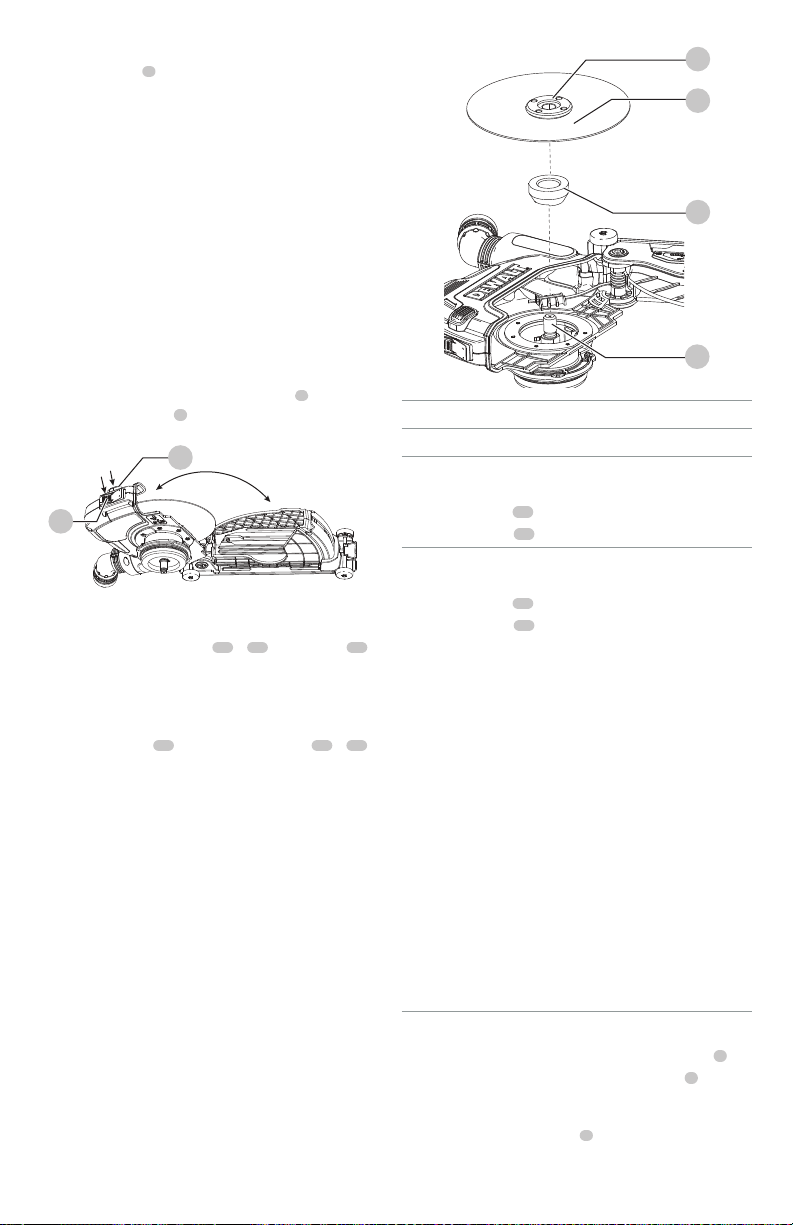

1. With the cutting shroud attached to the grinder,
press the front shroud button
7
and the side
shroud button
8
at the same time to fully open the
cuttingshroud.
Fig. E
8
7
2. Remove the backing flange that is on the grinder (and
keep it for conversion back to agrinder).
3. Install the backing flange,
12
or
14
, on spindle
25
.
IMPORTANT: The DWE46125 comes with two sets of
flanges. Refer to the Flange/Grinder Compatibility
Chart at the end of this section for properuse.
4. Place the wheel
24
on the locking flange
11
or
13
,
and place both on the spindle, against the backing
flange, centering the wheel on the raised center of the
backingflange.
5. While depressing the spindle lock button, tighten the
locking flange using awrench.
6. To remove the wheel, depress the spindle lock button
and loosen the lockingflange.
Fig. F
11
12
24
25
Flange / Grinder Compatibility Chart
Flange set Grinder
Short (silver)
flange set:
Locking flange
11
Backing flange
12
DCG405, DCG413

ENGLISH
7
Flange / Grinder Compatibility Chart
Flange set Grinder
Long (black)
flange set:
Locking flange
13
Backing flange
14
DWE43214, DWE43214N,
DWE43214NVS, DWE43240INOX,
DWE43231VS, DWE43244N,
DWE43240VS, DWE46253,
DWE46202, DWE43265N,
DWE43840CN
DWE43113, DWE43115,
DWE43115N, DWE43066,
DWE43066N, DWE43116,
DWE43116N, DWE43114,
DWE43114N, DWE43131,
DWE43144, DWE43144N,
DWE43140, DWE46103,
DWE46153, DWE46155
DWE402G, DWE402K, DWE402,
DWE402N
DWE4222, DWE4222N, DWE4214
DCG414, DCG415, DCG416,
DCG418
DWE4020, DWE4120, DWE4011
Depth of Cut Adjustment (Fig. A)
1. Loosen the depth of cut adjustment knob
5
.
2. Slide the depth of cut adjustor
4
to the
desiredposition.
NOTE: If the shroud is closed, press the front shroud
button
7
to open the shroud. This will make it easier to
move the depth of cutadjustor.
3. Tighten the depth of cut adjustmentknob.
Dust Extraction (Fig. A, G)
WARNING: Use only power tools and dust extractors
recommended by DEWALT with thisattachment.
For more information about DEWALT power tools
compatible with this attachment, please contact your local
dealer, call 1–800–4-DEWALT (1–800–433–9258) or visit our
website www.DEWALT.com.
WARNING: This attachment must be used with a dust
extractor system. ALWAYS wear certified safety face
or dustmask.
NOTE: Ensure hose connection issecure.
NOTE: The amount of dust retained by the dust extractor
vacuum is dependent on its filter system. Refer to the dust
extractor vacuum instruction manual for moreinformation.
All DEWALT dust collection shrouds are designed to work
with the DEWALT Air lock™ universal DWV9000connector.

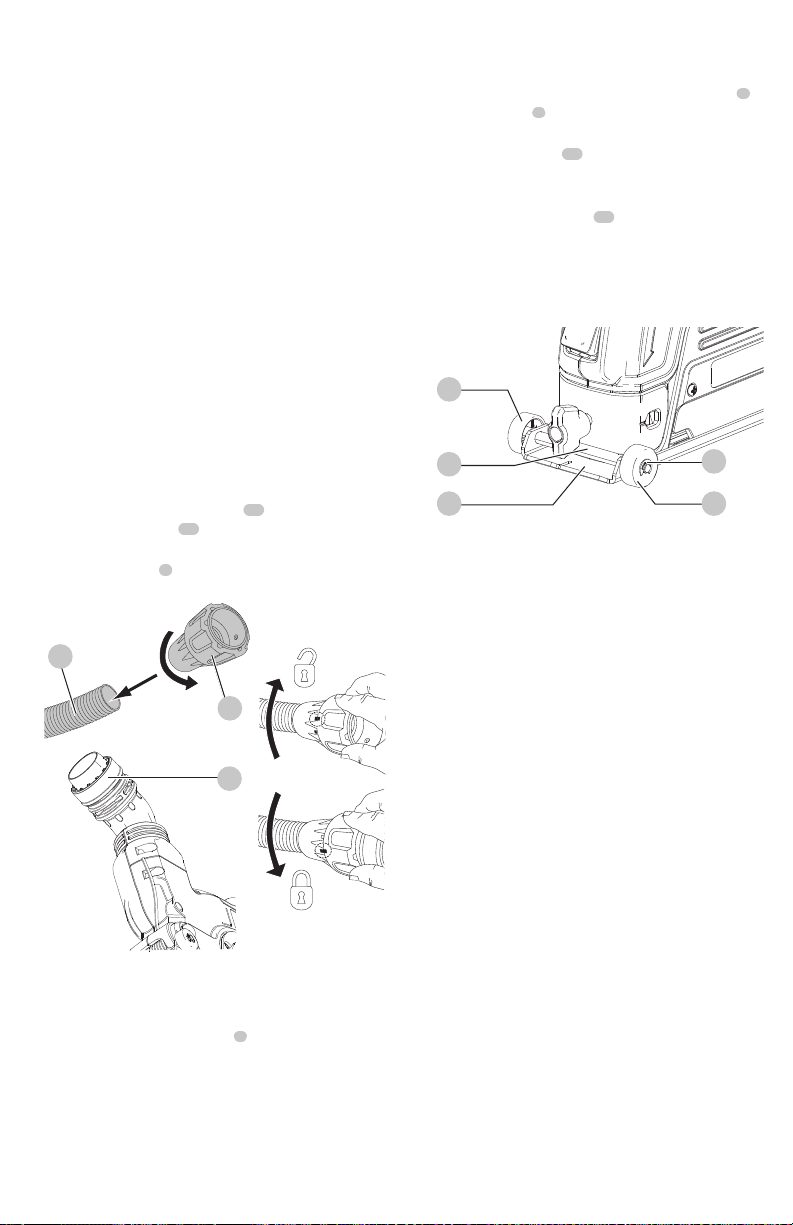

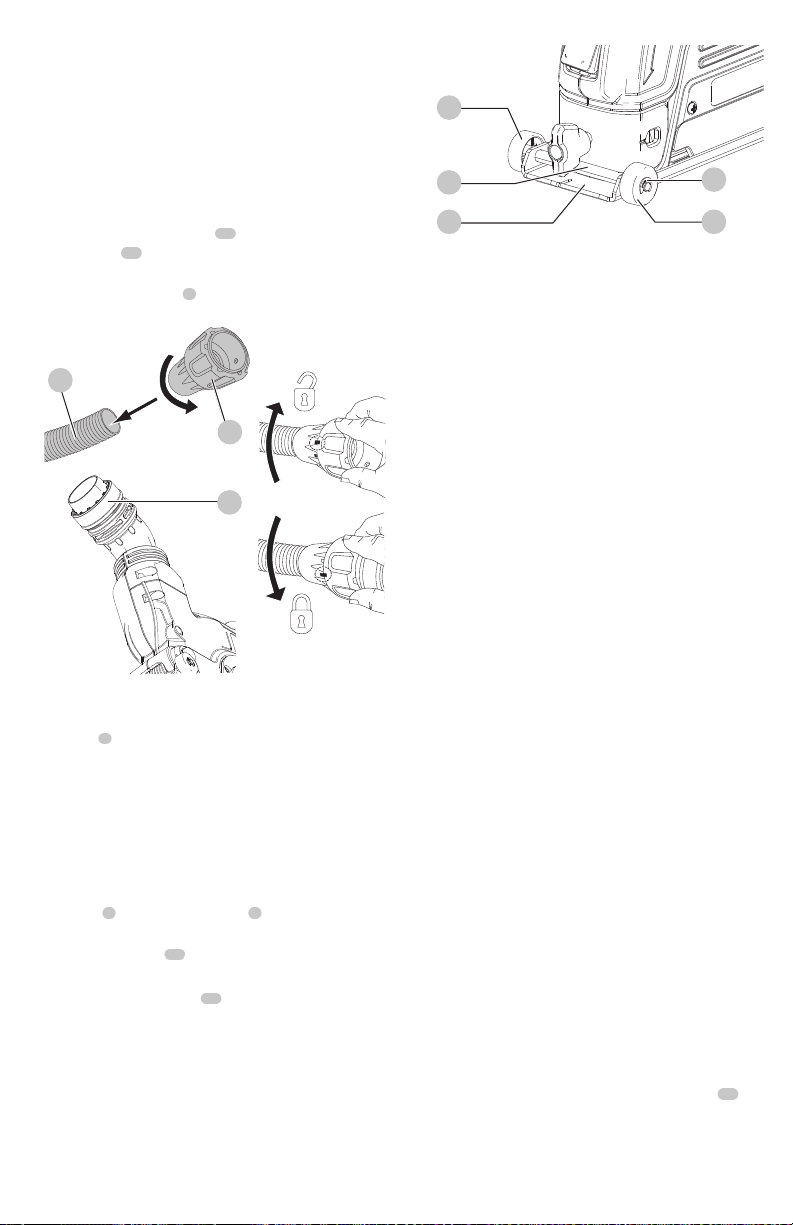

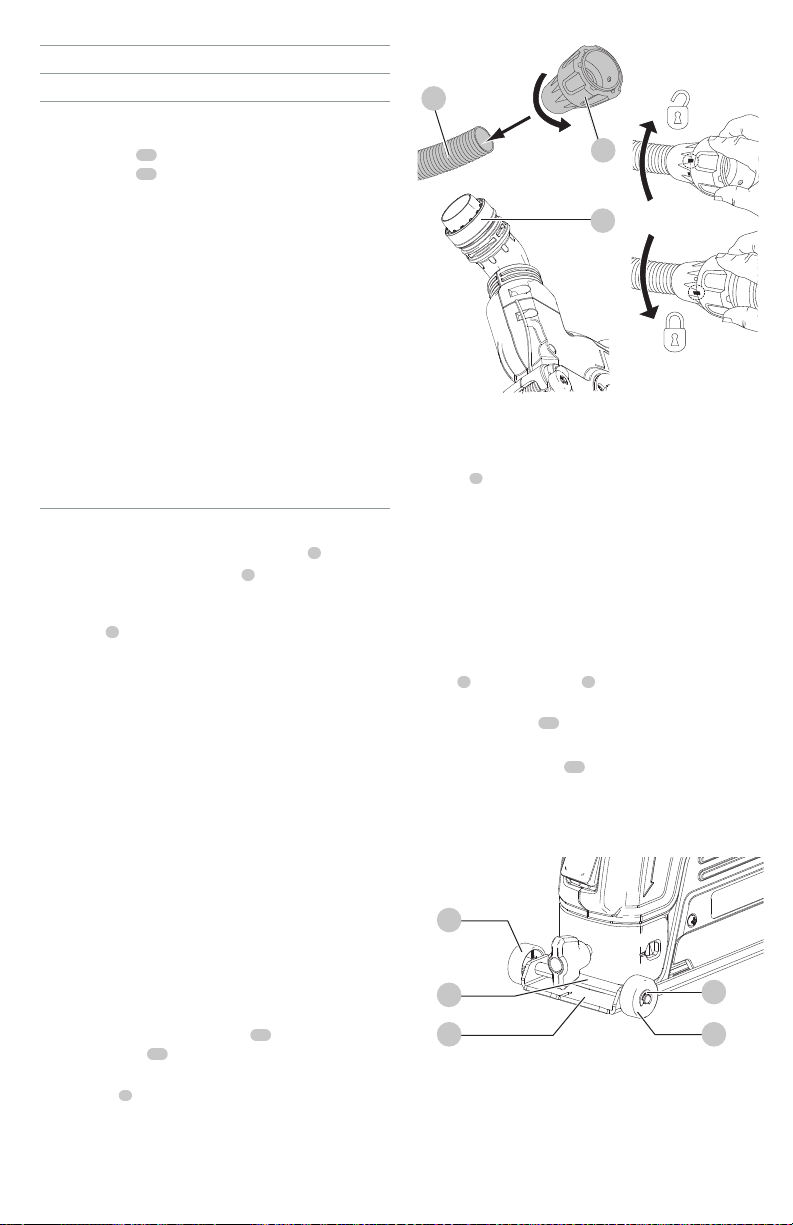

1. Attach the DWV9000 connector
22
to your dust
collector hose
23
.
2. Unlock the DWV9000 connector and slide onto
dust port
1
.
3. Lock the DWV9000 connector tosecure.
Fig. G
23
22
1
Traditional Dust Extractor Vacuum
Hoses
Attach recommended dust extractor vacuum hose to
dust port
1
.
Removing and Attaching Guiding Wheels
(Fig. H)
WARNING: The cutting shroud should only be
used either (1) when all four wheels are attached
and in good working condition or (2) when all four
wheels are removed and the metal base is in good
workingcondition.
This cutting shroud comes with four removable guiding
wheels
6
on the metal base
3
which can be detached if
notneeded.
1. Remove the clips
26
holding the wheels to thebase.
2. Remove the guidingwheels.
3. Remove the pivot pin
27
.
To attach the guiding wheels to the base, reinsert the pivot
pin, slide the wheels on their axles and secure the clips
in place. Make sure all four guiding wheels are securely
attached before using the cuttingshroud.
Fig. H
26
63
27
6
OPERATION
WARNING: To reduce the risk of serious personal
injury, turn unit off and disconnect it from
power source before making any adjustments or
removing/installing attachments or accessories.
An accidental start-up can causeinjury.

ENGLISH
8
WARNING: For your own safety, read the instruction
manual for both the grinding tool and the dust
extractor vacuum before using any accessory. Failure
to heed these warnings may result in personal
injury and serious damage to the tool and the
accessory. When servicing this tool, use only identical
replacementparts.
WARNING: Hold the side handle and body of the tool
firmly to maintain control of the tool at start up and
during use and until the wheel stops rotating. Make
sure the wheel has come to a complete stop be fore
laying the tooldown.
WARNING: The cutting shroud should only be
used either (1) when all four wheels are attached
and in good working condition or (2) when all four
wheels are removed and the metal base is in good
workingcondition.
1. Ensure all assembly and adjustment instructions have
beencompleted.
2. Turn the dust extractor vacuum on as instructed in the
dust extractor vacuum instructionmanual.
3. Start grinder as instructed in tool instructionmanual.
NOTE: Allow the tool to reach full speed before
applying to the worksurface.
Proper Hand Position (Fig. I)
WARNING: To reduce the risk of serious personal injury,
ALWAYS use proper hand position as shown.
WARNING: To reduce the risk of serious personal
injury, ALWAYS hold securely in anticipation of a
suddenreaction.

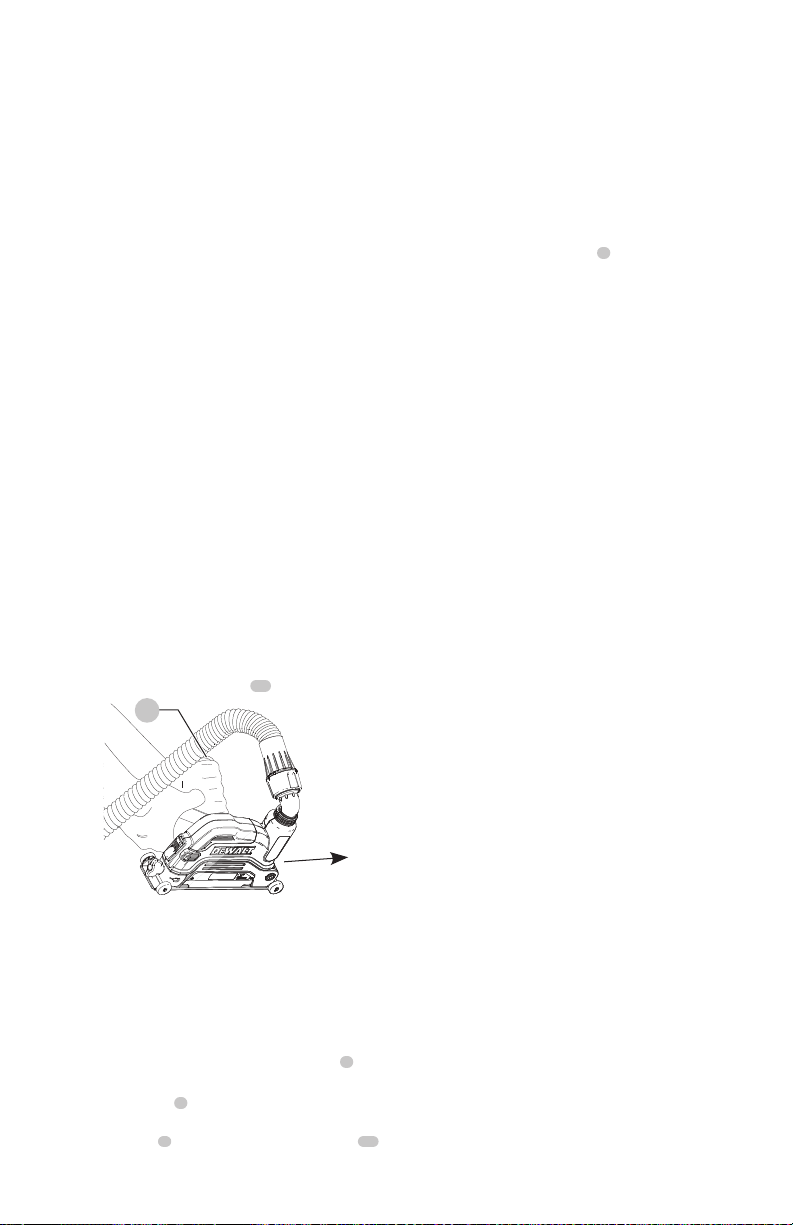

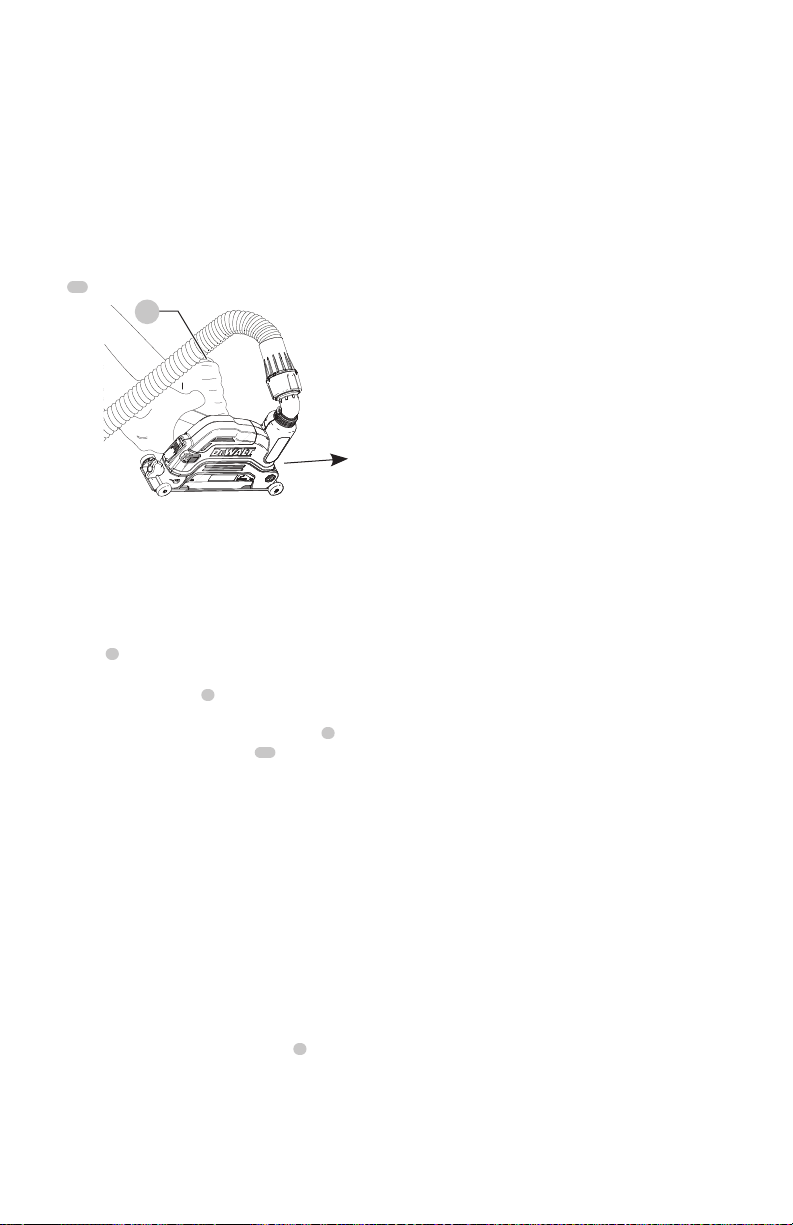

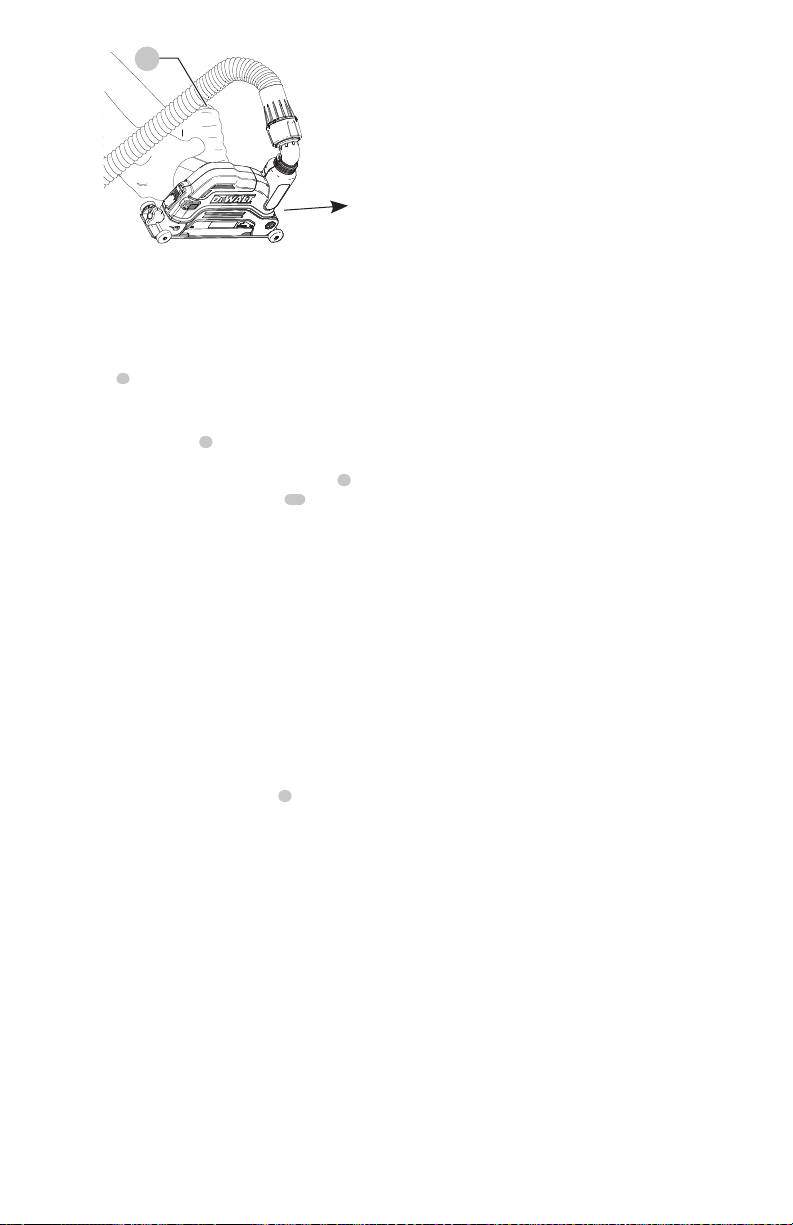

Proper hand position requires one hand on the body of the
tool and one hand on the side handle
28
.
Fig. I
28
Tuckpointing and Cutting Application
(Fig. A, I)
1. Set the desired depth of cut, see Depth of Cut
Adjustment under Assembly andAdjustments.
2. Allow the tool to reach full speed before touching it to
the worksurface.
3. Position yourself so the bottom of the metal base
3
and
the wheel are facing away fromyou.
4. Place the metal base
3
of the shroud onto the work
surface and begin cut by plunging into the work surface.
The upper shroud
9
will lock onto the lower shroud
10
after the initialplunge.
NOTE: Keep the metal base of the shroud against the
work surface to ensure proper dustcollection.
5. With the shroud oriented as shown in FigureI, push the
grinder forward along the work surface, or pull to the
left iftuckpointing.
NOTE: The grinder should ONLY be used in the
directionindicated.
6. When finished with the cut, turn the tool off before
removing it from work surface to limit exposure to dust.
Allow the tool to stop rotating before laying itdown.
7. Push the front shroud button
7
to release the upper
shroud and start a new plungecut.
MAINTENANCE
WARNING: To reduce the risk of serious personal
injury, turn unit off and disconnect it from
power source before making any adjustments or
removing/installing attachments or accessories.
An accidental start-up can causeinjury.
Your DEWALT power tool has been designed to operate
over a long period of time with a minimum of maintenance.
Continuous satisfactory operation depends upon proper
tool care and regularcleaning.
Cleaning
WARNING: Blow dirt and dust out of all air vents with
clean, dry air at least once a week. To minimize the risk
of eye injury, always wear ANSI Z87.1 approved eye
protection when performingthisprocedure.
WARNING: Never use solvents or other harsh
chemicals for cleaning the non-metallic parts of
the tool. These chemicals may weaken the plastic
materials used in these parts. Use a cloth dampened
only with water and mild soap. Never let any liquid
get inside the tool; never immerse any part of the tool
into aliquid.
Accessories
WARNING: Since accessories, other than those
offered by DEWALT, have not been tested with this
product, use of such accessories with this tool could be
hazardous. To reduce the risk of injury, only DEWALT
recommended accessories should be used with
thisproduct.
Recommended accessories for use with your tool
are available at extra cost from your local dealer or
authorized service center. If you need assistance in
locating any accessory, please contact DEWALT Industrial
Tool Co., 701East Joppa Road, Towson, MD 21286, call
1-800-4-DEWALT (1-800-433-9258) or visit our website:
www.dewalt.com.
Repairs
WARNING: To assure product SAFETY and
RELIABILITY, repairs, maintenance and adjustment
(including brush inspection and replacement, when
applicable) should be performed by a DEWALT factory
service center or a DEWALT authorized service center.
Always use identical replacementparts.

ENGLISH
9
Register Online
Thank you for your purchase. Register your product nowfor:
• WARRANTY SERVICE: Registering your product will
help you obtain more efficient warranty service in case
there is a problem with yourproduct.
• CONFIRMATION OF OWNERSHIP: In case of
an insurance loss, such as fire, flood or theft, your
registration of ownership will serve as your proof
ofpurchase.
• FOR YOUR SAFETY: Registering your product will
allow us to contact you in the unlikely event a safety
notification is required under the Federal Consumer
SafetyAct.
Register online at www.dewalt.com/register.
Three Year Limited Warranty
DEWALT will repair, without charge, any defects due to
faulty materials or workmanship for three years from
the date of purchase. This warranty does not cover part
failure due to normal wear or tool abuse. For further detail
of warranty coverage and warranty repair information,
visit www.dewalt.com or call 1-800-4-DEWALT (1-800-
433-9258). This warranty does not apply to accessories
or damage caused where repairs have been made
or attempted by others. THIS LIMITED WARRANTY IS
GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED
WARRANTY OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL
OR CONSEQUENTIAL DAMAGES. Some states do not allow
limitations on how long an implied warranty lasts or the
exclusion or limitation of incidental or consequential
damages, so these limitations may not apply to you. This
warranty gives you specific legal rights and you may have
other rights which vary in certain states orprovinces.
In addition to the warranty, DEWALT tools are covered
byour:
1 YEAR FREE SERVICE
DEWALT will maintain the tool and replace worn parts
caused by normal use, for free, any time during the first year
afterpurchase.
90 DAY MONEY BACK GUARANTEE
If you are not completely satisfied with the performance of
your DEWALT Power Tool, Laser, or Nailer for any reason, you
can return it within 90 days from the date of purchase with
a receipt for a full refund – no questionsasked.
LATIN AMERICA: This warranty does not apply to products
sold in Latin America. For products sold in Latin America,
see country specific warranty information contained in
the packaging, call the local company or see website for
warrantyinformation.
FREE WARNING LABEL REPLACEMENT: If your warning
labels become illegible or are missing, call 1-800-4-DEWALT
(1-800-433-9258) for a freereplacement.

FRANÇAIS
10
Définitions : symboles et termes d'alarmes sécurité
Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations
dangereuses et de risques de dommages corporels ou matériels.
DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des
blessuresgraves.
AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la
mort ou des blessuresgraves.
ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des
blessures légères oumodérées.
(Si utilisé sans aucun terme) Indique un message propre à la sécurité.
AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait
pour l’éviter, pourrait poser des risques de dommages matériels.
AVERTISSEMENT : lire tous les
avertissements de sécurité et toutes
les directives. Le non-respect des
avertissements et des directives pourrait se
solder par un choc électrique, un incendie et/
ou une blessuregrave.
AVERTISSEMENT : afin de réduire le risque
de blessures, lire le mode d’emploi del’outil.
Pour toute question ou remarque au
sujet de cet outil ou de tout autre outil
DEWALT, composez le numéro sans frais :
1-800-4-DEWALT (1-800-433-9258).
1
Orifice de poussière pivotant
2
Vis à collet
3
Base métallique
4
Ajusteur de la profondeur de
la coupe
5
Bouton d’ajustement de la
profondeur de la coupe
6
Roulettes de guidage
amovibles
7
Bouton du protecteur avant
8
Bouton du protecteur latéral
9
Protecteur supérieur
10
Protecteur inférieur
11
Bride de verrouillage
courte (argent) (DWE46125
seulement)
12
Bride tournante courte
(argent) (DWE46125
seulement)
13
Bride de verrouillage longue
(noire)
14
Bride tournante longue (noire)
Fig. A
7
2
1
6
8
5
3
9
10
6
4
11
12
13
14

FRANÇAIS
11
AVERTISSEMENTS GÉNÉRAUX SUR LA
SÉCURITÉ DES OUTILS
AVERTISSEMENT: lisez tous les avertissements de
sécurité, toutes les instructions, les illustrations
et les caractéristiques fournis avec cet outil
électrique. Ne pas suivre toutes les instructions
comprises aux présentes peut conduire à un choc
électrique, un incendie et/ou des blessuresgraves.
AVERTISSEMENT: pour votre propre sécurité, lisez le
guide d’utilisation pour la meuleuse avant d’utiliser
tout accessoire. Ne pas suivre ces avertissements peut
entraîner une blessure corporelle ou des dommages
graves à l’outil ou à l’accessoire.
CONSERVER TOUS LES
AVERTISSEMENTS ET TOUTES
LES DIRECTIVES POUR UN
USAGE ULTÉRIEUR
Le terme « outil électrique » cité dans les avertissements se
rapporte à votre outil électrique à alimentation sur secteur
(avec fil) ou par piles (sansfil).
1) Sécurité du lieu de travail
a ) Tenir l’aire de travail propre et bien éclairée.
Les lieux encombrés ou sombres sont propices
auxaccidents.
b ) Ne pas faire fonctionner d’outils électriques
dans un milieu déflagrant, tel qu’en présence de
liquides, de gaz ou de poussières inflammables.
Les outils électriques produisent des étincelles qui
pourraient enflammer la poussière ou lesvapeurs.
c ) Éloigner les enfants et les personnes à proximité
pendant l’utilisation d’un outil électrique.
Une distraction pourrait en faire perdre la maîtrise
àl’utilisateur.
2) Sécurité en matière d’électricité
a ) Les fiches des outils électriques doivent
correspondre à la prise. Ne jamais modifier la
fiche d’aucune façon. Ne jamais utiliser de fiche
d’adaptation avec un outil électrique mis à la
terre. Le risque de choc électrique sera réduit par
l’utilisation de fiches non modifiées correspondant à
laprise.
b ) Éviter tout contact physique avec des surfaces
mises à la terre comme des tuyaux, des
radiateurs, des cuisinières et des réfrigérateurs.
Le risque de choc électrique est plus élevé si votre corps
est mis à laterre.
c ) Ne pas exposer les outils électriques à la pluie ou
à l’humidité. La pénétration de l’eau dans un outil
électrique augmente le risque de chocélectrique.
d ) Ne pas utiliser le cordon de façon abusive.
Ne jamais utiliser le cordon pour transporter,
tirer ou débrancher un outil électrique. Tenir le
cordon éloigné de la chaleur, de l’huile, des bords
tranchants et des pièces mobiles. Les cordons
endommagés ou enchevêtrés augmentent les risques
de chocélectrique.
e ) Pour l’utilisation d’un outil électrique à
l’extérieur, se servir d’une rallonge convenant à
cette application. L’utilisation d’une rallonge conçue
pour l’extérieur réduira les risques de chocélectrique.
f ) S’il est impossible d’éviter l’utilisation d’un
outil électrique dans un endroit humide,
brancher l’outil dans une prise ou sur un circuit
d’alimentation dotés d’un disjoncteur de fuite à
la terre (GFCI). L’utilisation de ce type de disjoncteur
réduit les risques de chocélectrique.
3) Sécurité personnelle
a ) Être vigilant, surveiller le travail effectué et faire
preuve de jugement lorsqu’un outil électrique
est utilisé. Ne pas utiliser d’outil électrique en
cas de fatigue ou sous l’influence de drogues,
d’alcool ou de médicaments. Un simple moment
d’inattention en utilisant un outil électrique peut
entraîner des blessures corporellesgraves.
b ) Utiliser des équipements de protection
individuelle. Toujours porter une protection
oculaire. L’utilisation d’équipements de protection
comme un masque antipoussière, des chaussures
antidérapantes, un casque de sécurité ou des
protecteurs auditifs lorsque la situation le requiert
réduira les risques de blessurescorporelles.
c ) Empêcher les démarrages intempestifs. S’assurer
que l’interrupteur se trouve à la position
d’arrêt avant de relier l’outil à une source
d’alimentation et/ou d’insérer un bloc-piles, de
ramasser ou de transporter l’outil. Transporter
un outil électrique alors que le doigt repose sur
l’interrupteur ou brancher un outil électrique dont
l’interrupteur est à la position de marche risque de
provoquer unaccident.
d ) Retirer toute clé de réglage ou clé avant de
démarrer l’outil. Une clé ou une clé de réglage
attachée à une partie pivotante de l’outil électrique
peut provoquer des blessurescorporelles.
e ) Ne pas trop tendre les bras. Conserver
son équilibre en tout temps. Cela permet
de mieux maîtriser l’outil électrique dans les
situationsimprévues.
f ) S’habiller de manière appropriée. Ne pas porter
de vêtements amples ni de bijoux. Garder les
cheveux, les vêtements et les gants à l’écart des
pièces mobiles. Les vêtements amples, les bijoux ou
les cheveux longs risquent de rester coincés dans les
piècesmobiles.
g ) Si des composants sont fournis pour le
raccordement de dispositifs de dépoussiérage
et de ramassage, s’assurer que ceux-ci sont bien
raccordés et utilisés. L’utilisation d’un dispositif de
dépoussiérage peut réduire les dangers engendrés par
lespoussières.
h ) Ne pas laisser votre connaissance acquise suite
l’utilisation fréquente des outils vous permettre
de baisser la garde et ignorer les principes de
sécurité de l’outil. Un acte irréfléchi peut causer une
blessure grave en une fraction deseconde.

FRANÇAIS
12
4) Utilisation et entretien d’un
outil électrique
a ) Ne pas forcer un outil électrique. Utiliser l’outil
électrique approprié à l’application. L’outil
électrique approprié effectuera un meilleur travail,
de façon plus sûre et à la vitesse pour laquelle il a
étéconçu.
b ) Ne pas utiliser un outil électrique dont
l’interrupteur est défectueux. Tout outil électrique
dont l’interrupteur est défectueux est dangereux et
doit êtreréparé.
c ) Débranchez la fiche de la prise électrique et, si
amovible, retirez le bloc-piles de l’outil avant
d’effectuer tout ajustement, changement et
entreposage de celui-ci. Ces mesures préventives
réduisent les risques de démarrage accidentel de
l’outilélectrique.
d ) Ranger les outils électriques hors de la portée
des enfants et ne permettre à aucune personne
n’étant pas familière avec un outil électrique ou
son mode d’emploi d’utiliser cet outil. Les outils
électriques deviennent dangereux entre les mains
d’utilisateursinexpérimentés.
e ) Gardez les poignées et surfaces d’emprise
propres et libres de tout produit lubrifiant.
Vérifier si les pièces mobiles sont mal alignées ou
coincées, si des pièces sont brisées ou présentent
toute autre condition susceptible de nuire au bon
fonctionnement de l’outil électrique. En cas de
dommage, faire réparer l’outil électrique avant
toute nouvelle utilisation. Beaucoup d’accidents
sont causés par des outils électriques malentretenus.
f ) S’assurer que les outils de coupe sont aiguisés et
propres. Les outils de coupe bien entretenus et affûtés
sont moins susceptibles de se coincer et sont plus
faciles àmaîtriser.
g ) Utiliser l’outil électrique, les accessoires, les
forets, etc. conformément aux présentes
directives en tenant compte des conditions de
travail et du travail à effectuer. L’utilisation d’un
outil électrique pour toute opération autre que celle
pour laquelle il a été conçu estdangereuse.
h ) Garder vos mains et les surfaces de prise sèches,
propres et libres de graisse et de poussière. Les
mains et les surfaces de prise glissante ne permettent
pas la manutention et le contrôle sécuritaires de l’outil
dans les situationsimprévues.
5) Réparation
a ) Faire réparer l’outil électrique par un réparateur
professionnel en n’utilisant que des pièces de
rechange identiques. Cela permettra de maintenir
une utilisation sécuritaire de l’outilélectriques.
Règles de Sécurité Supplémentaires pour
le Jointoiement Saillant
• Ne pas utiliser des accessoires qui n’ont pas été
spécialement conçus pour cet outil ou recommandés
par son fabricant. Le fait qu’un accessoire peut être
connecté à l’outil ne veut pas automatiquement dire que
son utilisation ne posera aucunrisque.
• La vitesse nominale des accessoires utilisés doit être
équivalente ou supérieure à la vitesse maximale
apposée sur l’outil. Les accessoires utilisés à une vitesse
plus rapide que leur vitesse nominale peuvent éclater ou se
détacher de l’outil.
• Le diamètre externe et l’épaisseur de l’accessoire
utilisé doivent se conformer aux spécifications
de la plaque signalétique de l’outil électrique. Les
accessoires aux spécifications incorrectes ne peuvent être
ni maintenus ni contrôlés de façonadéquate.
• L’alésage des meules, brides, tampons de soutien,
ou de tout autre accessoire, doit correspondre
parfaitement à la taille de la broche de l’outil. Les
accessoires dont l’alésage ne correspond pas au dispositif
d’installation de l’outil électrique ne tourneront pas
correctement, vibreront de façon excessive et pourront
causer la perte de contrôle de l’outil.
• Le coiffe doit être solidement fixé à l’outil électrique
et installé pour optimiser la sécurité pour que
l’utilisateur soit le moins possible exposé à la meule.
Le coiffe aide à protéger l’utilisateur contre toute projection
de fragments et contre tout contact avec lameule.
• Tenir l’outil électrique par les surfaces isolées
prévues à cet effet pendant toute utilisation où
l’organe de coupe pourrait entrer en contact avec
des fils électriques cachés ou son propre cordon. Tout
contact de l’organe de coupe avec un fil sous tension met
les parties métalliques exposées de l’outil électrique sous
tension et électrocute l’utilisateur.
• Utiliser systématiquement la poignée latérale.
Fixer la poignée solidement. La poignée latérale doit
être systématiquement utilisée pour maîtriser l’outil
enpermanence.
• Ne pas utiliser d’accessoire endommagé. Avant
toute utilisation, vérifier que les accessoires, comme
les meules diamant et les tampons de soutien, ne
comportent aucune fissure ou cassure, ou ne sont
affectés d’aucune usure excessive. En cas de chute,
vérifier que l’outil électrique ou l’accessoire n’a pas
été endommagé, et remplacer toute pièce abîmée.
Après avoir inspecté et installé un accessoire, se
positionner, soi-même et tout individu présent, hors
du plan de rotation de l’accessoire et laisser tourner
l’outil une minute à sa vitesse à vide maximale. En
général, les accessoires endommagés se brisent pendant
le temps d’essai.
• NE PAS meuler ou couper le métal avec cettecoiffe.
• Porter un équipement individuel de protection.
Utiliser une protection faciale et des lunettes ou
un masque de protection. Si approprié, porter un
masque anti-poussières, une protection auditive,
des gants et un tablier d’atelier capables de vous
protéger contre toute projection abrasive ou tout
fragment. La protection oculaire doit pouvoir arrêter
toute projection de débris engendrés par des opérations
diverses. Le masque anti-poussières, ou l’appareil de

FRANÇAIS
13
protection des voies respiratoires, doit pouvoir filtrer les
particules engendrées par l’opération en cours. Toute
exposition prolongée à un haut niveau de décibels peut
occasionner une perte de l’acuitéauditive.
• Ne pas « bloquer « la meule à tronçonner ou lui
appliquer une pression excessive. Ne pas effectuer
des profondeurs de coupe excessives. Surcharger la
meule augmente la contrainte sur l’outil et les risques de
torsion ou grippage de la meule dans lacoupe.
• Positionner le cordon hors du chemin de l’accessoire
en rotation. En cas de perte de contrôle de l’outil, le
cordon pourrait être coupé ou arraché, et les mains
ou bras pourraient entrer en contact avec l’accessoire
enrotation.
• Attendre systématiquement l’arrêt complet de
l’accessoire avant de poser l’outil électrique.
L’accessoire en rotation pourrait s’accrocher à une surface
et vous faire perdre le contrôle de l’outilélectrique.
• Ne pas laisser l’outil électrique tourner alors que
vous le transportez à votre côté. Tout contact
accidentel de l’accessoire en rotation pourrait faire que
ce dernier s’accroche aux vêtements et entre en contact
avec lecorps.
• Nettoyer régulièrement les orifices d’aération de
l’outil. Le ventilateur du moteur attirera de la poussière
à l’intérieur du boîtier et l’accumulation excessive de
poussières métalliques pose des risques d’électrocution.
• Ne pas utiliser cet outil électrique à proximité de
matériaux inflammables, car des étincelles pourraient
lesenflammer.
• Ne pas utiliser d’accessoires nécessitant l’utilisation
de réfrigérants fluides. L’utilisation d’eau ou de
réfrigérants fluides pose des risques d’électrocution ou de
chocsélectriques.
• NE PAS utiliser les meules abrasives agglomérées.
Utilisez seulement les meules de type 1diamantées.
• Utilisez toujours un collecteur de poussière. Le
collecteur de poussière permet au moins 150 pieds cubes
par minute (pi
3
/min) de débit d’air et a un filtre ayant
99% ou plus d’efficacité pour les particules respirables et
un mécanisme de nettoyage du filtre ou de séparation
préalablecyclonique.
• Utilisez et entretenez l’outil conformément aux
instructions du fabricant afin de minimiser les
émissions depoussière.
AVERTISSEMENT : lorsqu’elle est inutilisée,
déposer la meuleuse sur une surface stable où
elle sera immobile et ne risquera pas de rouler ou
de faire trébucher ou chuter quiconque. Cela pose
des risques de dommages corporelsgraves.
Causes de l’effet de Rebond et Prévention
par l’opérateur
L’effet de rebond est une réaction soudaine d’une meule,
d’un tampon, d’une brosse ou d’un tout autre accessoire, en
mouvement, qui est pincé ou qui s’accroche. Un pincement
ou un accrochage provoque un arrêt rapide de l’accessoire en
mouvement qui, à son tour, projette l’outil électrique, hors de
maîtrise, dans la direction opposée à la rotation de l’outil au
point degrippage.
Par exemple, si une meule diamant reste accrochée ou pincée
dans une pièce à travailler, le bord de la meule engagée au
point de grippage peut s’enfoncer dans la surface du matériau
et faire sauter ou rebondir la meule. La meule peut bondir vers
ou loin de l’utilisateur, selon la direction du mouvement de la
meule au point de pincement avec une meule diamantée qui
est conçue pour l’application.
Un effet de rebond est le résultat d’une mauvaise utilisation de
l’outil et/ou de procédures ou conditions de fonctionnement
incorrectes. Il peut être évité en prenant les précautions
nécessaires telles que décrites ci-dessous:
a ) Saisir fermement l’outil électrique et positionner
le corps et les bras de sorte à résister à la
force de l’effet de rebond. Utiliser toujours la
poignée auxiliaire, s’il y en a une, pour contrôler
au maximum l’effet de rebond ou le couple
de réaction au démarrage. Avec de bonnes
précautions, l’opérateur est en mesure de contrôler le
couple de réaction ou l’effet derebond.
b ) Ne jamais placer les mains près de l’accessoire en
mouvement. Il pourrait en effet être projeté sur celles-
ci en cas derebond.
c ) Ne pas positionner le corps dans la trajectoire
probable de l’outil électrique, en cas de rebond.
Au moment du grippage, l’outil sera projeté dans la
direction opposée au déplacement de lameule.
d ) Être particulièrement attentif lors de travaux
dans un coin, sur des bords tranchants, etc.
Éviter de faire rebondir l’accessoire. Éviter tout
type de grippage de l’accessoire. Un travail dans
un coin ou sur des bords tranchants ou un travail en
faisant rebondir l’accessoire provoquent souvent un
grippage et une perte de maîtrise de l’outil ou un effet
derebond.
e ) Ne pas fixer une scie à chaîne, une lame de
sculpture de bois, une meule diamantée
segmentée ayant un espace périphérique plus
grand que 10 mm ou une lame de scie dentée.
Ces lames créent des rebonds fréquents et une perte
decontrôle.
Consigne de sécurité supplémentaire
AVERTISSEMENT: ne jamais modifier l’outil
électrique ni aucun de ses composants, car il y a
risques de dommages corporels oumatériels.
AVERTISSEMENT: porter SYSTEMATIQUEMENT
des lunettes de protection. Les lunettes courantes
NE sont PAS des lunettes de protection. Utiliser aussi
un masque antipoussières si la découpe doit en
produire beaucoup. PORTER SYSTÉMATIQUEMENT UN
ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:
• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);
• Protection auditive ANSI S12.6 (S3.19);
• Protection des voies respiratoires NIOSH/OSHA/
MSHA.

FRANÇAIS
14
AVERTISSEMENT: les scies, meules, ponceuses,
perceuses ou autres outils de construction peuvent
produire des poussières contenant des produits
chimiques reconnus par l’État californien pour causer
cancers, malformations congénitales ou être nocifs au
système reproducteur. Parmi ces produits chimiques,
on retrouve:
• Le plomb dans les peintures à base de plomb;
• La silice cristallisée dans les briques et le ciment,
ou autres produits de maçonnerie; et
• L’arsenic et le chrome dans le bois ayant subi un
traitementchimique.
Le risque associé à de telles expositions varie selon la
fréquence à laquelle on effectue ces travaux. Pour réduire
toute exposition à ces produits: travailler dans un endroit
bien aéré, en utilisant du matériel de sécurité homologué, tel
un masque antipoussières spécialement conçu pour filtrer les
particulesmicroscopiques.
• Limiter toute exposition prolongée avec les
poussières provenant du ponçage, sciage, meulage,
perçage ou toute autre activité de construction.
Porter des vêtements de protection et nettoyer à
l’eau savonneuse les parties du corps exposées. Le
fait de laisser la poussière pénétrer dans la bouche, les
yeux ou la peau peut favoriser l’absorption de produits
chimiquesdangereux.
AVERTISSEMENT: cet outil peut produire et/
ou répandre de la poussière susceptible de causer
des dommages sérieux et permanents au système
respiratoire. Utiliser systématiquement un appareil
de protection des voies respiratoires homologué par
le NIOSH ou l’OSHA. Diriger les particules dans le sens
opposé au visage et aucorps.
AVERTISSEMENT: pendant l’utilisation, porter
systématiquement une protection auditive
individuelle adéquate homologuée ANSI S12.6
(S3.19). Sous certaines conditions et suivant la durée
d’utilisation, le bruit émanant de ce produit pourrait
contribuer à une perte de l’acuitéauditive.
ATTENTION: après utilisation, ranger l’outil
sur son côté, sur une surface stable, là où il
ne pourra ni faire trébucher ni faire chuter
quelqu’un. Certains outils équipés d’un large bloc-
piles peuvent tenir à la verticale sur celui-ci, mais
manquent alors destabilité.
• Prendre des précautions à proximité des évents,
car ils cachent des pièces mobiles. Vêtements amples,
bijoux ou cheveux longs risquent de rester coincés dans
ces piècesmobiles.
• Pour la sécurité de l’utilisateur, utiliser une rallonge
de calibre adéquat (AWG, American Wire Gauge
[calibrage américain normalisé des fils électriques]).
Plus le calibre est petit, et plus sa capacité est grande. Un
calibre16, par exemple, a une capacité supérieure à un
calibre18. L’usage d’une rallonge de calibre insuffisant
causera une chute de tension qui entraînera perte de
puissance et surchauffe. Si plus d’une rallonge est utilisée
pour obtenir une certaine longueur, s’assurer que chaque
rallonge présente au moins le calibre de fil minimum. Le
tableau ci-dessous illustre les calibres à utiliser selon la
longueur de rallonge et l’intensité nominale indiquée sur
la plaque signalétique. En cas de doute, utiliser le calibre
suivant. Plus le calibre est petit, plus la rallonge peut
supporter decourant.
Calibre minimum pour les cordons d'alimentation
Volts
Longueur totale du cordon
d'alimentation en mètre (pieds)
120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)
240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)
Ampères
AWG
Plus que Pas plus
que
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Non recommandé
AVERTISSEMENT : si la fiche ou le cordon
d’alimentation est endommagé, il doit être remplacé
par le fabricant ou son représentant ou par une
personne tout aussi qualifiée afin d’éviter ledanger.
L’étiquette apposée sur votre outil peut inclure les symboles
suivants. Les symboles et leur définition sont indiqués ci-après:
V ......................... volts
Hz ....................... hertz
min ..................... minutes
or DC ...... courant continu
...................... fabrication classe I
(mis à la terre)
…/min .............. par minute
BPM .................... battements par
minute
IPM ..................... impacts par minute
RPM .................... révolutions par
minute
sfpm ................... pieds linéaires par
minute (plpm)
SPM (FPM) ......... fréquence par
minute
A ......................... ampères
W ........................ watts
or AC ........... courant alternatif
or AC/DC .... courant alternatif
ou continu
...................... fabrication classe II
(double isolation)
n
o
....................... vitesse à vide
n ......................... vitesse nominale
...................... borne de terre
...................... symbole
d’avertissement
..................... radiation visible
..................... protection
respiratoire
.....................protection oculaire
.....................protection auditive
..................... lire toute la
documentation
CONSERVER CES CONSIGNES POUR
UTILISATION ULTÉRIEURE
Usage Prévu
Votre coiffe de coupe a été conçue à des fins
professionnelles de coupe de béton et de maçonnerie ou de
pierre, ou pour les joints saillants avec une meule diamantée
qui est conçue pour l’application. Elle n’est pas conçue
pour être utilisée avec du métal ou du bois. À l’aide d’une
meuleuse, d’une meule et d’un dépoussiéreur, elle peut
être utilisée pour enlever la grande majorité de la poussière
statique et de la poussière en suspension dans l’air qui,
sans l’utilisation de la coiffe de coupe, pourrait autrement
contaminer l’environnement de travail ou représenter un

FRANÇAIS
15
risque accru pour la santé de l’utilisateur et ceux qui sont
àproximité.
NE PAS les utiliser en milieu ambiant humide ou en
présence de liquides ou de gazinflammables.
La coiffe de coupe est un outil professionnel.
NE PAS le laisser à la portée des enfants. Une supervision
est nécessaire auprès de tout utilisateur nonexpérimenté.
Liste des coiffes de coupe / meuleuses compatibles
DWE46125
Keyless gear case: DWE43214, DWE43214N,
DWE43214NVS, DWE43240INOX, DWE43231VS,
DWE43244N, DWE43240VS, DWE46253, DWE46202,
DWE43265N, DWE43840CN
DWE43113, DWE43115, DWE43115N, DWE43066,
DWE43066N, DWE43116, DWE43116N, DWE43114,
DWE43114N, DWE43131, DWE43144, DWE43144N,
DWE43140, DWE46103, DWE46153, DWE46155
DWE402G, DWE402K, DWE402, DWE402N
DWE4222, DWE4222N, DWE4214
DWE4020, DWE4120, DWE4011
DCG413, DCG414, DCG414, DCG415, DCG416, DCG418
DWE46127
DWE4517, DWE4519, DWE4557, DWE4559N,
DWE4559CN, D28499X, DWE4597, DWE4597N,
DWE4599N
REMARQUE: Le modèle DWE46125 doit être utilisé
seulement avec les accessoires de 115mm (4,5 po) ou
125mm (5po). Le modèle DWE46127 doit être utilisé
seulement avec les accessoires de 180mm (7po).
ASSEMBLAGE ET AJUSTEMENTS
AVERTISSEMENT: pour réduire le risque de
blessures graves, éteindre l’outil et retirer le
débrancher avant d’effectuer tout réglage
et d’enlever ou d’installer tout accessoire. Un
démarrage accidentel peut provoquer desblessures.
Installer et retirer la coiffe de coupe
(Fig. B–D)
1. Suivez les instructions d’installation et de retrait dans le
guide de l’outil pour retirer le protecteur de lameuleuse.
Conservez les pièces originales de votre meuleuse pour
réassembler le protecteur de lameuleuse.
2. Pour installer la coiffe DWE46125 sur un carter
d’engrenage sans clé, retirez la vis
16
, comme illustré
par la FigureB.
3. Insérez la vis de blocage
18
, comme illustré par la
FigureC. Installez ensuite la coiffe.
Puis installez la coiffe de coupe. Consultez la Liste des
coiffes de coupe / meuleuses compatibles pour la liste
de meuleuses compatibles avec un boîtier d’engrenages
sansclé.
16
Fig. B
18
Fig. C
4. Appuyez sur le bouton du protecteur avant
7
et le
bouton du protecteur latéral
8
en même temps pour
ouvrir complètement la coiffe decoupe.
5. Dévissez la vis à collet
2
sur la coiffe de coupe et
alignez les languettes
20
sur la coiffe de coupe avec les
fentes
21
du boîtier d’engrenages de lameuleuse.
Fig. D
20
2
21
6. Tournez la coiffe dans la position de travail désirée. La
coiffe doit être placée entre la tige et l’utilisateur pour
fournir une efficacitéoptimale.
7. Vissez la vis à collet
2
pour sécuriser la coiffe de coupe
sur le boîtier d’engrenages. Ne pas utiliser la meuleuse
avec une coiffe de coupedévissée.
8. Pour retirer la coiffe de coupe, dévissez la vis à collet,
tournez la coiffe de coupe pour aligner les fentes et les
languettes et tirez sur la coiffe decoupe.
REMARQUE: La coiffe de coupe est ajustée au préalable
au diamètre du boîtier d’engrenages à l’usine. Si, après une
certaine période, la coiffe de coupe se dévisse, vissez la vis
à collet
2
.
AVIS: Si la coiffe de coupe ne peut être sécurisée en
vissant la vis à collet, ne pas utiliser l’outil. Apportez
l’outil et la coiffe de coupe dans un centre de services
pour réparer ou remplacer la coiffe decoupe.

FRANÇAIS
16
Installer et utiliser les meules diamantées
(coupe) de type 1 (Fig. A, E, F)
AVERTISSEMENT: seulement les meules
diamantées de type 1 doivent être utilisées avec
la coiffe de coupe. Ne pas couper le métal. Ne pas
utiliser des meules abrasivesagglomérées.
ATTENTION : ne pas utiliser la coiffe avec les brides
de la meuleuse. Utilisez seulement la coiffe avec les
brides fournies avec celle-ci.
1. Lorsque la coiffe de coupe est fixée à la meuleuse,
appuyez sur le bouton du protecteur avant
7
et le
bouton du protecteur latéral
8
en même temps pour
ouvrir complètement la coiffe decoupe.
Fig. E
8
7
2. Retirez la bride tournante qui est sur la meuleuse (et
gardez-la pour la remettre sur unemeuleuse).
3. Installez la bride tournante,
12
ou
14
, sur la tige
25
.
IMPORTANT: Le modèle DWE46125 comprend
deux ensembles de brides. Consultez le Tableau de
compatibilité des brides/meules à la fin de cette
section pour une utilisationappropriée.
4. Placez la meule
24
sur la bride de verrouillage
11
ou
13
et placez les deux sur la tige, contre la bride
tournante en centrant la meule sur le centre élevé de la
bridetournante.
5. En appuyant sur le bouton de verrouillage de la
tige, vissez la bride de verrouillage sur la tige à l’aide
d’uneclé.
6. Pour retirer la meule, appuyez sur le bouton de blocage
de la tige et dévissez la bride deverrouillage.
Fig. F
11
12
24
25
Tableau de compatibilité des brides/meules
Ensemble de brides Meuleuse
Ensemble de brides
courtes (argent):
Bride de verrouillage
11
Bride tournante
12
DCG405, DCG413
Ensemble de brides
longues (noir):
Bride de verrouillage
13
Bride tournante
14
DWE43214, DWE43214N,
DWE43214NVS,
DWE43240INOX,
DWE43231VS, DWE43244N,
DWE43240VS, DWE46253,
DWE46202, DWE43265N,
DWE43840CN
DWE43113, DWE43115,
DWE43115N, DWE43066,
DWE43066N, DWE43116,
DWE43116N, DWE43114,
DWE43114N, DWE43131,
DWE43144, DWE43144N,
DWE43140, DWE46103,
DWE46153, DWE46155
DWE402G, DWE402K,
DWE402, DWE402N
DWE4222, DWE4222N,
DWE4214
DCG414, DCG415, DCG416,
DCG418
DWE4020, DWE4120,
DWE4011
Ajustement de la profondeur de la coupe
(Fig. A)
1. Dévissez le bouton d’ajustement de la profondeur de la
coupe
5
.
2. Glissez l’ajusteur de la profondeur de la coupe
4
à la
positiondésirée.
REMARQUE: Si le protecteur est fermé, appuyez sur le
bouton du protecteur avant
7
pour ouvrir le protecteur.
Cela facilitera le déplacement de l’ajusteur de la
profondeur de lacoupe.
3. Vissez le bouton d’ajustement de la profondeur de
lacoupe.
Dépoussiérage (Fig. A, G)
AVERTISSEMENT: utilisez seulement les outils
électriques et les dépoussiéreurs recommandés par
DEWALT avec cetaccessoire.
Pour de plus amples renseignements sur les outils
électriques DEWALT compatibles avec cet accessoire,
veuillez contacter votre détaillant local, téléphoner au
1–800–4-DEWALT (1–800–433–9258) ou visitez notre site
Web www.DEWALT.com.
AVERTISSEMENT: cet accessoire doit être utilisé
avec un système de dépoussiérage. Portez TOUJOURS
un masque facial de sécurité ou un masque
antipoussièrescertifié.

FRANÇAIS
17
REMARQUE: Assurez-vous que la connexion du tuyau
estsécuritaire.
REMARQUE: La quantité de poussière retenue par le
dépoussiéreur dépend de son système de filtres. Consultez
le guide d’utilisation du dépoussiéreur pour de plus
amplesrenseignements.
Toutes les coiffes de dépoussiérage DEWALT sont conçues
pour travailler avec le raccord DWV9000 Air lock™ de
DEWALTuniversel.
1. Fixez le raccord DWV9000
22
au tuyau du collecteur de
poussière
23
.
2. Déverrouillez le raccord DWV9000 et glissez-le sur
l’orifice de poussière
1
.
3. Verrouillez le raccord DWV9000 pour lesécuriser.
Fig. G
23
22
1
Tuyaux de dépoussiéreurs traditionnels
Fixez le tuyau du dépoussiéreur recommandé à l’orifice de
poussière
1
.
Retirer et fixer les routes (Fig. H)
AVERTISSEMENT: la coiffe de coupe doit seulement
être utilisée (1) lorsque toutes les quatre roues sont
fixées et bon état de fonctionnement ou (2) lorsque
toutes les quatre roues sont retirées et que la base
métallique est en bon état defonctionnement.
Cette coiffe de coupe est munie de quatre roues
amovibles
6
sur la base métallique
3
qui peuvent être
détachées si elles ne sont pasnécessaires.
1. Retirez les pinces
26
maintenant les roues à labase.
2. Retirez lesroues.
3. Retirez l’axe de rotation
27
.
Pour fixer les roues à la base, réinsérez l’axe de rotation,
glissez les roues sur leurs essieux et fixez les pinces en place.
Assurez-vous que toutes les quatre roues sont fixées de
façon sécuritaire avant d’utiliser la coiffe decoupe.
Fig. H
26
63
27
6
UTILISATION
AVERTISSEMENT: pour réduire le risque de
blessures graves, éteindre l’outil et retirer le
débrancher avant d’effectuer tout réglage
et d’enlever ou d’installer tout accessoire. Un
démarrage accidentel peut provoquer desblessures.
AVERTISSEMENT: pour votre propre sécurité, lisez le
guide d’utilisation tant pour la meuleuse que pour le
dépoussiéreur avant d’utiliser tout accessoire. Ne pas
suivre ces avertissements peut entraîner une blessure
corporelle ou des dommages graves à l’outil ou à
l’accessoire. Lorsque vous réparez cet outil, utilisez
seulement des pièces de remplacementidentiques.
AVERTISSEMENT: tenez solidement la poignée
latérale et le corps de l’outil afin de maintenir le
contrôle de l’outil au démarrage et durant l’utilisation
jusqu’à ce que la meule cesse de tourner. Assurez-vous
que la meule a complètement cessé de tourner avant
de déposer l’outil.
AVERTISSEMENT: la coiffe de coupe doit seulement
être utilisée (1) lorsque toutes les quatre roues sont
fixées et bon état de fonctionnement ou (2) lorsque
toutes les quatre roues sont retirées et que la base
métallique est en bon état defonctionnement.
1. Assurez-vous qui toutes les instructions d’assemblage et
d’ajustements ont étéeffectuées.
2. Mettez en marche le dépoussiéreur selon le guide
d’utilisation dudépoussiéreur.
3. Démarrez la meuleuse selon le guide d’utilisation
del’outil.
REMARQUE: Laissez l’outil atteindre sa pleine vitesse
avant de le mettre sur la surface detravail.
Position correcte des mains (Fig. I)
AVERTISSEMENT: pour réduire tout risque
de dommages corporels graves, adopter
SYSTÉMATIQUEMENT la position des mains illustrée.
AVERTISSEMENT: pour réduire tout risque
de dommages corporels graves, maintenir
SYSTÉMATIQUEMENT l’outil fermement pour
anticiper toute réactionsoudaine.
Une position des mains appropriée nécessite une main sur
le corps de l’outil et une main sur la poignée latérale
28
.

FRANÇAIS
18
Fig. I
28
Jointoiement saillant et coupe (Fig. A, I)
1. Réglez la profondeur désirée de la coupe, consultez
Ajustement de la profondeur de la coupe sous
Assemblage etajustements.
2. Placez-vous de façon à ce que le bas de la base
métallique
3
et la meule soient à l’opposé devous.
3. Placez-vous de façon à ce que la face inférieure ouverte
de la coiffe et la meule soient à l’opposé devous.
4. Placez la base métallique
3
de la coiffe sur la surface
de travail et commencez à couper en plongeant
dans la surface de travail. Le protecteur supérieur
9
se verrouillera sur le protecteur inférieur
10
après la
plongeinitiale.
REMARQUE: Gardez la base métallique de la coiffe
contre la surface de travail pour assurer une collecte de
poussièreappropriée.
5. Avec la coiffe orientée comme illustré dans la
FigureI, poussez la meuleuse vers l’avant le long de
la surface de travail ou tirez vers la gauche pour un
jointoiementsaillant.
REMARQUE: La meuleuse doit SEULEMENT être
utilisée dans la directionindiquée.
6. Lorsque vous avez terminé la coupe, éteignez l’outil
avant de le retirer de la surface de travail pour limiter
l’exposition à la poussière. Laissez l’outil cesser de
tourner avant de ledéposer.
7. Poussez le bouton du protecteur avant
7
pour libérer
le protecteur supérieur, démarrer une nouvelle plonge
etcouper.
MAINTENANCE
AVERTISSEMENT: pour réduire le risque de
blessures graves, éteindre l’outil et retirer le
débrancher avant d’effectuer tout réglage
et d’enlever ou d’installer tout accessoire. Un
démarrage accidentel peut provoquer desblessures.
Votre outil électrique DEWALT a été conçu pour fonctionner
sur une longue période avec un minimum d’entretien. Un
fonctionnement satisfaisant continu dépend de l’entretien
approprié et d’un nettoyage régulier de l’outil.
Nettoyage
AVERTISSEMENT : enlever les saletés et la poussière
hors des évents au moyen d’air comprimé propre et
sec, au moins une fois par semaine. Pour minimiser
le risque de blessure aux yeux, toujours porter une
protection oculaire conforme à la norme ANSI Z87.1
lors dunettoyage.
AVERTISSEMENT : ne jamais utiliser de solvants ni
d’autres produits chimiques puissants pour nettoyer
les pièces non métalliques de l’outil. Ces produits
chimiques peuvent affaiblir les matériaux de plastique
utilisés dans ces pièces. Utiliser un chiffon humecté
uniquement d’eau et de savon doux. Ne jamais laisser
de liquide pénétrer dans l’outil et n’immerger aucune
partie de l’outil dans unliquide.
Accessoires
AVERTISSEMENT : puisque les accessoires autres
que ceux offerts par DEWALT n’ont pas été testés
avec ce produit, leur utilisation pourrait s’avérer
dangereuse. Pour réduire le risque de blessures, utiliser
exclusivement les accessoires DEWALT recommandés
avec le présentproduit.
Les accessoires recommandés pour cet outil sont vendus
séparément au centre de service de votre région. Pour
obtenir de l’aide concernant l’achat d’un accessoire,
communiquer avec DEWALT Industrial Tool Co., 701 East
Joppa Road, Towson, MD 21286 aux États-Unis;
composer le 1 800 433-9258 (1 800 4-DEWALT) ou visiter
notre site Web : www.dewalt.com.
Réparations
AVERTISSEMENT : pour assurer la SÉCURITÉ et la
FIABILITÉ du produit, les réparations, l’entretien et
les réglages doivent être réalisés (cela comprend
l’inspection et le remplacement du balai, le cas
échéant) par un centre de réparation en usine
DEWALT ou un centre de réparation agréé DEWALT.
Toujours utiliser des pièces de rechangeidentiques.
Registre en ligne
Merci pour votre achat. Enregistrez dès maintenant
votreprodui:
• RÉPARATIONS SOUS GARANTIE: cette carte remplie
vous permettra de vous prévaloir du service de
réparations sous garantie de façon plus efficace dans le
cas d’un probléme avec leproduit.
• CONFIRMATION DE PROPRIÉTÉ: en cas de perte
provoquée par un incendie, une inondation ou un vol,
cette preuve de propriété vous servira de preuve auprès
de votre compagnie d’assurances.
• SÉCURITÉ: l’enregistrement de votre produit
nous permettra de communiquer avec vous dans
l’éventualité peu probable de l’envoi d’un avis de
sécurité régi par la loi fédérale américaine de la
protection desconsommateurs.
Registre en ligne à www.dewalt.com/register.

FRANÇAIS
19
Garantie limitée de trois ans
DEWALT réparera, sans frais, tout produit défectueux
causé par un défaut de matériel ou de fabrication pour
une période de trois ans à compter de la date d’achat.
La présente garantie ne couvre pas les pièces dont la
défectuosité a été causée par une usure normale ou
l’usage abusif de l’outil. Pour obtenir de plus amples
renseignements sur les pièces ou les réparations couvertes
par la présente garantie, visiter le site www.dewalt.
com ou composer le 1 800 433-9258 (1 800 4-DEWALT).
CETTE GARANTIE LIMITÉE REMPLACE TOUTE AUTRE
GARANTIE, Y COMPRIS TOUTE GARANTIE IMPLICITE DE
QUALITÉ MARCHANDE OU DE CONFORMITÉ À DES FINS
PARTICULIÈRES, ET EXCLUT TOUT DOMMAGE ACCESSOIRE
OU INDIRECT. Certains états n’autorisent aucune limitation
quant à la durée d’une garantie implicite ni aucune
exclusion ou limitation de garantie contre tout préjudice
accessoire ou indirect, aussi il se peut que ces exclusions
ne vous soient pas applicables. Cette garantie confère des
droits légaux particuliers à l’acheteur, mais celui-ci pourrait
aussi bénéficier d’autres droits variant d’un territoire à
l’autre.
En plus de la présente garantie, les outils DEWALT sont
couverts par notre :
CONTRAT D’ENTRETIEN GRATUIT D’UNAN
DEWALT entretiendra l’outil et remplacera les pièces usées
au cours d’une utilisation normale et ce, gratuitement,
pendant une période d’un an à compter de la date d’achat.
GARANTIE DE REMBOURSEMENT DE90JOURS
Si l’acheteur n’est pas entièrement satisfait, pour quelque
raison que ce soit, du rendement de l’outil électrique, du
laser ou de la cloueuse DEWALT, celui-ci peut le retourner,
accompagné d’un reçu, dans les 90 jours à compter de la
date d’achat pour obtenir un remboursement intégral, sans
aucunproblème.
AMÉRIQUE LATINE : cette garantie ne s’applique aux
produits vendus en Amérique latine. Pour ceux-ci, veuillez
consulter les informations relatives à la garantie spécifique
présente dans l’emballage, appeler l’entreprise locale ou
consulter le site Web pour les informations relatives à
cettegarantie.
REMPLACEMENT GRATUIT DES ÉTIQUETTES
D’AVERTISSEMENT : si les étiquettes d’avertissement
deviennent illisibles ou sont manquantes, composer le
1 800 433-9258 (1 800 4-DEWALT) pour en obtenir le
remplacementgratuit.

ESPAÑOL
20
ADVERTENCIA: Lea todas las advertencias
de seguridad e instrucciones. El
incumplimiento de las advertencias e
instrucciones puede provocar descargas
eléctricas, incendios o lesionesgraves.
ADVERTENCIA: Para reducir el riesgo de
lesiones, lea el manual deinstrucciones.
Si tiene alguna duda o algún comentario
sobre ésta u otra herramienta DEWALT,
llámenos al número gratuito: 1-800-4-DEWALT
(1-800-433-9258).
1
Puerto de polvo giratorio
2
Tornillo de collar
3
Base de metal
4
Profundidad de ajustador
de corte
5
Perilla de ajuste de
profundidad de corte
6
Ruedas de guía removibles
7
Botón de protección
delantera
8
Botón de protección lateral
9
Protección superior
10
Protección inferior
11
Brida de bloqueo corta
(plateada) (sólo DWE46125)
12
Brida de respaldo corta
(plateada) (sólo DWE46125)
13
Brida de bloqueo larga
(negra)
14
Brida de respaldo larga
(negra)
Definiciones: Símbolos y Palabras de Alerta de Seguridad
Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones
peligrosas y del riesgo de lesiones corporales o daños materiales.
PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.
ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o
lesionesgraves.
ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves
omoderadas.
(Utilizado sin palabras) indica un mensaje de seguridad relacionado.
AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a
la propiedad.
Fig. A
7
2
1
6
8
5
3
9
10
6
4
11
12
13
14

ESPAÑOL
21
ADVERTENCIAS GENERALES DE
SEGURIDAD PARA HERRAMIENTAS
ELÉCTRICAS
ADVERTENCIA: Lea todas las advertencias
de seguridad, instrucciones, ilustraciones y
especificaciones incluidas con esta herramienta
eléctrica. La falla en seguir todas las instrucciones
siguientes puede resultar en descarga eléctrica,
incendio y/o lesionesserias.
ADVERTENCIA: Por su propia seguridad, lea el
manual de instrucciones de la esmeriladora antes
de usar cualquier accesorio. La falla en seguir estas
advertencias puede resultar en lesiones personales y
daño serio a la herramienta y alaccesorio.
CONSERVE TODAS LAS ADVERTENCIAS
E INSTRUCCIONES PARA
FUTURAS CONSULTAS
El término “herramienta eléctrica” incluido en las advertencias
hace referencia a las herramientas eléctricas operadas con
corriente (con cable eléctrico) o a las herramientas eléctricas
operadas con baterías (inalámbricas).
1) Seguridad en el Área de Trabajo
a ) Mantenga el área de trabajo limpia y bien
iluminada. Las áreas abarrotadas y oscuras
propicianaccidentes.
b ) No opere las herramientas eléctricas en
atmósferas explosivas, como ambientes donde
haya polvo, gases o líquidos inflamables. Las
herramientas eléctricas originan chispas que pueden
encender el polvo o losvapores.
c ) Mantenga alejados a los niños y a los
espectadores de la herramienta eléctrica en
funcionamiento. Las distracciones pueden provocar
la pérdida decontrol.
2) Seguridad Eléctrica
a ) Los enchufes de la herramienta eléctrica deben
adaptarse al tomacorriente. Nunca modifique el
enchufe de ninguna manera. No utilice ningún
enchufe adaptador con herramientas eléctricas
con conexión a tierra. Los enchufes no modificados
y que se adaptan a los tomacorrientes reducirán el
riesgo de descargaeléctrica.
b ) Evite el contacto corporal con superficies con
descargas a tierra como, por ejemplo, tuberías,
radiadores, cocinas eléctricas y refrigeradores.
Existe mayor riesgo de descarga eléctrica si su cuerpo
está puesto atierra.
c ) No exponga las herramientas eléctricas a la
lluvia o a condiciones de humedad. Si entra agua
a una herramienta eléctrica, aumentará el riesgo de
descargaeléctrica.
d ) No maltrate el cable. Nunca utilice el cable para
transportar, tirar o desenchufar la herramienta
eléctrica. Mantenga el cable alejado del calor, el
aceite, los bordes filosos y las piezas móviles. Los
cables dañados o enredados aumentan el riesgo de
descargaeléctrica.
e ) Al operar una herramienta eléctrica en el
exterior, utilice un cable prolongador adecuado
para tal uso. Utilice un cable adecuado para
uso en exteriores a fin de reducir el riesgo de
descargaeléctrica.
f ) Si el uso de una herramienta eléctrica en un
lugar húmedo es imposible de evitar, utilice
un suministro protegido con un interruptor de
circuito por falla a tierra (GFCI). El uso de un GFCI
reduce el riesgo de descargaseléctricas.
3) Seguridad Personal
a ) Permanezca alerta, controle lo que está
haciendo y utilice el sentido común cuando
emplee una herramienta eléctrica. No utilice
una herramienta eléctrica si está cansado o bajo
el efecto de drogas, alcohol o medicamentos.
Un momento de descuido mientras se opera una
herramienta eléctrica puede provocar lesiones
personalesgraves.
b ) Utilice equipos de protección personal. Siempre
utilice protección para los ojos. En las condiciones
adecuadas, el uso de equipos de protección,
como máscaras para polvo, calzado de seguridad
antideslizante, cascos o protección auditiva, reducirá
las lesionespersonales.
c ) Evite el encendido por accidente. Asegúrese de
que el interruptor esté en la posición de apagado
antes de conectarlo a la fuente de energía
o paquete de baterías, o antes de levantar
o transportar la herramienta. Transportar
herramientas eléctricas con el dedo apoyado en el
interruptor o enchufar herramientas eléctricas con
el interruptor en la posición de encendido puede
propiciaraccidentes.
d ) Retire la clavija de ajuste o la llave de tuercas
antes de encender la herramienta eléctrica. Una
llave de tuercas o una clavija de ajuste que quede
conectada a una pieza giratoria de la herramienta
eléctrica puede provocar lesionespersonales.
e ) No se estire. Conserve el equilibrio y párese
adecuadamente en todo momento. Esto permite
un mejor control de la herramienta eléctrica en
situacionesinesperadas.
f ) Use la vestimenta adecuada. No use ropas
holgadas ni joyas. Mantenga el cabello, la
ropa y los guantes alejados de las piezas en
movimiento. Las ropas holgadas, las joyas o el
cabello largo pueden quedar atrapados en las piezas
enmovimiento.
g ) Si se suministran dispositivos para la conexión
de accesorios con fines de recolección y
extracción de polvo, asegúrese de que estén
conectados y que se utilicen correctamente. El
uso de dispositivos de recolección de polvo puede
reducir los peligros relacionados con elpolvo.

ESPAÑOL
22
h ) No permita que la familiaridad obtenida a partir
del uso frecuente de herramientas le permitan
volverse descuidado e ignorar los principios
de seguridad de la herramienta. Una acción
descuidada puede causar lesiones severas en una
fracción desegundo.
4) Uso y Mantenimiento de la
Herramienta Eléctrica
a ) No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para el trabajo
que realizará. Si se la utiliza a la velocidad para la
que fue diseñada, la herramienta eléctrica correcta
permite trabajar mejor y de manera mássegura.
b ) No utilice la herramienta eléctrica si no puede
encenderla o apagarla con el interruptor. Toda
herramienta eléctrica que no pueda ser controlada
mediante el interruptor es peligrosa y deberepararse.
c ) Desconecte el enchufe de la fuente de
alimentación y/o retire la batería, o paquete
si es desmontable, de la herramienta eléctrica
antes de realizar cualquier ajuste, cambiar
accesorios o almacenar herramientas eléctricas.
Estas medidas de seguridad preventivas reducen
el riesgo de encender la herramienta eléctrica en
formaaccidental.
d ) Guarde la herramienta eléctrica que no esté en
uso fuera del alcance de los niños y no permita
que otras personas no familiarizadas con ella o
con estas instrucciones operen la herramienta.
Las herramientas eléctricas son peligrosas si son
operadas por usuarios nocapacitados.
e ) Dé mantenimiento a las herramientas eléctricas
y accesorios. Revise que no haya piezas en
movimiento mal alineadas o trabadas, piezas
rotas o cualquier otra situación que pueda
afectar el funcionamiento de la herramienta
eléctrica. Si encuentra daños, haga reparar
la herramienta eléctrica antes de utilizarla.
Se producen muchos accidentes a causa de
las herramientas eléctricas que carecen de un
mantenimientoadecuado.
f ) Mantenga las herramientas de corte afiladas
y limpias. Las herramientas de corte con
mantenimiento adecuado y con los bordes de corte
afilados son menos propensas a trabarse y son más
fáciles decontrolar.
g ) Utilice la herramienta eléctrica, los accesorios
y las brocas de la herramienta, etc. de acuerdo
con estas instrucciones y teniendo en cuenta
las condiciones de trabajo y el trabajo que debe
realizarse. El uso de la herramienta eléctrica para
operaciones diferentes de aquéllas para las que fue
diseñada podría originar una situaciónpeligrosa.
h ) Mantenga las manijas y superficies de sujeción
secas, limpias y libres de aceite y grasa.
Las manijas y superficies de sujeción resbalosas
no permiten el manejo y control seguros de la
herramienta en situacionesinesperadas.
5) Mantenimiento
a ) Solicite a una persona calificada en reparaciones
que realice el mantenimiento de su herramienta
eléctrica y que sólo utilice piezas de repuesto
idénticas. Esto garantizará la seguridad de la
herramientaeléctrica.
Reglas de Seguridad Adicionales
para Rejuntar
• No utilice accesorios que no estén diseñados y
recomendados específicamente por el fabricante
de la herramienta. El hecho de que el accesorio pueda
acoplarse a la herramienta eléctrica no garantiza un
funcionamiento sinriesgos.
• La velocidad prevista del accesorio debe ser como
mínimo igual a la velocidad máxima marcada en
la herramienta eléctrica. Los accesorios operados a
velocidades superiores a su velocidad nominal pueden
romperse y salirdespedidos.
• El diámetro externo y el grosor del accesorio deben
estar dentro de la capacidad de su herramienta
eléctrica. Los accesorios de tamaños incorrectos no
pueden ser protegidos o controladosadecuadamente.
• El tamaño del eje de los discos, las bridas,
almohadillas de respaldo o cualquier otro accesorio
debe acoplarse bien al eje de la herramienta
eléctrica. Los accesorios que tienen orificios para
montaje en eje que no se corresponden con los accesorios
de montaje de la herramienta eléctrica harán que la
herramienta pierda el equilibrio, vibre excesivamente y
que el operador pierda el control de laherramienta.
• El cubierta debe ir firmemente ajustado a la
herramienta eléctrica y en posición para el máximo
de seguridad, de modo que se exponga la menor
parte posible del disco al operador. El cubierta ayuda
a proteger al operador de los fragmentos despedidos por
discos rotos y el contacto accidental con eldisco.
• Sostenga la herramienta eléctrica solamente en
superficies de agarre aisladas cuando realice una
operación en la cual el accesorio para cortar pudiera
entrar en contacto con instalaciones eléctricas
ocultas o su propio cable. El contacto de los accesorios
de corte con un cable cargado, puede cargar las partes
metálicas expuestas de la herramienta eléctrica y producir
una descarga eléctrica aloperador.
• Siempre use el mango lateral. Apriete con firmeza
el mango. Se debe utilizar siempre el mango lateral para
mantener el control de la herramienta en todomomento.
• No utilice un accesorio dañado. Antes de cada uso
inspeccione el accesorio, como por ejemplo el disco
de diamante, para verificar si tiene muescas o
grietas, la almohadilla de respaldo para verificar si
tiene grietas o roturas o si está muy desgastada. Si la
herramienta o el accesorio se cae accidentalmente,
revise que no esté dañado o, si es necesario, cambie
el accesorio por uno que no esté dañado. Después
de inspeccionar e instalar un accesorio, colóquense
usted y las personas presentes alejados del plano del

ESPAÑOL
23
accesorio en movimiento y ponga la herramienta
eléctrica en funcionamiento a la velocidad sin
carga máxima durante un minuto. Si el accesorio está
dañado, normalmente se terminará de romper durante
este período deprueba.
• NO lije o corte metal con este aro derefuerzo.
• Póngase un equipo de protección personal.
Dependiendo de la aplicación, use un protector
facial y gafas protectoras. Si corresponde, póngase
una mascarilla antipolvo, protectores para el oído,
guantes y un delantal de trabajo que pueda detener
pequeños fragmentos abrasivos o de la pieza de
trabajo. La protección ocular utilizada debe ser capaz de
detener desechos despedidos por las diversas operaciones
realizadas con la herramienta. La máscara antipolvo o el
respirador debe poder filtrar partículas generadas por la
operación realizada. La exposición prolongada a ruidos de
alta intensidad puede causar pérdidaauditiva.
• No "atasque" el disco de corte ni aplique excesiva
presión. No intente hacer un corte de profundidad
excesiva. El ejercer demasiada presión sobre el disco
aumenta la carga y la susceptibilidad de giro o bloqueo
del disco en el corte.
• Coloque el cable lejos del accesorio rotativo. Si pierde
el control, el cable puede cortarse o engancharse y puede
arrastrar a la mano o el brazo hacia el accesoriorotativo.
• Nunca suelte la herramienta hasta que el accesorio
haya dejado de girar totalmente. El accesorio rotativo
puede aferrarse a la superficie y tirar de la herramienta,
haciéndole perder el control de lamisma.
• No ponga en funcionamiento la herramienta
eléctrica mientras la transporte a su lado. El contacto
accidental con el accesorio rotativo podría enganchar su
ropa y tirar del accesorio hacia sucuerpo.
• Limpie periódicamente los orificios de ventilación
de la herramienta eléctrica. El ventilador del motor
atraerá el polvo dentro de la caja protectora y la
acumulación excesiva del metal en polvo puede ocasionar
riesgoseléctricos.
• No utilice la herramienta eléctrica cerca de
materiales inflamables. Las chispas podrían prender
fuego a estosmateriales.
• No utilice accesorios que requieran líquidos
refrigerantes. El utilizar agua u otros refrigerantes
líquidos puede ocasionar electrocución odescarga.
• NO use ruedas abrasivas adhesivas. Sólo use ruedas
recubiertas de Diamante Tipo1.
• SIEMPRE use con un recolector de polvo. El recolector
de polvo debe proporcionar por lo menos 150 pies cúbicos
por minuto (cfm) de flujo de aire y tener un filtro con 99%
o mayor eficiencia para partículas respirables y un pre-
separador ciclónico o mecanismo de limpieza defiltro.
• Opere y mantenga la herramienta de acuerdo con
las instrucciones del fabricante para minimizar las
emisiones depolvo.
ADVERTENCIA: Cuando no la utilice, coloque la
esmeriladora en una superficie estable donde no
pueda moverse de manera accidental, deslizarse
ni provocar tropezones o caídas. Puede resultar en
lesiones corporalesserias.
Causas del Retroceso y su Prevención por
Parte del Operador
El retroceso es una reacción repentina al pellizco o
atascamiento de un disco giratorio, una almohadilla de
respaldo, un cepillo o cualquier otro accesorio. El pellizco o
el atascamiento hacen que el accesorio giratorio se trabe
rápidamente, lo que a su vez provoca que la herramienta
eléctrica fuera de control vaya en sentido opuesto al giro del
accesorio en el punto delatascamiento.
Por ejemplo, si un disco de diamante se atasca o se engancha
en la pieza de trabajo, el borde del disco que está entrando
al punto de atasque puede penetrar la superficie del material
y hacer que el disco rebote o patee. La rueda puede saltar
hacia o lejos del operador, dependiendo de la dirección del
movimiento de la rueda en el punto de atrapamiento con
una rueda recubierta de diamante que esté diseñada para
laaplicación.
El retroceso es el resultado de un mal uso de la herramienta
o de condiciones o procedimientos operativos incorrectos y
se puede evitar tomando las precauciones apropiadas que se
indican a continuación:
a ) Sostenga la herramienta eléctrica con firmeza
y ubique el cuerpo y el brazo para poder resistir
las fuerzas de retroceso. Siempre utilice el
mango lateral, en caso de tenerlo, para lograr el
máximo control sobre el retroceso o la reacción
de torsión durante el encendido. El operador
puede controlar la reacción de torsión o las fuerzas de
retroceso si toma las precaucionesadecuadas.
b ) Nunca coloque la mano cerca del accesorio
giratorio, ya que éste puede hacer un retroceso sobre
lamano.
c ) No ubique el cuerpo en el área hacia donde la
herramienta eléctrica se desplazará si se produce
un retroceso. El retroceso impulsará la herramienta
en la dirección opuesta al movimiento del disco en el
punto deatascamiento.
d ) Tenga especial cuidado al trabajar en esquinas,
bordes filosos, etc. Evite hacer rebotar o
enganchar el accesorio. Las esquinas, los bordes
filosos y el rebote tienden a enganchar el accesorio
giratorio y producir la pérdida de control o el retroceso
de launidad.
e ) No sujete una cadena de sierra, cuchilla
de tallado de madera, rueda de diamante
segmentada con un espacio periférico mayor a
10 mm o cuchilla de sierra dentada. Tales cuchillas
crean retrocesos frecuentes y pérdida decontrol.
Instrucción Adicional de Seguridad
ADVERTENCIA: Nunca modifique la herramienta
eléctrica, ni tampoco ninguna de sus piezas. Podría
producir lesiones corporales odaños.
ADVERTENCIA: Use SIEMPRE lentes de seguridad.
Los anteojos de diario NO SON lentes de seguridad.

ESPAÑOL
24
Utilice además una cubrebocas o mascarilla antipolvo
si la operación de corte genera demasiado polvo.
SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:
• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),
• protección auditiva ANSI S12.6 (S3.19),
• protección respiratoria NIOSH/OSHA/MSHA.
ADVERTENCIA: Algunas partículas de polvo
generadas al lijar, serrar, esmerilar y taladrar con
herramientas eléctricas, así como al realizar otras
actividades de construcción, contienen químicos que
el Estado de California sabe que pueden producir
cáncer, defectos congénitos u otras afecciones
reproductivas. Ejemplos de estos químicosson:
• plomo de algunas pinturas en base a plomo,
• polvo de sílice proveniente de ladrillos y cemento y
otros productos de albañilería, y
• arsénico y cromo provenientes de madera
tratadaquímicamente.
Su riesgo de exposición a estos químicos varía, dependiendo
de la frecuencia con la cual realiza usted este tipo de trabajo.
Para reducir su exposición a estas sustancias químicas: trabaje
en una zona bien ventilada y llevando equipos de seguridad
aprobados, como mascarillas antipolvo especialmente
diseñadas para filtrar partículasmicroscópicas.
• Evite el contacto prolongado con polvo generado
por el lijado, aserrado, pulido, taladrado y otras
actividades de construcción. Vista ropas protectoras
y lave las áreas de la piel expuestas con agua y
jabón. Si permite que el polvo se introduzca en la boca u
ojos o quede sobre la piel, puede favorecer la absorción de
productos químicospeligrosos.
ADVERTENCIA: La utilización de esta herramienta
puede generar polvo o dispersarlo, lo que podría
causar daños graves y permanentes al sistema
respiratorio, así como otras lesiones. Siempre use
protección respiratoria aprobada por NIOSH (Instituto
Nacional de Seguridad y Salud en el Trabajo) u OSHA
(Administración de Seguridad y Salud en el Trabajo)
apropiada para la exposición al polvo. Dirija las
partículas en dirección contraria a la cara y elcuerpo.
ADVERTENCIA: Siempre lleve la debida
protección auditiva personal en conformidad
con ANSI S12.6 (S3.19) durante el uso de esta
herramienta. Bajo algunas condiciones y duraciones
de uso, el ruido producido por este producto puede
contribuir a la pérdidaauditiva.
ATENCIÓN: Cuando no esté en uso, guarde la
herramienta apoyada en un costado sobre una
superficie estable, donde no interrumpa el paso
o provoque una caída. Algunas herramientas
con paquetes de baterías de gran tamaño pueden
colocarse paradas sobre el paquete de baterías, pero
pueden caersefácilmente.
• Los orificios de ventilación suelen cubrir piezas en
movimiento, por lo que también se deben evitar. Las
piezas en movimiento pueden atrapar prendas de vestir
sueltas, joyas o el cabellolargo.
• Los hilos del alargador deben ser de un calibre
apropiado (AWG o American Wire Gauge) para
su seguridad. Mientras menor sea el calibre del hilo,
mayor la capacidad del cable. Es decir, un hilo calibre
16 tiene mayor capacidad que uno de 18. Un cable de
un calibre insuficiente causará una caída en la tensión
de la línea dando por resultado una pérdida de energía
y sobrecalentamiento. Cuando se utilice más de un
alargador para completar el largo total, asegúrese que
los hilos de cada alargador tengan el calibre mínimo.
La tabla siguiente muestra el tamaño correcto a utilizar,
dependiendo de la longitud del cable y del amperaje
nominal de la placa de identificación. Si tiene dudas sobre
cuál calibre usar, use un calibre mayor. Cuanto menor sea
el número del calibre, más resistente será elcable.
Calibre mínimo de conjuntos de cables
Voltios
Longitud total del cable en pies
(metros)
120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)
240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)
Amperaje
nominal
AWG
Más de Más de
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 No recomendado
ADVERTENCIA: Si el enchufe o el cable de
alimentación están dañados lo debe reemplazar
el fabricante o su representante o por una persona
igualmente calificada para evitarpeligro.
La etiqueta de su herramienta puede incluir los siguientes
símbolos. A continuación se indican los símbolos y
susdefiniciones:
V ......................... voltios
Hz ....................... hertz
min ..................... minutos
or DC ...... direct current
...................... Construcción de
Clase I (tierra)
…/min .............. por minuto
BPM .................... golpes por minuto
IPM ..................... impactos por
minuto
RPM .................... revoluciones por
minuto
sfpm ................... pies de superficie
por minuto
SPM .................... pasadas por
minuto
A ......................... amperios
W ........................ vatios
or AC ........... corriente alterna
or AC/DC .... corriente alterna
o directa
...................... Construcción de
Clase II (doble
aislamiento)
n
o
....................... velocidad sin carga
n ......................... velocidad nominal
...................... terminal de
conexión a tierra
...................... símbolo de
advertencia de
seguridad
..................... radiación visible
..................... protección
respiratoria
.....................protección ocular
.....................protección auditiva
..................... lea toda la
documentación
GUARDE ESTAS INSTRUCCIONES PARA
VOLVER A CONSULTAR EN EL FUTURO

ESPAÑOL
25
Uso Debido
Su aro de refuerzo de corte ha sido diseñado para corte de
concreto y mampostería o piedra profesional, o aplicaciones
de punto de plegado con una rueda recubierta de diamante
que esté diseñada para la aplicación. No está diseñada para
usarse con metal o madera. Usando la aspiradora adecuada
para la esmeriladora, la rueda y el extractor de polvo, se
puede usar para eliminar la gran mayoría del polvo estático
y en el aire que, sin el uso de la cubierta de corte, podría
contaminar el entorno de trabajo o presentar un mayor
riesgo para la salud del operador y las personasproximidad.
NO utilice la herramienta en condiciones de humedad o en
presencia de líquidos o gasesinflamables.
La cubierta de corte es una herramienta profesional.
NO permita que los niños toquen la herramienta. Si el
operador no tiene experiencia operando esta herramienta,
su uso deberá sersupervisado.
Lista de Compatibilidad de Cubierta de Corte/Lijadora
DWE46125
Keyless gear case: DWE43214, DWE43214N,
DWE43214NVS, DWE43240INOX, DWE43231VS,
DWE43244N, DWE43240VS, DWE46253, DWE46202,
DWE43265N, DWE43840CN
DWE43113, DWE43115, DWE43115N, DWE43066,
DWE43066N, DWE43116, DWE43116N, DWE43114,
DWE43114N, DWE43131, DWE43144, DWE43144N,
DWE43140, DWE46103, DWE46153, DWE46155
DWE402G, DWE402K, DWE402, DWE402N
DWE4222, DWE4222N, DWE4214
DWE4020, DWE4120, DWE4011
DCG413, DCG414, DCG414, DCG415, DCG416, DCG418
DWE46127
DWE4517, DWE4519, DWE4557, DWE4559N,
DWE4559CN, D28499X, DWE4597, DWE4597N,
DWE4599N
NOTA: DWE46125 sólo se debe usar con accesorios de
115mm (4,5") o 125mm (5"). DWE46127 sólo se debe usar
con accesorios de 180mm (7").
MONTAJE Y AJUSTES
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta
y desconéctela de la fuente de alimentación
antes de realizar ajustes o de retirar/instalar
dispositivos o accesorios. Un arranque accidental
podría causarlesiones.
Montaje y Desinstalación de Cubierta de
Corte (Fig. B–D)
1. Siga las instrucciones de montaje y desinstalación de la
protección en el manual de la herramienta para retirar
la protección de laesmeriladora. Conserve las partes
originales de su esmeriladora para volver a ensamblar la
protección de laesmeriladora.
2. Para montar la caperuza protectora DWE46125 en una
caja de engranajes sin llave, saque el tornillo
16
como
se muestra en la FiguraB.
3. Inserte el tornillo
18
suministrado como se muestra en
la FiguraC. Después monte la caperuza protectora.
Luego monte la cubierta de corte. Consulte la Lista
de Compatibilidad de Cubierta de Corte / Lijadora
respecto a la lista de lijadoras compatibles con una caja
de engranes sinllave.
16
Fig. B
18
Fig. C
4. Presione el botón de la protección frontal
7
y el botón
de protección lateral
8
al mismo tiempo para abrir
completamente la cubierta decorte.
5. Afloje el tornillo del collar
2
en la cubierta de corte
y alinee las lengüetas
20
sobre la cubierta de corte
con las ranuras
21
sobre la caja de engranaje de
laesmeriladora.
Fig. D
20
2
21
6. Gire la cubierta en la posición de operación deseada. La
cubierta se debe colocar entre el husillo y el operador
para proporcionar una eficienciaóptima.
7. Apriete el tornillo del collar
2
para asegurar la cubierta
de corte sobre la caja de engranaje. No opere la
esmeriladora con una cubierta de cortesuelta.
8. Para retirar la cubierta de corte, afloje el tornillo del
collar, gire la cubierta de corte para alinear las ranuras y
jale hacia arriba sobre la cubierta decorte.
NOTA: La cubierta de corte está pre-ajustada al diámetro
del cubo de la caja de engranaje en la fábrica. Si, después de

ESPAÑOL
26
un periodo de tiempo, la cubierta de corte se suelta, apriete
el tornillo del collar
2
.
AVISO: Si la cubierta de corte no se puede asegurar
apretando el tornillo del collar, no use la herramienta.
Lleve la herramienta y la cubierta de corte a un centro
de servicio para reparar o reemplazar la cubierta
decorte.
Montaje y uso de ruedas de diamante
Tipo 1 (Corte) (Fig. A, E, F)
ADVERTENCIA: Sólo se deberán usar Ruedas de
diamante Tipo 1 con la cubierta de corte. No corte
metal. No use con ruedas abrasivasadheridas.
ATENCIÓN: No use el aro de refuerzo con las bridas
de la esmeriladora. Sólo use el aro de refuerzo con las
bridas provistas conéste.
1. Con la cubierta de corte conectada a la esmeriladora,
presione el botón de la protección frontal
7
y el botón
de protección lateral
8
al mismo tiempo para abrir
completamente la cubierta decorte.
Fig. E
8
7
2. Retire la brida de respaldo que está en la lijadora (y
consérvela para conversión de nuevo en unalijadora).
3. Instale la brida de respaldo,
12
o
14
, en el husillo
25
.
IMPORTANTE: DWE46125 incluye dos juegos
de bridas. Consulte Tabla de Compatibilidad de
Brida/Esmeriladora al final de esta sección para el
usoapropiado.
4. Coloque la rueda
24
en la brida de bloqueo
11
o
13
,
y coloque ambas sobre el husillo, contra la brida de
respaldo, centrando la rueda en el centro elevado de la
brida derespaldo.
5. Mientras presiona el botón de bloqueo del husillo,
apriete la brida de bloqueo con unallave.
6. Para retirar la rueda, presione el botón de bloqueo del
husillo y afloje la brida debloqueo.
Fig. F
11
12
24
25
Tabla de Compatibilidad de Brida/Esmeriladora
Juego de brida Pulidora
Juego de brida corta
(plateada):
Brida de bloqueo
11
Brida de respaldo
12
DCG405, DCG413
Juego de brida larga
(negra):
Brida de bloqueo
13
Brida de respaldo
14
DWE43214, DWE43214N,
DWE43214NVS,
DWE43240INOX,
DWE43231VS, DWE43244N,
DWE43240VS, DWE46253,
DWE46202, DWE43265N,
DWE43840CN
DWE43113, DWE43115,
DWE43115N, DWE43066,
DWE43066N, DWE43116,
DWE43116N, DWE43114,
DWE43114N, DWE43131,
DWE43144, DWE43144N,
DWE43140, DWE46103,
DWE46153, DWE46155
DWE402G, DWE402K,
DWE402, DWE402N
DWE4222, DWE4222N,
DWE4214
DCG414, DCG415, DCG416,
DCG418
DWE4020, DWE4120,
DWE4011
Ajuste de Profundidad de Corte (Fig. A)
1. Afloje la perilla de ajuste de profundidad de corte
5
.
2. Deslice el ajustador de profundidad de corte
4
a la
posicióndeseada.
NOTA: Si la protección está cerrada, presione el botón
de la protección delantera
7
para abrir la protección.
Esto hará más fácil mover la profundidad del ajustador
decorte.

ESPAÑOL
27
3. Apriete la perilla de ajuste de profundidad decorte.
Extracción de Polvo (Fig. A, G)
ADVERTENCIA: Sólo use herramientas eléctricas y
extractores de polvo recomendados por DEWALT con
esteaccesorio.
Para más información sobre las herramientas eléctricas
DEWALT compatibles con este accesorio, por favor
póngase en contacto con su distribuidor local, llame al
1–800–4-DEWALT (1–800–433–9258) o visite nuestra
página Web www.DEWALT.com.
ADVERTENCIA: Este accesorio se debe usar con un
sistema de extractor de polvo. SIEMPRE use una careta
certificada o máscara de polvoapropiada.
NOTA: Garantice que la conexión de la manguera
estésegura.
NOTA: La cantidad de polvo retenida por la aspiradora del
extractor de polvo depende de su sistema de filtro. Consulte
el manual de instrucciones de la aspiradora del extractor de
polvo para másinformación.
Todas las cubiertas de recolección de polvo DEWALT
están diseñadas para funcionar con el conector universal
DWV9000 Air lock™DEWALT.
1. Conecte el conector DWV9000
22
a su manguera de
recolector de polvo
23
.
2. Desbloquee el conector DWV9000 y deslice sobre el
puerto de polvo
1
.
3. Bloquee el conector DWV9000 paraasegurar.
Fig. G
23
22
1
Mangueras de Aspiradora de Extractor
de Polvo Tradicional
Conecte la manguera de aspiradora de extractor de polvo
recomendada al puerto de polvo
1
.
Desinstalación e Instalación de Ruedas
(Fig. H)
ADVERTENCIA: El aro de refuerzo de corte sólo
se debe usar (1) cuando las cuatro ruedas estén
conectadas y en buenas condiciones de operación o
(2) cuando las cuatro ruedas estén retiradas y la base
de metal esté en buenas condiciones deoperación.
Esta cubierta de corte incluye cuatro ruedas removibles
6
en la base de metal
3
que se pueden desconectar si no
senecesitan.
1. Retire los sujetadores
26
que sujetan las ruedas a
labase.
2. Retire lasruedas.
3. Retire el pasador de pivote
27
.
Para conectar las ruedas a la base, reinserte el pasador
de pivote, deslice las ruedas en sus ejes y asegure los
sujetadores en su lugar. Asegúrese que las cuatro ruedas
estén conectadas firmemente antes de usar la cubierta
decorte.
Fig. H
26
63
27
6
OPERACIÓN
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta
y desconéctela de la fuente de alimentación
antes de realizar ajustes o de retirar/instalar
dispositivos o accesorios. Un arranque accidental
podría causarlesiones.
ADVERTENCIA: Por su propia seguridad, lea el
manual de instrucciones para la esmeriladora
y la aspiradora del extractor de polvo antes de
usar cualquier accesorio. La falla en seguir estas
advertencias puede resultar en lesiones personales
y daño serio a la herramienta y al accesorio. Al dar
servicio a esta herramienta, utilice únicamente partes
de repuestoidénticas.
ADVERTENCIA: Sostenga firmemente la manija y el
cuerpo de la herramienta para mantener el control de
la herramienta durante el arranque y durante el uso
y hasta que la rueda deje de girar. Asegúrese que el
disco se haya detenido por completo antes de bajar
laherramienta.
ADVERTENCIA: El aro de refuerzo de corte sólo
se debe usar (1) cuando las cuatro ruedas estén
conectadas y en buenas condiciones de operación o
(2) cuando las cuatro ruedas estén retiradas y la base
de metal esté en buenas condiciones deoperación.
1. Asegúrese que se hayan completado todas las
instrucciones de ensamble yajuste.
2. Encienda la aspiradora del extractor de polvo como se
indica en el manual de instrucciones de la aspiradora del
extractor depolvo.
3. Arranque la esmeriladora como se indica en el manual
de instrucciones de laherramienta.

ESPAÑOL
28
NOTA: Permita que la herramienta alcance la velocidad
completa antes de aplicar a la superficie detrabajo.
Posición Adecuada de las Manos (Fig. I)
ADVERTENCIA: Para reducir el riesgo de lesión personal
grave, tenga SIEMPRE las manos en una posición
adecuada como se muestra.
ADVERTENCIA: Para reducir el riesgo de lesión personal
grave, sujete SIEMPRE bien en caso de que haya una
reacciónrepentina.
La posición correcta de la mano requiere una mano en
el cuerpo de la herramienta y una mano en la manija
lateral
28
.
Fig. I
28
Aplicación de Rejuntado y Corte (Fig. A, I)
1. Ajuste la profundidad de corte deseada, consulte Ajuste
de Profundidad de Corte en Ensamble yajustes.
2. Permita que la herramienta alcance la velocidad
completa antes de tocar la superficie detrabajo.
3. Colóquese de manera que la parte inferior de la base
de metal
3
y la rueda queden hacia el lado opuesto
austed.
4. Coloque la base de metal
3
de la cubierta sobre la
superficie de trabajo y comience a cortar dentro de
la superficie de trabajo. La protección superior
9
se
bloqueará en la protección inferior
10
después del
corteinicial.
NOTA: Mantenga la base de metal de la protección
contra la superficie de trabajo para asegurar la
recolección de polvoadecuada.
5. Con la cubierta orientada como se muestra en la
FiguraI, empuje la esmeriladora hacia el frente a lo
largo de la superficie de trabajo, o jale a la izquierda si
realizarejuntado.
NOTA: La esmeriladora SÓLO se debe usar en la
direcciónindicada.
6. Cuando termine con el corte, apague la herramienta
antes de retirarla de la superficie de trabajo para limitar
la exposición al polvo. Deje que la herramienta deje de
girar antes desoltarla.
7. Empuje el botón de protección delantera
7
para liberar
la protección superior y comenzar un nuevocorte.
MANTENIMIENTO
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta
y desconéctela de la fuente de alimentación
antes de realizar ajustes o de retirar/instalar
dispositivos o accesorios. Un arranque accidental
podría causarlesiones.
Su herramienta eléctrica DEWALT ha sido diseñada para
operar por un periodo prolongado de tiempo con un
mínimo de mantenimiento. La operación satisfactoria
continua depende del cuidado adecuado de la herramienta
y la limpiezaregular.
Limpieza
ADVERTENCIA: Sople la suciedad y el polvo de todos
los conductos de ventilación con aire seco, al menos
una vez por semana. Para reducir el riesgo de lesiones,
utilice siempre protección para los ojos aprobada ANSI
Z87.1 al realizar estatarea.
ADVERTENCIA: Nunca utilice solventes ni otros
químicos abrasivos para limpiar las piezas no
metálicas de la herramienta. Estos productos
químicos pueden debilitar los materiales plásticos
utilizados en estas piezas. Utilice un paño humedecido
sólo con agua y jabón neutro. Nunca permita que
penetre líquido dentro de la herramienta ni sumerja
ninguna de las piezas en unlíquido.
Accesorios
ADVERTENCIA: Debido a que no se han probado
con este producto otros accesorios que no sean los
que ofrece DEWALT., el uso de dichos accesorios con
esta herramienta podría ser peligroso. Para reducir
el riesgo de lesiones, con este producto deben usarse
sólo los accesorios recomendados porDEWALT.
Los accesorios que se recomiendan para utilizar con la
herramienta están disponibles a un costo adicional en
su distribuidor local o en un centro de mantenimiento
autorizado. Si necesita ayuda para localizar algún
accesorio, póngase en contacto con DEWALT Industrial
Tool Co., 701 East Joppa Road, Towson, MD 21286, llame
al 1-800-4-DEWALT (1-800-433-9258) o visite nuestro sitio
web: www.dewalt.com.
Reparaciones
ADVERTENCIA: Para asegurar la SEGURIDAD y la
CONFIABILIDAD del producto, las reparaciones, el
mantenimiento y los ajustes (inclusive la inspección
y el cambio de las escobillas, cuando proceda) deben
ser realizados en un centro de mantenimiento en la
fábrica DEWALT u en un centro de mantenimiento
autorizado DEWALT. Utilice siempre piezas de
repuestoidénticas.
Para reparación y servicio de sus herramientas
eléctricas, favor de dirigirse al
Centro de Servicio más cercano
CULIACAN, SIN
Blvd. Emiliano Zapata 5400-1 Poniente Col.
San Rafael
(667) 717 89 99
GUADALAJARA, JAL

ESPAÑOL
29
Av. La Paz #1779 - Col. Americana Sector
Juárez
(33) 3825 6978
MEXICO, D.F.
Eje Central Lázaro Cárdenas No. 18 - Local
D, Col. Obrera
(55) 5588 9377
MERIDA, YUC
Calle 63 #459-A - Col. Centro (999) 928 5038
MONTERREY, N.L.
Av. Francisco I. Madero 831 Poniente - Col.
Centro
(818) 375 23 13
PUEBLA, PUE
17 Norte #205 - Col. Centro (222) 246 3714
QUERETARO, QRO
Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14
SAN LUIS POTOSI, SLP
Av. Universidad 1525 - Col. San Luis (444) 814 2383
TORREON, COAH
Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265
VERACRUZ, VER
Prolongación Díaz Mirón #4280 - Col.
Remes
(229) 921 7016
VILLAHERMOSA, TAB
Constitución 516-A - Col. Centro (993) 312 5111
PARA OTRASLOCALIDADES:
Si se encuentra en México, por favor llame al
(55) 5326 7100
Si se encuentra en U.S., por favor llame al
1-800-433-9258 (1-800 4-DEWALT)
Póliza de Garantía
IDENTIFICACIÓN DELPRODUCTO:
Sello o firma delDistribuidor.
Nombre delproducto: __________________________
Mod./Cat.: ___________________________________
Marca: _____________________________________
Núm. deserie: ________________________________
(Datos para ser llenados por el distribuidor)
Fecha de compra y/o entrega delproducto:
___________________________________________
Nombre y domicilio del distribuidor donde se adquirió
elproducto:
___________________________________________
Este producto está garantizado por un año a partir de
la fecha de entrega, contra cualquier defecto en su
funcionamiento, así como en materiales y mano de obra
empleados para su fabricación. Nuestra garantía incluye
la reparación o reposición del producto y/o componentes
sin cargo alguno para el cliente, incluyendo mano de obra,
así como los gastos de transportación razonablemente
erogados derivados del cumplimiento de estecertificado.
Para hacer efectiva esta garantía deberá presentar su
herramienta y esta póliza sellada por el establecimiento
comercial donde se adquirió el producto, de no contar con
ésta, bastará la factura decompra.
Excepciones
Esta garantía no será válida en los siguientescasos:
• Cuando el producto se hubiese utilizado en condiciones
distintas a las normales;
• Cuando el producto no hubiese sido operado de acuerdo
con el instructivo de uso que se acompaña;
• Cuando el producto hubiese sido alterado o reparado
por personas distintas a las enlistadas al final de
estecertificado.
Anexo encontrará una relación de sucursales de servicio de
fábrica, centros de servicio autorizados y franquiciados en la
República Mexicana, donde podrá hacer efectiva su garantía
y adquirir partes, refacciones y accesoriosoriginales.
Registro en Línea
Gracias por su compra. Registre su producto ahorapara:
• SERVICIO EN GARANTÍA: Si completa esta tarjeta,
podrá obtener un servicio en garantía más eficiente, en
caso de que exista un problema con suproducto.
• CONFIRMATCIÓN DE PROPIEDAD: En caso de una
pérdida que cubra el seguro, como un incendio, una
inundacíon o un robo, el registro de propiedad servirá
como comprobante decompra.
• PARA SU SEGURIDAD: Si registra el producto,
podremos comunicarnos con usted en el caso
improbable que se deba enviar una notificación de
seguridad conforme a la Federal Consumer Safety
Act (Ley Federal de Seguridad de Productos para
elConsumidor).
Registro en línea en www.dewalt.com/register.
Garantía Limitada por Tres Años
DEWALT reparará, sin cargo, cualquier falla que surja de
defectos en el material o la fabricación del producto, por
hasta tres años a contar de la fecha de compra. Esta garantía
no cubre fallas de las piezas causadas por su desgaste
normal o abuso a la herramienta. Para mayores detalles
sobre la cobertura de la garantía e información acerca de
reparaciones realizadas bajo garantía, visítenos en
www.dewalt.com o dirígase al centro de servicio más
cercano. Esta garantía no aplica a accesorios o a daños
causados por reparaciones realizadas o intentadas por
terceros. ESTA GARANTÍA LIMITADA SE OTORGA EN VEZ DE
TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE
COMERCIABILIDAD Y APTITUD PARA UN FIN PARTICULAR,
Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O
CONSECUENTES. Algunos estados no permiten limitaciones
sobre la duración de una garantía implícita, o la exclusión
o limitación de daños incidentales o consecuentes, así que
estas limitaciones pueden no aplicarse a usted. Esta garantía
le otorga derechos legales específicos, además de los cuales
usted puede tener otros derechos dependiendo del estado
o la provincia en que seencuentre.
Además de la garantía, las herramientas DEWALT están
cubiertaspor:

ESPAÑOL
30
1 AÑO DE SERVICIO GRATUITO
DEWALT mantendrá la herramienta y reemplazará las
piezas gastadas por su uso normal, sin cobro, en cualquier
momento durante un año a contar de la fecha decompra.
GARANTÍA DE REEMBOLSO DE SU DINERO
POR 90 DÍAS
Si no está completamente satisfecho con el desempeño
de su máquina herramienta, láser o clavadora DEWALT,
cualquiera sea el motivo, podrá devolverlo hasta 90 días de
la fecha de compra con su recibo y obtener el reembolso
completo de su dinero – sin necesidad de responder a
ningunapregunta.
AMÉRICA LATINA: Esta garantía no se aplica a los
productos que se venden en América Latina. Para los
productos que se venden en América Latina, debe consultar
la información de la garantía específica del país que viene
en el empaque, llamar a la compañía local o visitar el sitio
Web a fin de obtener esainformación.
REEMPLAZO GRATUITO DE LAS ETIQUETAS DE
ADVERTENCIAS: Si sus etiquetas de advertencia
se vuelven ilegibles o faltan, llame al 1-800-
433-9258 (1-800-4-DEWALT) para que se le
reemplacengratuitamente.
Solamente para propósito deMéxico:
Importado por: DEWALT Industrial Tool Co. S.A. de C.V.
Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9
Colonia La Fe, Santa Fé
Código Postal : 01210
Delegación Alvaro Obregón
México D.F.
Tel. (52) 555-326-7100
R.F.C.: BDE810626-1W7




DEWALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286
(JAN22) Part No. NA106349 DWE46125, DWE46127 Copyright © 2019, 2021, 2022 DEWALT
The following are trademarks for one or more DEWALT power tools: the yellow and black color scheme, the “D” shaped air
intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the
surface of thetool.
