Whirlpool YWEE515S0LS 4.8 cu. ft Electric Range in Stainless User Manual

W11432248A

FRONT CONTROL ELECTRIC RANGE OWNER’S

MANUAL

CUISINIÈRE ÉLECTRIQUE AVEC COMMANDE À

L’AVANT MANUEL DU PROPRIÉTAIRE

Table of Contents/Table des matières

RANGE SAFETY..............................................................2

Range Safety................................................................2

RANGE MAINTENANCE AND CARE...................................4

Self-Cleaning Cycle (on some models) ...............................4

General Cleaning...........................................................4

INSTALLATION INSTRUCTIONS ........................................6

REQUIREMENTS.............................................................

Tools and Parts .............................................................6

Location Requirements ...................................................6

Electrical Requirements - Canada Only ..............................7

INSTALLATION ...............................................................8

Unpack Range ..............................................................8

Install Anti-Tip Bracket ....................................................8

Adjust Leveling Legs ...................................................

...9

Level Range .................................................................9

Verify Anti-Tip Bracket Is Installed and Engaged ...................9

Remove/Replace Drawer.................................................9

Oven Door....................................................................9

Complete Installation .................................................... 10

Moving the Range........................................................ 10

SÉCURITÉ DE LA CUISINIÈRE ........................................ 11

Sécurité de la cuisinière ...........

..................................... 11

ENTRETIEN ET RÉPARATION DE LA CUISINIÈRE.............. 14

Nettoyage général........................................................ 14

Programme d’autonettoyage (sur certains modèles) ............ 15

INSTRUCTIONS D’INSTALLATION ................................... 16

EXIGENCE ................................................................... 16

Outillage et pièces ....................................................... 16

Exigences d’emplacement ............................................. 16

Spécifications électriques – Canada seulement .................. 18

INSTALLATION ..................

........................................... 18

Déballage de la cuisinière.............................................. 18

Installation de la bride antibasculement ............................ 19

Réglage des pieds de nivellement ................................... 20

Réglage de l’aplomb de la cuisinière ................................ 20

Vérifier que la bride antibasculement est bien installée et

engagée .................................................................... 20

Dépose et réinstallation du tiroir ...................................... 20

Porte du four............................................................... 21

Achever

l’installation..................................................... 21

Déplacement de la cuisinière.......................................... 22

IMPORTANT:

Save for local electrical inspector's use.

IMPORTANT :

À conserver pour consultation par l'inspecteur local des installations électriques.

RANGE SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These

words mean:

DANGER

You can be killed or seriously injured if you don't

immediately follow instructions.

WARNING

You can be killed or seriously injured if you don’t follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

The range will not tip during normal use. However, the range can tip if you apply too much force or weight to the open door without having

the anti-tip bracket fastened down properly.

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation instructions.

Slide range back so rear range foot is engaged in the slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed and engaged.

Failure to follow these instructions can result in death or serious burns to children and adults.

To verify the anti-tip bracket is properly installed and engaged:

• Slide range forward.

• Look for the anti-tip bracket securely attached to floor or wall.

• Slide range back so rear range foot is under the anti-tip bracket.

• See Installation Instructions for details.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the appliance, follow basic precautions,

including the following:

�

WARNING: TO REDUCE THE RISK OF TIPPING OF

THE RANGE, THE RANGE MUST BE SECURED BY

PROPERLY INSTALLED ANTI-TIP DEVICES. TO CHECK

IF THE DEVICES ARE INSTALLED PROPERLY, SLIDE

RANGE FORWARD, LOOK FOR ANTI-TIP BRACKET

SECURELY ATTACHED TO FLOOR OR WALL, AND

SLIDE RANGE BACK SO REAR RANGE FOOT IS

UNDER ANTI-TIP BRACKET.

�

CAUTION: Do not store items of interest to children in

cabinets above an appliance or on the backguard of an

appliance - children climbing on the appliance to reach

items could be seriously injured.

� Proper Installation - The appliance, when installed, must be

electrically grounded in accordance with local codes, or in

the absence of local codes, with the National Electrical

Code, ANSI/NFPA 70 or the Canadian Electrical Code,

CSA C22.1-02. In Canada, the appliance must be

electrically grounded in accordance with Canadian

Electrical Code. Be sure your appliance is properly installed

and grounded by a qualified technician.

� Never Use Your Appliance for Warming or Heating the

Room.

SAVE THESE INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTIONS

� Do Not Leave Children Alone - Children should not be left

alone or unattended in area where appliance is in use.

They should never be allowed to sit or stand on any part

of the appliance.

� Wear Proper Apparel – Loose-fitting or hanging garments

should never be worn while using the appliance.

� User Servicing – Do not repair or replace any part of the

appliance unless specifically recommended in the

manual. All other servicing should be referred to a

qualified technician.

� Storage in or on Appliance – Flammable materials should

not be stored in an oven or near surface units.

� This appliance is not intended for storage.

� Do Not Use Water on Grease Fires – Smother fire or

flame or use dry chemical or foam-type extinguisher.

� Do not use replacement parts that have not been

recommended by the manufacturer (e.g. parts made at

home using a 3D printer).

� Use Only Dry Potholders – Moist or damp potholders on

hot surfaces may result in burns from steam. Do not let

potholder touch hot heating elements. Do not use a towel

or other bulky cloth.

� DO NOT TOUCH SURFACE UNITS OR AREAS NEAR

UNITS – Surface units may be hot even though they are

dark in color. Areas near surface units may become hot

enough to cause burns. During and after use, do not

touch, or let clothing or other flammable materials contact

surface units or areas near units until they have had

sufficient time to cool. Among these areas are the coil

elements, the cooktop, and surfaces facing the cooktop.

� Use Proper Pan Size – This appliance is equipped with

one or more surface units of different size. Select utensils

having flat bottoms large enough to cover the surface unit

heating element. The use of undersized utensils will

expose a portion of the heating element to direct contact

and may result in ignition of clothing. Proper relationship

of utensil to burner will also improve efficiency.

� Never Leave Surface Units Unattended at High Heat

Settings – Boilover causes smoking and greasy spillovers

that may ignite.

� Make Sure Reflector Pans or Drip Bowls Are in Place –

Absence of these pans or bowls during cooking may

subject wiring or components underneath to damage.

� Protective Liners – Do not use aluminum foil to line

surface unit drip bowls or oven bottoms, except as

suggested in the manual. Improper installation of these

liners may result in a risk of electric shock, or fire.

� Glazed Cooking Utensils – Only certain types of glass,

glass/ceramic, ceramic, earthenware, or other glazed

utensils are suitable for range-top service without

breaking due to the sudden change in temperature.

� Utensil Handles Should Be Turned Inward and Not

Extend Over Adjacent Surface Units – To reduce the risk

of burns, ignition of flammable materials, and spillage due

to unintentional contact with the utensil, the handle of a

utensil should be positioned so that it is turned inward,

and does not extend over adjacent surface units.

� Do Not Soak Removable Heating Elements – Heating

elements should never be immersed in water.

� Do Not Cook on Broken Cook-Top – If cook-top should

break, cleaning solutions and spillovers may penetrate

the broken cook-top and create a risk of electric shock.

Contact a qualified technician immediately.

� Clean Cooktop With Caution – If a wet sponge or cloth is

used to wipe spills on a hot cooking area, be careful to

avoid steam burn. Some cleaners can produce noxious

fumes if applied to a hot surface.

� Use Care When Opening Door – Let hot air or steam

escape before removing or replacing food.

� Do Not Heat Unopened Food Containers – Build-up of

pressure may cause container to burst and result in injury.

� Keep Oven Vent Ducts Unobstructed.

� Placement of Oven Racks – Always place oven racks in

desired location while oven is cool. If rack must be moved

while oven is hot, do not let potholder contact hot heating

element in oven.

� DO NOT TOUCH HEATING ELEMENTS OR INTERIOR

SURFACES OF OVEN – Heating elements may be hot

even though they are dark in color. Interior surfaces of an

oven become hot enough to cause burns. During and

after use, do not touch, or let clothing or other flammable

materials contact heating elements or interior surfaces of

oven until they have had sufficient time to cool. Other

surfaces of the appliance may become hot enough to

cause burns – among these surfaces are oven vent

openings and surfaces near these openings, oven doors,

and windows of oven doors.

� Care must be taken to prevent aluminum foil and meat

probes from contacting heating elements.

For self-cleaning ranges –

� Do Not Clean Door Gasket – The door gasket is essential

for a good seal. Care should be taken not to rub, damage,

or move the gasket.

� Do Not Use Oven Cleaners – No commercial oven

cleaner or oven liner protective coating of any kind should

be used in or around any part of the oven.

� Clean Only Parts Listed in Manual.

� Before Self-Cleaning the Oven – Remove broiler pan and

other utensils.

For units with ventilating hood –

� Clean Ventilating Hoods Frequently – Grease should not

be allowed to accumulate on hood or filter.

� When flaming foods under the hood, turn the fan on.

For smart enabled ranges and ovens

� Remote operation – This appliance is configurable to

allow remote operation at any time. Do not store any

flammable materials or temperature sensitive items

inside, on top or near surface units of the appliance.

SAVE THESE INSTRUCTIONS

RANGE MAINTENANCE AND

CARE

Self-Cleaning Cycle (on some

models)

WARNING

Burn Hazard

Do not touch the oven during the Self-Cleaning cycle.

Keep children away from the oven during Self-Cleaning

cycle.

Failure to follow these instructions can result in burns.

IMPORTANT: The health of some birds is extremely sensitive to

the fumes given off during the Self-Cleaning cycle. Exposure to

the fumes may result in death to certain birds. Always move birds

to another closed and well-ventilated room.

Keep the kitchen well-ventilated during the Self-Cleaning cycle to

help get rid of heat, odors, and smoke.

Do not block the oven vent(s) during the Self-Cleaning cycle. Air

must be able to move freely. Depending on your model, see “Oven

Vent” or “Oven Vents” section in your Quick Start Guide.

A. Oven vent

Do not clean, rub, damage, or move the oven door gasket.

Prepare Range:

� Remove the broiler pan, grid, cookware and bakeware, all

cooking utensils, oven racks, aluminum foil, and, on some

models, the temperature probe from the oven.

� Use a damp cloth to clean inside door edge and the 1

" (3.8

cm) area around the inside oven cavity frame, being certain

not to move or bend the gasket.

� Remove plastic items from the cooktop because they may

melt.

� Remove all items from the storage drawer.

How the Cycle Works

IMPORTANT: The heating and cooling of porcelain on steel in the

oven may result in discoloring, loss of gloss, hairline cracks, and

popping sounds.

Before self-cleaning, make sure the door is completely closed or

the door will not lock and the Self-Cleaning cycle will not begin.

Once the oven has completely cooled, remove ash with a damp

cloth. To avoid breaking the glass, do not apply a cool damp cloth

to the inner door glass before it has completely cooled.

To stop the Self-Cleaning cycle at any time, press CANCEL or

OFF/CANCEL. If the temperature is too high, the oven door will

remain locked and “cool” and “locked ” or “

” will be displayed.

The cooling fan may continue to run.

The oven light will not function during the Self-Cleaning cycle.

Electronic Oven Control with Adjustable Clean Time (on

some models)

The Self-Cleaning cycle is time adjustable between 2 hours 30

minutes and 4 hours 30 minutes in 30-minute increments.

Suggested clean times are 2 hours 30 minutes for light soil and 4

hours 30 minutes for heavy soil.

IMPORTANT: When cooktop is in use, the Self-Cleaning cycle will

be disabled. When the Self-Cleaning cycle is in use, the cooktop

will be locked.

To Self-Clean:

1. Press CLEAN.

2. Press the Temp/Time up or down arrow keypad to enter the

desired Self-Cleaning cycle time.

3. Press START.

The oven door will automatically lock. The Door Locked and

Clean indicator lights will be displayed. The time remaining will

also be displayed.

4. When the Self-Cleaning cycle is complete and the oven cools,

the Door Locked and Clean indicator lights will turn off.

5. When the oven is completely cooled, remove ash with a damp

cloth.

To exit the Self-Cleaning cycle before completed, press

CANCEL or OFF/CANCEL. The door will unlock once the

oven cools.

General Cleaning

IMPORTANT: Before cleaning, make sure all controls are off and

the oven and cooktop are cool. Always follow label instructions on

cleaning products.

Soap, water, and a soft cloth or sponge are suggested first, unless

otherwise noted.

EXTERIOR PORCELAIN ENAMEL SURFACES (on some

models)

Food spills containing acids, such as vinegar and tomato, should

be cleaned as soon as the entire range is cool. These spills may

affect the finish.

Cleaning Method:

� Glass cleaner, mild liquid cleaner, or nonabrasive scrubbing

pad: Gently clean around the model/serial/rating plate because

scrubbing may remove numbers.

� Affresh

Kitchen and Appliance Cleaner Part Number

W10355010 (not included):

See the Quick Start Guide for contact information.

STAINLESS STEEL (on some models)

NOTE: To avoid damage to stainless steel surfaces, do not use

soap-filled scouring pads, abrasive cleaners, Cooktop Cleaner,

steel-wool pads, gritty washcloths, or abrasive paper towels.

Damage may occur to stainless steel surfaces, even with one-time

or limited use.

Cleaning Method:

Rub in direction of grain to avoid damaging.

� Affresh

Stainless Steel Cleaner Part Number W10355016

(not included):

See the Quick Start Guide for contact information.

METALLIC PAINT (on some models)

Do not use abrasive cleaners, cleaners with bleach, rust

removers, ammonia, or sodium hydroxide (lye) because paint

surface may stain.

CERAMIC GLASS COOKTOP CLEANING

Cleaning Method:

To avoid damaging the cooktop, do not use steel wool, abrasive

powder cleansers, chlorine bleach, rust remover, or ammonia.

1. Remove food/residue with the Cooktop Scraper.

� For best results, use the Cooktop Scraper while the

cooktop is still warm but not hot to the touch. It is

recommended to wear an oven mitt while scraping the

warm cooktop.

� Hold the Cooktop Scraper at approximately a 45° angle

against the glass surface and scrape the residue. It will be

necessary to apply pressure in order to remove the

residue.

Allow the cooktop to cool down completely before proceeding

to Step 2.

2. Apply a few dime-sized drops of Cooktop Cleaner to the

affected areas.

� Rub affresh

Cleaner onto the cooktop surface with the

blue Cooktop Cleaning Pad. Some pressure is needed to

remove stubborn stains.

� Allow the cleaner to dry to a white haze before proceeding

to Step 3.

3. Polish with a clean, dry cloth or a clean, dry paper towel.

� Repeat steps 1 through 3 as necessary for stubborn or

burned-on stains.

The Complete Cooktop Cleaner Kit is available for order

including the following:

� Cooktop Scraper

� Affresh

Cooktop Cleaner

� Blue Cooktop Cleaning Pads

See the Quick Start Guide for ordering information.

COOKTOP CONTROLS

To avoid damage to the cooktop controls, do not use steel wool,

abrasive cleansers, or oven cleaner.

To avoid damage, do not soak knobs. When replacing knobs,

make sure knobs are in the Off position.

On some models, do not remove seals under knobs.

Cleaning Method:

� Soap and water: Pull knobs straight away from control panel to

remove

CONTROL PANEL AND OVEN DOOR EXTERIOR

To avoid damage to the control panel, do not use abrasive

cleaners, steel-wool pads, gritty washcloths, or abrasive paper

towels.

Cleaning Method:

� Glass cleaner and soft cloth or sponge: Apply glass cleaner to

soft cloth or sponge, not directly on panel.

� Affresh

Kitchen and Appliance Cleaner Part Number

W10355010 (not included):

See the Quick Start Guide for contact information.

COIL ELEMENTS (on some models)

Cleaning Method:

� Damp cloth: Make sure control knobs are OFF and elements

are cool.

Do not clean or immerse in water. Soil will burn off when hot.

BURNER BOWLS (on some models)

Before removing or replacing coil elements and burner bowls,

make sure they are cool and the control knobs are in the OFF

position.

Remove the coil element by pushing the edge of the coil element

toward the receptacle. Lift it enough to clear the burner bowl. Pull

the coil element straight away from the receptacle to remove. Lift

out the burner bowl.

Cleaning Method:

Chrome burner bowls

Wash frequently in warm, soapy water. (It is not recommended to

wash chrome bowls in a dishwasher.) A mild abrasive cleaner and

a plastic scrubber can be used to remove stubborn stains.

For heavily soiled bowls, place an ammonia-soaked paper towel

on the stains and allow to soak for a short time, then gently scrub

with a plastic scrubber.

SURFACE UNDER COOKTOP (on some models)

The coil cooktop will lift up to provide easy access for cleaning

beneath. Lift the cooktop by both front corners until the support

locks into place.

Cleaning Method:

� Glass cleaner, mild liquid cleaner or nonabrasive scrubbing

pad.

� Affresh

Kitchen and Appliance Cleaner Part Number

W10355010 (not included):

See the Quick Start Guide for contact information.

To avoid damage to the range, do not remove the cooktop.

OVEN RACKS

Cleaning Method:

� Steel-wool pad

� For racks that have discolored and are harder to slide, a light

coating of vegetable oil applied to the rack guides will help

them slide

� Dishwasher (steam rack water reservoir only, not racks):

Although the water reservoir is durable, it may lose its shine

and/or discolor when washed in a dishwasher

STORAGE DRAWER OR WARMING DRAWER (on some

models)

Check that storage drawer or warming drawer is cool and empty

before cleaning.

Cleaning Method:

� Mild detergent

OVEN CAVITY

Do not use oven cleaners.

Food spills should be cleaned when oven cools. At high

temperatures, foods react with porcelain. Staining, etching, pitting,

or faint white spots can result.

Cleaning Method:

� Clean cycle: See the “Self-Cleaning Cycle” section.

INSTALLATION INSTRUCTIONS

REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

Tools needed

� Tape measure

� Phillips screwdriver

� Level

� Hand or electric drill

� Wrench or pliers

� Marker or pencil

� 1/8" (3.2 mm) drill bit (for wood floors)

� Flashlight

Parts supplied

Check that all parts are included.

� #10 x 1

⁄

" (4.1 cm) screws (for mounting anti-tip bracket) (2)

� Anti-tip bracket (inside oven cavity)

Anti-tip bracket must be securely mounted to the back wall or

floor. Thickness of flooring may require longer screws to

anchor bracket to subfloor. Longer screws are available from

your local hardware store.

NOTE: Be sure to purchase only Whirlpool factory-certified parts

and accessories for your appliance. Your installation may require

additional parts. To order, refer to the contact information

referenced in your Quick Start Guide.

Location Requirements

IMPORTANT: Observe all governing codes and ordinances.

� It is the installer’s responsibility to comply with installation

clearances specified on the model/serial/rating plate. The

model/serial/rating plate is located behind the oven door on the

top right-hand side of the oven frame.

A. The model/serial/rating plate is located behind the oven door on

the top right-hand side of the oven frame.

� The range should be located for convenient use in the kitchen.

� Recessed installations must provide complete enclosure of the

sides and rear of the range.

� All openings in the wall or floor where range is to be installed

must be sealed.

� Cabinet opening dimensions that are shown must be used.

Given dimensions are minimum clearances.

� The anti-tip bracket must be installed. To install the anti-tip

bracket shipped with the range, see the “Install Anti-Tip

Bracket” section.

� Grounded electrical supply is required. See the appropriate

“Electrical Requirements” section.

� Contact a qualified floor covering installer to check that the

floor covering can withstand at least 200°F (93°C).

� Use an insulated pad or 1/4" (0.64 cm) plywood under range if

installing range over carpeting.

IMPORTANT: To avoid damage to your cabinets, check with your

builder or cabinet supplier to make sure that the materials used

will not discolor, delaminate or sustain other damage. This oven

has been designed in accordance with the requirements of UL

and CSA International and complies with the maximum allowable

wood cabinet temperatures of 194°F (90°C).

Mobile Home - Additional Installation Requirements

The installation of this range must conform to the Manufactured

Home Construction and Safety Standard, Title 24 CFR, Part 3280

(formerly the Federal Standard for Mobile Home Construction and

Safety, Title 24, HUD Part 280). When such standard is not

applicable, use the Standard for Manufactured Home Installations,

ANSI A225.1/NFPA 501A or with local codes.

In Canada, the installation of this range must conform with the

current standards CAN/CSA-Z240.1-latest edition, or with local

codes.

Mobile Home Installations Require:

� When this range is installed in a mobile home, it must be

secured to the floor during transit. Any method of securing the

range is adequate as long as it conforms to the standards

listed above.

Cabinet Dimensions

Cabinet opening dimensions shown are for 25" (64.0 cm)

countertop depth, 24" (61.0 cm) base cabinet depth, and 36" (91.4

cm) countertop height.

IMPORTANT: If installing a range hood or microwave hood

combination above the range, follow the range hood or microwave

hood combination installation instructions for dimensional

clearances above the cooktop surface.

Range may be installed next to combustible walls with zero

clearance.

A. Cabinet door or hinges should not extend into the cutout.

B. 13" (33 cm) max. upper cabinet depth

C. 30" (76.2 cm) min. opening width

D. For minimum clearance to top of cooktop, see NOTE*.

E. 30" (76.2 cm) min. opening width

F. The shaded area is recommended for installation of grounded outlet.

G. 13

⁄

" (33.3 cm)

H. 7

⁄

" (19.5 cm)

I. 4

⁄

" (12.2 cm)

J. 3

⁄

" (9.4 cm)

*NOTE: 24" (61.0 cm) minimum when bottom of wood or metal

cabinet is shielded by not less than 1/4" (0.64 cm) flame retardant

millboard covered with not less than No. 28 MSG sheet steel,

0.015" (0.4 mm) stainless steel, 0.024" (0.6 mm) aluminum or

0.020" (0.5 mm) copper.

30" (76.2 cm) minimum clearance between the top of the cooking

platform and the bottom of an uncovered wood or metal cabinet.

Electrical Requirements - Canada

Only

WARNING

Electrical Shock Hazard

Electrically ground appliance.

Failure to do so could result in death, fire, or electrical

shock.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrical installer determine that

the ground path is adequate and wire gauge are in accordance

with local codes.

Be sure that the electrical connection and wire size are adequate

and in conformance with CSA Standard C22.1, Canadian

Electrical Code, Part 1 - latest edition, and all local codes and

ordinances.

A copy of the above code standards can be obtained from:

Canadian Standards Association

178 Rexdale Blvd.

Toronto, ON M9W 1R3 CANADA

� Check with a qualified electrical installer if you are not sure the

range is properly grounded.

Range Rating* Specified Rating of

Power Supply Cord

Kit and Circuit

Protection

120/240 V 120/208 V Amps

8.8 - 16.5 KW 7.8 - 12.5 KW 40 or 50**

16.6 - 22.5 KW 12.6 - 18.5 KW 50

* The NEC calculated load is less than the total connected load

listed on the model/serial/rating plate.

**If connecting to a 50 A circuit, use a 50 A rated cord with kit.

For 50 A rated cord kits, use kits that specify use with a

nominal 1

" (34.9 mm) diameter connection opening.

� A circuit breaker is recommended.

� This range is equipped with a CSA International Certified

Power Cord intended to be plugged into a standard 14-50R

wall receptacle. Be sure the wall receptacle is within reach of

range’s final location.

� Do not use an extension cord.

INSTALLATION

Unpack Range

WARNING

Excessive Weight Hazard

Use two or more people to move and install or uninstall

appliance.

Failure to do so can result in back or other injury.

1. Remove shipping materials, tape and film from the range.

Keep cardboard bottom under range. Do not dispose of

anything until the installation is complete.

2. Remove oven racks and parts package from oven and

shipping materials.

3. To remove cardboard bottom, first take 4 cardboard corners

from the carton. Stack one cardboard corner on top of

another. Repeat with the other 2 corners. Place them

lengthwise on the floor behind the range to support the range

when it is laid on its back.

4. Using 2 or more people, firmly grasp the range and gently lay

it on its back on the cardboard corners.

5. Remove cardboard bottom.

The leveling legs can be adjusted while the range is on its

back. See the “Adjust Leveling Legs” section.

NOTE: To place range back up into a standing position, put a

sheet of cardboard or hardboard on the floor in front of range

to protect the flooring. Using 2 or more people, stand range

back up onto the cardboard or hardboard.

Install Anti-Tip Bracket

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation

instructions.

Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed

and engaged.

Failure to follow these instructions can result in death or

serious burns to children and adults.

1. Remove the anti-tip bracket from the inside of the oven.

2. Determine which mounting method to use: floor or wall.

If you have a stone or masonry floor, you can use the wall

mounting method. If you are installing the range in a mobile

home, you must secure the range to the floor.

This anti-tip bracket and screws can be used with wood or

metal studs.

3. Determine and mark centerline of the cutout space. The

mounting can be installed on either the left-side or right-side of

the cutout. Position mounting bracket against the wall in the

cutout so that the V-notch of the bracket is 12

" (31.8 cm)

from centerline as shown.

A. 12

" (31.8 cm)

B. Bracket V-notch

4. Drill two 1/8" (3 mm) holes that correspond to the bracket

holes of the determined mounting method. See the following

illustrations.

Floor Mounting

Rear Position Front Position Diagonal (2 options)

Wall Mounting

5. Using the two #10 x 1

" (4.1 cm) Phillips-head screws

provided, mount anti-tip bracket to the wall or floor.

6. Move range close enough to opening to allow for final

electrical connections. Remove shipping base, cardboard or

hardboard from under range.

7. Move range into its final location, making sure rear leveling leg

slides into anti-tip bracket.

8. Move range forward onto shipping base, cardboard or

hardboard to continue installing the range using the following

installation instructions.

Adjust Leveling Legs

1. If range height adjustment is necessary, use a wrench or pliers

to loosen the four leveling legs.

This may be done with the range on its back or with the range

supported on two legs after the range has been placed back to

a standing position.

NOTE: To place range back up into a standing position, put a

sheet of cardboard or hardboard in front of range. Using two

or more people, stand range back up onto the cardboard or

hardboard.

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation

instructions.

Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed

and engaged.

Failure to follow these instructions can result in death or

serious burns to children and adults.

2. Measure the distance from the top of the counter to the floor.

3. Measure the distance from the top of the cooktop to the

bottom of the leveling legs. This distance should be the same.

If it is not, adjust the leveling legs to the correct height. The

leveling legs can be loosened to add up to a maximum of 1"

(2.5 cm). A minimum of 3/16" (5 mm) is needed to engage the

anti-tip bracket.

NOTE: If height adjustment is made when range is standing,

tilt the range back to adjust the front legs, and then tilt forward

to adjust the rear legs.

4. When the range is at the correct height, check that there is

adequate clearance under the range for the anti-tip bracket.

Before sliding range into its final location, check that the anti-

tip bracket will slide under the range and onto the rear leveling

leg prior to anti-tip bracket installation.

NOTE: If a Trim Kit will be used, the top of the cooktop should

be higher than the counter. See the Installation Instructions

included with the Trim Kit for the correct height.

Level Range

1. Place level on the oven bottom, as indicated in one of the two

figures below, depending on the size of the level. Check with

the level side to side and front to back.

2. If range is not level, use a wrench or pliers to adjust leveling

legs up or down until the range is level.

Verify Anti-Tip Bracket Is Installed

and Engaged

On Ranges Equipped with a Storage Drawer:

1. Slide range into final location, making sure rear leveling leg

slides into anti-tip bracket.

2. Remove the storage drawer. See the “Remove/Replace

Drawer” section.

3. Use a flashlight to look underneath the bottom of the range.

4. Visually check that the rear range foot is inserted into the slot

of the anti-tip bracket.

Remove/Replace Drawer

Remove all items from inside the baking drawer, warming drawer

or premium storage drawer, and then allow the range to cool

completely before attempting to remove the drawer

To Remove:

1. Open the drawer to its fully open position.

2. Raise the front edge, and then lift out.

To Replace:

1. Align the forward drawer notches with the notches in the

drawer rails on both sides. Place the rear alignment tabs into

the drawer rails on both sides.

2. Push the drawer in all the way.

3. Gently open and close the drawer to ensure it is seated

properly on the rails on both sides.

Oven Door

For normal range use, it is not suggested to remove the oven

door. However, if removal is necessary, make sure the oven is off

and cool. Then, follow these instructions. The oven door is heavy.

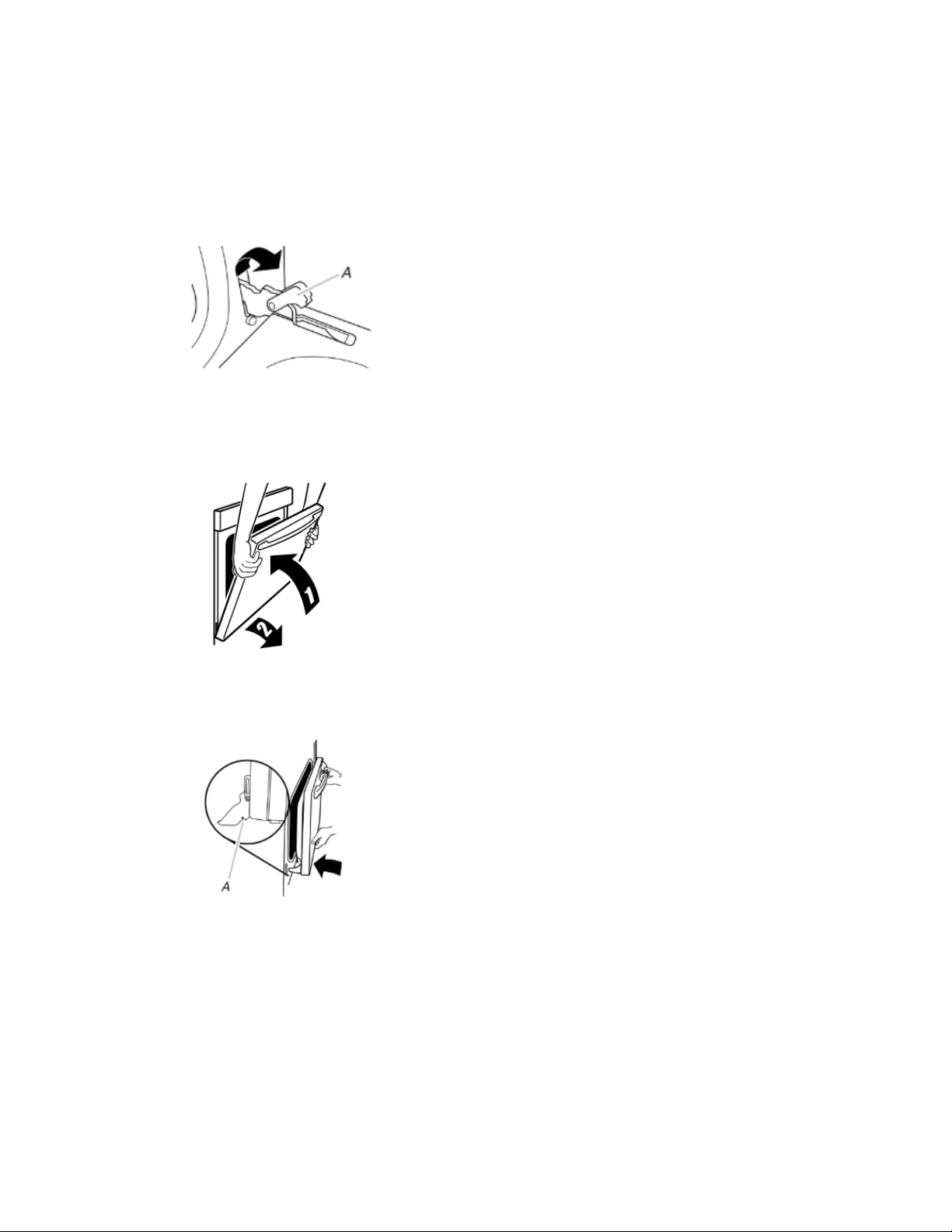

To Remove:

1. Open oven door all the way.

2. Pinch the hinge latch between two fingers and pull forward.

Repeat on other side of oven door.

A. Hinge latch

3. Close the oven door as far as it will shut.

4. Lift the oven door while holding both sides.

Continue to push the oven door closed and pull it away from

the oven door frame.

To Replace:

1. Insert both hanger arms into the door. Be sure that the hinge

notches are engaged in the oven door frame.

A. Hinge notch

2. Open the oven door.

The door should be able to open all the way.

3. Move the hinge levers back to the locked position. Check that

the door is free to open and close and is level while closed. If it

is not, repeat the removal and installation procedures.

Complete Installation

1. Check that all parts are now installed. If there is an extra part,

go back through the steps to see which step was skipped.

2. Check that you have all of your tools.

3. Check that you have all of the range accessories, especially

oven racks. These accessories may be in the range

packaging.

4. Dispose of/recycle all packaging materials.

5. Check that the range is level. See the “Level Range” section.

6. Use a mild solution of liquid household cleaner and warm

water to remove waxy residue caused by shipping material.

Dry thoroughly with a soft cloth. For more information, see the

“Range Maintenance and Care” section.

7. Read the Quick Start Guide and online Control Guide.

8. Plug power cord into appropriate outlet. Turn power on.

9. Turn on surface burners and oven. See the Quick Start Guide

and online Control Guide for specific instructions on range

operation.

NOTE: Odors and smoke are normal when the oven is used

the first few times.

If Range Does Not Operate, Check the Following:

� Household fuse is intact and tight; or circuit breaker has

not tripped.

� Range is plugged into a grounded outlet.

� Electrical supply is connected.

IMPORTANT: If the range control displays an “F9” or “F9,

E0” error code, the electrical outlet in the home may be

miswired. Disconnect power and contact a qualified

electrician to verify the electrical supply.

10. When the range has been on for 5 minutes, check for heat. If

the range is cold, turn off the range and contact a qualified

electrician.

If You Need Assistance or Service:

Please reference the Quick Start Guide for contact information.

Moving the Range

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation

instructions.

Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed

and engaged.

Failure to follow these instructions can result in death or

serious burns to children and adults.

When moving range, slide range onto cardboard or hardboard to

avoid damaging the floor covering.

If removing the range is necessary for cleaning or maintenance:

1. Slide range forward.

2. Unplug the power supply cord.

3. Complete cleaning or maintenance.

4. Plug in power supply cord.

5. Check that the anti-tip bracket is installed and engaged. See

the “Verify Anti-Tip Bracket Is Installed and Engaged” section.

6. Check that range is level.

SÉCURITÉ DE LA CUISINIÈRE

Votre sécurité et celle des autres est très importante

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de

toujours lire tous les messages de sécurité et de vous y conformer .

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à

d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

DANGER

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne

suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce

qui peut se produire en cas de non-respect des instructions.

La cuisinière ne basculera pas pendant une utilisation normale. Cependant, la cuisinière peut basculer, si vous appliquez trop de force ou

de poids à la porte de la cuisinière, sans avoir adéquatement fixé la bride antibasculement.

AVERTISSEMENT

Risque de basculement

Une personne, enfant ou adulte, peut faire basculer la cuisinière et subir des blessures mortelles.

Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions

d’installation.

Faire glisser de nouveau la cuisinière de façon à ce que son pied arrière se trouve dans la fente de

la bride antibasculement.

Joindre de nouveau la bride antibasculement si la cuisinière est déplacée.

Ne pas faire fonctionner la cuisinière si la bride antibasculement n’est pas installée et engagée.

Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et

aux adultes.

Pour vérifier que la bride antibasculement est bien installée et engagée :

• Faire glisser la cuisinière vers l’avant.

• Vérifier que la bride antibasculement est bien fixée au plancher ou au mur.

• Faire glisser de nouveau la cuisinière de façon à ce que le pied arrière de la cuisinière

se trouve sous la bride antibasculement.

• Voir les directives d’installation pour obtenir de plus amples renseignements.

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ

AVERTISSEMENT: Pour réduire le risque d’incendie, de choc électrique, de blessures ou de dommages lors de l’utilisation de la

cuisinière, il convient d’observer certaines précautions élémentaires dont les suivantes :

�

AVERTISSEMENT: POUR MINIMISER LE RISQUE DE

BASCULEMENT DE LA CUISINIÈRE, ELLE DOIT ÊTRE

BIEN IMMOBILISÉE PAR DES DISPOSITIFS

ANTIBASCULEMENT CORRECTEMENT INSTALLÉS.

POUR VÉRIFIER SI LES DISPOSITIFS SONT

CORRECTEMENT INSTALLÉS, GLISSER LA

CUISINIÈRE VERS L’AVANT ET VÉRIFIER SI LA BRIDE

ANTIBASCULEMENT EST BIEN FIXÉE AU PLANCHER

OU AU MUR, ET GLISSER LA CUISINIÈRE VERS

L’ARRIÈRE POUR QUE LE PIED ARRIÈRE DE LA

CUISINIÈRE SOIT SOUS LA BRIDE

ANTIBASCULEMENT.

�

MISE EN GARDE: Ne pas remiser dans des armoires

au-dessus de la cuisinière ou sur le dosseret d’une

cuisinière, des objets que des enfants pourraient vouloir

atteindre. Les enfants pourraient se blesser gravement en

grimpant sur la cuisinière.

� Installation appropriée – La cuisinière, lorsqu’elle est

correctement installée, doit être reliée à la terre

conformément aux codes électriques locaux ou, en

l’absence de codes locaux, selon le Code électrique

national (US) ANSI/NFPA 70 ou le Code canadien de

l'électricité. S’assurer que la cuisinière est correctement

installée et reliée à la terre par un technicien qualifié.

� Ne jamais utiliser le cuisinière pour chauffer ou réchauffer

la pièce.

� Ne pas laisser d’enfants seuls – les enfants ne devraient

pas être laissés seuls ou sans surveillance dans les zones

où la cuisinière se situe. Ils ne doivent jamais être autorisés

à s’asseoir ou à se tenir debout sur une partie quelconque

de la appareil.

� Porter des vêtements adaptés – Les vêtements pendants

ou non ajustés ne doivent jamais être portés lorsqu’on

utilise la appareil.

� Entretien par l’utilisateur – Ne pas réparer ou remplacer

une quelconque pièce de la appareil sans

recommandation spécifique du manuel.

� Entreposage dans ou sur la appareil– Les matières

inflammables ne doivent pas être entreposées dans un four

ou près de la surface de la table.

CONSERVEZ CES INSTRUCTIONS

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ

� Cet appareil n’est pas conçu pour servir d’espace de

rangement.

� Ne pas utiliser d’eau sur les feux de friture – Étouffer le feu

ou la flamme ou utiliser un extincteur avec agent chimique

sec ou mousseux.

� Ne pas utiliser de pièces de remplacement qui n’ont pas

été recommandées par le fabricant (c.-à-d., des pièces

fabriquées à la maison à l’aide d’une imprimante 3D).

� Utiliser uniquement des mitaines sèches – Les mitaines

humides ou trempées sur les surfaces chaudes peuvent

provoquer des brûlures dues à la vapeur. Ne pas laisser les

mitaines toucher des éléments chauffants et chauds. Ne

pas utiliser un chiffon ou tout autre tissu encombrant.

� NE PAS TOUCHER LES UNITÉS DE SURFACE OU LES

ZONES PRÈS DES UNITÉS DE SURFACE – Les unités de

surface peuvent être chaudes même si elles sont de

couleur foncée. Les zones près des unités de surface

peuvent être suffisamment chaudes pour provoquer des

brûlures. Pendant et après l’utilisation, ne pas toucher ou

laisser des vêtements ou d’autres matériaux inflammables

en contact avec les unités de surface ou les zones près des

unités de surface tant qu’elles n’ont pas suffisamment

refroidi. Parmi ces zones, on compte la table de cuisson et

les zones face à la table de cuisson.

� Utiliser des ustensiles de taille appropriée – Cet appareil

est équipé d’une ou plusieurs unités de surface de

différentes tailles. Choisir des ustensiles ayant des fonds

plats suffisamment grands pour couvrir l’élément chauffant

de surface. L’utilisation d’ustensiles sous dimensionnés

exposera une partie de l’élément chauffant à un contact

direct et peut entraîner l’inflammation des vêtements. Un

bon contact entre l’ustensile et le brûleur améliorera

l’efficacité de la table.

� Ne jamais laisser les surfaces de cuisson sans surveillance

à des réglages de chaleur élevée – Les ébullitions

provoquent de la fumée et des éclaboussures graisseuses

qui peuvent s’enflammer.

� S’assurer que les réflecteurs ou cuvettes ramasse-gouttes

sont en place – L’absence de ces éléments pendant la

cuisson peut endommager les conducteurs et composants

se trouvant en dessous.

� Revêtements de protection – Ne pas utiliser de papier

aluminium pour recouvrir la surface des cuvettes ramasse-

gouttes ou le fond du four, sauf si le manuel le suggère.

� Ustensiles de cuisson émaillés – seuls certains types

d’ustensiles en verre, vitrocéramique, céramique, terre

cuite ou autre émaillage peuvent être utilisés sur la surface

de la cuisinière sans briser en raison du changement de

température soudain.

� Les poignées des ustensiles doivent être tournées vers

l’intérieur et ne doivent pas dépasser au-dessus des unités

de surface de cuisson – Pour éviter le risque de brûlures,

d’inflammation des matières inflammables et

d’éclaboussures dues à un contact non intentionnel avec

l’ustensile, la poignée d’un ustensile doit toujours être

positionnée vers l’intérieur et ne doit pas dépasser au-

dessus des surfaces de cuisson adjacentes.

� Ne pas tremper l'élément chauffant amovible – Les

éléments chauffants ne doivent jamais être immergés dans

l'eau.

� Ne pas cuire sur une table de cuisson brisée – Si la table

de cuisson est cassée, les agents de nettoyage et les

éclaboussures peuvent pénétrer dans la table de cuisson

brisée et créer un risque de choc électrique. Contacter un

électricien qualifié immédiatement dans ce cas.

� Nettoyer la table de cuisson avec précaution – Si une

éponge ou un linge humide est utilisé pour nettoyer les

éclaboussures sur une zone de cuisson chaude, faire

attention aux brûlures dues à la vapeur. Certains nettoyants

peuvent produire des fumées toxiques si appliqués sur une

surface chaude.

� Ouvrir la porte lentement – Laisser la chaleur ou la vapeur

s’échapper avant de retirer ou de remettre en place un plat.

� Ne pas faire chauffer un contenant qui n’a pas été ouvert –

L’accumulation de pression pourrait faire éclater le

contenant et causer des blessures.

� Garder dégagés les conduits de ventilation du four.

� Si une grille doit être déplacée pendant que le four est

chaud, ne pas laisser la poignée entrer en contact avec

l’élément chaud du four.

� NE PAS TOUCHER LES ÉLÉMENTS CHAUFFANTS OU

LES SURFACES INTÉRIEURES DU FOUR – Les

éléments chauffants peuvent être chauds même s’ils sont

de couleur foncée. Pendant et après l’utilisation, ne pas

toucher ou laisser des vêtements ou d’autres matériaux

inflammables en contact avec les éléments chauffants ou

les surfaces intérieures tant qu’ils n’ont pas suffisamment

refroidi. Les autres surfaces de l’appareil peuvent devenir

suffisamment chaudes pour causer des brûlures – les

ouvertures de ventilation et les surfaces autour de ces

ouvertures, les portes du four et les hublots de portes font

partie de ces surfaces.

� Il faut faire attention de ne pas laisser le papier aluminium

et la sonde de cuisson entrer en contact avec les éléments

chauffants.

Pour les cuisinières autonettoyantes –

� Ne pas nettoyer le joint de la porte – Le joint de la porte est

essentiel pour une bonne étanchéité. Faire attention à ne

pas frotter, endommager ou déplacer le joint.

� Ne pas utiliser de nettoyants à four – Aucun nettoyant

commercial ou revêtement de protection pour four

d’aucune sorte ne devrait être utilisé dans le four ou près

de ses parties.

� Ne nettoyer que les pièces indiquées dans le manuel.

� Avant de mettre en marche l’autonettoyage – Enlever la

lèchefrite et les autres ustensiles.

Pour les appareils avec hotte de ventilation –

� Nettoyer régulièrement les hottes de ventilation – Ne pas

laisser la graisse s’accumuler dans la hotte ou le filtre.

� Lorsque des aliments sont flambés sous la hotte, mettre le

ventilateur en marche.

Pour les cuisinières et fours intelligents

� Utilisation à distance – cet appareil peut être configuré pour

permettre l’utilisation à distance en tout temps. Ne pas

ranger de matériaux inflammables ou sensibles à la

température sur le dessus ou près de la surface de

l’appareil.

CONSERVER CES INSTRUCTIONS

ENTRETIEN ET RÉPARATION DE

LA CUISINIÈRE

Nettoyage général

IMPORTANT: Avant le nettoyage, s’assurer que toutes les

commandes sont éteintes et que le four et la table de cuisson sont

froids. Toujours suivre les instructions figurant sur les étiquettes

des produits de nettoyage.

L’usage de savon, d’eau et d’un chiffon doux ou d’une éponge est

suggéré en priorité, sauf indication contraire.

SURFACES EN EMAIL VITRIFIÉ UNIQUEMENT (sur certains

modèles)

Les éclaboussures alimentaires acides, telles que vinaigre et

tomate, doivent être nettoyées dès que la cuisinière a refroidi. Ces

salissures peuvent endommager le fini.

Méthode de nettoyage:

� Nettoyer délicatement autour de la plaque signalétique/des

numéros de modèle et de série, car le frottement pourrait en

effacer les chiffres.

� Nettoyant affresh

pour cuisine et appareils ménagers - pièce

numéro W10355010 (non fourni):

Consulter le Guide de démarrage rapide pour obtenir les

coordonnées.

ACIER INOXYDABLE (sur certains modèles)

REMARQUE: Afin d’éviter d'endommager les surfaces en acier

inoxydable, ne pas utiliser de tampons à récurer savonneux, de

nettoyants abrasifs, de crème à polir pour table de cuisson, de

tampons en laine d’acier, de chiffons de lavage rêches ou

d'essuie-tout abrasifs. Ils peuvent endommager les surfaces en

acier inoxydable, même après une seule application ou quelques-

unes.

Méthode de nettoyage :

Frotter dans la direction du grain pour éviter les dommages.

� Nettoyant affresh

pour acier inoxydable – pièce n°

W10355016 (non fournie) :

Consulter le Guide de démarrage rapide pour obtenir les

coordonnées.

PEINTURE MÉTALLIQUE (sur certains modèles)

Ne pas utiliser de nettoyants abrasifs, de nettoyants avec agent

de blanchiment, de produits antirouille, d’ammoniaque ou

d’hydroxyde de sodium (soude), car la surface peinte pourrait se

tacher.

VITROCÉRAMIQUE (sur certains modèles)

Méthode de nettoyage :

Afin d’éviter d’endommager la table de cuisson, ne pas utiliser de

laine d’acier, de nettoyants en poudre abrasifs, d’eau de Javel, de

produit antirouille ou d’ammoniaque.

1. Éliminer les salissures alimentaires avec le grattoir pour table

de cuisson.

� Pour de meilleurs résultats, utiliser le grattoir pendant que

la table de cuisson est encore tiède, mais non brûlante au

toucher. Il est recommandé de porter des mitaines de four

pour gratter la table de cuisson tiède.

� Tenir le grattoir pour table de cuisson à un angle d’environ

45° par rapport à la surface de verre et gratter les

salissures. Il convient d’appuyer fermement pour éliminer

les salissures.

Laisser la table de cuisson refroidir complètement avant de

passer à l’étape 2.

2. Appliquer quelques gouttes de nettoyant pour table de

cuisson affresh

sur les zones concernées.

� Frotter le nettoyant affresh

sur la surface de la table de

cuisson avec le tampon bleu de nettoyage des tables de

cuisson. Il convient d’appuyer fermement pour éliminer les

taches rebelles.

� Laisser le produit nettoyant sécher en une pellicule

blanchâtre avant de passer à l’étape 3.

3. Faire briller avec un chiffon ou essuie-tout propre et sec.

� Répéter éventuellement les étapes 1 à 3 pour les taches

les plus tenaces ou incrustées.

Le nécessaire complet de nettoyage des tables de cuisson est

disponible à la commande. Il contient :

� Grattoir pour table de cuisson

� Nettoyant pour table de cuisson affresh

� Tampons bleus de nettoyage des tables de cuisson

Consulter le Guide de démarrage rapide pour obtenir les

coordonnées.

COMMANDES DE LA TABLE DE CUISSON

Afin d’éviter d’endommager les commandes de la table de

cuisson, ne pas utiliser de laine d’acier, de nettoyants abrasifs ou

de nettoyant pour four.

Afin d’éviter toute détérioration, ne pas laisser tremper les

boutons de commande.

Lors de la réinstallation des boutons, s’assurer que chaque

bouton est à la position OFF (arrét).

Sur certains modèles, ne pas enlever les joints sous les boutons.

Méthode de nettoyage :

� Savon et eau : Tirer les boutons directement hors du tableau

de commande pour les enlever.

TABLEAU DE COMMANDE ET EXTÉRIEUR DE LA PORTE DU

FOUR

Afin d’éviter d’endommager le tableau de commande, ne pas

utiliser de nettoyants abrasifs, de tampons en laine d’acier, de

chiffons de lavage rêches ou d'essuie-tout abrasifs.

Méthode de nettoyage:

� Nettoyant à vitre et chiffon doux ou éponge : Appliquer le

nettoyant à vitre sur un chiffon doux ou une éponge, et non

directement sur le tableau.

� Nettoyant affresh

pour cuisine et appareils ménagers - pièce

numéro W10355010 (non fourni) :

Consulter le Guide de démarrage rapide pour obtenir les

coordonnées.

ÉLÉMENTS EN SPIRALE (sur certains modèles)

Méthode de nettoyage :

� Chiffon humide : S’assurer que les boutons de commande

sont désactivés et que les éléments sont froids.

Ne pas nettoyer ni immerger dans l’eau. Les salissures brûlent

lorsqu’elles chauffent.

CUVETTES DES BRÛLEURS (sur certains modèles)

Avant de retirer ou de remplacer les éléments en spirale et les

cuvettes de brûleur, s’assurer qu’ils sont froids et que les boutons

de commande sont en position OFF (arrêt).

Retirer l’élément en spirale en poussant son pourtour vers le

réceptacle. Le soulever suffisamment pour pouvoir dégager la

cuvette de brûleur. Tirer l’élément en spirale en ligne droite pour le

dégager du réceptacle. Soulever la cuvette du brûleur pour la

dégager.

Méthode de nettoyage:

Cuvettes de brûleur chromées

Laver fréquemment à l’eau savonneuse tiède. (Il n’est pas

recommandé de laver les cuvettes chromées au lave-vaisselle). Il

est possible d’utiliser un produit de nettoyage modérément abrasif

et une spatule à récurer en plastique pour éliminer les taches

tenaces.

Pour les cuvettes de brûleur très sales, placer un morceau

d’essuie-tout imbibé d’ammoniaque sur les taches et laisser

tremper pendant une courte durée. Frotter ensuite doucement

avec une spatule à récurer en plastique.

SURFACE SOUS LA TABLE DE CUISSON (sur certains

modèles)

Le dessous de la table de cuisson à éléments en spirale est

facilement accessible pour le nettoyage. Soulever la table de

cuisson par les deux coins avant jusqu'à ce que le support

s'emboîte.

Méthode de nettoyage:

� Nettoyant à vitre, nettoyant doux liquide ou tampon à récurer

non abrasif.

� Nettoyant affresh

pour cuisine et appareils ménagers - pièce

numéro W10355010 (non fourni) :

Consulter le Guide de démarrage rapide pour obtenir les

coordonnées.

Afin d'éviter d’endommager la cuisinière, ne pas retirer la table de

cuisson.

GRILLES DU FOUR

Méthode de nettoyage :

� Tampon en laine d’acier

� Pour les grilles ternies qui glissent difficilement, enduire

� légèrement les glissières d’huile végétale; cela facilitera leur

glissement.

TIROIR DE REMISAGE (sur certains modèles)

S’assurer que le tiroir est froid et vide avant le nettoyage.

Méthode de nettoyage :

� Détergent doux

CAVITÉ DU FOUR

Selon votre modèle, utiliser régulièrement la technologie

AquaLift

ou technologie auto-nettoyante pour nettoyer les

renversements dans le four.

Ne pas utiliser de nettoyants pour four sur les modèles avec

autonettoyage.

Les éclaboussures alimentaires doivent être nettoyées lorsque le

four a refroidi. À haute température, les aliments réagissent avec

l’émail et peuvent provoquer la formation de taches, une attaque

acide, des piqûres ou des décolorations blanchâtres.

Méthode de nettoyage :

� Voir la section “Programme d’autonettoyage”.

Programme d’autonettoyage (sur

certains modèles)

AVERTISSEMENT

Risque de brûlures

Ne pas toucher le four au cours du programme

d'autonettoyage.

Garder les enfants loin du four au cours du programme

d'autonettoyage.

Le non-respect de ces instructions peut causer des

brûlures.

IMPORTANT: La santé de certains oiseaux est très sensible aux

émanations qui surviennent durant le programme de

autonettoyage. L’exposition aux émanations peut entraîner la mort

de certains oiseaux. Toujours déplacer les oiseaux dans une autre

pièce fermée et bien aérée.

Veiller à ce que la cuisine soit bien aérée pendant le programme

d’autonettoyage afin d’aider à éliminer la chaleur, les odeurs et la

fumée.

Ne pas obstruer le ou les évents du four durant le programme

d’autonettoyage. L’air doit pouvoir circuler librement. Selon votre

modèle, voir la section "Évent du four" ou "Évents du four" dans le

guide de démarrage rapide.

A. Event du four

Ne pas nettoyer, frotter, endommager ou déplacer le joint

d’étanchéité de la porte du four.

Préparation de la hotte

� Sortir du four la lèchefrite, la grille, les ustensiles de cuisson au

four et de rôtissage, les grilles du four, le papier d'aluminium et

sur certains modèles, la sonde thermométrique.

� Utiliser un chiffon humide pour nettoyer l’intérieur de la porte et

une zone de 1

" (3,8 cm) sur le pourtour du cadre de la cavité

du four, en prenant soin de ne pas déplacer ni plier le joint

d’étanchéité.

� Enlever les articles de plastique de la table de cuisson car ils

peuvent fondre.

� Enlever tous les articles du tiroir de remisage.

Comment fonctionne le programme

IMPORTANT: Le chauffage et le refroidissement de la porcelaine

sur l’acier dans le four peuvent causer une décoloration, une perte

de lustre, des fissures minuscules et des craquements.

Avant le nettoyage, s’assurer que la porte est complètement

fermée sinon elle ne se verrouillera pas et le programme

d'autonettoyage ne commencera pas.

Lorsque le four a complètement refroidi, retirer la cendre avec un

chiffon humide. Afin d’éviter de briser le verre, ne pas appliquer de

chiffon humide et froid sur la partie interne du hublot de la porte

avant qu’il n’ait complètement refroidi.

Pour arrêter le programme de autonettoyage à tout moment,

appuyer sur la touche Cancel (annulation). Si la température est

trop élevée, la porte du four reste verrouillée et “cool”

(refroidissement) et “locked” (verrouillée) s’affichent. Le

ventilateur de refroidissement peut continuer à fonctionner.

La lampe du four ne fonctionne pas durant le programme de

autonettoyage.

Commande électronique de four avec temps de nettoyage

ajustable (sur certains modèles)

La durée du programme de autonettoyage est réglable entre 2 h

30 et 4 h 30 par tranches de 30 minutes. Les durées de nettoyage

suggérées sont de 2 h 30 pour des saletés légères et de 4 h 30

pour des saletés abondantes.

IMPORTANT: Lorsque la table de cuisson est en cours

d'utilisation, le programme de autonettoyage est désactivé.

Lorsque le programme de nettoyage est en cours, la table de

cuisson est verrouillée.

Pour utiliser l’autonettoyage :

1. Appuyer sur CLEAN (nettoyage).

2. Appuyer sur la touche à flèche “vers le haut” ou “vers le bas”

de Temp/Time (température/durée) pour entrer la durée du

programme d’autonettoyage désirée.

3. Appuyer sur START (mise en marche).

La porte du four se verrouille automatiquement. Les témoins

lumineux Door Locked (verrouillée) et Clean (nettoyage)

s’allument. La durée résiduelle est également affichée.

4. Lorsque le programme de nettoyage est terminé et que le four

est froid, les témoins lumineux Door Locked (porte verrouillée)

et Clean (nettoyage) s'éteignent.

5. Lorsque le four a complètement refroidi, retirer la cendre avec

un chiffon humide.

Pour quitter le programme de autonettoyage avant la fin,

appuyer sur CANCEL (annulation) ou OFF/CANCEL (arrêt/

annulation). La porte se déverrouille dès que le four est froid.

INSTRUCTIONS D’INSTALLATION

EXIGENCE

Outillage et pièces

Rassembler les outils et pièces nécessaires avant d’entreprendre

l’installation. Lire et observer les instructions fournies avec chacun

des outils de la liste ci-dessous.

Outils nécessaires

� Tournevis à lame plate

� Tournevis Phillips

� Niveau

� Perceuse manuelle ou électrique

� Clé ou pince

� Marqueur ou crayon

� Foret de 1⁄8” (3,2 mm) (pour planchers en bois)

� Lampe de poche

Pièces fournies

Vérifier que toutes les pièces sont présentes.

� Vis n°10 x 1

⁄

" (4,1 cm) (pour le montage de la bride

antibasculement) (2)

� Bride antibasculement (à l’intérieur de la cavité du four)

La bride antibasculement doit être solidement fixée à la cloison

arrière ou au plancher. La profondeur du plancher peut

nécessiter des vis plus longues pour l’ancrage de la bride dans

le sous-plancher. Des vis plus longues sont disponibles auprès

de votre quincaillerie locale.

REMARQUE: S’assurer d’acheter uniquement des pièces et des

accessoires Whirlpool certifiés par le fabricant de l’appareil. Il se

peut que l’installation nécessite des pièces supplémentaires. Pour

commander, consulter les coordonnées indiquées dans le guide

de démarrage rapide.

Exigences d’emplacement

IMPORTANT: Observer les dispositions de tous les codes et

règlements en vigueur.

� C’est à l’installateur qu’incombe la responsabilité de respecter

les distances de séparation spécifiées sur la plaque

signalétique. La plaque signalétique se trouve derrière la porte

du four, dans le coin supérieur droit du châssis.

A. La plaque signalétique se trouve derrière la porte du four, dans

le coin supérieur droit du châssis.

� La cuisinière doit être installée à un endroit pratique dans la

cuisine.

� Dans le cas d’une cuisinière encastrée, l’enceinte doit

recouvrir complètement les côtés et l’arrière de la cuisinière.

� Afin de supprimer le risque de brûlures ou d’incendie lié au fait

de se pencher au-dessus des plaques de cuisson chaudes, les

placards de rangement au-dessus des plaques doivent être

évités. Si des placards de rangement sont prévus, le risque

peut être réduit par l’installation d’une hotte de cuisinière ou

d’un ensemble hotte/micro-ondes dépassant horizontalement

de 5" (12,7 cm) au moins par rapport au bas des placards.

� Toutes les ouvertures dans le mur ou le plancher de

l’emplacement d’installation de la cuisinière doivent être

scellées.

� Respecter les dimensions indiquées pour les ouvertures à

découper dans les meubles. Ces dimensions constituent les

valeurs minimales des dégagements.

� La bride antibasculement doit être installée. Pour l’installation

de la bride antibasculement fournie avec la cuisinière, voir la

section “Installation de la bride antibasculement”.

� Une source d’électricité avec liaison à la terre est nécessaire.

Voir la section “Spécifications électriques” correspondante.

� Contacter un installateur de revêtement de sol qualifié, qui

pourra déterminer si le revêtement de sol peut résister à une

température d’au moins 200°F (93°C).

� Dans le cas de l’installation de la cuisinière sur une moquette,

placer sous la cuisinière un tapis isolant ou une plaque de

contreplaqué de 1⁄4” (0,64 cm).

IMPORTANT: Afin d’éviter d’endommager les placards, consulter

l’installateur ou le fabricant des placards pour déterminer si les

matériaux utilisés peuvent subir une décoloration, une

déstratification ou d’autres dommages. Ce four a été conçu

conformément aux exigences des normes UL et CSA

International et respecte les températures maximales permises de

194°F (90°C) pour les placards en bois.

Résidence mobile – Spécifications additionnelles à

respecter lors de l’installation

L’installation de cette cuisinière doit être conforme aux

dispositions de la norme Manufactured Home Construction and

Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal

Standard for Mobile Home Construction and Safety, Title 24, HUD

Part 280). Lorsque cette norme n’est pas applicable, l’installation

doit satisfaire aux critères de la norme Standard for Manufactured

Home Installations, ANSI A225.1/NFPA 501A ou aux dispositions

des codes locaux.

Au Canada, l’installation de cette cuisinière doit satisfaire aux

stipulations de la version la plus récente de la norme CAN/CSA-

Z240.1 ou des codes locaux en vigueur.

Autres critères à respecter pour une installation en résidence

mobile :

� Dans le cas de l’installation de cette cuisinière dans une

résidence mobile, la cuisinière doit être fixée au plancher

durant tout déplacement du véhicule. Toute méthode de

fixation de la cuisinière est adéquate dans la mesure où elle

satisfait aux critères des normes mentionnées ci-dessus.

Dimensions du placard

Les dimensions de l’ouverture entre les placards correspondent à

une installation entre des placards de 25” (64,0 cm) de

profondeur, avec plan de travail de 24" (61,0 cm) de profondeur et

de 36" (91,4 cm) de hauteur.

IMPORTANT: En cas d’installation d’une hotte ou d’un ensemble

hotte/four à micro-ondes au-dessus de la cuisinière, suivre les

instructions fournies avec ces appareils concernant les

dégagements à respecter au-dessus de la surface de la table de

cuisson.

Une cuisinière peut être installée à côté de parois combustibles

sans aucun espace.

A. La porte du placard ou ses charnières ne doit pas dépasser à

l’intérieur de l’ouverture.

B. 13" (33 cm) de profondeur maximale du placard supérieur

C. 30" (76,2 cm) de largeur min. d’ouverture

D. Pour le dégagement minimum par rapport au dessus de la table de

cuisson, voir la REMARQUE*.

E. Largeur min. d’ouverture 30" (76,2 cm)

F. Il est recommandé d’effectuer l’installation de la prise de courant

électrique dans cette zone grisée.

G. 13

⁄

" (33,3 cm)

H. 7

⁄

"(19,5 cm)

I. 4

⁄

" (12,2 cm)

J. 3

⁄

" (9,4 cm)

*REMARQUE: Distance de séparation de 24" (61,0 cm) ou plus

lorsque le fond d’un placard de bois ou de métal est protégé par

une planche ignifugée d’au moins

" (0,64 cm) recouverte d’une

feuille métallique d’épaisseur égale ou supérieure à : acier calibre

28 MSG, acier inoxydable 0,015" (0,4 mm), aluminium 0,024" (0,6

mm) ou cuivre 0,020” (0,5 mm).

Distance de séparation minimale de 30" (76,2 cm) entre le dessus

de la table de cuisson et le fond d’un placard de bois ou de métal

non protégé.

Spécifications électriques – Canada

seulement

AVERTISSEMENT

Risque de décharge électrique

Appareil relié à la terre.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

Si l’on utilise un conducteur distinct de liaison à la terre lorsque les

codes le permettent, il est recommandé qu’un électricien qualifié

vérifie que la liaison à la terre est adéquate et la section des fils

conforme aux codes locaux.

Vérifier que le raccordement à la source d’électricité et le calibre

des conducteurs sont conformes aux prescriptions de la plus

récente édition de la norme CSA C22.1, partie 1 – Code canadien

de l’électricité, et de tout code ou règlement local en vigueur.

Pour obtenir un exemplaire des normes des codes ci-dessus,

contacter :

Canadian Standards Association

178 Rexdale Blvd.

Toronto, ON M9W 1R3 CANADA

� En cas de doute quant à la qualité de la liaison à la terre de la

cuisinière, consulter un électricien qualifié.

Puissance

nominale de la

cuisinière*

Intensité nominale

spécifiée du cordon

d’alimentation et de la

protection du circuit

120/240 V 120/208 V A

8,8 à 16,5 kW 7,8 à 12,5 kW 40 ou 50**

16,6 à 22,5 kW 12,6 à 18,5 kW 50

* La charge NEC calculée est inférieure à la charge totale

connectée indiquée sur la plaque signalétique.

** En cas de raccordement à un circuit de 50 A, utiliser un

cordon de 50 A nominaux avec son nécessaire. Pour les

ensembles avec cordon de 50 A nominaux, utiliser des

ensembles conçus pour être utilisés avec une ouverture de

raccord d’un diamètre nominal de 1

" (3,5 cm).

� L’emploi d’un disjoncteur est recommandé.

� Cette cuisinière est équipée d’un cordon électrique homologué

par la CSA International à brancher dans une prise murale

standard 14-50R. Veiller à ce que la prise murale se trouve à

proximité de l’emplacement définitif de la cuisinière.

� Ne pas utiliser de rallonge.

INSTALLATION

Déballage de la cuisinière

AVERTISSEMENT

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer

ou désinstaller l’appareil.

Le non-respect de cette instruction peut causer une

blessure au dos ou d'autre blessure.

1. Ôter les matériaux d’emballage, le ruban adhésif et la pellicule

protectrice de la cuisinière. Garder la base de carton sous la

cuisinière. Ne rien jeter avant d’avoir complètement terminé

l’installation.

2. Retirer les grilles de four et le sachet de pièces du four et des

matériaux d’emballage.

3. Pour retirer le fond en carton, prendre d’abord les 4 coins en

carton de la caisse. Empiler l’un des coins sur un autre.

Répéter avec les 2 autres coins. Les disposer sur le plancher

dans le sens de la longueur derrière la cuisinière, à titre de

support de la cuisinière lorsque celle-ci est placée sur sa

partie postérieure.

4. À 2 personnes au moins, saisir fermement la cuisinière et la

déposer délicatement sur sa partie postérieure, sur les coins

en carton.

5. Retirer le fond en carton.

Les pieds de nivellement peuvent être réglés pendant que la

cuisinière repose sur sa partie postérieure. Voir la section

“Réglage des pieds de nivellement”.

REMARQUE: Pour relever la cuisinière en position verticale,

placer un carton ou un panneau de fibres dur au sol devant la

cuisinière pour protéger le plancher. À 2 personnes au moins,

redresser la cuisinière et la placer sur le carton ou le panneau

de fibres dur.

Installation de la bride

antibasculement

AVERTISSEMENT

Risque de basculement

Une personne, enfant ou adulte, peut faire basculer la

cuisinière et subir des blessures mortelles.

Fixer la bride antibasculement au plancher ou au mur,

conformément aux instructions d’installation.

Faire glisser de nouveau la cuisinière de façon à ce que

le pied arrière de la cuisinière se trouve dans la fente de

la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été

déplacée.

Ne pas faire fonctionner la cuisinière si la bride

antibasculement n’est pas installée et engagée.

Le non-respect de ces instructions peut causer un

décès ou des brûlures graves aux enfants et aux

adultes.

1. Sortir la bride antibasculement de l’intérieur du four.

2. Déterminer la méthode de montage à utiliser : au plancher ou

au mur.

Pour un plancher en pierre ou en briquetage, on peut utiliser

la méthode de montage au mur. En cas d’installation de la

cuisinière dans une résidence mobile, il est impératif de fixer

la cuisinière au sol.

Cette bride antibasculement et les vis peuvent servir avec des

goujons en métal ou en bois.

3. Déterminer et marquer l’axe central de l’espace à découper.

Le montage peut être effectué du côté gauche ou droit de la

découpe. Positionner la bride de montage contre le mur dans

l’ouverture, de telle sorte que l’encoche en V de la bride se

trouve à 12

" (31,8 cm) de l’axe central, tel qu’illustré.

A. 12

" (31,8 cm)

B. Encoche en V de la bride

4. Percer deux trous de 1⁄8" (3 mm) qui correspondent aux trous

de la bride selon la méthode de montage déterminée. Voir les

illustrations suivantes.

Montage au plancher

Position arrière Position avant Diagonale (2 options)

Montage mural

5. À l’aide des deux vis à tête Phillips n° 10 x 1

" (4,1 cm)

fournies, visser la bride antibasculement au mur ou au

plancher.

6. Rapprocher la cuisinière le plus près possible de l’ouverture

afin de faciliter les raccordements électriques définitifs. Retirer

la plaque de transport, le carton ou le panneau de fibres dur

de sous la cuisinière.

7. Placer la cuisinière dans son emplacement définitif en

s’assurant que le pied de nivellement arrière glisse dans la

bride antibasculement.

8. Déplacer la cuisinière vers l’avant sur sa plaque de transport,

son carton ou son panneau de fibres dur pour poursuivre

l’installation de la cuisinière à l’aide des instructions

d’installation suivantes.

Réglage des pieds de nivellement

1. Si un ajustement de la hauteur de la cuisinière est nécessaire,

utiliser une clé ou une pince pour desserrer les 4 pieds de

nivellement.

Cette opération peut être effectuée alors que la cuisinière

repose sur sa partie postérieure ou sur 2 pieds après avoir été

relevée en position verticale.

REMARQUE: Pour placer à nouveau la cuisinière en position

verticale, placer un carton ou un panneau de fibres dur devant

la cuisinière. À 2 personnes au moins, redresser la cuisinière

et la placer sur le carton ou le panneau de fibres dur.

AVERTISSEMENT

Risque de basculement

Une personne, enfant ou adulte, peut faire basculer la

cuisinière et subir des blessures mortelles.

Fixer la bride antibasculement au plancher ou au mur,

conformément aux instructions d’installation.

Faire glisser de nouveau la cuisinière de façon à ce que

le pied arrière de la cuisinière se trouve dans la fente de

la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été

déplacée.

Ne pas faire fonctionner la cuisinière si la bride

antibasculement n’est pas installée et engagée.

Le non-respect de ces instructions peut causer un

décès ou des brûlures graves aux enfants et aux

adultes.

2. Mesurer la distance entre le haut du plan de travail et le

plancher.

3. Mesurer la distance entre le haut de la table de cuisson et le

bas des pieds de nivellement. Cette distance doit être la

même. Dans le cas contraire, régler les pieds de nivellement à

la hauteur correcte. Les pieds de nivellement peuvent être

desserrés pour ajouter une hauteur maximale de 1" (2,5 cm).

Une longueur minimale de 3/16" (5 mm) est nécessaire pour

engager la bride antibasculement.

REMARQUE: Si un ajustement de la hauteur est effectué

alors que la cuisinière est debout, incliner la cuisinière vers

l’arrière pour ajuster les pieds avant, puis incliner la cuisinière

vers l’avant pour ajuster les pieds arrière.

4. Lorsque la cuisinière est à la hauteur souhaitée, vérifier que

l’espace sous la cuisinière est suffisant pour loger la bride

antibasculement. Avant de faire glisser la cuisinière à son

emplacement final, vérifier qu’il sera possible de faire glisser

la bride antibasculement sous la cuisinière et sur le pied de

nivellement arrière avant l’installation de la bride

antibasculement.

REMARQUE: En cas d’utilisation d’un jeu de garnitures, le

dessus de la table de cuisson doit être plus haut que le plan

de travail. Voir les instructions d’installation fournies avec le

jeu de garnitures pour la hauteur correcte.

Réglage de l’aplomb de la cuisinière

1. En fonction de la taille du niveau, le placer sur le bas du four

tel qu’indiqué dans l’une des 2 figures ci-dessous. Contrôler

l’aplomb transversal et dans le sens avant/arrière.

2. Si la cuisinière n’est pas horizontale, utiliser une clé ou une

pince pour régler les pieds de nivellement vers le haut ou vers

le bas jusqu’à ce que la cuisinière soit d’aplomb.

Vérifier que la bride antibasculement

est bien installée et engagée

Sur les cuisinières équipées d’un tiroir de remisage :

1. Faire glisser la cuisinière dans son emplacement définitif en

s’assurant que le pied de nivellement arrière glisse dans la

bride antibasculement.

2. Retirer le tiroir de remisage. Voir la section “Dépose et repose

du tiroir”.

3. Au moyen d’une torche électrique, inspecter le dessous de la

cuisinière.

4. Vérifier visuellement que le pied arrière de la cuisinière se

trouve dans la fente de la bride antibasculement.

Dépose et réinstallation du tiroir

Enlever tous les articles de l’intérieur du tiroir de cuisson au four,

tiroir-réchaud ou tiroir de remisage de qualité supérieure et laisser

la cuisinière refroidir complètement avant d’essayer d’enlever le

tiroir.

Dépose :

1. Ouvrir complètement le tiroir.

2. Soulever l’avant puis la retirer.

Réinstallation :

1. Aligner les encoches de l’avant du tiroir avec les encoches

des glissières latérales à l’intérieur du tiroir (de chaque côté).

Placer les onglets d’alignements arrière dans les glissières de

tiroir (de chaque côté).

2. Pousser le tiroir complètement.

3. Ouvrir et fermer délicatement le tiroir pour s’assurer qu’il est

bien engagé dans les glissières.

Porte du four

Il n’est pas recommandé d’enlever la porte du four pour une

utilisation normale. Toutefois, si la dépose est nécessaire,

s’assurer que le four est éteint et froid. Ensuite, suivre les

instructions ci-dessous. La porte du four est lourde.

Démontage:

1. Ouvrir la porte du four complètement.

2. Pincer le loquet de charnière entre les 2 doigts et le tirer vers

l’avant. Répéter cette opération pour l’autre côté de la porte

du four.

A. Loquet de charnière

3. Fermer la porte du four aussi loin que possible.

4. Soulever la porte du four en la retenant de chaque côté.

Tout en la maintenant en position fermée, la dégager du cadre

de la porte du four.

Remontage:

1. Insérer les deux bras de suspension dans la porte. Vérifier

que les encoches de charnière sont engagées dans le cadre

de la porte du four.

A. Encoche de charnière

2. Ouvrir la porte du four.

La porte doit pouvoir s’ouvrir complètement.

3. Remettre les leviers des charnières à la position verrouillée.

Vérifier que la porte s’ouvre et se ferme facilement et qu’elle

est bien droite en position fermée. Si tel n’est pas le cas,

répéter la procédure de dépose et de repose de la porte.

Achever l’installation

1. Vérifier que toutes les pièces sont maintenant installées. S’il

reste une pièce, passer en revue les différentes étapes pour

découvrir laquelle aurait été oubliée.

2. Vérifier la présence de tous les outils.

3. Vérifier que tous les accessoires de la cuisinière sont

présents, en particulier les grilles du four. Ces accessoires

peuvent se trouver dans les matériaux d’emballage de la

cuisinière.

4. Éliminer/recycler tous les matériaux d’emballage.

5. Vérifier que la cuisinière est d’aplomb. Voir la section

“Réglage de l’aplomb de la cuisinière”.

6. Utiliser une solution d’eau tiède et de nettoyant ménager doux

pour éliminer tout résidu de cire laissé par les matériaux

d’emballage. Sécher soigneusement avec un chiffon doux.

Pour plus d’informations, consulter la section “Entretien de la

cuisinière” dans le Guide d’utilisation.

7. Lire le Guide de démarrage rapide et le Guide de commande

en ligne.

8. Brancher le cordon d’alimentation électrique dans une prise

de courant reliée à la terre. Mettre l’appareil sous tension.

9. Mettre en marche les éléments de surface et le four. Consulter

le Guide de démarrage rapide et le Guide de commande pour

obtenir des instructions précises sur le fonctionnement de la

cuisinière.

REMARQUE: Au cours des premières utilisations du four, il

est normal qu’il dégage des odeurs et de la fumée.

Si la cuisinière ne fonctionne pas, contrôler ce qui suit:

� Les fusibles du domicile sont intacts et serrés, le

disjoncteur n’est pas déclenché.

� La cuisinière est branchée sur une prise reliée à la terre.

� La prise de courant est correctement alimentée.

IMPORTANT: Si le tableau de commande de la cuisinière

affiche le code d’erreur “F9” ou “F9, E0”, cela peut signifier

que le câblage de la prise électrique est défectueux.

Déconnecter la source de courant électrique et contacter

un électricien qualifié pour qu’il contrôle le circuit

d’alimentation électrique.

10. Après 5 minutes de fonctionnement de la cuisinière, vérifier la

chaleur. Si la cuisinière est froide, l’éteindre et contacter un

électricien qualifié.

Pour obtenir de l’assistance ou une visite de service:

Consulter le Guide de démarrage rapide pour obtenir les

coordonnées.

W11432248A

Déplacement de la cuisinière

AVERTISSEMENT

Risque de basculement

Une personne, enfant ou adulte, peut faire basculer la

cuisinière et subir des blessures mortelles.

Fixer la bride antibasculement au plancher ou au mur,

conformément aux instructions d’installation.

Faire glisser de nouveau la cuisinière de façon à ce que

le pied arrière de la cuisinière se trouve dans la fente de

la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été

déplacée.

Ne pas faire fonctionner la cuisinière si la bride

antibasculement n’est pas installée et engagée.

Le non-respect de ces instructions peut causer un

décès ou des brûlures graves aux enfants et aux

adultes.

Lorsqu'on déplace la cuisinière, la faire glisser sur une planche en

carton ou en matériau de fibres dur pour éviter d’endommager le

revêtement du sol.

Si le déplacement de la cuisinière est nécessaire pour le

nettoyage ou l’entretien:

1. Faire glisser la cuisinière vers l’avant.

2. Débrancher le cordon d’alimentation électrique.

3. Effectuer le nettoyage ou l’entretien.

4. Brancher le cordon d’alimentation électrique.

5. Vérifier que la bride antibasculement est bien installée et

engagée. Voir la section “Vérifier que la bride antibasculement

est bien installée et engagée.”

6. Vérifier que la cuisinière est d’aplomb.

Whirlpool YWEE515S0LS 4.8 cu. ft Electric Range in Stainless

Product's Documents

User Manual

Specifications

Whirlpool YWEE515S0LS Questions and Answers
