Thank you for purchasing the Korg D1 digital piano.

To help you get the most out of your new instrument, please read this

manual carefully.

Merci d’avoir choisi la piano numérique D1 de Korg.

Afin de pouvoir exploiter au mieux toutes les possibilités offertes par

l’instrument, veuillez lire attentivement ce manuel.

Vielen Dank, dass Sie sich für einen D1 digtal-Klavier

von Korg entschieden haben.

Bitte lesen Sie sich diese Anleitung vollstädig durch, um bei der

Bedienung alles richtig zu machen.

Gracias por comprar el Piano digital D1 de Korg.

Por favor, lea este manual atentamente y guárdelo para futuras

consultas.

EFGS 3

Published 01/2022 Printed in China

www.korg.com

Precautions

Location

Using the unit in the following locations can re-

sult in a malfunction.

• In direct sunlight

• Locations of extreme temperature or humidity

• Excessively dusty or dirty locations

• Locations of excessive vibration

• Close to magnetic elds

Power supply

Please connect the designated AC adapter to an

AC outlet of the correct voltage. Do not connect

it to an AC outlet of voltage other than that for

which your unit is intended.

Interference with other electrical

devices

Radios and televisions placed nearby may experi-

ence reception interference. Operate this unit at a

suitable distance from radios and televisions.

Handling

To avoid breakage, do not apply excessive force to

the switches or controls.

Care

If the exterior becomes dirty, wipe it with a clean,

dry cloth. Do not use liquid cleaners such as ben-

zene or thinner, or cleaning compounds or am-

mable polishes.

Keep this manual

After reading this manual, please keep it for later

reference.

Keeping foreign matter out of

your equipment

Never set any container with liquid in it near this

equipment. If liquid gets into the equipment, it

could cause a breakdown, re, or electrical shock.

Be careful not to let metal objects get into the

equipment. If something does slip into the equip-

ment, unplug the AC adapter from the wall out-

let. Then contact your nearest Korg dealer or the

store where the equipment was purchased.

* All product names and company names are the

trademarks or registered trademarks of their

respective owners.

THE FCC REGULATION WARNING (for USA)

NOTE: This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant to Part 15

of the FCC Rules. These limits are designed to provide reason-

able protection against harmful interference in a residential

installation. This equipment generates, uses, and can radiate

radio frequency energy and, if not installed and used in accor-

dance with the instructions, may cause harmful interference

to radio communications. However, there is no guarantee that

interference will not occur in a particular installation. If this

equipment does cause harmful interference to radio or televi-

sion reception, which can be determined by turning the equip-

ment off and on, the user is encouraged to try to correct the

interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit dierent

from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for

help.

If items such as cables are included with this equipment, you

must use those included items.

Unauthorized changes or modication to this system can void

the user’s authority to operate this equipment.

SUPPLIER’S DECLARATION OF CONFORMITY (for USA)

Responsible Party : KORG USA INC.

Address : 316 SOUTH SERVICE ROAD, MELVILLE, NY

Telephone : 1-631-390-6500

Equipment Type : DIGITAL PIANO

Model : D1

This device complies with Part 15 of FCC Rules. Operation is

subject to the following two conditions:

(1) This device may not cause harmful interference, and (2) this

device must accept any interference received, including inter-

ference that may cause undesired operation.

Notice regarding disposal (EU only)

When this “crossed-out wheeled bin” symbol is dis-

played on the product, owner’s manual, baery, or bat-

tery package, it signies that when you wish to dispose

of this product, manual, package or baery you must do

so in an approved manner. Do not discard this product,

manual, package or baery along with ordinary house-

hold waste. Disposing in the correct manner will prevent harm

to human health and potential damage to the environment.

Since the correct method of disposal will depend on the appli-

cable laws and regulations in your locality, please contact your

local administrative body for details. If the battery contains

heavy metals in excess of the regulated amount, a chemical

symbol is displayed below the “crossed-out wheeled bin” sym-

bol on the baery or baery package.

Table of Contents

Introduction ---------------------------------------3

Main features ------------------------------------------3

Parts and their functions ---------------------4

Preparation and demo performances

----5

Before you begin playing ---------------------------5

Listening to demo performances

-----------------7

Playing the D1 ------------------------------------8

Playing a single sound (Single mode) -----------8

Playing two sounds at the same time (Layer

mode)

----------------------------------------------------8

Using a damper pedal

-------------------------------9

E󰀨ects

---------------------------------------------------9

The metronome

---------------------------------------9

Other functions -------------------------------- 11

Touch control settings ----------------------------- 11

Transpose

-------------------------------------------- 11

Function mode

-------------------------------------- 11

MIDI ------------------------------------------------ 14

What is MIDI? ---------------------------------------14

What can you do with MIDI?

-------------------- 14

Connections

----------------------------------------- 14

MIDI function mode

-------------------------------- 14

Appendix ----------------------------------------- 16

Troubleshooting -------------------------------------16

Specications

---------------------------------------16

When using the ST-SV1 optional key-

board stand (sold separately) ------------- 17

MIDI Implementation Chart

---------------- 66

Introduction

Main features

Thirty high-quality sounds

The D1 provides 30 built-in expressive high-quality

sounds, including a stereo concert grand piano. You can

use Layer mode to simultaneously play two sounds at

once.

E󰀨ects

The D1 provides 3 built-in digital eects. These eects can

adjust the brightness of the tone (Brilliance), simulate the

natural ambience of a concert hall (Reverb) and add rich-

ness to the sound (Chorus).

Metronome

The built-in metronome allows you to select the time sig-

nature, tempo, and volume, and you can even choose a bell

sound as the accent.

Touch control

You can choose from ve dierent seings to adjust how

the sound will respond to your keyboard playing dynam-

ics.

Temperaments

For authentic performance of a wide range of music, the

D1 allows you to select from nine temperaments, includ-

ing the equal temperament, pure temperaments (major

and minor), classical temperaments (Kirnberger and

Werckmeister) as well as temperaments used with Middle

Eastern and Indian folk music. When an acoustic piano

sound is selected, the stretched tuning used on pianos is

automatically selected.

Adjustable pitch

The Transpose function lets you change the pitch of the

piano, and the Pitch Control function allows you to make

nely tuned adjustments.

MIDI capabilities

The D1 supports the MIDI protocol, the standard that al-

lows music data to be transferred between musical instru-

ments and computers. MIDI allows two or more devices to

control or be controlled by each other, and also allows you

to use the D1 as a 16-part multitimbral tone generator.

12. Soundbuons:

This button is used to select from 30 sounds (10 × 3

banks). Two buons can be pressed to play two sounds

simultaneously (Layer mode).

13. Display:

The display shows seings, for example, for the Func-

tion mode and the metronome.

14. +,–buons:

These buons are used to select a value for the various

seings.

15. METRONOMEbuon:

This buon is used to start/stop the metronome. While

the metronome is being used, the buon lights up. In

addition, hold down the buon to enter the Metronome

seings mode, where various metronome seings can

be specied.

16. MIDI(IN,OUT)connectors:

These are connectors that are used to connect other

MIDI devices (sequencer, keyboards, etc.).

IN:

Data input

(to be connected to the MIDI OUT connector of

another MIDI device).

OUT:

Data output

(to be connected to the MIDI IN connector of

another MIDI device).

17. DC9Vjack:

Connect the included AC adapter here.

18. DAMPERjack:

Connect the damper pedal included with the D1, or a

DS-1H damper pedal (sold separately).

19. LINEOUT(L/MONO,R)jack:

These are the main audio output jacks. Use an audio

cable with a standard phone jack to connect the D1 to

the input jacks of a speaker with amplifier or to the

AUX IN of other audio equipment.

Use the VOLUME knob to set the output volume.

17 18

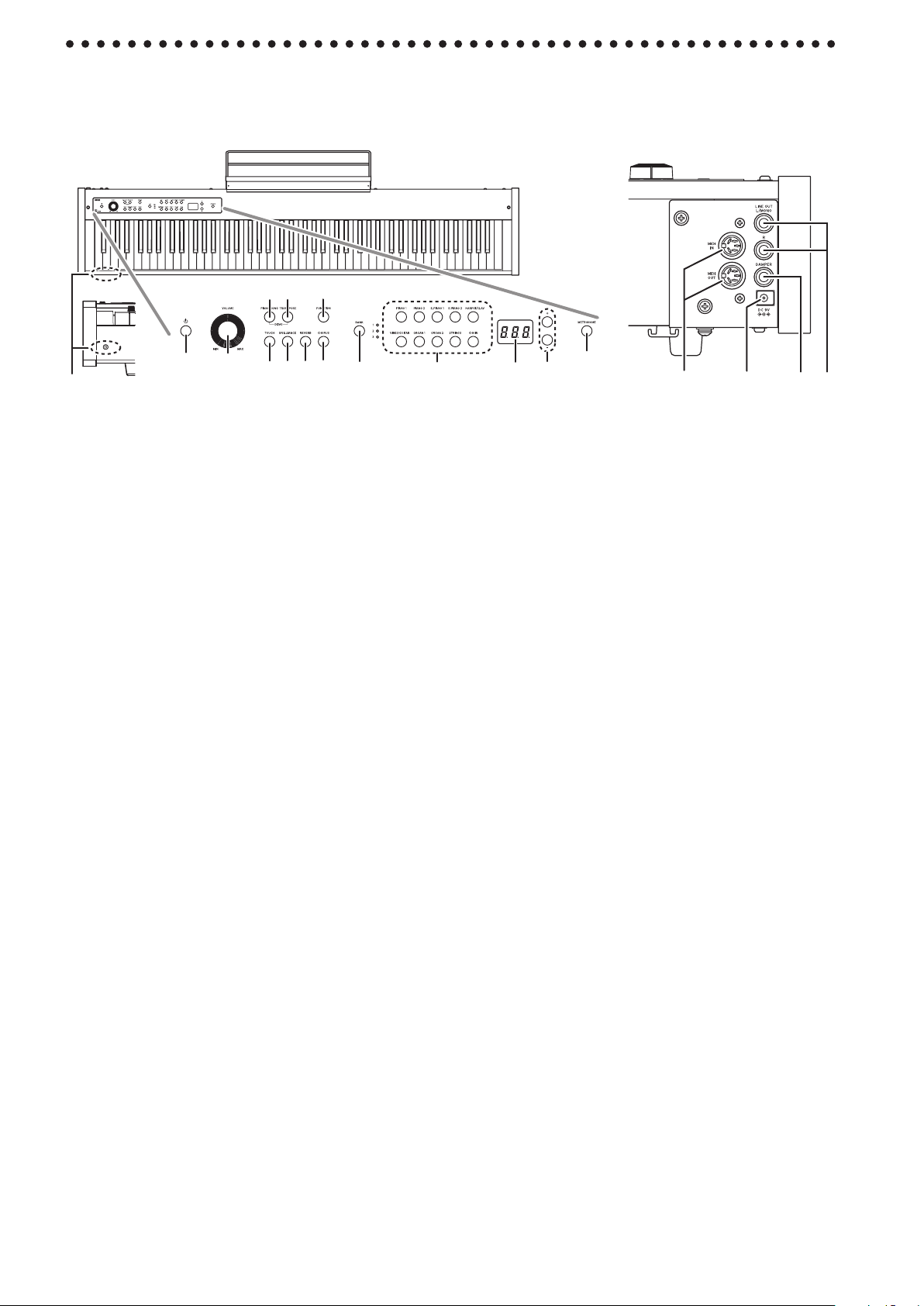

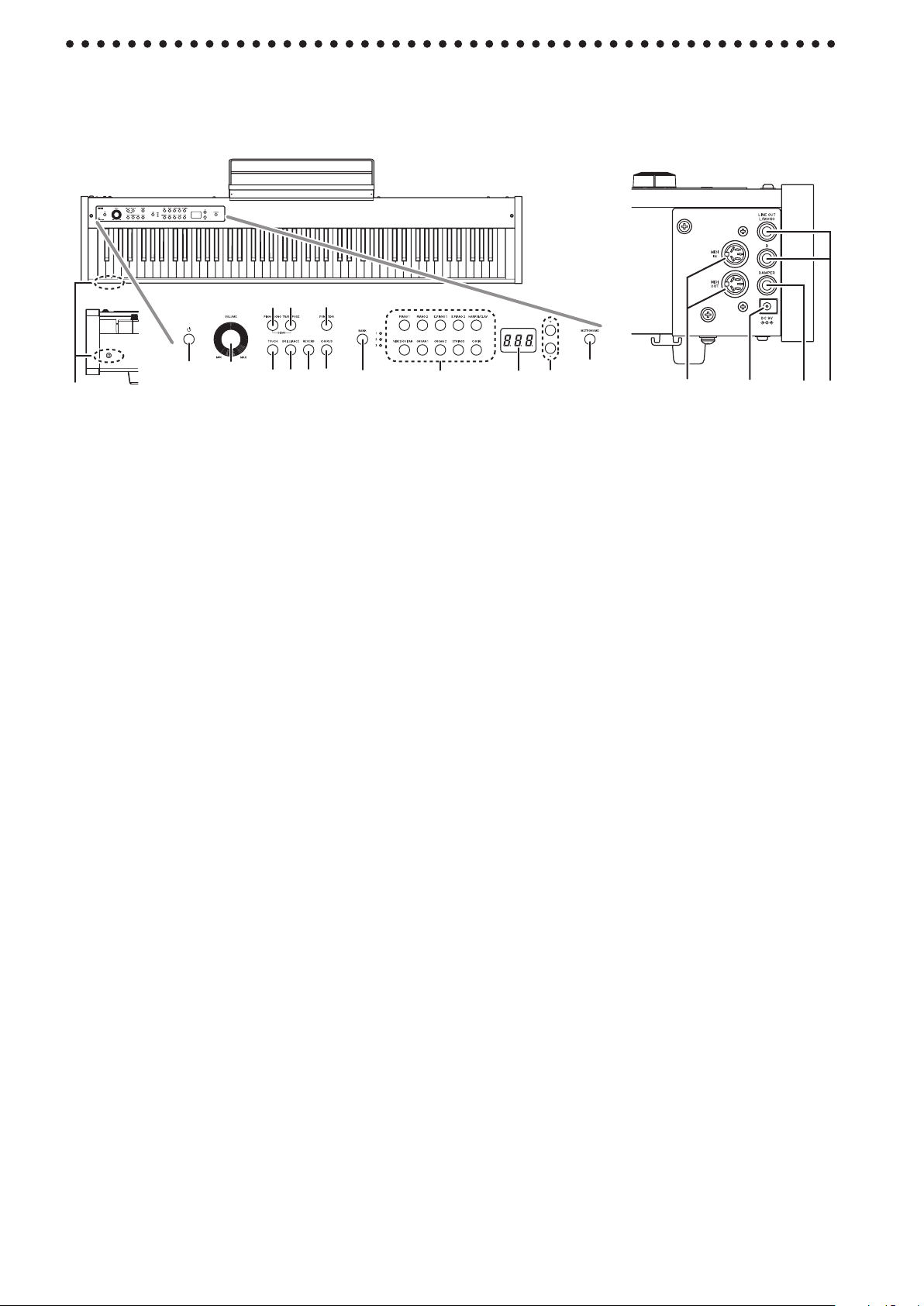

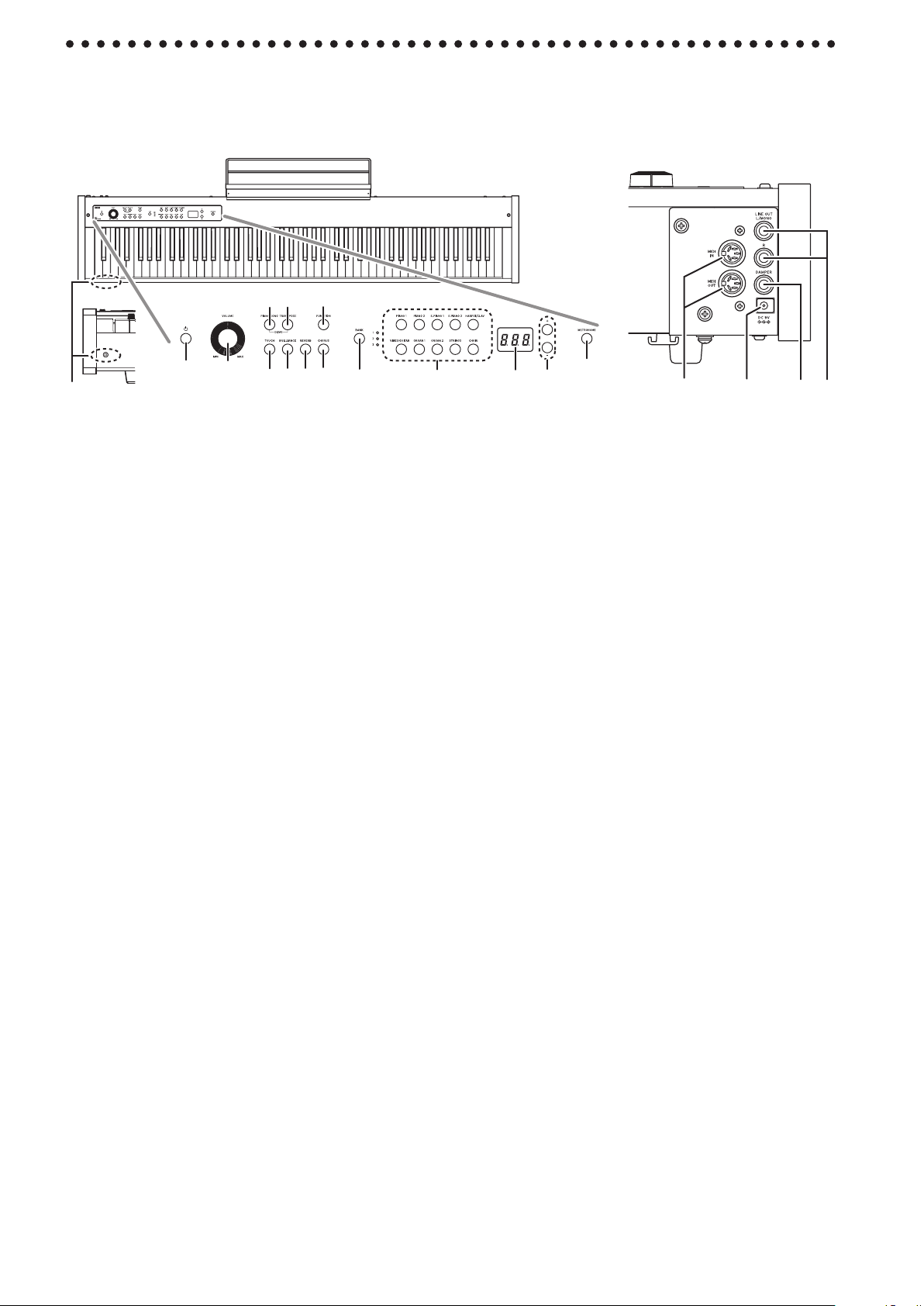

Control panel Rear panel

1. Headphonesjack:

A stereo mini plug for headphones can be inserted

here.

2. Powerbuon:

This buon turns the D1 on or o.

3. VOLUMEKnob:

This knob adjusts the volume for the LINE OUT and

the headphones jack.

4. PIANOSONGbuon:

This buon is used to enter the Piano song mode, after

which the button lights up. Simultaneously pressing

this button and the TRANSPOSE button enters the

Sound demo song mode.

5. TRANSPOSEbuon:

This buon is used to adjust transposition. While trans-

posing, the buon lights up. Simultaneously pressing

this button and the PIANO SONG button enters the

Sound demo song mode.

6. FUNCTIONbuon:

This buon is used to enter the Function mode, where

pitch, temperament and other settings can be speci-

ed. Hold down the buon to enter the MIDI function

mode, where MIDI seings can be specied. The buon

lights up when the D1 enters the Function mode and

blinks when it enters the MIDI function mode.

7. TOUCHbuon:

This buon lets you select the keyboard sensitivity.

8. BRILLIANCEbuon:

This buon is used to adjust the brightness of the tone.

9. REVERBbuon:

This button is used to turn on/off the reverb, which

adds ambience to the sound. When this eect is on, the

buon will be lit up.

10. CHORUSbuon:

This button is used to turn on/off the chorus, which

adds richness to the sound. When this eect is on, the

buon will be lit up.

11. BANKbuon/LEDs:

This button is used to select the desired sound bank.

The LED for the bank that’s currently selected will

light up.

Parts and their functions

Preparation and demo performances

Before you begin playing

About the stand

This instrument does not include a stand. Refer to page 17 if you wish to use

the ST-SV1 optional keyboard stand (sold separately) with the D1.

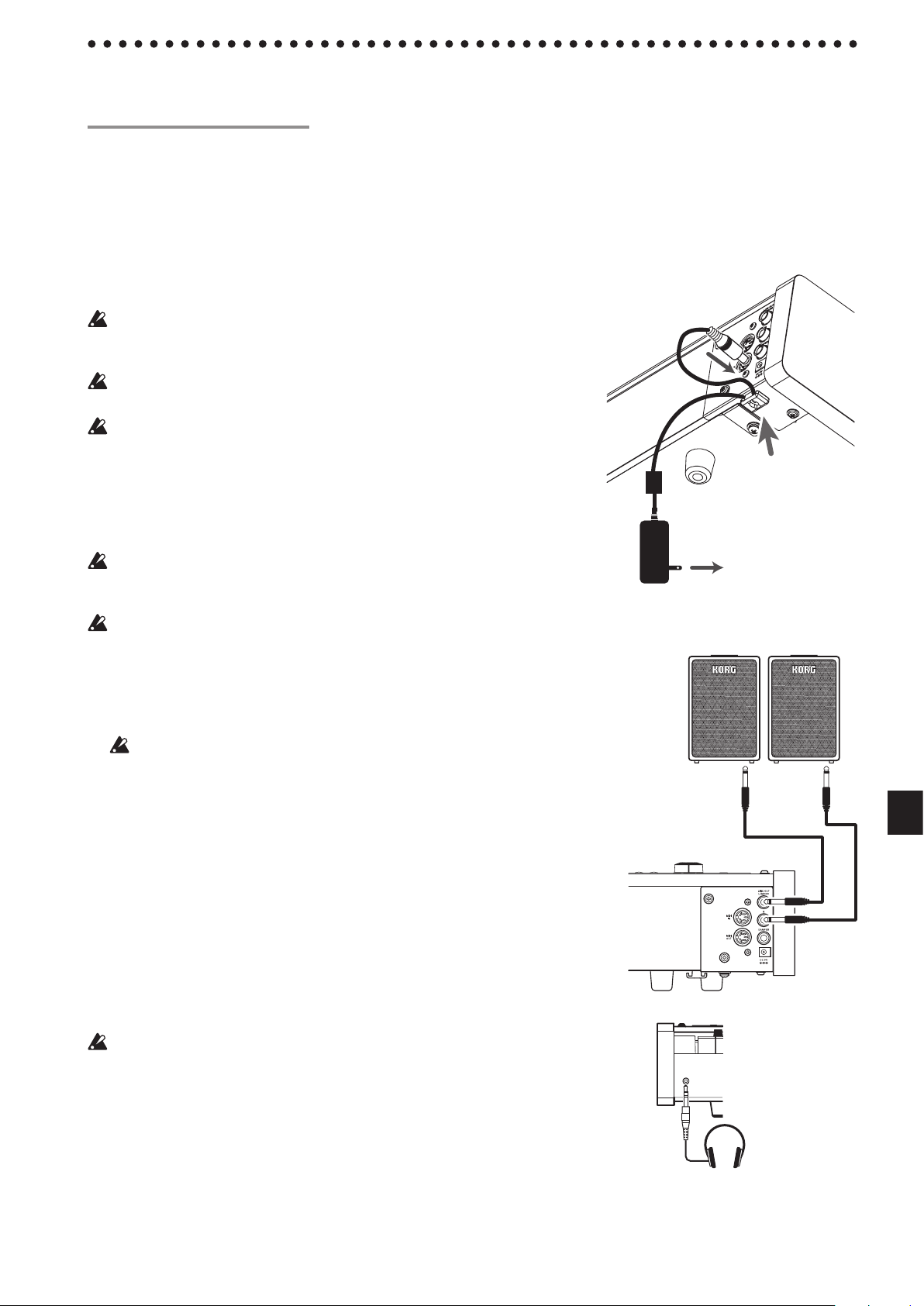

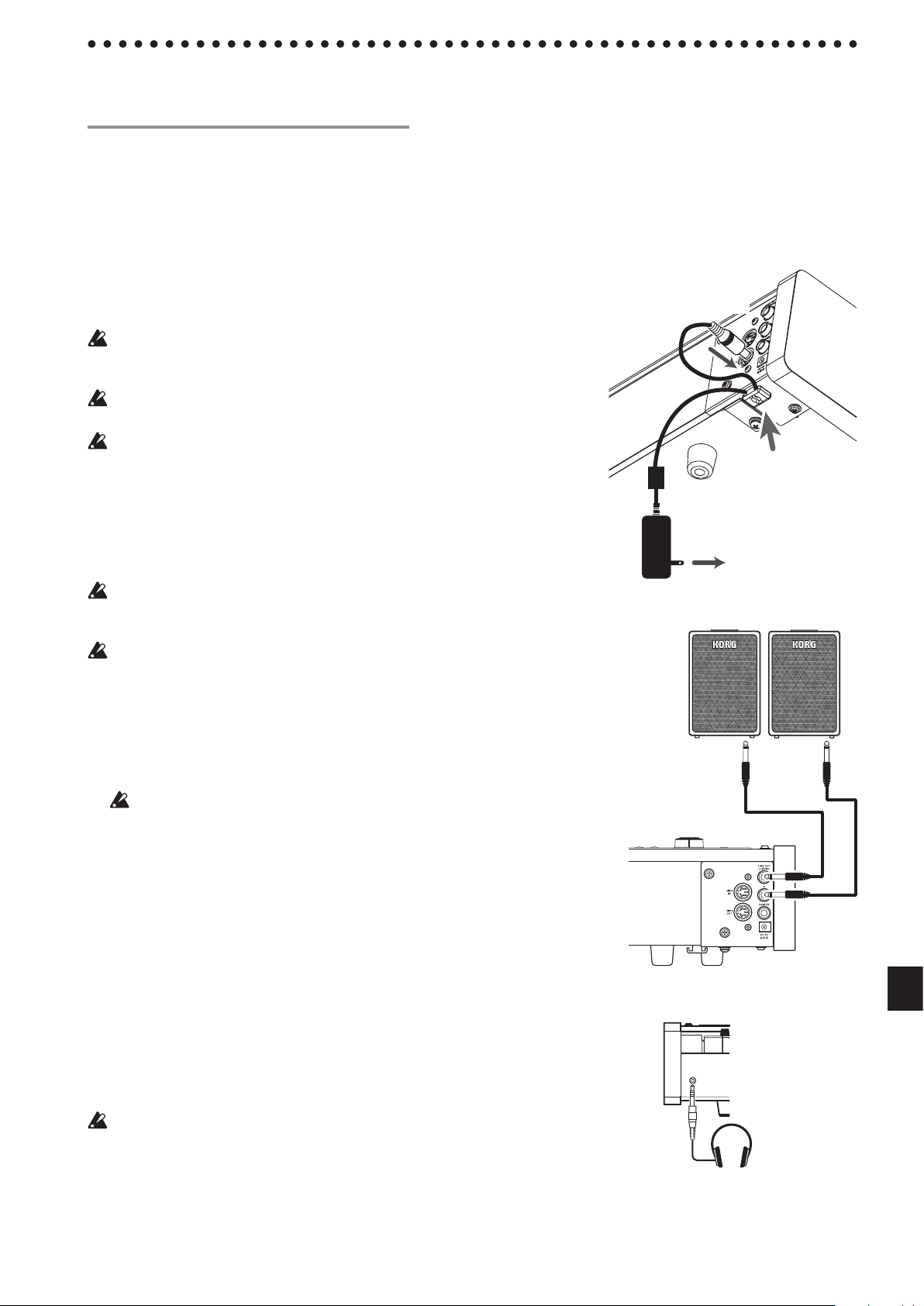

Connecting the included AC adapter

Insert the DC plug end of the AC adapter into the DC 9V jack on the rear panel,

and connect the plug of the AC adapter to an AC outlet.

Pass the AC adapter cord through the cord hook so that the plug won’t be

removed from the jack accidentally (Fig. 1). When you unhook the cord, don’t

pull on the cord with force.

Be sure to use the AC adapter that came with your unit. Using other AC

adapters may cause the malfunctions or other unforeseen events.

Be sure to plug the unit into an AC outlet of the appropriate voltage.

Connecting a audio equipment and headphones

The D1 does not have built-in speakers. In order to hear the sound of your per-

formance, you’ll need to connect the LINE OUT of the D1 to other audio equip-

ment such as a monitor amplifier, a mixer or a stereo set, or connect a pair of

headphones to the headphones jack.

You must only connect devices with the power turned o. Careless operation

may damage the D1 or the device where it’s connected, or malfunctions may

be caused.

Connection cables are sold separately. You will need to obtain the appropri-

ate commercially-available cables for your equipment.

Using a monitor amp or mixer

To use a monitor amp or mixer, use the LINE OUT jacks.

Plug in audio cables from the D1 to the input jack of a monitor amp or other au-

dio equipment.

The D1’s audio output is designed to produce a signal level that is higher

than ordinary consumer audio equipment such as CD players. For this

reason, playing at an excessive volume may damage the connected

speakers or audio equipment, so use caution with the volume level.

1. Minimizethevolumeofallconnectedequipment,andturnothepower.

2. ConnecttheD1’sLINEOUTjackstotheinputjacksofyourmonitoramp

or mixer.

If you’re playing back through your stereo audio system or an audio player

that has external input jacks, connect the D1 to the jacks that are marked

LINE IN, AUX IN, or external input. (You might need to obtain the appropri-

ate adapter plug or conversion cable.)

Using the headphones

Use the headphones jacks when connecting headphones.

Use stereo headphones with a stereo 1/8” mini plug.

Use headphones at night or when you don’t want disturb others.

To protect your hearing, do not listen to loud, high-volume sounds for ex-

tended periods of time through headphones.

Fig. 1

AC adapter

to AC outlet

plug

Cord hook

Monitor amplifier

connection example

Headphones connection

example

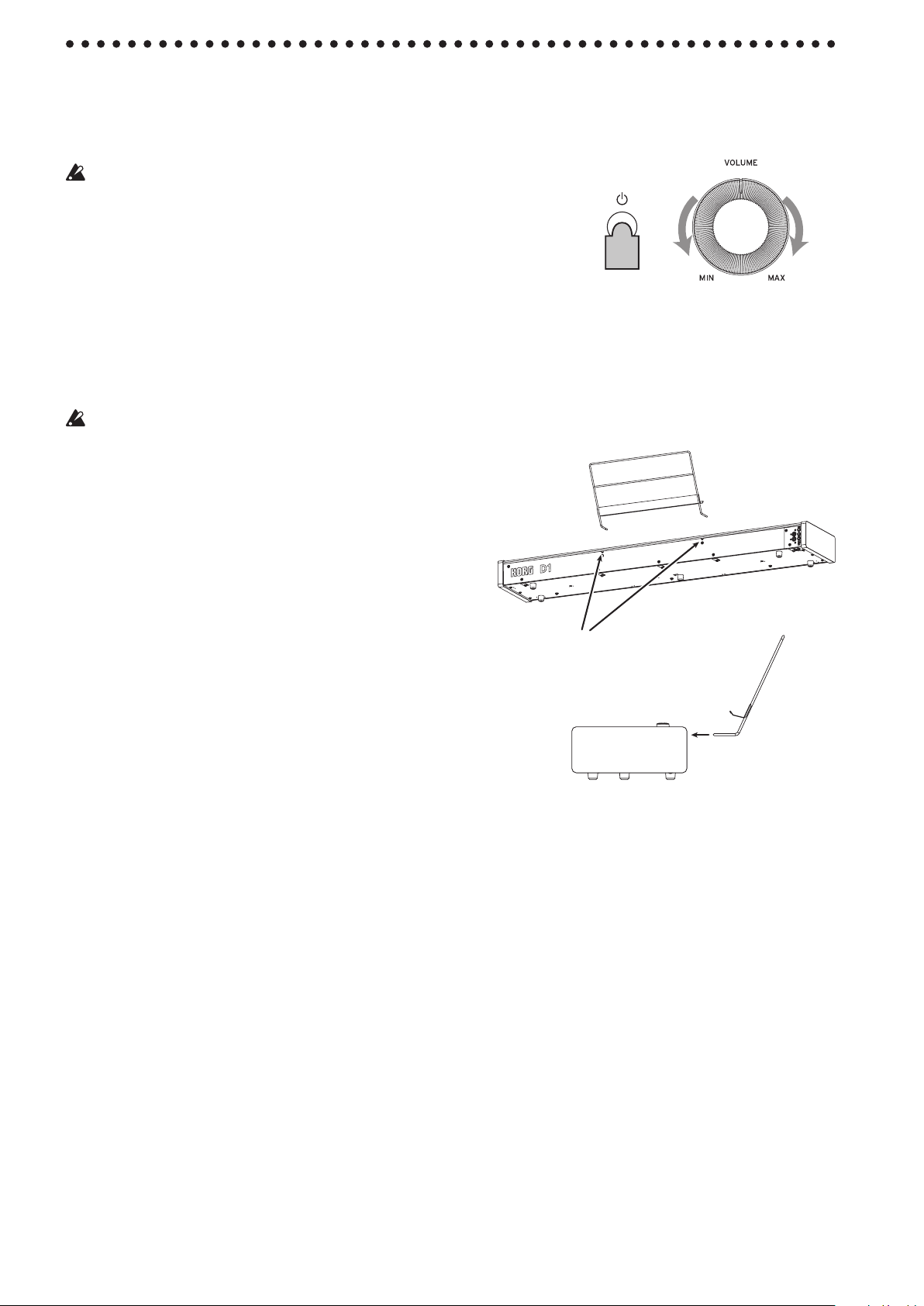

Turning the instrument on

Press the power buon to turn on the D1. (Fig. 2)

When the instrument is turned on, the buons on the control panel will light

up (the power buon will not light up).

To turn the instrument o, press the power buon again.

When the instrument is turned o, all functions and parameters, except

the auto power o function return to their factory default seings.

Auto power-o󰀨 function

When 4 hours have passed without user input or demo performance, the

instrument will be automatically turned o. To disable this function, turn

o the auto power o function (see page 13).

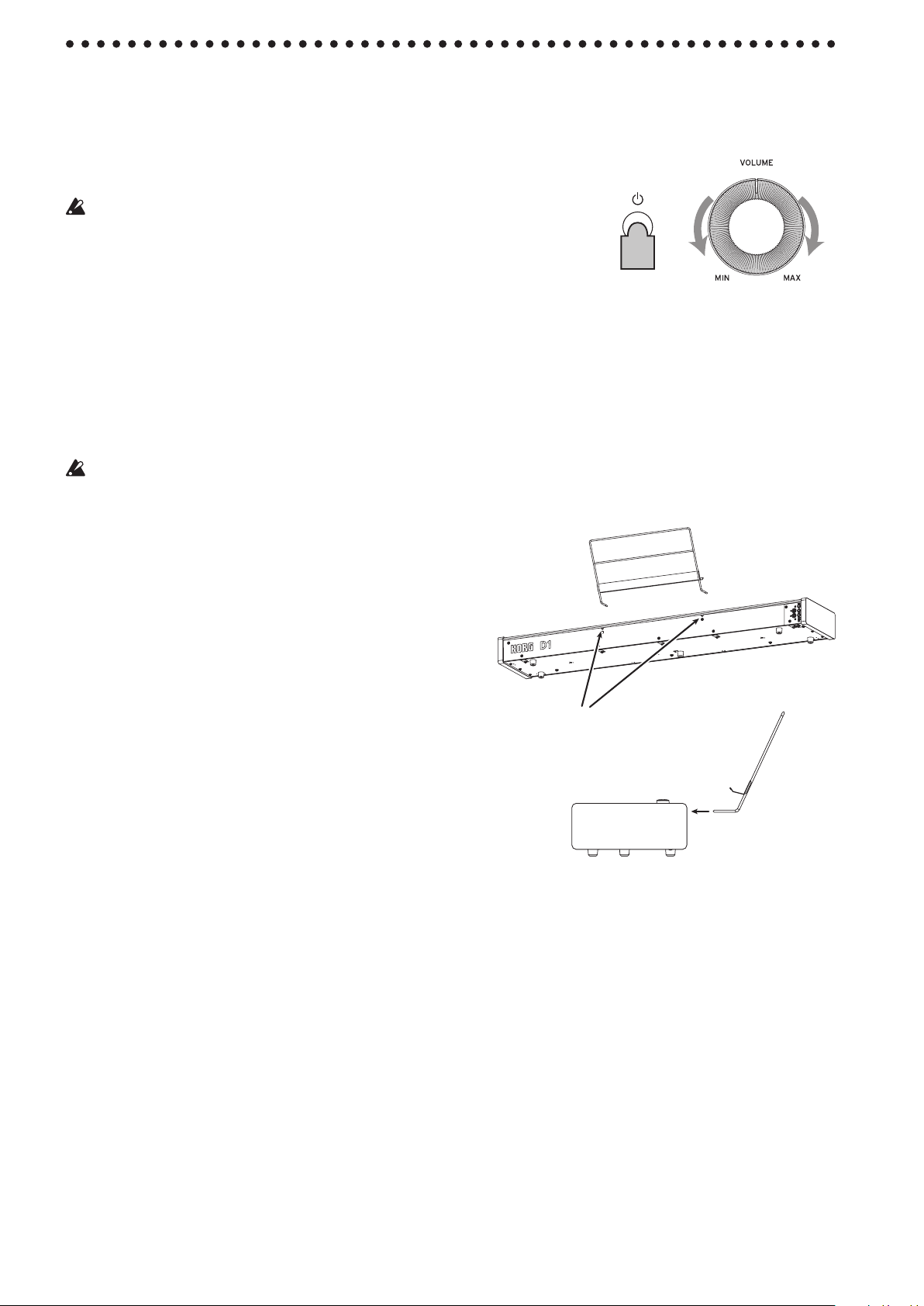

Adjust the volume

Rotate the VOLUME knob that’s located next to the power switch toward

“MAX” to raise the volume level. Rotate it left toward “MIN” to lower the

level. (Fig. 2)

The VOLUME knob controls the output level of the headphones jack and the

LINE OUT jacks.

It is always beer to start with a low volume and then increase gradually.

Using the music stand

Aach the sheet music stand as shown in Fig. 3.

Fig. 2

Softer

Loude

Music stand holes

Fig. 3

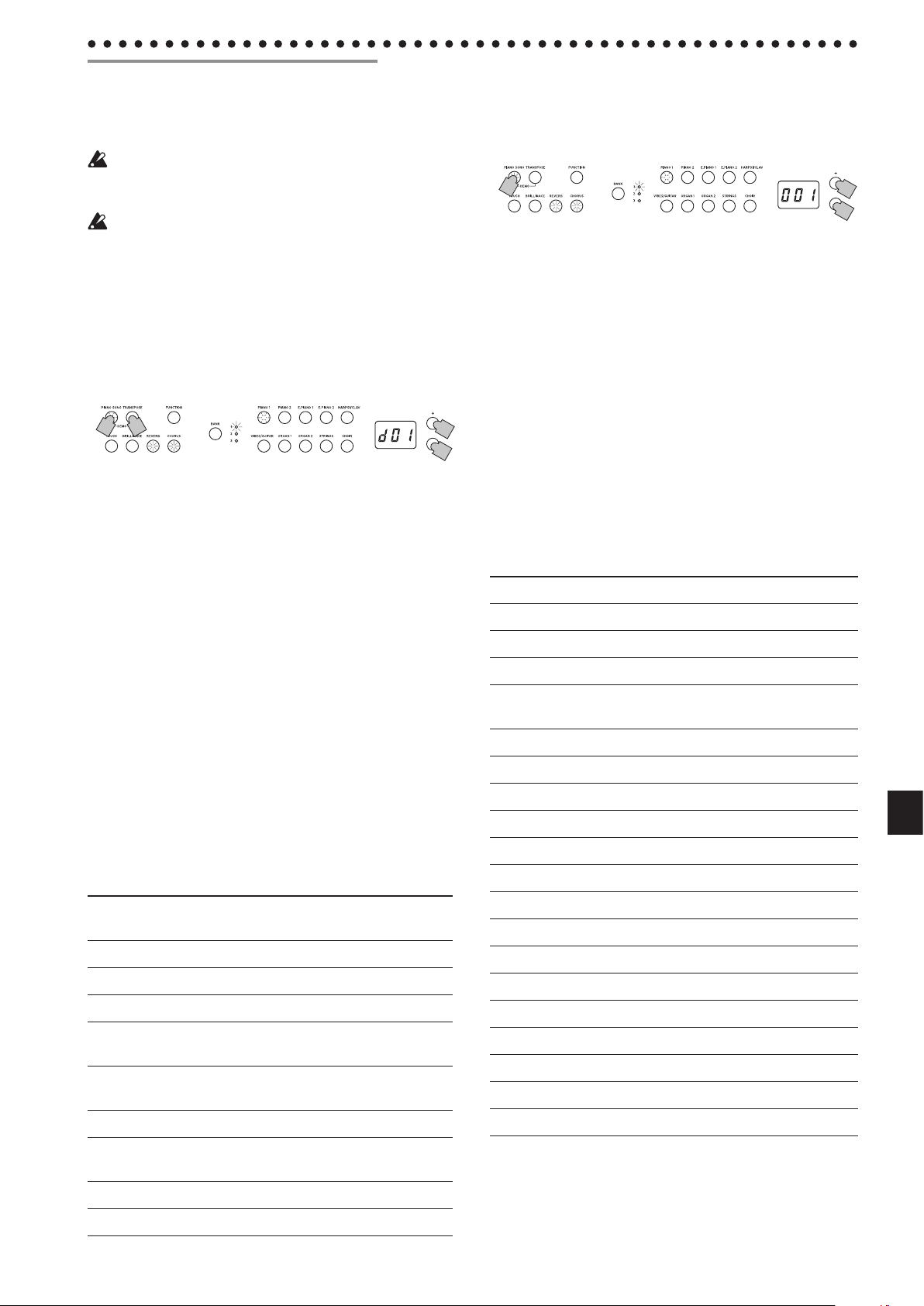

Listening to a piano song

1. PressthePIANOSONGbuon.

The PIANO SONG and PIANO1 buons will light up,

and the number for the piano song (001) will appear in

the display.

2. Afterabout3seconds,thePIANO1buonwillblink,

andplaybackofthepianosongwillbegin.

When playback of the rst piano song is nished, play-

back continues sequentially with second, third, etc.

When playback of the twentieth piano song is nished,

playback begins again with the rst piano song.

Listeningtoaspecicpianosong

The number for the piano song that you want to hear

can be selected by pressing the + or – buon beside the

display. If a different number is selected by pressing

the buttons, even while a song is being played, play-

back of the corresponding piano song will begin after a

few seconds.

3. Tostopplaybackofapianosong,pressthePIANO

SONGbuonagain.

Piano song list

No. display

Songtitle Composer

1 001 Etude Op.10-12 F.Chopin

2 002 Claire de lune C.Debussy

3 003 Fantaisie-Impromptu Op.66 F.Chopin

4 004 Wal No.6 Db-major Op.64-1 F.Chopin

5 005

“Prelude 1” The Well-Tempered

Clavier, Book 1

J.S.Bach

6 006 “Turkish March” Sonata K.331 W.A.Mozart

7 007 Arabesque No.1 C.Debussy

8 008 Für Elise L.v.Beethoven

9 009 Liebesträume Nr.3 F.Liszt

10 010 La Campanella F.Liszt

11 011 Nocturne Op.9-2 F.Chopin

12 012 Spring Song Op.62-6 F.Mendelssohn

13 013 Reets dans I'eau C.Debussy

14 014 Gymnopédie No.1 E.Satie

15 015 Etude Op.10-3 F.Chopin

16 016 Old Feather Blues KORG original

17 017 La lle aux cheveux de lin C.Debussy

18 018 The Entertainer S.Joplin

19 019 Sunowers KORG original

20 020 Amazing Grace Hymn

1,3

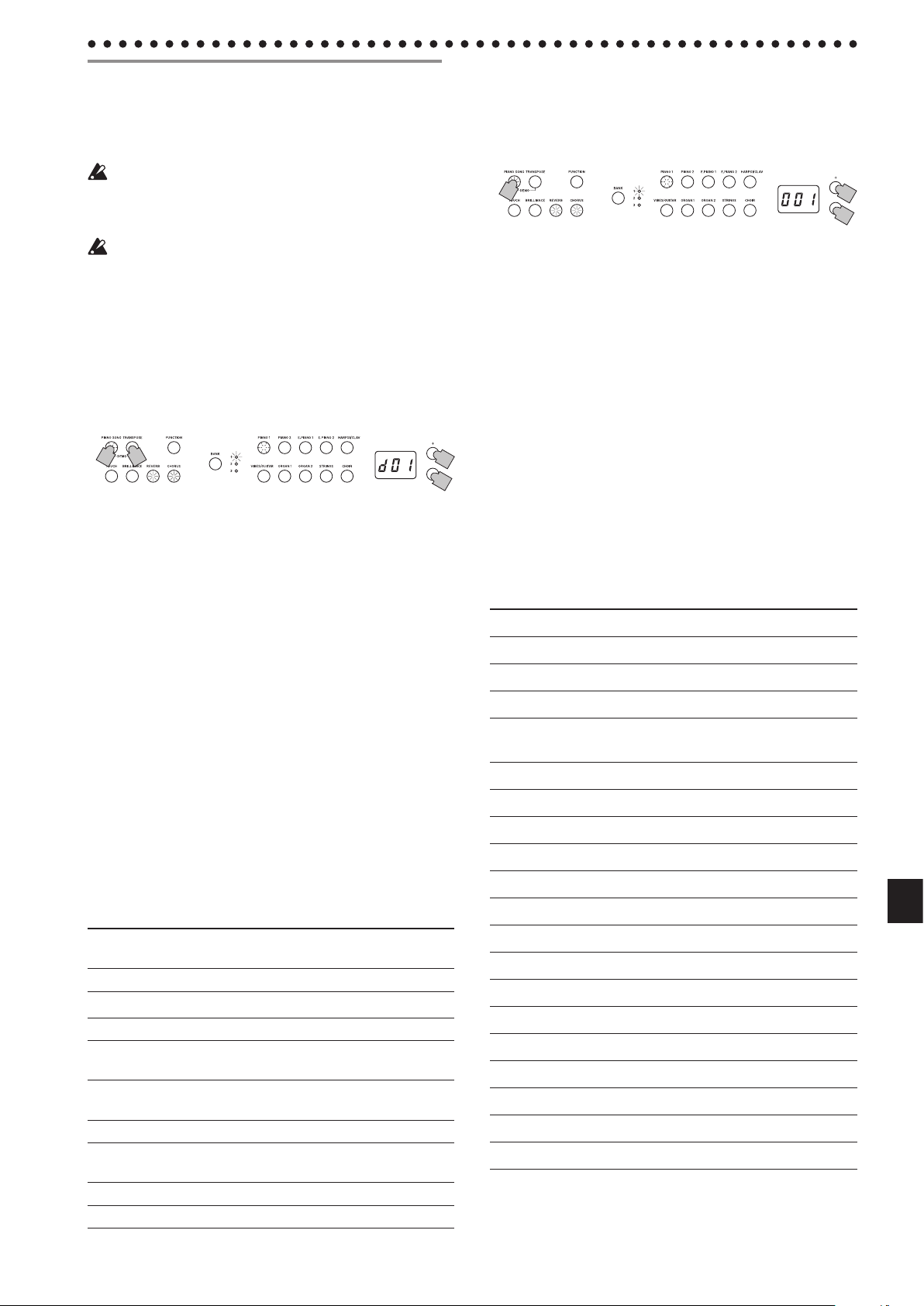

Listening to demo performances

The D1 contains a total of 30 demo performances (10 sound

demo songs using 10 high-quality sounds and 20 familiar

piano songs using the piano sounds).

During playback of a sound demo song, you can play

using the keyboard; however, the sound cannot be

changed by using the sound buons.

During playback of a sound demo song, the settings

for eects (reverb and chorus) cannot be changed.

Listening to a sound demo song

1. SimultaneouslypressthePIANOSONGbuonand

theTRANSPOSEbuon.

The PIANO SONG button blinks, and the sound but-

tons blink sequentially.

In addition, the number for the sound demo song (d01)

appears in the display.

2. Afterabout3seconds,thePIANO1buonwillblink,

andplaybackofthesounddemosongcorresponding

tothatbuonwillbegin.

When playback of the PIANO1 demo song is fin-

ished, playback continues sequentially with PIANO2,

E.PIANO1, etc. When playback of the CHOIR demo

song is nished, playback begins again with the PIA-

NO1 demo song.

Listeningtoaspecicsounddemosong

When the sound buttons are blinking sequentially,

press the sound button for the demo song that you

want to hear.

If a different sound button is pressed, even while a

song is being played, playback of the corresponding

sound demo song will begin after a few seconds.

In addition, a sound demo song can be selected by

pressing the + or – buon beside the display.

3. Tostopplaybackofasounddemosong,pressthe

PIANOSONGbuonagain.

Sound demo song list

display

Sound

buon

Songtitle Composer

d01 PIANO1

À la Manière de Boro-

dine

M.Ravel

d02 PIANO2 Wind and Tide Naoki Nishi

d03 E.PIANO1 Jam Session Naoki Nishi

d04 E.PIANO2 In Memory Michael Geisel

d05

HARPSI/

CLAV

La Joyeuse J.P.Rameau

d06

VIBES/

GUITAR

Jazz in Spain KORG original

d07 ORGAN1 Improvisation Michael Geisel

d08 ORGAN2

Prelude and Fugue

in C Major, BWV 553

J.S.Bach

d09 STRINGS Scoring Interlude Michael Geisel

d10 CHOIR Autumn Flares Michael Geisel

1,3

mains the same, even if a different sound button is

pressed.

Each time the D1 is turned on, the sound in bank 1 is

selected for all sound buons.

Playing two sounds at the same time

(Layer mode)

You can play two sounds at the same time on the key-

board. This is called the Layer mode.

Simultaneously press the two sound buttons for the

sounds to be played at the same time.

The two selected sound buons will light up.

The leftmost or uppermost selected sound buon is layer

1, and the other (rightmost or lowermost) one is layer 2 (see

the diagram at the below).

Layer 2

Layer 1

For example, if E.PIANO1 and ORGAN1 are selected,

E.PIANO1 is layer 1 and ORGAN1 is layer 2. In order to

use sounds in dierent banks, rst select the banks in the

Single mode for the sound buons to be pressed.

For example, to play by layering the grand piano and

jazz organ 2 sounds, select bank 2 (grand piano) for the

PIANO1 buon and bank 2 (jazz organ 2) for the ORGAN1

buon, and then press both buons simultaneously.

When selecting Layer mode, the total number of voices

that can play at the same time is reduced, depending

on the total number of oscillators used by the selected

sounds. (refer to “About maximum polyphony” on

page 16.)

Sounds in dierent banks for the same sound buon

(concert piano and grand piano for the PIANO1 but-

ton) cannot be selected.

Returning to the Single mode

To return to Single mode, just press a single sound se-

lection buon.

Layer mode settings

In Layer mode, the volume balance between sounds

can be adjusted, the octave for each sound can be shift-

ed, and the damper pedal can be enabled or disabled

for each sound. (refer to “Function mode” on page

11.)

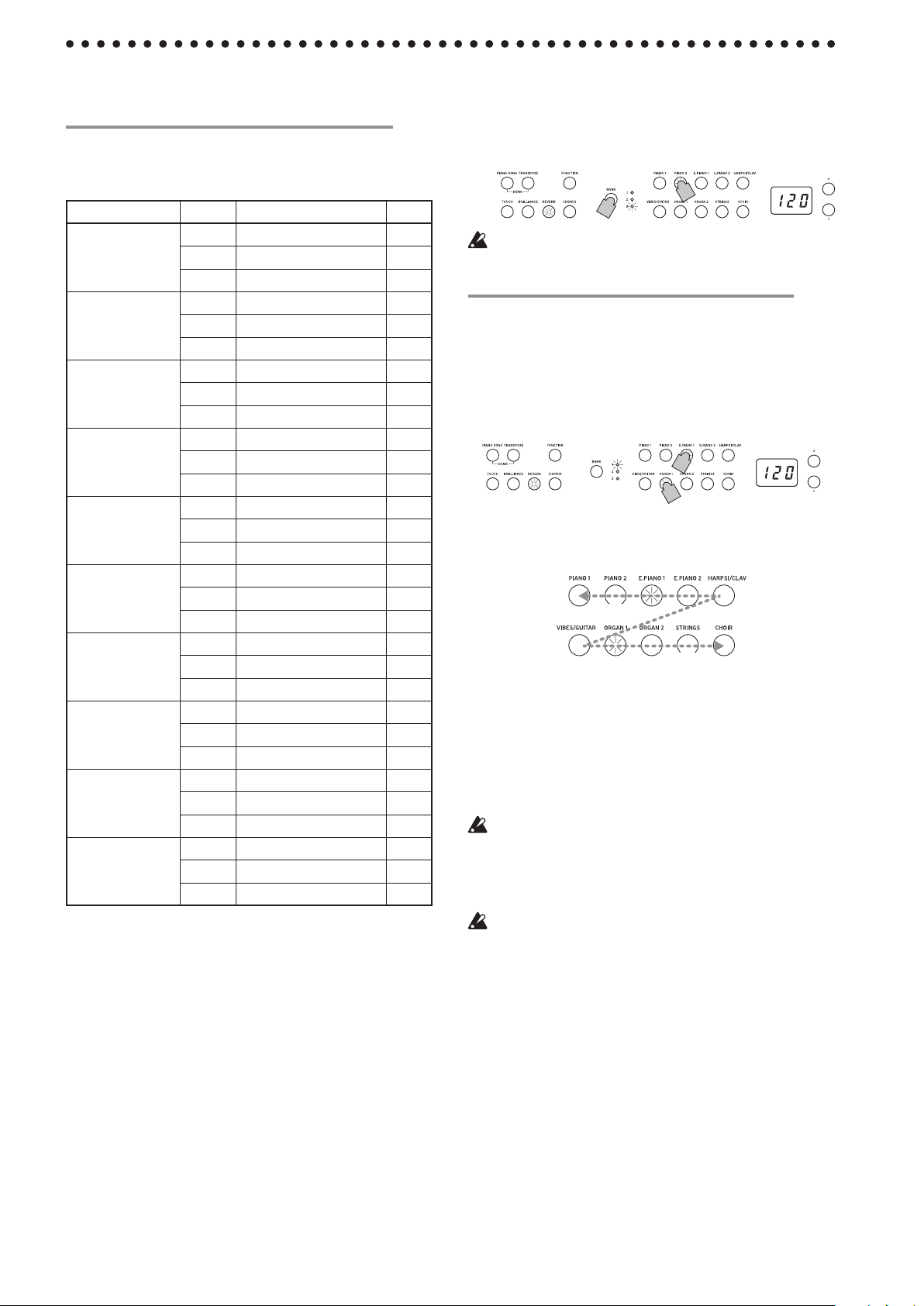

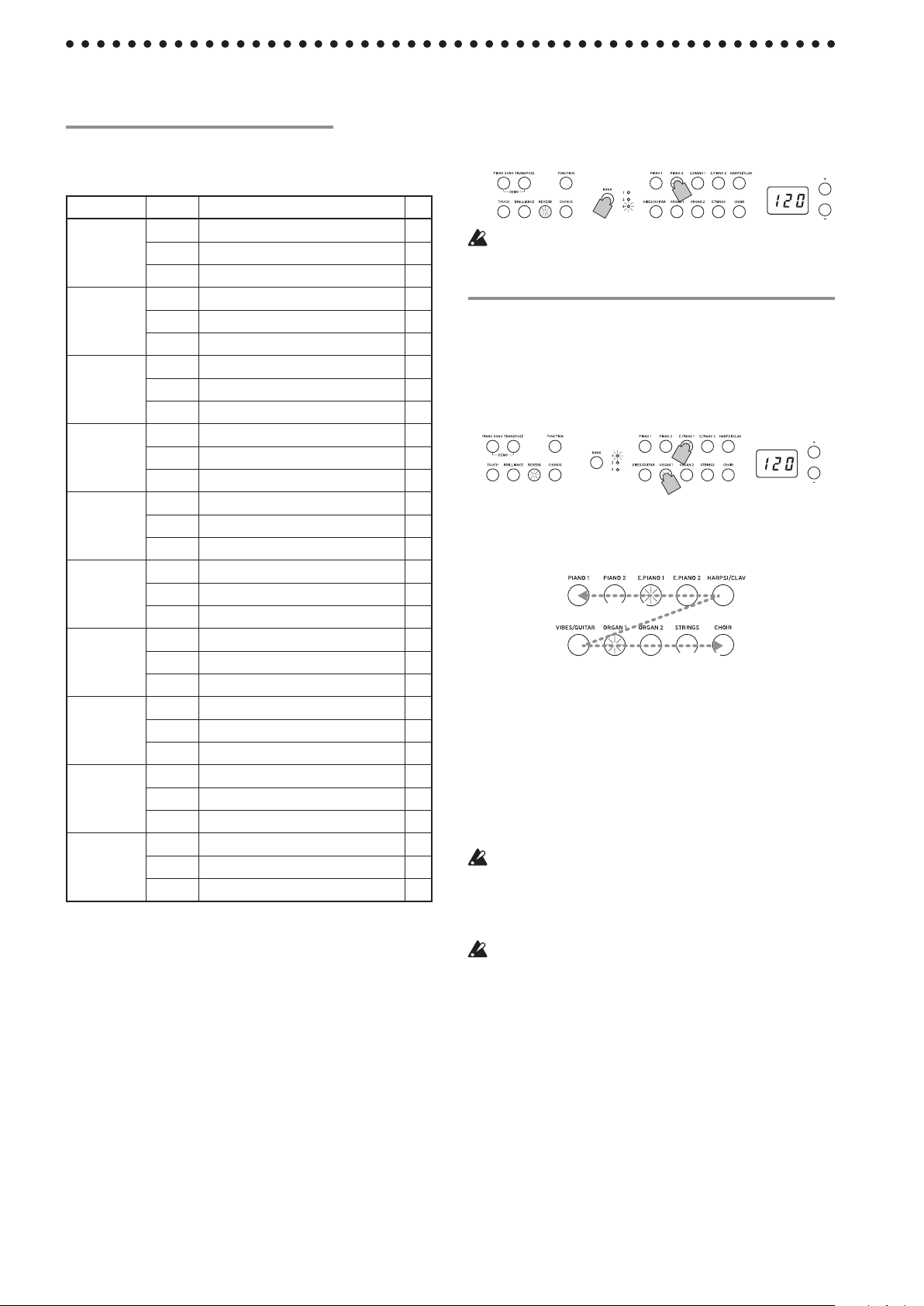

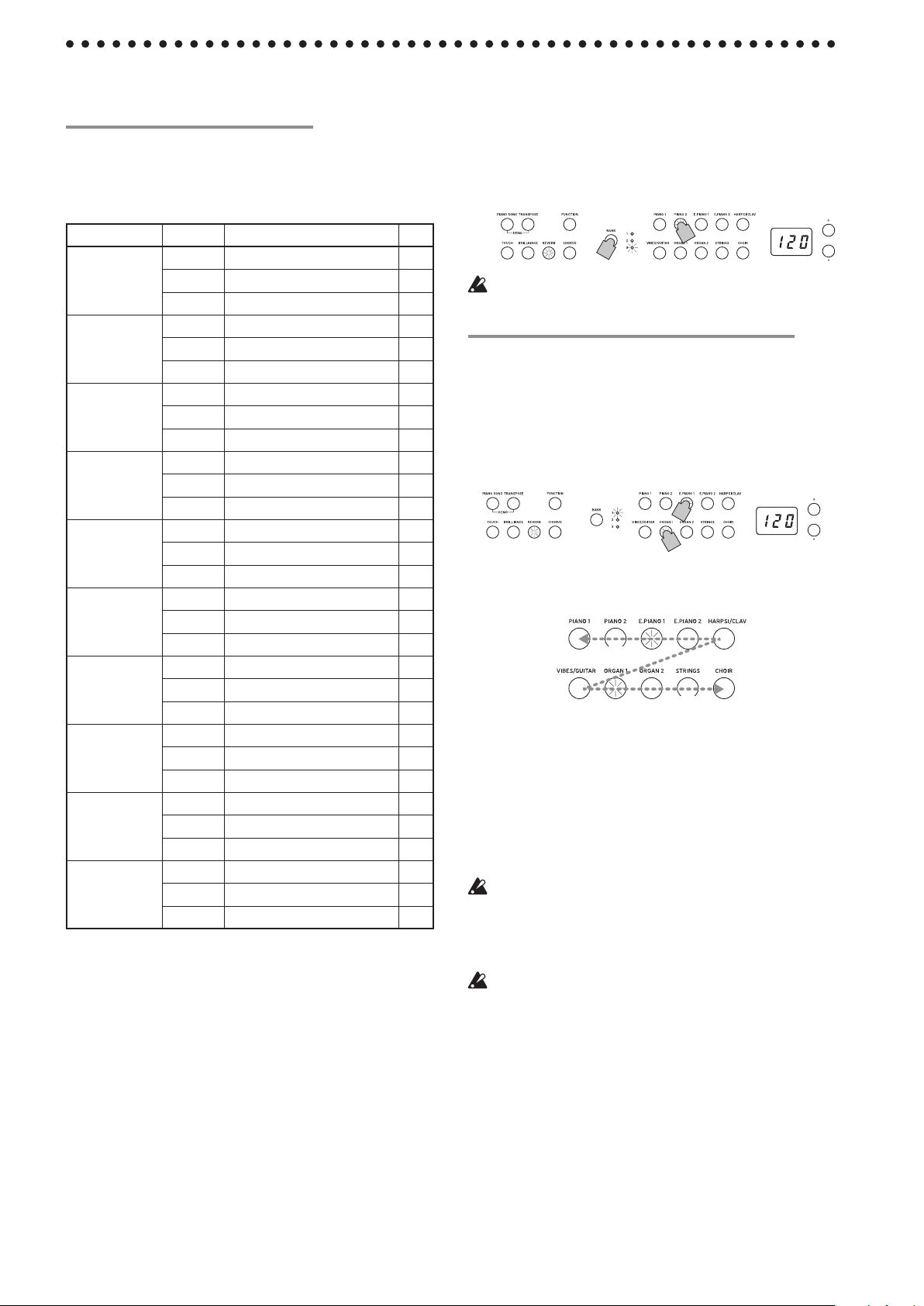

Playing the D1

Playing a single sound (Single mode)

You can select a sound from the thirty sounds supplied

with the instrument (10 sounds x 3 banks).

Soundbuon Bank Soundname #

PIANO1 1 Concert Piano 3

2 Grand Piano 3

3 Pop Piano 2

PIANO2 1 Jazz Piano 3

2 Honky-tonk Piano 2

3 Electric Grand Piano 1

E.PIANO1 1 Stage Electric Piano 1

2 Bright Electric Piano 2

3 Tremolo Electric Piano 1

E.PIANO2 1 Digital Electric Piano1 2

2 Digital Electric Piano2 2

3 60’s Electric Piano 1

HARPSI/CLAV 1 Harpsichord 2

2 Clav 1

3 Synth Clav 2

VIBES/GUITAR 1 Vibraphone 1

2 Marimba 1

3 Acoustic Guitar 2

ORGAN1 1 Jazz Organ1 2

2 Jazz Organ2 2

3 Jazz Organ3 2

ORGAN2 1 Pipe Organ1 2

2 Pipe Organ2 2

3 Positive Organ 2

STRINGS 1 Strings 2

2 Cinema Strings 2

3 Analog Strings 2

CHOIR 1 Aah Choir 2

2 Ooh Voices 2

3 Classical Choir 3

(#) These columns show the number of oscillators per voice

that are used by each sound. (refer to “About maximum

polyphony” on page 16.)

1. Pressthesoundbuonforthesoundthatyouwant

toplay.

The selected buon will light up.

2. PresstheBANKbuttontoselectoneofthethree

sounds.

Each press of the BANK button switches the bank in

the order 1, 2, 3, 1, ..., and the corresponding LED to the

right of the BANK buon will light up.

For example, to select the electric grand piano sound,

press the PIANO2 buon, after which its buon lights

up.

Then, press the BANK button twice to select bank 3

(Electric Grand Piano); the LED below and to the right

of the BANK buon will light up.

In addition, the bank selected for a sound button re-

The seing appears in the display with 3 producing a deep

chorus eect and 1 producing a light chorus eect.

If a dierent sound is selected or if the D1 is turned o, the

on/o seing for this eect as well as this eect’s seing

return to their factory defaults (default seings).

The metronome

The D1 is equipped with a metronome, which can be

changed to a bell sound, which is convenient for practic-

ing.

Turning on/o󰀨 the metronome

Press the METRONOME button. The

button lights up, and the metronome

starts.

To stop the metronome, press the METRONOME button

again. The buon turns o.

Specifying the tempo

When the tempo appears in the dis-

play (default seing of 120), regardless

of whether the metronome is turned

on or off, the tempo can be specified

with the + and – buons beside the display (The tempo can

also be specified in Metronome Settings mode.). The set-

ting range is

𝅘𝅥

= 40

–

240.

To return to the default seing, simultaneously press the +

and – buons.

Specifying the Time Signature, Volume, Accent

Sound, Tempo and Sound

Use Metronome Seings mode to set the various functions

of the metronome.

1. HolddowntheMETRONOMEbuonuntiltheMet-

ronomeSeingsModeisentered.

The METRONOME buon blinks.

2. Pushthebuttontowhichthefunctionyouwishto

setisassigned.

The value will appear on the display.

Accent Sound

Tempo

Time

Signatur

Sound

Hold down th

Metronome Settings Mode

Volume

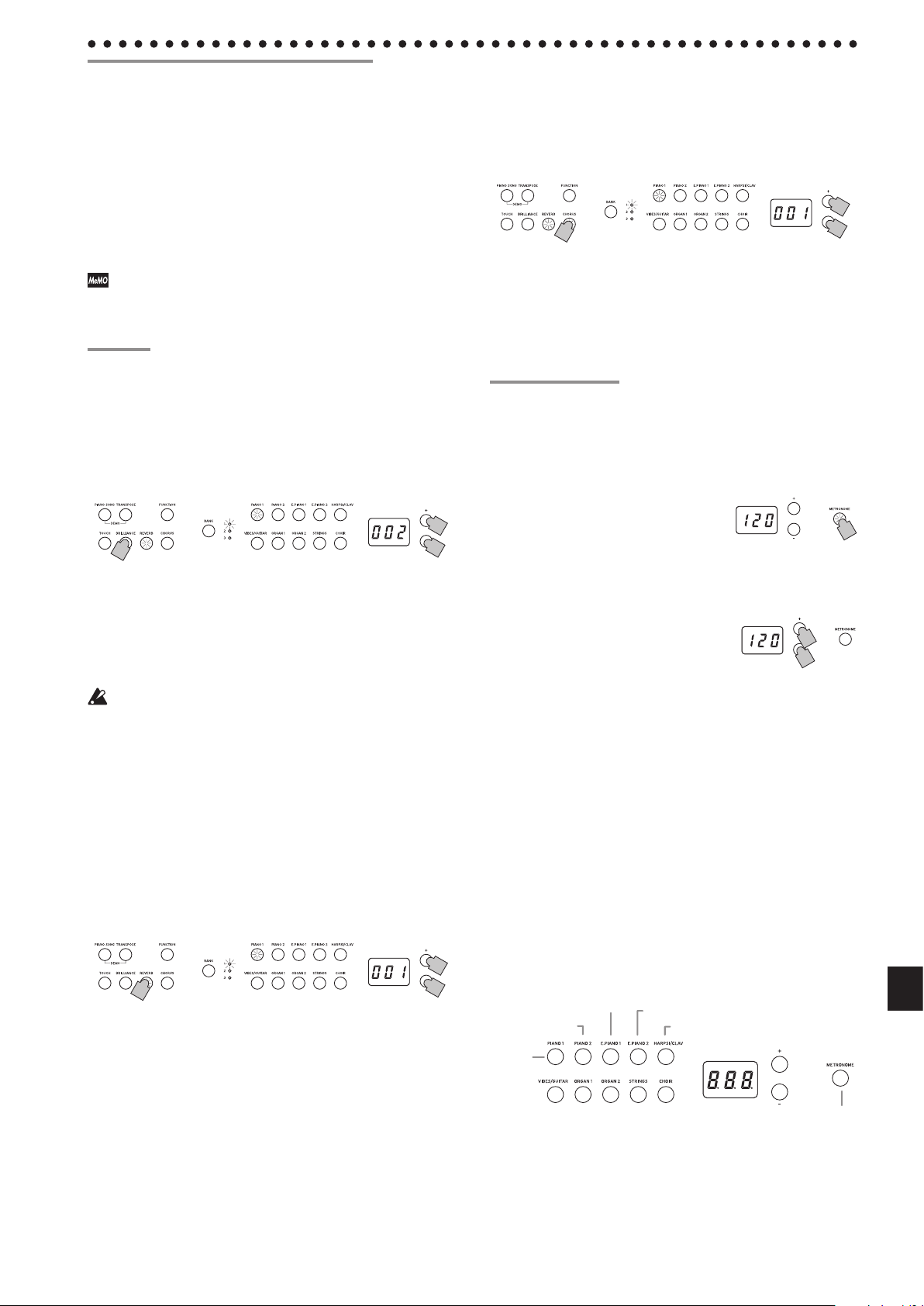

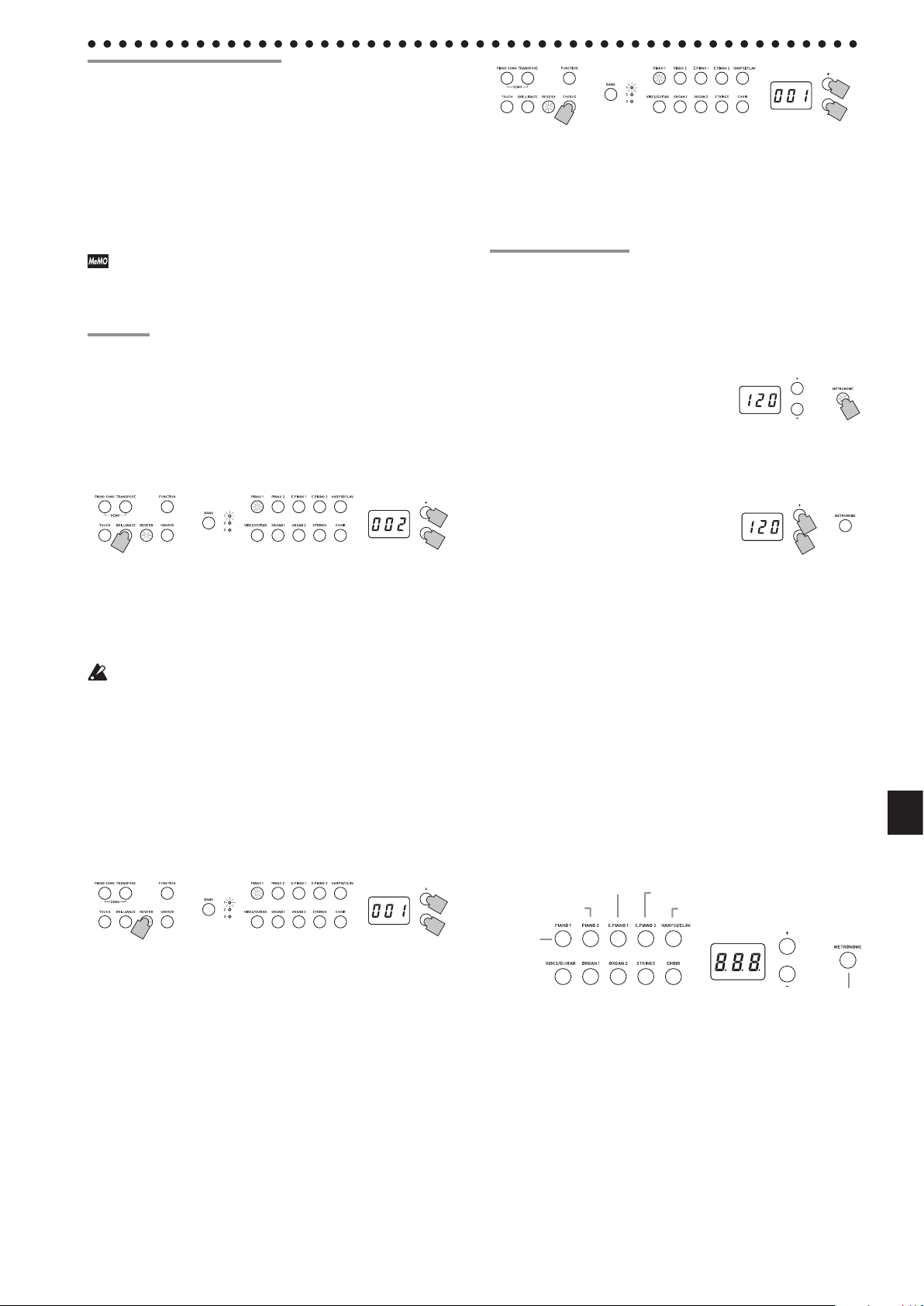

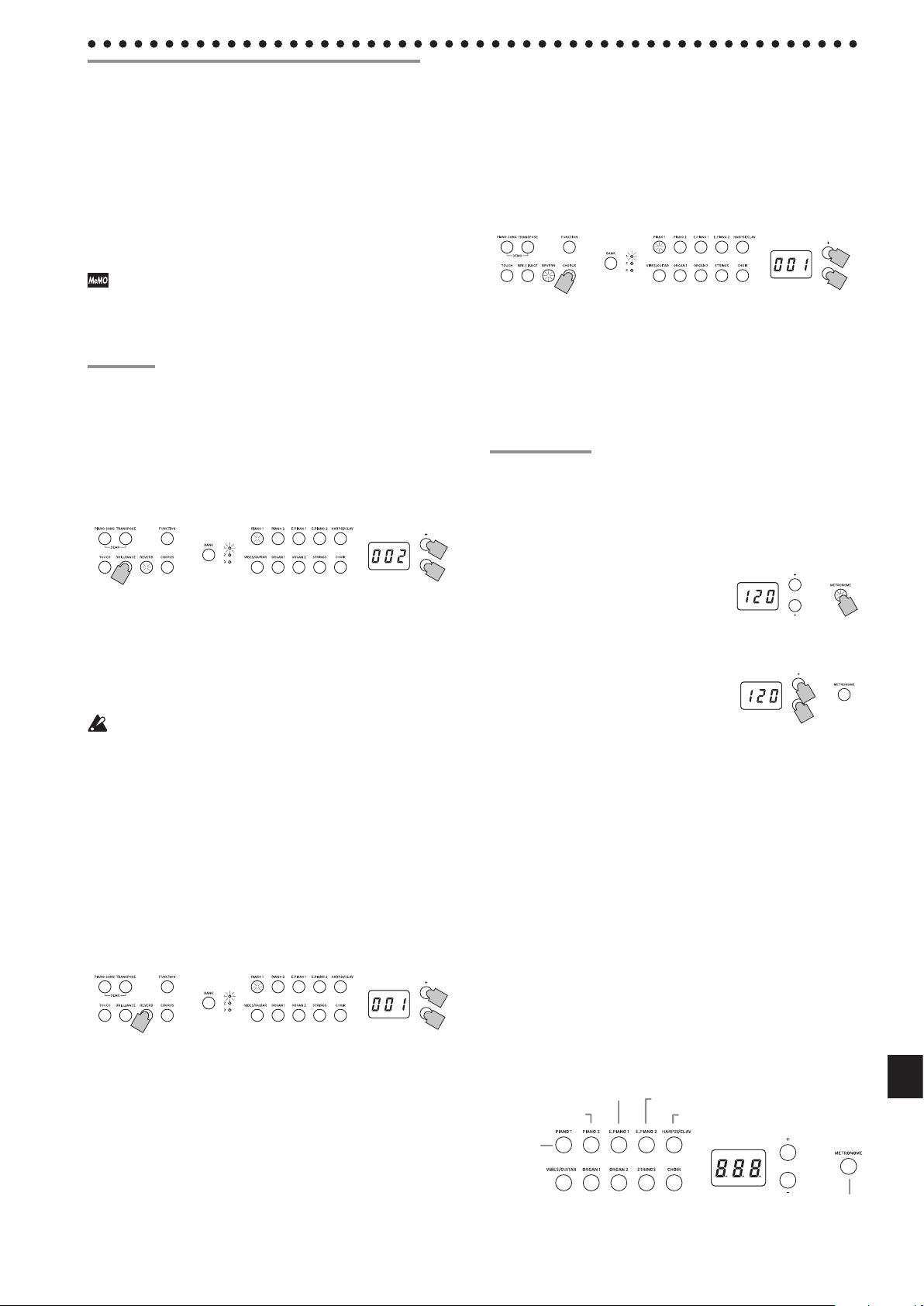

Using a damper pedal

You can use the pedal to make your playing more expres-

sive and realistic.

Pressing this pedal will sustain the sound, producing a

richly resonant decay. You can also add the damper reso-

nance to the concert piano, the grand piano and the jazz

piano sound (bank 1 and 2 of Piano1, bank 1 of Piano2).

Using the optional damper pedal DS-1H will let you vary

the amount of damper that’s applied according to how

deeply you press the pedal (“half-pedaling”).

In Layer mode, you can select the sound(s) where you

want to apply the damper effect. (refer to “Pedal of

layer mode” on page 12)

E󰀨ects

Brilliance

This eect changes the brightness of the sound.

TheseingcanbechangedbyholdingdowntheBRIL-

LIANCEbuonandpressingthe+or–buonbesidethe

display.

The setting appears in the display with 3 producing a

brighter sound and 1 producing a less bright sound.

The same seing is applied to all sounds and remains ap-

plied until the D1 is turned off. When the instrument is

turned on, the default seing 2 is selected.

Brilliance cannot be turned o.

Reverb

This eect adds ambience and depth to the sound, produc-

ing the sense of performing in a concert hall. As a factory

default, the on/o seing for this eect as well as this ef-

fect’s seing are saved with each sound.

EachpressoftheREVERBbuttonturnsthereverbon

(buonlightsup)oro(buonturnso).

Tochangethissetting,holddowntheREVERBbutton

andpressthe+or–buonbesidethedisplay.

The seing appears in the display with 3 producing a deep

reverb eect and 1 producing a light reverb eect.

If a dierent sound is selected or if the D1 is turned o, the

on/o seing for this eect as well as this eect’s seing

return to their factory defaults (default seings).

Chorus

Chorus adds modulation to the sound, producing an ex-

pansively rich sound. As a factory default, the on/o set-

ting for this eect as well as this eect’s seing are saved

with each sound.

EachpressoftheCHORUSbuonturnstheChorusef-

fecton(buonlightsup)oro(buonturnso).

Tochangethisseing,holddowntheCHORUSbuon

andpressthe+or–buonbesidethedisplay.

Seing

(Buon)

SeingRange

Default

seing

Time Signature

(PIANO1)

02 (2/4), 03 (3/4), 04 (4/4), 06 (6/4) 04

Volume

(PIANO2)

01–13 10

Accent Sound

(E.PIANO1)

oFF (no accent sound),

on1

(emphasized sound for the accent beat)

on2 (bell sound for the accent beat)

oFF

Tempo

(E.PIANO2)

40–240 (same as tempo seing) 120

Sound

(HARPSI/CLAV)

1 (acoustic),

2 (electronic)

3. Usethe+,–buonstosetthevalue.

Pressing the + and – buttons simultaneously, the fol-

lowing seings can be restored to the default seings.

• Volume

• Tempo

• Sound

4. Afterchangingtheseing,presstheMETRONOME

buontoexittheMetronomeSeingsMode.

When the Metronome Settings Mode is exited, the

METRONOME buon returns to its lighting status (lit

or not lit) before the Metronome Seings Mode was en-

tered.

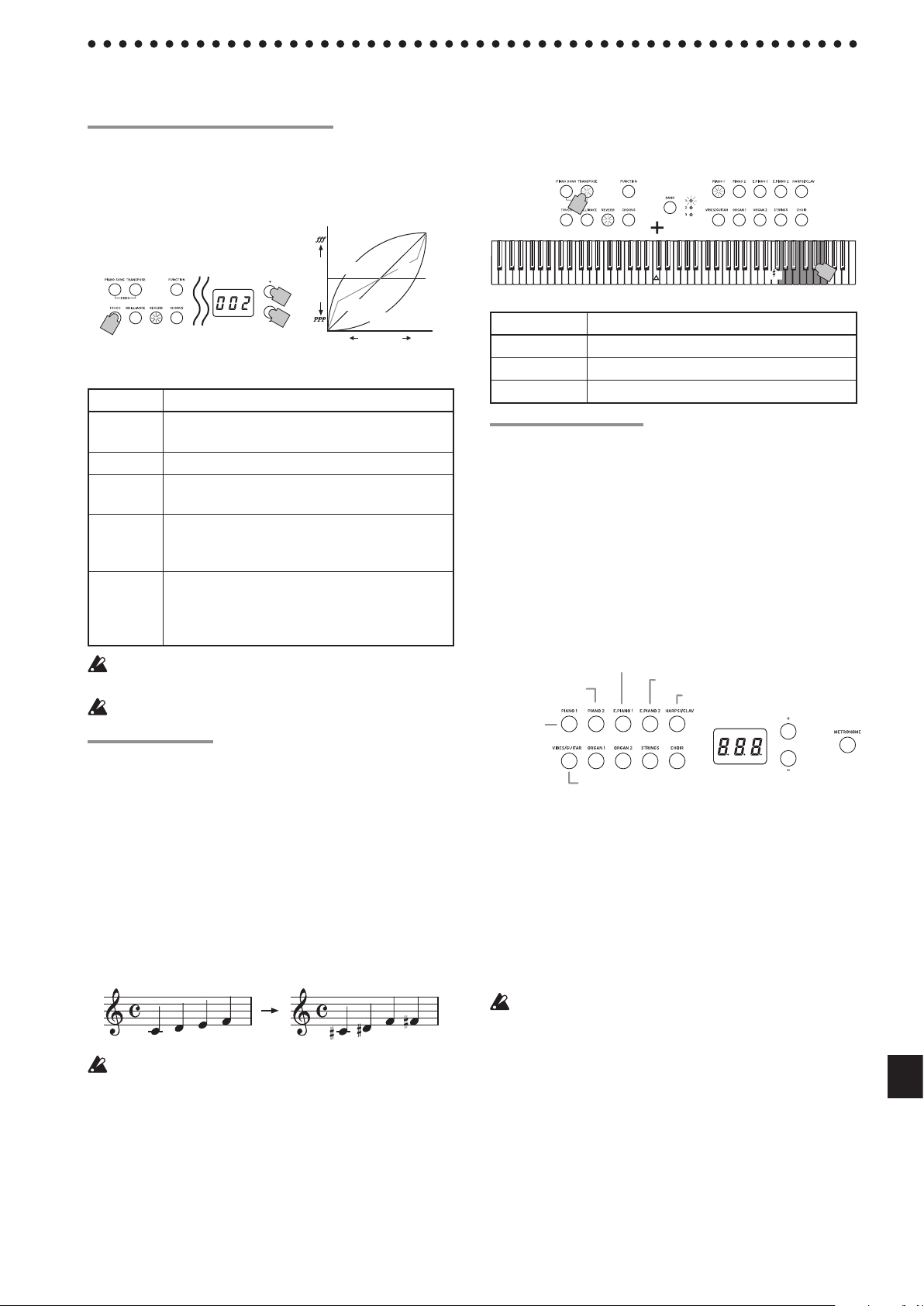

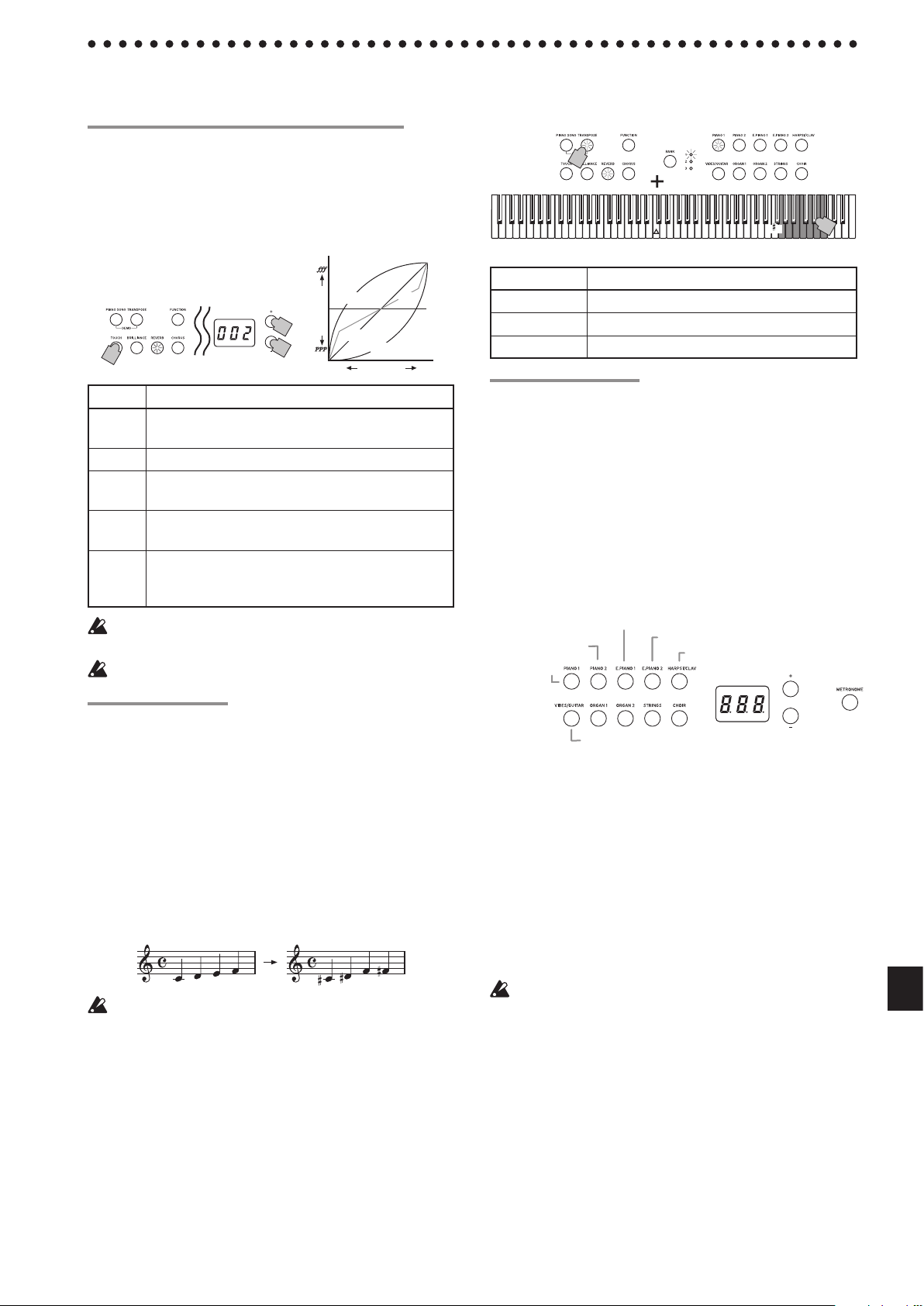

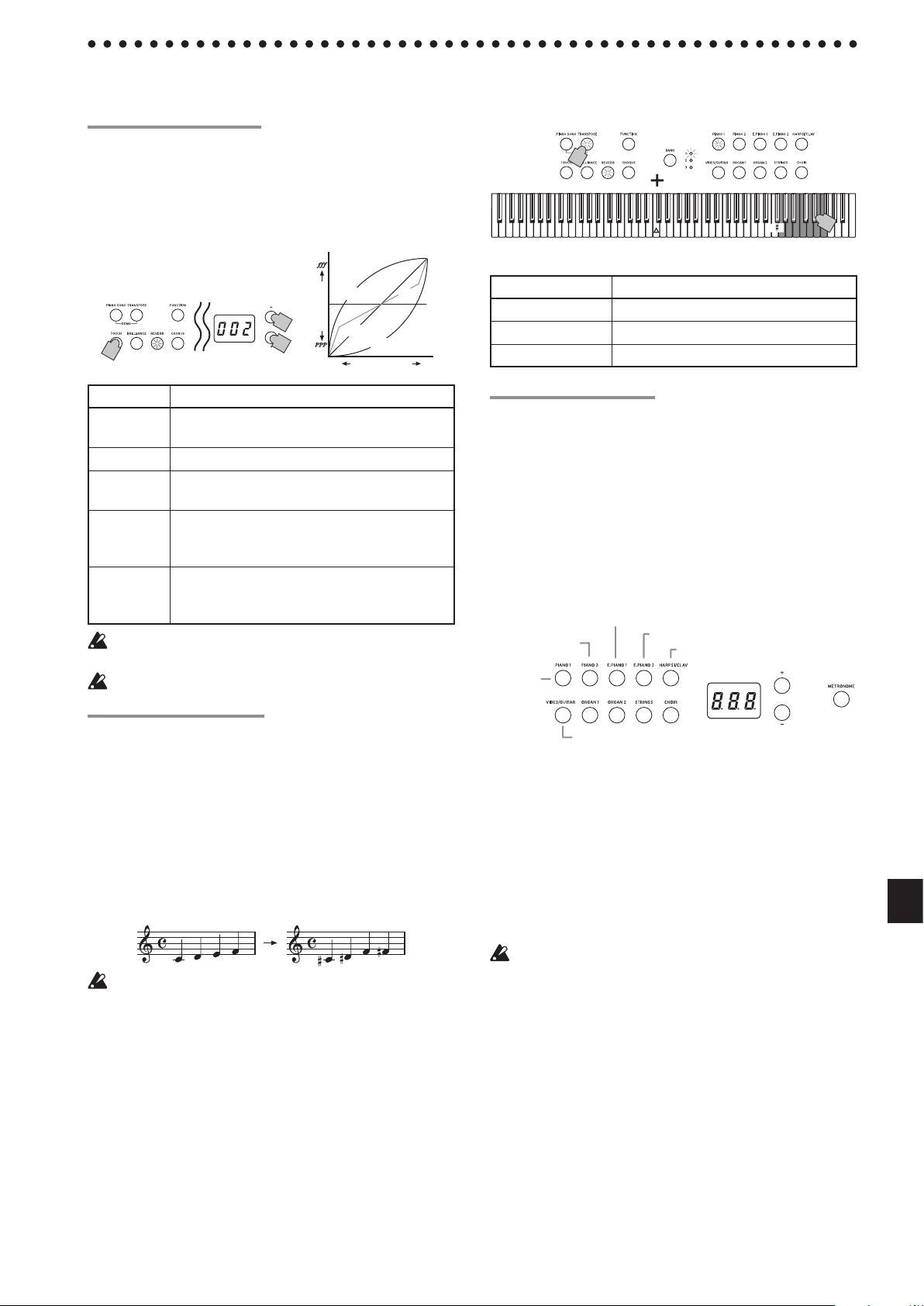

Touch control settings

The keyboard sensitivity, or touch, can be programmed.

To change the seing, hold down the TOUCH buon and

press the + or – buon beside the display.

Display

Touchcontrolseings

001 Light. Loud notes can be produced even by playing

lightly.

002 Normal. Normal piano touch.

003 Heavy. Loud notes can be produced only by play-

ing very hard.

004 Stable. Sensitivity variations are reduced, and a

relatively stable sound is produced.

005 Steady. Steady notes are produced, like with an

organ, regardless of the force used to press the key.

When the instrument is turned on, the touch seing is

reset to 002 (Normal).

The seings are applied to all sounds.

Transpose

In some cases, a song may be wrien in a dicult key (e.g.,

many black keys), or you may wish to shift the pitch to

match another instrument or vocalist. In such cases, you

can transpose (shift the pitch) so that you can use an easier

fingering, or use the same familiar fingering to play at a

dierent pitch. This is called the Transpose function.

You can shift within a range of 11 semitones so that when

transposing upward by one semitone, playing the notes

shown at the left produces the pitches shown at the right.

When the instrument is turned on, the transposing is

reset.

While holding down the TRANSPOSE button, press the

keyboard key (F

♯

6–F7) for the desired transposition.

If a keyboard key other than C7 is pressed, the TRANS-

POSE button lights up to indicate that the keyboard is

transposed.

The pitch of the entire keyboard is transposed according

to the pitch of the pressed keyboard key in relation to C7.

To return to the original pitches, hold down the TRANS-

POSE buon and press the C7 key. The TRANSPOSE but-

ton turns o, and transposition is canceled.

Quiet

Loud

Quiet

Loud

Playing

strength

Loudness

002

001

003

004

005

Other functions

key Eect

♯

6–B6 6–1 semitones below

C7 Standard pitch

♯

7–F7 1–5 semitones higher

Function mode

The temperament as well as other pitch settings can be

specied from the Function mode.

Setting procedure for functions in the Function

mode

1. PresstheFUNCTIONbuon.

The FUNCTION and PIANO1 buons light up.

2. Presstheappropriatebuonshownbelowtoselecta

parameter.

The pressed button lights up, and the current setting

appears in the display.

3. Pressthe+or–buontoselectaseing.

Pressing the + and – buttons simultaneously, the fol-

lowing seings can be restored to the default seings.

• Pitch

• Volume balance of layer mode

• Octave of layer mode

4. Afterspecifyingthedesiredsettings,pressthe

FUNCTIONbuontoreturntothemodeforplaying.

The FUNCTION buon turns o.

When the D1 is turned off, all functions, except the

auto power-off function, return to their default set-

tings.

F 6

Pitch

Temperament

Auto power-off

Volume balance of layer mode

Octave of layer mode

Pedal of layer mode

Additional Functions and Descriptions

*1: Temperament

Temperament types

Display Temperament

Equaltemperament(defaultseing):

Spacing all semitones at equal pitch intervals, this

temperament is the most widely used.

Puretemperament[major]:Major chords in the

key (C) are perfectly tuned.

Puretemperament[minor]:Minor chords in the

key (C) are perfectly tuned.

Arabic:This scale includes the quarter-tone inter-

vals used in Arabic music.

Pythagorean:This ancient Greek scale is espe-

cially eective for playing melodies. It consists of

perfect fths; however, other intervals – the major

third in particular – is out of tune.

Werckmeister:The Werckmeister III scale was

created in the later Baroque period to allow rela-

tively free transposition.

Kirnberger:The Kirnberger III scale is used

mainly for tuning harpsichords.

Slendroscale:This is an Indonesian gamelan

scale with ve notes per octave.

Pelogscale:This is an Indonesian gamelan scale

with seven notes per octave.

About stretched tuning

In order to produce the most natural resonance, PIANO1

and PIANO2 sounds use a “stretched tuning” that makes

the notes of the lower range slightly aer than equal tem-

perament, and the upper range slightly sharper. This is

how an acoustic piano is normally tuned by professional

tuners.

*2: Octave of layer mode (L1, L2)

1. Selectthelayerwiththe+or–buonbesidethedis-

play.

L1 appears for layer 1, and L2 appears for layer 2.

2. PresstheBANKbuon.

The octave seing (00) appears in the display.

3. Selecttheoctaveseingwiththe+or–buonbeside

thedisplay.

To return to the default setting, simultaneously press

the + and – buons.

To select the octave for the other layer, press the E.PIANO2

buon to select the layer.

If the sound is in the Single mode, – – – appears in the

display, and a seing cannot be specied.

List of functions

Button Function

Setting Display

Description [default setting]

PIANO1

Pitch 27.5...52.5

427.5...440.0...452.5Hz [40.0 : 440.0Hz]

In order to adapt the D1 pitch to that of an-

other instrument, you can adjust the pitch

in steps of 0.5 Hz.

The standard pitch is A=440Hz, and the de-

fault seing is 40.0.

PIANO2

Temperament *1 00...08

Equal...Pelog scale [00: Equal]

Nine different tunings are selectable, in-

cluding equal temperament, Kirnberger

and Werckmeister temperaments and so on.

E.PIANO1

Volume balance of layer mode

1–9...9–1

1–9 (

Layer 1 min.

)...9–9 (

Both max.

)...

9–1 (

Layer 2 min.

) [9–9]

Adjust the volume balance between the

sounds for layer 1 and layer 2.

The seing range is 1–9...9–9...9–1, with the

number on the left for layer 1 and the num-

ber on the right for layer 2.

E.PIANO2

Octave of layer mode (L1, L2)

-01, 00, 01

±1 Octave [00]

Specify the sound range for layer 1 and

layer 2.

The setting range is ±1 octave for each

sound, and –01, 00 and 01 appear in the dis-

play.

HARPSI/

CLAV

Pedal of layer mode o–_, _–o, o–o

Only 1, Only 2, Both layers [o–o]

Select the layer that the damper eect is ap-

plied to.

The seings are only for the layer 1 sound

(o – –), only for the layer 2 sound (– – o) and

for both sounds (o – o).

VIBES/

GUITAR

Auto power-o *3 oFF, on

Disable, 4 hours

[on]

*3: Specifying the auto power-o󰀨 function

When 4 hours have passed without a key pressed on the

keyboard or without an automatic performance played,

the instrument is automatically turned o. To disable this

function, turn off (oFF) this function. The default setting

is this function turned on. If this setting is changed, the

new seing is saved and remains selected, even if the D1 is

turned o.

1. EntertheFunctionmode,andthenpresstheVIBES/

GUITARbuon.

The VIBES/GUITAR sound button lights up, and the

seing (on) appears in the display.

2. Selecttheon/oseingwiththe+or–buonbeside

thedisplay.

MIDI function mode

When the D1 is turned on, the MIDI parameters are set to

transmission channel 1, all reception channels (1–16), Local

On and Omni O.

These settings can be changed from the MIDI function

mode.

Setting procedure for parameters in the MIDI

function mode

1. HolddowntheFUNCTIONbuon(foratleast3sec-

onds).

The FUNCTION buon blinks and the PIANO1 buon

lights up.

2. Presstheappropriatebuonshownbelowtoselecta

parameter.

The pressed button lights up, and the current setting

appears in the display.

MIDI

Channel

Local On/Off

PC Filter

Multi-timbral On/Off

CC Filter

3. Pressthe+or–buontoselectaseing.

4. ToexitFunctionMode,presstheFUNCTIONbuon.

The FUNCTION buon goes dark.

All MIDI seings are applied to all sounds.

When the D1 is turned off, all parameters return to

their factory default seings.

MIDI

What is MIDI?

MIDI, is the abbreviation of Musical Instrument Digital

Interface. It is an international standard that was created

to connect and transfer data between electronic musical

instruments, computers and other devices.

What can you do with MIDI?

Thanks to MIDI, you can use the D1 to control other in-

struments, use other instruments to control the D1, and

use a sequencer to create complex musical pieces.

When you use the D1 keyboard or pedal, or select a sound,

the notes, pedal activation and change in sound are trans-

mitted to another instrument, or are recorded by a se-

quencer.

Connections

Commercially available MIDI cables are used to transfer

MIDI data. Connect these cables from the MIDI connec-

tors of the D1 to the MIDI connectors of the external MIDI

device that you want to exchange data with. There are two

types of MIDI connector.

MIDI IN connector

This connector receives MIDI messages.

The MIDI IN connector lets you play the D1’s sounds from

an external MIDI device (e.g., MIDI keyboard or sequenc-

er). Use a MIDI cable to connect the D1’s MIDI IN connec-

tor to your external MIDI device’s MIDI OUT connector.

MIDI OUT connector

This connector transmits MIDI messages.

The MIDI OUT connector lets you control an external

MIDI device using the MIDI messages transmitted from

the D1. Use a MIDI cable to connect the D1’s MIDI OUT

connector to your external MIDI device’s MIDI IN connec-

tor.

*2: Table of sounds and corresponding program

change numbers.

CC0: Bank Select (MSB) for all sounds is set to 121.

SoundBuon Bank CC32 PC Sound

PIANO1 1 1 0 Concert Piano

2 0 0 Grand Piano

3 2 1 Pop Piano

PIANO2 1 0 1 Jazz Piano

2 0 3 Honky-Tonk Piano

3 0 2 Electric Grand Piano

E.PIANO1 1 0 4 Stage Electric Piano

2 1 4 Bright Electric Piano

3 3 4 Tremoro Electric Piano

E.PIANO2 1 0 5 Digital Electric Piano1

2 1 5 Digital Electric Piano2

3 2 4 60’s Electric Piano

HARPSI/CLAV 1 0 6 Harpsichord

2 0 7 Clav

3 1 7 Synth Clav

VIBES/

GUITAR

1 0 11 Vibraphone

2 0 12 Marimba

3 0 24 Acoustic Guitar

ORGAN1 1 0 16 Jazz Organ1

2 1 16 Jazz Organ2

3 0 17 Jazz Organ3

ORGAN2 1 0 19 Pipe Organ1

2 1 19 Pipe Organ2

3 2 19 Positive Organ

STRINGS 1 0 48 Strings

2 0 50 Cinema Strings

3 1 50 Analog Strings

CHOIR 1 0 52 Aah Choir

2 1 52 Ooh Voices

3 2 52

Classical Choir

List of MIDI functions

Button Function

Setting Display

Description [default setting]

PIANO1

MIDI Channnel *1 C01...C16

1...16 [C01]

Specify the transmission channel for MIDI

data.

PIANO2

Local On/O on, oFF

Enabling (turn on)/disabling (turn off) the

D1 sound source

[

]

With the Local On seing, playing the D1’s

keyboard produces the sounds of the perfor-

mance as well as transmits MIDI data. With

the Local Off setting, playing the D1’s key-

board does not produce the sounds of the

performance; MIDI data is only transmied.

Normally this parameter is set to Local On

(default seing: on).

Disable this (set to “oFF”) in order to prevent

echo back (two sounds playing unintention-

ally at the same time).

E.PIANO1

PC Filter *2 on, oFF

Enabling/disabling program change trans-

mission/reception filtering [oFF: transmis-

sion/reception]

The programs on a connected MIDI device

can be changed by sending a MIDI change

number from the D1. In addition, the pro-

grams on the D1 can be changed by receiv-

ing a MIDI change number from a connect-

ed MIDI device.

If an incompatible program change number

is received, the D1 sound is not changed.

E.PIANO2

CC Filter on, oFF

Enabling/disabling control change transmis-

sion/reception filtering [oFF: transmission/

reception]

Messages, such as usage of the D1’s damper

pedal, can be transmitted to a connected

external MIDI device to control it, and these

messages can be received from the external

MIDI device to control the D1.

HARPSI/

CLAV

Multi-timbral On/O

on, oFF

Operating as a 16-part multi-timbral sound

module [on: operating]

The D1 can operate as a 16-part multi-tim-

bral sound module when an external MIDI

device is used to control its internal sound

generator.

*1: MIDI channel

In Layer Mode, this seing will be the transmission chan-

nel for layer 1, and the transmission channel for layer 2

will automatically be set to the following channel.

For example, if MIDI channel C07 is selected for layer 1,

MIDI channel C08 will automatically be specied for layer

2. If MIDI channel C16 is selected for layer 1, MIDI channel

C01 will be specied for layer 2.

Specications

Keyboard RH3 (Real weighted hammer action 3)

keyboard: 88 note (A0–C8)

Touchcontrol Five available

Pitch Transpose, Fine tuning

Temperament Nine kinds

Soundgeneration

Stereo PCM System

Polyphony 120 notes (max)

Sounds 30 sounds (10 x 3 banks)

Eects Brilliance, Reverb, Chorus (3 levels

each)

Demo 30 (Sound demo song x 10, Piano

Song x 20)

Metronome Tempo, Time signature, Accent,

sound and Volume controls

Pedal Damper

half-pedaling supported (when using

the optional DS-1H)

Connections LINE OUT (L/MONO, R), MIDI (IN,

OUT), Headphones jack, DAMPER

jack, DC 9V jack

Controls Power, VOLUME, PIANO SONG,

TRANSPOSE, FUNCTION, TOUCH,

BRILLIANCE, REVERB, CHORUS,

BANK, Sound × 10, +, –, METRO-

NOME

Powersupply DC 9V, AC adapter (included)

Powerconsumption1.5 W

Dimensions(W×D×H)

1327 × 263 × 128 mm

52.24 × 10.35 × 5.04 inches

(including protrusions on the in-

strument; not including sheet music

stand)

Weight 16 kg / 35.27 lbs.

Includeditems

AC adapter, Music stand, Damper

pedal, Owner’s Manual

Accessories(soldseparately)

ST-SV1 Keyboard Stand,

DS-1H Damper Pedal

• Specifications and appearance are subject to change

without notice for improvement.

Appendix

Troubleshooting

If during use any of the following problems should occur,

carefully examine the instrument to see if you can nd out

what the problem is, and try resolving it by following the

suggestions below. If the instrument still does not function

properly, please contact your dealer.

The instrument will not turn on

• Check that the AC adapter is correctly connected to the

piano and the outlet.

No sound

• Make sure that the volume is not set on MIN. If it is,

bring it up to an adequate level.

• Make sure that the MIDI Local function is not set on

OFF. If it is, set it to ON (or turn the instrument o and

then on again).

Notes are interrupted

• You have exceeded the maximum polyphony. see

“About maximum polyphony.”

The pitch or tone of the piano sounds wrong in some

key regions

• The D1’s piano sounds replicate the sound of an actual

piano as faithfully as possible. This means that in some

regions of the keyboard, you may feel that the over-

tones seem stronger, or that the tone or pitch seems

wrong. This is not a malfunction.

The connected MIDI device does not respond to trans-

mitted MIDI data

• Make sure that all MIDI cables are correctly connected.

Make sure that the D1 is receiving MIDI data on the

same channel as the MIDI device.

About maximum polyphony

If the number of notes being played simultaneously ex-

ceeds the maximum polyphony, some notes will be lost

since the D1 is equipped with a mechanism that stops

the rst note being played to give priority to notes played

with keys pressed later. Some D1 sounds, although they

may be a single sound, are generated by two or more os-

cillators (one note of a sound-generating circuit). Sounds

using just one oscillator, such as those in banks 1 and 2 of

VIBES/GUITAR, have a maximum polyphony of 120 notes.

Sounds using two oscillators, such as those in banks 3 of

PIANO1 and in banks 1 and 2 of E.PIANO2, have a maxi-

mum polyphony of 60 notes.

120 ÷ Number of sound oscillators = Maximum polyphony

Keep the maximum polyphony in mind and carefully

choose sounds when using Layer mode to play two sounds

simultaneously or when using the damper pedal.

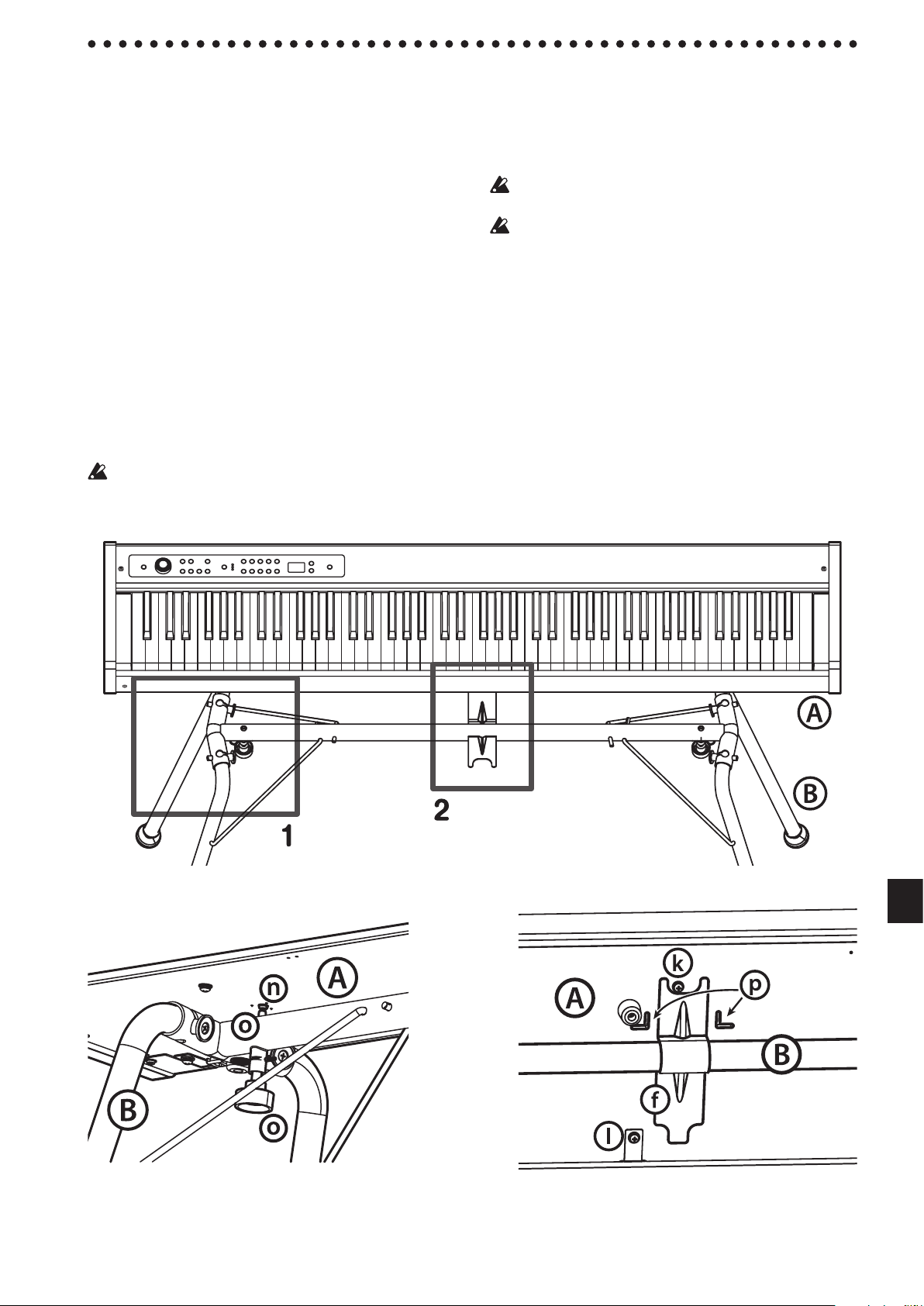

The D1 can be used with an ST-SV1 keyboard stand (the

ST-SV1 BK model, sold separately). For the D1, use the

instructions shown below instead for step 8 when assem-

bling the ST-SV1 BK.

Using two people, lift the D1 (A), and attach it to the ST-

SV1 stand (B).

While one person prevents the D1 from falling down, The

other person lines up the screws (o) on the left and right

of the ST-SV1 with the screw holes (n) on the boom of the

D1. As a guide, the plate (f) should fit right between the

two grooves (p) on the center of the boom of the D1. Be

careful that the plate does not touch the screw (k) at center

front of the boom of the D1 and the head of the screw (l)

in the center towards the back.

Align the holes (n) under the D1 to match the screws (o) of

the ST-SV1.

Remove the included AC adapter before assembling

the ST-SV1.

Be very careful not to pinch your ngers during lifting

and aaching the D1 to the ST-SV1.

Make sure that the D1 is rmly secured to the ST-SV1

before playing. Failure to secure the ST-SV1 may cause

the D1 to fall o and injure you, or cause damage to

the D1.

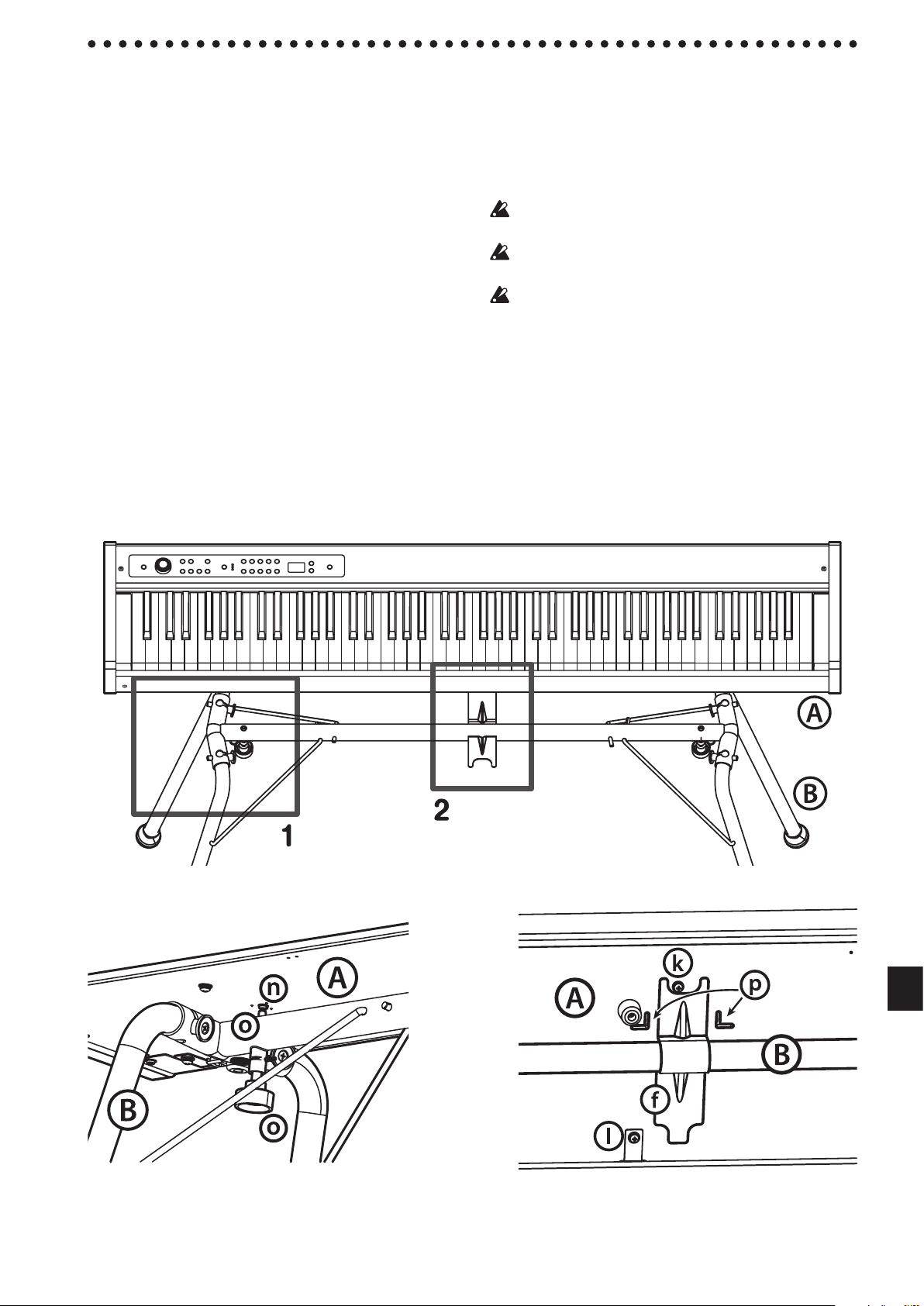

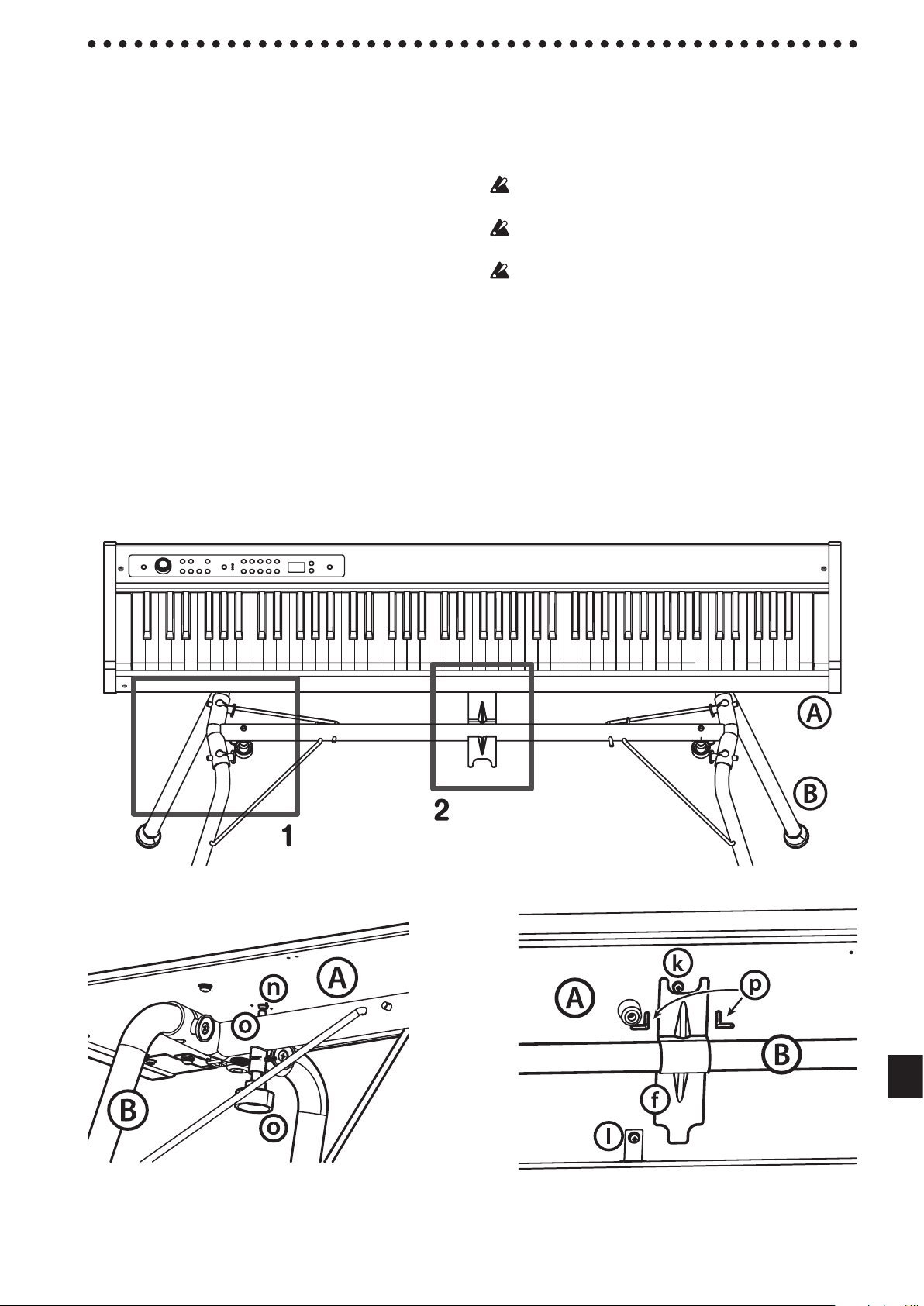

When using the ST-SV1 optional keyboard

stand (sold separately)

1 2

Précautions

Emplacement

L’utilisation de cet instrument dans les endroits sui-

vants peut en entraîner le mauvais fonctionnement.

• En plein soleil

• Endroits très chauds ou très humides

• Endroits sales ou fort poussiéreux

• Endroits soumis à de fortes vibrations

• A proximité de champs magnétiques

Alimentation

Branchez l’adaptateur secteur mentionné à une prise

secteur de tension appropriée. Evitez de brancher

l’adaptateur à une prise de courant dont la tension

ne correspond pas à celle pour laquelle l’appareil est

conçu.

Interférences avec d’autres appa-

reils électriques

Les postes de radio et de télévision situés à proximité

peuvent par conséquent sourir d’interférences à la

réception. Veuillez dès lors faire fonctionner cet ap-

pareil à une distance raisonnable de postes de radio

et de télévision.

Maniement

Pour éviter de les endommager, manipulez les com-

mandes et les boutons de cet instrument avec soin.

Entretien

Lorsque l’instrument se salit, nettoyez-le avec un

chion propre et sec. Ne vous servez pas d’agents de

neoyage liquides tels que du benzène ou du diluant,

voire des produits inammables.

Conservez ce manuel

Après avoir lu ce manuel, veuillez le conserver soi-

gneusement pour toute référence ultérieure.

Evitez toute intrusion d’objets ou

de liquide

Ne placez jamais de récipient contenant du liquide

près de l’instrument. Si le liquide se renverse ou

coule, il risque de provoquer des dommages, un

court-circuit ou une électrocution.

Veillez à ne pas laisser tomber des objets métalliques

dans le boîtier (trombones, par ex.). Si cela se produit,

débranchez l’alimentation de la prise de courant et

contactez votre revendeur korg le plus proche ou la

surface où vous avez acheté l’instrument.

* Tous les noms de produits et de sociétés sont des

marques commerciales ou déposées de leur déten-

teur respectif.

Note concernant les dispositions

(Seulement EU)

Quand un symbole avec une poubelle barrée

d’une croix apparait sur le produit, le mode d’em-

ploi, les piles ou le pack de piles, cela signie que

ce produit, manuel ou piles doit être déposé chez

un représentant compétent, et non pas dans une

poubelle ou toute autre déchetterie convention-

nelle. Disposer de cee manière, de prévenir les dom-

mages pour la santé humaine et les dommages poten-

tiels pour l’environnement. La bonne méthode

d’élimination dépendra des lois et règlements appli-

cables dans votre localité, s’il vous plaît, contactez votre

organisme administratif pour plus de détails. Si la pile

contient des métaux lourds au-delà du seuil réglementé,

un symbole chimique est aché en dessous du symbole

de la poubelle barrée d’une croix sur la pile ou le pack

de piles.

Introduction

Principales caractéristiques

Trente timbres de qualité superbe

Le D1 offre 30 sons (ou “timbres”) pleins d’expression et

de qualité époustouflante, dont un son stéréo de piano à

queue de concert. Le mode Layer permet de jouer simulta-

nément deux timbres.

E󰀨ets

Le D1 comporte 3 eets numériques. Ces eets permeent

de régler la brillance du son (Brilliance), de simuler l’envi-

ronnement acoustique d’une salle de concert (Reverb) et de

rendre le son plus ample (Chorus).

Métronome

Le métronome intégré vous permet de spécier la mesure,

le tempo et le volume, et vous permet aussi d’employer le

son d’une cloche comme accent.

Fonction de réglage du toucher

La réponse dynamique du clavier est une des caractéristiques

les plus importantes d’un piano, et le D1 vous permet de

choisir parmi cinq types diérents de réponse dynamique.

Tempéraments

An de garantir un jeu authentique dans un vaste éventail

de styles musicaux, le D1 vous permet de choisir parmi

neuf tempéraments, comprenant la gamme tempérée, les

tempéraments purs (majeur et mineur), les tempéraments

classiques (Kirnberger et Werckmeister) ainsi que des tem-

péraments utilisés dans la musique traditionnelle d’Inde et

du Moyen-Orient. Quand vous choisissez un son de piano

acoustique, l’accord étendu utilisé sur les pianos est auto-

matiquement sélectionné.

Réglage de la hauteur

La fonction Transpose permet de modifier la hauteur du

timbre, tandis que la fonction Pitch Control permet d’eec-

tuer un accordage n.

Caractéristiques MIDI

Le D1 supporte le protocole MIDI, c’est à dire un protocole

standard qui permet d’échanger des données musicales

entre instruments musicaux et ordinateurs. Le protocole

MIDI permet à deux dispositifs (ou plus) de piloter ou d’être

pilotés l’un l’autre ; le D1 peut ainsi fonctionner comme un

générateur sonore à 16 parties multitimbres.

Table des matières

Introduction ------------------------------------- 19

Principales caractéristiques ---------------------19

Parties et leurs fonctions ------------------ 20

Préparatifs et écoute des morceaux de

démonstration

---------------------------------- 21

Avant de commencer à jouer --------------------21

Écoute des morceaux de démonstration

-----23

Utilisation du D1 pour la lecture --------- 24

Jouer un timbre (mode Single) ------------------24

Jouer deux timbres à la fois (mode Layer)

---24

Utilisation d’une pédale forte

--------------------25

E󰀨ets

--------------------------------------------------25

Le métronome

---------------------------------------25

Autres fonctions ------------------------------- 27

Réglage du toucher --------------------------------27

Fonction Transpose

--------------------------------27

Mode de fonctions

---------------------------------27

MIDI ------------------------------------------------ 30

Le MIDI, qu’est-ce que c’est ? ------------------30

Que peut-on faire avec le MIDI?

---------------30

Connexions

------------------------------------------30

Mode de fonctions MIDI

--------------------------30

Appendice --------------------------------------- 32

Problèmes et solutions----------------------------32

Spécications

---------------------------------------32

Quand vous utilisez le pied pour clavier

ST-SV1 en option (vendue séparément) 33

MIDI Implementation Chart

---------------- 66

Parties et leurs fonctions

11. BoutonettémoinBANK:

Ce bouton permet de choisir la banque de timbres vou-

lue. Le témoin de la banque active s’allume.

12. Boutonsdetimbres:

Ces boutons permeent de choisir parmi les 30 timbres

disponibles (10 × 3 banques). Vous pouvez enfoncer

deux boutons pour jouer simultanément deux timbres

(en mode Layer).

13. Écran:

Ache les réglages, comme par exemple ceux du mode

de fonctions et du métronome.

14. Boutons+,–:

Ces boutons permeent de régler les valeurs des divers

paramètres.

15. BoutonMETRONOME:

Ce bouton sert à activer/arrêter le métronome. Ce bou-

ton est allumé quand vous utilisez le métronome. En

outre, vous pouvez maintenir ce bouton enfoncé pour

activer le mode de réglage du métronome et régler

divers paramètres.

16. PrisesMIDI(IN,OUT):

Prises pour connecter des dispositifs tels que séquen-

ceurs, claviers, etc.

IN:

Entrée de données

(à connecter la prise MIDI OUT d’un autre dis-

positif MIDI).

OUT:

Sortie des données

(à connecter à la prise MIDI IN d’un autre dis-

positif MIDI)

17. PriseDC9V:

Branchez ici l’adaptateur secteur fourni.

18. PriseDAMPER:

Connectez à cee prise la pédale forte fournie avec le

D1, ou une pédale forte DS-1H (vendue séparément).

19. PriseLINEOUT(L/MONO,R):

Il s’agit des prises de sortie audio principale de

l’instrument. Branchez le D1 aux prises d’entrée de mo-

niteurs actifs ou à la prise AUX IN d’autres dispositifs

audio avec un câble audio à prise jack standard.

Pour réglez le volume de sortie, utilisez le commande

VOLUME.

17 18

Panneau avant Panneau arrière

1. Prisepourcasque:

Cee prise permet de brancher un casque à che mini-

jack stéréo.

2. Interrupteurd’alimentation:

Cet interrupteur permet de mere le D1 sous tension et

hors tension.

3. CommandeVOLUME:

Cee commande règle le niveau du signal transmis à la

prise LINE OUT et à la prise casque.

4. BoutonPIANOSONG:

Ce bouton permet d’activer le mode de morceau de

piano; le bouton s’allume quand ce mode est actif. Vous

pouvez enfoncer simultanément ce bouton et le bouton

TRANSPOSE pour activer le mode des morceaux de

démonstration de timbres.

5. BoutonTRANSPOSE:

Ce bouton permet de régler la fonction de transposi-

tion. Ce bouton s’allume quand la fonction de transpo-

sition est active. Vous pouvez enfoncer simultanément

ce bouton et le bouton PIANO SONG pour activer le

mode des morceaux de démonstration de timbres.

6. BoutonFUNCTION:

Ce bouton permet d’activer le mode de fonctions (Func-

tion) et de régler la hauteur, le tempérament et d’autres

paramètres. Maintenez ce bouton enfoncé pour activer

le mode MIDI et régler les paramètres MIDI. Le bouton

s’allume quand le mode de fonctions du D1 est actif et

clignote quand l’instrument passe en mode MIDI.

7. BoutonTOUCH:

Sélectionne la courbe de dynamique du toucher du

clavier.

8. BoutonBRILLIANCE:

Ce bouton permet de régler la brillance du son.

9. BoutonREVERB:

Ce bouton sert à activer/couper l’eet de réverbération,

utilisé pour recréer divers environnements acous-

tiques. Quand cet eet est actif, le bouton est allumé.

10. BoutonCHORUS:

Ce bouton sert à activer/couper l’eet de chorus, utilisé

pour rendre le son plus ample. Quand cet eet est actif,

le bouton est allumé.

Avant de commencer à jouer

Au sujet du pied

Cet instrument est fourni sans pied. Si vous souhaitez utiliser le D1 avec le pied

ST-SV1 pour clavier disponible en option, voyaz page 33.

Connexion de l’adaptateur secteur fourni

Insérez l’extrémité de la che de l’adaptateur secteur à la prise DC 9V sur le pan-

neau arrière, puis reliez la fiche secteur de l’adaptateur secteur à une prise de

courant.

Faites passer le câble de l’adaptateur par le crochet prévu à cet eet pour évi-

ter que la che ne se débranche accidentellement

(Illus. 1)

. Lorsque vous reti-

rez le câble du crochet, évitez de tirer sur le câble avec une force excessive.

Utilisez uniquement l’adaptateur secteur fourni. L’utilisation d’un autre

adaptateur risque d’entraîner des dysfonctionnements.

Veillez à brancher le produit à une prise de courant d’une tension adéquate.

Connexion d’un dispositif audio et d’un casque

Le D1 ne comporte pas de haut-parleurs intégrés. Pour écouter votre jeu sur le

clavier, vous devez donc relier la sortie LINE OUT du D1 à un dispositif audio

comme un moniteur actif, un mélangeur ou un système stéréo, ou encore bran-

cher un casque à la prise pour casque.

Vous devez eectuer tous les raccordements avec les appareils hors tension.

Si vous ne faites pas aention, vous risquez d’endommager le D1 ou le péri-

phérique auquel il est raccordé, ou provoquer un dysfonctionnement.

Les câbles de raccordement sont vendus séparément. Vous devez obtenir des

câbles appropriés pour votre équipement, disponibles dans le commerce.

Utilisation d’un moniteur actif ou d’un mélangeur

Si vous utilisez un moniteur actif ou un mélangeur, branchez-le aux prises LINE

OUT.

Reliez les sorties du D1 aux prises d’entrée d’un moniteur actif ou d’un autre dis-

positif audio avec des câbles audio.

La sortie audio du D1 est conçue pour produire un signal d’un niveau

plus élevé que le matériel audio grand public conventionnel comme les

lecteurs CD. Soyez donc prudent car un volume excessif risquerait d’en-

dommager les moniteurs ou l’équipement audio connectés.

1. Meezlevolumedetouslesappareilsconnectéssurleminimumavantla

misehorstension.

2. ReliezlesprisesLINEOUTduD1auxprisesd’entréedevosmoniteurs

actifsoumélangeur.

Si vous eectuez l’écoute sur une chaîne stéréo ou un dispositif audio doté

de prises d’entrée, branchez le D1 aux prises LINE IN, AUX IN ou à l’entrée

externe. (Il se pourrait que vous deviez vous procurer un adaptateur ou un

câble de conversion.)

Utilisation de casques

Si vous souhaitez utiliser un casque, branchez-le à la prise pour casque.

Utilisez des casques à che minijack stéréo de 3,5 mm.

Utilisez un casque pour jouer en soirée ou éviter de déranger votre entourage.

Pour protéger votre ouïe, évitez une écoute au casque prolongée à volume

élevé.

Illus. 1

Adaptateur secteur

A une prise

de courant

Fiche CC

Crochet

pour câble

Exemple de connexion

à des moniteurs actifs

Exemple de connexion

d’ un casque

Préparatifs et écoute des morceaux de démonstration

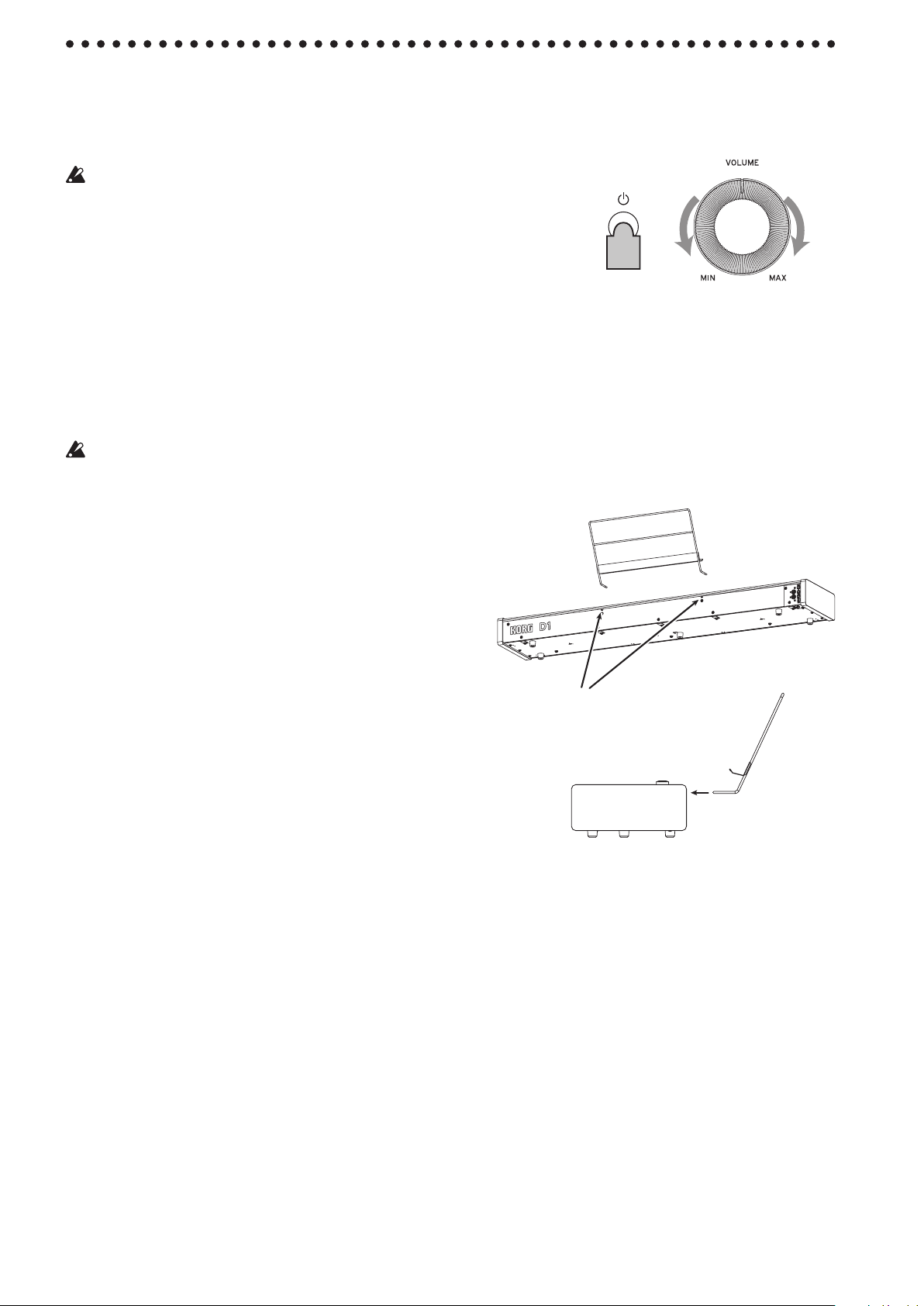

Mise sous tension de l’instrument

Appuyez sur l’interrupteur d’alimentation pour mettre le D1 sous tension.

(Illus. 2)

Quand vous meez l’instrument sous tension, les boutons de son panneau de

commande s’allument (l’interrupteur d’alimentation ne s’allume pas).

Pour mere l’instrument hors tension, appuyez à nouveau sur son interrup-

teur d’alimentation.

Quand vous meez l’instrument hors tension, toutes ses fonctions et pa-

ramètres, à l’exception de la fonction de mise hors tension automatique,

retrouvent leurs réglages par défaut.

Fonction de mise hors tension automatique

L’instrument est automatiquement mis hors tension quand 4 heures se

sont écoulées sans aucune manipulation de l’instrument ni utilisation de

la fonction de démonstration. Si vous ne comptez pas utiliser la fonction

de mise hors tension automatique, désactivez-la (voir page 29).

Réglage du volume

Tournez la commande VOLUME à droite vers “MAX” pour augmenter le

volume. Tournez-la à gauche vers “MIN” pour diminuer le volume. (Illus. 3)

La commande VOLUME règle le volume de la prise pour casques et des

prises LINE OUT.

On conseille de toujours commencer à jouer à faible volume et de l’aug-

menter par la suite.

Utilisation du pupitre

Montez le pupitre comme illustré sur la gure 3.

Illus. 2

Moins

fort

Plus

fort

Orifices de montage

du pupitre

Illus. 3

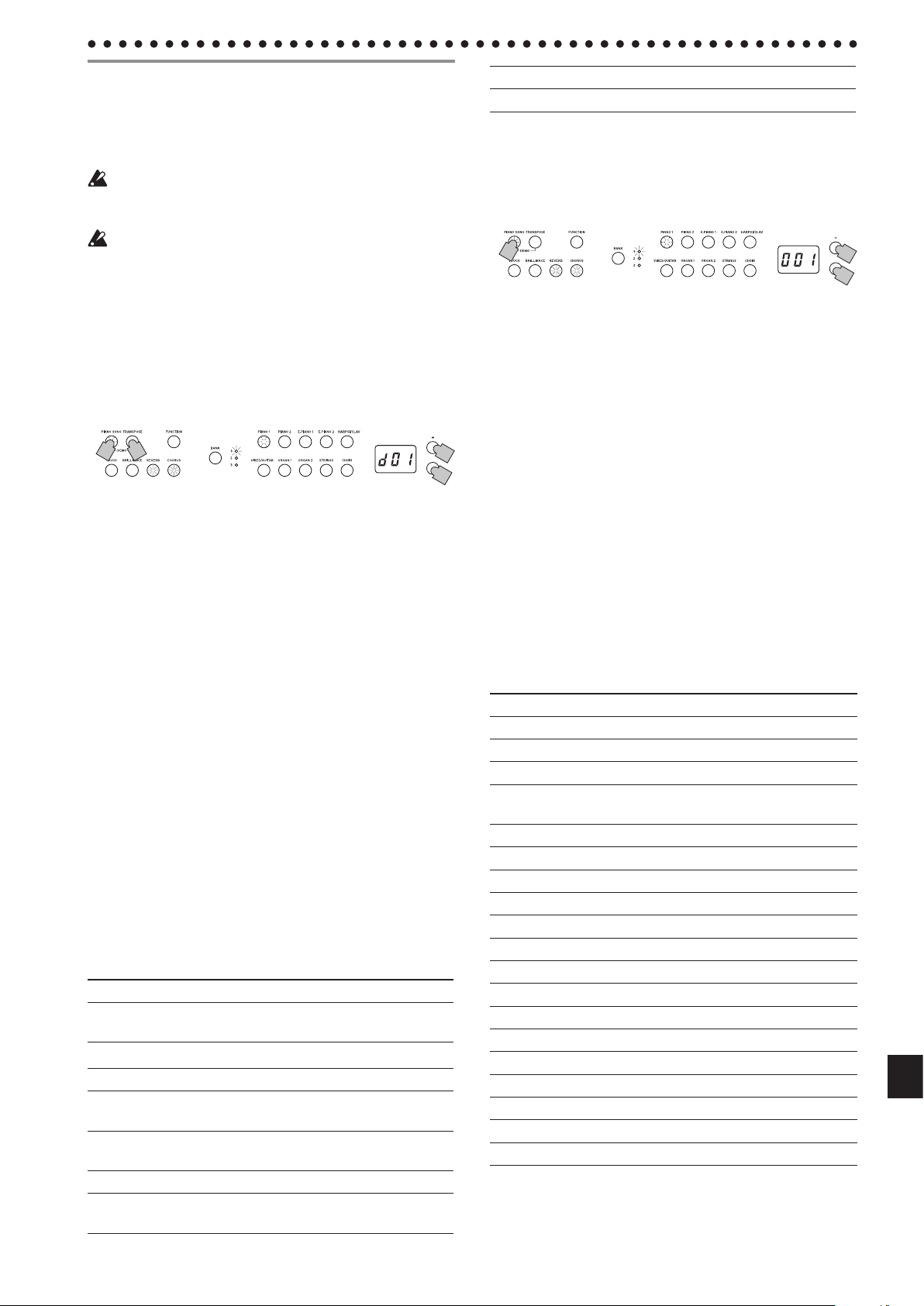

Écoute d’un morceau de piano

1. AppuyezsurleboutonPIANOSONG.

Les boutons PIANO SONG et PIANO1 s’allument et le

numéro du morceau de piano (001) apparaît sur l’a-

chage.

2. Aprèsenviron3secondes,leboutonPIANO1semet

àclignoteretlalecturedumorceaudepianocom-

mence.

Quand la lecture du premier morceau de piano est ter-

minée, la démo continue dans l’ordre avec le deuxième

morceau, puis le troisième, etc. Quand le vingtième

morceau de piano est fini, la lecture reprend avec le

premier morceau de piano.

Écoutedumorceaudepianosouhaité

Vous pouvez sélectionner le morceau de piano que

vous voulez écouter avec les boutons + et – à côté de

l’écran. Quand vous sélectionnez un autre numéro avec

les boutons, et cela même quand un morceau est en

cours de jeu, la lecture du morceau de piano en ques-

tion démarre quelques secondes après.

3. Pourarrêterlalecturedumorceaudedémonstration,

appuyezànouveausurleboutonPIANOSONG.

Liste de morceaux de piano

No.

Achage

Titredumorceau Compositeur

1 001 Etude Op.10-12 F.Chopin

2 002 Claire de lune C.Debussy

3 003 Fantaisie-Impromptu Op.66 F.Chopin

4 004 Wal No.6 Db-major Op.64-1 F.Chopin

5 005

“Prelude 1” The Well-Tempered

Clavier, Book 1

J.S.Bach

6 006 “Turkish March” Sonata K.331 W.A.Mozart

7 007 Arabesque No.1 C.Debussy

8 008 Für Elise

L.v.Beethoven

9 009 Liebesträume Nr.3 F.Liszt

10 010 La Campanella F.Liszt

11 011 Nocturne Op.9-2 F.Chopin

12 012 Spring Song Op.62-6

F.Mendelssohn

13 013 Reets dans I'eau C.Debussy

14 014 Gymnopédie No.1 E.Satie

15 015 Etude Op.10-3 F.Chopin

16 016 Old Feather Blues

KORG original

17 017 La lle aux cheveux de lin C.Debussy

18 018 The Entertainer S.Joplin

19 019 Sunowers

KORG original

20 020 Amazing Grace Hymn

1,3

Écoute des morceaux de démonstration

Le D1 propose 30 morceaux de démonstration (10 mor-

ceaux de démonstration de timbre meent en exergue 10

timbres de haute qualité et 20 morceaux de piano bien

connus orent une démonstration des sonorités de piano).

Durant la lecture d’un morceau de démonstration de

timbres, vous pouvez jouer sur le clavier; notez toute-

fois que les boutons de timbres ne permeent pas de

changer de timbre pendant la démo.

Durant la lecture d’un morceau de démonstration de

timbres, les réglages d’eets (réverbération et chorus)

ne peuvent pas être modiés.

Écoute d’un morceau de démonstration de timbres

1. AppuyezsimultanémentsurlesboutonsPIANO

SONG et TRANSPOSE

Le bouton PIANO SONG clignote et les boutons de

timbres clignotent l’un après l’autre.

Le numéro du morceau de démonstration de timbres

(d01) s’ache sur l’écran.

2. Aprèsenviron3secondes,leboutonPIANO1cli-

gnoteetlalecturedumorceaudedémonstrationde

timbrescorrespondantàceboutondémarre.

Quand la lecture du morceau de démonstration PIA-

NO1 est terminée, la démo continue dans l’ordre avec

les morceaux PIANO2, E.PIANO1, etc. Quand le mor-

ceau CHOIR est ni, la lecture reprend avec le morceau

de démonstration PIANO1.

Écoutedumorceaudedémonstrationsouhaité

Pendant que les boutons de timbres clignotent tour à

tour, appuyez sur le bouton de timbres du morceau de

démonstration que vous voulez écouter.

Si, en cours de démo, vous appuyez sur un autre bou-

ton de timbres, la lecture du morceau de démonstra-

tion de timbres correspondant démarre après quelques

secondes.

En outre, vous pouvez choisir un morceau avec les bou-

tons + et – à côté de l’écran.

3. Pourarrêterlalecturedumorceaudedémonstration

detimbres,appuyezànouveausurleboutonPIANO

SONG.

Liste des morceaux de démonstration de timbres

Achage

Sonorit Titredumorceau Compositeur

d01 PIANO1

À la Manière de

Borodine

M.Ravel

d02 PIANO2 Wind and Tide Naoki Nishi

d03 E.PIANO1 Jam Session Naoki Nishi

d04 E.PIANO2 In Memory Michael Geisel

d05

HARPSI/

CLAV

La Joyeuse J.P.Rameau

d06

VIBES/

GUITAR

Jazz in Spain KORG original

d07 ORGAN1 Improvisation Michael Geisel

d08 ORGAN2

Prelude and Fugue

in C Major, BWV 553

J.S.Bach

d09 STRINGS Scoring Interlude Michael Geisel

d10 CHOIR Autumn Flares Michael Geisel

1,3

Jouer un timbre (mode Single)

Sélectionner l’un des trente timbres à disposition (10 x 3

sons banques).

Bouton

Banque

Sonorit #

PIANO1 1 Piano de concert 3

2 Piano à queue 3

3 Piano pop 2

PIANO2 1 Piano Jazz 3

2 Piano Honky-Tonk 2

3 Piano à queue électrique 1

E.PIANO1 1 Piano électrique de stade 1

2 Piano électrique brillant 2

3 Piano électrique trémolo 1

E.PIANO2 1 Piano électrique numérique 1 2

2 Piano électrique numérique 2 2

3 Piano électrique des années 60 1

HARPSI/

CLAV

1 Clavecin 2

2 Clav. 1

3 Synthé Clav. 2

VIBES/

GUITAR

1 Vibraphone 1

2 Marimba 1

3 Guitare acoustique 2

ORGAN1 1 Orgue jazz 1 2

2 Orgue jazz 2 2

3 Orgue jazz 3 2

ORGAN2 1 Grandes orgues 1 2

2 Grandes orgues 2 2

3 Orgue positif 2

STRINGS 1 Cordes 2

2 Cordes de cinéma 2

3 Cordes analogiques 2

CHOIR 1 Chœur aah 2

2 Voix ooh 2

3 Chœur classique 3

(#) Cee colonne détaille le nombre d’oscillateurs par voix

exploités par chaque timbre (voir “Au sujet de la polypho-

nie maximum” à la page 32).

1. Appuyezsurleboutondetimbresdusonquevous

voulezjouer.

Le bouton enfoncé s’allume.

2. AppuyezsurleboutonBANKpoursélectionnerun

destroistimbres.

Chaque pression sur le bouton BANK change de

banque (1, 2, 3, 1, ...) et le témoin correspondant s’allume

à droite du bouton BANK.

Pour sélectionner le timbre de piano à queue élec-

trique, par exemple, appuyez sur le bouton PIANO2.

Son témoin s’allume.

Appuyez ensuite deux fois sur le bouton BANK pour

choisir la banque 3 (Piano à queue électrique); les

témoins en dessous et à droite du bouton BANK s’allu-

ment.

En outre, la banque sélectionnée pour un bouton de

Utilisation du D1 pour la lecture

timbres reste en vigueur, même si un autre bouton de

timbres est enfoncé.

Chaque fois que vous mettez le D1 sous tension, le

timbre de la banque 1 est assigné à tous les boutons de

timbres.

Jouer deux timbres à la fois (mode Layer)

Vous pouvez jouer simultanément deux timbres sur le

clavier. C’est ce que nous appelons le mode Layer (ou de

superposition).

Appuyez simultanément sur les deux boutons des timbres

que vous voulez superposer. Les deux boutons de timbres

enfoncés s’allument.

Le bouton de timbres le plus à gauche ou le plus haut que

vous avez enfoncé correspond au timbre de la couche 1, et

l’autre (plus à droite ou plus bas) correspond au timbre de

la couche 2 (voyez l’illustration ci-dessous).

Par exemple, si vous appuyez sur les boutons E.PIANO1 et

ORGAN1, le timbre E.PIANO1 correspond à la couche 1 et

le timbre ORGAN1 à la couche 2. Pour utiliser des timbres

d’autres banques, choisissez d’abord les banques en mode

Single (un seul timbre) pour les boutons de timbres visés.

Exemple: pour jouer en superposant le timbre de piano à

queue et le timbre d’orgue jazz 2, sélectionnez la banque

2 (piano à queue) pour le bouton PIANO1 et la banque

2 (orgue jazz 2) pour le bouton ORGAN1, puis enfoncez

simultanément les deux boutons.

Lorsque le mode Layer est sélectionné, le nombre total

de voix pouvant jouer simultanément est réduit, en

fonction du nombre total d’oscillateurs exploités par

les timbres sélectionnés (voir “Au sujet de la polypho-

nie maximum” à la page 32).

Vous ne pouvez pas sélectionner des timbres de

banques diérentes pour le même bouton de timbres

(comme par exemple piano de condert et piano à

queue pour le bouton PIANO1).

Rétablir le mode Single

Pour rétablir le mode Single, il sut d’appuyer sur un

seul bouton de sélection des timbres.

Réglages du mode Layer

En mode Layer, vous pouvez régler l’équilibre de vo-

lume entre les deux timbres, décaler l’octave de chaque

timbre et activer/désactiver la pédale Damper pour

chaque timbre (voir “Mode de fonctions” à la page

27).

Couche 2

Couche 1

tons’allume)etcoupe(leboutons’éteint)touràtour

l’eetdeChorus.

Pourchangerleniveaudel’effet,maintenezenfoncéle

boutonCHORUSetappuyezsurlebouton+ou–àcôté

del’écran.

Le réglage s’ache à l’écran; “3” produit un eet de chorus

prononcé et “1” un eet léger.

Quand vous choisissez un autre timbre ou meez le D1 hors

tension, le réglage actif/coupé ainsi que le niveau de cet eet

retrouvent leurs valeurs d’usine (réglages par défaut).

Le métronome

Le D1 est doté d’un métronome qui vous permet d’activer

un son de clochee quand vous vous entraînez.

Lancer/arrêter le métronome

Appuyez sur le bouton METRONOME.

Le bouton s’allume et le métronome

démarre.

Appuyez de nouveau sur le bouton METRONOME pour

arrêter le métronome. Le bouton s’éteint.

Régler le tempo

Quand le tempo est aché à l’écran (le

réglage par défaut est de 120), et cela

que le métronome soit activé ou non,

vous pouvez régler son tempo avec les boutons + et – à côté

de l’écran (Vous pouvez aussi régler le tempo avec le mode

de réglage des paramètres métronome). Plage de réglage

du métronome:

𝅘𝅥

= 40 ~ 240.

Pour retrouver le réglage de tempo par défaut, appuyez

simultanément sur les boutons + et –.

Régler le type de mesure, le volume, le son d’ac-

cent, le tempo et le son du métronome

Utilisez le mode de réglage des paramètres métronome

pour régler les diverses fonctions du métronome.

1. MaintenezenfoncéleboutonMETRONOMEjusqu’à

cequelemodederéglagedesparamètresmétronome

soitactivé.

Le bouton METRONOME clignote.

2. Appuyezsurleboutonauquelestassignéelafonc-

tionàrégler.

La valeur s’ache à l’écran.

Son d’accent

Tempo

Type de

mesur

Son

Maintenez le mode de réglag

des paramètres métronome

Volume

Utilisation d’une pédale forte

L’emploi d’une pédale permet d’obtenir un jeu plus expres-

sif et réaliste.

Appuyer sur cee pédale permet de soutenir le son et de

produire une chute du son pleine de résonance. Vous pou-

vez en outre appliquer l’eet de résonance au son de piano

de concert, au son de piano à queue et au son de piano jazz

(banques 1 et 2 de Piano1, banque 1 de Piano2).

L’utilisation d’une pédale forte en option DS-1H permet de

varier l’eet de pédale forte selon le degré d’enfoncement

de la pédale (eet “mi-pédale”).

En mode Layer, vous pouvez sélectionner le ou les

sons auxquels vous appliquez l’effet de pédale forte.

(voir “Pédale en mode Layer” à la page 28)

E󰀨ets

Brillance

Cet eet change la brillance du timbre.

Vouspouvezeectuerceréglageenmaintenantenfoncé

leboutonBRILLIANCEetenutilisantlesboutons+et–

àcôtédel’écran.

Le réglage s’ache à l’écran; “3” produit un son plus bril-

lant et “1” un son plus sourd.

Le réglage de brillance est appliqué à tous les timbres et

reste en vigueur jusqu’à la mise hors tension du D1. À la

mise sous tension de l’instrument, le réglage par défaut

(“2”) est actif.

Le paramètre de brillance ne peut pas être désactivé.

Réverbération

Cet eet confère de la profondeur au son et recrée l'impres-

sion que vous jouez dans une salle de concert. Par défaut,

le réglage actif/coupé ainsi que le niveau de cet eet sont

sauvegardés pour chaque timbre.

ChaquepressionsurleboutonREVERBactive(lebou-

tons’allume)etcoupe(leboutons’éteint)touràtour

l’eetderéverbération.

Pourchangerleniveaudel'effet,maintenezenfoncéle

boutonREVERBetappuyezsurlebouton+ou–àcôté

del'écran.

Le réglage s’ache à l’écran; “3” produit une réverbération

prononcée et “1” un eet léger.

Quand vous choisissez un autre timbre ou meez le D1 hors

tension, le réglage actif/coupé ainsi que le niveau de cet eet

retrouvent leurs valeurs d'usine (réglages par défaut).

Chorus

L’eet de Chorus module le signal et produit un son riche

et ample. Par défaut, le réglage actif/coupé ainsi que le

niveau de cet eet sont sauvegardés pour chaque timbre.

ChaquepressionsurleboutonCHORUSactive(lebou-

Réglage

(Bouton)

Description

Réglage

paréfaut

Type de mesure

(PIANO1)

02 (2/4), 03 (3/4), 04 (4/4), 06 (6/4) 04

Volume

(PIANO2)

01–13 10

Son d’accent

(E.PIANO1)

oFF (pas de son d’accent),

on1 (son spécial pour le baement

d’accent),

on2 (son de clochee pour le bae-

ment d’accent)

oFF

Tempo

(E.PIANO2)

40–240

(identique au réglage de tempo)

120

Son

(HARPSI/CLAV)

1 (acoustique),

2 (électronique)

3. Réglezlavaleuraveclesboutons+,–.

Vous pouvez initialiser les réglages suivants en main-

tenant enfoncés les boutons + et – simultanément.

• Volume

• Tempo

• Son

4. Aprèsavoirchangéleréglage,appuyezsurlebouton

METRONOMEpourquitterlemodederéglagedes

paramètresmétronome.

Quand vous quiez le mode de réglage des paramètres

métronome, le bouton METRONOME retrouve son sta-

tut (allumé ou éteint) avant l’activation du mode.

Réglage du toucher

Vous pouvez régler la sensibilité du clavier ou réponse au

toucher.

Pour changer la sensibilité du clavier, maintenez enfoncé

le bouton TOUCH et appuyez sur le bouton + ou – à côté

de l’écran.

Achage Réglagedutoucher

001 Léger. même un jeu léger peut produire

des son forts.

002 Normal. le toucher d’un piano typique.

003 Lourd. vous devez jouer fortement pour

produire des sons puissants.

004 Stable. Les nuances de volume sont ré-

duites au prot d’un son de niveau relati-

vement stable.

005 Constant. Comme sur un orgue, le volume

des notes est constant, indépendamment

de la force de jeu.

Lors de la mise sous tension de l’instrument, le tou-

cher est réglé à 002 (Normal).

Ces réglages s’appliquent à tous les timbres.

Fonction Transpose

Parfois, la clé d’écriture d’un morceau est particulièrement

dicile (par ex. beaucoup de bémols) ou vous désirez mo-

dier la hauteur pour insérer un autre instrument ou voix.

Dans ce cas, vous pouvez transposer (décaler, modifier

la hauteur) de manière à faciliter le jeu ou jouer avec une

hauteur diérente. C’est la fonction “Transpose”.

Vous pouvez transposer sur une plage de 11 demi-tons.

Ainsi, quand vous transposez d'un demi-ton vers le haut,

l'enfoncement des touches indiquées à gauche produit les

notes indiquées à droite.

Lors de la mise sous tension de l’instrument, la trans-

position est réglée à ses valeurs d’usine.

Maintenez enfoncé le bouton TRANSPOSE et enfoncez la

touche du clavier (Fa

♯

6 ~ Fa7) correspondant à la transposi-

tion voulue. Si vous enfoncez une touche autre que Do7, le

bouton TRANSPOSE s’allume pour indiquer que le clavier

est transposé.

La plage de notes entière du clavier est transposée de l’in-

tervalle entre Do7 et la touche enfoncée.

Pour retrouver la hauteur normale du clavier, maintenez le

bouton TRANSPOSE enfoncé et appuyez sur la touche Do7.

Le bouton TRANSPOSE s’éteint et la fonction de transposi-

tion est désactivée.

CalmeFort

Calme

Fort

Force du jeu

Puissance

Sonore

002

001

003

004

005

Autres fonctions

Touche Eet

♯

6 ~ Si6 6 ~ 1 demi-tons plus graves

Do7 Accordage standard

♯

7 ~ Fa7 1 ~ 5 demi-tons plus aigus

Mode de fonctions

Le mode de fonctions permet de régler le tempérament et

d’autres paramètres de hauteur.

Travailenmodedefonctions

1. AppuyezsurleboutonFUNCTION.

Les boutons FUNCTION et PIANO1 s’allument.

2. Appuyezsurleboutoncorrespondantauparamètre

vouluenvousreportantàl’illustrationci-dessous.

Le bouton enfoncé s’illumine et le réglage actuel s’af-

che sur l’écran.

3. Réglezleparamètrechoisiaveclesboutons+et–.

Vous pouvez initialiser les réglages suivants en main-

tenant enfoncés les boutons + et – simultanément.

• Hauteur

• Équilibre de volume en mode Layer

• Plage d’octave du mode Layer

4. Aprèsavoireectuélesréglagesvoulus,appuyezsur

leboutonFUNCTIONpourretournerenmodede

jeu.

Le bouton FUNCTION s’éteint.

Quand vous meez le D1 hors tension, toutes ses fonc-

tions, à l’exception de la fonction de mise hors tension

automatique, retrouvent leurs réglages par défaut.

Do4

Do7

Fa7

Fa 6

Hauteur

Tempérament

Mise hors tension automatique

Équilibre de volume en mode Layer

Plage d’octave du mode Layer

Pédale en mode Layer

Description des fonctions supplémentaires

*1: Temperament

Types de tempéraments

Achage

Tempérament

Gammetempérée(réglagepardéfaut):Cee

gamme produit un intervalle égal entre tous les

demi-tons; c’est le tempérament le plus courant.

Tempéramentpur[majeur]:Les accords ma-

jeurs dans la tonalité sont (Do) parfaitement

accordés.

Tempéramentpur[mineur]:Les accords mi-

neurs dans la tonalité sont (Do) parfaitement

accordés.

Gammearabe:Cee gamme comporte les inter-

valles de quart de ton typiques de la musique

arabe.

GammePythagoricienne:Cee gamme de la

Grèce Antique produit d’excellents résultats

avec des mélodies. Elle comporte des intervalles

de quinte juste; toutefois, d’autres intervalles –

tout particulièrement la tierce majeure – sont

faux.

GammeWerckmeister:La gamme Werckmeis-

ter III a été créée à la n de la période baroque

pour permere une transposition relativement

libre.

GammeKirnberger:La gamme Kirnberger III

sert principalement à l’accordage des clavecins.

GammeSlendro:Cee gamme de gamelan

indonésien comporte cinq notes par octave.

GammedePelog:Cee gamme de gamelan

indonésien comporte sept notes par octave.

StrechtedTuning(cordes“pincées”).

Afin de reproduire la résonance la plus naturelle, les

timbres PIANO 1 et PIANO 2 utilisent la technique des

“cordes pincées” : les notes graves seront légèrement plus

altérées vers la grave que dans le tempérament égal, tan-

dis que celles plus aiguës seront légèrement plus altérées

vers l’aiguë. C’est ainsi que les accordeurs professionnels

règlent normalement les pianos acoustiques.

*2: Plage d’octave du mode Layer (L1, L2)

1. Choisissezlacouchevoulueaveclesboutons+et–à

côtédel’écran.

“L1” désigne le timbre de la couche 1 et “L2” le timbre

de la couche 2.

2. AppuyezsurleboutonBANK.

Le réglage d’octave (00) s’ache à l’écran.

3. Choisissezl’octavevouluaveclesboutons+et–à

côtédel’écran.

Pour retrouver le réglage par défaut, appuyez simulta-

nément sur les boutons + et –.

Pour choisir l’octave du timbre de l’autre couche, appuyez

sur le bouton E.PIANO2 an de sélectionner cee couche.

En mode monotimbre (Single), l’écran ache “– – –” et

ce réglage n’est pas disponible.

Liste des fonctions

Bouton Fonction Réglage à

l’écran

Description [réglage par défaut]

PIANO1

Hauteur 27.5...52.5

427.5...440.0...452.5Hz [40.0 : 440.0Hz]

Permet de changer la hauteur du clavier

du D1 par pas de 0,5 Hz pour l’adapter à la

hauteur d’un autre instrument.

La = 440 Hz correspond à l’accordage stan-

dard et 40.0 au réglage par défaut.

PIANO2

Tempérament *1 00...08

Gamme tempérée...Gamme Pelog

[00: Gamme tempérée]

Vous pouvez choisir parmi neuf accordages,

dont la gamme tempérée, la gamme Kirn-

berger et la gamme Werckmeister, etc.

E.PIANO1

Équilibre de volume en

mode Layer

1–9...9–1

1–9 (timbre 1 min.)...9–9 (timbres 1&2 max.)...

9–1 (timbre 2 min.) [9–9]

Règle la balance de volume des timbres 1 et

Plage de réglage: 1 – 9... 9 – 9...9 – 1; le

nombre de gauche correspondant à la

couche 1 et le nombre de droite à la couche 2.

E.PIANO2

Plage d’octave du mode

Layer (L1, L2) *2

-01, 00, 01

±1 Octave [00]

Dénit la plage d’octave du timbre 1 et du

timbre 2 superposés.

La plage de réglage est de ±1 octave pour

chaque timbre et l’écran ache “–01”, “00”

et “01”.

HARPSI/

CLAV

Pédale en mode Layer o–_, _–o, o–o

1 uniquement, 2 uniquement, les deux

timbres [o–o]

Sélectionne le timbre de la superposition (ou

les deux moitiés du clavier) auquel l’eet de

pédale forte est appliqué.

Vous pouvez eectuer ce réglage pour le

timbre de la couche 1 uniquement (o – –),

pour le timbre de la couche 2 uniquement (–

– o) et pour les deux timbres (o – o).

VIBES/

GUITAR

Mise hors tension automa-

tique *3

oFF, on

Désactiver, 4 heures [on]

*3:

Régler la fonction de mise hors tension automatique

L’instrument est automatiquement mis hors tension quand

4 heures se sont écoulées sans aucune manipulation du

clavier de l’instrument ni utilisation de la fonction de

jeu automatique. Vous pouvez désactiver cette fonction

en choisissant le réglage “oFF”. Cette fonction est active

par défaut. Le réglage de cee fonction est sauvegardé et

conservé même après la mise hors tension du D1.

1. Activezlemodedefonctionspuisappuyezsurle

bouton VIBES/GUITAR.

Le bouton de timbres VIBES/GUITAR s’allume et le

réglage (on) s’ache à l’écran.

2. Choisissezleréglagevoulu(on/o)aveclesboutons

+et–àcôtédel’écran.

Le MIDI, qu’est-ce que c’est ?

MIDI est l’abréviation de Musical Instrument Digital Inter-

face (interface numérique pour instruments musicaux).

C’est un standard international conçu pour connecter et

transférer des données entre instruments musicaux élec-

troniques, ordinateurs et dispositifs divers.

Que peut-on faire avec le MIDI?

Le MIDI vous permet d’utiliser votre D1 pour piloter

d’autres instruments ou d’utiliser d’autres instruments

pour piloter votre D1, ainsi que d’utiliser un séquenceur

pour composer des morceaux musicaux complexes.

Lorsque vous jouez sur le clavier de votre D1, ou vous

appuyez sur la pédale, ou vous sélectionnez un timbre, les

notes, l’activation de la pédale et le changement de timbres

sont transmis à l’instrument connecté ou enregistré par le

séquenceur.

Connexions

Des câbles MIDI disponibles dans le commerce sont utili-

sés pour transférer les données MIDI. Raccordez ces câbles

des prises MIDI du D1 aux prises MIDI du périphérique

MIDI avec lequel vous souhaitez échanger des données. Il

y a deux types de prises MIDI.

PriseMIDIIN

Elle reçoit les messages MIDI.

La prise MIDI IN vous permet de jouer les sons du D1

sur un périphérique MIDI (e.g., un clavier ou séquenceur

MIDI). Utilisez un câble MIDI pour r elier la prise MIDI IN

du D1 à la prise MIDI OUT de votre périphérique MIDI.

PriseMIDIOUT

Elle transmet les messages MIDI.

La prise MIDI OUT vous permet de contrôler La prise

MIDI OUT d’un périphérique MIDI en utilisant les mes-

sages MIDI transmis par le D1. Utilisez un câble MIDI

pour relier la prise MIDI OUT du D1 à la prise MIDI IN de

votre périphérique MIDI.

MIDI

Mode de fonctions MIDI

À la mise sous tension du D1, ses paramètres MIDI sont

réglés comme suit: transmission via le canal 1, réception

sur tous les canaux (1 ~ 16), fonction Local On et fonction

Omni O.

Vous pouvez modier ces réglages en mode de fonctions

MIDI.

Procédure de réglage des paramètres MIDI en

mode Function

1. MaintenezenfoncéleboutonFUNCTION(pendant

aumoins3secondes).

Le bouton FUNCTION se met à clignoter et le bouton

PIANO1 s’allume.

2. Appuyezsurleboutoncorrespondantauparamètre

vouluenvousreportantàl’illustrationci-dessous.

Le bouton enfoncé s’illumine et le réglage actuel s’af-

che sur l’écran.

3. Réglezleparamètrechoisiaveclesboutons+et–.

4. PourquierlemodeFunction,appuyezsurlebouton

FUNCTION.

Le bouton FUNCTION s’éteint.

Tous les réglages MIDI s’appliquent à l’ensemble des

timbres.

À la mise hors tension du D1, tous les paramètres

de l’instrument retrouvent en principe leurs valeurs

d’usine.

MIDI

Canaux

Local On/Off

Filtre des changements

de programme

Sons multitimbre on/off

Filtre des changements

de commande

sur le canal suivant.

Voici un exemple: si vous choisissez le canal MIDI C07

pour le son de la couche 1, le canal MIDI C08 est automati-

quement assigné au son de la couche 2. Si vous choisissez

le canal MIDI C16 pour le son de la couche 1, le canal C01

est assigné au son de la couche 2.

*2: Tableau des timbres et des numéros de change-

ment de programme associés

CC0: le paramètre Bank Select (sélection de banque, MSB)

est réglé sur 121 pour tous les timbres.

Bouton

Banque

CC32 PC Timbre

PIANO1 1 1 0 Piano de concert

2 0 0 Piano à queue

3 2 1 Piano pop

PIANO2 1 0 1 Piano jazz

2 0 3 Piano Honky-Tonk

3 0 2 Piano à queue électrique

E.PIANO1 1 0 4 Piano électrique de stade

2 1 4 Piano électrique brillant

3 3 4 Piano électrique trémolo

E.PIANO2 1 0 5 Piano électrique numé-

rique 1

2 1 5 Piano électrique numé-

rique 2

3 2 4 Piano électrique des

années 60

HARPSI/

CLAV

1 0 6 Clavecin

2 0 7 Clav.

3 1 7 Synthé Clav.

VIBES/

GUITAR

1 0 11 Vibraphone

2 0 12 Marimba

3 0 24 Guitare acoustique

ORGAN1 1 0 16 Orgue jazz 1

2 1 16 Orgue jazz 2

3 0 17 Orgue jazz 3

ORGAN2 1 0 19 Grandes orgues 1

2 1 19 Grandes orgues 2

3 2 19 Orgue positif

STRINGS 1 0 48 Cordes

2 0 50 Cordes de cinéma

3 1 50 Cordes analogiques

CHOIR 1 0 52 Choeur aah

2 1 52 Voix ooh

3 2 52 Choeur classique

Liste des fonctions MIDI

Bouton Fonction Réglage

à l’écran

Description [réglage par défaut]

PIANO1 MIDI Canaux *1 C01...C16

1...16 [C01]

Dénit le canal de transmission pour les

messages MIDI.

PIANO2 Local On/O on, oFF

Activation/désactivation du générateur de

son du D1 [on]

Quand le paramètre Local est sur “On” et

que vous jouez sur le clavier du D1, l’instru-

ment produit les sons joués et transmet des

messages MIDI. Quand le paramètre Local

est sur “O”, jouer sur le clavier du D1 ne

produit pas de son; en revanche, l’instru-

ment transmet des messages MIDI.

En principe, le paramètre Local est réglé sur

“On” (réglage par défaut: On).

Désactivez cee fonction (en la réglant sur

“oFF”) pour éviter de l’écho MIDI (deux sons

joués simultanément de manière non inten-

tionnelle).

E.PIANO1 Filtre des changements de pro-

gramme *2

on, oFF

Activation/désactivation du ltre de trans-

mission/réception des changements de

programme [oFF: transmission/réception]

Ce type de message permet au D1 de chan-

ger de programme sur un dispositif MIDI

connecté. Il est aussi possible de changer de

Program sur le D1 en lui envoyant un chan-

gement de programme depuis le dispositif

MIDI connecté.

À la réception d’un changement de pro-

gramme non reconnu, le timbre du D1 ne

change pas.

E.PIANO2 Filtre des changements de com-

mande

on, oFF

Activation/désactivation du ltre de trans-

mission/réception des commandes de

contrôle [oFF: transmission/réception]

Vous pouvez transmere les messages géné-

rés quand, par exemple, vous actionnez la

pédale Damper du D1 à un dispositif MIDI

externe connecté an de le piloter. Ces mes-

sages peuvent en outre être envoyés au D1

par le dispositif MIDI externe pour piloter le

D1.

HARPSI/

CLAV

Sons multitimbre on/o on, oFF

Operating as a 16-part multi-timbral sound

module [on: operating]

Le D1 peut faire oce de module de sons

multitimbre à 16 parties; dans ce cas, le

dispositif MIDI externe connecté pilote le

générateur de sons interne du D1.

*1: MIDI Canaux

En mode de superposition, le choix du canal de transmis-

sion détermine le canal de la couche (et donc du son) 1. Le

canal de transmission du son 2 est automatiquement réglé

Spécications

Clavier RH3 (“Real Weighted Hammer 3”)

Clavier: 88 notes (La0 ~ Do8)

Réglagedutouche 5 courbes disponibles

Hauteur Transposition, accordage n

Tempéraments 9 types

Générationdesons Système PCM stéréo

Polyphonie 120 notes (maximum)

Timbres 30 timbres (10 x 3 banques)

Eets Brillance, Réverbération, Chorus

(chacun avec 3 niveaux)

Démonstrations 30 (morceaux de démonstration de

timbres x 10, morceaux de piano x 20)

Métronome

Réglages du tempo, de la mesure, de

l’accent du son et du volume Com-

mandes

Pédale résonance

prenant en charge la fonction mi-pé-

dale (si vous utilisez la pédale DS-1H

en option)

Connexions LINE OUT (L/MONO,R), MIDI (IN,

OUT), Casque, Prise DAMPER, Prise

DC 9V

Commandes Interrupteur d'alimentation, VO-

LUME, PIANO SONG, TRANSPOSE,

FUNCTION, TOUCH, BRILLIANCE,

REVERB, CHORUS, BANK, boutons

de timbres × 10, +, –, METRONOME

Alimentation DC 9V, Adaptateur secteur (inclus)

Consommation 1,5 W

Dimensions(LxPxH)

1327 × 263 × 128 mm

(y compris les saillies de l’instrument;

sans le pupitre)

Poids 16 kg

AccessoiresfournisAdaptateur secteur, pupitre, Pédale

damper, Manuel d’utilisation

Accessoires(vendusséparément)

Support à clavier ST-SV1,

Pédale damper DS-1H

• Les caractéristiques et l’aspect du produit sont suscep-

tibles d’être modiés sans avis préalable en vue d’une

amélioration.

Problèmes et solutions

Si lors de l’utilisation vous détectez les problèmes décrits,

examinez l’instrument pour comprendre le problème et es-

sayez de le résoudre en recourant aux conseils proposés. Si

l’instrument continue à ne pas fonctionner correctement,

adressez-vous à votre revendeur de conance.

L’instrument ne s’active pas lors de la mise sous ten-

sion.

• Vérifiez que l’adaptateur secteur est correctement

connecté au piano et à la prise de courant.

L’instrument n’émet aucun son.

• Contrôlez que le réglage du volume n’est pas à MIN.

Dans cee éventualité, réglez-le à un niveau approprié.

• Contrôlez que la fonction MIDI Local n’est pas réglée à

OFF, sinon réglez-la à ON (ou mere hors tension et de

nouveau sous tension l’instrument).

Les notes sont coupées

• Le D1 est conçu pour donner la priorité aux notes

jouées le plus récemment. Voir “Au sujet de la polypho-

nie maximum.”

La hauteur tonale ou tonalité du piano semble incor-

recte dans certaines zones du clavier

• Les sonorités de piano du D1 reproduisent aussi dèle-

ment que possible celles d’un piano réel. Cela signie

que dans certaines régions du clavier, il est possible

que le son semble plus fort, ou que la tonalité ou hau-

teur tonale semble incorrecte. C’est un phénomène nor-

mal.

Le dispositif MIDI connecté ne répond pas aux mes-

sages MIDI transmis

• Vérifiez que tous les câbles MIDI sont correctement

connectés. Assurez-vous que le D1 reçoit les messages

MIDI sur le même canal que celui utilisé par le disposi-

tif externe.

Au sujet de la polyphonie maximum

Si le nombre de notes jouées simultanément dépasse la

polyphonie maximum, il se pourrait que certaines notes ne

soient pas jouées par l’instrument. En eet, le D1 est doté

d’un mécanisme coupant une note produite pour donner la

priorité aux notes suivantes (et donc aux touches enfoncées

ultérieurement). Certains timbres du D1, bien qu’ils cor-

respondent à un son unique, sont en fait générés par deux

oscillateurs ou plus (une note d’un circuit de génération de

sons). Pour les timbres utilisant un seul oscillateur, comme

ceux des banques 1 et 2 sous VIBES/GUITAR, la polypho-

nie maximum est de 120 notes. Les timbres utilisant deux

oscillateurs, comme ceux des banques 3 sous PIANO1 et

des banques 1 et 2 sous E.PIANO2, ont une polyphonie

maximum de 60 notes.

120 ÷ nombre d’oscillateurs de son = polyphonie maximum

Tenez donc compte de la polyphonie maximum et choisis-

sez les timbres avec soin quand vous comptez les superpo-

ser en mode Layer ou utiliser la pédale Damper.

Appendice

Quand vous utilisez le pied pour clavier ST-SV1

en option (vendue séparément)

Vous pouvez utiliser le D1 avec un pied pour clavier ST-

SV1 (modèle ST-SV1 BK disponible en option). Dans le cas

de l’utilisation avec le D1, suivez les instructions ci-des-

sous au lieu de l’étape 8 lors du montage du ST-SV1 BK.

Soulevez le D1 (A) à deux personnes et xez-le sur le pied

ST-SV1 (B).

Veillez à ce qu’une personne empêche le D1 de tomber

pendant que l’autre personne aligne les vis (o) du côté

gauche et droit du ST-SV1 avec les orices des vis (n) sur

le dessous du D1. À titre de guide, la plaque (f) devrait se

loger parfaitement entre les deux rainures (p) au centre du

dessous du D1. Veillez à ce que la plaque ne touche pas la

vis (k) au centre avant du dessous du D1 et la tête de la vis

(l) au centre vers l’arrière.

Alignez les orices (n) sur le dessous du D1 avec les vis (o)

du ST-SV1.

Retirez l’adaptateur secteur avant de monter le ST-SV1.

Veillez à ne pas vous pincer les doigts quand vous

levez et xez le D1 sur le ST-SV1.

Vériez que le D1 est fermement xé au ST-SV1 avant

de jouer. Si le pied ST-SV1 n’est pas correctement mon-

té, le D1 risque de tomber et d’être endommagé ou de

provoquer des blessures.

1 2

Vorsichtsmaßnahmen

Aufstellungsort

Vermeiden Sie das Aufstellen des Geräts an Orten, an

denen

• es direkter Sonneneinstrahlung ausgeset ist;

• hohe Feuchtigkeit oder Extremtemperaturen auf-

treten können;

• Staub oder Schmu in großen Mengen vorhanden

sind;

• das Gerät Erschüerungen ausgeset sein kann.

• in der Nähe eines Magnetfeldes.

Stromversorgung

Schließen Sie das optionale Neteil nur an eine ge-

eignete Steckdose an. Verbinden Sie es niemals mit

einer Steckdose einer anderen Spannung.

Störeinüsse auf andere Elektrogeräte

Dieser kann bei in der Nähe aufgestellten Rund-

funkempfängern oder Fernsehgeräten Empfangsstö-

rungen hervorrufen. Betreiben Sie solche Geräte nur

in einem geeigneten Abstand von diesem Erzeugnis.

Bedienung

Vermeiden Sie bei der Bedienung von Schaltern und

Reglern unangemessenen Kraftaufwand.

Reinigung

Bei auftretender Verschmutzung können Sie das

Gehäuse mit einem trockenen, sauberen Tuch abwi-

schen. Verwenden Sie keinerlei Flüssigreiniger wie

beispielsweise Reinigungsbenzin, Verdünnungs-

oder Spülmittel. Verwenden Sie niemals brennbare

Reiniger.

Bedienungsanleitung

Bewahren Sie diese Bedienungsanleitung gut auf,

falls Sie sie später noch einmal benötigen.

Flüssigkeiten und Fremdkörper

Stellen Sie niemals Behältnisse mit Flüssigkeiten in

der Nähe des Geräts auf. Wenn Flüssigkeit in das Ge-

rät gelangt, können Beschädigung des Geräts, Feuer

oder ein elek-trischer Schlag die Folge sein.

Beachten Sie, daß keinerlei Fremdkörper in das Ge-

rät gelangen. Sollte ein Fremdkörper in das Gerät

gelangt sein, so trennen Sie es sofort vom Ne. Wen-

den Sie sich dann an Ihren KORG-Fachhändler.

* Alle Produkt- und Firmennamen sind Warenzei-

chen oder eingetragene Warenzeichen der betref-

fenden Eigentümer.

Hinweis zur Entsorgung (Nur EU)

Wenn Sie das Symbol mit der „durchgekreuzten

Mülltonne“ auf Ihrem Produkt, der dazugehöri-

gen Bedienungsanleitung, der Baerie oder dem

Baeriefach sehen, müssen Sie das Produkt in der

vorgeschriebenen Art und Weise entsorgen. Dies

bedeutet, dass dieses Produkt mit elektrischen

und elektronischen Komponenten nicht mit dem nor-

malen Hausmüll entsorgt werden darf. Für Produkte

dieser Art existiert ein separates, geselich festgelegtes

Entsorgungssystem. Gebrauchte elektrische und elekt-

ronische Geräte müssen separat entsorgt werden, um

ein umweltgerechtes Recycling sicherzustellen. Diese

Produkte müssen bei benannten Sammelstellen abgege-

ben werden. Die Entsorgung ist für den Endverbraucher

kostenfrei! Bie erkundigen sie sich bei ihrer zuständi-

gen Behörde, wo sie diese Produkte zur fachgerechten

Entsorgung abgeben können. Falls ihr Produkt mit Bat-

terien oder Akkumulatoren ausgerüstet ist, müssen sie

diese vor Abgabe des Produktes entfernen und separat

entsorgen (siehe oben). Die Abgabe dieses Produktes bei

einer zuständigen Stelle hilft ihnen, dass das Produkt

umweltgerecht entsorgt wird. Damit leisten sie persön-

lich einen nicht unerheblichen Beitrag zum Schu der

Umwelt und der menschlichen Gesundheit vor mögli-

chen negativen Effekten durch unsachgemäße Entsor-

gung von Müll. Batterien oder Akkus, die Schadstoffe

enthalten, sind auch mit dem Symbol einer durchge-

kreuzten Mülltonne gekennzeichnet. In der Nähe zum

Mülltonnensymbol befindet sich die chemische Be-

zeichnung des Schadstoes.

Cd oder NiCd steht für Cadmium, Pb für Blei und Hg

für Quecksilber.

Inhalt

Einführung --------------------------------------- 35

Hauptfunktionen ------------------------------------ 35

Teile und Funktionen ------------------------- 36

Vorbereitung sowie Demos und Sound-

beispiele

------------------------------------------ 37

Bevor Sie mit dem Spielen beginnen ---------37

Demo-Vorführungen abspielen

----------------- 39

Spielen des D1 --------------------------------- 40

Mit nur einem Klang spielen

(Single-Modus) --------------------------------------40

Mit zwei Klängen gleichzeitig spielen (Layer-

Modus)

------------------------------------------------40

Dämpfer-/Haltepedal verwenden

--------------- 41

E󰀨ekte

------------------------------------------------- 41

Das Metronom

-------------------------------------- 41

Weitere Funktionen --------------------------- 43

Einstellung des Anschlagsteuerung -----------43

Transponierung

-------------------------------------43

Funktionsmodus

------------------------------------43

MIDI ------------------------------------------------ 46

Was ist MIDI? ---------------------------------------46

Was leistet MIDI?

-----------------------------------46

Anschlüsse

-------------------------------------------46

MIDI-Funktionsmodus

----------------------------46

Anhang ------------------------------------------- 48

Fehlerbeseitigung ----------------------------------48

Technische Daten

----------------------------------48

Bei Verwendung des als Zubehör erhältli-

chen Keyboardständers ST-SV1 (getrennt

erhältlich) ---------------------------------------- 49

MIDI Implementation Chart

---------------- 66

Einführung

Hauptfunktionen

Dreißig Spitzensounds

Das D1 bietet 30 interne ausdrucksstarke Spitzensounds,

darunter auch einen Stereo-Konzertügel. Dank dem Lay-

er-Modus können Sie zwei Sounds gleichzeitig spielen.

E󰀨ekte

Das D1 bietet 3 interne digitale Eekte: Brilliance dient der

Regulierung der Tonbrillanz, Reverb simuliert den natür-

lichen Raumhall einer Konzerthalle und Chorus verleiht

dem Sound Fülle.

Metronom

Beim eingebauten Metronom können Sie die Taktuntertei-

lung, das Tempo und die Lautstärke einstellen und darüber

hinaus einen Glockenton zur Akzentuierung einseen.

Anschlagsteuerung

Sie können fünf verschiedene Einstellungen wählen,

mit denen Sie festlegen, wie der Klang sich mit der An-

schlagstärke verändern soll.

Temperierungen

Für authentisches Spielen eines weitgefächerten Spektrums

an Musikstilen bietet Ihnen das D1 neun Stimmungen, da-

runter die wohltemperierte Stimmung, reine Stimmungen

(Dur und Moll), klassische Stimmungen (Kirnberger und

Werckmeister) sowie Stimmungen für orientalische und

indische Musik. Wenn Sie einen Akustik-Piano-Sound aus-

wählen, wird automatisch eine Stimmung mit Spreizung

ausgewählt.

Einstellbare Tonhöhe

Die Transpose Funktion ermöglicht es, die Tonhöhe des

Klaviers zu ändern, während die Pitch Control Funktion

zur Feinabstimmung dient.

MIDI-Funktionen

Das D1 unterstüt das MIDI Protokoll, ein Standard, mit

welchem Musikdaten zwischen Musikinstrumenten und

Computern ausgetauscht werden können Mit MIDI kön-

nen zwei oder mehr Instrumente gesteuert werden oder

zur Steuerung eingeset werden; das D1 kann als 16-Part

multitimbraler Tongenerator eingeset werden.

12. Sound-Tasten:

Zur Auswahl der 30 Sounds (10 x 3 Bänke). Sie können

zwei Tasten drücken, um zwei Sounds gleichzeitig zu

spielen (Layer-Modus).

13. Display:

Zeigt Einstellungen an, beispielsweise des Funktions-

modus’ oder des Metronoms.

14. +,–-Tasten:

Zur Auswahl der Werte diverser Einstellungen.

15. METRONOME-Taste:

Zum Ein-/Ausschalten des Metronoms. Während das

Metronom verwendet wird, leuchtet die Taste auf.

Durch längeres Drücken der Taste gelangen Sie in den

Metronom-Einstellungsmodus, wo sie diverse Einstel-

lungen am Metronom vornehmen können.

16. MIDI(IN,OUT)Buchsen:

Buchsen für den Anschluss anderer MIDI Geräte (Se-

quenzer, Keyboards usw.).

IN:

Dateneingang

(muss an die MIDI OUT-Buchse des anderen

MIDI Geräts angeschlossen werden).

OUT:

Datenausgang

(muss an die MIDI IN-Buchse des anderen MIDI

Geräts angeschlossen werden).

17. DC9V-Buchse:

Schließen Sie den mitgelieferten Netzteil an diese

Buchse an.

18. DAMPER-Buchse:

Schließen Sie hier das im Lieferumfang des D1 enthal-

tene Dämpfer-/Haltepedal oder ein DS-1H (getrennt

erhältlich) Dämpfer-/Haltepedal an.

19. LINEOUT(L/MONO,R)Buchse:

Hierbei handelt es sich um die Haupt-Audioausgänge.

Verwenden Sie ein Audiokabel mit Standardklinken-

stecker, um das D1 an die Eingänge einer Aktivbox

oder den AUX IN anderer Audiogeräte anzuschließen.

Mit dem VOLUME-Regler wird die Ausgangslautstärke

reguliert.

1. Kopörer-Buchse:

Stereo-Miniklinkenbuchse zum Anschluss von Kopf-

hörern.

2. Einschalaste:

Zum Ein- und Ausschalten des D1.

3. VOLUME-Regler:

Regelt die Lautstärke von LINE OUT und Kopfhörer-

buchse.

4. PIANOSONG-Taste:

Taste zum Aufrufen des Piano-Song-Modus. Bei akti-

viertem Modus leuchtet die Taste auf. Durch gleichzei-

tiges Drücken dieser Taste und der TRANSPOSE-Taste

gelangen Sie in den Demosongmodus.

5. TRANSPOSE-Taste:

Taste zum Einstellen der Transposition. Während der

Transposition leuchtet die Taste auf. Durch gleichzeiti-

ges Drücken dieser Taste und der PIANO SONG-Taste

gelangen Sie in den Demosongmodus.

6. FUNCTION-Taste:

Zur Aktivierung des Funktionsmodus, in dem Sie Ton-

höhe und Stimmung angeben und weitere Einstellun-

gen vornehmen können. Durch längeres Drücken der

Taste gelangen Sie in den MIDI-Funktionsmodus, wo

Sie MIDI-Einstellungen vornehmen können. Die Taste

leuchtet auf, wenn das D1 in den Funktionsmodus

schaltet und blinkt, wenn es in den MIDI-Funktions-

modus schaltet.

7. TOUCH-Taste:

Dient zur Einstellung der Anschlagdynamik.

8. BRILLIANCE-Taste:

Zur Einstellung der Tonbrillanz.

9. REVERB-Taste:

Zum Ein-/Ausschalten des Halls, der dem Klang

Räumlichkeit verleiht. Bei aktiviertem Effekt leuchtet

die Taste auf.

10. CHORUS-Taste:

Zum Ein-/Ausschalten des Chorus, der dem Klang Fül-

le verleiht. Bei aktiviertem Eekt leuchtet die Taste auf.

11. BANK-Taste/LEDs:

Zur Auswahl der gewünschten Sound-Bank. Die der

aktuell angewählten Bank zugewiesene LED leuchtet.

Teile und Funktionen

17 18

Oberseite Rückseite

Bevor Sie mit dem Spielen beginnen

Infos zum Ständer

Dieses Instrument wird ohne Ständer ausgeliefert Auf Seite 49 erfahren Sie,

wie Sie das D1 mit dem (getrennt erhältlich) Keyboardständer ST-SV1 verwenden

können.

Anschluss des beiliegenden Netzteils

Verbinden Sie den DC-Stecker des Neteils mit der DC 9V-Buchse an der Rück-

seite und stecken Sie den Stecker des Neteils in eine Steckdose.

Wickeln Sie das Neteilkabel um den Kabelhaken, um zu verhindern, dass

sich der Neanschluss aus Versehen löst (Abb. 1). Beim Entfernen des Kabels

dürfen Sie nie mit Gewalt daran ziehen.

Verwenden Sie nur das beiliegende Neteil. Bei Verwendung eines anderen

Neteils wird das Gerät eventuell beschädigt.

Verbinden Sie das Instrument ausschließlich mit einer Steckdose der geeig-

neten Nespannung.

Anschluss von Audiogeräten und Kopfhörern

Das D1 verfügt über keine eigenen Lautsprecher. Um etwas zu hören, müssen

Sie das D1 über den LINE OUT an Audiogeräte wie einen Monitorverstärker,,

ein Mischpult oder eine Stereoanlage anschließen oder einen Kopörer an die

Kopörerbuchse anschließen.

Sie müssen alle Verbindungen bei ausgeschalteten Geräten herstellen. Un-

vorsichtige Handhabung kann das D1 oder angeschlossene Geräte beschädi-

gen oder Fehlfunktionen verursachen.

Verbindungskabel sind getrennt erhältlich. Sie müssen die geeigneten han-

delsüblichen Kabel für Ihre Ausrüstung besorgen.

Verwendung mit Monitorverstärker oder Mischpult

Einen Monitorverstärker oder ein Mischpult schließen Sie bie an die LINE OUT-

Buchsen des D1 an.

Verbinden Sie diese mit einem Audiokabel mit der Eingangsbuchse einer Aktiv-

box oder anderer Audiogeräte.

Am Audioausgang des D1 liegt ein höherer Signalpegel an als bei haus-

haltsüblichen Audiogeräten wie z. B. CD-Playern. Deshalb können an-

geschlossene Lautsprecher oder Audiogeräte durch zu hohe Lautstärken

beschädigt werden - also Vorsicht mit der Lautstärke!

1. RegelnSiedieLautstärkeallerangeschlossenenGeräteherunterund

schaltenSiesieaus.

2. VerbindenSiedieLINEOUT-BuchsendesD1mitdenEingangsbuchsen

IhresMonitorverstärkersoderMischpults.

Falls Sie eine Stereoanlage oder einen Audioplayer mit externen Eingängen

nutzen, verbinden Sie das D1 mit den als LINE IN, AUX IN oder sonst als

externer Eingang markierten Buchsen. (Hierbei kann die Verwendung eines

geeigneten Adapters erforderlich sein.)

Kopfhörerbetrieb

Kopörer bie nur an die Kopörerbuchse anschließen.

Verwenden Sie Stereokopörer mit einem 3,5 mm Stereo-Miniklinkenstecker.

Spielen Sie nachts oder wenn Sie andere nicht stören wollen mit Kopörer.

Bedenken Sie, dass ein hoher Wiedergabepegel im Kopfhörer schon nach

kurzer Zeit zu Hörschäden führen kann.

Abbildung. 1

Netzteil

Zu einer Steckdose

Netzteilbuchse

Kabelhaken

nschlussbeispiel

Monitorverstärker

Anschlussbeispiel Kopfhörer

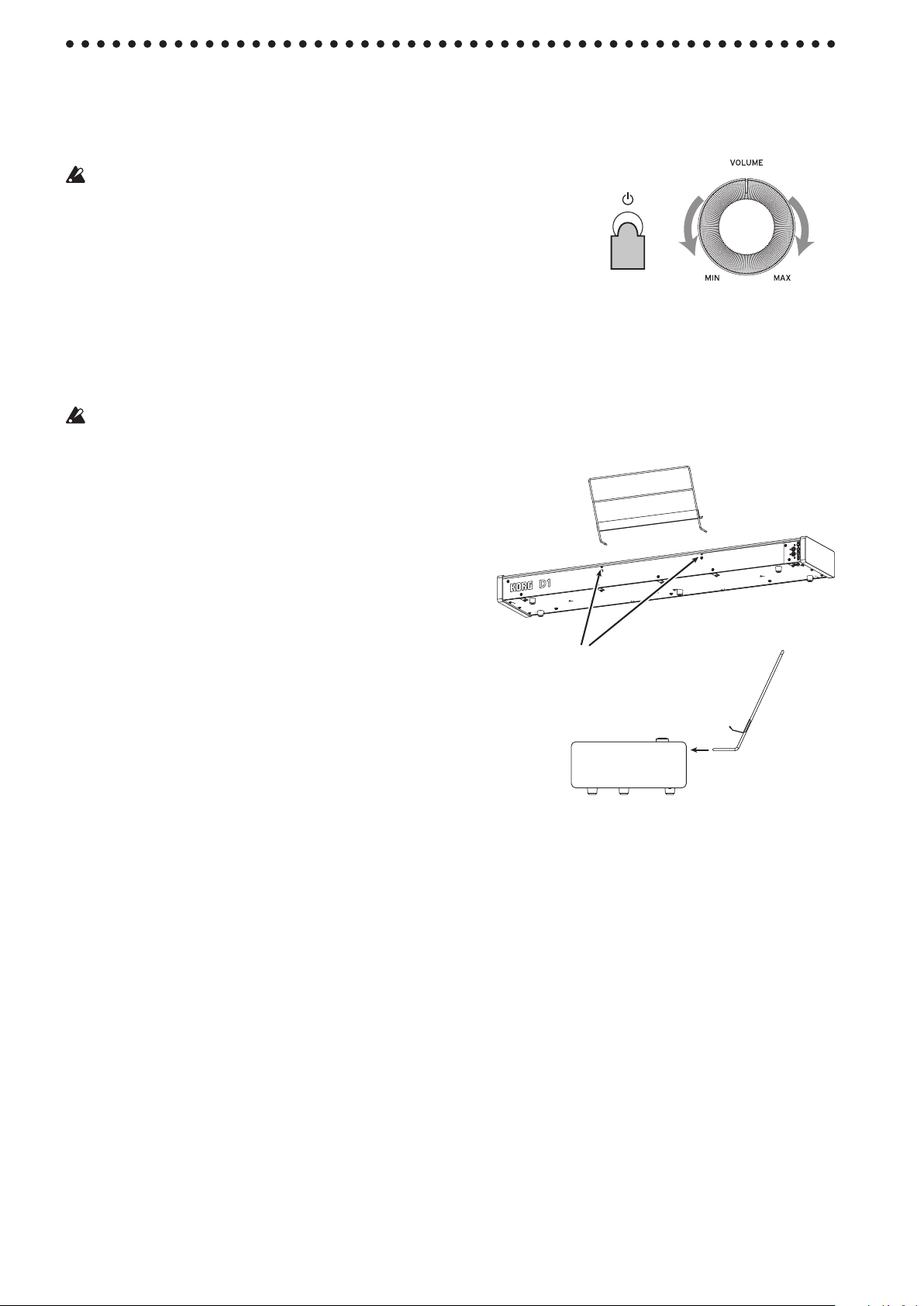

Vorbereitung sowie Demos und Soundbeispiele

Instrument einschalten

Drücken Sie die Einschalaste, um das D1 einzuschalten. (Abb. 2)

Wenn das Instrument eingeschaltet wird, leuchten die Tasten im Bedienfeld

auf (Die Einschalaste leuchtet nicht.).

Zum Ausschalten des Instruments drücken Sie erneut die Einschalaste.

Wenn das Instrument ausgeschaltet wird, kehren alle Funktionen mit

Ausnahme der Energiesparfunktion zur Standardeinstellung zurück.

Energiesparfunktion

Nach 4 Stunden ohne Eingaben des Nuers oder ohne Demo-Wiedergabe

schaltet sich das Instrument automatisch aus. Sie können dies verhindern,

indem Sie die Energiesparfunktion deaktivieren (siehe Seite 45).

Einstellen der Lautstärke

Drehen Sie den VOLUME-Regler neben dem Netzschalter in Richtung

„MAX“, um die Lautstärke anzuheben. Drehen Sie ihn nach links (zu „MIN“),

um die Lautstärke zu verringern. (Abb. 2)

Der VOLUME-Regler bestimmt den Pegel der Kopfhörerbuchse und LINE

OUT-Buchsen.

Beim Ausschalten des Instruments werden alle Parameter zurückgeset.

Notenpult aufstellen

Bringen Sie das Notenpult wie in Abb. 3 gezeigt an.

Abbildung. 2

Leiser

Lauter

Bohrungen

für Notenpult

Abbildung.

Demo-Vorführungen abspielen

Das D1 hat insgesamt 30 Demos und Soundbeispiele

(10 Sound-Demosongs mit 10 ausdrucksstarken Sounds

und 20 bekannte Piano-songs zur Vorstellung der Piano-

sounds).

Während der Wiedergabe eines Sound-Demosongs

können Sie diesen auf der Tastatur begleiten, aller-

dings können Sie den Sound mit den Sound-Tasten

nicht ändern.

Während der Wiedergabe eines Sound-Demosongs

können die Einstellungen der Effekte (Reverb und

Chorus) nicht geändert werden.

Sound-Demosongs anhören

1. DrückenSiegleichzeitigdiePIANOSONG-Taste

unddieTRANSPOSE-Taste.

Die PIANO SONG-Taste blinkt und die Soundtasten

blinken der Reihe nach.

Zusätzlich wird die Nummer des Sound-Demosongs

(d01) im Display angezeigt.

2. Nachetwa3SekundenblinktdiePIANO1-Tasteund

dieWiedergabedesdieserTasteentsprechenden

Songsbeginnt.

Wenn die Wiedergabe des PIANO1-Demosongs en-

det, werden der Reihe nach PIANO2, E.PIANO1 etc.

wiedergegeben. Endet die Wiedergabe des CHOIR-

Demosongs, beginnt die Wiedergabe von vorne mit

dem PIANO1 Song.

EinenbestimmtenDemosonganhören

Wenn die Soundtasten der Reihe nach blinken, können

Sie durch Drücken der entsprechenden Soundtaste den

gewünschten Demosong wiedergeben. Wird während

der Wiedergabe eines Sound-Demosongs eine andere

Sound-Taste gedrückt, beginnt nach wenigen Sekun-

den die Wiedergabe des entsprechenden Sound-Demo-

songs.

Sie können zudem auch mit den + und –-Tasten neben

dem Display einen Song auswählen.

3. ZumAnhaltenderWiedergabeeinesSound-Demo-

songsdrückenSiediePIANOSONG-Tasteerneut.

Liste der Sound-Demosongs

Display

Taster Songtitel Komponist

d01 PIANO1

À la Manière

de Borodine

M.Ravel

d02 PIANO2 Wind and Tide Naoki Nishi

d03 E.PIANO1 Jam Session Naoki Nishi

d04 E.PIANO2 In Memory Michael Geisel

d05

HARPSI/

CLAV

La Joyeuse J.P.Rameau

d06

VIBES/

GUITAR

Jazz in Spain KORG original

d07 ORGAN1 Improvisation Michael Geisel

d08 ORGAN2

Prelude and Fugue

in C Major, BWV 553

J.S.Bach

d09 STRINGS Scoring Interlude Michael Geisel

d10 CHOIR Autumn Flares Michael Geisel

1,3

Piano-Songs anhören

1. DrückenSiediePIANOSONG-Taste.

Die PIANO SONG-Taste und die PIANO1-Taste leuch-

ten auf, und im Display erscheint die Nummer des Pia-

nosongs (001).

2. Nachetwa3SekundenblinktdiePIANO1-Taste,und

dieWiedergabedesPianosongsbeginnt.

Wenn die Wiedergabe des ersten Piano-Songs endet,

werden der Reihe nach der zweite, dritte, usw. wie-

dergegeben. Endet die Wiedergabe des zwanzigsten

Piano-Songs, beginnt die Wiedergabe von vorne mit

dem ersten Piano-Song.

EinenbestimmtenPiano-Songanhören

Mit den + und –-Tasten neben dem Display können

Sie die Nummer des Piano-Songs auswählen, den Sie

hören möchten. Falls durch Drücken der Tasten eine

andere Nummer ausgewählt wird, beginnt die Wie-

dergabe des entsprechenden Piano-Songs, selbst wenn

gerade ein Song wiedergegeben wird.

3. ZumAnhaltenderWiedergabeeinesDemosongs

drückenSiediePIANOSONG-Tasteerneut.

Piano-Song-Gruppen

Nr.

Display

Songtitel Komponist

1 001 Etude Op.10-12 F.Chopin

2 002 Claire de lune C.Debussy

3 003 Fantaisie-Impromptu Op.66 F.Chopin

4 004 Wal No.6 Db-major Op.64-1 F.Chopin

5 005

„Prelude 1“ The Well-Tempered

Clavier, Book 1

J.S.Bach

6 006 „Turkish March“ Sonata K.331 W.A.Mozart

7 007 Arabesque No.1 C.Debussy

8 008 Für Elise L.v.Beethoven

9 009 Liebesträume Nr.3 F.Liszt

10 010 La Campanella F.Liszt

11 011 Nocturne Op.9-2 F.Chopin

12 012 Spring Song Op.62-6 F.Mendelssohn

13 013 Reets dans I'eau C.Debussy

14 014 Gymnopédie No.1 E.Satie

15 015 Etude Op.10-3 F.Chopin

16 016 Old Feather Blues KORG original

17 017 La lle aux cheveux de lin C.Debussy

18 018 The Entertainer S.Joplin

19 019 Sunowers KORG original

20 020 Amazing Grace Hymn

1,3

Mit nur einem Klang spielen

(Single-Modus)

Sie können einen der dreißig im Instrument enthaltenen

Klänge auswählen (10 x 3 Sounds Banken).

Taster Bank Klang #

PIANO1 1 Konzertügel 3

2 Flügel 3

3 Pop-Piano 2

PIANO2 1 Jazz Piano 3

2 Honky-Tonk 2

3 Elektr. Flügel 1

E.PIANO1 1 Stage E-Piano 1

2 Bright E-Piano 2

3 Tremolo EP 1

E.PIANO2 1 Dig.E-Piano1 2

2 Dig.E-Piano2 2

3 60‘s E-Piano 1

HARPSI/

CLAV

1 Harpsichord 2

2 Clav. 1

3 Synth Clav 2

VIBES/

GUITAR

1 Vibraphon 1

2 Marimba 1

3 Akustikgitarre 2

ORGAN1 1 Jazzorgel 1 2

2 Jazzorgel 2 2

3 Jazzorgel 3 2

ORGAN2 1 Pfeifenorgel 1 2

2 Pfeifenorgel 2 2

3 Positivorgel 2

STRINGS 1 Streicher 2

2 Kinostreicher 2

3 Analoge Streicher 2

CHOIR 1 Aah Chor 2

2 Ooh Stimmen 2

3 Klassischer Chor 3

(#) In diesen Spalten ist die Anzahl der Oszillatoren pro

Stimme angegeben, die von den einzelnen Klängen be-

nut werden (siehe auch „Hinweise zur maximalen Poly-

phonie“ auf Seite 48).

1. DrückenSiedieSound-TastedesSounds,denSie

spielenmöchten.

Die gewählte Taste leuchtet auf.

2. DrückenSiedieBANK-Taste,umeinenderdrei

Soundsauszuwählen.

Mit jedem Druck auf die BANK-Taste geraten Sie in der

Reihenfolge 1, 2, 3, 1, ... zur nächsten Bank, wobei die

entsprechende LED rechts der BANK-Taste aueuchtet.

Wollen Sie beispielsweise den elektrischen Flügel-

sound, drücken Sie erst die PIANO 2-Taste: deren Taste

nun leuchtet

Anschließend drücken Sie zweimal die BANK-Taste,

um Bank 3 (

Elektr.

Flügel) auszuwählen: die unterste

Spielen des D1

LED rechts neben der BANK-Taste leuchtet.

Die für die jeweilige Sound-Taste gewählte Bank bleibt

bestehen, auch wenn Sie eine andere Sound-Taste drü-

cken.

Bei jedem Einschalten des D1 wird für alle Sound-

Tasten Bank 1 ausgewählt.

Mit zwei Klängen gleichzeitig spielen

(Layer-Modus)

Sie können zwei Sounds gleichzeitig auf der Tastatur spie-

len. Diese Spielweise wird Layer-Modus genannt.

Drücken Sie gleichzeitig die beiden Sound-Tasten der

Sounds, die Sie gleichzeitig spielen möchten. Die beiden

gewählten Soundtasten leuchten auf.

Die am weitesten links oder oben liegende Taste ist Layer

1, die andere (am weitesten rechts oder unten) ist Layer 2

(siehe Diagramm unten).

Sind zum Beispiel E.PIANO1 und ORGAN1 ausgewählt,

ist E.PIANO1 Layer 1 und ORGAN1 Layer 2. Um Sounds

in verschiedenen Bänken zu verwenden, wählen Sie zuerst

im Single-Modus die Bänke der entsprechenden Sound-

Tasten.

Um beispielweise den Flügel und die Jazzorgel 2 zu lay-

ern, wählen Sie Bank 2 (Flügel) für die PIANO 1-Taste und

Bank 2 (Jazzorgel 2) für die ORGAN1-Taste. Drücken Sie

anschließende beide Tasten gleichzeitig.

Wenn Sie den Layer Modus selektieren, ist die Anzahl

der Stimmen, die gleichzeitig spielen können, herab-

gesetzt. Dies hängt von der Gesamtzahl der vom se-

lektierten Klang benuten Oszillatoren ab (siehe auch

„Hinweise zur maximalen Polyphonie“ auf Seite 48).

Es ist nicht möglich, zwei Sounds in unterschiedlichen

Bänken derselben Sound-Taste auszuwählen (z. B.

Konzertügel und Flügel der PIANO1-Taste).

Zum Single Modus zurückkehren

Um zum Single-Modus zurückzukehren, drücken Sie

einfach einen beliebigen Klangauswahltaster.

Layer-Modus-Einstellungen

Im Layer-Modus kann das Lautstärkeverhältnis zwi-

schen den Sounds eingestellt werden, die Oktave jedes

Sounds kann verschoben werden, und für jeden Sound

kann das Dämpferpedal aktiviert oder deaktiviert wer-

den (siehe auch „Funktionsmodus“ auf Seite 43).

Layer 2

Layer 1

DurchDrückenderCHORUS-TasteschaltenSieden

Choruseektein(Tasteleuchtetauf)bzw.aus(Tasteer-

lischt).

ZumÄndernderEinstellungenhaltenSiedieCHORUS-

TastegedrücktunddrückenSiegleichzeitigdie+oder

–-TastenebendemDisplay.

Die jeweilige Einstellung wird im Display angezeigt: 3

produziert einen starken, 1 einen leichten Choruseekt.

Falls ein anderer Sound ausgewählt oder das D1 ausge-

schaltet wird, werden die vorgenommenen Änderungen

(ein/aus, Einstellung) auf die werksseitigen Einstellungen

zurückgeset.

Das Metronom

Das D1 ist mit einem Metronom ausgestattet, das für ein

angenehmeres Üben zu einem Glockenton umgeschaltet

werden kann.

Metronom ein-/ausschalten

Drücken Sie die METRONOME-

Taste. Die Taste leuchtet auf, und das

Metronom beginnt zu laufen.

Drücken Sie die METRONOME-Taste erneut, um das Met-

ronom anzuhalten. Die Taste erlischt.

Tempo einstellen

Wenn im Display das Tempo ange-

zeigt wird (Standardeinstellung 120)

kann das Tempo sowohl bei einge-

schaltetem als auch bei ausgeschaltetem Metronom mit

den + und –-Tasten neben dem Display eingestellt werden

(Sie können das Tempo auch im Metronom-Einstellungs-

modus vorgeben). Der Einstellbereich beträgt

𝅘𝅥

= 40

–

120

Um zur Standardeinstellung zurückzugelangen, drücken

Sie die + und –-Tasten gleichzeitig.

Vorgabe von Taktart, Lautstärke, akzentuiertem

Klang, Tempo und Klang

Der Metronom-Einstellungsmodus dient zur Einstellung

der diversen Funktionen des Metronoms.

1. HaltenSiedieMETRONOME-Tastegedrückt,bisder

Metronomeinstellungs-Modusaufgerufenist.

Die METRONOME-Taste blinkt.

2. DrückenSiediedereinzustellendenFunktionzuge-

wieseneTaste.

Der Wert erscheint im Display.

Akzentuierter Klang

Tempo

Taktar

Klang

Halten gedrückt

Metronomeinstellungs-Modus

Lautstärke

Dämpfer-/Haltepedal verwenden

Mit einem solchen Pedal können Sie Ihr Spiel ausdrucks-

stärker und realistischer gestalten.

Durch Drücken dieses Pedals wird der Klang gehalten

und klingt mit einem saen Nachhall aus. Sie können die

Halteresonanz auch dem Konzertflügel, dem Flügel und

dem Jazz-Piano zuweisen (Bank 1 und 2 von Piano1, Bank

1 von Piano2).

Mit dem als Zubehör erhältlichen Dämpfer-/Haltepedal

DS-1H können Sie den Grad der Dämpfung über den Pe-

dalweg bestimmen („half-pedaling“).

Im Layer-Modus können Sie den/die Sound/s auswäh-

len, die mit dem Dämpfer-Effekt bearbeitet werden.

(siehe auch „Pedal des Layer-Modus“ auf Seite 44).

E󰀨ekte

Brilliance

Dieser Eekt ändert die Brillanz des Tons.

DurchGedrückthaltenderBRILLIANCE-Tastebei

gleichzeitigemDrückender+oder–-Tastenebendem

DsiplayändernSiedieEinstellungendiesesEekts.

Die jeweilige Einstellung wird im Display angezeigt: 3

produziert einen brillanten, höhenbetonten Sound, bei 1

ist der Klang weniger brillant.

Die gewählte Einstellung gilt für alle Sounds und bleibt

aktiviert, bis das D1 ausgeschaltet wird. Beim Einschalten

des Instruments ist werksseitig die 2 voreingestellt.

Brilliance kann nicht deaktiviert werden.

Reverb

Dieser Effekt verleiht dem Sound Raum und Tiefe und

vermittelt das Gefühl, in einer Konzerthalle zu spielen.

Werksseitig ist für jeden einzelnen Sound gespeichert, ob

dieser Effekt ein- oder ausgeschaltet ist und in welcher

Einstellung er sich bendet.

DurchDrückenderREVERB-TasteschaltenSieden

Halleffektein(Tasteleuchtetauf)bzw.aus(Tasteer-

lischt).

ZumÄndernderEinstellungenhaltenSiedieREVERB-

TastegedrücktunddrückenSiegleichzeitigdie+oder

–-TastenebendemDisplay.

Die jeweilige Einstellung wird im Display angezeigt: 3

produziert einen starken, 1 einen leichten Halleekt.

Falls ein anderer Sound ausgewählt oder das D1 ausge-

schaltet wird, werden die vorgenommenen Änderungen

(ein/aus, Einstellung) auf die werksseitigen Einstellungen

zurückgeset.

Chorus

Chorus fügt dem Sound Modulation hinzu und macht

den Klang fülliger. Werksseitig wird für jeden einzelnen

Sound gespeichert, ob dieser Eekt ein- oder ausgeschaltet

ist und in welcher Einstellung er sich bendet.

Rahmen

(Taste)

Beschreibung

Standar-

deinstellung

Taktart

(PIANO1)

02 (2/4), 03 (3/4), 04 (4/4), 06 (6/4) 04

Lautstärke

(PIANO2)

01–13 10

Akzentuierter

Klang

(E.PIANO1)

oFF (kein akzentuierter Klang),

on1 (Akzentuierter Beat ist lauter),

on2 (akzentuierter Beat erklingt als

Glocke)

oFF

Tempo

(E.PIANO2)

40–240

(entspricht der Tempoeinstellung)

120

Klang

(HARPSI/CLAV)

1 (akustisch),

2 (elektronisch)

3. MitdenTasten+und–stellenSiedenWertein.

Wenn Sie die Tasten + und – gleichzeitig drücken, wer-

den folgende Einstellungen auf die Werkseinstellung

zurückgeset.

• Lautstärke

• Tempo

• Klang

4. NachdemSieIhreEinstellungenvorgenommenha-

ben,drückenSiedieMETRONOME-Taste,umden

Metronomeinstellungs-Moduszuverlassen.

Nachdem der Metronomeinstellungs-Modus verlassen

ist, hört die METRONOME-Taste auf zu blinken und

leuchtet bzw. erlischt (je nach ihrem vorherigen Status).

Weitere Funktionen

Einstellung des Anschlagsteuerung

Die Anschlagempndlichkeit der Tastatur kann verändert

werden.

Zum Ändern der Einstelllungen halten Sie die TOUCH-

Taste gedrückt und drücken Sie gleichzeitig die + oder

–-Taste neben dem Display.

Display EinstellungdesAnschlagsteuerung

001 Leicht. Selbst bei leichtem Anschlag können laute

Noten gespielt werden.

002 Normal. Normaler Klavieranschlag.

003 Schwer. Nur bei sehr starkem Anschlag werden

laute Noten gespielt.

004 Stabil. Die Anschlagsempndlichkeit ist reduziert

und es wird ein relativ stabiler Klang erzeugt.

005 Gleichförmig. Wie bei einer Orgel werden unge-

achtet der Anschlagstärke gleichförmige Noten

erzeugt.

Beim Ausschalten des Instruments wird wieder die

normale Anschlagempndlichkeit (002) eingestellt.

Die Einstellungen gelten für alle Sounds.

Transponierung

Bisweilen kommt es vor, dass Stücke in einer schwierig

zu spielenden Tonart geschrieben sind (z.B. mit vielen

schwarzen Tasten) oder die Tonhöhe zur Abstimmung

auf ein anderes Instrument oder einen Sänger verändert

werden muss. In diesen Fällen können Sie transponieren

(Tonhöhe verändern), um die Fingerläufe zu vereinfachen

oder mit denselben Fingerläufen in einer anderen Tonhöhe

zu spielen. Diese Funktion wird Transponierung genannt.

Sie können die Transponierung in einem Bereich von 11 Halb-

tönen vornehmen. Bei einer Transponierung um einen Halb-

ton nach oben werden beim Spielen der links abgebildeten

Noten die rechts abgebildeten Töne erzeugt.

Beim Ausschalten des Instruments wird die Transpo-

nierung wieder aufgehoben.

Halten Sie die TRANSPOSE-Taste gedrückt und drücken

Sie eine Taste der Tastatur (F

♯

6–F7) für die gewünschte

Transposition. Wird eine andere Klaviaturtaste als C7 ge-

drückt, leuchtet die TRANSPOSE-Taste auf und zeigt an,

dass die Tastatur transponiert worden ist.

Die Transponierung der Tastatur erfolgt gemäß des Ver-

hältnisses der gedrückten Tastaturtaste zu C7.

Um zur normalen Tonhöhe zurückzukehren, halten Sie

die TRANSPOSE-Taste gedrückt und drücken Sie auf der

Tastatur die C7. Die TRANSPOSE-Taste erlischt, und die

Transposition ist zurückgeset.

Ruhig

Laut

Ruhig

Laut

Spielsärke

Lautstärke

002

001

003

004

005

Note Eekt

♯

6–B6 6–1 Halbtöne nach unten

C7 Standardstimmung

♯

7–F7 1–5 Halbtöne nach oben

Funktionsmodus

Die Stimmung sowie andere Tonhöhen-Einstellungen kön-

nen im Funktionsmodus geändert werden.

EinstellenvonFunktionenimFunktionsmodus

1. DrückenSiedieFUNCTION-Taste.

Die FUNCTION-Taste und die PIANO1-Taste leuchten

auf.

2. DrückenSieeinederuntengezeigtenTasten,umden

gewünschtenParameterzuwählen.

Die Taste leuchtet und im Display erscheint die aktuel-

le Einstellung.

3. WählenSiemitder+oder–-TasteeineEinstellung

aus.

Wenn Sie die Tasten + und – gleichzeitig drücken, wer-

den folgende Einstellungen auf die Werkseinstellung

zurückgeset.

• Referenzton

• Lautstärkebalance im Layer-Modus

• Oktave des Layer-Modus

4. NachdemSiediegewünschtenEinstellungenvorge-

nommenhaben,drückenSiedieFUNCTION-Taste,

umzumSpielmoduszurückzukehren.

Die FUNCTION-Taste erlischt.

Wenn das D1 ausgeschaltet wird, kehren alle Funktio-

nen mit Ausnahme der Energiesparfunktion zur Stan-

dardeinstellung zurück.

F 6

Referenzton

Stimmung

Energiesparfunktion

Lautstärkebalance im Layer-Modus

Oktave des Layer-Modus

Pedal des Layer-Modus

Zusätzliche Funktionen und Beschreibungen

*1: Stimmung

Stimmungsarten

Display

Stimmung

WohltemperierteStimmung(Standardeinstel-

lung): Meistübliche Stimmung, bei der alle Halb-

töne in gleiche Tonhöhenintervalle aufgeteilt sind.

01 ReineStimmung[Dur]: Die Durtöne der Tasten

ReineStimmung[Moll]: Die Molltöne der Tas-

ten (C) sind perfekt gestimmt.

Orientalisch:Stimmung nach Vierteltoninter-

vallen für orientalische Musik.

Pythagoreisch:Antike griechische Stimmung,

die sehr effektiv zum Spielen von Melodien ist.

Sie ist absolut quintenrein, andere Intervalle hin-

gegen – vor allem die Dur-Terz – sind unrein.

05 Werckmeister:Die Werckmeister

III

Tonleiter

entstand in der Zeit des Spätbarocks zur Ermög-

lichung relativ freier Transponierungen.

06 Kirnberger: Die Kirnberger

III

Tonleiter dient

hauptsächlich zum Stimmen von Cembali.

SlendroTonleiter:Indonesische Gamelan-Ton-

leiter mit fünf Noten pro Oktave.

PelogTonleiter:Indonesische Gamelan-Tonlei-

ter mit sieben Noten pro Oktave.

ZumThema“gedehnteStimmung”

Zur Erzielung möglichst natürlicher Resonanzen wird bei

den Klängen PIANO 1 und PIANO 2 eine “gedehnte Stim-

mung” verwendet, um die Noten in den tiefen Bereichen

etwas dunkler und in den hohen Bereichen heller klingen

zu lassen. Akustische Klaviere werden von professionellen

Klavierstimmern normalerweise auf diese Weise gestimmt.

*2: Oktave des Layer-Modus( L1, L2)

1. WählenSiedenLayermitderUPoderDOWN-Taste

nebendemDisplay.

L1 bezeichnet Layer 1, L2 bezeichnet Layer 2.

2. DrückenSiedieBANK-Taste.

Im Display erscheint die aktuell eingestellte Oktave

(00).

3. WählenSieeineandereOktavemitder+oder–-Taste

nebendemDisplay.

Um zur Standardeinstellung zurückzugelangen, drü-

cken Sie die + und –-Tasten gleichzeitig.

Um die Oktave des anderen Layers zu ändern, drücken Sie

die E.PIANO2-Taste, um den entsprechenden Layer auszu-

wählen.

Falls der Single-Modus eingestellt ist, erscheint im

Display – – –, und es kann keine Einstellung vorge-

nommen werden.

Liste der Funktionen

Taster Funktionen Anzeige im

Display

Beschreibung [Standardeinstellung]

PIANO1

Referenzton 27.5...52.5

427.5...440.0...452.5Hz [40.0 : 440.0Hz]

Um den Referenzton des C1/C1 Air an den ei-

nes anderen Instruments anzupassen, können

Sie diesen in Schrien von 0,5 Hz ändern.

Standardtonhöhe ist A = 440 Hz, die Standar-

deinstellung lautet 40.0.

PIANO2

Stimmung *1 00...08

Wohltemperierte Stimmung...Pelog Tonleiter

[00: Wohltemperierte Stimmung]

Sie können unter neun verschiedenen Stim-

mungen auswählen, darunter u. a. die wohl-

temperierte, die Kirnberger- und Werckmeis-

ter-Stimmung.

E.PIANO1

Lautstärkebalance im Layer-

Modus

1–9...9–1

1–9 (

Layer 1 min.

)...9–9 (

Beide max.

)...9–1 (

Layer

2 min.

) [9–9]

Regelt das Lautstärkeverhältnis zwischen den

Sounds von Layer 1 und Layer 2.

Der Einstellbereich beträgt 1 – 9 ... 9 – 9... 9 –

1, wobei die Zahl links für Layer 1 und die

Nummer rechts für Layer 2 gilt.

E.PIANO2

Oktave des Layer-Modus (L1,

L2)

-01, 00, 01

±1 Oktaven [00]

Legt den Tonumfang für Layer 1 und Layer 2

fest.

Der Einstellbereich für jeden Sound beträgt

±1 Oktave, im Display angezeigt durch –01, 00

und 01.

HARPSI/

CLAV

Pedal des Layer-Modus o–_, _–o, o–o

Nur 1, Nur 2, Beide Layer [o–o]

Wählt den Layer, auf die sich der Dämpferef-

fekt auswirkt.

Folgende Einstellungen sind möglich: nur auf

den Sound von Layer 1 (o – –), nur auf den

Sound von Layer 2 (– – o), auf beide Sounds (o

– o).

VIBES/

GUITAR

Energiesparfunktion *3 oFF, on

Disable, 4 Stunden

[on]

*3: Energiesparfunktion deaktivieren und aktivieren

Falls 4 Stunden lang keine Taste gedrückt wird oder falls

solange keine automatische Wiedergabe erfolgt, schaltet

sich das Instrument automatisch aus. Sie können diese

Funktion deaktivieren (oFF). Werksseitig ist diese Funkti-

on aktiviert. Falls Sie diese Einstellung ändern, wird die

neue Einstellung gespeichert und bleibt auch nach dem

Ausschalten des D1 gültig.

1. RufenSiedenFunktionsmodusaufunddrückenSie

dieVIBES/GUITAR-Taste.

Die VIBES/GUITAR-Soundtaste leuchtet auf, und im

Display erscheint die Einstellung (on).

2. SchaltenSiedieFunktionmitder+oder–-Tastene-

bendemDisplayausbzw.ein,fallsSiediesewieder

aktivierenwollen.

Was ist MIDI?

MIDI ist die Abkürzung für Musical Instrument Digital

Interface. Dies ist ein internationaler Standard für die Ver-

bindung und die Datenübertragung zwischen elektroni-

schen Instrumenten, Computern und anderen Geräten.

Was leistet MIDI?

Dank MIDI können Sie das D1 zur Steuerung anderer Ins-

trumente, oder umgekehrt, andere Instrumente zur Steu-

erung des D1 einseen und einen Sequenzer zur Kreation

komplexer Musikstücke benuen.

Wenn Sie die Tastatur oder das Pedal des D1 benutzen

oder einen Klang selektieren, werden die Noten, die Pe-

dalaktivierung und die Klangänderungen an ein anderes

Instrument übertragen oder von einem Sequenzer aufge-

nommen.

Anschlüsse

Im Fachhandel erhältliche MIDI-Kabel dienen zur Über-

tragung von MIDI-Daten. Verbinden Sie mit diesen Kabeln

die MIDI-Buchsen am D1 mit den MIDI-Buchsen des ex-

ternen MIDI-Geräts, mit dem MIDI-Daten ausgetauscht

werden sollen. Es gibt zwei Typen von MIDI-Buchsen.

MIDIIN-Buchse

Dieser Anschluss empfängt MIDI-Meldungen.

Die MIDI IN-Buchse erlaubt es Ihnen, Sounds vom D1 von

einem externen MIDI-Gerät zu spielen (z.B. MIDIKeyboard

oder Sequenzer). Verwenden Sie ein MIDI-Kabel zum Ver-

binden der MIDI IN-Buchse des D1 mit der MIDI OUT-

Buchse des externen MIDI-Geräts.

MIDIOUT-Buchse

Dieser Anschluss gibt MIDI-Meldungen aus.

Die MIDI OUT-Buchse erlaubt Steuerung eines externen

MIDI-Geräts mit vom D1 ausgegebenen MIDI-Meldungen.

Verwenden Sie ein MIDI-Kabel zum Verbinden der MIDI

OUT-Buchse des D1 mit der MIDI IN-Buchse des externen

MIDI-Geräts.

MIDI

MIDI-Funktionsmodus

Beim Einschalten des D1 sind die MIDI-Parameter auf Sen-

dekanal 1, sämtliche Empfangskanäle (1–16), Local On und

Omni O eingestellt.

Sie können diese Einstellungen im MIDI-Funktionsmodus

ändern.

Einstellen von Parametern im MIDI-Funktionsmodus

1. HaltenSiedieFUNCTION-Tastemindestens3Se-

kundenlanggedrückt.

Die FUNCTION-Taste blinkt und die PIANO1-Taste

leuchtet.

2. DrückenSieeinederuntengezeigtenTasten,umden

gewünschtenParameterzuwählen.

Die Taste leuchtet und im Display erscheint die aktuel-

le Einstellung.

3. WählenSiemitder+oder–-TasteeineEinstellung

aus.

4. BeendenSiedenFunktionsmodusmitderFUNC-

TION-Taste.

Die FUNCTION-Taste erlischt.

Alle MIDI-Einstellungen werden allen Sounds zuge-

wiesen.

Beim Ausschalten des D1 werden sämtliche Parameter

auf die Werkseinstellungen zurückgeset.

MIDI-Kanäle

Local On/Off

PC-Filter

Multitimbrales On/Off

CC-Filter

*2: Tabelle der Sounds und der entsprechenden Pro-

gram-Change-Nummern

CC0: Bank Select (MSB) für alle Sounds ist eingestellt auf 121.

Taster Bank CC32 PC Klang

PIANO1 1 1 0 Konzertügel

2 0 0 Flügel

3 2 1 Pop-Piano

PIANO2 1 0 1 Jazz Piano

2 0 3 Honky-Tonk

3 0 2 Elektr. Flügel

E.PIANO1 1 0 4 Stage E-Piano

2 1 4 Bright E-Piano

3 3 4 Tremolo EP

E.PIANO2 1 0 5 Dig. E-Piano1

2 1 5 Dig. E-Piano2

3 2 4 60‘s E-Piano

HARPSI/CLAV 1 0 6 Harpsichord

2 0 7 Clav.

3 1 7 Synth Clav

VIBES/

GUITAR

1 0 11 Vibraphone

2 0 12 Marimba

3 0 24 Akustikgitarre

ORGAN1 1 0 16 Jazzorgel 1

2 1 16 Jazzorgel 2

3 0 17 Jazzorgel 3

ORGAN2 1 0 19 Pfeifenorgel 1

2 1 19 Pfeifenorgel 2

3 2 19 Positivorgel

STRINGS 1 0 48 Streicher

2 0 50 Kinostreicher

3 1 50 Analoge Streicher

CHOIR 1 0 52 Aah Chor

2 1 52 Ooh Stimmen

3 2

52 Klassischer Chor

Liste der MIDI-Funktionen

Taster Funktionen

Anzeige im

Display

Beschreibung [Standardeinstellung]

PIANO1 MIDI-Kanäle *1 C01...C16

1...16 [C01]

Wählt den Kanal zur Übertragung von MIDI-

Daten.

PIANO2 Local On/O on, oFF

Aktiviert bzw. deaktiviert die Klangquelle des

D1. [on]

Ist Local On eingestellt, werden beim Spie-

len der Tastatur des D1 sowohl ein Sound

wiedergegeben als auch MIDI-Daten gesen-

det. Ist Local O eingestellt, ist beim Spielen

der Tastatur des D1 nichts zu hören – es

werden allein MIDI-Daten gesendet. Nor-

malerweise ist dieser Parameter auf Local

On eingestellt (Standardeinstellung: on).

Bie deaktivieren (Auf „oFF“ stellen), um ein

Rückecho zu vermeiden (zwei unbeabsichtigt

gleichzeitig wiedergegebene Sounds).

E.PIANO1 PC-Filter *2 on, oFF

Aktiviert bzw. deaktiviert Filterung von Pro-

gram Change-Befehlen [oFF: keine Filterung]

Durch Senden einer MIDI-Change-Nummer

können Sie von Ihrem D1 aus zwischen Pro-

grammen angeschlossener MIDI-Instrumente

wechseln.Umgekehrt können Sie auch durch

Empfangen einer MIDI-Change-Nummer

vom angeschlossenen MIDI-Instrument zwi-

schen Programmen Ihres D1 wechseln.

Wird eine inkompatible Program Change

Nummer empfangen, ändert sich der Sound

des D1 nicht.

E.PIANO2 CC Filter on, oFF

Aktiviert bzw. deaktiviert Filterung von Con-

trol Change-Befehlen [oFF: keine Filterung]

Es können auch Steuerungsbefehle, beispiels-

weise durch Bedienung des Dämpferpedals

des D1 an ein angeschlossenes externes MIDI-

Instrument gesendet werden; umgekehrt

können Sie auch das D1 vom externen MIDI-

Instrument aus steuern.

HARPSI/

CLAV

Multitimbrales On/O on, oFF

Betrieb als 16-fach multitimbralen Soundmo-

dul [on: Betrieb]

Sie können das D1 als 16-teiliges multitimb-

rales Soundmodul nuen, indem Sie seinen

internen Klanggenerator von einem externen

MIDI-Instrument aus steuern.

*1: MIDI-Kanäle

Im Layer-Modus bestimmen Sie durch Auswahl des Sen-

dekanals den Kanal für Layer 1. Als Sendekanal für Layer

2 wird automatisch der nächste Kanal eingestellt. Haben

Sie beispielsweise MIDI-Kanal C07 für den Sound von

Layer 1 ausgewählt, wird automatisch MIDI-Kanal C08

dem Sound von Layer 2 zugewiesen.

Haben Sie den MIDI-Kanal C16 für den Sound von Layer 1

ausgewählt, wird Kanal C01 dem Sound von Layer 2 zuge-

wiesen.

Fehlerbeseitigung

Sollte während des Gebrauchs des Instruments eines der

nachfolgend beschriebenen Probleme auftreten, kont-

rollieren Sie es sorgfältig und versuchen Sie, die Störung

anhand der Vorschläge und Tipps zu beseitigen. Wenn

das Instrument weiterhin nicht einwandfrei funktionieren

sollte, wenden Sie sich bie an Ihren Händler.

Das Instrument kann nicht eingeschaltet werden

• Schließen Sie das Netzteil ordnungsgemäß an das D1

und die Steckdose an.

Instrument bleibt stumm

• Versichern Sie sich, dass die Lautstärke nicht auf MIN

eingestellt ist. Regulieren Sie die Lautstärke ggf. auf ein

angemessenes Niveau.

• Versichern Sie sich, dass die MIDI Local Funktion nicht

auf OFF eingestellt ist. Sollte dies der Fall sein, stellen

Sie ON ein (oder schalten Sie das Instrument aus und

anschließend wieder ein).

Noten sind unterbrochen

• Sie haben die maximale Polyphonie überschrien. Sie

im Abschni „Hinweise zur maximalen Polyphonie.“

Die Tonlage oder der Ton des Klavies klingt in man-

chen Tonalregionen falsch

• Die Piano-Sounds des D1 replizieren den Sound eines

echten Klaviers so treu wie möglich. Das bedeutet, dass

in manchen Regionen der Tastatur das Gefühl entste-

hen kan, dass die Obertöne stärker erscheinen oder Ton

oder Tonlage falsch wirkt. Dies ist keine Fehlfunktion.

Das angeschlossene MIDI-Instrument reagiert nicht

auf gesendete MIDI-Daten.

• Überprüfen Sie, ob alle MIDI-Kabel korrekt ange-

schlossen sind. Überprüfen Sie, ob das D1 die MIDI-

Daten auf dem gleichen Kanal empfängt, wie das

MIDI-Instrument.

Hinweise zur maximalen Polyphonie

Falls die Anzahl der gleichzeitig gespielten Noten die ma-

ximale Polyphonie überschreitet, gehen einige Noten ver-

loren, da das D1 mit einem Algorithmus ausgestattet ist,

der die erste gespielte Note stoppt, um den später gespiel-

ten Noten Prioriät einzuräumen. Manche Einzelsounds

des D1 werden von zwei oder mehreren Oszillatoren ge-

neriert (die zur Klangerzeugung einer Note zusammenge-

schaltet sind).

Sounds, die von nur einem Oszillator generiert werden,

beispielsweise die Sounds in den Bänken 1 und 2 von VI-

BES/GUITAR, haben eine maximale Polyphonie von 120

Noten.

Sounds, die von zwei Oszillatoren generiert werden,

beispielsweise die Sounds in den Bänken 3 von PIANO1

sowie in den Bänken 1 und 2 von E.PIANO2, haben eine

maximale Polyphonie von 60 Noten.

120 ÷ Anzahl der Soundoszillatoren = Maximale Polyphonie

Sie sollten sich der maximalen Polyphonie stets bewusst

sein und vor allem im Layer-Modus oder bei der Verwen-

dung eines Dämpferpedals die Sounds dementsprechend

auswählen.

Technische Daten

Tastatur RH3 (gewichtete Hammertastatur 3)

Tastatur: 88 Tastatur (A0–C8)

AnschlagsteuerungFünf

Tonhöhe Transponierung, Feinstimmung

Stimmung Neun Stimmarten

Klangerzeugung

Stereo PCM System

Polyphonie 120 Noten (max.)

Sounds 30 Sounds (10 x 3 Bänke)

Eekte Brilliance, Reverb, Chorus

(jeweils 3 Stufen)

Demo

30 (Sound-Demosong x 10, Piano-Song x 20)

Metronom Regler für Tempo, Taktart, Metronom-

klangs, Betonung und Lautstärke

Pedal

Dämpferpedal

half-pedaling unterstüt (Bei Verwen-

dung des als Zubehör erhältlichen DS-1H.)

Anschlüsse LINE OUT (L/MONO, R), MIDI (IN,

OUT), Kopörer, DAMPER-Buchse, DC

9V-Buchse

Regler

Netzschalter, VOLUME, PIANO SONG,

TRANSPOSE, FUNCTION, TOUCH,

BRILLIANCE, REVERB, CHORUS,

BANK, Sound × 10, +, –, METRONOME

Stromversorgung

DC 9V (Neteil mitgeliefert)

Leistungsaufnahme

1,5 W

Abmessungen(BxTxH)

1327 × 263 × 128 mm

(Überstände des Instruments mit einge-

rechnet, ohne beiliegendes Notenpult)

Gewicht

16 kg

Lieferumfang Neteil, Notenpult, Dämpferpedal, Be-

dienungsanleitung

Zubehör(separaterhältlich)

ST-SV1 Keyboardständer,

DS-1H Dämpferpedal

• Änderungen der technischen Daten und des Designs

ohne vorherige Ankündigung vorbehalten.

Anhang

Bei Verwendung des als Zubehör erhältlichen

Keyboardständers ST-SV1 (getrennt erhältlich)

Das D1 kann mit einem ST-SV1 Keyboardständer verwen-

det werden (im Fachhandel erhältliche Modelle ST-SV1

BK). Um den Ständer mit dem D1 zu verwenden, montie-

ren Sie ihn bis Schri 8 (ST-SV1 BK) und fahren Sie dann

wie folgt vor:

Heben Sie das D1 zu zweit hoch (A), und seen Sie es auf

dem ST-SV1(B) ab.

Während eine Person das D1 festhält, damit es nicht her-

unterfällt, bringt die andere die Schrauben (o) links und

rechts am ST-SV1 mit den Schraublöchern (n) an der Un-

terseite des D1 in Deckung. Hierbei sollte die Führungs-

plae (f) genau zwischen die beiden Aussparungen (p) in

der Mie der Unterseite des D1 passen. Achten Sie darauf,

dass die Plae nicht die Schraube (k) im vorderen und den

Schraubkopf (i) im hinteren Mittelbereich der Unterseite

des D1 berührt.

Bringen Sie nun die Löcher (n) unten am D1 mit den

Schrauben (o) des ST-SV1 zur Deckung.

Entfernen Sie vor Befestigen des ST-SV1 das beiliegen-

de Neteil.

Achten Sie darauf, Ihre Finger nicht zu quetschen,

wenn Sie das D1 anheben und auf den ST-SV1 seen.

Achten Sie darauf, dass das D1 sicher am ST-SV1 be-

festigt ist, bevor Sie darauf spielen. Ansonsten könnte

das D1 vom ST-SV1 fallen und Sie verleen oder selbst

beschädigt werden.

1 2

Precauciones

Ubicación

El uso de la unidad en las siguientes ubicaciones

puede dar como resultado un mal funcionamiento:

• Expuesto a la luz directa del sol

• Zonas de extremada temperatura o humedad

• Zonas con exceso de suciedad o polvo

• Zonas con excesiva vibración

• Cercano a campos magnéticos

Fuente de alimentación

Por favor, conecte el adaptador de corriente designa-

do a una toma de corriente con el voltaje adecuado.

No lo conecte a una toma de corriente con voltaje di-

ferente al indicado.

Interferencias con otros aparatos

Las radios y televisores situados cerca pueden expe-

rimentar interferencias en la recepción. Opere este

dispositivo a una distancia prudencial de radios y

televisores.

Manejo

Para evitar una rotura, no aplique excesiva fuerza a

los conmutadores o controles.

Cuidado

Si exterior se ensucia, límpiese con un trapo seco. No

use líquidos limpiadores como disolvente, ni com-

puestos inamables.

Guarde este manual

Después de leer este manual, guárdelo para futuras

consultas.

Mantenga los elementos externos

alejados del equipo

Nunca coloque ningún recipiente con líquido cerca

deeste equipo, podría causar un cortocircuito, fuero

o descarga eléctrica. Cuide de que no caiga ningún

objeto metálico dentro del equipo.

* Todos los nombres de productos y compañías son

marcas comerciales o marcas registradas de sus

respectivos propietarios.

Nota respecto a residuos y deshechos

(solo UE)

Cuando aparezca el símbolo del cubo de basura

tachado sobre un producto, su manual del usua-

rio, la batería, o el embalaje de cualquiera de és-

tos, signica que cuando quiere tire dichos artí-

culos a la basura, ha de hacerlo en acuerdo con la

normativa vigente de la Unión Europea. No debe

verter dichos artículos junto con la basura de

casa. Verter este producto de manera adecuada ayudará

a evitar daños a su salud pública y posibles daños al

medioambiente. Cada país tiene una normativa especí-

ca acerca de cómo verter productos potencialmente tó-

xicos, por tanto le rogamos que se ponga en contacto

con su ocina o ministerio de medioambiente para más

detalles. Si la batería contiene metales pesados por enci-

ma del límite permitido, habrá un símbolo de un mate-

rial químico, debajo del símbolo del cubo de basura ta-

chado.

Introducción

Características principales

Treinta sonidos de alta calidad

El D1 dispone de 30 sonidos expresivos de alta calidad

incorporados, incluyendo un piano de cola de concierto

estéreo. Puede utilizar el modo de Capas para jugar simul-

táneamente dos sonidos a la vez.

Efectos

El D1 dispone de 3 efectos digitales incorporados. Estos

efectos pueden ajustar el brillo del tono (Brillantez), simu-

lar el ambiente natural de una sala de conciertos (Reverbe-

ración) y añadir riqueza al sonido (Coro).

Metrónomo

El metrónomo incorporado le permite seleccionar la signa-

tura de compás, el tempo y el volumen, e incluso elegir un

sonido de la campana como el acento.

Control de toque

Puede elegir entre cinco ajustes diferentes para ajustar

cómo responderá el sonido a su dinámica de tocar el tecla-

do.

Temperamentos

Para la auténtica interpretación de una amplia gama de

música, D1 le permite seleccionar entre nueve tempera-

mentos, incluyendo el temperamento igual, temperamen-

tos puros (mayores y menores), temperamentos clásicos

(Kirnberger y Werckmeister) así como los temperamentos

utilizados con música folclórica del Medio Oriente e India.

Cuando se elige un sonido de piano acústico, se selecciona

automáticamente la anación extendida utilizada en pia-

nos.

Tonalidad ajustable

La función de transposición le permite cambiar la tonali-

dad del piano, y la función Control de tonalidad le permite

hacer ajustes anados con precisión.

Capacidades MIDI

El D1 admite el protocolo MIDI, la norma que permite la

transferencia de datos de música entre instrumentos mu-

sicales y ordenadores. MIDI permite que dos o más dispo-

sitivos controlen o sean controlados por los demás, y tam-

bién le permite utilizar el D1 como un generador de sonido

multitímbrico de 16 partes.

Tabla de contenidos

Introducción ------------------------------------ 51

Características principales ----------------------- 51

Partes y sus funciones ---------------------- 52

Preparativos e interpretaciones de de-

mostración

-------------------------------------- 53

Antes de comenzar a tocar ----------------------53

Escucha de interpretaciones de demostración

Toque del D1 ------------------------------------ 56

Toque de un solo sonido (Modo Simple) -----56

Toque de dos sonidos al mismo tiempo (Modo

de Capas)

--------------------------------------------56

Utilización de un pedal de resonancia

-------- 57

Efectos

------------------------------------------------57

Metrónomo

-------------------------------------------57

Otras funciones -------------------------------- 59

Ajustes de control de toque ---------------------59

Transposición

---------------------------------------59

Modo de Función

----------------------------------- 59

MIDI ------------------------------------------------ 62

¿Qué es MIDI? -------------------------------------- 62

¿Qué puedo hacer con MIDI?

------------------62

Conexiones

------------------------------------------62

Modo de función MIDI

----------------------------62

Apéndice ----------------------------------------- 64

Solución de problemas ---------------------------64

Especicaciones

-----------------------------------64

Cuando se utiliza el soporte de teclado

opcional ST-SV1 (se vende por separado)

------------------------------------------------------- 65

MIDI Implementation Chart

---------------- 66

1. Tomaparaauriculares:

Aquí puede insertar el minijack estéreo de unos auri-

culares.

2. Botóndealimentación:

Este botón conecta y desconecta la alimentación del D1.

3. MandoVOLUME:

Este mando ajusta el volumen de las tomas LINE OUT

y de la toma de auriculares.

4. BotónPIANOSONG:

Este botón se utiliza para entrar en el modo de cancio-

nes de piano, después de lo cual el botón se iluminará.

Si pulsa simultáneamente este botón y el botón

TRANSPOSE, entrará en el modo de canción de demos-

tración de sonido.

5. BotónTRANSPOSE:

Este botón se utiliza para ajustar la transposición. Du-

rante la transposición, el, botón estará iluminado. Si

pulsa simultáneamente este botón y el botón PIANO

SONG, entrará en el modo de canción de demostración

de sonido.

6. BotónFUNCTION:

Este botón se utiliza para entrar en el modo de Fun-

ción, en el que podrá especicar la tonalidad, el tempe-

ramento y otros ajustes. Mantenga pulsado este botón

para entrar en el modo de función MIDI, en el que po-

drá especicar ajustes de MIDI. El botón se iluminará

cuando el D1 entre en el modo de Función, y parpadea-

rá cuando entre en el modo de función MIDI.

7. BotónTOUCH:

Este botón le permite seleccionar la sensibilidad del

teclado.

8. BotónBRILLIANCE:

Este botón se utiliza para ajustar el brillo del tono.

9. BotónREVERB:

Este botón se utiliza para activar/desactivar la reverbe-

ración, que añade ambiente al sonido.

Cuando active este efecto, el botón se iluminará.

10. BotónCHORUS:

Este botón se utiliza para activar/desactivar el coro, que

añade riqueza al sonido.

Cuando active este efecto, el botón se iluminará.

Partes y sus funciones

17 18

Panel de control Panel posterior

11. Botón/LEDsBANK:

Este botón se utiliza para seleccionar el banco de soni-

do deseado. El LED para el banco seleccionado actual-

mente se iluminará.

12. Botonesdesonido:

Estos botones se utilizan para seleccionar entre 30 soni-

dos (10 × 3 bancos). Pueden pulsarse dos botones para

tocar simultáneamente dos sonidos (modo de Capas).

13. Visualizador:

El visualizador muestra ajustes, por ejemplo, para el

modo de Función y el metrónomo.

14. Botones+,–:

Estos botones se utilizan para seleccionar un valor para

los diversos ajustes.

15. BotónMETRONOME:

Este botón se utiliza para iniciar/parar el metrónomo.

Mientras esté utilizándose el metrónomo, el botón es-

tará iluminado. Además, mantenga pulsado este botón

para entrar en el modo de ajuste de Metrónomo, en el

que podrá especicar varios ajustes del metrónomo.

16. ConectoresMIDI(IN,OUT):

Éstas son tomas utilizadas para conectar otros disposi-

tivos MIDI (secuenciador, teclados, etc.).

IN:

Entrada de datos

(para conectarse al conector MIDI OUT de otro

dispositivo MIDI).

OUT:

Salida de datos

(para conectarse al conector MIDI IN de otro

dispositivo MIDI).

17. TomaDC9V:

Conecte el adaptador de CA incluido aquí.

18. TomaDAMPER

Conecte aquí el pedal de resonancia incluido con el D1

o un pedal de resonancia DS-1H (se vende por separa-

do).

19. TomaLINEOUT(L/MONO,R):

Estas son las salidas de audio principales. Utilice un

cable de audio con un jack de 6,5 mm estándar para

conectar el D1 a los conectores de entrada de altavoces

autoamplificados o a la entrada auxiliar (AUX IN) de

otro equipo de audio.

Utilice el mando VOLUME para ajustar el volumen de

salida.

Antes de comenzar a tocar

Acerca del soporte

Este instrumento no incluye soporte. Consulte la página 65 si desea utilizar el

soporte de teclado opcional ST-SV1 (se vende por separado) con el D1.

Conexión del adaptador de corriente alterna (CA) incluido

Conecte el extremo de la clavija de corriente continua (CC) del adaptador de CA

en la toma DC 9V del panel posterior, y conecte el enchufe del adaptador de CA a

una toma de corriente alterna (CA).

Para evitar que el cable del adaptador de CA se desenchufe accidentalmente

de la toma, páselo a través del gancho para cable (Fig. 1). Cuando desengan-

che el cable, no tire de él con fuerza.

Cerciórese de utilizar el adaptador de CA que viene con su unidad. El uso de

otros adaptadores de CA podría provocar fallos de funcionamiento u otros

acontecimientos imprevistos.

Cerciórese de enchufar la unidad en una toma de CA de la tensión apropiada.

Conexión a un equipo de audio y auriculares

El D1 no tiene altavoces integrados. Para escuchar cuando toque, necesitará

conectar la salida LINE OUT del D1 a otro equipo de audio, como por ejemplo

monitores autoamplicados, un mezclador o un equipo estéreo, o conectar unos

auriculares a la toma de auriculares.

Solamente deberá conectar dispositivos con la alimentación desconectada.

La operación descuidada puede dañar el D1 o el dispositivo al que esté co-

nectado, o causar un mal funcionamiento.

Los cables conectores se venden por separado. Tendrá que obtener los cables

apropiados disponibles en el mercado para su equipo.

Utilización de monitores autoamplicados o un mezclador

Para utilizar monitores autoamplificados o un mezclador, use las tomas LINE

OUT.

Conecte cables de audio desde el D1 hasta el conector o conectores de entrada de

los monitores autoamplicados u otro equipo de audio.

La salida de audio del D1 está diseñada para producir un nivel de señal

más alto que los equipos de audio de consumo, como por ejemplo los

reproductores de CD. Por ello, tocar a un volumen excesivo puede dañar

los altavoces conectados o el equipo de audio, por lo que deberá tener

cuidado con el nivel de volumen.

1. Bajealmínimoelvolumendetodoslosequiposconectadosyapáguelos.

2. ConectelastomasLINEOUTdelD1alosconectoresdeentradadelosmo-

nitoresautoamplicadosodelmezclador.

Si la reproducción se hace a través de un equipo de audio estéreo o de un re-

productor de audio que tenga conectores de entrada externos, conecte el D1 a

los conectores que estén marcados como LINE IN (entrada de línea), AUX IN

(entrada auxiliar) u otra entrada externa. (Quizás necesite adquirir adaptado-

res de conexión o cables de conversión apropiados).

Utilización de auriculares

Utilice la toma de auriculares cuando conecte unos auriculares.

Utilice auriculares estéreo con miniclavija estéreo de 3,5 mm.

Utilice auriculares por la noche, o cuando no desee molestar a otras personas.

Para proteger sus oídos, no escuche sonidos fuertes de alto volumen durante

períodos prolongados de tiempo a través de los auriculares.

Fig. 1

Adaptador de CA

a una toma de CA

Clavija

de CC

Gancho

para cable

Ejemplo de conexión

a monitores

autoamplificados

Ejemplo de conexión

de auriculares

Preparativos e interpretaciones de demostración

Encendido del instrumento

Pulse el botón de alimentación para encender el D1. (Fig. 2)

Cuando encienda el instrumento, los botones del panel de control se ilumina-

rán (el botón de alimentación no se iluminará).

Para apagar el instrumento, vuelva a pulsar el botón de alimentación.

Cuando apague el instrumento, todas las funciones y parámetros, excep-

to la función de apagado automático, volverán a los ajustes predetermina-

dos de fábrica.

Apagado automático

Cuando hayan transcurrido 4 horas sin actuación del usuario o inter-

pretación de demostración, el instrumento se apagará automáticamente.

Para inhabilitar esta función, desactive la función de apagado automático

(consulte la página 61).

Ajuste del volumen

Para aumentar el nivel del volumen, gire el mando VOLUME que está situado

al lado del interruptor de alimentación hacia “MAX”.

Para reducir el nivel, gírelo hacia “MIN”. (Fig. 2)

El mando VOLUME controla el nivel de salida de la toma para auriculares, y

las tomas LINE OUT.

Siempre es mejor comenzar con un volumen bajo y después aumentarlo

gradualmente.

Acerca del posapartituras

Sujete el soporte para partituras como se muestra en la gura 3.

Fig. 2

Más

suave

Más

fuerte

Orificios para el soporte

de partituras

Fig. 3

Escucha de interpretaciones de demostración

El D1 contiene un total de 30 interpretaciones de demostra-

ción (10 canciones de demostración de sonido utilizando 10

sonidos de alta calidad y 20 canciones de piano familiares

utilizando sonidos de piano).

Durante la reproducción de una canción de demostra-

ción de sonido, puede tocar utilizando el teclado, pero el

sonido no podrá cambiarse con los botones de sonido.

Durante la reproducción de una canción de demostra-

ción de sonido, los ajustes para efectos (reverberación

y coro) no podrán cambiarse.

Escucha de una canción de demostración de sonido

1. PulsesimultáneamenteelbotónPIANOSONGyel

botón TRANSPOSE.

El botón PIANO SONG parpadeará, y los botones de

sonido parpadearán secuencialmente.

Además, el número para la canción de demostración de

sonido (d01) aparecerá en el visualizador.

2. Despuésdeunos3segundos,elbotónPIANO1par-

padeará,yseiniciarálareproduccióndelacanción

dedemostracióndesonidocorrespondienteatalbo-

tón.

Cuando finalice la reproducción de la canción de de-

mostración de PIANO1, la reproducción continuará

secuencialmente con PIANO2, E.PIANO1, etc. Cuando

finalice la reproducción de demostración de CHOIR,

volverá a iniciarse la reproducción con la canción de

demostración de PIANO1.

Escuchadeunacancióndedemostraciónespecíca

Cuando los botones de sonido estén parpadeando

secuencialmente, pulse el botón de sonido para la can-

ción de demostración que desee escuchar.

Si pulsa un botón de sonido diferente, incluso mientras

esté reproduciéndose una canción, después de algunos

segundos se iniciará la reproducción de la canción de

demostración de sonido correspondiente.

Además, es posible seleccionar una canción pulsando

el botón + o – situado al lado del visualizador.

3. Paradetenerlareproduccióndeunacancióndede-

mostracióndesonido,pulsedenuevoelbotónPIA-

NO SONG.

Lista de canciones de demostración de sonido

Visua-

lizador

Botón de

sonido

Títulodelacanción Compositor

d01 PIANO1

À la Manière de Borodine

M.Ravel

d02 PIANO2 Wind and Tide Naoki Nishi

d03 E.PIANO1 Jam Session Naoki Nishi

d04 E.PIANO2 In Memory Michael Geisel

d05

HARPSI/

CLAV

La Joyeuse J.P.Ra meau

d06

VIBES/

GUITAR

Jazz in Spain KORG original

d07 ORGAN1 Improvisation Michael Geisel

d08 ORGAN2

Prelude and Fugue

in C Major, BWV 553

J.S.Bach

1,3

d09 STRINGS Scoring Interlude Michael Geisel

d10 CHOIR Autumn Flares Michael Geisel

Escucha de una canción de piano

1. PulseelbotónPIANOSONG.

Los botones PIANO SONG and PIANO1 se iluminarán,

el número para la canción de piano (001) aparecerá en

el visualizador.

2. Despuésdeunos3segundos,elbotónPIANO1par-

padeará,yseiniciarálareproduccióndelacanción

depiano.

Cuando nalice la reproducción de la primera canción

de piano, la reproducción continuará secuencialmente

con la segunda, tercera, etc. Cuando nalice la repro-

ducción de la vigésima canción de piano, volverá a ini-

ciarse la reproducción con la primera canción de piano.

Escuchadeunacancióndepianoespecíca

El número de la canción de piano que desee escuchar

podrá seleccionarlo pulsando el botón + o – situado al

lado del visualizador. Si selecciona un número diferen-

te pulsando los botones, incluso mientras esté reprodu-

ciéndose una canción, después de algunos segundos se

iniciará la reproducción de la canción de piano corres-

pondiente.

3. Paradetenerlareproduccióndeunacancióndepia-

no,pulsedenuevoelbotónPIANOSONG.

Lista de canciones de piano

Núm.

Visua-

lizador

Títulodelacanción Compositor

1 001 Etude Op.10-12 F.Chopin

2 002 Claire de lune C.Debussy

3 003 Fantaisie-Impromptu Op.66 F.Chopin

4 004 Wal No.6 Db-major Op.64-1 F.Chopin

5 005

“Prelude 1” The Well-Tempe-

red Clavier, Book 1

J.S.Bach

6 006 “Turkish March” Sonata K.331 W.A.Mozart

7 007 Arabesque No.1 C.Debussy

8 008 Für Elise L.v.Beethoven

9 009 Liebesträume Nr.3 F.Liszt

10 010 La Campanella F.Liszt

11 011 Nocturne Op.9-2 F.Chopin

12 012 Spring Song Op.62-6 F.Mendelssohn

13 013 Reets dans I'eau C.Debussy

14 014 Gymnopédie No.1 E.Satie

15 015 Etude Op.10-3 F.Chopin

16 016 Old Feather Blues KORG original

17 017 La lle aux cheveux de lin C.Debussy

18 018 The Entertainer S.Joplin

19 019 Sunowers KORG original

20 020 Amazing Grace Hymn

1,3

Toque de un solo sonido (Modo Simple)

Puede seleccionar un sonido entre los treinta sonidos su-

ministrados con el instrumento (10 sonidos x 3 bancos).

Botóndesonido Banco Sonido #

PIANO1 1 Piano de concierto 3

2 Piano de cola 3

3 Piano pop 2

PIANO2 1 Piano de jazz 3

2 Honky-Tonk 2

3 Piano de cola eléctrico 1

E.PIANO1 1 Piano eléctrico de escenario 1

2 Piano eléctrico brillante 2

3 Trémolo EP 1

E.PIANO2 1 Piano eléctrico digital 1 2

2 Piano eléctrico digital 2 2

3 Piano eléctrico de los 60 1

HARPSI/CLAV 1 Clavecín 2

2 Clavicordio 1

3 Clavicordio de sintetizador 2

VIBES/GUITAR 1 Vibráfono 1

2 Marimba 1

3 Guitarra acústica 2

ORGAN1 1 Órgano de jazz 1 2

2 Órgano de jazz 2 2

3 Órgano de jazz 3 2

ORGAN2 1 Órgano de tubos 1 2

2 Órgano de tubos 2 2

3 Órgano positivo 2

STRINGS 1 Cuerdas 2

2 Cuerdas de cine 2

3 Cuerdas analógicas 2

CHOIR 1 Coro Aah 2

2 Voces Ooh 2

3 Coro clásico 3

(#) Estas columnas muestran el número de osciladores por

voz que se utilizan para cada sonido. (Consulte “Acerca de

polifonía máxima” en la página 64.)

1. Pulseelbotóndesonidocorrespondientealsonido

quedeseetocar.

El botón seleccionado se iluminará.

2. PulseelbotónBANKparaseleccionarunodelostres

sonidos.

Cada vez que pulse el botón BANK, el banco cambiará

en el orden de 1, 2, 3, 1, ..., y el LED correspondiente si-

tuado a la derecha del botón BANK se iluminará.

Por ejemplo, para seleccionar el sonido de piano de cola

eléctrico, pulse el botón PIANO2, y su botón se ilumi-

nará.

Después, pulse dos veces el botón BANK para seleccio-

nar el banco 3 (Piano de cola eléctrico), y el LED situa-

do debajo y a la derecha del botón BANK se iluminará.

Además, el banco seleccionado para un botón de soni-

Toque del D1

do permanecerá igual, incluso aunque pulse un botón

de sonido diferente.

Cada vez que encienda el D1, el sonido del banco 1 se

seleccionará para todos los botones de sonido.

Toque de dos sonidos al mismo tiempo

(Modo de Capas)

Puede tocar dos sonidos al mismo tiempo en el teclado.

Esto se denomina modo de Capas.

Pulse simultáneamente los dos botones de sonido para los

sonidos que desee tocar al mismo tiempo.

Los dos botones de sonido seleccionados se iluminarán.

El botón de sonido del extremo izquierdo o superior se-

leccionado es la capa 1, y el otro (situado en el extremo

derecho o inferior) es la capa 2 (consulte el diagrama de la

siguiente).

Por ejemplo, si selecciona E.PIANO1 y ORGAN1, E.PIANO1

será la capa 1 y ORGAN1 la capa 2. Para utilizar sonidos

de bancos diferentes, seleccione en primer los bancos en el

modo Simple para los botones de sonido que vaya a pulsar.

Por ejemplo, para tocar por capas sonidos del piano de

cola y el órgano jazz 2, seleccione el banco 2 (piano de cola)

para el botón PIANO1 y banco 2 (órgano de jazz 2) para el

botón ORGAN1, y después pulse simultáneamente los dos

botones.

Cuando seleccione el modo de Capas, el número total

de voces que podrán tocarse al mismo tiempo se re-

ducirá, dependiendo del número total de osciladores

utilizados por los sonidos seleccionados. (Consulte

“Acerca de polifonía máxima” en la página 64.)

No podrán seleccionarse sonidos de diferentes bancos

para el mismo botón de sonido (piano de concierto y

piano de cola para el botón PIANO1)

Vuelta al modo Simple

Para volver al modo Simple, pulse simplemente un bo-

tón de selección de un solo sonido.

Ajustes del modo de Capas

En el modo de Capas, podrá ajustarse el equilibrio de

volumen entre los sonidos, la octava para cada sonido

podrá desplazarse, y el pedal de resonancia podrá acti-

var o desactivarse para cada sonido. (Consulte “Modo

de Función” en la página 59.)

Capa 2

Capa 1

Utilización de un pedal de resonancia

Puede utilizar un pedal de resonancia para hacer sus inter-

pretaciones más expresivas y realistas.

Al pisar este pedal el sonido se sostendrá, produciendo un

decaimiento ricamente resonante. También se puede aña-

dir resonancia a los sonidos de piano de concierto, piano

de cola y piano de jazz (bancos 1 y 2 de Piano1, banco 1 de

Piano2). Si utiliza el pedal de resonancia opcional DS-1H

podrá variar la cantidad de resonancia aplicada según la

profundidad con la que presione el pedal (“pisado a medio

recorrido”).

En el modo de Capas, puede seleccionar el sonido o

sonidos a los que desee aplicar el efecto de resonancia.

(Consulte “Pedal del modo de Capas” en la página

60.)

Efectos

Brillantez

Este efecto cambia el brillo del tono.

Elajustepodrácambiarsemanteniendopulsadoelbotón

BRILLIANCEypulsandoelbotón+o–situadoallado

delvisualizador.

El ajuste aparecerá en el visualizador como 3, que produce

un sonido más brillante, y 1, que produce sonido menos

brillante.

El mismo ajuste se aplicará a todos los sonidos, y permane-

cerá aplicado hasta que se apague el D1. Cuando encienda

el instrumento, se seleccionará el ajuste predeterminado 2.

La brillantez no puede desactivarse.

Reverberación

Este efecto añade ambiente y profundidad al sonido, pro-

duciendo la sensación de interpretación en una sala de

conciertos. De forma predeterminada en fábrica, el ajuste

de activación/desactivación para este efecto así como el

ajuste de este efecto se guardan con cada sonido.

CadavezquepulseelbotónREVERB,lareverberación

seactivará(elbotónseiluminará)ydesactivará(elbotón

seapagará).

Paracambiaresteajuste,mantengapulsadoelbotón

REVERBypulseelbotón+o–situadoalladodelvisua-

lizador.

El ajuste aparecerá en el visualizador como 3, que produce

un efecto de reverberación profundo, y 1, que produce un

efecto de reverberación ligero.

Si se selecciona un sonido diferente, o si se apaga el D1, el

ajuste de activación/desactivación para este efecto así como

el ajuste de este efecto volverán a los predeterminados en

fábrica (ajustes predeterminados).

Coro

El Coro agrega modulación al sonido, produciendo un

sonido expansivamente rico. De forma predeterminada

en fábrica, el ajuste de activación/desactivación para este

efecto así como el ajuste de este efecto se guardan con cada

sonido.

CadavezquepulseelbotónCHORUS,elefectodecoro

seactivará(elbotónseiluminará)ydesactivará(elbotón

seapagará).

Paracambiaresteajuste,mantengapulsadoelbotón

CHORUSypulseelbotón+o–situadoalladodelvisua-

lizador.

El ajuste aparecerá en el visualizador como 3, que produce

un efecto de coro profundo, y 1, que produce un efecto de

coro ligero.

Si se selecciona un sonido diferente, o si se apaga el D1, el

ajuste de activación/desactivación para este efecto así como

el ajuste de este efecto volverán a los predeterminados en

fábrica (ajustes predeterminados).

Metrónomo

El D1 está equipado con un metrónomo, que se puede cam-

biar a un sonido de campana, que resulta muy conveniente

para practicar.

Activación/desactivación del metrónomo

Pulse el botón METRONOME. El

botón se iluminará, y se iniciará el

metrónomo.

Para detener el metrónomo, vuelva a pulsar el botón ME-

TRONOME. El botón se apagará.

Especicación del tempo

Cuando el tempo aparece en la pan-

talla (ajuste predeterminado de 120),

independientemente de si el metrónomo esté activado o

desactivado, el tempo podrá especicarse con los botones

+ y – situados al lado del visualizador (El tempo también

se puede especicar en el modo de ajustes del metrónomo).

La gama de ajuste es

𝅘𝅥

= 40

–

240.

Para volver al ajuste predeterminado, pulse simultánea-

mente los botones + y –.

Especicar la signatura de tiempo (medida del

compás), el volumen, el sonido de acento, el tem-

po y el sonido

Utilice el modo de ajustes del metrónomo para ajustar las

diversas funciones del metrónomo.

1. MantengapulsadoelbotónMETRONOMEhastaque

accedaalmododeajustesdelmetrónomo.

El botón METRONOME parpadeará.

2. Pulseelbotónquecorrespondaalafunciónquede-

seeajustar.

El valor aparecerá en la pantalla.

Sonido de acento

Tempo

Signatur

de tiempo

Sonido

Mantenga pulsado

el modo de ajustes del metrónomo

Volumen

Ajuste

(Botón)

Descripción

Conguración

predeterminada

Signatura

de tiempo

(PIANO1)

02 (2/4), 03 (3/4), 04 (4/4), 06 (6/4) 04

Volumen

(PIANO2)

01–13 10

Sonido

de acento

(E.PIANO1)

oFF (sin sonido de acento),

on1 (sonido enfatizado en el tiem-

po de compás con acento),

on2 (sonido de campana en el

tiempo de compás con acento)

oFF

Tempo

(E.PIANO2)

40–240

(igual que el ajuste de tempo)

120

Sonido

(HARPSI/CLAV)

1 (acústico),

2 (electrónico )

3. Utilicelosbotones+,–paraajustarelvalor.

Si pulsa los botones + y – simultáneamente, podrá res-

tablecer los valores predeterminados de fábrica en los

ajustes siguientes:

• Volumen

• Tempo

• Sonido

4. Despuésdecambiarelajuste,pulseelbotónME-

TRONOMEparasalirdelmododeajustesdelmetró-

nomo.

Cuando se sale del modo de ajustes del metrónomo, el

botón METRONOME regresa al estado de iluminación

(iluminado o apagado) que tuviese antes de acceder al

modo de ajustes del metrónomo.

Ajustes de control de toque

La sensibilidad, o toque, del teclado puede programarse.

Para cambiar el ajuste, mantenga pulsado el botón TOUCH

y pulse el botón + o – situado al lado del visualizador.

Visualizador

Ajustesdecontroldetoque

001 Ligero. Pueden producirse notas fuertes inclu-

so tocando ligeramente.

002 Normal. Tacto de piano normal.

003 Pesado. Las notas fuertes sólo podrán producir-

se tocando muy duro.

004 Estable. Las variaciones de sensibilidad se

reducen y se produce un sonido relativamente

estable.

005 Fijo. Se producen notas jas, siempre con la

misma sensibilidad, como en un órgano, inde-

pendientemente de la fuerza aplicada al presio-

nar la tecla.

Cuando encienda el instrumento, el ajuste de toque se

repondrá a Normal (002).

Los ajustes se aplican a todos los sonidos.

Transposición

En algunos casos, una canción puede estar escrita en una

clave difícil (por ejemplo, muchas claves de negras), o pue-

de que se desee desplazar la tonalidad para que coincida

con otro instrumento o cantante. En tales casos, puede

transponer (desplazar la tonalidad) para poder utilizar una

digitación más fácil, o utilizar la misma digitación familiar

para tocar en una tonalidad diferente. Esto se denomina

función de transposición.

Puede desplazarse en una gama de 11 semitonos de modo

que, si transpone hacia arriba un semitono, al tocar las no-

tas mostradas a la izquierda se producen las tonalidades

mostradas a la derecha.

Cuando encienda el instrumento, el ajuste de transpo-

sición se repondrá.

Mientras mantenga pulsado el botón TRANSPOSE, pulse

la tecla del teclado (F

♯

6–F7) para la transposición deseada.

Si pulsa una tecla del teclado que no sea C7, el botón

TRANSPOSE se iluminará para indicar que el teclado está

transpuesto.

La tonalidad de todo el teclado se transpone de acuerdo

con la tonalidad de la tecla del teclado pulsada en relación

con C7. Para volver a las tonalidades originales, mantenga

Silencioso

Fuerte

Silencioso

Fuerte

Intensidad

de doque

Sonoridad

002

001

003

004

005

Otras funciones

pulsado el botón TRANSPOSE y pulse la tecla C7. El botón

TRANSPOSE se apagará, y la transposición se cancelará.

Tecla Efecto

♯

6–B6 6–1 semitonos más baja

C7 Tonalidad estándar

♯

7–F7 1–5 semitonos más alta

Modo de Función

Desde el modo de Función podrán especicarse el tempe-

ramento así como otros ajustes de tonalidad.

Procedimientodeajusteparafuncionesenelmodode

Función

1. PulseelbotónFUNCTION.

Los botones FUNCTION y PIANO1 se iluminarán.

2. Pulseelbotónquecorresponda(verilustracióndeba-

jo)paraseleccionarunparámetro.

El botón pulsado se ilumina y el ajuste actual aparece

en el visualizador.

3. Pulseelbotón+o–paraseleccionarunajuste.

Si pulsa los botones + y – simultáneamente, podrá res-

tablecer los valores predeterminados de fábrica en los

ajustes siguientes:

• Anación

• Balance de volumen del mode de Capas

• Octava del modo de Capas

4. Despuésdeespecicarlosajustesdeseados,pulseel

botónFUNCTIONparavolveralmodoparatocar.

El botón FUNCTION se apagará.

Cuando apague el D1, todas las funciones, excepto la

función de apagado automático, volverán a los ajustes

predeterminados.

F 6

Afinación

Temperamento

Apagado automático

Balance de volumen del modo de Capas

Octava del modo de Capas

Pedal del modo de Capas

Funciones y descripciones adicionales

*1: Temperamento

Tipos de temperamentos

Visuali-

Temperamento

Temperamentoigual(ajustepredeterminado):

Espaciando todos los semitonos a intervalos de

tonalidad iguales, este temperamento es el más

ampliamente utilizado.

Temperamentopuro[mayor]:Los acordes mayores

en la clave (C) se anan perfectamente.

Temperamentopuro[menor]:Los acordes menores

en la clave (C) se anan perfectamente.

Árabe:Esta escala incluye intervalos de cuartos de

tonos utilizados en la música árabe.

Pitagórico:

Esta escala griega antigua es especial-

mente efectiva para tocar melodías. Se compone

de quintas; sin embargo, otros intervalos – la

tercera mayor en particular – no está anada.

05 Werckmeister:La escala de Werckmeister III se

creó en el último período barroco para permitir

una transposición relativamente libre.

Kirnberger:La escala de Kirnberger III se utiliza

principalmente para anar clavicordios.

EscalaSlendro:Ésta es una escala gamelan de

Indonesia con cinco notas por octava.

EscalaPelog:Ésta es una escala gamelan de Indo-

nesia con siete notas por octava.

Acercadelaanaciónextendida

Para producir la resonancia más natural, los sonidos de

PIANO1 y PIANO2 utilizan una “anación extendida” que

hace que las notas de la gama inferior sean ligeramente

más planas que en el temperamento igual, y la gama su-

perior ligeramente más nítida. Así es como los anadores

profesionales anan normalmente un piano acústico.

*2: Octava del modo de Capas (L1, L2)

1. Seleccionelacapaconelbotón+o–situadoallado

delvisualizador.

L1 aparecerá para la capa 1, y L2 aparecerá para la capa 2.

2. PulseelbotónBANK.

En el visualizador aparecerá el ajuste de octava (00).

3. Seleccioneelajustedeoctavaconelbotón+o–situa-

doalladodelvisualizador.

Para volver al ajuste predeterminado, pulse simultá-

neamente los botones + y –.

Para seleccionar la octava para otra capa, pulse el botón

E.PIANO para seleccionar la capa.

Si el sonido está en el modo Simple, y en el visualiza-

dor aparecerá, – – –, y el ajuste no podrá especicarse.

Lista de funciones

Botón Función Visualización

de ajustes

Descripción

[Conguración predeterminada]

PIANO1

Anación 27.5...52.5

427.5...440.0...452.5Hz [40.0 : 440.0Hz]

Para adaptar la tonalidad de anación del

D1 a la de otro instrumento, puede ajustar la

anación en pasos de 0,5 Hz.

La tonalidad estándar es A = 440 Hz, y el ajus-

te predeterminado es 40.0.

PIANO2

Temperamento *1 00...08

Temperamento igual...Escala Pelog [00: Tem-

peramento igual]

Se pueden seleccionar nueve anaciones, en-

tre las que se incluyen el temperamento igual,

los temperamentos de Kirnberger y Werck-

meister, etc.

E.PIANO1

Balance de volumen del modo

de Capas

1–9...9–1

1–9 (

capa 1 mín.

)...9–9 (

ambas máx.

)...9–1 (

capa

2 mín.

) [9–9]

Ajusta el balance de volumen entre los soni-

dos de la capa 1 y la capa 2.

La gama de ajuste es 1 – 9...9 – 9...9 – 1, con

el número de la izquierda para la capa 1 y el

número de la derecha para la capa 2.

E.PIANO2

Octava del modo de Capas

(L1, L2) *2

-01, 00, 01

±1 Octava [00]

Especica el rango de sonido de la capa 1 y de

la capa 2.

La gama de ajuste es ±1 octava para cada so-

nido, y en el visualizador aparecerán –01, 00 y

01.

HARPSI/

CLAV

Pedal del modo de Capas o–_, _–o, o–o

Solo 1, Solo 2, Ambas capas [o–o]

Selecciona la capa a la que se va a aplicar el

efecto de resonancia.

Los ajustes son sólo para el sonido de la capa

1 (o – –), sólo para el sonido de la capa 2 (– – o),

y para ambos sonidos (o – o).

VIBES/

GUITAR

Apagado automático *3 oFF, on

Deshabilitar, 4 horas [on]

*3: Especicación de la función de apagado automático

Cuando hayan transcurrido 4 horas sin que se toque una

tecla del teclado o sin que se reproduzca una interpreta-

ción automática, el instrumento se apagará automática-

mente. Para inhabilitar esta función, desactive (oFF) esta

función. El ajuste predeterminado es función activada. Si

cambia este ajuste, el nuevo ajuste se almacenará y perma-

necerá seleccionad, incluso aunque se apague el D1.

1. EntreenelmododeFunción,ydespuéspulseelbo-

tón VIBES/GUITAR.

El botón de sonido de VIBES/GUITAR se iluminará, y

en el visualizador aparecerá el ajuste (on).

2. Seleccioneelajustedeactivación/desactivaciónconel

botón+o–situadoalladodelvisualizador.

¿Qué es MIDI?

MIDI, son las siglas de Musical Instrument Digital In-

terface (Interfaz Digital de Instrumentos Musicales). Es

una norma internacional que fue creada para conectar y

transferir datos entre instrumentos musicales electrónicos,

ordenadores y otros dispositivos.

¿Qué puedo hacer con MIDI?

Gracias a MIDI, puede usar el D1 para controlar otros ins-

trumentos, usar otros instrumentos para controlar el D1, y

usar un secuenciador para crear piezas musicales comple-

jas.

Cuando utilice el teclado o los pedales del D1, o seleccio-

nar un sonido, las notas, activación de pedales y cambio

en el sonido se transmiten a otro instrumento, o se graban

mediante secuenciador.

Conexiones

Para transferir datos MIDI se utilizan cables MIDI comer-

cialmente disponibles. Conecte estos cables de los conec-

tores MIDI del D1 a los conectores MIDI del dispositivo

MIDI externo con el que desee intercambiar datos. Hay dos

tipos de conector MIDI.

Conector MIDI IN

Este conector recibe mensajes MIDI.

El conector MIDI IN le permite tocar sonidos del D1 desde

un dispositivo MIDI externo (por ejemplo, un teclado o un

secuenciador MIDI). Utilice un cable MIDI para conectar el

conector MIDI IN del D1 al conector MIDI OUT de su dis-

positivo MIDI externo.

Conector MIDI OUT

Este conector transmite mensajes MIDI.

El conector MIDI OUT le permite controlar un dispositivo

MIDI externo utilizando los mensajes MIDI transmitidos

desde el D1. Utilice un cable MIDI para conectar el conec-

tor MIDI OUT del D1 al conector MIDI IN de su dispositi-

vo MIDI externo.

Modo de función MIDI

Cuando encienda el D1, los parámetros MIDI se establece-

rán a canal de transmisión 1, todos los canales de recep-

ción (1–16), Local On y Omni O.

Estos ajustes podrán cambiarse desde el modo de función

MIDI.

Procedimiento de ajuste para parámetros en el

modo de función MIDI

1. MantengapulsadoelbotónFUNCTION(almenos3

segundos).

El botón FUNCTION parpadea y el botón PIANO1 se

ilumina.

2. Pulseelbotónquecorresponda(verilustracióndeba-

jo)paraseleccionarunparámetro.

El botón pulsado se ilumina y el ajuste actual aparece

en el visualizador.

3. Pulseelbotón+o–paraseleccionarunajuste.

4. ParasalirdelmododeFunciones,pulseelbotón

FUNCTION.

El botón FUNCTION se apaga.

Todos los ajustes MIDI se aplican a todos los sonidos.

Normalmente, cuando se apaga el D1, todos los pa-

rámetros vuelven a sus valores predeterminados de

fábrica.

MIDI

Canales

Local On/Off

Filtrado de cambio

de programa

Multitímbrico On/Off

Filtrado de cambio de control

MIDI

Lista de funciones MIDI

Botón Función

Visualización

de ajustes

Descripción

[Conguración predeterminada]

PIANO1 MIDI Canales *1 C01...C16

1...16 [C01]

Especica el canal de transmisión para los

datos MIDI.

PIANO2 Local On/O on, oFF

Habilitación (on)/inhabilitación (o) del D1

como fuente de sonido [on]

Con el ajuste Local On, al tocar con el teclado

del D1 se producirán los sonidos de la interpre-

tación y también se transmitirán datos MIDI.

Con el ajuste Local O, al tocar con el teclado

del D1 no se producirán los sonidos de la inter-

pretación, sino que sólo se transmitirán datos

MIDI. Normalmente este parámetro está ajusta-

do a Local On (ajuste predeterminado: on).

Inhabilítelo (ajústelo en “oFF”) para evitar el

efecto “echo back” (dos sonidos sonando al

mismo tiempo involuntariamente).

E.PIANO1 Filtrado de cambio de programa

on, oFF

Habilitación/inhabilitación de ltrado de trans-

misión/recepción de cambio de programa [oFF:

transmisión/recepción]

Los programas en un dispositivo MIDI conecta-

do se pueden cambiar enviando un número del

cambio MIDI desde el D1. Además, los progra-

mas en el D1 se pueden cambiar recibiendo un

número del cambio MIDI desde un dispositivo

MIDI conectado.

Si se recibe un número de cambio de programa

incompatible, el sonido del D1 no se cambia.

E.PIANO2 Filtrado de cambio de control on, oFF

Habilitación/inhabilitación de ltrado de trans-

misión/recepción de cambio de control

[oFF: transmisión/recepción]

Pueden transmitirse mensajes, como el de

utilización del pedal de resonancia del D1, a

un dispositivo MIDI externo conectado para

controlarlo, y estos mensajes pueden recibirse

de un dispositivo MIDI externo conectado para

controlar el D1.

HARPSI/

CLAV

Multitímbrico On/O on, oFF

Operando como un módulo de sonido multi-

tímbrico de 16 partes [on: operando]

El D1 puede funcionar como un módulo del

sonido multitímbrico de 16 partes cuando se

utilice un dispositivo MIDI externo para con-

trolar su generador de sonido interno.

*1: MIDI Canaux

En el modo de Capas, la selección del canal de transmisión

especica el canal para la capa 1. El canal de transmisión

para la capa 2 se ajustará automáticamente al canal si-

guiente.

Por ejemplo, si se selecciona el canal MIDI C07 para el

sonido de la capa 1, el canal MIDI C08 se especicará auto-

máticamente para el sonido de la capa 2. Si se selecciona el

canal MIDI C16 para el sonido de la capa 1, el canal C01 se

especicará para el sonido de la capa 2.

*2: Tabla de sonidos y números de cambio de progra-

ma correspondientes

CC0: Bank Select (Selección de banco) (MSB) para todos los

sonidos está ajustado a 121.

Botóndesonido Banco CC32 PC Sonido

PIANO1 1 1 0 Piano de concierto

2 0 0 Piano de cola

3 2 1 Piano pop

PIANO2 1 0 0 Piano de jazz

2 0 3 Honky-Tonk

3 0 2 Piano de cola eléctrico

E.PIANO1 1 0 4 Piano eléctrico de escenario

2 1 4 Piano eléctrico brillante

3 3 4 Trémolo EP

E.PIANO2 1 0 5 Piano eléctrico digital 1

2 1 5 Piano eléctrico digital 2

3 2 4 Piano eléctrico de los 60

HARPSI/

CLAV

1 0 6 Clavecín

2 0 7 Clavicordio

3 1 7 Clavicordio de sintetizador

VIBES/

GUITAR

1 0 11 Vibráfono

2 0 12 Marimba

3 0 24 Guitarra acústica

ORGAN1 1 0 16 Órgano de jazz 1

2 1 16 Órgano de jazz 2

3 0 17 Órgano de jazz 3

ORGAN2 1 0 19 Órgano de tubos 1

2 1 19 Órgano de tubos 2

3 2 19 Órgano positivo

STRINGS 1 0 48 Cuerdas

2 0 50 Cuerdas de cine

3 1 50 Cuerdas analógicas

CHOIR 1 0 52 Coro Aah

2 1 52 Voces Ooh

3 2

52 Coro clásico

Especicaciones

Teclado RH3 “Real Weighted Hammer 3”

Teclado: 88 notas (A0–C8)

Controldetoque Cinco disponibles

Tonalidad

Transposición, Anación precisa

Temperamento Nueve clases

Generacióndesonido Sistema PCM estéreo

Polifonía 120 notas (máx)

Sonidos 30 sonidos (10 x 3 bancos)

Efectos Brillantez, Reverberación, Coro

(3 niveles de cada)

Demostración

30 (10 canciones de demostración de

sonido, 20 canciones de piano)

Metrónomo

Controles de Tempo, Signatura de com-

pás, Acento, Sonido, y Volumen

Pedales

Resonancia

admite medio pedal

(cuando se utiliza el pedal opcional DS-1H)

Conexiones LINE OUT (L/MONO, R), MIDI (IN,

OUT), Toma para auriculares, Toma

DAMPER, Toma DC 9V

Controles

Alimentación, VOLUME, PIANO SONG,

TRANSPOSE, FUNCTION, TOUCH, BRI-

LLIANCE, REVERB, CHORUS, BANK,

Sonido × 10, +, –, METRONOME

Fuentedealimentación

9V CC, Adaptador de CA (incluido)

Consumoeléctrico 1,5 W

Dimensiones(Anch.xProf.xAlt.)

1327 × 263 × 128 mm

(incluidos los salientes del instrumento,

no incluido el soporte para partituras)

Peso

16 kg

Elementosincluidos

Adaptador de CA, posapartituras, Pedal

de resonancia, Manual del usuario

Accesorios(sevendeporseparado)

ST-SV1 Soporte para Teclado,

DS-1H Pedal de resonancia

• Las especificaciones y el aspecto están sujetas a cam-

bios sin previo aviso por mejora.

Apéndice

Solución de problemas

Si durante el uso se produce alguno de los problemas si-

guientes, examine cuidadosamente el instrumento para

ver si puede averiguar cuál es el problema y tratar de

resolverlo siguiendo las sugerencias indicadas a continua-

ción. Si el instrumento sigue sin funcionar adecuadamen-

te, consulte a su proveedor.

El instrumento no se enciende.

• Compruebe si el adaptador de CA está correctamente

conectado al piano y a la toma de corriente.

No hay sonido

• Cerciórese de que el volumen no esté ajustado a MIN.

Si lo está auméntelo hasta el nivel adecuado.

• Cerciórese de que la función MIDI Local no esté ajus-

tada a OFF. Si lo está, ajústela a ON (apague y vuelva a

encender el instrumento).

Las notas se oyen interrumpidas

• Ha sobrepasado la polifonía máxima. Consulte “Acerca

de polifonía máxima”.

La tonalidad o el tono del piano suenan mal en algu-

nas zonas del teclado

• Los sonidos de piano del D1 reproducen el sonido de

un piano real lo más fielmente posible. Esto significa

que en algunas regiones del teclado, usted puede sentir

que los armónicos parecen más fuertes, o que la tonali-

dad o el tono me parecen incorrectos. Esto no signica

mal funcionamiento.

El dispositivo MIDI conectado no responde a los da-

tos MIDI transmitidos

• Cerciórese de que todos los cables MIDI estén correcta-

mente conectados. Cerciórese de que D1 esté recibien-

do datos MIDI por el mismo canal que el dispositivo

MIDI.

Acerca de polifonía máxima

Si el número de notas que se estén tocando simultánea-

mente excede la polifonía máxima, algunas notas pueden

perderse porque el D1 está equipado con un mecanismo

que detiene la primera nota que se esté tocando para dar

prioridad a las notas tocadas con las teclas pulsadas pos-

teriormente. Algunos sonidos del D1, aunque puedan ser

un solo sonido, se generan mediante dos o más osciladores

(una nota de un circuito de generación de sonido). Los

sonidos que usan un oscilador solamente, como los de

los bancos 1 y 2 de VIBES/GUITAR, tienen una polifonía

máxima de 120 notas. Los sonidos que usan dos oscilado-

res, como los de los bancos 3 de PIANO1 y los bancos 1 y 2

de E.PIANO2, tienen una polifonía máxima de 60 notas.

120 ÷ Número de osciladores de sonido = Polifonía máxima

Tenga en cuenta la polifonía máxima y elija con cuidado

sonidos utilizando el modo de Capas para tocar dos soni-

dos simultáneamente o usando el pedal de resonancia.

Cuando se utiliza el soporte de teclado

opcional ST-SV1 (se vende por separado)

El D1 se puede utilizar con un soporte de teclado ST-SV1

(modelo ST-SV1 BK, se vende por separado). Para el D1,

utilice las instrucciones que se muestran a continuación en

lugar del paso 8 cuando monte el ST-SV1 BK.

Con la ayuda de otra persona, levante el D1 (A) y sujételo

al soporte ST-SV1 (B).

Mientras una persona sostiene el D1, la otra persona alinea

los tornillos (o) de la izquierda y la derecha del ST-SV1 con

los orificios para los tornillos (n) situados en la parte in-

ferior del D1. Como guía, la placa (f) debería encajar justo

entre las dos muescas (p) situadas en el centro de la parte

inferior del D1. Tenga cuidado de que la placa no toque el

tornillo (k) situado en el centro del frontal de la parte infe-

rior del D1 ni la cabeza del tornillo (l) situado en el centro

hacia la parte trasera.

Alinee los oricios (n) de debajo del D1 para que coincidan

con los tornillos (o) del ST-SV1.

Quite el adaptador de corriente alterna (CA) antes del

montar el ST-SV1.

Tenga cuidado de no pillarse los dedos mientras levan-

ta el D1 y lo sujeta al ST-SV1.

Asegúrese de que el D1 está rmemente sujeto al ST-

SV1 antes de tocar. Si el ST-SV1 no está bien asegura-

do, el D1 puede caerse y dañarse o causarle lesiones a

usted.

1 2

MIDI Implementation Chart

Function...

Transmitted Recognized Remarks

Default

Changed

Mode

Default

Messages

Altered

Note

Number

True voice

Velocity

Note On

Note Off

After

Touch

Key’s

Channel

Pitch Bend

Control

Change

Program

Change

True Number

System Exclusive

System

Common

Song Position

Song Select

Tune Request

System

Real Time

Clock

Commands

Aux

Messages

Local On/Off

All Notes Off

Active Sensing

System Reset

Notes

Mode 1: Omni On, Poly

Mode 3: Omni Off, Poly

Mode 2: Omni On, Mono

Mode 4: Omni Off, Mono

O: Yes

X: No

Consult your local Korg distributor for more information on MIDI implementation.

Basic

Channel

[DIGITAL PIANO]

Model: D1

*1: Transmitted and received when the MIDI filter is disabled.

*2: Includes Inquiry and GM Mode On.

Though GM Mode On is recognized, not all GM sounds are supported.

O 0–52

*************

O 0–52

0–52

1–16

0–127

O 9n, V=1–127

X 8n, V=64

O 9n, V=1–127

3–125

*************

Date: 2021.10.05

Version: 2.0

*************

O (123-125)

Reception range differs depending on sound.

0, 32

66, 67

72, 73

75, 76, 77, 78

91, 93

100, 101

120

121

Bank Select (MSB, LSB)

Modulation

Portamento Time

Data Entry MSB

Volume

Pan

Expression

Data Entry LSB

Damper

Portamento On/Off

Sostenuto, Soft

Resonance

EG Time (Release, Attack)

Brightness

Decay Time, Vibrato Rate, Depth, Delay

Reverb Send, Chorus Send

RPN (LSB, MSB)

All Sounds Off

Reset All Controllers

EFGS 3

Owner’s Manual

Manuel d’utilisation

Bedienungsanleitung

Manual del usuario

Thank you for purchasing the Korg D1 digital piano.

To help you get the most out of your new instrument, please read this

manual carefully.

Merci d’avoir choisi la piano numérique D1 de Korg.

Afin de pouvoir exploiter au mieux toutes les possibilités offertes par

l’instrument, veuillez lire attentivement ce manuel.

Vielen Dank, dass Sie sich für einen D1 digtal-Klavier

von Korg entschieden haben.

Bitte lesen Sie sich diese Anleitung vollstädig durch, um bei der

Bedienung alles richtig zu machen.

Gracias por comprar el Piano digital D1 de Korg.

Por favor, lea este manual atentamente y guárdelo para futuras

consultas.

EFGS 3

Published 01/2022 Printed in China

Korg D1WH D1 88-Key Digital Stage Piano with Pedal

Product's Documents

User Manual

Specifications

Korg D1WH Questions and Answers
