Owner’s Manual
Portable Digital Signage
Stand for 37" to 70" Screens
Model: DMPDS3770TRIC
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2021 Tripp Lite. All rights reserved.
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR
®
surge protector in our monthly drawing!
tripplite.com/warranty
CAUTION: DO NOT EXCEED MAXIMUM LISTED WEIGHT CAPACITY. SERIOUS INJURY OR
PROPERTY DAMAGE MAY OCCUR!
200x200 / 300x300 /
400x200 / 400x400 /
600x400
70"
MAX
77 lb. 77 lb.
(35 kg) (35 kg)
RATEDRATED
Español 9 • Français 17 • Русский 25 • Deutsch 33
2
Safety Instructions
Warranty and Product Registration
Note: Read the entire instruction manual before you start assembly and installation.
WARNING
• Do not begin the installation until you have read and understood the instructions and warnings contained in this
manual. If you have any questions regarding any of the instructions or warnings, please visit tripplite.com/support.
• This mount was designed to be installed and utilized ONLY as specified in this manual. Improper installation of this
product may cause damage or serious injury.
• This product should only be installed by someone of good mechanical ability, with basic building experience and a full
understanding of this instruction manual.
• Make sure that the mounting surface can safely support the combined load of the equipment and all attached
hardware and components.
• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
• Tighten screws firmly, but do not over-tighten. Over-tightening screws can damage the items, greatly reducing their
holding power.
• This product is intended for indoor use only. Using this product outdoors could lead to product failure and personal
injury.
5-Year Limited Warranty
Seller warrants this product, if used in accordance with all applicable instructions, to be free from original defects in material and workmanship for a period of
5 years from the date of initial purchase. If the product should prove defective in material or workmanship within that period, Seller will repair or replace the
product, at its sole discretion.
THIS WARRANTY DOES NOT APPLY TO NORMAL WEAR OR TO DAMAGE RESULTING FROM ACCIDENT, MISUSE, ABUSE OR NEGLECT. SELLER MAKES NO
EXPRESS WARRANTIES OTHER THAN THE WARRANTY EXPRESSLY SET FORTH HEREIN. EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ALL IMPLIED
WARRANTIES, INCLUDING ALL WARRANTIES OF MERCHANTABILITY OR FITNESS, ARE LIMITED IN DURATION TO THE WARRANTY PERIOD SET FORTH ABOVE;
AND THIS WARRANTY EXPRESSLY EXCLUDES ALL INCIDENTAL AND CONSEQUENTIAL DAMAGES. (Some states do not allow limitations on how long an implied
warranty lasts, and some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitations or exclusions may not
apply to you. This warranty gives you specific legal rights, and you may have other rights which vary from jurisdiction to jurisdiction.)
WARNING: The individual user should take care to determine prior to use whether this device is suitable, adequate or safe for the use intended. Since
individual applications are subject to great variation, the manufacturer makes no representation or warranty as to the suitability or fitness of these devices for
any specific application.
PRODUCT REGISTRATION
Visit tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a drawing for a chance to win a FREE Tripp Lite
product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice. Photos and illustrations may differ slightly from actual
products.
3

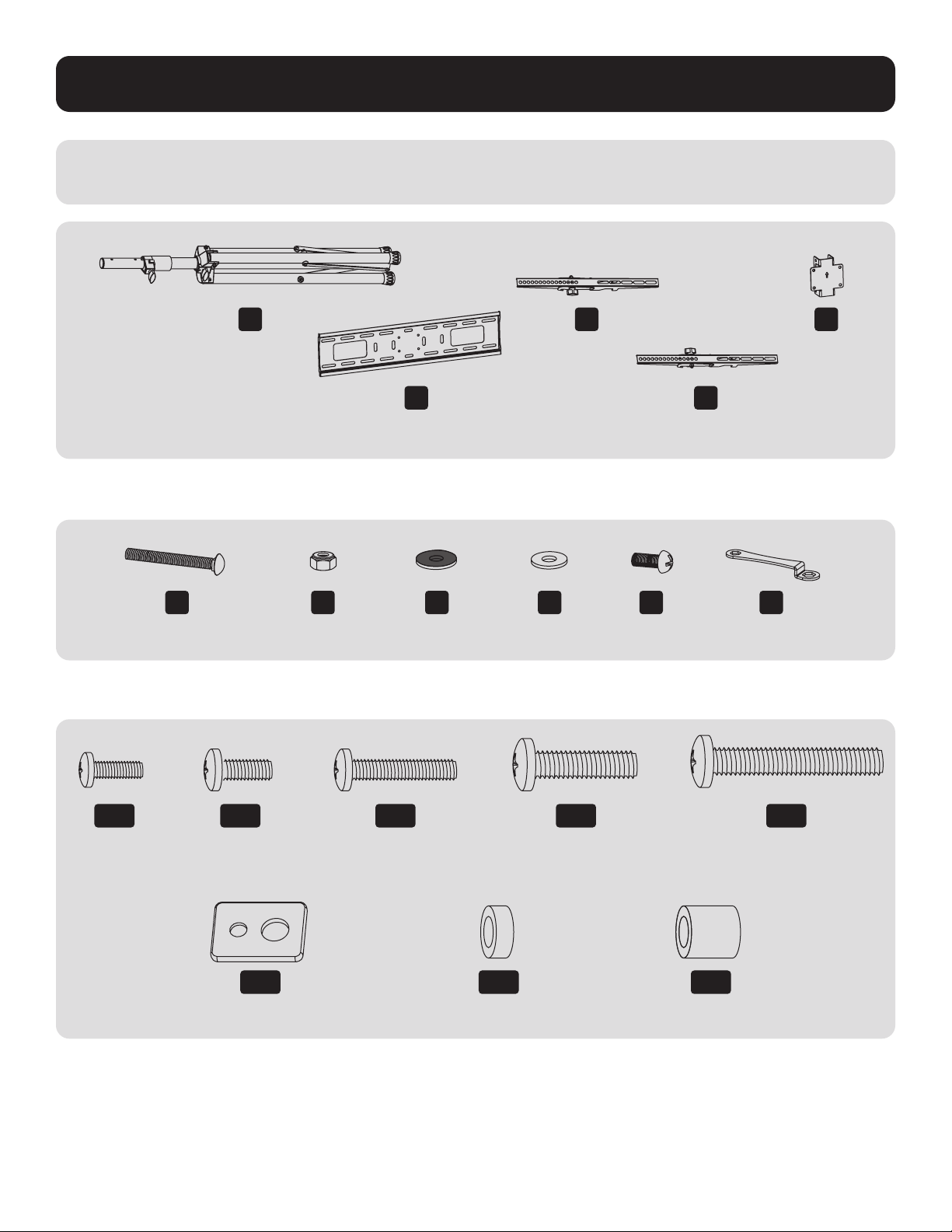

Component Checklist
IMPORTANT: Ensure you have received all parts according to the component checklist prior to installing. If any parts
are missing or faulty, visit tripplite.com/support for service.
Package P
Package M
A
(x1)
B
(x1)
C
(x1)
D
(x1)
E
(x2)
F
(x2)
G
(x6)
H
(x4)
I
(x10)
J
(x4)
K
(x1)
M-A
M5x14
(x4)
M-F
(x4)
M-G
(x8)
M-H
(x8)
M-B
M6x14
(x4)
M-C
M6x30
(x4)
M-D
M8x30
(x4)
M-E
M8x50
(x4)
4
Assembly
1a
1b 1c
Assembling
the Tripod
1
A
2
1
2
3
I G
F
K
5
Assembly
2
Attaching the Plate to the Tripod
K
B
H I J
6
Assembly
3a
3b

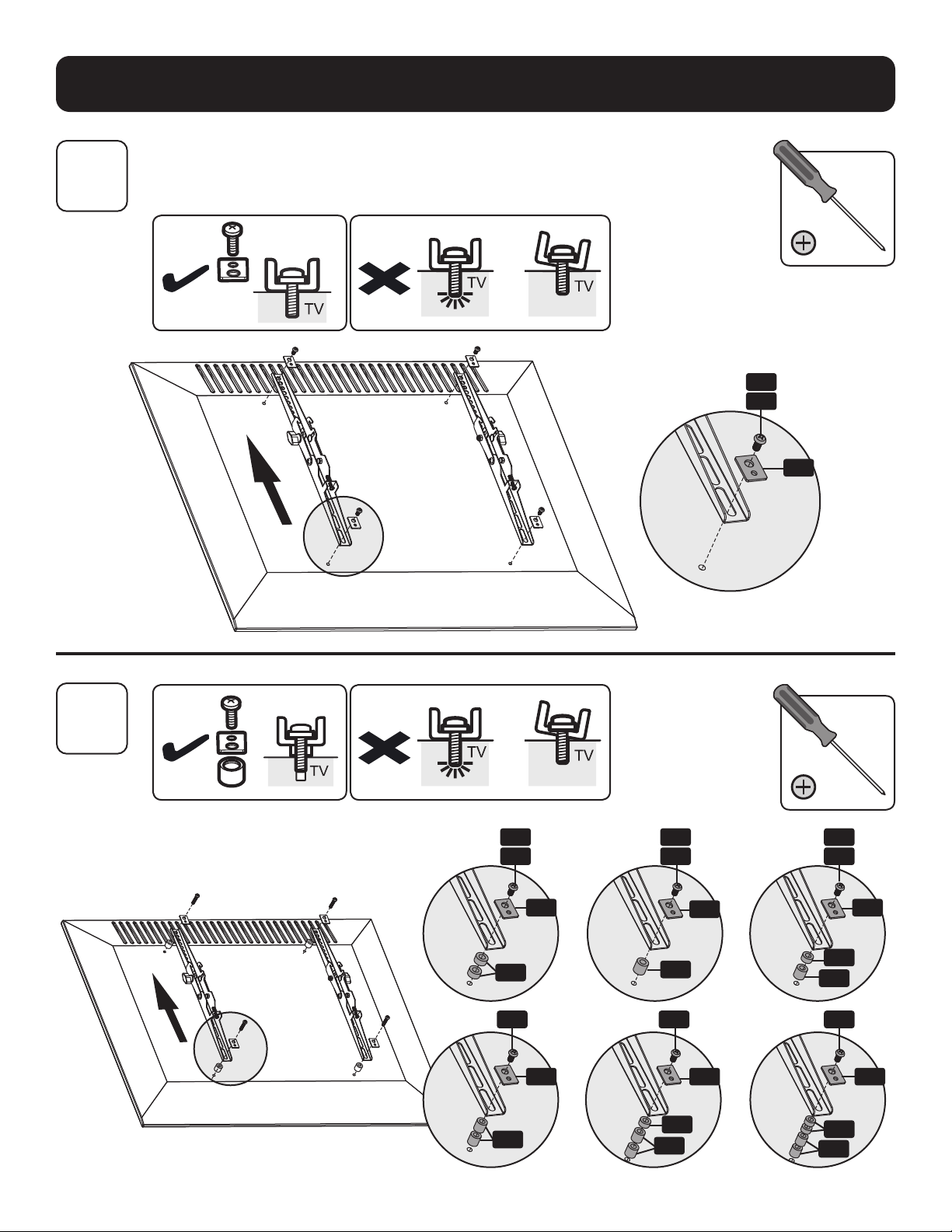

Attaching the Mounting Brackets to the Display
M-F
M-A
M-B
M-F
M-F
M-F
M-FM-FM-F
M-G
M-G
M-G
M-G
M-H
M-H
M-H
M-H
M-H
M-C
M-E M-E M-E
M-C M-C
M-D M-D M-D
7
Assembly
4b
4a
Securing the Display to the Tripod
Two people are
recommended for this
step.
8
Maintenance
Check at regular intervals (at least every 3 months) to make sure the display is secure and safe to use.
