Maytag MSC21C6MDM02 36 Inch Wide Counter Depth Side-by-Side User Manual

THANK YOU for purchasing this high-quality product. If you should experience a problem not covered in TROUBLESHOOTING or

PROBLEM SOLVER, please visit our website at www.maytag.com for additional information. If you still need assistance, call us

at 1-800-688-9900. In Canada, visit our website at www.maytag.ca or call us at 1-800-807-6777.

You will need your model and serial number, located on the inside wall of the refrigerator compartment.

Table of Contents / Índice / Table des matières

REFRIGERATOR SAFETY.......................2

Proper Disposal of

Your Old Refrigerator.............................3

INSTALLATION INSTRUCTIONS............3

Unpack the Refrigerator ........................3

Door Removal, Leveling

and Alignment........................................4

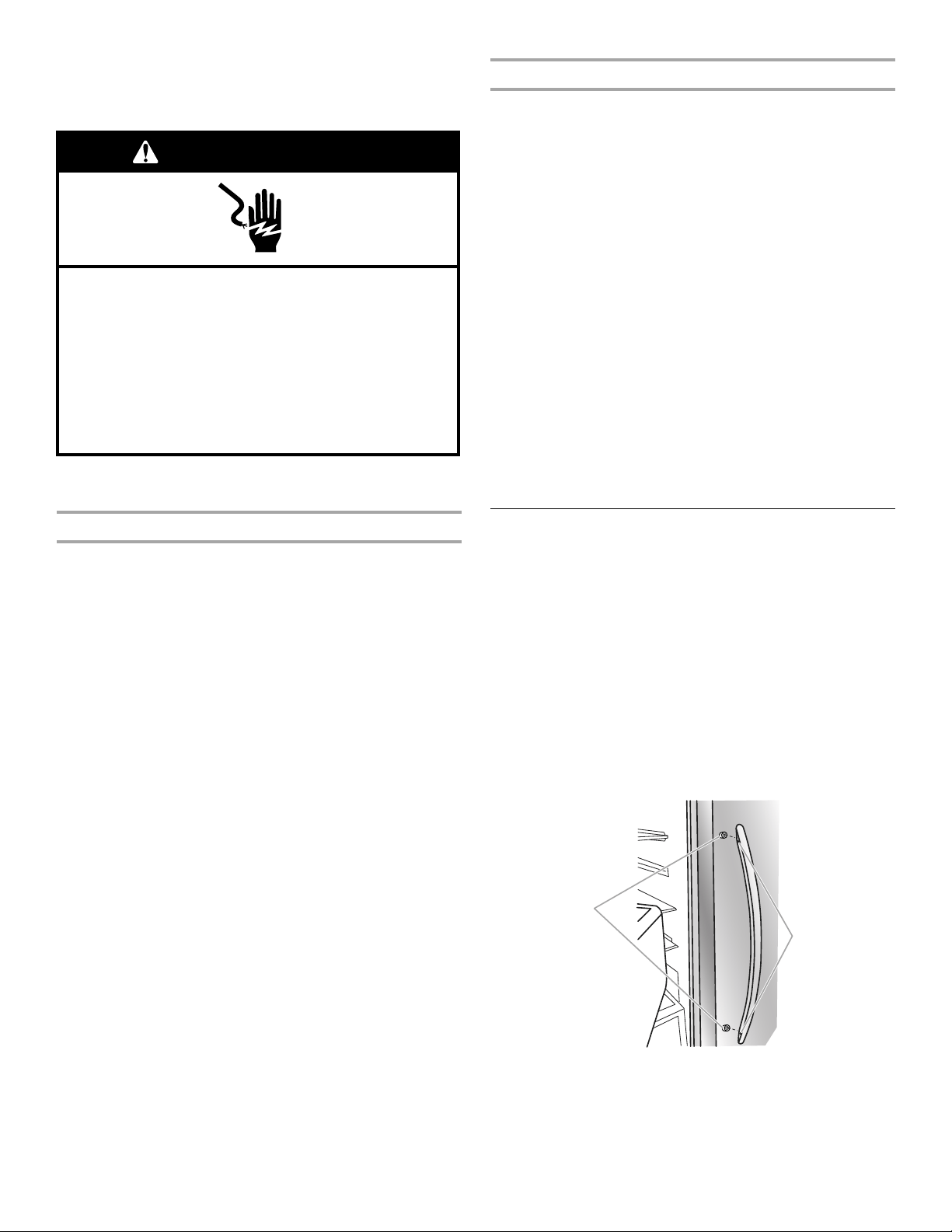

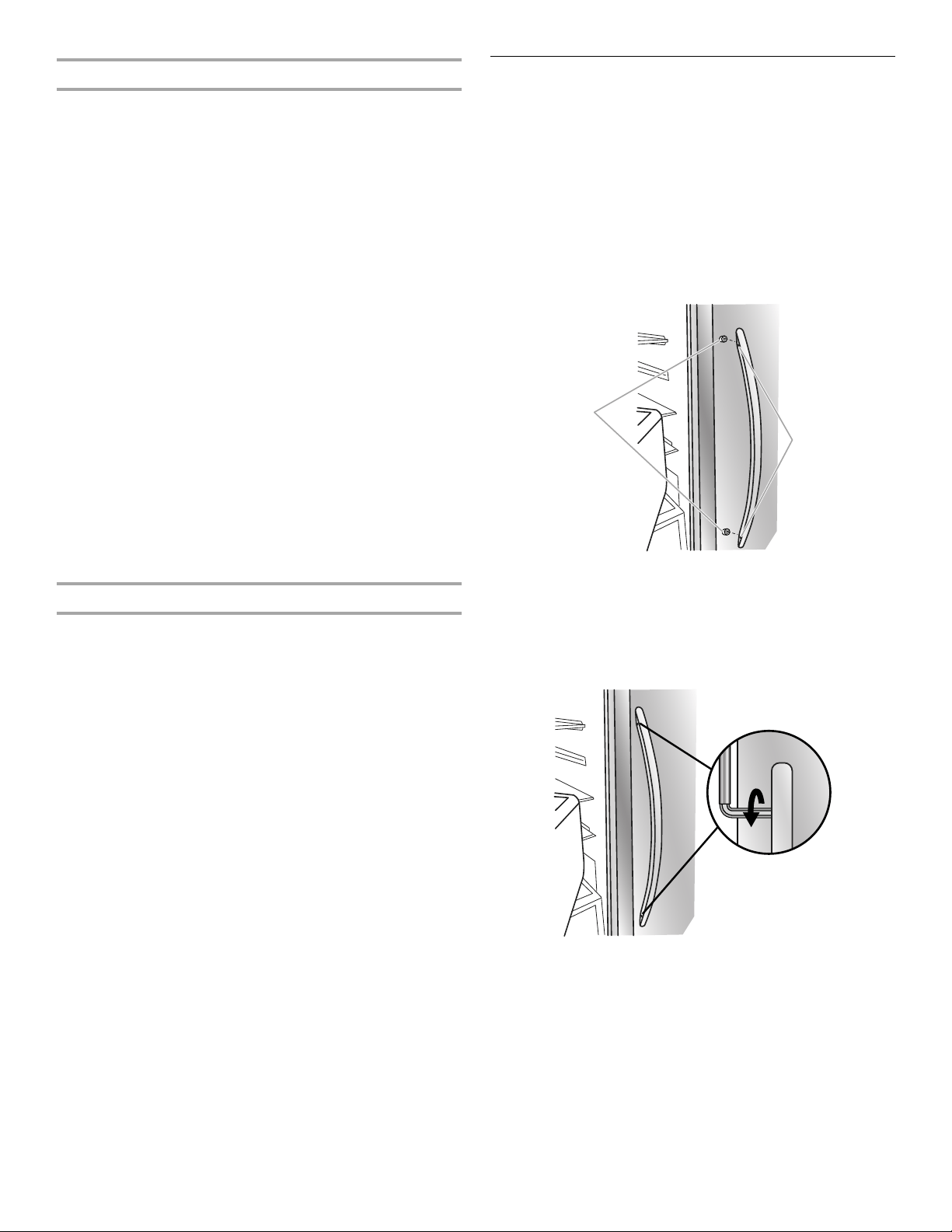

Handle Installation and Removal...........7

Location Requirements .........................8

Electrical Requirements.........................8

Water Supply Requirements..................8

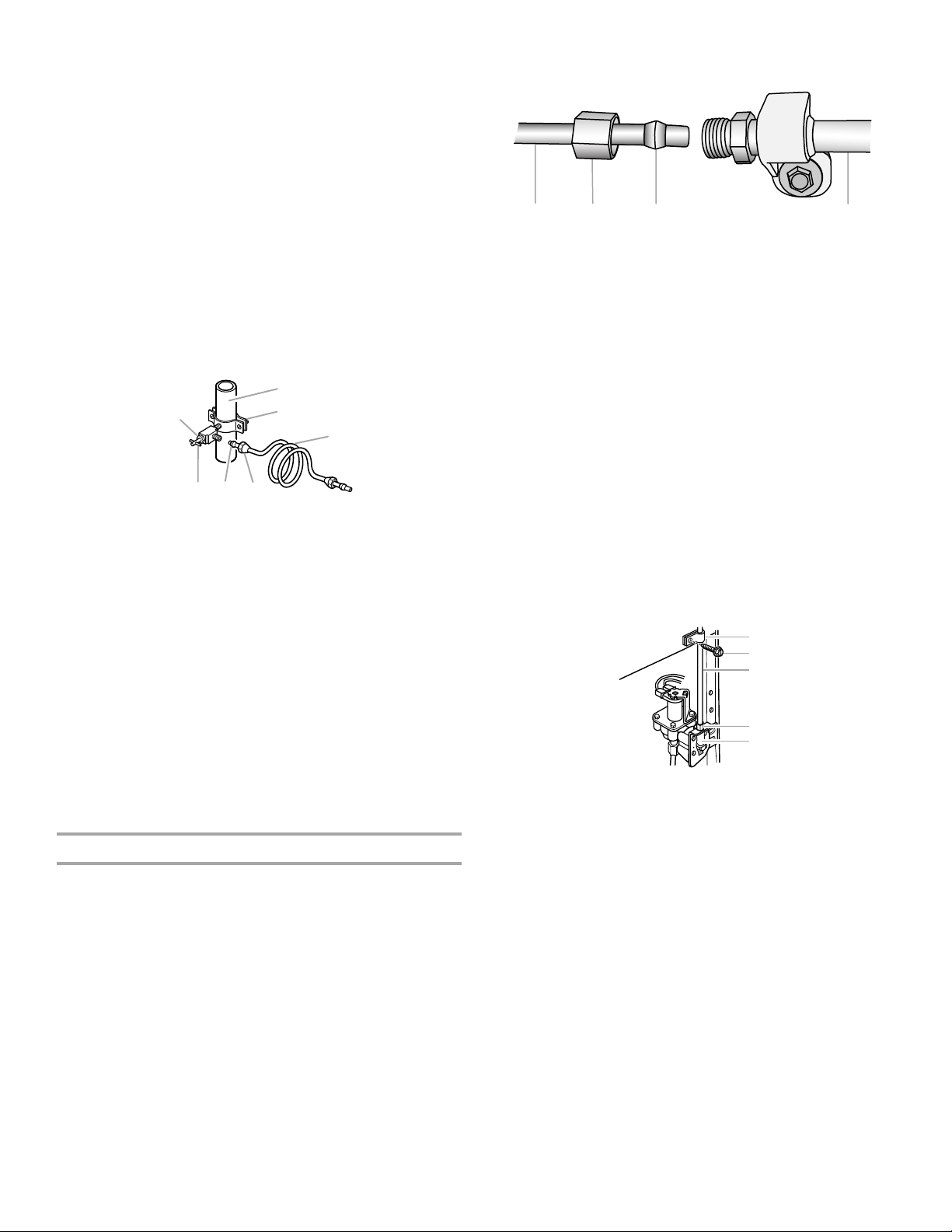

Connect Water Supply ..........................9

Install Air Filter......................................11

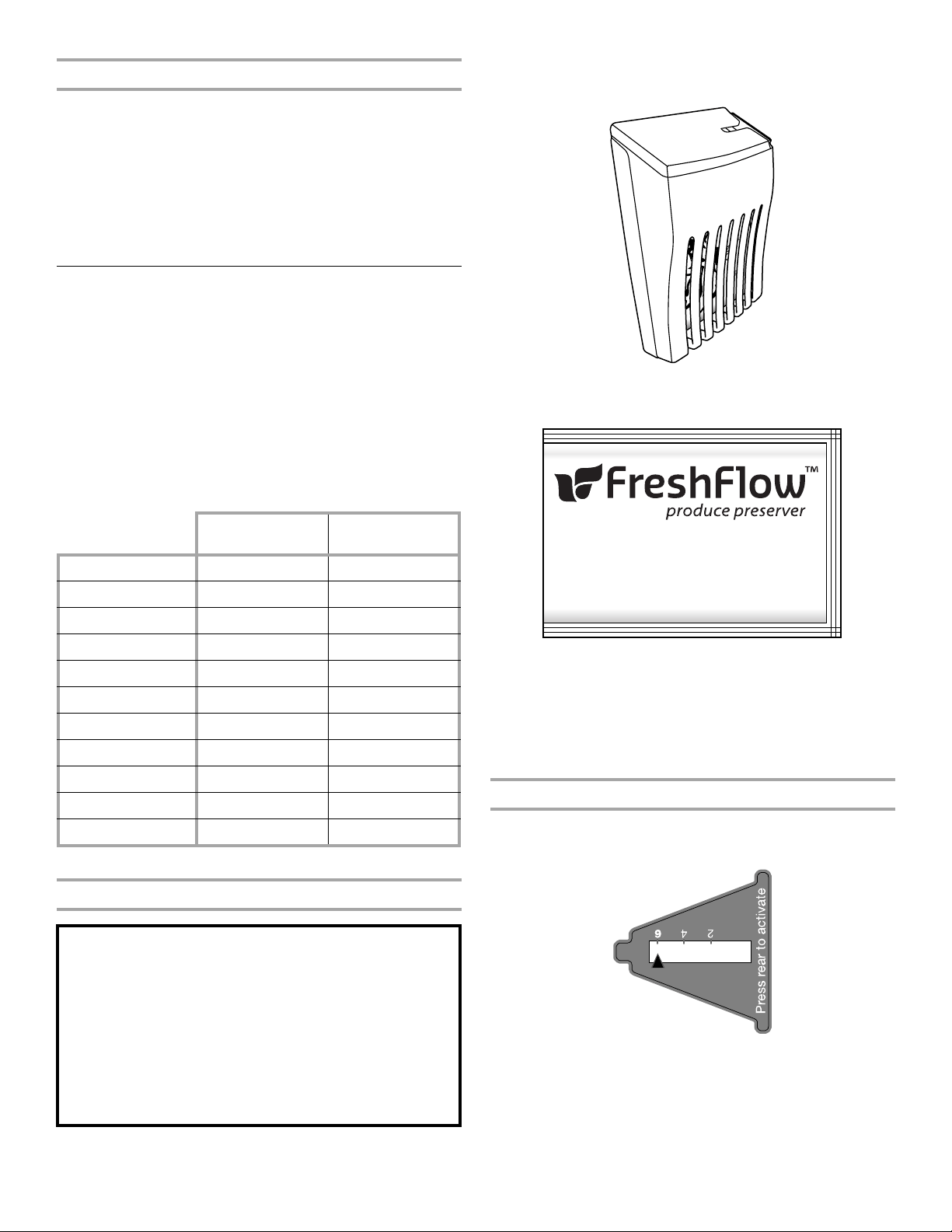

Install Produce Preserver ....................12

REFRIGERATOR USE............................13

Using the Controls...............................13

Convertible Drawer

Temperature Control ...........................14

Crisper Humidity Control.....................14

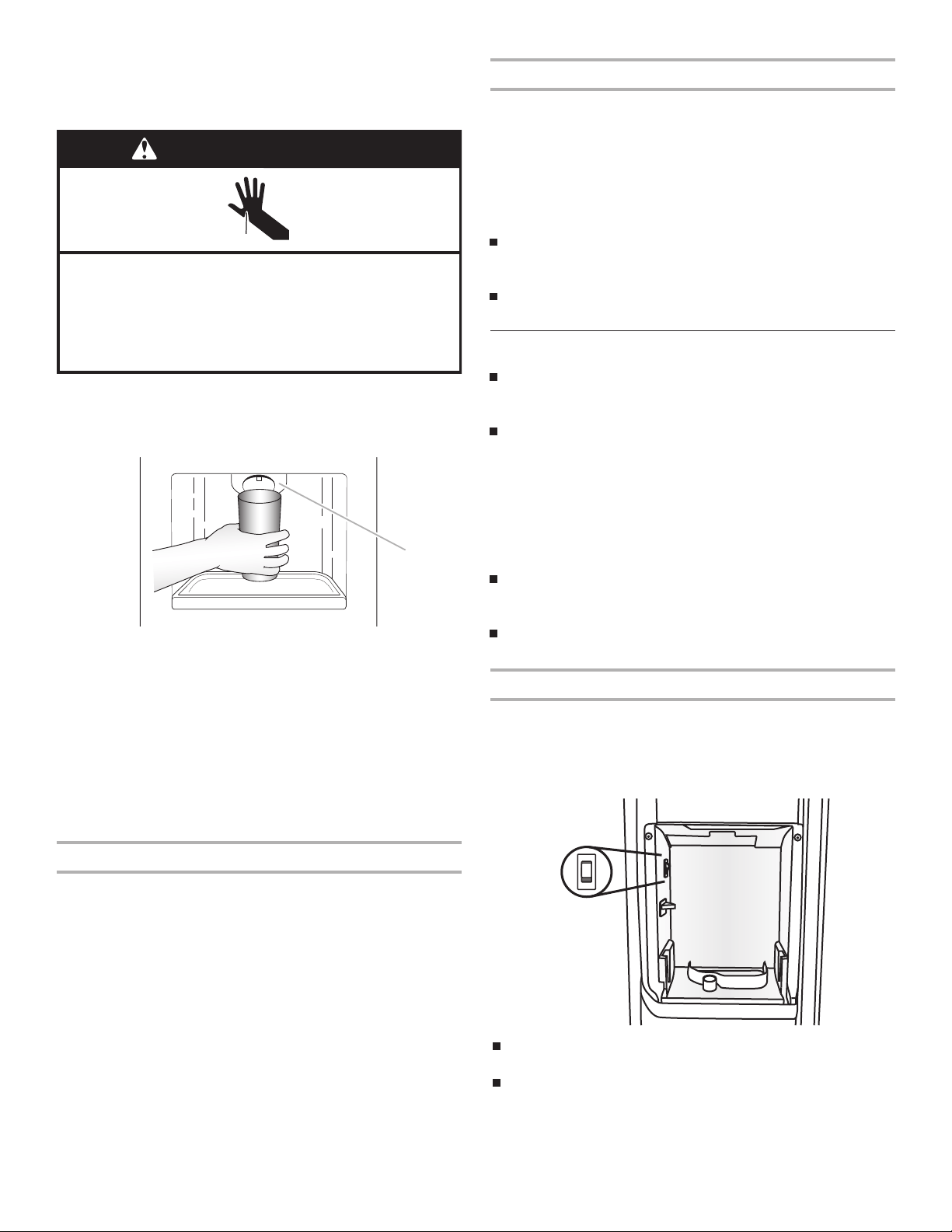

Water and Ice Dispensers ...................14

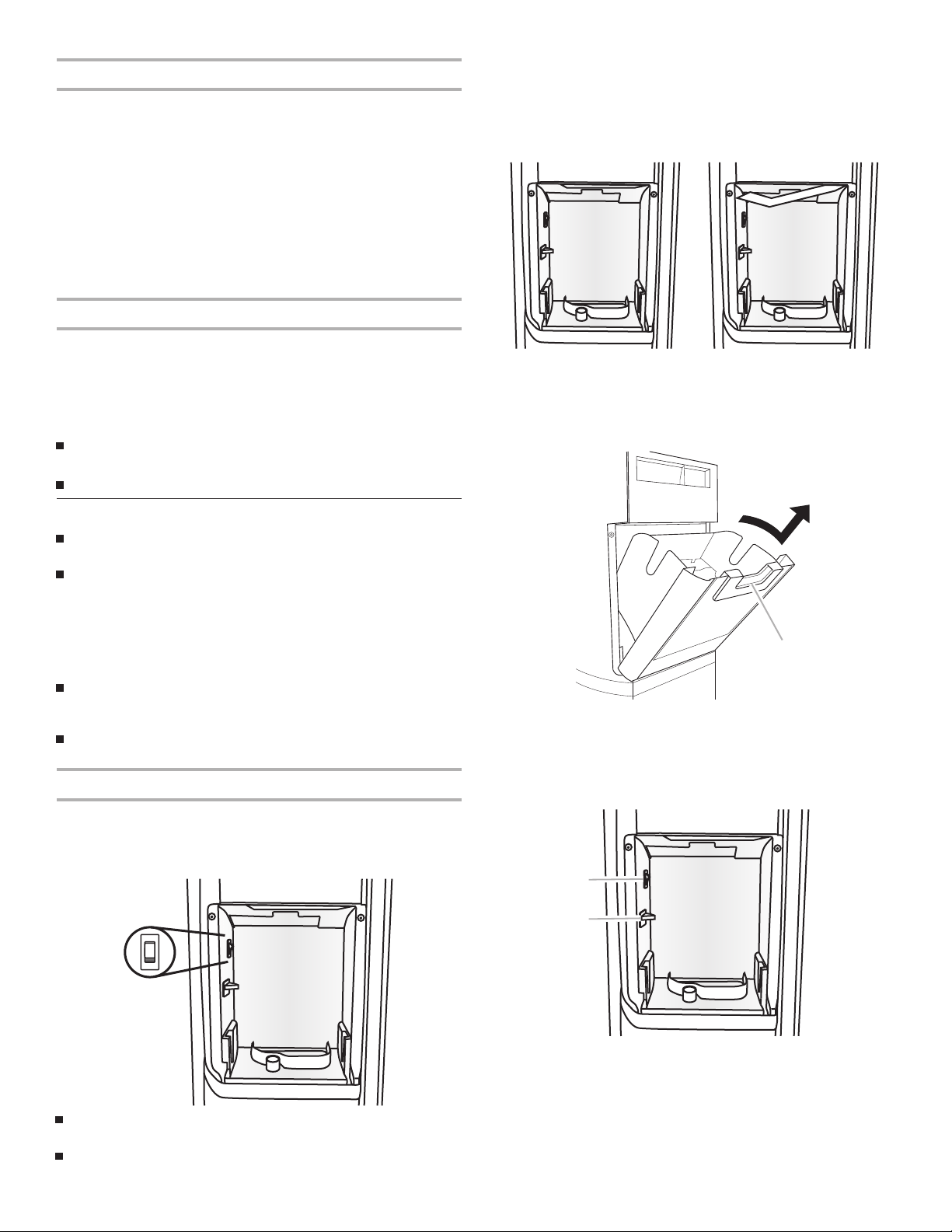

Ice Maker and Storage Bin..................16

Water Filtration System .......................17

REFRIGERATOR CARE.........................17

Cleaning...............................................17

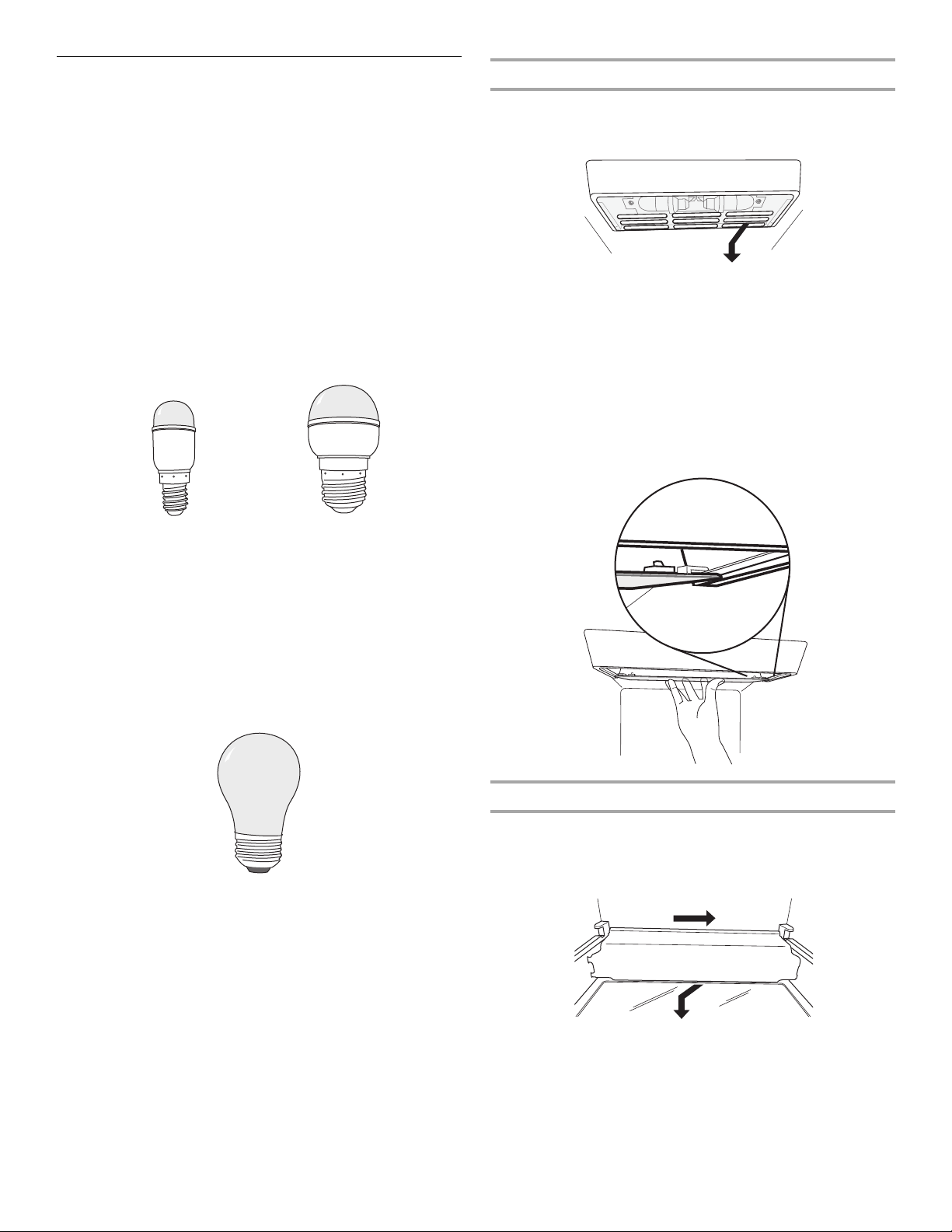

Lights ...................................................18

Vacation and Moving Care..................20

PROBLEM SOLVER...............................21

ACCESSORIES.......................................25

PERFORMANCE DATA SHEET............26

WARRANTY............................................27

SEGURIDAD DEL REFRIGERADOR.... 29

Cómo deshacerse adecuadamente

de su refrigerador viejo ....................... 30

INSTRUCCIONES

DE INSTALACIÓN ................................. 30

Desempaque el refrigerador............... 30

Remoción, nivelación y

alineamiento de las puertas................ 31

Cómo instalar y

remover las manijas............................ 34

Requisitos de ubicación ..................... 35

Requisitos eléctricos........................... 36

Requisitos del suministro de agua ..... 36

Conexión del suministro de agua....... 36

Instalación del filtro de aire................. 39

Instalación del preservador

de alimentos frescos........................... 39

USO DE SU REFRIGERADOR.............. 41

Uso de los controles........................... 41

Control de temperatura

del cajón convertible........................... 42

Control de humedad

del cajón para verduras ...................... 43

Despachadores de agua y hielo ......... 43

Fábrica de hielo y depósito................. 44

Sistema de filtración de agua ............. 45

CUIDADO DE SU REFRIGERADOR .... 46

Limpieza.............................................. 46

Luces................................................... 47

Cuidado durante las

vacaciones y mudanzas ..................... 48

SOLUCIÓN DE PROBLEMAS .............. 49

ACCESORIOS........................................ 54

HOJA DE DATOS

DEL RENDIMIENTO.............................. 55

GARANTÍA ............................................. 56

SÉCURITÉ DU RÉFRIGÉRATEUR .......58

Mise au rebut appropriée

de votre vieux réfrigérateur.................59

INSTRUCTIONS D'INSTALLATION .....59

Déballage du réfrigérateur...................59

Retrait, réglage de l'aplomb

et alignement des portes ....................60

Installation et démontage

des poignées.......................................63

Exigences d'emplacement..................64

Spécifications électriques...................65

Spécifications de

l’alimentation en eau ...........................65

Raccordement de

la canalisation d'eau............................65

Installation du filtre à air ......................68

Installation du sachet de

conservation pour produits frais.........68

UTILISATION DU RÉFRIGÉRATEUR...70

Utilisation des commandes.................70

Commande de température

dans le tiroir convertible......................71

Réglage de l'humidité

dans le bac à légumes ........................72

Distributeurs d’eau et de glaçons.......72

Machine à glaçons et

bac d'entreposage ..............................73

Système de filtration de l'eau..............74

ENTRETIEN DU RÉFRIGÉRATEUR.....75

Nettoyage............................................75

Lampes................................................76

Entretien avant les vacances

ou lors d’un déménagement...............77

RÉSOLUTION DE PROBLÈMES ..........78

ACCESSOIRES ......................................83

FEUILLE DE DONNÉES

SUR LA PERFORMANCE .....................84

GARANTIE..............................................85

REFRIGERATOR

USER INSTRUCTIONS

W10784742A

4/15

REFRIGERATOR SAFETY

You can be killed or seriously injured if you don't immediately

You can be killed or seriously injured if you don't follow

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

SAVE THESE INSTRUCTIONS

■ Plug into a grounded 3 prong outlet.

■ Do not remove ground prong.

■ Do not use an adapter.

■ Do not use an extension cord.

■ Disconnect power before servicing.

■ Replace all parts and panels before operating.

■ Remove doors from your old refrigerator.

■ Use nonflammable cleaner.

■ Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

■ Use two or more people to move and install refrigerator.

■ Disconnect power before installing ice maker (on ice maker

kit ready models only).

■ Use a sturdy glass when dispensing ice (on some models).

■ Do not hit the refrigerator glass doors (on some models).

State of California Proposition 65 Warnings:

WARNING: This product contains one or more chemicals known to the State of California to cause cancer.

WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or other

reproductive harm.

4/15

Proper Disposal of

Your Old Refrigerator

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still

dangerous, even if they will sit for “just a few days.” If you are

getting rid of your old refrigerator, please follow these instructions

to help prevent accidents.

Before You Throw Away Your Old Refrigerator or Freezer:

■Take off the doors.

■Leave the shelves in place so that children may not easily

climb inside.

INSTALLATION INSTRUCTIONS

Unpack the Refrigerator

Remove packaging materials. Do not use sharp instruments,

rubbing alcohol, flammable fluids, or abrasive cleaners to remove

tape or glue. These products can damage the surface of your

refrigerator. For more information, see “Refrigerator Safety.”

WARNING

Suffocation Hazard

Remove doors from your old refrigerator.

Failure to do so can result in death or brain damage.

Important information to know about disposal of

refrigerants:

Dispose of refrigerator in accordance with Federal and Local

regulations. Refrigerants must be evacuated by a licensed,

EPA certified refrigerant technician in accordance with

established procedures.

WARNING

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator for

cleaning or service, be sure to cover the floor with

cardboard or hardboard to avoid floor damage. Always pull

the refrigerator straight out when moving it. Do not wiggle or

“walk” the refrigerator when trying to move it, as floor

damage could occur.

Important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

Tempered glass is designed to shatter into many small,

pebble-size pieces. This is normal. Glass shelves and covers

are heavy. Use both hands when removing them to avoid

dropping.

4/15

Door Removal, Leveling and Alignment

Gather the required tools and parts and read all instructions before starting installation. Save these instructions for future reference.

IMPORTANT: The graphics on this page are for models with the ice storage bin on the door. On models with the ice storage bin inside

the freezer, the wiring and water dispenser tubing configurations are simpler than what is shown in these graphics. Please read all

instructions on the next few pages for more information.

NOTE: Before moving your product into your home, measure the doorway of your home to see whether you need to remove the

refrigerator and freezer doors. If door removal is necessary, see the instructions below.

IMPORTANT: Before you begin, turn the refrigerator control OFF or turn cooling off. Unplug refrigerator or disconnect power. Remove

food, the ice storage bin (on some models), and any adjustable door or utility bins from doors.

WARNING

Electrical Shock Hazard

Disconnect power before removing doors.

Failure to do so can result in death or electrical shock.

2A Water Dispenser

Tubing Connection

(Style 1)

A. Face of Fitting

1Base Grille

3Wiring Connection

Bottom Hinges

(Left and Right)

B. Routing

Plate

C. Electrical

Housing

A. P-clamp D. Wiring Clip

F. Wiring

Plugs

E. Grommets

5Door Removal

DCBA

4Top Left Hinge

A. Do Not Remove Screws.

Top Right Hinge

Leveling

A. Bottom Hinge

B. Leveler Bracket

C. Leveling Foot

Door Alignment

(Bottom Right Hinge)

A. Alignment Screw

Lower

Raise

Raise Lower

Doors must be

open to 90˚

2B Water Dispenser Tubing

Connection (Style 2)

4/15

TOOLS NEEDED:

Bubble level, Phillips screwdriver, ³⁄₁₆" hex key, ¹⁄₄" hex-head

socket wrench, ¹⁄₄" and ⁵⁄₁₆" open-ended wrenches or adjustable

wrench, internal star drive or ³⁄₈" hex-head socket wrench

Remove the Doors

1. Unplug refrigerator or disconnect power.

2. Open both doors to 90°. Remove the base grille by removing

the two screws, then pulling out on the outside corners. See

Graphic 1.

NOTE: The doors must only be opened to 90°. If they are

opened all the way, the base grille will not come off.

3. Disconnect the water tubing, located behind the base grille

on the freezer door side. The dispenser tubing runs through

the door hinge, and must be disconnected in order to remove

the door.

NOTE: On models with the ice storage bin on the door, there

are two water tubing connections, as shown. On models with

the ice storage bin inside the freezer, there is only one water

tubing connection.

■Style 1: Press the colored outer ring against the face of

fitting and pull the water tubing free. See Graphic 2A.

NOTE: Keep the water tubing connector attached to the

tube that runs underneath the freezer. The door cannot be

removed if the connector is still attached to the tube that

runs through the door hinge.

■Style 2: Firmly pull on the clasp to release the tube, then

pull the water tubing free. See Graphic 2B.

NOTE: Keep the clasp attached to the tube that runs

underneath the freezer.

4. Disconnect the wiring, located behind the base grille on the

freezer door side. See Graphic 3.

On models with the ice storage bin on the door:

NOTE: There are two wiring bundles that run underneath the

freezer - a large bundle with a large grommet and two white

plugs at the end, and a small bundle with a small grommet

and one yellow plug at the end.

■Remove the P-clamp using a ¹⁄₄" hex-head socket

wrench. Remove the small wiring bundle from the

P-clamp.

■Remove the wiring clip using a ¹⁄₄" hex-head socket

wrench.

■Pull the electrical housing out from under the refrigerator.

Disconnect the wiring plugs from the housing.

■Gently pull the large wiring bundle (with two white plugs)

through the routing plate.

On models with the ice storage bin inside the freezer:

NOTE: The wiring configuration is simpler than what is shown

in Graphic 3. There is only one wiring bundle with one wiring

plug, and there is not a routing plate.

■Remove the wiring clip using a ¹⁄₄" hex-head socket

wrench.

■Pull the electrical housing out from under the refrigerator.

Disconnect the wiring plug from the housing.

5. Close both doors and keep them closed until you are ready to

lift them free from the cabinet.

6. Use a ³⁄₁₆" hex key to remove the top left hinge screws as

shown. See Graphic 4.

IMPORTANT: Do not remove either screw A.

7. Lift freezer door straight up off bottom hinge. See Graphic 5.

The water tubing and wiring remain attached to the freezer

door and pull through the bottom left hinge.

NOTE: This may require two people - one to lift the door and

another to feed the water tubing and wiring through the

hinge.

On models with the ice storage bin on the door:

■Be sure the hole in the hinge is clear of obstructions, then

gently pull one water tube through the hinge. (Avoid

kinking the tube.) Next, gently pull the other water tube

through the hinge, again avoiding kinks. Finally, gently

pull the wiring bundle (including the grommet and wiring

plugs) through the hinge.

On models with the ice storage bin inside the freezer:

■Be sure the hole in the hinge is clear of obstructions, then

gently pull the water tube through the hinge. (Avoid

kinking the tube.) Next, gently pull the wiring bundle

(including the grommet and wiring plug) through the

hinge.

IMPORTANT: Rest the door on its side on a soft, clean

surface, such as a towel, blanket or piece of cardboard. This

will help avoid damaging the door, water tubing and wiring.

8. Use a ³⁄₁₆" hex key to remove the top right hinge screws as

shown. See Graphic 6.

IMPORTANT: Do not remove either screw A.

9. Lift the refrigerator door straight up off bottom hinge.

IMPORTANT: Rest the door on its side on a soft, clean

surface, such as a towel, blanket or piece of cardboard. This

will help avoid damaging the door.

10. It may not be necessary to remove the bottom hinges to

move the refrigerator through a doorway. Both bottom hinges

have similar construction.

■If necessary, use an internal star drive or a ³⁄₈" hex-head

socket wrench to remove the bottom hinges. See

Graphic 7.

IMPORTANT: The leveler brackets are mounted behind

the hinges. If you remove the hinges, make sure that the

leveler brackets are replaced when reinstalling the hinges.

WARNING

Electrical Shock Hazard

Disconnect power before removing doors.

Failure to do so can result in death or electrical shock.

WARNING

Excessive Weight Hazard

Use two or more people to lift the freezer door.

Failure to do so can result in back or other injury.

4/15

Replace the Doors and Hinges

1. Replace both bottom hinges, if removed. Make sure that the

leveler brackets are assembled behind the hinges. Tighten

screws.

IMPORTANT: When the screws are tightened properly, there

should not be any gaps between the refrigerator, leveler

bracket and hinge.

2. Before replacing the freezer door on the bottom left hinge,

feed the wiring and water tubing through the hinge.

On models with the ice storage bin on the door:

■Feed the small wiring bundle through the hinge.

Assistance may be needed.

IMPORTANT: Do not feed the large wiring bundle through

the hinge. This bundle is intended to run directly from the

door to the connections beneath the freezer. Forcing the

large bundle through the hinge may damage the door

and/or the wiring, and will keep the door from closing

properly.

■Feed both water tubes through the bottom left hinge, then

replace the freezer door on the hinge. Assistance may be

needed.

On models with the ice storage bin inside the freezer:

■Feed the wiring bundle through the hinge. Assistance

may be needed.

■Feed the water tube through the bottom left hinge, then

replace the freezer door on the hinge. Assistance may be

needed.

NOTE: Provide additional support for the doors while the top

hinges are being replaced. Do not depend on the door magnets

to hold the doors in place while you are working.

3. Align and replace the top left hinge as shown. See Graphic 4.

Tighten screws.

4. Reconnect water tubing and wiring.

IMPORTANT: Do not intertwine the water tubing and wiring

bundles when reconnecting them.

On models with the ice storage bin on the door:

■Water Connection Style 1: Push the larger ⁵⁄₁₆" (7.94 mm)

water tube into the blue fitting until it stops, then push the

smaller ¹⁄₄" (6.35 mm) water tube into the green fitting until

it stops. See Graphic 2A.

Water Connection Style 2: Push the black water tube

with the blue tip into the blue fitting until it stops. Close

the clasp around the tubing, making sure it snaps into

place. Repeat this process to connect the red-tipped

black water tube and the red fitting. See Graphic 2B.

■Reinstall the P-clamp around the small wiring bundle

(with one yellow plug), then replace the P-clamp on the

top screw hole of the routing plate. See Graphic 3.

■Gently route the large wiring bundle (with two white plugs)

through the hole in the routing plate, so that the wiring

runs behind the right side of the routing plate. See

Graphic 3.

NOTE: The large wiring bundle should always remain

below the small wiring bundle.

■Reconnect the wiring plugs to the electrical housing, then

push the housing back under the refrigerator. Align the left

hole in the front lip of the housing with the right hole in the

refrigerator's base crossbar. See Graphic 3.

■Reinstall the wiring clip over the grommets. First install

the smaller grommet into the top of the clip, then install

the larger grommet into the bottom of the clip (closest to

the screw hole). See Graphic 3.

■Align the clip's screw hole with the left hole in the

electrical housing and the right hole in the crossbar, and

screw in the clip using a single screw. Tighten screw. See

Graphic 3.

IMPORTANT: Once connected, the wiring bundles should

not be taut. Some flexibility is needed to allow the freezer

door to open properly.

On models with the ice storage bin inside the freezer:

■Water Connection Style 1: Push the water tube into the

fitting until it stops. See Graphic 2A.

Water Connection Style 2: Push the water tube into the

fitting until it stops. Close the clasp around the tubing,

making sure it snaps into place. See Graphic 2B.

■Reconnect the wiring plug to the electrical housing, then

push the housing back under the refrigerator. Align the left

hole in the front lip of the housing with the right hole in the

refrigerator's base crossbar. See Graphic 3.

■Reinstall the wiring clip over the grommet. See Graphic 3.

■Align the clip's screw hole with the left hole in the

electrical housing and the right hole in the crossbar, and

screw in the clip using a single screw. Tighten screw. See

Graphic 3.

IMPORTANT: Once connected, the wiring should not be

taut. Some flexibility is needed to allow the freezer door to

open properly.

5. Replace the refrigerator door by lifting the door onto the

bottom right hinge.

6. Align and replace the top right hinge as shown. See

Graphic 6. Tighten screws.

7. Replace the ice storage bin (on some models) and any

adjustable door or utility bins.

8. Plug refrigerator into a grounded 3 prong outlet.

WARNING

Excessive Weight Hazard

Use two or more people to lift the freezer door.

Failure to do so can result in back or other injury.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

4/15

Leveling and Door Closing

Your refrigerator has two adjustable front feet — one on the right

and one on the left. In most cases, the refrigerator should be

steady when both feet are touching the floor. If your refrigerator

seems unsteady or if you want the doors to close more easily,

adjust the refrigerator's tilt using the instructions below:

1. Move the refrigerator into its final location. If necessary, open

both doors to 90° and remove the base grille. See Graphic 1.

2. The two leveling feet are located on the brackets on each

side of the product. See Graphic 8.

NOTE: Having someone push against the top of the refrigerator

takes some weight off the leveling feet. This makes it easier to

make adjustments.

3. Use a ¹⁄₄" open-ended or adjustable wrench to adjust the

leveling feet. Turn the leveling foot to the left to raise that side

of the product, or turn it to the right to lower that side of the

product.

NOTE: Both leveling feet should be snug against the floor,

and the rollers should not touch the floor. This keeps the

refrigerator from rolling forward when opening the doors.

4. Open both doors again and check that they close as easily as

you like. If not, tilt the refrigerator slightly more to the rear by

turning the leveling feet to the left. It may take several more

turns, and you should turn both leveling feet the same

amount.

5. Use a bubble level to check the leveling of the refrigerator.

NOTE: Whenever you need to move the refrigerator, turn the

leveling feet to the right until they are no longer touching the

ground. This will allow the refrigerator to roll more easily.

Door Alignment

A refrigerator that is not level from side-to-side may appear to

have doors that are not properly aligned. If the doors appear this

way, use the instructions in the previous section to check the

leveling.

The doors are designed to be slightly different heights when the

refrigerator is empty, in order to account for the weight of food

that will be placed on the doors. If the doors are still not aligned

after checking the leveling and loading the refrigerator with food,

follow the steps below to adjust the door alignment.

1. If necessary, open both doors to 90° and remove the base

grille. See Graphic 1.

2. Locate the alignment screw on the bottom hinge of the

refrigerator door. See Graphic 9.

3. Use a ⁵⁄₁₆" open-ended or adjustable wrench to turn the

screw. To raise the refrigerator door, turn the screw to the

right. To lower the door, turn the screw to the left.

4. Check that the doors are even at the top. If necessary,

continue to turn the alignment screw until the doors are

aligned.

5. Open both doors to 90°. Replace the base grille. See

Graphic 1.

Handle Installation and Removal

PARTS INCLUDED: Door handles (2), ¹⁄₈" hex key, spare

setscrew(s)

To Install the Handles:

NOTE: The handle mounting setscrews are preinstalled in the

handle.

1. Remove the handles, which are packed inside the refrigerator.

NOTE: To avoid scratching the finish, place the handles on a

towel or other soft surface.

2. Open the freezer door. On the refrigerator door, place the

handle on the shoulder screws with the setscrews facing the

freezer.

3. Firmly push the handle toward the door until the handle base

is flush against the door.

4. While holding the handle, insert the short end of the hex key

into the upper hole and slightly rotate the hex key until it is

engaged in the setscrew.

5. Using a clockwise motion, tighten the setscrew until it begins

to contact the shoulder screw.

6. Repeat steps 4 and 5 to begin fastening the lower setscrew.

7. Once both setscrews have been partially tightened as

outlined in the previous steps, fully tighten both the upper

and lower setscrews.

IMPORTANT: When the screws feel tight, tighten them an

additional quarter-turn. The handle is not properly installed

without this extra tightening.

8. Open the refrigerator door and close the freezer door. Repeat

steps 2 through 7 to install the other handle onto the freezer

door with the setscrews facing the refrigerator.

9. Save the hex key and all instructions.

A. Shoulder screws

B. Setscrews inside the handle

4/15

To Remove the Handles:

1. While holding the handle, insert the short end of the hex key

into the lower setscrew hole and slightly rotate the hex key

until it is engaged in the setscrew.

2. Using a counterclockwise motion, loosen the setscrew a

quarter-turn at a time.

3. Repeat steps 1 and 2 for the upper setscrew. Gently pull the

handle away from the door.

4. If necessary, use a Phillips screwdriver to remove the

shoulder screws from the door.

Location Requirements

IMPORTANT: This refrigerator is designed for indoor household

use only.

To ensure proper ventilation for your refrigerator, allow for ¹⁄₂"

(1.27 cm) of space on each side and at the top. Allow for 1"

(2.54 cm) of space behind the refrigerator. If your refrigerator has

an ice maker, allow extra space at the back for the water line

connections. When installing your refrigerator next to a fixed wall,

leave a 2" (5.08 cm) minimum space on each side (depending on

your model) to allow the doors to swing open.

NOTES:

■This refrigerator is intended for use in a location where the

temperature ranges from a minimum of 55°F (13°C) to a

maximum of 110°F (43°C). The preferred room temperature

range for optimum performance, which reduces electricity

usage and provides superior cooling, is between 60°F (15°C)

and 90°F (32°C). It is recommended that you do not install the

refrigerator near a heat source, such as an oven or radiator.

■Normal minimum cabinet cut-out width required for product

installation is 36" (91.44 cm). However, if the product is

placed against an extended wall and the ability to remove the

crisper pans is desired, an additional 18" (45.72 cm) of

cabinet width is required, so a total cabinet opening width of

54" (137.16 cm) is recommended.

Electrical Requirements

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical

connection.

Recommended Grounding Method

A 115 volt, 60 Hz, AC only, 15- or 20-amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

NOTE: Before performing any type of installation or cleaning, or

removing a light bulb, turn cooling off or turn the control

(Thermostat, Refrigerator or Freezer Control depending on the

model) to OFF, and then disconnect the refrigerator from the

electrical source. When you are finished, reconnect the

refrigerator to the electrical source and turn cooling on or reset

the control (Thermostat, Refrigerator or Freezer Control

depending on the model) to the desired setting. See “Using the

Controls” in the User Instructions, User Guide, or Use & Care

Guide.

Water Supply Requirements

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

TOOLS NEEDED:

NOTE: Your refrigerator dealer has a kit available with a ¹⁄₄"

(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.

Before purchasing, make sure a saddle-type valve complies with

your local plumbing codes. Do not use a piercing-type or ³⁄₁₆"

(4.76 mm) saddle valve which reduces water flow and clogs more

easily.

IMPORTANT:

■All installations must meet local plumbing code requirements.

■Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain

above freezing.

WARNING

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

2" (1.27 cm)

2" (5.08 cm)

■Flat-blade screwdriver

■⁷⁄₁₆" and ¹⁄₂" open-end or

two adjustable wrenches

■¹⁄₄" nut driver

■¹⁄₄" drill bit

■Cordless drill

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

4/15

Water Pressure

A cold water supply with water pressure of between 30 and

120 psi (207 and 827 kPa) is required to operate the water

dispenser and ice maker. If you have questions about your water

pressure, call a licensed, qualified plumber.

■If your refrigerator has a water dispenser: After installation is

complete, use the water dispenser to check the water

pressure.

■With the water filter removed, dispense 1 cup (237 mL) of

water. If 1 cup of water is dispensed in 8 seconds or less,

the water pressure to the refrigerator meets the minimum

requirement.

■If it takes longer than 8 seconds to dispense 1 cup of

water, the water pressure to the refrigerator is lower than

recommended. See “Problem Solver” for suggestions.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 30 and 120 psi (207 and

827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 to 414 kPa):

■Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

■Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

■If your refrigerator has a water filter, it may further reduce the

water pressure when used in conjunction with a reverse

osmosis system. Remove the water filter. See “Water

Filtration System” in the User Instructions, User Guide, or

Use & Care Guide.

If you have questions about your water pressure, call a licensed,

qualified plumber.

Connect Water Supply

Read all directions before you begin.

IMPORTANT:

■Plumbing shall be installed in accordance with the

International Plumbing Code and any local codes and

ordinances.

■The gray water tubing on the back of the refrigerator (which is

used to connect to the household water line) is a PEX

(cross-linked polyethylene) tube. Copper and PEX tubing

connections from the household water line to the refrigerator

are acceptable, and will help avoid off-taste or odor in your

ice or water. Check for leaks.

If PEX tubing is used instead of copper, we recommend the

following Whirlpool Part Numbers:

W10505928RP (7 ft [2.14 m] jacketed PEX),

8212547RP (5 ft [1.52 m] PEX), or

W10267701RP (25 ft [7.62 m] PEX).

■Install tubing only in areas where temperatures will remain

above freezing.

TOOLS NEEDED:

Gather the required tools and parts before starting installation.

■Flat-blade screwdriver

■⁷⁄₁₆" and ¹⁄₂" open-end wrenches or two adjustable wrenches

■¹⁄₄" nut driver

Connect to Water Line

IMPORTANT: If you turn the refrigerator on before the water line

is connected, turn the ice maker OFF.

Style 1 (Recommended)

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Use a quarter-turn shutoff valve or the equivalent, served by a

¹⁄₂" copper household supply line.

NOTE: To allow sufficient water flow to the refrigerator, a

minimum ¹⁄₂" size copper household supply line is

recommended.

4. Now you are ready to connect the copper tubing to the

shutoff valve. Use ¹⁄₄" (6.35 mm) OD soft copper tubing to

connect the shutoff valve and the refrigerator.

■Ensure that you have the proper length needed for the

job. Be sure both ends of the copper tubing are cut

square.

■Slip compression sleeve and compression nut onto

copper tubing as shown. Insert end of tubing into outlet

end squarely as far as it will go. Screw compression nut

onto outlet end with adjustable wrench. Do not

overtighten.

5. Place the free end of the tubing into a container or sink, and

turn on main water supply to flush out tubing until water is

clear. Turn off shutoff valve on the water pipe.

NOTE: Always drain the water line before making the final

connection to the inlet of the water valve, to avoid possible

water valve malfunction.

6. Bend the copper tubing to meet the water line inlet, which is

located on the back of the refrigerator cabinet as shown.

Leave a coil of copper tubing to allow the refrigerator to be

pulled out of the cabinet or away from the wall for service.

A. Bulb

B. Nut

C. Copper tubing (to refrigerator)

D. Household supply line (½" minimum)

A. Compression sleeve

B. Compression nut

C. Copper tubing

B CA

4/15

Style 2

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a ¹⁄₂" (1.27 cm) to 1¹⁄₄" (3.18 cm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

■Make sure it is a cold water pipe.

■Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away from

the drill and normal sediment from collecting in the valve.

4. Determine the length of copper tubing you need. Measure

from the connection on the lower rear corner of refrigerator to

the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use ¹⁄₄"

(6.35 mm) O.D. (outside diameter) copper tubing. Be sure

both ends of copper tubing are cut square.

5. Using a cordless drill, drill a ¹⁄₄" (6.35 mm) hole in the cold

water pipe you have selected.

6. Fasten the shutoff valve to the cold water pipe with the pipe

clamp. Be sure the outlet end is solidly in the ¹⁄₄" (6.35 mm)

drilled hole in the water pipe and that the washer is under the

pipe clamp. Tighten the packing nut. Tighten the pipe clamp

screws slowly and evenly so the washer makes a watertight

seal. Do not overtighten, or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut on the

copper tubing as shown. Insert the end of the tubing into the

outlet end squarely as far as it will go. Screw the compression

nut onto outlet end with adjustable wrench. Do not

overtighten.

8. Place the free end of the tubing in a container or sink, and

turn ON the main water supply. Flush the tubing until water is

clear. Turn OFF the shutoff valve on the water pipe. Coil the

copper tubing.

Connect to Refrigerator

Style 1

1. Unplug refrigerator or disconnect power.

2. Remove and discard the short, black plastic part from the

end of the water line inlet.

3. Thread the nut onto the end of the tubing. Tighten the nut by

hand. Then tighten it with a wrench two more turns. Do not

overtighten.

NOTE: To avoid rattling, be sure the copper tubing does not

touch the cabinet’s side wall or other parts inside the cabinet.

4. Install the water supply tube clamp around the water supply

line to reduce strain on the coupling.

5. Turn shutoff valve ON.

6. Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove and discard the plastic part that is attached to the

inlet of the water valve.

3. Attach the copper tube to the valve inlet using a compression

nut and sleeve as shown. Tighten the compression nut. Do

not overtighten.

4. Use the tube clamp on the back of the refrigerator to secure

the tubing to the refrigerator as shown. This will help avoid

damage to the tubing when the refrigerator is pushed back

against the wall.

5. Turn shutoff valve ON.

6. Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

7. On some models, the ice maker is equipped with a built-in

water strainer. If your water conditions require a second water

strainer, install it in the ¹⁄₄" (6.35 mm) water line at either tube

connection. Obtain a water strainer from your nearest

appliance dealer.

Style 3

1. Unplug refrigerator or disconnect power.

2. Remove and discard the black nylon plug from the gray water

tube on the rear of the refrigerator.

3. If the gray water tube supplied with the refrigerator is not long

enough, a ¹⁄₄" x ¹⁄₄" (6.35 mm x 6.35 mm) coupling is needed

in order to connect the water tubing to an existing household

water line. Thread the provided nut onto the coupling on the

end of the copper tubing.

A. Cold water pipe

B. Pipe clamp

C. Copper tubing

D. Compression nut

E. Compression sleeve

F. Shutoff valve

G. Packing nut

DEF

A. Household water line

B. Nut (purchased)

C. Ferrule (purchased)

D. Refrigerator water tubing

A. Tube clamp

B. Tube clamp screw

C. Copper tubing

D. Compression nut

E. Valve inlet

A B C

4/15

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

Complete the Installation

1. Plug into a grounded 3 prong outlet.

2. Flush the water system. See “Water and Ice Dispensers” in

the User Instructions or User Guide.

NOTE: Allow 24 hours to produce the first batch of ice. Allow

72 hours to completely fill ice container.

Install Air Filter

(on some models)

On some models, your refrigerator's accessory packet includes

an air filter, which must be installed prior to use. On some

models, the air filter is already installed at the factory.

The air filter reduces the buildup of odors. This helps to maintain

a cleaner environment inside the refrigerator.

Installing the Air Filter (on some models)

The filter should be installed behind the vented door, which is

located (depending on your model) along either the rear or left

interior wall near the top of the refrigerator compartment.

1. Remove the air filter from its packaging.

2. Lift open the vented door.

3. Snap the filter into place.

4. Close the vented door.

Installing the Filter Status Indicator (on some models)

The filter comes with a status indicator, which should be

activated and installed at the same time the air filter is installed.

1. Place the indicator face-down on a firm, flat surface.

2. Apply pressure to the bubble on the back of the indicator,

until the bubble pops to activate the indicator.

3. Lift open the vented air filter door. On some models, there are

notches behind the door.

4. On models with notches:

■Slide the indicator down into the notches, facing outward.

NOTE: The indicator will not easily slide into the notches

if the rear bubble has not been popped.

■Close the air filter door, and check that the indicator is

visible through the rectangular hole in the door.

On models without notches:

■Store the indicator in a visible place you will easily

remember - either inside the refrigerator, or elsewhere in

your kitchen or home.

A. Refrigerator water tubing

B. Nut (provided)

C. Bulb

D. Coupling (purchased)

E. Ferrule (purchased)

F. Nut (purchased)

G. Household water line

A B C D E F G

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

MONTHS

REPLACE

4/15

Replacing the Air Filter

The disposable air filter should be replaced every 6 months,

when the status indicator has completely changed from white to

red.

To order a replacement air filter, see “Accessories” in the User

Instructions or User Guide.

1. Remove the old air filter by squeezing in on the side tabs.

2. Remove the old status indicator.

3. Install the new air filter and status indicator using the

instructions in the previous sections.

Install Produce Preserver

(on some models)

On some models, your refrigerator's accessory packet includes a

Produce Preserver, which should be installed prior to use. On

some models, the Produce Preserver is already installed at the

factory.

The Produce Preserver absorbs ethylene, allowing the ripening

process of many produce items to slow down. As a result, certain

produce items will stay fresh longer.

Ethylene production and sensitivity varies depending on the type

of fruit or vegetable. To preserve freshness, it is best to separate

produce with sensitivity to ethylene from fruits that produce

moderate to high amounts of ethylene.

Installing the Produce Preserver (on some models)

The Produce Preserver pouches should be installed in their

housing, which is located along an interior side wall of the crisper

or convertible drawer.

NOTE: For best performance, always use two pouches.

1. Remove the Produce Preserver pouches from their

packaging.

2. Lift up on the housing in order to remove it from its mounting

tab along the wall.

3. Open the housing by pulling up and out on the back of the

top of the housing.

4. Place both pouches inside the housing, then snap the

housing back together.

5. Place the housing back on the mounting tab along the wall.

Installing the Status Indicator (on some models)

The Produce Preserver comes with a status indicator, which

should be activated and installed at the same time the pouch is

installed.

1. Place the indicator face-down on a firm, flat surface.

2. Apply pressure to the bubble on the back of the indicator,

until the bubble pops to activate the indicator.

3. Slide open the cap on the Produce Preserver housing.

4. Place the indicator in the top of the housing, facing outward.

Sensitivity to

Ethylene Ethylene

Production

Apples High Very High

Asparagus Med. Very Low

Berries Low Low

Broccoli High Very Low

Cantaloupe Med. High

Carrots Low Very Low

Citrus Fruit Med. Very Low

Grapes Low Very Low

Lettuce High Very Low

Pears High Very High

Spinach High Very Low

CAUTION: IRRITANT

MAY IRRITATE EYES AND SKIN. DANGEROUS FUMES

FORM WHEN MIXED WITH OTHER PRODUCTS.

Do not mix with cleaning products containing ammonia,

bleach or acids. Do not get in eyes, on skin or clothing. Do

not breathe dust. Keep out of reach of children.

FIRST AID TREATMENT: Contains potassium

permanganate. If swallowed, call a Poison Control Center or

doctor immediately. Do not induce vomiting. If in eyes, rinse

with water for 15 minutes. If on skin, rinse with water.

CAUTION

IRRITANT

Read cautions on back.

ATTENTION

IRRITANT

Lisez des prudences sur le revers.

CAUTION

IRRITANT

Read cautions on back.

ATTENTION

IRRITANT

Lire les mises en garde au dos.

Whirlpool Corporation, Benton Harbor MI 49022

MONTHS

REPLACE

4/15

5. Slide the cap closed, and check that the indicator is visible

through the rectangular hole in the cap.

NOTE: The cap will not easily close if the indicator’s rear

bubble has not been popped.

Replacing the Produce Preserver (on some models)

The disposable pouches should be replaced every 6 months,

when the status indicator has completely changed from white to

red.

To order replacements, see “Accessories” in the User

Instructions or User Guide.

1. Remove the old pouches from the Produce Preserver

housing.

2. Remove the old status indicator.

3. Install the new pouches and status indicator using the

instructions in the previous sections.

REFRIGERATOR USE

Using the Controls

The refrigerator and freezer controls are located on the dispenser

panel.

IMPORTANT: The display screen on the dispenser control panel

will turn off automatically and enter “sleep” mode when the

control buttons and dispenser pad have not been used for

2 minutes or more. While in “sleep” mode, the first press of a

control button will only reactivate the display screen, without

changing any settings.

■Touch any control button on the dispenser panel to activate

the display screen. The home screen will appear as shown.

Adjusting the Controls

For your convenience, your refrigerator and freezer controls are

preset at the factory. When you first install your refrigerator, make

sure that the controls are still set to the “mid-settings.” The

factory recommended set points are 37°F (3°C) for the

refrigerator and 0°F (-18°C) for the freezer.

IMPORTANT:

■Wait 24 hours before you put food into the refrigerator. If you

add food before the refrigerator has cooled completely, your

food may spoil.

NOTE: Adjusting the set points to a colder than

recommended setting will not cool the compartments any

faster.

■If the temperature is too warm or too cold in the refrigerator or

freezer, first check the air vents to be sure they are not

blocked before adjusting the controls.

■The preset settings should be correct for normal household

usage. The controls are set correctly when milk or juice is as

cold as you like and when ice cream is firm.

■Wait at least 24 hours between adjustments. Recheck the

temperatures before other adjustments are made.

To view and adjust the set points, press and hold the TEMP

button for 3 seconds. When adjust mode is activated, adjusting

information will appear on the display screen.

NOTE: To view Celsius temperatures, press the OPTIONS button

when adjust mode is activated. To return the display setting to

Fahrenheit, press OPTIONS again.

■When adjust mode is activated, the display screen shows the

refrigerator set point and “FRIDGE” appears.

■Press the DISPENSE TYPE arrows to raise or lower the set

point.

■When you have finished viewing (and adjusting if desired) the

refrigerator set point, press TEMP to change the display to

show the freezer set point. When the zone has been changed,

“FREEZER” appears on the display screen.

■Press the DISPENSE TYPE arrows to raise or lower the set

point.

■When you have finished viewing (and adjusting if desired)

both the refrigerator and freezer set points, press LIGHT to

save the settings.

NOTE: To exit without saving changes, allow about

60 seconds of inactivity and adjust mode will turn off

automatically.

When adjusting temperature set points, use the following chart as

a guide.

The set point range for the refrigerator is 33°F to 45°F (0°C to

7°C). The set point range for the freezer is -5°F to 5°F (-21°C to

-15°C).

CONDITION: TEMPERATURE

ADJUSTMENT:

REFRIGERATOR too cold REFRIGERATOR Setting

1° higher

REFRIGERATOR too warm REFRIGERATOR Setting

1° lower

FREEZER too cold FREEZER Setting

1° higher

FREEZER too warm /

Too little ice FREEZER Setting

1° lower

4/15

Cooling On/Off

Your refrigerator and freezer will not cool when cooling is

turned off.

■To turn cooling off, press and hold the OPTIONS and FILTER

buttons at the same time for 3 seconds.

IMPORTANT: To avoid unintentionally locking the dispenser

or changing other settings, be sure to press both buttons at

exactly the same time.

When cooling is off, “COOLING OFF” will appear on the

display screen.

■Press and hold OPTIONS and FILTER for 3 seconds again to

turn cooling back on.

Additional Features

Fast Ice and SpeedCool

The Fast Ice feature assists with temporary periods of heavy ice

use by increasing ice production over a 24-hour period.

The SpeedCool feature assists with periods of heavy ice usage,

full grocery loads, or temporarily warm room temperatures.

■To turn on the Fast Ice feature, press OPTIONS. “Fast Ice”

will appear on the display screen.

The Fast Ice feature will remain on for 24 hours unless

manually turned off.

■To turn on the SpeedCool feature, press OPTIONS a second

time. The Fast Ice feature will turn off, and the SpeedCool

feature will turn on. “SpeedCool” will appear on the display

screen.

The SpeedCool feature will remain on for 24 hours unless

manually turned off.

■To turn on both the Fast Ice and SpeedCool features at the

same time, press OPTIONS a third time. Both “Fast Ice” and

“SpeedCool” will appear on the display screen.

Both features will remain on for 24 hours unless manually

turned off.

■To turn both features off, press OPTIONS a fourth time. Both

“Fast Ice” and “SpeedCool” will disappear from the display

screen.

When Fast Ice and/or SpeedCool are active, the temperature

displays will not change. After 24 hours, the refrigerator returns to

the previous temperature set points.

NOTE: If increased ice production is desired at all times, change

the freezer control to a lower setting. Setting the freezer to a

colder temperature may make some foods, such as ice cream,

harder.

Door Ajar Alarm

The Door Ajar Alarm feature sounds an alarm when the

refrigerator or freezer door is open for 5 minutes and the product

cooling is turned on. The alarm will repeat every 2 minutes. Close

both doors to turn it off. The feature then resets and will

reactivate when either door is left open again for 5 minutes.

NOTE: To mute the audible alarm while keeping the doors open,

such as while cleaning the inside of the refrigerator, press any

button on the control panel. The alarm sound will be temporarily

turned off, but “Door Ajar” will still be displayed on the dispenser

control panel.

Disabling Sounds

■To turn off all control and dispenser sounds, press and hold

LIGHT and FILTER at the same time for 3 seconds.

■To turn all sounds back on, press and hold LIGHT and FILTER

at the same time for 3 seconds again.

Dual Evaporator (on some models)

Some models come equipped with a dual sequential evaporation

system, which includes two separate evaporators for the

refrigerator and freezer compartments.

Dual evaporation results in higher humidity, which helps keep

foods in the refrigerator from spoiling as quickly and improves

food quality and freshness in the freezer due to decreased freezer

burn. In addition, the dual evaporation system helps keep food

smells in the refrigerator from transferring to ice in the freezer.

NOTE: The dual evaporation system is always activated when

your refrigerator is operating. You do not need to press any

buttons to turn it on.

Convertible Drawer

Temperature Control

(on some models)

The control can be adjusted to properly chill meats or vegetables.

The air inside the pan is cooled to avoid “spot” freezing and can

be set to keep meats at the National Livestock and Meat Board

recommended storage temperatures of 28° to 32°F (-2° to 0°C).

To store meat:

Set the control to one of the three MEAT settings to store meat at

its optimal storage temperature.

To store vegetables:

Set the control to VEG to store vegetables at their optimal

storage temperatures.

NOTE: If food starts to freeze, move the control to the right (less

cold), toward the VEG setting. Remember to wait 24 hours

between adjustments.

Crisper Humidity Control

(on some models)

You can control the amount of humidity in the moisture-sealed

crisper. Adjust the control to any setting between LOW and

HIGH.

LOW (open) for best storage of fruits and vegetables with skins.

HIGH (closed) for best storage of fresh, leafy vegetables.

Water and Ice Dispensers

NOTES:

■The dispensing system will not operate when either door

(refrigerator or freezer) is open.

■Allow 24 hours for the refrigerator to cool down and chill

water.

■Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced. Wait 72 hours for full ice

production.

■The display screen on the dispenser control panel will turn off

automatically and enter “sleep” mode when the control

buttons and dispenser pad have not been used for 2 minutes

or more. While in “sleep” mode, the first press of a control

button will only reactivate the display screen, without

changing any settings.

4/15

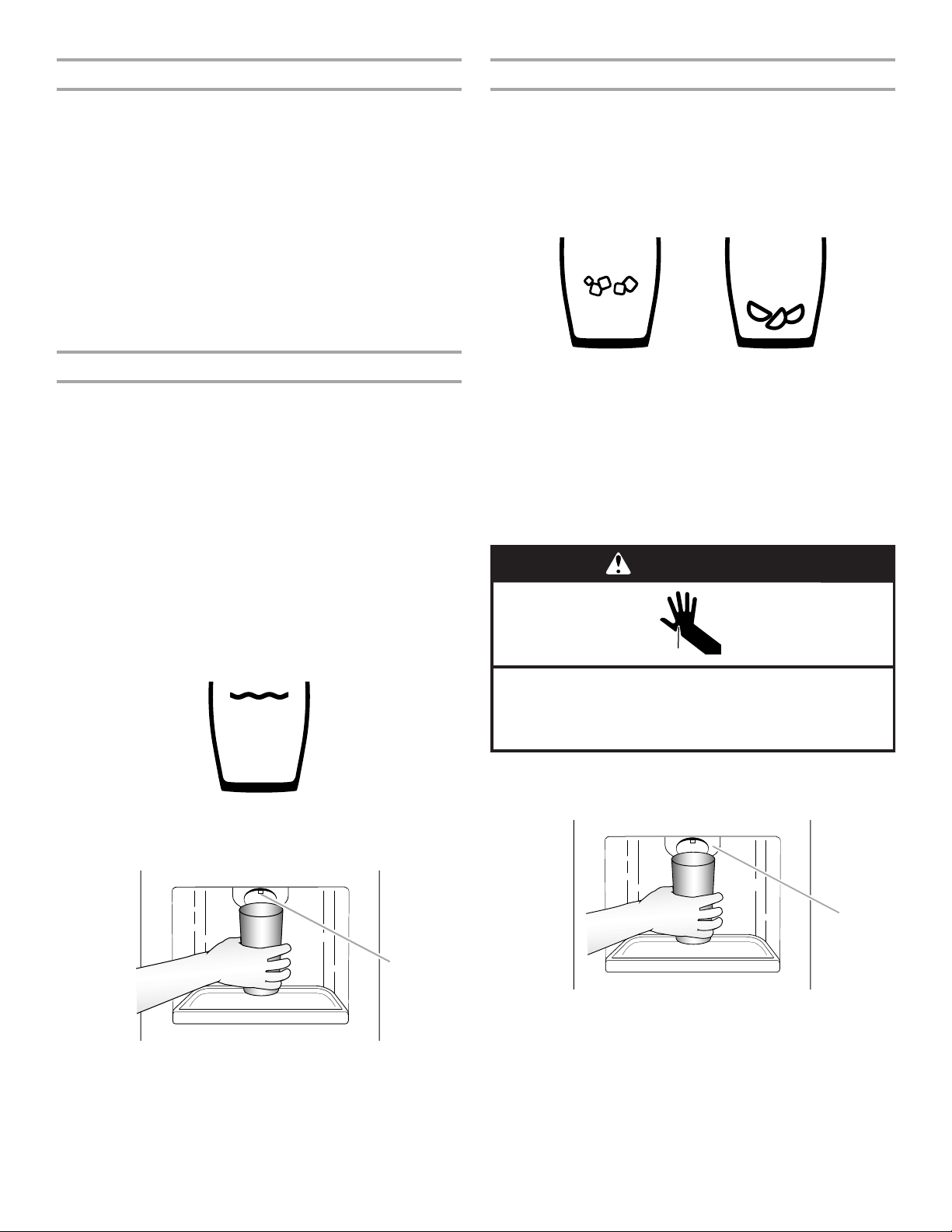

Flush the Water System

Air in the water dispensing system can cause the water dispenser

to drip. After connecting the refrigerator to a water source or

replacing the water filter, flush the water system. Flushing the

water dispensing system forces air from the water line and filter,

and prepares the water filter for use.

NOTE: As air is cleared from the system, water may spurt out of

the dispenser.

1. Using a sturdy container, depress and hold the water

dispenser pad for 5 seconds, then release it for 5 seconds.

2. Repeat Step 1 until water begins to flow.

3. Once water begins to flow, continue depressing and releasing

the dispenser pad (5 seconds on, 5 seconds off) until a total

of 3 gal. (12 L) has been dispensed.

Additional flushing may be required in some households.

The Water Dispenser

IMPORTANT:

■Dispense at least 1 qt (1 L) of water every week to maintain a

fresh supply.

■If the flow of water from the dispenser decreases, it could be

caused by low water pressure.

■With the water filter removed, dispense 1 cup (237 mL) of

water. If 1 cup of water is dispensed in 8 seconds or less,

the water pressure to the refrigerator meets the minimum

requirement.

■If it takes longer than 8 seconds to dispense 1 cup of

water, the water pressure to the refrigerator is lower than

recommended. See “Water Supply Requirements” or

“Problem Solver” for suggestions.

To Dispense Water:

1. Press the DISPENSE TYPE arrows on the dispenser control

panel, until “Water” is selected.

2. To dispense water, press a sturdy glass against the dispenser

pad OR press the WATER button. Hold the glass close to the

water dispenser spout to ensure that the water dispenses into

the glass.

3. To stop dispensing, remove the glass from the dispenser pad

OR release the WATER button.

The Ice Dispenser

Ice dispenses from the ice maker storage bin in the freezer when

the dispenser pad is pressed. To turn off the ice maker, see “Ice

Maker and Storage Bin.”

Your ice maker can produce both crushed and cubed ice. Before

dispensing ice, select which type of ice you prefer by pressing

the DISPENSE TYPE arrows.

The display screen indicates which type of ice is selected.

For crushed ice, cubes are crushed before being dispensed. This

may cause a slight delay when dispensing crushed ice. Noise

from the ice crusher is normal, and pieces of ice may vary in size.

When changing from crushed to cubed, a few ounces of crushed

ice will be dispensed along with the first cubes.

To Dispense Ice:

1. Make sure the desired type of ice is selected. To switch

between cubed and crushed, press the DISPENSE TYPE

arrows.

2. To dispense ice, press a sturdy glass against the dispenser

pad OR press the ICE button. Hold the glass close to the ice

guide to ensure that the ice dispenses into the glass.

IMPORTANT: You do not need to apply a lot of pressure to

the pad in order to activate the ice dispenser. Pressing hard

will not make the ice dispense faster or in greater quantities.

3. To stop dispensing, remove the glass from the dispenser pad

OR release the ICE button.

NOTE: Ice may continue to dispense for several seconds

after removing the glass from the pad. The dispenser may

continue to make noise for a few seconds after dispensing.

A. Water dispenser spout

CRUSHED CUBED

A. Ice guide

Cut Hazard

Use a sturdy glass when dispensing ice.

Failure to do so can result in cuts.

WARNING

4/15

The Dispenser Light

When you use the dispenser, the light will automatically turn on.

If you want the light to be on continuously, you may choose either

ON or DIM.

ON: Press LIGHT to turn the dispenser light on. “On” will appear

on the display screen.

DIM: Press LIGHT a second time to select DIM mode. “Dim” will

appear on the display screen. The dispenser light will remain on,

but at a lower intensity.

OFF: Press LIGHT a third time to turn the dispenser light off.

The dispenser lights are LEDs that cannot be changed. If it

appears that your dispenser lights are not working, see “Problem

Solver” for more information.

The Dispenser Lock

The dispenser can be turned off for easy cleaning or to avoid

unintentional dispensing by small children and pets.

NOTE: The lock feature does not shut off power to the

refrigerator, to the ice maker, or to the dispenser light. It simply

deactivates the controls and dispenser pad. To turn off the ice

maker, see “Ice Maker and Storage Bin.”

Press and hold LIGHT for 3 seconds to lock the dispenser.

“Dispenser Locked” will appear on the display screen.

Press and hold LIGHT a second time to unlock the dispenser.

Ice Maker and Storage Bin

Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

The quality of your ice will be only as good as the quality of

the water supplied to your ice maker. Avoid connecting the

ice maker to a softened water supply. Water softener

chemicals (such as salt) can damage parts of the ice maker

and lead to poor quality ice. If a softened water supply cannot

be avoided, make sure the water softener is operating

properly and is well maintained.

Do not use anything sharp to break up the ice in the storage

bin. This can cause damage to the ice container and the

dispenser mechanism.

Do not store anything on top of or in the ice maker or

storage bin.

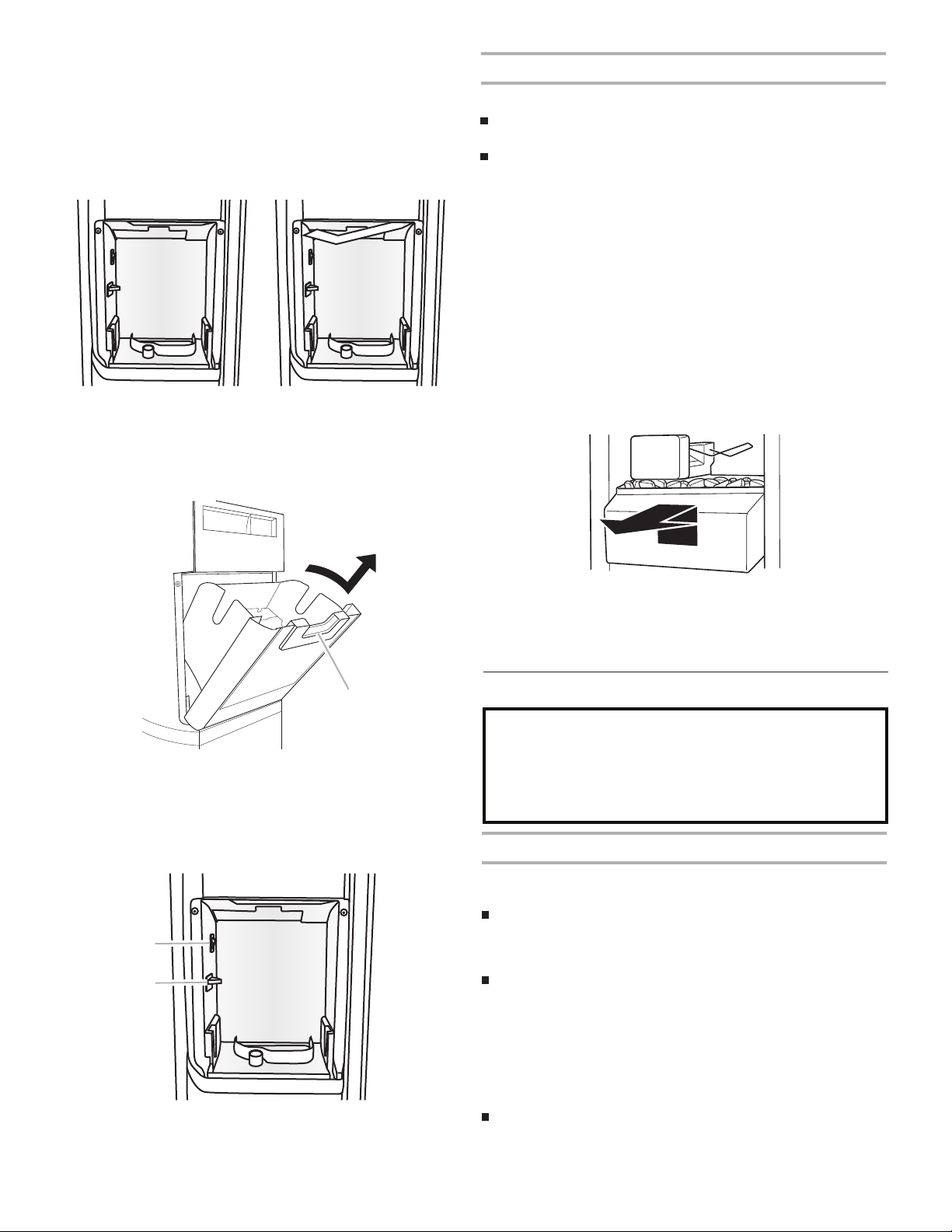

Style 1

Turning the Ice Maker On/Off:

The On/Off switch, located on the left wall of the freezer door, can

only be accessed when the ice storage bin has been removed.

See the following section for bin removal instructions.

OFF

To turn on the ice maker, flip the switch to the ON(up)

position.

To manually turn off the ice maker, flip the switch to the

OFF(down) position.

NOTE: The ice maker has an automatic shutoff to keep the

storage bin from overfilling during normal operation. As ice is

made, the ice cubes will fill the ice storage bin, and the ice cubes

will raise the shutoff arm to the OFF (arm up) position. When the

storage bin is at full capacity, the ice maker will automatically stop

ice production, but the ice maker On/Off switch will remain in the

ON (up) position.

Ice production OFF

(Shutoff arm UP)

Ice production ON

(Shutoff arm DOWN)

Removing and Replacing the Ice Storage Bin:

1. Press down the release lever and tilt the bucket outward. Use

both hands to hold the base of the storage bin, then lift it up

and out.

NOTE: It is not necessary to flip the ice maker On/Off switch

to the OFF(down) position when removing the storage bin.

The storage bin sensor, located on the left wall of the freezer

door, stops the ice maker from producing ice if the door is

open or the storage bin is removed.

2. Replace the bin by sliding it onto the door, then tilting it back

into an upright position. The release lever will click when the

bin is securely in place.

A. Release lever

A. On/Off switch

B. Storage bin sensor

4/15

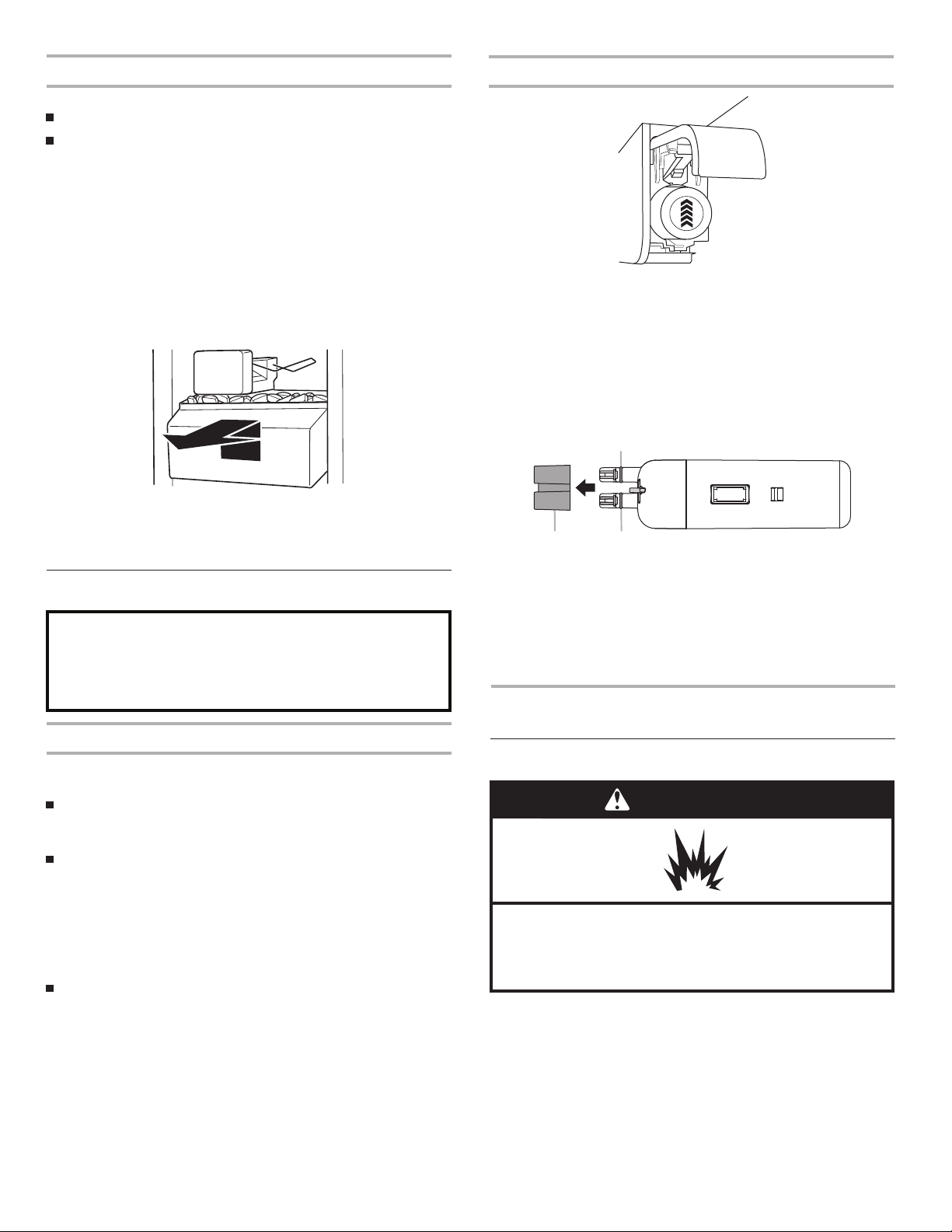

Removing and Replacing the Ice Storage Bin:

1. Pull the covering panel up from the bottom.

2. Lift the wire shutoff arm so it clicks into the OFF (up) position.

3. Lift up the front of the storage bin and pull it out.

4. Replace the bin by pushing it in all the way or the dispenser

will not work.

5. To restart ice production, lower the wire shutoff arm into the

ON (down) position. Make sure the door is closed tightly.

Water Filtration System

Water Filter Status Light

The water filter status light will help you know when to change

your water filter.

When the dispenser control panel’s water filter status display

changes to “ORDER,” this tells you that it is almost time to

change the water filter cartridge.

Replace the water filter cartridge when the water filter status

display changes to “REPLACE.”

NOTE: If water flow to your water dispenser or ice maker

decreases noticeably, change the filter sooner. The filter

should be replaced at least every 6 months, depending on

your water quality and usage.

Resetting the Filter Status

After changing the water filter, reset the status light by

pressing and holding the FILTER button for 3 seconds.

When the system is reset, the “ORDER” and “REPLACE”

icons will disappear from the display screen.

Changing the Water Filter

1. Locate the water filter in the top-right corner of the

refrigerator compartment.

Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

2. Lift open the filter cover door. The filter will be released and

then be ejected as the door is opened.

3. When the door is completely open, pull the filter straight out.

NOTE: There may be some water in the filter. Some spilling

may occur. Use a towel to wipe up any spills.

4. Take the new filter out of its packaging and remove the cap.

Be sure the O-rings are still in place after the cap is removed.

5. With the arrow pointing up, align the new filter with the filter

housing and slide it into place. The filter cover door will

automatically begin to close as the new filter is inserted.

6. Close the filter cover door completely in order to snap the

filter into place. You may need to press hard.

7. Flush the water system. See “Water and Ice Dispensers.”

REFRIGERATOR CARE

Cleaning

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to avoid

buildup of odors. Wipe up spills immediately.

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To avoid odor

transfer and drying out of food, wrap or cover foods tightly.

A. Cap B. O-rings

WARNING

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

Style 2

Turning the Ice Maker On/Off:

To turn ON the ice maker, simply lower the wire shutoff arm.

To manually turn off the ice maker, lift the wire shutoff arm to

the OFF (armup) position and listen for the click. Ice can still

be dispensed, but no more can be made.

NOTE: The ice maker has an automatic shutoff to keep the

storage bin from overfilling during normal operation. As ice is

made, the ice cubes will fill the ice storage bin, and the ice cubes

will raise the wire shutoff arm to the OFF (armup) position. Do not

force the wire shutoff arm up or down.

4/15

4. There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in

the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

Remove the base grille. See the “Door Removal”

instructions, either in the User Instructions or the

Installation Instructions and Owner’s Manual, or in the

separate instruction sheet provided with your refrigerator.

Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area

of the condenser.

Replace the base grille when finished.

5. Plug in refrigerator or reconnect power.

Lights

IMPORTANT: The light bulbs in both the refrigerator and freezer

compartments of your new refrigerator may use LED technology.

If the lights do not illuminate when the refrigerator and/or freezer

door is opened, call for assistance or service. In the U.S.A., call

1-800-253-1301. In Canada, call 1-800-807-6777.

Light Styles:

The dispenser lights are mini LEDs that cannot be changed.

The interior lights vary by model.

Some models have mini LEDs that cannot be changed.

Some models have full-size LED bulbs that can be

changed. To order replacement LED bulbs, call

1-800-253-1301 (U.S.A.) or 1-800-807-6777 (Canada).

NOTE: Some LED replacement bulbs are not

recommended for wet/damp environments. The

refrigerator and freezer compartments are considered to

be wet/damp environments. If using a brand of LED bulb

other than the recommended Whirlpool LED bulb, read

and follow all instructions on the replacement bulb’s

packaging before installing it.

Some models have incandescent 40-watt bulbs that can

be changed.

Whirlpool

PartNumber

W10574850A

(2.0 watts)

Whirlpool

PartNumber

W10565137A

(3.6 watts)

To Change a Light Bulb:

1. Unplug refrigerator or disconnect power.

2. Remove the light shield, as explained in the following

sections.

NOTE: To clean the light shield, wash it with warm water and

liquid detergent. Before reinstalling, thoroughly rinse and dry

the shield.

3. Replace the burned-out light bulb, as explained in the

following sections.

4. Reinstall the light shield, as explained in the following

sections.

5. Plug in refrigerator or reconnect power.

Refrigerator Compartment - Upper Lights

Light Shield Removal:

Slide the light shield toward the rear of the refrigerator and

remove it from the light housing.

Replacement Bulb:

If the burned-out light is a full-size LED bulb, replace it with

Whirlpool part number W10574850A (a 2.0 watt LED bulb).

If the burned-out light is an incandescent bulb, replace it with

an incandescent appliance bulb of the same size, shape and

wattage (40-watt maximum).

Light Shield Reinstallation:

Align the light shield in the grooves at the bottom edge of the

light housing, then slide it forward until it snaps into place.

To Clean Your Refrigerator:

NOTE: Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning waxes,

concentrated detergents, bleaches or cleansers containing

petroleum products on plastic parts, interior and door liners or

gaskets. Do not use paper towels, scouring pads, or other harsh

cleaning tools.

1. Unplug refrigerator or disconnect power.

2. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

3. Wash stainless steel and painted metal exteriors with a clean

sponge or soft cloth and a mild detergent in warm water.

NOTE: Not all replacement bulbs will fit your refrigerator.

Do not use an incandescent bulb in excess of 40 watts.

4/15

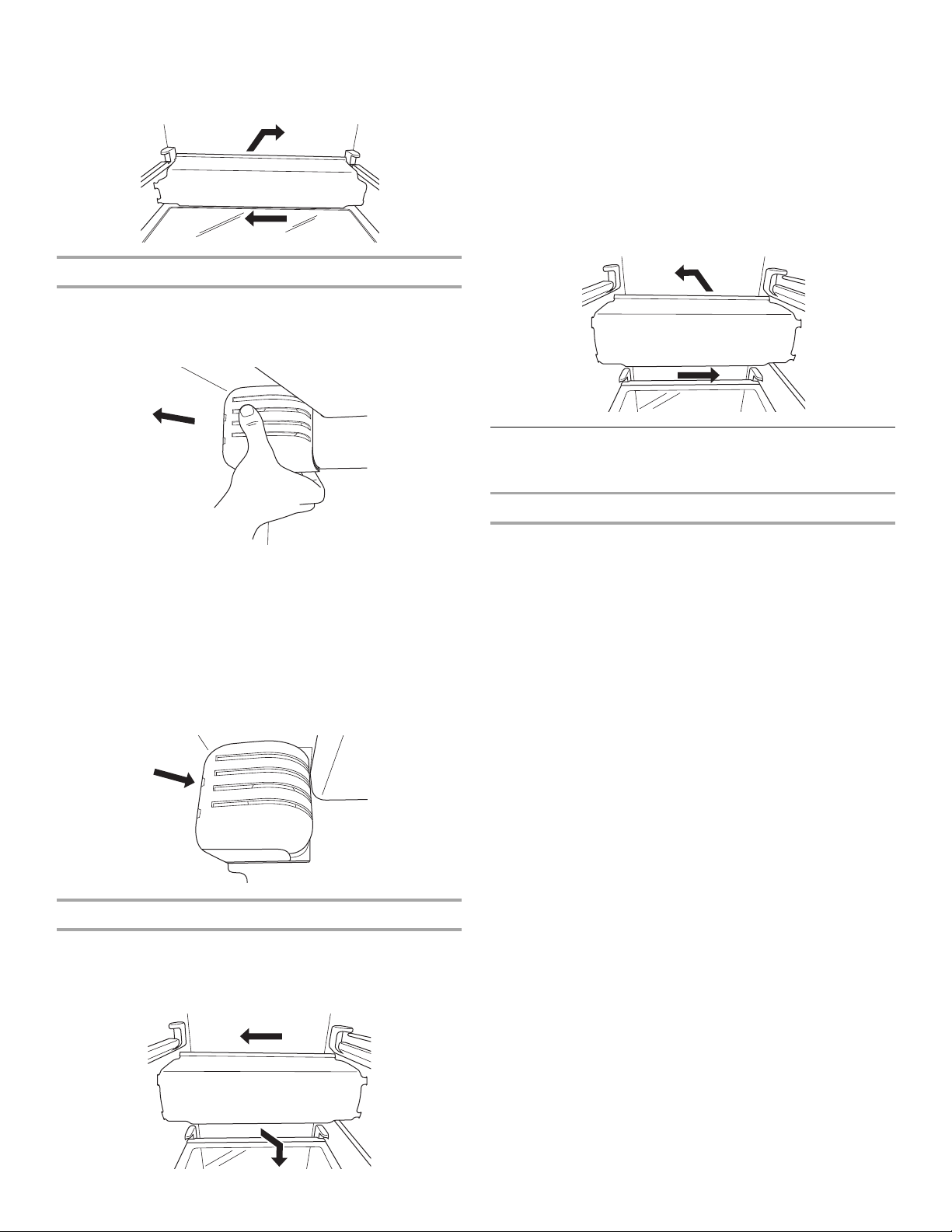

Refrigerator Compartment - Lower Lights

Light Shield Removal:

■Slide the light shield to the right to remove the left end from

the wall slots, then pull the right end out of its wall slots.

Replacement Bulb:

■If the burned-out light is a full-size LED bulb, replace it with

Whirlpool part number W10565137A (a 3.6 watt LED bulb).

■If the burned-out light is an incandescent bulb, replace it with

an incandescent appliance bulb of the same size, shape and

wattage (40-watt maximum).

Light Shield Reinstallation:

■Place the right end of the light shield into the wall slots, then

snap the left end into its wall slots.

Freezer Compartment - Upper Light

Light Shield Removal:

■Gently squeeze the front and the bottom-rear edge of the

light shield to release the tabs from the wall slots, then pull

the light shield forward.

Replacement Bulb:

■If the burned-out light is a full-size LED bulb, replace it with

Whirlpool part number W10565137A (a 3.6 watt LED bulb).

■If the burned-out light is an incandescent bulb, replace it with

an incandescent appliance bulb of the same size, shape and

wattage (40-watt maximum).

Light Shield Reinstallation:

■Align the light shield in its proper position, and snap the tabs

into the wall slots.

Freezer Compartment - Lower Light

Light Shield Removal:

■Slide the light shield to the left to remove the right end from

the wall slots, then pull the left end out of its wall slots.

Replacement Bulb:

■If the burned-out light is a full-size LED bulb, replace it with

Whirlpool part number W10565137A (a 3.6 watt LED bulb).

■If the burned-out light is an incandescent bulb, replace it with

an incandescent appliance bulb of the same size, shape and

wattage (40-watt maximum).

Light Shield Reinstallation:

■Place the left end of the light shield into the wall slots, then

snap the right end into its wall slots.

4/15

Vacation and Moving Care

Vacations

If You Choose to Leave Refrigerator On While You Are Away:

1. Use up any perishables and freeze other items.

2. If your refrigerator has an automatic ice maker and is

connected to the household water supply, turn off the water

supply to the refrigerator. Property damage can occur if the

water supply is not turned off.

3. If you have an automatic ice maker, turn off the ice maker.

NOTE: Depending on your model, raise the wire shutoff arm

to OFF (up) position or press the switch to OFF (right).

4. Empty the ice bin.

If You Choose to Turn Refrigerator Off Before You Leave:

1. Remove all food from the refrigerator.

2. If your refrigerator has an automatic ice maker:

■Turn off the water supply to the ice maker at least one day

ahead of time.

■When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or move the switch to the OFF

(right) setting.

3. Depending on the model, turn the Refrigerator Control to OFF

or turn cooling off. See “Using the Controls” in the User

Instructions, User Guide, or Use & Care Guide.

4. Clean, wipe, and dry thoroughly.

5. Tape rubber or wood blocks to the tops of both doors to prop

them open far enough for air to get in. This stops odor and

mold from building up.

Moving

When you are moving your refrigerator to a new home, follow

these steps to prepare it for the move.

1. If your refrigerator has an automatic ice maker:

■Turn off the water supply to the ice maker at least one day

ahead of time.

■Disconnect the water line from the back of the

refrigerator.

■When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or move the switch to the OFF

(right) setting.

2. Remove all food from the refrigerator and pack all frozen food

in dry ice.

3. Empty the ice bin.

4. Depending on the model, turn the Refrigerator Control to OFF

or turn cooling off. See “Using the Controls” in the User

Instructions, User Guide, or Use & Care Guide.

5. Unplug refrigerator.

6. Clean, wipe, and dry thoroughly.

7. Take out all removable parts, wrap them well, and tape them

together so they don’t shift and rattle during the move.

8. Depending on the model, raise the front of the refrigerator so

it rolls more easily OR screw in the leveling legs so they don't

scrape the floor. See “Adjust the Doors” or “Door Removal,

Leveling and Alignment.”

9. Tape the doors closed and tape the power cord to the back of

the refrigerator.

When you get to your new home, put everything back and refer to

the Installation Instructions for preparation instructions. Also, if

your refrigerator has an automatic ice maker, remember to

reconnect the water supply to the refrigerator.

4/15

PROBLEM SOLVER

First try the solutions suggested here or visit our website and reference FAQs (Frequently Asked Questions)

to possibly avoid the cost of a service call.

In the U.S.A., www.maytag.com In Canada, www.maytag.ca

GENERAL OPERATION Possible Causes and/or Recommended Solutions

Refrigerator will not operate ■Not connected to an electrical supply - Plug the power cord into a grounded 3 prong outlet.

Do not use an extension cord.

■No power to the electrical outlet - Plug in a lamp to see if the outlet is working.

■Household fuse has blown or circuit breaker has tripped - Replace the fuse or reset the

circuit breaker. If the problem continues, contact a licensed electrician.

■Control or cooling is not turned on - Turn on the refrigerator control, or turn cooling on.

See “Using the Controls.”

■New installation - Following installation, allow 24 hours for the refrigerator and freezer to cool

completely.

NOTE: Adjusting the temperature control(s) to the coldest setting will not cool either

compartment (refrigerator or freezer) more quickly.

Motor seems to

run too much

■Your new refrigerator has an energy-efficient motor - The refrigerator may run longer than

you’re used to, because the compressor and fans operate at lower speeds that are more

energy-efficient. This is normal.

NOTE: Your refrigerator may run even longer if the room is warm, a large load of food is added,

the doors are opened often, or if a door has been left open.

Refrigerator seems noisy The compressor in your new refrigerator regulates temperature more efficiently and uses less energy

than older models. During various stages of operation, you may hear normal operating sounds that

are unfamiliar.

The following noises are normal:

■Buzzing/Clicking - Heard when the water valve opens and closes to dispense water or fill the ice

maker. If the refrigerator is connected to a water line, this is normal. If the refrigerator is not

connected to a water line, turn off the ice maker.

■Cracking/Crashing - Heard when ice is ejected from the ice maker mold.

■Popping - Heard when the inside walls contract/expand, especially during initial cooldown.

■Pulsating/Whirring - Heard when the fans/compressor adjust to optimize performance during

normal operation.

■Rattling - Heard when water passes through the water line, or due to the flow of refrigerant.

Rattling may also come from items placed on top of the refrigerator.

■Water running or gurgling - Heard when ice melts during the defrost cycle and water runs into

the drain pan.

■Sizzling - Heard when water drips onto the heater during the defrost cycle.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

4/15

Temperature is too warm ■New installation - Following installation, allow 24 hours for the refrigerator and freezer to cool

completely.

NOTE: Adjusting the temperature control(s) to the coldest setting will not cool either

compartment (refrigerator or freezer) more quickly.

■Doors are opened often or not closed completely - This allows warm air to enter the

refrigerator. Minimize door openings, keep the doors fully closed, and make sure both doors are

properly sealed.

■Air vents are blocked - Remove items that are immediately in front of the vents.

■Large amount of warm food recently added - Allow several hours for the refrigerator to return

to its normal temperature.

■Controls are not set correctly for the surrounding conditions - Adjust the controls to a colder

setting. Check the temperature again in 24 hours.

Temperature is too cold ■Controls are not set correctly for the surrounding conditions - Adjust the controls to a

warmer setting. Check the temperature again in 24 hours.

■Top refrigerator shelf is colder than lower shelves - On some models, air from the freezer

enters the refrigerator compartment through vents near the top refrigerator shelf. As a result, the

top shelf can be slightly colder than lower shelves.

■Air vents are blocked - Remove items that are immediately in front of the vents.

Interior moisture buildup NOTE: Some moisture buildup is normal. Clean with a soft dry cloth.

■Room is humid - A humid environment contributes to moisture buildup. Use the refrigerator only

in an indoor location, with as little humidity as possible.

■Doors are opened often or not closed completely - This allows humid air to enter the

refrigerator. Minimize door openings, keep the doors fully closed, and make sure both doors are

properly sealed.

Interior lights do not work ■Doors have been open for an extended period of time - Close the doors to reset the lights.

■Light bulb is loose in the socket or has burned out - On models with incandescent interior or

full-size LED interior light bulbs, tighten or replace the bulb. See “Lights.”

NOTE: On models with mini LED lights, call for assistance or service if the interior lights do not

illuminate when either door is opened. See either the front cover or the Warranty for contact

information.

Dispenser lights

do not work

(on some models)

■Dispenser light is turned off - On some models, if the dispenser light is set to OFF, the light will

turn on only when a dispenser pad/lever is pressed. If you want the dispenser light to stay on

continuously, select a different setting. See “Water and Ice Dispensers.”

■Dispenser light is set to AUTO or NIGHT LIGHT - On some models, if the dispenser light is set

to AUTO or NIGHT LIGHT, make sure the dispenser light sensor is not blocked. See “Water and

Ice Dispensers.”

NOTE: On models with mini LED lights, call for assistance or service if the dispenser lights do not

operate correctly. See either the front cover or the Warranty for contact information.

GENERAL OPERATION Possible Causes and/or Recommended Solutions

4/15

WARNING

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

DOORS AND LEVELING Possible Causes and/or Recommended Solutions

Doors are difficult to open ■Gaskets are dirty or sticky - Clean the gaskets and contact surfaces with mild soap and warm

water. Rinse and dry with a soft cloth.

Doors will not

close completely

■Door is blocked open - Move food packages away from the door. Make sure all bins and

shelves are in their correct positions. Make sure all packaging materials have been removed.

Doors appear to be uneven ■Doors need to be aligned, or refrigerator needs to be leveled - See the leveling and door

alignment instructions.

Refrigerator rocks

and is not stable

■Refrigerator is not level - To stabilize the refrigerator, remove the base grille and lower the

leveling feet until they touch the floor. See the leveling and door alignment instructions.

ICE AND WATER Possible Causes and/or Recommended Solutions

Ice maker is not

producing ice,

not producing

enough ice,

or producing

small/hollow ice

■Refrigerator is not connected to a water supply, or the water supply shutoff valve is not fully

turned on - Connect the refrigerator to a water supply and make sure the water shutoff valve is

fully open.

■Kink in the water source line - A kink in the water line can reduce water flow, resulting in decreased ice

production, small ice cubes, and/or hollow or irregularly-shaped ice. Straighten the water line.

■Ice maker is not turned on - Turn on the ice maker. See “Ice Maker and Storage Bin.”

■New installation - After connecting the refrigerator to a water source, flush the water system.

(See “Water and Ice Dispensers.”) Wait 24 hours for ice production to begin. Wait 72 hours for full ice

production. Discard the first three batches of ice produced.

■Large amount of ice was recently removed - Allow sufficient time for the ice maker to produce

more ice.

■Ice is jammed in the ice maker ejector arm - Remove ice from the ejector arm using a plastic utensil.

■Inadequate water pressure - Verify that the household has adequate water pressure. See “Water

Supply Requirements.”

■Water filter is installed incorrectly - Make sure the filter is properly installed. See “Water Filtration

System.”

■A reverse osmosis water filtration system is connected to your cold water supply - This can

decrease water pressure. See “Water Supply Requirements.”

NOTE: If questions remain regarding water pressure, contact a licensed, qualified plumber.

Cut Hazard

Use a sturdy glass when dispensing ice.

Failure to do so can result in cuts.

WARNING

4/15

Ice dispenser

will not operate

properly

■Doors not closed completely - Make sure both doors are firmly closed. (On some models, only the

freezer door must be closed in order to operate the dispenser.)

■New installation - After connecting the refrigerator to a water source, flush the water system.

(See “Water and Ice Dispensers.”) Wait 24 hours for ice production to begin. Wait 72 hours for full ice

production. Discard the first three batches of ice produced.

■Ice maker is not turned on, or ice bin is not installed correctly - Turn on the ice maker and make sure

the ice storage bin is firmly in position. See “Ice Maker and Storage Bin.”

■Ice is clogged or frozen together in the ice storage bin, or ice is blocking the ice delivery

chute - Remove or separate the clogged ice, using a plastic utensil if necessary. Clean the ice delivery

chute and the bottom of the ice storage bin using a warm damp cloth, then dry both thoroughly. To avoid

clogging and to maintain a fresh supply of ice, empty the storage bin and clean both the storage bin and

the delivery chute every 2 weeks.

■Wrong ice has been added to the storage bin - Use only ice cubes produced by the current ice maker.

■Dispenser is locked - Unlock the dispenser. See “Water and Ice Dispensers.”

■Ice dispenser jams while dispensing crushed ice - For models with the ice storage bin on the door,

temporarily switch from crushed ice to cubed ice to clear the jam.

■Dispenser pad/lever has been pressed too long - Ice will automatically stop dispensing. Wait a few

minutes for the dispenser to reset, then resume dispensing. Take large amounts of ice directly from the

ice bin, not through the dispenser.

■Water pressure to the home is not at or above 30 psi (207 kPa) - The water pressure to the home

affects the flow from the dispenser. See “Water Supply Requirements.”

■Water filter is clogged or incorrectly installed - Replace filter or reinstall it correctly. See “Water

Filtration System.”

Ice or water has an

off-taste, odor,

or gray color

■New plumbing connections - New plumbing connections can result in off-flavored or discolored ice or

water. This problem should go away over time.

■Ice has been stored too long - Discard the ice and wash the ice bin. Allow 24 hours for the ice maker to

produce new ice.

■Odor has transferred from food - Use airtight moisture-proof packaging to store food.

■Use of non-recommended water supply line - Odors and tastes can transfer from certain materials

used in non-recommended water supply lines. Use only a recommended water supply line. See “Water

Supply Requirements.”

■There are minerals (such as sulfur) in the water - A water filter may need to be installed in order to

remove the minerals.

■Water filter was recently installed or replaced - Gray or dark discoloration in ice or water indicates

that the water filtration system needs additional flushing. See “Water and Ice Dispensers.”

Water dispenser

will not operate

properly

■Doors not closed completely - Make sure both doors are firmly closed. (On some models, only the

freezer door must be closed in order to operate the dispenser.)

■Refrigerator is not connected to a water supply, or the water supply shutoff valve is not

turned on - Connect the refrigerator to a water supply and make sure the water shutoff valve is

fully open.

■Kink in the water source line - A kink in the water line can reduce water flow to the dispenser.

Straighten the water line.

■Water pressure to the home is not at or above 30 psi (207 kPa) - The water pressure to the home

affects the flow from the dispenser. See “Water Supply Requirements.”

■New installation - After connecting the refrigerator to a water source, flush the water system.

See “Water and Ice Dispensers.”

■Dispenser is locked - Unlock the dispenser. See “Water and Ice Dispensers.”

■Water filter is clogged or incorrectly installed - Replace filter or reinstall it correctly. See “Water

Filtration System.”

■A reverse osmosis water filtration system is connected to your cold water supply - This can

decrease water pressure. See “Water Supply Requirements.”

NOTE: If questions remain regarding water pressure, contact a licensed, qualified plumber.

ICE AND WATER Possible Causes and/or Recommended Solutions

4/15

ACCESSORIES

The following accessories are available for your refrigerator.

To order an accessory: Contact us and ask for the part number

listed, or contact your authorized dealer.

In the U.S.A., call 1-800-688-9900 or visit www.maytag.com/

accessories.

In Canada, call 1-800-807-6777 or visit www.maytag.ca.

affresh® Stainless Steel Cleaner:

Order Part #W10355016

In Canada, order Part #W10355016B

affresh® Stainless Steel Wipes:

Order Part #W10355049

In Canada, order Part #W10355049B

affresh® Kitchen & Appliance Cleaner:

Order Part #W10355010

In Canada, order Part #W10355010B

Water Filter:

Order Part #W10295370A (P4RFWB)

Air Filter:

Order Part #W10311524

Produce Preserver:

Order Part #W10346771

Water is leaking or

dripping from the

dispenser

NOTE: After dispensing, a few additional drops of water are normal.

Glass was not held under the dispenser long enough - Hold the glass under the dispenser for

2 to 3 seconds after releasing the dispenser pad/lever.

New installation, or water filter was recently installed or replaced - Air in the water lines causes the

water dispenser to drip. Flush the water system to remove the air in the water lines. See “Water and Ice

Dispensers.”

Residual ice in the dispenser chute is melting - Make sure the ice chute is free of ice shavings or

pieces.

Water is leaking

from the back of the

refrigerator

Water line connections are not fully tightened - Make sure all connections are firmly tightened. See

“Connect Water Supply.”

Water from the

dispenser is

not cool enough

(on some models)

NOTE: Water from the dispenser is chilled to 50°F (10°C).

New installation - Allow 24 hours after installation for the water supply to cool completely.

Recently dispensed a large amount of water - Allow 24 hours for the new water supply to cool

completely.

Water has not been recently dispensed - The first glass of water may not be cool. Discard the first

glass of water dispensed.

Refrigerator is not connected to a cold water pipe - Make sure the refrigerator is connected to a cold

water pipe. See “Water Supply Requirements.”

ICE AND WATER Possible Causes and/or Recommended Solutions

4/15

PERFORMANCE DATA SHEET

Water Filtration System

Model P8WB2L/P8RFWB2L Capacity 200 Gallons (757 Liters)

This system has been tested according to NSF/ANSI Standards 42, 53 and 401 for the reduction of the substances listed below. The concentration

of the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for water leaving

the system, as specified in NSF/ANSI Standards 42, 53, and 401.

Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.75 gpm (2.84 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 68°F to 71.6°F (20°C to

22°C). Rated service capacity = 200 gallons (757 liters).

The compounds certified under NSF 401 have been deemed as “emerging compounds/incidental contaminants.” Emerging compounds/incidental

contaminants are those compounds that have been detected in drinking water supplies at trace levels. While occurring at only trace levels, these

compounds can affect the public acceptance/perception of drinking water quality.

It is important that operational, maintenance, and filter replacement

requirements be carried out for the product to perform as advertised.

Property damage can occur if all instructions are not followed.

The disposable cartridge must be changed at least every 6 months.

Use replacement filter P8RFWB2L, part #EDR1RXD1/EDR1RXD1B.

2015 suggested retail price of $49.99 U.S.A./$49.99 Canada. Prices

are subject to change without notice.

The filter monitor system measures the amount of water that passes

through the filter and alerts you when it is time to replace the filter.

Refer to the “Using the Controls” or “Water Filtration System” section

(in the User Instructions or User Guide) to learn how to check the

water filter status.

After changing the water filter, flush the water system. See “Water

and Ice Dispensers” or “Water Dispenser” in the User Instructions or

User Guide.

These contaminants are not necessarily in your water supply. While

testing was performed under standard laboratory conditions, actual

performance may vary.

The product is for cold water use only.

The water system must be installed in compliance with state and

local laws and regulations.

Do not use with water that is microbiologically unsafe or of unknown

quality without adequate disinfection before or after the system.

Systems certified for cyst reduction may be used on disinfected

waters that may contain filterable cysts.

EPA Est. No. 082047-TWN-001

Refer to the “Warranty” section (in the User Instructions or User

Guide) for the Manufacturer’s limited warranty, name and telephone

number.

Application Guidelines/Water Supply Parameters

System tested and certified by NSF International against

NSF/ANSI Standard 42, Standard 53, and Standard 401

for the reduction of contaminants specified on the

Performance Data Sheet.

Substance Reduction Aesthetic Effects Influent Challenge Concentration Maximum Permissable

Product Water Concentration Average% Reduction

Chlorine Taste/Odor

Particulate Class I*2.0 mg/L ± 10%

At least 10,000 particles/mL 50% reduction

85% reduction 97.0%

>99.9%

Contaminant Reduction Influent Challenge Concentration Maximum Permissable

Product Water Concentration Average% Reduction

%6.89 / %3.99>L/gm 010.0%01 ±L/gm 51.05.8 Hp @ / 5.6 Hp @ :daeL

%8.39L/gm 500.0%01 ± L/gm 510.0enezneB

%8.99L/gm 570.0%01 ± L/gm 522.0enezneborolhciD-p

%9.18L/gm 040.0%01 ± L/gm 80.0narufobraC

%59>L/gm 300.0%01 ± 510.0enehpaxoT

%0.78L/gm 300.0%01 ± L/gm 900.0enizartA 01sotsebsA 7 to 108 fibers/L†† %99>%99

Live Cysts†%99.99>%59.99 .nim L/000,05

%9.69UTN 5.0%01 ± UTN 11ytidibruT

%2.99>L/gm 2000.0%01 ± 200.0enadniL

%6.69L/gm 500.0%01 ± L/gm 510.0enelyhteorolhcarteT

%3.29L/gm 06.0%01 ± L/gm 8.1enezneborolhciD-o

%9.68L/gm 07.0%01 ± L/gm 1.2enezneblyhtE

%8.99>L/gm 70.0%01 ± L/gm 012.0enezneborolhcirT-4,2,1

%5.88L/gm 70.0%01 ± L/gm 012.0D - 4,2

%6.99L/gm 1.0%01 ± L/gm 0.2enerytS

%5.39L/gm 0.1%01 ± L/gm 0.3eneuloT

%7.18L/gm 200.0%01 ± L/gm 600.0nirdnE

%7.59L/gn 03%02 ± 002lolonetA

%1.69L/gn 02%02 ± 041mirpohtemirT

%3.69L/gn 02%02 ± 041noruniL

%3.59L/gn 02%02 ± 041enortsE

%5.59L/gn 002%02 ± 0041lonehplynoN

Water Supply

Water Pressure

Water Temperature

Service Flow Rate

Potable City or Well

30 - 120 psi (207 - 827 kPa)

33° - 100°F (0.6° - 37.8°C)

0.75 gpm (2.84 L/min.) @ 60 psi

†

††

Class I particle size: >0.5 to <1 um

Based on the use of Cryptosporidium parvum oocysts

Fibers greater than 10 um in length

NSF is a registered trademark of NSF International.

4/15

11/14

MAYTAG® REFRIGERATION

LIMITED WARRANTY

ATTACH YOUR RECEIPT HERE. PROOF OF PURCHASE IS REQUIRED

TO OBTAIN WARRANTY SERVICE.

Please have the following information available when you call the

Customer eXperience Center:

Name, address and telephone number

Model number and serial number

A clear, detailed description of the problem

Proof of purchase including dealer or retailer name and address

IF YOU NEED SERVICE:

1. Before contacting us to arrange service, please determine whether your product requires repair. Some

questions can be addressed without service. Please take a few minutes to review the Troubleshooting or

Problem Solver section of the Use and Care Guide, scan the QR code on the right to access additional

resources, or visit https://www.maytag.com/product_help.

2. All warranty service is provided exclusively by our authorized Maytag Service Providers. In the U.S. and Canada,

direct all requests for warranty service to:

Maytag Customer eXperience Center

In the U.S.A., call 1-800-688-9900. In Canada, call 1-800-807-6777.

If outside the 50 United States or Canada, contact your authorized Maytag dealer to determine whether another

warranty applies.

https://www.maytag.com/

product_help

TEN YEAR LIMITED WARRANTY

WHAT IS COVERED WHAT IS NOT COVERED

FIRST YEAR LIMITED WARRANTY (PARTS AND LABOR)

For one year from the date of purchase, when this major

appliance is installed, operated and maintained according

to instructions attached to or furnished with the product,

Maytag brand of Whirlpool Corporation or Whirlpool

Canada, LP (hereafter “Maytag”) will pay for factory

specified replacement parts and repair labor to correct

defects in materials or workmanship that existed when this

major appliance was purchased, or at its sole discretion

replace the product. In the event of product replacement,

your appliance will be warranted for the remaining term of

the original unit's warranty period.

SECOND THROUGH TENTH YEAR LIMITED

WARRANTY (COMPRESSOR ONLY - LABOR NOT

INCLUDED)

In the second through tenth years from the date of original

purchase, when this major appliance is installed, operated

and maintained according to instructions attached to or

furnished with the product, Maytag will pay for a factory

specified replacement compressor to correct non-cosmetic

defects in materials or workmanship in this part that prevent

function of the refrigerator and that existed when this major

appliance was purchased. This limited 10-year warranty is

for the compressor only and does not include labor.

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS

LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS

PROVIDED HEREIN. Service must be provided by a Maytag

designated service company. This limited warranty is valid

only in the United States or Canada and applies only when

the major appliance is used in the country in which it was

purchased. This limited warranty is effective from the date

of original consumer purchase. Proof of original purchase

date is required to obtain service under this limited warranty.

1. Commercial, non-residential or multiple-family use, or use inconsistent with

published user, operator or installation instructions.

2. In-home Instruction on how to use your product.

3. Service to correct improper product maintenance or installation, installation not

in accordance with electrical or plumbing codes or correction of household

electrical or plumbing (i.e. house wiring, fuses or water inlet hoses).

4. Consumable parts (i.e. light bulbs, batteries, air or water filters, preservation

solutions, etc.).

5. Defects or damage caused by the use of non-genuine Maytag parts or

accessories.

6. Damage from accident, misuse, abuse, fire, floods, acts of God or use with

products not approved by Maytag.

7. Repairs to parts or systems to correct product damage or defects caused by

unauthorized service, alteration or modification of the appliance.

8. Cosmetic damage including scratches, dents, chips, and other damage to

appliance finishes unless such damage results from defects in materials and

workmanship and is reported to Maytag within 30 days.

9. Discoloration, rust or oxidation of surfaces resulting from caustic or corrosive

environments including but not limited to high salt concentrations, high moisture

or humidity or exposure to chemicals.

10.Food or medicine loss due to product failure.

11.Pick-up or delivery. This product is intended for in-home repair.

12.Travel or transportation expenses for service in remote locations where an

authorized Maytag servicer is not available.

13.Removal or reinstallation of inaccessible appliances or built-in fixtures (i.e. trim,

decorative panels, flooring, cabinetry, islands, countertops, drywall, etc.) that

interfere with servicing, removal or replacement of the product.

14.Service or parts for appliances with original model/serial numbers removed,

altered or not easily determined.

The cost of repair or replacement under these excluded circumstances shall be

borne by the customer.

DISCLAIMER OF IMPLIED WARRANTIES

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A

PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not allow

limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This warranty gives you

specific legal rights, and you also may have other rights that vary from state to state or province to province.

DISCLAIMER OF REPRESENTATIONS OUTSIDE OF WARRANTY

Maytag makes no representations about the quality, durability, or need for service or repair of this major appliance other than the representations

contained in this warranty. If you want a longer or more comprehensive warranty than the limited warranty that comes with this major appliance,

you should ask Maytag or your retailer about buying an extended warranty.

LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. MAYTAG

SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the exclusion or limitation of

incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you specific legal rights, and

you also may have other rights that vary from state to state or province to province.

4/15

Notes

4/15

LE AGRADECEMOS la compra de este producto de alta calidad. Si usted experimenta un problema que no se haya cubierto en

SOLUCIÓN DE PROBLEMAS, visite nuestro sitio de internet en www.maytag.com para obtener información adicional. Si

considera que aún necesita ayuda, llámenos al 1-800-688-9900. En Canadá, visite nuestro sitio de internet en www.maytag.ca o

llámenos al 1-800-807-6777.

Necesitará tener a mano su número de modelo y de serie, ubicados en la pared interior del compartimiento del refrigerador.

SEGURIDAD DEL REFRIGERADOR

INSTRUCCIONES PARA EL

USUARIO DEL REFRIGERADOR

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que

puede suceder si no se siguen las instrucciones.

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre

todos los mensajes de seguridad.

ADVERTENCIA

PELIGRO

Este es el símbolo de advertencia de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a

usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

Para reducir el riesgo de incendio, choque eléctrico, o lesiones personales al usar su refrigerador siga

estas precauciones básicas:

ADVERTENCIA:

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

CONSERVAR ESTAS INSTRUCCIONES

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No use un adaptador.

No quite la terminal de conexión a tierra.

No use un cable eléctrico de extensión.

Desconecte el suministro de energía antes de darle servicio.

Vuelva a colocar todos los componentes y paneles antes de

hacerlo funcionar.

Remueva las puertas de su refrigerador viejo.

Use un limpiador no inflamable.

Mantenga los materiales y vapores inflamables, tales como

gasolina, alejados del refrigerador.

Use dos o más personas para mover e instalar el

refrigerador.

Desconecte el suministro de energía antes de instalar la

fábrica de hielo (en aquellos modelos que incluyen el juego

de instalación de la fábrica de hielo).

Use un vaso resistente para recibir hielo del despachador

(en algunos modelos).

No golpee las puertas de vidrio del refrigerador (en algunos

modelos).

4/15

Cómo deshacerse

adecuadamente de su

refrigerador viejo

IMPORTANTE: El atrapamiento y asfixia de niños no es un

problema del pasado. Los refrigeradores tirados y abandonados

son un peligro, aún si van a quedar ahí “por unos pocos días”.

Si Ud. está por deshacerse de su refrigerador viejo, por favor

siga las instrucciones que se dan a continuación para prevenir

accidentes.

Antes de tirar su viejo refrigerador o congelador:

■Saque las puertas.

■Deje los estantes en su lugar para que los niños no puedan

meterse con facilidad.

INSTRUCCIONES DE INSTALACIÓN

Desempaque el refrigerador

Quite los materiales de empaque. No use instrumentos filosos,

alcohol para fricciones, líquidos inflamables, o productos de

limpieza abrasivos para eliminar los restos de cinta o goma.

Estos productos pueden dañar la superficie de su refrigerador.

Para más información, vea “Seguridad del refrigerador”.

Advertencias de la Proposición 65 del estado de California:

ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como

causantes de cáncer.

ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como

causantes de defectos congénitos o algún otro tipo de daños en la función reproductora.

ADVERTENCIA

Peligro de Asfixia

Remueva las puertas de su refrigerador viejo.

No seguir esta instrucción puede ocasionar la muerte

o daño al cerebro.

Información importante para saber acerca del desecho

de refrigerantes:

Deshágase del refrigerador siguiendo los reglamentos

federales y locales. Los refrigerantes deberán ser evacuados

por un técnico certificado en refrigeración por EPA (Agencia

de protección del medioambiente) según los procedimientos

establecidos.

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar

el refrigerador.

No seguir esta instrucción puede ocasionar una

lesión en la espalda u otro tipo de lesiones.

Cómo mover su refrigerador:

Su refrigerador es pesado. Cuando mueva el refrigerador

para limpiarlo o para darle servicio, cerciórese de cubrir

el piso con cartón o madera para evitar daños en el mismo.

Al mover el refrigerador, siempre tire directamente hacia

afuera. No menee el refrigerador de lado a lado ni lo haga

“caminar” cuando lo trate de mover ya que podría dañar

el piso.

Información importante para saber acerca de los estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras están fríos. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

como sería un golpe brusco. El vidrio templado se ha

diseñado para hacerse añicos. Esto es normal. Los estantes

y tapas de vidrio son muy pesados. Use ambas manos al

sacarlos para evitar que se caigan.

4/15

Remoción, nivelación y alineamiento de las puertas

Reúna las herramientas y piezas necesarias y lea todas las instrucciones antes de comenzar la instalación. Guarde estas instrucciones

para referencia futura.

IMPORTANTE: Las ilustraciones en esta página corresponden a modelos con el depósito de hielo en la puerta. Para los modelos con

el depósito de hielo dentro del congelador, las disposiciones del cableado y la tubería del despachador de agua son más sencillas que

las que se muestran en estas ilustraciones. Lea todas las instrucciones de las siguientes páginas para obtener mayor información.

NOTA: Antes de introducir el producto a su hogar, mida el espacio de la entrada de su casa para decidir si es necesario quitar las

puertas del refrigerador y del congelador. Si es necesario quitar las puertas, vea las instrucciones abajo.

IMPORTANTE: Antes de comenzar, fije el control del refrigerador a OFF (Apagado) o apague el enfriamiento. Desenchufe el refrigerador

o desconecte el suministro de energía. Quite todos los alimentos, el depósito de hielo (en algunos modelos), y cualquier recipiente

ajustable o de uso general de las puertas.

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte el suministro de energía antes de sacar las puertas.

No seguir esta instrucción puede ocasionar la muerte o choque eléctrico.

Conexión de la tubería

del despachador de

agua (Estilo 1)

Cara del encaje

Rejilla de la base

Conexión del

cableado

B. Placa para

cables

C. Alojamiento

eléctrico

A. Abrazadera

en P

D. Sujetador de

cableado

F. Enchufes de

cableado

E. Aros de

refuerzo

Cómo quitar

la puerta

DCBA

Bisagra superior

izquierda

No quite los tornillos.

Las puertas deben

abrirse a 90˚

Conexión de la tubería

del despachador de agua (Estilo 2)

Bisagras inferiores

(izquierda y derecha)

A. No quite los tornillos.

Bisagra superior

derecha

Nivelación

A. Bisagra inferior

B. Soporte nivelador

C. Pata niveladora

Alineamiento de las

puertas

(bisagra

inferior derecha)

A. Tornillo de alineamiento

Bajar

Levantar

Levantar Bajar

4/15

HERRAMIENTAS NECESARIAS:

Nivel de burbuja

, destornillador Phillips, llave hexagonal en L

³⁄₁₆"

, llave de cubo de cabeza hexagonal de

¹⁄₄"

, llaves de boca

¹⁄₄"

⁵⁄₁₆"

o una llave ajustable,

llave estrella interna o llave de

cubo de cabeza hexagonal de ³⁄₈"

Quite las puertas

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. Abra ambas puertas a 90°. Quite la rejilla de la base sacando

los 2 tornillos, luego jale hacia fuera las esquinas exteriores.

Vea la ilustración 1.

NOTA: Las puertas sólo deben abrirse a 90°. Si se abren por

completo, la rejilla de la base no se podrá quitar.

3. Desconecte la tubería de agua ubicada detrás de la rejilla de

la base, en el lado de la puerta del congelador. La tubería del

despachador pasa a través de la bisagra de la puerta y debe

ser desconectada para quitar la puerta.

NOTA: Los modelos con el depósito de hielo en la puerta

tienen dos conexiones de tubería de agua tal como se

muestra. Los modelos con el depósito de agua dentro del

congelador tienen solo una conexión de tubería de agua.

■Estilo 1: Presione el anillo exterior de color contra la cara

del encaje y jale la tubería de agua para liberarla. Vea la

ilustración 2A.

NOTA: Mantenga el conector de la tubería de agua sujeto

al tubo que corre debajo del congelador. La puerta no se

puede retirar si el conector está sujeto al tubo que corre a

través de la bisagra de la puerta.

■Estilo 2: Jale de la abrazadera de enganche con firmeza

para liberar el tubo; luego, jale de la tubería de agua para

liberarla. Vea la ilustración 2B.

NOTA: Mantenga la abrazadera de enganche conectada

al tubo que corre debajo del congelador.

4. Desconecte el cableado que está ubicado detrás de la rejilla

de la base, del lado de la puerta del congelador. Vea la

ilustración 3.

Para los modelos con depósito de hielo en la puerta:

NOTA: Hay dos haces de cables que pasan por debajo del

congelador; un haz grande con un aro grande de refuerzo y

dos enchufes blancos en el extremo, y un haz pequeño con

un aro de refuerzo pequeño y un enchufe amarillo en el

extremo.

■Quite la abrazadera en P con una llave de cubo de

cabeza hexagonal de ¹⁄₄". Quite el haz de cables pequeño

de la abrazadera en P.

■Quite el sujetador de cableado con una llave de cubo de

cabeza hexagonal de ¹⁄₄".

■Jale el alojamiento eléctrico fuera de la parte de abajo del

refrigerador. Desconecte los enchufes de cableado del

alojamiento.

■Jale suavemente el haz grande de cables (con los

2 enchufes blancos) a través de la placa para cables.

Para los modelos con depósito de hielo dentro del

congelador:

NOTA: La disposición del cableado es más sencilla que la

que se muestra en la ilustración 3. Tiene solo un haz de

cables con un enchufe de cableado y no tiene una placa para

cables.

■Quite el sujetador de cableado con una llave de cubo de

cabeza hexagonal de ¹⁄₄".

■Jale el alojamiento eléctrico fuera de la parte de abajo del

refrigerador. Desconecte el enchufe de cableado del

alojamiento.

5. Cierre ambas puertas y manténgalas cerradas hasta que esté

listo para separarlas de la carcasa.

6. Use una llave

hexagonal en L

de ³⁄₁₆" para quitar los tornillos

de la bisagra superior izquierda, como se muestra. Vea la

ilustración 4.

IMPORTANTE: No quite ninguno de los tornillos A.

7. Levante la puerta del congelador directamente y sepárela de

la bisagra inferior. Vea la ilustración 5. La tubería de agua y el

cableado quedan afianzados a la puerta del congelador y se

jalan a través de la bisagra izquierda inferior.

NOTA: Tal vez necesite dos personas para esto – una para

levantar la puerta y otra para hacer pasar la tubería y el

cableado a través de la bisagra.

Para los modelos con depósito de hielo en la puerta:

■Cerciórese de que el orificio en la bisagra esté libre de

obstrucciones; luego jale suavemente un tubo de agua a

través de la bisagra. (Evite retorcer el tubo.) A

continuación, jale suavemente el otro tubo de agua a

través de la bisagra, evitando nuevamente retorcerlo. Por

último, jale suavemente el haz de cables (incluyendo el

aro de refuerzo y los enchufes de cableado) a través de la

bisagra.

Para los modelos con depósito de hielo dentro del

congelador:

■Cerciórese de que el orificio en la bisagra esté libre de

obstrucciones; luego jale suavemente el tubo de agua a

través de la bisagra. (Evite retorcer el tubo.) Después, jale

suavemente el haz de cables (incluyendo el aro de

refuerzo y el enchufe de cableado) a través de la bisagra.

IMPORTANTE: Coloque la puerta de costado sobre una

superficie suave y limpia, como puede ser una toalla, frazada

o pieza de cartón. Esto ayudará a evitar daños en la puerta, la

tubería de agua y el cableado.

8. Use una llave

hexagonal en L

de ³⁄₁₆" para quitar los tornillos

de la bisagra superior derecha, como se muestra. Vea la

ilustración 6.

IMPORTANTE: No quite ninguno de los tornillos A.

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte el suministro de energía antes de sacar

las puertas.

No seguir esta instrucción puede ocasionar la muerte

o choque eléctrico.

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para levantar la puerta del

congelador.

No seguir esta instrucción puede ocasionar una

lesión en la espalda u otro tipo de lesiones.

4/15

9. Levante la puerta del refrigerador directamente y sepárela de

la bisagra inferior.

IMPORTANTE: Coloque la puerta de costado sobre una

superficie suave y limpia, como puede ser una toalla, frazada

o pieza de cartón. Esto ayudará a evitar daños en la puerta.

10. Quizá no sea necesario quitar las bisagras inferiores para

pasar el refrigerador por una puerta. Ambas bisagras

inferiores tienen una construcción similar.

■Si es necesario, use una llave estrella interna o una llave

de cubo de cabeza hexagonal de ³⁄₈" para sacar las

bisagras inferiores. Vea la ilustración 7.

IMPORTANTE: Los soportes niveladores se montan

detrás de las bisagras. Si quita las bisagras, asegúrese

de que los soportes niveladores se vuelvan a colocar

cuando se vuelvan a instalar las bisagras.

Vuelva a colocar las puertas y las bisagras

1. Si las quitó, vuelva a colocar ambas bisagras inferiores.

Asegúrese de que los soportes niveladores se ensamblen

detrás de las bisagras. Apriete los tornillos.

IMPORTANTE: Cuando los tornillos se aprietan como es

debido, no debe haber espacio entre el refrigerador, el

soporte nivelador y la bisagra.

2. Antes de volver a colocar la puerta del congelador en la

bisagra inferior izquierda, pase el cableado y la tubería de

agua a través de la bisagra.

Para los modelos con depósito de hielo en la puerta:

■Pase el haz pequeño de cables a través de la bisagra. Tal

vez necesite ayuda.

IMPORTANTE: No pase el haz de cables grande a través

de la bisagra. Este haz debe ir directamente de la puerta

a las conexiones debajo del congelador. El forzar el haz

grande a través de la bisagra podría dañar la puerta y/o el

cableado y no permitirá que la puerta se cierre bien.

■Haga pasar ambos tubos de agua a través de la bisagra

inferior izquierda, luego vuelva a colocar la puerta del

congelador en la bisagra. Tal vez necesite ayuda.

Para los modelos con depósito de hielo dentro del

congelador:

■Pase el haz de cables a través de la bisagra. Tal vez

necesite ayuda.

■Pase el tubo de agua a través de la bisagra inferior

izquierda, luego vuelva a colocar la puerta del congelador

en la bisagra. Tal vez necesite ayuda.

NOTA: Disponga un soporte adicional para las puertas mientras

vuelve a colocar las bisagras superiores. No se confíe en que los

imanes de las puertas van a sostener las puertas mientras

trabaja.

3. Alinee y vuelva a colocar la bisagra superior izquierda según

se muestra. Vea la ilustración 4. Apriete los tornillos.

4. Vuelva a conectar la tubería de agua y el cableado.

IMPORTANTE: No entrelace la tubería de agua con los haces

de cables cuando los reconecte.

Para los modelos con depósito de hielo en la puerta:

■Conexión de agua Estilo 1: Empuje el tubo de agua más

grande de ⁵⁄₁₆" (7,94 mm) dentro del accesorio azul hasta

que se detenga; luego empuje el tubo de agua más

pequeño de ¹⁄₄" (6,35 mm) dentro del accesorio verde

hasta que se detenga. Vea la ilustración 2A.

Conexión de agua Estilo 2: Empuje el tubo de agua

negro con punta azul dentro del accesorio azul hasta que

se detenga. Cierre la abrazadera de enganche alrededor

de la tubería, asegurándose de que encaje en su lugar.

Repita este proceso para el tubo de agua negro con

punta roja y su accesorio rojo. Vea la ilustración 2B.

■Vuelva a instalar la abrazadera en P alrededor del haz de

cables pequeño (con un enchufe amarillo) y vuelva a

colocar la abrazadera en P sobre el orificio superior del

tornillo de la placa para cables. Vea la ilustración 3.

■Dirija cuidadosamente el haz de cables grande (con los

2 enchufes blancos) a través del orificio en la placa para

cables, de modo que el cableado esté por detrás del lado

derecho de la placa. Vea la ilustración 3.

NOTA: El haz de cables grande debe permanecer

siempre debajo del haz de cables pequeño.

■Vuelva a conectar los enchufes de cableado al

alojamiento eléctrico, luego presione nuevamente el

alojamiento debajo del refrigerador. Alinee el orificio

izquierdo en el borde frontal del alojamiento con el orificio

derecho en la barra de la base del refrigerador. Vea la

ilustración 3.

■Vuelva a instalar el sujetador de cableado alrededor de

los aros de refuerzo. Primero instale el aro de refuerzo

pequeño en la parte superior del sujetador, luego instale

el aro de refuerzo más grande en la parte inferior del

sujetador (más cerca del orificio del tornillo). Vea la

ilustración 3.

■Alinee el orificio para tornillo del sujetador con el orificio

del lado izquierdo en el alojamiento eléctrico y el orificio

del lado derecho en la barra, y atornille el sujetador

utilizando un solo tornillo. Apriete el tornillo. Vea la

ilustración 3.

IMPORTANTE: Una vez que estén conectados, los haces

de cables no se deben forzar. Es necesario que haya

cierta flexibilidad para permitir que la puerta del

congelador se abra bien.

Para los modelos con depósito de hielo dentro del

congelador:

■Conexión de agua Estilo 1: Empuje el tubo de agua

dentro del accesorio hasta que se detenga. Vea la

ilustración 2A.

Conexión de agua Estilo 2: Empuje el tubo de agua

dentro del accesorio hasta que se detenga. Cierre la

abrazadera de enganche alrededor de la tubería,

asegurándose de que encaje en su lugar. Vea la

ilustración 2B.

■Vuelva a conectar el enchufe de cableado al alojamiento

eléctrico, luego presione nuevamente el alojamiento

debajo del refrigerador. Alinee el orificio izquierdo en el

borde frontal del alojamiento con el orificio derecho en la

barra de la base del refrigerador. Vea la ilustración 3.

■Vuelva a instalar el sujetador de cableado encima del aro

de refuerzo. Vea la ilustración 3.

■Alinee el orificio para tornillo del sujetador con el orificio

del lado izquierdo en el alojamiento eléctrico y el orificio

del lado derecho en la barra, y atornille el sujetador

utilizando un solo tornillo. Apriete el tornillo. Vea la

ilustración 3.

IMPORTANTE: Una vez que esté conectado, no se debe

forzar el cableado. Es necesario que haya cierta

flexibilidad para permitir que la puerta del congelador se

abra bien.

5. Vuelva a colocar la puerta del refrigerador, encajándola sobre

la bisagra inferior derecha.

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para levantar la puerta del

congelador.

No seguir esta instrucción puede ocasionar una

lesión en la espalda u otro tipo de lesiones.

4/15

6. Alinee y vuelva a colocar la bisagra superior derecha según

se muestra. Vea la ilustración 6. Apriete los tornillos.

7. Vuelva a colocar el depósito de hielo (en algunos modelos) y

cualquier recipiente de la puerta o para uso general.

8. Enchufe el refrigerador en un contacto de pared de conexión

a tierra de 3 terminales.

Nivelación y cierre de las puertas

Su refrigerador tiene dos patas frontales regulables – una a la

derecha y otra a la izquierda. En la mayoría de los casos, el

refrigerador debe estar estable cuando las dos patas están

tocando el piso. Si su refrigerador parece inestable o usted

quiere que las puertas se cierren con mayor facilidad, ajuste la

inclinación del refrigerador usando las instrucciones siguientes:

1. Mueva el refrigerador hacia su posición final. Abra ambas

puertas a 90° y quite la rejilla de la base, si es necesario. Vea

la ilustración 1.

2. Las dos patas niveladoras están ubicadas en los soportes a

cada lado del producto. Vea la ilustración 8.

NOTA: Para quitar un poco de peso de las patas niveladoras,

haga que alguien empuje la parte superior del refrigerador. Esto

facilita los ajustes.

3. Use una llave de boca de ¹⁄₄" o una llave ajustable para

regular las patas niveladoras. Gire la pata reguladora hacia la

izquierda para levantar ese lado del refrigerador o gire la pata

reguladora hacia la derecha para bajar ese lado.

NOTA: Ambas patas niveladoras deben estar ajustadas

contra el piso y los rodillos no deben tocar el piso. Esto evita

que el refrigerador ruede hacia adelante cuando se abran las

puertas.

4. Abra ambas puertas nuevamente y verifique para asegurarse

que se cierran con la facilidad que usted desea. De lo

contrario, incline el refrigerador ligeramente más hacia la

parte posterior, girando las patas niveladoras hacia la

izquierda. Puede tomar varias vueltas más, y usted deberá

girar ambas patas niveladoras la misma cantidad de veces.

5. Use un nivel de burbuja para verificar la nivelación del

refrigerador.

NOTA: Cada vez que necesite mover el refrigerador, gire las

patas niveladoras hacia la derecha hasta que no toquen más el

piso. Esto permitirá que el refrigerador ruede con más facilidad.

Alineamiento de las puertas

Puede parecer que las puertas de un refrigerador que no esté

nivelado de lado a lado no estén alineadas debidamente. Si las

puertas parecen estar de esta manera, siga las instrucciones de

la sección previa para verificar la nivelación.

Las puertas han sido diseñadas con alturas ligeramente

diferentes cuando el refrigerador está vacío, para compensar por

el peso de los alimentos que serán colocados en las puertas.

Si las puertas aún no están alineadas después de verificar la

nivelación y de poner alimentos en el refrigerador, siga los pasos

a continuación para regular el alineamiento de las puertas.

1. Abra ambas puertas a 90° y quite la rejilla de la base, si es

necesario. Vea la ilustración 1.

2. Ubique el tornillo de alineamiento que está ubicado en la

bisagra inferior de la puerta del refrigerador. Vea la

Ilustración 9.

3. Use una llave de boca de ⁵⁄₁₆" o una llave ajustable para girar

el tornillo. Para levantar la puerta del refrigerador, gire el

tornillo hacia la derecha. Para bajar la puerta, gire el tornillo

hacia la izquierda.

4. Verifique que las puertas estén niveladas en la parte de

arriba. Si es necesario, continúe girando el tornillo de

alineamiento hasta que las puertas queden alineadas.

5. Abra ambas puertas a 90°. Vuelva a colocar la rejilla de la

base. Vea la ilustración 1.

Cómo instalar y remover las

manijas

PIEZAS INCLUIDAS: Manijas de la puerta (2), llave hexagonal

en L de ¹⁄₈", tornillo(s) opresor(es) adicional(es)

Para instalar las manijas:

NOTA: Los tornillos opresores de montaje de la manija vienen

instalados previamente en la misma.

1. Quite las manijas que están en un paquete en el interior del

refrigerador.

NOTA: Para evitar rayar el acabado, coloque las manijas

sobre una toalla u otra superficie suave.

2. Abra la puerta del congelador. En la puerta del refrigerador,

coloque la manija sobre los tornillos de tope, con los tornillos

opresores mirando hacia el congelador.

3. Empuje con firmeza la manija hacia la puerta hasta que la

base de la manija esté a nivel con la puerta.

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

A. Tornillos de tope

B. Tornillos opresores dentro de la manija

4/15

4. Mientras sostiene la manija, inserte el extremo corto de la

llave hexagonal en L dentro del orificio superior y gire

ligeramente la llave hexagonal en L hasta que quede

enganchada en el tornillo opresor.

5. Con un movimiento de reloj, apriete el tornillo opresor hasta

que comience a hacer contacto con el tornillo de tope.

6. Repita los pasos 4 y 5 para comenzar a sujetar el tornillo

opresor inferior.

7. Una vez que ambos tornillos opresores hayan sido apretados

parcialmente como se indicó en los pasos anteriores, apriete

por completo los tornillos opresores superior e inferior.

IMPORTANTE: Cuando los tornillos se sientan ajustados,

apriételos un cuarto de giro adicional. La manija no está bien

instalada si no la aprieta más de esta manera.

8. Abra la puerta del refrigerador y cierre la puerta del

congelador. Repita los pasos 2 a 7 para instalar la otra manija

en la puerta del congelador, con los tornillos opresores

mirando hacia el refrigerador.

9. Guarde la llave hexagonal en L y todas las instrucciones.

Para quitar las manijas:

1. Mientras sostiene la manija, inserte el extremo corto de la

llave hexagonal en L dentro del orificio inferior del tornillo

opresor y gire ligeramente la llave hexagonal en L hasta que

quede enganchada en el tornillo opresor.

2. Usando un movimiento contrario al del reloj, afloje el tornillo

opresor un cuarto de vuelta por vez.

3. Repita los pasos 1 y 2 para el tornillo opresor superior. Jale

con suavidad la manija para quitarla de la puerta.

4. Si es necesario, use un destornillador Phillips para quitar los

tornillos de tope de la puerta.

Requisitos de ubicación

IMPORTANTE: Este refrigerador ha sido diseñado para usarse

solamente en el interior del hogar.

Para asegurar la adecuada ventilación para su refrigerador, deje

un espacio de ½" (1,27 cm) a cada lado y por encima. Deje un

espacio de 1" (2,54 cm) detrás del refrigerador. Si su refrigerador

tiene fábrica de hielo, asegúrese de que hay espacio adicional

atrás para las conexiones de la línea de agua. Si Ud. instala el

refrigerador próximo a una pared fija, deje un espacio mínimo de

2" (5,08 cm) a cada lado (dependiendo del modelo) para permitir

que las puertas se abran bien.

NOTAS:

■Este refrigerador ha sido diseñado para usarse en un lugar en

donde los rangos de temperatura varíen entre un mínimo de

55°F (13°C) y un máximo de 110°F (43°C). Para un óptimo

rendimiento, el rango preferido de temperatura de la

habitación (que reduce el uso de electricidad y provee un

enfriamiento superior) es entre 60°F (15°C) y 90°F (32°C). No

se recomienda instalar el refrigerador cerca de una fuente de

calor, como puede ser un horno o un radiador.

■El ancho mínimo normal necesario para el área de corte del

armario para la instalación del producto es de 36" (91,44 cm).

Sin embargo, si el producto se coloca contra una pared

extendida y se desea tener espacio para quitar los cajones

para verduras, se necesitará un ancho adicional en el armario

de 18" (45,72 cm), de manera que se recomienda que el

ancho total de abertura del armario sea de 54" (137,16 cm).

ADVERTENCIA

Peligro de Explosión

Mantenga los materiales y vapores inflamables,

tales como gasolina, alejados del refrigerador.

No seguir esta instrucción puede ocasionar la muerte,

explosión, o incendio.

2" (1,27 cm)

2" (5,08 cm)

4/15

Requisitos eléctricos

Antes de mover el refrigerador a su ubicación final, es importante

asegurarse de que tiene la conexión eléctrica adecuada.

Método de conexión a tierra recomendado

Se requiere una fuente de energía eléctrica de 115 Voltios, 60 Hz,

CA solamente y con fusibles de 15 ó 20 amperios, conectada a

tierra. Se recomienda que use un circuito separado sólo para su

refrigerador. Use un tomacorriente que no se pueda apagar con

un interruptor. No use un cable eléctrico de extensión.

NOTA: Antes de realizar cualquier tipo de instalación, limpieza o

de quitar un foco de luz, apague el enfriamiento o gire el control

(del termostato, del refrigerador o del congelador dependiendo

del modelo) hacia la posición OFF (Apagado) y luego desconecte

el refrigerador de la fuente de energía. Cuando haya terminado,

reconecte el refrigerador a la fuente de energía eléctrica y

encienda el enfriamiento o vuelva a fijar el control (del

termostato, del refrigerador o del congelador dependiendo del

modelo) en la posición deseada. Vea “Uso de los controles” en

las Instrucciones para el usuario, el Manual del usuario, o el

Manual de uso y cuidado.

Requisitos del

suministro de agua

Reúna las herramientas y piezas necesarias antes de comenzar

la instalación. Lea y siga las instrucciones provistas con

cualquiera de las herramientas enlistadas aquí.

HERRAMIENTAS NECESARIAS:

NOTA: El distribuidor de su refrigerador tiene un juego disponible

con una válvula de cierre tipo montura de ¹⁄₄" (6,35 mm), una

unión y tubería de cobre. Antes de comprar, asegúrese que la

válvula tipo montura cumpla con los códigos de plomería de su

localidad. No use una válvula perforadora o una válvula de

montura de ³⁄₁₆" (4,76 mm) que reduce el flujo de agua y se

obstruye con más facilidad.

IMPORTANTE:

■Todas las instalaciones deben hacerse de acuerdo a los

requerimientos locales de plomería.

■Use tuberías de cobre y revise si hay fugas. Instale tubería de

cobre sólo en áreas donde la temperatura va a permanecer

por encima del punto de congelación.

Presión del agua

Se necesita un suministro de agua fría con presión de agua entre

30 y 120 lbs/pulg² (207 y 827 kPa) para hacer funcionar el

despachador de agua y la fábrica de hielo. Si usted tiene

preguntas acerca de la presión de agua, llame a un plomero

competente autorizado.

■Si su refrigerador tiene un despachador de agua: Después de

terminar la instalación, use el despachador de agua para

verificar la presión de agua.

■Quite el filtro de agua y despache 1 taza (237 mL) de

agua. Si 1 taza de agua se despacha en 8 segundos o

menos, la presión de agua al refrigerador satisface el

requisito mínimo.

■Si demora más de 8 segundos en despachar 1 taza de

agua, esto significa que la presión de agua al refrigerador

es más baja de la recomendada. Vea “Solución de

problemas” para ver sugerencias.

Suministro de agua de ósmosis inversa

IMPORTANTE: La presión del suministro de agua que sale de un

sistema de ósmosis inversa y va a la válvula de entrada de agua

del refrigerador necesitará ser entre 30 y 120 lbs/pulg² (207 y

827 kPa).

Si se conecta un sistema de filtración de agua de ósmosis

inversa al suministro de agua fría, la presión de agua al sistema

de ósmosis inversa necesitará ser de un mínimo de 40 a 60 lbs/

pulg² (276 a 414 kPa).

Si la presión del agua del sistema de ósmosis inversa es menor

de 40 a 60 lbs/pulg² (276 a 414 kPa):

■Fíjese si el filtro de sedimentos en el sistema de ósmosis

inversa está bloqueado y reemplácelo si fuera necesario.

■Deje que se vuelva a llenar el tanque de almacenaje del

sistema de ósmosis inversa después del uso intenso.

■Si su refrigerador tiene un filtro de agua, se podrá reducir la

presión aún más si se usa en conjunto con un sistema de

ósmosis inversa. Quite el filtro de agua. Vea “Sistema de

filtración de agua” en las Instrucciones para el usuario, el

Manual del usuario, o el Manual de uso y cuidado.

Si tiene preguntas acerca de la presión de agua, llame a un

plomero competente autorizado.

Conexión del suministro de agua

Lea todas las instrucciones antes de comenzar.

IMPORTANTE:

■Las instalaciones de plomería deben efectuarse de

conformidad con el Código de plomería internacional y los

códigos y ordenanzas de plomería locales.

■El tubo de agua gris en la parte posterior del refrigerador (que

se utiliza para hacer la conexión a la línea de agua de la casa)

es una tubería PEX (polietileno reticulado). Son aceptables

las conexiones de tuberías de cobre y PEX desde la línea de

agua de la casa al refrigerador y ayudarán a evitar que el

agua y el hielo tengan mal olor o sabor. Revise si hay fugas.

Si se utiliza una tubería PEX en lugar de una tubería de cobre,

recomendamos los siguientes números de pieza de

Whirlpool:

W10505928RP (PEX recubierto de 7 pies [2,14 m]),

8212547RP (PEX de 5 pies [1,52 m]), o

W10267701RP (PEX de 25 pies [7,62 m]).

■Instale la tubería sólo en áreas donde las temperaturas

permanezcan por encima del punto de congelación.

■Destornillador de hoja plana

■Llaves de boca de ⁷⁄₁₆" y ¹⁄₂"

o dos llaves ajustables

■Llave para tuercas de ¹⁄₄"

■Broca de ¹⁄₄"

■Taladro inalámbrico

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

4/15

HERRAMIENTAS NECESARIAS:

Reúna las herramientas y piezas necesarias antes de comenzar

la instalación.

■Destornillador de hoja plana

■Llaves de boca de ⁷⁄₁₆" y ¹⁄₂" o

dos llaves de tuercas ajustables

■Llave de tuercas de ¹⁄₄"

Conexión a la línea de agua

IMPORTANTE: Si enciende el refrigerador antes de conectar la

línea del agua, APAGUE la fábrica de hielo.

Estilo 1 (Recomendado)

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. CIERRE el suministro principal de agua. ABRA la llave de

agua más cercana el tiempo suficiente para que la tubería de

agua se vacíe totalmente.

3. Use una válvula de cierre de un cuarto de vuelta o una

equivalente, abastecida por una línea de cobre de suministro

del hogar de ¹⁄₂".

NOTA: Se recomienda una línea de cobre de suministro

doméstica, de un mínimo de ¹⁄₂" para permitir el flujo

suficiente de agua al refrigerador.

4. Ahora está listo para conectar la tubería de cobre a la válvula

de cierre. Use tubería de cobre blando de ¹⁄₄" (6,35 mm) de

diámetro exterior, para conectar la válvula de cierre y el

refrigerador.

■Asegúrese de tener la longitud adecuada necesaria para

el trabajo. Cerciórese de que ambos extremos de la

tubería de cobre estén cortados en ángulo recto.

■Deslice la manga de compresión y la tuerca de

compresión en la tubería de cobre según se ilustra.

Introduzca el extremo de la tubería en el extremo de

salida en ángulo recto hasta donde sea posible. Atornille

la tuerca de compresión en el extremo de salida usando

la llave de tuercas ajustable. No ajuste demasiado.

5. Coloque el extremo libre de la tubería en un recipiente o un

fregadero, abra el suministro principal del agua y deje correr

el agua por la tubería hasta que el agua salga limpia. Cierre la

válvula de cierre del tubo de agua.

NOTA: Siempre desagüe la tubería de agua antes de efectuar

la conexión final al orificio de entrada de la válvula de agua

para evitar un probable mal funcionamiento de la misma.

6. Doble la tubería de cobre para poder encajarla en el orificio

de entrada de agua, que está ubicado en la parte trasera de

la carcasa del refrigerador, según se ilustra. Deje un serpentín

de tubería de cobre para permitir sacar el refrigerador del

armario o alejarlo de la pared para el servicio.

Estilo 2

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. CIERRE el suministro principal de agua. ABRA la llave de

agua más cercana el tiempo suficiente para que la tubería de

agua se vacíe totalmente.

3. Busque una tubería vertical de agua fría de ¹⁄₂" (1,27 cm) a

1¼" (3,18 cm) cercana al refrigerador.

IMPORTANTE:

■Asegúrese de que sea una tubería de agua fría.

■Una tubería horizontal funcionará, pero taladre por el lado

superior de la tubería, no por debajo. Esto ayudará a

mantener el agua alejada del taladro y evitará que se

junte sedimento normal en la válvula.

4. Para determinar la longitud de la tubería de cobre que va a

necesitar, mida desde la conexión de la esquina trasera

inferior del refrigerador hasta la tubería de agua. Agregue

7 pies (2,1 m) para permitir la limpieza. Use tubería de cobre

de ¹⁄₄" (6,35 mm) de diámetro externo. Asegúrese que ambos

extremos de la tubería de cobre estén cortados rectos.

5. Usando un taladro inalámbrico, haga un orificio de ¹⁄₄"

(6,35 mm) en la tubería de agua fría que Ud. eligió.

6. Ajuste la válvula de cierre a la tubería de agua fría con una

abrazadera para tubería. Asegúrese que el extremo de salida

esté firmemente insertado en el orificio taladrado de ¹⁄₄"

(6,35 mm) en la tubería de agua y que la arandela esté por

debajo de la abrazadera para tubería. Ajuste la tuerca de

presión. Apriete los tornillos de la abrazadera para tubería

lentamente y en forma pareja de manera que la arandela

provea un cierre hermético. No apriete demasiado porque se

puede quebrar la tubería de cobre.

7. Deslice la manga de compresión y la tuerca de compresión

sobre la tubería de cobre como se muestra. Inserte el

extremo de la tubería en el extremo de salida en forma recta,

hasta donde sea posible. Atornille la tuerca de compresión

sobre el extremo de salida con una llave ajustable. No apriete

demasiado.

8. Coloque el extremo libre de la tubería en un recipiente o

fregadero y ABRA el suministro principal de agua. Enjuague

la tubería hasta que el agua salga limpia. CIERRE la válvula

de cierre del agua en la tubería de agua. Enrolle la tubería de

cobre en espiral.

A. Bulbo

B. Tuerca

C. Tubería de cobre (al refrigerador)

D. Línea de suministro doméstica

(½" como mínimo)

A. Manga de compresión

B. Tuerca de compresión

C. Tubería de cobre

B CA

A. Tubería de agua fría

B. Abrazadera para tubería

C. Tubería de cobre

D. Tuerca de compresión

E. Manga de compresión

F. Válvula de cierre

G. Tuerca de presión

DEF

4/15

Conexión al refrigerador

Estilo 1

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. Quite y deseche la parte corta de plástico negro del extremo

de la entrada de la línea de agua.

3. Enrosque la tuerca en el extremo de la tubería. Apriete la

tuerca con la mano, y luego apriétela con la llave de tuercas

dos giros más. No apriete demasiado.

NOTA: Para evitar ruidos molestos, asegúrese de que la

tubería de cobre no toque la pared lateral de la carcasa u

otras partes dentro de la carcasa.

4. Instale la abrazadera para tubos de suministro de agua

alrededor de la línea de suministro de agua, para reducir la

tensión en el acoplamiento.

5. ABRA la válvula de cierre.

6. Revise si hay fugas. Ajuste las conexiones (incluso las de la

válvula) o tuercas que tengan fugas.

Estilo 2

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. Quite y deseche la parte de plástico que está sujeta a la

entrada de la válvula de agua.

3. Fije el tubo de cobre a la entrada de la válvula usando una

tuerca de compresión y manga de compresión como se

muestra. Ajuste la tuerca de compresión. No apriete

demasiado.

4. Use la abrazadera para tubería en la parte trasera del

refrigerador para afianzar la tubería al refrigerador según se

muestra. Esto ayudará a evitar daños en la tubería cuando el

refrigerador se empuje nuevamente contra la pared.

5. ABRA la válvula de cierre.

6. Revise si hay fugas. Ajuste las conexiones (incluso las de la

válvula) o tuercas que tengan fugas.

7. En algunos modelos, la fábrica de hielo está equipada con un

filtro de agua incorporado. Si las condiciones del agua local

requieren un segundo filtro de agua, se debe instalar en la

línea de agua de ¼" (6,35 mm) en cualquiera de las

conexiones de la tubería. Consiga un filtro de agua del

distribuidor de electrodomésticos más cercano a su

domicilio.

Estilo 3

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. Retire y descarte el tapón de nylon negro del tubo de agua

gris en la parte trasera del refrigerador.

3. Si el tubo de agua gris suministrado con el refrigerador no es

suficientemente largo, se necesita un acoplamiento de

¼" x ¼" (6,35 mm x 6,35 mm) para conectar la tubería de

agua a una línea doméstica de agua existente. Enrosque la

tuerca provista sobre el acoplamiento en el extremo de la

tubería de cobre.

NOTA: Apriete la tuerca a mano. Luego apriétela dos vueltas

adicionales con una llave de tuercas. No apriete demasiado.

4. ABRA la válvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la válvula).

Cómo terminar la instalación

1. Conecte a un contacto de pared de conexión a tierra de

3terminales.

2. Enjuague el sistema de agua. Vea “Preparación del sistema

de agua” o “Despachadores de agua y hielo”.

NOTA: Deje transcurrir 24 horas para la producción de la primera

tanda de hielo. Deje pasar 72 horas para que se llene

completamente el recipiente para hielo.

A. Línea de agua de la casa

B. Tuerca (adquirida)

C. Férula (adquirida)

D. Tubería de agua del

refrigerador

A. Abrazadera para tubería

B. Tornillo de abrazadera

para tubería

C. Tubería de cobre

D. Tuerca de compresión

E. Entrada de la válvula

A B C

A. Tubería de agua del

refrigerador

B. Tuerca (provista)

C. Bulbo

D. Acoplamiento (adquirido)

E. Férula (adquirida)

F. Tuerca (adquirida)

G. Línea de agua de la casa

A B C D E F G

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

4/15

Instalación del filtro de aire

(en algunos modelos)

En algunos modelos, el paquete de accesorios de su refrigerador

incluye un filtro de aire, el cual debe instalarse antes del uso. En

algunos modelos, el filtro de aire ya está instalado de fábrica.

El filtro de aire reduce la acumulación de olores. Esto ayuda a

mantener un ambiente más limpio dentro del refrigerador.

Cómo instalar el filtro de aire (en algunos modelos)

El filtro se debe instalar detrás de la puerta con orificios de

ventilación, la cual está ubicada (según su modelo), a lo largo de

la pared interior posterior o del lado izquierdo, cerca de la parte

superior del compartimiento del refrigerador.

1. Saque el filtro de aire del paquete.

2. Levante la puerta con orificios de ventilación para abrirla.

3. Encaje el filtro en su lugar.

4. Cierre la puerta con orificios de ventilación.

Cómo instalar el indicador de estado del filtro

(en algunos modelos)

El filtro viene con un indicador de estado, el cual se debe activar

e instalar en el mismo momento que se instala el filtro de aire.

1. Coloque el indicador boca abajo sobre una superficie firme y

plana.

2. Aplique presión sobre la burbuja en la parte posterior del

indicador, hasta que se reviente la misma para activar el

indicador.

3. Levante la puerta con orificios de ventilación del filtro de aire

para abrirla. En algunos modelos hay muescas detrás de la

puerta.

4. En los modelos con muescas:

■Deslice el indicador hacia abajo, dentro de las muescas,

mirando hacia afuera.

NOTA: El indicador no se deslizará fácilmente dentro de

las muescas si no se ha reventado la burbuja posterior.

■Cierre la puerta del filtro de aire y revise que el indicador

esté visible a través del orificio rectangular en la puerta.

En los modelos sin muescas:

■Guarde el indicador en un lugar visible que pueda

recordar fácilmente; dentro del refrigerador o en otro

lugar de la cocina o del hogar.

Reemplazo del filtro de aire

El filtro de aire desechable deberá reemplazarse cada 6 meses,

cuando el indicador de estado haya cambiado de blanco a rojo

completamente.

Para pedir un filtro de aire de repuesto, vea “Accesorios”.

1. Quite el filtro viejo apretando las lengüetas laterales.

2. Quite el indicador de estado viejo.

3. Instale el nuevo filtro de aire y el nuevo indicador de estado

utilizando las instrucciones en las secciones anteriores.

Instalación del preservador de

alimentos frescos

(en algunos modelos)

En algunos modelos, el paquete de accesorios de su refrigerador

incluye un preservador de alimentos frescos, el cual debe

instalarse antes del uso. En algunos modelos, el preservador de

alimentos frescos ya está instalado de fábrica.

El preservador de alimentos frescos absorbe el etileno,

permitiendo que se enlentezca el proceso de maduración de

varios alimentos frescos. A consecuencia de esto, ciertos

productos permanecerán frescos por más tiempo.

La producción de etileno y el grado de sensibilidad dependen del

tipo de fruta o vegetal. Para mantener la frescura, es mejor

separar los alimentos frescos con sensibilidad al etileno, como

las frutas, ya que producen cantidades de etileno moderadas a

altas.

MONTHS

REPLACE

4/15

Instalación del preservador de alimentos frescos

(en algunos modelos)

Las bolsas del preservador de alimentos frescos deberán

instalarse en su alojamiento, el cual está ubicado a lo largo de

una pared interior del cajón para verduras o el cajón convertible.

NOTA: Para el mejor desempeño, use siempre dos bolsas.

1. Saque las bolsas del preservador de alimentos frescos de su

empaque.

2. Levante el alojamiento para quitarlo de la lengüeta de

montaje que está a lo largo de la pared.

3. Abra el alojamiento jalando hacia arriba y hacia fuera sobre la

parte posterior de la parte superior del alojamiento.

4. Coloque ambas bolsas dentro del alojamiento y cierre el

alojamiento a presión.

5. Coloque el alojamiento nuevamente sobre la lengüeta de

montaje, a lo largo de la pared.

Instalación del indicador de estado

(en algunos modelos)

El preservador de alimentos frescos viene con un indicador de

estado que se debe activar e instalar en el mismo momento que

se instala la bolsa.

1. Coloque el indicador boca abajo sobre una superficie firme y

plana.

2. Aplique presión sobre la burbuja en la parte posterior del

indicador, hasta que ésta se reviente para activar el indicador.

3. Deslice la tapa que está en el alojamiento del preservador de

alimentos frescos para abrirlo.

4. Coloque el indicador en la parte superior del alojamiento,

mirando hacia fuera.

5. Cierre la tapa deslizándola y revise que el indicador esté

visible a través del orificio rectangular en la tapa.

NOTA: La tapa no se cerrará con facilidad si no se ha

reventado la burbuja posterior del indicador.

Cómo volver a colocar el preservador

de alimentos frescos (en algunos modelos)

Las bolsas desechables deberán reemplazarse cada 6 meses,

cuando el indicador de estado haya cambiado de blanco a rojo

completamente.

Para pedir repuestos, vea “Accesorios”.

1. Quite las bolsas viejas del alojamiento del preservador de

alimentos frescos.

2. Quite el indicador de estado viejo.

3. Instale las nuevas bolsas y el nuevo indicador de estado

siguiendo las instrucciones en las secciones anteriores.

Sensibilidad

al etileno Ritmo

de producción

de etileno

Manzanas Alta Muy alto

Espárragos Media Muy bajo

Bayas Baja Bajo

Brócoli Alta Muy bajo

Cantalupo Media Alto

Zanahorias Baja Muy bajo

Frutos cítricos Media Muy bajo

Uvas Baja Muy bajo

Lechuga Alta Muy bajo

Peras Alta Muy alto

Espinaca Alta Muy bajo

CUIDADO: PRODUCTO IRRITANTE

PUEDE IRRITAR LOS OJOS Y LA PIEL. SE FORMAN

GASES PELIGROSOS CUANDO SE MEZCLA CON

OTROS PRODUCTOS.

No lo mezcle con productos de limpieza que contengan

amoníaco, blanqueador o ácidos. No deje que entre en

contacto con los ojos, la piel o la ropa. No respire el polvo.

Manténgalo fuera del alcance de los niños.

TRATAMIENTO DE PRIMEROS AUXILIOS: Contiene

permanganato de potasio. Si se ingiere el producto, llame

inmediatamente al Poison Control Center (Servicio de

toxicología) o a un médico. No induzca al vómito. Si el

producto se introduce en los ojos, enjuague con agua

durante 15 minutos. Si entra en contacto con la piel,

enjuague con agua.

CAUTION

IRRITANT

Read cautions on back.

ATTENTION

IRRITANT

Lisez des prudences sur le revers.

CAUTION

IRRITANT

Read cautions on back.

ATTENTION

IRRITANT

Lire les mises en garde au dos.

Whirlpool Corporation, Benton Harbor MI 49022

MONTHS

REPLACE

4/15

USO DE SU REFRIGERADOR

Uso de los controles

Los controles del refrigerador y del congelador están ubicados

sobre el panel del despachador.

IMPORTANTE: La pantalla en el panel de control del

despachador se apagará automáticamente, e ingresará al modo

de “dormir” cuando los botones del control y la almohadilla del

despachador no se hayan utilizado por 2 minutos o más.

Mientras esté en el modo de “dormir”, al presionar por primera

vez un botón de control solamente se reactivará la pantalla, sin

cambiar ningún ajuste.

■Toque cualquier botón del control en el panel del

despachador para activar la pantalla. La pantalla principal

aparecerá como se muestra.

Cómo ajustar los controles

Para su comodidad, los controles de su refrigerador y

congelador vienen prefijados de fábrica. Al instalar su

refrigerador por primera vez, cerciórese de que los controles aún

estén fijados en los “ajustes medios”. Los puntos de ajuste

recomendados de fábrica son 37ºF (3ºC) para el refrigerador y

0ºF (-18ºC) para el congelador.

IMPORTANTE:

■Espere 24 horas antes de colocar alimentos en el

refrigerador. Si agrega alimentos antes de que el refrigerador

se haya enfriado por completo, sus alimentos podrían

echarse a perder.

NOTA: El ajustar los puntos fijos a un ajuste más frío que el

ajuste recomendado no hará que los compartimientos se

enfríen más rápido.

■Si la temperatura está demasiado caliente o demasiado fría

en el refrigerador o en el congelador, antes de regular los

controles, revise primero los conductos de ventilación para

cerciorarse de que no estén obstruidos.

■Los ajustes prefijados deben ser los correctos para un uso

doméstico normal. Los controles están ajustados

correctamente cuando la leche o los jugos están tan fríos

como Ud. desea y cuando el helado tiene consistencia firme.

■Espere por lo menos 24 horas entre ajustes. Vuelva a verificar

las temperaturas antes de realizar otros ajustes.

Para ver y ajustar los puntos fijos, presione y sostenga el botón

de TEMP (Temperatura) por 3 segundos. Cuando el modo de

ajuste se activa, la información de ajuste aparecerá en la

pantalla.

NOTA: Para ver la temperatura en grados centígrados, oprima el

botón de OPTIONS (Opciones) cuando el modo de ajuste se

activa. Para volver a fijar el ajuste de la pantalla a grados

Fahrenheit, presione OPTIONS (Opciones) nuevamente.

■Cuando se activa el modo de ajuste, la pantalla muestra el

punto de ajuste del refrigerador y aparece “FRIDGE”

(Refrigerador).

■Presione las flechas de DISPENSE TYPE (Tipo de

despachado) para subir o bajar el punto de ajuste.

■Cuando haya terminado de ver (y ajustar si lo desea) el punto

de ajuste del refrigerador, presione TEMP (Temperatura) para

que se muestre el punto de ajuste del congelador en la

pantalla. Cuando el área se haya cambiado, aparecerá

“FREEZER” (Congelador) en la pantalla.

■Presione las flechas de DISPENSE TYPE (Tipo de

despachado) para subir o bajar el punto de ajuste.

■Cuando haya terminado de ver (y ajustar si lo desea) los

puntos de ajuste del refrigerador y del congelador, presione

LIGHT (Luz) para guardar los ajustes.

NOTA: Para salir sin guardar los cambios, espere

aproximadamente 60 segundos de inactividad y el modo de

ajuste se apagará automáticamente.

Cuando regule los puntos de ajuste de la temperatura, utilice el

siguiente cuadro como guía.

El rango de punto de ajuste para el refrigerador es de 33°F a 45°F

(0°C a 7°C). El rango de punto de ajuste para el congelador es de

-5°F a 5°F (-21°C a -15°C).

CONDICIÓN: REGULACIÓN DE LA

TEMPERATURA:

REFRIGERADOR

demasiado frío Ajuste del REFRIGERADOR

1º más alto

REFRIGERADOR

demasiado caliente Ajuste del REFRIGERADOR

1º más bajo

CONGELADOR

demasiado frío Ajuste del CONGELADOR

1º más alto

CONGELADOR

demasiado caliente /

Muy poco hielo

Ajuste del CONGELADOR

1º más bajo

4/15

Encendido/Apagado del enfriamiento

Su refrigerador y congelador no se enfriarán cuando el

enfriamiento esté apagado.

■Para apagar el enfriamiento, presione y sostenga los botones

de OPTIONS (Opciones) y FILTER (Filtro) al mismo tiempo,

por 3 segundos.

IMPORTANTE: Para evitar bloquear involuntariamente el

despachador o cambiar otros ajustes, asegúrese de

presionar ambos botones exactamente al mismo tiempo.

Cuando esté apagado el enfriamiento, aparecerá

“COOLING OFF” (Enfriamiento apagado) en la pantalla.

■Presione y sostenga nuevamente OPTIONS (Opciones) y

FILTER (Filtro) por 3 segundos para volver a encender el

enfriamiento.

Características adicionales

Fast Ice (Hielo rápido) y SpeedCool (Enfriamiento rápido)

La característica Fast Ice (Hielo rápido) ayuda en los períodos

temporarios de alto consumo de hielo, al aumentar la producción

de hielo en un período de 24 horas.

La característica SpeedCool (Enfriamiento rápido) ayuda en los

períodos de alto uso de hielo, cargas completas de comestibles

o temperaturas ambientales temporalmente calientes.

■Para encender la característica Fast Ice (Hielo rápido),

presione OPTIONS (Opciones). Aparecerá “Fast Ice” (Hielo

rápido) en la pantalla.

La característica de Fast Ice (Hielo rápido) permanecerá

encendida durante 24 horas a menos que se apague

manualmente.

■Para encender la característica SpeedCool (Enfriamiento

rápido), presione OPTIONS (Opciones) por segunda vez. La

característica Fast Ice (Hielo rápido) se apagará y se

encenderá la característica SpeedCool (Enfriamiento rápido).

Aparecerá “SpeedCool” (Enfriamiento rápido) en la pantalla.

La característica SpeedCool (Enfriamiento rápido)

permanecerá encendida durante 24 horas a menos que se

apague manualmente.

■Para encender las características Fast Ice (Hielo rápido) y

SpeedCool (Enfriamiento rápido) a la vez, presione OPTIONS

(Opciones) por tercera vez. Aparecerán “Fast Ice” (Hielo

rápido) y “SpeedCool” (Enfriamiento rápido) en la pantalla.

Ambas características permanecerán encendidas durante

24 horas a menos que se apaguen manualmente.

■Para apagar ambas características, presione OPTIONS

(Opciones) por cuarta vez. “Fast Ice” (Hielo rápido) y

“SpeedCool” (Enfriamiento rápido) desaparecerán de la

pantalla.

Cuando Fast Ice (Hielo rápido) y/o SpeedCool (Enfriamiento

rápido) estén activos, la pantalla de la temperatura no cambiará.

Después de 24 horas, el refrigerador vuelve a los puntos de

ajuste previos de la temperatura.

NOTA: Si se desea aumentar la producción de hielo todo el

tiempo, cambie el control del congelador a un ajuste más bajo.

El ajuste del congelador a una temperatura más fría puede

endurecer más algunos alimentos, como el helado.

Alarma de puerta entreabierta

La característica de la alarma de puerta entreabierta hace sonar

una alarma cuando la puerta del refrigerador o del congelador

esté abierta durante 5 minutos y esté funcionando el enfriamiento

del producto. La alarma se repetirá cada 2 minutos. Cierre

ambas puertas para apagarla. La característica luego se vuelve a

fijar y se reactivará cuando se deje nuevamente cualquier puerta

abierta durante 5 minutos.

NOTA: Para silenciar la alarma audible mientras que mantiene las

puertas abiertas, como por ejemplo al limpiar el interior del

refrigerador, presione cualquier botón en el panel de control.

El sonido de la alarma estará apagado temporalmente, pero

“Door Ajar” (Puerta entreabierta) seguirá apareciendo en la

pantalla del panel de control del despachador.

Desactivación de sonidos

■Para apagar todos los sonidos del control y del despachador,

presione y sostenga LIGHT (Luz) y FILTER (Filtro) a la vez

durante 3 segundos.

■Para volver a encender todos los sonidos, presione y

sostenga nuevamente LIGHT (Luz) y FILTER (Filtro) a la vez

durante 3 segundos.

Evaporador dual (en algunos modelos)

Algunos modelos están provistos de un sistema de dos

evaporadores secuenciales, el cual consiste en dos

evaporadores separados para los compartimientos del

refrigerador y del congelador.

Al tener una evaporación dual, se ocasionará una mayor

humedad, lo que ayuda a que los alimentos en el refrigerador no

se echen a perder tan rápido y mejora la calidad y la frescura de

los alimentos en el congelador, debido a que los alimentos se

secan menos en el mismo. Además, el sistema de evaporación

dual evita que el olor de los alimentos se transfiera al hielo en el

congelador.

NOTA: El sistema de evaporación dual siempre se activa cuando

su refrigerador está funcionando. Usted no necesita presionar

ningún botón para encenderlo.

Control de temperatura del

cajón convertible

(en algunos modelos)

Puede ajustarse el control para que enfríe de manera apropiada

las carnes o los vegetales. El aire dentro de la charola se enfría

para evitar que partes de los alimentos se congelen y puede

ajustarse para mantener la carne a las temperaturas de

almacenaje recomendadas por el National Livestock and Meat

Board (Consejo Nacional de Ganado y Carnes) de 28° a 32°F

(-2° a 0°C).

Para guardar la carne:

Fije el control en uno de los tres ajustes para MEAT (Carne), para

guardar la carne en su temperatura ideal de almacenaje.

Para guardar verduras:

Fije el control en VEG (Verduras) para guardar las verduras en sus

temperaturas óptimas de almacenaje.

NOTA: Si los alimentos se empiezan a congelar, mueva el control

hacia la derecha (menos frío), hacia el ajuste de VEG (Verduras).

Recuerde que debe esperar 24 horas entre ajustes.

4/15

Control de humedad del cajón

para verduras

(en algunos modelos)

Usted puede controlar el nivel de humedad en el cajón hermético

para verduras. Regule el control a cualquier ajuste entre LOW

(Bajo) y HIGH (Alto).

LOW (Bajo - posición abierta) para el mejor almacenamiento de

frutas y verduras con cáscaras.

HIGH (Alto - posición cerrada) para el mejor almacenamiento de

vegetales de hoja frescos.

Despachadores de agua y hielo

NOTAS:

■El sistema de distribución no funcionará cuando cualquiera

de las puertas (la del refrigerador o la del congelador) esté

abierta.

■Deje transcurrir 24 horas para que el refrigerador se enfríe y

pueda enfriar el agua.

■Deje transcurrir 24 horas para la producción del primer lote

de hielo. Deshágase de los tres primeros lotes de hielo

producidos. Deje transcurrir 72 horas para la producción total

de hielo.

■La pantalla en el panel de control del despachador se

apagará automáticamente, e ingresará al modo de “dormir”

cuando los botones del control y la almohadilla del

despachador no se hayan utilizado por 2 minutos o más.

Mientras esté en el modo de “dormir”, al presionar por

primera vez un botón de control solamente se reactivará la

pantalla, sin cambiar ningún ajuste.

Enjuague el sistema de agua

El aire en el sistema de despachado de agua puede hacer que

gotee agua del despachador. Después de haber conectado el

refrigerador a un suministro de agua o de haber reemplazado el

filtro de agua, enjuague el sistema de agua. Al enjuagar el

sistema de despachado de agua, sacará el aire de la línea de

agua y del filtro, y preparará el filtro de agua para ser usado.

NOTA: A medida que sale aire del sistema, es posible que salgan

chorros de agua repentinos del despachador.

1. Con un recipiente resistente, presione y sostenga la

almohadilla del despachador por 5 segundos, luego suéltela

por 5 segundos.

2. Repita el paso 1 hasta que el agua comience a correr.

3. Una vez que el agua haya comenzado a correr, continúe

presionando y soltando la almohadilla del despachador

(5 segundos activado, 5 segundos desactivado) hasta

despachar un total de 3 gal. (12 L).

En algunas casas se podrá requerir enjuague adicional.

El despachador de agua

IMPORTANTE:

■Despache por lo menos 1 qt (1 L) de agua cada semana para

mantener un suministro fresco.

■Si disminuye el flujo de agua desde el despachador, puede

ser debido a una presión de agua baja.

■Quite el filtro de agua y despache 1 taza (237 mL) de

agua. Si 1 taza de agua se despacha en 8 segundos o

menos, la presión de agua al refrigerador satisface el

requisito mínimo.

■Si demora más de 8 segundos en despachar 1 taza de

agua, esto significa que la presión de agua al refrigerador

es más baja de la recomendada. Vea “Requisitos del

suministro de agua” o “Solución de problemas” para

posibles soluciones.

Para despachar agua:

1. Presione las flechas de DISPENSE TYPE (Tipo de

despachado) en el panel de control del despachador, hasta

seleccionar “Water” (Agua).

2. Para despachar agua, presione un vaso resistente contra la

paleta del despachador O BIEN presione el botón de

WATER (Agua). Sostenga el vaso cerca del pico del

despachador de agua, para asegurarse de que ésta se

despache dentro del vaso.

3. Para dejar de despachar, saque el vaso de la paleta del

despachador O BIEN suelte el botón de WATER (Agua).

El despachador de hielo

El hielo se distribuye del depósito de la fábrica de hielo en el

congelador cuando se presiona la almohadilla del despachador.

Para apagar la fábrica de hielo, vea “Fábrica de hielo y depósito”.

Su fábrica de hielo produce hielo picado y en cubos. Antes de

sacar hielo, seleccione el tipo de hielo que desea, presionando

las flechas de DISPENSE TYPE (Tipo de despachado).

La pantalla indica qué tipo de hielo se ha seleccionado.

Para obtener hielo picado, el hielo es triturado antes de ser

despachado. Esto puede retrasar un poco la distribución del

hielo picado. El ruido proveniente del triturador de hielo es

normal y los trozos de hielo pueden variar en tamaño. Cuando

cambie de la posición de hielo picado a cubos, caen unas onzas

de hielo picado junto con los primeros cubos.

A. Pico del despachador de agua

CRUSHED

(Hielo picado)

CUBED

(Hielo en cubos)

4/15

Para despachar hielo:

1. Asegúrese de seleccionar el tipo de hielo deseado. Para

cambiar de hielo en cubos a picado y viceversa, presione las

flechas de DISPENSE TYPE (Tipo de despachado).

2. Para despachar hielo, presione un vaso resistente contra la

paleta del despachador O BIEN presione el botón de

ICE (Hielo). Sostenga el vaso cerca de la guía para el hielo,

para asegurarse de que el hielo se despache dentro del vaso.

IMPORTANTE: No necesita aplicar mucha presión a la

almohadilla para activar el despachador de hielo. Oprimir

fuerte no hará que el despachador funcione con más rapidez

o produzca mayor cantidad de hielo.

3. Para dejar de despachar, saque el vaso de la paleta del

despachador O BIEN suelte el botón de ICE (Hielo).

NOTA: El hielo puede continuar saliendo por varios segundos

después de haber retirado el vaso de la almohadilla. El

despachador puede continuar haciendo ruido por algunos

segundos después de haber despachado.

La luz del despachador

Cuando usted utilice el despachador, la luz se encenderá

automáticamente. Si usted desea que la luz esté encendida

continuamente, puede elegir ON (Encendido) o DIM (Tenue).

ON (Encendido): Presione LIGHT (Luz) para encender la luz del

despachador. Aparecerá “On” (Encendido) en la pantalla.

DIM (Tenue): Presione LIGHT por segunda vez para seleccionar

el modo DIM. Aparecerá “Dim” (Tenue) en la pantalla. La luz del

despachador permanecerá encendida, pero con una intensidad

más baja.

OFF (Apagado): Presione LIGHT por tercera vez para apagar la

luz del despachador.

Las luces del despachador son del tipo LED y no se pueden

cambiar. Si le parece que las luces del despachador no

funcionan, vea “Solución de problemas” para obtener más

información.

El bloqueo del despachador

El despachador puede apagarse para facilitar la limpieza o para

evitar que sea activado involuntariamente por niños pequeños o

animales domésticos.

NOTA: La función de cierre no interrumpe el flujo eléctrico al

refrigerador, a la fábrica de hielo o a la luz del despachador.

Únicamente desactiva los controles y la almohadilla del

despachador. Para apagar la fábrica de hielo, vea “Fábrica de

hielo y depósito”.

Presione y sostenga LIGHT (Luz) por 3 segundos para

bloquear el despachador. Aparecerá “Dispenser Locked”

(Despachador bloqueado) en la pantalla.

Presione y sostenga LIGHT (Luz) por segunda vez para

desbloquear el despachador.

Fábrica de hielo y depósito

Deje transcurrir 24 horas para la producción del primer lote

de hielo. Deshágase de los tres primeros lotes de hielo

producidos.

La calidad del hielo dependerá de la calidad del agua que

suministre a su fábrica de hielo. Evite la conexión de su

fábrica de hielo a un suministro de agua blanda. Los

químicos para ablandar el agua (como la sal) pueden dañar

ciertos componentes de la fábrica de hielo y producir un hielo

de muy baja calidad. Si no se puede evitar el uso de un

suministro de agua blanda, asegúrese de que el ablandador

de agua esté funcionando correctamente y que goce de un

buen mantenimiento.

No use instrumentos afilados para romper el hielo en el

depósito. Esto puede dañar el recipiente de hielo y el

mecanismo de despachado.

No guarde nada encima ni dentro de la fábrica de hielo, ni en

el depósito.

Estilo 1

A. Guía para el hielo

Peligro de Cortaduras

Use un vaso resistente para recibir hielo del

despachador.

No seguir esta instrucción puede ocasionar

cortaduras.

ADVERTENCIA

Para encender y apagar la fábrica de hielo:

El interruptor de On/Off (Encendido/Apagado), ubicado en la

pared izquierda de la puerta del congelador, es accesible sólo

cuando se ha quitado el depósito de hielo. Vea la siguiente

sección para obtener instrucciones para quitarlo.

Para encender la fábrica de hielo, mueva el interruptor a la

posición ON (Encendido - hacia arriba).

Para apagar la fábrica de hielo manualmente, mueva el

interruptor a la posición OFF (Apagado - hacia abajo).

OFF

4/15

Estilo 2

Para encender y apagar la fábrica de hielo:

Para ENCENDER la fábrica de hielo, sencillamente baje el

brazo de control de alambre.

Para apagar la fábrica de hielo manualmente, levante el brazo

de control de alambre a la posición OFF (Apagado - brazo

elevado) y escuche el chasquido. Aún se puede sacar hielo

del despachador pero no se puede hacer más.

NOTA: La fábrica de hielo tiene un apagado automático para

evitar que el depósito se sobrellene durante el funcionamiento

normal. A medida que se produce el hielo, los cubitos de hielo

llenarán el depósito para hielo y éstos levantarán el brazo de

control de alambre a la posición de OFF (Apagado - brazo

elevado). No fuerce el brazo de control de alambre hacia arriba o

hacia abajo.

Cómo quitar y volver a colocar el depósito de hielo:

1. Levante desde abajo el panel que cubre el depósito.

2. Eleve el brazo de control de alambre hasta que enganche en

la posición OFF (Apagado - brazo elevado).

3. Levante y jale de la parte delantera del depósito de hielo para

sacarlo.

4. Vuelva a colocar el depósito empujándolo hasta el fondo, o

de lo contrario el despachador de hielo no funcionará.

5. Para reiniciar la producción de hielo, empuje el brazo de

control de alambre hacia abajo a la posición ON (Encendido).

Cerciórese de que la puerta esté bien cerrada.

Sistema de filtración de agua

Luz de estado del filtro de agua

La luz del estado del filtro de agua le indicará cuándo cambiar el

filtro de agua.

Cuando la pantalla de estado del filtro de agua del panel de

control del despachador cambie a “ORDER” (Pedir), esto le

dirá que es casi tiempo de cambiar el cartucho del filtro

de agua.

Reemplace el cartucho del filtro de agua cuando la pantalla

de estado del filtro de agua cambie a “REPLACE”

(Reemplazar).

NOTA: Si el flujo de agua a su despachador de agua o fábrica

de hielo disminuye notoriamente, cambie el filtro más pronto.

Se debe reemplazar el filtro al menos una vez cada 6 meses

según la calidad del agua y el uso.

Cómo fijar el estado del filtro

Después de cambiar el filtro de agua, reajuste la luz de

estado al presionar y sostener FILTER (Filtro) por 3 segundos.

Cuando se haya reajustado el sistema, los íconos de

“ORDER” (Pedir) y “REPLACE” (Reemplazar) desaparecerán

de la pantalla.

No use con agua que no sea microbiológicamente segura

o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o después del sistema. Pueden

usarse sistemas certificados para la reducción de quistes

en aguas desinfectadas que puedan contener quistes

filtrables.

NOTA: La fábrica de hielo tiene un control automático para evitar

que el depósito de hielo se llene en exceso durante el

funcionamiento normal. Mientras se produce hielo, los cubos de

hielo llenarán el depósito de hielo y los cubos de hielo elevarán el

brazo de control a la posición de APAGADO (brazo hacia arriba).

Cuando el depósito de hielo llegue a su capacidad máxima, la

fábrica de hielo detendrá de forma automática la producción de

hielo, pero el interruptor de On/Off (Encendido/Apagado) de la

fábrica de hielo permanecerá en la posición ON (Encendido -

hacia arriba).

Producción de hielo

APAGADA

(brazo de control hacia ARRIBA)

Producción de hielo

ENCENDIDA

(brazo de control hacia ABAJO)

Cómo quitar y volver a colocar el depósito de hielo:

1. Presione hacia abajo para liberar la palanca e inclinar la

cubeta hacia fuera. Use ambas manos para sujetar la base del

depósito, luego levántelo y sáquelo.

NOTA: No es necesario mover el interruptor de On/Off

(Encendido/Apagado) de la fábrica de hielo a la posición de

OFF (Apagado - hacia abajo) cuando quite el depósito de

hielo. El sensor del depósito de hielo, ubicado en la pared

izquierda de la puerta del congelador, hace que la fábrica de

hielo deje de producir hielo si la puerta está abierta o se ha

quitado el depósito.

2. Vuelva a colocar el recipiente deslizándolo en la puerta e

inclinándolo nuevamente hasta quedar en posición vertical. La

palanca de liberación hará un chasquido cuando el recipiente

esté asegurado en su lugar.

A. Palanca de liberación

A. Interruptor de On/Off (Encendido/Apagado)

B. Sensor del depósito de hielo

4/15

Cómo cambiar el filtro de agua

1. Ubique el filtro de agua que está ubicado en la esquina

superior derecha del compartimiento del refrigerador.

2. Levante la puerta de protección del filtro para abrirla. El filtro

se liberará y saldrá al mismo tiempo que se abre la puerta.

3. Cuando la puerta se haya abierto por completo, jale el filtro

hacia fuera.

NOTA: Es posible que quede agua en el filtro. Es posible que

se derrame un poco de esa agua. Use una toalla para secar

cualquier derrame.

4. Saque el filtro nuevo de su empaque y quite la tapa.

Asegúrese de que las juntas tóricas sigan en su lugar

después de que se quitó la tapa.

5. Con la flecha mirando hacia arriba, alinee el nuevo filtro con

el alojamiento del filtro y deslícelo en su lugar. La puerta de

protección del filtro comenzará a cerrarse automáticamente a

medida que se inserta el nuevo filtro.

6. Cierre por completo la puerta de protección del filtro para

que el mismo encaje en su lugar. Tal vez necesite presionar

con fuerza.

7. Enjuague el sistema de agua. Vea “Despachadores de agua y

hielo”.

CUIDADO DE SU

REFRIGERADOR

Limpieza

Tanto la sección del refrigerador como la del congelador se

descongelan automáticamente. No obstante, limpie ambas

secciones más o menos una vez al mes para evitar la

acumulación de olores. Limpie los derrames de inmediato.

IMPORTANTE: Debido a que el aire circula entre ambas

secciones, los olores que se formen en una sección pasarán a la

otra. Para eliminar los olores, limpie completamente ambas

secciones. Para evitar la transferencia de olores y la

deshidratación de los alimentos, envuelva o tape bien los

alimentos.

Para limpiar su refrigerador:

NOTA: No use productos de limpieza abrasivos o ásperos, como

aerosoles para ventanas, productos de limpieza para fregar,

líquidos inflamables, ceras para limpieza, detergentes

concentrados, blanqueadores o productos de limpieza que

contengan productos derivados del petróleo en las partes de

plástico, en el interior y en los revestimientos o juntas de la

puerta. No use toallas de papel, estropajos para fregar u otros

utensilios de limpieza ásperos.

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. Lave a mano, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente.

Use una esponja limpia o un paño liso y un detergente suave

en agua tibia.

3. Lave las superficies externas metálicas pintadas y de acero

inoxidable con una esponja limpia o un paño liso y detergente

suave con agua tibia.

4. No es necesaria una limpieza rutinaria del condensador en

ambientes de funcionamiento normal en el hogar. Si el

ambiente es particularmente grasoso o polvoriento, o si hay

bastante tránsito de mascotas en el hogar, el condensador

deberá limpiarse cada dos o tres meses para asegurar la

máxima eficiencia.

Si necesita limpiar el condensador:

■Quite la rejilla de la base. Vea las instrucciones en “Cómo

quitar la puerta”, ya sea en las Instrucciones para el

usuario o en la hoja separada de instrucciones provista

con el refrigerador.

■Use una aspiradora con un cepillo suave para limpiar la

rejilla, las áreas abiertas detrás de la rejilla y el área de la

superficie frontal del condensador.

■Vuelva a colocar la rejilla de la base cuando termine.

5. Enchufe el refrigerador o reconecte el suministro de energía.

A. Tapa B. Juntas tóricas

ADVERTENCIA

Peligro de Explosión

Use un limpiador no inflamable.

No seguir esta instrucción puede ocasionar la muerte,

explosión o incendio.

4/15

Luces

IMPORTANTE: Los focos en los compartimientos del

refrigerador y del congelador de su nuevo refrigerador son

compatibles con la tecnología LED. Si las luces no se encienden

cuando se abre la puerta del refrigerador y/o congelador, llame

para solicitar ayuda o servicio técnico. En los EE.UU., llame al

1-800-253-1301. En Canadá, llame al 1-800-807-6777.

Tipos de luces:

Las luces del despachador son mini LED y no se pueden

cambiar.

Las luces del interior varían según el modelo.

■Algunos modelos tienen mini LED y no se pueden

cambiar.

■Algunos modelos tiene focos LED de tamaño completo y

se pueden cambiar. Para ordenar focos LED de repuesto,

llame al 1-800-253-1301 (EE.UU.) o al 1-800-807-6777

(Canadá).

NOTA: Algunos focos LED de repuesto no se

recomiendan para ambientes húmedos/mojados. Los

compartimientos del refrigerador y del congelador se

consideran ambientes húmedos/mojados. Si emplea una

marca de focos LED, diferente del foco LED

recomendado de Whirlpool, lea y siga las instrucciones

en el empaque del foco de repuesto antes de instalarlo.

■Algunos modelos tienen focos incandescentes de

40-vatios y se pueden cambiar.

NOTA: No todos los focos de repuesto son adecuados

para su refrigerador. No use un foco incandescente que

exceda los 40 vatios.

Para cambiar los focos:

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

2. Retire la pantalla de la luz como se explica en las siguientes

secciones.

NOTA: Para limpiar la pantalla de la luz, lávela con agua tibia

y un detergente líquido. Antes de volver a instalar, enjuague y

seque por completo la pantalla.

3. Retire el foco quemado como se explica en las siguientes

secciones.

4. Vuelva a colocar la pantalla de la luz como se explica en las

siguientes secciones.

5. Enchufe el refrigerador o reconecte el suministro de energía.

Compartimiento del refrigerador - Luces superiores

Remoción de la pantalla de la luz:

■Deslice la pantalla de la luz hacia la parte trasera del

refrigerador y retírela del alojamiento de la luz.

Foco de repuesto:

■Si el foco quemado es un foco LED de tamaño completo,

reemplácelo con el número de pieza de Whirlpool

W10574850A (un foco LED de 2,0 vatios).

■Si la luz quemada es un foco incandescente, reemplácelo

con un foco incandescente para electrodomésticos, del

mismo tamaño, forma y vataje (40-vatios máximo).

Reinstalación de la pantalla de la luz:

■Alinee la pantalla de la luz con las muescas que se

encuentran en el borde inferior del alojamiento de la luz y

luego deslícelo hacia adelante hasta que encaje en su lugar.

Compartimiento del refrigerador - Luces inferiores

Remoción de la pantalla de la luz:

■Deslice la pantalla de la luz hacia la derecha para retirar el

extremo izquierdo de las ranuras de la pared y luego jale el

extremo derecho para quitarlo de las ranuras de la pared.

Foco de repuesto:

■Si el foco quemado es un foco LED de tamaño completo,

reemplácelo con el número de pieza de Whirlpool

W10565137A (un foco LED de 3,6 vatios).

■Si la luz quemada es un foco incandescente, reemplácelo

con un foco incandescente para electrodomésticos, del

mismo tamaño, forma y vataje (40-vatios máximo).

Whirlpool

Pieza Número

W10574850A

(2,0 vatios)

Whirlpool

Pieza Número

W10565137A

(3,6 vatios)

4/15

Reinstalación de la pantalla de la luz:

■Coloque el extremo derecho de la pantalla de la luz en las

ranuras de la pared y luego encaje el extremo izquierdo en las

ranuras de la pared.

Compartimiento del congelador - Luces superiores

Remoción de la pantalla de la luz:

■Apriete suavemente el borde trasero inferior de la pantalla de

la luz para liberar las lengüetas de las ranuras de la pared y

luego jale la pantalla de la luz hacia adelante.

Foco de repuesto:

■Si el foco quemado es un foco LED de tamaño completo,

reemplácelo con el número de pieza de Whirlpool

W10565137A (un foco LED de 3,6 vatios).

■Si la luz quemada es un foco incandescente, reemplácelo

con un foco incandescente para electrodomésticos, del

mismo tamaño, forma y vataje (40-vatios máximo).

Reinstalación de la pantalla de la luz:

■Alinee la pantalla de la luz en la posición correcta y encaje las

lengüetas en las ranuras de la pared.

Compartimiento del congelador - Luces inferiores

Remoción de la pantalla de la luz:

■Deslice la pantalla de la luz hacia la izquierda para retirar el

extremo derecho de las ranuras de la pared y luego jale el

extremo izquierdo para quitarlo de las ranuras de la pared.

Foco de repuesto:

■Si el foco quemado es un foco LED de tamaño completo,

reemplácelo con el número de pieza de Whirlpool

W10565137A (un foco LED de 3,6 vatios).

■Si la luz quemada es un foco incandescente, reemplácelo

con un foco incandescente para electrodomésticos, del

mismo tamaño, forma y vataje (40-vatios máximo).

Reinstalación de la pantalla de la luz:

■Coloque el extremo izquierdo de la pantalla de la luz en las

ranuras de la pared y luego encaje el extremo derecho en las

ranuras de la pared.

Cuidado durante las vacaciones

y mudanzas

Vacaciones

Si Ud. decide dejar el refrigerador funcionando

mientras está ausente:

1. Use todos los artículos perecederos y congele el resto.

2. Si su refrigerador tiene una fábrica de hielo automática y está

conectada al suministro de agua de la casa, cierre el

suministro de agua al refrigerador. Si no se cierra el

suministro de agua, pueden ocurrir daños a la propiedad.

3. Si usted tiene una fábrica de hielo automática, apáguela.

NOTA: Según el modelo, levante el brazo de control de

alambre a la posición de OFF (Apagado - hacia arriba) o

presione el interruptor hacia OFF (Apagado - hacia la

derecha).

4. Vacíe el depósito de hielo.

Si Ud. decide apagar el refrigerador antes de irse:

1. Saque toda la comida del refrigerador.

2. Si su refrigerador tiene fábrica de hielo automática:

■Cierre el suministro de agua a la fábrica de hielo por lo

menos un día antes.

■Cuando el último lote de hielo caiga, levante el brazo de

control de alambre a la posición de OFF (Apagado - hacia

arriba) o mueva el interruptor a la posición de OFF

(Apagado - hacia la derecha).

3. Dependiendo del modelo, gire el control del refrigerador

hacia OFF (Apagado) o apague el enfriamiento. Vea “Uso de

los controles”.

4. Limpie, pásele un paño y seque bien.

5. Fije bloques de goma o de madera con cinta adhesiva a la

parte superior de ambas puertas para que queden abiertas y

el aire circule. Esto evita que se formen olores y que crezcan

hongos.

4/15

Mudanza

Si Ud. muda su refrigerador a una casa nueva, siga los pasos a

continuación para prepararse para la mudanza.

1. Si su refrigerador tiene fábrica de hielo automática:

■Cierre el suministro de agua a la fábrica de hielo por lo

menos un día antes.

■Desconecte la tubería de agua que está atrás del

refrigerador.

■Cuando el último lote de hielo caiga, levante el brazo de

control de alambre a la posición de OFF (Apagado - hacia

arriba) o mueva el interruptor a la posición de OFF

(Apagado - hacia la derecha).

2. Saque toda la comida del refrigerador y empaque todos los

alimentos congelados en hielo seco.

3. Vacíe el depósito de hielo.

4. Dependiendo del modelo, gire el control del refrigerador

hacia OFF (Apagado) o apague el enfriamiento. Vea “Uso de

los controles”.

5. Desenchufe el refrigerador.

6. Limpie, pásele un paño y seque bien.

7. Saque todas las partes desmontables, envuélvalas bien y

asegúrelas con cinta adhesiva para que no se muevan ni se

sacudan durante la mudanza.

8. Según el modelo, levante la parte delantera del refrigerador

para que ruede con facilidad O BIEN atornille las patas

niveladoras para no rayar el piso. Vea “Ajuste las puertas” o

“Remoción, nivelación y alineamiento de las puertas”.

9. Sostenga las puertas cerradas y el cable a la parte posterior

del refrigerador con cinta adhesiva.

Cuando llegue a la casa nueva, ponga todo de nuevo en su lugar

y lea las Instrucciones de instalación para obtener instrucciones

de preparación. Además, si su refrigerador tiene fábrica de hielo

automática, recuerde volver a conectar el suministro de agua al

refrigerador.

SOLUCIÓN DE PROBLEMAS

Pruebe primero las soluciones sugeridas aquí o visite nuestro sitio de internet y consulte

“Preguntas que se hacen con frecuencia”, para evitar posiblemente el costo de una visita de servicio técnico.

En EE.UU., www.maytag.com En Canadá, www.maytag.ca

FUNCIONAMIENTO

EN GENERAL Causas posibles y/o soluciones recomendadas

El refrigerador

no funciona

■No está conectado a un suministro eléctrico - Enchufe el cable eléctrico en un contacto de

3 terminales con conexión a tierra. No use un cable eléctrico de extensión.

■No hay electricidad en el contacto eléctrico - Enchufe una lámpara para ver si funciona el contacto.

■Hay un fusible de la casa fundido o se disparó el cortacircuitos - Reemplace el fusible o reconecte

el cortacircuitos. Si el problema continúa, contacte a un electricista autorizado.

■No está encendido el control o el enfriamiento - Encienda el control del refrigerador o el

enfriamiento. Vea “Uso de los controles”.

■Nueva instalación - Luego de la instalación, deje que transcurran 24 horas para que el refrigerador y

el congelador se enfríen por completo.

NOTA: El ajustar el (los) control(es) de temperatura hacia la posición más fría no hará que el

compartimiento (ya sea el refrigerador o el congelador) enfríe más rápido.

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

4/15

El motor parece

funcionar

excesivamente

■Su nuevo refrigerador tiene un motor con ahorro de energía - Es posible que el refrigerador

funcione por más tiempo de lo que usted está acostumbrado, ya que el compresor y los ventiladores

funcionan a velocidades más bajas que ahorran más energía. Esto es normal.

NOTA: Es posible que el refrigerador funcione por más tiempo si la habitación está caliente, si se ha

agregado una gran cantidad de alimentos, si se abren las puertas con frecuencia o si se ha dejado una

puerta abierta.

El refrigerador

parece ruidoso El compresor de su nuevo refrigerador regula la temperatura con más eficacia, y usa menos energía que

los modelos anteriores. Durante varias etapas del funcionamiento, es posible que escuche sonidos de

funcionamiento normal que no le son familiares.

Los ruidos que se indican a continuación son normales:

■Zumbido/Chasquido - Se escucha cuando la válvula de agua se abre y se cierra para despachar

agua o llenar la fábrica de hielo. Si el refrigerador está conectado a una tubería de agua, esto es

normal. Si el refrigerador no está conectado a una tubería de agua, apague la fábrica de hielo.

■Crujidos/Estrépitos - Se escuchan cuando el hielo es expulsado del molde de la fábrica de hielo.

■Estallido - Se escucha cuando las paredes interiores se contraen y se expanden, especialmente

durante el enfriamiento inicial.

■Pulsaciones/Runruneos - Se escuchan cuando los ventiladores/el compresor se ajustan para

mejorar el rendimiento durante el funcionamiento normal.

■Vibraciones - Se escuchan cuando el agua pasa a través de la línea de agua o debido al flujo de

refrigerante. Las vibraciones también pueden ser ocasionadas por los artículos colocados sobre el

refrigerador.

■Agua corriendo o gorgoteo - Se escucha cuando el hielo se derrite durante el ciclo de

descongelación y el agua corre hacia la bandeja recolectora.

■Chisporroteos - Se escuchan cuando el agua gotea sobre el calentador durante el ciclo de

descongelación.

La temperatura está

demasiado elevada

■Nueva instalación - Luego de la instalación, deje que transcurran 24 horas para que el refrigerador y

el congelador se enfríen por completo.

NOTA: El ajustar el (los) control(es) de temperatura hacia la posición más fría no hará que el

compartimiento (ya sea el refrigerador o el congelador) enfríe más rápido.

■Se abren las puertas a menudo o no se cierran por completo - Esto hace que entre aire tibio al

refrigerador. Reduzca al mínimo las veces que abre la puerta, mantenga las puertas cerradas por

completo y cerciórese de que ambas puertas estén bien cerradas.

■Están bloqueados los orificios de ventilación - Quite los artículos que están justo frente a los

orificios de ventilación.

■Se ha agregado recientemente una gran cantidad de alimentos calientes - Deje que transcurran

varias horas para que el refrigerador vuelva a la temperatura normal.

■No se han ajustado los controles correctamente de acuerdo con las condiciones

circundantes - Regule los controles un ajuste más frío. Fíjese nuevamente en la temperatura en

24 horas.

La temperatura está

demasiado baja

■No se han ajustado los controles correctamente de acuerdo con las condiciones

circundantes - Regule los controles un ajuste más elevado. Fíjese nuevamente en la temperatura en

24 horas.

■El estante superior del refrigerador está más frío que los estantes inferiores - En algunos

modelos, el aire del congelador entra en el compartimiento del refrigerador a través de los orificios de

ventilación, que se encuentran cerca del estante superior del refrigerador. A consecuencia de esto, el

estante superior puede estar ligeramente más frío que los estantes inferiores.

■Están bloqueados los orificios de ventilación - Quite los artículos que están justo frente a los

orificios de ventilación.

Hay acumulación

de humedad en

el interior

NOTA: Cierta acumulación de humedad es normal. Seque con un paño suave.

■Está húmeda la habitación - Un ambiente húmedo contribuye a que se acumule la humedad. Use el

refrigerador solamente en el interior del hogar, con el mínimo posible de humedad.

■Se abren las puertas a menudo o no se cierran por completo - Esto hace que entre aire húmedo al

refrigerador. Reduzca al mínimo las veces que abre la puerta, mantenga las puertas cerradas por

completo y cerciórese de que ambas puertas estén bien cerradas.

FUNCIONAMIENTO

EN GENERAL Causas posibles y/o soluciones recomendadas

4/15

Las luces interiores

no funcionan

■Las puertas han estado abiertas por un tiempo prolongado - Cierre las puertas para volver a fijar

las luces.

■Hay un foco flojo o quemado - En los modelos con focos interiores incandescentes o LED de

tamaño completo, apriete el foco o reemplácelo. Vea “Luces”.

NOTA: En los modelos con luces mini LED, llame para solicitar ayuda o servicio técnico si las luces

interiores no se encienden cuando se abre alguna puerta. Consulte la portada o la garantía para obtener la

información de contacto.

Las luces del

despachador

no funcionan

(en algunos modelos)

■Se ha apagado la luz del despachador - En algunos modelos, si la luz del despachador se ha fijado

en OFF (Apagado), se encenderá solamente cuando se presione la paleta/palanca del despachador.

Si usted desea que la luz del despachador esté encendida continuamente, seleccione un ajuste

diferente. Vea “Despachadores de agua y hielo”.

■Se ha fijado la luz del despachador en AUTO (Automático) o NIGHT LIGHT (Luz nocturna) - En

algunos modelos, si la luz del despachador se ha fijado en AUTO (Automático) o NIGHT LIGHT (Luz

nocturna), cerciórese de que no esté bloqueado el sensor de luz. Vea “Despachadores de agua y

hielo”.

NOTA: En los modelos con luces mini LED, llame para solicitar ayuda o servicio técnico si las luces del

despachador no funcionan correctamente. Consulte la portada o la garantía para obtener la información

de contacto.

FUNCIONAMIENTO

EN GENERAL Causas posibles y/o soluciones recomendadas

PUERTAS Y NIVELACIÓN Causas posibles y/o soluciones recomendadas

Es difícil abrir las puertas ■Las juntas están sucias o pegajosas - Limpie las juntas y las superficies de contacto con

jabón suave y agua tibia. Enjuague y seque con un paño suave.

Las puertas no cierran

completamente

■La puerta queda abierta debido a un bloqueo - Aleje los paquetes de alimentos de la

puerta. Cerciórese de que todos los recipientes y estantes estén en su posición correcta.

Asegúrese de que se hayan quitado todos los materiales de empaque.

Las puertas parecen

estar desparejas

■Las puertas necesitan ser alineadas o el refrigerador necesita ser nivelado - Vea las

instrucciones de nivelación y alineamiento de las puertas.

El refrigerador se tambalea

y no está estable

■El refrigerador no está nivelado - Para estabilizar el refrigerador, quite la rejilla de la base y

baje las patas niveladoras hasta que toquen el piso. Vea las instrucciones de nivelación y

alineamiento de las puertas.

ADVERTENCIA

Peligro de Explosión

Use un limpiador no inflamable.

No seguir esta instrucción puede ocasionar la muerte,

explosión o incendio.

4/15

Peligro de Cortaduras

Use un vaso resistente para recibir hielo del

despachador.

No seguir esta instrucción puede ocasionar

cortaduras.

ADVERTENCIA

HIELO Y AGUA Causas posibles y/o soluciones recomendadas

La fábrica de hielo

no produce hielo,

no produce suficiente

hielo o produce

un hielo pequeño

o hueco

■El refrigerador no está conectado a un suministro de agua o la válvula de cierre de suministro

de agua no está abierta por completo - Conecte el refrigerador a un suministro de agua y cerciórese

de que la válvula de cierre de agua esté completamente abierta.

■Hay un estrechamiento en la tubería de suministro de agua - Un estrechamiento en la tubería de

agua puede reducir el flujo de agua, ocasionando una disminución de la producción de hielo, cubos

de hielo pequeños y/o huecos, o de forma irregular. Enderece la tubería de agua.

■No se ha encendido la fábrica de hielo - Encienda la fábrica de hielo. Vea “Fábrica de hielo y

depósito”.

■Nueva instalación - Después de haber conectado el refrigerador a un suministro de agua, enjuague el

sistema de agua. (Vea “Despachadores de agua y hielo”.) Deje transcurrir 24 horas para que la fábrica

de hielo comience a producir hielo. Deje transcurrir 72 horas para la producción total de hielo.

Deshágase de los tres primeros lotes de hielo producidos.

■Se acaba de sacar una gran cantidad de hielo - Deje transcurrir suficiente tiempo para que la

fábrica de hielo produzca más hielo.

■Se trabó el hielo en el brazo eyector de la fábrica de hielo - Saque el hielo del brazo eyector con un

utensilio de plástico.

■Presión inadecuada de agua - Verifique que la casa tenga una presión de agua adecuada. Vea

“Requisitos del suministro de agua”.

■Filtro de agua instalado de modo incorrecto - Cerciórese de que el filtro esté instalado

correctamente. Vea “Sistema de filtración de agua”.

■Se ha conectado un sistema de filtración de agua de ósmosis inversa al suministro de agua

fría - Esto puede hacer que disminuya la presión de agua. Vea “Requisitos del suministro de agua”.

NOTA: Si aún tiene preguntas acerca de la presión de agua, llame a un plomero competente autorizado.

4/15

El despachador de

hielo no funciona

debidamente

■Las puertas no se cierran por completo - Cerciórese de que ambas puertas estén firmemente

cerradas. (En algunos modelos, deberá cerrarse solamente la puerta del congelador para poner en

marcha el despachador.)

■Nueva instalación - Después de haber conectado el refrigerador a un suministro de agua, enjuague el

sistema de agua. (Vea “Despachadores de agua y hielo”.) Deje transcurrir 24 horas para que la fábrica

de hielo comience a producir hielo. Deje transcurrir 72 horas para la producción total de hielo.

Deshágase de los tres primeros lotes de hielo producidos.

■No está encendida la fábrica de hielo, o no se ha instalado correctamente el depósito de

hielo - Encienda la fábrica de hielo y cerciórese de que el depósito de hielo esté firme en su lugar.

Vea “Fábrica de hielo y depósito”.

■Se ha atascado o congelado junto el hielo en el depósito de hielo o el mismo está bloqueando el

conducto de salida de hielo - Saque o separe el hielo que está atascado utilizando un utensilio de

plástico, si es necesario. Limpie el conducto de salida de hielo y la base del depósito de hielo con un

paño humedecido con agua tibia; luego seque ambos meticulosamente. Para evitar que se atasquen y

mantener un suministro fresco de hielo, vacíe el depósito y limpie el depósito y el conducto de salida

cada 2 semanas.

■Se ha agregado hielo incorrecto en el depósito - Use únicamente el hielo producido por su fábrica

de hielo actual.

■El despachador está bloqueado - Desbloquee el despachador. Vea “Despachadores de agua y

hielo”.

■El despachador de hielo se atasca mientras vierte el hielo picado - Para los modelos con depósito

de hielo en la puerta, cambie temporalmente de hielo triturado a hielo en cubos para despejar el

depósito de hielo.

■Se ha presionado la paleta/palanca del despachador por demasiado tiempo - El hielo dejará de

despacharse automáticamente. Espere unos minutos para que el despachador se restablezca y

vuelva a usarlo. Saque grandes cantidades de hielo directamente del depósito de hielo, y no a través

del despachador.

■La presión de agua a la casa no está por encima de 30 lb/pulg² (207 kPa) - La presión de agua a la

casa afectará el flujo del despachador. Vea “Requisitos del suministro de agua”.

■El filtro de agua está obstruido o instalado incorrectamente - Reemplace el filtro o vuelva a

instalarlo correctamente. Vea “Sistema de filtración de agua”.

El hielo o agua tiene

mal sabor, mal olor

o un color grisáceo

■Son nuevas las conexiones de plomería - Las conexiones nuevas de plomería pueden producir hielo

o agua descolorido o de mal sabor. Este problema desaparecerá con el correr del tiempo.

■Se ha guardado el hielo por demasiado tiempo - Deseche el hielo y lave el depósito de hielo. Deje

transcurrir 24 horas para que la fábrica de hielo produzca hielo nuevo.

■Se ha transferido al hielo el olor de los alimentos - Use recipientes herméticos contra humedad

para almacenar alimentos.

■Uso de una tubería de suministro de agua no recomendada - Es posible que se transfiera olor y

gusto de ciertos materiales usados en tuberías de suministro de agua no recomendadas. Use

solamente una tubería recomendada de suministro de agua. Vea “Requisitos del suministro de agua”.

■El agua contiene minerales (como el azufre) - Podría ser necesario instalar un filtro de agua para

eliminar los minerales.

■Se ha instalado o reemplazado recientemente el filtro de agua - Un descoloramiento o un color

gris del hielo o agua indican que el sistema de filtración de agua necesita enjuagarse más. Vea

“Despachadores de agua y hielo”.

HIELO Y AGUA Causas posibles y/o soluciones recomendadas

4/15

ACCESORIOS

Los siguientes accesorios están disponibles para su refrigerador.

Para hacer un pedido: Contáctenos y solicite el número de pieza

que se detalla, o póngase en contacto con su distribuidor

autorizado.

En EE.UU., llame al 1-800-688-9900 o visite www.maytag.com/

accessories.

En Canadá, llame al 1-800-807-6777 o visite www.maytag.ca.

Limpiador de acero inoxidable affresh®:

Pida la pieza No. W10355016

En Canadá, pida la pieza No. W10355016B

Toallitas húmedas para acero inoxidable affresh®:

Pida la pieza No. W10355049

En Canadá, pida la pieza No. W10355049B

Limpiador para cocina y electrodomésticos affresh®:

Pida la pieza No. W10355010

En Canadá, pida la pieza No. W10355010B

Filtro de agua:

Pida la pieza No. W10295370A (P4RFWB)

Filtro de aire:

Pida la pieza No. W10311524

Preservador de alimentos frescos:

Pida la pieza No. W10346771

El despachador de

agua no funciona

debidamente

■Las puertas no se cierran por completo - Cerciórese de que ambas puertas estén firmemente

cerradas. (En algunos modelos, deberá cerrarse solamente la puerta del congelador para poner en

marcha el despachador.)

■El refrigerador no está conectado a un suministro de agua o la válvula de cierre de suministro

de agua no está abierta - Conecte el refrigerador a un suministro de agua y cerciórese de que la

válvula de cierre de agua esté completamente abierta.

■Hay un estrechamiento en la tubería de suministro de agua - Un estrechamiento en la tubería

puede reducir el flujo de agua al despachador. Enderece la tubería de agua.

■La presión de agua a la casa no está por encima de 30 lb/pulg² (207 kPa) - La presión de agua a la

casa afectará el flujo del despachador. Vea “Requisitos del suministro de agua”.

■Nueva instalación - Después de haber conectado el refrigerador a un suministro de agua, enjuague el

sistema de agua. Vea “Despachadores de agua y hielo”.

■El despachador está bloqueado - Desbloquee el despachador. Vea “Despachadores de agua y

hielo”.

■El filtro de agua está obstruido o instalado incorrectamente - Reemplace el filtro o vuelva a

instalarlo correctamente. Vea “Sistema de filtración de agua”.

■Se ha conectado un sistema de filtración de agua de ósmosis inversa al suministro de agua

fría - Esto puede hacer que disminuya la presión de agua. Vea “Requisitos del suministro de agua”.

NOTA: Si aún tiene preguntas acerca de la presión de agua, llame a un plomero competente autorizado.

Hay fugas de agua

o goteos en el

despachador

NOTA: Es normal que haya algunas gotas de agua después de despachar agua.

■No se ha puesto el vaso debajo del despachador el tiempo suficiente - Sostenga el vaso debajo

del despachador durante 2 a 3 segundos después de soltar la paleta/palanca del despachador.

■Es nueva la instalación o se ha instalado o reemplazado recientemente el filtro de agua - El aire

en las líneas de agua hará que gotee agua del despachador. Enjuague el sistema de agua para quitar

el aire que se encuentra en las líneas de agua. Vea “Despachadores de agua y hielo”.

■Se están derritiendo los restos de hielo en el conducto del depósito - Cerciórese de que el

conducto de hielo esté libre de escarcha o pedazos de hielo.

Hay fugas de agua

de la parte trasera

del refrigerador

■Las conexiones de la línea de agua no están ajustadas por completo - Cerciórese de que todas

las conexiones estén firmemente ajustadas. Vea “Conexión del suministro de agua”.

El agua del

despachador no está lo

suficientemente fría

(en algunos modelos)

NOTA: El agua del despachador se enfría a 50°F (10°C).

■Nueva instalación - Deje transcurrir 24 horas después de la instalación para que el suministro de

agua se enfríe completamente.

■Se ha despachado una gran cantidad de agua recientemente - Deje transcurrir 24 horas para que

el nuevo suministro de agua se enfríe por completo.

■No se ha usado el despachador de agua recientemente - Puede ser que el primer vaso de agua no

esté frío. Descarte el agua del primer vaso.

■El refrigerador no está conectado a una tubería de agua fría - Asegúrese de que el refrigerador

esté conectado a una tubería de agua fría. Vea “Requisitos del suministro de agua”.

HIELO Y AGUA Causas posibles y/o soluciones recomendadas

4/15

HOJA DE DATOS DEL RENDIMIENTO

Sistema interno de filtración de agua

Modelo P8WB2L/P8RFWB2L Capacidad 200 galones (757 litros)

Este sistema ha sido comprobado según las normas NSF/ANSI 42, 53 y 401 para la reducción de las sustancias citadas a

continuación. La concentración de las sustancias indicadas en el agua que entra al sistema fue reducida a una concentración

menor o igual al límite permitido para agua que sale del sistema, tal como se especifica en las normasNSF/ANSI 42, 53 y 401.

Parámetros de la prueba: pH = 7,5 ± 0,5 si no se indica lo contrario. Flujo = 0,75 gpm (2,84 Lpm). Presión = 60 lbs/pulg2 (413,7 kPa).

Temp.= 68°F a 71,6°F (20°C a 22°C). Capacidad nominal de servicio = 200 galones (757 litros).

Los compuestos certificados bajo NSF 401 se considerancomo“compuestos emergentes/contaminantes incidentales”. Los compuestos emergentes/

contaminantes incidentales son aquellos compuestos que se detectaron en suministros de agua potable en niveles detectables. Mientras se dan

solamente a niveles detectables, estos compuestos pueden afectar la aceptación/percepción pública de la calidad de agua potable.

Es esencial que los requerimientos de operación, mantenimiento y

reemplazo del filtro se lleven a cabo para que el producto se

desempeñe tal como se ofrece en la publicidad. Si no se siguen todas

las instrucciones pueden ocurrir daños a la propiedad.

El cartucho desechable deberá cambiarse al menos cada 6 meses.

Use el filtro de reemplazo P8RFWB2L, pieza #EDR1RXD1/EDR1RXD1B.

El precio sugerido de venta al por menor durante el año 2015 es de

$49,99 en EE.UU./$49.99 en Canadá. Los precios están sujetos a

cambio sin previo aviso.

El sistema monitor del filtro mide la cantidad de agua que pasa a

través del filtro y le advierte cuándo es moment o de cambiarlo. Vea

la sección "Uso de controles" o Sistema de filtración de agua" (en las

Instrucciones de uso o la Guía del usuario) para aprender a revisar

el estado del filtro del agua.

Después de cambiar el filtro de agua, enjuague el sistema de agua. Vea

"Despachadores de agua y hielo" y "despachadores de agua" en la Guía

del usuario y en las Instrucciones de uso.

Estos contaminantes no se encuentran necesariamente en su suministro

de agua. Si bien se realizaron las pruebas en condiciones de laboratorio

estándares, el desempeño actual puede variar.

El producto es para uso con agua fría únicamente.

El sistema de agua deberá instalarse conforme a las leyes y normas

estatales y locales.

No use con agua que no sea microbiológicamente segura o que sea

de calidad desconocida sin desinfectarla adecuada mente antes o

después del sistema.Pueden usarse sistemas certificados para la

reducción de quistes en aguas desinfectadas que puedan contener

quistes filtrables. EPA Est. N° 082047-TWN-001

Consulte la sección "Garantía" (en las Instrucciones de uso o Guía del

usuario) para conocer la garantía limitada de l fabricante, junto con su

nombre y número de teléfono.

Pautas de aplicación/Parámetros para el suministro de agua

Sistema probado y certificado por NSF International según la norma NSF/ANSI

42, la norma NSF/ANSI 53 y la norma NSF/ANSI 401 para la reducción de las

sustancias citadas a continuación.

Reducción de sustancias

Efectos estéticos

Concentración en el agua a tratar Concentración de nivel máximo

permisible de agua en el producto

% promedio de reducción

Sabor y olor a cloro

Clase de partículas I* 2.0 mg/L ± 10%

Por lo menos 10.000 partículas/mL 50% reducción

85% reducción 97,0%

>99,9%

Reducción de

contaminantes

Concentración en el agua a tratar Concentración de nivel máximo

permisible de agua en el producto

Plomo: a pH 6,5/a pH 8,5/ 0,15 mg/L± 10% 0,010 mg/L >99,3% / 98,6%

Benceno 0,015 mg/L ± 10% 0,005 mg/L 93,8%

p-diclorobenceno 0,225 mg/L ± 10% 0,075 mg/L 99,8%

Carbofurano 0,08 mg/L ± 10% 0,040 mg/L 81,9%

Toxafén 0,015 ± 10% 0,003 mg/L >95%

Atrazina 0,009 mg/L ± 10% 0,003 mg/L 87,0%

Asbestos 10

7 to 10

8 fibers/L

†† 99% >99%

Quistes vivos

†50.000/L min. 99,95% >99,99%

Turbiedad 11 NTU ± 10% 0,5 NTU96,9%

Lindane 0,002 ± 10% 0,0002 mg/L >99,2%

Tetracloroetileno 0,015 mg/L ± 10% 0,005 mg/L 96,6%

O-diclorobenceno 1,8 mg/L ± 10% 0,60 mg/L 92,3%

Etilbenceno 2,1 mg/L ± 10% 0,70 mg/L 86,9%

1,2,4-Triclorobenceno 0,210 mg/L ± 10% 0,07 mg/L >99,8%

2,4 - D 0,210 mg/L ± 10% 0,07 mg/L 88,5%

Estireno 2,0 mg/L ± 10% 0,1 mg/L 99,6%

Tolueno 3,0 mg/L ± 10% 1,0 mg/L 93,5%

Endrina 0,006 mg/L ± 10% 0,002 mg/L 81,7%

Atenolol 200 ± 20% 30 ng/L 95,7%

Trimetoprima 140 ± 20% 20 ng/L 96,1%

Linurón 140 ± 20% 20 ng/L 96,3%

Estrona 140 ± 20% 20 ng/L 95,3%

Nonilfenol 1400 ± 20% 200 ng/L 95,5%

Suministro de agua

Presión de agua

Temperatura de agua

Tasa de flujo de servicio

Agua potable de ciudad

30 - 120 lbs/pulg 2(207 - 827 kPa)

33° - 100°F (1° - 38°C)

0,75 gpm (2,84 L/min.) a 60 lbs/pulg2

†

††

Tamaño de las partículas clase I: >0,5 a <1 um

Basado en la filtración de quistes de Cryptosporidium parvum.

Fibras mayores de 10 um de longitud.

NSF es una marca registrada de NSF International.

% promedio de reducción

4/15

GARANTÍA LIMITADA DEL

REFRIGERADOR MAYTAG®

ADJUNTE SU RECIBO AQUÍ. SE REQUIERE LA PRUEBA DE COMPRA

PARA OBTENER SERVICIO BAJO LA GARANTÍA.

Tenga a mano la siguiente información cuando llame al Centro para la

eXperiencia del cliente:

Nombre, dirección y número de teléfono

Número de modelo y de serie

Una descripción clara y detallada del problema

Prueba de compra incluido el nombre y la dirección del distribuidor o

vendedor

SI NECESITA SERVICIO TÉCNICO:

1. Antes de contactarnos para obtener servicio, determine si el producto requiere reparación. Algunas consultas

pueden atenderse sin servicio técnico. Tómese unos minutos para revisar la sección de Solución de problemas

o Problemas y soluciones del Manual de uso y cuidado, escanee el código QR que se encuentra a la derecha

para acceder a los recursos adicionales o visite https://www.maytag.com/product_help.

2. Todos los servicios bajo la garantía los brindan exclusivamente Prestadores autorizados de servicio de Maytag.

Para EE.UU. y Canadá, dirija todas las solicitudes de servicio bajo la garantía a:

Centro para la eXperiencia del cliente de Maytag

En EE.UU., llame al 1-800-688-9900. En Canadá, llame al 1-800-807-6777.

Si usted se encuentra fuera de los cincuenta Estados Unidos o Canadá, póngase en contacto con su distribuidor autorizado de Maytag para

determinar si corresponde otra garantía.

https://www.maytag.com/

product_help

GARANTÍA LIMITADA DE DIEZ AÑOS

LO QUE ESTÁ CUBIERTO LO QUE NO ESTÁ CUBIERTO

GARANTÍA LIMITADA DURANTE EL PRIMER AÑO

(PIEZAS Y MANO DE OBRA)

Durante un año a partir de la fecha de compra, siempre y cuando

este electrodoméstico principal haya sido instalado, operado y

mantenido de conformidad con las instrucciones adjuntas o

provistas con el producto, la marca Maytag de Whirlpool

Corporation o Whirlpool Canada, LP (en lo sucesivo denominada

“Maytag”) pagará por el costo de las piezas de repuesto

especificadas de fábrica y del trabajo de reparación para corregir

defectos en los materiales o en la mano de obra, existentes en el

momento de la compra de este electrodoméstico principal o, a

su sola discreción, reemplazará el producto. En el caso de

reemplazar el producto, su electrodoméstico estará cubierto por

la garantía por el tiempo restante del período de garantía de la

unidad original.

GARANTÍA LIMITADA DEL SEGUNDO AL DÉCIMO AÑO

(SÓLO PARA EL COMPRESOR -

NO SE INCLUYE LA MANO DE OBRA)

Desde el segundo al décimo año desde la fecha de compra

original, siempre y cuando este electrodoméstico principal haya

sido instalado, operado y mantenido de conformidad con las

instrucciones adjuntas o provistas con el producto, Maytag

pagará por el compresor de repuesto especificado de fábrica

para corregir defectos no estéticos en los materiales o en la

mano de obra que tenga esta pieza, los cuales eviten el

funcionamiento del electrodoméstico, y que hayan existido en el

momento de la compra de este electrodoméstico principal. Esta

garantía limitada de 10 años es solamente para el compresor y

no incluye la mano de obra.

SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS

DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL

PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. El

servicio deberá ser suministrado por una compañía de servicio

designada por Maytag. Esta garantía limitada es válida

solamente en Estados Unidos o en Canadá y se aplica solamente

cuando el electrodoméstico principal se use en el país en el que

se ha comprado. Esta garantía limitada entrará en vigor a partir

de la fecha de la compra del consumidor original. Se requiere una

prueba de la fecha de compra original para obtener servicio bajo

esta garantía limitada.

1. Uso comercial, no residencial o familiar múltiple o uso diferente del indicado

en las instrucciones del usuario, del operador o de instalación publicadas.

2. Instrucción a domicilio sobre cómo usar el producto.

3. Servicio para corregir el mantenimiento o la instalación incorrecta del

producto, la instalación que no esté de acuerdo con los códigos eléctricos o

de plomería o corrección de plomería o instalación eléctrica doméstica (por

ejemplo, instalación eléctrica, fusibles o mangueras de entrada de agua del

hogar).

4. Piezas de consumo (por ejemplo, focos de luz, baterías, filtros de agua o de

aire, soluciones de conservación, etc.).

5. Defectos o daños causados por el uso de piezas o accesorios no legítimos

de Maytag.

6. Daño causado por accidente, uso indebido, abuso, incendio, inundación,

actos fortuitos o el empleo de productos no aprobados por Maytag.

7. Reparaciones a piezas o sistemas para corregir el daño o los defectos del

producto a causa de reparaciones por servicio no autorizado, alteraciones o

modificaciones en el electrodoméstico.

8. Daños estéticos, incluyendo rayaduras, abolladuras, desportilladuras u otro

daño al acabado del electrodoméstico a menos que el mismo sea debido a

defectos en los materiales o la mano de obra y se le informe a Maytag en un

lapso de 30 días.

9. Decoloración, herrumbre u oxidación de las superficies producto de entornos

corrosivos o cáusticos que incluyen, entre otras cosas, altas concentraciones

de sal, humedad elevada o exposición a productos químicos.

10.Pérdida de comida o medicamentos debido a la falla del producto.

11.Recogida o entrega. Este producto está destinado para ser reparado en su

hogar.

12.Gastos de viaje o de transporte para prestar servicio en lugares remotos en

los cuales no haya disponible un técnico de servicio autorizado por Maytag.

13.Remoción o reinstalación de electrodomésticos en lugares inaccesibles o

dispositivos empotrados (por ejemplo, adornos, paneles decorativos, pisos,

armarios, islas, mostradores, paredes, etc.) que interfieran con el servicio, la

remoción o el reemplazo del producto.

14.Servicio técnico o piezas para electrodomésticos con números de serie/

modelo originales removidos, alterados o no identificados con facilidad.

El costo de la reparación o del reemplazo bajo estas circunstancias

excluidas correrá por cuenta del cliente.

4/15

11/14

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS

LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O GARANTÍA IMPLÍCITA DE CAPACIDAD

PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A UN AÑO O AL PERÍODO MÁS CORTO PERMITIDO POR LEY. Algunos estados y

provincias no permiten la limitación de la duración de las garantías implícitas de comerciabilidad o capacidad, de modo que la limitación arriba

indicada quizá no le corresponda. Esta garantía le otorga derechos legales específicos y es posible que usted tenga también otros derechos que

varían de un estado a otro o de una provincia a otra.

EXCLUSIÓN DE DECLARACIONES FUERA DE LA GARANTÍA

Maytag no hace declaraciones acerca de la calidad, durabilidad o necesidad de servicio técnico o reparación de este electrodoméstico principal

aparte de las declaraciones incluidas en esta garantía. Si usted desea una garantía con una duración más prolongada o más completa que la

garantía limitada que se incluye con este electrodoméstico principal, deberá dirigirse a Maytag o a su distribuidor acerca de la compra de una

garantía extendida.

LIMITACIÓN DE RECURSOS; EXCLUSIÓN DE DAÑOS INCIDENTALES Y CONSECUENTES

SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO SEGÚN SE

ESTIPULA EN LA PRESENTE. MAYTAG NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O CONSECUENTES. Algunos estados y

provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que estas limitaciones y exclusiones quizás no le

correspondan. Esta garantía le otorga derechos legales específicos y es posible que usted tenga también otros derechos que varían de un estado a

otro o de una provincia a otra.

4/15

Maytag MSC21C6MDM02 36 Inch Wide Counter Depth Side-by-Side Refrigerator

Product's Documents

User Instructions

Specifications

Maytag MSC21C6MDM02 Questions and Answers
