Owner’s Manual
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Copyright © 2017 Tripp Lite. All rights reserved.
DVI over Cat5 Extenders
and Extender/Splitters
Extender Kit Models:
B140-101, B140-1P1-WP-1, B140-101X, B140-1A1-WP
Local Unit Models: B140-002 and B140-004
Remote Unit Models: B140-1P0, B140-1A0,
B140-1A0-WP-1 and B140-110
Espanol 28 • Français 55 • Русский 82
PROTECT YOUR INVESTMENT!
Register your product for quicker service and ultimate peace of mind.
You could also win an ISOBAR6ULTRA surge protector—a $100 value!
www.tripplite.com/warranty
17-08-508-933776.indb 1 11/27/2017 11:47:44 AM
2
Table of Contents
Package Contents ................................................................................3
Product Features .................................................................................3
Mounting (Optional) ............................................................................8
Standard Extender Kit Installation .......................................................... 9
Extender Kit with Remote/Repeater Installation ....................................11
(B140-101X and B140-1A1-WP extender kits only)
Standard Extender/Splitter Installation ..................................................14
Extender/Splitter with Remote/Repeater Installation .............................. 17
(B140-1A0 and B140-1A0-WP-1 remote receiver units only)
Extender/Splitter Daisy-Chain Installation .............................................. 20
Extender/Splitter Daisy-Chain with Remote/Repeater Installation ............ 22
(B140-004 extender/splitter, and B140-1A0 and B140-1A0-WP
remote receivers only)
Warranty and Product Registration ....................................................... 27
17-08-508-933776.indb 2 11/27/2017 11:47:44 AM
3
Package Contents
Product Features
B140-101
B140-1P1-WP-1
B140-101X
B140-1A1-WP
B140-002
B140-004
B140-1A0
B140-1A0-WP-1
B140-1P0
B140-110
Local Unit (L), Remote Unit (R), or
Both (B)
B B B B L L R R R R
External Power Supplies (0, 1, or 2) 0 0 1 2 1 1 1 1 0 1
Mounting Hardware X X X X X
Wallplate Screws X X X
Screwdriver for Equalization
Adjustment
X X X X X
DVI Daisy-chain Cable X
All
• Support DVI-D Single-Link video resolutions up to 1920 x 1080 (60 Hz)
• Plug-and-play; no software or drivers required
• Compatible with all major operating systems
• HDCP compatible
B140-101
• DVI over Cat5 Passive Extender Kit (Box-style)
• Extend a 1024 x 768 (60 Hz) signal up to 100 ft. (30.5 m) from the
source, or a 1920 x 1080 (60 Hz) signal up to 50 ft. (15 m) from the
source
• No external power required
17-08-508-933776.indb 3 11/27/2017 11:47:44 AM
4
Product Features
B140-1P1-WP-1
• DVI over Cat5 Passive Extender Wallplate Kit
• Extend a 1024 x 768 (60 Hz) signal up to 75 ft. (23 m) from the source,
or a 1920 x 1080 (60 Hz) signal up to 50 ft. (15 m) from the source
• RJ45-style wallplates allow for the use of standard Cat5e/6 patch cables;
110 punchdown connection not required
• No external power required
B140-101X
• DVI over Cat5 Active Extender Kit (Box-style)
• Extend a 1024 x 768 (60 Hz) signal up to 200 ft. (60 m) from the
source, or a 1920 x 1080 (60 Hz) signal up to 150 ft. (45 m) from the
source
• Remote receiver unit features a built-in Equalization control for video
image adjustment
• Includes mounting hardware that allows remote unit to be wall-mounted,
rack-mounted or pole-mounted
B140-1A1-WP
• DVI over Cat5 Active Extender Wallplate Kit
• Extend a 1024 x 768 (60 Hz) signal up to 200 ft. (60 m) from the
source, or a 1920 x 1080 (60 Hz) signal up to 150 ft. (45 m) from the
source
• Remote receiver unit features a built-in Equalization control for video
image adjustment
• RJ45-style wallplates allow for the use of standard Cat5e/6 patch cables;
110 punchdown connection not required
17-08-508-933776.indb 4 11/27/2017 11:47:44 AM
5
Product Features
B140-002
• 2-Port DVI over Cat5 Extender/Splitter Local Transmitter Unit (Box-style)
• Splits a DVI-D single link signal into two separate signals
• Works with remote/repeater and receiver units to extend a DVI-D single
link signal beyond the 16 ft. (5 m) distance limitation
• Includes mounting hardware that allows the unit to be wall-mounted,
rack-mounted or pole-mounted
B140-004
• 4-Port DVI over Cat5 Extender/Splitter Local Transmitter Unit (Box-style)
• Splits a DVI-D single link signal into four
• Additional DVI port can be used to connect a local monitor or daisy-chain
additional B140-004 units. Up to three B140-004 units can be daisy-
chained to increase the number of connected monitors
• Works with remote/repeater and receiver units to extend a DVI-D single
link signal beyond the 16 ft. (5 m) distance limitation
• Includes mounting hardware that allows the unit to be wall-mounted,
rack-mounted or pole-mounted
• Up to three B126-004 units can be mounted in a B132-004-RB
1U rackmount bracket
17-08-508-933776.indb 5 11/27/2017 11:47:44 AM
6
Product Features
B140-1A0
• DVI over Cat5 Active Extender Remote Receiver Unit (Box-style)
• Works with B140-002 and B140-004 extender/splitters to extend a
1024 x 768 (60 Hz) signal up to 200 ft. (60 m) from the source, or a
1920 x 1080 (60 Hz) signal up to 150 ft. (45 m) from the source
• Built-in Equalization control for video image adjustment
• Includes mounting hardware that allows the unit to be wall-mounted,
rack-mounted or pole-mounted
B140-1A0-WP-1
• DVI over Cat5 Active Extender Wallplate
• Works with B140-002 and B140-004 extender/splitters to extend a
1024 x 768 (60 Hz) signal up to 200 ft. (60 m) from the source, or a
1920 x 1080 (60 Hz) signal up to 150 ft. (45 m) from the source
• Built-in Equalization control for video image adjustment
• RJ45-style wallplate allows for the use of standard Cat5e/6 patch cables;
110 punchdown connection not required
B140-1P0
• DVI over Cat5 Passive Extender Remote Receiver Unit (Box-style)
• Works with B140-002 and B140-004 extender/splitters to extend a
1024 x 768 (60 Hz) signal up to 100 ft. (30.5 m) from the source, or a
1920 x 1080 (60 Hz) signal up to 50 ft. (15 m) from the source
• Built-in DVI cable; separate DVI cable not required
• No external power required
17-08-508-933776.indb 6 11/27/2017 11:47:44 AM
7
Product Features
B140-110
• DVI over Cat5 Extender Remote/Repeater Unit (Box-style)
• Extends and expands your Tripp Lite DVI over Cat5 installation, allowing
you to locate multiple monitors at different points in a chain of up to
700 ft. (213 m)
• Extends a 1024 x 768 (60 Hz) signal up to 175 ft. (50 m), or a
1920 x 1080 (60 Hz) signal up to 125 ft. (38 m) from the local
transmitter unit to the first remote/repeater unit in the installation
• Extends a 1024 x 768 (60 Hz) signal up to an additional 175 ft. (53 m),
or a 1920 x 1080 (60 Hz) signal up to an additional 125 ft. (38 m) from
each remote/repeater unit to the next unit in the chain. In a full four-level
daisy-chain installation, a 1024 x 768 (60 Hz) signal can be extended up
to 700 ft. (213 m), or a 1920 x 1080 (60 Hz) signal up to 500 ft.
(152 m) from the source to the last remote unit in the chain.
• Connect up to four remote units (three remote/repeaters and one
receiver), with a monitor located at each point in the chain
• Built-in Equalization control for video image adjustment
• Includes mounting hardware that allows the unit to be wall-mounted,
rack-mounted or pole-mounted
Optional Accessories:
• B132-004-RB 1U Rack-mount Bracket
• N202-Series Cat6 24 AWG Solid Wire Patch Cables
• P561-Series DVI-D Single-Link Cables
17-08-508-933776.indb 7 11/27/2017 11:47:44 AM
8

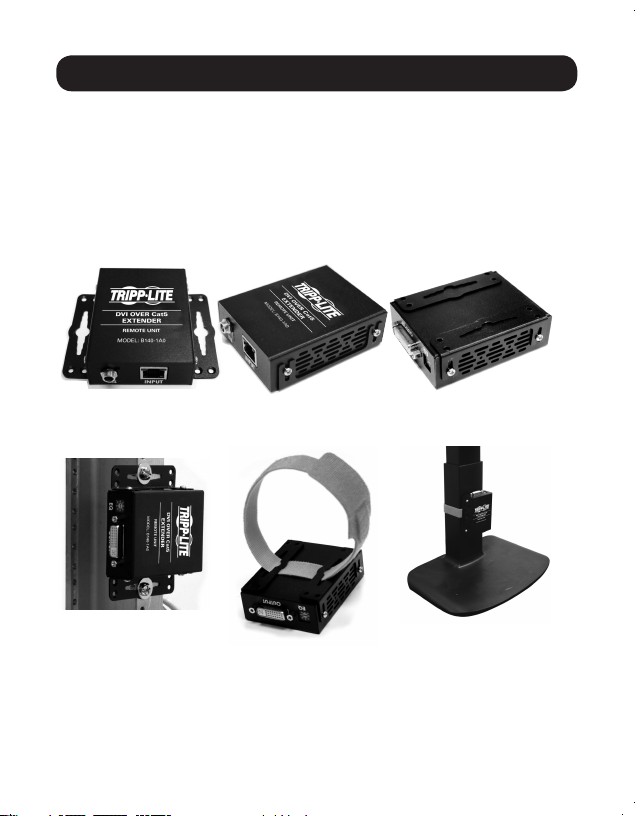

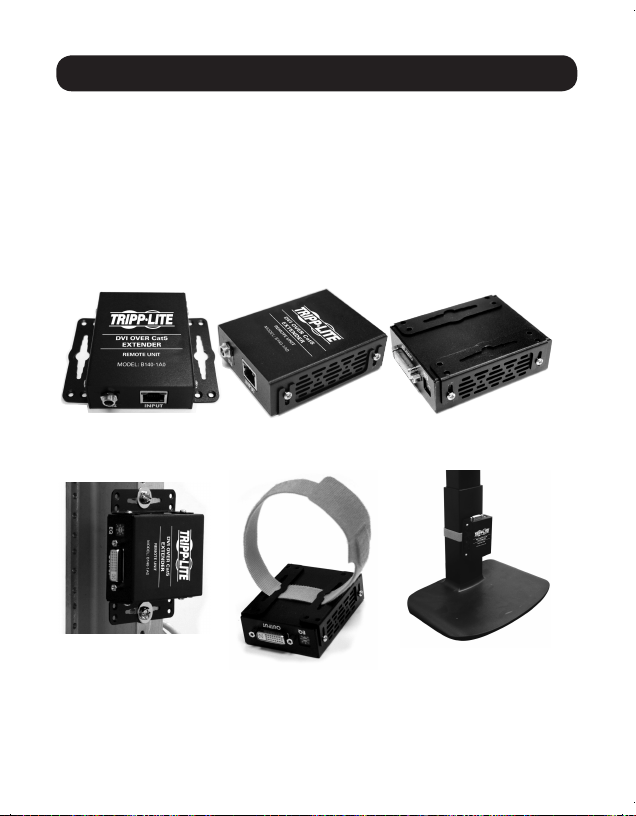

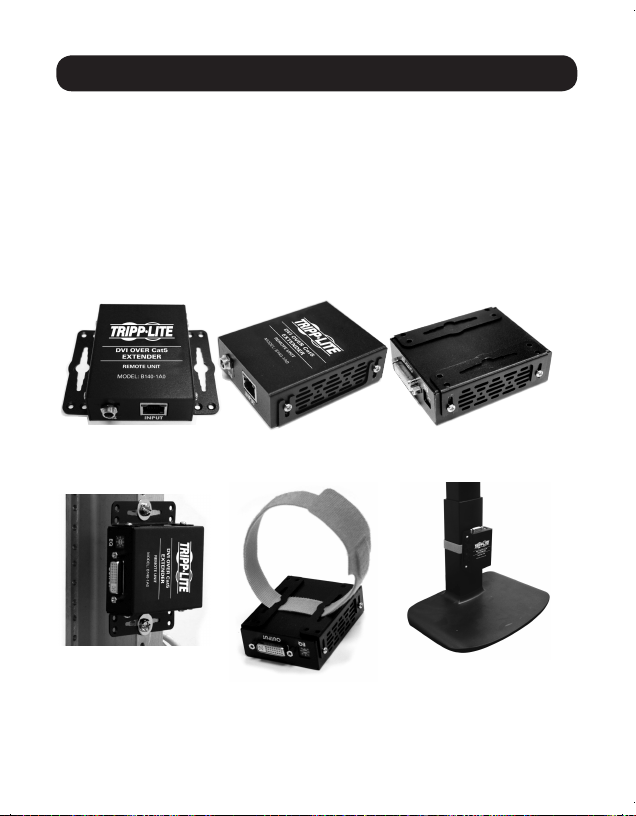

Mounting (Optional)
The B140-101X, B140-002, B140-004, B140-1A0 and B140-110 come
with mounting hardware that allows them to be mounted in a variety of
ways. The following images show the different mounting methods.
Note: The B140-004 can also be mounted to a Tripp Lite B132-004-RB 1U
Rackmount Bracket. Up to 3 B140-004 local units can be connected to a
B132-004-RB.
Wall-Mount
19” Rack-Mount Pole-Mount
17-08-508-933776.indb 8 11/27/2017 11:47:45 AM
TO DVI SOURCE
RJ45 JACK
Cat5/5e/6
PATCH CABLE
LOCAL UNIT
POWER
JACK
REMOTE UNIT
TO DVI MONITOR
B140-101 — Up to 100 ft. (30.5 m) at 1024 x 768 (60 Hz), or up to 50 ft. (15 m) at 1920 x 1080 (60 Hz)
B140-1P1-WP-1 — Up to 75 ft. (23 m) at 1024 x 768 (60 Hz), or up to 50 ft. (15 m) at 1920 x 1080 (60 Hz)
B140-101X and B140-1A1-WP — Up to 200 ft. (60 m) at 1024 x 768 (60 Hz),
or up to 150 ft. (45 m) at 1920 x 1080 (60 Hz)
9
Standard Extender Kit Installation
(B140-101, B140-1P1-WP-1, B140-101X, B140-1A1-WP)
Notes:
1. The diagram below shows a B140-101X installation. Installation will be the same
for the B140-1A1-WP. Installation will be similar for the B140-101 and
B140-1P1-WP-1, except they will not require external power.
2. Test to make sure the entire installation works properly before pulling cables through
ceilings/walls.
3. To achieve maximum distance and performance, use 24 AWG Solid Wire Cat5e/6
cable. Using stranded wire cable, or cable with a gauge (AWG) size higher than
24 AWG will result in lesser performance and shorter extension distance. Tripp Lite
N202-Series (Cat6) patch cables are made with 24 AWG solid wire cabling.
1
Make sure power to the DVI source is turned off.
2
Connect the built-in DVI connector on the B140-101 or B140-101X
local unit to the DVI source, or connect the B140-1A1-WP or
B140-1P1-WP-1 local unit to the source using a Tripp Lite
P561-Series DVI cable.
17-08-508-933776.indb 9 11/27/2017 11:47:46 AM
10
Standard Extender Kit Installation
3
B140-1A1-WP only: Connect the external power supply to the local
unit and plug it into a Trip Lite Surge Protector, Power Distribution Unit
(PDU), or Uninterruptable Power Supply (UPS). The green Power LED will
illuminate.
4
Connect the RJ45 ports on the local and remote units using
Cat5e/6 cable.
5
Connect the built-in DVI connector on the B140-101 remote unit to the
DVI monitor, or connect the B140-1A1-WP, B140-1P1-WP-1 or
B140-101X remote unit to the monitor using a Tripp Lite
P561-Series DVI cable.
6
B140-1A1-WP and B140-101X only: Connect the external power
supply to the remote unit and plug it into a Tripp Lite Surge Protector,
Power Distribution Unit (PDU) or Uninterruptible Power Supply (UPS).
The green RJ45 LED on the B140-101X remote unit will illuminate to
indicate it is receiving power. The green Power LED will illuminate on the
B140-1A1-WP remote unit.
7
Turn on the power to the DVI source. The green RJ45 LEDs will
illuminate on the B140-101 and B140-101X units, and the Power LEDs
will illuminate on the B140-1P1-WP-1 units to indicate that they are
receiving power. The orange RJ45 LED will illuminate on the B140-101X
remote unit to indicate it is receiving a signal from the source. The
orange Activity LEDs will illuminate on the B140-1A1-WP units.
8
B140-1A1-WP and B140-101X only: If necessary, adjust the
Equalization control on the remote unit to improve the video image.
Note: An improper Equalization setting can cause the monitor not to display a
picture at all. Try each Equalization setting until an acceptable image is displayed.
17-08-508-933776.indb 10 11/27/2017 11:47:46 AM

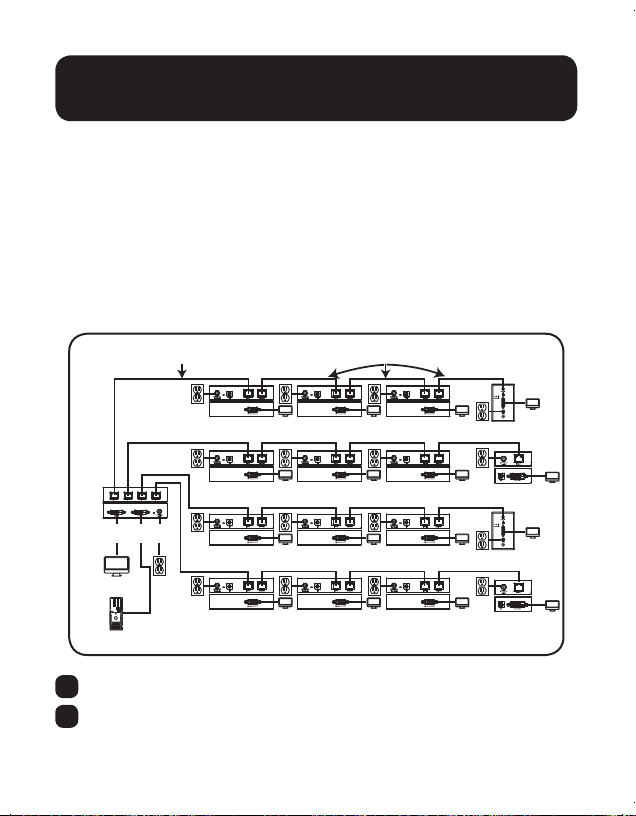

DVI SOURCE
B140-1A1-WP LOCAL
TRANSMITTER
B140-1A1-WP REMOTE
RECEIVER
B140-110
REMOTE
REPEATER
B140-110
REMOTE
REPEATER
B140-110
REMOTE
REPEATER
Up to 175 ft. (50 m) at 1024 x 768 (60 Hz)
Up to 125 ft. (38 m) at 1920 x 1080 (60 Hz)
Up to 175 ft. (50 m) at 1024 x 768 (60 Hz)
Up to 125 ft. (38 m) at 1920 x 1080 (60 Hz)
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
11

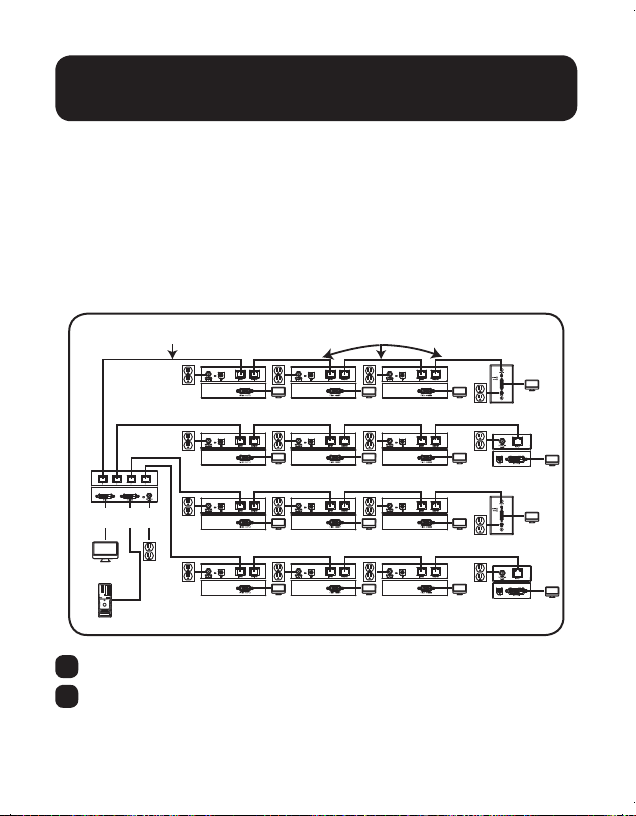

Extender Kit with Remote/Repeater Installation
(B140-101X and B140-1A1-WP extender kits only)
Notes:
1. Test to make sure the entire installation works properly before pulling cables through
ceilings/walls.
2. To achieve maximum distance and performance, use 24 AWG solid wire Cat5e/6
cable. Using stranded wire Cat5e/6 cable, or cable with a gauge (AWG) size higher
than 24 AWG will result in shorter extension distance. All Tripp Lite N202-Series
Cat6 cables are made with 24 AWG solid wire cabling.
3. The installation diagram shows a B140-1A1-WP. The B140-101X installation is the
same, except its local unit does not require power.
1
Make sure the DVI source is powered OFF.
2
Connect the built-in DVI connector on the B140-101X local unit to the
DVI source; or, connect the DVI source to the INPUT port on the
B140-1A1-WP local unit using a Tripp Lite P561-Series DVI-D Single
Link Cable.
3
B140-1A1-WP only: Connect the external power supply to the local
unit and plug it into a Tripp Lite Surge Protector, PDU or UPS. The green
Power LED will illuminate.
17-08-508-933776.indb 11 11/27/2017 11:47:47 AM
12
4
Using Cat5e/6 cable, connect the RJ45 port on the local unit to the
RJ45 INPUT port on the B140-110 remote/repeater unit.
5
Connect a monitor to the DVI OUTPUT port on the remote/repeater unit
using a Tripp Lite P561-Series DVI-D Single Link Cable.
6
Connect the external power supply to the remote/repeater unit and plug
it into a Tripp Lite Surge Protector, PDU or UPS. The green Power LED
and the green RJ45 LEDs illuminate to indicate the unit is receiving
power.
Up to four units can be daisy chained (three remote/repeaters and one
receiver). To connect additional remote/repeater units, proceed to step 7.
To finish your installation with the B140-101X or B140-1A1-WP remote
receiver unit, proceed to step 11.
7
Using Cat5e/6 cable, connect the RJ45 OUTPUT port on the first remote/
repeater unit to the RJ45 INPUT port on a second remote/repeater unit.
8
Connect a monitor to the DVI OUTPUT port on the remote/repeater unit
that you just added using a Tripp Lite P561-Series DVI-D
Single Link Cable.
9
Connect the external power supply to the remote/repeater unit and plug
it into a Tripp Lite Surge Protector, PDU or UPS. The green Power LED
and the green RJ45 LEDs illuminate to indicate the unit is receiving
power.
10
To add a third remote/repeater unit, repeat steps 7 through 9.
To finish your installation with the B140-101X or B140-1A1-WP remote
receiver unit, proceed to step 11.
11
Using Cat5e/6 cable, connect the RJ45 OUTPUT port on the last remote/
repeater unit to the RJ45 INPUT port of the B140-101X or
B140-1A1-WP remote receiver unit.
Extender Kit with Remote/Repeater Installation
(B140-101X and B140-1A1-WP extender kits only)
17-08-508-933776.indb 12 11/27/2017 11:47:47 AM
13
12
Connect a monitor to the DVI OUTPUT port on the remote receiver unit
using a Tripp Lite P561-Series DVI-D Single Link Cable.
13
Connect the external power supply to the remote receiver unit and plug
it into a Tripp Lite Surge Protector, PDU or UPS. The green RJ45 LED on
the B140-101X remote receiver, or the green Power LED on the
B140-1A1-WP remote wallplate, illuminates to indicate the unit is
receiving power from the external power supply.
14
Turn on the power to the DVI source. The orange LEDs on the
B140-1A1-WP units illuminate to indicate a signal is being received from
the source. The orange RJ45 LEDs on the B140-101X and B140-110
units illuminates to indicate a signal is being received from the source.
15
If necessary, use the Equalization control on the remote/repeater unit(s)
and remote receiver unit to adjust the video image.
Note: An improper Equalization setting can cause the monitor not to display a
picture at all. Try each Equalization setting until an acceptable picture is displayed.
Extender Kit with Remote/Repeater Installation
(B140-101X and B140-1A1-WP extender kits only)
17-08-508-933776.indb 13 11/27/2017 11:47:47 AM
B140-004
B140-1A0
B140-1P0
B140-1A0-WP-1
Up to 200 ft. (60 m) at 1024 x 768 (60 Hz)
Up to 150 ft. (45 m) at 1920 x 1080 (60 Hz)
Up to 100 ft. (30.5 m) at 1024 x 768 (60 Hz)
Up to 50 ft. (15 m) at 1920 x 1080 (60 Hz)
DVI OVER Cat5
EXTENDER
REMOTE UNIT
MODEL: B140-1P0
B140-1A0-WP-1
14
Standard Extender/Splitter Installation
Notes:
1. The diagram below shows a B140-004 installation. Installation will be the same
when using a B140-002, except the B140-002 has fewer RJ45 ports and no local
monitor port.
2. Test to make sure that the entire installation works properly before pulling cables
through ceilings/walls.
3. To achieve maximum distance and performance, use 24 AWG solid wire Cat5e/6
cable. Using stranded wire cable, or cable with a gauge (AWG) size higher than
24 AWG will result in lesser performance and shorter extension distance. Tripp Lite
N202-Series (Cat6) patch cables are made with 24 AWG solid wire cabling.
17-08-508-933776.indb 14 11/27/2017 11:47:48 AM
15
Standard Extender/Splitter Installation
1
Make sure the DVI source is powered OFF.
2
Connect the DVI source to the DVI port on the B140-002 or
B140-004 labeled INPUT using a Tripp Lite P561-Series DVI-D Single-
Link Cable.
3
Optional for B140-004: Connect a DVI monitor to the DVI port on the
B140-004 marked LOCAL using a Tripp Lite P561-Series DVI-D Single-
Link Cable.
4
Connect the external power supply to the B140-002 or B140-004
local unit and plug it into a Tripp Lite Surge Protector, PDU or UPS. The
green RJ45 LEDs and red Power LED on the B140-004 will illuminate
to indicate power is being received from the external power supply. The
green RJ45 LEDs on the B140-002 will illuminate to indicate power is
being received from the external power supply.
5
Using Cat5e/6 cable, connect one of the RJ45 output ports on the local
unit to the RJ45 input port on the B140-1P0, B140-1A0 or
B140-1A0-WP-1 remote unit.
6
Repeat step 5 for each additional remote unit you are connecting.
7
B140-1A0 and B140-1A0-WP-1 only: Connect the external power
supply to the B140-1A0 or B140-1A0-WP-1 and plug it into a Tripp Lite
Surge Protector, PDU or UPS. The green RJ45 LED on the B140-1A0
and the green LED on the B140-1A0-WP-1 will illuminate to indicate
that the unit is receiving power.
8
Repeat step 7 for each additional B140-1A0 or B140-1A0-WP-1 in the
installation.
17-08-508-933776.indb 15 11/27/2017 11:47:48 AM
16
9
Connect the B140-1P0 DVI-D Single Link connector to the monitor or
connect the B140-1A0 or B140-1A0-WP-1 to the monitor using a
Tripp Lite P561-Series DVI-D Single Link Cable. The green RJ45 LED on
the B140-1P0 will illuminate to indicate the unit is receiving power from
the monitor.
10
Repeat step 9 for each additional monitor you are connecting.
11
Turn on the power to the DVI source. The orange RJ45 LEDs illuminate
on the B140-002, B140-004 and B140-1A0, and the orange LED
illuminates on the B140-1A0-WP-1 to indicate the unit is receiving
a signal from the source. The image should now be displayed on the
connected monitors.
12
If necessary, use the Equalization control on the B140-1A0 or
B140-1A0-WP-1 to adjust the video image.
Note: An improper Equalization setting can cause the monitor not to display a
picture at all. Try each Equalization setting until an acceptable image is displayed.
Standard Extender/Splitter Installation
17-08-508-933776.indb 16 11/27/2017 11:47:48 AM
OPTIONAL LOCAL
MONITOR

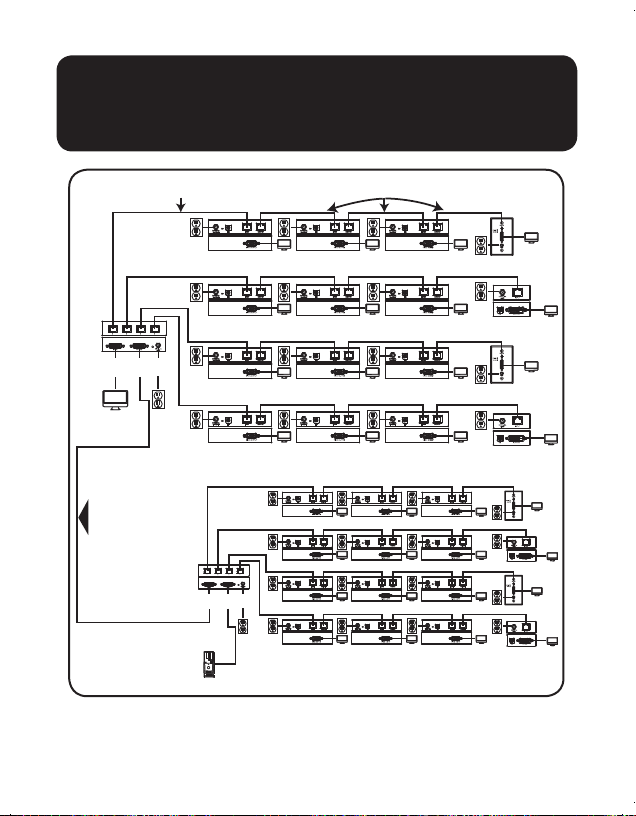

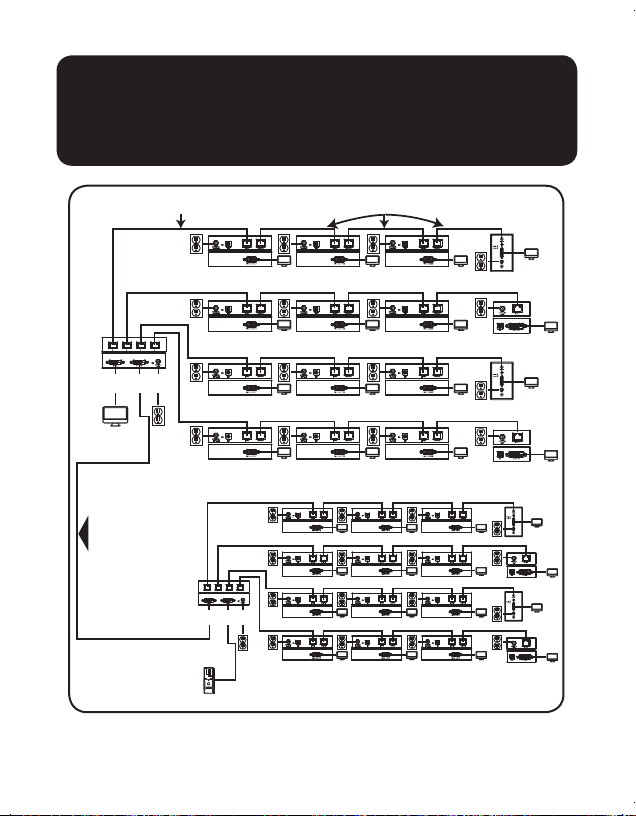

B140-004 LOCAL
TRANSMITTER
B140-110 REMOTE/
REPEATER
B140-110 REMOTE/
REPEATER
B140-110 REMOTE/
REPEATER
Up to 175 ft. (50 m) at 1024 x 768 (60 Hz)
Up to 125 ft. (38 m) at 1920 x 1080 (60 Hz)
Up to 175 ft. (50 m) at 1024 x 768 (60 Hz)
Up to 125 ft. (38 m) at 1920 x 1080 (60 Hz)
DVI SOURCE
B140-110 REMOTE/
REPEATER
B140-110 REMOTE/
REPEATER
B140-110 REMOTE/
REPEATER
B140-110 REMOTE/
REPEATER
B140-110 REMOTE/
REPEATER
B140-110 REMOTE/
REPEATER
B140-1A0-WP-1
REMOTE RECEIVER
B126-1A0-WP-1
REMOTE RECEIVER
B126-1A0
REMOTE RECEIVER
B140-110 REMOTE/
REPEATER
B140-110 REMOTE/
REPEATER
B140-110 REMOTE/
REPEATER
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
B126-1A0
REMOTE RECEIVER
17
Notes:
1. Test to make sure the entire installation works properly before pulling cables through
ceilings/walls.
2. To achieve maximum distance and performance, use 24 AWG solid wire Cat5e/6
cable. Using stranded wire Cat5e/6 cable, or cable with a gauge (AWG) size higher
than 24 AWG will result in shorter extension distance. All Tripp Lite N202-Series
Cat6 cables are made with 24 AWG solid wire cabling.
3. The installation diagram shows the B140-004. The B140-002 installation will be
the same, except there are only 2 remote ports and there is no local monitor port.
Extender/Splitter with Remote/Repeater Installation
(B140-1A0 and B140-1A0-WP-1 remote receiver units only)
1
Make sure the DVI source is powered OFF.
2
Connect the DVI source to the INPUT port on the B140-002 or
B140-004 using a Tripp Lite P561-Series DVI-D Single Link Cable.
17-08-508-933776.indb 17 11/27/2017 11:47:49 AM
18
Extender/Splitter with Remote/Repeater Installation
(B140-1A0 and B140-1A0-WP-1 remote receiver units only)
3
Optional for B140-004: Connect a local monitor to the DVI OUTPUT
port using a Tripp Lite P561-Series DVI-D Single Link Cable.
4
Connect the external power supply to the local unit and plug it into a
Tripp Lite Surge Protector, PDU or UPS. The green RJ45 LEDs illuminate
to indicate power is being received from the external power supply. An
additional red LED on the B140-004 also illuminates to indicate that
power is being received.
5
Using Cat5e/6 cable, connect one of the RJ45 output ports on the local
unit to the RJ45 input port on the B140-110 remote/repeater unit.
6
Connect a monitor to the DVI OUTPUT port on the remote/repeater unit
using a Tripp Lite P561-Series DVI-D Single Link Cable.
7
Connect the external power supply to the remote/repeater unit and plug
it into a Tripp Lite Surge Protector, PDU or UPS. The green Power LED
and the green RJ45 LEDs illuminate to indicate the unit is receiving
power.
Up to four units can be daisy chained (three remote/repeaters and one
receiver) To connect additional remote/repeater units, proceed to step 8. To
finish your installation with a B140-1A0 or B140-1A0-WP-1 remote receiver
unit, proceed to step 12.
8
Using Cat5e/6 cable, connect the RJ45 OUTPUT port on the first remote/
repeater unit to the RJ45 INPUT port on a second remote/repeater unit.
9
Connect a monitor to the DVI OUTPUT port on the remote/repeater unit
that you just added using a Tripp Lite P561-Series DVI-D Single Link
Cable.
10
Connect the external power supply to the remote/repeater unit and plug
it into a Tripp Lite Surge Protector, PDU or UPS. The green Power LED
and the green RJ45 LEDs illuminate to indicate the unit is receiving
power.
17-08-508-933776.indb 18 11/27/2017 11:47:49 AM
19
Extender/Splitter with Remote/Repeater Installation
(B140-1A0 and B140-1A0-WP-1 remote receiver units only)
11
To add a third remote/repeater unit, repeat steps 8 through 10. To finish
your installation with a B140-1A0 or B140-1A0-WP-1 remote receiver
unit, proceed to step 12.
12
Using Cat5e/6 cable, connect the RJ45 OUTPUT port on the last remote/
repeater unit to the RJ45 INPUT port on a B140-1A0 or B140-1A0-
WP-1 remote receiver unit.
13
Connect a monitor to the DVI OUTPUT port on the remote receiver unit
using a Tripp Lite P561-Series DVI-D Single Link Cable.
14
Connect the external power supply to the remote receiver unit and plug
it into a Tripp Lite Surge Protector, PDU or UPS. The green RJ45 LEDs on
the B140-1A0 and the green LED on the B140-1A0-WP-1 illuminate to
indicate that the unit is receiving power.
15
Repeat steps 5 through 14 for each additional RJ45 output port on the
local transmitter unit.
16
Turn on the power to the DVI source. The orange RJ45 LEDs on the local
transmitter, remote/repeater and B140-1A0 illuminate to indicate a
signal is being received from the source. The orange LED on the
B140-1A0-WP-1 illuminates to indicate a signal is being received from
the source.
17
If necessary, use the Equalization control on the remote/repeater unit(s)
and remote receiver unit to adjust the video image.
Note: An improper Equalization setting can cause the monitor not to display a
picture at all. Try each Equalization setting until an acceptable picture is displayed.
17-08-508-933776.indb 19 11/27/2017 11:47:49 AM

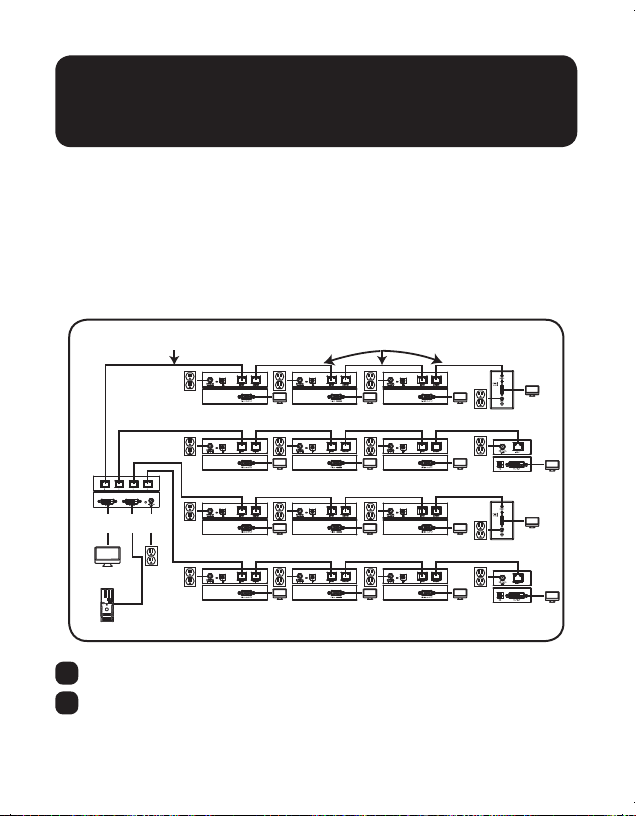

Level 1
Level 2
Level 3
OPTIONAL LOCAL
MONITOR
B140-1P0 — Up to 100 ft. (30.5 m) at 1024 x 768 (60 Hz), or up to 50 ft. (15 m) at 1920 x 1080 (60 Hz)
B140-1A0 and B140-1A0-WP-1 — Up to 200 ft. (60 m) at 1024 x 768 (60 Hz),
or up to 150 ft. (45 m) at 1920 x 1080 (60 Hz)
20
Extender/Splitter Daisy-Chain Installation
(B140-004 only)
Notes:
1. Test to make sure that the entire installation works properly before pulling cables
through ceilings/walls.
2. To achieve maximum distance and performance, use 24 AWG solid wire Cat5e/6
cable. Using stranded wire cable, or cable with a gauge (AWG) size higher than
24 AWG will result in lesser performance and shorter extension distance. Tripp Lite
N202-Series (Cat6) patch cables are made with 24 AWG solid wire cabling.
17-08-508-933776.indb 20 11/27/2017 11:47:50 AM
21
Extender/Splitter Daisy-Chain Installation
1
Make sure the DVI source is powered OFF.
2
Connect the DVI source to the DVI port on the B140-004 labeled INPUT
using a Tripp Lite P561-Series DVI-D Single Link Cable.
3
Connect the external power supply to the B140-004 local unit and plug
it into a Tripp Lite Surge Protector, PDU or UPS. The green RJ45 LEDs
and red Power LED will illuminate to indicate power is being received
from the external power supply.
4
Using the included DVI daisy-chain cable, connect the OUTPUT DVI port
on the first B140-004 to the INPUT DVI port on a second B140-004.
5
Connect the external power supply to the B140-004 local unit and plug
it into a Tripp Lite Surge Protector, PDU or UPS. The green RJ45 LEDs
and red Power LED will illuminate to indicate power is being received
from the external power supply.
6
Repeat steps 4 and 5 if you are connecting a third B140-004.
7
Optional: Connect a DVI monitor to the OUTPUT DVI port on the last
B140-004 using a Tripp Lite P561-Series DVI-D Single Link Cable.
8
Using Cat5e/6 cable, connect one of the RJ45 output ports on a local
unit to the RJ45 input port on a B140-1P0, B140-1A0 or
B140-1A0-WP-1 remote unit.
9
Repeat step 8 for each additional remote unit you are connecting.
10
B140-1A0 and B140-1A0-WP-1 only: Connect the external power
supply to the B140-1A0 or B140-1A0-WP-1, and plug it into a
Tripp Lite Surge Protector, PDU or UPS. The green RJ45 LEDs on the
B140-1A0 and the green LED on the B140-1A0-WP-1 illuminate to
indicate the unit is receiving power.
11
Repeat step 10 for each additional B140-1A0 or B140-1A0-WP-1 in the
installation.
17-08-508-933776.indb 21 11/27/2017 11:47:50 AM
22
Extender/Splitter Daisy-Chain Installation
12
Connect the B140-1P0 DVI-D Single Link Connector to the monitor or
connect the B140-1A0 or B140-1A0-WP-1 to the monitor using a
Tripp Lite P561-Series DVI-D Single Link Cable. The green RJ45 LED on
the B140-1P0 illuminates to indicate the unit is receiving power from
the monitor.
13
Repeat step 12 for each additional monitor you are connecting.
14
Turn on the power to the DVI source. The orange RJ45 LEDs illuminate
on the B140-004 and B140-1A0 and the orange LED illuminates on
the B140-1A0-WP-1 to indicate the unit is receiving a signal from the
source. The screen should now be displayed on the connected monitors.
15
If necessary, use the Equalization control on the B140-1A0 or
B140-1A0-WP-1 to adjust the video image.
Note: An improper Equalization setting can cause the monitor not to display a
picture at all. Try each Equalization setting until an acceptable image is displayed.
Extender/Splitter Daisy-Chain with Remote/
Repeater Installation (B140-004 extender/splitter,
and B140-1A0 and B140-1A0-WP remote receivers only)
Notes:
1. Test to make sure the entire installation works properly before pulling cables
through ceilings/walls.
2. To achieve maximum distance and performance, use 24 AWG solid wire
Cat5e/6 cable. Using stranded wire Cat5e/6 cable, or cable with a gauge (AWG)
size higher than 24 AWG will result in shorter extension distance. All Tripp Lite
N202-Series Cat6 cables are made with 24 AWG solid wire cabling.
17-08-508-933776.indb 22 11/27/2017 11:47:50 AM
OPTIONAL LOCAL
MONITOR
B140-004 LOCAL
TRANSMITTER
B140-110 REMOTE/
REPEATER
B140-110 REMOTE/
REPEATER
B140-110 REMOTE/
REPEATER
Up to 175 ft. (50 m) at 1024 x 768 (60 Hz)
Up to 125 ft. (38 m) at 1920 x 1080 (60 Hz)
Up to 175 ft. (50 m) at 1024 x 768 (60 Hz)
Up to 125 ft. (38 m) at 1920 x 1080 (60 Hz)
B140-110 REMOTE/
REPEATER
B140-110 REMOTE/
REPEATER
B140-110 REMOTE/
REPEATER
B140-110 REMOTE/
REPEATER
B140-110 REMOTE/
REPEATER
B140-110 REMOTE/
REPEATER
B140-1A0-WP-1
REMOTE RECEIVER
B126-1A0-WP-1
REMOTE RECEIVER
B126-1A0
REMOTE RECEIVER
B140-110 REMOTE/
REPEATER
B140-110 REMOTE/
REPEATER
B140-110 REMOTE/
REPEATER
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
B126-1A0
REMOTE RECEIVER
B140-004 LOCAL
TRANSMITTER
DVI SOURCE
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7

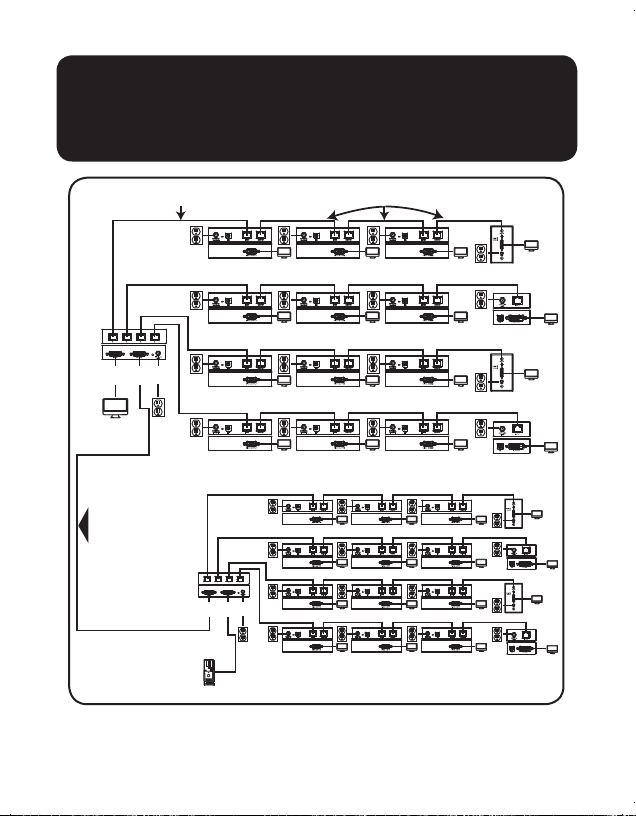

DAISY CHAIN
UP TO
3 LEVELS
23
Extender/Splitter Daisy-Chain with Remote/
Repeater Installation (B140-004 extender/splitter,
and B140-1A0 and B140-1A0-WP remote receivers only)
17-08-508-933776.indb 23 11/27/2017 11:47:51 AM
24
Extender/Splitter Daisy-Chain with Remote/
Repeater Installation (B140-004 extender/splitter,
and B140-1A0 and B140-1A0-WP remote receivers only)
1
Make sure the DVI source is powered OFF.
2
Connect the DVI source to the INPUT port on the B140-004 using a
Tripp Lite P561-Series DVI-D Single Link Cable.
3
Connect the LOCAL port on the B140-004 to the INPUT port on a
second B140-004 using the included 1 ft. DVI daisy-chain cable.
4
Repeat step 3 if you want to connect a third B140-004.
5
Connect the external power supply to the first B140-004 in the
daisy chain and plug it into a Tripp Lite Surge Protector, PDU or UPS.
The green RJ45 LEDs and the red Power LED on the B140-004 will
illuminate to indicate power is being received from the external power
supply.
6
Repeat step 5 for each additional B140-004 in the daisy chain.
7
Optional: Connect a DVI monitor to the OUTPUT DVI port on the last
B140-004 using a Tripp Lite P561-Series DVI-D Single Link cable.
8
Using Cat5e/6 cable, connect one of the RJ45 output ports on the local
unit to the RJ45 input port on the B140-110 remote/repeater unit.
9
Connect a monitor to the DVI OUTPUT port on the remote/repeater unit
using a Tripp Lite P561-Series DVI-D Single Link Cable.
10
Connect the external power supply to the remote/repeater unit and plug
it into a Tripp Lite Surge Protector, PDU or UPS. The green Power LED
and the green RJ45 LEDs illuminate to indicate the unit is receiving
power.
17-08-508-933776.indb 24 11/27/2017 11:47:51 AM
25
Extender/Splitter Daisy-Chain with Remote/
Repeater Installation (B140-004 extender/splitter,
and B140-1A0 and B140-1A0-WP remote receivers only)
Up to four units can be daisy chained (three remote/repeaters and one
receiver). To connect additional remote/repeater units, proceed to step
11. To finish your installation with a B140-1A0 or B140-1A0-WP-1 remote
receiver unit, proceed to step 15.
11
Using Cat5e/6 cable, connect the RJ45 OUTPUT port on the first remote/
repeater unit to the RJ45 INPUT port on a second remote/repeater unit.
12
Connect a monitor to the DVI OUTPUT port on the remote/repeater unit
that you just added using a Tripp Lite P561-Series DVI-D Single Link
Cable.
13
Connect the external power supply to the remote/repeater unit and plug
it into a Tripp Lite Surge Protector, PDU or UPS. The green Power LED
and the green RJ45 LEDs illuminate to indicate the unit is receiving
power.
14
To add a third remote/repeater unit, repeat steps 11 through 13. To
finish your installation with a B140-1A0 or B140-1A0-WP-1 remote
receiver unit, proceed to step 15.
15
Using Cat5e/6 cable, connect the RJ45 OUTPUT port on the last remote/
repeater unit to the RJ45 INPUT port on a B140-1A0 or B140-1A0-WP-1
remote receiver unit.
16
Connect a monitor to the DVI OUTPUT port on the remote receiver unit
using a Tripp Lite P561-Series DVI-D Single Link Cable.
17
Connect the external power supply to the remote receiver unit and plug
it into a Tripp Lite Surge Protector, PDU or UPS. The green RJ45 LEDs on
the B140-1A0 and the green LED on the B140-1A0-WP-1 illuminate to
indicate that the unit is receiving power.
17-08-508-933776.indb 25 11/27/2017 11:47:51 AM
26
18
Repeat steps 8 through 17 for each additional RJ45 output port on the
local transmitter units.
19
Turn on the power to the DVI source. The orange RJ45 LEDs on the local
transmitter, remote/repeater and B140-1A0 illuminate to indicate a
signal is being received from the source. The orange LED on the
B140-1A0-WP-1 illuminates to indicate a signal is being received from
the source.
20
If necessary, use the Equalization control on the remote/repeater unit(s)
and remote receiver unit to adjust the video image.
Note: An improper Equalization setting can cause the monitor not to display a
picture at all. Try each Equalization setting until an acceptable picture is displayed.
Extender/Splitter Daisy-Chain with Remote/
Repeater Installation (B140-004 extender/splitter,
and B140-1A0 and B140-1A0-WP remote receivers only)
17-08-508-933776.indb 26 11/27/2017 11:47:51 AM
27
Warranty and Product Registration
1-Year Limited Warranty
TRIPP LITE warrants its products to be free from defects in materials and workmanship for a period
of one (1) year from the date of initial purchase. TRIPP LITE’s obligation under this warranty is limited
to repairing or replacing (at its sole option) any such defective products. To obtain service under
this warranty, you must obtain a Returned Material Authorization (RMA) number from TRIPP LITE or
an authorized TRIPP LITE service center. Products must be returned to TRIPP LITE or an authorized
TRIPP LITE service center with transportation charges prepaid and must be accompanied by a brief
description of the problem encountered and proof of date and place of purchase. This warranty does
not apply to equipment which has been damaged by accident, negligence or misapplication or has
been altered or modified in any way.
EXCEPT AS PROVIDED HEREIN, TRIPP LITE MAKES NO WARRANTIES, EXPRESS OR IMPLIED,
INCLUDING WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. Some
states do not permit limitation or exclusion of implied warranties; therefore, the aforesaid limitation(s)
or exclusion(s) may not apply to the purchaser.
EXCEPT AS PROVIDED ABOVE, IN NO EVENT WILL TRIPP LITE BE LIABLE FOR DIRECT, INDIRECT,
SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES ARISING OUT OF THE USE OF THIS PRODUCT,
EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. Specifically, TRIPP LITE is not liable for any
costs, such as lost profits or revenue, loss of equipment, loss of use of equipment, loss of software,
loss of data, costs of substitutes, claims by third parties, or otherwise.
PRODUCT REGISTRATION
Visit www.tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically
entered into a drawing for a chance to win a FREE Tripp Lite product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
WEEE Compliance Information for Tripp Lite Customers and Recyclers (European Union)
Under the Waste Electrical and Electronic Equipment (WEEE) Directive and implementing regulations,
when customers buy new electrical and electronic equipment from Tripp Lite they are entitled to:
• Send old equipment for recycling on a one-for-one, like-for-like basis
(this varies depending on the country)
• Send the new equipment back for recycling when this ultimately becomes waste
WARNING
Use of this equipment in life support applications where failure of this equipment can reasonably
be expected to cause the failure of the life support equipment or to significantly affect its safety or
effectiveness is not recommended.
Tripp Lite has a policy of continuous improvement. Product specifications are subject to change
without notice.
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
17-08-508-933776.indb 27 11/27/2017 11:47:52 AM
28
Manual del Propietario
1111 W. 35th Street, Chicago, IL 60609 EE. UU.
www.tripplite.com/support
Copyright © 2017 Tripp Lite. Todos los derechos reservados.
Extensores y Extensores /
Divisores
DVI sobre Cat5
Modelos de Juegos Extensores:
B140-101, B140-1P1-WP-1, B140-101X, B140-1A1-WP
Modelos de Unidades Locales: B140-002 y B140-004
Modelos de Unidades Remotas: B140-1P0, B140-1A0,
B140-1A0-WP-1 y B140-110
English 1 • Français 55 • Русский 82
17-08-508-933776.indb 28 11/27/2017 11:47:52 AM
29
Índice
Contenido del Empaque .....................................................................30
Características del Producto ................................................................30
Instalación (Opcional) ........................................................................35
Instalación de Juego Extensor Estándar ................................................36
Instalación de Juego Extensor con Remoto / Repetidor ......................... 38
(Sólo juegos extensores B140-101X y B140-1A1-WP)
Instalación Estándar del Extensor / Divisor ............................................41
Instalación de Extensor / Divisor con Remoto / Repetidor ......................44
(Sólo unidades receptoras remotas B140-1A0 y B140-1A0-WP-1)
Instalación en Cadena del Extensor / Divisor .........................................47
Instalación en Cadena del Extensor / Divisor con Remoto / Repetidor ....49
(Extensor / Divisor B140-004 y los receptores remotos
B140-1A0 y B140-1A0-WP únicamente)
Garantía ............................................................................................54
17-08-508-933776.indb 29 11/27/2017 11:47:52 AM
30
Contenido del Empaque
Características del Producto
B140-101
B140-1P1-WP-1
B140-101X
B140-1A1-WP
B140-002
B140-004
B140-1A0
B140-1A0-WP-1
B140-1P0
B140-110
Unidad Local (L), Unidad Remota
(R) o Ambas (B)
B B B B L L R R R R
Fuentes de Alimentación Externas
(0, 1 o 2)
0 0 1 2 1 1 1 1 0 1
Accesorios de instalación X X X X X
Tornillos para Placa de Pared X X X
Desatornillador para Ajuste de
Ecualización
X X X X X
Cable DVI para Encadenado X
Todas
• Soporta resoluciones de video DVI-D de conexión única hasta
1920 x 1080 (60 Hz)
• Conectar y Usar—No requiere software ni controladores
• Compatible con los principales sistemas operativos.
• Compatible con HDCP
B140-101
• Juego de extensor pasivo DVI sobre Cat5 (Estilo Caja)
• Extienda una señal de 1024 x 768 (60 Hz) hasta a 30.5 m [100 pies]
de la fuente o una señal de 1920 x 1080 (60 Hz) hasta a 15.24 m
[50 pies] de la fuente
• No se necesita alimentación externa
17-08-508-933776.indb 30 11/27/2017 11:47:52 AM
31
Características del Producto
B140-1P1-WP-1
• Juego de placa de pared extensora pasiva DVI sobre Cat5
• Extienda una señal de 1024 x 768 (60 Hz) hasta a 22.86 m [75 pies]
de la fuente o una señal de 1920 x 1080 (60 Hz) hasta a 15.24 m
[50 pies] de la fuente
• Las placas de pared estilo RJ45 permiten el uso de cables patch
estándar Cat5e / Cat6; no se requiere conexión de compresión 110
• No se necesita alimentación externa
B140-101X
• Juego de extensor activo DVI sobre Cat5 (Estilo Caja)
• Extienda una señal de 1024 x 768 (60 Hz) hasta a 60 m [200 pies]
de la fuente o una señal de 1920 x 1080 (60 Hz) hasta a 45.72 m
[150 pies] de la fuente
• La unidad receptora remota cuenta con un control de ecualización
incorporado para ajustar la imagen del video
• Incluye los accesorios de instalación que permiten que la unidad remota
sea instalada en pared, rack o poste
B140-1A1-WP
• Juego de placa de pared extensora activa DVI sobre Cat5
• Extienda una señal de 1024 x 768 (60 Hz) hasta a 60 m [200 pies]
de la fuente o una señal de 1920 x 1080 (60 Hz) hasta a 45.72 m
[150 pies] de la fuente
• La unidad receptora remota cuenta con un control de ecualización
incorporado para ajustar la imagen del video
• Las placas de pared estilo RJ45 permiten el uso de cables patch
estándar Cat5e / Cat6; no se requiere conexión de compresión 110
17-08-508-933776.indb 31 11/27/2017 11:47:52 AM
32
Características del Producto
B140-002
• Unidad Transmisora Local de 2 Puertos Extensor / Divisor DVI sobre Cat5
(Estilo caja)
• Divide una señal de conexión única DVI-D en dos señales separadas
• Trabaja con unidades remotas / repetidoras y receptoras para extender
una señal DVI-D de conexión única más allá de la limitación de distancia
de 4.88 m [16 pies]
• Incluye los accesorios de instalación que permiten que la unidad sea
instalada en pared, rack o poste.
B140-004
• Unidad Transmisora Local de 4 Puertos Extensor / Divisor DVI sobre Cat5
(Estilo caja)
• Divide una señal de conexión única DVI-D en cuatro
• Puede usarse un puerto DVI adicional para conectar un monitor local
o encadenar unidades B140-004 adicionales. Pueden encadenarse
hasta tres unidades B140-004 para aumentar el número de monitores
conectados
• Trabaja con unidades remotas / repetidoras y receptoras para extender
una señal DVI-D de conexión única más allá de la limitación de
dinstancia de 4.88 m [16 pies]
• Incluye los accesorios de instalación que permiten que la unidad sea
instalada en pared, rack o poste.
• Pueden instalarse hasta tres unidades B126-004 en un soporte de
1U para instalación en rack B132-004-RB
17-08-508-933776.indb 32 11/27/2017 11:47:52 AM
33
Características del Producto
B140-1A0
• Unidad Receptora Remota Extensora Activa DVI sobre Cat5 (Estilo Caja)
• Trabaja con los extensores / divisores B140-002 y B140-004 para
extender una señal de 1024 x 768 (60 Hz) hasta a 60 m [200 pies]
de la fuente o una señal de 1920 x 1080 (60 Hz) hasta a 45.72 m
[150 pies] de la fuente
• Control de Ecualización incorporado para ajuste de imagen de video
• Incluye los accesorios de instalación que permiten que la unidad sea
instalada en pared, rack o poste.
B140-1A0-WP-1
• Placa de pared extensora activa DVI sobre Cat5
• Trabaja con los extensores / divisores B140-002 y B140-004 para
extender una señal de 1024 x 768 (60 Hz) hasta a 60 m [200 pies]
de la fuente o una señal de 1920 x 1080 (60 Hz) hasta a 45.72 m
[150 pies] de la fuente
• Control de Ecualización incorporado para ajuste de imagen de video
• La placa de pared estilo RJ45 permite el uso de cables patch estándar
Cat5e / Cat6; no se requiere conexión de compresión 110
B140-1P0
• Unidad Receptora Remota de Extensor Pasivo DVI sobre Cat5 (Estilo
Caja)
• Trabaja con los extensores / divisores B140-002 y B140-004 para
extender una señal de 1024 x 768 (60 Hz) hasta a 30.5 m [100 pies]
de la fuente o una señal de 1920 x 1080 (60 Hz) hasta a 15.24 m
[50 pies] de la fuente
• Cable DVI incorporado; no se requiere un cable DVI por separado
• No se necesita alimentación externa
17-08-508-933776.indb 33 11/27/2017 11:47:52 AM
34
Características del Producto
B140-110
• Unidad Remota / Repetidora de Extensor DVI sobre Cat5 (Estilo Caja)
• Extiende su instalación DVI sobre Cat5 de Tripp Lite, permitiéndole ubicar
múltiples monitores en diferentes puntos en una cadena de hasta
213.36 m [700 pies]
• Extiende una señal de 1024 x 768 (60 Hz) hasta a 53.34 m [175 pies]
o una señal de 1920 x 1080 (60 Hz) hasta a 38 m [125 pies] desde la
unidad transmisora local hasta la primera unidad remota / repetidora en
la instalación
• Extiende una señal de 1024 x 768 (60 Hz) hasta a 53.34 m
[175 pies] adicionales o una señal de 1920 x 1080 (60 Hz) hasta a
38 m [125 pies] adicionales desde cada unidad remota / repetidora
hasta la siguiente unidad remota / repetidora en la cadena. En una
instalación en cadena de 4 niveles completos, una señal 1024 x 768
(60 Hz) puede extenderse hasta a 213.36 m [700 pies], o una señal
1920 x 1080 (60 Hz) hasta a 152 m [500 pies] desde la fuente hasta la
última unidad en la cadena.
• Conecta hasta 4 unidades remotas (3 repetidores y 1 receptor remotos),
con un monitor localizado en cada punto en la cadena
• Control de Ecualización incorporado para ajuste de imagen de video
• Incluye los accesorios de instalación que permiten que la unidad sea
instalada en pared, rack o poste.
Accesorios Opcionales:
• Soporte para Instalación en Rack B132-004-RB de 1U
• Cables Patch Cat6 con conductores de Alambre Sólido 24 AWG Serie
N202
• Cables de conexión única DVI-D Serie P561
17-08-508-933776.indb 34 11/27/2017 11:47:52 AM
35
Instalación (Opcional)
Los B140-101X, B140-002, B140-004, B140-1A0 y B140-110 vienen
con accesorios de instalación que les permite ser instalados en una gran
variedad de formas. Las siguientes imágenes muestran los diferentes
métodos de instalación.
Nota: El B140-004 puede instalarse también en un Soporte para Instalación en
Rack B132-004-RB de 1U de Tripp Lite. Pueden conectarse hasta 3 unidades locales
B140-004 a un B132-004-RB.
Instalación en la Pared
Instalación en
Rack de 19”
Instalación en Poste
17-08-508-933776.indb 35 11/27/2017 11:47:53 AM
A LA FUENTE DVI
ENCHUFE
RJ45
Cat5 / Cat5e / Cat6
UNIDAD LOCAL
ENCHUFE DE
ALIMENTACIÓN
UNIDAD REMOTA
AL MONITOR DVI
B140-101 — Hasta 30.5 m a 1024 x 768 (60 Hz) o hasta 15 m a 1920 x 1080 (60 Hz)
B140-1P1-WP-1 — Hasta 23 m a 1024 x 768 (60 Hz) o hasta 15 m a 1920 x 1080 (60 Hz)
B140-101X y B140-1A1-WP — Hasta 60 m a 1024 x 768 (60 Hz) o hasta 45 m a 1920 x 1080 (60 Hz)
36
Instalación de Juego Extensor Estándar
(B140-101, B140-1P1-WP-1, B140-101X, B140-1A1-WP)
Notas:
1. El siguiente diagrama muestra la instalación de un B140-101X. La instalación será
igual para el B140-1A1-WP. La instalación será similar para el B140-101 y
B140-1P1-WP-1, excepto que no requerirán de energía externa.
2. Haga pruebas para asegurarse de que toda la instalación trabaje correctamente
antes de jalar los cables a través de techos y paredes.
3. Para conseguir la distancia y rendimiento máximos, use un cable Cat5e / Cat6 con
conductores de alambre sólido 24 AWG. Usar cable de alambre trenzado o cable
con un número de calibre (AWG) mayor de 24 AWG causará menor rendimiento y
distancia de extensión más corta. Los cables patch (Cat6) Serie N202 de Tripp Lite
están hechos con conductores de alambre sólido 24 AWG.
1
Asegúrese de que la fuente DVI esté apagada.
2
Conecte el conector DVI incorporado en la unidad local B140-101 o
B140-101 X a la fuente de DVI o Conecte la unidad local B140-1A1-WP
o B140-1 P 1-WP-1 a la fuente mediante un cable DVI Serie P561 de
Tripp Lite.
17-08-508-933776.indb 36 11/27/2017 11:47:54 AM
37
Instalación de Juego Extensor Estándar
3
B140-1A1-WP solamente: Conecte la fuente de alimentación externa
a la unidad local y enchúfela en un Supresor de Sobretensiones, Unidad
de Distribución de Energía (PDU) o Sistema de Respaldo Ininterrumpible
(UPS) de Tripp Lite. Se iluminará el LED verde de Encendido.
4
Conecte los puertos RJ45 de las unidades locales y remotas usando
cable Cat5e / Cat6.
5
Conecte el conector DVI incorporado en la unidad remota B140-101
al monitor DVI o conecte la unidad remota B140-1A1-WP,
B140-1P1-WP-1 o B140-101X al monitor mediante un cable DVI Serie
P561 de Tripp Lite.
6
B140-1A1-WP y B140-101X solamente: Conecte la fuente de
alimentación externa a la unidad remota y enchúfela en un Supresor
de Sobretensiones, Unidad de Distribución de Energía (PDU) o Sistema
de Respaldo Ininterrumpible (UPS) de Tripp Lite. El LED RJ45 verde
en la unidad remota B140-101X se iluminará para indicar que está
recibiendo energía. Se iluminará el LED verde de encendido en la
unidad remota B140-1A1-WP.
7
Encienda la fuente de DVI. Los LEDs verdes del RJ45 se iluminarán
en las unidades B140-101 y B140-101X y los LEDs de encendido se
iluminarán en las unidades B140-1P1-WP-1 para indicar que están
recibiendo energía. El LED RJ45 en color naranja en la unidad remota
B140-101X se iluminará para indicar que está recibiendo una señal
desde la fuente. Los LEDs en color naranja de actividad se iluminarán
en las unidades B140-1A1-WP.
8
B140-1A1-WP y B140-101X solamente: Si es necesario, ajuste el
control de ecualización en la unidad remota para mejorar la imagen de
video.
Nota: Un ajuste inadecuado de la ecualización puede hacer que el monitor no
muestre una imagen en absoluto. Pruebe cada ajuste de ecualización hasta que
se muestre una imagen aceptable.
17-08-508-933776.indb 37 11/27/2017 11:47:54 AM
FUENTE DVI
B140-1A1-WP
TRANSMISOR LOCAL
B140-1A1-WP
RECEPTOR REMOTO
B140-110
REPETIDOR
REMOTO
B140-110
REPETIDOR
REMOTO
B140-110
REPETIDOR
REMOTO
Hasta 50 m a 1024 x 768 (60 Hz)
Hasta 38 m a 1920 x 1080 (60 Hz)
Hasta 50 m a 1024 x 768 (60 Hz)
Hasta 38 m a 1920 x 1080 (60 Hz)
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
38
Instalación de Juego Extensor con Remoto /
Repetidor (juegos extensores B140-101X y B140-1A1-WP solamente)
Notas:
1. Haga pruebas para asegurarse de que toda la instalación trabaje correctamente
antes de jalar los cables a través de techos y paredes.
2. Para conseguir la distancia y rendimiento máximos, use un cable Cat5e / Cat6
con conductores de alambre sólido 24 AWG. Usar cable Cat5e / Cat6 de alambre
trenzado o cable con un número de calibre (AWG) mayor de 24 AWG resultará en
una distancia de extensión más corta. Todos los cables patch Cat6 Serie N202 de
Tripp Lite están hechos con conductores de alambre sólido 24 AWG.
3. El diagrama de instalación muestra un B140-1A1-WP. La instalación del B140-
101X es igual, excepto que su unidad local no requiere alimentación.
1
Asegúrese de que la fuente DVI esté apagada.
2
Conecte el conector DVI incorporado en la unidad local B140-101X a la
fuente de DVI; o, conecte la fuente de DVI al puerto de entrada en la
unidad local B140-1A1-WP mediante un cable DVI-D de conexión única
Serie P561 de Tripp Lite.
3
B140-1A1-WP solamente: Conecte la fuente de alimentación externa
a la unidad local y enchúfela en un Supresor de Sobretensiones, PDU o
UPS de Tripp Lite. Se iluminará el LED verde de Encendido.
17-08-508-933776.indb 38 11/27/2017 11:47:54 AM
39
4
Usando cable Cat5e / Cat6, conecte el puerto RJ45 en la unidad local
al puerto de entrada RJ45 en la unidad remota / repetidora B140-110.
5
Conecte un monitor al puerto de salida DVI en la unidad remota /
repetidora usando un Cable DVI-D de conexión única Serie P561 de
Tripp Lite.
6
Conecte la fuente de alimentación externa a la unidad remota /
repetidora y enchúfela en un Supresor de Sobretensiones, PDU o
UPS de Tripp Lite. El LED verde de encendido y el LED verde RJ45 se
iluminan cuando la unidad está recibiendo energía.
Pueden encadenarse hasta cuatro unidades (tres remotas / repetidoras y
una receptora). Para conectar unidades remotas / repetidoras adicionales,
vaya al paso 7. Para finalizar su instalación con la unidad receptora remota
B140-101X o B140-1A1-WP, vaya al paso 11.
7
Usando cable Cat5e / Cat6, conecte el puerto de salida RJ45 en la
primera unidad remota / repetidora al puerto de entrada RJ45 en una
segunda unidad remota / repetidora.
8
Conecte un monitor al puerto de salida DVI en la unidad remota /
repetidora que acaba de agregar usando un Cable DVI-D de conexión
única Serie P561 de Tripp Lite.
9
Conecte la fuente de alimentación externa a la unidad remota /
repetidora y enchúfela en un Supresor de Sobretensiones, PDU o
UPS de Tripp Lite. El LED verde de encendido y el LED verde RJ45 se
iluminan cuando la unidad está recibiendo energía.
10
Para agregar una tercera unidad remota / repetidora, repita los pasos 7
al 9. Para finalizar su instalación con la unidad receptora remota B140-
101X o B140-1A1-WP, vaya al paso 11.
Instalación de Juego Extensor con Remoto /
Repetidor (juegos extensores B140-101X y B140-1A1-WP solamente)
17-08-508-933776.indb 39 11/27/2017 11:47:54 AM
40
11
Usando cable Cat5e / Cat6, conecte el puerto de salida RJ45 en la
última unidad remota / repetidora al puerto de entrada RJ45 de la
unidad receptora remota B140-101X o B140-1A1-WP.
12
Conecte un monitor al puerto de salida DVI en la unidad receptora
remota usando un Cable DVI-D de conexión única Serie P561 de
Tripp Lite.
13
Conecte la fuente de alimentación externa a la unidad receptora remota
y enchúfela en un Supresor de Sobretensiones, PDU o UPS de
Tripp Lite. El LED RJ45 verde en la unidad remota B140-101X o el LED
verde de encendido en la placa de pared remota B140-1A1-WP, se
ilumina para indicar que la unidad está recibiendo energía de la fuente
de alimentación externa.
14
Encienda la fuente de DVI. Los LEDs en color naranja en las unidades
B140-1A1-WP se iluminarán para indicar que están recibiendo una
señal desde la fuente. Los LEDs en color naranja en las unidades
B140-101X y B140-110 se iluminarán para indicar que están
recibiendo una señal de la fuente.
15
Si es necesario, utilice el control de ecualización en la(s) unidad(es)
remotas / repetidoras y la unidad receptora para ajustar la imagen de
video.
Nota: Un ajuste inadecuado de la ecualización puede hacer que el monitor no
muestre una imagen en absoluto. Pruebe cada ajuste de ecualización hasta que
se muestre una imagen aceptable.
Instalación de Juego Extensor con Remoto /
Repetidor (juegos extensores B140-101X y B140-1A1-WP solamente)
17-08-508-933776.indb 40 11/27/2017 11:47:54 AM
B140-004
B140-1A0
B140-1P0
B140-1A0-WP-1
Hasta 60 m a 1024 x 768 (60 Hz)
Hasta 45 m a 1920 x 1080 (60 Hz)
Hasta 30.5 m a 1024 x 768 (60 Hz)
Hasta 15 m a 1920 x 1080 (60 Hz)
DVI OVER Cat5
EXTENDER
REMOTE UNIT
MODEL: B140-1P0
B140-1A0-WP-1
41
Instalación Estándar del Extensor / Divisor
Notas:
1. El siguiente diagrama muestra la instalación de un B140-004. La instalación será
igual cuando se usa un B140-002, excepto que el B140-002 tiene menos puertos
RJ45 y sin puerto de monitor local.
2. Haga pruebas para asegurarse de que toda la instalación trabaje correctamente
antes de jalar los cables a través de techos y paredes.
3. Para conseguir la distancia y rendimiento máximos, use un cable Cat5e / Cat6 con
conductores de alambre sólido 24 AWG. Usar cable de alambre trenzado o cable
con un número de calibre (AWG) mayor de 24 AWG causará menor rendimiento y
distancia de extensión más corta. Los cables patch (Cat6) Serie N202 de Tripp Lite
están hechos con conductores de alambre sólido 24 AWG.
17-08-508-933776.indb 41 11/27/2017 11:47:55 AM
42
Instalación Estándar del Extensor / Divisor
1
Asegúrese de que la fuente DVI esté apagada.
2
Conecte la fuente DVI al puerto DVI etiquetado INPUT en el B140-002
o B140-004 usando un Cable DVI-D de conexión única Serie P561 de
Tripp Lite.
3
Opcional para B140-004: Conecte un monitor DVI al puerto DVI en el
B140-004 marcado LOCAL usando un Cable DVI-D de conexión única
Serie P561 de Tripp Lite.
4
Conecte la fuente de alimentación externa a la unidad local B140-002
o B140-004 y enchúfela en un Supresor de Sobretensiones, PDU o
UPS de Tripp Lite. Los LEDs verdes RJ45 y el LED rojo de encendido en
el B140-004 se iluminarán para indicar que se está recibiendo energía
de la fuente de alimentación externa. Los LEDs RJ45 verdes en el
B140-002 se iluminarán para indicar que están recibiendo energía de
la fuente de alimentación externa.
5
Usando cable Cat5e / Cat6, conecte el puerto de salida RJ45 en la
unidad local al puerto de entrada RJ45 en la unidad remota B140-1P0,
B140-1A0 o B140-1A0-WP-1.
6
Repita el paso 5 para cada unidad remota adicional que esté
conectando.
7
B140-1A0 y B140-1A0-WP-1 solamente: Conecte la fuente de
alimentación externa a la unidad local B140-1A0 o B140-1A0-WP-1 y
enchúfelo en un Supresor de Sobretensiones, PDU o UPS de Tripp Lite.
El LED verde RJ45 en el B140-1A0 y el LED verde en el B140-1A0-WP-1
se iluminarán cuando la unidad esté recibiendo energía.
17-08-508-933776.indb 42 11/27/2017 11:47:55 AM
43
8
Repita el paso 7 para cada B140-1A0 o B140-1A0-WP-1 adicional en
la instalación.
9
Conecte el conector de conexión única B140-1P0 DVI-D al monitor o
conecte el B140-1A0 o B140-1A0-WP-1 al monitor usando un cable
DVI-D de conexión única de la serie P561 de Tripp Lite. El LED RJ45
verde en el B140-1P0 se iluminará para indicar que la unidad está
recibiendo energía del monitor.
10
Repita el paso 9 para cada monitor adicional que esté conectando.
11
Encienda la fuente de DVI. Los LEDs RJ45 en color naranja se iluminan
en el B140-002, B140-004 y B140-1A0, y el LED en color naranja
se ilumina en el B140-1A0-WP-1 para indicar que la unidad está
recibiendo una señal de la fuente. Ahora se mostrará la imagen en los
monitores conectados.
12
Si es necesario, utilice el control de ecualización en el B140-1A0 o
B140-1A0-WP-1 para ajustar la imagen de video.
Nota: Un ajuste inadecuado de la ecualización puede hacer que el monitor no
muestre una imagen en absoluto. Pruebe cada ajuste de ecualización hasta que
se muestre una imagen aceptable.
Instalación Estándar del Extensor / Divisor
17-08-508-933776.indb 43 11/27/2017 11:47:55 AM
MONITOR LOCAL
OPCIONAL
B140-004 TRANSMISOR
LOCAL
B140-110 REMOTO /
REPETIDOR
B140-110 REMOTO /
REPETIDOR
B140-110 REMOTO /
REPETIDOR
Hasta 50 m a 1024 x 768 (60 Hz)
Hasta 38 m a 1920 x 1080 (60 Hz)
Hasta 50 m a 1024 x 768 (60 Hz)
Hasta 38 m a 1920 x 1080 (60 Hz)
FUENTE DVI
B140-110 REMOTO /
REPETIDOR
B140-110 REMOTO /
REPETIDOR
B140-110 REMOTO /
REPETIDOR
B140-110 REMOTO /
REPETIDOR
B140-110 REMOTO /
REPETIDOR
B140-110 REMOTO /
REPETIDOR
B140-1A0-WP-1
RECEPTOR REMOTO
B126-A10-WP-1
RECEPTOR REMOTO
B126-1A0
RECEPTOR REMOTO
B140-110 REMOTO /
REPETIDOR
B140-110 REMOTO /
REPETIDOR
B140-110 REMOTO /
REPETIDOR
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
B126-1A0
RECEPTOR REMOTO
44
Notas:
1. Haga pruebas para asegurarse de que toda la instalación trabaje correctamente
antes de jalar los cables a través de techos y paredes.
2. Para conseguir la distancia y rendimiento máximos, use un cable Cat5e / Cat6
con conductores de alambre sólido 24 AWG. Usar cable Cat5e / Cat6 de alambre
trenzado o cable con un número de calibre (AWG) mayor de 24 AWG resultará en
una distancia de extensión más corta. Todos los cables patch Cat6 Serie N202 de
Tripp Lite están hechos con conductores de alambre sólido 24 AWG.
3. El diagrama de instalación muestra el B140-004. La instalación del B140-002
será igual, excepto que sólo hay 2 puertos remotos y no hay puerto de monitor
local.
Instalación de Extensor / Divisor con Remoto /
Repetidor (Sólo unidades receptoras remotas B140-1A0 y B140-1A0-WP-1)
1
Asegúrese de que la fuente DVI esté apagada.
2
Conecte la fuente DVI al puerto INPUT en el B140-002 o
B140-004 usando un Cable DVI-D de conexión única Serie P561 de
Tripp Lite.
17-08-508-933776.indb 44 11/27/2017 11:47:57 AM
45
Instalación de Extensor / Divisor con Remoto /
Repetidor (Sólo unidades receptoras remotas B140-1A0 y B140-1A0-WP-1)
3
Opcional para B140-004: Conecte un monitor local al puerto de salida
DVI usando un Cable DVI-D de conexión única Serie P561 de Tripp Lite.
4
Conecte la fuente de alimentación externa a la unidad local y enchúfela
en un Supresor de Sobretensiones, PDU o UPS de Tripp Lite. Los LEDs
RJ45 verdes se iluminan para indicar que están recibiendo energía de la
fuente de alimentación externa. Un LED rojo adicional en el B140-004
se ilumina también para indicar que se está recibiendo energía.
5
Usando cable Cat5e / Cat6, conecte uno de los puertos de salida RJ45
en la unidad local al puerto de entrada RJ45 en la unidad remota /
repetidora B140-110.
6
Conecte un monitor al puerto de salida DVI en la unidad remota /
repetidora usando un Cable DVI-D de conexión única Serie P561 de
Tripp Lite.
7
Conecte la fuente de alimentación externa a la unidad remota /
repetidora y enchúfela en un Supresor de Sobretensiones, PDU o
UPS de Tripp Lite. El LED verde de encendido y el LED verde RJ45 se
iluminan cuando la unidad está recibiendo energía.
Pueden encadenarse hasta cuatro unidades (tres remotas / repetidoras y
una receptora) para conectar unidades remotas / repetidoras adicionales,
proceda al paso 8. Para terminar su instalación con una unidad receptora
remota B140-1A0 o B140-1A0-WP-1, proceda al paso 12.
8
Usando cable Cat5e / Cat6, conecte el puerto de salida RJ45 en la
primera unidad remota / repetidora al puerto de entrada RJ45 en una
segunda unidad remota / repetidora.
9
Conecte un monitor al puerto de salida DVI en la unidad remota /
repetidora que acaba de agregar usando un Cable DVI-D de conexión
única Serie P561 de Tripp Lite.
17-08-508-933776.indb 45 11/27/2017 11:47:57 AM
46
Instalación de Extensor / Divisor con Remoto /
Repetidor (Sólo unidades receptoras remotas B140-1A0 y B140-1A0-WP-1)
10
Conecte la fuente de alimentación externa a la unidad remota /
repetidora y enchúfela en un Supresor de Sobretensiones, PDU o
UPS de Tripp Lite. El LED verde de encendido y el LED verde RJ45 se
iluminan cuando la unidad está recibiendo energía.
11
Para agregar una tercera unidad remota / repetidora, repita los pasos
8 al 10. Para terminar su instalación con una unidad receptora remota
B140-1A0 o B140-1A0-WP-1, proceda al paso 12.
12
Usando cable Cat5e / Cat6, conecte el puerto de salida RJ45 en la
última unidad remota / repetidora al puerto de entrada RJ45 en una
unidad receptora remota B140-1A0 o B140-1A0-WP-1.
13
Conecte un monitor al puerto de salida DVI en la unidad receptora remota
usando un Cable DVI-D de conexión única Serie P561 de Tripp Lite.
14
Conecte la fuente de alimentación externa a la unidad receptora remota
y enchúfela en un Supresor de Sobretensiones, PDU o UPS de
Tripp Lite. Los LEDs verdes RJ45 en el B140-1A0 y el LED verde en el
B140-1A0-WP-1 se iluminan cuando la unidad está recibiendo energía.
15
Repita los pasos 5 al 14 para cada puerto de salida RJ45 adicional en
la unidad transmisora local.
16
Encienda la fuente DVI. Los LEDs RJ45 en color naranja en las unidades
transmisora local, remota / repetidora y B140-1A0 se iluminan para
indicar que están recibiendo señal de la fuente. El LED en color
naranja en la unidad B140-1A0-WP-1 se ilumina para indicar que está
recibiendo una señal desde la fuente.
17
Si es necesario, utilice el control de ecualización en la(s) unidad(es)
remotas / repetidoras y la unidad receptora para ajustar la imagen de video.
Nota: Un ajuste inadecuado de la ecualización puede hacer que el monitor no
muestre una imagen en absoluto. Pruebe cada ajuste de ecualización hasta que
se muestre una imagen aceptable.
17-08-508-933776.indb 46 11/27/2017 11:47:57 AM
Nivel 1
Nivel 2
Nivel 3
MONITOR LOCAL
OPCIONAL
B140-1P0 — Hasta 30.5 m a 1024 x 768 (60 Hz) o hasta 15 m a 1920 x 1080 (60 Hz)
B140-1A0 y B140-1A0-WP-1 — Hasta 60 m a 1024 x 768 (60 Hz) o hasta 45 m a 1920 x 1080 (60 Hz)
47
Instalación en Cadena del Extensor / Divisor
(B140-004 solamente)
Notas:
1. Haga pruebas para asegurarse de que toda la instalación trabaje correctamente
antes de jalar los cables a través de techos y paredes.
2. Para conseguir la distancia y rendimiento máximos, use un cable Cat5e / Cat6 con
conductores de alambre sólido 24 AWG. Usar cable de alambre trenzado o cable
con un número de calibre (AWG) mayor de 24 AWG causará menor rendimiento y
distancia de extensión más corta. Los cables patch (Cat6) Serie N202 de Tripp Lite
están hechos con conductores de alambre sólido 24 AWG.
17-08-508-933776.indb 47 11/27/2017 11:47:58 AM
48
Instalación en Cadena del Extensor / Divisor
1
Asegúrese de que la fuente DVI esté apagada.
2
Conecte la fuente DVI al puerto DVI etiquetado INPUT en el B140-004
usando un Cable DVI-D de conexión única Serie P561 de Tripp Lite.
3
Conecte la fuente de alimentación externa a la unidad local B140-004 y
enchúfela en un Supresor de Sobretensiones, PDU o UPS de Tripp Lite. Los
LEDs verdes RJ45 y el LED rojo de encendido se iluminarán para indicar
que se está recibiendo energía de la fuente de alimentación externa.
4
Utilizando el cable de encadenamiento DVI incluido, conecte el puerto
de salida DVI en el primer B140-004 al puerto DVI de entrada de un
segundo B140-004.
5
Conecte la fuente de alimentación externa a la unidad local B140-004 y
enchúfela en un Supresor de Sobretensiones, PDU o UPS de Tripp Lite. Los
LEDs verdes RJ45 y el LED rojo de encendido se iluminarán para indicar
que se está recibiendo energía de la fuente de alimentación externa.
6
Si está conectando un tercer B140-004, repita los pasos 4 y 5.
7
Opcional: Conecte un monitor DVI al puerto de salida DVI en el último
B140-004 usando un Cable DVI-D de conexión única Serie P561 de
Tripp Lite.
8
Usando cable Cat5e / Cat6, conecte el puerto de salida RJ45 en una
unidad local al puerto de entrada RJ45 en una unidad remota B140-
1P0, B140-1A0 o B140-1A0-WP-1.
9
Repita el paso 8 para cada unidad remota adicional que esté conectando.
10
B140-1A0 y B140-1A0-WP-1 solamente: B140-1A0 y B140-1A0-WP-1
solamente: Conecte la fuente de alimentación externa a la unidad
local B140-1A0 o B140-1A0-WP-1 y enchúfelo en un Supresor de
Sobretensiones, PDU o UPS de Tripp Lite. Los LEDs verdes RJ45 en el
B140-1A0 y el LED verde en el B140-1A0-WP-1 se iluminan cuando la
unidad está recibiendo energía.
17-08-508-933776.indb 48 11/27/2017 11:47:58 AM
49
Instalación en Cadena del Extensor / Divisor
11
Repita el paso 10 para cada B140-1A0 o B140-1A0-WP-1 adicional en
la instalación.
12
Conecte el conector de conexión única B140-1P0 DVI-D al monitor o
conecte el B140-1A0 o B140-1A0-WP-1 al monitor usando un cable
DVI-D de conexión única de la serie P561 de Tripp Lite. El LED RJ45
verde en el B140-1P0 se ilumina para indicar que la unidad está
recibiendo energía del monitor.
13
Repita el paso 12 para cada monitor adicional que esté conectando.
14
Encienda la fuente de DVI. Los LEDs RJ45 en color naranja se iluminan
en el B140-004 y B140-1A0 y el LED en color naranja se ilumina en el
B140-1A0-WP-1 para indicar que la unidad está recibiendo una señal de
la fuente. Ahora se mostrará la pantalla en los monitores conectados.
15
Si es necesario, utilice el control de ecualización en el B140-1A0 o
B140-1A0-WP-1 para ajustar la imagen de video.
Nota: Un ajuste inadecuado de la ecualización puede hacer que el monitor no
muestre una imagen en absoluto. Pruebe cada ajuste de ecualización hasta que
se muestre una imagen aceptable.
Instalación en Cadena del Extensor / Divisor
con Remoto / Repetidor (Extensor / Divisor B140-004,
y receptores remotos B140-1A0 y B140-1A0-WP únicamente)
Notas:
1. Haga pruebas para asegurarse de que toda la instalación trabaje correctamente
antes de jalar los cables a través de techos y paredes.
2. Para conseguir la distancia y rendimiento máximos, use un cable Cat5e / Cat6
con conductores de alambre sólido 24 AWG. Usar cable Cat5e / Cat6 de alambre
trenzado o cable con un número de calibre (AWG) mayor de 24 AWG resultará en
una distancia de extensión más corta. Todos los cables patch Cat6 Serie N202 de
Tripp Lite están hechos con conductores de alambre sólido 24 AWG.
17-08-508-933776.indb 49 11/27/2017 11:47:58 AM
MONITOR LOCAL
OPCIONAL
B140-004 TRANSMISOR
LOCAL
B140-110 REMOTO /
REPETIDOR
B140-110 REMOTO /
REPETIDOR
B140-110 REMOTO /
REPETIDOR
Hasta 50 m a 1024 x 768 (60 Hz)
Hasta 38 m a 1920 x 1080 (60 Hz)
Hasta 50 m a 1024 x 768 (60 Hz)
Hasta 38 m a 1920 x 1080 (60 Hz)
B140-110 REMOTO /
REPETIDOR
B140-110 REMOTO /
REPETIDOR
B140-110 REMOTO /
REPETIDOR
B140-110 REMOTO /
REPETIDOR
B140-110 REMOTO /
REPETIDOR
B140-110 REMOTO /
REPETIDOR
B140-1A0-WP-1
RECEPTOR REMOTO
B126-1A0-WP-1
RECEPTOR REMOTO
B126-1A0
RECEPTOR REMOTO
B140-110 REMOTO /
REPETIDOR
B140-110 REMOTO /
REPETIDOR
B140-110 REMOTO /
REPETIDOR
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
B126-1A0
RECEPTOR REMOTO
B140-004
TRANSMISOR LOCAL
FUENTE DVI
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
ENCADENADO
HASTA
3 NIVELES
50
Instalación en Cadena del Extensor / Divisor
con Remoto / Repetidor (Extensor / Divisor B140-004,
y receptores remotos B140-1A0 y B140-1A0-WP únicamente)
17-08-508-933776.indb 50 11/27/2017 11:47:59 AM
51
Instalación en Cadena del Extensor / Divisor
con Remoto / Repetidor (Extensor / Divisor B140-004,
y receptores remotos B140-1A0 y B140-1A0-WP únicamente)
1
Asegúrese de que la fuente DVI esté apagada.
2
Conecte la fuente DVI al puerto etiquetado INPUT en el B140-004
usando un Cable DVI-D de conexión única Serie P561 de Tripp Lite.
3
Conecte el puerto LOCAL en el B140-004 al puerto de entrada en un
segundo B140-004 utilizando el cable de encadenamiento de DVI de
30.48 cm [1 pie] incluido.
4
Si quiere conectar un tercer B140-004, repita el paso 3.
5
Conecte la fuente de alimentación externa a la primera unidad
B140-004 en la cadena y enchúfela en un Supresor de Sobretensiones,
PDU o UPS de Tripp Lite. Los LEDs verdes RJ45 y el LED rojo de
encendido en el B140-004 se iluminarán para indicar que se está
recibiendo energía de la fuente de alimentación externa.
6
Repita el paso 5 para cada B140-004 adicional en la cadena.
7
Opcional: Conecte un monitor DVI al puerto de salida DVI en el último
B140-004 usando un cable DVI-D de conexión única Serie P561 de
Tripp Lite.
8
Usando cable Cat5e / Cat6, conecte uno de los puertos de salida RJ45
en la unidad local al puerto de entrada RJ45 en la unidad remota /
repetidora B140-110.
9
Conecte un monitor al puerto de salida DVI en la unidad remota /
repetidora usando un Cable DVI-D de conexión única Serie P561 de
Tripp Lite.
17-08-508-933776.indb 51 11/27/2017 11:48:00 AM
52
Instalación en Cadena del Extensor / Divisor
con Remoto / Repetidor (Extensor / Divisor B140-004,
y receptores remotos B140-1A0 y B140-1A0-WP únicamente)
10
Conecte la fuente de alimentación externa a la unidad remota /
repetidora y enchúfela en un Supresor de Sobretensiones, PDU o
UPS de Tripp Lite. El LED verde de encendido y el LED verde RJ45 se
iluminan cuando la unidad está recibiendo energía.
Pueden encadenarse hasta cuatro unidades (tres remotas / repetidoras y
una receptora). para conectar unidades remotas / repetidoras, proceda al
paso 11. Para terminar su instalación con una unidad receptora remota
B140-1A0 o B140-1A0-WP-1, proceda al paso 15.
11
Usando cable Cat5e / Cat6, conecte el puerto de salida RJ45 en la
primera unidad remota / repetidora al puerto de entrada RJ45 en una
segunda unidad remota / repetidora.
12
Conecte un monitor al puerto de salida DVI en la unidad remota /
repetidora que acaba de agregar usando un Cable DVI-D de conexión
única Serie P561 de Tripp Lite.
13
Conecte la fuente de alimentación externa a la unidad remota /
repetidora y enchúfela en un Supresor de Sobretensiones, PDU o
UPS de Tripp Lite. El LED verde de encendido y el LED verde RJ45 se
iluminan cuando la unidad está recibiendo energía.
14
Para agregar una tercera unidad remota / repetidora, repita los pasos
11 al 13. Para terminar su instalación con una unidad receptora remota
B140-1A0 o B140-1A0-WP-1, proceda al paso 15.
15
Usando cable Cat5e / Cat6, conecte el puerto de salida RJ45 en la
última unidad remota / repetidora
al puerto de entrada RJ45 en una
unidad receptora remota B140-1A0
o B140-1A0-WP-1.
17-08-508-933776.indb 52 11/27/2017 11:48:00 AM
53
16
Conecte un monitor al puerto de salida DVI en la unidad receptora
remota usando un Cable DVI-D de conexión única Serie P561 de
Tripp Lite.
17
Conecte la fuente de alimentación externa a la unidad receptora remota
y enchúfela en un Supresor de Sobretensiones, PDU o UPS de
Tripp Lite. Los LEDs verdes RJ45 en el B140-1A0 y el LED verde en el
B140-1A0-WP-1 se iluminan cuando la unidad está recibiendo energía.
18
Repita los pasos 8 al 17 para cada puerto de salida RJ45 adicional en
las unidades transmisoras locales.
19
Encienda la fuente de DVI. Los LEDs RJ45 en color naranja en las
unidades transmisora local, remota / repetidora y B140-1A0 se iluminan
para indicar que están recibiendo señal de la fuente. El LED en color
naranja en la unidad B140-1A0-WP-1 se ilumina para indicar que está
recibiendo una señal desde la fuente.
20
Si es necesario, utilice el control de ecualización en la(s) unidad(es)
remotas / repetidoras y la unidad receptora para ajustar la imagen de
video.
Nota: Un ajuste inadecuado de la ecualización puede hacer que el monitor no
muestre una imagen en absoluto. Pruebe cada ajuste de ecualización hasta que
se muestre una imagen aceptable.
Instalación en Cadena del Extensor / Divisor
con Remoto / Repetidor (Extensor / Divisor B140-004,
y receptores remotos B140-1A0 y B140-1A0-WP únicamente)
17-08-508-933776.indb 53 11/27/2017 11:48:00 AM
54
Garantía
Garantía limitada por 1 año
TRIPP LITE garantiza por un (1) año a partir de la fecha de compra inicial que este producto no
tiene defectos de materiales ni de mano de obra. La obligación TRIPP LITE bajo esta garantía está
limitada a la reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso.
Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de
Mercancía (RMA) de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos
deben ser regresados a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los
cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y
un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan
sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna
manera.
EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTÍAS EXPRESAS O
IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO
PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo
tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.
EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE
POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN
DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO.
Específicamente, TRIPP LITE no es responsable por ningún costo, como pérdida de utilidades o
ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos,
costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.
Información de Cumplimiento con WEEE por los Clientes y Recicladores de Tripp Lite
(Unión Europea)
Bajo la Directiva de Desechos de Equipos Eléctricos y Electrónicos (WEEE) [Waste Electrical and
Electronic Equipment] y regulaciones aplicables, cuando los clientes adquieren un nuevo equipo
eléctrico y electrónico de Tripp Lite están obligados a:
• Enviar el equipo viejo a reciclado en una base de uno por uno, equivalente por equivalente
(esto varía de un país a otro)
• Regresar el equipo nuevo para reciclado una vez que finalmente sea un desecho
ADVERTENCIA
No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde
razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de
vida o afectar significativamente su seguridad o efectividad.
Tripp Lite tiene una política de mejora continua. Las especificaciones del producto están sujetas a
cambio sin previo aviso.
1111 W. 35th Street, Chicago, IL 60609 EE. UU.
www.tripplite.com/support
17-08-508-933776.indb 54 11/27/2017 11:48:00 AM
55
Manuel de l'utilisateur
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Droits d'auteur © 2017 Tripp Lite. Tous droits réservés.
Prolongateurs DVI sur Cat5
et prolongateurs/coupleurs
Modèles de trousse de prolongateurs :
B140-101, B140-1P1-WP-1, B140-101X, B140-1A1-WP
Modèles des appareils locaux : B140-002 et B140-004
Modèles des appareils à distance : B140-1P0, B140-1A0,
B140-1A0-WP-1 et B140-110
English 1 • Espanol 28 • Русский 82
17-08-508-933776.indb 55 11/27/2017 11:48:00 AM
56
Table des matières
Contenu de l'emballage ................................................................................57
Caractéristiques du produit ...........................................................................57
Montage (optionnel) ....................................................................................62
Installation de la trousse du prolongateur standard .........................................63
Trousse de prolongateur avec installation d'un appareil à distance/répéteur .....65
(trousses de prolongateurs B140-101X et B140-1A1-WP seulement)
Installation d'un prolongateur/coupleur standard ............................................. 68
Prolongateur/coupleur avec installation d'un appareil à distance/répéteur ........ 71
(récepteur à distance du prolongateur B140-1A0 et B140-1A0-WP-1 seulement)
Installation d'un prolongateur/coupleur en guirlande ........................................74
Prolongateur/coupleur en guirlande avec installation d'un appareil à distance/
répéteur .....................................................................................................76
(prolongateur/coupleur B140-004 et récepteurs à distance
B140-1A0 et B140-1A0-WP seulement)
Garantie ......................................................................................................81
17-08-508-933776.indb 56 11/27/2017 11:48:00 AM
57
Contenu de l'emballage
Caractéristiques du produit
B140-101
B140-1P1-WP-1
B140-101X
B140-1A1-WP
B140-002
B140-004
B140-1A0
B140-1A0-WP-1
B140-1P0
B140-110
Appareil local (L), appareil à
distance (R) ou les deux (B)
B B B B L L R R R R
Alimentations externes (0, 1 ou 2) 0 0 1 2 1 1 1 1 0 1
Quincaillerie de montage X X X X X
Vis pour la plaque murale X X X
Tournevis pour le réglage de
l'égalisateur
X X X X X
Câble en guirlande DVI X
Tous
• Prend en charge des résolutions vidéo à liaison simple DVI-D jusqu'à
1 920 x 1 080 (60 Hz)
• Prêt à l'emploi; aucun logiciel ou lecteur requis
• Compatible avec tous les principaux systèmes d'exploitation
• Compatible HDCP
B140-101
• Trousse de prolongateur passif DVI sur Cat5 (de style boîte)
•
Prolonge un signal 1 024 x 768 (60 Hz) jusqu'à 30,5 m (100 pi) de la source
ou un signal 1 920 x 1 080 (60 Hz) jusqu'à 15 m (50 pi) de la source
• Aucune alimentation externe requise
17-08-508-933776.indb 57 11/27/2017 11:48:00 AM
58
Caractéristiques du produit
B140-1P1-WP-1
• Trousse pour plaque murale de prolongateur passif DVI sur Cat5
• Prolonge un signal 1 024 x 768 (60 Hz) jusqu'à 23 m (75 pi) de la
source ou un signal 1 920 x 1 080 (60 Hz) jusqu'à 15 m (50 pi) de la
source
• Les plaques murales de style RJ45 permettent l'utilisation de cordons
de raccordement standards Cat5e/6; connexion à 110 réglettes de
raccordement non requise
• Aucune alimentation externe requise
B140-101X
• Trousse de prolongateur actif DVI sur Cat5 (de style boîte)
• Prolonge un signal 1 024 x 768 (60 Hz) jusqu'à 360 m (200 pi) de la
source ou un signal 1 920 x 1 080 (60 Hz) jusqu'à 45 m (150 pi) de la
source
• L'appareil récepteur à distance comporte un égalisateur intégré pour
ajuster l'image vidéo.
• Inclut la quincaillerie de montage qui permet à l'appareil à distance d'être
installé au mur, monté dans un bâti ou sur un poteau
B140-1A1-WP
• Trousse pour plaque murale de prolongateur actif DVI sur Cat5
• Prolonge un signal 1 024 x 768 (60 Hz) jusqu'à 360 m (200 pi) de la
source ou un signal 1 920 x 1 080 (60 Hz) jusqu'à 45 m (150 pi) de la
source
• L'appareil récepteur à distance comporte un égalisateur intégré pour
ajuster l'image vidéo.
• Les plaques murales de style RJ45 permettent l'utilisation de cordons
de raccordement standards Cat5e/6; connexion à 110 réglettes de
raccordement non requise
17-08-508-933776.indb 58 11/27/2017 11:48:00 AM
59
Caractéristiques du produit
B140-002
• Transmetteur local du prolongateur/coupleur à 2 ports DVI sur Cat5
• Divise un signal de liaison simple DVI-D en deux signaux distincts
• Fonctionne avec des appareils à distance/répéteurs et récepteurs pour
prolonger un signal de liaison simple DVI-D au-delà la limite de distance
de 5 m (16 pi)
• Inclut la quincaillerie de montage qui permet à l'appareil d'être installé au
mur, monté dans un bâti ou sur un poteau
B140-004
• Transmetteur local du prolongateur/coupleur à 4 ports DVI sur Cat5
• Divise un signal de liaison simple DVI-D en quatre
• Un port DVI supplémentaire peut être utilisé pour raccorder un moniteur
local à des appareils B140-004 en guirlande supplémentaires. Jusqu'à
trois appareils B140-004 peuvent être connectés ensemble en guirlande
pour augmenter le nombre de moniteurs raccordés
• Fonctionne avec des appareils à distance/répéteurs et récepteurs pour
prolonger un signal de liaison simple DVI-D au-delà la limite de distance
de 5 m (16 pi).
• Inclut la quincaillerie de montage qui permet à l'appareil d'être installé au
mur, monté dans un bâti ou sur un poteau
• Jusqu'à trois appareils B126-004 peuvent être montés dans un support
pour montage en bâti 1U B132-004-RB
17-08-508-933776.indb 59 11/27/2017 11:48:00 AM
60
Caractéristiques du produit
B140-1A0
• Trousse de récepteur à distance de prolongateur actif DVI sur Cat5 (de
style boîte)
•
Fonctionne avec un prolongateur/des coupleurs B140-002 et B140-004 pour
prolonger un signal 1 024 x 768 (60 Hz) jusqu'à 60 m (200 pi) de la source
ou un signal 1 920 x 1 080 (60 Hz) jusqu'à 45 m (150 pi) de la source
• Égalisateur intégré pour ajuster l'image vidéo
• Inclut la quincaillerie de montage qui permet à l'appareil d'être installé au
mur, monté dans un bâti ou sur un poteau
B140-1A0-WP-1
• Plaque murale de prolongateur actif DVI sur Cat5
•
Fonctionne avec un prolongateur/des coupleurs B140-002 et B140-004 pour
prolonger un signal 1 024 x 768 (60 Hz) jusqu'à 60 m (200 pi) de la source
ou un signal 1 920 x 1 080 (60 Hz) jusqu'à 45 m (150 pi) de la source
• Égalisateur intégré pour ajuster l'image vidéo
• La plaque murale de style RJ45 permet l'utilisation de cordons de
raccordement standards Cat5e/6; connexion à 110 réglettes de
raccordement non requise
B140-1P0
• Trousse de récepteur à distance de prolongateur passif DVI sur Cat5 (de
style boîte)
•
Fonctionne avec un prolongateur/des coupleurs B140-002 et B140-004
pour prolonger un signal 1 024 x 768 (60 Hz) jusqu'à 30,5 m (100 pi) de la
source ou un signal 1 920 x 1 080 (60 Hz) jusqu'à 15 m (50 pi) de la source
• Câble DVI intégré; aucun câble DVI séparé requis
• Aucune alimentation externe requise
17-08-508-933776.indb 60 11/27/2017 11:48:00 AM
61
Caractéristiques du produit
B140-110
• Appareil à distance/répéteur du prolongateur DVI sur Cat5 (de style boîte)
• Prolonge et élargit une installation DVI sur Cat5 Tripp Lite, permettant à
plusieurs moniteurs de se trouver dans des points différents dans une
guirlande pouvant atteindre jusqu'à 213 m (700 pi)
• Prolonge un signal 1 024 x 768 (60 Hz) jusqu'à 50 m (175 pi) ou un
signal 1 920 x 1 080 (60 Hz) jusqu'à 38 m (125 pi) du transmetteur
local au premier appareil à distance/répéteur de l'installation
• Prolonge un signal 1 024 x 768 (60 Hz) jusqu'à 53 m (175 pi)
supplémentaires ou un signal 1 920 x 1 080 (60 Hz) jusqu'à 38 m
(125 pi) supplémentaires de l'appareil à distance/répéteur jusqu'à
l'appareil suivant de la guirlande. Dans une installation complète en
guirlande de quatre niveaux, un signal de 1 024 x 768 (60 Hz) peut être
prolongé jusqu'à 213 mètres (700 pi) ou un signal de 1 920 x 1 080
(60 Hz) jusqu'à 152 m (500 pi) de la source vers le dernier appareil à
distance de la guirlande.
• Raccorder jusqu'à quatre appareils à distance (trois appareils à distance/
répéteurs et un récepteur) à un moniteur se trouvant à chaque point dans
la guirlande
• Égalisateur intégré pour ajuster l'image vidéo
• Inclut la quincaillerie de montage qui permet à l'appareil d'être installé au
mur, monté dans un bâti ou sur un poteau
Accessoires en option :
• Support pour montage en bâti 1 U B132-004-RB
• Cordons de raccordement à fils rigides 24 AWG Cat6 de série N202
• Câbles à liaison simple DVI de la série P561
17-08-508-933776.indb 61 11/27/2017 11:48:00 AM
62
Montage (optionnel)
Le B140-101X, B140-002, B140-004, B140-1A0 et B140-110
comprennent la quincaillerie de montage qui permet de les monter de
différentes façons. Les images suivantes illustrent les différentes méthodes
de montage.
Remarque : Le B140-004 peut également être monté sur un support pour montage
en bâti 1U B132-004-RB 1U de Tripp Lite. Jusqu'à trois appareils locaux B140-004
peuvent être raccordés à un B132-004-RB.
Montage mural
Montage en bâti de
48,3 cm (19 po)
Montage sur poteau
17-08-508-933776.indb 62 11/27/2017 11:48:00 AM
VERS LA SOURCE DVI
PRISE RJ45
Cat5/5e/6
APPAREIL LOCAL
PRISE
D'ALIMENTATION
APPAREIL À DISTANCE
VERS LE
MONITEUR DVI
B140-101 — jusqu'à 30,5 m à 1 024 x 768 (60 Hz) ou jusqu'à 15 m à 1 920 x 1 080 (60 Hz)
B140-1P1-WP-1 — jusqu'à 23 m à 1 024 x 768 (60 Hz) ou jusqu'à 15 m à 1 920 x 1 080 (60 Hz)
B140-101X et B140-1A1-WP — jusqu'à 60 m à 1 024 x 768 (60 Hz) ou jusqu'à 45 m à 1 920 x 1 080 (60 Hz)
63
Installation de la trousse du prolongateur
standard
(B140-101, B140-1P1-WP-1, B140-101X, B140-1A1-WP)
Remarques :
1. Le diagramme ci-dessous illustre l'installation du B140-101X. L'installation sera la
même pour le B140-1A1-WP. L'installation sera similaire pour le B140-101 et le
B140-1P1-WP-1, sauf qu'ils ne nécessitent aucune alimentation externe.
2. Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne
correctement avant de tirer les câbles à travers les plafonds/murs.
3. Pour obtenir la distance et la performance maximales, utiliser un câble Cat5e/6
à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron ou d'un câble dont le
calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus
courte. Les câbles de raccordement (Cat6) de la série N202 Tripp Lite sont faits de
câblage à fils rigides de 24 AWG.
1
S'assurer que la source DVI est hors tension.
2
Raccorder le connecteur DVI intégré sur l'appareil local B140-101 ou
B140-101X à la source DVI, ou raccorder l'appareil local B140-1A1-WP
ou B140-1P1-WP-1 à la source en utilisant un câble de la série
P561 de Tripp Lite.
17-08-508-933776.indb 63 11/27/2017 11:48:01 AM
64
Installation de la trousse du prolongateur
standard
3
B140-1A1-WP seulement : Raccorder l'alimentation externe à
l'appareil local et le brancher à un parasurtenseur Tripp Lite, à une unité
de distribution de puissance (PDU) ou à un onduleur. Le voyant à DEL
vert d'alimentation s'allumera.
4
Raccorder les ports RJ45 sur l'appareil local et l'appareil à distance en
utilisant un câble Cat5e/6.
5
Raccorder le connecteur DVI intégré sur l'appareil à distance
B140-101 au moniteur DVI, ou raccorder l'appareil à distance
B140-1A1-WP, B140-1P1-WP-1 ou B140-101X au moniteur en utilisant
un câble DVI de la série P561 de Tripp Lite.
6
B140-1A1-WP et B140-101X seulement : Raccorder l'alimentation
externe à l'appareil à distance et le brancher à un parasurtenseur
Tripp Lite, à une unité de distribution de puissance (PDU) ou à un
onduleur. Le voyant à DEL vert RJ45 sur l'appareil à distance
B140-101X s'allumera pour indiquer qu'il est alimenté. Le voyant à DEL
vert d'alimentation s'allumera sur l'appareil à distance B140-1A1-WP.
7
Mettre la source DVI sous tension. Les voyants à DEL vert RJ45
s'allumeront sur les appareils B140-101 et B140-101X, et les voyants
à DEL s'allumeront sur les appareils B140-1P1-WP-1 pour indiquer qu'ils
sont alimentés. Le voyant à DEL orange RJ45 s'allumera sur l'appareil
à distance B140-101X pour indiquer qu'il reçoit un signal de la source.
Les voyants à DEL orange Activity (activité) s'allumeront sur les appareils
B140-1A1-WP.
8
B140-1A1-WP et B140-101X seulement : Au besoin, régler
l'égalisateur sur l’appareil à distance pour améliorer l'image vidéo.
Remarque : Un mauvais réglage de l'égalisateur peut amener le moniteur à
n'afficher aucune image. Essayer chaque paramètre de l'égalisateur jusqu'à ce
qu'une image acceptable soit affichée.
17-08-508-933776.indb 64 11/27/2017 11:48:01 AM
SOURCE DVI
B140-1A1-WP
TRANSMETTEUR
LOCAL
B140-1A1-WP
RÉCEPTEUR À DISTANCE
B140-110
RÉPÉTEUR
À DISTANCE
B140-110
RÉPÉTEUR
À DISTANCE
B140-110
RÉPÉTEUR
À DISTANCE
jusqu'à 50 m à 1 024 x 768 (60 Hz)
jusqu'à 38 m à 1 920 x 1 080 (60 Hz)
jusqu'à 50 m à 1 024 x 768 (60 Hz)
jusqu'à 38 m à 1 920 x 1 080 (60 Hz)
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
65
Trousse de prolongateur avec installation d'un
appareil à distance/répéteur (trousses de prolongateurs
B140-101X et B140-1A1-WP seulement)
Remarques :
1. Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne
correctement avant de tirer les câbles à travers les plafonds/murs.
2. Pour obtenir la distance et la performance maximales, utiliser un câble Cat5e/6 à
fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat5e/6 ou d'un câble dont
le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension
plus courte. Tous les câbles Cat6 de la série N202 Tripp Lite sont faits de câblage à
fils rigides de 24 AWG.
3. Le diagramme d'installation illustre un B140-1A1-WP. L'installation du B140-101X
est la même, sauf que son appareil local ne nécessite aucune alimentation.
1
S'assurer que la source DVI est hors tension (OFF).
2
Raccorder le connecteur DVI intégré sur l’appareil local B140-101X à
la source DVI, ou raccorder la source DVI au port d'entrée (INPUT) sur
l'appareil local B140-1A1-WP en utilisant un câble à liaison unique
DVI-D de la série P561 de Tripp Lite.
3
B140-1A1-WP seulement : Raccorder l'alimentation externe à
l'appareil local et le brancher à un parasurtenseur Tripp Lite, à une PDU
ou à un onduleur. Le voyant à DEL vert d'alimentation s'allumera.
17-08-508-933776.indb 65 11/27/2017 11:48:01 AM
66
4
À l'aide d'un câble Cat5e/6, raccorder le port RJ45 sur l'appareil local au
port INPUT (entrée) RJ45 sur l'appareil à distance/répéteur B140-110.
5
Raccorder un moniteur au port OUTPUT (sortie) DVI sur l'appareil à
distance/répéteur en utilisant un câble à liaison unique DVI-D de la série
P561 de Tripp Lite.
6
Raccorder l'alimentation externe à l'appareil à distance/répéteur et
le brancher à un parasurtenseur, une PDU ou un onduleur Tripp Lite.
Le voyant à DEL vert d'alimentation et les voyants à DEL verts RJ45
s'allument pour indiquer que l'appareil est alimenté.
Jusqu'à quatre appareils peuvent être installés en guirlande (trois appareils
à distance/répéteurs et un récepteur). Pour raccorder des appareils à
distance/répéteurs supplémentaires, passer à l'étape 7. Pour terminer
l'installation avec le récepteur à distance B140-101X ou B140-1A1-WP,
passer à l'étape 11.
7
À l'aide d'un câble Cat5e/6, raccorder le port RJ45 OUTPUT (sortie) sur
le premier appareil à distance/répéteur au port INPUT (entrée) RJ45 sur
un second appareil à distance/répéteur.
8
Raccorder un moniteur au port OUTPUT (sortie) DVI sur l'appareil à
distance/répéteur en utilisant un câble à liaison unique DVI-D de la série
P561 de Tripp Lite.
9
Raccorder l'alimentation externe à l'appareil à distance/répéteur et
le brancher à un parasurtenseur, une PDU ou un onduleur Tripp Lite.
Le voyant à DEL vert d'alimentation et les voyants à DEL verts RJ45
s'allument pour indiquer que l'appareil est alimenté.
10
Pour ajouter un troisième appareil à distance/répéteur, répéter les
étapes 7 à 9. Pour terminer l'installation avec le récepteur à distance
B140-101X ou B140-1A1-WP, passer à l'étape 11.
Trousse de prolongateur avec installation d'un
appareil à distance/répéteur (trousses de prolongateurs
B140-101X et B140-1A1-WP seulement)
17-08-508-933776.indb 66 11/27/2017 11:48:02 AM
67
11
À l'aide d'un câble Cat5e/6, raccorder le port RJ45 OUTPUT (sortie) sur
le dernier appareil à distance/répéteur au port RJ45 INPUT (sortie) de
l'appareil récepteur à distance B140-101X ou B140-1A1-WP.
12
Raccorder un moniteur au port DVI OUTPUT (sortie) sur l'appareil
récepteur à distance en utilisant un câble à liaison unique DVI-D de la
série P561 de Tripp Lite.
13
Raccorder l'alimentation externe au récepteur à distance et le brancher
à un parasurtenseur, une PDU ou un onduleur Tripp Lite. Le voyant à
DEL vert RJ45 sur le récepteur à distance B140-101X ou le voyant à
DEL vert d'alimentation sur la plaque murale à distance B140-1A1-WP,
s'allumera pour indiquer que l'appareil est alimenté par l'alimentation
externe.
14
Mettre la source DVI sous tension. Les voyants à DEL orange sur les
appareils B140-1A1-WP s'allument pour indiquer qu'un signal est reçu
de la source. Le voyant à DEL orange RJ45 sur les appareils B140-101X
et B140-110 s'allume pour indiquer qu'un signal est reçu de la source.
15
Au besoin, utiliser l'égalisateur sur le ou les appareils à distance/
répéteurs et le récepteur à distance pour régler l'image vidéo.
Remarque : Un mauvais réglage de l'égalisateur peut amener le moniteur à
n'afficher aucune image. Essayer chaque paramètre de l'égalisateur jusqu'à ce
qu'une image acceptable soit affichée.
Trousse de prolongateur avec installation d'un
appareil à distance/répéteur (trousses de prolongateurs
B140-101X et B140-1A1-WP seulement)
17-08-508-933776.indb 67 11/27/2017 11:48:02 AM
B140-004
B140-1A0
B140-1P0
B140-1A0-WP-1
jusqu'à 60 m à 1 024 x 768 (60 Hz)
jusqu'à 45 m à 1 920 x 1 080 (60 Hz)
jusqu'à 30,5 m à 1 024 x 768 (60 Hz)
jusqu'à 15 m à 1 920 x 1 080 (60 Hz)
DVI OVER Cat5
EXTENDER
REMOTE UNIT
MODEL: B140-1P0
B140-1A0-WP-1
68
Installation d'un prolongateur/coupleur standard
Remarques :
1. Le diagramme ci-dessous illustre l'installation du B140-004. L'installation du
B126-1A1-WP est la même, sauf que le B140-002 a un nombre moindre de ports
RJ45 et aucun port de moniteur local.
2. Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne
correctement avant de tirer les câbles à travers les plafonds/murs.
3. Pour obtenir la distance et la performance maximales, utiliser un câble Cat5e/6 à
fils rigides 24 AWG. L'utilisation d'un câble à fils à toron ou d'un câble dont le calibre
(AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte.
Les câbles de raccordement (Cat6) de la série N202 Tripp Lite sont faits de câblage
à fils rigides de 24 AWG.
17-08-508-933776.indb 68 11/27/2017 11:48:02 AM
69
Installation d’un prolongateur/coupleur standard
1
S'assurer que la source DVI est hors tension (OFF).
2
Raccorder la source DVI au port DVI sur le B140-002 ou le B140-004
étiqueté INPUT (entrée) en utilisant un câble à liaison simple DVI-D de
la série P561 de Tripp Lite.
3
Optionnel pour le B140-004 : Raccorder un moniteur DVI au port DVI
sur le B140-004 identifié LOCAL en utilisant un câble à liaison simple
DVI-D de la série P561 de Tripp Lite.
4
Raccorder l'alimentation externe à l'appareil local B140-002 ou
B140-004 et le brancher à un parasurtenseur Tripp Lite, à une PDU
ou à un onduleur. Les voyants à DEL RJ45 verts et le voyant à DEL
rouge d'alimentation sur le B140-004 s'allumeront pour indiquer que
de l'alimentation est reçue de l'alimentation externe. Les voyants à
DEL RJ45 verts sur le B140-002 s'allumeront pour indiquer que de
l'alimentation est reçue de l'alimentation externe.
5
À l'aide d'un câble Cat5e/6, raccorder les ports de sortie RJ45 sur
l'appareil local au port d'entrée RJ45 sur l'appareil à distance
B140-1P0, B140-1A0 ou B140-1A0-WP-1.
6
Répéter l'étape 5 pour chaque appareil à distance supplémentaire
raccordé.
7
B140-1A0 et B140-1A0-WP-1 seulement : Raccorder l'alimentation
externe à l'appareil B140-1A0 ou B140-1A0-WP-1 et le brancher à un
parasurtenseur, à une PDU ou à un onduleur Tripp Lite. Le voyant à
DEL vert RJ45 sur le B140-1A0, et le voyant à DEL vert sur le
B140-1A0-WP-1 s'allumeront pour indiquer que l'appareil est alimenté.
17-08-508-933776.indb 69 11/27/2017 11:48:02 AM
70
8
Répéter l'étape 7 pour chaque B140-1A0 ou B140-1A0-WP-1
supplémentaire de l'installation.
9
Raccorder le connecteur à liaison unique DVI-D B140-1P0 au moniteur
ou raccorder le B140-1A0 ou le B140-1A0-WP-1 au moniteur en
utilisant un câble à liaison unique DVI-D de la série P560 de Tripp Lite.
Le voyant à DEL vert RJ45 sur le B140-1P0 s'allumera pour indiquer
que l'appareil est alimenté par le moniteur.
10
Répéter l'étape 9 pour chaque moniteur supplémentaire raccordé.
11
Mettre la source DVI sous tension. Les voyants à DEL orange RJ45
s'allument sur le B140-002, B140-004 et B140-1A0, et le voyant à
DEL orange s'allume sur le B140-1A0-WP-1 pour indiquer que l'appareil
reçoit un signal de la source. L'image devrait maintenant être affichée
sur les moniteurs connectés.
12
Au besoin, utiliser l'égalisateur sur le B140-1A0 ou le B140-1A0-WP-1
pour régler l'image vidéo.
Remarque : Un mauvais réglage de l'égalisateur peut amener le moniteur à
n'afficher aucune image. Essayer chaque paramètre de l'égalisateur jusqu'à ce
qu'une image acceptable soit affichée.
Installation d’un prolongateur/coupleur standard
17-08-508-933776.indb 70 11/27/2017 11:48:03 AM
MONITEUR LOCAL
FACULTATIF
B140-004 TRANSMETTEUR
LOCAL
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
jusqu'à 50 m à 1 024 x 768 (60 Hz)
jusqu'à 38 m à 1 920 x 1 080 (60 Hz)
jusqu'à 50 m à 1 024 x 768 (60 Hz)
jusqu'à 38 m à 1 920 x 1 080 (60 Hz)
SOURCE DVI
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
B140-1A0-WP-1
RÉCEPTEUR À DISTANCE
B126-A10-WP-1
RÉCEPTEUR À DISTANCE
B126-1A0
RÉCEPTEUR À DISTANCE
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
B126-1A0
RÉCEPTEUR À DISTANCE
71
Remarques :
1. Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne
correctement avant de tirer les câbles à travers les plafonds/murs.
2. Pour obtenir la distance et la performance maximales, utiliser un câble Cat5e/6 à fils
rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat5e/6 ou d'un câble dont le
calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus
courte. Tous les câbles Cat6 de la série N202 Tripp Lite sont faits de câblage à fils
rigides de 24 AWG.
3. Le diagramme d'installation illustre le B140-004. L'installation du B140-002 est la
même, sauf qu'il y a seulement 2 ports à distance et aucun port du moniteur local.
Prolongateur/coupleur avec installation d'un
appareil à distance/répéteur (récepteur à distance du
prolongateur B140-1A0 et B140-1A0-WP-1 seulement)
1
S'assurer que la source DVI est hors tension (OFF).
2
Raccorder la source DVI au port INPUT (entrée) sur le B140-002 ou le
B140-004 en utilisant un câble à liaison simple DVI-D de la série P561 de
Tripp Lite.
17-08-508-933776.indb 71 11/27/2017 11:48:04 AM
72
Prolongateur/coupleur avec installation d’un
appareil à distance/répéteur (récepteur à distance du
prolongateur B140-1A0 et B140-1A0-WP-1 seulement)
3
Optionnel pour B140-004 : Raccorder un moniteur local au port DVI
OUTPUT (sortie) en utilisant un câble à liaison simple de la série P561 de
Tripp Lite.
4
Raccorder l'alimentation externe à l'appareil local et le brancher à un
parasurtenseur Tripp Lite, à une PDU ou à un onduleur. Les voyants à DEL
RJ45 verts s'allument pour indiquer que de l'alimentation est reçue de
l'alimentation externe. Un voyant à DEL supplémentaire sur le B140-004
s'allume également pour indiquer que l'alimentation se fait.
5
À l'aide d'un câble Cat5e/6, raccorder un des ports de sortie RJ45 sur
l'appareil local au port d'entrée RJ45 sur l'appareil à distance/répéteur
B140-110.
6
Raccorder un moniteur au port OUTPUT (sortie) DVI sur l'appareil à distance/
répéteur en utilisant un câble à liaison unique DVI-D de la série P561 de
Tripp Lite.
7
Raccorder l'alimentation externe à l'appareil à distance/répéteur et le
brancher à un parasurtenseur, une PDU ou un onduleur Tripp Lite. Le voyant
à DEL vert d'alimentation et les voyants à DEL verts RJ45 s'allument pour
indiquer que l'appareil est alimenté.
Jusqu'à quatre appareils peuvent être installés en guirlande (trois appareils à
distance/répéteurs et un récepteur). Pour raccorder des appareils à distance/
récepteurs supplémentaires, passer à l'étape 8. Pour terminer l'installation avec
un récepteur à distance B140-1A0 ou B140-1A0-WP-1, passer à l'étape 12.
8
À l'aide d'un câble Cat5e/6, raccorder le port RJ45 OUTPUT (sortie) sur le
premier appareil à distance/répéteur au port INPUT (entrée) RJ45 sur un
second appareil à distance/répéteur.
9
Raccorder un moniteur au port OUTPUT (sortie) DVI sur l'appareil à distance/
répéteur en utilisant un câble à liaison unique DVI-D de la série P561 de
Tripp Lite.
17-08-508-933776.indb 72 11/27/2017 11:48:04 AM
73
Prolongateur/coupleur avec installation d’un
appareil à distance/répéteur (récepteur à distance du
prolongateur B140-1A0 et B140-1A0-WP-1 seulement)
10
Raccorder l'alimentation externe à l'appareil à distance/répéteur et le
brancher à un parasurtenseur, une PDU ou un onduleur Tripp Lite. Le voyant
à DEL vert d'alimentation et les voyants à DEL verts RJ45 s'allument pour
indiquer que l'appareil est alimenté.
11
Pour ajouter un troisième appareil à distance/répéteur, répéter les étapes
8 à 10. Pour terminer l'installation avec le récepteur à distance B140-1A0
ou B140-1A0-WP-1, passer à l'étape 12.
12
À l'aide d'un câble Cat5e/6, raccorder le port RJ45 OUTPUT (sortie) sur le
dernier appareil à distance/répéteur au port INPUT (entrée) RJ45 sur un
récepteur à distance B140-1A0 ou B140-1A0-WP-1.
13
Raccorder un moniteur au port DVI OUTPUT (sortie) sur l'appareil récepteur
à distance en utilisant un câble à liaison unique DVI-D de la série P561 de
Tripp Lite.
14
Raccorder l'alimentation externe au récepteur à distance et le brancher à
un parasurtenseur, une PDU ou un onduleur Tripp Lite. Les voyants à DEL
verts RJ45 sur le B140-1A0 et le voyant à DEL vert sur le B140-1A0-WP-1
s'allument pour indiquer que l'appareil est alimenté.
15
Répéter les étapes 5 à 14 pour chaque port de sortie RJ45 supplémentaire
sur le transmetteur local
16
Mettre la source DVI sous tension. Les voyants à DEL orange RJ45 sur
le transmetteur local, à distance/répéteurs et B140-1A0 s'allument pour
indiquer qu'un signal est reçu de la source. Le voyant à DEL orange sur le
B140-1A0-WP-1 s'allume pour indiquer qu'un signal est reçu de la source.
17
Au besoin, utiliser l'égalisateur sur le ou les appareils à distance/répéteurs
et le récepteur à distance pour régler l'image vidéo.
Remarque : Un mauvais réglage de l'égalisateur peut amener le moniteur à n'afficher
aucune image. Essayer chaque paramètre de l'égalisateur jusqu'à ce qu'une image
acceptable soit affichée.
17-08-508-933776.indb 73 11/27/2017 11:48:04 AM
Niveau 1
Niveau 2
Niveau 3
MONITEUR LOCAL
FACULTATIF
B140-1P0 — jusqu'à 30,5 m à 1 024 x 768 (60 Hz) ou jusqu'à 15 m à 1 920 x 1 080 (60 Hz)
B140-1A0 et B140-1A0-WP-1 — jusqu'à 60 m à 1 024 x 768 (60 Hz) ou jusqu'à 45 m à 1 920 x 1 080 (60 Hz)
74
Installation d'un prolongateur/coupleur en guirlande
(B140-004 seulement)
Remarques :
1. Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne
correctement avant de tirer les câbles à travers les plafonds/murs.
2. Pour obtenir la distance et la performance maximales, utiliser un câble Cat5e/6 à
fils rigides 24 AWG. L'utilisation d'un câble à fils à toron ou d'un câble dont le calibre
(AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte.
Les câbles de raccordement (Cat6) de la série N202 Tripp Lite sont faits de câblage
à fils rigides de 24 AWG.
17-08-508-933776.indb 74 11/27/2017 11:48:05 AM
75
Installation d’un prolongateur/coupleur en guirlande
1
S'assurer que la source DVI est hors tension (OFF).
2
Raccorder la source DVI au port DVI sur le B140-004 étiqueté INPUT
(entrée) en utilisant un câble à liaison simple DVI-D de la série P561 de
Tripp Lite.
3
Raccorder l'alimentation externe à l'appareil local B140-004 et le
brancher à un parasurtenseur Tripp Lite, à une PDU ou à un onduleur.
Les voyants à DEL RJ45 verts et le voyant à DEL rouge d'alimentation
s'allumeront pour indiquer que de l'alimentation est reçue de
l'alimentation externe.
4
À l'aide du câble en guirlande DVI inclus, raccorder le port DVI OUTPUT
(sortie) sur le premier B140-004 au port DVI INPUT (entrée) sur un
second B140-004.
5
Raccorder l'alimentation externe à l'appareil local B140-004 et le
brancher à un parasurtenseur Tripp Lite, à une PDU ou à un onduleur.
Les voyants à DEL RJ45 verts et le voyant à DEL rouge d'alimentation
s'allumeront pour indiquer que de l'alimentation est reçue de
l'alimentation externe.
6
Répéter les étapes 4 et 5 pour connecter un troisième B140-004.
7
Optionnel : Raccorder un moniteur DVI au port DVI OUTPUT (sortie) sur
le dernier B140-004 en utilisant un câble à liaison unique de la série
P561 de Tripp Lite.
8
À l'aide d'un câble Cat5e/6, raccorder les ports de sortie RJ45 sur un
appareil local au port d'entrée RJ45 sur un appareil à distance
B140-1P0, B140-1A0 ou B140-1A0-WP-1.
9
Répéter l'étape 8 pour chaque appareil à distance supplémentaire raccordé.
10
B140-1A0 et B140-1A0-WP-1 seulement : Raccorder l'alimentation
externe à l'appareil B140-1A0 ou B140-1A0-WP-1 et le brancher à un
parasurtenseur, à une PDU ou à un onduleur Tripp Lite. Les voyants à
DEL verts RJ45 sur le B140-1A0 et le voyant à DEL vert sur le
B140-1A0-WP-1 s'allument pour indiquer que l'appareil est alimenté.
17-08-508-933776.indb 75 11/27/2017 11:48:05 AM
76
Installation d’un prolongateur/coupleur en guirlande
11
Répéter l'étape 7 pour chaque B140-1A0 ou B140-1A0-WP-1
supplémentaire de l'installation.
12
Raccorder le connecteur à liaison unique DVI-D B140-1P0 au moniteur
ou raccorder le B140-1A0 ou le B140-1A0-WP-1 au moniteur en
utilisant un câble à liaison unique DVI-D de la série P560 de Tripp Lite.
Le voyant à DEL vert RJ45 sur le B140-1P0 s'allume pour indiquer que
l'appareil est alimenté par le moniteur.
13
Répéter l'étape 12 pour chaque moniteur supplémentaire raccordé.
14
Mettre la source DVI sous tension. Les voyants à DEL orange RJ45
s'allument sur le B140-004 et le B140-1A0, et le voyant à DEL orange
s'allume sur le B140-1A0-WP-1 pour indiquer que l'appareil reçoit un
signal de la source. L'écran devrait maintenant être affiché sur les
moniteurs connectés.
15
Au besoin, utiliser l'égalisateur sur le B140-1A0 ou le B140-1A0-WP-1
pour régler l'image vidéo.
Remarque : Un mauvais réglage de l'égalisateur peut amener le moniteur à
n'afficher aucune image. Essayer chaque paramètre de l'égalisateur jusqu'à ce
qu'une image acceptable soit affichée.
Prolongateur/coupleur en guirlande avec
installation d'un appareil à distance/
répéteur (prolongateur/coupleur B140-004 et
récepteurs à distance B140-1A0 et B140-1A0-WP seulement)
Remarques :
1. Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne
correctement avant de tirer les câbles à travers les plafonds/murs.
2. Pour obtenir la distance et la performance maximales, utiliser un câble
Cat5e/6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat5e/6 ou
d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une
distance d'extension plus courte. Tous les câbles Cat6 de la série N202 Tripp
Lite sont faits de câblage à fils rigides de 24 AWG.
17-08-508-933776.indb 76 11/27/2017 11:48:05 AM
MONITEUR LOCAL
FACULTATIF
B140-004 TRANSMETTEUR
LOCAL
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
jusqu'à 50 m à 1 024 x 768 (60 Hz)
jusqu'à 38 m à 1 920 x 1 080 (60 Hz)
jusqu'à 50 m à 1 024 x 768 (60 Hz)
jusqu'à 38 m à 1 920 x 1 080 (60 Hz)
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
B140-1A0-WP-1
RÉCEPTEUR À DISTANCE
B126-1A0-WP-1
RÉCEPTEUR À DISTANCE
B126-1A0
RÉCEPTEUR À DISTANCE
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
B140-110 TÉLÉCOMMANDE/
RÉPÉTEUR
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
B126-1A0
RÉCEPTEUR À DISTANCE
B140-004
TRANSMETTEUR LOCAL
SOURCE DVI
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
CONFIGURÉ EN
CHAÎNE JUSQU'À
3 NIVEAUX
77
Prolongateur/coupleur en guirlande avec
installation d’un appareil à distance/répéteur
(prolongateur/coupleur B140-004 et récepteurs à distance
B140-1A0 et B140-1A0-WP seulement)
17-08-508-933776.indb 77 11/27/2017 11:48:06 AM
78
Prolongateur/coupleur en guirlande avec
installation d’un appareil à distance/répéteur
(prolongateur/coupleur B140-004 et récepteurs à distance
B140-1A0 et B140-1A0-WP seulement)
1
S'assurer que la source DVI est hors tension (OFF).
2
Raccorder la source DVI au port INPUT (entrée) sur le B140-004 en
utilisant un câble à liaison simple DVI-D de la série P561 de Tripp Lite.
3
Raccorder le port LOCAL sur le B140-004 au port INPUT (entrée) sur un
second B140-004 en utilisant le câble en guirlande DVI de 0,30 m
(1 pi).
4
Répéter l'étape 3 pour raccorder un troisième B140-004.
5
Raccorder l'alimentation externe au premier B140-004 de la guirlande,
puis le brancher à un parasurtenseur, une PDU ou un onduleur
Tripp Lite. Les voyants à DEL RJ45 verts et le voyant à DEL rouge
d'alimentation sur le B140-004 s'allumeront pour indiquer que de
l'alimentation est reçue de l'alimentation externe.
6
Répéter l'étape 5 pour chaque B140-004 supplémentaire de la
guirlande.
7
Optionnel : Raccorder un moniteur DVI au port DVI OUTPUT (sortie) sur
le dernier B140-004 en utilisant un câble à liaison unique de la série
P561 de Tripp Lite.
8
À l'aide d'un câble Cat5e/6, raccorder un des ports de sortie RJ45 sur
l'appareil local au port d'entrée RJ45 sur l'appareil à distance/répéteur
B140-110.
9
Raccorder un moniteur au port OUTPUT (sortie) DVI sur l'appareil à
distance/répéteur en utilisant un câble à liaison unique DVI-D de la série
P561 de Tripp Lite.
17-08-508-933776.indb 78 11/27/2017 11:48:06 AM
79
Prolongateur/coupleur en guirlande avec
installation d’un appareil à distance/répéteur
(prolongateur/coupleur B140-004 et récepteurs à distance
B140-1A0 et B140-1A0-WP seulement)
10
Raccorder l'alimentation externe à l'appareil à distance/répéteur et
le brancher à un parasurtenseur, une PDU ou un onduleur Tripp Lite.
Le voyant à DEL vert d'alimentation et les voyants à DEL verts RJ45
s'allument pour indiquer que l'appareil est alimenté.
Jusqu'à quatre appareils peuvent être installés en guirlande (trois appareils
à distance/répéteurs et un récepteur). Pour raccorder des appareils à
distance/répéteurs supplémentaires, passer à l'étape 11. Pour terminer
l'installation avec le récepteur à distance B140-1A0 ou B140-1A0-WP-1,
passer à l'étape 15.
11
À l'aide d'un câble Cat5e/6, raccorder le port RJ45 OUTPUT (sortie) sur
le premier appareil à distance/répéteur au port INPUT (entrée) RJ45 sur
un second appareil à distance/répéteur.
12
Raccorder un moniteur au port OUTPUT (sortie) DVI sur l'appareil à
distance/répéteur en utilisant un câble à liaison unique DVI-D de la série
P561 de Tripp Lite.
13
Raccorder l'alimentation externe à l'appareil à distance/répéteur et
le brancher à un parasurtenseur, une PDU ou un onduleur Tripp Lite.
Le voyant à DEL vert d'alimentation et les voyants à DEL verts RJ45
s'allument pour indiquer que l'appareil est alimenté.
14
Pour ajouter un troisième appareil à distance/répéteur, répéter les
étapes 11 à 13. Pour terminer l'installation avec le récepteur à distance
B140-1A0 ou B140-1A0-WP-1, passer à l'étape 15.
15
À l'aide d'un câble Cat5e/6, raccorder le port RJ45 OUTPUT (sortie) sur
le dernier appareil à distance/
répéteur au port INPUT (entrée) RJ45 sur
un récepteur à distance B140-1A0 ou
B140-1A0-WP-1.
17-08-508-933776.indb 79 11/27/2017 11:48:06 AM
80
16
Raccorder un moniteur au port DVI OUTPUT (sortie) sur l'appareil
récepteur à distance en utilisant un câble à liaison unique DVI-D de la
série P561 de Tripp Lite.
17
Raccorder l'alimentation externe au récepteur à distance et le brancher
à un parasurtenseur, une PDU ou un onduleur Tripp Lite. Les voyants à
DEL verts RJ45 sur le B140-1A0 et le voyant à DEL vert sur le
B140-1A0-WP-1 s'allument pour indiquer que l'appareil est alimenté.
18
Répéter les étapes 8 à 17 pour chaque port de sortie RJ45
supplémentaire sur les transmetteurs locaux.
19
Mettre la source DVI sous tension. Les voyants à DEL orange RJ45 sur
le transmetteur local, à distance/répéteurs et B140-1A0 s'allument pour
indiquer qu'un signal est reçu de la source. Le voyant à DEL orange sur
le B140-1A0-WP-1 s'allume pour indiquer qu'un signal est reçu de la
source.
20
Au besoin, utiliser l'égalisateur sur le ou les appareils à distance/
répéteurs et le récepteur à distance pour régler l'image vidéo.
Remarque : Un mauvais réglage de l'égalisateur peut amener le moniteur à
n'afficher aucune image. Essayer chaque paramètre de l'égalisateur jusqu'à ce
qu'une image acceptable soit affichée.
Prolongateur/coupleur en guirlande avec
installation d’un appareil à distance/répéteur
(prolongateur/coupleur B140-004 et récepteurs à distance
B140-1A0 et B140-1A0-WP seulement)
17-08-508-933776.indb 80 11/27/2017 11:48:06 AM
81
Garantie
Garantie limitée de 1 an
TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant
une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu
de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de
ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro
d'autorisation de retour de matériel (« RMA ») auprès de TRIPP LITE ou d'un centre de réparation
autorisé par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation
autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et
d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été
endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré
ou modifié d'une façon quelconque.
SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE,
EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION
À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties
tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.
À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE
RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS
RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE
TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que
perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de
logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.
Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les
recycleurs (Union européenne)
En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques
et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf
de Tripp Lite, ils ont droit :
• D'envoyer l'équipement usagé au recyclage pourvu qu'il remplace un équipement équivalent
(cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.
AVERTISSEMENT
Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de
cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l’appareil de maintien de
la vie ou affecter de façon majeure sa sécurité ou son efficacité.
La politique de Tripp Lite en est une d'amélioration continue. Les spécifications du produit sont
modifiables sans préavis.
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
17-08-508-933776.indb 81 11/27/2017 11:48:07 AM
82
Руководство пользователя
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Охраняется авторским правом © 2017 Tripp Lite. Перепечатка запрещается.
Ретрансляторы DVI через Cat5
и ретрансляторы/разветвители
Модели комплектов ретрансляторов:
B140-101, B140-1P1-WP-1, B140-101X, B140-1A1-WP
Модели локальных модулей: B140-002 и B140-004
Модели удаленных модулей: B140-1P0, B140-1A0,
B140-1A0-WP-1 и B140-110
English 1 • Espanol 28 • Français 55
17-08-508-933776.indb 82 11/27/2017 11:48:07 AM
83
Содержание
Содержимое упаковки ............................................................................................................................ 84
Характеристики продукта ....................................................................................................................... 84
Монтаж (по желанию пользователя) .................................................................................................... 89
Установка стандартного комплекта ретранслятора ............................................................................. 90
Установка комплекта ретранслятора с удаленным модулем/повторителем .................................... 92
(только для комплектов ретрансляторов B140-101X и B140-1A1-WP)
Установка стандартного ретранслятора/разветвителя ........................................................................ 95
Установка ретранслятора/разветвителя с удаленным модулем/повторителем ............................... 98
(только для удаленных приемных модулей B140-1A0 и B140-1A0-WP-1)
Установка системы со шлейфовым подключением ретрансляторов/разветвителей ......................101
Установка системы со шлейфовым подключением ретрансляторов/разветвителей с удаленным
модулем/повторителем .......................................................................................................................103
(только для ретранслятора/разветвителя B140-004 и удаленных приемников
B140-1A0 и B140-1A0-WP)
Гарантийные обязательства ..................................................................................................................108
17-08-508-933776.indb 83 11/27/2017 11:48:07 AM
84
Содержимое упаковки
Характеристики продукта
Устройство мод. B140-101
Устройство мод. B140-1P1-WP-1
Устройство мод. B140-101X
Устройство мод. B140-1A1-WP
Устройство мод. B140-002
Устройство мод. B140-004
Устройство мод. B140-1A0
Устройство мод. B140-1A0-WP-1
Устройство мод. B140-1P0
Устройство мод. B140-110
Локальный модуль (Л), удаленный модуль (У)
или оба эти модуля (О)
О B B О Л Л У У У У
Внешние блоки питания (0, 1 или 2) 0 0 1 2 1 1 1 1 0 1
Монтажные приспособления
X X X X X
Винты для крепления розеток
X X X
Отвертка для настройки эквалайзера
X X X X X
DVI-кабель для шлейфового подключения
X
Все модели
• Поддержка видеоразрешений стандарта DVI-D Single-Link до 1920 x 1080 (при 60 Гц)
• Настройка подключаемых устройств по технологии Plug-and-Play без необходимости в
использовании какого-либо программного обеспечения или драйверов
• Совместимость со всеми основными типами операционных систем
• Совместимость с системами HDCP
Модель B140-101
• Комплект пассивного ретранслятора DVI через Cat5 (корпусного типа)
• Ретранслирует сигнал разрешением 1024 x 768 (при 60 Гц) на расстояние до 30,5 м от источника
или сигнал разрешением 1920 x 1080 (при 60 Гц) на расстояние до 15 м от источника
• Отсутствие необходимости во внешнем источнике питания
17-08-508-933776.indb 84 11/27/2017 11:48:07 AM
85
Характеристики продукта
Модель B140-1P1-WP-1
• Комплект для монтажа в стенную розетку пассивного ретранслятора DVI через Cat5
• Ретранслирует сигнал разрешением 1024 x 768 (при 60 Гц) на расстояние до 23 м от источника
или сигнал разрешением 1920 x 1080 (при 60 Гц) на расстояние до 15 м от источника
• Розетки типа RJ45 обеспечивают возможность использования обычных соединительных
кабелей Cat5e/6 без панелей с ножевыми клеммами типа 110
• Отсутствие необходимости во внешнем источнике питания
Модель B140-101X
• Комплект активного ретранслятора DVI через Cat5 (корпусного типа)
• Ретранслирует сигнал разрешением 1024 x 768 (при 60 Гц) на расстояние до 60 м от источника
или сигнал разрешением 1920 x 1080 (при 60 Гц) на расстояние до 45 м от источника
• Удаленный приемный модуль имеет встроенный эквалайзер для коррекции параметров
видеоизображения
• В комплект поставки входят монтажные приспособления, обеспечивающие возможность как
настенного монтажа удаленного модуля, так и его монтажа в стойке или на мачте
Модель B140-1A1-WP
• Комплект для монтажа в стенную розетку активного ретранслятора DVI через Cat5
• Ретранслирует сигнал разрешением 1024 x 768 (при 60 Гц) на расстояние до 60 м от источника
или сигнал разрешением 1920 x 1080 (при 60 Гц) на расстояние до 45 м от источника
• Удаленный приемный модуль имеет встроенный эквалайзер для коррекции параметров
видеоизображения
• Розетки типа RJ45 обеспечивают возможность использования обычных соединительных
кабелей Cat5e/6 без панелей с ножевыми клеммами типа 110
17-08-508-933776.indb 85 11/27/2017 11:48:07 AM
86
Характеристики продукта
Модель B140-002
• 2-портовый локальный передающий модуль ретранслятора/разветвителя DVI через Cat5
(корпусного типа)
• Обеспечивает разделение одноканального сигнала DVI-D на два отдельных сигнала
• Взаимодействует с удаленными модулями повторителя и приемника для ретрансляции
одноканального сигнала DVI-D на расстояние, превышающее 5-метровый предел
• В комплект поставки входят монтажные приспособления, обеспечивающие возможность как
настенного монтажа модуля, так и его монтажа в стойке или на мачте
Модель B140-004
• 4-портовый локальный передающий модуль ретранслятора/разветвителя DVI через Cat5
(корпусного типа)
• Обеспечивает разделение одноканального сигнала DVI-D на четыре
• Дополнительный DVI-порт может использоваться для подключения локального монитора
или шлейфового подключения дополнительных модулей B140-004. Предусматривается
возможность шлейфового соединения до трех модулей B140-004 с целью увеличения
количества подключаемых мониторов
• Взаимодействует с удаленными модулями повторителя и приемника для ретрансляции
одноканального сигнала DVI-D на расстояние, превышающее 5-метровый предел
• В комплект поставки входят монтажные приспособления, обеспечивающие возможность как
настенного монтажа модуля, так и его монтажа в стойке или на мачте
• Кронштейн для монтажа в стойку B132-004-RB 1U может обеспечить установку до трех модулей
B126-004
17-08-508-933776.indb 86 11/27/2017 11:48:07 AM
87
Характеристики продукта
Модель B140-1A0
• Удаленный приемный модуль активного ретранслятора DVI через Cat5 (корпусного типа)
• Взаимодействует с ретрансляторами/разветвителями B140-002 и B140-004 в целях
ретрансляции сигнала разрешением 1024 x 768 (при 60 Гц) на расстояние до 60 м от источника
или сигнала разрешением 1920 x 1080 (при 60 Гц) на расстояние до 45 м от источника
• Встроенный эквалайзер для коррекции параметров видеоизображения
• В комплект поставки входят монтажные приспособления, обеспечивающие возможность как
настенного монтажа модуля, так и его монтажа в стойке или на мачте
Модель B140-1A0-WP-1
• Стенная розетка для монтажа активного ретранслятора DVI через Cat5
• Взаимодействует с ретрансляторами/разветвителями B140-002 и B140-004 в целях
ретрансляции сигнала разрешением 1024 x 768 (при 60 Гц) на расстояние до 60 м от источника
или сигнала разрешением 1920 x 1080 (при 60 Гц) на расстояние до 45 м от источника
• Встроенный эквалайзер для коррекции параметров видеоизображения
• Розетка типа RJ45 обеспечивает возможность использования обычных соединительных кабелей
Cat5e/6 без панелей с ножевыми клеммами типа 110
Модель B140-1P0
• Удаленный приемный модуль пассивного ретранслятора DVI через Cat5 (корпусного типа)
• Взаимодействует с ретрансляторами/разветвителями B140-002 и B140-004 в целях
ретрансляции сигнала разрешением 1024 x 768 (при 60 Гц) на расстояние до 30,5 м от источника
или сигнала разрешением 1920 x 1080 (при 60 Гц) на расстояние до 15 м от источника
• Вмонтированный DVI-кабель; отдельного DVI-кабеля не требуется
• Отсутствие необходимости во внешнем источнике питания
17-08-508-933776.indb 87 11/27/2017 11:48:07 AM
88
Характеристики продукта
Модель B140-110
• Удаленный/приемный модуль ретранслятора DVI через Cat5 (корпусного типа)
• Обеспечивает увеличение дальности действия и расширение имеющейся системы Tripp Lite для
ретрансляции сигнала DVI через Cat5 с возможностью размещения нескольких мониторов в
различных точках, соединенных в цепь длиной до 213 м
• Ретранслирует сигнал разрешением 1024 x 768 (при 60 Гц) на расстояние до 50 м или
сигнал разрешением 1920 x 1080 (при 60 Гц) на расстояние до 38 м от локального передающего
модуля до первого удаленного модуля/повторителя установки
• Ретранслирует сигнал разрешением 1024 x 768 (при 60 Гц) дополнительно на расстояние до
53 м или сигнал разрешением 1920 x 1080 (при 60 Гц) дополнительно на расстояние до 38 м от
каждого удаленного модуля/повторителя до следующего модуля в цепи. В полной 4-уровневой
установке со шлейфовым подключением сигнал разрешением 1024 x 768 (при 60 Гц) может
ретранслироваться на расстояние до 213 м, а сигнал разрешением 1920 x 1080 (при 60 Гц) на
расстояние до 152 м от источника до последнего удаленного модуля в цепи.
• Таким образом, обеспечивается возможность подключения до четырех удаленных модулей
(трех удаленных модулей/повторителей и одного приемника) с установкой монитора в каждой
точке цепи
• Встроенный эквалайзер для коррекции параметров видеоизображения
• В комплект поставки входят монтажные приспособления, обеспечивающие возможность как
настенного монтажа модуля, так и его монтажа в стойке или на мачте
Опциональные комплектующие
• Кронштейн для монтажа в стойку B132-004-RB 1U
• Соединительные кабели Cat6 серии N202 с одножильными проводами калибра 24 AWG
• Кабели DVI-D Single-Link (одноканальные) серии P561
17-08-508-933776.indb 88 11/27/2017 11:48:07 AM
89
Монтаж (по желанию пользователя)
Устройства мод. B140-101X, B140-002, B140-004, B140-1A0 и B140-110 комплектуются монтажными
приспособлениями, позволяющими монтировать их различными способами. На приведенных
ниже изображениях представлены различные способы монтажа.
Примечание. Устройство мод. B140-004 также может крепиться к выпускаемому компанией Tripp Lite
кронштейну для монтажа в стойку мод. B132-004-RB 1U. К устройству мод. B132-004-RB могут подключаться до
трех локальных модулей B140-004.
Настенный монтаж
Монтаж в стойку 19” Монтаж на мачте
17-08-508-933776.indb 89 11/27/2017 11:48:07 AM
К ИСТОЧНИКУ DVI-СИГНАЛА
РАЗЪЕМ RJ45
Cat5/5e/6
ЛОКАЛЬНЫЙ МОДУЛЬ
РАЗЪЕМ
ПИТАНИЯ
УДАЛЕННЫЙ МОДУЛЬ
К DVI-МОНИТОРУ
B140-101 — до 30,5 м при разрешении 1024 x 768 (60 Гц) или до 15 м при разрешении 1920 x 1080 (60 Гц)
B140-1P1-WP-1 — до 23 м при разрешении 1024 x 768 (60 Гц) или до 15 м при разрешении 1920 x 1080 (60 Гц)
B140-101X и B140-1A1-WP — до 60 м при разрешении 1024 x 768 (60 Гц) или до 45 м при разрешении
1920 x 1080 (60 Гц)
90
Установка стандартного комплекта ретранслятора
(B140-101, B140-1P1-WP-1, B140-101X, B140-1A1-WP)
Примечания:
1. На представленной ниже схеме показан порядок установки мод. B140-101X. Установка мод. B140-1A1-WP
производится в том же порядке. Установка мод. B140-101 и B140-1P1-WP-1 производится в аналогичном
порядке, за исключением отсутствия необходимости во внешнем источнике питания.
2. Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования
всей установки.
3. Для достижения максимальной дистанции и производительности используйте кабель Cat5e/6 с
одножильными проводами калибра 24 AWG. Использование кабеля с многожильными проводами или
кабеля с проводами калибра выше 24 AWG приведет к снижению производительности и сокращению длины
ретрансляции. Соединительные кабели Cat6 серии N202 марки Tripp Lite изготавливаются с использованием
одножильных проводов калибра 24 AWG.
1
Убедитесь в том, что питание источника DVI-сигнала отключено.
2
Соедините встроенный разъем DVI локального модуля B140-101 или B140-101X с источником
DVI-сигнала либо подключите локальный модуль B140-1A1-WP или B140-1P1-WP-1
к источнику при помощи DVI-кабеля Tripp Lite серии P561.
17-08-508-933776.indb 90 11/27/2017 11:48:07 AM
91
Установка стандартного комплекта ретранслятора
3
Только для мод. B140-1A1-WP: подключите внешний источник питания к локальному
модулю и затем включите его в сетевой фильтр, блок распределения питания (PDU) или
источник бесперебойного питания (ИБП) Tripp Lite. При этом загорается светодиодный
индикатор Power ("Питание") зеленого цвета.
4
Соедините порты RJ45 локального и удаленного модулей с помощью кабеля Cat5e/6.
5
Соедините встроенный разъем DVI удаленного модуля B140-101 с DVI-монитором либо
подключите удаленный модуль B140-1A1-WP, B140-1P1-WP-1 или B140-101X к монитору при
помощи DVI-кабеля Tripp Lite серии P561.
6
Только для мод. B140-1A1-WP и B140-101X: подключите внешний источник питания к
удаленному модулю и затем включите его в сетевой фильтр, блок распределения питания
(PDU) или источник бесперебойного питания (ИБП) Tripp Lite. Наличие питания удаленного
модуля B140-101X отображается светодиодным индикатором RJ45 зеленого цвета. Наличие
питания приемного модуля отображается светодиодным индикатором Power зеленого цвета.
7
Включите питание источника DVI-сигнала. Наличие питания модулей B140-101 и B140-101X
отображается светодиодными индикаторами RJ45 зеленого цвета, а наличие питания модуля
B140-1P1-WP-1 светодиодными индикаторами Power ("Питание"). Получение сигнала от
источника отображается светодиодным индикатором RJ45 оранжевого цвета на удаленном
модуле B140-101X. На модулях B140-1A1-WP загораются светодиодные индикаторы Activity
("Активность") оранжевого цвета.
8
Только для мод. B140-1A1-WP и B140-101X: при необходимости воспользуйтесь
эквалайзером удаленного модуля для улучшения качества видеоизображения.
Примечание. Неправильная настройка эквалайзера может привести к полному отсутствию изображения
на мониторе. Попытайтесь добиться правильной настройки каждого из элементов эквалайзера до
получения приемлемого качества изображения.
17-08-508-933776.indb 91 11/27/2017 11:48:08 AM
ИСТОЧНИК
DVI-СИГНАЛА
ЛОКАЛЬНЫЙ
ПЕРЕДАТЧИК
B140-1A1-WP
УДАЛЕННЫЙ ПРИЕМНИК
B140-1A1-WP
УДАЛЕННЫЙ
ПОВТОРИТЕЛЬ
B140-110
УДАЛЕННЫЙ
ПОВТОРИТЕЛЬ
B140-110
УДАЛЕННЫЙ
ПОВТОРИТЕЛЬ
B140-110
До
50
м
при
разрешении
1024 x 768 (60
Гц
)
До 38 м при разрешении 1920 x 1080 (60 Гц)
До
50
м
при
разрешении
1024 x 768 (60
Гц
)
До 38 м при разрешении 1920 x 1080 (60 Гц)
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
92
Установка комплекта ретранслятора с удаленным модулем/
повторителем (только для комплектов ретрансляторов B140-101X и B140-1A1-WP)
Примечания:
1. Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования
всей установки.
2. Для достижения максимальной дистанции и производительности используйте кабель Cat5e/6 с
одножильными проводами калибра 24 AWG. Использование кабеля Cat5e/6 с многожильными проводами
или кабеля с проводами калибра выше 24 AWG приведет к сокращению длины ретрансляции. Все кабели Cat6
серии N202 марки Tripp Lite изготавливаются с использованием одножильных проводов калибра 24 AWG.
3. На схеме установки показана модель B140-1A1-WP. Установка мод. B140-101X производится в том же
порядке, за исключением отсутствия необходимости в питании локального модуля.
1
Убедитесь в том, что питание источника DVI-сигнала отключено.
2
Соедините встроенный разъем DVI локального модуля B140-101X с источником DVI-сигнала
либо подключите источник DVI-сигнала к порту INPUT (ВХОД) локального модуля B140-1A1-WP
с помощью предлагаемого компанией Tripp Lite одноканального кабеля DVI-D серии P561.
3
Только для мод. B140-1A1-WP: подключите внешний источник питания к локальному
модулю и затем включите его в сетевой фильтр, PDU или ИБП Tripp Lite. При этом загорается
светодиодный индикатор Power ("Питание") зеленого цвета.
4
Соедините порт RJ45 локального модуля с портом RJ45 INPUT (ВХОД) удаленного модуля/
повторителя B140-110 при помощи кабеля Cat5e/6.
17-08-508-933776.indb 92 11/27/2017 11:48:08 AM
93
5
Подключите монитор к порту DVI OUTPUT (ВЫХОД) удаленного модуля/повторителя с помощью
предлагаемого компанией Tripp Lite одноканального кабеля DVI-D серии P561.
6
Подключите внешний источник питания к удаленному модулю/повторителю и затем
включите его в сетевой фильтр, PDU или ИБП Tripp Lite. Наличие питания модуля отображается
светодиодными индикаторами Power ("Питание") и RJ45 зеленого цвета.
Предусматривается возможность шлейфового подключения до четырех модулей (трех удаленных
модулей/повторителей и одного приемника). Для подключения дополнительных удаленных
модулей/повторителей перейдите к шагу 7. Для завершения установки с использованием
удаленного приемного модуля B140-101X или B140-1A1-WP перейдите к шагу 11.
7
Соедините порт RJ45 OUTPUT (ВЫХОД) первого удаленного модуля/повторителя с портом RJ45
INPUT (ВХОД) второго удаленного модуля/повторителя при помощи кабеля Cat5e/6.
8
Подключите монитор к порту DVI OUTPUT (ВЫХОД) только что дополнительно установленного
удаленного модуля/повторителя с помощью предлагаемого компанией Tripp Lite
одноканального кабеля DVI-D серии P561.
9
Подключите внешний источник питания к удаленному модулю/повторителю и затем
включите его в сетевой фильтр, PDU или ИБП Tripp Lite. Наличие питания модуля отображается
светодиодными индикаторами Power ("Питание") и RJ45 зеленого цвета.
10
Для подключения третьего удаленного модуля/повторителя повторите шаги 7-9.
Для завершения установки с использованием удаленного приемного модуля B140-101X или
B140-1A1-WP перейдите к шагу 11.
11
Соедините порт RJ45 OUTPUT (ВЫХОД) последнего удаленного модуля/повторителя с портом
RJ45 INPUT (ВХОД) удаленного приемного модуля B140-101X или B140-1A1-WP при помощи
кабеля Cat5e/6.
12
Подключите монитор к порту DVI OUTPUT (ВЫХОД) удаленного приемного модуля с помощью
предлагаемого компанией Tripp Lite одноканального кабеля DVI-D серии P561.
Установка комплекта ретранслятора с удаленным модулем/
повторителем (только для комплектов ретрансляторов B140-101X и B140-1A1-WP)
17-08-508-933776.indb 93 11/27/2017 11:48:08 AM
94
13
Подключите внешний источник питания к удаленному приемному модулю и затем включите
его в сетевой фильтр, PDU или ИБП Tripp Lite. Наличие питания модуля от внешнего источника
отображается светодиодным индикатором RJ45 зеленого цвета на удаленном приемнике
B140-101X или светодиодным индикатором Power ("Питание") зеленого цвета на
удаленной розетке B140-1A1-WP.
14
Включите питание источника DVI-сигнала. Получение сигнала от источника отображается
светодиодными индикаторами RJ45 оранжевого цвета на модулях B140-1A1-WP. Получение
сигнала от источника отображается светодиодными индикаторами RJ45 оранжевого цвета на
модулях B140-101X и B140-110.
15
При необходимости воспользуйтесь эквалайзером удаленного(-ых) модуля(-ей)/повторителя(-ей) и
удаленного приемного модуля для коррекции качества видеоизображения.
Примечание. Неправильная настройка эквалайзера может привести к полному отсутствию изображения
на мониторе. Попытайтесь добиться правильной настройки каждого из элементов эквалайзера до
получения приемлемого качества изображения.
Установка комплекта ретранслятора с удаленным модулем/
повторителем (только для комплектов ретрансляторов B140-101X и B140-1A1-WP)
17-08-508-933776.indb 94 11/27/2017 11:48:08 AM
B140-004
B140-1A0
B140-1P0
B140-1A0-WP-1
До 60 м при разрешении 1024 x 768 (60 Гц)
До 45 м при разрешении 1920 x 1080 (60 Гц)
До 30,5 м при разрешении 1024 x 768 (60 Гц)
До 15 м при разрешении 1920 x 1080 (60 Гц)
DVI OVER Cat5
EXTENDER
REMOTE UNIT
MODEL: B140-1P0
B140-1A0-WP-1
95
Установка стандартного ретранслятора/разветвителя
Примечания:
1. На представленной ниже схеме показан порядок установки мод. B140-004. Схема установки модуля B140-002
выглядит аналогично, за исключением того, что он имеет меньшее число портов RJ45 и ни одного порта для
подключения локального монитора.
2. Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования
всей установки.
3. Для достижения максимальной дистанции и производительности используйте кабель Cat5e/6 с
одножильными проводами калибра 24 AWG. Использование кабеля с многожильными проводами или
кабеля с проводами калибра выше 24 AWG приведет к снижению производительности и сокращению длины
ретрансляции. Соединительные кабели Cat6 серии N202 марки Tripp Lite изготавливаются с использованием
одножильных проводов калибра 24 AWG.
17-08-508-933776.indb 95 11/27/2017 11:48:08 AM
96
Установка стандартного ретранслятора/разветвителя
1
Убедитесь в том, что питание источника DVI-сигнала отключено.
2
Подключите источник DVI-сигнала к порту DVI модуля B140-002 или B140-004 с маркировкой
INPUT (ВХОД) с помощью предлагаемого компанией Tripp Lite одноканального кабеля DVI-D
серии P561.
3
Опционально для мод. B140-004: подключите DVI-монитор к порту DVI модуля
B140-004 с маркировкой LOCAL (ЛОКАЛЬНЫЙ) с помощью предлагаемого компанией Tripp Lite
одноканального кабеля DVI-D серии P561.
4
Подключите внешний источник питания к локальному модулю B140-002 или B140-004 и затем
включите его в сетевой фильтр, PDU или ИБП Tripp Lite. Наличие питания модуля B140-004
от внешнего источника отображается светодиодными индикаторами RJ45 зеленого цвета и
светодиодным индикатором Power ("Питание") красного цвета. Питание модуля B140-002 от
внешнего источника отображается светодиодными индикаторами RJ45 зеленого цвета.
5
Соедините один из выходных портов RJ45 локального модуля со входным портом RJ45
удаленного модуля B140-1P0, B140-1A0 или B140-1A0-WP-1 при помощи кабеля Cat5e/6.
6
Повторите шаг 5 для каждого дополнительно подключаемого удаленного модуля.
7
Только для мод. B140-1A0 и B140-1A0-WP-1: подключите внешний источник питания к
модулю B140-1A0 или B140-1A0-WP-1 и затем включите его в сетевой фильтр, PDU или ИБП
Tripp Lite. Наличие питания модуля отображается светодиодным индикатором RJ45 зеленого
цвета на модуле B140-1A0 и светодиодным индикатором зеленого цвета на модуле
B140-1A0-WP-1.
8
Повторите шаг 7 для каждого дополнительно подключаемого к установке модуля B140-1A0
или B140-1A0-WP-1.
17-08-508-933776.indb 96 11/27/2017 11:48:08 AM
97
9
Соедините одноканальный разъем DVI-D модуля B140-1P0 с монитором либо подключите
модуль B140-1A0 или B140-1A0-WP-1 к монитору с помощью предлагаемого компанией
Tripp Lite одноканального кабеля DVI-D серии P561. Наличие питания модуля B140-1P0 от
монитора отображается светодиодным индикатором RJ45 зеленого цвета.
10
Повторите шаг 9 для каждого дополнительно подключаемого монитора.
11
Включите питание источника DVI-сигнала. Получение сигнала от источника отображается
светодиодными индикаторами RJ45 оранжевого цвета на модулях B140-002, B140-004 и
B140-1A0, а также светодиодным индикатором оранжевого цвета на модуле B140-1A0-WP-1.
Теперь изображение должно выводиться на подключенные мониторы.
12
При необходимости воспользуйтесь эквалайзером модуля B140-1A0 или B140-1A0-WP-1 для
корректировки параметров видеоизображения.
Примечание. Неправильная настройка эквалайзера может привести к полному отсутствию изображения
на мониторе. Попытайтесь добиться правильной настройки каждого из элементов эквалайзера до
получения приемлемого качества изображения.
Установка стандартного ретранслятора/разветвителя
17-08-508-933776.indb 97 11/27/2017 11:48:08 AM
ДОПОЛНИТЕЛЬНЫЙ
ЛОКАЛЬНЫЙ МОНИТОР
ЛОКАЛЬНЫЙ ПЕРЕДАТЧИК
B140-004
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
До 50 м при разрешении 1024 x 768 (60 Гц)
До 38 м при разрешении 1920 x 1080 (60 Гц)
До 50 м при разрешении 1024 x 768 (60 Гц)
До 38 м при разрешении 1920 x 1080 (60 Гц)
ИСТОЧНИК DVI-СИГНАЛА
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
УДАЛЕННЫЙ ПРИЕМНИК
B140-1A0-WP-1
УДАЛЕННЫЙ ПРИЕМНИК
B126-1A0-WP-1
УДАЛЕННЫЙ ПРИЕМНИК
B126-1A0
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
УДАЛЕННЫЙ ПРИЕМНИК
B126-1A0
98
Примечания:
1. Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования
всей установки.
2. Для достижения максимальной дистанции и производительности используйте кабель Cat5e/6 с
одножильными проводами калибра 24 AWG. Использование кабеля Cat5e/6 с многожильными проводами
или кабеля с проводами калибра выше 24 AWG приведет к сокращению длины ретрансляции. Все кабели Cat6
серии N202 марки Tripp Lite изготавливаются с использованием одножильных проводов калибра 24 AWG.
3. На схеме установки показана модель B140-004. Схема установки модуля B140-002 выглядит аналогично, за
исключением того, что он имеет только 2 удаленных порта и ни одного порта для подключения локального
монитора.
Установка ретранслятора/разветвителя с удаленным модулем/повторителем
(только для удаленных приемных модулей B140-1A0 и B140-1A0-WP-1)
1
Убедитесь в том, что питание источника DVI-сигнала отключено.
2
Подключите источник DVI-сигнала к порту INPUT (ВХОД) модуля B140-002 или B140-004 с
помощью предлагаемого компанией Tripp Lite одноканального кабеля DVI-D серии P561.
17-08-508-933776.indb 98 11/27/2017 11:48:09 AM
99
Установка ретранслятора/разветвителя с удаленным модулем/повторителем
(только для удаленных приемных модулей B140-1A0 и B140-1A0-WP-1)
3
Опционально для мод. B140-004: подключите локальный монитор к порту DVI
с маркировкой OUTPUT (ВЫХОД) с помощью предлагаемого компанией Tripp Lite
одноканального кабеля DVI-D серии P561.
4
Подключите внешний источник питания к локальному модулю и затем включите его в
сетевой фильтр, PDU или ИБП Tripp Lite. Наличие питания от внешнего источника отображается
светодиодными индикаторами RJ45 зеленого цвета. Наличие питания модуля B140-004 также
отображается дополнительным светодиодным индикатором красного цвета.
5
Соедините один из выходных портов RJ45 локального модуля с входным портом RJ45
удаленного модуля/повторителя B140-110 при помощи кабеля Cat5e/6.
6
Подключите монитор к порту DVI OUTPUT (ВЫХОД) удаленного модуля/повторителя с помощью
предлагаемого компанией Tripp Lite одноканального кабеля DVI-D серии P561.
7
Подключите внешний источник питания к удаленному модулю/повторителю и затем
включите его в сетевой фильтр, PDU или ИБП Tripp Lite. Наличие питания модуля отображается
светодиодными индикаторами Power ("Питание") и RJ45 зеленого цвета.
Предусматривается возможность шлейфового подключения до четырех модулей (трех удаленных
модулей/повторителей и одного приемника). Для подключения дополнительных удаленных
модулей/повторителей перейдите к шагу 8. Для завершения установки с использованием
удаленного приемного модуля B140-1A0 или B140-1A0-WP-1 перейдите к шагу 12.
8
Соедините порт RJ45 OUTPUT (ВЫХОД) первого удаленного модуля/повторителя с портом RJ45
INPUT (ВХОД) второго удаленного модуля/повторителя при помощи кабеля Cat5e/6.
9
Подключите монитор к порту DVI OUTPUT (ВЫХОД) только что дополнительно установленного
удаленного модуля/повторителя с помощью предлагаемого компанией Tripp Lite
одноканального кабеля DVI-D серии P561.
10
Подключите внешний источник питания к удаленному модулю/повторителю и затем
включите его в сетевой фильтр, PDU или ИБП Tripp Lite. Наличие питания модуля отображается
светодиодными индикаторами Power ("Питание") и RJ45 зеленого цвета.
17-08-508-933776.indb 99 11/27/2017 11:48:09 AM
100
Установка ретранслятора/разветвителя с удаленным модулем/повторителем
(только для удаленных приемных модулей B140-1A0 и B140-1A0-WP-1)
11
Для подключения третьего удаленного модуля/повторителя выполните шаги 8-10 повторно.
Для завершения установки с использованием удаленного приемного модуля B140-1A0 или
B140-1A0-WP-1 перейдите к шагу 12.
12
Соедините порт RJ45 OUTPUT (ВЫХОД) последнего удаленного модуля/повторителя с портом
RJ45 INPUT (ВХОД) удаленного приемного модуля B140-1A0 or B140-1A0-WP-1 при помощи
кабеля Cat5e/6.
13
Подключите монитор к порту DVI OUTPUT (ВЫХОД) удаленного приемного модуля с помощью
предлагаемого компанией Tripp Lite одноканального кабеля DVI-D серии P561.
14
Подключите внешний источник питания к удаленному приемному модулю и затем включите
его в сетевой фильтр, PDU или ИБП Tripp Lite. Наличие питания модуля отображается
светодиодными индикаторами RJ45 зеленого цвета на модуле B140-1A0 и светодиодным
индикатором зеленого цвета на модуле B140-1A0-WP-1.
15
Повторите шаги 5-14 для каждого дополнительного выходного порта RJ45 локального
передающего модуля.
16
Включите питание источника DVI-сигнала. Получение сигнала от источника отображается
светодиодными индикаторами RJ45 оранжевого цвета на локальном передатчике, удаленном
модуле/повторителе и модуле B140-1A0. Получение сигнала от источника отображается
светодиодным индикатором RJ45 оранжевого цвета на модуле B140-1A0-WP-1.
17
При необходимости воспользуйтесь эквалайзером удаленного(-ых) модуля(-ей)/повторителя(-ей)
и удаленного приемного модуля для коррекции качества видеоизображения.
Примечание. Неправильная настройка эквалайзера может привести к полному отсутствию изображения
на мониторе. Попытайтесь добиться правильной настройки каждого из элементов эквалайзера до
получения приемлемого качества изображения.
17-08-508-933776.indb 100 11/27/2017 11:48:09 AM
Уровень 1
Уровень 2
Уровень 3
ДОПОЛНИТЕЛЬНЫЙ
ЛОКАЛЬНЫЙ МОНИТОР
B140-1P0 —
до
30,5
м
при
разрешении
1024 x 768 (60
Гц
)
или
до
15
м
при
разрешении
1920 x 1080 (60
Гц
)
B140-1A0 и B140-1A0-WP-1 — до 60 м при разрешении 1024 x 768 (60 Гц) или до 45 м при разрешении
1920 x 1080 (60 Гц)
101
(только для мод. B140-004)
Примечания:
1. Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования
всей установки.
2. Для достижения максимальной дистанции и производительности используйте кабель Cat5e/6 с одножильными
проводами калибра 24 AWG. Использование кабеля с многожильными проводами или кабеля с проводами
калибра выше 24 AWG приведет к снижению производительности и сокращению длины ретрансляции.
Соединительные кабели Cat6 серии N202 марки Tripp Lite изготавливаются с использованием одножильных
проводов калибра 24 AWG.
Установка системы со шлейфовым подключением
ретрансляторов/разветвителей
17-08-508-933776.indb 101 11/27/2017 11:48:10 AM
102
Установка системы со шлейфовым подключением
ретрансляторов/разветвителей
1
Убедитесь в том, что питание источника DVI-сигнала отключено.
2
Подключите источник DVI-сигнала к порту DVI модуля B140-004 с маркировкой INPUT (ВХОД) с
помощью предлагаемого компанией Tripp Lite одноканального кабеля DVI-D серии P561.
3
Подключите внешний источник питания к локальному модулю B140-004 и затем включите
его в сетевой фильтр, PDU или ИБП Tripp Lite. Наличие питания от внешнего источника
отображается светодиодными индикаторами RJ45 зеленого цвета и светодиодным
индикатором Power ("Питание") красного цвета.
4
Соедините порт OUTPUT DVI первого модуля B140-004 с портом INPUT DVI второго модуля
B140-004 при помощи поставляемого в комплекте DVI-кабеля для шлейфового соединения.
5
Подключите внешний источник питания к локальному модулю B140-004 и затем включите
его в сетевой фильтр, PDU или ИБП Tripp Lite. Наличие питания от внешнего источника
отображается светодиодными индикаторами RJ45 зеленого цвета и светодиодным
индикатором Power ("Питание") красного цвета.
6
В случае подключения третьего модуля B140-004 повторите шаги 4-5.
7
Опционально: подключите DVI-монитор к порту OUTPUT DVI последнего модуля B140-004 с
помощью предлагаемого компанией Tripp Lite одноканального кабеля DVI-D серии P561.
8
Соедините один из выходных портов RJ45 локального модуля со входным портом RJ45
удаленного модуля B140-1P0, B140-1A0 или B140-1A0-WP-1 при помощи кабеля Cat5e/6.
9
Повторите шаг 8 для каждого дополнительно подключаемого удаленного модуля.
10
Только для мод. B140-1A0 и B140-1A0-WP-1: подключите внешний источник питания к
модулю B140-1A0 или B140-1A0-WP-1 и затем включите его в сетевой фильтр, PDU или ИБП
Tripp Lite. Наличие питания модуля отображается светодиодными индикаторами RJ45 зеленого
цвета на модуле B140-1A0 и светодиодным индикатором зеленого цвета на модуле
B140-1A0-WP-1.
11
Повторите шаг 10 для каждого дополнительно подключаемого к установке модуля B140-1A0
или B140-1A0-WP-1.
17-08-508-933776.indb 102 11/27/2017 11:48:10 AM
103
12
Соедините одноканальный разъем DVI-D модуля B140-1P0 с монитором либо подключите
модуль B140-1A0 или B140-1A0-WP-1 к монитору с помощью предлагаемого компанией
Tripp Lite одноканального кабеля DVI-D серии P561. Наличие питания модуля B140-1P0 от
монитора отображается светодиодным индикатором RJ45 зеленого цвета.
13
Повторите шаг 12 для каждого дополнительно подключаемого монитора.
14
Включите питание источника DVI-сигнала. Получение сигнала от источника отображается
светодиодными индикаторами RJ45 оранжевого цвета на модулях B140-004 и B140-1A0,
а также светодиодным индикатором оранжевого цвета на модуле B140-1A0-WP-1. Теперь
представляемая на экране информация должна выводиться на подключенные мониторы.
15
При необходимости воспользуйтесь эквалайзером модуля B140-1A0 или
B140-1A0-WP-1 для корректировки параметров видеоизображения.
Примечание. Неправильная настройка эквалайзера может привести к полному отсутствию изображения
на мониторе. Попытайтесь добиться правильной настройки каждого из элементов эквалайзера до
получения приемлемого качества изображения.
Установка системы со шлейфовым подключением
ретрансляторов/разветвителей с удаленным
модулем/повторителем (только для ретранслятора/разветвителя
B140-004 и удаленных приемников B140-1A0 и B140-1A0-WP)
Примечания:
1. Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования
всей установки.
2. Для достижения максимальной дистанции и производительности используйте кабель Cat5e/6 с одножильными
проводами калибра 24 AWG. Использование кабеля Cat5e/6 с многожильными проводами или кабеля с
проводами калибра выше 24 AWG приведет к сокращению длины ретрансляции. Все кабели Cat6 серии N202
марки Tripp Lite изготавливаются с использованием одножильных проводов калибра 24 AWG.
Установка системы со шлейфовым подключением
ретрансляторов/разветвителей
17-08-508-933776.indb 103 11/27/2017 11:48:10 AM
ДОПОЛНИТЕЛЬНЫЙ
ЛОКАЛЬНЫЙ
МОНИТОР
ЛОКАЛЬНЫЙ ПЕРЕДАТЧИК
B140-004
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
До 50 м при разрешении 1024 x 768 (60 Гц)
До 38 м при разрешении 1920 x 1080 (60 Гц)
До 50 м при разрешении 1024 x 768 (60 Гц)
До 38 м при разрешении 1920 x 1080 (60 Гц)
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
УДАЛЕННЫЙ ПРИЕМНИК
B140-1A0-WP-1
УДАЛЕННЫЙ ПРИЕМНИК
B126-1A0-WP-1
УДАЛЕННЫЙ ПРИЕМНИК
B126-1A0
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
УДАЛЕННЫЙ МОДУЛЬ/
ПОВТОРИТЕЛЬ B140-110
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
УДАЛЕННЫЙ ПРИЕМНИК
B126-1A0
ЛОКАЛЬНЫЙ ПЕРЕДАТЧИК
B140-004
ИСТОЧНИК DVI-СИГНАЛА
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
ШЛЕЙФОВОЕ
ПОДКЛЮЧЕНИЕ ДО
3 УРОВНЕЙ
104
Установка системы со шлейфовым подключением
ретрансляторов/разветвителей с удаленным
модулем/повторителем (только для ретранслятора/разветвителя
B140-004 и удаленных приемников B140-1A0 и B140-1A0-WP)
17-08-508-933776.indb 104 11/27/2017 11:48:11 AM
105
Установка системы со шлейфовым подключением
ретрансляторов/разветвителей с удаленным
модулем/повторителем (только для ретранслятора/разветвителя
B140-004 и удаленных приемников B140-1A0 и B140-1A0-WP)
1
Убедитесь в том, что питание источника DVI-сигнала отключено.
2
Подключите источник DVI-сигнала к порту INPUT (ВХОД) модуля B140-004 с помощью
предлагаемого компанией Tripp Lite одноканального кабеля DVI-D серии P561.
3
Соедините порт LOCAL (ЛОКАЛЬНЫЙ) модуля B140-004 с портом INPUT (ВХОД) второго модуля
B140-004 при помощи DVI-кабеля для шлейфового подключения длиной 0,3 м.
4
Для подключения третьего модуля B140-004 повторите шаг 3.
5
Подключите внешний источник питания к первому модулю B140-004 шлейфовой цепочки и
затем включите его в сетевой фильтр, PDU или ИБП Tripp Lite. Наличие питания модуля B140-004
от внешнего источника отображается светодиодными индикаторами RJ45 зеленого цвета и
светодиодным индикатором Power ("Питание") красного цвета.
6
Повторите шаг 5 для каждого модуля B140-004, добавляемого в шлейф.
7
Опционально: подключите DVI-монитор к порту OUTPUT DVI последнего модуля B140-004 с
помощью предлагаемого компанией Tripp Lite одноканального кабеля DVI-D серии P561.
8
Соедините один из выходных портов RJ45 локального модуля с входным портом RJ45 удаленного
модуля/повторителя B140-110 при помощи кабеля Cat5e/6.
9
Подключите монитор к порту DVI OUTPUT (ВЫХОД) удаленного модуля/повторителя с помощью
предлагаемого компанией Tripp Lite одноканального кабеля DVI-D серии P561.
10
Подключите внешний источник питания к удаленному модулю/повторителю и затем
включите его в сетевой фильтр, PDU или ИБП Tripp Lite. Наличие питания модуля отображается
светодиодными индикаторами Power ("Питание") и RJ45 зеленого цвета.
Предусматривается возможность шлейфового подключения до четырех модулей (трех удаленных
модулей/повторителей и одного приемника). Для подключения дополнительных удаленных модулей/
повторителей перейдите к шагу 11. Для завершения установки с использованием удаленного
приемного модуля B140-1A0 или B140-1A0-WP-1 перейдите к шагу 15.
17-08-508-933776.indb 105 11/27/2017 11:48:11 AM
106
Установка системы со шлейфовым подключением
ретрансляторов/разветвителей с удаленным
модулем/повторителем (только для ретранслятора/разветвителя
B140-004 и удаленных приемников B140-1A0 и B140-1A0-WP)
11
Соедините порт RJ45 OUTPUT (ВЫХОД) первого удаленного модуля/повторителя с портом RJ45
INPUT (ВХОД) второго удаленного модуля/повторителя при помощи кабеля Cat5e/6.
12
Подключите монитор к порту DVI OUTPUT (ВЫХОД) только что дополнительно установленного
удаленного модуля/повторителя с помощью предлагаемого компанией Tripp Lite одноканального
кабеля DVI-D серии P561.
13
Подключите внешний источник питания к удаленному модулю/повторителю и затем
включите его в сетевой фильтр, PDU или ИБП Tripp Lite. Наличие питания модуля отображается
светодиодными индикаторами Power ("Питание") и RJ45 зеленого цвета.
14
Для подключения третьего удаленного модуля/повторителя повторите шаги 11-13.
Для завершения установки с использованием удаленного приемного модуля B140-1A0 или
B140-1A0-WP-1 перейдите к шагу 15.
15
Соедините порт RJ45 OUTPUT (ВЫХОД) последнего удаленного модуля/
повторителя с портом RJ45
INPUT (ВХОД)
удаленного приемного модуля B140-1A0 или B140-1A0-WP-1 при помощи кабеля
Cat5e/6.
16
Подключите монитор к порту DVI OUTPUT (ВЫХОД) удаленного приемного модуля с помощью
предлагаемого компанией Tripp Lite одноканального кабеля DVI-D серии P561.
17
Подключите внешний источник питания к удаленному приемному модулю и затем включите его
в сетевой фильтр, PDU или ИБП Tripp Lite. Наличие питания модуля отображается светодиодными
индикаторами RJ45 зеленого цвета на модуле B140-1A0 и светодиодным индикатором зеленого
цвета на модуле B140-1A0-WP-1.
18
Повторите шаги 8-17 для каждого дополнительного выходного порта RJ45 локального
передающего модуля.
17-08-508-933776.indb 106 11/27/2017 11:48:11 AM
107
19
Включите питание источника DVI-сигнала. Получение сигнала от источника отображается
светодиодными индикаторами RJ45 оранжевого цвета на локальном передатчике, удаленном
модуле/повторителе и модуле B140-1A0. Получение сигнала от источника отображается
светодиодным индикатором RJ45 оранжевого цвета на модуле B140-1A0-WP-1.
20
При необходимости воспользуйтесь эквалайзером удаленного(-ых) модуля(-ей)/повторителя(-ей)
и удаленного приемного модуля для коррекции качества видеоизображения.
Примечание. Неправильная настройка эквалайзера может привести к полному отсутствию изображения
на мониторе. Попытайтесь добиться правильной настройки каждого из элементов эквалайзера до получения
приемлемого качества изображения.
Установка системы со шлейфовым подключением
ретрансляторов/разветвителей с удаленным
модулем/повторителем (только для ретранслятора/разветвителя
B140-004 и удаленных приемников B140-1A0 и B140-1A0-WP)
17-08-508-933776.indb 107 11/27/2017 11:48:11 AM
17-08-508 93-3776_revA
108
Гарантийные обязательства
Ограниченная гарантия сроком 1 год
Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение одного (1) года с момента
первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по
ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить
номер Returned Material Authorization (RMA - разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного
сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с
предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим
дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате
аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.
ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ
ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ
ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно,
вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.
ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ
ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ
ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О
ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки,
такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря
программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.
Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании
Tripp Lite (являющихся резидентами Европейского союза)
Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных
распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства
компании Tripp Lite они получают право на:
• Продажу старого оборудования по принципу “один к одному” и/или на эквивалентной основе (в зависимости от конкретной
страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса
ВНИМАНИЕ!
Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно
может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или
эффективность.
Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик
изделия без предварительного уведомления.
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
17-08-508-933776.indb 108 11/27/2017 11:48:11 AM
