Craftsman CMCGG001B V20 Cordless Grease Gun Bare Tool User Manual

IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.

POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.

SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.

1-888-331-4569 WWW.CRAFTSMAN.COM

CMCGG001

INSTRUCTION MANUAL GUIDE D’UTILISATION MANUAL DE INSTRUCTIONES

20V Max* Grease Gun

Pistolet Graisseur 20 V max*

Pistola Engrasadora de 20 V Máx*

English (original instructions) 5

Français (traduction de la notice d’instructions originale) 15

Español (traducido de las instrucciones originales) 26

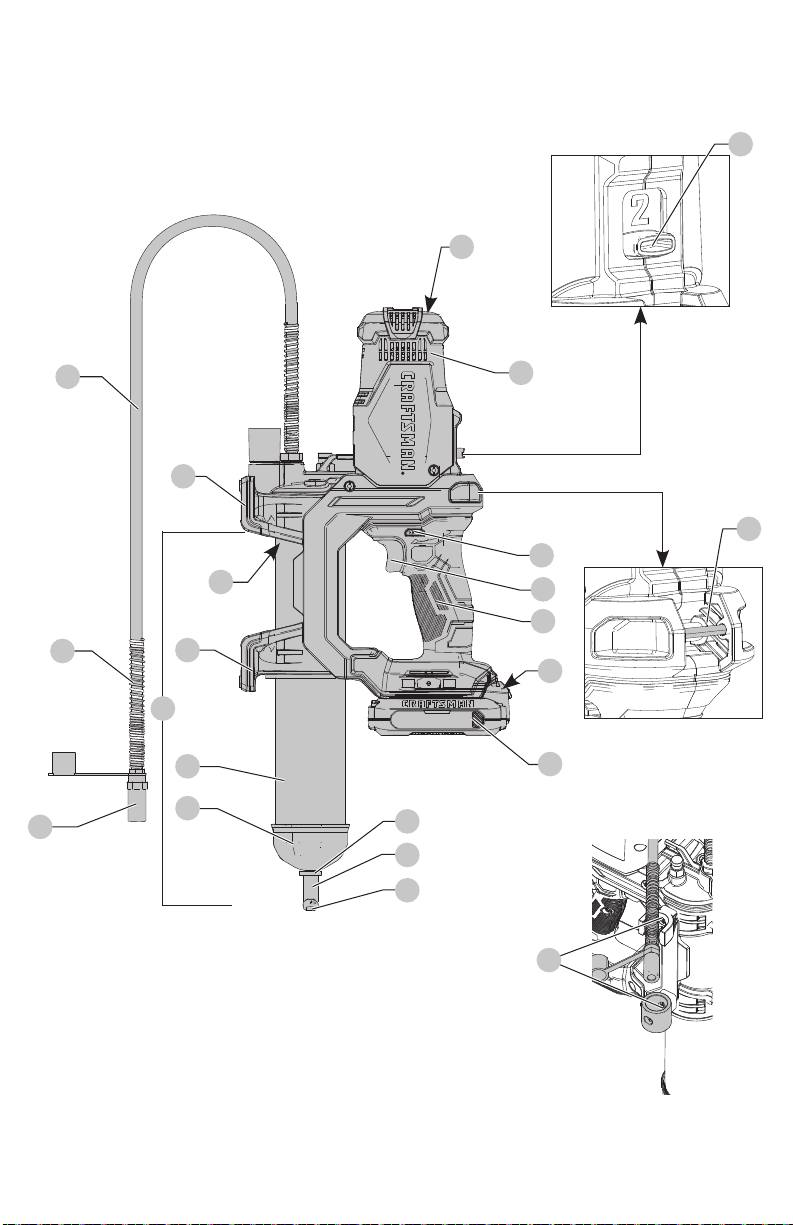

Fig. A

CMCGG001

Components

Variable speed trigger switch

Lock-off button

Handle

LED worklight

Motor housing

Flexible hose

Flexible hose safety spring guard

Flexible hose coupler

Grease tube

Grease tube cap

Grease tube handle

Grease tube rod

Grease tube assembly

Retaining slot

Battery

Battery release button

Rubber feet

Hose clip

Shoulder strap mount

Grease tube cavity

Speed selector

Fig. G

Pressure relief valve

Purge valve

Check valve

1/8" NPT fill port

1/8" NPT fill port plug

Componentes

Interruptor de gatillo de velocidad

variable

Botón de bloqueo de apagado

Manija

Linterna LED

Alojamiento de motor

Manguera flexible

Protección de resorte de seguridad

de manguera flexible

Acoplador de manguera flexible

Tubo de grasa

Tapa de tubo de grasa

Manija de tubo de grasa

Varilla de tubo de grasa

Ensamble de tubo de grasa

Ranura de retención

Batería

Botón de liberación de batería

Patas de hule

Sujetador de manguera

Montaje de correa de hombro

Cavidad de tubo de grasa

Selector de velocidad

Fig. G

Válvula de alivio de presión

Válvula de purga

Válvula de retención

Puerto de llenado de 1/8" NPT

Tapón de puerto de llenado de

1/8" NPT

Composants

Gâchette à vitesse variable

Bouton de verrouillage

Poignée

Lampe de travail à DEL

Carter du moteur

Tuyau flexible

Protection du ressort de sécurité

du flexible

Coupleur de flexible

Tube de graisse

Bouchon du tube de graisse

Poignée du tube de graisse

Tige du tube de graisse

Ensemble du tube de graisse

Fente de retenue

Bloc-piles

Bouton de libération de la pile

Pieds en caoutchouc

Clip de flexible

Support de courroie d’épaule

Cavité du tube de graisse

Sélecteur de vitesse

Fig. G

Détendeur de pression

Vanne de purge

Clapet anti-retour

Port de remplissage 1/8" NPT

Bouchon du port de remplissage

1/8" NPT

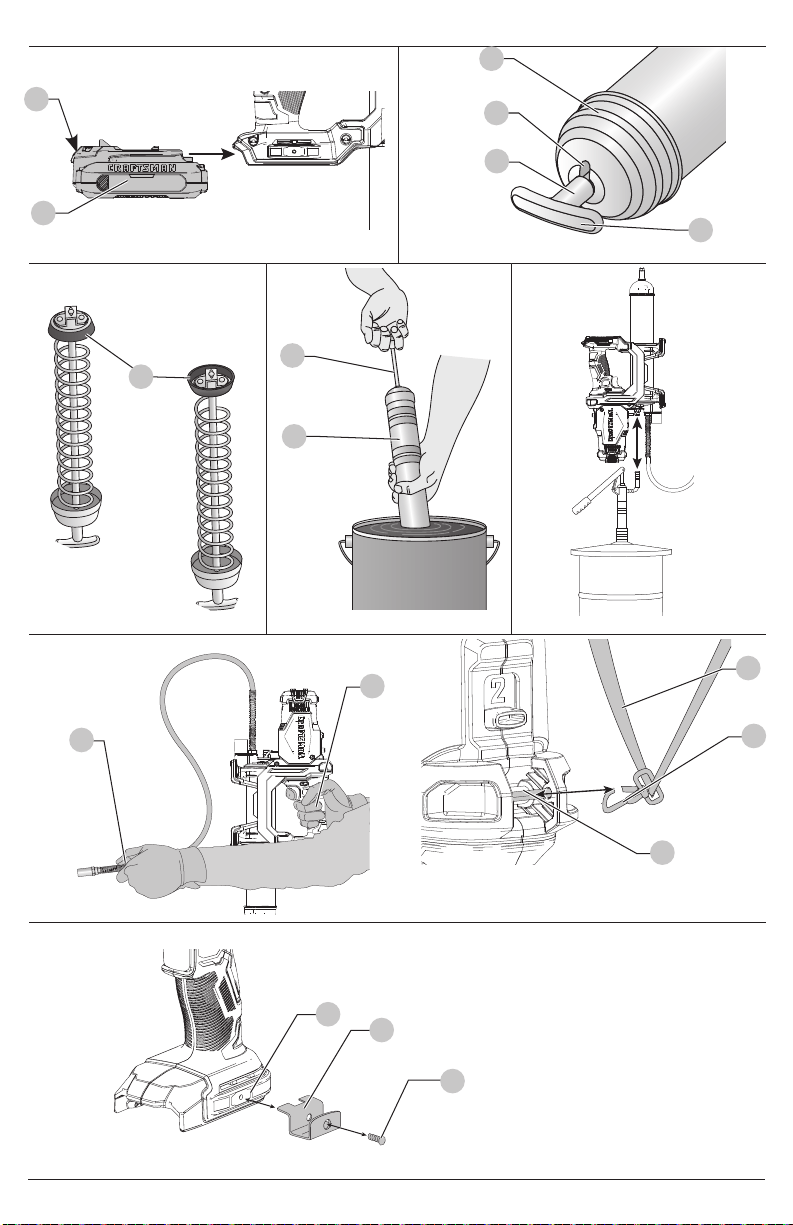

Fig.B Fig.C

Fig.D Fig.E

Fig.F Fig.G

75–100% charged

Chargé de 75 à 100 %

75–100% cargada

51–74% charged

Chargé de 51 à 74 %

51–74% cargada

< 50% charged

Chargé de < 50 %

< 50% cargada

Pack needs to be charged

Le bloc-piles doit être rechargé

La batería tiene que cargarse

Indicators for all chargers except CMCB101

Voyants pour tous les chargeurs sauf CMCB101

Indicadores para todos los cargadores excepto CMCB101

Charging

Bloc-piles en Cours

de Chargement

Unidad en Proceso de Carga

Fully Charged

Bloc-piles Chargé

Unidad Cargada

Hot/Cold Pack Delay

Suspension de Charge Contre

le Chaud/Froid

Restraso por Unidad Caliente/Fría

Only CMCB101 Charger Indicators

Seulement les voyants de chargeur CMCB101

Indicadores únicamente para cargador CMCB101

Charging

Bloc-piles en Cours

de Chargement

Unidad en Proceso de Carga

Fully Charged

Bloc-piles Chargé

Unidad Cargada

Hot/Cold Pack Delay

Suspension de Charge Contre

le Chaud/Froid

Restraso por Unidad Caliente/Fría

Fig.H Fig.I

Fig.J Fig.K

Fig.L

Fig.NFig.M

Fig.O

ENGLISH

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non‑skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off‑position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your finger on the

switch or energizing power tools that have the switch

on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result

in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the

power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewelry or long hair

can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust‑relatedhazards.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire and/or

seriousinjury.

SAVE ALL WARNINGS

AND INSTRUCTIONS FOR

FUTUREREFERENCE.

The term “power tool” in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools create

sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a safety relatedmessage.

NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

Intended Use

Your CRAFTSMAN, CMCGG001 has been designed to

dispenselubricant for household, consumer useonly.

DO NOT use under wet conditions or in presence of

flammable liquids orgases.

DO NOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

English (original instructions)



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

ENGLISH

Additional Specific Safety Rules for

GreaseGuns

• Parts of the tool or the hose assembly can break or

rupture due to high pressure. Risk of serious injury

may occur. Before using, always inspect the tool and hose

assembly for damage or wear. Never use if any part of the

tool is damaged orworn.

• Use only CRAFTSMAN‑approved flexible hoses. Hold

the hose only by the flexible hose safety spring guard to

avoid personal seriousinjury.

• If the hose kinks or is damaged, a rupture may occur

which could cause serious injury. Replace the hose at

the first sign of wear, kink ordamage.

• Only use the grease recommended in this manual

(refer to Specifications).

• To reduce the risk of serious personal injury, do not

use the grease gun around or on moving parts,

mechanisms or runningequipment.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in movingparts.



WARNING: Risk of injection or severe injury.

Rupture of components can inject grease into

skin or eyes, causing serious injury or infection.

Do not treat as a simple cut. Seek immediate

medicalattention.



WARNING: Output can be at high pressure. Do not

direct discharge at yourself orothers.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may

exhibit unpredictable behavior resulting in fire,

explosion or risk ofinjury.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265°F (130°C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk offire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power tool

ismaintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized serviceproviders.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which it

wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting

the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands of

untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result in

a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with

another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

ENGLISH

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into a

non‑compatible charger as battery pack may rupture

causing serious personal injury. Consult the chart at the

end of this manual for compatibility of batteries andchargers.

• Charge the battery packs only in

CRAFTSMANchargers.

• DO NOT splash or immerse in water or otherliquids.

• DO NOT allow water or any liquid to enter batterypack.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

OPM .................... oscillations per

minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

Wh ......................watt hours

Ah ....................... amp hours

or AC ...........alternating current

or AC/DC .... alternating or direct

current

...................... Class II Construction

(double insulated)

.......................no load speed

n .........................rated speed

PSI....................... pounds per square

inch

......................earthing terminal

.....................safety alert symbol

..................... visible radiation

do not stare into

the light

..................... wear respiratory

protection

..................... wear eye protection

..................... wear hearing

protection

..................... r

ead all documentation

.....................

do not expose to rain

Additional Safety Information



WARNING: Never modify the power tool or any part of

it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING:

Some dust created by power sanding,

sawing, grinding, drilling, and other construction activities

contains chemicals known to the State of California to

cause cancer, birth defects or other reproductive harm.

Some examples of these chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from

chemically‑treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

grease tube cavity out microscopicparticles.

• Wear protective clothing and wash exposed areas

with soap and water. Allowing dust to get into your

mouth, eyes, or lay on the skin may promote absorption of

harmfulchemicals. Direct particles away from face andbody.

• Use the appropriate dust extractor vacuum to remove

the vast majority of static and airborne dust. Failure

to remove static and airborne dust could contaminate the

working environment or pose an increased health risk to

the operator and those in closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and may

lead to loss of control andinjury.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in movingparts.



CAUTION: When not in use, place tool on its

side on a stable surface where it will not cause

a tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack

but may be easily knockedover.



WARNING: The grease gun may generate high

pressure—up to 10,000 PSI (690 bar). Always

wear gloves during operation. Keep hands clear of

the exposed rubber portion of thehose.



WARNING: Grease and lubricants may be

flammable. Do not expose to flame or heat source.

Follow all warnings and instructions from grease and

lubricantmanufacturer.

ENGLISH

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a CRAFTSMAN charger.

CRAFTSMAN chargers and battery packs are specifically

designed to worktogether.

• These chargers are not intended for any uses other

than charging CRAFTSMAN rechargeable battery

packs. Charging other types of battery packs may cause

them to overheat and burst, resulting in personal injury,

property damage, fire, electric shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Do not allow water or any liquid to entercharger.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected to

damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the heavier the cord and

thus the greater its capacity. An undersized cord will

The RBRC® Seal

Please take your spent battery packs to an

authorized CRAFTSMAN service center or

to your local retailer for recycling. In some

areas, it is illegal to place spent battery

packs in the trash. You may also contact your local recycling

center for information on where to drop off the spent

battery pack. Do not place in curbside recycling. For more

information visit www.call2recycle.org. or call the toll free

number in the RBRC®Seal.

RBRC® is a registered trademark of Call 2Recycle,Inc.

example, do not place the battery pack in aprons,

pockets, tool boxes, product kit boxes, drawers, etc.,

with loose nails, screws, keys, coins, hand tools, etc.

When transporting individual battery packs, make

sure that the battery terminals are protected and well

insulated from materials that could contact them and

cause a short circuit. NOTE: Li‑ion battery packs should

not be put in checked baggage on airplanes and must

be properly protected from short circuits if they are in

carry‑onbaggage.

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is severely

damaged or is completely worn out. The battery pack

can explode in a fire. Toxic fumes and materials are created

when lithium‑ion battery packs areburned.

• Do not expose a battery pack or appliance to ﬁre or

excessive temperature. Exposure to ﬁre or temperature

above 265°F (130°C) may causeexplosion.

• Follow all charging instructions and do not charge the

battery pack or appliance outside of the temperature

range specified in the instructions. Charging improperly or

at temperatures outside of the specified range may damage

the battery and increase the risk offire.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of a

mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.

• Battery liquid may be flammable if exposed to spark

orflame.

• Never attempt to open the battery pack for any

reason. If the battery pack case is cracked or

damaged, do not insert into the charger. Do not crush,

drop or damage the battery pack. Do not use a battery pack

or charger that has received a sharp blow, been dropped,

run over or damaged in any way (e.g., pierced with a nail,

hit with a hammer, stepped on). Damaged battery packs

should be returned to the service center forrecycling.

Storage Recommendations

The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold. Store the fully

charged battery pack out of thecharger.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery pack using a cloth or soft non-metallic brush. Do not

use water or any cleaningsolutions.

Fuel Gauge Battery Packs (Fig.B)

Some battery packs include a fuel gauge. When the fuel

gauge button is pressed and held, the LED lights will

indicate the approximate level of charge remaining. This

does not indicate tool functionality and is subject to

variation based on product components, temperature, and

end-userapplication.

Transportation



WARNING: Fire hazard. Do not store, carry, or

transport the battery pack so that metal objects

can contact exposed battery terminals. For

ENGLISH

Wall Mounting

Some CRAFTSMAN chargers are designed to be wall

mountable or to sit upright on a table or work surface. If wall

mounting, locate the charger within reach of an electrical

outlet, and away from a corner or other obstructions which

NOTE: To remove the battery pack, some chargers

require the battery pack release button to bepressed.

Hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a warm

batterypack.

The hot/cold pack delay will be indicated by the green

light(s) continuing to blink but with the red light

continuously ON. Once the battery pack has reached an

appropriate temperature, the red light will turn OFF and the

charger will resume the chargingprocedure.

Electronic Protection System

Li-Ion tools are designed with an Electronic Protection

System that will protect the battery pack against overloading,

overheating or deep discharge. The tool will automatically

turn off and the battery pack will need to berecharged.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature

is between 65°F – 75°F (18° C– 24°C). DO NOT charge

when the battery pack is below +40°F (+4.5°C), or

above +104°F (+40°C). This is important and will

prevent serious damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

thelights;

c. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. You may charge a partially used pack whenever you

desire with no adverse effect on the batterypack.

Charger Cleaning Instructions



WARNING:Shock hazard. Disconnectthe charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non‑metallic brush. Do not use water or

any cleaningsolutions.

cause a drop in line voltage resulting in loss of power and

overheating. The following table shows the correct size

to use depending on total length of all extension cords

plugged together, and nameplate ampere rating. If in

doubt, use the next heaviergauge.

Minimum Gauge for Cord Sets

Volts

Total Length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Ampere Rating

American Wire Gauge

More Than Not More

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or place

the charger on a soft surface that might block the

ventilation slots and result in excessive internal heat.

Place the charger in a position away from any heat source.

The charger is ventilated through slots in the top and the

bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug. Have them replacedimmediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.

• Foreign materials of a conductive nature, such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil or any buildup of metallic particles

should be kept away from the charger cavities and

ventilation slots.

• Always unplug the charger from the power supply

when there is no battery pack in thecavity.

Charging a Battery (Fig.C)

1. Plug the charger into an appropriate outlet.

2. Insert and fully seat battery pack

15

. Green charging

light(s) will continuously blink whilecharging.

3. Charging is complete when the green charging light(s)

remain(s) continuously ON. Battery pack can be left in

charger or removed.



WARNING:

Only charge batteries in air temperature over

40° F (4.5° C) and below 104° F (+40°C).

4. Charger will not charge a faulty battery pack, which may

be indicated by the charging light(s) staying OFF. Take

charger and battery pack to an authorized service center

if light(s) stay(s)OFF.

NOTE: Refer to label near charging light(s) on charger for

blinkpatterns.

ENGLISH

Removing Empty Grease Cartridge (Fig.I)

1. Pull the grease tube handle

11

out as far as it will go,

then secure the grease tube rod

12

into the retaining

slot

14

by moving the rod to the side. Ensure the rod is

placed securely in the slot to prevent it fromdisengaging.

Pressure Relief Valve (Fig.G)

The pressure relief valve

22

is set at the factory to relieve

pressure above 10,000 PSI (690 bar). Grease coming out

of the pressure relief valve indicates a clog in the fitting,

line or bearing. Any of these conditions must be corrected

beforeproceeding.



WARNING: The grease gun may generate high

pressure. Do not remove or tamper with the

pressure relief valve. Serious injury mayoccur.

Variable Speed Trigger Switch (Fig.A,F)

Lock-Off Button and Trigger Switch

Your grease gun is equipped with a lock-off button

2

The lock-off button 

2

has a locked or unlocked iconat

either end to indicate if the trigger switch is locked or unlocked.

1. To lock the trigger switch

1

, press the lock-off button

from the locked icon end as shown in Fig.F.

NOTE: Always lock the trigger switch

1

when carrying

or storing the tool to eliminate unintentional starting.

2. To unlock the trigger switch

1

, press the lock-off button

2

from the unlocked icon end as shown in Fig.F.

3. Squeeze the trigger switch

1

to turn the motor ON.

4. Releasing the trigger switch turns the motorOFF.

NOTE: The variable speed trigger switch will give you added

versatility. The further the trigger is depressed the higher the

output ofgrease.



WARNING: This tool has no provision to lock the

switch in the ON position, and should never be locked

ON by any othermeans.

Tool Specifications

CMCGG001

Voltage V 20

Output pressure

psi

Speed 1

Speed 2

10,000

5,000

Flow rate

fl. oz./min

Speed 1

Speed 2

Grease type Up to NLGI #2

Grease capacity

Bulk oz 16

Cartridge oz 14.5

Hose length in 40

Weight (without battery pack) lbs 7.6

may impede air flow. Use the back of the charger as a

template for the location of the mounting screws on the wall.

Mount the charger securely using drywall screws (purchased

separately) at least 1” (25.4mm) long, with a screw head

diameter of 0.28–0.35” (7–9mm), screwed into wood to an

optimal depth leaving approximately 7/32” (5.5 mm) of the

screw exposed. Align the slots on the back of the charger

with the exposed screws and fully engage them in theslots.

NOTE: Do not attempt to mount CMCB101 charger under a

bench ortable.

NOTE: Only mount CMCB101 charger with the charging

lights pointed upward toward theceiling.

VersaTrack™



WARNING: Do not charge batteries while charger is

hung onTrackwall.

CRAFTSMAN chargers, except the CMCB101, can be

stored on CRAFTSMAN VersaTrack™ Trackwall. Hooks and

accessories are sold separately. Please refer to the VersaTrack™

Trackwall accessory sheet for furtherinformation.

NOTE: The CMCB101 charger is not CRAFTSMAN VersaTrack™

Trackwallcompatible.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

LED Worklight (Fig.E)



CAUTION: Do not stare into the LED. Serious eye

injury couldresult.

When the tool is activated by pressing the trigger switch

1

the LED worklight

4

will automatically turn on. The LED

worklight will turn off 60seconds after the trigger switch has

beenreleased.

Installing a Grease Cartridge (Fig.A,I,G)

1. Pull the grease tube handle

11

out as far as it will go,

then secure the grease tube rod

12

into the retaining

slot

14

by moving the rod to the side. Ensure the rod is

placed securely in the slot to prevent it fromdisengaging.

2. Unscrew the grease tube assembly

13

from the

greasegun.

3. Remove the plastic cap from the grease cartridge, then

insert the cartridge, open end first, into the grease

tube

9

4. Remove the seal from the other end of the

greasecartridge.

5. Thread the grease tube assembly

13

back into the

grease gun and screw it insecurely.

6. Release the grease tube rod

12

from the retaining

slot

14

and slowly press it back into thetube.

7. Use the purge valve (

23

, Fig.G) to bleed off any air

that may be trapped in the cartridge. Refer to Purging

AirPockets.

IMPORTANT: The grease gun will lose its prime if there are

air pockets in thelubricant.

ASSEMBLY AND ADJUSTMENTS



WARNING:

To reduce the risk of serious personal

injury, turn unit off and

remove the battery pack

before making any adjustments or removing/

installing attachments, accessories or when filling

with grease. An accidental start‑up can causeinjury.

ENGLISH

Purging Air Pockets (Fig.A,G)

IMPORTANT: Air pockets in the grease can cause the grease

gun to lose prime. Eliminate air pockets after each refill or if

the grease gun fails to pump grease:

1. Unscrew the purge valve

23

without removing it, until

all air hasescaped.

2. Tighten the purge valve

23

3. Uncap the flexible hose

6

then depress the variable

speed trigger switch

1

for 10–20seconds.

4. If grease fails to flow through the hose, repeat

fromstep1.

NOTE: This tool has been tested at the factory, which may

result in a small amount of grease left in the grease tube and

hose assembly. It is recommended to purge the tool with the

brand of grease to be used before firstuse.

Installing The Low Pressure Coupler (Not Supplied

With The Tool)

1. Thread the grease tube assembly

13

back into the

grease gun and screw it insecurely.

2. Pull the grease tube handle

11

out as far as it will

go, then secure the grease tube rod

12

into the

retainingslot

14

by moving the rod to the side. Ensure

the rod is placed securely in the slot to prevent it

fromdisengaging.

3. Remove the 1/8" NPT fill port plug

26

from the fillport.

4. Thread the appropriate low pressure coupler onto the

1/8" NPT fill port

25

5. Release the grease tube rod

12

from the retaining

slot

14

and slowly press it back into thetube.

6. Use the purge valve

23

to bleed off any air that may be

trapped in the cartridge. Refer to Purging AirPockets.

Filling The Tool From The Low Pressure Filler Pump

(Fig.A,G, I—L)

1. Pull back on the grease tube handle slowly and rotate the

rod until it is secure inplace.

NOTE: Do not lock the rod into the retaining slot

14

2. Connect the low pressure fitting on the grease gun to the

appropriate low pressure fitting on the filler pump. These

fittings DO NOT lock together. This prevents the grease

gun cartridge from being overfilled.

3. Fill until the rod is pushed out of the grease tube

approximately 8" (20cm). Do not overfill. If the rod fails to

move during the filling process, stop. This indicates that

the rod is not connected to the plunger and step one

must be repeated beforeproceeding.

4. Rotate rod to release and carefully push rod back into the

greasetube.

5. Use the purge valve

23

to bleed off any air that may be

trapped in the cartridge. Refer to Purging AirPockets.

Filling the Grease Gun from a Bulk

Container (Fig.A,G, I–L)

Preparing the Grease Gun for Suction

and Filler Pump Filling (Fig.A,H, I)

NOTE: Be sure the grease gun is empty of grease before

beginning thisprocess.

1. Unscrew the grease tube

9

from the grease tube

assembly

13

2. Unscrew the grease tube cap

10

from the grease

tube

9

and pull out the grease tube rod

12

3. Using your thumb and forefinger, flip the rubber seal

28

from the rear to the front. Refer to Fig.J.

NOTE: The seal resembles a cup, which should open toward

the motor housing (

5

, Fig.A) when prepared for suction and

filler pumpfilling.

4. Reinsert the grease tube rod

12

back into the

greasetube

9

Suction Filling from a Bulk Container

(Fig.A,G, I–L)

1. Put the open end of the grease tube assembly into the

bulklubricant.

2. Slowly pull back the grease tube handle

11

to suction

the lubricant into the greasegun.

NOTE: Be sure to keep the open end of the grease tube

assembly far enough into the lubricant to prevent air pockets

in the greasetube.

3. When the grease tube rod

12

is fully extended, secure it

into the retaining slot

14

4. Remove the grease gun tube assembly from the bulk

lubricant and wipe off excessgrease.

5. Screw the grease gun tube assembly

13

back into the

greasegun.

6. Release the grease tube rod

12

from the retaining

slot

14

and slowly press it back into thetube.

7. Use the purge valve (

23

, Fig.G) to bleed off any air

that may be trapped in the cartridge. Refer to Purging

AirPockets.

Filler Pump Filling From a Bulk Container

(Fig.A,G, I–L)

This tool comes with a 1/8" NPT fill port (

25

, Fig.G) for

attaching a low pressure fill coupler onto theunit.



WARNING: Never thread a high‑pressure coupler

onto the grease gun’s 1/8" NPT fill port. Serious

injury may occur due to excessive pressure. Use low‑

pressure couplersonly.



CAUTION: The fill pump loader must connect correctly

with the grease gun’s 1/8" NPT port. The filler pump

may not operate if the components are notcompatible.

2. Unscrew the grease tube assembly

13

from the grease

gun andremove.

3. Gently release the grease tube handle

11

to expel the

empty cartridge from the greasetube.

ENGLISH

Accessories



WARNING:

Since accessories, other than those

offered by

CRAFTSMAN

, have not been tested with

this product, use of such accessories with this product

could be hazardous. To reduce the risk of injury, only

CRAFTSMAN

recommended accessories should be used

with thisproduct.

Recommended accessories for use with your product are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN call 1-888-331-4569.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performing thisprocedure.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non‑metallic parts of the

tool. These chemicals may weaken the plastic materials

used in these parts. Use a cloth dampened only with

water and mild soap. Never let any liquid get inside the

tool; never immerse any part of the tool into aliquid.

Using the Grease Gun (Fig.A)



WARNING: To reduce the risk of serious personal

injury, always maintain a grip on the handle

when operating the grease gun or positioning the

hose ontofittings.

1. To operate the grease gun, hold the grease gun by the

handle

3

, or place it on a stable surface upright on its

rubber feet

17

maintaining a grip on the handle.

2. Holding the hose by the flexible hose safety spring

guard

7

, connect the flexible hose grease coupler

8

other appropriate grease coupler, onto the grease fitting

to be filled.

3. Carefully depress the variable speed trigger switch to

begin the filling process. Once the correct amount of

grease has been dispensed, release the trigger and

remove the coupler from the grease fitting.

4. If the coupler does not release, there may still be residual

pressure in the line. Moving the coupler from side to side

can relieve the residual pressure so it can be removed

from the coupling.

5. If the coupler leaks excessively or does not hold on to the

grease fitting, it should bereplaced.

Installing and Removing the Battery Pack

(Fig.H)



WARNING: Ensure the tool/appliance is in the off

position before inserting the batterypack.

NOTE: For best results, make sure your battery pack is

fullycharged.

1. To install the battery pack

15

into the tool handle, align

the battery pack with the rails inside the tool’s handle

and slide it into the handle until the battery pack is firmly

seated in the tool and ensure that it does notdisengage.

2. To remove the battery pack from the tool, press the

release button

16

and firmly pull the battery pack out of

the tool handle. Insert it into the charger as described in

the charger section of thismanual.

Proper Hand Position (Fig. M)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the flexible hose

safety spring guard

7

with the other hand on the handle

3

asshown.

Speed Selection (Fig.A)

The CMCGG001 features two speed settings for

greaterversatility. Speed 1, low output/high PSI, is

recommended for general lubrication applications. Speed 2,

high output/low PSI, is recommended for general lubrication

applications not requiring high PSI such as large bearings or

filling areas where a lot of grease is required.

NOTE: Do not change speeds when the tool is running.

Always allow the tool to come to a complete stop before

changingspeed.

1. To select speed 1 (low output/high PSI), turn the tool

off and permit it to stop. Slide the speed selector

21

towards the motor housing

2. To select speed 2 (high output/low PSI), turn the tool off

and permit it to stop. Slide the speed selector

21

down

towards the handle

NOTE: If the tool does not change speeds, confirm that

the speed selection switch is completely engaged in the

speed 1 or speed 2position.

MAINTENANCE



WARNING:

To reduce the risk of serious personal

injury, turn unit off and

remove the battery pack

before making any adjustments or removing/

installing attachments, accessories or when filling

with grease. An accidental start‑up can causeinjury.

Your CRAFTSMAN power tool has been designed to operate

over a long period of time with a minimum of maintenance.

Continuous satisfactory operation depends upon proper tool

care and regularcleaning.

OPERATION



WARNING:

To reduce the risk of serious personal

injury, turn unit off and

remove the battery pack

before making any adjustments or removing/

installing attachments, accessories or when filling

with grease. An accidental start‑up can causeinjury.

ENGLISH

AVAILABLE ACCESSORIES

CMCGGA001

Heavy Duty

1/8" NPT Grease Gun Coupler

CMCGGA002

Heavy Duty, 3-Pack

1/8" NPT Grease Gun Coupler

CMCGGA003 Right Angle Grease Gun Coupler

CMCGGA004 Shoulder Strap

Attaching and Adjusting the Shoulder

Strap (Fig.N)

Optional accessory, sold separately.



WARNING: The shoulder strap should only be slung

over one shoulder and not across the body. See Fig N.

A shoulder strap is recommended for any tool with a total

weight exceeding 13lbs. (6 kg). (Total weight includes

the tool, attachment, and battery.) A shoulder strap

is available at an additional cost from CRAFTSMAN at

www.craftsman.com or call 1-888-331-4569, part

number CMCGGA004. Attach the strap to the tool as shown

in Fig. N and adjust for proper balance and support



WARNING: The strap should only be slung over one

shoulder and not across the body. See Fig N.

1. Snap the shoulder strap latch



31

onto the shoulder

strap mount

19

located on the unit, just in front of the

ON/OFF trigger as shown in Fig. N.

2. Adjust the strap so it fits over yourshoulder and

provides proper balance andsupport.

VersaTrack™ (Fig. O)

Optional accessory, sold separately.



WARNING:

To reduce the risk of serious personal

injury, turn unit off and

remove the battery pack

before making any adjustments or removing/

installing attachments, accessories or when filling

with grease. An accidental start‑up can causeinjury.



WARNING: To reduce the risk of serious personal

injury, do not use a damaged VersaTrack™ hang hook

or VersaTrack™ Trackwall. A damaged VersaTrack™

hang hook or VersaTrack™ Trackwall will not support

the weight of thetool.



WARNING: To reduce the risk of serious personal

injury, ensure the screw holding the VersaTrack™ hang

hook is securelytightened.



WARNING: To reduce the risk of serious personal

injury, DO NOT suspend tool overhead or suspend

objects from the hang hook. ONLY suspend tool on the

VersaTrack™ Trackwall using the hanghook.



WARNING: The Versatrack™ integral hang hook is not

a belthook.



WARNING: Ensure that the tool weight does not

exceed the maximum rated weight of 20lb (9 kg) for

the selected VersaTrack™hook.

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERVICE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• CONFIRMATION OF OWNERSHIP: In case of an

insurance loss, such as fire, flood or theft, your registration

of ownership will serve as your proof ofpurchase.

• FOR YOUR SAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification

is required under the Federal Consumer SafetyAct.

• Register online at www.craftsman.com/registration

Repairs

The charger and batteries are notserviceable. There are no

serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including brush

inspection and replacement, when applicable) should

be performed by a CRAFTSMAN factory service center

or a CRAFTSMAN authorized service center. Always use

identical replacementparts.



WARNING: When hanging objects on a VersaTrack™

Trackwall rail, adequately space the tools in order to not

exceed 75lb (35 kg) per linearfoot.

IMPORTANT: When attaching the VersaTrack™ hang hook,

use only the screw that is provided. Be sure to securely

tighten the screw. VersaTrack™ accessories mount compatible

tools securely to the VersaTrack™ Trackwallsystem.

1. Turn the tool off, remove the battery pack

and accessories.



CAUTION: Any product with exposed cutting teeth

must have them covered securely if it is to be on

theVersaTrack™Trackwall.

2. Attach the hang hook

34

on thetool.

a. Place the VersaTrack™ hang hook onto the mounting

location

35

at the base of thetool.

b. Use a screwdriver to secure the hang hook with the

provided screw

33

. Do not use any other screw

forthis.

NOTE: VersaTrack™ accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN, call 1-888-331-4569.

ENGLISH

Troubleshooting

Problem Possible Cause Possible Solution

Unable to pull back rod Vacuum build up Unscrew the purge valve to release vacuum.

Unable to push rod forward Pressure build up Unscrew the purge valve to release pressure.

Rod is still connected to plunger Rotate grease tube handle 90 degrees to disengage it.

No grease when trigger is pulled Grease tube is empty Add grease.

Air pockets in the grease tube Refer to Purging Air Pockets.

Grease appears in relief valve Zerk fitting is blocked Disconnect coupler from fitting, clean zerk fitting and

grease path.

Motor does not run when trigger is pulled Battery Make sure the battery is fully charged.

Grease leaks out of the back of the grease tube Rubber seal is flipped the wrong direction Refer to Preparing the Grease Gun for Suction

and Filler Pump Filling.

90DAY MONEY BACK GUARANTEE

If you are not completely satisfied with the performance of

your CRAFTSMAN Power Tool or Nailer for any reason, you

can return it within 90days from the date of purchase with a

receipt for a full refund – no questionsasked.

LATIN AMERICA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARNING LABEL REPLACEMENT: If your warning

labels become illegible or are missing, call 1-888-331-4569

for a freereplacement.

Three Year Limited Warranty

CRAFTSMAN will repair or replace, without charge, any

defects due to faulty materials or workmanship for three

years from the date of purchase (two years for batteries).

This warranty does not cover part failure due to normal wear

or tool abuse. For further detail of warranty coverage and

warranty repair information, visit www.craftsman.com

or call 1-888-331-4569. This warranty does not apply to

accessories or damage caused where repairs have been

made or attempted by others. THIS LIMITED WARRANTY

IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

2YEARS FREE SERVICE ON CRAFTSMAN

BATTERYPACKS

CMCB201, CMCB2011, CMCB2015

3YEARS FREE SERVICE ON CRAFTSMAN

BATTERYPACKS

CMCB202, CMCB204, CMCB205, CMCB206, CMCB209

NOTE: Battery warranty voided if the battery pack is

tampered with in any way. CRAFTSMAN is not responsible for

any injury caused by tampering and may prosecute warranty

fraud to the fullest extent permitted bylaw.

FRANÇAIS

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs,

des cuisinières et des réfrigérateurs. Le risque de

choc électrique est plus élevé si votre corps est mis à

laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette

application. L’utilisation d’une rallonge conçue pour

l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique est

utilisé. Ne pas utiliser d’outil électrique en cas de

fatigue ou sous l’influence de drogues, d’alcool ou

de médicaments. Un simple moment d’inattention en

utilisant un outil électrique peut entraîner des blessures

corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGEULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sansfil).

Définitions : Symboles et mentions d'alerte

de sécurité

Cette notice d'utilisation utilise les symboles et les mentions

d'alerte de sécurité suivants afin de vous alerter sur les

situations dangereuses et les risques de blessures ou de

dégâtsmatériels.



DANGER : indique une situation de risque imminent

qui engendre, si elle n'est pas évitée, la mort ou de

gravesblessures.



AVERTISSEMENT: indique une situation de risque

potentiel qui pourrait engendrer, si elle n'est pas

évitée, la mort ou de gravesblessures.



ATTENTION: indique une situation de risque potentiel

qui peut engendrer, si elle n'est pas évitée, des

blessures bénignes oumodérées.



(Utilisé sans mention) Indique un message lié à

lasécurité.

REMARQUE: indique une pratique n'entraînant

aucun risque de blessures mais qui, si elle n'est pas

évitée, peut entraîner des dommagesmatériels.

Utilisation prévue

Votre produit CRAFTSMAN, CMCGG001 est conçu pour

distribuer du lubrifiant dans le cadre d’une utilisation grand

public seulement.

NE PAS utiliser en conditions humides ou en présence de

liquides ou de gaz inflammables.

NE PAS laisser les enfants entrer en contact avec l’outil.

Une supervision est requise lorsque des utilisateurs

inexpérimentés utilisent cet outil.

Français (traduction de la notice d’instructions originale)



AVERTISSEMENT: lisez tous les avertissements

de sécurité et toutes les instructions. Ne pas suivre

les avertissements et les instructions peut entraîner un

choc électrique, un incendie et/ou des blessuresgraves.

AVERTISSEMENT: pour réduire le risque de blessure,

lisez le guided’utilisation.

FRANÇAIS

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus faciles

àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en

tenant compte des conditions de travail et du

travail à effectuer. L’utilisation d’un outil électrique

pour toute opération autre que celle pour laquelle il a

été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc-piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc‑piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de b loc‑piles.

b ) Utiliser les outils électriques uniquement avec

les blocs‑piles conçus à cet effet. L’utilisation de

tout autre bloc‑piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court‑circuit des bornes du bloc‑piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc‑piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc‑piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc‑piles ou outil qui a été

endommagé ou modifié. Les unités endommagées

ou modifiées peuvent avoir une réaction imprévisible

résultant en un incendie, une explosion ou un potentiel

deblessure.

f ) Ne pas exposer de bloc‑piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au‑dessus de 130°C (265°F) pourrait causer

uneexplosion.

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt

avant de relier l’outil à une source d’alimentation

et/ou d’insérer un bloc‑piles, de ramasser ou de

transporter l’outil. Transporter un outil électrique

alors que le doigt repose sur l’interrupteur ou brancher

un outil électrique dont l’interrupteur est à la position

de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son

équilibre en tout temps. Cela permet de mieux

maîtriser l’outil électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux‑ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et doit

êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui‑ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

FRANÇAIS

Renseignements de sécurité

supplémentaires



ATTENTION: ne jamais modifier l’outil électrique

ou toute pièce celui‑ci. Cela pourrait entraîner des

dommages matériels ou des blessurescorporelles.



ATTENTION: TOUJOURS utiliser des lunettes de

sécurité. Les lunettes de tous les jours NE SONT PAS

des lunettes de sécurité. De plus, utilisez un masque

facial ou cache‑poussière si l'opération de coupe est

poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE

SÉCURITÉ CERTIFIÉ:

• Protection oculaireANSI Z87.1 (CAN/CSA Z94.3),

• Protection auditive ANSI S12.6 (S3.19),

• Protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT:

certaines poussières créées par le

ponçage mécanique, le sciage, l’aiguisage, le perçage et

autres activités de construction contiennent des produits

chimiques reconnus dans l’État de la Californie pour

causer le cancer et des anomalies congénitales ou autres

effets nuisibles sur la reproduction. Certains exemples de

ces produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du ciment

et d’autres produits de la maçonnerie ainsi que

• l’arsenic et le chrome provenant du bois de

construction traitéchimiquement.

Votre risque à ces expositions varie selon la fréquence

dont vous effectuez ce type de travail. Pour réduire

votre exposition à ces produits chimiques: travaillez

dans un endroit bien aéré et travaillez avec un

équipement de sécurité approuvé, comme les masques

anti‑poussière spécialement conçus pour filtrer les

particulesmicroscopiques.

• Portez des vêtements protecteurs et lavez vos

zones exposées avec du savon et de l’eau. Permettre

à la poussière d’entrer dans votre bouche, vos yeux ou la

laisser sur la peau peut favoriser l’absorption des produits

chimiques dangereux. Dirigez les particules loin du visage

et ducorps.

• Utilisez le dépoussiéreur approprié pour enlever la

grande majorité de la statique et de la poussière en

suspension. Ne pas enlever la statique et la poussière en

suspension pourrait contaminer l’environnement de travail

ou représenter un risque accru pour la santé de l’utilisateur

et ceux qui sont àproximité.

• Utilisez des serres de fixation ou un autre dispositif

de fixation permettant de soutenir et de retenir la

pièce sur une plate‑forme stable. Tenir la pièce avec la

main ou contre le corps rend la pièce instable et risque de

provoquer une perte de maîtrise del’outil.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements amples,



AVERTISSEMENT: La graisse et les lubrifiants

peuvent être inflammables. Ne pas exposer à la

flamme ou à une source de chaleur. Respecter tous

les avertissements et les instructions du fabricant de

graisse et de lubrifiant.

Règles de sécurité spécifiques

supplémentaires pour les pistolets à

graisse

• Des pièces de l’outil ou du flexible peuvent se briser

ou casser en raison de la haute pression. Un risque

de blessure grave peut survenir. Avant l’utilisation,

inspectez toujours l’outil et le flexible en termes de

dommages ou d’usure. Ne jamais utiliser l’outil si des pièces

sont endommagées ou usées.

• Utilisez seulement un fil de remplacement des outils

rechargeables flexibles approuvés. Tenez le flexible

uniquement par la protection du ressort de sécurité du

flexible afin d’éviter de graves blessures corporelles.

• Si le flexible fait un nœud ou est endommagé, une

rupture peut intervenir et provoquer de graves

blessures. Remplacez le flexible dès le premier signe

d’usure, de nœud ou de dommage.

• Utilisez seulement la graisse recommandée dans ce manuel

(consultez la rubrique Spécifications).

• Pour réduire le risque de blessure corporelle grave,

n’utilisez pas le pistolet à graisse autour ou sur des

pièces mobiles, mécanismes ou équipement en marche.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements amples,

les bijoux ou les cheveux longs peuvent se coincer dans des

pièces qui déplacent.



AVERTISSEMENT: Risque d’injection ou de

blessure grave. La rupture de composants peut

injecter de la graisse dans la peau ou les yeux,

provoquant une blessure ou une infection grave. Ne

pas traiter comme une simple coupure. Consulter

immédiatement un médecin.



AVERTISSEMENT: La sortie peut être à haute

pression. N’orientez pas la décharge vers vous

ouautrui.



AVERTISSEMENT: Le pistolet à graisse peut

générer une haute pression ‑ jusqu’à 10000 PSI

(690 bars). Portez toujours des gants pendant

l’utilisation. Tenez les mains à l’écart de la partie en

caoutchouc exposée du flexible.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc‑piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge

non conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs‑piles endommagés.

La réparation de blocs‑piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

FRANÇAIS

ou retirer la pile du bloc‑piles peut enflammer la poussière

ou lesvapeurs.

• Ne JAMAIS forcer le bloc‑piles dans le chargeur.

NE PAS modifier le bloc‑piles de quelque façon

que ce soit dans un chargeur non compatible

puisque le bloc‑piles peut se briser causant une

blessurecorporelle. Consultez le tableau à la fin de ce

guide pour la compatibilité des blocs‑piles et deschargeurs.

• Chargez les blocs‑piles seulement dans .

• NE PAS éclabousser ou immerger dans l’eau ou tout

autreliquide.

• NE PAS laisser l’eau ou tout liquide entre dans le bloc‑piles.

• Ne pas entreposer ou utiliser l’outil et le bloc‑piles

dans des endroits où la température peut atteindre

ou excéder 40°C (104°F) (comme les remises

extérieures ou les édifices en métal durant l’été). Pour

une meilleure durée de vie, entreposez le bloc‑piles dans un

endroit frais etsec.

REMARQUE: Ne pas ranger les blocs‑piles dans un

outil avec la gâchette verrouillée. Ne jamais coller la

gâchette avec du ruban adhésif en positionMarche.

• Ne pas brûler le bloc‑piles même s’il est gravement

endommagé ou est entièrement usé. Le bloc‑piles

peut exploser au cours d’un incendie. Des vapeurs et des

matières toxiques sont produites lorsque les blocs‑piles au

lithium‑ion sontbrûlés.

• Ne pas exposer de bloc‑piles ou l’outil aux flammes ou

à des températures excessives. L’exposition aux flammes

ou à une température au‑dessus de 130°C (265°F) pourrait

causer uneexplosion.

• Suivez les instructions de recharge et ne chargez

pas le bloc‑piles ou l’appareil en hors de la plage de

températures indiquée dans les instructions. Charger

de façon inappropriée ou hors de températures de la

plage indiquée peut endommager la pile et augmenter le

risqued’incendie.

• Si le liquide des piles entre en contact avec la peau,

lavez immédiatement avec de l'eau et du savon doux.

Si le liquide vient en contact avec les yeux, rincez à l'eau

courante durant 15minutes, ou jusqu'à ce que l'irritation

cesse, en gardant les yeux ouverts. Pour information de

consultation médicale, l'électrolyte des piles est composé

d'un mélange organique liquide et de sels delithium.

• Le contenu des piles peut causer une irritation

respiratoire. Faites circuler de l'air frais. Si les symptômes

persistent, consultez unmédecin.

• Le liquide des piles peut être inflammable s’il est

exposé aux étincelles ou auxflammes.

• Ne jamais tenter d'ouvrir le bloc‑piles pour quelque

raison que ce soit. Si le boîtier du bloc‑piles est fendu

ou endommagé, ne pas l'insérer dans le chargeur. Ne

pas écraser, échapper ou endommager le bloc‑piles. Ne pas

se servir d'un bloc‑piles ou chargeur qui a subi un impact,

a été échappé, renversé par un véhicule ou endommagé

d'une façon ou d'une autre (par ex. perforé par un clou,

frappé par un marteau, sur lequel on a marché). Les

LISEZ TOUTES LES INSTRUCTIONS

Consignes de sécurité importantes pour

les blocs‑piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• Ne pas charger ou utiliser le bloc‑piles en

atmosphères explosibles comme la présence de

liquides inflammables, de gaz ou de poussière. Insérer

PILES ET CHARGEURS

Le bloc-piles n’est pas entièrement chargé lorsqu’il sort de

la boîte. Avant d'utiliser le bloc-piles et le chargeur, lisez

attentivement les instructions de sécurité suivantes, puis

suivez les procédures de chargement énoncées. Lorsque vous

commandez des blocs-piles de remplacement, assurez-vous

d’inclure le numéro du catalogue et latension.

L'étiquette sur votre outil peut inclure les symboles suivants.

Voici ces symboles et leur signification :

V ......................... volts

Hz .......................hertz

min ..................... minutes

ou CC courant continu

...................... Fabrication de

classe I (relié à la

terre)

…/min ..............par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

OPM .................... oscillations par

minute

TR/MIN ............... tours par minute

sfpm ................... pieds surface par

minute

SPM .................... Coups par minute

A ......................... ampères

W ........................watts

Wh ......................watts/heure

Ah ....................... ampères/heure

ou CA ..........courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... Fabrication de

classe II (double

isolation)

.......................vitesse à vide

n .........................vitesse nominale

PSI....................... livres par pouce

carré

......................borne de terre

.....................symbole d'alerte

de sécurité

..................... rayonnement visible

ne regardez pas la

lumière

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

..................... portez des

protections

auditives

..................... Lisez toute la

documentation

..................... Ne pas exposer à

la pluie

les bijoux ou les cheveux longs peuvent se coincer dans des

pièces quidéplacent.



ATTENTION: lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou

de chute. Certains outils avec de gros blocs‑piles se

tiendront debout sur le bloc‑piles, mais ils peuvent

facilement êtrerenversés.

FRANÇAIS

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• NE PAS tenter de charger le bloc‑piles avec un

chargeur autre qu’un chargeur CRAFTSMAN .

Les chargeurs et les blocs‑piles CRAFTSMAN sont

spécifiquement conçus pour fonctionnerensemble.

• Ces chargeurs ne sont pas destinés à d’autres

utilisations que la charge des blocs‑piles

rechargeables CRAFTSMAN . Les autres types de

chargement de blocs‑piles peuvent causer la surchauffe

et l’éclatement de ceux‑ci, entraînant une blessure

corporelle, des dommages matériels, un choc électrique ou

uneélectrocution.

• Ne pas exposer le chargeur à la pluie ou laneige.

• Ne pas laisser l’eau ou tout liquide entrer dans

lechargeur.

• Tirez la fiche au lieu du cordon lorsque vous

débranchez le chargeur. Cela réduira le risque

d’endommager la fiche et le cordonélectriques.

• Assurez‑vous de ne pas placer le cordon là où

il pourrait faire trébucher les passants ou être

endommagé de quelque façon que cesoit.

• Ne pas utiliser une rallonge à moins que ce ne soit

absolument nécessaire. L'utilisation d'une rallonge

inadéquate pourrait entraîner un risque d'incendie un choc

électrique ou uneélectrocution.

• Lors de l'utilisation d’un chargeur à l'extérieur,

gardez‑le toujours au sec et utilisez une rallonge

appropriée pour l’extérieur. L’utilisation d’une

rallonge appropriée pour l’extérieur réduit le risque de

chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou

calibrage américain normalisé des fils) approprié

pour la sécurité. Plus le numéro de calibre du fil est petit,

plus le cordon est lourd et par conséquent plus sa capacité

est grande. Un cordon de taille inférieure entraînera une

chute de tension de secteur ce qui causera une perte de

puissance et une surchauffe. Le tableau suivant affiche la

bonne taille à utiliser selon longueur totale des de toutes

les rallonges branchées ensemble et l’intensité nominale de

la plaque signalétique. En cas de doute, utilisez le calibre le

plus lourdsuivant.

Calibre minimum pour rallonges électriques

Volts

Longueur totale de la rallonge en

pieds (mètres)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Courant

nominal

AWG (American Wire Gauge)

Plus de Pas plus

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne pas placer tout objet sur le dessus du chargeur ou

placer le chargeur sur une surface molle qui pourrait

bloquer les fentes de ventilation et entraîner une

Consignes de sécurité importantes pour

tous les chargeurs de piles



AVERTISSEMENT: lisez toutes les consignes

de sécurité, les instructions et les symboles

Le sceau RBRC

Veuillez apporter vos blocs-piles usagés à

un centre de service agréé CRAFTSMAN ou

à votre détaillant local pour le recyclage.

Dans certaines régions, il est illégal de

mettre les blocs-piles usagés à la poubelle. Vous pouvez

aussi contacter votre centre de recyclage local pour des

informations sur les endroits où déposer le bloc-piles usagé.

Ne pas mettre dans la collecte sélective. Pour de plus amples

renseignements, visitez www.call2recycle.org ou appelez

au numéro sans frais dans le sceauRBRC

RBRC

est une marque de commerce déposée de Call

2Recycle,Inc.

blocs‑piles endommagés devraient être amenés/expédiés

au centre de service pourrecyclage.

Recommandations d’entreposage

Le meilleur lieu pour l'entreposage est un endroit frais et

sec loin de la lumière directe du soleil et de la chaleur ou du

froid excessif. Entreposez le bloc-piles entièrement chargé

hors duchargeur.

Instructions de nettoyage du bloc‑piles

La saleté et la graisse peuvent être retirées des surfaces

extérieures du bloc-piles à l'aide d'un linge ou d’une

brosse souple non métallique. Ne pas utiliser d'eau ou de

solutionnettoyante.

Blocs‑piles du niveau de la jauge de carburant

(Fig. B)

Certains blocs-piles incluent une jauge de carburant.

Lorsque vous appuyez et maintenez, les voyants DEL

indiqueront le niveau approximatif de charge restante. Cela

n’indique pas la fonctionnalité de l’outil et peut varier selon

les accessoires utilisés, la température et l'utilisation de

l’utilisateurfinal.

Transport



AVERTISSEMENT: danger d'incendie. Ne pas

entreposer ou transporter le bloc‑piles de manière

à ce que des objets métalliques puissent entrer

en contact avec les bornes des piles exposées. Par

exemple, ne pas placer le bloc‑piles dans des tabliers,

des poches, des coffres à outils, des boîtes d’ensembles

de produits, des tiroirs, etc. avec des clous, des vis,

des clés, les pièces de monnaie, les outils à main, etc.

Lorsque vous transportez des blocs‑piles individuels,

assurez‑vous que leurs bornes sont protégées et bien

isolées de tout matériel avec lequel elles pourraient

entrer en contact et causer un court‑circuit.

REMARQUE: Les blocs‑piles Li‑Ion ne doivent pas être

mises dans des bagages enregistrés sur les avions et

doivent être bien protégées contre les courts‑circuits si

elles sont dans des bagages àmain.

FRANÇAIS

Montage mural

Certains chargeurs CRAFTSMAN sont conçus pour pouvoir

être installés au mur ou être placés verticalement sur une

table ou une surface de travail. Pour la fixation au mur,

placez le chargeur près d’une prise de courant et loin

d’un coin ou d’autres obstructions qui peuvent nuire à

la circulation de l’air. Utilisez la base du chargeur comme

modèle pour l’emplacement des vis de montage sur le mur.

Fixez solidement le chargeur à l’aide de vis pour cloison

sèche (achetées séparément) d’au moins 1po (25,4mm) de

Un bloc-piles froid peut se charger à une vitesse plus lente

qu’un bloc-pileschaud.

Le délai en cas de bloc chaud ou froid sera indiqué par

le(s) voyant(s) vert continuant à clignoter, mais avec

le voyant rouge allumé de façon continue. Lorsque le

bloc-piles a atteint une température appropriée, le voyant

rouge s’éteindra et le chargeur reprendra la procédure

dechargement.

Système de protection électronique

Les outils Li-Ion sont conçus avec un système de protection

électronique qui protégera le bloc-piles contre une

surcharge, une surchauffe et une importante décharge. L’outil

s’éteint automatiquement et le bloc-piles doit êtrerechargé.

Remarques importantes sur la charge

1. Pour augmenter la durée de vie du bloc-piles et

optimiser son rendement, le recharger à une température

ambiante de 18°C à 24°C (65°F à 75°F). NE PAS charger

lorsque le bloc-piles est en dessous de +4,5°C (+40°F)

ou au-dessus de +40°C (+104°F). C’est important pour

prévenir tout dommage sérieux au bloc-piles.

2. Le chargeur et le bloc-piles peuvent devenir chauds

au toucher durant le chargement. C’est un état normal

et cela n’indique pas un problème. Pour faciliter

le refroidissement du bloc-piles après l’utilisation,

évitez de placer le chargeur ou le bloc-piles dans un

environnement chaud comme une remise en métal ou

une remorque nonisolée.

3. Si le bloc-piles ne charge par de adéquatement :

a. Vérifiez le fonctionnement de la prise en branchant

une lampe ou un autre appareil;

b. Vérifiez si la prise d’alimentation est connectée à

un interrupteur de lumière qui s’éteint lorsque vous

éteignez les lumières;

c. Si les problèmes de chargement persistent, apportez

l’outil, le bloc-piles et le chargeur dans votre centre de

serviceslocal.

4. Vous pouvez charger un bloc partiellement utilisé au

moment désiré sans effet indésirable sur le bloc-piles.

Instructions de nettoyage du chargeur



AVERTISSEMENT: danger de choc électrique.

Débranchez le chargeur de la prise CA avant de

nettoyer. La saleté et la graisse peuvent être retirées

des surfaces extérieures du chargeur à l'aide d'un linge

ou d’une brosse souple non métallique. Ne pas utiliser

d'eau ou de solutionnettoyante.

chaleur interne excessive. Placez le chargeur loin de

toute source de chaleur. Le chargeur est ventilé grâce aux

fentes du dessus et du bas duboîtier.

• Ne pas utiliser le chargeur avec un cordon

endommagé. Faites‑les remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent,

s’il a été échappé ou est autrement endommagé de

quelque façon que ce soit. Apportez‑le dans un centre de

servicesautorisé.

• Ne pas démonter le chargeur; apportez‑le dans un

centre de services autorisé lorsqu’un entretien ou une

réparation est nécessaire. Un mauvais réassemblage

peut entraîner un danger de choc électrique, une

électrocution ou unincendie.

• Le chargeur est conçu pour fonctionner sur une

alimentation électrique domestique 120V. Ne pas

essayer de l’utiliser sur toute autre tension. Cette

consigne ne concerne pas le chargeur pourvéhicule.

• Les matières étrangères conductrices telles, mais sans

s'y limiter, les poussières de meulage, les copeaux

métalliques, la laine d'acier, le papier d'aluminium

ou toute accumulation de particules métalliques

devraient être éloignées des ouvertures du chargeur

et des fentes de ventilation.

• Débranchez toujours le chargeur de l'alimentation

lorsqu’il n’y a aucun bloc‑piles àl’intérieur.

Charger une pile (Fig.C)

1. Branchez le chargeur dans une prise appropriée.

2. Insérez et appuyez complètement le bloc-piles. Vert

clignotera(ont) de façon continue durant lechargement.

3. Le chargement est terminé lorsque le(s) voyant(s)

de chargement vert demeure(nt) allumé(s) de façon

continue. Le bloc-piles peut être laissé dans le chargeur

ou retiré.



AVERTISSEMENT: chargez seulement le bloc‑piles si

la température de l’air est au‑dessus de 4,5°C (40°F) et

sous 40°C (104°F).

4. Le chargeur ne chargera pas un bloc-piles défectueux, ce

qui peut être indiqué par le(s) voyant(s) de chargement

qui reste(nt) éteint(s). Apportez le chargeur et le

bloc-piles dans un centre de services autorisé si le(s)

voyant(s) reste(nt) éteint(s).

REMARQUE: Consultez l’étiquette près du (des)

voyant(s) de chargement sur le chargeur pour les

modèles de clignotement.

REMARQUE: Pour retirer le bloc-piles, on doit

appuyer sur le bouton de libération du bloc-piles sur

certainschargeurs.

Délai en cas de bloc chaud ou froid

Lorsque le chargeur détecte un bloc-piles qui est trop chaud

ou trop froid, il démarre automatiquement le délai pour le

bloc chaud/froid, suspendant la recharge jusqu’à ce que

la température du bloc-piles ait atteint une température

appropriée. Le chargeur passe alors automatiquement en

mode de chargement du bloc-piles. Cette fonction assure

une durée de vie maximale du bloc-piles.

FRANÇAIS

Retirer la cartouche de graisse vide (Fig.I)

1. Tirez sur la poignée du tube de graisse

11

aussi loin

qu’elle puisse aller puis fixez la tige du tube de graisse

12

dans la fente de retenue

14

en déplaçant la tige sur le

côté. Vérifiez que la tige est placée dans la fente de façon

sécuritaire pour éviter qu’elle ne s’en dégage.

Installer la cartouche de graisse

(Fig.A,I,G)

1. Tirez sur la poignée du tube de graisse

11

aussi loin

qu’elle puisse aller puis fixez la tige du tube de graisse

12

dans la fente de retenue

14

en déplaçant la tige sur le

côté. Vérifiez que la tige est placée dans la fente de façon

sécuritaire pour éviter qu’elle ne s’en dégage.

2. Dévissez le tube de graisse

13

du pistolet à graisse

13

3. Retirez le bouchon en plastique de la cartouche de

graisse puis insérez-la, extrémité ouverte en premier,

dans le tube de graisse

9

4. Retirez le joint à l’autre extrémité de la cartouche

degraisse.

5. Revissez l’ensemble du tube de graisse

13

dans

lepistolet à graisse et vissez à fond.

6. Libérez la tige du tube de graisse

12

de la fente de

retenue

14

et repoussez-la lentement dans le tube.

7. Utilisez la vanne de purge (

23

, Fig.G) pour purger l’air

éventuellement bloqué dans la cartouche. Consultez la

rubrique Purger les poches d’air.

IMPORTANT: Le pistolet à graisse perd son amorçage si le

lubrifiant contient des poches d’air.

Détendeur de pression (Fig.G)

Le détendeur de pression

22

est réglé en usine pour

détendre la pression au-delà de 10000 PSI (690 bars). La

graisse qui sort du détendeur de pression indique une

obstruction dans la fixation, la ligne ou le roulement. Ces

conditions doivent être corrigées avant de continuer.



AVERTISSEMENT: Le pistolet à graisse peut

générer une pression élevée. Ne retirez pas et

n’altérez pas le détendeur de pression. Cela peut

produire une blessure grave.

REMARQUE: Verrouillez toujours la gâchette

1

lorsque

vous transportez ou entreposez l’outil afin d’éviter le

démarrage involontaire.

2. Pour déverrouiller la gâchette

1

, appuyez sur le bouton

de déverrouillage

2

depuis l’extrémité de l’icône

déverrouillée comme illustré dans la Fig.F.

3. Appuyez sur la gâchette

1

pour mettre le moteur en

marche.

4. Relâcher la gâchette éteint le moteur.

REMARQUE: La gâchette à vitesse variable vous donnera

plus de polyvalence. Plus vous appuyez sur la gâchette, plus

la sortie de graisse est élevée.



AVERTISSEMENT: Cet outil n’a aucune disposition

pour verrouiller le bouton en position Marche et il ne

doit jamais être verrouillé à Marche d’aucune autre

façon.

Gâchette de vitesse variable (Fig. A, F)

Bouton de verrouillage et gâchette

Votre pistolet à graisse est équipé d’un bouton de

verrouillage

2

Le bouton de déverrouillage 

2

possède une icône

verrouillée ou déverrouillée à l’une

ou l’autre extrémité

pour indiquer si la gâchette est verrouillée ou déverrouillée.

1. Pour verrouiller la gâchette

1

, appuyez sur le bouton de

verrouillage depuis l’extrémité

de l’icône verrouillée

comme illustré dans la Fig.F.

Lampe de travail DEL (Fig. E)



ATTENTION: Ne pas regarder dans la DEL. Cela

peut causer une grave blessure oculaire.

Lorsque l’outil est activé en appuyant sur la gâchette

la lampe de travail à DEL

s'allume automatiquement.

La lampe de travail à DEL s'éteint 60 après avoir relâché

lagâchette.

Caractéristiques de l’outil

CMCGG001

Tension V 20

Pression de sortie

psi

Vitesse 1

Vitesse 2

10000

5000

Débit

fl. oz./min

Vitesse 1

Vitesse 2

Type de graisse Jusqu'à NLGI #2

Capacité de graisse

Vrac oz 16

Cartouche oz 14,5

Longueur de tuyau po 40

Poids (sans bloc-piles) lbs 7,6

longueur avec tête de diamètre de 0,28 à 0,35po (7 à 9mm)

vissées dans du bois à une profondeur optimale en laissant

exposée une partie de vis d’environ 7/32po (5,5 mm).

Alignez les fentes au dos du chargeur avec les vis exposées et

insérez-les entièrement dans lesfentes.

REMARQUE: Ne pas tenter de monter le chargeur CMCB101

sous un banc ou une table.

REMARQUE: Montez seulement le chargeur CMCB101 avec

les voyants de chargement pointés vers le plafond.

VersaTrack™



AVERTISSEMENT:

Ne pas charger les piles pendant que

le chargeur est suspendu au rail mural.

LES CHARGEURS CRAFTSMAN, sauf CMCB101, peuvent

être rangés sur le rail mural VersaTrack™ de Craftsman. Les

crochets et les accessoires sont vendus séparément. Veuillez

consulter la feuille d’accessoires des fixations VersaTrack™

pour de plus amples renseignements.

REMARQUE: Le chargeur CMCB101 n’est pas compatible

avec le rail mural VersaTrack™ de CRAFTSMAN.

CONSERVEZ CES INSTRUCTIONS POUR

UTILISATION ULTÉRIEURE

FRANÇAIS

Purger les poches d’air (Fig.A,G)

IMPORTANT: Les poches d’air dans la graisse peuvent faire

perdre l’amorçage du pistolet à graisse. Éliminez les poches

d’air après chaque remplissage ou si le pistolet ne parvient

pas à pomper la graisse:

1. Dévissez la vanne de purge

23

sans la retirer, jusqu’à ce

que tout l’air se soit échappé.

2. Serrez la vanne de purge

23

provoquer des blessures graves. Utilisez uniquement

des coupleurs basse pression.



ATTENTION: Le chargeur de la pompe de remplissage

doit être correctement raccordé au port 1/8" NPT

du pistolet à graisse. La pompe de remplissage est

susceptible de ne pas fonctionner sir les composants

sont incompatibles.

Installer le coupleur basse pression (non fourni avec

l'outil)

1. Revissez l’ensemble du tube de graisse

13

dans le

pistolet à graisse et vissez à fond.

2. Tirez sur la poignée du tube de graisse

11

aussi loin

qu’elle puisse aller puis fixez la tige du tube de graisse

12

dans la fente de retenue

14

en déplaçant la tige sur le

côté. Vérifiez que la tige est placée dans la fente de façon

sécuritaire pour éviter qu’elle ne s’en dégage.

3. Retirez le bouchon du port de remplissage 1/8" NPT

26

du port de remplissage.

4. Vissez le coupleur basse pression approprié sur le port de

remplissage 1/8" NPT

25

5. Libérez la tige du tube de graisse

12

de la fente de

retenue

14

et repoussez-la lentement dans le tube.

6. Utilisez la vanne de purge

23

pour purger l’air

éventuellement bloqué dans la cartouche. Consultez la

rubrique Purger les poches d’air.

Remplissage de l’outil à partir de la pompe de

remplissage basse pression (Fig.A,G, I—L)

1. Tirez lentement sur la poignée du tube de graisse

et tournez la tige jusqu’à ce qu’elle soit en place de

façonsécuritaire.

REMARQUE: Ne verrouillez pas la tige dans la fente

deretenue

14

2. Connectez le raccord basse pression du pistolet à graisse

sur le raccord basse pression approprié de la pompe

de remplissage. Ces raccords NE SE verrouillent PAS

ensemble. Ceci pour éviter de remplir excessivement la

cartouche du pistolet à graisse.

3. Remplissez jusqu’à ce que la tige soit sortie du tube de

graisse d’environ 8" (20cm). Ne pas trop remplir. Si la

tige ne bouge pas pendant le remplissage, arrêtez le

processus. Cela indique que la tige n’est pas raccordée au

piston et qu’il est nécessaire de recommencer l’étape un

avant de continuer.

4. Tournez la tige pour la libérer et repoussez-la

soigneusement dans le tube de graisse.

5. Utilisez la vanne de purge

23

pour purger l’air

éventuellement bloqué dans la cartouche. Consultez la

rubrique Purger les poches d’air.

Remplir le pistolet à graisse à partir d’un

contenant de vrac (Fig.A,G, I–L)

Préparer le pistolet à graisse pour

l’aspiration et le remplissage de la

pompe de remplissage (Fig.A,H, I)

REMARQUE: Assurez-vous que le pistolet à graisse est vide

avant de commencer ce processus.

1. Dévissez le tube de graisse

9

de son ensemble

13

2. Dévissez le bouchon du tube de graisse

10



9

et sortez

la tige du tube de graisse

12

3. Avec le pouce et l’index, retournez le joint d’étanchéité en

caoutchouc

28

de l’arrière vers l'avant. Consultez la Fig. J.

REMARQUE: Le joint d’étanchéité ressemble à une coupe,

qui doit s’ouvrir vers le carter du moteur (

5

, Fig.A) lorsqu’il

est préparé pour l’aspiration et le remplissage de la pompe

de remplissage.

4. Réinsérez la tige du tube de graisse

12

dans le tube

degraisse

9

Remplissage par aspiration à partir d’un

contenant de vrac (Fig.A,G, I–L)

1. Placez l’extrémité ouverte de l’ensemble du tube de

graisse dans le lubrifiant en vrac.

2. Tirez lentement en arrière la poignée du tube de

graisse

11

pour aspirer le lubrifiant dans le pistolet

àgraisse.

REMARQUE: Veillez à maintenir l’extrémité ouverte du tube

de graisse suffisamment loin dans le lubrifiant pour éviter les

poches d’air dans le tube de graisse.

3. Lorsque la tige du tube de graisse

12

est entièrement

étendue, fixez la dans la fente de retenue

14

4. Retirez l’ensemble du tube du pistolet à graisse du

lubrifiant en vrac et essuyez l’excédent de graisse.

5. Revissez l’ensemble du tube du pistolet à graisse

13

dans le pistolet à graisse.

6. Libérez la tige du tube de graisse

12

de la fente de

retenue

14

et repoussez-la lentement dans le tube.

7. Utilisez la vanne de purge (

23

, Fig.G) pour purger l’air

éventuellement bloqué dans la cartouche. Consultez la

rubrique Purger les poches d’air.

Remplissage de la pompe de

remplissage à partir d’un contenant de

vrac (Fig.A,G, I–L)

Cet outil est équipé d’un port de remplissage 1/8" NPT

(

25

, Fig.G) pour fixer un coupleur de remplissage à basse

pression sur l’appareil.



AVERTISSEMENT: Ne vissez jamais de coupleur

haute pression sur le port de remplissage 1/8"

NPT du pistolet à graisse. Une pression excessive peut

2. Dévissez le tube de graisse

13

du pistolet à graisse

etretirez-le.

3. Libérez doucement la poignée du tube de graisse

11

pour éjecter la cartouche vide du tube de graisse.

FRANÇAIS

Nettoyage



AVERTISSEMENT:

enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et sec, au

moins une fois par semaine. Pour minimiser le risque de

blessure aux yeux, toujours porter une protection oculaire

conforme à la norme ANSIZ87.1lors dunettoyage.



AVERTISSEMENT: ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

ENTRETIEN



AVERTISSEMENT:

Afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil et

retirez le bloc‑piles

avant d’effectuer des réglages

ou de retirer/installer des pièces, des accessoires

ou lors du remplissage de graisse. Un démarrage

accidentel peut causer des blessures.

Votre produit CRAFTSMAN a été conçu pour fonctionner

sur une longue période avec un minimum d’entretien. Un

fonctionnement satisfaisant continu dépend de l’entretien

approprié et d’un nettoyage régulier de l’outil.

Sélection de la vitesse (Fig.A)

Le CMCGG001 possède deux réglages de vitesse pour plus

de polyvalence. Vitesse 1, faible puissance/PSI élevé, est

recommandé pour les applications de lubrification générales.

Vitesse 2, haute puissance/faible Psi, est recommandée

pour les applications qui n’exigent pas de PSI élevé, comme

les roulements de grande dimension ou les zones de

remplissage qui nécessitent une grande quantité de graisse.

REMARQUE: Ne pas changer les vitesses lorsque l’outil

fonctionne. Laissez toujours l’outil s’arrêter complètement

avant de changer de vitesse.

1. Pour sélectionner la vitesse 1 (faible puissance/PSI

élevé), éteignez l’outil et laissez-le s’arrêter. Glissez le

sélecteur de vitesse

21

vers le haut en direction du

carter moteur

2. Pour sélectionner la vitesse 2 (haute puissance/

faible PSI), éteignez l’outil et laissez-le s’arrêter. Glissez

le sélecteur de vitesse

21

vers le bas en direction de

lapoignée

REMARQUE: Si l’outil ne change pas de vitesses, assurez-

vous que le sélecteur de vitesses est entièrement engagé

en position de vitesse 1 ou vitesse 2.

quantité correcte de graisse distribuée, libérez la gâchette

et retirez le coupleur du raccord de graisse.

4. Si le coupleur ne se libère pas, il est possible qu'il

existe une pression résiduelle dans la ligne. Déplacer

le coupleur d’un côté à l’autre peut libérer la pression

résiduelle afin de pouvoir le retirer du coupleur.

5. Si le coupleur fuit excessivement ou ne tient pas sur le

raccord de graisse, il doit être remplacé.

Utilisation du pistolet à graisse (Fig. A)



AVERTISSEMENT:

Pour diminuer le risque de

blessure corporelle grave, maintenez toujours la

poignée lorsque vous actionnez le pistolet à graisse

ou que vous placez le flexible sur les raccords.

1. Pour actionner le pistolet à graisse, tenez-le par la

poignée

3

ou placez-le sur une surface stable, debout

sur ses pieds en caoutchouc

17

en maintenant

lapoignée.

2. En tenant le flexible par la protection du ressort de

sécurité du flexible

7

, raccordez le coupleur de graisse

du flexible

8

ou un autre coupleur de graisse approprié

sur le raccord de graisse à remplir.

3. Appuyez soigneusement sur la gâchette à vitesse variable

pour commencer le processus de remplissage. Une fois la

Installation et retrait du bloc‑piles (Fig.G)



AVERTISSEMENT : s'assurer que l’outil/appareil est en

position « Off » avant d'insérer le bloc‑piles.

REMARQUE: pour une meilleure performance, assurez-vous

que le bloc-piles est complètementchargé.

1. Pour installer le bloc-piles

10

dans l’outil, alignez le

bloc-piles avec les glissières à l’intérieur de la poignée

de l’outil et glissez-le dans la poignée jusqu’à ce que le

bloc-piles soit bien placé dans l’outil et assurez-vous qu’il

estenclenché.

2. Pour retirer le bloc-piles de l’outil, appuyez sur le bouton

de libération

16

et tirez-le fermement hors de la poignée

de l’outil. Insérez-le dans le chargeur comme indiqué

dans la section relative au chargeur du présentmanuel.

Position appropriée des mains (Fig. M)



AVERTISSEMENT: Afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des

mains appropriée comme illustré.



AVERTISSEMENT: Afin de réduire le risque de blessure

grave, tenez TOUJOURS l’appareil solidement en

prévision d’une réaction soudaine.

Une position des mains adéquate nécessite une main sur la

protection du ressort de sécurité du flexible

7

et l’autre main

sur la poignée comme montré

3

comme illustré.

FONCTIONNEMENT



AVERTISSEMENT:

Afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil et

retirez le bloc‑piles

avant d’effectuer des réglages

ou de retirer/installer des pièces, des accessoires

ou lors du remplissage de graisse. Un démarrage

accidentel peut causer des blessures.

3. Débouchez le flexible

6

et appuyez sur la gâchette de

vitesse variable

1

pendant 10 à 20secondes.

4. Si la graisse ne s’écoule pas par le flexible, recommencez

à partir de l’étape1.

REMARQUE: Cet outil a été testé en usine, ce pourquoi

il es possible qu’une petite quantité de graisse demeure

dans le tube de graisse et le flexible. Il est conseillé de

purge l’outil avec la marque de graisse à utiliser avant la

premièreutilisation.

FRANÇAIS

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.Le

chargeur ou le bloc-piles ne comportent aucune

pièceréparable.



AVERTISSEMENT: pour assurer la SÉCURITÉ et

la FIABILITÉ du produit, les réparations, l’entretien

et les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas échéant)

par un centre de réparation en usine CRAFTSMAN ou

un centre de réparation agréé CRAFTSMAN. Toujours

utiliser des pièces de rechangeidentiques.

suspension ou VersaTrack™ Trackwall endommagé ne

peut supporter le poids de l’outil.



AVERTISSEMENT: Afin de réduire le risque de

blessures graves, assurez‑vous que les vis qui

maintiennent le crochet de suspension Versatrack™

sont bien serrées.



AVERTISSEMENT: Pour réduire le risque de blessures

graves, NE PAS suspendre l'outil au‑dessus de la tête

ni suspendre d'autres objets au crochet de suspension.

Suspendez SEULEMENT l’outil sur le Versatrack™

Trackwall à l’aide du crochet de suspension.



AVERTISSEMENT: Le crochet de suspension intégré

Versatrack™ n’est pas un crochet pour courroie.



AVERTISSEMENT: Assurez‑vous que le poids de l'outil

ne dépasse pas le poids nominal maximum de 20lb (9

kg) pour le crochet Versatrack™ sélectionné.



AVERTISSEMENT: Lorsque vous suspendez des objets

sur un rail mural Versatrack™, distancez les outils de

façon adéquate pour ne pas excéder 75lb (35 kg) par

pied linéaire.

IMPORTANT: Pour la fixation du crochet de

suspension Versatrack™, utilisez seulement la vis

fournie. Assurez-vous de bien serrer la vis. Les

accessoires Versatrack™ permettent d’installer

des outils compatibles de façon sécuritaire sur le

système de rail mural Versatrack™.

1. Éteignez l’outil, retirez le bloc-pile et les accessoires.



ATTENTION: Tout produit avec dents coupantes

exposées doit être couvert de façon sécuritaire s’il doit

être mis sur le rail mural Versatrack™.

2. Fixez le crochet de suspension 

34

sur l’outil.

a. Placez le crochet de suspension VersaTrack™ à

l’emplacement de montage

35

situé à la base de l’outil.

b. Utilisez un tournevis pour sécuriser le crochet de

suspension avec la vis

33

fournie. Ne pas utiliser une

autre vis pour le faire.

3. REMARQUE: Les accessoires Versatrack™ pour

utilisation avec votre outil sont disponibles à un coût

supplémentaire chez votre détaillant local ou dans un

centre de services agréé. Si vous avez besoin d’aide pour

trouver un accessoire, veuillez contacter CRAFTSMAN,

appelez au 1-888-331-4569.

VersaTrack™ (Fig. O)

Accessoire en option, vendu séparément.



AVERTISSEMENT: Afin de réduire le risque des

blessures corporelles graves, éteignez l’outil

et retirez le blocs‑piles avant d’effectuer tout

réglage ou de retirer/installer des pièces ou des

accessoires. Un démarrage accidentel peut causer

des blessures.



AVERTISSEMENT: Pour réduire le risque de blessures

graves, ne pas utiliser un crochet de suspension ou

VersaTrack™ Trackwall endommagé. Un crochet de

Fixer et ajuster la courroie d’épaule (Fig. N)

Accessoire optionnel



AVERTISSEMENT: La courroie d’épaule doit être

passée par‑dessus une seule épaule, en diagonale par

rapport au corps. Voir la Fig N.

Une courroie d’épaule est recommandée pour tous les

outils dont le poids total dépasse 13lbs. (6 kg). (Le poids

total inclut l’outil, l’accessoire et le bloc-pile.) Une courroie

d’épaule est disponible pour un coût supplémentaire auprès

de CRAFTSMAN sur www.craftsman.com ou en appelant

au 1-888-331-4569, référence N769443. Fixez la courroie à

l’outil comme illustré à la Fig. N et ajustez-la pour un équilibre

et un soutien appropriés



AVERTISSEMENT: La courroie doit être passée par‑

dessus une seule épaule plutôt qu’en diagonale par

rapport au corps. Voir la Fig N.

1. Enclenchez le verrou de la courroie d’épaule



31

sur

le support de la courroie d’épaule

19

located on the

unit, just in front of the ON/OFF trigger comme illustré

à la Fig. N.

2. Réglez la courroie afin qu’elle passe sur votre épaule et

assure un équilibre et un soutien adéquats.

Accessoires



AVERTISSEMENT: les accessoires autres que

CRAFTSMAN n’ayant pas été testés avec ce produit,

leur utilisation avec cet outil peut s’avérer dangereuse.

Pour réduire le risque de blessure, seuls les accessoires

recommandés par CRAFTSMAN doivent être utilisés

avec ceproduit.

Les accessoires recommandés pour utilisation avec cet

outil sont disponibles à un coût supplémentaire chez votre

détaillant local ou dans un centre de services autorisé. Si vous

avez besoin d’aide pour localiser un accessoire, contactez

CRAFTSMAN appelez au 1-888-331-4569.

ACCESSOIRES DISPONIBLES

CMCGGA001

Coupleur robuste

pour pistolet à graisse 1/8" NPT

CMCGGA002

Coupleur robuste, paquet de 3

pour pistolet à graisse 1/8" NPT

CMCGGA003

Coupleur pour pistolet à graisse à

angle droit

CMCGGA004 Courroie d’épaule

FRANÇAIS

Dépannage

Problème Causes possibles Solutions possibles

Impossible de tirer la tige en arrière Cumul de vide Dévissez la vanne de purge pour libérer le vide.

Impossible de pousser la tige en avant Cumul de pression Dévissez la vanne de purge pour libérer la pression.

La tige est connectée au piston Tournez la poignée du tube de graisse sur 90 degrés

pour la dégager.

Absence de graisse en appuyant sur la gâchette Le tube de graisse est vide Ajoutez de la graisse.

Poches d’air dans le tube de graisse Consultez la rubrique Purger les poches d’air.

La graisse sort par le détendeur de pression Le raccord Zerk est bloqué Déconnectez le coupleur du raccord, nettoyez le

raccord zerk et le passage de la graisse.

Le moteur ne tourne pas lorsque la gâchette est tirée

Bloc-piles Vérifiez que la batterie est complètement chargée.

La graisse fuit par l’arrière du tube de graisse Le joint d’étanchéité en caoutchouc est tourné

dans le mauvais sens

Consultez la rubrique Préparer le pistolet à graisse

pour l’aspiration et le remplissage de la pompe

de remplissage.

CONTRAT D’ENTRETIEN GRATUIT DE DEUX ANS SUR LES

BLOC-PILES CRAFTSMAN

CMCB201, CMCB2011, CMCB2015

CONTRAT D’ENTRETIEN GRATUIT DETROIS ANS SUR

LESBLOC-PILES CRAFTSMAN

CMCB202, CMCB204, CMCB205, CMCB206, CMCB209

REMARQUE: la garantie de se produit sera annulée si

le bloc-piles a été altéré de quelque façon que ce soit.

CRAFTSMAN ne peut être tenu responsable de tout

dommage corporel causé par l’altération du produit et pourra

poursuivre toute fraude en matière de garantie dans toute

l’étendue permise par laloi.

GARANTIE DE REMBOURSEMENT DE90JOURS

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique ou

de la cloueuse CRAFTSMAN , celui-ci peut le retourner,

accompagné d’un reçu, dans les 90jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRIQUE LATINE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1-888-331-4569 pour en obtenir le remplacementgratuit.

Garantie limitée de trois ans

CRAFTSMAN réparera ou remplacera sans frais tout appareil

défectueux pour cause de défaut de matériau ou de

main-d'œuvre sur une période de trois ans à partir de la date

d'achat de l'outil (deux ans pour les bloc-piles). Cette garantie

ne couvre pas les pièces en panne pour cause d'abus ou

d'usure normale de l'outil. Pour plus de détails au sujet de

la couverture de la garantie et l'information de réparation

sous garantie, visitez www.craftsman.com ou composez

le 1-888-331-4569. Cette garantie ne s’applique pas aux

accessoires ou dommages causés par des réparations

effectuées ou tentées par d’autres. CETTE GARANTIE

REMPLACE TOUTES LES AUTRES, INCLUANT LES GARANTIES

IMPLICITES DE LA QUALITÉ MARCHANDE ET L'APTITUDE

POUR UN BUT PARTICULIER, ET EXCLUT TOUS LES

DOMMAGES ACCIDENTELS OU CONSÉCUTIFS. Certaines

provinces ne permettent pas de limitation sur la durée

de la garantie implicite ou l'exclusion ou la limitation de

dommages indirects, alors ces limitations peuvent ne pas

s'appliquer à vous. Cette garantie vous donne des droits

légaux particuliers et vous pouvez avoir d’autres droits qui

varient selon les états ou les provinces.,

Enregistrez‑vous en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• SERVICE DE GARANTIE: l’enregistrement de votre produit

en ligne vous aide à obtenir un service de garantie efficace

au cas où vous auriez un problème avec votreproduit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de pertes

liées aux assurances telles qu’un incendie, une inondation

ou un vol, votre enregistrement de propriété servira de

preuve de votreachat.

• POUR VOTRE SÉCURITÉ: l’enregistrement de votre

produit nous permet de vous contacter dans le cas peu

probable d’une notification de sécurité requise selon le

Federal Consumer SafetyAct.

• Inscrivez-vous en ligne sur www.craftsman.com/registration

ESPAÑOL

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados y

que se adaptan a los tomacorrientes reducirán el riesgo

de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal

uso. Utilice un cable adecuado para uso en exteriores a

fin de reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo

y utilice el sentido común cuando emplee una

herramienta eléctrica. No utilice una herramienta

eléctrica si está cansado o bajo el efecto de

drogas, alcohol o medicamentos. Un momento de

descuido mientras se opera una herramienta eléctrica

puede provocar lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURASCONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

Definiciones: Símbolos y Palabras de

Alerta de Seguridad

Las siguientes definiciones describen el nivel de gravedad de

cada palabra de advertencia. Lea el manual de la herramienta

eléctrica y preste atención a estossímbolos.



PELIGRO: Indica una situación de peligro

inminente que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la muerte

o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) indica un mensaje de

seguridadrelacionado.

AVISO: Se refiere a una práctica no relacionada a

lesiones corporales que de no evitarse puede resultar en

daños a lapropiedad.

Uso pretendido

Su CRAFTSMAN, CMCGG001 ha sido diseñado para dispensar

lubricante para uso doméstico, sólo para uso del consumidor.

NO use bajo condiciones húmedas o en presencia de

líquidos o gases inflamables.

NO permita que niños estén en contacto con la herramienta.

Se requiere supervisión cuando operadores sin experiencia

operen esta herramienta.

Español (traducido de las instrucciones originales)



ADVERTENCIA: Lea todas las

advertencias de seguridad e instrucciones. El

incumplimiento de las advertencias e instrucciones

puede provocar descargas eléctricas, incendios o

lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

ESPAÑOL

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta. Las

herramientas eléctricas son peligrosas si son operadas

por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda afectar

el funcionamiento de la herramienta eléctrica. Si

encuentra daños, haga reparar la herramienta

eléctrica antes de utilizarla. Se producen muchos

accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas y

limpias. Las herramientas de corte con mantenimiento

adecuado y con los bordes de corte afilados son menos

propensas a trabarse y son más fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las

manijas y superficies de sujeción resbalosas no

permiten el manejo y control seguros de la herramienta

en situacionesinesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador especificado

por el fabricante. Un cargador adecuado para un

tipo de paquete de baterías puede originar riesgo de

incendio si se utiliza con otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague con

agua. Si el líquido entra en contacto con los ojos,

busque atención médica. El líquido expulsado de la

batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

o modificadas pueden presentar un comportamiento

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectarlo a la fuente de

energía o paquete de baterías, o antes de

levantar o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la ropa y

los guantes alejados de las piezas en movimiento.

Las ropas holgadas, las joyas o el cabello largo pueden

quedar atrapados en las piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción

de polvo, asegúrese de que estén conectados y

que se utilicen correctamente. El uso de dispositivos

de recolección de polvo puede reducir los peligros

relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción desegundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite

trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete si es

desmontable, de la herramienta eléctrica antes

de realizar cualquier ajuste, cambiar accesorios o

almacenar herramientas eléctricas. Estas medidas

de seguridad preventivas reducen el riesgo de encender

la herramienta eléctrica en formaaccidental.

ESPAÑOL

Información de Seguridad Adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en

daño o lesionespersonales.



ADVERTENCIA:SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE

EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1

(CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA:

Algún polvo creado por lijado,

aserrado, pulido, perforación eléctricos y otras

actividades de construcción contienen químicos

conocidos por el Estado de California como causantes

de cáncer, defectos de nacimiento u otros daños

reproductivos. Algunos ejemplos de estos químicos son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros

productos de mampostería, y

• arsénico y cromo a partir de madera

tratadaquímicamente.

Su riesgo a partir de estas exposiciones varía,

dependiendo de qué tan a menudo realice este tipo de

trabajo. Para reducir su exposición a estos químicos:

trabaje en un área bien ventilada, y trabaje con equipo

de seguridad aprobado, tal como máscaras de polvo

que estén diseñadas específicamente para filtrar

partículasmicroscópicas.

• Use ropa de protección y lave las áreas expuestas

con agua y jabón. Permitir que el polvo entre en su

boca, ojos, o que quede sobre la piel puede promover la

absorción de químicos peligrosos. Dirija las partículas lejos

de la cara y elcuerpo.

• Use la aspiradora de extracción de polvo adecuada

para retirar la mayoría de polvo estático y

transportado por aire. La falla en retirar el polvo estático

y transportado por aire podría contaminar el ambiente de

trabajo y presentar un riesgo de salud mayor al operador y

personas en lascercanías.

• Utilice abrazaderas u otra forma práctica para

asegurar y sostener la pieza de trabajo sobre una

plataforma estable. Utilice abrazaderas u otra forma

práctica para asegurar y sostener la pieza de trabajo

en una plataforma estable. Sostener el trabajo con la

mano o contra el cuerpo no brinda la estabilidad requerida

y puede llevar a la pérdida delcontrol.



ADVERTENCIA: La engrasadora puede generar

alta presión, hasta 10,000 PSI (690 bar). Siempre

use guantes durante la operación. Mantenga

las manos alejadas de la parte de hule expuesta de

lamanguera.



ADVERTENCIA: La grasa y los lubricantes pueden

ser inflamables. No exponer a llamas o fuentes de

calor. Siga todas las advertencias e instrucciones del

fabricante de la grasa y el lubricante.

Reglas de seguridad específicas

adicionales para engrasadoras

• Partes de la herramienta o del ensamble de la

manguera pueden romperse debido a la alta presión.

Puede haber riesgo de lesiones graves. Antes de

usar, siempre revise el ensamble de la herramienta y la

manguera en busca de daños o desgaste. Nunca la use si

alguna parte de la herramienta está dañada o desgastada.

• Use sólo herramientas recargables‑mangueras

flexibles aprobadas. Sostenga la manguera sólo por la

protección de resorte de seguridad de la manguera flexible

para evitar lesiones personales graves.

• Si la manguera se tuerce o se daña, se puede romper

y causar lesiones graves. Reemplace la manguera a la

primera señal de desgaste, torceduras o daños.

• Utilice únicamente la grasa recomendada en este

manual (consulte Especificaciones).

• Para reducir el riesgo de lesiones personales graves,

no utilice la engrasadora alrededor o sobre partes

móviles, mecanismos o equipos en funcionamiento.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería, o

cabello largo podrían quedar atrapados en las partes

móviles.



ADVERTENCIA: Riesgo de inyección o lesiones

severas. La ruptura de los componentes puede

inyectar grasa en la piel o los ojos, causando lesiones

graves o infecciones. No lo trate como un simple

corte. Busque atención médica inmediata.



ADVERTENCIA: La salida puede estar a alta

presión. No dirija la descarga hacia usted mismo o

hacia otros.

impredecible que resulte en incendios, explosión o

riesgo de lesiones.“

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265 °F) pueden causar una explosión.“

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo deincendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicioautorizados.

ESPAÑOL

polvo inflamables. Insertar o retirar el paquete de batería

del cargador puede encender el polvo y losvapores.

• NUNCA fuerce el paquete de batería dentro del

cargador. NO modifique el paquete de batería en

ninguna forma para instalarlo en un cargador no

compatible ya que el paquete de batería se puede

romper causando lesiones personalesserias.Consulte

la tabla al final de este manual respecto a compatibilidad

de las baterías ycargadores.

• Cargue los paquetes de batería sólo enCRAFTSMAN.

• NO salpique ni sumerja en agua u otroslíquidos.

• NO permita que agua o ningún otro líquido entre al

paquete debatería.

• No almacene ni use la herramienta y el paquete de

baterías en lugares donde la temperatura pueda

alcanzar o exceder los 40°C (104 °F) (como cobertizos

exteriores o edificios de metal en verano). Para obtener

la mejor vida útil, guarde los paquetes de baterías en un

lugar fresco yseco.

NOTA: No guarde los paquetes de baterías en una

herramienta con el interruptor de gatillo bloqueado.

Nunca sujete con cinta el interruptor de gatillo en la

posiciónON.

• No incinere el paquete de batería incluso si está

dañado severamente o está completamente agotada.

El paquete de batería pueden explotar en el fuego. Se

crean humos y materiales tóxicos cuando se queman los

paquetes de baterías de ion delitio.

• No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265°F) pueden causar unaexplosión.

• Siga todas las instrucciones de carga y no cargue el

paquete de batería o el aparato fuera del rango de

temperatura especificado en las instrucciones. Cargar

inadecuadamente o en una temperatura fuera del rango

especificado puede dañar la batería e incrementar el riesgo

deincendio.

• Si el contenido de la batería entra en contacto con

la piel, lave de inmediato el área con jabón suave y

agua. Si el líquido de la batería entra en los ojos, enjuague

con agua sobre el ojo abierto durante 15minutos o hasta

que desaparezca la irritación. Si se necesita atención

médica, el electrólito de la batería está compuesto por una

mezcla de carbonatos orgánicos líquidos y sales delitio.

• El contenido de las celdas de batería abiertas puede

causar irritación respiratoria. Proporcione aire fresco. Si

los síntomas persisten, busque atenciónmédica.

• El líquido de la batería puede ser inflamable si se

expone a chispas ollamas.

• Nunca intente abrir el paquete de baterías por

ninguna razón. Si la caja del paquete de baterías está

agrietada o dañada, no la inserte en el cargador.

No aplaste, deje caer o dañe el paquete de la batería. No

use un paquete de baterías o cargador que haya recibido

un golpe fuerte, se haya dejado caer, se haya aplastado

o dañado de cualquier manera (por ej., perforado con un

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

para Todos los Paquetes de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• No cargue o use el paquete de batería en atmósferas

explosivas, como en la presencia de líquidos, gases o

BATERÍAS Y CARGADORES

El paquete de batería no está completamente cargado

cuando se retira del cartón. Antes de usar la batería y el

cargador, lea las siguientes instrucciones de seguridad y

luego siga los procedimientos de carga descritos. Cuando

solicite paquetes de baterías de repuesto, asegúrese de

incluir el número de catálogo y elvoltaje.

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... volts

Hz .......................hertz

min ..................... minutos

o DC .......corriente directa

...................... Construcción Clase I

(conectada a tierra)

…/min ..............por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

OPM .................... oscilaciones por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... carreras por minuto

A ......................... ampéres

W ........................watts

Wh ......................Watt Horas

Ah ....................... amperios hora

o AC ............ corriente alterna

o CA/CD ..... corriente alterna o

directa

...................... Construcción Clase

II (aislamiento

doble)

.......................sin carga velocidad

n .........................velocidad nominal

PSI....................... libras por pulgada

cuadrada

......................terminal de tierra

..................... símbolo de alerta

de seguridad

..................... radiación visible

no mirar

directamente a

la luz

..................... use protección

respiratoria

..................... use protección para

los ojos

..................... use protección

auditiva

..................... lea toda la

documentación

..................... no exponga a la

lluvia

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería, o cabello

largo podrían quedar atrapados en las partesmóviles.



ATENCIÓN: Cuando no esté en uso, coloque la

herramienta en su lado sobre una superficie

estable donde no cause un peligro de tropiezo o

caída. Algunas herramientas con paquetes de batería

grandes pueden quedar verticales sobre el paquete de

batería pero se pueden voltearfácilmente.

ESPAÑOL



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• NO intente cargar el paquete de batería con ningún

cargador diferente a un cargador CRAFTSMAN. Los

cargadores y paquetes de batería CRAFTSMAN están

diseñados específicamente para funcionarjuntos.

• Estos cargadores no están diseñados para usos

diferentes a cargar paquetes de batería CRAFTSMAN

recargables. Cargar otros tipos de baterías puede causar

que se sobrecalienten y exploten, resultando en lesiones

personales, daño a la propiedad, incendio, descarga

eléctrica oelectrocución.

• No exponga el cargador a la lluvia o lanieve.

• NO permita que agua o ningún otro líquido entre

alcargador.

• Jale por el enchufe en lugar del cable cuando

desconecte el cargador. Esto reducirá el riesgo de daños

al enchufe y cableeléctricos.

• Asegúrese que el cable esté ubicado de forma que no

se pueda pisar, provoque tropiezos, o de otra forma

esté sujeto a daño oesfuerzo.

• No use un cable de extensión a menos que sea

absolutamente necesario. El uso de un cable de

extensión inadecuado podría resultar en riesgo de incendio,

descarga eléctrica oelectrocución.

• Cuando opere un cargador al aire libre, proporcione

siempre un lugar seco y use un cable de extensión

adecuado para uso en exteriores. El uso de un cable

adecuado para uso en exteriores reduce el riesgo de

descargaeléctrica.

• Un cable de extensión debe tener un tamaño de

cable adecuado (AWG o American Wire Gauge) por

seguridad. Cuanto menor es el número de calibre del

cable, el cable será más pesado y por lo tanto su capacidad.

Un cable de tamaño inferior causará una caída en el

voltaje en línea que resulta en una pérdida de energía y

sobrecalentamiento. La siguiente tabla muestra el tamaño

correcto a usar dependiendo de la longitud total de todos

los cables de extensión juntos, y la clasificación de amperes

de la placa de identificación. Si tiene duda, use el calibre

más pesadosiguiente.

Calibre mínimo para juegos de cable

Voltios

Longitud total de cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Clasificación de

amperes

American Wire Gauge

Mayor a No

mayor a

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

Instrucciones de Seguridad Importantes

para Todos los Cargadores de Batería

El Sello RBRC®

Lleve sus paquetes de batería agotados

a un centro de servicio autorizado

CRAFTSMAN o a su minorista local para

reciclarlas. En algunas áreas, es ilegal

colocar paquetes de batería gastados en la basura. También

puede comunicarse con su centro de reciclaje local para

obtener información sobre dónde dejar el paquete de batería

agotado. No las coloque en el reciclaje de la acera. Para

información adicional visite www.call2recycle.org.

O llame al número de larga distancia gratuito en el Sello

RBRC®. RBRC® es una marca comercial registrada de Call

2Recycle, Inc.

clavo, golpeado con un martillo, o pisado). Los paquetes

de batería dañados se deben regresar al centro de servicio

parareciclaje.

Recomendaciones de Almacenamiento

El mejor lugar de almacenamiento es aquel que es fresco y

seco, alejado de la luz solar directa y del exceso de calor o

frío. Guarde el paquete de batería completamente cargado

fuera delcargador.

Instrucciones de Limpieza de Paquete

deBatería

La suciedad y grasa se pueden retirar del exterior de la

paquette de batería con una tela o cepillo no metálico suave.

No use agua o ninguna solución delimpieza.

Paquetes de Baterías de Indicador

deCombustible (Fig. B)

Algunos paquetes de batería incluyen un indicador de

combustible. Cuando se presiona y sostiene el botón de

indicador de combustible, las luces LED indicarán el nivel de

carga aproximado restante. Éste no indica la funcionalidad

de la herramienta y está sujeto a variación en base a los

componentes del producto, la temperatura y la aplicación del

usuariofinal.

Transporte



ADVERTENCIA: Riesgo de Incendio. No guarde,

transporte, o lleve el paquete de batería de forma

que objetos de metal puedan tener contacto con

las terminales expuestas de la batería. Por ejemplo,

no coloque la batería en delantales, bolsillos, cajas de

herramientas, cajas de juego de productos, cajones,

etc., con clavos sueltos, tornillos, llaves, monedas,

herramientas manuales, etc. Al transportar paquetes

de baterías individuales, asegúrese que las terminales

de la batería estén protegidas y bien aisladas de

materiales que puedan entrar en contacto con ellas y

causar un cortocircuito. NOTA: Los paquetes de batería

de ion de litio no se deben colocar en equipaje de mano

en aviones y se deben proteger adecuadamente contra

corto circuito si están en el equipajeregistrado.

ESPAÑOL

Montaje en pared

Algunos cargadores CRAFTSMAN están diseñados para

poderse montar en pared o colocarse vertical sobre una

mesa o superficie de trabajo. Si se monta en pared, localice

el cargador dentro del alcance de un tomacorriente eléctrico,

y lejos de una esquina u otras obstrucciones que puedan

impedir el flujo de aire. Use la parte posterior del cargador

como una plantilla para la ubicación de los tornillos de

montaje en la pared. Instale el cargador firmemente con

tornillos para Tablaroca (adquiridos por separado) por lo

menos de 1" (25.4mm) de largo, con un diámetro de cabeza

Un paquete de batería frío puede cargar a un ritmo más lento

que un paquete de bateríacaliente.

La demora de paquete caliente/frío se indicará por la luz

verde que continúan parpadeando pero con la luz roja

encendida continuamente. Una vez que el paquete de

batería alcance una temperatura adecuada, la luz roja se

apagará y el cargador reanudará el procedimiento decarga.

Sistema de Protección Electrónica

Las herramientas de ion de litio están diseñadas con un

Sistema de Protección Electrónica que protegerá el paquete

de batería contra sobrecarga, sobrecalentamiento o descarga

profunda. La herramienta se apagará automáticamente y el

paquete de batería se necesitará volver acargar.

Notas Importantes de Carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 °C– 24°C (65 °F– 75°F).

NO cargue cuando el paquete de batería esté debajo de

+4,5 °C (+40 °F), o arriba de +40 °C (+104 °F). Esto es

importante y evitará causar daños graves a labatería.

2. El cargador y el paquete de baterías pueden calentarse

al tacto durante la carga. Esta es una condición normal y

no indica un problema. Para facilitar el enfriamiento de la

batería después de su uso, evite colocar el cargador o la

batería en un ambiente cálido, como en un cobertizo de

metal o un remolque sinaislamiento.

3. Si la batería no se carga correctamente:

a. Verifique la operación del receptáculo conectando

una lámpara u otro aparato;

b. Revise si el receptáculo está conectado a un

interruptor de luz que apegue la energía cuando

apague las luces;

c. Si persisten los problemas de carga, lleve la

herramienta, el paquete de batería y el cargador a su

centro de serviciolocal.

4. Puede cargar un paquete parcialmente usado cuando

lo desee sin ningún efecto adverso en el paquete

debaterías.

Instrucciones de Limpieza de Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente CA antes

de limpiar. La suciedad y grasa se pueden retirar del

exterior del cargador con una tela o cepillo no metálico

suave. No use agua o ninguna solución delimpieza.

• No coloque ningún objeto encima del cargador ni

coloque el cargador sobre una superficie blanda que

pueda bloquear las ranuras de ventilación y provocar

un calor interno excesivo. Coloque el cargador en una

posición lejos de cualquier fuente de calor. El cargador se

ventila a través de ranuras en la parte superior e inferior

delalojamiento.

• No opere el cargador con un cable o enchufe dañado.

Solicite que los reemplacen deinmediato.

• No opere el cargador si recibió un golpe fuerte, se

dejó caer o se dañó de cualquier manera. Llévelo a un

centro de servicioautorizado.

• No desensamble el cargador; llévelo a un centro de

servicio autorizado cuando se requiera servicio o

reparación. El reensamble incorrecto puede resultar en un

riesgo de descarga eléctrica, electrocución oincendio.

• El cargador está diseñado para operar con corriente

eléctrica doméstica estándar de 120V. No intente

usarlo en ningún otro voltaje. Esto no aplica al cargador

devehículos.

• Los materiales extraños de naturaleza conductiva

tales como, pero sin limitarse a, polvo de pulido,

rebabas de metal, lana de acero, papel aluminio, o

cualquier acumulación de partículas metálicas se

deben mantener alejados de las cavidades y ranuras

de ventilación del cargador.

• Siempre desconecte el cargador del suministro de

energía cuando no haya paquete de baterías en

lacavidad.

Carga de la Batería (Fig.C)

1. Conecte el cargador en un tomacorriente apropiado.

2. Inserte y asiente completamente el paquete de batería.

Verde rojas parpadearán continuamente mientrascarga.

3. La carga está completa cuando las luces de carga verde

permanecen encendidas continuamente. El paquete de

batería se puede dejar en el cargador o retirarse.



ADVERTENCIA: Sólo cargue baterías en temperatura

ambiente mayor a 4,5° C (40° F) y menor a +40°C

(104°F).

4. El cargador no cargará un paquete de batería defectuoso,

lo que puede indicarse por las luces de carga que

permanecen apagadas. Lleve el cargador y el paquete

de batería a un centro de servicio autorizado si las luces

permanecenapagadas.

NOTA: Consulte la etiqueta cerca de las luces de carga en

el cargador respecto a los patrones de parpadeo.

NOTA: Para retirar el paquete de batería, algunos

cargadores requieren que se presione el botón de

liberación del paquete debatería.

Demora de Paquete Caliente/Frío

Cuando el cargador detecta un paquete de batería que

esté demasiado caliente o demasiado fría, comienza

automáticamente una Demora de Paquete Caliente/Frío,

suspendiendo la carga hasta que el paquete de batería

alcance una temperatura apropiada. El cargador cambia

automáticamente al modo de carga del paquete. Esta

característica garantiza la vida máxima del paquete debatería.

ESPAÑOL

Instalación de cartucho de grasa

(Fig.A,I,G)

1. Jale la manija del tubo de grasa11 tanto como sea

posible, luego asegure la varilla del tubo de grasa

12

la ranura de retención

14

moviendo la varilla hacia un

lado. Asegúrese que la varilla esté bien colocada en la

ranura para evitar que se desconecte.

2. Desatornille el ensamble de tubo de grasa

13

de la

engrasadora.

3. Retire la tapa de plástico del cartucho de grasa, luego

inserte el cartucho, con el extremo abierto primero, en el

tubo de grasa

9

4. Retire el sello del otro extremo del cartucho de grasa.

5. Vuelva a enroscar el ensamble del tubo de grasa

13

la engrasadora y atorníllelode forma segura.

6. Libere la varilla del tubo de grasa

12

de la ranura de

retención

14

y presiónela lentamente hacia el interior

del tubo.

7. Utilice la válvula de purga (

23

, Fig.G) para purgar el aire

que pueda quedar atrapado en el cartucho. Consulte

Purga de bolsas de aire.

IMPORTANTE: La engrasadora perderá su cebado si hay

bolsas de aire en el lubricante.

Válvula de alivio de presión (Fig.G)

La válvula de alivio de presión 22 está configurada de

fábrica para aliviar la presión mayor a 10,000 PSI (690 bar). La

grasa que sale de la válvula de alivio de presión indica una

obstrucción en el accesorio, la línea o el cojinete. Cualquiera

de estas condiciones debe corregirse antes de continuar.



ADVERTENCIA: La engrasadora puede generar

alta presión. No retire ni manipule la válvula de

alivio de presión. Se pueden producir lesiones

graves.

El botón de bloqueo de apagado 

2

tiene un icono

bloqueado o desbloqueado en

cualquier extremo

para indicar si el interruptor de gatillo está bloqueado o

desbloqueado.

1. Para bloquear el interruptor de gatillo

1

, presione el

botón de bloqueo de apagado desde el icono bloqueado

como se muestra en la Fig.F.

NOTA: Siempre bloquee el interruptor de gatillo

cuando lleve o guarde la herramienta para eliminar el

arranque involuntario.

2. Para desbloquear el interruptor de gatillo

1

, presione el

botón de bloqueo de apagado

2

desde el extremo del

icono desbloqueado

como se muestra en la Fig.F.

3. Oprima el interruptor de gatillo

1

para encender el

motor.

4. Liberar el interruptor de gatillo apaga el motor.

NOTA: El interruptor de gatillo de velocidad variable le dará

mayor versatilidad. Mientras más se presione el gatillo, mayor

será la salida de grasa.



ADVERTENCIA: Esta herramienta no tiene ningún

preparativo para bloquear el interruptor en la posición

ON (encendido), y nunca debe bloquearse en ON por

otros medios.

Interruptor de gatillo de velocidad

variable (Fig. A, F)

Botón de bloqueo de apagado e

interruptor de gatillo

Su engrasadora está equipada con un botón de bloqueo

deapagado

2

Luz de trabajo LED (Fig.E)



PRECAUCIÓN: No vea directamente el LED. Podría

resultar en lesiones oculares serias.

Cuando la herramienta se active presionando el interruptor

de gatillo

, la luz de trabajo LED

se iluminará

automáticamente. La luz de trabajo LED se apagará60

segundos después que el interruptor de gatillo se

hayaliberado.

Especificaciones de herramienta

CMCGG001

Voltaje V 20

Presión de salida

psi

Velocidad

10000

5000

Caudal

fl. oz./min

Velocidad

Tipo de grasa Hasta NLGI #2

Capacidad de grasa

A granel oz 16

Cartucho oz 14.5

Longitud de manguera pulg. 40

Peso (sin paquete de batería) lbs 7.6

de tornillo de 0.28–0.35" (7–9mm), atornillados en madera

a una profundidad óptima dejando aproximadamente

7/32" (5.5 mm) de tornillo expuesto. Alinee las ranuras en

la parte posterior del cargador con los tornillos expuestos y

conéctelos completamente dentro de lasranuras.

NOTA: No intente montar el cargador CMCB101 debajo de

un banco o mesa.

NOTA: Sólo instale el cargador CMCB101 con las luces de

carga apuntadas hacia arriba hacia el techo.

VersaTrack™



ADVERTENCIA: No cargue las baterías mientras el

cargador esté colgado en Trackwall.

Los cargadores CRAFTSMAN, excepto el CMCB101,

se pueden almacenar en el VersaTrack™ Trackwall

deCRAFTSMAN. Los ganchos y accesorios se venden

por separado. Consulte la hoja de accesorios VersaTrack™

Trackwall para obtener más información.

NOTA: El cargador CMCB101 no es compatible con

VERSATRACK™ TRACKWALL de Craftsman.

CONSERVE ESTAS INSTRUCCIONES

PARA USO FUTURO

ESPAÑOL

Llenado de la bomba de llenado desde

un contenedor a granel (Fig.A,G, I–L)

Esta herramienta viene con un puerto de llenado NPT de 1/8"

25

, Fig.G) para conectar un acoplador de llenado de baja

presión a launidad.



ADVERTENCIA: Nunca enrosque un acoplador

de alta presión en el puerto de llenado NPT

de 1/8" de la engrasadora. Se pueden producir

lesiones graves debido a una presión excesiva. Utilice

únicamente acopladores de baja presión.



PRECAUCIÓN: El cargador de la bomba de llenado

debe conectarse correctamente con el puerto NPT

de 1/8" de la engrasadora. Es posible que la bomba

de llenado no funcione si los componentes no son

compatibles.

Instalación del acoplador de baja presión (no

suministrado con la herramienta)

1. Vuelva a enroscar el ensamble del tubo de grasa

13

la engrasadora y atorníllelode forma segura.

2. Jale la manija del tubo de grasa

11

tanto como sea

posible, luego asegure la varilla del tubo de grasa

12

la ranura de retención

14

moviendo la varilla hacia un

lado. Asegúrese que la varilla esté bien colocada en la

ranura para evitar que se desconecte.

3. Retire el tapón del puerto de llenado NPT de 1/8"

26

del

puerto de llenado.

4. Enrosque el acoplador de baja presión adecuado en el

puerto de llenado NPT de 1/8"

25

5. Libere la varilla del tubo de grasa

12

de la ranura de

retención

14

y presiónela lentamente hacia el interior

del tubo.

6. Utilice la válvula de purga

23

para purgar el aire que

pueda quedar atrapado en el cartucho. Consulte Purga

de bolsas de aire.

Llenado de la herramienta desde la bomba de llenado

de baja presión (Fig.A,G, I—L)

1. Jale hacia atrás la manija del tubo de grasa lentamente y

gire la varilla hasta que quede segura en su lugar.

NOTA: No bloquee la varilla en la ranura de

retención

14

2. Conecte el accesorio de baja presión de la engrasadora

al accesorio de baja presión adecuado de la bomba de

llenado. Estos accesorios NO se bloquean entre sí. Esto

evita que el cartucho de la engrasadora se llene en exceso.

3. Llene hasta que la varilla salga del tubo de grasa

aproximadamente 8" (20cm). No llene en exceso. Si

la varilla no se mueve durante el proceso de llenado,

deténgase. Esto indica que la varilla no está conectada al

émbolo y se debe repetir el paso uno antes de continuar.

4. Gire la varilla para liberarla y empújela con cuidado hacia

el interior del tubo de grasa.

5. Utilice la válvula de purga

23

para purgar el aire que

pueda quedar atrapado en el cartucho. Consulte Purga

de bolsas de aire.

Llenado de la engrasadora desde un

recipiente a granel (Fig.A,G, I–L)

Preparación de la engrasadora para

el llenado de la bomba de llenado y

succión (Fig.A,H, I)

NOTA: Asegúrese que la engrasadora esté vacía antes de

comenzar este proceso.

1. Desatornille el tubo de grasa

9

del ensamble del tubo

de grasa

13

2. Desatornille la tapa del tubo de grasa

10

del tubo de

grasa

9

y extraiga la varilla del tubo de grasa

12

3. Con el pulgar y el índice, voltee el sello de hule

28

atrás hacia adelante. Consulte la Fig.J.

NOTA: El sello se parece a una copa, que debe abrirse hacia

el alojamiento del motor (

5

, Fig.A) cuando se prepara para

el llenado de la bomba de succión y llenado.

4. Vuelva a insertar la varilla del tubo de grasa

12

en el

tubo de grasa

9

Llenado por succión desde un

contenedor a granel (Fig.A,G, I–L)

1. Coloque el extremo abierto del ensamble del tubo de

grasa en el lubricante a granel.

2. Jale lentamente hacia atrás la manija del tubo de grasa

11

para succionar el lubricante en la engrasadora.

NOTA: Asegúrese de mantener el extremo abierto del

ensamble del tubo de grasa lo suficientemente adentro del

lubricante para evitar bolsas de aire en el tubo de grasa.

3. Cuando la varilla del tubo de grasa

12

esté

completamente extendida, asegúrela en la ranura de

retención

14

4. Retire el ensamble del tubo de la engrasadora del

lubricante a granel y limpie el exceso de grasa.

5. Vuelva a atornillar el ensamble del tubo de la

engrasadora

13

en la engrasadora.

6. Libere la varilla del tubo de grasa

12

de la ranura de

retención

14

y presiónela lentamente hacia el interior

del tubo.

7. Utilice la válvula de purga (

23

, Fig.G) para purgar el aire

que pueda quedar atrapado en el cartucho. Consulte

Purga de bolsas de aire.

Extracción de cartucho de grasa vacío (Fig.I)

1. Jale la manija del tubo de grasa11 tanto como sea

posible, luego asegure la varilla del tubo de grasa

12

la ranura de retención

14

moviendo la varilla hacia un

lado. Asegúrese que la varilla esté bien colocada en la

ranura para evitar que se desconecte.

2. Desatornille el ensamble del tubo de grasa

13

de la

engrasadora y retírelo.

3. Suelte suavemente la manija del tubo de grasa

11

para

expulsar el cartucho vacío del tubo de grasa.

ESPAÑOL

MANTENIMIENTO



ADVERTENCIA:

Para reducir el riesgo de lesiones

personales serias, apague la unidad y

retire el

paquete de batería

antes de realizar cualquier

ajuste o retirar/instalar conexiones, accesorios o

al rellenar con grasa. Un arranque accidental puede

causar lesiones.

Su CRAFTSMAN ha sido diseñada para funcionar durante un

largo período de tiempo con un mínimo de mantenimiento.

La operación satisfactoria continua depende del cuidado

adecuado de la herramienta y la limpieza regular.

Selección de Velocidad (Fig. A)

La CMCGG001 presenta dos ajustes de velocidad para mayor

versatilidad. Velocidad 1, salida baja/alta PSI, se recomienda

para aplicaciones de lubricación general. Velocidad 2, salida

alta/baja PSI, se recomienda para aplicaciones de lubricación

general que no requieren alto PSI, como cojinetes grandes o

áreas de llenado donde se requiere mucha grasa.

NOTA: No cambie velocidades cuando la herramienta

esté en operación. Siempre permita que la herramienta se

detenga por completo antes de cambiar la velocidad.

1. Para seleccionar la velocidad 1 (salida baja/alta PSI),

apague la herramienta y permita que se detenga.

Deslice el selector de velocidad

21

hacia arriba hacia el

alojamiento de motor

2. Para seleccionar la velocidad 2 (salida alta/baja PSI),

apague la herramienta y permita que se detenga. Deslice

el selector de velocidad

21

hacia abajo hacia la manija

NOTA: Si la herramienta no cambia velocidades,

confirme que el interruptor de selección de velocidad

esté completamente conectado en la posición de

velocidad 1 o velocidad 2.

Uso de la engrasadora (Fig.A)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, siempre sujete la manija

cuando opere la pistola de engrase o coloque la

manguera en los accesorios.

1. Para operar la engrasadora, sostenga la engrasadora

por la manija

3

, o colóquela sobre una superficie

estable en posición vertical sobre sus patas de hule

17

manteniendo el agarre en la manija.

2. Sosteniendo la manguera por la protección de resorte de

seguridad de la manguera flexible

7

, conecte el acoplador

de grasa de la manguera flexible

8

u otro acoplador de

grasa adecuado, en la grasera que se va a llenar.

3. Presione con cuidado el interruptor de gatillo de velocidad

variable para comenzar el proceso de llenado. Una vez que

se haya dispensado la cantidad correcta de grasa, suelte el

gatillo y retire el acoplador de la engrasadora.

4. Si el acoplador no se suelta, aún puede haber presión

residual en la línea. Mover el acoplador de lado a lado

puede aliviar la presión residual para que pueda retirarse

del acoplamiento.

5. Si el acoplador tiene fugas excesivas o no se sujeta a la

engrasadora, debe reemplazarse.

Instalación y Desinstalación de Paquete de

Batería (Fig.G)



ADVERTENCIA: Asegúrese que la herramienta/

aparato esté en la posición de apagado antes de

insertar el paquete debatería.

NOTA: Para mejores resultados, asegúrese que su paquete de

batería esté completamentecargado.

1. Para instalar el paquete de batería

10

en la manija de la

herramienta, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la

manija hasta que el paquete de batería esté asentado

firmemente en la herramienta y asegúrese que no

sedesconecte.

2. Para retirar el paquete de batería de la herramienta,

presione el botón de liberación

16

y jale firmemente el

paquete de batería fuera de la manija de la herramienta.

Insértelo en el cargador como se describe en la sección

de cargador de estemanual.

Colocación adecuada de manos (Fig. M)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE use la posición de las

manos adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias,SIEMPRE sostenga firmemente en

anticipación de una reacción repentina.

La posición de manos adecuada requiere una mano en la

protección de resorte de seguridad de la manguera flexible

y la otra mano sobre la manija

como se muestra.

OPERACIÓN



ADVERTENCIA:

Para reducir el riesgo de lesiones

personales serias, apague la unidad y

retire el

paquete de batería

antes de realizar cualquier

ajuste o retirar/instalar conexiones, accesorios o

al llenar con grasa. Un arranque accidental puede

causar lesiones.

Purga de bolsas de aire (Fig.A,G)

IMPORTANTE: Las bolsas de aire en la grasa pueden hacer

que la engrasadora pierda cebado. Elimine las bolsas de

aire después de cada recarga o si la pistola de engrase no

bombea grasa:

1. Desenrosque la válvula de purga

23

sin quitarla, hasta

que haya salido todo el aire.

2. Apriete la válvula de purga

23

3. Destape la manguera flexible

6

y luego presione el

interruptor de gatillo de velocidad variable

1

durante 10

a 20segundos.

4. Si la grasa no fluye a través de la manguera, repita desde

el paso1.

NOTA: Esta herramienta ha sido probada en la fábrica, lo que

puede dar como resultado que quede una pequeña cantidad

de grasa en el ensamble de manguera y tubo de grasa. Se

recomienda purgar la herramienta con la marca de grasa que

se utilizará antes del primer uso.

ESPAÑOL

VersaTrack™ (Fig. O)

Accesorio opcional, se vende por separado.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causar lesiones.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, no use un gancho VersaTrack™ Para

colgar o Trackwall de VersaTrack™ dañado. Un gancho

Versatrack™ para colgar o Trackwall de VersaTrack™

dañado no soportará el peso de la herramienta.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, asegúrese que el tornillo que

sujeta el gancho para colgar VersaTrack™ esté

apretado firmemente.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, NO suspenda la herramienta por

encima ni cuelgue objetos del gancho para colgar.

SÓLO suspenda la herramienta en el Trackwall de

Versatrack™ con el ganchopara colgar.



ADVERTENCIA: El gancho de colgar integral

Versatrack™ no es un gancho de cinturón.



ADVERTENCIA: Asegúrese que el peso de la

herramienta no exceda el peso máximo nominal de 20

lbs (9 kg) para el gancho VersaTrack™ seleccionado.



ADVERTENCIA: Cuando cuelgue objetos en el riel

Trackwall de VersaTrack™, espacie adecuadamente

las herramientas para no exceder 75 lbs (35 kg) por

pie lineal.

IMPORTANTE: Cuando conecte el gancho para

colgar VersaTrack™, sólo use el tornillo incluido.

Asegúrese de apretar bien el tornillo. Los accesorios

VersaTrack™ se instalan en herramientas compatibles

de forma segura en el sistema Trackwall de

VersaTrack™.

1. Apague la herramienta, Retire el paquete de batería y

los accesorios.



PRECAUCIÓN: Cualquier producto con dientes de

corte expuestos debe tenerlos cubiertos de forma

segura si va a estar en el Trackwall de VersaTrack™.

2. Sujete el gancho para colgar

34

en la herramienta.

a. Coloque el gancho para colgar VersaTrack™ en

la ubicación de montaje

35

en la base de la

herramienta.

b. Use un destornillador para asegurar el gancho de

colgar con el tornillo provisto

33

. No use ningún otro

tornillo para esto.

NOTA: Los accesorios VersaTrack™ para uso con su

herramienta están disponibles por un costo adicional a partir

de su distribuidor local o centro de servicio autorizado. Si

necesita ayuda para localizar cualquier accesorio, póngase en

contacto con CRAFTSMAN, llame al 1-888- 331- 4569.

Conexión y ajuste de correa de hombro (Fig.N)

Accesorio opcional



ADVERTENCIA: La correa de hombro sólo debe colgar

de un hombro y no a través del cuerpo. Vea la Fig N.

Se recomienda una correa de hombropara cualquier

herramienta con un peso total que exceda 13lbs. (6 kg). (El

peso total incluye la herramienta, conexión, y la batería.) Una

correa de hombro está disponible por un costo adicional a

partir de CRAFTSMAN en www.craftsman.com o llame al

1-888-331-4569, número de parte N769443. Sujete la correa

a la herramienta como se muestra en la Fig. N y ajústela para

un equilibrio y soporte adecuados



ADVERTENCIA: La correa sólo debe colgar de un

hombro y no a través del cuerpo. Vea la Fig N.

1. Conecte el seguro de la correa de hombro



31

en el

montaje de la correade hombro

19

located on the

unit, just in front of the ON/OFF trigger como se

muestra en la Fig. N.

Accesorios



ADVERTENCIA: Ya que los accesorios, diferentes a

los ofrecidos por CRAFTSMAN, no han sido probados

con este producto, el uso de tales accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, sólo se deben usar accesorios

recomendados por CRAFTSMAN con esteproducto.

Los accesorios recomendados para uso con su herramienta

están disponibles por un costo adicional a partir de su

distribuidor local o centro de servicio autorizado. Si necesita

asistencia para localizar cualquier accesorio, póngase en

contacto con CRAFTSMAN llame al 1-888-331-4569.

ACCESORIOS DISPONIBLES

CMCGGA001

Acoplador de engrasadora de

1/8" NPT de servicio pesado

CMCGGA002

Acoplador de engrasadora de

1/8" NPT de servicio pesado,

paquete de 3

CMCGGA003

Acoplador de engrasadora de

ángulo recto

CMCGGA004 Correa de hombro

Limpieza



ADVERTENCIA: Sople la suciedad yel polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no metálicas

de la herramienta. Estos productos químicos pueden

debilitar los materiales plásticos utilizados en estas

piezas. Utilice un paño humedecido sólo con agua

y jabón neutro. Nunca permita que penetre líquido

dentro de la herramienta ni sumerja ninguna de las

piezas en unlíquido.

2. Ajuste la correa de forma que se ajuste sobre su hombro

y le proporcione el equilibrio y soporte adecuados.

ESPAÑOL

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• CONFIRMACIÓN DE PROPIEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se

deba enviar una notificación de seguridad conforme a la

Federal Consumer Safety Act (Ley Federal de Seguridad de

Productos para elConsumidor).

• Registro en línea en www.craftsman.com/registration.

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por

personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: CRAFTSMAN S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100

R.F.C.BDE8106261W7

Reparaciones

El Cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica CRAFTSMANCRAFTSMAN u en un centro de

mantenimiento autorizado CRAFTSMANCRAFTSMAN.

Utilice siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de Servicio más cercano

CULIACAN, SIN

Blvd. Emiliano Zapata 5400-1Poniente Col.

San Rafael

(667) 7178999

GUADALAJARA, JAL

Av. La Paz #1779- Col. Americana Sector

Juárez

(33) 38256978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18- Local

D, Col. Obrera

(55) 55889377

MERIDA, YUC

Calle 63#459-A - Col. Centro (999) 9285038

MONTERREY, N.L.

Av. Francisco I. Madero 831Poniente - Col.

Centro

(818) 3752313

PUEBLA, PUE

17Norte #205 - Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274- Col. San Gregorio (442) 2176314

SAN LUIS POTOSI, SLP

Av. Universidad 1525- Col. San Luis (444) 8142383

TORREON, COAH

Blvd. Independencia, 96Pte. - Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280- Col. Remes (229) 9217016

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro (993) 3125111

PARA OTRASLOCALIDADES:

Si se encuentra en México, por favor llame al(55) 53267100

Si se encuentra en U.S., por favor llame al

1-888-331-4569

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

ESPAÑOL

Solución de problemas

Problema Causa posible Posible solución

No se puede jalar la varilla hacia atrás Acumulación de vacío Desatornille la válvula de purga para liberar el vacío.

No se puede empujar la varilla hacia adelante Acumulación de presión Desatornille la válvula de purga para liberar

la presión.

La varilla todavía está conectada al émbolo Gire la manija del tubo de grasa 90 grados

para desconectarlo.

Sin grasa cuando se aprieta el gatillo El tubo de grasa está vacío Agregue grasa.

Bolsas de aire en el tubo de grasa Consulte Purga de bolsas de aire.

Aparece grasa en la válvula de alivio La conexión Zerk está bloqueada Desconecte el acoplador de la conexión, limpie la

conexión Zerk y la ruta de grasa.

El motor no funciona cuando se aprieta el gatillo Batería Asegúrese que la batería esté

completamente cargada.

La grasa se escapa por la parte posterior del tubo

de grasa

El sello de hule está volteado en la

dirección incorrecta

Consulte Preparación de la engrasadora para el

llenado de la bomba de llenado y succión.

Garantía Limitada por Tres Años

CRAFTSMAN reparará o reemplazará, sin cargo, cualquier

defecto debido a materiales o mano de obra defectuosos

por tres años desde la fecha de compra (dos años para las

baterías). Esta garantía no cubre falla de partes debido al

desgaste normal o abuso de la herramienta. Para detalles

adicionales de la cobertura de la garantía e información de

reparación de garantía, visite www.craftsman.com o llame

al 1-888-331-4569. Esta garantía no se aplica a accesorios

o daño causado cuando otros hayan realizado o intentado

reparaciones. ESTA GARANTÍA LIMITADA SE OTORGA EN

LUGAR DE TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA

IMPLÍCITA DE COMERCIABILIDAD E IDONEIDAD PARA UN

PROPÓSITO EN PARTICULAR, Y EXCLUYE TODOS LOS DAÑOS

INCIDENTALES O EN CONSECUENCIA. Algunos estados no

permiten limitaciones sobre la duración de una garantía

implícita o la exclusión o limitación de daños incidentales

o en consecuencia, por lo que estas limitaciones pueden

no aplicarse en su caso. Esta garantía le da derechos legales

específicos y puede tener otros derechos que varían en

ciertos estados o provincias..

2AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE

ALIMENTACIÓN CRAFTSMAN

CMCB201, CMCB2011, CMCB2015

3AÑOS DE SERVICIO GRATUITO PARA UNIDADES DE

ALIMENTACIÓN CRAFTSMAN

CMCB202, CMCB204, CMCB205, CMCB206, CMCB209

NOTA: La garantía del producto quedará nula si la

unidad de batería ha sido alterada de cualquier manera.

CRAFTSMAN no es responsable de ninguna lesión causada

por alteraciones y podría iniciar un procedimiento judicial

por fraude de garantía hasta el máximo grado permisible

por laley.

GARANTÍA DE REEMBOLSO DE SU DINERO

POR 90DÍAS

Si no está completamente satisfecho con el desempeño de

su máquina herramienta o clavadora CRAFTSMAN, cualquiera

sea el motivo, podrá devolverlo hasta 90días de la fecha de

compra con su recibo y obtener el reembolso completo de

su dinero – sin necesidad de responder a ningunapregunta.

AMÉRICA LATINA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene en

el empaque, llamar a la compañía local o visitar el sitio Web a

fin de obtener esainformación.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE

ADVERTENCIAS: Si sus etiquetas de advertencia se vuelven

ilegibles o faltan, llame al 1-888-331-4569 para que se le

reemplacengratuitamente.

NA097207 06/22

CRAFTSMAN 701East Joppa Road, Towson, MD 21286

Compatible battery packs and chargers / Blocs-piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* Li-Ion

Battery Packs

Blocs-piles

Baterías

CMCB201, CMCB202, CMCB204, CMCB2015, CMCB205, CMCB206, CMCB209, CMCB2011

Chargers

Chargeurs

Cargadores

CMCB100, CMCB101, CMCB102, CMCB104, CMCB1104, CMCB124

* Maximum initial battery voltage (measured without a workload) is 20volts. Nominal voltage is18.

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20volts. La tension nominale est de18.

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20voltios. El voltaje nominal es de18.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

Craftsman CMCGG001B V20 Cordless Grease Gun Bare Tool

Product's Documents

INSTRUCTION MANUAL

Specifications

Craftsman CMCGG001B Questions and Answers
