Karcher 9.986-067.0 Industrial vacuum IVR 40/30 Sc User Manual

IVR 40/15 Sc

IVR 40/30 Sc

IVR 50/15 Sc

IVR 50/30 Sc

IVR 50/40 Sc

IVR 100/30 Sc

IVR 100/40 Sc

99893250

(01/22)

Deutsch 6

English 13

Français 21

Italiano 28

Nederlands 36

Español 43

Português 51

Dansk 58

Norsk 65

Svenska 72

Suomi 79

Ελληνικά 86

Türkçe 94

Русский 101

Magyar 110

Čeština 117

Slovenščina 124

Polski 131

Româneşte 139

Slovenčina 146

Hrvatski 154

Srpski 161

Български 168

Eesti 176

Latviešu 183

Lietuviškai 190

Українська 197

B C

2 2 31 4

D E

F G

H I

L M

6 Deutsch

Inhalt

Allgemeine Hinweise

Lesen Sie vor der ersten Be-

nutzung des Geräts diese Ori-

ginalbetriebsanleitung und die

beiliegenden Sicherheitshinweise. Handeln

Sie danach.

Bewahren Sie beide Hefte für späteren Ge-

brauch oder für Nachbesitzer auf.

Bestimmungsgemäße

Verwendung

몇 WARNUNG

Einatmen gesundheitsschädlicher Stäu-

Gesundheitsschädigung

Verwenden Sie das Gerät nicht zum Ab-

saugen gesundheitsschädlicher Stäube.

ACHTUNG

Kurzschluss durch hohe Luftfeuchtig-

keit

Beschädigung des Geräts

Verwenden Sie das Gerät nur in Innenräu-

men.

Das Gerät ist bestimmt für:

● Das Aufsaugen von nicht brennbaren

und nicht explosionsgefährlichen Stof-

fen.

● Das Aufsaugen von brennbaren Stäu-

ben aller Staubexplosionsklassen (aus-

genommen Stäube mit

Mindestzündenergie ME < 1 mJ).

● Das Aufsaugen von Stäuben und gro-

bem Schmutz.

● Das Aufsaugen von brennbaren Stäu-

ben aus einer Zone 22, wenn das Gerät

außerhalb von explosionsgefährdeten

Bereichen installiert ist.

● Das Aufsaugen von feuchten und flüssi-

gen Substanzen.

● Den industriellen Gebrauch.

Jeglicher andere Gebrauch wird als un-

sachgemäß angesehen.

Umweltschutz

Die Verpackungsmaterialien sind re-

cyclebar. Bitte Verpackungen umwelt-

gerecht entsorgen.

Elektrische und elektronische Geräte

enthalten wertvolle recyclebare Mate-

rialien und oft Bestandteile wie Batte-

rien, Akkus oder Öl, die bei falschem

Umgang oder falscher Entsorgung eine po-

tentielle Gefahr für die menschliche Ge-

sundheit und die Umwelt darstellen

können. Für den ordnungsgemäßen Be-

trieb des Geräts sind diese Bestandteile je-

doch notwendig. Mit diesem Symbol

gekennzeichnete Geräte dürfen nicht mit

dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter: www.kaercher.de/REACH

Zubehör und Ersatzteile

 GEFAHR

Explosionsgefahr durch nicht zuge-

lassenes Zubehör

Verwenden Sie nur vom Hersteller zugelas-

senes und mit dem Ex-Aufkleber gekenn-

zeichnetes Zubehör für den Gebrauch der

Bauart 22.

Nur Original-Zubehör und Original-Ersatz-

teile verwenden, sie bieten die Gewähr für

einen sicheren und störungsfreien Betrieb

des Geräts.

Informationen über Zubehör und Ersatztei-

le finden Sie unter www.kaercher.com.

Allgemeine Hinweise.......................... 6

Bestimmungsgemäße Verwendung ... 6

Umweltschutz..................................... 6

Zubehör und Ersatzteile..................... 6

Lieferumfang ...................................... 7

Sicherheitseinrichtungen.................... 7

Gerätebeschreibung .......................... 8

Inbetriebnahme.................................. 8

Betrieb................................................ 8

Betrieb beenden................................. 10

Transport............................................ 10

Lagerung............................................ 10

Pflege und Wartung ........................... 10

Hilfe bei Störungen ............................ 11

Garantie ............................................. 11

Technische Daten .............................. 12

EU-Konformitätserklärung.................. 13

Deutsch 7

Lieferumfang

Prüfen Sie beim Auspacken den Inhalt auf

Vollständigkeit. Bei fehlendem Zubehör

oder bei Transportschäden benachrichti-

gen Sie bitte Ihren Händler.

Sicherheitseinrichtungen

Gefahrenstufen

 GEFAHR

● Hinweis auf eine unmittelbar drohende

Gefahr, die zu schweren Körperverlet-

zungen oder zum Tod führt.

몇 WARNUNG

● Hinweis auf eine möglicherweise gefähr-

liche Situation, die zu schweren Körper-

verletzungen oder zum Tod führen kann.

몇 VORSICHT

● Hinweis auf eine möglicherweise gefähr-

liche Situation, die zu leichten Verletzun-

gen führen kann.

ACHTUNG

● Hinweis auf eine möglicherweise gefähr-

liche Situation, die zu Sachschäden füh-

ren kann.

Sicherheitshinweise

몇 WARNUNG

● Sie dürfen das Gerät in staub- oder gas-

explosionsgefährlichen Bereichen weder

aufstellen noch betreiben. Eine staubex-

plosionsgefährliche Atmosphäre ist im

Geräteinneren nur vor dem Filter erlaubt.

Gasexplosionsgefährliche Atmosphären

sind im Geräteinneren verboten.

● Das Gerät ist nicht für die Absaugung ge-

sundheitsschädlicher Stäube geeignet.

● Das Gerät ist nicht für das Aufsaugen von

Zündquellen und von Stäuben mit einer

Glimmtemperatur ≤ 190 °C geeignet.

● Das Gerät ist nicht für das Aufsaugen von

explosionsgefährlichen oder diesen

gleichgestellten Stoffen im Sinne von

§1 SprengG, explosiver Dampf-Luftgemi-

sche, sowie von Al- und Mg-Stäuben ge-

eignet.

● Das Gerät ist nicht für das Auf- bzw. Ab-

saugen von brennbaren Flüssigkeiten

(entzündlich, leicht entzündlich, hoch ent-

zündlich nach Gefahrstoffrecht Richtlinie

67/548/EWG) (Flammpunkt unter 55 °C)

sowie Gemischen brennbarer Stäube mit

brennbaren Flüssigkeiten geeignet.

● Das Gerät ist nicht für das Aufsaugen von

Stäuben mit extrem niedriger Mindest-

zündenergie (ME < 1 mJ), wie z. B. To-

ner, Netzschwefel, Aluminiumpluver,

Bleistearat geeignet.

● Schützen Sie das Gerät vor Regen. La-

gern Sie das Gerät nicht im Außenbe-

reich.

● Prüfen Sie vor jeder Inbetriebnahme, ob

die Potentialausgleichsleitungen (Er-

dungsleiter) angeschlossen sind.

몇 VORSICHT

● Schalten Sie das Gerät nach jedem Ge-

brauch aus und ziehen Sie den Netzste-

cker.

ACHTUNG

● Verwenden Sie das Gerät nur in Innen-

räumen.

● Quetschgefahr! Tragen Sie Handschuhe,

wenn Sie den Saugkopf, die Filtereinheit

oder den Sammelbehälter abnehmen

oder aufsetzen.

● Beschädigungsgefahr! Saugen Sie nie

ohne oder mit beschädigtem Filter.

● Tragen Sie Sicherheitsschuhe, wenn Sie

das Gerät bedienen.

● Bewegen Sie das Gerät nur in Schrittge-

schwindigkeit und bei abschüssigen We-

gen ggf. zu zweit.

● Achten Sie darauf, dass kein Staub aus-

tritt, wenn Sie Zubehörteile austauschen.

● Während des Normalbetriebs können die

Oberflächentemperaturen bis zu 100 °C

ansteigen.

Verhalten im Notfall

 GEFAHR

Verletzungs- und Beschädigungsgefahr

beim Einsaugen brennbarer Materialien,

bei Kurzschluss oder anderen elektri-

schen Fehlern

Gefahr des Einatmens von gesundheitsge-

fährdenden Gasen, Gefahr eines Strom-

schlags, Gefahr durch Verbrennungen.

Schalten Sie im Notfall das Gerät aus und

ziehen Sie den Netzstecker.

8 Deutsch

Elektrischer Anschluss

Das Gerät darf nur an einen elektrischen

Anschluss angeschlossen werden, der von

einem Elektroinstallateur gemäß

IEC 60364 ausgeführt wurde. Anschluss-

werte siehe Technische Daten und Typen-

schild. Die Verwendung eines

Verlängerungskabels ist nicht erlaubt.

 GEFAHR

Gefahr eines elektrischen Schlags

Lebensgefahr

Beschädigen Sie nicht die elektrischen An-

schlussleitungen z. B. durch Überfahren,

Quetschen oder Zerren.

Schützen Sie die Kabel vor Hitze, Öl und

scharfen Kanten.

Prüfen Sie die Netzanschlussleitung des

Gerätes vor jedem Betrieb. Nehmen Sie

das Gerät nicht mit beschädigtem Kabel in

Betrieb. Lassen Sie ein beschädigtes Ka-

bel durch eine Elektrofachkraft austau-

schen.

Symbole auf dem Gerät

Industriestaubsauger für brennbaren

Staub, Geräteaufstellung außerhalb der

Zone 22

Das Gerät ist nicht geeignet für:

● Die Aufnahme von Flüssigkeiten mit ho-

her Explosionsgefahr sowie für Gemi-

sche von brennbaren Stäuben und

Flüssigkeiten.

● Den Anschluss an stauberzeugnende

Maschinen.

● Das Aufsaugen von glühendem Staub

oder anderen Zündquellen.

Das Gerät ist nicht zugelassen für:

● Den Betrieb in explosionsgefährdeten

Räumen.

Gerätebeschreibung

Abbildung siehe Grafikseiten

Abbildung A

1 Sammelbehälter

2 Saugschlauchanschluss

3 Schubbügel

4 Taschenfilter

5 Netzkabel

6 Geräteschalter

7 Anzeigeinstrument

8 Sammelbehälter

9 PE-Staubsack

10 Niederhalter PE-Staubsack

11 Kabel Potentialausgleich

12 Druckausgleichsschlauch

13 Zubehörhalter

14 Kabel Potentialausgleich

15 Verriegelung Saugkopf

16 Hebel Sammelbehälter absenken

17 Lenkrollen mit Feststellbremse

Inbetriebnahme

Abbildung siehe Grafikseiten

1. Das Gerät in die Arbeitsposition bringen.

2. Wenn nötig das Gerät mit der Feststell-

bremse sichern.

3. Sicherstellen, dass der Saugkopf ord-

nungsgemäß aufgesetzt ist.

4. Den Saugschlauch in den Saug-

schlauchanschluss stecken.

Hinweis

Der Schlauchdurchmesser DN50 ist nur für

Geräte mit den Leistungsvarianten 3,0 kW

und 4,0 kW erlaubt, bei 1,5 kW Schlauch-

durchmesser DN40.

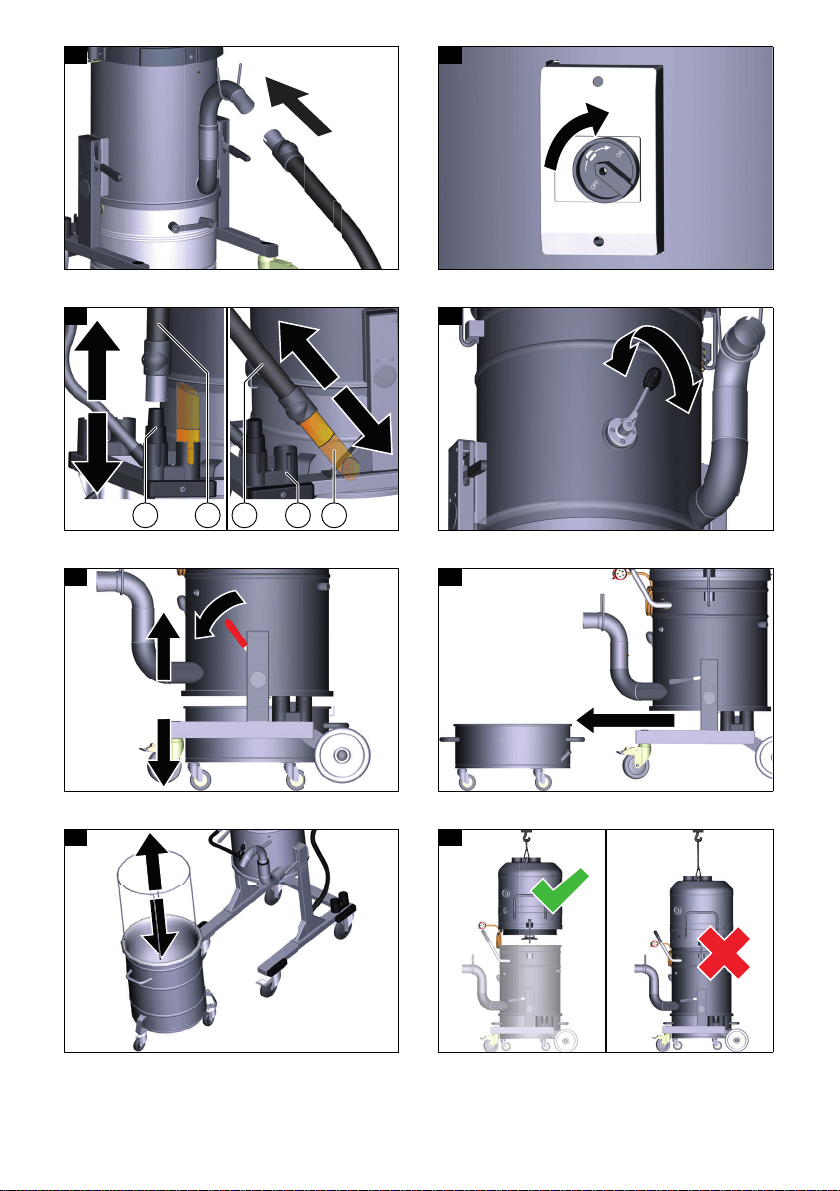

Abbildung B

5. Das gewünschte Zubehör auf den Saug-

schlauch aufstecken.

Betrieb

Abbildung siehe Grafikseiten

1. Den Netzstecker in die Steckdose ste-

cken.

2. Das Gerät am Geräteschalter einschal-

ten.

Abbildung C

3. Den Saugvorgang beginnen.

Aufsaugvorgang

Abbildung siehe Grafikseiten

Abbildung D

1 Vorrichtung

2 Saugschlauch

3 Zubehörhalter

4 Düse

1. Das Gerät einschalten.

Warnschild auf dem Gerät beach-

ten!

Deutsch 9

2. Den Saugschlauch aus der Vorrichtung

nehmen.

3. Die passende Düse aus dem Zubehör-

halter nehmen und auf den Saug-

schlauch stecken.

4. Das Sauggut aufsaugen.

5. Die Düse aus dem Saugschlauch neh-

men und in den Zubehörhalter stecken.

6. Den Saugschlauch auf die Vorrichtung

stecken.

7. Das Gerät ausschalten.

Staubfilter reinigen

Abbildung siehe Grafikseiten

Hinweis

Reinigen Sie regelmäßig den Filter, um

Saugkraftverlust zu vermeiden.

Abbildung E

1. Den Handgriff Filterabreinigung mehr-

mals hin- und herbewegen, um den Fil-

ter zu reinigen.

Mindestvolumenstrom ablesen

An der Frontseite des Geräts ist ein Anzei-

geinstrument eingebaut, das den Saugun-

terdruck innerhalb des Geräts anzeigt.

(Siehe Kapitel Gerätebeschreibung)

In der Tabelle ist der Wert des maximalen

Saugunterdrucks angegeben. Der Wert ist

abhängig von der Geräteleistung und dem

verwendeten Saugschlauch.

ACHTUNG

Saugverlust

Bei Überschreitung des angegebenen

Wertes fällt die Luftgeschwindigkeit im

Saugschlauch unter 20 m/s ab.

Reinigen Sie den Taschenfilter spätestens

bei Erreichen des Wertes ab.

Wechseln Sie den Taschenfilter aus, wenn

der Wert durch das Reinigen nicht deutlich

reduziert ist.



(Siehe Kapitel Taschenfilter ersetzen)

 Den Filter spätestens beim angegebe-

nen Wert reinigen.

Sammelbehälter leeren

Abbildungen siehe Grafikseiten

1. Das Gerät ausschalten und von der

Stromversorgung trennen.

2. Den Staubfilter reinigen.

3. Den Sammelbehälter durch Herabdrü-

cken der Hebel absenken.

Abbildung F

4. Den Sammelbehälter aus dem Gerät

ziehen.

Abbildung G

5. Den Sammelbehälter in die Entsor-

gungseinrichtung leeren.

6. Den Inhalt gemäß den gesetzlichen Be-

stimmungen entsorgen oder wiederver-

wenden.

7. Den Sammelbehälter nach Bedarf lee-

ren, mindestens aber nach jedem Ge-

brauch.

Hinweis

Bewegen Sie den Sammelbehälter nur auf

dessen Laufrollen. Verwenden Sie dafür

keinen Kran, Gabelstabler oder Ähnliches.

PE-Staubsack entnehmen

Abbildung siehe Grafikseiten

Abbildung H

1. Den Druckausgleichsschlauch vom

Sammelbehälter abziehen.

2. Den Sammelbehälter aus dem Gerät

nehmen.

3. Den Niederhalter aus dem PE-Staub-

sack nehmen.

4. Den PE-Staubsack mit Kabelbinder oder

Klebeband verschließen.

5. Den PE-Staubsack gemäß den gesetzli-

chen Bestimmungen entsorgen.

6. Den neuen Staubsack in den Sammel-

behälter einsetzen.

Leis-

tung

Schlauch-

durchmesser

Wert

1,5 kW DN 40 126 mbar

(12,6 kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar

(22,6 kPA)

4,0 kW DN 50 216 mbar

(21,6 kPA)

Leis-

tung

Schlauch-

durchmesser

Wert

10 Deutsch

7. Den Niederhalter einlegen.

Darauf achten, dass der PE-Staubsack

nicht beschädigt wird.

8. Den Sammelbehälter in das Gerät ein-

setzen und den Druckausgleich-

schlauch anschließen.

Saugkopf abnehmen

Abbildung siehe Grafikseiten

몇 VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr

Heben Sie nur den Saugkopf an. Nehmen

Sie den Saugkopf auf Grund des Gewichts

nicht von Hand ab.

 GEFAHR

Nichtbeachtung des Gewichts

Verletzungsgefahr durch fallendes Gerät

Beachten Sie die gültigen Unfallverhü-

tungsvorschriften und Sicherheitshinweise.

Prüfen Sie vor jedem Hebevorgang die He-

bevorrichtung mit Hebezeug auf fehlerfreie

Funktion.

Heben Sie das Gerät nur an der vorgese-

henen Kranöse an.

Sichern Sie die Hebeaufhängung vor unbe-

absichtigtem Aushängen der Last.

Nur dafür qualifiziertes Fachpersonal darf

den Kran bedienen.

Im Gefahrenbereich des Krans dürfen sich

keine Personen aufhalten.

Lassen Sie das Gerät nicht unbeaufsichtigt

an der Hebeaufhängung.

Abbildung I

1. Das Gerät ausschalten und vom Strom-

netz trennen.

2. Die Verriegelung Saugkopf öffnen.

3. Ein geeignetes Hebezeug an der Kranö-

se befestigen.

4. Den Saugkopf mit einem Kran anheben

und auf eine geeignete Ablage legen.

Betrieb beenden

1. Das Gerät am Ein- / Aus-Schalter aus-

schalten

2. Den Sammelbehälter leeren und reini-

gen.

3. Das Zubehör abmontieren und ggf. reini-

gen und trocknen.

Transport

몇 VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr

Beachten Sie bei Transport und Lagerung

das Gewicht des Geräts.

1. Beim Transport in Fahrzeugen das Ge-

rät nach den gültigen Richtlinien gegen

Rutschen und Kippen sichern.

Lagerung

몇 VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr

Beachten Sie bei Transport und Lagerung

das Gewicht des Geräts.

1. Das Gerät nur in Innenräumen lagern.

Pflege und Wartung

1. Das Gerät und das Zubehör in regelmä-

ßigen Abständen mit geeigneter Flüs-

sigkeit spülen und trocknen lassen.

2. Den Taschenfilter regelmäßig auf Be-

schädigungen kontrollieren. Bei Be-

schädigung den Taschenfilter ersetzen.

Filter ersetzen

Abbildung siehe Grafikseiten

Abbildung J

몇 VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr

Verwenden Sie zum Anheben des Saug-

kopfs ein geeignetes Hebemittel.

1. Den Saugkopf abnehmen (siehe Kapitel

Saugkopf abnehmen).

2. Die Verschraubung der Spannringe lö-

sen.

3. Die kleine Prallplatte abnehmen.

4. Den Filter abnehmen und ersetzen.

5. Den neuen Filter einsetzen.

Beim Einbau darauf achten, dass der

Filter korrekt eingesetzt wird.

6. Die Spannringe aufsetzen und ver-

schrauben.

Deutsch 11

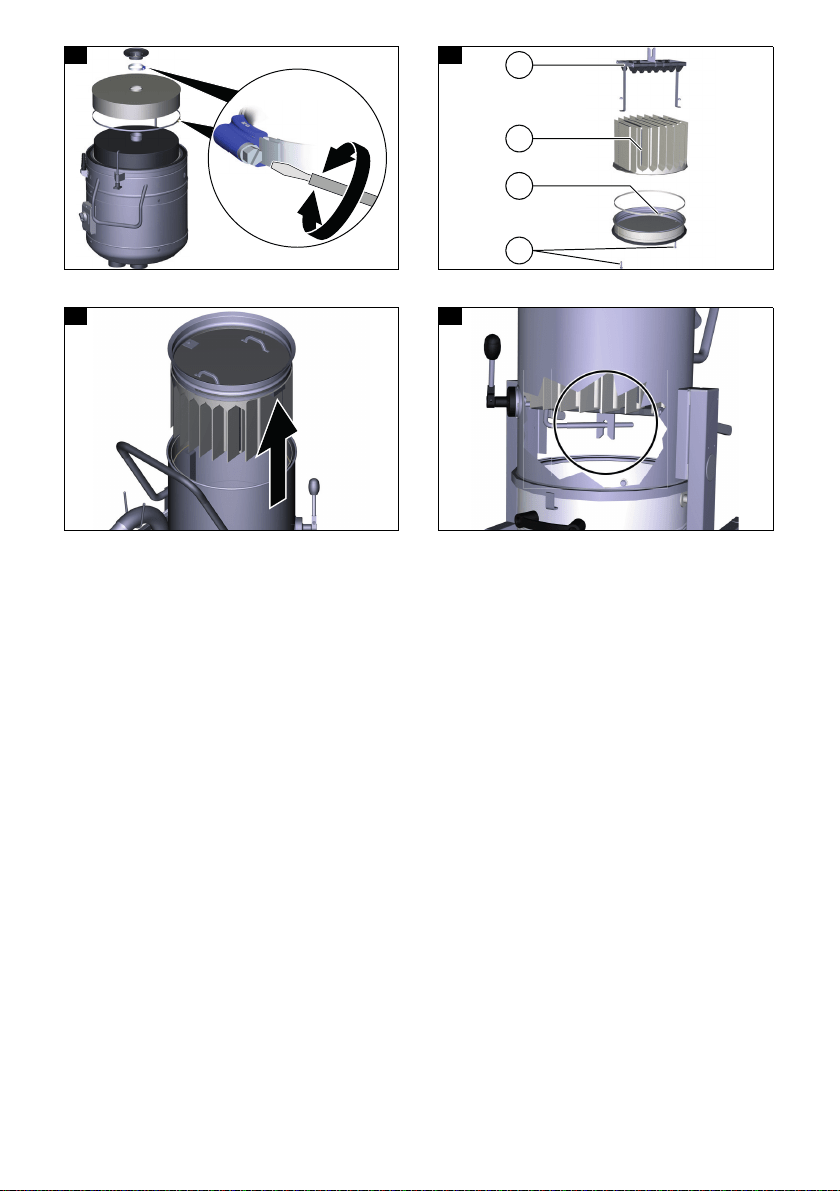

Taschenfilter ersetzen

Abbildungen siehe Grafikseiten

Abbildung K

1 lSchrauben

2 Spannring

3 Taschenfilter

4 Reinigungsvorrichtung

몇 VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr

Verwenden Sie zum Anheben des Saug-

kopfs ein geeignetes Hebemittel.

1. Den Saugkopf abnehmen. 

(Siehe Kapitel Saugkopf abnehmen)

2. Die Filtereinheit an den Handgriffen aus

dem Gerät nehmen und umdrehen.

Abbildung L

3. Die Schrauben entfernen und die Reini-

gungsvorrichtung demontieren.

4. Die Verschraubung des Spannrings lö-

sen.

5. Den Taschenfilter abnehmen.

6. Den Filterschaum entsorgen.

7. Den neuen Taschenfilter einsetzen.

8. Den neuen Filterschaum einlegen.

9. Den Spannring aufsetzen und ver-

schrauben.

10.Die Reinigungsvorrichtung aufsetzen

und verschrauben.

11.Die Filtereinheit einsetzen.

Beim Einbau darauf achten, dass die La-

sche am Filtereinsatz in die Welle greift.

Abbildung M

Hilfe bei Störungen

 GEFAHR

Verletzungsgefahr

Gefahr des unabsichtlichen Anlaufens des

Geräts und Gefahr eines elektrischen

Schlags

Schalten Sie vor allen Arbeiten am Gerät

das Gerät aus und ziehen Sie den Netzste-

cker.

Lassen Sie alle Prüfungen und Arbeiten an

elektrischen Teilen von einem Fachmann

ausführen.

Motor (Saugturbine) läuft nicht an

Keine elektrische Spannung

 Die Steckdose und die Sicherung der

Stromversorgung prüfen.

 Das Netzkabel und den Netzstecker des

Geräts prüfen.

Die Saugkraft lässt nach

Die Düse, das Saugrohr oder der Saug-

schlauch sind verstopft.

 Die Düse, das Saugrohr und den Saug-

schlauch prüfen und ggf. reinigen.

Der Filter ist verschmutzt.

 Den Filter reinigen.

Kundendienst

Kann die Störung nicht behoben werden,

muss das Gerät vom Kundendienst über-

prüft werden.

Garantie

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

(Adresse siehe Rückseite)

12 Deutsch

Technische Daten

Technische Änderungen vorbehalten.

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Elektrischer Anschluss

Netzspannung V 400 400 400 400 400 400 400

Phase ~3333333

Netzfrequenz Hz 50 50 50 50 50 50 50

Schutzart IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Schutzklasse IIIIIII

Nennleistung W 1500 3000 1500 3000 4700 3000 4700

Netzabsicherung (träge) A 16 16 16 16 32 16 32

Maße und Gewichte

Typisches Betriebsgewicht kg 116 131 139 154 179 159 184

Länge x Breite x Höhe mm 855 x

715 x

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Umgebungsbedingungen

Umgebungstemperatur °C +40 +40 +40 +40 +40 +40 +40

Leistungsdaten Gerät

Behälterinhalt l 40 40 50 50 50 100 100

Luftmenge l/s 58 87,5 58 87,5 137,5 87,5 137,5

Luftfördermenge im Betrieb l/s 37,5 56,5 37,5 56,5 88,5 56,5 88,5

Unterdruck kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Betriebsdruck kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Nennweite Saugschlauch DN50 DN50 DN50 DN50 DN50 DN50 DN50

Ermittelte Werte gemäß EN 60335-2-69

Hand-Arm-Vibrationswert m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Unsicherheit K m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Schalldruckpegel L

dB(A)57625762716271

Unsicherheit K

dB(A)2222222

Netzkabel

Netzkabel H07BQ-F mm

4 x 2,

Teilenummer (EU) 9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.981-

557.0

9.979-

856.0

9.981-

557.0

Kabellänge m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

English 13

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend

bezeichnete Maschine aufgrund ihrer Kon-

zipierung und Bauart sowie in der von uns

in Verkehr gebrachten Ausführung den ein-

schlägigen grundlegenden Sicherheits-

und Gesundheitsanforderungen der EU-

Richtlinien entspricht. Bei einer nicht mit

uns abgestimmten Änderung der Maschine

verliert diese Erklärung ihre Gültigkeit.

Produkt: Trockensauger

Produkt: Nass- und Trockensauger

Typ: 9.986-xxx

Typ: 9.989-xxx

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Angewandte harmonisierte Normen

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Die Unterzeichnenden handeln im Auftrag

und mit Vollmacht der Geschäftsführung.

Geschäftsführender Gesellschafter

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Germany)

Tel.: +49 7171 94888-0

Fax: +49 7171 94888-528

Waldstetten, 2022/01/01

Contents

General notes

Read these original operating

instructions and the enclosed

safety instructions before using the device

for the first time. Proceed accordingly.

Keep both books for future reference or for

future owners.

Intended use

몇 WARNING

Inhalation of dusts posing a health haz-

ard

Health hazard

Never use the appliance to vacuum up

dusts which pose a health hazard.

ATTENTION

Short-circuit due to high levels of hu-

midity

Damage to the device

Only use the device indoors.

The device is intended for:

● the vacuuming of non-flammable and

non-explosive substances.

● the vacuuming of flammable dusts of all

dust explosion classes (excluding dusts

with a minimum ignition energy

ME < 1 mJ).

● the vacuuming of dusts and coarse dirt.

General notes..................................... 13

Intended use ...................................... 13

Environmental protection ................... 14

Accessories and spare parts.............. 14

Scope of delivery................................ 14

Safety devices.................................... 14

Description of the unit ........................ 15

Initial startup....................................... 16

Operation ........................................... 16

Ending operation................................ 17

Transport............................................ 17

Storage............................................... 17

Care and servicing ............................. 18

Troubleshooting guide........................ 18

Warranty............................................. 18

Technical data .................................... 19

Declaration of Conformity................... 20

14 English

● the vacuuming of flammable dusts from

a zone 22 if the device is installed out-

side of potentially explosive areas.

● For vacuuming moist and liquid sub-

stances.

● industrial use.

Any other use constitutes improper use.

Environmental protection

The packing materials can be recy-

cled. Please dispose of packaging in

accordance with the environmental regula-

tions.

Electrical and electronic appliances

contain valuable, recyclable materials

and often components such as batter-

ies, rechargeable batteries or oil, which - if

handled or disposed of incorrectly - can

pose a potential threat to human health and

the environment. However, these compo-

nents are required for the correct operation

of the appliance. Appliances marked by this

symbol are not allowed to be disposed of

together with the household rubbish.

Notes on the content materials (REACH)

Current information on content materials

can be found at: www.kaercher.com/

REACH

Accessories and spare parts

 DANGER

Risk of explosion when used with

non-permitted accessories

Only use accessories permitted by the

manufacturer and with the Ex label for type

22 usage.

Only use original accessories and original

spare parts. They ensure that the appliance

will run safely and fault-free.

Information on accessories and spare parts

can be found at www.kaercher.com.

Scope of delivery

Check the contents for completeness when

unpacking. If any accessories are missing

or in the event of any shipping damage,

please notify your dealer.

Safety devices

Hazard levels

 DANGER

● Indication of an imminent threat of danger

that will lead to severe injuries or even

death.

몇 WARNING

● Indication of a potentially dangerous situ-

ation that may lead to severe injuries or

even death.

몇 CAUTION

● Indication of a potentially dangerous situ-

ation that may lead to minor injuries.

ATTENTION

● Indication of a potentially dangerous situ-

ation that may lead to damage to proper-

ty.

Safety instructions

몇 WARNING

● You must not set up or operate the device

in areas where there is a risk of dust or

gas explosion. A dust explosive atmos-

phere inside the device is only allowed in

front of the filter. Gas explosive atmos-

pheres are prohibited inside the device.

● The device is not suitable for vacuuming

up dusts that are harmful to human

health.

● The device is not suitable for sucking up

ignition sources and dusts with a glow

temperature ≤ 190 °C.

● The device is not suitable for the suction

of explosive or equivalent substances

within the meaning of §1 SprengG, explo-

sive steam-air mixtures, as well as Al and

Mg dusts.

● The device is not suitable for the suction-

ing or vacuuming of flammable liquids

(flammable, easily flammable, highly

flammable according to Dangerous Sub-

stances Directive 67/548/EEC) (flash

point below 55 °C) and mixtures of flam-

mable dusts and liquids.

● The device is not suitable for the vacuum-

ing of dusts with extremely low minimum

ignition energy (ME <1 mJ), e.g. toner,

mesh, aluminium powder, lead acid suita-

ble.

English 15

● Protect the device from rain. Do not store

the device outdoors.

● Every time before use, check whether the

equipotential bonding conductors (earth-

ing conductors) are connected.

몇 CAUTION

● Switch off the device after each use and

remove the mains plug.

ATTENTION

● Only use the device indoors.

● Risk of crushing! Wear gloves when re-

moving or installing the suction head, fil-

ter inlay or collection container.

● Risk of damage! Never vacuum without a

filter or with a damaged filter.

● Wear safety shoes when operating the

device.

● Only move the device at walking speed,

and to move down a decline, have two

workers steady the device as necessary.

● Be careful to ensure that there is no dust

spillage when replacing accessories.

● Surface temperatures can rise to 100 °C

during normal operation.

Behaviour in the event of an

emergency

 DANGER

Risk of injury and material damage

when vacuuming inflammable materi-

als, or in the case of a short-circuit or

other electrical faults

Danger of inhalation of gases hazardous to

health, danger of electric shock, danger of

burns.

In the event of an emergency, switch off the

device and unplug the mains plug.

Electrical connection

The device may only be connected to an

electrical connection which has been set up

by a qualified electrician as per IEC 60364.

For the connection values see Technical

data and type plate. Use of an extension

cable is prohibited.

 DANGER

Danger of electric shock

Danger of death

Avoid damaging the power cables by driv-

ing over them or otherwise crushing them,

or by jerking them.

Protect the cables from heat, oil and sharp

edges.

Check the mains connection of the device

for damage every time before operation.

Do not operate the device using a damaged

cable. Have any damaged cables replaced

by a qualified electrician.

Symbols on the device

Industrial vacuum for flammable dust,

until list/set-up outside zone 22

The device is not suitable for:

● Intake of liquids with high risk of explo-

sion and for mixtures of flammable dusts

and liquids.

● Connection to dust-producing ma-

chines.

● Absorption of glowing dust or other igni-

tion sources.

The device is not suitable for:

● Operation in potentially explosive at-

mospheres.

Description of the unit

See graphics page for illustrations

Illustration A

1 Collection container

2 Suction hose connection

3 Push handle

4 Bag filter

5 Mains cable

6 Power switch

7 Gauge

8 Collection container

9 PE dust bag

10 PE dust bag fastener

11 Equipotential bonding cable

12 Pressure equalization tube

13 Accessory holder

14 Equipotential bonding cable

15 Suction head lock

16 Lower collection container lever

17 Steering rollers with parking brake

Observe the warning sign on the

device!

16 English

Initial startup

See graphics pages for illustration

1. Bring the device into the working posi-

tion.

2. If necessary, secure the device using the

parking brake.

3. Ensure that the suction head is fitted

correctly.

4. Insert the suction hose into the suction

hose connection.

Note

The hose diameter DN50 is only permitted

for devices with power variants 3.0 kW and

4.0 kW, and 1.5 kW hose diameter DN40.

Illustration B

5. Plug the desired accessory onto the suc-

tion hose.

Operation

See graphics page for illustrations

1. Plug the mains plug into the socket.

2. Switch on the device using the device

switch.

Illustration C

3. Start vacuuming.

Suction process

See graphics page for illustrations

Illustration D

1 Holder

2 Suction hose

3 Accessory holder

4 Nozzle

1. Switch the device on.

2. Remove the suction hose from the hold-

er.

3. Take the desired nozzle out of the ac-

cessory holder and attach it to the suc-

tion hose.

4. Vacuum up the desired material.

5. Take the nozzle off the suction hose and

place it into the accessory holder.

6. Place the suction hose on the holder.

7. Switch off the device.

Cleaning the dust filter

See graphics page for illustration

Note

Clean the filter regularly to avoid declining

suction power.

Illustration E

1. Move the filter cleaning handle back and

forth several times to clean the filter.

Reading the minimum volumetric

flow

A gauge is mounted on the front of the de-

vice that shows the vacuum intensity.

(see chapter Description of the unit)

The table shows the maximum vacuum in-

tensity value. This value depends on the

unit performance and the suction hose

used.

ATTENTION

Suction loss

If the specified value is exceeded, the air

speed in the suction hose drops below

20 m/s.

Clean the bag filter when the value is

reached, or sooner.

If cleaning does not significantly lower the

value, change out the bag filter.



(see chapter Replacing the bag filter)

 Clean the filter before or when the spec-

ified value is reached.

Emptying the collection container

See graphics page for illustrations

1. Switch the device off and disconnect it

from the power supply.

2. Clean the dust filter.

Power Hose diame-

ter

Value

1.5 kW DN 40 126 mbar

(12.6 kPA)

3.0 kW DN 40 200 mbar (20 kPA)

3.0 kW DN 50 150 mbar (15 kPA)

4.0 kW DN 40 226 mbar

(22.6 kPA)

4.0 kW DN 50 216 mbar

(21.6 kPA)

English 17

3. Push down the lever to lower the collec-

tion container.

Illustration F

4. Pull the collection container out of the

device.

Illustration G

5. Empty the collection container into the

waste container.

6. Dispose of or reuse the contents in ac-

cordance with applicable law.

7. Empty the collection container after

each use and otherwise as needed.

Note

Only move the collection container only on

its rollers. Do not use a crane, forklift or sim-

ilar means.

Remove PE dust bag

See graphics page for illustrations

Illustration H

1. Disconnect the pressure equalisation

hose from the collection container.

2. Take the collection container out of the

device.

3. Remove the fastener from the PE dust

bag.

4. Close the PE dust bag using a cable tie

or adhesive tape.

5. Dispose of the dust bag in accordance

with statutory regulations.

6. Insert the new dust bag into the collec-

tion container.

7. Place the fastener inside.

Ensure that the PE dust bag is not dam-

aged.

8. Insert the collection container into the

device and connect the pressure equali-

sation hose.

Removing the suction head

See graphics page for illustrations

몇 CAUTION

Failure to observe the weight

Risk of injury and damage

Only lift the suction head. Because of its

weight, do not remove the suction head by

hand.

 DANGER

Failure to observe the weight

Risk of injury from falling device

Observe the applicable accident prevention

guidelines and safety instructions.

Every time before lifting, check to ensure

correct functioning of the lifting device.

Only lift the device via the provided crane

grommet.

Ensure that there will be no unintentional

unhooking of the lifted load.

The crane may exclusively be operated by

qualified staff.

No people may be located within the haz-

ard zone of the crane.

Do not leave the device hanging unattend-

ed on the crane.

Illustration I

1. Switch off the device and disconnect

from the power supply.

2. Open the suction head lock.

3. Attach a suitable hoist to the crane

grommet.

4. Use the crane to lift the suction head and

place it on a suitable surface.

Ending operation

1. Switch off the device using the on/off

switch

2. Empty and clean the collection contain-

er.

3. Remove the accessories and clean and

dry them as necessary.

Transport

몇 CAUTION

Failure to observe the weight

Risk of injury and damage

Be aware of the weight of the device during

transport and storage.

1. When transporting in vehicles, secure

the device against slipping and tipping

over according to the applicable guide-

lines.

Storage

몇 CAUTION

Failure to observe the weight

Risk of injury and damage

Be aware of the weight of the device during

transport and storage.

1. Store the device indoors only.

18 English

Care and servicing

1. Rinse off the device and accessories at

regular intervals using a suitable liquid

and allow to dry.

2. Check the bag filter regularly for dam-

age. Replace the bag filter if damaged.

Replacing the filter

See graphics page for illustrations

Illustration J

몇 CAUTION

Failure to observe the weight

Risk of injury and damage

Use a suitable lifting device to lift the suc-

tion head.

1. Remove the suction head (see chapter

Removing the suction head).

2. Loosen the screws of the tensioning

rings.

3. Remove the small deflector plate.

4. Remove and replace the filter.

5. Insert the new filter.

Ensure that the filter is inserted correctly

during installation.

6. Fit the tensioning rings and screw them

on.

Replacing the bag filter

See graphics page for illustrations

Illustration K

1 Screws

2 Tensioning ring

3 Bag filter

4 Cleaning device

몇 CAUTION

Failure to observe the weight

Risk of injury and damage

Use a suitable lifting device to lift the suc-

tion head.

1. Remove the suction head. 

(see chapter Removing the suction

head)

2. Remove the filter inlay by the handles

and turn it around.

Illustration L

3. Remove the screws and disassemble

the cleaning device.

4. Loosen the tensioning ring screws.

5. Remove the bag filter.

6. Dispose of the foam filter.

7. Insert the new bag filter.

8. Insert the new foam filter.

9. Fit the tensioning ring and screw it in

place.

10.Fit the cleaning device and screw it on.

11.Insert the filter inlay.

In doing so, make sure the tab on the fil-

ter inlay fits into the shaft.

Illustration M

Troubleshooting guide

 DANGER

Risk of injury

Danger of the device unintentionally start-

ing and danger of electric shock

Switch off the device and unplug the mains

plug before performing any work on the de-

vice.

Have all checks and work on electrical

parts performed by an qualified technician.

The motor (suction turbine) does not

start up

No electrical voltage present

 Check the socket and the power supply

fuse.

 Check the mains cable and the mains

plug of the device.

The suction power decreases

Nozzle, suction hose or suction pipe

clogged.

 Check the nozzle, the suction hose and

the suction pipe and clean if necessary.

The filter is dirty.

 Clean the filter.

Customer Service department

If the malfunction cannot be corrected, the

device must be checked by the Customer

Service department.

Warranty

The warranty conditions issued by our rele-

vant sales company apply in all countries.

We shall remedy possible malfunctions on

your appliance within the warranty period

free of cost, provided that a material or

manufacturing defect is the cause. In a war-

ranty case, please contact your dealer (with

English 19

the purchase receipt) or the next author-

ised customer service site.

(See overleaf for the address)

Technical data

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Electrical connection

Mains voltage V 400 400 400 400 400 400 400

Phase ~3333333

Power frequency Hz 50 50 50 50 50 50 50

Degree of protection IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Protection class IIIIIII

Nominal power W 1500 3000 1500 3000 4700 3000 4700

Power protection (slow-blow-

ing)

A 16161616321632

Dimensions and weights

Typical operating weight kg 116 131 139 154 179 159 184

Length x width x height mm 855 x

715 x

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Ambient conditions

Ambient temperature °C +40 +40 +40 +40 +40 +40 +40

Device performance data

Tank content l 4040505050100100

Air quantity l/s 58 87.5 58 87.5 137.5 87.5 137.5

Air flow volume during opera-

tion

l/s 37.556.537.556.588.556.588.5

Vacuum kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Operating pressure kPa

(mbar)

(160)

(210)

(160)

(210)

11.5

(115)

(210)

11.5

(115)

Nominal width of the suction

hose

DN50 DN50 DN50 DN50 DN50 DN50 DN50

Determined values in acc. with EN 60335-2-69

Hand-arm vibration value m/s

< 2.5< 2.5< 2.5< 2.5< 2.5< 2.5< 2.5

Uncertainty K m/s

0.2 0.2 0.2 0.2 0.2 0.2 0.2

Sound pressure level L

dB(A)57625762716271

Uncertainty K

dB(A)2222222

20 English

Subject to technical modifications.

Declaration of Conformity

We hereby declare that the machine de-

scribed below complies with the relevant

basic safety and health requirements in the

EU Directives, both in its basic design and

construction as well as in the version

placed in circulation by us. This declaration

is invalidated by any changes made to the

machine that are not approved by us.

Product: Dry vacuum cleaner

Product: Wet/dry vacuum cleaner

Type: 9.986-xxx

Type: 9.989-xxx

Currently applicable EU Directives

2006/42/EC (+2009/127/EC)

2014/30/EU

2011/65/EU

Harmonised standards used

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

The signatories act on behalf of and with

the authority of the company management.

Managing partner

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Germany)

Ph.: +49 7171 94888-0

Fax: +49 7171 94888-528

Waldstetten, 2022/01/01

We hereby declare that the product de-

scribed below complies with the relevant

provisions of the following UK Regulations,

both in its basic design and construction as

well as in the version put into circulation by

us. This declaration shall cease to be valid

if the product is modified without our prior

approval.

Product: Dry vacuum cleaner

Product: Wet/dry vacuum cleaner

Type: 9.986-xxx

Type: 9.989-xxx

Currently applicable UK Regulations

S.I. 2008/1597 (as amended)

S.I. 2016/1091 (as amended)

S.I. 2012/3032 (as amended)

Designated standards used

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Mains cable

Mains cable H07BQ-F mm

4 x 2.

Part number (EU) 9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.981-

557.0

9.979-

856.0

9.981-

557.0

Cable length m 7.5 7.5 7.5 7.5 7.5 7.5 7.5

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

EU Declaration of Conformity

Declaration of Conformity (UK)

Français 21

The signatories act on behalf of and with

the authority of the company management.

Managing partner

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Germany)

Ph.: +49 7171 94888-0

Fax: +49 7171 94888-528

Waldstetten, 2022/01/01

Contenu

Remarques générales

Veuillez lire le présent le ma-

nuel d'instructions original et

les consignes de sécurité jointes avant la

première utilisation de l'appareil. Suivez

ces instructions.

Conservez les deux manuels pour une uti-

lisation ultérieure ou pour le propriétaire

suivant.

Utilisation conforme

몇 AVERTISSEMENT

Inhalation de poussières nocives

Nocivité

N'utilisez pas l'appareil pour aspirer des

poussières nocives.

ATTENTION

Court-circuit dû à une humidité de l'air

élevée

Endommagement de l’appareil

Utilisez l'appareil uniquement en intérieur.

L’appareil est conçu pour :

● l’aspiration de poussières non inflam-

mables et sans risque d’explosion ;

● l'aspiration de poussières inflammables

de toutes les classes d'explosion des

poussières (à l'exception des pous-

sières avec une énergie d'inflammation

minimale ME < 1 mJ).

● l’aspiration de poussières et de salis-

sures grossières ;

● l'aspiration de poussières combustibles

d'une zone 22, si l'appareil est installé

en dehors de zones potentiellement ex-

plosives.

● l'aspiration de substances humides et

liquides ;

● l’usage industriel.

Toute autre utilisation est considérée

comme non conforme.

Protection de

l'environnement

Les matériaux d'emballage sont recy-

clables. Veuillez éliminer les embal-

lages dans le respect de l’environnement.

Les appareils électriques et électro-

niques contiennent des matériaux pré-

cieux recyclables et souvent des

composants tels que des piles, batteries ou

de l’huile représentant un danger potentiel

pour la santé humaine et l'environnement,

s'ils ne sont pas manipulés ou éliminés cor-

rectement. Ces composants sont cepen-

dant nécessaires pour le fonctionnement

correct de l'appareil. Les appareils mar-

qués par ce symbole ne doivent pas être je-

tés dans les ordures ménagères.

Remarques concernant les matières

composantes (REACH)

Les informations actuelles concernant les

matières composantes sont disponibles

sous : www.kaercher.com/REACH

Remarques générales........................ 21

Utilisation conforme ........................... 21

Protection de l'environnement............ 21

Accessoires et pièces de rechange ... 22

Étendue de livraison .......................... 22

Dispositifs de sécurité........................ 22

Description de l'appareil..................... 23

Mise en service .................................. 23

manuel ............................................... 24

Arrêt du fonctionnement..................... 25

Transport............................................ 25

Stockage ............................................ 25

Entretien et maintenance ................... 26

Dépannage en cas de défaut............. 26

Garantie ............................................. 26

Caractéristiques techniques............... 27

Déclaration de conformité UE ............ 28

22 Français

Accessoires et pièces de

rechange

 DANGER

Risque d'explosion dû à des acces-

soires non autorisés

Utilisez uniquement des accessoires auto-

risés par le fabricant et portant l'autocollant

Ex pour l'utilisation du type 22.

Utilisez exclusivement des accessoires et

pièces de rechange d'origine. Ceux-ci ga-

rantissent le fonctionnement sûr et sans

défaut de votre appareil.

Des informations sur les accessoires et

pièces de rechange sont disponibles sur le

site www.kaercher.com.

Étendue de livraison

Lors du déballage, vérifiez que le contenu

de la livraison est complet. Si des acces-

soires manquent ou en cas de dommage

dû au transport, veuillez informer votre dis-

tributeur.

Dispositifs de sécurité

Niveaux de danger

 DANGER

● Indique un danger immédiat qui peut en-

traîner de graves blessures corporelles

ou la mort.

몇 AVERTISSEMENT

● Indique une situation potentiellement

dangereuse qui peut entraîner de graves

blessures corporelles ou la mort.

몇 PRÉCAUTION

● Indique une situation potentiellement

dangereuse qui peut entraîner des bles-

sures légères.

ATTENTION

● Indique une situation potentiellement

dangereuse qui peut entraîner des dom-

mages matériels.

Consignes de sécurité

몇 AVERTISSEMENT

● Vous ne devez pas installer ni utiliser l'ap-

pareil dans des zones présentant un

risque d'explosion de poussière ou de

gaz. Une atmosphère à risque d'explo-

sion de poussière à l'intérieur de l'appa-

reil n'est autorisée que devant le filtre.

Les atmosphères à risque d'explosion de

gaz sont interdites à l'intérieur de l'appa-

reil.

● L’appareil n’est pas adapté pour l’aspira-

tion de poussières nocives.

● L'appareil n'est pas conçu pour absorber

les sources d'allumage et les poussières

à une température d'incandescence

≤ 190 °C.

● L'appareil n'est pas conçu pour absorber

les substances explosives ou équiva-

lentes au sens du §1 SprengG, de mé-

langes explosifs vapeur-air, ainsi que de

poussières d'aluminium et de magné-

sium.

● L'appareil n'est pas conçu pour absorber

ou aspirer les liquides combustibles (in-

flammables, facilement inflammables, ex-

trêmement inflammables conformément

à la directive 67/548/CEE relative aux

substances dangereuses) (point d'éclair

inférieur à 55 °C), ainsi que les mélanges

de poussières combustibles et de li-

quides combustibles.

● L'appareil n'est pas conçu pour absorber

les poussières avec une énergie d'allu-

mage extrêmement faible (ME <1 mJ),

telles que toner, souffre mouillable,

poudre d'aluminium, stéarate de plomb.

● Protégez l’appareil contre la pluie. Ne

stockez pas l'appareil à l’extérieur.

● Avant chaque mise en service, vérifiez si

les liaisons équipotentielles (conducteurs

de terre) sont raccordées.

몇 PRÉCAUTION

● Coupez l'appareil et débranchez la fiche

secteur après chaque utilisation.

ATTENTION

● Utilisez l'appareil uniquement en inté-

rieur.

● Risque d’écrasement ! Portez des gants

lorsque vous retirez ou placez la tête

d’aspiration, l’unité de filtration ou le col-

lecteur.

● Risque d’endommagement ! N’aspirez ja-

mais sans filtre ou avec un filtre endom-

magé.

Français 23

● Portez des chaussures de sécurité

lorsque vous utilisez l’appareil.

● Ne déplacez l’appareil qu’à la vitesse de

marche et éventuellement à deux si le sol

est en pente.

● Veillez à ce que de la poussière ne

s’échappe pas lors du remplacement des

accessoires.

● En fonctionnement normal, les tempéra-

tures de surface peuvent monter jusqu’à

100 °C.

Comportement en cas d’urgence

 DANGER

Risque de blessure et d'endommage-

ment lors de l’aspiration de matériaux

inflammables, en cas de court-circuit ou

d’autres défauts électriques

Risque d’inhalation de gaz nocifs, risque

d’électrocution, risque dû à des brûlures.

Coupez et débranchez la fiche secteur de

l’appareil en cas d’urgence.

Raccordement électrique

Raccordez l’appareil uniquement à un rac-

cordement électrique réalisé par un instal-

lateur électricien selon la

norme CEI 60364. Puissance raccordée,

voir Caractéristiques techniques et plaque

signalétique. Il est interdit d’utiliser un câble

de rallonge.

 DANGER

Risque d’électrocution

Danger de mort

N’endommagez pas les câbles de raccor-

dement électrique en roulant dessus, les

écrasant ou les étirant, p.ex.

Protégez les câbles de la chaleur, de l'huile

et des bords vifs.

Vérifiez le câble d'alimentation électrique

de l’appareil avant chaque utilisation. Ne

mettez pas l’appareil en service si le câble

est endommagé. Faites remplacer le câble

endommagé par un électricien.

Symboles sur l'appareil

Aspirateur industriel pour poussières

inflammables, installation de l'appareil

en dehors de la zone 22

L'appareil n'est pas conçu pour :

● l'absorption de liquides à haut risque

d'explosion et pour les mélanges de

poussières et de liquides inflammables.

● le raccordement à des machines produi-

sant de la poussière.

● l'aspiration de poussières incandes-

centes ou autres sources d'allumage.

l'appareil n'est pas autorisé pour :

● le fonctionnement dans des pièces à

risque d'explosion.

Description de l'appareil

Pour la figure, voir pages des graphiques

Illustration A

1 Collecteur

2 Raccord de tuyau d'aspiration

3 Guidon

4 Filtre à poches

5 Câble secteur

6 Interrupteur principal

7 Appareil indicateur

8 Collecteur

9 Sac à poussière PE

10 Cale du sac à poussière PE

11 Liaison équipotentielle des câbles

12 Flexible de compensation de pression

13 Support d’accessoires

14 Liaison équipotentielle des câbles

15 Verrouillage de la tête d’aspiration

16 Abaisser le levier du collecteur

17 Roues directionnelles avec frein de sta-

tionnement

Mise en service

Pour la figure, voir pages des graphiques

1. Mettre l’appareil en position de travail.

2. Bloquer l’appareil avec le frein de sta-

tionnement si nécessaire.

3. S'assurer que la tête d'aspiration est

correctement mise en place.

4. Insérer le tuyau d'aspiration dans le rac-

cord de tuyau d'aspiration.

Tenir compte du symbole d'aver-

tissement sur l'appareil !

24 Français

Remarque

Le diamètre du flexible DN50 n'est autorisé

que pour les appareils avec les variantes

de puissance 3,0 kW et 4,0 kW, pour

1,5 kW, diamètre du flexible DN40.

Illustration B

5. Insérer les accessoires souhaités sur le

tuyau d’aspiration.

manuel

Pour la figure, voir pages des graphiques

1. Brancher la fiche secteur dans la prise

de courant.

2. Allumer l’appareil à l’interrupteur princi-

pal.

Illustration C

3. Commencer l’aspiration.

Processus d’aspiration

Pour la figure, voir pages des graphiques

Illustration D

1 Dispositif

2 Tuyau d'aspiration

3 Support d’accessoires

4 Buse

1. Démarrer l’appareil.

2. Retirer le tuyau d'aspiration de son dis-

positif.

3. Retirer la buse appropriée du porte-ac-

cessoires et l'insérer dans le tuyau d'as-

piration.

4. Aspirer les matières d'aspiration.

5. Retirer la buse du tuyau d'aspiration et la

remettre dans le porte-accessoires.

6. Placer le tuyau d'aspiration sur le dispo-

sitif.

7. Éteindre l'appareil.

Nettoyage du filtre à poussière

Pour la figure, voir pages des graphiques

Remarque

Nettoyez régulièrement le filtre pour éviter

toute perte de puissance d’aspiration.

Illustration E

1. Bougez la poignée de nettoyage du filtre

plusieurs fois dans tous les sens pour

nettoyer le filtre.

Lecture du débit volumétrique

minimum

Un appareil indicateur est installé sur la

face avant de l'appareil et affiche la dépres-

sion d'aspiration dans l'appareil.

(voir le chapitre Description de l'appareil)

Le tableau indique la valeur de dépression

d'aspiration maximale. La valeur dépend

de la puissance de l'appareil et du tuyau

d'aspiration utilisé.

ATTENTION

Perte d'aspiration

Si la valeur spécifiée est dépassée, la vi-

tesse de l'air dans le tuyau d'aspiration

chute en dessous de 20 m/s.

Nettoyez le filtre à poches au plus tard

lorsque la valeur est atteinte.

Remplacez le filtre à poches si la valeur

n'est pas réduite de manière significative

par le nettoyage.



(voir le chapitre Remplacement du filtre à

poches)

 Nettoyer le filtre au plus tard à la valeur

indiquée.

Vider le collecteur

Pour les figures, voir pages des graphiques

1. Couper l’appareil et le débrancher de

l’alimentation électrique.

2. Nettoyer le filtre à poussière.

3. Abaisser le collecteur en appuyant sur le

levier.

Illustration F

4. Retirer le collecteur de l'appareil.

Illustration G

5. Vider le collecteur dans le dispositif d'éli-

mination.

Puis-

sance

Diamètre du

flexible

Valeur

1,5 kW DN 40 126 mbar

(12,6 kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar

(22,6 kPA)

4,0 kW DN 50 216 mbar

(21,6 kPA)

Français 25

6. Eliminer ou recycler le contenu confor-

mément aux directives légales.

7. Vider le collecteur selon les besoins,

néanmoins après chaque utilisation.

Remarque

Déplacez le collecteur uniquement sur ses

galets de guidage. Ne pas utiliser de grue,

de chariot à fourches ou autre.

Retirer le sac à poussière PE

Pour la figure, voir pages des graphiques

Illustration H

1. Débrancher le flexible de compensation

de pression du collecteur.

2. Retirer le collecteur de l'appareil.

3. Retirer la cale du sac à poussière PE.

4. Fermer le sac à poussière PE avec du

serre-câble ou du ruban adhésif.

5. Eliminer le sac à poussière PE confor-

mément aux dispositions légales.

6. Insérer le nouveau sac à poussière dans

le collecteur.

7. Insérez la cale.

Veiller à ne pas endommager le sac à

poussière PE.

8. Insérer le collecteur dans l'appareil et

raccorder le flexible de compensation de

pression.

Retirer la tête d’aspiration

Pour la figure, voir pages des graphiques

몇 PRÉCAUTION

Non-observation du poids

Risque de blessure et d'endommagement

Soulevez uniquement la tête d’aspiration.

Ne retirez pas la tête d’aspiration à la main

en raison de son poids.

 DANGER

Non-observation du poids

Risque de blessure dû à une chute de l’ap-

pareil

Observez les directives pour la prévention

des accidents et les consignes de sécurité

en vigueur.

Avant chaque opération de levage, vérifiez

le fonctionnement correct du dispositif de

levage et du moyen de levage.

Ne soulevez l’appareil que par l’anneau de

levage prévu à cet effet.

Bloquez le support de levage pour que la

charge ne puisse pas se détacher.

La grue ne peut être commandée que par

des personnes spécialisées et qualifiées à

cet effet.

Personne ne doit se tenir dans la zone dan-

gereuse de la grue.

Ne laissez pas l’appareil sur le support de

levage sans surveillance.

Illustration I

1. Couper l’appareil et le débrancher du

secteur.

2. Ouvrir le verrouillage de la tête d'aspira-

tion.

3. Fixer un moyen de levage adapté à l’an-

neau de levage.

4. Soulever la tête d’aspiration avec une

grue et la poser sur une surface adap-

tée.

Arrêt du fonctionnement

1. Couper l’appareil à l’aide de l’interrup-

teur marche/arrêt

2. Vider et nettoyer le collecteur.

3. Démonter les accessoires, les nettoyer

et sécher, si besoin.

Transport

몇 PRÉCAUTION

Non-observation du poids

Risque de blessure et d’endommagement

Observez le poids de l’appareil pour le

transport et le stockage.

1. En cas de transport de l’appareil dans

des véhicules, le bloquer contre le glis-

sement et le basculement suivant les

normes en vigueur.

Stockage

몇 PRÉCAUTION

Non-observation du poids

Risque de blessure et d’endommagement

Observez le poids de l’appareil pour le

transport et le stockage.

1. Stockez l’appareil uniquement à l’inté-

rieur.

26 Français

Entretien et maintenance

1. Rincer et laisser sécher régulièrement

l’appareil et les accessoires avec un li-

quide adapté.

2. Contrôler régulièrement l’absence de

dommages sur le filtre à poches. En cas

de dommage, remplacer le filtre à

poches.

Remplacer le filtre

Pour la figure, voir pages des graphiques

Illustration J

몇 PRÉCAUTION

Non-observation du poids

Risque de blessure et d’endommagement

Utilisez un moyen de levage adapté pour

lever la tête d'aspiration.

1. Retirer la tête d’aspiration (voir chapitre

Retirer la tête d’aspiration).

2. Desserrer le raccord à vis des bagues

de serrage.

3. Retirer la petite plaque déflectrice.

4. Retirer et remplacer le filtre.

5. Insérer le nouveau filtre.

Lors du montage, s’assurer que le filtre

est correctement inséré.

6. Placer et visser les bagues de serrage.

Remplacement du filtre à poches

Pour les figures, voir pages des graphiques

Illustration K

1 Vis

2 Bague de serrage

3 Filtre à poches

4 Dispositif de nettoyage

몇 PRÉCAUTION

Non-observation du poids

Risque de blessure et d’endommagement

Utilisez un moyen de levage adapté pour

lever la tête d'aspiration.

1. Retirer la tête d'aspiration. 

(voir le chapitre Retirer la tête d’aspira-

tion)

2. Sortir l’unité de filtration de l’appareil par

les poignées et la retourner.

Illustration L

3. Retirer les vis et démonter le dispositif

de nettoyage.

4. Desserrer le raccord à vis de la bague

de serrage.

5. Retirer le filtre à poches.

6. Eliminer la mousse filtrante.

7. Insérer le nouveau filtre à poches.

8. Insérer la nouvelle mousse filtrante.

9. Poser la bague de serrage et la visser.

10.Poser le dispositif de nettoyage et le vis-

ser.

11.Insérer l'unité de filtration.

Veiller, lors du montage, à ce que la

patte de l’insert de filtre rentre dans

l’arbre.

Illustration M

Dépannage en cas de défaut

 DANGER

Risque de blessures

Risque de démarrage intempestif de l’ap-

pareil et risque d’électrocution

Coupez et débranchez la fiche secteur de

l'appareil avant tous les travaux sur l'appa-

reil.

Chargez un spécialiste de tous les

contrôles et travaux sur les pièces élec-

triques.

Le moteur (turbine d'aspiration) ne dé-

marre pas

Aucune tension électrique

 Contrôler la prise de courant et le fusible

de l’alimentation électrique.

 Contrôler le câble réseau et la fiche sec-

teur de l'appareil.

La puissance d'aspiration diminue

La buse, le tube d’aspiration ou le tuyau

d’aspiration sont colmatés.

 Contrôler et nettoyer si besoin la buse,

le tube d’aspiration et le tuyau d’aspira-

tion.

Le filtre est encrassé.

 Nettoyer le filtre.

Service après-vente

Si le défaut ne peut pas être éliminé, l’ap-

pareil doit être contrôlé par le service

après-vente.

Garantie

Les conditions de garantie publiées par

notre société commerciale compétente

Français 27

s'appliquent dans chaque pays. Nous re-

médions gratuitement aux défauts pos-

sibles sur votre appareil dans la durée de

garantie dans la mesure où la cause du dé-

faut est un vice de matériau ou de fabrica-

tion. En cas de garantie, veuillez vous

adresser à votre distributeur ou au point de

service après-vente autorisé le plus proche

avec la facture d'achat.

(Voir l'adresse au dos)

Caractéristiques techniques

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Raccordement électrique

Tension du secteur V 400 400 400 400 400 400 400

Phase ~3333333

Fréquence du secteur Hz 50 50 50 50 50 50 50

Type de protection IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Classe de protection IIIIIII

Puissance nominale W 1 500 3 000 1 500 3 000 4 700 3 000 4 700

Fusible principal (lent) A 16161616321632

Dimensions et poids

Poids opérationnel typique kg 116 131 139 154 179 159 184

Longueur x largeur x hauteur mm 855 x

715 x

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Conditions ambiantes

Température ambiante °C +40 +40 +40 +40 +40 +40 +40

Caractéristiques de puissance de l’appareil

Contenu du réservoir l 40 40 50 50 50 100 100

Débit d'air l/s 58 87,5 58 87,5 137,5 87,5 137,5

Débit d'air pendant le fonc-

tionnement

l/s 37,556,537,556,588,556,588,5

Dépression kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Pression de service kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Largeur nominale du tuyau

d'aspiration

DN50 DN50 DN50 DN50 DN50 DN50 DN50

Valeurs déterminées selon EN 60335-2-69

Valeur de vibrations main-

bras

m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Incertitude K m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Niveau de pression acous-

tique L

dB(A)57625762716271

Incertitude K

dB(A)2222222

28 Italiano

Sous réserve de modifications techniques.

Déclaration de conformité UE

Nous déclarons par la présente que la ma-

chine désignée ci-après ainsi que la ver-

sion que nous avons mise en circulation,

est conforme, de par sa conception et son

type, aux exigences fondamentales de sé-

curité et de santé en vigueur des normes

UE. Toute modification de la machine sans

notre accord annule cette déclaration.

Produit : Aspirateur de poussières

Produit : Aspirateur humide et aspirateur

de poussières

Type : 9.986-xxx

Type : 9.989-xxx

Normes UE en vigueur

2006/42/CE (+2009/127/CE)

2014/30/UE

2011/65/EU

Normes harmonisées appliquées

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Les signataires agissent sous ordre et avec

le pouvoir de la direction de l'entreprise.

Associé gérant

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Germany)

Tél. : +49 7171 94888-0

Télécopie : +49 7171 94888528

Waldstetten, le 01/01/2022

Indice

Avvertenze generali

Prima di utilizzare l’apparec-

chio per la prima volta, leggere

le presenti istruzioni per l’uso originali e le

allegate avvertenze di sicurezza. Agire se-

condo quanto indicato nelle istruzioni.

conservare entrambi i libretti per un uso fu-

turo o per un successivo proprietario.

Câble secteur

Câble secteur H07BQ-F mm

4 x 2,

Référence de pièce (EU) 9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.981-

557.0

9.979-

856.0

9.981-

557.0

Longueur de câble m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Avvertenze generali ........................... 28

Impiego conforme alla destinazione... 29

Tutela dell’ambiente ........................... 29

Accessori e ricambi............................ 29

Volume di fornitura ............................. 29

Dispositivi di sicurezza....................... 29

Descrizione dell’apparecchio ............. 31

Messa in funzione .............................. 31

Esercizio............................................. 31

Termine del funzionamento................ 33

Trasporto............................................ 33

Stoccaggio ......................................... 33

Cura e manutenzione......................... 33

Guida alla risoluzione dei guasti ........ 34

Garanzia............................................. 34

Dati tecnici.......................................... 34

Dichiarazione di conformità UE.......... 35

Italiano 29

Impiego conforme alla

destinazione

몇 AVVERTIMENTO

Inalazione di polveri nocive

Danni alla salute

Non utilizzare l'apparecchio per l'aspirazio-

ne di polveri dannose per la salute.

ATTENZIONE

In presenza di umidità d'aria elevata può

verificarsi un cortocircuito

Danneggiamento dell’apparecchio

Utilizzare l’apparecchio soltanto in ambienti

interni.

L’apparecchio è concepito per:

● L’aspirazione di sostanze non infiamma-

bili e non esplosive.

● L’aspirazione di polveri infiammabili di

tutte le classi di esplosione (tranne pol-

veri con energia di accensione minima

ME <1 mJ).

● L'aspirazione di polveri e sporco grosso-

lano.

● L’aspirazione di polveri infiammabili da

una zona 22, se l’apparecchio è installa-

to al di fuori di aree potenzialmente

esplosive.

● L'aspirazione di sostanze umide e liqui-

de.

● L'utilizzo professionale.

Qualsiasi altro utilizzo è considerato non

conforme.

Tutela dell’ambiente

I materiali d'imballaggio sono riciclabi-

li. Smaltire gli imballaggi nel rispetto

dell’ambiente.

Gli apparecchi elettrici ed elettronici

contengono materiali riciclabili prezio-

si e spesso componenti come batterie,

accumulatori oppure olio che, se usati o

smaltiti scorrettamente, possono costituire

un potenziale pericolo per la salute umana

e per l'ambiente. Questi componenti sono

tuttavia necessari per un corretto funziona-

mento dell'apparecchio. Gli apparecchi

contrassegnati con questo simbolo non de-

vono essere smaltiti con i rifiuti domestici.

Avvertenze sulle componenti contenute

(REACH)

Informazioni aggiornate sulle componenti

contenute sono disponibili all'indirizzo:

www.kaercher.com/REACH

Accessori e ricambi

 PERICOLO

Rischio di esplosione a causa di ac-

cessori non approvati

Utilizzare solo accessori approvati dal pro-

duttore e contrassegnati con l’adesivo Ex

per l’uso con il tipo 22.

Utilizzando solamente accessori e ricambi

originali, si garantisce un funzionamento si-

curo e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo

ad accessori e ricambi su www.kaer-

cher.com.

Volume di fornitura

Disimballare la confezione e controllare

che il contenuto sia completo. In caso di ac-

cessori mancanti o danni dovuti al trasporto

si prega di contattare il rivenditore.

Dispositivi di sicurezza

Livelli di pericolo

 PERICOLO

● Indica un pericolo imminente che deter-

mina lesioni gravi o la morte.

몇 AVVERTIMENTO

● Indica una probabile situazione pericolo-

sa che potrebbe determinare lesioni gravi

o la morte.

몇 PRUDENZA

● Indica una probabile situazione pericolo-

sa che potrebbe causare lesioni leggere.

ATTENZIONE

● Indica una probabile situazione pericolo-

sa che potrebbe determinare danni alle

cose.

Avvertenze di sicurezza

몇 AVVERTIMENTO

● Non si deve installare o utilizzare l’appa-

recchio in aree a rischio di esplosione di

polvere o gas. Un’atmosfera a rischio di

esplosione di polvere all’interno dell’ap-

parecchio è consentita solo davanti al fil-

30 Italiano

tro. Atmosfere a rischio di esplosione di

gas sono vietate all’interno dell’apparec-

chio.

● L’apparecchio non è adatto all’aspirazio-

ne di polveri dannose per la salute.

● L’apparecchio non è adatto per aspirare

fonti di accensione e polveri con una tem-

peratura di incandescenza ≤ 190 °C.

● L’apparecchio non è adatto per aspirare

sostanze esplosive o equivalenti ai sensi

del § 1 SprengG, miscele vapore-aria

esplosive, nonché polveri Al e Mg.

● L’apparecchio non è adatto per l’aspira-

zione di fluidi infiammabili (infiammabili,

facilmente infiammabili, altamente infiam-

mabili secondo la direttiva 67/548/CEE

sulle sostanze pericolose) (punto di in-

fiammabilità inferiore a 55 °C), nonché di

miscele di polveri infiammabili con fluidi

infiammabili.

● L’apparecchio non è adatto per aspirare

polveri con energia di accensione minima

estremamente bassa (ME <1 mJ), come

ad esempio toner, zolfo, polvere di allumi-

nio, stearato di piombo.

● Proteggere l’apparecchio dalla pioggia.

Conservare l’apparecchio soltanto in am-

bienti chiusi.

● Prima di ogni messa in funzione control-

lare se i cavi di compensazione di poten-

ziale (conduttori di terra) sono collegati.

몇 PRUDENZA

● Spegnere l'apparecchio dopo l’uso ed

estrarre la spina.

ATTENZIONE

● Utilizzare l’apparecchio soltanto in am-

bienti interni.

● Pericolo di schiacciamento! Indossare i

guanti durante la rimozione o l’applicazio-

ne della testina aspirante, dell’unità fil-

trante o del contenitore di raccolta.

● Pericolo di danneggiamento! Non aspira-

re senza filtro o con filtro danneggiato.

● Indossare i guanti quando si utilizza l’ap-

parecchio.

● Movimentare l’apparecchio solo a passo

d'uomo e, nei percorsi in pendenza,

eventualmente in due.

● Assicurarsi che non fuoriesca polvere du-

rante la sostituzione di accessori.

● Durante il funzionamento normale le tem-

perature superficiali possono aumentare

fino a 100 °C.

Comportamento in caso di pericolo

 PERICOLO

Pericolo di lesioni e di danneggiamento

nell'aspirazione di materiali combustibi-

li, in caso di cortocircuito o altri proble-

mi elettrici

Pericolo di inalazione di gas pericolosi per

la salute, pericolo di folgorazione, pericolo

di ustioni.

In caso di emergenza, spegnere l'apparec-

chio e staccare la spina.

Collegamento elettrico

L’apparecchio può essere allacciato solo a

un collegamento elettrico realizzato da un

installatore elettricista in conformità alla

norma IEC 60364. Per i valori allacciati ve-

dere Dati tecnici e targhetta. L'impiego di

un cavo di prolunga non è consentito.

 PERICOLO

Pericolo di scossa elettrica

Pericolo di morte

Non danneggiare i cavi di collegamento

elettrici, ad es. calpestandoli o passandovi

sopra con un apparecchio, schiacciandoli o

strappandoli.

Proteggere i cavi dal calore e dal contatto

con oli e spigoli vivi.

Prima di ogni utilizzo controllare il cavo di

collegamento alla rete. Non mettere in fun-

zione l’apparecchio con il cavo danneggia-

to. Fare sostituire il cavo danneggiato da un

elettricista.

Simboli riportati sull’apparecchio

Aspiratore industriale per polveri in-

fiammabili, installazione apparecchio

fuori dalla zona 22

L’apparecchio non è adatto per:

● L’assorbimento di liquidi ad alto rischio

di esplosione nonché per miscele di pol-

veri e liquidi infiammabili.

Osservare il segnale di avverti-

mento sull’apparecchio!

Italiano 31

● Il collegamento a macchine che genera-

no polvere.

● L’aspirazione di polvere incandescente

o altre fonti di accensione.

L’apparecchio non è adatto per:

● L’esercizio in atmosfere potenzialmente

esplosive.

Descrizione dell’apparecchio

Per la figura vedi pagine dei grafici

Figura A

1 Contenitore di raccolta

2 Attacco tubo flessibile di aspirazione

3 Archetto di spinta

4 Filtro a tasca

5 Cavo di rete

6 Interruttore dell'apparecchio

7 Strumento indicatore

8 Contenitore di raccolta

9 Sacchetto per polvere in PE

10 Pressore sacchetto per polvere PE

11 Cavo per collegamento equipotenziale

12 Tubo flessibile di compensazione della

pressione

13 Supporto accessori

14 Cavo per collegamento equipotenziale

15 Bloccaggio testina aspirante

16 Leva di abbassamento contenitore di

raccolta

17 Ruota orientabile con freno di staziona-

mento

Messa in funzione

Per la figura vedi pagine dei grafici

1. Portare l’apparecchio in posizione di la-

voro.

2. Se necessario, assicurarlo con il freno di

stazionamento.

3. Controllare che la testina aspirante sia

montata in modo corretto.

4. Inserire il tubo flessibile di aspirazione

nell’attacco tubo flessibile di aspirazio-

ne.

Nota

Il diametro tubo flessibile DN50 è consenti-

to solo per apparecchi con varianti di poten-

za da 3,0 kW e 4,0 kW, con diametro del

tubo da 1,5 kW DN40.

Figura B

5. Inserire l'accessorio desiderato sul tubo

flessibile di aspirazione.

Esercizio

Per la figura vedi pagine dei grafici

1. Inserire la spina di rete nella presa.

2. Accendere l'apparecchio tramite l'inter-

ruttore.

Figura C

3. Il processo di aspirazione ha inizio.

Processo di aspirazione

Per la figura vedi pagine dei grafici

Figura D

1 Dispositivo

2 Tubo flessibile di aspirazione

3 Supporto accessori

4 Ugello

1. Accendere l'apparecchio.

2. Rimuovere il tubo flessibile di aspirazio-

ne dal dispositivo.

3. Rimuovere l’ugello appropriato dal sup-

porto degli accessori e posizionarlo sul

tubo flessibile di aspirazione.

4. Aspirare il materiale.

5. Rimuovere l’ugello dal tubo flessibile di

aspirazione e inserirlo nel porta acces-

sori.

6. Posizionare il tubo flessibile di aspirazio-

ne sul dispositivo.

7. Spegnere l’apparecchio.

Pulizia del filtro antipolvere

Per la figura vedi pagine dei grafici

Nota

Pulire regolarmente il filtro per evitare la

perdita di potenza di aspirazione.

Figura E

1. Spostare l’impugnatura per la pulizia del

filtro avanti e indietro più volte per pulire

il filtro.

Lettura della portata minima

Nella parte frontale dell’apparecchio è

montato un manometro che indica la pres-

sione negativa di aspirazione all'interno

dell’apparecchio.

(Vedi capitolo Descrizione dell’apparec-

chio)

32 Italiano

La tabella mostra il valore della pressione

negativa di aspirazione massima. Il valore

dipende dalla potenza dell’apparecchio e

dal tubo flessibile di aspirazione utilizzato.

ATTENZIONE

Perdita di aspirazione

In caso di superamento del valore specifi-

cato, la velocità dell’aria nel tubo flessibile

di aspirazione scende al di sotto di 20 m/s.

Pulire il filtro a tasca al più tardi quando vie-

ne raggiunto il valore.

Sostituire il filtro a tasca se il valore non vie-

ne significativamente ridotto dalla pulizia.



(Vedi capitolo Sostituzione del filtro a ta-

sca)

 Pulire il filtro al più tardi al valore specifi-

cato.

Svuotamento del contenitore di

raccolta

Per le figure vedi pagine dei grafici

1. Spegnere l'apparecchio e scollegarlo

dall’alimentazione di corrente.

2. Pulire il filtro antipolvere.

3. Abbassare il contenitore di raccolta spin-

gendo la leva verso il basso.

Figura F

4. Estrarre il contenitore di raccolta dall’ap-

parecchio.

Figura G

5. Svuotare il contenitore di raccolta nella

struttura di smaltimento.

6. Smaltire o riutilizzare il contenuto secon-

do le disposizioni di legge.

7. Svuotare il contenitore di raccolta se-

condo necessità, ma almeno dopo ogni

utilizzo.

Nota

Spostare il contenitore di raccolta solo sulle

sue rotelle. Non utilizzare gru, carrelli ele-

vatori a forca o simili.

Rimozione del sacchetto per

polvere in PE

Per la figura vedi pagine dei grafici

Figura H

1. Togliere il tubo flessibile di compensa-

zione della pressione dal contenitore di

raccolta.

2. Rimuovere il contenitore di raccolta

dall’apparecchio.

3. Rimuovere il pressore dal sacchetto per

polvere in PE.

4. Chiudere il sacchetto per polvere in PE

con una fascetta stringicavo o del nastro

adesivo.

5. Smaltire il sacchetto per polvere in PE

secondo le disposizioni di legge.

6. Inserire il nuovo sacchetto per polvere

nel contenitore di raccolta.

7. Inserire il pressore.

Fare attenzione che il sacchetto per pol-

vere in PE non venga danneggiato.

8. Inserire il contenitore di raccolta nell’ap-

parecchio e collegare il tubo flessibile di

compensazione della pressione.

Rimozione della testina aspirante

Per la figura vedi pagine dei grafici

몇 PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento

Sollevare solo la testina aspirante. A causa

del peso, non sollevare la testina aspirante

a mano.

 PERICOLO

Mancata osservanza del peso

Pericolo di lesioni causato dalla caduta

dell'apparecchio

Rispettare le norme antinfortunistiche vi-

genti e le avvertenze di sicurezza.

Prima di ogni sollevamento controllare il

perfetto funzionamento del dispositivo di

sollevamento con il mezzo di sollevamento.

Poten-

Diametro tu-

bo flessibile

Valore

1,5 kW DN 40 126 mbar

(12,6 kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar

(22,6 kPA)

4,0 kW DN 50 216 mbar

(21,6 kPA)

Italiano 33

Sollevare l’apparecchio solo mediante l’oc-

chiello per gru previsto.

Accertarsi che il carico non possa sganciar-

si accidentalmente dall’imbracatura di sol-

levamento.

La gru deve essere azionata solo da perso-

nale specializzato qualificato.

Nessuna persona deve sostare nell’area di

pericolo della gru.

Non lasciare l’apparecchio incustodito

nell’imbracatura di sollevamento.

Figura I

1. Spegnere l'apparecchio e scollegarlo

dalla rete elettrica.

2. Aprire il bloccaggio per testata aspiran-

te.

3. Fissare un mezzo di sollevamento adat-

to all'occhiello per gru.

4. Sollevare la testina aspirante con una

gru e deporla su un supporto idoneo.

Termine del funzionamento

1. Spegnere l'apparecchio tramite

l'interruttore ON/OFF.

2. Svuotare e pulire il contenitore di raccol-

ta.

3. Smontare gli accessori, pulirli e asciu-

garli se necessario.

Trasporto

몇 PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento

Nel trasporto e nello stoccaggio, osservare

il peso dell'apparecchio.

1. Per il trasporto in veicoli, assicurare l’ap-

parecchio secondo le direttive in vigore

affinché non possa scivolare e ribaltarsi.

Stoccaggio

몇 PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento

Nel trasporto e nello stoccaggio, osservare

il peso dell'apparecchio.

1. Conservare l'apparecchio solo in vani in-

terni.

Cura e manutenzione

1. Sciacquare l’apparecchio e gli accessori

a intervalli regolari con un liquido adatto

e lasciare asciugare.

2. Verificare periodicamente che il filtro a

tasca non sia danneggiato. In caso di

danneggiamento, sostituire il filtro a ta-

sca.

Sostituzione del filtro

Per la figura vedi pagine dei grafici

Figura J

몇 PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento

Per il sollevamento della testina aspirante

utilizzare un mezzo di sollevamento ido-

neo.

1. Rimuovere la testina aspirante (vedi ca-

pitolo Rimozione della testina aspiran-

te).

2. Allentare il raccordo a vite degli anelli di

serraggio.

3. Rimuovere la piccola lamiera deflettrice.

4. Estrarre il filtro e sostituirlo.

5. Inserire il nuovo filtro.

Al montaggio, fare attenzione a inserire

il filtro correttamente.

6. Applicare gli anelli di serraggio e avvitar-

li.

Sostituzione del filtro a tasca

Per le figure vedi pagine dei grafici

Figura K

1 Viti

2 Anello di serraggio

3 Filtro a tasca

4 Dispositivo di pulizia

몇 PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento

Per il sollevamento della testina aspirante

utilizzare un mezzo di sollevamento ido-

neo.

34 Italiano

1. Togliere la testina aspirante. 

(Vedi capitolo Rimozione della testina

aspirante)

2. Rimuovere l’unità filtro dall’apparecchio

afferrandola alle impugnature e capovol-

gerla.

Figura L

3. Rimuovere le viti e smontare il dispositi-

vo di pulizia.

4. Allentare il raccordo a vite dell’anello di

serraggio.

5. Rimuovere il filtro a tasca.

6. Smaltire la schiuma del filtro.

7. Inserire il nuovo filtro a tasca.

8. Inserire la nuova schiuma filtro.

9. Applicare l’anello di serraggio e avvitar-

lo.

10.Applicare il dispositivo di pulizia e avvi-

tarlo.

11.Inserire l’unità filtro.

Durante l’installazione, assicurarsi che

la linguetta sull’inserto filtrante si innesti

nell’albero.

Figura M

Guida alla risoluzione dei

guasti

 PERICOLO

Pericolo di lesioni

Pericolo di avvio involontario dell'apparec-

chio e pericolo di una scarica elettrica

Prima di eseguire qualsiasi lavoro sull'ap-

parecchio, spegnerlo e staccare la spina.

Far eseguire tutti i controlli ed interventi ai

componenti elettrici da personale specializ-

zato.

Il motore (turbina di aspirazione) non si

avvia

Nessuna tensione elettrica

 Controllare la presa e il fusibile dell'ali-

mentazione di corrente.

 Controllare il cavo e la spina di alimenta-

zione dell’apparecchio.

La capacità di aspirazione diminuisce

L’ugello, il tubo di aspirazione o il tubo fles-

sibile di aspirazione sono intasati.

 Controllare ed eventualmente pulire

l’ugello, il tubo di aspirazione o il tubo

flessibile di aspirazione.

Il filtro è sporco.

 Pulire il filtro.

Servizio clienti

Se non è possibile riparare il guasto occor-

re far controllare l’apparecchio dal servizio

clienti.

Garanzia

Le condizioni di garanzia valgono nel ri-

spettivo paese di pubblicazione da parte

della nostra società di vendita competente.

Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti all’apparecchio,

se causati da difetto di materiale o di produ-

zione. Nei casi previsti dalla garanzia si

prega di rivolgersi al proprio rivenditore, op-

pure al più vicino centro di assistenza auto-

Dati tecnici

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Collegamento elettrico

Tensione di rete V 400 400 400 400 400 400 400

Fase ~ 3333333

Frequenza di rete Hz 50 50 50 50 50 50 50

Grado di protezione IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Classe di protezione IIIIIII

Potenza nominale W 1500 3000 1500 3000 4700 3000 4700

Protezione di rete (lento) A 16 16 16 16 32 16 32

Italiano 35

Con riserva di modifiche tecniche.

Dichiarazione di conformità

Con la presente dichiariamo che la macchi-

na di seguito definita, in conseguenza della

sua progettazione e costruzione nonché

nello stato in cui è stata immessa sul mer-

cato, è conforme ai requisiti essenziali di si-

curezza e salute pertinenti delle direttive

UE. In caso di modifiche apportate alla

macchina senza il nostro consenso, la pre-

sente dichiarazione perde ogni validità.

Prodotto: Aspiratore a secco

Prodotto: Aspiratore a secco e aspiraliquidi

Tipo: 9.986-xxx

Tipo: 9.989-xxx

Direttive UE pertinenti

2006/42/CE (+2009/127/EG)

2014/30/UE

2011/65/UE

Dimensioni e pesi

Tipico peso d’esercizio kg 116 131 139 154 179 159 184

Lunghezza x larghezza x al-

tezza

mm 855 ×

715 ×

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Condizioni ambientali

Temperatura ambiente °C +40 +40 +40 +40 +40 +40 +40

Dati sulle prestazioni dell’apparecchio

Contenuto del serbatoio l 40 40 50 50 50 100 100

Portata d’aria l/s 58 87,5 58 87,5 137,5 87,5 137,5

Portata d’aria durante l’eser-

cizio

l/s 37,556,537,556,588,556,588,5

Depressione kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Pressione d’esercizio kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Diametro nominale tubo fles-

sibile di aspirazione

DN50 DN50 DN50 DN50 DN50 DN50 DN50

Valori rilevati secondo EN 60335-2-69

Valore di vibrazione mano-

braccio

m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Incertezza K m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Livello di pressione acustica

dB(A)57625762716271

Incertezza K

dB(A)2222222

Cavo di rete

Cavo di rete H07BQ-F mm

4 x 2,

Numero componenti (EU) 9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.981-

557.0

9.979-

856.0

9.981-

557.0

Lunghezza cavo m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

36 Nederlands

Norme armonizzate applicate

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

I firmatari agiscono per incarico e con dele-

ga della direzione.

Socio gerente

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Germany)

Tel.: +49 7171 94888-0

Fax: +49 7171 94888-528

Waldstetten, 01/01/2022

Inhoud

Algemene instructies

Voordat u het apparaat voor

het eerst gebruikt, dient u deze

originele gebruiksaanwijzing en de meege-

leverde veiligheidsinstructies door te lezen

en deze in acht te nemen.

Bewaar beide documenten voor later ge-

bruik of volgende eigenaars.

Reglementair gebruik

몇 WAARSCHUWING

Inademen van gezondheidsgevaarlijke

stoffen

Schade aan de gezondheid

Gebruik het apparaat nooit voor het opzui-

gen van gezondheidsgevaarlijke stoffen.

LET OP

Kortsluiting door hoge luchtvochtigheid

Beschadiging van het apparaat

Gebruik het apparaat alleen in binnenruim-

tes.

Het apparaat is bedoeld voor:

● Het opzuigen van niet-brandbare en

niet-explosiegevaarlijke stoffen.

● De absorptie van ontvlambaar stof van

alle stofexplosieklassen (behalve stof

met minimale ontstekingsenergie

ME <1 mJ).

● Het opzuigen van stoffen en grof vuil.

● De absorptie van brandbaar stof uit een

zone 22, als het apparaat buiten potenti-

eel explosieve gebieden wordt geïnstal-

leerd.

● Het opzuigen van vochtige en vloeibare

substanties.

● Industrieel gebruik.

Elk ander gebruik wordt gezien als niet-re-

glementair gebruik.

Milieubescherming

Het verpakkingsmateriaal is recycle-

baar. Gooi verpakkingen met het ge-

scheiden afval weg.

Elektrische en elektronische appara-

ten bevatten waardevolle recyclebare

materialen en vaak onderdelen zoals

batterijen, accu's of olie, die bij onjuiste om-

gang of verkeerd weggooien een mogelijk

gevaar voor de gezondheid en het milieu

kunnen vormen. Voor een correct gebruik

van het apparaat zijn deze onderdelen ech-

ter noodzakelijk. Apparaten met dit sym-

bool mogen niet met het huisvuil worden

weggegooid.

Algemene instructies.......................... 36

Reglementair gebruik......................... 36

Milieubescherming ............................. 36

Toebehoren en reserveonderdelen .... 37

Leveringsomvang............................... 37

Veiligheidsinrichtingen ....................... 37

Beschrijving apparaat ........................ 38

Inbedrijfstelling................................... 38

Werking.............................................. 39

Werking beëindigen ........................... 40

Vervoer............................................... 40

Opslag................................................ 40

Verzorging en onderhoud................... 40

Hulp bij storingen ............................... 41

Garantie ............................................. 41

Technische gegevens ........................ 42

EU-conformiteitsverklaring................. 43

Nederlands 37

Instructies voor inhoudsstoffen (RE-

ACH)

Actuele informatie over inhoudsstoffen

vindt u onder: www.kaercher.nl/REACH

Toebehoren en

reserveonderdelen

 GEVAAR

Explosiegevaar door niet-goedge-

keurde accessoires

Gebruik alleen accessoires die zijn goed-

gekeurd door de fabrikant en gemarkeerd

met de Ex-sticker voor gebruik met type 22.

Gebruik alleen origineel toebehoren en ori-

ginele reserveonderdelen. Deze garande-

ren een veilige en storingsvrije werking van

het apparaat.

Informatie over toebehoren en reserveon-

derdelen vindt u onder www.kaercher.nl.

Leveringsomvang

Controleer de inhoud bij het uitpakken op

volledigheid. Bij ontbrekend toebehoren of

bij transportschade neemt u contact op met

uw distributeur.

Veiligheidsinrichtingen

Gevarenniveaus

 GEVAAR

● Aanwijzing voor direct dreigend gevaar

dat tot zware of dodelijke verwondingen

leidt.

몇 WAARSCHUWING

● Aanwijzing voor een mogelijk gevaarlijke

situatie die tot zware of dodelijke verwon-

dingen kan leiden.

몇 VOORZICHTIG

● Aanwijzing voor een mogelijk gevaarlijke

situatie die tot lichte verwondingen kan

leiden.

LET OP

● Aanwijzing voor een mogelijk gevaarlijke

situatie die tot materiële schade kan lei-

den.

Veiligheidsinstructies

몇 WAARSCHUWING

● U mag het apparaat niet opstellen of ge-

bruiken op plaatsen waar het risico op

stof- of gasexplosie bestaat. Een stofex-

plosieve atmosfeer in het apparaat is al-

leen toegestaan voor het filter. In het

apparaat zijn gasexplosieve atmosferen

verboden.

● Het apparaat is niet voor het opzuigen

van gezondheidsgevaarlijke stoffen be-

doeld.

● Het apparaat is niet geschikt voor het op-

zuigen van ontstekingsbronnen en stof

met een gloeitemperatuur ≤ 190 °C.

● Het apparaat is niet geschikt voor de ab-

sorptie van explosieve of gelijkwaardige

stoffen in de zin van §1 SprengG, explo-

sieve damp-luchtmengsels, evenals Al-

en Mg-stof.

● Het apparaat is niet geschikt voor het op-

zuigen van ontvlambare vloeistoffen (ont-

vlambaar, licht ontvlambaar, zeer

ontvlambaar volgens de Duitse richtlijn

67/548/EEG inzake gevaarlijke stoffen)

(vlampunt onder 55 °C) en mengsels van

ontvlambare stoffen met ontvlambare

vloeistoffen.

● Het apparaat is niet geschikt om stof te

absorberen met een extreem lage mini-

male ontstekingsenergie (ME <1 mJ), zo-

als: toner, netzwavel, aluminiumpoeder,

loodzeep.

● Bescherm het apparaat tegen regen. Het

apparaat mag niet buiten worden be-

waard.

● Controleer voor elke ingebruikname of de

potentiaalvereffeningsleidingen (massa-

leidingen) aangesloten zijn.

몇 VOORZICHTIG

● Schakel het apparaat na elk gebruik uit

en trek het netsnoer uit.

LET OP

● Gebruik het apparaat alleen in binnen-

ruimtes.

● Gevaar voor beknelling! Draag hand-

schoenen bij het verwijderen of plaatsen

van de zuigkop, de filtereenheid of de op-

vangbak.

● Beschadigingsgevaar! Zuig nooit zonder

of met beschadigde filter.

● Draag veiligheidshandschoenen, als u

het apparaat bedient.

38 Nederlands

● Verplaats het apparaat alleen met loop-

snelheid en indien nodig met twee perso-

nen op hellende wegen.

● Voorkom het uittreden van stof, als toebe-

horen worden vervangen.

● Tijdens normaal bedrijf kunnen de opper-

vlaktetemperaturen tot 100 °C stijgen.

Hoe te handelen in noodsituaties

 GEVAAR

Gevaar voor letsel en beschadiging bij

het opzuigen van brandbare materialen,

bij kortsluiting of andere elektrische

fouten

Gevaar voor inademen van gassen die een

gevaar vormen voor de gezondheid, ge-

vaar voor elektrische schokken, gevaar

voor verbrandingen.

Schakel het apparaat in noodsituaties uit

en trek het netsnoer uit.

Elektrische aansluiting

Sluit het apparaat alleen aan op een elektri-

sche aansluiting die door een elektricien

conform IEC 60364 is uitgevoerd. Aansluit-

waarden, zie Technische gegevens en ty-

peplaatje. Gebruik van een verlengkabel is

niet toegestaan.

 GEVAAR

Gevaar voor elektrische schok

Levensgevaar

Voorkom beschadiging van de elektrische

leidingen door bijvoorbeeld erover rijden,

knellen of vervormen.

Bescherm de kabel tegen hitte, olie en

scherpe randen.

Controleer de netaansluitspanning van het

apparaat voor elk gebruik. Gebruik geen

apparaat met beschadigde kabel. Laat een

beschadigde kabel door een elektricien

vervangen.

Symbolen op het apparaat

Industriële stofzuiger voor brandbaar

stof, installatie buiten zone 22

Het apparaat is niet bedoeld voor:

● Het opnemen van vloeistoffen met een

hoog explosiegevaar en voor mengsels

van brandbare stoffen en vloeistoffen.

● De verbinding met stofproducerende

machines.

● De absorptie van gloeiend stof of andere

ontstekingsbronnen.

Het apparaat is niet toegetalen voor:

● Gebruik in mogelijk explosieve omgevin-

gen.

Beschrijving apparaat

Afbeeldingen, zie pagina’s met grafieken

Afbeelding A

1 Verzamelreservoir

2 Zuigslangaansluiting

3 Duwbeugel

4 Zakfilter

5 Elektriciteitskabel

6 Apparaatschakelaar

7 Weergave-instrument

8 Verzamelreservoir

9 PE-stofzak

10 Neerhouder PE-stofzak

11 Kabel potentiaalvereffening

12 Drukvereffeningsslang

13 Toebehorenhouder

14 Kabel potentiaalvereffening

15 Vergrendeling zuigkop

16 Hendel verzamelreservoir neerlaten

17 Zwenkwielen met parkeerrem

Inbedrijfstelling

Afbeeldingen, zie pagina’s met grafieken

1. Het apparaat in de werkpositie plaatsen.

2. Indien nodig het apparaat met de par-

keerrem beveiligen.

3. Controleren of de zuigkop correct is ge-

plaatst.

4. De zuigslang in de zuigslangaansluiting

steken.

Instructie

De slangdiameter DN50 is alleen toege-

staan voor apparaten met de vermogens-

varianten 3,0 kW en 4,0 kW, met 1,5 kW

slangdiameter DN40.

Afbeelding B

5. Het gewenste toebehoren op de

zuigslang steken.

Waarschuwingsbord op het appa-

raat in acht nemen!

Nederlands 39

Werking

Afbeeldingen, zie pagina’s met grafieken

1. De netstekker in het stopcontact steken.

2. Het apparaat met de apparaatschake-

laar inschakelen.

Afbeelding C

3. Het zuigen begint.

Zuigproces

Afbeeldingen, zie pagina’s met grafieken

Afbeelding D

1 Inrichting

2 Zuigslang

3 Toebehorenhouder

4 Sproeier

1. Het apparaat inschakelen.

2. De zuigslang uit de inrichting nemen.

3. Verwijder het juiste mondstuk uit de ac-

cessoirehouder en steek deze op de

zuigslang.

4. Zuig het zuigmateriaal op.

5. Verwijder het mondstuk van de

zuigslang en steek deze in de accessoi-

rehouder.

6. Plaats de zuigslang op de inrichting.

7. Het apparaat uitschakelen.

Stoffilter reinigen

Afbeeldingen, zie pagina’s met grafieken

Instructie

Reinig het filter regelmatig om verlies van

zuigkracht te voorkomen.

Afbeelding E

1. Beweeg de filterreinigingshendel enkele

keren heen en weer om het filter te reini-

gen.

Lees de minimale volumestroom af

Aan de voorzijde van het apparaat is een

weergave-instrument gemonteerd, die de

zuigonderdruk in het apparaat weergeeft.

(zie hoofdstuk Beschrijving apparaat)

De tabel toont de waarde van de maximale

zuigonderdruk. De waarde is afhankelijk

van de prestaties van het apparaat en de

gebruikte zuigslang.

LET OP

Zuigverlies

Als de opgegeven waarde wordt overschre-

den, daalt de luchtsnelheid in de zuigslang

onder 20 m/s.

Reinig het zakfilter uiterlijk, als de waarde is

bereikt.

Vervang het zakfilter, als de waarde niet

aanzienlijk wordt verlaagd door te reinigen.



(zie hoofdstuk Het zakfilter vervangen)

 Reinig het filter uiterlijk bij de aangege-

ven waarde.

Opvangbak legen

Afbeeldingen, zie pagina’s met grafieken

1. Het apparaat uitschakelen en van de

voeding loskoppelen.

2. Het stoffilter reinigen.

3. Het verzamelreservoir door omlaag

drukken van de hendel neerlaten.

Afbeelding F

4. Het verzamelreservoir uit het apparaat

trekken.

Afbeelding G

5. Leeg de verzamelcontainer in de afvoe-

rinrichting.

6. De inhoud conform de wettelijke bepa-

lingen afvoeren of opnieuw gebruiken.

7. Leeg de verzamelcontainer indien no-

dig, maar ten minste na elk gebruik.

Instructie

Verplaats de verzamelcontainer alleen op

zijn looprollen. Gebruik hiervoor geen

kraan, vorkheftruck of iets dergelijks.

Vermo-

gen

Slangdiame-

ter

Waarde

1,5 kW DN 40 126 mbar

(12,6 kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar

(22,6 kPA)

4,0 kW DN 50 216 mbar

(21,6 kPA)

40 Nederlands

Verwijder de PE-stofzak

Afbeeldingen, zie pagina’s met grafieken

Afbeelding H

1. Koppel de drukvereffeningsslang los

van het carter.

2. Neem de accu uit het apparaat.

3. Neem de neerhouder uit de PE-stofzak.

4. Sluit de PE-stofzak met kabelbinder of

plakband.

5. De PE-stofzak conform de wettelijke be-

palingen afvoeren.

6. Plaats de nieuwe stofzak in het verza-

melreservoir.

7. Plaats de neerhouder omlaag.

Voorkom dat de PE-stofzak wordt be-

schadigd.

8. Plaats het verzamelreservoir in het ap-

paraat en sluit de drukvereffeningsslang

aan.

Zuigkop verwijderen

Afbeeldingen, zie pagina’s met grafieken

몇 VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging

Til alleen de zuigkop op. Til de zuigkop van-

wege het gewicht niet met de hand op.

 GEVAAR

Niet in acht nemen van het gewicht

Gevaar voor letsel door vallend apparaat

Neem de van toepassing zijnde voorschrif-

ten inzake ongevallenpreventie en de vei-

ligheidsvoorschriften in acht.

Controleer voor elke keer heffen of de he-

finrichting met hefwerktuig correct functio-

neert.

Til het apparaat alleen aan de hijsogen op.

Beveilig de hefinrichting, zodat de last niet

per ongeluk los kan raken.

Alleen overeenkomstig gekwalificeerd per-

soneel mag de kraan bedienen.

In de gevarenzone van de kraan mogen

zich geen personen bevinden.

Laat het apparaat niet zonder toezicht aan

de hefinrichting hangen.

Afbeelding I

1. Het apparaat uitschakelen en van het

stroomnet loskoppelen.

2. Open de vergrendeling zuigkop.

3. Geschikt hefwerktuig aan de kraanoog

bevestigen.

4. De zuigkop met een kraan optillen en op

een geschikte plaats neerleggen.

Werking beëindigen

1. Het apparaat met de in- / uitschakelaar

uitschakelen

2. De opvangbak legen en reinigen.

3. Het toebehoren demonteren en eventu-

eel reinigen en drogen.

Vervoer

몇 VOORZICHTIG

Niet-naleving van het gewicht

Gevaar voor letsel en beschadiging

Neem bij het transport en de opslag het ge-

wicht van het apparaat in acht.

1. Bij het transport in voertuigen het appa-

raat conform de geldende richtlijnen te-

gen wegglijden en omvallen beveiligen.

Opslag

몇 VOORZICHTIG

Niet-naleving van het gewicht

Gevaar voor letsel en beschadiging

Neem bij het transport en de opslag het ge-

wicht van het apparaat in acht.

1. Het apparaat alleen in binnenruimtes

opslaan.

Verzorging en onderhoud

1. Het apparaat en het toebehoren regel-

matig met geschikte vloeistof spoelen en

laten drogen.

2. Het zakfilter regelmatig op beschadiging

controleren. Bij beschadiging het zakfil-

ter vervangen.

Filter vervangen

Afbeeldingen, zie pagina’s met grafieken

Afbeelding J

몇 VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging

Gebruik voor het optillen van de zuigkop

een geschikt hefmiddel.

1. De zuigkop verwijderen (zie hoofdstuk

Zuigkop verwijderen).

2. De schroefverbinding van de spanringen

losmaken.

Nederlands 41

3. De kleine stootplaat verwijderen.

4. Het filter verwijderen en vervangen.

5. Het nieuwe filter plaatsen.

Let er bij de montage op dat het filter cor-

rect wordt geplaatst.

6. De spanringen plaatsen en vastschroe-

ven.

Het zakfilter vervangen

Afbeeldingen, zie pagina’s met grafieken

Afbeelding K

1 Schroeven

2 Spanring

3 Zakfilter

4 Reinigingsinrichting

몇 VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging

Gebruik voor het optillen van de zuigkop

een geschikt hefmiddel.

1. De zuigkop verwijderen. 

(zie hoofdstuk Zuigkop verwijderen)

2. Verwijder de filtereenheid aan de hand-

grepen uit het apparaat en draai deze

om.

Afbeelding L

3. Verwijder de schroeven en demonteer

het reinigingsapparaat.

4. De schroefverbinding van de spanring

losmaken.

5. Verwijder het zakfilter.

6. Gooi het filterschuim weg.

7. Plaats het nieuwe zakfilter.

8. Plaats het nieuwe filterschuim.

9. De spanring plaatsen en vastschroeven.

10.De reinigingsinrichting plaatsen en vast-

schroeven.

11.Plaats de filtereenheid.

Let er bij de installatie op dat het lipje op

het filterinzetstuk in de as grijpt.

Afbeelding M

Hulp bij storingen

 GEVAAR

Gevaar voor letsel

Gevaar voor onbedoeld starten van het ap-

paraat en gevaar voor een elektrische

schok

Schakel het apparaat vóór alle werkzaam-

heden uit en trek het netsnoer uit.

Laat alle controles en werkzaamheden aan

elektrische delen door een vakman uitvoe-

ren.

Motor (zuigturbine) start niet

Geen elektrische spanning

 Het stopcontact en de zekering van de

stroomvoorziening controleren.

 Het netsnoer en de netstekker van het

apparaat controleren.

De zuigkracht neemt af

De sproeier, de zuigbuis of de zuigslang

zijn verstopt.

 De sproeier, de zuigbuis en de zuigslang

controleren en eventueel reinigen.

Het filter is vervuild.

 Het filter reinigen.

Klantenservice

Als de storing niet kan worden verholpen,

moet het apparaat door de klantenservice

worden gecontroleerd.

Garantie

In elk land gelden de garantievoorwaarden

die door onze verantwoordelijke verkoop-

maatschappij zijn uitgegeven. Mogelijke

storingen aan uw apparaat verhelpen we

binnen de garantieperiode gratis, voor zo-

ver een materiaal- of fabricagefout de oor-

zaak is. Als u gebruik wilt maken van de

garantie, neemt u met uw aankoopbon con-

tact op met uw distributeur of de dichtstbij-

zijnde geautoriseerde klantenservice.

(adres zie achterzijde)

42 Nederlands

Technische gegevens

Technische wijzigingen voorbehouden.

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Elektrische aansluiting

Netspanning V 400 400 400 400 400 400 400

Fase ~ 3333333

Netfrequentie Hz 50 50 50 50 50 50 50

Beschermingsgraad IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Beschermingsklasse IIIIIII

Nominaal vermogen W 1500 3000 1500 3000 4700 3000 4700

Netbeveiliging (traag) A 16 16 16 16 32 16 32

Afmetingen en gewichten

Typisch bedrijfsgewicht kg 116 131 139 154 179 159 184

Lengte x breedte x hoogte mm 855 ×

715 ×

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Omgevingsvoorwaarden

Omgevingstemperatuur °C +40 +40 +40 +40 +40 +40 +40

Gegevens capaciteit van apparaat

Inhoud reservoir l 40 40 50 50 50 100 100

Luchthoeveelheid l/s 58 87,5 58 87,5 137,5 87,5 137,5

Luchtstroom tijdens bedrijf l/s 37,556,537,556,588,556,588,5

Onderdruk kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Bedrijfsdruk kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Nominale wijdte zuigslang DN50 DN50 DN50 DN50 DN50 DN50 DN50

Berekende waarden conform EN 60335-2-69

Hand-arm-vibratiewaarde m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Onzekerheid K m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Geluidsdrukniveau L

dB(A)57625762716271

Onzekerheid K

dB(A)2222222

Elektriciteitskabel

Netkabel H07BQ-F mm

4 x 2,

Onderdeelnummer (EU) 9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.981-

557.0

9.979-

856.0

9.981-

557.0

Kabellengte m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

Español 43

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermel-

de machine op basis van het ontwerp en ty-

pe en in de door ons op de markt gebrachte

uitvoering voldoet aan de relevante veilig-

heids- en gezondheidsvereisten van de

EU-richtlijnen. Bij een niet door ons goed-

gekeurde wijziging van de machine verliest

deze verklaring zijn geldigheid.

Product: Droogzuiger

Product: Nat- en droogzuiger

Type: 9.986-xxx

Type: 9.989-xxx

Relevante EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Toegepaste geharmoniseerde normen

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

De ondergetekenden handelen in opdracht

en met volmacht van de directie.

Directeur-aandeelhouder

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Germany)

Tel.: +49 7171 94888-0

Fax: +49 7171 94888-528

Waldstetten, 2022/01/01

Índice de contenidos

Avisos generales

Antes de poner en marcha por

primera vez el equipo, lea este

manual de instrucciones y las instrucciones

de seguridad adjuntas. Actúe conforme a

estos documentos.

Conserve estos dos manuales para su uso

posterior o para propietarios ulteriores.

Uso previsto

몇 ADVERTENCIA

Aspiración de polvo perjudicial para la

salud

Daños a la salud

No utilice el equipo para aspirar polvo per-

judicial para la salud.

CUIDADO

Cortocircuito debido a la elevada hume-

dad del aire

Daño del equipo

Utilice el equipo solo en interiores.

El equipo está destinado para:

● La aspiración de sustancias no inflama-

bles y no explosivas.

● La absorción de polvos inflamables de

todas las clases de explosión de polvo

(excepto polvo con energía de ignición

mínima ME < 1 mJ).

● La aspiración de polvo y mucha sucie-

dad.

Avisos generales................................ 43

Uso previsto ....................................... 43

Protección del medioambiente........... 44

Accesorios y recambios ..................... 44

Alcance de suministro........................ 44

Dispositivos de seguridad .................. 44

Descripción del equipo....................... 45

Puesta en funcionamiento.................. 46

Funcionamiento.................................. 46

Finalización del funcionamiento......... 48

Transporte.......................................... 48

Almacenamiento ................................ 48

Cuidado y mantenimiento .................. 48

Ayuda en caso de fallos..................... 48

Garantía ............................................. 49

Datos técnicos.................................... 49

Declaración de conformidad UE ........ 50

44 Español

● La absorción de polvos combustibles de

una zona 22, si el dispositivo se instala

fuera de áreas potencialmente explosi-

vas.

● La aspiración de sustancias líquidas y

húmedas.

● Uso industrial.

Cualquier otro uso se considera inadecua-

do.

Protección del

medioambiente

Los materiales del embalaje son reci-

clables. Elimine los embalajes de for-

ma respetuosa con el medioambiente.

Los equipos eléctricos y electrónicos

contienen materiales reciclables y, a

menudo, componentes, como bate-

rías, acumuladores o aceite, que suponen

un riesgo potencial para la salud de las per-

sonas o el medioambiente en caso de ma-

nipularse o eliminarse de forma

inadecuada. Sin embargo, dichos compo-

nentes son necesarios para un servicio

adecuado del equipo. Los equipos identifi-

cados con este símbolo no pueden elimi-

narse con la basura doméstica.

Avisos sobre sustancias contenidas

(REACH)

Encontrará información actual sobre las

sustancias contenidas en: www.kaer-

cher.com/REACH

Accesorios y recambios

 PELIGRO

Riesgo de explosión debido a acce-

sorios no aprobados

Utilice únicamente accesorios aprobados

por el fabricante y marcados con la etiqueta

Ex para usar con el tipo 22.

Utilice únicamente accesorios y recambios

originales, estos garantizan un servicio se-

guro y fiable del equipo.

Encontrará información sobre los acceso-

rios y los recambios en www.kaercher.com.

Alcance de suministro

Compruebe la integridad del alcance de

suministro durante el desembalaje. Pónga-

se en contacto con su distribuidor si faltan

accesorios o en caso de daños de trans-

porte.

Dispositivos de seguridad

Niveles de peligro

 PELIGRO

● Aviso de un peligro inminente que produ-

ce lesiones corporales graves o la muer-

te.

몇 ADVERTENCIA

● Aviso de una posible situación peligrosa

que puede producir lesiones corporales

graves o la muerte.

몇 PRECAUCIÓN

● Aviso de una posible situación peligrosa

que puede producir lesiones corporales

leves.

CUIDADO

● Aviso de una posible situación peligrosa

que puede producir daños materiales.

Instrucciones de seguridad

몇 ADVERTENCIA

● No debe configurar ni utilizar el dispositi-

vo en áreas donde exista riesgo de explo-

sión de polvo o gas. Solo se permite una

atmósfera explosiva de polvo dentro del

dispositivo frente al filtro. Las atmósferas

explosivas de gas están prohibidas den-

tro del dispositivo.

● El equipo no es apto para la aspiración de

polvos perjudiciales para la salud.

● El dispositivo no es adecuado para aspi-

rar fuentes de encendido y polvos con

una temperatura de brillo ≤ 190 °C.

● El dispositivo no es adecuado para la ab-

sorción de sustancias explosivas o equi-

valentes según §1 SprengG, mezclas

explosivas de vapor-aire, así como pol-

vos de Al y Mg.

● El equipo no está hecho para aspirar lí-

quidos inflamables (inflamable, fácilmen-

te inflamable, altamente inflamable

según la Directiva 67/548/CEE en mate-

ria de sustancias peligrosas) (punto de in-

flamación por debajo de los 55 °C), así

como de mezclas de polvo inflamable

con líquidos inflamables.

Español 45

● El dispositivo no está diseñado para ab-

sorber polvos con una energía de igni-

ción mínima extremadamente baja

(ME <1 mJ), como tóner, malla, plomo de

aluminio, plomo ácido adecuado.

● Proteja el equipo de la lluvia. No almace-

ne el equipo en el exterior.

● Antes de cada puesta en funcionamiento,

comprobar que estén conectados los

conductores equipotenciales (conductor

de tierra).

몇 PRECAUCIÓN

● Apague el equipo después de cada uso y

desenchufe el conector de red.

CUIDADO

● Utilice el equipo solo en interiores.

● Peligro de aplastamiento. Utilice guantes

cuando retire o coloque el cabezal de as-

piración, la unidad filtrante o el recipiente

colector.

● Peligro de daños. Nunca aspire sin un fil-

tro ni con un filtro dañado.

● Utilice zapatos de seguridad cuando ma-

neje el equipo.

● Mueva el equipo únicamente a velocidad

de marcha y con la ayuda de otra perso-

na en trayectos inclinados.

● Asegúrese de que no salga polvo cuando

sustituya los accesorios.

● Durante el servicio normal, la temperatu-

ra de las superficies puede alcanzar los

100 °C.

Actuación en caso de emergencia

 PELIGRO

Peligro de daños y lesiones debido a la

inhalación de material inflamable, corto-

circuito u otros fallos eléctricos

Peligro de inhalación de gases perjudicia-

les para la salud, peligro de choques eléc-

tricos, peligro por combustión.

En caso de emergencia, apagar el equipo y

desenchufar el conector de red.

Conexión eléctrica

El equipo solo puede conectarse a una co-

nexión eléctrica instalada por un instalador

electricista conforme a IEC 60364. Valores

de conexión, véase Datos técnicos y placa

de características. No se permite el uso de

un cable de prolongación.

 PELIGRO

Peligro de descarga eléctrica

Peligro de muerte

No dañe los cables de conexión, por ejem-

plo, aplastándolos, arrastrándolos o simila-

res.

Proteja el cable frente al calor, el aceite y

los cantos afilados.

Compruebe el cable de conexión de red del

equipo antes de cada uso. No ponga en

funcionamiento el equipo con el cable da-

ñado. Encargue la sustitución de un cable

dañado a un electricista.

Símbolos en el equipo

Aspirador para uso industrial de polvo

inflamable, instalación fuera de la zona

El equipo no es apto para:

● La recogida de líquidos con alto riesgo

de explosión y para mezclas de polvos y

líquidos combustibles.

● La conexión a máquinas productoras de

polvo.

● La absorción de polvo encendido u otras

fuentes de encendido.

El equipo no está autorizado para:

● Operación en atmósferas potencialmen-

te explosivas.

Descripción del equipo

Véase la figura en las páginas de gráficos

Figura A

1 Recipiente colector

2 Conexión para mangueras de aspira-

ción

3 Asa de empuje

4 Filtro de bolsa

5 Cable de red

6 Interruptor del equipo

7 Instrumento de indicación

8 Recipiente colector

9 Bolsa de polvo PE

10 Bolsa de polvo de PE de sujeción

11 Cable de unión equipotencial

Observe la señal de advertencia

en el dispositivo.

46 Español

12 Manguera compensadora de la presión

13 Soporte para accesorios

14 Cable de unión equipotencial

15 Cierre del cabezal de aspiración

16 Descender la palanca del recipiente co-

lector

17 Rodillos de dirección con freno de esta-

cionamiento

Puesta en funcionamiento

Véase la figura en las páginas de gráficos

1. Colocar el equipo en posición de traba-

jo.

2. Asegurar el equipo con el freno de esta-

cionamiento cuando sea necesario.

3. Asegurarse de que el cabezal de aspira-

ción está correctamente colocado.

4. Enchufar la manguera de aspiración en

la conexión para mangueras de aspira-

ción.

Nota

El diámetro de la manguera DN50 solo está

permitido para dispositivos con las varian-

tes de potencia 3,0 kW y 4,0 kW, con un

diámetro de manguera DN40 de 1,5 kW.

Figura B

5. Colocar los accesorios deseados en la

manguera de aspiración.

Funcionamiento

Véase la figura en las páginas de gráficos

1. Conecte el conector de red a un enchu-

fe.

2. Encender el equipo en el interruptor del

equipo.

Figura C

3. Iniciar el proceso de aspiración.

Procedimiento de aspiración

Véase la figura en las páginas de gráficos

Figura D

1 Dispositivo

2 Manguera de aspiración

3 Soporte para accesorios

4 Boquilla

1. Conectar el equipo.

2. Extraiga la manguera de aspiración del

dispositivo.

3. Retire la boquilla adecuada del soporte

para accesorios y colóquela en la man-

guera de aspiración.

4. Absorba el material de aspiración.

5. Retire la boquilla de la manguera de as-

piración e insértela en el soporte para

accesorios.

6. Coloque la manguera de aspiración en

el dispositivo.

7. Desconecte el equipo.

Limpieza del filtro de polvo

Véase la figura en las páginas de gráficos

Nota

Limpie regularmente el filtro para evitar la

pérdida de potencia de aspiración.

Figura E

1. Mover el asa para limpieza de filtro va-

rias veces de un lado a otro para limpiar

el filtro.

Lectura del flujo volumétrico

mínimo

La parte frontal del equipo aloja un manó-

metro que muestra la baja presión de aspi-

ración dentro del equipo.

(Véase el capítulo Descripción del equipo)

La tabla muestra el valor del vacío de aspi-

ración máximo. El valor depende de la po-

tencia del equipo y la manguera de

aspiración utilizada.

CUIDADO

Pérdida de aspiración

Si se excede el valor especificado, la velo-

cidad de aire en la manguera de aspiración

cae por debajo de 20 m/s.

Limpie el filtro de bolsa a más tardar cuan-

do se alcance el valor.

Reemplace el filtro de la bolsa si la limpieza

no reduce significativamente el valor.



(Véase el capítulo Sustitución del filtro de

bolsa)

Poten-

cia

Diámetro de

la manguera

Valor

1,5 kW DN 40 126 mbar (12,6

kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

Español 47

 Limpie el filtro en el valor especificado a

más tardar.

Vaciado del recipiente colector

Véanse las figuras en las páginas de gráfi-

cos

1. Desconectar el equipo y desenchufarlo

de la alimentación de corriente.

2. Limpiar el filtro de polvo.

3. Baje el recipiente colector empujando la

palanca hacia abajo.

Figura F

4. Retire el recipiente colector del equipo.

Figura G

5. Vacíe el recipiente colector en el lugar

de eliminación.

6. Eliminar o reciclar el contenido confor-

me a las normativas legales.

7. Vacíe el recipiente colector según sea

necesario, pero al menos después de

cada uso.

Nota

Desplazar el recipiente colector solo sobre

los rodillos portantes. No utilice una grúa,

carretilla de horquilla elevadora o similar.

Retirada de la bolsa de polvo de PE

Véase la figura en las páginas de gráficos

Figura H

1. Desconecte la manguera compensado-

ra de la presión del sumidero.

2. Retire la batería del equipo.

3. Retire la sujeción de la bolsa de polvo

de PE.

4. Cierre la bolsa de polvo de PE con una

abrazadera de cables o cinta adhesiva.

5. Elimine la bolsa para eliminación de re-

siduos conforme a las normativas lega-

les.

6. Inserte la nueva bolsa para polvo en el

recipiente colector.

7. Inserte la sujeción.

Asegúrese de que no se produzcan da-

ños en el estribo del microinterruptor.

8. Inserte el recipiente colector en la uni-

dad y conecte la manguera compensa-

dora de la presión.

Extracción del cabezal de

aspiración

Véase la figura en las páginas de gráficos

몇 PRECAUCIÓN

Inobservancia del peso

Peligro de lesiones y daños

Eleve únicamente el cabezal de aspiración.

Debido al peso, no retire el cabezal de as-

piración a mano.

 PELIGRO

Inobservancia del peso

Riesgo de lesiones por caída del equipo

Tenga en cuenta la normativa vigente para

la prevención de accidentes y las instruc-

ciones de seguridad.

Antes de cada elevación, asegúrese que el

dispositivo de elevación funciona sin fallos

con el aparato de elevación.

Eleve el equipo únicamente por el ojal para

grúa previsto.

Asegure la suspensión de elevación para

evitar que la carga se desenganche de for-

ma involuntaria.

Solo personal técnico cualificado debe uti-

lizar la grúa.

Ninguna persona debe permanecer en la

zona de peligro de la grúa.

No deje de supervisar el equipo durante la

suspensión de elevación.

Figura I

1. Desconectar el equipo y desenchufarlo

de la red eléctrica.

2. Abrir el bloqueo del cabezal de aspira-

ción.

3. Fijar un aparato de elevación adecuado

en el ojal para grúa.

4. Levantar el cabezal de aspiración con

una grúa y colocarlo sobre una superfi-

cie adecuada.

4,0 kW DN 40 226 mbar (22,6

kPA)

4,0 kW DN 50 216 mbar (21,6

kPA)

Poten-

cia

Diámetro de

la manguera

Valor

48 Español

Finalización del

funcionamiento

1. Desconectar el equipo con el interruptor

on/off

2. Vaciar y limpiar el recipiente colector.

3. Desmontar el accesorio y, en caso nece-

sario, limpiarlo y secarlo.

Transporte

몇 PRECAUCIÓN

Incumplimiento del peso

Peligro de daños y lesiones

Tenga en cuenta el peso del equipo para su

transporte y almacenamiento.

1. Al transportar el equipo en vehículos,

asegurarlo para evitar que resbale y

vuelque conforme a las directivas vigen-

tes.

Almacenamiento

몇 PRECAUCIÓN

Incumplimiento del peso

Peligro de daños y lesiones

Tenga en cuenta el peso del equipo para su

transporte y almacenamiento.

1. Almacenar el equipo solamente en inte-

riores.

Cuidado y mantenimiento

1. Encargar el enjuague con líquido ade-

cuado y secado del equipo y los acceso-

rios en intervalos regulares.

2. Comprobar regularmente la presencia

de daños del filtro de bolsa. En caso de

daños, sustituir el filtro de bolsa.

Sustituir el filtro

Véase la figura en las páginas de gráficos

Figura J

몇 PRECAUCIÓN

Incumplimiento del peso

Peligro de daños y lesiones

Utilice un dispositivo elevador adecuado

para elevar el cabezal de aspiración.

1. Retirar el cabezal de aspiración (véase

el capítulo Extracción del cabezal de as-

piración).

2. Aflojar la atornilladura de los anillos de

tensión.

3. Retirar la chapa deflectora pequeña.

4. Retirar y sustituir el filtro.

5. Colocar el nuevo filtro.

Asegúrese durante el montaje que el fil-

tro queda correctamente colocado.

6. Colocar y atornillar los anillos de ten-

sión.

Sustitución del filtro de bolsa

Véanse las figuras en las páginas de gráfi-

cos

Figura K

1 Tornillos

2 Anillo de tensión

3 Filtro de bolsa

4 Dispositivo de limpieza

몇 PRECAUCIÓN

Incumplimiento del peso

Peligro de daños y lesiones

Utilice un dispositivo elevador adecuado

para elevar el cabezal de aspiración.

1. Extraer el cabezal de aspiración. 

(Véase el capítulo Extracción del cabe-

zal de aspiración)

2. Retirar del equipo y volcar la unidad fil-

trante de las asas.

Figura L

3. Retirar los tornillos y desmontar el dis-

positivo de limpieza.

4. Aflojar la atornilladura del anillo de ten-

sión.

5. Retirar el filtro de bolsa.

6. Deseche la espuma del filtro.

7. Coloque el filtro de bolsa nuevo.

8. Inserte el nuevo filtro de espuma.

9. Coloque y atornille el anillo de tensión.

10.Colocar y atornillar el dispositivo de lim-

pieza.

11.Inserte la unidad de filtro.

A la hora del montaje, procurar que la

brida del inserto filtrante encaje en el

eje.

Figura M

Ayuda en caso de fallos

 PELIGRO

Peligro de lesiones

Peligro de arranque involuntario del equipo

y peligro de descarga eléctrica

Español 49

Apagar el equipo y desenchufar el conector

de red antes de realizar cualquier trabajo

en el equipo.

Todas las pruebas y trabajos en las piezas

eléctricas deben ser realizadas por un es-

pecialista.

El motor (turbina de aspiración) no fun-

ciona

Sin tensión eléctrica

 Comprobar el enchufe y el fusible de la

alimentación de corriente.

 Comprobar el cable de red y el conector

de red del equipo.

La potencia de aspiración se reduce

La boquilla, el tubo de aspiración o la man-

guera de aspiración están obstruidos.

 Comprobar la boquilla, el tubo de aspira-

ción y la manguera de aspiración y lim-

piar en caso necesario.

El filtro está sucio.

 Limpiar el filtro.

Servicio de postventa

Si no se puede solventar el fallo, el Servicio

de postventa debe comprobar el equipo.

Garantía

En cada país se aplican las condiciones de

garantía indicadas por nuestra compañía

distribuidora autorizada. Subsanamos

cualquier fallo en su equipo de forma gra-

tuita dentro del plazo de garantía siempre

que la causa se deba a un fallo de fabrica-

ción o material. En caso de garantía, pón-

gase en contacto con su distribuidor o con

el servicio de postventa autorizado más

próximo presentando la factura de compra.

(Dirección en el reverso)

Datos técnicos

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Conexión eléctrica

Tensión de red V 400 400 400 400 400 400 400

Fase ~ 3333333

Frecuencia de red Hz50505050505050

Tipo de protección IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Clase de protección IIIIIII

Potencia nominal W 1500 3000 1500 3000 4700 3000 4700

Fusible de red (lento) A 16 16 16 16 32 16 32

Peso y dimensiones

Peso de servicio típico kg 116 131 139 154 179 159 184

Longitud x anchura x altura mm 855 x

715 x

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Condiciones ambientales

Temperatura ambiente °C +40 +40 +40 +40 +40 +40 +40

50 Español

Reservado el derecho de realizar modifica-

ciones técnicas.

Declaración de conformidad

Por la presente declaramos que la máqui-

na designada a continuación cumple, en lo

que respecta a su diseño y tipo constructi-

vo así como a la versión puesta a la venta

por nosotros, las normas básicas de segu-

ridad y sobre la salud que figuran en las di-

rectivas comunitarias correspondientes. Si

se producen modificaciones no acordadas

en la máquina, esta declaración pierde su

validez.

Producto: Aspirador en seco

Producto: Aspirador en seco y húmedo

Tipo: 9.986-xxx

Tipo: 9.989-xxx

Directivas UE aplicables

2006/42/CE (+2009/127/CE)

2014/30/UE

2011/65/UE

Normas armonizadas aplicadas

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Datos de potencia del equipo

Contenido del Contenedor l 40 40 50 50 50 100 100

Volumen de aire l/s 58 87,5 58 87,5 137,5 87,5 137,5

Flujo de aire durante la ope-

ración

l/s 37,556,537,556,588,556,588,5

Baja presión kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Presión de servicio kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Ancho nominal de la man-

guera de aspiración

DN50 DN50 DN50 DN50 DN50 DN50 DN50

Valores calculados conforme a EN 60335-2-69

Nivel de vibraciones mano-

brazo

m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Inseguridad K m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Nivel de presión acústica L

dB(A)57625762716271

Inseguridad K

dB(A)2222222

Cable de red

Cable de red H07BQ-F mm

4 x

2,5

4 x

2,5

4 x

2,5

4 x

2,5

4 x

2,5

4 x

2,5

4 x

2,5

Referencia (EU) 9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.981-

557.0

9.979-

856.0

9.981-

557.0

Longitud del cable m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Português 51

Los abajo firmantes actúan en nombre y

con la autorización de la dirección.

Socio gerente

M. Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Alemania)

Tel.: +49 7171 94888-0

Fax: +49 7171 94888528

Waldstetten, 01/01/2022

Índice

Indicações gerais

Antes da primeira utilização do

aparelho leia o manual de ins-

truções original e os avisos de segurança

que o acompanham. Proceda em conformi-

dade.

Conserve as duas folhas para referência

ou utilização futura.

Utilização prevista

몇 ATENÇÃO

Inalação de poeiras prejudiciais à saúde

Efeitos nocivos para a saúde

Não utilize o aparelho para aspirar poeiras

prejudiciais à saúde.

ADVERTÊNCIA

Curto-circuito devido a humidade do ar

elevada

Danos no aparelho

Utilize o aparelho apenas em espaços inte-

riores.

O aparelho é adequado para:

● A aspiração de substâncias não inflamá-

veis e não explosivas.

● Absorção de pós inflamáveis de todas

as classes de explosão de pó (excepto

pó com energia mínima de ignição

ME <1 mJ).

● a aspiração de poeiras e sujidade em

elevadas quantidades;

● A absorção de pós inflamáveis de uma

zona 22, se o aparelho estiver instalado

fora de áreas potencialmente explosi-

vas.

● A aspiração de substâncias húmidas e

líquidas.

● o uso industrial.

Qualquer outra utilização é considerada

inadequada.

Protecção do meio ambiente

Os materiais de empacotamento são

recicláveis. Elimine as embalagens de

acordo com os regulamentos ambientais.

Os aparelhos eléctricos e electrónicos

contêm materiais recicláveis de valor

e, com frequência, componentes co-

mo baterias, acumuladores ou óleo que,

em caso de manipulação ou recolha erra-

da, podem representar um potencial perigo

para a saúde humana e para o ambiente.

Estes componentes são necessários para

o bom funcionamento do aparelho. Os apa-

relhos que apresentem este símbolo não

devem ser recolhidos no lixo doméstico.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações actualizadas

acerca de ingredientes em: www.kaer-

cher.com/REACH

Indicações gerais ............................... 51

Utilização prevista.............................. 51

Protecção do meio ambiente ............. 51

Acessórios e peças sobressalentes... 52

Volume do fornecimento .................... 52

Dispositivos de segurança ................. 52

Descrição do aparelho....................... 53

Arranque ............................................ 53

Operação ........................................... 54

Terminar a operação .......................... 55

Transporte.......................................... 55

Armazenamento................................. 55

Conservação e manutenção .............. 56

Ajuda em caso de avarias.................. 56

Garantia ............................................. 56

Dados técnicos .................................. 57

Declaração de conformidade UE ....... 58

52 Português

Acessórios e peças

sobressalentes

 PERIGO

Risco de explosão devido a acessó-

rios não aprovados

Use apenas acessórios aprovados pelo fa-

bricante e marcados com o adesivo Ex pa-

ra uso com o tipo 22.

Ao utilizar apenas acessórios originais e

peças sobressalentes originais, garante

uma utilização segura e o bom funciona-

mento do aparelho.

Informações acerca de acessórios e peças

sobressalentes disponíveis em www.kaer-

cher.com.

Volume do fornecimento

Ao abrir a embalagem, confirme a integra-

lidade do conteúdo. Caso faltem acessó-

rios ou em caso de danos de transporte

informe o seu fornecedor.

Dispositivos de segurança

Níveis de perigo

 PERIGO

● Aviso de um perigo iminente, que pode

provocar ferimentos graves ou morte.

몇 ATENÇÃO

● Aviso de uma possível situação de peri-

go, que pode provocar ferimentos graves

ou morte.

몇 CUIDADO

● Aviso de uma possível situação de peri-

go, que pode provocar ferimentos ligei-

ros.

ADVERTÊNCIA

● Aviso de uma possível situação de peri-

go, que pode provocar danos materiais.

Avisos de segurança

몇 ATENÇÃO

● Não deve instalar ou operar o aparelho

em áreas com risco de explosão de pó ou

de gás. Uma atmosfera explosiva de pó

no interior do aparelho é permitida ape-

nas na frente do filtro. Atmosferas explo-

sivas de gás são proibidas dentro do

dispositivo.

● O aparelho não é adequado para a aspi-

ração de poeiras prejudiciais à saúde.

● O aparelho não é adequado para aspirar

fontes de ignição e pós com uma tempe-

ratura de incandescência ≤ 190 °C.

● O aparelho não é adequado para a ab-

sorção de substâncias explosivas ou

equivalentes no sentido do §1 SprengG,

misturas explosivas de vapor de ar, bem

como pós de Al e Mg.

● O aparelho não é adequado para a suc-

ção e aspiração de fluídos inflamáveis

(inflamáveis, facilmente inflamáveis e

muito inflamáveis, em conformidade com

a Directiva relativa às substâncias peri-

gosas 67/548/CEE) (ponto de inflamação

inferior a 55 °C), bem como misturas de

poeiras inflamáveis com líquidos igual-

mente inflamáveis.

● O aparelho não foi projetado para absor-

ver pós com energia de ignição mínima

extremamente baixa (ME <1 mJ), como

p. ex.: cartucho, enxofre líquido, pó de

alumínio, estereato de chumbo.

● Proteja o aparelho da chuva. Não guarde

o aparelho no exterior.

● Antes de cada arranque, verifique se as

linhas de ligação equipotencial (fio-terra)

estão ligadas.

몇 CUIDADO

● Desligue o aparelho após cada utilização

e retire a ficha de rede.

ADVERTÊNCIA

● Utilize o aparelho apenas em espaços in-

teriores.

● Perigo de esmagamento! Utilize luvas

para retirar ou colocar a cabeça de aspi-

ração, o elemento filtrante ou o recipiente

colector.

● Perigo de danos! Nunca aspire sem o fil-

tro ou com o filtro danificado.

● Utilize sapatos de segurança para operar

o aparelho.

● Desloque o aparelho apenas à velocida-

de da passada e, se necessário, com

duas pessoas em caminhos íngremes.

● Certifique-se de que não sai pó ao trocar

a peça de acessório.

Português 53

● Durante a operação normal, as tempera-

turas de superfície podem atingir os

100 °C.

Comportamento em caso de

emergência

 PERIGO

Perigo de ferimentos e danos ao aspirar

materiais inflamáveis, decorrente de

curto-circuito ou outros problemas

eléctricos

Perigo de inalação de gases perigosos pa-

ra a saúde, perigo de choque eléctrico, pe-

rigo devido a queimaduras.

Em caso de emergência, desligue o apare-

lho e retire a ficha de rede.

Ligação eléctrica

O aparelho só pode ser conectado a uma li-

gação eléctrica estabelecida por um técni-

co de instalação eléctrica em conformidade

com a IEC 60364. Consultar os valores de

ligação Dados técnicos e a placa de carac-

terísticas. Não é permitida a utilização de

um cabo de extensão.

 PERIGO

Perigo de choque eléctrico

Perigo de vida

Não danifique os cabos de ligação eléctri-

ca, por ex., passando por cima, esmagan-

do ou puxando.

Proteja o cabo contra calor, óleo e arestas

vivas.

Verifique o cabo de ligação à rede do apa-

relho antes de cada operação. Não opere o

aparelho com um cabo danificado. Provi-

dencie a substituição do cabo danificado é

substituído por um técnico electricista.

Símbolos no aparelho

Aspirador industrial para pó inflamável,

instalação fora da zona 22

O aparelho não é adequado para:

● A admissão de líquidos com alto risco

de explosão bem como para misturas de

pós e líquidos inflamáveis.

● A conexão com máquinas que produ-

zem pó.

● A absorção de pós incandescentes ou

outras fontes de ignição.

O aparelho não está aprovado para:

● Operação em atmosferas potencialmen-

te explosivas.

Descrição do aparelho

Consulte as figuras nas páginas de gráfi-

cos

Figura A

1 Recipiente colector

2 Ligação da mangueira de aspiração

3 Alavanca de avanço

4 Filtro de bolso

5 Cabo de rede

6 Interruptor do aparelho

7 Instrumento indicador

8 Recipiente colector

9 Saco de pó PE

10 Fixador do saco de pó PE

11 Cabo de ligação equipotencial

12 Mangueira de igualização da pressão

13 Suporte para acessórios

14 Cabo de ligação equipotencial

15 Bloqueio da cabeça de aspiração

16 Baixar a alavanca do recipiente colector

17 Roletos de direcção com travão de par-

queamento

Arranque

Consulte as figuras nas páginas de gráfi-

cos

1. Colocar o aparelho na posição de traba-

lho.

2. Sempre que necessário, bloquear o

aparelho com o travão de parqueamen-

to.

3. Assegurar-se de que a cabeça de aspi-

ração está inserida correctamente.

4. Ligar a mangueira de aspiração à liga-

ção da mangueira de aspiração.

Aviso

O diâmetro de mangueira DN50 é permiti-

do apenas para aparelhos com as varian-

tes de potência 3,0 kW e 4,0 kW, com

diâmetro da mangueira de 1,5 kW DN40.

Figura B

5. Encaixar o acessório desejado na man-

gueira de aspiração.

Observar o sinal de aviso no apa-

relho.

54 Português

Operação

Consulte as figuras nas páginas de gráfi-

cos

1. Ligar a ficha de rede à tomada.

2. Ligar o interruptor do aparelho ao inter-

ruptor principal.

Figura C

3. Iniciar o processo de aspiração.

Processo de aspiração

Consulte as figuras nas páginas de gráfi-

cos

Figura D

1 Dispositivo

2 Mangueira de aspiração

3 Suporte para acessórios

4 Bico

1. Ligar o aparelho.

2. Remover a mangueira de aspiração do

dispositivo.

3. Remover o bocal apropriado do suporte

para acessórios e colocá-lo na manguei-

ra de aspiração.

4. Aspirar o material de sucção.

5. Remover o bocal da mangueira de aspi-

ração e inseri-lo no suporte de acessó-

rios.

6. Colocar a mangueira de aspiração no

dispositivo.

7. Desligar o aparelho.

Limpar o filtro de pó

Consulte as figuras nas páginas de gráfi-

cos

Aviso

Limpar o filtro regularmente para evitar per-

da de poder de aspiração.

Figura E

1. Mover o punho de limpeza do filtro vá-

rias vezes para a frente e para trás para

limpar o filtro.

Ler o caudal volúmico mínimo

Na parte da frente do aparelho encontra-se

um instrumento indicador que indica a

subpressão de aspiração no interior do

aparelho.

(consultar o capítulo Descrição do apare-

lho)

A tabela mostra o valor do vácuo de aspira-

ção máximo. O valor depende da potência

do aparelho e da mangueira de aspiração

usada.

ADVERTÊNCIA

Perda de sucção

Se o valor especificado for excedido, a ve-

locidade do ar na mangueira de aspiração

cai abaixo de 20 m/s.

Limpar o filtro de bolso o mais tardar quan-

do o valor for atingido.

Substituir o filtro de bolso se o valor não for

reduzido significativamente com a limpeza.



(consultar o capítulo Substituir o filtro de

bolso)

 Limpar o filtro no valor especificado o

mais tardar.

Esvaziar o recipiente colector

Consulte as figuras nas páginas de gráfi-

cos

1. Desligar o aparelho e desconectá-lo da

alimentação eléctrica.

2. Limpar o filtro de pó.

3. Baixar o recipiente colector premindo a

alavanca para baixo.

Figura F

4. Retirar o recipiente colector do apare-

lho.

Figura G

5. Esvaziar o recipiente colector na unida-

de de eliminação.

6. Eliminar o conteúdo ou reutilizá-lo em

conformidade com as normas legais.

Potên-

cia

Diâmetro de

mangueira

Valor

1,5 kW DN 40 126 mbar

(12,6 kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar

(22,6 kPA)

4,0 kW DN 50 216 mbar

(21,6 kPA)

Português 55

7. Esvaziar o recipiente colector conforme

necessário, mas pelo menos após cada

utilização.

Aviso

Mover o recipiente colector apenas nas

suas rodas. Não usas gruas, empilhadores

ou similar.

Retirar o saco de pó PE

Consulte as figuras nas páginas de gráfi-

cos

Figura H

1. Desconectar a mangueira de igualiza-

ção da pressão do recipiente colector.

2. Remover o recipiente colector do apare-

lho.

3. Remover o fixador do saco de pó PE.

4. Fechar o saco de pó PE com uma bra-

çadeira para cabo ou fita adesiva.

5. Eliminar o saco de pó PE em conformi-

dade com as normas legais.

6. Inserir o novo saco de pó no recipiente

colector.

7. Colocar o fixador.

Certificar-se de que o saco de pó PE

não fica danificado.

8. Inserir o recipiente colector no aparelho

e conectar a mangueira de igualização

da pressão.

Retirar a cabeça de aspiração

Consulte as figuras nas páginas de gráfi-

cos

몇 CUIDADO

Não observância do peso

Perigo de ferimentos e danos

Levante apenas a cabeça de aspiração.

Não retire a cabeça de aspiração manual-

mente devido ao peso.

 PERIGO

Não observância do peso

Perigo de lesões devido à queda do apare-

lho

Respeite as prescrições aplicáveis para a

prevenção de acidentes e os avisos de se-

gurança.

Antes de cada procedimento de elevação,

verifique o funcionamento correcto do equi-

pamento de elevação com guindaste.

Levante o aparelho apenas pelos olhais

para grua previstos para o efeito.

Proteja a suspensão de elevação contra

desprendimento acidental da carga.

A grua só pode ser operada por pessoal

técnico qualificado.

Não se podem encontrar pessoas nas

áreas de perigo da grua.

Nunca deixe o aparelho suspenso na sus-

pensão de elevação sem supervisão.

Figura I

1. Desligar o aparelho e desconectá-lo da

corrente eléctrica.

2. Abrir o bloqueio da cabeça de aspira-

ção.

3. Fixar um guinaste adequado nos olhais

para grua.

4. Elevar a cabeça de aspiração com uma

grua e pousá-la num depósito adequa-

do.

Terminar a operação

1. Desligar o aparelho no interruptor ligar/

desligar

2. Esvaziar o depósito colector e limpá-lo.

3. Desmontar o acessório e, se necessá-

rio, limpá-lo e secá-lo.

Transporte

몇 CUIDADO

Não observância do peso

Perigo de ferimentos e danos

Tenha em atenção o peso do aparelho du-

rante o transporte e armazenamento.

1. Ao transportar o aparelho em veículos,

protegê-lo contra deslizes e quedas, de

acordo com as directivas aplicáveis.

Armazenamento

몇 CUIDADO

Não observância do peso

Perigo de ferimentos e danos

Tenha em atenção o peso do aparelho du-

rante o transporte e armazenamento.

1. Armazenar o aparelho apenas no inte-

rior.

56 Português

Conservação e manutenção

1. Lavar o aparelho e o acessório em inter-

valos regulares com um líquido adequa-

do e deixar secar.

2. Verificar regularmente o filtro de bolso

quanto a danos. Em caso de danos,

substituir o filtro de bolso.

Substituir o filtro

Consulte as figuras nas páginas de gráfi-

cos

Figura J

몇 CUIDADO

Não observância do peso

Perigo de ferimentos e danos

Utilize um instrumento de elevação ade-

quado para elevar a cabeça de aspiração.

1. Retirar a cabeça de aspiração (consultar

o capítulo Retirar a cabeça de aspira-

ção).

2. Soltar a união roscada das braçadeiras.

3. Retirar a placa deflectora pequena.

4. Retirar o filtro e substituí-lo.

5. Aplicar o novo filtro.

Durante a montagem, certificar-se de

que o filtro é inserido correctamente.

6. Colocar e enroscar as braçadeiras.

Substituir o filtro de bolso

Consulte as figuras nas páginas de gráfi-

cos

Figura K

1 Parafusos

2 Anel tensor

3 Filtro de bolso

4 Dispositivo de limpeza

몇 CUIDADO

Não observância do peso

Perigo de ferimentos e danos

Utilize um instrumento de elevação ade-

quado para elevar a cabeça de aspiração.

1. Retirar a cabeça de aspiração. 

(consultar o capítulo Retirar a cabeça de

aspiração)

2. Remover a unidade de filtro do aparelho

pelos punhos e virá-la.

Figura L

3. Retirar os parafusos e desmontar o dis-

positivo de limpeza.

4. Soltar a união roscada do anel tensor.

5. Retirar o filtro de bolso.

6. Descartar a espuma do filtro.

7. Colocar o novo filtro de bolso.

8. Inserir a nova espuma do filtro.

9. Colocar e enroscar o anel tensor.

10.Colocar e enroscar o dispositivo de lim-

peza.

11.Colocar a unidade de filtro.

Ao instalar, certifique-se de que a patilha

na inserção do filtro encaixa no veio.

Figura M

Ajuda em caso de avarias

 PERIGO

Perigo de ferimentos

Perigo de arranque inadvertido do apare-

lho e perigo de choque eléctrico

Desligue o aparelho antes de realizar tra-

balhos no mesmo e retire a ficha de rede.

Todas as verificações e trabalhos em pe-

ças eléctricas devem ser realizados por um

técnico.

O motor (turbina de aspiração) não fun-

ciona

Sem tensão eléctrica

 Verificar a tomada e o fusível da alimen-

tação eléctrica.

 Verificar o cabo de rede e a ficha de re-

de do aparelho.

A potência de aspiração diminui

O bico, o tubo de aspiração ou a mangueira

de aspiração estão obstruídos.

 Verificar o bico, o tubo de aspiração e a

mangueira de aspiração e limpar, se ne-

cessário.

O filtro está sujo.

 Limpar o filtro.

Serviço de assistência técnica

Caso a avaria não possa ser resolvida, en-

tão, o aparelho terá de ser verificado pelo

serviço de assistência técnica.

Garantia

Em cada país são válidas as condições de

garantia transmitidas pela nossa socieda-

de distribuidora responsável. Trataremos

de possíveis avarias no seu aparelho no

âmbito do prazo da garantia, sem custos,

Português 57

desde que estas tenham origem num erro

de material ou de fabrico. Em caso de ga-

rantia, contacte o seu revendedor ou a as-

sistência técnica autorizada mais próxima,

apresentando o talão de compra.

(endereço consultar o verso)

Dados técnicos

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Ligação eléctrica

Tensão da rede V 400 400 400 400 400 400 400

Fase ~ 3333333

Frequência de rede Hz 50 50 50 50 50 50 50

Tipo de protecção IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Classe de protecção IIIIIII

Potência nominal W 1500 3000 1500 3000 4700 3000 4700

Protecção da rede (de acção

lenta)

A 16161616321632

Medidas e pesos

Peso de operação típico kg 116 131 139 154 179 159 184

Comprimento x Largura x Al-

tura

mm 855 ×

715 ×

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Condições ambientais

Temperatura ambiente °C +40 +40 +40 +40 +40 +40 +40

Características do aparelho

Conteúdo do depósito l 40 40 50 50 50 100 100

Volume de ar l/s 58 87,5 58 87,5 137,5 87,5 137,5

Fluxo de ar durante a opera-

ção

l/s 37,556,537,556,588,556,588,5

Subpressão kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Pressão de trabalho kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Diâmetro nominal da man-

gueira de aspiração

DN50 DN50 DN50 DN50 DN50 DN50 DN50

Valores determinados de acordo com a EN 60335-2-69

Valor de vibração mão/braço m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Insegurança K m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Nível acústico L

dB(A)57625762716271

Insegurança K

dB(A)2222222

58 Dansk

Reservados os direitos a alterações técni-

cas.

Declaração de conformidade

Declaramos pelo presente que as referidas

máquinas, em virtude da sua concepção e

tipo de construção, bem como do modelo

colocado por nós no mercado, estão em

conformidade com os requisitos de saúde

e segurança essenciais e pertinentes das

directivas da União Europeia. Em caso de

realização de alterações na máquina sem

o nosso consentimento prévio, a presente

declaração fica sem efeito.

Produto: Aspirador de sólidos

Produto: Aspirador de líquidos e sólidos

Tipo: 9.986-xxx

Tipo: 9.989-xxx

Directivas da União Europeia pertinen-

tes

2006/42/CE (+2009/127/CE)

2014/30/UE

2011/65/UE

Normas harmonizadas aplicadas

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Os signatários actuam em nome e em pro-

curação da gerência.

Administrador

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Alemanha)

Tel.: +49 7171 94888-0

Fax: +49 7171 94888-528

Waldstetten, 01/01/2022

Indhold

Generelle henvisninger

Læs den originale driftsvejled-

ning og de vedlagte sikker-

hedshenvisninger inden maskinen tages i

Cabo de rede

Cabo de rede H07BQ-F mm

4 x

2,5

4 x

2,5

4 x

2,5

4 x

2,5

4 x

2,5

4 x

2,5

4 x

2,5

Referência (EU) 9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9 981-

557.0

9.979-

856.0

9 981-

557.0

Comprimento do cabo m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Generelle henvisninger ...................... 58

Bestemmelsesmæssig anvendelse.... 59

Miljøbeskyttelse.................................. 59

Tilbehør og reservedele ..................... 59

Leveringsomfang................................ 59

Sikkerhedsanordninger ...................... 59

Apparatbeskrivelse............................. 61

Ibrugtagning ....................................... 61

Drift..................................................... 61

Afslutning af driften ............................ 62

Transport............................................ 62

Opbevaring......................................... 63

Pleje og vedligeholdelse .................... 63

Hjælp ved fejl ..................................... 63

Garanti ............................................... 64

Tekniske data ..................................... 64

EU-overensstemmelseserklæring ...... 65

Dansk 59

brug første gang. Betjen maskinen i over-

ensstemmelse hermed.

Opbevar begge hæfter til senere brug eller

til kommende brugere.

Bestemmelsesmæssig

anvendelse

몇 ADVARSEL

Indånding af sundhedsskadeligt støv

Sundhedsskader

Apparatet må ikke anvendes til opsugning

af sundhedsskadeligt støv.

BEMÆRK

Kortslutning som følge af høj luftfugtig-

hed

Beskadigelse af maskinen

Anvend kun apparatet indendørs.

Maskinen er beregnet til:

● Opsugning af ikke brændbare og ikke

eksplosive stoffer.

● Opsugning af brændbart støv inden for

alle støveksplosionsklasser (med undta-

gelse af støv med minimumantændel-

sesenergi ME <1 mJ).

● Opsugningen af støv og groft snavs.

● Opsugning af brændbart støv fra en zo-

ne 22, hvis maskinen er installeret uden

for eksplosionsfarlige områder.

● Opsugning af fugtige og flydende sub-

stanser.

● Industriel brug.

Enhver anden brug anses som ikke korrekt.

Miljøbeskyttelse

Emballagen kan genbruges. Sørg for

at bortskaffe emballagen miljømæs-

sigt korrekt.

Elektriske og elektroniske maskiner in-

deholder værdifulde materialer, der

kan genbruges, og ofte dele, såsom

batterier, akku-pakker eller olie, der ved for-

kert håndtering eller forkert bortskaffelse

kan udgøre en fare for menneskers sund-

hed og for miljøet. For en korrekt drift af ma-

skinen er disse dele imidlertid nødvendige.

Maskiner, der er kendetegnet med dette

symbol, må ikke bortskaffes sammen med

husholdningsaffaldet.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger om indholdsstoffer fin-

des på: www.kaercher.com/REACH

Tilbehør og reservedele

 FARE

Eksplosionsfare på grund tilbehør,

der ikke er godkendt

Brug kun tilbehør, der er godkendt af produ-

centen og mærket med Ex-mærket til brug

med konstruktion 22.

Anvend kun originaltilbehør og -reservede-

le. De er en garanti for en sikker og fejlfri

drift af apparatet.

Informationer om tilbehør og reservedele

findes på www.kaercher.com.

Leveringsomfang

Kontroller ved udpakningen, om indholdet

er komplet. Kontakt venligst forhandleren,

hvis der mangler tilbehør eller ved trans-

portskader.

Sikkerhedsanordninger

Faregrader

 FARE

● Henviser til en umiddelbar fare, der med-

fører alvorlige kvæstelser eller død.

몇 ADVARSEL

● Henviser til en mulig farlig situation, der

kan medføre alvorlige kvæstelser eller

død.

몇 FORSIGTIG

● Henviser til en mulig farlig situation, der

kan medføre lettere kvæstelser.

BEMÆRK

● Henviser til en mulig farlig situation, der

kan medføre materielle skader.

Sikkerhedsanvisninger

몇 ADVARSEL

● Du må ikke opstille eller anvende appara-

tet inden for områder, hvor der er støv- el-

ler gaseksplosionsfare. En atmosfære

med støveksplosionsfare er inde i appa-

ratet kun tilladt foran filteret. Atmosfærer

med gaseksplosionsfare er forbudt inde i

apparatet.

60 Dansk

● Apparatet er ikke egnet til opsugning af

sundhedsskadeligt støv.

● ver ikke egnet til opsugning af tændkilder

og støv med en glødetemperatur på <190

° C.

● Apparatet er ikke egnet til opsugning af

eksplosionsfarlige eller sidestillede stof-

fer i henhold til §1 i SprengG (den tyske

lov om sprængstoffer), eksplosive damp-

luft-blandinger samt al- og mg-støv.

● Apparatet er ikke egnet til opsugning og

bortsugning af brændbare væsker (an-

tændelige, letantændelige, meget letan-

tændelige i henhold til direktivet om

farlige stoffer 67/548/EØF) (flammepunkt

under 55 °C) samt blandinger af brænd-

bart støv med brændbare væsker.

● Apparatet er ikke egnet til at opsuge støv

med ekstremt lav minimumantændelses-

energi (ME <1 mJ), som f.eks. toner, be-

fugteligt svovl, aluminiumspulver,

blystearat.

● Beskyt maskinen mod regn. Opbevar ik-

ke maskinen udendørs.

● Kontroller før hver ibrugtagning, om po-

tentialudligningsledningerne (jordforbin-

delse) er tilsluttede.

몇 FORSIGTIG

● Sluk maskinen efter hver anvendelse, og

træk netstikket ud.

BEMÆRK

● Anvend kun apparatet indendørs.

● Fare for at komme i klemme! Anvend

handsker, når du fjerner eller påsætter

sugehovedet, filterenheden eller opsam-

lingsbeholderen.

● Fare for beskadigelse! Sug aldrig uden

eller med et beskadiget filter.

● Anvend sikkerhedssko, når du betjener

apparatet.

● Bevæg kun apparatet i skridthastighed,

og vær evt. to personer om det på skrå

veje.

● Sørg for, at der ikke kommer støv ud, når

du udskifter tilbehørsdele.

● Under normal drift kan overfladetempera-

turerne stige til 100 °C.

Reaktion i nødstilfælde

 FARE

Fare for kvæstelser og beskadigelse

ved indsugning af brændbare materia-

ler, ved kortslutning eller andre elektri-

ske fejl

Fare for indånding af sundhedsfarlige gas-

ser, fare for elektrisk stød, fare på grund af

forbrændinger.

Sluk maskinen i nødstilfælde og træk net-

stikket ud.

Elektrisk tilslutning

Apparatet må kun tilsluttes til en elektrisk

tilslutning, der er udført af en elektriker iht.

IEC 60364. Tilslutningsværdier, se Tekni-

ske data og typeskilt. Det er ikke tilladt at

anvende et forlængerkabel.

 FARE

Fare for elektrisk stød

Livsfare

Undgå at beskadige de elektriske tilslut-

ningsledninger, f.eks. ved at køre over

dem, klemme dem eller trække i dem.

Beskyt kablerne mod varme, olie og skarpe

kanter.

Kontroller apparatets nettilslutningsledning

før hver drift. Apparatet må ikke tages i brug

med beskadiget kabel. Lad en autoriseret

elektriker udskifte et beskadiget kabel.

Symboler på apparatet

Industristøvsuger til brændbart støv,

opstilling af apparat uden for zone 22

Apparatet er ikke egnet til:

● Optagelse af væsker med stor eksplosi-

onsfare samt til optagelse af blandinger

af brændbart støv og væsker.

● Tilslutning ved støvproducerende ma-

skiner.

● Opsugning af glødende støv eller andre

antændelseskilder.

Apparatet er ikke godkendt til:

● Anvendelse i eksplosionsfarlige rum.

Overhold advarselsskiltet på ap-

paratet!

Dansk 61

Apparatbeskrivelse

Fig., se grafiksider

Figur A

1 Opsamlingsbeholder

2 Sugeslangetilslutning

3 Skubbebøjle

4 Posefilter

5 Netkabel

6 Apparatkontakt

7 Indikatorinstrument

8 Opsamlingsbeholder

9 PE-støvsugerpose

10 Tilholder PE-støvsugerpose

11 Kabel potentialudligning

12 Trykudligningsslange

13 Tilbehørsholder

14 Kabel potentialudligning

15 Lås til sugehoved

16 Arm til sænkning af opsamlingsbeholder

17 Styreruller med parkeringsbremse

Ibrugtagning

Fig., se grafiksider

1. Anbring maskinen i arbejdspositionen.

2. Sørg for at sikre maskinen med parke-

ringsbremsen, hvis det er nødvendigt.

3. Sørg for, at sugehovedet er monteret

korrekt.

4. Sæt sugeslangen i sugeslangetilslutnin-

gen.

Obs

Slangediameter DN50 er kun tilladt for ma-

skiner med effektvarianterne 3,0 kW og

4,0 kW, ved 1,5 kW slangediameter DN40.

Figur B

5. Sæt det ønskede tilbehør på sugeslan-

gen.

Drift

Fig., se grafiksider

1. Sæt netstikket i stikkontakten.

2. Tænd for apparatet på apparatkontak-

ten.

Figur C

3. Start sugeprocessen.

Opsugning

Fig., se grafiksider

Figur D

1 Anordning

2 Sugeslange

3 Tilbehørsholder

4 Dyse

1. Tænd apparatet.

2. Tag sugeslangen ud af anordningen.

3. Tag den passende dyse ud af tilbehørs-

holderen, og anbring den på sugeslan-

gen.

4. Sug sugematerialet op.

5. Tag dysen ud af sugeslangen, og sæt

den i tilbehørsholderen.

6. Sæt sugeslangen på anordningen.

7. Sluk apparatet.

Rengøring af støvfilteret

Fig., se grafiksider

Obs

Rengør filteret regelmæssigt for at undgå

tab af sugekraften.

Figur E

1. Bevæg filterrensningens håndtag frem

og tilbage flere gange for at rengøre fil-

teret.

Aflæsning af min.

volumenstrømmen

På forsiden af apparatet er der indbygget et

indikatorinstrument, der viser sugeunder-

trykket inden i apparatet.

(se kapitlet Apparatbeskrivelse)

Tabellen viser værdien for det maksimale

sugeundertryk. Værdien afhænger af appa-

ratydelsen og den anvendte sugeslange.

BEMÆRK

Sugetab

Hvis den angivne værdi overskrides, falder

lufthastigheden i sugeslangen til under

20 m/s.

Rengør posefilteret senest, når værdien er

nået.

Udskift posefilteret, hvis værdien ikke redu-

ceres væsentligt ved rengøring.



(se kapitlet Udskiftning af posefilter)

Ydelse Slangedia-

meter

Værdi

1,5 kW DN 40 126 mbar

(12,6 kPA)

3,0 kW DN 40 200 mbar (20 kPA)

62 Dansk

 Rengør senest filteret ved den angivne

værdi.

Tømning af opsamlingsbeholderen

Fig., se grafiksider

1. Sluk for apparatet, og adskil det fra

strømforsyningen.

2. Rengør støvfilteret.

3. Sænk opsamlingsbeholderen ved at

trykke armene ned.

Figur F

4. Træk opsamlingsbeholderen ud af ap-

paratet.

Figur G

5. Tøm opsamlingsbeholderen ned i bort-

skaffelsesanordningen.

6. Indholdet skal bortskaffes eller genbru-

ges i henhold til lovbestemmelserne.

7. Tøm opsamlingsbeholderen efter behov,

men mindst efter hver brug.

Obs

Bevæg kun opsamlingsbeholderen på

dens løberuller. Anvend ikke kran, gaf-

feltruck eller lignende.

Fjern PE-støvsugerpose

Fig., se grafiksider

Figur H

1. Træk trykudligningsslangen af opsam-

lingsbeholderen.

2. Tag opsamlingsbeholderen ud af appa-

ratet.

3. Fjern tilholderen fra PE-støvsugerpo-

sen.

4. Luk PE-støvsugerposen med kabelstrip

eller klæbebånd.

5. PE-støvsugerposen skal bortskaffes i

henhold til lovbestemmelserne.

6. Isæt den nye støvsugerpose i opsam-

lingsbeholderen.

7. Læg tilholderen i.

Sørg for, at PE-støvsugerposen ikke bli-

ver beskadiget.

8. Isæt opsamlingsbeholderen i apparatet,

og tilslut trykudligningsslangen.

Aftagning af sugehovedet

Fig., se grafiksider

몇 FORSIGTIG

Manglende overholdelse af vægten

Fare for tilskadekomst og beskadigelse

Løft kun sugehovedet. Tag ikke sugehove-

det af manuelt på grund af vægten.

 FARE

Manglende overholdelse af vægten

Fare for kvæstelser på grund af apparat,

der falder ned

Overhold de gældende uheldsforebyggen-

de forskrifter og sikkerhedsforskrifter.

Kontroller løfteanordningen med løftegrej

for fejlfri funktion før hvert løfteforløb.

Løft kun apparatet i det dertil beregnede

kranøje.

Sørg for at sikre løfteophængningen, så la-

sten ikke kan løsne sig utilsigtet.

Kranen må kun betjenes af fagpersonale,

der er kvalificeret til det.

Der må ikke opholde sig personer i kranens

farezone.

Lad ikke apparatet hænge på løfteophæng-

ningen uden opsyn.

Figur I

1. Sluk for apparatet, og adskil det fra

strømnettet.

2. Åbn sugehovedets lås.

3. Fastgør et egnet løftegrej i kranøjet.

4. Løft sugehovedet med en kran, og læg

det på et egnet underlag.

Afslutning af driften

1. Sluk for maskinen på tænd-/sluk-kontak-

ten.

2. Tøm og rengør opsamlingsbeholderen.

3. Afmonter tilbehøret, og rengør og tør det

evt.

Transport

몇 FORSIGTIG

Tilsidesættelse af vægten

Fare for tilskadekomst og beskadigelse

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar

(22,6 kPA)

4,0 kW DN 50 216 mbar

(21,6 kPA)

Ydelse Slangedia-

meter

Værdi

Dansk 63

Vær opmærksom på apparatets vægt ved

transport og opbevaring.

1. Ved transport i køretøjer sikres maski-

nen mod at glide eller vælte iht. til de

gældende retningslinjer.

Opbevaring

몇 FORSIGTIG

Tilsidesættelse af vægten

Fare for tilskadekomst og beskadigelse

Vær opmærksom på apparatets vægt ved

transport og opbevaring.

1. Opbevar kun apparatet indenfor.

Pleje og vedligeholdelse

1. Skyl med regelmæssige mellemrum ap-

paratet og tilbehøret med egnet væske,

og lad det tørre.

2. Kontrollér jævnligt, om posefilteret er be-

skadiget. Hvis posefilteret er beskadi-

get, skal det udskiftes.

Udskiftning af filteret

Fig., se grafiksider

Figur J

몇 FORSIGTIG

Manglende overholdelse af vægten

Fare for tilskadekomst og beskadigelse

Anvend et egnet løftemiddel til at løfte su-

gehovedet.

1. Tag sugehovedet af (se kapitlet Aftag-

ning af sugehovedet).

2. Løsn spænderingenes skrueforbindel-

se.

3. Tag den lille prelplade af.

4. Tag filteret af, og udskift det.

5. Sæt det nye filter i.

Sørg ved monteringen for, at filteret sæt-

tes korrekt i.

6. Sæt spænderingene på, og skru dem

fast.

Udskiftning af posefilter

Fig., se grafiksider

Figur K

1 Skruer

2 Spændering

3 Posefilter

4 Rengøringsanordning

몇 FORSIGTIG

Manglende overholdelse af vægten

Fare for tilskadekomst og beskadigelse

Anvend et egnet løftemiddel til at løfte su-

gehovedet.

1. Tag sugehovedet af. 

(se kapitlet Aftagning af sugehovedet)

2. Tag filterenheden ud af apparatet ved

håndtagene, og vend den om.

Figur L

3. Fjern skruerne, og afmonter rengørings-

anordningen.

4. Løsn spænderingenes skrueforbindel-

se.

5. Tag posefilteret af.

6. Bortskaf filterskummet.

7. Isæt det nye posefilter.

8. Læg det nye filterskum i.

9. Sæt spænderingen på, og skru den fast.

10.Sæt rengøringsanordningen på, og skru

den fast.

11.Isæt filterenheden.

Kontrollér ved installationen, at lasken

på filterindsatsen går i indgreb.

Figur M

Hjælp ved fejl

 FARE

Risiko for tilskadekomst

Fare for utilsigtet start af maskinen og fare

for elektrisk stød

Sluk apparatet, inden alt arbejde på appa-

ratet, og træk netstikket ud.

Lad alle kontroller og arbejde på elektriske

dele udføre af en fagmand.

Motoren (sugeturbinen) starter ikke

Ingen elektrisk spænding

 Kontrollér stikdåsen og strømforsynin-

gens sikring.

 Kontroller apparatets netkabel og net-

stik.

Sugekraften aftager

Dysen, sugerøret eller sugeslangen er til-

stoppet.

 Kontroller, og rengør evt. dysen, sugerø-

ret og sugeslangen.

Filteret er snavset.

 Rengør filteret.

64 Dansk

Kundeservice

Hvis fejlen ikke kan afhjælpes, skal maski-

nen kontrolleres af kundeservice.

Garanti

I de enkelte lande gælder de af vore for-

handlere fastlagte garantibetingelser.

Eventuelle fejl på maskinen afhjælpes gra-

tis inden for garantien, såfremt fejlen kan til-

skrives en materiale- eller produktionsfejl.

Hvis du ønsker at gøre garantien gælden-

de, bedes du henvende dig til sin forhandler

eller nærmeste kundeservice medbringen-

de kvittering for købet.

(Se adressen på bagsiden)

Tekniske data

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Elektrisk tilslutning

Netspænding V 400 400 400 400 400 400 400

Fase ~ 3333333

Netfrekvens Hz 50 50 50 50 50 50 50

Kapslingsklasse IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Beskyttelsesklasse IIIIIII

Nominel effekt W 1500 3000 1500 3000 4700 3000 4700

Netsikring (træg) A 16161616321632

Mål og vægt

Typisk driftsvægt kg 116 131 139 154 179 159 184

Længde x bredde x højde mm 855 x

715 x

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Omgivelsesbetingelser

Omgivelsestemperatur °C +40 +40 +40 +40 +40 +40 +40

Effektdata apparat

Beholderindhold l 40 40 50 50 50 100 100

Luftmængde l/s 58 87,5 58 87,5 137,5 87,5 137,5

Luftvolumenstrøm under drift l/s 37,5 56,5 37,5 56,5 88,5 56,5 88,5

Undertryk kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Driftstryk kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Nominel diameter, sugeslan-

DN50 DN50 DN50 DN50 DN50 DN50 DN50

Beregnede værdier iht. EN 60335-2-69

Hånd-arm-vibrationsværdi m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Usikkerhed K m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Lydtryksniveau L

dB(A)57625762716271

Usikkerhed K

dB(A)2222222

Norsk 65

Der tages forbehold for tekniske ændringer.

EU-

overensstemmelseserklæring

Hermed erklærer vi, at nedenstående ma-

skine på grund af sin udformning og kon-

struktion i den udførelse, i hvilken den

sælges af os, overholder EU-direktivernes

relevante, grundlæggende sikkerheds- og

sundhedsmæssige krav. Hvis maskinen

ændres uden aftale med os, mister denne

attest sin gyldighed.

Produkt: Tørsuger

Produkt: Våd- og tørsuger

Type: 9.986-xxx

Type: 9.989-xxx

Relevante EU-direktiver

2006/42/EF (+2009/127/EF)

2014/30/EU

2011/65/EU

Anvendte harmoniserede standarder

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Underskriverne handler på forretningsle-

delsens vegne og med dennes fuldmagt.

Administrerende partner

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Germany)

Tlf.: +49 7171 94888-0

Fax: +49 7171 94888-528

Waldstetten, 2022/01/01

Indhold

Generelle merknader

Les denne oversettelsen av

den originale driftsveiledningen

før apparatet tas i bruk første gang, og følg

de vedlagte sikkerhetsanvisningene. Følg

anvisningene.

Oppbevar begge heftene til senere bruk el-

ler for annen eier.

Forskriftsmessig bruk

몇 ADVARSEL

Innånding av helseskadelig støv

Helsefare

Netkabel

Netkabel H07BQ-F mm

4 x 2,

Delnummer (EU) 9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.981-

557.0

9.979-

856.0

9.981-

557.0

Kabellængde m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Generelle merknader ......................... 65

Forskriftsmessig bruk......................... 65

Miljøvern............................................. 66

Tilbehør og reservedeler .................... 66

Leveringsomfang................................ 66

Sikkerhetsinnretninger ....................... 66

Beskrivelse av apparatet.................... 67

Igangsetting........................................ 68

Bruk.................................................... 68

Avslutte driften ................................... 69

Transport............................................ 69

Lagring ............................................... 69

Stell og vedlikehold ............................ 69

Bistand ved feil................................... 70

Garanti ............................................... 70

Tekniske spesifikasjoner .................... 71

EU-samsvarserklæring....................... 72

66 Norsk

Apparatet skal aldri brukes til å suge opp

helsefarlig støv.

OBS

Kortslutning forårsaket av høy luftfuk-

tighet

Skader på apparatet

Apparatet skal kun lagres innendørs.

Apparatet skal brukes til:

● Oppsuging av ikke brennbare og ikke

eksplosive stoffer.

● Opptak av brennbare støv fra alle støv-

eksplosjonsklasser (unntatt støv med

minimum tenningsenergi ME <1 mJ).

● Oppsuging av støv og grov smuss.

● Opptak av brennbare støv fra en sone

22 hvis enheten er installert utenfor ek-

splosjonsfarlige områder.

● Oppsuging av fuktige og flytende sub-

stanser.

● Industriell bruk.

Enhver annen bruk er ikke tiltenkt.

Miljøvern

Materialet i emballasjen kan resirkule-

res. Kvitt deg med emballasjen på mil-

jøvennlig måte.

Elektriske og elektroniske apparater

inneholder verdifulle resirkulerbare

materialer og ofte deler batterier, bat-

teripakker eller olje. Disse kan utgjøre en

potensiell fare for helse og miljø ved feil

bruk eller feil avfallsbehandling. Disse

delene er imidlertid nødvendige for korrekt

drift av apparatet. Apparater merket med

dette symbolet skal ikke kastes i hushold-

ningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under: www.kaercher.com/RE-

ACH

Tilbehør og reservedeler

 FARE

Eksplosjonsfare på grunn av ikke

godkjent tilbehør

Bruk bare tilbehør som er godkjent av pro-

dusenten og merket med Ex-klistremerket

for bruk med type 22.

Bruk bare originalt tilbehør og originale re-

servedeler; de garanterer for en sikker og

problemfri drift av apparatet.

Informasjon om tilbehør og reservedeler

finner du på www.kaercher.com.

Leveringsomfang

Kontroller at innholdet i pakken er komplett

når du pakker ut. Manglende tilbehør eller

transportskader skal meldes til forhandle-

ren.

Sikkerhetsinnretninger

Risikonivå

 FARE

● Anvisning om en umiddelbar truende fare

som kan føre til store personskader eller

til død.

몇 ADVARSEL

● Anvisning om en mulig farlig situasjon

som kan føre til store personskader eller

til død.

몇 FORSIKTIG

● Anvisning om en mulig farlig situasjon

som kan føre til mindre personskader.

OBS

● Anvisning om en mulig farlig situasjon

som kan føre til materielle skader.

Sikkerhetsanvisninger

몇 ADVARSEL

● Du må ikke sette opp eller betjene enhe-

ten i områder der det er fare for støv eller

gasseksplosjon. En støveksplosiv atmos-

fære inne i enheten er bare tillatt foran fil-

teret. Gasseksplosiv atmosfære er

forbudt inne i enheten.

● Ikke bruk apparatet for oppsuging av hel-

seskadelig støv.

● Enheten er ikke egnet til å suge opp tenn-

kilder og støv med en glødetemperatur

på ≤ 190 °C.

● Enheten er ikke egnet for absorpsjon av

eksplosive eller tilsvarende stoffer i be-

tydningen §1 SprengG, eksplosive damp-

luft-blandinger, samt Al- og Mg-støv.

● Apparatet egner seg ikke til oppsuging og

utpumping av brennbare væsker (tenn-

bare, lett tennbare, høyt tennbare iht. ret-

ningslinjen for farestoffer 67/548/EØS)

Norsk 67

(Flampunkt under 55 °C), samt blandin-

ger av brennbart støv med tennbare væs-

ker.

● Enheten er ikke designet for å absorbere

støv med ekstremt lav minimum

tenningsenergi (ME <1 mJ), for eksempel

toner, mesh, aluminiumspulver, blysyre

egnet.

● Beskytt apparatet mot regn. Ikke lagre

apparatet utendørs.

● Før hver idriftsetting må du kontrollere

om potensialutjevningsledningene (jord-

ledning) er tilkoblet.

몇 FORSIKTIG

● Slå apparatet av etter hver bruk og trekk

ut nettpluggen.

OBS

● Apparatet skal kun lagres innendørs.

● Klemfare! Bruk hansker når du tar av eller

setter på sugehodet, filterenheten eller

oppsamlingsbeholderen.

● Fare for skader! Du må aldri suge uten el-

ler med skadet filter.

● Bruk vernesko når du betjener apparatet.

● Apparatet skal kun beveges i skritthastig-

het og av to personer i skråninger.

● Påse at det ikke kommer ut støv når du

skifter tilbehørsdeler.

● Ved normaldrift kan overflatetemperatu-

ren stige til opp til 100 °C.

Fremgangsmåte i nødstilfelle

 FARE

Fare for fysisk og materiell skade ved

suging av brennbare materialer, ved

kortslutning eller andre elektriske feil

Fare for innånding av helsefarlige gasser,

fare for strømstøt, fare pga forbrenninger.

Ved nødstilfelle må du slå av apparatet og

trekke ut støpselet.

Elektrisk tilkobling

Anlegget må kun kobles til strømuttak som

er installert av en elektromontør i henhold til

IEC 60364. Tilkoblingsverdier, se Tekniske

spesifikasjoner og Typeskilt. Det er ikke lov

å bruke forlengelseskabel.

 FARE

Fare på grunn av elektrisk støt

Livsfare

Ikke skad de elektriske tilkoblingsledninge-

ne f.eks. ved å kjøre over, klemme eller rive

dem.

Beskytt kablene mot sterk varme, olje og

skarpe kanter.

Kontroller apparatets strømledning for ska-

der før hver bruk. Ikke ta i bruk et apparat

med skadet strømledning. La elektriker

skifte ut skadet ledning.

Symboler på apparatet

Industriell støvsuger for brennbart støv,

installasjon utenfor sone 22

Apparatet skal ikke brukes til:

● Inkludering av væsker med høy eksplo-

sjonsfare og for blandinger av brennbart

støv og væske.

● Tilkoblingen til støvproduserende maski-

ner.

● Opptak av glødende støv eller andre an-

tennelseskilder.

Apparatet er ikke godkjent for:

● Operasjon i potensielt eksplosive at-

mosfærer.

Beskrivelse av apparatet

Bilde, se grafikkside

Figur A

1 Oppsamlingskar

2 Sugeslangetilkobling

3 Skyvehåndtak

4 Posefiltre

5 Nettkabel

6 Apparatbryter

7 Displayinstrument

8 Samlebeholder

9 PE støvpose

10 Hold ned PE-støvpose

11 Kabel potensialutjevning

12 Trykkutjevningslange

13 Tilbehørsholder

14 Kabel potensialutjevning

15 Lås sugehode

16 Senk spake samlebeholder

17 Styreruller med låsebremse

Følg advarselsskiltet på enheten!

68 Norsk

Igangsetting

Bilde, se grafikkside

1. Sett apparatet i arbeidsposisjon.

2. Dersom nødvendig, sikres apparatet

med festebremse.

3. Forviss deg om at sugehodet er satt rik-

tig på plass.

4. Sett sugeslangen inn i sugeslangetilkob-

lingen.

Merknad

Slangediameter DN50 er bare tillatt for en-

heter med effektvariantene 3,0 kW og

4,0 kW, med 1,5 kW slangediameter DN40.

Figur B

5. Sett ønsket tilbehør på sugeslangen.

Bruk

Bilde, se grafikkside

1. Sett støpselet inn i stikkontakten.

2. Slå på maskinen ved hovedbryteren.

Figur C

3. Start sugeprosessen.

Oppsugingsprosess

Bilde, se grafikkside

Figur D

1 Innretning

2 Sugeslange

3 Tilbehørsholder

4 Munnstykke

1. Slå på apparatet.

2. Ta sugeslangen ut av holderen.

3. Fjern passende dyse fra tilbehørsholde-

ren og legg den på sugeslangen.

4. Sug opp sugematerialet.

5. Fjern dysen fra sugeslangen og sett den

inn i tilbehørsholderen.

6. Plasser sugeslangen på enheten.

7. Slå av apparatet.

Rengjør støvfilter.

Bilde, se grafikkside

Merknad

Rengjør filteret regelmessig for å unngå tap

av sugekraft.

Figur E

1. Flytt filterrengjøringshåndtaket frem og

tilbake flere ganger for å rengjøre filteret.

Les av minimum volumetrisk strøm

Foran på maskinen er det montert et mano-

meter som viser sugevakuumet inni maski-

nen.

(Se kapittel Beskrivelse av apparatet)

Tabellen viser verdien av det maksimale

sugevakuum. Verdien avhenger av enhe-

tens ytelse og sugeslangen som brukes.

OBS

suge tap

Hvis den spesifiserte verdien overskrides,

faller lufthastigheten i sugeslangen under

20 m/s.

Rengjør posefilteret senest når verdien er

nådd.

Bytt posefilteret hvis verdien ikke reduse-

res betydelig ved rengjøring.



(Se kapittel Bytt posefilter)

 Rengjør filteret til den angitte verdien se-

nest.

Tømme beholderen

Bilder, se grafikkside

1. Slå av apparatet og koble fra strømmen.

2. Rengjør støvfilteret.

3. Senk ned væskebeholderen ved å tryk-

ke ned spaken.

Figur F

4. Trekk væskebeholderen ut av apparatet.

Figur G

5. Tøm samlebeholderen i avhendingsan-

legget.

6. Avfallshåndter innholdet i henhold til

gjeldende forskrifter.

Effekt Slangedia-

meter

Verdi

1,5 kW DN 40 126 mbar (12,6

kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar (22,6

kPA)

4,0 kW DN 50 216 mbar (21,6

kPA)

Norsk 69

7. Tøm samlebeholderen etter behov, men

i det minste etter hver bruk.

Merknad

Flytt samlebeholderen bare på rullene. Ikke

bruk kran, gaffeltruck eller lignende.

Fjern PE-støvpose

Bilde, se grafikkside

Figur H

1. Koble trykkutjevningsslangen fra sum-

pen.

2. Ta samlebholderen ut av apparatet.

3. Fjern holdet fra PE-støvposen.

4. Lukk PE-støvposen med et kabelbånd

eller selvklebende tape.

5. Avfallsposen skal kastes i henhold til

gjeldende forskrifter.

6. Sett den nye støvposen inn i oppsam-

lingsbeholderen.

7. Sett inn holdet.

Pass på at PE-støvposen ikke bøyes.

8. Sett oppsamlingsbeholderen i enheten

og koble trykkutjevningsslangen.

Ta av sugehodet

Bilde, se grafikkside

몇 FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader

Løft kun sugehodet. På grunn av vekten må

sugehodet ikke tas av for ånd.

 FARE

Ved ignorering av vekten

Fare for personskader hvis apparatet faller

ned

Følg lokale sikkerhetshenvisninger og for-

skrifter om forebygging av ulykker.

Før hvert løft må du kontrollere at løfteut-

styret fungerer feilfritt.

Apparatet må kun løftes i øyebolten.

Sikre løfteopphenget slik at lasten ikke blir

hengende utilsiktet utenfor.

Det er kun kvalifiserte fagpersoner som får

betjene kranen.

Det er forbudt å oppholde seg i kranens fa-

reområde.

La aldri apparatet være ubevoktet så lenge

det henger i løfteopphenget.

Figur I

1. Slå av apparatet og koble fra strømmen.

2. Åpne det låse sugehodet.

3. Fest egnet løfteutstyr i øyebolten.

4. Løft sugehodet med en kran og legg den

på et egnet sted.

Avslutte driften

1. Slå av apparatet med PÅ- / AV-bryteren

2. Tøm beholderen og rengjør den.

3. Demonter og ev. rengjør og tørk tilbehø-

ret.

Transport

몇 FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader

Ta hensyn til apparatets vekt ved transport

og lagring.

1. Ved transport i kjøretøy må maskinen

sikres mot å skli og velte i henhold til

gjeldende retningslinjer.

Lagring

몇 FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader

Ta hensyn til apparatets vekt ved transport

og lagring.

1. Oppbevar apparatet kun innendørs.

Stell og vedlikehold

1. Apparatet og tilbehør må spyles og tør-

kes med egnet væske med jevne mel-

lomrom.

2. Posefilteret skal kontrolleres jevnlig for

skader. Skift posefilteret hvis det er ska-

det.

Skift filteret

Bilde, se grafikkside

Figur J

몇 FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader

Bruk egnet løfteutstyr når du løfter sugeho-

det.

1. Ta av sugehodet (se kapittel Ta av suge-

hodet).

2. Løsne tilskruingen på låseringene.

3. Ta ut den lille prellplaten.

4. Ta av filteret og skift det ut.

70 Norsk

5. Sett i det nye filteret.

Ved montering må du påse at filteret er

riktig satt i.

6. Sett på og skru fast låseringene.

Bytt posefilter

Bilder, se grafikkside

Figur K

1 Skruer

2 Låsering

3 Posefiltre

4 Renseinnretning

몇 FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader

Bruk egnet løfteutstyr når du løfter sugeho-

det.

1. Ta av sugehodet. 

(Se kapittel Ta av sugehodet)

2. Ta filterenheten av enheten ved håndta-

kene og snu den.

Figur L

3. Fjern skruene og demonter rengjø-

ringsenheten.

4. Løsne tilskruingen på låseringen.

5. Fjern posefilteret.

6. Kast filterskummet.

7. Sett i det nye posefilteret.

8. Sett inn det nye filterskummet.

9. Sett på og skru fast låseringene.

10.Sett på og skru fast rengjøringsenheten.

11.Sett inn filterenheten.

Når du installerer, må du forsikre deg om

at tappen på filterinnsatsen går i inngrep

i skaftet.

Figur M

Bistand ved feil

 FARE

Fare for personskader

Fare for uventet start av maskinen og fare

for elektrisk støt

Slå maskinen av før alt arbeid og trekk ut

nettpluggen.

Alle kontrollerog alt arbeid på elektriske de-

ler skal utføres av en fagperson.

Motoren (sugeturbinen) starter ikke

Ingen elektrisk spenning

 Kontroller stikkontakten og sikringen for

strømforsyningen.

 Kontroller nettkabelen og nettpluggen til

apparatet.

Sugekraften blir svakere

Dysen, sugerøret eller sugeslangen er til-

stoppet.

 Kontroller dysen og sugeslangen, ren-

gjør om nødvendig.

Alteret er skittent.

 Rengjør filteret.

Kundeservice

Dersom feilen ikke kan utbedres, må appa-

ratet kontrolleres av kundeservice.

Garanti

Vår ansvarlige salgsorganisasjon for det

enkelte land har utgitt garantibetingelsene

som gjelder i det aktuelle landet. Eventuelle

feil på apparatet repareres gratis i garantiti-

den dersom disse kan føres tilbake til mate-

rial- eller produksjonsfeil. Ved behov for

garantireparasjoner, vennligst henvend

deg med kjøpskvitteringen til din forhandler

eller nærmeste autoriserte kundeservice.

(Se adresse på baksiden)

Norsk 71

Tekniske spesifikasjoner

Med forbehold om tekniske endringer.

IVR-B

40/15

IVR-B

40/30

IVR-B

50/15

IVR-B

50/30

IVR-B

50/40

IVR-B

100/

IVR-B

100/

Elektrisk tilkobling

Nettspenning V 400 400 400 400 400 400 400

Fase ~ 3333333

Nettfrekvens Hz 50 50 50 50 50 50 50

Beskyttelsesgrad IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Beskyttelsesklasse IIIIIII

Nominell effekt W 1500 3000 1500 3000 4700 3000 4700

Nettsikring (treg) A 16161616321632

Mål og vekt

Gjennomsnittlig driftsvekt kg 116 131 139 154 179 159 184

Lengde x bredde x høyde mm 855 ×

715 ×

1530

855 x

715

x 153

855 x

760

x 167

855 x

760

x 167

855 x

760

x 179

915 x

760

x 197

915 x

760

x 209

Omgivelsesbetingelser

Omgivelsestemperatur °C +40 +40 +40 +40 +40 +40 +40

Effektspesifikasjoner apparat

Innhold i beholderen l 40 40 50 50 50 100 100

Luftmengde l/s 58 87,5 58 87,5 137,5 87,5 137,5

Luftmengde under drift l/s 37,5 56,5 37,5 56,5 88,5 56,5 88,5

Undertrykk kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Driftstrykk kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Nominell diameter sugeslan-

DN50 DN50 DN50 DN50 DN50 DN50 DN50

Registrerte verdier iht. EN 60335-2-69

Hånd-arm-vibrasjonsverdi m/s

<2,5 <2,5 <2,5 <2,5 <2,5 <2,5 <2,5

Usikkerhet K m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Lydtrykknivå L

dB(A)57625762716271

Usikkerhet K

dB(A)2222222

Nettkabel

Strømkabel H07BQ-F mm

4 x

2,5

4 x

2,5

4 x

2,5

4 x

2,5

4 x

2,5

4 x

2,5

4 x

2,5

Delenummer (EU) 9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.981-

557.0

9.979-

856.0

9.981-

557.0

Kabellengde m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

72 Svenska

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet

nedenfor på grunn av design og konstruk-

sjon, samt i versjonen som vi har markeds-

ført, oppfyller de relevante grunnleggende

helse- og sikkerhetskravene i EU-direktive-

ne. Endringer på maskinen uten avtale med

oss, gjør at denne erklæringen blir ugyldig.

Produkt: Apparat til tørrsuging

Produkt: Apparat til våt- og tørrsuging

Type: 9.986-xxx

Type: 9.989-xxx

Gjeldende EU-direktiver

2006/42/EF (+2009/127/EF)

2014/30/EU

2011/65/EU

Anvendte harmoniserte standarder

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Undertegnede handler på vegne av og med

fullmakt fra ledelsen.

Ledende andelshaver

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Germany)

Tlf.: +49 7171 94888-0

Faks: +49 7171 94888-528

Waldstetten, 2022/01/01

Innehåll

Allmän information

Läs igenom den här original-

bruksanvisningen och medföl-

jande säkerhetsinformation innan du

använder din apparat första gången. Följ

alla anvisningar.

Förvara båda häftena för framtida bruk eller

för nästa ägare.

Avsedd användning

몇 VARNING

Inandning av hälsovådligt damm

Hälsoskador

Använd aldrig maskinen för att suga upp

hälsovådligt damm.

OBSERVERA

Kortslutning på grund av hög luftfuktig-

het

Skador på maskinen

Använd endast maskinen inomhus.

Maskinen är avsedd för:

● Suga upp icke antändligt och icke explo-

sionsfarligt material.

● Uppsugning av brandfarligt damm av

samtliga dammexplosionsklasser (utom

damm med minsta tändningsenergi

ME <1 mJ).

● Suga upp damm och grov smuts.

Allmän information ............................. 72

Avsedd användning............................ 72

Miljöskydd .......................................... 73

Tillbehör och reservdelar.................... 73

Leveransens omfattning..................... 73

Säkerhetsanordningar........................ 73

Beskrivning av maskinen ................... 74

Idrifttagning ........................................ 74

Drift..................................................... 75

Avsluta användningen........................ 76

Transport............................................ 76

Förvaring............................................ 76

Skötsel och underhåll......................... 76

Hjälp vid störningar ............................ 77

Garanti ............................................... 77

Tekniska data ..................................... 78

EU-försäkran om överensstämmelse. 79

Svenska 73

● Uppsugning av brännbart damm från en

zon 22, om enheten är installerad utan-

för potentiellt explosiva områden.

● Suga upp fuktiga och flytande substan-

ser.

● Industriell användning.

All annan användning är inte avsedd.

Miljöskydd

Förpackningsmaterialen kan återvin-

nas. Avfallshantera förpackningar på

ett miljövänligt sätt.

Elektriska och elektroniska maskiner

innehåller ofta värdefulla återvinnings-

bara material och komponenter såsom

engångsbatterier, uppladdningsbara batte-

rier och olja, som vid felaktig användning

eller felaktig avfallshantering kan utgöra en

potentiell risk för människors hälsa och för

miljön. Dessa komponenter är dock nöd-

vändiga för att maskinen ska kunna arbeta

korrekt. Maskiner som märkts med denna

symbol får inte kastas i hushållssoporna.

Information om ämnen (REACH)

Aktuell information om ämnen finns på:

www.kaercher.com/REACH

Tillbehör och reservdelar

 FARA

Explosionsrisk på grund av icke

godkända tillbehör

Använd endast tillbehör som är godkända

av tillverkaren och märkta med Ex-klister-

märket för användning med typ 22.

Använd endast originaltillbehör och origi-

nalreservdelar, så att en säker och stör-

ningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar

finns på www.kaercher.com.

Leveransens omfattning

Kontrollera att innehållet i leveransen är

fullständigt. Kontakta din försäljare om nå-

got tillbehör saknas eller om det finns trans-

portskador.

Säkerhetsanordningar

Risknivåer

 FARA

● Varnar om en omedelbart överhängande

fara som kan leda till svåra personskador

eller dödsfall.

몇 VARNING

● Varnar om en möjligen farlig situation

som kan leda till svåra personskador eller

dödsfall.

몇 FÖRSIKTIGHET

● Varnar om en möjligen farlig situation

som kan leda till lättare personskador.

OBSERVERA

● Varnar om en möjligen farlig situation

som kan leda till materiella skador.

Säkerhetsinformation

몇 VARNING

● Du får inte installera eller använda enhe-

ten i områden där det finns risk för damm-

eller gasexplosion. En atmosfär med risk

för dammexplosion är endast tillåten inuti

enheten framför filtret. Atmosfärer med

risk för gasexplosion är förbjudna i enhe-

ten.

● Maskinen får inte användas för att suga

upp hälsovådligt damm.

● Enheten är inte lämplig för uppsugning av

antändningskällor och damm med en

glödtemperatur på ≤ 190 °C.

● Enheten är inte lämplig för uppsugning av

ämnen med risk för explosion eller liknan-

de ämnen i enlighet med 1 § i SprengG,

explosiva ångluftblandningar samt Al-

och Mg-damm.

● Enheten är inte lämplig för uppsugning av

brandfarliga vätskor (brandfarliga, lätt

brandfarliga, mycket brandfarliga enligt

direktiv 67/548/EEG) (flampunkt under

55 °C) samt blandningar av brandfarligt

damm och brandfarliga vätskor.

● Enheten är inte lämplig för uppsugning av

damm med extremt låg minsta tändnings-

energi (ME <1 mJ), som t.ex. toner, vat-

tenlösligt svavel, aluminiumbrons,

blystearat.

● Skydda maskinen mot regn. Förvara inte

maskinen utomhus.

74 Svenska

● Kontrollera att potentialutjämningsled-

ningarna (jordledare) är anslutna varje

gång maskinen ska användas.

몇 FÖRSIKTIGHET

● Stäng av maskinen efter alla arbeten och

dra ur nätkontakten.

OBSERVERA

● Använd endast maskinen inomhus.

● Klämrisk! Använd handskar när sughuvu-

det, filterenheten eller uppsamlingsbehål-

laren tas av eller sätts på.

● Risk för skador! Sug aldrig utan filter eller

med skadade filter.

● Använd skyddsskor när maskinen an-

vänds.

● Kör bara maskinen med gånghastighet

och eventuellt med en medhjälpare i lut-

ningar.

● Se till att damm inte kommer ut när tillbe-

hör byts ut.

● Yttemperaturen kan bli upp till 100 °C un-

der normal användning.

Åtgärder vid nödsituation

 FARA

Risk för personskador och materiella

skador vid uppsugning av brännbara

material, vid kortslutning eller andra fel

Risk för inandning av hälsovådliga gaser,

risk för elektrisk stöt, risk för brännskador.

Stäng av maskinen och dra ur nätkontakten

i nödsituationer.

Elanslutning

Anslut bara maskinen till ett eluttag som in-

stallerats av en elektriker enligt IEC 60364.

Anslutningsvärden, se Tekniska data och

typskylten. Det är inte tillåtet att använda

förlängningskabel.

 FARA

Risk för elektrisk stöt

Livsfara

Skada inte strömkablar till exempel genom

att köra över, klämma eller töja dem.

Skydda kabeln mot stark värme, olja och

vassa kanter.

Kontrollera före varje användning att ma-

skinens strömkabel inte är skadad. Använd

inte maskinen om strömkabeln är skadad.

Låt en elektriker byta strömkabeln om den

är skadad.

Symboler på maskinen

Industridammsugare för brandfarligt

damm, uppställning utanför zon 22

Maskinen är inte lämplig för följande:

● Upptagning av vätskor med hög risk för

explosion och för blandningar av bränn-

bart damm och brännbara vätskor.

● Anslutning till dammproducerande ma-

skiner.

● Uppsugning av glödande damm eller an-

dra antändningskällor.

Maskinen får inte användas för följande:

● Drift i potentiellt explosiva utrymmen.

Beskrivning av maskinen

För bilder, se bildsidorna

Bild A

1 Uppsamlingsbehållare

2 Sugslangsanslutning

3 Skjutbygel

4 Påsfilter

5 Strömkabel

6 Maskinens strömbrytare

7 Indikeringsinstrument

8 Uppsamlingsbehållare

9 PE-dammpåse

10 Tillhållare PE-dammpåse

11 Kabel potentialutjämning

12 Tryckutjämningsslang

13 Tillbehörshållare

14 Kabel potentialutjämning

15 Sughuvudets spärr

16 Spak för att sänka uppsamlingsbehålla-

ren

17 Styrhjul med spärr

Idrifttagning

För bilder, se bildsidorna

1. Ställ maskinen i arbetsläget.

2. Lås maskinen med parkeringsbromsen

om det behövs.

3. Säkerställ att sughuvudet är fastsatt en-

ligt anvisningarna.

Observera enhetens varnings-

skylt!

Svenska 75

4. Sätt fast sugslangen i sugslangsanslut-

ningen.

Hänvisning

Slangdiametern DN50 är endast tillåten för

maskiner med effektvarianterna 3,0 kW

och 4,0 kW, vid 1,5 kW slangdiameter

DN40.

Bild B

5. Anslut önskat tillbehör på sugslangen.

Drift

För bilder, se bildsidorna

1. Sätt in strömkontakten i eluttaget.

2. Starta maskinen med maskinbrytaren.

Bild C

3. Sugningen startar.

Sugning

För bilder, se bildsidorna

Bild D

1 Anordning

2 Sugslang

3 Tillbehörshållare

4 Munstycke

1. Starta maskinen.

2. Ta ut sugslangen ur anordningen.

3. Ta ut lämpligt munstycke ur tillbehörs-

hållaren och sätt det på sugslangen.

4. Sug upp sugmaterialet.

5. Ta bort munstycket från sugslangen och

sätt i det i tillbehörshållaren.

6. Sätt fast sugslangen på anordningen.

7. Stäng av maskinen.

Rengör dammfiltret

För bilder, se bildsidorna

Hänvisning

Rengör filtret regelbundet för att undvika

förlust av sugkraft.

Bild E

1. Flytta filterrengöringshandtaget fram

och tillbaka flera gånger för att rengöra

filtret.

Läs av minimivolymflödet

På maskinens framsida finns ett indike-

ringsinstrument som visar sugundertrycket

i maskinen.

(Se kapitel Beskrivning av maskinen)

Tabellen visar värdet för det maximala sug-

vakuumet. Värdet beror på maskinens pre-

standa och den sugslang som används.

OBSERVERA

Sugförlust

Om det angivna värdet överskrids sjunker

lufthastigheten i sugslangen till under 20 m/

Rengör påsfiltret senast när värdet upp-

nåtts.

Byt ut påsfiltret om värdet inte minskas be-

tydligt till följd av rengöring.



(Se kapitel Byt ut påsfiltret)

 Rengör filtret senast vid det angivna vär-

det.

Tömma uppsamlingsbehållaren

För bilder, se bildsidorna

1. Stäng av maskinen och skilj den från el-

nätet.

2. Rengör dammfiltret.

3. Sänk uppsamlingsbehållaren genom att

trycka ner spaken.

Bild F

4. Dra ur uppsamlingsbehållaren ur maski-

nen.

Bild G

5. Töm uppsamlingsbehållaren i bortskaff-

ningsanläggningen.

6. Hantera innehållet enligt de lagstadgade

bestämmelserna eller återanvänd det.

7. Töm uppsamlingsbehållaren vid behov,

men åtminstone efter varje användning.

Hänvisning

Flytta bara uppsamlingsbehållaren på rul-

larna. Använd inte kran, gaffeltruck eller lik-

nande.

Effekt Slangdiame-

ter

Värde

1,5 kW DN 40 126 mbar

(12,6 kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar

(22,6 kPA)

4,0 kW DN 50 216 mbar

(21,6 kPA)

76 Svenska

Ta bort PE-dammpåsen

För bilder, se bildsidorna

Bild H

1. Ta bort tryckutjämningsslangen från

uppsamlingsbehållaren.

2. Ta ut uppsamlingsbehållaren ur maski-

nen.

3. Ta bort tillhållaren från PE-dammpåsen.

4. Förslut PE-dammpåsen med ett kabel-

band eller tejp.

5. Avfallshantera PE-dammpåsen enligt de

lagstadgade bestämmelserna.

6. Sätt i den nya dammpåsen i uppsam-

lingsbehållaren.

7. Sätt in tillhållaren.

Se till att PE-dammpåsen inte skadas.

8. Sätt i uppsamlingsbehållaren i maskinen

och anslut tryckutjämningsslangen.

Ta av sughuvudet

För bilder, se bildsidorna

몇 FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materiella skad-

Lyft bara sughuvudet. Ta inte av sughuvu-

det för hand eftersom det är tungt.

 FARA

Bristande hänsyn till vikt

Risk för skador på grund av att maskinen

ramlar ner

Följ gällande arbetarskyddsföreskrifter och

säkerhetsinformationen.

Kontrollera att lyftanordningen och lyftred-

skapen är i felfritt skick före varje lyft.

Lyft bara maskinen i den avsedda lyftöglan.

Säkra upphängningen så att lasten inte

hamnar snett eller pendlar.

Endast behörig personal får hantera kra-

nen.

Ingen får uppehålla sig i kranens riskområ-

de.

Låt inte maskinen hänga i kranen utan upp-

sikt.

Bild I

1. Stäng av maskinen och skilj den från el-

nätet.

2. Öppna låset på sughuvudet.

3. Fäst ett lämpligt lyftredskap i lyftöglan.

4. Lyft sughuvudet med en kran och sätt

ner det på en lämplig plats.

Avsluta användningen

1. Stäng av maskinen med strömbrytaren

2. Töm och rengör uppsamlingsbehålla-

ren.

3. Demontera tillbehöret och rengör och

torka om det behövs.

Transport

몇 FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador

Ta hänsyn till maskinens vikt vid transport

och förvaring.

1. Vid transport i fordon ska maskinen säk-

ras så att den inte kan halka och välta

enligt gällande riktlinjer.

Förvaring

몇 FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador

Ta hänsyn till maskinens vikt vid transport

och förvaring.

1. Förvara endast maskinen inomhus.

Skötsel och underhåll

1. Spola maskinen och tillbehören regel-

bundet med lämplig vätska och låt torka.

2. Kontrollera påsfiltret regelbundet med

avseende på skador. Byt påsfiltret om

det är skadat.

Byt filter

För bilder, se bildsidorna

Bild J

몇 FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materiella skad-

Använd en lämplig lyftanordning för att lyfta

sughuvudet.

1. Ta av sughuvudet (se kapitlet Ta av sug-

huvudet).

2. Lossa spännringarnas skruvförband.

3. Ta av den lilla skyddsplåten.

4. Ta ut och byt filtret.

Svenska 77

5. Sätt in ett nytt filter.

Se till vid monteringen att filtret hamnar

rätt.

6. Sätt på spännringarna och skruva fast

dem.

Byt ut påsfiltret

För bilder, se bildsidorna

Bild K

1 Skruvar

2 Spännring

3 Påsfilter

4 Rengöringsanordning

몇 FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materiella skad-

Använd en lämplig lyftanordning för att lyfta

sughuvudet.

1. Ta av sughuvudet. 

(Se kapitel Ta av sughuvudet)

2. Ta bort filterenheten från maskinen i

handtagen och vänd den.

Bild L

3. Ta bort skruvarna och demontera rengö-

ringsanordningen.

4. Lossa spännringens skruvförband.

5. Ta bort påsfiltret.

6. Avfallshantera filterskummet.

7. Sätt in ett nytt påsfilter.

8. Lägg i det nya filterskummet.

9. Sätt på spännringen och skruva fast

den.

10.Sätt på rengöringsanordningen och

skruva fast den.

11.Sätt i filterenheten.

När du installerar, se till att fliken på filte-

rinsatsen hakar i axeln.

Bild M

Hjälp vid störningar

 FARA

Risk för personskador

Risk för oavsiktlig start av maskinen och

risk för elektrisk stöt

Stäng av maskinen före alla arbeten och

dra ur strömkontakten.

Låt alltid en specialist utföra kontroller och

arbeten som avser de elektriska delarna.

Motorn (sugturbin) startar inte

Ingen elektrisk spänning

 Kontrollera vägguttaget och säkringen

till strömförsörjningen.

 Kontrollera maskinens strömkabel och

strömkontakt.

Sugkraften minskar

Munstycket, sugröret eller sugslangen är

blockerad.

 Kontrollera och rengör vid behov mun-

stycket, sugröret eller sugslangen.

Filtret är smutsigt.

 Rengör filtret.

Kundservice

Om felet inte kan åtgärdas måste enheten

kontrolleras av kundservice.

Garanti

I respektive land gäller de garantivillkor

som publicerats av våra auktoriserade dist-

ributörer. Eventuella fel på maskinen repa-

reras utan kostnad inom garantifristen,

under förutsättning att det orsakats av ett

material- eller tillverkningsfel. I frågor som

gäller garantin ska du vända dig med kvitto

till inköpsstället eller närmaste, auktorise-

rad kundtjänst.

(Se baksidan för adress)

78 Svenska

Tekniska data

Med förbehåll för tekniska ändringar.

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Elanslutning

Nätspänning V 400 400 400 400 400 400 400

Fas ~3333333

Nätfrekvens Hz 50 50 50 50 50 50 50

Kapslingsklass IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Skyddsklass IIIIIII

Märkeffekt W 1500 3000 1500 3000 4700 3000 4700

Nätsäkring (trög) A 16161616321632

Mått och vikt

Typisk arbetsvikt kg 116 131 139 154 179 159 184

Längd x bredd x höjd mm 855 x

715 x

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Omgivningsförhållanden

Omgivande temperatur °C +40 +40 +40 +40 +40 +40 +40

Effektdata maskin

Behållarinnehåll l 4040505050100100

Luftmängd l/s 58 87,5 58 87,5 137,5 87,5 137,5

Luftflöde under drift l/s 37,5 56,5 37,5 56,5 88,5 56,5 88,5

Undertryck kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Drifttryck kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Märkbredd sugslang DN50 DN50 DN50 DN50 DN50 DN50 DN50

Fastställda värden enligt EN 60335-2-69

Hand-arm-vibrationsvärde m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Osäkerhet K m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Ljudtrycksnivå L

dB(A)57625762716271

Osäkerhet K

dB(A)2222222

Strömkabel

Strömkabel H07BQ-F mm

4 x 2,

Komponentnummer (EU) 9 979-

856.0

9 979-

856.0

9 979-

856.0

9 979-

856.0

9 981-

557.0

9 979-

856.0

9 981-

557.0

Kabellängd m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

Suomi 79

EU-försäkran om

överensstämmelse

Härmed förklarar vi att nedan angiven ma-

skin genom sin utformning och konstruk-

tionstyp samt i det utförande som

marknadsförs av oss uppfyller gällande

grundläggande säkerhets- och hälsokrav i

EU-direktivet. Denna försäkran upphör att

gälla om maskinen ändras utan att detta

har godkänts av oss.

Produkt: Torrsug

Produkt: Våt- och torrdammsugare

Typ: 9.986-xxx

Typ: 9.989-xxx

Gällande EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Tillämpade harmoniserade standarder

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Undertecknarna agerar på uppdrag av och

med ledningens godkännande.

Verkställande direktör och delägare

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Germany)

Tfn: +49 7171 94888-0

Fax: +49 7171 94888528

Waldstetten, 01.01.2022

Sisältö

Yleisiä ohjeita

Lue ennen laitteen ensimmäis-

tä käyttöä tämä alkuperäinen

käyttöohje ja mukana toimitetut turvalli-

suusohjeet. Menettele niiden mukaisesti.

Säilytä molemmat vihkoset myöhempää

käyttöä tai seuraavaa omistajaa varten.

Määräystenmukainen käyttö

몇 VAROITUS

Terveydelle haitallisten pölyjen hengit-

täminen

Terveydelle haitallinen

Älä käytä laitetta terveydelle haitallisten pö-

lyjen imuroimiseen.

HUOMIO

Korkeasta ilmankosteudesta johtuva oi-

kosulku

Laitevauriot

Käytä laitetta vain sisätiloissa.

Laitteen käyttötarkoitukset:

● Palamattomien ja räjähtämättömien ai-

neiden imurointi.

● Kaikkiin pölyräjähdysluokkiin kuuluvien

palavien pölyjen imurointi (lukuunotta-

matta pölyjä, joiden vähimmäissyttymi-

senergia on ME < 1 mJ).

● Pölyjen ja karkean lian imurointi.

Yleisiä ohjeita..................................... 79

Määräystenmukainen käyttö .............. 79

Ympäristönsuojelu.............................. 80

Lisävarusteet ja varaosat ................... 80

Toimituksen sisältö............................. 80

Turvalaitteet ....................................... 80

Laitekuvaus........................................ 81

Käyttöönotto....................................... 82

Käyttö................................................. 82

Käytön lopettaminen .......................... 83

Kuljetus .............................................. 83

Varastointi .......................................... 83

Hoito ja huolto .................................... 83

Ohjeet häiriötilanteissa....................... 84

Takuu.................................................. 84

Tekniset tiedot .................................... 85

EU-vaatimustenmukaisuusvakuutus.. 86

80 Suomi

● Palavien pölyjen imurointi vyöhykkeeltä

22, jos laite on asennettu räjähdysvaa-

rallisten tilojen ulkopuolelle.

● Kosteiden ja nestemäisten aineiden

imurointi.

● Teollisuuskäyttö.

Kaikki muu käyttö on epäasianmukaista.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä.

Hävitä pakkaukset ympäristöystävälli-

sesti.

Sähkö- ja elektroniikkalaitteet sisältä-

vät arvokkaita kierrätettäviä materiaa-

leja tai rakenneosia kuten paristoja,

akkuja tai öljyjä, jotka väärin käsiteltyinä tai

väärin hävitettyinä voivat aiheuttaa mah-

dollisia vaaroja ihmisten terveydelle ja ym-

päristölle. Nämä rakenneosat ovat

kuitenkin välttämättömiä laitteen asianmu-

kaista käyttöä varten. Tällä symbolilla mer-

kittyjä laitteita ei saa hävittää tavallisena

talousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy

osoitteesta: www.kaercher.com/REACH

Lisävarusteet ja varaosat

 VAARA

Räjähdysvaara hyväksymättömien

lisävarusteiden vuoksi

Käytä vain valmistajan hyväksymiä lisäva-

rusteita, joissa on tilaluokan 22 Ex-merkin-

tä.

Käytä vain alkuperäisiä lisävarusteita ja al-

kuperäisiä varaosia, sillä ne varmistavat

laitteen turvallisen ja häiriöttömän käytön.

Tietoja lisävarusteista ja varaosista löytyy

osoitteesta www.kaercher.com.

Toimituksen sisältö

Tarkasta pakkauksesta purkaessasi sisäl-

lön täydellisyys. Jos lisävarusteita puuttuu

tai havaitset kuljetusvaurioita, ilmoita tästä

jälleenmyyjälle.

Turvalaitteet

Vaarallisuusasteet

 VAARA

● Huomautus välittömästi uhkaavasta vaa-

rasta, joka voi aiheuttaa vakavan ruumiin-

vamman tai johtaa kuolemaan.

몇 VAROITUS

● Huomautus mahdollisesta vaarallisesta

tilanteesta, joka voi aiheuttaa vakavan

ruumiinvamman tai voi johtaa kuole-

maan.

몇 VARO

● Huomautus mahdollisesta vaarallisesta

tilanteesta, joka voi aiheuttaa vähäisiä

vammoja.

HUOMIO

● Huomautus mahdollisesta vaarallisesta

tilanteesta, joka voi aiheuttaa aineellisia

vahinkoja.

Turvallisuusohjeet

몇 VAROITUS

● Laitetta ei saa asentaa eikä käyttää alu-

eilla, joilla on pölyn tai kaasun räjähdys-

vaara. Laitteen sisällä oleva pölyn

muodostama räjähdyskelpoinen ilmase-

os on sallittu vain suodattimen edessä.

Kaasun muodostamat räjähdyskelpoiset

ilmaseokset ovat kiellettyjä laitteen sisäl-

lä.

● Laitetta ei ole tarkoitettu terveydelle hai-

tallisten pölyjen imurointiin.

● Laite ei sovellu syttymislähteiden ja sel-

laisten pölyjen imurointiin, joiden hehku-

mislämpötila on ≤ 190 °C.

● Laite ei sovellu räjähdyskelpoisia aineita

koskevan lain (SprengG) 1 §:ssä tarkoi-

tettujen räjähdyskelpoisten aineiden tai

vastaavien aineiden, räjähtävien höyry-il-

ma-seosten eikä Al- ja Mg-pölyjen imu-

rointiin.

● Laite ei sovellu palavien nesteiden (sytty-

vät, helposti syttyvät ja erittäin helposti

syttyvät vaarallisia aineita koskevan di-

rektiivin 67/548/ETY mukaan) (leimah-

duspiste alle 55 °C) eikä palavien pölyjen

ja palavien nesteiden sekoitusten imu-

rointiin.

Suomi 81

● Laite ei sovellu pölyjen imurointiin, joiden

vähimmäissyttymisenergia on erittäin al-

hainen (ME < 1 mJ), kuten väriaine, su-

mutusrikki, alumiinipulveri, lyijystearaatti.

● Suojaa laite sateelta. Älä säilytä laitetta

ulkoalueella.

● Tarkasta ennen jokaista käyttöönottoa,

että potentiaalintasausjohdot (maadoitus-

johtimet) on liitetty.

몇 VARO

● Kytke laite pois päältä aina käytön jäl-

keen ja irrota verkkopistoke.

HUOMIO

● Käytä laitetta vain sisätiloissa.

● Puristumisvaara! Käytä käsineitä, kun ir-

rotat tai kiinnität imupään, suodatinyksi-

kön tai keräysastian.

● Vaurioitumisvaara! Älä koskaan imuroi il-

man suodatinta tai vaurioituneella suo-

dattimella.

● Käytä turvakenkiä, kun käytät laitetta.

● Liikuttele laitetta vain kävelyvauhtia, ja

jos pinta on kalteva, pyydä toinen henkilö

tarvittaessa avuksi.

● Varmista, että pölyä ei tule ulos, kun vaih-

dat varusteita.

● Normaalissa käytössä pintojen lämpötilat

voivat nousta jopa 100 °C:een.

Toiminta hätätilanteessa

 VAARA

Loukkaantumis- ja vaurioitumisvaara

imuroitaessa palavia materiaaleja, oiko-

sulun tai muiden sähkövikojen tapauk-

sessa

Terveydelle vaarallisten kaasujen hengittä-

misen vaara, sähköiskun vaara, palovam-

mojen vaara.

Kytke laite pois päältä hätätilanteissa ja ir-

rota verkkopistoke.

Sähköliitäntä

Laitteen saa yhdistää vain sellaiseen säh-

köliitäntään, jonka on suorittanut sähköalan

ammattilainen normin IEC 60364 mukaan.

Liitäntäarvot, katso Tekniset tiedot ja tyyp-

pikilpi. Jatkojohdon käyttö on kielletty.

 VAARA

Sähköiskun vaara

Hengenvaara

Älä vahingoita sähköjohtoja esim. ajamalla

niiden yli, vetämällä tai jättämällä ne puris-

tuksiin.

Suojaa kaapelit kuumudelta, öljyltä ja terä-

viltä kulmilta.

Tarkasta laitteen verkkoliitäntäjohto ennen

jokaista käyttöä. Älä ota käyttöön laitetta,

jonka verkkoliitäntäjohto on vaurioitunut.

Anna sähköalan ammattilaisen vaihtaa

vaurioitunut johto.

Laitteessa olevat symbolit

Teollisuusimuri palavaa pölyä varten,

asennus vyöhykkeen 22 ulkopuolelle

Laitetta ei ole tarkoitettu seuraaviin käyttö-

tarkoituksiin:

● Sellaisten nesteiden, joiden räjähdys-

vaara on suuri, sekä palavien pölyjen ja

nesteiden seosten talteenottaminen.

● Liitäntä pölyä tuottaviin koneisiin.

● Hehkuvan pölyn tai muiden syttymisläh-

teiden imurointi.

Laitetta ei saa käyttää seuraaviin käyttötar-

koituksiin:

● Käyttö räjähdysalttiissa tiloissa.

Laitekuvaus

Kuva katso kuvasivut

Kuva A

1 Keräyssäiliö

2 Imuletkuliitäntä

3 Työntöaisa

4 Pussisuodatin

5 Verkkojohto

6 Laitekytkin

7 Näyttölaite

8 Keräyssäiliö

9 PE-pölypussi

10 PE-pölypussin pidike

11 Potentiaalintasauksen johto

12 Paineentasausletku

13 Varustepidike

14 Potentiaalintasauksen johto

15 Imupään lukitus

16 Keräyssäiliön laskuvipu

17 Kääntyvät pyörät ja seisontajarru

Huomioi laitteen varoitusmerkki!

82 Suomi

Käyttöönotto

Kuva katso kuvasivut

1. Aseta laite työasemaan.

2. Varmista laitteen paikallaan pysyminen

tarvittaessa seisontajarrulla.

3. Varmista, että imupää on asennettu oi-

kein paikalleen.

4. Aseta imuletku imuletkun liitäntään.

Huomautus

Letkuläpimitta DN50 on sallittu vain teho-

vaihtoehdoilla 3,0 kW ja 4,0 kW varustetuil-

le laitteille, teholla 1,5 kW letkuläpimitalla

DN40.

Kuva B

5. Aseta haluamasi varuste imuletkuun.

Käyttö

Kuva katso kuvasivut

1. Yhdistä verkkopistoke pistorasiaan.

2. Kytke laite päälle laitekytkimestä.

Kuva C

3. Käynnistä imurointi.

Imurointi

Kuva katso kuvasivut

Kuva D

1 Kiinnike

2 Imuletku

3 Varustepidike

4 Suutin

1. Kytke laite päälle.

2. Ota imuletku kiinnikkeestä.

3. Ota sopiva suutin varustepidikkeestä ja

kiinnitä se imuletkuun.

4. Imuroi materiaali.

5. Irrota suutin imuletkusta ja aseta se va-

rustepidikkeeseen.

6. Kiinnitä imuletku kiinnikkeeseen.

7. Kytke laite pois päältä.

Pölysuodattimen puhdistus

Kuva katso kuvasivut

Huomautus

Puhdista suodatin säännöllisesti, jotta imu-

teho ei laske.

Kuva E

1. Puhdista suodatin liikuttamalla suodatti-

men puhdistuskahvaa useita kertoja

edestakaisin.

Vähimmäistilavuusvirran lukeminen

Laitteen etupuolelle on asennettu näyttölai-

te, joka näyttää laitteen sisäisen imualipai-

neen.

(Katso luku Laitekuvaus)

Imualipaineen maksimiarvot näkyvät taulu-

kossa. Arvo riippuu laitteen tehosta ja käy-

tetystä imuletkusta.

HUOMIO

Imuhäviö

Jos määritelty arvo ylitetään, imuletkun il-

man nopeus laskee alle 20 m/s.

Puhdista pussisuodatin viimeistään, kun

arvo on saavutettu.

Vaihda pussisuodatin, jos arvo ei laske

merkittävästi puhdistamalla.



(Katso luku Pussisuodattimen vaihtami-

nen)

 Puhdista suodatin viimeistään silloin,

kun annettu arvo on saavutettu.

Keräyssäiliön tyhjentäminen

Kuvat katso kuvasivut

1. Kytke laite pois päältä ja irrota virransyö-

töstä.

2. Puhdista pölysuodatin.

3. Laske keräyssäiliö alas painamalla vi-

pua alaspäin.

Kuva F

4. Vedä keräyssäiliö ulos laitteesta.

Kuva G

5. Tyhjennä keräyssäiliö jätteidenhävitys-

paikkaan.

6. Hävitä tai kierrätä sisältö lakisääteisten

määräysten mukaisesti.

Teho Letkun hal-

kaisija

arvo

1,5 kW DN 40 126 mbar

(12,6 kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar

(22,6 kPA)

4,0 kW DN 50 216 mbar

(21,6 kPA)

Suomi 83

7. Tyhjennä keräyssäiliö tarpeen mukaan,

mutta ainakin jokaisen käytön jälkeen.

Huomautus

Siirrä keräyssäiliötä vain sen liukupyörillä.

Älä käytä nosturia, trukkia tai vastaavaa.

PE-pölypussin poistaminen

Kuva katso kuvasivut

Kuva H

1. Irrota paineentasausletku keräyssäiliös-

tä.

2. Irrota keräyssäiliö laitteesta.

3. Poista pidike PE-pölypussista.

4. Sulje PE-pölypussi nippusiteellä tai tei-

pillä.

5. Hävitä PE-pölypussi lakisääteisten mää-

räysten mukaisesti.

6. Aseta uusi pölypussi keräyssäiliöön.

7. Aseta pidike paikalleen.

Varmista, että PE-pölypussi ei vaurioidu.

8. Aseta keräyssäiliö laitteeseen ja liitä pai-

neentasausletku.

Imupään poistaminen

Kuva katso kuvasivut

몇 VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara

Nosta vain imupäätä. Älä poista imupäätä

käsin sen painon vuoksi.

 VAARA

Jos painoa ei oteta huomioon

Putoavan laitteen aiheuttama loukkaantu-

misvaara

Noudata voimassaolevia tapaturmantorjun-

tamääräyksiä ja turvaohjeita.

Tarkasta ennen nostamista, että nostolaite

ja nostoväline toimivat moitteettomasti.

Nosta laitetta vain nostamiseen tarkoitetus-

ta nostosilmukasta.

Varmista nostovälineen kiinnitys kuorman

tahattoman irtoamisen varalta.

Vain tehtävään pätevät ammattilaiset saa-

vat käyttää nostolaitetta.

Nostolaitteen vaara-alueella ei saa oleskel-

la ihmisiä.

Älä jätä laitetta nostovälineeseen ilman val-

vontaa.

Kuva I

1. Kytke laite pois päältä ja irrota sähköver-

kosta.

2. Avaa imupään lukitus.

3. Kiinnitä soveltuva nostoväline nostosil-

mukkaan.

4. Nosta imupää nostolaitteen avulla ja

aseta se soveltuvalle alustalle.

Käytön lopettaminen

1. Laitteen kytkeminen pois päältä päälle-/

pois-kytkimestä

2. Tyhjennä ja puhdista keräyssäiliö.

3. Irrota varuste ja puhdista ja kuivaa se

tarvittaessa.

Kuljetus

몇 VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara

Laitteen paino on otettava kuljetuksessa ja

varastoinnissa huomioon.

1. Ajoneuvossa kuljetettaessa varmista lai-

te sovellettavien määräysten mukaisesti

liukumisen ja kaatumisen estämiseksi.

Varastointi

몇 VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara

Laitteen paino on otettava kuljetuksessa ja

varastoinnissa huomioon.

1. Säilytä laitetta vain sisätiloissa.

Hoito ja huolto

1. Huuhtele laite ja varuste soveltuvalla

nesteellä ja anna niiden kuivua säännöl-

lisin väliajoin.

2. Tarkasta säännöllisesti, ettei pussisuo-

dattimessa ole vaurioita. Vaihda pussi-

suodatin, jos se on vaurioitunut.

Suodattimen vaihto

Kuva katso kuvasivut

Kuva J

몇 VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara

Käytä imupään nostamiseen soveltuvaa

nostovälinettä.

84 Suomi

1. Poista imupää (katso luku Imupään

poistaminen).

2. Avaa kiristysrenkaiden ruuvit.

3. Irrota pieni suojalevy.

4. Irrota ja vaihda suodatin.

5. Aseta uusi suodatin paikalleen.

Varmista asennuksen yhteydessä, että

suodatin asetetaan paikalleen oikein.

6. Aseta kiristysrengas paikalleen ja ruu-

vaa se kiinni.

Pussisuodattimen vaihtaminen

Kuvat katso kuvasivut

Kuva K

1 Ruuvit

2 Kiristysrengas

3 Pussisuodatin

4 Puhdistuslaite

몇 VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara

Käytä imupään nostamiseen soveltuvaa

nostovälinettä.

1. Poista imupää. 

(Katso luku Imupään poistaminen)

2. Poista suodatinyksikkö laitteesta pitäen

kiinni kahvoista ja käännä se ympäri.

Kuva L

3. Poista ruuvit ja irrota puhdistuslaite.

4. Avaa kiristysrenkaan ruuvit.

5. Poista pussisuodatin.

6. Hävitä suodatinvaahtoelementti.

7. Aseta uusi pussisuodatin paikalleen.

8. Aseta uusi suodatinvaahtoelementti pai-

kalleen.

9. Aseta kiristysrengas paikalleen ja ruu-

vaa se kiinni.

10.Aseta puhdistuslaite paikalleen ja ruu-

vaa se kiinni.

11.Aseta suodatinyksikkö paikalleen.

Varmista asennuksen yhteydessä, että

suodatinelementin kieleke kiinnittyy ak-

seliin.

Kuva M

Ohjeet häiriötilanteissa

 VAARA

Loukkaantumisvaara

Laitteen tahattoman käynnistymisen vaara

ja sähköiskun vaara

Kytke laite pois päältä ennen kaikkia lait-

teelle tehtäviä töitä ja irrota verkkopistoke.

Anna kaikki sähköosien tarkastukset ja nii-

den parissa tehtävät työt ammattilaisen

suoritettaviksi.

Moottori (imuturbiini) ei käynnisty

Ei sähköjännitettä

 Tarkista pistorasia ja virran syötön sula-

ke.

 Tarkista laitteen verkkojohto ja verkko-

pistoke.

Imuteho laskee

Suutin, imuputki tai imuletku on tukossa.

 Tarkasta suutin, imuputki ja imuletku ja

puhdista ne tarvittaessa.

Suodatin on likaantunut.

 Puhdista suodatin.

Asiakaspalvelu

Jos vikaa ei voida korjata, toimita laite tar-

kastettavaksi asiakaspalveluun.

Takuu

Jokaisessa maassa ovat voimassa vastaa-

van myyntiyhtiön julkaisemat takuuehdot.

Korjaamme laitteessa mahdollisesti ilme-

nevät häiriöt takuuajan kuluessa maksutta,

jos häiriöiden syynä ovat olleet materiaali-

tai valmistusvirheet. Takuutapauksessa

pyydämme ottamaan yhteyttä ostotositteen

kanssa jälleenmyyjään tai lähimpään val-

tuutettuun asiakaspalveluun.

(Osoite, katso takasivu)

Suomi 85

Tekniset tiedot

Oikeus teknisiin muutoksiin pidätetään.

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Sähköliitäntä

Verkkojännite V 400 400 400 400 400 400 400

Vaihe ~3333333

Verkkotaajuus Hz 50 50 50 50 50 50 50

Kotelointiluokka IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Suojaluokka IIIIIII

Nimellisteho W 1500 3000 1500 3000 4700 3000 4700

Verkkosulake (hidas) A 16 16 16 16 32 16 32

Mitat ja painot

Tyypillinen käyttöpaino kg 116 131 139 154 179 159 184

Pituus x leveys x korkeus mm 855 x

715 x

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Ympäristön olosuhteet

Ympäristön lämpötila °C +40 +40 +40 +40 +40 +40 +40

Laitteen tehotiedot

Säiliön tilavuus l 40 40 50 50 50 100 100

Ilmamäärä l/s 58 87,5 58 87,5 137,5 87,5 137,5

Ilman syöttömäärä toiminnan

aikana

l/s 37,556,537,556,588,556,588,5

Alipaine kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Käyttöpaine kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Imuletkun nimellisläpimitta DN50 DN50 DN50 DN50 DN50 DN50 DN50

Määritetyt arvot EN 60335-2-69 mukaan

Käsi-käsivarsi-tärinäarvo m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Epävarmuus K m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Äänenpainetaso L

dB(A)57625762716271

Epävarmuus K

dB(A)2222222

Verkkojohto

Verkkojohto H07BQ-F mm

4 x 2,

Osanumero (EU) 9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.981-

557.0

9.979-

856.0

9.981-

557.0

Kaapelin pituus m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

86 Ελληνικά

EU-

vaatimustenmukaisuusvakuu

tus

Täten vakuutamme, että jäljempänä kuvat-

tu kone vastaa suunnittelultaan ja raken-

teeltaan sekä meidän markkinoille

tuomanamme mallina EU-direktiivien olen-

naisia turvallisuus- ja terveysvaatimuksia.

Jos konetta muutetaan ilman meidän hy-

väksyntäämme, tämän vakuutuksen voi-

massaolo raukeaa.

Tuote: Kuivaimuri

Tuote: Märkä- ja kuivaimuri

Tyyppi: 9.986-xxx

Tyyppi: 9.989-xxx

Sovellettavat EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/30/EU

2011/65/EU

Sovelletut yhdenmukaistetut standardit

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Allekirjoittaneet toimivat yrityksen johdon

puolesta ja valtuuttamina.

Toimitusjohtajana toimiva osakas

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Germany)

Puh.: +49 7171 94888-0

Faksi: +49 7171 94888-528

Waldstetten, 1.1.2022

Περιεχόμενα

Γενικές υποδείξεις

Πριν από την πρώτη χρήση της

συσκευής, διαβάστε αυτές τις

γνήσιες οδηγίες χρήσης καθώς και τις

συνοδευτικές υποδείξεις ασφαλείας.

Εφαρμόζετε αυτές τις οδηγίες.

Φυλάξτε τα δύο βιβλιαράκια για

μεταγενέστερη χρήση ή για τον επόμενο

ιδιοκτήτη.

Προβλεπόμενη χρήση

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εισπνοή βλαβερών σωματιδίων σκόνης

Βλάβες για την υγεία

Μην χρησιμοποιείτε τη συσκευή για

αναρρόφηση βλαβερής σκόνης.

ΠΡΟΣΟΧΗ

Βραχυκύκλωμα λόγω υψηλής

ατμοσφαιρικής υγρασίας

Πρόκληση ζημιών στη συσκευή

Χρησιμοποιείτε τη συσκευή μόνο σε

εσωτερικούς χώρους.

Η συσκευή προορίζεται για:

●Την αναρρόφηση μη εύφλεκτων υλικών

και χωρίς κίνδυνο έκρηξης.

●Την αναρρόφηση εύφλεκτης σκόνης

όλων των κατηγοριών έκρηξης σκόνης

(εκτός από τις σκόνες με ελάχιστη

ενέργεια ανάφλεξης ME <1 mJ).

Γενικές υποδείξεις .............................. 86

Προβλεπόμενη χρήση........................ 86

Προστασία του περιβάλλοντος........... 87

Παρελκόμενα και ανταλλακτικά .......... 87

Παραδοτέος εξοπλισμός .................... 87

Διατάξεις ασφαλείας ........................... 87

Περιγραφή συσκευής ......................... 89

Έναρξη χρήσης.................................. 89

Λειτουργία .......................................... 89

Τερματισμός λειτουργίας .................... 91

Μεταφορά........................................... 91

Αποθήκευση....................................... 91

Φροντίδα και συντήρηση.................... 91

Αντιμετώπιση βλαβών........................ 92

Εγγύηση............................................. 92

Τεχνικά χαρακτηριστικά...................... 93

Δήλωση συμμόρφωσης EΕ................ 94

Ελληνικά 87

●Την αναρρόφηση σωματιδίων σκόνης

και χοντρόκοκκων ρύπων.

●Την αναρρόφηση εύφλεκτης σκόνης

από μια ζώνη 22, εάν η συσκευή είναι

εγκατεστημένη εκτός περιοχών με

κίνδυνο έκρηξης.

●Την αναρρόφηση υγρών και βρεγμένων

ουσιών.

● Βιομηχανική χρήση.

Κάθε άλλου είδους χρήση θεωρείται ως μη

ενδεδειγμένη.

Προστασία του

περιβάλλοντος

Τα υλικά συσκευασίας είναι

ανακυκλώσιμα. Απορρίπτετε τις

συσκευασίες με περιβαλλοντικά ορθό

τρόπο.

Οι ηλεκτρικές και ηλεκτρονικές

συσκευές περιέχουν πολύτιμα

ανακυκλώσιμα υλικά και, συχνά,

εξαρτήματα όπως μπαταρίες απλές,

επαναφορτιζόμενες ή λάδια, τα οποία σε

περίπτωση λανθασμένης χρήσης ή

απόρριψης μπορούν να θέσουν σε κίνδυνο

την ανθρώπινη υγεία και το περιβάλλον.

Ωστόσο, αυτά

τα συστατικά είναι

απαραίτητα για τη σωστή λειτουργία της

συσκευής. Οι συσκευές που φέρουν αυτό

το σύμβολο δεν επιτρέπεται να

απορρίπτονται μαζί με τα οικιακά

απορρίμματα.

Υποδείξεις σχετικά με συστατικά

(REACH)

Ενημερωμένες πληροφορίες σχετικά με τα

συστατικά είναι διαθέσιμες στη διεύθυνση:

www.kaercher.com/REACH

Παρελκόμενα και

ανταλλακτικά

 ΚΙΝΔΥΝΟΣ

Κίνδυνος έκρηξης λόγω μη

εγκεκριμένων εξαρτημάτων

Χρησιμοποιείτε μόνο εξαρτήματα

εγκεκριμένα από τον κατασκευαστή και

σημειωμένα με την ετικέτα Ex για χρήση του

τύπου 22.

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα

και γνήσια ανταλλακτικά, καθώς αυτά

εγγυώνται την ασφαλή και απρόσκοπτη

λειτουργία της συσκευής.

Πληροφορίες σχετικά με τα παρελκόμενα

και τα ανταλλακτικά θα βρείτε στην

τοποθεσία www.kaercher.com.

Παραδοτέος εξοπλισμός

Κατά την αφαίρεση από τη συσκευασία

ελέγξτε την πληρότητα των περιεχομένων.

Σε περίπτωση που λείπουν παρελκόμενα ή

έχουν προκληθεί ζημιές κατά τη μεταφορά,

ενημερώστε τον προμηθευτή σας.

Διατάξεις ασφαλείας

Διαβαθμίσεις κινδύνων

 ΚΙΝΔΥΝΟΣ

● Υπόδειξη άμεσου κινδύνου, ο οποίος

οδηγεί σε σοβαρούς τραυματισμούς ή

θάνατο.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

● Υπόδειξη πιθανώς επικίνδυνης

κατάστασης, η οποία μπορεί να οδηγήσει

σε σοβαρούς τραυματισμούς ή θάνατο.

몇 ΠΡΟΣΟΧΗ

● Υπόδειξη πιθανώς επικίνδυνης

κατάστασης, η οποία μπορεί να οδηγήσει

σε ελαφρείς τραυματισμούς.

ΠΡΟΣΟΧΗ

● Υπόδειξη πιθανώς επικίνδυνης

κατάστασης, η οποία μπορεί να οδηγήσει

σε υλικές ζημίες.

Υποδείξεις ασφαλείας

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

● Δεν επιτρέπεται η τοποθέτηση ούτε η

λειτουργία της συσκευής σε περιοχές

όπου υπάρχει κίνδυνος έκρηξης σκόνης ή

αερίου. Μια ατμόσφαιρα με κίνδυνο

έκρηξης σκόνης επιτρέπεται μέσα στη

συσκευή μόνο πριν από το φίλτρο.

Ατμόσφαιρες με κίνδυνο έκρηξης αερίων

απαγορεύονται στο εσωτερικό της

συσκευής.

● Η συσκευή δεν ενδείκνυται για την

αναρρόφηση επιβλαβών για την υγεία

σωματιδίων σκόνης.

● Η συσκευή δεν είναι κατάλληλη για την

αναρρόφηση πηγών ανάφλεξης και

σκονών με θερμοκρασία ανάφλεξης

≤ 190 °C.

88 Ελληνικά

● Η συσκευή δεν είναι κατάλληλη για την

αναρρόφηση εκρηκτικών ή ισοδύναμων

ουσιών υπό την έννοια του γερμανικού

νόμου §1 SprengG, εκρηκτικών μιγμάτων

ατμού-αέρα, καθώς και σκόνης Al και Mg.

● Η συσκευή δεν είναι κατάλληλη για την

αναρρόφηση εύφλεκτων υγρών

(αναφλέξιμων, εύφλεκτων, ιδιαίτερα

εύφλεκτων σύμφωνα με την Ευρωπαϊκή

Οδηγία Επικίνδυνων Ουσιών 67/548/

ΕΟΚ) (σημείο

ανάφλεξης κάτω από

55 °C), καθώς και για μείγματα

αναφλέξιμων σωματιδίων σκόνης με

αναφλέξιμα υγρά.

● Η συσκευή δεν είναι κατάλληλη για να

αναρροφά σκόνες με εξαιρετικά χαμηλή

ελάχιστη ενέργεια ανάφλεξης

(ME <1 mJ), όπως π.χ. τόνερ,

κρυσταλλικό θείο, σκόνη αλουμινίου,

στεατικός μόλυβδος.

● Προστατέψτε τη συσκευή από τη βροχή.

Μην αποθηκεύετε τη συσκευή

σε

υπαίθριο χώρο.

● Πριν από κάθε έναρξη χρήσης ελέγχετε

αν έχουν συνδεθεί τα καλώδια

εξουδετέρωσης δυναμικού (καλώδια

γείωσης).

몇 ΠΡΟΣΟΧΗ

● Απενεργοποιείτε τη συσκευή μετά από

κάθε χρήση και αποσυνδέετε το

ρευματολήπτη.

ΠΡΟΣΟΧΗ

● Χρησιμοποιείτε τη συσκευή μόνο σε

εσωτερικούς χώρους.

● Κίνδυνος σύνθλιψης! Να φοράτε γάντια

όταν αφαιρείτε ή τοποθετείτε την κεφαλή

αναρρόφησης, το φίλτρο ή το δοχείο

συλλογής.

● Κίνδυνος πρόκλησης ζημιάς! Ποτέ μην

κάνετε αναρρόφηση χωρίς ή με

χαλασμένο φίλτρο.

● Όταν χρησιμοποιείτε τη συσκευή να

φοράτε υποδήματα ασφαλείας.

● Να μετακινείτε τη

συσκευή μόνο με

ταχύτητα βηματισμού και για απότομες

διαδρομές ενδεχομένως ανά δύο.

● Όταν αντικαθιστάτε τα παρελκόμενα

προσέχετε ώστε να μην εξέρχεται

καθόλου σκόνη.

● Κατά τη διάρκεια της κανονικής

λειτουργίας η θερμοκρασία στις

επιφάνειες μπορεί να φτάσει μέχρι τους

100 °C.

Συμπεριφορά σε περίπτωση

εκτάκτου ανάγκης

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού και πρόκλησης

ζημιάς κατά την απορρόφηση

εύφλεκτων υλικών, σε περίπτωση

βραχυκυκλώματος ή άλλης

ηλεκτρολογικής βλάβης

Κίνδυνος εισπνοής βλαβερών για την υγεία

αερίων, κίνδυνος ηλεκτροπληξίας, κίνδυνος

πρόκλησης εγκαυμάτων.

Σε περίπτωση εκτάκτου ανάγκης

απενεργοποιήστε τη συσκευή και

αποσυνδέστε το ρευματολήπτη από την

πρίζα.

Ηλεκτρική σύνδεση

Η συσκευή πρέπει να συνδέεται μόνο σε

ηλεκτρική πρίζα που έχει εγκατασταθεί από

ηλεκτρολόγο σύμφωνα με το πρότυπο IEC

60364. Για τιμές σύνδεσης βλέπε Τεχνικά

χαρακτηριστικά και πινακίδα τύπου . Δεν

επιτρέπεται η χρήση καλωδίου

προέκτασης.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας

Κίνδυνος - θάνατος

Μην προκαλείτε ζημιά στα ηλεκτρικά

καλώδια π.χ. από διερχόμενα οχήματα,

σύνθλιψη ή τράβηγμα.

Προστατέψτε τα καλώδια από τη θερμότητα,

τα λάδια και τις αιχμηρές ακμές.

Πριν από κάθε χρήση ελέγχετε το ηλεκτρικό

καλώδιο της συσκευής. Μην θέτετε σε

λειτουργία τη συσκευή αν έχει χαλασμένο

ηλεκτρικό καλώδιο

. Καλέστε έναν

ηλεκτρολόγο για να αντικαταστήσει το

χαλασμένο καλώδιο.

Σύμβολα επάνω στη συσκευή

Βιομηχανική ηλεκτρική σκούπα για

εύφλεκτη σκόνη, τοποθέτηση συσκευής

εκτός της ζώνης 22

Τηρείτε την προειδοποιητική

πινακίδα στη συσκευή!

Ελληνικά 89

Η συσκευή δεν ενδείκνυται για:

●Τη λήψη υγρών με υψηλό κίνδυνο

έκρηξης ούτε για μείγματα εύφλεκτης

σκόνης και υγρών.

●Τη σύνδεση με μηχανήματα που

παράγουν σκόνη.

●Την αναρρόφηση πυρακτωμένης

σκόνης ούτε άλλων πηγών ανάφλεξης.

Η συσκευή δεν έχει έγκριση για:

● Λειτουργία σε ατμόσφαιρες με κίνδυνο

έκρηξης.

Περιγραφή συσκευής

Σχήματα στις σελίδες εικόνων

Εικόνα A

1 Δοχείο συλλογής

2 Σύνδεση ελαστικού σωλήνα

αναρρόφησης

3 Λαβή ώθησης

4 Πτυχωτό φίλτρο

5 Ηλεκτρικό καλώδιο

6 Διακόπτης συσκευής

7 Όργανο ενδείξεων

8 Δοχείο συλλογής

9 Σακούλα σκόνης ΡΕ

10 Έλασμα συγκράτησης σακούλας

σκόνης ΡΕ

11 Καλώδιο εξουδετέρωσης δυναμικού

12 Ελαστικός σωλήνας εξισορρόπησης

πίεσης

13 Στήριγμα εξαρτημάτων

14 Καλώδιο εξουδετέρωσης δυναμικού

15 Ασφάλεια κεφαλής αναρρόφησης

16 Κατέβασμα μοχλού δοχείου συλλογής

17 Τροχοί με φρένο ακινητοποίησης

Έναρξη χρήσης

Σχήματα στις σελίδες εικόνων

1. Φέρτε τη συσκευή στη θέση εργασίας.

2. Αν χρειάζεται σταθεροποιήστε τη

συσκευή με το χειρόφρενο.

3. Βεβαιωθείτε ότι η κεφαλή αναρρόφησης

είναι σωστά τοποθετημένη.

4. Εισαγάγετε τον εύκαμπτο σωλήνα

αναρρόφησης στην σύνδεση εύκαμπτου

σωλήνα αναρρόφησης.

Υπόδειξη

Η διάμετρος σωλήνα DN50 επιτρέπεται

μόνο για συσκευές με ισχύ 3,0 kW και

4,0 kW, για 1,5 kW χρειάζεται σωλήνας με

διάμετρο DN40.

Εικόνα B

5. Τοποθετήστε τα επιθυμητά εξαρτήματα

στον εύκαμπτο σωλήνα αναρρόφησης.

Λειτουργία

Σχήματα στις σελίδες εικόνων

1. Συνδέστε το φις ρεύματος στην πρίζα.

2. Ενεργοποιήστε τη συσκευή από τον

διακόπτη.

Εικόνα C

3. Ξεκινήστε τη διαδικασία αναρρόφησης.

Διαδικασία αναρρόφησης

Σχήματα στις σελίδες εικόνων

Εικόνα D

1 Διάταξη

2 Εύκαμπτος σωλήνας αναρρόφησης

3 Στήριγμα εξαρτημάτων

4 Μπεκ

1. Ενεργοποιήστε τη συσκευή.

2. Βγάλτε τον εύκαμπτο σωλήνα

αναρρόφησης από τη διάταξη.

3. Πάρτε το κατάλληλο ακροφύσιο από τη

θήκη αξεσουάρ και συνδέστε το στον

εύκαμπτο σωλήνα αναρρόφησης.

4. Αναρροφήστε το υλικό αναρρόφησης.

5. Αφαιρέστε το ακροφύσιο από τον

εύκαμπτο σωλήνα αναρρόφησης και

τοποθετήστε το στη θήκη αξεσουάρ.

6. Συνδέστε τον εύκαμπτο

σωλήνα

αναρρόφησης στη διάταξη.

7. Απενεργοποιήστε τη συσκευή.

Καθαρισμός φίλτρου σκόνης

Σχήματα στις σελίδες εικόνων

Υπόδειξη

Καθαρίστε τακτικά το φίλτρο για να

αποφύγετε την απώλεια ισχύος

αναρρόφησης.

Εικόνα E

1. Μετακινήστε τη λαβή καθαρισμού

φίλτρων αρκετές φορές πέρα δώθε για

να καθαρίσετε το φίλτρο.

Ένδειξη ελάχιστης ογκομετρικής

ροής

Στην πρόσοψη της συσκευής έχει

τοποθετηθεί ένα όργανο, το οποίο δείχνει

90 Ελληνικά

την υποπίεση αναρρόφησης μέσα στη

συσκευή.

(Βλ. κεφάλαιο Περιγραφή συσκευής)

Ο πίνακας δείχνει την τιμή της μέγιστης

υποπίεσης αναρρόφησης. Η τιμή εξαρτάται

από την ισχύ της συσκευής και τον

εύκαμπτο σωλήνα αναρρόφησης που

χρησιμοποιείται.

ΠΡΟΣΟΧΗ

Απώλεια αναρρόφησης

Σε περίπτωση υπέρβασης της

καθορισμένης τιμής, η ταχύτητα του αέρα

στο σωλήνα αναρρόφησης πέφτει κάτω

από 20 m/s.

Καθαρίστε το πτυχωτό φίλτρο το αργότερο

μόλις εμφανιστεί η τιμή.

Αντικαταστήστε το πτυχωτό φίλτρο αν η τιμή

δεν μειωθεί σημαντικά μετά τον καθαρισμό.



(Βλ. κεφάλαιο Τοποθέτηση φίλτρου

σακούλας)

 Καθαρίστε το φίλτρο στην καθορισμένη

τιμή το αργότερο.

Εκκένωση του δοχείου συλλογής

Για τα σχήματα δείτε τις σελίδες εικόνων

1. Απενεργοποιήστε τη συσκευή και

αποσυνδέστε την από το ηλεκτρικό

ρεύμα.

2. Καθαρίστε το φίλτρο σκόνης.

3. Χαμηλώστε το δοχείο συλλογής

πιέζοντας προς τα κάτω τους μοχλούς.

Εικόνα F

4. Βγάλτε το δοχείο συλλογής έξω από τη

συσκευή.

Εικόνα G

5. Αδειάστε το δοχείο συλλογής στη

μονάδα ανακύκλωσης.

6. Απορρίψτε ή ανακυκλώστε το

περιεχόμενο σύμφωνα με την ισχύουσα

νομοθεσία.

7. Αδειάστε το δοχείο συλλογής όπως

απαιτείται, αλλά τουλάχιστον μετά από

κάθε χρήση.

Υπόδειξη

Μετακινήστε το δοχείο συλλογής μόνο

πάνω στα ροδάκια του. Μην χρησιμοποιείτε

γερανό, περονοφόρο όχημα ή παρόμοια.

Αφαίρεση σάκου σκόνης PE

Σχήματα στις σελίδες εικόνων

Εικόνα H

1. Αποσυνδέστε τον εύκαμπτο σωλήνα

εξισορρόπησης πίεσης από το δοχείο

συλλογής.

2. Αφαιρέστε το δοχείο συλλογής από τη

συσκευή.

3. Αφαιρέστε το έλασμα συγκράτησης από

τη σακούλα σκόνης PE.

4. Κλείστε τη σακούλα σκόνης PE με δετικό

καλωδίου ή κολλητική ταινία.

5. Απορρίψτε τη σακούλα σκόνης ΡΕ

σύμφωνα με τις νομικές

διατάξεις.

6. Τοποθετήστε τη νέα σακούλα σκόνης

στο δοχείο συλλογής.

7. Βάλτε το έλασμα συγκράτησης.

Προσέξτε να μην προκληθεί ζημιά στη

σακούλα σκόνης ΡΕ.

8. Τοποθετήστε το δοχείο συλλογής στη

συσκευή και συνδέστε τον εύκαμπτο

σωλήνα αντιστάθμισης πίεσης.

Αφαίρεση της κεφαλής

αναρρόφησης

Σχήματα στις σελίδες εικόνων

몇 ΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με το

βάρος

Κίνδυνος τραυματισμού και πρόκλησης

ζημιάς

Ανυψώστε μόνο την κεφαλή αναρρόφησης.

Λόγω του βάρους μην αφαιρείτε την κεφαλή

αναρρόφησης με το χέρι.

 ΚΙΝΔΥΝΟΣ

Μη τήρηση των οδηγιών σχετικά με το

βάρος

Κίνδυνος τραυματισμού από πτώση της

συσκευής

Ισχύς Διάμετρος

εύκαμπτου

σωλήνα

Τιμή

1,5 kW DN 40 126 mbar

(12,6 kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar

(22,6 kPA)

4,0 kW DN 50 216 mbar

(21,6 kPA)

Ελληνικά 91

Τηρείτε τους ισχύοντες κανονισμούς

πρόληψης ατυχημάτων και τις υποδείξεις

ασφαλείας.

Πριν από κάθε ανύψωση ελέγχετε τον

ανυψωτικό μηχανισμό ως προς την

απρόσκοπτη λειτουργία.

Ανυψώνετε τη συσκευή μόνο από τις

προβλεπόμενες μάπες ανύψωσης.

Προστατεύετε το σύστημα ανάρτησης από

ακούσιο ξεφόρτωμα του φορτίου.

Ο χειρισμός του γερανού επιτρέπεται να

γίνεται μόνο από εξειδικευμένα

άτομα.

Στην επικίνδυνη περιοχή του γερανού

απαγορεύεται η παρουσία ατόμων.

Μην αφήνετε τη συσκευή ανεπίβλεπτη να

κρέμεται στο σύστημα ανάρτησης.

Εικόνα I

1. Απενεργοποιήστε τη συσκευή και

αποσυνδέστε την από το ηλεκτρικό

ρεύμα.

2. Ανοίξτε την ασφάλεια της κεφαλής

αναρρόφησης.

3. Στερεώστε έναν κατάλληλο ανυψωτικό

μηχανισμό στον κρίκο ανύψωσης.

4. Ανυψώστε την κεφαλή

αναρρόφησης με

τον γερανό και τοποθετήστε την σε

κατάλληλη επιφάνεια.

Τερματισμός λειτουργίας

1. Απενεργοποιήστε τη συσκευή από τον

γενικό διακόπτη.

2. Εκκενώστε και καθαρίστε το δοχείο

συλλογής.

3. Αποσυναρμολογήστε και αν χρειάζεται

καθαρίστε και στεγνώστε τα πρόσθετα

εξαρτήματα.

Μεταφορά

몇 ΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με το

βάρος

Κίνδυνος τραυματισμού και πρόκλησης

ζημιών

Κατά τη μεταφορά και αποθήκευση λάβετε

υπόψη το βάρος της συσκευής.

1. Κατά τη μεταφορά σε οχήματα

ασφαλίστε τη συσκευή σύμφωνα με τις

ισχύουσες οδηγίες έναντι ολίσθησης και

ανατροπής.

Αποθήκευση

몇 ΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με το

βάρος

Κίνδυνος τραυματισμού και πρόκλησης

ζημιών

Κατά τη μεταφορά και αποθήκευση λάβετε

υπόψη το βάρος της συσκευής.

1. Αποθηκεύετε τη συσκευή μόνο σε

εσωτερικούς χώρους.

Φροντίδα και συντήρηση

1. Ξεπλένετε τακτικά τη συσκευή και τα

εξαρτήματά της με κατάλληλο υγρό και

αφήνετέ τα να στεγνώσουν.

2. Ελέγχετε τακτικά το πτυχωτό φίλτρο για

ζημιές. Σε περίπτωση ζημιάς

αντικαταστήστε το φίλτρο.

Αντικατάσταση φίλτρου

Σχήματα στις σελίδες εικόνων

Εικόνα J

몇 ΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με το

βάρος

Κίνδυνος τραυματισμού και πρόκλησης

ζημιάς

Για την ανύψωση της κεφαλής

αναρρόφησης χρησιμοποιείτε κατάλληλο

ανυψωτικό μηχανισμό.

1. Αφαιρέστε την κεφαλή αναρρόφησης

(βλ. κεφάλαιο Αφαίρεση της κεφαλής

αναρρόφησης).

2. Λύστε τη βιδωτή σύνδεση των κολάρων

σύσφιξης.

3. Αφαιρέστε τη μικρή πλάκα εκτροπής.

4. Αφαιρέστε και αντικαταστήστε το

φίλτρο.

5. Τοποθετήστε το καινούργιο φίλτρο.

Κατά την τοποθέτηση φροντίστε ώστε το

φίλτρο να εφαρμόσει σωστά.

6. Τοποθετήστε και βιδώστε γερά τα

κολάρα σύσφιξης.

Τοποθέτηση φίλτρου σακούλας

Για τα σχήματα δείτε τις σελίδες εικόνων

Εικόνα K

1 Βίδες

2 Κολάρο σύσφιξης

3 Πτυχωτό φίλτρο

4 Διάταξη καθαρισμού

92 Ελληνικά

몇 ΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με το

βάρος

Κίνδυνος τραυματισμού και πρόκλησης

ζημιάς

Για την ανύψωση της κεφαλής

αναρρόφησης χρησιμοποιείτε κατάλληλο

ανυψωτικό μηχανισμό.

1. Αφαιρέστε την κεφαλή αναρρόφησης. 

(Βλ. κεφάλαιο Αφαίρεση της κεφαλής

αναρρόφησης)

2. Αφαιρέστε τη μονάδα φίλτρου από τη

συσκευή κρατώντας από τις λαβές και

γυρίστε την.

Εικόνα L

3. Αφαιρέστε

τις βίδες και

αποσυναρμολογήστε τη διάταξη

καθαρισμού.

4. Λύστε τη βιδωτή σύνδεση του κολάρου

σύσφιξης.

5. Αφαιρέστε το πτυχωτό φίλτρο.

6. Απορρίψτε το αφρώδες φίλτρο.

7. Τοποθετήστε το καινούργιο πτυχωτό

φίλτρο.

8. Τοποθετήστε το αφρώδες φίλτρο.

9. Τοποθετήστε και βιδώστε γερά το

κολάρο σύσφιξης.

10.Τοποθετήστε και βιδώστε γερά τη

διάταξη καθαρισμού.

11.Τοποθετήστε

τη μονάδα φίλτρου.

Κατά την εγκατάσταση, βεβαιωθείτε ότι η

γλωττίδα στο στοιχείο φίλτρου πιάνει

στον άξονα.

Εικόνα M

Αντιμετώπιση βλαβών

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού

Κίνδυνος ακούσιας εκκίνησης της

συσκευής και κίνδυνος ηλεκτροπληξίας

Πριν από κάθε εργασία στη συσκευή,

απενεργοποιείτε τη συσκευή και

αποσυνδέετε τον ρευματολήπτη.

Όλοι οι έλεγχοι και οι εργασίες στα

ηλεκτρικά εξαρτήματα πρέπει να

εκτελούνται από ηλεκτρολόγο.

Το μοτέρ (στρόβιλος αναρρόφησης) δεν

ξεκινά

Δεν υπάρχει ηλεκτρική τάση

 Ελέγξτε την πρίζα και την ασφάλεια της

παροχής ρεύματος.

 Ελέγξτε το ηλεκτρικό καλώδιο και τον

ρευματολήπτη της συσκευής.

Η αναρροφητική ισχύς μειώνεται

Το ακροστόμιο, ο άκαμπτος ή ο εύκαμπτος

σωλήνας αναρρόφησης είναι βουλωμένα.

 Ελέγξτε και αν χρειάζεται καθαρίστε το

ακροστόμιο και τους σωλήνες

αναρρόφησης.

Το φίλτρο είναι λερωμένο.

 Καθαρίστε

το φίλτρο.

Υπηρεσία εξυπηρέτησης πελατών

Εάν δε διορθωθεί η βλάβη, πρέπει να γίνει

έλεγχος της συσκευής από την υπηρεσία

εξυπηρέτησης πελατών.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι

οποίοι εκδίδονται από την αρμόδια εταιρεία

διανομής μας. Τυχόν βλάβες στη συσκευή

σας επιδιορθώνονται από εμάς χωρίς

χρέωση εντός της προθεσμίας εγγύησης,

εφόσον οφείλονται σε σφάλμα υλικού ή

κατασκευής. Σε περίπτωση εγγύησης

απευθυνθείτε στον προμηθευτή σας ή το

πλησιέστερο εξουσιοδοτημένο τμήμα

εξυπηρέτησης πελατών

, προσκομίζοντας

το παραστατικό της αγοράς.

(για διευθύνσεις βλέπε την πίσω σελίδα)

Ελληνικά 93

Τεχνικά χαρακτηριστικά

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Ηλεκτρική σύνδεση

Τάση δικτύου V 400 400 400 400 400 400 400

Φάση ~3333333

Συχνότητα δικτύου Hz 50 50 50 50 50 50 50

Τύπος προστασίας IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Κατηγορία προστασίας IIIIIII

Ονομαστική ισχύς W 1500300015003000470030004700

Ασφάλεια δικτύου (με

χρονοκαθυστέρηση)

A 16161616321632

Διαστάσεις και βάρη

Τυπικό βάρος λειτουργίας kg 116 131 139 154 179 159 184

Μήκος x πλάτος x ύψος mm 855 x

715 x

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Περιβαλλοντικές συνθήκες

Θερμοκρασία περιβάλλοντος °C +40+40+40+40+40+40+40

Στοιχεία ισχύος συσκευής

Χωρητικότητα δοχείου l 4040505050100100

Ποσότητα αέρα l/s 58 87,5 58 87,5 137,5 87,5 137,5

Ποσότητα αέρα κατά τη

λειτουργία

l/s 37,556,537,556,588,556,588,5

Υποπίεση kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Πίεση λειτουργίας kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Ονομαστικό πλάτος

εύκαμπτου σωλήνα

αναρρόφησης

DN50 DN50 DN50 DN50 DN50 DN50 DN50

Μετρημένες τιμές κατά EN 60335-2-69

Τιμή δονήσεων χεριού-

βραχίονα

m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Αβεβαιότητα Κ m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Στάθμη ηχητικής πίεσης L

dB(A)57625762716271

Αβεβαιότητα Κ

dB(A)2222222

94 Türkçe

Με την επιφύλαξη τεχνικών αλλαγών.

Δήλωση συμμόρφωσης EΕ

Με το παρόν δηλώνουμε ότι η παρακάτω

μηχανή λόγω του σχεδιασμού και του

τύπου κατασκευής της καθώς και στην

έκδοση την οποία έχουμε διαθέσει στην

αγορά πληροί τις σχετικές βασικές

απαιτήσεις για την ασφάλεια και την υγεία

των Οδηγιών ΕΕ. Σε περίπτωση

τροποποίησης της μηχανής που δεν έχει

συμφωνηθεί με εμάς

, αυτή η δήλωση

ακυρώνεται.

Προϊόν: Ηλεκτρική σκούπα ξηρής

αναρρόφησης

Προϊόν: Ηλεκτρική σκούπα υγρής και ξηρής

αναρρόφησης

Τύπος: 9.986-xxx

Τύπος: 9.989-xxx

Σχετικές Οδηγίες ΕΕ

2006/42/EΚ (+2009/127/EΚ)

2014/30/EΕ

2011/65/EΕ

Εφαρμοζόμενα εναρμονισμένα

πρότυπα

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Οι υπογράφοντες ενεργούν κατ’ εντολή και

με πληρεξούσιο από τη διεύθυνση της

εταιρείας.

Διευθύνων εταίρος

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Germany)

Τηλ.: +49 7171 94888-0

Φαξ: +49 7171 94888-528

Waldstetten, 2022/01/01

İçindekiler

Genel uyarılar

Cihazı ilk defa kullanmadan

önce orijinal işletim kılavuzunu

Ηλεκτρικό καλώδιο

Καλώδιο δικτύου H07BQ-F mm

4 x 2,

Αριθμός εξαρτήματος (ΕU) 9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.981-

557.0

9.979-

856.0

9.981-

557.0

Μήκος καλωδίου m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Genel uyarılar..................................... 94

Amaca uygun kullanım....................... 95

Çevre koruma..................................... 95

Aksesuarlar ve yedek parçalar........... 95

Teslimat ın içeriği................................. 95

Güvenlik tertibatları ............................ 95

Cihaz açıklaması ................................ 97

İşletime alma...................................... 97

İşletim................................................. 97

İşletmenin tamamlanması .................. 98

Taşıma................................................ 98

Depolama........................................... 99

Koruma ve bakım ............................... 99

Arıza durumunda yardım.................... 99

Garanti ............................................... 100

Teknik bilgiler...................................... 100

AB Uygunluk Beyanı .......................... 101

Türkçe 95

ve ekli güvenlik bilgilerini okuyun. Bu bilgi-

lere göre hareket edin.

Her iki kılavuzu daha sonra kullanmak için

ve sizden sonraki kullanıcı için saklayın.

Amaca uygun kullanım

몇 UYARI

Sağlığa zararlı tozların solunması

Sağlığa zararlı

Cihazı sağlığa zararlı tozların vakumlan-

ması için kesinlikle kullanmayın.

DIKKAT

Havadaki yüksek nem sebebiyle kısa

devre

Cihazın hasar görmesi

Cihazı sadece iç mekanlarda kullanın.

Cihazın kullanım alanları:

● Yanıcı olmayan ve patlayıcı olmayan

maddelerin emilimi.

● Tüm toz patlama sınıflarının yanıcı toz-

larının emilimi (minimum ateşleme ener-

jisi ME <1 mJ olan tozlar hariç).

● Tozların ve kaba kirlerin emilimi.

● Cihaz, patlama tehlikesi olan alanların

dışına kurulursa, yanıcı tozların bölge

22’den emilimi.

● Nemli ve sıvı maddelerin emilimi.

● Endüstriyel kullanım.

Bunları dışındaki herhangi bir kullanım,

amacına uygun olmayan kullanım olarak

değerlendirilecektir.

Çevre koruma

Ambalaj malzemeleri geri dönüştürü-

lebilir. Lütfen ambalajları çevreye za-

rar vermeden tasfiye edin.

Elektrikli ve elektronik cihazlar, değerli

ve geri dönüştürülebilir malzemelerin

yanı sıra yanlış kullanılması veya yan-

lış imha edilmesi durumunda insan sağlığı

ve çevre için potansiyel tehlike teşkil edebi-

lecek piller, aküler veya yağlar içerebilir.

Ancak cihazın usulüne uygun şekilde çalış-

tırılması için bu parçalar gereklidir. Bu sem-

bol ile işaretlenen cihazlar evsel atık ile

birlikte imha edilmemelidir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi-

leceğiniz adres: www.kaercher.com/REA-

Aksesuarlar ve yedek

parçalar

 TEHLIKE

Onaylanmayan aksesuar nedeniyle

patlama riski

Yalnızca üretici tarafından onaylanmış ve

22 modeliyle kullanım için Ex yapıştırıcı ile

işaretlenmiş aksesuarı kullanın.

Sadece orijinal aksesuarlar ve orijinal ye-

dek parçalar kullanın. Bu parçalar cihazın

güvenli ve arızasız işletilmesini sağlar.

Aksesuarlar ve yedek parçalara ilişkin bilgi-

ler için adres: www.kaercher.com.

Teslimatın içeriği

Ambalaj açıldığında içindeki parçalarda ek-

siklik olup olmadığını kontrol edin. Aksesu-

arların eksik olması durumunda ya da

nakliye hasarlarında yetkili satıcınızı bilgi-

lendirin.

Güvenlik tertibatları

Tehlike kademeleri

 TEHLIKE

● Ağır bedensel yaralanmalar ya da ölüme

neden olan direkt bir tehlikeye yönelik

uyarı.

몇 UYARI

● Ağır bedensel yaralanmalar ya da ölüme

neden olabilecek olası tehlikeli bir duru-

ma yönelik uyarı.

몇 TEDBIR

● Hafif yaralanmalara neden olabilecek ola-

sı tehlikeli bir duruma yönelik uyarı.

DIKKAT

● Maddi hasarlara neden olabilecek olası

tehlikeli bir duruma yönelik uyarı.

Güvenlik bilgileri

몇 UYARI

● Cihazı toz veya gaz patlaması riski bulu-

nan alanlarda kurmamalı ve işletmemeli-

siniz. Cihazın içinde toz patlama riski olan

bir ortama yalnızca filtrenin önünde izin

96 Türkçe

verilir. Cihaz içinde gaz patlama riski olan

ortamlar yasaktır.

● Cihaz, sağlığa zararlı tozların vakumlan-

ması için uygun değildir.

● Cihaz, kızdırma sıcaklığı ≤ 190 °C olan

ateşleme kaynaklarının ve tozların emil-

mesi için uygun değildir.

● Cihaz, patlama riski olan veya §1 Spren-

gG anlamında bu tip eşdeğer maddelerin,

patlayıcı buhar-hava karışımlarının, ayrı-

ca Al ve Mg tozlarının emilmesi için uygun

değildir.

● Cihaz, yanıcı sıvıların (67/548/AET tehli-

keli maddeler direktifine göre tutuşabilen,

kolay tutuşabilen ve yüksek tutuşabilen)

(parlama noktası

55 °C'nin altında) ayrıca

yanıcı sıvılar ile yanıcı tozların karışımla-

rının emilmesi veya çekilmesi için uygun

değildir.

● Cihaz, aşırı derecede düşük minimum tu-

tuşma enerjisine (ME <1 mJ) sahip, örne-

ğin: Toner, ıslanabilir sülfür, alüminyum

tozu, kurşun asidi gibi tozların emilmesi

için uygun değildir.

● Cihazı yağmura karşı koruyun. Cihazı dış

alanda depolamayın.

● Her işletmeye almadan önce, potansiyel

dengeleme iletkenlerinin (topraklama ilet-

kenleri) bağlı olup olmadığını kontrol

edin.

몇 TEDBIR

● Her kullanımdan sonra cihazı kapatın ve

elektrik şebekesi fişini çekin.

DIKKAT

● Cihazı sadece iç mekanlarda kullanın.

● Ezilme tehlikesi! Emme kafasını, filtre

ünitesini veya toplama kabını sökerken

veya takarken eldiven giyin.

● Hasar tehlikesi! Hasarlı filtreyle veya filt-

resiz asla süpürmeyin.

● Cihazı kullanırken güvenlik ayakkabısı gi-

yin.

● Cihazı, yalnızca yürüme hızında ve yokuş

aşağı yollarda gerekirse iki kişi hareket

ettirin.

● Aksesuar parçalarını değiştirirken dışarı

toz sızmamasına dikkat edin.

● Normal işletim sırasında yüzey sıcaklıkla-

rı 100 °C'ye kadar yükselebilir.

Acil durumda yapılacaklar

 TEHLIKE

Yanıcı malzemelerin süpürülmesi, kısa

devre veya diğer elektrik hatalarında ya-

ralanma ve hasar tehlikesi

Sağlığa zararlı gazların solunması tehlike-

si, elektrik çarpması tehlikesi, yanma tehli-

kesi.

Acil durumda cihazı kapatın ve elektrik fişini

çıkartın.

Elektrik bağlantısı

Cihaz sadece bir elektrik teknisyeni tarafın-

dan IEC 60364-1 uyarınca düzenlenmiş

olan bir elektrik bağlantısına takılmalıdır.

Bağlantı değerleri bkz. Teknik bilgiler ve tip

levhası. Uzatma kablosu kullanılmasına

izin verilmez.

 TEHLIKE

Elektrik çarpması nedeniyle tehlike

Hayati tehlike

Örn. üzerinden geçerek, ezerek veya çe-

kiştirerek elektrik bağlantı kablolarına zarar

vermeyin.

Kabloları aşırı sıcaktan, yağdan veya kes-

kin kenarlardan koruyun.

Her işletimden önce cihazın şebeke bağ-

lantı hattını kontrol edin. Kablosu hasarlı ci-

hazı işletime almayın. Hasar görmüş bir

kablonun uzman bir elektrik teknisyeni tara-

fından değiştirilmesini sağlayın.

Cihazdaki simgeler

Yanıcı toz için endüstriyel elektrikli sü-

pürge, bölge 22 dışında cihaz kurulumu

Cihaz aşağıdaki işlemler için uygun değil-

dir:

● Yüksek patlama riski olan ayrıca yanıcı

tozların ve sıvıların karışımları için sıvı-

ların alınması.

● Toz üreten makinelere bağlantı.

● Parlayan tozun veya diğer ateşleme

kaynaklarının emilmesi.

Cihaz aşağıdaki işlemler için onaylanma-

mıştır:

● Patlama riski olan ortamlarda işletim.

Cihazdaki uyarı işaretine dikkat

edin!

Türkçe 97

Cihaz açıklaması

Resimler için grafik sayfalarına bakın

Şekil A

1 Toplama haznesi

2 Emme hortumu bağlantısı

3 İtme dirseği

4 Torba filtreler

5 Şebeke kablosu

6 Cihaz şalteri

7 Gösterge elemanı

8 Toplama haznesi

9 PE toz torbası

10 PE toz torbası alt braketi

11 Potansiyel dengeleme kablosu

12 Basınç dengeleme hortumu

13 Aksesuar braketi

14 Potansiyel dengeleme kablosu

15 Emme kafası kilidi

16 Toplama haznesinin kolunu indirin

17 Sabitleme freniyle yönlendirme tekerleri

İşletime alma

Resimler için grafik sayfalarına bakın

1. Cihazı çalışma pozisyonuna getirin.

2. Gerekirse, cihazı el freni ile sabitleyin.

3. Emme kafasının doğru şekilde takılı ol-

duğundan emin olun.

4. Emme hortumunu emme hortumu bağ-

lantısına takın.

Not

DN50 hortum çapına yalnızca 3,0 kW ve

4,0 kW güç değişkenleri olan ve DN40 hor-

tum çapına ise 1,5 kW’lık cihazlar için izin

verilir.

Şekil B

5. İstediğiniz aksesuarı emme hortumuna

takın.

İşletim

Resimler için grafik sayfalarına bakın

1. Şebeke fişini prize takın.

2. Cihazı ana şalterden açın.

Şekil C

3. Vakumlama işlemini başlatın.

Emme işlemi

Resimler için grafik sayfalarına bakın

Şekil D

1 Tertibat

2 Emme hortumu

3 Aksesuar braketi

4 Meme

1. Cihazı açın.

2. Emme hortumunu donanımdan çıkarın.

3. Uygun memeyi aksesuar braketinden çı-

karın ve emme hortumunun üzerine yer-

leştirin.

4. Emme malzemesini ıslatın.

5. Memeyi emme hortumundan çıkarın ve

aksesuar braketi içine yerleştirin.

6. Emme hortumunu tertibata yerleştirin.

7. Cihazı kapatın.

Toz filtresini temizleyin

Resimler için grafik sayfalarına bakın

Not

Emiş gücü kaybını önlemek için filtreyi dü-

zenli olarak temizleyin.

Şekil E

1. Filtreyi temizlemek için filtre temizleme

tutamağını birkaç kez ileri geri hareket

ettirin.

Minimum hacimsel akışı okuyun

Cihazın ön tarafında, cihazın içerisindeki

emme vakumunu gösteren bir gösterge

elemanı bulunmaktadır.

(Bakınız Bölüm Cihaz açıklaması)

Tabloda maksimum emme vakum değeri

gösterilmektedir. Bu değer, cihazın perfor-

mansına ve kullanılan emme hortumuna

bağlıdır.

DIKKAT

Emme kaybı

Belirtilen değer aşılırsa, emme hortumun-

daki hava hızı 20 m/s'nin altına düşer.

Torba filtresini en geç bu değere ulaşıldı-

ğında temizleyin.

Eğer temizleme sonucunda bu değer

önemli ölçüde azaltılmıyorsa torba filtresini

değiştirin.



(Bakınız Bölüm Torba filtresini değiştirin)

Güç Hortum çapı Değer

1,5 kW DN 40 126 mbar (12,6

kPA)

3,0 kW DN 40 200 mbar (20 kPA)

98 Türkçe

 Filtreyi en geç belirtilen değerde temizle-

yin.

Toplama haznesinin boşaltılması

Resimler için grafik sayfalarına bakın

1. Cihazı kapatın ve akım beslemesinden

ayırın.

2. Toz filtresini temizleyin.

3. Kollara basarak toplama haznesini indi-

rin.

Şekil F

4. Toplama haznesini cihazdan dışarı çı-

kartın.

Şekil G

5. Toplama haznesini bertaraf tesisine bo-

şaltın.

6. İçindekileri yasal düzenlemelere uygun

şekilde bertaraf edin veya geri dönüşü-

me yollayın.

7. Toplama haznesini, en az her kullanım-

dan sonra olmak üzere ihtiyaca göre bo-

şaltın.

Not

Toplama haznesini yalnızca hareket maka-

ralarının üzerinde hareket ettirin. Bunun

için vinç, forklift vb. kullanmayın.

PE toz torbasını çıkarın

Resimler için grafik sayfalarına bakın

Şekil H

1. Basınç dengeleme hortumunu toplama

haznesinden ayırın.

2. Toplama haznesini cihazdan çıkarın.

3. PE toz torbasından alt braketi çıkarın.

4. PE toz torbasını bir kablo bağlayıcısı ve-

ya yapışkan bant ile kapatın.

5. PE toz torbasını yasal düzenlemelere

uygun şekilde bertaraf edin.

6. Yeni toz torbasını toplama haznesine

yerleştirin.

7. Alt braketi yerleştirin.

PE toz torbasının hasar görmemesine

dikkat edin.

8. Toplama haznesini cihaza yerleştirin ve

basınç dengeleme hortumunu bağlayın.

Emme kafasının çıkarılması

Resimler için grafik sayfalarına bakın

몇 TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi

Sadece emme kafasını kaldırın. Emme ka-

fasını, ağırlığı nedeniyle elle kaldırmayın.

 TEHLIKE

Ağırlığın dikkate alınmaması

Düşen cihaz nedeniyle yaralanma tehlikesi

Geçerli kaza önleme yönetmeliklerini ve

güvenlik bilgilerini dikkate alın.

Her kaldırma işleminden önce kaldırma

araçlı kaldırma düzeneğinin kusursuz çalı-

şıp çalışmadığını kontrol edin.

Cihazı sadece kaldırma gözlerinden kaldı-

rın.

Yükün istem dışı çıkmasına karşı kaldırma

kancasını emniyete alın.

Bunun için vinci yalnızca kalifiye uzman

personel çalıştırabilir.

Vincin tehlike bölgesinde hiç kimse bulun-

mamalıdır.

Cihazı kaldırma kancasında gözetimsiz

olarak as

ılı bırakmayın.

Şekil I

1. Cihazı kapatın ve akım şebekesinden

ayırın.

2. Emme kafasının kilidini açın.

3. Uygun bir kaldırma aracını kaldırma gö-

züne sabitleyin.

4. Emme kafasını vinçle kaldırın ve uygun

bir altlığın üzerine koyun.

İşletmenin tamamlanması

1. Cihazı açma/kapama şalteri üzerinden

kapatma

2. Toplama haznesini boşaltın ve temizle-

yin.

3. Aksesuarları sökün ve gerektiğinde te-

mizleyin ve kurulayın.

Taşıma

몇 TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mev-

cuttur

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar (22,6

kPA)

4,0 kW DN 50 216 mbar (21,6

kPA)

Güç Hortum çapı Değer

Türkçe 99

Taşıma ve yataklama sırasında cihazın

ağırlığına dikkat edin.

1. Cihazı taşıt içerisinde taşırken, geçerli

direktifler uyarınca kayma ve devrilmeye

karşı emniyete alın.

Depolama

몇 TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mev-

cuttur

Taşıma ve yataklama sırasında cihazın

ağırlığına dikkat edin.

1. Cihazı sadece iç mekanlarda yataklayın.

Koruma ve bakım

1. Cihazı ve aksesuarları düzenli aralıklar-

la uygun sıvılarla durulayın ve kurutun.

2. Torba filtresini hasar olup olmadığına

dair düzenli olarak kontrol edin. Hasarlı

ise torba filtresini değiştirin.

Filtreyi değiştirme

Resimler için grafik sayfalarına bakın

Şekil J

몇 TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi

Emme kafasını kaldırmak için uygun bir kal-

dırma cihazı kullanın.

1. Emme kafasını çıkarın (bkz. Bölüm Em-

me kafasının çıkarılması).

2. Sıkıştırma halkalarının vida bağlantısını

gevşetin.

3. Küçük yönlendirme plakasını çıkarın.

4. Filtreyi çıkarın ve değiştirin.

5. Yeni filtreyi takın.

Takarken, filtrenin doğru yerleştirildiğin-

den emin olun.

6. Sıkıştırma halkalarını takın ve vidalayın.

Torba filtresini değiştirin

Resimler için grafik sayfalarına bakın

Şekil K

1 Cıvatalar

2 Gerdirme halkası

3 Torba filtreler

4 Temizleme cihazı

몇 TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi

Emme kafasını kaldırmak için uygun bir kal-

dırma cihazı kullanın.

1. Emme kafasını çıkarın. 

(Bakınız Bölüm Emme kafasının çıkarıl-

ması)

2. Filtre ünitesini tutamaklardan tutarak ci-

hazdan çıkarın ve ters çevirin.

Şekil L

3. Vidaları çıkarın ve temizleme cihazını

sökün.

4. Gerdirme halkasının vida bağlantısını

gevşetin.

5. Torba filtresini çıkarın.

6. Filtre köpüğünü atın.

7. Yeni torba filtresini tak

ın.

8. Yeni filtre köpüğünü yerleştirin.

9. Gerdirme halkasını takın ve vidalayın.

10.Temizleme cihazını takın ve vidalayın.

11.Filtre ünitesini yerleştirin.

Takarken, filtre elemanı tırnağın mile

oturduğundan emin olun.

Şekil M

Arıza durumunda yardım

 TEHLIKE

Yaralanma tehlikesi

Cihazın istemsiz şekilde hareket etmesi ve

elektrik çarpması tehlikesi

Cihazdaki bütün çalışmalardan önce cihazı

kapatın ve şebeke fişini çekin.

Elektrikli parçalardaki tüm kontrol ve çalış-

maları bir uzmana yaptırın.

Motor (vakum türbini) çalışmıyor

Elektrik voltajı mevcut değil

 Prizi ve akım beslemesinin güvenliğini

kontrol edin.

 Şebeke kablosunu ve cihazın şebeke fi-

şini kontrol edin.

Emme gücü düşüyor

Meme, emme borusu veya emme hortumu

tıkalı.

 Meme, emme borusu veya emme hortu-

munu kontrol edin ve gerekiyorsa temiz-

leyin.

Filtre kirlenmiş.

 Filtreyi temizleyin.

100 Türkçe

Müşteri hizmetleri

Arızanın giderilememesi durumunda, cihaz

müşteri hizmetleri tarafından kontrol edil-

melidir.

Garanti

Her ülkede yetkili distribütörümüz tarafın-

dan verilmiş garanti şartları geçerlidir. Ga-

ranti süresi içinde cihazınızda oluşan

muhtemel hasarları, arızanın kaynağı üre-

tim veya malzeme hatası olduğu sürece üc-

retsiz olarak karşılıyoruz. Garanti

durumunda satış fişi ile satıcıya veya yetkili

servise başvurun.

(Adres için Bkz. Arka sayfa)

Teknik bilgiler

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Elektrik bağlantısı

Şebeke gerilimi V 400 400 400 400 400 400 400

Faz ~3333333

Şebeke frekansı Hz 50 50 50 50 50 50 50

Koruma türü IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Koruma sınıfı IIIIIII

Nominal güç W 1500 3000 1500 3000 4700 3000 4700

Şebeke emniyeti (gecikmeli) A 16 16 16 16 32 16 32

Boyutlar ve ağırlıklar

Tipik işletim ağırlığı kg 116 131 139 154 179 159 184

Uzunluk x genişlik x yüksek-

lik

mm 855 x

715 x

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Ortam koşulları

Ortam sıcaklığı °C +40+40+40+40+40+40+40

Cihaz performans verileri

Hazne içeriği l 40 40 50 50 50 100 100

Hava miktarı l/s 58 87,5 58 87,5 137,5 87,5 137,5

İşletimdeki hava besleme

miktarı

l/s 37,556,537,556,588,556,588,5

Alçak basınç kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Çalışma basıncı kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Emme hortumu nominal ge-

nişliği

DN50 DN50 DN50 DN50 DN50 DN50 DN50

EN 60335-2-69’ye göre tespit edilen değerler

El-kol titreşim değeri m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Belirsizlik K m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Ses basınç seviyesi L

dB(A)57625762716271

Belirsizlik K

dB(A)2222222

Русский 101

Teknik değişiklik hakkı saklıdır.

AB Uygunluk Beyanı

İşbu belgeyle, aşağıda adı geçen makine-

nin mevcut tasarımı yapı tarzı ve tarafımız-

dan piyasaya sürülen modeliyle AB

direktifinin ilgili temel güvenlik ve sağlık yü-

kümlülüklerine uygun olduğunu beyan ede-

riz. Bizim onayımız olmadan makinede

yapılan bir değişiklik durumunda, bu açıkla-

ma geçerliliğini kaybeder.

Ürün: Kuru elektrikli süpürge

Ürün: Islak ve kuru elektrikli süpürge

Tip: 9.986-xxx

Tip: 9.989-xxx

İlgili AB direktifleri

2006/42/AT (+2009/127/AT)

2014/30/AB

2011/65/AT

Uygulanan uyumlaştırılmış normlar

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Aşağıda imzası olan, yönetim adına ve yö-

netim yetkisine sahip olarak hareket eder.

Hissedar Şirket Yöneticisi

M.Pfister

Kärcher Endüstriyel Vakumlama GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Germany)

Tel.: +49 7171 94888-0

Faks: +49 7171 94888-528

Waldstetten, 2022/01/01

Содержание

Общие указания

Перед первым применением

устройства ознакомиться с

данной оригинальной инструкцией по

эксплуатации и прилагаемыми

указаниями по технике безопасности.

Действовать в соответствии с ними.

Сохранять обе брошюры для

дальнейшего пользования или для

следующего владельца.

Şebeke kablosu

Elektrik kablosu H07BQ-F mm

4 x 2,

Parça numarası (EU) 9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.981-

557.0

9.979-

856.0

9.981-

557.0

Kablo uzunluğu m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Общие указания ............................... 101

Использование по назначению ....... 102

Защита окружающей среды............. 102

Принадлежности и запасные части 102

Комплект поставки ........................... 102

Предохранительные устройства ..... 102

Описание устройства ....................... 104

Ввод в эксплуатацию........................ 104

Эксплуатация.................................... 104

Окончание работы............................ 106

Транспортировка .............................. 106

Хранение........................................... 106

Уход и техническое обслуживание.. 106

Помощь при неисправностях .......... 107

Гарантия............................................ 108

Технические характеристики ........... 108

Декларация о соответствии

стандартам ЕС.................................. 109

102 Русский

Использование по

назначению

몇 ПРЕДУПРЕЖДЕНИЕ

Вдыхание вредной для здоровья

пыли

Опасность для здоровья

Запрещено использовать устройство

для вредной пыли.

ВНИМАНИЕ

Короткое замыкание из-за высокой

влажности

Повреждение устройства

Использовать устройство только в

помещениях.

Устройство предназначено для:

●сбора негорючих и невзрывоопасных

веществ;

●сбора горючей пыли всех классов

взрывоопасности пыли (кроме пыли с

наименьшей энергией

воспламенения ME <1 mJ);

●сбора пыли и крупной грязи;

●сбора горючей пыли из зоны 22, если

устройство установлено вне

потенциально взрывоопасных зон;

●сбора

влажных и жидких веществ;

● промышленного использования.

Любое другое использование считается

несоответствующим.

Защита окружающей среды

Упаковочные материалы поддаются

вторичной переработке. Упаковку

необходимо утилизировать без ущерба

для окружающей среды.

Электрические и электронные

устройства часто содержат ценные

материалы, пригодные для

вторичной переработки, и зачастую

такие компоненты, как батареи,

аккумуляторы или масло, которые при

неправильном обращении или

ненадлежащей утилизации

представляют потенциальную опасность

для здоровья и экологии. Тем не менее

данные компоненты необходимы для

правильной работы устройства.

Устройства, обозначенные этим

символом, запрещено утилизировать

вместе с бытовыми отходами.

Указания по ингредиентам (REACH)

Для получения актуальной информации

об ингредиентах см. www.kaercher.com/

REACH

Принадлежности и

запасные части

 ОПАСНОСТЬ

Опасность взрыва из-за не

утвержденных

принадлежностей

Для работы с конструкциями типа 22

разрешается применять только те

принадлежности, которые одобрены

производителем и маркированы

наклейкой «Взрывобезопасно».

Использовать только оригинальные

принадлежности и запасные части.

Только они гарантируют безопасную и

бесперебойную работу устройства.

Для получения информации о

принадлежностях и запчастях см.

www.kaercher.com.

Комплект поставки

При распаковке устройства проверить

комплектацию. При обнаружении

недостающих принадлежностей или

повреждений, полученных во время

транспортировки, следует уведомить

торговую организацию, продавшую

устройство.

Предохранительные

устройства

Степень опасности

 ОПАСНОСТЬ

● Указание относительно

непосредственно грозящей

опасности, которая приводит к

тяжелым травмам или к смерти.

몇 ПРЕДУПРЕЖДЕНИЕ

● Указание относительно возможной

потенциально опасной ситуации,

которая может привести к тяжелым

травмам или к смерти.

Русский 103

몇 ОСТОРОЖНО

● Указание на потенциально опасную

ситуацию, которая может привести

к получению легких травм.

ВНИМАНИЕ

● Указание относительно возможной

потенциально опасной ситуации,

которая может повлечь за собой

материальный ущерб.

Указания по технике

безопасности

몇 ПРЕДУПРЕЖДЕНИЕ

● Запрещается устанавливать или

эксплуатировать устройство в

местах, где существует опасность

взрыва пыли или газа. Атмосфера с

взрывоопасной пылью внутри

устройства допускается только

перед фильтром. Атмосфера с

взрывоопасным газом внутри

устройства запрещена.

● Устройство не предназначено для

сбора вредной для здоровья пыли.

● Устройство не предназначено для

сбора источников возгорания и

пыли с

температурой тления ≤ 190 °C.

● Устройство не предназначено для

сбора взрывоопасных веществ или

веществ, приравненных к таковым,

согласно § 1 Закона о взрывчатых

веществах, а также взрывоопасных

паровоздушных смесей, пыли Al и Mg.

● Устройство не предназначено для

сбора горючих жидкостей

(воспламеняющихся,

легковоспламеняющихся, крайне

огнеопасных в соответствии с

директивой по опасным веществам

67/548/EЭC) (температура

вспышки

ниже 55 °C), а также смесей горючей

пыли с горючими жидкостями.

● Устройство не предназначено для

сбора пыли с чрезвычайно низкой

наименьшей энергией воспламенения

(ME <1 mJ), такой как красящие

порошки, смачивающаяся сера,

алюминиевый порошок, стеарат

свинца.

● Обеспечить защиту устройства от

дождя. Не хранить устройство под

открытым небом.

● Перед каждым вводом в

эксплуатацию проверять,

подсоединены ли кабели уравнивания

потенциалов (проводы заземления).

몇 ОСТОРОЖНО

● Выключать устройство после

каждого использования и извлекать

штепсельную вилку из розетки.

ВНИМАНИЕ

● Использовать устройство только в

помещениях.

● Опасность защемления!

Использовать перчатки при съеме

или установке головки пылесоса,

блока фильтра или сборной емкости.

● Опасность повреждения! Не

проводить уборку без фильтра или с

использованием поврежденного

фильтра

● Использовать защитную обувь при

работе с устройством.

● Перемещать устройство только со

скоростью ходьбы, а на спусках —

вдвоем, если это необходимо.

● Не допускать выброса пыли при

замене принадлежностей.

● При нормальной работе поверхность

может нагреваться до 100 °C.

Поведение в случае

возникновения аварийной

ситуации

 ОПАСНОСТЬ

Опасность травмирования и

повреждения при всасывании

легковоспламеняющихся

материалов, в случае короткого

замыкания или других

неисправностей

электрооборудования

Опасность вдыхания вредных газов,

опасность поражения электрическим

током, опасность получения ожогов.

В аварийной ситуации выключить

устройство и извлечь штепсельную

вилку из розетки.

104 Русский

Электрическое подключение

Устройство можно подключать только к

точке электросети, выполненной

электриком в соответствии с IEC 60364.

Параметры подключения см.

Технические характеристики и на

заводской табличке. Использование

удлинителей запрещено.

 ОПАСНОСТЬ

Опасность удара электрическим

током

Опасность для жизни

Не переезжать, не защемлять и не

растягивать электрические

соединительные кабели, чтобы не

повредить их.

Защищать кабель от высоких

температур, воздействия масла или

повреждения острыми краями.

Перед началом работы с устройством

проверить сетевой кабель. Не

эксплуатировать устройство с

поврежденным кабелем. Поручить

замену поврежденного кабеля

квалифицированному

электрику.

Символы на устройстве

Промышленный пылесос для

горючей пыли, установка вне зоны 22

Устройство не предназначено для:

●сбора жидкостей с повышенной

опасностью взрыва и для смесей

горючей пыли и жидкостей;

●подключения к пылеобразующим

машинам;

●сбора тлеющей пыли или других

источников возгорания.

Устройство не разрешается

использовать:

●в потенциально взрывоопасных

помещениях.

Описание устройства

Рисунок см. на страницах с рисунками

Рисунок A

1 Сборный бак

2 Патрубок для подключения

всасывающего шланга

3 Ручка

4 Мешочный фильтр

5 Сетевой кабель

6 Выключатель устройства

7 Индикаторный прибор

8 Сборный бак

9 Полиэтиленовый пылесборник

10 Прижим полиэтиленового

пылесборника

11 Кабель выравнивания потенциалов

12 Шланг для выравнивания давления

13 Держатель для принадлежности

14 Кабель выравнивания потенциалов

15 Фиксатор головки пылесоса

16 Рычаг для опускания сборного бака

17 Направляющие ролики со

стояночным тормозом

Ввод в эксплуатацию

Рисунок см. на страницах с рисунками

1. Установить устройство в рабочее

положение.

2. При необходимости зафиксировать

устройство стояночным тормозом.

3. Убедиться, что головка пылесоса

установлена правильно.

4. Вставить всасывающий шланг в

патрубок для шланга.

Примечание

Диаметр шланга DN50 допускается

только для устройств с вариантами

мощности 3,0 kW и 4,0 kW, для 1,5 kW

диаметр шланга DN40.

Рисунок B

5. Установить необходимую

принадлежность на всасывающий

шланг.

Эксплуатация

Рисунок см. на страницах с рисунками

1. Вставить штепсельную вилку в

розетку.

2. Включить устройство с помощью

выключателя устройства.

Рисунок C

3. Начать процесс всасывания.

Соблюдать предупреждающий

знак на устройстве!

Русский 105

Процесс всасывания

Рисунок см. на страницах с рисунками

Рисунок D

1 Приспособление

2 Всасывающий шланг

3 Держатель для принадлежности

4 Сопло

1. Включить устройство.

2. Вынуть всасывающий шланг из

приспособления.

3. Снять соответствующее сопло с

держателя для принадлежностей и

надеть его на всасывающий шланг.

4. Собрать мусор.

5. Снять сопло с всасывающего шланга

и вставить его в держатель для

принадлежностей.

6. Поместить всасывающий шланг на

приспособление.

7. Выключить устройство.

Очистка фильтра для пыли

Рисунок см. на страницах с рисунками

Примечание

Регулярно очищать фильтр во

избежание потери мощности

всасывания.

Рисунок E

1. Для очистки фильтра несколько раз

переместить ручку очистки фильтра

вперед-назад.

Считывание минимального

объема потока воздуха

На передней стороне устройства

встроен индикаторный прибор, который

показывает разрежение при всасывании

внутри устройства.

(См. главу Описание устройства)

В таблице приведены значения

максимального разрежения при

всасывании. Значение зависит от

производительности устройства и

используемого всасывающего шланга.

ВНИМАНИЕ

Потеря мощности

Если указанное значение превышено,

скорость воздуха во всасывающем

шланге падает ниже 20 m/s.

Очищать мешочный фильтр не

позднее, чем указанное значение будет

достигнуто.

Заменить мешочный фильтр, если

после очистки это значение

значительно не уменьшилось.



(См. главу Замена мешочного

фильтра)

 Очистить фильтр не позднее, чем

будет достигнуто указанное значение.

Опорожнение сборного бака

Рисунки см. на страницах с рисунками

1. Выключить устройство и отсоединить

его от источника питания.

2. Очистить фильтр для пыли.

3. Опустить сборный бак, нажав рычаги.

Рисунок F

4. Извлечь сборный бак из устройства.

Рисунок G

5. Опорожнить сборный бак в

канализационную систему.

6. Утилизировать содержимое согласно

действующим предписаниям или

использовать повторно.

7. Опорожнять сборный бак по

мере

необходимости, но обязательно

после каждого использования.

Примечание

Перемещать сборный бак только на

его роликах. Не использовать кран,

вилочный погрузчик или подобное.

Съем полиэтиленового

пылесборника

Рисунок см. на страницах с рисунками

Рисунок H

1. Отсоединить шланг выравнивания

давления от сборного бака.

Мощн

ость

Диаметр

шланга

Значение

1,5 kW DN 40 126 mbar

(12,6 kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar

(22,6 kPA)

4,0 kW DN 50 216 mbar

(21,6 kPA)

106 Русский

2. Вынуть сборный бак из устройства.

3. Извлечь прижим из полиэтиленового

пылесборника.

4. Запечатать полиэтиленовый

пылесборник кабельной стяжкой или

клейкой лентой.

5. Утилизировать пылесборник

согласно действующим

предписаниям.

6. Вставить новый пылесборник в

сборный бак.

7. Вставить прижим.

Следить за тем, чтобы

полиэтиленовый пылесборник не

повредился.

8. Вставить сборный бак в устройство и

подсоединить шланг

выравнивания

давления.

Съем головки пылесоса

Рисунок см. на страницах с рисунками

몇 ОСТОРОЖНО

Несоблюдение веса

Опасность травмирования и

повреждения

Поднимать только головку пылесоса.

Не снимать головку пылесоса вручную

из-за веса.

 ОПАСНОСТЬ

Несоблюдение веса

Опасность травмирования падающим

устройством

Соблюдать действующие предписания

по предотвращению несчастных

случаев и указания по технике

безопасности.

Перед каждым подъемом проверять

подъемное приспособление с

грузоподъемным устройством на

предмет безупречной работы.

Поднимать устройство только за

специальную подъемную проушину.

Фиксировать подъемное

приспособление от непреднамеренного

отсоединения груза.

Краном разрешается управлять

только квалифицированному

персоналу

Посторонним запрещено находиться в

опасной зоне крана.

Не оставлять устройство

подвешенным к подъемному

приспособлению без присмотра.

Рисунок I

1. Выключить устройство и отсоединить

его от электросети.

2. Открыть фиксатор головки пылесоса.

3. Прикрепить соответствующее

грузоподъемное устройство к

подъемной проушине.

4. Поднять головку пылесоса краном и

положить на подходящее основание.

Окончание работы

1. Выключить устройство

выключателем.

2. Опорожнить и очистить сборный бак.

3. Снять принадлежность, при

необходимости очистить и высушить.

Транспортировка

몇 ОСТОРОЖНО

Несоблюдение веса

Опасность получения травм и

повреждений

Во время хранения и транспортировки

учитывать вес устройства.

1. При перевозке устройства в

транспортных средствах

зафиксировать его от скольжения и

опрокидывания в соответствии с

действующими правилами.

Хранение

몇 ОСТОРОЖНО

Несоблюдение веса

Опасность получения травм и

повреждений

Во время хранения и транспортировки

учитывать вес устройства.

1. Хранить устройство только в

помещении.

Уход и техническое

обслуживание

1. Регулярно промывать устройство и

принадлежности подходящей

жидкостью и давать просохнуть.

Русский 107

2. Регулярно проверять мешочный

фильтр на повреждения. Заменить

поврежденный мешочный фильтр.

Замена фильтра

Рисунок см. на страницах с рисунками

Рисунок J

몇 ОСТОРОЖНО

Несоблюдение веса

Опасность травмирования и

повреждения

Для подъема головки пылесоса

использовать подходящее

грузоподъемное устройство.

1. Снять головку пылесоса (см. главу

Съем головки пылесоса).

2. Разъединить резьбовое соединение

зажимных колец.

3. Снять малую перегородку.

4. Снять и заменить фильтр.

5. Установить новый фильтр.

При установке следить за тем, чтобы

фильтр был установлен правильно.

6. Установить

и привинтить зажимные

кольца.

Замена мешочного фильтра

Рисунки см. на страницах с рисунками

Рисунок K

1 Винты

2 Зажимное кольцо

3 Мешочный фильтр

4 Очистное устройство

몇 ОСТОРОЖНО

Несоблюдение веса

Опасность травмирования и

повреждения

Для подъема головки пылесоса

использовать подходящее

грузоподъемное устройство.

1. Снять головку пылесоса. 

(См. главу Съем головки пылесоса)

2. Извлечь блок фильтра за ручки из

устройства и перевернуть его.

Рисунок L

3. Выкрутить винты и демонтировать

очистное устройство.

4. Разъединить резьбовое соединение

зажимного кольца.

5. Снять мешочный фильтр.

6. Утилизировать губчатый фильтр.

7. Установить новый мешочный фильтр.

8. Вставить новый губчатый фильтр.

9. Установить и привинтить зажимное

кольцо.

10.Установить и привинтить очистное

устройство.

11.Вставить блок фильтра.

При установке убедиться, что язычок

вставки фильтра входит в зацепление

с валом.

Рисунок M

Помощь при

неисправностях

 ОПАСНОСТЬ

Опасность травмирования

Опасность непреднамеренного запуска

устройства и опасность поражения

электрическим током

Перед проведением любых работ на

устройстве выключить устройство и

извлечь штепсельную вилку из

розетки.

Все проверки и работы с

электрическими частями должны

осуществляться специалистом.

Двигатель (всасывающая турбина) не

включается

Отсутствует электрическое напряжение

 Проверить розетку и предохранитель

системы электропитания.

 Проверить сетевой

кабель и

штепсельную вилку устройства.

Сила всасывания ослабевает

Сопло, всасывающая трубка или

всасывающий шланг засорены.

 Проверить и при необходимости

очистить сопло, всасывающую трубку

или всасывающий шланг.

Фильтр загрязнен.

 Очистить фильтр.

Сервисная служба

Если неисправность не удается

устранить, устройство необходимо

отправить на проверку в сервисную

службу.

108 Русский

Гарантия

В каждой стране действуют

соответствующие гарантийные условия,

установленные уполномоченной

организацией по сбыту нашей

продукции. Возможные неисправности

устройства в течение гарантийного

срока мы устраняем бесплатно, если

причина заключается в дефектах

материалов или производственных

браке. В случае возникновения

претензий в течение гарантийного срока

просьба обращаться с чеком о покупке в

торговую организацию, продавшую

изделие или в ближайшую

уполномоченную службу сервисного

обслуживания.

(Адрес указан на обороте)

Технические характеристики

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Электрическое подключение

Напряжение сети V 400 400 400 400 400 400 400

Фаза ~3333333

Частота сети Hz 50 50 50 50 50 50 50

Степень защиты IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Класс защиты IIIIIII

Номинальная мощность W 1500300015003000470030004700

Сетевой предохранитель

(инертный)

A 16161616321632

Размеры и вес

Типичный рабочий вес kg 116 131 139 154 179 159 184

Длина х ширина х высота mm 855 x

715 x

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Условия окружающей среды

Температура окружающей

среды

°C +40+40+40+40+40+40+40

Русский 109

Сохраняется право на внесение

технических изменений.

Декларация о соответствии

стандартам ЕС

Настоящим заявляем, что концепция,

конструкция и исполнение указанной

ниже машины отвечают

соответствующим основным

требованиям директив ЕС по

безопасности и охране здоровья. При

любых изменениях машины, не

согласованных с нашей компанией,

данная декларация теряет свою силу.

Изделие: Пылесос для сухой уборки

Изделие: Пылесос для влажной и сухой

уборки

Тип: 9.986-xxx

Тип: 9.989-xxx

Действующие директивы ЕС

2006/42/ЕС (+2009/127/ЕС)

2014/30/EС

2011/65/EС

Примененные гармонизированные

стандарты

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Рабочие характеристики устройства

Объем бака l 4040505050100100

Расход воздуха l/s 58 87,5 58 87,5 137,5 87,5 137,5

Расход воздуха во время

работы

l/s 37,556,537,556,588,556,588,5

Разрежение kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Рабочее давление kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Номинальный диаметр

всасывающего шланга

DN50 DN50 DN50 DN50 DN50 DN50 DN50

Расчетные значения в соответствии с EN 60335-2-69

Вибрация на руке/кисти m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Погрешность K m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Уровень звукового

давления L

dB(A)57625762716271

Погрешность K

dB(A)2222222

Сетевой кабель

Сетевой кабель H07BQ-F mm

4 x 2,

Номер детали (ЕU) 9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.981-

557.0

9.979-

856.0

9.981-

557.0

Длина шнура m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

110 Magyar

Нижеподписавшиеся лица действуют по

поручению и по доверенности

руководства компании.

Директор

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Германия)

Тел.: +49 7171 94888-0

Факс: +49 7171 94888-528

г. Вальдштеттен, 01.01.2022

Tartalom

Általános utasítások

A készülék első használata

előtt olvassa el az eredeti ke-

zelési útmutatót és a mellékelt biztonsági

tanácsokat. Ezeknek megfelelően járjon el.

Őrizze meg mindkét tájékoztatót későbbi

használatra vagy a következő tulajdonos

számára.

Rendeltetésszerű alkalmazás

몇 FIGYELMEZTETÉS

Egészségre ártalmas por belélegzése

Egészségkárosodás

Ne használja a készüléket egészségre ár-

talmas porok elszívására.

FIGYELEM

Rövidzárlat a túl magas nedvességtar-

talmú levegő miatt

A készülék károsodása

Csak beltéri helyiségben használja a ké-

szüléket.

A készülék rendeltetése az alábbi:

● Nem éghető és nem robbanásveszélyes

anyagok felszívása.

● Az összes porrobbanási osztályba tarto-

zó gyúlékony porok felszívása (kivéve

azokat a port, amelyek minimális gyulla-

dási energiája ME <1 mJ).

● Porok és durva szennyeződés felszívá-

sa.

● A gyúlékony porok felszívása a 22. zó-

nából, ha a készüléket robbanásveszé-

lyes területeken kívül telepítik.

● Nedves és folyékony anyagok felszívá-

sa.

● Ipari használat.

Minden egyéb használat nem rendelte-

tésszerűnek minősül.

Környezetvédelem

A csomagolóanyag újrahasznosítha-

tó. Kérjük, környezetbarát módon

semmisítse meg a csomagolást.

Az elektromos és elektronikus készü-

lékek értékes, újrahasznosítható

anyagokat, és gyakran olyan alkotóe-

lemeket, például elemeket, akkumulátoro-

kat vagy olajat is tartalmaznak, melyek nem

megfelelő kezelése vagy helytelen meg-

semmisítése potenciális veszélyt jelenthet

az emberek egészségre és a környezetre.

Ezek az alkotóelemek azonban a készülék

rendeltetésszerű üzemeléséhez szüksége-

sek. Az ezzel a szimbólummal jelölt készü-

lékeket nem szabad a háztartási

hulladékkal együtt megsemmisíteni.

Összetevőkre vonatkozó utasítások

(REACH)

Az összetevőkre vonatkozó aktuális infor-

mációkat itt találja: www.kaercher.com/

REACH

Általános utasítások........................... 110

Rendeltetésszerű alkalmazás ............ 110

Környezetvédelem ............................. 110

Tartozékok és pótalkatrészek............. 111

Szállított tartozékok............................ 111

Biztonsági berendezések................... 111

A készülék leírása .............................. 112

Üzembe helyezés .............................. 112

Üzemeltetés....................................... 112

Az üzemeltetés befejezése................ 114

Szállítás ............................................. 114

Raktározás......................................... 114

Ápolás és karbantartás ...................... 114

Segítség üzemzavarok esetén........... 115

Garancia ............................................ 115

Műszaki adatok .................................. 116

EU-megfelelőségi nyilatkozat............. 117

Magyar 111

Tartozékok és pótalkatrészek

 VESZÉLY

Robbanásveszély a nem jóváha-

gyott tartozékok miatt

Kizárólag a gyártó által jóváhagyott és az

Ex matricával jelölt tartozékokat használjon

a 22. típushoz.

Csak eredeti tartozékot és eredeti pótalkat-

részt alkalmazzon; ezek garantálják a ké-

szülék biztonságos és zavarmentes

üzemelését.

A tartozékokra és pótalkatrészekre vonat-

kozóan információkat itt talál: www.kaerc-

her.com.

Szállított tartozékok

Kicsomagolásnál ellenőrizze, hogy meg-

van-e minden tartozék. Hiányzó tartozékok

vagy szállítási sérülések esetén kérjük, ér-

tesítse a kereskedőt.

Biztonsági berendezések

Veszélyfokozat

 VESZÉLY

● Olyan, közvetlenül fenyegető veszély jel-

zése, amely súlyos sérülésekhez vagy

halálhoz vezet.

몇 FIGYELMEZTETÉS

● Olyan, esetlegesen veszélyes helyzet jel-

zése, amely súlyos sérülésekhez vagy

halálhoz vezethet.

몇 VIGYÁZAT

● Olyan, esetlegesen veszélyes helyzet jel-

zése, amely könnyebb sérülésekhez ve-

zethet.

FIGYELEM

● Olyan, esetlegesen veszélyes helyzet jel-

zése, amely anyagi károkhoz vezethet.

Biztonsági tanácsok

몇 FIGYELMEZTETÉS

● A készüléket tilos olyan helyen telepíteni

vagy üzemeltetni, ahol fennáll a por- vagy

gázrobbanás veszélye. A készülék belse-

jében porrobbanás-veszélyes atmoszfé-

ra csak a szűrő előtt megengedett. A

készülék belsejében tilos gázrobbanás-

veszélyes légkört alkalmazni.

● A készülék nem alkalmas az egészségre

ártalmas por felszívására.

● A készülék nem alkalmas gyújtóforrások

és porok felszívására ≤ 190 °C izzítási

hőmérsékleten.

● A készülék nem alkalmas a SprengG 1. §

szerinti robbanásveszélyesvagy azzal

egyenértékű anyagok , robbanásveszé-

lyes gőz-levegő keverékek, valamint az

Al és Mg porok felszívására.

● A készülék nem alkalmas gyúlékony fo-

lyadékok (tűzveszélyes, enyhén tűzve-

szélyes, fokozottan tűzveszélyes az 67/

548/EGK veszélyes anyagokra vonatko-

zó irányelv értelmében) (55 °C alatti lob-

banáspont), valamint gyúlékony porok és

gyúlékony folyadékok keverékeinek fel-

szívására, iletve elszívására.

● A készüléket nem úgy tervezték, hogy fel-

szívja a rendkívül alacsony minimális

gyújtási energiával (ME <1 mJ) rendelke-

ző porokat , például: Toner, háló, alumíni-

umpor, ólomsav.

● Óvja a készüléket az esőtől. Ne tárolja a

készüléket külső térben.

● Minden üzembe helyezés előtt győződjön

meg róla, hogy a potenciálkiegyenlítések

(földelővezetékek) csatlakoztatva van-

nak.

몇 VIGYÁZAT

● Minden használat után kapcsolja ki a ké-

szüléket és húzza ki a hálózati dugaszt.

FIGYELEM

● Csak beltéri helyiségben használja a ké-

szüléket.

● Becsípődés veszélye! Viseljen kesztyűt a

szívófej, a szűrőegység vagy a gyűjtőtar-

tály felhelyezése vagy levétele során.

● Károsodás veszélye! Soha ne szívjon

szűrő nélkül vagy sérül szűrővel.

● Viseljen védőkesztyűt a készülék kezelé-

se során.

● A készüléket csak lépésben mozgassa,

meredek útvonalon szükség esetén két

ember végezze a mozgatást.

● Ügyeljen arra, hogy ne szivárogjon ki por

a tartozékok cseréje során.

● A standard működés során a felületek hő-

mérséklete akár 100 °C-ig is emelkedhet.

112 Magyar

Magatartás vészhelyzetben

 VESZÉLY

Sérülések és károsodás veszélye éghe-

tő anyagok beszívása, rövidzárlat vagy

más elektromos hibák esetén

Egészségre ártalmas gázok belégzésének

veszélye, áramütés veszélye, égési sérülé-

sek veszélye.

Vészhelyzetben kapcsolja ki a készüléket,

és húzza ki a hálózati dugaszból.

Elektromos csatlakozás

A készüléket csak olyan elektromos csatla-

kozóra szabad csatlakoztatni, melynek a ki-

vitelezését egy elektroműszerész az IEC

60364 szerint végezte el. A csatlakoztatási

értékeket lásd Műszaki adatok és a típus-

táblán. Hosszabbítókábel használata nem

engedélyezett.

 VESZÉLY

Áramütés veszélye

Életveszély

Ne károsítsa az elektromos csatlakozóve-

zetékeket pl. autóval történő ráhajtással,

megtöréssel vagy megcsavarodással.

Védje a kábeleket a hőtől, az olajtól és az

élektől.

Minden használat előtt ellenőrizze a készü-

lék hálózati csatlakozó vezetékét. A készü-

léket ne helyezze üzembe sérült kábellel. A

sérült kábelt elektrotechnikussal cseréltes-

se ki.

Szimbólumok a készüléken

Ipari porszívó gyúlékony porokhoz, ké-

szülékfelállítás a 22. zónán kívül

A készülék nem alkalmas az alábbiakra:

● Nagyfokú robbanásveszélyes folyadé-

kok, valamint gyúlékony porok és folya-

dékok keverékeinek felvétele.

● Csatlakozás működésük során porkép-

ző gépekhez.

● Izzó por vagy más gyújtóforrás felszívá-

sa.

A készülék nem használható az alábbiakra:

● Működés robbanásveszélyes környe-

zetben.

A készülék leírása

Lásd az ábrákat tartalmazó oldalakat

Ábra A

1 Gyűjtőtartály

2 Szívótömlőcsatlakozás

3 Tolókengyel

4 Zsebszűrők

5 Hálózati kábel

6 Készülékkapcsoló

7 Kijelzőberendezés

8 Gyűjtőtartály

9 PE porzsák

10 PE porzsák-lenyomó

11 Potenciálkiegyenlítő kábel

12 Nyomáskiegyenlítő tömlő

13 Tartozéktartó

14 Potenciálkiegyenlítő kábel

15 Szívófej retesze

16 Gyűjtőtartály leeresztő kar

17 Kormánygörgők rögzítőfékkel

Üzembe helyezés

Lásd az ábrákat tartalmazó oldalakat

1. Helyezze a készüléket a munkavégzési

pozícióba.

2. Ha szükséges, a készüléket rögzítse a

rögzítőfékkel.

3. Biztosítsa, hogy a szívófej előírásszerű-

en legyen felhelyezve.

4. Dugja be a szívótömlőt a szívótömlő-

csatlakozóba.

Megjegyzés

A DN50 tömlőátmérő csak 3,0 kW és

4,0 kW teljesítményváltozatú készülékek-

nél engedélyezett, 1,5 kW esetében a töm-

lőátmérő DN40.

Ábra B

5. Dugja rá a kívánt tartozékot a szívótöm-

lőre.

Üzemeltetés

Lásd az ábrákat tartalmazó oldalakat

1. Csatlakoztassa a hálózati dugaszcsatla-

kozót az aljzathoz.

2. Kapcsolja be a készüléket a készülék-

kapcsolóval.

Ábra C

3. Kezdje meg a szívási folyamatot.

Vegye figyelembe a készüléken

levő figyelmeztető jelzést!

Magyar 113

Felszívási folyamat

Lásd az ábrákat tartalmazó oldalakat

Ábra D

1 Szerkezet

2 Szívótömlő

3 Tartozéktartó

4 Fúvóka

1. Kapcsolja be a készüléket.

2. Távolítsa el a szívótömlőt a szerkezet-

ből.

3. Távolítsa el a megfelelő fúvókát a tar-

tózékartóból és helyezze rá a szívótöm-

lőre.

4. Szívja fel azanyagot.

5. Távolítsa el a fúvókát a szívótömlőről és

helyezze be a tartozéktartóba.

6. Helyezze a szívótömlőt a szerkezetre.

7. Kapcsolja ki a készüléket.

Porszűrő tisztítása

Lásd az ábrákat tartalmazó oldalakat

Megjegyzés

Rendszeresen tisztítsa meg a szűrőt, hogy

elkerülje a szívóteljesítmény romlását.

Ábra E

1. A szűrő tisztításához mozgassa több-

ször is a szűrőtisztító kézi fogantyúját.

Olvassa le a minimális

térfogatáramot

A készülék elülső oldalán kijelzőberende-

zés van beépítve, amely kijelzi a készülé-

ken belüli szívó vákuumot.

(Lásd a következő fejezetet: A készülék le-

írása)

A táblázat a maximális szívó vákuum érté-

két mutatja. Az érték a készülék teljesítmé-

nyétől és a használt szívótömlőtől függ.

FIGYELEM

Szívó teljesítmény romlása

A megadott érték túllépése esetén a szívó-

tömlőben a levegő sebessége 20 m/s alá

esik.

Legkésőbb az érték elérésekor tisztítsa

meg a zsebszűrőt.

Cserélje ki a zsebszűrőt, ha az értéket a

tisztítás nem csökkenti jelentősen.



(Lásd a következő fejezetet: A zsebszűrő

cseréje)

 Legkésőbb a megadott értéknél tisztítsa

meg a szűrőt.

Gyűjtőtartály ürítése

Lásd az ábrákat tartalmazó oldalakon

1. Kapcsolja ki a készüléket és válassza le

az áramellátásról.

2. Tisztítsa meg a porszűrőt.

3. A kar lenyomásával eressze le a gyűjtő-

tartályt.

Ábra F

4. A gyűjtőtartályt húzza ki a készülékből.

Ábra G

5. Ürítse ki a gyűjtőtartályt a hulladékkez-

előbe.

6. A tartalmát a törvényi előírásoknak meg-

felelően ártalmatlanítsa vagy hasznosít-

sa újra.

7. Szükség szerint ürítse ki a gyűjtőtartályt,

de legalább minden használat után.

Megjegyzés

A gyűjtőtartályt csak a futógörgőin mozgas-

sa. Ne használjon darut, villás targoncát

vagy hasonlót.

A porzsák eltávolítása

Lásd az ábrákat tartalmazó oldalakat

Ábra H

1. Válassza le a nyomáskiegyenlítő tömlőt

a gyűjtőtartályról.

2. Vegye ki a gyűjtőtartályt a készülékből.

3. Távolítsa el a lenyomót a PE porzsák-

ból.

4. Zárja le a PE porzsákot kábelkötővel

vagy ragasztószalaggal.

5. A PE porzsákot a törvényi rendelkezé-

seknek megfelelően ártalmatlanítsa.

Telje-

sít-

mény

Tömlőátmé-

rő

Érték

1,5 kW DN 40 126 mbar (12,6

kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar

(22,6 kPA)

4,0 kW DN 50 216 mbar

(21,6 kPA)

114 Magyar

6. Helyezze az új porzsákot a gyűjtőtartály-

ba.

7. Helyezze be a lenyomót.

Ügyeljen arra, hogy a PE porzsák ne ká-

rosodjon.

8. Helyezze a gyűjtőtartályt a készülékbe,

és csatlakoztassa a nyomáskiegyenlítő

tömlőt.

Vegye le a szívófejet

Lásd az ábrákat tartalmazó oldalakat

몇 VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

Csak a szívófejet emelje fel. A szívófejet a

súlya miatt ne kézzel vegye le.

 VESZÉLY

A súly figyelmen kívül hagyása

Sérülésveszély a leeső eszköz miatt

Kövesse a vonatkozó balesetmegelőzési

előírásokat és biztonsági tanácsokat.

Minden emelési művelet előtt ellenőrizze

az emelőberendezés és az emelőeszköz

kifogástalan működését.

A készüléket csak az erre szolgáló da-

ruszemeknél fogva emelje.

Biztosítsa az emelőfüggesztést a teher fel-

ügyelet nélküli felhúzása ellen.

A darut csak megfelelően képzett szakmai

személyzet kezelheti.

A daru veszélyzónájában nem tartózkodhat

senki.

Ne hagyja a készüléket felügyelet nélkül

lógni az emelőfüggesztésen.

Ábra I

1. Kapcsolja ki a készüléket és válassza le

az áramellátásról.

2. Nyissa ki a szívófej reteszét.

3. Rögzítsen egy megfelelő emelőeszközt

a daru emelőszemein.

4. A szívófejet emelje meg egy daruval és

helyezze egy megfelelő tárolóhelyre.

Az üzemeltetés befejezése

1. A készülék kikapcsolása a be- / kikap-

csolóval

2. Ürítse ki a gyűjtőtartályt, és tisztítsa

meg.

3. Szerelje le a tartozékot és szükség ese-

tén tisztítsa és szárítsa meg.

Szállítás

몇 VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

Szállítás és tárolás közben vegye figyelem-

be a készülék súlyát.

1. Járműben történő szállítás esetén a ké-

szüléket a mindenkor hatályos irányel-

vek szerint biztosítsa csúszás és

felborulás ellen.

Raktározás

몇 VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

Szállítás és tárolás közben vegye figyelem-

be a készülék súlyát.

1. A készüléket csak belső helyiségben tá-

rolja.

Ápolás és karbantartás

1. A készüléket és a tartozékot rendszeres

időközönként a megfelelő folyadékkal

öblítse át és hagyja megszáradni.

2. Rendszeresen ellenőrizze a zsebszűrőt

károsodás tekintetében. Károsodás

esetén cserélje ki a zsebszűrőt.

Szűrőcsere

Lásd az ábrákat tartalmazó oldalakat

Ábra J

몇 VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

A szívófej megemeléséhez használjon

megfelelő emelőeszközt.

1. Vegye le a szívófejet (lásd a következő

fejezetet Vegye le a szívófejetfejezet-

ben).

2. Lazítsa meg a feszítőgyűrűk csavarjait.

3. Vegye le a kis ütközőlemezt.

4. Vegye le a szűrőt és cserélje ki.

5. Helyezze be az új szűrőt.

A beszerelésnél ügyeljen a szűrő meg-

felelő behelyezésére.

6. Helyezze fel a feszítőgyűrűket és csava-

rozza be.

Magyar 115

A zsebszűrő cseréje

Lásd az ábrákat tartalmazó oldalakon

Ábra K

1 Csavarok

2 Feszítőgyűrű

3 Zsebszűrők

4 Tisztító berendezés

몇 VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

A szívófej megemeléséhez használjon

megfelelő emelőeszközt.

1. Vegye le a szívófejet. 

(Lásd a következő fejezetet: Vegye le a

szívófejet)

2. Vegye ki a szűrőegységet a kézi fo-

gantyúknál fogva a készülékből és for-

dítsa meg.

Ábra L

3. Távolítsa el a csavarokat, és szerelje le

a tisztítóberendezést.

4. Lazítsa meg a feszítőgyűrűk csavarköté-

sét.

5. Távolítsa el a zsebszűrőt.

6. Ártalmatlanítsa a szűrőhabot.

7. Helyezze be az új zsebszűrőt.

8. Helyezze be az új szűrőhabot.

9. Helyezze fel a feszítőgyűrűt és csava-

rozza be.

10.Helyezze fel a tisztítóberendezést és

csavarozza be.

11.Helyezze be a szűrőegységet.

A beszereléskor ügyeljen arra, hogy a

szűrőbetét füle beakadjon a tengelybe.

Ábra M

Segítség üzemzavarok esetén

 VESZÉLY

Sérülésveszély

A készülék váratlan beindulásának veszé-

lye és áramütés veszélye

A készüléken való minden munkavégzés

előtt kapcsolja ki a készüléket és húzza ki a

hálózati csatlakozót.

Az elektromos alkatrészeken végzett elle-

nőrzéseket és munkákat mindig szakem-

berrel végeztesse el.

A motor (szívóturbina) nem indul be

Nincs elektromos feszültség

 Ellenőrizze a dugaszolóaljzatot és az

áramellátás biztosítékát.

 Ellenőrizze a hálózati kábelt és a készü-

lék hálózati csatlakozóját.

A szívóerő csökken

A fúvóka, a szívócső vagy a szívótömlő el-

tömődtek.

 Ellenőrizze a fúvókát, a szívócsőt vagy a

szívótömlőt és szükség esetén tisztítsa

meg.

A szűrő elszennyeződött.

 Tisztítsa meg a szűrőt.

Ügyfélszolgálat

Ha az üzemzavart nem sikerül elhárítani, a

készüléket az ügyfélszolgálattal kell meg-

vizsgáltatni.

Garancia

Minden országban az illetékes értékesítő

társaságunk által megadott garanciális fel-

tételek vannak érvényben. A készüléknél

felmerülő esetleges zavarokat a garancia-

időn belül díjmentesen orvosoljuk, amen-

nyiben anyag-, illetve gyártási hibáról van

szó. Garanciális esetben kérjük, a számlá-

val együtt forduljon kereskedőjéhez vagy a

legközelebbi, arra jogosult ügyfélszolgálati

irodához.

(A címet lásd a hátoldalon)

116 Magyar

Műszaki adatok

A műszaki változtatások jogát fenntartjuk.

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Elektromos csatlakozás

Hálózati feszültség V 400 400 400 400 400 400 400

Fázis ~3333333

Hálózati frekvencia Hz 50 50 50 50 50 50 50

Védettség IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Érintésvédelmi osztály IIIIIII

Névleges teljesítmény W 1500 3000 1500 3000 4700 3000 4700

Hálózati biztosíték (lassú ki-

oldású)

A 16161616321632

Méretek és tömegek

Jellemző üzemi súly kg 116 131 139 154 179 159 184

Hosszúság x szélesség x

magasság

mm 855 ×

715 ×

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Környezeti feltételek

Környezeti hőmérséklet °C +40 +40 +40 +40 +40 +40 +40

A készülék teljesítményére vonatkozó adatok

Tartály tartalma l 4040505050100100

Levegőmennyiség l/s 58 87,5 58 87,5 137,5 87,5 137,5

Légáramlás üzem közben l/s 37,556,537,556,588,556,588,5

Vákuum kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Üzemi nyomás kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Szívótömlő névleges átmé-

rője

DN50 DN50 DN50 DN50 DN50 DN50 DN50

Az EN 60335-2-69 szerint meghatározott értékek

Kéz-kar-vibrációs érték m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Bizonytalansági paraméter K m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Zajszint L

dB(A)57625762716271

Bizonytalansági paraméter

dB(A)2222222

Hálózati kábel

H07BQ-F hálózati kábel mm

4 x 2,

Alkatrészszám (EU) 9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.981-

557.0

9.979-

856.0

9.981-

557.0

Kábelhossz m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

Čeština 117

EU-megfelelőségi nyilatkozat

Ezúton kijelentjük, hogy az alább megjelölt

gép tervezése és felépítése alapján, vala-

mint az általunk forgalomba hozott kivitel-

ben megfelel a vonatkozó EU-irányelvek

alapvető biztonsági és egészségügyi köve-

telményeinek. A gépen végzett, de velünk

nem egyeztetett módosítás esetén jelen

nyilatkozat érvényét veszti.

Termék: Száraz porszívó

Termék: Nedves és száraz porszívó

Típus: 9.986-xxx

Típus: 9.989-xxx

Vonatkozó EU-irányelvek

2006/42/EK (+2009/127/EK)

2014/30/EU irányelv

2011/65/EU irányelv

Alkalmazott harmonizált szabványok

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Az alulírottak a vezetőség megbízásából

és teljes körű meghatalmazásával járnak

el.

Ügyvezető társasági tag

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Németország)

Tel.: +49 7171 94888-0

Fax: +49 7171 94888-528

Waldstetten, 2022/01/01

Obsah

Obecné pokyny

Před prvním použitím přístroje

si přečtěte tento překlad

originálního návodu k použití a přiložené

bezpečnostní pokyny. Řiďte se jimi.

Uschovejte obě příručky pro pozdější

použití nebo pro dalšího vlastníka.

Použití v souladu s určením

몇 VAROVÁNÍ

Vdechnutí zdraví škodlivého prachu

Poškození zdraví

Přístroj nikdy nepoužívejte k odsávání

zdraví škodlivého prachu.

POZOR

Zkrat z důvodu vysoké vlhkosti vzduchu

Poškození přístroje

Přístroj používejte pouze ve vnitřních

prostorách.

Přístroj je určen pro:

● Vysávání nehořlavých a nevýbušných

látek.

● Vysávání hořlavého prachu všech tříd

výbušnosti prachu (kromě prachu s

minimální zápalnou energií ME < 1 mJ).

● Nasávání prachu a hrubých nečistot.

● Vysávání hořlavého prachu ze zóny 22,

pokud je přístroj instalován mimo

výbušné oblasti.

● Vysávání vlhkých a kapalných látek.

Obecné pokyny .................................. 117

Použití v souladu s určením............... 117

Ochrana životního prostředí............... 118

Příslušenství a náhradní díly.............. 118

Rozsah dodávky................................. 118

Bezpečnostní mechanismy ................ 118

Popis přístroje .................................... 119

Uvedení do provozu........................... 119

Provoz................................................ 120

Ukončení provozu .............................. 121

Přeprava............................................. 121

Skladování ......................................... 121

Péče a údržba.................................... 121

Nápověda při poruchách.................... 122

Záruka................................................ 122

Technické údaje ................................. 123

EU prohlášení o shodě....................... 124

118 Čeština

● Průmyslové použití.

Jakýkoliv jiný způsob použití se považuje

za nesprávný.

Ochrana životního prostředí

Obalové materiály jsou

recyklovatelné. Obaly prosím likvidujte

ekologickým způsobem.

Elektrické a elektronické přístroje

obsahují hodnotné recyklovatelné

materiály a často součásti, jako

baterie, akumulátory nebo olej, které

mohou při chybném zacházení nebo

likvidaci představovat potenciální

nebezpečí pro lidské zdraví nebo pro

životní prostředí. Pro řádný provoz přístroje

jsou však tyto součásti nezbytné. Přístroje

označené tímto symbolem se nesmí

likvidovat s domovním odpadem.

Informace k obsaženým látkám

(REACH)

Aktuální informace k obsaženým látkám

naleznete na stránkách:

www.kaercher.com/REACH

Příslušenství a náhradní díly

 NEBEZPEČÍ

Nebezpečí výbuchu v důsledku

neschváleného příslušenství

Pro použití konstrukce 22 používejte pouze

příslušenství schválené výrobcem a

označené nálepkou Ex.

Používejte pouze originální příslušenství a

náhradní díly, které vám zaručují bezpečný

a bezporuchový provoz přístroje.

Informace o příslušenství a náhradních

dílech naleznete na www.kaercher.com.

Rozsah dodávky

Při vybalení zkontrolujte úplnost obsahu.

V případě chybějícího příslušenství nebo

výskytu poškození při přepravě informujte

prosím Vašeho prodejce.

Bezpečnostní mechanismy

Stupně nebezpečí

 NEBEZPEČÍ

● Upozornění na bezprostředně hrozící

nebezpečí, které vede k těžkým úrazům

nebo usmrcení.

몇 VAROVÁNÍ

● Upozornění na možnou nebezpečnou

situaci, která může vést k těžkým úrazům

nebo usmrcení.

몇 UPOZORNĚNÍ

● Upozornění na možnou nebezpečnou

situaci, která může vést k lehkým

úrazům.

POZOR

● Upozornění na možnou nebezpečnou

situaci, která může vést ke vzniku

věcných škod.

Bezpečnostní pokyny

몇 VAROVÁNÍ

● Přístroj nesmí být instalován ani

provozován v oblastech, kde hrozí

nebezpečí výbuchu prachu nebo plynu.

Výbušná prašná atmosféra uvnitř

přístroje je povolena pouze před filtrem.

Uvnitř přístroje jsou zakázány výbušné

plynné atmosféry.

● Přístroj není vhodný k odsávání zdraví

škodlivého prachu.

● Přístroj není vhodný pro vysávání

zápalných zdrojů a prachu s teplotou

žhnutí ≤ 190 °C.

● Přístroj není vhodný k vysávání

výbušných nebo ekvivalentních látek ve

smyslu §1 zákona o výbušninách

(SprengG), výbušných směsí par se

vzduchem ani prachu Al a Mg.

● Přístroj není vhodný pro vysávání nebo

odsávání hořlavých kapalin (vznětlivé,

snadno vznětlivé a vysoce vznětlivé

podle legislativy o nebezpečných látkách

směrnice 67/548/EHS) (bod vzplanutí

nižší než 55 °C), a směsí hořlavého

prachu s hořlavými kapalinami.

● Přístroj není vhodný pro vysávání prachu

s extrémně nízkou minimální zápalnou

energií (ME < 1 mJ), jako např. toner,

smáčecí síra, hliníkový prášek, olovnatá

sůl stearové kyseliny.

● Přístroj chraňte před dešt

ěm. Neskladujte

přístroj venku.

● Před každým uvedením do provozu

zkontrolujte, zda jsou připojena všechna

Čeština 119

vedení k vyrovnání napětí (uzemňovací

vodiče).

몇 UPOZORNĚNÍ

● Po každém použití přístroj vypněte a

vytáhněte síťovou zástrčku.

POZOR

● Přístroj používejte pouze ve vnitřních

prostorách.

● Nebezpečí přimáčknutí! Při snímání nebo

nasazování sací hlavy, filtrační jednotky

nebo sběrné nádoby noste rukavice.

● Nebezpečí poškození! Nikdy nevysávejte

bez filtru nebo s poškozeným filtrem.

● Při ovládání přístroje noste bezpečnostní

obuv.

● Pohybujte přístrojem jen rychlostí krokem

a na příkrých cestách příp. ve dvou.

● Dbejte na to, aby při výměně dílů

příslušenství nevystupoval žádný prach.

● Během běžného provozu může

povrchová teplota stoupnout až na

100 °C.

Postup v případě nouze

 NEBEZPEČÍ

Nebezpečí poranění a poškození při

nasátí hořlavých materiálů, při zkratu

nebo jiných závadách elektroinstalace

Nebezpečí vdechnutí plynů škodlivých

zdraví, nebezpečí úrazu elektrickým

proudem, nebezpečí popálení

V případě nouze přístroj vypněte a odpojte

síťovou zástrčku.

Elektrické připojení

Přístroj smí být připojen jen k elektrické

přípojce, provedené elektroinstalatérem

podle IEC 60364. Připojovací hodnoty viz

Technické údaje a typový štítek. Používání

prodlužovacího kabelu není dovoleno.

 NEBEZPEČÍ

Nebezpečí zásahu elektrickým proudem

Smrtelné nebezpečí

Nepoškoďte elektrická připojovací vedení

např. přejetím, zmáčknutím nebo taháním.

Kabely chraňte před horkem, olejem a

ostrými hranami.

Zkontrolujte před každým spuštěním

provozu síťové přívodní vedení přístroje.

Neuvádějte přistroj do provozu s

poškozeným kabelem. Poškozený kabel

nechte vyměnit kvalifikovaným

elektrikářem.

Symboly na přístroji

Průmyslový vysavač na hořlavý prach,

instalace přístroje mimo zónu 22

Přístroj není vhodný pro:

● Zachycení kapalin s vysokým rizikem

výbuchu a pro směsi hořlavých prachů a

kapalin.

● Připojení k prašným strojům.

● Vysávání žhnoucího prachu nebo jiných

zápalných zdrojů.

Přístroj není schválen pro:

● Provoz v prostorách s nebezpečím

výbuchu.

Popis přístroje

Obrázek viz obrazová příloha

Ilustrace A

1 Sběrná nádoba

2 Přípojka sací hadice

3 Posuvné madlo

4 Kapesní filtr

5 Síťový kabel

6 Hlavní spínač

7 Indikační přístroj

8 Sběrná nádoba

9 Prachový sáček PE

10 Držák prachového sáčku PE

11 Kabel pro vyrovnání potenciálu

12 Hadice s vyrovnáváním tlaku

13 Držák příslušenství

14 Kabel pro vyrovnání potenciálu

15 Zajištění sací hlavy

16 Páka pro vyjmutí sběrné nádoby

17 Řiditelná kolečka s parkovací brzdou

Uvedení do provozu

Obrázek viz obrazová příloha

1. Přístroj uveďte do parkovací stanice.

2. V případě potřeby přístroj zajistěte

parkovací brzdou.

3. Ujistěte se, že je sací hlava správně

nasazena.

Respektujte výstražný štítek na

přístroji!

120 Čeština

4. Zasuňte sací hadici do přípojky sací

hadice.

Upozornění

Průměr hadice DN50 je povolen pouze pro

přístroje s výkonovými variantami 3,0 kW a

4,0 kW, při 1,5 kW průměr hadice DN40.

Ilustrace B

5. Na sací hadici nasaďte požadované

příslušenství.

Provoz

Obrázek viz obrazová příloha

1. Zastrčte síťovou zástrčku do zásuvky.

2. Zapněte přístroj hlavní spínačem.

Ilustrace C

3. Zahajte vysávání.

Nasávání

Obrázek viz obrazová příloha

Ilustrace D

1 Zařízení

2 Sací hadice

3 Držák příslušenství

4 Tryska

1. Zapněte přístroj.

2. Vyjměte sací hadici ze zařízení.

3. Vyjměte vhodnou trysku z držáku

příslušenství a nasaďte na sací hadici.

4. Vysajte látku.

5. Sejměte trysku ze sací hadice a nasaďte

ji na držák příslušenství.

6. Nasaďte sací hadici na zařízení.

7. Vypněte přístroj.

Čištění prachového filtru

Obrázek viz obrazová příloha

Upozornění

Filtr pravidelně čistěte, aby nedošlo ke

ztrátě sacího výkonu.

Ilustrace E

1. Opakovaným pohybem madla čištění

filtru sem a tam vyčistěte filtr.

Zjištění minimálního průtoku

Na přední straně přístroje je instalován

indikační přístroj, který zobrazuje sací

podtlak uvnitř přístroje.

(Viz kapitola Popis přístroje)

Tabulka ukazuje hodnotu maximálního

sacího podtlaku. Hodnota závisí na výkonu

přístroje a použité sací hadici.

POZOR

Ztráta sacího výkonu

Při překročení stanovené hodnoty klesne

rychlost vzduchu v sací hadici pod 20 m/s.

Vyčistěte kapesní filtr nejpozději při

dosažení hodnoty.

Vyměňte kapesní filtr, pokud se hodnota

čistěním výrazně nesníží.



(Viz kapitola Výměna kapesního filtru)

 Vyčistěte filtr nejpozději při uvedené

hodnotě.

Vyprázdnění sběrné nádoby

Obrázky viz obrazová příloha

1. Vypněte přístroj a odpojte z elektrické

sítě.

2. Vyčistěte prachový filtr.

3. Sběrnou nádobu spustíte dolů

stisknutím páky.

Ilustrace F

4. Vytáhněte sběrnou nádobu z přístroje.

Ilustrace G

5. Vyprázdněte sběrnou nádobu do

určeného zařízení pro likvidaci.

6. Obsah zlikvidujte podle zákonných

předpisů nebo znovu použijte.

7. Vyprázdněte sběrnou nádobu podle

potřeby, minimálně však po každém

použití.

Upozornění

Sběrnou nádobu posouvejte pouze na

kolečkách. Nepoužívejte jeřáb,

vysokozdvižný vozík nebo podobně.

Výkon Průměr

hadice

Hodnota

1,5 kW DN 40 126 mbar

(12,6 kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar

(22,6 kPA)

4,0 kW DN 50 216 mbar

(21,6 kPA)

Čeština 121

Vyjmutí prachového sáčku PE

Obrázek viz obrazová příloha

Ilustrace H

1. Odpojte hadici s vyrovnáváním tlaku ze

sběrné nádoby.

2. Vyjměte sběrnou nádobu z přístroje.

3. Sejměte přidržovač z prachového sáčku

PE.

4. Prachový sáček PE uzavřete kabelovým

páskem nebo lepicí páskou.

5. Prachový sáček PE zlikvidujte podle

zákonných předpisů.

6. Vložte nový prachový sáček do sběrné

nádoby.

7. Nasaďte přidržovač.

Dbejte na to, aby se prachový sáček PE

nepoškodil.

8. Zasuňte sběrnou nádobu do přístroje a

připojte hadici s vyrovnáváním tlaku.

Sejměte sací hlavu

Obrázek viz obrazová příloha

몇 UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození

Nadzdvihněte jen sací hlavu. Sací hlavu

nezdvihejte z důvodu její hmotnosti ručně.

 NEBEZPEČÍ

Nedodržení hmotnosti

Nebezpečí zranění padajícím přístrojem

Řiďte se platnými předpisy na ochranu

zdraví při práci a bezpečnostními pokyny.

Před každým zvednutím zkontrolujte

bezchybnou funkci zvedacího zařízení se

zvedacím prostředkem.

Přístroj zvedejte pouze za určená jeřábová

oka.

Zvedací zavěšení zajistěte proti

neúmyslnému vyvěšení břemene.

Jeřáb smí obsluhovat jen k tomu

kvalifikovaný personál.

V nebezpečné oblasti jeřábu se nesmí

zdržovat osoby.

Zvednutý zavěšený přístroj nenechávejte

bez dozoru.

Ilustrace I

1. Vypněte přístroj a odpojte od elektrické

sítě.

2. Otevřete zajištění sací hlavy.

3. Připevněte k jeřábovému oku vhodný

zdvihací prostředek.

4. Sací hlavu zdvihněte jeřábem a odložte

na vhodnou podložku.

Ukončení provozu

1. Přístroj vypněte spínačem Zap / Vyp

2. Vyprázdněte a vyčistěte sběrnou

nádobu.

3. Demontujte příslušenství, a příp. je

vyčistěte a vysušte.

Přeprava

몇 UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození

Při přepravě a skladování zohledněte

hmotnost přístroje.

1. Při přepravě ve vozidle zajistěte přístroj

podle platných směrnic proti sklouznutí

a převrácení.

Skladování

몇 UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození

Při přepravě a skladování zohledněte

hmotnost přístroje.

1. Přístroj skladujte pouze ve vnitřních

prostorech.

Péče a údržba

1. Přístroj a příslušenství v pravidelných

intervalech proplachujte vhodnou

kapalinou a nechte vyschnout.

2. Pravidelně kontrolujte, zda není

poškozen kapesní filtr. Při poškození

kapesní filtr vyměňte.

Vyměňte filtr

Obrázek viz obrazová příloha

Ilustrace J

몇 UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození

Ke zvedání sací hlavy používejte vhodný

zvedací prostředek.

1. Sejměte sací hlavu (viz kapitola Sejměte

sací hlavu).

2. Povolte šroubový spoj upínacích

kroužků.

122 Čeština

3. Sejměte malý odrazový plech.

4. Sejměte a vyměňte filtr.

5. Nasaďte nový filtr.

Při montáži dbejte na to, aby byl filtr

správně nasazen.

6. Nasaďte a přišroubujte upínací kroužky.

Výměna kapesního filtru

Obrázky viz obrazová příloha

Ilustrace K

1 Šrouby

2 Upínací kroužek

3 Kapesní filtr

4 Čisticí zařízení

몇 UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození

Ke zvedání sací hlavy používejte vhodný

zvedací prostředek.

1. Sejměte sací hlavu. 

(Viz kapitola Sejměte sací hlavu)

2. Za rukojeti vyjměte filtrační jednotku z

přístroje a obraťte ji.

Ilustrace L

3. Vyšroubujte šrouby a demontujte čisticí

zařízení.

4. Povolte šroubový spoj upínacího

kroužku.

5. Vyjměte kapesní filtr.

6. Zlikvidujte filtrační pěnu.

7. Nasaďte nový kapesní filtr.

8. Vložte novou filtrační pěnu.

9. Nasaďte a přišroubujte upínací kroužek.

10.Nasaďte a přišroubujte čisticí zařízení.

11.Namontujte filtrační jednotku.

Při montáži dbejte na to, aby jazýček na

filtrační vložce zapadl do hřídele.

Ilustrace M

Nápověda při poruchách

 NEBEZPEČÍ

Nebezpečí úrazu

Nebezpečí neúmyslného spuštění přístroje

a zasažení elektrickým proudem

Před zahájením jakýchkoliv prací přístroj

vypněte a odpojte síťovou zástrčku.

Všechny kontroly a práce na elektrických

dílech smí provádět pouze odborník.

Motor (sací turbína) se nerozbíhá

Chybí elektrické napětí

 Zkontrolujte zásuvku a pojistku

elektrického napájení.

 Zkontrolujte síťový kabel a síťovou

zástrčku přístroje.

Klesá sací síla

Tryska, sací hubice nebo sací hadice jsou

ucpané.

 Zkontrolujte trysku, sací hubici a sací

hadici, a příp. je vyčistěte.

Filtr je znečištěný.

 Vyčistěte filtr.

Zákaznický servis

Pokud nelze poruchu odstranit, musí

kontrolu přístroje provést zákaznický

servis.

Záruka

V každé zemi platí záruční podmínky

vydané naší příslušnou odbytovou

společností. Případné závady Vašeho

přístroje odstraníme během záruční lhůty

bezplatně, pokud jsou zaviněny vadou

materiálu nebo výrobní vadou. V záručním

případě se prosím obraťte s dokladem o

koupi na Vašeho prodejce nebo na nejbližší

autorizované servisní středisko.

(Adresa viz zadní stranu)

Čeština 123

Technické údaje

Technické změny vyhrazeny.

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Elektrické připojení

Napětí sítě V 400 400 400 400 400 400 400

Fáze ~ 3333333

Síťová frekvence Hz50505050505050

Krytí IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Třída krytí IIIIIII

Jmenovitý výkon W 1500 3000 1500 3000 4700 3000 4700

Síťové jištění (se zpožděnou

reakcí)

A 16161616321632

Rozměry a hmotnosti

Typická provozní hmotnost kg 116 131 139 154 179 159 184

Délka x šířka x výška mm 855 x

715 x

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Okolní podmínky

Teplota prostředí °C +40 +40 +40 +40 +40 +40 +40

Výkonnostní údaje přístroje

Obsah nádrže l 4040505050100100

Množství vzduchu l/s 58 87,5 58 87,5 137,5 87,5 137,5

Průtok vzduchu během

provozu

l/s 37,556,537,556,588,556,588,5

Podtlak kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Provozní tlak kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Jmenovitá šířka sací hadice DN50 DN50 DN50 DN50 DN50 DN50 DN50

Zjištěné hodnoty podle EN 60335-2-69

Hodnota vibrací rukou/paží m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Nejistota K m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Hladina akustického

tlaku L

dB(A)57625762716271

Nejistota K

dB(A)2222222

Síťový kabel

Síťový kabel H07BQ-F mm

4 x 2,

Objednací číslo (EU) 9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.981-

557.0

9.979-

856.0

9.981-

557.0

Délka kabelu m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

124 Slovenščina

EU prohlášení o shodě

Prohlašujeme tímto, že níže uvedený stroj

na základě svého provedení a druhu

konstrukce, jakož i v provedení námi

uváděném na trh, vyhovuje příslušným

základním bezpečnostním a zdravotním

požadavkům podle směrnic EU. V případě

provedení námi neschválené změny stroje

ztrácí toto prohlášení svoji platnost.

Výrobek: Vysávání za sucha

Výrobek: Vysavač pro vysávání za mokra a

za sucha

Typ: 9.986-xxx

Typ: 9.989-xxx

Příslušné směrnice EU

2006/42/ES (+2009/127/ES)

2014/30/EU

2011/65/EU

Aplikované harmonizované normy

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Níže podepsaní jednají z pověření a se

zplnomocněním vedení společnosti.

Jednatel

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Německo)

Tel.: +49 7171 94888-0

Fax: +49 7171 94888-528

Waldstetten, 2022/01/01

Kazalo

Splošna navodila

Pred prvo uporabo naprave

preberite ta originalna navodila

za uporabo in priložena varnostna navodila

ter jih upoštevajte.

Obe knjižici shranite za poznejšo uporabo

ali za naslednjega uporabnika.

Namenska uporaba

몇 OPOZORILO

Vdihavanje zdravju škodljivih prahov

Okvara zdravja

Ne uporabljajte naprave za sesanje zdravju

škodljivih prahov.

POZOR

Kratek stik zaradi visoke vlažnosti zraka

Poškodovanje naprave

Napravo uporabljajte samo v prostoru.

Naprava je namenjena za:

● sesanje negorljivih in neeksplozivnih

snovi,

● sesanje vnetljivega prahu vseh razredov

prašne eksplozije (razen prahu z vžigno

energijo ME <1 mJ),

● sesanje prahov in grobe umazanije;

● sesanje vnetljivega prahu iz cone 22, če

je naprava nameščena zunaj potencial-

no eksplozivnih območij,

● sesanje vlažnih in tekočih snovi,

● za industrijsko uporabo.

Splošna navodila................................ 124

Namenska uporaba............................ 124

Varovanje okolja................................. 125

Pribor in nadomestni deli.................... 125

Obseg dobave.................................... 125

Varnostne naprave ............................. 125

Opis naprave...................................... 126

Zagon................................................. 126

Obratovanje........................................ 127

Konec uporabe................................... 128

Transport............................................ 128

Skladiščenje....................................... 128

Nega in vzdrževanje........................... 128

Pomoč pri motnjah ............................. 129

Garancija............................................ 129

Tehnični podatki ................................. 130

Izjava EU o skladnosti........................ 131

Slovenščina 125

Vsaka drugačna uporaba velja kot nena-

menska.

Varovanje okolja

Materiali embalaže se lahko reciklira-

jo. Embalažo odstranite na okolju va-

ren način.

Električne in elektronske naprave vse-

bujejo dragocene materiale z

možnostjo recikliranja, pogosto pa tudi

sestavne dele, kot so baterije, akumulator-

ske baterije ali olja, ki lahko pri napačni

uporabi ali napačnem odstranjevanju ško-

dujejo zdravju ljudi in okolju. Navedeni se-

stavni deli so kljub temu potrebni za

pravilno delovanje naprave. Naprave,

označene s tem simbolom, ne smete

odvreči med gospodinjske odpadke.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem

naslovu: www.kaercher.com/REACH

Pribor in nadomestni deli

 NEVARNOST

Nevarnost eksplozije zaradi neo-

dobrenega pribora

Pri izvedbi 22 uporabljajte samo pribor, ki

ga je odobril proizvajalec in ki je označen z

nalepko Ex.

Uporabljajte samo originalni pribor in origi-

nalne nadomestne dele, ki zagotavljajo var-

no in nemoteno delovanje naprave.

Informacije o priboru in nadomestnih delih

najdete na spletnem naslovu www.kaer-

cher.com.

Obseg dobave

Ko vzamete napravo iz embalaže, preveri-

te, ali je vsebina popolna. Če manjka pribor

ali če so med transportom nastale poškod-

be, obvestite prodajalca.

Varnostne naprave

Stopnje nevarnosti

 NEVARNOST

● Označuje neposredno nevarnost, ki lahko

povzroči težke telesne poškodbe ali smrt.

몇 OPOZORILO

● Označuje potencialno nevarno situacijo,

ki lahko povzroči težke telesne poškodbe

ali smrt.

몇 PREVIDNOST

● Označuje potencialno nevarno situacijo,

ki lahko povzroči lahke telesne poškodbe.

POZOR

● Označuje potencialno nevarno situacijo,

ki lahko povzroči materialno škodo.

Varnostna navodila

몇 OPOZORILO

● Naprave ne smete postavljati ali upravljati

na območjih, kjer obstaja nevarnost ek-

splozije prahu ali plina. Znotraj naprave

mora biti filter pred ozračjem, kjer obstaja

nevarnost eksplozije prahu. V napravi je

prepovedano ozračje, kjer obstaja nevar-

nost eksplozije plina.

● Naprava ni primerna za sesanje zdravju

škodljivih prahov.

● Naprava ni primerna za sesanje virov vž-

iga in prahu s temperaturo vžiga

≤ 190 °C.

● Naprava ni primerna za sesanje eksplo-

zivnih ali enakovrednih snovi v smislu

člena 1 zakona o eksplozivnih snoveh,

eksplozivnih mešanic pare in zraka ter

aluminijevega in magnezijevega prahu.

● Naprava ni primerna za sesanje vnetljivih

tekočin (vnetljive, lahko vnetljive, zelo

lahko vnetljive v skladu z direktivo 67/

548/EGS) (plamenišče pod 55 °C) ter

mešanice vnetljivih prahov in vnetljivih te-

kočin.

● Naprava ni zasnovana za sesanje prahu

z izjemno nizko vžigno energijo

(ME <1 mJ), kot je npr. toner, močljivo

žveplo, aluminijev prah, svinčev stearat.

● Napravo zaščitite pred dežjem. Naprave

ne hranite v odprtih prostorih.

● Pred vsakim zagonom naprave preverite,

ali so priključeni vodniki za izravnavo po-

tenciala (ozemljitveni vodniki).

몇 PREVIDNOST

● Po vsaki uporabi izklopite napravo in

izvlecite omrežni vtič.

126 Slovenščina

POZOR

● Napravo uporabljajte samo v prostoru.

● Nevarnost zmečkanja! Pri odstranitvi ali

montaži sesalne glave, filtrirne enote ali

zbiralne posode nosite rokavice.

● Nevarnost poškodovanja! Nikoli ne sesaj-

te brez ali s poškodovanim filtrom.

● Pri upravljanju naprave nosite varnostne

rokavice.

● Napravo premikajte samo s hitrostjo hoje

in na strmih poteh po možnosti v dvoje.

● Pri menjavanju delov pribora pazite, da

ne izhaja prah.

● Med normalnim obratovanjem se tempe-

ratura nekaterih površin lahko zviša do

100 °C.

Ravnanje v sili

 NEVARNOST

Pri sesanju gorljivih materialov, kratkem

stiku ali drugih električnih napakah

obstaja nevarnost telesnih poškodb in

materialne škode.

Nevarnost vdihavanja zdravju škodljivih pli-

nov, nevarnost električnega udara, nevar-

nost zaradi opeklin.

V sili izklopite napravo in izvlecite omrežni

vtič.

Električni priključek

Napravo je dovoljeno priključiti samo na

električni priključek, ki ga izdela elektroin-

štalater v skladu z IEC 60364. O priključnih

vrednostih glejte Tehnični podatki in tipsko

nalepko. Uporaba podaljševalnega kabla ni

dovoljena.

 NEVARNOST

Nevarnost električnega udara

Smrtna nevarnost

Ne poškodujte električnih priključnih kablov

npr. s povoženjem, zmečkanjem ali pretr-

ganjem.

Kable zaščitite pred vročino, oljem in ostri-

mi robovi.

Pred vsako uporabo preglejte omrežni na-

pajalni kabel naprave. Ne zaženite napra-

ve, če je kabel poškodovan. Poškodovan

kabel naj zamenja strokovnjak za elektro-

tehniko.

Simboli na napravi

Industrijski sesalnik za vnetljiv prah, po-

stavitev naprave zunaj cone 22

Naprava ni primerna za:

● sesanje tekočin z visokim tveganjem ek-

splozije in za mešanice vnetljivih prahov

in tekočin,

● priključitev na stroje, ki ustvarjajo prah,

● sesanje žarečega prahu ali drugih virov

vžiga.

Naprava ni primerna za:

● delovanje v potencialno eksplozivnih

prostorih.

Opis naprave

Glejte sliko na straneh s slikami

Slika A

1 Zbiralna posoda

2 Priključek sesalne cevi

3 Potisno streme

4 Žepasti filter

5 Omrežni kabel

6 Stikalo naprave

7 Merilni instrument

8 Zbiralna posoda

9 Vrečka za prah PE

10 Potiskalnik za vrečo za prah PE

11 Kabel za izenačitev potencialov

12 Gibka cev za izravnavanje tlaka

13 Držalo za pribor

14 Kabel za izenačitev potencialov

15 Zapah sesalne glave

16 Spust ročice zbiralne posode

17 Krmilni kolesci s parkirno zavoro

Zagon

Glejte sliko na straneh s slikami

1. Postavite napravo v delovni položaj.

2. Če je potrebno, zavarujte napravo s par-

kirni zavoro.

3. Zagotovite, da je sesalna glava pravilno

vstavljena.

4. Gibko sesalno cev vstavite v priključek

za gibko sesalno cev.

Upoštevajte opozorilno tablo na

napravi!

Slovenščina 127

Napotek

Premer gibke cevi DN50 je dovoljen samo

za naprave z močjo 3,0 kW in 4,0 kW, pri

moči 1,5 kW pa je potreben premer gibke

cevi DN40.

Slika B

5. Na gibko sesalno cev nataknite želeni

pribor.

Obratovanje

Glejte sliko na straneh s slikami

1. Priključite električni vtič v vtičnico.

2. Vklopite napravo s stikalom naprave.

Slika C

3. Postopek sesanja se začne.

Postopek vsesavanja

Glejte sliko na straneh s slikami

Slika D

1 Priprava

2 Sesalna gibka cev

3 Držalo za pribor

4 Šoba

1. Vklopite napravo.

2. Sesalno gibko cev snemite s priprave.

3. Ustrezno šobo snemite z držala za pri-

bor in jo namestite na sesalno gibko cev.

4. Posesajte material.

5. Šobo snemite s sesalne gibke cevi in jo

vstavite v držalo za pribor.

6. Sesalno gibko cev namestite na pripra-

vo.

7. Izklopite napravo.

Čiščenje filtra za prah

Glejte sliko na straneh s slikami

Napotek

Redno čistite filter, da preprečite izgubo se-

salne moči.

Slika E

1. Da bi očistili filter, nekajkrat premaknite

ročico za čiščenje filtra naprej in nazaj.

Odčitek najmanjšega

prostorninskega pretoka

Na sprednji strani naprave je vgrajen prika-

zovalni instrument, ki prikazuje sesalni

podtlak znotraj sesalnika.

(Glejte poglavje Opis naprave)

V tabeli je prikazana vrednost največjega

sesalnega podtlaka. Vrednost je odvisna

od zmogljivosti naprave in uporabljene se-

salne gibke cevi.

POZOR

Izguba sesalne moči

Če je določena vrednost presežena, hitrost

zraka v sesalni gibki cevi pade pod 20 m/s.

Žepasti filter očistite najpozneje takrat, ko

dosežete vrednost.

Če se vrednost po čiščenju bistveno ne

zmanjšana, zamenjajte žepasti filter.



(Glejte poglavje Menjava žepastega filtra)

 Filter očistite najpozneje takrat, ko je do-

sežena navedena vrednost.

Izpraznitev zbiralne posode

Glejte slike na straneh s slikami

1. Izklopite napravo in jo ločite od električ-

nega napajanja.

2. Očistite filter za prah.

3. S pritiskom ročice navzdol spustite zbi-

ralno posodo.

Slika F

4. Zbiralno posodo izvlecite iz naprave.

Slika G

5. Zbiralno posodo izpraznite na mestu za

odstranjevanje.

6. Poskrbite za odstranitev vsebine v skla-

du s predpisi ali za ponovno uporabo.

7. Po potrebi izpraznite zbiralno posodo,

vendar vsaj po vsaki uporabi.

Napotek

Zbiralno posodo premikajte samo na njenih

tekalnih kolesih. Pri tem ne uporabljajte

žerjava, viličarja ali podobnega.

Zmo-

glji-

vost/

moč

Premer gibke

cevi

Vrednost

1,5 kW DN 40 126 mbar

(12,6 kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar

(22,6 kPA)

4,0 kW DN 50 216 mbar

(21,6 kPA)

128 Slovenščina

Odstranjevanje vrečke za prah PE

Glejte sliko na straneh s slikami

Slika H

1. Gibko cev za izravnavanje tlaka snemite

z zbiralne posode.

2. Iz naprave odstranite zbiralno posodo.

3. Iz vrečke za prah PE odstranite potiskal-

nik.

4. Vrečko za prah PE zaprite s kabelsko

vezico ali lepilnim trakom.

5. Vrečko za prah PE odstranite v skladu z

zakonskimi določbami.

6. V zbiralno posodo vstavite novo vrečko

za prah.

7. Vstavite potiskalnik.

Pazite, da se vreča za prah PE ne po-

škoduje.

8. Zbiralno posodo vstavite v napravo in

priključite gibko cev za izravnavanje tla-

ka.

Odstranitev sesalne glave

Glejte sliko na straneh s slikami

몇 PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne

škode

Dvignite samo sesalno glavo. Zaradi teže

sesalne glave ne odstranite z rokami.

 NEVARNOST

Neupoštevanje teže

Nevarnost telesnih poškodb zaradi padca

naprave

Upoštevajte veljavne predpise za varstvo

pri delu in varnostna navodila.

Pred vsakim dviganjem preverite, ali dvi-

galna naprava in pribor pravilno delujeta.

Napravo dvignite samo za ušesca za žer-

jav.

Zavarujte pribor za pripenjanje tako, da se

breme ne more nepričakovano sneti.

Žerjav sme upravljati samo kvalificirano

osebje.

V nevarnem območju žerjava se ne sme

nihče zadrževati.

Ne pustite dvignjene naprave na priboru za

pripenjanje brez nadzora.

Slika I

1. Izklopite napravo in jo ločite od električ-

nega omrežja.

2. Odprite zaklep sesalne glave.

3. Na ušesca za žerjav pripnite primerno

dvigalno napravo.

4. Z žerjavom dvignite sesalno glavo in jo

odložite na primerno podlago.

Konec uporabe

1. Izklopite napravo s stikalom za vklop/

izklop.

2. Izpraznite in očistite zbiralno posodo.

3. Odstranite pribor, ga po potrebi očistite

in osušite.

Transport

몇 PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne

škode

Pri transportu in skladiščenju upoštevajte

težo naprave.

1. Pri transportu v vozilih napravo zavaruj-

te proti zdrsu in prevrnitvi v skladu z ve-

ljavnimi smernicami.

Skladiščenje

몇 PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne

škode

Pri transportu in skladiščenju upoštevajte

težo naprave.

1. Napravo skladiščite samo v notranjih

prostorih.

Nega in vzdrževanje

1. Napravo in pribor čistite v rednih časov-

nih presledkih s primerno tekočino ter

nato pustite, da se posušita.

2. Redno preverjajte, ali je žepasti filter po-

škodovan. Če je žepasti filter poškodo-

van, ga zamenjajte.

Zamenjava filtra

Glejte sliko na straneh s slikami

Slika J

몇 PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne

škode

Slovenščina 129

Za dviganje sesalne glave uporabite prime-

ren pribor za dviganje.

1. Odstranite sesalno glavo (glejte poglav-

je Odstranitev sesalne glave).

2. Sprostite vijak na pritrdilni objemki.

3. Odstranite malo prestrezno pločevino.

4. Odstranite filter in pripravite nov filter.

5. Vstavite novi filter.

Pri vgradnji pazite, da filter pravilno vsta-

vite.

6. Namestite pritrdilno objemko in privijte

vijak.

Menjava žepastega filtra

Glejte slike na straneh s slikami

Slika K

1 Vijaki

2 Zapiralni obroč

3 Žepasti filter

4 Naprava za čiščenje

몇 PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne

škode

Za dviganje sesalne glave uporabite prime-

ren pribor za dviganje.

1. Odstranite sesalno glavo. 

(Glejte poglavje Odstranitev sesalne

glave)

2. Filtrsko enoto odstranite iz naprave s po-

močjo ročaja in jo obrnite.

Slika L

3. Odstranite vijake in razstavite napravo

za čiščenje.

4. Sprostite vijak na pritrdilni objemki.

5. Odstranite žepasti filter.

6. Odstranite filtrirno peno.

7. Vstavite novi žepasti filter.

8. Vstavite novo filtrirno peno.

9. Namestite in privijte pritrdilno objemko.

10.Namestite in privijte napravo za čišče-

nje.

11.Vstavite filtrirno enoto.

Pri nameščanju pazite, da se jeziček na

filtrirnem vložku zatakne v gred.

Slika M

Pomoč pri motnjah

 NEVARNOST

Nevarnost telesnih poškodb

Nevarnost nenamernega zagona naprave

in nevarnost električnega udara

Pred vsemi deli na napravi najprej izklopite

napravo in izvlecite omrežni vtič.

Vsa preverjanja in dela na električnih delih

prepustite strokovnjaku za elektrotehniko.

Motor (sesalna turbina) ne teče

Ni električne napetosti.

 Preverite vtičnico in varovalko oskrbe z

električnim tokom.

 Preverite omrežni kabel in omrežni vtič

naprave.

Sesalna moč upada

Šoba, sesalna cev ali sesalna gibka cev so

zamašene.

 Preglejte šobo, sesalno cev in sesalno

gibko cev ter jih po potrebi očistite.

Filter je umazan.

 Očistite filter.

Servisna služba

Če motnje ni mogoče odpraviti, mora na-

pravo pregledati servisna služba.

Garancija

V vsaki državi veljajo garancijski pogoji, ki

jih je izdala naša pristojna prodajna družba.

V garancijskem roku bodo morebitne mo-

tnje v delovanju naprave odpravljene brez-

plačno, če je njihov vzrok napaka v

materialu ali napaka pri proizvodnji. Pri

uveljavljenju garancije zagotovite dokazilo

o nakupu in stopite v stik s prodajalcem ali

z najbližjo servisno službo.

Naslov najdete na hrbtni strani.

130 Slovenščina

Tehnični podatki

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Električni priključek

Napetost omrežja V 400 400 400 400 400 400 400

Število faz ~3333333

Omrežna frekvenca Hz50505050505050

Stopnja zaščite IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Razred zaščite IIIIIII

Nazivna moč W 1500300015003000470030004700

Omrežna varovalka (poča-

sna)

A 16161616321632

Mere in teže

Tipična delovna masa kg 116 131 139 154 179 159 184

Dolžina x širina x višina mm 855 x

715 x

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Okoljski pogoji

Okoljska temperatura °C +40 +40 +40 +40 +40 +40 +40

Močnostni podatki naprave

Vsebina posode l 4040505050100100

Količina zraka l/s 58 87,5 58 87,5 137,5 87,5 137,5

Pretok zraka med delova-

njem

l/s 37,556,537,556,588,556,588,5

Podtlak kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Obratovalni tlak kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Nazivna širina sesalne gibke

cevi

DN50 DN50 DN50 DN50 DN50 DN50 DN50

Ugotovljene vrednosti v skladu s standardom EN 60335-2-69

Vrednost tresljajev za dlani/

roke

m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Negotovost K m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Raven tlaka hrupa L

dB(A)57625762716271

Negotovost K

dB(A)2222222

Omrežni kabel

Omrežni kabel H07BQ-F mm

4 x 2,

Številka sestavnega dela

(EU)

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.981-

557.0

9.979-

856.0

9.981-

557.0

Dolžina kabla m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

Polski 131

Pridržujemo si pravico do sprememb teh-

ničnih podatkov.

Izjava EU o skladnosti

S tem izjavljamo, da v nadaljevanju nave-

deni stroj zaradi svoje zasnove in konstruk-

cije ter v izvedbi, kakršno dajemo na

tržišče, ustreza osnovnim zahtevam glede

varnosti in varovanja zdravja v skladu z EU-

direktivami. V primeru sprememb na stroju

brez našega soglasja ta izjava izgubi ve-

ljavnost.

Izdelek: Sesalnik za suho sesanje

Izdelek: Sesalnik za suho in mokro sesanje

Tip: 9.986-xxx

Tip: 9.989-xxx

Zadevne EU-direktive

2006/42/ES (+2009/127/ES)

2014/30/EU

2011/65/EU

Uporabljeni harmonizirani standardi

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Podpisniki ravnajo po navodilih in s poob-

lastilom vodstva podjetja.

Vodilni družbenik

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Nemčija)

Tel.: +49 7171 94888-0

Faks: +49 7171 94888-528

Waldstetten, 1.1.2022

Spis treści

Wskazówki ogólne

Przed rozpoczęciem użytko-

wania urządzenia należy prze-

czytać oryginalną instrukcję obsługi oraz

załączone wskazówki dotyczące bezpie-

czeństwa. Postępować zgodnie z podany-

mi instrukcjami.

Oba zeszyty przechować do późniejszego

wykorzystania lub dla następnego użyt-

kownika.

Zastosowanie zgodne z

przeznaczeniem

몇 OSTRZEŻENIE

Wdychanie pyłów szkodliwych dla zdro-

wia

Zagrożenie dla zdrowia

Nie używać urządzenia do odsysania py-

łów szkodliwych dla zdrowia.

UWAGA

Zwarcie na skutek za wysokiej wilgotno-

ści powietrza

Uszkodzenie urządzenia

Używać urządzenia wyłącznie wewnątrz

pomieszczeń.

Urządzenie jest przeznaczone do:

● zasysania substancji niepalnych i niewy-

buchowych.

Wskazówki ogólne ............................. 131

Zastosowanie zgodne z przeznacze-

niem.................................................... 131

Ochrona środowiska .......................... 132

Akcesoria i części zamienne.............. 132

Zakres dostawy.................................. 132

Urządzenia zabezpieczające ............. 132

Opis urządzenia ................................. 134

Uruchamianie..................................... 134

Eksploatacja....................................... 134

Zakończenie pracy............................. 136

Transport............................................ 136

Składowanie....................................... 136

Czyszczenie i konserwacja ................ 136

Usuwanie usterek............................... 137

Gwarancja.......................................... 137

Dane techniczne ................................ 137

Deklaracja zgodności UE................... 138

132 Polski

● zasysania pyłów łatwopalnych wszyst-

kich klas wybuchowości (z wyjątkiem py-

łu o minimalnej energii zapłonu

ME <1 mJ).

● zasysania pyłów i grubych zanieczysz-

czeń.

● zasysania palnych pyłów ze strefy 22,

jeśli urządzenie jest zainstalowane poza

obszarami zagrożonymi wybuchem.

● zasysania wilgotnych i płynnych sub-

stancji

● zastosowania przemysłowego

Każde inne użycie jest uważane za niewła-

ściwe.

Ochrona środowiska

Materiały, z których wykonano opako-

wania, nadają się do recyklingu. Opa-

kowania poddać utylizacji przyjaznej dla

środowiska naturalnego.

Elektryczne i elektroniczne urządzenia

zawierają cenne surowce wtórne, a

często również takie części składowe

jak baterie, akumulatory lub olej, które w ra-

zie niewłaściwej obsługi lub nieprawidłowej

utylizacji mogą stanowić potencjalne za-

grożenie dla zdrowia ludzkiego i środowi-

ska naturalnego. Jednak te części

składowe są niezbędne do prawidłowej

pracy urządzenia. Urządzeń oznaczonych

tym symbolem nie można wyrzucać do od-

padów z gospodarstw domowych.

Wskazówki dotyczące składników (RE-

ACH)

Aktualne informacje dotyczące składników

można znaleźć na stronie: www.kaer-

cher.com/REACH

Akcesoria i części zamienne

 NIEBEZPIECZEŃSTWO

Ryzyko wybuchu na skutek zasto-

sowania niedopuszczonych akce-

soriów

Używać wyłącznie akcesoriów dopuszczo-

nych przez producenta i oznaczonych na-

klejką Ex do użytku z typem 22.

Należy stosować tylko oryginalne akceso-

ria i części zamienne, ponieważ gwarantują

one bezpieczną i bezawaryjną pracę urzą-

dzenia.

Informacje dotyczące akcesoriów i części

zamiennych można znaleźć na stronie

www.kaercher.com.

Zakres dostawy

Podczas rozpakowywania urządzenia na-

leży sprawdzić, czy w opakowaniu znajdują

się wszystkie elementy. W przypadku

stwierdzenia braków w akcesoriach lub

szkód powstałych w transporcie należy

zwrócić się do dystrybutora.

Urządzenia zabezpieczające

Stopnie zagrożenia

 NIEBEZPIECZEŃSTWO

● Wskazówka dot. bezpośredniego zagro-

żenia, prowadzącego do ciężkich obra-

żeń ciała lub do śmierci.

몇 OSTRZEŻENIE

● Wskazówka dot. możliwie niebezpiecznej

sytuacji, mogącej prowadzić do ciężkich

obrażeń ciała lub śmierci.

몇 OSTROŻNIE

● Wskazówka dot. możliwie niebezpiecznej

sytuacji, która może prowadzić do lekkich

zranień.

UWAGA

● Wskazówka dot. możliwie niebezpiecznej

sytuacji, która może prowadzić do szkód

materialnych.

Wskazówki dotyczące

bezpieczeństwa

몇 OSTRZEŻENIE

● Nie wolno ustawiać ani obsługiwać urzą-

dzenia w obszarach, w których istnieje ry-

zyko wybuchu pyłu lub gazu. Pył

wybuchowy może znajdować się we-

wnątrz urządzenia tylko przed filtrem. Ga-

zy wybuchowe są zabronione wewnątrz

urządzenia.

● Urządzenie nie może być używane do

odsysania pyłów szkodliwych dla zdro-

wia.

● Urządzenie nie jest przeznaczone do za-

sysania substancji mogących stanowić

źródło zapłonu i pyłów o temperaturze ża-

rzenia ≤ 190 °C.

● Urządzenie nie jest przeznaczone do za-

sysania materiałów wybuchowych lub

Polski 133

równoważnych w rozumieniu § 1 nie-

mieckiej ustawy o materiałach wybucho-

wych (SprengG), wybuchowych

mieszanin parowo-powietrznych, a także

pyłów Al i Mg.

● Urządzenie nie jest przeznaczone do za-

sysania lub odsysania płynów łatwopal-

nych (palne, łatwopalne, wysoce

łatwopalne zgodnie z dyrektywą o sub-

stancjach niebezpiecznych 67/548/EWG)

(temperatura zapłonu poniżej 55°C), a

także mieszanin łatwopalnych pyłów z ła-

twopalnymi cieczami.

● Urządzenie nie jest przeznaczone do za-

sysania pyłów o wyjątkowo niskiej mini-

malnej energii zapłonu (ME <1 mJ),

takich jak: tonery, siarka zwilżana, pro-

szek aluminiowy, stearynian ołowiu.

● Chronić urządzenie przed deszczem. Nie

przechowywać urządzenia na zewnątrz.

● Przed każdym uruchomieniem spraw-

dzić, czy przewody wyrównania potencja-

łów (uziemiające) są podłączone.

몇 OSTROŻNIE

● Po każdym użyciu należy wyłączyć urzą-

dzenie i wyjąć wtyczkę sieciową.

UWAGA

● Używać urządzenia wyłącznie wewnątrz

pomieszczeń.

● Niebezpieczeństwo zmiażdżenia! Pod-

czas zdejmowania lub zakładania głowicy

ssącej, modułu filtra lub zbiornika należy

nosić rękawice.

● Niebezpieczeństwo uszkodzenia! Nigdy

nie eksploatować odkurzacza bez zało-

żonego filtra lub z uszkodzonym filtrem.

● Podczas obsługi urządzenia nosić obu-

wie ochronne.

● Przesuwać urządzenie tylko z prędkością

kroku, a na drogach o wysokim nachyle-

niu w razie potrzeby skorzystać

z pomocy drugiej osoby.

● Uważać, aby podczas wymiany akceso-

riów z urządzenia nie wydostał się pył.

● Podczas normalnej eksploatacji tempera-

tura na powierzchni może wzrosnąć na-

wet do 100 °C.

Postępowanie w sytuacji awaryjnej

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo odniesienia obrażeń

i spowodowania uszkodzeń podczas za-

sysania łatwopalnych materiałów, w ra-

zie zwarcia lub innych usterek

elektrycznych

Niebezpieczeństwo wdychania gazów nie-

bezpiecznych dla zdrowia, niebezpieczeń-

stwo porażenia prądem,

niebezpieczeństwo poparzenia

W razie sytuacji awaryjnej wyłączyć urzą-

dzenie i wyjąć wtyczkę sieciową.

Przyłącze elektryczne

Urządzenie można podłączać tylko do

przyłącza elektrycznego wykonanego

przez elektryka zgodnie z normą

IEC 60364. Parametry przyłącza: patrz Da-

ne techniczne i tabliczka znamionowa. Sto-

sowanie przedłużaczy jest zabronione.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo porażenia prądem

elektrycznym

Zagrożenie życia

Nie dopuścić do uszkodzenia elektryczne-

go przewodu przyłączeniowego, np. wsku-

tek najechania, zgniecenia lub szarpnięcia.

Przewody należy chronić przed wysokimi

temperaturami, olejami i ostrymi krawę-

dziami.

Przed każdym zastosowaniem sprawdzić

kabel zasilający urządzenia. Nie urucha-

miać urządzenia z uszkodzonym kablem.

Zlecić elektrykowi wymianę uszkodzonego

kabla.

Symbole na urządzeniu

Odkurzacz przemysłowy do zasysania

łatwopalnego pyłu, montaż poza strefą

Urządzenie nie jest przeznaczone do:

● zasysania cieczy o wysokim ryzyku wy-

buchu oraz mieszanin palnych pyłów i

cieczy.

● podłączania do maszyn wytwarzających

pył.

Uwzględnić tabliczkę ostrzegaw-

czą na urządzeniu!

134 Polski

● zasysania żarzącego się pyłu ani innych

substancji mogących stanowić źródło

zapłonu.

Urządzenie nie jest dopuszczone do:

● pracy w pomieszczeniach zagrożonych

wybuchem.

Opis urządzenia

Ilustracje: patrz strony z rysunkami

Rysunek A

1 Zbiornik zbiorczy

2 Przyłącze węża ssącego

3 Pałąk przesuwny

4 Filtr workowy

5 Przewód zasilający

6 Wyłącznik urządzenia

7 Wskaźnik

8 Zbiornik zbiorczy

9 Worek pyłowy PE

10 Dociskacz worka pyłowego PE

11 Wyrównanie potencjałów kabli

12 Wąż wyrównawczy ciśnienia

13 Uchwyt na akcesoria

14 Wyrównanie potencjałów kabli

15 Blokada głowicy ssącej

16 Dźwignia do opuszczania zbiornika

zbiorczego

17 Kółka skrętne z hamulcem postojowym

Uruchamianie

Ilustracje: patrz strony z rysunkami

1. Ustawić urządzenie w pozycji roboczej.

2. W razie potrzeby zabezpieczyć urzą-

dzenie hamulcem postojowym.

3. Upewnić się, że głowica ssąca jest pra-

widłowo zamocowana.

4. Podłączyć wąż ssący do odpowiedniego

przyłącza.

Wskazówka

Wąż o średnicy DN50 jest dozwolony tylko

w przypadku urządzeń o mocy 3,0 kW i

4,0 kW, a przy mocy 1,5 kW wąż o średnicy

DN40.

Rysunek B

5. Założyć na wąż ssący żądaną końców-

kę.

Eksploatacja

Ilustracje: patrz strony z rysunkami

1. Włożyć wtyczkę sieciową do gniazdka.

2. Włączyć urządzenie naciskając prze-

łącznik.

Rysunek C

3. Rozpocząć proces zasysania.

Proces zasysania

Ilustracje: patrz strony z rysunkami

Rysunek D

1 Przyrząd

2 Wąż ssący

3 Uchwyt na akcesoria

4 Dysza

1. Włączyć urządzenie.

2. Wyjąć wąż zasysający z przyrządu.

3. Wyjąć odpowiednią dyszę z uchwytu na

akcesoria i założyć ją na wężu ssącym.

4. Zassać zanieczyszczenia.

5. Zdjąć dyszę z węża ssącego i włożyć ją

do uchwytu na akcesoria.

6. Umieścić wąż ssący na urządzeniu.

7. Wyłączyć urządzenie.

Wyczyścić filtr pyłowy.

Ilustracje: patrz strony z rysunkami

Wskazówka

Filtr należy czyścić regularnie, aby uniknąć

spadku siły ssącej.

Rysunek E

1. Przesunąć kilkakrotnie uchwyt do czysz-

czenia filtra do przodu i do tyłu, aby wy-

czyścić filtr.

Odczyt minimalnego przepływu

objętościowego

Z przodu urządzenia zamontowany jest

wskaźnik, pokazujący ciśnienie zasysania

wewnątrz urządzenia.

(Patrz rozdział Opis urządzenia)

W tabeli podana jest wartość maksymalne-

go ciśnienia zasysania. Wartość zależy od

mocy urządzenia i zastosowanego węża

ssącego.

UWAGA

Spadek siły zasysania

Jeśli podana wartość zostanie przekroczo-

na, prędkość powietrza w wężu ssącym

spada poniżej 20 m/s.

Polski 135

Wyczyścić filtr workowy najpóźniej przy

osiągnięciu tej wartości.

Wymienić filtr workowy, jeśli czyszczenie ie

pomoże wyraźnie zredukować tej wartości.



(Patrz rozdział Wymiana filtra workowego)

 Filtr wyczyścić najpóźniej przy osiągnię-

ciu podanej wartości.

Opróżnić zbiornik zbiorczy

Ilustracje: patrz strony z rysunkami

1. Wyłączyć urządzenie i odłączyć je od

źródła zasilania.

2. Wyczyścić filtr pyłowy.

3. Opuścić zbiornik zbiorczy, naciskając na

dźwignię.

Rysunek F

4. Wyciągnąć zbiornik zbiorczy z urządze-

nia.

Rysunek G

5. Opróżnić zbiornik zbiorczy do urządze-

nia do utylizacji.

6. Zutylizować lub poddać recyklingowi za-

wartość pojemnika zgodnie z obowiązu-

jącym prawem.

7. Zbiornik zbiorczy opróżniać zgodnie z

zapotrzebowaniem, ale przynajmniej po

każdym użyciu.

Wskazówka

Zbiornik zbiorczy przesuwać tylko na rol-

kach. Nie używać w tym celu dźwigu, wóz-

ka widłowego itp.

Wyjmowanie worka pyłowego PE

Ilustracje: patrz strony z rysunkami

Rysunek H

1. Odłączyć wąż wyrównawczy ciśnienia

na zbiorniku zbiorczym.

2. Wyjąć zbiornik zbiorczy z urządzenia.

3. Zdjąć dociskacz z worka pyłowego PE.

4. Zamknąć worek pyłowy PE za pomocą

opaski kablowej lub taśmy samoprzylep-

nej.

5. Worek pyłowy PE należy zutylizować

zgodnie z obowiązującymi przepisami.

6. Włożyć nowy worek pyłowy do zbiornika

zbiorczego.

7. Założyć dociskacz.

Uważać, aby worek pyłowy PE nie uległ

uszkodzeniu.

8. Włożyć zbiornik zbiorczy do urządzenia

i podłączyć wąż wyrównawczy ciśnienia.

Zdejmowanie głowicy ssącej

Ilustracje: patrz strony z rysunkami

몇 OSTROŻNIE

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń i

uszkodzenia

Podnieść tylko głowicę ssącą. Ze względu

na dużą masę nie zdejmować głowicy ssą-

cej ręcznie.

 NIEBEZPIECZEŃSTWO

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń

w wyniku upadku urządzenia

Przestrzegać obowiązujących przepisów

dotyczących bezpieczeństwa i zapobiega-

nia wypadkom.

Przed każdym podniesieniem sprawdzić

urządzenie podnoszące wraz z podnośni-

kiem pod kątem prawidłowego działania.

Podnosić urządzenie tylko za przeznaczo-

ne do tego ucho zaczepowe.

Zabezpieczyć zawiesie przed przypadko-

wym odczepieniem się ładunku.

Tylko wykwalifikowany personel może ob-

sługiwać urządzenie dźwigowe.

W strefie niebezpiecznej urządzenia dźwi-

gowego nie mogą przebywać żadne osoby.

Nigdy nie pozostawiać urządzenia podwie-

szonego na zawiesiu bez nadzoru.

Rysunek I

1. Wyłączyć urz

ądzenie i odłączyć od sieci

elektrycznej.

2. Otworzyć blokadę głowicy ssącej.

3. Zamocować odpowiedni wciągnik na za-

czepie dźwigu.

Moc Średnica wę-

ża

Wartość

1,5 kW DN 40 126 mbar (12,6

kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar (22,6

kPA)

4,0 kW DN 50 216 mbar (21,6

kPA)

136 Polski

4. Podnieść głowicę ssącą za pomocą

dźwigu i umieścić ją na odpowiedniej

półce.

Zakończenie pracy

1. Wyłączyć urządzenie za pomocą włącz-

nika/wyłącznika.

2. Opróżnić i oczyścić pojemnik do zbiera-

nia odpadów.

3. Zdemontować akcesoria, w razie po-

trzeby oczyścić i wysuszyć.

Transport

몇 OSTROŻNIE

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń i

uszkodzenia

Podczas transportu i składowania uwzględ-

nić masę urządzenia.

1. Na czas transportu w pojazdach należy

zabezpieczyć urządzenie przed ślizga-

niem się i przechyleniem zgodnie z obo-

wiązującymi przepisami.

Składowanie

몇 OSTROŻNIE

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń i

uszkodzenia

Podczas transportu i składowania uwzględ-

nić masę urządzenia.

1. Urządzenie składować tylko w pomiesz-

czeniach wewnętrznych.

Czyszczenie i konserwacja

1. Urządzenie i akcesoria płukać w regular-

nych odstępach odpowiednim płynem i

pozostawić do wyschnięcia.

2. Regularnie sprawdzać, czy filtr workowy

nie uległ uszkodzeniu. W razie uszko-

dzenia wymienić filtr workowy.

Wymiana filtra

Ilustracja – patrz strona z grafikami

Rysunek J

몇 OSTROŻNIE

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń i

uszkodzenia

Głowicę ssącą należy podnosić przy użyciu

odpowiedniego sprzętu do podnoszenia.

1. Zdjąć głowicę ssącą (patrz rozdział

Zdejmowanie głowicy ssącej).

2. Poluzować złącze śrubowe pierścieni

zaciskowych.

3. Wyjąć małą przegrodę.

4. Wyjąć i wymienić filtr.

5. Założyć nowy filtr.

Podczas montażu zwrócić uwagę na

prawidłowe założenie filtra.

6. Założyć i przykręcić pierścienie zacisko-

we.

Wymiana filtra workowego

Ilustracje: patrz strony z rysunkami

Rysunek K

1 Śruby

2 Pierścień mocujący

3 Filtr workowy

4 Urządzenie do czyszczenia

몇 OSTROŻNIE

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń i

uszkodzenia

Głowicę ssącą należy podnosić przy użyciu

odpowiedniego sprzętu do podnoszenia.

1. Zdjąć głowicę ssącą. 

(Patrz rozdział Zdejmowanie głowicy

ssącej)

2. Wyjąć z urządzenia i odwrócić moduł fil-

tra, trzymając za uchwyty.

Rysunek L

3. Wyjąć śruby i zdemontować urządzenie

do czyszczenia.

4. Poluzować połączenie śrubowe pier-

ścienia mocującego.

5. Wyjąć filtr workowy.

6. Usunąć piankę filtracyjną.

7. W

łożyć nowy filtr kieszeniowy.

8. Włożyć nową piankę filtracyjną.

9. Założyć i przykręcić pierścień mocujący.

10.Założyć i przykręcić urządzenie do

czyszczenia.

11.Założyć moduł filtra.

Podczas montażu upewnić się, że za-

czep na wkładzie filtra wchodzi w wał.

Rysunek M

Polski 137

Usuwanie usterek

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo odniesienia obrażeń

Niebezpieczeństwo przypadkowego uru-

chomienia urządzenia i zagrożenie poraże-

niem prądem

Przed rozpoczęciem jakichkolwiek prac z

urządzeniem, wyłączyć urządzenie i wyjąć

wtyczkę sieciową.

Wszelkie kontrole i prace dotyczące podze-

społów elektrycznych powinny być wykony-

wane przez wykwalifikowanego specjalistę.

Silnik (turbina ssąca) nie uruchamia się.

Brak napięcia elektrycznego

 Sprawdzić gniazdko i bezpiecznik w in-

stalacji zasilającej.

 Sprawdzić kabel zasilający i wtyczkę

sieciową urządzenia.

Siła ssania słabnie

Dysza, rura ssąca lub wąż ssący są zatka-

ne.

 Sprawdzić i ewentualnie wyczyścić dy-

szę, rurę ssącą i wąż ssący.

Filtr jest zanieczyszczony.

 Wyczyścić filtr.

Serwis

Jeśli usterka nie może zostać usunięta,

urządzenie musi zostać skontrolowane w

serwisie.

Gwarancja

W każdym kraju obowiązują warunki gwa-

rancji określone przez dystrybutora. Ewen-

tualne usterki urządzenia usuwane są w

okresie gwarancji bezpłatnie, o ile spowo-

dowane są błędem materiałowym lub pro-

dukcyjnym. W sprawach napraw

gwarancyjnych prosimy kierować się z do-

wodem zakupu do dystrybutora lub do au-

toryzowanego punktu serwisowego.

(Adres znajduje się na odwrocie)

Dane techniczne

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Przyłącze elektryczne

Napięcie sieciowe V 400 400 400 400 400 400 400

Faza ~ 3333333

Częstotliwość sieciowa Hz 50 50 50 50 50 50 50

Stopień ochrony IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Klasa ochrony IIIIIII

Moc znamionowa W 1500 3000 1500 3000 4700 3000 4700

Bezpiecznik sieciowy

(zwłoczny)

A 16161616321632

Wymiary i masa

Typowy ciężar roboczy kg 116 131 139 154 179 159 184

Dł. x szer. x wys. mm 855 ×

715 ×

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Warunki otoczenia

Temperatura otoczenia °C +40 +40 +40 +40 +40 +40 +40

138 Polski

Zmiany techniczne zastrzeżone.

Deklaracja zgodności UE

Niniejszym oświadczamy, że określone po-

niżej urządzenie odpowiada pod względem

koncepcji, konstrukcji oraz wprowadzonej

przez nas do handlu wersji obowiązującym

zasadniczym wymogom dyrektyw UE doty-

czącym bezpieczeństwa i zdrowia. Wszel-

kie nieuzgodnione z nami modyfikacje

urządzenia powodują utratę ważności tego

oświadczenia.

Produkt: Odkurzacz do pracy na sucho

Produkt: Odkurzacz do pracy na mokro i

sucho

Typ: 9.986-xxx

Typ: 9.989-xxx

Obowiązujące dyrektywy UE

2006/42/WE (+2009/127/WE)

2014/30/UE

2011/65/UE

Zastosowane normy zharmonizowane

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Wydajność urządzenia

Pojemność zbiornika l 40 40 50 50 50 100 100

Ilość powietrza l/s 58 87,5 58 87,5 137,5 87,5 137,5

Przepływ powietrza podczas

pracy

l/s 37,556,537,556,588,556,588,5

Podciśnienie kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Ciśnienie robocze kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Średnica znamionowa węża

ssącego

DN50 DN50 DN50 DN50 DN50 DN50 DN50

Wartości określone zgodnie z EN 60335-2-69

Drgania przenoszone przez

kończyny górne

m/s

<2,5 <2,5 <2,5 <2,5 <2,5 <2,5 <2,5

Niepewność pomiaru K m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Poziom ciśnienie akustycz-

nego L

dB(A)57625762716271

Niepewność pomiaru K

dB(A)2222222

Przewód zasilający

Kabel zasilający H07BQ-F mm

4 x 2,

Numer części (EU) 9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9 981-

557.0

9.979-

856.0

9 981-

557.0

Długość kabla m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Româneşte 139

Niżej podpisane osoby działają z upoważ-

nienia zarządu przedsiębiorstwa.

Wspólnik zarządzający

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Niemcy)

Tel.: +49 7171 94888-0

Faks: +49...7171 (94888...528)

Waldstetten, 01.01.2022 r.

Cuprins

Indicații generale

Înainte de prima utilizare a apa-

ratului, citiţi aceste instrucţiuni

de utilizare originale şi indicaţiile de sigu-

ranţă aferente. Respectați aceste instrucți-

uni.

Păstraţi ambele manuale pentru utilizarea

ulterioară sau pentru viitorul posesor.

Utilizarea conform destinaţiei

몇 AVERTIZARE

Inspirarea de particule de praf toxice

Pericole pentru sănătate

Nu utilizaţi aparatul pentru aspirarea de

particule dăunătoare sănătăţii.

ATENŢIE

Scurtcircuitul cauzat de umiditatea ridi-

cată a aerului

Deteriorarea aparatului

Utilizaţi aparatul numai în spaţii interioare.

Aparatul este destinat următoarelor opera-

ţiuni:

● Aspirarea de substanţe neinflamabile şi

neexplozive.

● Aspirarea de pulberi inflamabile din toa-

te clasele de explozie a pulberilor (cu ex-

cepţia pulberilor cu energie minimă de

aprindere ME < 1 mJ).

● Aspirarea de particule de pulbere şi de

murdărie grosieră.

● Aspirarea de pulberi inflamabile dintr-o

zonă 22, în cazul în care aparatul este

instalat în afara zonelor potenţial explo-

zive.

● Aspirarea de substanţe umede şi lichide.

● Utilizare industrială.

Orice altă utilizare este considerată necon-

formă.

Protecţia mediului

Materialele de ambalare sunt recicla-

bile. Vă rugăm să eliminaţi ambalajele

în mod ecologic.

Aparatele electrice şi electronice con-

ţin materiale reciclabile preţioase şi,

uneori, componente precum baterii,

acumulatoare sau uleiuri, care, în cazul uti-

lizării incorecte sau al eliminării necores-

punzătoare, pot reprezenta un potenţial

pericol pentru sănătatea oamenilor şi pen-

tru mediul înconjurător. Pentru funcţionarea

corectă a aparatului, aceste componente

sunt necesare. Aparatele marcate cu acest

simbol nu trebuie aruncate la gunoiul me-

najer.

Observaţii referitoare la materialele con-

ţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa: www.kaer-

cher.com/REACH

Indicații generale................................ 139

Utilizarea conform destinaţiei............. 139

Protecţia mediului .............................. 139

Accesorii şi piese de schimb.............. 140

Pachet de livrare ................................ 140

Echipamente de siguranţă ................. 140

Descrierea aparatului......................... 141

Punerea în funcțiune.......................... 141

Funcţionare ........................................ 142

Scoaterea din funcțiune ..................... 143

Transportul......................................... 143

Depozitarea........................................ 143

Îngrijirea și întreținerea ...................... 143

Remedierea defec

țiunilor ................... 144

Garanţie ............................................. 144

Date tehnice....................................... 145

Declaraţie de conformitate UE ........... 146

140 Româneşte

Accesorii şi piese de schimb

 PERICOL

Pericol de explozie din cauza acce-

soriilor neautorizate

Utilizaţi numai accesorii aprobate de produ-

cător şi marcate cu autocolantul Ex pentru

utilizarea tipului constructiv 22.

Utilizaţi numai accesorii originale şi piese

de schimb originale; ele asigură funcţiona-

rea în siguranţă şi fără avarii a aparatului.

Informaţii despre accesorii şi piesele de

schimb se găsesc la adresa www.kaer-

cher.com.

Pachet de livrare

La despachetare, verificaţi dacă conţinutul

pachetului este complet. Informaţi imediat

distribuitorul dacă lipsesc părţi componente

sau dacă intervin defecţiuni la transport.

Echipamente de siguranţă

Trepte de pericol

 PERICOL

● Indicaţie referitoare la un pericol iminent,

care duce la vătămări corporale grave

sau moarte.

몇 AVERTIZARE

● Indicaţie referitoare la o posibilă situaţie

periculoasă, care ar putea duce la vătă-

mări corporale grave sau moarte.

몇 PRECAUŢIE

● Indică o posibilă situaţie periculoasă, ca-

re ar putea duce la vătămări corporale

uşoare.

ATENŢIE

● Indicaţie referitoare la o posibilă situaţie

periculoasă, care ar putea duce la pagu-

be materiale.

Indicaţii privind siguranţa

몇 AVERTIZARE

● Configurarea sau utilizarea aparatului în

zonele în care există riscul de explozie a

pulberilor sau a gazului este interzisă. În

interiorul aparatului, o atmosferă cu po-

tenţial de explozie a pulberilor este permi-

să doar înainte de filtru. Atmosferele cu

potenţial de explozie a gazului sunt inter-

zise în interiorul aparatului.

● Aparatul nu este adecvat pentru aspira-

rea particulelor de pulbere dăunătoare

sănătăţii.

● Aparatul nu este adecvat pentru aspira-

rea de surse de aprindere şi pulberi cu o

temperatură de aprindere ≤ 190 °C.

● Aparatul nu este adecvat pentru aspira-

rea de substanţe cu potenţial exploziv

sau echivalente în sensul §1 SprengG,

amestecuri explozive de vapori-aer, pre-

cum şi pulberi de Al şi Mg.

● Aparatul nu este adecvat pentru aspira-

rea, respectiv evacuarea de lichide infla-

mabile (inflamabile, uşor inflamabile,

puternic inflamabile în conformitate cu Di-

rectiva privind substanţele periculoase

67/548/CEE) (punct de aprindere sub

55 °C), precum şi amestecuri de pulberi

inflamabile cu lichide inflamabile.

● Aparatul nu este adecvat pentru aspira-

rea de pulberi cu o energie minimă de

aprindere extrem de scăzută

(ME <1 mJ), cum ar fi: pigmenţi, sulf, pul-

bere de aluminiu, stearat de plumb.

● Protejați aparatul împotriva ploii. Nu de-

pozitați aparatul în aer liber.

● Înainte de fiecare punere în funcţiune, ve-

rificat

ă dacă cablurile de egalizare a po-

tenţialului (conductori de împământare)

sunt racordate.

몇 PRECAUŢIE

● Opriţi aparatul după fiecare utilizare şi

scoateţi ştecherul din priză.

ATENŢIE

● Utilizaţi aparatul numai în spaţii interioa-

re.

● Pericol de strivire! Purtaţi mănuşi, atunci

când scoateţi sau montaţi capul de aspi-

rare, unitatea de filtrare sau recipientul

colector.

● Pericol de deteriorare! Nu aspiraţi nicio-

dată fără filtru sau cu filtru deteriorat.

● Purtaţi încălţăminte de protecţie în timpul

utilizării aparatului.

● Deplasaţi aparatul doar cu viteză redusă

şi, pe suprafeţe înclinate, după caz, câte

doi.

● Aveţi grijă să nu iasă particule de pulbere,

în momentul înlocuirii accesoriilor.

Româneşte 141

● În timpul regimului normal, temperaturile

la suprafaţă pot ajunge până la 100 °C.

Comportament în caz de urgenţă

 PERICOL

Pericol de rănire şi de deteriorare la as-

pirarea materialelor inflamabile, în caz

de scurtcircuit sau alte defecţiuni elec-

trice

Pericol de inhalare de gaze nocive, pericol

de electrocutare, pericol de arsuri.

În caz de urgenţă, opriţi aparatul şi scoateţi

ştecărul din priză.

Conexiune electrică

Aparatul poate fi racordat doar la un racord

electric, executat doar de către un instala-

tor electric conform IEC 60364. Valori de

racordare, vezi Date tehnice şi plăcuţa de

tip. Nu este permisă utilizarea unui cablu

prelungitor.

 PERICOL

Pericol de electrocutare

Pericol de moarte

Nu deterioraţi cablurile electrice de alimen-

tare, de ex. la trecerea peste ele, strivire

sau tragere.

Protejaţi cablurile împotriva căldurii, uleiului

şi muchiilor ascuţite.

Înainte de fiecare utilizare, verificaţi cablul

de racordare la reţea de la aparat. Nu pu-

neţi niciodată în funcţiune aparatul cu ca-

blul deteriorat. Solicitaţi înlocuirea cablului

deteriorat de către un electrician.

Simboluri pe aparat

Aspirator industrial pentru pulberi infla-

mabile, amplasarea aparatului în afara

zonei 22

Aparatul nu este adecvat pentru următoa-

rele operaţiuni:

● aspirarea de lichide cu pericol ridicat de

explozie, precum şi amestecuri de pul-

beri şi lichide inflamabile.

● racordarea cu maşini care produc pul-

beri.

● aspirarea de pulberi incandescente sau

alte surse de aprindere.

Aparatul nu este aprobat pentru:

● funcţionarea în încăperi potenţial explo-

zive.

Descrierea aparatului

Imagini, vezi paginile cu grafice

Figura A

1 Recipient de colectare

2 Racordul furtunului de aspirat

3 Mâner de împingere

4 Filtre cu saci

5 Cablu de reţea

6 Comutator aparat

7 Instrument de afişaj

8 Recipient de colectare

9 Sac de praf din PE

10 Dispozitiv de fixare sac de praf din PE

11 Cablu egalizare potenţial

12 Furtun de egalizare a presiunii

13 Suport accesorii

14 Cablu egalizare potenţial

15 Sistem de blocare gură de aspirare

16 Manetă pentru coborârea recipientului

de colectare

17 Rolă de ghidare cu frână de parcare

Punerea în funcțiune

Imagini, vezi paginile cu grafice

1. Aduceţi aparatul în poziţie de lucru.

2. La nevoie, asiguraţi aparatul cu frâna de

parcare.

3. Asiguraţi-vă că respectivul cap de aspi-

rare este aşezat în mod corect.

4. Introduceţi furtunul de aspirare în racor-

dul furtunului de aspirat.

Indicaţie

Diametrul furtunului DN50 este permis nu-

mai pentru aparatele cu variantele de pute-

re 3,0 kW şi 4,0 kW, la 1,5 kW diametrul

furtunului fiind DN40.

Figura B

5. Cuplaţi accesoriul dorit pe furtunul de

aspirare.

Respectaţi semnul de avertizare

de pe aparat!

142 Româneşte

Funcţionare

Imagini, vezi paginile cu grafice

1. Introduceţi ştecărul de reţea în priză.

2. Conectaţi aparatul de la întrerupătorul

principal.

Figura C

3. Începeţi operaţiunea de aspiraţie.

Operaţiune de aspiraţie

Imagini, vezi paginile cu grafice

Figura D

1 Dispozitiv

2 Furtun de aspirare

3 Suport accesorii

4 Duză

1. Porniţi aparatul.

2. Scoateţi furtunul de aspirare din dispozi-

tiv.

3. Scoateţi duza corespunzătoare din su-

portul de accesorii şi introduceţi-o în fur-

tunul de aspirare.

4. Aspiraţi materialul care trebuie aspirat.

5. Scoateţi duza din furtunul de aspirare şi

introduceţi-o în suportul de accesorii.

6. Introduceţi furtunul de aspirare în dispo-

zitiv.

7. Opriţi aparatul.

Curăţarea filtrului de praf

Imagini, vezi paginile cu grafice

Indicaţie

Curăţaţi filtrul periodic, pentru a evita pier-

derea puterii de aspirare.

Figura E

1. Deplasaţi mânerul dispozitivului de cu-

răţare a filtrului de mai multe ori înainte

şi înapoi pentru a curăţa filtrul.

Citirea debitului volumetric minim

Pe partea frontală a aparatului este montat

un instrument de afişaj care afişează

subpresiunea de aspirare din interiorul

aparatului.

(Vezi capitolul Descrierea aparatului)

În tabel este specificată valoarea subpresi-

unii de aspirare. Valoarea depinde de pute-

rea aparatului şi de furtunul de aspirare

utilizat.

ATENŢIE

Pierderea puterii de aspirare

Dacă valoarea specificată este depăşită,

viteza aerului din furtunul de aspirare sca-

de sub 20 m/s.

Curăţaţi filtrul cu saci cel târziu după ce va-

loarea a fost atinsă.

Înlocuiţi filtrul cu saci, dacă valoarea nu es-

te redusă semnificativ prin curăţare.



(Vezi capitolul Înlocuirea filtrului cu saci)

 Curăţaţi filtrul cel târziu la atingerea va-

lorii specificate.

Golirea recipientului de colectare

Imagini, vezi paginile cu grafice

1. Deconectaţi aparatul şi decuplaţi-l de la

alimentarea cu curent.

2. Curăţaţi filtrul de praf.

3. Coborâţi recipientul de colectare prin

apăsarea în jos a manetei.

Figura F

4. Trageţi recipientul de colectare din apa-

rat.

Figura G

5. Goliţi recipientul de colectare în instala-

ţia de eliminare.

6. Eliminaţi ecologic conţinutul în conformi-

tate cu dispoziţiile legale.

7. Goliţi recipientul de colectare după cum

este necesar, însă cel puţin după fiecare

utilizare.

Indicaţie

Deplasaţi recipientul de colectare numai pe

role. În acest scop, nu utilizaţi o macara, un

stivuitor cu furcă sau altele similare.

Putere Diametrul

furtunului

Valoare

1,5 kW DN 40 126 mbar

(12,6 kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar

(22,6 kPA)

4,0 kW DN 50 216 mbar

(21,6 kPA)

Româneşte 143

Scoateţi sacul de praf din PE

Imagini, vezi paginile cu grafice

Figura H

1. Deconectaţi furtunul de egalizare a pre-

siunii de la recipientul de colectare.

2. Scoateţi recipientul de colectare din

aparat.

3. Scoateţi dispozitivul de fixare de la nive-

lul sacului de praf din PE.

4. Închideţi sacul de praf din PE cu un coli-

er pentru cabluri sau cu bandă adezivă.

5. Eliminaţi ecologic sacul de praf din PE,

în conformitate cu dispoziţiile legale.

6. Introduceţi noul sac de praf în recipientul

de colectare.

7. Introduceţi dispozitivul de fixare.

Aveţi grijă ca sacul de praf din PE să nu

fie deteriorat.

8. Introduceţi recipientul de colectare în

aparat şi conectaţi furtunul de egalizare

a presiunii.

Scoaterea capului de aspirare

Imagini, vezi paginile cu grafice

몇 PRECAUŢIE

Nerespectarea greutăţii

Pericol de accidentare și de deteriorare

Ridicaţi doar capul de aspirare. Din cauza

greutăţii, nu scoateţi cu mâna capul de as-

pirare.

 PERICOL

Nerespectarea greutăţii

Pericol de rănire din cauza căderii aparatu-

lui

Respectaţi dispoziţiile în vigoare privind

prevenirea accidentelor şi indicaţiile privind

siguranţa.

Înainte de fiecare operaţiune de ridicare,

verificaţi dispozitivul de ridicare cu elemen-

tul de ridicare în privinţa funcţionării corec-

te.

Ridicați aparatul numai de la inelul de ma-

cara prevăzut.

Asiguraţi elementul de ridicare împotriva

suspendării accidentale a sarcinii.

Macaraua poate fi utilizată doar de perso-

nal calificat autorizat.

Este interzisă staţionarea în zona pericu-

loasă a macaralei.

Nu lăsaţi aparatul nesupravegheat la ele-

mentul de ridicare.

Figura I

1. Deconectaţi aparatul şi decuplaţi-l de la

reţeaua de alimentare.

2. Deschideţi sistemul de blocare a gurii de

aspirare.

3. Fixaţi un dispozitiv de ridicare adecvat la

inelul de macara.

4. Ridicaţi capul de aspirare întotdeauna

cu o macara şi aşezaţi-l pe un suport

adecvat.

Scoaterea din funcțiune

1. Deconectaţi aparatul de la comutatorul

Pornit / Oprit.

2. Goliţi recipientul de lichid şi curăţaţi-l.

3. Demontaţi accesoriile şi, după caz, cură-

ţaţi-le şi uscaţi-le.

Transportul

몇 PRECAUŢIE

Nerespectarea greutăţii

Pericol de accidentare şi de deteriorare

În cadrul transportului şi al depozitării, ţineţi

cont de greutatea aparatului.

1. La transportul aparatului în vehicule, an-

coraţi-l în conformitate cu directivele

aplicabile, pentru a preveni alunecarea

şi răsturnarea.

Depozitarea

몇 PRECAUŢIE

Nerespectarea greutăţii

Pericol de accidentare şi de deteriorare

În cadrul transportului şi al depozitării, ţineţi

cont de greutatea aparatului.

1. Depozitaţi aparatul doar în spaţii interi-

oare.

Îngrijirea și întreținerea

1. Spălaţi periodic aparatul şi accesoriile cu

un lichid adecvat şi lăsaţi-le să se usuce.

2. Verificaţi periodic dacă filtrul cu saci pre-

zintă deteriorări. Înlocuiţi filtrul cu saci,

dacă este deteriorat.

144 Româneşte

Înlocuirea filtrului

Imagini, vezi paginile cu grafice

Figura J

몇 PRECAUŢIE

Nerespectarea greutăţii

Pericol de accidentare și de deteriorare

Pentru ridicarea capului de aspirare, utili-

zaţi un mijloc de ridicare adecvat.

1. Scoateţi capul de aspirare (vezi capitolul

Scoaterea capului de aspirare).

2. Desfaceţi îmbinarea cu şuruburi de la

inelele de fixare.

3. Scoateţi minipanoul de impact.

4. Scoateţi filtrul şi înlocuiţi-l.

5. Montaţi noul filtru.

La montare, aveţi grijă ca filtrul să fie

montat corect.

6. Aşezaţi inelele de fixare şi înşurubaţi-le.

Înlocuirea filtrului cu saci

Imagini, vezi paginile cu grafice

Figura K

1 Şuruburi

2 Inel de fixare

3 Filtre cu saci

4 Dispozitiv de curăţare

몇 PRECAUŢIE

Nerespectarea greutăţii

Pericol de accidentare și de deteriorare

Pentru ridicarea capului de aspirare, utili-

zaţi un mijloc de ridicare adecvat.

1. Scoateţi capul de aspirare. 

(Vezi capitolul Scoaterea capului de as-

pirare)

2. Scoateţi unitatea de filtrare cu ajutorul

mânerelor şi întoarceţi-o.

Figura L

3. Scoateţi şuruburile şi demontaţi dispozi-

tivul de curăţare.

4. Desfaceţi îmbinarea cu şuruburi de la

inelul de fixare.

5. Scoateţi filtrul cu saci.

6. Îndepărtaţi buretele filtrant.

7. Introduceţi noul filtru cu saci.

8. Introduceţi noul burete filtrant.

9. Aşezaţi inelul de fixare şi înşurubaţi-l.

10.Aşezaţi dispozitivul de curăţare şi înşu-

rubaţi-l.

11.Introduceţi unitatea de filtrare.

La montare, aveţi grijă ca brida inserţiei

filtrului să fie introdusă în arbore.

Figura M

Remedierea defecțiunilor

 PERICOL

Pericol de rănire

Pericol de pornire accidentală a aparatului

şi pericol de electrocutare

Înaintea tuturor lucrărilor la aparat, opriţi

aparatul şi scoateţi fişa de reţea.

Solicitaţi efectuarea tuturor verificărilor şi

lucrărilor la piese electrice de către un spe-

cialist.

Motorul (turbina aspiratoare) nu porneş-

Nu există tensiune electrică

 Verificaţi priza şi siguranţa de la alimen-

tarea cu curent.

 Verificaţi cablul de reţea şi fişa de reţea

de la aparat.

Forța de aspirare scade

Duza, ţeava de aspirat sau furtunul de as-

pirare sunt înfundate.

 Verificaţi şi, după caz, curăţaţi duza, ţea-

va de aspirat şi furtunul de aspirare.

Filtrul este murdar.

 Curăţaţi filtrul.

Departamentul de asistenţă clienţi

Dacă defecţiunea nu poate fi remediată,

aparatul trebuie verificat de departamentul

de asistenţă clienţi.

Garanţie

În fiecare ţară sunt valabile condiţiile de ga-

ranţie publicate de distribuitorul nostru din

ţara respectivă. Eventuale defecţiuni ale

acestui aparat, care survin în perioada de

garanţie şi care sunt rezultatul unor defecte

de fabricaţie sau de material, vor fi remedi-

ate gratuit. Pentru a putea beneficia de ga-

ranţie, prezentaţi-vă cu chitanţa de

cumpărare la magazin sau la cea mai apro-

piată unitate de service autorizată.

(Pentru adresă, consultaţi pagina din spa-

te)

Româneşte 145

Date tehnice

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Conexiune electrică

Tensiune de reţea V 400 400 400 400 400 400 400

Fază ~3333333

Frecvenţă de reţea Hz 50 50 50 50 50 50 50

Grad de protecţie IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Clasă de protecţie IIIIIII

Randament nominal W 1500 3000 1500 3000 4700 3000 4700

Siguranţă pentru reţea (tem-

porizată)

A 16161616321632

Dimensiuni şi greutăţi

Greutate tipică în timpul

funcţionării

kg 116 131 139 154 179 159 184

Lungime x Lăţime x Înălţime mm 855 x

715 x

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Condiţii de mediu

Temperatură ambiantă °C +40+40+40+40+40+40+40

Date privind puterea aparatului

Conţinutul recipientului l 40 40 50 50 50 100 100

Cantitate de aer l/s 58 87,5 58 87,5 137,5 87,5 137,5

Debitul de aer în timpul func-

ţionării

l/s 37,556,537,556,588,556,588,5

Subpresiune kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Presiune de lucru kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Diametru nominal pentru fur-

tunul de aspirare

DN50 DN50 DN50 DN50 DN50 DN50 DN50

Valori calculate conform EN 60335-2-69

Valoarea vibraţiilor mână-

braţ

m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Incertitudine K m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Nivel de zgomot L

dB(A)57625762716271

Incertitudine K

dB(A)2222222

146 Slovenčina

Sub rezerva modificărilor tehnice.

Declaraţie de conformitate UE

Prin prezenta, declarăm că aparatul indicat

mai jos corespunde cerinţelor fundamenta-

le privind siguranţa şi sănătatea prevăzute

în directivele UE relevante, prin proiectarea

și construcția sa, precum și în versiunea

comercializată de noi. În cazul efectuării

unei modificări a aparatului care nu a fost

convenită cu noi, această declaraţie îşi

pierde valabilitatea.

Produs: Aspirator pentru mediu uscat

Produs: Aspirator pentru mediu umed şi us-

cat

Tip: 9.986-xxx

Tip: 9.989-xxx

Directive UE relevante

2006/42/UE (+2009/127/UE)

2014/30/UE

2011/65/UE

Norme armonizate aplicate

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Semnatarii acţionează în numele şi prin îm-

puternicirea conducerii societăţii.

Asociat girant

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Germania)

Tel.: +49 7171 94888-0

Fax: +49 7171 94888-528

Waldstetten, 2022/01/01

Obsah

Všeobecné upozornenia

Pred prvým použitím prístroja

si prečítajte tento originálny ná-

vod na obsluhu a priložené bezpečnostné

Cablu de reţea

Cablu de reţea H07BQ-F mm

4 x 2,

Număr piesă (EU) 9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.981-

557.0

9.979-

856.0

9.981-

557.0

Lungime cablu m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Všeobecné upozornenia .................... 146

Používanie v súlade s účelom............ 147

Ochrana životného prostredia............ 147

Príslušenstvo a náhradné diely .......... 147

Rozsah dodávky................................. 147

Bezpečnostné zariadenia................... 147

Popis prístroja .................................... 149

Uvedenie do prevádzky...................... 149

Prevádzka .......................................... 149

Ukončenie prevádzky......................... 151

Preprava............................................. 151

Skladovanie........................................ 151

Starostlivosť a údržba ........................ 151

Pomoc pri poruchách ......................... 152

Záruka................................................ 152

Technické údaje ................................. 152

EÚ vyhlásenie o zhode ...................... 153

Slovenčina 147

pokyny. Riaďte sa informáciami a pokynmi,

ktoré sú v nich uvedené.

Obidva dokumenty si uschovajte pre ne-

skoršie použitie alebo pre nasledujúceho

majiteľa.

Používanie v súlade s účelom

몇 VÝSTRAHA

Vdýchnutie zdraviu škodlivého prachu

Poškodenie zdravia

Prístroj nikdy nepoužívajte na vysávanie

zdraviu škodlivého prachu.

POZOR

Skrat zapríčinený vysokou vlhkosťou

vzduchu

Poškodenie prístroja

Prístroj používajte len vo vnútorných

priestoroch.

Prístroj je určený na:

● Odsávanie nehorľavých a nevýbušných

látok.

● Odsávanie horľavých prachov všetkých

tried výbuchu prachu (okrem prachu s

minimálnou energiou vznietenia

ME <1 mJ).

● Odsávanie prachu a hrubých nečistôt.

● Odsávanie horľavého prachu zo zóny

22, ak je zariadenie nainštalované mimo

potenciálne výbušných oblastí.

● Na odsávanie vlhkých a tekutých sub-

stancií.

● Priemyselné použitie.

Akékoľvek iné použitie sa považuje za ne-

odborné.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné.

Obaly zlikvidujte ekologickým spôso-

bom.

Elektrické a elektronické zariadenia

obsahujú cenné recyklovateľné mate-

riály a často aj komponenty ako napr.

batérie, akumulátory alebo olej, ktoré pri

nesprávnej manipulácii alebo likvidácii mô-

žu predstavovať potenciálne nebezpečen-

stvo pre ľudské zdravie a životné

prostredie. Tieto komponenty sú však pre

správnu prevádzku zariadenia nevyhnutné.

Zariadenia označené týmto symbolom ne-

smú byť likvidované spolu s domovým od-

padom.

Informácie o obsiahnutých látkach (RE-

ACH)

Aktuálne informácie o obsiahnutých lát-

kach sú uvedené na internetovej stránke:

www.kaercher.com/REACH

Príslušenstvo a náhradné

diely

 NEBEZPEČENSTVO

Nebezpečenstvo výbuchu v dôsled-

ku neschváleného príslušenstva

Na použitie s typom 22 používajte iba prís-

lušenstvo schválené výrobcom a označené

etiketou Ex.

Používajte len originálne príslušenstvo a

originálne náhradné diely, pretože takéto

komponenty zaručujú bezpečnú a bezporu-

chovú prevádzku zariadenia.

Informácie o príslušenstve a náhradných

dieloch sa nachádzajú na stránke

www.kaercher.com.

Rozsah dodávky

Pri rozbaľovaní skontrolujte, či je obsah

kompletný. V prípade chýbajúceho príslu-

šenstva alebo pri výskyte poškodení spô-

sobených prepravou informujte Vášho

predajcu.

Bezpečnostné zariadenia

Stupne nebezpečenstva

 NEBEZPEČENSTVO

● Upozornenie na bezprostredne hroziace

nebezpečenstvo, ktoré vedie k ťažkým fy-

zickým poraneniam alebo k smrti.

몇 VÝSTRAHA

● Upozornenie na možnú nebezpečnú situ-

áciu, ktorá môže viesť k ťažkým fyzickým

poraneniam alebo k smrti.

몇 UPOZORNENIE

● Upozornenie na možnú nebezpečnú situ-

áciu, ktorá môže viesť k ľahkým fyzickým

poraneniam.

POZOR

● Upozornenie na možnú nebezpečnú situ-

áciu, ktorá môže viesť k vecným škodám.

148 Slovenčina

Bezpečnostné pokyny

몇 VÝSTRAHA

● Prístroj nesmiete inštalovať ani prevádz-

kovať v priestoroch, kde hrozí nebezpe-

čenstvo výbuchu prachu alebo plynu.

Prašná výbušná atmosféra vo vnútri prí-

stroja je povolená iba pred filtrom. Vo

vnútri prístroja je zakázaná výbušná at-

mosféra.

● Prístroj nie je určený na odsávanie zdra-

viu škodlivého prachu.

● Prístroj nie je vhodný na odsávanie zá-

palných zdrojov a prachu s teplotou tlenia

≤ 190 °C.

● Prístroj nie je vhodný na odsávanie vý-

bušných alebo ekvivalentných látok v

zmysle § 1 zákona o výbušninách, výbuš-

ných zmesí pár so vzduchom, ani prachu

s obsahom Al a Mg.

● Prístroj nie je vhodný na odsávanie alebo

nasávanie horľavých kvapalín (horľavé,

ľahko horľavé, vysoko horľavé podľa

smernice o nebezpečných látkach 67/

548/EHS) (bod vzplanutia nižší ako 55

°C), ako aj zmesí horľavých prachov s

horľavými kvapalinami.

● Prístroj nie je určený na odsávanie pra-

chu s extrémne nízkou minimálnou ener-

giou vznietenia (ME <1 mJ), ako

napríklad toner, jemne mletá síra, hliníko-

vý prach, olovený stearát.

● Prístroj chráňte pred dažďom. Prístroj ne-

skladujte vonku.

● Pred každým uvedením do prevádzky

skontrolujte, či sú pripojené vedenia vy-

rovnávacieho napätia (uzemňovací vo-

dič).

몇 UPOZORNENIE

● Po každom použití vypnite prístroj a vy-

tiahnite sieťovú zástrčku.

POZOR

● Prístroj používajte len vo vnútorných

priestoroch.

● Nebezpečenstvo pomliaždenia! Ak nasa-

dzujete alebo odoberáte nasávaciu hla-

vu, filtračnú jednotku alebo zásobník,

vždy noste ochranné rukavice.

● Nebezpečenstvo poškodenia! Nikdy ne-

vysávajte bez filtra alebo s poškodeným

filtrom.

● Ak obsluhujete prístroj, vždy noste

ochrannú obuv.

● Prístroj uvádzajte do pohybu vždy len v

krokovej rýchlosti a prípadne vo dvojici v

zvažujúcom sa teréne.

● Dbajte na to, aby pri výmene dielov prís-

lušenstva nevychádzal z prístroja žiadny

prach.

● Počas bežnej prevádzky môžu povrcho-

vé teploty dosiahnuť hodnotu až 100 °C.

Reakcia v prípade núdze

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia a poškode-

nia pri vysávaní horľavých materiálov,

pri skrate alebo iných chybách elektric-

kého systému

Nebezpečenstvo vdýchnutia zdraviu škod-

livých plynov, nebezpečenstvo zásahu

elektrickým prúdom, nebezpečenstvo po-

pálenia.

V prípade núdze vypnite prístroj a vytiahni-

te sieťovú zástrčku.

Elektrická prípojka

Prístroj pripojte len na elektrickú prípojku,

ktorú inštaloval odborný elektrikár v zmysle

IEC 60364. Prípojné hodnoty, pozrite si

Technické údaje a typový štítok. Použitie

predlžovacieho kábla nie je dovolené.

 NEBEZPEČENSTVO

Nebezpečenstvo zásahu elektrickým

prúdom

Ohrozenie života

Nepoškodzujte elektrické vedenia, napr.

prejdením, pomliaždením alebo naťahova-

ním.

Chráňte káble pred vysokými teplotami,

olejom a ostrými hranami.

Pred každým použitím prístroja skontrolujte

sieťový pripojovací kábel prístroja. Nepou-

žívajte prístroj s poškodeným sieťovým pri-

pojovacím káblom. Poškodený kábel si

dajte vymeniť odborným elektrikárom.

Slovenčina 149

Symboly na prístroji

Priemyselný vysávač pre horľavý prach,

inštalácia zariadenia mimo zóny 22

Prístroj nie je vhodný pre:

● zachytenie kvapalín s vysokým rizikom

výbuchu, ani zmesí horľavých prachov a

kvapalín.

● Pripojenie k strojom, ktoré pri prevádzke

vytvárajú prach.

● Vysávanie žeravého prachu alebo iných

zápalných zdrojov.

Prístroj nie je schválený pre:

● Prevádzku v potenciálne výbušnom pro-

stredí.

Popis prístroja

Obrázok sa nachádza na strane s grafikami

Obrázok A

1 Zberná nádoba

2 Prípojka nasávacej hadice

3 Držadlo pre posúvanie

4 Vreckový filter

5 Sieťový kábel

6 Spínač prístroja

7 Indikačný prístroj

8 Zberná nádoba

9 Polyetylénové vrecko na prach

10 Držiak na polyetylénové vrecko na

prach

11 Kábel vyrovnanie potenciálu

12 Hadica na vyrovnávanie tlaku

13 Držiak príslušenstva

14 Kábel vyrovnanie potenciálu

15 Blokovanie nasávacej hlavy

16 Páka na spustenie zbernej nádoby dole

17 Otočné kolieska s parkovacou brzdou

Uvedenie do prevádzky

Obrázok sa nachádza na strane s grafikami

1. Prístroj nastavte do pracovnej polohy.

2. V prípade potreby zaistite prístroj parko-

vacou brzdou.

3. Zabezpečte správne nasadenie nasáva-

cej hlavy.

4. Nasávaciu hadicu zasuňte do prípojky

nasávacej hadice.

Upozornenie

Priemer hadice DN50 je povolený iba pre

prístroje s výkonom 3,0 kW a 4,0 kW, prie-

mer hadice DN40 je vhodný pre prístroje s

výkonom 1,5 kW.

Obrázok B

5. Na hadicu zapojte požadované príslu-

šenstvo.

Prevádzka

Obrázok sa nachádza na strane s grafikami

1. Zasuňte sieťovú zástrčku do zásuvky.

2. Prístroj zapnite hlavným vypínačom.

Obrázok C

3. Spustite vysávanie.

Vysávanie

Obrázok sa nachádza na strane s grafikami

Obrázok D

1 Prípravok

2 Nasávacia hadica

3 Držiak príslušenstva

4 Dýza

1. Zapnite prístroj.

2. Hadicu vyberte z prípravku.

3. Vyberte príslušnú dýzu z držiaka príslu-

šenstva a nasaďte ju na nasávaciu hadi-

cu.

4. Odsajte materiál.

5. Vyberte dýzu z nasávacej hadice a vlož-

te ju do držiaka príslušenstva.

6. Nasaďte nasávaciu hadicu na prípravok.

7. Vypnite prístroj.

Čistenie prachového filtra

Obrázok sa nachádza na strane s grafikami

Upozornenie

Filter pravidelne čistite, aby nedošlo k stra-

te sacieho výkonu.

Obrázok E

1. Na vyčistenie filtra niekoľkokrát posuňte

rukoväť na čistenie filtra dozadu a do-

predu.

Odčítanie minimálneho

objemového prietoku

Na prednej strane prístroja je namontovaný

manometer, na ktorom sa zobrazuje nasá-

vací podtlak v prístroji.

(Pozrite kapitolu Popis prístroja)

Dodržiavajte výstražné značky na

prístroji!

150 Slovenčina

Tabuľka ukazuje hodnotu maximálneho na-

sávacieho podtlaku. Hodnota závisí od vý-

konu prístroja a použitej nasávacej hadice.

POZOR

Strata výkonu nasávania

Pri prekročení stanovenej hodnoty klesne

rýchlosť vzduchu v nasávacej hadici pod

20 m/s.

Vreckový filter vyčistite najneskôr pri do-

siahnutí hodnoty.

Ak sa hodnota čistením významne nezníži,

vreckový filter vymeňte.



(Pozrite kapitolu Výmena vreckového filtra)

 Filter vyčistite najneskôr po dosiahnutí

stanovenej hodnoty.

Vyprázdnenie zbernej nádoby

Obrázky sa nachádzajú na strane s grafika-

1. Vypnite prístroj a odpojte ho od napája-

nia.

2. Vyčistite prachový filter.

3. Zbernú nádobu spustite dolu zatlačením

páky.

Obrázok F

4. Zbernú nádobu vytiahnite z prístroja.

Obrázok G

5. Zbernú nádobu vyprázdnite do likvidač-

ného zariadenia.

6. Obsah zlikvidujte alebo znovu použite v

súlade s platnými zákonnými ustanove-

niami.

7. Zbernú nádobu vyprázdnite podľa potre-

by, najmenej však po každom použití.

Upozornenie

Zbernú nádobu premiestnite iba pomocou

jej koliesok. Nepoužívajte žeriav, vyso-

kozdvižný vozík alebo podobne.

Vybratie polyetylénového vrecka na

prach

Obrázok sa nachádza na strane s grafikami

Obrázok H

1. Odpojte hadicu na vyrovnanie tlaku zo

zbernej nádoby.

2. Zbernú nádobu vyberte z prístroja.

3. Vyberte pridržiavač z polyetylénového

vrecka na prach.

4. Polyetylénové vrecko na prach uzavrite

káblovou sťahovacou páskou alebo le-

piacou páskou.

5. Polyetylénové vrecko na prach zlikviduj-

te v súlade so zákonnými ustanovenia-

mi.

6. Do zbernej nádoby vložte nové vrecko

na prach.

7. Vložte pridržiavač.

Pritom dávajte pozor, aby sa polyetylé-

nové vrecko na prach nepoškodilo.

8. Vložte zbernú nádobu do prístroja a pri-

pojte hadicu na vyrovnávanie tlaku.

Vybratie nasávacej hlavy

Obrázok sa nachádza na strane s grafikami

몇 UPOZORNENIE

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia

Teraz zdvihnite nasávaciu hlavu. Nasáva-

ciu hlavu nezdvíhajte ručne, pretože je ťaž-

ká.

 NEBEZPEČENSTVO

Nerešpektovanie hmotnosti

Nebezpečenstvo poranenia v prípade pádu

prístroja

Dodržiavajte miestne platné predpisy o pre-

vencii pred úrazmi a bezpečnostné pokyny.

Pred každým zdvíhaním skontrolujte zdví-

hacie zariadenie na jeho bezchybnú funkč-

nosť.

Prístroj dvíhajte len za na to určené zdvíha-

cie oká.

Zaistite zdvíhacie zariadenie pred neúmy-

selným zvesením bremena.

Žeriav smie obsluhovať iba na to vyškolený

a kvalifikovaný odborný personál.

V nebezpečnej oblasti žeriava sa nesmú

zdržiavať žiadne osoby.

Výkon Priemer hadi-

Hodnota

1,5 kW DN 40 126 mbar (12,6

kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar (22,6

kPA)

4,0 kW DN 50 216 mbar (21,6

kPA)

Slovenčina 151

Nenechávajte visieť prístroj na žeriave bez

dozoru.

Obrázok I

1. Vypnite prístroj a odpojte ho od napája-

nia.

2. Otvorte blokovanie nasávacej hlavy.

3. Na žeriavové oko pripevnite vhodný zd-

víhací nástroj.

4. Zdvihnite nasávaciu hlavu pomocou že-

riavu a položte ju na vhodnú podložku.

Ukončenie prevádzky

1. Prístroj vypnite pomocou zapínača/vypí-

nača.

2. Vyprázdnite a vyčistite nádrž na prací

prostriedok.

3. Odstráňte príslušenstvo a v prípade po-

treby ho vyčistite a vysušte.

Preprava

몇 UPOZORNENIE

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia

Pri skladovaní a preprave dbajte na hmot-

nosť prístroja.

1. Pri preprave vo vozidlách prístroj zaistite

proti zošmyknutiu a prevráteniu v zmys-

le platných smerníc.

Skladovanie

몇 UPOZORNENIE

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia

Pri skladovaní a preprave dbajte na hmot-

nosť prístroja.

1. Prístroj skladujte len vo vnútorných

priestoroch.

Starostlivosť a údržba

1. Prístroj a príslušenstvo pravidelne pre-

pláchnite vhodnou kvapalinou a nechaj-

te uschnúť.

2. Pravidelne kontrolujte poškodenie vrec-

kového filtra. Ak je poškodený, tak vrec-

kový filter vymeňte.

Výmena filtra

Obrázky sú uvedené na strane s grafikami

Obrázok J

몇 UPOZORNENIE

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia

Na zdvíhanie nasávacej hlavy použite

vhodné zdvíhacie prostriedky.

1. Odstráňte nasávaciu hlavu (pozrite si

kapitolu Vybratie nasávacej hlavy).

2. Povoľte skrutky upínacích krúžkov.

3. Vyberte malú nárazovú platňu.

4. Vyberte a vymeňte filter.

5. Nasaďte nový filter.

Dávajte pritom pozor, aby sa filter nasa-

dil správne.

6. Nasaďte a pripevnite upínacie krúžky.

Výmena vreckového filtra

Obrázky sa nachádzajú na strane s grafika-

Obrázok K

1 Skrutky

2 Upínací krúžok

3 Vreckový filter

4 Čistiaci prípravok

몇 UPOZORNENIE

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia

Na zdvíhanie nasávacej hlavy použite

vhodné zdvíhacie prostriedky.

1. Vyberte nasávaciu hlavu. 

(Pozrite kapitolu Vybratie nasávacej hla-

vy)

2. Vyberte filtračnú jednotku za rukoväte z

prístroja a otočte ju.

Obrázok L

3. Odskrutkujte skrutky a demontujte čis-

tiaci prípravok.

4. Uvoľnite skrutkový spoj upínacieho

krúžku.

5. Vyberte vreckový filter.

6. Zlikvidujte filtračnú penu.

7. Vložte nový vreckový filter.

8. Vložte novú filtračnú penu.

9. Nasaďte upínací krúžok a zaskrutkujte

ho.

10.Vložte čistiaci prípravok a naskrutkujte

ho.

152 Slovenčina

11.Vložte filtračnú jednotku.

Pri skladaní sa uistite, že výstupok na

vložke filtra zapadol do hriadeľa.

Obrázok M

Pomoc pri poruchách

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia

Nebezpečenstvo neúmyselného nábehu

prístroja a nebezpečenstvo zásahu elek-

trickým prúdom

Pred všetkými prácami na prístroji vypnite

prístroj a vytiahnite sieťovú zástrčku.

Všetky kontroly a práce na elektrických die-

loch dajte vykonať odborníkom.

Motor (sacia turbína) nenabehne

Žiadne elektrické napätie

 Skontrolujte zásuvku a poistku napája-

nia prúdom.

 Skontrolujte sieťový kábel a sieťovú zá-

strčku prístroja.

Sacia sila klesá

Dýza, nasávacia rúra alebo nasávacia ha-

dica sú zablokované.

 Skontrolujte a príp. vyčistite dýzu, nasá-

vaciu rúru alebo nasávaciu hadicu.

Filter je znečistený.

 Vyčistite filter.

Zákaznícky servis

V prípade, že sa porucha nedá odstrániť,

prístroj musí skontrolovať zákaznícky ser-

vis.

Záruka

V každej krajine platia záručné podmienky

vydané našou príslušnou distribučnou spo-

ločnosťou. Prípadné poruchy Vášho zaria-

denia odstránime v rámci záručnej doby

zadarmo, pokiaľ ich príčinou boli materiálo-

vé alebo výrobné chyby. Pri uplatňovaní zá-

ruky sa spolu s dokladom o kúpe obráťte na

Vášho predajcu alebo na najbližšie autori-

zované servisné stredisko.

(adresa je uvedená na zadnej strane)

Technické údaje

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Elektrická prípojka

Sieťové napätie V 400 400 400 400 400 400 400

Fáza ~ 3333333

Sieťová frekvencia Hz 50 50 50 50 50 50 50

Stupeň ochrany IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Trieda ochrany IIIIIII

Menovitý výkon W 1 500 3 000 1 500 3 000 4 700 3 000 4 700

Zaistenie siete (zotrvačné)A 16161616321632

Rozmery a hmotnosti

Typická prevádzková hmot-

nosť

kg 116 131 139 154 179 159 184

Dĺžka x šírka x výška mm 855 x

715 x

1530

855 x

715 x

1 530

855 x

760 x

1 675

855 x

760 x

1 675

855 x

760 x

1 795

915 x

760 x

1 975

915 x

760 x

2 095

Podmienky prostredia

Teplota okolia °C +40 +40 +40 +40 +40 +40 +40

Slovenčina 153

Technické zmeny vyhradené.

EÚ vyhlásenie o zhode

Týmto prehlasujeme, že nižšie označený

stroj zodpovedá na základe svojej koncep-

cie a konštrukčného vyhotovenia, ako aj od

vyhotovení, ktoré sme uviedli do prevádz-

ky, príslušným základným bezpečnostným

a zdravotným požiadavkám smerníc ES. V

prípade zmeny, ktorú neschválime, stráca

toto prehlásenie platnosť.

Výrobok: Suchý vysávač

Výrobok: Mokrý a suchý vysávač

Typ: 9.986-xxx

Typ: 9.989-xxx

Príslušné smernice EÚ

2006/42/ES (+2009/127/ES)

2014/30/EÚ

2011/65/EÚ

Aplikované harmonizované normy

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Výkonové údaje prístroja

Objem nádoby l 40 40 50 50 50 100 100

Množstvo vzduchu l/s 58 87,5 58 87,5 137,5 87,5 137,5

Prúd vzduchu počas pre-

vádzky

l/s 37,556,537,556,588,556,588,5

Podtlak kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Prevádzkový tlak kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Menovitá svetlosť nasávacej

hadice

DN 50 DN 50 DN 50 DN 50 DN 50 DN 50 DN 50

Zistené hodnoty podľa EN 60335-2-69

Hodnota vibrácií ruka-rame-

m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Neistota K m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Hladina akustického tlaku

dB(A)57625762716271

Neistota K

dB(A)2222222

Sieťový kábel

Sieťový kábel H07BQ-F mm

4 x 2,

Číslo súčiastky (EU) 9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.981-

557.0

9.979-

856.0

9.981-

557.0

Dĺžka kábla m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

154 Hrvatski

Podpísané osoby konajú na základe pove-

renia a s plnou mocou od vedenia spoloč-

nosti.

konateľ

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Germany)

Tel.: +49 7171 94888-0

Fax: +49 7171 94888-528

Waldstetten, 01.01.2022

Sadržaj

Opće napomene

Prije prve uporabe Vašeg ure-

đaja pročitajte ove originalne

upute za rad i priložene Sigurnosne naput-

ke. Postupajte u skladu s njima.

Čuvajte obje knjižice za kasniju uporabu ili

za sljedećeg vlasnika.

Namjenska uporaba

몇 UPOZORENJE

Udisanje prašina opasnih po zdravlje

Štetnost po zdravlje

Uređaj nemojte koristiti za usisavanje pra-

šina opasnih po zdravlje.

PAŽNJA

Kratki spoj zbog visoke vlažnosti zraka

Oštećenje uređaja

Koristite uređaj samo u zatvorenim prosto-

rijama.

Uređaj je namijenjen za:

● usisavanje nezapaljivih i neeksplozivnih

tvari.

● usisavanje zapaljivih prašina svih klasa

eksplozije prašine (osim prašine s mini-

malnom energijom paljenja ME < 1 mJ).

● usisavanje prašina i grube nečistoće.

● usisavanje zapaljivih prašina iz zone 22

ako je uređaj postavljen izvan područja

ugroženih eksplozijom.

● usisavanje vlažnih i tekućih tvari.

● industrijsku uporabu.

Svaka druga uporaba smatra se nenamjen-

skom.

Zaštita okoliša

Ambalažni se materijali mogu recikli-

rati. Molimo odložite ambalažu na eko-

loški prihvatljiv način.

Električni i elektronički uređaji sadrže

vrijedne reciklažne materijale, a često

i sastavne dijelove poput baterija, pu-

njivih baterija ili ulja koji kod nepropisnog

rukovanja ili nepravilnog odlaganja u otpad

mogu predstavljati potencijalnu opasnost

za ljudsko zdravlje i okoliš. Međutim, ti su

sastavni dijelovi potrebni za pravilan rad

uređaja. Uređaji koji su označeni ovim sim-

bolom ne smiju se odlagati zajedno s kuć-

nim otpadom.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima pronađi-

te na: www.kaercher.com/REACH

Pribor i zamjenski dijelovi

 OPASNOST

Opasnost od eksplozije zbog neo-

dobrenog pribora

Za uporabu izvedbe 22 koristite samo pri-

bor koji je odobrio proizvođač i koji je ozna-

čen naljepnicom EX.

Koristite samo originalan pribor i originalne

zamjenske dijelove jer oni jamče siguran i

nesmetan rad uređaja.

Opće napomene ................................ 154

Namjenska uporaba........................... 154

Zaštita okoliša.................................... 154

Pribor i zamjenski dijelovi................... 154

Sadržaj isporuke ................................ 155

Sigurnosni uređaji .............................. 155

Opis uređaja....................................... 156

Puštanje u pogon ............................... 156

Rad .................................................... 156

Završetak rada ................................... 158

Transport............................................ 158

Skladištenje........................................ 158

Njega i održavanje ............................. 158

Pomoć u slučaju smetnji .................... 159

Jamstvo.............................................. 159

Tehnički podaci .................................. 159

EU izjava o sukladnosti...................... 160

Hrvatski 155

Informacije o priboru i pričuvnim dijelovima

pronađite na www.kaercher.com.

Sadržaj isporuke

Kod raspakiravanja provjerite je li sadržaj

potpun. U slučaju nedostatka pribora ili šte-

te nastale prilikom transporta obavijestite

svog prodavača.

Sigurnosni uređaji

Sigurnosne razine

 OPASNOST

● Uputa na neposredno prijeteću opasnosti

koja bi mogla dovesti do teške ozljede ili

smrti.

몇 UPOZORENJE

● Uputa na moguću opasnu situaciju koja bi

mogla dovesti do teške ozljede ili smrti.

몇 OPREZ

● Uputa na moguću opasnu situaciju koja bi

mogla dovesti do lakših ozljeda.

PAŽNJA

● Uputa na moguću opasnu situaciju koja bi

mogla dovesti do oštećenja imovine.

Sigurnosni napuci

몇 UPOZORENJE

● Ne smijete postavljati ni koristiti uređaj u

područjima u kojima postoji opasnost od

eksplozije prašine ili plina. Eksplozivna

atmosfera prašine unutar uređaja dopu-

štena je samo ispred filtra. Unutar uređaja

zabranjene su eksplozivne atmosfere pli-

na.

● Uređaj nije prikladan za usisavanje praši-

na opasnih po zdravlje.

● Uređaj nije prikladan za usisavanje izvora

vatre ni prašine s temperaturom tinjanja

≤ 190 °C.

● Uređaj nije prikladan za usisavanje ek-

splozivnih ili ekvivalentnih tvari u smislu

čl. 1. Zakona o eksplozivnim tvarima

(SprengG), eksplozivnih mješavina para i

zraka ni aluminijskih i magnezijskih praši-

na.

● Uređaj nije prikladan za usisavanje zapa-

ljivih tekućina (zapaljive, lako zapaljive,

visoko zapaljive prema propisima o opa-

snim tvarima Direktive 67/548/EEZ) (pla-

mište ispod 55 °C) te mješavina zapaljivih

prašina i zapaljivih tekućina.

● Uređaj nije prikladan za usisavanje praši-

na s ekstremno niskom minimalnom

energijom paljenja (ME < 1 mJ), kao što

su npr. toner, močivi sumpor, aluminijski

prah, olovni stearat.

● Zaštitite uređaj od kiše. Uređaj ne čuvajte

na otvorenom prostoru.

● Provjerite prije svakog puštanja u rad je-

su li spojeni vodovi za izjednačavanje po-

tencijala (uzemljenja).

몇 OPREZ

● Nakon svake uporabe isključite uređaj i

izvucite strujni utikač.

PAŽNJA

● Koristite uređaj samo u zatvorenim pro-

storijama.

● Opasnost od prignječenja! Nosite rukavi-

ce kada skidate ili stavljate usisnu glavu,

filtarsku jedinicu ili spremnik za skupljanje

tekućine.

● Opasnost od oštećenja! Nikad nemojte

usisavati bez filtra ili s oštećenim filtrom.

● Kada koristite uređaj, nosite zaštitne ci-

pele.

● Pokrećite uređaj samo brzinom koraka, a

kod strmih putova eventualno u dvoje.

● Kada mijenjate dodatnu opremu, pazite

da prašina ne izađe iz uređaja.

● Tijekom normalnog rada temperature po-

vršine mogu narasti do 100 °C.

Ponašanje u slučaju nužde

 OPASNOST

Opasnost od ozljeda i oštećenja prili-

kom usisavanja gorivih materijala, u slu-

čaju kratkog spoja ili drugih električnih

kvarova

Opasnost od udisanja plinova opasnih po

zdravlje, opasnost od strujnog udara, opa-

snost uslijed opeklina.

U slučaju nužde isključite uređaj i izvucite

strujni utikač.

Električni priključak

Uređaj se smije priključiti samo na električni

priključak koji je izveden od stručnog elek-

tričara u skladu s IEC 60364. Vrijednosti

priključka, vidi Tehnički podaci i tipsku plo-

156 Hrvatski

ču. Uporaba produžnog kabela nije dopu-

štena.

 OPASNOST

Opasnost od strujnog udara

Opasnost po život

Ne oštećujte električne priključne vodove,

primjerice, prevoženjem, gnječenjem ili po-

vlačenjem.

Zaštitite kabele od vrućine, ulja i oštrih ru-

bova.

Prije svake uporabe provjerite stanje pri-

ključnog strujnog kabela. Uređaj ne stavljaj-

te u pogon ako je kabel oštećen. Oštećeni

kabel mora zamijeniti stručni električar.

Simboli na uređaju

Industrijski usisivač za zapaljivu praši-

nu, postavljanje uređaja izvan zone 22

Uređaj nije prikladan za:

● Usisavanje tekućina s visokim rizikom

od eksplozije i mješavina zapaljivih pra-

šina i tekućina.

● Priključivanje na strojeve koji proizvode

prašinu.

● Usisavanje užarene prašine ili drugih

izvora vatre.

Uređaj nije odobren za:

● Rad u prostorijama ugroženima eksplo-

zijom.

Opis uređaja

Vidi sliku na stranici sa slikama

Slika A

1 Spremnik za prikupljanje

2 Priključak usisnog crijeva

3 Potisna ručica

4 Vrećasti filtar

5 Mrežni kabel

6 Sklopka uređaja

7 Prikazni instrument

8 Spremnik za prikupljanje

9 Polietilenska vrećica za prašinu

10 Držač polietilenske vrećice za prašinu

11 Kabel za izjednačenje potencijala

12 Crijevo za izjednačavanje tlaka

13 Držač dodatne opreme

14 Kabel za izjednačenje potencijala

15 Zapor usisne glave

16 Poluga za spuštanje spremnika za pri-

kupljanje

17 Upravljački kotačići s pozicijskom (ruč-

nom) kočnicom

Puštanje u pogon

Vidi sliku na stranici sa slikama

1. Uređaj stavite u položaj za rad.

2. Ako je to potrebno, uređaj osigurajte ruč-

nom kočnicom.

3. Uvjerite se da je usisna glava pravilno

postavljena.

4. Usisno crijevo umetnite u priključak usi-

snog crijeva.

Napomena

Promjer crijeva DN50 dopušten je samo za

uređaje s varijantama snage od 3,0 kW i

4,0 kW, za varijantu snage od 1,5 kW nu-

žan je promjer crijeva DN40.

Slika B

5. Željeni pribor nataknite na usisno crije-

vo.

Rad

Vidi sliku na stranici sa slikama

1. Utaknite strujni utikač u utičnicu.

2. Uključite uređaj na sklopki uređaja.

Slika C

3. Započnite postupak usisavanja.

Postupak usisavanja

Vidi sliku na stranici sa slikama

Slika D

1 Sklop

2 Usisno crijevo

3 Držač dodatne opreme

4 Sapnica

1. Uključite uređaj.

2. Izvadite usisno crijevo iz sklopa.

3. Uzmite odgovarajuću sapnicu iz držača

dodatne opreme i nataknite je na usisno

crijevo.

4. Usišite materijal koji treba usisati.

5. Izvadite sapnicu iz usisnog crijeva i sta-

vite je u držač dodatne opreme.

6. Nataknite usisno crijevo na sklop.

7. Isključite uređaj.

Obratite pozornost na znak opa-

snosti na uređaju!

Hrvatski 157

Čišćenje filtra za prašinu

Vidi sliku na stranici sa slikama

Napomena

Redovito čistite filtar da biste izbjegli gubi-

tak usisne snage.

Slika E

1. Da biste očistili filtar, nekoliko puta povu-

cite ručicu za čišćenje filtra ulijevo i ude-

sno.

Očitavanje minimalnog volumnog

protoka

Na prednjoj strani uređaja ugrađen je prika-

zni instrument koji prikazuje usisni podtlak

u uređaju.

(Vidi poglavlje Opis uređaja)

U tablici je navedena vrijednost maksimal-

nog usisnog podtlaka. Ta vrijednost ovisi o

snazi uređaja i korištenom usisnom crijevu.

PAŽNJA

Smanjenje učinkovitosti usisavanja

Ako se navedena vrijednost premaši, brzi-

na strujanja zraka u usisnom crijevu pada

ispod 20 m/s.

Očistite vrećasti filtar najkasnije kad se do-

segne ta vrijednost.

Ako se nakon čišćenja vrijednost znatno ne

smanji, zamijenite vrećasti filtar.



(Vidi poglavlje Zamjena vrećastog filtra)

 Očistite filtar najkasnije pri navedenoj

vrijednosti.

Pražnjenje spremnika za

prikupljanje

Vidi slike na stranici sa slikama

1. Isključite uređaj i odvojite ga od napaja-

nja.

2. Očistite filtar za prašinu.

3. Spustite spremnik za prikupljanje tako

da poluge pritisnete prema dolje.

Slika F

4. Izvucite spremnik za prikupljanje iz ure-

đaja.

Slika G

5. Ispraznite sadržaj spremnika za priku-

pljanje u napravu za odlaganje otpada.

6. Sadržaj zbrinite u skladu sa zakonskim

odredbama ili ga koristite ponovno.

7. Praznite spremnik za prikupljanje prema

potrebi, ali barem nakon svake uporabe.

Napomena

Spremnik za prikupljanje pomičite samo na

njegovim kotačima. Nemojte koristiti dizali-

cu, viličar ili slično.

Vađenje polietilenske vrećice za

prašinu

Vidi sliku na stranici sa slikama

Slika H

1. Odvojite crijevo za izjednačavanje tlaka

od spremnika za prikupljanje.

2. Izvadite spremnik za prikupljanje iz ure-

đaja.

3. Izvadite držač iz polietilenske vrećice za

prašinu.

4. Zatvorite polietilensku vrećicu za praši-

nu kabelskom vezicom ili ljepljivom tra-

kom.

5. Polietilensku vrećicu za prašinu zbrinite

u skladu sa zakonskim odredbama.

6. Umetnite novu vrećicu za prašinu u

spremnik za prikupljanje.

7. Umetnite držač.

Obratite pozornost na to da se polietilen-

ska vrećica za prašinu ne ošteti.

8. Umetnite spremnik za prikupljanje u ure-

đaj i spojite crijevo za izjednačavanje tla-

ka.

Skidanje usisne glave

Vidi sliku na stranici sa slikama

몇 OPREZ

Nepridržavanje težine

Opasnost od ozljeda i oštećenja

Podignite samo usisnu glavu. Zbog težine

usisnu glavu nemojte podizati ručno.

Snaga Promjer cri-

jeva

Vrijednost

1,5 kW DN 40 126 mbar

(12,6 kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar

(22,6 kPA)

4,0 kW DN 50 216 mbar

(21,6 kPA)

158 Hrvatski

 OPASNOST

Nepridržavanje težine

Opasnost od ozljeda zbog pada uređaja

Pridržavajte se važećih propisa za sprječa-

vanje nezgoda i sigurnosnih uputa.

Prije svakog postupka podizanja provjerite

radi li dizalica besprijekorno.

Uređaj podižite samo za alku za podizanje

koja je namijenjena tome.

Osigurajte ovješenje za podizanje od nena-

mjernog ispuštanja tereta.

Dizalicom smije upravljati samo kvalificira-

no stručno osoblje.

U području opasnosti dizalice ne smiju se

nalaziti osobe.

Ne ostavljajte uređaj visjeti na ovješenju za

podizanje bez nadzora.

Slika I

1. Isključite uređaj i odvojite ga iz mreže.

2. Otvorite zapor usisne glave.

3. Pričvrstite prikladnu dizalicu za alku za

podizanje.

4. Podignite usisnu glavu dizalicom i posta-

vite je na odgovarajuću podlogu.

Završetak rada

1. Uređaj isključite na sklopki za uključiva-

nje/isključivanje

2. Ispraznite i očistite spremnik za priku-

pljanje.

3. Skinite dodatnu opremu i očistite je i

osušite, po potrebi.

Transport

몇 OPREZ

Nepridržavanje težine

Opasnost od ozljeda i oštećenja

Pri transportu i skladištenju uzmite u obzir

težinu uređaja.

1. Pri transportu u vozilima uređaj osiguraj-

te od klizanja i prevrtanja u skladu s va-

žećim direktivama.

Skladištenje

몇 OPREZ

Nepridržavanje težine

Opasnost od ozljeda i oštećenja

Pri transportu i skladištenju uzmite u obzir

težinu uređaja.

1. Skladištite uređaj samo u zatvorenim

prostorijama.

Njega i održavanje

1. Uređaj i dodatnu opremu isplahnite u re-

dovitom razmacima prikladnom tekući-

nom i ostavite ih da se osuše.

2. Redovito provjeravajte ima li na vreća-

stom filtru oštećenja. U slučaju ošteće-

nja zamijenite vrećasti filtar.

Zamjena filtra

Vidi sliku na stranici sa slikama

Slika J

몇 OPREZ

Nepridržavanje težine

Opasnost od ozljeda i oštećenja

Za podizanje usisne glave koristite priklad-

nu dizalicu.

1. Skidanje usisne glave (vidi poglavlje Ski-

danje usisne glave).

2. Skinite vijke zateznih prstena.

3. Skinite malu odbojnu ploču.

4. Izvadite filtar i zamijenite ga.

5. Stavite novi filtar.

Pri ugradnji obratite pozornost na to da

se filtar umetne ispravno.

6. Postavite zatezne prstene i pričvrstite ih

vijcima.

Zamjena vrećastog filtra

Vidi slike na stranici sa slikama

Slika K

1 Vijci

2 Zatezni prsten

3 Vrećasti filtar

4 Uređaj za čišćenje

몇 OPREZ

Nepridržavanje težine

Opasnost od ozljeda i oštećenja

Za podizanje usisne glave koristite priklad-

nu dizalicu.

1. Skinite usisnu glavu. 

(Vidi poglavlje Skidanje usisne glave)

2. Za ručke izvadite filtarsku jedinicu iz ure-

đaja i okrenite je.

Slika L

3. Uklonite vijke i demontirajte uređaj za či-

šćenje.

4. Otpustite vijčani spoj zateznog prstena.

Hrvatski 159

5. Skinite vrećasti filtar.

6. Odložite filtarsku spužvicu u otpad.

7. Stavite novi vrećasti filtar.

8. Umetnite novu filtarsku spužvicu.

9. Postavite zatezni prsten i pričvrstite ga

vijcima.

10.Postavite uređaj za čišćenje i pričvrstite

ga vijcima.

11.Umetnite filtarsku jedinicu.

Pri ugradnji se uvjerite da jezičac na fil-

tarskom ulošku ulazi u vratilo.

Slika M

Pomoć u slučaju smetnji

 OPASNOST

Opasnost od ozljeda

Opasnost od slučajnog pokretanja uređaja

i opasnost od strujnog udara

Prije svih radova na uređaju isključite ure-

đaj i izvucite strujni utikač iz utičnice.

Sve provjere i radove na električnim dijelo-

vima treba provesti stručnjak.

Motor (usisna turbina) se ne pokreće

Nema električnog napona

 Provjerite utičnicu i osigurač napajanja

strujom.

 Provjerite mrežni kabel i strujni utikač

uređaja.

Usisna snaga se smanjuje

Mlaznica, usisna cijev ili usisno crijevo su

začepljeni.

 Provjerite i po potrebi očistite mlaznicu,

usisnu cijev i usisno crijevo.

Filtar je onečišćen.

 Očistite filtar.

Servisna služba

Ako se smetnja ne može ukloniti, uređaj

mora ispitati servisna služba.

Jamstvo

U svakoj zemlji vrijede jamstveni uvjeti koje

je izdala nadležna organizacija za distribu-

ciju. Moguće kvarove na Vašem uređaju

popravljamo besplatno unutar jamstvenog

roka ako je uzrok materijalna pogreška ili

pogreška u proizvodnji. U slučaju koji pod-

liježe jamstvu obratite se s potvrdom o pla-

ćanju Vašem prodavaču ili sljedećoj

ovlaštenoj lokaciji servisne službe.

(vidi adresu na poleđini)

Tehnički podaci

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Električni priključak

Napon električne mreže V 400 400 400 400 400 400 400

Faza ~ 3333333

Frekvencija električne mreže Hz 50 50 50 50 50 50 50

Vrsta zaštite IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Klasa zaštite IIIIIII

Nazivna snaga W 1500 3000 1500 3000 4700 3000 4700

Strujni osigurač (tromi) A 16 16 16 16 32 16 32

Dimenzije i težine

Tipična težina pri radu kg 116 131 139 154 179 159 184

Duljina x širina x visina mm 855 ×

715 ×

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Okolni uvjeti

Okolna temperatura °C +40 +40 +40 +40 +40 +40 +40

160 Hrvatski

Pridržavamo pravo na tehničke izmjene.

EU izjava o sukladnosti

Ovime izjavljujemo da je dolje označeni

stroj na temelju svoje koncepcije i konstruk-

cije kao i izvedbe koju mi stavljamo u pro-

met sukladan odgovarajućim temeljnim

sigurnosnim i zdravstvenim zahtjevima EU

direktiva. U slučaju izmjene stroja koja nije

dogovorena s nama ova izjava gubi svoju

valjanost.

Proizvod: Usisivač za suho usisavanje

Proizvod: Usisivač za mokro i suho usisa-

vanje

Tip: 9.986-xxx

Tip: 9.989-xxx

Relevantne EU direktive

2006/42/EZ (+2009/127/EZ)

2014/30/EU

2011/65/EU

Primijenjene usklađene norme

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Dolje potpisani djeluju u ime i po opunomo-

ćenju rukovodstva.

direktor

M.Pfister

Podaci o snazi uređaja

Zapremina spremnika l 40 40 50 50 50 100 100

Količina zraka l/s 58 87,5 58 87,5 137,5 87,5 137,5

Protočna količina zraka tije-

kom rada

l/s 37,556,537,556,588,556,588,5

Podtlak kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Radni tlak kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Nazivna širina usisnog crije-

DN50 DN50 DN50 DN50 DN50 DN50 DN50

Vrijednosti utvrđene prema EN 60335-2-69

Vrijednost vibracije šaka-ru-

m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Nesigurnost K m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Razina zvučnog tlaka L

dB(A)57625762716271

Nesigurnost K

dB(A)2222222

Mrežni kabel

Mrežni kabel H07BQ-F mm

4 x 2,

Kataloški brojevi dijelova

(EU)

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.981-

557.0

9.979-

856.0

9.981-

557.0

Duljina kabla m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Srpski 161

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Germany)

Tel.: +49 7171 94888-0

Telefaks: +49 7171 94888-528

Waldstetten, 01.01.2022

Sadržaj

Opšte napomene

Pre prve upotrebe, pročitajte

originalna uputstva za

upotrebu i priložene bezbednosne

instrukcije. Postupajte u skladu sa tim.

Sačuvajte obe knjižice za buduću upotrebu

ili sledeće vlasnike.

Namenska upotreba

몇 UPOZORENJE

Udisanje isparenja štetnih po zdravlje

Ugrožavanje zdravlja

Uređaj nemojte koristiti za usisavanje

prašina štetnih po zdravlje.

PAŽNJA

Kratki spoj usled prevelike vlažnosti

vazduha

Oštećenje uređaja

Uređaj koristite samo u unutrašnjim

prostorijama.

Uređaj je namenjen za:

● Usisavanje nezapaljivih materija i

materija koje ne izazivaju opasnost od

eksplozije.

● Usisavanje gorivih prašina svih

eksplozivnih klasa (izuzev prašina sa

najmanjom energijom paljenja

ME < 1 mJ).

● Usisavanje prašina i grube prljavštine.

● Usisavanje gorivih prašina iz zone 22,

ako je uređaj instaliran izvan područja

koja su ugrožena eksplozijom.

● Usisavanje vlažnih i tečnih supstanci.

● Industrijska upotreba.

Svaka drugačija upotreba smatra se

nenamenskom.

Zaštita životne sredine

Ambalaža može da se reciklira.

Pakovanja odložite u otpad na

ekološki način.

Električni i elektronski uređaji sadrže

dragocene materijale koji se mogu

reciklirati, a često i sastavne delove

kao što su baterije, akumulatori ili ulje koji,

u slučaju pogrešnog rukovanja ili

pogrešnog odlaganja u otpad mogu da

predstavljaju potencijalnu opasnost za

zdravlje ljudi i životnu sredinu. Međutim, ovi

sastavni delovi su neophodni za pravilan

rad uređaja. Uređaji označeni ovim

simbolom ne smeju da se odlažu u kućni

otpad.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na: www.kaercher.com/REACH

Pribor i rezervni delovi

 OPASNOST

Opasnost od eksplozije zbog

nedozvoljene dodatne opreme

Koristite samo dodatnu opremu koju je

odobrio proizvođač i koja je označena

nalepnicom "Ex" za upotrebu konstrukcije

22.

Koristite samo originalni pribor i originalne

rezervne delove, jer oni garantuju

bezbedan i nesmetan rad uređaja.

Informacije o priboru i rezervnim delovima

možete pronaći na www.kaercher.com.

Obim isporuke

Prilikom otpakivanja proverite da li je

sadržaj potpun. Ukoliko nedostaje pribor ili

Opšte napomene ............................... 161

Namenska upotreba........................... 161

Zaštita životne sredine....................... 161

Pribor i rezervni delovi ....................... 161

Obim isporuke.................................... 161

Sigurnosni uređaji .............................. 162

Opis uređaja....................................... 163

Puštanje u pogon ............................... 163

Rad .................................................... 163

Završetak rada ................................... 165

Transport............................................ 165

Skladištenje........................................ 165

Nega i održavanje.............................. 165

Pomoć u slučaju smetnji .................... 166

Garancija............................................ 166

Tehnički podaci .................................. 166

EU izjava o usklađenosti.................... 167

162 Srpski

u slučaju transportnih oštećenja obavestite

vašeg distributera.

Sigurnosni uređaji

Stepeni opasnosti

 OPASNOST

● Napomena o neposrednoj opasnosti koja

preti i koja može dovesti do teških

telesnih povreda ili smrti.

몇 UPOZORENJE

● Napomena o mogućoj opasnoj situaciji,

koja može dovesti do teških telesnih

povreda ili smrti.

몇 OPREZ

● Napomena o mogućoj opasnoj situaciji,

koja može dovesti do lakih telesnih

povreda.

PAŽNJA

● Napomena o mogućoj opasnoj situaciji,

koja može dovesti do materijalnih

oštećenja.

Sigurnosne napomene

몇 UPOZORENJE

● Uređaj ne smete da postavljate ili koristite

u područjima koja su izložena prašini i u

kojima postoji opasnost od eksplozije

gasa. Atmosfera sa opasnošću od

eksplozije prašine je dozvoljena samo

ispred filtera u unutrašnjosti uređaja.

Atmosfere sa opasnošću od eksplozije

gasa su zabranjene samo u unutrašnjosti

uređaja.

● Uređaj nije pogodan za usisavanje

prašina štetnih po zdravlje.

● Uređaj nije pogodan za usisavanje izvora

paljenja i prašina sa temperaturom

tinjanja ≤ 190 °C.

● Uređaj nije pogodan za usisavanje

eksplozivnih ili sličnih materija u smislu

člana 1 Zakona o eksplozivima,

eksplozivnim mešavinama pare i

vazduha, kao i aluminijumskim i

magnezijumskim prašinama.

● Uređaj nije pogodan za usisavanje

gorivih tečnosti (zapaljivih, lako

zapaljivih, izuzetno zapaljivih prema

propisima o opasnim materijama iz

smernice 67/548/EEZ) (tačka paljenja

ispod 55 °C), kao i mešavina gorivih

prašina i gorivih tečnosti.

● Uređaj nije pogodan za usisavanje

prašina sa ekstremno niskom

minimalnom energijom paljenja

(ME < 1 mJ), kao što su npr. toneri,

praškasti sumpor, aluminijumski prah ili

olovo stereat.

● Zaštitite uređaj od kiše. Nemojte

skladištiti uređaj na otvorenom prostoru.

● Pre svakog puštanja u rad, proverite da li

su priključeni vodovi za izjednačenje

potencijala (vodovi za uzemljenje).

몇 OPREZ

● Isključiti uređaj nakon svakog korišćenja i

izvući strujni utikač.

PAŽNJA

● Uređaj koristite samo u unutrašnjim

prostorijama.

● Opasnost od prignječenja! Nosite

rukavice kada skidate ili stavljate usisnu

glavu, filtersku jedinicu ili sabirnu posudu.

● Opasnost od oštećenja! Nikada ne

usisavajte bez filtera ili sa oštećenim

filterom.

● Nosite zaštitne rukavice kada rukujete

uređajem.

● Pomerajte uređaj samo brzinom koraka a

na strmim putevima ga pomerajte

zajedno sa još nekim.

● Vodite računa o tome da prilikom zamene

delova pribora ne izlazi prašina.

● Tokom normalnog rada, površinske

temperature mogu da porastu i na

100 °C.

Postupanje u slučaju nužde

 OPASNOST

Opasnost od povreda i oštećenja

prilikom usisavanja zapaljivih

materijala, kod kratkog spoja ili drugih

električnih greški.

Opasnost od udisanja gasova opasnih po

zdravlje, opasnost od strujnog udara,

opasnost od opekotina.

U slučaju nužde isključiti uređaj i izvući

strujni utikač.

Srpski 163

Električni priključak

Uređaj sme da se priključi na električni

priključak, koji je pripremio elektroinstalater

u skladu sa smernicom IEC 60364.

Pogledajte priključne vrednosti Tehnički

podaci i tipsku pločicu. Nije dozvoljena

upotreba produžnog kabla.

 OPASNOST

Opasnost od električnog udara

Opasnost po život

Nemojte oštećivati električne priključne

vodove, npr. prelaskom preko njih,

prignječenjem ili kidanjem.

Zaštitite kablove od toplote, ulja i oštrih

ivica.

Pre svake upotrebe, proverite mrežni

priključni vod uređaja. Nemojte puštati u

rad uređaj sa oštećenim kablom. Stručni

električar treba da zameni oštećeni kabl.

Simboli na uređaju

Industrijski usisivač za gorivu prašinu,

postavljanje uređaja izvan zone 22

Uređaj je nije namenjen za:

● Prihvatanje tečnosti sa većom

opasnošću od eksplozije kao i mešavina

gorivih prašina i tečnosti.

● Priključivanje na mašine koje stvaraju

prašinu.

● Usisavanje užarene prašine ili drugih

izvora paljenja.

Uređaj je nije namenjen za:

● rad u prostorijama u kojima preti

opasnost od eksplozije.

Opis uređaja

Slika, pogledajte strane sa grafikonima

Slika A

1 Sabirna posuda

2 Priključak usisnog creva

3 Potisna ručka

4 Džepni filter

5 Mrežni kabl

6 Prekidač uređaja

7 Prikazni element

8 Sabirna posuda

9 PE vreća za prašinu

10 Donji držač PE vreće za prašinu

11 Kabl za izjednačavanje potencijala

12 Crevo za izjednačavanje pritiska

13 Držač pribora

14 Kabl za izjednačavanje potencijala

15 Bravica usisne glave

16 Spuštanje poluge sabirne posude

17 Upravljački točkići i poziciona (ručna)

kočnica

Puštanje u pogon

Slika, pogledajte strane sa grafikonima

1. Uređaj postavite u radni položaj.

2. Ako je potrebno, uređaj osigurajte

parkiranom kočnicom.

3. Pobrinuti se da usisna glava bude

pravilno postavljena.

4. Utaknuti usisno crevo u priključak

usisnog creva.

Napomena

Prečnik creva DN50 je dozvoljen samo za

uređaje sa varijantama snage 3,0 kW i

4,0 kW, kod 1,5 kW prečnik creva je DN40.

Slika B

5. Željeni pribor postavite na usisno crevo.

Rad

Slika, pogledajte strane sa grafikonima

1. Strujni utikač utaknite u utičnicu.

2. Isključite uređaj preko prekidača

uređaja.

Slika C

3. Počnite sa postupkom usisivanja.

Postupak usisavanja

Slika, pogledajte strane sa grafikonima

Slika D

1 Element

2 Usisno crevo

3 Držač pribora

4 Mlaznica

1. Uključite uređaj.

2. Usisno crevo izvucite iz elementa.

3. Odgovarajuću mlaznicu izvadite iz

držača opreme i postavite ga na usisno

crevo.

4. Usisajte materijal.

5. Odgovarajuću mlaznicu izvadite usisnog

creva i utaknite držač opreme.

Obratite pažnju na upozoravajuću

ploču na uređaju!

164 Srpski

6. Utaknite usisno crevo na element.

7. Isključite uređaj.

Čišćenje filtera za prašinu

Slika, pogledajte strane sa grafikonima

Napomena

Redovno čistite filter da biste sprečili

gubitak usisne snage.

Slika E

1. Ručku za čišćenje filtera više puta

pomerajte levo-desno da bi se očistio

filter.

Očitavanje minimalnog

zapreminskog protoka

Sa prednje strane uređaja je ugrađen

instrument za prikaz, koji prikazuje usisni

potpritisak unutar uređaja.

(Vidi poglavlje Opis uređaja)

U tabeli je navedena vrednost

maksimalnog usisnog potpritiska. Vrednost

zavisi od snage uređaja i od korišćenog

usisnog creva.

PAŽNJA

Gubitak pri usisu

Ako se prekorači navedena vrednost,

brzina vazduha u usisnom crevu pada na

ispod 20 m/s.

Očistite džepni filter najkasnije kada se

dostigne ta vrednost.

Zamenite džepni filter ako se vrednost ne

smanji značajno posle čišćenja.



(Vidi poglavlje Zamena džepnog filtera)

 Očistite filter najkasnije kada se

postigne navedena vrednost.

Pražnjenje sabirne posude

Slike, pogledajte strane sa grafikonima

1. Isključite uređaj i prekinite strujno

napajanje.

2. Očistite filter za prašinu.

3. Spustite sabirnu posudu pritiskanjem

poluge nadole.

Slika F

4. Izvucite sabirnu posudu iz uređaja.

Slika G

5. Sabirnu posudu ispraznite u uređaju za

pražnjenje tečnosti.

6. Sadržaj odložite na otpad u skladu sa

zakonskim odredbama.

7. Po potrebi ispraznite sabirnu posudu,

barem nakon svake upotrebe.

Napomena

Sabirnu posudu pomerajte samo na njenim

točkićima. Za to nemojte koristiti dizalicu,

viljuškar ili slično.

Skidanje PE vreće za prašinu

Slika, pogledajte strane sa grafikonima

Slika H

1. Skinite crevo za kompenzaciju pritiska

sa sabirne posude.

2. Izvadite sabirnu posudu iz uređaja.

3. Izvadite donju držač iz PE vreće za

prašinu.

4. PE vreću za prašinu zatvorite

kablovskom vezicom ili lepljivom

trakom.

5. PE vreću za prašinu odložite na otpad u

skladu sa zakonskim odredbama.

6. Postavite novu vreću za prašinu u

sabirnu posudu.

7. Postavite donji držač.

Pazite na to da se PE vreća za prašinu

ne ošteti.

8. Sabirnu posudu postavite u uređaj i

priključite crevo za kompenzaciju

pritiska.

Skidanje usisne glave

Slika, pogledajte strane sa grafikonima

몇 OPREZ

Zanemarivanje težine

Opasnost od povreda i oštećenja

Podižite samo usisnu glavu. S obzirom na

težinu, nemojte rukom skidati usisnu glavu.

Snaga Prečnik

creva

Vrednost

1,5 kW DN 40 126 mbar

(12,6 kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar

(22,6 kPA)

4,0 kW DN 50 216 mbar

(21,6 kPA)

Srpski 165

 OPASNOST

Zanemarivanje težine

Opasnost od povrede zbog pada uređaja

Obratite pažnju na važeće propise o

sprečavanju nezgoda i sigurnosne

napomene.

Pre svakog postupka podizanja proverite

da li uređaj za podizanje funkcioniše bez

greške.

Uređaj podižite samo preko predviđene

ušice za podizanje.

Zaštitite sistem za vešanje od nenamernog

ispuštanja tereta.

Samo kvalifikovano stručno osoblje sme da

rukuje kranom.

U opasnom području krana ne sme niko da

se zadržava.

Nemojte ostavljati uređaj da visi bez

nadzora na podiznom uređaju.

Slika I

1. Isključite uređaj i odvojite ga sa strujne

mreže.

2. Otvorite bravicu za usisnu glavu.

3. Pričvrstite odgovarajući podizni element

na ušicu krana.

4. Usisnu glavu podignite pomoću dizalice

ostavite je na odgovarajuće mesto za

odlaganje.

Završetak rada

1. Uključite/isključite uređaj preko glavnog

prekidača

2. Ispraznite i očistite sabirnu posudu.

3. Demontirajte pribor i eventualno ga

očistite i osušite.

Transport

몇 OPREZ

Nepoštovanje težine

Opasnost od povreda i oštećenja

Prilikom transporta i skladištenja obratiti

pažnju na težinu uređaja.

1. Prilikom transporta u vozilima, uređaj

osigurati od isklizavanja i prevrtanja u

skladu sa važećim direktivama.

Skladištenje

몇 OPREZ

Nepoštovanje težine

Opasnost od povreda i oštećenja

Prilikom transporta i skladištenja obratiti

pažnju na težinu uređaja.

1. Uređaj skladištite samo u unutrašnjim

prostorima.

Nega i održavanje

1. Uređaj i dodatna oprema ispirajte u

redovnim vremenskim intervalima i

odgovarajućom tečnošću.

2. Redovno proveravajte da li na džepnom

filteru ima oštećenja. U slučaju

oštećenja zamenite džepni filter.

Zamena filtera

Slika, pogledajte strane sa grafikonima

Slika J

몇 OPREZ

Zanemarivanje težine

Opasnost od povreda i oštećenja

Za podizanje usisne glave koristite

odgovarajuće podizno sredstvo.

1. Skinite usisnu glavu (vidi poglavlje

Skidanje usisne glave).

2. Otpustite zatezne prstenove.

3. Skinite malu odbojnu ploču.

4. Skinite filter i zamenite ga.

5. Postavite novi filter.

Prilikom ugradnje vodite računa o tome

da filter bude pravilno postavljen.

6. Postavite zatezne prstenove i pritegnite

ih.

Zamena džepnog filtera

Slike, pogledajte strane sa grafikonima

Slika K

1 Zavrtnji

2 Stezni prsten

3 Džepni filter

4 Element za čišćenje

몇 OPREZ

Zanemarivanje težine

Opasnost od povreda i oštećenja

Za podizanje usisne glave koristite

odgovarajuće podizno sredstvo.

1. Skinite usisnu glavu. 

(Vidi poglavlje Skidanje usisne glave)

2. Filtersku jedinicu izvadite iz uređaja

preko ručki i okrenite ga.

Slika L

166 Srpski

3. Uklonite zavrtnje i demontirajte element

za čišćenje.

4. Otpustite zavrtnje zateznog prstena.

5. Skinite džepni filter.

6. Odložite na otpad penu za filter.

7. Postavite novi džepni filter.

8. Postavite novu penu za filter.

9. Postavite zatezni prsten i pritegnite ga.

10.Postavite i pričvrstite element za

čišćenje.

11.Postavite filtersku jedinicu.

Prilikom ugradnje vodite računa o tome

da umetak na ulošku filtera doseže do

vratila.

Slika M

Pomoć u slučaju smetnji

 OPASNOST

Opasnost od povreda

Opasnost od nenamernog pokretanja

uređaja i opasnost od električnog udara

Pre svih radova na uređaju, isključiti uređaj

i izvući strujni utikač.

Sve provere i radove na električnim

delovima prepustite stručnjaku.

Motor (usisna turbina) se ne pokreće

Nema električnog napona

 Proveriti utičnicu i osigurač napajanja

strujom.

 Proverite mrežni kabl i strujni utikač

uređaja.

Usisna snaga opada

Začepljena je mlaznica, usisna cev ili

usisno crevo.

 Proverite i eventualno očistite mlaznicu,

usisnu cev i usisno crevo.

Filter je zaprljan.

 Očistite filter.

Servisna služba

Ako smetnja ne može da se otkloni, uređaj

mora da se odnese na proveru u servisnu

službu.

Garancija

U svakoj zemlji važe uslovi garancije koje je

izdala naša nadležna distributivna

organizacija. Bilo kakve smetnje na uređaju

otklanjamo besplatno u garantnom roku,

ukoliko je uzrok smetnje greška u

materijalu ili proizvodnji. U slučaju koji

podleže garanciji obratite se sa računom

vašem distributeru ili narednoj ovlašćenoj

lokaciji servisne službe.

(Adresu vidi na poleđini)

Tehnički podaci

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Električni priključak

Napon električne mreže V 400 400 400 400 400 400 400

Faza ~ 3333333

Mrežna frekvencija Hz 50 50 50 50 50 50 50

Vrsta zaštite IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Klasa zaštite IIIIIII

Nominalna snaga W 1500 3000 1500 3000 4700 3000 4700

Strujni osigurač (inertan)A 16161616321632

Dimenzije i težine

Tipična radna težina kg 116 131 139 154 179 159 184

Dužina x širina x visina mm 855 x

715 x

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Uslovi okruženja

Temperatura okoline °C +40 +40 +40 +40 +40 +40 +40

Srpski 167

Zadržavamo pravo na tehničke podatke.

EU izjava o usklađenosti

Ovim putem izjavljujemo da mašina

označena u nastavku, na osnovu svoje

koncepcije i konstrukcije kao i u izvedbi

koju smo pustili u promet, odgovara

važećim osnovnim zahtevima za

bezbednost i zdravlje iz EU direktiva. U

slučaju izmena na mašini bez naše

saglasnosti ova izjava prestaje da važi.

Proizvod: Usisivač za suvo usisavanje

Proizvod: Usisivač za mokro i suvo

usisavanje

Tip: 9.986-xxx

Tip: 9.989-xxx

Važeće direktive EU

2006/42/EZ (+2009/127/EZ)

2014/30/EU

2011/65/EU

Primenjene harmonizovane norme

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Potpisnici deluju u ime i sa punomoćju

uprave kompanije.

Vodeći saradnik

M.Pfister

Podaci o snazi uređaja

Zapremina posude l 4040505050100100

Protok vazduha l/s 58 87,5 58 87,5 137,5 87,5 137,5

Količina prenosa vazduha

tokom rada

l/s 37,556,537,556,588,556,588,5

Podpritisak kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Radni pritisak kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Nominalna širina usisnog

creva

DN50 DN50 DN50 DN50 DN50 DN50 DN50

Utvrđene vrednosti prema EN 60335-2-69

Vrednost vibracije na šaci i

ruci

m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Nepouzdanost K m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Nivo zvučnog pritiska L

dB(A)57625762716271

Nepouzdanost K

dB(A)2222222

Mrežni kabl

Mrežni kabl H07BQ-F mm

4 x 2,

Broj dela (EU) 9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.981-

557.0

9.979-

856.0

9.981-

557.0

Dužina kabla m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

168 Български

Kärcher Industrijsko usisavanje GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Nemačka)

Tel.: +49 7171 94888-0

Faks: +49 7171 94888-528

Waldstetten, 2022/01/01

Съдържание

Общи указания

Преди първото използване

на уреда прочетете това

оригинално ръководство за

експлоатация и приложените указания

за безопасност. Процедирайте

съответно.

Запазете двете книжки за последващо

използване или за следващия

собственик.

Употреба по

предназначение

몇 ПРЕДУПРЕЖДЕНИЕ

Вдишване на опасни за здравето

прахове

Увреждане на здравето

Не използвайте уреда за изсмукване на

опасни за здравето прахове.

ВНИМАНИЕ

Късо съединение поради висока

влажност на въздуха

Повреда на уреда

Използвайте уреда само във вътрешни

помещения.

Уредът е предназначен за:

●Изсмукване на незапалими и

неексплозивни вещества.

●Изсмукване на запалими прахове от

всички класове на прахова експлозия

(с изключение на прахове с

минимална запалителна енергия

ME < 1 mJ).

●Изсмукване на прахове и груби

замърсявания.

●Изсмукване на запалими прахове от

зона 22, ако уредът е инсталиран

извън взривоопасни зони.

●Изсмукване на влажни и течни

субстанции.

● Промишлена употреба.

Всяка друга употреба се счита за

неправилна.

Защита на околната среда

Опаковъчните материали подлежат

на рециклиране. Моля, изхвърляйте

опаковките по съобразен с околната

среда начин.

Електрическите и електронните

уреди съдържат ценни материали,

подлежащи на рециклиране, а често

и съставни части, напр. батерии,

акумулаторни батерии или масло, които

при неправилно боравене или

изхвърляне могат да представляват

потенциална опасност за човешкото

здраве и за

околната среда. За

правилното функциониране на уреда

все пак тези съставни части са

необходими. Обозначените с този

символ уреди не трябва да бъдат

изхвърляни заедно с битовите отпадъци.

Указания за съставни вещества

(REACH)

Актуална информация относно съставни

вещества можете да намерите тук:

www.kaercher.com/REACH

Общи указания ................................. 168

Употреба по предназначение .......... 168

Защита на

околната среда .............. 168

Принадлежности и резервни части. 169

Комплект на доставката................... 169

Предпазни устройства ..................... 169

Описание на уреда........................... 170

Пускане в експлоатация .................. 171

Експлоатация.................................... 171

Приключване на работата ............... 173

Транспортиране................................ 173

Съхранение ...................................... 173

Грижа и поддръжка .......................... 173

Помощ при повреди ......................... 174

Гаранция ........................................... 174

Технически данни............................. 174

Декларация за съответствие на ЕС 175

Български 169

Принадлежности и

резервни части

 ОПАСНОСТ

Опасност от експлозия поради

неодобрени принадлежности

Използвайте само одобрени от

производителя и обозначени със

стикер Ex принадлежности за

употребата на типа конструкция 22.

Използвайте само оригинални

аксесоари и оригинални резервни части,

по този начин осигурявате безопасната и

безпроблемна експлоатация на уреда.

Можете да намерите информация за

аксесоари и резервни части на

www.kaercher.com.

Комплект на доставката

При разопаковане проверете

съдържанието за цялост. При липсващи

аксесоари или при транспортни щети,

моля, обърнете се към Вашия

дистрибутор.

Предпазни устройства

Степени на опасност

 ОПАСНОСТ

● Указание за непосредствена

опасност, която може да доведе до

тежки телесни повреди или до

смърт.

몇 ПРЕДУПРЕЖДЕНИЕ

● Указание за възможна опасна

ситуация, която може да доведе до

тежки телесни повреди или до

смърт.

몇 ПРЕДПАЗЛИВОСТ

● Указание за възможна опасна

ситуация, която може да доведе до

леки телесни повреди.

ВНИМАНИЕ

● Указание за възможна опасна

ситуация, която може да доведе до

материални щети.

Указания за безопасност

몇 ПРЕДУПРЕЖДЕНИЕ

● Не трябва да монтирате, нито да

използвате уреда в зони с риск от

прахова или газова експлозия.

Експлозивна прахова атмосфера във

вътрешността на уреда е разрешена

само пред филтъра. Експлозивни

газови атмосфери са забранени във

вътрешността на уреда.

● Уредът не е подходящ за изсмукване

на опасни за здравето прахове

● Уредът не е подходящ за изсмукване

на източници на запалване и на

прахове с температура на тлеене

≤ 190 °C.

● Уредът не е подходящ за изсмукване

на взривни или равностойни на

взривни вещества по смисъла на

параграф 1 от SprengG (Закон за

взривните вещества), експлозивни

смеси от пара и въздух, както и на

алуминиеви (Al) и магнезиеви (Mg)

прахове.

● Уредът не е подходящ за изсмукване,

респ. всмукване на запалими

течности (запалими, лесно запалими,

високо запалими съгласно законовата

разпоредба относно опасните

вещества Директива 67/548/ЕИО)

(пламна температура под 55 °C),

както и на смеси от запалими

прахове и запалими течности.

● Уредът не е подходящ за изсмукване

на прахове

с изключително ниска

минимална запалителна енергия

(ME < 1 mJ), като напр. тониращи

вещества, омокряема сяра,

алуминиев прах, оловен стеарат.

● Пазете уреда от дъжд. Не

съхранявайте уреда на открито.

● Преди всяко пускане в експлоатация

проверявайте дали са свързани

проводниците за изравняване на

потенциалите (заземителни

проводници).

몇 ПРЕДПАЗЛИВОСТ

● След всяка употреба изключвайте

уреда и изваждайте щепсела.

ВНИМАНИЕ

● Използвайте уреда само във

вътрешни помещения.

170 Български

● Опасност от прищипване! Носете

ръкавици, когато сваляте или

поставяте всмукателната глава,

филтърния блок или събирателния

съд.

● Опасност от повреда! Никога не

извършвайте изсмукване без или с

повреден филтър.

● Носете защитни обувки, когато

обслужвате уреда.

● Придвижвайте уреда само със

стъпкова скорост, а при движение по

наклон — по двама, ако е

необходимо.

● Когато сменяте принадлежности,

внимавайте да не излиза прах.

● По време на нормалния режим на

работа температурите на

повърхността могат да се повишат

до 100 °C.

Поведение при аварии

 ОПАСНОСТ

Опасност от наранявания и повреди

при засмукване на запалими

материали, при късо съединение или

други електрически повреди

Опасност от вдишване на вредни за

здравето газове, опасност от токов

удар, опасност поради изгаряния.

При авария изключете уреда и

извадете щепсела.

Електрическо свързване

Уредът може да се свързва само към

електрически извод, който е бил

изпълнен от електромонтажник

съгласно IEC 60364. Присъединителни

стойности — вж. Технически данни и

типовата табелка. Употребата на

удължителен кабел не е разрешена.

 ОПАСНОСТ

Опасност от електрически удар

Опасност за живота

Не повреждайте електрическите

присъединителни кабели напр. чрез

преминаване върху тях, притискане

или опъване.

Предпазвайте кабелите от топлина,

масло и остри ръбове.

Преди всяка употреба проверявайте

мрежовия захранващ кабел на уреда. Не

пускайте в експлоатация уред с

повреден кабел. Възложете смяната

на повредения кабел на

електротехник.

Символи върху уреда

Промишлена прахосмукачка за

запалим прах, инсталиране извън

зона 22

Уредът не е подходящ за:

●изсмукване на течности с висок риск

от експлозия, както и на смеси от

запалими прахове и течности.

●Свързване към генериращи прах

машини.

●Изсмукване на тлеещ прах или други

източници на запалване.

Уредът не е одобрен за:

● работа във

взривоопасни помещения.

Описание на уреда

Вж. изображенията на страниците с

графики

Фигура A

1 Събирателен съд

2 Извод за всмукателен маркуч

3 Плъзгаща скоба

4 Филтър-торба

5 Мрежов захранващ кабел

6 Прекъсвач на уреда

7 Индикаторен инструмент

8 Събирателен съд

9 Торбичка за прах от PE

10 Притискач на торбичката за прах от

11 Кабел за изравняване на

потенциалите

12 Маркуч за изравняване на

налягането

13 Държач за принадлежности

14 Кабел за изравняване на

потенциалите

15 Блокировка на всмукателната глава

16 Лост за спускане на събирателния

съд

Съблюдавайте

предупредителната табелка

на уреда!

Български 171

17 Водещи колела със застопоряваща

спирачка

Пускане в експлоатация

Вж. изображенията на страниците с

графики

1. Приведете уреда в работно

положение.

2. При необходимост подсигурете уреда

със застопоряващата спирачка.

3. Уверете се, че всмукателната глава е

поставена правилно.

4. Пъхнете смукателния маркуч в

извода за смукателен маркуч.

Указание

Диаметърът на маркуча DN 50 е

разрешен само за уреди с варианти за

мощност 3,0 kW и 4,0 kW, при 1,5 kW -

диаметър на маркуча DN 40.

Фигура B

5. Поставете желаната принадлежност

на смукателния маркуч.

Експлоатация

Вж. изображенията на страниците с

графики

1. Включете мрежовия щепсел в

контакта.

2. Включете уреда от прекъсвача на

уреда.

Фигура C

3. Започнете процеса на изсмукване.

Процес на изсмукване

Вж. изображенията на страниците с

графики

Фигура D

1 Приспособление

2 Смукателен маркуч

3 Държач за принадлежности

4 Дюза

1. Включете уреда.

2. Свалете смукателния маркуч от

приспособлението.

3. Извадете подходящата дюза от

държача за принадлежности и я

поставете на смукателния маркуч.

4. Изсмукайте материала за

изсмукване.

5. Свалете дюзата от смукателния

маркуч и я поставете в държача за

принадлежности.

6. Поставете смукателния маркуч на

приспособлението.

7. Изключете уреда.

Почистване на филтъра за прах

Вж. изображенията на страниците с

графики

Указание

Почиствайте филтъра редовно, за да

се избегне намаляване на силата на

изсмукване.

Фигура E

1. За да почистите филтъра,

придвижете няколко пъти напред и

назад ръкохватката за почистване на

филтъра.

Отчитане на минималния обемен

поток

На предната страна на уреда е монтиран

индикаторен инструмент, който показва

вакуума на засмукване вътре в уреда.

(Вж. глава Описание на уреда)

В таблицата е посочена стойността на

максималния вакуум на засмукване.

Стойността зависи от мощността на

уреда и от използвания смукателен

маркуч.

ВНИМАНИЕ

Намаляване на силата на изсмукване

При превишаване на посочената

стойност скоростта на въздуха в

смукателния маркуч спада под 20 m/s.

Почистете филтъра-торба най-късно

при достигането на стойността.

Сменете филтъра-торба, ако

стойността не е значително намалена

вследствие на почистването.



(Вж. глава Смяна на филтъра-торба)

Мощн

ост

Диаметър

на маркуча

Стойност

1,5 kW DN 40 126 mbar

(12,6 kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

172 Български

 Почистете филтъра най-късно при

достигане на посочената стойност.

Изпразване на събирателния съд

Вижте изображенията на страницата с

графики

1. Изключете уреда и го разделете от

електрозахранването.

2. Почистете филтъра за прах.

3. Спуснете събирателния съд, като

натиснете лоста надолу.

Фигура F

4. Извадете събирателния съд от уреда.

Фигура G

5. Изпразнете събирателния съд в

приспособлението за изхвърляне.

6. Изхвърлете или използвайте

повторно съдържанието, както е

установено в законовите разпоредби

7. Изпразвайте събирателния съд при

необходимост, но най-малко след

всяка употреба.

Указание

Придвижвайте събирателния съд

върху неговите ходови ролки. За тази

цел не използвайте кран, вилков

високоповдигач или подобни

съоръжения.

Изваждане на торбичката за прах

от PE

Вж. изображенията на страниците с

графики

Фигура H

1. Изтеглете маркуча за изравняване на

налягането от събирателния съд.

2. Извадете събирателния съд от уреда.

3. Свалете притискача от торбичката за

прах от PE.

4. Затворете торбичката за прах от PE

със стягаща връзка за кабел или

залепваща лента.

5. Изхвърлете торбичката за прах от PE

съгласно законовите разпоредби.

6. Поставете новата торбичка за прах в

събирателния съд.

7. Поставете притискача.

Внимавайте торбичката за прах от PE

да не се повреди.

8. Поставете събирателния съд в уреда

и свържете маркуча за изравняване

на налягането.

Сваляне на всмукателната глава

Вж. изображенията на страниците с

графики

몇 ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди

Повдигнете само всмукателната

глава. Поради теглото не сваляйте

всмукателната глава с ръце.

 ОПАСНОСТ

Несъблюдаване на теглото

Опасност от нараняване от падащ

уред

Спазвайте валидните разпоредби за

предотвратяване на злополуки и

указания за безопасност.

Преди всяко повдигане проверявайте

подемния механизъм с подемното

приспособление за правилно

функциониране.

Повдигайте уреда само от

предвидената за това халка за

окачване на кран.

Подсигурявайте приспособлението за

окачване за повдигане срещу

непреднамерено откачване на товара.

Кранът трябва да бъде управляван

само от квалифициран за целта

специализиран персонал.

В опасната зона на крана не трябва да

има хора.

Не оставяйте уреда без наблюдение на

приспособлението за окачване за

повдигане.

Фигура I

1. Изключете уреда и го разделете от

електрическата мрежа.

4,0 kW DN 40 226 mbar

(22,6 kPA)

4,0 kW DN 50 216 mbar

(21,6 kPA)

Мощн

ост

Диаметър

на маркуча

Стойност

Български 173

2. Отворете блокировката на

всмукателната глава.

3. Закрепете подходящо подемно

приспособление на халката за

окачване на кран.

4. Повдигнете всмукателната глава с

кран и я поставете върху подходяща

основа.

Приключване на работата

1. Изключете уреда от прекъсвача Вкл./

Изкл.

2. Изпразнете и почистете

събирателния съд.

3. Демонтирайте и при необходимост

почистете и подсушете

принадлежностите.

Транспортиране

몇 ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди

При транспортирането и

съхранението съблюдавайте теглото

на уреда.

1. При транспортиране в превозни

средства осигурявайте уреда срещу

изплъзване и обръщане, като

следвате валидните инструкции.

Съхранение

몇 ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди

При транспортирането и

съхранението съблюдавайте теглото

на уреда.

1. Съхранявайте уреда само във

вътрешни помещения.

Грижа и поддръжка

1. Периодично промивайте уреда и

принадлежностите с подходяща

течност и ги оставяйте да изсъхнат.

2. Редовно проверявайте филтъра-

торба за повреди. При повреда

сменяйте филтъра-торба.

Смяна на филтъра

Вж. изображенията на страниците с

графики

Фигура J

몇 ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди

За повдигане на всмукателната глава

използвайте подходящо подемно

приспособление.

1. Свалете всмукателната глава (вж.

глава Сваляне на всмукателната

глава).

2. Развийте винтовото съединение на

притискателните пръстени.

3. Свалете малката отбивна пластина.

4. Свалете филтъра и го сменете.

5. Поставете новия филтър.

При монтажа внимавайте филтърът

да се поставя правилно.

6. Поставете и затегнете

притискателните пръстени.

Смяна на филтъра-торба

Вижте изображенията на страницата с

графики

Фигура K

1 Винтове

2 Затягащ пръстен

3 Филтър-торба

4 Приспособление за почистване

몇 ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди

За повдигане на всмукателната глава

използвайте подходящо подемно

приспособление.

1. Свалете всмукателната глава. 

(Вж. глава Сваляне на

всмукателната глава)

2. Извадете филтъра от уреда, като го

държите за дръжките, и го завъртете.

Фигура L

3. Свалете винтовете и демонтирайте

приспособлението за почистване.

4. Развийте винтовото

съединение на

затягащия пръстен.

5. Извадете филтъра-торба.

6. Изхвърлете пяната за филтър.

7. Поставете новия филтър-торба.

8. Поставете новата пяна за филтър.

174 Български

9. Поставете и завинтете затягащия

пръстен.

10.Поставете и завинтете

приспособлението за почистване.

11.Поставете филтъра.

При монтажа следете планката на

филтърната вложка да се захваща за

вала.

Фигура M

Помощ при повреди

 ОПАСНОСТ

Опасност от нараняване

Опасност от самопроизволно

стартиране на уреда и опасност от

електрически удар

Преди всякакви работи по уреда го

изключвайте и изваждайте щепсела.

Възлагайте извършването на всички

проверки и работи по електрически

части на специалист.

Двигателят (смукателна турбина) не

сработва

Липса на електрическо захранване

 Проверете контакта и предпазителя

на електрозахранването.



Проверете мрежовия захранващ

кабел и щепсела на уреда.

Силата на всмукване отслабва

Дюзата, всмукателната тръба или

всмукателният маркуч са запушени.

 Проверете дюзата, всмукателната

тръба и всмукателния маркуч и при

необходимост ги почистете.

Филтърът е замърсен.

 Почистете филтъра.

Сервиз

Ако повредата не може да бъде

отстранена, уредът трябва да бъде

проверен от сервиза.

Гаранция

Във всяка държава са валидни

издадените от нашия оторизиран

дистрибутор гаранционни условия.

Евентуални повреди на Вашия уред ще

отстраним в рамките на гаранционния

срок безплатно, ако се касае за дефект в

материалите или производствен дефект.

В случай на предявяване на право на

гаранция, се обърнете към Вашия

дистрибутор или към най

-близкия

оторизиран сервиз, като представите

касовата бележка.

(Адрес, вж. задната страна)

Технически данни

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Електрическо свързване

Мрежово напрежение V 400 400 400 400 400 400 400

Фаза ~3333333

Мрежова честота Hz 50 50 50 50 50 50 50

Тип защита IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Клас защита IIIIIII

Номинална мощност W 1500300015003000470030004700

Предпазител (инертен) A 16 16 16 16 32 16 32

Размери и тегла

Типично собствено тегло kg 116 131 139 154 179 159 184

Дължина x широчина x

височина

mm 855 x

715 x

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Български 175

Запазваме си правото на технически

промени.

Декларация за

съответствие на ЕС

С настоящото декларираме, че

посочената по-долу машина по своята

концепция и конструкция, както и в

пуснатото от нас на пазара изпълнение,

съответства на приложимите основни

изисквания за безопасност и опазване

на здравето, определени в директивите

на ЕС. При несъгласувана с нас промяна

на машината тази декларация губи

своята валидност.

Продукт

: Прахосмукачка за сухо

почистване

Продукт: Прахосмукачка за мокро и сухо

почистване

Тип: 9.986-xxx

Тип: 9.989-xxx

Приложими директиви на ЕС

2006/42/ЕО (+2009/127/ЕО)

2014/30/ЕС

2011/65/ЕС

Приложими хармонизирани

стандарти

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

Условия на заобикалящата среда

Околна температура °C +40+40+40+40+40+40+40

Данни за мощността на уреда

Съдържание на

резервоара

l 4040505050100100

Количество на въздуха l/s 58 87,5 58 87,5 137,5 87,5 137,5

Дебит на въздух по време

на работа

l/s 37,556,537,556,588,556,588,5

Вакуум kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Работно налягане kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Номинален диаметър на

смукателен маркуч

DN 50 DN 50 DN 50 DN 50 DN 50 DN 50 DN 50

Установени стойности съгласно EN 60335-2-69

Стойност на вибрацията

ръка-рамо

m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Неустойчивост Km/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Ниво на звуково налягане

dB(A)57625762716271

Неустойчивост K

dB(A)2222222

Мрежов захранващ кабел

H07BQ-F

4 x 2,

Номер на част (EU) 9 979-

856.0

9 979-

856.0

9 979-

856.0

9 979-

856.0

9 981-

557.0

9 979-

856.0

9 981-

557.0

Дължина на кабел m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

176 Eesti

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Подписващите лица действат от името и

като пълномощници на управителния

орган.

Управляващ съдружник

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Germany)

Тел.: +49 7171 94888-0

Факс: +49 7171 94888-528

Валдщетен, 2022/01/01

Sisukord

Üldised juhised

Enne seadme esmast kasuta-

mist lugege see originaalkasu-

tusjuhend ja kaasasolevad ohutusjuhised

läbi. Toimige neile vastavalt.

Hoidke mõlemad brošüürid hilisemaks ka-

sutamiseks või järgmise omaniku tarbeks

alles.

Nõuetekohane kasutamine

몇 HOIATUS

Tervist kahjustavate tolmude sissehin-

gamine

Tervisekahjustus

Ärge kasutage seadet tervist kahjustavate

tolmude sisseimemiseks.

TÄHELEPANU

Lühis kõrge õhuniiskuse tõttu

Seadme kahjustus

Kasutage seadet ainult siseruumides.

Seade on ette nähtud:

● Mittepõlemisvõimeliste ja mitteplahva-

tusohtlike ainete sisseimemiseks.

● Kõigi tolmuplahvatusklasside põlemis-

võimeliste tolmude imemine (välja arva-

tud minimaalse süüteenergiaga tolmud

ME < 1 mJ).

● Tolmude ja jämeda mustuse sisseime-

miseks.

● Põlemisvõimeliste tolmude imemine

tsoonist 22, kui seade on installeeritud

plahvatusohtlikest aladest väljapoole.

● Niiskete ja vedelate ainete imemiseks.

● Tööstuslikuks kasutamiseks.

Iga muud kasutust loetakse asjatundma-

tuks.

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad.

Utiliseerige pakendid keskkon-

nasäästlikult.

Elektrilised ja elektroonilised seadmed

sisaldavad väärtuslikke taaskasutata-

vaid materjale ja sageli koostisosi na-

gu patareid, akud või õli, mis võivad vale

ümberkäimise või vale utiliseerimise korral

kujutada potentsiaalset ohtu inimeste tervi-

sele ja keskkonnale. Seadme nõuetekoha-

seks käitamiseks on neid koostisosi siiski

vaja. Selle sümboliga tähistatud seadmeid

ei tohi utiliseerida koos olmeprügiga.

Juhised koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt: www.kaercher.com/REACH

Üldised juhised................................... 176

Nõuetekohane kasutamine ................ 176

Keskkonnakaitse................................ 176

Tarvikud ja varuosad .......................... 177

Tarnekomplekt.................................... 177

Ohutusseadised ................................. 177

Seadme kirjeldus ............................... 178

Käikuvõtmine ..................................... 178

Käitamine........................................... 178

Käituse lõpetamine ............................ 180

Transport............................................ 180

Ladustamine ...................................... 180

Hooldus ja jooksevremont.................. 180

Abi rikete korral .................................. 181

Garantii .............................................. 181

Tehnilised andmed ............................. 181

EL vastavusdeklaratsioon .................. 182

Eesti 177

Tarvikud ja varuosad

 OHT

Plahvatusoht lubamata tarvikute

tõttu

Kasutage 22. tüübi jaoks ainult tootja luba-

tud ja Ex-kleebisega tähistatud tarvikuid.

Kasutage ainult originaaltarvikuid ja origi-

naalvaruosi, mis tagavad seadme ohutu ja

häireteta käituse.

Tarvikute ja varuosade kohta leiate teavet

aadressilt www.kaercher.com.

Tarnekomplekt

Lahtipakkimisel kontrollige, kas pakendi si-

su on täielik. Puuduolevate tarvikute või

transpordikahjustuste korral teavitage oma

edasimüüjat.

Ohutusseadised

Ohuastmed

 OHT

● Viide vahetult ähvardavale ohule, mis

võib põhjustada raskeid kehavigastusi või

lõppeda surmaga.

몇 HOIATUS

● Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada raskeid kehavigastusi või

lõppeda surmaga.

몇 ETTEVAATUS

● Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada kergeid vigastusi.

TÄHELEPANU

● Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada varakahjusid.

Ohutusjuhised

몇 HOIATUS

● Te ei tohi seadet üles seada ega kasuta-

da piirkondades, kus on tolmu või gaasi

plahvatuse oht. Seadmes olev tolmu

plahvatusohtlik keskkond on lubatud ai-

nult filtri ees. Gaasis plahvatusohtlik

keskkond on seadme sees keelatud.

● Seade ei sobi tervist kahjustavate tolmu-

de imemiseks.

● Seade ei sobi hõõgumistemperatuuriga

≤ 190 °C süüteallikate ja tolmude sissei-

memiseks.

● Seade ei sobi plahvatusohtlike või sama-

väärsete ainete SprengG §1 mõistes,

plahvatusohtlike aurude ja õhu segude,

samuti Al- ja Mg-tolmu imamiseks.

● Seade ei sobi põlemisvõimeliste vedelike

(süttiv, kergesti süttiv, äärmiselt süttiv oht-

like ainete direktiivi 67/548/EMÜ järgi)

(leekpunkt alla 55 °C) ning põlemisvõi-

meliste tolmude ja põlemisvõimeliste ve-

delike segude sisseimemiseks.

● Seade ei ole ette nähtud tolmu imami-

seks ülimadala minimaalse süüteenergia-

ga (ME <1 mJ), näiteks: tooner,

süsinikvõrk, alumiiniumipulber, pliihape.

● Kaitske seadet vihma eest. Ladustage

seadet ainult välipiirkonnas.

● Kontrollige enne iga käikuvõtmist, kas

järgmised potentsiaaliühtlustusjuhtmed

(maandusjuht) on külgeühendatud.

몇 ETTEVAATUS

● Lülitage seade pärast iga kasutuskorda

välja ja tõmmake võrgupistik välja.

TÄHELEPANU

● Kasutage seadet ainult siseruumides.

● Muljumisoht! Kandke kindaid, kui võtate

imipea, filtriüksuse või kogumismahuti

ära või panete peale.

● Kahjustusoht! Ärge kunagi imege filtrita

või kahjustatud filtriga.

● Kandke turvajalatseid, kui käsitsete sea-

det.

● Liigutage seadet ainult sammukiirusel

ning järsu kallakuga teedel vajaduse kor-

ral kahekesi.

● Pidage silmas, et tolm ei väljuks, kui tar-

vikuosi välja vahetate.

● Normaalrežiimi vältel võivad pinnatempe-

ratuurid tõusta kuni 100 °C-ni.

Käitumine hädaolukorras

 OHT

Vigastus- ja kahjustusoht põlevate ma-

terjalide imemisel, lühise või muude

elektriliste vigade korral

Tervist ohustavate gaaside sissehingamise

oht, elektrilöögi oht, oht põletuste tõttu.

Lülitage hädaolukorras seade välja ja tõm-

make võrgupistik välja.

178 Eesti

Elektriühendus

Seadme tohib ühendada ainult sellise

elektriühenduse külge, mis on teostatud

elektriinstallatööri poolt IEC 60364 koha-

selt. Ühendusväärtusi vt Tehnilised and-

med ja Tüübisilt. Pikenduskaabli

kasutamine ei ole lubatud.

 OHT

Elektrilöögi oht

Oht elule

Ärge kahjustage elektrilisi ühendusjuht-

meid, nt ülesõitmise, muljumise või tirimise-

ga.

Kaitske kaableid kuumuse, õli ja teravate

servade eest.

Kontrollige seadme võrguühendusjuhet en-

ne iga käitamist. Ärge võtke kahjustatud

kaabliga seadet käiku. Laske kahjustatud

kaabel elektrispetsialistil välja vahetada.

Seadmel olevad sümbolid

Tööstuslik tolmuimeja tuleohtliku tolmu

jaoks, paigaldamine väljaspool tsooni

Seade ei ole ette nähtud:

● Suure plahvatusohuga vedelike ning põ-

levate tolmude ja vedelike segude jaoks.

● Ühendus tolmu tekitavate masinatega.

● Hõõguva tolmu või muude süttimisallika-

te imamine.

Seade ei ole lubatud:

● Tööks plahvatusohtlikus keskkonnas.

Seadme kirjeldus

Joonist vt graafika lehekülgedelt

Joonis A

1 Kogumismahuti

2 Imivooliku ühendus

3 Tõukesang

4 Kottfilter

5 Võrgukaabel

6 Seadmelüliti

7 Näidikuinstrument

8 Kogumismahuti

9 PE tolmukott

10 PE tolmukoti hoidik

11 Kaabli potentsiaaliühtlustus

12 Rõhuühtlustustoru

13 Tarvikuhoidik

14 Kaabli potentsiaaliühtlustus

15 Imipea lukustus

16 Kogumismahuti hoova langetamine

17 Seisupiduriga juhtrullid

Käikuvõtmine

Joonist vt graafika lehekülgedelt

1. Pange seade tööpositsiooni.

2. Kui vajalik, kindlustage seade seisupidu-

riga.

3. Tehke kindlaks, et imipea on nõueteko-

haselt peale pandud.

4. Pistke imivoolik imivooliku liitmikusse.

Märkus

Vooliku läbimõõt DN50 on lubatud ainult

seadmetele võimsusega 3,0 kW ja 4,0 kW,

võimsuse 1,5 kW korral vooliku läbimõõt

DN40.

Joonis B

5. Pistke soovitud tarvik imivoolikule.

Käitamine

Joonist vt graafika lehekülgedelt

1. Pistke võrgupistik pistikupessa.

2. Lülitage seade seadmelülitist sisse.

Joonis C

3. Alustage imemisprotsessi.

Imemisprotsess

Joonist vt graafika lehekülgedelt

Joonis D

1 Seade

2 Imivoolik

3 Tarvikuhoidik

4 Düüs

1. Lülitage seade sisse.

2. Võtke imivoolik seadmest välja.

3. Eemaldage tarvikuhoidikust sobiv otsik

ja asetage see imivoolikule.

4. Immutage imimaterjal.

5. Eemaldage otsik imivoolikust ja sisesta-

ge see tarvikuhoidikusse.

6. Asetage imivoolik seadmele.

7. Lülitage seade välja.

Järgige seadme hoiatussilti!

Eesti 179

Puhastage tolmufilter.

Joonist vt graafika lehekülgedelt

Märkus

Puhastage filtrit regulaarselt, et vältida imi-

võimsuse kadu.

Joonis E

1. Filtri puhastamiseks liigutage filtri pu-

hastuskäepidet mitu korda edasi-tagasi.

Lugege minimaalset voolu

mahtkiirust

Seadme esiküljele on paigaldatud näidik,

mis näitab imamise alarõhku seadmes.

Vt peatükki Seadme kirjeldus)

Tabelis on toodud maksimaalse imamise

alarõhu väärtus. Väärtus sõltub seadme

jõudlusest ja kasutatavast imivoolikust.

TÄHELEPANU

Imikadu

Määratud väärtuse ületamisel langeb õhu-

voolukiirus imivoolikus alla 20 m/s.

Puhastage kottfilter hiljemalt siis, kui väär-

tus on saavutatud.

Asendage kotifilter, kui selle puhastamine

ei vähenda märkimisväärselt väärtust.



Vt peatükki Asendage kottfilter)

 Puhastage filter hiljemalt kindlaks mää-

ratud väärtusel.

Kogumismahuti tühjendamine

Jooniseid vt graafika lehekülgedelt

1. Lülitage seade välja ja lahutage voolu-

varustusest.

2. Puhastage tolmufilter.

3. Langetage kogumismahuti hoova alla-

vajutamisega.

Joonis F

4. Tõmmake kogumismahuti seadmest

välja.

Joonis G

5. Tühjendage kogumismahuti jäätmekäit-

luskohta.

6. Utiliseerige või taaskasutage sisu vasta-

valt seadusesätetele.

7. Tühjendage kogumismahuti vastavalt

vajadusele, kuid vähemalt pärast iga ka-

sutamist.

Märkus

Liigutage kogumismahutit ainult selle rulli-

del. Ärge kasutage kraanat, tõstukit ega

muud sarnast.

Eemaldage PE-tolmukott

Joonist vt graafika lehekülgedelt

Joonis H

1. Ühendage rõhu ühtlustusvoolik kogu-

mismahutist lahti.

2. Võtke kogumismahuti seadmest välja.

3. Eemaldage PE-tolmukoti hoidik.

4. Sulgege PE-tolmukott kaablikinnituse

või kleeplindiga.

5. Utiliseerige PE-tolmukott vastavalt sea-

dusesätetele.

6. Pange uus tolmukott kogumismahutis-

se.

7. Pange hoidik alla.

Pidage silmas, et PE-tolmukotti ei kah-

justataks.

8. Pange kogumismahuti seadmesse ja

ühendage rõhu ühtlustamise voolik.

Imipea äravõtmine

Joonist vt graafika lehekülgedelt

몇 ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht

Tõstke ainult imipea üles. Ärge võtke imi-

pead kaalu tõttu käsitsi ära.

 OHT

Kaalu eiramine

Vigastusoht kukkuva seadme tõttu

Järgige kehtivaid õnnetuse ennetamise

eeskirju ja ohutusjuhiseid.

Kontrollige enne iga tõstmisprotsessi tõste-

vahendiga tõsteseadist vigadeta talitluse

suhtes.

Võim-

sus

Vooliku läbi-

mõõt

Väärtus

1,5 kW DN 40 126 mbar

(12,6 kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar

(22,6 kPA)

4,0 kW DN 50 216 mbar

(21,6 kPA)

180 Eesti

Tõstke seadet ainult ettenähtud kraana-aa-

sast.

Kindlustage tõste-rippkinnitus lasti tahtma-

tu lahtihaakimise vastu.

Kraanat tohib käsitseda ainult selleks kvali-

fitseeritud erialapersonal.

Kraana ohupiirkonnas ei tohi viibida inime-

si.

Ärge jätke seadet tõste-rippkinnitusele jä-

relevalveta.

Joonis I

1. Lülitage seade välja ja lahutage voolu-

võrgust.

2. Avage imipea lukustus.

3. Kinnitage sobiv tõstevahend kraana-aa-

sa külge.

4. Tõstke imipea kraanaga üles ja asetage

sobivale alusele.

Käituse lõpetamine

1. Lülitage seade sisse /välja lülitist välja

2. Tühjendage ja puhastage kogumisma-

huti.

3. Monteerige tarvik maha ning vajaduse

korral puhastage ja kuivatage.

Transport

몇 ETTEVAATUS

Kaalu järgimata jätmine

Vigastus- ja kahjustusoht

Pidage transpordil ja ladustamisel silmas

seadme kaalu.

1. Sõidukites transportimisel kindlustage

seade kehtivate direktiivide kohaselt libi-

semise ja ümberkukkumise vastu.

Ladustamine

몇 ETTEVAATUS

Kaalu järgimata jätmine

Vigastus- ja kahjustusoht

Pidage transpordil ja ladustamisel silmas

seadme kaalu.

1. Ladustage seadet ainult siseruumides.

Hooldus ja jooksevremont

1. Loputage seadet ja tarvikuid regulaarse-

te ajavahemike järel sobiva vedelikuga

ning laske kuivada.

2. Kontrollige kottfiltrit regulaarselt kahjus-

tuste suhtes. Kahjustuse korral asenda-

ge kottfilter.

Filtri asendamine

Joonist vt graafika lehekülgedelt

Joonis J

몇 ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht

Kasutage imipea ülestõstmiseks sobivat

tõstevahendit.

1. Võtke imipea ära (vt peatükki Imipea

äravõtmine).

2. Vabastage pingutusrõngaste keermeslii-

de.

3. Võtke väike põrkeplaat ära.

4. Võtke filter ära ja asendage.

5. Pange uus filter sisse.

Pidage paigaldamisel silmas, et filter

pannakse sisse korrektselt.

6. Pange pingutusrõngad peale ja kruvige

kinni.

Asendage kottfilter

Jooniseid vt graafika lehekülgedelt

Joonis K

1 Poldid

2 Pingutusrõngas

3 Kottfilter

4 Puhastusseade

몇 ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht

Kasutage imipea ülestõstmiseks sobivat

tõstevahendit.

1. Võtke imipea ära. 

Vt peatükki Imipea äravõtmine)

2. Eemaldage filtriseade käepidemeid pidi

seadmest ja keerake see ümber.

Joonis L

3. Eemaldage kruvid ja demonteerige pu-

hastusseade.

4. Vabastage pingutusrõnga keermesliide.

5. Eemaldage kottfilter.

6. Visake filtervaht ära.

7. Pange uus kottfilter sisse.

8. Sisestage uus filtrivaht.

Eesti 181

9. Pange pingutusrõngas peale ja kruvige

kinni.

10.Pange puhastusseade peale ja kruvige

kinni.

11.Sisestage filter.

Paigaldamisel veenduge, et filtri sisemal

poolele olev klamber haardub võlli.

Joonis M

Abi rikete korral

 OHT

Vigastusoht

Seadme tahtmatu käivitamise oht ja elektri-

löögi oht

Lülitage enne kõiki seadmel teostatavaid

töid seade välja ja tõmmake võrgupistik väl-

ja.

Laske kõiki kontrollimisi ja töid elektrilistel

osadel teostada erialaspetsialistil.

Mootor (imiturbiin) ei käivitu

Puudub elektripinge

 Kontrollige pistikupesa ja voolutoite kait-

set.

 Kontrollige seadme võrgukaablit ja võr-

gupistikut.

Imijõud nõrgeneb

Düüs, imitoru või imivoolik on ummistunud.

 Kontrollige düüsi, imitoru ja imivoolikut

ning vajaduse korral puhastage.

Filter on määrdunud.

 Puhastage filtrit.

Klienditeenindus

Kui riket ei saa kõrvaldada, tuleb seade üle

kontrollida klienditeenindusel.

Garantii

Igas riigis kehtivad meie volitatud müü-

giesindaja antud garantiitingimused. Sead-

mel esinevad mistahes rikked kõrvaldame

garantiiajal tasuta, kui põhjuseks on mater-

jali- või tootmisviga. Garantiijuhtumil pöör-

duge ostu tõendava dokumendiga oma

edasimüüja või lähima volitatud klienditee-

ninduse poole.

(Aadressi vt tagaküljelt)

Tehnilised andmed

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Elektriühendus

Võrgupinge V 400 400 400 400 400 400 400

Faas ~ 3333333

Võrgusagedus Hz 50 50 50 50 50 50 50

Kaitseliik IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Kaitseklass IIIIIII

Nimivõimsus W 1500300015003000470030004700

Võrgukaitse (inertne) A 16 16 16 16 32 16 32

Mõõtmed ja kaalud

Tüüpiline töökaal kg 116 131 139 154 179 159 184

Pikkus x laius x kõrgus mm 855 x

715 x

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Ümbrustingimused

Ümbrustemperatuur °C +40 +40 +40 +40 +40 +40 +40

182 Eesti

Õigus tehnilisteks muudatusteks.

EL vastavusdeklaratsioon

Käesolevaga deklareerime, et alljärgnevalt

nimetatud masin vastab oma kontseptsioo-

ni ja koosteliigi põhjal ning meie poolt turule

viidud teostuses EL direktiivide asjaomas-

tele põhilistele ohutus- ja tervisenõuetele.

Masinal meiega kooskõlastamata muuda-

tuste teostamisel kaotab käesolev deklarat-

sioon kehtivuse.

Toode: Kuivimur

Toode: Märg- ja kuivimur

Tüüp: 9.986-xxx

Tüüp: 9.989-xxx

Asjaomased EL direktiivid

2006/42/EÜ (+2009/127/EÜ)

2014/30/EL

2011/65/EL

Kohaldatud ühtlustatud normid

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Allakirjutanud tegutsevad juhatuse ülesan-

del ja volitusega.

Äriühingut juhtiv äriosanik

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Germany)

Tel: +49 7171 94888-0

Faks: +49 7171 94888-528

Waldstetten, 2022/01/01

Seadme võimsusandmed

Paagi maht l 4040505050100100

Õhukogus l/s 58 87,5 58 87,5 137,5 87,5 137,5

Õhuvool töö ajal l/s 37,5 56,5 37,5 56,5 88,5 56,5 88,5

Alarõhk kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Töörõhk kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Imivooliku nimiläbimõõt DN50 DN50 DN50 DN50 DN50 DN50 DN50

Kindlakstehtud väärtused EN 60335-2-69 kohaselt

Labakäsi-käsivars vibrat-

siooniväärtus

m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Ebakindlus K m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Helirõhutase L

dB(A)57625762716271

Ebakindlus K

dB(A)2222222

Võrgukaabel

Võrgukaabel H07BQ-F mm

4 x 2,

Osa number (EU) 9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.981-

557.0

9.979-

856.0

9.981-

557.0

Kaabli pikkus m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Latviešu 183

Saturs

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu,

izlasiet šo oriģinālo lietošanas

instrukciju un pievienotās drošības norā-

des. Rīkojieties saskaņā ar tām.

Saglabājiet abus bukletus turpmākai lieto-

šanai vai nākamajam īpašniekam.

Noteikumiem atbilstoša

lietošana

몇 BRĪDINĀJUMS

Veselībai kaitīgu putekļu ieelpošana

Kaitējums veselībai

Neizmantojiet ierīci veselībai bīstamu pu-

tekļu uzsūkšanai.

IEVĒRĪBAI

Paaugstināta gaisa mitruma radīts īssa-

vienojums

Ierīces bojājums

Izmantojiet ierīci tikai iekštelpās.

Ierīce ir paredzēta:

● Neuzliesmojošu un nesprāgstošu vielu

iesūkšana.

● Visu putekļu sprādzienbīstamības klašu

uzliesmojošu putekļu iesūkšanai (izņe-

mot putekļus ar minimālo aizdegšanās

enerģiju ME <1 mJ).

● putekļu un rupju netīrumu iesūkšanai;

● Uzliesmojošu putekļu iesūkšanai no 22.

zonas, ja ierīce ir uzstādīta ārpus poten-

ciāli sprādzienbīstamām zonām.

● Mitru un šķidru vielu iesūkšana.

● industriālai ekspluatācijai.

Cita veida ekspluatācija uzskatāma kā ne-

atbilstoša.

Vides aizsardzība

Iepakojuma materiālus ir iespējams

pārstrādāt atkārtoti. Utilizējiet iepako-

jumus videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces

satur noderīgus pārstrādājumus mate-

riālus un bieži vien tādas sastāvdaļas

kā baterijas, akumulatorus un eļļu, kuras to

nepareizas izmantošanas vai neatbilstošas

utilizācijas gadījumā var radīt potenciālu

apdraudējumu cilvēku veselībai un videi.

Tomēr šīs sastāvdaļas ir nepieciešamas ie-

rīces pareizai darbībai. Ierīces, kas apzī-

mētas ar šo simbolu, nedrīkst izmest kopā

ar sadzīves atkritumiem.

Inform

ācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra-

dīsiet: www.kaercher.com/REACH

Piederumi un rezerves daļas

 BĪSTAMI

Sprādzienbīstamība, kuru rada ne-

atbilstoši piederumi

Izmantojiet tikai piederumus, ko apstiprinā-

jis ražotājs un kuri ir marķēti ar Ex uzlīmi lie-

tošanai ar 22. tipu.

Izmantot tikai oriģinālos piederumus un ori-

ģinālās rezerves daļas, jo tie garantē drošu

un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves

daļām skatīt www.kaercher.com.

Piegādes apjoms

Izsaiņojot pārbaudiet, vai saturs ir pilnīgs.

Ja trūkst piederumi vai transportēšanas lai-

kā radušies bojājumi, lūdzu, informējiet tir-

gotāju.

Vispārīgas norādes ............................ 183

Noteikumiem atbilstoša lietošana ...... 183

Vides aizsardzība............................... 183

Piederumi un rezerves daļas ............. 183

Piegādes apjoms ............................... 183

Drošības iekārtas ............................... 184

Ierīces apraksts.................................. 185

Ekspluatācijas uzsākšana.................. 185

Ekspluatācija...................................... 185

Ekspluatācijas pabeigšana ................ 187

Transportēšana.................................. 187

Uzglabāšana ...................................... 187

Kopšana un apkope ........................... 187

Palīdzība traucējumu gadījumā ......... 188

Garantija ............................................ 188

Tehniskie dati ..................................... 188

ES atbilstības deklarācija................... 189

184 Latviešu

Drošības iekārtas

Riska pakāpes

 BĪSTAMI

● Norāde par tieši draudošām briesmām,

kuras izraisa smagas traumas vai nāvi.

몇 BRĪDINĀJUMS

● Norāde par iespējami draudošām bries-

mām, kuras var izraisīt smagas traumas

vai nāvi.

몇 UZMANĪBU

● Norāda uz iespējami bīstamu situāciju,

kura var radīt vieglus ievainojumus.

IEVĒRĪBAI

● Norāde par iespējami bīstamu situāciju,

kura var radīt materiālos zaudējumus.

Drošības norādes

몇 BRĪDINĀJUMS

● Ierīci nedrīkst uzstādīt vai darbināt vietās,

kur pastāv putekļu vai gāzes sprādzien-

bīstamība. Putekļu sprādzienbīstama vi-

de ierīces iekšpusē ir atļauta tikai filtra

priekšpusē. Ierīces iekšpusē ir aizliegta

sprādzienbīstama vide.

● Ierīce nav piemērota veselībai kaitīgu pu-

tekļu iesūkšanai.

● Ierīce nav piemērota aizdedzes avotu un

putekļu sūkšanai ar ≤ 190 °C aizdegša-

nās temperatūru.

● Sprāgstvielu likuma 1. panta izpratnē ierī-

ce nav piem

ērota sprādzienbīstamu vai lī-

dzīgu vielu, sprādzienbīstamu tvaiku un

gaisa maisījumu, kā arī Al un Mg putekļu

sūkšanai.

● Ierīce nav piemērota viegli uzliesmojošu

šķidrumu (uzliesmojošu, viegli uzliesmo-

jošu, izteikti uzliesmojošu saskaņā ar Bīs-

tamo vielu direktīvu 67/548/EEK)

(aizdegšanās robeža zem 55 °C), kā arī

uzliesmojošu putekļu sajaukumu ar uz-

liesmojošiem šķidrumiem iesūkšanai.

● Ierīce nav paredzēta putekļu iesūkšanai

ar īpaši zemu minimālo aizdegšanās

enerģiju (ME <1 mJ), piem., toneris, sa-

mitrināms sērs, alumīnija pulveris, svina

stearāts.

● Sargājiet ierīci no lietus. Neuzglabājiet ie-

rīci ā

rpus telpām.

● Pirms katras ekspluatācijas uzsākšanas

reizes pārbaudiet, vai ir pieslēgti poten-

ciāla izlīdzināšanas vadi (zemējuma

vads).

몇 UZMANĪBU

● Pēc katras lietošanas izslēdziet ierīci un

atvienojiet tīkla kontaktspraudni.

IEVĒRĪBAI

● Izmantojiet ierīci tikai iekštelpās.

● Saspiešanas risks! Noņemot vai uzliekot

sūkšanas galviņu, filtra vienību vai savāk-

šanas tvertni, valkājiet cimdus.

● Bojājumu risks! Nekad nesūciet bez vai

ar bojātu filtru.

● Ekspluatējot ierīci valkājiet drošības aiz-

sargapavus.

● Ierīci pārvietojiet tikai kājām ejoša vadītā-

ja pārvietošanās ātrumā un uz ceļiem ar

kritumu nepieciešamības gadījumā strā-

dājiet pāros.

● Uzmaniet, lai nenotiek putekļu noplūde,

veicot piederumu daļu maiņu.

● Normālas darb

ības režīmā virsmas tem-

peratūras var uzkāpt līdz 100 °C.

Rīcība ārkārtas situācijā

 BĪSTAMI

Savainošanās un bojājumu draudi iesū-

cot uzliesmojošus materiālus, īssavie-

nojuma gadījumā vai pie citām

elektroniskām kļūdām

Veselībai bīstamu gāzu ieelpošanas risks,

elektriskās strāvas trieciena risks, apdegu-

mu risks.

Ārkārtas situācijā izslēdziet ierīci un atvie-

nojiet tīkla spraudni.

Strāvas pieslēgums

Ierīci drīkst pieslēgt tikai strāvas pieslēgu-

mam, kuru izveidojis sertificēts elektriķis at-

bilstoši IEC 60364. Pieslēguma vērtības

skatīt Tehniskie dati un tipa datu plāksnītē.

Pagarināšanas kabeļa izmantošana nav at-

ļauta.

 BĪSTAMI

Elektriskās strāvas trieciena risks

Dzīvības apdraudējums

Nesabojājiet elektrības pieslēguma vadus,

piem., pārbraucot pāri, saspiežot vai raujot.

Latviešu 185

Sargājiet kabeļus no karstuma, eļļas un

asām malām.

Pirms katras ekspluatācijas pārbaudiet ierī-

ces tīkla pieslēguma vadu. Neuzsāciet ierī-

ces ekspluatāciju ar bojātu kabeli. Ļaujiet

kvalificētam elektriķim nomainīt bojāto ka-

beli.

Simboli uz ierīces

Industriālais putekļsūcējs uzliesmojo-

šiem putekļiem, ierīces uzstādīšana ār-

pus 22. zonas

Ierīce nav piemērota:

● Šķidrumu ar paaugstinātu sprādzienbīs-

tamību, kā arī viegli uzliesmojošu putek-

ļu un šķidrumu maisījumu iesūkšanai.

● Pieslēgšanai pie putekļus radošām ma-

šīnām.

● Kvēlojošu putekļu vai citu aizdegšanās

avotu iesūkšanai.

Ierīci nav atļauts izmantot:

● Ekspluatācijai sprādzienbīstamās tel-

pās.

Ierīces apraksts

Attēlus skatiet grafiku lappusēs

Attēls A

1 Savākšanas tvertne

2 Sūkšanas šļūtenes pieslēgums

3 Stumšanas rokturis

4 Kabatu filtrs

5 Tīkla kabelis

6 Ierīces slēdzis

7 Indikāciju instruments

8 Savākšanas tvertne

9 PE putekļu maisiņš

10 PE putekļu maisiņa turētājs

11 Kabeļu potenciāla izlīdzināšana

12 Spiediena izlīdzināšanas šļūtene

13 Piederumu turētājs

14 Kabeļu potenciāla izlīdzināšana

15 Sūkšanas galviņas nofiksēšana

16 Savākšanas tvertnes sviras nolaišana

17 Vadveltnīši ar stāvbremzi

Ekspluatācijas uzsākšana

Attēlus skatiet grafiku lappusēs

1. Novietot ierīci darba pozīcijā.

2. Ja nepieciešams ierīci nodrošināt ar

stāvbremzi.

3. Pārliecinieties, ka sūkšanas galviņa ir

pareizi uzlikta.

4. Iespraudiet sūkšanas šļūteni sūkšanas

šļūtenes pieslēgumā.

Norādījum

Šļūtenes diametrs DN50 ir atļauts tikai ierī-

cēm ar 3,0 kW un 4,0 kW jaudu, ar 1,5 kW

nepieciešams šļūtenes diametrs DN40.

Attēls B

5. Sūkšanas šļūtenei uzspraust vēlamo

piederumu.

Ekspluatācija

Attēlus skatiet grafiku lappusēs

1. Iespraudiet tīkla spraudni kontaktligzdā.

2. Ieslēgt ierīci ar ierīces slēdzi.

Attēls C

3. Sākas sūkšanas process.

Uzsūkšanas process

Attēlus skatiet grafiku lappusēs

Attēls D

1 Ierīce

2 Sūkšanas šļūtene

3 Piederumu turētājs

4 Sprausla

1. Ieslēgt ierīci.

2. No ierīces izņemiet sūkšanas šļūteni.

3. No piederumu turētāja izņemiet atbilsto-

šo sprauslu un uzspraudiet to uz iesūk-

šanas šļūtenes.

4. Iesūkt sūkšanas materiālu.

5. No sūkšanas šļūtenes noņemiet spraus-

lu un ievietojiet to piederumu turētājā.

6. Uzspraudiet sūkšanas šļūteni uz ierīces.

7. Izslēdziet ierīci.

Putekļu filtra tīrīšana

Attēlus skatiet grafiku lappusēs

Norādījum

Regulāri iztīriet filtru, lai nezaudētu sūkša-

nas jaudu.

Attēls E

1. Pārvietojiet filtra tīrīšanas rokturi vairā-

kas reizes uz priekšu un atpakaļ, lai no-

tīrītu filtru.

Ievērojiet brīdinājuma zīmi uz ierī-

ces!

186 Latviešu

Minimālās tilpuma plūsmas

nolasīšana

Ierīces priekšpusē ir uzstādīts indikācijas

instruments, kas uzrāda sūkšanas

zemspiedienu ierīces iekšienē.

(skatīt nodaļu Ierīces apraksts)

Tabulā uzrādīta maksimālā iesūkšanas va-

kuuma vērtība. Vērtība ir atkarīga no ierī-

ces veiktspējas un izmantotās sūkšanas

šļūtenes.

IEVĒRĪBAI

Sūkšanas jaudas zudums

Ja noteiktā vērtība tiek pārsniegta, gaisa āt-

rums sūkšanas šļūtenē nokrītas zem 20 m/

Tīriet kabatu filtru vēlākais, kad ir sasniegta

vērtība.

Nomainiet kabatu filtru, ja vērtība pēc tīrīša-

nas ievērojami nesamazinās.



(skatīt nodaļu Kabatu filtra maiņa)

 Filtru vēlākais iztīrīt pie norādītās vērtī-

bas.

Savākšanas tvertnes iztukšošana

Attēlus skatiet grafiku lappusēs

1. Izslēgt ierīci un atvienot no strāvas ap-

gādes.

2. Iztīriet putekļu filtru.

3. Savākšanas tvertni nolaist, nospiežot

sviru.

Attēls F

4. Izvilkt savākšanas tvertni no ierīces.

Attēls G

5. Iztukšojiet savākšanas tvertni atkritumu

utilizācijas ierīcē.

6. Saturu utilizēt vai atkārtoti izmantot at-

bilstoši likumā paredzētajiem noteiku-

miem.

7. Pēc nepieciešamības iztukšojiet savāk-

šanas tvertni, bet vismaz pēc katras lie-

tošanas reizes.

Norādījum

Pārvietojiet savākšanas tvertni tikai uz tās

veltņiem. Neizmantojiet šim nolūkam celtni,

autoiekrāvēju vai ko tamlīdzīgu.

PE putekļu maisiņa izņemšana

Attēlus skatiet grafiku lappusēs

Attēls H

1. No tvertnes atvienot spiediena izlīdzinā-

šanas šļūteni.

2. No ierīces izņemt savākšanas tvertni.

3. No PE putekļu maisiņa izņemt turētāju.

4. PE putekļu maisiņu aizvērt ar kabeļu sa-

vilcēm vai līmlenti.

5. PE putekļu maisiņu utilizēt atbilstoši liku-

mā paredzētajiem noteikumiem.

6. Jauno putekļu maisiņu ievietot savākša-

nas tvertnē.

7. Ievietot turētāju.

Raugiet, lai PE putekļu maisiņš netiktu

sabojāts.

8. Savākšanas tvertni ievietot ierīcē un

pieslēgt spiediena izlīdzināšanas šļūte-

ni.

Sūkšanas galviņas noņemšana

Attēlus skatiet grafiku lappusēs

몇 UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Paceliet tikai sūkšanas galviņu. Nenoņe-

miet sūkšanas galviņu, tās svara dēļ, ar ro-

kām.

 BĪSTAMI

Svara neievērošana

Krītošas ierīces radīti savainojuma draudi

Ievērojiet spēkā esošos negadījumu novēr-

šanas noteikumus un drošības norādes.

Pirms katras pacelšanas pārbaudiet, vai

pacelšanas ierīce ar pacelšanas aprīkoju-

mu nevainojami darbojas.

Paceliet ierīci tikai aiz paredzētajām pacel-

šanas cilpām.

Nodrošiniet pacelšanas ierīces pret neapzi-

nātu kravas atlaišanu.

Celtni drīkst izmantot tikai kvalificēts spe-

ciālists.

Jauda Šļūtenes dia-

metrs

Vērtība

1,5 kW DN 40 126 mbar

(12,6 kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar

(22,6 kPA)

4,0 kW DN 50 216 mbar

(21,6 kPA)

Latviešu 187

Celtņa apdraudējuma zonā nedrīkst atras-

ties neviena persona.

Nepametiet ierīci bez uzraudzības karāja-

mies pie pacēlāja.

Attēls I

1. Izslēgt ierīci un atvienot no strāvas tīkla.

2. Atvērt sūkšanas galviņas fiksāciju.

3. Pie pacelšanas cilpām piestiprināt pie-

mērotu pacelšanas aprīkojumu.

4. Sūkšanas galviņu nocelt ar celtņa palī-

dzību un novietot piemērotā vietā.

Ekspluatācijas pabeigšana

1. Izslēdziet ierīci ar iesl./izsl. slēdzi

2. Iztukšot un iztīrīt savākšanas tvertni.

3. Demontēt piederumus un nepieciešamī-

bas gadījumā iztīrīt un nožāvēt.

Transportēšana

몇 UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Transportējot un uzglabājot ņemiet vērā ie-

rīces svaru.

1. Pārvadājot transportlīdzekļos, nodroši-

niet ierīci pret slīdēšanu un apgāšanos

atbilstīgi spēkā esošajām vadlīnijām.

Uzglabāšana

몇 UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Transportējot un uzglabājot ņemiet vērā ie-

rīces svaru.

1. Ierīci uzglabāt tikai iekštelpās.

Kopšana un apkope

1. Ierīci un piederumus ar regulāru intervā-

lu ļaut izskalota ar piemērotu šķidrumu

un izžāvēt.

2. Regulāri pārbaudīt, vai nav bijāts kabatu

filtrs. Bojājumu gadījumā, kabatu filtru

nomainīt.

Filtra maiņa

Attēlus skatiet grafiku lappusēs

Attēls J

몇 UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Sūkšanas galviņas pacelšanai izmantojiet

piemērotu celšanas līdzekli.

1. Noņemt sūkšanas galviņu (skatīt nodaļu

Sūkšanas galviņas noņemšana).

2. Atlaist spīļgredzenu skrūvsavienojumus.

3. Noņemt mazo atturveirogu.

4. Noņemt un nomainīt filtru.

5. Ievietot jauno filtru.

Iemontējot, pārliecinieties, vai filtrs ir pa-

reizi ievietots.

6. Uzlikt un pieskrūvēt spīļgredzenus.

Kabatu filtra maiņa

Attēlus skatiet grafiku lappusēs

Attēls K

1 Skrūves

2 Spriegošanas gredzens

3 Kabatu filtrs

4 Tīrīšanas ierīce

몇 UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Sūkšanas galviņas pacelšanai izmantojiet

piemērotu celšanas līdzekli.

1. Noņemt sūkšanas galviņu. 

(skatīt nodaļu Sūkšanas galviņas no-

ņemšana)

2. Filtra bloku aiz rokturiem izņemt no ierī-

ces un apgriezt.

Attēls L

3. Izņemt skrūves un demontēt tīrīšanas

ierīci.

4. Atlaist spriegošanas gredzena skrūvsa-

vienojumu.

5. Noņemiet kabatu filtru.

6. Atbrīvojieties no filtra putām.

7. Ievietot jauno kabatu filtru.

8. Ievietot jaunās filtra putas.

9. Uzlikt un pieskrūvēt spriegošanas gre-

dzenu.

10.Uzlikt un pieskrūvēt tīrīšanas ierīci.

11.Ievietot filtra bloku.

Uzstādot, pā

rliecinieties, vai filtra ielikt-

ņa mēlīte ir nofiksējusies gropē.

Attēls M

188 Latviešu

Palīdzība traucējumu

gadījumā

 BĪSTAMI

Savainošanās risks

Draudi, ko dara ierīces neapzināta iedarbi-

nāšana un strāvas trieciena draudi

Pirms jebkuru darbu veikšanas pie ierīces

izslēdziet ierīci un atvienojiet tīkla spraudni.

Visas pārbaudes un darbus pie elektriskām

daļām ir jāveic speciālistam.

Nav iespējams iedarbināt motoru (sūk-

šanas turbīna)

Nav elektriskā sprieguma

 Pārbaudīt kontaktligzdu un strāvas pa-

deves drošinātāju.

 Pārbaudīt ierīces tīkla kabeli un tīkla

spraudni.

Samazinās sūkšanas jauda

Sprausla, sūkšanas caurule vai sūkšanas

šļūtene ir nosprostota.

 Pārbaudīt un, ja nepieciešams, iztīrīt

sprauslu, sūkšanas cauruli un sūkšanas

šļūteni.

Filtrs ir netīrs.

 Iztīriet filtru.

Klientu apkalpošanas dienests

Ja traucējumu nav iespējams novērst, to

nepieciešams pārbaudīt klientu apkalpoša-

nas dienestam.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbil-

dīgās sabiedrības izdotie garantijas nosa-

cījumi. Garantijas termiņa ietvaros

iespējamos Jūsu iekārtas darbības traucē-

jumus mēs novērsīsim bez maksas, ja to

cēlonis ir materiāla vai ražošanas defekts.

Garantijas remonta nepieciešamības gadī-

jumā ar pirkumu apliecinošu dokumentu

griezieties pie tirgotāja vai tuvākajā pilnva-

rotajā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)

Tehniskie dati

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Strāvas pieslēgums

Tīkla spriegums V 400 400 400 400 400 400 400

Fāze ~ 3333333

Tīkla frekvence Hz50505050505050

Drošinātāja veids IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Aizsardzības klase IIIIIII

Nominālā jauda W 1500 3000 1500 3000 4700 3000 4700

Tīkla drošinātājs (inertais) A 16 16 16 16 32 16 32

Izmēri un svars

Raksturīgais ekspluatācijas

svars

kg 116 131 139 154 179 159 184

Garums x platums x

augstums

mm 855 ×

715 ×

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Vides nosacījumi

Vides temperatūra °C +40+40+40+40+40+40+40

Latviešu 189

Paturētas tiesības uz tehniskajām izmai-

ņām.

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā

minētās iekārtas projekts un konstrukcija,

kā arī mūsu izgatavotais modelis atbilst ES

direktīvu drošības un veselības pamatpra-

sībām. Veicot ar mums nesaskaņotas iz-

maiņas iekārtas uzbūvē, šī deklarācija

zaudē savu spēku.

Produkts: Sausās sūkšanas putekļsūcējs

Produkts: Mitrās un sausās sūkšanas pu-

tekļsūcējs

Tips: 9.986-xxx

Tips: 9.989-xxx

Attiecīgās ES direktīvas

2006/42/EK (+2009/127/EK)

2014/30/ES

2011/65/ES

Piemērotie saskaņotie standarti

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Ierīces veiktspējas dati

Tvertnes saturs l 4040505050100100

Gaisa daudzums l/s 58 87,5 58 87,5 137,5 87,5 137,5

Gaisa padeves daudzums

darbības laikā

l/s 37,556,537,556,588,556,588,5

Zemspiediens kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Darba spiediens kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Sūkšanas šļūtenes nominā-

lais izmērs

DN50 DN50 DN50 DN50 DN50 DN50 DN50

Aprēķinātās vērtības saskaņā ar EN 60335-2-69

Roku-plaukstu vibrācijas vēr-

tība

m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Nedrošības faktors K m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Trokšņa spiediena līmenis

dB(A)57625762716271

Nedrošības faktors K

dB(A)2222222

Tīkla kabelis

Tīkla kabelis H07BQ-F mm

4 x 2,

Daļas numurs (EU) 9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9 981-

557.0

9.979-

856.0

9 981-

557.0

Kabeļu garums m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

190 Lietuviškai

Parakstītāji rīkojas vadības vārdā un ar tās

pilnvaru.

Pārvaldošais partneris

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Vācija)

Tālr.: +49 7171 94888-0

Fakss: +49 7171 94888-528

Valdštatene (Waldstätten), 01.01.2022.

Turinys

Bendrosios nuorodos

Prieš pradėdami naudotis prie-

taisu, perskaitykite šią origina-

lią naudojimo instrukciją ir pridedamus

saugos nurodymus. Laikykitės jų.

Išsaugokite abi knygeles vėlesniam naudo-

jimui arba kitam prietaiso savininkui.

Naudojimas laikantis

nurodymų

몇 ĮSPĖJIMAS

Sveikatai kenksmingų dulkių įkvėpimas

Sveikatos pažeidimas

Sveikatai kenksmingas dulkes įrenginiu si-

urbti draudžiama.

DĖMESIO

Trumpasis jungimas dėl didelio oro drė-

gnio

Įrenginio pažeidimas

Įrenginį naudokite tik patalpose.

Įrenginys pritaikytas:

● Nedegių ir nesprogiųjų medžiagų siurbi-

mas.

● Degiųjų dujų visų klasių sprogiųjų dulkių

siurbimas (išskyrus dulkes, kurių ma-

žiausia uždegimo energija yra

ME <1 mJ).

● Dulkių ir stambių nešvarumų siurbimas.

● Degiųjų dulkių siurbimas iš 22 zonos, jei-

gu įrenginys yra sumontuotas ne tose

vietose, kuriose gresia sprogimas.

● Drėgnų ir skystų medžiagų siurbimas.

● Pramoninis naudojimas.

Bet kuris kitas naudojimas laikomas naudo-

jimu ne pagal paskirtį.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdir-

bamos. Pakuotės atliekas sutvarkykite

tausodami aplinką.

Elektros ir elektroniniuose prietaisuo-

se būna vertingų perdirbamų medžia-

gų ir dažnai tokių dalių, su kuriomis

netinkamai elgiantis arba netinkamai jas

pašalinus gali kilti pavojus žmonių sveikatai

ir aplinkai. Tačiau norint tinkamai eksploa-

tuoti įrenginį šios dalys būtinos. Šiuo sim-

boliu pažymėtus įrenginius draudžiama

šalinti su buitinėmis atliekomis.

Pastabos dėl sudėtinių medžiagų (RE-

ACH)

Naujausią informaciją apie sudėtines me-

džiagas rasite: www.kaercher.com/REACH

Priedai ir atsarginės dalys

 PAVOJUS

Sprogimo pavojus gali grėsti nau-

dojant neleidžiamuosius priedus

Naudodami 22 konstrukciją rinkitės tik ga-

mintojo patvirtintus ir lipduku „Pritaikyta

naudoti potencialiai sprogiose atmosfero-

se“ pažymėtus priedus.

Bendrosios nuorodos ......................... 190

Naudojimas laikantis nurodymų ......... 190

Aplinkos apsauga............................... 190

Priedai ir atsarginės dalys.................. 190

Tiekimo apimtis .................................. 191

Saugos įtaisai..................................... 191

Įrenginio aprašymas........................... 192

Eksploatavimo pradžia....................... 192

Eksploatavimas.................................. 192

Eksploatavimo užbaigimas ................ 194

Transportavimas ................................ 194

Sandėliavimas.................................... 194

Kasdienė priežiūra ir techninė priežiū-

ra ........................................................ 194

Pagalba trikčių atveju......................... 195

Garantija ............................................ 195

Techniniai duomenys ......................... 195

ES atitikties deklaracija ...................... 196

Lietuviškai 191

Naudokite tik originalius priedus ir origina-

las atsargines dalis – taip užtikrinsite, kad

įrenginys veiktų patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis

rasite svetainėje www.kaercher.com.

Tiekimo apimtis

Išpakavę patikrinkite, ar yra visos įrenginio

detalės. Jei trūksta priedų arba yra trans-

portavimo pažeidimų, praneškite apie tai

pardavėjui.

Saugos įtaisai

Rizikos lygiai

 PAVOJUS

● Nuoroda dėl tiesioginio pavojaus, galinčio

sukelti sunkius kūno sužalojimus ar mirtį.

몇 ĮSPĖJIMAS

● Nuoroda dėl galimo pavojaus, galinčio

sukelti sunkius kūno sužalojimus ar mirtį.

몇 ATSARGIAI

● Nurodo galimą pavojų, galintį sukelti len-

gvus sužalojimus.

DĖMESIO

● Nuoroda dėl galimo pavojaus, galinčio

sukelti materialinius nuostolius.

Saugos nurodymai

몇 ĮSPĖJIMAS

● Įrenginio neleidžiama statyti arba eksplo-

atuoti potencialiai sprogios atmosferos

vietose. Sprogioji dulkių atmosfera įrengi-

nio viduje leidžiama tik prieš filtrą. Dujų

sprogiosios atmosferos įrenginio viduje

yra draudžiamos.

● Įrenginys nepritaikytas siurbti sveikatai

kenksmingas dulkes.

● Įrenginys nėra pritaikytas siurbti uždegi-

mo šaltinius ir dulkes, kurių rusenimo

temperatūra yra ≤ 190 °C.

● Įrenginys nėra pritaikytas siurbti potenci-

aliai sprogiąsias arba joms lygiavertes

medžiagas, kaip apibrėžta „SprengG“

1 straipsnyje, sprogiuosius garų ir oro mi-

šinius, taip pat Al ir Mg dulkes.

● Įrenginys nėra pritaikytas siurbti arba

įtraukti degiuosius skysčius (užsiliepsno-

jančius, lengvai užsiliepsnojančius, labai

lengvai užsiliepsnojančius kaip apibrėžta

pavojingų medžiagų Direktyvoje 67/548/

EEB) (pliūpsnio temperatūra žemesnė

kaip 55 °C) bei degiųjų dulkių mišinius su

degiaisiais skysčiais.

● Įrenginys nėra pritaikytas siurbti dulkes,

kurių uždegimo energija yra labai maža

(ME <1 mJ), pvz., miltelinius dažus, suvil-

gomąją sierą, aliuminio miltelius, švino

stearatą.

● Saugokite įrenginį nuo lietaus. Nesandė-

liuokite įrenginio lauke.

● Prieš kiekvieną kartą imdamiesi eksploa-

tuoti patikrinkite, ar prijungti ekvipotencia-

liojo sujungimo laidai (įžeminimo

laidininkas).

몇 ATSARGIAI

● Po kiekvieno naudojimo prietaisą išjunki-

te ir ištraukite tinklo kištuką.

DĖMESIO

● Įrenginį naudokite tik patalpose.

● Prispaudimo pavojus! Nuimdami arba už-

dėdami siurbimo galvutę, filtro sąranką

arba surinkimo talpyklą mūvėkite piršti-

nes.

● Pažeidimo pavojus! Siurbti be filtro arba

naudojant pažeistą filtrą draudžiama.

● Eksploatuodami įrenginį avėkite apsaugi-

nę avalynę.

● Įrenginį traukite žingsniuodami, o nuožul-

niu šlaitu, jeigu įmanoma, traukite dviese.

● Pasirūpinkite, kad keičiant komplektavi-

mo dalis į aplinką nepatektų dulkės.

● Eksploatuojant įprastu būdu paviršiai gali

įkaisti iki 100 °C temperatūros.

Elgesys nelaimingo atsitikimo

atveju

 PAVOJUS

Kūno sužalojimų ir materialinės žalos

pavojus siurbiant degias medžiagas,

įvykus trumpajam jungimui arba kitiems

elektros gedimams

Pavojus įkvėpti sveikatai kenksmingų dujų,

elektros smūgio pavojus, nudegimų pavo-

jus.

Nelaimingo atsitikimo atveju prietaisą išjun-

kite ir ištraukite tinklo kištuką.

Elektros jungtis

Įrenginį leidžiama sujungti tik su tokia elek-

tros jungtimi, kurią elektrikas sumontuoja

192 Lietuviškai

pagal IEC 60364 reikalavimus. Prijungimo

vertes žr. Techniniai duomenys ir identifika-

cinėje plokštelėje. Ilginamąjį kabelį naudoti

neleidžiama.

 PAVOJUS

Elektros smūgio pavojus

Pavojus gyvybei

Nepažeiskite elektros jungiamųjų laidų,

pvz., važiuodami per juos, suspausdami ar-

ba juos tempdami.

Saugokite kabelį nuo karščio, alyvos ir aš-

trių briaunų.

Kiekvieną kartą prieš imdamiesi eksploa-

tuoti įrenginį patikrinkite sujungimo su mai-

tinimo tinklu kabelį. Jeigu kabelis pažeistas,

įrenginį eksploatuoti draudžiama. Pasirū-

pinkite, kad pažeistą kabelį pakeistų kvalifi-

kuotas elektrikas.

Simboliai ant įrenginio

Pramoninis degiųjų dujų siurblys, įren-

ginys nestatomas 22 zonoje

Įrenginys nepritaikytas:

● Siurbti didelį sprogimo pavojų keliančius

skysčius ir degiųjų dulkių mišinius su

skysčiais.

● Sujungti su mašinomis, kurioms veikiant

išsiskiria dulkės.

● Siurbti galinčias rusenti dulkes arba ki-

tus uždegimo šaltinius.

Įrenginys nepritaikytas:

● Eksploatuoti potencialiai sprogiose

atmosferose.

Įrenginio aprašymas

Paveikslai pateikti grafikų puslapyje

Paveikslas A

1 Surinkimo talpykla

2 Siurbimo žarnos jungtis

3 Stūmimo rankena

4 Maišelinis filtras

5 Maitinimo kabelis

6 Įrenginio jungiklis

7 Rodyklinis prietaisas

8 Surinkimo talpykla

9 PE dulkių maišas

10 PE dulkių maišo laikiklis

11 Ekvipotencialusis kabelio sujungimas

12 Slėgio svyravimų išlyginimo žarna

13 Antgalio laikiklis

14 Ekvipotencialusis kabelio sujungimas

15 Siurbimo galvutės fiksatorius

16 Surinkimo talpyklos nuleidimo svirtis

17 Sukamieji ratukai su stovėjimo stabdžiu

Eksploatavimo pradžia

Paveikslai pateikti grafikų puslapyje

1. Įrenginį nustatykite į darbinę padėtį.

2. Jeigu būtina, įjunkite įrenginio stovėjimo

stabdį.

3. Įsitikinkite, kad siurbimo galvutė būtų tin-

kamai uždėta.

4. Įkiškite siurbimo žarną į siurbimo žarnos

jungtį.

Pastaba

DN50 skersmens žarną leidžiama naudoti

tik įrenginiams, kurių galios vertė yra

3,0 kW ir 4,0 kW, o DN40 skersmens žarna

naudojama su 1,5 kW galios įrenginiais.

Paveikslas B

5. Užmaukite ant siurbimo žarnos norimą

antgalį.

Eksploatavimas

Paveikslai pateikti grafikų puslapyje

1. Įkiškite tinklo kištuką į lizdą.

2. Įjunkite įrenginio pagrindinį jungiklį.

Paveikslas C

3. Pradėkite siurbimą.

Įsiurbimas

Paveikslai pateikti grafikų puslapyje

Paveikslas D

1 Įrenginys

2 Siurbimo žarna

3 Antgalio laikiklis

4 Antgalis

1. Įjunkite įrenginį.

2. Siurbimo žarną išimkite iš įrenginio.

3. Nuimkite tinkamą antgalį nuo priedo lai-

kiklio ir užmaukite ant siurbimo žarnos.

4. Siurbkite siurbiamąją medžiagą.

5. Nuimkite antgalį nuo siurbimo žarnos ir

užmaukite ant priedo laikiklio.

6. Užmaukite siurbimo žarną ant įrenginio.

7. Išjunkite įrenginį.

Atsižvelkite į ant įrenginio pateiktą

įspėjamąjį ženklą!

Lietuviškai 193

Išvalykite dulkių filtrą

Paveikslai pateikti grafikų puslapyje

Pastaba

Reguliariai valykite filtrą, kad išvengtumėte

siurbimo galios sumažėjimo.

Paveikslas E

1. Norėdami išvalyti filtrą jo valymo ranke-

nėlė keletą kartų pastumkite pirmyn ir at-

gal.

Nuskaitykite mažiausio tūrinio

srauto vertę

Priekinėje įrenginio dalyje sumontuotas

matuoklis, kuris rodo siurbimo neigiamąjį

slėgį įrenginio viduje.

(žr. skyrių Įrenginio aprašymas)

Lentelėje pateikiama didžiausio išsiurbimo

neigiamojo slėgio vertė. Vertė priklauso

nuo įrenginio galios ir naudojamos siurbimo

žarnos.

DĖMESIO

Siurbimo nuostoliai

Viršijus nurodytą vertę, oro srauto greitis si-

urbimo žarnoje sumažėja daugiau kaip iki

20 m/s.

Maišelinį filtrą išvalykite vėliausiai, kai bus

užtikrinta vertė.

Pakeiskite maišelinį filtrą, jeigu po valymo

vertė tik šiek tiek sumažėja.



(žr. skyrių Pakeiskite maišelinį filtrą)

 Užtikrinus nurodytąją vertę vėliausiai iš-

valykite filtrą.

Ištuštinkite surinkimo talpyklą

Paveikslai pateikti grafikų puslapyje

1. Įrenginį išjunkite ir atjunkite jo maitinimą.

2. Išvalykite dulkių filtrą.

3. Surinkimo talpyklą nuleiskite svirtį pa-

spaudę žemyn.

Paveikslas F

4. Surinkimo talpyklą ištraukite iš įrenginio.

Paveikslas G

5. Ištuštinkite surinkimo talpyklą į šalinimo

įrenginį.

6. Turinį šalinkite laikydamiesi teisės aktų

reikalavimų arba panaudokite pakartoti-

nai.

7. Ištuštinkite surinkimo talpyklą pagal po-

reikį, bet bent jau po kiekvieno naudoji-

mo.

Pastaba

Surinkite talpyklą gabenkite tik ant jos riti-

nėlių. Šiuo tikslu nenaudokite krano, krau-

tuvo ar pan.

Nuimkite PE dulkių maišą

Paveikslai pateikti grafikų puslapyje

Paveikslas H

1. Nuo surinkimo talpyklos atjunkite slėgio

svyravimų išlyginimo žarną.

2. Surinkimo talpyklą iš įrenginio.

3. Nuimkite laikiklį nuo PE dulkių maišo.

4. PE dulkių maišą užriškite kabeliu ar

lipniąja juosta.

5. PE dulkių maišą šalinkite pagal teisės

aktų nuostatas.

6. Į surinkimo talpyklą įdėkite naują dulkių

maišą.

7. Įdėkite laikiklį.

Stebėkite, ar PE dulkių maišas nebuvo

pažeistas.

8. Įdėkite surinkimo talpyklą į įrenginį ir pri-

junkite slėgio svyravimų išlyginimo žar-

ną.

Nuimkite siurbimo galvutę

Paveikslai pateikti grafikų puslapyje

몇 ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus

Pakelkite tik siurbimo galvutę. Atsižvelgda-

mi į siurbimo galvutės svorį nekelkite jos

rankomis.

 PAVOJUS

Nesilaikant svorio nuorodos

Krentančio įrenginio keliamas sužeidimo

pavojus

Galia Žarnos

skersmuo

Vertė

1,5 kW DN 40 126 mbar

(12,6 kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar

(22,6 kPA)

4,0 kW DN 50 216 mbar

(21,6 kPA)

194 Lietuviškai

Laikykitės apsaugos nuo nelaimingų atsiti-

kimų teisės aktų reikalavimų ir saugos nu-

rodymų.

Kiekvieną kartą prieš imdamiesi kėlimo

darbų patikrinkite, ar keltuvas ir krovinio pri-

kabinimo įtaisai yra tinkami naudoti.

Prietaisą prikabinkite tik už numatytos kėli-

mo ąsos.

Apsaugokite kėlimo mechanizmą nuo kro-

vinio netyčinio atsikabinimo.

Kraną leidžiama valdyti tik kvalifikuotam

darbuotojui.

Krano pavojaus zonoje neleidžiama būti jo-

kiam asmeniui.

Nepalikite ant krano kabančio įrenginio be

priežiūros.

Paveikslas I

1. Išjunkite įrenginį ir atjunkite nuo tinklo.

2. Panaikinkite siurbimo galvutės blokavi-

mą.

3. Prie tinkamo keltuvo prikabinkite kėlimo

ąsą.

4. Siurbimo galvutę pakelkite kranu ir pa-

dėkite ant tinkamo pagrindo.

Eksploatavimo užbaigimas

1. Įrenginį išjunkite Įjungimo / Išjungimo

jungikliu

2. Surinkimo talpyklą ištuštinkite ir išvalyki-

te.

3. Antgalį išmontuokite ir, jeigu būtina, iš-

valykite bei išdžiovinkite.

Transportavimas

몇 ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus

Laikydami ir transportuodami prietaisą at-

sižvelkite į jo svorį.

1. Transportuojant transporto priemonėse,

prietaisą užfiksuokite nuo nuslydimo ar

apvirtimo pagal galiojančių direktyvų

nuostatas.

Sandėliavimas

몇 ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus

Laikydami ir transportuodami prietaisą at-

sižvelkite į jo svorį.

1. Įrenginį sandėliuokite tik patalpoje.

Kasdienė priežiūra ir techninė

priežiūra

1. Įrenginį ir antgalį reguliariais tarpsniais

skalaukite tinkamu skysčiu ir išdžiovinki-

te.

2. Reguliariai tikrinkite, ar maišelinis filtras

nėra pažeistas. Jeigu maišelinis filtras

yra pažeistas, jį pakeiskite.

Filtro keitimas

Paveikslai pateikti grafikų puslapyje

Paveikslas J

몇 ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus

Norėdami pakelti siurbimo galvutę, naudo-

kite tinkamą keltuvą.

1. Siurbimo galvutės nuėmimas (žr. skyrių

Nuimkite siurbimo galvutę).

2. Atleiskite spaudžiamojo žiedo varžtus.

3. Nuimkite mažąją kreipiamąją plokštę.

4. Filtrą nuimkite ir pakeiskite.

5. Įstatykite naują filtrą.

Montuodami pasirūpinkite, kad filtras bū-

tų tinkamai įstatytas.

6. Uždėkite spaudžiamąjį žiedą ir priveržki-

te.

Pakeiskite maišelinį filtrą

Paveikslai pateikti grafikų puslapyje

Paveikslas K

1 Varžtai

2 Tempiamasis žiedas

3 Maišelinis filtras

4 Valymo įrenginys

몇 ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus

Norėdami pakelti siurbimo galvutę, naudo-

kite tinkamą keltuvą.

1. Nuimkite siurbimo galvutę. 

(žr. skyrių Nuimkite siurbimo galvutę)

2. Iš įrenginio išimkite filtro bloką už ranke-

nų ir apverskite.

Paveikslas L

Lietuviškai 195

3. Atsukite varžtus ir išmontuokite valymo

įrenginį.

4. Atleiskite spaudžiamojo žiedo varžtus.

5. Nuimkite maišelinį filtrą.

6. Iš filtro pašalinkite poroloną.

7. Įstatykite naują maišelinį filtrą.

8. Įdėkite naują filtro poroloną.

9. Uždėkite spaudžiamąjį žiedą ir priveržki-

te.

10.Uždėkite valymo įrenginį ir priveržkite.

11.Įdėkite filtro bloką.

Montuodami įsitikinkite, ar filtro įdėklo

liežuvėlis įsikiša į veleną.

Paveikslas M

Pagalba trikčių atveju

 PAVOJUS

Sužalojimų pavojus

Netyčinio įrenginio įjungimo pavojus ir elek-

tros smūgio pavojus

Prieš visus darbus su prietaisu, prietaisą iš-

junkite ir ištraukite tinklo kištuką.

Visas patikras ir darbus su elektros dalimis

paveskite atlikti specialistui.

Variklis (siurbimo turbina) nepasileidžia

Nėra elektros įtampos

 Patikrinkite maitinimo kištuką ir elektros

saugiklį.

 Patikrinkite įrenginio maitinimo laidą ir

tinklo kištuką.

Siurbimo jėga silpnėja

Antgalis, siurbimo vamzdis arba siurbimo

žarna yra užsikišusi.

 Patikrinkite antgalį, siurbimo vamzdį ir

siurbimo žarną bei, jeigu būtina, išvalyki-

te.

Filtras yra užterštas.

 Išvalykite filtrą.

Klientų aptarnavimo centras

Jeigu negalite pašalinti gedimo, pristatykite

prietaisą į klientų aptarnavimo centrą.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų

pardavėjų nustatytos garantijos sąlygos.

Galimus įrenginio gedimus garantijos galio-

jimo laikotarpiu pašalinsime nemokamai, jei

tokių gedimų priežastis buvo netinkamos

medžiagos ar gamybos defektai. Dėl ga-

rantinių gedimų šalinimo kreipkitės į savo

pardavėją arba artimiausią klientų aptarna-

vimo tarnybą pateikdami pirkimą patvirti-

nantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Techniniai duomenys

IVR-B

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Elektros jungtis

Tinklo įtampa V 400 400 400 400 400 400 400

Fazė ~3333333

Tinklo dažnis Hz 50 50 50 50 50 50 50

Saugiklio rūšis IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Apsaugos klasė IIIIIII

Vardinė galia W 1500 3000 1500 3000 4700 3000 4700

Maitinimo tinklo saugiklis

(inertinis)

A 16161616321632

Matmenys ir svoriai

Tipinis darbinis svoris kg 116 131 139 154 179 159 184

Ilgis x plotis x aukštis mm 855 ×

715 ×

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

196 Lietuviškai

Pasiliekame teisę daryti techninius pakeiti-

mus.

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato

brėžiniai ir konstrukcija bei mūsų į rinką iš-

leistas modelis atitinka pagrindinius ES di-

rektyvų saugumo ir sveikatos apsaugos

reikalavimus. Jeigu įrenginiui atliekamas su

mumis nesuderintas keitimas, ši deklaraci-

ja netenka savo galios.

Produktas: Sauso valymo siurblys

Produktas: Drėgno ir sauso valymo siurblys

Tipas: 9.986-xxx

Tipas: 9.989-xxx

Atitinkamos ES direktyvos

2006/42/EB (+2009/127/EB)

2014/30/ES

2011/65/ES

Taikomi darnieji standartai

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Aplinkos sąlygos

Aplinkos temperatūra °C +40+40+40+40+40+40+40

Įrenginio galios duomenys

Talpyklos tūris l 40 40 50 50 50 100 100

Oro tūris l/s 58 87,5 58 87,5 137,5 87,5 137,5

Eksploatuojant tiekiamo oro

kiekis

l/s 37,556,537,556,588,556,588,5

Neigiamasis slėgis kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Darbinis slėgis kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Siurbimo žarnos vardinis plo-

tis

DN50 DN50 DN50 DN50 DN50 DN50 DN50

Nustatyta vertė pagal EN 60335-2-69

Plaštakos ir rankos vibracijos

vertė

m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Neapibrėžtis K m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Garso lygis L

dB(A)57625762716271

Neapibrėžtis K

dB(A)2222222

Maitinimo kabelis

Maitinimo laidas H07BQ-F mm

4 × 2,

Dalies numeris (EU) 9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.981-

557.0

9.979-

856.0

9.981-

557.0

Kabelio ilgis m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

IVR-B

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Українська 197

Pasirašantys asmenys veikia pagal ben-

drovės vadovų įgaliojimus.

Vadovaujantis partneris

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Valdštetenas (Vokietija)

Tel.: +49 7171 94888-0

Faks. +49 7171 94888-528

Valdštetenas, 2022 m. sausio 1 d.

Зміст

Загальні вказівки

Перед першим

використанням пристрою

ознайомитись з цією оригінальною

інструкцією з експлуатації та вказівками

з техніки безпеки, що додаються. Діяти

відповідно до них.

Зберігати обидві брошури для

подальшого використання або для

наступного власника.

Використання за

призначенням

몇 ПОПЕРЕДЖЕННЯ

Вдихання шкідливого для здоров'я

пилу

Шкідливо для здоров'я

Не використовувати пристрій для

збирання шкідливого для здоров'я пилу.

УВАГА

Коротке замикання через високу

вологість

Пошкодження пристрою

Використовувати пристрій тільки у

приміщеннях.

Пристрій призначений для:

●збирання негорючих і невибухових

речовин;

●збирання горючого пилу всіх класів

вибухонебезпечності пилу (крім пилу з

найменшою енергією займання

ME <1 mJ);

●збирання пилу і грубого бруду;

●збирання горючого пилу із зони 22,

якщо пристрій встановлено поза

потенційно вибухонебезпечних зон;

●збирання

вологих і рідких речовин;

● промислового використання.

Будь-який інший спосіб застосування

пристрою вважається невідповідним.

Охорона довкілля

Пакувальні матеріали придатні до

вторинної переробки. Упаковку

необхідно утилізувати без шкоди для

довкілля.

Електричні та електронні пристрої

найчастіше містять цінні матеріали,

які придатні до вторинної

переробки, та компоненти, такі як

батареї, акумулятори чи мастило, які у

разі неправильного поводження з ними

або неправильної утилізації можуть

створити потенційну небезпеку для

здоров'я

людини та довкілля. Однак ці

компоненти необхідні для належної

експлуатації пристрою. Пристрої,

позначені цим символом, забороняється

утилізувати разом із побутовим сміттям.

Загальні вказівки .............................. 197

Використання за призначенням ...... 197

Охорона довкілля............................. 197

Приладдя та запасні деталі............. 198

Комплект поставки ........................... 198

Захисні пристрої ............................... 198

Опис пристрою ................................. 199

Введення в експлуатацію................. 200

Експлуатація ..................................... 200

Завершення роботи.......................... 202

Транспортування

.............................. 202

Зберігання......................................... 202

Догляд та технічне обслуговування 202

Допомога в разі несправностей....... 203

Гарантія............................................. 203

Технічні характеристики................... 203

Декларація про відповідність

стандартам ЄС.................................. 205

198 Українська

Вказівки щодо компонентів (REACH)

Актуальні відомості про компоненти

наведені на сайті: www.kaercher.com/

REACH

Приладдя та запасні деталі

 НЕБЕЗПЕКА

Небезпека вибуху через не

затверджені приладдя

Для роботи з конструкціями типа 22

дозволяється застосовувати лише те

приладдя, яке схвалене виробником та

помічене наклейкою «Вибухобезпечно».

Слід використовувати лише оригінальне

приладдя та оригінальні запасні

частини, тому що саме вони гарантують

безпечну та безперебійну експлуатацію

пристрою.

Інформація щодо приладдя та запасних

частин міститься на

сайті

www.kaercher.com.

Комплект поставки

Під час розпакування пристрою

перевірити комплектацію. У разі нестачі

приладдя або ушкоджень, отриманих під

час транспортування, слід повідомити

про це торговельній організації, яка

продала пристрій.

Захисні пристрої

Ступінь небезпеки

 НЕБЕЗПЕКА

● Вказівка щодо небезпеки, яка

безпосередньо загрожує та

призводить до тяжких травм чи

смерті.

몇 ПОПЕРЕДЖЕННЯ

● Вказівка щодо потенційно можливої

небезпечної ситуації, що може

призвести до тяжких травм чи

смерті.

몇 ОБЕРЕЖНО

● Вказівка щодо потенційно небезпечної

ситуації, яка може спричинити

отримання легких травм.

УВАГА

● Вказівка щодо можливої потенційно

небезпечної ситуації, що може

спричинити матеріальні збитки.

Вказівки з техніки безпеки

몇 ПОПЕРЕДЖЕННЯ

● Забороняється встановлювати або

експлуатувати пристрій у місцях, де

існує небезпека вибуху пилу чи газу.

Атмосфера з вибухонебезпечним

пилом всередині пристрою

допускається тільки перед

фільтром. Атмосфера з

вибухонебезпечним газом усередині

пристрою заборонена.

● Забороняється експлуатація

пристрою для збору шкідливого для

здоров'я пилу.

● Пристрій не призначений для

збирання джерел загоряння

і пилу з

температурою тління 190 °C.

● Пристрій не призначений для

збирання вибухонебезпечних речовин

або речовин, прирівняних до таких,

згідно з § 1 Закону про вибухові

речовини, а також вибухонебезпечних

пароповітряних сумішей, пилу Al і Mg.

● Пристрій не призначений для

збирання горючих рідин (займистих,

легкозаймистих, вкрай

вогненебезпечних відповідно до

директиви з небезпечних речовин 67/

548/ЄЕС) (температура

спалаху

нижче 55 °C), а також сумішей

горючого пилу з горючими рідинами.

● Пристрій не призначений для

збирання пилу з надзвичайно низькою

найменшою енергією займання

(ME <1 mJ), такого як фарбувальні

порошки, змочна сірка, алюмінієвий

порошок, стеарат свинцю.

● Забезпечити захист пристрою від

дощу. Не зберігати пристрій просто

неба.

● Перед кожним введенням в

експлуатацію перевіряти, чи

під'єднані кабелі зрівнювання

потенціалів (проводи заземлення).

Українська 199

몇 ОБЕРЕЖНО

● Вимикати пристрій після кожного

використання і витягувати

штепсельну вилку з розетки.

УВАГА

● Використовувати пристрій тільки у

приміщеннях.

● Небезпека защемлення!

Використовувати рукавиці під час

знімання або встановлення головки

пилососа, блоку фільтра або збірної

ємності.

● Небезпека пошкодження! Не

здійснювати прибирання без фільтра

або з використанням пошкодженого

фільтра.

● Використовувати захисне взуття під

час роботи з пристроєм.

● Переміщати пристрій тільки зі

швидкістю ходьби, а

на спусках —

удвох, якщо це необхідно.

● Не допускати викиду пилу під час

заміни приладдя.

● За нормальної роботи поверхня може

нагріватися до 100 °C.

Дії у випадку виникнення

аварійної ситуації

 НЕБЕЗПЕКА

Небезпека травмування та

пошкодження під час всмоктування

легкозаймистих матеріалів, в разі

короткого замикання або інших

несправностей електрообладнання

Небезпека вдихання шкідливих газів,

небезпека ураження електричним

струмом, небезпека отримання опіків.

В аварійний ситуації вимкнути

пристрій та витягнути штепсельну

вилку з розетки.

Електричне підключення

Пристрій може бути під’єднаний лише до

електричної мережі, що повинна бути

встановлена електромонтером

відповідно до стандарту Міжнародної

електротехнічної комісії (МЕК)

IEC 60364. Параметри підключення див.

Технічні характеристики і на заводській

табличці. Використання подовжувачів

заборонено.

 НЕБЕЗПЕКА

Небезпека ураження електричним

струмом

Небезпека для життя

Не переїжджати, не затискати і не

розтягувати електричні з'єднувальні

кабелі, щоб не пошкодити їх.

Захищати кабель від високих

температур, мастила та гострих

країв.

Перед початком роботи з пристроєм

перевірити мережевий кабель. Не

експлуатувати пристрій з

пошкодженим кабелем. Доручити

заміну пошкодженого кабелю

кваліфікованому електрику

Символи на пристрої

Промисловий пилосос для горючого

пилу, встановлення поза зоною 22

Пристрій не призначений для:

●збирання рідин з підвищеною

небезпекою вибуху і для сумішей

горючого пилу і рідин;

● підключення до пилоутворюючих

машин;

●збирання тліючого пилу або інших

джерел загоряння.

Пристрій не дозволяється

використовувати:

●у потенційно вибухонебезпечних

приміщеннях.

Опис пристрою

Рисунок див. на сторінках з рисунками

Малюнок A

1 Збірний контейнер

2 Патрубок для всмоктувального

шланга

3 Ручка

4 Мішковий фільтр

5 Мережевий кабель

6 Вимикач пристрою

7 Індикаторний прилад

Дотримуватись

попереджувального знаку на

пристрої!

200 Українська

8 Збірний контейнер

9 Поліетиленовий мішок для пилу

10 Притискач поліетиленового мішка

для пилу

11 Кабель для вирівнювання потенціалів

12 Шланг для вирівнювання тиску

13 Тримач для приладдя

14 Кабель для вирівнювання потенціалів

15 Фіксатор головки пилососа

16 Важіль опускання збірного

контейнера

17 Напрямні ролики зі стоянковим

гальмом

Введення в експлуатацію

Рисунок див. на сторінках з рисунками

1. Установити пристрій у робоче

положення.

2. За необхідності зафіксувати пристрій

стоянковим гальмом.

3. Необхідно пересвідчитись, що

головка пилососа встановлена

правильно.

4. Вставити всмоктувальний шланг у

патрубок для шланга.

Вказівка

Діаметр шланга DN50 допускається

тільки для пристроїв з варіантами

потужності 3,0 kW і 4,0 kW, для 1,5 kW

діаметр шланга DN40.

Малюнок B

5. Встановити необхідне приладдя на

всмоктувальний шланг.

Експлуатація

Рисунок див. на сторінках з рисунками

1. Вставте вилку в розетку.

2. Увімкнути пристрій за допомогою

вимикача пристрою.

Малюнок C

3. Розпочати процес всмоктування.

Процес збирання

Рисунок див. на сторінках з рисунками

Малюнок D

1 Тримач

2 Всмоктувальний шланг

3 Тримач для приладдя

4 Сопло

1. Увімкнути пристрій.

2. Зняти всмоктувальний шланг з

тримача.

3. Зняти відповідне сопло з тримача для

приладдя і встановити його на

всмоктувальний шланг.

4. Зібрати сміття.

5. Зняти сопло зі всмоктувального

шланга і вставити його в тримач для

приладдя.

6. Помістити всмоктувальний шланг на

тримач.

7. Вимкнути пристрій.

Очищення фільтра для пилу

Рисунок див. на сторінках з рисунками

Вказівка

Регулярно очищати фільтр, щоб

уникнути втрати потужності

всмоктування.

Малюнок E

1. Для очищення фільтра кілька разів

перемістити ручку очищення фільтра

вперед-назад.

Зчитування мінімального рівня

потоку повітря

На передній панелі пристрою

вбудований індикаторний прилад, який

показує розрідження під час

всмоктування всередині пристрою.

(Див. главу Опис пристрою)

У таблиці наведені значення

максимального розрідження під час

всмоктування. Значення залежить від

потужності пристрою та

всмоктувального шлангу, що

застосовується.

УВАГА

Втрата потужності

Якщо вказане значення перевищене,

швидкість повітря у всмоктувальному

шлангу падає нижче 20 m/s.

Очищати мішковий фільтр не пізніше,

ніж вказане значення буде досягнуто.

Замінити мішковий фільтр, якщо після

очищення це значення істотно не

зменшилося.



(Див. главу Заміна мішкового фільтра)

Українська 201

 Очистити фільтр не пізніше, ніж буде

досягнуто вказане значення.

Спорожнення збірного бака

Рисунки див. на сторінках з рисунками

1. Вимкнути пристрій та від'єднати його

від джерела живлення.

2. Очистити фільтр для пилу.

3. Опустити збірний контейнер,

натиснувши важіль.

Малюнок F

4. Витягти збірний контейнер з

пристрою.

Малюнок G

5. Спорожнити збірний контейнер в

каналізаційну систему.

6. Утилізувати або повторно

використати вміст відповідно до

діючих положень.

7. Спорожняти збірний

контейнер у міру

необхідності, але обов'язково після

кожного використання.

Вказівка

Переміщати збірний контейнер тільки

на його роликах. Не застосовувати

кран, вилковий навантажувач чи

подібне.

Знімання поліетиленового мішка

для пилу

Рисунок див. на сторінках з рисунками

Малюнок H

1. Від'єднати шланг для вирівнювання

тиску від збірного контейнера.

2. Витягти збірний контейнер з

пристрою.

3. Вийняти притискач із поліетиленового

мішка.

4. Запечатати поліетиленовий мішок

кабельної стяжкою або клейкою

стрічкою.

5. Утилізувати поліетиленовий мішок

для пилу відповідно до діючих

приписань.

6. Вставити новий мішок для пилу в

збірний контейнер.

7. Вставити притискач.

Стежити за тим, щоб поліетиленовий

мішок не пошкодився.

8. Вставити збірний контейнер у

пристрій та приєднати шланг для

вирівнювання тиску.

Знімання головки пилососа

Рисунок див. на сторінках з рисунками

몇 ОБЕРЕЖНО

Недотримання ваги

Небезпека травмування та

пошкоджень

Піднімати тільки головку пилососа. Не

знімати головку пилососа вручну через

вагу.

 НЕБЕЗПЕКА

Недотримання ваги

Небезпека травмування через падіння

пристрою

Дотримуватись чинних правил техніки

безпеки і вказівок з техніки безпеки.

Перед кожним підйомом перевіряти

підіймальне пристосування з

підіймальним механізмом на предмет

бездоганної роботи.

Піднімати пристрій тільки за

спеціальне вушко.

Фіксувати підіймальне пристосування

від ненавмисного від'єднання вантажу.

Краном дозволяється керувати тільки

кваліфікованому персоналу.

Стороннім

заборонено перебувати в

небезпечній зоні крана.

Не залишати пристрій підвішеним до

підіймального пристосування без

нагляду.

Малюнок I

1. Вимкнути пристрій та від'єднати від

електромережі.

2. Відкрити фіксатор головки пилососа.

Потуж

ність

Діаметр

шланга

Значення

1,5 kW DN 40 126 mbar

(12,6 kPA)

3,0 kW DN 40 200 mbar (20 kPA)

3,0 kW DN 50 150 mbar (15 kPA)

4,0 kW DN 40 226 mbar

(22,6 kPA)

4,0 kW DN 50 216 mbar

(21,6 kPA)

202 Українська

3. Закріпити відповідний підіймальний

механізм за вушко.

4. Підняти головку пилососа краном і

покласти на придатну основу.

Завершення роботи

1. Вимкнути пристрій за допомогою

вимикача.

2. Спорожнити і очистити збірний бак.

3. Зняти приладдя, за необхідності

очистити і висушити.

Транспортування

몇 ОБЕРЕЖНО

Недотримання ваги

Небезпека травмування та

пошкоджень

Під час зберігання та

транспортування враховувати вагу

пристрою.

1. Під час перевезення транспортними

засобами необхідно зафіксувати

пристрій від ковзання та перекидання

згідно з діючими правилами.

Зберігання

몇 ОБЕРЕЖНО

Недотримання ваги

Небезпека травмування та

пошкоджень

Під час зберігання та

транспортування враховувати вагу

пристрою.

1. Зберігати пристрій тільки у

приміщеннях.

Догляд та технічне

обслуговування

1. Регулярно промивати пристрій та

приладдя придатною рідиною та

висушувати.

2. Регулярно перевіряти мішковий

фільтр на пошкодження. Замінити

пошкоджений мішковий фільтр.

Заміна фільтра

Рисунок див. на сторінках з рисунками

Малюнок J

몇 ОБЕРЕЖНО

Недотримання ваги

Небезпека травмування та

пошкоджень

Для піднімання головки пилососа

використовувати відповідний

підіймальний механізм.

1. Зняти головку пилососа (див. главу

Знімання головки пилососа).

2. Роз'єднати нарізне з'єднання

затискних кілець.

3. Зняти малу перегородку.

4. Зняти і замінити фільтр.

5. Вставити новий фільтр.

Під час встановлення звернути увагу

на те, щоб фільтр

був правильно

вставлений.

6. Встановити і прикрутити затискні

кільця.

Заміна мішкового фільтра

Рисунки див. на сторінках з рисунками

Малюнок K

1 Гвинти

2 Затискне кільце

3 Мішковий фільтр

4 Очисний пристрій

몇 ОБЕРЕЖНО

Недотримання ваги

Небезпека травмування та

пошкоджень

Для піднімання головки пилососа

використовувати відповідний

підіймальний механізм.

1. Зняти головку пилососа. 

(Див. главу Знімання головки

пилососа)

2. Витягнути блок фільтра за ручки із

пристрою та повернути.

Малюнок L

3. Викрутити гвинти і демонтувати

очисний пристрій.

4. Роз'єднати нарізне з'єднання

затискного кільця.

5. Зняти мішковий

фільтр.

6. Утилізувати губчастий фільтр.

7. Вставити новий мішковий фільтр.

8. Вставте новий губчастий фільтр.

Українська 203

9. Встановити і прикрутити затискне

кільце.

10.Встановити і прикрутити очисний

пристрій.

11.Вставити блок фільтру.

Під час встановлення переконатися,

що язичок вставки фільтра

зчіплюється з валом.

Малюнок M

Допомога в разі

несправностей

 НЕБЕЗПЕКА

Небезпека травмування

Небезпека ненавмисного запуску

пристрою і небезпека ураження

електричним струмом

Перед проведенням будь-яких робіт на

пристрої вимкнути пристрій і витягти

штепсельну вилку з розетки.

Усі перевірки та роботи з

електричними частинами приладу

мають виконуватися фахівцем.

Двигун (усмоктувальна турбіна) не

запускається

Немає електричної напруги

 Перевірити штепсельну розетку та

запобіжник системи

електроживлення.

 Перевірити мережевий кабель та

штепсельну вилку пристрою.

Потужність всмоктування знижується

Сопло, усмоктувальна трубка або

всмоктувальний шланг засмічені.

 Перевірити і за необхідності очистити

сопло, всмоктувальну трубку або

всмоктувальний шланг.

Фільтр забруднений.

 Очистити фільтр.

Сервісна служба

Якщо пошкодження не можна усунути,

необхідно перевірити пристрій у

сервісній службі.

Гарантія

У кожній країні діють відповідні гарантійні

умови, встановлені уповноваженою

організацією збуту нашої продукції в цій

країні. Можливі несправності приладу

протягом гарантійного строку ми

усуваємо безкоштовно, якщо причина

несправності полягає в дефектах

матеріалів або виробничому браку. У

разі виникнення претензій протягом

гарантійного строку прохання

звертатися, маючи при собі чек про

покупку, до

торговельної організації, що

продала продукт, або до найближчої

уповноваженої служби сервісного

обслуговування.

(Адреси див. на звороті)

Технічні характеристики

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Електричне підключення

Напруга мережі V 400 400 400 400 400 400 400

Фаза ~3333333

Частота мережі Hz 50 50 50 50 50 50 50

Ступінь захисту IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4

Клас захисту IIIIIII

Номінальна потужність W 1500300015003000470030004700

Запобіжник мережі

(інерційний)

A 16161616321632

Розміри та маси

Типова робоча вага kg 116 131 139 154 179 159 184

204 Українська

Зберігається право на внесення

технічних змін.

Довжина x ширина x висота mm 855 x

715 x

1530

855 x

715 x

1530

855 x

760 x

1675

855 x

760 x

1675

855 x

760 x

1795

915 x

760 x

1975

915 x

760 x

2095

Умови навколишнього середовища

Температура

навколишнього

середовища

°C +40+40+40+40+40+40+40

Робочі характеристики пристрою

Місткість баку l 4040505050100100

Потік повітря l/s 58 87,5 58 87,5 137,5 87,5 137,5

Витрата повітря під час

роботи

l/s 37,556,537,556,588,556,588,5

Розрідження kPa

(mbar)

(200)

(260)

(200)

(260)

(140)

(260)

(140)

Робочий тиск kPa

(mbar)

(160)

(210)

(160)

(210)

11,5

(115)

(210)

11,5

(115)

Номінальний діаметр

всмоктувального шланга

DN50 DN50 DN50 DN50 DN50 DN50 DN50

Розраховані значення згідно з EN 60335-2-69

Значення вібрації на руці/

кисті

m/s

< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5< 2,5

Похибка К m/s

0,2 0,2 0,2 0,2 0,2 0,2 0,2

Рівень звукового тиску L

dB(A)57625762716271

Похибка К

dB(A)2222222

Мережевий кабель

Мережевий кабель H07BQ-

4 x 2,

Номер деталі (EU) 9.979-

856.0

9.979-

856.0

9.979-

856.0

9.979-

856.0

9.981-

557.0

9.979-

856.0

9.981-

557.0

Довжина кабелю m 7,5 7,5 7,5 7,5 7,5 7,5 7,5

IVR

40/15

IVR

40/30

IVR

50/15

IVR

50/30

IVR

50/40

IVR

100/

30 Sc

IVR

100/

40 Sc

Українська 205

Декларація про

відповідність стандартам

ЄС

Цим ми повідомляємо, що нижче

зазначена машина на основі своєї

конструкції та конструктивного

виконання, а також у випущеної у

продаж моделі, відповідає спеціальним

основним вимогам щодо безпеки та

захисту здоров'я представлених нижче

директив ЄС. У разі внесення

неузгоджених із нами змін до машини ця

заява втрачає свою чинність.

Виріб: Пилосос

для сухого прибирання

Виріб: Пилосос для сухого та вологого

прибирання

Тип: 9.986-xxx

Тип: 9.989-xxx

Відповідні директиви ЄС

2006/42/EG (+2009/127/EG)

2014/30/ЄС

2011/65/ЄС

Застосовувані гармонізовані

стандарти

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Особи, що нижче підписалися, діють за

дорученням і за довіреністю

керівництва.

Директор

M.Pfister

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Німеччина)

Тел.: +49 7171 94888-0

Факс: +49 7171 94888-528

м. Вальдштеттен, 01.01.2022
