1
Owner’s Manual
Managed Network Gigabit
Ethernet Smart Switches
with PoE
Models: NGS8C2POE, NGS24C2POE
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Copyright © 2017 Tripp Lite. All rights reserved.
PROTECT YOUR INVESTMENT!
Register your product for quicker service
and ultimate peace of mind.
You could also win an
ISOBAR6ULTRA surge protector—
a $100 value!
www.tripplite.com/warranty
Español 9 • Français 17
17-04-027-93368F.indb 1 4/5/2017 3:47:16 PM
2
Important Safety Instructions
SAVE THESE INSTRUCTIONS!
This manual contains important instructions and warnings that
should be followed during the installation, operation and storage of
this Tripp Lite product. Failure to heed these warnings may affect
your warranty.
Switch Location Warnings
• The switch is designed for indoor use only, in a controlled environment, away from excess
moisture, temperature extremes, conductive contaminants, dust or direct sunlight.
• For best performance, maintain an indoor temperature between 32º F and 104º F (0º C
and 40º C) with relative humidity between 10% and 90% (non-condensing).
• Leave adequate space around all sides of the switch for proper ventilation.
• Keep the switch away from high-frequency, strong-current devices (e.g., radio transmitting
stations, transmitters and broadband amplifiers).
• Use electromagnetic shielding (if required).
• For rackmount configuration, ensure that both the rack and switch are properly grounded.
• If the switch is not rack mounted, securely place it on a sturdy, flat surface.
• The electrical outlets supplying power to the equipment should be installed near the
equipment and easily accessible.
• Improper installation can cause product damage that is not covered by the warranty.
• Do not expose the network switch’s connected networking cables to outdoor elements.
• Do not use this product near water (e.g., in a wet basement, or near a swimming pool).
• Use of this equipment in life support applications where failure of this equipment
can reasonably be expected to cause the failure of the life support equipment or to
significantly affect its safety or effectiveness is not recommended.
Switch Connection Warnings
• Keep the switch’s input power off during installation.
• Use only the power adapter included with the switch.
• Make sure the power supply voltage matches the specifications indicated on the switch.
• Connect the switch to an outlet that is in accordance with your local building codes and
that is adequately protected against excess currents, short circuits and earth faults.
• Do not connect the switch to an ungrounded outlet or to extension cords or adapters that
eliminate the connection to ground.
• Do not drill into or attempt to open any part of the switch housing. There are no user-
serviceable parts inside.
• Do not attempt to modify the switch, including the input plugs and power cables.
• Do not attempt to use the switch if any part of it becomes damaged.
• Make sure network cables are properly seated. A clicking sound will be made when a
cable is installed correctly.
• If the power adapter is damaged, do not attempt to connect the switch. Contact a Tripp
Lite Service Representative for assistance.
• Never attempt to install or use the switch during a thunderstorm.
17-04-027-93368F.indb 2 4/5/2017 3:47:16 PM
3
Package Includes
• NGS8C2POE or NGS24C2POE Managed Network Gigabit Ethernet Smart Switch with PoE
• Detachable Power Cord
• Mounting Brackets (2)
• Screws (8)
• Rubber Feet (4)
• Owner’s Manual
NGS8C2POE
NGS24C2POE

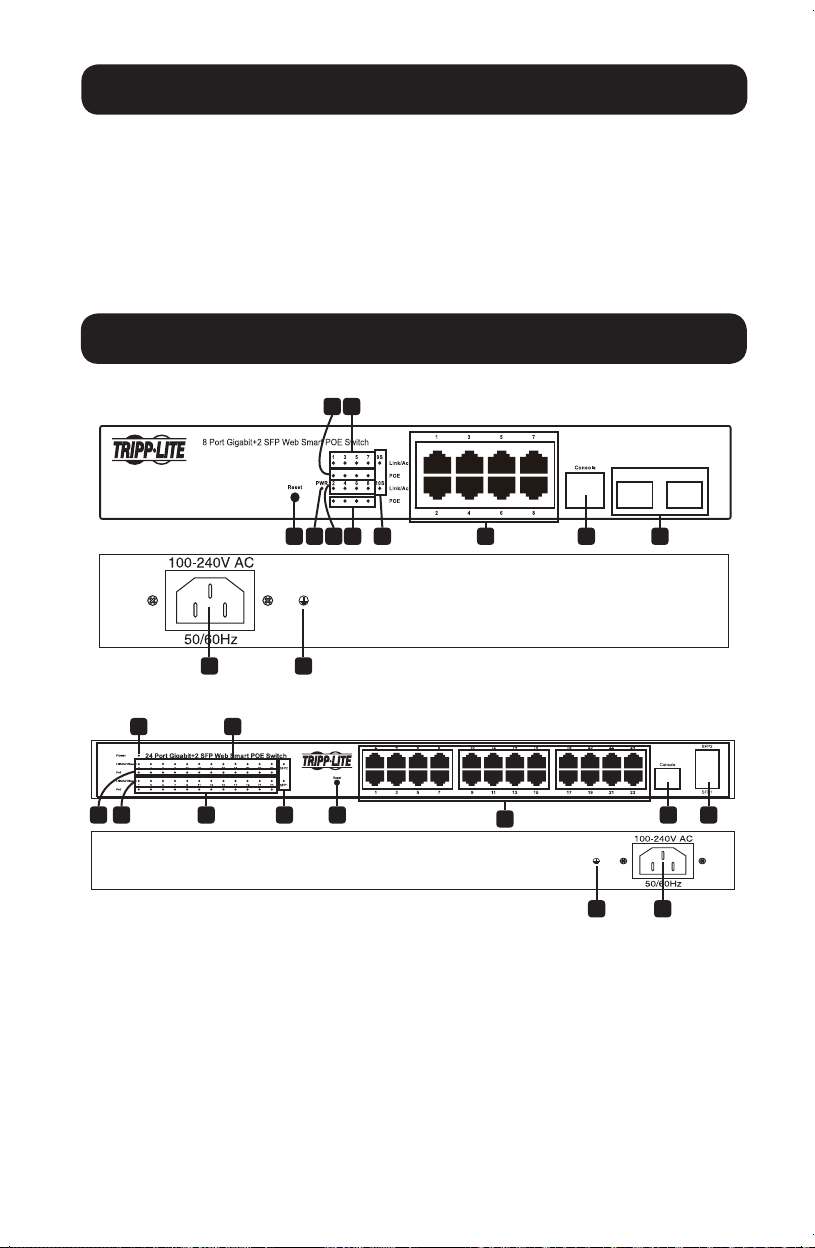

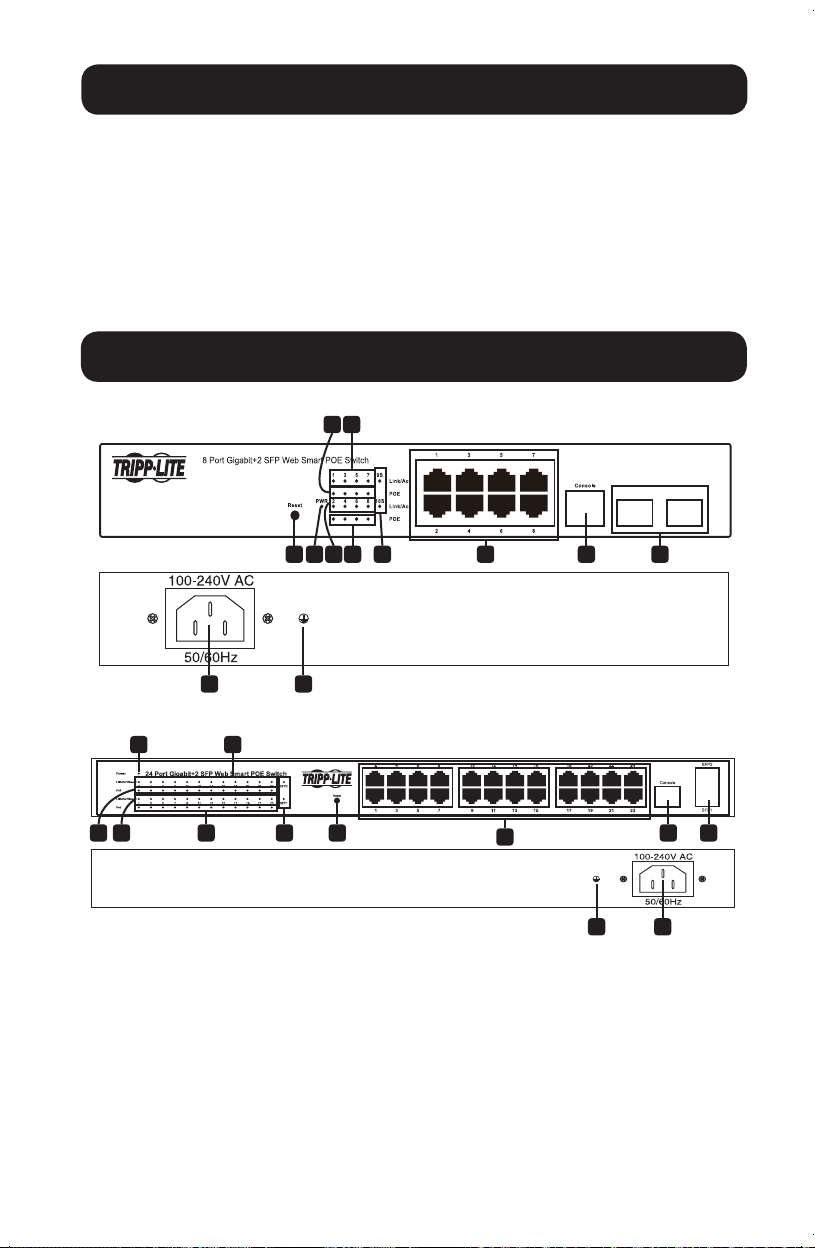

Product Features
243
34
5 7
9
9
10
10
6
44 3 675
3
8
2
18
1
17-04-027-93368F.indb 3 4/5/2017 3:47:16 PM
4

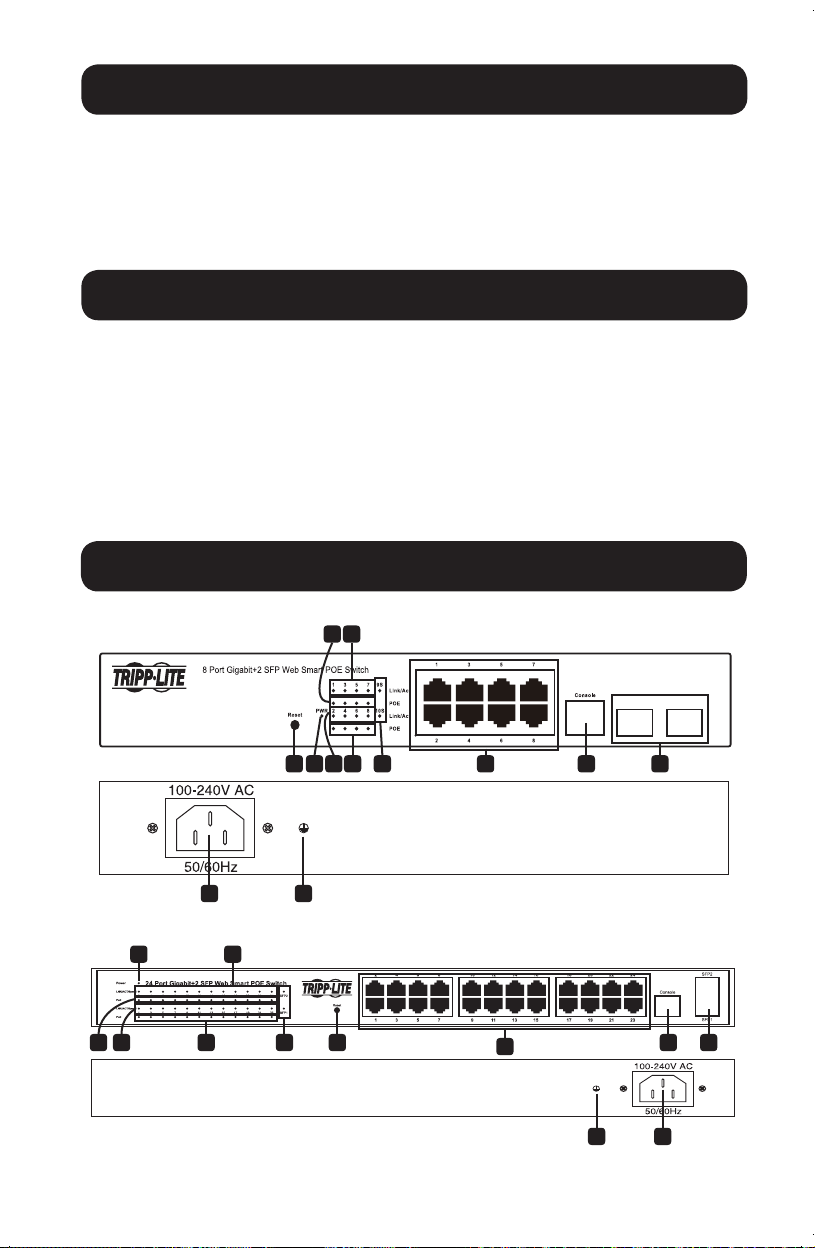

Product Features
1
Power ON/OFF LED: Illuminates to indicate the switch is receiving power.
2
Gigabit Ethernet Ports with PoE Support: 8 or 24 twisted-pair RJ45 ports support
auto-negotiable 10/100/1000 Mbps and auto MDI/MDIX cross-over detection functions
for true “plug-and-play” capability. Any RJ45 port can be configured to supply up to
30 watts PoE (Power over Ethernet). PoE is transmitted over existing network cables to
attached devices like VoIP phones, wireless access points, and surveillance cameras.
Model PoE Power Per Port Maximum PoE Power
NGS8C2POE Up to 30W 140W
NGS24C2POE Up to 30W 300W
3
Gigabit Port Status LEDs: For 10/100 Mbps connections, these LEDs illuminate
orange and blink to indicate activity on each port. When the switch discovers a
1000 Mbps connection, the LEDs will illuminate green for connection status and blink
to indicate activity on each port.
4
PoE Status LEDs: The PoE Status LEDs illuminate amber when an active PoE
connection is detected. The LED will blink when a port is overloaded or may have a
short circuit.
5
SFP Port LED: The green LED is ON when a connection is present and blinks when the
port is active.
6
SFP Ports: The SFP (small form-factor pluggable) ports are connection points for Mini-
GBIC modules and Direct SFP cables so the switch can uplink to other switches using
optical fiber or copper. When the SFP ports are active, the associated LEDs will react to
interface traffic.
7
Console Port: This RJ45 port is used for command line access to the switch.
8
Reset Button: Pressing the reset button for 5 seconds performs a factory reset. The
system restores the factory defaults when the reset occurs.
9
AC Input: This 100-240V 50/60 Hz C14 inlet accepts the supplied AC power cord or
any country-specific AC power cord supplied by the user.
10
Equipment Grounding Lug: Use this screw to connect devices that require a chassis
ground connection.
17-04-027-93368F.indb 4 4/5/2017 3:47:17 PM
5
Installation

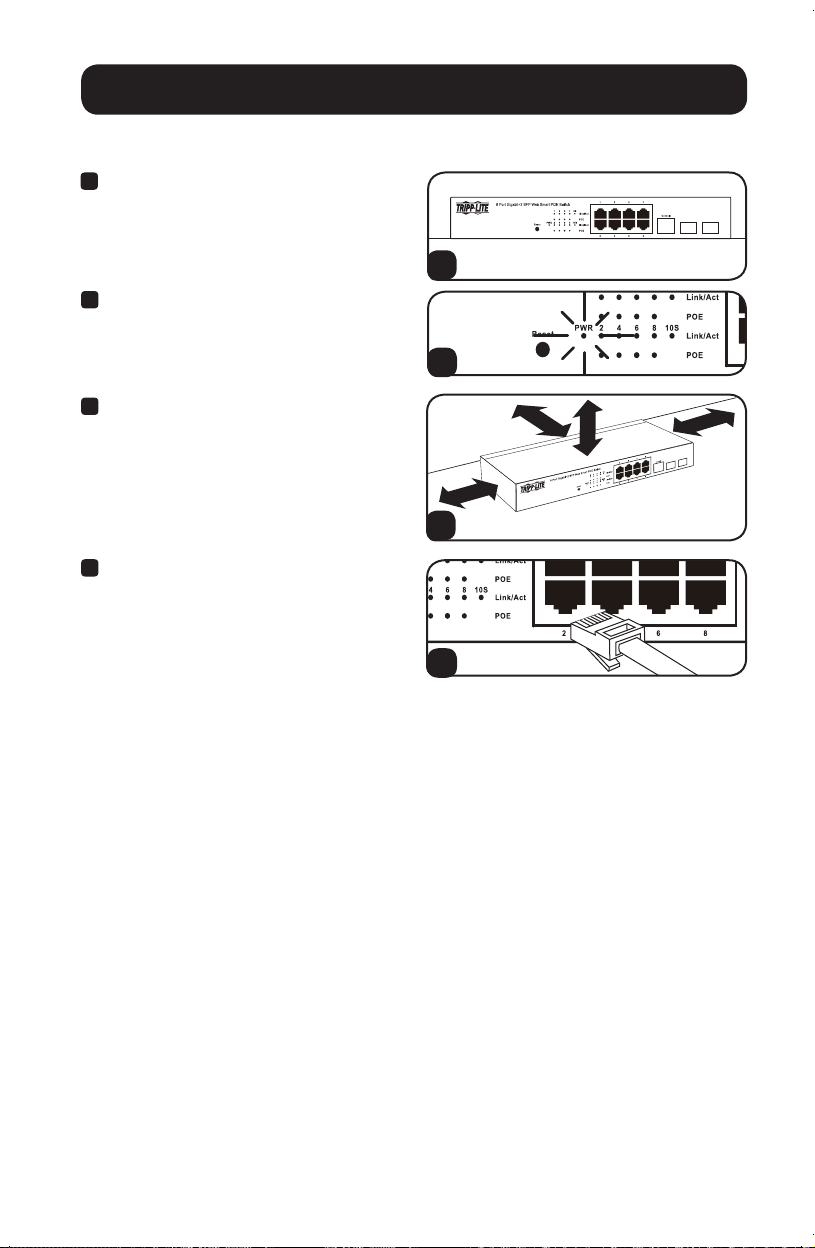

Desktop Installation
FLAT DESKTOP SURFACE
1
3
4
2
2
Connect the power supply to the switch.
The Power LED will illuminate when the
switch powers on.
3
Ensure adequate ventilation around the
switch for proper cooling.
4
Connect network cables to the network
switch.
1
Attach the four included rubber feet to
the bottom of the unit. Place the switch
on a flat desktop surface. Inspect and
install the power adapter to a proper AC
power source.
17-04-027-93368F.indb 5 4/5/2017 3:47:18 PM
6
Installation
1
2
4
3

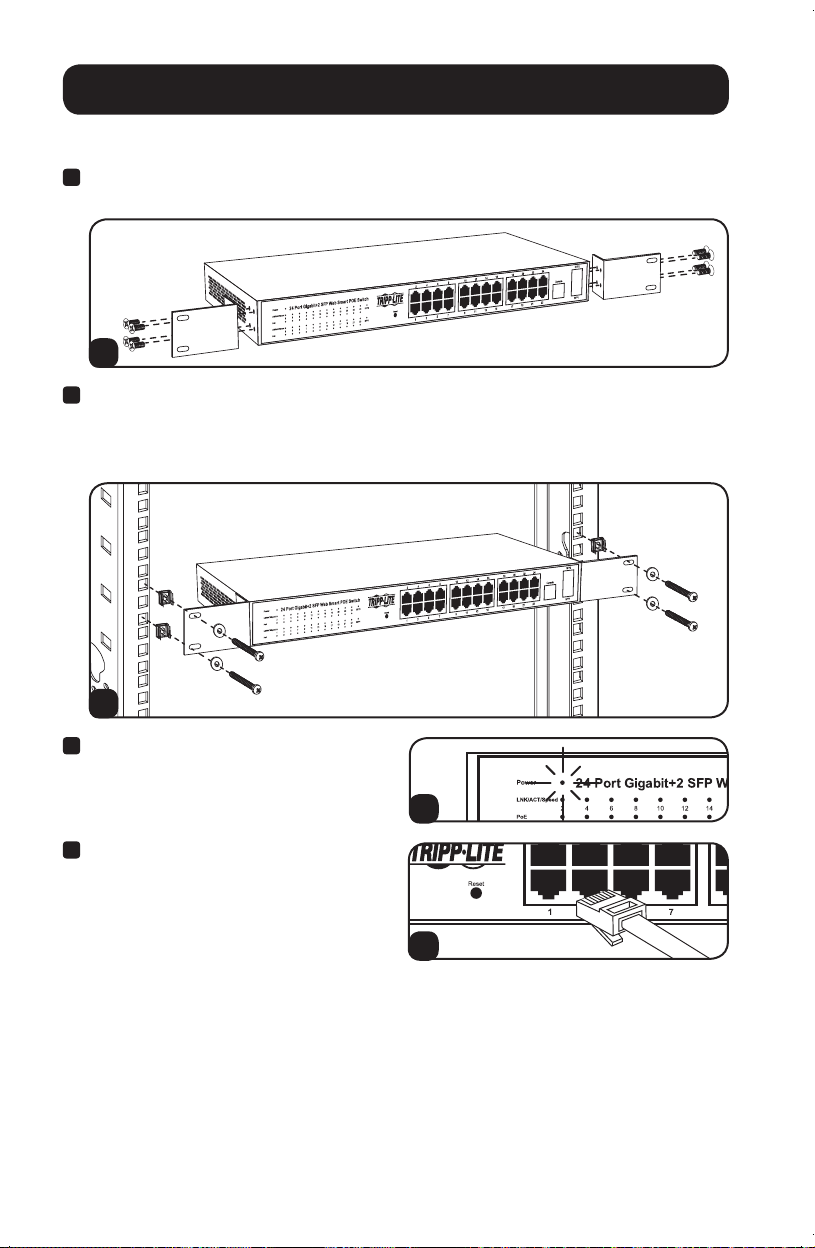

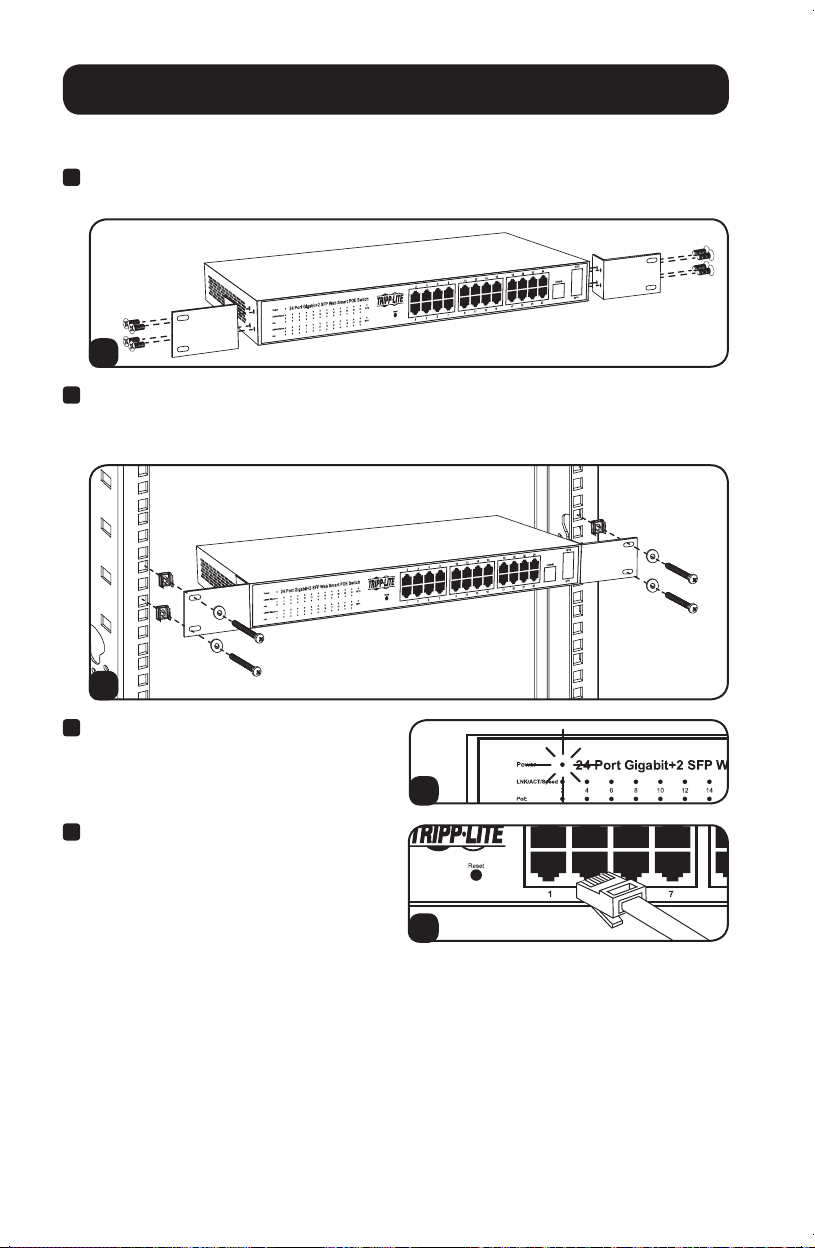

1U Rack-mount Installation
1
Attach the mounting brackets to each side of the switch with the included screws. Be
sure the mounting bracket “ears” are facing forward.
2
Mount the switch with user-supplied rack-mount hardware.
Note: The user must determine the fitness of the rack-mount hardware to hold the unit in the rack
before installation.
3
Connect the switch to a properly
grounded outlet. The Power LED will
illuminate when the switch powers on.
4
Connect network cables to the network
switch.
17-04-027-93368F.indb 6 4/5/2017 3:47:20 PM
7
Configuration
Accessing the Management Configuration Interface
After powering the switch for the first time, the Network Gigabit Smart Switch can be
configured using a Web browser. To access the switch, the management computer and the
switch must be set to the same subnet. The IP address of the management computer must
be configured manually. The switch’s default IP address is 192.168.2.1 and the default
subnet mask is 255.255.255.0. The default username and password are case-sensitive.
The default username is admin and the default password is admin.
The Network Gigabit Smart Switch contains software for viewing, monitoring and
management. This management software is not required for the switch to function. The
ports can be used without the management software. However, the management software
enables setup of VLAN, Trunking and other additional features. The use of these features
can improve the efficiency of the switch, which will result in improved overall performance
for both the hardware and the network.
For more information about configuring the switch, visit www.tripplite.com and access the
NGS-Series Network Gigabit Smart Switch Web Configuration Guide.
17-04-027-93368F.indb 7 4/5/2017 3:47:20 PM
8
Warranty & Product Registration
5-Year Limited Warranty
TRIPP LITE warrants its products to be free from defects in materials and workmanship for a period of five (5) years from the date
of initial purchase. TRIPP LITE’s obligation under this warranty is limited to repairing or replacing (at its sole option) any such
defective products. To obtain service under this warranty, you must obtain a Returned Material Authorization (RMA) number from
TRIPP LITE or an authorized TRIPP LITE service center. Products must be returned to TRIPP LITE or an authorized TRIPP LITE service
center with transportation charges prepaid and must be accompanied by a brief description of the problem encountered and proof
of date and place of purchase. This warranty does not apply to equipment which has been damaged by accident, negligence or
misapplication or has been altered or modified in any way.
EXCEPT AS PROVIDED HEREIN, TRIPP LITE MAKES NO WARRANTIES, EXPRESS OR IMPLIED, INCLUDING WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. Some states do not permit limitation or exclusion of implied
warranties; therefore, the aforesaid limitation(s) or exclusion(s) may not apply to the purchaser.
EXCEPT AS PROVIDED ABOVE, IN NO EVENT WILL TRIPP LITE BE LIABLE FOR DIRECT, INDIRECT, SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES ARISING OUT OF THE USE OF THIS PRODUCT, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH
DAMAGE. Specifically, TRIPP LITE is not liable for any costs, such as lost profits or revenue, loss of equipment, loss of use of
equipment, loss of software, loss of data, costs of substitutes, claims by third parties, or otherwise.
PRODUCT REGISTRATION
Visit www.tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a drawing for a
chance to win a FREE Tripp Lite product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
Regulatory Compliance Identification Numbers
For the purpose of regulatory compliance certifications and identification, your Tripp Lite product has been assigned a unique
series number. The series number can be found on the product nameplate label, along with all required approval markings and
information. When requesting compliance information for this product, always refer to the series number. The series number
should not be confused with the marketing name or model number of the product.
FCC Notice, Class A
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not
cause harmful interference, and (2) this device must accept any interference received, including interference that may cause
undesired operation.
Note: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of
the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment
is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if
not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications.
Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to
correct the interference at his own expense. The user must use shielded cables and connectors with this equipment. Any changes
or modifications to this equipment not expressly approved by Tripp Lite could void the user’s authority to operate this equipment.
Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice.
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
17-04-027-93368F.indb 8 4/5/2017 3:47:20 PM
9
Manual del Propietario
Switches Smart Gigabit
Ethernet para Red
Administrada con PoE
Modelos: NGS8C2POE, NGS24C2POE
1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.tripplite.com/support
Copyright © 2017 Tripp Lite. Todos los derechos reservados.
English 1 • Français 17
17-04-027-93368F.indb 9 4/5/2017 3:47:21 PM
10
Instrucciones de Seguridad Importantes
¡CONSERVE ESTAS INSTRUCCIONES!
Este manual contiene instrucciones y advertencias importantes
que deben seguirse durante la instalación, la operación y el
almacenamiento de este producto Tripp Lite. La omisión en la
observancia de estas advertencias puede afectar la garantía.
Advertencias para la Ubicación del Switch
• El switch está diseñado solo para uso en interiores en un entorno controlado lejos de
humedad excesiva, temperaturas extremas, contaminantes conductivos, polvo o luz del
sol directa.
•
Para lograr el mejor rendimiento, mantenga una temperatura en interior de entre 0 ºC y
40 ºC [32 ºF y 104 ºF] con una humedad relativa de entre 10% y 90% (sin condensación).
• Deje espacio adecuado alrededor del switch para una ventilación apropiada.
• Mantenga el switch alejado de dispositivos de alta frecuencia, corriente fuerte (e.g.,
estaciones transmisoras de radio, transmisores y amplificadores de banda ancha).
• Use blindaje electromagnético (si se requiere).
• Para configurar la instalación en rack, asegúrese de que tanto el rack como el switch
estén conectados correctamente a tierra.
• Si el switch no está instalado en rack, asegúrese de que quede firme sobre una
superficie resistente y plana.
• Los tomacorrientes eléctricos que alimentan al equipo deben instalarse cerca del equipo
y ser fácilmente accesibles.
•
La instalación inadecuada puede causar daño al producto que no esté cubierto por la garantía.
• No exponga los cables de red conectados al switch de red a elementos externos.
• No use este producto cerca del agua (por ejemplo, en un sótano húmedo o cerca de una
piscina).
• No se recomienda el uso de este equipo en aplicaciones de soporte de vida cuando es
de esperarserazonablemente que la falla de dicho equipo pueda causar, a su vez, la falla
de la aplicación de soporte de vida o pueda afectar significativamente su seguridad o
efectividad.
Advertencias sobre la Conexión del Switch
• Durante la instalación, mantenga apagada la alimentación del switch.
• Use solamente el adaptador de corriente incluido con el switch.
• Asegure que el voltaje de alimentación coincida con las especificaciones indicadas en el
switch.
• Conecte el switch a un tomacorrientes que este de acuerdo con los códigos locales
de construcción y que esté correctamente protegido contra corrientes excesivas,
cortocircuitos y fallas de conexión a tierra.
• No conecte el switch a un tomacorrientes que no esté conectado a tierra o a cables de
extensión o adaptadores que anulen tal conexión.
• No perfore ni intente abrir ninguna parte del gabinete del switch. No tiene partes a las
que el usuario pueda dar servicio.
•
No intente modificar el switch, incluyendo las clavijas de entrada y los cables de alimentación.
• No intente usar el switch si se daña cualquier parte.
• Asegure que los cables de red asienten correctamente. Cuando el cable se instale
correctamente se producirá un click.
• No intente conectar el switch si el adaptador de corriente está dañado. Para asistencia
póngase en contacto con un Representante de Servicio de Tripp Lite.
• Nunca intente instalar o usar el switch durante una tormenta eléctrica.
17-04-027-93368F.indb 10 4/5/2017 3:47:21 PM
11
El paquete incluye
• Switches Smart Gigabit Ethernet para Red Administrada con PoE NGS8C2POE o
NGS24C2POE
• Cable de Alimentación Desprendible
• Soportes para Instalación (2)
• Tornillos (8)
• Patas de Caucho (4)
• Manual del Propietario
NGS8C2POE
NGS24C2POE
Características del Producto
243
34
5 7
9
9
10
10
6
44 3 675
3
8
2
18
1
17-04-027-93368F.indb 11 4/5/2017 3:47:21 PM
12
Características del Producto
1
LED de Encendido / Apagado: Se enciende para indicar que el switch está recibiendo
energía.
2
Puertos Gigabit Ethernet con Soporte PoE: Los 8 o 24 puertos RJ45 de par
trenzado soportan 10/100/1000 Mbps auto-negociable y detección automática de
cruce MDI/MDIX para capacidad real “Conectar y Usar”. Puede configurarse cualquier
puerto RJ45 para suministrar hasta 30 Watts PoE (Energía sobre la Ethernet). La PoE
se transmite sobre cables de red existentes a los dispositivos acoplados como teléfonos
VoIP, puntos de acceso inalámbrico y cámaras de vigilancia.
Modelo Energía PoE por Puerto PoE Máxima Energía
NGS8C2POE Hasta 30W 140W
NGS24C2POE Hasta 30W 300W
3
LEDs de Estado de Puerto Gigabit: Para conexiones 10/100 Mbps, estos LEDs se
encienden en color naranja y destellan para indicar actividad en cada puerto. Cuando el
switch descubre una conexión de 1000 Mbps, los LEDs se encenderán en color verde
para ver el estado de la conexión y destellan para indicar actividad en cada puerto.
4
LEDs de Estado de PoE: Los LEDs de Estado de PoE se iluminan en ámbar cuando
se detecta una conexión activa de PoE. El LED destellará cuando un puerto esté
sobrecargado o pueda tener un corto circuito.
5
LED de Puerto SFP: El LED verde está encendido cuando hay una conexión presente y
destella cuando el puerto está activo.
6
Puertos SFP: Los puertos SFP (enchufable de pequeño factor de forma) son puntos
de conexión para módulos Mini-GBIC y cables SFP Directo por lo que el switch puede
enlazarse a otros switches mediante fibra óptica o cobre. Cuando los puertos SFP estén
activados, los LEDs asociados a los puertos reaccionarán al tráfico de la interfaz.
7
Puerto de Consola: Se utiliza este puerto RJ45 para el acceso de línea de comandos
al switch.
8
Botón de Restauración: Al oprimir por 5 segundos el botón de restauración se
ejecuta una restauración a las condiciones de fábrica. El sistema restaura los valores
predeterminados de fábrica cuando se produce la restauración.
9
Entrada de CA: Esta entrada C14 de 100V - 240V 50/60 Hz acepta el cable de
alimentación de CA suministrado o cualquier cable de alimentación de AC específico de
cada país suministrado por el usuario.
10
Terminal de Conexión a Tierra del Equipo: Utilice este tornillo para conectar
dispositivos que requieren conexión del bastidor a tierra.
17-04-027-93368F.indb 12 4/5/2017 3:47:21 PM
13
Instalación
Instalación de Escritorio
SUPERFICIE DE ESCRITORIO PLANA
1
3
4
2
2
Conecte la fuente de alimentación
al switch. El LED de Encendido se
iluminará cuando se encienda el switch.
3
Asegúrese de que haya ventilación
adecuada alrededor del switch para un
enfriamiento apropiado.
4
Conecte los cables de red al switch de
red.
1
Fije las cuatro patas de caucho incluidas
a la parte inferior de la unidad. Coloque
el switch sobre una superficie plana
de escritorio. Inspeccione e instale el
adaptador de corriente a una fuente
adecuada de alimentación de CA.
17-04-027-93368F.indb 13 4/5/2017 3:47:22 PM
14
Instalación
1
2
4
3
Instalación en Rack de 1U
1
Con los tornillos incluidos, instale los soportes de instalación a cada lado del switch.
Asegúrese de que las “orejas” de los soportes de instalación apunten hacia adelante.
2
Instale el switch con los accesorios para la instalación en rack suministrados por el
usuario.
Nota: El usuario debe determinar si los accesorios para la instalación en rack son adecuados para
sostener la unidad antes de dicha instalación.
3
Conecte el switch a un tomacorrientes
conectado correctamente a tierra. El
LED de Encendido se iluminará cuando
se encienda el switch.
4
Conecte los cables de red al switch de
red.
17-04-027-93368F.indb 14 4/5/2017 3:47:22 PM
15
Configuración
Acceso a la Interfaz de Configuración de Administración
Después de energizar el switch por primera vez, el Switch Smart Gigabit para Red
puede configurarse usando un explorador de Web. Para acceder al switch, el switch y
la computadora de administración deben estar instalados en la misma subred. Debe
configurarse manualmente la dirección IP de la computadora de administración.
La dirección IP predeterminado del switch es 192.168.2.1 y la máscara de subred
predeterminada es 255.255.255.0. El usuario y la contraseña predeterminados son
sensibles a las mayúsculas. El nombre predeterminado de usuario es admin y la
contraseña predeterminada es admin.
El Switch Smart Gigabit para Red contiene software para visualización, monitoreo y
administración. Este software de administración no es necesario para el funcionamiento
del switch. Los puertos pueden usarse sin el software de administración. Sin embargo,
el software de administración permite la configuración de VLAN, Trunking y otras
características adicionales. El uso de estas características puede mejorar la eficiencia del
switch, que se traducirá en mejor desempeño para el hardware y la red.
Para obtener más información acerca de cómo configurar el switch, visite www.tripplite.com
y acceda a la Guía de Configuración de Red del Switch Smart Gigabit de Red de la Serie
NGS.
17-04-027-93368F.indb 15 4/5/2017 3:47:22 PM
16
Garantía
Garantía Limitada por 5 Años
TRIPP LITE garantiza, durante un período de cinco (5) años desde la fecha de compra inicial, que este producto no tiene defectos
de materiales ni de mano de obra. La obligación TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (A
su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de
Autorización de Devolución de Mercancía (RMA) de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos
deben ser regresados a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y
deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía
no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de
alguna manera.
EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS
DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión
de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.
EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS,
INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE
ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, TRIPP LITE no es responsable por ningún costo, como pérdida
de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de
sustituciones, reclamaciones de terceros o de cualquier otra forma.
Números de Identificación de Conformidad Regulatoria
Para el propósito de certificaciones e identificación de conformidad con las normas, su producto Tripp Lite ha recibido un número
de serie exclusivo. El número de serie puede encontrarse en la etiqueta de placa de identificación, junto con todas las marcas e
información requeridas de aprobación. Al solicitar información de conformidad para este producto, refiérase siempre al número de
serie. El número de serie no debe confundirse con el nombre de la marca o el número de comercialización del producto.
Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice.
1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.tripplite.com/support
17-04-027-93368F.indb 16 4/5/2017 3:47:23 PM
17
Manuel de l’utilisateur
Commutateurs intelligents
Gigabit Ethernet du réseau
géré avec alimentation
électrique par câble
Ethernet (PoE)
Modèles : NGS8C2POE, NGS24C2POE
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Droits d’auteur © 2017 Tripp Lite. Tous droits réservés.
English 1 • Español 9
17-04-027-93368F.indb 17 4/5/2017 3:47:23 PM
18
Consignes de sécurité importantes
CONSERVEZ CES INSTRUCTIONS!
Ce manuel contient des instructions et des avertissements
importants qui doivent être respectés pendant l’installation,
l’utilisation et l’entreposage de ce produit Tripp Lite. Le non-respect
de ces avertissements pourrait nuire à la garantie.
Mises en garde concernant le placement du commutateur
• Le commutateur est conçu pour être utilisé à l’intérieur uniquement, dans un environnement
contrôlé, à l’écart de l’humidité excessive, des températures extrêmes, des contaminants
conducteurs, de la poussière et de la lumière directe du soleil.
• Pour un rendement optimal, maintenir la température intérieure entre 0 ºC et 40 ºC (32 ºF et
104 ºF) avec une humidité relative comprise entre 10 et 90 % (sans condensation).
• Laisser suffisamment d’espace tout autour du commutateur pour assurer une bonne
ventilation.
• Garder le commutateur à l’écart des appareils haute fréquence et à courant fort (p. ex. station
émettrice de radio, transmetteurs et amplificateurs à large bande).
• Utiliser une protection électromagnétique (le cas échéant).
• Pour une configuration de montage en bâti, s’assurer que le bâti et le commutateur sont
correctement mis à la masse.
• Si le commutateur n’est pas monté en bâti, le placer solidement sur une surface solide et à
plat.
• Les prises électriques qui alimentent l’équipement doivent être installées à proximité de
l’équipement et être facilement accessibles.
• Une mauvaise installation risque de causer des dommages au produit qui ne sont pas couverts
par la garantie.
• Ne pas exposer les câbles de réseautage connectés du commutateur de réseau aux éléments
extérieurs.
• Ne pas utiliser ce produit à proximité de l’eau (p. ex. dans un sous-sol humide ou à proximité
d’une piscine).
• Il n’est pas recommandé d’utiliser cet équipement pour des appareils de survie où une
défaillance de cet équipement peut,selon toute vraisemblance, entraîner la défaillance de
l’appareil de maintien de vie ou affecter de façon majeure sa sécurité ou son efficacité.
Avertissements concernant les connexions du commutateur
• Maintenir l’alimentation d’entrée du commutateur hors tension durant l’installation.
• Utiliser uniquement l’adaptateur de puissance fourni avec le commutateur.
• S’assurer que la tension d’alimentation correspond aux caractéristiques techniques indiquées
sur le commutateur.
• Brancher le commutateur à une prise de courant qui est conforme aux codes de bâtiment
locaux et qui est dûment protégée contre les courants excessifs, les courts-circuits et les
défauts à la terre.
• Ne pas connecter le commutateur dans une prise non mise à la masse ou des rallonges
électriques ou des adaptateurs qui éliminent la connexion à la masse.
• Ne pas percer ou tenter d’ouvrir une quelconque partie du boîtier du commutateur. Il n’existe
aucune pièce réparable par l’utilisateur à l’intérieur.
• Ne pas tenter de modifier le commutateur, y compris les fiches d’entrée et les câbles
d’alimentation.
• Ne pas tenter d’utiliser le commutateur si une de ses pièces est endommagée.
17-04-027-93368F.indb 18 4/5/2017 3:47:23 PM
19
Consignes de sécurité importantes
L’emballage inclut
• Commutateur intelligent Gigabit Ethernet du réseau géré NGS8C2POE ou NGS24C2POE
avec alimentation électrique par câble Ethernet (PoE)
• Cordon d’alimentation amovible
• Supports de montage (2)
• Vis (8)
• Pieds en caoutchouc (4)
• Manuel de l’utilisateur
NGS8C2POE
NGS24C2POE
Caractéristiques du produit
243
34
5 7
9
9
10
10
6
44 3 675
3
8
2
18
1
• S’assurer que les câbles du réseau sont correctement en place. Un cliquetis se fera entendre
lorsque le câble est installé correctement.
• Si l’adaptateur de puissance est endommagé, ne pas tenter de connecter le commutateur.
Contacter un représentant du service de Tripp Lite pour obtenir de l’aide.
• Ne jamais tenter d’installer ou d’utiliser le commutateur pendant un orage.
17-04-027-93368F.indb 19 4/5/2017 3:47:23 PM
20
Caractéristiques du produit
1
Voyant à DEL ON/OFF (marche/arrêt) : S’allume pour indiquer que le commutateur
est sous tension.
2
Ports nécessitant l’alimentation électrique par câble Ethernet (PoE) et avec
Gigabit Ethernet : 8 ou 24 ports RJ45 à paires torsadées prennent en charge les
fonctions auto-négociables 10/100/1000 Mbps et d’auto-détection de croisement
MDI/MDIX pour la capacité « prêt à l’emploi ». Les ports RJ45 peuvent être configurés
pour fournir jusqu’à 30 watts d’alimentation électrique par câble Ethernet (PoE).
L’alimentation électrique par câble Ethernet (PoE) est transmise au moyen des câbles
de réseau existants fixés aux dispositifs tels que les téléphones VoIP, les points d’accès
sans fil et les caméras de surveillance.
Modèle Puissance de l’alimentation
électrique par câble Ethernet
(PoE) par port
Puissance de l’alimentation
électrique par câble Ethernet
(PoE) maximum Alimentation
NGS8C2POE Jusqu'à 30 W 140 W
NGS24C2POE Jusqu'à 30 W 300 W
3
Voyants à DEL d’état des ports : Ces voyants à DEL s’allument d’une couleur orange
pour indiquer la connexion des voyants à DEL 10/100 Mbps et clignotent pour indiquer
l’activité sur chaque port. Lorsque le commutateur découvre une connexion de 1 000
Mbps, les voyants à DEL s’allument d’une couleur verte pour indiquer la connexion et
clignotent pour indiquer l’activité sur chaque port.
4
Voyants à DEL de l’alimentation électrique par câble Ethernet (PoE) : Les voyants
à DEL de l’alimentation électrique par câble Ethernet (PoE) s’allument de couleur ambre
lorsqu’une connexion active d’un appareil PoE est détectée. Le voyant à DEL clignotera
lorsqu’un port est surchargé ou est court-circuité.
5
Voyant à DEL du port SFP : Le voyant à DEL est allumé lorsqu’il y a une connexion et
clignote lorsque le port est actif.
6
Ports SFP : Les ports SFP (small form-factor pluggable) sont des points de
connexion pour les modules Mini-GBIC SFP et les câbles Direct SFP de façon à ce
que le commutateur puisse prendre en charge la liaison montante vers les autres
commutateurs utilisant des fibres optiques ou en cuivre. Lorsque les ports SFP sont
actifs, les voyants à DEL associés à ces ports réagissent au trafic de l’interface.
7
Port de la console : Ce port RJ45 est utilisé pour demander l’accès en ligne vers le
commutateur.
8
Bouton de réinitialisation : Appuyer sur le bouton de réinitialisation pour effectuer une
réinitialisation au réglage d’usine. Le système rétablit la configuration d’usine par défaut
lorsque la réinitialisation a lieu.
9
Entrée CA : Cette entrée C14 de 100 à 240 V, 50/60 Hz C14 accepte le cordon
d’alimentation CA fourni ou tout cordon d’alimentation CA propre à chaque pays fourni
par l’utilisateur.
10
Patte de mise à la masse de l’équipement : Utiliser cette vis pour brancher
n’importe quel équipement nécessitant une mise à la terre au châssis.
17-04-027-93368F.indb 20 4/5/2017 3:47:23 PM
21
Installation
Installation sur un dessus de bureau
SURFACE DE BUREAU À PLAT
1
3
4
2
2
Brancher l’alimentation au commutateur.
Le voyant à DEL Power (mise sous tension)
s’allume lorsque le commutateur se trouve
en position de marche.
3
S’assurer qu’une ventilation adéquate est
présente autour du commutateur pour
assurer un bon refroidissement.
4
Brancher les câbles du réseau au
commutateur de réseau.
1
Fixer les quatre pieds en caoutchouc inclus
à la partie inférieure de l’appareil. Placer le
commutateur sur une surface solide et à
plat. Inspecter et installer l’adaptateur de
puissance à une source d’alimentation CA
appropriée.
17-04-027-93368F.indb 21 4/5/2017 3:47:24 PM
22
Installation
1
2
4
3
Installation à montage en bâti 1U
1
Fixer les supports de montage à chaque côté du commutateur avec les vis incluses. Les
« ailettes » du support de montage doivent être dirigées vers l’avant.
2
Monter le commutateur avec la quincaillerie pour le montage fournie par l’utilisateur.
Remarque : L’utilisateur doit déterminer l’aptitude de la quincaillerie pour le montage en bâti à
maintenir l’appareil dans le bâti avant l’installation.
3
Brancher le commutateur à une prise de
courant correctement mise à la terre. Le
voyant à DEL Power (mise sous tension)
s’allume lorsque le commutateur se trouve
en position de marche.
4
Brancher les câbles du réseau au
commutateur de réseau.
17-04-027-93368F.indb 22 4/5/2017 3:47:24 PM
23
Configuration
Accéder à l’interface de configuration de la gestion
Après avoir mis le commutateur sous tension pour la première fois, le commutateur
de réseau intelligent peut être configuré à l’aide d’un navigateur Web. Pour accéder
au commutateur, l’ordinateur de gestion et le commutateur doivent être configurés
sous le même sous-réseau. L’adresse IP de l’ordinateur de gestion doit être configurée
manuellement. L’adresse IP par défaut du commutateur est 192.168.2.1 et le masque de
sous-réseau par défaut est 255.255.255.0. Le nom d’utilisateur et le mot de passe par
défaut sont sensibles à la casse. Le nom d’utilisateur par défaut est admin et le mot de
passe par défaut est admin.
Le commutateur intelligent Gigabit du réseau comporte un logiciel pour afficher, surveiller
et gérer. Ce logiciel de gestion n’est pas nécessaire au fonctionnement du commutateur.
Les ports peuvent être utilisés sans le logiciel de gestion. Toutefois, le logiciel de gestion
permet la configuration du réseau local virtuel, du partage et des autres fonctionnalités.
L’utilisation de ces fonctionnalités peut améliorer l’efficacité du commutateur, ce qui permet
d’améliorer le rendement global de la quincaillerie et du réseau.
Pour en savoir plus sur la configuration du commutateur, veuillez visiter www.tripplite.com
et consulter le Guide de configuration Web du commutateur intelligent Gigabit du réseau de
série HGS.
17-04-027-93368F.indb 23 4/5/2017 3:47:24 PM
24
Garantie
Garantie limitée de 5 ans
TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de cinq (5) ans
à partir de la date d’achat initiale. L’obligation de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au
remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir
un numéro d’autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou d’un centre de réparation reconnu par TRIPP LITE.
Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation reconnu par TRIPP LITE en port prépayé et être
accompagnés d’une brève description du problème et d’un justificatif de la date et du lieu d’achat. Cette garantie ne s’applique
pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou
modifié d’une façon quelconque.
SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N’ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS
DES GARANTIES DE QUALITÉ COMMERCIALE ET D’ADAPTATION À UN USAGE PARTICULIER. Certains États n’autorisant pas la
limitation ni l’exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s’appliquer à l’acheteur.
À L’EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENU RESPONSABLE DE
DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L’UTILISATION DE CE PRODUIT, MÊME
SI AYANT ÉTÉ AVISÉ DE L’ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de
coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d’utilisation du matériel, perte de logiciel, perte
de données, frais de produits de remplacement, réclamations d’un tiers ou autres.
Numéros d’identification à la conformité réglementaire
À des fins de certification de conformité réglementaire et d’identification, un numéro de série unique a été attribué à votre produit
Tripp Lite. Le numéro de série ainsi que toutes les marques d’homologation et les renseignements requis se trouvent sur la plaque
signalétique du produit. Lorsque vous demandez des renseignements concernant la conformité de ce produit, reportez-vous
toujours au numéro de série. Le numéro de série ne doit pas être confondu avec le nom de la marque ou le numéro de modèle
du produit.
La politique de Tripp Lite en est une d’amélioration continue. Les spécifications sont sujettes à changement sans préavis.
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
17-04-027 93-368F_RevB
17-04-027-93368F.indb 24 4/5/2017 3:47:24 PM
