INSTRUCTION MANUAL

Model #91530

GERMAN EQUATORIAL MOUNT SERIES TELESCOPES

2 | ENGLISH

ENGLISH | 3

TABLE OF CONTENTS

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

System Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Basic Usage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Polar Align the Mount . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Precise Polar Alignment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Motion Range in Mount . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Adjusting the Mount for Very High or Low Latitudes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

USB Port . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

AUX Ports . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Autoguide Port . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

NexStar+ Hand Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Object Catalog . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Slewing to an Object . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Appendix A: Upgrading the Firmware in Your Mount and Hand Control . . . . . . . . . . . . . . . . . . . 24

Appendix B: Care and Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Celestron Two Year Limited Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

4 | ENGLISH

ENGLISH | 5

Introduction

Warning

• Never look directly at the Sun with the naked eye or

with a telescope (unless you have the proper solar ﬁlter).

Permanent and irreversible eye damage may result.

• Never use your telescope to project an image of the Sun

onto any surface. Internal heat build-up can damage the

telescope and any accessories attached to it.

• Never use an eyepiece solar ﬁlter or a Herschel wedge.

Internal heat build-up inside the telescope can cause these

devices to crack or break, allowing unﬁltered sunlight to

pass through to the eye.

• Never leave the telescope unsupervised. Make sure an

adult who is familiar with the correct operating procedures

is with your telescope at all times, especially when children

are present.

System Requirements

• The CGX requires 12 volts of DC power with at least 4

amperes of current. An AC to 12VDC 5A power supply

is available from Celestron and includes a threaded barrel

connector which is recommended. Portable 12 volt ﬁeld

batteries also make suitable power supplies. The mount

includes a DC power cable with a cigarette lighter plug.

• The telescope must have a dovetail mounting bar that is

either the CG-5/Vixen or CGE/Losmandy D format. CGX

can ﬁt either of these sizes on the dovetail saddle.

• For best performance, the total telescope payload should

not exceed 55 lbs (25 kg), not including counterweights.

• Windows 7/10 for use with the telescope control software.

• USB cable with the standard A connector when plugged

into the USB port on the mount (for PC use only).

• Phillips head screwdriver (optional, for gear adjustment

only).

Parts List

Box 1: 91530-1 CGX Equatorial Mount

CGX Equatorial Mount Head

8mm Allen Wrench (captive in rear handle of mount)

Counterweight Shaft and Stop Nut

3 x 8mm socket hex head screws (attaches head to tripod)

12VDC Power Cable

NexStar+ Hand Control

Box 2: CGX Tripod and Counterweights

Tripod

2 x 5 kg (11 lbs.) counterweights

Accessory Tray

Tray knob and washer (threaded onto central column

of tripod)

6 | ENGLISH

Overview

Figure 1.1 Overview

8 mm Allen Wrench

(Located under carry handle)

Dovetail Lock Knobs

Carry Handle

DEC Clutch Lock Lever

R.A. Clutch Lock Lever

Counterweight Shaft

Counterweights

Counterweight Stop Nut

Tripod

Accessory Tray

Hand Control

Dovetail Saddle

Aux 1 & Aux 2 Ports for Hand Control and Accessories

12VDC 4A Power Input

Altitude Lock Knobs (One on each side)

Altitude Adjustment Knob

Azimuth Adjustment Knobs

Carry Handle

On/Off Switch

See ﬁgure 1.2

ENGLISH | 7

Figure 1.2 Overview

Autoguide Port

Belt Drive Windows

USB Port

Latitude Scale

Leg Height Adjustment Lock Levers

Leg Height Index Marks

8 | ENGLISH

Assembly

Unpack all of the contents and follow these steps to

assemble your mount. If you purchased the CGX by itself,

the tripod includes two 11 lbs. counterweights. If you

purchased the CGX with a large optical tube, more

weights may be included to achieve balance.

Note: The included 8mm Allen wrench is contained under

the rear handle of the mount as shown in Figure 1.1.

Setup the Tripod

1. Stand the tripod upright and pull the tripod legs apart

until each leg is fully extended.

2. Remove the Tripod Support Nut and Washer from the

central column attached to the top of the tripod (Figure

2.1 & 2.2).

3. Place the accessory tray over the central column so

that each of the three arms of the tray is supporting a

tripod leg.

4. Thread the nut and washer back onto the threaded

column and ﬁrmly tighten into place. The accessory

tray should not be able to move against the tripod

(Figure 2.1 & 2.2).

5. Adjust the height of the tripod by loosening the lock

levers on the end of each tripod leg. Then adjust the

leg height as needed and retighten the lock levers, one

leg at a time. Note that the leg index marks can

be used to easily level the tripod.

Attach the Mount to the Tripod

1. Place the head onto the tripod so that it seats securely

into the mating surface.

2. For best stability, orient the mount so that the counter-

weight shaft is directly over a tripod leg as shown in

Figures 1.1 and 1.2. Note that you can orient the mount

so the counterweight shaft is between two of the tripod

legs which can be useful in low latitudes, allowing the

counterweights to have more clearance from the tripod.

3. Using the included 8 mm Allen wrench (Figure 3) to

tighten the 3 attachment bolts onto the mount.

Figure 2.1 Tripod setup

Figure 2.2 Tripod setup

Figure 3 Attaching the mount to the tripod

Accessory Tray

Central

Column

Tripod Support

Nut and Washer

Allen

Wrench

ENGLISH | 9

Roughly Polar Align the Mount

Before more weight is added to the mount and tripod,

roughly position the mount so that it’s pointing north

(or south if in the southern hemisphere), and set to your

latitude. Loosen the two altitude lock knobs, then turn the

altitude adjustment knob (Figure 1.1) until you are roughly

set to your latitude indicated on the latitude scale (Figure

1.2), then retighten the altitude lock knobs. The scale is

intended for rough polar alignment only. A more precise

polar alignment can be achieved later with the assistance

of the computerized hand control.

Add the Counterweights

Remove the stop nut at the end of the counterweight shaft,

add the counterweights, then thread the stop nut back on.

Keep the Counterweight shaft pointed downward.

(Figure 1.1)

Attach the Telescope to the Mount

1. Make sure both R.A. and DEC clutch levers are tightened.

2. Loosen the dovetail saddle lock knobs enough to allow

the dovetail to ﬁt into the saddle. Note the arrow should

be pointing to the same side as the front handle (Figure 4).

3. Slide the telescope’s dovetail bar into the dovetail saddle

of the mount. Tighten the telescope in place with the two

lock knobs (Figure 5).

The CGX ﬁts the large Celestron CGE-style dovetail and the

smaller CG-5-style dovetail, also common to the Losmandy D

and Vixen-style

dovetail.

Test ﬁt your Losmandy dovetail bar before securing your

telescope to the mount. Sizes and dovetail angles across

different manufacturers can vary.

Test ﬁt your Vixen dovetail bar before securing your

telescope to the mount. Be aware that some of the

Vixen-style dovetails are not ﬂat and have different

heights along the bar. Depending on the length of the

ﬂat, it can affect the ﬁt onto the dovetail saddle of

the mount.

Balance the Mount

Right Ascension Axis: Carefully unlock the clutch lever for R.A.

and position the counterweight shaft so that it’s horizontal.

Without letting go of the telescope, check to see which side

the balance is in favor of. Slide the counterweights as needed

so the R.A. axis does not move when the clutch is unlocked.

Declination Axis: With the counterweight shaft still positioned

horizontally, carefully unlock the clutch lever for DEC

and check which way the optical tube is balanced (Figure 6).

Slide the optical tube forward or backward as needed to

achieve balance. For large and heavy telescopes, return

the telescope to the home position before loosening the

dovetail saddle lock knobs.

Figure 4 Attaching the mount to the tripod

Figure 5 Telescope dovetail securely in place

Figure 6 Balancing the mount

Dovetail

Orientation Arrow

Dovetail

Lock Knobs

10 | ENGLISH

Attach the Hand Control Holster

Wrap the hook & loop strap and holster around the tripod

leg and place the hand control in the holster.

Plug in the Hand Control

Plug the supplied NexStar+ hand control into one of the

Aux ports.

Warning: Do not plug the hand control into the

Autoguide Port. Damage to the mount or hand control

could occur. Similarly, do not plug an autoguider cable

into the Aux port or damage could occur.

Home Position

The mount is in the “home” position when the counterweight

shaft is pointing downward, and the telescope is pointing

along the polar axis of the mount as pictured in (Figure 7).

The mount’s internal switches will take the mount to its

home position when you power it on (more on that in “Basic

Usage”), but you can still manually position it before powering

on the mount. Simply unlock the two lock levers.

Basic Usage

With your mount assembled and polar aligned, proceed to

startup the mount:

Powering the Mount

The CGX mount can be powered by the supplied car battery

adapter to a 12VDC battery source that can deliver at least 4

amperes of current. Or you may use an optional AC adapter

that delivers 12VDC and 4 amperes of current. AC power

adapters with threaded barrel connectors are available

from Celestron.

Home Position and Site Information

1. Plug the included NexStar+ Hand Control into one of

the Aux ports. You can plug into Aux 1 or Aux 2.

2. Plug the power cable into the power input port on the

mount. Be sure to secure the power cable with the

threaded barrel connector.

3. Turn the power switch on.

4. When the hand control displays “CGX Ready”, press

ENTER twice. The mount will proceed to move to the

home switch position.

5. Select City Database or Custom Site.

• In City Database, select the nearest city to your location.

• If you choose Custom Site, you will have to enter the

longitude, latitude and time zone of your location.

6. Once the location is selected, proceed to enter the date

and time. The CGX has a Real-Time Clock (RTC) which

stores the date, time and location information for the next

time you use the mount.

Alignment

Prerequisite: The mount must be roughly polar aligned,

with the date, time and location information correctly

entered as outlined before this step.

1. For best alignment results, choose Two Star Align and

press ENTER.

You can also choose from Solar System, One Star, Last

Align, or Quick Align. The Scroll buttons 6 and 9 on the

keypad are used to scroll through any list selection in the

hand control.

Figure 7 Telescope in the home position

ENGLISH | 11

2. Select the ﬁrst star from the named star list. Use the

Scroll buttons 6 (up) and 9 (down) on the keypad to

scroll through the star names. They consist of the brightest

and easiest stars to ﬁnd. Press ENTER when you have

selected a suitable star. If your mount is at least roughly

polar aligned, the mount will slew to the approximate

location of the star.

The default selection of stars is on the west side of the

meridian. If your sky is obstructed in the west or you wish

to choose from stars on the east side of the meridian, press

the MENU button on the keypad.

3. Using the direction keys, slew to the telescope to the

selected named star and center it in the viewﬁnder of

your telescope, then press ENTER.

The mount will automatically adjust the motor speed for ﬁne

centering.

4. Using the direction keys, center the star in the eyepiece of

your telescope and press ALIGN.

5. Select a second star from the list and repeat the process

from steps 2-4. When prompted to add a Calibration Star,

you can either press BACK to complete the alignment, or

for best results, proceed to add a calibration star.

For best results, add at least one Calibration Star. This

will improve the pointing accuracy of your mount.

6. When prompted to “Add Calibration Star”, choose a star

from the list and press ENTER. The mount will slew to the

other side of the meridian to add a calibration star.

7. Center and align the star as you did with the ﬁrst two

alignment stars: Center in the viewﬁnder, press ENTER,

center the star in your eyepiece, then press ALIGN.

8. When prompted to add another calibration star, you may

continue to add more, or press BACK to complete the

alignment.

Selecting Objects

Select from the object database categorized by Solar

System, Stars, or Deep Sky. Within these menus (on keypad

numbers 1, 2, and 3, you can select by object name or

popular catalog number (such as M42 for Messier 42).

Keypad 6 and 9 (up and down) allows you to scroll through

any list in the hand control. Press ENTER to go to the

selected object the list.

Example of selecting and slewing to Messier M42 deep

sky object:

• Press DEEP SKY then ENTER

• Scroll down (keypad 9) to Messier and press ENTER

• Press “0-4-2” on the keypad and press ENTER

The SkyTour (keypad 5) is a great way to explore the sky

without consulting a star chart. The Tour function will

generate a list of the most interesting objects to observe

for your time and location.

Polar Align the Mount

The computerized go-to is capable of locating objects even

if the mount is not perfectly polar aligned. However, polar

alignment is necessary to achieve the best tracking accuracy

of your mount. And it’s essential to astrophotography. When

polar aligned, an Equatorial mount tracks the sky in one motion,

keeping the object centered in the eyepiece or camera.

CGX’s polar alignment system consists of an altitude

adjuster and azimuth adjuster (Figure 8).

An optional polar alignment scope is available from Celestron

and attaches to the mount. The optional polar axis scope

does not pass through the R.A. axis because that area is used

for internal cabling. If you are not using the optional polar

alignment scope, you can achieve a rough polar alignment by

sighting through the viewﬁnder of your telescope, and adjust-

ing the mount until you center Polaris in the eyepiece of your

telescope. This will get you to within about three-quarters of a

degree within the North Celestial Pole (NCP).

Figure 8 Polar alignment adjustment

Azimuth

Adjustment Knobs

Altitude

Adjustment Knobs

Altitude

Lock Knobs

12 | ENGLISH

Precise Polar Alignment

Celestron’s All-Star Polar Alignment allows you to precisely

polar align your mount without using Polaris or a polar axis

ﬁnder. This software-assisted polar alignment allows you to

choose a convenient star.

Prerequisite: The CGX must be aligned with a Two Star,

One Star, or Solar System Align.

1. Select a suitable bright star from the NexStar hand

control’s database. Slew the telescope to the star.

2. Press the Align button. Select “Polar Align” then “Align

Mount” from the list.

3. The telescope will then re-slew to the alignment star and

ask you to center it in the eyepiece in order to “sync” on

the star.

4. Press Align and the telescope will slew to the position

that the star should be if it were accurately polar-aligned.

5. Use the mount’s altitude and azimuth adjustments to

center the star in the eyepiece. Do not use the direction

keys on the hand control to center the star.

6. Press Enter. Polar alignment is complete.

Motion Range in Mount

Sofware Range

The CGX employs software controlled limit sensors which

detect when the mount has reached near its mechanical

range limit. Once the mount reaches the switch, the motor

will decelerate to a stop and a “Limit Switch” warning

message will appear. The mount will no longer slew in the

direction of the limit switch until you reverse directions.

Mechanical Range

The CGX uses internal cabling so the mount is designed

not to move more than a certain range. Both axis are limited

by a hard stop built into the mount. This limited range can

also help prevent unintentional interference between your

telescope and the mount or tripod. If for any reason the

mount exceeds the software limit switch (or if the clutch is

unlocked and the mount is manually moved), the mount will

halt at the hard stop.

R.A. limit (Figure 9.1) allows you to track 20º past the

meridian. If you leave the mount unattended while it’s

tracking, it will automatically stop before reaching the

mechanical hard stop.

DEC limit (Figure 9.2) contains enough slew range to reach

any portion of the sky.

Figure 9.1 One side of R.A. mechanical limit

Figure 9.2 One side of DEC mechanical limit

ENGLISH | 13

Adjusting the Mount for Very High

or Low Latitudes

The EQ head can be set on the tripod in three different

positions. These three positions can also be used to optimize

the balance over the tripod. The mount ships in the center

position which works for latitudes between 20-55º. If you

wish to use the mount at latitudes below 20º, shift the

mount forward, if you wish to use above 55º, shift the

mount backward.

1. Remove the head from the tripod by removing the 3

socket-head screws.

2. Carefully remove the 8 socket head screws located under

the head. Once they are removed, the altitude adjustment

mechanism will be the only thing securing the bottom

plate of the EQ head.

3. Turn the altitude adjuster knob until the threaded holes on

the bottom of the mount align with the new set of holes

on the bottom plate. Shift the plate forward (towards

the counterweight shaft side) if you wish to use at lower

latitudes. Shift the plate backward (towards the altitude

adjustment knob) if you wish to use at higher latitudes

(Figure 10).

USB Port

The USB port on the CGX is used to interface with your

PC only for:

1. Use with the dedicated telescope control software.

2. Upgrading the motor control ﬁrmware in the mount.

Simply connect a standard USB A type cable into the USB

port on the mount, and plug into your PC. The mount should

automatically install.

The USB port on the mount is not intended to be used

with ASCOM or third party telescope control software.

To control the mount via ASCOM, connect your PC to the

NexStar+ hand control’s mini USB port.

Aux Ports

Aux 1 and Aux 2 can be used for the NexStar+ handcontrol,

as well as optional accessories such as the StarSense

AutoAlign and SkyPortal WiFi module.

Autoguide Port

The autoguide port should only be used for autoguide

camera relays.

CAUTION: Never plug the NexStar+ hand control or other

accessory into the autoguide port. Damage could result.

Figure 10 Changing the mount position on the tripod head

DEFAULT POSITION

BACK POSITION

FRONT POSITION

14 | ENGLISH

NexStar+ Hand Control

1. Liquid Crystal Display (LCD) Window: Red back-

lighting for comfortable nighttime viewing of telescope

information and scrolling text. Remove the clear

protective tape from the screen before use.

2. Align: Instructs the telescope to begin the default alignment

procedure. It is also used to select star or object as an

alignment position.

3. Direction Keys: Allow complete control of your telescope

in any direction. Use the direction keys to center objects in

the eyepiece or to manually slew your telescope.

4. Catalog Keys: Allow direct access to each of the main

catalogs in the database of thousands of objects.

Your telescope contains the following catalogs in its database:

• Solar System- All 7 planets in our Solar System plus

the Moon, Sun and Pluto.

• Stars- Custom lists of all the brightest stars, double

stars, variable stars, constellations and asterisms.

• Deep Sky- Custom lists of all the best Galaxies,

Nebulae and Clusters, as well as the complete

Messier and select NGC objects.

5. Identify: Searches your telescope’s database and

displays the name and offset distances to the nearest

matching objects.

6. Menu: Displays setup and utilities functions, such as

tracking rate, user deﬁned objects and others.

7. Option (Celestron Logo): Works similar to the SHIFT

key on a keyboard and can be used in combination with

other keys to access more advanced features and

functions to be added with later ﬁrmware updates.

8. Enter: Pressing ENTER allows you to select any of your

telescope’s functions, accept entered parameters and

slews the telescope to displayed objects.

9. Back: Pressing BACK will take you out of the current

menu and display the previous level of the menu path.

Press BACK repeatedly to get back to a main menu or

use to erase data entered by mistake.

10. Sky Tour: Activates the tour mode, which seeks out all

of the best objects in the sky and automatically slews

your telescope to those objects.

11. Scroll Keys: Used to scroll UP and DOWN within any of

the menu lists. A double arrow symbol on the right side

of the LCD indicates that the scroll keys can be used to

view additional information. The buttons have an angled

shape to make it easier to locate without looking.

12. Motor Speed: Similar to the Rate Button on the original

NexStar hand control, it allows you to change the motor’s

speed when the direction keys are pressed.

13. Object Info: Displays coordinates and valuable infor-

mation about objects selected from your telescope’s

database.

14. Mini Usb Port (cable not included): Links to PC to

control telescope with desktop or to perform ﬁrmware

updates.

15. Help Menu: In future ﬁrmware updates, this button will

offer troubleshooting tips. For your convenience, it

currently functions as a shortcut to the Messier Catalog.

Figure 11

Figure 11.2

ENGLISH | 15

Selecting an Object

Once the telescope is properly aligned, you can choose

an object from any of the catalogs in the NexStar+ hand

control’s database. The hand control has a key designated

for each category of objects in its database; Solar System

objects, Stars and Deep Sky objects.

• Solar System – The Solar System catalog will display

all of the planets (and Moon) in our Solar System that

are currently visible in the sky. To allow the Sun to be

displayed as an option in the database, see Allow Sun

option in the Database Setup section of the manual.

• Stars – The Stars catalog displays custom lists of all

the brightest stars, double (binary) stars, variable stars,

constellations and selected asterisms.

• Deep Sky – The Deep Sky catalog displays a list of all

of the best Galaxies, Nebulae and Clusters, as well as

the complete Messier and select NGC objects. There is

also an alphabetical list of all deep sky objects in order by

their common name.

Use the SCROLL keys to scroll through the catalogs to

ﬁnd the object you wish to view. When scrolling through

a long list of objects, holding down either the UP or

DOWN key will allow you to scroll through the catalog

at a rapid speed.

Slewing to an Object

Once the desired object idisplayed on the hand control

screen, you have two options:

• Press the OBJECT INFO Key. This will give you useful

information about the selected object such as magnitude,

constellation and extended information about the most

popular objects.

- Use the UP/DOWN arrow buttons to scroll through

the displayed object info.

- Use the BACK button to return to the object database.

• Press the ENTER Key. This will automatically slew the

telescope to the coordinates of the object displayed on

the hand control. While the telescope is slewing to the

object, the user can still access many of the hand control

functions (such as displaying information about the object).

NOTE: The Messier, NGC and SAO catalogs require

the user to enter a numeric designation. Once you have

selected the appropriate catalog button and selected the

Messier, NGC or SAO catalog, you will see a ﬂashing

cursor indicating you are in numeric entry mode.

Enter the catalog number for the object you want to view.

Press ENTER to command the telescope to slew to the

object, or hold the OPTION button (the Celestron logo)

and press OBJECT INFO to see information about the

object you selected.

CAUTION: Never slew the telescope when someone is

looking into the eyepiece. The telescope can move at fast

slew speeds and may hit an observer in the eye.

Motor Speed Button

The MOTOR SPEED button, similar to the Rate button on

the original NexStar hand control, allows you to instantly

change the speed rate of the motors from high speed slew

rate to precise guiding rate or anywhere in between. Each

rate corresponds to a number on the hand control key

pad. The number 9 button is the fastest rate (approxi-

mately 3.5° per second, depending on the mount) and is

used for slewing between objects and locating alignment

stars. The number 1 button on the hand control is the

slowest rate (half sidereal) and can be used for accurate

centering of objects in the eyepiece.

To change the speed of the motors:

• Press the MOTOR SPEED key on the hand control.

The LCD will display the current motor speed.

• Press the number on the hand control that corresponds

to the desired speed.

The hand control has a “double button” feature that allows

you to instantly speed up the motors without having to

choose a speed. To use this feature, simply press the arrow

button that corresponds to the direction that you want

to move the telescope. While holding that button down,

press the opposite direction button. This will increase the

speed to the maximum slew rate.

When using the hand control’s up and down direction but-

tons, the slower slew rates (6 and lower) move the motors

in the opposite direction than the faster slew rates (7- 9).

This is done so that an object will move in the appropriate

direction when looking into the eyepiece (i.e. pressing the

UP arrow button will move the star upwards in the ﬁeld of

view of the eyepiece). However, if any of the slower slew

rates (rate 6 and below) are used to center an object in

the StarPointer, you may need to press the opposite

directional button to make the telescope move in the

correct direction.

16 | ENGLISH

The Hand Control Menu

The “Hand Control” menu allows you to customize certain

features of the NexStar+ hand control. To access this menu,

press the MENU button (#7 on the keypad) and use the

scroll buttons to select “Hand Control” and press ENTER.

Use the scroll buttons to select from the following options:

• Lights Control: Independently adjust the brightness of the

number keypad and the LCD.

• Scrolling Menu: Adjust how fast words move across the

face of the LCD.

• Toggle Bold Font: Change the format of the font dis-

played on the LCD from normal to boldface.

• Set Contrast: Use the scroll keys to adjust the contrast

of the LCD.

• Set Language: Change the displayed language on

the LCD.

NOTE: The Set Language feature may also appear the

ﬁrst time you use your new hand control. You may also

initiate it at any time by holding down the Option button

(the Celestron logo) for 10 seconds while powering up

the telescope.

Alignment Procedures

In order for the telescope to accurately point to objects in the

sky, it must ﬁrst be aligned with known positions (stars) in the

sky. With this information, the telescope can create a model

of the sky, which it uses to locate any object with known

coordinates. There are many ways to align your telescope

with the sky depending on what information the user is able

to provide:

• Two Star Align uses the entered time/location information

and allows the user to select which two alignment stars the

telescope will automatically slew to.

• One Star Align uses the same time/location information

but only uses one star for alignment.

• Solar System Align will display a list of visible daytime

objects (planets and the Moon) available to align the

telescope.

• Quick-Align will ask you to input all the same information

as you would for the Two Star Align procedure. However,

instead of slewing to the alignment stars for centering and

alignment, the telescope bypasses this step and simply

models the sky based on the information given.

• Last Alignment restores your last saved star alignment

and switch position. Last Alignment also serves as a good

safeguard in case the telescope should lose power.

Two Star Align

Two-Star Align allows the user to select two stars on which

to align the telescope. To align your telescope using the

Two-Star Align method:

1. Select Two-Star Align from the alignment choices given.

Based on the date and time information entered, the hand

control will automatically select and display a bright star

that is above the horizon.

• Press ENTER to select this star as your ﬁrst alignment

star.

• If for some reason the chosen star is not visible (perhaps

behind a tree or building), press BACK to have the

hand control automatically select the next brightest star.

• Or you can use the Up/Down keys to browse the entire

Named Star list and select any one of over two hundred

alignment stars.

2. Once the telescope is ﬁnished slewing to your ﬁrst

alignment star, the display will ask you to use the arrow

buttons to align the selected star with the cross hairs

in the center of the ﬁnderscope. When centered in the

ﬁnder, press ENTER. The display will then instruct you to

center the star in the ﬁeld of view of the eyepiece. When

the star is entered, press ALIGN to accept this star as

your ﬁrst alignment star.

3. After the ﬁrst alignment star has been entered, the hand

control will automatically select a second alignment star

and have you repeat this procedure for that star. When

the telescope has been aligned on both stars, the display

will ask you if you wish to add additional calibration stars.

Calibration stars are used to improve the pointing

accuracy of your telescope by compensating for subtle

opto-mechanical misalignments between the telescope

optics and the mount. Therefore, it is usually a good idea

to add at least one additional calibration star to improve

the mount’s all-sky pointing accuracy.

4. Press ENTER to select a calibration star. Select a star the

same way you did with the ﬁrst two alignment stars and

press ENTER. You will notice that all the calibration stars

displayed are located on the opposite side of the side of

the sky (Meridian) as the original alignment stars. This is

essential for an accurate calibration of the mount. Finally,

you can choose to continue to add additional calibration

stars or Press BACK to complete the alignment.

Note: East/West Filtering – In order to ensure the best

possible full-sky pointing accuracy, your computerized mount

automatically ﬁlters and chooses its initial alignment stars so

that the ﬁrst two alignment stars are located on one side

of the Meridian and any calibration stars are on the op-

posite side of the Meridian, as indicated by the “W” or “E”

displayed in the upper-right corner of the LCD. East/West

ﬁltering can be changed simply by pressing the MENU

button at any time during the alignment process.

ENGLISH | 17

Tips for Adding Calibration Stars:

• Although for casual observing it is not necessary to add

calibration stars, it is recommended that you add as many

as three calibration stars for optimal point accuracy.

• Choosing calibration stars that are near the celestial

equator offer the better results than stars near the

celestial poles.

• Although it is not necessary to use calibration stars if the

telescope mount has not been moved since its original

alignment/calibration, it may be necessary to recalibrate

the telescope if the optical tube has been removed for any

reason.

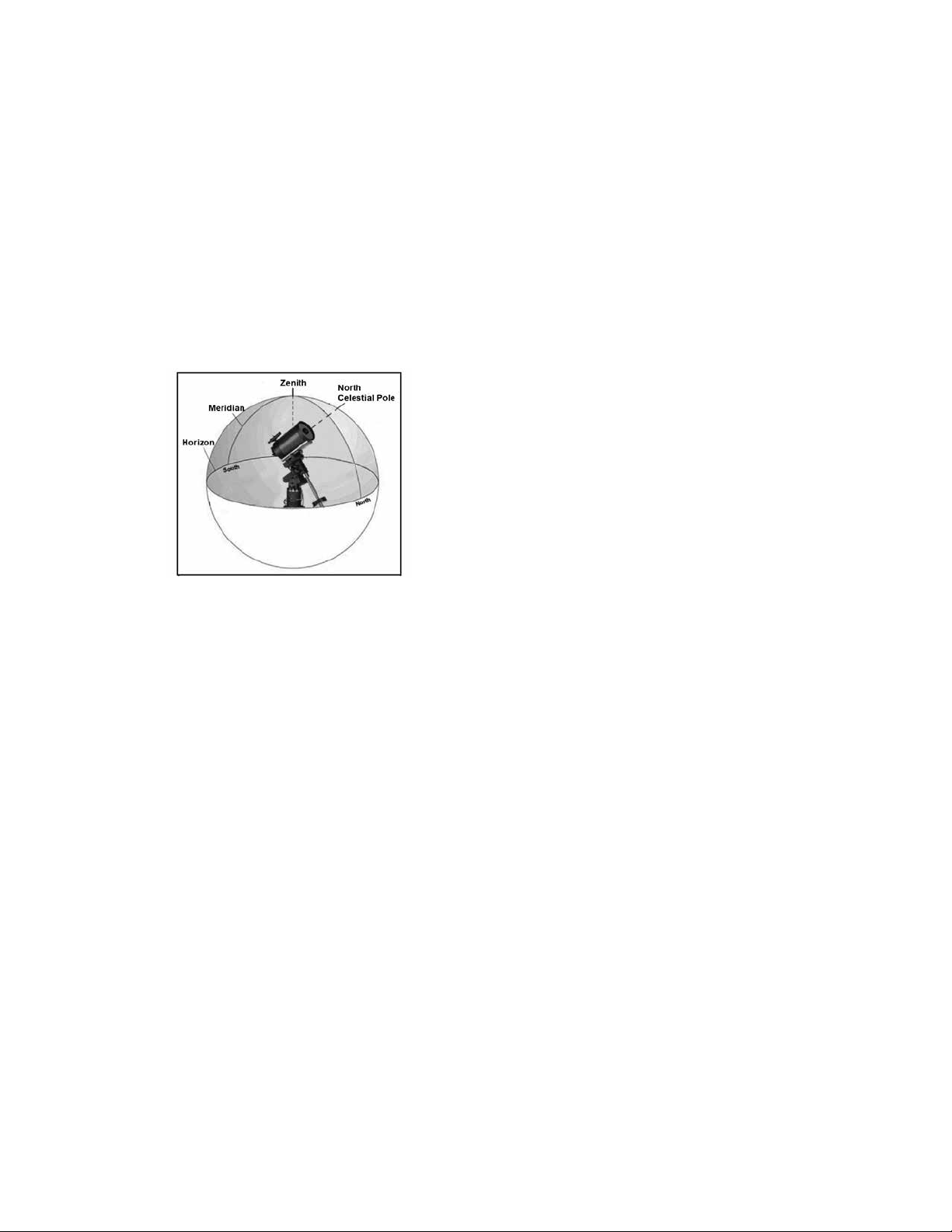

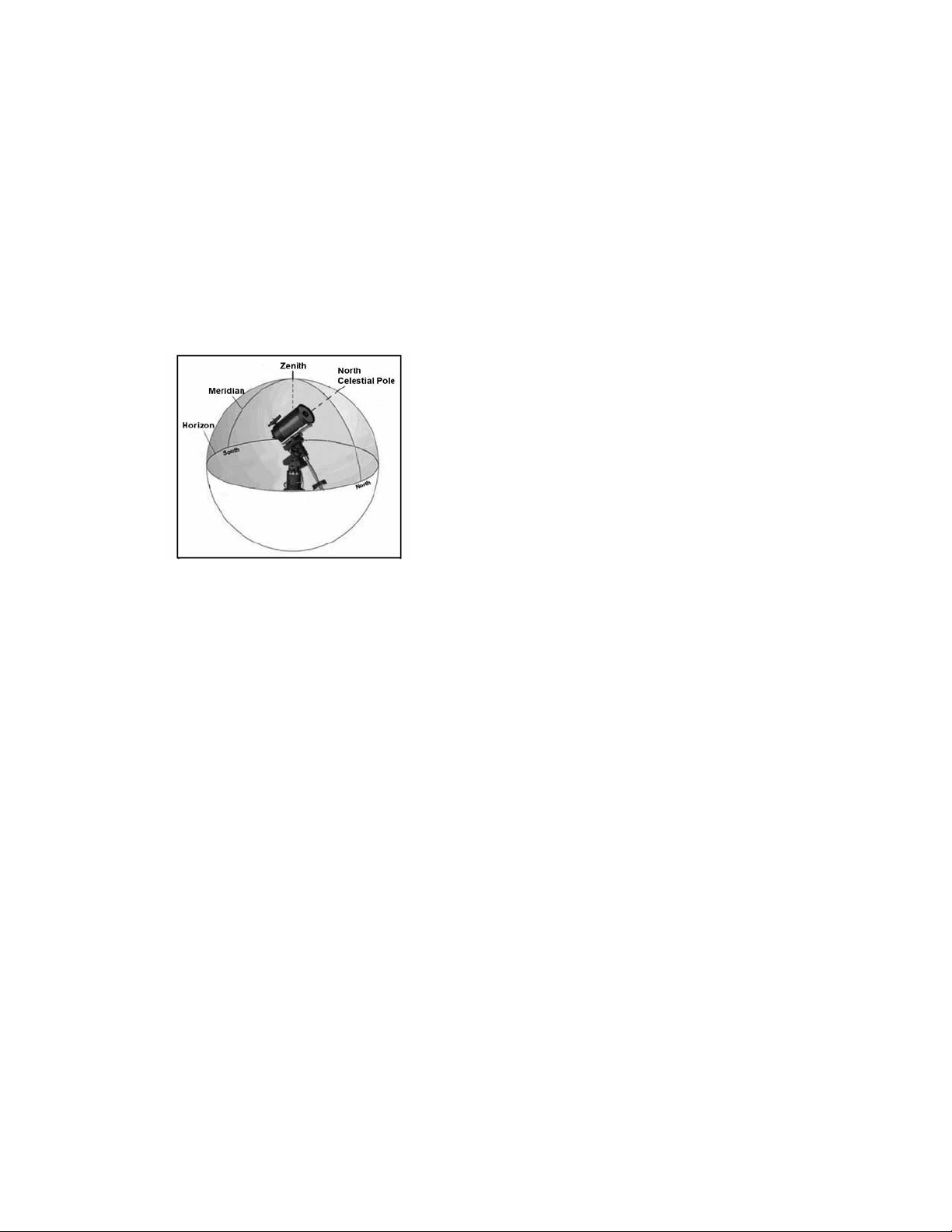

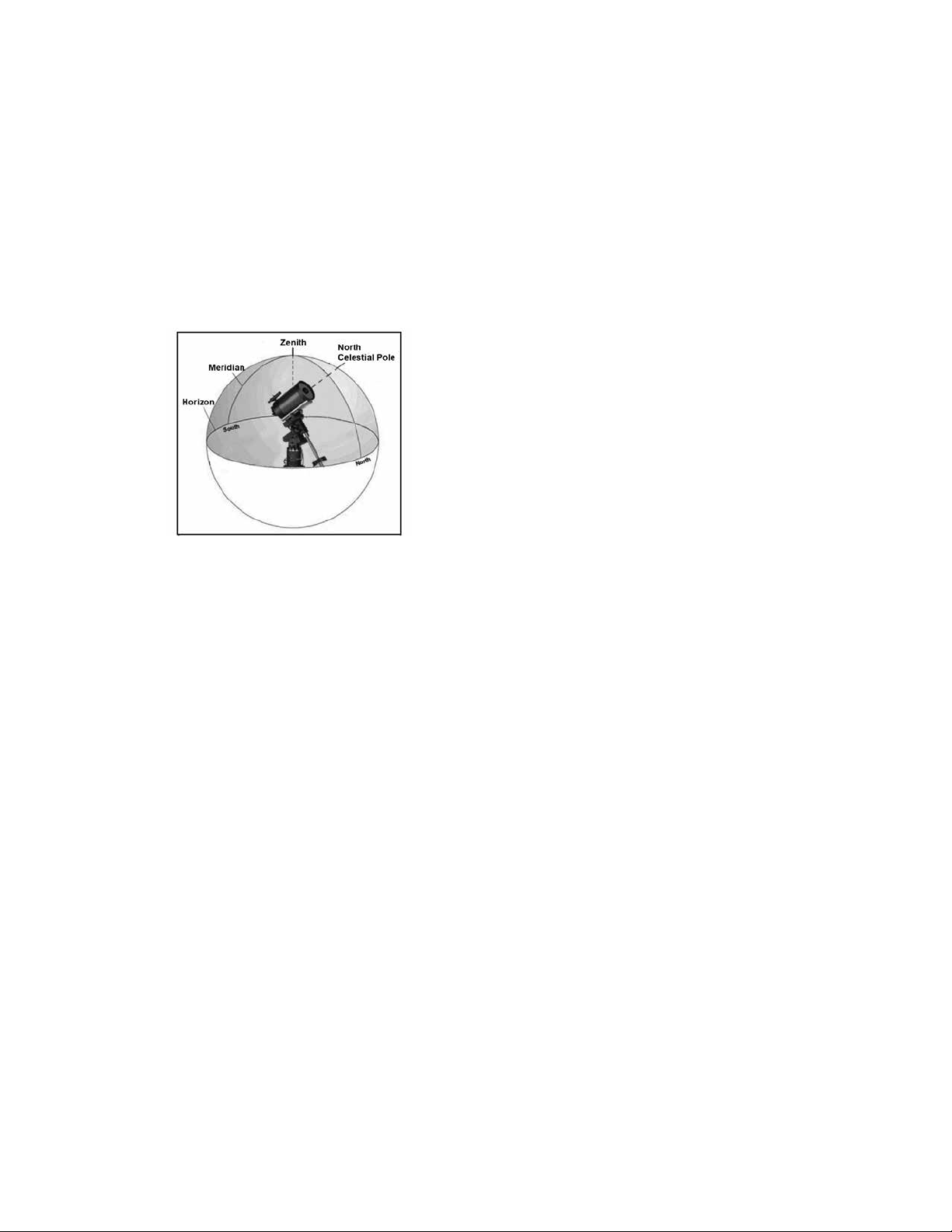

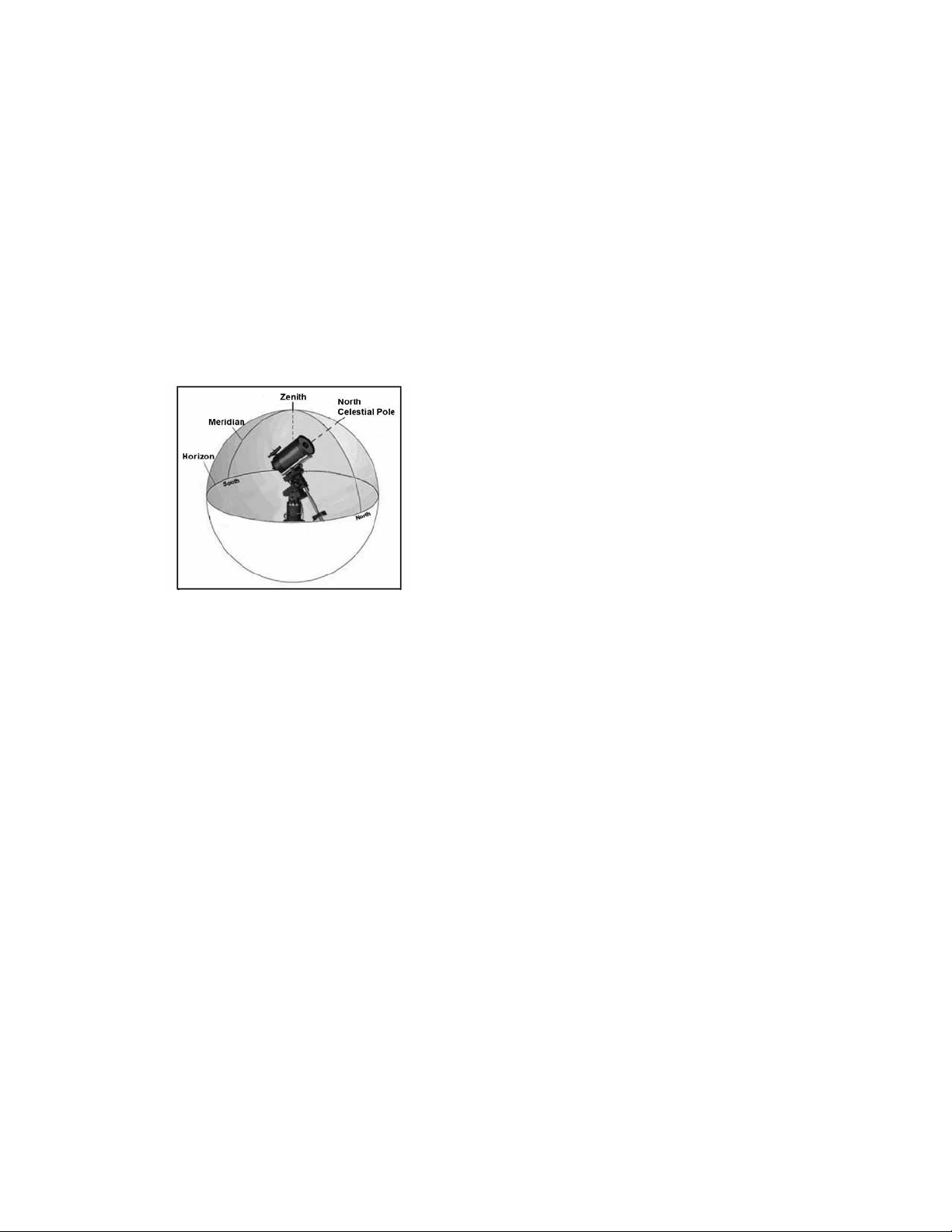

Note: Meridian – The Meridian is an imaginary line in the

sky that starts at the North celestial pole and ends at the

South celestial pole and passes through the zenith. If you are

facing south, the meridian starts from your Southern horizon

and passes directly overhead to the North celestial pole.

Quick-Align

Quick-Align uses all the date and time information entered at

startup to align the telescope. However, instead of slewing to

the alignment stars for centering and alignment, the telescope

bypasses this step and simply models the sky based on the

information given. This will allow you to roughly slew to the

coordinates of bright objects like the Moon and planets and

provides the telescope with information needed to track

objects in any part of the sky (depending on accuracy of

polar alignment). Quick-Align is not meant to be used to

accurately locate small or faint deep-sky objects or to track

objects accurately for astroimaging.

To use Quick-Align, simply select Quick Align from the

alignment options and press ENTER. The telescope will

automatically use the entered date/time parameters to align

itself with the sky and display Alignment Successful.

Note: Once a Quick-Align has been done, you can use

the Re-alignment feature (see below) to improve your

telescope’s pointing accuracy.

Last Alignment

The Last Alignment method will automatically recall the last

stored index positions to continue using the alignment that

was saved when the telescope was last powered down.

This is a useful feature should your telescope accidentally

lose power or be powered down.

Re-Alignment

The mount has a re-alignment feature which allows you to

replace any of the original alignment stars with a new star or

celestial object. This can be useful in several situations:

• If you are observing over a period of a few hours, you may

notice that your original two alignment stars have drifted

towards the west considerably. (Remember that stars are

moving at a rate of 15° every hour). Aligning on a new star

that is in the eastern part of the sky will improve your pointing

accuracy, especially on objects in that part of the sky.

• If you have aligned your telescope using the Quick-Align

method, you can use Re-Align to align on actual objects

in the sky. This will improve the pointing accuracy of your

telescope without having to re-enter additional information.

• If you have used the computer-assisted polar alignment

method and have manually moved the mount, it may be

necessary to re-align the mount for improved pointing

accuracy.

To replace an existing alignment star with a new alignment star:

1. Select the desired star (or object) from the database and

slew to it.

2. Carefully center the object in the eyepiece.

3. Once centered, press the BACK button until you are at

the main menu.

4. With CGX Ready displayed, press the ALIGN key on the

hand control to select Alignment Stars from the list of

options.

5. The display will then ask you which alignment star you

want to replace. Use the UP and Down scroll keys to

select the alignment star to be replaced. It is usually best

to replace the star closest to the new object. This will

space out your alignment stars across the sky.

6. Press ALIGN to make the change.

18 | ENGLISH

Object Catalog

Selecting an Object

Once the telescope is properly aligned, you can choose

an object from any of the catalogs in the NexStar+ hand

control’s database. The hand control has a key designated

for each category of objects in its database; Solar System

objects, Stars and Deep Sky objects.

• Solar System – The Solar System catalog will display

all the planets (and Moon) in our Solar System that are

currently visible in the sky. To allow the Sun to be displayed

as a selectable object in the database, see the Sun Menu

option in Scope Setup Menu.

• Stars – The Stars catalog displays custom lists of all

the brightest stars, double (Binary) stars, variable stars,

constellations and selected asterisms.

• Deep Sky – The Deep Sky catalog displays a list of all

the best Galaxies, Nebulae and Clusters, as well as the

complete Messier and select NGC objects. There is also

an alphabetical list of all deep sky objects in order by their

common name.

Use the scroll keys to scroll through the catalogs to ﬁnd the

object you want to view.

When scrolling through a long list of objects, holding down

either the UP or DOWN key will allow you to scroll through

the catalog rapidly.

Slewing to an Object

Once the desired object is displayed on the hand control

screen, you have two options:

• Press the OBJECT INFO Key. This will give you useful

information about the selected object such as magnitude,

constellation and extended information about the most

popular objects.

• Use the UP/DOWN arrow buttons to scroll through the

displayed object info.

• Use the BACK button to return to the object database.

• Press the ENTER Key. This will automatically slew the

telescope to the coordinates of the object displayed on the

hand control. While the telescope is slewing to the object,

the user can still access many of the hand control functions

(such as displaying information about the object).

NOTE: The Messier, NGC and SAO catalogs require the

user to enter a numeric designation. Once you have

selected the appropriate catalog button and selected the

Messier, NGC or SAO catalog, you will see a ﬂashing

cursor indicating you are in numeric entry mode. Enter the

catalog number for the object you want to view. Press ENTER

to command the telescope to slew to the object or hold the

OPTION button (the Celestron logo) and press OBJECT

INFO to see information about the object you selected.

CAUTION: Never slew the telescope when someone

is looking into the eyepiece. The telescope can

move at fast slew speeds and may hit an observer

in the eye.

SkyTour Button

The CGX mount includes a tour feature which allows

you to choose from a list of interesting objects

based on the date and time in which you are observing.

The automatic tour will display only those objects that are

within your set catalog ﬁlters limits. To activate the Tour

feature, press the SKY TOUR key on the hand control.

1. Press the SKY TOUR button on the hand control.

2. Use the SCROLL buttons to select Best of Tonight.

3. The CGX mount will automatically slew in azimuth to its

starting position which will help minimize the chance of

wrapping the power cord during the tour.

4. The hand control will display the best objects to observe

that are currently in the sky.

• To see information and data about the displayed object,

press the OBJECT INFO key. Press it once to display

the coordinates of the object. Press it again to display

the text description. Press BACK to return to the

previous screen.

• To slew to the object displayed, press ENTER.

• To see the next tour object, press the DOWN key.

Identify Button

Pressing the IDENTIFY button will search the mount’s da-

tabase catalogs and display the name and angular distances

to the nearest matching objects from the telescope’s current

location. This feature can serve two purposes. First, it can be

used to identify an unknown object in the ﬁeld of view of your

eyepiece. Additionally, Identify Mode can be used to ﬁnd

other celestial objects that are close to the objects you are

currently observing.

For example, if your telescope is pointed at the brightest

star in the constellation Lyra, choosing Identify will no doubt

return the star Vega as the star you are observing. However,

the Identify feature will also search its NGC and Solar

System databases and display any planets or Deep Sky

objects that are close by. In this example, the Ring Nebula

(M57) would display as being approximately 6° away.

The brightness and proximity of the objects displayed

can be deﬁned by the user using the Identify Filter under

Telescope Setup.

ENGLISH | 19

Direction Buttons

The hand control has four direction buttons in the center

of the hand control which control the telescope motion in

altitude (up and down) and azimuth (left and right). The

telescope can be controlled at nine different speed rates.

1 = 2x 6 = .3° / sec

2 = 4x 7 = 1° / sec

3 = 8x 8 = 2° / sec

4 = 16x 9 = 4° / sec

5 = 32x

Motor Speed Button

Pressing the MOTOR SPEED button (12) allows you

to instantly change the speed rate of the motors from

high speed slew rate to precise guiding rate or anywhere

in between. Each rate corresponds to a number on the

hand controller key pad. The number 9 is the fastest rate

(approximately 4° per second, depending on power source)

and is used for slewing between objects and locating

alignment stars. The number 1 on the hand control is the

slowest rate (2x sidereal) and can be used for accurate

centering of objects in the eyepiece. To change the speed

rate of the motors:

• Press the MOTOR SPEED key on the hand control.

The LCD will display the current speed rate.

• Press the number on the hand control that corresponds

to the desired speed.

The hand control has a “double button” feature that allows

you to instantly speed up the motors without having to

choose a speed rate. To use this feature, simply press the

arrow button that corresponds to the direction that you want

to move the telescope. While holding that button down,

press the opposite directional button. This will increase the

speed to the maximum slew rate.

When using the UP and DOWN buttons on the hand control,

the slower slew rates (6 and lower) move the motors in the

opposite direction than the faster slew rates (7- 9). This is

done so that an object will move in the appropriate direction

when looking into the eyepiece (i.e., pressing the up arrow

button will move the star upwards in the ﬁeld of view of the

eyepiece). However, if any of the slower slew rates (rate 6

and below) are used to center an object in the starpointer,

you may need to press the opposite directional button to

make the telescope move in the correct direction.

Help Button

In future ﬁrmware updates, this button will offer troubleshooting

tips. For your convenience, it currently functions as a shortcut

to the Messier Catalog.

Menu Button

The CGX mount contains many user-deﬁned setup

functions designed to give the user control over the

telescopes many features. All of the setup and utility features

can be accessed by pressing the MENU key and scrolling

through the options below.

Tracking Menu

Tracking Mode – This allows you to change the way the

telescope tracks depending on the type of mount being used

to support the telescope. The telescope has three different

tracking modes:

• EQ North – Used to track the sky when the telescope is

polar aligned in the Northern Hemisphere.

• EQ South – Used to track the sky when the telescope

is polar aligned in the Southern Hemisphere.

• Off – When using the telescope for terrestrial (land)

observation, the tracking can be turned off so that the

telescope never moves.

Tracking Rate – In addition to being able to move the

telescope with the hand control buttons, your telescope

will continually track a celestial object as it moves across

the night sky. The tracking rate can be changed depending

on what type of object is being observed:

• Sidereal – This rate compensates for the rotation of the

Earth by moving the telescope at the same rate as the

rotation of the Earth, but in the opposite direction. When

the telescope is polar aligned, this can be accomplished

by moving the telescope in right ascension only.

• Lunar – Used for tracking the Moon when observing the

lunar landscape.

• Solar – Used for tracking the Sun when solar observing

with the proper ﬁlter.

View Time-Site Menu

This menu displays the current time and longitude/latitude

downloaded from the optional SkySync GPS receiver.

It will also display other relevant time-site information like

time zone, daylight saving and local sidereal time. Local

sidereal time (LST) is useful for knowing the right ascension

of celestial objects that are located on the Meridian at that

time. View Time-Site will always display the last saved time

and location entered while it is linking with the GPS. Once

current information has been received, it will update the

displayed information. If GPS is switched off or not present, the

hand control will only display the last saved time and location.

The Hand Control Menu

The “Hand Control” menu allows you to customize certain

features of the NexStar+ hand control. To access this menu,

press the MENU button (#7 on the keypad) and use the

scroll buttons to select “Hand Control” and press ENTER.

20 | ENGLISH

Use the scroll buttons to select from the following options:

• Lights Control: Independently adjust the brightness of

the number keypad and the LCD.

• Scrolling Menu: Adjust how fast words move across the

face of the LCD.

• Toggle Bold Font: Change the format of the font

displayed on the LCD from normal to boldface.

• Set Contrast: Use the scroll keys to adjust the contrast

of the LCD.

• Set Language: Change the displayed language on

the LCD.

NOTE: The Set Language feature may also appear the ﬁrst

time you use your new hand control. You may also initi-

ate it at any time by holding down the Option button (the

Celestron logo) for 10 seconds while powering up the

telescope.

Scope Setup Menu

Setup Time-Site – Allows the user to customize the

telescope’s display by changing time and location

parameters (such as time zone and daylight savings).

Anti-backlash – All mechanical gears have a certain

amount of backlash or play between the gears. This play

is evident by how long it takes for a star to move in the

eyepiece when the hand control arrow buttons are pressed

(especially when changing directions). The CGX

anti-backlash feature allows the user to compensate for

backlash by inputting a value which quickly rewinds the

motors just enough to eliminate the play between gears.

The amount of compensation needed depends on the

slewing rate selected; the slower the slewing rate the longer

it will take for the star to appear to move in the eyepiece.

There are two values for each axis, positive and negative:

• Positive is the amount of compensation applied when you

press the button in order to get the gears moving quickly

without a long pause.

• Negative is the amount of compensation applied when you

release the button, winding the motors back in the other

direction to resume tracking.

Normally, both values should be the same. You will need to

experiment with different values (from 0-99); a value between

20 and 50 is usually best for most visual observing, whereas

a higher value may be necessary for photographic guiding.

To set the anti-backlash value, scroll down to the anti-backlash

option and press ENTER. While viewing an object in the

eyepiece, observe the responsiveness of each of the four

arrow buttons. Note which directions you see a pause in the

star movement after the button has been pressed. Working

one axis at a time, adjust the backlash settings high enough

to cause immediate movement without resulting in a

pronounced jump when pressing or releasing the button.

Now, enter the same values for both positive and negative

directions. If you notice a jump when releasing the button but

setting the values lower results in a pause when pressing

the button, use the higher value for positive, but use the

lower value for negative. The telescope will remember these

values and use them each time it is turned on until they are

changed.

Filter Limits – When an alignment is complete, the telescope

automatically knows which celestial objects are above the

horizon. As a result, when scrolling through the database

lists (or selecting the Tour function), the hand control will

display only those objects that are known to be above the

horizon when you are observing. You can customize the

object database by selecting altitude limits that are appropriate

for your location and situation. For example, if you are

observing from a mountainous location where the horizon

is partially obscured, you can set your minimum altitude limit

to read +20°. This will make sure that the hand control only

displays objects that are higher in altitude than 20°.

TIP: If you want to explore the entire object database, set

the maximum altitude limit to 90° and the minimum limit to

–90°. This will display every object in the database lists re-

gardless of whether it is visible in the sky from your location.

Direction Buttons – The direction a star appears to move

in the eyepiece changes depending on which side of the

Meridian the telescope tube is on. This can create confusion

especially when guiding on a star when doing astroimaging.

To compensate for this, the direction of the drive control keys

can be changed. To reverse the button logic of the hand

control, press the MENU button and select Direction

Buttons from the Utilities menu. Use the Up/Down arrow

keys (10) to select either the azimuth (right ascension) or

altitude (declination) button direction and press ENTER.

Select either positive or negative for both axes and press

ENTER to save. Setting the azimuth button direction to

positive will move the telescope in the same direction that

the telescope tracks (i.e., towards the west). Setting the

altitude buttons to positive will move the telescope counter-

clockwise along the DECLINATION axis.

GoTo Approach – Lets the user deﬁne the direction that

the telescope will approach when slewing to an object. This

allows the user the ability to minimize the effects of backlash

when slewing from object to object. Just like with Direction

Buttons, setting GoTo Approach to positive will make the

telescope approach an object from the same direction

as tracking (west) for azimuth and counterclockwise in dec-

lination. Declination GoTo approach will only apply while the

telescope tube is on one side of the Meridian. Once the tube

passes over to the other side of the Meridian, the GoTo

approach will need to be reversed.

ENGLISH | 21

To change the GoTo approach direction, simply choose

GoTo Approach from the Scope Setup menu, select either

Altitude or Azimuth approach, choose positive or negative

and press ENTER.

HINT: In order to minimize the affect of gear backlash on

pointing accuracy, the settings for Button Direction should

ideally match the settings for GoTo Approach. By default,

using the up and right direction buttons to center alignment

stars will automatically eliminate much of the backlash in the

gears. If you change the GoTo approach of your telescope,

it is not necessary to change the Button Direction as well.

Simply take notice of the direction the telescope moves when

completing its ﬁnal GoTo approach. If the telescope ap-

proaches its alignment star from the west (negative azimuth)

and clockwise (negative altitude) then make sure that the

buttons used to center the alignment stars also move the

telescope in the same directions.

Autoguide Rate – Allows the user to set an autoguide

rate as a percentage of sidereal rate. This is helpful when

calibrating your telescope to a CCD autoguider for long

exposure astroimaging.

OTA Orientation – Some users may wish to use an optional

tandem bar adapter which allows you to attach two optical

tubes to the mount at the same time. When most tandem

bars are attached to a mount, the optical tubes are positioned

at a 90° angle from the standard conﬁguration. In order for

the mount to be successfully aligned with the stars, it must

know that a tandem bar is being used and in which direction

the optical tube(s) are positioned (East or West) when

beginning an alignment. The tandem option must be set before

beginning any of the initial star alignments. To set this option,

go to the Scope Setup menu, select the Tandem option and

press ENTER. Then select from one of the

following options:

• East – If the attached optical tubes are facing towards

the east when the declination index makers are align,

select East.

• West – If the attached optical tubes are facing towards

the west when the declination index makers are align,

select West.

• Normal – If the tandem bar is no longer being used,

select “normal” to turn off this feature.

Meridian – This feature instructs the mount on how to

respond when it is slewing to objects that are accessible

from both sides of the Meridian. The Meridian feature allows

the telescope tube to remain on a desired side of the mount

when slewing, and continue to track according to the R.A.

slew limits the user has set. See R.A. Limits below. The

Meridian feature allows for four choices:

• Favor Current – Allows the mount to favor whatever side

of the mount that it is currently on when slewing to objects

close to the Meridian. For example, if your R.A. slew limits

are set to allow the mount to track 10° past the meridian,

then the telescope will continue to stay on its current side

of the Meridian when slewing to objects that are as far as

10° beyond your Meridian.

• Favor West – If the target object is accessible from both

sides of the mount, selecting “Favor West” instructs the

mount to point to the object as if it were on the west side

of the meridian. The optical tube will then be positioned on

the east side of the mount and pointing west.

• Favor East – If the target object is accessible from both

sides of the mount, selecting “Favor East” instructs the

mount to point to the object as if it were on the east side

of the meridian. The optical tube will then be positioned on

the west side of the mount and pointing east.

• Disable – This is the default setting, which instructs the

mount to always swing around to the other side of the pier

as required to view objects on the opposite side of the

Meridian. However, once at the desired object, the mount

will continue to track past the Meridian according to the

R.A. slew limits that have been set.

Mount Settings – Once the mount settings have been

calibrated (see Utilities section below) the values are stored

and displayed in the hand control. It is not recommended

that the calibration values be changed. However each setting

can be changed if necessary to improve the performance of

the telescope.

• Cone Value – This is the cone error value set when

Utilities/Calibrate Mount/DEC Switch – Cone is carried out.

• DEC Index – This is the declination index error value that

is stored when calibration stars are added after your initial

star alignment.

• R.A. Index – This is the R.A. index error value set when

Utilities/Calibrate Mount/R.A. Switch is carried out.

R.A. Limits – Sets the limits that the telescope can slew or

track in Right Ascension (R.A.) before stopping. The slew

limits are represented in degrees and by default set to 0°,

being the position of the telescope when the counterweight

bar is extended out horizontally. However, the slew limits can

be customized depending on your needs. For example, if

you are using CCD imaging equipment that has cables that

are not long enough to move with the telescope as it slews

across the sky, you can adjust the slew limit on the side of

the mount that is restricted by the cables, and command the

mount the stop slewing before it reaches this point. Or if you

are taking an image of an object that has just crossed the

Meridian, you can set the limit to allow the mount to continue

tracking in the same direction past the Meridian without the

need to “ﬂip” the telescope around to the opposite side of

the mount (see Meridian feature above). Using the ﬁrst example

above, the user could slew the telescope in R.A. (azimuth)

until it reaches the point that the cables are extended to their

22 | ENGLISH

maximum. Then by displaying the telescope’s azimuth in this

position (by looking at Get Axis Position under the Utilities

menu) you can determine the telescope’s azimuth at its most

extended position. Enter this azimuth reading for either the

maximum or minimum azimuth slew limit to ensure that the

telescope will not slew beyond this point. The telescope slew

limits can be set to automatically stop anywhere between

40° above level to 20° below level. To set the R.A. slew limit

select the following:

• R.A. East Limit – Enter a number between +40° to -20°

to deﬁne the slew limit when the tube is on the east side of

the mount.

• R.A. West Limit – Enter a number between +40° to -20°

to deﬁne the slew limit when the tube is on the west side

of the mount.

• Disable Limits – This disables any pre-deﬁned values

that have been entered and allows the mount to track the

maximum amount pass the Meridian (i.e., -20° on both

sides)

WARNING: In order for the telescope to be able to slew

to a star from the direction that minimizes the amount of

backlash in the gears, it may be necessary for the telescope

to slew beyond the speciﬁed slew limit in order to approach

the star from the correct direction. This can limit your ability

to slew to an object by as much as 6° from the R.A. slew

limit set in the hand control. If this proves to be a problem,

the direction that the telescope takes to center an object can

be changed. To change the telescopes slewing direction, see

GoTo Approach under the Scope Setup menu.

Custom Rate 9 – This allows you to customize the speed at

which the mount slews to a target. You can set the R.A. and

Dec axes individually.

Utilities Menu

Scrolling through the MENU (9) options will also provide

access to several advanced utility functions within the

telescope such as; Calibrate Mount, Hibernate as well as

many others.

Calibrate Mount – In order to optimize the performance

and pointing accuracy of the telescope, the mount has built-in

calibration routines allowing it to compensate for mechanical

variation inherent in every German equatorial mount. Each

calibration is completely automatic and in most cases only

needs to be performed once. It is highly recommended that

you take a few minutes to go through the mount calibration

procedures.

• R.A. Switch – This procedure records the offset error

when the right ascension index mark is aligned at start-up.

Calibrating the R.A. Index will improve the accuracy of your

initial star alignments when aligning the telescope in the

future.

• GoTo Calibration – GoTo Calibration is a useful tool

when attaching heavy visual or photographic accessories

to the telescope. GoTo Calibration calculates the amount

of distance and time it takes for the mount to complete

its ﬁnal slow GoTo when slewing to an object. Changing

the balance of the telescope can prolong the time it takes

to complete the ﬁnal slew. GoTo Calibration takes into

account any slight imbalances and changes the ﬁnal GoTo

distance to compensate.

Home Position – The telescope’s “home” position is a

user-deﬁnable position that is used to store the telescope

when not in use. The home position is useful when storing

the telescope in a permanent observatory facility. By default

the Home position is the same as the index position used

when aligning the mount.

To set the Home position for your mount, simply use the

arrow buttons on the hand control to move the telescope

mount to the desired position. Select the Set option and

press Enter.

Select the GoTo option to slew the telescope back to the

Home position at any time.

Factory Settings – Returns the hand control to its original

factory settings. Parameters such as backlash compensation

values, initial date and time, longitude/latitude, along with

slew and ﬁlter limits will be reset. However, stored parameters

such as user deﬁned objects will remain saved even when

Factory Settings is selected. The hand control will ask you

to press the “0” key before returning to the factory default

setting.

Version – Selecting this option will allow you to see the

current version number of the hand control and motor

control. The ﬁrst set of numbers indicate the hand control

software version. For the motor control, the hand control

will display two sets of numbers; the ﬁrst numbers are for

azimuth and the second set are for altitude.

Get Axis Position – Displays the relative altitude and

azimuth for the current position of the telescope.

ENGLISH | 23

GoTo Axis Position – Allows you to enter a speciﬁc relative

altitude and azimuth position and slew to it.

Hibernate – Hibernate allows the telescope to be completely

powered down and still retain its alignment when turned

back on. This not only saves power, but is ideal for those

that have their telescope permanently mounted or leave their

telescope in one location for long periods of time. To place

your telescope in Hibernate mode:

1. Select Hibernate from the Utility Menu.

2. Move the telescope to a desire position and

press ENTER.

3. Power off the telescope. Remember to never move

your telescope manually while in Hibernate mode.

Once the telescope is powered on again, the display will

read Wake Up. After pressing Enter, you have the option of

scrolling through the time/site information to conﬁrm the

current setting. Press ENTER to wake up the telescope.

HINT: Pressing BACK at the Wake Up screen allows

you to explore many of the features of the hand control

without waking the telescope up from hibernate mode.

To wake up the telescope after BACK has been pressed,

select Hibernate from the Utility menu and press ENTER.

Do not use the direction buttons to move the telescope

while in hibernate mode.

Sun Menu

For safety purposes, the Sun will not be displayed as a

database object unless it is ﬁrst enabled. To enable the Sun,

go to the Sun Menu and press ENTER. The Sun will now

be displayed in the Planets catalog and can be used as an

alignment object when using the Solar System Alignment

method. To remove the Sun from displaying on the hand

control, once again select the Sun Menu from the Utilities

Menu and press ENTER.

Set Mount Position

The Set Mount Position menu can be used to maintain

your alignment in cases where you wish to disengage the

clutches or similar situation. For instance, you might use this

feature if you needed to rebalance the mount after having

completed an alignment. To set the mount position, simply

slew to a bright star in the named star list and select Set

Mount Position. The hand control will sync on the star by

asking you to center the star in the eyepiece and pressing

the Align button. Once synced on the star, you are free to

manually move the mount in both axes in order to rebalance.

When you are ready to slew the telescope to your next object,

just remember to manually return the tube to the same bright

star and carefully center it in the eyepiece. Using this tool will

invalidate the PEC index.

Turn On/Off GPS – If using your telescope with the

optional SkySync GPS accessory, you will need to turn the

GPS on the ﬁrst time you use the accessory. If you want to

use the telescope’s database to ﬁnd the coordinates of a

celestial object for a future or past dates, you will need to

turn the GPS off in order to manually enter a time other than

the present.

Turn On/Off RTC – Allows you to turn off the telescope’s

internal real time clock. When aligning, the telescope still

receives time information from the RTC. If you want to use

the hand control database to ﬁnd the coordinates of a

celestial object for a future or past dates, you will need to

turn the RTC off in order to manually enter a time other than

the present.

Periodic Error Correction (PEC) – PEC is designed to

improve photographic quality by reducing the amplitude of

the worm gear errors and improving the tracking accuracy of

the drive. This feature is for advanced astrophotography and

is used when your telescope is accurately polar aligned.

User Objects Menu

Your telescope can store up to 400 different user-deﬁned

objects in its memory. The objects can be daytime land

objects or an interesting celestial object that you discover

that is not included in the regular database. There are several

ways to save an object to memory depending on what type

of object it is:

GoTo Object: To go to any of the user deﬁned-objects

stored in the database, scroll down to either “GoTo Sky Obj”

or “GoTo Land Obj” and enter the number of the object

you wish to select and press ENTER. The telescope will

automatically retrieve and display the coordinates before

slewing to the object.

Save Sky Object: Your telescope stores celestial objects

to its database by saving its right ascension and declination

coordinates in the sky. This way the same object can be

found each time the telescope is aligned. Once a desired

object is centered in the eyepiece, simply scroll to the “Save

Sky Obj” command and press ENTER. The display will ask

you to enter a number between 1 and 200 to identify the

object. Press ENTER again to save this object to the database.

Save Database (Db)

• Object: This feature allows you to create your own custom

tour of database objects by allowing you to record the

current position of the telescope and save the name of the

object by selecting it from any one of the database catalogs.

These objects then can be accessed by selecting GoTo

Sky Object.

24 | ENGLISH

• Enter R.A. - Dec: You can also store a speciﬁc set of

coordinates for an object just by entering the R.A. and

declination for that object. Scroll to the “Enter RA-DEC”

command and press ENTER. The display will then ask

you to enter ﬁrst the R.A. and then the declination of the

desired object.

• Save Land Object: The telescope can also be used as

a spotting scope on terrestrial objects. Fixed land objects

can be stored by saving their altitude and azimuth relative

to the location of the telescope at the time of observing.

Since these objects are relative to the location of the

telescope, they are only valid for that exact location. To

save land objects, once again center the desired object in

the eyepiece. Scroll down to the “Save Land Obj” command

and press ENTER. The display will ask you to enter a

number between 1 and 200 to identify the object. Press

ENTER again to save this object to the database.

To replace the contents of any of the user deﬁned-objects,

simply save a new object using one of the existing

identiﬁcation numbers; the telescope will replace the

previous user-deﬁned object with the current one.

Get R.A./DEC - Displays the right ascension and declination

for the current position of the telescope.

Goto R.A./Dec - Allows you to input a speciﬁc R.A. and

declination and slew to it.

Hint: To store a set of coordinates (R.A./Dec) permanently

into the database, save it as a User-Deﬁned Object as

described above.

Identify

Identify Mode will search any of the mount’s database

catalogs or lists and display the name and offset distances

to the nearest matching objects. This feature can serve two

purposes. First, it can be used to identify an unknown object

in the ﬁeld of view of your eyepiece. Additionally, Identify

Mode can be used to ﬁnd other celestial objects that are

close to the objects you are currently observing. For example,

if your telescope is pointed at the brightest star in the

constellation Lyra, choosing Identify and then searching the

Named Star catalog will no doubt return the star Vega as

the star you are observing. However, by selecting Identify

and searching by the Named Object or Messier catalogs,

the hand control will let you know that the Ring Nebula (M57)

is approximately 6° from your current position. Searching the

Double Star catalog will reveal that Epsilon Lyrae is only 1°

away from Vega. To use the Identify feature:

• Press the Menu button and select the Identify option.

• Use the Up/Down scroll keys to select the catalog

that you would like to search.

• Press ENTER to begin the search.

NOTE: Some of the databases contain thousands of

objects and can therefore take several minutes to return the

closest objects.

Precise GoTo

The mount has a Precise Goto function that can assist in

ﬁnding extremely faint objects and centering objects closer

to the center of the ﬁeld of view for astroimaging. Precise

GoTo automatically searches out the closest bright star to

the desired object and asks the user to carefully center the

star in the eyepiece. The hand control then calculates the

small difference between its GoTo position and its centered

position. Using this offset, the mount will then slew to the

desired object with enhanced accuracy.

To use Precise GoTo:

1. Press the MENU button and use the Up/Down keys

to select Precise GoTo.

• Choose Database to select the object that you want

to observe from any of the database catalogs listed or;

• Choose R.A./DEC to enter a set of celestial coordinates

that you wish to slew to.

2. Once the desired object is selected, the hand control

will search out and display the closest bright star to

your desired object. Press ENTER to slew to the bright

alignment star.

3. Use the direction buttons to carefully center the alignment

star in the eyepiece.

4. Press ENTER to slew to the desired object.

Appendix A:

Upgrading the Firmware in Your

Mount and Hand Control

To check for new ﬁrmware updates, refer to this URL:

http://software.celestron.com/updates/CFM/CFM/

1. Plug your NexStar+ hand control into the AUX1 or

AUX2 port.

2. Plug a standard USB B cable from your mount to

your PC.

3. Plug power into the CGX and power it on.

4. Open Celestron Firmware Manager (CFM).

5. CFM will check your hardware and scan for updates.

CFM will automatically determine which components

will require updating.

6. Proceed to click “Update” in CFM and allow updates

to complete.

ENGLISH | 25

Appendix B:

Care and Maintenance

The CGX mount is sturdy and will last many years when

properly cared for.

Storage

Although the mount and electronics are designed for

outdoor usage, you should not store the mount outside

unless it’s sheltered by an observatory or storage shelter

of some kind (such as a garage). Constant hot, cold, and

humidity extremes can eventually cause wear to the elec-

tronics, mechanical lubrication and the ﬁnish quality of the

mount. Store in a sheltered area away from the Sun. Keep

in a dry place if possible.

26 | ENGLISH

CELESTRON TWO YEAR LIMITED WARRANTY

A. Celestron warrants your telescope mount to be free from defects

in materials and workmanship for two years. Celestron will repair

or replace such product or part thereof which, upon inspection by

Celestron, is found to be defective in materials or workmanship. As

a condition to the obligation of Celestron to repair or replace such

product, the product must be returned to Celestron together with

proof-of-purchase satisfactory to Celestron.

B. The Proper Return Authorization Number must be obtained from

Celestron in advance of return. Call Celestron at (310) 328-9560 to

receive the number to be displayed on the outside of your shipping

container.

All returns must be accompanied by a written statement setting forth

the name, address, and daytime telephone number of the owner,

together with a brief description of any claimed defects. Parts or

product for which replacement is made shall become the property of

Celestron.

The customer shall be responsible for all costs of transportation and

insurance, both to and from the factory of Celestron, and shall be

required to prepay such costs.

Celestron shall use reasonable efforts to repair or replace any

telescope mount covered by this warranty within thirty days of

receipt. In the event repair or replacement shall require more

than thirty days, Celestron shall notify the customer accordingly.

Celestron reserves the right to replace any product which has been

discontinued from its product line with a new product of comparable

value and function.

This warranty shall be void and of no force of effect in the event

a covered product has been modiﬁed in design or function, or

subjected to abuse, misuse, mishandling or unauthorized repair.

Further, product malfunction or deterioration due to normal wear is

not covered by this warranty.

CELESTRON DISCLAIMS ANY WARRANTIES, EXPRESS OR

IMPLIED, WHETHER OF MERCHANTABILITY OF FITNESS

FOR A PARTICULAR USE, EXCEPT AS EXPRESSLY SET

FORTH HEREIN. THE SOLE OBLIGATION OF CELESTRON

UNDER THIS LIMITED WARRANTY SHALL BE TO REPAIR OR

REPLACE THE COVERED PRODUCT, IN ACCORDANCE WITH

THE TERMS SET FORTH HEREIN. CELESTRON EXPRESSLY

DISCLAIMS ANY LOST PROFITS, GENERAL, SPECIAL,

INDIRECT OR CONSEQUENTIAL DAMAGES WHICH MAY

RESULT FROM BREACH OF ANY WARRANTY, OR ARISING

OUT OF THE USE OR INABILITY TO USE ANY CELESTRON

PRODUCT. ANY WARRANTIES WHICH ARE IMPLIED AND

WHICH CANNOT BE DISCLAIMED SHALL BE LIMITED IN

DURATION TO A TERM OF TWO YEARS FROM THE DATE OF

ORIGINAL RETAIL PURCHASE.

Some states do not allow the exclusion or limitation of incidental or

consequential damages or limitation on how long an implied warranty

lasts, so the above limitations and exclusions may not apply to you.

This warranty gives you speciﬁc legal rights, and you may also have

other rights which vary from state to state.

Celestron reserves the right to modify or discontinue, without prior

notice to you, any model or style telescope.

If warranty problems arise, or if you need assistance in using your

telescope mount contact:

Celestron

Customer Service Department

2835 Columbia Street

Torrance, CA 90503

Tel. 800.421.9649

Monday-Friday 8AM-4PM PST

NOTE: This warranty is valid to U.S.A. and Canadian

customers who have purchased this product from an

authorized Celestron dealer in the U.S.A. or Canada.

Warranty outside the U.S.A. and Canada is valid only to

customers who purchased from a Celestron’s International

Distributor or Authorized Celestron Dealer in the speciﬁc

country. Please contact them for any warranty service.

FCC Note: This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant to part 15 of

the FCC Rules. These limits are designed to provide reasonable

protection against harmful interference in a residential installation.

This equipment generates, uses, and can radiate radio frequency

energy and, if not installed and used in accordance with the

instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur

in a particular installation. If this equipment does cause harmful

interference to radio or television reception, which can be determined

by turning the equipment off and on, the user is encouraged to try to

correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from

that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

Product design and speciﬁcations are subject to change without

prior notiﬁcation.

This product is designed and intended for use by those 14 years of

age and older.

www.celestron.com

2835 Columbia Street • Torrance, CA 90503 U.S.A.

Telephone: 800.421.9649

ENGLISH | 27

MODE D’EMPLOI

Modèle #91530-1

MONTURE POUR TÉLESCOPES GAMME ÉQUATORIALE ALLEMANDE

2 | FRANÇAIS

FRANÇAIS | 3

TABLE DES MATIÈRES

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Conﬁguration système requise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Liste des composants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Présentation générale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Assemblage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Commencer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Alignement polaire de la monture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Alignement polaire précis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Champ de mouvement de la monture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Régler la monture pour les latitudes très hautes ou très basses . . . . . . . . . . . . . . . . . . . . . . . 13

Port USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Port AUX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Port Autoguide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Commande à main NexStar+ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Catalogue des objets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Orientation vers un objet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Annexe A: Mettre à jour le logiciel interne de votre monture et de votre commande à main . . . . . . . . . . . .24

Annexe B: Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Garantie limitée de deux ans de Celestron . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

4 | FRANÇAIS

FRANÇAIS | 5

Introduction

Avertissement

• Ne regardez jamais directement le Soleil à l'œil nu

ou avec un télescope, à moins d'utiliser un ﬁltre adapté.

Cela pourrait entraîner des lésions oculaires permanentes

et irréversibles.

• N'utilisez jamais votre télescope pour projeter une image

du Soleil sur une surface quelconque. Une concentration

de chaleur dangereuse peut être générée et endommager

le télescope et les accessoires attachés.

• Ne jamais utiliser un ﬁltre solaire d'oculaire ou une cale de

Herschel. La concentration de chaleur au sein du télescope

peut entraîner des dommages à ces accessoires, laissant

la lumière du Soleil non ﬁltrée arriver directement à vos yeux.

• Ne jamais laisser le télescope sans surveillance. Le

télescope doit être supervisé par une personne familia-

risée avec son fonctionnement à tout moment, et plus

spécialement lorsque des enfants sont présents.

Conﬁguration Système Requise

• La CGX nécessite une alimentation CC de 12 volts avec

au moins 4 ampères. Un adaptateur secteur CA vers CC

12V 5A est vendu par Celestron et inclus un connecteur

ﬁleté, dont l’utilisation est recommandée. Des batteries

externes de 12V sont également capables d’alimenter

l’appareil. La monture inclus un câble d’alimentation CC

équipé d’une prise allume-cigare.

• Le télescope doit être équipé d’une barre de monture

en queue d’aronde de format soit G-5/Vixen ou CGE/

Losmandy D. CGX peut recevoir l’une ou l’autre de ces

montures sur la selle de queue d’aronde.

• Pour garantir les meilleures performances d’utilisation,

le poids total du télescope avec ses accessoires ne doit

pas dépasser 25 kg (55 lbs), contrepoids non inclus.

• Windows 7/10 pour l’utilisation du logiciel de contrôle

du télescope.

• Câble USB avec connecteur standard A lorsque branché

dans le port USB de la monture (pour interface avec un

PC seulement).

• Tournevis cruciforme (facultatif, pour réglage des

mécanismes uniquement).

Liste des Composants

Boîte 1 : Monture équatoriale 91530-1 CGX

Tête de monture équatoriale CGX

Clef Allen 8 mm (intégrée à la poignée arrière de la monture)

Barre du contrepoids et boulon d’arrêt

3 vis à tête hexagonale 8mm (pour ﬁxer la tête au trépied)

Câble d’alimentation CC 12V

Commande à main NexStar+

Boîte 2 : Trépied CGX et contrepoids

Trépied

2 contrepoids de 5 kg (11 lbs.)

Plateau à accessoires

Molette et rondelle du plateau à accessoires (vissée dans la

colonne centrale du trépied)

6 | FRANÇAIS

Présentation Générale

Figure 1.1 Présentation générale

Clef Allen 8 mm

(Située sous la poignée

de transport)

Molettes de verrouillage de queue d’aronde

Poignée de transport

Levier de verrouillage du mouvement DEC

Levier de verrouillage du mouvement A.D.

Barre des contrepoids

Contrepoids

Rondelle d’arrêt des

contrepoids

Trépied

Plateau à accessoires

Commande à main

Selle de queue d’aronde

Ports Aux 1 et Aux 2 pour la commande à main et

les accessoires

Alimentation CC 12V 4A

Molettes de verrouillage d’altitude

(un de chaque côté)

Molettes de réglage d’altitude

Molettes de réglage d'azimut

Poignée de transport

Interrupteur On/Off

Voir Figure 1.2

FRANÇAIS | 7

Figure 1.2 Présentation générale

Port Autoguide

Fenêtres d’observation

des courroies

Port USB

Indicateur de latitude

Leviers de verrouillage de la hauteur des pieds

Marques de hauteur de la

hauteur des pieds

8 | FRANÇAIS

Assemblage

Sortez tout le contenu des boîtes et suivez les étapes

suivantes pour assembler votre monture. Si vous avez acheté

la CGX seule, alors le trépied inclus 2 contrepoids de 5 kg

(11 lbs). Si vous avez acheté la CGX avec un tube optique de

grande taille, des poids supplémentaires peuvent être inclus

pour garantir l’équilibre.

Note : La clef Allen de 8 mm est présente sous la poignée

arrière de la monture, comme illustré dans la Figure 1.1.

Installation du pied

1. Mettez le trépied à la verticale et étirez les jambes, jusqu'à

ce que chacune soit complètement déployée.

2. Retirez l’écrou du support du trépied et la rondelle de la

colonne centrale ﬁxée sur le haut du trépied

(Figure 2.1 & 2.2).

3. Positionnez le plateau à accessoires sur la colonne centrale

de manière à ce que les trois bras du plateau supportent

chacun un pied du trépied.

4. Vissez la molette avec la rondelle dans la colonne et serrez

fermement. Le plateau à accessoires ne doit pas pouvoir

bouger dans le trépied. (Figure 2.1 & 2.2).

5. Réglez la hauteur du trépied en ouvrant les leviers de

verrouillage situées sur le bas du pied du trépied. Réglez

ensuite la longueur de chaque pied comme nécessaire puis

resserrez les molettes, une à la fois. Les pieds sont pourvus

de marquages, pour vous aider à les mettre à niveau.

Fixer la monture à votre trépied

1. Positionnez la tête sur le trépied de manière à ce qu’elle

soit bien posée au niveau de la jonction.

2. Pour améliorer la stabilité de l’ensemble, orientez la

monture de manière à ce que la barre des contrepoidsse

trouve au-dessus d’une jambe du trépied, comme illustré

dans les ﬁgures Figures 1.1 et 1.2. Notez que vous pouvez

également positionner la barre des contrepoids entre deux

pieds du trépied, ce qui peut se révéler utile sur les basses

latitudes, en donnant plus de liberté de mouvement aux

contrepoids.

3. Utilisez la clef Allen de 8 mm (Figure 3) pour serrer les 3

boulons de ﬁxation sur la monture.

Figure 2.1 Positionnement du trépied

Figure 2.2 Positionnement du trépied

Figure 3 Fixer la monture à votre trépied

Plateau à accessoires

Colonne

centrale

Molette et rondelle

du support du trépied

Clef

Allen

FRANÇAIS | 9

Alignement polaire grossier de la monture

Avant d’ajouter des poids sur le trépied et la monture, positionnez

la monture de manière à ce qu’elle pointe généralement vers le

nord (ou le sud si vous résidez dans l’hémisphère sud), et réglez

votre latitude. Desserrez les deux molettes de verrouillage de la

latitude, puis faites tourner la molette de réglage de la latitude

(Figure 1.1) jusqu’à ce vous ayez réglé la latitude dans les environs

de l’information donnée sur l’indicateur de latitude (Figure 1.2).

Resserrez ensuite les molettes de latitude. L’indicateur de latitude

est conçu pour permettre un alignement polaire grossier. Vous

obtiendrez un alignement polaire plus précis plus tard, avec l’aide

de la commande à main électronique.

Ajouter les contrepoids

Retirez le boulon d’arrêt situé à l’extrémité de la barre des contre-

poids, ajoutez les contrepoids, puis revissez le boulon d’arrêt sur

la barre. Veillez à ce que la barre de contrepoids pointe toujours

vers le bas (Figure 1,1).

Fixation du tube du télescope sur la monture

1. Assurez-vous que chacun des leviers de verrouillage du

mouvement A.D. et DEC sont serrés.

2. Desserrez les molettes de la selle de queue d’aronde de

manière sufﬁsante pour permettre d’installer la queue d’aronde

sur la selle. Assurez-vous d’orienter la ﬂèche dans la même

direction que la poignée avant (Figure 4).

3. Faites glisser la barre en queue d’aronde du télescope sur la

selle de la monture. Fixez le télescope avec les deux molettes

de verrouillage (Figure 5).

La CGX peut recevoir la queue d’aronde large de Celestron de

style CGE ainsi que les queues d’aronde de plus petite taille de

styleCG-5, qui sont compatibles avec les queues d’aronde du

style Losmandy D

et Vixen

Vériﬁez que votre barre en queue d’aronde de style Losmandy

peut être installée, avant de la ﬁxer de manière plus déﬁnitive.

Les dimensions et les angles des queues d'aronde de différents

fabricants peuvent varier.

Vériﬁez que votre barre en queue d’aronde de style Vixen peut

être installée, avant de la ﬁxer de manière plus déﬁnitive. Gardez

à l’esprit que certaines queues d’aronde du style Vixen ne sont

pas plates et que leur épaisseur varie sur la longueur de la

barre. Il se peut que la longueur de la section plate peut

affecter son insertion sur la selle de la monture.

ÉQUILIBRER LA MONTURE

Axe d'ascension droite : Déverrouillez avec précaution le levier

de verrouillage du mouvement A.D. et positionnez la barre des

contrepoids à l’horizontal. Sans lâcher complètement le télescope,

observez dans quel sens le télescope se penche naturellement.

Faites glisser le contrepoids comme requis de manière à ce que le

télescope ne bouge pas de lui-même sur l’axe A.D.

Axe de déclinaison : En ayant toujours la barre des contrepoids à

l'horizontale, déverrouillez avec précaution le levier de verrouillage

de mouvement DEC et observez dans quel sens le tube optique

penche naturellement (Figure 6). Faites glisser le tube optique

vers l’avant ou vers l’arrière jusqu’à obtention de l’équilibre. Si

vous utilisez un grand télescope plus lourd, orientez le télescope

en position d’origine de nouveau avant de desserrer les molettes

de verrouillage de la selle de queue d’aronde.

Figure 4 Fixer la monture à votre trépied

Figure 5 Queue d’aronde du télescope ﬁxée de manière correcte

Figure 6 Équilibrage de la monture

Flèche d’orientation

de queue d’aronde

Molettes de

verrouillage

de queue d’aronde

10 | FRANÇAIS

Installation du support de la commande à main

Enroulez la sangle à crochet et boucle autour du pied du

trépied puis placez la commande à main dans le support.

Brancher la commande à main

Branchez la commande à main NexStar+ dans l’un des

ports Aux.

Avertissement : Ne pas brancher la commande à

main dans le port Autoguide. Cela pourrait endommager la

monture ou la commande à main. De manière similaire, ne

pas brancher de câble d’autoguider dans le port Aux sous

risque de dommages.

Position d'origine

La monture est en position « d’origine » lorsque la barre du

contrepoids est orientée vers le bas et que le télescope est

pointé sur l’axe polaire de la monture, comme illustré dans la

Figure 7. Les moteurs intégrés de la monture la placeront

sur sa position d’origine lorsque vous l’allumez (vous pouvez

en savoir plus dans la section « Commencer »), mais vous

pouvez toujours la positionner manuellement avant d’allumer

la monture. Déverrouillez simplement les deux leviers de

verrouillage.

Commencer

Maintenant que votre monture est assemblée et alignée sur

l’axe polaire, vous pouvez l’allumer.

Allumer la monture

La monture CGX peut être alimentée via l’adaptateur pour

batterie de voiture CC 12V, avec au moins 4 ampères. Vous

pouvez également utiliser l’adaptateur secteur facultatif

offrant un courant CC 12V 4A. Les adaptateurs secteur à

connecteurs en barillet ﬁletés sont disponibles à la vente

chez Celestron.

Position d’origine et informations de site

1. Branchez la commande à main NexStar+ dans l’un des

ports Aux. Vous pouvez choisir le port Aux 1 ou Aux 2.

2. Branchez le câble d’alimentation dans le port d’alimen-

tation de la monture. Veillez à ﬁxer solidement le câble

d’alimentation avec le connecteur en barillet ﬁleté.

3. Faites basculer le bouton d’alimentation en position ON.

4. Lorsque la commande à main indique « CGX Prêt »,

appuyez sur ENTRÉE deux fois. La monture s’oriente

alors sur la position d’origine.

5. Sélectionnez votre position depuis la base de données

Villes ou Site personnalisé.

• Dans la base de données Villes, sélectionnez la ville la

plus proche de vous.

• Si vous sélectionnez Site personnalisé, alors vous

devrez saisir la longitude, la latitude et le fuseau horaire

de votre position.

6. Une fois le site déﬁnit, déﬁnissez la date et l’heure. La

CGX est équipée d’un système RTC (Real-Time Clock)

qui mémorise les informations de la date, de l’heure et de

position jusqu’à la prochaine fois que vous utiliserez

la monture.

Alignement

Conditions à remplir : La monture doit être généralement

alignée sur l’axe polaire, avec les informations de date,

d’heure et de position saisies comme illustré dans cette étape.

1. Pour obtenir le meilleur alignement possible, choisissez

Alignement deux étoiles puis appuyez sur Entrée.

Vous pouvez choisir depuis Système Solaire, Une étoile,

Dernier alignement, Alignement rapide. Les boutons de

déﬁlement 6 et 9 sont utilisés pour faire déﬁler n’importe

quelle liste afﬁchée sur la commande à main.

Figure 7 Télescope en position d’origine

FRANÇAIS | 11

2. Sélectionnez la première étoile dans la liste des étoiles

nommées. Utilisez les boutons de déﬁlement 6 (haut) et

9 (bas) sur le clavier pour faire déﬁler la liste des étoiles

nommées. Ces dernières sont en effet les plus lumi-

neuses et donc les plus simples à trouver. Appuyez sur

ENTRÉE lorsque vous avez choisi une étoile adaptée. Si

votre monture est au minimum grossièrement alignée sur

l’axe polaire, alors la monture s’orientera approximative-

ment sur l’étoile.

La sélection d’étoiles offertes par défaut se trouve à l’ouest

du méridien. Si le ciel est obstrué à l’ouest, vous pouvez

choisir des étoiles présentes à l’est du méridien en

appuyant sur le bouton MENU du pavé numérique.

3. Utilisez les boutons de direction pour orienter le

télescope vers l’étoile nommée sélectionnée et centrez-la

dans le viseur du télescope puis appuyez sur ENTRÉE.

La monture ajustera automatiquement la vitesse des moteurs

pour effectuer un centrage précis.

4. En utilisant les boutons de direction, centrez l’étoile dans

l’oculaire de votre télescope et appuyez sur ALIGNER.

5. Sélectionnez une seconde étoile depuis la liste et répétez

le processus des étapes 2-4. Lorsqu’il vous est deman-

dé d’ajouter une étoile de calibration, vous pouvez soit

appuyer sur RETOUR pour terminer l’alignement, ou pour

obtenir de meilleurs résultats, ajouter une étoile

de calibration.

Pour obtenir les meilleurs résultats possibles, ajoutez au

moins une étoile de calibration. Cela améliorera la

précision de pointage de votre monture.

6. Lorsqu’il vous est demandé d’« Ajouter une étoile de ca-

libration », choisissez une étoile dans la liste puis appuyez

sur ENTRÉE. La monture s’orientera de l’autre côté du

méridien et ajoutera une étoile de calibration.

7. Centrez et alignez l’étoile comme vous l’aviez fait avec les

deux premières étoiles d’alignement : Centrez-la dans le

viseur, appuyez sur ENTRÉE, centrez l’étoile dans l’oculaire

puis appuyez sur ALIGNER.

8. Lorsqu’il vous est proposé d’ajouter autre une étoile de

calibration, vous pouvez le faire, ou appuyer sur RETOUR

pour terminer l’alignement.

Sélection d'un objet

Sélectionnez dans la base d’objets dans la catégorie

Système Solaire, Étoiles ou Ciel profond. Dans ces menus

(boutons 1, 2 ou 3) vous pouvez sélectionner un objet par

son nom ou par son numéro dans un catalogue reconnu (par

exemple M42 pour Messier 42).

Appuyez sur les boutons 6 et 9 (haut ou bas) pour

naviguer dans une liste de la commande à main. Appuyez

sur ENTRÉE sélectionner un objet de la liste.

Par exemple, pour sélectionner puis orienter sur l’objet

du ciel profond Messier M42 :

• Appuyez sur CIEL PROFOND puis ENTRÉE

• Déﬁlez vers le bas (bouton 9) sur Messier puis appuyez sur

ENTRÉE.

• Appuyez sur « 0-4-2 » sur le clavier, puis sur le bouton

ENTRÉE.

La fonction Sky Tour (bouton 5) est parfaite pour explorer le

ciel sans avoir à utiliser une charte d’étoiles. La fonction Tour

générera une liste des objets les plus intéressants à observer

selon votre position géographique et temporelle.

Alignement Polaire de la Monture

La fonction aller à électronique est capable de localiser des

objets, même si la monture n’est pas parfaitement alignée sur

l’axe polaire. Cependant, l’alignement polaire est néces-

saire pour garantir le suivi le plus précis possible. Ceci est

essentiel en astrophotographie. Lorsqu’elle est alignée sur

l’axe polaire, une monture équatoriale peut suivre un objet en

un mouvement unique, en le gardant centré dans l’oculaire

ou la caméra.

Le système d’alignement polaire de la CGX se compose

d’un compensateur d'altitude et d’un compensateur d'azimut

(Figure 8).

Un viseur polaire facultatif est disponible chez Celestron et

se ﬁxe sur la monture. Le viseur polaire facultatif ne passe

au-travers de l’axe A.D. parce que cette zone est utilisée pour

le câblage intérieur. Si vous n’utilisez pas le viseur polaire

facultatif, vous pouvez effectuer un alignement polaire grossier

en regardant dans le viseur de votre télescope et orienter la

monture jusqu’à ce que Polaris soit centrée dans l’oculaire de

votre télescope. Cela garantira que vous-vous trouviez dans

trois quarts d’un degré du Pôle nord céleste (PNC).

Figure 8 Ajustements pour alignement polaire

Molettes de

réglage d'azimut

Molettes de

réglage d’altitude

Molette de verrouillage

d’altitude

12 | FRANÇAIS

Alignement Polaire Précis

La fonction All-Star Polar Alignement de Celestron vous

permet d’effectuer un alignement polaire précis sans utiliser

Polaris ni un viseur polaire. Cette méthode d’alignement

polaire assistée par logiciel vous permet de sélectionner

une étoile facile à observer.

Conditions à remplir : La CGX doit être alignée avec

Deux étoiles, Une étoile, ou Système Solaire.

1. Sélectionnez une étoile brillante observable dans la base

de données de la commande à main NexStar. Orientez le

télescope vers l’étoile.

2. Appuyez sur Aligner. Sélectionnez « Alignement polaire »

puis « Aligner la monture » depuis la liste.

3. Le télescope s’orientera alors sur l’étoile d’alignement et

vous demandera de la centrer dans l’oculaire pour

le « synchroniser » sur l’étoile.

4. Appuyez sur Aligner et le télescope pivotera pour pointer

sur la position de l'étoile s'il est correctement aligné

polairement.

5. Utilisez les réglages de latitude et d'azimut pour placer

l'étoile au centre de l'oculaire. Ne pas utiliser les boutons

de direction de la commande à main pour centrer l'étoile.

6. Appuyez sur Entrée. L’alignement polaire est terminé.

Champ de Mouvement de

la Monture

Limitation de champ logicielle

La CGX utilise une limitation logicielle pour les capteurs qui

détecte lorsque la monture s’approche de ses limites méca-

niques. Lorsque la monture atteint le détecteur, les moteurs

ralentissent puis s’arrêtent et le message d’avertissement «

Détecteur de limite » apparaît. La monture ne se déplacera

plus dans la direction dont le détecteur a été déclenché.

Limitation de champ mécanique

La CGX comporte des câblages internes, elle est donc

conçue pour ne pas pouvoir s’orienter au-delà d’une

certaine limite. Chaque axe est limité par un limiteur

matériel. Cette limitation de champ de mouvement peut

également aider à réduire les interférences non voulues

entre le télescope et la monture ou le trépied. Si pour une

raison inconnue la monture dépasser la limitation logicielle

(ou si les leviers de verrouillage de mouvement sont ouverts

et que la monture est déplacée manuellement), la monture

sera arrêtée par ces limiteurs matériel.

Le limiteur A.D. (Figure 9.1) permet de suivre 20° au-delà

du méridien. Si vous ne surveillez pas la monture pendant

qu’elle suit un objet, elle s’arrêtera automatiquement avant

d’atteindre un limiteur matériel.

Le limiteur DEC (Figure 9.2) donne assez de champ pour

pivoter vers n’importe quelle portion du ciel.

Figure 9.1 Un côté du limiteur A.D. matériel

Figure 9.2 Un côté du limiteur DEC matériel

FRANÇAIS | 13

Régler la Monture Pour les Latitudes

Très Hautes ou Très Basses

La tête équatoriale peut être positionnée de 3 manières sur

le trépied. Ces trois positions peuvent également être

utilisées pour optimiser l’équilibre du trépied. La monture

est livrée installée sur la position centrale, qui fonctionne

avec les latitudes comprises entre 20 et 55°. Si vous souhaitez

utiliser la monture sur des latitudes en dessous de 20°,

déplacez la monture vers l’avant, et si vous souhaiter

observer au-delà de 55°, déplacez-la vers l’arrière.

1. Retirez la tête du trépied en retirant les trois vis à

tête creuse.

2. Retirez avec précaution les huit vis à tête creuse situées

sous la tête. Une fois retirées, le mécanisme de réglage

d’altitude sera la seule chose retenant la tête EQ à la

plaque inférieure.

3. Faites tourner la molette de réglage d’altitude jusqu’à

ce que les trous ﬁletés du dessous de la monture soient

alignés sur ceux que vous souhaitez utiliser. Déplacez

la plaque vers l’avant (dans la direction du bras des

contrepoids) si vous souhaitez utiliser des latitudes plus

faibles. Déplacez la plaque vers l’arrière (dans la direction

opposée au bras des contrepoids) si vous souhaitez

utiliser des latitudes plus élevées (Figure 10).

Port USB

Le port USB de votre CGX est utilisé uniquement pour

interfacer avec un PC pour :

1. Utiliser le logiciel de contrôle du télescope dédié.

2. Mettre à jour le logiciel de contrôle des moteurs.

Branchez simplement un câble USB de type A entre le port

USB de la monture et un port de votre PC. La monture

devrait alors effectuer automatiquement l’installation.

Le port USB de la monture n’est pas prévu pour la

connexion avec le logiciel de contrôle ASCOM ou autre

logiciel tierce partie. Pour contrôler votre monture via

ASCOM, connectez votre PC à la commande à main

NexStar+ via le port mini USB.

Ports Aux

Les ports Aux 1 et Aux 2 peuvent être utilisés avec la

commande à main NexStar+, ou avec des accessoires

optiques optionnels comme StarSense AutoAlign et le

module Wi-Fi SkyPortal.

Port Autoguide

Le port Autoguide doit être utilisé uniquement avec les relais

de caméra autoguide.

ATTENTION : Ne jamais brancher la commande à main

NexStar+ ni un autre accessoire au port autoguide. Cela

pourrait entraîner des dommages.

Figure 10 Changer la position de la monture sur la tête du trépied.

POSITION PAR DÉFAUT

POSITION RETOUR

POSITION AVANT

14 | FRANÇAIS

Commande à Main NexStar+

1. Afﬁcheur à cristaux liquides (LCD) : Rétroéclairage

rouge pour une vision nocturne confortable des informations

du télescope et du déroulement de texte. Retirez le ﬁlm

transparent de l'écran avant d'utiliser.

2. Alignement : Indique au télescope de commencer la

procédure d'alignement par défaut. Est également utilisé

pour sélectionner une étoile ou objet comme position

d'alignement.

3. Boutons de direction : Permet le contrôle complet de

votre télescope dans toute direction. Utiliser les clés de

direction pour centrer les objets dans l'oculaire ou pour

orienter manuellement votre télescope.

4. Boutons de catalogue : Permet l'accès direct à chacun

des catalogues principaux dans la base de données de

milliers d'objets.

Votre télescope contient les catalogues suivants dans sa

base de données :

• Système Solaire- Les 7 planètes de notre système

solaire plus la Lune, le Soleil et Pluton.

• Étoiles- Listes personnalisées des étoiles les plus

brillantes, étoiles doubles, étoiles variables, constellations

et astérismes.

• Ciel Profond- Listes personnalisées des meilleures

galaxies, nébuleuses et amas ainsi que la totalité du

catalogue Messier et objets de la liste NGC

5. Identiﬁer : Recherche dans la base de données du

télescope et afﬁche le nom et distances décalées des

objets correspondants les plus proches.

6. Menu : Afﬁche les fonctions de paramétrage et

d'utilitaires, tels que taux de pistage et objets déﬁnis

par l'utilisateur et autres.

7. Option (Logo Celestron) : Fonctionne comme le bouton

MAJ sur le clavier et peut être utilisée en combinaison

avec d'autres clés pour accéder à d'autres fonctions et

caractéristiques plus avancées à être ajouté lors de mise

à jour future de micrologiciel.

8. Entrée : Appuyer sur ENTRÉE vous permet de

sélectionner toute fonction du télescope, d'accepter les

paramètres entrés et orienter le télescope vers les objets

afﬁchés.

9. Retour : Retour vous sortira du menu courant et afﬁchera

le précédent niveau du chemin de menu. Appuyer sur

RETOUR de manière répétée pour revenir au menu principal

ou pour effacer des données entrées par erreur.

10. Sky Tour : Active le mode tour guidé, lequel recherche

tous les meilleurs objets célestes et oriente automatiquement

votre télescope vers ces objets.

11. Boutons de déﬁlement : Utilisé pour déﬁler vers le

HAUT ou le BAS dans toute liste de menu. Un symbole

de ﬂèche double à la droite de l'écran signiﬁe que les

touches de déﬁlement peuvent être utilisées pour voir

des informations supplémentaires. Les boutons ont

une forme surélevée pour les retrouver facilement

sans regarder.

13.

12.

15.

11.

10.

14.

12. Vitesse des moteurs : Semblable au bouton de Taux

sur la commande à main NexStar originale, il permet de

modiﬁer la vitesse du moteur lorsqu'on appuie sur les

clés de direction.

13. Informations sur objet : Afﬁche les coordonnées et

les informations importantes sur les objets sélectionnés

depuis la base de données de votre télescope.

14. Port Mini USB (câble non inclus) : Permet d'effectuer

la connexion du télescope pour le contrôler avec le

logiciel installé sur un PC, ou des mises à jour du

micrologiciel.

15. Menu d'aide : Dans les mises à jour futures du microlo-

giciel, ce bouton offrira des astuces de dépannage. Pour

simplicité, est actuellement utilisé comme raccourci au

catalogue Messier.

Figure 11

14.

Figure 11,2

FRANÇAIS | 15

Sélection d'un objet

Dès que le télescope est aligné correctement, vous pouvez

sélectionner un objet dans n'importe quel catalogue de

la base de données de commande à main NexStar+. La

commande à main comporte une touche dédiée à chaque

catégorie d'objets contenus dans sa base de données

Système Solaire, Étoiles et Ciel profond.

• Système Solaire – Le catalogue Système Solaire afﬁchera

toutes les planètes (et la Lune) dans notre Système

Solaire qui sont actuellement visibles dans le ciel. Pour

permettre au soleil d'être afﬁché en option dans la base

de données, reportez-vous à l'option Permettre soleil dans

la section Paramètres de base de données du manuel.

• Étoiles – Le catalogue Étoiles afﬁche une liste person-

nalisée des étoiles les plus brillantes, étoiles doubles

(binaires), étoiles variables et astérismes remarquables.

• Ciel Profond – Le catalogue Ciel Profond afﬁche

une liste des meilleures Galaxies, Nébuleuses et amas

d'étoiles, ainsi que le Messier complet et objets NGC.

Il existe a également une liste alphabétique de tous les

objets du ciel profond en ordre de nom commun.

Utilisez les boutons de déﬁlement pour déﬁler à travers les

catalogues aﬁn de trouver l'objet que vous désirez obser-

ver. Lors d'un déﬁlement à travers une longue liste d'objets,

maintenir enfoncé le bouton HAUT ou BAS vous permettra

de déﬁler plus rapidement à travers le catalogue.

Orientation vers un objet

Dès que l'objet sélectionné est afﬁché sur l'écran de la

commande à main, vous avez deux options:

• Appuyez sur le bouton INFOS SUR L'OBJET.

Cela vous donnera de l'information utile sur l'objet

sélectionné tel que magnitude, constellation et information

supplémentaire sur les objets les plus populaires.

- Utiliser les ﬂèches HAUT/BAS pour faire déﬁler les

infos sur l'objet sélectionné

- Utiliser le bouton RETOUR pour retourner à la base de

données de l'objet

• Appuyez sur le bouton ENTRÉE. Cela orientera

automatiquement le télescope vers les coordonnées de

l'objet afﬁché sur la commande. Tandis que le télescope

s'oriente vers l'objet, l'utilisateur peut toujours accéder à

plusieurs fonctions de la commande à main (tel qu'afﬁcher

l'information sur l'objet).

NOTE : Les catalogues Messier, NGC et SAO nécessitent

la saisie d’une désignation numérique. Dès que vous avez

appuyé sur le bouton correspondant au catalogue en ques-

tion et sélectionné le catalogue Messier, NGC ou SAO,

vous verrez un curseur clignotant indiquant que vous être

en mode de saisie numérique.

Saisissez le numéro de catalogue correspondant à l'objet

que vous désirez voir. Appuyer sur ENTRÉE pour faire

orienter le télescope vers l'objet, ou maintenir enfoncé le

bouton OPTION (logo Celestron) et appuyer sur INFO

OBJET pour consulter l'information sur l'objet sélectionné.

ATTENTION : Ne faites jamais pivoter le télescope lorsque

quelqu'un est en train de regarder dans l'oculaire. Le

télescope peut se déplacer à haute vitesse et des

blessures pourraient en résulter.

Bouton vitesse du moteur

Le bouton VITESSE DE MOTEUR, semblable au bouton

Taux sur la commande à main NexStar originale, permet

de modiﬁer instantanément la vitesse des moteurs de

taux d'orientation à haute vitesse vers un taux de guidage

précis ou n'importe quel taux entre les deux. Chaque taux

correspond à un numéro sur le clavier numérique de la

commande à main. Le numéro 9 est le taux le plus rapide

(approximativement 3,5° par seconde, dépendant du

montage) et est utilisé pour s'orienter entre les objets et

localiser les alignements d'étoiles. La touche numéro 1 est

la vitesse la plus lente (demi sidéral) et peut être utilisée

pour un centrage précis des objets dans l'oculaire.

Pour modiﬁer la vitesse des moteurs :

• Appuyez sur le bouton VITESSE DU MOTEUR sur

la commande à main. L'afﬁcheur à cristaux liquides

afﬁchera la vitesse actuelle des moteurs.

• Appuyez sur le numéro de la commande à main qui

correspond à la vitesse désirée.

La commande à main a une caractéristique «bouton

double» qui permet d'accélérer la vitesse des moteurs sans

avoir à spéciﬁer de vitesse. Pour utiliser cette caracté-

ristique, appuyer simplement sur la ﬂèche qui correspond

à la direction d'orientation désirée du télescope. Tout en

appuyant sur cette touche, appuyez sur le bouton de navi-

gation opposé. Ceci augmentera la vitesse de d'orientation

à son maximum.

Lorsque vous utilisez les boutons de direction HAUT/BAS,

les taux d'orientation les plus lents (6 et moins) déplacent

les moteurs en direction opposée des taux d'orientation

plus rapides (7 - 9). Ceci est effectué pour qu'un objet

s'oriente dans la bonne direction lorsque vous regardez dans

l'oculaire (c.-à-d. appuyer sur la ﬂèche HAUT déplacera

l'étoile vers le haut dans le champ de vision de l'oculaire).

Mais, si vous utilisez l'un des taux de pivot les moins

élevés (6 et moins) pour effectuer le centrage dans le

starpointer, alors vous devrez utiliser les boutons de la

direction opposée.

16 | FRANÇAIS

Menu du contrôle manuel

Le menu « Contrôle manuel » vous permet de personnaliser

certaines caractéristiques du contrôle manuel NexStar+.

Pour accéder à ce menu, appuyez sur le bouton MENU (#7

sur le pavé numérique) et utilisez les boutons de déﬁlement

pour sélectionner « Contrôle manuel » puis appuyez sur

ENTRÉE. Utilisez les boutons de déﬁlement pour choisir

l'une des options suivantes :

• Contrôle d'éclairage : Pour régler de manière indépen-

dante l'éclairage des boutons et de l'écran LCD.

• Menu de Déﬁlement : Pour régler la vitesse à laquelle

les mots déﬁlent sur l'écran LCD.

• Activer les caractères gras : Pour modiﬁer le format de

police des caractères afﬁchés à l'écran LCD entre normal

et gras.

• Déﬁnir le Contraste : Utilisez les boutons de déﬁlement

pour régler le contraste de l'écran LCD.

• Langue d'interface : Pour modiﬁer le langage d'afﬁchage

de l'écran LCD.

NOTE : L'option de langage peut également s'afﬁcher lors

de la première utilisation du contrôle manuel. Cette option

peut également être afﬁchée en maintenant le bouton

Option (le logo Celestron) pendant 10 secondes pendant

l'allumage du télescope.

Procédures d'alignement

Pour que le télescope pointe avec précision vers des objets

dans le ciel, il doit d'abord être aligné sur des positions

connues (étoiles) dans le ciel. Avec cette information, le

télescope peut créer un modèle du ciel, qu'il utilise pour

localiser n'importe quel objet avec des coordonnées

connues. Il y a plusieurs façons d'aligner votre télescope

avec le ciel selon les informations que l'utilisateur est en

mesure de fournir :

• Alignement deux étoiles utilise les informations

horaires/de lieu et permet à l'utilisateur de choisir les

deux étoiles vers lesquelles le télescope s'orientera auto-

matiquement.

• Alignement une étoile utilise les mêmes informations

horaires/de lieu mais n'utilise qu'une étoile pour l'alignement.

• L'alignement Solar System afﬁchera une liste des objets

visibles en plein jour (planètes et la Lune) disponibles

actuellement aﬁn d'aligner le télescope.

• Alignement Rapide requiert que vous entriez la même

information que vous le feriez avec la procédure Alignement

deux étoiles. Cependant, au lieu d'orienter vers des étoiles

d'alignement pour le centrage et l'alignement, le télescope

n'utilise qu'une étoile pour modéliser le ciel selon les

informations saisies.

• Dernier alignement permet de recharger automatiquement

le dernier alignement et positionnement effectué. La fonc-

tion Dernier alignement est aussi pratique comme sécurité

au cas où le télescope perdrait l'alimentation.

Alignement deux étoiles

L'alignement deux étoiles permet à l'utilisateur de sélectionner

deux étoiles avec lesquelles effectuer l'alignement du téles-

cope. Pour aligner votre télescope à l'aide de la méthode

deux étoiles :

1. Sélectionner Alignement deux étoiles à partir des options

d'alignement. Selon les informations de date et d'heure

saisies, la commande à main sélectionnera et afﬁchera

automatiquement une étoile brillante située au dessus

de l'horizon.

• Appuyez sur ENTRÉE pour déﬁnir cette étoile comme

première étoile d'alignement.

• Si pour une raison ou une autre cette étoile n'est pas

visible (par exemple un arbre ou un bâtiment), appuyez

sur RETOUR pour que la commande à main sélectionne

automatiquement la prochaine étoile brillante.

• Vous pouvez également utiliser les touches haut/bas

pour parcourir la liste complète des étoiles nommées,

et ainsi sélectionner n'importe laquelle des deux-cent

étoiles d'alignement disponibles.

2. Dès que l'orientation est terminée sur la première étoile,

l'afﬁcheur demander d’utiliser les ﬂèches pour aligner

l'étoile sélectionnée avec la croix de visée au centre du

chercheur. Une fois centré dans le chercheur, appuyer sur

ENTRÉE. L'afﬁcheur vous demandera alors de centrer

l'étoile dans le champ de vision de l'oculaire. Lorsque

l'étoile est centrée, appuyer sur ALIGNER pour accepter

cette étoile en tant que première étoile d'alignement.

3. Une fois la première étoile saisie, la commande à main

sélectionnera automatiquement une seconde étoile, et

vous devrez alors effectuer cette procédure de nou-

veau. Une fois l'alignement effectué sur les deux étoiles,

l'afﬁchage vous demandera si vous désirez ou non ajouter

des étoiles de calibration additionnelles. Les étoiles de

calibration sont utilisées pour améliorer la précision de

pointage de votre télescope en compensant les désali-

gnements mécaniques subtiles entre le système optique

et la monture. C'est pourquoi il est en général une bonne

idée d'ajouter au moins une étoile de calibration pour

améliorer la précision d'alignement de la monture sur le ciel.

4. Appuyez sur ENTRÉE pour sélectionner l'étoile de

calibration. Sélectionnez l'étoile de la même manière que

précédemment avec les deux étoiles d'alignement puis

appuyez sur ENTRÉE. Vous remarquerez que toutes les

étoiles de calibration sont situées dans le côté opposé de

ce côté du ciel (méridien) comparé aux étoiles d'aligne-

ment originales. Cela est essentiel pour le processus

de calibration précis de la monture. Enﬁn, vous pouvez

choisir d'ajouter plus d'étoiles de calibrations ou appuyer

sur RETOUR pour mettre ﬁn au processus.

Note: Filtrage Est/Ouest – pour garantir les meilleures

performances de pointage sur ciel total, votre monture

électronique ﬁltre et sélectionne automatiquement ses

étoiles d'alignement initiales de manière à ce que les deux

premières étoiles d'alignement se trouvent d'un côté du

méridien et que toute autre étoile se trouve à l'opposé du

méridien, comme indiqué par les lettres « O » et « E » dans

le coin supérieur droit de l'écran LCD. Le ﬁltrage Est/Ouest

peut être modiﬁé en appuyant simplement sur le bouton

MENU à tout moment pendant le processus d'alignement.

FRANÇAIS | 17

Astuces pour l'ajout d'étoiles de calibration :

• Bien que pour l'observation de divertissement, les étoiles

de calibration supplémentaires ne soient pas nécessaires,

il est recommandé d'en ajouter autant que possible pour

obtenir une précision de pointage optimale.

• Les étoiles de calibrations proches de l'équateur céleste

sont plus adéquates que celles situées près des pôles

célestes.

• Bien que les étoiles de calibration ne soient pas néces-

saires si la monture n'a pas été déplacée depuis l'ali-

gnement/la calibration initial, il pourrait être nécessaire

d'effectuer la calibration de nouveau si le tube optique à

été déplacé pour quelque raison que ce soit.

Note: Méridien - Une ligne de référence imaginaire dans

le ciel qui commence au pôle Nord céleste et se termine au

pôle Sud céleste et passe par le zénith. Si vous êtes face au

sud, le méridien commence à partir de votre horizon sud et

passe directement au-dessus du pôle Nord céleste.

Alignement rapide

L'alignement rapide utilise les informations de date et d'heure

saisies au démarrage pour aligner le télescope. Cependant,

au lieu d'orienter vers des étoiles d'alignement pour le cen-

trage et l'alignement, le télescope n'utilise qu'une étoile pour

modéliser le ciel selon les informations saisies. Cela vous

permettra d'orienter vers les coordonnées d'objets brillants

comme la Lune et des planètes et donnera au télescope l'in-

formation nécessaire pour suivre les objets dans toute partie

du ciel (selon la précision de l'alignement polaire). Aligne-

ment rapide n'est pas destiné à être utilisé pour localiser de

petits objets ou objets de faible intensité du ciel profond ou

pour suivre précisément des objets pour être photographiés.

Pour utiliser Alignement rapide, sélectionnez simplement

Alignement rapide dans la liste des options d'alignement et

appuyez sur ENTRÉE. Le télescope utilisera automatique-

ment les paramètres de date et d'heure pour s'aligner sur le

ciel et afﬁchera le message Aligné avec succès.

Note: Une fois Quick-Align effectué, vous pouvez utiliser

la fonction de réalignement (voir ci-dessous) pour améliorer

la précision de pointage du télescope.

Dernier alignement

Ma méthode Dernier alignement chargera automatiquement

les dernières positions d'index mémorisées pour continuer

à utiliser l'alignement effectué lorsque le télescope à été

éteint pour la dernière fois. Cette fonctionnalité est utile par

exemple en cas de perte d'alimentation accidentelle.

Réalignement

La monture possède une fonction de réalignement qui vous

permet de remplacer la(les) étoile(s) d'alignement avec une

nouvelle étoile ou objet céleste. Cela peut se révéler utile

dans plusieurs situations :

• Si vous observez depuis quelques heures, vous remarquerez

que vos deux étoiles d'alignement originales se sont

considérablement déplacées vers l'ouest. (Rappelez-vous

que les étoiles se déplacent à une vitesse de 15° par

heure). Aligner sur une nouvelle étoile dans la partie est du

ciel améliorera la précision de pointage, spécialement sur

des objets dans cette partie du ciel.

• Si vous avez aligné votre télescope en utilisant la méthode

Alignement rapide, vous pouvez utiliser le réalignement

pour aligner vers un objet maintenant visible dans le ciel.

Cela améliorera la précision de pointage de votre téles-

cope sans avoir à entrer d'information supplémentaire.

• Si vous avez utilisé la fonction d'alignement polaire assistée

par ordinateur et avez déplacé la monture manuellement, il

pourrait être nécessaire d'effectuer la procédure d'aligne-

ment de nouveau.

Pour remplacer une étoile d'alignement existante avec une

nouvelle étoile d'alignement :

1. Sélectionner l'étoile souhaitée (ou objet) de la base de

données et orienter vers celui-ci.

2. Centrez l'objet avec soin dans l'oculaire.

3. Une fois centré, appuyer sur RETOUR pour revenir au

menu principal.

4. Une fois le message CGX Prêt afﬁché, appuyez sur ALI-

GNER pour sélectionner une étoile d'alignement parmi

les options disponibles.

5. L'afﬁcheur vous demandera alors quelle étoile d'aligne-

ment vous désirez remplacer. Utilisez les touches de

déﬁlement HAUT et BAS pour sélectionner l'étoile

d'alignement à remplacer, et appuyez sur ENTRÉE. Il

est préférable de remplacer l'étoile la plus proche du

nouvel objet. Cela espacera vos étoiles d'alignement à

travers le ciel.

6. Appuyer sur ALIGNER pour effectuer la modiﬁcation.

18 | FRANÇAIS

Catalogue des Objets

Sélectionner un objet

Dès que le télescope est aligné correctement, vous pouvez

sélectionner un objet dans n'importe quel catalogue de la

base de données de commande à main NexStar+. Le bloc

de commande comporte une touche dédiée à chaque caté-

gorie d'objets contenus dans sa base de données : Système

Solaire, étoiles et objets du ciel profond.

• Système Solaire – Le catalogue Système Solaire afﬁ-

chera toutes les planètes (et la Lune) dans notre Système

Solaire et qui sont actuellement visibles dans le ciel. Pour

activer l'afﬁchage du soleil comme objet sélectionnable

dans la base de données, reportez-vous à l'option Soleil du

menu Télescope.

• Étoiles – Le catalogue Étoiles afﬁche une liste personnali-

sée des étoiles les plus brillantes, étoiles doubles (binaires),

étoiles variables et astérismes remarquables.

• Ciel Profond – Le catalogue Ciel Profond afﬁche une liste

des meilleures Galaxies, Nébuleuses et amas d'étoiles,

ainsi que le Messier complet et objets NGC. Il existe a

également une liste alphabétique de tous les objets du ciel

profond en ordre de nom commun.

Utilisez les touches de DÉFILEMENT pour déﬁler à travers

les catalogues aﬁn de trouver l'objet que vous désirez voir.

Lors d'un déﬁlement à travers une longue liste d'objets,

maintenir enfoncé le bouton HAUT ou BAS vous permettra

de déﬁler plus rapidement à travers le catalogue.

Orientation vers un objet

Dès que l'objet sélectionné est afﬁché sur l'écran de la com-

mande à main, vous avez deux options:

• Appuyez sur le bouton INFOS SUR L'OBJET. Cela

vous donnera de l'information utile sur l'objet sélectionné tel

que magnitude, constellation et information supplémentaire

sur les objets les plus populaires.

• Utiliser les ﬂèches HAUT/BAS pour déﬁler à travers

l'info de l'objet sélectionné

• Utiliser le bouton RETOUR pour retourner à la base de

données des objets.

• Appuyez sur le bouton ENTRÉE. Cela orientera automa-

tiquement le télescope vers les coordonnées de l'objet

afﬁché sur la commande. Tandis que le télescope s'oriente

vers l'objet, l'utilisateur peut toujours accéder à plusieurs

fonctions de la commande à main(tel qu'afﬁcher l'informa-

tion sur l'objet).

NOTE : Les catalogues Messier, NGC et SAO nécessitent

la saisie d’une désignation numérique. Dès que vous

avez appuyé sur le bouton correspondant au catalogue

en question et sélectionné le catalogue Messier, NGC ou

SAO, vous verrez un curseur clignotant indiquant que vous

être en mode de saisie numérique. Saisissez le numéro de

catalogue correspondant à l'objet que vous désirez voir.

Appuyez sur ENTRÉE pour faire orienter le télescope vers

l'objet, ou maintenir enfoncé le bouton OPTION (logo

Celestron) et appuyez sur INFO OBJET pour consulter

l'information sur l'objet sélectionné.

ATTENTION : Ne faites jamais pivoter le télescope

lorsque quelqu'un est entrain de regarder dans l'ocu-

laire. Le télescope peut se déplacer à haute vitesse

et des blessures pourraient en résulter.

Bouton SkyTour

La monture CGX offre une fonction de tour qui permet

à l'utilisateur de choisir un objet intéressant dans une

liste construite selon la date et l'heure à laquelle vous

observez. La visite automatique afﬁchera seulement les

objets contenus dans le catalogue et selon les limites du

ﬁltre personnalisé. Pour activer la fonction visite, appuyez sur

SKY TOUR sur la commande à main.

1. Appuyez sur le bouton SKY TOUR de la commande à main.

2. Utilisez les boutons de DÉFILEMENT pour sélectionner

À ne pas rater cette nuit.

3. La monture CGX pivotera automatiquement en azimut

par rapport à sa position d'origine, ce qui aidera à éviter

l'enroulement du câble d'alimentation durant la visite.

4. La commande à main afﬁchera les meilleurs objets à

observer qui sont présentement dans le ciel.

• Pour obtenir de l'information et données sur l'objet

afﬁché, appuyer sur INFO OBJET. Appuyez une fois

pour afﬁcher les coordonnées de l'objet. Appuyez

de nouveau pour afﬁcher les coordonnées de l'objet.

Appuyez dessus de nouveau pour afﬁcher le texte

descriptif. Appuyez sur RETOUR pour revenir à l'écran

précédent.

• Pour orienter le télescope vers l'objet afﬁché, appuyez

sur ENTRÉE.

• Pour voir le prochain objet de la visite, appuyez sur BAS.

Bouton d'identiﬁcation

Appuyez sur le bouton IDENTIFIER pour rechercher dans

le catalogue des bases de données de la monture et afﬁcher

les noms et distances angulaires des objets correspondants

les plus proches, en relation avec la position actuelle. Cette

fonction peut être utile dans deux cas. Tout d'abord, elle peut

permettre d'identiﬁer un objet non identiﬁé contenu dans le

champ de l'oculaire. De plus, le mode Identiﬁcation peut être

utilisé pour trouver d'autres objets célestes qui sont proches

des objets observés.

Par exemple, si votre télescope est pointé sur l'étoile la plus

brillante de la constellation de la Lyre, choisir Identiﬁcation

la nommera à coup sûr comme Vega. Mais, la fonction

IDENTIFIER effectuera aussi une recherche dans le

catalogue NGC et bases de données du Système Solaire

et afﬁchera toute planète ou objet du ciel profond dans son

environnement proche. Dans cet exemple, la nébuleuse en

anneau (M57) serait afﬁchée comme se trouvant à environ

6° de distance.

La luminosité et proximité des objets afﬁchés peuvent être

déﬁnies à l'aide du ﬁltre Identiﬁcation dans Conﬁguration

du télescope.

FRANÇAIS | 19

Touches de direction

La commande à main contient quatre boutons de direction

situés au centre de celui-ci qui contrôlent le déplacement

du télescope en altitude (haut et bas) et azimut (gauche et

droite). La vitesse de mouvement peut être déﬁnie selon

9 vitesses.

1 = 2x 6 = .3° / sec

2 = 4x 7 = 1° / sec

3 = 8x 8 = 2° / sec

4 = 16x 9 = 4° / sec

5 = 32x

Bouton vitesse du moteur

Le bouton VITESSE DU MOTEUR (12) vous permet

de modiﬁer immédiatement la vitesse de mouvement des

servomoteurs sur une plage allant de haute vitesse à

précision selon la situation. Chaque taux correspond à un

numéro du pavé numérique. Le numéro 9 est la vitesse la

plus rapide (approximativement 3° par seconde, dépendant

de la source d'alimentation) et est utilisé pour s'orienter entre

les objets et localiser les étoiles d'alignement. Le numéro 1

est la vitesse la plus lente (2x sidéral) et peut être utilisé pour

un centrage précis des objets dans l'oculaire. Pour modiﬁer

la vitesse des moteurs :

• Appuyez sur le bouton VITESSE DU MOTEUR sur la

commande à main. L'écran LCD afﬁche la vitesse actuelle.

• Appuyez sur le numéro de la commande à main qui

correspond à la vitesse désirée.

La commande à main a une caractéristique « bouton double

» qui permet d'accélérer la vitesse des moteurs sans avoir à

spéciﬁer la vitesse. Pour utiliser cette caractéristique,

appuyer simplement sur la ﬂèche qui correspond à la direc-

tion d'orientation désirée du télescope. Tout en maintenant

ce bouton appuyé, pressez la direction opposée. Ceci accé-

lérera le pivot à la vitesse maximum.

Lorsque vous utilisez les boutons HAUT et BAS de la

commande à main, les taux les moins élevés (6 et moins)

déplacent les moteurs dans la direction opposée de celle

utilisée pour les taux les plus élevés (7 - 9). Ceci est mis

en place pour faire en sorte qu'un objet se déplace dans la

direction appropriée lorsque vous observez par l'oculaire (par

ex., appuyez sur le bouton haut déplacera l'étoile vers le haut

lorsque dans le champ de vision de l'oculaire). Mais, si vous

utilisez l'un des taux de pivot les moins élevés (6 et moins)

pour effectuer le centrage dans le starpointer, alors vous

devrez utiliser les boutons de la direction opposée.

Touche Aide

Dans les mises à jour futures du micrologiciel, ce bouton

offrira des astuces de dépannage. Pour l'instant, est utilisé

comme raccourci au catalogue Messier.

Bouton menu

La monture CGX contient plusieurs fonctions de réglage

déﬁnies par l'utilisateur conçues pour donner le contrôle des

différentes fonctions du télescope à l'utilisateur. Toutes les

fonctions et outils peuvent être atteintes en appuyant sur

MENU et en faisant déﬁler pour choisir les options

ci-dessous.

Menu Suivi

Mode Suivi - cela permet de choisir la manière dont le

télescope suit un objet selon le type de monture utilisée pour

supporter le télescope. Le produit possède trois différents

• EQ Nord - Pour suivre le ciel lorsque le télescope est

aligné dans l'hémisphère nord.

• EQ Sud - Pour suivre le ciel lorsque le télescope est

aligné dans l'hémisphère sud.

• Désactivé - Lors de l'utilisation du télescope pour obser-

vation terrestre (terrain) la pistage peut être désactivé aﬁn

que le télescope ne bouge pas.

Taux de suivi — En plus d'être capable de déplacer le

télescope avec les boutons de la commande à main, votre

télescope suivra continuellement un objet céleste alors qu'il

se déplace dans le ciel nocturne. La vitesse de suivi peut

être déﬁnie selon le type de l'objet concerné:

• Sidérale - Cette vitesse compense pour la rotation de

la terre en déplaçant le télescope à la même vitesse de

rotation de la terre, mais en direction opposée. Lorsque le

télescope est aligné polairement, cela peut être possible

en effectuant un mouvement vertical seulement.

• Lunaire – Utilisé pour pister la Lune lors d'observation de

paysage lunaire.

• Solaire – Utilisé pour pister le Soleil lors d'observation

solaire en utilisant un ﬁltre solaire adéquat.

Menu Afﬁcher heure-site

Ce menu permet d'afﬁcher l'heure actuelle et la longitude et

latitude téléchargées depuis le récepteur GPS optionnel

SkySync. Cette option afﬁchera également d'autres

informations relatives à l'heure et à l'emplacement telles

que le fuseau horaire, l'heure d'été et l'heure sidérale

locale. L'heure sidérale locale (LST) est utile pour connaître

l'ascension droite des objets célestes qui se trouvent sur le

méridien à ce moment. L'option Afﬁcher heure-site afﬁche

toujours la dernière heure et emplacement saisie pendant

la connexion avec le GPS. Une fois les informations

actualisées reçues, alors celles-ci seront mises à jour

sur l'écran. Si le GPS est éteint ou non présent, alors la

commande à main n'afﬁchera que la dernière heure et

emplacement saisis en dernier.

Menu du contrôle manuel

Le menu « Contrôle manuel » vous permet de personnaliser

certaines caractéristiques du contrôle manuel NexStar+.

Pour accéder à ce menu, appuyez sur le bouton MENU

(#7 sur le pavé numérique) et utilisez les boutons de déﬁ-

lement pour sélectionner « Contrôle manuel » puis appuyez

sur ENTRÉE.

20 | FRANÇAIS

Utilisez les boutons de déﬁlement pour choisir l'une des

options suivantes :

• Contrôle d'éclairage : Pour régler de manière indépen-

dante l'éclairage des boutons et de l'écran LCD.

• Menu de Déﬁlement : Pour régler la vitesse à laquelle

les mots déﬁlent sur l'écran LCD.

• Activer les caractères gras : Pour modiﬁer le format de

police des caractères

afﬁchés à l'écran entre normal et gras.

• Contraste : Utilisez les boutons de déﬁlement pour

régler le contraste de l'écran LCD.

• Langue d'interface : Pour modiﬁer le langage d'afﬁ-

chage de l'écran LCD.

NOTE : La fonction de sélection de langage peut ne pas

apparaître lors du premier allumage de la commande à main.

Cette option peut également être afﬁchée en maintenant

le bouton Option (le logo Celestron) pendant 10 secondes

pendant l'allumage du télescope.

Fonctionnalités de Réglage de Télescope

Réglage Heure-Site — Permet à l'utilisateur de personna-

liser l'afﬁchage du télescope en modiﬁant les paramètres

d'heure et d'emplacement (tel que le fuseau horaire et heure

avancée).

Anti-rebond – Tous les engrenages mécaniques ont un

certain jeu entre les engrenages. Ce jeu est évident par le

temps que prend l'étoile à se déplacer dans l'oculaire lors

que les touches ﬂéchées de la commande à main sont ap-

puyées (spécialement lors de changement de directions). La

fonction anti-rebond de l'CGX permet à l'utilisateur de com-

penser le rebond en entrant une valeur qui rappelle rapide-

ment aux moteurs d'éliminer le jeu entre les engrenages. Le

montant de compensation nécessaire dépend de la vitesse

de rotation sélectionnée; plus la vitesse de rotation est lente

plus cela prendra de temps pour que l'étoile apparaisse dans

l'oculaire. Chaque axe possède deux valeurs, une positive et

une négative.

• La valeur positive est la quantité de compensation appli-

quée lorsque vous appuyez sur un bouton pour que les

engrenages bougent rapidement sans délai.

• La valeur négative est la quantité de compensation appli-

quée lorsque vous relâchez le bouton, faisant tourner les

engrenages dans le sens opposé pour continuer le suivi.

Normalement, chaque mesure doit être identique. Vous

devrez expérimenter avec différentes valeurs (de 0 à 99) ;

une valeur entre 20 et 50 est normalement sufﬁsante pour la

plupart des observations visuelles, alors qu'une valeur plus

élevée peut être nécessaire pour le guidage photographique.

Pour régler la valeur anti-rebond, déﬁler vers le bas vers l'option

anti-rebond et appuyer sur ENTRÉE. Observez un objet

par l'oculaire et observez la vitesse de réponse de chaque

pression des quatre boutons. Prenez note de quels mouve-

ments observent une pause entre la pression sur le bouton

et son déclenchement. Testez un axe à la fois, réglez la valeur

anti-rebond de manière à ce que le mouvement soit aussi

immédiat que possible sans pour autant créer un soubresaut

lorsque le bouton est appuyé et relâché. Ensuite, saisissez

la même valeur pour les positions positives et négatives. Si

vous remarquez un soubresaut lorsque le bouton est relâché,

mais remarquez une pause lorsque la valeur est réduite, uti-

lisez la plus haute valeur en positif et la plus faible valeur en

négatif. Le télescope gardera en mémoire ces valeurs et les

utilisera à chaque mise sous tension ou jusqu'à ce qu'elles

soient modiﬁées.

Limites de Filtre — Lorsqu'un alignement est terminé, le

télescope sait automatiquement quels objets célestes se

trouvent au-dessus de l'horizon. En conséquence, lors

du déﬁlement à travers les listes de base de données (ou

en sélectionnant la fonction Visite Guidée), la commande à

main afﬁchera seulement les objets qui se trouvent au-des-

sus de l'horizon au moment de l'observation. Vous pouvez

personnaliser la base de données d'objets en sélectionnant

les limites d'altitude qui sont appropriés à votre emplacement

et situation. Par exemple, si vous faites de l'observation dans

un emplacement montagneux où l'horizon est partiellement

obscurci, vous pouvez ﬁxer votre limite minimum d'altitude

pour qu'elle lise +20°. Cela fera en sorte que la commande

à main n'afﬁchera que les objets qui sont supérieurs à 20°

en altitude.

CONSEIL : Si vous souhaitez explorer la base de données

d’objets complète, déﬁnissez La limite d’altitude sur 90° et

la limite minimum à -90°. Cela afﬁchera tous les objets dans

les liste de base de données indépendamment qu'ils soient

visibles ou non dans le ciel à partir de votre emplacement.

Boutons de direction - La direction dans laquelle une

étoile semble se déplacer dans l'oculaire est fonction de la

position du tube du télescope par rapport au méridien. Cela

peut être problématique, particulièrement si vous effectuez

des photos astronomiques. Pour compenser, la direction

des boutons de contrôle du moteur peut être modiﬁée.

Pour renverser la logique de la commande à main, appuyez

sur MENU et sélectionnez Boutons de direction du menu

Utilitaires. Utilisez les boutons Haut et Bas (10) pour sélec-

tionner les touches d'Azimut (gauche et droit) ou encore les

touches d'Altitude (haut et bas) et appuyez sur ENTRÉE.

Sélectionnez soit positif ou négatif pour chaque axe puis

appuyez sur ENTRÉE pour enregistrer. Déﬁnir la direction de

bouton azimut en positif ne déplacera pas le télescope dans

la même direction que le suivi du télescope (par exemple

vers l'est). Déﬁnir les boutons d'altitude en positif ne dépla-

ceront pas le télescope dans le sens anti horaire sur l'axe

de déclinaison.

Approche Aller à — Permet à l'utilisateur le soin de déﬁnir

la direction du télescope lors de l'orientation vers un objet.

Cela permet à l'utilisateur de minimiser les effets de rebond

lors de la rotation d'un objet à un autre. Comme dans le cas

des boutons de direction, déﬁnir Approche Aller à en positif

fera en sorte que le télescope effectuera une approche sur

un objet dans la même direction que le suivi (ouest) pour

l'azimut et dans le sens anti horaire pour la déclinaison. La

déclinaison Approche Aller à ne sera valable que si le tube

du télescope est d'un côté du méridien. Une fois que le tube

passe de l'autre côté du méridien, l'Approche GoTo devra

être inversée.

FRANÇAIS | 21

Pour modiﬁer la direction d'approche GoTo, simplement

sélectionner GoTo Approach du menu Scope Setup, sélec-

tionner soit l'approche Altitude soit l'approche Azimut, choisir

positif ou négatif et appuyer sur Entrée.

ASTUCE : Pour minimiser les effets négatifs du rebond

d'engrenage sur la précision de pointage, le paramètre

de direction de bouton doit idéalement être similaire au

réglage Approche Aller à. Par défaut, les boutons de

direction haut et bas pour centrer sur les étoiles d'aligne-

ment élimineront la majorité de l'effet de rebond dans les

engrenages. Si vous modiﬁez le réglage Approche Aller à,

il n'est pas nécessaire de modiﬁer également les boutons

de direction. Prenez simplement note de la direction dans

laquelle le télescope se déplace lorsqu'il termine son Ap-

proche Aller à ﬁnale. Si le télescope approche son étoile

d'alignement depuis l'ouest (azimut négatif), et dans le

sens horaire (altitude négative), alors veillez à ce que le

centrage sur les étoiles d'alignement s'effectue dans la

même direction dans le télescope.

Taux d'autoguidage – Permet à l'utilisateur de déﬁnir un

taux d'autoguidage comme pourcentage de taux sidéral.

Cela est utile lorsque vous calibrez votre télescope en tant

qu'autoguideur CCD pour l'imagerie astronomique à longue

exposition.

Orientation OTA - Certains utilisateurs pourraient

vouloir utiliser un adaptateur de barre de tandem qui

permet d'attacher deux tubes optiques à la monture

simultanément. Lorsque les barres de tandem les plus

courantes sont installées, les tubes optiques sont à angle

de 90° comparé à la conﬁguration standard. Pour pouvoir

aligner la monture avec les étoiles de manière correcte,

celle-ci doit savoir qu'une barre de tandem est utilisée, et

dans quelles directions le ou les tubes sont alignés (est

ou ouest) avant de commencer la procédure. L'option de

tandem doit être déﬁnie avant de commencer toute étape

de l'alignement sur les étoiles. Pour ce faire, rendez-vous

dans les Options du télescope, sélectionnez l'option

Tandem puis appuyez sur ENTRÉE. Choisissez ensuite

parmi l'une des options suivantes :

• Est - Si les tubes installés sont orientés vers l'est lorsque

les marques d'index de déclinaison sont alignés,

sélectionnez Est.

• Ouest - Si les tubes installés sont orientés vers l'ouest

lorsque les marques d'index de déclinaison sont alignés,

sélectionnez Ouest.

• Normal - Si la barre de tandem n'est plus utilisée, sélec-

tionnez l'option « Normal » pour désactiver la fonctionnalité.

Méridien - Cette fonction permet à la monture de se com-

porter correctement lorsqu'il s'agit de pivoter vers des objets

accessibles depuis chaque côté du méridien. La fonction-

nalité Méridien permet au télescope de rester sur un côté

spéciﬁque de la monture pendant son pivotement, et ainsi de

continuer à suivre selon les limites A.D. déﬁnies par l'utilisa-

teur. Voir limites A.D. ci-dessous. Le fonctionnalité Méridien

offre quatre choix.

• Courant favori - Permet à la monture d'utiliser le côté ac-

tuel en priorité lorsqu'elle s'oriente vers des objets proches

du méridien. Par exemple, si vos limites d'orientation A.D.

est déﬁnie pour permettre à la monture de suivre à 10°

après le méridien, alors le télescope restera sur le côté ac-

tuel du méridien pour s'orienter vers des objets se trouvant

au maximum à 10° après le méridien.

• Favoriser l'ouest - Si l'objet cible est accessible depuis

chaque côté de la monture, sélectionner l'option « Favori-

ser l'ouest » fait en sorte que la monture pointe vers l'objet

comme si celui-ci se trouvait à l'ouest du méridien. Le

tube sera donc positionné sur le côté est de la monture, et

pointera vers l'ouest.

• Favoriser l'est - Si l'objet cible est accessible depuis

chaque côté de la monture, sélectionner l'option « Favo-

riser l'est » fait en sorte que la monture pointe vers l'objet

comme si celui-ci se trouvait à l'est du méridien. Le tube

sera donc positionné sur le côté ouest de la monture, et

pointera vers l'est.

• Désactivé - Ceci est l'option par défaut, qui donne l'ordre

à la monture de pivoter vers le côté opposé pour voir les

objets se trouvant sur le côté opposé du méridien. Mais,

une fois l'objet désiré atteint, la monture continuera à pivo-

ter plus loin que le méridien selon les limites d'orientation

A.D. déﬁnies.

Réglages de monture - Une fois les réglages de la

monture calibrés (voir la section Utilitaires ci-dessous), les

valeurs sont enregistrées et afﬁchées sur la commande à

main. Il est déconseillé de modiﬁer les valeurs de calibration.

Mais chaque paramètre peut être modiﬁé si nécessaire pour

améliorer les performances du télescope.

• Valeur de cône - Ceci est la valeur d'erreur de cône

déﬁnie lorsque les opérations Utilitaires/Calibration de

monture/Interrupteur DEC sont effectuées.

• Index DEC - Ceci est la valeur d'erreur d'index de décli-

naison enregistrée lorsque les étoiles de calibration sont

ajoutées après l'alignement sur les étoiles original.

• A.D. Index - Ceci est la valeur d'erreur d'index A.D. déﬁnie

lorsque les opérations Utilitaires/Calibration de monture/

A.D. sont effectuées.

A.D. Limites - Permet de déﬁnir les limites du télescope

au sein desquelles le télescope peut s'orienter ou suivre en

ascension droite avant de s'arrêter. Les limites d'orientation

sont représentées en degrés et sont par défaut déﬁnies

sur 0°, qui est la position du télescope lorsque la barre de

contrepoids est étendue horizontalement. Cependant, ces

limites peuvent être déﬁnies selon vos besoins spéciﬁques.

Par exemple, si vous utilisez un équipement d'imagerie CCD

(Dispositif à transfert de charge) qui est équipé de câbles

qui sont trop courts pour permettre au télescope de pivoter

pour couvrir la totalité du ciel, vous pouvez déﬁnir la limite

d'orientation de la monture comme désiré. La monture ces-

sera de pivoter avant d'atteindre ce point. Ou si vous prenez

une image d'un objet situé juste après le méridien, alors vous

pouvez déﬁnir cette limite pour permettre à la monture de

continuer à suivre dans la même direction après le méridien

sans avoir à « basculer » le télescope sur le côté opposé

de la monture (consultez la fonctionnalité Méridien exposée

ci-dessus.) Selon le premier exemple donné ci-dessous,

l'utilisateur pourrait faire pivoter le télescope en A.D. (azimut)

jusqu'à ce qu'il atteigne le point de tension des câbles maxi-

mum. Ensuite, observez la position azimutale du télescope

(en vous reportant à l'option Obtenir la position axiale dans le

menu Utilitaires), vous pouvez déterminer la position du téles-

cope en azimut dans sa position la plus étendue. Saisissez

22 | FRANÇAIS

les limites d'orientation azimutale maximum et minimum pour

garantir que le télescope ne se déplacera plus loin que ce

point. Les limites d'orientation du télescope peuvent être

déﬁnies pour que le télescope s'arrête n'importe où entre

les angles 40° au dessus et 20° au dessous. Pour déﬁnir les

limites d'orientation R.A., sélectionnez les options suivantes :

• A.D. Limite Est – Saisissez un nombre entre +40° et -20°

pour déﬁnir la limite d'orientation lorsque le tube est situé

du côté est de la monture.

• A.D. Limite Ouest – Saisissez un nombre entre +40° et

-20° pour déﬁnir la limite d'orientation lorsque le tube est

situé du côté ouest de la monture.

• Désactiver limites - Cela permet d'ignorer toute valeur

précédemment saisie et permet donc à la monture de

suivre au maximum passé le méridien (donc -20° de

chaque côté).

AVERTISSEMENT : Pour permettre au télescope de se

déplacer vers une étoile depuis la direction qui limite la

quantité de rebond dans les engrenages, il pourrait être

nécessaire de faire en sorte que le télescope s'oriente

plus loin que les limites d'orientation saisie pour approcher

l'étoile depuis la direction correcte. Cela pourrait limiter

votre capacité à effectuer l'orientation vers un objet de 6°

par rapport à la limite d'orientation A.D. déﬁnie dans la

commande à main. Si cela est un problème, la directionque

le télescope utiliser pour centrer un objet peut être modi-

ﬁée. Pour modiﬁer la direction d'orientation du télescope,

rendez-vous dans l'option Approche aller à du menu de

Réglage du télescope.

Taux personnalisé 9 - Cela vous permet de personnali-

ser la vitesse à laquelle la monture s'oriente vers une cible.

Vous pouvez alors déﬁnir les axes A.D. et DEC. de manière

individuelle.

Menus Utilitaires

Parcourez le MENU (9) pour avoir accès à une variété d'op-

tions utilitaires avancées du télescope, comme Calibration

de la monture, Hibernation et bien d'autres encore.

Calibration de la monture - Pour optimiser les perfor-

mances et la précision de pointage du télescope, la monture

est possède des routines de calibration lui permettant de

compenser les variations mécaniques communes à toute

monture équatoriale Allemande. Chaque calibration est com-

plètement automatique et dans la majorité des cas ne doit

être effectuée qu'une fois. Nous recommandons fortement

de prendre le temps d'effectuer la calibration de monture.

• A.D. Basculement - Cette procédure enregistre la marge

d'erreur de décalage lorsque la marque d'index d'ascension

droite est alignée au démarrage. Calibration de A.D. L'index

améliorera la précision de votre alignement d'origine pour

les alignements du télescope dans le futur.

• Calibration Aller à - La calibration aller à est un outil

utile lorsqu'on ﬁxe de lourds accessoires photographiques

au télescope. La calibration aller à calcule la distance et

le temps nécessaire à la monture pour compléter son

orientation ﬁnale Aller à lors de l'orientation vers un objet.

La modiﬁcation de l'équilibre du télescope peut prolonger

le temps d'orientation complet. La calibration Aller à tient

compte de tous les déséquilibres et modiﬁe la distance

Aller à pour compenser.

Position d'origine - La position d'« origine » est une posi-

tion personnalisable qui est utiliser pour ranger le télescope

lorsqu'il est inutilisé. La position d'origine est utile lorsque le

télescope est rangé dans une installation d'observation per-

manente. Par défaut la position d'Origine est la même que la

position d'index utilisée lorsque l'alignement de la monture

est effectué.

Pour déﬁnir la position d'Origine de votre monture, utilisez

simplement les touches ﬂéchées du contrôle manuel pour

orienter la monture dans la position désirée. Sélectionnez

l'option Déﬁnir et appuyez sur Entrée.

Sélectionnez l'option Aller à pour remettre le télescope en

position d'Origine à tout moment.

Réglage d'Usine — Réinitialise la commande à main au

réglage d'usine original. Les paramètres tels que valeurs de

compensation de rebond, date et heure initiales, longitude/

latitude ainsi que les limites de ﬁltre et d'orientation seront

réinitialisées. Cependant, les paramètres stockés tels que

les objets déﬁnis par l'utilisateur resteront intacts même si

Réglage d'Usine est sélectionné. La commande à main vous

demandera d'appuyer sur le bouton «0» avant de revenir au

réglage d'usine par défaut.

Version — Cette option vous permet de voir la version

courante de la commande à main et du logiciel de contrôle

du moteur. Le premier ensemble de numéros indique la

version du logiciel de la commande à main. Pour le contrôle

de moteur, la commande à main afﬁchera deux ensembles

de numéros; les premiers numéros sont pour l'azimut et les

deuxièmes pour l'altitude.

Obtenir Position de l'Axe — Afﬁche l'altitude et azimut

relatives pour l'emplacement actuel du télescope.

Aller à position de l'axe — Vous permet d'entrer une posi-

tion spéciﬁque d'altitude et d'azimut et ensuite de l'orienter

vers ces cordonnées.

Hibernation — Hibernation permet au télescope d'être hors

tension et de quand même retenir son alignement lors de la

mise sous tension. Cela ne fait pas qu'épargner de l'énergie,

mais est idéal pour ceux laissent leur télescope monté en

tout temps ou qui laissent leur télescope en un emplacement

pour une longue période de temps. Pour placer votre téles-

cope en mode Hibernation :

FRANÇAIS | 23

1. Sélectionner Hibernation du Menu Utilitaires.

2. Positionnez le télescope à l'emplacement souhaité et

appuyez sur ENTRÉE.

3. Éteignez le télescope. Rappelez-vous de ne jamais dépla-

cer votre télescope manuellement alors que vous êtes en

mode de Mise en veille prolongée.

Dès que le télescope est de nouveau sous tension, l'afﬁcheur

devrait indiquer Réveil. Après avoir appuyé sur ENTRÉE,

vous avez l'option de déﬁler à travers les informations sur les

heures et les sites pour conﬁrmer le réglage actuel. Appuyez

sur ENTRÉE pour réveiller le télescope.

ASTUCE : Appuyer sur RETOUR à l'écran Réveil vous

permettra d'explorer les différentes fonctions du contrôle

manuel sans avoir à sortir le télescope de son mode d'hi-

bernation. Pour réveiller le télescope après avoir appuyé

sur RETOUR, sélectionnez Hibernation du menu Utilitaires

et appuyez sur ENTRÉE. N'utilisez pas les boutons de

direction pour orienter le télescope pendant le mode de

mise en veille prolongée.

Menu Soleil

Pour des raisons de sécurité, le Soleil ne sera pas afﬁché

en tant qu'objet de base de données à moins qu'il ne soit

auparavant activé. Pour activer le Soleil, aller au menu Sun

et appuyer sur ENTRÉE. Le Soleil sera alors afﬁché dans le

catalogue des Planètes et pourra être utilisé en tant qu'objet

d'alignement lors de l'utilisation de la méthode d'alignement

Système Solaire. Pour retirer le Soleil de l'afﬁchage de la

commande à main, encore une fois sélectionner le menu

Soleil du menu des Utilitaires et appuyer sur ENTRÉE.

Réglage de position de monture [Set Mount Position]

L'option Position de monture peut être utilisée pour maintenir

votre alignement si vous devez desserrer les jambes ou situa-

tion similaire. Par exemple, cette fonction est utilise si vous

devez équilibrer la monture de nouveau après avoir effectué

un alignement. Pour déﬁnir la position de la monture, effec-

tuez un pivot vers une étoile brillante de la liste des étoiles

nommées, et sélectionnez Déﬁnir la Position de monture. La

commande à main se synchronisera sur l'étoile en vous de-

mandant de centrer l'étoile dans l'oculaire et en appuyant sur

le bouton Aligner. Une fois la synchronisation effectuée, vous

pouvez déplacer la monture sur les deux axes pour l'équili-

brer. Une fois prêt à orienter le télescope vers votre prochain

objet, souvenez-vous de centrer l'étoile brillante précédem-

ment utilisée dans l'oculaire avec précision. Cet outil rendra

invalide l'index PEC.

Activer/désactiver le GPS - Si vous utilisez votre

télescope avec l'accessoire facultatif SkySync GPS, il sera

nécessaire d'activer le GPS lors de la première utilisation

de celui-ci. Si vous désirez utiliser la base de données du

télescope pour trouver les coordonnées d'un objet céleste à

une date passée ou future, vous devrez désactiver le module

GPS aﬁn d'être en mesure d'entrer manuellement la date et

heure autre que celle courante.

Activer/désactiver RTC (Horloge en temps réel) -

Permet d'activer ou non l'horloge interne en temps réel du

télescope. Pendant l'alignement, le télescope reçoit toujours

les informations mises à jour en temps réel de la RTC Si

vous désirez utiliser la base de données contrôle manuel

pour trouver les coordonnées d'un objet céleste à une date

passée ou future, vous devrez désactiver la RTC aﬁn d'être

en mesure d'entrer manuellement la date et heure autre que

celle courante.

Correction d'erreur périodique (PEC) - PEC est conçue

pour améliorer la qualité d'imagerie en réduisant l'amplitude

des erreurs introduites par la vis sans ﬁn et ainsi améliorer

la précision du mouvement. Cette fonctionnalité est conçue

pour l'astrophotographie avancée et est utilisée lorsque votre

télescope est aligné correctement polairement. Pour plus

d'informations sur comment utiliser la PEC, reportez-vous à

la section du manuel concernant l'« Astrophotographie ».

Menu des Objets personnalisés

L'appareil peut mémoriser jusqu'à 400 objets personnali-

sés différentes en mémoire. Les objets peuvent être des

objets terrestres de jour ou un objet céleste intéressant que

vous avez découvert et qui n'est pas inclus dans la base de

données régulière. Il y a plusieurs manières de conserver un

objet en mémoire dépendant du type d'objet :

Aller à l'objet : Pour aller à un objet déﬁni par l'utilisateur

stocké dans la base de données, déﬁler vers la bas vers «

Aller à objet céleste » ou « Aller à objet terrestre » et entrer le

numéro de l'objet que vous désirez sélectionner et appuyer sur

ENTRÉE. La commande à main récupérera automatiquement

et afﬁchera les coordonnées avant de s'orienter vers l'objet.

Conserver Objet Céleste (Save Sky Object) : Votre té-

lescope stocke les objets célestes dans sa base de données

en sauvegardant son ascension droite et sa déclinaison dans

le ciel. De cette manière le même objet peut être localisé

chaque fois que le télescope est aligné. Dès que l'objet

souhaité est centré dans l'oculaire, simplement déﬁler vers la

commande « Enregistrer objet céleste » et appuyer sur EN-

TRÉE. L'afﬁcheur vous demandera d'entre un nombre entre

1 et 1200 pour identiﬁer l'objet. Appuyez de nouveau sur

ENTRÉE pour conserver cet objet dans la base de données.

Enregistrer dans Base de données (Db)

• Objet : Cette fonction vous permet de créer votre propre

visite guidée d'objets de la base de données en vous

permettant d'enregistrer la position actuelle du télescope et

de sauvegarder le nom de l'objet en le sélectionnant à partir

des catalogues de la base de données. Ces objets peuvent

être retrouvés en sélectionnant Aller à objet céleste.

• Saisir A.D. - Dec : Vous pouvez également stocker un en-

semble de coordonnées spéciﬁques d'un objet en entrant

l'ascension droite et la déclinaison pour cet objet. Faites

déﬁler sur la commande «Saisir A.D.-DEC» et appuyer sur

ENTRÉE. L'afﬁcheur vous demandera d'entrer en premier

l'ascension droite et la déclinaison de l'objet souhaité.

• Enregistrer objet terrestre : Le télescope peut égale-

ment être utilisé comme une lunette d'observation pour

les objets terrestres. Les objets terrestres ﬁxes peuvent

être stocké en conservant leur altitude et azimut relati-

vement à l'emplacement du télescope au moment de

l'observation. Étant donné que ces objets dépendent de

l'emplacement du télescope, ils ne sont valides que pour

cet emplacement seulement. Pour enregistrer des objets

terrestres, centrez l'objet souhaité dans l'oculaire. Déﬁler

24 | FRANÇAIS

vers le bas à la commande « Enregistrer objet terrestre » et

appuyez sur ENTRÉE. L'afﬁcheur vous demandera d'entre

un nombre entre 1 et 200 pour identiﬁer l'objet. Appuyez

de nouveau sur ENTRÉE pour conserver cet objet dans la

base de données.

Pour remplacer le contenu de tout objet déﬁni par l'utilisateur,

simplement sauvegarder un nouvel objet en utilisant l'un des

numéros d'identiﬁcation existant ; le télescope remplacera le

précédent objet déﬁni par l'utilisateur par le nouvel objet.

Obtenir A.D./DEC — Afﬁche l'ascension droite et déclinai-

son pour l'emplacement actuel du télescope.

Aller à A.D./DEC — Vous permet d'entrer une ascension

droite spéciﬁque et déclinaison et de l'orienter vers celle-ci.

Astuce : Pour enregistrer un ensemble de coordonnées

(R.A./Dec.) de manière permanente dans la base de

données, enregistrez-le comme Objet personnalisé comme

décrit ci-dessus.

Identiﬁcation

Le mode Identiﬁcation recherchera dans les listes

ou catalogues de la base de données de la monture

et afﬁchera le nom et distances décalées des objets

correspondants le plus proches. Cette fonction peut être

utile dans deux cas. Tout d'abord, elle peut permettre

d'identiﬁer un objet non identiﬁé contenu dans le champ de

l'oculaire. De plus, le mode Identiﬁcation peut être utilisé

pour trouver d'autres objets célestes qui sont proches des

objets observés. Par exemple, si votre télescope est pointé

vers l'étoile la plus brillante de la constellation Lyra, en

choisissant le mode Identiﬁcation et ensuite en cherchant

dans le catalogue Étoile Nommée retournera sans aucun

doute l'étoile Véga comme étoile que vous observez

actuellement. Cependant, en sélectionnant le mode

Identiﬁcation et en cherchant dans le catalogue Messier

ou Objet Nommé, la commande à main vous indiquera que

la Nébuleuse de l'Anneau (M57) se trouve à 6° de votre

position présente. En cherchant dans le catalogue Étoile

Binaire, vous remarquerez que Epsilon Lyrae se trouve à

1° de Véga. Pour utiliser la fonction Identiﬁcation :

• Appuyez sur le bouton Menu et sélectionnez l'option

Identiﬁcation.

• Utilisez les touches de déﬁlement Haut et Bas pour

sélectionner le catalogue dans lequel vous aimeriez faire

la recherche.

• Appuyez sur ENTRÉE pour débuter la recherche.

NOTE: Certaines bases de données contiennent des

milliers d’objets et cela pourrait prendre une minute

ou deux avant de revenir à l’objet le plus proche.

Aller à précis

La monture possède une fonction Aller à précise qui peut

vous aider à trouver les objets très pâles et effectuer le

centrage sur un objet précis pour l'astrophotographie. Aller

à précis recherche automatiquement l'étoile brillante la plus

proche de l'objet désiré et demande à l'utilisateur d'effectuer

le centrage de l'oculaire avec précision. La commande à

main calcule ensuite la petite différence entre la position Aller

à et sa position centrée. En utilisant cette différence, la mon-

ture s'oriente ensuite sur l'objet désiré avec une précision

améliorée.

Pour utiliser Aller à précis:

1. Appuyer sur le bouton MENU et utiliser les ﬂèches Haut

et Bas pour sélectionner Aller à précis.

• Choisissez la base de données pour sélectionner l'objet

que vous désirez observer depuis son contenu ou ;

• Choisissez R.A./DEC. pour saisir les coordonnées

célestes vers lesquelles s'orienter.

2. Une fois l'objet désiré sélectionné, la commande à main

recherchera puis afﬁchera l'étoile la plus proche de votre

objet désiré. Appuyez sur ENTRÉE pour orienter vers la

planète brillante d'alignement.

3. Utilisez les touches de direction pour centrer l'étoile

d'alignement avec précision dans l'oculaire.

4. Appuyez sur ENTRÉE pour orienter vers l'objet désiré.

Annexe A:

Mettre à Jour le Logiciel Interne de

Votre Monture et de Votre

Commande à Main

Pour savoir si une nouvelle mise à jour est disponible, consultez

cette URL:

http://software.celestron.com/updates/CFM/CFM/

1. Branchez la commande à main NexStar+ dans le port

AUX1 ou AUX2.

2. Branchez un câble standard USB B entre la monture

et votre PC.

3. Branchez puis allumez la CGX.

4. Lancez le Gestionnaire des Micrologiciels Celestron (CFM).

5. CFM inspectera votre matériel et recherchera des mises à

jour. CFM détectera automatiquement quels composants

doivent être mis à jour.

6. Cliquez sur « Mettre à jour » dans CFM et attendez que

les mises à jour se terminent.

FRANÇAIS | 25

Annexe B:

Nettoyage et Entretien

La monture CGX est solide et vous accompagnera pendant

de longues années si vous en prenez bien soin.

Rangement

Bien que la monture et ses composants électroniques

soient conçus pour une utilisation en extérieur, ne la rangez

pas en extérieur à moins qu’elle ne soit protégée par un

observatoire ou dans un lieu fermé (par exemple dans

un garage). L’exposition constante à la chaleur, au froid

ou à l’humidité peut entraîner l’usure des composants

électroniques, des lubrifiants de la mécanique et de la

surface de la monture. Rangez dans un lieu protégé, hors

de la lumière directe du Soleil. Ranger dans un lieu sec

autant que possible.

26 | FRANÇAIS

GARANTIE LIMITÉE DE DEUX ANS DE CELESTRON

A. Celestron garantit que votre monture de télescope sera

exempte de tout défaut de matériaux ou de fabrication pour

une période de deux ans. Celestron réparera ou remplacera ce

produit ou une partie de celui-ci lorsqu'il a été déterminé, lors

d'une inspection par Celestron, que le produit est défectueux

en raison d'un défaut de matériaux ou de fabrication. Comme

condition à l'obligation de Celestron de réparer ou remplacer

un tel produit, le produit doit être retourné à Celestron avec la

preuve d'achat satisfaisante pour Celestron.

B. Un numéro d'autorisation de retour valide doit être obtenu de

Celestron avant le renvoi. Appelez Celestron au (310) 328-9560 pour

recevoir le numéro à afﬁcher à l'extérieur de votre colis d'expédition.

Tous les retours doivent être accompagnés d'une déclaration écrite

indiquant le nom, l'adresse et le numéro de téléphone de jour du

propriétaire, ainsi qu'une brève description des prétendus défauts.

Les pièces ou le produit ayant été l'objet d'un remplacement

deviendront la propriété de Celestron.

Le client sera responsable de tous les frais de transport et

d'assurance, à la fois vers et depuis l'usine de Celestron, et devra

payer à l'avance ces coûts.

Celestron fera des efforts raisonnables pour réparer ou remplacer

tout télescope couvert par cette garantie dans les trente jours

suivant sa réception. Dans le cas où une réparation ou un

remplacement nécessitera plus de trente jours, Celestron en avisera

le client en conséquence. Celestron se réserve le droit de remplacer

tout produit qui a été retiré de sa gamme de produits disponibles

avec un nouveau produit ayant une valeur et des fonctions

équivalentes.

Cette garantie sera nulle et sans effet dans le cas où la conception

ou la fonction d'un produit couvert a été modiﬁée, ou lorsque

le produit a été soumis à un usage abusif, à de mauvaises

manipulations ou à une réparation non autorisée. En outre, une

défaillance ou une détérioration du produit due à l'usure normale

n'est pas couverte par cette garantie.

CELESTRON DÉCLINE TOUTE GARANTIE, EXPRESSE OU

IMPLICITE, DE QUALITÉ MARCHANDE OU D'ADAPTATION

À UN USAGE PARTICULIER, À MOINS DE DISPOSITIONS

EXPRESSES DANS CE DOCUMENT. LA SEULE OBLIGATION

DE CELESTRON EN VERTU DE CETTE GARANTIE LIMITÉE

SERA DE RÉPARER OU REMPLACER LE PRODUIT

COUVERT, EN CONFORMITÉ AVEC LES DISPOSITIONS

DE CE DOCUMENT. CELESTRON DÉCLINE TOUTE

RESPONSABILITÉ POUR TOUTE PERTE DE PROFITS, TOUT

DOMMAGE GÉNÉRAL, PARTICULIER OU INDIRECT POUVANT

RÉSULTER DE LA VIOLATION DE TOUTE GARANTIE, OU

EN RAISON DE L'UTILISATION DE, OU DE L'INCAPACITÉ À

UTILISER, UN PRODUIT CELESTRON. TOUTE GARANTIE

IMPLICITE QUI EST ET QUI NE PEUT ÊTRE DÉCLINÉE SERA

LIMITÉE À UNE DURÉE DE DEUX ANS À PARTIR DE LA DATE

D'ACHAT INITIALE.

Certains états ou certaines provinces ne permettent pas l'exclusion

ou la limitation des dommages accessoires ou indirects ou une

limitation sur la durée d'une garantie implicite, alors dans ces cas

les limitations et exclusions susmentionnées pourraient ne pas

s'appliquer à vous.

Cette garantie vous donne des droits légaux spéciﬁques, et vous

pouvez également avoir d'autres droits qui varient d'un état ou d'une

province à l'autre.

Celestron se réserve le droit de modiﬁer ou de cesser la production

de tout modèle ou style de télescope, et cela sans préavis.

Si des problèmes liés à la garantie surviennent, ou si vous avez

besoin d'assistance pour utiliser votre télescope, contactez :

Celestron

Service à la clientèle

2835 Columbia Street

Torrance, CA 90503

Tel. 800.421.9649

Du lundi au vendredi, de 8 h à 16 h HNP

NOTE : Cette garantie est valable pour les clients américains

et canadiens qui ont acheté ce produit auprès d'un

revendeur autorisé Celestron aux États-Unis ou au Canada.

La garantie en dehors des É.-U. et du Canada n'est valable

que pour les clients ayant acheté le produit d'un distributeur

international de Celestron ou d'un distributeur agréé dans le

pays en question. Veuillez communiquer avec eux pour toute

réparation sous garantie.

Remarque FCC: Cet équipement a été testé et jugé conforme

aux limites établies pour un dispositif numérique de classe B,

conformément à la partie 15 de la réglementation de la FCC.

Ces limites ont étés mises en place pour offrir une protection

raisonnable contre les interférences dans un complexe résidentiel.

Cet équipement génère et peut émettre des fréquences radio et, s'il

n'est pas installé et utilisé conformément aux instructions du manuel,

peut causer des interférences nuisibles aux communications radio.

Mais il n'existe aucune garantie que des interférences ne seront pas

produites dans une installation particulière. Si cet équipement crée

des interférences pour la réception radio ou télévisuelle, ce qui peut

être constaté en l'allumant et en l'éteignant, alors il vous est conseillé

d'y remédier d'une des manières suivantes :

• Réorientez ou déplacez l'antenne de réception.

• Augmentez la distance séparant l'équipement et le récepteur.

• Connectez l'équipement à une prise ou à un circuit différent de

celui du récepteur.

• Contactez le revendeur ou un technicien radio ou TV d'expérience

pour obtenir de l'assistance.

L'apparence et les caractéristiques du produit peuvent être modiﬁées

sans préavis.

Ce produit est conçu et destiné pour les personnes de 14 ans et plus.

www.celestron.com

2835 Columbia Street • Torrance, CA 90503 É.-U.

Téléphone : 800.421.9649.

FRANÇAIS | 27

BEDIENUNGSANLEITUNG

Modell 91530-1

TELESKOPE MIT ÄQUATORIALER MONTIERUNG

2 | DEUTSCH

DEUTSCH | 3

INHALTSVERZEICHNIS

Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Systemvoraussetzungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Teileliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Übersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Zusammenbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Grundlegende Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Polausrichtung der Montierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Präzise Polausrichtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Bewegungsbereich der Montierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Die Montierung auf sehr hohe bzw. niedrige Breitengrade einstellen . . . . . . . . . . . . . . . . . . . . . . .13

USB-Port . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

AUX-Ports . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Autoguide-Port . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

NexStar+ Handsteuerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Objektkatalog . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Zu einem Objekt Schwenken. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Anhang A: Firmware-Upgrade der Montierung und Handsteuerung . . . . . . . . . . . . . . . . . . . . . . .24

Anhang B: Pﬂege und Instandhaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Zweijährige eingeschränkte Garantie von Celestron . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

4 | DEUTSCH

DEUTSCH | 5

Einleitung

Warnung

• Niemals mit bloßem Auge oder mit einem Teleskop direkt

in die Sonne schauen (außer bei Verwendung eines

vorschriftsmäßigen Sonnenﬁlters). Permanente und

irreversible Augenschäden können daraus resultieren.

• Das Teleskop keinesfalls zur Projektion eines Sonnenbildes

auf eine Oberﬂäche verwenden. Durch die interne Wär-

meakkumulation können das Teleskop und etwaiges daran

angeschlossenes Zubehör beschädigt werden.

• Niemals einen Okularsonnenﬁlter oder einen Herschelkeil

verwenden. Die interne Wärmeakkumulation im Teleskop

kann zu Rissen oder Brüchen dieser Instrumente führen.

Dadurch könnte ungeﬁltertes Sonnenlicht ins Auge gelangen.

• Das Teleskop niemals unbeaufsichtigt lassen. Sicherstellen,

dass ein mit der korrekten Bedienung Ihres Teleskops

vertrauter Erwachsener ständig präsent ist, besonders bei

der Anwesenheit von Kindern.

Systemvoraussetzungen

• Das CGX benötigt 12 Volt Gleichstrom mit mindestens

4 Ampere. Celestron bietet eine Wechselstrom- auf

Gleichstromzufuhr von 12 V 5 A sowie einen empfohlenen

Zylinderstecker mit Gewinde an. Auch tragbare Feldbat-

terien mit 12 Volt eignen sich als Stromversorgung. Die

Montierung umfasst ein Gleichstromkabel mit Stecker für

den Zigarettenanzünder.

• Das Teleskop erfordert entweder eine CG-5/Vixen oder

eine CGE/Losmandy D-Schwalbenschwanz-Montagestan-

ge. Die CGX eignet sich für beide Größen des Schwal-

benschwanzsattels.

• Für eine optimale Leistung sollte die gesamte Teleskop-

Nutzlast ohne Gegengewichte 55 lbs (25 kg), nicht

überschreiten.

• Windows 7/10 eignet sich für die Teleskop-Steuerungs-

software.

• USB-Kabel mit Standard-A-Stecker bei Anschluss an den

USB-Port der Montierung (nur für den PC).

• Kreuzschlitzschraubendreher (optional, nur für die

Getriebeeinstellung).

Teileliste

Box 1: 91530-1 CGX Äquatorialmontierung

CGX Äquatorialmontierungskopf

8 mm Inbusschlüssel (unverlierbar im hinteren Griff

der Montierung)

Gegengewichtsstange und Anschlagmutter

3 x 8 mm Innensechskantschrauben (zum Anbringen

des Kopfs am Stativ)

12 V DC Stromkabel

NexStar+ Handsteuerung

Box 2: CGX Stativ und Gegengewichte

Stativ

2 x 5 kg (11 lbs) Gegengewichte

Zubehörablage

Drehknopf und Unterlegscheibe der Ablage (mit

Gewinde für die Mittelsäule des Stativs)

6 | DEUTSCH

Übersicht

Abb. 1.1 Übersicht

8 mm Inbusschlüssel

(unter dem Tragegriff)

Schwalbenschwanz-Arretierungen

Tragegriff

DEK-Kupplungsfeststellhebel

R.A. Kupplungsfeststellhebel

Gegengewichtsschaft

Gegengewichte

Gegengewicht-Anschlagmutter

Stativ

Zubehörablage

Handsteuerung

Schwalbenschwanzsattel

Aux1 und Aux2 Ports für Handsteuerung und Zubehör

12 V DC 4A Eingangsleistung

Breitengrad-Arretierungen (einer auf jeder Seite)

Höhen-Einstellknopf

Azimut-Einstellknopf

Tragegriff

An-/Ausschalter

Siehe Abbildung 1.2

DEUTSCH | 7

Abb. 1.2 Übersicht

Autoguide-Port

Riementriebfenster

USB-Port

Breitenskalen

Feststellhebel für die höhenverstellbaren Beine

Markierungen der höhenverstellbaren Beine

8 | DEUTSCH

Zusammenbau

Alles auspacken und unter Beachtung der nun folgenden

Schritte montieren. Wenn Sie die CGX an sich erworben

haben, enthält das Stativ zwei Gegengewichte ja 5 kg. Wenn

Sie die CGX mit einem großen optischen Tubus erworben

haben, können weitere Gewichte zum Ausbalancieren

inbegriffen sein.

Hinweis: Der im Lieferumfang enthaltene 8-mm-

Inbusschlüssel beﬁndet sich unter dem hinteren Griff

der Halterung, wie in Abbildung 1.1 gezeigt.

Das Stativ aufstellen

1. Stellen Sie das Stativ aufrecht hin und ziehen Sie die

Stativbeine nach außen, bis alle Beine vollständig

ausgezogen sind .

2. Nehmen Sie Mutter und Unterlegscheibe oben von der

Mittelsäule ab (Abbildungen 2.1 & 2.2).

3. Schieben Sie die Zubehörablage über die Mittelsäule,

sodass jeder Ablagearm ein Stativbein stützt.

4. Mutter und Unterlegscheibe wieder auf die Gewindesäule

aufdrehen und anziehen. Die Zubehörablage darf sich

nicht gegen das Stativ bewegen lassen (Abbildungen 2.1

& 2.2).

5. Stellen Sie die Stativhöhe ein, indem Sie die Fest-

stellknöpfe am Ende jedes Stativbeins losdrehen. Passen

Sie nun ggf. die Länge der Stativbeine an und drehen

Sie die Feststellhebel nacheinander wieder fest. Die

Markierungen an jedem Stativbein dienen der leichten

Nivellierung.

Die Montierung am Stativ befestigen

1. Platzieren Sie den Kopf so auf dem Stativ, dass er sicher

auf er Gegenﬂäche sitzt.

2. Richten Sie die Montierung für eine optimale Stabilität so

aus, dass die Gegenwelle direkt über einem Stativbein lie-

gen, wie in den Abbildungen 1.1 und 1.2 gezeigt. Beach-

ten Sie, dass Sie die Montierung so ausrichten können,

dass die Gegengewichte zwischen zwei der Stativbeine

liegen, was in niedrigen Breiten nützlich sein kann, damit

die Gegengewichte mehr Freiraum zum Stativ aufweisen.

3. Mit dem mitgelieferten 8-mm-Inbusschlüssel (Abbildung

3) werden die drei Befestigungsschrauben an der Montie-

rung befestigt.

Abbildung 2.1 Stativaufbau

Abbildung 2.2 Stativaufbau

Abbildung 3 Die Montierung am Stativ befestigen

Zubehörablage

Mittelsäule

Mutter und Unterlegscheibe

der Stativhalterung

Inbusschlüssel

DEUTSCH | 9

Grobe Polausrichtung der Montierung

Richten Sie die Montierung grob nach Norden (in der

südlichen Hemisphäre nach Süden) aus und stellen Sie Ihre

geograﬁschen Breite ein, bevor Sie Montierung und Stativ

mit zusätzlichen Gewichten versehen. Lösen Sie die beiden

Höhen-Arretierknöpfe, drehen Sie den Höheneinstellungs-

knopf (Abbildung 1.1), bis Sie Ihre Breite auf den in der

Breitenskala (Abbildung 1.2) angegebenen Wert eingestellt

haben und ziehen Sie die Arretierknöpfe wieder an. Die

Skala ist nur für eine grobe Polausrichtung vorgesehen.

Eine genauere polare Ausrichtung kann später mit Hilfe der

computergestützten Hand fest vorgenommen werden.

Die Gegengewichte anbringen

Entfernen Sie die Anschlagmutter am Ende der Gegen-

gewichtsstange, bringen Sie die Gegengewichte an und

drehen Sie die Anschlagmutter wieder auf. Halten Sie die

Gegengewichtsstange nach unten gerichtet.

(Abbildung 1,1).

Anbringen des Teleskops an die Montierung

1. Stellen Sie sicher, dass die R.A.- und DEK-Kupplungshe-

bel angezogen sind.

2. Lösen Sie die Arretierknöpfe des Schwalbenschwanzsat-

tels so weit, dass der Schwalbenschwanz auf den Sattel

geschoben werden kann. Beachten Sie, dass der Pfeil

in die gleiche Richtung wie der vordere Handgriff zeigen

soll (Abbildung 4).

3. Schieben Sie die Schwalbenschwanzführung des Teles-

kops auf den Schwalbenschwanzsattel der Montierung.

Ziehen Sie das Teleskop mit Hilfe der beiden Verriege-

lungsknöpfe (Abbildung 5) in seiner Position fest.

Die CGX eignet sich für den Celestron CGE Schwalben-

schwanz und den kleineren CG-5 Schwalbenschwanz sowie

für den Losmandy D

und Vixen

Schwalbenschwanz.

Testen Sie Ihre Losmandy-Schwalbenschwanzführung vor

dem Befestigen Ihres Teleskops an der Montierung auf

einen festen Sitz. Die Größen und Schwalbenschwanzwin-

kel können von Hersteller zu Hersteller variieren.

Testen Sie Ihre Vixen-Schwalbenschwanzführung vor

dem Befestigen Ihres Teleskops an der Montierung auf

einen festen Sitz. Einige Vixen-Schwalbenschwanzverbin-

dungen sind nicht ﬂach und haben entlang der Stange

unterschiedliche Höhen. Je nach Länge der ﬂachen Anteile

kann die Passform des Schwalbenschwanzsattels an der

Montierung beeinträchtigt werden.

Abbildung 4 Die Montierung am Stativ befestigen

Die Montierung ausbalancieren

Rektaszensionsachse: Vorsichtig den Kupplungshebel für

R.A. entriegeln und den Schaft des Gegengewichts horizon-

tal ausrichten. Prüfen Sie ohne das Teleskop loszulassen,

auf welche Seite sich das Gegengewicht neigt. Verschieben

Sie die Gegengewichte ggf., sodass sich die R.A.-Achse bei

entriegelter Kupplung nicht bewegt.

Deklinationsachse: Den Kupplungshebel für DEK bei hori-

zontalem Gegengewichtsschaft vorsichtig entriegeln und

beobachten, in welche Richtung sich der optische Tubus

ausbalanciert. (Abbildung 6). Schieben Sie den optischen

Tubus zum Ausbalancieren nach Bedarf nach vorne oder

hinten. Bei großen und schweren Teleskopen sollten Sie

das Teleskop in die Ausgangsposition bringe, bevor Sie die

Arretierknöpfe des Schwalbenschwanzsattels lösen.

Abbildung 5 Teleskop-Schwalbenschwanz ausrichten und ﬁxieren

Abbildung 6 Ausbalancieren der Montierung

Schwalbenschwanz-

Ausrichtungspfeil

Schwalbenschwanz-

Arretierungen

10 | DEUTSCH

Anbringen der Handsteuerungshalterung

Wickeln Sie Klettverschluss und Holster um das Stativ und

legen Sie die Handsteuerung in das Holster.

Handsteuerung anschließen

Schließen Sie die mitgelieferte NexStar + Handsteuerung an

einen der Aux-Anschlüsse an.

Warnung: Schließen Sie die Handsteuerung nicht an

den Autoguide-Port an. Handsteuerung und Montierung

könnten dadurch Schaden nehmen. In ähnlicher Weise

sollten Sie zur Vermeidung von Beschädigungen das

Autoguider-Kabel nicht an den AUX-Anschluss anschließen.

Ausgangsposition

Die Montierung beﬁndet sich in der Ausgangsposition, wenn

der Gegengewichtsschaft nach unten zeigt und das Teleskop

wie dargestellt entlang der polaren Achse der Montierung

verläuft (Abbildung 7). Die internen Schalter der Montierung

bringen diese beim Einschalten in die Ausgangsposition

(mehr dazu in "Grundlegende Bedienung"). Eine manuelle

Ausrichtung ist vor dem Einschalten natürlich auch möglich.

Dazu werden einfach die beiden Feststellhebel gelöst.

Grundlegende Bedienung

Ist Ihre Montierung zusammengebaut und polar ausgerichtet,

können Sie mit die Montierung einrichten:

Die Montierung stromversorgen

Die CGX-Montierung kann durch den mitgelieferten Autobat-

terieadapter an eine 12VDC Batteriequelle angeschlossen

werden, die mindestens 4 Ampere Strom liefert. Alternativ

können Sie einen optionalen Netzadapter mit 12 V DC und 4

Ampere Strom nutzen. AC-Netzadapter mit Gewinderohran-

schlüssen werden von Celestron zur Verfügung gestellt.

Ausgangsposition und Standortdaten

1. Schließen Sie die mitgelieferte NexStar + Handsteuerung

an einen der Aux-Anschlüsse an. Die Anschluss erfolgt

über Aux 1 oder Aux 2.

2. Schließen Sie das Stromkabel an den Netzanschluss der

Montierung an. Achten Sie darauf, das Netzkabel mit dem

Gewinderohranschluss zu verbinden.

3. Den Netzschalter auf einschalten.

4. Zeigt die Handsteuerung “CGX Ready” an, zweimal auf

ENTER drücken. Die Montierung fährt in die

Ausgangsposition.

5. Städte-Datenbank oder benutzerdeﬁnierter Standort

wählen.

• Wählen Sie in der Städte-Datenbank den Ihrem Standort

am nächsten liegenden Ort.

• Wenn sie benutzerdeﬁnierten Standort auswählen,

müssen Sie Längengrad, Breitengrad und Zeitzone Ihres

Standorts eingeben.

6. Nach Eingabe des Standorts werden Datum und Uhrzeit

eingegeben. Die CGX verfügt über eine Echtzeituhr

(RTC für Real-Time Clock), die Datum, Uhrzeit und

Standortinformationen für die nächste Verwendung Ihrer

Montierung speichert.

Ausrichtung

Voraussetzung: Die Montierung muss grob polar ausge-

richtet sein, damit Datum, Uhrzeit und Standortinformati-

onen korrekt eingegeben werden können, wie im vorigen

Schritt beschrieben.

1. Wählen Sie für eine optimale Ausrichtung zwei Sternen-

ausrichtungen (Star Align) und drücken Sie auf ENTER.

Oder wählen Sie aus Sonnensystem, Ein Stern, Letzte Aus-

richtung oder Schnellausrichtung. Mit den Navigationstasten

6 und 9 auf der Tastatur können Sie durch jede Listenaus-

wahl in der Handsteuerung blättern.

Abbildung 7 Teleskop in der Ausgangsposition

DEUTSCH | 11

2. Wählen Sie den ersten Stern aus der Liste benannter

Sterne. Blättern Sie mithilfe der Navigationstasten

6 (aufwärts) und 9 (abwärts) auf der Tastatur durch

die benannten Sterne. Sie enthalten den hellsten und

am leichtesten zu ﬁndenden Stern. Drücken Sie auf

ENTER, wenn Sie einen geeigneten Stern ausgewählt

haben. Wenn Ihre Montierung zumindest grob polar

ausgerichtet ist, schwenkt sie in die ungefähre Position

zu diesem Stern.

Standardmäßig sind Sterne auf der Westseite des

Meridians ausgewählt. Wenn Ihr Himmel im Westen bedeckt

ist, können Sie Sterne auf der Ostseite des Meridians aus-

wählen. Drücken Sie auf der Tastatur auf die MENÜ-Taste.

3. Schwenken Sie das Teleskop mithilfe der Richtungstasten

zum ausgewählten Stern, zentrieren Sie diesen in der

Mitte des Sucherfernrohr und drücken Sie auf ENTER.

Die Montierung passt die Motordrehzahl automatisch für die

Feinabstimmung an .

4. Zentrieren Sie den Stern nun im Okular Ihres Teleskops

und drücken Sie auf ALIGN.

5. Wählen Sie einen zweiten Stern aus der Liste und wieder-

holen Sie den Vorgang der Schritten 2-4. Wenn Sie dazu

aufgefordert werden, einen Kalibrierungssterne hinzuzu-

fügen, können Sie entweder auf ZURÜCK drücken, um

die Ausrichtung abzuschließen oder optimalerweise einen

Kalibrierungssterne hinzufügen.

Fügen Sie für optimale Ergebnisse mindestens einen

Kalibrierungsstern hinzu. Dadurch wird die Zeigegenau-

igkeit Ihres Teleskops erhöht.

6. Wenn Sie dazu aufgefordert werden, einen "Kalibrie-

rungsstern hinzuzufügen", können sie einen Stern aus der

Liste auswählen und auf ENTER drücken. Die Montierung

schwenkt nun auf die andere Seite des Meridians, um

einen Kalibrierungsstern hinzuzufügen.

7. Dieser Stern wird wie die ersten beiden Ausrichtungsster-

ne zentriert und ausgerichtet: Zentrieren Sie ihn im Sucher,

drücken Sie auf ENTER, zentrieren Sie den Stern nun um

Okular und drücken Sie auf ALIGN.

8. Wenn Sie dazu aufgefordert werden, einen weiteren

Kalibrierungssterne hinzuzufügen, können Sie entweder

auf ZURÜCK drücken, um die Ausrichtung abzuschließen.

Objekt auswählen

Auswählen können Sie aus der Objektdatenbank, die nach

Sonnensystem, Sternen und extrasolaren Objekten katego-

risiert ist. Innerhalb dieser Menüs (auf der Tastatur Nummern

1, 2 und 3 können Sie Objektnamen oder beliebte Katalog-

nummer (wie M42 für Messier 42) auswählen.

Mit den Navigationstasten 6 und 9 auf der Tastatur können

Sie durch jede Listenauswahl in der Handsteuerung blättern.

ENTER drücken, um das ausgewählte Objekt in der Liste

aufzurufen.

Beispiel für die Auswahl und das Schwenken zum extrasolaren

Himmelsobjekt Messier M42.

• Drücken Sie auf DEEP SKY und dann auf ENTER

• Blättern Sie nach unten (Tastatur 9) zu Messier und

drücken Sie ENTER

• Drücken Sie "0-4-2" auf der Tastatur und drücken

Sie ENTER

Mit der Himmelstour (Tastatur 5) können Sie den Himmel

erforschen, ohne eine Sternkarte zu konsultieren. Die

Tour-Funktion generiert eine Liste der interessantesten Ob-

jekte, die zu Ihrer Zeit an Ihrem Standort zu beobachten sind.

Polausrichtung der Montierung

Das computergesteuerte Go-To kann Objekte selbst dann

orten, wenn die Montierung nicht perfekt polar ausgerichtet

ist. Allerdings ist die polare Ausrichtung notwendig, um die

beste Nachführgenauigkeit Ihrer Montierung zu erreichen.

Und sie ist die Grundlage der Astrofotograﬁe. Eine polar aus-

gerichtete parallaktische Montierung führt in einer Bewegung

über den Himmel nach, wobei das Objekt im Okular oder der

Kamera zentriert bleibt.

Das Polarausrichtungssystem der CGX besteht aus einer

Höhen- und einer Azimuteinstellung (Abbildung 8).

Celestron bietet einen optionalen Polsucher an, der an

die Montierung angebracht wird. Der optionale Polsucher

passiert nicht die R.A.-Achse, da dieser Bereich der internen

Verkabelung vorbehalten ist. Wenn Sie keinen optionalen

Polsucher verwenden, können Sie die grobe polare Ausrich-

tung erzielen, indem Sie durch den Sucher des Teleskops

blicken und Polaris im Okular zentrieren. Dies bringt Sie etwa

drei Viertel eines Grade an den nördlichen Himmelspol heran

(NCP für North Celestial Pole).

Abbildung 8 Polarausrichtungseinstellung

Azimut-Einstellknöpfe

Höhen-Einstellknöpfe

Höhenfeststellknöpfe

12 | DEUTSCH

Präzise Polausrichtung

Die All-Star Polar Ausrichtung von Celestron ermöglicht es

Ihnen, Ihre Montierung präzise polar auszurichten, ohne Pola-

ris oder einen Polsucher zu verwenden. Diese Software-un-

terstützte Poljustierung ermöglicht Ihnen die Auswahl eines

geeigneten Sterns.

Voraussetzung: Die CGX muss mit an zwei Sternen,

einem Stern, oder der Ausrichtung am Sonnensystem

(Solar System Align) ausgerichtet werden.

1. Wählen Sie einen geeigneten hellen Stern aus der Daten-

bank der NexStar-Handsteuerung aus. Schwenken Sie

das Teleskop auf den Stern.

2. Drücken Sie auf die ALIGN-Taste. Wählen Sie "Polaus-

richtung" und dann "Montierung ausrichten" aus der

Liste aus.

3. Das Teleskop schwenkt nun erneut auf den Ausrich-

tungsstern und fordert Sie dazu auf, diesen im Okular zu

zentrieren, damit der Stern "synchronisiert" werden kann.

4. Drücken Sie auf Ausrichten, um das Teleskop jetzt in die

Position zu schwenken, in der sich der Stern beﬁnden

sollte, wenn die Polausrichtung exakt ausgeführt wurde.

5. Nutzen Sie die Höhen- und Azimutjustierung der Mon-

tierung, um den Stern mittig im Okular zu platzieren.

Verwenden Sie zum Zentrieren des Sterns jedoch nicht

die Richtungstasten auf der Handsteuerung.

6. Drücken Sie auf ENTER. Die polare Ausrichtung ist

abgeschlossen.

Bewegungsbereich der Montierung

Softwarebereich

Die CGX verfügt über eine Software mit Grenzsensoren, die

erkennen, wenn sich die Montierung ihren mechanischen

Grenzen annähert. Sobald die Montierung den Schalter

erreicht, bremst der Motor bis zum Stillstand ab und es wird

ein "Endschalter"-Warnhinweis angezeigt. Die Montierung

schwenkt nicht weiter in die Richtung des Endschalter, bis

Sie die Richtung umkehren.

Mechanischer Bereich

Die CGX verwendet eine interne Verkabelung. Damit ist die

Montierung für die Bewegung innerhalb eines bestimmten

Bereichs ausgelegt. Beide Achsen werden durch einen

harten Anschlag begrenzt. Dieser begrenzte Bereich kann

auch ungewollte Interferenzen zwischen Ihrem Teleskop und

der Halterung oder dem Stativ verhindern. Falls die Mon-

tierung aus irgendeinem Grund den Software-Endschalter

überschreitet (oder falls die Kupplung entriegelt ist und die

Montierung manuell bewegt wird), stoppt die Montierung am

harten Anschlag. Die RA-Schwenkgrenze (Abbildung 9.1)

ermöglicht das Nachführen von 20º über den Meridian hin-

aus. Wenn Sie die nachführende Montierung unbeaufsichtigt

lassen, stoppt sie automatisch, bevor der mechanische harte

Anschlag erreicht ist. Die DEK-Schwenkgrenze (Abbildung

9.2) weist genügend Spielraum auf, um auf jeden Teil des

Himmels zu schwenken.

Abbildung 9.1 Eine Seite der mechanischen RA-Grenze

Abbildung 9.2 Eine Seite der mechanischen DEK-Grenze

DEUTSCH | 13

Die Montierung auf sehr hohe bzw.

niedrige Breitengrade einstellen

Der EQ-Kopf kann in drei verschiedenen Positionen am Stativ

positioniert werden. Diese drei Positionen können auch für

eine optimierte Balance über dem Stativ genutzt werden.

Die Montierung wird in der Mittelposition geliefert, was sich

für Breitengrade zwischen 20 und 55° eignet. Wenn Sie die

Montierung für Breitengrade unter 20° verwenden möchten,

müssen Sie die Montierung nach vorne schieben. Wenn Sie

Breitengrade über 55° anvisieren möchten, muss die Montie-

rung nach hinten geschoben werden.

1. Entfernen Sie den Kopf vom Stativ, indem sie die drei

Inbusschrauben entfernen.

2. Entfernen Sie vorsichtig die 8 Innensechskantschrauben

unter dem Kopf. Sobald sie entfernt sind, sichert nur noch

der Höhenanpassungsmechanismus die Bodenplatte des

EQ-Kopfs.

3. Drehen Sie den Höhen-Einstellknopf, bis die Gewinde-

bohrungen auf der Unterseite der Montierung mit denLö-

chern auf der Bodenplatte eine Linie bilden. Verschieben

Sie die Platte nach vorn (in Richtung des Gegengewichts-

schafts), wenn Sie sie für niedrigere Breiten verwenden

möchten. Verschieben Sie die Platte nach hinten (in

Richtung des Höhen-Einstellknopfs), wenn Sie sie für

höhere Breiten verwenden möchten (Abbildung 10).

USB-Port

Der USB-Port der CGX kann nur als Verbindung zu Ihren PC

verwendet werden:

1. Mit der speziellen Teleskop-Steuerungssoftware verwenden.

2. Firmware-Upgrade der Motorsteuerung in der Montierung.

Einfach ein Standard-USB-A-Typ-Kabel an den USB-Port der

Montierung und an Ihren PC anschließen. Die Montierung

sollte automatisch installiert werden.

Der USB-Port an der Montierung kann nicht mit ASCOM

oder einer Teleskop-Steuerungssoftware eines Drit-

tanbieters verwendet werden. Um die Montierung über

ASCOM zu steuern, müssen Sie Ihren PC an den Mini-

USB-Port der NexStar+ Handsteuerung anschließen.

Aux-Ports

Aux 1 und Aux 2 können für die NexStar+ Handsteuerung

sowie für optionales Zubehör, wie StarSense AutoAlign und

SkyPortal WiFi-Modul verwendet werden.

Autoguide-Port

Der Autoguide-Port sollte nur für die Nachführungsrelais der

Kamera verwendet werden.

VORSICHT: Schließen Sie niemals die NexStar + Hand-

steuerung oder anderes Zubehör an den Autoguider-Port

an. Dies könnte zu Schäden führen.

Abbildung 10 Ändern der Montierungsposition auf dem Stativkopf

MITTELPOSITION

RÜCKWÄRTSPOSITION

VORWÄRTSPOSITION

14 | DEUTSCH

NexStar+ Handsteuerung

1. LCD-Anzeigefenster (Flüssigkristallanzeige): Eine rote

Hintergrundbeleuchtung zum bequemen Betrachten der

Teleskopinformationen und zum Scrollen von Text bei

Nacht. Entfernen Sie vor Gebrauch den Schutzﬁlm auf

dem Bildschirm.

2. Ausrichtung (Align): Startet die voreingestellte

Ausrichtungsprozedur. Dient außerdem zur Auswahl

eines Sterns oder anderen Objekts als Referenzpunkt

für die Ausrichtung.

3. Richtungstasten: Ermöglicht die vollständige Kontrolle

des Teleskops in jeder Richtung. Verwenden Sie die

Richtungstasten zur Zentrierung von Objekten im

Okular oder um das Teleskop manuell zu schwenken.

4. Katalogtasten: Ermöglicht direkten Zugang zu den

Hauptkatalogen in der Datenbank mit Tausenden von

Objekten.

Ihr Teleskop enthält die folgenden Kataloge in seiner

Datenbank:

• Sonnensystem- Alle 7 Planeten unseres Sonnensys-

tems, sowie Mond, Sonne und Pluto.

• Sterne- benutzerdeﬁnierte Listen der hellsten Sterne,

Doppelsterne, variablen Sterne und Asterismen.

• Deep Sky- benutzerdeﬁnierte Listen der schönsten

Galaxien, Nebel und Cluster, sowie die kompletten

Messier- und NGC-Objekte.

5. Identiﬁzieren: Durchsucht die Datenbank Ihres Teleskops

und zeigt die Namen und die Offset-Entfernungen zu den

nächstgelegenen passenden Objekten an.

6. Menü: Zeigt Einstellungen und Funktionen an, wie Nach-

führungsrate, benutzerdeﬁnierte Objekte und anderes.

7. Option (Celestron-Logo): Funktioniert ähnlich wie die

SHIFT-Taste bei einer Tastatur und kann in der Kombi-

nation mit weiteren Tasten verwendet werden, um auf

erweiterte Eigenschaften und Funktionen zuzugreifen.

8. Enter: Drücken der EINGABE-Taste ermöglicht die Aus-

wahl einer beliebigen Funktion des Teleskops, akzeptiert

eingegebene Parameter und schwenkt das Teleskop auf

angezeigte Objekte.

9. Zurück: Durch Drücken auf ZURÜCK verlassen Sie das

aktuelle Menü, und die vorige Ebene des Menüpfads wird

angezeigt. Wiederholtes Drücken der ZURÜCK-Taste

lässt Sie zum Hauptmenü zurückkehren oder löscht verse-

hentlich eingegebene Daten.

10. Himmelstour: Aktiviert den Tour-Modus, der die inter-

essantesten Objekte am Himmel ﬁndet und automatisch

das Teleskop auf diese ausrichtet.

11. Scrolltasten: Diese Tasten dienen zum Aufwärts- und

Abwärtsscrollen in den Menülisten. Ein Doppelpfeilsym-

bol auf der rechten Seite des LCD zeigt an, dass die

Scrolltasten verwendet werden können, um zusätzliche

Informationen anzuzeigen. Diese Tasten haben eine

abgeschrägte Form, damit sie auch ohne Hinsehen leicht

bedient werden können.

12. Motordrehzahl: Ähnlich wie die RATE-Taste der ori-

ginalen Handsteuerung ändert diese Taste die Motor-

geschwindigkeit, wenn die Richtungstasten gedrückt

werden.

13. Objektinformation: Zeigt Koordinaten und andere

wissenswerte Informationen von Objekten, die aus der

Datenbank ausgewählt wurden.

14. Mini-USB-Port (Kabel nicht enthalten): Das Teles-

kop kann über den Anschluss an einen PC mit Desktop

gesteuert werden und Firmware-Updates können ausge-

führt werden.

15. Hilfemenü: In zukünftigen Firmware-Updates wird diese

Taste Hinweise zur Problembehandlung geben. Zurzeit

dient diese Taste als Kurzwahltaste zum bequemen Auf-

rufen des Messierkatalogs.

Abbildung 11

Abbildung 11,2

DEUTSCH | 15

Auswahl eines Objekts

Nun da das Teleskop richtig ausgerichtet ist, können Sie ein

Objekt aus einem der Kataloge in der NexStar+ Datenbank

der Handsteuerung auswählen. Die Handsteuerung verfügt

über eine Taste, die jeder Objekt-Kategorie in der Daten-

bank zugewiesen wurde: Objekte im Sonnensystem, Sterne

und Deep-Sky- (extrasolare) Objekte.

• Sonnensystem – Der Sonnensystem-Katalog zeigt alle

Planeten (und den Mond) in unserem Sonnensystem an,

die derzeit am Himmel sichtbar sind. Um zu ermöglichen,

dass die Sonne als Option in der Datenbank angezeigt

wird, siehe die Option „Allow Sun" (Sonne zulassen) im

Abschnitt Datenbank-Setup in der Bedienungsanleitung.

• Sterne – Der Sternenkatalog zeigt eine benutzerdeﬁ-

nierte Liste der hellsten Sterne, Doppel- (binäre) Sterne,

variablen Sterne, Konstellationen und ausgewählten

Asterismen an.

• Deep-Sky (extrasolarer Himmel) - benutzerdeﬁnierte

Listen der schönsten Galaxien, Nebel und Cluster sowie

die kompletten Messier- und NGC-Objekte. Es gibt auch

eine alphabetische Liste aller Deep-Sky-Objekte in der

Reihenfolge ihrer allgemeinen Namen.

Mit den SCROLL-Tasten können Sie durch die Kataloge

scrollen, um das gewünschte Objekt zu ﬁnden. Beim Scrol-

len durch eine lange Liste von Objekten können Sie durch

Gedrückthalten von AUFWÄRTS und ABWÄRTS mit hoher

Geschwindigkeit durch den Katalog scrollen.

Schwenken zu einem Objekt

Nachdem das gewünschte Objekt auf dem Display der

Handsteuerung angezeigt wird, haben Sie zwei Möglichkeiten:

• Drücken Sie die Taste OBJECT INFO. Diese zeigt

nützliche Informationen über das ausgewählte Objekt

wie die Sterngröße, die Konstellation und zusätzliche

Informationen über die beliebtesten Objekte, an.

- Verwenden Sie die Pfeiltasten AUFWÄRTS/

ABWÄRTS, um durch die angezeigten Objekt-

Informationen zu scrollen.

- Das Drücken der ZURÜCK-Taste lässt Sie zur

Objekt-Datenbank zurückkehren.

• Drücken der EINGABE-Taste Damit schwenkt das

Teleskop automatisch zu den Koordinaten des Objekts,

das auf der Handsteuerung angezeigt wird. Während das

Teleskop zum Objekt schwenkt, kann der Benutzer immer

noch auf viele der Handsteuerungsfunktionen zugreifen

(wie z. B. Anzeige von Informationen über das Objekt).

HINWEIS: Die Messier- und NGC-Kataloge verlangen

vom Anwender die Eingabe einer numerischen Bezeich-

nung. Wenn Sie die entsprechende Katalog-Taste und den

Messier-, NGC- oder SAO-Katalog gewählt haben, zeigt

ein blinkender Mauszeiger an, dass Sie jetzt im numeri-

schen Eingabe-Modus sind.

Geben Sie die Katalognummer des Objekts ein, das Sie

anzeigen möchten. Drücken der EINGABE-Taste schwenkt

das Teleskop auf das Objekt oder halten der OPTION-Taste

(das Celestron Logo) und drücken der OBJEKT INFO-Tas-

te zeigt Informationen über das ausgewählte Objekt an.

VORSICHT: Niemals das Teleskop schwenken, wenn

jemand in das Okular schaut. Das Teleskop kann sich mit

schnellen Schwenkbewegungen bewegen und das Auge

des Beobachters verletzen.

Motordrehzahltaste

Die MOTORGESCHWINDIGKEIT-Taste ermöglicht es,

ähnlich wie die Rate-Taste der originalen NexStar Hand-

steuerung, die Schwenkgeschwindigkeit sofort von der

Hochgeschwindigkeits-Schwenkrate auf eine Rate für

präzise Nachführung oder eine beliebige Rate dazwischen

zu ändern. Jede Rate entspricht einer Zahl auf der Tasta-

tur der Handsteuerung. Die Zahl 9 ist die schnellste Rate

(ca. 3,5° pro Sekunde, je nach Montierung). Sie wird zum

Schwenken zwischen Objekten und zur Lokalisierung

von Ausrichtungs-Sternen verwendet. Die Zahl 1 auf der

Handsteuerung ist die langsamste Rate (halb-siderisch)

und kann zur präzisen Zentrierung von Objekten im Okular

verwendet werden.

Änderung der Geschwindigkeitsrate der Motoren:

• Drücken Sie auf die MOTORDREHZAHL-Taste auf

der Handsteuerung. Das LCD zeigt die aktuelle

Motordrehzahl an.

• Drücken Sie die Nummer auf der Handsteuerung, die

der gewünschten Drehzahl entspricht.

Die Handsteuerung besitzt eine „Doppeltasten"-Funktion

auf, die Ihnen eine sofortige Beschleunigung der Motoren

ermöglicht, ohne dass eine Geschwindigkeitsrate gewählt

werden muss. Zur Verwendung dieser Funktion drücken

Sie einfach die Pfeiltaste, die der Richtung entspricht, in

die Sie das Teleskop bewegen möchten. Halten Sie diese

Taste gedrückt und drücken Sie die Taste für die entgegen-

gesetzte Richtung. Damit wird die Geschwindigkeit auf die

maximale Schwenkrate erhöht.

Bei Verwendung der AUFWÄRTS- und ABWÄRTS-Rich-

tungstasten der Handsteuerung bewegen die langsameren

Schwenkraten (6 und darunter) die Motoren in die ent-

gegengesetzte Richtung der schnelleren Schwenkraten

(7 - 9). Das erfolgt, damit sich ein Objekt bei Betrachtung

im Okular in die entsprechende Richtung bewegt (d. h.

ein Drücken der Aufwärts-Pfeiltaste bewegt den Stern

im Sichtfeld des Okulars nach oben). Wenn jedoch eine

der langsameren Schwenkraten (Rate 6 und darunter)

verwendet wird, um ein Objekt im StarPointer zu zentrie-

ren, müssen Sie möglicherweise die entgegengesetzte

Richtungstaste drücken, um das Teleskop in die richtige

Richtung zu bewegen.

16 | DEUTSCH

Das Handsteuerungsmenü

Das Menü „Handsteuerung“ ermöglicht Ihnen die Anpassung

bestimmter Funktionen der NexStar+-Handsteuerung. Um

dieses Menü aufzurufen, drücken Sie die MENÜ-Taste (Nr.

7 auf der Tastatur), verwenden zur Auswahl der „Handsteu-

erung“ die Scroll-Tasten und drücken auf ENTER. Verwen-

den Sie die Scroll-Tasten, um eine der folgenden Optionen

auszuwählen:

• Beleuchtungssteuerung: Die Helligkeit der Zahlentasta-

tur und des LCDs wird unabhängig voneinander geregelt.

• Scroll-Menü: Hiermit wird die Geschwindigkeit, mit der

Worte über das LCD laufen, angepasst.

• Fettdruck ändern: Hiermit wird das Schriftformat der

LCD-Anzeige von normal nach fett geändert.

• Kontrast einstellen: Über die Scroll-Tasten wird der

LCD-Kontrast angepasst.

• Sprache einstellen: Hiermit wird die auf dem LCD ange-

zeigte Sprache geändert.

HINWEIS: Die Funktion Sprache einstellen kann auch

erscheinen, wenn Sie Ihre neue Handsteuerung das

erste Mal verwenden. Sie können sie auch zu jeder Zeit

aufrufen, indem Sie die Options-Taste (das Celestron-Lo-

go) für 10 Sekunden drücken, während das Teleskop

eingeschaltet wird.

Die Ausrichtung vornehmen

Damit das Teleskop präzise auf Objekte im Himmel zeigen

kann, muss es zuerst auf bekannte Positionen (Sterne) am

Himmel ausgerichtet werden. Mit diesen Daten kann das

Teleskop ein Modell des Himmels erstellen, das dann zur

Lokalisierung von Objekten mit bekannten Koordinaten

verwendet wird. Es gibt viele Möglichkeiten, Ihr Teleskop am

Himmel auszurichten; diese hängen davon ab, welche Daten

der Benutzer bereitstellen kann:

• Die Zweisternausrichtung verwendet die gesamten

eingegebenen Zeit-/Standortdaten und ermöglicht dem

Benutzer, zu entscheiden, auf welche beiden Ausrichtungs-

sterne das Teleskop automatisch schwenken soll.

• Die Einsternausrichtung verwendet die gleichen Zeit-/

Standortdaten, nutzt jedoch nur einen Stern zur

Ausrichtung.

• Die Sonnensystemausrichtung zeigt eine Liste sichtba-

rer Tagesobjekte an (Planeten sowie den Mond), die für die

Ausrichtung des Teleskops zur Verfügung stehen.

• Die Schnell-Ausrichtung fordert Sie zur Eingabe dersel-

ben Daten auf, die auch für die Zweisternausrichtung nötig

wären. Das Teleskop überspringt jedoch das Schwenken

auf den Ausrichtungsstern zur Zentrierung und Ausrichtung

und modelliert den Stern einfach aufgrund der vorhande-

nen Daten.

• Bei der Letzten Ausrichtung wird Ihre zuletzt gespei-

cherte Sternausrichtung und Schwenkposition wiederher-

gestellt. Die Letzte Ausrichtung bietet auch einen guten

Schutz, falls das Teleskop von der Stromversorgung

abgeschnitten wird.

Zweisternausrichtung

Die Zweisternausrichtung ermöglicht es dem Benutzer, zwei

Sterne für die Teleskopausrichtung auszuwählen. Um Ihr

Teleskop unter Verwendung der Zweisternausrichtungsme-

thode ausrichten:

1. Wählen Sie die Zweisternausrichtung aus den vorhanden

Wahlmöglichkeiten aus. Basierend auf den eingegebenen

Datums- und Uhrzeitangaben, wählt die Handsteuerung

automatisch einen hellen Stern über dem Horizont aus

und zeigt diesen an.

• Drücken Sie auf ENTER, um diesen Stern als erster

Ausrichtungsstern auszuwählen.

• Falls der ausgewählte Stern aus irgendwelchen Grün-

den nicht sichtbar ist (eventuell weil er sich hinter einem

Baum oder Gebäude beﬁndet), auf die ZURÜCK-Taste

drücken, damit die Handsteuerung automatisch den

nächsten hellen Stern auswählt.

• Oder Sie benutzen die Aufwärts-/Abwärts-Tasten, um

die gesamte Liste benannter Sterne zu durchsuchen

und einen der über zweitausend Ausrichtungssterne

auszuwählen.

2. Sobald das Teleskop die Schwenkbewegung zum ersten

Ausrichtungsstern beendet hat, werden Sie aufgefordert,

den ausgewählten Stern mithilfe der Pfeiltasten auf das

Fadenkreuz in der Mitte des Suchers auszurichten. Wenn

dieser im Sucher zentriert ist, können Sie auf ENTER

drücken. Nun hilft Ihnen die Anzeige dabei, den Stern

im Sichtfeld des Okulars zu zentrieren. Wenn der Stern

eingegeben ist, auf AUSRICHTEN drücken, um diesen

Stern als ersten Ausrichtungsstern zu übernehmen.

3. Nachdem der ersten Ausrichtungsstern eingegeben ist,

wählt die Handsteuerung automatisch einen zweiten Aus-

richtungsstern aus, und die Ausrichtung muss für diesen

Stern wiederholt werden. Wenn das Teleskop auf beide

Sterne ausgerichtet ist, können Sie weitere Kalibrierungs-

sterne eingeben. Kalibrierungssterne werden verwendet,

um die Zeigegenauigkeit Ihres Teleskops zu verbessern,

indem subtile opto-mechanische Fehlausrichtungen

zwischen der Teleskopoptik und der Montierung kompen-

siert werden. Daher ist es empfehlenswert, mindestens

einen zusätzlichen Kalibrierungsstern einzugeben, um die

Zeigegenauigkeit der Montierung zu erhöhen.

4. Drücken Sie auf ENTER, um einen Kalibrierungsstern

einzugeben. Wählen Sie einen Stern genauso wie bei den

ersten beiden Ausrichtungssternen aus und drücken Sie

auf ENTER. Sie werden feststellen, dass sich alle ange-

zeigten Kalibrierungssterne auf der Himmelsseite (Meridi-

an) beﬁnden, die den ursprünglichen Ausrichtungssternen

gegenüberliegt. Dies ist für eine exakte Kalibrierung der

Montierung entscheidend. Schließlich können Sie weitere

Kalibrierungssterne hinzufügen oder auf ZURÜCK drü-

cken, um die Ausrichtung abzuschließen.

Anmerkung: Ost-/West-Filter – um die bestmögliche

Zeigegenauigkeit zu gewährleisten, werden die anfänglichen

Ausrichtungssterne von Ihrer computergesteuerte Montie-

rung automatisch geﬁltert und ausgewählt, sodass sich die

beiden ersten Ausrichtungssterne auf der einen Seite des

Meridians beﬁnden und alle Kalibrierungssterne auf der

entgegengesetzten Seite des Meridians, wie dies durch

das „W“ bzw. „O“ in der oberen rechten Ecke des LCDs

angezeigt wird. Der Ost-/West-Filter kann geändert werden,

indem zu einer beliebigen Zeit während der Ausrichtung

einfach die MENÜ-Taste gedrückt wird.

DEUTSCH | 17

Tipps zum Hinzufügen von Kalibrierungssternen:

• Obwohl es für gelegentliche Beobachtungen nicht nötig

ist, Kalibrierungssterne hinzuzufügen, ist es dennoch

empfehlenswert, drei Kalibrierungssterne für eine optimale

Zeigegenauigkeit einzugeben.

• Wenn Sie Kalibrierungssterne auswählen, die nahe des

Himmelsäquators liegen, erreichen Sie bessere Ergebnisse

als mit Sternen nahe des Himmelspols.

• Obwohl es nicht nötig ist, Kalibrierungssterne zu verwen-

den, wenn die Teleskopmontierung seit der ursprünglichen

Ausrichtung/Kalibrierung nicht bewegt wurde, könnte es

doch nötig sein, das Teleskop erneut zu kalibrieren, falls

der Teleskoptubus aus irgendeinem Grund bewegt wurde.

Anmerkung: Meridian – Der Meridian ist eine imaginäre

Linie im Himmel, die am nördlichen Himmelspol beginnt, am

südlichen Himmelspol endet und durch den Zenit verläuft.

Wenn man sich nach Süden ausrichtet, beginnt der Meridi-

an am südlichen Horizont und verläuft direkt über dem Kopf

am Himmel zum nördlichen Himmelspol.

Schnell-Ausrichtung

Die Schnell-Ausrichtung nutzt alle Datums- und Uhrzeitan-

gaben, die zu Beginn der Ausrichtung des Teleskops

eingegeben wurden. Das Teleskop überspringt jedoch das

Schwenken auf den Ausrichtungsstern zur Zentrierung und

Ausrichtung und modelliert den Stern einfach aufgrund

der vorhandenen Daten. Auf diese Weise können Sie grob

zu den Koordinaten heller Objekte, wie dem Mond und zu

Planeten, schwenken, und das Teleskop erhält die benötigten

Daten für die Objektnachführung für jeden Himmelsabschnitt

(in Abhängigkeit zur Genauigkeit der Polausrichtung). Die

Schnell-Ausrichtung eignet sich nicht zum exakten Lokali-

sieren kleiner oder lichtarmer Deep-Sky-Objekte oder zum

akkuraten Nachführen von Objekten in der Astrofotograﬁe.

Zum Verwenden der Schnellausrichtung einfach die Schnell-

ausrichtung aus den Ausrichtungsoptionen auswählen und

auf ENTER drücken. Das Teleskop verwendet automatisch

die eingegeben Werte zu Datum/Uhrzeit, um sich selbst am

Himmel auszurichten und zeigt „Ausrichtung erfolgreich" an.

Anmerkung: Wenn eine Schnell-Ausrichtung vorgenommen

wurde, können Sie die Neuausrichtungsfunktion nutzen

(siehe unten), um die Zeigegenauigkeit Ihres Teleskops zu

erhöhen.

Letzte Ausrichtung

Bei der Letzten Ausrichtung werden automatisch die zuletzt

gespeicherten Indexstandorte aufgerufen, um mit der

Ausrichtung fortzufahren, die beim letzten Ausschalten des

Teleskops gespeichert wurde.

Diese Funktion ist nützlich, falls Ihr Teleskop einmal ver-

sehentlich von der Stromversorgung abgeschnitten oder

ausgeschaltet wird.

Neuausrichtung

Die Montierung verfügt über die Neuausrichtungsfunktion,

mit der jeder ursprüngliche Ausrichtungsstern durch einen

neuen Stern oder ein anderes Himmelsobjekt ersetzt werden

kann. Dies kann unter mehreren Umständen nützlich sein:

• Wenn Sie über mehrere Stunden hinweg beobachten,

könnte Ihnen auffallen, dass Ihre beiden ursprünglichen

Ausrichtungssterne beträchtlich Richtung Westen abge-

driftet sind. (Bedenken Sie, dass Sterne 15° pro Stunde

wandern). Eine Ausrichtung anhand eines neuen Sterns in

einem östlichen Himmelsteil wird Ihre Zeigegenauigkeit er-

höhen, insbesondere für Objekte in diesem Himmelssektor.

• Wenn Sie Ihr Teleskop mithilfe der Schnellausrichtung

ausgerichtet haben, können Sie die Neuausrichtung nut-

zen, um es auf tatsächliche Himmelsobjekte auszurichten.

Dadurch wird die Zeigegenauigkeit Ihres Teleskops erhöht,

ohne dass zusätzliche Daten eingegeben werden müssen.

• Wenn Sie die computerunterstützte Ausrichtung genutzt

haben und die Montierung manuell bewegt wurde, könnte

es nötig sein, die Montierung für eine erhöhte Zeigegenau-

igkeit neu auszurichten.

Einen bestehenden Ausrichtungsstern durch einen neuen

Ausrichtungsstern ersetzen:

1. Wählen Sie den gewünschten Stern (oder das ge-

wünschte Objekt) aus der Datenbank aus und schwenken

Sie darauf zu.

2. Zentrieren Sie das Objekt sorgfältig im Okular.

3. Drücken Sie nach dem Zentrieren die ZURÜCK-Taste, bis

Sie im Hauptmenü angelangt sind.

4. Drücken Sie auf die AUSRICHTEN-Taste, sobald „CGX

bereit“ auf der Handsteuerung angezeigt wird, um Aus-

richtungssterne aus der Liste der Optionen auszuwählen.

5. Geben Sie nun einen Ausrichtungsstern zum Ersatz in

die Anzeige ein. Benutzen Sie die AUFWÄRTS- und

ABWÄRTS-Tasten, um den für den Austausch vorgese-

henen Ausrichtungsstern auszuwählen. Es ist gewöhnlich

am besten, den Stern auszuwählen, der sich dem neuen

Objekt am nächsten beﬁndet. Dadurch werden Ausrich-

tungssterne im Himmel ausgeschlossen.

6. Drücken Sie zum Übernehmen der Änderungen auf

ALIGN (Ausrichten).

18 | DEUTSCH

Objektkatalog

Auswahl eines Objekts

Nun da das Teleskop richtig ausgerichtet ist, können Sie ein

Objekt aus einem der Kataloge in der NexStar+ Datenbank

der Handsteuerung auswählen. Die Handsteuerung verfügt

über eine Taste, die jeder Objekt-Kategorie in der Datenbank

zugewiesen wurde: Objekte im Sonnensystem, Sterne und

Deep-Sky- (extrasolare) Objekte.

• Sonnensystem - Der Sonnensystem-Katalog zeigt alle

Planeten (sowie den Mond) in unserem Sonnensystem

an, die derzeit am Himmel sichtbar sind. Damit die Sonne

als ein zur Auswahl stehendes Objekt in der Datenbank

angezeigt wird, siehe die Option Sonnenmenü im Menü

Teleskop-Setup.

• Sterne – Der Sternenkatalog zeigt eine benutzerdeﬁnierte

Liste der hellsten Sterne, Doppel- (binäre) Sterne, variablen

Sterne, Konstellationen und ausgewählten Asterismen an.

• Deep-Sky (extrasolarer Himmel) - benutzerdeﬁnierte

Listen der schönsten Galaxien, Nebel und Cluster sowie

die kompletten Messier- und NGC-Objekte. Es gibt auch

eine alphabetische Liste aller Deep-Sky-Objekte in der

Reihenfolge ihrer allgemeinen Namen.

Mithilfe der Scrolltasten können Sie durch die Kataloge

blättern, um das gewünschte Objekt zu ﬁnden. Beim Scrol-

len durch eine lange Liste von Objekten können Sie durch

Gedrückthalten der AUFWÄRTS- und ABWÄRTS-Tasten mit

hoher Geschwindigkeit durch den Katalog blättern.

Schwenken zu einem Objekt

Nachdem das gewünschte Objekt auf dem Display der Hand-

steuerung angezeigt wird, haben Sie zwei Möglichkeiten:

• Drücken Sie die Taste OBJECT INFO. Diese zeigt

nützliche Informationen über das ausgewählte Objekt wie

die Sterngröße, die Konstellation und zusätzliche Informati-

onen über die beliebtesten Objekte, an.

• Verwenden Sie die Pfeiltasten AUFWÄRTS/AB-

WÄRTS, um durch die angezeigten Objekt-Informatio-

nen zu scrollen.

• Das Drücken der ZURÜCK-Taste lässt Sie zur Ob-

jekt-Datenbank zurückkehren.

• Drücken der EINGABE-Taste Damit schwenkt das

Teleskop automatisch zu den Koordinaten des Objekts,

das auf der Handsteuerung angezeigt wird. Während das

Teleskop zum Objekt schwenkt, kann der Benutzer immer

noch auf viele der Handsteuerungsfunktionen zugreifen

(wie z. B. Anzeige von Informationen über das Objekt).

HINWEIS: Die Messier- und NGC-Kataloge verlangen

vom Anwender die Eingabe einer numerischen Bezeich-

nung. Wenn Sie die entsprechende Katalog-Taste und den

Messier-, NGC- oder SAO-Katalog gewählt haben, zeigt ein

blinkender Mauszeiger an, dass Sie jetzt im numerischen

Eingabe-Modus sind. Geben Sie die Katalognummer des

Objekts ein, das Sie anzeigen möchten. Durch Drücken der

ENTER-Taste schwenkt das Teleskop auf das Objekt, und

durch Gedrückthalten der OPTIONS-Taste (das Celestron

Logo) und Drücken der OBJEKTINFO-Taste werden Infor-

mationen über das ausgewählte Objekt angezeigt.

VORSICHT: Niemals das Teleskop schwenken, wenn

jemand in das Okular schaut. Das Teleskop kann

sich mit schnellen Schwenkbewegungen bewegen

und das Auge des Beobachters verletzen.

Himmelstour-Taste

Die CGX-Montierung verfügt über eine Tour-Funktion,

mit welcher der Benutzer automatisch eine Auswahl aus

einer Liste interessanter Objekte auf der Grundlage des

Datums und der Uhrzeit der Beobachtung treffen kann. Die

automatische Tour zeigt nur die Objekte an, die innerhalb

Ihrer eingestellten Katalog-Filtergrenzen liegen. Um die Tour-

Funktion zu aktivieren, drücken Sie die Taste SKY TOUR auf

der Handsteuerung.

1. Drücken Sie auf die HIMMELSTOUR-Taste auf der

Handsteuerung.

2. Wählen Sie mit der SCROLL-Taste die Option "Das

Beste von heute Nacht".

3. Die CGX-Montierung schwenkt automatisch azimutal in

die Ausgangsposition, was die Wahrscheinlichkeit mini-

miert, dass sich das Stromversorgungskabel während der

Tour verwickelt.

4. Die Handsteuerung zeigt die besten Beobachtungsobjekte

an, die zurzeit am Himmel stehen.

• Drücken Sie auf die OBJEKTINFO-Taste, um Infor-

mationen und Daten über die angezeigten Objekte zu

erhalten. Einmaliges Drücken zeigt die Objektkoordina-

ten an. Erneutes Drücken zeigt die Objektkoordinaten

an. Drücken Sie die Taste erneut, um die Textbeschrei-

bung anzuzeigen. Drücken Sie auf ZURÜCK, um zum

vorherigen Bildschirm zurückzukehren.

• Drücken Sie ENTER, um zum angezeigten Objekt zu

schwenken.

• Drücken Sie auf die ABWÄRTS-Taste, um das nächste

Tour-Objekt anzuzeigen.

Identiﬁzierungstaste

Durch Drücken der Taste IDENTIFIZIEREN werden die

Datenbank-Kataloge der Montierung durchsucht und die Na-

men und Winkeldistanzen der nächstgelegenen passenden

Objekte am aktuellen Standort des Teleskops angezeigt. Die-

se Funktion kann zwei Zwecke erfüllen: Erstens kann sie zur

Identiﬁkation eines unbekannten Objekts im Sichtfeld Ihres

Okulars verwendet werden. Außerdem kann der Identiﬁzie-

rungsmodus zur Lokalisierung anderer Himmelsobjekte, die

dicht an den gegenwärtig von Ihnen beobachteten Objekten

liegen, verwendet werden.

Wenn Ihr Teleskop z. B. auf den hellsten Stern im Sternbild

Lyra gerichtet ist, können Sie Identiﬁzieren wählen. Daraufhin

wird ganz sicher der Stern Vega als der von Ihnen beobach-

tete Stern angeben. Jedoch durchsucht die Identiﬁzierungs-

funktion auch seine NGC- und Sonnensystem-Datenbank

und zeigt alle Planeten oder Deep-Sky-Objekte in der Nähe

an. In diesem Beispiel wird der Ringnebel (M57) in ungefähr

6° Entfernung angezeigt.

Die Helligkeit und Nähe der angezeigten Objekte kann mit-

tels des Identiﬁzierungsﬁlters unter Teleskop-Setup deﬁniert

werden.

DEUTSCH | 19

Richtungstasten

In der Mitte der Handsteuerung beﬁnden sich vier Richtungs-

tasten, die die Höhen- (auf und ab) und Azimut- (links und

rechts) Bewegung des Teleskops steuern. Das Teleskop

kann mit neun verschiedenen Geschwindigkeitsraten gesteu-

ert werden.

1 = 2x 6 = 0,3 °/Sek.

2 = 4x 7 = 1 °/Sek.

3 = 8x 8 = 2°/Sek.

4 = 16-fach 9 = 4°/Sek.

5 = 32x

Motordrehzahltaste

Wenn Sie die MOTORDREHZAHL-Taste (12) drücken,

können Sie die Drehzahl der Motoren sofort von einer

Schwenkrate bei hoher Drehzahl auf eine Geschwindigkeit

für präzise Nachführung oder eine Rate dazwischen

ändern. Jede Geschwindigkeit entspricht einer Zahl

auf der Tastatur der Handsteuerung. Die Zahl 9 ist die

schnellste Geschwindigkeitsrate (ca. 4° pro Sekunde, je

nach Energiequelle). Sie wird zum Schwenken zwischen

Objekten und zur Lokalisierung von Ausrichtungssternen

verwendet. Die Zahl 1 auf der Handsteuerung entspricht

der langsamsten Geschwindigkeit (halb-siderisch) und kann

zur präzisen Zentrierung von Objekten im Okular verwendet

werden. Änderung der Motorendrehzahl:

• Drücken Sie auf die MOTORDREHZAHL-Taste auf der

Handsteuerung. Das LCD zeigt die aktuelle Drehzahl an.

• Drücken Sie die Nummer auf der Handsteuerung, die der

gewünschten Drehzahl entspricht.

Die Handsteuerung verfügt über eine „Doppeltasten“-Funk-

tion, mit der Sie eine sofortige Beschleunigung der Moto-

ren erreichen können, ohne dass eine Drehzahl gewählt

werden muss. Zur Verwendung dieser Funktion drücken Sie

einfach die Pfeiltaste, die der Richtung entspricht, in die Sie

das Teleskop bewegen möchten. Halten Sie diese Taste

gedrückt und drücken Sie die Taste für die entgegengesetzte

Richtung. Damit wird die Geschwindigkeit auf die maximale

Schwenkrate erhöht.

Bei Verwendung der AUFWÄRTS- und ABWÄRTS-Tasten

auf der Handsteuerung bewegen die langsameren Schwen-

kraten (6 und darunter) die Motoren in die entgegengesetzte

Richtung der schnelleren Schwenkraten (7 - 9). Das erfolgt,

damit sich ein Objekt bei Betrachtung im Okular in die

entsprechende Richtung bewegt (d. h. ein Drücken der Auf-

wärts-Pfeiltaste bewegt den Stern im Sichtfeld des Okulars

nach oben). Wenn jedoch eine der langsameren Schwen-

kraten (Rate 6 und darunter) verwendet wird, um ein Objekt

im StarPointer zu zentrieren, müssen Sie möglicherweise die

entgegengesetzte Richtungstaste drücken, um das Teleskop

in die richtige Richtung zu bewegen.

Hilfe-Taste

In zukünftigen Firmware-Updates wird diese Taste Hinweise

zur Problembehandlung geben. Zurzeit dient diese Taste als

Kurzwahltaste zum bequemen Aufrufen des Messierkatalogs.

Menü-Taste

Die CGX-Montierung verfügt über zahlreiche benutzerdeﬁ-

nierte Setup-Funktionen, die dem Anwender die Kontrolle

über die vielfältigen Eigenschaften des Teleskops geben

sollen. Alle Konﬁgurations- und Hilfefunktionen können durch

Drücken der MENÜ-Taste und Scrollen durch die Optionen

aufgerufen werden.

Nachführmenü

Nachführmodus – Hiermit kann die Art der Teleskopnach-

führung in Abhängigkeit zum Montierungstyp, der für das

Teleskop verwendet wird, geändert werden. Das Teleskop

verfügt über drei verschiedene Nachführmodi:

• EQ-Nord – wird verwendet, wenn das Teleskop in der

nördlichen Hemisphäre polar ausgerichtet ist und über den

Himmel nachgeführt werden soll.

• EQ-Süd – wird verwendet, wenn das Teleskop in der

südlichen Hemisphäre polar ausgerichtet ist und über den

Himmel nachgeführt werden soll.

• Aus – wenn das Teleskop für terrestrische (Land-)

Beobachtungen genutzt wird. Die Nachführung kann

ausgeschaltet werden, damit sich das Teleskop keinesfalls

bewegt.

Nachführgeschwindigkeit - Zusätzlich zum Bewegen

des Teleskops mit den Tasten der Handsteuerung wird Ihr

Teleskop ständig ein Himmelsobjekt nachführen, während es

sich über den Nachthimmel bewegt. Die Nachführgeschwin-

digkeit kann je nach dem Typ des beobachteten Objekts

geändert werden:

• Siderisch – Diese Stufe kompensiert die Erdrotation,

indem das Teleskop mit der gleichen Geschwindigkeit wie

die Erdrotation, jedoch in entgegengesetzter Richtung,

bewegt wird. Wenn das Teleskop polar ausgerichtet ist,

wird dies erreicht, indem das Teleskop ausschließlich in die

Rektaszension bewegt wird.

• Lunar - dient zur Nachführung des Mondes bei Beobach-

tung der Mondoberﬂäche.

• Solar - dient zur Nachführung der Sonne bei Sonnenbe-

obachtungen mit entsprechendem Filter.

Uhrzeit-/Standort-Anzeigemenü

Dieses Menü zeigt die aktuelle Uhrzeit sowie die vom

optionalen SkySync-GPS-Empfänger heruntergeladenen

Längen-/Breitengrade an. Es werden auch andere relevante

Uhrzeit-/Standort-Daten wie Zeitzone, Sommerzeit und

lokale siderische Zeit angezeigt. Die lokale siderische

Zeit (LST) ist sinnvoll, um für Himmelsobjekte, die sich zu

dieser Zeit auf dem Meridian beﬁnden, die Rektaszension

zu bestimmen. Die Uhrzeit-/Standort-Anzeige stellt

immer die zuletzt gespeicherte Uhrzeit bzw. den zuletzt

gespeicherten Standort dar, der während der Verbindung

zum GPS eingegeben wurde. Sobald die aktuellen Daten

empfangen wurden, werden diese aktualisiert. Wenn das

GPS ausgeschaltet oder nicht verfügbar ist, zeigt die

Handsteuerung nur die zuletzt gespeicherten Daten zu

Uhrzeit und Standort an.

Das Handsteuerungsmenü

Das Menü „Handsteuerung“ ermöglicht Ihnen die Anpassung

bestimmter Funktionen der NexStar+-Handsteuerung. Um

dieses Menü aufzurufen, drücken Sie die MENÜ-Taste (Nr.

7 auf der Tastatur), verwenden zur Auswahl der „Handsteue-

rung“ die Scroll-Tasten und drücken auf ENTER.

20 | DEUTSCH

Verwenden Sie die Scroll-Tasten, um eine der folgenden

Optionen auszuwählen:

• Beleuchtungssteuerung: Die Helligkeit der Zahlentasta-

tur und des LCDs wird unabhängig voneinander geregelt.

• Scroll-Menü: Hiermit wird die Geschwindigkeit, mit der

Worte über das LCD laufen, angepasst.

• Fettdruck ändern: Hiermit wird das Schriftformat der

LCD-Anzeige von normal nach fett geändert.

• Kontrast einstellen: Über die Scroll-Tasten wird der

LCD-Kontrast angepasst.

• Sprache einstellen: Hiermit wird die auf dem LCD ange-

zeigte Sprache geändert.

ANMERKUNG: Die Funktion Sprache einstellen kann

auch erscheinen, wenn Sie Ihre neue Handsteuerung das

erste Mal verwenden. Sie können sie auch zu jeder Zeit

aufrufen, indem Sie die Options-Taste (das Celestron-

Logo) für 10 Sekunden drücken, während das Teleskop

eingeschaltet wird.

Teleskopsetupmenü

Uhrzeit-/Standorteinstellung – Hier kann der Benutzer

die Teleskopanzeige anpassen, indem er Uhrzeit- und Stand-

ortwerte (wie z. B. Zeitzone und Sommerzeit) ändert.

Getriebespielkompensation - Alle mechanischen Getrie-

be weisen einen gewissen Nachlauf oder ein Spiel zwischen

den Gängen auf. Dieses Spiel manifestiert sich in der

Zeitspanne, die zur Bewegung eines Sterns im Okular nötig

ist, wenn die Pfeiltasten auf der Handsteuerung gedrückt

werden (besonders bei Richtungsänderungen). Die Getrie-

bespielausgleichsfunktion des CGX lässt den Benutzer das

Getriebespiel ausgleichen, indem er einen Wert eingibt, der

die Motoren schnell gerade so viel zurückspult, dass das

Spiel zwischen den Gängen eliminiert wird.

Das Ausmaß der erforderlichen Kompensation hängt von der

ausgewählten Schwenkrate ab. Je geringer die Schwenkra-

te, desto länger dauert es, bis der Stern sich im Okular zu

bewegen scheint. Für jede Achse existieren zwei Werte, ein

positiver und ein negativer:

• Als positiv wird das Ausmaß der angewendeten Kompen-

sation bezeichnet, wenn Sie die Taste drücken, damit sich

die Gänge schnell und ohne lange Pause bewegen.

• Als negativ wird das Ausmaß der angewendeten Kompen-

sation bezeichnet, wenn Sie die Taste loslassen und die

Motoren in die andere Richtung bewegt werden, um die

Nachführung wieder aufzunehmen.

Generell sollten beide Messwerte identisch sein. Es wird nö-

tig sein, mit verschiedenen Werten zu experimentieren (von

0 – 99); ein Wert zwischen 20 und 50 ist generell optimal

für die meisten visuellen Betrachtungen, während ein höherer

Wert für fotograﬁsche Führungen nötig sein könnte.

Zur Einstellung des Getriebespielkompensationswerts

scrollen Sie zur Option Getriebespielkompensation und

drücken ENTER. Beobachten Sie, während ein Objekt durch

das Okular betrachtet wird, die Reaktionssensibilität aller vier

Pfeiltasten. Achten Sie darauf, bei welcher Richtung eine

Pause in der Sternenbewegung zu verzeichnen ist, nachdem

die Taste gedrückt wurde. Während Sie die Achsen der

Reihe nach einzeln bearbeiten, werden die Getriebespielein-

stellungen so weit angepasst, dass eine sofortige Bewe-

gung ohne nennenswerten Sprung erreicht wird, wenn die

Taste gedrückt oder losgelassen wird. Geben Sie nun die

gleichen Werte für die positive und negative Richtung ein.

Wenn Sie einen Sprung bemerken, wenn die Taste losge-

lassen wird, die Werte jedoch niedriger eingestellt werden,

entsteht beim Tastendruck eine Pause; verwenden sie den

höheren Wert für positiv und den niedrigeren Wert für ne-

gativ. Das Teleskop speichert diese Werte und verwendet

sie jedes Mal, wenn das Teleskop eingeschaltet wird, bis

sie geändert werden.

Filtergrenzen – Wenn eine Ausrichtung abgeschlossen ist,

erkennt das Teleskop automatisch, welche Himmelsobjekte

sich über dem Horizont beﬁnden. Dadurch zeigt die Hand-

steuerung beim Scrollen durch die Datenbankliste (oder

bei der Auswahl der Tourfunktion) nur jene Objekte an, die

während Ihrer Beobachtung als über dem Horizont stehend

bekannt sind. Sie können die Objektdatenbank anpassen,

indem Sie Höhengrenzwerte eingeben, die sich für Ihren

Standort und Ihre Situation eignen. Wenn Sie beispielswei-

se von einem bergigen Standort aus beobachten, und der

Horizont teilweise verdeckt ist, können Sie die Mindesthö-

hengrenze auf +20° einstellen. Dadurch wird sichergestellt,

dass die Handsteuerung lediglich Objekte anzeigt, die sich in

einer Höhe über 20° beﬁnden.

TIPP: Wenn Sie die gesamte Objektdatenbank erkunden

möchten, setzen Sie die maximale Höhengrenze auf 90

° und die minimale Grenze auf -90 °. Dadurch wird jedes

Objekt angezeigt, das in der Datenbank aufgelistet ist, unab-

hängig davon, ob es von Ihrem Standort aus am Himmel zu

sehen ist.

Richtungstasten – Die Richtung, in die sich ein Stern im

Okular zu bewegen scheint, ändert sich in Abhängigkeit der

Meridianseite, auf der sich der Teleskoptubus beﬁndet. Dies

kann zu Verwirrung führen, insbesondere, wenn ein Stern für

die Astrofotograﬁe nachgeführt wird. Dies kann kompensiert

werden, indem die Richtung der Antriebssteuerungstasten

geändert wird. Um die Tastenlogik der Richtungstasten

umzukehren, drücken Sie die MENÜ-Taste und wählen die

Richtungstasten aus dem Utility-Menü. Verwenden Sie die

Aufwärts-/Abwärts-Tasten (10), um entweder die Azimut-

tasten (Rektaszension) oder die Höhentasten (Deklination)

auszuwählen und drücken dann auf ENTER. Wählen Sie für

beide Achsen entweder positiv oder negativ und drücken

Sie zum Speichern auf ENTER. Wird die Azimut-Tasten-

richtung auf positiv eingestellt, bewegt sich das Teleskop

in die gleiche Richtung, die das Teleskop nachführt (d. h.

nach Westen). Werden die Höhentasten auf positiv gestellt,

bewegt sich das Teleskop gegen den Uhrzeigersinn entlang

der DEKLINATIONS-Achse.

GoTo-Annäherung – Hiermit kann der Benutzer die

Richtung festlegen, in die sich das Teleskop beim Schwenk

einem Objekt annähert. Dadurch kann der Benutzer den

Getriebespieleffekt minimieren, wenn von einem Objekt zum

nächsten geschwenkt wird. Genauso wie bei den Richtungs-

tasten nähert sich das Teleskop bei einer GoTo-Annäherung,

die auf positiv eingestellt ist, in gleicher Richtung wie bei der

azimutalen Nachführung (Westen) und in der Deklination

gegen den Uhrzeigersinn an ein Objekt an. Die GoTo-Annä-

herung in der Deklination wird nur verwendet, während sich

der Teleskoptubus auf einer Seite des Meridians beﬁndet.

Sobald der Tubus auf die andere Seite des Meridians

schwenkt, muss die GoTo-Annäherung umgekehrt werden.

Wählen Sie zur Richtungsänderung der GoTo-Annäherung

einfach eine GoTo-Annäherung aus dem Teleskopsetupmenü

aus, wählen Sie entweder eine Höhen- oder Azimut-Annähe-

DEUTSCH | 21

rung aus, wählen Sie positiv oder negativ und drücken Sie

auf Enter.

HINWEIS: Um den Einﬂuss des Getriebespiels bei der

Zeigegenauigkeit zu minimieren, sollten die Einstellungen

für die Richtungstasten mit denen der GoTo-Automatik über-

einstimmen. Standardmäßig werden die Richtungstasten

Aufwärts und Rechts für das Zentrieren der Ausrichtungs-

sterne verwendet, was automatisch einen Großteil des

Getriebespiels eliminiert. Wenn Sie die GoTo-Automatik

Ihres Teleskops ändern, ist eine Änderung der Richtungstas-

ten nicht nötig. Achten Sie einfach auf die Richtung, die das

Teleskop nimmt, wenn die letzte Bewegung der GoTo-Au-

tomatik abgeschlossen ist. Wenn sich das Teleskop von

Westen (negativer Azimut) und im Uhrzeigersinn (negative

Höhe) an seinen Ausrichtungsstern annähert, müssen Sie

sicherstellen, dass die zur Zentrierung der Ausrichtungsster-

ne verwendeten Tasten das Teleskop in dieselbe Richtung

bewegen.

Autoguide-Rate – hier kann der Benutzer eine Autoguide-

Rate als Prozentanteil der siderischen Rate einstellen.

Dies ist bei der Kalibrierung Ihres Teleskops auf einen

CCD-Autoguider für die Astrofotograﬁe mit langen

Belichtungszeiten nützlich.

OTA-Orientierung – Einige Benutzer möchten einen

optionalen Doppeladapter verwenden, der es ihnen

ermöglicht, zwei optische Tuben gleichzeitig an der

Montierung anzubringen. Durch die übliche Anbringung

des Doppeladapters an einer Montierung beﬁnden sich

die optischen Tuben so an der Montierung, dass sie

im 90°-Winkel von der Standardposition abweichen.

Damit die Montierung nun erfolgreich an den Gestirnen

ausgerichtet werden kann, muss das Teleskop wissen,

dass ein Doppeladapter verwendet wird und in welcher

Richtung die optischen Tuben angebracht wurden (Ost

oder West), wenn mit der Ausrichtung begonnen wird. Die

Doppeloption muss vor der anfänglichen Sternausrichtung

eingestellt werden. Gehen Sie zum Einstellen dieser Option

ins Teleskopsetupmenü, wählen Sie die Doppelfunktion

aus und drücken Sie auf ENTER. Wählen Sie nun eine der

folgenden Optionen:

• Ost – Wenn die beiden aufgesetzten Teleskoptuben Rich-

tung Osten zeigen, während die Deklinations-Indexmarkie-

rungen ausgerichtet werden, wählen Sie Ost aus.

• West – Wenn die beiden aufgesetzten Teleskoptuben

Richtung Westen zeigen, während die Deklinations-Index-

markierungen ausgerichtet werden, wählen Sie West aus.

• Normal – Wenn die Doppelstange nicht länger verwendet

wird, wählen Sie „normal“ aus, um diese Funktion auszu-

schalten.

Meridian – Diese Funktion instruiert die Montierung, wie zu

reagieren ist, wenn auf Objekte zugeschwenkt wird, die von

beiden Seiten des Meridians erreichbar sind. Die Meridi-

anfunktion ermöglicht es dem Teleskoptubus, während des

Schwenks auf einer gewünschten Seite der Montierung zu

bleiben und die Nachführung in Übereinstimmung mit den

vom Benutzer eingestellten RA-Schwenkgrenzen auszufüh-

ren. Siehe R.A. Grenzen unten. Die Meridianfunktion umfasst

vier Wahlmöglichkeiten:

• Aktuelle Bevorzugung – Hierbei kann die Montierung

die Seite bevorzugen, die jeweils aktuell ist, wenn ein

Objektschwenk nahe des Meridians stattﬁndet. Wenn Ihre

RA-Schwenkgrenzen beispielsweise die Nachführung der

Montierung für 10 ° über dem Meridian erlauben, bleibt

das Teleskop auf der aktuellen Seite des Meridians, wenn

es auf Objekte zuschwenkt, die sich maximal 10 ° jenseits

Ihres Meridians beﬁnden.

• Westen bevorzugt – Ist das Zielobjekt von beiden Seiten

der Montierung erreichbar, wird die Montierung durch die

Auswahl „Westen bevorzugt“ angewiesen, das Objekt

soweit anzuzeigen, als würde es sich auf der westlichen

Seite des Meridians beﬁnden. Der optische Tubus wird

nun auf der östlichen Seite der Montierung positioniert und

zeigt nach Westen.

• Osten bevorzugt – Ist das Zielobjekt von beiden Seiten

der Montierung erreichbar, wird die Montierung durch die

Auswahl „Osten bevorzugt“ angewiesen, das Objekt so-

weit anzuzeigen, als würde es sich auf der östlichen Seite

des Meridians beﬁnden. Der optische Tubus wird nun auf

der westlichen Seite der Montierung positioniert und zeigt

nach Osten.

• Deaktiviert – Hierbei handelt es sich um die Standardein-

stellung, durch welche die Montierung angewiesen wird,

immer soweit auf die andere Seite umzuschwenken, wie es

zum Anzeigen von Objekten auf der gegenüberliegenden

Meridianseite erforderlich ist. Sobald das gewünschte Ob-

jekt erreicht ist, führt die Montierung jedoch entsprechend

den eingestellten RA-Schwenkgrenzen über den Meridian

hinaus nach.

Montierungseinstellungen – Sobald die Montierungsein-

stellungen kalibriert sind (siehe nachstehenden Abschnitt Uti-

lities), werden die Werte in der Handsteuerung gespeichert

und angezeigt. Wir raten davon ab, die Kalibrierungswerte zu

ändern. Jede Einstellung kann jedoch wenn nötig geändert

werden, um die Teleskopleistung zu verbessern.

• Konus-Wert – Hierbei handelt es sich um den Konus-Feh-

lerwert, der eingestellt wird, wenn Utilities/Montierungskali-

brierung/DEK-Schalter - Konus ausgeführt wird.

• DEK-Index – Hierbei handelt es sich um den Deklinati-

onsindex-Fehlerwert, der gespeichert wird, wenn Kalibrie-

rungssterne nach der anfänglichen Sternenausrichtung

hinzugefügt werden.

• RA-Index – Hierbei handelt es sich um den RA-Index-Feh-

lerwert, der eingestellt wird, wenn Hilfe/Montierungskali-

brierung/RA- Schalter ausgeführt wird.

R.A. Grenzwerte – Hier werden die Grenzwerte eingestellt,

die das Teleskop beim Schwenk oder der Nachführung

in Rektaszension (RA) bis zum Stopp erreichen kann. Die

Schwenkgrenzen werden in Grad angegeben und sind

standardmäßig auf 0° eingestellt, was die Teleskopposition

darstellt, wenn die Gegengewichtsstange horizontal ausge-

zogen ist. Die Schwenkgrenzen können jedoch je nach Ihren

Anforderungen angepasst werden. Wenn Sie zum Beispiel

eine Ausrüstung für die CCD-Fotograﬁe benutzen, deren

Kabel nicht lang genug sind, um die Schwenkbewegung

des Teleskops über den Himmel zu ermöglichen, können die

Schwenkgrenzen auf der Montierungsseite, die durch die

Kabellänge eingeschränkt ist, angepasst werden, damit das

Teleskop die Schwenkbewegung stoppt, bevor dieser Punkt

erreicht wird. Oder wenn Sie ein Objekt fotograﬁeren, das

gerade den Meridian überschritten hat, können Sie die

Grenzwerte so einstellen, dass der Montierung erlaubt wird,

weiter in diese Richtung über den Meridian hinaus nachzu-

22 | DEUTSCH

führen, ohne das Teleskop auf die andere Seite der Montie-

rung zu „kippen“ (siehe obenstehende Meridianfunktion). Un-

ter Verwendung des ersten oben genannten Beispiels könnte

der Benutzer das Teleskop in R.A. (Azimut) schwenken, bis

er den Punkt erreicht, wo die Kabel auf ihre maximale verlän-

gert werden. Wenn das Teleskop nun den Azimut in dieser

Position anzeigt (wenn Sie unter dem Utility-Menü die Ach-

senposition ablesen), können Sie den Azimut des Teleskops

als Maximalposition festlegen. Geben Sie diese Azimutwerte

als Maximal- und Minimal-Azimut-Schwenkgrenzen ein, um

sicherzustellen, dass das Teleskop nicht über diesen Punkt

hinaus schwenkt. Die Teleskop-Schwenkgrenzen können so

eingestellt werden, dass an einem beliebigen Punkt zwischen

40 ° über dem Niveau und 20 ° unter dem Niveau automa-

tisch gestoppt wird. Zum Einstellen der RA-Schwenkgrenzen

stehen folgende Wahlmöglichkeiten zur Verfügung:

• R.A. Grenzwert Osten - Geben Sie eine Zahl zwischen

+40° und -20° ein, um die Schwenkgrenze festzulegen,

wenn sich der Tubus auf der östlichen Seite der Montierung

beﬁndet.

• R.A. Grenzwert Westen - Geben Sie eine Zahl zwischen

+40° und -20° ein, um die Schwenkgrenze festzulegen,

wenn sich der Tubus auf der östlichen Seite der Montierung

beﬁndet.

• Grenzwerte deaktivieren – Hiermit werden alle vor-

deﬁnierten Werte, die eingegeben wurden, deaktiviert,

wodurch die Montierung die maximale Strecke über den

Meridian hinaus (d. h. -20 ° auf beiden Seiten) nachfüh-

ren kann.

WARNUNG: Damit das Teleskop von einer Richtung auf

einen Stern zuschwenken kann, die das Ausmaß des

Getriebespiels minimiert, könnte es nötig sein, dass das

Teleskop über den speziﬁzierten Grenzwert in der

Schwenkbewegung hinausgeht, damit es sich dem Stern

aus der korrekten Richtung annähern kann. Dadurch sind

Ihre Möglichkeiten, weiter als 6 ° über dem in der Hand-

steuerung eingestellten RA-Schwenkgrenzwert auf ein

Objekt zu schwenken, begrenzt. Wenn dies ein Problem

darstellt, kann die Richtung, in der das Teleskop ein Objekt

zentriert, geändert werden. Zum Ändern der Schwenkrich-

tung des Teleskops, siehe GoTo-Automatik im Teles-

kop-Setupmenü.

Benutzerdeﬁnierte Rate 9 – Hiermit können Sie die

Schwenkrate des Teleskops auf ein Ziel hin anpassen. Sie

können die RA- und DEK-Achsen separat einstellen.

Utility-Menü

Wenn Sie durch die Optionen des MENÜS (9) scrollen,

erhalten Sie auch Zugriff auf verschiedene, fortgeschrittene

Utilityfunktionen des Teleskops, wie z. B. Montierung kalibrie-

ren, Ruheposition und Vieles mehr.

Montierung kalibrieren – Um die Leistung und Zeige-

genauigkeit des Teleskops zu optimieren, verfügt die Montie-

rung über integrierte Kalibrierungsroutinen zur Kompensation

mechanischer Vibrationen der Deutschen Montierung. Jede

Kalibrierung wird vollautomatisch durchgeführt und muss

in den meisten Fällen nur einmal ausgeführt werden. Wir

empfehlen dringend, sich ein paar Minuten Zeit zu nehmen,

die Kalibrierungsverfahren durchzulesen.

• R.A. Schalter – Mittels dieses Verfahrens wird der Offset-

fehler aufgezeichnet, wenn die Rektaszensions-Indexmar-

kierung beim Hochfahren ausgerichtet wird. Kalibrierung

des R.A. Indexes erhöht die Genauigkeit Ihrer anfänglichen

Sternausrichtung für spätere Teleskopausrichtungen.

• GoTo Kalibrierung - GoTo Kalibrierung ist ein nützliches

Werkzeug, wenn schweres visuelles oder Fotozubehör am

Teleskop befestigt wird. Die GoTo-Kalibrierung berechnet

die Distanz und Zeit, die von der Montierung benötigt wird,

um den letzten, langsamen GoTo-Abschnitt zu beenden,

wenn auf ein Objekt zugeschwenkt wird. Eine Änderung

an der Teleskopbalance kann die Zeit verlängern, die für

den letzten Schwenk benötigt wird. Die GoTo-Kalibrierung

berücksichtigt kleinste Ungleichgewichte und Änderungen

der letzten GoTo-Distanz und kompensiert diese.

Startposition – Bei der „Startposition“ des Teleskops

handelt es sich um eine benutzerdeﬁnierte Position, die bei

der Lagerung des Teleskops verwendet wird, wenn dieses

nicht in Gebrauch ist. Die Startposition ist nützlich, wenn das

Teleskop als ständige Sternwarte gelagert wird. Standardmä-

ßig ist die Startposition mit der Indexposition für die Ausrich-

tung der Montierung identisch.

Zum Einstellen der Startposition Ihrer Montierung verwen-

den Sie einfach die Pfeiltasten auf der Handsteuerung, um

die Teleskopmontierung in die gewünschte Position zu be-

wegen. Wählen Sie die Option Einstellen aus und drücken

Sie auf Enter.

Wählen Sie die Option GoTo aus, um das Teleskop zu einem

beliebigen Zeitpunkt zurück in die Startposition zu bewegen.

Werkseinstellungen – Setzt die Handsteuerung auf die

ursprünglichen Werkseinstellungen zurück. Werte wie die

Getriebespielkompensation, anfängliche Daten zu Datum

und Uhrzeit, Längen-/Breitengrade sowie Schwenk- und

Filtergrenzen werden rückgesetzt. Gespeicherte Werte, wie

z. B. benutzerdeﬁnierte Objekte, bleiben jedoch auch bei der

Auswahl der Werkseinstellungen gespeichert. Die Handsteu-

erung fordert Sie zum Drücken der „0“-Taste auf, bevor die

Werkseinstellungen aktivierbar werden.

Version – Wird diese Option ausgewählt, können Sie die

aktuelle Versionsnummer von Hand- und Motorsteuerung

einsehen. Der erste Nummernsatz zeigt die Softwareversion

der Handsteuerung an. Für die Motorsteuerung zeigt die

Handsteuerung zwei Nummernsätze an: die ersten Nummern

geben den Azimut und die zweiten die Höhe an.

Achsenposition – Hier werden die relativen Werte für

Höhe und Azimut der aktuellen Teleskopposition angezeigt.

GoTo-Achsenposition – Hier können Sie eine speziﬁsche

relative Höhen- und Azimut-Position eingeben und darauf

schwenken.

Ruheposition – Die Ruheposition ermöglicht es dem

Teleskop, vollständig abzuschalten und dennoch seine Aus-

richtung beizubehalten, wenn es wieder eingeschaltet wird.

DEUTSCH | 23

Dadurch wird nicht nur Energie gespart, sondern es ist auch

ideal für Personen, die ihr Teleskop permanent aufgestellt las-

sen oder ihr Teleskop über einen längeren Zeitraum an einem

Standort belassen. Aktivieren des Teleskop-Ruhemodus:

1. Im Utility-Menü den Ruhemodus auswählen.

2. Das Teleskop in die gewünschte Position bringen und

ENTER drücken.

3. Das Teleskop ausschalten. Achten Sie darauf, das Teles-

kop im Ruhemodus niemals zu bewegen.

Sobald das Teleskop erneut eingeschaltet wird, zeigt der

Bildschirm Aufwachen an. Nachdem Sie auf Enter gedrückt

haben, haben Sie die Möglichkeit, durch die Uhrzeit-/Stand-

ort-Informationen zu scrollen, um die aktuelle Einstellung

zu bestätigen. Drücken Sie auf ENTER, um das Teleskop

aufzuwecken.

HINWEIS: Wenn Sie auf dem Aufwach-Bildschirm

auf ZURÜCK drücken, können Sie viele Funktionen der

Handsteuerung einsehen, ohne das Teleskop aus dem

Ruhemodus aufzuwecken. Um das Teleskop, nachdem Sie

auf ZURÜCK gedrückt haben, aufzuwecken, wählen Sie im

Utility-Menü Ruheposition aus und drücken auf ENTER. Die

Richtungstasten dürfen, während sich das Teleskop im Ru-

hemodus beﬁndet, nicht zum Bewegen verwendet werden.

Sonnenmenü

Aus Sicherheitsgründen wird die Sonne nicht als Daten-

bankobjekt angezeigt, es sei denn, dies wird zuvor aktiviert.

Gehen Sie zum Aktivieren der Sonne ins Sonnenmenü und

drücken Sie auf ENTER. Die Sonne wird nun im Planeten-

katalog angezeigt und kann als Ausrichtungsobjekt für die

Sonnensystem-Ausrichtung verwendet werden. Wählen Sie

zum Entfernen der Sonne aus der Handsteuerungsnzeige

erneut das Sonnenmenü im Utility-Menü aus und drücken Sie

auf ENTER.

Einstellen der Montierungsposition

Das Menü zum Einstellen der Montierungsposition kann

verwendet werden, um Ihre Ausrichtung beim Auskuppeln

oder ähnlichen Umständen zu erhalten. Sie könnten diese

Funktion beispielsweise nutzen, wenn die Montierung nach

einer vollständigen Ausrichtung neu ausbalanciert werden

muss. Schwenken Sie zum Einstellen der Montierungsposi-

tion auf einen hellen Stern in der Liste der benannten Sterne

und wählen Sie Einstellen der Montierungsposition aus. Die

Handsteuerung wird mit dem Stern synchronisiert, indem

Sie den Stern im Okular zentrieren und die Ausrichten-Taste

drücken. Nach der Synchronisation mit dem Stern können

Sie die Montierung in beiden Achsen manuell bewegen, um

die Balance wiederherzustellen. Wenn Sie das Teleskop

auf Ihr nächstes Objekt schwenken möchten, bedenken Sie

bitte, dass Sie den Tubus manuell zum selben hellen Stern

zurückführen müssen, um diesen im Okular zu zentrieren. Die

Verwendung dieses Werkzeugs hebt den PEC-Index auf.

Das GPS an-/ausschalten – Wenn Sie Ihr Teleskop zu-

sammen mit dem optionalen SkySync-GPS-Zubehör verwen-

den, müssen Sie das GPS bei der ersten Zubehörnutzung

einschalten. Wenn Sie die Datenbank des Teleskops zum

Aufﬁnden der Koordinaten eines Himmelsobjekts zu einem

künftigen oder vergangen Datum nutzen möchten, müssen

Sie das GPS ausschalten, damit Sie eine von der aktuellen

Zeit abweichende Angabe manuell eingeben können.

RTC an-/ausschalten – hiermit können Sie die interne

Echtzeituhr des Teleskops ausschalten. Beim Ausrichten

empfängt das Teleskop weiterhin Informationen von der RTC.

Wenn Sie die Datenbank des Teleskops zum Aufﬁnden der

Koordinaten eines Himmelsobjekts zu einem künftigen oder

vergangen Datum nutzen möchten, müssen Sie die RTC aus-

schalten, damit Sie eine von der aktuellen Zeit abweichende

Angabe manuell eingeben können.

Periodische Fehlerkorrektur (PEC) – Die PEC wurde

konzipiert, um die fotograﬁsche Qualität zu verbessern,

indem die Amplitude der Schneckenfehler reduziert und

die Nachführgenauigkeit des Antriebs erhöht wird. Diese

Funktion wird bei der fortgeschrittenen Astrofotograﬁe bei

akkurater Polausrichtung Ihres Teleskops verwendet. Weitere

Informationen über die PEC-Verwendung ﬁnden Sie im

Abschnitt „Astrofotograﬁe“ in diesem Handbuch.

Menü benutzerdeﬁnierte Objekte

Ihr Teleskop kann bis zu 400 verschiedene benutzerdeﬁnierte

Objekte speichern. Bei diesen Objekten kann es sich um von

Ihnen entdeckte terrestrische Tagesobjekte oder interessante

Himmelsobjekte handeln, die nicht in der regulären Daten-

bank vorhanden sind. Es gibt verschiedene Wege, ein Objekt

in Abhängigkeit der Art des Objekts zu speichern:

GoTo-Objekt: Gehen Sie zu einem beliebigen benutzerdeﬁ-

nierten Objekt, das in der Datenbank gespeichert ist, scrollen

Sie entweder zu „GoTo-Sky-Obj“ oder „GoTo-Land-Obj.“,

geben Sie die Nummer des Objekts ein, das Sie auswählen

möchten und drücken Sie auf ENTER. Das Teleskop wird die

Daten automatisch abrufen und die Koordinaten anzeigen,

bevor es auf das Objekt schwenkt.

Ein Himmelsobjekt speichern: Ihr Teleskop speichert

Himmelsobjekte nach deren Rektaszensions- sowie De-

klinationskoordinaten im Himmel in die Datenbank ab. Auf

diese Weise kann dasselbe Objekt jedes Mal gefunden

werden, wenn das Teleskop ausgerichtet wird. Sobald ein

gewünschtes Objekt im Okular zentriert wurde, scrollen Sie

einfach zum Befehl „Himmelsobj. speichern“ und drücken auf

ENTER. Die Anzeige fordert Sie zur Eingabe einer Nummer

zwischen 1 und 200 auf, um das Objekt zu identiﬁzieren.

Drücken Sie erneut auf ENTER, um dieses Objekt in die

Datenbank zu speichern.

Datenbank (Db) speichern

• Objekt: Mithilfe dieser Funktion können Sie Ihre eigene

Benutzertour aus Datenbankobjekten anlegen, indem die

aktuelle Teleskopposition zusammen mit dem Namen eines

aus einem beliebigen Datenbankkatalog ausgewählten Ob-

jekts gespeichert wird. Auf diese Objekte kann nun über

die GoTo-Himmelsobjekt-Auswahl zugegriffen werden.

• R.A. eingeben - DEK: Sie können auch speziﬁsche Koor-

dinaten für ein Objekt speichern, indem Sie einfach die RA

sowie die Deklination dieses Objekts eingeben. Scrollen

Sie zum Befehl „RA-DEK eingeben“ und drücken Sie auf

ENTER. Die Anzeige fordert Sie nun dazu auf, zuerst die

RA und anschließend die Deklination des gewünschten

Objekts einzugeben.

• Ein terrestrisches Objekt speichern: Das Teleskop

kann auch als Spektiv für terrestrische Objekte genutzt

werden. Feststehende terrestrische Objekte können

24 | DEUTSCH

gespeichert werden, indem relativ zum Standort des

Teleskops zum Betrachtungszeitpunkt Höhe und Azimut

gespeichert werden. Da sich diese Objekte relativ zum

Standort des Teleskops beﬁnden, sind deren Daten nur für

exakt diesen Standort gültig. Terrestrische Objekte werden

gespeichert, indem das gewünschte Objekt erneut im Oku-

lar zentriert wird. Scrollen Sie zum Befehl „Terrestrisches

Obj. speichern“ und drücken Sie auf ENTER. Die Anzeige

fordert Sie zur Eingabe einer Nummer zwischen 1 und 200

auf, um das Objekt zu identiﬁzieren. Drücken Sie erneut auf

ENTER, um dieses Objekt in die Datenbank zu speichern.

Um Inhalte eines beliebigen benutzerdeﬁnierten Objekts

zu ändern, können Sie einfach ein neues Objekt unter der

bereits bestehenden Identiﬁkationsnummer speichern; das

Teleskop ersetzt das vorherige benutzerdeﬁnierte Objekt

durch das aktuelle Objekt.

RA/DEK aufrufen – Hierbei werden Rektaszension und

Deklination der aktuellen Teleskopposition angezeigt.

GoTo-RA/DEK – Sie können eine speziﬁsche RA bzw.

Deklination eingeben und darauf schwenken.

Hinweis– Um ein Koordinatenpaar (RA/DEK) dauerhaft in

der Datenbank zu speichern, kann es als benutzerdeﬁniertes

Objekt, wie oben beschrieben, gespeichert werden.

Identiﬁzieren

Der Identiﬁzierungsmodus durchsucht einen beliebigen

Datenbankkatalog der Montierung bzw. Name und Offset-

Distanzen des nächsten passenden Objekts werden

aufgelistet und angezeigt. Diese Funktion kann zwei

Zwecke erfüllen: Erstens kann sie zur Identiﬁkation eines

unbekannten Objekts im Sichtfeld Ihres Okulars verwendet

werden. Außerdem kann der Identiﬁzierungsmodus zur

Lokalisierung anderer Himmelsobjekte, die dicht an den

gegenwärtig von Ihnen beobachteten Objekten liegen,

verwendet werden. Wenn Ihr Teleskop z. B. auf den

hellsten Stern im Sternbild Lyra gerichtet ist, können Sie

die Identiﬁzierung wählen. Daraufhin wird der Katalog der

benannten Sterne zweifelsohne den Stern Vega als den von

Ihnen beobachtete Stern angeben. Wenn Sie Identiﬁzieren

wählen und in den Katalogen nach benannten Objekte bzw.

im Messier-Katalog suchen, weist Sie die Handsteuerung

darauf hin, dass sich der Ringnebel (M57) ca. 6 ° von

Ihrer aktuellen Position beﬁndet. Eine Durchsuchung des

Doppelsternkatalogs ergibt, dass sich Epsilon Lyrae nur 1°

von Vega entfernt beﬁndet.

Die Identiﬁzierungsfunktion verwenden:

• Auf die Menütaste drücken und die Option Identiﬁzieren

auswählen.

• Die Aufwärts-/Abwärts-Scrolltasten verwenden, um den

Katalog, in dem gesucht werden soll, auszuwählen.

• Drücken Sie auf ENTER, um mit der Suche zu beginnen.

HINWEIS: Manche Datenbanken umfassen Tausende von

Objekten, und daher kann es einige Minuten dauern, bis

das nächstliegende Objekt aufgerufen wird.

Präzises GoTo

Die Montierung verfügt über eine GoTo-Funktion zum prä-

zisen Annähern, die beim Aufﬁnden extrem lichtschwacher

Objekte sowie bei der Objekt-Zentrierung im Sichtfeld für

die Astrofotograﬁe behilﬂich ist. Diese GoTo-Funktion sucht

automatisch nach dem hellen Stern, der dem gewünschten

Objekt am nächsten liegt, und fordert den Benutzer dazu auf,

den Stern sorgfältig im Objektiv zu zentrieren. Die Hand-

steuerung berechnet nun die kleine Differenz zwischen der

GoTo-Position und der zentrierten Position. Aufgrund dieser

Aufrechnung schwenkt die Montierung nun mit erhöhter

Genauigkeit auf das gewünschte Objekt.

Das präzise GoTo verwenden:

1. Drücken Sie die MENÜ-Taste und wählen Sie mithilfe der

Aufwärts- und Abwärts-Tasten das „Präzises GoTo" aus.

• Wählen Sie Datenbank, wenn Sie das Objekt, dass Sie

betrachten möchten, aus einer Datenbankkatalogauﬂis-

tung auswählen möchten oder;

• Wählen Sie RA/DEK, um ein Himmelskoordinatenpaar

einzugeben, auf das zugeschwenkt werden soll.

2. Sobald das gewünschte Objekt ausgewählt ist, wird der

Ihrem gewünschten Objekt am nächsten liegende helle

Stern von der Handsteuerung gesucht und angezeigt.

Drücken Sie auf ENTER, um zum hellen Ausrichtungs-

stern zu schwenken.

3. Verwenden Sie die Richtungstasten, um den Ausrich-

tungsstern sorgfältig im Okular zu zentrieren.

4. Drücken Sie auf ENTER, um auf das gewünschte Objekt

zu schwenken.

Anhang A: Firmware-Upgrade der

Montierung und Handsteuerung

Zur Überprüfung von Firmware-Updates siehe bitte diese

URL: http://software.celestron.com/updates/CFM/CFM/

1. Schließen Sie die mitgelieferte NexStar + Handsteuerung

an einen der Aux-Anschlüsse an

2. Ein Standard-USB-A-Typ-Kabel an die Montierung und

den PC anschließen.

3. Die CGX an die Stromversorgung anschließen und

einschalten.

4. Den Celestron Firmware Manager (CFM) öffnen.

5. Der CFM überprüft Ihre Hardware und sucht nach Up-

dates. Der CFM bestimmt automatisch, welche Kompo-

nenten eine Aktualisieren benötigen.

6. Klicken Sie im CFM auf “Update” und erlauben Sie das

Fertigstellen.

DEUTSCH | 25

Anhang B:

Pﬂege und Instandhaltung

Die CGX-Montierung ist robust und wird Ihnen bei richtiger

Pﬂege Jahre Freude bereiten.

Lagerung

Obwohl die Montierung sowie die Elektronik für den

Einsatz im Freien entworfen wurde, sollte die Montierung

nicht im Freuen gelagert werden, es sei denn sie ist durch

ein überdachtes Observatorium oder beispielsweise eine

Garage geschützt. Wird die Montierung dauerhaft Hitze,

Kälte und Feuchtigkeit ausgesetzt, können Elektronik,

mechanische Schmierung und Oberﬂächenqualität letztlich

Schaden nehmen. An einem überdachten, sonnengeschützten

Ort lagern. Möglichst an einem trockenen Platz aufbewahren.

26 | DEUTSCH

ZWEIJÄHRIGE EINGESCHRÄNKTE GARANTIE VON

CELESTRON

A. Celestron garantiert, dass Ihre Teleskop-Montierung für zwei

Jahre frei von Material- und Verarbeitungsfehlern ist. Celestron wird

ein solches Produkt oder Teile davon, wenn nach Inspektion durch

Celestron ein Defekt an Material oder Verarbeitung gefunden wurde,

reparieren oder austauschen. Die Verpﬂichtung von Celestron, ein

solches Produkt zu reparieren oder auszutauschen, unterliegt der

Bedingungen, dass das Produkt zusammen mit einem für Celestron

zufriedenstellenden Kaufbeleg an Celestron zurückgesendet wird.

B. Die korrekte Rücksende-Autorisationsnummer muss zuvor von

Celestron angefordert werden. Rufen Sie Celestron unter (310)

328-9560 an, um die Nummer, die auf der Außenseite Ihres

Versandcontainers aufgebracht ist, zu erhalten.

Alle Rücksendungen müssen eine schriftliche Erklärung enthalten,

aus der der Name, die Adresse und die Telefonnummer des

Eigentümers, zu der er tagsüber erreichbar ist, zusammen mit einer

kurzen Beschreibung aller beanstandeten Defekte, hervorgeht.

Ausgetauschte Teile oder Produkte werden Eigentum von Celestron.

Der Kunde ist für alle Kosten für Versand und Versicherung zu und

vom Celestron-Werk verantwortlich und muss diese Kosten im

Voraus begleichen.

Celestron muss vernünftige Maßnahmen ergreifen, um jede

Teleskopmontierung unter dieser Garantie innerhalb von 30 Tagen

nach Erhalt zu reparieren oder auszutauschen. Für den Fall, dass

Reparatur oder Austausch mehr als dreißig Tage in Anspruch

nimmt, muss Celestron den Kunden entsprechen in Kenntnis setzen.

Celestron behält sich das Recht vor, ein Produkt, das aus der

Produktlinie ausgeschieden ist, durch ein neues oder in Wert und

Funktion vergleichbares Produkt zu ersetzen.

Diese Garantie erlischt und wird außer Kraft gesetzt, für den Fall,

dass ein Produkt unter der Garantie in Design oder Funktion

modiﬁziert wurde oder Missbrauch, unsachgemäße Handhabung

oder unautorisierter Reparatur unterzogen wurde. Des Weiteren sind

Produktfehlfunktionen oder Wertminderung aufgrund von normalem

Verschleiß von dieser Garantie nicht abgedeckt.

CELESTRON LEHNT JEGLICHE GEWÄHRLEISTUNG, OB

AUSDRÜCKLICH ODER STILLSCHWEIGEND, OB DER

MARKTGÄNGIGKEIT ODER DER EIGNUNG FÜR EINEN

BESTIMMTEN ZWECK, AUSSER DEM HIERIN GENANNTEN,

AB. DIE ALLEINIGE VERPFLICHTUNG VON CELESTRON

UNTER DIESER EINGESCHRÄNKTEN GARANTIE BESTEHT

DARIN, DAS DURCH DIE GARANTIE ABGEDECKTE PRODUKT

IN ÜBEREINSTIMMUNG MIT DEN HIERIN FESTGEHALTENEN

BEDINGUNGEN ZU REPARIEREN ODER AUSZUTAUSCHEN.

CELESTRON LEHNT AUSDRÜCKLICH JEGLICHE HAFTUNG

FÜR ENTGANGENE PROFITE, ALLGEMEINE, SPEZIELLE,

INDIREKTE ODER FOLGESCHÄDEN AB, DIE SICH AUS

EINER GARANTIEVERLETZUNG ERGEBEN KÖNNTEN ODER

DIE DURCH NUTZUNG BZW. UNFÄHIGKEIT ZUR NUTZUNG

JEGLICHEN CELESTRON-PRODUKTS ERGEBEN. JEGLICHE

STILLSCHWEIGENDE ODER NICHT BEANSPRUCHBARE

GEWÄHRLEISTUNGEN IST ZEITLICH AUF ZWEI JAHRE AB

DATUM DES URSPRÜNGLICHEN KAUFS BESCHRÄNKT.

Einige Staaten erlauben keinen Ausschluss oder keine

Beschränkung von zufälligen oder Folgeschäden sowie keine

zeitliche Begrenzung einer stillschweigenden Garantie; daher

könnten die oben genannten Beschränkungen und Ausschlüsse auf

Sie nicht zutreffen.

Diese Garantie gibt Ihnen bestimmte Rechte und darüber hinaus

könnten Sie auch weitere Rechte haben, die von Land zu Land variieren.

Celestron behält sich das Recht vor, jegliches Modell und

jeglichen Teleskoptyp zu modiﬁzieren oder aus der Produktlinie

auszuschließen, ohne Ihnen dies vorher anzukündigen.

Wenn ein Garantiefall eintritt oder wenn Sie Hilfestellung bei der

Verwendung Ihrer Teleskopmontierung benötigen, wenden Sie sich

bitte an:

Celestron

Kundendienstabteilung

2835 Columbia Street

Torrance, CA 90503

Tel.: 800.421.9649

Montag – Freitag 8.00 – 16.00 PST (paziﬁsche Zeitzone)

HINWEIS: Diese Garantie ist für Kunden in den USA und

Kanada gültig, die dieses Produkt von einem autorisierten

Celestron-Händler in den USA oder Kanada gekauft haben.

Eine Garantie außerhalb der USA und Kanada gilt nur für

Kunden, die bei einem internationalen Celestron-Vertrieb

oder einem autorisierten Celestron-Händler im jeweiligen

Land eingekauft haben. Bitte wenden Sie sich für jeden

Garantieservice an diese Ansprechpartner.

FCC Hinweis: Dieses Gerät wurde getestet und entspricht den

Grenzwerten für digitale Geräte der Klasse B in Übereinstimmung

mit Artikel 15 der FCC-Bestimmungen. Diese Grenzwerte bieten

einen angemessenen Schutz vor Störungen in Wohnanlagen.

Dieses Gerät erzeugt, verwendet und strahlt Hochfrequenzenergie

aus und kann den Funkverkehr stören, wenn es nicht gemäß den

Anweisungen installiert und verwendet wird. Es kann jedoch nicht

garantiert werden, dass in einer bestimmten Einrichtung keine

Störungen auftreten. Falls dieses Gerät Störungen des Radio- oder

Fernsehempfangs verursacht, was durch ein vorübergehendes

Ausschalten des Geräts festgestellt werden kann, wird der

Benutzer dazu angehalten, die Störung durch eine oder mehrere der

nachstehenden Maßnahmen zu beheben:

• Die Ausrichtung der Empfangsantenne ändern.

• Die Distanz zwischen dem Gerät und dem Empfänger

vergrößern.

• Anschluss des Geräts an eine Steckdose, die nicht am selben

Stromkreis angeschlossen ist, wie die des Empfängers.

• Fragen Sie den Händler oder einen erfahrenen Radio-/

Fernsehtechniker um Hilfe.

Produktdesign und technische Daten können ohne Vorankündigung

geändert werden.

Dieses Produkt wurde für die Verwendung durch Personen von 14

Jahren und darüber entworfen und vorgesehen.

www.celestron.com

2835 Columbia Street • Torrance, CA 90503 U.S.A.

Telefon: 800.421.9649

DEUTSCH | 27

MANUAL DE INSTRUCCIONES

Modelo #91530-1

TELESCOPIOS DE GAMA DE SOPORTE ECUATORIAL ALEMÁN

2 | ESPAÑOL

ESPAÑOL | 3

ÍNDICE

Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Requisitos del Sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Lista de Piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Descripción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Uso Básico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Alineación Polar del Soporte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Alineación Polar Precisa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Alcance de Movimiento del Soporte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Ajuste del Soporte para Latitudes muy Altas o Bajas . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Puerto USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Puertos AUX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Puerto Autoguide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Mando Manual NexStar+ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Catálogo de Objetos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Desplazarse a un Objeto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Apéndice A: Actualización del Firmware del Soporte y el Mando Manual . . . . . . . . . . . . . . . . . 24

Apéndice B: Cuidados y Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Garantía Limitada por Dos Años de Celestron . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

4 | ESPAÑOL

ESPAÑOL | 5

Introducción

Advertencia

• No mire nunca directamente al sol con los ojos

descubiertos o un telescopio (a menos que tenga un

ﬁltro solar adecuado). Puede producir daños oculares

permanentes e irreversibles.

• No use nunca su telescopio para proyectar una imagen

del Sol sobre ninguna superﬁcie. La acumulación interna

de calor puede dañar el telescopio y cualquier accesorio

que tenga instalado.

• No use nunca un ﬁltro solar de ocular ni una cuña Herschel.

La acumulación interna de calor en el telescopio puede hacer

que los dispositivos se agrieten o rompan, permitiendo

pasar la luz solar sin ﬁltrar hasta el ojo.

• No deje nunca el telescopio sin supervisión. Asegúrese

de que un adulto familiarizado con los procedimientos de

uso adecuados esté con el telescopio en todo momento,

especialmente en presencia de niños.

Requisitos del Sistema

• El CGX precisa de 12 voltios de alimentación CC co al

menos 4 amperios de corriente. Dispone de una alimentación

CA a 12VCC 5A de Celestron e incluye un conector de

cañón estriado que se recomienda. Las baterías portátiles

de 12 voltios también son alimentaciones adecuadas. El

soporte incluye un cable de alimentación CC con una

toma para el encendedor.

• El telescopio debe disponer de una barra de montaje

machihembrada que tenga formato CG-5/Vixen o CGE/

Losmandy D. El CGX puede adaptarse a ambos tamaños

de soporte machihembrado.

• Para obtener el mejor rendimiento, la carga total del

telescopio no debe exceder 55 lbs (25 kg), sin contar

contrapesos.

• Windows 7/10 para usar el software de control del

telescopio.

• Cable USB con conector A estándar conectado al

puerto USB del soporte (solo para uso con PC).

• Destornillador de cabezal Phillips (opcional, solo para

ajuste de engranaje).

Lista de Piezas

Caja 1: Soporte ecuatorial 91530-1 CGX

Cabezal de soporte ecuatorial CGX

Llave allen de 8mm (encerrada en el mango posterior del

soporte) Eje de contrapeso y rosca de retención

3 x tornillos de cabezal hexagonal de 8mm (ﬁjan el cabezal

al trípode)

Cable de alimentación 12VCC

Mando manual NexStar+

Caja 2: Trípode CGX y contrapesos

Trípode

2 x contrapesos de 5 kg (11 lbs.)

Bandeja de accesorios

Mando y arandela de bandeja (enroscada en la columna

central del trípode)

6 | ESPAÑOL

Descripción

Figura 1.1 Vista general

Llave allen

de 8 mm

(situada bajo el asa de transporte)

Mandos de bloqueo de machihembrado

Asa de transporte

Palanca de bloqueo de embrague DEC

R.A. Palanca de bloqueo de embrague

Eje de contrapeso

Contrapeso

Rosca de retención

de contrapeso

Trípode

Bandeja de accesorios

Mando manual

Soporte del machihembrado

Puertos Aux 1 y Aux 2 para el mando

manual y los accesorios

Entrada de alimentación 12VCC 4A

Mandos de bloqueo de altitud (uno en cada lado)

Mando de ajuste de altitud

Mandos de ajuste de azimut

Asa de transporte

Interruptor de encendido/apagado

Consulte la ﬁgura 1.2

ESPAÑOL | 7

Figura 1.2 Vista general

Puerto Autoguide

Ventanas del

impulsor de correa

Puerto USB

Escalas de latitud

Palancas de bloqueo de ajuste de altura de pata

Marcas de índice de altura de pata

8 | ESPAÑOL

Montaje

Desembale el contenido y siga estos pasos para

montar el soporte. Si ha adquirido el CGX solamente, el

trípode incluirá dos contrapesos de 11 lbs (5 kg). Si ha

adquirido el CGX con un tubo óptico grande, pueden

incluirse más contrapesos para lograr el equilibrio.

Nota: La llave allen de 8 mm incluida se encuentra bajo

el mango posterior como se indica en la Figura 1.1.

Instalación del trípode

1. Ponga derecho el trípode y separe las patas hasta que

cada pata quede totalmente extendida.

2. Retire la rosca de apoyo del trípode y la arandela de la

columna central instalada en la parte superior del trípode

(Figura 2.1 y 2.2).

3. Coloque la bandeja de accesorios sobre la columna

central de forma que cada uno de los tres brazos de la

bandeja soporte una pata del trípode.

4. Vuelva a colocar la rosca y la arandela sobre la columna

estriada y apriételas ﬁrmemente en posición. La bandeja

de accesorios no debería poder moverse en el trípode

(Figura 2.1 y 2.2).

5. Ajuste la altura del trípode aﬂojando los mandos de blo-

queo del extremo de cada pata del trípode. Ajuste la altu-

ra de la pata según sea necesario y vuelva a apretar los

mandos de bloqueo, una pata cada vez. Tenga en cuenta

que las marcas de índice de la pata pueden usarse para

nivelar con facilidad el trípode.

Instalación del soporte en el trípode

1. Coloque el cabezal sobre el trípode de forma que se

asiente con seguridad en la superﬁcie coincidente.

2. Para obtener la mejor estabilidad posible, oriente el

soporte de forma que el eje de contrapeso estédirecta-

mente sobre una pata del trípode como se muestra en las

Figuras 1.1 y 1.2. Observe que puede orientar el soporte

de forma que el eje de contrapeso quede entre dos de

las patas del trípode, lo que puede ser útil en latitudes

bajas, permitiendo que los contrapesos tengan más

espacio respecto al trípode.

3. Usando la llave allen de 8mm incluida (Figura 3), apriete

los 3 pernos de ﬁjación del soporte.

Figura 2.1 Instalación del trípode

Figura 2.2 Instalación del trípode

Bandeja de accesorios

Columna

central

Rosca y arandela de

soporte de trípode

Llave

allen

Figura 3 Fijación del soporte al trípode

ESPAÑOL | 9

Alineación polar aproximada del soporte

Antes de añadir más peso al soporte y el trípode, coloque de

forma aproximada el soporte, de forma que esté orientado al

norte (o al sur si está en el hemisferio sur) y póngalo en su

latitud. Aﬂoje los dos mandos de bloqueo de altitud y gire el

mando de ajuste de altitud (Figura 1.1) hasta que esté apro-

ximadamente en su latitud, indicada en la escala de latitud

(Figura 1.2), y vuelva a ﬁjar los mandos de bloqueo de alti-

tud. La escala solamente está pensada para alineación polar

aproximada. Puede obtener una alineación polar más precisa

más tarde con ayuda del mando manual informatizado.

Añadir contrapesos

Retire la rosca de retención del extremo del eje de contra-

peso, añada los contrapesos, y vuelva a colocar la rosca de

retención. Mantenga el eje de contrapeso orientado hacia

abajo (Figura 1.1).

Instalación del telescopio en el soporte

1. Asegúrese de haber ﬁjado las palancas de embrague

R.A. y DEC.

2. Aﬂloje los mandos de ﬁjación del soporte del machihem-

brado lo suﬁciente para permitir que el machihembrado

entre en el soporte. Tenga en cuenta que la ﬂecha debe

estar orientada hacia el mismo lado que el mango anterior

(Figura 4).

3. Deslice la barra del machihembrado en el soporte del

machihembrado del soporte. Fije el telescopio en

posición con los dos mandos de bloqueo (Figura 5).

El CGX encaja en el machihembrado grande de tipo CGE

de Celestron y el machihembrado más pequeño de estilo

CG-5, también habitual en los machihembrados Losmandy

y de estilo Vixen

Pruebe el encaje de su machihembrado Losmandy antes

de ﬁjar el telescopio al soporte. Los tamaños y ángulos de

machihembrado pueden variar según el fabricante.

Pruebe el encaje de su machihembrado Vixen antes de ﬁjar

el telescopio al soporte. Tenga en cuenta que algunos

de los machihembrados de estilo Vixen no son planos,

y tienen distintas alturas a lo largo de la barra. Según la

longitud de la parte plana, puede afectar al encaje en el

soporte del machihembrado del soporte.

Figura 4 Fijación del soporte al trípode

Equilibrado del soporte

Eje de ascensión derecha: Suelte cuidadosamente la palanca

de embrague R.A. y coloque el eje de contrapeso de forma

que quede horizontal. Sin soltar el telescopio, compruebe el

lado que favorece el equilibrio. Deslice el contrapeso según

sea necesario de forma que el eje R.A. no se mueva cuando

el embrague esté desbloqueado.

Eje de declinación: Con el eje de contrapeso aún horizontal,

suelte cuidadosamente la palanca de embrague para DEC

y compruebe el lado hacia el que está equilibrado el tubo

óptico (Figura 6). Deslice el tubo óptico hacia adelante o

atrás según sea necesario para lograr el equilibrio. Para

telescopios grandes y pesados, devuelva el telescopio a la

posición de inicio antes de aﬂojar los mandos de bloqueo

del soporte del machihembrado.

Figura 5 Machihembrado del telescopio asegurado en posición

Figura 6 Equilibrado del soporte

Flecha de orientación

de machihembrado

Mandos de bloqueo

de machihembrado

10 | ESPAÑOL

Instalación del soporte del mando manual

Enrolle la correa con gancho y la funda alrededor de la para

del trípode y coloque el mando manual en la funda.

Conexión del mando manual

Conecte el mando manual NexStar+ incluido a uno de los

puertos Aux.

Atención: No conecte el mando manual al

puerto Autoguide. Podría dañar el soporte o el mando

manual. Igualmente, no conecte un cable Autoguide

al puerto Aux o podría causar daños.

Posición inicial

El soporte está en la posición "inicio" cuando el eje de

contrapeso esté orientado hacia abajo, y el telescopio

apunte a lo largo del eje polar del soporte como se indica

en la (Figura 7). Los interruptores internos del soporte llevarán

el soporte a su posición inicial cuando lo encienda (para más

información, consulte "Uso básico"), pero aún podrá posicio-

narlo manualmente antes de encender el soporte. Solamente

tiene que desbloquear las dos palancas de bloqueo.

Uso Básico

Con el soporte montado y con alineación polar, proceda a

encender el soporte:

Alimentación del soporte

El soporte CGX puede alimentarse con el adaptador para

batería de coche incluido con una fuente de batería de

12VCC que pueda entregar al menos 4 amperios de co-

rriente. Puede usar un adaptador CA opcional que entrega

12VCC y 4 amperios de corriente. Los adaptadores de

alimentación CA con conectores de cañón estriado están

disponibles en Celestron.

Posición inical e información de ubicación

1. Conecte el mando manual NexStar+ incluido a uno de los

puertos Aux. Puede conectar a Aux 1 o Aux 2.

2. Conecte el cable de alimentación al puerto de alimentación

del soporte. Asegúrese de ﬁjar el cable de alimentación

con el conector de cañón estriado.

3. Encienda el interruptor.

4. Cuando el mando manual muestre “CGX Ready”, pulse

dos veces INTRO. El soporte procederá a mover a la

posición de conmutación inicial.

5. Seleccione Base de datos de ciudades o Ubicación

personalizada.

• En la base de datos de ciudades, seleccione la ciudad

más cercana a su ubicación.

• Si elige ubicación personalizada, deberá introducir la

longitud, latitud y zona horaria de su ubicación.

6. Cuando seleccione la ubicación, proceda a introducir la

fecha y hora. El CGX tiene un reloj en tiempo real (RTC)

que guarda la información de fecha, hora y ubicación para

la próxima vez que use el soporte.

Alineación

Requisito previo: El soporte debe alinearse de forma

aproximada polar, con la información de fecha, hora y

ubicación introducida correctamente como se indica antes

de este paso.

1. Para obtener los mejores resultados de alineación posibles,

elija Alineación con dos estrellas y pulse INTRO.

También puede elegir entre Sistema Solar, Una estrella,

Última Alineación, o Alineación rápida. Los botones de

desplazamiento 6 y 9 del teclado se usan para desplazarse

por cualquier selección de la lista en el mando manual.

Figura 7 Telescopio en posición inicial

ESPAÑOL | 11

2. Seleccione la primera estrella de la lista de estrellas con

nombre. Use los botones de desplazamiento 6 (arriba) y

9 (abajo) del teclado para moverse por los nombres de

estrellas. Son las estrellas más brillantes y más fáciles de

localizar. Pulse INTRO cuando haya elegido una estrella

adecuada. Si el soporte tiene como mínimo alineación

polar aproximada, se desplazará hasta la ubicación

aproximada de la estrella.

La selección de estrellas por defecto está en el lado oeste

del meridiano. Si hacia el oestre el ﬁrmamento está obs-

truido o desea elegir estrellas del lado este del meridiano,

pulse el botón MENÚ del teclado.

3. Usando las teclas de dirección, desplace el telescopio

a la estrella con nombre seleccionada y céntrela en el

localizador del telescopio y pulse INTRO.

El soporte ajustará automáticamente la velocidad del motor

para un centrado preciso.

4. Usando las teclas de dirección, centre la estrella en el

ocular del telescopio y pulse ALINEAR.

5. Seleccione una segunda estrella de la lista repita los

pasos 2-4 del proceso. Cuando se solicite añadir una

estrella de calibración, pulse pulsar ATRÁS para completar

la alineación o, para obtener el mejor resultado posible,

proceder a añadir una estrella de calibración.

Para obtener el mejor resultado posible, añada al menos

una estrella de calibración. Mejorará la precisión de

apuntado del soporte.

6. Cuando se solicite "Añadir estrella de calibración", elija

una estrella de la lista y pulse INTRO. El soporte se des-

plazará al otro lado del meridiano para añadir una estrella

de calibración.

7. Centre y alinee la estrella como lo ha hecho con las dos

primeras estrellas de alineación: Céntrela en el localiza-

dor, pulse INTRO, centre la estrella en el ocular, y pulse

ALINEAR.

8. Cuando se solicite añadir otra estrella de calibración

puede seguir añadiendo más o pulsar ATRÁS para

ﬁnalizar la alineación.

Selección de objetos

Seleccione desde la base de datos de objetos categorizada

por Sistema Solar, estrellas o espacio profundo. En estos

menús (con los números del teclado 1, 2 y 3) `puede selec-

cionar por nombre de objeto o número de catálogo popular

(como M42 para Messier 42).

El 6 y 9 del teclado (arriba y abajo) permiten moverse por

cualquier lista del mando manual. Pulse INTRO para ir al

objeto seleccionado dela lista.

Ejemplo de selección y desplazamiento al objeto

de espacio profundo Messier M42.

• Pulse ESPACIO PROFUNDO y a continuación INTRO

• Desplácese hacia abajo (9 en el teclado) hasta Messier y

pulse INTRO

• Pulse “0-4-2” en el teclado y pulse INTRO

Skytour (5 en el teclado) es una forma excelente de explorar

el ﬁrmamento sin consultar un mapa celeste. La función

Tour generará una lista de los objetos más interesantes que

puede observar según su hora y ubicación.

Alineación Polar del Soporte

El navegador informatizado puede localizar objetos aunque el

soporte no tenga una alineación polar perfecta. Sin embargo, la

alineación polar es necesaria para obtener la mayor precisión

en el seguimiento del soporte. Es esencial para la fotografía

astronómica. Cuando tenga alineación polar, un soporte

ecuatorial sigue el ﬁrmamento en un movimiento, manteniendo

el objeto centrado en el ocular o la cámara.

El sistema de alineación polar CGX consiste en un regulador

de alitud y un regulador de azimut (Figura 8).

Celestron ofrece un catalejo de alineación polar opcional

que se ﬁja al soporte. El catalejo de eje polar opcional no

pasa por el eje R.A. porque dicha área se utiliza para cableado

interno. Si no usa el catalejo de alineación polar opcional,

puede obtener una alineación polar aproximada observando

por el localizador del telescopio, y ajustando el soporte hasta

centrar la estrella polar en el ocular del telescopio. Hacerlo

le llevará a aproximadamente tres cuartos de grado del Polo

Norte Celeste (NCP).

Figura 8 Regulación de alineación polar

Mandos de

ajuste de azimut

Mandos de

ajuste de altitud

Mandos de

bloqueo de altitud

12 | ESPAÑOL

Alineación Polar Precisa

La alineación polar de todas las estrellas de Celestron le per-

mite alinear con el polo de forma precisa el soporte sin usar

la estrella polar o un localizador de eje polar. La alineación

polar con asistencia por software permite elegir una estrella

adecuada.

Requisito previo: Debe alinearse el CGX con alineación

de dos estrellas,una estrella, o el Sistema Solar.

1. Seleccione una estrella brillante adecuada en la base de

datos del mando manual NexStar. Desplace el telescopio

hasta la estrella.

2. Pulse el botón Alinear. Seleccione "Alineación polar" y

"Alinear soporte" en la lista.

3. El telescopio volverá a desplazarse a la estrella de alinea-

ción y solicitará que la centre en el ocular para "sincroni-

zar" con la estrella.

4. Pulse Alinear y el telescopio se desplazará hasta la

posición en la que se encontraría la estrella si tuviera una

alineación polar precisa.

5. Use los ajustes de altitud y azimut del soporte para colo-

car la estrella en el centro del ocular. No use los botones

de dirección del mando manual para centrar la estrella.

6. Pulse Intro. La alineación polar ha terminado.

Alcance de Movimiento del

Soporte

Alcance de software

El CGX usa sensores de límite controlados por software

que detectan si el soporte ha llegado cerca de su límite de

alcance mecánico. Cuando el soporte llega al conmutador, el

motor se ralentizará hasta detenerse y se mostrará un men-

saje de advertencia de "Conmutador de límite". El soporte

dejará de desplazarse en la dirección del conmutador de

límite hasta que invierta la dirección.

Alcance mecánico

El CGX usa cableado interno, por lo que el soporte ha sido

diseñado para no moverse más allá de cierto recorrido.

Ambos ejes están limitados por una retención integrada

en el soporte. Este alcance limitado también ayuda a evitar

interferir accidentalmente entre el telescopio y el soporte o

trípode. Si, por cualquier motivo, el soporte supera el conmu-

tador de límite de software (o si se desbloquea el embrague

y se mueve manualmente el soporte), el soporte se detendrá

en la retención.

El límite R.A. (Figura 9.1) permite seguir 20º más allá

del meridiano. Si deja el soporte sin supervisión durante el

seguimiento, se detendrá automáticamente antes de llegar a

la retención mecánica.

El límite DEC (Figura 9.2) contiene el suﬁciente alcance de

desplazamiento para llegar a cualquier sección del ﬁrmamento.

Figura 9.1 Un lado del límite mecánico R.A.

Figura 9.2 Un lado del límite mecánico DEC

ESPAÑOL | 13

Ajuste del Soporte Para Latitudes

Muy Altas O Bajas

El cabezal EQ puede colocarse sobre el trípode en tres

posiciones distintas. Estas tres posiciones pueden usarse

también para optimizar el equilibrio sobre el trípode. El

soporte se entrega en posición central, que es útil para

latitudes entre 20-55º. Si desea usar el soporte en latitudes

inferiores a 20º, mueva el soporte hacia adelante; si desea

usarlo por encima de 55º, mueva el soporte hacia atrás.

1. Retire el cabezal del trípode retirando los 3 tornillos.

2. Retire cuidadosamente los 8 tornillos situados bajo el

cabezal. Cuando se hayan extraído, el mecanismo de

regulación de altitud será lo único que asegure la placa

inferior del cabezal EQ.

3. Gire el mando de regulación de altitud hasta que los

agujeros estriados de la parte inferior del soporte se

alinee con el nuevo grupo de agujeros en la placa inferior.

Mueva la placa hacia adelante (en dirección al lado del

eje de contrapeso) si desea usarlo en latitudes más bajas.

Mueva la placa hacia atrás (en dirección al mando de

regulación de altitud) si desea usarlo en latitudes más

altas (Figura 10).

Puerto USB

El puerto USB del CGX se usa como interfaz con su PC

solamente para:

1. Usarlo con el software de control del telescopio dedicado.

2. Actualizar el ﬁrmware del control del motor en el soporte.

Conecte un cable estándar USB de tipo A al puerto USB

del soporte, y conéctelo al PC. El soporte debería instalarse

automáticamente.

El puerto USB del soporte no está pensado para usarse

con ASCOM ni softare de control de telescopios de terceros.

Para controlar el soporte con ASCOM, conecte el PC al

puerto mini USB del mando manual NexStar+.

Puertos Aux

Aux 1 y Aux 2 pueden usarse para el mando manual

NexStar+, así como accesorios opcionales, como

StarSense AutoAlign y el módulo WiFi SkyPortal.

Puerto Autoguide

El puerto Autoguide solamente debe usarse para relés de

cámara con autoguide.

PRECAUCIÓN: No conecte nunca el mando manual

NexStar+ ni otros accesorios al puerto Autoguide. Podría

causar daños.

Figura 10 Cambio de la posición del soporte sobre el cabezal del trípode

POSICIÓN CENTRAL

POSICIÓN HACIA ATRÁS

POSICIÓN HACIA ADELANTE

14 | ESPAÑOL

Mando Manual NexStar+

1. Ventana de pantalla de cristal líquido (LCD):

Iluminación roja para un visionado cómodo por la noche

de la información y textos del telescopio. Retire la pelñicula

protectora de la pantalla antes del uso.

2. Alinear: Indica al telescopio que inicie el proceso de

alineación por defecto. También se usa para seleccionar

una estrella u objeto como posición de alineación.

3. Teclas de dirección: Permite un control total del

telescopio en cualquier dirección. Use las teclas de

dirección para centrar objetos en el ocular o desplazar

manualmente el telescopio.

4. Teclas de catálogo: Permite el acceso directo a cada

uno de los catálogos principales de la base de datos de

miles de objetos.

Su telescopio contiene los catálogos siguientes en su

base de datos:

• Sistema Solar- Los 7 planetas de nuestro Sistema

Solar más la Luna, el Sol y Plutón.

• Estrellas- Listas personalizadas de las estrellas más

brillantes, estrellas dobles, estrellas variables,

constelaciones y asterismos.

• Espacio profundo- Listas personalizadas de las mejores

galaxias, Nebulosas y Clústeres, así como el Messier

completo y objetos NGC seleccionados.

5. Identiﬁcar: Busca en la base de datos de su telescopio

y muestra el nombre y distancias de desvío a los objetos

coincidentes más cercanos.

6. Menú: Muestra las funciones de conﬁguración y utilidades,

como la velocidad de seguimiento, objetos deﬁnidos por

el usuario y otros.

7. Opciones (Logotipo de Celestron): Funciona de forma

parecida a la tecla SHIFT de un teclado y puede usarse

junto con otras teclas para acceder a funciones más

avanzadas y a funciones que se añadirán con

futuras actualizaciones del ﬁrmware.

8. Intro: Pulsar INTRO le permite seleccionar cualquiera de

las funciones de su telescopio, aceptar los parámetros

introducidos y desplazar el telescopio a objetos mostrados.

9. Atrás: Pulsando ATRÁS saldrá del menú actual y mostrará

el nivel anterior de la ruta del menú. Pulsar ATRÁS repeti-

damente volverá a un menú principal o puede usarse para

borrar datos introducidos por error.

10. Sky Tour: Activa el modo ruta, que busca los mejores

objetos del ﬁrmamento y desplaza automáticamente su

telescopio a dichos objetos.

11. Teclas de desplazamiento: Se utilizan para desplazarse

ARRIBA y ABAJO con cualquiera de las listas del menú.

Un símbolo de doble ﬂecha en el lado derecho de la pan-

talla LCD indica que las teclas de desplazamiento pueden

usarse para ver información adicional. Los botones están

en ángulo para localizarlos más fácilmente sin mirar.

12. Velocidad del motor: Similar al botón Velocidad del

mando manual NexStar original, le permite cambiar la

velocidad del motor cuando se pulsan las teclas

de dirección.

13. Información de objeto: Muestra coordenadas e

información valiosa de objetos seleccionados en la base

de datos del telescopio.

14. Puerto mini USB (cable no incluido): Conecta al PC

para controlar el telescopio con un sobremesa o realizar

actualizaciones de ﬁrmware.

15. Menú de ayuda: En futuras actualizaciones de ﬁrmware,

este botón ofrecerá recomendaciones de solución de

problemas. Para su comodidad, funciona actualmente

como acceso directo al catálogo Messier.

Figura 11

Figura 11,2

ESPAÑOL | 15

Seleccionar un objeto

Cuando el telescopio esté correctamente alineado, puede

elegir un objeto de cualquiera de los catálogos de la base

de datos del mando manual NexStar+. El mando manual

tiene una tecla designada para cada categoría de objetos

de su base de datos; objetos del sistema solar, estrellas y

objetos del espacio profundo.

• Sistema solar – El catálogo del sistema solar mostrará

todos los planetas (y la Luna) de nuestro sistema solar

actualmente visibles en el ﬁrmamento. Para permitir mos-

trar el Sol como opción en la base de datos, consulte la

opción Permitir Sol en la sección Conﬁguración de base

de datos del manual.

• Estrellas – El catálogo de estrellas muestra listas

personalizadas de las estrellas, estrellas dobles (binarias),

estrellas variables, constelaciones y asterismos

seleccionados más brillantes.

• Espacio profundo – El catálogo Espacio profundo

muestra una lista de las mejores galaxias, nebulosas y

clústeres, así como el Messier completo y una selección

de objetos NGC. También dispone de una lista alfabética

de los objetos del espacio profundo en orden por su

nombre común.

Use las teclas de DESPLAZAMIENTO para moverse por

los catálogos para localizar el objeto que quiera observar.

Cuando se desplace por una lista larga de objetos, mantenga

pulsada la tecla ARRIBA o ABAJO para desplazarse por el

catálogo rápidamente.

Desplazarse a un objeto

Una vez se muestre el objeto deseado en la pantalla del

mando manual, dispone de dos opciones:

• Pulse la tecla INFORMACIÓN DE OBJETO. Le ofrecerá

información útil sobre el objeto seleccionado, como

magnitude, constelación e información extendida sobre

los objetos más populares.

- Use los botones de ﬂecha ARRIBA/ABAJO para

moverse por la información del objeto mostrada.

- Use el botón ATRÁS para volver a la base de datos

de objetos.

• Pulse la tecla INTRO. Desplazará automáticamente el

telescopio a las coordenadas del objeto mostrado en el

mando manual. Mientras el telescopio se desplaza al objeto,

el usuario puede acceder a muchas de las funciones del

mando manual (como mostrar información sobre

el objeto).

NOTA: Los catálogos Messier, NGC y SAO necesitan

del uso de una designación numérica. Cuando haya

seleccionado el botón del catálogo correspondiente y

seleccionado el catálogo Messier, NGC o SAO, verá

un cursor parpadeante que indica que está en modo de

introducción numérica.

Introduzca el número del catálogo para el objeto que desea

ver. Pulse INTRO para ordenar al telescopio que se des-

place al objeto, o mantenga pulsado el botón OPCIÓN (el

logo Celestron) y pulse INFORMACIÓN DE OBJETO para

ver información sobre el objeto que ha seleccionado.

PRECAUCIÓN: No desplace nunca el telescopio cuando

alguien esté mirando por el ocular. El telescopio puede

moverse a velocidades elevadas y golpear al usuario en el ojo.

Botón de velocidad del motor

El botón VELOCIDAD DE MOTOR, parecido al botón

Velocidad del mando manual NexStar original, le permite

cambiar instantáneamente la velocidad de los motores, de

una velocidad de desplazamiento rápida a una velocidad de

orientación precisa, o cualquier velocidad intermedia. Cada

velocidad se corresponde con un número en el teclado

del mando manual. El botón de número 9 es la velocidad

más rápida (aproximadamente 3,5º por segundo, según el

soporte) y se usa para desplazarse entre objetos y localizar

estrellas de alineación. El botón número 1 del mando

manual es la velocidad más lenta (mitad de sideral) y puede

usarse para centrar con precisión objetos en el ocular.

Para cambiar la velocidad de los motores:

• Pulse la tecla VELOCIDAD DE MOTOR del mando

manual. El LCD mostrará la velocidad actual del motor.

• Pulse el número del mando manual que se corresponda

con la velocidad deseada.

El mando manual tiene una función de “botón doble” que

le permite acelerar inmediatamente los motores sin tener

que elegir una velocidad. Para usar esta función, pulse el

botón de ﬂecha que se corresponda con la dirección en

la que quiera mover el telescopio. Manteniendo pulsado el

botón, pulse el botón de dirección opuesta. Aumentará la

velocidad a la velocidad de desplazamiento máxima.

Cuando use los botones de dirección arriba y abajo del

mando manual, las velocidades de desplazamiento más

lentas (6 e inferior) moverán los motores en dirección

opuesta a las velocidades de desplazamiento más altas

(7-9). Esto se hace para que un objeto se mueva en la

dirección correcta cuando se mire en el ocular (por ejem-

plo, pulsar el botón de ﬂecha ARRIBA moverá la estrella

arriba en el campo de visión del ocular). Sin embargo, si

cualquiera de las velocidades más lentas (6 e inferior) se

usan para centrar un objeto en el localizador, puede tener

que pulsar el botón de dirección opuesta para hacer que

el telescopio se mueva en la dirección correcta.

16 | ESPAÑOL

Menú del mando manual

El menú "Mando manual" le permite personalizar ciertas

características del mando manual NexStar+. Para acceder al

menú, pulse el botón MENÚ (#7 en el teclado) y use los bo-

tones de desplazamiento para seleccionar “Mando manual”,

y pulse INTRO. Use los botones de desplazamiento para

seleccionar entre las opciones siguientes:

• Control de luz: Ajuste independiente del brillo del teclado

numérico y el LCD.

• Desplazamiento del menú: Ajusta la velocidad de

movimiento del texto por la pantalla LCD.

• Activar negrita: Cambia el formato de la fuente mostrada

en el LCD de normal a negrita.

• Establecer contraste: Use las teclas de desplazamiento

para ajustar el contraste del LCD.

• Establecer idioma: Cambia el idioma mostrado en el LCD.

NOTA: La función Establecer idioma también puede

aparecer la primera vez que use su nuevo mando manual.

También puede iniciarlo en cualquier momento manteniendo

pulsado el botón Opción (el logo Celestron) durante 10

segundos mientras el telescopio esté encendido.

Procedimiento de alineación

Para que el telescopio apunte con precisión objetos del ﬁr-

mamento, debe alinearse primero con posiciones conocidas

(estrellas) del ﬁrmamento. Con esta información, el telesco-

pio puede crear un modelo del ﬁrmamento, que usa para

ubicar cualquier objeto con coordenadas conocidas. Existen

muchas formas de alinear su telescopio con el ﬁrmamento

según la información que pueda proporcionar el usuario:

• La Alineación de dos estrellas usa la información de

hora/ubicación introducida y permite al usuario seleccionar

las dos estrellas de alineación a las que se desplazará

automáticamente el telescopio.

• La Alineación de una estrella usa la misma información

de hora/ubicación pero solamente usa una estrella para la

alineación.

• La alineación de sistema solar mostrará una lista de

objetos diurnos visibles (planetas y la Luna) disponibles

para alinear el telescopio.

• El Alineamiento rápido solicitará que introduzca la misma

información que para el procedimiento de alineamiento

de dos estrellas. Sin embargo, en lugar de desplazarse a

dos estrellas de alineación para centrado y alineación, el

telescopio ignora este paso y modela el ﬁrmamento según

la información proporcionada.

• Última alineación restablece la última alineación estelar

y posición guardada. La última alineación también sirve

como protección si el telescopio se queda sin alimentación.

Alineación de dos estrellas

La alineación de dos estrellas permite al usuario seleccionar

dos estrellas con las que alinear el telescopio. Para alinear el

telescopio con el método de alineación de dos estrellas:

1. Seleccione Alineación de dos estrellas en las opciones de

alineamiento mostradas. Según la información de fecha y

hora introducida, el mando manual seleccionará y mostrará

automáticamente una estrella brillante sobre el horizonte.

• Pulse ENTER para seleccionar esta estrella como

primera estrella de alineación.

• Si por algún motivo la estrella elegida no es visible (quizá

tras un árbol o ediﬁcio), pulse ANTERIOR para que el

mando manual seleccione automáticamente la siguiente

estrella más brillante.

• También puede usar las teclas arriba/abajo para explorar

toda la lista de estrellas con nombre y seleccionar cual-

quiera de las más de doscientas estrellas de alineación.

2. Cuando el telescopio termine de desplazarse a la primera

estrella de alineación, la pantalla se solicitará usar los

botones de ﬂecha para alinear la estrella seleccionada

con el puntero del localizador. Una vez centrada en el

localizador, pulse ENTER. La pantalla le solicitará centrar

la estrella en el campo de visión del ocular. Cuando la

estrella esté centrada, pulse ALINEAR para aceptar esta

estrella como primera estrella de alineación.

3. Cuando se haya introducido la primera estrella de alinea-

ción, el mando manual seleccionará automáticamente una

segunda estrella de alineación y le hará repetir el proce-

dimiento para ella. Cuando el telescopio se haya alineado

con ambas estrellas la pantalla solicitará si desea añadir

estrellas de calibración adicionales. Las estrellas de cali-

bración se usan para mejorar la precisión de apuntado de

su telescopio compensando sutiles desalineaciones opto-

mecánicas entre la óptica del telescopio y el soporte. Por

lo tanto, normalmente es buena idea añadir al menos una

estrella de calibración adicional para mejorar la precisión

de apuntado en todo el ﬁrmamento del soporte.

4. Pulse INTRO para seleccionar una estrella de calibración.

Seleccione una estrella del mismo modo que lo ha

hecho con las primeras dos estrellas de alineación y

pulse ENTER. Observará que las estrellas de calibración

mostradas se encuentran en el lado opuesto del lado

del ﬁrmamento (meridiano) de las estrellas de alineación

originales. Esto es esencial para calibrar con precisión el

soporte. Para terminar, puede elegir continuar añadiendo

estrellas de calibración adicionales o pulsar ANTERIOR

para ﬁnalizar la alineación.

Nota: Filtrado Este/Oeste - Para garantizar la mejor

precisión de apuntado en todo el ﬁrmamento, el soporte

informatizado ﬁltra automáticamente y elige sus estrellas de

alineación iniciales de forma que las dos primeras estrellas

de alineación se encuentren en un lado del meridiano y

cualquier estrella de calibrado esté en el lado opuesto del

meridiano, como se indica con ”W" o "E" mostrado en la

esquina superior derecha del LCD. La ﬁltración este/oeste

puede cambiarse pulsando el botón MENÚ en cualquier

momento del proceso de alineación.

ESPAÑOL | 17

Recomendaciones para añadir estrellas de calibración:

• Aunque no es necesario añadir estrellas de calibración para

una observación esporádica, se recomienda que añada tres

estrellas de calibración para una precisión óptima.

• Elegir estrellas de calibración cerca del ecuador celeste

ofrece mejores resultados que las estrellas cerca de los

polos celestes.

• Aunque no es necesario usar estrellas de calibración si el

soporte del telescopio no se ha movido desde su alineación/

calibración original, puede ser necesario recalibrar el tele-

scopio si el tubo óptico se ha retirado por cualquier motivo.

Nota: Meridiano – El meridiano es una línea imaginaria en

el ﬁrmamento que comienza en el polo norte celeste y termi-

na en el polo sur celeste, y pasa por el cénit. Si está mirando

al sur, el meridiano comienza en su horizonte sur y pasa

directamente por encima hasta el polo norte celeste.

Alineación rápida

La alineación rápida usa la información de fecha y hora

introducida al inicio para alinear el telescopio. Sin embargo,

en lugar de desplazarse a dos estrellas de alineación para

centrado y alineación, el telescopio ignora este paso y mo-

dela el ﬁrmamento según la información proporcionada. Con

ello podrá desplazarse de una forma general a las coorde-

nadas de objetos brillantes, como la Luna y otros planetas, y

le ofrece al telescopio la información necesaria para seguir

objetos en cualquier parte del ﬁrmamento (según la precisión

de la alineación polar). La alineación rápida no está pensada

para usarse para localizar con precisión objetos pequeños o

tenues del espacio profundo, ni para realizar el seguimiento

de objetos con precisión para fotograﬁarlos.

Para usar la alineación rápida, seleccione Alineación rápida

en las opciones de alineación y pulse ENTER. El telesco-

pio usará automáticamente los parámetros de fecha/hora

introducidos para alinearse con el ﬁrmamento y mostrará

Alineación con éxito.

Nota: Cuando se haya realizado una alineación rápida,

puede usar la función Realineación (consulte a continuación)

para mejorar la precisión de apuntado del telescopio.

Última alineación

El método de última alineación recuperará automáticamente

las últimas posiciones de índice guardadas para seguir

usando la alineación guardada al apagar por última vez el

telescopio. Es una función útil si el telescopio pierde energía

accidentalmente o se apaga.

Realinear

El soporte tiene una función de realineación que le permite

sustituir cualquiera de las estrellas de alineación originales

con una nueva estrella u objeto celeste. Puede ser útil en

varias situaciones:

• Si observa durante unas horas, puede notar que las dos

estrellas de alineación originales se han desplazado nota-

blemente al oeste. (Recuerde que las estrellas se mueven

a una velocidad de 15º por hora). La alineación de una

nueva estrella que esté en la zona este del ﬁrmamento me-

jorará la precisión del apuntado, especialmente en objetos

en esa zona del ﬁrmamento.

• Si ha alineado el telescopio usando el método de alinea-

ción rápida, puede usar la realineación para alinearse con

un objeto real del ﬁrmamento. Así mejorará la precisión

del telescopio sin tener que volver a introducir información

adicional.

• Si ha usado el método de alineación polar asistido infor-

máticamente y ha movido manualmente el soporte, puede

ser necesario realinear el soporte para una precisión de

apuntado mejorada.

Para sustituir una estrella de alineación existente por otra

nueva:

1. Seleccione la estrella (u objeto) deseada de la base de

datos y desplácese hasta ella.

2. Centre cuidadosamente el objeto en el ocular.

3. Una vez centrado, pulse el botón ANTERIOR hasta que

esté en el menú principal.

4. Cuando se muestre CGX preparado, pulse la tecla

ALINEAR en el mando manual para seleccionar estrellas

de alineación de la lista de opciones.

5. La pantalla le solicitará la estrella de alineación que desea

remplazar. Use las teclas de desplazamiento arriba y

abajo para elegir la estrella de alineación a reemplazar. Es

preferible sustituir la estrella más cercana al nuevo objeto.

Separará las estrellas de alineación en el ﬁrmamento.

6. Pulse ALINEAR para realizar el cambio.

18 | ESPAÑOL

Catálogo de Objetos

Seleccionar un objeto

Cuando el telescopio esté correctamente alineado, puede

elegir un objeto de cualquiera de los catálogos de la base de

datos del mando manual NexStar+. El mando manual tiene

una tecla designada para cada categoría de objetos de su

base de datos; objetos del sistema solar, estrellas y objetos

del espacio profundo.

• Sistema solar – El catálogo del sistema solar mostrará

todos los planetas (y la Luna) de nuestro sistema solar ac-

tualmente visibles en el ﬁrmamento. Para poder mostrar el

Sol como opción en la base de datos, consulte la opción

de Menú solar en el menú de conﬁguración del telescopio.

• Estrellas – El catálogo de estrellas muestra listas per-

sonalizadas de las estrellas, estrellas binarias, estrellas

variables, constelaciones y asterismos seleccionados más

brillantes.

• Espacio profundo – El catálogo Espacio profundo mues-

tra una lista de las mejores galaxias, nebulosas y clústeres,

así como el Messier completo y una selección de objetos

NGC. También dispone de una lista alfabética de los obje-

tos del espacio profundo en orden por su nombre común.

Use las teclas de desplazamiento para desplazarse por los

catálogos para localizar el objeto que quiera ver.

Cuando se desplace por una lista larga de objetos, mantenga

pulsada la tecla ARRIBA o ABAJO para desplazarse por el

catálogo rápidamente.

Desplazarse a un Objeto

Cuando se muestre el objeto deseado en la pantalla del

mando manual tiene dos opciones:

• Pulse la tecla INFORMACIÓN DE OBJETO. Le

ofrecerá información útil sobre el objeto seleccionado,

como magnitude, constelación e información extendida

sobre los objetos más populares.

• Use los botones de ﬂecha ARRIBA/ABAJO para

moverse por la información del objeto mostrada.

• Use el botón ATRÁS para volver a la base de datos

de objetos.

• Pulse la tecla INTRO. Desplazará automáticamente

el telescopio a las coordenadas del objeto mostrado en

el mando manual. Mientras el telescopio se desplaza

al objeto, el usuario puede acceder a muchas de las

funciones del mando manual (como mostrar información

sobre el objeto).

NOTA: Los catálogos Messier, NGC y SAO necesitan

del uso de una designación numérica. Cuando haya

seleccionado el botón del catálogo correspondiente y

seleccionado el catálogo Messier, NGC o SAO, verá

un cursor parpadeante que indica que está en modo de

introducción numérica. Introduzca el número del catálogo

para el objeto que desea ver. Pulse ENTER para ordenar al

telescopio que se desplace al objeto, o mantenga pulsado el

botón OPCIÓN (el logo Celestron) y pulse INFORMACIÓN

DE OBJETO para ver información sobre el objeto que ha

seleccionado.

PRECAUCIÓN: No desplace nunca el telescopio

cuando alguien esté mirando por el ocular. El

telescopio puede moverse a velocidades elevadas

y golpear al usuario en el ojo.

Botón SkyTour

El soporte CGX incluye una función de recorrido que

le permite de forma automática elegir entre una lista de

objetos interesantes según la fecha y hora en la que esté

observando. El recorrido automático mostrará solamente

los objetos que se encuentren en los límites de ﬁltros

establecidos en el catálogo. Para activar la función Tour,

pulse la tecla SKY TOUR en el mando manual.

1. Pulse el botón SKY TOUR del mando manual.

2. Use los botones DESPLAZAMIENTO para seleccionar

Lo mejor de esta noche.

3. El soporte CGX se moverá automáticamente en azimut

hasta su posición inicial, lo que ayudará a minimizar las

posibilidades de enrollar el cable de alimentación durante

el recorrido.

4. El mando manual mostrará los mejores objetos que se

puedan observar en ese momento en el ﬁrmamento.

• Para ver información y datos sobre el objeto mostrado,

pulse la tecla INFORMACIÓN DE OBJETO. Púlselo

una vez para mostrar las coordenadas del objeto. Púl-

selo otra vez para mostrar las coordenadas del objeto.

Púlselo de nuevo para mostrar la descripción textual.

Pulse ANTERIOR para volver a la pantalla anterior.

• Para desplazarse al objeto mostrado pulse ENTER.

• Para ver el siguiente objeto del recorrido, pulse la tecla

ABAJO.

Botón Identiﬁcar

Pulsar el botón IDENTIFICAR buscará en los catálogos

de la base de datos del soporte y mostrará el nombre y

distancias angulares a los objetos coincidentes más

cercanos a la ubicación actual del telescopio. Esta función

puede server para dos ﬁnes. En primer lugar, puede usarse

para identiﬁcar un objeto desconocido en el campo de

visión del ocular. Además, el modo identiﬁcar puede usarse

para localizar otros objetos celestes cercanos a los objetos

que esté observando.

Por ejemplo, si su telescopio está apuntado a la estrella más

brillante de la constelación Lira, elegir Identiﬁcar devolverá

sin duda la estrella Vega como la observada. Sin embargo,

la función Identiﬁcar también buscará en las bases de datos

NGC y del sistema solar y mostrará cualquier planeta u

objeto de espacio profundo cercano. En este ejemplo, la Ne-

bulosa del Anillo (M57) se mostraría como aproximadamente

a 6º de distancia. El brillo y la proximidad de los objetos

mostrados puede deﬁnirse por el usuario usando el Filtro

identiﬁcar en Conﬁguración de telescopio.

ESPAÑOL | 19

Botones de dirección

El mando manual tiene cuatro botones de dirección en el

centro del mando que controla el movimiento del telescopio

en altitud (arriba y abajo) y azimut (izquierda y derecha). El

telescopio puede controlarse a nueve velocidades distintas.

1 = 2x 6 = .3° / s

2 = 4x 7 = 1° / s

3 = 8x 8 = 2° / s

4 = 16x 9 = 4° / s

5 = 32x

Botón de velocidad del motor

El botón VELOCIDAD DE MOTOR (12) le permite

cambiar inmediatamente la velocidad de los motores de

una velocidad de desplazamiento elevada a una velocidad

de guiado precisa, o cualquier punto intermedio. Cada

velocidad se corresponde con un número del teclado

del mando manual. El número 9 es la velocidad más alta

(aproximadamente 4º por segundo, según la alimentación)

y se usa para desplazarse entre objetos y localizar estrellas

de alineación. El botón de número 1 del mando manual es la

velocidad más lenta (2x media sideral) y puede usarse para

un centrado preciso de objetos en el ocular. Para cambiar la

velocidad de los motores:

• Pulse la tecla VELOCIDAD DE MOTOR del mando ma-

nual. El LCD mostrará la velocidad actual.

• Pulse el número del mando manual que se corresponda

con la velocidad deseada.

El mando manual tiene una función de "doble botón" que le

permite acelerar inmediatamente los motores sin tener que

elegir una velocidad. Para usar esta función, pulse el botón

de ﬂecha que se corresponda con la dirección en la que

quiera mover el telescopio. Manteniendo pulsado el botón,

pulse el botón de la dirección opuesta. Aumentará la veloci-

dad a la velocidad de desplazamiento máxima.

Cuando use los botones de dirección ARRIBA y ABAJO

del control manual, las velocidades de desplazamiento más

lentas (6 e inferior) moverán los motores en dirección opues-

ta que en las velocidades de desplazamiento más altas (7-9).

Esto se hace para que un objeto se mueva en la dirección

correcta cuando se mire en el ocular (por ejemplo, pulsar la

ﬂecha arriba moverá la estrella arriba en el campo de visión

del ocular). Sin embargo, si cualquiera de las velocidades

más lentas (6 e inferior) se usan para centrar un objeto en

el localizador, puede tener que pulsar el botón de dirección

opuesta para hacer que el telescopio se mueva en la direc-

ción correcta.

Botón Ayuda

En futuras actualizaciones de ﬁrmware, este botón ofrece-

rá recomendaciones de solución de problemas. Para su

comodidad, funciona actualmente como acceso directo al

catálogo Messier.

Botón Menú

El soporte CGX contiene muchas funciones de conﬁguración

deﬁnidas por el usuario, diseñadas para dar al usuario control

de las muchas funciones del telescopio. Puede acceder a

todas las funciones de conﬁguración y utilidades pulsando la

tecla MENÚ y desplazándose por las opciones siguientes.

Menú de seguimiento

Modo seguimiento - Le permite cambiar la forma en la que

el telescopio realiza el seguimiento según el tipo de soporte

usado para aguantar el telescopio. El telescopio dispone de

tres distintos:

• EQ Norte - Se utiliza para seguir el ﬁrmamento cuando el

telescopio tenga alineación polar en el hemisferio norte.

• EQ Sur - Se utiliza para seguir el ﬁrmamento cuando el

telescopio tenga alineación polar en el hemisferio sur.

• Apagado - Cuando se use el telescopio para observación

terrestre (en tierra) puede apagarse el seguimiento de

forma que el telescopio no se mueva.

Velocidad de seguimiento - Además de poder mover el

telescopio con los botones del mando manual, su telescopio

seguirá continuamente un objeto celeste a medida que se

mueve por el cielo nocturno. La velocidad de seguimiento

puede cambiar según el tipo de objeto observado:

• Sideral - Esta velocidad compensa la rotación de la

Tierra moviendo el telescopio a la misma velocidad que la

rotación, pero en dirección opuesta. Cuando el telescopio

tiene alineación polar, puede conseguirlo moviendo el

telescopio solamente en ascensión derecha.

• Lunar - Utilizado para seguir la Luna cuando observe el

paisaje lunar.

• Solar - Usada para seguir el Sol durante la observación

solar con el ﬁltro adecuado.

Menú Ver hora-lugar

Este menú muestra la hora actual y la longitud/latitud

descargada del receptor GPS opcional SkySync.

También mostrará otra información de hora-lugar

correspondiente como la zona horaria, horario de verano

y hora sideral local. La hora sideral local (LST) es útil para

conocer la ascensión correcta de objetos celestes que se

encuentran en el meridiano en ese momento. Ver hora-lugar

muestra siempre la última hora y ubicación introducida

cuando tenga conexión con el GPS. Cuando se haya recibido

información actualizada, se cambiará la información mostrada.

Si el GPS está apagado o no está presente, el mando manual

solamente mostrará la última hora y ubicación guardada.

Menú del mando manual

El menú "Mando manual" le permite personalizar ciertas

características del mando manual NexStar+. Para acceder al

menú, pulse el botón MENÚ (#7 en el teclado) y use los

botones de desplazamiento para seleccionar “Mando

manual”, y pulse ENTER.

20 | ESPAÑOL

Use los botones de desplazamiento para seleccionar entre

las opciones siguientes:

• Control de luz: Ajuste independiente del brillo del

teclado numérico y el LCD.

• Desplazamiento del menú: Ajusta la velocidad de

movimiento del texto por la pantalla LCD.

• Activar negrita: Cambia el formato de la fuente mostrada

en el LCD de normal a negrita.

• Establecer contraste: Use las teclas de desplazamiento

para ajustar el contraste del LCD.

• Establecer idioma: Cambia el idioma mostrado en

el LCD.

NOTA: La función Establecer idioma puede aparecer

también la primera vez que use su nuevo mando manual

También puede iniciarlo en cualquier momento manteniendo

pulsado el botón Opción (el logo Celestron) durante 10

segundos mientras el telescopio esté encendido.

Menú de conﬁguración del telescopio

Conﬁgurar hora-lugar – Permite al usuario personalizar la

pantalla del telescopio cambiando los parámetros de hora y

ubicación (como la zona horaria y el horario de verano).

Anti retroceso – Todos los engranajes mecánicos tienen

cierta cantidad de retroceso o juego entre los engranajes.

Este juego es evidente en el tiempo que tarda una estrella

en moverse en el ocular cuando se pulsan los botones de

ﬂecha del mando manual (especialmente al cambiar direccio-

nes). La función anti retroceso del CGX permite al usuario

compensar el retroceso introduciendo un valor que retroceda

rápidamente los motores lo justo para eliminar el juego entre

engranajes. La cantidad de compensación necesaria depende

de la velocidad de desplazamiento seleccionada; cuanto

más lenta sea la velocidad de desplazamiento más tiempo

tardará la estrella en parecer moverse en el ocular.

Dispone de dos valores para cada eje, positivo y negativo:

• Positivo es la cantidad de compensación aplicada cuando

pulse el botón para mover los engranajes rápidamente sin

una pausa prolongada.

• Negativo es la cantidad de compensación aplicada cuando

suelte el botón, rebobinando los motores en dirección

contraria para continuar el seguimiento.

Normalmente, ambos valores deberían ser idénticos. Deberá

experimentar con distintos valores (entre 0-99); un valor

entre 20 y 50 es normalmente preferible para la mayoría

de observaciones visuales, mientras que un valor superior

puede ser necesario como guía para fotografía.

Para establecer el valor anti retroceso, desplácese a la opción

anti retroceso y pulse ENTER. Cuando esté observando un

objeto en el ocular, observe la respuesta de cada uno de los

cuatro botones de ﬂecha. Observe las direcciones en las

que note una pausa en el movimiento estelar tras pulsar el

botón. Trabajando en un eje cada vez, ajuste la conﬁguración

de retroceso lo suﬁcientemente alta como para causar un

movimiento inmediato sin resultar en un salto pronunciado

al pulsar o soltar el botón. Ahora, introduzca los mismos

valores para las direcciones positiva y negativa. Si observa

un salto al soltar el botón pero establecer valores más bajos

resulta en una pausa al pulsarlo, use el valor más alto para

positivo, pero use el más bajo para negativo. El telescopio

recordará estos valores y los usará cada vez que se active

hasta que se modiﬁquen.

Límites de ﬁltro – Cuando se complete una alineación,

el telescopio sabrá los objetos celestes que están sobre el

horizonte. Como resultado, cuando se desplace por las listas

de la base de datos (o seleccione la función de recorrido),

el mando manual mostrará solamente los objetos que se

sepa que estén sobre el horizonte cuando esté observando.

Puede personalizar la base de datos de objetos seleccionando

límites de altitud adecuados para su ubicación y situación.

Por ejemplo, si está observando desde una ubicación

montañosa en la que el horizonte esté parcialmente oculto,

puede establecer el límite mínimo de altitud en +20º. Esto

garantizará que el mando manual solamente muestre objetos

con una altitud superior a 20º.

RECOMENDACIÓN: Si desea explorar toda la base de

datos de objetos, establezca el límite de altitud máxima en

90º y el límite mínimo en -90º. Hacerlo mostrará todos los

objetos en las listas de la base de datos sin importar si es

visible en el ﬁrmamento desde su ubicación o no.

Botones de dirección – La dirección en la que parece

moverse una estrella en el ocular cambia según el lado del

meridiando en el que este el tubo del telescopio. Puede

crear confusión, especialmente al orientarse a una estrella

cuando esté tomando fotografías. Para compensarlo, la

dirección de las teclas de control del motor puede cambiarse.

Para invertir la lógica del botón del mando manual, pulse el

botón MENÚ y seleccione los botones de dirección desde el

menú Utilidades. Use las teclas de ﬂecha Arriba/Abajo (10)

para seleccionar los botones de azimut (izquierda y derecha)

o los botones de altitud (arriba y abajo) y pulse ENTER.

Seleccione positivo o negativo para ambos ejes y pulse

ENTER para guardar. Establecer el botón de dirección de

azimut en positivo moverá el telescopio en la misma dirección

que sigue el telescopio (por ejemplo, hacia el oeste).

Establecer los botones de altitud en positivo moverá el

telescopio a la izquierda a lo largo del eje DECLINACIÓN.

Aproximación IrA – permite al usuario deﬁnir la dirección

en la que se acercará el telescopio cuando se desplace

a un objeto. Permite al usuario la capacidad de minimizar

los efectos del retroceso cuando se desplace de objeto a

objeto. Al igual que con los botones de dirección, establecer

la aproximación IrA en positivo hará que el telescopio se

aproxime a un objeto desde la misma dirección que el

seguimiento (oeste) para azimut y la la izquierda en decli-

nación. El acercamiento IrA de declinación solamente será

aplicable mientras el tubo del telescopio esté en un lado del

meridiano. Cuando el tubo pase al otro lado del meridiano, el

acercamiento IrA deberá invertirse.

ESPAÑOL | 21

Para cambiar la dirección de ir a aproximación, elija Ir a

aproximación desde el menú Conﬁguración del telescopio,

seleccione la aproximación de altitud o azimut, elija positiva o

negativa y pulse INTRO.

Recomendación: Para minimizar el efecto del retroceso

del engranaje en la precisión de apuntado, la conﬁguración

para el botón de dirección debería coincidir con la

conﬁguración del acercamiento IrA. Por defecto, usar los

botones de dirección arriba y derecha para centrar estrellas

de alineación eliminará automáticamente gran parte del

retroceso de los engranajes. Si cambia el acercamiento

IrA de su telescopio, no es necesario cambiar también la

dirección de los botones. Observe la dirección en que se

mueve el telescopio cuando ﬁnalice su aproximación IrA

ﬁnal. Si el telescopio se acerca a su estrella de alineación

desde el oeste (azimut negativo) y a la derecha (altitud

negativa) y asegúrese de que los botones usados para

centrar las estrellas de alineación también muevan el

telescopio en las mismas direcciones.

Velocidad de autoguía – Permite al usuario establecer

una velocidad de autoguía como porcentaje de velocidad

sideral. Es útil cuando calibre su telescopio a una autoguía

CCD para una fotografía de larga exposición.

Orientación OTA – Algunos usuarios pueden querer usar

un adaptador de barra tándem opcional que le permite ﬁjar

dos tubos ópticos al soporte simultáneamente. Cuando

la mayoría de barras tándem se ﬁjan a un soporte, los

tubos ópticos se colocan en un ángulo de 90º respecto

la conﬁguración habitual. Para que el soporte se alinee

correctamente con las estrellas, debe saber que se

usa una barra de tándem y la dirección en la que están

posicionados los tubos ópticos (este u oeste) cuando inicia

una alineación. La opción de tándem debe establecerse

antes de iniciar cualquiera de las alineaciones estelares. Para

establecer esta opción, acceda al menú de conﬁguración

del telescopio, seleccione la opción Tándem y pulse

ENTER. Seleccione entre una de las opciones siguientes:

• Este – Si los tubos ópticos instalados miran al este

cuando los marcadores de índice de declinación están

alineados, seleccione Este.

• Oeste – Si los tubos ópticos instalados miran al oeste

cuando los marcadores de índice de declinación están

alineados, seleccione Oeste.

• Normal - Si la barra de tándem ya no se usa, seleccione

"normal" para apagar esta función.

Meridiano – Esta función instruye al soporte el modo de

respuesta al moverse a objetos accesibles desde ambos

lados del meridiano. La función Meridiano permite al tubo

telescópico permanecer en el lado deseado del soporte

cuando se desplaza, y continuar el seguimiento según los

límites de desplazamiento R.A. que haya establecido el usua-

rio. Consulte Límites R.A. más adelante. La función Meridia-

no permite cuatro elecciones:

• Favorecer actual – Permite al soporte favorecer el lado

del soporte que esté activo actualmente al desplazarse a

objetos cerca del meridiano. Por ejemplo, si los límites de

desplazamiento R.A. se han establecido para permitir que

el soporte siga 10º más allá del meridiando, el telescopio

seguirá en su lado del meridiano actual al desplazarse a

objetos que se encuentren hasta a 10º de su meridiano.

• Favorecer oeste – Si el objeto está accesible desde

ambos lados del soporte, seleccionar “Favorecer oeste”

indica al soporte que apunte al objeto como si estuviera en

el lado oeste del meridiano. El tubo óptico se colocará en

el lado este del soporte y apuntará al oeste.

• Favorecer este – Si el objeto está accesible desde

ambos lados del soporte, seleccionar “Favorecer este”

indica al soporte que apunte al objeto como si estuviera en

el lado este del meridiano. El tubo óptico se colocará en el

lado oeste del soporte y apuntará al este.

• Desactivar – Es la conﬁguración por defecto, que

instruye al soporte oscilar siempre al otro lado del soporte

según sea necesario para ver objetos en el lado opuesto

del meridiano. Sin embargo, cuando esté en el objeto

deseado, el soporte seguirá realizando el seguimiento más

allá del meridiano según los límites de desplazamiento R.A.

que se hayan establecido.

Conﬁguración de soporte – Cuando se haya calibrado

la conﬁguración del soporte (consulte la sección Utilidades

a continuación) los valores se guardan y se muestran en el

mando manual. No se recomienda cambiar los valores de ca-

libración. Sin embargo, cada conﬁguración puede cambiarse

si es necesario para mejorar el rendimiento del telescopio.

• Valor de cono – Es el valor de error de cono establecido

cuando se realiza Utilidades/Calibrar soporte/Conmutador

DEC – Cono.

• Índice DEC – Es el valor de error de índice de declinación

guardado al añadir estrellas de calibración tras la alineación

estelar inicial.

• Índice R.A. – Es el valor de error del índice R.A. establecido

cuando se realiza Utilidades/Calibrar soporte/

Conmutador R.A.

Límites R.A. – Establece los límites de ascensión derecha

(R.A.) a los que se puede desplazar el telescopio o realizar

seguimiento antes de detenerse. Los límites de desplaza-

miento se representan en grados y por defecto se establece

en 0º, que es la posición del telescopio cuando la barra de

contrapeso esté extendida horizontalmente. Sin embargo,

los límites de desplazamiento pueden personalizarse según

sus necesidades. Por ejemplo, si usa equipo fotográﬁco

CCD con cables no lo suﬁcientemente largos para moverse

con el telescopio a medida que se desplaza por el ﬁrma-

mento, puede ajustar el límite de desplazamiento en el lado

del soporte restringido por los cables, y ordena al soporte

dejar de desplazarse antes de alcanzar este punto. Si está

fotograﬁando un objeto que acaba de cruzar el meridiano,

puede establecer el límite para permitir al soporte continuar

el seguimietno en la misma dirección pasado el meridiano

sin necesidad de "voltear" el telescopio al lado opuesto del

soporte (consulte la función Meridiano anteriormente). Usan-

do el primer ejemplo anterior, el usuario puede desplazar

el telescopio en R.A. (azimut) hasta que llegue al punto en

que los cables de extiendan al máximo. Luego, mostrando el

22 | ESPAÑOL

azimut del telescopio en esta posición (mirando a la posición

Obtener eje en el menú Utilidades) puede determinar el

azimut del telescopio en su posición más extendida. Introduzca

esta lectura de azimut para el límite de desplazamiento en

azimut máximo o mínimo para garantizar que el telescopio no

se desplace más allá de este punto. Los límites de desplaza-

miento del telescopio pueden establecerse para detenerse

automáticamente en cualquier lugar entre 40º por encima del

nivel y 20º por debajo del nivel. Para establecer el límite de

desplazamiento R.A. seleccione lo siguiente:

• Límite Este R.A. - Introduzca un número entre +40º y -20º

para deﬁnir el límite de desplazamiento cuando el tubo esté

en el lado este del soporte.

• Límite Oste R.A. - Introduzca un número entre +40º y

-20º para deﬁnir el límite de desplazamiento cuando el tubo

esté en el lado este del soporte.

• Desactivar límites - Desactiva cualquier valor predeﬁnido

que se haya introducido y permite al soporte seguir la

cantidad máxima más allá del meridiano (por ejemplo, -20º

en ambos lados).

ADVERTENCIA: Para que el telescopio pueda desplazarse

a una estrella desde la dirección que minimice la cantidad

de retroceso en los engranajes, puede ser necesario que

el telescopio se desplace más allá del límite de desplaza-

miento especiﬁcado para aproximarse a la estrella desde

la dirección correcta. Esto puede limitar su capacidad de

desplazamiento a un objeto en hasta 6º del límite de des-

plazamiento R.A. en el mando manual. Si demuestra ser un

problema, la dirección que toma el telescopio para centrar

un objeto puede modiﬁcarse. Para cambiar la dirección de

desplazamiento del telescopio, consulte Acercamiento IrA

en el menú Conﬁguración del telescopio.

Velocidad personalizada 9 – Permite personalizar la ve-

locidad a la que el soporte se desplaza a un objetivo. Puede

establecer los ejes R.A. y Dec de forma individual.

Menú de utilidades

Desplazarse por las opciones del MENÚ (9) también propor-

cionará acceso a diversas funciones de utilidad avanzadas

del telescopio como: calibrar soporte, hibernar y muchas otras.

Calibrar soporte – Para optimizar el rendimiento y pre-

cisión de apuntado del telescopio, el soporte tiene rutinas

de calibración integradas que le permiten compensar la

variación mecánica inherente en cualquier soporte ecuatorial

alemán. Cada calibracón es totalmente automática y en la

mayoría de casos solamente debe realizarse una vez. Se

recomienda encarecidamente que tome unos minutos para

pasar por los procedimientos de calibración del soporte.

• Conmutación R.A. – Este procedimiento registra el error

de desvío cuando la marca del índice de ascensión está

alineado en el inicio. Calibrar el índice R.A. mejora la

precisión de su alineación estelar inicial cuando vuelva a

alinear el telescopio.

• Calibración IrA – La calibración IrA es una herramienta

útil cuando coloque accesorios visuales o fotográﬁcos

al telescopio. La calibración IrA calcula la cantidad de

distancia y tiempo que tarda el soporte en completar su

último IrA lento cuando se desplaza a un objeto. Cambiar

el equilibrio del telescopio puede aumentar el tiempo que

tarda en completar el desplazamiento ﬁnal. La Calibración

ir a tiene en cuenta cualquier leve desequilibrio y cambia la

distancia Ir a ﬁnal para compensar.

Posición inicial – La posición “inicial” del telescopio es

una posición deﬁnible por el usuario que se usa para guardar

el telescopio cuando no se use. La posición inicial es útil

al guardar el telescopio en una instalación de observatorio

permanente. Por defecto la posición de inicio es la misma

posición de índice usada al alinear el soporte.

Para establecer la posición de inicio de su soporte, use los

botones de ﬂecha del mando manual para mover el soporte

del telescopio a la posición deseada. Seleccione la opción

Establecer y pulse Enter. Seleccione la opción IrA para

devolver el telescopio a la posición de inicio en cualquier

momento.

Conﬁguración de fábrica – Devuelve el mando manual a

su conﬁguración original de fábrica. Los parámetros como

la compensación de retroceso, fecha y hora inicial, longitud/

latitud, junto con los límites de desplazamiento y ﬁltro, se

reiniciarán. Sin embargo, los parámetros guardados como

objetos deﬁnidos por el usuario seguirán guardados aunque

se seleccione Conﬁguración de fábrica. El mando manual le

solicitará pulsar la tecla “0” antes de volver a la conﬁgura-

ción por defecto de fábrica.

Versión - Seleccionar esta opción le permitirá ver el número

de versión del software del mando manual y el control del

motor. El primer grupo de números indica la versión de sof-

tware del mando manual. Para el control del motor, el mando

manual mostrará dos grupos de números; los primeros

números son para el azimut y los segundos para la altitud.

Obtener posición de eje – Muestra la altitud y azimut

relativas para la posición actual del telescopio.

ESPAÑOL | 23

Posición de eje IrA – Le permite introducir una posición

de altitud y azimut concreta y desplazarse a ella.

Hibernar – Hibernar permite al telescopio apagarse por

completo y seguir alineado al volver a encenderse. Así no

solamente ahorra energía, sino que es ideal para tener el

telescopio montado permanentemente o dejar el telescopio

en una ubicación durante periodos largos de tiempo. Para

colocar su telescopio en modo Hibernación:

1. Seleccione Hibernar en el menú de utilidades.

2. Mueva el telescopio a la posición deseada y pulse

ENTER.

3. Apague el telescopio. Recuerde no mover nunca el tele-

scopio manualmente cuando esté en modo Hibernación.

Cuando el telescopio se encienda de nuevo la pantalla mos-

trará Activar. Tras pulsar Intro tiene la opción de desplazarse

por la información de hora/lugar para conﬁrmar la conﬁgura-

ción actual. Pulse ENTER para activar el telescopio.

RECOMENDACIÓN: Pulsar ANTERIOR en la pantalla

de activación le permite explorar muchas de las funciones

del mando manual sin activar el telescopio del modo de

hibernación. Para activar el telescopio tras pulsar ANTE-

RIOR, seleccione Hibernar desde el menú Utilidad y pulse

ENTER. No use los botones de dirección para mover el

telescopio cuando esté en modo hibernación.

Menú Sol

Por motivos de seguridad el Sol no se mostrará como

objeto de la base de datos a menos que esté previamente

habilitado. Para activar el Sol, acceda al menú solar y pulse

ENTER. El Sol se mostrará en el catálogo de planetas y

puede usarse como objeto de alineación cuando use el

método de alineación de sistema solar. Para quitar el Sol de

las indicaciones del mando manual, seleccione de nuevo el

menú solar del menú Utilidades y pulse ENTER.

Establecer posición de soporte

El menú Establecer posición de soporte puede usarse para

mantener la alineación en casos en los que desee desacoplar

los enganches o situaciones similares. Por ejemplo, puede

usar esta función si necesita reequilibrar el soporte tras

haber completado una alineación. Para establecer la

posición del soporte, desplácese a una estrella brillante en

la lista de estrellas con nombre y seleccione Establecer

posición de soporte. El mando manual sincronizará en la

estrella solicitando que centre la estrella en el ocular y pulse

el botón Alinear. Cuando haya sincronizado en la estrella,

podrá mover manualmente el soporte en ambos ejes para

reequilibrar. Cuando esté preparado para desplazar el tele-

scopio al siguiente objeto, recuerde devolver manualmente el

tubo a la misma estrella brillante y centrarla cuidadosamente

en el ocular. Usar este herramienta anulará el índice PEC.

Activar/desactivar GPS – Si usa su telescopio con el

accesorio GPS opcional SkySync, deberá activar el GPS la

primera vez que use el accesorio. Si desea usar la base de

datos del telescopio para localizar las coordenadas de un

objeto celeste para una fecha futura o pasada, deberá apagar

el GPS para introducir manualmente una hora distinta a

la actual.

Activar/desactivar RTC – Le permite apagar el reloj en

tiempo real interno del telescopio. Al alinear, el telescopio

seguirá recibiendo información de tiempo del RTC. Si desea

usar la base de datos del mando manual para localizar las

coordenadas de un objeto celeste para una fecha futura o

pasada, deberá apagar el RTC para introducir manualmente

una hora distinta a la actual.

Corrección de error periódica (PEC) – PEC está

diseñada para mejorar la calidad fotográﬁca reduciendo

la amplitud de los errores de engranajes y mejorando la

precisión de seguimiento del motor. Esta función sirve para

astrografía avanzada y se usa cuando su telescopio tiene

alineación polar precisa. Para más información sobre el uso

de PEC, consulte la sección del manual sobre “Fotografía

astronómica”.

Menú de objetos del usuario

Su telescopio puede guardar hasta 400 objetos distintos

deﬁnidos por el usuario en memoria. Los objetos pueden

ser objetos terrestres diurnos o un objeto celeste intere-

sante que descubra y no esté incluido en la base de datos

habitual. Existen distintas formas de guardar un objeto en

memoria según el tipo de objeto que sea:

Ir a objeto: Para ir a cualquiera de los objetos deﬁnidos

por el usuario de la base de datos, desplácese a “IrA Obj.

celeste” o “IrA Obj.terrestre”, introduzca el número del objeto

que quiera seleccionar y pulse ENTER. El telescopio recupe-

rará automáticamente y mostrará las coordenadas antes de

desplazarse al objeto.

Guardar objeto celeste: Su telescopio guarda objetos

celestes en su base de datos guardando sus coordenadas

de ascensión derecha y declinación correctas en el ﬁrma-

mento. De este modo se puede encontrar el mismo objeto

cada vez si el telescopio está alineado. Cuando se centre el

objeto deseado en el ocular, desplácese al comando “Guar-

dar obj.cel.” y pulse ENTER. La pantalla le solicitará introdu-

cir un número entre 1 y 200 para identiﬁcar el objeto. Pulse

ENTER de nuevo para guardar el objeto en la base de datos.

Guardar base de datos (BD)

• Objeto: Esta función le permite crear su ruta personaliza-

da de objetos de la base de datos permitiéndole registrar

la posición actual del telescopio y guardar el nombre del

objeto seleccionándolo de cualquiera de los catálogos

de la base de datos. Se puede acceder a estos objetos

seleccionando IrA objeto celeste.

24 | ESPAÑOL

• Introducir R.A. - Dec: También puede guardar un grupo

concreto de coordenadas para un objeto introduciendo el

R.A. y la declinación del objeto. Desplácese al comando

"Introducir RA-DEC" y pulse ENTER. La pantalla le solici-

tará introducir primero el R.A. y a continuación la declina-

ción del objeto deseado.

• Guardar objeto terrestre: El telescopio también puede

usarse como telescopio para objetos terrestres. Los

objetos terrestres ﬁjos pueden guardarse mediante su

altitud y azimut relativos a la ubicación del telescopio en

el momento de la observación. Como estos objetos son

relativos a la ubicación del telescopio, solamente tienen

validez para esa ubicación exacta. Para guardar objetos

celestes, centre de nuevo el objeto deseado en el ocular.

Desplácese al comando “Guardar obj.terrestre” y pulse

ENTER. La pantalla le solicitará introducir un número entre

1 y 200 para identiﬁcar el objeto. Pulse ENTER de nuevo

para guardar el objeto en la base de datos.

Para sustituir el contenido de cualquiera de los objetos deﬁ-

nidos por el usuario, guarde un nuevo objeto usando uno de

los números de identiﬁcación existentes; el telescopio susti-

tuirá el objeto deﬁnido por el usuario anterior con el actual.

Obtener R.A./DEC - Muestra la ascensión derecha y

declinación para la posición actual del telescopio.

IR a R.A./DEC. - Le permite introducir un R.A. y declinación

especíﬁcos y desplazarse a ellos.

Recomendación: Para guardar un grupo de coordenadas

(R.A./Dec) permanentemente en la base de datos, guárdelo

como objeto deﬁnido por el usuario del modo descrito

anteriormente.

Identiﬁcar

El modo identiﬁcación buscará los catálogos o listas de la

base de datos del soporte y mostrará el nombre y distancias

de desvío a los objetos coincidentes más cercanos. Esta

función puede server para dos ﬁnes. En primer lugar, puede

usarse para identiﬁcar un objeto desconocido en el campo

de visión del ocular. Además, el modo identiﬁcar puede

usarse para localizar otros objetos celestes cercanos a los

objetos que esté observando. Por ejemplo, si su telescopio

apunta a la estrella más brillante de la constelación de Lira,

elegir Identiﬁcar y buscar en el catálogo de estrellas con

nombres devolverá sin duda la estrella Vega como la estrella

que está viendo. Sin embargo, seleccionando Identiﬁcar y

buscando en los catálogos Objetos con nombre o Messier,

el mando manual le hará saber que la Nebulosa del Anillo

(M57) está a aproximadamente 6º de su posición actual.

Buscar en el catálogo Estrellas dobles mostrará que Epsilon

Lyrae solamente está a 1º de distancia de Vega. Para usar la

función Identiﬁcar:

• Pulse el botón Menú y seleccione la opción Identiﬁcar.

• Use las teclas de desplazamiento Arriba/Abajo para

seleccionar el catálogo en el que quiera buscar.

• Pulse INTRO para iniciar la búsqueda.

NOTA: Algunas bases de datos contienen miles de

objetos y, por lo tanto, puede tardar varios minutos en

devolver los objetos más cercanos.

IrA preciso

El soporte tiene una función IrA preciso que puede ayudar

a localizar objetos extremadamente tenues y centrar objetos

más cercanos al centro del campo de visión para fotografía

astronómica. IrA preciso busca automáticamente la estrella

brillante más cercana al objeto deseado y solicita al usuario

centrarla cuidadosamente en el ocular. El mando manual

calcula la pequeña diferencia entre su posición IrA y su

posición centrada. Usando este desvío, el telescopio se

desplazará al objeto deseado con una precisión mejorada.

Para usar IrA preciso:

1. Pulse el botón MENÚ y use las teclas arriba /abajo para

seleccionar IrA preciso.

• Elija la base de datos para seleccionar el objeto que

quiera observar de cualquiera de los catálogos de base

de datos listados o;

• Elija el R.A./DEC para introducir un grupo de

coordenadas celestes a las que se quiera desplazar.

2. Cuando se seleccione el objeto deseado, el mando

manual buscará y mostrará la estrella brillante más cercana

al objeto deseado. Pulse INTRO para desplazarse a la

estrella brillante de alineación.

3. Use los botones de dirección para centrar cuidadosa-

mente la estrella de alineación en el ocular.

4. Pulse INTRO para desplazarse al objeto deseado.

Apéndice A:

Actualización del Firmware del

Soporte y el Mando Manual

Para comprobar si existen nuevas actualizaciones, consulte

esta URL:

http://software.celestron.com/updates/CFM/CFM/

1. Conecte su mando manual NexStar+ en el puerto AUX1

o AUX2.

2. Conecte un cable USB B estándar entre el soporte y su PC.

3. Conecte la alimentación al CGX y enciéndalo.

4. Abra el Gestor de ﬁrmware Celestron (CFM).

5. CFM comprobará el hardware y buscará actualizaciones.

CFM determinará automáticamente los componentes que

precisan de actualización.

6. Continúe pulsando “Actualizar” en CFM y deje que se

completen las actualizaciones.

ESPAÑOL | 25

Apéndice B:

Cuidados y Mantenimiento

El soporte CGX es resistente y durará muchos años cuando

se cuide adecuadamente.

Almacenamiento

Aunque el soporte y la electrónica han sido diseñados

para uso en exteriores, no debe guardar el soporte en el

exterior a menos que esté protegido por un observatorio o

lugar de almacenamiento de algún tipo (como un garaje).

Los extremos de calor, frío y humedad constantes pueden

provocar desgaste en la electrónica, la lubricación mecánica

y la calidad del acabado del soporte. Guárdelo en un lugar

protegido, lejos del Sol. Guárdelo en un lugar seco en la

medida de lo posible.

26 | ESPAÑOL

GARANTÍA LIMITADA POR DOS AÑOS DE

CELESTRON

A. Celestron garantiza su soporte de telescopio libre de defectos de

materiales y mano de obra durante dos años. Celestron reparará o

sustituirá el producto o parte del mismo si, al ser inspeccionado por

Celestron, demuestra tener defectos de materiales o mano de obra.

Como condición de la obligación de Celestron de reparar o sustituir

dicho producto, el producto debe ser devuelto a Celestron junto con

una prueba de compra adecuada para Celestron.

B. Debe obtener un número de autorización de devolución

adecuado de Celestron antes de la devolución. Llame a Celestron

al (310) 328-9560 para recibir el número que se mostrará en el

exterior del recipiente de transporte.

Cualquier devolución debe ir acompañada de una declaración por

escrito en la que conste el nombre, dirección y número de teléfono

de contacto durante el día del propietario, junto con una breve

descripción de cualquier defecto reclamado. Las piezas o

productos sustituidos pasarán a ser propiedad de Celestron.

El cliente será responsable de cualquier coste de transporte y

seguros, tanto hacia como desde la fábrica de Celestron, y deberá

cubrir dichos costes.

Celestron realizará todos los esfuerzos razonables para reparar o

sustituir cualquier soporte de telescopio cubierto por esta garantía

en los treinta días siguientes a su recepción. En caso de que la

reparación o sustitución precise de más de treinta días, Celestron

se lo notiﬁcará al cliente. Celestron se reserve el derecho de sustituir

cualquier producto que haya sido dejado de fabricar por un nuevo

producto de valor y función comparables.

Esta garantía será nula y sin efecto en caso de que un producto

cubierto haya sido modiﬁcado en su diseño o función, o sometido

a abuso, mal uso, mala manipulación o reparación no autorizada.

Además, las averías o deterioro del producto por desgaste normal

no están cubiertos por esta garantía.

CELESTRON RECHAZA TODA RESPONSABILIDAD

POR GARANTÍAS, EXPLÍCITAS O IMPLÍCITAS, SEAN DE

ADECUACIÓN COMERCIAL PARA UN USO ESPECÍFICO,

SALVO LAS EXPLÍCITAMENTE AQUÍ DECLARADAS. LA

ÚNICA OBLIGACIÓN DE CELESTRON EN ESTA GARANTÍA

LIMITADA SERÁ REPARAR O SUSTITUIR EL PRODUCTO

CUBIERTO, DE ACUERDO CON LOS TÉRMINOS AQUÍ

ESTABLECIDOS. CELESTRON RECHAZA EXPLÍCITAMENTE

CUALQUIER PÉRDIDA DE BENEFICIOS, DAÑOS GENERALES,

ESPECIALES, INDIRECTOS O CONSIGUIENTES QUE

PUEDAN RESULTAR DE LA VULNERACIÓN DE CUALQUIER

GARANTÍA, O SURJAN DEL USO O INCAPACIDAD PARA

USAR CUALQUIER PRODUCTO CELESTRON. CUALQUIER

GARANTÍA IMPLÍCITA QUE NO PUEDA REHUSARSE SERÁ

LIMITADA EN SU DURACIÓN A UN TÉRMINO DE DOS AÑOS

DESDE LA FECHA DE COMPRA ORIGINAL.

Algunos estados no permiten la exclusión o limitación de datos

incidentales o consiguientes, ni permiten limitar el tiempo que

dura una garantía implícita, por lo que las limitaciones indicadas o

exclusiones pueden no serle aplicables.

Esta garantía le ofrece derechos legales especíﬁcos, y puede tener

otros derechos, que varían según el estado.

Celestron se reserva el derecho de modiﬁcar o cesar, sin previo

aviso, cualquier modelo o estilo de telescopio.

Si surgen problemas de garantía, o necesita asistencia al usar su

telescopio, contacte con:

Celestron

Departamento de servicio al cliente

2835 Columbia Street

Torrance, CA 90503

Tel. 800.421.9649

Lunes-Viernes 8AM-4PM PST

NOTA: Esta garantía tiene validez para clientes de EE.UU. y

Canadá que hayan adquirido este producto en un vendedor

autorizado de Celestron en EE.UU. y Canadá. La garantía

fuera de EE.UU. y Canadá solamente tiene validez para

clientes que hayan comprado en un distribuidor internacional

de Celestron o un vendedor de Celestron autorizado en el

país especíﬁco. Contacte con ellos para obtener servicio

de garantía.

Nota FCC: Este equipo ha sido probado y cumple con los límites

de un dispositivo digital de Clase B, según el apartado 15 de las

normas FCC. Estos límites están diseñados para proporcionar

una protección razonable contra interferencias dañinas en una

instalación doméstica. Este equipo genera, usa e irradia energía

de radiofrecuencia y, si no se instala y utiliza de acuerdo con

las instrucciones, puede provocar interferencias dañinas en

comunicaciones por radio. Sin embargo, no existe ninguna garantía

de que no se produzcan interferencias en una instalación concreta.

Si este equipo causa interferencias dañinas en la recepción de radio

o televisión, lo que puede determinarse apagando y encendiendo el

equipo, se recomienda al usuario intentar corregir las interferencias

con una o varias de las medidas siguientes:

• Reorientar o recolocar la antena receptora.

• Aumentar la separación entre el equipo y el receptor.

• Conectar el equipo a una toma de un circuito distinto al que esté

conectado el receptor.

• Consultar al vendedor o aun técnico experimentado de radio/TV

para obtener ayuda.

El diseño y las especiﬁcaciones del producto están sujetos a cambios

sin notiﬁcación previa.

Este producto ha sido diseñado y está pensado para ser usado por

personas de 14 años o más de edad.

www.celestron.com

2835 Columbia Street • Torrance, CA 90503 EE.UU.

Teléfono: 800.421.9649

ESPAÑOL | 27

MANUALE D’USO

Modelli 91530-1

TELESCOPI CON MONTATURA EQUATORIALE ALLA TEDESCA

2 | ITALIANO

ITALIANO | 3

INDICE

Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Requisiti di Sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Elenco Componenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Panoramica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Assemblaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Funzioni di Base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Allineamento polare Della Montatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Allineamento Polare di Precisione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Raggio di Movimento Sulla Montatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Regolazione della Montatura per Latitudini Molto Alte o Basse . . . . . . . . . . . . . . . . . . . . . . . 13

Porta USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Porte AUX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Porta Autoguida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Controllo Manuale NexStar+ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Catalogo Degli Oggetti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Rotazione Verso un Oggetto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Appendice A: Aggiornamento del Firmware della Montatura e Pulsantiera . . . . . . . . . . . . . . . . . 24

Appendice B: Cura e Manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Garanzia Limitata di Due Anni Celestron . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

4 | ITALIANO

ITALIANO | 5

Introduzione

Avvertenza

• Non guardare mai direttamente il Sole a occhio nudo o

con un telescopio (a meno che non si disponga del

corretto ﬁltro solare). Ciò potrebbe causare danni

irreversibili agli occhi.

• Mai utilizzare il telescopio per proiettare un'immagine del

Sole su una qualsiasi superﬁcie. L'accumulo interno di

calore può danneggiare il telescopio e i relativi accessori

ad esso ﬁssati.

• Mai utilizzare un ﬁltro solare per oculare o un prisma di

Herschel. L'accumulo di calore all'interno del telescopio

può causare l'incrinatura o la rottura di tali dispositivi,

lasciando che la luce solare non ﬁltrata passi attraverso

l'occhio.

• Mai lasciare il telescopio incustodito. Assicurarsi che

un adulto che abbia familiarità con le procedure di

funzionamento corrette sia sempre presente con il

telescopio, specialmente in presenza di bambini.

Requisiti di Sistema

• Il CGX richiede corrente continua a 12 Volt con almeno

4 ampere di corrente. Celestron mette a disposizione un

alimentatore c.a. a 12VDC 5A, includendo un connettore

cilindrico ﬁlettato il cui utilizzo è consigliabile. Anche le

batterie portatili da 12 volt forniscono un'alimentazione

elettrica adatta. La montatura comprende il cavo di

alimentazione c.c. con spinotto accendisigari.

• Il telescopio deve avere una barra di montaggio a coda

di rondine di tipo CG-5/Vixen o CGE/Losmandy D. CGX

si adatta bene ad uno di questi formati dei supporti a

coda di rondine.

• Per assicurare prestazioni ottimali, il carico utile totale del

telescopio non deve essere superiore a 55 libbre (25 kg),

contrappesi esclusi.

• Utilizzare i sistemi operativi Windows 7/10 con il software

di controllo del telescopio.

• Cavo USB con connettore standard A quando è collegato

alla porta USB della montatura (solo per PC).

• Cacciavite a stella (opzionale, solo per la regolazione dei

comandi).

Elenco Componenti

Scatola 1: Montatura equatoriale CGX 91530-1

CGX montatura equatoriale testa

8 mm chiave a brugola (in cattività in maniglia posteriore

della montatura)

Barra di contrappeso e dado di arresto

3 viti a testa esagonale incassata da 8 mm (la testa si

attacca al treppiede)

Cavo di alimentazione da 12V DC

Pulsantiera NexStar+

Scatola 2: Treppiede e Contrappesi CGX

Treppiede

2 contrappesi da 5 kg (11 lb)

Vano accessori

Manopola vassoio e rondella (ﬁlettata sulla colonna

centrale del treppiede)

6 | ITALIANO

Panoramica

Figura 1.1 Panoramica

8 mm chiave a brugola

(sotto la maniglia di trasporto)

Manopola di blocco a coda di rondine

Maniglia di trasporto

Leva di blocco della frizione di declinazione (DEC)

Ascensione retta Leva di blocco

della frizione

Barra di contrappeso

Contrappesi

Dado di arresto contrappeso

Treppiede

Vano accessori

Pulsantiera

Supporto a coda di rondine

Porte Aux 1 & Aux 2 per pulsantiera ed accessori

Tensione di alimentazione 12VDC

Manopole di blocco altitudine (una per ciascun lato)

Manopole di regolazione dell’altitudine

Manopole di regolazione dell'azimut

Maniglia di trasporto

Interruttore On/Off

(cfr. Figura 1.2).

ITALIANO | 7

Figura 1.2 Panoramica

Porta Autoguida

Sistema di trasmissione a cinghia

Porta USB

Scala delle latitudini

Leva di blocco gamba per regolare l'altezza

Indice altezza gamba

8 | ITALIANO

Assemblaggio

Disimballare tutti i contenuti e seguire la seguente procedura

per assemblare la montatura. In caso di acquisto singolo del

CGX, il treppiede include due contrappesi da 11 lb. Mentre,

se il CGX è stato acquistato con un grande tubo ottico,

saranno compresi più pesi per raggiungere l'equilibrio.

Nota: La chiave a brugola da 8 mm inclusa si trova sotto

a maniglia posteriore della montatura, come mostrato in

Figura 1.1.

Impostare il treppiede

1. Mettere il treppiede in posizione verticale e tirare le

gambe dello stesso verso l’esterno ﬁno a quando non

raggiungeranno l’estensione massima.

2. Rimuovere dadi e rondelle di supporto del treppiede

dal colonna centrale ﬁssati sulla parte superiore

(Figure 2.1 e 2.2).

3. Collocare il vano accessori sopra la colonna centrale in

modo che ciascuno dei tre bracci del vassoio sostenga

una gamba del treppiede.

4. Inﬁlare il dado e la rondella di nuovo sulla colonna

ﬁlettata e serrare saldamente in posizione. Il vano

accessori non dovrebbe essere in grado di spostarsi

contro il treppiede (Figure 2.1 e 2.2).

5. Regolare l'altezza del treppiede allentando le manopole

di blocco sull'estremità di ogni gamba del treppiede. Poi

regolare l'altezza della gamba secondo le proprie esigenze

e stringere di nuovo le manopole di blocco, una gamba

alla volta. Si noti che i contrassegni di riferimento gamba

possono essere utilizzati per livellare facilmente

il treppiede.

Fissaggio della montatura al treppiede

1. Mettere la testa sul treppiede in modo che può inserirsi

correttamente nella superﬁcie di accoppiamento.

2. Per una migliore stabilità, orientare la montatura in modo

che la barra di contrappeso è posizionata direttamente

sopra la gamba del treppiede, come mostrato nelle

Figure 1.1 e 1.2. Si noti che è possibile orientare la

montatura in modo che la barra di contrappeso sia tra

due delle gambe del treppiede che possono essere utili

a basse latitudini, permettendo ai contrappesi di essere

più distanti dal treppiede.

3. Usare la chiave a brugola da 8 mm in dotazione (Figura 3)

per avvitare le 3 viti di ﬁssaggio sulla montatura.

Figura 2.1 Conﬁgurazione del treppiede

Figura 2.2 Conﬁgurazione del treppiede

Figura 3 Fissaggio della montatura al treppiede

Vano accessori

Colonna

centrale

Dadi e rondelle per

ﬁssaggio treppiede

Chiave a brugola

ITALIANO | 9

Allineamento polare parziale della montatura

Prima di caricare ulteriormente la montatura ed il treppiede,

posizionare il supporto più o meno verso nord (o sud se

nell'emisfero australe), e impostare la latitudine. Allentare le

due manopole di blocco altitudine, quindi ruotare la manopola

di regolazione altitudine (Figura 1.1) ﬁnché la latitudine non

si è parzialmente impostata, come indicato sulla scala della

latitudine (Figura 1.2); quindi serrare nuovamente le manopole

di blocco altitudine. La scala è concepita solo per l’allineamento

polare parziale. Si potrà raggiungere in seguito l'allineamento

polare più preciso con l'assistenza della pulsantiera

computerizzata.

Aggiungere i contrappesi

Rimuovere il dado di arresto alla ﬁne della barra di contrap-

peso, aggiungere i contrappesi, quindi avvitare il dado di

arresto. Mantenere la barra di contrappeso puntata verso il

basso. (Figura 1.1)

Fissaggio del telescopio alla montatura

1. Assicurarsi che sia le leve di frizione di declinazione

(DEC) che di ascensione retta (AR) vengano strette.

2. Allentare le manopole di blocco del supporto a coda di

rondine, abbastanza per permettere alla coda di rondine

di adattarsi al supporto. Nota: la freccia deve essere rivolta

verso la stessa parte della maniglia anteriore (Figura 4).

3. Far scorrere la barra a coda di rondine del telescopio

nel supporto a coda di rondine della montatura. Fissare

il telescopio in posizione con le due manopole di blocco

(Figura 5).

Il CGX si adatta all'ampia coda di rondine stile CGE Celestron

e a code di rondine più piccole stile CG-5, comune anche per

code di rondine Losmandy D1 e stile Vixen2.

Veriﬁcare la barra a coda di rondine Losmandy prima di

ﬁssare il telescopio alla montatura. Misure e angoli della

coda di rondine possono variare tra i diversi produttori.

Veriﬁcare la barra a coda di rondine Vixen prima di ﬁssare il

telescopio alla montatura. Si rammenta che alcune code di

rondine stile Vixen non sono piatte e non hanno la stessa

altezza sulla barra. A seconda della lunghezza del piano,

l'adattabilità al supporto a coda di rondine della montatura

può risultarne compromessa.

Bilanciare la montatura

Asse di ascensione retta: Sbloccare con cautela la leva della

frizione per l'ascensione retta e posizionare la barra di

contrappeso così che sia orizzontale. Senza lasciare il

telescopio, controllare da quale lato pende la bilancia. Far

scorrere i contrappesi, se necessario, in modo che l'asse di

AR non si muove quando la frizione è sbloccata.

Asse di declinazione: Con la barra di contrappeso ancora

in orizzontale, sbloccare con cautela la leva della frizione

di declinazione e controllare in che modo il tubo ottico è

equilibrato (Figura 6). Far scorrere il tubo ottico in avanti

o indietro, secondo necessità, per raggiungere l'equilibrio.

Per telescopi grandi e pesanti, riportare il telescopio nella

posizione di riposo prima di allentare le manopole di blocco

del supporto a coda di rondine.

Figura 4 Fissaggio della montatura al treppiede

Figura 5 Coda di rondine del telescopio posizionata correttamente

Figura 6 Bilanciare la montatura

Orientamento della freccia

a coda di rondine

Manopola di blocco a

coda di rondine

10 | ITALIANO

Fissaggio della custodia per pulsantiera

Avvolgere il cinturino a strappo e la custodia attorno alla

gamba del treppiede e posizionarvi la pulsantiera al suo

interno.

Collegamento pulsantiera

Collegare la pulsantiera NexStar+ in dotazione ad una delle

porte Aux.

Avvertenza: Non collegare la pulsantiera alla porta

Autoguida. Potrebbero veriﬁcarsi danni alla montatura o alla

pulsantiera. Allo stesso modo, non collegare il cavo autoguida

alla porta AUX, altrimenti potrebbero veriﬁcarsi danni.

Posizione iniziale

La montatura si trova in posizione di riposo quando la barra

di contrappeso è rivolta verso il basso, e il telescopio punta

lungo l'asse polare della montatura, come illustrato nella

(Figura 7). Gli interruttori interni della montatura la posizione-

ranno a riposo dopo l'accensione (per ulteriori informazioni

cfr. "Funzioni di base"); sarà comunque possibile posizionare

manualmente la montatura prima dell'accensione. E’ sufﬁ-

ciente sbloccare le due leve di blocco.

Funzioni di Base

Con la montatura assemblata e allineata polarmente, procedere

alla sua messa in servizio:

Accendere la montatura

La montatura CGX può essere alimentato tramite l'adattatore

per batterie auto in dotazione con una batteria da 12VDC in

grado di fornire almeno 4 ampere di corrente. Oppure si può

utilizzare l'adattatore CA opzionale che fornisce 12VDC e 4

ampere di corrente. Celestron mette a disposizione alimentatori

CA con connettori cilindrici ﬁlettati.

Posizione iniziale e Informazioni sul sito

1. Collegare la pulsantiera NexStar+ in dotazione ad una

delle porte Aux. È possibile collegarla a Aux 1 o Aux 2.

2. Collegare il cavo di alimentazione alla porta di tensione

di alimentazione sulla montatura. Assicurarsi di ﬁssare il

cavo di alimentazione al connettore cilindrico ﬁlettato.

3. Accendere l’unità.

4. Quando sulla pulsantiera si visualizza “CGX Pronto”,

premere INVIO due volte. La montatura procederà a

portarsi sulla posizione iniziale dell'interruttore.

5. Selezionare City Database o Custom Site.

• In City Database, selezionare la città più vicina alla

propria posizione.

• Se si sceglie Custom Site, sarà necessario inserire

longitudine, latitudine e fuso orario della propria posizione.

6. Una volta che la posizione è selezionata, impostare la

data e l'ora. Il CGX ha un orologio in tempo reale (RTC)

che memorizza la data, l'ora e le informazioni sulla posizione

per il prossimo utilizzo della montatura.

Allineamento

Prerequisito: La montatura deve essere allineata

polarmente in maniera parziale, con la data, l'ora e le

informazioni sulla posizione inserite correttamente, come

descritto nel punto precedente.

1. Per ottenere i migliori risultati di allineamento, scegliere

Two Star Align e premere INVIO.

Si può scegliere anche Solar System, One Star, Last Align,

o Quick Align. I tasti di scorrimento 6 e 9 sulla tastiera

vengono utilizzati per scorrere qualsiasi selezione elenco

sulla pulsantiera.

Figura 7 Telescopio in posizione iniziale

ITALIANO | 11

2. Selezionare la prima stella dall'apposito elenco delle

stelle. Utilizzare i tasti di scorrimento 6 (su) e 9 (giù) sulla

tastiera per selezionare i nomi delle stelle. Si tratta delle

stelle più luminose e più facili da trovare. Premere INVIO

dopo aver selezionato una stella adatta. Se la montatura

è allineata polarmente in maniera parziale, essa ruoterà

verso la posizione approssimativa della stella.

La selezione predeﬁnita di stelle si trova sul lato ovest del

meridiano. Se il cielo è ostruito ad Occidente o si desidera

scegliere stelle sul lato est del meridiano, premere il tasto

MENU sulla tastiera.

3. Utilizzando i tasti di direzione, ruotare il telescopio verso

la stella selezionata e centrarla nel mirino, quindi premere

INVIO.

La montatura regolerà automaticamente la velocità del

motore per mettere a fuoco.

4. Utilizzando i tasti di direzione, mettere a fuoco la stella

nell'oculare del telescopio e premere ALLINEA.

5. Selezionare una seconda stella dalla lista e ripetere la

procedura dalla fase 2 al 4. Quando viene richiesto di

aggiungere una stella di calibrazione, è possibile premere

il tasto INDIETRO per completare l'allineamento, o per

risultati ottimali, procedere ad aggiungerla.

Per ottenere i migliori risultati, aggiungere almeno una

stella di calibrazione. Ciò migliorerà la precisione di

puntamento della montatura.

6. Quando viene richiesto di “aggiungere stella di calibrazione”,

scegliere una stella dalla lista e premere INVIO. La

montatura si sposterà verso l'altro lato del meridiano per

aggiungere la stella di calibrazione.

7. Centrare ed allineare la stella così come avete fatto con

le prime due stelle di allineamento: Centrato il mirino,pre-

mere INVIO; centrare la stella nel proprio oculare, quindi

premere ALLINEARE.

8. Quando viene richiesto di aggiungere un’altra stella di

calibrazione, è possibile continuare ad aggiungere altre,

o premere INDIETRO per completare l'allineamento.

Selezione di oggetti

Selezionare dal database degli oggetti classiﬁcati per

Sistema Solare, stelle, o Profondo Cielo. All'interno di questi

menu (con i tasti numerici 1, 2, e 3, è possibile selezionare

per nome dell'oggetto o numero di catalogo popolare (quale,

M42 per Messier 42).

I tasti 6 e 9 (su e giù) permettono di scorrere qualsiasi

elenco nella pulsantiera. Premere INVIO per passare

all'oggetto selezionato nella lista.

Esempio di selezione e di rotazione verso l'oggetto del

profondo cielo Messier M42:

• Premere la funzione PROFONDO CIELO poi INVIO

• Scorrere verso il basso (tastierino 9) per Messier e

premere INVIO

• Premere “0-4-2” sulla tastiera e premere INVIO

La funzione SkyTour (tastierino 5) rappresenta un ottimo

modo per esplorare il cielo senza consultare una mappa

stellare. La funzione Tour genererà un elenco degli oggetti

più interessanti da osservare per fuso orario e posizione

geograﬁca.

Allineamento Polare della Montatura

Il comando computerizzato Vai-a è in grado di individuare gli

oggetti, anche se la montatura non è perfettamente allineata al

polo. Tuttavia, allineamento polare è necessario per raggiungere

una migliore precisione di tracciamento della montatura. Ed

è essenziale per la fotograﬁa astronomica. Quando è ben

allineata all'asse polare, la montatura equatoriale traccia il

cielo in un unico movimento, mantenendo l'oggetto al centro

dell'oculare o fotocamera.

Il sistema di allineamento polare di CGX si compone di un

regolatore per l'altitudine ed uno per l'azimut (Figura 8).

Celestron mette a disposizione un cannocchiale polare

opzionale, che si attacca alla montatura. Il cannocchiale

polare opzionale non passa attraverso l'asse di ascensione

retta perché quella zona è utilizzata per il cablaggio interno.

Se non si utilizza il cannocchiale polare opzionale, è possibile

ottenere un allineamento polare parziale osservando nel miri-

no del telescopio, e regolando la montatura ﬁno a centrare la

Stella polare dall'oculare del telescopio. Ciò ti porterà entro

circa tre quarti di grado all'interno del Polo Nord Celeste (NCP).

Figura 8 Regolazione allineamento polare

Manopole di regolazione

dell'azimut

Manopole di regolazione

dell’altitudine

Manopola di blocco

dell’altitudine

12 | ITALIANO

Allineamento Polare di Precisione

L'allineamento polare totale Celestron consente l'allineamento

polare di precisione della montatura senza l'utilizzo della

Stella polare o cercatore polare. L'allineamento polare guidato

dal software consente di scegliere la stella più adatta.

Prerequisito: Il CGX deve essere allineato a due stelle, ad

una stella, o al Sistema solare.

1. Selezionare la stella luminosa adatta dal database della

pulsantiera NexStar. Ruotare il telescopio verso la stella.

2. Premere il tasto ALLINEA. Selezionare "Allineamento

polare", quindi "Allineare montatura" dalla lista.

3. Il telescopio sarà poi ruotato nuovamente verso la stella di

allineamento e vi chiedo di centrarlo nell'oculare al ﬁne di

"sincronizzarlo" sulla stella.

4. Premere Allineare ed il telescopio ruoterà verso la posizione

della stella se fosse allineata al polo con precisione.

5. Utilizzare le regolazioni di altitudine e azimut della

montatura per posizionare la stella al centro dell’oculare.

Non utilizzare i tasti direzionali sulla pulsantiera per

centrare la stella.

6. Premere Invio. L’allineamento polare è stato completato.

Raggio di Movimento Sulla

Montatura

Raggio Sofware

Il CGX impiega sensori di limite controllati da software che

rilevano quando la montatura sta per raggiungere il limite del

cambio meccanico. Una volta che la montatura raggiunge

l'interruttore, il motore decelera ﬁno all'arresto e apparirà un

messaggio di avviso "Finecorsa". La montatura non ruoterà

oltre nella direzione del ﬁnecorsa ﬁno a quando la direzione

non verrà invertita.

Cambio meccanico

Il CGX utilizza il cablaggio interno in modo che la montatura

è progettata per non muoversi oltre un dato raggio. Entrambi

gli assi sono limitati da un punto di arresto integrato nella

montatura. Questo limite radiale può anche aiutare a prevenire

le interferenze non intenzionali tra il telescopio e la montatura

o treppiede. Se per qualsiasi motivo la montatura supera il

ﬁnecorsa software (o se la frizione è sbloccata e la montatura

viene spostata manualmente), essa si fermerà al punto

di arresto.

Il limite AR (Figura 9.1) consente di tracciare 20º al di là del

meridiano. Se si lascia la montatura incustodita durante la

tracciatura, essa si fermerà automaticamente prima di rag-

giungere il punto di arreso meccanico.

Il limite DEC (Figura 9.2) contiene raggio di rotazione sufﬁ-

ciente per raggiungere qualsiasi parte del cielo.

Figura 9.1 Un lato del limite meccanico di AR

Figura 9.2 Un lato del limite meccanico di DEC

ITALIANO | 13

Regolazione della Montatura per

Latitudini Molto Alte o Basse

La testa EQ può essere impostata sul treppiede in tre

diverse posizioni, le quali possono essere utilizzate anche per

ottimizzare l’equilibrio sul treppiede. La montatura è in posi-

zione centrale, operante a latitudini comprese tra 20 e 55º.

Se si desidera utilizzare la montatura a latitudini inferiori a

20°, spostare la montatura in avanti, se si desidera utilizzarla

sopra i 55°, spostare la montatura all’indietro.

1. Rimuovere la testa dal treppiede togliendo le 3 viti a

testa esagonale.

2. Rimuovere con cautela le 8 viti a testa esagonale situate

sotto la testa. Al termine, il meccanismo di regolazione

dell'altitudine sarà l'unica cosa a ﬁssare la piastra inferiore

della testa EQ.

3. Girare la manopola di regolazione dell'altitudine ﬁnché i

fori ﬁlettati sul fondo della montatura siano allineati con la

nuova serie di fori presenti sulla piastra inferiore. Far

scivolare la piastra in avanti (verso il lato della barra di

contrappeso) per utilizzare a latitudini più basse. Far

scivolare la piastra all’indietro (verso la manopola di

regolazione dell’altitudine) per utilizzare a latitudini più

alte (Figura 10).

Porta USB

La porta USB sul CGX viene utilizzata per interfacciarsi con

il PC solo per:

1. Usare con il software di controllo del telescopio dedicato.

2. Aggiornare il ﬁrmware di controllo del motore sulla

montatura.

È sufﬁciente collegare uno cavo USB standard di tipo A nella

porta USB sulla montatura, e collegare al PC. La montatura

si installerà automaticamente.

La porta USB sulla montatura non deve essere utilizzata

con software di controllo del telescopio ASCOM o terzi.

Per controllare la montatura via ASCOM, collegare il PC

alla mini porta USB della pulsantiera NexStar+.

Porte Aux

Aux 1 e Aux 2 possono essere utilizzate per la pulsantiera

NexStar+, così come per gli accessori opzionali quali il

modulo StarSense AutoAlign e SkyPortal WiFi.

Porta Autoguida

La porta autoguida deve essere utilizzata solo per i relè auto-

guida della telecamera.

ATTENZIONE: Non collegare mai la pulsantiera NexStar+

o altro accessorio alla porta autoguida. Rischio di danni.

Figura 10 Modiﬁca della posizione della montatura sulla testa del treppiede

POSIZIONE DI PREDEFINITO

POSIZIONE INDIETRO

POSIZIONE AVANTI

14 | ITALIANO

Controllo Manuale NexStar+

1. Finestra del display a cristalli liquidi (LCD):

Retroilluminazione rossa per una comoda visualizzazione

notturna delle informazioni relative al telescopio e per il

testo a scorrimento. Rimuovere il nastro protettivo

trasparente dallo schermo prima dell'uso.

2. Allinea: Fornisce istruzioni al telescopio per avviare la

procedura di allineamento predeﬁnita. È inoltre utilizzato

per selezionare una stella o un oggetto come posizione

di allineamento.

3. Tasti direzionali: Consente il controllo completo del

proprio telescopio in qualsiasi direzione. Utilizzare i tasti

direzionali per centrare gli oggetti nell’oculare o per

ruotare manualmente il telescopio.

4. Tasti Catalogo: Consentono l’accesso diretto a

ognuno dei cataloghi principali presenti nel database

con migliaia di oggetti.

Il telescopio contiene nel proprio database i seguenti

cataloghi:

• Sistema solare- Tutti i 7 pianeti presenti nel nostro

sistema solare più la Luna, il Sole e Plutone.

• Stelle- elenchi personalizzati di tutte le stelle, le stelle

doppie, le stelle variabili, le costellazioni e gli asterismi

più luminosi.

• Profondo Cielo- Elenchi personalizzati di tutte le

migliori galassie, nebulose e ammassi stellari nonché

gli oggetti Messier e NGC selezionati completi.

5. Identiﬁca: Consente di cercare nel database del

telescopio e visualizza il nome e la distanza degli oggetti

corrispondenti più vicini.

6. Menu: Visualizza le funzioni di conﬁgurazione e di utilità,

quali la velocità di tracciabilità, gli oggetti deﬁniti dall’utente

e altro.

7. Opzione (Logo Celestron): Funziona in modo simile

al tasti SHIFT di una tastiera e può essere utilizzato in

combinazione con altri tasti per accedere a funzionalità

e funzioni più avanzate da aggiungere con altri

aggiornamenti del ﬁrmware.

8. Invio: Il tasto INVIO consente di selezionare qualsiasi

funzione del telescopio, di accettare i parametri immessi

e di ruotare il telescopio verso gli oggetti visualizzati.

9. Indietro: Il tasto INDIETRO farà uscire l’utente dal menu

corrente e visualizzerà il livello precedente del percorso

del menu. Premere INDIETRO ripetutamente per andare

al menu principale oppure per cancellare i dati inseriti

per sbaglio.

10. Sky Tour: consente di attivare la modalità Tour, la quale

cerca tutti i migliori oggetti nel cielo e ruota automatica-

mente il telescopio nella loro direzione.

11. Tasti di scorrimento: Utilizzare per scorrere verso

l'ALTO e il BASSO qualsiasi elenco del menu. Un sim-

bolo rafﬁgurante una doppia freccia sul lato destro dello

schermo LCD indica che i tasti di scorrimento possono

essere utilizzati per visualizzare informazioni aggiuntive. I

tasti hanno una forma con bordi marcati per rendere più

semplice la loro individuazione senza guardare.

12. Velocità del motore: Simile al tasto Rate (velocità) sulla

pulsantiera NexStar originale, consente di modiﬁcare la

velocità del motore una volta premuti i tasti direzionali.

13. Info Oggetto: consente di visualizzare le coordinate e le

informazioni importanti relative agli oggetti selezionati dal

database del telescopio.

14. Mini Porta Usb (cavo non incluso): Si collega al PC

per controllare il telescopio via desktop o per eseguire gli

aggiornamenti del ﬁrmware.

15. Menu Help: Nei futuri aggiornamenti del ﬁrmware,

questo tasto offrirà suggerimenti per la risoluzione dei

problemi. Per comodità, attualmente funziona come

collegamento rapido al Catalogo Messier.

Figura 11

Figura 11,2

ITALIANO | 15

Selezione di un oggetto

Una volta allineato correttamente il telescopio, è possibile

selezionare un oggetto da uno qualsiasi dei cataloghi

presenti nel database del controllo manuale NexStar+. La

pulsantiera dispone di un tasto dedicato per ciascuna

categoria di oggetti nel database: oggetti del Sistema

solare, Stelle e oggetti del profondo cielo.

• Sistema Solare – Il catalogo del Sistema solare visualiz-

zerà tutti i pianeti (e la Luna) presenti nel nostro Sistema

Solare che sono attualmente visibili nel cielo. Per consen-

tire che il Sole sia visualizzato come opzione nel database,

vedere l'opzione Consenti Sole nella sezione di Conﬁgura-

zione del database nel manuale.

• Stelle – Il catalogo delle stelle visualizza un elenco perso-

nalizzato di tutte le stelle, le stelle doppie (binarie), le stelle

variabili, le costellazioni e asterismi più luminosi.

• Profondo cielo: il catalogo del Profondo Cielo visualizza

un elenco di tutte le migliori Galassie, Nebulose e Ammassi,

nonché oggetti del catalogo Messier e una selezione di

oggetti del catalogo NGC. Vi è inoltre un elenco alfabetico

di tutti gli oggetti del profondo cielo ordinati secondo il

relativo nome comune.

Utilizzare i tasti di scorrimento per scorrere i cataloghi e

trovare l’oggetto che si desidera visualizzare. Durante lo

scorrimento di un lungo elenco di oggetti, tenere premuti

il tasto SU o il tasto GIÙ per scorrere il catalogo nella

relativa direzione a una velocità più elevata.

Rotazione verso un oggetto

Una volta che l’oggetto desiderato sarà visualizzato sullo

schermo della pulsantiera, vi sono due opzioni:

• Premere il tasto INFO OGGETTO. Ciò fornirà informa-

zioni utili in merito all’oggetto selezionato, quali grandezza,

costellazione e informazioni estese in merito agli oggetti

più popolari.

- Utilizzare i tasti freccia SU/GIU’ per scorrere lungo le

informazioni dell’oggetto visualizzato.

- Utilizzare il tasto INDIETRO per tornare al database.

• Premere il tasto INVIO. Ciò farà ruotare automatica-

mente il telescopio alle coordinate dell'oggetto visualizzato

sulla pulsantiera. Mentre il telescopio è in fase di rotazione

verso l’oggetto, l’utente può ancora avere accesso a molte

delle funzioni del controllo manuale (quali la visualizzazione

delle informazioni in merito all’oggetto).

NOTA: I cataloghi Messier, NGC e SAO richiedono

all'utente di inserire una designazione numerica. Una volta

selezionato il tasto del catalogo appropriato e selezionato

il catalogo Messier, NGC o SAO, si vedrà un cursore

lampeggiante ad indicare l’accesso alla modalità di

immissione numerica.

Digitare il codice dell'oggetto che si desidera visualizzare.

Premere INVIO per comandare al telescopio di ruotare

verso l’oggetto, oppure tenere premuto il tasto OPZIONE

(logo Celestron) e premere il tasto INFO OGGETTO per

vedere le informazioni relative all’oggetto selezionato.

ATTENZIONE: mai far ruotare il telescopio mentre

qualcuno sta guardando nell'oculare. Il telescopio può

spostarsi a velocità di rotazione elevate e può colpire un

osservatore nell'occhio.

Tasto Velocità motore

Il tasto MOTOR SPEED (VELOCITÀ MOTORE), simile al

tasto Rate (Velocità) del controllo manuale NexStar ori-

ginale, consente di modiﬁcare istantaneamente la velocità

dei motori da alta velocità di rotazione a velocità di guida

precisa o in qualsiasi intervallo intermedio. Ciascuna velocità

corrisponde a un numero sul tastierino della pulsantiera.

Il tasto numero 9 è la velocità più elevata (circa 3,5° al

secondo, a seconda della montatura) ed è utilizzato per la

rotazione da un oggetto all’altro e per individuare le stelle di

allineamento. Il tasto 1 corrisponde alla velocità più bassa

(metà sidereo) ed è utilizzato per centrare in modo preciso

gli oggetti nell'oculare.

Per modiﬁcare la velocità dei motori:

• Premere il tasto VELOCITA’ MOTORE sulla pulsantiera.

Lo schermo LCD visualizzerà la velocità corrente del

motore

• Premere il numero sulla pulsantiera che corrisponde alla

velocità desiderata.

La pulsantiera dispone di una funzione "doppio tasto" che

consente di aumentare istantaneamente la velocità dei

motori senza dover scegliere una velocità. Per utilizzare

questa funzione, premere semplicemente il tasto a freccia

che corrisponde alla direzione verso cui si intende spostare

il telescopio. Mentre si tiene premuto tale tasto, premere

il tasto direzionale opposto. Ciò aumenterà la velocità alla

massima velocità di rotazione.

Durante l’utilizzo dei tasti direzionali su e giù del controllo

manuale, le velocità di rotazione inferiori (6 e inferiori)

spostano i motori nella direzione opposta rispetto alle

velocità di rotazione superiori (7-9). Ciò viene fatto in modo

che un oggetto si sposti nella direzione appropriata mentre

si guarda nell'oculare (ad es. premere la freccia in alto

sposterà la stella nella parte superiore del campo di visua-

lizzazione dell'oculare). Tuttavia, in caso si usi una qualsiasi

delle velocità di rotazione inferiori (velocità 6 e inferiori) per

centrare un oggetto in StarPointer, potrebbe essere neces-

sario premere il tasto direzionale opposto per far sì che il

telescopio si sposti nella direzione corretta.

16 | ITALIANO

Menu della pulsantiera

Il menu “Pulsantiera” consente di personalizzare determinate

funzioni sulla pulsantiera NexStar+. Per accedere a questo

menu, premere il tasto MENU (n. 7 sul tastierino) e utilizzare

i tasti di scorrimento per selezionare “Controllo manuale” e

premere INVIO. Utilizzare i tasti di scorrimento per selezionare

tra le seguenti opzioni:

• Controllo luci: Regola indipendentemente la luminosità

del tastierino numerico e dello schermo LCD.

• Menu Scorrimento: Regola la velocità di scorrimento

delle parole sullo schermo LCD.

• Attiva/disattiva grassetto: Modiﬁca il formato del carat-

tere visualizzato sullo schermo LCD da normale a grassetto.

• Imposta contrasto: Utilizzare i tasti di scorrimento per

regolare il contrasto dello schermo LCD.

• Imposta lingua: Modiﬁca la lingua visualizzata sullo

schermo LCD.

NOTA: La funzioni Imposta lingua può anche apparire la prima

volta che si utilizza il nuovo controllo manuale. È anche

possibile avviarla in qualsiasi momento tenendo premuto il

tasto Opzione (con il logo Celestron) per 10 secondi

durante l’accensione del telescopio.

Procedure di allineamento

Afﬁnché il telescopio possa puntare precisamente gli oggetti

nel cielo, esso deve prima allinearsi con posizioni note

(stelle) nel cielo. Con questa informazione, il telescopio può

creare un modello del cielo, che utilizzerà per individuare

qualsiasi oggetto con coordinate note. Esistono molti modi

per allineare il proprio telescopio con il cielo, a seconda delle

informazioni che l’utente è in grado di fornire:

• L’Allineamento a due stelle utilizza le informazioni di

ora/posizione inserite e consente all’utente di selezionare

due stele di allineamento verso le quali il telescopio ruoterà

automaticamente.

• L’Allineamento a una stella utilizza le stesse informa-

zioni di ora/posizione ma utilizza solamente una stella per

l’allineamento.

• L’Allineamento con il Sistema Solare visualizzerà un

elenco degli oggetti diurni visibili (pianeti e la Luna)

disponibili per allineare il telescopio.

• L’Allineamento rapido chiederà di inserire le stesse

informazioni richieste per la procedura di Allineamento a

due stelle. Tuttavia, al posto di ruotare verso le stelle di

allineamento per la procedura di centratura e allineamento,

il telescopio salta questo passaggio e crea semplicemente

un modello del cielo sulla base delle informazioni fornite.

• L’Ultimo allineamento ripristina l’ultimo allineamento

stellare salvato e passa a quella posizione. L’Ultimo allinea-

mento serve anche come una buona salvaguardia in caso

il telescopio dovesse perdere potenza.

Allineamento a due stelle

L’Allineamento a due stelle consente all’utente di selezionare

due stelle su cui allineare il telescopio. Per allineare il tele-

scopio con il metodo Allineamento a 2 Stelle:

1. Selezionare Allineamento a due stele dalle opzioni di

allineamento fornite. Sulla base delle informazioni di data

e ora inserite, la pulsantiera selezionerà automaticamente

e visualizzerà una stella luminosa sopra l’orizzonte.

• Premere INVIO per selezionare questa stella come

prima stella di allineamento.

• Se per qualsiasi ragione la stella scelta non è visibile

(magari perché si trova dietro a un albero o a un ediﬁcio),

premere INDIETRO per far selezionare automaticamente

al controllo manuale la successiva stella più luminosa.

• Oppure è possibile utilizzare i tasti Su/Giù per scorrere

l’intero elenco delle Stelle aventi un nome e selezionarne

una qualsiasi tra più di duecento stelle di allineamento.

2. Una volta il telescopio avrà terminato la rotazione verso la

prima stella di allineamento, lo schermo richiederà di utiliz-

zare i tasti freccia per allineare la stella selezionata con il

reticolo al centro del cercatore di stelle. Una volta centrata

nel cercatore, premere INVIO. Lo schermo fornirà quindi

istruzioni per centrare la stella nel campo visivo dell’oculare.

Una volta centrata la stella, premere ALLINEA per accetta-

re questa stella come prima stella di allineamento.

3. Una volta inserita la prima stella di allineamento, la pul-

santiera selezionerà automaticamente una seconda stella

di allineamento e sarà quindi necessario ripetere questa

procedura per tale stella. Una volta allineato il telescopio

su entrambe le stelle, lo schermo chiederà se si desidera

aggiungere stelle di calibrazione aggiuntive. Le stelle di

calibrazione sono utilizzate per migliorare la precisione di

puntamento del telescopio compensando i sottili disalli-

neamento opto-meccanici tra l’ottica del telescopio e la

montatura. Pertanto, è solitamente consigliabile aggiungere

almeno una stella di calibrazione aggiuntiva per migliorare

la precisione di puntamento a tutto cielo della montatura.

4. Premere INVIO per selezionare una stella di calibrazione.

Selezionare una stella allo stesso modo in cui si sono

selezionate le prime due stelle di allineamento e pre-

mere INVIO. Si noterà che tutte le stele di calibrazione

visualizzate sono posizionate sul lato opposto del lato del

cielo (meridiano) come le stelle di allineamento originali.

Questo è essenziale per una calibrazione precisa della

montatura. Da ultimo, è possibile scegliere di continuare

ad aggiungere stelle di calibrazione aggiuntive, oppure

premere INDIETRO per completare l’allineamento.

Nota: Filtraggio Est/Ovest – Al ﬁne di garantire la

precisione di puntamento a tutto cielo migliore possibile, la

montatura computerizzata ﬁltra e sceglie automaticamente le

stelle di allineamento iniziali in modo che le prime due stelle

di allineamento siano posizionate su un lato del meridiano e

le eventuali stelle di calibrazione siano sul lato opposto del

meridiano, secondo quanto indicato dalle lettere “W” o “E”

visualizzate nell‘angolo in alto a destra dello schermo LCD.

Il ﬁltraggio Est/Ovest può essere modiﬁcato semplicemente

premendo il tasto MENU in qualsiasi momento durante il

processo di allineamento.

ITALIANO | 17

Suggerimenti per l’aggiunta delle stelle di

calibrazione:

• Sebbene per l’osservazione causale non sia necessario

aggiungere stelle di calibrazione, si consiglia di aggiungere

almeno tre stelle di calibrazione per una precisione di

puntamento ottimale.

• La scelta di stelle di calibrazione che siano vicine all’equatore

celeste offre i migliori risultati rispetto alla scelta di stelle

vicino ai poli celesti.

• Sebbene non sia necessario utilizzare le stelle di calibra-

zione se la montatura del telescopio non è stata spostata

dall’allineamento/calibrazione originaria, potrebbe essere

necessario ricalibrare il telescopio se il tubo ottico è stato

rimosso per qualsiasi ragione.

Nota: Meridiano – il meridiano è una linea immaginaria nel

cielo che inizia dal Polo Nord celeste e termina al Polo Sud

celeste passando attraverso lo zenit. Se si è rivolti verso

sud, il meridiano inizia dall'orizzonte sud e passa direttamente

sopra la testa ﬁno al Polo Nord celeste.

Allineamento rapido

L’Allineamento rapido utilizza tutte le informazioni di data e

ora inserite all’avvio per allineare il telescopio. Tuttavia, al

posto di ruotare verso le stelle di allineamento per la proce-

dura di centratura e allineamento, il telescopio salta questo

passaggio e crea semplicemente un modello del cielo sulla

base delle informazioni fornite. Ciò consentirà all’utente

di ruotare grossolanamente verso le coordinate di oggetti

luminosi quali la Luna e i pianeti e fornisce al telescopio le

informazioni necessarie per tracciare gli oggetti in qualsiasi

parte del cielo (a seconda della precisione dell’allineamento

polare). L’Allineamento rapido non è destinato a essere usato

per individuare con precisione oggetti del profondo cielo

piccoli o deboli o per tracciare precisamente gli oggetti per

l’acquisizione di immagini astrali.

Per utilizzare l’Allineamento rapido, selezionare semplicemente

Allineamento rapido dalle opzioni di allineamento e premere

INVIO. Il telescopio utilizzerà automaticamente i parametri

di data/ora inseriti per allinearsi con il cielo e visualizzare la

dicitura “Allineamento riuscito”.

Nota: Una volta terminato l'Allineamento Rapido, è

possibile utilizzare la funzione di Riallineamento (vedi sotto)

per migliorare la precisione di puntamento del telescopio.

Ultimo allineamento

Il metodo dell'ultimo allineamento richiamerà automaticamente

le ultime posizioni di indicizzazioni salvate per continuare

a utilizzare l'allineamento che è stato salvato al momento

dell'ultimo spegnimento del telescopio. Si tratta di una

funzione utile in caso il telescopio avesse un calo di

alimentazione o dovesse spegnersi accidentalmente.

Ri-Allineamento

La montatura dispone di una funzione di ri-allineamento che

consente di sostituire una qualsiasi delle stelle di allineamento

originarie con una nuova stella o oggetto celeste. Ciò può

essere utile in varie situazioni:

• Se si esegue un'osservazione in un periodo di qualche

ora, è possibile notare che le due stelle di allineamento

originarie si sono allontanate in modo considerevole verso

ovest. (Si ricorda che le stelle si spostano a una velocità di

15° all’ora). L’allineamento su una nuova stella che si trova

sulla parte orientale del cielo migliorerà la precisione di

puntamento, specialmente per gli oggetti che si trovano in

quella parte del cielo.

• Se si è allineato il telescopio utilizzando il metodo di

Allineamento rapido, è possibile utilizzare la funzione di

Ri-allineamento per allinearsi su oggetti attuali nel cielo.

Ciò migliorerà la precisione di puntamento del telescopio

senza dover inserire nuovamente informazioni aggiuntive.

• Se si è utilizzato un metodo di allineamento polare assistito

dal computer e si è spostata manualmente la montatura,

potrebbe essere necessario ri-allineare la montatura per

una migliorata precisione di puntamento.

Per sostituire una stella di allineamento esistente con

una nuova:

1. Selezionare la stella desiderata (o l’oggetto) dal database

far ruotare verso di essa il telescopio.

2. Centrare con attenzione l'oggetto nell'oculare.

3. Una volta centrato, premere il tasto INDIETRO ﬁno a

quando non si arriva al menu principale.

4. Quando viene visualizzata la dicitura CGX Pronto, premere

il tasto ALLINEARE sulla pulsantiera per selezionare le

Stelle di allineamento dall’elenco delle opzioni.

5. Lo schermo chiederà quindi quale stella di allineamento

si desidera sostituire. Utilizzare i tasti di scorrimento Su e

Giù per selezionare le stelle di allineamento da sostituire.

Normalmente, è meglio sostituire la stella più vicina al

nuovo oggetto. Questo distanzierà le stelle di allineamento

nel cielo.

6. Premere ALLINEA per effettuare la modiﬁca.

18 | ITALIANO

Catalogo degli Oggetti

Selezione di un oggetto

Una volta allineato correttamente il telescopio, è possibile

selezionare un oggetto da uno qualsiasi dei cataloghi

presenti nel database della pulsantiera NexStar+. La

pulsantiera dispone di un tasto dedicato per ciascuna

categoria di oggetti nel database: oggetti del Sistema

solare, Stelle e oggetti del profondo cielo.

• Sistema Solare – Il catalogo del Sistema solare visualiz-

zerà tutti i pianeti (e la Luna) presenti nel nostro Sistema

Solare che sono attualmente visibili nel cielo. Per consen-

tire la visualizzazione del Sole come oggetto selezionabile

nel database, vedere l’opzione del Menu Sole nel Menu di

conﬁgurazione del telescopio.

• Stars (Stelle) –Il catalogo delle stelle visualizza un elenco

personalizzato di tutte le stelle, le stelle doppie (binarie), le

stelle variabili, le costellazioni e asterismi più luminosi.

• Profondo cielo – Il catalogo del Profondo Cielo visualizza

un elenco di tutte le migliori Galassie, Nebulose e Ammas-

si, nonché oggetti del catalogo Messier e una selezione di

oggetti del catalogo NGC. Vi è inoltre un elenco alfabetico

di tutti gli oggetti del profondo cielo ordinati secondo il

relativo nome comune.

Utilizzare i tasti di scorrimento per scorrere lungo i cataloghi

per trovare l’oggetto che si desidera visualizzare.

Durante lo scorrimento di un lungo elenco di oggetti, tenere

premuti il tasto SU o il tasto GIÙ consentirà di scorrere il

catalogo nella relativa direzione più rapidamente.

Rotazione Verso un Oggetto

Una volta che l'oggetto desiderato sarà visualizzato sullo

schermo del controllo manuale, vi sono due opzioni:

• Premere il tasto OBJECT INFO (INFO OGGETTO).

Ciò fornirà informazioni utili in merito all’oggetto seleziona-

to, quali grandezza, costellazione e informazioni estese in

merito agli oggetti più popolari.

• Utilizzare i tasti freccia SU/GIÙ per scorrere lungo le

informazioni dell’oggetto visualizzato.

• Utilizzare il tasto INDIETRO per tornare al database

degli oggetti.

• Premere il tasto INVIO. Ciò farà ruotare automatica-

mente il telescopio alle coordinate dell'oggetto visualizzato

sulla pulsantiera. Mentre il telescopio è in fase di rotazione

verso l’oggetto, l’utente può ancora avere accesso a molte

delle funzioni del controllo manuale (quali la visualizzazione

delle informazioni in merito all’oggetto).

NOTA: I cataloghi Messier, NGC e SAO richiedono

all'utente di inserire una designazione numerica. Una volta

selezionato il tasto del catalogo appropriato e selezionato

il catalogo Messier, NGC o SAO, si vedrà un cursore lam-

peggiante ad indicare l’accesso alla modalità di immissione

numerica. Digitare il codice dell'oggetto che si desidera

visualizzare. Premere INVIO per comandare al telescopio di

ruotare verso l’oggetto, oppure tenere premuto il tasto

OPTION (logo Celestron) e premere il tasto OBJECT INFO

per vedere le informazioni relative all’oggetto selezionato.

ATTENZIONE: mai far ruotare il telescopio mentre

qualcuno sta guardando nell'oculare. Il telescopio

può spostarsi a velocità di rotazione elevate e può

colpire un osservatore nell'occhio.

Tasto SkyTour

La montatura CGX include una funzione tour la quale

consente all'utente di scegliere da un elenco di oggetti

interessanti in base alla data e all'ora di osservazione.

Il tour automatico visualizzerà solamente quegli oggetti che

si trovano entro i limiti di ﬁltro impostati per il catalogo. Per

attivare la funzione tour, premere il tasto SKY TOUR sulla

pulsantiera.

1. Premere il tasto SKY TOUR sulla pulsantiera.

2. Utilizzare i tasti di SCORRIMENTO per selezionare il

Meglio di Stanotte.

3. La montatura CGX ruoterà automaticamente in azimut alla

posizione iniziale la quale contribuirà a ridurre al minimo la

possibilità di attorcigliare il cavo di alimentazione durante

il tour.

4. La pulsantiera visualizzerà gli oggetti migliori da osservare

attualmente presenti nel cielo.

• Per vedere le informazioni e i dati relativi all’oggetto

visualizzato, premere il tasto INFO OGGETTO.

Premerlo una volta per visualizzare le coordinate

dell’oggetto. Premerlo nuovamente per visualizzare

le coordinate dell’oggetto. Premerlo nuovamente per

visualizzare il testo. Premere INDIETRO per ritornare

alla schermata precedente.

• Per ruotare verso l'oggetto visualizzato, premere INVIO.

• Per vedere l'oggetto successivo del tour, premere il

tasto GIÙ.

Tasto Identiﬁca

Premere il tasto IDENTIFICA per cercare nei cataloghi del

database della montatura e visualizzare il nome e la distanza

angolare dagli oggetti corrispondenti più vicini alla posi-

zione corrente del telescopio. Questa funzione può essere

utilizzata per due scopi. In primo luogo, può essere utilizzata

per identiﬁcare un oggetto sconosciuto nel campo visivo

dell'oculare. Inoltre, la modalità Identiﬁca può essere utilizzata

per trovare altri oggetti celesti che sono vicini agli oggetti

attualmente in corso di osservazione.

Per esempio, se il telescopio è puntato verso la stella piùlum-

inosa nella costellazione di Lira, scegliere il tasto Identiﬁca

ritornerà senza dubbio alla stella Vega come stella di osser-

vazione. Tuttavia, la funzione Identiﬁca cercherà inoltre nei

database NGC e del sistema solare e visualizzerà eventuali

pianeti oppure oggetti del profondo cielo che sono vicini.

Nell’esempio, la Nebulosa Anello (M57) sarebbe visualizzata

come a una distanza di 6°.

La luminosità e la vicinanza degli oggetti visualizzati può

essere deﬁnita dall'utente utilizzando il ﬁltro Identiﬁca nelle

Impostazioni del telescopio.

ITALIANO | 19

Tasti direzionali

La pulsantiera dispone di quattro tasti direzionali posti al centro

di essa, i quali controllano il movimento del telescopio in al-

titudine (su e giù) e in azimut (sinistra e destra). Il telescopio

può essere controllato a nove diverse velocità.

1 = 2x 6 = .3° / sec

2 = 4x 7 = .1° / sec

3 = 8x 8 = .2° / sec

4 = 16x 9 = .4° / sec

5 = 32x

Tasto Velocità motore

Premere il tasto VELOCITA’ MOTORE (12) consente

di modiﬁcare istantaneamente la velocità dei motori da

alta velocità di rotazione a velocità di guida precisa o in

qualsiasi punto intermedio. Ciascuna velocità corrisponde

a un numero sul tastierino della pulsantiera. Il numero 9

è la velocità maggiore (circa 3,5° al secondo, a seconda

della fonte di alimentazione) ed è utilizzate per la rotazione

tra oggetti e il posizionamento dell'allineamento di stelle.

Il tasto numero 1 della pulsantiera è la velocità più bassa

(2x siderale) ed è utilizzato per centrare in modo preciso gli

oggetti nell'oculare. Per modiﬁcare la velocità dei motori:

• Premere il tasto VELOCITA’ MOTORE sulla pulsantiera.

Lo schermo LCD visualizzerà la velocità attuale.

• Premere il numero sulla pulsantiera che corrisponde alla

velocità desiderata.

La pulsantiera dispone di una funzione a "doppio tasto" che

consente di aumentare istantaneamente la velocità dei moto-

ri senza dover scegliere una velocità speciﬁca. Per utilizzare

questa funzione, premere semplicemente il tasto a freccia

che corrisponde alla direzione verso cui si intende spostare

il telescopio. Mentre si preme tale tasto, premere il tasto

direzionale opposto. Ciò aumenterà la velocità alla massima

velocità di rotazione.

Durante l'utilizzo dei tasti SU e GIÙ sulla pulsantiera, le velo-

cità di rotazione inferiori (6 e inferiori) spostano i motori nella

direzione opposta rispetto alle velocità di rotazione superiori

(7-9). Ciò viene fatto in modo che un oggetto si sposti nella

direzione appropriata mentre si guarda nell'oculare (ad es.,

premere la freccia in alto sposterà la stella nella parte supe-

riore del campo di visualizzazione dell'oculare). Tuttavia, se

qualsiasi velocità di rotazione inferiore (velocità 6 e inferiore)

è utilizzata per centrare un oggetto nello StarPointer, è pos-

sibile che sia necessario premere il tasto direzionale opposto

per far sì che il telescopio si sposti nella direzione corretta.

Tasto Help

Nei futuri aggiornamenti del ﬁrmware, questo tasto offrirà

suggerimenti per la risoluzione dei problemi. Per comodità,

attualmente funziona come collegamento rapido al Catalogo

Messier.

Tasto Menu

La montatura CGX contiene molte funzioni di conﬁgurazione

personalizzate ideate per dare all’utente il controllo sulle mol-

te funzioni del telescopio. A tutte le funzioni di conﬁgurazione

e di utilità è possibile accedere premendo il tasto MENU e

scorrendo le opzioni sottostanti.

Menu Tracciatura

Modalità tracciatura - consente di modiﬁcare il modo in cui

il telescopio esegue la tracciatura a seconda della tipologia

di montatura utilizzata per supportare il telescopio. Il

telescopio dispone di tre diverse modalità di tracciatura:

• Nord EQ – utilizzata per tracciare il cielo quando il tele-

scopio è allineato con i poli nell’Emisfero settentrionale.

• Sud EQ – utilizzata per tracciare il cielo quando il

telescopio è allineato con i poli nell’Emisfero meridionale.

• Off – quando si usa il telescopio per l’osservazione terrestre

(paesaggio), la tracciatura può essere spenta in modo che

il telescopio non si muova.

Velocità di tracciatura – oltre a essere in grado di spostare

il telescopio con i tasti del controllo manuale, il telescopio

traccerà continuamente un oggetto celeste durante il suo

spostamento nel cielo notturno. La velocità di tracciatura può

essere modiﬁcata a seconda del tipo di oggetto in corso di

osservazione:

• Siderale – Questa velocità compensa la rotazione della

Terra spostando il telescopio alla stessa velocità della

rotazione terrestre, ma in direzione opposta. Quando il

telescopio è allineato polarmente, ciò può essere eseguito

spostando il telescopio solamente in ascensione retta.

• Lunare – Utilizzata per la tracciatura della Luna durante

l'osservazione del paesaggio lunare.

• Solare – Utilizzata per la tracciatura del Sole durante

l'osservazione solare con il ﬁltro appropriato.

Menu Visualizza ora-posizione

Questo menu visualizza l’ora corrente e la longitudine/

latitudine scaricate dal ricevitore GPS opzionale SkySync.

Visualizzerà anche alter informazioni rilevanti ora-posizione

come il fuso orario, l’ora legale e l’ora locale siderale. L’ora

locale siderale (LST) è utile per conoscere l’ascensione

retta degli oggetti celestiali che sono situati sul Meridiano a

quell’ora. Visualizza ora-posizione visualizzerà sempre l’ora

e la posizione inserita salvata più recentemente mentre si

college al GPS. Una volta ricevute le informazioni correnti,

aggiornerà le informazioni visualizzate. Se il GPS è spento

o non presente, la pulsantiera visualizzerà solamente l’ora

e la posizione salvate per ultime.

Menu del Controllo manuale

Il menu “Pulsantiera” consente di personalizzare determinate

funzioni sulla pulsantiera NexStar+. Per accedere a questo

menu, premere il tasto MENU (n. 7 sul tastierino) e utilizzare

i tasti di scorrimento per selezionare “Controllo manuale” e

premere INVIO.

20 | ITALIANO

Utilizzare i tasti di scorrimento per selezionare tra le seguenti

opzioni:

• Controllo luci: Regola indipendentemente la luminosità

del tastierino numerico e dello schermo LCD.

• Menu Scorrimento: Regola la velocità di scorrimento

delle parole sullo schermo LCD.

• Attiva/disattiva grassetto: Modiﬁca il formato del

carattere visualizzato sullo schermo LCD da normale a

grassetto.

• Imposta contrasto: Utilizzare i tasti di scorrimento per

regolare il contrasto dello schermo LCD.

• Imposta lingua: Modiﬁca la lingua visualizzata sullo

schermo LCD.

NOTA: La funzione Imposta lingua può apparire anche al

primo utilizzo della pulsantiera. È anche possibile avviarla in

qualsiasi momento tenendo premuto il tasto Opzione (con

il logo Celestron) per 10 secondi durante l’accensione del

telescopio.

Menu di conﬁgurazione

Conﬁgurazione ora-posizione – consente all’utente di

personalizzare lo schermo del telescopio modiﬁcando i

parametri di ora e posizione (quali fuso orario e ora legale).

Anti-backlash (Compensazione contraccolpi) –

Tutti gli ingranaggi meccanici hanno una certa quantità di

contraccolpi o movimenti tra gli ingranaggi stessi. Questi

movimenti sono evidenti per il tempo necessario a una stella

per spostarsi nell'oculare una volta premuti i tasti freccia del

controllo manuale (specialmente durante i cambiamenti di

direzione). La funzione anti-contraccolpo di CGX consente

all'utente di compensare i contraccolpi inserendo un valore

che sposta velocemente i motori di quel poco che basta per

eliminare i movimenti tra gli ingranaggi. La quantità di com-

pensazione necessaria dipende dalla velocità di rotazione

selezionata; più bassa è la velocità di rotazione più tempo ci

impiegherà la stella a spostarsi nell'oculare. Sono presenti

due valori per ogni asse, positivo e negativo:

• Quello positivo è la quantità di compensazione applicata

quando si preme il tasto al ﬁne di far muovere rapidamente

gli ingranaggi senza una lunga pausa.

• Quello negativo è la quantità di compensazione applicata

quando si rilascia il tasto, facendo tornare in motori indietro

nella direzione opposta per riprendere la tracciatura.

Normalmente, entrambi i valori dovrebbero essere uguali.

Sarà necessario sperimentare i valori diversi (da 0 a 99); un

valore tra 20 e 50 è normalmente la soluzione ottimale per la

maggior parte delle osservazioni visive, mentre un valore più

elevato potrebbe essere necessario per la guida fotograﬁca.

Per impostare il valore anti-contraccolpo, scorrere verso il

basso all'opzione anti-contraccolpo e premere INVIO. Mentre

si osserva un oggetto nell’oculare, osservare la reattività di

ciascuno dei quattro tasti freccia. Notare in quale direzione

si osserva una pausa nel movimento della stella dopo aver

premuto il tasto. Lavorando con un asse per volta, regolare

le impostazioni di contraccolpo a un valore sufﬁcientemente

alto da causare lo spostamento immediato senza comportare

un salto pronunciato quando si preme o si rilascia il tasto.

Ora, inserire gli stessi valori per entrambe le direzioni positiva

e negativa. Se si nota un salto al momento del rilascio del

tasto ma l’impostazione di valori inferiori comporta una pausa

al premere del tasto, utilizzare il valore più alto per il positivo,

ma il valore più basso per il negativo. Il telescopio ricorderà

tali valori e li utilizzerà ogni volta che sarà acceso ﬁno alla

loro modiﬁca.

Limiti di ﬁltro - Quando un allineamento è complete, il

telescopio capisce automaticamente quali oggetti celesti si

trovano sopra l’orizzonte. Di conseguenza, quando si scorre

lungo gli elenchi del database (oppure si seleziona la funzio-

ne Tour), la pulsantiera visualizzerà solamente quegli oggetti

che sono noti essere sopra l'orizzonte al momento dell'osser-

vazione. È possibile personalizzare il database degli oggetti

selezionando i limiti di altitudine appropriati per la propria

posizione e situazione. Ad esempio, se si sta osservando

da una zona di montagna dove l'orizzonte è parzialmente

oscurato, è possibile impostare un limite di altitudine minimo

superiore ai 20°. Ciò assicura che la pulsantiera visualizzi

solo oggetti che si trovano a un'altitudine superiore ai 20°.

CONSIGLIO: Se si desidera esplorare l'intero database

degli oggetti, impostare il limite massimo di altitudine a 90°

e il limite minimo a –90°. In questo modo verranno visua-

lizzati tutti gli oggetti presenti negli elenchi del database, a

prescindere dalla loro visibilità o meno nel cielo in relazione

alla proprio posizione.

Tasti direzionali - La direzione in cui appare una stella

verso cui spostare l’oculare cambia a seconda del lato del

Meridiano su cui si trova il tubo del telescopio. Ciò può creare

confusione specialmente quando si guida su una stella o

quando si acquisiscono immagini astrali. Per compensare

questo problema, la direzione dei tasti del controllo di guida

può essere modiﬁcata. Per invertire la logica di pulsante del

controllo manuale, premere il tasto MENU e selezionare Tasti

direzionali dal menu Utilità. Utilizzare i tasti freccia Su e Giù

(10) per selezionare sia i tasti dell'azimut (ascensione retta)

sia i tasti dell'altitudine (declinazione), quindi premere INVIO

Selezionare sia positivo o negativo per entrambi gli assi e

premere INVIO per salvare. Impostare la direzione del tasto

azimut in positivo farà spostare il telescopio nella stessa

direzione di tracciatura del telescopio (ovvero, verso ovest).

Impostare i tasti di altitudine verso positivo sposterà il tele-

scopio in senso antiorario lungo l’asse di DECLINAZIONE.

Approccio VaiA - Consente all’utente di deﬁnire la direzione

verso cui si dirigerà il telescopio quando ruota verso un

oggetto. Ciò consentirà all’utente di ridurre al minimo gli

effetti del contraccolpo durante la rotazione da oggetto a

oggetto. Proprio come accade per i Tasti direzionali,

l’impostazione dell’Approccio VaiA al positivo farà sì che il

telescopio si diriga verso un oggetto dalla stessa direzione

di tracciatura (ovest) per l'azimut e in senso antiorario per

la declinazione. L’approccio VaiA declinazione si applicherà

esclusivamente mentre il tubo del telescopio si trova su un

lato del meridiano. Una volta che il tubo passerà all’altro lato

del meridiano, l’approccio VaiA dovrà essere invertito.

ITALIANO | 21

Per cambiare la direzione dell'approccio VaiA, selezionare

Approccio VaiA dal menu Impostazioni telescopio, poi l'ap-

proccio Altitudine o l'approccio Azimut, ed inﬁne Positivo o

Negativo, quindi premere INVIO.

SUGGERIMENTO: Al ﬁne di ridurre al minimo l’effetto

di contraccolpo degli ingranaggi sulla precisione di

puntamento, le impostazioni per i Tasti direzionali devono

idealmente corrispondere alle impostazioni dell’Approccio

VaiA. Per impostazione predeﬁnita, i tasti direzionali su e

destra per centrare le stelle di allineamento elimineran-

no automaticamente gran parte del contraccolpo negli

ingranaggi. Se di modiﬁca l’approccio VaiA del proprio

telescopio, non è necessario modiﬁcare anche i Tasti

direzionali. Prendere semplicemente nota della direzione

in cui si sposta il telescopio al completamento dell’ap-

proccio VaiA ﬁnale. Se il telescopio si dirige verso la stella

di allineamento partendo da ovest (azimut negativo) e in

senso orario (altitudine negativa), assicurarsi quindi che

i tasti utilizzando per centrare la stella di allineamento si

spostino altresì il telescopio nelle stesse direzioni.

Velocità autoguida - consente all’utente di impostare una

velocità autoguida come percentuale della velocità siderale.

Questo è utile al momento di calibrare il telescopio a una

guida automatica CCD per l’acquisizione di immagini astrali

a lunga esposizione.

Orientamento OTA (Gruppo tubo ottico) - alcuni utenti

potrebbero voler utilizzare un’adattatore a barra doppia

opzionale che consente di collegare contemporaneamente

due tubi ottici alla montatura. Quando la maggior parte delle

barre doppia sono collegate a una montatura, i tubi ottici

sono posizionati a un angolo di 90° dalla conﬁgurazione

standard. Al ﬁne di allineare correttamente la montatura

alle stele, è necessario sapere quale barra doppia si

sta utilizzando e in quale direzione il/i tubo/i ottico/i è/

sono posizionati (est o ovest) al momento dell'inizio

dell'allineamento. L’opzione doppia deve essere impostata

prima di iniziare qualsiasi allineamento di stele iniziale. Per

impostare quest’opzione, andare al menu Conﬁgurazione,

selezionare l’opzione Doppia e premere INVIO. Quindi

selezionare una delle seguenti opzioni:

• Est – se i tubi ottici collegati sono rivolti verso est; quando

i segni di indicizzazione della declinazione sono allineati,

selezionare Est.

• Ovest – se i tubi ottici collegati sono rivolti verso ovest;

quando i segni di indicizzazione della declinazione sono

allineati, selezionare Ovest.

• Normale – se la barra doppia non è più in uso, seleziona-

re “normale” per spegnere questa funzione.

Meridiano - questa funzione fornisce istruzioni alla montatu-

ra su come rispondere quando ruota verso oggetti acces-

sibili da entrambi i lati del meridiano. La funzione Meridiano

consente al tubo del telescopio di rimanere su un lato desi-

derato della montatura durante la rotazione, e di continuare

a tracciare in base ai limiti di rotazione di A.R. che l’utente

ha impostato. Cfr. Limiti AR sotto. La funzione Meridiano

consente quattro opzioni:

• Favorire Corrente – consente alla montatura di favo-

rire qualsiasi lato della montatura che sia attualmente

montato al momento della rotazione degli oggetti vicino

al meridiano. Per esempio, se i limiti di rotazione dell’AR

sono impostati per consentire alla montatura di eseguire

la tracciatura di 10° oltre al meridiano, allora il telescopio

continuerà a rimanere sul lato corrente del meridiano al

momento della rotazione verso oggetti che sono distanti

10° oltre il meridiano.

• Favorire l’Ovest – se l’oggetto obiettivo è accessibile

da entrambi i lati della montatura, selezionando “Favori-

re l’Ovest” si istruisce la montatura a puntare l’oggetto

come se fosse sul lato ovest del meridiano. Il tubo ottico

si posizionerà quindi sul lato est della montatura puntando

verso ovest.

• Favorire l’Est – se l’oggetto obiettivo è accessibile da

entrambi i lati della montatura, selezionando “Favorire l’Est”

si istruisce la montatura a puntare l’oggetto come se fosse

sul lato est del meridiano. Il tubo ottico si posizionerà quin-

di sul lato ovest della montatura puntando verso est.

• Disabilita – questa è l’impostazione predeﬁnita, che

fornisce istruzioni alla montatura per oscillare sempre

verso l’altro lato del pilastro secondo quanto richiesto per

visualizzare oggetti sul lato opposto del meridiano. Tuttavia,

una volta raggiunto l’oggetto desiderato, la montatura con-

tinuerà a eseguire la tracciatura oltre il meridiano, in base ai

limiti di rotazione della A.R. impostati.

Impostazioni della montatura - una volta calibrate le im-

postazioni della montatura (vedere la sezione Utilità qui di se-

guito) i valori sono salvati e visualizzati nel controllo manuale.

Non si consiglia di modiﬁcare i valori di calibrazione. Tuttavia

ciascuna impostazione può essere modiﬁcata se necessario

per migliorare le prestazioni del telescopio.

• Valore Cono – questo è il valore di errore del cono impo-

stato quando viene selezionato Utilità/Calibra montatura/

Interruttore DEC – Cono.

• Indice DEC – si tratta del valore di errore di indicizzazione

della declinazione che è salvato al momento dell’aggiunta

di stelle di calibrazione dopo l’allineamento di stelle iniziale.

• A.R. Indice – questo è il valore di errore di indicizzazione

della A.R. impostato quando viene selezionato Utilità/Cali-

bra montatura/ Interruttore A.R.

Limiti dell’AR - imposta i limiti entro i quali il telescopio può

ruotare o eseguire la tracciatura in Ascensione retta (A.R.)

prima di arrestarsi. I limiti di rotazione sono rappresentati

in gradi e per impostazione predeﬁnita sono impostati a

0° essendo la posizione del telescopio quando la barra di

contrappeso è estesa orizzontalmente. Tuttavia, i limiti di

rotazione possono essere personalizzati a seconda delle

esigenze. Per esempio, se si sta utilizzando l’attrezzatura per

immagini CCD che dispone di cavi non sufﬁcientemente

lunghi da spostarsi con il telescopio man mano che ruota

nel cielo, è possibile regolare i limiti di rotazione sul lato della

montatura che è limitata dai cavi, e comandare la montatura

di interrompere la rotazione prima di raggiungere tale punto.

Oppure, se si sta acquisendo un’immagine di un oggetto

che ha appena valicato il meridiano, è possibile impostare il

limite per consentire alla montatura di continuare a eseguire

la tracciatura nella stessa direzione oltre al meridiano senza

la necessità di “capovolgere” il telescopio sul lato opposto

22 | ITALIANO

della montatura (vedere la funzione meridiano di cui sopra).

Utilizzando il primo esempio di cui sopra, l'utente potrebbe

spostare il telescopio in A.R. (azimut) ﬁno al punto di mas-

sima estensione dei cavi. Quindi, visualizzando l'azimut del

telescopio in questa posizione (guardando Ottieni posizione

asse al menu Utilità), è possibile determinare l'azimut del tele-

scopio nella sua posizione più estesa. Inserire questa lettura

azimut per entrambi i limite di rotazione massimo o minimo

dell'azimut per garantire che il telescopio non ruoti oltre tale

punto. I limiti di rotazione del telescopio possono essere

impostati per arrestarsi automaticamente in qualsiasi punto

tra i 40° sopra il livello e i 20° sotto il livello. Per impostare i

limiti di rotazione A.R. selezionare quanto segue:

• Limiti Est dell’A.R. – Inserire un numero compreso tra

+40° e -20° per deﬁnire il limite di rotazione quando il tubo

si trova sul lato est della montatura.

• Limiti Ovest dell’A.R. – Inserire un numero compreso tra

+40° e -20° per deﬁnire il limite di rotazione quando il tubo

si trova sul lato ovest della montatura.

• Disabilita limiti – questo disabilita eventuali valori

predeﬁniti che sono stati inseriti e consente alla montatura

di eseguire la tracciatura per la quantità massima oltre il

meridiano (ovvero, -20° su entrambi i lati).

AVVERTENZA: Afﬁnché il telescopio sia in grado di

ruotare in direzione di una stella nella direzione che riduce

al minimo la quantità di contraccolpi negli ingranaggi,

potrebbe essere necessario far ruotare il telescopio oltre il

limite di rotazione speciﬁcato al ﬁne di raggiungere la stessa

dalla direzione corretta. Questo può limitare la capacità

di rotazione verso un oggetto di almeno 6° dal limite di

rotazione della A.R. impostato nel controllo manuale. Se ciò

dovesse rivelarsi un problema, la direzione che il telescopio

segue per centrare un oggetto può essere modiﬁcata. Per

modiﬁcare la direzione di rotazione del telescopio, vedere

Approccio VaiA al menu Conﬁgurazione.

Velocità personalizzata 9 - Consente all’utente di

personalizzare la velocità con cui la montatura ruota verso

l’obiettivo. È possibile impostare gli assi di A.R. e Dec

individualmente.

Menu Utilità

Scorrendo lungo le opzioni del MENU (9) si accederà

anche a varie funzioni di utilità avanzate per il telescopio

quali: Calibra montatura, ibernazione e molte altre.

Calibra montatura - al ﬁne di ottimizzare le prestazioni e

la precisione di puntamento del telescopio, la montatura è

dotata di routine di calibrazione integrate che le consento-

no di compensare le variazioni meccaniche inerenti a ogni

montatura equatoriale alla tedesca. Ogni calibrazione è

completamente automatica e nella maggior parte dei casi è

necessario eseguirla solamente una volta. Si consiglia calda-

mente di impiegare qualche minuto per leggere le procedure

di calibrazione della montatura.

• Interruttore A.R. - Questa procedura registra l’errore di

offset quando il segno di indicizzazione dell’ascensione

retta è allineato all’avvio. Calibrare l’indice di A.R. migliorerà

la precisione degli allineamenti di stelle iniziali al momento

dell'allineamento futuro del telescopio.

• Calibrazione VaiA – Si tratta di uno strumento utile al

momento del collegamento di pesanti accessori visivi o

fotograﬁci al telescopio. La Calibrazione VaiA calcola la

quantità di distanza e il tempo impiegato dalla montatura per

completare la sua rotazione VaiA ﬁnale quando ruota verso

un oggetto. Modiﬁcando il bilanciamento del telescopio è

possibile prolungare il tempo impiegato per completare la

rotazione ﬁnale. La Calibrazione VaiA tiene in considerazione

eventuali leggeri squilibri e modiﬁche da compensare nella

distanza VaiA ﬁnale.

Posizione iniziale – La posizione “iniziale” del telescopio è

una posizione deﬁnibile dall’utente utilizzata per conservare il

telescopio quando non è in uso. La posizione iniziale è utile al

momento della conservazione del telescopio in una struttura

di osservazione permanente. Per impostazione predeﬁnita,

la posizione iniziale è uguale alla posizione di indicizzazione

utilizzata al momento dell’allineamento della montatura.

Per impostare la posizione iniziale della montatura, utilizzare

semplicemente i tasti freccia sulla pulsantiera per spostare la

montatura del telescopio alla posizione desiderata. Selezio-

nare l’opzione Imposta e premere Invio.

Selezionare l’opzione VaiA per ruotare il telescopio alla

posizione iniziale in qualsiasi momento.

Impostazioni di fabbrica - Ripristina la pulsantiera alle

impostazioni di fabbrica originali. I parametri quali i valori di

compensazione contraccolpi, la data e l’ora iniziali, la

longitudine/latitudine, e i limiti di ﬁltraggio e rotazione saranno

azzerati. Tuttavia, i parametri salvati quali gli oggetti deﬁniti

dall’utente, rimarranno salvati anche una volta selezionate le

Impostazioni di fabbrica. La pulsantiera chiederà di premere

il tasto “0” prima di tornare alle impostazioni predeﬁnite di

fabbrica.

Versione - Selezionando quest’opzione l’utente potrà vedere

il numero di versione corrente del controllo manuale e del

controllo motore. La prima serie di numeri indica la versione

del software del controllo manuale. Per il controllo motore, la

pulsantiera visualizzerà due serie di numeri: la prima serie di

numeri è per l'azimut mentre la seconda è per l'altitudine.

Ottieni posizione asse - Visualizza la relativa altitudine e

all’azimut per la posizione corrente del telescopio.

ITALIANO | 23

VaiA posizione asse - Consente all’utente di inserire una

posizione speciﬁca relativa all’altitudine e all’azimut e di far

ruotare il telescopio verso essa.

Ibernazione - L’ibernazione consente di spegnere comple-

tamente il telescopio e di mantenerne comunque l’alline-

amento al momento della riaccensione. Questo non solo

risparmia energia, ma è ideale per coloro che tengono il

proprio telescopio montato permanentemente o lo lasciano

in una posizione per lunghi periodi di tempo. Per mettere il

telescopio in modalità Ibernazione:

1. Selezionare Ibernazione dal menu Utilità.

2. Muovere il telescopio nella posizione desiderata e

premere INVIO.

3. Spegnere il telescopio. Ricordarsi di non spostare mai il

telescopio manualmente mentre è in modalità Ibernazione.

Una volta riacceso il telescopio, lo schermo visualizzerà la

dicitura Sveglia. Dopo aver premuto Invio, l’utente ha la

possibilità di scorrere lungo le informazioni di ora/posizione

per confermare l'impostazione corrente. Premere INVIO per

svegliare il telescopio.

SUGGERIMENTO: Premendo INDIETRO alla schermata

di Sveglia, l’utente può esplorare molte altre funzione del

controllo manuale senza svegliare il telescopio dalla modalità

ibernazione. Per svegliare il telescopio dopo aver premuto il

tasto INDIETRO, selezionare Ibernazione dal menu Utilità e

premere INVIO. Non utilizzare i tasti direzionali per spostare

il telescopio mentre è in modalità ibernazione.

Menu Sole

Per ragioni di sicurezza, il Sole non sarà visualizzato tra gli

oggetti presenti nel database a meno che non sia prima

abilitato. Per abilitare il Sole, andare al menu Sole e premere

INVIO. Il Sole sarà quindi visualizzato nel catalogo dei Pianeti

e può essere utilizzato come oggetto di allineamento quando

si utilizza il metodo di allineamento del Sistema Solare. Per

rimuovere il Sole dagli oggetti visualizzati sulla pulsantiera,

selezionare ancora una volta il Menu Sole dal menu Utilità e

premere INVIO.

Imposta posizione montatura

Il menu Imposta posizione montatura può essere utilizzato

per mantenere l’allineamento in caso si desideri sganciare le

frizioni o situazioni simili. Per esempio, è possibile utilizzare

questa funzione se si desidera bilanciare nuovamente la

montatura dopo aver completato un allineamento. Per

impostare la posizione della montatura, farla semplicemente

scorrere verso una stella luminosa contenuta nell’elenco

delle stelle aventi un nome e selezionare Imposta posizione

montatura. Il La pulsantiera si sincronizzerà sulla stella

chiedendo all’utente di centrare la stella nell’oculare e di

premere il tasto Allineamento. Una volta sincronizzato alla

stella, l’utente è libero di spostare manualmente la montatura

su entrambi gli assi per bilanciare nuovamente la montatura.

Quando si è pronto a far ruotare il telescopio all’oggetto

successivo, ricordarsi di far ritornare manualmente il tubo

alla stessa stella luminosa e di centrarla nell’oculare. L’uso di

questo strumento invaliderà l’indice PEC.

Accendi/Spegni GPS - se si utilizza il telescopio con

l’accessorio GPS SkySync opzionale, sarà necessario

accendere il GPS la prima volta che si usa l’accessorio. Se

si desidera utilizzare il database del telescopio per trovare le

coordinate di un oggetto celeste per date passate o future,

sarà necessario spegnere il GPS al ﬁne di inserire manual-

mente un’ora diversa da quella presente.

Accendi/spegni RTC - consente all’utente di spegnere

l'orologio in tempo reale interno del telescopio. Al momento

dell’allineamento, il telescopio riceve ancora le informazioni dal

RTC. Se si desidera utilizzare il database del controllo manuale

per trovare le coordinate di un oggetto celeste per date passate

o future, sarà necessario spegnere il RTC al ﬁne di inserire

manualmente un’ora diversa da quella presente.

Correzione errore periodico (PEC) - la PEC è ideata

per migliorare la qualità fotograﬁca riducendo l’ampiezza

degli errori degli ingranaggi a vite senza ﬁne e migliorando la

precisione di tracciatura del motore. Questa funzione è de-

dicata alla fotograﬁa astrale avanzata ed è utilizzata quando

il telescopio è allineato precisamente ai poli. Per maggiori

informazioni sull'uso della PEC, fare riferimento alla sezione

del manuale dedicata all’“Acquisizione di immagini astrali".

Menu oggetti utente

Il telescopio può salvare ﬁno a 400 diversi oggetti deﬁnite

dall’utente nella sua memoria. Gli oggetti possono essere

oggetti terrestri diurni oppure un interessante oggetto celeste

scoperto che non è incluso nel database regolare. Esistono

vari modi per salvare un oggetto nella memoria a seconda di

quale tipologia di oggetto si tratta:

VaiA Oggetto: Per andare verso qualsiasi oggetti deﬁnite

dall’utente salvato nel database, scorrere in “VaiA oggetto

celeste" oppure "VaiA oggetto terrestre" e inserire il numero

dell'oggetto che si desidera selezionare e premere INVIO.

Il telescopio recupererà automaticamente e visualizzerà le

coordinate prima di ruotare in direzione di tale oggetto.

Salva oggetto celeste: Il telescopio salva oggetti celesti

nel proprio database salvando le relative coordinate di

ascensione retta e di declinazione nel cielo. In questo modo

lo stesso oggetto può essere trovato ogni volta che il tele-

scopio è allineato. Una volta centrato l’oggetto desiderato

nell’oculare, scorrere semplicemente al comando “Salva

oggetto del cielo” e premere INVIO. Lo schermo chiederà

all’utente di inserire un numero tra 1 e 200 per identiﬁcare

l’oggetto. Premere INVIO nuovamente per salvare l’oggetto

nel database.

Salva database (Db)

• Oggetto: Questa funzione consente di creare il proprio

tour personalizzato degli oggetti del database consentendo

all’utente di registrare la posizione corrente del telescopio

e di salvare il nome dell’oggetto selezionandolo da uno

qualsiasi dei cataloghi del database. Sarà poi possibile

accedere a questi oggetti selezionando VaiA oggetto

del cielo.

24 | ITALIANO

• Inserire A.R. - Dec: È altresì possibile salvare una serie

speciﬁca di coordinate per un oggetto semplicemente

inserendo la A.R. e la declinazione per tale oggetto. Scor-

rere al comando “Inserisci AR-DEC” e premere INVIO: Lo

schermo chiederà quindi all’utente di inserire prima la A.R.

e quindi la declinazione dell’oggetto desiderato.

• Salva oggetto terrestre: Il telescopio può altresì essere

utilizzato come cannocchiale per oggetti terrestri. Oggetti

terrestri ﬁssi possono essere salvati salvando l’altitudine

e l'azimut relativi alla posizione del telescopio al momento

dell'osservazione. Dal momento che tali oggetti sono

relativi alla posizione del telescopio, essi sono validi

esclusivamente per tale posizione esatta. Per salvare

oggetti terrestri, centrare ancora una volta l’oggetto

desiderato nell’oculare. Scorrere verso il basso e

selezionare il comando “Salva oggetto terrestre”, quindi

premere INVIO. Lo schermo chiederà all’utente di inserire

un numero tra 1 e 200 per identiﬁcare l’oggetto. Premere

INVIO nuovamente per salvare l’oggetto nel database.

Per sostituire i contenuti di qualsiasi oggetto deﬁnito dall’uten-

te, salvare semplicemente un nuovo oggetto utilizzando uno

dei numeri di identiﬁcazione esistenti; il telescopio sostituirà gli

oggetti deﬁniti dall’utente precedenti con quello attuale.

Ottieni A.R./DEC - Visualizza l’ascensione retta e la decli-

nazione per la posizione corrente del telescopio.

VaiA A.R./Dec: Consente di inserire una A.R. speciﬁca e

una declinazione di ruotare in direzione di essa.

Suggerimento: Per salvare una serie di coordinate (A.R./

Dec) in modo permanente nel database, salvarle come

oggetti deﬁnito dall’utente come descritto sopra.

Identiﬁca

La modalità Identiﬁca cercherà uno qualsiasi dei cataloghi

o degli elenchi del database della montatura e visualizzerà

il nome e le distanze offset degli oggetti corrispondenti più

vicini. Questa funzione può essere utilizzata per due scopi. In

primo luogo, può essere utilizzata per identiﬁcare un oggetto

sconosciuto nel campo visivo dell'oculare. Inoltre, la modalità

Identiﬁca può essere utilizzata per trovare altri oggetti

celesti che sono vicini agli oggetti attualmente in corso di

osservazione. Per esempio, se il telescopio è puntato verso

la stella più luminosa nella costellazione di Lira, scegliere

il tasto Identiﬁca e quindi cercare nel catalogo delle Stelle

aventi un nome ritornerà senza dubbio alla stella Vega come

stella di osservazione. Selezionando Identiﬁca e cercando

nel catalogo Oggetti identiﬁcati oppure nel catalogo Messier,

la pulsantiera indicherà che Nebulosa Anello (M57) si trova

a circa 6° dalla propria posizione corrente. Cercando nel

catalogo Double Star (Stelle doppie) si scoprirà che Epsilon

Lyrae si trova a solo 1° da Vega.

Per utilizzare la funzione Identiﬁca:

• Premere il tasto Menu e selezionare l’opzione Identiﬁca.

• Utilizzare i tasti di scorrimento Su/Giù per selezionare il

catalogo in cui si desidera cercare.

• Premere INVIO per iniziare la ricerca.

NOTA: Alcuni database contengono migliaia di oggetti e

può quindi richiedere alcuni minuti per restituire gli oggetti

più vicini.

VaiA di precisione

La montatura è dotata di una funzione VaiA di precisione che

può assistere nel trovare oggetti estremamente deboli e nel

centrare gli oggetti più vicino al centro del campo visivo per

l’acquisizione di immagini astrali. Il VaiA di precisione cerca

automaticamente la stella luminosa più vicina all’oggetto

desiderato e chiede all’utente di centrare con attenzione la

stella nell’oculare. La pulsantiera calcola quindi la piccola

differenza tra la posizione VaiA e la posizione centrata. Utiliz-

zando questo offset, la montatura ruoterà quindi all’oggetto

desiderato con una precisione migliorata.

Per utilizzare il VaiA di precisione:

1. Premere il tasto MENU e utilizzare i tasti Su/Giù per

selezionare il VaiA di precisione.

• Scegliere il database da cui selezionare l’oggetto che

si desidera osservare da uno qualsiasi dei cataloghi

elencati nel database; oppure

• Scegliere A.R./DEC per inserire una serie di coordinate

celesti verso cui si desidera far ruotare la montatura.

2. Una volta selezionato l’oggetto desiderato, la pulsan-

tiera cercherà e visualizzerà la stella luminosa più vicina

all’oggetto desiderato. Premere INVIO per ruotare verso

la stella di allineamento luminosa.

3. Utilizzare i tasti direzionali per centrare con attenzione la

stella di allineamento nell’oculare.

4. Premere INVIO per ruotare verso l’oggetto desiderato.

Appendice A:

Aggiornamento del Firmware della

Montatura e Pulsantiera

Per veriﬁcare la presenza di nuovi aggiornamenti del ﬁrmware,

fare riferimento a questo URL:

http: //software.celestron.com/updates/CFM/CFM/

1. Collegare la pulsantiera NexStar+ alla porta AUX1 o

AUX2.

2. Collegare la montatura con un cavo standard USB di tipo

B al PC.

3. Inserire la spina nel CGX e accenderlo.

4. Aprire la Gestione Firmware Celestron (CFM).

5. CFM controllerà l'hardware ed eseguirà la scansione

degli aggiornamenti. Inoltre, determinerà automaticamente

quali componenti richiedono l'aggiornamento.

6. Cliccare su "Aggiorna" in CFM e consentire il

completamentodegli aggiornamenti.

ITALIANO | 25

Appendice B:

Cura e Manutenzione

La montatura CGX è solida e durerà molti anni se conservata

correttamente.

Conservazione

Anche se la montatura e l'elettronica sono progettate per uso

esterno, non è necessario conservare la montatura all'esterno

a meno che non sia riparata da un osservatorio o strutture di

protezione (quali, ad esempio, il garage). Condizioni estreme

di temperatura o umidità possono eventualmente usurare

l'elettronica, la lubriﬁcazione meccanica e la qualità di ﬁnitura

della montatura. Conservare in luogo al riparo dal sole.

Conservare in un luogo asciutto.

26 | ITALIANO

GARANZIA LIMITATA DI DUE ANNI CELESTRON

A. Celestron garantisce che la montatura per telescopio è priva

di difetti nei materiali e di fabbricazione per due anni. Celestron

riparerà o sostituirà tale prodotto o parte dello stesso che, dopo una

veriﬁca da parte di Celestron, risulti essere difettoso nei materiali o

nella fabbricazione. Come condizione dell’obbligo di Celestron di

riparare o sostituire detto prodotto, il prodotto deve essere restituito

a Celestron assieme a una prova d’acquisto che sia soddisfacente

per Celestron.

B. Il Numero di autorizzazione alla restituzione adeguato deve essere

ottenuto da Celestron prima della restituzione. Chiamare Celestron

al numero (310) 328-9560 per ricevere il numero da mostrare

all’esterno della confezione di spedizione.

Tutte le restituzioni devono essere accompagnate da una

dichiarazione scritta indicante il nome, l’indirizzo e un numero di

telefono del proprietario, assieme a una breve descrizione del

difetto reclamato. Le parti del prodotto per cui si effettua la

sostituzione diventano proprietà di Celestron.

Il cliente è responsabile di tutti i costi di trasporto e assicurazione,

da e verso la fabbrica di Celestron, che devono essere pagati

in anticipo.

Celestron farà del suo meglio per riparare o sostituire qualsiasi

montatura di telescopio coperta dalla presente garanzia entro trenta

giorni dalla ricezione. In caso la riparazione o la sostituzione richieda

più di trenta giorni, Celestron notiﬁcherà il cliente di conseguenza.

Celestron si riserva il diritto di sostituire qualsiasi prodotto di cui

sia stata interrotta la produzione con un prodotto nuovo di valore e

funzione simile.

La presente garanzia sarà annullata e non sarà più in vigore o

efﬁcace nel caso in cui un prodotto coperto da garanzia sia stato

modiﬁcato nel design o nelle funzioni, o si sospetti l’abuso, l’uso

improprio, cattiva gestione o riparazioni non autorizzate. Inoltre,

il malfunzionamento o il deterioramento del prodotto dovuti alla

normale usura del prodotto non sono coperti dalla garanzia.

CELESTRON DECLINA QUALSIASI GARANZIA, ESPRESSA O

IMPLICITA, SIA DI COMMERCIABILITÀ SIA DI ADEGUATEZZA

PER UN DETERMINATO SCOPO, ECCETTO NEI CASI

ESPRESSAMENTE QUI INDICATI. IL SOLO OBBLIGO DI

CELESTRON RELATIVO A QUESTA GARANZIA LIMITATA

È QUELLO DI RIPARARE O SOSTITUIRE IL PRODOTTO

COPERTO DALLA GARANZIA SECONDO I TERMINI QUI

INDICATI. CELESTRON DECLINA QUALSIASI GARANZIA

PER PERDITE DI PROFITTI O DANNI GENERALI, SPECIALI,

INDIRETTI O CONSEGUENTI DERIVATI DALLA VIOLAZIONE

DELLA GARANZIA, O DALL'USO O L'INCAPACITÀ DI UTILIZZO

DI QUALSIVOGLIA PRODOTTO CELESTRON. LE GARANZIE

IMPLICITE E CHE NON POSSONO ESSERE DECLINATE

SONO LIMITATE NELLA DURATA A UN TERMINE DI DUE

ANNI DALLA DATA D'ACQUISTO.

Alcuni Stati non consentono l'esclusione o la limitazione di

danni accidentali o conseguenti, o limitazioni sulla durata di

una garanzia implicita, per cui le limitazioni ed esclusioni sopra

indicate potrebbero non essere applicabili.

La presente garanzia dà all'utente speciﬁci diritti legali, oltre ad altri

diritti che possono variare da Stato a Stato.

Celestron si riserva il diritto di modiﬁcare o sospendere la

produzione, senza previa notiﬁca, di qualsivoglia modello o stile

di telescopio.

In caso di problemi relativi alla garanzia, o in caso si necessiti di

assistenza nell’uso dell'attacco per telescopio, contattare:

Celestron

Reparto di assistenza clienti

2835 Columbia Street

Torrance, CA 90503

Tel. 800.421.9649

Dal lunedì al venerdì dalle 8:00 alle 16:00 PST.

NOTA: La presente garanzia è valida per i clienti di Stati

Uniti e Canada che hanno acquistato il proprio prodotto

da un rivenditore Celestron autorizzato negli Stati Uniti o

in Canada. La garanzia al di fuori di Stati Uniti e Canada

è valida esclusivamente per i clienti che hanno effettuato

l’acquisto da un distributore internazionale Celestron o da

un rivenditore autorizzato Celestron nello speciﬁco Paese.

Contattare tali rivenditori per qualsiasi tipo di assistenza

relativamente alla garanzia.

Nota FCC: La presente apparecchiatura è stata testata ed è

risultata conforme ai limiti imposti per i dispositivi digitali di Classe

B, ai sensi della Parte 15 delle Norme FCC. Tali limiti sono stati

ideati per fornire un'adeguata protezione nei confronti di interferenze

dannose in installazioni residenziali. La presente apparecchiatura

genera, utilizza e può irradiare energia in radio frequenza e, se non

installata e utilizzata conformemente alle istruzioni, può causare

interferenze dannose alle radiocomunicazioni. Tuttavia, non esiste

alcuna garanzia che l’interferenza non si veriﬁchi in una particolare

installazione. Nel caso in cui la presente apparecchiatura causi

interferenze dannose alla ricezione radio o televisiva, il che

potrebbe essere determinato dall'accensione e dallo spegnimento

dell'apparecchiatura, l'utente è incoraggiato a tentare di correggere

l'interferenza mediante una o più delle misure seguenti:

• Riorientare o riposizionare l’antenna di ricezione.

• Aumentare la distanza tra l'apparecchiatura e il ricevitore.

• Collegare il dispositivo a una presa su un circuito diverso da

quello a cui è collegato il ricevitore.

• Consultare il rivenditore o un tecnico radio/TV esperto per

l’assistenza.

Il design del prodotto e le speciﬁche sono soggetti a modiﬁche

senza previa notiﬁca.

Questo prodotto è progettato per essere utilizzato da persone di

età pari o superiore ai 14 anni.

www.celestron.com

2835 Columbia Street • Torrance, CA 90503 U.S.A.

Telefono: 800.421.9649

ITALIANO | 27
