Makita XML14CT1 36V (18V X2) LXT® 19" Self‑Propelled Lawn User Manual

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

Cordless Lawn Mower

Cortadora de Cesped

XML10

XML11

XML13

XML14

IMPORTANT: Read Before Using.

IMPORTANTE: Lea antes de usar.

2 ENGLISH

ENGLISH (Original instructions)

SPECIFICATIONS

Model: XML10 XML11 XML13 XML14

Mowing width (blade diameter) 534 mm (21″) 480 mm (18-7/8″)

No load speed 3,000 /min 3,100 /min

Part number of replacement mower blade 191V96-5 191V97-3

Dimensions (L x W x H) during operation L: 1,780 mm to 1,840 mm

(70″ to 72-1/2″)

W: 580 mm (22-3/4″)

H: 970 mm to 1,100 mm

(38-1/4″ to 43-1/4″)

L: 1,690 mm to 1,740 mm

(66-1/2″ to 68-1/2″)

W: 530 mm (20-7/8″)

H: 930 mm to 1,060 mm

(36-5/8″ to 41-3/4″)

when stored

(without grass basket)

630 mm x 580 mm x 940 mm

(24-3/4″ x 22-3/4″ x 37″)

580 mm x 530 mm x 870 mm

(22-3/4″ x 20-7/8″ x 34-1/4″)

Traveling speed –

2.5 - 5.0 km/h

(1.6 - 3.1 mile/h)

–

2.5 - 5.0 km/h

(1.6 - 3.1 mile/h)

Rated voltage D.C. 36 V

Net weight

25.6 - 28.1 kg

(56.4 - 61.9 lbs)

28.0 - 30.5 kg

(61.7 - 67.2 lbs)

24.5 - 26.9 kg

(54.0 - 59.3 lbs)

26.8 - 29.3 kg

(59.1 - 64.6 lbs)

Protection degree IPX4

• Due to our continuing program of research and development, the specications herein are subject to change

without notice.

• Specications may di󰀨er from country to country.

• The weight may di󰀨er depending on the attachment(s), including the battery cartridge. The lightest and heavi-

est combinations, according to EPTA-Procedure 01/2014, are shown in the table.

Applicable battery cartridge and charger

Battery cartridge BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B

Charger DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /

DC18SH / DC18WC

• Some of the battery cartridges and chargers listed above may not be available depending on your region of

residence.

WARNING: Only use the battery cartridges and chargers listed above. Use of any other battery cartridges

and chargers may cause injury and/or re.

WARNING: Do not use a corded power supply such as battery adapter or portable power pack with

this machine. The cable of such power supply may hinder the operation and result in personal injury.

SAFETY WARNINGS

IMPORTANT SAFETY

INSTRUCTIONS

WARNING: When using electric lawn mow-

ers, basic safety precautions should always be

followed to reduce the risk of re, electric shock,

and personal injury; including the following.

Read All Instructions

Read, understand, and follow all instructions on the

mower and in the instruction manuals. Be thoroughly

familiar with the controls and the proper use of the

mower before starting.

WARNING!

Training

1. This mower is capable of amputating hands

and feet and throwing objects. Failure to

observe the following safety instructions

could result in serious injury or death.

2. Only allow responsible adults, who are familiar

with the instruction, to operate the mower.

Preparation

1. Keep Children Away - All visitors should be kept

a safe distance from work area. Be alert and turn

mower o󰀨 if a child enters the area. Use extra care

when approaching blind corners, shrubs, trees, or

other objects that may block your view of a child.

3 ENGLISH

Dress Properly - Do not wear loose clothing or

jewelry. They can be caught in moving parts. Use

of rubber gloves and substantial footwear is recom-

mended when working outdoors. Do not operate

the mower when barefoot or wearing open sandals.

3. Use Safety Glasses- Always use face or dust

mask if operation is dusty.

4. Objects struck by the lawn mower blade can

cause severe injuries to persons. The lawn

should always be carefully examined and

cleared of all objects prior to each mowing.

Stay behind the handle when the engine

(motor) is running.

5. Be sure the area is clear of other people before

mowing. Stop mower if anyone enters the area.

6. Do not insert the lock key into mower until it is

ready to be used.

7. Watch for holes, ruts, bumps, rocks, or other

hidden objects. Uneven terrain could cause a slip

and fall accident. Tall grass can hide obstacles.

8. Check the blades or blade bolts carefully for

cracks or damage before operation. Replace

cracked or damaged blades or blade bolts

immediately.

9. Before operation, inspect the mower or blades

for any damage.

Operation

1. Avoid Dangerous Environment - Never operate

the mower in damp or wet locations. Always be

sure of your footing: keep a rm hold on the han-

dle and walk; never run.

2. Don't Use In Rain.

3. Use Right Appliance - Do not use lawn mower for

any job except that for which it is intended.

4. Don't Force Lawn Mower - It will do the job better

and safer at the rate for which it was designed.

5. Don't Overreach - Keep proper footing and

balance at all times. Do not mow near drop o󰀨s,

ditches, or embankments. You could lose your

footing or balance.

6. Stay Alert - Watch what you are doing. Use com-

mon sense. Do not operate lawn mower when you

are tired. Do not operate machine while under the

inuence of alcohol or drugs. A moment of inat-

tention while operating the mower may result in

serious personal injury.

7. Remove Battery From Lawn Mower - Remove

the battery when not in use, before servicing,

cleaning, removing material from the lawn mower,

or changing accessories such as mower blades,

and the like.

Keep hands and feet away from cutting area.

Keep clear of the discharge opening at all times.

9. If the mower strikes a foreign object, follow

these steps:

• Stop the mower. Release the switch. Wait

until the blade comes to a complete stop.

• Remove the lock key and the battery

cartridge.

• Inspect the mower for any damage.

• Repair any damage before restarting and

operating the mower. Replace the blade if it

is damaged in any way.

10. Never direct discharged material toward

anyone. Avoid discharging material against a

wall or obstruction. Material may ricochet back

toward the operator. Stop the blade when crossing

gravel surfaces.

11. Do not pull the mower backwards unless

absolutely necessary. When you are compelled

to back the mower from a fence or other similar

obstruction, look down and behind before and

while moving backwards.

12. Release switch lever and wait for blade rota-

tion to stop before crossing driveways, walks,

roads and any gravel-covered areas. Also

remove the lock key if you leave it, reach to pick

up or remove something out of your way, or for

any other reason that may distract you from what

you are doing.

13. Do not operate machine without the entire

grass catcher, discharge guard, rear guard, or

other safety protective devices in place and

working.

14. Stop the motor and remove the lock key when-

ever you leave the equipment, before cleaning

the mower or unclogging the chute and mak-

ing any repairs or inspections.

15. Shut the motor o󰀨 and wait until the blade

comes to a complete stop before removing the

grass catcher. Beware that the blades coast after

turn o󰀨.

16. Mow only in daylight or good articial light.

17. If the mower starts to vibrate abnormally

(check immediately)

- inspect for damage,

- replace or repair any damaged parts,

- check for and tighten any loose parts.

18. Don't grasp the exposed cutting blades or

cutting edges when picking up or holding the

appliance.

19. Never attempt to make cutting height adjust-

ments while mower is running if the mower

has cutting height adjustment feature.

20. Mow across the face of slopes, never up and

down. Exercise extreme caution when chang-

ing direction on slopes. Do not mow exces-

sively steep slopes. Poor footing could cause a

slip and fall accident.

21. Avoid operating the mower in wet grass.

22. Stop operation immediately if you notice

anything unusual. Switch o󰀨 the mower and

remove the lock key. Then inspect the mower.

23. Do not start the mower when standing in front

of the discharge opening.

24. Avoid using the mower in bad weather con-

ditions especially when there is a risk of

lightning.

25. When you use the machine on muddy ground,

wet slope, or slippery place, pay attention to

your footing.

26. Do not submerge the machine into a puddle.

27. When operating the machine, pay attention to

piping and wiring.

4 ENGLISH

Maintenance and storage

1. Store Idle Lawn Mower Indoors - When not in

use, lawn mower should be stored in an indoor dry

and locked-up place - out of reach of children.

2. Maintain Lawn Mower With Care - Keep cutting

edges sharp and clean for best and safest per-

formance. Follow instructions for lubricating and

changing accessories. Inspect lawn mower cord

periodically and if damaged, have it repaired by

an authorized service facility. Keep handles dry,

clean, and free from oil and grease.

3. Keep machine free of grass, leaves, or other

debris build up. Keep guards in place and in

working order.

4. Keep blades sharp.

5. Use identical replacement blades only.

6. Check the grass basket frequently for wear or

deterioration. For storage, always make sure

the grass basket is empty. Replace a worn grass

basket with a new factory replacement one for

safety.

7. Check grass basket components and the

discharge guard frequently and replace with

manufacturer’s recommended parts, when

necessary.

8. Check the blade mounting bolt at frequent

intervals for proper tightness.

9. Keep all nuts, bolts, and screws tight to

be sure the equipment is in safe working

condition.

10. Never remove or tamper with safety devices.

Check their proper operation regularly. Never

do anything to interfere with the intended

function of a safety device or to reduce the

protection provided by a safety device.

11. Be careful during adjustment of the mower

to prevent entrapment of the ngers between

moving blades and xed parts of the mower.

12. Always allow the mower to cool down before

storing.

13. When servicing the blades be aware that, even

though the power source is switched o󰀨, the

blades can still be moved.

14. Maintain or replace safety and instruction

labels, as necessary.

15. Do not leave the machine unattended outdoors

in the rain.

16. When storing the machine, avoid direct sun-

light and rain, and store it in a place where it

does not get hot or humid.

Battery tool use and care

1. Prevent unintentional starting. Ensure the

switch is in the o󰀨-position before connecting

to battery pack, picking up or carrying the

machine. Carrying the machine with your nger

on the switch or energizing machine that have the

switch on invites accidents.

2. Disconnect the battery pack from the machine

before making any adjustments, changing

accessories, or storing machine. Such preven-

tive safety measures reduce the risk of starting the

machine accidentally.

3. Recharge only with the charger specied by

the manufacturer. A charger that is suitable for

one type of battery pack may create a risk of re

when used with another battery pack.

4. Use machines only with specically desig-

nated battery packs. Use of any other battery

packs may create a risk of injury and re.

5. When battery pack is not in use, keep it away

from other metal objects, like paper clips,

coins, keys, nails, screws or other small metal

objects, that can make a connection from one

terminal to another. Shorting the battery termi-

nals together may cause burns or a re.

6. Under abusive conditions, liquid may be

ejected from the battery; avoid contact. If con-

tact accidentally occurs, ush with water. If

liquid contacts eyes, seek medical help. Liquid

ejected from the battery may cause irritation or

burns.

7. Do not use a battery pack or machine that is

damaged or modied. Damaged or modied

batteries may exhibit unpredictable behaviour

resulting in re, explosion or risk of injury.

8. Do not expose a battery pack or machine to

re or excessive temperature. Exposure to re

or temperature above 130°C (265°F) may cause

explosion.

9. Follow all charging instructions and do not

charge the battery pack or machine outside of

the temperature range specied in the instruc-

tions. Charging improperly or at temperatures

outside of the specied range may damage the

battery and increase the risk of re.

10. Have servicing performed by a qualied repair

person using only identical replacement parts.

This will ensure that the safety of the product is

maintained.

11. Do not modify or attempt to repair the machine

or the battery pack except as indicated in the

instructions for use and care.

Electrical and battery safety

1. Do not dispose of the battery(ies) in a re.

The cell may explode. Check with local codes for

possible special disposal instructions.

2. Do not open or mutilate the battery(ies).

Released electrolyte is corrosive and may cause

damage to the eyes or skin. It may be toxic if

swallowed.

3. Do not charge battery in rain, or in wet

locations.

4. Do not charge the battery outdoors.

5. Do not handle charger, including charger plug,

and charger terminals with wet hands.

6. Do not charge lawn mower in rain, or in wet

locations.

7. When replacing batteries, all batteries should

be replaced at the same time. Mixing fresh and

discharged batteries could increase internal cell

pressure and rupture the discharged battery.

8. Exercise care in handling batteries in order not

to short the battery with conducting materials

such as rings, bracelets, and keys. The battery

or conductor may overheat and cause burns.

5 ENGLISH

9. Do not replace the battery in the rain.

10. Do not wet the terminal of battery with liquid

such as water, or submerge the battery. Do not

leave the battery in the rain, nor charge, use,

or store the battery in a damp or wet place. If

the terminal gets wet or liquid enters inside of bat-

tery, the battery may be short circuited and there is

a risk of overheat, re, or explosion.

11. After removing the battery from the machine or

charger, be sure to attach the battery cover to

the battery and store it in a dry place.

12. Do not replace the battery with wet hands.

13. Avoid dangerous environment. Don’t use the

machine in damp or wet locations or expose it

to rain. Water entering the machine will increase

the risk of electric shock.

14. If the battery cartridge gets wet, drain the

water inside and then wipe it with a dry cloth.

Dry the battery cartridge completely in a dry

place before use.

Service

1. Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

2. Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

SAVE THESE INSTRUCTIONS.

WARNING: Use of this product can create

dust containing chemicals which may cause

respiratory or other illnesses. Some examples of

these chemicals are compounds found in pesti-

cides, insecticides, fertilizers and herbicides.

Your risk from these exposures varies, depend-

ing on how often you do this type of work. To

reduce your exposure to these chemicals: work

in a well ventilated area, and work with approved

safety equipment, such as those dust masks that

are specially designed to lter out microscopic

particles.

Symbols

The followings show the symbols used for tool.

volts

direct current

no load speed

revolutions or reciprocation per minute

Important safety instructions for

battery cartridge

1. Before using battery cartridge, read all instruc-

tions and cautionary markings on (1) battery

charger, (2) battery, and (3) product using

battery.

2. Do not disassemble or tamper with the battery

cartridge. It may result in a re, excessive heat,

or explosion.

3. If operating time has become excessively

shorter, stop operating immediately. It may

result in a risk of overheating, possible burns

and even an explosion.

4. If electrolyte gets into your eyes, rinse them

out with clear water and seek medical atten-

tion right away. It may result in loss of your

eyesight.

5. Do not short the battery cartridge:

(1) Do not touch the terminals with any con-

ductive material.

(2) Avoid storing battery cartridge in a con-

tainer with other metal objects such as

nails, coins, etc.

(3) Do not expose battery cartridge to water

or rain.

A battery short can cause a large current

ow, overheating, possible burns and even a

breakdown.

6. Do not store and use the tool and battery car-

tridge in locations where the temperature may

reach or exceed 50 °C (122 °F).

7. Do not incinerate the battery cartridge even if

it is severely damaged or is completely worn

out. The battery cartridge can explode in a re.

8. Do not nail, cut, crush, throw, drop the battery

cartridge, or hit against a hard object to the

battery cartridge. Such conduct may result in a

re, excessive heat, or explosion.

9. Do not use a damaged battery.

10. The contained lithium-ion batteries are subject

to the Dangerous Goods Legislation require-

ments.

For commercial transports e.g. by third parties,

forwarding agents, special requirement on pack-

aging and labeling must be observed.

For preparation of the item being shipped, consult-

ing an expert for hazardous material is required.

Please also observe possibly more detailed

national regulations.

Tape or mask o󰀨 open contacts and pack up the

battery in such a manner that it cannot move

around in the packaging.

11. When disposing the battery cartridge, remove

it from the tool and dispose of it in a safe

place. Follow your local regulations relating to

disposal of battery.

12. Use the batteries only with the products

specied by Makita. Installing the batteries to

non-compliant products may result in a re, exces-

sive heat, explosion, or leak of electrolyte.

13. If the tool is not used for a long period of time,

the battery must be removed from the tool.

6 ENGLISH

14. During and after use, the battery cartridge may

take on heat which can cause burns or low

temperature burns. Pay attention to the han-

dling of hot battery cartridges.

15. Do not touch the terminal of the tool imme-

diately after use as it may get hot enough to

cause burns.

16. Do not allow chips, dust, or soil stuck into the

terminals, holes, and grooves of the battery

cartridge. It may cause heating, catching re,

burst and malfunction of the tool or battery car-

tridge, resulting in burns or personal injury.

17. Unless the tool supports the use near

high-voltage electrical power lines, do not use

the battery cartridge near high-voltage electri-

cal power lines. It may result in a malfunction or

breakdown of the tool or battery cartridge.

18. Keep the battery away from children.

SAVE THESE INSTRUCTIONS.

CAUTION: Only use genuine Makita batteries.

Use of non-genuine Makita batteries, or batteries that

have been altered, may result in the battery bursting

causing res, personal injury and damage. It will

also void the Makita warranty for the Makita tool and

charger.

Tips for maintaining maximum

battery life

1. Charge the battery cartridge before completely

discharged. Always stop tool operation and

charge the battery cartridge when you notice

less tool power.

2. Never recharge a fully charged battery car-

tridge. Overcharging shortens the battery

service life.

3. Charge the battery cartridge with room tem-

perature at 10 °C - 40 °C (50 °F - 104 °F). Let

a hot battery cartridge cool down before

charging it.

4. When not using the battery cartridge, remove

it from the tool or the charger.

5. Charge the battery cartridge if you do not use

it for a long period (more than six months).

ASSEMBLY

WARNING: Always be sure that the lock key

and battery cartridge are removed before carrying

out any work on the mower. Failure to remove the

lock key and the battery cartridge may result in seri-

ous personal injury from accidental start-up.

WARNING: Never start the mower unless it is

completely assembled. Operation of the machine

in a partially assembled state may result in serious

personal injury from accidental start-up.

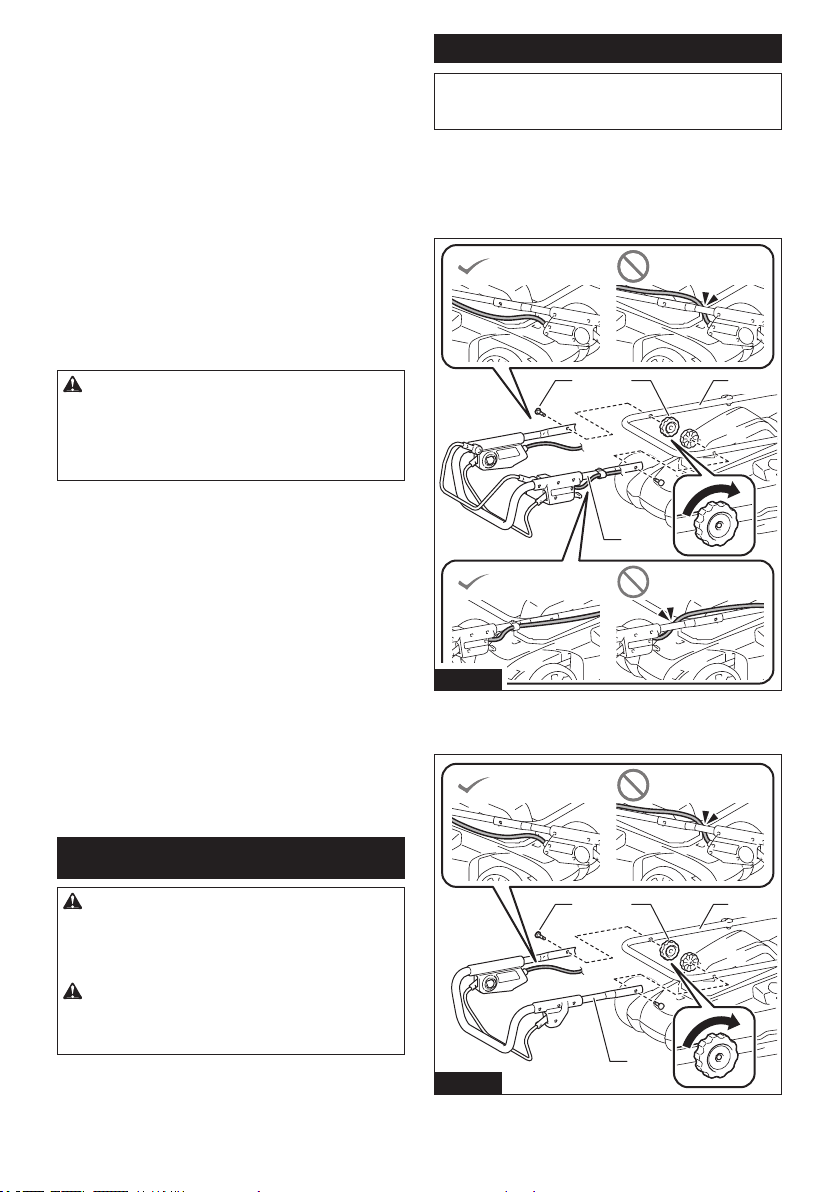

Installing the handle

NOTICE: When installing the handles, be careful

not to pinch the cord between the handles. If the

cord is damaged, the mower switch may not work.

1. Align the hole in the lower handle with the hole

in the upper handle, then insert the bolt from outside,

and then tighten the thumb nut from inside. Perform the

same procedure on the other side.

For XML11/XML14

1 32

Fig.1

►

1. Bolt 2. Thumb nut 3. Lower handle 4. Upper handle

For XML10/XML13

1 32

Fig.2

► 1. Bolt 2. Thumb nut 3. Lower handle 4. Upper

handle

7 ENGLISH

2. Turn the knob 90° while pulling the knob on the

lower handle to release the locking pin. Perform the

same procedure on the other side. Raise the handle,

and then turn the knob on both sides 90°. Make sure

that the knobs are securely xed.

Fig.3

► 1. Knob

NOTE: Supporting the handle makes it easier to

release the locking pin when pulling the knob.

Removing the mulching plug

1. Open the rear cover.

Fig.4

► 1. Rear cover

2. Lift up the mulching plug slightly, and then remove

it.

Fig.5

► 1. Mulching plug

Assembling the grass basket

1. Pick up the upper clip of the grass basket.

Fig.6

► 1. Upper clip

2. Insert the frame into the grass basket as far as it

will go while holding the handle of the frame.

Fig.7

► 1. Handle

NOTICE: Do not insert the handle into the grass

basket. Be sure to insert the frame along the stitch of

the grass basket.

8 ENGLISH

3. Make sure that there is no sagging on the corners

of the grass basket.

Fig.8

4. Open the upper clip, and attach it to the frame.

Fig.9

5. Attach all the other clips as shown in the gure.

Make sure that all the clips are securely attached to the

frame.

Fig.10

► 1. Clip

Installing or removing the grass

basket

To install the grass basket, follow the steps below.

1. Open the rear cover.

Fig.11

► 1. Rear cover

2. Hold the handle of the grass basket, and then

hook the grass basket on the rod of the mower body as

shown in the gure.

Fig.12

► 1. Grass basket 2. Handle 3. Rod

To remove the grass basket, open the rear cover, and

then remove the grass basket by holding the handle.

9 ENGLISH

Attaching the mulching plug

1. Open the rear cover, and then remove the grass

basket.

Fig.13

► 1. Rear cover 2. Grass basket

2. Attach the mulching plug by pushing it as far as it

will go so that the protrusions on the mulching plug t

into the holes on the machine.

Fig.14

► 1. Mulching plug 2. Protrusion

FUNCTIONAL

DESCRIPTION

Installing or removing battery

cartridge

CAUTION: Always switch o󰀨 the machine

before installing or removing of the battery

cartridge.

CAUTION: Hold the machine and the battery

cartridge rmly when installing or removing bat-

tery cartridge. Failure to hold the machine and the

battery cartridge rmly may cause them to slip o󰀨

your hands and result in damage to the machine and

battery cartridge and a personal injury.

CAUTION: Make sure that you lock the battery

cover before use. Otherwise, mud, dirt, or water may

cause damage to the product or the battery cartridge.

CAUTION: Always install the battery cartridge

fully until the red indicator cannot be seen. If not,

it may accidentally fall out of the machine, causing

injury to you or someone around you.

CAUTION: Do not install the battery cartridge

forcibly. If the cartridge does not slide in easily, it is

not being inserted correctly.

CAUTION: Hold the battery cover rmly when

installing or removing the battery cartridge.

NOTE: The machine does not work with only one

battery cartridge.

To install the battery cartridge;

1. Pull up the locking lever, and then open the battery

cover.

Fig.15

► 1. Battery cover 2. Locking lever

10 ENGLISH

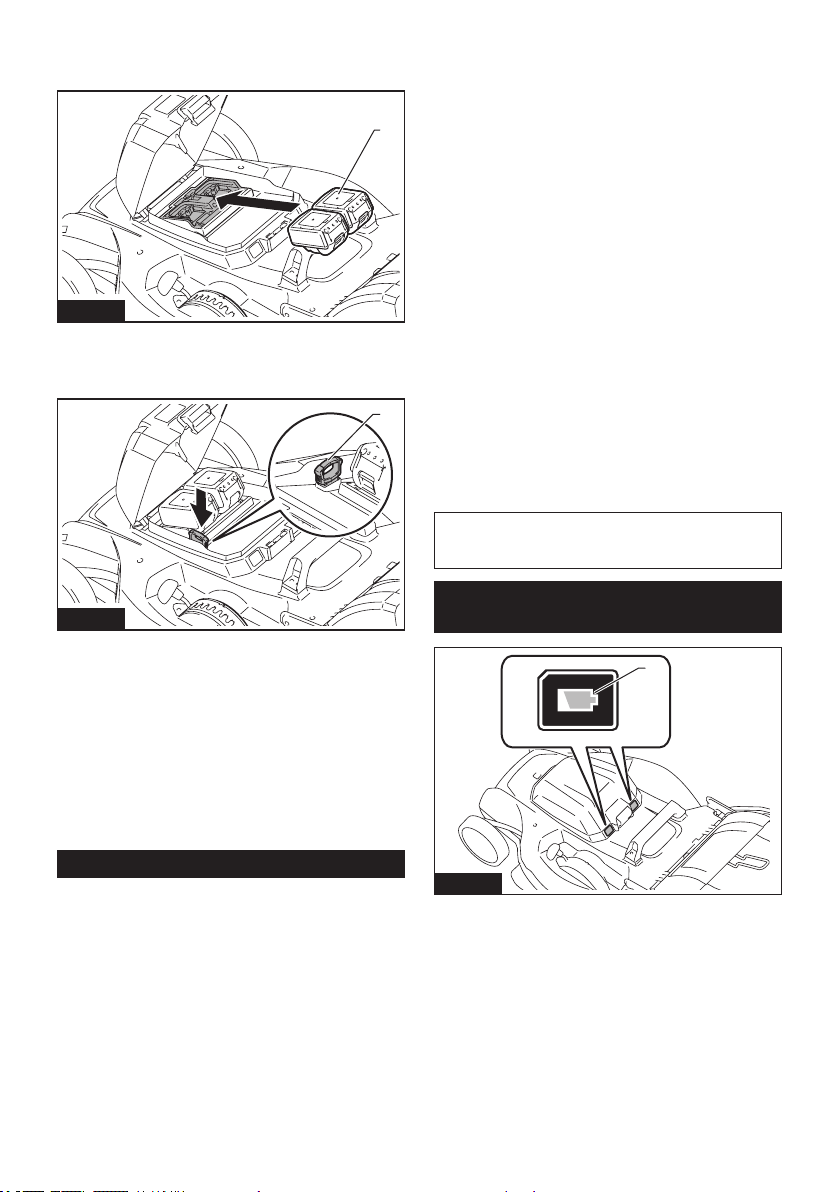

2. Align the tongue on the battery cartridge with the

slot on the machine, and then slide the cartridge until it

locks in place with a little click.

Fig.16

► 1. Battery cartridge

3. Insert the lock key in the place shown in the gure

as far as it will go.

Fig.17

► 1. Lock key

4. Close the battery cover and push it until it is

latched with the locking lever.

To remove the battery cartridge;

1. Pull up the locking lever and open the battery

cover.

2. Pull out the battery cartridge from the machine

while sliding the button on the front of the cartridge.

3. Pull out the lock key.

4. Close the battery cover.

Machine / battery protection system

The machine is equipped with a machine/battery

protection system. This system automatically cuts o󰀨

power to the motor to extend machine and battery life.

The machine will automatically stop during operation if

the machine or battery is placed under one of the fol-

lowing conditions:

Overload protection

When the battery is operated in a manner that causes

it to draw an abnormally high current, the machine

automatically stops and the main power lamp blinks in

green. In this situation, turn the machine o󰀨 and stop

the application that caused the machine to become

overloaded. Then turn the machine on to restart.

Overheat protection

When the machine or battery is overheated, the

machine stops automatically and the main power lamp

lights up in red. In this case, let the machine and battery

cool before turning the machine on again.

Overdischarge protection

When the battery capacity is not enough, the machine

stops automatically and the main power lamp blinks in

red. In this case, remove the battery from the machine

and charge the battery cartridges or change the battery

cartridges to fully charged ones.

Protections against other causes

Protection system is also designed for other causes that

could damage the machine and allows the machine to

stop automatically. Take all the following steps to clear

the causes, when the machine has been brought to a

temporary halt or stop in operation.

1. Turn the machine o󰀨, and then turn it on again to

restart.

2. Charge the battery(ies) or replace it/them with

recharged battery(ies).

3. Let the machine and battery(ies) cool down.

If no improvement can be found by restoring protection

system, then contact your local Makita Service Center.

NOTICE: If the machine stops due to a cause

not described above, refer to the section for

troubleshooting.

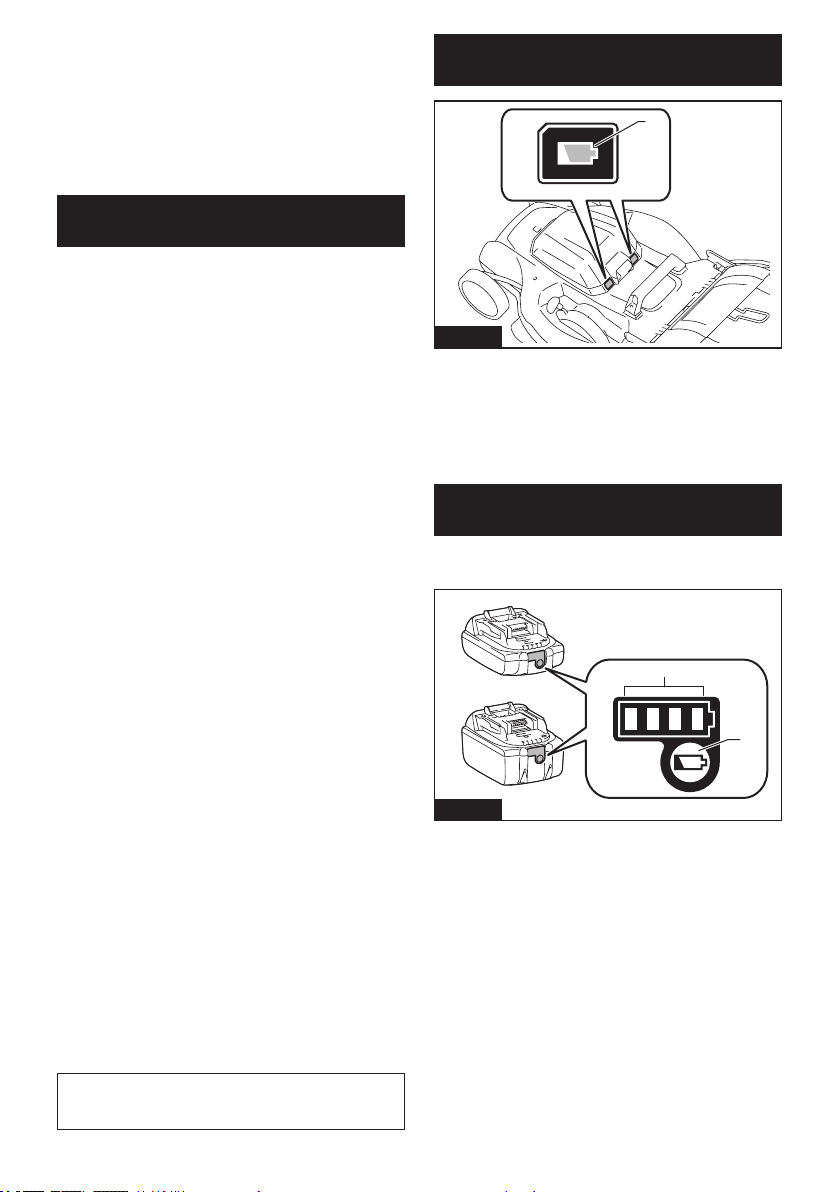

Indicating the remaining battery

capacity

Fig.18

► 1. Battery indicator

When the remaining battery capacity gets low, the bat-

tery indicator blinks on the applicable battery side. By

further use, the machine stops and the battery indicator

lights up. In this situation, charge the battery cartridge.

11 ENGLISH

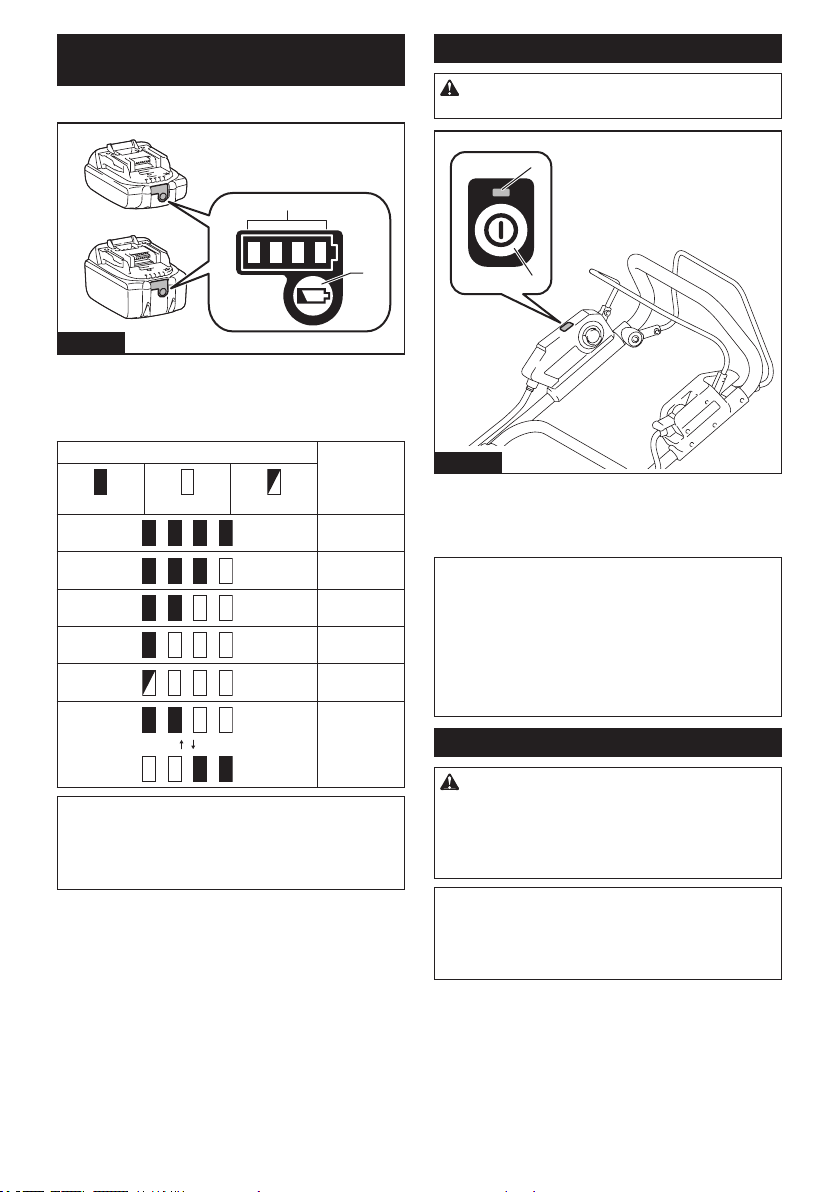

Indicating the remaining battery

capacity

Only for battery cartridges with the indicator

Fig.19

► 1. Indicator lamps 2. Check button

Press the check button on the battery cartridge to indi-

cate the remaining battery capacity. The indicator lamps

light up for a few seconds.

Indicator lamps Remaining

capacity

Lighted O󰀨 Blinking

75% to 100%

50% to 75%

25% to 50%

0% to 25%

Charge the

battery.

The battery

may have

malfunctioned.

NOTE: Depending on the conditions of use and the

ambient temperature, the indication may di󰀨er slightly

from the actual capacity.

NOTE: The rst (far left) indicator lamp will blink when

the battery protection system works.

Main power switch

WARNING: Always turn o󰀨 the main power

switch when not in use.

Fig.20

► 1. Main power lamp 2. Main power switch

To turn on the machine, press the main power switch.

The main power lamp lights up in green. To turn o󰀨 the

machine, press the main power switch again.

NOTE: If the main power lamp lights up in red or

blinks in red or green, refer to the instructions for

machine/battery protection system.

NOTE: This machine employs the auto power-o󰀨

function. To avoid unintentional start up, the main

power switch will automatically shut down when the

switch lever and drive lever (if equipped) are not

pulled for a certain period after the main power switch

is turned on.

Switch action

WARNING: Before installing the battery car-

tridge, always check to see that the switch lever

actuates properly and returns to the original posi-

tion when released. Operating the machine with a

switch that does not actuate properly can lead to loss

of control and serious personal injury.

NOTE: The mower does not start without pressing the

switch button even the switch lever is pulled.

NOTE: Mower may not start due to the overload

when you try to mow long or dense grass at a time.

Increase the mowing height in this case.

12 ENGLISH

This mower is equipped with the lock key and handle

switch. If you notice anything unusual with either of the

lock key or switch, stop the operation immediately and

have them checked by your nearest Makita Authorized

Service Center.

For XML11/XML14

1. Install the battery cartridges. Insert the lock key,

and then close the battery cover.

2. Press the main power switch.

3. Pull the switch lever toward you while holding

down the switch button. Release the switch button as

soon as the motor starts running.

Fig.21

► 1. Switch button 2. Switch lever

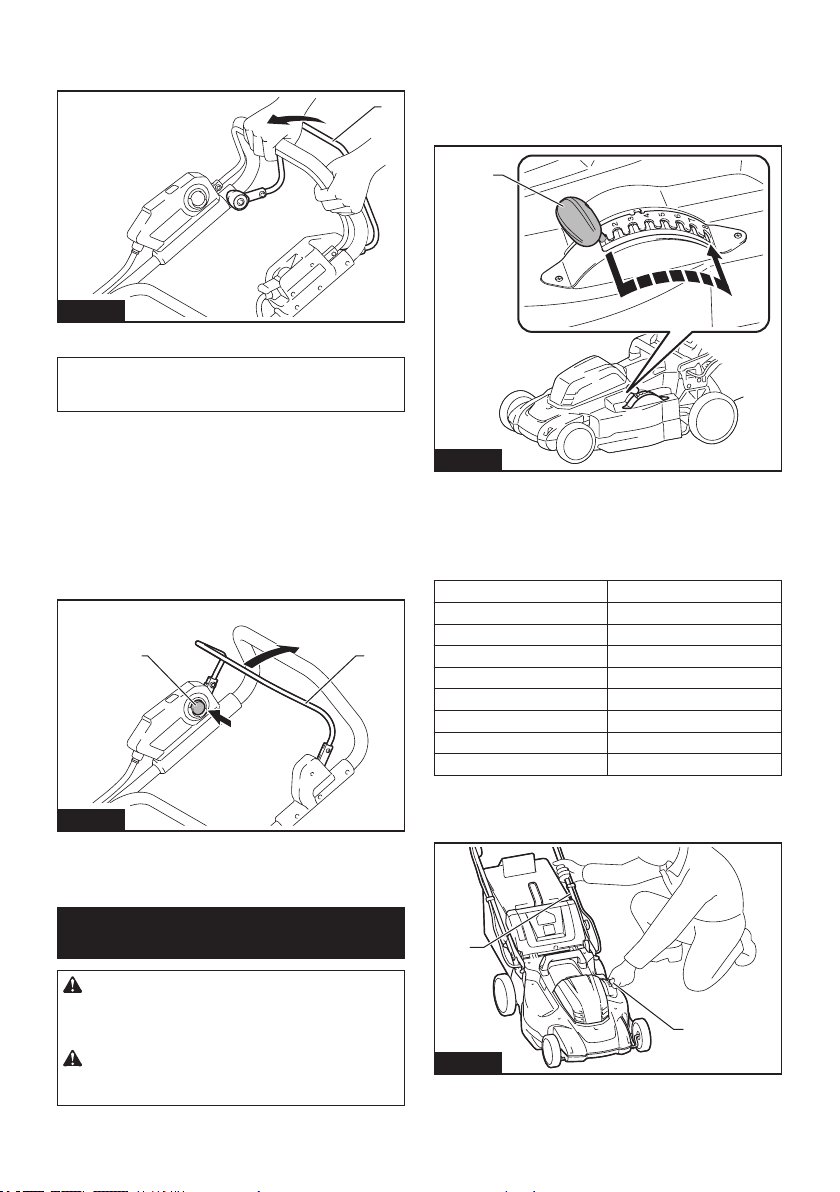

4. While holding the switch lever, push the drive lever

forward and hold it to drive the rear wheels.

Fig.22

► 1. Drive lever

NOTE: You can drive the rear wheels by pushing

the drive lever forward and hold it without pulling the

switch lever.

5. Release the drive lever and the switch lever to

stop the machine.

For XML10/XML13

1. Install the battery cartridges. Insert the lock key,

and then close the battery cover.

2. Press the main power switch.

3. Pull the switch lever toward you while holding

down the switch button. Release the switch button as

soon as the motor starts running.

1 2

Fig.23

► 1. Switch button 2. Switch lever

4. Release the switch lever to stop the motor.

Adjusting the mowing height

WARNING: Never put your hand or leg under

the mower body when adjusting the mowing

height.

WARNING: Always make sure that the lever

ts in the groove properly before operation.

The mowing height can be adjusted in the range of

between 32 mm (1-1/4″) and 100 mm (3-15/16″).

Remove the lock key, and then pull the mowing height

adjusting lever outward of the mower body and move it

to your desired mowing height.

Fig.24

► 1. Mowing height adjusting lever

13 ENGLISH

The table below shows the relationship between the

number on the mower body and the approximate mow-

ing height.

Number Mowing height

1 32 mm (1-1/4″)

2 40 mm (1-9/16″)

3 49 mm (1-15/16″)

4 59 mm (2-5/16″)

5 70 mm (2-3/4″)

6 81 mm (3-3/16″)

7 92 mm (3-5/8″)

8 100 mm (3-15/16″)

Hold the lower handle with one hand, and then move

the mowing height adjusting lever with the other hand.

Fig.25

► 1. Mowing height adjusting lever 2. Lower handle

NOTE: The mowing height gures should be used

just as a guideline. Depending on the conditions of

the lawn or the ground, the actual lawn height may

become slightly di󰀨erent from the set height.

NOTE: Try a test mowing of grass in a less conspicu-

ous place to get your desired height.

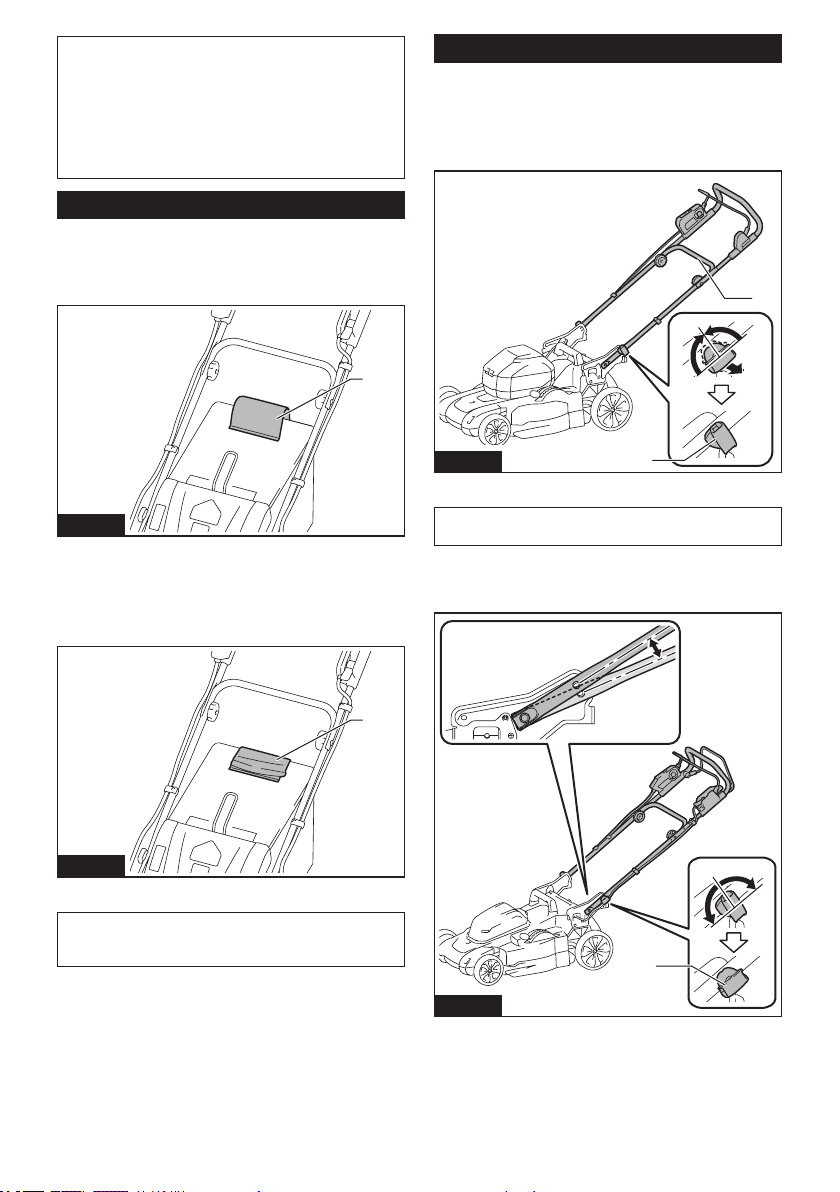

Grass level indicator

Grass level indicator shows the volume of mowed

grass. When the grass basket is not full, the indicator

oats while the blades are running.

Fig.26

► 1. Grass level indicator

When the grass basket is almost full, the indicator does

not oat while the blades are running. In this case, stop

the operation immediately and empty the basket.

Fig.27

► 1. Grass level indicator

NOTE: This indicator is a rough guide. Depending on

the conditions of inside of the basket, this indicator

may not work properly.

Adjusting the handle height

The handle height can be adjusted in two levels.

1. Hold the lower handle, and then turn the knob 90°

while pulling the knob on the lower handle to release

the locking pin. Perform the same procedure on the

other side.

Fig.28

► 1. Lower handle 2. Knob

NOTE: Supporting the handle makes it easier to

release the locking pin when pulling the knob.

14 ENGLISH

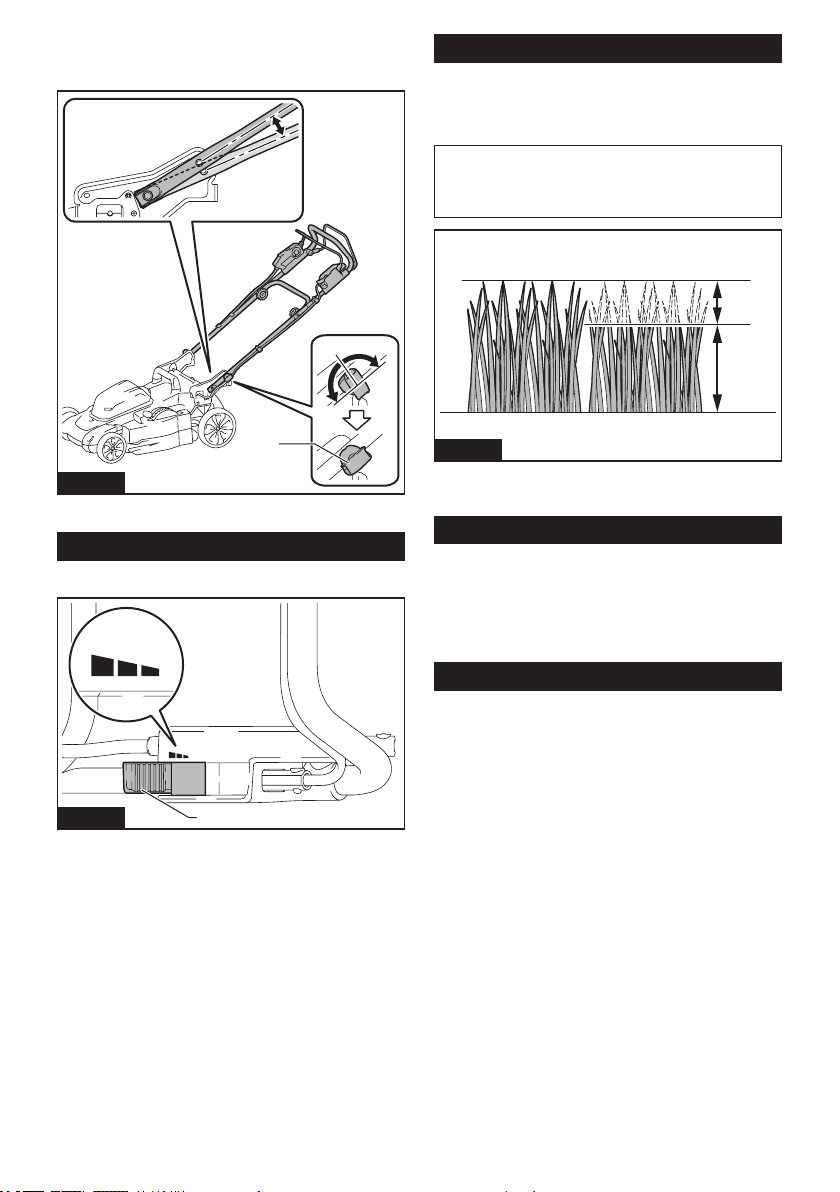

2. Adjust the handle height, and then turn the

knob on both sides 90°. Make sure that the knobs are

securely xed.

Fig.29

► 1. Knob

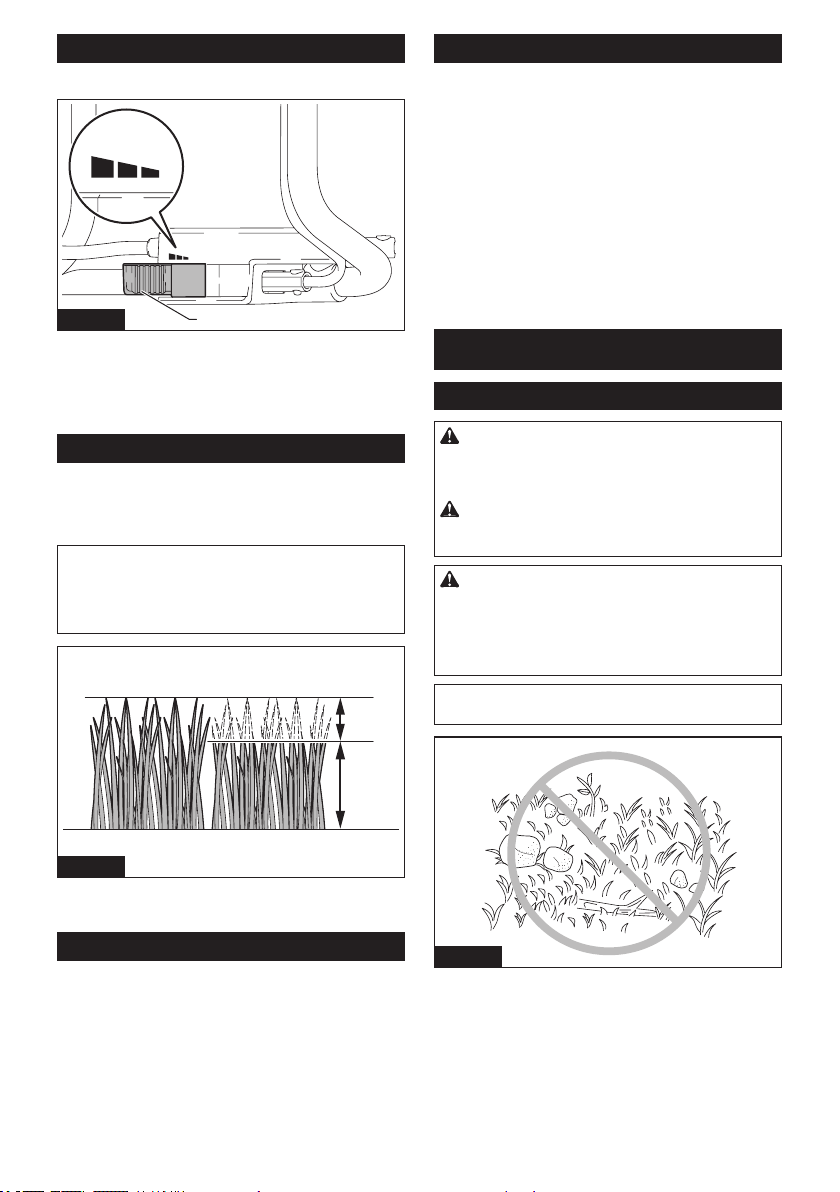

Adjusting the traveling speed

For XML11/XML14

Fig.30

► 1. Speed lever

The traveling speed can be adjusted with the speed

lever. To decrease the speed, pull the lever toward you,

and to increase the speed, turn the lever forward.

Using mulching plug

The mulching plug allows you to return the cut grass to

the ground without gathering the cut grass in the grass

basket. When you operate the machine with the mulch-

ing plug, be sure to remove the grass basket.

NOTICE: When using the machine with the

mulching plug, make sure that the total length of

grass after cutting is 30 mm (1-3/16″) or more, and

the cut length is 15 mm (9/16″) or less.

Fig.31

► (1) 30 mm (1-3/16″) or more (2) 15 mm (9/16″) or

less

Using the rear discharge

Using the rear discharge allows you to discharge the cut

grass to the ground from the rear side of the machine

without gathering the cut grass in the grass basket.

When you operate the machine using the rear dis-

charge, be sure to remove the grass basket and mulch-

ing plug, and close the rear cover.

Electronic function

The machine is equipped with the electronic functions

for easy operation.

• Soft start at driving

The soft-start function minimizes start-up shock,

and makes the machine start smoothly.

• Electric brake

This machine is equipped with an electric brake.

If the machine consistently fails to quickly stop

the mower blades after releasing the switch lever,

have the machine serviced at Makita Authorized

Service Center.

15 ENGLISH

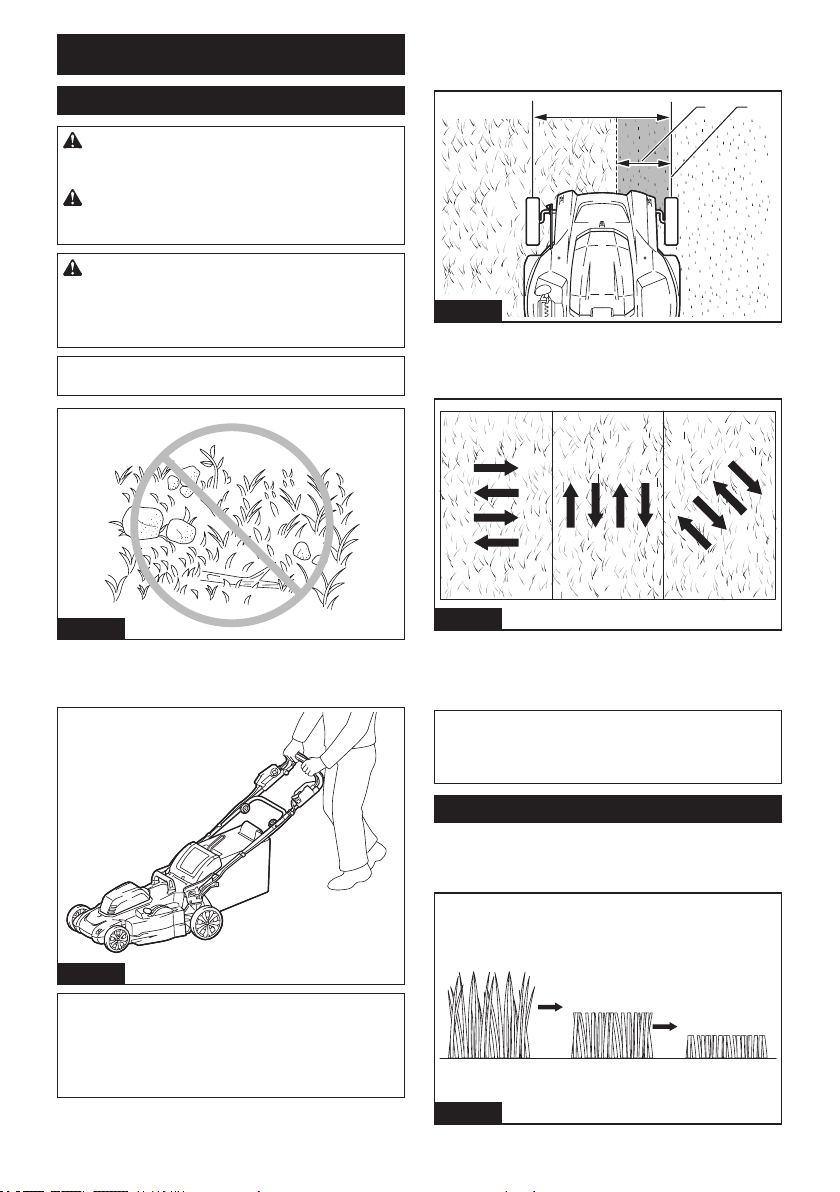

OPERATION

Mowing

WARNING: Before mowing, clear away sticks

and stones from mowing area. Furthermore, clear

away any weeds from mowing area in advance.

WARNING: Always wear the safety goggles or

safety glasses with side shields when operating

the mower.

CAUTION: If the cut grass or foreign object

blocks up inside of the mower body, be sure to

remove the lock key and battery cartridge and

wear gloves before removing the grass or foreign

object.

NOTICE: Use this machine for mowing lawn only.

Do not mow weeds with this machine.

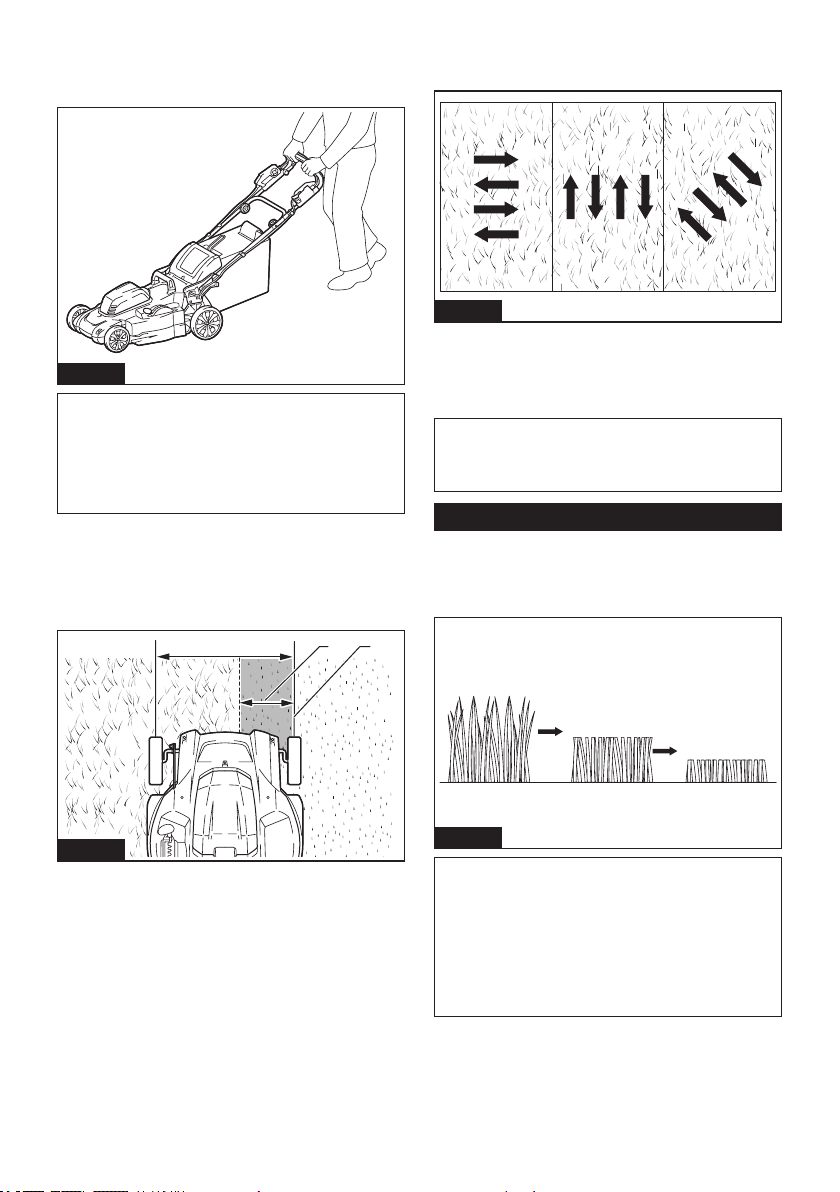

Fig.32

Firmly hold the handle with both hands when mowing.

The mowing speed guideline is approximately 7 to 14

meters (23 - 46 ft.) per 10 seconds.

Fig.33

NOTE: When cutting long lawn or dense lawn, if the

unevenness in the length of lawn or poor nish is

found after mowing, or decrease of the motor speed

is found during mowing, decrease the mowing speed

lower than recommended in this manual, or raise the

mowing height.

The center lines of the front wheels are guidelines to mowing

width. Using the center lines as guidelines, mow in strips. Overlap

by one half to one third the previous strip to mow the lawn evenly.

2 3

Fig.34

► 1. Mowing width 2. Overlapping area 3. Center line

Change the mowing direction each time to prevent the

grass grain pattern from forming in just one direction.

Fig.35

Periodically check the grass basket for mowed grass.

Empty the grass before it becomes full. Before every

periodical check, be sure to stop the mower then

remove the lock key and the battery cartridge.

NOTICE: Using the mower with the grass basket

full prevents smooth blade rotation and places

an extra load on the motor, which may cause

breakdown.

Mowing long lawn

Do not try to cut long lawn all at once. Instead, mow the

lawn in steps. Leave a day or two between mowings

until the lawn becomes evenly short.

Fig.36

16 ENGLISH

NOTE: Mowing long lawn to short length all at once

may cause the lawn to die. The cut lawn may also

block up inside of the mower body.

NOTE: If the unevenness in the length of lawn or poor

nish is found after mowing, or decrease of the motor

speed is found during mowing, decrease the mowing

speed, or raise the mowing height.

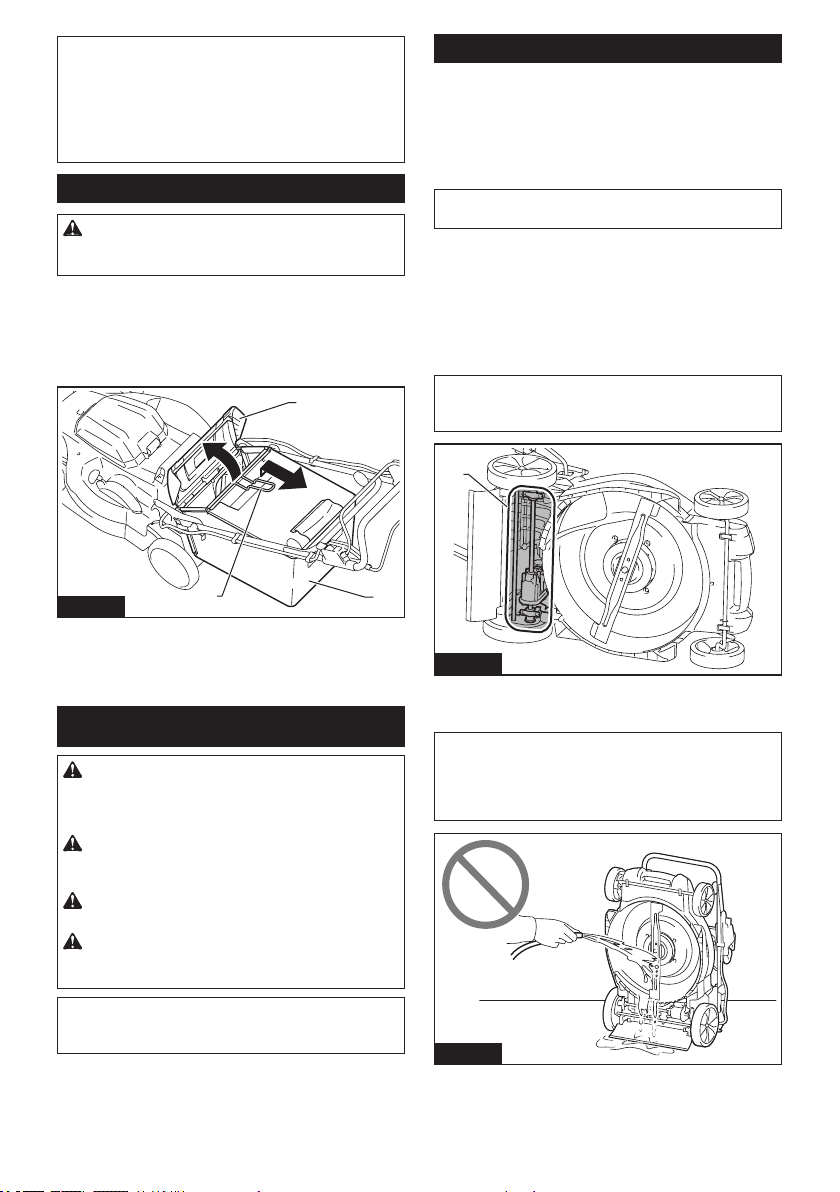

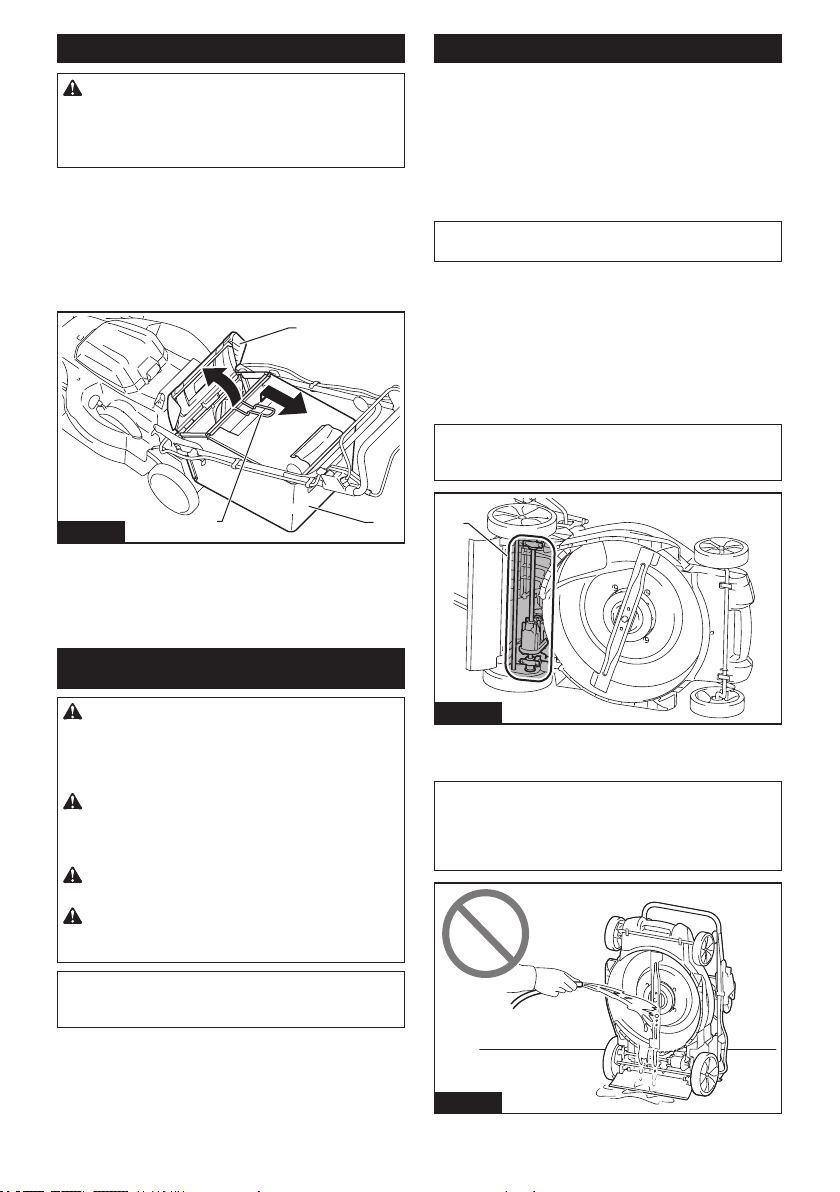

Emptying the grass basket

WARNING:

To reduce a risk of accident, regu-

larly check the grass basket for any damage or weak-

ened strength. Replace the grass basket if necessary.

Release the switch lever and drive lever (for XML11/

XML14), or release the switch lever (for XML10/XML13).

2. Remove the lock key.

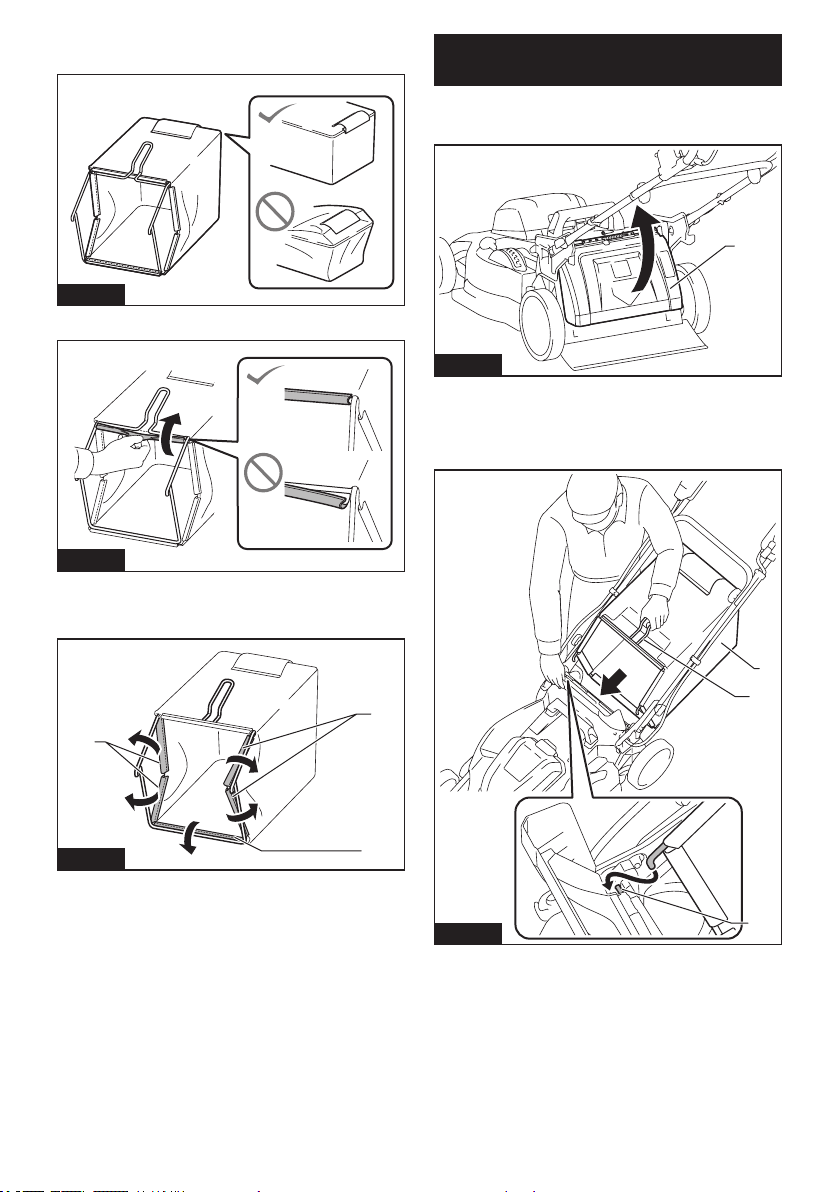

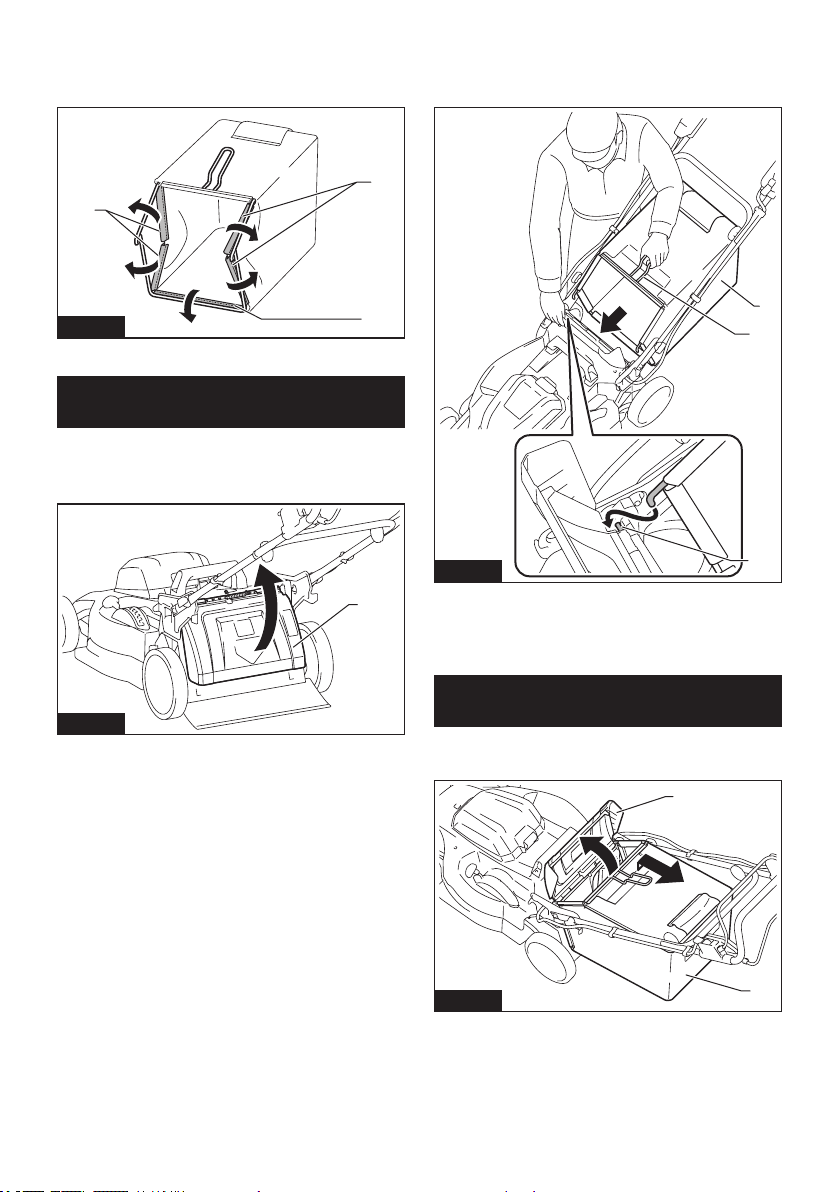

3. Open the rear cover and take out the grass basket

by holding the handle.

Fig.37

► 1. Rear cover 2. Handle 3. Grass basket

4. Empty the grass basket.

MAINTENANCE

WARNING: Always be sure that the lock

key and battery cartridge are removed from the

mower before storing or carrying the mower or

attempting to perform inspection or maintenance.

WARNING: Always remove the lock key when

the mower is not in use. Store the lock key in a

safe place out of reach of children.

WARNING: Wear gloves when performing

inspection or maintenance.

WARNING: Always wear the safety goggles or

safety glasses with side shields when performing

inspection or maintenance.

NOTICE: Never use gasoline, benzine, thinner,

alcohol or the like. Discoloration, deformation or

cracks may result.

To maintain product SAFETY and RELIABILITY,

repairs, any other maintenance or adjustment should

be performed by Makita Authorized or Factory Service

Centers, always using Makita replacement parts.

Maintenance

1. Remove the lock key and battery cartridges, and

then close the battery cover.

2. Put the mower on its side. Clean grass clippings

accumulated on the underside of mower deck.

3. Pour water toward the bottom of the machine to

which the blade is attached.

NOTICE: Do not wash the machine with high

pressure water.

4. Check all nuts, bolts, screws, etc. for tightness.

5. Inspect moving parts for damage, breakage, and

wear. Damaged or missing parts should be repaired or

replaced.

6. Store the mower in a safe place out of the reach of

children.

For XML11/XML14

NOTICE: Do not pour water to the area shown in

the gure. Pouring water to the motor unit may cause

a malfunction of the machine.

Fig.38

► 1. Area where water should not be poured

For XML11/XML14

NOTICE: Do not pour water on the machine while

the machine is in the upright position as shown

in the gure. If the machine is in the upright position,

water may pour down the motor unit, and cause a

malfunction of the machine.

Fig.39

17 ENGLISH

Carrying the mower

CAUTION: Before carrying the mower, make

sure that the battery cartridge and lock key are

removed.

When carrying the mower, hold the rear grip and the

lower holding part at the front of the machine with two

people as shown in the gure.

Fig.40

► 1. Lower holding part 2. Rear grip

Storing

CAUTION: When putting the machine in the

upright position, place the machine on a at and

stable surface. If the machine is placed on an unsta-

ble surface, the machine may fall over and cause an

injury.

Store mower indoors in a cool, dry and locked place.

Don't store the mower and charger in locations where

the temperature may reach or exceed 40 °C (104 °F).

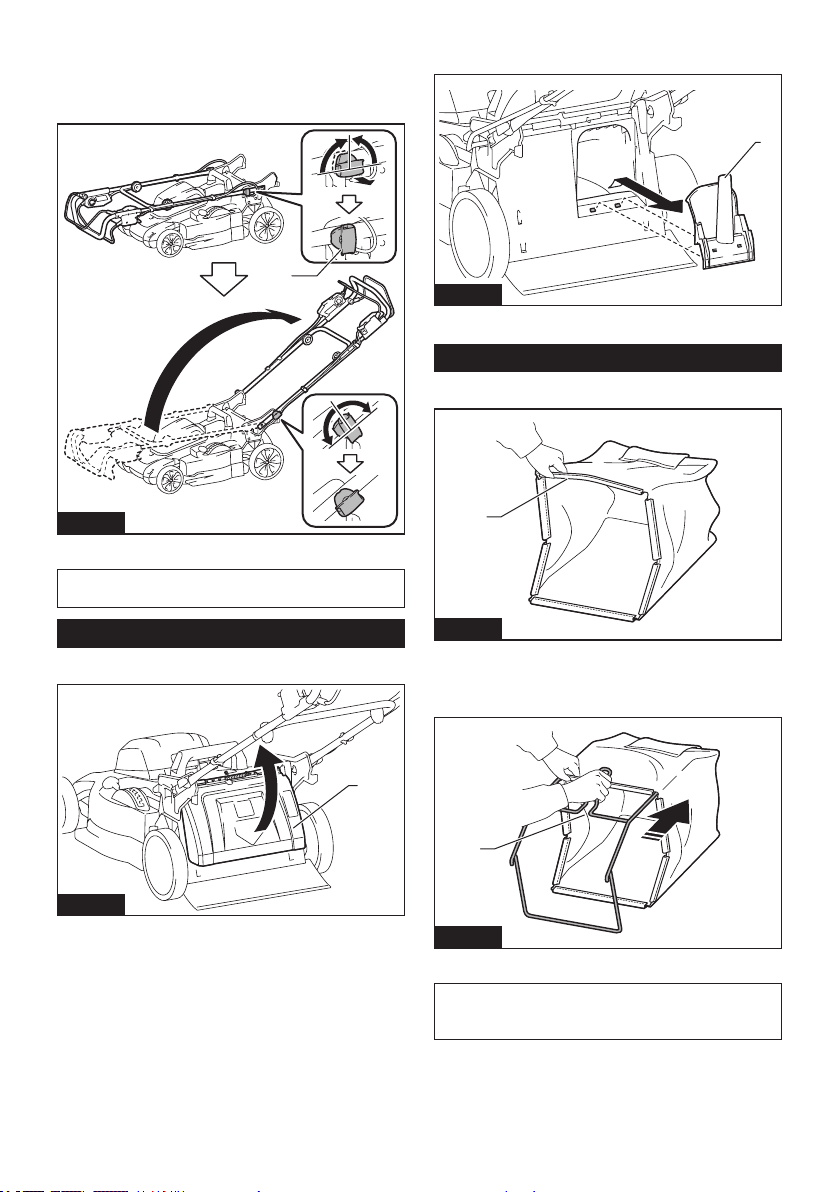

1. Remove the battery cartridge and lock key.

2. Turn the knob 90° while pulling the knob on the

lower handle to release the locking pin. Perform the

same procedure on the other side, and then fold the

handle.

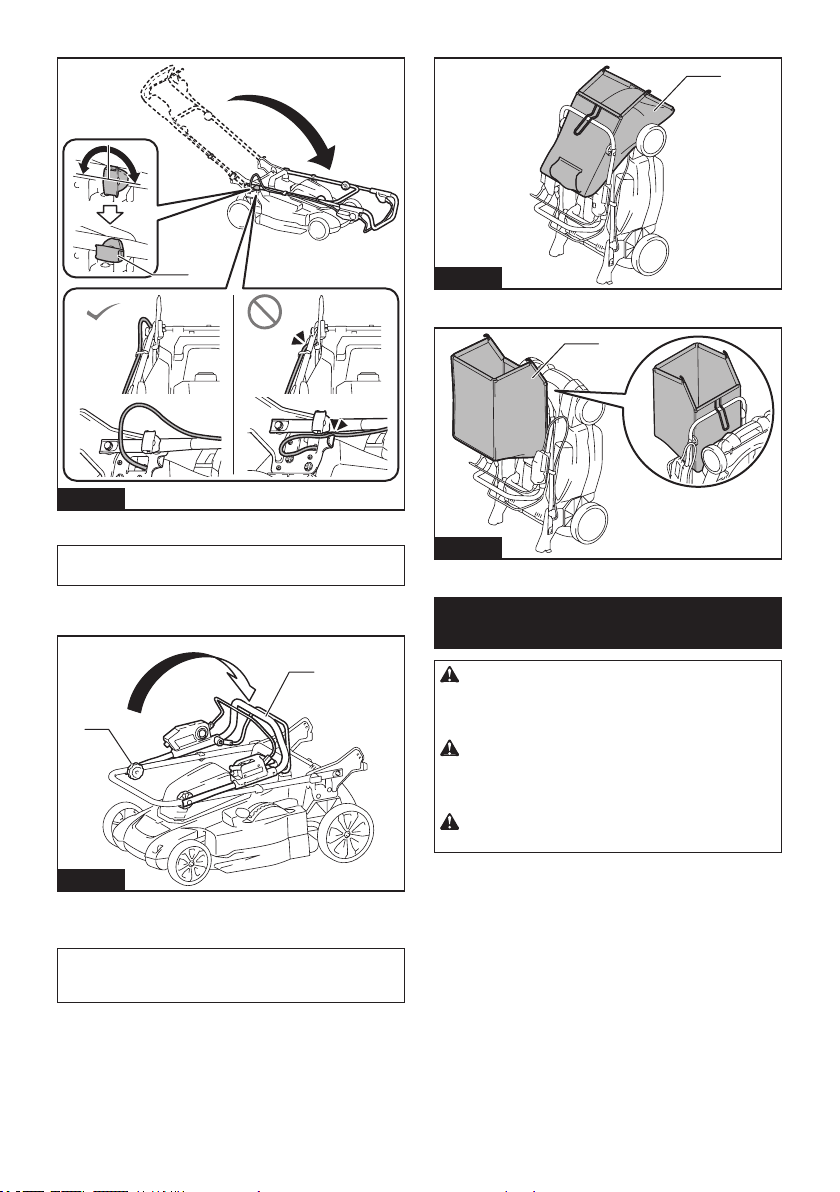

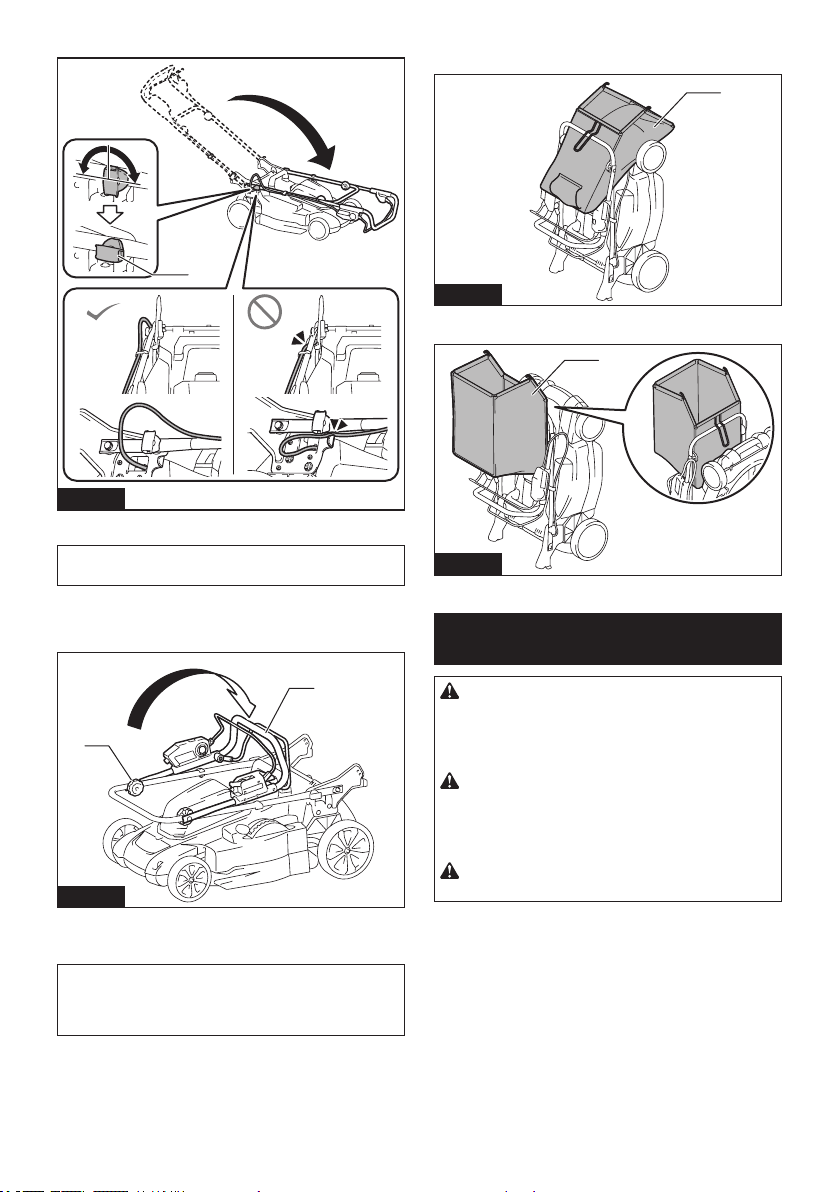

Fig.41

► 1. Knob

NOTE: Supporting the handle makes it easier to

release the locking pin when pulling the knob.

3. Turn the knob on both sides 90°. Make sure that

the knobs are securely xed.

For XML11/XML14

Fig.42

► 1. Knob

18 ENGLISH

For XML10/XML13

Fig.43

► 1. Knob

NOTICE: Be careful not to pinch the cords when

folding the handle.

4. Loosen the thumb nuts on both sides, and then

fold the upper handle as shown in the gure.

Fig.44

► 1. Thumb nut 2. Upper handle

5. Place the machine in the upright position.

NOTE: When putting the mower in the upright posi-

tion, do not hold the handle only, but hold the mower

body and handle.

6. Store the grass basket as shown in the gure.

Fig.45

► 1. Grass basket

Fig.46

► 1. Grass basket

Removing or installing the mower

blade

WARNING: The blade coasts for a few sec-

onds after releasing the switch. Do not start any

operation until the blade comes to a complete

stop.

WARNING: Always remove the lock key and

battery cartridge when removing or installing the

blade. Failure to remove the lock key and battery

cartridge may cause a serious injury.

WARNING: Always wear gloves when han-

dling the blade.

19 ENGLISH

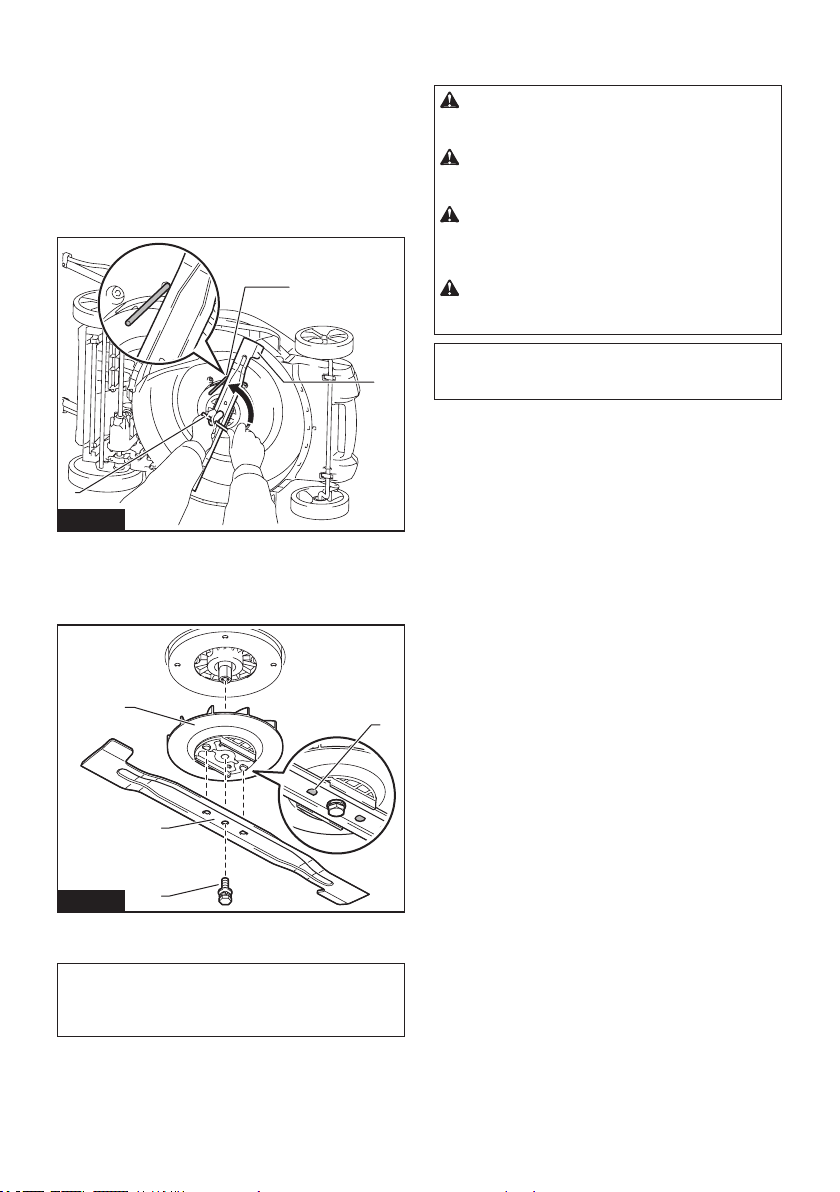

Removing the mower blade

1. Put the mower on its side so that the mowing

height adjusting lever comes to the lower side.

2. To lock the blade, insert the pin into the hole on

the mower body as far as it will go.

3. Turn the bolt counterclockwise with box wrench

17.

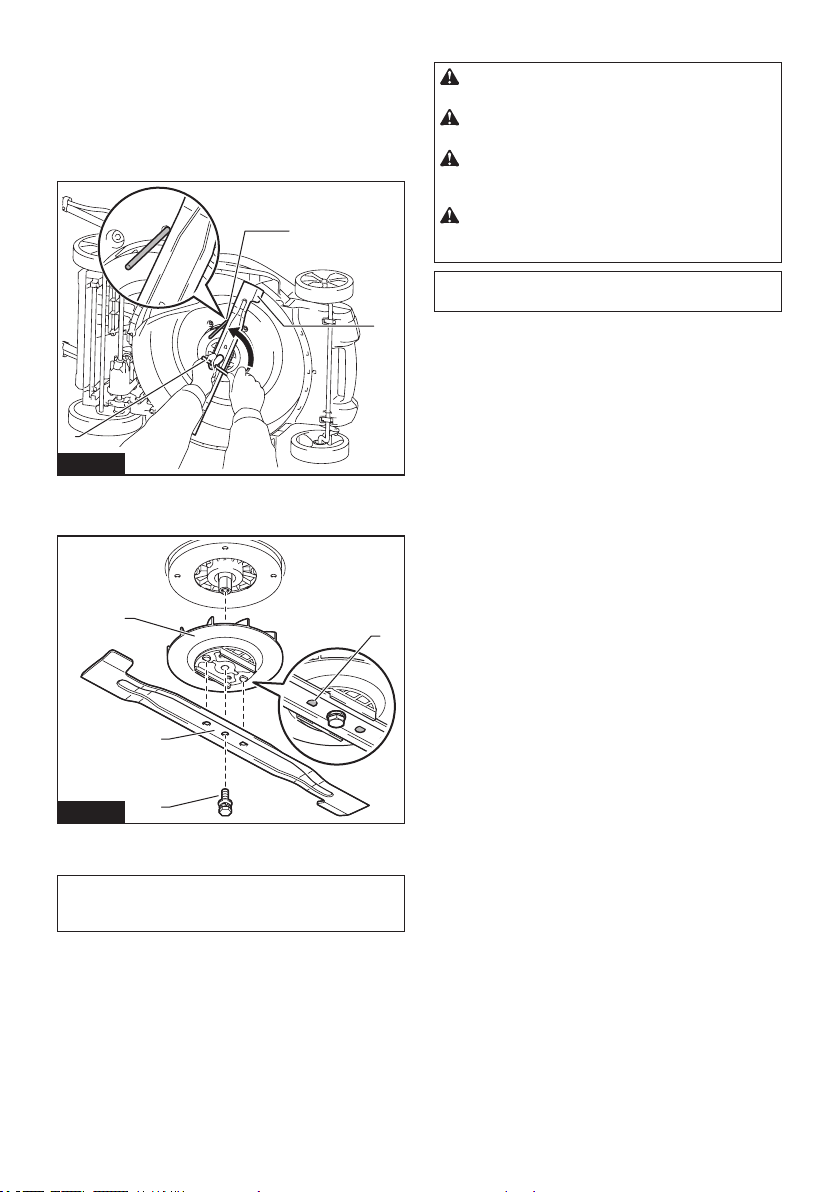

Fig.47

► 1. Mower blade 2. Pin 3. Box wrench

4. Remove the bolt, and then mower blade.

Fig.48

► 1. Blade support 2. Mower blade 3. Bolt

4. Protrusion

NOTICE: When installing the mower blade, make

sure that the protrusions on the blade support t

in the holes in the mower blade.

Installing the mower blade

WARNING: Install the mower blade carefully.

It has a top/bottom facing.

WARNING: Tighten the bolt clockwise rmly

to secure the blade.

WARNING: Make sure that the mower blade

and all the xing parts are installed correctly and

tightened securely.

WARNING: When you replace the blades,

always follow the instructions provided in this

manual.

NOTICE: After installing the mower blades,

remove the pin from the mower body.

To install the mower blades, perform the removal proce-

dure in reverse.

20 ENGLISH

TROUBLESHOOTING

Before asking for repairs, conduct your own inspection rst. If you nd a problem that is not explained in the manual,

do not attempt to disassemble the machine. Instead, ask Makita Authorized Service Centers, always using Makita

replacement parts for repairs.

State of abnormality Probable cause (malfunction) Remedy

Mower does not start. Two battery cartridges are not installed. Install two charged battery cartridges.

Battery problem (under voltage) Recharge the battery cartridge. If recharging is not

e󰀨ective, replace battery cartridge.

The lock key is not inserted. Insert the lock key.

Motor stops running after a little use. Battery's charge level is low. Recharge the battery cartridge. If recharging is not

e󰀨ective, replace battery cartridge.

Cutting height is too low. Increase the cutting height.

Cut grass is clogged in the mower. Remove the clogged grass from the mower.

Motor does not reach maximum

RPM.

Battery cartridge is installed improperly. Install the battery cartridge as described in this

manual.

Battery power is dropping. Recharge the battery cartridge. If recharging is not

e󰀨ective, replace battery cartridge.

The drive system does not work

correctly.

Ask your local authorized service center for repair.

Mower blade does not rotate:

stop the mower immediately!

Foreign object such as a branch is

jammed near the blade.

Remove the foreign object.

The drive system does not work

correctly.

Ask your local authorized service center for repair.

Abnormal vibration:

stop the mower immediately!

Blade is imbalanced, excessively or

unevenly worn.

Replace the blade.

OPTIONAL

ACCESSORIES

CAUTION: These accessories or attachments

are recommended for use with your Makita

machine specied in this manual. The use of any

other accessories or attachments might present a risk

of injury to persons. Only use accessory or attach-

ment for its stated purpose.

If you need any assistance for more details regard-

ing these accessories, ask your local Makita Service

Center.

• Mower blade

• Makita genuine battery and charger

NOTE: Some items in the list may be included in the

product package as standard accessories. They may

di󰀨er from country to country.

MAKITA LIMITED WARRANTY

Please refer to the annexed warranty sheet for the

most current warranty terms applicable to this product.

If annexed warranty sheet is not available, refer to the

warranty details set forth at below website for your

respective country.

United States of America: www.makitatools.com

Canada: www.makita.ca

Other countries: www.makita.com

21 ESPAÑOL

ESPAÑOL (Instrucciones originales)

ESPECIFICACIONES

Modelo: XML10 XML11 XML13 XML14

Amplitud de corte del césped (diámetro de la cuchilla) 534 mm (21″) 480 mm (18-7/8″)

Velocidad sin carga 3 000 r/min 3 100 r/min

Número de pieza de la cuchilla de repuesto de la cortadora de césped

191V96-5 191V97-3

Dimensiones (La x An x Al) durante la operación La: 1 780 mm a 1 840 mm

(70″ a 72-1/2″)

An: 580 mm (22-3/4″)

Al: 970 mm a 1 100 mm

(38-1/4″ a 43-1/4″)

La: 1 690 mm a 1 740 mm

(66-1/2″ a 68-1/2″)

An: 530 mm (20-7/8″)

Al: 930 mm a 1 060 mm

(36-5/8″ a 41-3/4″)

durante el almacenamiento

(sin el canasto para césped)

630 mm x 580 mm x 940 mm

(24-3/4″ x 22-3/4″ x 37″)

580 mm x 530 mm x 870 mm

(22-3/4″ x 20-7/8″ x 34-1/4″)

Velocidad de recorrido - 2,5 km/h -

5,0 km/h

(1,6 mile/h -

3,1 mile/h)

- 2,5 km/h -

5,0 km/h

(1,6 mile/h -

3,1 mile/h)

Tensión nominal 36 V c.c.

Peso neto

25,6 kg - 28,1 kg

(56,4 lbs -

61,9 lbs)

28,0 kg - 30,5 kg

(61,7 lbs -

67,2 lbs)

24,5 kg - 26,9 kg

(54,0 lbs -

59,3 lbs)

26,8 kg - 29,3 kg

(59,1 lbs -

64,6 lbs)

Grado de protección IPX4

• Debido a nuestro continuo programa de investigación y desarrollo, las especicaciones aquí incluidas están

sujetas a cambio sin previo aviso.

• Las especicaciones pueden variar de país a país.

• El peso puede variar en función de los accesorios, incluido el cartucho de batería. En la tabla se muestra la

combinación de peso más ligero y más pesado conforme al procedimiento 01/2014 de EPTA.

Cartucho de batería y cargador aplicables

Cartucho de batería BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B

Cargador DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /

DC18SH / DC18WC

• Algunos de los cartuchos de batería y cargadores enumerados arriba podrían no estar disponibles depen-

diendo de su área de residencia.

ADVERTENCIA: Use únicamente los cartuchos de batería y los cargadores indicados arriba. El uso de

cualquier otro cartucho de batería y cargador podría ocasionar una lesión y/o un incendio.

ADVERTENCIA:

No use ningún alimentador con cableado eléctrico como un adaptador para batería o una unidad portátil

de alimentación eléctrica con esta máquina. El cable de dicho alimentador podría impedir la operación y ocasionar una lesión personal.

ADVERTENCIAS DE

SEGURIDAD

INSTRUCCIONES IMPORTANTES

DE SEGURIDAD

ADVERTENCIA:

Al utilizar cortadoras de cés-

ped eléctricas, siempre deben tomarse en cuenta

las precauciones básicas de seguridad a n de

reducir el riesgo de incendio, descarga eléctrica y

lesiones personales, incluyendo lo siguiente.

Lea todas las instrucciones

Lea, comprenda y siga todas las instrucciones en la

cortadora de césped y en los manuales de instrucciones.

Familiarícese detalladamente con los controles y el uso

apropiado de la cortadora de césped antes de empezar.

¡ADVERTENCIA!

Capacitación

Esta cortadora de césped es capaz de amputar las

manos y los pies, así como de lanzar objetos. El no

seguir las instrucciones de seguridad indicadas a con-

tinuación podría ocasionar lesiones graves o la muerte.

2. Solamente permita que los adultos responsa-

bles que estén familiarizados con las instruc-

ciones operen la cortadora de césped.

22 ESPAÑOL

Preparación

1. Mantenga a los niños alejados - Todos los visi-

tantes deberán ser mantenidos a una distancia

segura del área de trabajo. Esté alerta y apague

la cortadora de césped si algún niño ingresa al

área. Tenga especial cuidado al aproximarse a

esquinas poco visibles, arbustos, árboles u otros

objetos que le impidan divisar a algún niño.

2. Use vestimenta adecuada - No use prendas

sueltas ni joyas. Éstas podrían engancharse en

las piezas móviles. Cuando se trabaje en exterio-

res es recomendable usar guantes de hule y un

calzado resistente. No opere la cortadora de cés-

ped estando descalzo o con sandalias abiertas.

Use gafas de seguridad - Siempre utilice careta o

máscara contra polvo si la operación es polvorienta.

4. Los objetos que sean golpeados por la cuchi-

lla de la cortadora de césped pueden causar

lesiones personales graves. El césped debe

ser examinado cuidadosamente y despejado

de cualquier objeto antes de proceder a cor-

tarlo. Manténgase detrás del mango cuando el

motor esté funcionando.

5. Asegúrese de que no haya otras personas en

el área de trabajo antes de cortar el césped.

Detenga la cortadora de césped en caso de

que alguna persona ingrese al área.

6. No inserte la llave de cierre en la cortadora de

césped hasta que esté lista para usarse.

Esté alerta de hoyos, surcos, protuberancias, pie-

dras u otros objetos ocultos. Las supercies no nive-

ladas pueden ocasionar resbalones y caídas accidenta-

les. El césped alto puede ocultar algunos obstáculos.

8. Revise cuidadosamente que las cuchillas o

los pernos de las cuchillas no tengan grietas o

daños antes de la operación. Reemplace inme-

diatamente las cuchillas o los pernos de las

cuchillas que presenten grietas o daños.

9. Antes de la operación, inspeccione la corta-

dora de césped o las cuchillas para detectar

cualquier daño.

Operación

Evite los entornos peligrosos - Nunca use la cortadora

de césped en lugares húmedos o mojados. Asegúrese

siempre de pisar sobre suelo rme: mantenga una suje

ción rme del mango y camine; nunca corra.

2. No usar bajo la lluvia.

3. Use el aparato indicado - No utilice la cortadora

de césped para cualquier trabajo excepto para el

que fue diseñada.

4. No fuerce la cortadora de césped - Ésta hará el

trabajo mejor y de forma más segura a la veloci-

dad para la que fue diseñada.

No utilice el aparato donde no alcance - Mantenga

los pies sobre suelo rme y el equilibrio en todo

momento. No pode cerca de declives, zanjas o diques.

Podría perder su equilibrio o su estabilidad al pisar.

6. Manténgase alerta - Preste atención a lo que

está haciendo. Use el sentido común. No utilice

la cortadora de césped cuando esté cansado. No

opere la máquina cuando esté bajo la inuencia

de alcohol o drogas. Un momento de distracción

mientras opera la cortadora de césped puede

ocasionar lesiones personales graves.

7. Quite la batería de la cortadora de césped

- Quite la batería si no la está usando, y antes

de dar mantenimiento, limpiarla, retirar material

acumulado en la cortadora de césped o reem-

plazar accesorios tales como las cuchillas de la

cortadora de césped y similares.

8. Mantenga las manos y los pies alejados del

área de corte. Manténgase alejado de la aber-

tura de descarga en todo momento.

9. Si la cortadora de césped llega a golpear algún

objeto extraño, siga los pasos a continuación:

• Pare la cortadora de césped. Suelte el

interruptor. Espere hasta que la cuchilla se

detenga por completo.

• Retire la llave de cierre y el cartucho de

batería.

• Inspeccione la cortadora de césped para ver

si hay algún daño.

• Repare cualquier daño antes de reiniciar y

usar la cortadora de césped. Remplace la

cuchilla si presenta algún tipo de daño.

10. Nunca dirija el material de desecho hacia nin-

guna persona. Evite descargar el material de

desecho contra alguna pared u obstrucción.

El material puede rebotar y dirigirse al operador.

Detenga la cuchilla al atravesar supercies con

grava.

11. No jale la cortadora de césped hacia atrás

a menos que sea absolutamente necesario.

Cuando sienta que debe hacer retroceder la cor-

tadora de césped para alejarla de alguna valla u

obstrucción similar, mire hacia abajo y detrás de

usted antes de desplazarse hacia atrás.

12. Libere la palanca interruptora y espere a que

la rotación de la cuchilla se detenga antes de

cruzar avenidas, caminos, calles y cualquier

área cubierta con grava. También retire la llave

de cierre en caso de dejar la máquina, levantar

o quitar algo del camino, o por alguna otra razón

que pueda distraerlo de lo que está haciendo.

13. No opere la máquina sin que el recolector de

césped, protector de descarga, protector tra-

sero o cualquier otro dispositivo de seguridad

estén en su lugar y funcionando.

14. Pare el motor y retire la llave de cierre siempre

que deje el equipo, antes de limpiar la corta-

dora de césped o despejar alguna obstrucción

en la tolva y efectuar alguna reparación o

inspección.

15. Apague el motor y espere a que la cuchilla se

haya detenido por completo antes de quitar el

recolector de césped. Tenga en cuenta que las

cuchillas siguen girando por inercia después de

apagar la herramienta.

16. Corte el césped solamente a la luz del día o en

buenas condiciones de iluminación articial.

17. Si la cortadora de césped empieza a vibrar de

manera anormal (revísela de inmediato)

- inspeccione para ver que no haya algún

daño,

- reemplace o repare cualquier pieza dañada,

- revise y apriete cualquier pieza suelta.

18. No sujete las cuchillas ni los bordes de corte

expuestos al levantar o sostener el aparato.

23 ESPAÑOL

19. Nunca intente hacer ajustes en la altura de

corte mientras la cortadora de césped esté

funcionando, si ésta cuenta con la caracterís-

tica de ajuste en la altura de corte.

20. Corte el césped transversalmente a través de

las pendientes, nunca hacia arriba ni hacia

abajo. Aplique extrema precaución al cambiar

la dirección en las pendientes. Evite cortar el

césped en pendientes excesivamente inclina-

das. El no pisar sobre suelo rme puede ocasio-

nar resbalones y caídas accidentales.

21.

Evite usar la cortadora de césped en pasto húmedo.

22. Pare la operación inmediatamente si nota algo

anormal. Apague la cortadora de césped y

retire la llave de cierre. Luego revise la corta-

dora de césped.

23. No ponga en marcha la cortadora de cés-

ped cuando esté enfrente de la abertura de

descarga.

24. Evite usar la cortadora de césped en condicio-

nes de mal clima, especialmente cuando exista

riesgo de rayos.

25. Cuando utilice la máquina sobre suelo emba-

rrado, inclinaciones mojadas o supercies

resbalosas, tenga cuidado al pisar.

26. No sumerja la máquina en los charcos.

27. Cuando opere la máquina, preste atención a

las tuberías y al cableado.

Mantenimiento y almacenamiento

1. Almacene la cortadora de césped en interiores

cuando no esté en uso - Cuando no se esté

utilizando, la cortadora de césped deberá almace-

narse en interiores en un lugar seco, bajo llave y

fuera del alcance de los niños.

2. Dé un debido mantenimiento a la cortadora de

césped - Mantenga los bordes de corte alados y

limpios para un mejor desempeño y mayor segu-

ridad. Siga las instrucciones para la lubricación y

cambio de accesorios. Inspeccione la cortadora

de césped periódicamente y en caso de presen-

tar daños, solicite su reparación a un centro de

servicio autorizado. Mantenga los mangos secos,

limpios y libres de aceite y grasa.

3. Mantenga la máquina libre de la acumulación

de césped, hojas y otros residuos. Mantenga

los protectores en su sitio y en buen estado de

funcionamiento.

4. Mantenga las cuchillas aladas.

5. Use solamente cuchillas de repuesto

idénticas.

6. Revise el canasto para césped con frecuencia

para ver si presenta desgaste o deterioro. Al

almacenar el equipo, asegúrese siempre de

vaciar el canasto para césped. Por seguridad,

reemplace un canasto para césped desgastado

con un repuesto nuevo de fábrica.

7. Verique con frecuencia los componentes del

canasto para césped y el protector de des-

carga y reemplace con las piezas de repuesto

recomendadas por el fabricante en caso

necesario.

8. Revise el perno de instalación de la cuchilla a

intervalos frecuentes para asegurar una ja-

ción apropiada.

Mantenga apretadas todas las tuercas, pernos y

tornillos para asegurar que el equipo se encuen-

tre en condiciones seguras de operación.

10.

Nunca quite ni altere los dispositivos de segu-

ridad. Verique con regularidad que funcionen

correctamente. Nunca haga nada que interera

con la función para la que un dispositivo de

seguridad fue diseñado, ni reduzca la protección

ofrecida por algún dispositivo de seguridad.

11. Tenga cuidado al realizar algún ajuste de la

cortadora de césped para evitar que los dedos

queden atrapados entre las cuchillas móviles y

las piezas jas de la cortadora de césped.

12. Siempre deje que la cortadora de césped se

enfríe antes de almacenarla.

13. Cuando vaya a dar servicio a las cuchillas,

tenga en cuenta que aunque la fuente de ali-

mentación haya sido desconectada, las cuchi-

llas podrán seguir moviéndose.

14. Mantenga en su lugar o vuelva a colocar las

etiquetas de seguridad y de instrucciones

según se requiera.

15. No deje la máquina desatendida a la intempe-

rie bajo la lluvia.

16. Almacene la máquina lejos de la lluvia y la luz

directa del sol y en un sitio donde no haga

calor ni haya humedad.

Uso y cuidado de la herramienta a batería

1. Evite una puesta en marcha accidental.

Asegúrese de que el interruptor esté en

la posición apagada antes de conectar el

paquete de baterías, levantar la herramienta o

cargarla. Cargar la herramienta con su dedo en el

interruptor o pasar energía a la herramienta con el

interruptor encendido puede propiciar accidentes.

2. Desconecte el paquete de baterías de la herra-

mienta antes de hacer cualquier ajuste, cam-

biar accesorios o almacenar la herramienta.

Estas medidas de seguridad preventivas reducen

el riesgo de poner en marcha la herramienta

accidentalmente.

3. Recargue sólo con el cargador especicado

por el fabricante. Un cargador que sea adecuado

para un tipo especíco de paquete de batería

puede generar un riesgo de incendio al usarse

con un paquete de batería distinto.

4. Use las herramientas únicamente con los

paquetes de baterías designados especí-

camente para ellas. El uso de otros paquetes

de baterías puede generar riesgo de lesiones e

incendio.

5. Cuando no se esté usando el paquete de

batería, manténgalo alejado de otros objetos

metálicos, como sujetapapeles (clips), mone-

das, llaves, clavos, tornillos u otros objetos

pequeños de metal que puedan crear una

conexión entre una terminal y otra. Causar un

cortocircuito en las terminales de la batería puede

provocar quemaduras o incendio.

6. En condiciones de mal uso, podría escapar

líquido de la batería; evite el contacto. Si toca

el líquido accidentalmente, enjuague con agua.

Si hay contacto del líquido con los ojos, soli-

cite atención médica. El líquido expulsado de la

batería puede causar irritación o quemaduras.

24 ESPAÑOL

7. No utilice un paquete de baterías o una herra-

mienta que esté dañado/dañada o haya sido

modicado/modicada. Las baterías dañadas

o modicadas podrían comportarse de manera

impredecible causando un incendio, explosión

o riesgo de lesión.

8. No exponga un paquete de baterías o una

herramienta al fuego o a una temperatura

excesiva. La exposición al fuego a una tempe-

ratura superior a 130 °C (265 °F) podría causar

una explosión.

9. Siga todas las instrucciones relativas a la

carga y no cargue el paquete de baterías o la

herramienta fuera del rango de temperatura

especicado en las instrucciones. Cargar de

manera inapropiada o a temperaturas fuera del

rango especicado podría dañar la batería e incre-

mentar el riesgo de incendio.

10. Pida que el servicio lo realice un técnico en

reparaciones calicado y que utilice única-

mente piezas de repuesto idénticas a las

originales. Esto garantizará que se mantenga la

seguridad del producto.

11. No modique ni intente reparar la herramienta

ni el paquete de baterías salvo como se indi-

que en las instrucciones para el uso y cuidado.

Seguridad eléctrica y de la batería

1. No arroje la(s) batería(s) al fuego. La celda

podría explotar. Consulte los códigos locales para

ver si hay instrucciones especiales relativas al

desecho.

2. No abra ni dañe la(s) batería(s). Los electrolitos

liberados son corrosivos y pueden ocasionar

daños en los ojos o la piel. Pueden ser tóxicos si

se llegan a tragar.

3. No cargue la batería bajo la lluvia ni en lugares

mojados.

4. No cargue la batería en exteriores.

5. No manipule el cargador, incluida la clavija

del cargador, ni los terminales con las manos

mojadas.

6. No cargue la cortadora de césped bajo la lluvia

ni en lugares húmedos.

7. Al cambiar baterías, todas las baterías deberán

ser cambiadas al mismo tiempo. Mezclar bate-

rías nuevas con descargadas podría aumentar la

presión interna en las celdas y romper la batería

descargada.

8. Tenga cuidado al manipular las baterías a n

de evitar un cortocircuito en la batería con

materiales conductores tales como anillos,

pulseras y llaves. La batería o conductor podrían

sobrecalentarse y causar quemaduras.

9. No reemplace la batería bajo la lluvia.

10. No moje el terminal de la batería con líquidos,

como el agua, ni sumerja la batería en ellos.

No deje la batería bajo la lluvia, ni cargue,

utilice, o guarde la batería en un lugar húmedo

o mojado. Si el terminal se moja o entra líquido

dentro de la batería, la batería puede sufrir un

cortocircuito, con el consiguiente riesgo de sobre-

calentamiento, incendio o explosión.

11. Después de retirar la batería de la máquina o

el cargador, asegúrese de acoplar la cubierta

de la batería a la batería y de guardarla en un

lugar seco.

12. No reemplace la batería con las manos

mojadas.

13. Evite los entornos peligrosos. No utilice la

máquina en lugares húmedos o mojados ni

la exponga a la lluvia. El agua que ingrese a

la máquina incrementará el riesgo de descarga

eléctrica.

14. Si el cartucho de batería se moja, drene el

agua que se haya acumulado en el interior

y luego límpielo con un paño seco. Seque el

cartucho de batería por completo en un lugar

seco antes de usarlo.

Servicio

1. El servicio de su herramienta eléctrica deberá

ser realizado por un técnico calicado usando

solamente piezas de repuesto idénticas. Esto

garantizará que se mantenga la seguridad de su

herramienta eléctrica.

2. Nunca dé servicio a paquetes de baterías que

estén dañados. El servicio a los paquetes de

baterías solamente deberá ser efectuado por el

fabricante o agentes de servicio autorizados.

GUARDE ESTAS

INSTRUCCIONES.

ADVERTENCIA: El uso de este producto

puede producir polvo que contenga sustancias

químicas que podrían causar enfermedades

respiratorias o de otro tipo. Algunos ejemplos de

estas sustancias químicas son los compuestos

encontrados en pesticidas, insecticidas, fertili-

zantes y herbicidas.

El riesgo al que se expone varía, dependiendo

de la frecuencia con la que realice este tipo de

trabajo. Para reducir la exposición a estas sus-

tancias químicas: trabaje en un área bien ven-

tilada y use un equipo de seguridad aprobado,

tal como las máscaras contra polvo que están

especialmente diseñadas para ltrar partículas

microscópicas.

Símbolos

A continuación se muestran los símbolos utilizados

para la herramienta.

volts o voltios

corriente directa o continua

velocidad sin carga

revoluciones o alternaciones por minuto,

frecuencia de rotación

25 ESPAÑOL

Instrucciones importantes de

seguridad para el cartucho de

batería

1. Antes de utilizar el cartucho de batería, lea

todas las instrucciones e indicaciones de

precaución en el (1) el cargador de batería, (2)

la batería, y (3) el producto con el que se utiliza

la batería.

2. No desarme ni modique el cartucho de bate-

ría. Podría ocurrir un incendio, calor excesivo o

una explosión.

3. Si el tiempo de operación se ha acortado en

exceso, deje de operar de inmediato. Podría

correrse el riesgo de sobrecalentamiento,

posibles quemaduras e incluso explosión.

4. En caso de que ingresen electrolitos en sus

ojos, enjuáguelos bien con agua limpia y con-

sulte de inmediato a un médico. Esto podría

ocasionar pérdida de visión.

5. Evite cortocircuitar el cartucho de batería:

(1) No toque las terminales con ningún mate-

rial conductor.

(2) Evite guardar el cartucho de batería en un

cajón junto con otros objetos metálicos,

tales como clavos, monedas, etc.

(3) No exponga el cartucho de batería al

agua o la lluvia.

Un cortocircuito en la batería puede causar

un ujo grande de corriente, sobrecalenta-

miento, posibles quemaduras e incluso una

descompostura.

6. No guarde ni utilice la herramienta y el cartu-

cho de batería en lugares donde la tempera-

tura pueda alcanzar o exceder los 50 °C (122

°F).

7. Nunca incinere el cartucho de batería incluso

en el caso de que esté dañado seriamente o

ya no sirva en absoluto. El cartucho de batería

puede explotar si se tira al fuego.

8. No clave, corte, aplaste, lance o deje caer el

cartucho de batería, ni golpee un objeto sólido

contra el cartucho de batería. Dicha acción

podría resultar en un incendio, calor excesivo o en

una explosión.

9. No use una batería dañada.

10. Las baterías de ión de litio están sujetas a los

requisitos reglamentarios en materia de bie-

nes peligrosos.

Para el trasporte comercial, por ej., mediante

terceros o agentes de transporte, se deben tomar

en cuenta los requisitos especiales relativos al

empaque y el etiquetado.

Para efectuar los preparativos del artículo que se

va a enviar, se requiere consultar a un experto en

materiales peligrosos. Si es posible, consulte ade-

más otras regulaciones nacionales más detalladas.

Pegue o cubra con cinta adhesiva los contactos

abiertos y empaque la batería de manera que ésta

no pueda moverse dentro del paquete.

11. Para deshacerse del cartucho de batería,

sáquelo de la herramienta y deséchelo en un

lugar seguro. Siga las regulaciones locales

relacionadas al desecho de las baterías.

12. Utilice las baterías únicamente con los pro-

ductos especicados por Makita. Instalar las

baterías en productos que no cumplan con los

requisitos podría ocasionar un incendio, un calen-

tamiento excesivo, una explosión o una fuga de

electrolito.

13. Si no se utiliza la herramienta por un

período largo, debe extraerse la batería de la

herramienta.

14. El cartucho de batería podría absorber calor

durante y después de su uso, lo que ocasiona-

ría quemaduras o quemaduras a baja tempe-

ratura. Tenga cuidado con la manipulación de

los cartuchos de batería que estén calientes.

15. No toque el terminal de la herramienta inme-

diatamente después de su uso, ya que el

mismo podría estar lo sucientemente caliente

como para provocarle quemaduras.

16. No permita que las rebabas, el polvo o la tierra

queden atrapados en los terminales, oricios

y ranuras del cartucho de batería. Podría pro-

vocar calentamiento, incendio, explosión y mal

funcionamiento de la herramienta o del cartucho

de batería, lo que resultaría en quemaduras o

lesiones personales.

17. No utilice el cartucho de batería cerca de

cables eléctricos de alto voltaje, a menos que

la herramienta sea compatible con el uso cer-

cano a estos cables eléctricos de alto voltaje.

Esto podría ocasionar una avería o descompos-

tura de la herramienta o del cartucho de batería.

18. Mantenga la batería alejada de los niños.

GUARDE ESTAS

INSTRUCCIONES.

PRECAUCIÓN: Utilice únicamente baterías

originales de Makita. El uso de baterías no origina-

les de Makita, o de baterías alteradas, puede ocasio-

nar que las baterías exploten causando un incendio,

lesiones personales y daños. Asimismo, esto inva-

lidará la garantía de Makita para la herramienta y el

cargador Makita.

Consejos para alargar al máximo

la vida útil de la batería

1. Cargue el cartucho de batería antes de que

se descargue completamente. Pare siem-

pre la operación y cargue el cartucho de

batería cuando note menos potencia en la

herramienta.

2. No cargue nunca un cartucho de batería que

esté completamente cargado. La sobrecarga

acortará la vida de servicio de la batería.

3. Cargue el cartucho de batería a una tempera-

tura ambiente de 10 °C - 40 °C (50 °F - 104 °F).

Si un cartucho de batería está caliente, déjelo

enfriar antes de cargarlo.

4. Cuando no utilice el cartucho de batería,

sáquelo de la herramienta o del cargador.

5. Cargue el cartucho de batería si no va a utili-

zarlo durante un período prolongado (más de

seis meses).

26 ESPAÑOL

MONTAJE

ADVERTENCIA: Asegúrese siempre de que

la llave de cierre y el cartucho de batería se hayan

extraído antes de realizar cualquier trabajo en la

cortadora de césped. El no extraer la llave de cierre

y el cartucho de batería puede ocasionar lesiones

personales graves debido a un encendido accidental.

ADVERTENCIA: Nunca ponga en marcha la

cortadora de césped a menos que se encuentre

completamente ensamblada. La operación de la

máquina parcialmente ensamblada puede ocasionar

lesiones personales graves debido a un encendido

accidental.

Instalación del mango

AVISO: Al instalar los mangos, tenga cuidado de

no pellizcar el cable entre los mangos. Si un cable

está dañado, el interruptor de la cortadora de césped

podría no funcionar.

1. Alinee el oricio del mango inferior con el oricio

del mango superior, a continuación inserte el perno por

el exterior, luego apriete la tuerca de mano por el inte-

rior. Realice el mismo procedimiento en el otro lado.

Para la XML11/XML14

1 32

Fig.1

► 1. Perno 2. Tuerca de mano 3. Mango inferior

4. Mango superior

Para la XML10/XML13

1 32

Fig.2

► 1. Perno 2. Tuerca de mano 3. Mango inferior

4. Mango superior

2. Gire la perilla 90° mientras tira de la perilla del

mango inferior para liberar el pasador de bloqueo.

Realice el mismo procedimiento en el otro lado.

Levante el mango y luego gire la perilla en ambos lados

90°. Asegúrese de que las perillas estén bien jadas.

Fig.3

► 1. Perilla

NOTA: Cuando tira de la perilla, dar soporte al mango

facilita liberar el pasador de bloqueo.

27 ESPAÑOL

Extracción del tapón para mantillo

1. Abra la cubierta posterior.

Fig.4

► 1. Cubierta posterior

2. Levante el tapón para mantillo ligeramente, y

luego quítelo.

Fig.5

► 1. Tapón para mantillo

Montaje del canasto para césped

1. Levante el sujetador de presión superior del

canasto para césped.

Fig.6

► 1. Sujetador de presión superior

2. Inserte el marco en el canasto para césped lo

máximo que se inserte, mientras sostiene el mango del

marco.

Fig.7

► 1. Mango

AVISO: No inserte el mango en el canasto para

césped. Asegúrese de insertar el marco a lo largo de

la costura del canasto para césped.

3. Asegúrese de que no haya secciones ojas de las

esquinas del canasto para césped.

Fig.8

4. Abra el sujetador de presión superior, y colóquelo

sobre el marco.

Fig.9

28 ESPAÑOL

5. Coloque los demás sujetadores de presión, como

se muestra en la ilustración. Asegúrese de que los

sujetadores de presión queden colocados rmemente

al marco.

Fig.10

► 1. Sujetador de presión

Instalación o remoción del canasto

para césped

Para instalar el canasto para césped, siga los pasos a

continuación.

1. Abra la cubierta posterior.

Fig.11

► 1. Cubierta posterior

2. Sostenga el mango del canasto para césped y

luego enganche el canasto para césped en la barra del

cuerpo de la cortadora de césped tal como se muestra

en la gura.

Fig.12

► 1. Canasto para césped 2. Mango 3. Barra

Para retirar el canasto para césped, abra la cubierta

posterior y retire el canasto para césped tomándolo del

mango.

Acoplamiento del tapón para

mantillo

1. Abra la cubierta posterior y luego retire el canasto

para césped.

Fig.13

► 1. Cubierta posterior 2. Canasto para césped

29 ESPAÑOL

Coloque el tapón para mantillo al empujarlo hasta el

máximo que avance, de modo que las protuberancias del tapón

para mantillo encajen dentro de los oricios de la máquina.

Fig.14

► 1. Tapón para mantillo 2. Protuberancia

DESCRIPCIÓN DEL

FUNCIONAMIENTO

Instalación o extracción del

cartucho de batería

PRECAUCIÓN: Apague siempre la máquina

antes de instalar o extraer el cartucho de batería.

PRECAUCIÓN: Sujete la máquina y el cartu-

cho de batería con rmeza al colocar o quitar el

cartucho de batería. Si no se sujeta con rmeza la

máquina y el cartucho de batería, puede ocasionar

que se resbalen de sus manos resultando en daños

a la máquina y al cartucho de batería, así como lesio-

nes a la persona.

PRECAUCIÓN: Asegúrese de haber asegu-

rado la cubierta de la batería antes de utilizar el

equipo. De lo contrario, el lodo, la tierra o el agua

pueden causar daños al producto o al cartucho de

batería.

PRECAUCIÓN: Siempre introduzca comple-

tamente el cartucho de batería hasta que el indi-

cador rojo no pueda verse. Si no es así, éste podría

caerse de la máquina ocasionándole una lesión a

usted o a alguien más a su alrededor.

PRECAUCIÓN: No instale el cartucho de

batería a la fuerza. Si el cartucho no se desliza hacia

adentro fácilmente, esto se debe a que no ha sido

insertado correctamente.

PRECAUCIÓN: Sujete la cubierta de la bate-

ría con rmeza al colocar o quitar el cartucho de

batería.

NOTA: La máquina no funciona con solo un cartucho

de batería.

Para instalar el cartucho de batería;

1. Jale hacia arriba la palanca de bloqueo y luego

abra la cubierta de la batería.

Fig.15

► 1. Cubierta de la batería 2. Palanca de bloqueo

2. Alinee la lengüeta sobre el cartucho de batería

con la ranura en la máquina y luego deslice el cartucho

hasta que quede asegurado en su lugar y se escuche

un clic.

Fig.16

► 1. Cartucho de batería

3. Inserte la llave de cierre hasta el fondo en el lugar

que se muestra en la gura.

Fig.17

► 1. Llave de cierre

4. Cierre la cubierta de la batería y empújela hasta

que quede trabada con la palanca de bloqueo.

30 ESPAÑOL

Para retirar el cartucho de batería;

1. Jale hacia arriba la palanca de bloqueo y abra la

cubierta de la batería.

2. Jale el cartucho de batería para extraerlo de la

máquina mientras desliza el botón en la parte delantera

del cartucho.

3. Saque la llave de cierre.

4. Cierre la cubierta de la batería.

Sistema de protección de la

máquina/batería

Esta máquina está equipada con un sistema de protec-

ción de la máquina/batería. Este sistema corta automáti-

camente la alimentación al motor para prolongar la vida

útil de la máquina y la batería. La máquina se detendrá

automáticamente durante la operación si la máquina o la

batería se someten a una de las siguientes condiciones.

Protección contra sobrecarga

Cuando la batería sea utilizada de una manera que

cause que consuma una cantidad anormalmente alta

de corriente, la máquina se detendrá automáticamente

y la luz indicadora de alimentación principal parpa-

deará en verde. En esta situación, apague la máquina

y detenga la aplicación que haya causado que la

máquina se sobrecargara. Luego encienda la máquina

para volver a arrancarla.

Protección contra sobrecalentamiento

Cuando la máquina o la batería se sobrecalienten, la

máquina se detendrá automáticamente y la luz indica-

dora de alimentación principal se encenderá en rojo.

En este caso, permita que la máquina y la batería se

enfríen antes de volver a encender la máquina.

Protección en caso de sobredescarga

Cuando la capacidad de la batería no sea suciente, la

máquina se detendrá automáticamente y la luz indica-

dora de alimentación principal parpadeará en rojo. En

este caso, extraiga la batería de la máquina y cargue

los cartuchos de batería, o reemplace los cartuchos de

batería por cartuchos completamente cargados.

Protección contra otras causas

El sistema de protección también está diseñado para

otras causas que podrían dañar la máquina, y permite

que la máquina se detenga automáticamente. Siga

todos los pasos a continuación para eliminar las causas

cuando la máquina se haya detenido temporalmente o

se haya detenido durante el funcionamiento.

1. Apague la máquina, y luego enciéndala nueva-

mente para reiniciarla.

2. Cargue la(s) batería(s) o reemplácela(s) con

batería(s) recargada(s).

3. Deje que la máquina y la(s) batería(s) se enfríen.

Si no hay ninguna mejora al restaurar el sistema de protec-

ción, comuníquese con su centro local de servicio Makita.

AVISO: Si la máquina se detiene debido a una

causa no descrita anteriormente, consulte la sec-

ción de detección y solución de problemas.

Indicación de capacidad restante de

la batería

Fig.18

► 1. Indicador de batería

Cuando la capacidad restante de la batería esté baja,

el indicador de batería comenzará a parpadear en el

lado correspondiente de la batería. Si se utiliza aun

más, la máquina se detendrá y el indicador de batería

se encenderá. En esta situación, cargue el cartucho de

batería.

Indicación de la capacidad restante

de la batería

Únicamente para cartuchos de batería con el

indicador

Fig.19

► 1. Luces indicadoras 2. Botón de vericación

Oprima el botón de vericación en el cartucho de la

batería para que indique la capacidad restante de la

batería. Las luces indicadoras se iluminarán por algu-

nos segundos.

31 ESPAÑOL

Luces indicadoras Capacidad

restante

Iluminadas Apagadas Parpadeando

75% a 100%

50% a 75%

25% a 50%

0% a 25%

Cargar la

batería.

La batería

pudo haber

funcionado

mal.

NOTA: Dependiendo de las condiciones de uso y

la temperatura ambiente, la indicación podrá diferir

ligeramente de la capacidad real.

NOTA: La primera luz indicadora (extrema izquierda)

parpadeará cuando el sistema de protección de

batería esté en funcionamiento.

Interruptor de alimentación principal

ADVERTENCIA: Siempre apague el interrup-

tor de alimentación principal cuando no lo vaya

a utilizar.

Fig.20

► 1. Luz indicadora de alimentación principal

2. Interruptor de alimentación principal

Para encender la máquina, oprima el interruptor de

alimentación principal. La luz indicadora de alimenta-

ción principal se iluminará en verde. Para apagar la

máquina, oprima nuevamente el interruptor de alimen-

tación principal.

NOTA: Si la luz indicadora de alimentación principal

se enciende en rojo o parpadea en rojo o en verde,

consulte las instrucciones para ver lo referente al

sistema de protección de la máquina/batería.

NOTA: Esta máquina emplea la función de apagado

automático. Para evitar un arranque accidental, el

interruptor de alimentación principal se desactivará

automáticamente cuando la palanca interruptora y

la palanca de accionamiento (si está equipada) no

hayan sido jaladas durante cierto período después

de haber activado el interruptor de alimentación

principal.

Accionamiento del interruptor

ADVERTENCIA: Antes de insertar el car-

tucho de batería, compruebe siempre que la

palanca interruptora se acciona debidamente y

que regresa a la posición original una vez que la

suelta. Usar la máquina con un interruptor que no

funciona adecuadamente puede ocasionar la pérdida

del control y lesiones personales graves.

NOTA: La cortadora de césped no arranca si no se

presiona el botón interruptor incluso al estar jalando

la palanca interruptora.

NOTA: La cortadora de césped no arranca debido a

la sobrecarga al intentar cortar césped largo o grueso

de una sola vez. En este caso, aumente la altura de

corte.

Esta cortadora de césped está equipada con la llave

de cierre y un mango interruptor. Si observa alguna

anomalía con cualquiera de la llave de cierre o el inte-

rruptor, detenga la operación de inmediato y llévelos a

su centro de servicio autorizado de Makita más cercano

para su inspección.

Para la XML11/XML14

1. Instale los cartuchos de batería. Inserte la llave de

cierre y luego cierre la cubierta de la batería.

2. Oprima el interruptor de alimentación principal.

3. Tire de la palanca interruptora hacia usted mien-

tras mantiene presionado el botón interruptor. Suelte el

botón interruptor tan pronto como el motor arranque.

Fig.21

► 1. Botón interruptor 2. Palanca interruptora

32 ESPAÑOL

4. Mientras sostiene la palanca interruptora, empuje

la palanca de accionamiento hacia adelante y sostén-

gala para accionar las ruedas traseras.

Fig.22

► 1. Palanca de accionamiento

NOTA: Usted puede accionar las ruedas traseras al

empujar la palanca de accionamiento hacia adelante

y sosteniéndola sin jalar de la palanca interruptora.

5. Suelte la palanca de accionamiento y la palanca

interruptora para detener la máquina.

Para la XML10/XML13

1. Instale los cartuchos de batería. Inserte la llave de

cierre y luego cierre la cubierta de la batería.

2. Oprima el interruptor de alimentación principal.

3. Tire de la palanca interruptora hacia usted mien-

tras mantiene presionado el botón interruptor. Suelte el

botón interruptor tan pronto como el motor arranque.

1 2

Fig.23

► 1. Botón interruptor 2. Palanca interruptora

4. Suelte la palanca interruptora para detener el

motor.

Ajuste de la altura de corte del

césped

ADVERTENCIA: Nunca coloque su mano o

pierna debajo del cuerpo de la cortadora de cés-

ped cuando esté ajustando la altura de corte del

césped.

ADVERTENCIA: Asegúrese siempre de que

la palanca encaje correctamente en la ranura

antes de la operación.

La altura de corte del césped puede ajustarse en un

rango entre 32 mm (1-1/4″) y 100 mm (3-15/16″).

Retire la llave de cierre, y luego jale la palanca de

ajuste de la altura de corte del césped hacia afuera del

cuerpo de la cortadora de césped y muévala hasta la

altura de corte deseada.

Fig.24

► 1. Palanca de ajuste de la altura de corte del

césped

La tabla a continuación muestra la relación entre el

número en el cuerpo de la cortadora de césped y la

altura aproximada de corte del césped.

Número Altura de corte del césped

1 32 mm (1-1/4″)

2 40 mm (1-9/16″)

3 49 mm (1-15/16″)

4 59 mm (2-5/16″)

5 70 mm (2-3/4″)

6 81 mm (3-3/16″)

7 92 mm (3-5/8″)

8 100 mm (3-15/16″)

Sujete el mango inferior con una mano, y luego mueva

la palanca de ajuste de la altura de corte del césped

con la otra mano.

Fig.25

► 1. Palanca de ajuste de la altura de corte del cés-

ped 2. Mango inferior

33 ESPAÑOL

NOTA: Las guras que muestran la altura de corte

del césped deben usarse únicamente como guía.

Dependiendo de las condiciones del césped o el

suelo, la altura real del césped puede variar ligera-

mente de la altura establecida.

NOTA: Procure realizar una prueba de corte de cés-

ped en un lugar menos evidente a n de conseguir la

altura de corte deseada.

Indicador del nivel de césped

El indicador del nivel de césped muestra el volumen

de césped podado. Cuando el canasto para césped

no está lleno, el indicador oscila mientras las cuchillas

están en funcionamiento.

Fig.26

► 1. Indicador del nivel de césped

Cuando el canasto para césped está casi lleno, el

indicador deja de oscilar mientras las cuchillas están en

funcionamiento. En este caso, pare inmediatamente la

operación y vacíe el canasto.

Fig.27

► 1. Indicador del nivel de césped

NOTA: Este indicador es una guía aproximada.

Dependiendo de las condiciones en el interior del

canasto, este indicador puede no ser preciso.

Ajuste de la altura del mango

La altura del mango se puede ajustar en dos niveles.

1. Sostenga el mango inferior, y luego gire la perilla

90° mientras tira de la perilla del mango inferior para

liberar el pasador de bloqueo. Realice el mismo proce-

dimiento en el otro lado.

Fig.28

► 1. Mango inferior 2. Perilla

NOTA: Cuando tira de la perilla, dar soporte al mango

facilita liberar el pasador de bloqueo.

2. Ajuste la altura del mango, y luego gire la perilla

en ambos lados 90°. Asegúrese de que las perillas

estén bien jadas.

Fig.29

► 1. Perilla

34 ESPAÑOL

Ajuste de la velocidad de recorrido

Para la XML11/XML14

Fig.30

► 1. Palanca de velocidad

La velocidad de recorrido se puede ajustar con la

palanca de velocidad. Para disminuir la velocidad, tire

de la palanca hacia usted y, para aumentar la veloci-

dad, gire la palanca hacia adelante.

Uso del tapón para mantillo

El tapón para mantillo permite echar el pasto cortado

al suelo sin recolectarlo en el canasto para césped.

Cuando opere la máquina con el tapón para mantillo,

asegúrese de retirar el canasto para césped.

AVISO: Cuando utilice la máquina con el tapón

para mantillo, asegúrese de que la longitud total

del césped después del corte sea de 30 mm

(1-3/16″) o más, y que la longitud del corte sea de

15 mm (9/16″) o menos.

Fig.31

► (1) 30 mm (1-3/16″) o más (2) 15 mm (9/16″) o

menos

Uso de la descarga trasera

El uso de la descarga trasera le permite descargar

el pasto cortado al suelo desde el lado trasero de la

máquina, sin recolectar el pasto cortado en el canasto

para césped.

Cuando opere la máquina con la descarga trasera,

asegúrese de retirar el canasto para césped y el tapón

para mantillo y cierre la cubierta posterior.

Funcionamiento electrónico

La máquina está equipada con funciones electrónicas

para facilitar la operación.

• Arranque suave al accionamiento

La función de arranque suave reduce el impacto

de encendido y hace que la máquina se ponga en

marcha suavemente.

• Freno eléctrico

Esta máquina está equipada con un freno eléc-

trico. Si la máquina falla constantemente en dete-

ner rápidamente las cuchillas de la cortadora de

césped tras soltar la palanca interruptora, lleve la

máquina a servicio a un centro de servicio autori-

zado de Makita.

OPERACIÓN

Corte del césped

ADVERTENCIA: Antes de cortar el césped,

despeje las ramas y piedras del área de podado.

Asimismo, despeje con antelación cualquier

maleza en el área de podado.

ADVERTENCIA: Use siempre gafas protecto-

ras o gafas de seguridad con protección lateral al

usar la cortadora de césped.

PRECAUCIÓN: Si llegara a haber pasto o

algún objeto extraño atascado en el interior del

cuerpo de la cortadora de césped, asegúrese de

extraer la llave de cierre y el cartucho de batería,

y de ponerse guantes antes de extraer el pasto o

el objeto extraño.

AVISO: Utilice esta máquina únicamente para

cortar césped. No corte maleza con esta máquina.

Fig.32

35 ESPAÑOL

Sujete el mango rmemente con ambas manos al cortar

el césped. La referencia de velocidad del corte es de

aproximadamente 7 metros a 14 metros (23 ft. - 46 ft.)

cada 10 segundos.

Fig.33

NOTA: Cuando se corta césped largo o espeso, si se

encuentra una irregularidad en la longitud del césped

o un acabado deciente después de cortar el césped,

o si se encuentra una disminución de la velocidad

del motor durante el corte, disminuya la velocidad

de corte a un nivel menor al recomendado en este

manual, o aumente la altura de corte.

Las líneas centrales de las ruedas delanteras sirven

como línea de guía para la amplitud de corte del cés-

ped. Usando las líneas centrales como guía, corte el

césped en franjas. Traslape de una mitad a un tercio

de la franja previa para cortar el césped de manera

uniforme.

2 3

Fig.34

► 1. Amplitud de corte del césped 2. Área de traslapo

3. Línea central

Cambie la dirección del corte de césped cada vez para

evitar que el patrón de grano del césped se forme sólo

en una dirección.

Fig.35

Revise periódicamente el canasto para césped para ver

el nivel de pasto podado. Vacíe el canasto para césped

antes de que se llene. Antes de cada revisión periódica,

asegúrese de apagar la cortadora de césped y retire la

llave de cierre y el cartucho de batería.

AVISO: El uso de la cortadora de césped con el

canasto para césped lleno impide una rotación

uniforme de la cuchilla e implica una sobrecarga

del motor que puede causar alguna avería.

Corte de césped largo

No intente cortar el césped largo en una sola pasada.

Procure podarlo en diferentes pasos. Deje pasar uno

o dos días entre cada corte hasta lograr que el césped

quede cortado de manera uniforme.

Fig.36

NOTA: Cortar el césped largo a corto de una sola

pasada podría hacer que el césped muriera. Además,

el césped podado podría causar una obstrucción en

el interior del cuerpo de la cortadora de césped.

NOTA: Si se encuentra una irregularidad en la longi-

tud del césped o un acabado deciente después de

cortar el césped, o si se encuentra una disminución

de la velocidad del motor durante el corte, disminuya

la velocidad de corte o aumente la altura de corte.

36 ESPAÑOL

Vaciado del canasto para césped

ADVERTENCIA: Para reducir el riesgo de

accidentes, revise regularmente el canasto para

césped para ver si no hay daños o ha perdido

resistencia. Reemplace el canasto para césped en

caso necesario.

1. Libere la palanca interruptora y la palanca de

accionamiento (para los modelos XML11/XML14), o

libere la palanca interruptora (para los modelos XML10/

XML13).

2. Quite la llave de cierre.

3. Abra la cubierta posterior y retire el canasto para

césped tomándolo del mango.

Fig.37

► 1. Cubierta posterior 2. Mango 3. Canasto para

césped

4. Vacíe el canasto para césped.

MANTENIMIENTO

ADVERTENCIA: Asegúrese siempre de

haber extraído la llave de cierre y el cartucho de

batería de la cortadora de césped antes de alma-

cenarla o trasladarla o de realizar una inspección

o darle mantenimiento.

ADVERTENCIA: Siempre retire la llave de

cierre cuando no vaya a utilizar la cortadora de

césped. Almacene la llave de cierre en un lugar

seguro fuera del alcance de los niños.

ADVERTENCIA: Use guantes al realizar una

inspección o dar mantenimiento.

ADVERTENCIA: Use siempre gafas protecto-

ras o gafas de seguridad con protección lateral al

realizar labores de inspección o mantenimiento.

AVISO: Nunca use gasolina, bencina, diluyente

(tíner), alcohol o sustancias similares. Puede que

esto ocasione grietas o descoloramiento.

Para mantener la SEGURIDAD y FIABILIDAD del pro-

ducto, las reparaciones, y cualquier otra tarea de man-

tenimiento o ajuste deberán ser realizadas en centros

de servicio autorizados o de fábrica Makita, empleando

siempre repuestos Makita.

Mantenimiento

1. Retire la llave de cierre y los cartuchos de batería,

y luego cierre la cubierta de la batería.

2. Ponga la cortadora de césped sobre su costado.

Limpie los residuos de césped que se hayan acumu-

lado en la parte interna de la carcasa de la cortadora de

césped.

3. Vierta agua sobre la parte inferior de la máquina a

la que está acoplada la cuchilla.

AVISO: No lave la máquina con agua a alta

presión.

4. Revise que todas las tuercas, pernos, tornillos,

etc., estén bien apretados.

5. Inspeccione las piezas móviles para ver que no

haya daños, roturas o desgastes. Las piezas dañadas o

faltantes deberán ser reparadas o reemplazadas.

6. Almacene la cortadora de césped en un lugar

seguro y fuera del alcance de los niños.

Para la XML11/XML14

AVISO: No vierta agua en la zona que se muestra

en la ilustración. Verter agua en el motor puede

causar un mal funcionamiento de la máquina.

Fig.38

► 1. Área en donde no debe verterse agua

Para la XML11/XML14

AVISO: No vierta agua sobre la máquina mien-

tras esta esté en posición vertical, como se mues-

tra en la gura. Si la máquina está en posición verti-

cal, el agua podría escurrir hacia la unidad del motor

y causar un mal funcionamiento de la máquina.

Fig.39

37 ESPAÑOL

Traslado de la cortadora de césped

PRECAUCIÓN: Antes de transportar la corta-

dora de césped, asegúrese de quitar el cartucho

de batería y la llave de cierre.

Para trasladar la cortadora de césped, sostenga la

empuñadura trasera y la parte de sujeción inferior al

frente de la máquina con la ayuda de dos personas, tal

como se muestra en la gura.

Fig.40

► 1. Parte de sujeción inferior 2. Empuñadura trasera

Almacenamiento

PRECAUCIÓN: Cuando coloque la máquina

en posición vertical, colóquela sobre una super-

cie plana y estable. Si la máquina se coloca sobre

una supercie inestable, la máquina puede caerse y

causar lesiones.

Almacene la cortadora de césped en interiores en un

lugar fresco, seco y bajo llave. No almacene la corta-

dora de césped ni el cargador en lugares donde la tem-

peratura pueda alcanzar o exceder los 40 °C (104 °F).

1. Retire el cartucho de batería y la llave de cierre.

2. Gire la perilla 90° mientras tira de la perilla del

mango inferior para liberar el pasador de bloqueo.

Realice el mismo procedimiento en el otro lado, y luego

pliegue el mango.

Fig.41

► 1. Perilla

NOTA: Cuando tira de la perilla, dar soporte al mango

facilita liberar el pasador de bloqueo.

3. Gire la perilla a ambos lados a 90°. Asegúrese de

que las perillas estén bien jadas.

Para la XML11/XML14

Fig.42

► 1. Perilla

38 ESPAÑOL

Para la XML10/XML13

Fig.43

► 1. Perilla

AVISO: Tenga cuidado de no pellizcar los cables

cuando pliegue el mango.

4. Aoje las tuercas de mano de ambos lados, y

luego pliegue el mango superior como se muestra en la

gura.

Fig.44

► 1. Tuerca de mano 2. Mango superior

5. Coloque la máquina en la posición vertical.

NOTA: Cuando coloque la cortadora de césped en

posición vertical, en vez de sujetar el mango sola-

mente, sostenga el cuerpo de la cortadora de césped

y el mango.

6. Almacene el canasto para césped como se mues-

tra en la gura.

Fig.45

► 1. Canasto para césped

Fig.46

► 1. Canasto para césped

Extracción o instalación de la

cuchilla de la cortadora de césped

ADVERTENCIA: La cuchilla continuará

moviéndose por inercia durante algunos segun-

dos tras haber soltado el interruptor. No realice

ninguna operación hasta que la cuchilla se haya

detenido por completo.

ADVERTENCIA: Retire siempre la llave de

cierre y el cartucho de batería al extraer o insta-

lar la cuchilla. El no retirar la llave de cierre y el

cartucho de batería puede ocasionar lesiones

graves.

ADVERTENCIA: Use siempre guantes al

manipular la cuchilla.

39 ESPAÑOL

Extracción de la cuchilla de la

cortadora de césped

1. Coloque de lado la cortadora de césped de tal

forma que la palanca de ajuste de la altura de corte del

césped quede orientada hacia el lado inferior.

2. Para bloquear la cuchilla, inserte el pasador en

el oricio del cuerpo de la cortadora de césped hasta

donde llegue.

3. Gire el perno con la llave de bujías 17 en sentido

inverso al de las manecillas del reloj.

Fig.47

► 1. Cuchilla de la cortadora de césped 2. Pasador

3. Llave de bujías

4. Retire el perno y luego la cuchilla de la cortadora

de césped.

Fig.48

► 1. Soporte de la cuchilla 2. Cuchilla de la cortadora

de césped 3. Perno 4. Protuberancia

AVISO: Cuando instale la cuchilla de la cortadora

de césped, asegúrese de que las protuberancias

del soporte de la cuchilla encajen en los oricios

de la cuchilla de la cortadora de césped.

Instalación de la cuchilla de la

cortadora de césped

ADVERTENCIA: Instale la cuchilla de la

cortadora de césped con cuidado. Ésta tiene una

cara superior e inferior.

ADVERTENCIA: Apriete el perno rmemente

en el sentido de las manecillas del reloj para

asegurar la cuchilla.

ADVERTENCIA: Asegúrese de que la cuchi-

lla de la cortadora de césped y todas las piezas de

jación sean instaladas correctamente y apreta-

das rmemente.

ADVERTENCIA: Para reemplazar las cuchi-

llas, siempre siga las instrucciones proporciona-

das en este manual.

AVISO: Después de instalar las cuchillas de la

cortadora de césped, retire el pasador del cuerpo

de la cortadora de césped.

Para instalar las cuchillas de la cortadora de césped,

siga el procedimiento de extracción en orden inverso.

40 ESPAÑOL

RESOLUCIÓN DE PROBLEMAS

Antes de solicitar alguna reparación, primero realice una inspección por su cuenta. Si detecta algún problema que

no esté explicado en el manual, no intente desarmar la máquina. En vez de esto, solicite la reparación a un centro

de servicio autorizado de Makita, usando siempre piezas de repuesto Makita.

Estado de la anomalía Causa probable (avería) Remedio

La cortadora de césped no arranca. No se han instalado dos cartuchos de

batería.

Instale dos cartuchos de batería cargados.

Problema con la batería (bajo voltaje) Recargue el cartucho de batería. Si la recarga no

funciona, reemplace el cartucho de batería.

La llave de cierre no está insertada. Inserte la llave de cierre.

El motor deja de funcionar al poco

tiempo de uso.

El nivel de carga de la batería es bajo. Recargue el cartucho de batería. Si la recarga no

funciona, reemplace el cartucho de batería.

La altura de corte es demasiado baja. Incremente la altura de corte.

El pasto cortado queda atorado en la

cortadora de césped.

Retire el pasto atorado de la cortadora de césped.

El motor no alcanza el nivel máximo

de RPM.

El cartucho de batería no está instalado

correctamente.

Instale el cartucho de batería como se describe en

este manual.

La potencia de la batería está

disminuyendo.

Recargue el cartucho de batería. Si la recarga no

funciona, reemplace el cartucho de batería.

El sistema de activación no funciona

correctamente.

Solicite la reparación al centro de servicio autori-

zado de su localidad.

La cuchilla de la cortadora de césped

no gira:

¡detenga la cortadora de césped

de inmediato!

Se ha atorado un objeto extraño como

una rama cerca de la cuchilla.

Retire el objeto extraño.

El sistema de activación no funciona

correctamente.

Solicite la reparación al centro de servicio autori-

zado de su localidad.

Vibración anormal:

¡detenga la cortadora de césped

de inmediato!

La cuchilla está desbalanceada o

desgastada de manera excesiva o no

uniforme.

Reemplace la cuchilla.

ACCESORIOS

OPCIONALES

PRECAUCIÓN: Estos accesorios o aditamen-

tos están recomendados para utilizarse con su

máquina Makita especicado en este manual. El

uso de cualquier otro accesorio o aditamento puede

ocasionar riesgo de lesiones personales. Use los

accesorios o aditamentos sólo para los propósitos

para los que fueron diseñados.

Si necesita cualquier ayuda para más detalles en

relación con estos accesorios, pregunte a su centro de

servicio local Makita.

• Cuchilla de la cortadora de césped

• Batería y cargador originales de Makita

NOTA: Algunos de los artículos en la lista puede

que vengan junto con el paquete del producto como

accesorios incluidos. Puede que estos accesorios

varíen de país a país.

GARANTÍA LIMITADA DE MAKITA

Ésta Garantía no aplica para México

Consulte la hoja de la garantía anexa para ver los

términos más vigentes de la garantía aplicable a este

producto. En caso de no disponer de esta hoja de

garantía anexa, consulte los detalles sobre la garantía

descritos en el sitio web de su país respectivo indicado

a continuación.

Estados Unidos de América: www.makitatools.com

Canadá: www.makita.ca

Otros países: www.makita.com

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

www.makita.com

885927A914

XML10-2

EN, ESMX

20221004

Makita XML14CT1 36V (18V X2) LXT® 19" Self‑Propelled Lawn Mower Kit

Product's Documents

INSTRUCTION MANUAL

Specifications

Makita XML14CT1 Questions and Answers
