General Safety Information
Charge Controller Safety
Important Safety Instructions
Please save these instructions.
This manual contains important safety, installation, and operating instructions for the charge
controller. The following symbols are used throughout the manual to indicate potentially
dangerous conditions or important safety information.
There are no serviceable parts for this controller. Do NOT disassemble or attempt to repair
the controller.
Make sure all connections going into and from the controller are tight.
NEVER connect the solar panel array to the controller without a battery. Battery must be
connected first.
Ensure input voltage does not exceed 100 VDC to prevent permanent damage. Use the
Open Circuit Voltage (Voc) to make sure the voltage does not exceed this value when
connecting panels together.
Read all of the instructions and cautions in the manual before beginning the installation.
Do
NOT
allow water to enter the controller.
NOTE
CAUTION
WARNING
Indicates a potentially dangerous condition. Use extreme caution
when performing this task
Indicates a critical procedure for safe and proper operation of the
controller
Indicates a procedure or function that is important to the safe and
proper operation of the controller
02
Battery Safety
Use only sealed lead-acid, flooded, gel or lithium batteries which
must be deep cycle.
Explosive battery gases may be present while charging. Be certain there is enough
ventilation to release the gases.
Be careful when working with large lead acid batteries. Wear eye protection and have
fresh water available in case there is contact with the battery acid.
Over-charging and excessive gas precipitation may damage the battery plates and
activate material shedding on them. Too high of an equalizing charge or too long of one
may cause damage. Please carefully review the specific requirements of the battery
used in the system.
Equalization is carried out only for non-sealed / vented/ flooded / wet cell lead acid
batteries.
Do
NOT
equalize VRLA type AGM / Gel / Lithium cell batteries UNLESS permitted by
battery manufacturer.
Default charging parameters in Li mode are programmed for 12.8V Lithium Iron
Phosphate (LFP) Battery only. Before using Rover to charge other types of lithium
battery, set the parameters according to the suggestions from battery manufacturer.
Please set the correct battery type the first time you use.
Carefully read battery manuals before operation.
Do
NOT
let the positive (+) and negative (-) terminals of the battery touch each other.
Connect battery terminals to the charge controller BEFORE connecting
the solar panel(s) to the charge controller. NEVER connect solar panels to
charge controller until the battery is connected.
Do NOT connect any inverters or battery charger into the load terminal of
the charge controller.
Once equalization is active in the battery charging, it will not exit this stage
unless there is adequate charging current from the solar panel. There
should be NO load on the batteries when in equalization charging stage.
WARNING
Recycle battery when it is replaced.
Table of Contents
03
General Information
Additional Components
Optional Components
Operation
LED Indicators
Rover Protections
System Status Troubleshooting
Maintenance
Fusing
Technical Specifications
Electrical Parameters
Battery Charging Parameters
ROVER: PV Power – Conversion Efficiency Curves
Dimensions
04
08
08
Identification of Parts
09
17
22
24
25
26
26
27
27
27
28
29
30
General
10
Installation
25
Error Codes
04
General Information
Customizable charging voltages
The MPPT Charge Controller utilizes Maximum Power Point Tracking technology to extract
maximum power from the solar module(s). The tracking algorithm is fully automatic and
does not require user adjustment. MPPT technology will track the array’smaximum power point
voltage (Vmp) as it varies with weather conditions, ensuring that the maximum power is
harvested from the array throughout the course of the day.
The Rover Series charge controllers are intelligent controllers suitable for various off-grid solar
applications. It protects the battery from being over-charged by the solar modules and
over-discharged by the loads. The controller features a smart tracking algorithm that maximizes the
energy from the solar PV module(s) and charge the battery. At the same time, the low voltage
disconnect function (LVD) will prevent the battery from over discharging.
The Rover's charging process has been optimized for long battery life and improved system
performance. The comprehensive self-diagnostics and electronic protection functions can prevent
damage from installation mistakes or system faults.
In many cases, the MPPT charge controller will “boost” up the current in the solar system. The
current does not come out of thin air. Instead, the power generated in the solar panels is the
same power that is transmitted into the battery bank. Power is the product of Voltage (V) x
Amperage (A).
Automatically detect
12V or 24V DC system voltages
Deep cycle Sealed, Gel, Flooded and Lithium (12.8V LFP) battery option ready
Electronic protection: Overcharging, over-discharging, overload, and short circuit
Innovative MPPT technology with high tracking efficiency up to 99% and peak
conversion efficiency of 98%
Reverse protection: Any combination of solar module and battery, without causing
damage to any component
Charges over-discharged lithium batteries
RS232 port to communicate with BT-1 Bluetooth module
MPPT Technology
Current Boost
Key Features
05
Therefore, assuming 100% efficiency:
Power In = Power Out
Volts In * Amps In = Volts out * Amps out
Although MPPT controllers are not 100% efficient, they are very close at about 92-95% efficient.
Therefore, when the user has a solar system whose Vmp is greater than the battery bank
voltage, then that potential difference is proportional to the current boost. The voltage generated
at the solar module needs to be stepped down to a rate that could charge the battery in a stable
fashion by which the amperage is boosted accordingly to the drop. It is entirely possible to have
a solar module generate 8 amps going into the charge controller and likewise have the charge
controller send 10 amps to the battery bank. This is the essence of the MPPT charge controllers
and their advantage over traditional charge controllers. In traditional charge controllers, that
stepped down voltage amount is wasted because the controller algorithm can only dissipate it
as heat. The following demonstrates a graphical point regarding the output of MPPT technology.
Temperature is a huge enemy of solar modules. As the environmental temperature
increases, the operating voltage (Vmp
) is reduced and limits the power generation of the solar
module. Despite the effectiveness of MPPT technology, the charging algorithm will
possibly
not have much to work with and therefore there is an inevitable decrease in
performance.
In this scenario, it would be preferred to have modules with higher nominal
voltage, so that
despite the drop in performance of the panel, the battery is still receiving
a current boost
because of the proportional drop in module voltage.
Limiting Effectiveness
Maximum
Power Point
Traditional
Controller
Operating
Range
Maximum
Power Point
Current vs. Voltage (12V System) Output Power(12V System)
Typical Battery
Voltage Range
CURRENT
VOLTAGE
10 15 17
CURRENT
VOLTAGE
10 15 17
06
The Rover MPPT charge controller has a 4-stage battery charging algorithm for a rapid,
efficient, and safe battery charging. They include: Bulk Charge, Boost Charge, Float Charge,
and Equalization.
Bulk Charge: This algorithm is used for day to day charging. It uses 100% of available solar
power to recharge the battery and is equivalent to constant current. In this stage the battery
voltage has not yet reached constant voltage (Equalize or Boost), the controller operates in
constant current mode, delivering its maximum current to the batteries (MPPT Charging) .
Float Charge: After the constant voltage stage, the controller will reduce the battery voltage
to a float voltage set point. Once the battery is fully charged, there will be no more chemical
reactions and all the charge current would turn into heat or gas. Because of this,
Constant Charging: When the battery reaches the constant voltage set point, the controller
will start to operate in constant charging mode, where it is no longer MPPT charging. The current
will drop gradually. This has two stages, equalize and boost and they are not carried out
constantly in a full charge process to avoid too much gas precipitation or overheating of the
battery.
Boost Charge:
Boost stage maintains a charge for 2 hours by default. The user
can adjust the constant time and preset value of boost per their demand.
Four Charging Stages
Battery
Voltage
Equalize
Boost
Float
Recharge
Bulk Charge
A B C
Constant charging
Cumulative Time:3h
Float Charge
Boost
Time
Battery
Current
Time
Bulk
Max Current
Duration Time:2h
(Range:10-180min)
07
The charge controller will reduce the voltage charge to smaller quantity, while lightly charging
the battery. The purpose for this is to offset the power consumption while maintaining a full
battery storage capacity. In the event that a load drawn from the battery exceeds the charge
current, the controller will no longer be able to maintain the battery to a Float set point and the
controller will end the float charge stage and refer back to bulk charging.
The Rover MPPT charge controller has a reactivation feature to awaken a sleeping lithium
battery. The protection circuit of lithium battery will typically turn the battery off and make it
unusable if over-discharged. This can happen when storing a lithium battery pack in a
discharged state for any length of time as self-discharge would gradually deplete the remaining
charge. Without the wake-up feature to reactivate and recharge batteries, these batteries would
become unserviceable and the packs would be discarded. The Rover will apply a small charge
current to activate the protection circuit and if a correct cell voltage can be reached, it starts a
normal charge.
Equalization: Is carried out every 28 days of the month. It is intentional overcharging of
the battery for a controlled period of time. Certain types of batteries benefit from periodic
equalizing charge, which can stir the electrolyte, balance battery voltage and complete
chemical reaction. Equalizing charge increases the battery voltage, higher than the standard
complement voltage, which gasifies the battery electrolyte.
When using the Rover to charge a 24V lithium battery bank, set the system
voltage to 24V instead of auto recognition. If auto recognition is accidently
selected the Rover will allow you to change it to 24V when the lithium battery
activation. In the activation interface press and hold the enter button to
trigger the system voltage selector. To change the system voltage, press the
Up or Down buttons then long press Enter to save the selected system voltage.
Lithium Battery Activation
Once equalization is active in the battery charging, it will not exit this stage unless
there is adequate charging current from the solar panel. There should be NO load
on the batteries when in equalization charging stage.
Over-charging and excessive gas precipitation may damage the battery plates
and activate material shedding on them. Too high of equalizing charge or for too
long may cause damage. Please carefully review the specific requirements of the
battery used in the system.
Equalization may increase battery voltage to a level damaging to sensitive DC
loads. Ensure that all load allowable input voltages are greater than the equalizing
charging set point voltage.
CAUTION
WARNING
WARNING
WARNING
08

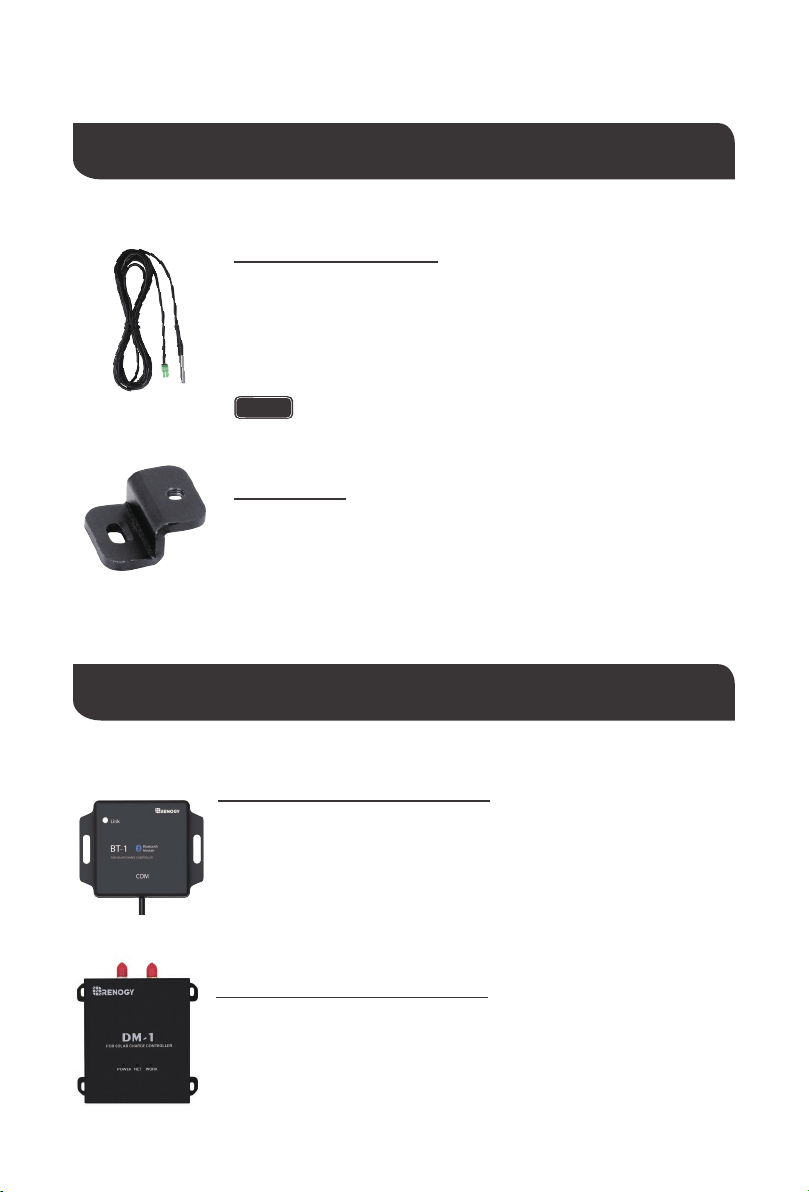

Optional Components
Optional components that require a separate purchase:

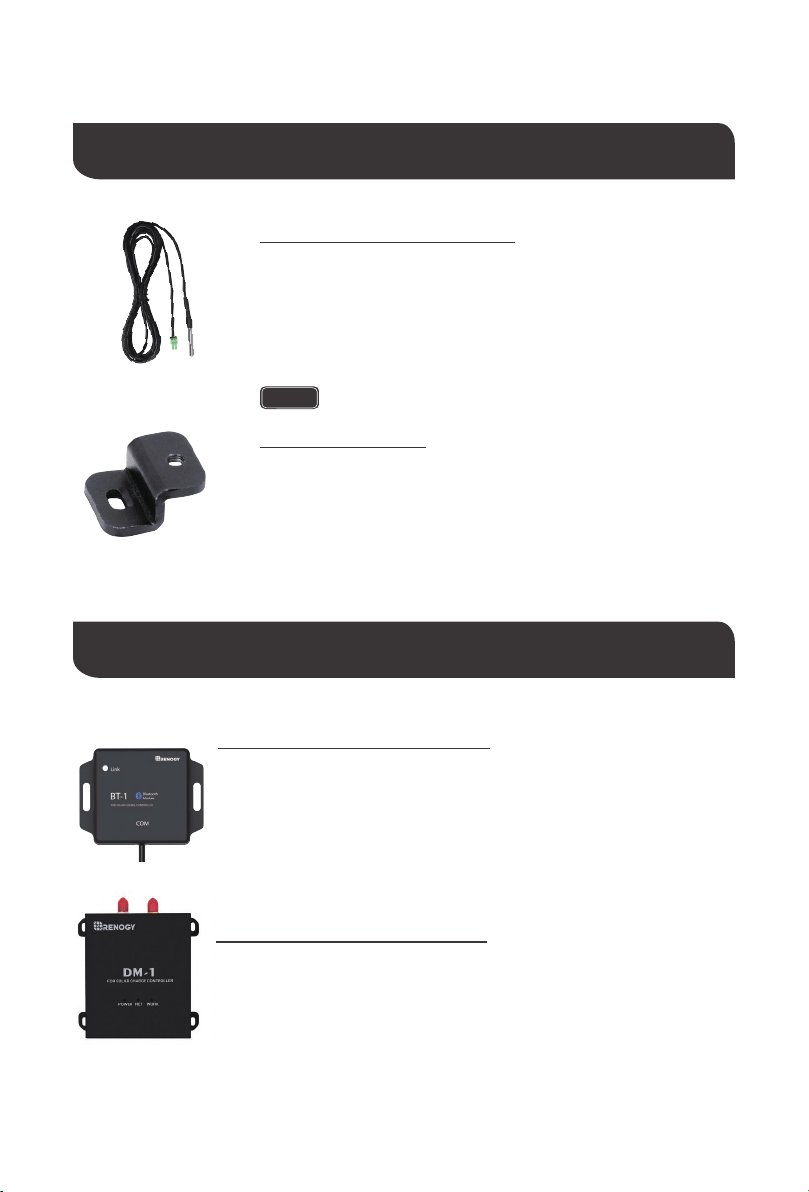

The BT-1 Bluetooth module is a great addition to any Renogy charge
controllers with a RS232 port and is used to pair charge controllers with the
Renogy BT App. After pairing is done you can monitor your system and
change parameters directly from you cell phone or tablet. No more
wondering how your system is performing, now you can see performance
in real time without the need of checking on the controller’s LCD.
Renogy BT-1 Bluetooth Module:
Additional Components
Additional components included in the package:
This sensor measures the temperature at the battery and uses this
data for very accurate temperature compensation.The sensor is
supplied with a 9.8ft cable length that connects to the charge
controller.Simply connect the cable and adhere the sensor on top
or the side of the battery to record ambient temperature around the
battery.
NOTE
Do Not use this sensor when charging lithium battery.
Remote Temperature Sensor:
These brackets can be used to mount the Rover charge
controller on any flat surface. The screws to mount the
brackets to the charge controller are included, screws to
mount charge controller to surface are not included.
Mounting Brackets
The DM-1 4G Module is capable of connecting to select Renogy charge
controllers through an RS232, and is used to pair charge controllers with
Renogy 4G monitoring app. This app allows you to conveniently monitor
your system and charge syeters parameters remotely from anywhere 4G
LTE network service is available.
Renogy DM-1 4G Data Module:

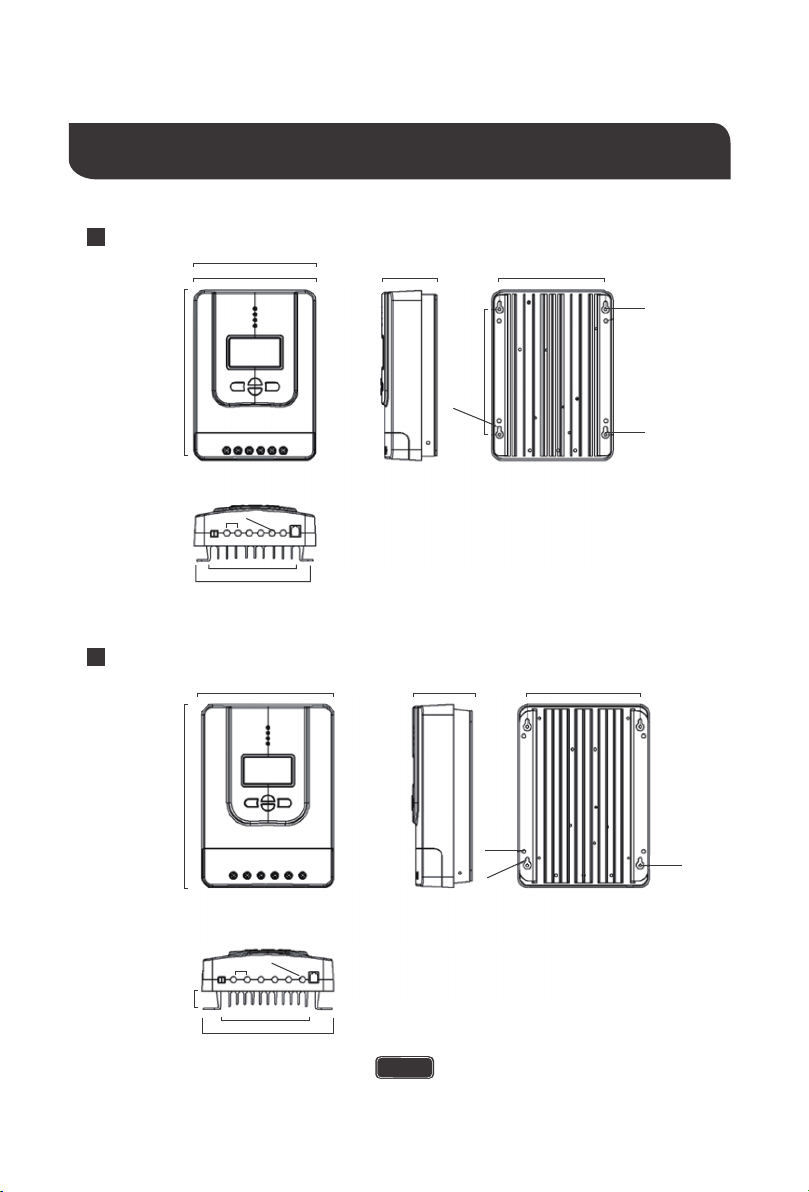

Mounting Oval:7.66 x 4.70mm (0.30 x 0.18in)
9 10 11
12
8
Key Parts
09
Identification of Parts
3
4
6
5
2
1
7

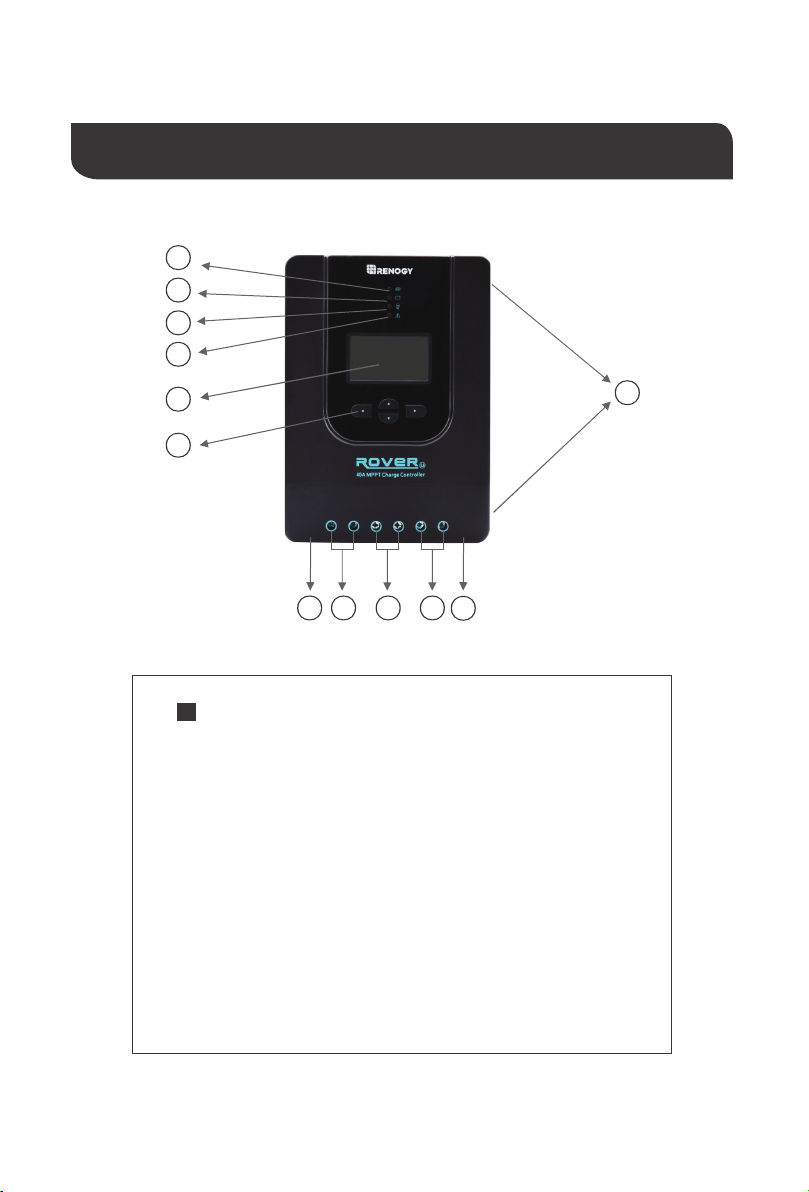

1. PV LED Indicator
2. Battery LED Indicator
3. Load LED Indicator
4. System Error LED Indicator
5. LCD Screen
6. Operating Keys
7. Mounting Holes
8. Remote Temperature Sensor Port (optional accessory)
9. PV Terminals
10. Battery Terminals
11. Load Terminals
12. RS-232 Port (optional accessory)
10
Installation

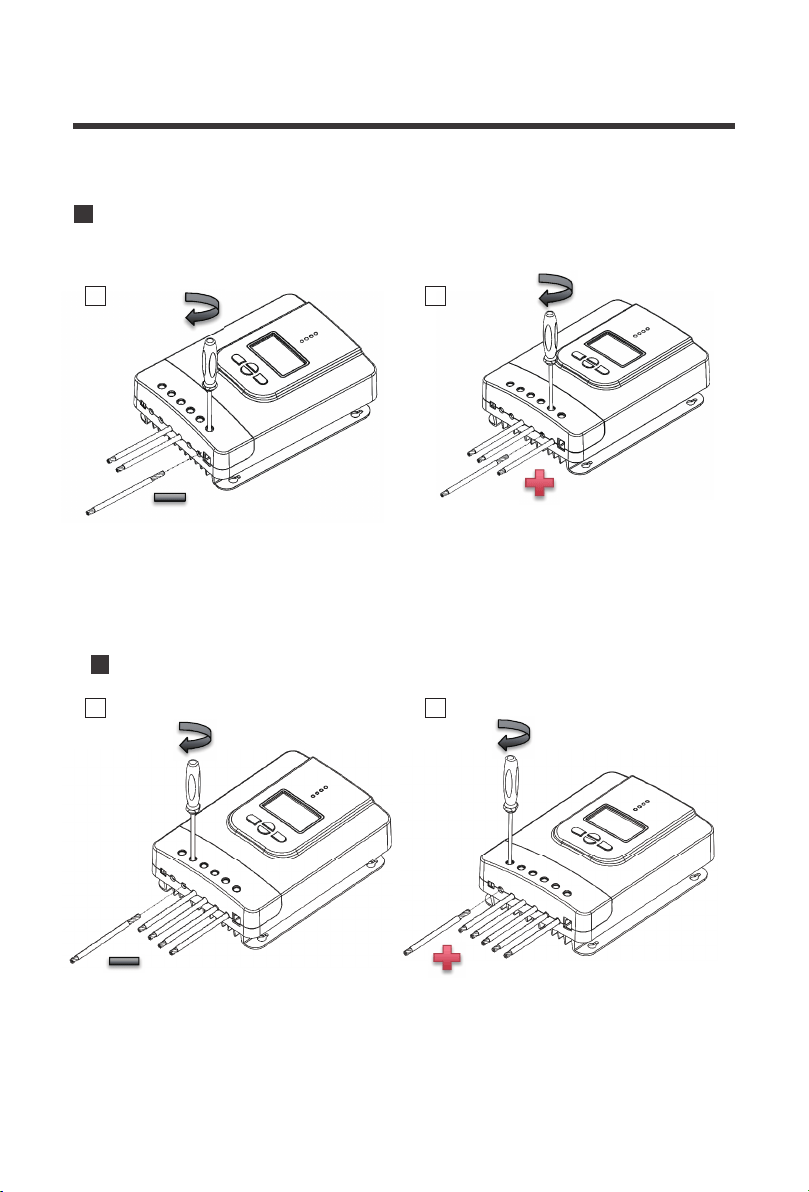

Connect battery terminal wires to the charge controller FIRST then connect the
solar panel(s) to the charge controller. NEVER connect solar panel to charge
controller before the battery.
Do NOT connect any inverters or battery chargers into the LOAD TERMINAL of
the charge controller.

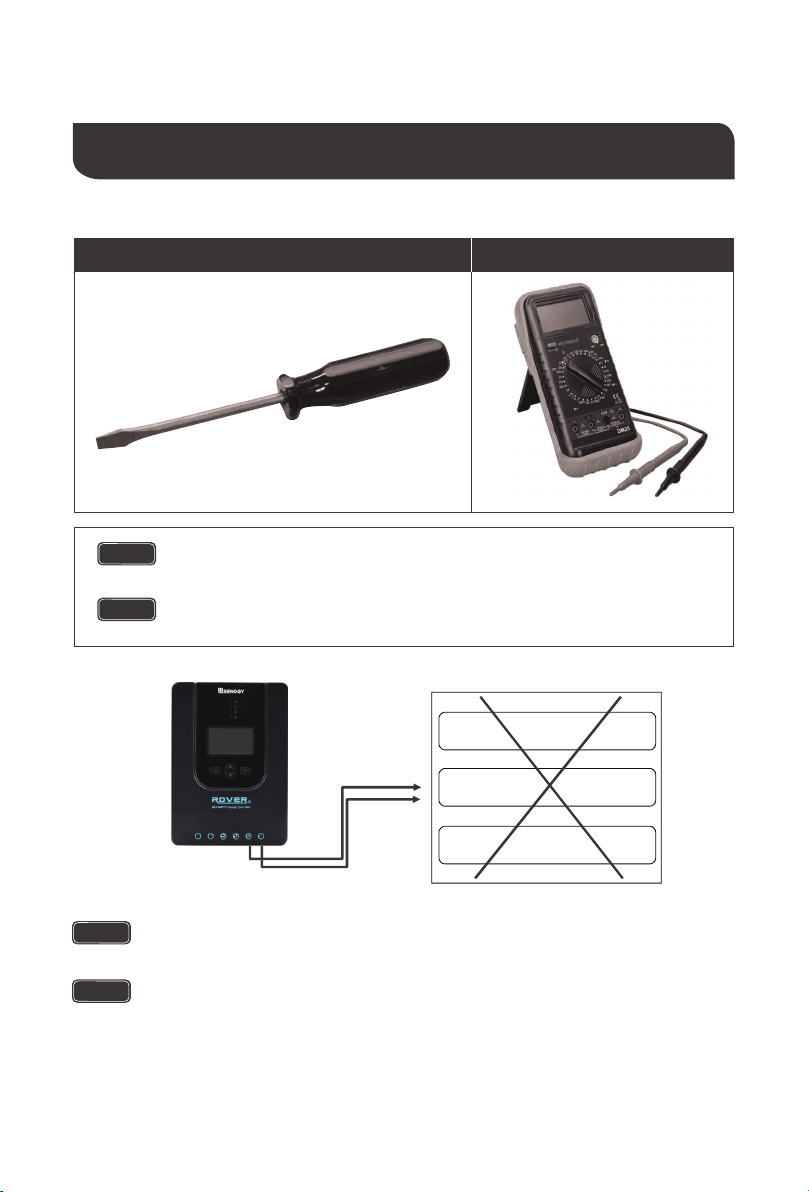

Recommended tools to have before installation:
Screwdriver
Do not over tighten the screw terminals. This could potentially break the
piece that holds the wire to the charge controller.
Refer to the technical specifications for max wire sizes on the controller and
for the maximum amperage going through wires.

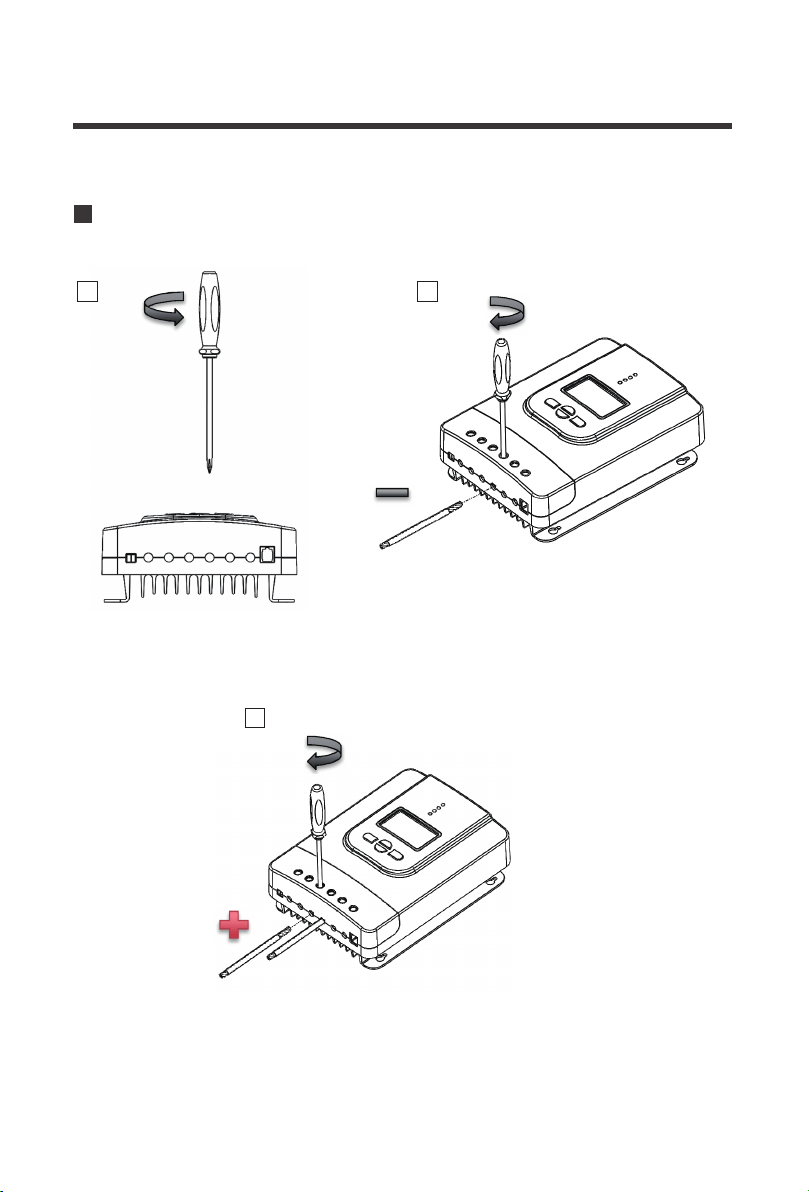

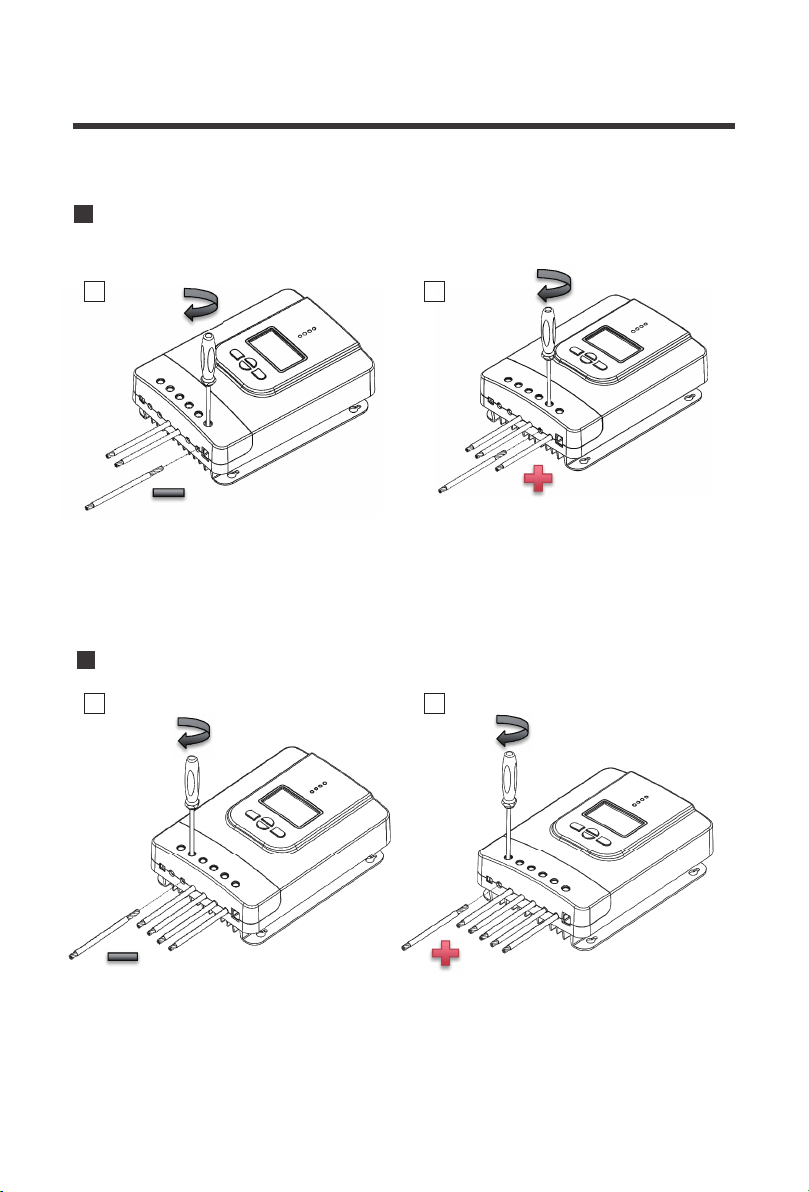

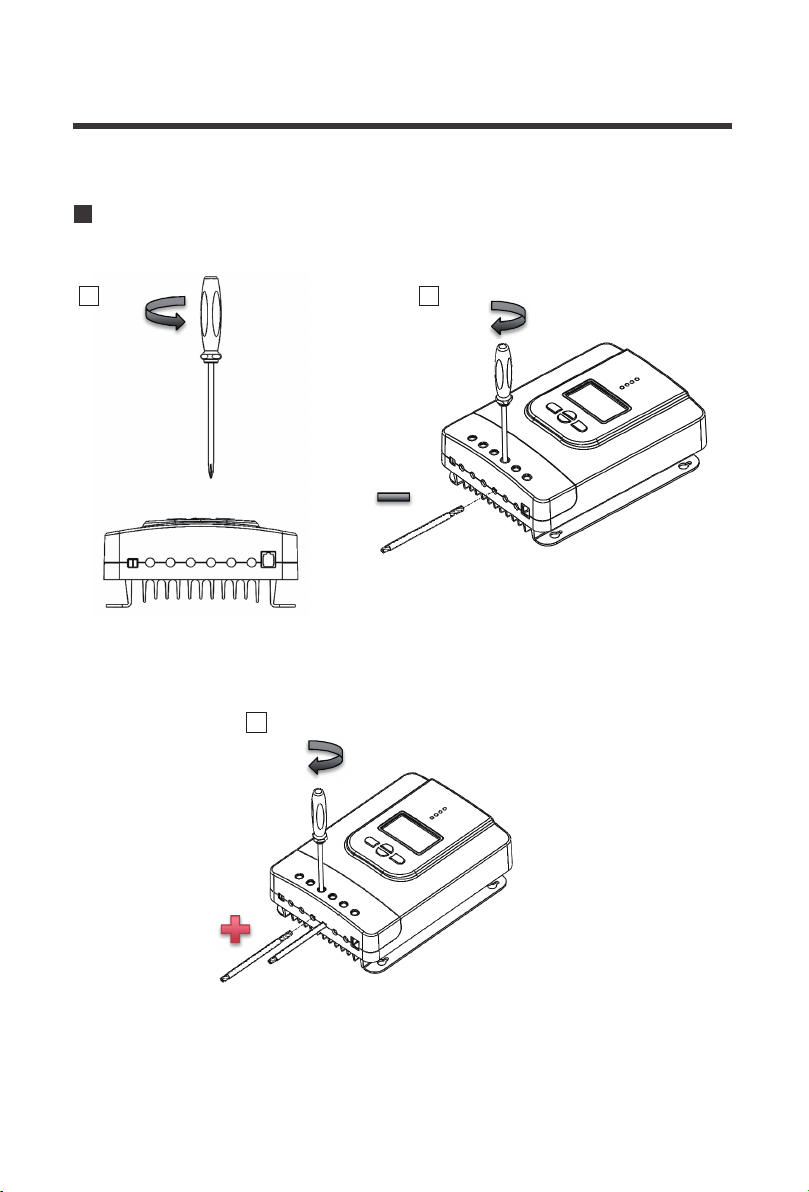

You are now ready to begin connecting your battery to your charge controller.
Multi-Meter
CAUTION
CAUTION
WARNING
WARNING
INVERTER
BATTERY
CHARGER
HIGH AMP
DRAWING DEVICE
Battery
11
3
1 2
Solar Panels
Load (optional)
12
1 2
1 2
13

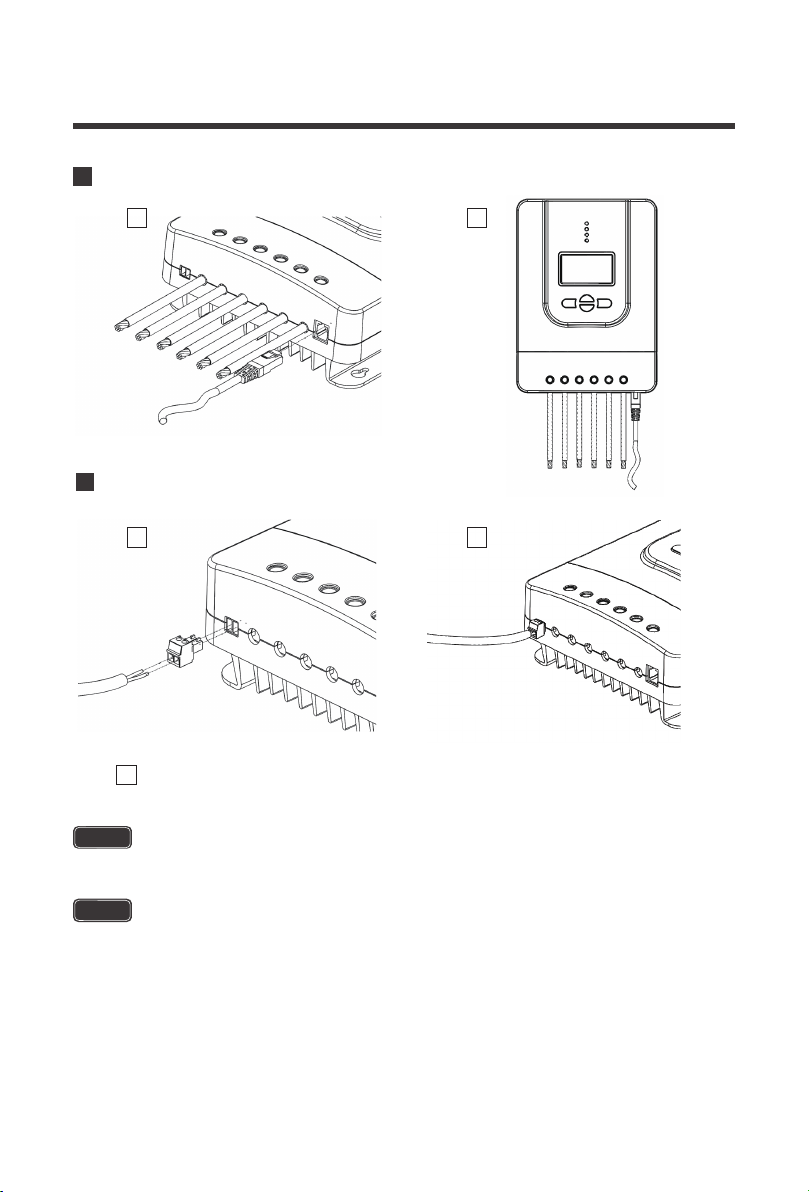

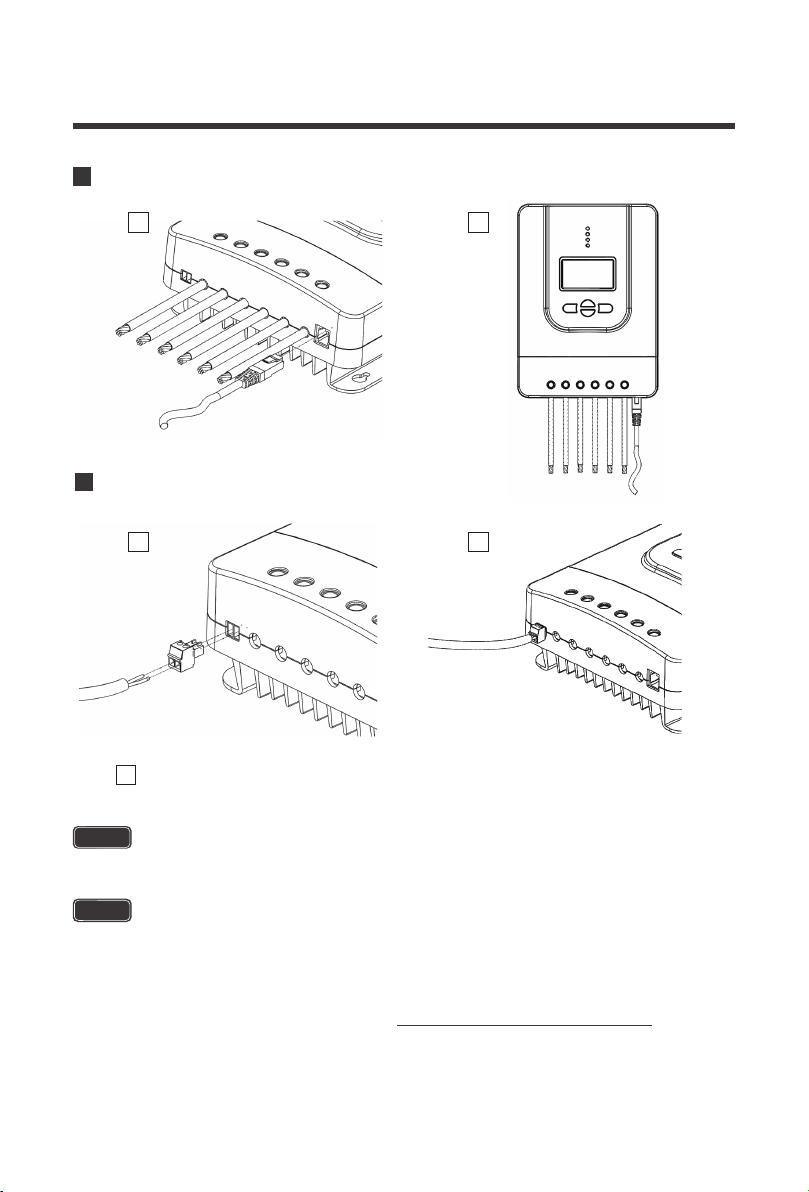

Temperature Sensor (optional, not polarity sensitive)
Bluetooth Module communication (optional)
Mounting Recommendations
Never install the controller in a sealed enclosure with flooded batteries. Gas can accumulate
and there is a risk of explosion.
1. Choose Mounting Location—place the controller on a vertical surface protected from
direct sunlight, high temperatures, and water. Make sure there is good ventilation.
NOTE
WARNING
3
Place the sensor close to the battery
Do NOT place the Temperature Sensor lug inside the battery cell.
1 2
1 2
14

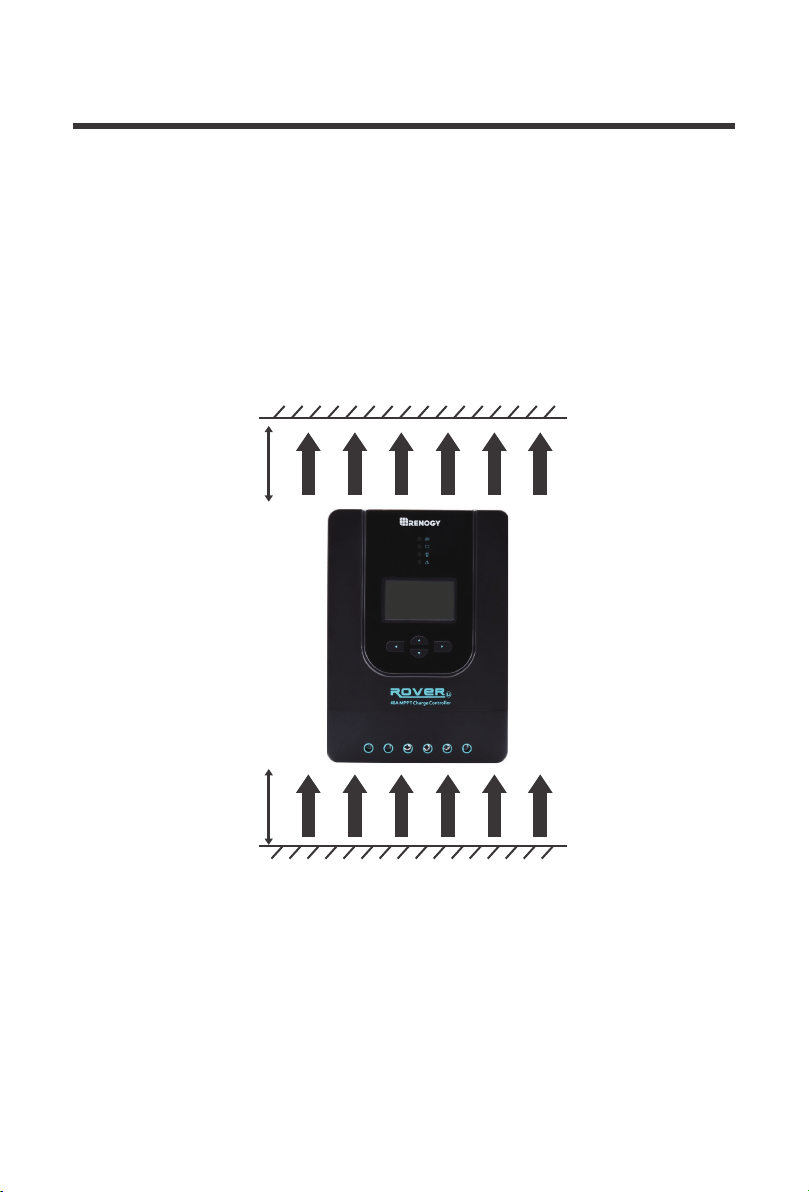

2. Check for Clearance—verify that there is sufficient room to run wires, as well as clearance
above and below the controller for ventilation. The clearance should be at least 6 inches (150mm).
3. Mark Holes
4. Drill Holes
5. Secure the charge controller.
The controller can be mounted using the existing mounting holes or using the included mounting
brackets.
6 inches
warm air
(150mm)
cool air
6 inches
(150mm)

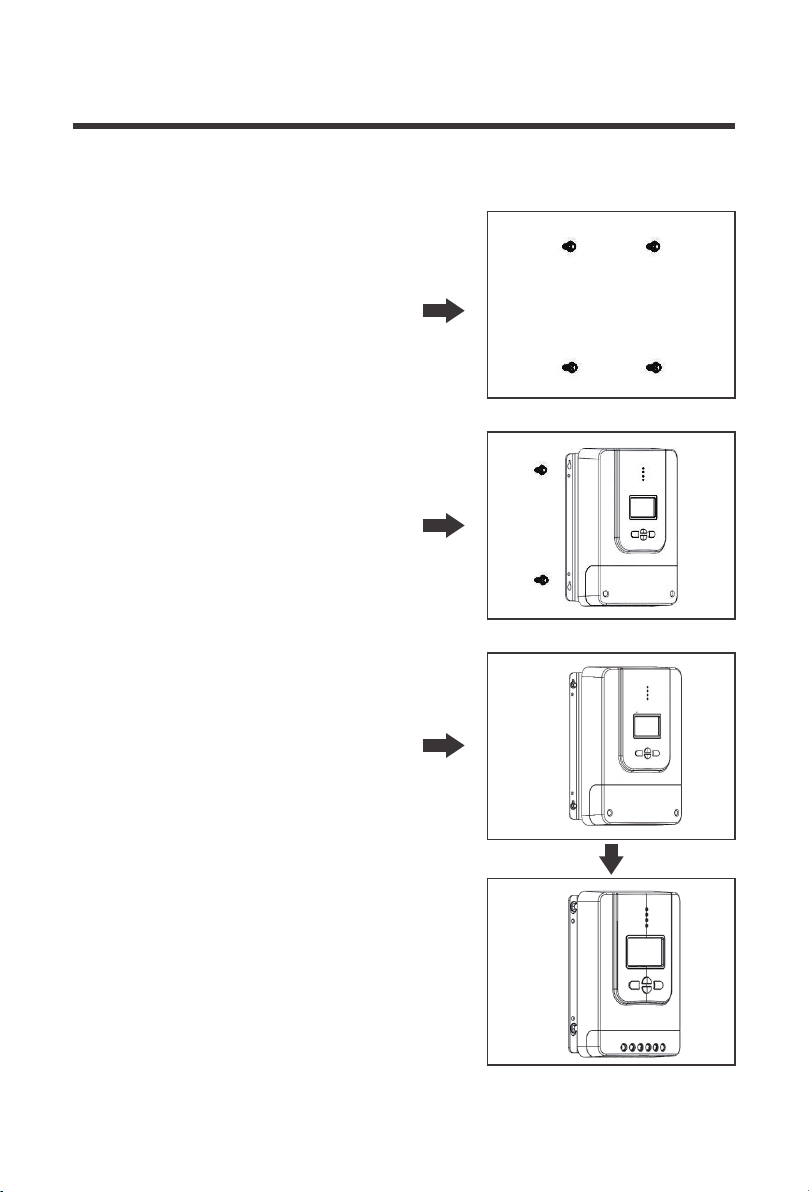

Mounting Methods

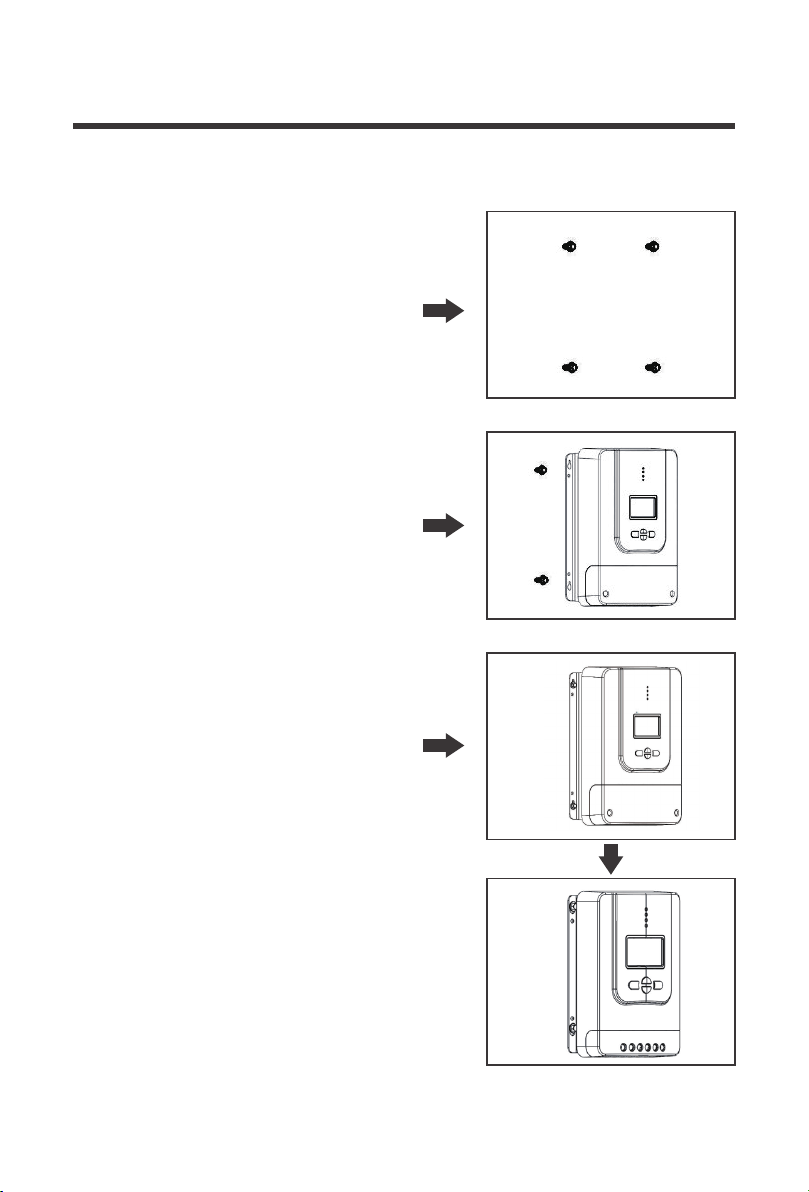

15
Measure the distance between each
mounting hole on the Rover. Using that
distance drill 4 screws onto desired surface.
Using Mounting Hole
Step 1.
Verify all screw heads are inside the
mounting holes. Release controller and
check if mounting feels secure.
Step 3.
Align the Rovers mounting holes with the
screws
Step 2.

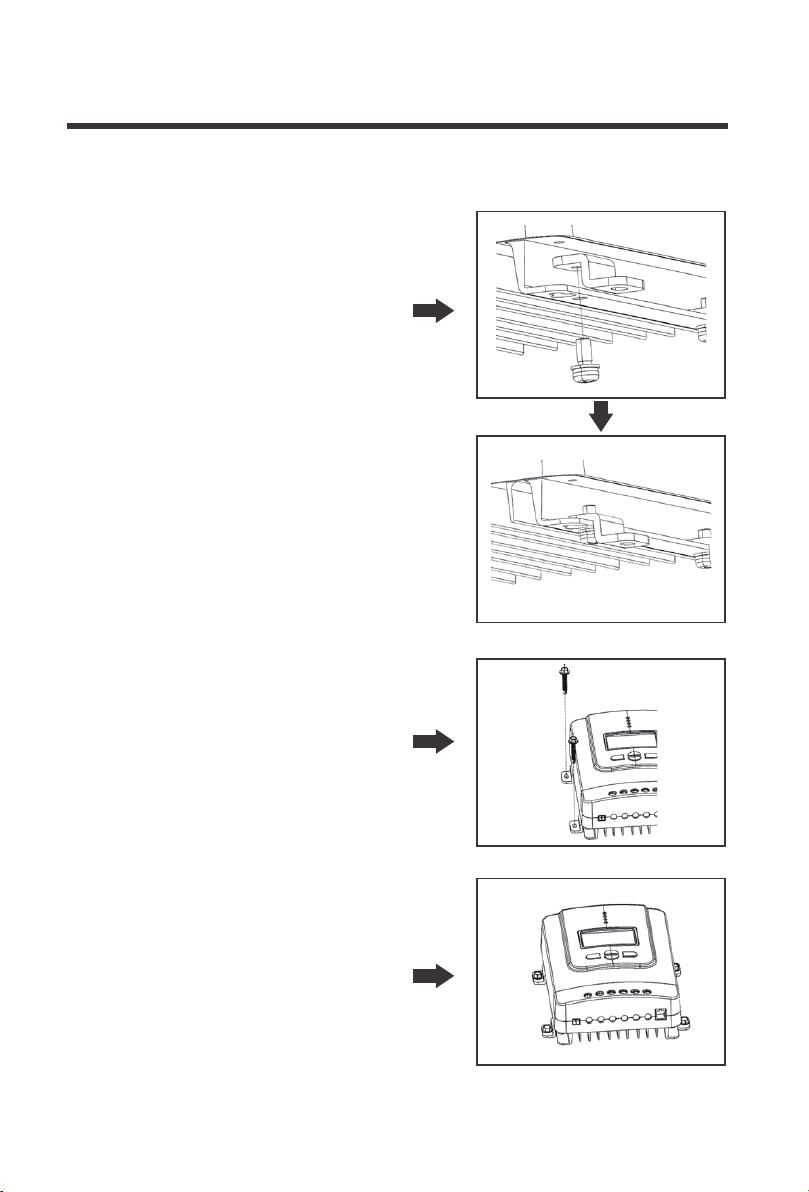

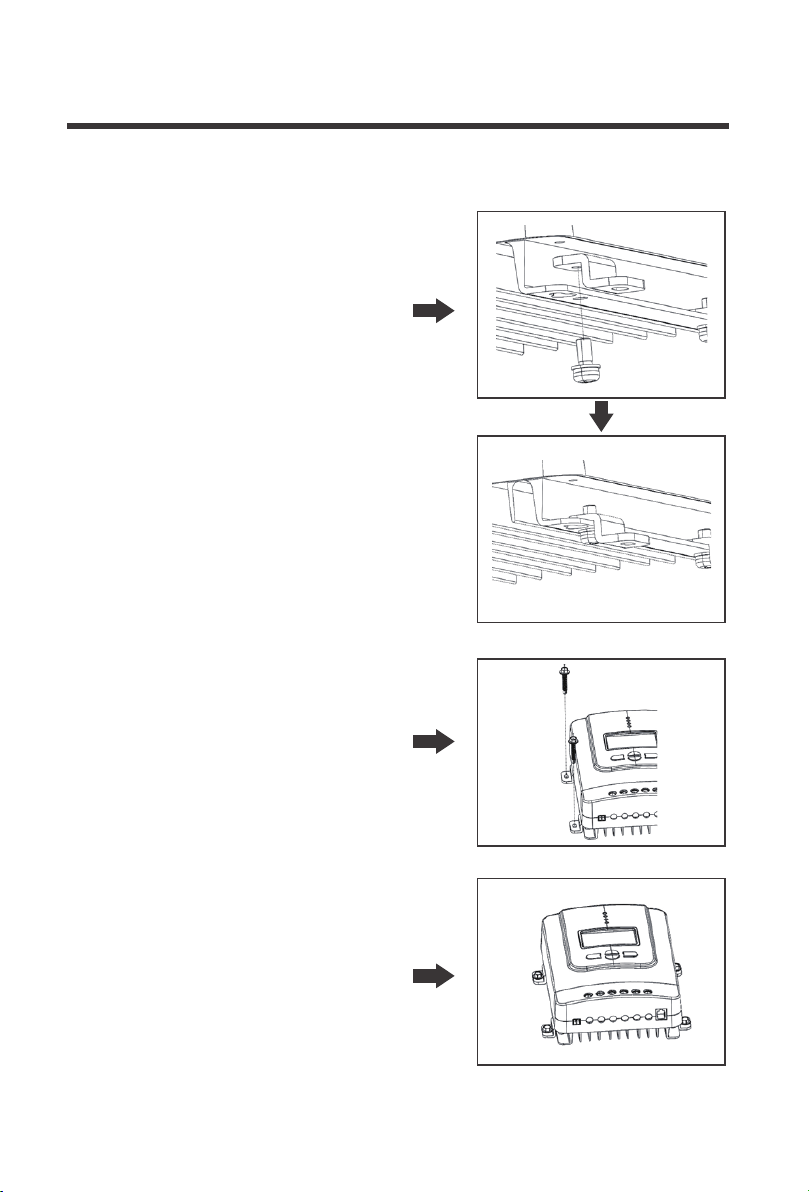

16
Align the mounting brackets to desired
surface and use the appropriate screws to drill
into surface (screws not included)
Step 2.
Verify mounting is secure
Step 3.
Install the brackets using the provided
components
Using Mounting Brackets
Step 1.
17
Operation
Rover is very simple to use. Simply connect the batteries, and the controller will automatically
determine the battery voltage. The controller comes equipped with an LCD screen and 4
buttons to maneuver though the menus.
NOTE：Please set the correct battery type the first time you use.

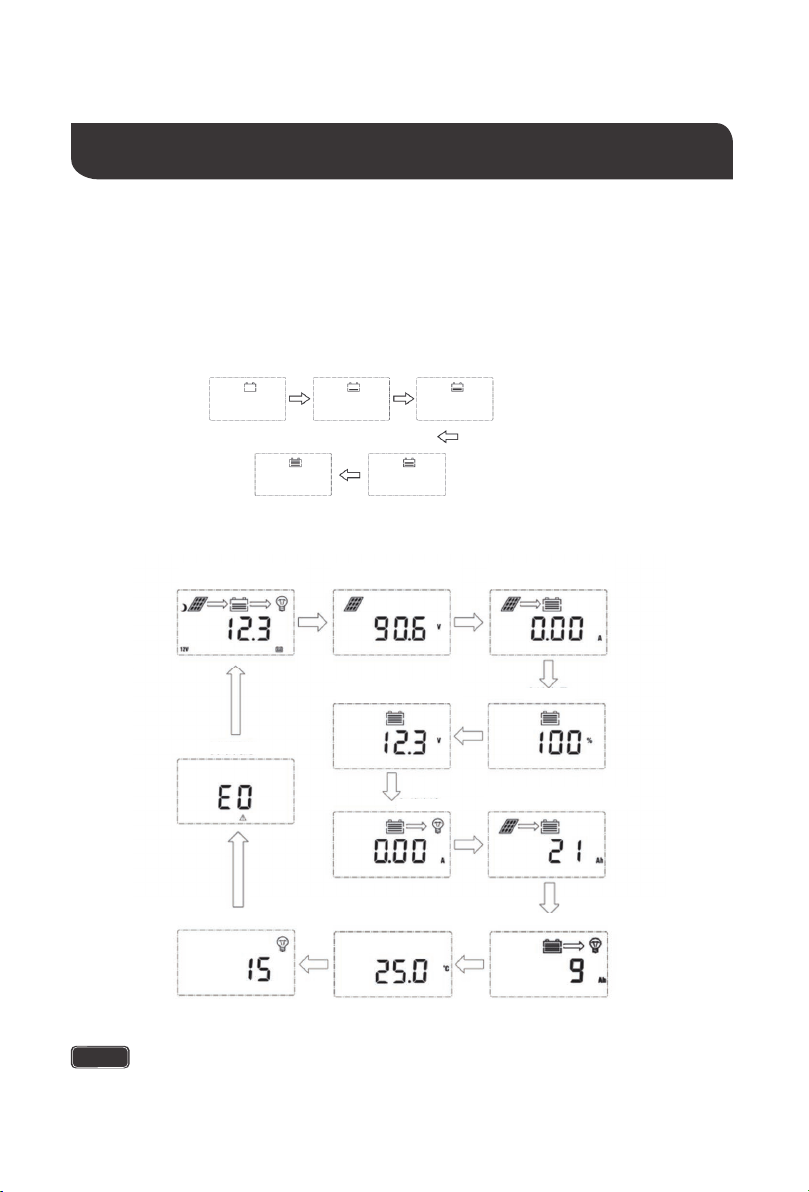

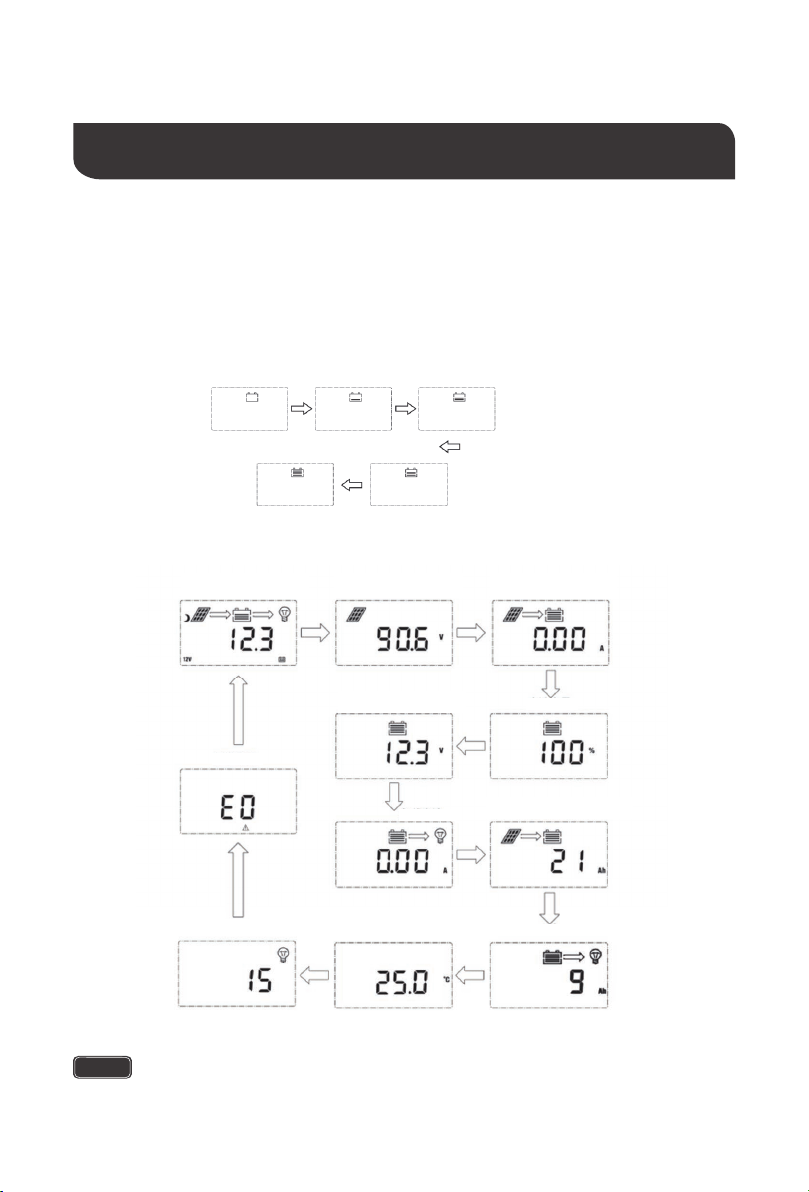

Startup Interface
Main Display
Charging Current
Main Screen
Solar Panel Voltage
Error Code
Battery Voltage
Battery Capacity
Load Current
Accumulated AH
Load mode
Discharged AH
Controller
Temperature
NOTE
The Battery Capacity (SOC%) is estimated based on the charging voltage.
18
Page Down/ Decrease parameter value
Return to the previous menu
Enter sub menu/ save parameter value/
turn load on or off in manual mode
Page Up/ Increase parameter value
/ -
ENTER/
/
19

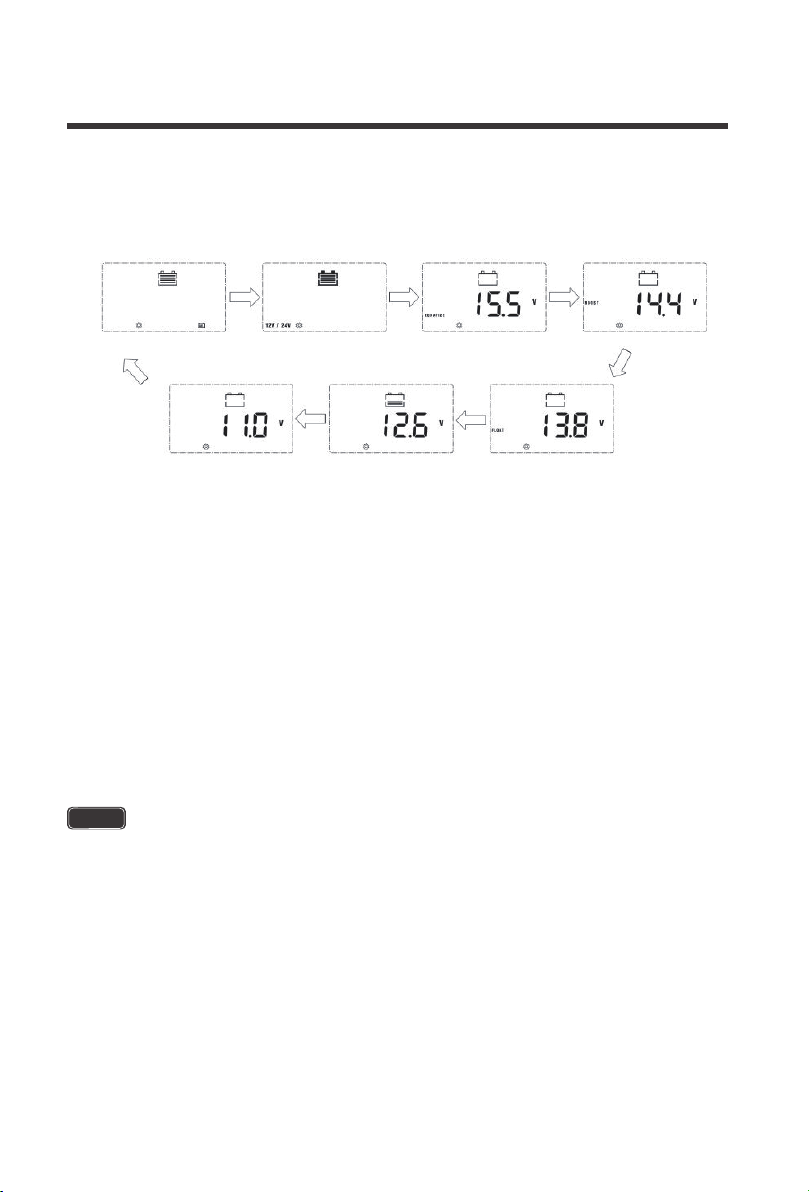

To enter the battery programming settings hover over the Battery Voltage screen and press
down the Enter button .When the battery type starts to flash press the Select button to cycle
through the battery types and press Enter to finalize selection .When selecting the Lithium
setting the user can change battery voltage from 12V to 24V and select the charging voltage.
Programming Battery Type
Li
SLD
12V
24V
12V / 24V
GEL
FLD
USE

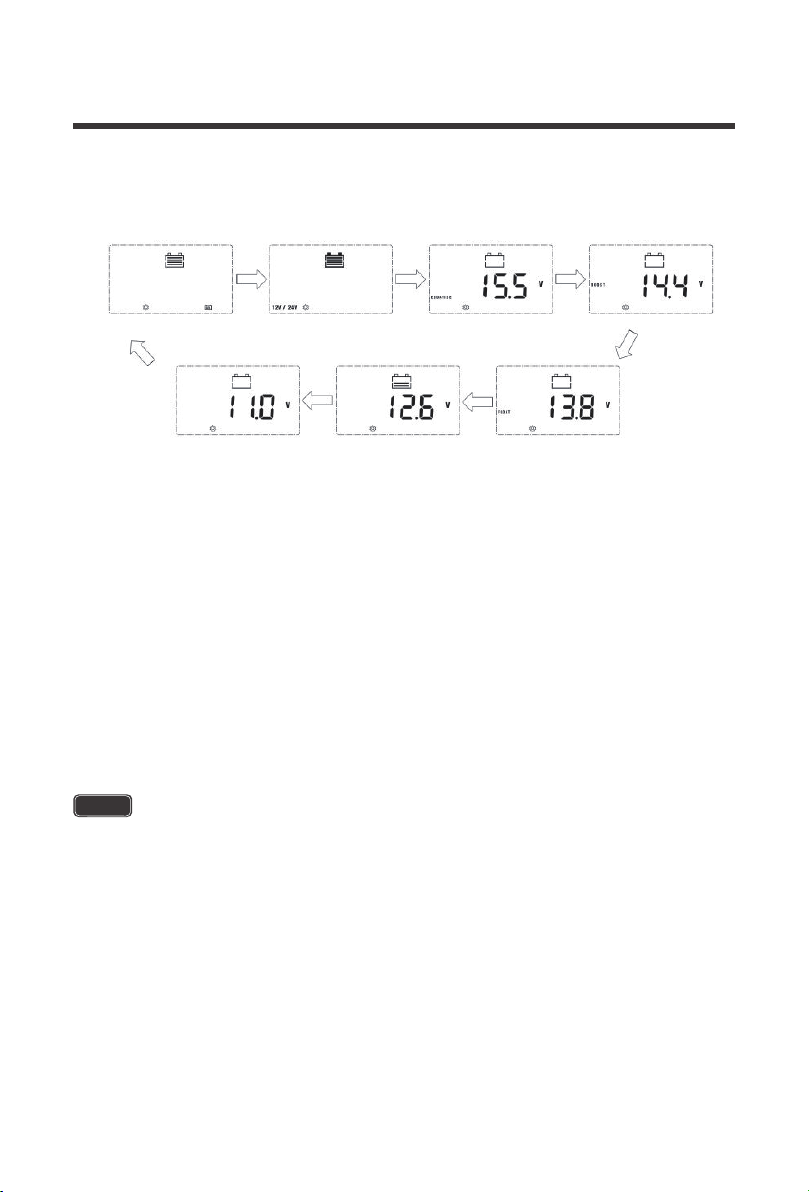

To enter the programming interface simply press and hold the right arrow button. After entering
this feature press the Enter/Right button to switch between parameters. To change the
parameters, press the Up or Down button. To save the parameter press and hold the
Enter/Right button.
The charging parameter setting (Equalizing voltage, Boost voltage, Floating charging voltage,
over-discharge return voltage, Over-discharge voltage) are only available under the battery
“USER” mode. Press and hold the right arrow to enter the programming settings and continue
pressing the right arrow button until you see the desired voltage screen.
Battery charging parameters can also be programmed using the Renogy BT APP. Read the
corresponding user manuals for more information.
Programming Parameters
NOTE
Over-discharge voltage
Over-discharge
return voltage
Battery type System voltage Equalizing voltage
Float voltage
20
Boost voltage

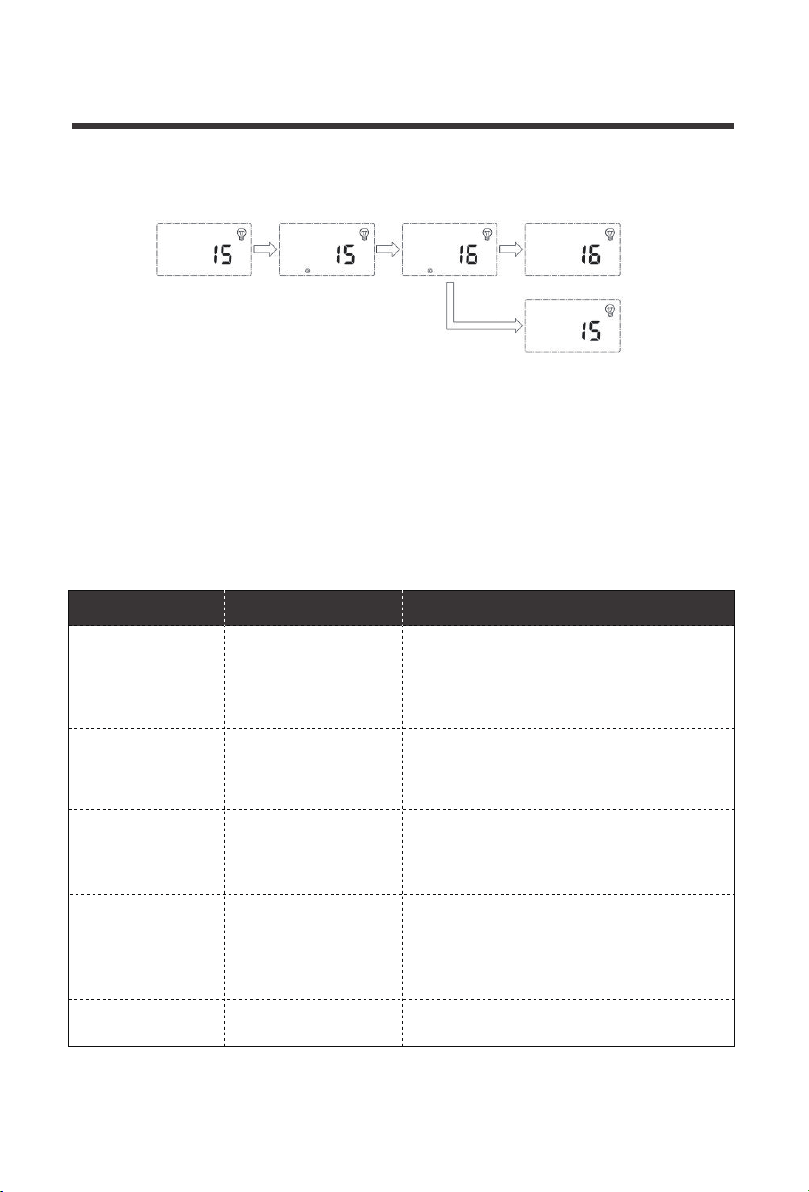

Load Mode Options
1 2 3 4
Programming Load Terminal
1. This screen is displaying the current Load Mode.
2. To enter screen 2 press and hold t
he Enter button. This screen will allow you to change
the load mode.
3. To change the load mode press the up or down button.
4.
Once you have selected the desired load mode press the Enter button to save the setting.
5. To exit the programming setting press the left button.
Setting Mode Description
0 Automatic(On/Off)
Time control
15 Manual
16 Test
17
24Hr
The load will turn on at night when the solar
panel is no longer producing any power
after a short time delay. The load will turn
off when the panel starts producing power.
When the panel is no longer producing
power the load will be ON for 1-14 hours
or until the panel starts producing power.
Used to troubleshoot load terminal (No
Time Delay). When voltage is detected
load will be off and when no voltage is
detected load will be on.
In this mode, the user can turn the Load
On/Off by pressing the Enter button at any
time.
The load will be on for 24 hours a day.
1-14
21
LED Indicators

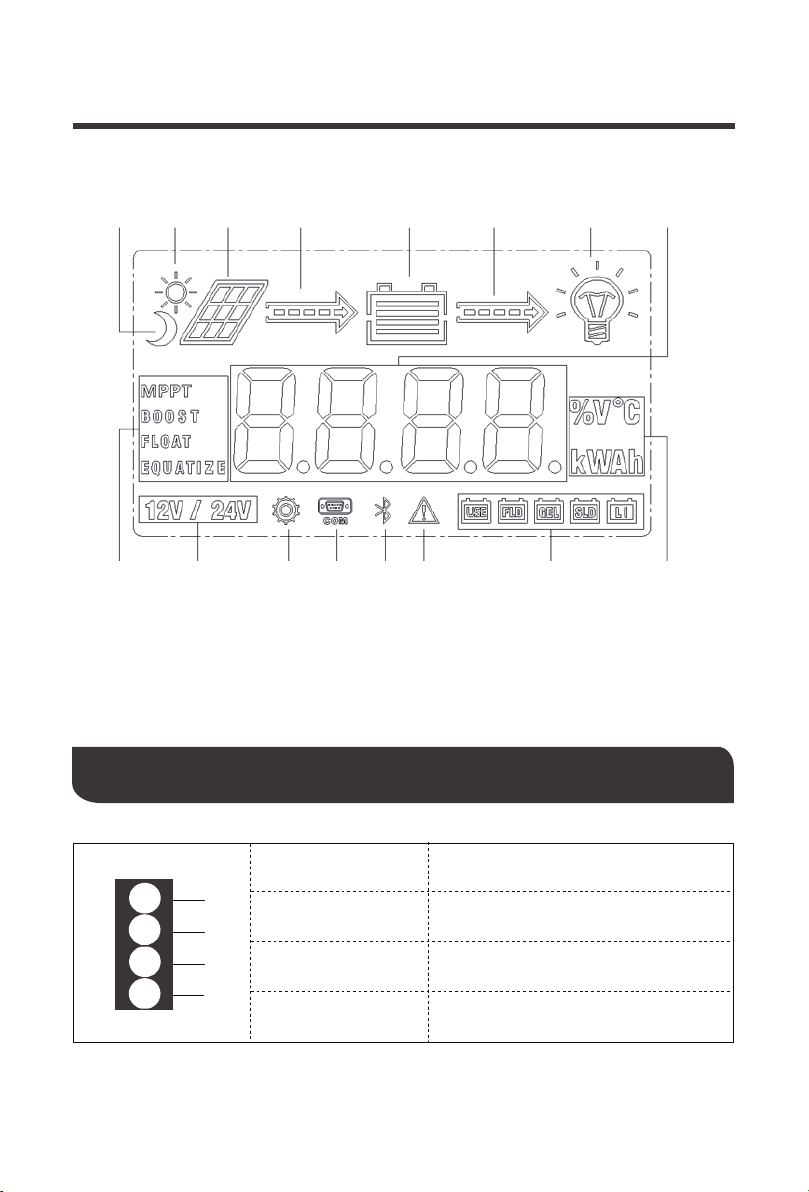

LCD Indicators
①---PV array indicator
Indicating the controller's current
charging mode.
Indicating the battery's current state.
Indicating the loads' On/ Off state.
Indicating whether the controller is
functioning normally.
②---BAT indicator
③---LOAD indicator
④---ERROR indicator
nighttime daytime solar panel charging
charging stage system voltage setting serial port bluetooth abnormality battery type unit
battery discharging load parameter value
①
②
③
④
22
23
Status
White
Solid
Off
The Controller is undergoing boost stage
The Controller is undergoing float stage
The Controller is undergoing equalization stage
Status
White Solid
Off
System Error. Please check LCD for Error code
Off
System is operating normally
Status
White Slow Flashing
White Single Flashing
White Fast Flashing
White Double Flashing
White Solid
White Fast Flashing
White Solid
White Fast Flashing
White Slow Flashing
Status
The PV system is charging the battery bank
The oversized PV system is charging the battery
bank at the rated current.
The PV system is not charging the battery bank.
PV not detected.
Battery over-voltage
Battery over-discharged
Battery is normal
Load is on
Load is over-loaded or short-circuited
Load is off
LOAD Indicator (3)
BATT Indicator (2)
ERROR Indicator (4)
PV Indicator (1)
24
Rover Protections
Protection Behavior
When PV shot circuit occurs, the controller will stop charging.
Clear it to resume normal operation.
The controller will limit the battery charging current to the
maximum battery current rating. Therefore, an over-sized
solar array will not operate at peak power.
if the PV voltage is larger than maximum input open voltage
100VDC. PV will remain disconnected until the voltage drops
below 100VDC.
If the current exceeds the maximum load current rating 1.05
times, the controller will disconnect the load. Overloading
must be cleared up by reducing the load and restarting the
controller.
If the temperature of the controller heat sink exceeds 65℃,
the controller will automatically start reducing the charging
current. The controller will shut down when the temperature
exceeds 85℃.
The controller will not operate if the PV wires are switched.
Wire them correctly to resume normal controller operation.
The controller will not operate if the battery wires are
switched. Wire them correctly to resume normal controller
operation.
Fully protected against the load wiring short-circuit. Once the
load short (more than quadruple rate current), the load short
protection will start automatically. After 5 automatic load
reconnect attempts, the faults must be cleared by restarting
the controller.
Over-Temperature
Battery Reverse Polarity
PV Reverse Polarity
Load Short Circuit
Load Overload
PV Overcurrent
PV Overvoltage
PV Array Short Circuit
25
System Status Troubleshooting
PV indicator Troubleshoot
BATT Indicator Troubleshoot
Load Indicator Troubleshoot
Error Indicator Troubleshoot
Off during daylight
Using a multimeter check the battery voltage and verify it is not
exceeding 32 volts.
Disconnect loads, if any, and let the PV modules charge the battery
bank. Use a multi-meter to frequently check on any change in battery
voltage to see if condition improves. This should ensure a fast charge.
Otherwise, monitor the system and check to see if system improves.
The Load circuit on the controller is being shorted or
overloaded. Please ensure the device is properly connected to
the controller and make sure it does not exceed 20A (DC).
White Slow Flashing
White Fast Flashing
White Fast Flashing
WhiteSolid System Error. Please check LCD for Error code
Ensure that the PV wires are correctly and tightly secured inside
the charge controller PV terminals. Use a multi-meter to make
sure the poles are correctly connected to the charge controller.
Error Codes
E0
E1
E2
E3
E4 Load short circuit
E5 Load overloaded
E6
E8
E10
Error Number Description
PV over-voltage
PV input over-current
Controller over-temperature
Battery over-voltage
Battery over-discharged
No error detected
Battery under-voltage
26
Maintenance
Fusing
AWG 16 14 12 10 8 6 4 2 0
Max.
Current
55A40A30A25A18A
75A
95A
130A
170A
**Utilize 1.56 Sizing Factor (SF)
Different safety factors could be used. The purpose is to oversize.
Series:
Total Amperage= Isc1 = Isc2 * SF
Parallel
Total Amperage= (Isc1 + Isc2) * SF
1. Check that controller is mounted in a clean, dry, and ventilated area.
2. Check wiring going into the charge controller and make sure there is no wire damage or wear.
3. Tighten all terminals and inspect any loose, broken, or burnt up connections.
4. Make sure LED readings are consistent. Take necessary corrective action.
5. Check to make sure none of the terminals have any corrosion, insulation damage, high
temperature, or any burnt/discoloration marks.
For best controller performance, it is recommended that these tasks be performed from time to time.
Risk of Electric Shock! Make sure that all power is turned off before touching the
terminals on the charge controller.
Fusing is recommended in PV systems to provide a safety measure for connections going from
panel to controller and controller to battery. Remember to always use the recommended wire
gauge size based on the PV system and the controller.
Note: The NEC code requires the overcurrent protection shall not exceed 15A for 14AWG, 20A
for 12 AWG, and 30A for 10AWG copper wire.
NEC Maximum Current for different Copper Wire Sizes
Fuse from Controller to Battery
Fuse from Solar Panel(s) to Controller
Ex. 200W; 2 X 100 W panels
Ex. 20A MPPT CC = 20A fuse from Controller to Battery
Controller to Battery Fuse = Current Rating of Charge Controller
= 5.75A * 1.56 = 8.97 =(5.75A + 5.75A)* 1.56 = 17.94
Fuse = 18A fuse Fuse = 9A fuse
NOTE
WARNING
27
Technical Specifications
Electrical Parameters
Model
Nominal system voltage
20A
40A
Rated Load Current
20A
30A
20A
20A
Max. Battery Voltage
32V
Max Solar Input Voltage
100
VDC
Charge circuit voltage drop
≤ 0.26V
Discharge circuit voltage drop ≤ 0.15V
Temp. Compensation
RVR-20 RVR-30 RVR-40
12V @ 520W
24V @ 1040W
Max. Solar Input Power
Rated Battery Current
Self-Consumption
12V/24V Auto Recognition
12V @ 260W
24V @ 520W
12V @ 400W
24V @ 800W
≤100mA @ 12V
≤58mA @ 24V
-3mV/°C/2V (default)
General
Model
Dimensions
7.66 x 4.70mm
0.30 x 0.18in
Net Weight
RVR-20 RVR-30/40
Working Temperature
Storage Temperature
Rated Load Current
≤ 95% (NC)
Enclosure IP32
Altitude < 3000m
-35°C to +45°C
-35°C to +75°C
10% to 90% NC
Humidity Range
238*172*77.3mm
9.38*6.78*3.05in
210*151*68.2mm
8.27*5.95*2.69in
Mounting Oval
Max Terminal Size
8 AWG
10mm
2
8 AWG
10mm
2
1.4kg
3.08 lb.
2.0kg
4.41 lb.
Communication
Certification
RS232
FCC Part 15 Class B; CE; RoHS; RCM
28
Battery GEL SEALED FLOODED LI (LFP) USER
Over-voltage
Warning
16 V 16 V 16 V 16 V
Equalization
Voltage
-----
-----
-----
14.6 V
Boost Voltage
Float Voltage 13.8 V 13.8 V 13.8 V -----
Boost Return
Voltage
13.2 V 13.2 V 13.2 V 13.2 V
Under Voltage
Warning
Under Voltage
Recover
Low Voltage
Disconnect
Low Voltage
Reconnect
12V 12V 12V 12V
12.2 V 12.2 V 12.2 V 12.2 V
Equalization
Duration
2 hours 2 hours
Battery Charging Parameters
Boost Duration
2 hours 2 hours 2 hours
-----
-----
9-17 V
9-17 V
9-17 V
9-17 V
0-10 Hrs.
1-10 Hrs.
9-17 V
9-17 V
9-17 V
9-17 V
9-17 V14.8V
14.4 V14.6 V 14.4 V 14.2 V
11.0V 11.0V 11.0V 11.0V
12.6 V 12.6 V 12.6 V 12.6 V
*Battery charging parameters in USER mode can be programmed using the Renogy BT App.
**Default charging parameters in LI mode are programmed for 12.8V LFP battery. Before
using Rover to charge other types of lithium battery, set the parameters according to the
suggestions from battery manufacturer.
***Parameters are multiplied by 2 for 24V systems.
This equipment has been tested and found to comply with the limits for a class B digital
device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there is
no guarantee that interference will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to try to correct the interference by
one or more of the following measures:
•Reorient or relocate the receiving antenna.
•Increase the separation between the equipment and receiver.
•Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
•Consult the dealer or an experienced radio/TV technician for help.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference, and (2) this device must accept
any interference received, including interference that may cause undesired operation.
Rover– Conversion Efficiency Curves
29
Temp 25℃Illumination Intensity: 1000W/ m
2
MPPT 12V conversion efficiency (12V battery)
1.12 Volt System Conversion Efficiency
2. 24 Volt System Conversion Efficiency
Conversion efficiency Conversion efficiency
Output power（W）
MPPT 24V conversion efficiency (24V battery)
Output power（W）
550
87%
86%
1100 1000 900 800 600 500 300 100
88%
90%
92%
94%
96%
87%
88%
89%
90%
91%
92%
93%
94%
95%
96%
525 500 475 450 425 400
75 Vmp
60 Vmp
40 Vmp
75 Vmp
60 Vmp
40 Vmp
50 Vmp
20 Vmp
375 350 300 250 200 150 100 50
Dimensions
30
RVR-30/40
RVR-20
Dimensions in millimeters (mm)
NOTE
150.40
151
68.20 131
210
154.00
R4.50
R2.60
R5.00
R2.60
R2.25
R4.0
R2.25
R4.0
117.32
13.87
143.63
172 77.30 147
238
123.46
24.30
18
167.60
Product dimensions:210*151*68.2mm
Maximum Wire Gauge 8 AWG
Product dimensions:238*172*77.3mm
Maximum Wire Gauge 8 AWG
Renogy reserves the right to change
the contents of this manual without notice.
RENOGY.COM
US
2775 E Philadelphia St, Ontario, CA 91761, USA
909-287-7111
www.renogy.com
customerservice@renogy.com
https://www.renogy.cn
sales@renogy.cn
CN
400-6636-695
苏州高新区科技城培源路1号5号楼-4
CA
https://ca.renogy.com
onlinestoreca@renogy.com
https://au.renogy.com
onlinestoreau@renogy.com
AU
JP
https://www.renogy.jp
onlinestorejp@renogy.com
https://uk.renogy.com
onlinestoreuk@renogy.com
UK
https://de.renogy.com
onlinestorede@renogy.com
DE
https://fr.renogy.com
onlinestorefr@renogy.com
FR
ROVER
20A | 30A | 40A
SERIES
Version 1.0
Allgemeine Sicherheitshinweise
Sicherheitshinweise zum Laderegler
Wichtige Sicherheitshinweise
Bitte beachten Sie die folgenden Hinweise.
Die folgenden Symbole veranschaulichen die Verwendung des gesamten Handbuchs, um
anzuzeigen, dass eine potenziell gefährliche Situation in einer Operation oder eine wichtige
sichere Prozedur vorhanden sein kann, die berücksichtigt werden muss.
Innerhalb des Solarladereglers ist keine Wartung oder Reparatur erforderlich. Zerlegen
und warten Sie den Solarladeregler nicht selbst.
Stellen Sie sicher,dass alle Leitungsverbindungen dicht sind.
Stellen Sie sicher, dass die Batterie vor der Installation korrekt angeschlossen ist.
Stellen Sie sicher, dass die Eingangsspannung weniger als 100 V beträgt, um dauerhafte
Schäden zu vermeiden. Schalten Sie den Leerlauf Spannung (Voc)ein, um sicherzustellen,
dass er unter dieser Spannung liegt,wenn er an Solarmodule angeschlossen wird.
Lesen Sie alle Anweisungen und Vorsichtsmaßnahmen im Handbuch vor der Installation.
Verhindern, dass Wasser in das Innere des Solarladereglers eindringt.
HINWEIS
ACHTUNG
WARNUNG
Weist auf einen möglicherweise gefährlichen Betrieb
hin, der zu Verletzungen führen kann.
Zeigt ein kritisches Verfahren für den sicheren und ordnungsgemäßen
Betrieb des Solarladereglers.
Zeigt die wichtigen Spezifikationen und Verfahren für die Verwendung
dieses Solarladereglers an.
31
32
Sicherheitshinweise der Batterie
Verwenden Sie nur Batterie mit hohen Zyklus: versiegelte Blei-Säure-, Flut-, Gel- oder
Lithium-Batterien.
Zum Zeitpunkt des Ladevorgangs kann das Batterie-Blasgas vorhanden sein, wodurch
ausreichend Raum zum Freisetzen des Gases sichergestellt wird.
Seien Sie vorsichtig, wenn Sie eine große Kapazität von Blei-Säure-Batterien
benutzen. Tragen Sie eine Schutzbrille. Wenn Batteriesäure in die Augen gelangt,
spülen Sie bitte mit sauberem Wasser ab.
Übermäßige Ladephase Überschüssige Gasfällung kann die Batterieplatte
beschädigen und dazu führen, dass das aktive Material abfällt. Zur hohen oder langen
Ausgleichsladung führen zu einer Beschädigung der Batterie. Bitte überprüfen Sie
sorgfältig die spezifischen Anforderungen für die Batterie im System.
Der Ausgleich wird nur für nicht verschlossene / belüftete / geflutete /
Nasszellen-Blei-Säure-Batterien durchgeführt.
NICHT ausgleichen VRLA-Batterien vom Typ AGM / Gel / Lithiumzellen, WENN NICHT
vom Batteriehersteller zugelassen.
Bitte stellen Sie beim ersten Verwenden den richtigen Batterietyp ein.
Die voreingestellten Ladeparameter im Li-Modus sind nur für 12,8
V-Lithium-Eisenphosphat-Akkus (LFP) programmiert. Bevor Sie Rover zum Laden
anderer Lithiumbatterietypen verwenden, stellen Sie die Parameter gemäß den
Empfehlungen des Batterieherstellers ein
Lesen Sie die Anweisungen des Akkus sorgfältig durch, bevor Sie fortfahren.
Lassen Sie nicht die positiven (+) und negativen (-) Anschlüsse der Batterie
miteinander berühren.Recyceln Sie die Batterie, wenn sie ersetzt wird.
Verbinden Sie die Batterieklemmen mit dem Laderegler, BEVOR Sie
Solarmodul an den Laderegler anschließen. NIEMALS Solarmodule an
den Laderegler anschließen ohne die Verbindung von der Batterie.
Schließen Sie nicht Wechselrichter oder Ladegeräte an den
Lastanschluss des Ladereglers an
Als der Ausgleich beim Aufladen der Batterie aktiv ist, wird er diese Stufe
nicht verlassen, es sei denn, ein ausreichender Ladestrom vom
Solarpanel ist vorhanden. Die Batterien dürfen während des
Ausgleichsladezustands KEINE Last haben
WARNUNG
Bitte recyceln Sie die Batterie, wenn er ersetzt wird
Gliederung
33
Informationen
Zusatzkomponenten
Optionale Zubehöre
Betrieb
LED-Anzeige
Rover-Schutz
Systemstatusüberholung
Wartung und Reparatur
Sicherung
Technische Parameter
Elektrische Parameter
Batterieladeparameter
ROVER: Leistungskurve der PV-Leistungsumwandlung
Maße
34
38
38
Identifizierung der Komponenten
39
47
52
54
55
56
56
57
57
57
58
59
60
Allgemein
40
Installation
55
Fehlercodes
34
Informationen
Die Ladespannung kann eingestellt werden
Der MPPT-Solarladeregler nutzt die Technologie der maximalen Leistungspunktverfolgung,
um die maximale Leistung aus dem Solarmodul zu extrahieren, und die Batterie aufzuladen.
Der Tracking-Algorithmus ist vollständig automatisch und erfordert keine
Benutzeranpassung. MPPT-Technologie verfolgt die Arrays maximale Leistung Punkt
Spannung (Vmp), wie es mit den Wetterbedingungen variiert, so dass die im Laufe des
Tages wird die maximale Leistung aus dem Array gewonnen.
Die Laderegler der Rover -Serie eignen sich für verschiedene netzunabhängige
Solaranwendungen. Sie schützt die Batterie vor Überladung des Solarmoduls und die Überlastung
durch die Lasten. Die Steuerung verwendet einen intelligenten Verfolgungsalgorithmus, um die
vom PV-Modul gewonnene Energie zu maximieren und die Batterie aufzuladen. Zur gleichen Zeit,
Niederspannung trennt die Funktion (LVD), um übermäßige Batterieentladung zu verhindern.
Das Ladeprogramm von Rover ist optimiert, um die Batterielaufzeit zu verlängern und die
Systemleistung zu verbessern.Umfassende Selbstdiagnose und elektronische
Schutzfunktionen können Schäden an einem Installationsfehler oder Systemausfall
verhindern.
In den meisten Fällen wird der Ladestrom der Solaranlage durch die Technologie der
maximalen Leistungspunktverfolgung "verbessert". Der Strom ist nicht aus der Luft
gekommen,im Gegenteil, die Leistung von Solarmodule und Batterie Sendeleistung sind
gleich erzeugt. Die Leistung ist multiplizierte Wert von Spannung (V) und Strom (A).
Automatische Erkennung von 12V oder 24V DC Systemspannung
Tieftopfdichtung, Kolloid, reichflüssige und Lithium-Eisen-Phosphat-Batterie(12,8V) bereit
Elektronischer Schutz: Überladung, Überentladung, Überlastung und Kurzschluss
Innovative MPPT-Technologie mit einer hohen Tracking-Effizienz von bis zu 99% und
einem maximalen Effizienz der Wirkungsgrad von bis zu 98%
Rückwärtsschutz: JEs gibt Schutz in der Verbindung zwischen Solarmodulen und
Batterien
Es kann auf überentladene Lithium-Eisenphosphat-Batterie geladen werden
RS232-Anschluss für die Verbindung von BT-1 Bluetooth Modul
MPPT-Technik
Stromerhöhung
Hauptmerkmale
35
Nehmen wir daher unter 100% Effizienzbedingungen an:
Eingangsleistung = Ausgangsleistung
Eingangsspannung * Eingangsstrom = Ausgangsspannung * Ausgangsstrom
Obwohl der Wirkungsgrad des MPPT-Solarladereglers nicht 100% beträgt, liegt seine Effizienz
dennoch bei 92-95%.Wenn die Solarkomponente eine Spitzenleistungspunktspannung
(Vmp) hat, die größer als die Batteriespannung ist kann es den Batterieladestrom proportional
größer als der Ausgangsstrom des Solarmoduls führen. Die vom Solarmodul erzeugte
Spannung muss auf den vorgesehenen Wert reduziert werden, um das Aufladen der Batterie
zu stabilisieren. Dies kann der Fall sein, wenn das Solarpanel einen Strom von 8A an die
Steuerung erzeugt aber die Steuerung der Batterie einen Ladestrom von 10A gibt. Dies ist das
Grundprinzip des MPPT-Solarladereglers und seine Vorteile gegenüber herkömmlichen
Solarladereglern. Der Einsatz des traditionellen Solarladereglers für die Abnehmende
Strommenge kann nur in Form von Wärme erfolgen, so dass die Umwandlungsrate relativ
gering ist. Die folgende Abbildung zeigt die Eigenschaften der MPPT-Technologie.
Temperatur ist der Feind der Solarmodule": Die Temperatur wird sich die Effizienz der
Solarmodule auswirken. Trotz der hohen Effizienz der MPPT-Technologie kann der
Ladealgorithmus immer noch viele gute Bedingungen fehlt, so dass die
Steuerungsleistung unvermeidbar reduziert wird. In diesem Fall ist es vorzuziehen, eine
höhere Nennspannungskomponente zu haben, so dass die Batterie trotz der
Leistungsverschlechterung der Komponente aufgrund des proportionalen Abfalls der
Komponentenspannung immer noch eine Stromverstärkung empfängt.
Effizienzlimit
Maximaler
Leistungspunkt
konventioneller
Solarladeregler-
Betriebsbereich
Maximale
Leistungspunkt
Strom und Spannung (12V-System) Ausgangsleistung (12V-System)
Typischer
Batteriespannungsbereich
Strom
Spannung
10 15 17
Strom
Spannung
10 15 17
36
Der Solarregler Rover MPPT verfügt über vier schnelle, effiziente und sichere
Batterieladeverfahren. Sie umfassen: schnelles Aufladen, Anhebendes
Aufladen,Schwebeladung und ausgeglichenes Aufladen in vier Stufen.
Schnelle Ladephase: für die tägliche Aufladung. Der Regler liefert 100% der zur Verfügung
stehenden Solarenergie zur Batterieladung, konstante strom-äquivalent.In dieser Phase hat
sich die Batteriespannung eine konstante Spannung (Ausgleichs- oder boost) nicht erreicht
wird, arbeitet Steuerung im konstanten Strom-Modus, der maximale Strom für die Batterie liefert
(MPPT Aufladung).
Erhaltungsladungsphase: Wenn die Batterie-Konstante Strom-Ladephase abgeschlossen
ist, schaltet der Solarladeregler in die Erhaltungsladephase.Wenn die Batterie vollständig
aufgeladen ist, gibt es keine elektrochemische Reaktion mehr. Zu diesem Zeitpunkt wird der
gesamte Ladestrom in Wärme und Niederschlaggas umgewandelt.Zu diesem Zeitpunkt wird die
Erhaltungsladungsphase ausgeführt, und die Batterie wird sehr schwach mit einer kleineren
Spannung und einem kleineren Strom aufgeladen.
Behaltende Ladephase: Wenn die Batterie auf den Sollwert der konstanten Spannung
aufgeladen wird, wird die Steuerung startet bei einem konstanten Aufladung und ist nicht mehr
Ladung MPPT.Zu diesem Zeitpunkt wird der Strom allmählich abnehmen, aufgeteilt in zwei
Stufen des Ausgleichens und des Hebens, um das Überhitzen der Batterie zu verhindern und
die Erzeugung von Gas zu vermeiden, wird sie einen vollständigen Ladevorgang nicht
fortsetzen.
Hebephase : U m die Ladephase der allgemeinen Standarddauer von 2 Stunden zu
verbessern, kann der Benutzer auch die behaltende Zeit anpassen und den
Spannungspunkt des Standardwerts aufwerten. Wenn die Dauer den eingestellten
Wert erreicht, wird das System auf die Erhaltungsladung übertragen.
Vierstufige Ladestufe
Batteriespannung
Ausgleichserhöhung
Ladungsrückkehrspannung
Schnelle Ladung
A B C
behaltende Ladung
Akkumulierte Zeit: 3 St.
Erhaltungsladung
Boost
Time
Ladestrom
Time
Bulk
Maximaler
Strom
behaltende zeit:2 St.
(Anwendungsbereich:10-180 Min.
37
Der Zweck der Erhaltungsladung besteht darin,die Batterie aufgrund der Selbstentladung zu kompensieren
und das System durch den Stromverbrauch eine geringere Last zu erzeugen, während die
Batteriespeicherkraft voll gehalten wird. Während der Erhaltungsladungsphase kann die Last weiterhin
Energie von der Batterie aufnehmen.Wenn die Systemlast den Solarladestrom überschreitet, kann die
Steuerung die Batteriespannung nicht mehr im eingestellten Erhaltungsladewert halten.Wenn die
Batteriespannung niedriger als die Ladungsrückgewinnungseinstellung ist, verlässt die Steuerung die
Erhaltungsladungsphase und kehrt zur Schnellladephase zurück.
Rover MPPT-Solarregler mit Lithium-Eisenphosphat-Batterie-Aktivierungsfunktion, können Sie den
Schlafzustand der Lithium-Eisenphosphat-Batterie aktivieren.Wenn es übermäßige entlädt,
Lithium-Eisen-Phosphat-Batterie-Schutzschaltung wird in der Regel die Batterie Entladeschaltung
abgeschnitten, so dass es nicht verwendet werden kann.Der Hauptgrund für diese Situation ist, dass der
Benutzer die Lithium-Eisenphosphat-Batterie zu dem Überentladungsschutzpunkt oder in der Nähe des
Freigabeschutzpunkts überbeansprucht. Dann wird die Selbstentladung der Lithiumeisenphosphatbatterie
allmählich von der verbleibenden Energie zu einem Überentladungsschutz ausgehen.Wenn es keine
Aktivierungsfunktion zum Neustart der Batterie gibt, können diese Batterien möglicherweise nicht verwendet
oder sogar beschädigt werden.Die Rover PG-Batteriesteuerung liefert einen kleinen Strom zum Aktivieren der
Batterie Wenn die Batteriespannung den Überentladungs-Wiederherstellungsstandard erreicht.
Gleichgewichtsphasen: 28 Tage automatisch einmal ausgeführt, Es kann man aber auch manuell erfolgen.Einige
Batterietypen profitieren von regulärem Ausgleichsladen,können den Elektrolyten rühren, die Batteriespannung
ausgleichen und die chemische Reaktion abschließen.Die ausgeglichene Ladung erhöht die Batteriespannung damit
siehöher als die Standardkomplementärspannung und führt zur Elektrolytvergasung der Batterie.
Wenn Sie Rover zum Laden einer 24-V-Lithium-Eisenphosphat-Batterie verwenden, stellen Sie die
Systemspannung auf 24 V ein, anstatt sie automatisch zu erkennen.Wenn Sie versehentlich Auto
Recognition ausgewählt haben, können Sie mit Rover die Systemspannung an der aktiven
Schnittstelle auf 24 V ändern.Die Lithium-Phosphat-Batterie-Aktivierungsfunktion kann normal
verwendet werden.Drücken Sie in der Aktivierungsschnittstelle lange auf die rechte Seite der
"Bestätigen" -Taste, um die oben ausgewählten Systemspannungseinstellungen auszulösen.Um
die Systemspannung zu ändern, drücken Sie die Taste "Auf" oder "Ab" und drücken Sie die Taste
"OK", um die Systemspannung zu speichern. Wenn die Taste "OK" nicht gedrückt wird, speichert
der Rover automatisch Die ausgewählte Systemspannung.
Aktivierung der Lithium-Eisenphosphat-Batterie
Wenn die Batterieladung ausgeglichen ist, wird das Gerät nicht verlassen, es sei denn, das Solarmodul
hat genügend Ladestrom. Während der ausgeglichenen Ladephase darf die Batterie nicht belastet
werden.
Überladung und übermäßige Gasniederschläge können die Batterieplatten beschädigen und
Materialablagerungen bewirken. Eine zu hohe oder zu lange Ausgleichsladung kann zu Schäden führen.
Bitte überprüfen Sie sorgfältig die spezifischen Anforderungen der im System verwendeten Batterie.
Eine ausgeglichene Ladung kann die Batteriespannung auf einen Wert erhöhen,der die empfindliche
Gleichstromlast beschädigen könnte. Stellen Sie sicher,dass alle im System zulassende Eingangsspannung der
Lasten größer als die Batterieausgleichsladungseinstellung ist.
HINWEIS
WARNUNG
38
Optionale Komponente
Optionale Komponente enthalten nicht. Bitte kaufen Sie nach Ihre Bedürfnisse.
Das BT-1 Bluetooth-Modul ist eine großartige Ergänzung zu allen
Renogy-Ladereglern mit RS232-Anschluss und wird zum Koppeln von
Ladereglern mit der Renogy BT App verwendet. Nach dem Pairing können
Sie Ihr System überwachen und Parameter direkt von Ihrem Handy oder
Tablet aus ändern. Sie müssen sich nicht mehr fragen, wie sich Ihr System
verhält. Jetzt können Sie die Leistung in Echtzeit sehen, ohne dass Sie die
LCD-Anzeige des Relgers überprüfen müssen.
Renogy BT-1 Bluetooth Modul:
Zusatzkomponente
Enthaltende Komponenten
Dieser Sensor kann die Temperatur der Batterie messen und diese
Daten verwenden, um eine sehr genaue Temperaturkompensation zu
erhalten. Der Sensor ist mit einem 298,7cm(9,8ft) langen Kabel
ausgestattet. Schließen Sie das Kabel einfach an und kleben Sie den
Sensor oben oder seitlich auf die Batterie, um die
Umgebungstemperatur um die Batterie herum aufzuzeichnen.
Hinweis
Verwenden Sie den Sensor nicht beim Laden einer
Lithium-Eisenphosphat-Batterie.
Ferntemperatursensor:
Mit diesen Halterungen kann der Rover-Laderegler auf jeder ebenen
Fläche montiert werden. Die Schrauben zur Befestigung der
Halterungen am Laderegler sind im Lieferumfang enthalten.
Halterungen
Das DM-1 4G-Daten-Modul kann mit einem RS232-Solarkabel für die
Verbindung mit ausgewählten Renogy-Ladereglern und für die Kopplung
mit der Renogy 4G-Überwachungs-App. Mit dieser App können Sie Ihr
System fern überwachen und Syeter-Parameter einstellen, wo 4G
LTE-Netzwerkdienst verfügbar ist .
Renogy DM-1 4G-Daten-Modul:
Montage Oval:7,66 x 4,70mm
Schlüsselwörter
Identifizierung der Komponenten
3
4
6
5
2
1
7
1. PV LED-Leuchten
2. Batterie-LED Leuchten
3. Last LED Leuchten
4. Systemfehler-LED Leuchten
5. LCD-Anzeige
6. Bedientaste
7. Montagelöcher
8. Ferntemperatursensoranschluss (optional)
9. PV-Klemmen
10. Batterieklemmen
11. Lastanschluss
12. RS-232 Anschluss (optional)
39
9 10 11
12
8
40
Installation
Schließen Sie das Batteriekabel zuerst an den Solarladeregler an und schließen
Sie dann das Solarpanel an den Solarladeregler an. Schließen Sie das Solarpanel
Schließen Sie keinen Wechselrichter oder Ladegerät an die Lastklemme des
Solarladereglers an.
Installation Empfohlene Werkzeuge:
Schraubendreher
Ziehen Sie die Schraubklemmen nicht zu fest an. Dies kann den Draht des
Solarladereglers beschädigen.
Beachten Sie die maximale Leitungsgröße am Solarladeregler und die
maximale Stromstärke der Leitung anhand der technischen Daten.
Sie können nun beginnen, die Batterie an die Ladesteuerung anzuschließen.
Multimeter
HINWEIS
HINWEIS
WARNUNG
WARNUNG
Wechselrichter
Hohe
Stromtraktionsausrüstung
Ladegerät
Batterie
41
3
1 2
Last (optional)
Solarmodule
42
1 2
1 2
Temperatursensor (optional, nicht polar empfindlich)
Bluetoothe-Modul für Kommunikation (optional)
Montageempfehlung
Installieren Sie das Steuergerät nicht in einem abgedichteten Raum mit einer satten
Flüssigkeitsbatterie.Das Gas kann sich ansammeln und es besteht Explosionsgefahr.
1. Wählen sie den Installationsort—bitte installieren Sie auf der vertikalen Oberfläche, um
direktes Sonnenlicht, hohe Temperaturen und Wasser zu vermeiden. Und um eine gute
Belüftung gewährzuleisten.
HINWEIS
WARNUNG
3
Bitte legen Sie in der Nähe der Batterie
Bitte legen Sie in der Nähe der Batterie
43
1 2
1 2
2. Überprüfen Sie den Abstand—bitte bestätigen Sie, ob genügend Platz für die Installation des
Kabel vorhanden ist und der Solarregler oben und unten über genügend Lüftungsabstand verfügt.
Der Spalt sollten mindestens 150 mm betragen.
3. Markieren Sie das Loch
4. Bohren
5. Befestigen Sie den Solarregler
Der Regler kann mithilfe der vorhandenen Montagebohrungen oder mithilfe der mitgelieferten
Montagehalterungen montiert werden
6 inches
Warmluft
(150mm)
kühle Luft
6 inches
(150mm)
Befestigungsarten
44
45
Bitte messen Sie den Abstand zwischen den
einzelnen Montagelöchern am Rover. Mit
diesem Abstand bohren Sie 4 Schrauben auf
die gewünschte Oberfläche.
Using Mounting Hole
Schritt 1,
Bitte checken Sie, ob alle Schraubenköpfe in
den Befestigunglöchern gelegt worden ist.
Lassen Sie den Regler los und prüfen Sie, ob
sich die Montage sicher anfühlt.
Schritt 3,
Richten Sie die Rovers-Befestigungslöcher an
den Schrauben aus.
Schritt 2,
46
Richten Sie die Montagehalterungen an der
gewünschten Oberfläche aus und bohren Sie
mit den entsprechenden Schrauben in die
Oberfläche. （Schrauben nicht im
Lieferumfang enthalten）
Schritt 2,
Die Überprüfung der Montage ist sicher
Schritt 3,
Installieren Sie die Halterungen mit den
mitgelieferten Komponenten
Halterung benutzen
Schritt 1,
Betrieb
Weil Rover einfach zu verwendet ist, man kann leicht mit der Batterie verbinden. Der
Laderegler erkennt automatisch die Batteriespannung. Der Regler verfügt über auch einen
LCD-Bildschirm und vier Taste, um die Parameter vom Solarsystem leicht einzustellen.
Bitte stellen Sie beim ersten Verwenden den richtigen Batterietyp ein.
Startseite
Hauptseite
Ladestrom
Hauptüberwachungsseite
Solarmodulspannung
Fehlercodehinweise
Batteriespannung
Batterieleistung
Laststrom
Ladekapazität Ah
HINWEIS
Die Batteriekapazität (SOC%) basiert auf der Ladungsspannungsschätzung.
47
Lademodus Entladekapazität AH
Gerätetemperatur
Das Menü scrollt nach unten / Unter den
Einstellung-Modus die Parameter abnehmen
Zurück zum vorherigen Menü
Programmierdichtung Untermenü aufrufen / Parameterwert
speichern Schalten Sie die Last im manuellen Modus ein oder aus
Das Menü scrollt nach oben / Unter den
Einstellung-Modus die Parameter ansteigen
/ -
ENTER/
/
48
49
Wenn die Batteriespannung auf dem Bildschirm angezeigt wird, drücken Sie die Eingabetaste.
Wenn der Batterietyp blinkt, drücken Sie die Auswahltaste, um den Batterietyp zu wählen. Bei
Auswahl der Lithium-Einstellung kann der Benutzer die Batteriespannung von 12 V auf 24 V
ändern und die Ladespannung auswählen.
Programmieren des Batterietyps
Li
SLD
12V
24V
12V / 24V
GEL
FLD
USE
Drücken Sie nach der Auswahl der Programmoberfläche die Eingabetaste „Enter“, um
zwischen den Parametern zu wechseln, die Sie einstellen möchten.Um die Parameter zu
ändern, drücken Sie die Taste Auf / Ab. Um die Parameter zu speichern, halten Sie die
Eingabetaste gedrückt.
Die Einstellung der Ladeparameter (Ausgleichsspannung, Ladespannung,
Floating-Ladespannung, Überentladungsrückspannung, Überentladungsspannung) ist nur im
Batteriebetrieb "USER" verfügbar. Halten Sie die rechte Pfeiltaste gedrückt, um die
Programmiereinstellungen einzugeben, und drücken Sie die rechte Pfeiltaste weiter, bis die
gewünschte Spannungsanzeige angezeigt wird.
Batterieladeparameter können auch mit der Renogy BT APP programmiert werden. Weitere
Informationen finden Sie in den entsprechenden Benutzerhandbüchern
Programmierparameter
HINWEIS
Überspannung Überdruck-Rücklauf
Batterietyp Systemspannung Ausgleichsspannung
Erhaltungsspannung
50
Erhöhungsspannung
Lademodus-Optionen
1 2 3 4
Einstellung von Lastmodus
1, Dieser Bildschirm zeigt den aktuellen Lademodus an
2, Um in Bildschirm 2 zu gelangen, halten Sie die Eingabetaste gedrückt, um den Betriebsmodus zu ändern.
3, Um den Lademodus zu ändern, schließen Sie die Auf- oder Ab-Taste an.
4, Nachdem Sie den gewünschten Lademodus ausgewählt haben, drücken Sie die Eingabetaste, um
die Einstellungen zu speichern.
5, Um die Programmeinstellungen zu verlassen, gehen Sie zur linken Schalttaste.
Einstellungen Modus Description
0
Automatisch
(ein / aus)
Zeitsteuerung
15 Manueller Modus
16 Testmodus
17
24 Stunden
eingeschalteter Modus
Die Last schaltet sich nachts ein, wenn das
Solarmodul nach kurzer Zeit keine Leistung
mehr erzeugt. Die Last wird ausgeschaltet,
wenn das Panel Strom erzeugt.
Wenn die Sonnenkollektoren keinen Strom
mehr erzeugen, läuft die Last innerhalb von 1
bis 14 Stunden oder bis der Solarreis wieder
anfängt zu arbeiten.
Es wird zur Fehlerbehebung des Ladeterminals
verwendet (keine Zeitverzögerung).Wenn die
Spannung erkannt wird, wird die Last
ausgeschaltet und die Last wird eingeschaltet,
wenn keine Spannung erkannt wird.
In diesem Modus kann der Benutzer
jederzeit Enter drücken, um die Ladung
auszuschalten.
Die Ladung ist 24 Stunden täglich eingeschaltet.
1-14
51
LED-Anzeige
LCD-Anzeige
①---PV-Array Indikator
Aktuellen Ladenmodus vom
Laderegler ausgeben.
Aktuelle Situation von Batterie ausgeben.
Die Situation von On/off ausgeben.
Die Situation ausgeben, ob gut
funktioniert.
②---BAT-Indikator
③---LAST-Indikator
④---Fehler-Indikator
Nachtanzeige
Tagesanzeige
Solarpanelanzeige
Ladeanzeige
Ladephasen
Systemspannung
Einstellungen
Anweisungen für
den seriellen Port
Bluetooth-
Anzeige
Abweichung
Batterietyp Einheitsanzeigebereich
Batterie Entladung Last Parameter
①
②
③
④
52
53
Zustand
Weißes Licht
eingeschaltet
PV-Indikator (1)
Licht aus
Solarladeregler steigert Ladungsstufe
Solarladeregler in der schwimmenden Stufe
Der Solarladeregler befindet sich in der
Ausgleichsladephase
Zustand
Weißes Licht
eingeschaltet
Geschlossen
Geschlossen
System funktioniert gut
Systemfehler. Bitte überprüfen Sie
den LCD-Fehlercode
Zustand
Weißes Licht
langsames Blinken
Weißer Einzelblitz
Weißer Schnellblitz
Weißes Doppelblitz
Weißes Licht
eingeschaltet
Weißer Schnellblitz
Weißes Licht
eingeschaltet
Weißer Schnellblitz
Weißes Licht
langsames Blinken
Zustand
Die PV-Indikator lädt den Akku auf
Die überdimensionierte Solaranlage ist für
Aufladen der Batteriebank mit dem Nennstrom.
Die PV-Indikator lädt den Akku nicht auf und
erkennt PV nicht
Batterieüberspannung
Übermäßige Batterienentladung
Die Batterie ist normal
elastung beginnt
Lastüberlastung oder Kurzschluss
Belastung endet
Akkuanzeige (3)
Akkuanzeige (2)
Fehleranzeige (4)
54
Rover Schutz
Schutz Verhalten
Wenn die PV kurzgeschlossen ist, hört die Steuerung auf zu
laden. Fehlerbehebung, um den normalen Betrieb wieder
aufzunehmen.
Der Solarladeregler begrenzt den Batterieladestrom auf den
maximalen Nennstrom der Batterie. Infolgedessen arbeiten
übermäßige Solarmodule nicht mit Spitzenleistung.
wenn die PV-Spannung größer als die maximale
Eingangs-Öffnungsspannung 100VDC ist. PV bleibt getrennt,
bis die Spannung unter 100VDC fällt.
Wenn der Strom den maximalen Laststrom von 1,05 mal
überschreitet, trennt die Steuerung die Last. Überlast muss
aufgelöst werden, indem die Last reduziert und der
Solarladeregler neu gestartet wird.
Wenn die Temperatur des Reglers 65 ° C überschreitet,
reduziert der Laderegler automatisch den Ladestrom. Der Regler
schaltet sich ab, wenn die Temperatur 85 ° C überschreitet.
Wenn die PV-Leitung umgekehrt wird, funktioniert die Steuerung
nicht. Korrigieren Sie die Verdrahtung, um die ordnungsgemäße
Funktion des Solarladereglers wiederherzustellen.
Wenn das Batteriekabel umgekehrt ist, läuft der Solarladeregler
nicht. Korrigieren Sie die Verdrahtung, um den normalen Betrieb
des Solarladereglers wiederherzustellen.
Muss vollständig geschützt werden, um Lastkurzschluss zu
vermeiden, sobald der Lastkurzschluss (mehr als viermal die
Rate des Stromes), Lastkurzschlussschutz automatisch
beginnt. Nach fünf Wiederanlaufversuchen zur
automatischen Last müssen Sie die Steuerung beheben,
indem Sie die Steuerung neu starten.
Übertemperatur
Batterie Rückwärtsgang
PV-Rückwärtsgang
Last Kurzschluss
Lastüberlastung
PV-Überlauf
PV-Überspannung
Photovoltaik-Array-
Kurzschluss
55
Systemstatusüberholung
Fehlercodes
E0
E1
E2
E3
E4
E5
E6
E8
E10
Fehlernummer Beschreibung
PV-Anzeige Fehlerbehebung
Akkuanzeige Fehlerbehebung
Belastungsanzeige Fehlerbehebung
Fehleranzeige Fehlerbehebung
Arbeiten nicht
während des Tages
Verwenden Sie ein Multimeter, um die Batteriespannung zu prüfen
und zu bestätigen, dass diese 32 Volt nicht überschreitet.
Trennen Sie die Last (falls vorhanden) und lassen Sie das PV-Modul den
Akku laden.Überprüfen Sie mit dem Multimeter die Änderung der
Batteriespannung, um festzustellen, ob die Bedingung verbessert
ist.Dies wird ein schnelles Laden sicherstellen, andernfalls muss das
System überwachen und überprüfen, ob es verbessert hat.
Der Laststrom am Solarladeregler ist Kurzschluss oder überlastet.Vergewissern
Sie sich, dass das Gerät ordnungsgemäß an die Steuerung angeschlossen
ist.Und seine Stromstärke darf 20A nicht überschreiten.
Weißer langsamer Blitz
Weißes Blitzlicht
Weißer Schnellblitz
Weiß einschalten Systemfehler. Bitte überprüfen Sie am LCD die Fehlercode.
Vergewissern Sie sich, dass die PV-Kabel ordnungsgemäß und am
PV-Solarladeregler im Solarladeregler befestigt sind.Verwenden Sie
ein Multimeter, um sicherzustellen, dass die positiven und negativen
Anschlüsse ordnungsgemäß mit dem Solarladeregler verbunden sind.
Last Kurzschluss
Lastüberlastung
PV-Überdruck
übermäßiger PV Eingangsstrom
Übertemperaturregler
Batterieüberspannung
Übermäßige Batterieentladung
Keine Fehler erkannt
Batteriespannung ist unzureichend
56
Wartung und Reparatur
Sicherung
Sicherungen werden für den Einsatz in Photovoltaik- oder Solarsystemen empfohlen, da sie
eine wichtige Rolle bei der Verbindung der Solarenergie mit dem Solarladeregler, der
Steuerung und der Batterie spielen. Denken Sie daran, nach entsprechender Größe der
Solaranlage und des Solarladereglers die empfohlene Größe zu verwenden.
WARNUNG
Verwenden Sie 1,56 Größenfaktor (SF)
Hinweis Sie können verschiedene Sicherheitsfaktoren verwenden.
Der Zweck ist zu überdimensionieren
Ampere-Gesamtmenge= Isc1 = Isc2 * SF
Ampere-Gesamtmenge= (Isc1 + Isc2) * SF
1. Überprüfen Sie, ob der Solarladeregler in einem sauberen, trockenen und belüfteten Bereich installiert ist.
2 Überprüfen Sie die Verdrahtung des Solarladereglers, um sicherzustellen, dass keine Kabel beschädigt oder
verschlissen sind.
3. Ziehen Sie alle Anschlüsse fest und prüfen Sie auf lose, beschädigte oder verbrannte Verbindungen.
4. Stellen Sie sicher, dass die LED-Anzeigen übereinstimmen.Ergreifen Sie die notwendigen
Korrekturmaßnahmen.
5. Stellen Sie sicher, dass die Anschlüsse frei von Korrosion, Isolationsschäden, hohen Temperaturen oder
Verbrennungs- / Verfärbungsspuren sind.
Um die beste Leistung des Solarladereglers zu erzielen, ist es ratsam, diese Aufgaben von Zeit zu Zeit durchzuführen.
WARNUNG GEFAHR DES ELEKTRISCHEN SCHLAGS!Vergewissern Sie sich, dass alle
Netzteile ausgeschaltet sind, bevor Sie die Anschlüsse an der Ladesteuerung berühren.
Erklärung: NEC-Code erfordert Überstromschutz sollte 15A 14AWG, 20A 12AWG und 30A
10AWG Kupferdraht nicht überschreiten.
Von der Steuerung zur Batteriesicherung
Vom Solarpanel zur Sicherung des Reglers
Zum Beispiel 200W: 2 × 100 W Sonnenkollektoren
Ex. 20A MPPT CC = 20A Sicherung zwischen Laderegler und Batterie
Solarladeregler zu Batteriesicherung = Nennstrom des Solarladereglers
= 5,75A * 1,56 = 8,97 =(5,75A + 5,75A)* 1,56 = 17,94
Sicherung = 18A Sicherung Sicherung = 9A Sicherung
Erklärung
Amerikanischer Drahtanzeiger
16 14 12 10 8 6 4 2 0
Spitzenstrom
55A40A30A25A18A
75A
95A
130A
170A
NEC Spitzenstrom für verschiedene Kupferdrahtgrößen
Reihenschaltung: Parallelschaltung：
57
Technische Parameter
Elektronische Parameter
Model
20A
40A
20A
30A
20A
20A
32V
100
VDC
≤ 0,26V
≤ 0,15V
RVR-20 RVR-30 RVR-40
12V @ 520W
24V @ 1040W
12V @ 260W
24V @ 520W
12V @ 400W
24V @ 800W
≤100mA @ 12V
≤58mA @ 24V
-3mV/°C/2V (default)
Mechanische Parameter
Model
Maximale Größe
7.66 x 4.70mm
0.30 x 0.18in
Nettogewicht
RVR-20 RVR-30/40
Lagertemperatur
Lagertemperatur
Bemessungslaststrom
≤ 95% (NC)
Schutzgehäuse IP32
Höhe < 3000m
-35°C to +45°C
-35°C to +75°C
10% to 90% NC
Luftfeuchtigkeit
238*172*77,3mm
9,38*6,78*3,05in
210*151*68,2mm
8,27*5,95*2,69in
Befestigung oval
Maximale
Terminalgröße
8 AWG
10mm
2
8 AWG
10mm
2
1.4kg
3,08 lb.
2.0kg
4,41 lb.
Kommunikationsanschluss
Zertifikation
RS232
FCC Teil 15, Klasse B, CE, RoHS, RCM
Nennspannung des Systems
Nennlaststrom
Max. Batteriespannung
Max. Solar-Eingangsspannung
Ladeschaltung Spannungsabfall
Entladungskreis Spannungsabfall
Temp. Kompensation
Max.Solar-Eingangsleistung
Bemessungs-Batteriestrom
Eigenverbrauch
12V/24V Auto-Erkennung
58
Batterieladeparameter
*Mit der Renogy BT-App kann die Batterieladeparameter im USER-Modus programmiert werden.
**Die voreingestellten Ladeparameter im LI-Modus sind für 12,8 V-LFP-Akkus programmiert. Bevor Sie
Rover zum Laden anderer Lithiumbatterietypen verwenden, stellen Sie die Parameter gemäß den
Empfehlungen des Batterieherstellers ein.
***Parameter werden für 24-V-Systeme mit 2 multipliziert
Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B
gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte bieten einen angemessenen
Schutz gegen schädliche Interferenzen in einer Wohninstallation. Dieses Gerät verwendet
Radiofrequenzenergie und soll gemäß den Anweisungen installiert werden.Außerdem gibt es
Störungen der Funkkommunikation. Es kann jedoch nicht garantiert werden, dass bei einer
bestimmten Installation keine Interferenzen auftreten. Wenn dieses Gerät den Radio- oder
Fernsehempfang stört, was durch das Aus- und Einschalten des Geräts festgestellt werden
kann, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden
Maßnahmen zu beheben:
*Richten Sie die Empfangsantenne neu aus
*Erhöhen Sie den Abstand zwischen Gerät und Empfänger
*
Schließen Sie das Gerät an eine Steckdose an, deren Stromkreis sich von dem des Empfängers unterscheidet
*Wenden Sie sich an den Händler oder einen erfahrenen Radio- / Fernsehtechniker
Das Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden
zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
(2) dieses Gerät muss alle empfangenen Interferenzen akzeptieren und Interferenzen
verursachen, die einen unerwünschten Betrieb verursachen.
Battery GEL SEALED FLOODED LFP(Li) USER
16 V 16 V 16 V 16 V
Egalisations-
-spannung
-----
-----
-----
14,6 V
Anhebungs-
-spannung
Erhaltungsspannung 13,8 V 13,8 V 13,8 V -----
Rückkehrs-
-spannung
13.2 V 13.2 V 13,2 V 13,2 V
Unterspannungswarnung
Niederspannungs
wiederverbindung
Unterspannungserholung
12 V 12 V 12 V 12 V
12,2V 12,2V 12,2V 12,2V
Tiefentladeschutz
Dauer vom Ausgleich 2 hours 2 hours
Dauer von Anhebung 2 hours 2 hours 2 hours -----
-----
*9-17 V
*9-17 V
*9-17 V
*9-17 V
*0-10 Hrs.
*1-10 Hrs.
9-17 V
9-17 V
9-17 V
9-17 V
9-17 V14,8V
14.4 V14,6 V 14,4 V 14,2 V
11,0V 11,0V 11,0V 11,0V
12,6 V 12,6 V 12,6 V 12,6 V
Überspannungswarnung
Rover PG– Stromerzeugung-Umwandlungskurve
59
Luftfeuchtigkeit：25℃Lichtintensität: 1000W/ m
2
MPPT 12V conversion efficiency (12V battery)
1.12 Volt System Conversion Efficiency
2. 24 Volt System Conversion Efficiency
Conversion efficiency Conversion efficiency
Output power（W）
MPPT 24V conversion efficiency (24V battery)
Output power（W）
550
87%
86%
1100 1000 900 800 600 500 300 100
88%
90%
92%
94%
96%
87%
88%
89%
90%
91%
92%
93%
94%
95%
96%
525 500 475 450 425 400
75 Vmp
60 Vmp
40 Vmp
75 Vmp
60 Vmp
40 Vmp
50 Vmp
20 Vmp
375 350 300 250 200 150 100 50
Maße
60
RVR-30/40
RVR-20
Maße im Millimeter (mm)
HINWEIS
150,40
151
68,20 131
210
154,00
R4,50
R2,60
R5,00
R2,60
R2,25
R4,0
R2,25
R4,0
117,32
13,87
143,63
172 77,30 147
238
123,46
24,30
18
167,60
Maße:210*151*68,2mm
Maximale Drahtstärke 8 AWG
Maße:238*172*77,3mm
Maximale Drahtstärke 8 AWG
Renogy reserves the right to change
the contents of this manual without notice.
RENOGY.COM
US
2775 E Philadelphia St, Ontario, CA 91761, USA
909-287-7111
www.renogy.com
customerservice@renogy.com
https://www.renogy.cn
sales@renogy.cn
CN
400-6636-695
苏州高新区科技城培源路1号5号楼-4
CA
https://ca.renogy.com
onlinestoreca@renogy.com
https://au.renogy.com
onlinestoreau@renogy.com
AU
JP
https://www.renogy.jp
onlinestorejp@renogy.com
https://uk.renogy.com
onlinestoreuk@renogy.com
UK
https://de.renogy.com
onlinestorede@renogy.com
DE
https://fr.renogy.com
onlinestorefr@renogy.com
FR
