Husqvarna 128LX Gas Brushcutter User Manual

128LX

EN Operator's manual 2-25

ES-MX Manual del usuario 26-50

FR-CA Manuel d’utilisation 51-75

LT28CSHV

Contents

Introduction..................................................................... 2

Safety..............................................................................5

Assembly...................................................................... 11

Operation...................................................................... 14

Maintenance................................................................. 20

Troubleshooting............................................................ 23

Transportation and storage...........................................24

Technical data.............................................................. 24

Accessories.................................................................. 24

Introduction

Product description

The product is a grass trimmer with a combustion

engine.

Work is constantly in progress to increase your safety

and efficiency during operation. Speak to your servicing

dealer for more information.

Intended use

Use the product with a grass blade or a trimmer head to

cut grass. Do not use the product for other tasks than

grass trimming and grass clearing.

Note: National or local regulations can set limit to the

operation of the product.

Only use the product with accessories that are approved

by the manufacturer. Refer to

Accessories on page 24

2 1570 - 001 - 14.10.2020

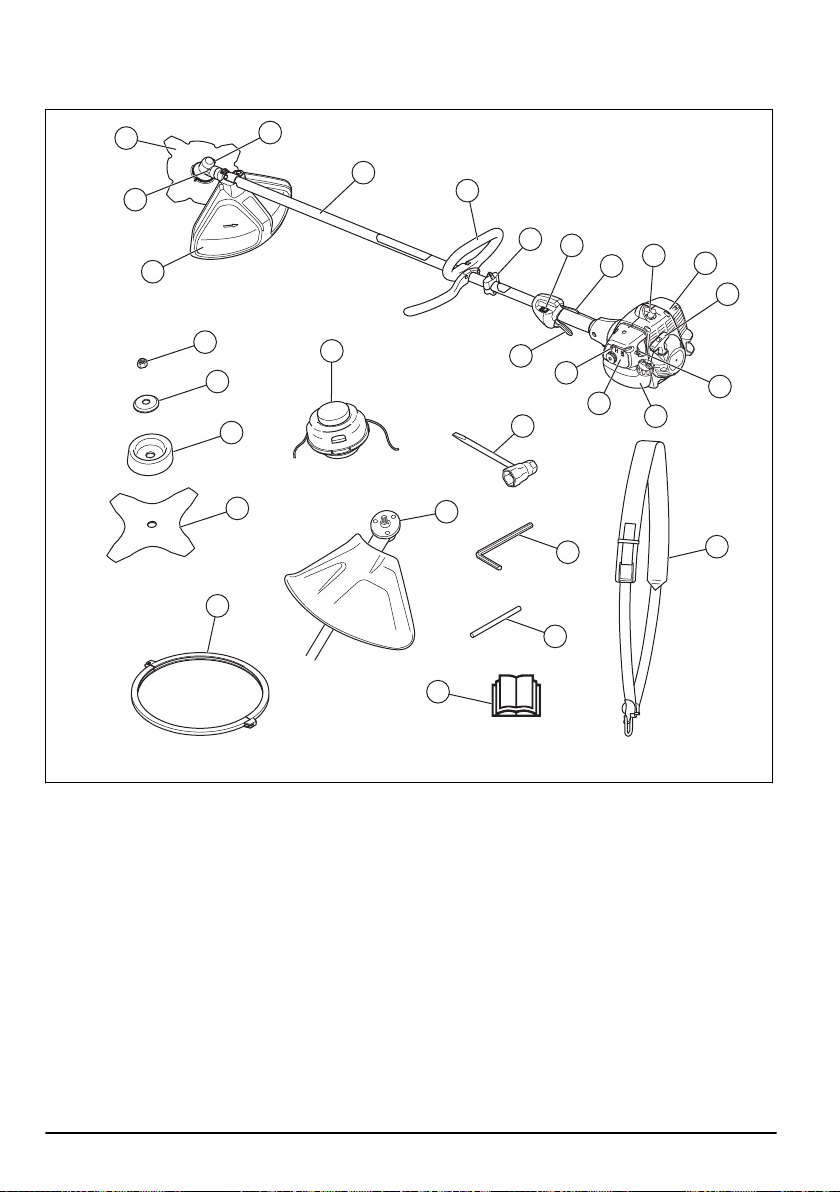

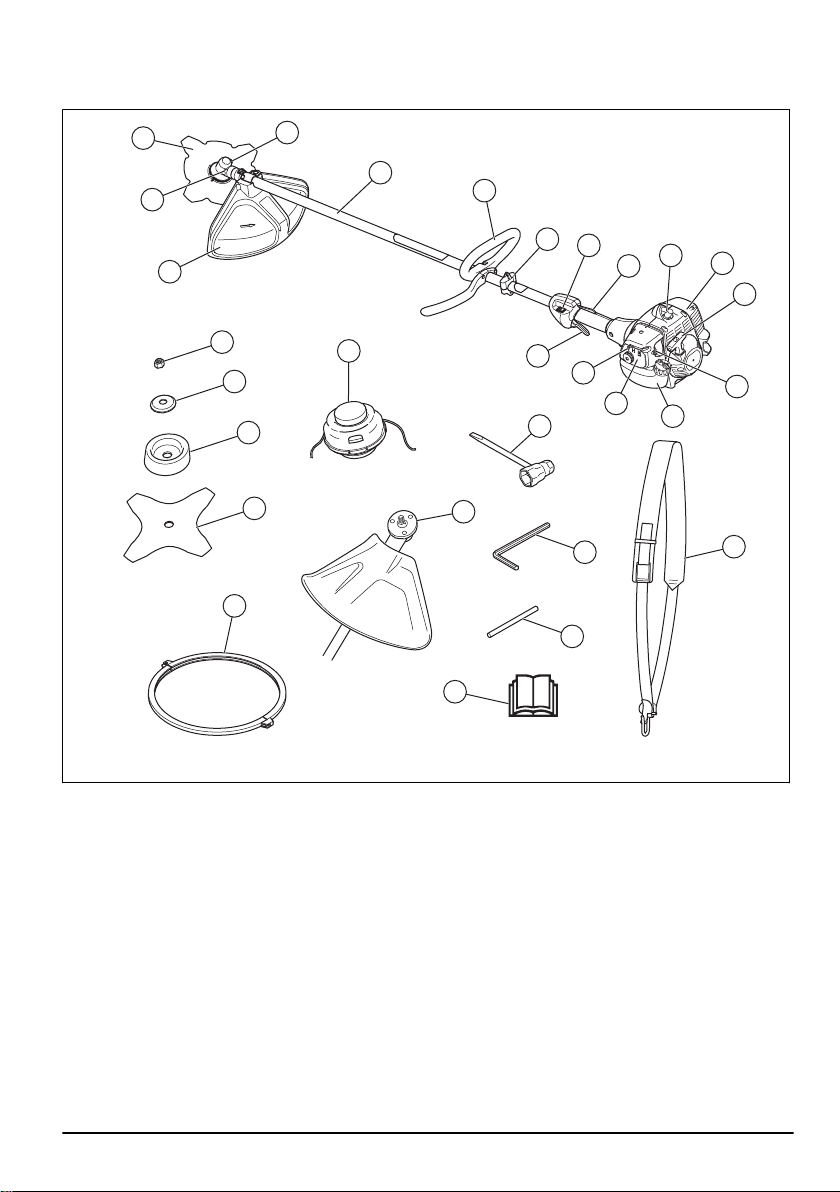

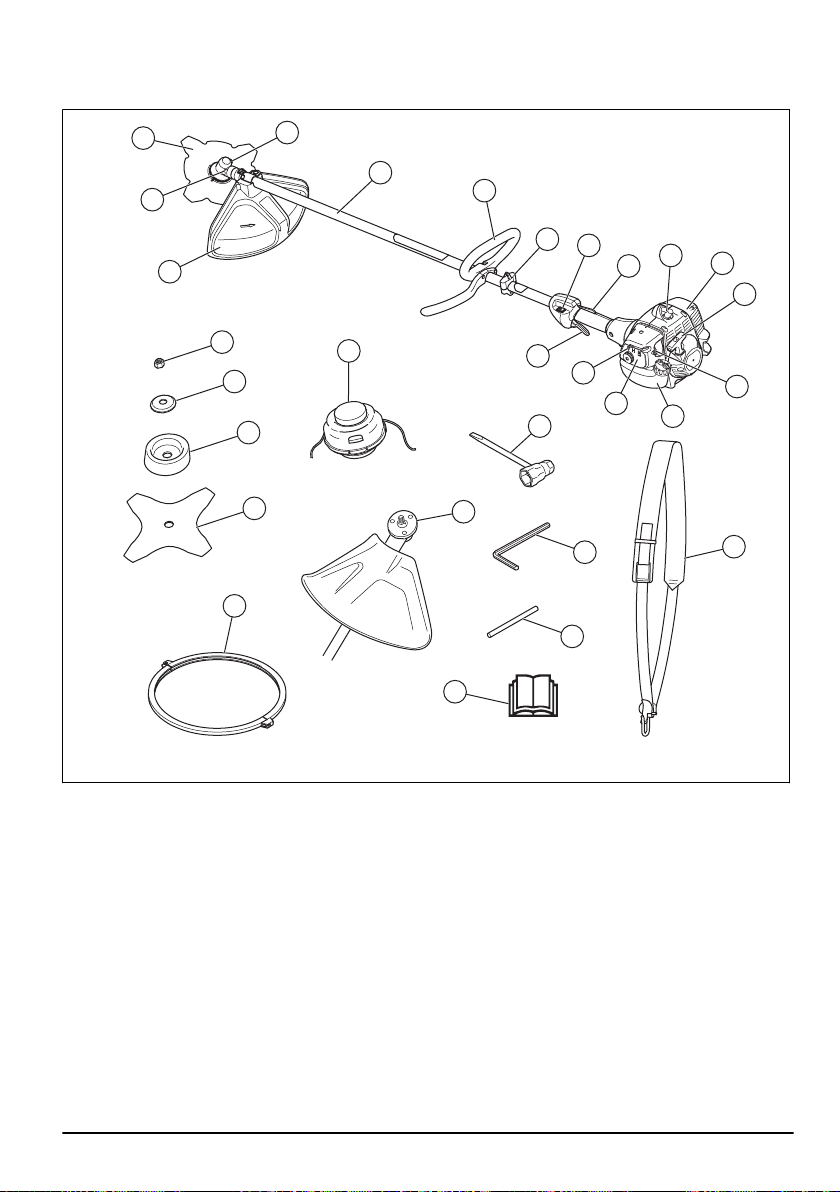

Product overview

1. Grass blade

2. Grease filler cap

3. Bevel gear

4. Cutting attachment guard

5. Shaft

6. J-handle

7. Harness clamp

8. Stop switch

9. Throttle trigger

10. Throttle trigger lockout

11. Spark plug cap and spark plug

12. Cylinder cover

13. Starter rope handle

14. Air purge bulb

15. Fuel tank

16. Air filter cover

17. Choke control

18. Locknut

19. Support flange

20. Support cup

21. Drive disc

22. Trimmer head

23. Combination wrench

24. Transport guard

25. Hex key

26. Locking pin

27. Harness

28. Operator's manual

1570 - 001 - 14.10.2020 3

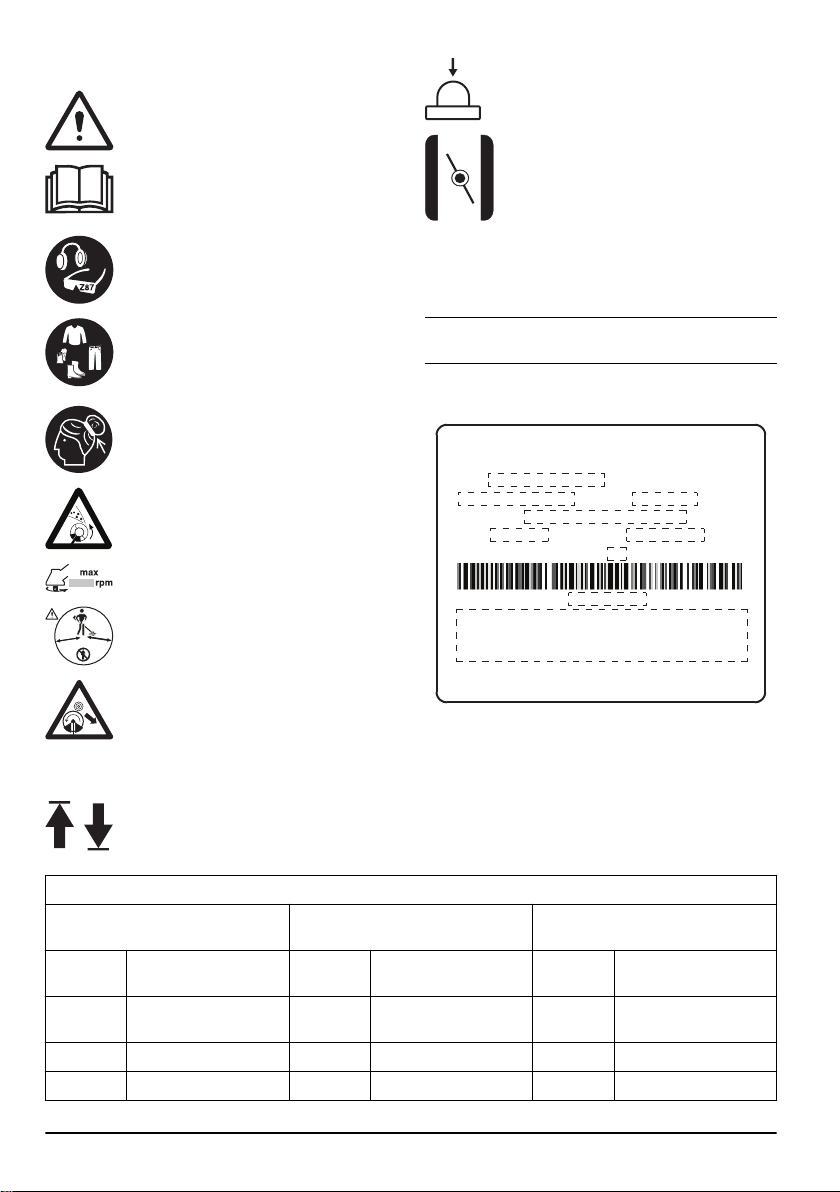

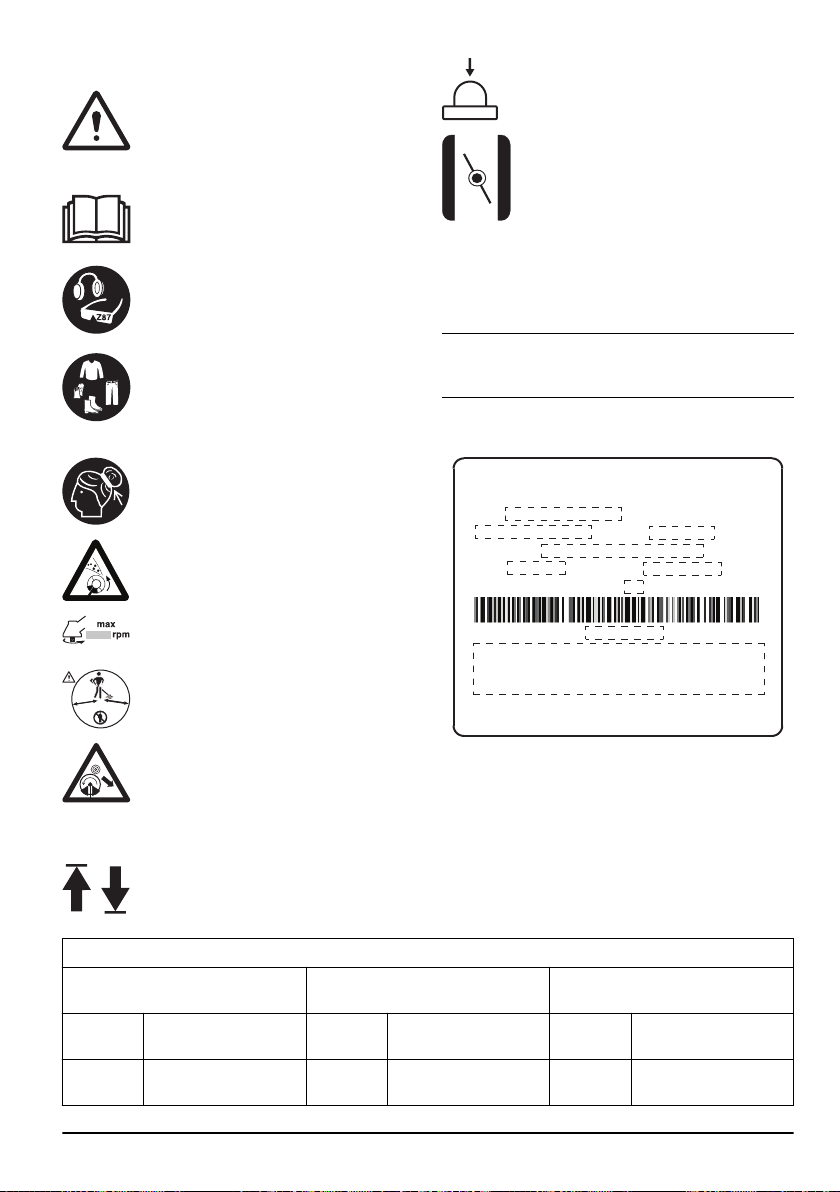

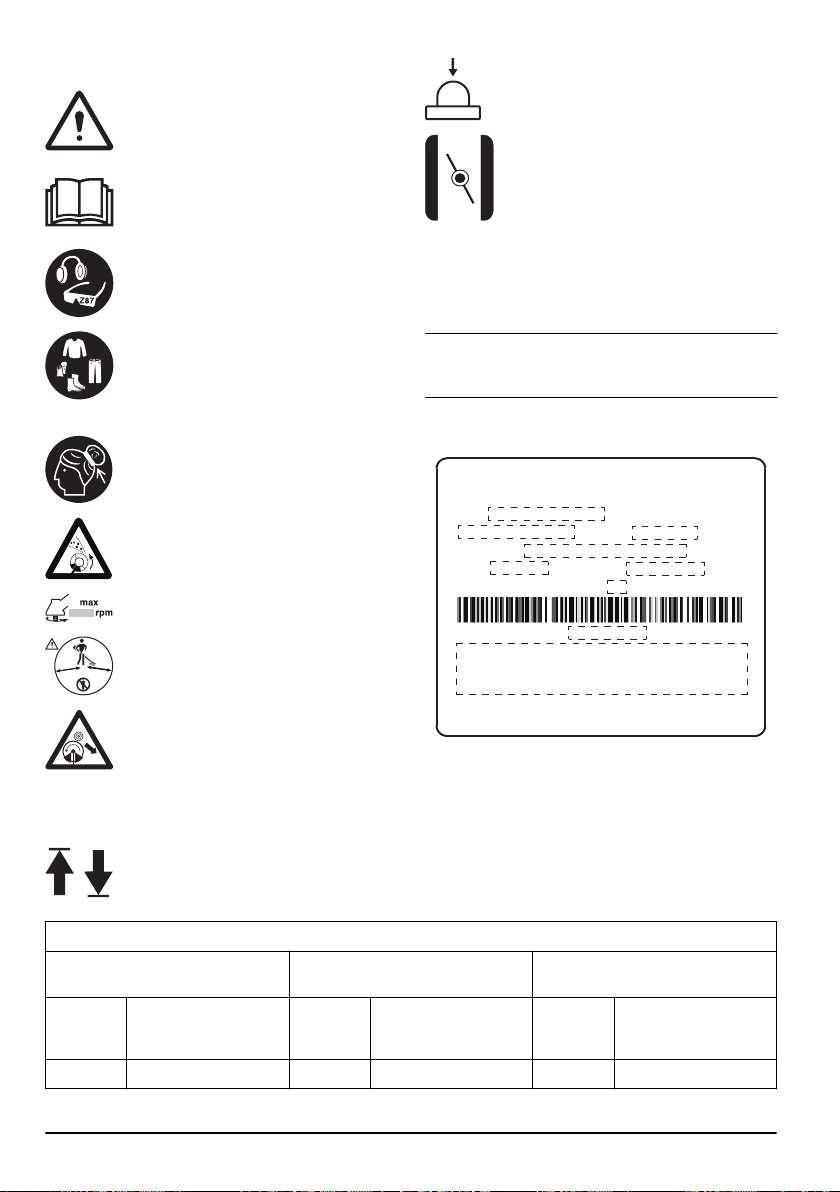

Symbols on the product

WARNING! Be careful and use the product

correctly. This product can cause serious

injury or death to the operator or others.

Read the operator's manual carefully and

make sure that you understand the

instructions before use.

Use approved hearing protection. Use

approved eye protection.

Use approved protective gloves during

operation and maintenance. Use protective

boots or shoes with non-slip soles. Use

clothing of strong fabric and of full length.

Make sure that long hair is put above your

shoulders.

The product can cause objects to eject,

which can cause injury.

Maximum speed of the output shaft.

50F

15 m

Keep a minimum distance of 15 m / 50 ft. to

persons and animals during operation of the

product.

Risk of blade thrust if the cutting equipment

touches an object that it does not

immediately cut. The product can cut off

body parts. Keep a minimum of 15 m / 50 ft.

distance to persons and animals during

operation of the product.

The arrows shows the limit for the handle

position.

Air purge bulb.

Choke.

yyyywwxxxx The rating plate shows the serial

number. yyyy is the production year

and ww is the production week.

Note: Other symbols/decals on the product refer to

certification requirements for other commercial areas.

EPA III

EMISSION CONTROL INFORMATION

REFER TO OWNER'S MANUAL FOR

MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS.

SN:

THIS ENGINE MEETS EXH AND EVP EMISSIONS REGULATIONS

FOR SMALL OFF ROAD ENGINES

FAMILY/DISP

PLT # SKU #

EMISSION COMPLIANCE PERIOD

(XX:XX)

The Emissions Compliance Period referred to on the

Emission Compliance label indicates the number of

operating hours for which the engine has been shown to

meet Federal and California emissions requirements.

EMISSION CONTROL LABEL ABBREVIATIONS

General Exhaust emission control systems Evaporative emission control sys-

tems

ECS Emission control system ECM Engine control module

(Autotune)

C Coextruded (Multilayer)

EXH/EVP Exhaust and Evapora-

tive

EM Engine modification N Nylon

HRS Hours OC Oxidizing Catalyst P Treated HDPE or PE

REGS Regulations TWC Three way catalyst S Sealed

4 1570 - 001 - 14.10.2020

EMISSION CONTROL LABEL ABBREVIATIONS

General Exhaust emission control systems Evaporative emission control sys-

tems

SORE Small off road engines

US EPA United States Environ-

mental Protection Agen-

CAL California

EVAP Evaporative

DISPL Displacement

California Proposition 65

WARNING!

The engine exhaust from this

product contains chemicals known

to the State of California to cause

cancer, birth defects or other

reproductive harm.

Product liability

As referred to in the product liability laws, we are not

liable for damages that our product causes if:

• the product is incorrectly repaired.

• the product is repaired with parts that are not from

the manufacturer or not approved by the

manufacturer.

• the product has an accessory that is not from the

manufacturer or not approved by the manufacturer.

• the product is not repaired at an approved service

center or by an approved authority.

Safety

Safety definitions

Warnings, cautions and notes are used to point out

specially important parts of the manual.

WARNING: Used if there is a risk of injury or

death for the operator or bystanders if the

instructions in the manual are not obeyed.

CAUTION: Used if there is a risk of damage

to the product, other materials or the

adjacent area if the instructions in the

manual are not obeyed.

Note: Used to give more information that is necessary in

a given situation.

General safety instructions

WARNING: Read the warning instructions

that follow before you use the product.

• A clearing saw, brushcutter or trimmer can be

dangerous if used carelessly or incorrectly and can

cause serious injury or death to the operator or

others. It is extremely important that you read and

understand the contents of this operator’s manual.

• Under no circumstances may the design of the

product be modified without the permission of the

manufacturer. Never use a product that has been

modified in any way from its original specification

and always use original accessories. Non-authorized

modifications and/or accessories can result in

serious personal injury or the death of the operator

or others.

• The inside of the muffler contain chemicals that may

be carcinogenic. Avoid contact with these elements

in the event of a damaged muffler.

• This product produces an electromagnetic field

during operation. This field may under some

circumstances interfere with active or passive

medical implants. To reduce the risk of serious or

fatal injury, we recommend persons with medical

implants to consult their physician and the medical

implant manufacturer before operating this product.

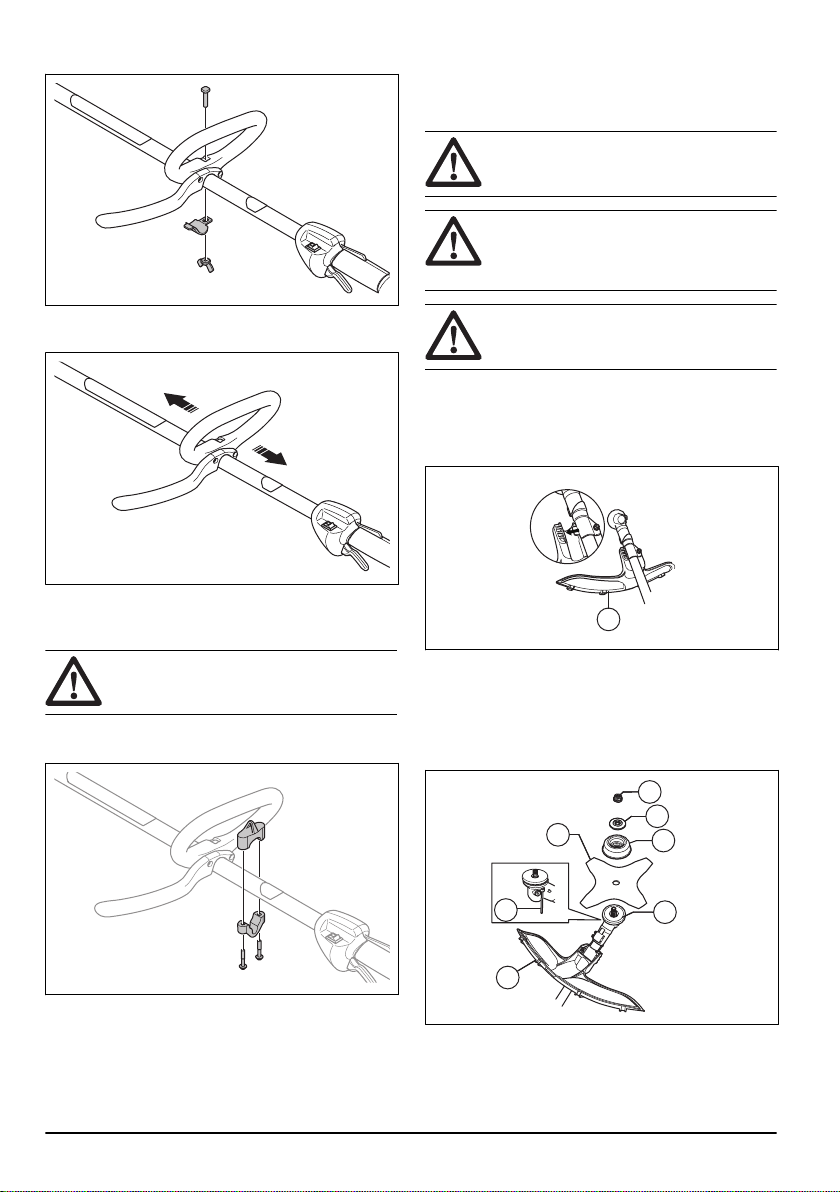

Safety instructions for assembly

WARNING: Read the warning instructions

that follow before you use the product.

1570 - 001 - 14.10.2020 5

• Use approved protective gloves when you assemble

the product and cutting attachment.

• Remove the spark plug cap from the spark plug

before you assemble the product.

• Make sure that the correct handlebar and cutting

attachment guard are assembled before you operate

the product.

• A defective or incorrect cutting attachment guard can

cause injury. Do not use a cutting attachment without

an approved cutting attachment guard.

• Attach the clutch cover and shaft correctly before

you start the product.

• The drive disc and support flange must engage

correctly in the center hole of the cutting attachment.

A cutting attachment that is attached incorrectly can

cause injury or death.

• Attach the harness to the product to prevent injury to

the operator or others.

Safety instructions for operation

WARNING: Read the warning instructions

that follow before you use the product.

• Never use a harness with a defective quick release.

When using a brush cutter it must always be hooked

securely to the harness. Otherwise you will be

unable to control the brush cutter safely and this can

result in injury to yourself or others.

• Always hold the product with both hands. Hold the

product on the right side of your body. Keep the

cutting attachment below waist level. Connect the

product to the suspension ring on the harness. Keep

all parts of your body away from the hot surfaces.

Keep all parts of your body away from the rotating

cutting attachment.

• Learn and understand the difference between

forestry clearing, grass clearing and grass trimming

before you use the product.

• Never use a product that has been modified in any

way from its original specification.

• Never use a product that is faulty. Carry out the

safety checks, maintenance and service instructions

described in this manual. Some maintenance and

service measures must be carried out by trained and

qualified specialists. Refer to

Maintenance schedule

on page 20

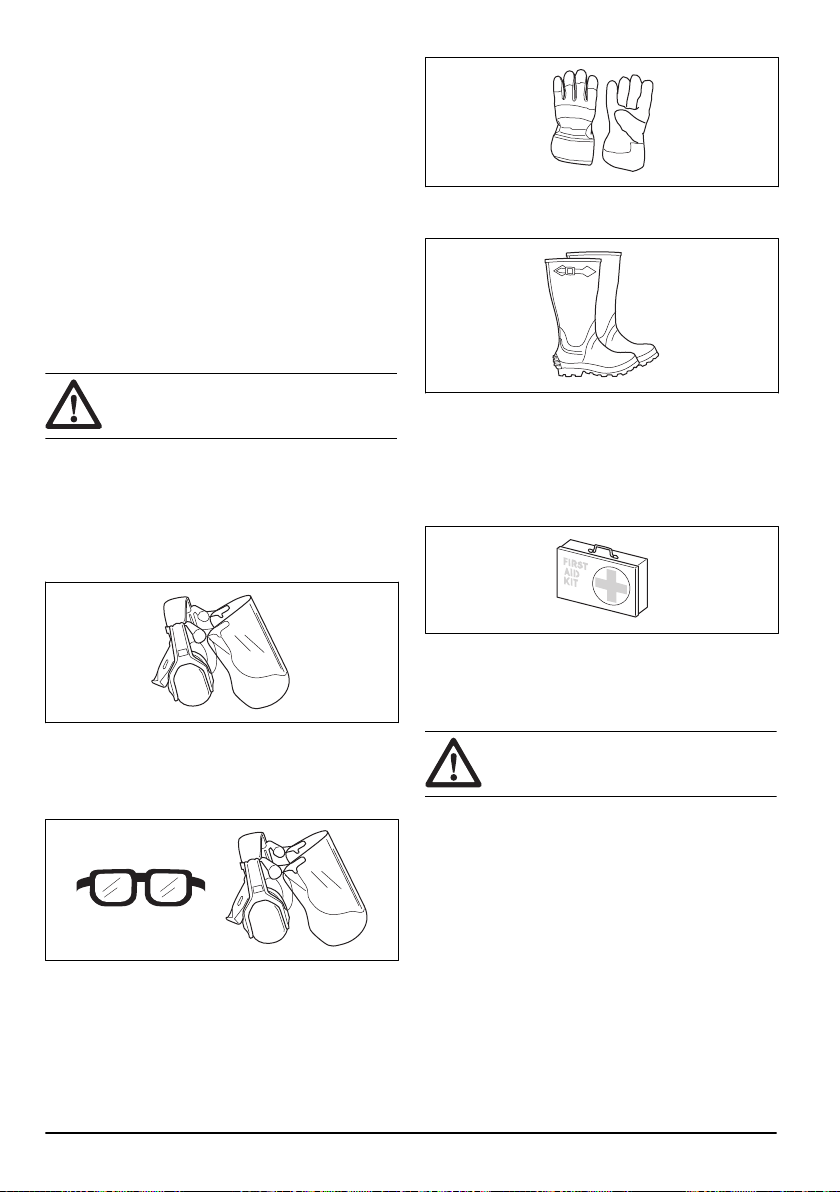

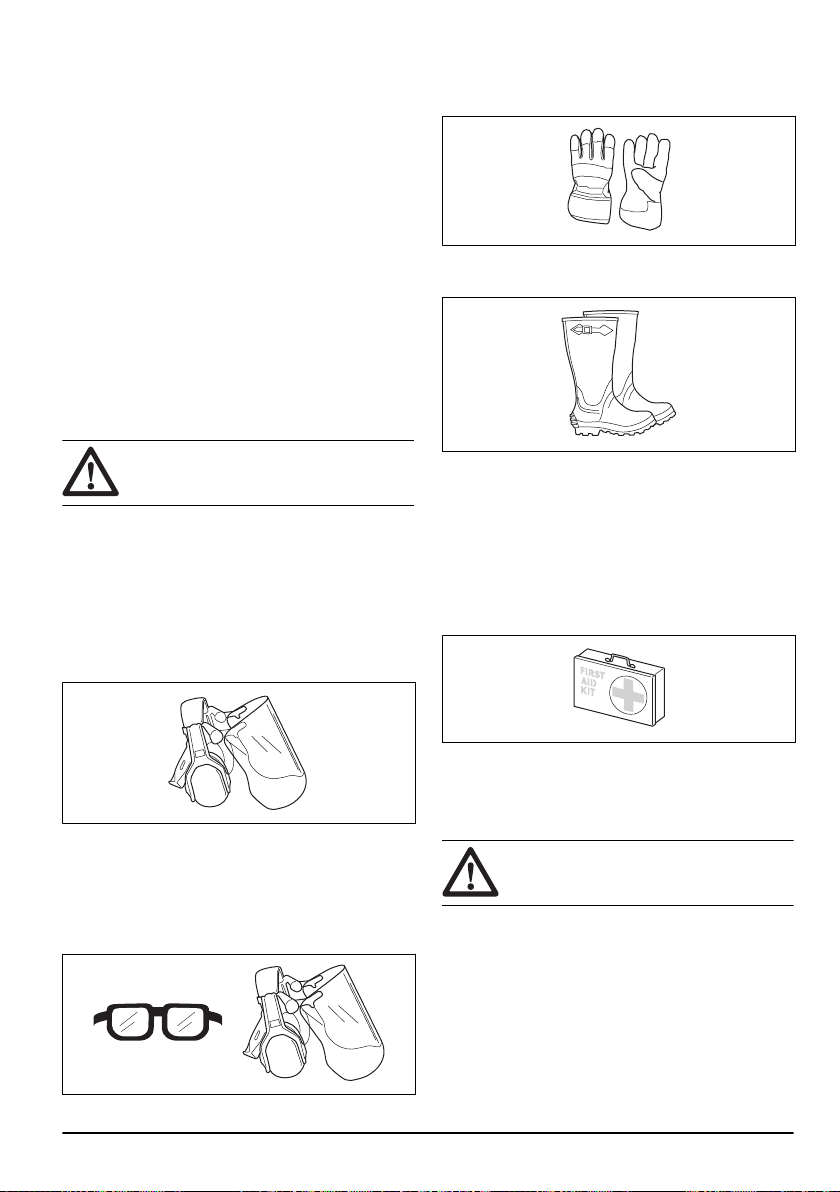

• Use personal protective equipment. Refer to

Personal protective equipment on page 7

• Do not use the product in bad weather, such as

dense fog, heavy rain, strong wind, intense cold, etc.

Working in bad weather is tiring and often brings

added risks, such as icy ground, unpredictable felling

direction, etc.

• The only accessories you can operate with this

engine unit are the cutting attachments we

recommend. Refer to

Accessories on page 24

• Watch out for thrown objects. Always wear approved

eye protection. Never lean over the cutting

attachment guard. Stones, rubbish, etc. can be

thrown up into the eyes causing blindness or serious

injury.

• Never use the product if you are tired, if you are ill, if

you have consumed alcohol, or if you are taking

other drugs or medication that can affect your vision,

judgement or coordination.

• Long-term exposure to noise can result in permanent

hearing loss. Always use approved hearing

protection.

• Listen for warning signals and loud voices when you

use hearing protection. Always remove your hearing

protection when the engine stops.

• Carry out an overall inspection of the product before

use. Refer to

Before you operate the product on

page 14

• Never use the product if it is changed or defective.

• Make sure that the spark plug cap and ignition lead

are not damaged to prevent the risk of electrical

shock.

• Look around the work area to make sure that no

persons, animals or objects have a negative effect

on the safety of the operation of the product.

• Look around the work area to make sure that no

persons or animals touch the cutting attachment or

are hit by objects that are ejected from the cutting

attachment.

• Examine the work area. Remove all loose objects,

such as stones, broken glass, nails, steel wire and

string, that can eject or wind around the cutting

attachment.

• Do not use the product in a situation or location

where you can not get aid if an accident occurs.

• Do not use the product without a guard.

• Make sure that persons or animals keep a distance

of a minimum of 15 m/50 ft during work. Always look

behind you before you turn around with the product.

Stop the product immediately if a person or animal

enters the 15 m/50 ft safety zone. If more than one

operator does work in the same area, keep a

minimum safety distance of 15 m/50 ft.

• Make sure that you can move safely and have a safe

stance. Examine the area around you for obstacles

such as roots, rocks, branch and ditches. Be careful

during work on slopes.

• Do not overreach. Keep a stable position of the feet

and a good balance at all times.

• Before you start the product, put it on a flat surface,

at a minimum of 3 m from the fuel source and from

where you fill fuel. Make sure that there are no

objects near or touching the cutting attachment.

• If the cutting attachment rotates at idle speed, let a

service agent adjust it. Do not use the product until it

is adjusted or repaired.

• Look out for thrown objects. Always use approved

eye protection and keep away from the cutting

attachment guard. Stones and other small objects

1570 - 001 - 14.10.2020

can eject into your eyes and cause blindness or

other injuries.

• Do not put the product down with the engine on

unless you have it in clear view.

• Do not remove the cut material, or let other persons

remove cut material, while the engine is on or the

cutting equipment rotates, as this can result in

serious injury.

• The bevel gear can get hot during use and may

remain so for a while afterwards. You could get burnt

if you touch it.

• Always stop the engine and make sure that the

cutting equipment does not rotate before you remove

material that is wound around the blade shaft or

caught between the guard and the cutting

attachment. The cutting equipment continues to

rotate even after the throttle has been released.

Ensure that the cutting attachment has stopped

completely and disconnect the spark plug cap before

you start to work on it.

• Be careful when you remove material from around

the cutting equipment. The bevel gear gets hot

during operation and can cause burn injuries.

• The exhaust fumes from the engine are hot and can

contain sparks. Risk of fire. Be careful around dry

and flammable material.

• Stop the engine before you move to a new work

area. Always attach the transport guard before you

move the equipment.

• Never use the product indoors or in spaces lacking

proper ventilation. Exhaust fumes contain carbon

monoxide, an odourless, poisonous and highly

dangerous ga can result in death due to asphyxiation

or carbon monoxide poisoning.

• Never allow children to use or be in the vicinity of the

product. As the product is equipped with a spring-

loaded stop switch and can be started by low speed

and force on the starter handle, even small children

under some circumstances can produce the force

necessary to start the product. This can mean a risk

of serious personal injury. Therefore remove the

spark plug cap when the product is not under close

supervision.

• Overexposure to vibration can lead to circulatory

damage or nerve damage in persons who have poor

circulation. Speak to your physician if you

experience symptoms of overexposure to vibration.

Such symptoms include numbness, loss of feeling,

tingling, pricking, pain, loss of strength, changes in

skin color or condition. These symptoms usually

show in the fingers, hands or wrists. The risk

increases at low temperatures.

• Check that the cutting equipment is correctly fitted

and adjusted.

• If you encounter a situation where you are uncertain

how to proceed you should ask an expert. Contact

your dealer or your service workshop.

• Avoid all usage which you consider to be beyond

your capability.

• Do not use the product unless you are able to call for

help in the event of an accident.

• Using an incorrect cutting attachment or an

incorrectly sharpened blade increases the risk of

blade thrust.

• Products fitted with grass blades can be thrown

violently to the side when the blade comes into

contact with a fixed object. This is called blade

thrust. A blade thrust can be violent enough to cause

the product and/or operator to be propelled in any

direction, and possibly lose control of the product.

Blade thrust can occur without warning if the product

snags, stalls or binds. Blade thrust is more likely to

occur in areas where it is difficult to see the material

being cut.

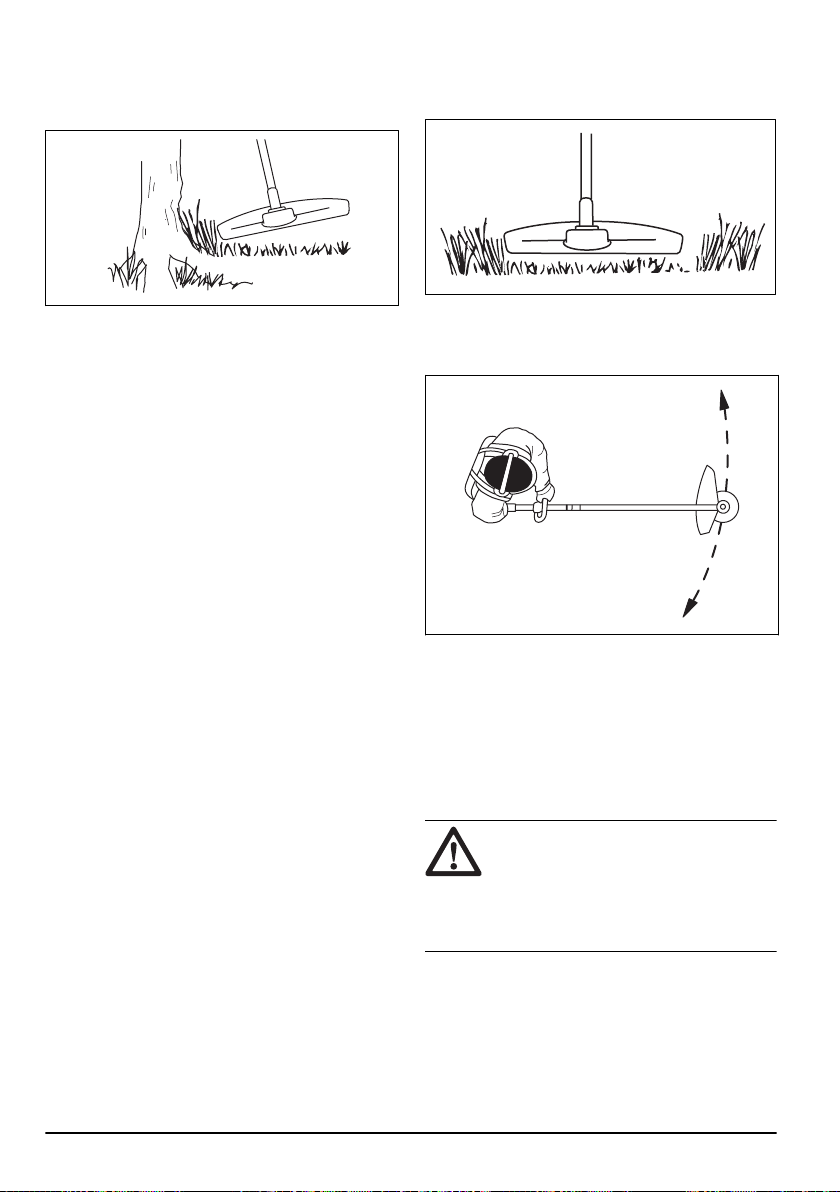

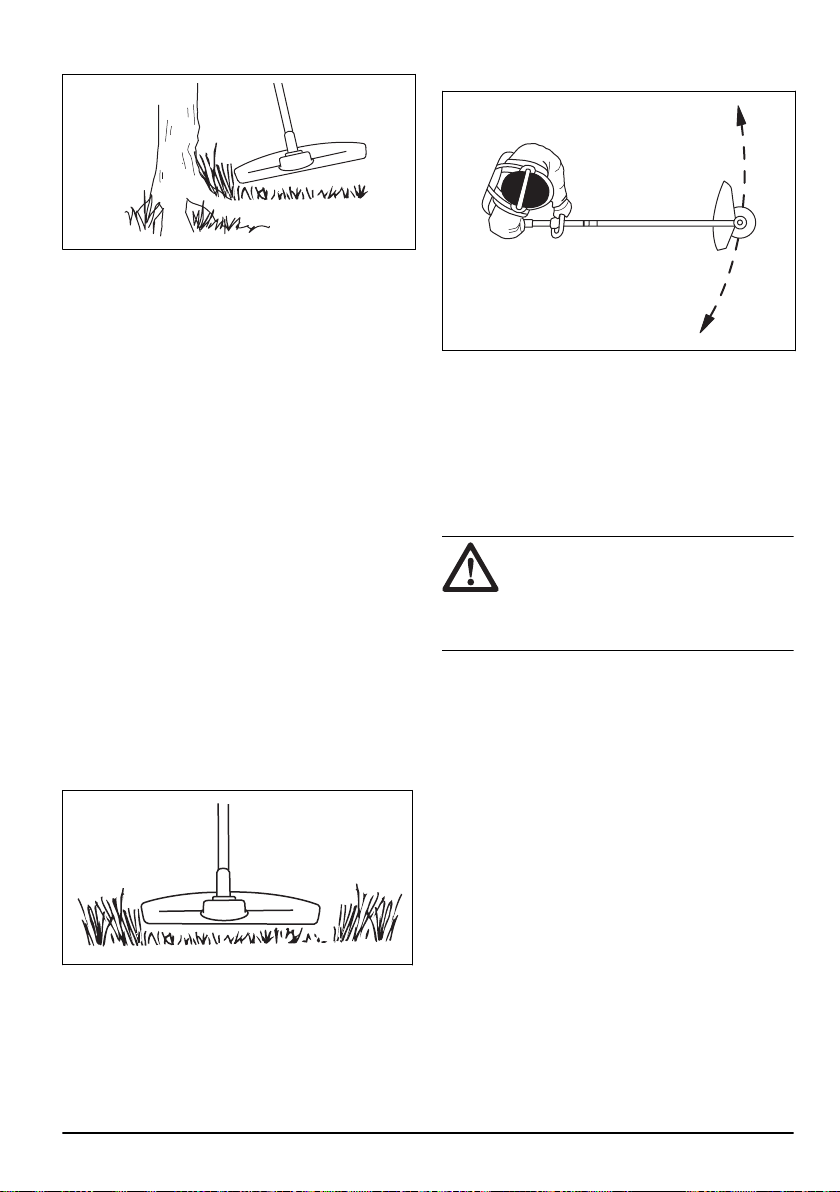

• Avoid cutting with the area of the blade between the

12 o'clock and 3 o'clock positions. Because of the

speed of rotation of the blade, blade thrust can occur

if you attempt to cut thick stems with this area of the

blade.

• Mufflers fitted with catalytic converters get very hot

during use and remain so for some time after

stopping. This also applies at idle speed. Contact

can result in burns to the skin. Remember the risk of

fire.

• Only use cutting attachments with the guards we

recommend. Refer to

Accessories on page 24

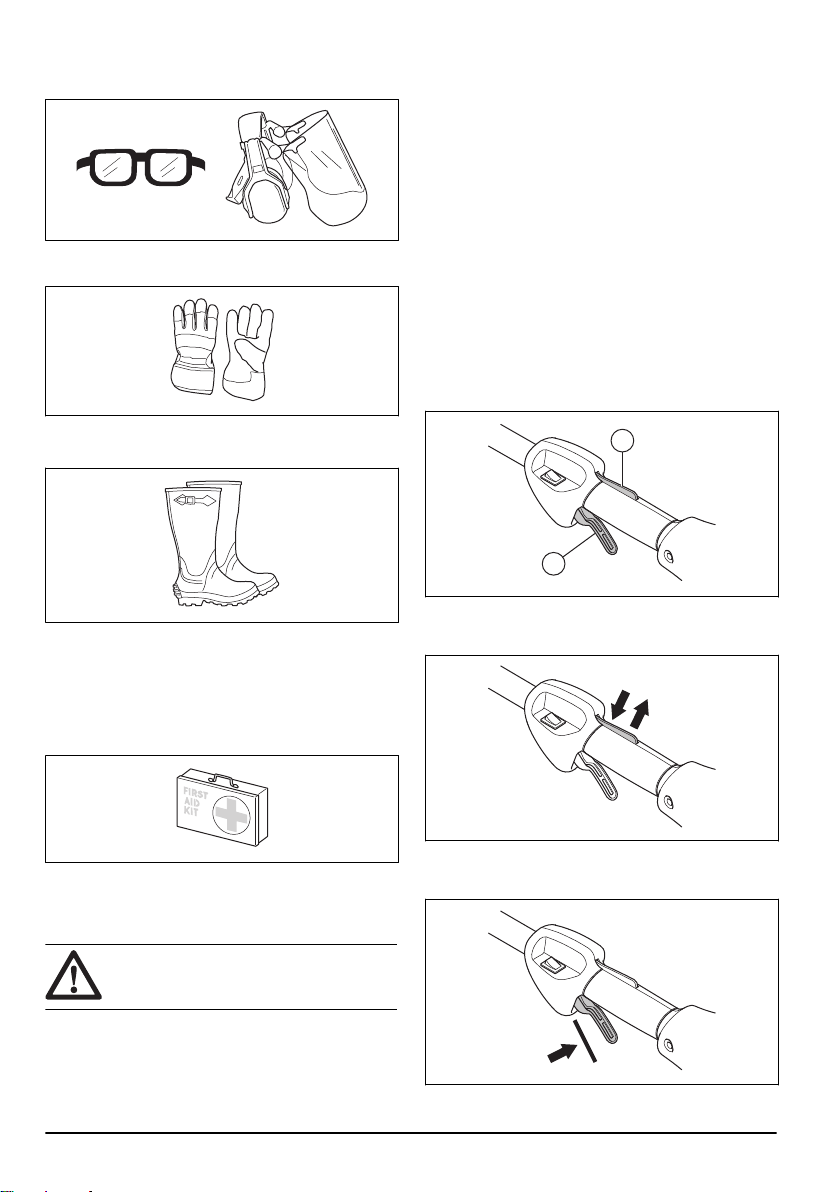

Personal protective equipment

WARNING: Read the warning instructions

that follow before you use the product.

• Always use approved personal protective equipment

when you use the product. Personal protective

equipment cannot fully prevent injury but it

decreases the degree of injury if an accident does

occur. Let your dealer help you select the correct

equipment.

• Use approved hearing protection.

• Use approved eye protection. If you use a visor, you

must also use approved protective goggles.

Approved protective goggles must comply with the

1570 - 001 - 14.10.2020

ANSI Z87.1 standard in the USA or EN 166 in EU

countries.

• Use gloves when it is necessary, for example when

you attach, examine or clean the cutting equipment.

• Use protective boots with steel toe-cap and non-slip

soles.

• Use clothing made of a strong fabric. Always use

heavy, long pants and long sleeves. Do not use

loose clothing that can catch on twigs and branches.

Do not use jewelry, short pants or sandals. Do not

go with bare feet. Put your hair up safely above

shoulder level.

• Keep first aid equipment near.

Safety devices on the product

For information about where to find the safety devices,

see

Introduction on page 2

WARNING:

Read the warning instructions

that follow before you use the product.

• Do not use a product with defective safety devices.

Do a check of and do maintenance on the safety

devices regularly. If the safety devices are defective,

speak to your Husqvarna service agent.

• Do not make changes to safety devices. Do not use

the product if protective covers, safety switches or

other protective devices are not attached or are

defective.

• For all service and repair work on the product,

especially for the safety devices, special training is

necessary. If the safety devices fail the checks given

in this operator's manual, you must let a service

agent help you. We guarantee that professional

repairs and service is available. If your dealer is not

a service agent, speak to them for information about

the nearest service agent.

• Do not use a cutting attachment without an approved

and correctly attached cutting attachment guard. See

Accessories on page 24

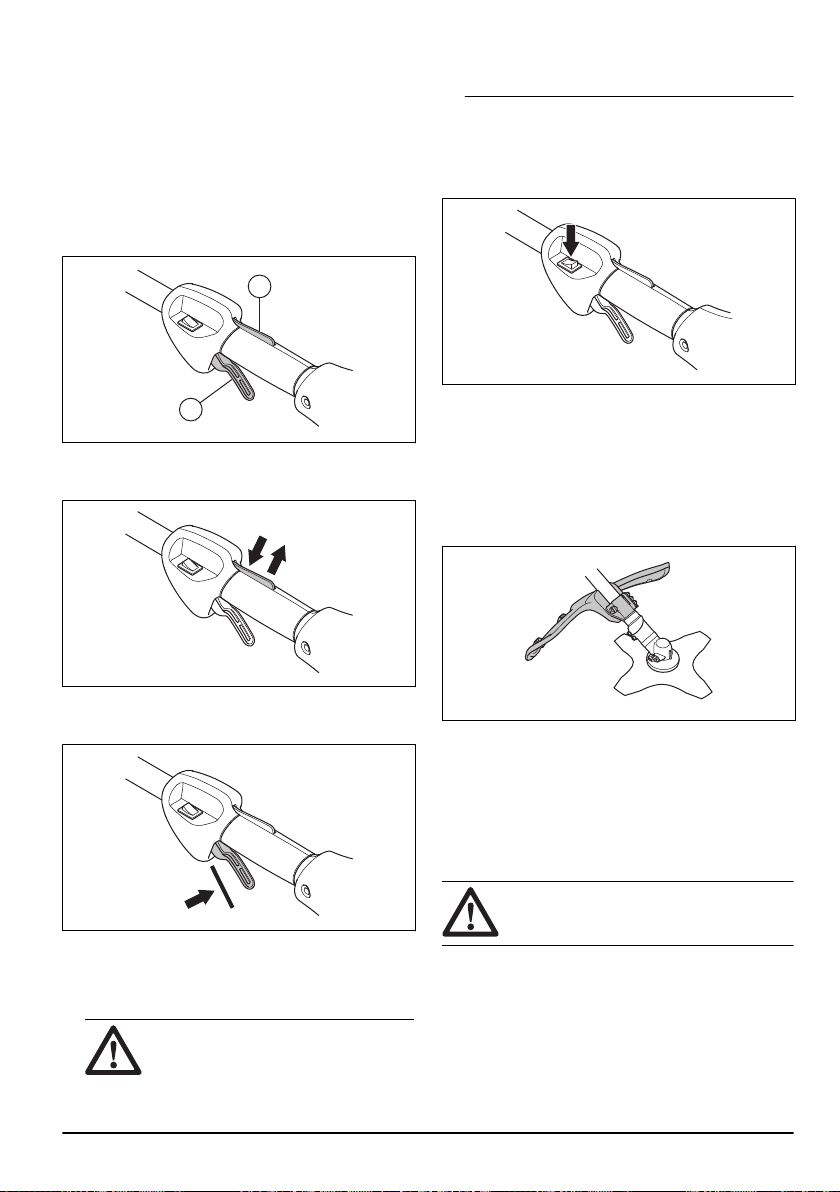

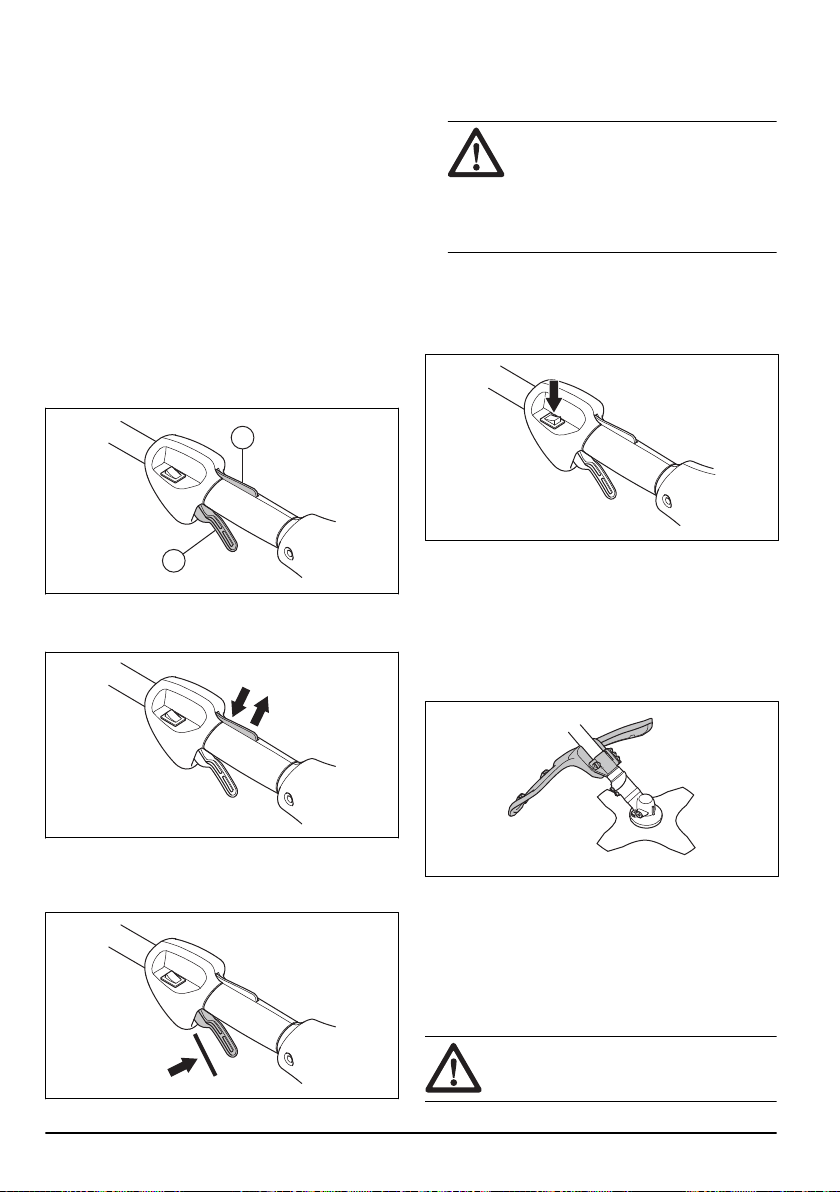

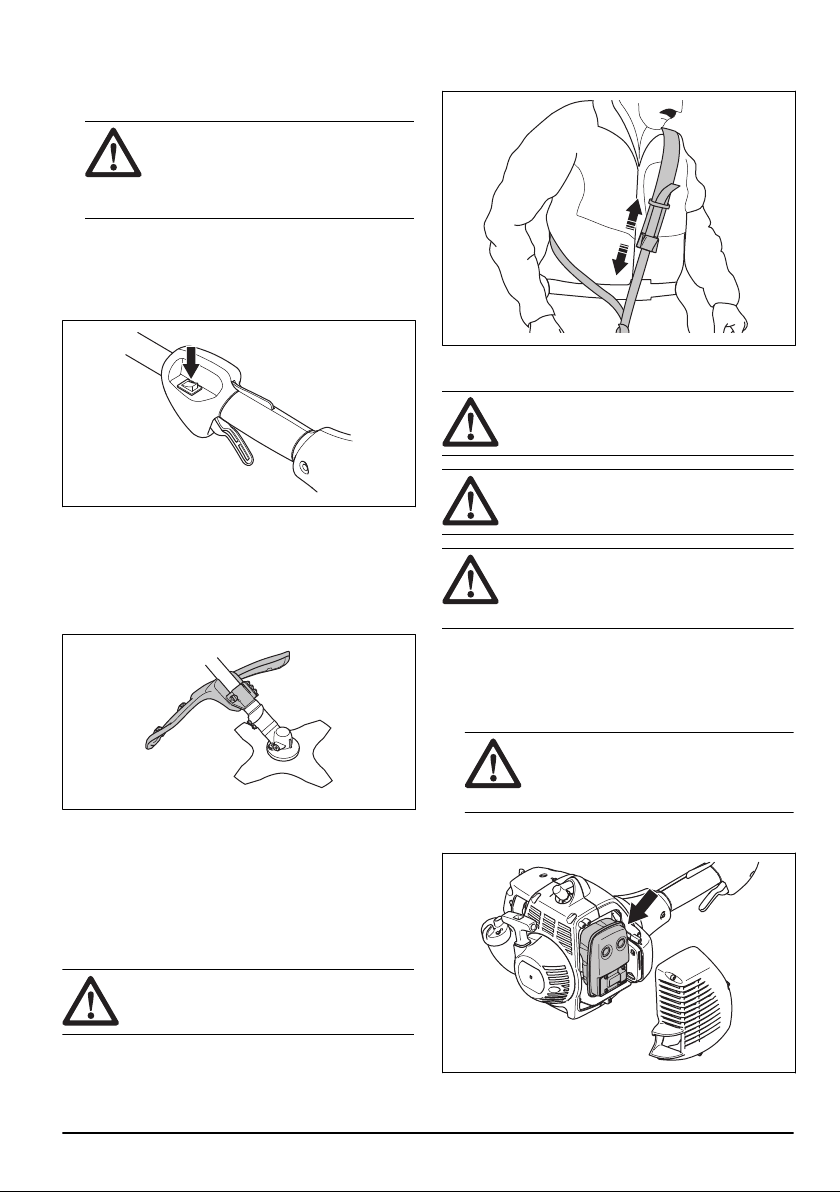

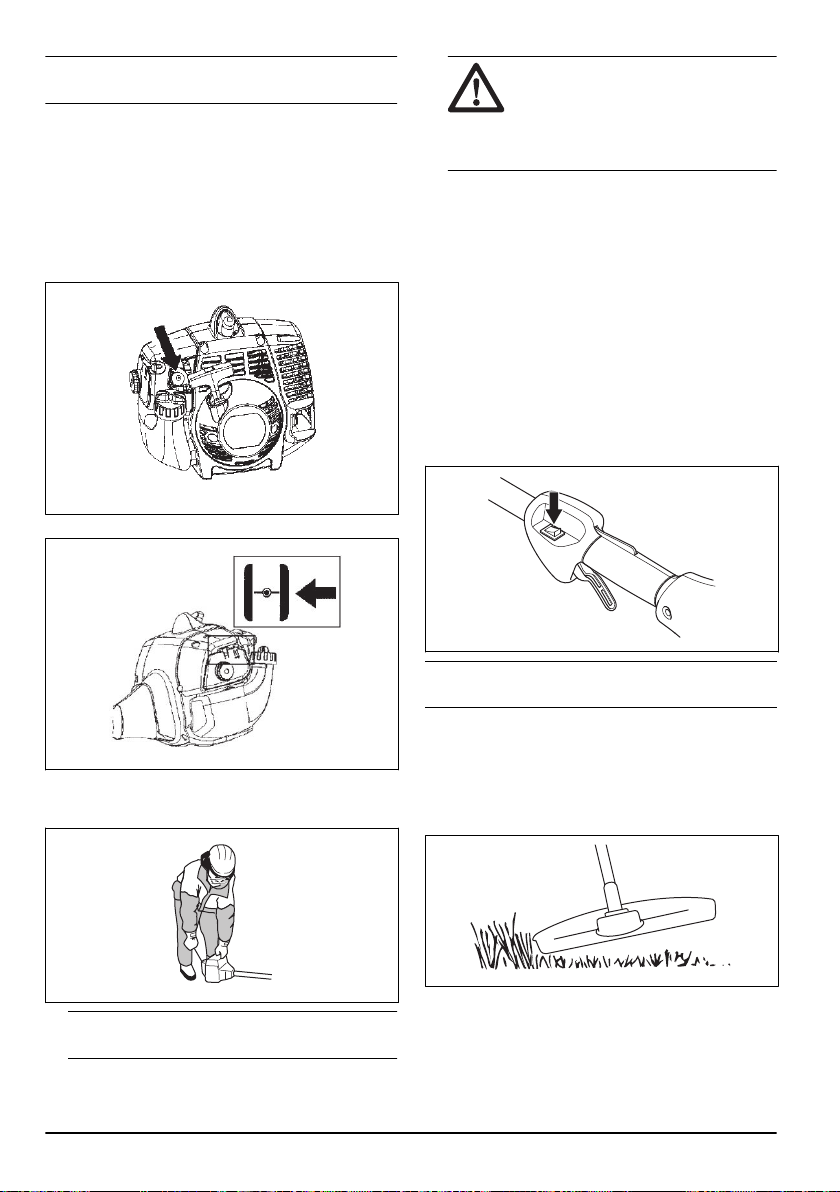

To do a check of the throttle trigger lockout

1. Make sure that the throttle trigger lockout (A) and

throttle trigger (B) move freely and that the return

spring works correctly.

2. Push down the throttle trigger lockout and make sure

that it goes back to its initial position when you

release it.

3. Make sure that the throttle trigger is locked at the

idle position when the throttle trigger lockout is

released.

1570 - 001 - 14.10.2020

4. Start the product and apply full throttle.

5. Release the throttle trigger and make sure that the

blades stop and stay stationary.

WARNING: If the blades move when the

throttle trigger is in the idle position, then

the carburetor idle speed must be

adjusted. Refer to

To adjust the idle

speed on page 21

To do a check of the stop switch

1. Start the engine.

2. Move the stop switch to the stop position and make

sure that the engine stops.

To do a check of the cutting attachment guard

The cutting attachment guard prevents injuries and

stops objects that eject in the direction of the operator.

1. Stop the engine.

2. Do a visual check for damages, for example cracks.

3. Replace the cutting attachment guard if it is

damaged.

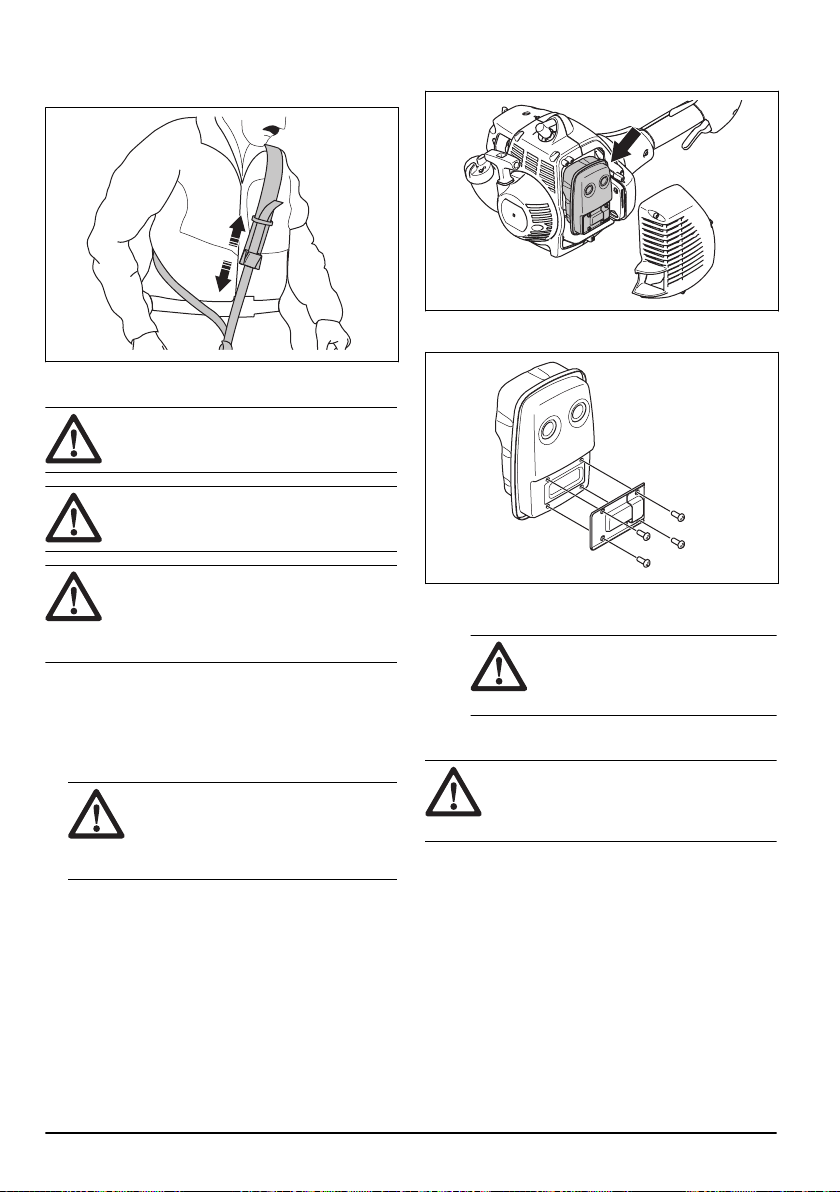

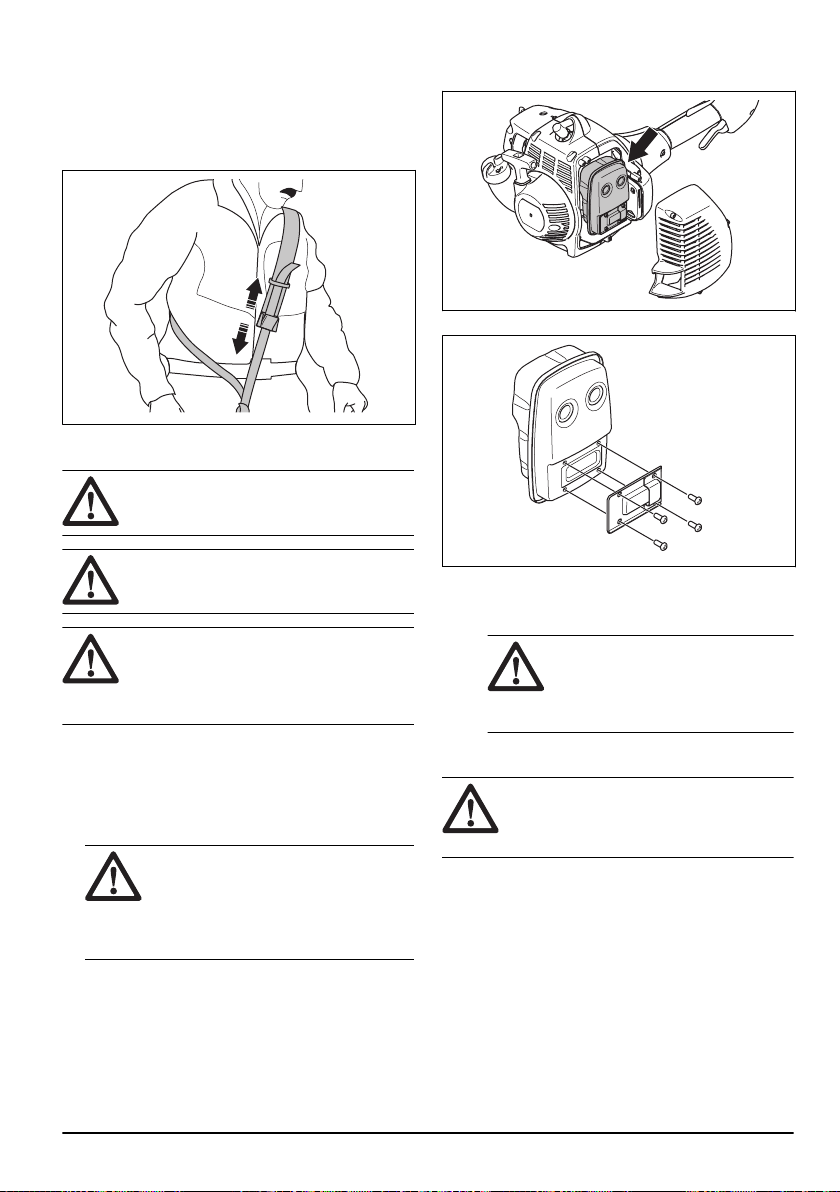

To adjust the harness

Always use the harness when you operate the product.

The harness gives maximum control during operation of

the product. The harness decreases the risk of tiredness

in your arms and back.

WARNING: Do not use a defective harness.

1. Examine the harness for damage and wear. Always

replace a damaged harness.

2. Put on the harness.

3. Adjust the length of the harness until the support

hook is approximately level with your right hip.

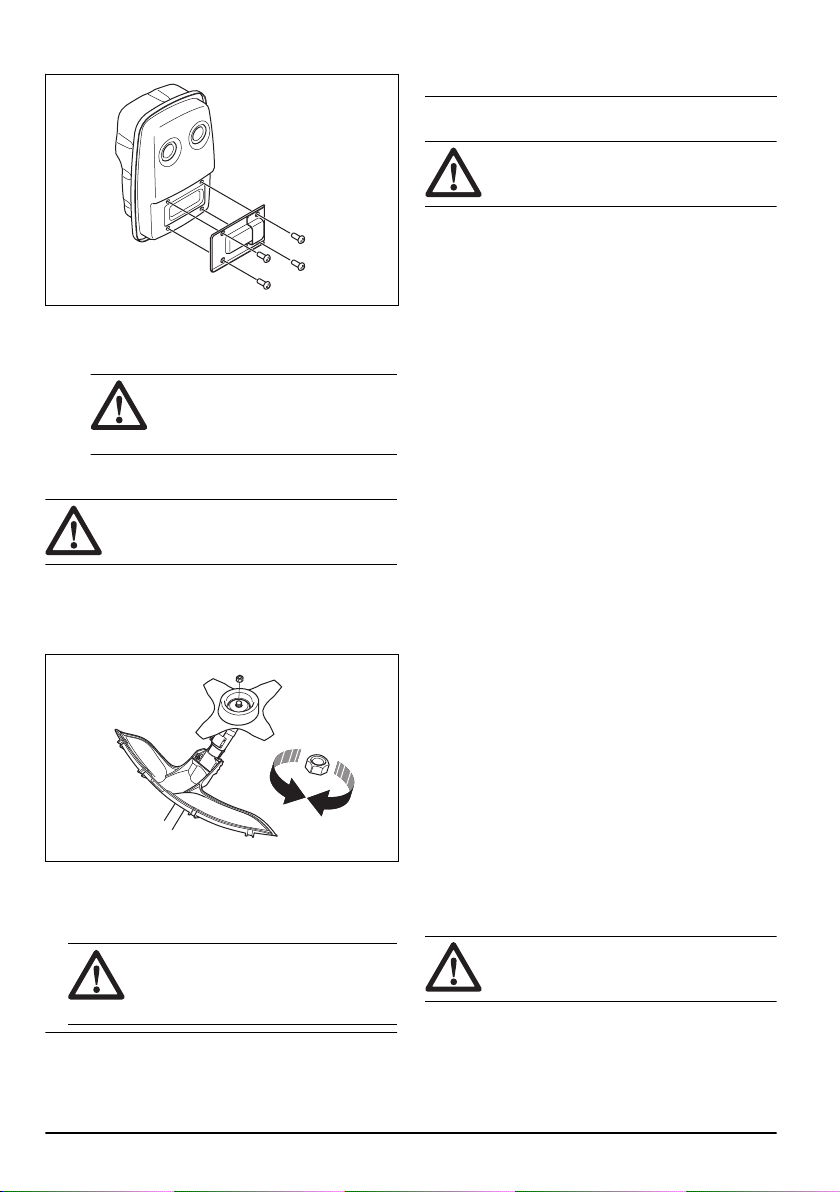

To do a check of the muffler

WARNING: Do not use a product that has a

defective muffler.

WARNING: Do not use the product if the

spark arrester screen on the muffler is

missing or defective.

WARNING: The muffler becomes very hot

during and after operation and also at idle

speed. Use protective gloves to prevent

burn injuries.

The muffler keeps noise levels to a minimum and points

exhaust fumes away from the operator.

1. Stop the engine.

2. Examine the muffler for damage and defects.

WARNING:

The inner surfaces of the

muffler contain chemicals that can cause

cancer. Be careful not to touch these

elements if the muffler is damaged.

3. Make sure that the muffler is correctly attached to

the product.

1570 - 001 - 14.10.2020

4. Do a visual check of the spark arrester screen.

a) Replace the spark arrester screen if it is

damaged.

b) Clean the spark arrester screen if it is blocked.

CAUTION: If the spark arrester

screen is blocked the product

becomes too hot and this causes

damage to the cylinder and piston.

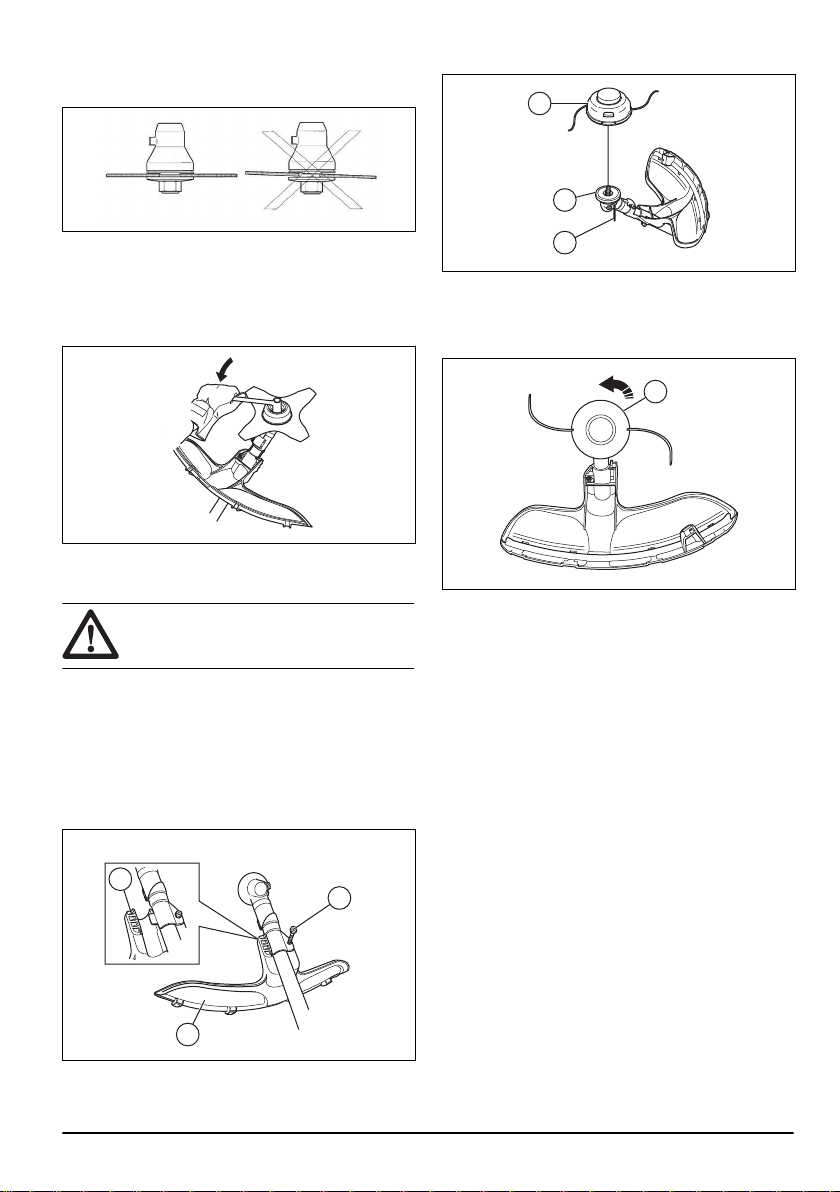

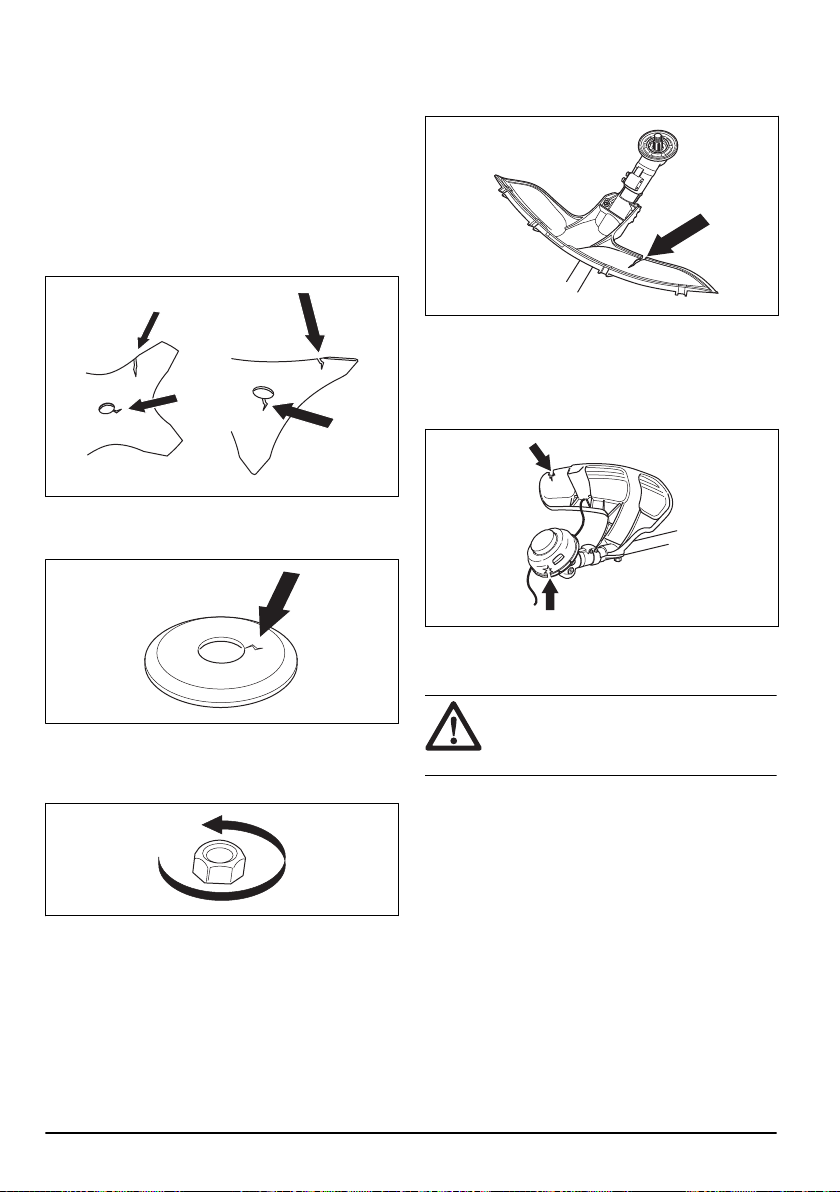

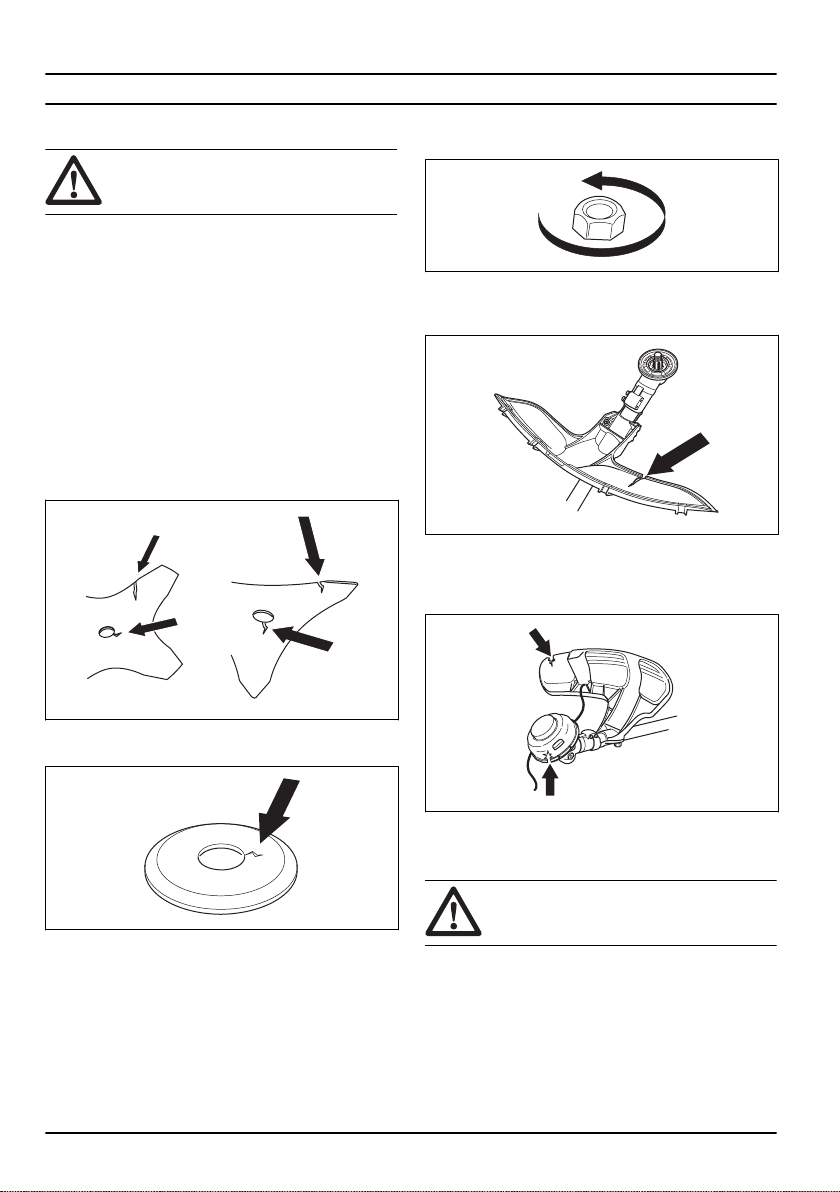

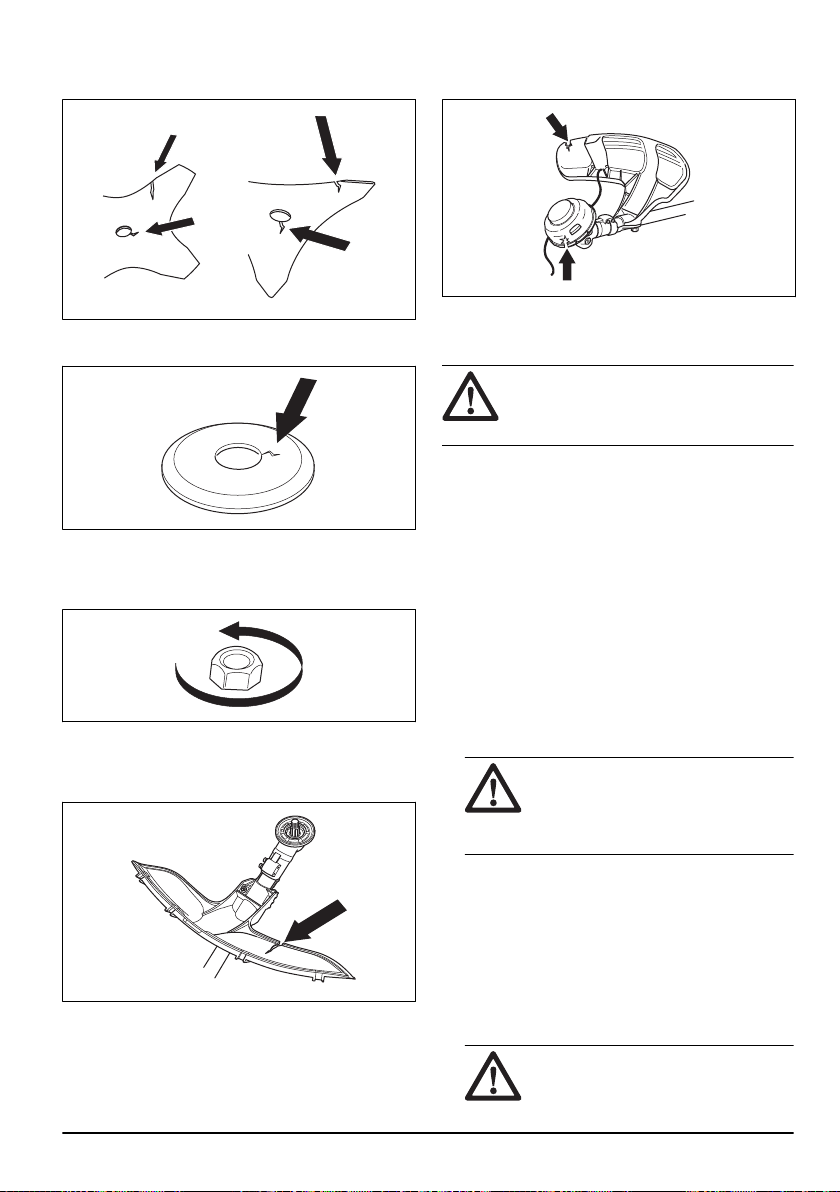

To install and remove the locknut

WARNING: Stop the engine, use protective

gloves and be careful around the sharp

edges of the cutting attachment.

A locknut is used to attach some types of cutting

attachments. The locknut has a left hand thread.

• To install the locknut, turn the locknut in the opposite

direction from the direction of rotation.

• To remove the locknut, remove the locknut in the

direction of rotation.

• To loosen or tighten the locknut, use a socket

wrench with a long shaft.

WARNING:

When you loosen and

tighten the locknut there is a risk of injury

from the cutting attachment. Be careful

and do not touch the cutting attachment.

Note: Make sure that you can not turn the locknut by

hand. Replace the locknut after it has been put on

approximately 10 times. The locknut must be replaced

after it has been put on approximately 10 times.

Cutting attachment

WARNING: Read the warning instructions

that follow before you use the product.

• Do the regular maintenance. Let an approved

service center regularly examine the cutting

attachment to do adjustments or repairs.

• The performance of the cutting attachment

increases.

• The life of the cutting attachment increases.

• The risk of accidents decreases.

• Only use an approved cutting attachment guard.

Refer to

Accessories on page 24

• Do not use a damaged cutting attachment.

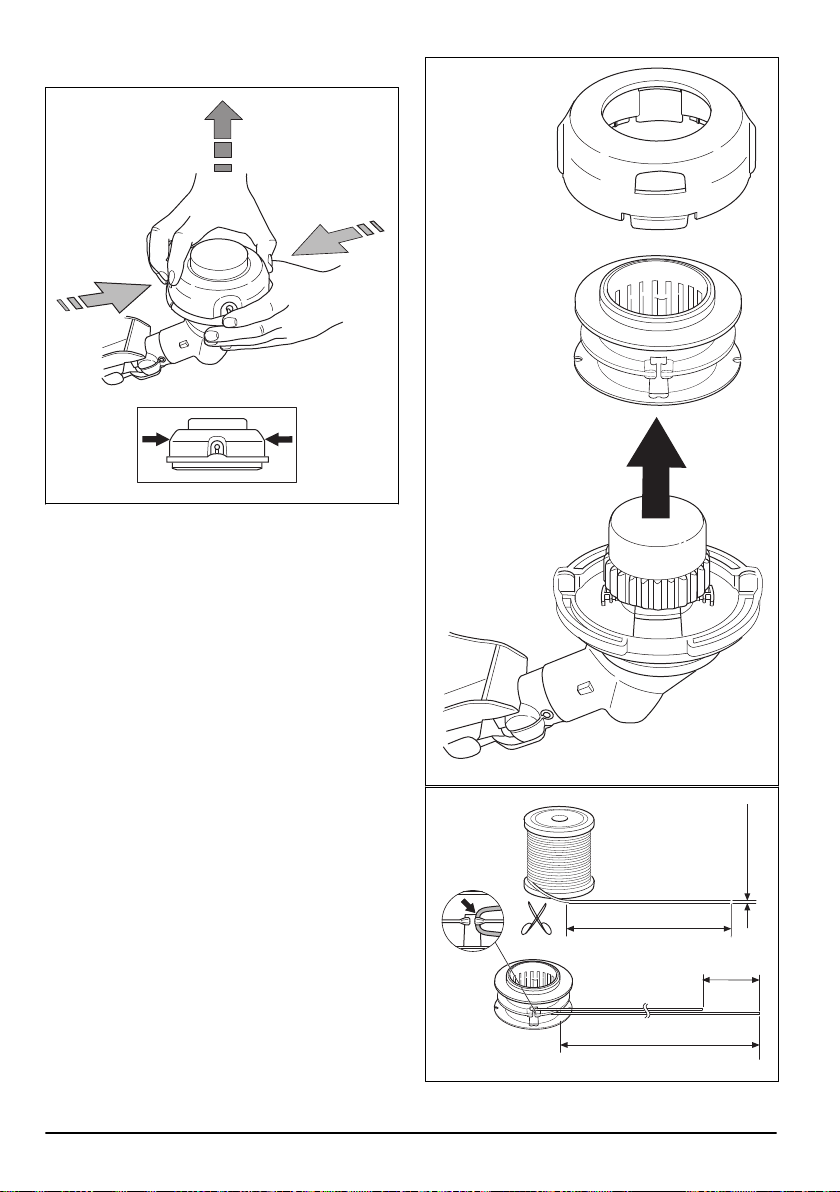

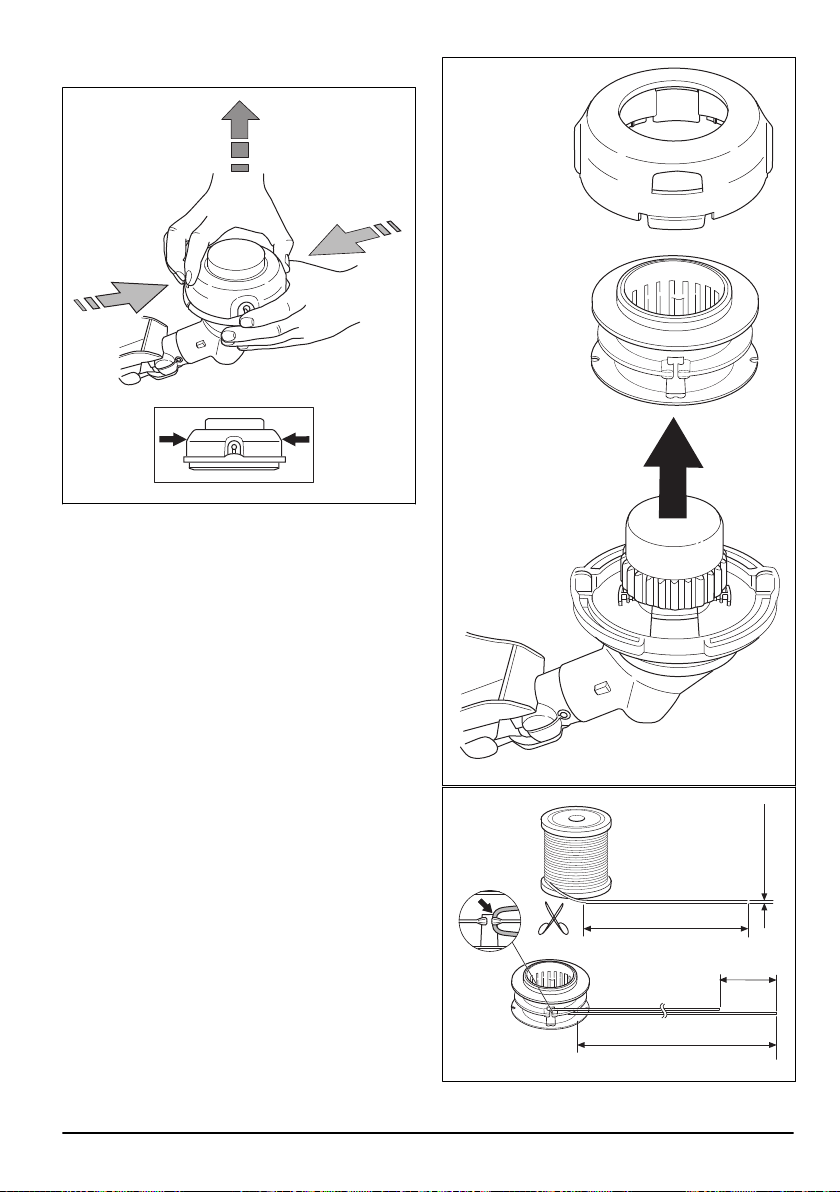

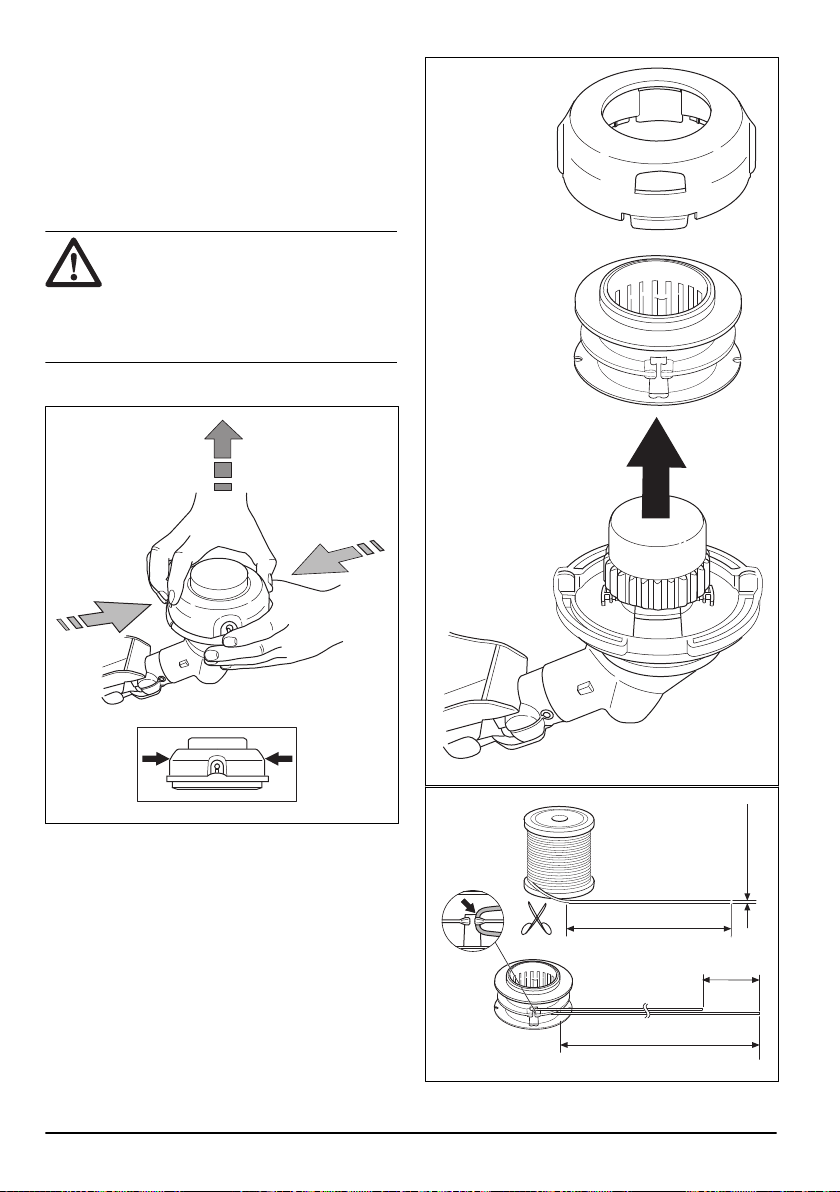

Grass trimmer head

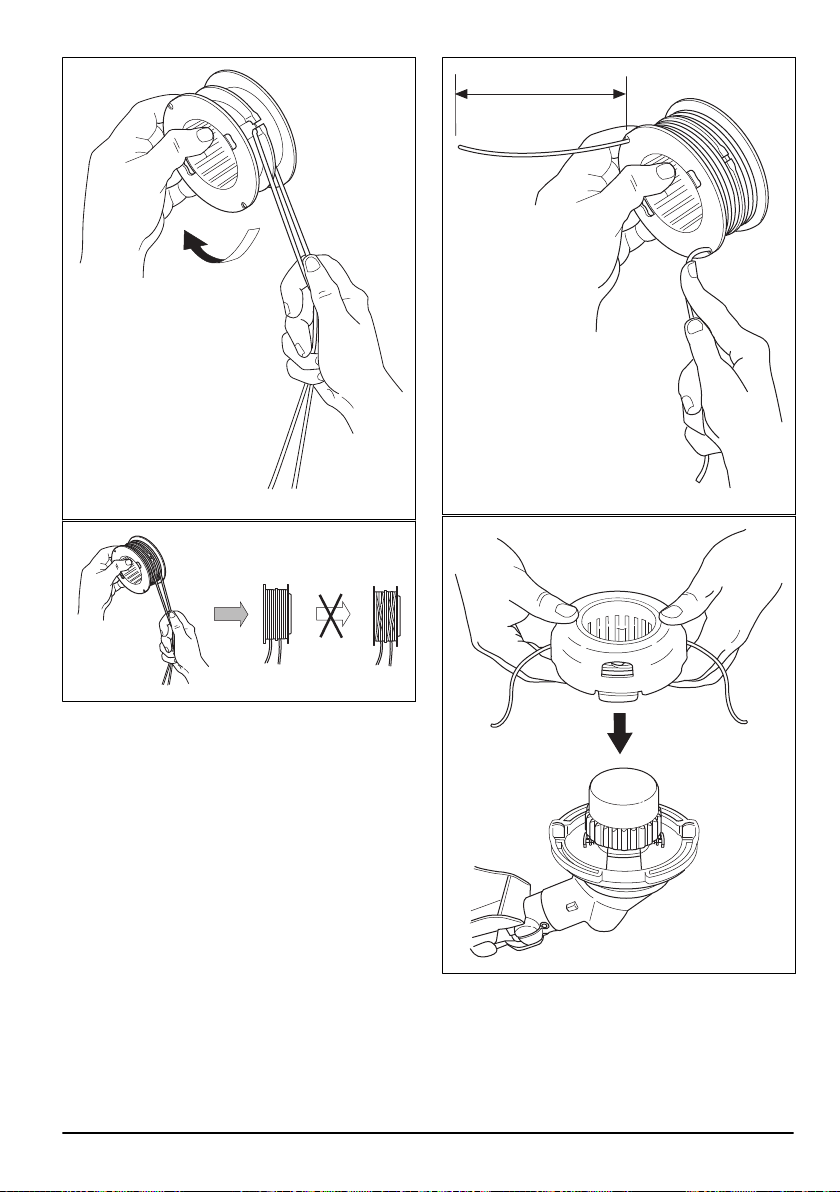

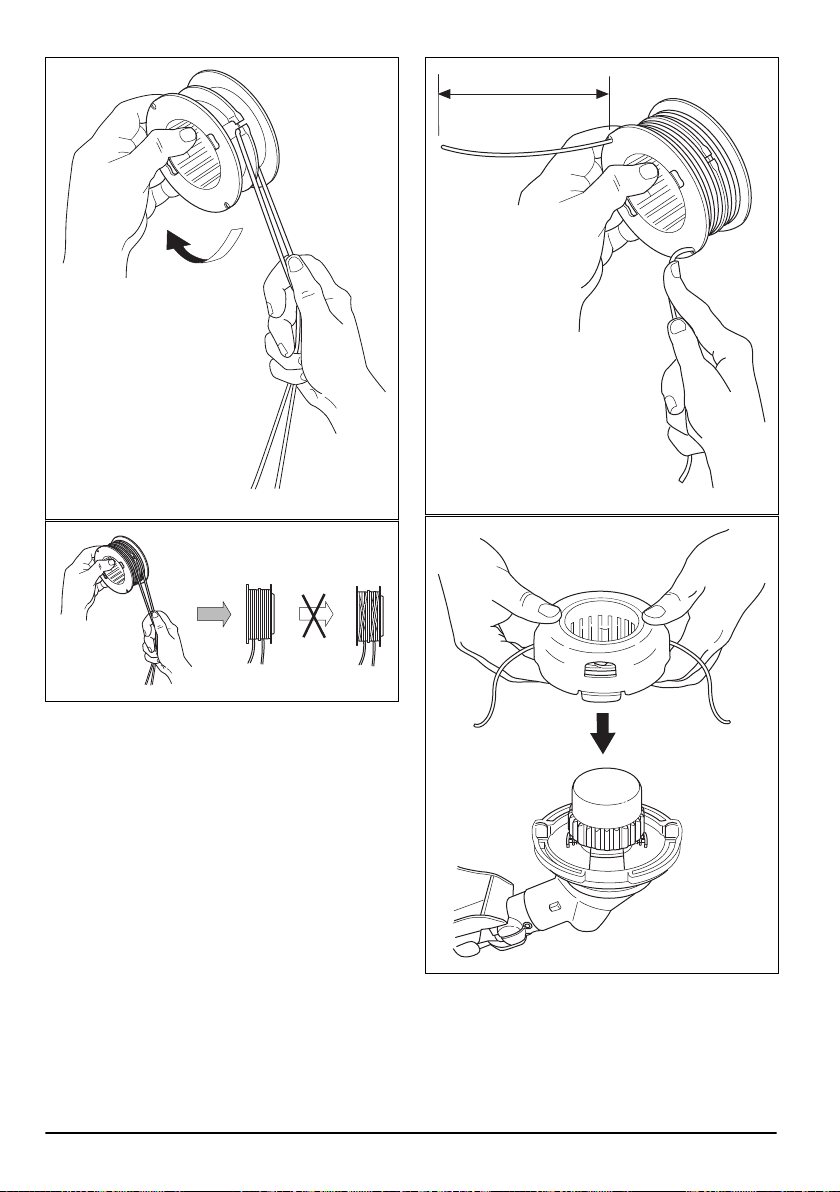

• Make sure that you wind the grass trimmer line

tightly and equally around the drum to decrease the

vibration.

• Use only the approved grass trimmer heads and

grass trimmer lines. Refer to

To trim the grass on

page 16

• Use a correct length of the grass trimmer line. A long

grass trimmer line uses more engine power than a

short grass trimmer line.

• Make sure that the cutter on the cutting attachment

guard is not damaged.

• Soak the grass trimmer line in water for 2 days

before you attach the grass trimmer line to the

product. This increases the life of the grass trimmer

line.

• Refer to the instructions for the cutting attachment to

use the correct procedure to load the cord and the

correct cord diameter.

Grass blade

• Use correctly sharpened blades. An incorrectly

sharpened or damaged blade increases the risk of

injury. Refer to the instructions on the blade

packaging.

• Use correctly set blades. An incorrectly set blade

increases the risk of injury and damage.

Fuel safety

WARNING:

Read the warning instructions

that follow before you use the product.

• Do not mix the fuel indoor or near a heat source.

• Do not start the product if there is fuel or engine oil

on the product. Remove the unwanted fuel/oil and let

the product dry. Remove unwanted fuel from the

product.

1570 - 001 - 14.10.2020

• If you spill fuel on your clothing, change clothing

immediately.

• Do not get fuel on your body, it can cause injury. If

you get fuel on your body, use a soap and water to

remove the fuel.

• Do not start the engine if you spill oil or fuel on the

product or on your body.

• Do not start the product if the engine has a leak.

Examine the engine for leaks regularly.

• Be careful with fuel. Fuel is flammable and the fumes

are explosive and can cause injuries or death.

• Do not breathe in the fuel fumes, it can cause injury.

Make sure that there is sufficient airflow.

• Do not smoke near the fuel or the engine.

• Do not put warm objects near the fuel or the engine.

• Do not add the fuel when the engine is on.

• Make sure that the engine is cool before you refuel.

• Before you refuel, open the fuel tank cap slowly and

release the pressure carefully.

• Make sure there are sufficient airflow when refueling

and mixing fuel (petrol and two-stroke oil) or draining

the fuel tank.

• Fuel and fuel vapor are highly flammable and can

cause serious injury when inhaled or allowed to

come into contact with the skin. For this reason,

observe caution when handling fuel and make sure

there is sufficient airflow.

• Tighten the fuel tank cap carefully or a fire can

occur.

• Move the product at a minimum of 3 m (10 ft) from

the position where you filled the tank before a start.

• Do not put too much fuel in the fuel tank.

• Make sure that a leak cannot occur when you move

the product or fuel container.

• Do not put the product or a fuel container where

there is an open flame, spark or pilot light. Make

sure that the storage area does not contain an open

flame.

• Only use approved containers when you move the

fuel or put the fuel into storage.

• Empty the fuel tank before long-term storage. Obey

the local law on where to dispose fuel.

• Clean the product before long-term storage.

• Remove the spark plug cap before you put the

product into storage to make sure that the engine

does not start accidentally.

Safety instructions for maintenance

WARNING: Read the warning instructions

that follow before you use the product.

• Stop the engine, make sure that the cutting

attachment stops and let the product cool down

before you do the maintenance.

• Disconnect the spark plug cap before you do the

maintenance.

• The exhaust fumes from the engine contain carbon

monoxide, an odorless, poisonous and very

dangerous gas that can cause death. Do not run the

product indoors or in closed spaces.

• The exhaust fumes from the engine are hot and can

contain sparks. Do not run the product indoors or

near flammable material.

• Accessories and changes to the product that are not

approved by the manufacturer, can cause serious

injury or death. Do not change the product. Always

use original accessories.

• If the maintenance is not done correctly and

regularly, there is an increased risk of injury and

damage to the product.

• Only do the maintenance as this operator's manual

recommends. Let an approved Husqvarna service

agent do all other servicing.

• Let an approved Husqvarna service agent do

servicing on the product regularly.

• Replace damaged, worn or broken parts.

Assembly

Introduction

WARNING: Before you assemble the

product, you must read and understand the

safety chapter.

WARNING: Remove the spark plug cable

from the spark plug before you assemble the

product.

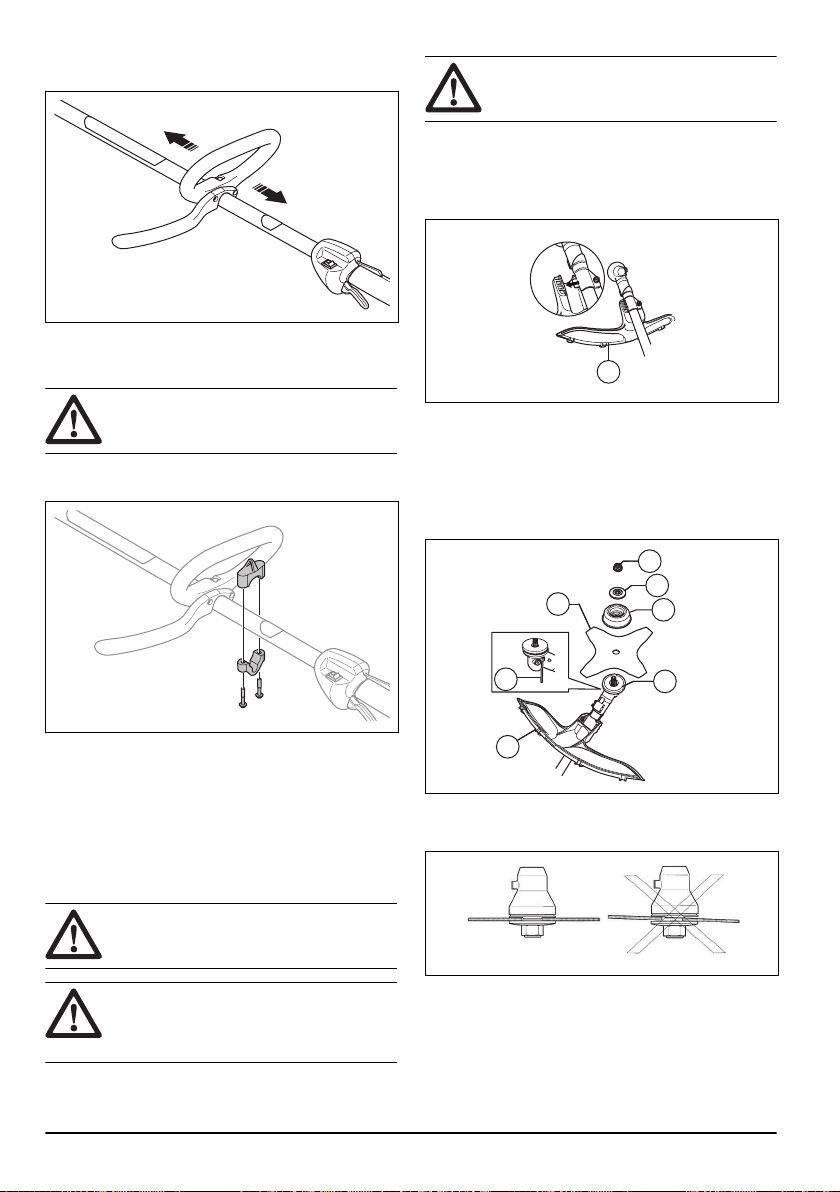

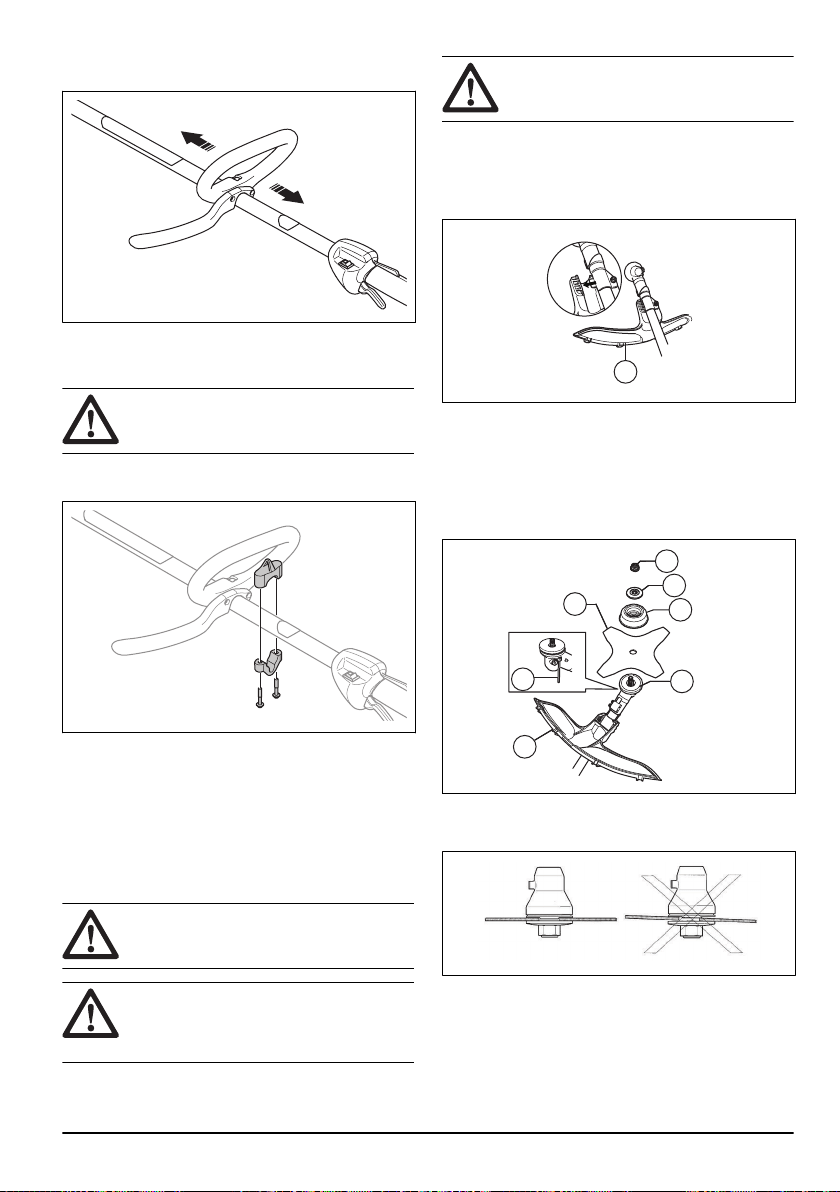

To install the J-handle

WARNING: Use only grass blades or

trimmer heads with the J-handle.

1570 - 001 - 14.10.2020 11

1. Put the J-handle between the 2 arrows on the shaft.

2. Install the screw, the plate and the wing nut.

3. Adjust the J-handle to a good work position.

4. Tighten the wing nut fully.

To install the harness clamp

WARNING:

The harness must be attached

safely to the harness clamp when you

operate the product.

1. Put the 2 halves of the harness clamp onto the shaft

and align the screw holes.

2. Install the 2 screws.

3. Adjust the harness clamp to the correct position

above the arrow.

4. Tighten the 2 screws fully.

To assemble the cutting equipment

The cutting equipment includes a cutting attachment and

a cutting attachment guard.

WARNING: Use protective gloves.

WARNING: Always use the cutting

attachment guard that is recommended for

the cutting attachment. See

Accessories on

page 24

WARNING: An incorrectly attached cutting

attachment can result in injury or death.

To install the cutting attachment guard and the

grass blade

1. Put the cutting attachment guard (A) onto the shaft

and tighten the bolt.

2. Turn the output shaft to align one of the holes in the

drive disc (B) with the related hole in the gear

housing.

3. Put the locking pin (C) in the hole to lock the shaft.

4. Put the grass blade (D), the support cup (E) and the

support flange (F) on the output shaft.

1570 - 001 - 14.10.2020

5. Make sure that the drive disc and support flange

engages correctly in the center hole of the grass

blade.

6. Attach the nut (G).

7. Tighten the nut with the socket wrench. Hold the

shaft of the socket wrench near the cutting

attachment guard. Tighten in the opposite direction

to how the cutting attachment rotates. Torque the nut

to 35–50 Nm.

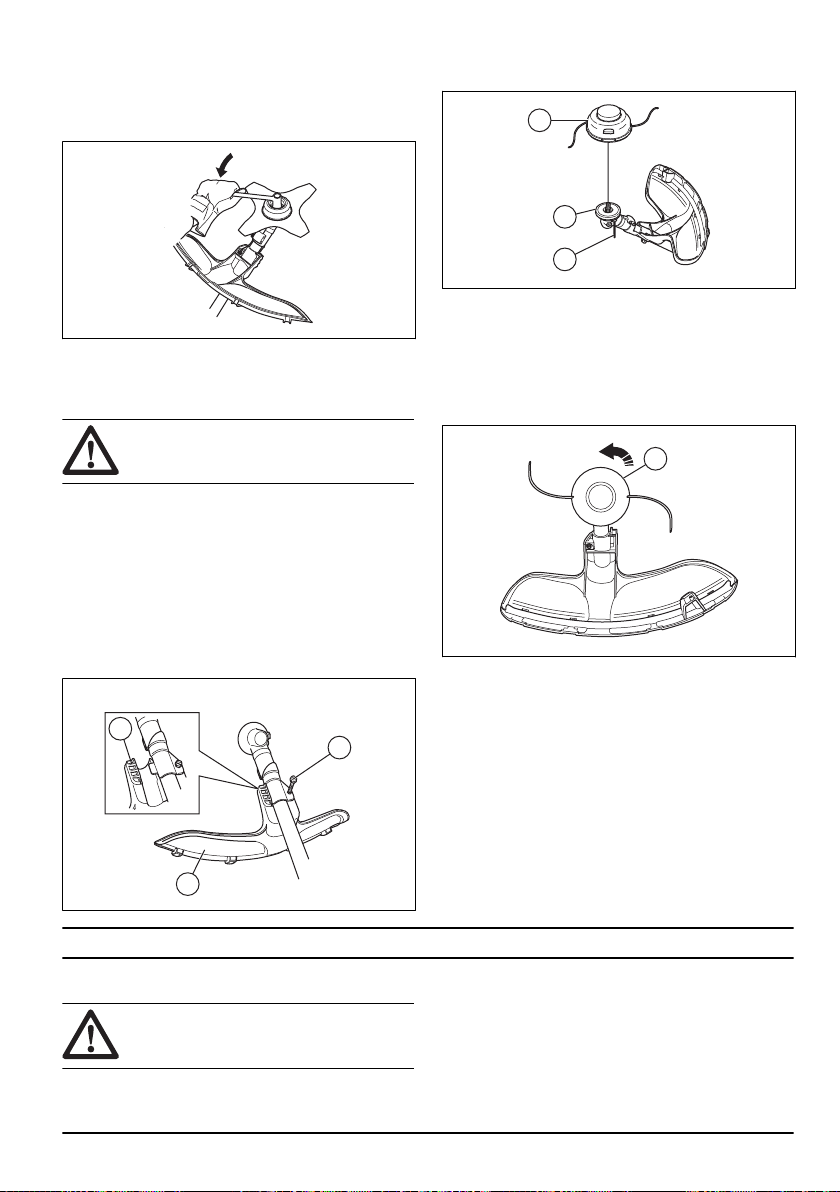

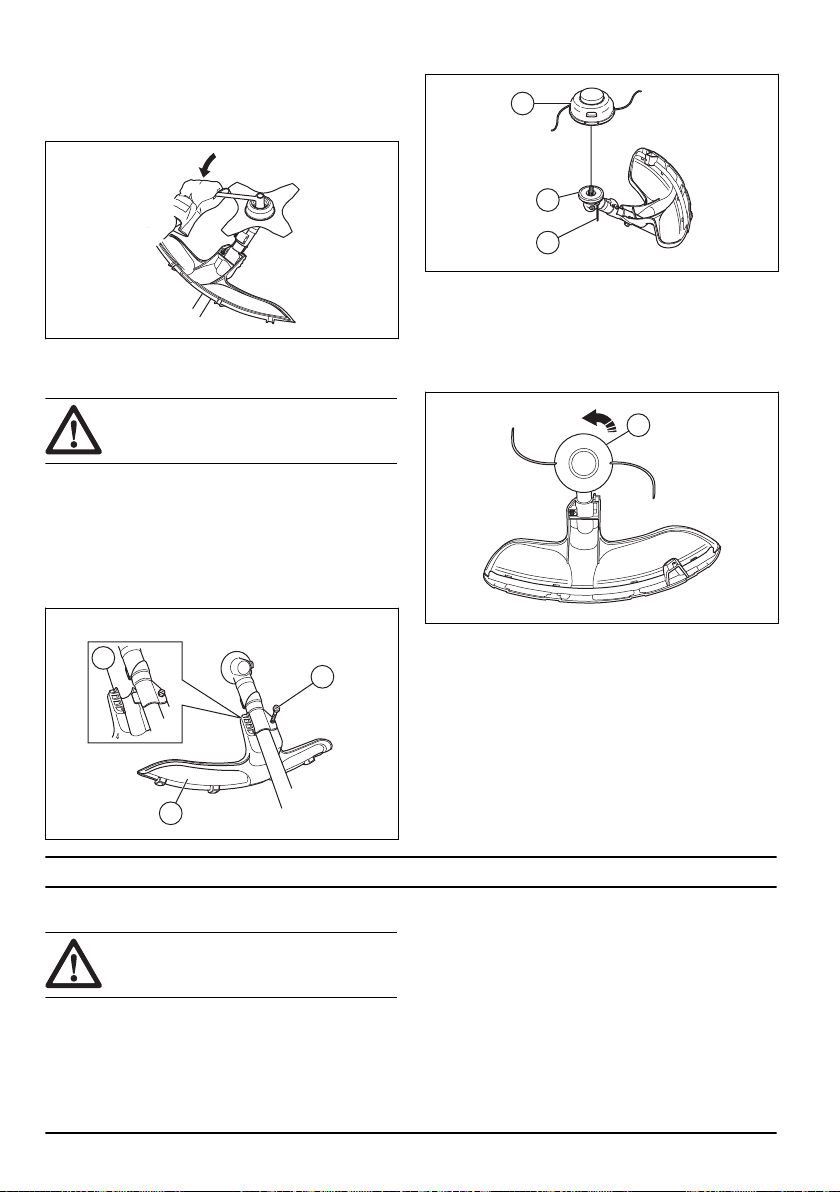

To install the cutting attachment guard and the

trimmer head

CAUTION: Make sure that the guard

extension is assembled.

1. Install the cutting attachment guard (A) intended for

operation with the trimmer head.

2. Hang the cutting attachment guard on the 2 hooks

on the plate holder (B).

3. Bend the cutting attachment guard around the shaft

and tighten the screw (C) on the opposite side of the

shaft. Use the combination wrench to tighten the

screw.

4. Install the drive disc (D) on the output shaft.

5. Turn the output shaft until 1 of the holes in the drive

disc aligns with the related hole in the gear housing.

6. Put the locking pin (E) in the hole to lock the shaft.

7. Install the trimmer head (F) counterclockwise.

8. To remove the trimmer head and the cutting

attachment guard, follow the instructions in the

opposite sequence.

1570 - 001 - 14.10.2020

Operation

Introduction

WARNING: Before you operate the product,

you must read and understand the safety

chapter.

Before you operate the product

• Examine the work area to make sure that you know

the type of terrain, the slope of the ground and if

there are obstacles such as stones, branches and

ditches.

• Do an overhaul inspection of the product.

• Do the safety inspections, maintenance and

servicing that are given in this manual.

• Make sure that all covers, guards, handles and the

cutting equipment are correctly attached and not

damaged.

• Make sure that there are no cracks at the bottom of

the grass blade teeth or by the center hole of the

blade. Replace the blade if it is damaged.

• Examine the support flange for cracks. Replace the

support flange if it is damaged.

• Make sure that the locknut can not be removed by

hand. If you can remove it by hand, it does not lock

the cutting attachment sufficiently and you must

replace it.

• Examine the blade guard for damages or cracks.

Replace the blade guard if it has been hit or if it has

cracks.

• Examine the trimmer head and cutting attachment

guard for damages or cracks. Replace the trimmer

head and cutting attachment guard if they have been

hit or if they have cracks.

Fuel

This product has a two-stroke engine.

CAUTION: Incorrect type of fuel can result in

engine damage. Use a mixture of gasoline

and two-stroke oil.

Premixed fuel

• Use Husqvarna premixed alkylate fuel for best

performance and extension of the engine life. This

fuel contains less harmful chemicals compared to

regular fuel, which decreases harmful exhaust

fumes. The quantity of remains after combustion is

1570 - 001 - 14.10.2020

lower with this fuel, which keeps the components of

the engine more clean.

To mix fuel

Gasoline

• Use good quality unleaded gasoline with a maximum

of 10% ethanol contents.

CAUTION: Do not use gasoline with an

octane grade less than 90 RON/87 AKI.

Use of a lower octane grade can cause

engine knocking, which causes engine

damages.

Two-stroke oil

• For best results and performance use Husqvarna

two-stroke oil.

• If Husqvarna two-stroke oil is not available, use a

two-stroke oil of good quality for air-cooled engines.

Speak to your servicing dealer to select the correct

oil.

CAUTION: Do not use two-stroke oil for

water-cooled outboard engines, also

referred to as outboard oil. Do not use oil

for four-stroke engines.

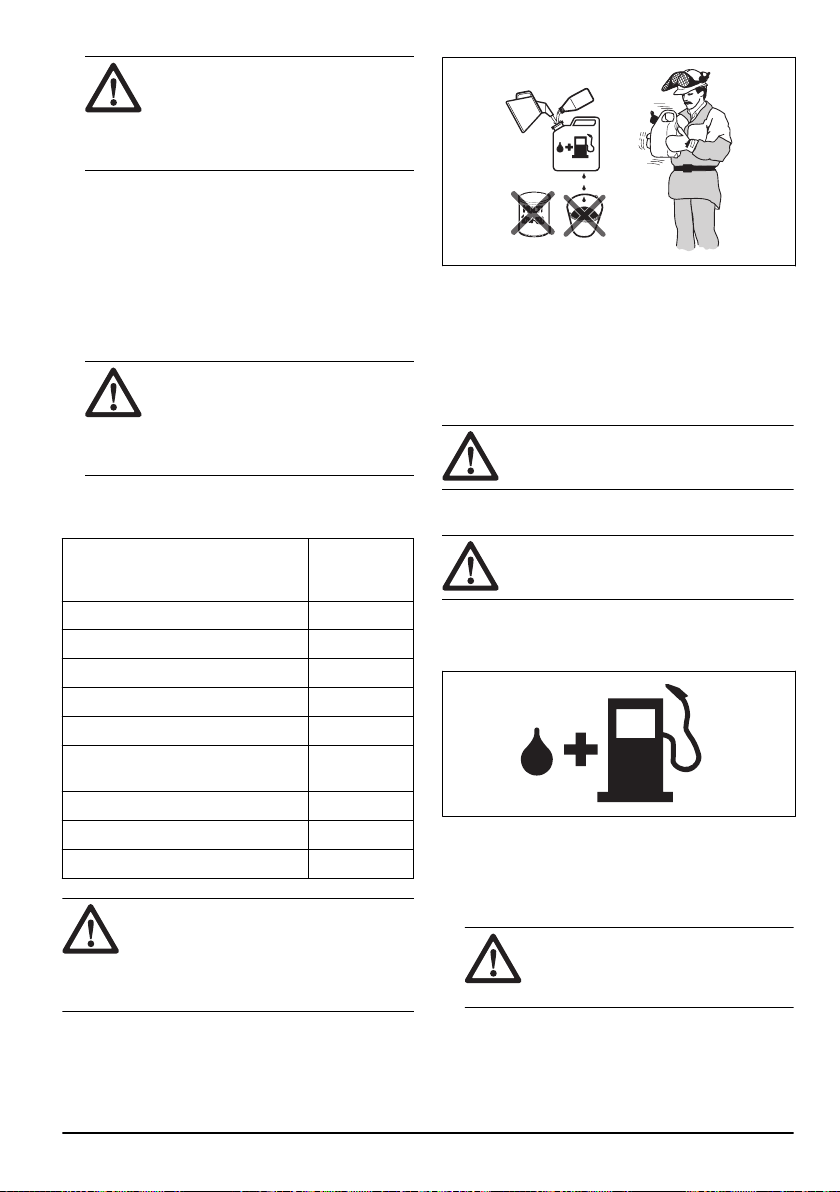

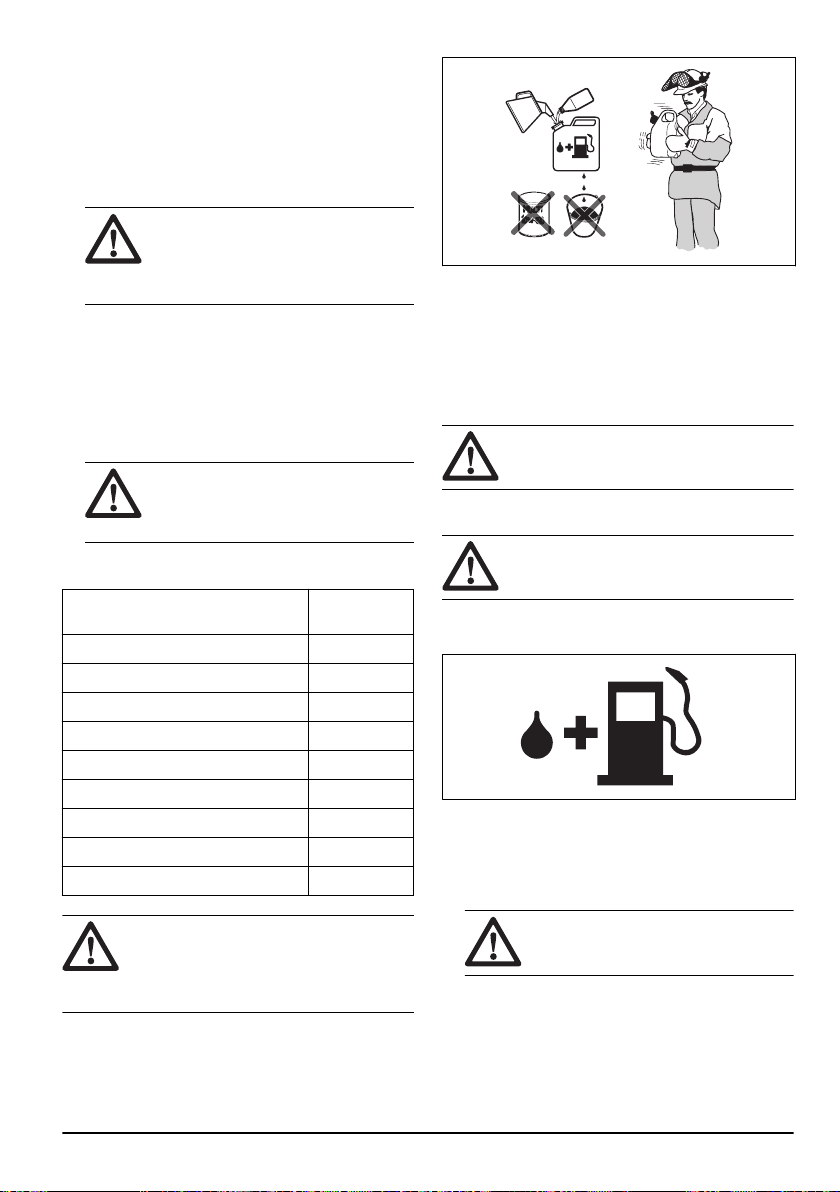

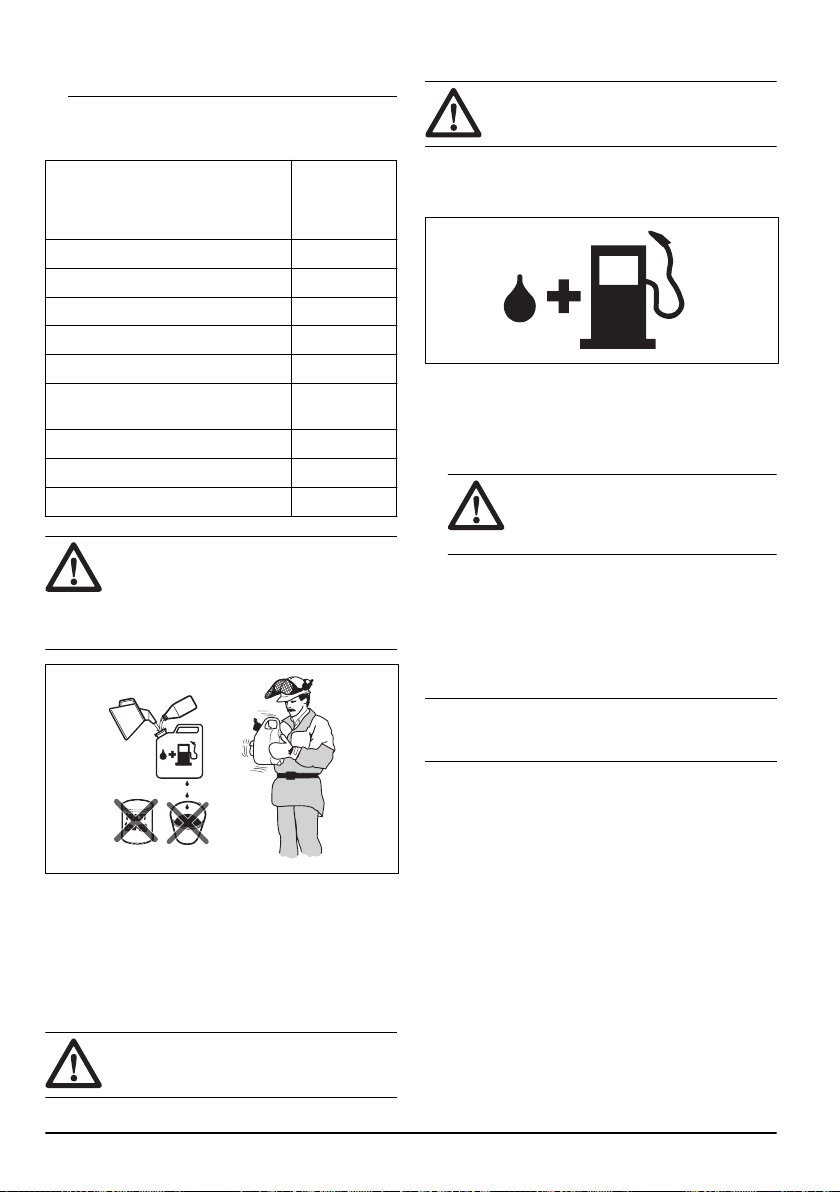

To mix gasoline and two-stroke oil

Gasoline, liter Two-stroke oil,

liter

2% (50:1)

5 0.10

10 0.20

15 0.30

20 0.40

US gallon US fl. oz.

1 2 ½

2 1/2 6 ½

5 12 ⅞

CAUTION: Small errors can influence the

ratio of the mixture drastically when you mix

small quantities of fuel. Measure the quantity

of oil carefully and make sure that you get

the correct mixture.

1. Fill half the quantity of gasoline in a clean container

for fuel.

2. Add the full quantity of oil.

3. Shake the fuel mixture.

4. Add the remaining quantity of gasoline to the

container.

5. Carefully shake the fuel mixture.

CAUTION: Do not mix fuel for more than 1

month at a time.

To fill the fuel tank

WARNING: Obey the procedure that follows

for your safety.

1. Stop the engine and let the engine become cool.

2. Clean the area around the fuel tank cap.

3. Shake the container and make sure that the fuel is

fully mixed.

4. Remove the fuel tank cap slowly to release the

pressure.

5. Fill the fuel tank.

CAUTION: Make sure that there is not

too much fuel in the fuel tank. The fuel

expands when it becomes hot.

6. Tighten the fuel tank cap carefully.

7. Clean fuel spillage on and around the product.

8. Move the product 3 m/10 ft or more away from the

refueling area and fuel source before you start the

engine.

1570 - 001 - 14.10.2020

Note: To see where the fuel tank is on your product,

refer to

Introduction on page 2

To prepare for grass clearing

1. Apply support to the product with the harness during

grass clearing.

2. Make sure that the cutting equipment is parallel to

the ground.

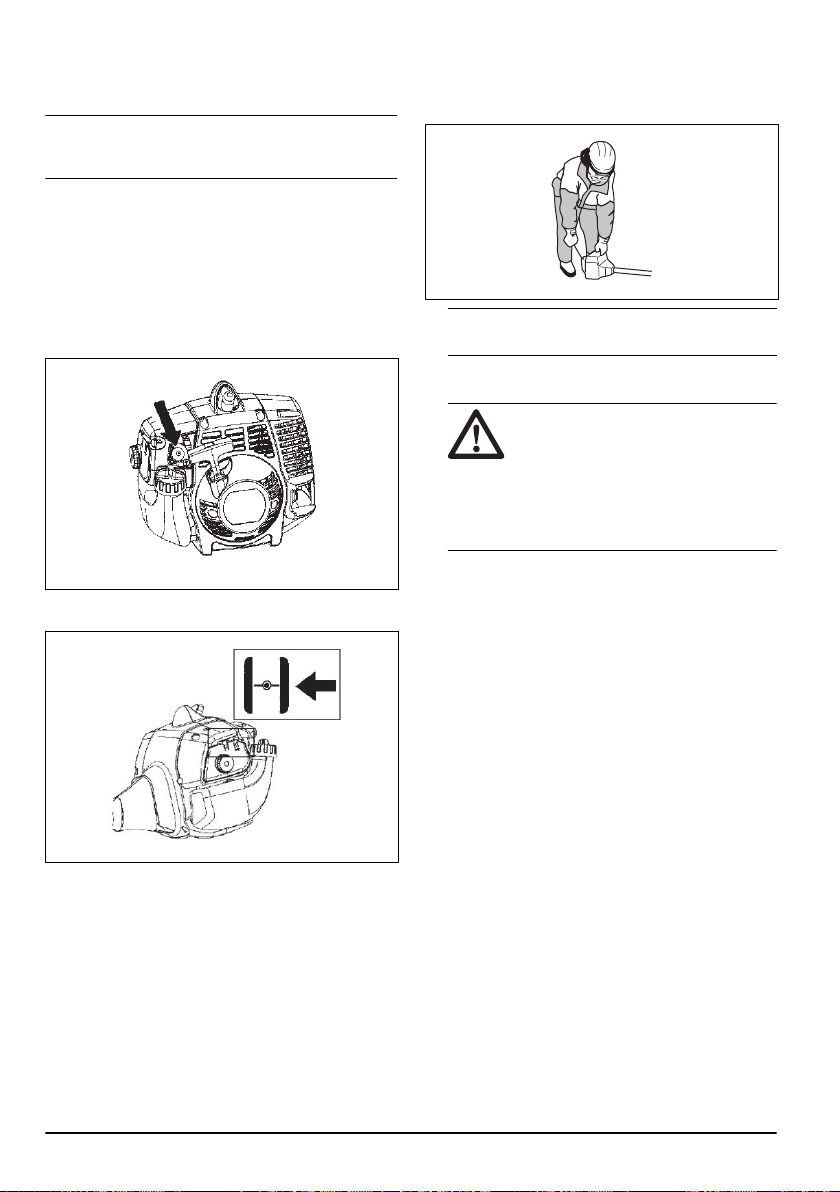

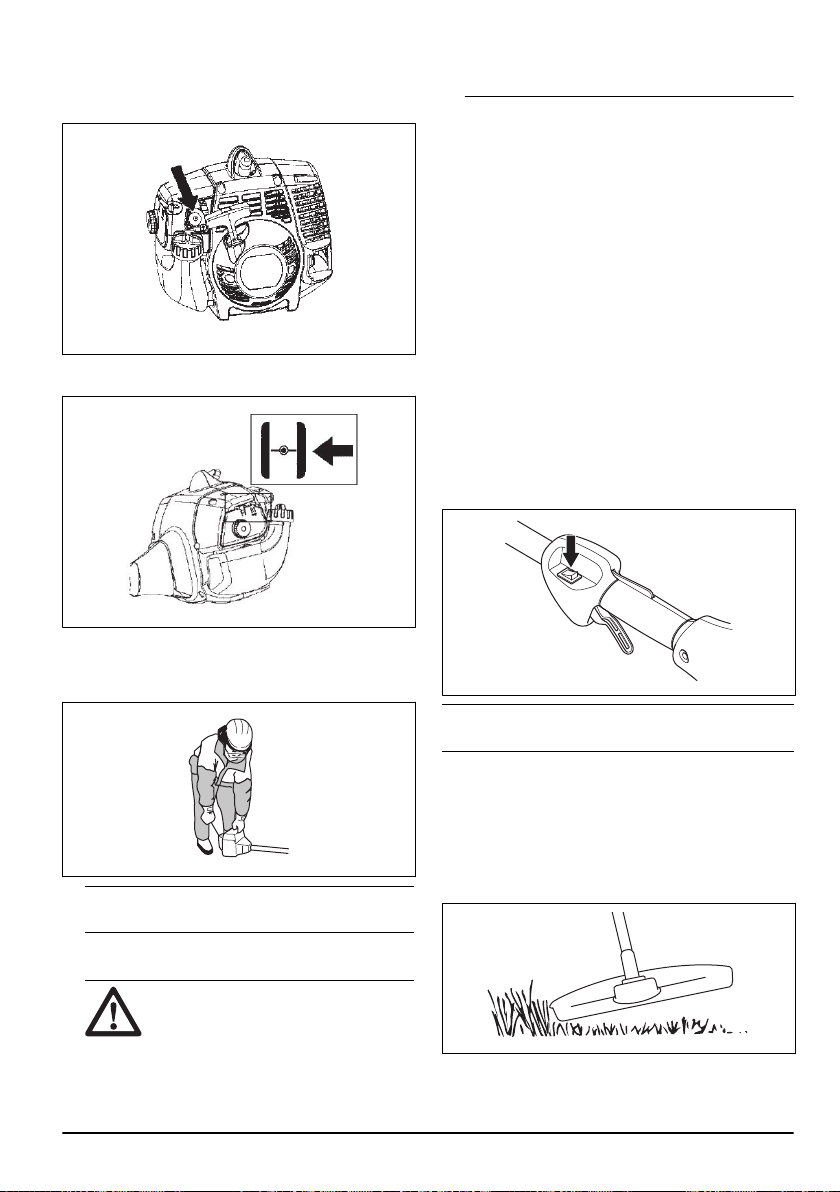

To start a cold engine

1. Push the air purge bulb 10 times.

2. Move choke control to the full choke position.

3. Hold the body of the product on the ground with your

left hand. Do not step on the product. Pull the starter

rope handle slowly until you feel some resistance.

Note:

Do not pull the throttle trigger while you start

the engine.

4. Pull the starter rope handle 3 times with force.

CAUTION:

Do not pull the starter rope

until it stops. Do not let go of the starter

rope when it is fully extended. Release

the starter rope slowly. Failure to obey

these instructions can cause damage to

the engine.

5. Move the choke control to the half choke position.

6. Pull the starter rope handle until the engine starts.

7. Let the engine run for 10 seconds.

8. Move the choke control to the no choke position.

To start a warm engine

1. Slowly push the air purge bulb 10 times.

2. Move the choke lever to the HALF CHOKE position.

3. Pull the starter rope handle quickly until the engine

runs.

4. Move the choke lever to the NO CHOKE position.

To stop the product

• Push the stop switch to stop the engine.

Note: The stop switch automatically goes back to its

initial position.

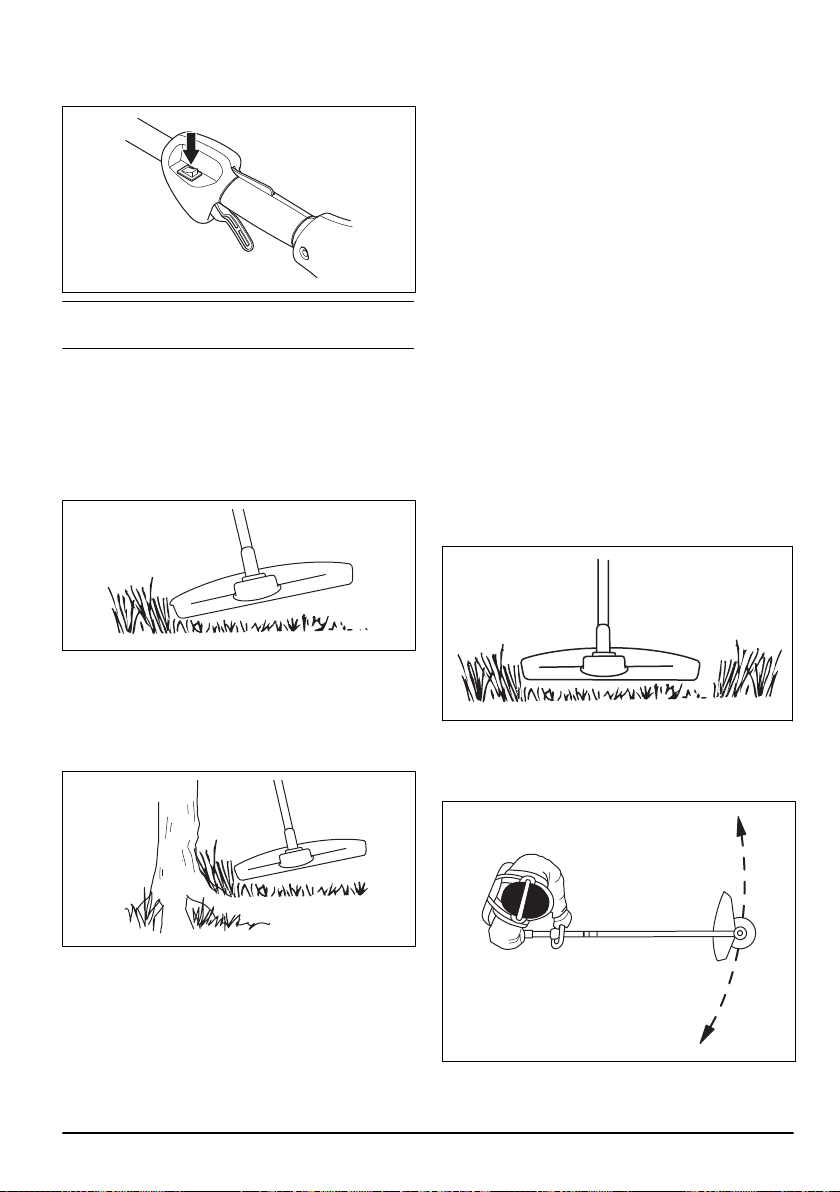

Grass trimming with a trimmer head

To trim the grass

1. Hold the trimmer head immediately above the

ground at an angle. Do not push the trimmer line into

the grass.

2. Decrease the length of the trimmer line by 10-12

cm / 4-4.75 in.

3. Decrease the engine speed to decrease the risk of

damage to plants.

1570 - 001 - 14.10.2020

4. Use 80 % throttle when you cut grass near objects.

To clear grass with a grass blade

1. Grass blades and grass cutters must not be used on

woody stems.

2. A grass blade is used for all types of tall or coarse

grass.

3. The grass is cut down with a sideways, swinging

movement, where the movement from right-to-left is

the clearing stoke and the movement from left-to-

right is the return stoke. Let the left-hand side of the

blade (between 8 and 12 o'clock) do the cutting.

4. if the blade is angled to the left when clearing grass,

the grass will collect in a line, which makes it easier

to collect, e.g. by raking.

5. Try to work rhythmically. Stand firmly with your feet

apart. Move forward after the return stoke and stand

firmly again.

6. Let the support cup rest lightly against the ground. It

is used to protect the blade from hitting the ground.

7. Reduce the risk of material wrapping around the

blade by always work at full throttle and avoid the

previously cut material during the return stoke.

8. Stop the engine, unclip the harness and place the

machine on the ground before you start to collect the

cut material.

To cut the grass

1. Make sure that the trimmer line is parallel to the

ground when you cut the grass.

2. Do not push the trimmer head to the ground. This

can cause damage to the product.

3. Move the product from side to side when you cut

grass. Use full speed.

To sweep the grass

The airflow from the rotating trimmer line can be used to

remove cut grass from an area.

1. Hold the trimmer head and the trimmer line parallel

to the ground and above the ground.

2. Apply full throttle.

3. Move the trimmer head from side to side and sweep

the grass.

WARNING: Clean the trimmer head cover

each time you assemble new trimmer line to

prevent unbalance and vibrations in the

handles. Also do a check of the other parts

of the trimmer head and clean it if

necessary.

1570 - 001 - 14.10.2020 17

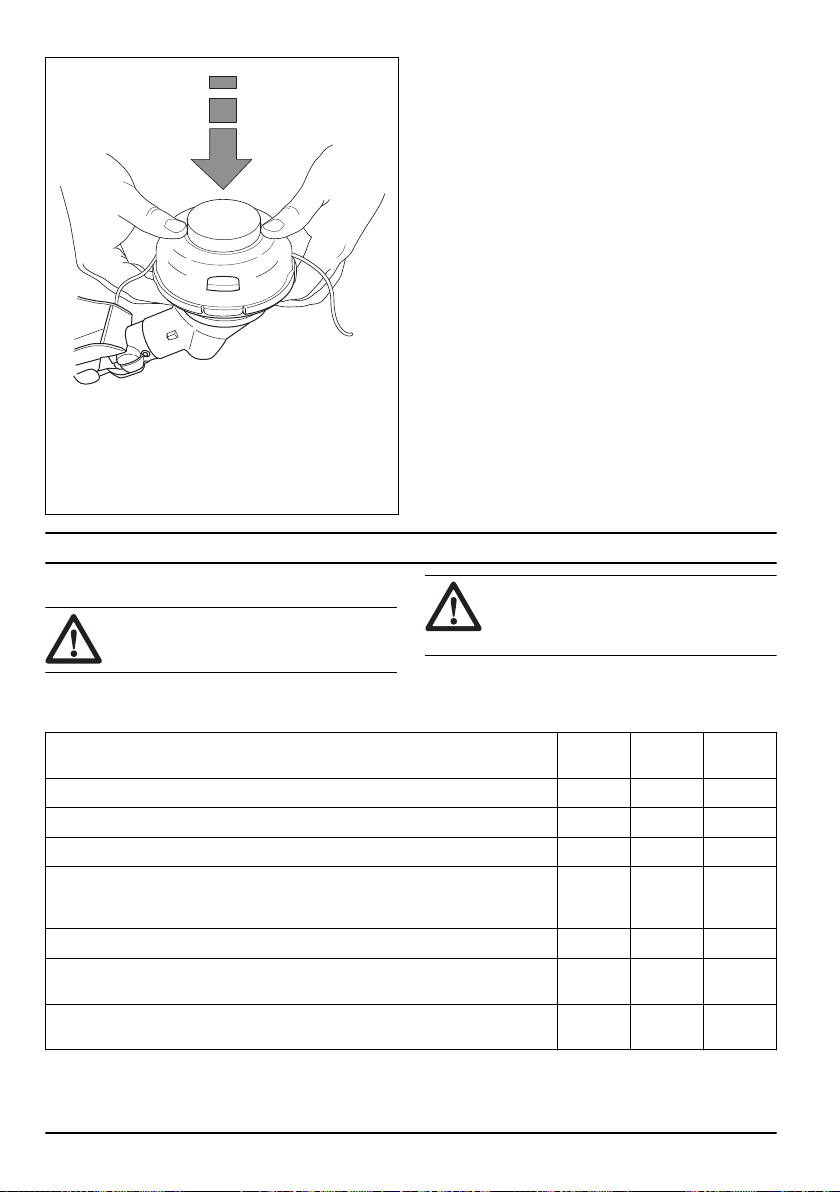

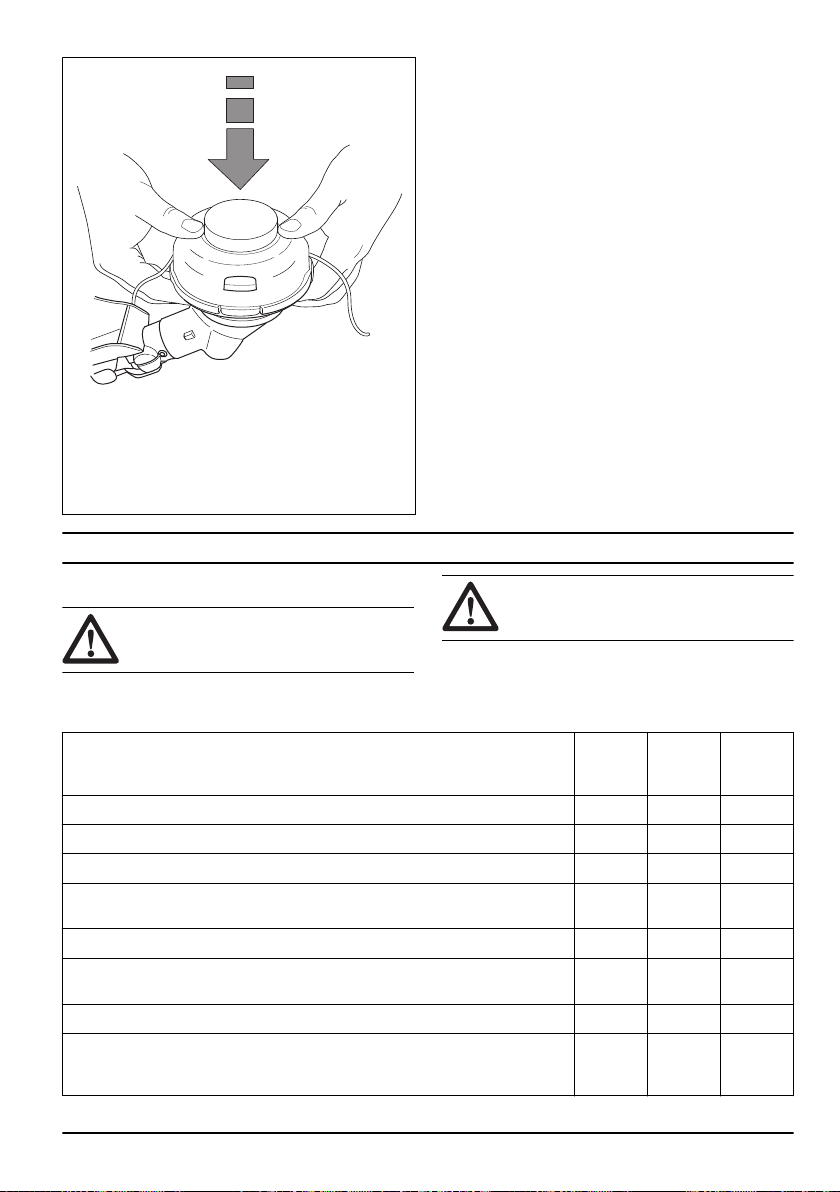

To replace the trimmer line

6,0 m

18'

3,05 m

2,0-2,4 mm

.079-.095"

10 cm

18 1570 - 001 - 14.10.2020

15 cm

1570 - 001 - 14.10.2020 19

"Click"

Maintenance

Introduction

WARNING: Read and understand the safety

chapter before you do maintenance on the

product.

CAUTION: To prevent accidental start,

remove the spark plug cap from the spark

plug before you do maintenance on the

product.

Maintenance schedule

Maintenance Daily Weekly Monthly

Clean the external surface. X

Examine the harness for damages. X

Do a check for damages on the suspension ring. X

Do a check of the throttle trigger lockout and the throttle trigger. Refer to

To do a

check of the throttle trigger lockout on page 8

Make sure that the cutting attachment does not rotate at idle speed. X

Do a check of the stop switch. Refer to

To do a check of the stop switch on page

Examine the cutting attachment guard for damages and cracks. X

Make sure that the grass blade is aligned with the center. Make sure that the

grass blade is sharp and that the blade or center hole is not damaged.

Examine the trimmer head for damages and cracks. Replace if it is damaged. X

20 1570 - 001 - 14.10.2020

Maintenance Daily Weekly Monthly

Examine the handle and handlebar for damage and make sure that they are at-

tached correctly.

For cutting attachments with a support cup, tighten the locking screw fully. X

For cutting attachments with a locknut, tighten the locknut fully. X

Examine the transport guard for damage and make sure that it can be attached

correctly.

Examine the engine, the fuel tank and the fuel lines for leaks. X

Clean the air filter. Replace if it is necessary. X

Tighten nuts and screws. X

Examine the fuel filter for contamination and the fuel hose for cracks and other

defects. Replace if it is necessary.

Examine all cables and connections. X

Examine the starter and the starter rope for damages. X

Examine the vibration damping units for damages and cracks. X

Examine the spark plug. Refer to

To do a check of the spark plug on page 22

. X

Clean the cooling system. X

Make sure that the bevel gear is filled to ¾ with grease. X

Clean the external surface of the carburetor and the area around it. X

Clean the spark plug. Remove the spark plug and do a check of the electrode

gap.

Clean or replace the spark arrester screen on the muffler. X

Examine the clutch, clutch springs and the clutch drum for wear. Replace if it is

necessary.

Replace the spark plug. X

Lubricate the drive shaft.

Make sure that the safety release on the harness is not damaged and operates

correctly.

Examine and clean the spark arrester screen on the muffler. X

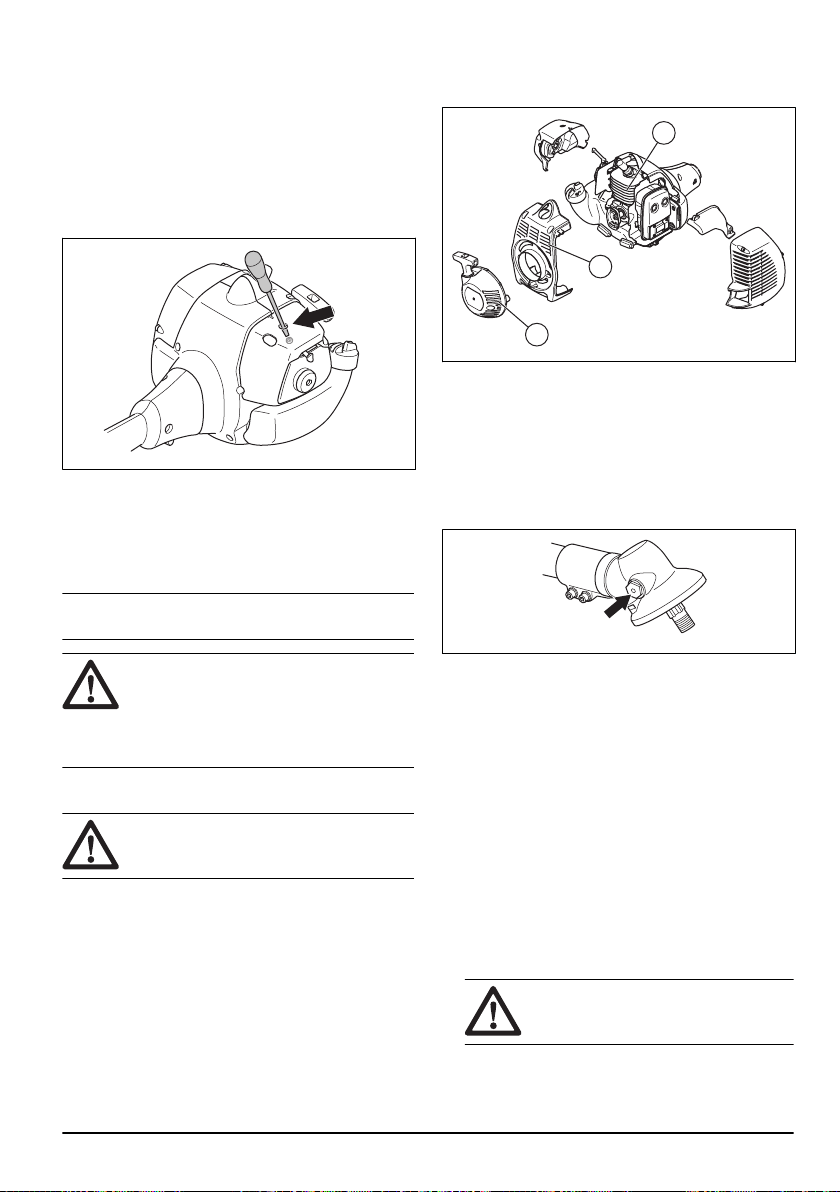

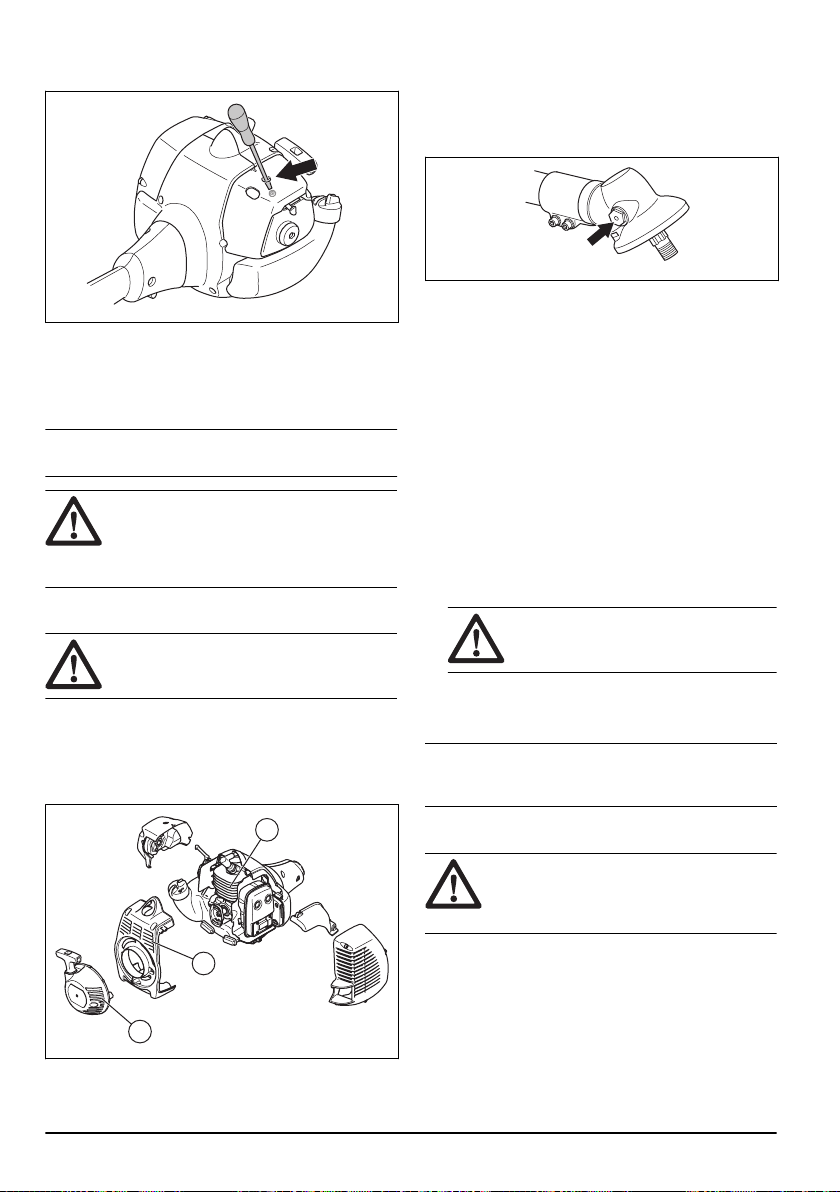

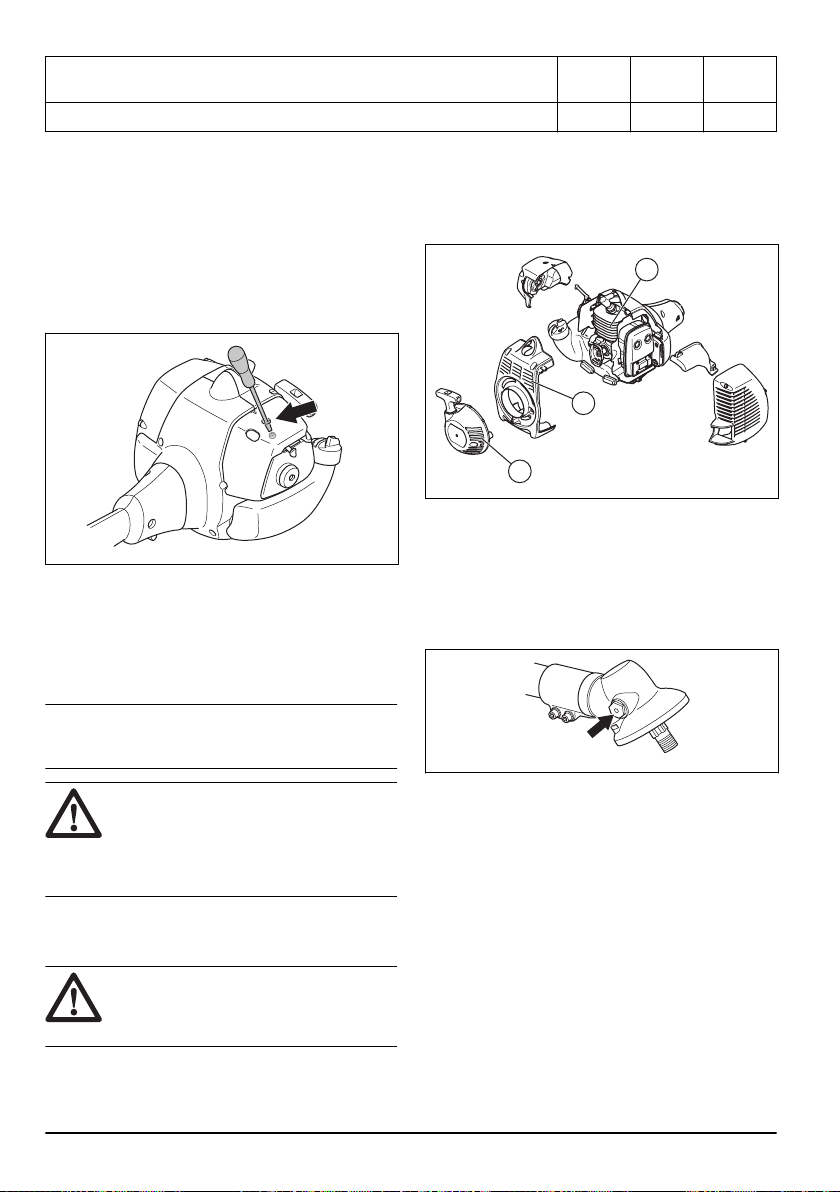

To adjust the idle speed

Your Husqvarna product is made to specifications that

decrease harmful emissions.

1. Make sure that the air filter is clean and that the air

filter cover is attached to the product.

At an interval of 6 months.

1570 - 001 - 14.10.2020 21

2. Turn the idle speed screw (T) clockwise until the

cutting attachment starts to turn.

3. Turn the idle speed screw (T) counterclockwise until

the cutting attachment stops.

The idle speed is correct when the engine operates

smoothly in all positions. The idle speed must be below

the speed when the cutting attachment starts to turn.

Note: Refer to

Technical data on page 24

for the

recommended idle speed.

WARNING: If the cutting attachment does

not stop when you adjust the idle speed,

speak to your servicing dealer. Do not use

the product until it is correctly adjusted or

repaired.

To clean the cooling system

CAUTION:

A dirty or blocked cooling system

can make the product too hot, which can

cause damage to the product.

The parts of the cooling system are the air intake on the

starter (A), the cooling fins on the cylinder (B) and the

cylinder cover (C).

1. Clean the cooling system with a brush weekly or

more frequently if it is necessary.

2. Make sure that the cooling system is not dirty or

blocked.

Bevel gear

The bevel gear is filled with the correct quantity of

grease at the factory. Before you use the product, make

sure that the bevel gear is 3/4 full of grease. Use

Husqvarna special grease.

The grease in the bevel gear is replaced by your

servicing dealer.

Air filter

Remove dust and dirt from the air filter to keep it clean

and prevent these problems:

• Carburetor malfunctions.

• Problems when you start the product.

• Loss of engine power.

• Increased wear to engine parts.

• Too much fuel consumption.

To clean the air filter

1. Remove the air filter cover and remove the filter.

2. Hit the filter against a flat surface to make the

particles fall off.

CAUTION: Do not use solvent or

compressed air to clean the air filter.

3. Put the air filter back. Make sure that the air filter

fully seals against the air filter holder.

4. Put the air filter cover back.

Note:

An air filter that is used for a long time cannot be

fully cleaned. Replace the air filter at regular intervals.

Always replace a damaged air filter.

To do a check of the spark plug

CAUTION:

Use the recommended spark

plug. Refer to

Technical data on page 24

An incorrect spark plug can cause damage

to the product.

1. If the product is not easy to start or to operate or if

the product operates incorrectly at idle speed,

examine the spark plug for unwanted materials. To

decrease the risk of unwanted material on the spark

plug electrodes, do these steps:

a) make sure that the idle speed is correctly

adjusted.

b) make sure that the fuel mixture is correct.

1570 - 001 - 14.10.2020

c) make sure that the air filter is clean.

2. Clean the spark plug if it is dirty.

3. Make sure that the electrode gap is correct. Refer to,

Technical data on page 24

4. Replace the spark plug monthly or more frequently if

necessary.

Troubleshooting

The engine starts but stops again

Product part to examine Possible cause Action

Fuel tank Incorrect fuel type. Drain the fuel tank and fill with cor-

rect fuel.

Carburetor The idle speed is not correct. Speak to your servicing dealer.

Air filter Clogged air filter. Clean or replace the air filter.

Fuel filter Clogged fuel filter. Replace the fuel filter.

The engine does not start

Check

Possible cause Procedure

Stop switch. The stop switch is in the stop position. Set the stop switch to the start position.

Starter pawls. The starter pawls cannot move freely. Remove the starter cover and clean around

the starter pawls.

Let an approved service agent help you.

Fuel tank. Incorrect fuel type. Drain the fuel tank and fill with correct fuel.

Spark plug. The spark plug is dirty or wet. Make sure that the spark plug is dry and

clean.

The spark plug electrode gap is incorrect. Clean the spark plug. Make sure that the

electrode gap is correct. Make sure that the

spark plug has a supressor.

Refer to technical data for correct electrode

gap.

The spark plug is loose. Tighten the spark plug.

1570 - 001 - 14.10.2020 23

Transportation and storage

• For storage and transportation of the product and

fuel, make sure that there are no leaks or fumes.

Sparks or open flames, for example from electrical

devices or boilers, can start a fire.

• Always use approved containers for storage and

transportation of fuel.

• Empty the fuel tank before transportation or long-

term storage. Discard the fuel at an applicable

disposal location.

• Use the transportation guard on the product to

prevent injuries or damage to the product. A blade

that does not move can also cause serious injuries.

• Remove the spark plug cap from the spark plug.

• Attach the product safely during transportation.

Technical data

128LX, LT28CSHV

Engine

Cylinder displacement, cu.in/cm

1.7/28

Idle speed, rpm 2300–3200

Recommeded max. speed, rpm 8000

Maximum engine power acc. to ISO 8893, kW/hp @ rpm 0.7/0.94 @ 8000

Catalytic converter muffler Yes

Maximum output shaft rotation 7200

Ignition system

Spark plug Champion RCJ 8Y

Electrode gap, in./mm 0.024/0.6

Fuel and lubrication system

Fuel tank capacity, US pint/l 0.85/0.4

Weight

Weight, lb/kg 11.0/5.0

Accessories

Approved accessories

Accessory type Cutting attachment guard, art. no.

Center hole in blades/cutters, Ø 25.4 mm

This spark ignition system complies with the Canadian ICES-002 standard.

24 1570 - 001 - 14.10.2020

Approved accessories Accessory type Cutting attachment guard, art. no.

Output shaft thread M10 LH

Grass blade/grass cutter Multi 255-4 (Ø 255 4 teeth) 580 44 66-06

Trimmer head T25 (Ø 2.4 mm cord) 580 44 66-06

Support cup 503 89 01-01 N/A

1570 - 001 - 14.10.2020 25

Contenido

Introducción.................................................................. 26

Seguridad..................................................................... 29

Montaje......................................................................... 36

Funcionamiento............................................................ 38

Mantenimiento.............................................................. 45

Solución de problemas................................................. 48

Transporte y almacenamiento...................................... 49

Datos técnicos.............................................................. 49

Accesorios.................................................................... 50

Introducción

Descripción del producto

El producto es una recortadora de césped con un motor

de combustión.

Se realiza un trabajo constante para aumentar su

seguridad y la eficiencia durante la operación. Póngase

en contacto con su taller de servicio para obtener más

información.

Uso previsto

Utilice el producto con una hoja para hierba o un

cabezal de corte para césped. No utilice el producto

para otras tareas que no sean cortar y desbrozar

césped.

Tenga en cuenta: Las normativas nacionales o locales

pueden establecer límites para el funcionamiento del

producto.

Utilice el producto solo con accesorios aprobados por el

fabricante. Consulte

Accesorios en la página 50

26 1570 - 001 - 14.10.2020

Descripción general del producto

1. Hoja para hierba

2. Tapón de llenado de grasa

3. Engranaje angulado

4. Protección del equipo de corte

5. Eje

6. Mango en J

7. Abrazadera de arnés

8. Interruptor de detención

9. Acelerador

10. Bloqueo del acelerador

11. Sombrerete de bujía y bujía

12. Cubierta del cilindro

13. Empuñadura de la cuerda de arranque

14. Bulbo de la purga de aire

15. Depósito de combustible

16. Cubierta del filtro de aire

17. Estrangulador

18. Contratuerca

19. Brida de apoyo

20. Cazoleta de apoyo

21. Disco de arrastre

22. Cabezal de corte

23. Llave combinada

24. Protección para transporte

25. Llave hexagonal

26. Pasador de bloqueo

27. Arnés

28. Manual del usuario

1570 - 001 - 14.10.2020 27

Símbolos en el producto

ADVERTENCIA: Tenga cuidado y utilice el

producto correctamente. Este producto

puede causar daños graves o fatales al

operador o a otras personas.

Lea atentamente el manual de instrucciones

y asegúrese de que entiende las

instrucciones antes de usar el producto.

Use protección auricular aprobada. Use

protección ocular aprobada.

Utilice guantes protectores aprobados

durante el funcionamiento y mantenimiento.

Utilice botas o zapatos de protección con

suelas antideslizantes. Utilice ropa de tejido

resistente y que lo cubra por completo.

Si tiene el cabello largo, asegúrese de

amarrarlo sobre sus hombros.

El producto puede provocar que los objetos

salgan expulsados, lo que puede causar

lesiones.

Régimen máximo del eje de salida.

50F

15 m

Manténgase a un mínimo de 15 m/50 ft de

distancia de las personas y los animales

durante el funcionamiento del producto.

Existe riesgo de lanzada de la hoja si el

equipo de corte entra en contacto con un

objeto que no se corta inmediatamente. El

producto puede cortar partes del cuerpo.

Manténgase a un mínimo de 15 m/50 ft de

distancia de las personas y los animales

mientras funcione el producto.

Las flechas muestran el límite de la posición

del mango.

Bulbo de la purga de aire.

Estrangulador.

aaaassxxxx La placa de características muestra el

número de serie. aaaa es el año de

producción y ss es la semana de pro-

ducción.

Tenga en cuenta: Otros símbolos o etiquetas del

producto hacen referencia a requisitos de certificación

para otras zonas comerciales.

EPA III

EMISSION CONTROL INFORMATION

REFER TO OWNER'S MANUAL FOR

MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS.

SN:

THIS ENGINE MEETS EXH AND EVP EMISSIONS REGULATIONS

FOR SMALL OFF ROAD ENGINES

FAMILY/DISP

PLT # SKU #

EMISSION COMPLIANCE PERIOD

(XX:XX)

El Período de cumplimiento de emisiones al que se

hace referencia en la etiqueta de Cumplimiento de

emisiones indica la cantidad de horas de

funcionamiento en la que se ha demostrado que el

motor cumple los requisitos de emisiones federales y de

California.

ABREVIATURAS DE LA ETIQUETA DE CONTROL DE EMISIONES

Información general Sistemas de control de emisiones de

escape

Sistemas de control de emisiones

por evaporación

ECS Sistema de control de

emisiones

ECM Módulo de control del

motor (afinación auto-

mática)

C Coextrusionado (multi-

capa)

EXH/EVP Escape y evaporación EM Modificación del motor N Nailon

28 1570 - 001 - 14.10.2020

ABREVIATURAS DE LA ETIQUETA DE CONTROL DE EMISIONES

Información general Sistemas de control de emisiones de

escape

Sistemas de control de emisiones

por evaporación

HRS Horas OC Catalizador oxidante P HDPE o PE tratados

REGS Reglamentos TWC Catalizador de tres vías S Sellado

SORE Motores todoterreno pe-

queños

US EPA Agencia de Protección

Ambiental de Estados

Unidos

CAL California

EVAP Evaporación

DISPL Desplazamiento

Propuesta 65 de California

¡ADVERTENCIA!

Los gases de escape del motor de este

producto contienen sustancias químicas

conocidas en el Estado de California

como causantes de cáncer, defectos

congénitos y otros daños reproductivos.

Responsabilidad del fabricante

Como se menciona en las leyes de responsabilidad del

fabricante, no nos hacemos responsables de los daños

que cause nuestro producto si:

• el producto se repara incorrectamente

• el producto se repara con piezas que no son del

fabricante o que este no autoriza

• el producto tiene un accesorio que no es del

fabricante o que este no autoriza

• el producto no se repara en un centro de servicio

autorizado o por una autoridad aprobada.

Seguridad

Definiciones de seguridad

Las advertencias, precauciones y notas se utilizan para

señalar las piezas particularmente importantes del

manual.

ADVERTENCIA: Se utilizan para señalar el

riesgo de lesiones graves o mortales para el

operador o para aquellos que se encuentren

cerca si no se siguen las instrucciones del

manual.

AVISO: Se utilizan para señalar el riesgo de

dañar la máquina, otros materiales o el área

adyacente si no se siguen las instrucciones

del manual.

Tenga en cuenta: Se utilizan para entregar más

información necesaria en situaciones particulares.

Instrucciones generales de seguridad

ADVERTENCIA: Lea atentamente las

instrucciones de advertencia siguientes

antes de usar el producto.

• Una desbrozadora, un quita arbustos o una

recortadora pueden resultar peligrosos si se utilizan

de manera inapropiada o incorrecta, ya que pueden

causar daños graves o fatales al operador u otras

personas. Es muy importante que lea y comprenda

el contenido de este manual de usuario.

• Bajo ninguna circunstancia se puede modificar el

diseño del producto sin autorización del fabricante.

No utilice nunca un producto que ha sido modificado

de cualquier modo con respecto a la especificación

original y utilice siempre accesorios originales. Las

modificaciones o accesorios no autorizados pueden

provocar daños personales o la muerte del operador

u otras personas.

• El interior del silenciador contiene productos

químicos que pueden ser cancerígenos. Evite el

1570 - 001 - 14.10.2020 29

contacto con estos elementos en caso de que se

dañe el silenciador.

• En este producto se genera un campo

electromagnético durante su funcionamiento. Este

campo puede, en determinadas circunstancias,

interferir con implantes médicos activos o pasivos.

Para reducir el riesgo de lesiones graves o fatales,

recomendamos a las personas con implantes

médicos consultar a su médico y al fabricante del

implante médico antes de usar esta máquina.

Instrucciones de seguridad para el

montaje

ADVERTENCIA: Lea atentamente las

instrucciones de advertencia siguientes

antes de usar el producto.

• Utilice guantes protectores homologados cuando

monte el producto y el equipo de corte.

• Retire el sombrerete de bujía de la bujía antes de

montar el producto.

• Asegúrese de que el manillar y la protección del

equipo de corte correctos están montados antes de

utilizar el producto.

• Una protección defectuosa o un equipo de corte

incorrecto pueden provocar lesiones. No utilice un

equipo de corte sin una protección aprobada.

• Antes de arrancar el producto, conecte

correctamente la cubierta del embrague y el eje.

• El disco de arrastre y la brida de apoyo se deben

acoplar correctamente en el orificio central del

equipo de corte. Un equipo de corte mal colocado

puede causar daños o incluso la muerte.

• Fije el arnés al producto para evitar daños al

operador o a otras personas.

Instrucciones de seguridad para el

funcionamiento

ADVERTENCIA: Lea atentamente las

instrucciones de advertencia siguientes

antes de usar el producto.

• Nunca utilice un arnés con un sistema de liberación

rápida defectuoso. Cuando utilice un quita arbustos,

debe estar siempre enganchado firmemente al

arnés. De lo contrario no podrá controlar el cepillo

de la cortadora de forma segura y esto puede

resultar en lesiones hacia usted o hacia otros.

• Siempre sujete el producto con ambas manos.

Mantenga el producto al lado derecho de su cuerpo.

Mantenga el equipo de corte por debajo de la

cintura. Conecte el producto al anillo de suspensión

del arnés. Mantenga todas las partes del cuerpo

lejos de las superficies calientes. Mantenga todas

las partes del cuerpo lejos del equipo de corte

giratorio.

• Antes de utilizar el producto, aprenda y comprenda

la diferencia entre el desbrozamiento forestal, el

desbrozamiento de césped y el corte de césped.

• Nunca utilice un producto que se haya modificado

de cualquier modo con respecto a la especificación

original.

• Nunca utilice un producto que esté defectuoso.

Realice las comprobaciones de seguridad, el

mantenimiento y las instrucciones de servicio

descritas en este manual. Especialistas capacitados

y calificados deben llevar acabo algunas medidas de

mantenimiento y servicio. Consulte

Programa de

mantenimiento en la página 45

• Utilice equipo de protección personal. Consulte

Equipo de protección personal en la página 32

• No utilice el producto en condiciones climáticas

desfavorables, como niebla densa, lluvia intensa,

vientos fuertes, frío intenso, etc. Trabajar con mal

tiempo es agotador y a menudo conlleva más

riesgos, como suelo congelado, dirección de derribo

impredecible, etc.

• Los únicos accesorios que pueden utilizarse con

esta unidad del motor son los equipos de corte que

recomendamos. Consulte

Accesorios en la página

• Esté atento a que no salgan objetos despedidos.

Use siempre protección ocular homologada. No se

apoye nunca sobre la protección del equipo de

corte. Es posible que las piedras, residuos, etc.

salgan despedidos en dirección a los ojos y le

causen ceguera o lesiones graves.

• Nunca utilice el producto si está cansado o enfermo,

si ha bebido alcohol o si consume drogas o

medicamentos que puedan afectar la visión, el juicio

o la coordinación.

• La exposición prolongada al ruido puede provocar la

pérdida permanente de la audición. Use siempre

protectores auriculares aprobados.

• Cuando utilice protectores auriculares, esté atento a

las señales de advertencia y voces fuertes. Siempre

retire sus protectores auriculares cuando se detenga

el motor.

• Realice una inspección general del producto antes

de utilizar. Consulte

Antes de usar el producto en la

página 38

• No utilice el producto si se ha modificado o si se

encuentra defectuoso.

• Asegúrese de que el sombrerete de bujía y el cable

de encendido no se encuentren dañados para evitar

el riesgo de sacudida eléctrica.

• Revise el área de trabajo para asegurarse de que no

haya personas, animales ni objetos que puedan

afectar de manera negativa la seguridad de

funcionamiento del producto.

• Revise el área de trabajo para asegurarse de que no

haya personas ni animales que toquen el equipo de

corte o que puedan resultar golpeados por los

objetos que salgan expulsados del equipo de corte.

1570 - 001 - 14.10.2020

• Inspeccione la zona de trabajo. Quite todos los

objetos sueltos, como piedras, cristales rotos,

clavos, alambre de acero, cuerdas, etc., que puedan

salir expulsados o enredarse en el equipo de corte.

• No utilice el producto en una situación o lugar en el

que no pueda pedir ayuda si se produce un

accidente.

• No utilice el producto sin protección.

• Asegúrese de que se mantenga una distancia

mínima de 15 m/50' respecto de personas o

animales durante el trabajo. Siempre mire hacia

atrás antes de dar la vuelta con el producto.

Detenga el producto de inmediato si una persona o

un animal ingresa a la zona de seguridad de 15 m/

50'. Si más de un operador trabaja en la misma

zona, mantenga una distancia de seguridad mínima

de 15 m/50 ft.

• Asegúrese de poder moverse sin problemas y tener

una postura segura. Revise el área a su alrededor

en busca de obstáculos como raíces, rocas, ramas y

zanjas. Tenga cuidado cuando trabaje en

pendientes.

• No se estire demasiado. Mantenga los pies en una

posición estable y un buen equilibrio en todo

momento.

• Antes de arrancar el producto, colóquelo en una

superficie plana, a un mínimo de 3 m de la fuente de

combustible y de donde se carga el combustible.

Asegúrese de que no haya objetos cerca del equipo

de corte o que lo toquen.

• Si el equipo de corte gira a régimen de ralentí,

solicite a un taller de servicio que lo ajuste. No utilice

el producto hasta que se haya ajustado o reparado.

• Esté atento a que no salgan objetos despedidos.

Utilice siempre protección ocular aprobada y

manténgase alejado de la protección del equipo de

corte. Pueden salir expulsados piedras y otros

objetos pequeños, caerle en los ojos y provocarle

ceguera u otras lesiones.

• No suelte el producto con el motor encendido, a

menos que lo tenga a la vista.

• No retire el material de corte, ni deje que otras

personas lo hagan, mientras el motor se encuentre

encendido o el equipo de corte siga girando, ya que

puede provocar daños graves.

• El engranaje angulado puede calentarse durante el

uso y es posible que permanezca caliente por un

largo tiempo. Si lo toca, puede quemarse.

• Siempre detenga el motor y asegúrese de que el

equipo de corte no gire antes de retirar material

enrollado en el eje de la hoja o atrapado entre la

protección y el equipo de corte. El equipo de corte

sigue girando incluso después de soltar el

acelerador. Asegúrese de que el equipo de corte se

haya detenido completamente y desconecte el

sombrerete de la bujía antes de empezar a trabajar

en él.

• Tenga cuidado al quitar material alrededor del

equipo de corte. El engranaje angulado se calienta

durante el funcionamiento y puede provocar

quemaduras.

• Los gases de escape del motor están calientes y

pueden contener chispas. Riesgo de incendio.

Tenga cuidado cuando circule cerca de material

seco e inflamable.

• Detenga el motor antes de pasar a una nueva área

de trabajo. Siempre coloque la protección para

transportes antes de mover el equipo.

• Nunca utilice el producto en un espacio interior o en

espacios sin ventilación adecuada. Los gases de

escape contienen monóxido de carbono, un gas

inodoro, venenoso y altamente peligroso que puede

causar la muerte debido a asfixia o envenenamiento

por monóxido de carbono.

• Nunca permita que los niños utilicen el producto o

que estén cerca de este. Debido a que el producto

está equipado con un interruptor de detención que

se acciona por resorte y se puede arrancar con baja

velocidad y fuerza desde la empuñadura de

arranque, incluso niños pequeños pueden, en

determinadas circunstancias, lograr la fuerza

necesaria para arrancar el producto. Esto puede

significar riesgo de daños personales graves. Por

consiguiente, saque el sombrerete de bujía cuando

no se supervise el producto atentamente.

• La sobreexposición a las vibraciones puede producir

trastornos vasculares o daños al sistema nervioso

en personas que padecen de problemas de

circulación. Comuníquese con su médico si

experimenta síntomas de sobreexposición a las

vibraciones. Estos síntomas son entumecimiento,

pérdida de sensibilidad, hormigueo, ardor, dolor,

pérdida de fuerza, cambios en el color o el estado

de la piel. Normalmente, estos síntomas se

presentan en los dedos, las manos o las muñecas.

El riesgo aumenta a bajas temperaturas.

• Verifique que el equipo de corte está correctamente

montado y ajustado.

• Si se encuentra en una situación en la que no está

seguro de cómo proceder, debe preguntarle a un

experto. Póngase en contacto con el distribuidor o el

taller de servicio.

• Evite todos los usos que considere que están más

allá de su capacidad.

• No utilice el producto a menos que sea capaz de

pedir ayuda en caso de accidente.

• El uso incorrecto de un equipo de corte o una hoja

mal afilada aumenta el riesgo de una lanzada de

hoja.

• Existe la posibilidad de que los productos equipados

con hojas para hierba salgan eyectados

violentamente hacia un costado cuando la hoja entra

en contacto con un objeto fijo. Esto se denomina

lanzada de hoja. Una lanzada de hoja puede ser lo

suficientemente violenta como para hacer que la

máquina o el operador salgan lanzados en cualquier

dirección, lo que podría hacer que se pierda el

control de la máquina. La lanzada de hoja puede

suceder sin previa advertencia si la máquina se

1570 - 001 - 14.10.2020

enreda, atasca o enlaza. La lanzada de hoja tiene

más probabilidades de ocurrir en áreas donde es

difícil ver el material que se corta.

• Evite cortar con la zona de la hoja entre las

posiciones de las 12:00 y las 15:00 horas. Debido a

la velocidad de rotación de la hoja, puede producirse

la lanzada de hoja cuando se intenta ramas gruesas

con esta área de la hoja.

• Los silenciadores equipados con catalizadores se

calientan mucho durante su uso y permanecen así

durante tiempo después de detenerse. Esto también

se aplica al régimen de ralentí. Tocar el motor puede

quemar su piel. Considere el riesgo de incendio.

• Solo use el equipo de corte con las protecciones que

recomendamos. Consulte

Accesorios en la página

Equipo de protección personal

ADVERTENCIA: Lea atentamente las

instrucciones de advertencia siguientes

antes de usar el producto.

• Utilice siempre el equipo de protección personal

adecuado cuando use el producto. El equipo de

protección personal no puede impedir el riesgo de

lesiones, pero disminuirá el grado de lesión si ocurre

un accidente. Permita que su distribuidor lo ayude a

seleccionar el equipo correcto.

• Use protección auricular aprobada.

• Use protección ocular homologada. Si utiliza un

visor, también debe usar gafas protectoras

homologadas. Las gafas protectoras homologadas

deben cumplir con la norma ANSI Z87.1 de EE. UU.

o EN 166 para países de la UE.

• Utilice guantes cuando sea necesario, por ejemplo,

cuando conecte, examine o limpie el equipo de

corte.

• Use botas de protección con punta de acero y

suelas antideslizantes.

• Utilice ropa de material resistente. Use siempre

pantalones largos y gruesos, y mangas largas. Evite

usar ropas holgadas que se puedan enganchar con

ramas. No utilice joyas, pantalones cortos o

sandalias. No esté descalzo. Asegure su cabello por

encima del nivel de los hombros.

• Mantenga cerca el equipo de primeros auxilios.

Dispositivos de seguridad en el producto

Para obtener información sobre dónde encontrar

dispositivos de seguridad, consulte

Introducción en la

página 26

ADVERTENCIA: Lea atentamente las

instrucciones de advertencia siguientes

antes de usar el producto.

• No utilice un producto con dispositivos de seguridad

defectuosos. Revise los dispositivos de seguridad y

realíceles mantenimiento de forma regular. Si los

dispositivos de seguridad están defectuosos,

comuníquese con su taller de servicio Husqvarna.

• No realice ninguna modificación en los dispositivos

de seguridad. No utilice el producto si las cubiertas

protectoras, los interruptores de seguridad u otros

dispositivos protectores no están montados o están

defectuosos.

• Para todos los trabajos de servicio y reparación del

producto, especialmente para los dispositivos de

seguridad, se requiere una capacitación especial. Si

los dispositivos de seguridad no cumplen con las

condiciones indicadas en el presente manual de

usuario, solicite asistencia a un taller de servicio.

Garantizamos la disponibilidad de reparaciones y

1570 - 001 - 14.10.2020

servicios profesionales. Si el concesionario no

cuenta con un taller de servicio, pídale información

acerca del taller de servicio más cercano.

• No utilice un equipo de corte sin una protección para

equipo de corte aprobada y correctamente acoplada.

Consulte

Accesorios en la página 50

Comprobación del fiador del acelerador

1. Asegúrese de que el bloqueo del acelerador (A) y el

acelerador (B) se muevan libremente y que el muelle

de retorno funcione de manera correcta.

2. Presione el bloqueo del acelerador hacia abajo y

asegúrese de que vuelva a su posición inicial

cuando lo suelte.

3. Asegúrese de que el acelerador esté bloqueado en

la posición de ralentí cuando el bloqueo del

acelerador esté liberado.

4. Encienda el producto y aplique la aceleración

máxima.

5. Suelte el acelerador y asegúrese de que las hojas

se detengan y permanezcan inmóviles.

ADVERTENCIA:

Si las hojas se mueven

cuando el acelerador está en la posición

de ralentí, se debe ajustar el régimen de

ralentí del carburador. Consulte

Para

ajustar el régimen de ralentí en la página

Para comprobar el interruptor de detención

1. Arranque el motor.

2. Mueva el interruptor de detención a la posición de

detención y asegúrese de que el motor se detenga.

Comprobación de la protección del equipo de corte

La protección del equipo de corte evita lesiones y

detiene los objetos sueltos que salen expulsados en

dirección al usuario.

1. Detenga el motor.

2. Realice una comprobación visual para determinar si

existen daños, por ejemplo, grietas.

3. Reemplace la protección del equipo de corte si está

dañada.

Para ajustar el arnés

Use siempre el arnés cuando utilice el producto. El

arnés permite el máximo nivel de control durante el

funcionamiento del producto. El arnés disminuye el

riesgo de cansancio en brazos y espalda.

ADVERTENCIA: No utilice un arnés

defectuoso.

1. Verifique el arnés en busca de daños y desgaste.

Sustituya siempre un arnés dañado.

2. Colóquese el arnés.

1570 - 001 - 14.10.2020

3. Ajuste la longitud del arnés hasta que el gancho de

sujeción esté aproximadamente al nivel de su

cadera derecha.

Para revisar el silenciador

ADVERTENCIA: No utilice un producto que

tenga un silenciador defectuoso.

ADVERTENCIA: No utilice el producto si

falta la rejilla apagachispas en el silenciador

o si está defectuosa.

ADVERTENCIA: El silenciador se calienta

mucho durante el funcionamiento y después

de este, así como en el régimen de ralentí.

Utilice guantes protectores para evitar

quemaduras.

El silenciador mantiene los niveles de ruido al mínimo y

dirige los gases de escape lejos del operador.

1. Detenga el motor.

2. Verifique el silenciador en busca de daños y

defectos.

ADVERTENCIA:

Las superficies internas

del silenciador contienen químicos que

pueden causar cáncer. Tenga cuidado

de no tocar estos elementos si el

silenciador presenta daños.

3. Asegúrese de que el silenciador esté correctamente

unido al producto.

4. Realice una inspección visual de la rejilla

apagachispas.

a) Cambie la rejilla apagachispas si está dañada.

b) Limpie la rejilla apagachispas si está bloqueada.

AVISO:

Si se bloquea la rejilla

apagachispas, el producto se

sobrecalienta y esto provoca daños

al cilindro y al pistón.

Instalación y extracción de la contratuerca

ADVERTENCIA:

Pare el motor, utilice

guantes protectores y tenga cuidado

alrededor de los bordes afilados del equipo

de corte.

Se utiliza una contratuerca para montar algunos tipos de

equipos de corte. La contratuerca tiene un enrosque

hacia la izquierda.

1570 - 001 - 14.10.2020

• Para instalar la contratuerca, gírela en sentido

opuesto al de rotación.

• Para quitar la contratuerca, retírela en el sentido de

rotación.

• Para aflojar o apretar la contratuerca, utilice una

llave de cubo con eje largo.

ADVERTENCIA: Cuando se afloja y se

aprieta la contratuerca, existe el riesgo

de lesionarse con el equipo de corte.

Tenga cuidado y no toque el equipo de

corte.

Tenga en cuenta: Asegúrese de que no poder girar la

contratuerca con la mano. Sustituya la contratuerca

después de haberla puesto aproximadamente 10 veces.

La contratuerca se debe sustituir después de haberla

apretado unas 10 veces.

Equipo de corte

ADVERTENCIA: Lea atentamente las

instrucciones de advertencia siguientes

antes de usar el producto.

• Realice el mantenimiento periódico. Permita que un

centro de servicio autorizado examine

frecuentemente el equipo de corte para realizar

ajustes o reparaciones.

• El rendimiento del equipo de corte aumenta.

• La vida útil del equipo de corte aumenta.

• Disminuye el riesgo de accidentes.

• Solamente utilice una protección aprobada para el

equipo de corte. Consulte

Accesorios en la página

• No utilice un equipo de corte dañado.

Cabezal de corte para hierba

• Asegúrese de enrollar el hilo de la recortadora de

césped firme y equitativamente alrededor del tambor

para disminuir la vibración.

• Utilice solamente cabezales e hilos de corte para

hierba aprobados. Consulte

Para recortar el césped

en la página 41

• Utilice una longitud correcta de hilo para la

recortadora. Un hilo largo para la recortadora utiliza

más potencia del motor que un hilo corto.

• Asegúrese de que la cortadora en la protección del

equipo de corte no está dañada.

• Empape el hilo de la recortadora de césped en agua

durante 2 días antes de conectarlo al producto. Esto

aumenta la vida útil del hilo de la recortadora de

césped.

• Consulte las instrucciones del equipo de corte para

usar el procedimiento adecuado para cargar el hilo

de la recortadora y su diámetro adecuado.

Hoja para hierba

• Utilice hojas correctamente afiladas. Una hoja mal

afilada o dañada aumenta el riesgo de lesiones.

Consulte las instrucciones del empaque de la hoja.

• Utilice hojas ajustadas correctamente. Una hoja mal

ajustada aumenta el riesgo de lesiones y daños.

Seguridad de combustible

ADVERTENCIA: Lea atentamente las

instrucciones de advertencia siguientes

antes de usar el producto.

• No mezcle el combustible en interiores o cerca de

una fuente de calor.

• No arranque el producto si hay combustible o aceite

de motor en el producto. Quite el combustible o

aceite no deseado y deje secar el producto. Quite el

combustible no deseado del producto.

• Si derrama combustible en su ropa, cámbiese la

ropa inmediatamente.

• No permita que le caiga combustible en el cuerpo,

ya que puede causar lesiones. Si le cae combustible

en el cuerpo, utilice jabón y agua para quitarlo.

• No arranque el motor si derrama aceite o

combustible en el producto o en su cuerpo.

• No arranque el producto si el motor tiene una fuga.

Examine frecuentemente el motor en busca de

fugas.

• Tenga cuidado con el combustible. El combustible

es inflamable y los gases son explosivos y pueden

causar lesiones graves o fatales.

• No respire los gases del combustible, ya que

pueden causar lesiones. Asegúrese de que haya

suficiente flujo de aire.

• No fume cerca del combustible o del motor.

• No coloque objetos calientes cerca del combustible

o del motor.

• No agregue combustible cuando el motor esté en

marcha.

• Asegúrese de que el motor se enfríe antes de llenar

el depósito de combustible.

• Antes de llenar el depósito de combustible, abra

lentamente la tapa del depósito de combustible y

libere la presión con cuidado.

• Asegúrese de que haya suficiente flujo de aire

cuando recargue y mezcle combustible (gasolina y

aceite para motores de dos tiempos) o cuando vacíe

el depósito de combustible.

1570 - 001 - 14.10.2020

• El combustible y sus gases son altamente

inflamables y pueden causar lesiones graves si se

inhalan o entran en contacto con la piel. Por esta

razón, tenga precaución al manipular el combustible

y asegúrese de que haya suficiente ventilación.

• Apriete la tapa del depósito de combustible con

cuidado para evitar incendios.

• Mueva el producto a un mínimo de 3 m (10 pies) de

la posición en la que se llenó el depósito antes de

empezar.

• No ponga demasiado combustible en el depósito de

combustible.

• Asegúrese de que no se puedan provocar fugas

cuando mueva el producto o el recipiente de

combustible.

• No coloque el producto ni un recipiente de

combustible donde haya una llama expuesta, una

chispa o una fuente de calor. Asegúrese de que no

haya una llama expuesta en el área de

almacenamiento.

• Utilice solamente contenedores aprobados cuando

mueva el combustible o coloque el combustible en el

almacenamiento.

• Vacíe el depósito de combustible antes de un

almacenamiento a largo plazo. Cumpla con las leyes

locales en cuanto al lugar en dónde se puede

deshacer del combustible.

• Limpie el producto antes de un almacenamiento a

largo plazo.

• Retire el sombrerete de bujía antes de almacenar el

producto para asegurarse de que el motor no

arranque accidentalmente.

Instrucciones de seguridad para el

mantenimiento

ADVERTENCIA: Lea atentamente las

instrucciones de advertencia siguientes

antes de usar el producto.

• Detenga el motor, asegúrese de que el equipo de

corte se detenga y deje que se enfríe antes de

realizar el mantenimiento.

• Desconecte el sombrerete de bujía antes de realizar

el mantenimiento.

• Los gases de escape del motor contienen monóxido

de carbono, un gas inodoro, tóxico y muy peligroso

que puede causar la muerte. No arranque el

producto en interiores o en espacios cerrados.

• Los gases de escape del motor están calientes y

pueden contener chispas. No encienda el producto

en interiores ni cerca de materiales inflamables.

• Accesorios y modificaciones en el producto que no

estén aprobados por el fabricante pueden causar

lesiones graves o la muerte. No modifique el

producto. Siempre utilice accesorios originales.

• Si el mantenimiento no se realiza de manera

correcta y regular, aumenta el riesgo de que se

produzcan lesiones y que el producto se dañe.

• Solo realice mantenimiento según lo que se indica

en este manual de usuario. Solicite que un

Husqvarna taller de servicio realice todos los otros

servicios.

• Permita que un taller de servicio Husqvarna

aprobado realice trabajos de mantenimiento en el

producto con regularidad.

• Cambie las piezas dañadas, desgastadas o rotas.

Montaje

Introducción

ADVERTENCIA: Antes de montar el

producto, debe leer y entender el contenido

del capítulo sobre seguridad.

ADVERTENCIA: Retire el cable de la bujía

de la bujía antes de montar el producto.

Para instalar el mango en J

ADVERTENCIA: Utilice únicamente hojas

para hierba o cabezales de corte con el

mango en J.

1. Coloque el mango en J entre las 2 flechas del eje.

2. Instale el tornillo, la placa y la tuerca de mariposa.

36 1570 - 001 - 14.10.2020

3. Ajuste el mango en J en una buena posición de

trabajo.

4. Apriete completamente la tuerca de mariposa.

Para instalar la abrazadera del arnés

ADVERTENCIA: El arnés debe estar fijado

de forma segura a la abrazadera del arnés

cuando utilice el producto.

1. Coloque las 2 mitades de la abrazadera del arnés en

el eje y alinee los orificios de los tornillos.

2. Instale los 2 tornillos.

3. Ajuste la abrazadera del arnés a la posición correcta

encima de la flecha.

4. Apriete completamente los 2 tornillos.

Para montar el equipo de corte

El equipo de corte incluye otro equipo de corte y una

protección para este equipo de corte.

ADVERTENCIA: Use guantes protectores.

ADVERTENCIA: Utilice siempre la

protección del equipo de corte recomendada

para el equipo de corte. Consulte

Accesorios en la página 50

ADVERTENCIA: Un equipo de corte mal

colocado puede provocar lesiones o incluso

la muerte.

Para instalar la protección del equipo de corte

y la hoja para hierba

1. Coloque la protección del equipo de corte (A) en el

eje y apriete el perno.

2. Gire el eje de salida hasta que uno de los orificios en

el disco de arrastre (B) se alinee con el orificio

correspondiente en la caja de engranajes.

3. Coloque el pasador de bloqueo (C) en el orificio para

bloquear el eje.

4. Coloque la hoja para hierba (D), la cazoleta de

apoyo (E) y la brida de apoyo (F) en el eje de salida.

5. Asegúrese de que el disco de arrastre y la brida de

apoyo se fijen correctamente en el centro del orificio

de la hoja para hierba.

6. Coloque la tuerca (G).

1570 - 001 - 14.10.2020

7. Apriete la tuerca con la llave de cubo. Sostenga el

eje de la llave de cubo cerca de la protección del

equipo de corte. Apriete en la dirección opuesta a la

que gira el accesorio de corte. Apriete la tuerca a

35-50 Nm.

Para instalar la protección del equipo de corte

y el cabezal de corte

AVISO: Asegúrese de que la extensión de la

protección esté instalada.

1. Instale la protección del equipo de corte (A)

destinada al funcionamiento con el cabezal de corte.

2. Cuelgue la protección del equipo de corte en los

2 ganchos del soporte de la placa (B).

3. Doble la protección del equipo de corte alrededor del

eje y apriete el tornillo (C) en el lado opuesto del eje.

Utilice la llave combinada para apretar el tornillo.

4. Instale el disco de arrastre (D) en el eje de salida.

5. Gire el eje de salida hasta que uno de los orificios en

el disco de arrastre se alinee con el orificio

correspondiente en la caja de engranajes.

6. Coloque el pasador de bloqueo (E) en el orificio para

bloquear el eje.

7. Instale el cabezal de corte (F) hacia la izquierda.

8. Para retirar el cabezal de corte y la protección del

equipo de corte, siga las instrucciones en el orden

opuesto.

Funcionamiento

Introducción

ADVERTENCIA: Antes de utilizar el

producto, debe leer y entender el capítulo

sobre seguridad.

Antes de usar el producto

• Inspeccione el área de trabajo para asegurarse de

que conoce el tipo de terreno, la pendiente del

terreno y para notar la presencia de obstáculos

como piedras, ramas y zanjas.

• Realice una inspección de reacondicionamiento del

producto.

• Haga las inspecciones de seguridad, mantenimiento

y servicio que figuran en este manual.

• Asegúrese de que todas las cubiertas, las

protecciones, las manijas y el equipo de corte estén

fijados correctamente y que no presenten daños.

• Asegúrese de que no haya grietas en la parte

inferior de los dientes de la hoja para hierba ni junto

38 1570 - 001 - 14.10.2020

al orificio central de la hoja. Reemplace la hoja si

está dañada.

• Inspeccione la brida de apoyo en busca de grietas.

Reemplace la brida de apoyo si está dañada.

• Asegúrese de que la contratuerca no se pueda

retirar manualmente. Si puede quitarla de forma

manual, no bloquea correctamente el equipo de

corte y se debe reemplazar.

• Inspeccione la protección de la hoja para determinar

si presenta daños o grietas. Reemplace la hoja o la

protección de la hoja si han sido expuestas a golpes

o están agrietadas.

• Inspeccione el cabezal de corte y la protección del

equipo de corte para determinar si presentan daños

o grietas. Reemplace el cabezal de corte y el

accesorio de corte si recibieron golpes o si

presentan grietas.

Combustible

Este producto tiene un motor de dos tiempos.

AVISO: Usar el tipo incorrecto de

combustible puede causar daños en el

motor. Utilice una mezcla de gasolina y de

aceite para motores de dos tiempos.

Combustible premezclado

• Utilice combustible de alquilato premezclado

Husqvarna para obtener el mejor rendimiento y

prolongar la vida útil del motor. Este combustible

contiene menos químicos dañinos en comparación

con el combustible normal, lo cual disminuye los

gases de escape dañinos. La cantidad de restos

después de la combustión es menor con este

combustible, que mantiene más limpios los

componentes del motor.

Para mezclar combustible

Gasolina

• Utilice gasolina sin plomo de buena calidad con un

contenido máximo de un 10 % de etanol.

AVISO:

No utilice gasolina con un

octanaje inferior a 90 RON/87 AKI. El

uso de gasolina de octanaje inferior

puede causar el golpeteo del motor, lo

que provoca daños en el motor.

Aceite para motores de dos tiempos

• Para obtener los mejores resultados y el mejor

rendimiento, utilice aceite para motores de dos

tiempos Husqvarna.

• Si el aceite para motores de dos tiempos Husqvarna

no está disponible, utilice un aceite para motores de

dos tiempos de buena calidad para motores

enfriados por aire. Contáctese con su concesionario

de servicio para seleccionar el aceite correcto.

AVISO: No utilice aceite para motores

de dos tiempos para motores fueraborda

refrigerados por agua, también conocido

1570 - 001 - 14.10.2020 39

como aceite para fueraborda. No utilice

aceite para motores de cuatro tiempos.

Para mezclar gasolina y aceite para motores de dos

tiempos

Gasolina, litros Aceite para

motores de

dos tiempos, li-

tro

2 % (50:1)

5 0,10

10 0,20

15 0,30

20 0,40

Galón estadounidense Onza líquida

EE. UU.

1 2 ½

2 1/2 6 ½

5 12 ⅞

AVISO: Los errores pequeños pueden influir

drásticamente en la proporción de la mezcla

cuando se mezclan cantidades pequeñas de

combustible. Mida cuidadosamente la

cantidad de aceite y asegúrese de obtener

la mezcla correcta.

1. Llene la mitad de la cantidad de gasolina en un

recipiente limpio para combustible.

2. Agregue la cantidad total de aceite.

3. Agite la mezcla de combustible.

4. Agregue la cantidad restante de gasolina al

recipiente.

5. Agite cuidadosamente la mezcla de combustible.

AVISO: No mezcle el combustible durante

más de 1 mes cada vez.

Para llenar el depósito de combustible

ADVERTENCIA: Para su seguridad, siga el

procedimiento que se indica a continuación.

1. Detenga el motor y deje que se enfríe.

2. Limpie el área alrededor del tapón del depósito de

combustible.

3. Agite el recipiente y asegúrese de que el

combustible esté totalmente mezclado.

4. Retire lentamente la tapa del depósito de

combustible para liberar la presión.

5. Llene el depósito de combustible.

AVISO: Asegúrese de que el depósito

de combustible no esté demasiado lleno.

El combustible se expande cuando se

calienta.

6. Apriete bien la tapa del depósito de combustible

cuidadosamente.

7. Limpie los derrames de combustible en el producto y

los alrededores.

8. Antes de arrancarlo, aleje el producto 3 m/10’ o más

del área de recarga de combustible y de la fuente de

combustible.

Tenga en cuenta:

Para conocer la ubicación del

depósito de combustible en el producto, consulte

Introducción en la página 26

Para prepararse para desbrozar el

césped

1. Aplique soporte al producto con el arnés durante el

desbroce de césped.

2. Asegúrese de que el equipo de corte esté paralelo al

suelo.

1570 - 001 - 14.10.2020

Para arrancar un motor frío

1. Presione el bulbo de la bomba de combustible de

aire 10 veces.

2. Mueva el estrangulador a la posición de

estrangulamiento totalmente abierta.

3. Mantenga el cuerpo del producto en el suelo con la

mano izquierda. No se pare sobre el producto. Tire

de la empuñadura de la cuerda de arranque

lentamente hasta que sienta resistencia.

Tenga en cuenta:

No tire del acelerador cuando

arranque el motor.

4. Tire de la empuñadura de la cuerda de arranque tres

veces con fuerza.

AVISO:

No tire de la cuerda de arranque

hasta que se detenga. No suelte la

cuerda de arranque cuando esté

totalmente extendida. Suelte la cuerda

de arranque lentamente. Si no se siguen

estas instrucciones, se pueden producir

daños en el motor.

5. Mueva el estrangulador a la posición de

estrangulamiento media.

6. Tire de la empuñadura de la cuerda de arranque

hasta que el motor arranque.

7. Deje que el motor se caliente durante 10 segundos.

8. Mueva el estrangulador a la posición de

estrangulamiento apagada.

Para arrancar un motor caliente

1. Presione lentamente el bulbo de la purga de aire 10

veces.

2. Mueva la palanca del estrangulador a la posición

HALF CHOKE (Estrangulador en posición media).

3. Tire de la empuñadura de la cuerda de arranque

rápidamente hasta que arranque el motor.

4. Mueva la palanca del estrangulador a la posición NO

CHOKE (Estrangulador apagado).

Para detener el producto

• Presione el interruptor de detención para detener el

motor.

Tenga en cuenta: El interruptor de detención regresa

automáticamente a su posición inicial.

Recorte de césped con cabezal de

corte

Para recortar el césped

1. Sostenga el cabezal de corte inmediatamente sobre

el nivel del suelo en un ángulo. No presione el hilo

de la recortadora de césped contra este último.

2. Disminuya la longitud del hilo de la recortadora entre

10 y 12 cm/4 y 4,75”.

1570 - 001 - 14.10.2020

3. Disminuya el régimen del motor para reducir el

riesgo de dañar las plantas.

4. Use una aceleración de un 80 % cuando corte el

césped cerca de objetos.

Para arrancar el pasto con una hoja para

hierba

1. Las hojas para hierba y las cortadoras de césped no

se deben utilizar para tallos leñosos.

2. Una hoja para hierba se utiliza para todos los tipos

de césped alto o hierba gruesa.

3. La hierba se corta con un movimiento lateral y

oscilante, donde el movimiento de derecha a

izquierda es de limpieza y el movimiento de

izquierda a derecha es de retorno. Deje que el lado

izquierdo de la hoja (levemente inclinada hacia la

izquierda y hacia el frente) realice el corte.

4. Si la hoja está inclinada a la izquierda cuando corta

la hierba, esta se acumulará en una línea, lo que

hace que sea más sencillo juntarla, por ejemplo, con

un rastrillo.

5. Intente trabajar a compás. Párese firmemente con

los pies separados. Avance después del movimiento

de retorno y vuelva a pararse firme.

6. Deje que la cazoleta de apoyo descanse

ligeramente sobre el suelo. Se utiliza para evitar que

la hoja golpee el suelo.

7. Reduce el riesgo de que el material envuelva la hoja

trabajando siempre a máxima velocidad y evitando

el material cortado anteriormente durante el

movimiento de retorno.

8. Detenga el motor, desenganche el arnés y coloque

la máquina en el suelo antes de comenzar a juntar el

material cortado.

Para cortar el césped

1. Asegúrese de que el hilo de la recortadora de

césped esté paralelo al suelo cuando corte.

2. No presione el cabezal de corte contra el suelo. Esto

puede provocar daños al producto.

3. Mueva el producto de un lado a otro cuando corte.

Utilice la máxima velocidad.

Para barrer el césped

El flujo de aire del hilo giratorio de la recortadora puede

usarse para eliminar el césped cortado de una zona.

1. Mantenga el cabezal de corte y el hilo de la

recortadora paralelos al suelo y por sobre él.

2. Acelere al máximo.

3. Mueva el cabezal de corte de lado a lado y barra la

hierba.

ADVERTENCIA:

Limpie la cubierta del

cabezal de corte cada vez que monte el

nuevo hilo de la recortadora para evitar

desestabilizaciones y vibraciones en los

manillares. También realice una

comprobación de las demás piezas del

cabezal de corte y límpielo si es necesario.

42 1570 - 001 - 14.10.2020

Para sustituir el hilo de la recortadora

6,0 m

18'

3,05 m

2,0-2,4 mm

.079-.095"

10 cm

1570 - 001 - 14.10.2020 43

15 cm

44 1570 - 001 - 14.10.2020

"Click"

Mantenimiento

Introducción

ADVERTENCIA: Lea detenidamente el

capítulo de seguridad antes de realizar

mantenimiento en el producto.

AVISO: Para evitar un arranque accidental,

retire el sombrerete de bujía antes de

realizar el mantenimiento del producto.

Programa de mantenimiento

Mantenimiento

Diario

Una vez

por sem-

ana

Una vez

por mes

Limpie la superficie externa. X

Examine el arnés en busca de daños. X

Compruebe si hay daños en el anillo de suspensión. X

Compruebe el bloqueo del acelerador y el acelerador. Consulte

Comprobación

del fiador del acelerador en la página 33

Asegúrese de que el equipo de corte no gire en régimen de ralentí. X

Compruebe el interruptor de detención Consulte

Para comprobar el interruptor

de detención en la página 33

Examine la protección del equipo de corte en busca de daños y grietas. X

Asegúrese de que la hoja para hierba esté alineada con el centro. Asegúrese de

que la hoja para hierba esté afilada y que la hoja o el orificio central no estén

dañados.

1570 - 001 - 14.10.2020 45

Mantenimiento

Diario

Una vez

por sem-

ana

Una vez

por mes

Revise el cabezal de corte en busca de daños y grietas. Reemplácelos si es

necesario.

Examine la empuñadura y el manillar en busca de daños y asegúrese de que se

encuentren acoplados de manera correcta.

Para los equipos de corte que poseen una cazoleta de apoyo, apriete el tornillo

de bloqueo por completo.

Para los equipos de corte que poseen una contratuerca, apriete la tuerca de blo-

queo por completo.

Examine la protección para transporte en busca de daños y asegúrese de que

se pueda acoplar correctamente.

Examine el motor, el depósito de combustible y los conductos de combustible

para determinar si hay fugas.

Limpie el filtro de aire. Reemplácelos si es necesario. X

Apriete tuercas y tornillos. X

Inspeccione el filtro de combustible para determinar si presenta contaminación y

la manguera de combustible para determinar si presenta grietas u otros defec-

tos. Reemplácelos si es necesario.

Examine todos los cables y conexiones. X

Examine el arranque y la cuerda de arranque en busca de daños. X

Inspeccione los amortiguadores de vibraciones para determinar si presentan da-

ños y grietas.

Examine la bujía. Consulte

Para comprobar la bujía en la página 48

. X

Limpie el sistema de refrigeración. X

Asegúrese de que el engranaje angulado esté lleno de grasa hasta los ¾. X

Limpie la superficie exterior del carburador y el espacio que lo rodea. X

Limpie la bujía. Retire la bujía y compruebe la distancia entre los electrodos. X

Limpie o reemplace la rejilla apagachispas en el silenciador. X

Revise si el embrague, el muelle de embrague y el tambor de embrague presen-

tan desgaste. Reemplácelos si es necesario.

Reemplace la bujía. X

Lubrique el eje propulsor.

Asegúrese de que la liberación de seguridad del arnés no esté dañada y de que

funciona correctamente.

Examine y limpie la rejilla apagachispas en el silenciador. X

En un intervalo de 6 meses.

46 1570 - 001 - 14.10.2020

Para ajustar el régimen de ralentí

El producto Husqvarna está fabricado de conformidad

con especificaciones que reducen las emisiones de

gases de escape tóxicos.

1. Asegúrese de que el filtro de aire esté limpio y de

que tenga la cubierta del filtro instalada.

2. Gire el tornillo de régimen de ralentí (T) hacia la

izquierda hasta que el equipo de corte comience a

moverse.

3. Gire el tornillo de régimen de ralentí (T) hacia la

izquierda hasta que el equipo de corte se detenga.

El régimen de ralentí es el correcto cuando el motor

funciona correctamente en todas las posiciones. El

régimen de ralentí debe ser inferior a la velocidad

cuando el equipo de corte empieza a girar.

Tenga en cuenta: Consulte

Datos técnicos en la página

para conocer el régimen de ralentí recomendado.

ADVERTENCIA: Si el equipo de corte no se

detiene cuando ajusta el régimen de ralentí,

consulte con su concesionario de

mantenimiento. No utilice la máquina hasta

que esté correctamente ajustada o

reparada.

Para limpiar el sistema de refrigeración

AVISO:

Un sistema refrigerante sucio o

bloqueado puede producir el

sobrecalentamiento del producto, y dañarlo.

Las piezas del sistema refrigerante son la toma de aire

del motor de arranque (A), las aletas de refrigeración del

cilindro (B) y la cubierta del cilindro (C).

1. Limpie el sistema de refrigeración con un cepillo

semanalmente o con mayor frecuencia si es

necesario.

2. Asegúrese de que el sistema refrigerante no esté

sucio ni obstruido.

Engranaje angulado

Durante su fabricación, el engranaje angulado se llena

con una cantidad adecuada de grasa. Pero, antes de

utilizar la máquina, asegúrese de que el engranaje

angulado esté lleno 3/4 con grasa. Utilice la grasa

especial de Husqvarna.

El servicio autorizado reemplaza la grasa del engranaje

angulado.

Filtro de aire

Retire el polvo y la suciedad del filtro de aire para

mantenerlo limpio y evitar los siguientes problemas:

• Fallas del carburador

• Problemas cuando se arranca el producto

• Pérdida de energía

• Aumento del desgaste de las piezas del motor

• Demasiado consumo de combustible

Para limpiar el filtro de aire

1. Quite la cubierta del filtro de aire y retire el filtro.

2. Golpee el filtro contra una superficie plana para que

caigan las partículas.

AVISO:

No utilice disolventes ni aire

comprimido para limpiar el filtro de aire.

3. Vuelva a colocar el filtro de aire. Asegúrese de que

el filtro de aire se selle bien en el soporte del filtro de

aire.

1570 - 001 - 14.10.2020

4. Vuelva a colocar la cubierta del filtro de aire.

Tenga en cuenta: Si un filtro de aire se ha utilizado

durante mucho tiempo, nunca quedará completamente

limpio. Reemplace el filtro de aire a intervalos regulares.

Siempre reemplace un filtro de aire dañado.

Para comprobar la bujía

AVISO: Utilice la bujía recomendada.

Consulte

Datos técnicos en la página 49

Una bujía incorrecta puede causar daños al

producto.

1. Si el producto presenta dificultades para arrancar o

funcionar, o si no funciona correctamente a régimen

de ralentí, examine la bujía en busca de materiales

no deseados. Para disminuir el riesgo de material no

deseado en los electrodos de la bujía, realice estos

pasos:

a) asegúrese de que el régimen de ralentí esté

ajustado correctamente.

b) asegúrese de que la mezcla de combustible es

la correcta.

c) asegúrese de que el filtro de aire esté limpio.

2. Limpie la bujía si está sucia.

3. Asegúrese de que la distancia entre los electrodos

sea la correcta. Consulte

Datos técnicos en la

página 49

4. Reemplace la bujía cada mes o más a menudo si es

necesario.

Solución de problemas

El motor arranca, pero se detiene de nuevo.

Pieza del producto que se va a ex-

aminar

Causa posible Acción

Depósito de combustible Tipo de combustible incorrecto Vacíe el depósito de combustible y

llénelo con combustible correcto.

Carburador El régimen de ralentí no es correcto. Consulte a su concesionario de ser-

vicio.

Filtro de aire Filtro de aire obstruido. Limpie o reemplace el filtro de aire.

Filtro de combustible Filtro de combustible obstruido. Reemplace el filtro de combustible.

El motor no arranca

Verificar

Causa posible Procedimiento

Interruptor de deten-

ción

El interruptor de detención está en la posi-

ción de detención.

Mueva el interruptor de detención hacia la

posición de arranque.

Ganchos de arran-

que

Los ganchos de arranque no se pueden

mover libremente.

Retire la cubierta del arranque y limpie alre-

dedor de los ganchos de arranque.

Permita que un taller de servicio aprobado lo

ayude.

Depósito de combus-

tible

Tipo de combustible incorrecto Vacíe el depósito de combustible y llénelo

con combustible correcto.

48 1570 - 001 - 14.10.2020

Verificar Causa posible Procedimiento

Bujía La bujía está sucia o mojada. Asegúrese de que la bujía esté limpia y se-

ca.

La distancia entre los electrodos de la bujía

es incorrecta.

Limpie la bujía. Asegúrese de que la distan-

cia entre los electrodos sea la correcta. Ase-

gúrese de que la bujía está equipada con un

supresor.

Consulte los datos técnicos para comprobar

la distancia entre los electrodos.

La bujía está floja. Ajuste la bujía.

Transporte y almacenamiento

• Para el almacenamiento y el transporte del producto

y del combustible, asegúrese de que no haya fugas

o vapores. Las chispas o llamas, por ejemplo, de

dispositivos eléctricos o calderas, pueden iniciar un

incendio.

• Siempre use contenedores aprobados para el

almacenamiento y el transporte del combustible.

• Vacíe el depósito de combustible antes del

transporte o de un almacenamiento prolongado.

Deseche el combustible en un lugar adecuado para

tal propósito.

• Utilice protección para transportes en el producto

para evitar lesiones o daños en el producto. Una

cuchilla que no se mueve también puede provocar

lesiones graves.

• Quite el sombrerete de bujía de la bujía.

• Fije el producto de manera segura durante el

transporte.

Datos técnicos

128LX, LT28CSHV

Motor

Cilindrada, cm

/pulg. cúb 28/1,7

Régimen de ralentí, rpm 2300-3200

Velocidad máxima recomendada, rpm 8000

Potencia máxima del motor, según la norma ISO 8893,

kW/hp a rpm

0,7/0,94 a 8000

Silenciador con catalizador Sí

Rotación máxima del eje de salida 7200

Sistema de encendido

Bujía Champion RCJ-8Y

Distancia entre los electrodos, mm/pulg. 0,6/0,024

Combustible y sistema de lubricación

Capacidad del depósito de combustible, l/pinta EE. UU. 0,4/0,85

Este sistema de encendido por chispa cumple con la norma canadiense ICES-002.

1570 - 001 - 14.10.2020 49

128LX, LT28CSHV

Peso

Peso, kg/lb 5,0/11,0

Accesorios

Accesorios aprobados Tipo de accesorio Protección del equipo de corte, art.

n.°

Orificio central en hojas/cortadoras; 25,4 mm de diámetro

Rosca del eje de salida M10 LH

Hoja para hierba o cortadora de cés-

ped

Multi 255-4 (Ø 255 mm, 4 dientes) 580 44 66-06

Cabezal de corte T25 (hilo de Ø 2,4 mm) 580 44 66-06

Cazoleta de apoyo 503 89 01-01 N/A

50 1570 - 001 - 14.10.2020

Table des matières

Introduction................................................................... 51

Sécurité.........................................................................54

Montage........................................................................61

Fonctionnement............................................................ 63

Entretien....................................................................... 70

Dépannage................................................................... 73

Transport et entreposage............................................. 74

Données techniques..................................................... 74

Accessoires.................................................................. 75

Introduction

Description du produit

Le produit est un coupe-herbe avec moteur à

combustion.

Le travail est constamment en cours pour augmenter

votre sécurité et l’efficacité pendant l’utilisation. Pour

obtenir de plus amples renseignements, communiquer

avec votre centre de services.

Utilisation prévue

Utiliser le produit avec une lame à herbe ou une tête de

désherbage pour couper l’herbe. Ne pas utiliser le

produit pour des tâches autres que la coupe d’herbe.

Remarque : Les réglementations nationales ou locales

peuvent limiter l’utilisation du produit.

Utilisez la machine seulement avec des accessoires

homologués par le fabricant. Se reporter à la section

Accessoires à la page 75

1570 - 001 - 14.10.2020 51

Présentation de la machine

1. Lame à herbe

2. Bouchon de remplissage de graisse

3. Pignon conique

4. Protection de l’outil de coupe

5. Arbre

6. Guidon en J

7. Attache du harnais

8. Interrupteur d’arrêt

9. Commande des gaz

10. Dispositif de verrouillage de la gâchette de

l’accélérateur

11. Capuchon de bougie et bougie d’allumage

12. Couvercle de vérin

13. Corde du lanceur

14. Pompe de purge d’air

15. Réservoir de carburant

16. Couvercle du filtre à air

17. Commande de l’étrangleur

18. Contre-écrou

19. Bride de support

20. Bol de garde au sol

21. Disque d’entraînement

22. Tête de coupe

23. Clé à usages multiples

24. Protection de transport

25. Clé hexagonale

26. Goupille de blocage

27. Harnais

28. Manuel d'utilisation

52 1570 - 001 - 14.10.2020

Symboles figurant sur le produit

AVERTISSEMENT! Faire attention et utiliser

le produit correctement. Cet outil peut

causer des blessures graves, ou même

mortelles, à l’utilisateur et à d’autres

personnes.

Avant d’utiliser la tondeuse, lire

attentivement le manuel d’utilisation et

veiller à bien comprendre les directives.

Utiliser un dispositif de protection

homologué pour les oreilles. Utiliser un

dispositif de protection homologué pour les

yeux.

Utiliser des gants de protection homologués

pendant l’utilisation et l’entretien. Utiliser des

bottes de protection ou des chaussures

avec semelles antidérapantes. Utiliser des

vêtements en tissus résistants longs.

Prendre soin de retenir les cheveux longs

au-dessus des épaules

L’outil peut engendrer des projections

d’objets, ce qui peut causer des blessures.

Vitesse de rotation maximale de l’arbre de

sortie.

50F

15 m

Tenir les personnes et les animaux à une

distance minimale de 15 m (50 pi) pendant

l’utilisation du produit.

Il existe un risque de rebond si l'outil de

coupe touche un objet qu'il ne coupe pas

immédiatement. L'appareil peut couper des

parties corporelles. Tenir les personnes et

les animaux à une distance minimale de

15 m (50 pi) pendant l’utilisation du produit.

Les flèches indiquent la limite de la position

du guidon.

Pompe à carburant.

Volet de départ.

yyyywwxxxx La plaque signalétique indique le nu-

méro de série où yyyy représente

l’année de production et ww la sem-

aine de production.

Remarque : Les autres symboles/autocollants présents

sur l’outil renvoient aux exigences en matière de

certification pour d’autres zones commerciales.

EPA III

EMISSION CONTROL INFORMATION

REFER TO OWNER'S MANUAL FOR

MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS.

SN:

THIS ENGINE MEETS EXH AND EVP EMISSIONS REGULATIONS

FOR SMALL OFF ROAD ENGINES

FAMILY/DISP

PLT # SKU #

EMISSION COMPLIANCE PERIOD

(XX:XX)

La période de conformité aux réglementations

antipollution de l'autocollant de conformité d'émissions

indique le nombre nominal d'heures de fonctionnement

du moteur conformément aux réglementations du

gouvernement fédéral américain et de la Californie.

ABRÉVIATIONS SUR LES ÉTIQUETTES DU SYSTÈME DE CONTRÔLE DES ÉMISSIONS

Généralités Systèmes de contrôle des émissions

d’échappement

Systèmes de contrôle des émissions

par évaporation

ECS Système de contrôle

des émissions

ECM Module de commande

du moteur (Autotune)

C Coextrudé (multicou-

che)

EXH/EVP Échappement et évapo-

ration

EM Modification du moteur N Nylon

1570 - 001 - 14.10.2020 53

ABRÉVIATIONS SUR LES ÉTIQUETTES DU SYSTÈME DE CONTRÔLE DES ÉMISSIONS

Généralités Systèmes de contrôle des émissions

d’échappement

Systèmes de contrôle des émissions

par évaporation

HRS Heures OC Catalyseur oxydant P Polyéthylène ou poly-

éthylène haute densité

traité

REGS Règlements TWC Catalyseur trifonctionnel S Fermé hermétiquement

SORE Petits moteurs hors

route

US EPA Office de protection de

l'environnement des

États-Unis

CAL Californie

EVAP Évaporation

DISPL Cylindrée

Proposition 65 de la Californie

ATTENTION!

Les émissions du moteur de cet outil

contiennent des produits chimiques

qui, d’après l’État de Californie, peuvent

causer le cancer, des malformations

congénitales ou autre danger pour

la reproduction

Responsabilité concernant le produit

Comme indiqué dans les lois en vigueur sur la

responsabilité concernant les produits, nous ne serons

pas tenus responsables des dommages que notre

produit causerait dans les situations suivantes :

• Le produit n’est pas réparé de façon adéquate.

• Le produit est réparé avec des pièces qui ne sont

pas fournies ou homologuées par le fabricant.

• Le produit comprend un accessoire qui n’est pas

fourni ou homologué par le fabricant.

• Le produit n’est pas réparé par un centre de service

après-vente agréé ou par une autorité homologuée.

Sécurité

Définitions relatives à la sécurité

Les avertissements, recommandations et remarques

soulignent des points du manuel qui revêtent une

importance particulière.

AVERTISSEMENT: Indique la présence

d’un risque de blessure ou de décès de

l’utilisateur ou de personnes à proximité si

les instructions du manuel ne sont pas

suivies.

MISE EN GARDE : Indique la présence d’un

risque de dommages au produit, à d’autres

appareils ou à la zone adjacente si les

instructions du manuel ne sont pas suivies.

Remarque : Utilisé pour donner des renseignements

plus détaillés qui sont nécessaires dans une situation

donnée.

Consignes générales de sécurité

AVERTISSEMENT: Lire les messages

d’avertissement qui suivent avant d’utiliser

l’outil.

• Une scie d’éclaircissement, un coupe-herbes ou un

taille-haie peuvent être dangereux s’ils sont utilisés

avec négligence ou de manière incorrecte et

peuvent entraîner des blessures graves ou mortelles

pour l’opérateur ou d’autres personnes. Il est

extrêmement important de lire et de comprendre le

contenu de ce manuel de l’opérateur.

• La conception du produit ne peut en aucun cas être

modifiée sans l’autorisation du fabricant. Ne jamais

utiliser un produit qui a été modifié de quelque

manière que ce soit par rapport aux spécifications

d’origine et toujours utiliser des accessoires

d’origine. Les modifications et/ou les accessoires

non autorisés peuvent entraîner des blessures

54 1570 - 001 - 14.10.2020

graves ou la mort de l’opérateur ou d’autres

personnes.

• L’intérieur du silencieux contient des produits

chimiques pouvant être cancérigènes. Éviter tout

contact avec ces éléments si le silencieux est

endommagé.

• Ce produit produit un champ électromagnétique

pendant le fonctionnement. Ce champ magnétique

peut, dans certains cas, nuire aux implants

médicaux actifs ou passifs. Pour réduire le risque de

blessures graves ou mortelles, nous recommandons

aux personnes ayant des implants médicaux de

consulter leur médecin et le fabricant de l’implant

médical avant d’utiliser le produit.

Consignes de sécurité pour

l’assemblage

AVERTISSEMENT: Lire les messages

d’avertissement qui suivent avant d’utiliser

l’appareil.

• Utilisez des gants de protection approuvés pour

assembler le produit et l'équipement de coupe.

• Débrancher le chapeau de bougie de la bougie

d’allumage avant d’assembler le produit.

• S’assurer que le bon guidon et la bonne protection

d’équipement de coupe sont installés avant d’utiliser

le produit.

• Un équipement de coupe défectueux ou incorrect

peut causer des blessures. Ne pas utiliser un outil de

coupe dépourvu du dispositif de protection

homologué.

• Fixer correctement le carter de l’embrayage et

l’arbre avant de démarrer le produit.

• Le disque d’entraînement et la bride de support

doivent s’engager correctement dans le trou central

de l’équipement de coupe. Un outil de coupe qui

n’est pas correctement fixé peut engendrer des

blessures ou la mort.

• Fixer le harnais au produit pour éviter de blesser

l’opérateur ou d’autres personnes.

Consignes de sécurité pour l’utilisation

AVERTISSEMENT: Lire les messages

d’avertissement qui suivent avant d’utiliser

l’appareil.

• Ne jamais utiliser un harnais dont le dispositif de

détachement rapide est défectueux. Lorsqu’on utilise

une débroussailleuse, elle doit toujours être

accrochée solidement au harnais. Sinon, il ne sera

pas possible de contrôler la débroussailleuse en

toute sécurité, ce qui pourrait vous blesser ou

blesser d’autres personnes.

• Toujours tenir l’appareil des deux mains. Tenir

l’appareil sur le côté droit du corps. Tenir l’outil de

coupe sous la taille de l’utilisateur. Attacher le

produit à l’anneau de suspension sur le harnais.

Tenir toute partie du corps à l’écart des surfaces

chaudes. Tenir toute partie du corps à l’écart de

l’outil de coupe en rotation.

• Lire et comprendre la différence entre

l’éclaircissement forestier et la coupe d’herbe avant

d’utiliser le produit.

• Ne jamais utiliser un appareil qui a été modifié de

quelque manière que ce soit par rapport aux

spécifications d’origine.

• Ne jamais utiliser un appareil défectueux. Effectuer

les vérifications de sécurité, de maintenance et

d’entretien conformément aux instructions fournies

dans ce manuel. Certaines mesures de maintenance

et d’entretien doivent être effectuées par des

spécialistes formés et qualifiés. Se reporter à la

section

Calendrier d’entretien à la page 70

• Utiliser de l’équipement de protection individuelle. Se

reporter à la section

Équipement de protection

personnelle à la page 57

• Ne pas utiliser ce produit par mauvais temps, par

exemple, en cas de brouillard épais, de forte pluie,

de vent violent, de grand froid, etc. Travailler par

mauvais temps est éprouvant et ajoute des risques

comme un sol glissant.

• Les seuls accessoires qui peuvent être utilisés avec

cette unité à moteur sont les outils de coupe

recommandés. Se reporter à la section

Accessoires

à la page 75

• Faire preuve de prudence à l’égard des projections

d’objets. Toujours porter des lunettes de protection

homologuées. Ne jamais se pencher au-dessus du

dispositif de protection de l’outil de coupe. Des

pierres, des débris, etc. peuvent être projetés dans

vos yeux, causant la cécité ou des blessures graves.

• Ne jamais utiliser l’outil en cas de fatigue, de

maladie, d’absorption d’alcool ou d’autres drogues,

ni en cas de prise de médicaments pouvant nuire à

l’acuité visuelle, au jugement et à la coordination.

• L’exposition prolongée au bruit peut causer une

perte auditive permanente. Toujours utiliser un

dispositif de protection homologué pour les oreilles.

• Écouter s’il y a des signaux d’avertissement ou des

voix fortes lors de l’utilisation d’un dispositif de

protection pour les oreilles. Toujours enlever le

dispositif de protection pour les oreilles dès que le

moteur s’arrête.

• Effectuer une inspection générale de l’appareil avant

de l’utiliser. Se reporter à la section

Avant d’utiliser le

produit à la page 63

• Ne jamais utiliser le produit s’il est modifié ou

défectueux.

• S’assurer que le capuchon de bougie d’allumage et

le fil d’allumage ne sont pas endommagés, afin

d’éviter le risque de décharge électrique.

• Regarder tout autour de la zone de travail pour

s’assurer qu’aucune personne ni aucun animal ou

objet ne présente aucune une incidence négative sur

la sécurité lors de l’utilisation du produit.

1570 - 001 - 14.10.2020

• Regarder tout autour de la zone de travail pour

s’assurer qu’aucune personne ni aucun animal ne

touche l’outil de coupe ou n’est heurté par des objets

projetés hors de l’outil de coupe.

• Vérifier la zone de travail. Retirer tous les objets

mobiles tels que les pierres, le verre cassé, les

clous, les fils de fer et les cordes, qui peuvent être

projetés ou poussés par le vent autour de l’outil de

coupe.

• Ne pas utiliser le produit dans une situation ou un

endroit où vous ne pourrez pas recevoir de l’aide en

cas d’accident.

• Ne pas utiliser l’outil sans un dispositif de protection.

• S’assurer que les personnes ou les animaux gardent

une distance d’au moins 15 m (50 pi) pendant le

travail. Toujours regarder derrière avant de faire

demi-tour avec le produit. Arrêter immédiatement le

produit si une personne ou un animal pénètre dans

la zone de sécurité de 15 m (50 pi). Si plusieurs

opérateurs travaillent dans la même zone, garder

une distance de sécurité d’au moins 15 m (50 pi).

• S’assurer de pouvoir se déplacer en toute sécurité et

de disposer d’une distance de sécurité. Examiner les

alentours de l’aire de travail pour voir s’il y a des

obstacles tels que les racines, les pierres, les

branches et les fossés. Faire attention pendant le

travail sur un terrain en pente.

• Ne pas trop se pencher en avant. Se tenir bien

campé dans une position stable et en parfait

équilibre.

• Avant de démarrer le produit, le placer sur une

surface plane, à au moins 3 m de la source de

carburant et de l’endroit où l’appoint de carburant est

effectué. S’assurer qu’aucun objet ne se trouve à

proximité de l’outil de coupe ou ne touche celui-ci.

• Si l’outil de coupe tourne au régime de ralenti,

laisser un agent d’entretien le régler. Ne pas utiliser

le produit jusqu’à ce qu’il soit réglé ou réparé.

• Faire preuve de prudence à l’égard des projections

d’objets. Toujours porter des lunettes de protection

homologuées et s’éloigner du dispositif de protection

de l’outil de coupe. Des pierres et d’autres petits

objets peuvent être projetés dans les yeux et causer

la cécité ou d’autres blessures.

• Ne pas déposer l’outil alors que le moteur est en

marche à moins de l’avoir sous les yeux.

• Ne pas retirer l’herbe coupée ou laisser d’autres

personnes retirer l’herbe coupée lorsque le moteur

est en marche ou que l’équipement de coupe tourne,

car il peut en résulter des blessures graves.

• Le pignon conique peut être très chaud en cours

d’utilisation et rester chaud pendant un certain temps

après l’utilisation. Vous pourriez être brûlé si vous le

touchez.

• Toujours arrêter le moteur et s’assurer que

l’équipement de coupe ne tourne pas avant de retirer

l’herbe enroulée autour de l’axe de lame ou coincée

entre le dispositif de protection et l’outil de coupe.

L’équipement de coupe continue de tourner, même

après que l’accélérateur soit relâché. S’assurer que

l’outil de coupe est complètement arrêté et

débrancher le capuchon de bougie d’allumage avant

de commencer à travailler dessus.

• Soyez prudent lorsque vous dégagez des matériaux

autour de l’équipement de coupe. Le renvoi d’angle

devient très chaud pendant le fonctionnement de la

machine et peut causer des brûlures graves.

• Les gaz d’échappement du moteur sont chauds et

peuvent contenir des étincelles. Risque d’incendie.

Faire preuve de prudence des matériaux secs et

inflammables.

• Arrêter le moteur avant de passer à une nouvelle

zone de travail. Toujours fixer la protection de

transport avant de déplacer l’équipement.

• Ne jamais utiliser le produit à l’intérieur ou dans des

endroits n’ayant pas une ventilation convenable. Les

gaz d’échappement contiennent du monoxyde de

carbone, un gaz inodore, toxique et très dangereux

qui peut entraîner la mort par asphyxie ou un

intoxication au monoxyde de carbone.

• Ne jamais laisser des enfants utiliser le produit ou se

tenir à proximité de celui-ci. Puisque le produit est

équipé d’un interrupteur de marche-arrêt à ressort et

peut être démarré à bas régime ou en exerçant une

légère force sur la poignée du lanceur, même des

jeunes enfants dans certaines circonstances

peuvent produire la force nécessaire pour démarrer

le produit. Cela peut entraîner un risque de graves

blessures. Par conséquent, retirer le capuchon de

bougie d’allumage lorsque le produit n’est pas sous

une surveillance stricte.

• Une surexposition aux vibrations peut entraîner des

problèmes circulatoires ou des troubles nerveux, en

particulier chez les personnes ayant des troubles

circulatoires. Parler à un médecin en cas de

symptômes liés à une surexposition aux vibrations.

Voici certains de ces symptômes : engourdissement,

perte de sensibilité, fourmillement, picotement,

douleur, faiblesse musculaire, décoloration ou

modification de l’épiderme. Ces symptômes

apparaissent habituellement aux doigts, aux mains

et aux poignets. Les risques augmentent à basse

température.

• Vérifier que l’équipement de coupe est correctement

monté et réglé.

• Il est recommandé de consulter un expert en cas de

doute. Communiquer avec votre concessionnaire ou

votre atelier d’entretien.

• Éviter toutes les utilisations qui vous semblent

difficiles.

• Ne pas utiliser le produit s’il est impossible d’appeler

de l’aide en cas d’accident.

• L’utilisation d’un outil de coupe inadéquat ou d’une

lame mal affûtée augmente le risque de rebond de la

lame.

• Les produits équipés de lames débroussailleuses

peuvent être projetées violemment sur le côté

lorsque la lame entre en contact avec un objet fixe.

Cette situation s’appelle poussée de lame. Un

rebond peut être suffisant pour propulser le produit

1570 - 001 - 14.10.2020

et l’opérateur à l’écart, occasionnant une perte de

contrôle du produit. Un rebond peut se produire de

façon inattendue si le produit s’accroche, cale ou se

coince. Un rebond est plus susceptible de se

produire dans les zones où il est difficile de voir le

matériau à découper.

• Éviter de couper avec la zone de la lame entre les

positions 12 h et 3 h. Du fait de la vitesse de rotation

de la lame, un rebond peut se produire lors de la

tentative de coupe des tiges épaisses avec cette

zone de la lame.

• Les silencieux équipés d’un pot catalytique

deviennent très chauds en cours d’utilisation et

restent chauds pendant un certain temps après

l’arrêt. C’est également le cas lorsque le moteur

tourne au ralenti. Un contact pourrait entraîner des

brûlures. Ne pas oublier le risque d’incendie.

• Utiliser les outils de coupe avec les protections

recommandées uniquement. Se reporter à la section

Accessoires à la page 75

Équipement de protection personnelle

AVERTISSEMENT: Lire les messages

d’avertissement qui suivent avant d’utiliser

l’appareil.

• Toujours utiliser un équipement de protection

personnelle homologué lors de l’utilisation de

l’appareil. Cet équipement de protection personnelle

n’élimine pas complètement les risques de

blessures, mais il peut en réduire la gravité en cas

d’accident. Laisser le distributeur vous aider à

sélectionner l’équipement adéquat.

• Utiliser un dispositif de protection homologué pour

les oreilles.

• Utiliser un dispositif de protection homologué pour

les yeux. Porter également des lunettes de

protection homologuées en cas d’utilisation d’une

visière. Les lunettes de protection homologuées

doivent être conformes à la norme ANSI Z87.1 aux

États-Unis ou à la norme EN 166 dans les pays de

l’Union européenne.

• Utiliser des gants au besoin, par exemple lors de la

fixation, de l’examen ou du nettoyage de l’outil de

coupe.

• Utiliser des bottes de protection à embout en acier et

semelles antidérapantes.

• Utiliser des vêtements faits de tissus résistants.

Toujours utiliser des pantalons longs et lourds et des

manches longues. Ne pas porter des vêtements

amples qui peuvent se prendre dans les broussailles

et les branches. Ne pas porter de bijoux, de

pantalons courts ni de sandales. Ne pas travailler

pieds nus. Garder les cheveux au-dessus des

épaules.

• Maintenir l’équipement de premiers secours à

proximité.

Dispositifs de sécurité sur l’outil

Pour obtenir des renseignements sur l’emplacement de

ces dispositifs de sécurité, voir

Introduction à la page

AVERTISSEMENT: Lire les messages

d’avertissement qui suivent avant d’utiliser

l’outil.

• Ne pas utiliser un outil dont les dispositifs de

protection sont défectueux. Vérifier et effectuer

régulièrement l’entretien des dispositifs de sécurité.

Si les dispositifs de sécurité sont défectueux, parler

à votre agent d’entretien Husqvarna.

• Ne pas modifier les dispositifs de sécurité. Ne pas

utiliser le produit si les couvercles de protection, les

interrupteurs de sécurité ou d’autres dispositifs de

protection ne sont pas fixés ou sont défectueux.

1570 - 001 - 14.10.2020

• Pour tous les travaux d’entretien et de réparation sur

le produit, en particulier sur les dispositifs de

sécurité, une formation spécifique est nécessaire. Si

les dispositifs de sécurité échouent les vérifications

mentionnées dans ce manuel d’utilisation, laisser un

agent d’entretien vous aider. Nous garantissons que

des réparations et des entretiens professionnels sont

offerts. Si un distributeur n’est pas un agent

d’entretien, communiquer avec lui pour connaître

l’agent d’entretien le plus proche.

• Ne pas utiliser un outil de coupe dépourvu de

dispositif de protection d’outil de coupe homologué

et correctement fixé. Voir

Accessoires à la page 75

Pour vérifier le verrouillage de la gâchette de

l’accélérateur

1. Vérifier que le dispositif de verrouillage de la

gâchette de l’accélérateur et la gâchette

d’accélération bougent librement et que le ressort de

retour fonctionne correctement.

2. Appuyer sur le dispositif de verrouillage de la

gâchette et s’assurer qu’il retourne à sa position

initiale lorsqu’on le relâche.

3. S’assurer que la gâchette de l’accélérateur est

verrouillée en position de ralenti lorsque le dispositif

de verrouillage de la gâchette de l’accélérateur est

relâché.

4. Démarrer le produit et le lancer à plein régime.

5. Relâcher la gâchette de l’accélérateur et s’assurer

que la lame s’arrête et s’immobilise.

AVERTISSEMENT: Si les lames

tournent lorsque la gâchette

d’accélération se trouve à la position de

ralenti, le régime de ralenti du

carburateur doit être réglé. Se reporter à

la section

Réglage du régime de ralenti à

la page 72

Pour vérifier l’interrupteur d’arrêt

1. Démarrer le moteur.

2. Déplacer l’interrupteur d’arrêt en position d’arrêt et

s’assurer que le moteur s’arrête.

Pour vérifier le dispositif de protection de l’outil de coupe

Le dispositif de protection de l’outil de coupe permet

d’éviter des blessures et arrête les objets projetés en

direction de l’opérateur.

1. Couper le moteur.

2. Effectuer une inspection visuelle pour détecter

d’éventuels dommages, par exemple des fissures.

3. Remplacer le dispositif de protection de l’unité de

coupe s’il est endommagé.

Réglage du harnais

Toujours porter le harnais lors de l’utilisation de la

machine. Le harnais assure un contrôle maximal

pendant l’utilisation du produit. Le harnais diminue le

risque de fatigue au niveau des bras et du dos.

AVERTISSEMENT: Ne pas utiliser le

harnais s’il est défectueux.

58 1570 - 001 - 14.10.2020

1. Vérifier l’état et l’usure du harnais. Toujours

remplacer un harnais endommagé.

2. Enfiler le harnais.

3. Régler la longueur du harnais jusqu’à ce que le

crochet de suspension soit à peu près à la hauteur

de votre hanche droite.

Pour vérifier le silencieux

AVERTISSEMENT: Ne pas utiliser un

produit dont le silencieux est défectueux.

AVERTISSEMENT: Ne pas utiliser le produit

si l’écran pare-étincelles du silencieux est

manquant ou défectueux.

AVERTISSEMENT: Le silencieux devient

très chaud pendant et après utilisation, ainsi

que lorsque le moteur tourne au ralenti.

Utiliser des gants de protection pour éviter

des brûlures.

Le silencieux maintient le niveau de bruit au minimum et

achemine les gaz d’échappement loin de l’utilisateur.

1. Couper le moteur.

2. Examiner le silencieux pour détecter d’éventuels

dommages ou défauts.

AVERTISSEMENT:

Les surfaces

internes du silencieux contiennent des

produits chimiques pouvant causer des

cancers. Faire attention à ne pas toucher

ces éléments si le silencieux est

endommagé.

3. S’assurer que le silencieux est bien fixé sur le

produit.

4. Contrôler visuellement le pare-étincelles.

a) Si l’écran pare-étincelles est endommagé, le

remplacer.

b) Si l’écran pare-étincelles est bloqué, le nettoyer.

MISE EN GARDE :

Si l’écran pare-

étincelles est obstrué, le produit

surchauffe et entraîne ainsi des

dommages au niveau du cylindre et

du piston.

Pour installer et retirer le contre-écrou

AVERTISSEMENT:

Arrêter le moteur,

utiliser des gants de protection et faire

attention autour des bords tranchants de

l’outil de coupe.

Un contre-écrou est utilisé pour fixer certains types

d’outils de coupe. Le contre-écrou présente un filetage à

gauche.

1570 - 001 - 14.10.2020

• Pour installer le contre-écrou, le tourner dans le sens

opposé au sens de rotation.

• Pour retirer le contre-écrou, tourner le contre-écrou

dans le sens de rotation.

• Pour desserrer ou serrer le contre-écrou, utiliser une

clé à douille munie d’un arbre long.

AVERTISSEMENT: Lors du desserrage

et du serrage du contre-écrou, il y a un

risque de blessure causée par l’outil de

coupe. Faire attention et ne pas toucher

l’équipement de coupe.

Remarque : S’assurer de ne pas pouvoir tourner le

contre-écrou à la main. Remplacer le contre-écrou après

l’avoir réutilisé environ 10 fois. Remplacer le contre-

écrou après l’avoir réutilisé environ 10 fois.

Outil de coupe

AVERTISSEMENT: Lire les messages

d’avertissement qui suivent avant d’utiliser

l’appareil.

• Effectuer l’entretien de routine. Communiquer avec

un centre agréé pour examiner régulièrement l’outil

de coupe et effectuer les réglages et les réparations.

• Cette précaution augmente les performances de

l’outil de coupe.

• Cette précaution augmente la durée de vie de

l’outil de coupe.

• Cette précaution réduit le risque d’accident.

• Utiliser seulement un dispositif de protection d’outil

de coupe homologué. Se reporter à la section

Accessoires à la page 75

• Ne pas utiliser un équipement de coupe

endommagé.

Tête de coupe d’herbe

• Vérifier que le fil coupe-herbe est fermement et

uniformément enroulé autour du tambour; cette

précaution réduit les vibrations.

• Utiliser seulement des têtes de coupe-herbe et des

fils coupe-herbe homologués. Se reporter à la

section

Tonte du gazon à la page 67

• Utiliser un fil coupe-herbe de longueur adéquate. Un

fil coupe-herbe plus long utilise plus de puissance de

moteur qu’un fil coupe-herbe court.

• Vérifier que le couteau monté sur le dispositif de

protection de l’outil de coupe n’est pas endommagé.

• Tremper le fil coupe-herbe dans de l’eau pendant

deux jours avant de monter le fil coupe-herbe sur le

produit. Cette précaution permet d’augmenter la

durée de vie du fil coupe-herbe.

• Se reporter aux instructions relatives à l’équipement

de coupe pour connaître la bonne façon de charger

le fil et le diamètre de fil approprié.

Lame à herbe

• Utiliser correctement les lames affûtées. Une lame

mal affûtée ou endommagée augmente les risques

de blessure. Voir les instructions sur l’emballage de

la lame.

• Utiliser des lames bien réglées. Une lame mal réglée

augmente le risque de blessures et de dommages.

Sécurité – carburant

AVERTISSEMENT: Lire les messages

d’avertissement qui suivent avant d’utiliser

l’outil.

• Ne pas mélanger le carburant à l’intérieur ou à

proximité d’une source de chaleur.

• Ne pas démarrer l’outil s’il y a du carburant ou de

l’huile moteur sur l’outil. Nettoyer le carburant ou

l’huile et laisser sécher l’outil. Nettoyer tout carburant

qui souille l’outil.

• Si du carburant se déverse sur les vêtements,

changer immédiatement de vêtement.

• Ne pas déverser du carburant sur le corps; cela

pourrait causer des blessures. Si du carburant se

déverse sur le corps, se nettoyer au savon doux et à

l’eau.

• Ne pas démarrer le moteur si de l’huile ou du

carburant se renverse sur l’outil ou sur le corps.

• Ne pas démarrer l’outil si le moteur présente une

fuite. Vérifier régulièrement le moteur à la recherche

de fuites.

• Faire preuve de prudence lors de la manipulation du

carburant. Celui-ci est inflammable et ses vapeurs

sont explosives et peuvent causer des blessures ou

la mort.

• Ne pas respirer les vapeurs de carburant, car elles

peuvent causer des blessures. S’assurer que la

ventilation est suffisante.

• Ne pas fumer à proximité du carburant ou du

moteur.

• Ne pas placer des objets chauds à proximité du

carburant ou du moteur.

• Ne pas faire le plein de carburant lorsque le moteur

tourne.

• Vérifier que le moteur est froid avant de faire le plein.

1570 - 001 - 14.10.2020

• Avant de faire le plein, ouvrir lentement le couvercle

du réservoir de carburant et relâcher la pression

avec précaution.

• S’assurer que le débit d’air est suffisant lors du

ravitaillement et du mélange de carburant (essence

et huile deux temps) ou lors de la vidange du

réservoir de carburant.

• Le carburant et les vapeurs de carburant sont

extrêmement inflammables et peuvent causer des

blessures très graves en cas d’inhalation ou de

contact avec la peau. Pour cette raison, faire preuve

de prudence lors de la manipulation du carburant et

s’assurer que le débit d’air est suffisant.

• Serrer le couvercle du réservoir de carburant avec

précaution, car un feu pourrait se déclencher.

• Avant de démarrer l’outil, le déplacer à au moins 3 m

(10 pi) de la position où le plein de carburant a été

fait.

• Ne pas mettre trop de carburant dans le réservoir de

carburant.

• Vérifier qu’une fuite ne peut se produire lorsqu’on

déplace l’outil ou le bidon d’essence.

• Ne pas placer l’outil ou un bidon d’essence dans un

espace où il y a une flamme nue, des étincelles ou

une veilleuse. Vérifier que la zone de stockage ne

contient pas de flamme nue.

• Utiliser seulement des conteneurs agréés pour

transporter ou stocker le carburant.

• Vider le réservoir de carburant avant de le remiser

pour une période prolongée. Toujours respecter la

législation locale sur la façon de mettre le carburant

au rebut.

• Nettoyer l’outil avant de le remiser pour une période

prolongée.

• Débrancher le chapeau de bougie avant de remiser

le produit, pour que le moteur ne démarre pas par

inadvertance.

Consignes de sécurité pour la

maintenance

AVERTISSEMENT: Lire les messages

d’avertissement qui suivent avant d’utiliser

l’outil.

• Arrêter le moteur, s’assurer que l’équipement de

coupe s’arrête et laisser le produit refroidir avant de

faire l’entretien.

• Débrancher la bougie d’allumage avant de procéder

à l’entretien.

• Les gaz d’échappement du moteur contiennent du

monoxyde de carbone, un gaz inodore, toxique et

très dangereux qui peut causer la mort. Ne pas

démarrer le produit à l’intérieur ou dans des espaces

fermés.

• Les gaz d’échappement du moteur sont chauds et

peuvent contenir des étincelles. Ne pas démarrer

l’outil dans un local clos ou à proximité de matériaux

inflammables.

• Les accessoires et les modifications apportées au

produit qui ne sont pas approuvés par le fabricant

peuvent causer des blessures graves, voire

mortelles. Ne pas modifier l’outil. Utilisez toujours

des accessoires d’origine.

• Si l’entretien n’est pas effectué correctement et

régulièrement, le risque de blessures et de

dommages à l’outil augmente.

• N’effectuer que les travaux d’entretien recommandés

dans ce manuel d’utilisation. Laisser un agent

d’entretien agréé Husqvarna effectuer toutes les

autres opérations d’entretien.

• Demander régulièrement à un agent d’entretien

agréé Husqvarna d’effectuer l’entretien de l’outil.

• Remplacer les pièces endommagées, usées ou

brisées.

Montage

Introduction

AVERTISSEMENT: Avant d’assembler le

produit, lire et bien comprendre le chapitre

sur la sécurité.

AVERTISSEMENT: Débrancher le câble de

la bougie d’allumage de la bougie

d’allumage avant d’assembler le produit.

Installation de la poignée en J

AVERTISSEMENT: Utiliser uniquement des

lames à herbe ou des têtes de désherbage

avec la poignée en J.

1. Placer la poignée en J entre les 2 flèches dessinées

sur l’arbre.

2. Installer la vis, la plaque et l'écrou à ailettes.

1570 - 001 - 14.10.2020 61

3. Régler la poignée en J pour que la position de travail

soit adéquate.

4. Serrer l’écrou à ailettes.

Installation de l’attache du harnais

AVERTISSEMENT: Le harnais doit être fixé

en toute sécurité à son attache lorsque vous

utilisez le produit.

1. Placer les 2 moitiés de l’attache du harnais sur

l'arbre et l’aligner avec les trous de vis.

2. Installer les 2 vis.

3. Régler l’attache du harnais à la position appropriée

au-dessus de la flèche.

4. Serrer à fond les 2 vis.

Pour assembler l’équipement de coupe

L’équipement de coupe comprend un outil de coupe et

un dispositif de protection de l’outil de coupe.

AVERTISSEMENT:

Porter des gants de

protection.

AVERTISSEMENT: Toujours utiliser le

dispositif de protection de l’outil de coupe

recommandé pour l’outil de coupe. Voir

Accessoires à la page 75

AVERTISSEMENT: Un outil de coupe mal

fixé peut entraîner des blessures voire la

mort.

Pour installer le dispositif de protection de

l'équipement de coupe et la lame à herbe.

1. Placer le dispositif de protection de l'équipement de

coupe (A) sur l’arbre et serrer le boulon.

2. Tourner l’arbre de sortie pour aligner l’un des trous

dans le disque d’entraînement (B) avec le trou

correspondant dans le carter d’engrenage.

3. Placer la goupille de blocage (C) dans le trou pour

bloquer l’arbre.

4. Placer la lame à herbe (D), le bol de garde au sol (E)

et la bride de support (F) sur l’arbre de sortie.

5. S’assurer que le disque d’entraînement et la bride de

support s’engagent correctement dans le trou situé

au centre de la lame à herbe.

6. Installer l’écrou (G).

1570 - 001 - 14.10.2020

7. Serrer l’écrou au moyen de la clé à douille. Tenir le

manche de la clé à douille à proximité du dispositif

de protection de l'équipement de coupe. Serrer dans

le sens opposé à la rotation de l’équipement de

coupe. Serrer les écrous à un couple de 35 à 50 Nm.

Pour installer le dispositif de protection de

l'équipement de coupe et la tête de

désherbage

MISE EN GARDE : S’assurer que la rallonge

du dispositif de protection est attachée.

1. Installer le dispositif de protection de l’équipement

de coupe (A) destiné au fonctionnement avec la tête

de désherbage.

2. Accrocher le dispositif de protection de l’équipement

de coupe (A) sur les deux crochets du porte-

plaque (B).

3. Plier le dispositif de protection de l’équipement de

coupe autour de l’arbre et serrer la vis (C) du côté

opposé de l’arbre. Utiliser la clé mixte pour serrer la

vis.

4. Installer le disque d’entraînement (D) sur l’arbre de

sortie.

5. Tourner l’arbre de sortie jusqu’à ce que l’un des

trous dans le disque d’entraînement s’aligne avec le

trou correspondant dans le carter d’engrenage.

6. Placer la goupille de blocage (E) dans le trou pour

bloquer l’arbre.

7. Faire tourner la tête de désherbage (F) dans le sens

des aiguilles d’une montre pour l’installer.

8. Pour retirer la tête de désherbage et le dispositif de

protection de l'équipement de coupe, suivez les

instructions dans l'ordre inverse.

Fonctionnement

Introduction

AVERTISSEMENT: Avant d’utiliser le

produit, lire et bien comprendre le chapitre

sur la sécurité.

Avant d’utiliser le produit

• Examiner la zone de travail pour s’assurer de

connaître le type de terrain, l’inclinaison du sol et s’il

y a des obstacles tels que des pierres, des branches

et des fossés.

1570 - 001 - 14.10.2020 63

• Effectuer une inspection relative à la révision du

produit.

• Effectuer les inspections de sécurité, les réparations

et l’entretien indiqués dans ce manuel.

• S’assurer que tous les couvercles, toutes les

protections, toutes les poignées et tous les

équipements de coupe sont correctement fixés et en

bon état.

• S’assurer qu’il n’y ait aucune fissure dans la partie

inférieure des dents de la lame à herbe ou au niveau

du trou situé au centre de la lame. Remplacer la

lame si elle est endommagée.

• Examiner la bride de support pour s’assurer qu’elle

ne présente pas de fissures. Remplacer la bride de

support si elle est endommagée.

• S’assurer que le contre-écrou ne puisse pas être

retiré à la main. S’il peut être retiré à la main, il ne

verrouille pas suffisamment l’outil de coupe et doit

être remplacé.

• Examiner le protège-lame pour détecter d’éventuels

dommages ou fissures. Remplacer le protège-lame

s’il a subi des chocs ou s’il présente des fissures.

• Examiner la tête de désherbage et le dispositif de

protection de l’outil de coupe pour détecter

d’éventuels dommages ou fissures. Remplacer la

tête de désherbage et le dispositif de protection de

l’outil de coupe s’ils ont subi des chocs ou s’ils

présentent des fissures.

Carburant

Cet outil est équipé d’un moteur à deux-temps.

MISE EN GARDE :

Un type de carburant

inapproprié peut endommager le moteur.

Utiliser un mélange d’essence et d’huile

pour moteur à deux-temps.

Carburant prémélangé

• Utiliser du carburant alkylat prémélangé Husqvarna,

pour atteindre une performance optimale et un

prolonger la durée de vie du moteur. Ce carburant

contient moins de substances chimiques nocives par

rapport à un carburant régulier, ce qui réduit les gaz

d’échappement nocifs. La quantité de dépôts après

combustion est inférieure avec ce carburant, ce qui

maintient les composants du moteur plus propres.

Pour mélanger le carburant

Essence

• Utiliser de l’essence sans plomb de bonne qualité

contenant au maximum 10 % d’éthanol.

1570 - 001 - 14.10.2020

MISE EN GARDE : Ne pas utiliser

d’essence à indice d’octane inférieur à

90 RON (87 AKI). L’utilisation d’un indice

d’octane inférieur peut entraîner le

cognement du moteur, ce qui provoque

des dommages au moteur.

Huile à moteur deux temps

• Pour obtenir un meilleur résultat et un

fonctionnement optimal, utiliser l’huile pour moteur à

deux-temps Husqvarna.

• Si l’huile pour moteur à deux temps Husqvarna n’est

pas disponible, utiliser une huile pour moteur à deux

temps de bonne qualité destinée aux moteurs

refroidis à l’air. Communiquer avec votre centre de

services pour sélectionner l’huile appropriée.

MISE EN GARDE : Ne pas utiliser l’huile

pour moteur à deux temps dans des

moteurs hors-bord refroidis à l’eau,

également appelée huile pour moteur

hors-bord. Ne pas utiliser l’huile pour des

moteurs à quatre temps.

Pour mélanger l’essence et l’huile pour moteur à deux

temps

Essence, litre Huile pour mo-

teur à deux

temps, Iitre

2 % (50:1)

5 0,10

10 0,20

15 0,30

20 0,40

gallon US once liquide

1 2 ½

2 1/2 6 ½

5 12 ⅞

MISE EN GARDE : De petites erreurs

peuvent influencer considérablement le ratio

de mélange lors du mélange de petites

quantités de carburant. Mesurer

soigneusement la quantité d’huile et

s’assurer d’obtenir le mélange approprié.

1. Remplir la moitié de la quantité d’essence dans un

récipient propre destiné à contenir du carburant.

2. Ajouter la quantité totale d’huile.

3. Agiter le mélange de carburant.

4. Ajouter la quantité restante d’essence dans un

récipient.

5. Agiter avec précaution le mélange de carburant.

MISE EN GARDE : Ne pas mélanger le

carburant pendant plus de 1 mois à la fois.

Remplissage du réservoir de carburant

AVERTISSEMENT: Respecter la procédure

suivante pour assurer la sécurité.

1. Couper le moteur et le laisser refroidir.

2. Nettoyer la zone autour du bouchon du réservoir de

carburant.

3. Secouer le bidon et s’assurer que le carburant est

complètement mélangé.

4. Retirer le bouchon du réservoir de carburant

lentement pour libérer la pression.

5. Remplir le réservoir de carburant.

MISE EN GARDE :

S’assurer qu’il n’y a

pas trop de carburant dans le réservoir.

Le carburant se dilate lorsqu'il devient

chaud.

6. Serrer fermement le bouchon du réservoir de

carburant.

7. Nettoyer le déversement de carburant sur le produit

et autour de celui-ci.

1570 - 001 - 14.10.2020

8. Éloigner le produit de 3 m (10 pi) ou plus de la zone

de remplissage et de la source de carburant avant

de démarrer.

Remarque : Pour connaître l'emplacement du réservoir

de carburant sur votre machine, se reporter à

Introduction à la page 51

Pour préparer le débroussaillage

1. Soutenir le produit avec le harnais pendant le

débroussaillage.

2. Vérifier que l’équipement de coupe est parallèle au

sol.

Démarrage d’un moteur froid

1. Appuyer 10 fois sur la pompe à carburant.

2. Déplacer le levier d’étrangleur en position fermée

(position de démarrage).

3. Maintenir l’outil sur le sol à l’aide de la main gauche.

Ne pas marcher sur l’outil. Tirer lentement sur la

poignée de la corde du lanceur jusqu’à ce que vous

sentiez une résistance.

Remarque : Ne pas tirer la gâchette de l’accélérateur

lors du démarrage du moteur.

4. Tirer la poignée du câble du lanceur à 3 reprises

avec force.

MISE EN GARDE : Ne pas tirer sur la

corde du démarreur tant qu’il ne s’est

pas arrêté. Ne pas lâcher la corde du

démarreur lorsqu’elle est complètement

déployée. Relâcher lentement la corde

du démarreur. Le non-respect de ces

instructions peut causer des dommages

au moteur.

5. Déplacer le levier d’étrangleur en position Étrangleur

à mi-course.

6. Tirer sur la poignée du câble du lanceur jusqu’à ce

que le moteur démarre.

7. Laisser le moteur tourner pendant 10 secondes.

8. Déplacer le levier d’étrangleur en position Étrangleur

ouvert (position de marche).

Démarrage d’un moteur chaud

1. Appuyer lentement 10 fois sur l’ampoule de purge

d’air.

2. Déplacer le levier d’étrangleur en position

ÉTRANGLEUR À MI-COURSE.

3. Tirer vivement sur la corde du lanceur jusqu’à ce

que le moteur démarre.

4. Déplacer le levier d’étrangleur en position

ÉTRANGLEUR OUVERT.

1570 - 001 - 14.10.2020

Arrêt de la machine

• Appuyer sur l’interrupteur pour arrêter le moteur.

Remarque : L’interrupteur revient automatiquement à sa

position initiale.

Désherbage au moyen d’une tête de

coupe

Tonte du gazon

1. Tenir la tête de coupe tout juste au-dessus du sol,

en l’inclinant. Ne pas appuyer le fil de coupe dans

l’herbe.

2. Diminuer la longueur du fil de coupe de 10-12 cm

(4-4,75 po).

3. Réduire le régime du moteur pour réduire le risque

d’endommager les plantes.

4. Utiliser 80 % de l’accélération lorsqu’on doit couper

l’herbe à proximité d’objets.

Coupe de l’herbe au moyen d’une lame à

herbe

1. Ne pas utiliser les lames et les couteaux à herbe

pour les tiges ligneuses.

2. La lame à herbe s’utilise pour tous les types d’herbe

haute ou épaisse.

3. Faucher l’herbe d’un mouvement de balancier

latéral, le mouvement de la droite vers la gauche

constituant la course aller et le mouvement de la

gauche vers la droite la course de retour. Le côté

gauche de la lame (entre la position 8 h et la position

12 h) effectue le travail de coupe.

4. Si on penche légèrement la lame vers la gauche

pendant le désherbage, l’herbe coupée est disposée

en bandes, ce qui facilite le ramassage, par exemple

lors du ratissage.

5. Essayer d’adopter un rythme de travail régulier.

Prendre une position stable, les pieds écartés. Faire

un pas en avant après la course de retour et

reprendre la même position stable.

6. Laisser le bol de garde au sol. Son rôle est de

protéger la lame contre tout contact avec le sol.

7. Éviter que les matériaux s’enroulent autour de la

lame en travaillant toujours à plein régime et en

évitant de toucher le matériau végétal coupé lors de

la course de retour.

8. Arrêter le moteur, ouvrir le harnais et poser la

machine par terre avant de rassembler le matériau

végétal coupé.

Pour couper l’herbe

1. Pour effectuer une coupe, vérifier que le fil de coupe

est parallèle au sol.

2. Ne pas appuyer la tête de coupe sur le sol. Cela

pourrait endommager le produit.

3. Déplacer le produit d'un côté à l'autre pendant la

coupe. Faire tourner le moteur à plein régime.

1570 - 001 - 14.10.2020

Pour balayer l’herbe

Le débit d’air du fil de coupe en rotation peut être utilisé

pour souffler l’herbe coupée d’une zone.

1. Maintenir la tête de désherbage et le fil surélevés et

parallèles au sol.

2. Faire tourner le moteur à plein régime.

3. Déplacer la tête de coupe d’un côté à l’autre et

balayer l’herbe.

AVERTISSEMENT: Nettoyer le couvercle de

la tête de désherbage à chaque

remplacement du fil de coupe afin d’éviter

un déséquilibre et des vibrations dans les

poignées. En outre, vérifier les autres

parties de la tête de coupe et les nettoyer au

besoin.

Remplacement du fil coupe-herbe

6,0 m

18'

3,05 m

2,0-2,4 mm

.079-.095"

10 cm

68 1570 - 001 - 14.10.2020

15 cm

1570 - 001 - 14.10.2020 69

"Click"

Entretien

Introduction

AVERTISSEMENT: Lire et comprendre le

chapitre sur la sécurité avant de faire

l’entretien du produit.

MISE EN GARDE : Afin d’éviter tout

démarrage accidentel, retirer le capuchon

de bougie d’allumage avant d’effectuer

l’entretien du produit.

Calendrier d’entretien

Entretien

Quotidien

Hebdo-

madaire

Mensuel

Nettoyer la surface externe. X

Examiner le harnais pour détecter d’éventuels dommages. X

Vérifier l’absence de dommages sur l’anneau de suspension. X

Vérifier le dispositif de verrouillage de la gâchette d’accélération et la gâchette.

Se reporter à la section

Pour vérifier le verrouillage de la gâchette de l’accéléra-

teur à la page 58

S’assurer que l’outil de coupe ne tourne pas au régime de ralenti. X

Vérifier l’interrupteur d’arrêt. Se reporter à la section

Pour vérifier l’interrupteur

d’arrêt à la page 58

Vérifier le dispositif de protection de l’outil de coupe pour détecter d’éventuels

dommages et fissures.

70 1570 - 001 - 14.10.2020

Entretien

Quotidien

Hebdo-

madaire

Mensuel

S’assurer que la lame à herbe est alignée avec le centre. S’assurer que la lame

à herbe est affûtée et qu’elle ne présente pas de dommages au niveau du tran-

chant ou du trou central.

Examiner la tête de coupe pour s’assurer qu’elle ne présente pas de dommages

ou de fissures. Le remplacer s’il est endommagé.

Examiner la poignée et le guidon afin de détecter d’éventuels dommages et

s’assurer qu’ils sont correctement fixés.

Pour des outils de coupe avec un bol de garde au sol, serrer la vis de blocage

complètement.

Pour des outils de coupe avec un contre-écrou, serrer le contre-écrou complète-

ment.

Examiner la protection de transport afin de détecter d’éventuels dommages et

s’assurer qu’elle peut être fixée correctement.

Examiner le moteur, le réservoir de carburant et les conduites de carburant pour

détecter d’éventuelles fuites.

Nettoyer le filtre à air. Les remplacer au besoin. X

Serrer les écrous et les vis. X

Examiner le filtre à carburant pour voir s’il y a une contamination et le tuyau à

carburant pour voir s’il y a des fissures et d’autres défauts. Les remplacer au be-

soin.

Vérifier tous les câbles et toutes les connexions. X

Examiner le lanceur et la corde du lanceur pour détecter d’éventuels dommages. X

Examiner les éléments antivibrations pour s’assurer qu’ils ne présentent pas de

dommages ou de fissures.

Vérifier la bougie d’allumage. Se reporter à la section

Pour vérifier la bougie d’al-

lumage à la page 73

Nettoyer le système de refroidissement. X

Vérifier que le pignon conique est rempli de graisse au 3/4 de graisse. X

Nettoyer la surface externe du carburateur et ses zones adjacentes. X

Nettoyer la bougie d’allumage. Retirer la bougie d’allumage et vérifier l’écarte-

ment des électrodes.

Nettoyer ou remplacer l'écran pare-étincelles sur le silencieux. X

Vérifier l’embrayage, les ressorts d’embrayage et le tambour d’embrayage pour

détecter toute usure. Les remplacer au besoin.

Remplacer la bougie d’allumage X

Lubrifier l’arbre d’entraînement.

S’assurer que le mécanisme de sécurité du harnais n’est pas endommagé et

qu’il fonctionne correctement.

Dans un intervalle de 6 mois.

1570 - 001 - 14.10.2020 71

Entretien

Quotidien

Hebdo-

madaire

Mensuel

Nettoyer ou remplacer l’écran pare-étincelles sur le silencieux. X

Réglage du régime de ralenti

Votre produit Husqvarna est fabriqué conformément aux

spécifications permettant de diminuer les émissions

nocives.

1. S’assurer que le filtre à air est propre et que le

couvercle de filtre à air est fixé au produit.

2. Tourner la vis de réglage de régime de ralenti (T)

dans le sens horaire jusqu’à ce que l’outil de coupe

commence à tourner.

3. Tourner la vis de réglage de régime de ralenti (T)

dans le sens antihoraire jusqu’à ce que l’outil de

coupe s’arrête.

Le régime de ralenti est adéquat lorsque le moteur

fonctionne sans à-coups dans toutes les positions. Le

régime de ralenti doit être inférieur à la vitesse lorsque

l’outil de coupe commence à tourner.

Remarque :

Se reporter à la section

Données

techniques à la page 74

pour obtenir le régime de

ralenti recommandé.

AVERTISSEMENT: Si l’équipement de

coupe ne s’arrête pas lors du réglage du

régime de ralenti, communiquer avec son

fournisseur de services d’entretien. Ne pas

utiliser le produit jusqu’à ce qu’il soit réglé

ou réparé correctement.

Nettoyage du système de

refroidissement

MISE EN GARDE :

Un système de

refroidissement encrassé ou bloqué peut

entraîner une surchauffe du produit, ce qui

peut endommager ce dernier.

Les pièces du système de refroidissement comprennent

la prise d’air sur le démarreur (A), les ailettes de

refroidissement du cylindre (B) et le capot du cylindre

(C).

1. Nettoyer le système de refroidissement au moyen

d’une brosse une fois par semaine ou plus

fréquemment au besoin.

2. S’assurer que le système de refroidissement n’est

pas sale ou obstrué.

Pignon conique

Le pignon conique est rempli de la quantité de graisse

nécessaire en usine. Mais, avant d’utiliser le produit,

s’assurer que le pignon conique est rempli au 3/4 de

graisse. Utiliser de la graisse spéciale Husqvarna.

La graisse du pignon conique est remplacée par votre

centre de services.

Filtre à air

Enlever la poussière et la saleté du filtre à air pour le

garder propre afin d’éviter ces problèmes :

• Mauvais fonctionnement du carburateur.

• Problèmes au démarrage du produit.

• Une perte de puissance du moteur

• Une usure accrue des pièces du moteur.

• Une consommation excessive de carburant.

Nettoyage du filtre à air

1. Retirer le couvercle du filtre à air et retirer le filtre.

2. Frapper le filtre contre une surface plane pour faire

tomber les particules.

1570 - 001 - 14.10.2020

MISE EN GARDE : Ne pas utiliser un

solvant ou de l’air comprimé pour

nettoyer le filtre à air.

3. Remettre le filtre à air en place. S'assurer que le

filtre à air est complètement scellé contre le support

de filtre à air.

4. Remettre le couvercle du filtre à air.

Remarque : Un filtre à air utilisé pendant une longue

période ne peut pas être complètement nettoyé.

Remplacer le filtre à air à intervalles réguliers. Toujours

remplacer les filtres à air endommagés.

Pour vérifier la bougie d’allumage

MISE EN GARDE : Utiliser la bougie

recommandée. Se reporter à la section

Données techniques à la page 74

. Une

bougie inadéquate peut endommager l’outil.

1. Si le produit n’est pas facile à démarrer ou à faire

fonctionner ou s’il fonctionne mal au régime de

ralenti, examiner la bougie d’allumage pour détecter

d’éventuels matériaux indésirables. Afin de réduire le

risque de matériau indésirable sur les électrodes de

la bougie d’allumage, effectuer les étapes

suivantes :

a) Vérifier que le régime de ralenti est réglé de

façon adéquate.

b) Vérifier que le mélange de carburant est correct.

c) Vérifier que le filtre à air est propre.

2. Nettoyer la bougie si elle est sale.

3. Vérifier que l’écartement des électrodes est correct.

Se reporter à la section

Données techniques à la

page 74

4. Remplacer la bougie d’allumage une fois par mois

ou plus fréquemment, au besoin.

Dépannage

Le moteur démarre mais s’arrête à nouveau

Pièce du produit à examiner Cause possible Mesure

Réservoir de carburant Type de carburant inapproprié. Vidanger le réservoir de carburant et

faire le plein avec le carburant cor-

rect.

Carburateur Le régime de ralenti n’est pas cor-

rect.

Communiquer avec votre centre de

services.

Filtre à air Filtre à air bouché. Nettoyer ou remplacer le filtre à air.

Filtre à carburant Filtre à carburant obstrué. Remplacer le filtre à carburant.

Le moteur ne démarre pas.

Vérifier

Cause possible Procédure

Interrupteur d’arrêt. L’interrupteur d’arrêt est à la position d’arrêt. Régler l’interrupteur d’arrêt à la position de

démarrage.

1570 - 001 - 14.10.2020 73

Vérifier Cause possible Procédure

Cliquets de lanceur à

rappel.

Les cliquets de lanceur à rappel ne peuvent

se déplacer librement.

Retirer le couvercle du démarreur et nettoyer

autour des cliquets de lanceur à rappel.

Laisser un agent d’entretien agréé vous aid-

er.

Réservoir de carbur-

ant.

Type de carburant inapproprié. Vidanger le réservoir de carburant et faire le

plein avec le carburant correct.

Bougie d’allumage. La bougie d’allumage est sale ou humide. S’assurer que la bougie est propre et sèche.

L’écartement des électrodes de la bougie

d’allumage est incorrect.

Nettoyer la bougie d’allumage. Vérifier que

l’écartement des électrodes est correct. S’as-

surer que la bougie d’allumage est dotée

d’un suppresseur.

Consulter les caractéristiques techniques

pour connaître l’écartement correct des élec-

trodes.

La bougie d’allumage est desserrée. Serrer la bougie d’allumage.

Transport et entreposage

• Pour le stockage et le transport du produit et du

carburant, s’assurer qu’il n’y a pas de fuite ou de

vapeur. Les étincelles ou les flammes nues, par

exemple avec des appareils électriques ou des

chaudières, peuvent démarrer un incendie.

• Utiliser toujours des contenants agréés pour

entreposer ou transporter le carburant.

• Vider le réservoir de carburant avant tout transport

ou remisage pendant une période prolongée. Mettre

au rebut le carburant à un emplacement adéquat.

• Utiliser le fourreau de transport sur le produit afin

d’éviter des blessures ou des dommages au produit.

Une lame immobile peut également provoquer des

blessures graves.

• Retirer le chapeau de la bougie.

• Fixer le produit de façon sécuritaire pendant le

transport.

Données techniques

128LX, LT28CSHV

Moteur

Cylindrée, po3/cm

1,7/28

Régime de ralenti, tr/min 2 300 – 3 200

Régime maximal recommandé, tr/min 8000

Puissance max. du moteur, conformément à la norme

ISO 8893, kW/hp à tr/min

0,7/0,94 @ 8000

Silencieux du pot catalytique Oui

Rotation maximale de l’arbre de sortie 7200

74 1570 - 001 - 14.10.2020

128LX, LT28CSHV

Système d’allumage

Bougie d'allumage Champion RCJ 8Y

Écartement des électrodes, po/mm 0,024/0,6

Circuits d'alimentation et de lubrification

Capacité du réservoir de carburant, pte US/l 0,85/0,4

Poids

Poids, lb/kg 11,0/5,0

Accessoires

Accessoires homologués

Type d’accessoires Protection de l’outil de coupe, réf.

art.

Trou central des lames/couteaux, diam. de 25,4 mm

Filetage de l’arbre sortant M10 LH

Lame à herbe et couteau à herbe Multi 255-4 (4 dents de 255 de diam.) 580 44 66-06

Tête de désherbage T25 (fil de 2,4 mm de diam.) 580 44 66-06

Bol de garde au sol 503 89 01-01 S.O.

Ce système d’allumage par étincelles est conforme à la norme ICES-002 du Canada.

1570 - 001 - 14.10.2020 75

www.husqvarna.com

Original instructions

Instrucciones originales

Instructions d’origine

1142513-49

2020-10-20

Husqvarna 128LX Gas Brushcutter

Product's Documents

Operator's Manual

Specifications

Husqvarna 128LX Questions and Answers
