Makita GSL04M1 40V max XGT Brushless Cordless 12" User Manual

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

Cordless Slide Compound

Miter Saw

Sierra de Inglete Inalámbrica

GSL04

IMPORTANT: Read Before Using.

IMPORTANTE: Lea antes de usar.

2 ENGLISH

ENGLISH (Original instructions)

SPECIFICATIONS

Model: GSL04

Blade diameter 305 mm (12″)

Hole diameter United States and Canada 25.4 mm (1″)

Countries other than United

States and Canada

30 mm (1-3/16″)

Max. kerf thickness of the saw blade 3.2 mm (1/8″)

Max. miter angle Right 60°, Left 60°

Max. bevel angle Right 48°, Left 48°

No load speed (RPM) 3,600 /min

Dimensions (L x W x H) 898 mm x 690 mm x 725 mm

(35-1/4" x 27-1/4" x 28-1/2")

Rated voltage D.C. 36 V - 40 V max

Net weight 30.5 - 31.1 kg

(67.2 - 68.6 lbs)

Cutting capacities (H x W)

Miter angle Bevel angle

45° (left) 0° 45° (right)

0° - 61 mm x 382 mm

(2-3/8″ x 15″)

71 mm x 363 mm

(2-13/16″ x 14-1/4″)

92 mm x 382 mm

(3-5/8″ x 15″)

107 mm x 363 mm

(4-1/4″ x 14-1/4″)

44 mm x 382 mm

(1-3/4″ x 15″)

54 mm x 363 mm

(2-1/8″ x 14-1/4″)

Thickness of wood

facing on guide

fence for increased

height of cut

20 mm (13/16″) 78 mm x 325 mm

(3-1/16″ x 12-3/4″)

115 mm x 325 mm

(4-1/2″ x 12-3/4″)

61 mm x 325 mm

(2-3/8″ x 12-3/4″)

38 mm (1-1/2″) 80 mm x 292 mm

(3-1/8″ x 11-1/2″)

120 mm x 292 mm

(4-3/4″ x 11-1/2″)

45° (right and left) - 61 mm x 268 mm

(2-3/8″ x 10-1/2″)

71 mm x 255 mm

(2-13/16″ x 10″)

92 mm x 268 mm

(3-5/8″ x 10-1/2″)

107 mm x 255 mm

(4-1/4″ x 10″)

44 mm x 268 mm

(1-3/4″ x 10-1/2″)

54 mm x 255 mm

(2-1/8″ x 10″)

Thickness of wood

facing on guide

fence for increased

height of cut

15 mm (9/16″) - 115 mm x 227 mm

(4-1/2″ x 8-15/16″)

25 mm (1″) 120 mm x 212 mm

(4-3/4″ x 8-3/8″)

60° (right and left) - - 92 mm x 185 mm

(3-5/8″ x 7-1/4″)

107 mm x 178 mm

(4-1/4″ x 7″)

Thickness of wood

facing on guide

fence for increased

height of cut

15 mm (9/16″) 115 mm x 155 mm

(4-1/2″ x 6-1/8″)

25 mm (1″) 120 mm x 140 mm

(4-3/4″ x 5-1/2″)

Cutting capacities for special cuttings

Type of cutting Cutting capacity

Crown molding 45° type

(with crown molding stopper used)

203 mm

(8″)

Base board

(with horizontal vise used)

171 mm

(6-3/4″)

• Due to our continuing program of research and development, the specications herein are subject to change

without notice.

• Specications may di󰀨er from country to country.

• The weight may di󰀨er depending on the attachment(s), including the battery cartridge. The lightest and heavi-

est combination, according to EPTA-Procedure 01/2014, are shown in the table.

3 ENGLISH

Applicable battery cartridge and charger

Battery cartridge BL4025 / BL4040*

* : Recommended battery

Charger DC40RA

•

Some of the battery cartridges and chargers listed above may not be available depending on your region of residence.

WARNING: Only use the battery cartridges and chargers listed above. Use of any other battery cartridges

and chargers may cause injury and/or re.

SAFETY WARNINGS

For your own safety, read

instruction manual before oper-

ating tool.

Save it for future reference.

General power tool safety warnings

WARNING: Read all safety warnings, instruc-

tions, illustrations and specications provided

with this power tool. Failure to follow all instructions

listed below may result in electric shock, re and/or

serious injury.

Save all warnings and instruc-

tions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-operated

(cordless) power tool.

Work area safety

1. Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

2. Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

3. Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

Electrical Safety

1. Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

2. Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of elec-

tric shock if your body is earthed or grounded.

3. Do not expose power tools to rain or wet con-

ditions. Water entering a power tool will increase

the risk of electric shock.

4. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges

or moving parts. Damaged or entangled cords

increase the risk of electric shock.

5. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

6. If operating a power tool in a damp location is

unavoidable, use a ground fault circuit inter-

rupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electric shock.

7. Power tools can produce electromagnetic

elds (EMF) that are not harmful to the user.

However, users of pacemakers and other similar

medical devices should contact the maker of their

device and/or doctor for advice before operating

this power tool.

Personal Safety

1. Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or

under the inuence of drugs, alcohol or med-

ication. A moment of inattention while operating

power tools may result in serious personal injury.

2. Use personal protective equipment. Always

wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or

hearing protection used for appropriate conditions

will reduce personal injuries.

3. Prevent unintentional starting. Ensure the

switch is in the o󰀨-position before connecting

to power source and/or battery pack, picking

up or carrying the tool. Carrying power tools with

your nger on the switch or energising power tools

that have the switch on invites accidents.

4. Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

5. Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

6. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewel-

lery or long hair can be caught in moving parts.

7. If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

8. Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action

can cause severe injury within a fraction of a

second.

4 ENGLISH

Always wear protective goggles to protect your

eyes from injury when using power tools. The

goggles must comply with ANSI Z87.1 in the USA.

It is an employer's responsibility to enforce the

use of appropriate safety protective equipment

by the tool operators and by other persons in

the immediate working area.

Power tool use and care

1. Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the

rate for which it was designed.

2. Do not use the power tool if the switch does

not turn it on and o󰀨. Any power tool that cannot

be controlled with the switch is dangerous and

must be repaired.

3. Disconnect the plug from the power source

and/or remove the battery pack, if detachable,

from the power tool before making any adjust-

ments, changing accessories, or storing power

tools. Such preventive safety measures reduce

the risk of starting the power tool accidentally.

4. Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with

the power tool or these instructions to operate

the power tool. Power tools are dangerous in the

hands of untrained users.

Maintain power tools and accessories. Check for

misalignment or binding of moving parts, break-

age of parts and any other condition that may

a󰀨ect the power tool’s operation. If damaged, have

the power tool repaired before use. Many accidents

are caused by poorly maintained power tools.

6. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

7. Use the power tool, accessories and tool bits

etc. in accordance with these instructions, tak-

ing into account the working conditions and

the work to be performed. Use of the power tool

for operations di󰀨erent from those intended could

result in a hazardous situation.

Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles

and grasping surfaces do not allow for safe handling

and control of the tool in unexpected situations.

9. When using the tool, do not wear cloth work

gloves which may be entangled. The entangle-

ment of cloth work gloves in the moving parts may

result in personal injury.

Battery tool use and care

1. Recharge only with the charger specied by

the manufacturer. A charger that is suitable for

one type of battery pack may create a risk of re

when used with another battery pack.

2. Use power tools only with specically desig-

nated battery packs. Use of any other battery

packs may create a risk of injury and re.

3. When battery pack is not in use, keep it away

from other metal objects, like paper clips,

coins, keys, nails, screws or other small metal

objects, that can make a connection from one

terminal to another. Shorting the battery termi-

nals together may cause burns or a re.

4. Under abusive conditions, liquid may be

ejected from the battery; avoid contact. If con-

tact accidentally occurs, ush with water. If

liquid contacts eyes, additionally seek medical

help. Liquid ejected from the battery may cause

irritation or burns.

5. Do not use a battery pack or tool that is dam-

aged or modied. Damaged or modied batteries

may exhibit unpredictable behaviour resulting in

re, explosion or risk of injury.

6. Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or tem-

perature above 130 °C may cause explosion.

7. Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specied in the instruc-

tions. Charging improperly or at temperatures

outside the specied range may damage the

battery and increase the risk of re.

Service

1. Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

2. Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

3. Follow instruction for lubricating and chang-

ing accessories.

4. Do not modify or attempt to repair the appli-

ance or the battery pack except as indicated in

the instructions for use and care.

Safety instructions for mitre saws

1. Mitre saws are intended to cut wood or wood-

like products, they cannot be used with abra-

sive cut-o󰀨 wheels for cutting ferrous material

such as bars, rods, studs, etc. Abrasive dust

causes moving parts such as the lower guard to

jam. Sparks from abrasive cutting will burn the

lower guard, the kerf insert and other plastic parts.

Use clamps to support the workpiece whenever

possible. If supporting the workpiece by hand,

you must always keep your hand at least 100

mm from either side of the saw blade. Do not

use this saw to cut pieces that are too small to

be securely clamped or held by hand. If your

hand is placed too close to the saw blade, there is

an increased risk of injury from blade contact.

3. The workpiece must be stationary and

clamped or held against both the fence and the

table. Do not feed the workpiece into the blade

or cut "freehand" in any way. Unrestrained

or moving workpieces could be thrown at high

speeds, causing injury.

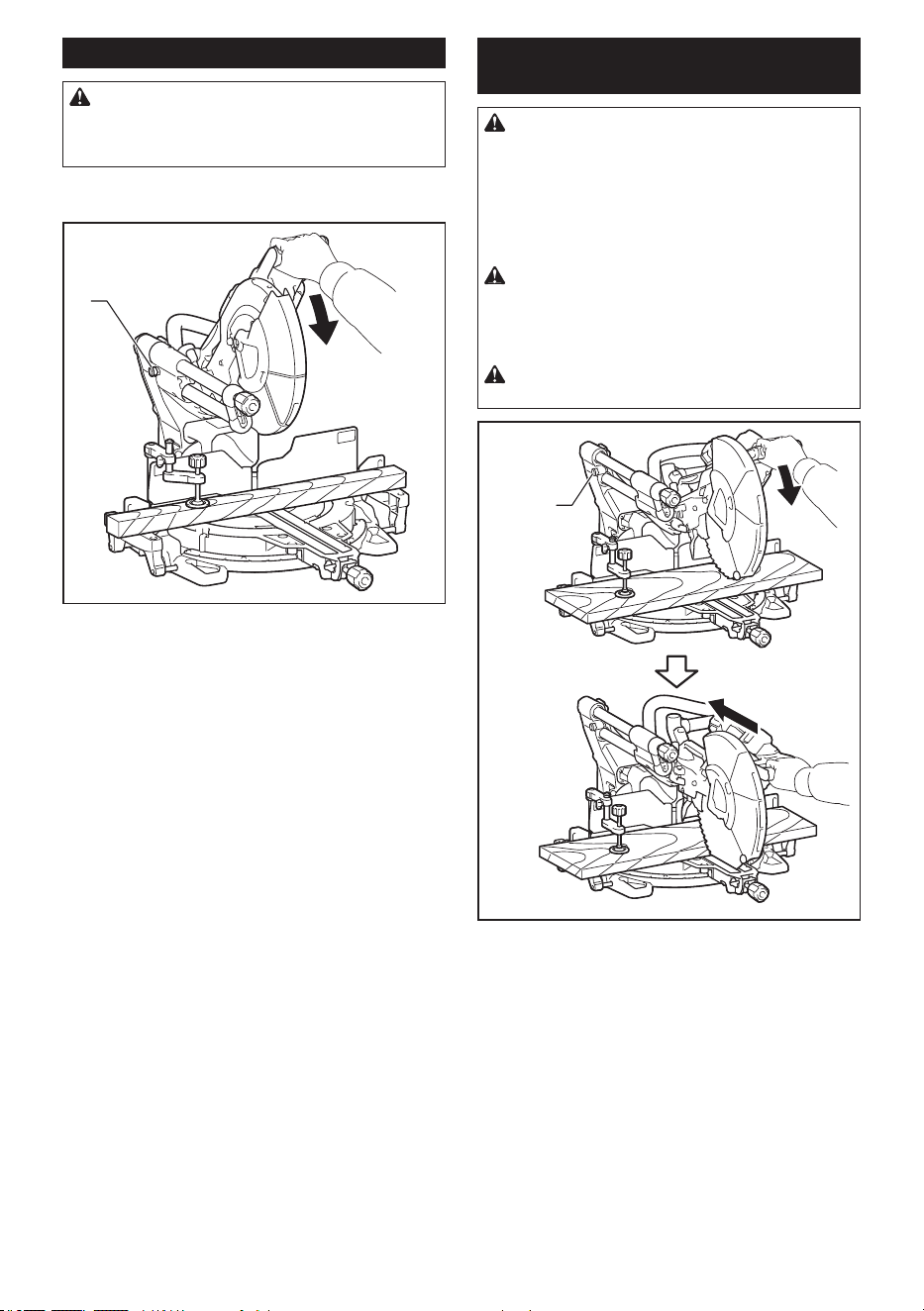

4. Push the saw through the workpiece. Do not

pull the saw through the workpiece. To make

a cut, raise the saw head and pull it out over

the workpiece without cutting, start the motor,

press the saw head down and push the saw

through the workpiece. Cutting on the pull stroke

is likely to cause the saw blade to climb on top

of the workpiece and violently throw the blade

assembly towards the operator.

5 ENGLISH

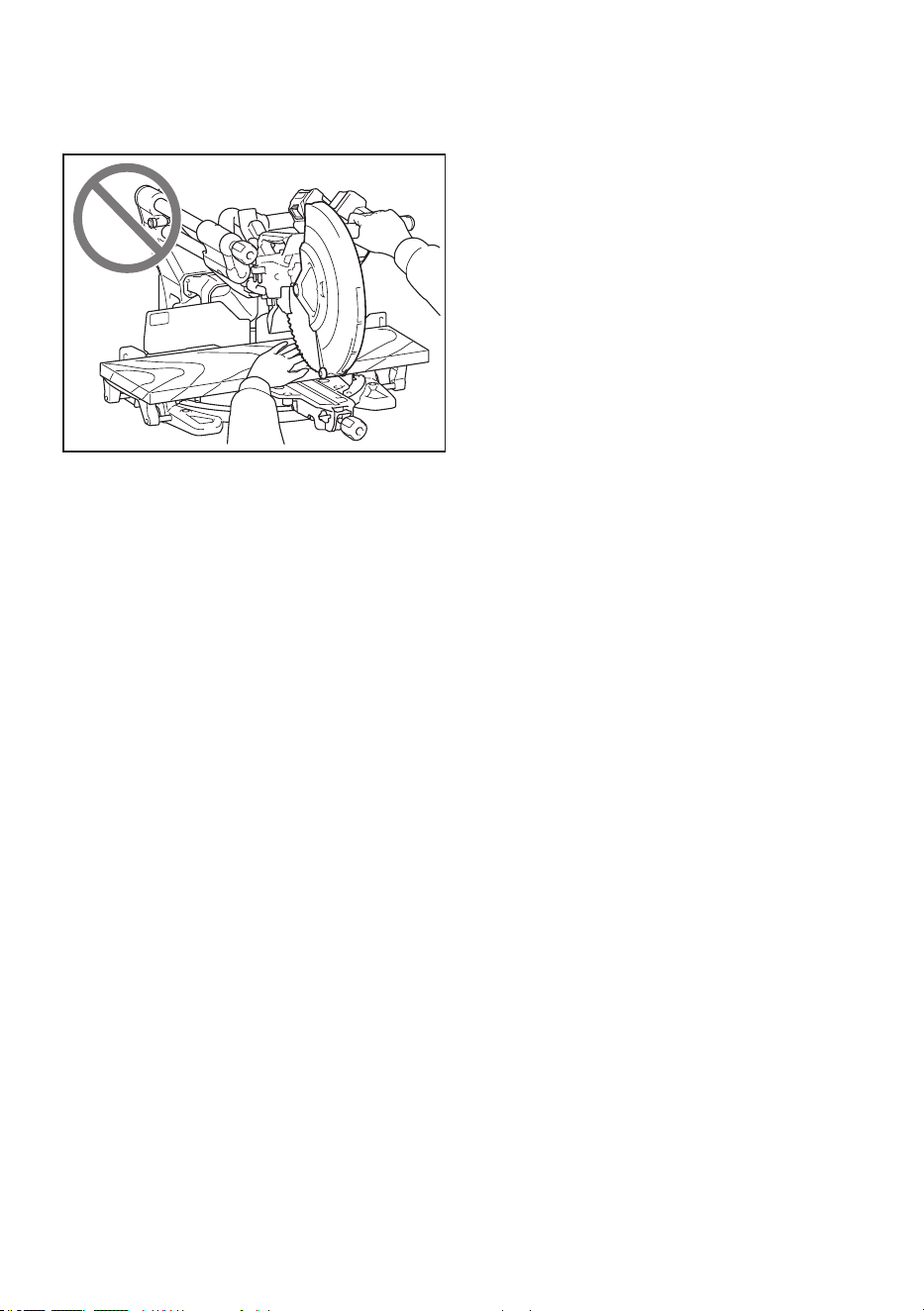

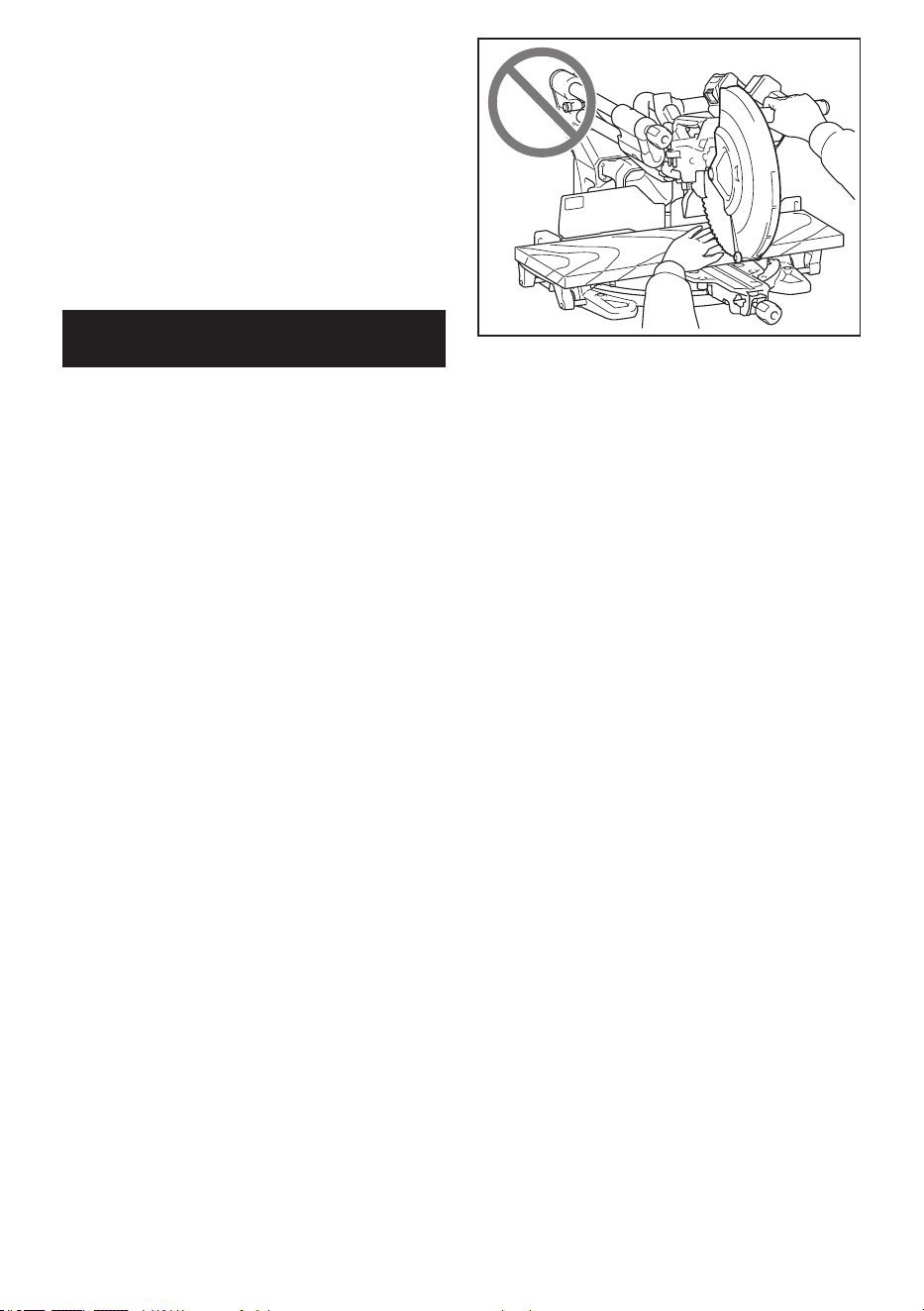

5. Never cross your hand over the intended line

of cutting either in front or behind the saw

blade. Supporting the workpiece "cross handed"

i.e. holding the workpiece to the right of the saw

blade with your left hand or vice versa is very

dangerous.

6. Do not reach behind the fence with either hand

closer than 100 mm from either side of the saw

blade, to remove wood scraps, or for any other

reason while the blade is spinning. The proxim-

ity of the spinning saw blade to your hand may not

be obvious and you may be seriously injured.

7. Inspect your workpiece before cutting. If the

workpiece is bowed or warped, clamp it with

the outside bowed face toward the fence.

Always make certain that there is no gap

between the workpiece, fence and table along

the line of the cut. Bent or warped workpieces

can twist or shift and may cause binding on the

spinning saw blade while cutting. There should be

no nails or foreign objects in the workpiece.

8. Do not use the saw until the table is clear of all

tools, wood scraps, etc., except for the work-

piece. Small debris or loose pieces of wood or

other objects that contact the revolving blade can

be thrown with high speed.

Cut only one workpiece at a time. Stacked multiple

workpieces cannot be adequately clamped or braced

and may bind on the blade or shift during cutting.

10. Ensure the mitre saw is mounted or placed on

a level, rm work surface before use. A level

and rm work surface reduces the risk of the mitre

saw becoming unstable.

11. Plan your work. Every time you change the

bevel or mitre angle setting, make sure the

adjustable fence is set correctly to support the

workpiece and will not interfere with the blade

or the guarding system. Without turning the tool

"ON" and with no workpiece on the table, move

the saw blade through a complete simulated cut to

assure there will be no interference or danger of

cutting the fence.

12. Provide adequate support such as table exten-

sions, saw horses, etc. for a workpiece that is

wider or longer than the table top. Workpieces

longer or wider than the mitre saw table can tip

if not securely supported. If the cut-o󰀨 piece or

workpiece tips, it can lift the lower guard or be

thrown by the spinning blade.

13. Do not use another person as a substitute for

a table extension or as additional support.

Unstable support for the workpiece can cause the

blade to bind or the workpiece to shift during the

cutting operation pulling you and the helper into

the spinning blade.

14. The cut-o󰀨 piece must not be jammed or

pressed by any means against the spinning

saw blade. If conned, i.e. using length stops, the

cut-o󰀨 piece could get wedged against the blade

and thrown violently.

15. Always use a clamp or a xture designed to

properly support round material such as rods

or tubing. Rods have a tendency to roll while

being cut, causing the blade to "bite" and pull the

work with your hand into the blade.

16. Let the blade reach full speed before contact-

ing the workpiece. This will reduce the risk of the

workpiece being thrown.

17. If the workpiece or blade becomes jammed,

turn the mitre saw o󰀨. Wait for all moving

parts to stop and disconnect the plug from

the power source and/or remove the battery

pack. Then work to free the jammed material.

Continued sawing with a jammed workpiece could

cause loss of control or damage to the mitre saw.

18. After nishing the cut, release the switch,

hold the saw head down and wait for the blade

to stop before removing the cut-o󰀨 piece.

Reaching with your hand near the coasting blade

is dangerous.

19. Hold the handle rmly when making an incom-

plete cut or when releasing the switch before

the saw head is completely in the down posi-

tion. The braking action of the saw may cause

the saw head to be suddenly pulled downward,

causing a risk of injury.

20. Only use the saw blade with the diameter that

is marked on the tool or specied in the man-

ual. Use of an incorrectly sized blade may a󰀨ect

the proper guarding of the blade or guard opera-

tion which could result in serious personal injury.

21. Only use the saw blades that are marked with

a speed equal or higher than the speed marked

on the tool.

22. Always select the correct saw blade for the

material to be cut. Do not use the saw blade to

cut materials other than those specied.

23.

The saw can cut wood, aluminum or similar mate-

rials, when using a saw blade appropriate for

the material. Do not use the saw to cut the other

material, including magnesium, steel and iron.

Additional instructions

1. Intended use

The tool is intended for accurate straight and

miter cutting in wood. With appropriate saw

blades, aluminum can also be sawed.

2. Make workshop kid proof with padlocks.

3. Never stand on the tool. Serious injury could

occur if the tool is tipped or if the cutting tool is

unintentionally contacted.

4. Never leave the tool running unattended. Turn

the power o󰀨. Do not leave tool until it comes

to a complete stop.

6 ENGLISH

5. Do not operate saw without guards in place.

Check blade guard for proper closing before

each use. Do not operate saw if blade guard

does not move freely and close instantly.

Never clamp or tie the blade guard into the

open position.

6. Keep hands out of path of saw blade. Avoid

contact with any coasting blade. It can still

cause severe injury.

To reduce the risk of injury, return carriage to the

full rear position after each crosscut operation.

8. Always secure all moving portions before

carrying the tool.

9. Stopper pin which locks the cutter head down

is for carrying and storage purposes only and

not for any cutting operations.

10. Check the blade carefully for cracks or dam-

age before operation. Replace cracked or dam-

aged blade immediately. Gum and wood pitch

hardened on blades slows saw and increases

potential for kickback. Keep blade clean by

rst removing it from tool, then cleaning it with

gum and pitch remover, hot water or kerosene.

Never use gasoline to clean blade.

11. While making a slide cut, KICKBACK can

occur. KICKBACK occurs when the blade

binds in the workpiece during a cutting oper-

ation and the saw blade is driven rapidly

towards the operator. Loss of control and seri-

ous personal injury can result. If blade begins

to bind during a cutting operation, do not con-

tinue to cut and release switch immediately.

12. Use only anges specied for this tool.

13.

Be careful not to damage the arbor, anges (espe-

cially the installing surface) or bolt. Damage to

these parts could result in blade breakage.

14. Make sure that the turn base is properly

secured so it will not move during operation.

Use the holes in the base to fasten the saw to a

stable work platform or bench. NEVER use tool

where operator positioning would be awkward.

15. Make sure the shaft lock is released before the

switch is turned on.

16. Be sure that the blade does not contact the

turn base in the lowest position.

17. Hold the handle rmly. Be aware that the saw

moves up or down slightly during start-up and

stopping.

18. Make sure the blade is not contacting the

workpiece before the switch is turned on.

19. Before using the tool on an actual workpiece,

let it run for a while. Watch for vibration or

wobbling that could indicate poor installation

or a poorly balanced blade.

20. Stop operation immediately if you notice any-

thing abnormal.

21.

Do not attempt to lock the trigger in the "ON" position.

22. Always use accessories recommended in this

manual. Use of improper accessories such as

abrasive wheels may cause an injury.

23. Some material contains chemicals which may

be toxic. Take caution to prevent dust inhala-

tion and skin contact. Follow material supplier

safety data.

24. Do not use a corded power supply with this

tool.

Additional safety rules for operating lamp

1. Do not look in the light or see the source of

light directly.

SAVE THESE INSTRUCTIONS.

WARNING: DO NOT let comfort or familiarity

with product (gained from repeated use) replace

strict adherence to safety rules for the subject

product. MISUSE or failure to follow the safety

rules stated in this instruction manual may cause

serious personal injury.

Symbols

The followings show the symbols used for tool.

volts

direct current

no load speed

revolutions or reciprocation per minute

diameter

Do not place hand or ngers close to the

blade.

Do not stare at operating lamp.

Important safety instructions for

battery cartridge

1. Before using battery cartridge, read all instruc-

tions and cautionary markings on (1) battery

charger, (2) battery, and (3) product using

battery.

2. Do not disassemble or tamper the battery

cartridge. It may result in a re, excessive heat,

or explosion.

3. If operating time has become excessively

shorter, stop operating immediately. It may

result in a risk of overheating, possible burns

and even an explosion.

4. If electrolyte gets into your eyes, rinse them

out with clear water and seek medical atten-

tion right away. It may result in loss of your

eyesight.

5. Do not short the battery cartridge:

(1) Do not touch the terminals with any con-

ductive material.

(2) Avoid storing battery cartridge in a con-

tainer with other metal objects such as

nails, coins, etc.

(3) Do not expose battery cartridge to water

or rain.

7 ENGLISH

A battery short can cause a large current

ow, overheating, possible burns and even a

breakdown.

6. Do not store and use the tool and battery car-

tridge in locations where the temperature may

reach or exceed 50 °C (122 °F).

7. Do not incinerate the battery cartridge even if

it is severely damaged or is completely worn

out. The battery cartridge can explode in a re.

8. Do not nail, cut, crush, throw, drop the battery

cartridge, or hit against a hard object to the

battery cartridge. Such conduct may result in a

re, excessive heat, or explosion.

9. Do not use a damaged battery.

10. The contained lithium-ion batteries are subject

to the Dangerous Goods Legislation require-

ments.

For commercial transports e.g. by third parties,

forwarding agents, special requirement on pack-

aging and labeling must be observed.

For preparation of the item being shipped, consult-

ing an expert for hazardous material is required.

Please also observe possibly more detailed

national regulations.

Tape or mask o󰀨 open contacts and pack up the

battery in such a manner that it cannot move

around in the packaging.

11. When disposing the battery cartridge, remove

it from the tool and dispose of it in a safe

place. Follow your local regulations relating to

disposal of battery.

12. Use the batteries only with the products

specied by Makita. Installing the batteries to

non-compliant products may result in a re, exces-

sive heat, explosion, or leak of electrolyte.

13. If the tool is not used for a long period of time,

the battery must be removed from the tool.

14. During and after use, the battery cartridge may

take on heat which can cause burns or low

temperature burns. Pay attention to the han-

dling of hot battery cartridges.

15. Do not touch the terminal of the tool imme-

diately after use as it may get hot enough to

cause burns.

16. Do not allow chips, dust, or soil stuck into the

terminals, holes, and grooves of the battery

cartridge. It may result in poor performance or

breakdown of the tool or battery cartridge.

17. Unless the tool supports the use near

high-voltage electrical power lines, do not use

the battery cartridge near a high-voltage elec-

trical power lines. It may result in a malfunction

or breakdown of the tool or battery cartridge.

18. Keep the battery away from children.

SAVE THESE INSTRUCTIONS.

CAUTION: Only use genuine Makita batteries.

Use of non-genuine Makita batteries, or batteries that

have been altered, may result in the battery bursting

causing res, personal injury and damage. It will

also void the Makita warranty for the Makita tool and

charger.

Tips for maintaining maximum

battery life

1. Charge the battery cartridge before completely

discharged. Always stop tool operation and

charge the battery cartridge when you notice

less tool power.

2. Never recharge a fully charged battery car-

tridge. Overcharging shortens the battery

service life.

3. Charge the battery cartridge with room tem-

perature at 10 °C - 40 °C (50 °F - 104 °F). Let

a hot battery cartridge cool down before

charging it.

4. When not using the battery cartridge, remove

it from the tool or the charger.

5. Charge the battery cartridge if you do not use

it for a long period (more than six months).

Important safety instructions for

wireless unit

1. Do not disassemble or tamper with the wire-

less unit.

2. Keep the wireless unit away from young chil-

dren. If accidentally swallowed, seek medical

attention immediately.

3. Use the wireless unit only with Makita tools.

4. Do not expose the wireless unit to rain or wet

conditions.

5. Do not use the wireless unit in places where

the temperature exceeds 50 °C (122 °F).

6. Do not operate the wireless unit in places

where medical instruments, such as heart

pace makers are nearby.

7. Do not operate the wireless unit in places

where automated devices are nearby. If oper-

ated, automated devices may develop malfunction

or error.

8. Do not operate the wireless unit in places

under high temperature or places where

static electricity or electrical noise could be

generated.

9. The wireless unit can produce electromagnetic

elds (EMF) but they are not harmful to the

user.

10. The wireless unit is an accurate instrument. Be

careful not to drop or strike the wireless unit.

11. Avoid touching the terminal of the wireless

unit with bare hands or metallic materials.

12. Always remove the battery on the product

when installing the wireless unit into it.

13. When opening the lid of the slot, avoid the

place where dust and water may come into the

slot. Always keep the inlet of the slot clean.

14. Always insert the wireless unit in the correct

direction.

15. Do not press the wireless activation button

on the wireless unit too hard and/or press the

button with an object with a sharp edge.

16. Always close the lid of the slot when

operating.

8 ENGLISH

17. Do not remove the wireless unit from the slot

while the power is being supplied to the tool.

Doing so may cause a malfunction of the wireless

unit.

18. Do not remove the sticker on the wireless unit.

19. Do not put any sticker on the wireless unit.

20. Do not leave the wireless unit in a place where

static electricity or electrical noise could be

generated.

21. Do not leave the wireless unit in a place sub-

ject to high heat, such as a car sitting in the

sun.

22. Do not leave the wireless unit in a dusty or

powdery place or in a place corrosive gas

could be generated.

23. Sudden change of the temperature may bedew

the wireless unit. Do not use the wireless unit

until the dew is completely dried.

24. When cleaning the wireless unit, gently wipe

with a dry soft cloth. Do not use benzine, thin-

ner, conductive grease or the like.

25. When storing the wireless unit, keep it in the

supplied case or a static-free container.

26. Do not insert any devices other than Makita

wireless unit into the slot on the tool.

27. Do not use the tool with the lid of the slot dam-

aged. Water, dust, and dirt come into the slot may

cause malfunction.

28. Do not pull and/or twist the lid of the slot more

than necessary. Restore the lid if it comes o󰀨

from the tool.

29. Replace the lid of the slot if it is lost or

damaged.

SAVE THESE INSTRUCTIONS.

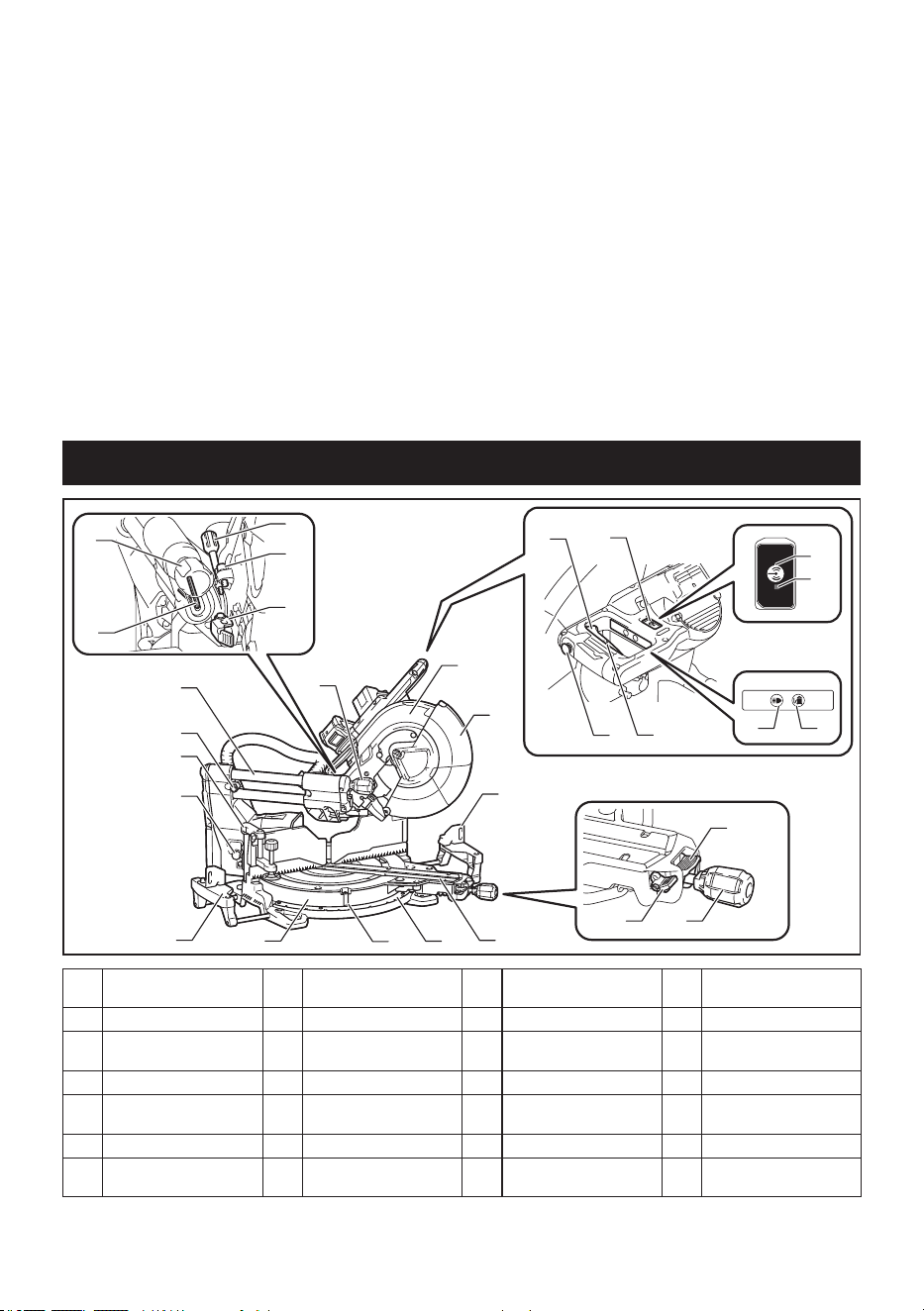

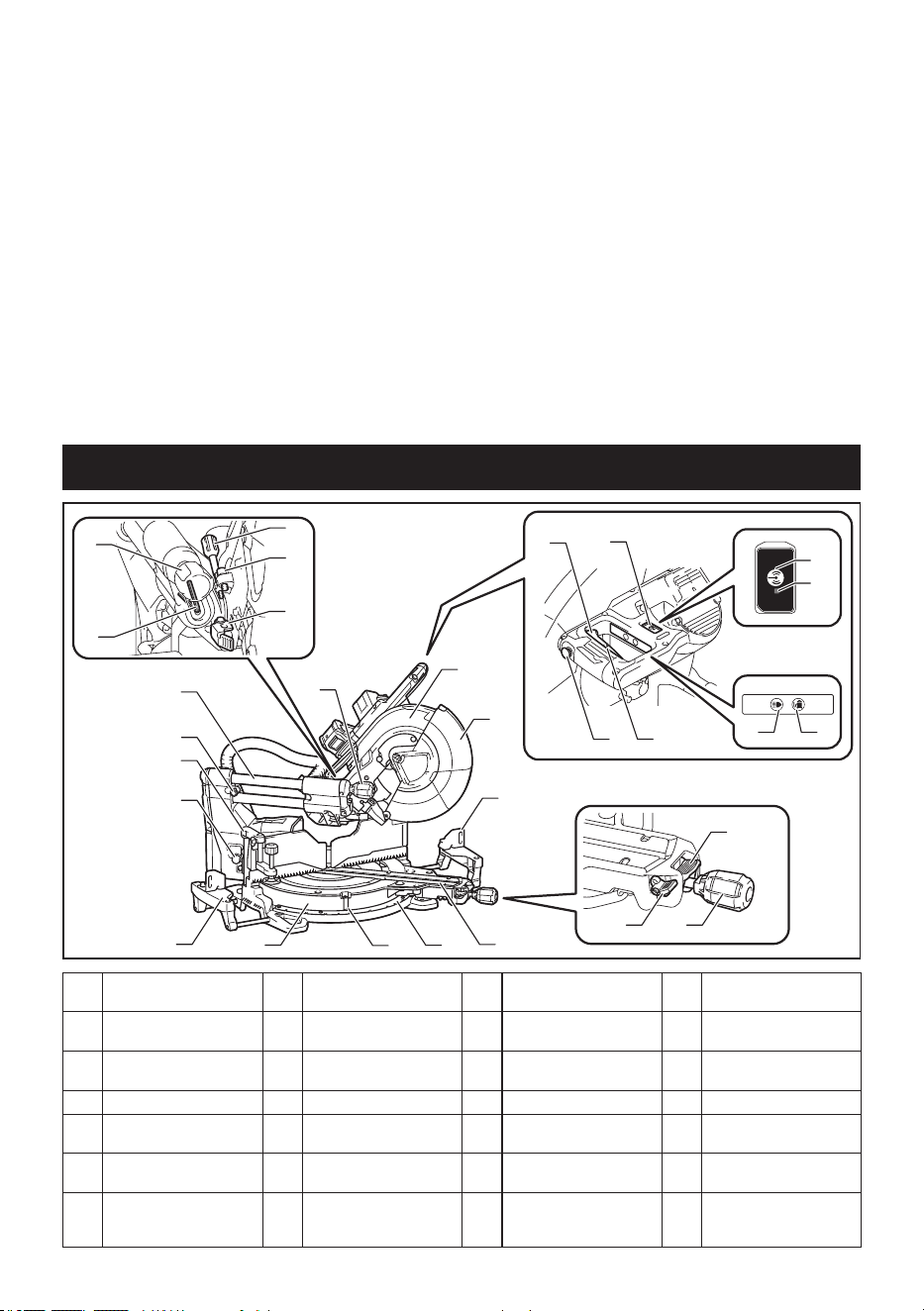

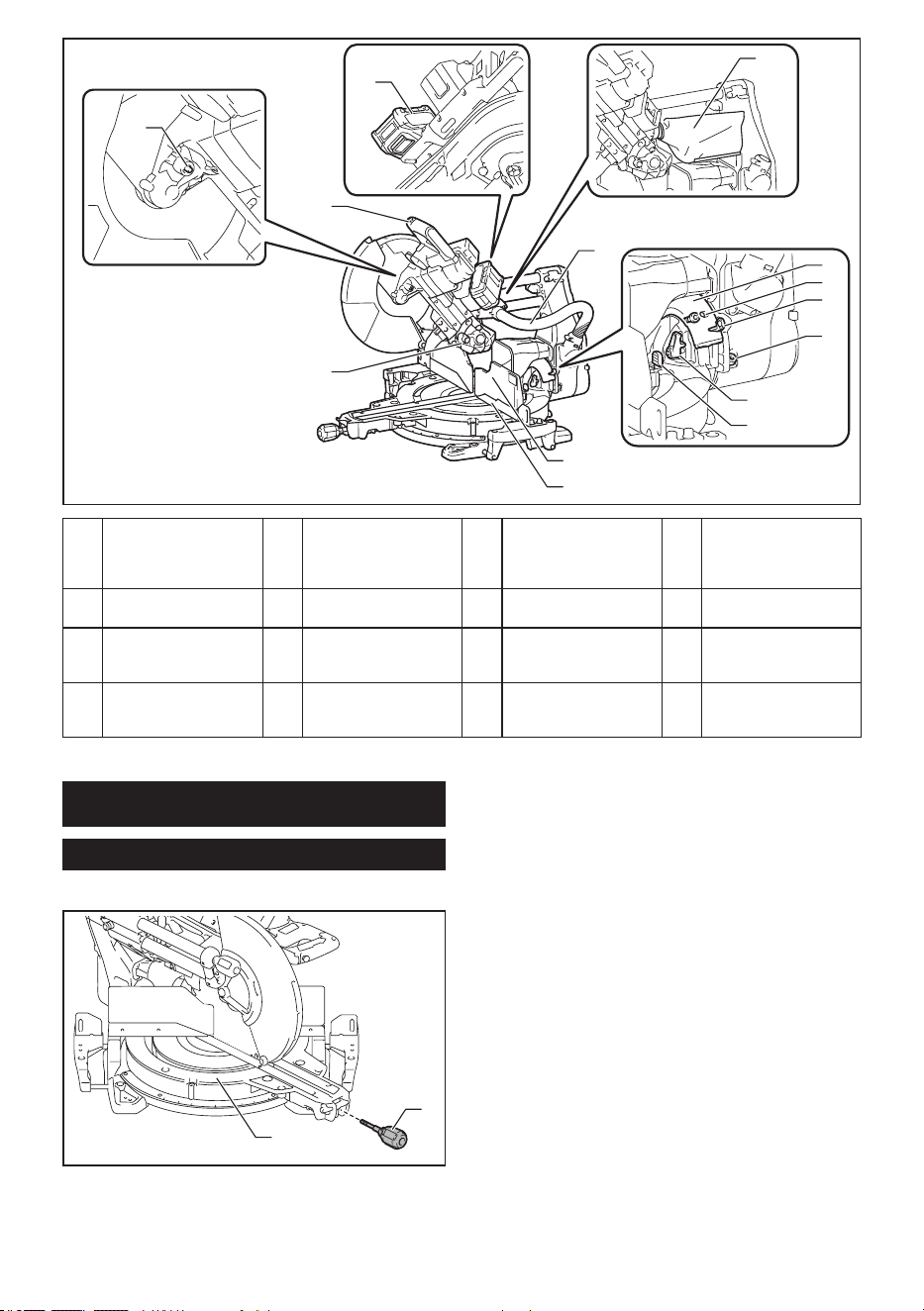

PARTS DESCRIPTION

1 Knob (for bevel angle) 2 Hex wrench 3 Adjusting screw (for

lower limit position)

4 Adjusting bolt (for maxi-

mum cutting capacity)

5 Stopper arm 6 Lock-o󰀨 button 7 Switch trigger 8 Lid (for wireless unit)

9 Hole for padlock 10 Wireless activation

button

11 Wireless activation lamp 12 Lamp button

13 Vacuum button 14 Blade case 15 Blade guard 16 Sub fence

17 Lock lever (for turn base) 18 Releasing lever (for turn

base)

19 Grip (for turn base) 20 Kerf board

21 Miter angle scale 22 Pointer (for miter angle) 23 Turn base 24 Sub base

25 Releasing button (for

right side bevel angle)

26 Vertical vise 27 Stopper pin (for carriage

sliding)

28 Slide pole

9 ENGLISH

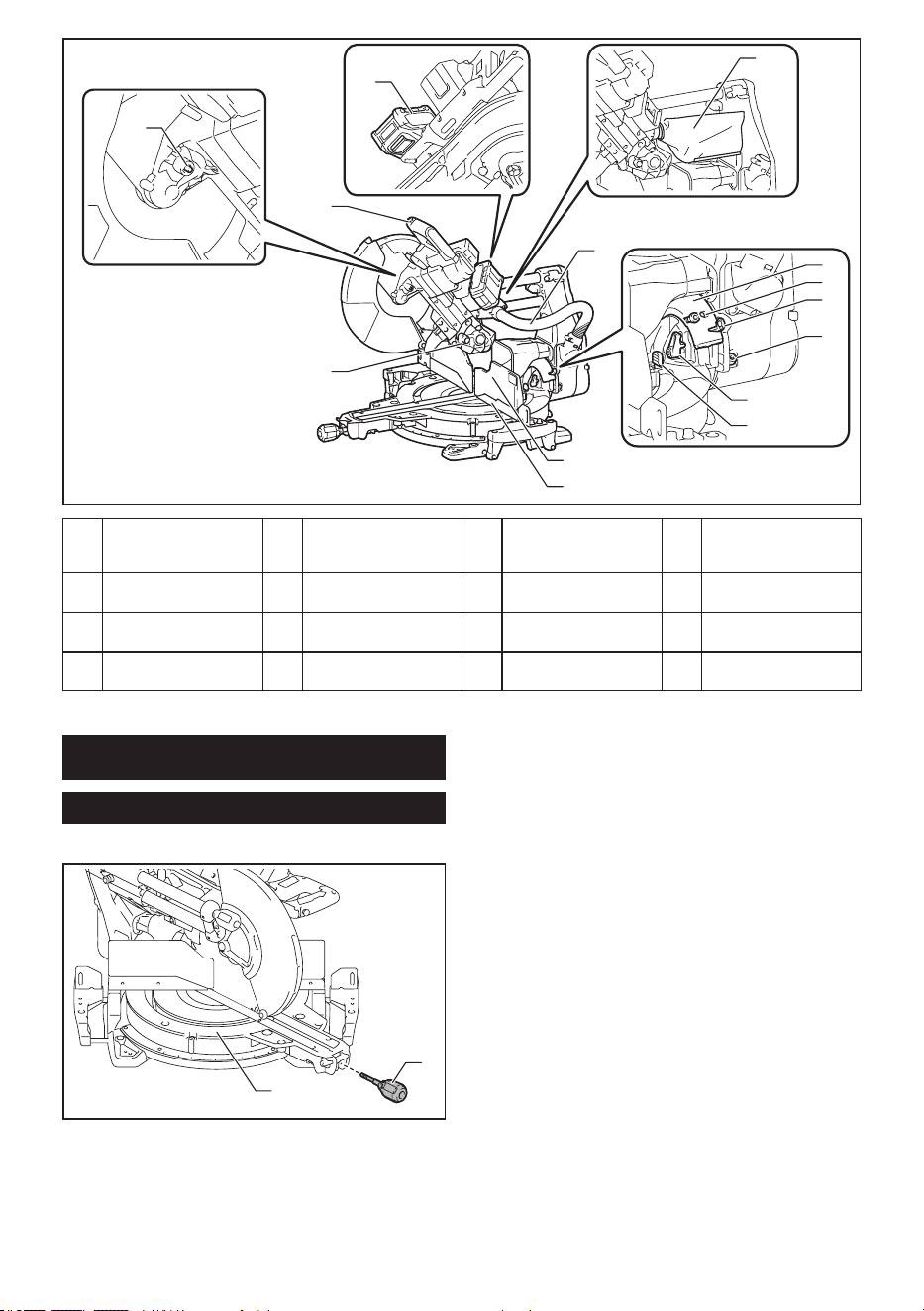

1 Handle 2 Battery cartridge 3 Dust bag (when replaced

with dust extraction

hose)

4 Hose (for dust

extraction)

5 Bevel angle scale 6 0° adjusting bolt (for

bevel angle)

7 Pointer (for bevel angle) 8 45° adjusting bolt (for

bevel angle)

9 Latch lever (for bevel

angle)

10 Releasing lever (for 48°

bevel angle)

11 Guide fence (upper

fence)

12 Guide fence (lower

fence)

13 Stopper pin (for carriage

elevation)

14 Shaft lock - - - -

INSTALLATION

Installing the grip

Screw the threaded shaft of the grip into the turn base.

► 1. Grip 2. Turn base

10 ENGLISH

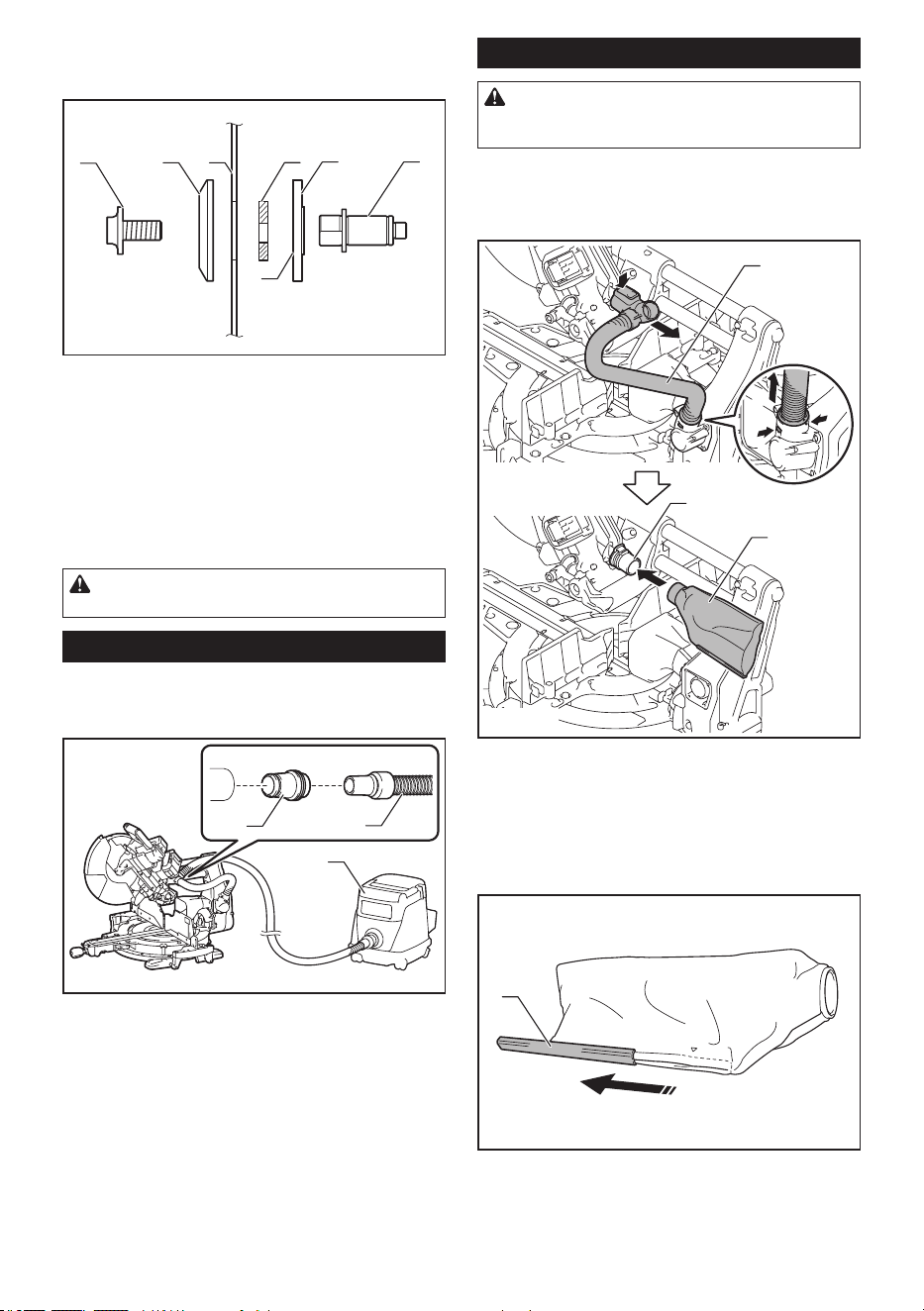

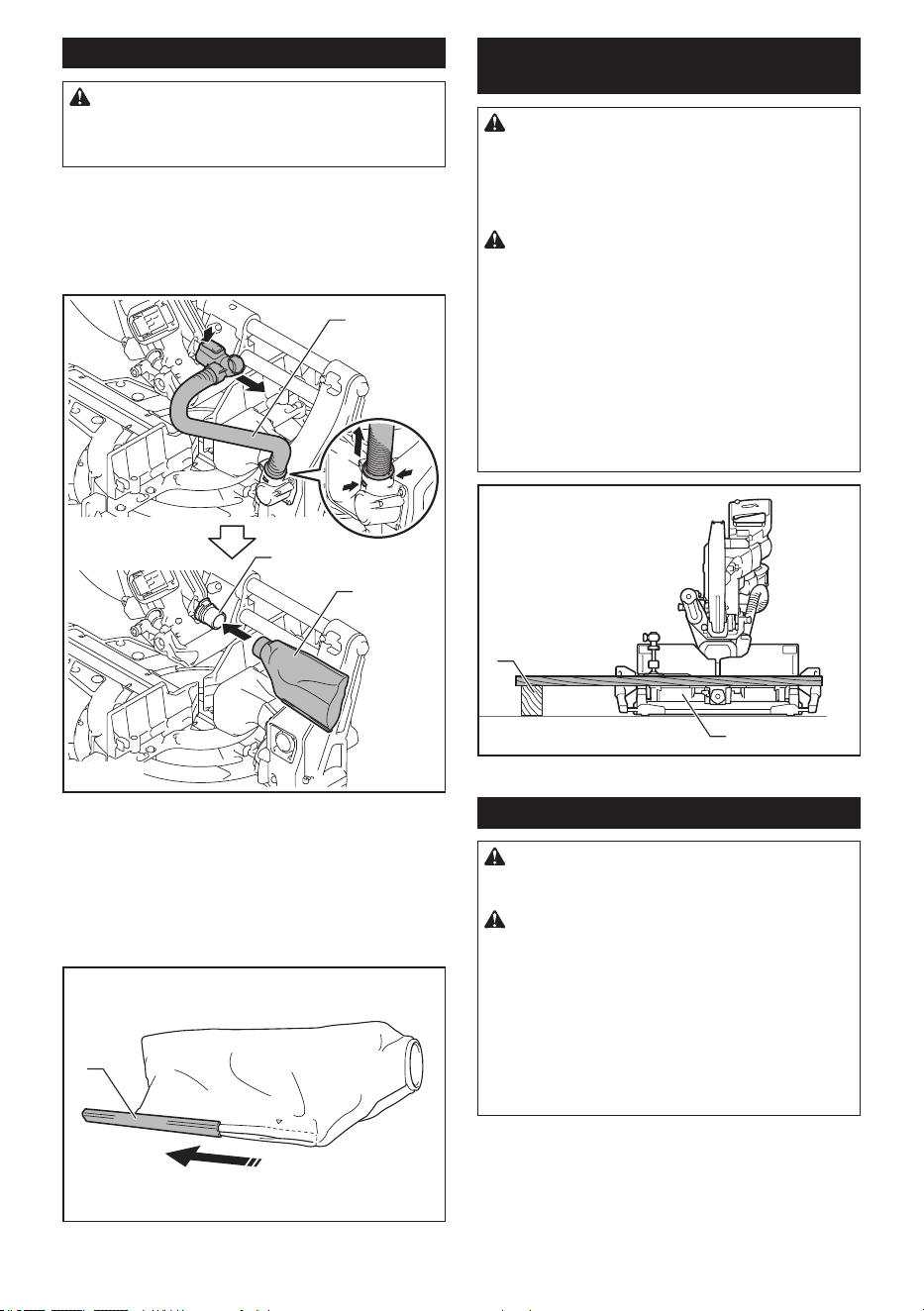

Installing and removing dust

extraction hose

Attach the hose elbow to the upper port with the lock

button facing upwards. Insert the sleeve of the hose into

the lower port, pressing and aligning the stopper but-

tons on the sleeve with the guide notches on the port.

Make sure that the elbow and sleeve t properly to the

ports of the tool.

► 1. Dust extraction hose 2. Elbow 3. Lock button

4. Sleeve 5. Upper Port 6. Lower Port

To remove the hose elbow from the port, pull the elbow

while pressing down the lock button.

► 1. Lock button 2. Elbow

To remove the sleeve of the hose from the port, pull the

sleeve while pressing the stopper buttons on both sides

of the port.

► 1. Stopper button 2. Sleeve

Bench mounting

When the tool is shipped, the handle is locked in the

lowered position by the stopper pin. While lowering the

handle slightly, pull the stopper pin and rotate it 90°.

► 1. Locked position 2. Unlocked position 3. Stopper

11 ENGLISH

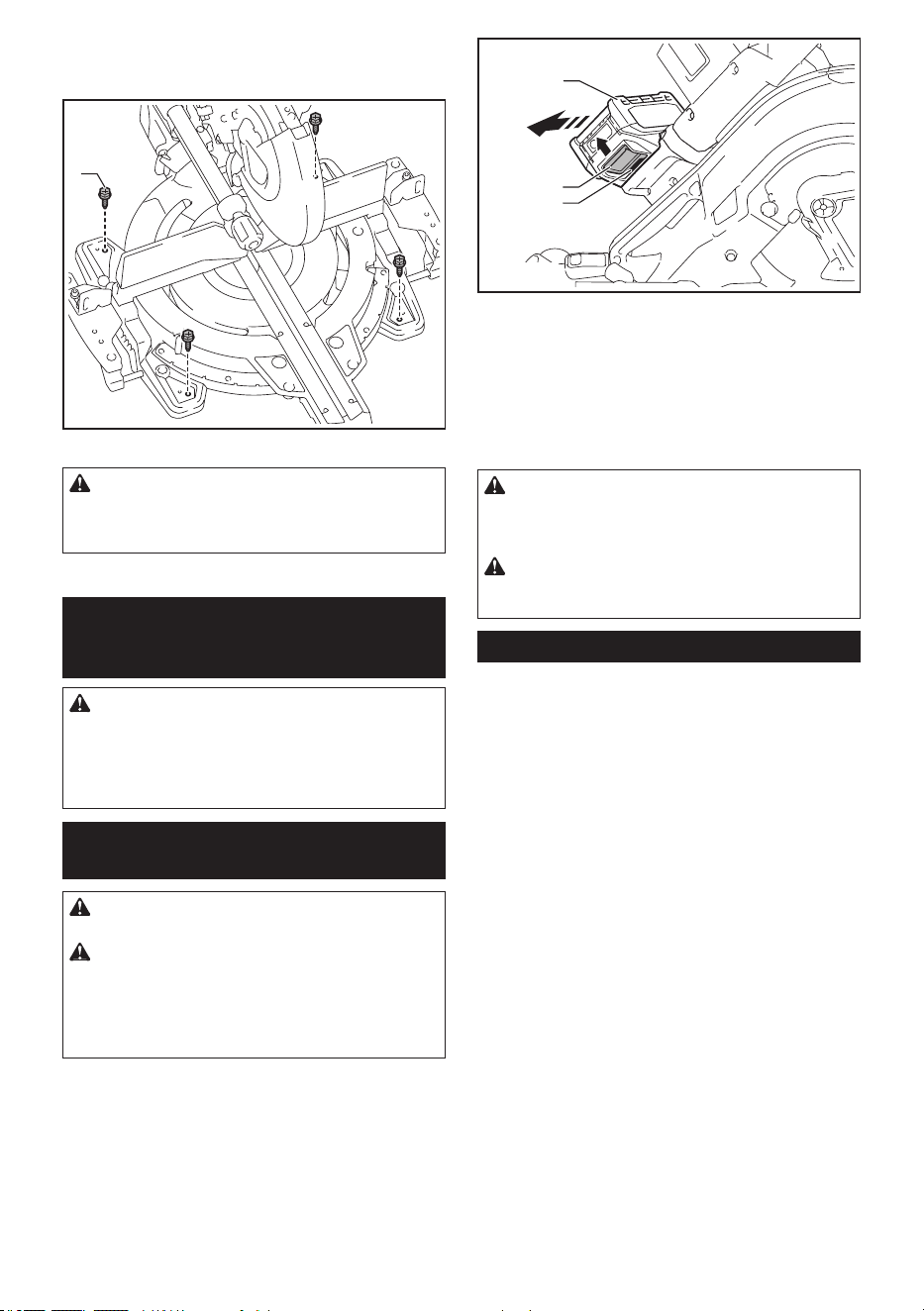

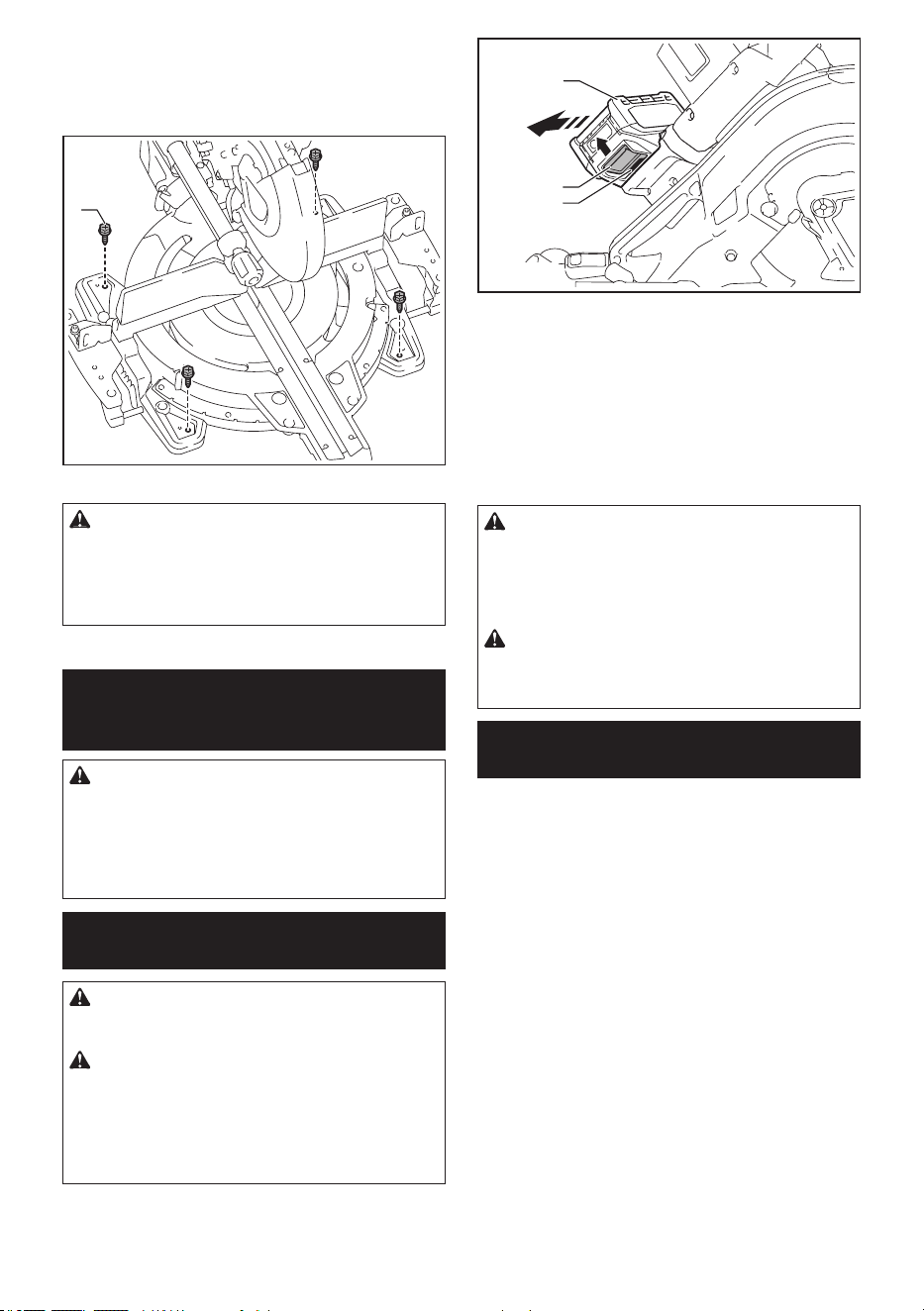

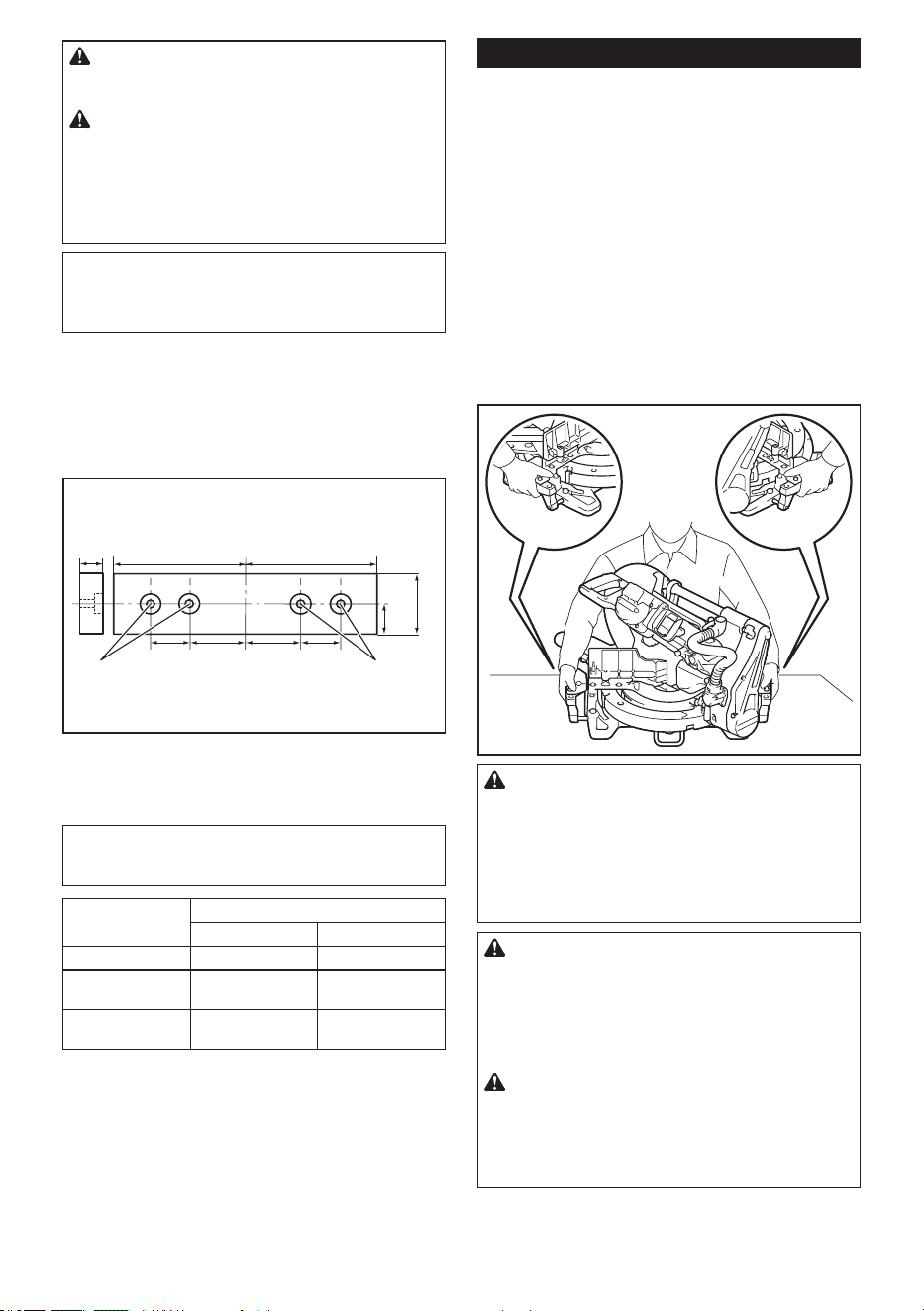

This tool should be bolted with four bolts to a level and

stable surface using the bolt holes provided in the tool's

base. This will help prevent tipping and possible injury.

► 1. Bolt

WARNING: Ensure that the tool will not move

on the supporting surface. Movement of the miter

saw on the supporting surface while cutting may

result in loss of control and serious personal injury.

FUNCTIONAL

DESCRIPTION

WARNING: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before adjusting or checking the functions on

the tool. Failure to switch o󰀨 and remove the battery

cartridge may result in serious personal injury from

accidental start-up.

Installing or removing battery

cartridge

CAUTION: Always switch o󰀨 the tool before

installing or removing of the battery cartridge.

CAUTION: Hold the tool and the battery car-

tridge rmly when installing or removing battery

cartridge. Failure to hold the tool and the battery

cartridge rmly may cause them to slip o󰀨 your hands

and result in damage to the tool and battery cartridge

and a personal injury.

► 1. Red indicator 2. Button 3. Battery cartridge

To remove the battery cartridge, slide it from the tool

while sliding the button on the front of the cartridge.

To install the battery cartridge, align the tongue on the

battery cartridge with the groove in the housing and slip

it into place. Insert it all the way until it locks in place

with a little click. If you can see the red indicator as

shown in the gure, it is not locked completely.

CAUTION: Always install the battery cartridge

fully until the red indicator cannot be seen. If not,

it may accidentally fall out of the tool, causing injury to

you or someone around you.

CAUTION: Do not install the battery cartridge

forcibly. If the cartridge does not slide in easily, it is

not being inserted correctly.

Tool / battery protection system

The tool is equipped with a tool/battery protection sys-

tem. This system automatically cuts o󰀨 power to the

motor to extend tool and battery life. The tool will auto-

matically stop during operation if the tool or battery is

placed under one of the following conditions.

Overload protection

When the tool/battery is operated in a manner that

causes it to draw an abnormally high current, the tool

automatically stops. In this situation, turn the tool o󰀨

and stop the application that caused the tool to become

overloaded. Then turn the tool on to restart.

Overheat protection

When the tool/battery is overheated, the tool stops

automatically and the lamp will blink. In this situation, let

the tool cool down before turning the tool on again.

Overdischarge protection

When the battery capacity becomes low, the tool stops

automatically. If the tool does not run along with the

switch operation, remove the battery from the tool and

charge it.

12 ENGLISH

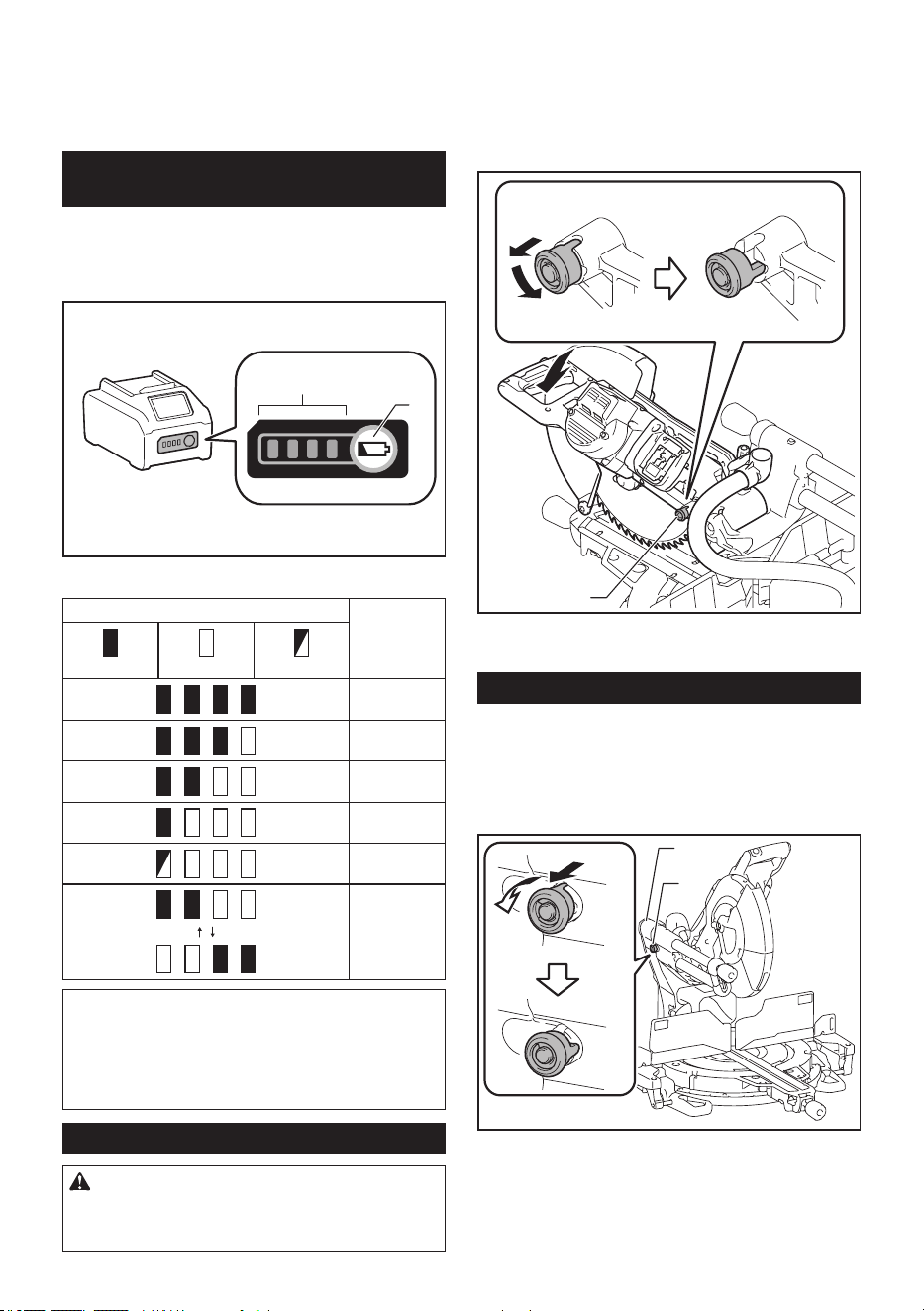

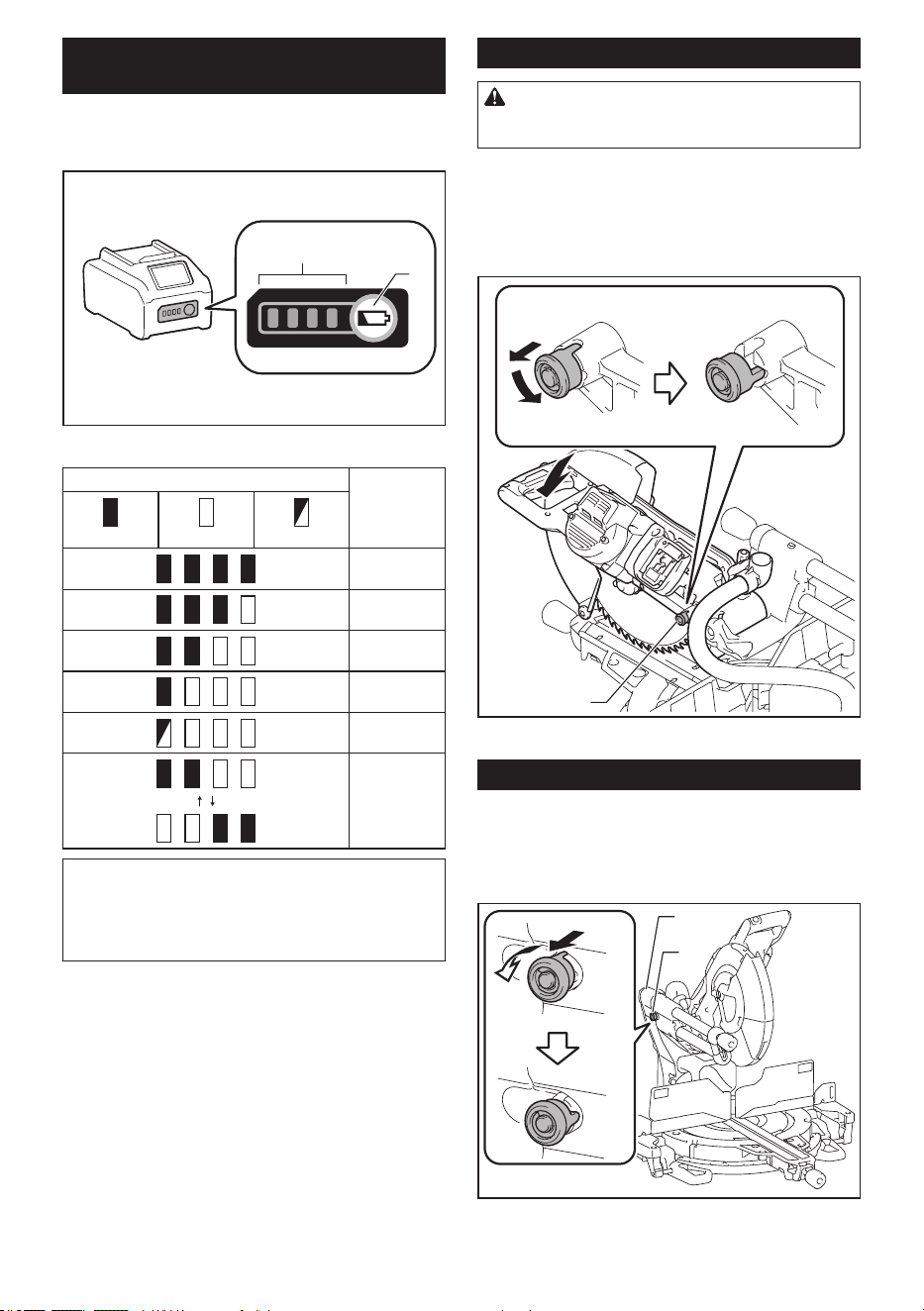

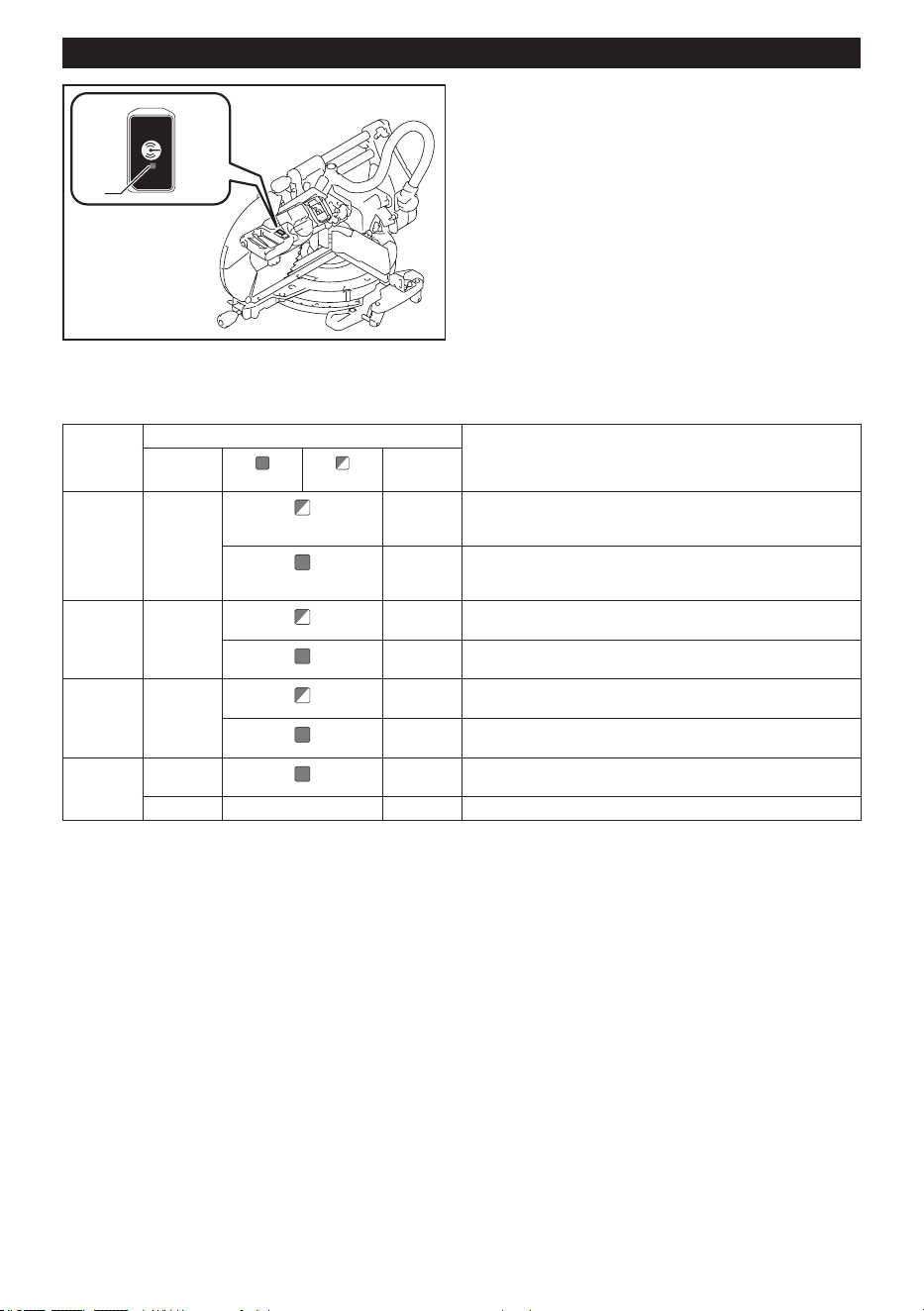

Indicating the remaining battery

capacity

Press the check button on the battery cartridge to indi-

cate the remaining battery capacity. The indicator lamps

light up for a few seconds.

► 1. Indicator lamps 2. Check button

Indicator lamps Remaining

capacity

Lighted O󰀨 Blinking

75% to 100%

50% to 75%

25% to 50%

0% to 25%

Charge the

battery.

The battery

may have

malfunctioned.

NOTE: Depending on the conditions of use and the

ambient temperature, the indication may di󰀨er slightly

from the actual capacity.

NOTE: The rst (far left) indicator lamp will blink when

the battery protection system works.

Handle lock

CAUTION: Always hold the handle when

releasing the stopper pin. Otherwise the handle

springs up and it may result in personal injury.

The handle can be locked either in the lowered position

or raised position with the stopper pin. Lower or raise

the handle fully and then pull and rotate the stopper pin

in a locked position. To unlock the handle, pull the stop-

per pin and rotate it 90° in an unlocked position while

lowering the handle slightly.

►

1. Locked position 2. Unlocked position 3. Stopper pin

Slide lock

Pull the stopper pin and turn it 90° in an unlocked posi-

tion to allow free movement of the carriage. To lock the

sliding movement of the carriage, push the carriage

toward the arm until it stops, and then return the stopper

pin in a locked position.

► 1. Locked position 2. Unlocked position 3. Stopper

pin 4. Arm

13 ENGLISH

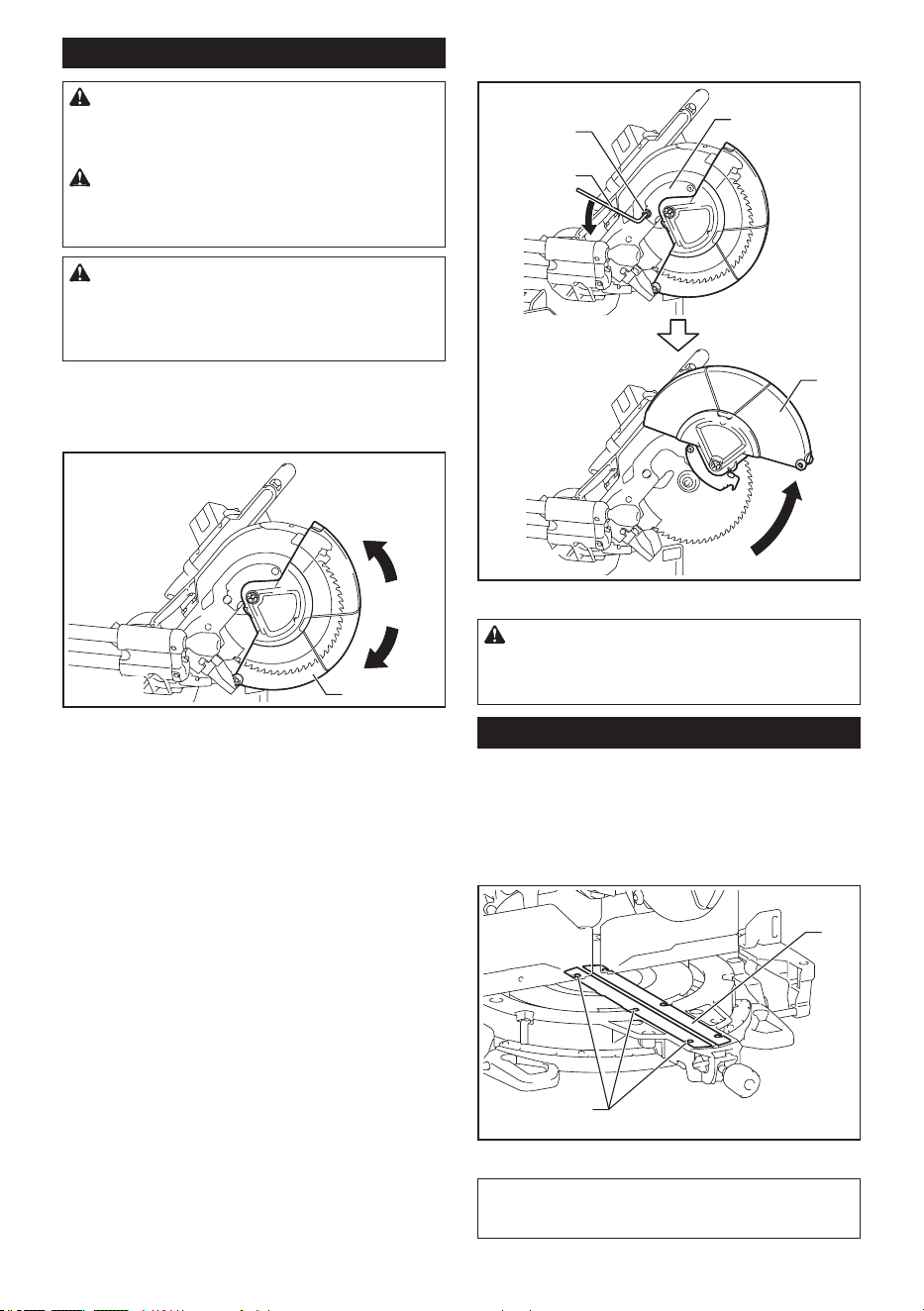

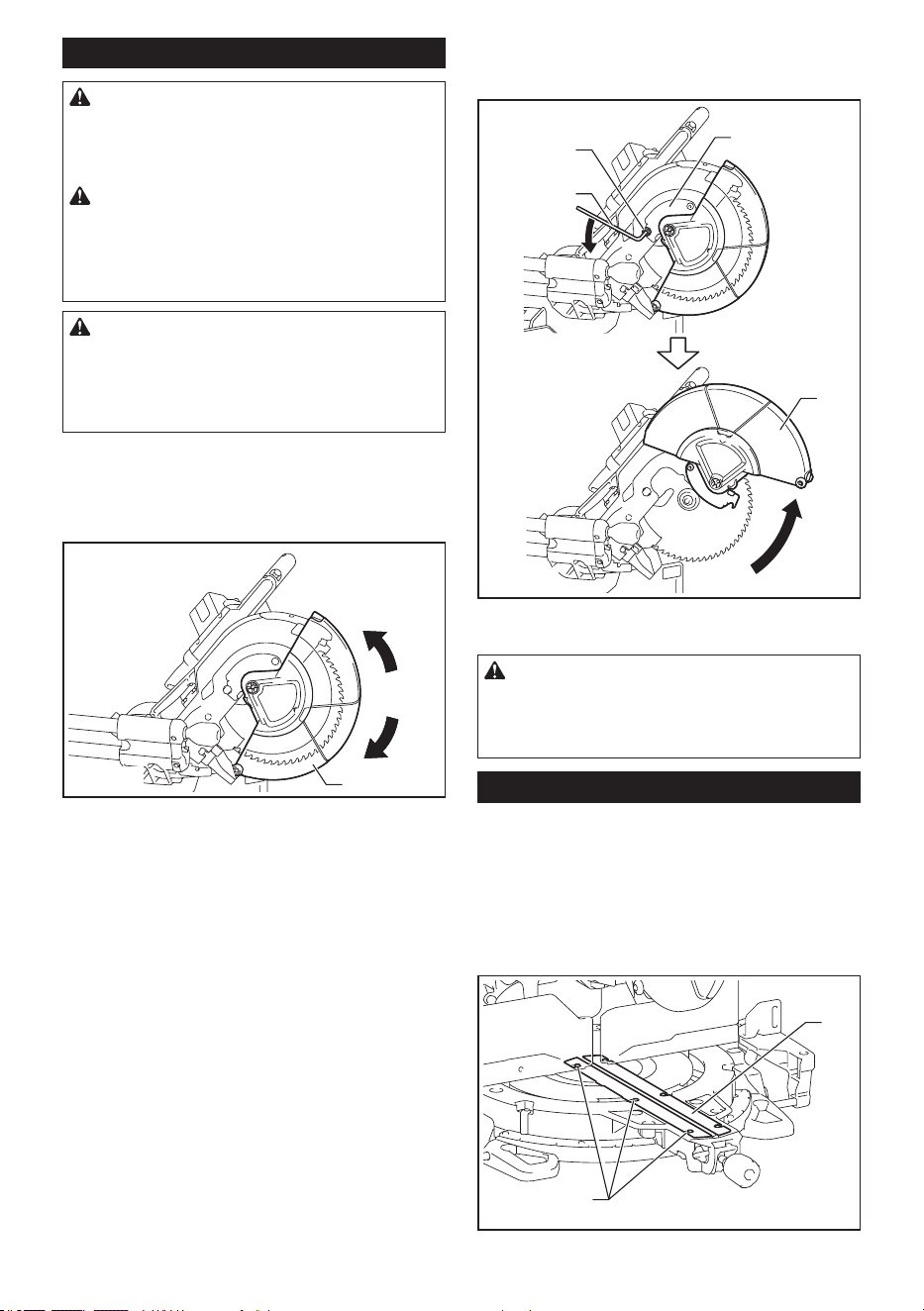

Blade guard

WARNING: Never defeat or remove the blade

guard or the spring which attaches to the guard.

An exposed blade as a result of defeated guarding

may result in serious personal injury during operation.

WARNING: Never use the tool if the blade

guard or spring are damaged, faulty or removed.

Operation of the tool with a damaged, faulty or

removed guard may result in serious personal injury.

CAUTION: Always maintain the blade guard

in good condition for safe operation. Stop the

operation immediately if there are any irregularity

of the blade guard. Check to assure spring loaded

return action of guard.

When lowering the handle, the blade guard raises

automatically. The guard is spring loaded so it returns to

its original position when the cut is completed and the

handle is raised.

► 1. Blade guard

Cleaning

If the transparent blade guard becomes dirty, or saw-

dust adheres to it in such a way that the blade and/or

workpiece is no longer easily visible, remove the battery

cartridge and clean the guard carefully with a damp

cloth. Do not use solvents or any petroleum-based

cleaners on the plastic guard because this may cause

damage to the guard.

Follow the step-by-step instructions listed on how to

prepare for cleaning.

1. Make sure that the tool is switched o󰀨 and the

battery cartridge is removed.

2. Turn the hex bolt counterclockwise using the

supplied hex wrench while holding the center cover.

3. Raise the blade guard and center cover.

4. When cleaning is complete, return the center

cover and tighten the hex bolt by performing the steps

above in reverse.

Make sure to return the circular saw blade and center

cover to their original positions and tighten the hex bolt.

►

1. Hex wrench 2. Hex bolt 3. Center cover 4. Blade guard

WARNING:

Do not remove spring holding blade

guard. If guard becomes damaged in course of time or

UV light exposure, contact a Makita service center for

replacement. DO NOT DEFEAT OR REMOVE GUARD.

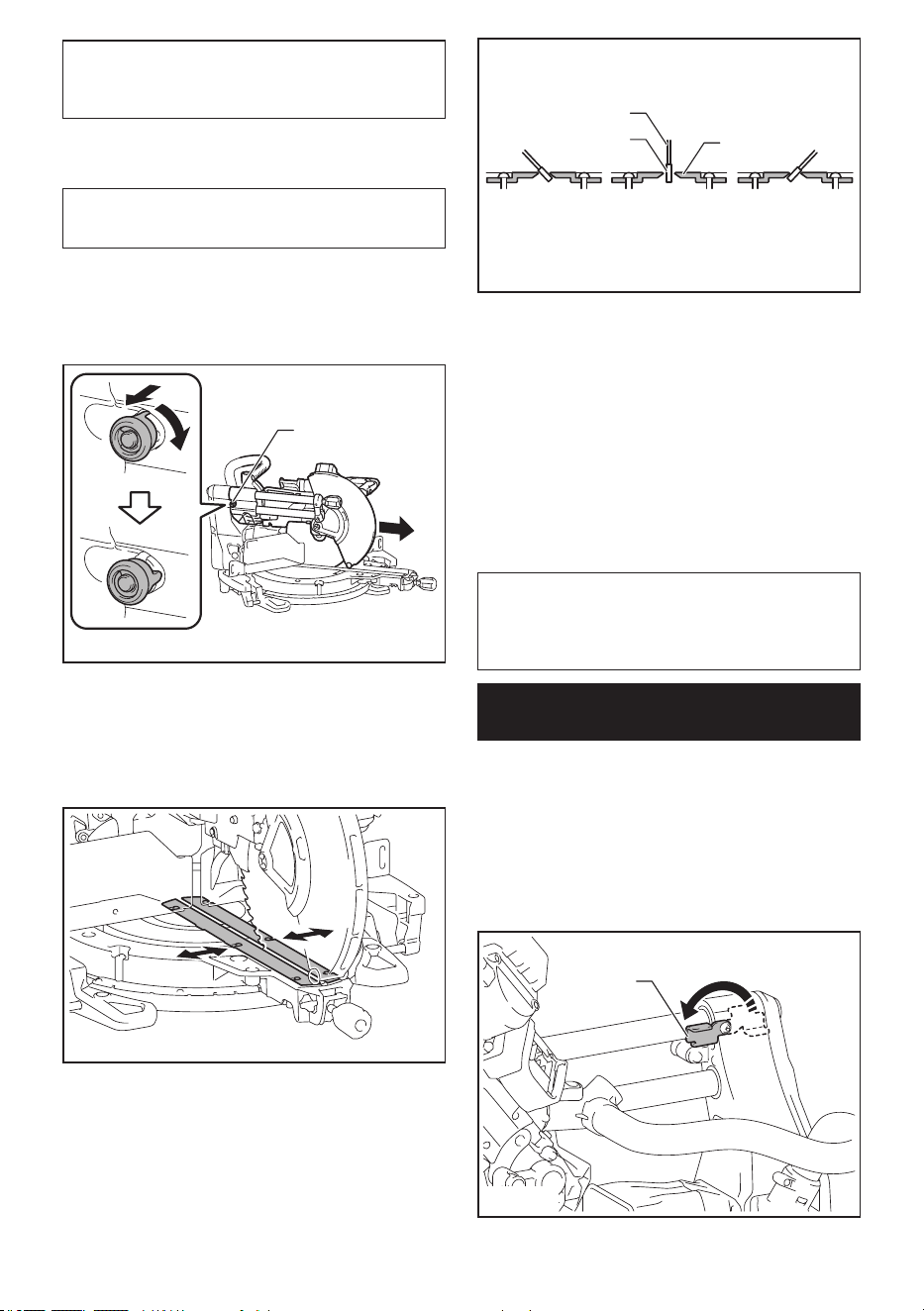

Positioning kerf board

This tool is provided with the kerf boards in the turn base to

minimize tearing on the exit side of a cut. The kerf boards are

factory adjusted so that the circular saw blade does not contact

the kerf boards. Before use, adjust the kerf boards as follows:

Make sure to remove the battery cartridge. Then, loosen

all the screws (3 each on left and right) securing the kerf boards.

► 1. Kerf board 2. Screw

NOTE:

The far rear screws can easily be loosened and

tightened by turning the turn base at an angle. Make

sure to raise the handle fully when turning the turn base.

14 ENGLISH

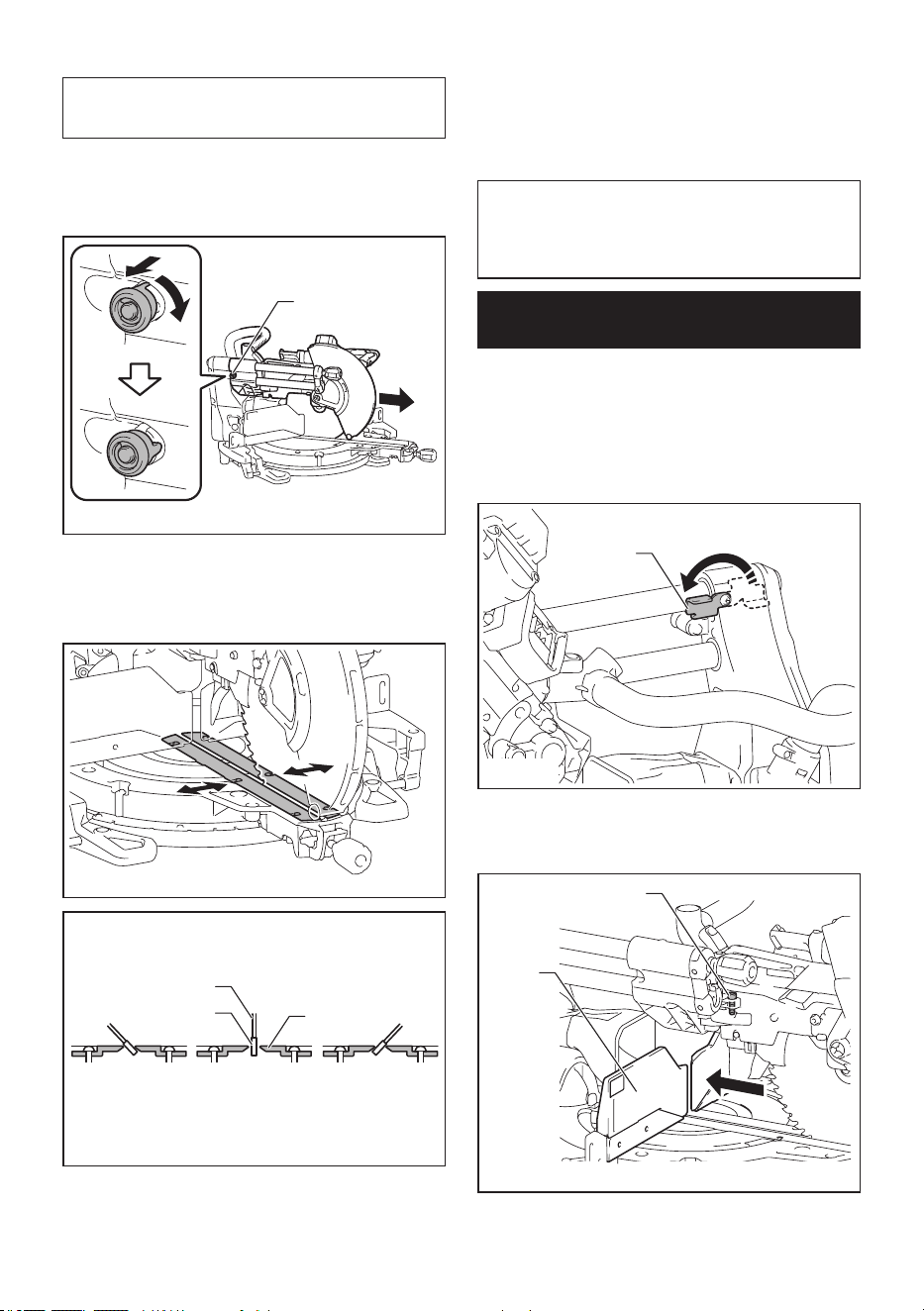

2. Re-tighten them only to the extent that the kerf

boards can still be easily moved by hand.

NOTE: Be sure to return the turn base to the original

angle (0° miter angle) when repositioning the kerf

boards.

3. Lower the handle fully, then pull and turn the stop-

per pin to lock the handle in the lowered position.

4. Pull and turn the stopper pin on the slide pole to

allow the carriage sliding.

►

1. Stopper pin 2. Locked position 3. Unlocked position

5. Pull the carriage toward you fully.

6. Adjust the kerf boards so that they just contact the

sides of the blade teeth.

456

► 1. Saw blade 2. Blade teeth 3. Kerf board 4. Left

bevel cut 5. Straight cut 6. Right bevel cut

7. Tighten the front screws (do not tighten rmly).

8. Push the carriage toward the guide fences fully

and then adjust the kerf boards so that they just contact

the sides of the blade teeth.

9. Tighten the center screws (do not tighten rmly).

10. After adjusting the kerf boards, release the stop-

per pin for handle lock and raise the handle. Then

tighten all the screws securely.

NOTICE: After setting the bevel angle, ensure

that the kerf boards are adjusted properly. Correct

adjustment of the kerf boards helps to provide proper

support of the workpiece and minimizing workpiece

tear out.

Maintaining maximum cutting

capacity

This tool is factory adjusted to provide the maximum

cutting capacity for a 305 mm (12″) saw blade.

When installing a new circular saw blade, always check

the lower limit position of the circular saw blade, and if

necessary, adjust it as follows:

1. Remove the battery cartridge. Then turn the stop-

per lever to engaged position.

► 1. Stopper lever

2. Push the carriage toward the guide fences fully

and lower the handle completely.

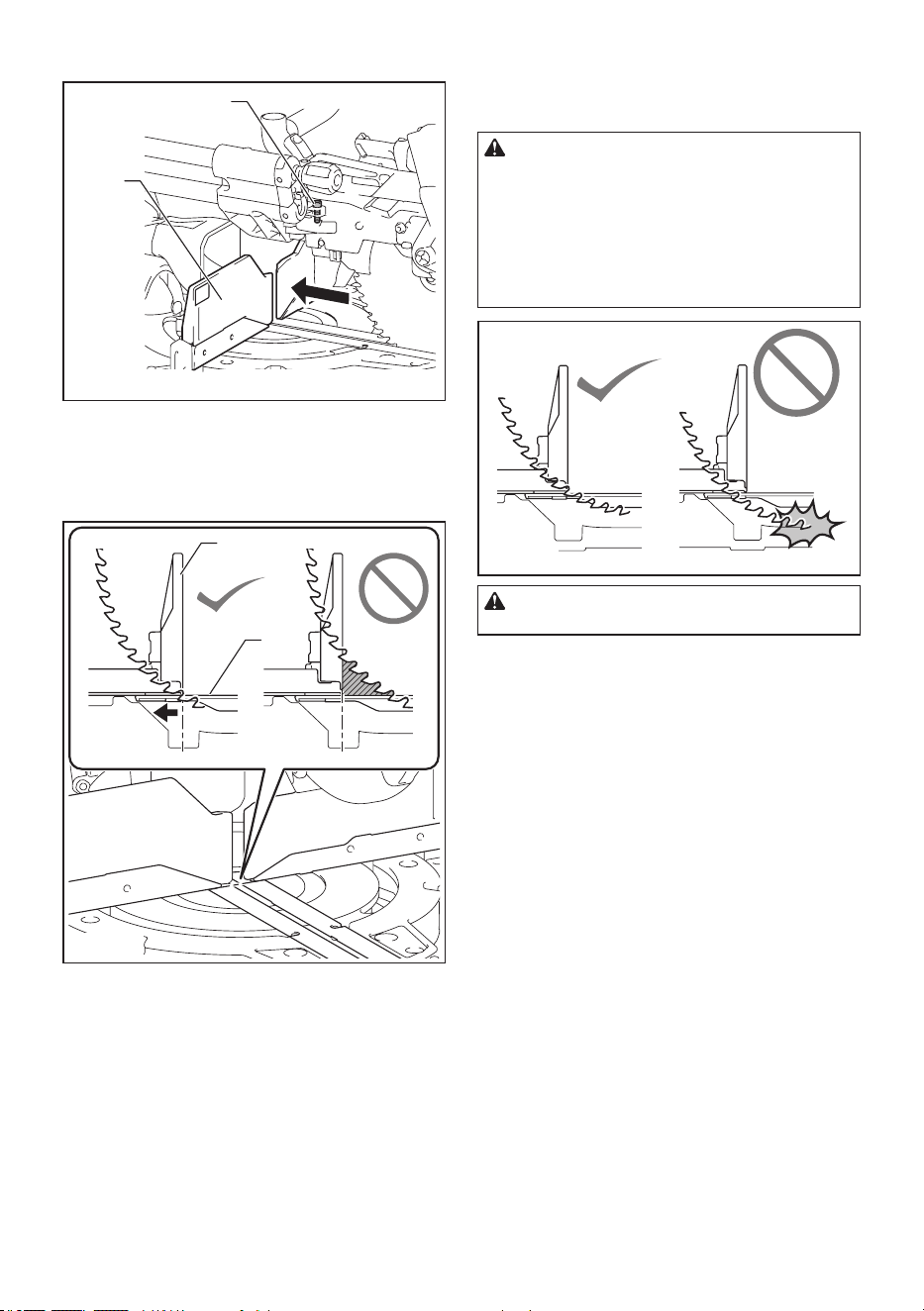

► 1. Guide fence 2. Adjusting bolt

15 ENGLISH

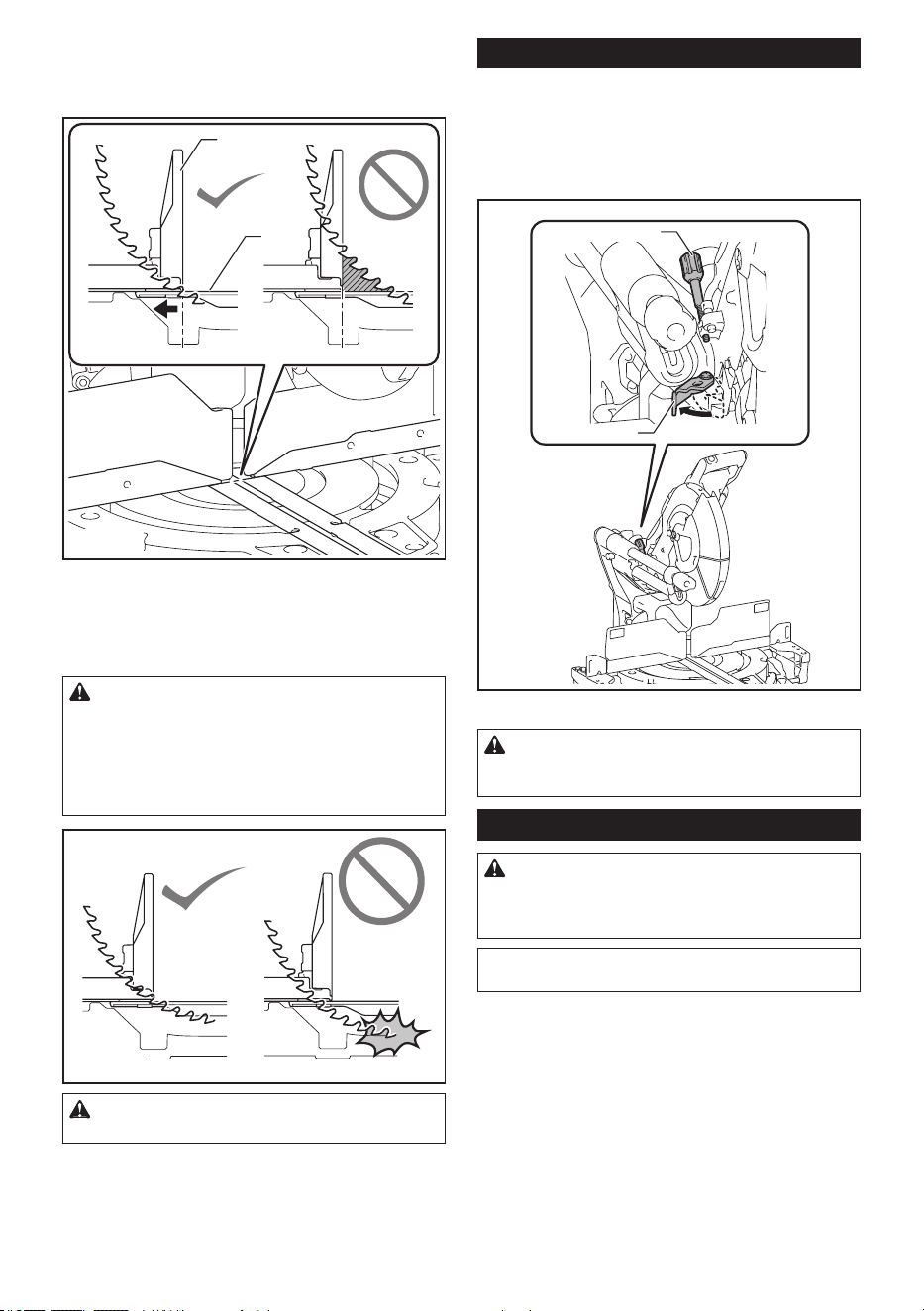

3. Use the hex wrench to turn the adjusting bolt until

the circular saw blade comes slightly below the cross

section of the guide fences and the top surface of the

turn base.

► 1. Top surface of turn base 2. Guide fence

4. Rotate the blade by hand while holding the handle

all the way down to be sure that the circular saw blade

does not contact any part of the lower base. Re-adjust

slightly, if necessary.

WARNING: After installing a new circular saw

blade and with the battery cartridge removed,

always be sure that the circular saw blade does

not contact any part of the lower base when the

handle is lowered completely. If a circular saw

blade makes contact with the base, it may cause

kickback and result in serious personal injury.

CAUTION: Always return the stopper lever to

the original position after adjustment.

Stopper arm

The lower limit position of the circular saw blade can be

easily adjusted with the stopper arm. To adjust it, move

the stopper arm in the direction of the arrow as shown in

the gure. Turn the adjusting screw so that the circular

saw blade stops at the desired position when lowering

the handle fully.

► 1. Adjusting screw 2. Stopper arm

CAUTION: Always hold the handle rmly

when adjusting. Failure to do so may cause the

carriage to jump up and result in injury.

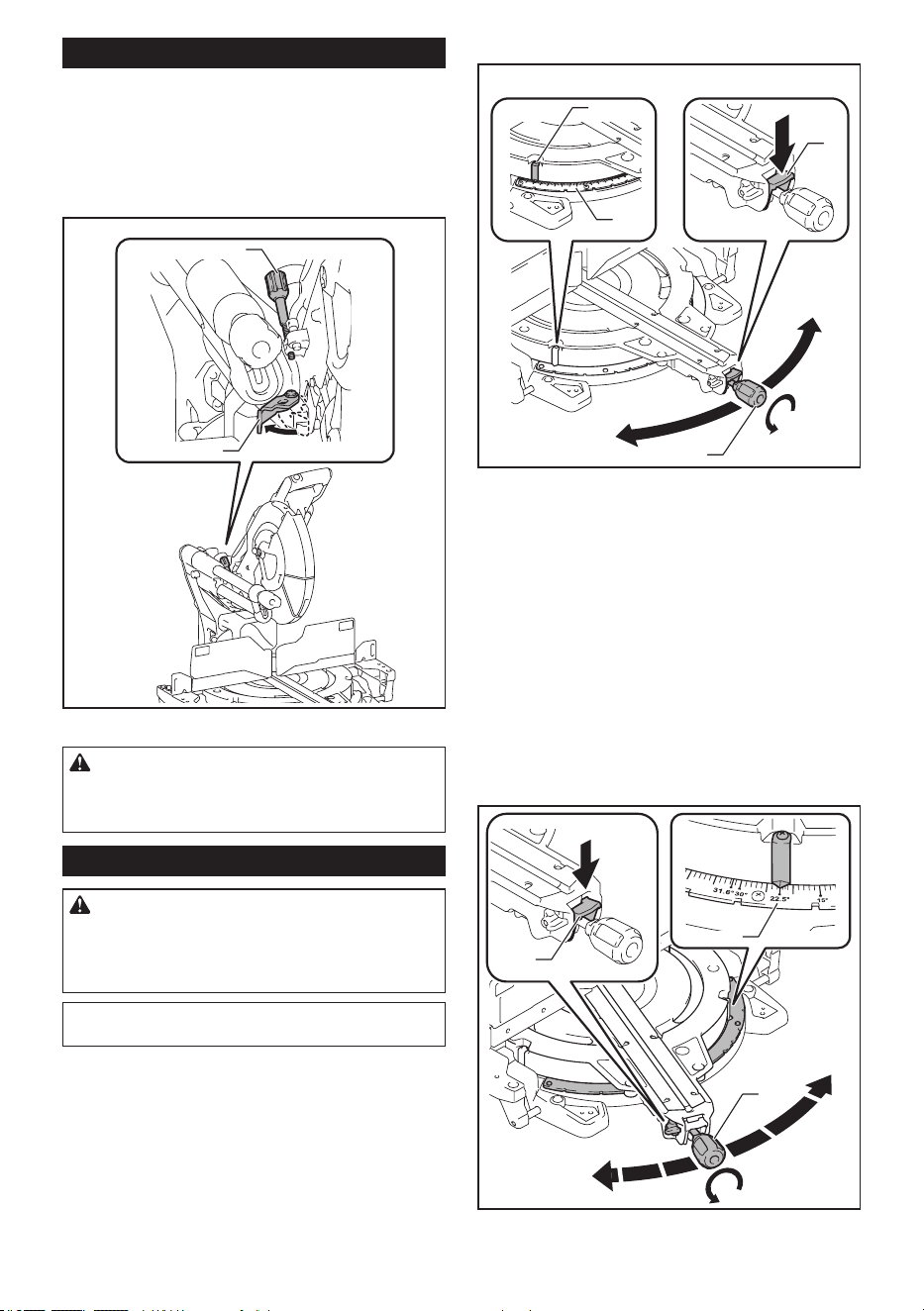

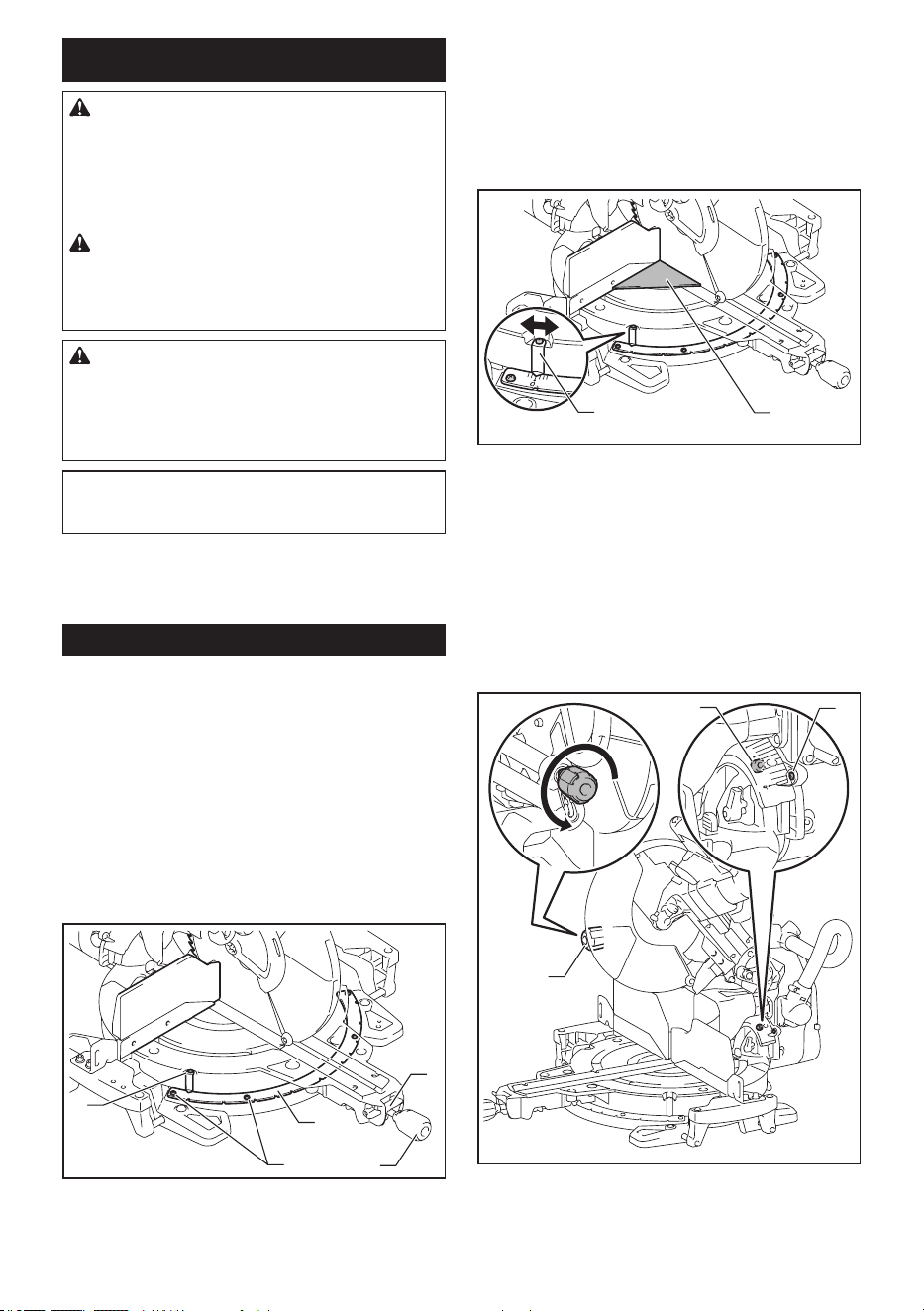

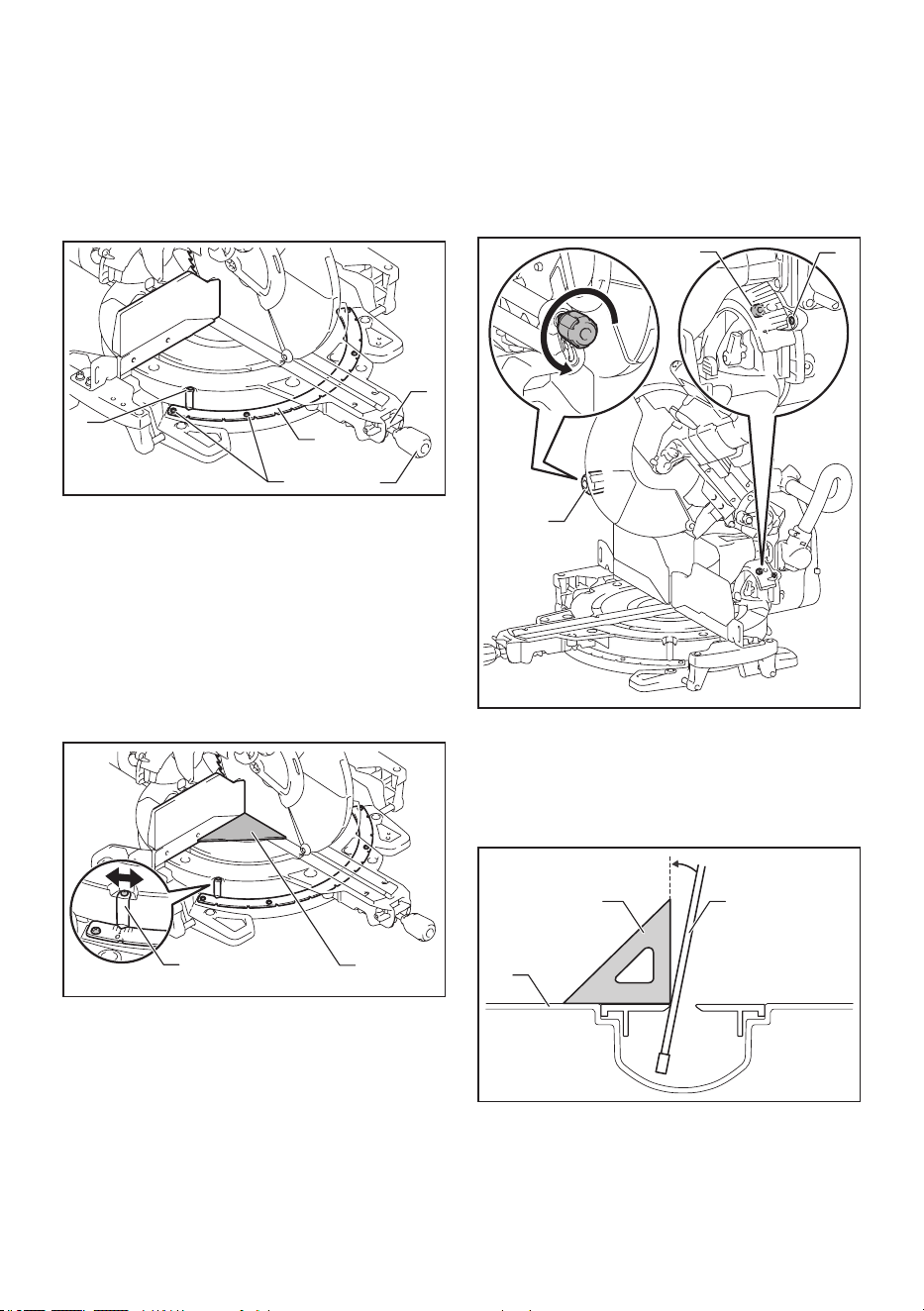

Adjusting the miter angle

CAUTION: After changing the miter angle,

always secure the turn base by returning the lock/

releasing lever to a locked position and tightening

the grip rmly.

NOTICE: When turning the turn base, be sure to

raise the handle fully.

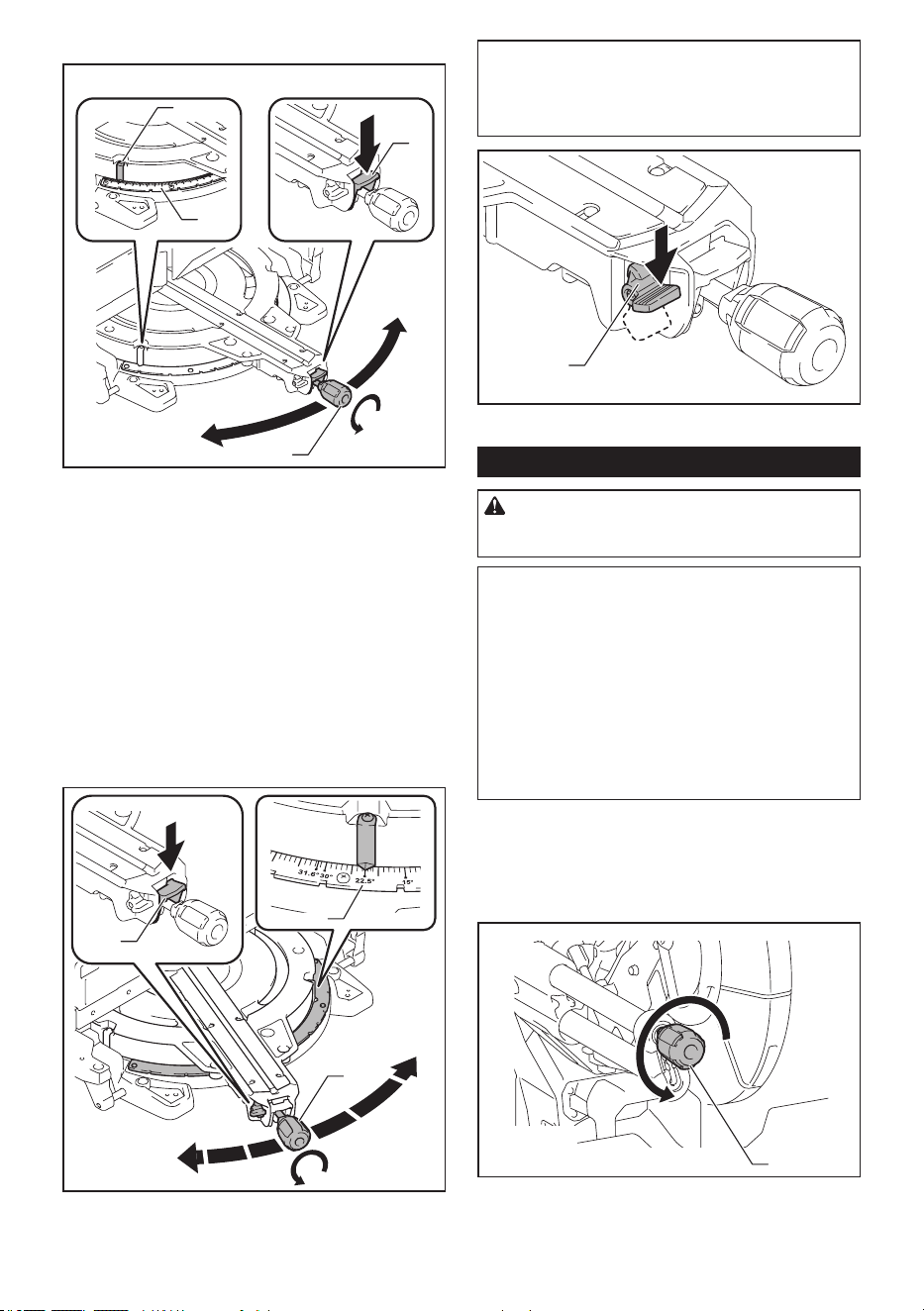

1. Rotate the grip counterclockwise. Then press and

hold down the lock lever into an unlocked position.

2. Hold and swing the grip from side to side to turn

the turn base.

3. Align the pointer with your desired angle on the

miter angle scale.

16 ENGLISH

4. Release the lock lever and tighten the grip.

► 1. Grip 2. Lock lever 3. Pointer 4. Miter angle scale

Positive stop function

This miter saw employs positive stop function. You can

set 0°, 15°, 22.5°, 31.6°, 45°, and 60° right/left miter

angle quickly.

1. Rotate the grip counterclockwise

2. Press and hold down the lock lever in an unlocked

position.

3. Turn the turn base close to your desired positive

stop angle and release the lock lever.

4. Turn the turn base at your desired positive stop

angle until it is secured.

5. Tighten the grip.

► 1. Grip 2. Lock lever 3. Positive stop angle

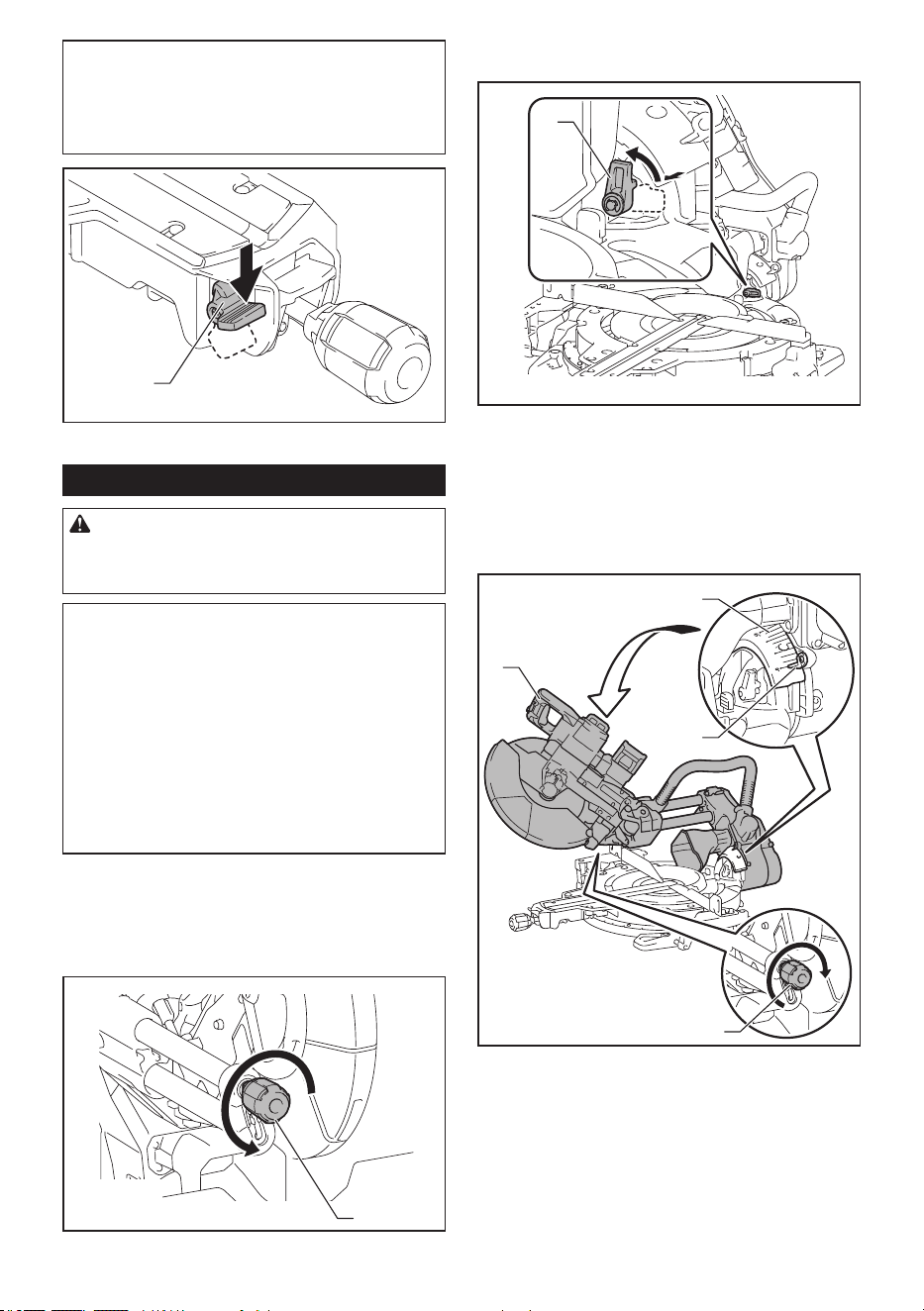

NOTE: To set the turn base free from the positive stop

function, press down the releasing lever. The turn

base can be moved freely without holding down the

lock lever. Swing the grip to turn the turn base to your

desired angle, and then tighten the grip.

► 1. Releasing lever

Adjusting the bevel angle

CAUTION: After changing the bevel angle,

always secure the arm by tightening the knob on

the slide pole clockwise.

NOTICE: Always remove the upper guide fences

and vertical vise before adjusting the bevel angle.

NOTICE: When tilting the circular saw blade, be

sure that the carriage is fully raised.

NOTICE: When changing bevel angles, be sure

to reposition the kerf boards appropriately as

explained in the section for positioning kerf

boards.

NOTICE: Do not tighten the knob on the slide

pole too hard. Doing so may cause malfunction of

the locking mechanism of the bevel angle.

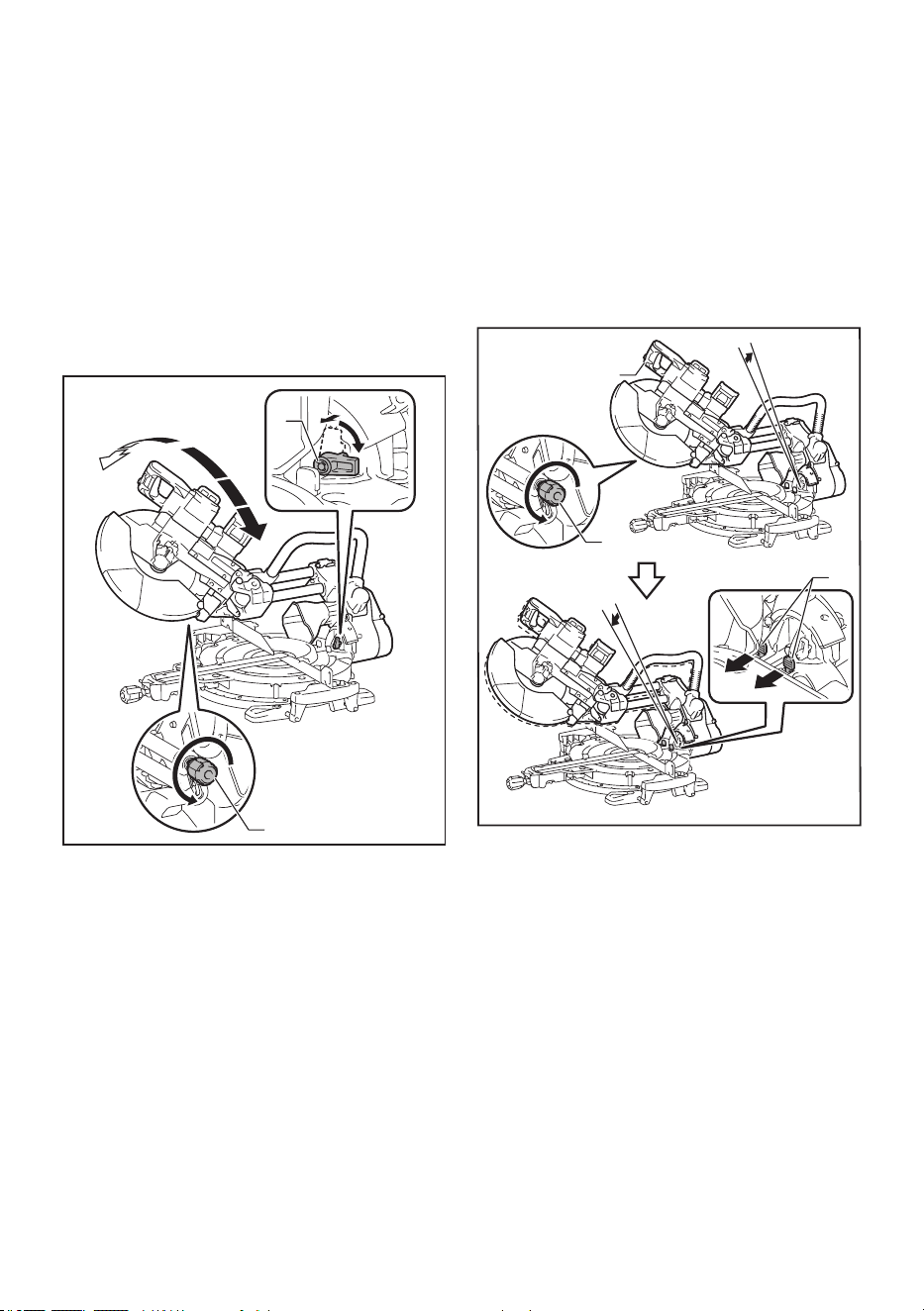

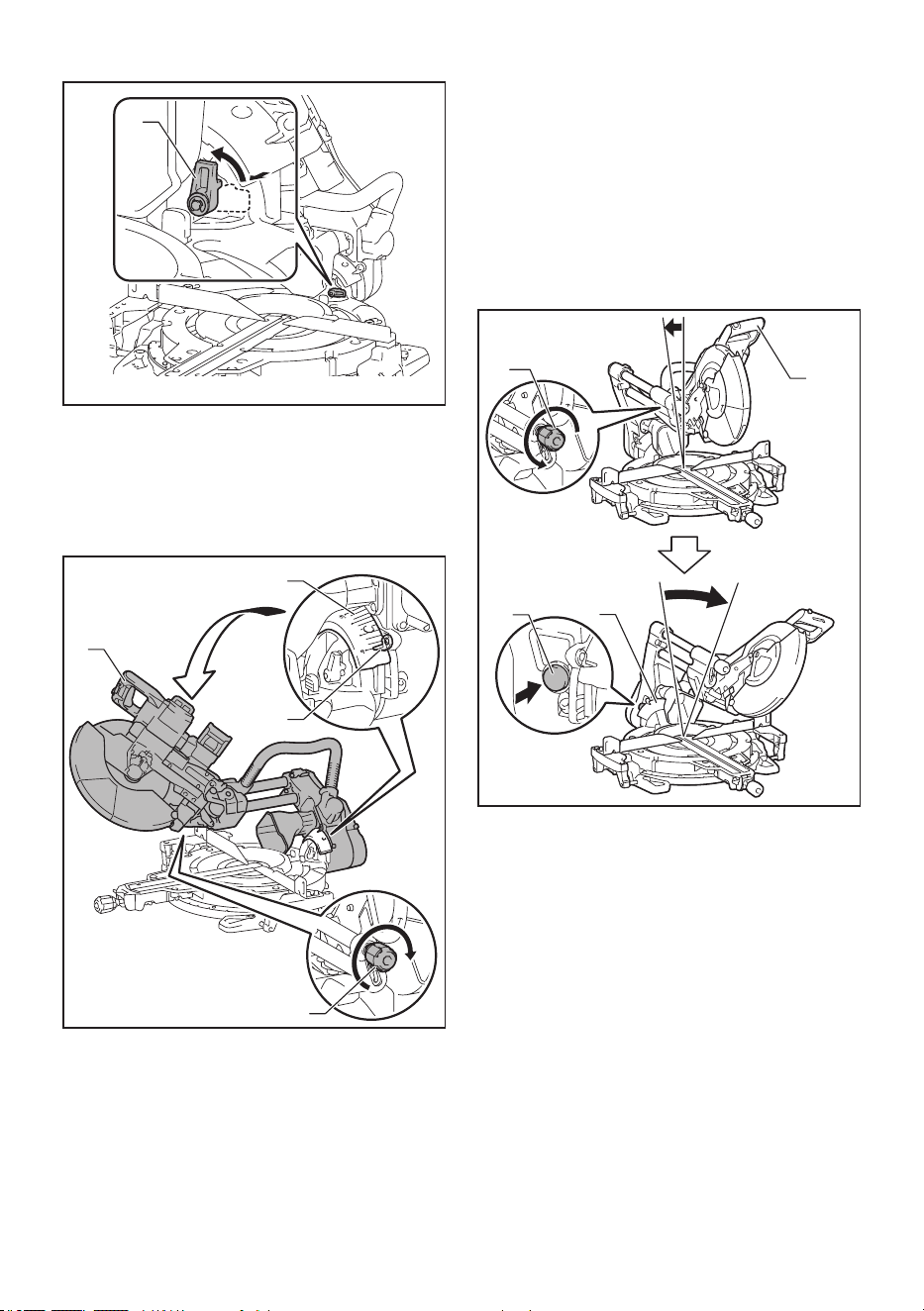

Tilting the circular saw blade to the

left

1. Rotate the knob on the slide pole

counterclockwise.

► 1. Knob

17 ENGLISH

2. Pull and raise the latch lever up to allow free

movement of the carriage arm.

► 1. Latch lever

3. Hold the handle and tilt the carriage to the left.

4. Align the pointer with your desired angle on the

bevel angle scale.

5. Tighten the knob clockwise to secure the carriage

arm.

► 1. Knob 2. Handle 3. Pointer 4. Bevel angle scale

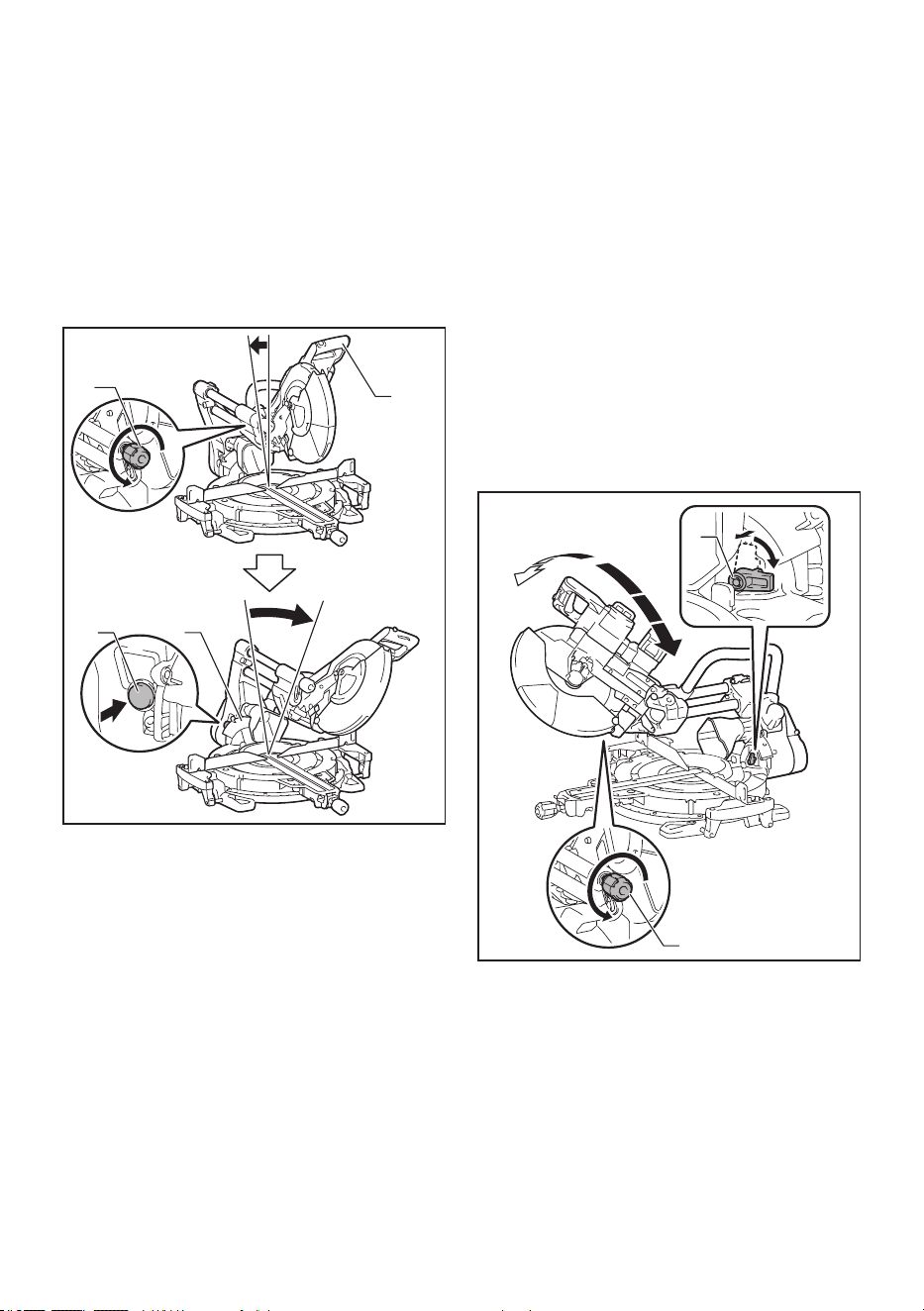

Tilting the circular saw blade to the

right

1. Rotate the knob on the slide pole

counterclockwise.

2. Hold the handle and tilt the carriage to the left

slightly.

3. Tilt the carriage to the right while pressing the

releasing button for right side bevel angle.

4. Align the pointer with your desired angle on the

bevel angle scale.

5. Tighten the knob clockwise to secure the carriage

arm.

► 1. Knob 2. Handle 3. Releasing button for right side

bevel angle 4. Bevel angle scale

18 ENGLISH

Tilting the circular saw blade using

positive stop function

This miter saw employs positive stop function. You can

set 22.5° and 33.9° angle to both right and left quickly.

1. Rotate the knob on the slide pole

counterclockwise.

2. Tilt the carriage close to your desired positive stop

angle while raising the latch lever up.

3. Set the latch lever in a horizontal position.

4. Tilt the carriage at your desired positive stop angle

until it is secured.

5. To change the angle, pull the latch lever towards

the front of the tool, and then re-tilt the carriage.

6. Tighten the knob clockwise to secure the carriage

arm.

► 1. Knob 2. Latch lever

Tilting the circular saw blade beyond

the range 0° - 45°

1. Rotate the knob on the slide pole

counterclockwise.

2. Hold the handle and tilt the carriage through 45°

either to the left or right.

3. Pull the carriage back slightly and slide the releas-

ing lever for 48° bevel angle towards the front of the

tool.

4. Tilt the carriage further to the left or right while

keeping the lever released.

5. Tighten the knob clockwise to secure the carriage

arm.

► 1. Knob 2. Handle 3. Releasing lever for 48° bevel

angle

19 ENGLISH

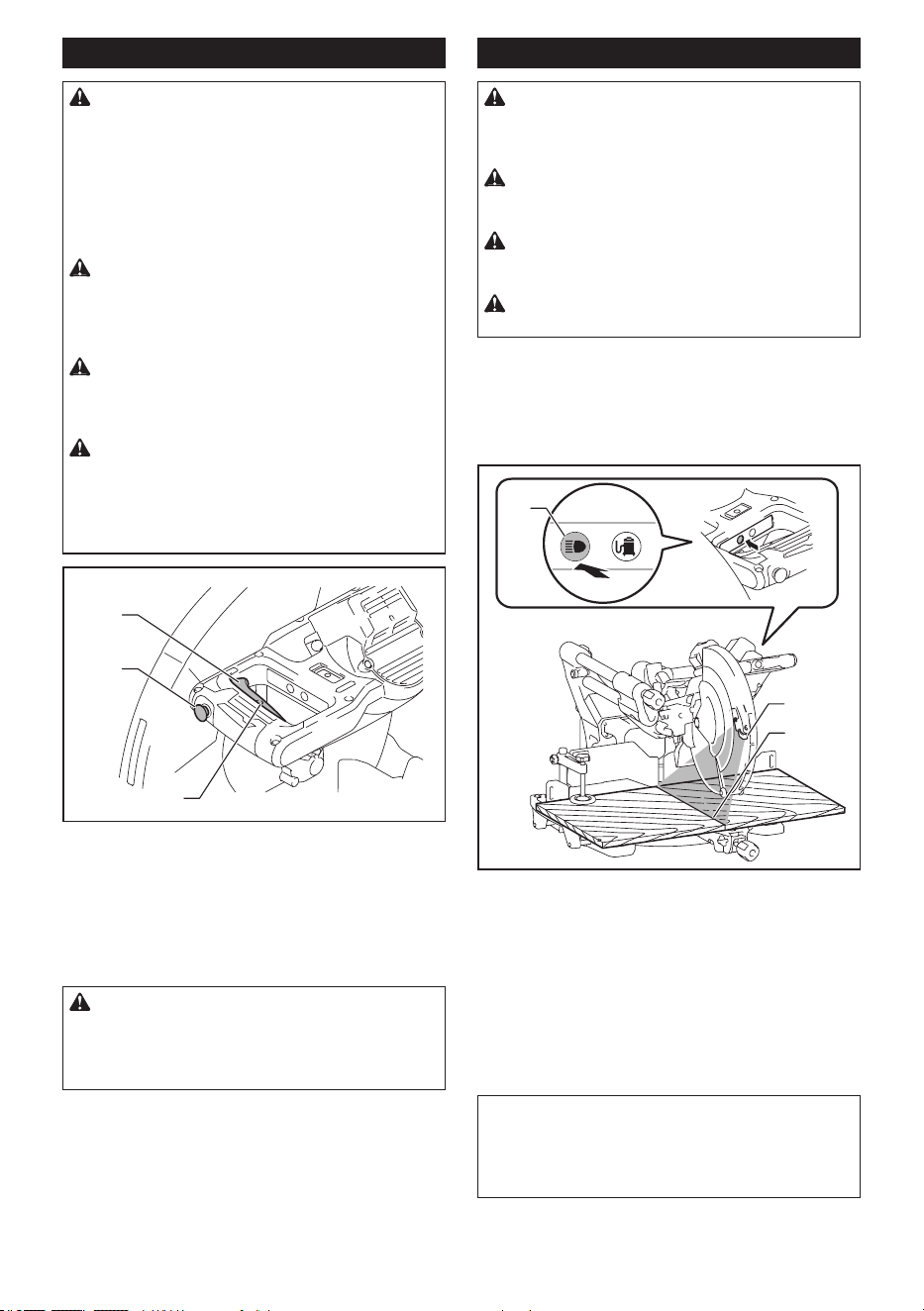

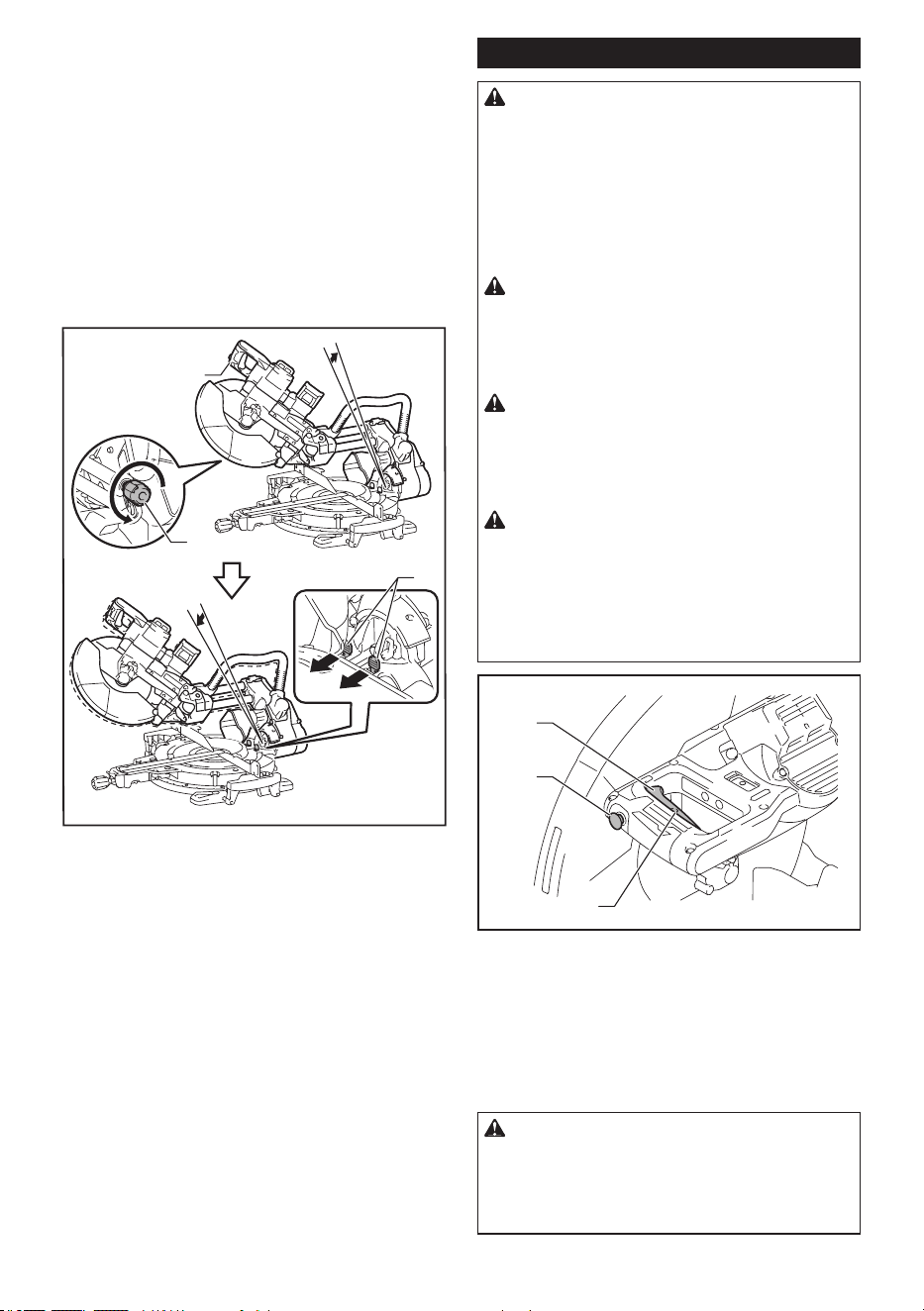

Switch action

WARNING: Before installing the battery car-

tridge(s) into the tool, always check to see that

the switch trigger actuates properly and returns

to the "OFF" position when released. Do not pull

the switch trigger hard without pressing in the

lock-o󰀨 button. This can cause switch breakage.

Operating a tool with a switch that does not actuate

properly can lead to loss of control and serious per-

sonal injury.

WARNING: NEVER use tool without a fully

operative switch trigger. Any tool with an inoper-

ative switch is HIGHLY DANGEROUS and must be

repaired before further usage or serious personal

injury may occur.

WARNING: NEVER defeat the lock-o󰀨 button

by taping down or some other means. A switch with

a negated lock-o󰀨 button may result in unintentional

operation and serious personal injury.

WARNING: NEVER use the tool if it runs when

you simply pull the switch trigger without press-

ing the lock-o󰀨 button. A switch in need of repair

may result in unintentional operation and serious

personal injury. Return tool to a Makita service center

for proper repairs BEFORE further usage.

► 1. Switch trigger 2. Lock-o󰀨 button 3. Hole for

padlock

To prevent the switch trigger from being accidentally

pulled, a lock-o󰀨 button is provided. To start the tool,

press in the lock-o󰀨 button and pull the switch trigger.

Release the switch trigger to stop.

A hole is provided in the switch trigger for insertion of a

padlock to lock the tool o󰀨.

WARNING: Do not use a lock with a shank or

cable any smaller than 6.35 mm (1/4") in diameter.

A smaller shank or cable may not properly lock the

tool in the o󰀨 position and unintentional operation

may occur resulting in serious personal injury.

Casting a cutting line

CAUTION: The lamp is not a rainproof. Do not

wash the lamp in water or use it in a rain or a wet

area. Such a conduct can cause an electric shock

and fume.

CAUTION: Do not touch the lens of the lamp

as it is very hot while it is lighted or shortly after it

is turned o󰀨. This may cause burns.

CAUTION: Do not apply impact to the lamp,

which may cause damage or shorted service time

to it.

CAUTION: Do not look in the light or see the

source of light directly.

The LED lamp casts a light over the circular saw blade,

and a shadow of the blade falls onto a workpiece serv-

ing as a calibration-free cutting line indicator. Press the

lamp button to shed a light. A line appears in which the

blade will meet the surface of the workpiece, becoming

deepened as the blade gets lowered.

► 1. Lamp button 2. Lamp 3. Cutting line

The indicator helps cut through an existing cut-o󰀨 line

penciled on a workpiece.

1. Hold the handle and lower the circular saw blade

so a dense shadow of the blade is thrown against a

workpiece.

2. Align a cut-o󰀨 line drawn on the workpiece with

the shadowed cutting line.

3. Adjust the miter angles and bevel angles if

necessary.

NOTE: Be sure to turn o󰀨 the lamp switch after use

because turning on the light consumes the battery

power.

NOTE: The light automatically goes o󰀨 5 minutes

after you cease operation.

20 ENGLISH

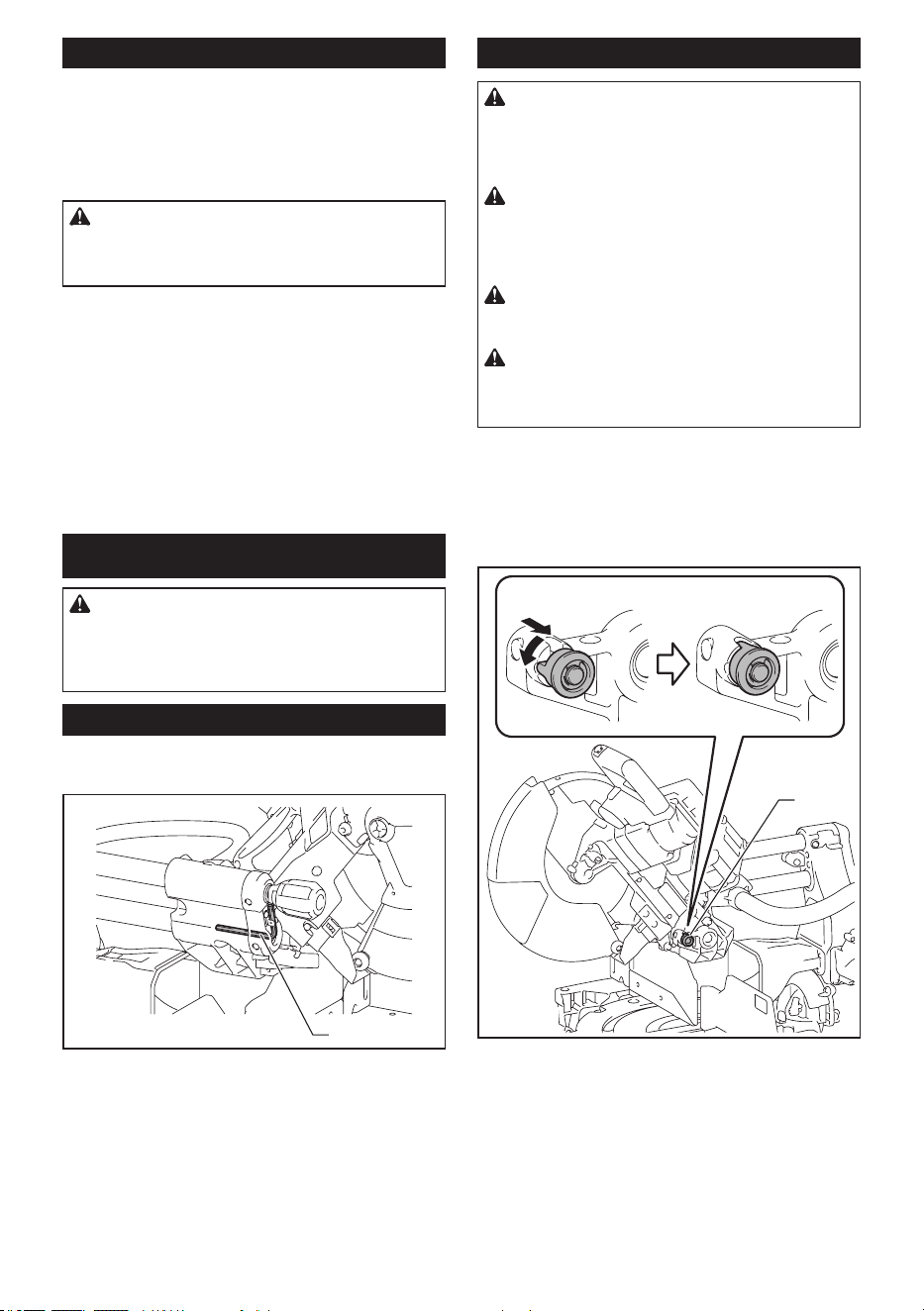

Electronic function

Electric brake

This tool is equipped with an electric blade brake. If the

tool consistently fails to quickly cease to function after

the switch trigger is released, have the tool serviced at

a Makita service center.

CAUTION: The blade brake system is not a

substitute for the blade guard. Never use tool

without a functioning blade guard. An unguarded

blade may result in serious personal injury.

Constant speed control

The tool is provided with an electronic speed control

which helps maintain a constant blade rotation speed

even under load. A constant blade rotation speed will

result in a very smooth cut.

Soft start feature

This function allows the smooth start-up of the tool by

limiting the start-up torque.

ASSEMBLY

WARNING: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before working on the tool. Failure to switch o󰀨 and

remove the battery cartridge may result in serious

personal injury.

Hex wrench storage

When not in use, store the hex wrench as shown in the

gure to keep it from being lost.

► 1. Hex wrench

Removing and installing saw blade

WARNING: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before removing and installing the circular saw

blade. Accidental start up of the tool may result in

serious personal injury.

WARNING: Use only the Makita wrench pro-

vided to remove and install the circular saw blade.

Failure to use the wrench may result in overtightening

or insu󰀩cient tightening of the hex socket bolt and

serious personal injury.

WARNING: Never use or substitute the parts

which are not supplied with this tool. Using such

parts can cause serious personal injury.

WARNING: After installing the circular

saw blade, always make sure that it is securely

installed. Loose attachment of the circular saw blade

can cause serious personal injury.

Removing the blade

To remove the circular saw blade, perform the following

steps:

1. Lock the carriage in the raised position by pulling

and turning the stopper pin in a locked position.

► 1. Stopper pin 2. Unlocked position 3. Locked

position

21 ENGLISH

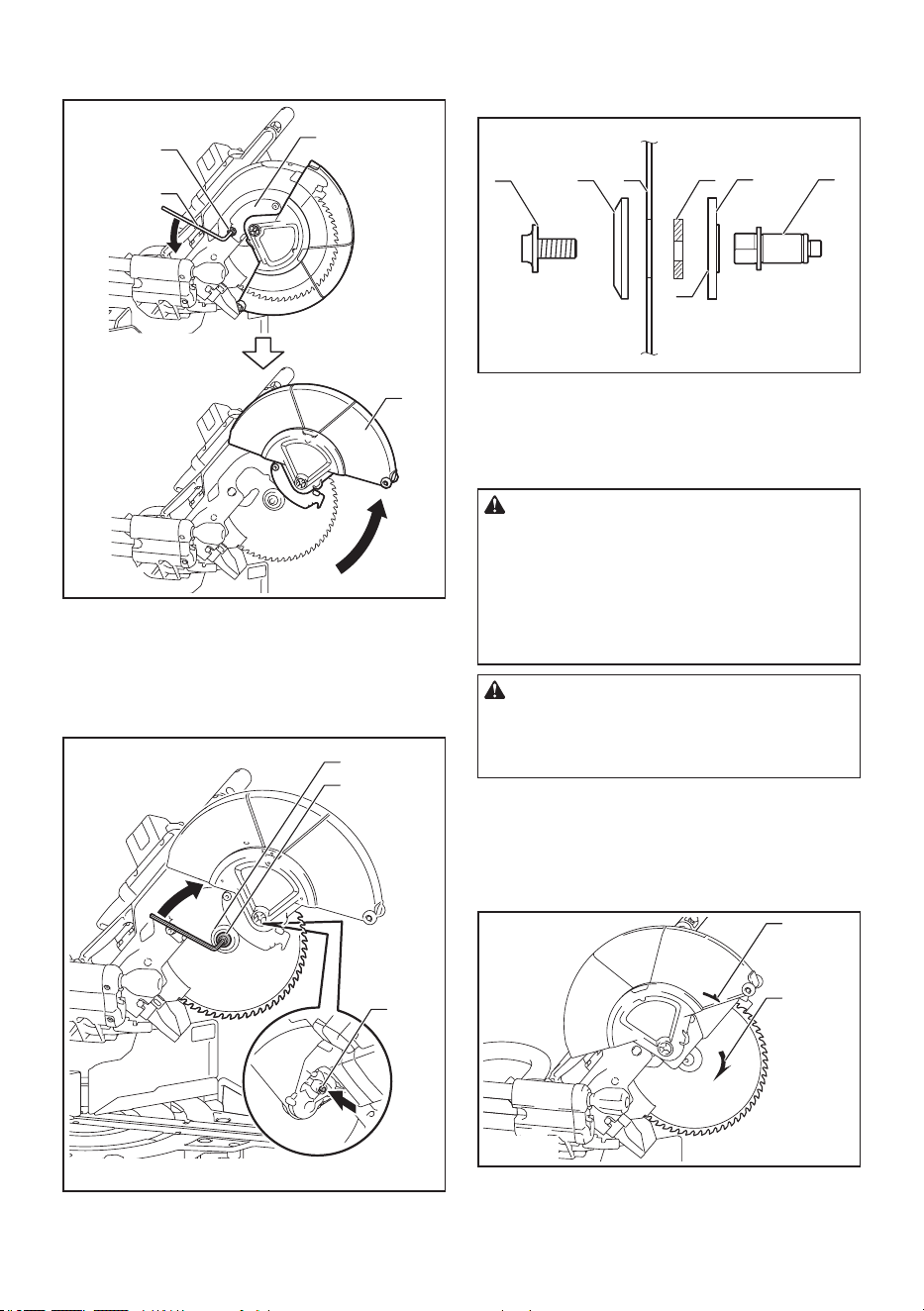

2. Use the hex wrench to loosen the hex bolt holding

the center cover. Then, raise the blade guard and cen-

ter cover.

► 1. Hex wrench 2. Hex bolt 3. Center cover 4. Blade

guard

3. Press the shaft lock to lock the spindle and use

the hex wrench to loosen the hex socket bolt clockwise.

Then remove the hex socket bolt, outer ange and

circular saw blade.

► 1. Hex socket bolt (left-handed) 2. Outer ange

3. Shaft lock

4. If the inner ange is removed, install it on the

spindle with its recessed side facing the circular saw

blade. If the ange is installed incorrectly the ange will

rub against the machine.

5 6

► 1. Hex socket bolt (left-handed) 2. Outer ange

3. Circular saw blade 4. Ring 5. Inner ange

6. Spindle 7. Recessed side

Installing the blade

WARNING: Before mounting the blade onto

the spindle, always be sure that the correct ring

for the blade's arbor hole you intend to use is

installed between the inner and the outer anges.

Use of the incorrect arbor hole ring may result in the

improper mounting of the blade causing blade move-

ment and severe vibration resulting in possible loss

of control during operation and in serious personal

injury.

CAUTION: Make sure to install the circular

saw blade so that the direction of the arrow on the

blade matches that on the blade case. Failure to do

so may result in personal injury and cause damage to

the tool and/or the workpiece.

To install the circular saw blade, perform the following

steps:

1. Mount the circular saw blade carefully onto the

inner ange. Make sure that the direction of the arrow

on the circular saw blade matches the direction of the

arrow on the blade case.

► 1. Arrow on blade case 2. Arrow on circular saw

blade

22 ENGLISH

2. Install the outer ange and hex socket bolt, and

then use the hex wrench to tighten the hex socket bolt

counterclockwise securely while pressing the shaft lock.

5 6

► 1. Hex socket bolt (left-handed) 2. Outer ange

3. Circular saw blade 4. Ring 5. Inner ange

6. Spindle 7. Recessed side

3. Return the blade guard and center cover to its

original position. Then tighten the hex bolt clockwise to

secure the center cover.

4. Pull and turn the stopper pin in an unlocked posi-

tion to release the carriage from the raised position.

Lower the carriage and check that the blade guard

moves properly.

CAUTION: Make sure shaft lock has released

spindle before making cut.

Connecting a vacuum cleaner

When you wish to perform clean cutting operation, con-

nect a Makita vacuum cleaner to the dust nozzle (upper

dust port) using a front cu󰀨 24 (optional accessory).

► 1. Front cu󰀨 24 2. Hose 3. Vacuum cleaner

Dust bag

CAUTION: When performing a cutting, always

attach the dust bag or connect a vacuum cleaner

to prevent dust-related hazards.

The use of the dust bag makes cutting operations clean

and dust collection easy. To attach the dust bag, remove

the dust extraction hose from the tool and connect the

dust bag to the dust nozzle (upper dust port).

► 1. Dust extraction hose 2. Dust bag 3. Dust nozzle

(upper dust port)

When the dust bag is about half full, remove the dust

bag from the tool and pull the fastener out. Empty

the dust bag of its contents, tapping it lightly so as to

remove particles adhering to the insides which might

hamper further collection.

► 1. Fastener

23 ENGLISH

Securing workpiece

WARNING: It is extremely important to always

secure the workpiece correctly with the proper

type of vise or crown molding stoppers. Failure to

do so may result in serious personal injury and cause

damage to the tool and/or the workpiece.

WARNING: When cutting a workpiece that

is longer than the support base of the miter saw,

support the entire length of the material beyond

the support base keeping the material level.

Proper workpiece support helps to avoid blade pinch

and possible kickback which may result in serious

personal injury. Do not rely solely on the vertical

vise and/or horizontal vise to secure the workpiece.

Thin material tends to sag. Support workpiece over

its entire length to avoid blade pinch and possible

KICKBACK.

► 1. Support 2. Turn base

Guide fences

WARNING: Before operating the tool, make

sure that the upper fence is secured rmly.

WARNING: Before bevel-cutting, make sure

that no part of the tool, especially the saw blade,

contacts the upper and lower fences when fully

lowering and raising the handle in any position

and while moving the carriage through its full

range of travel. If the tool or blade makes contact

with the fence, this may result in kickback or unex-

pected movement of the material and serious per-

sonal injury.

Use upper fences to support the material higher than

the lower fences. Insert the upper fence into the hole on

the lower fence and tighten the clamping screw.

► 1. Upper fence 2. Lower fence 3. Clamping screw

4. Adjusting screw

NOTICE: The lower fences are xed to the base

in the factory. Do not remove the lower fences.

NOTICE: If the upper fence is still loose after

tightening the clamping screw, turn the adjusting

screw to close a gap. The adjusting screw is factory

adjusted. You don't need to use it unless needed.

When not using the upper fence, you can store it onto

the pipe of the sub base. Use the clip on the upper

fence to hold it on the pipe of the sub base.

► 1. Sub base 2. Upper fence 3. Clip

24 ENGLISH

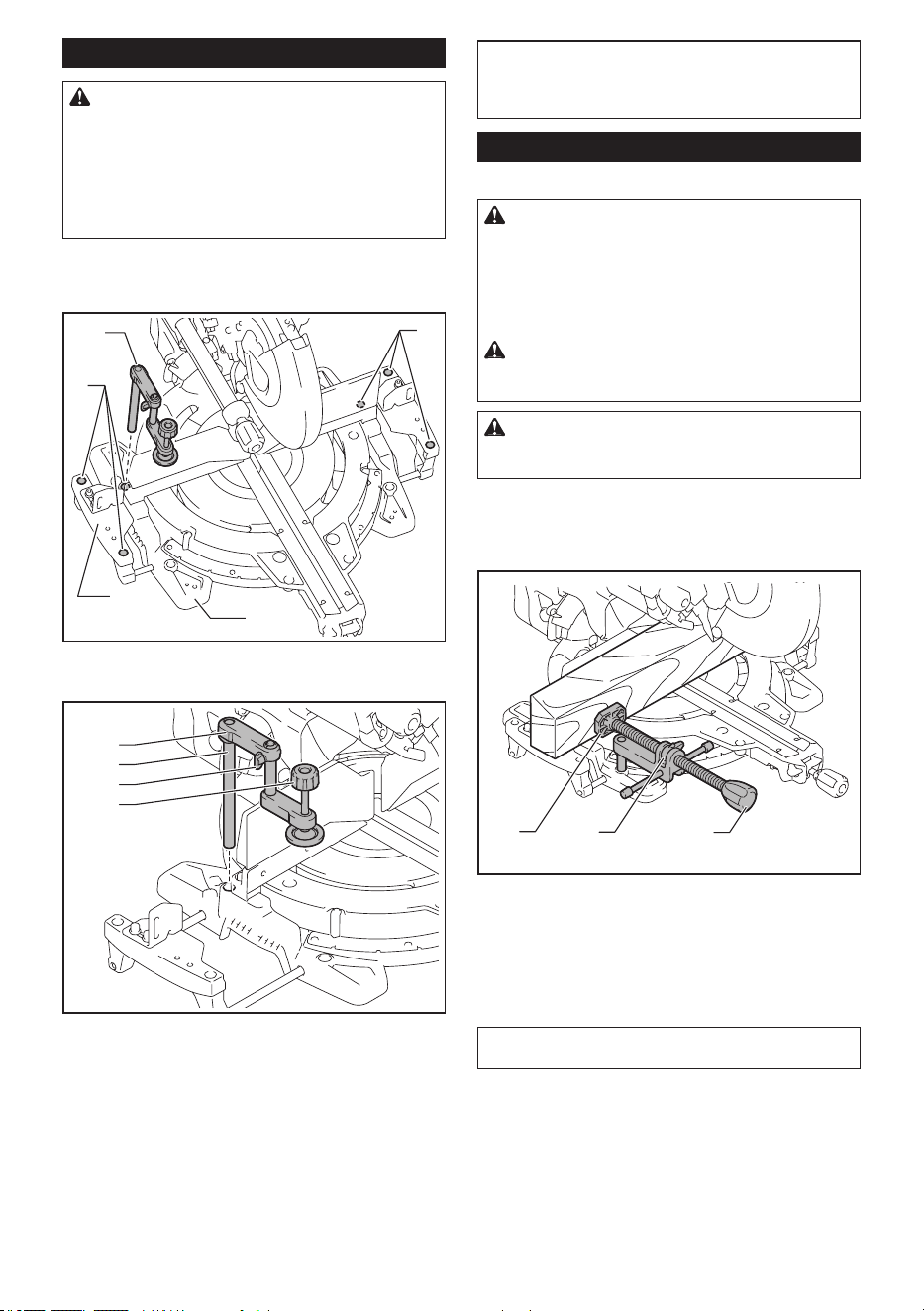

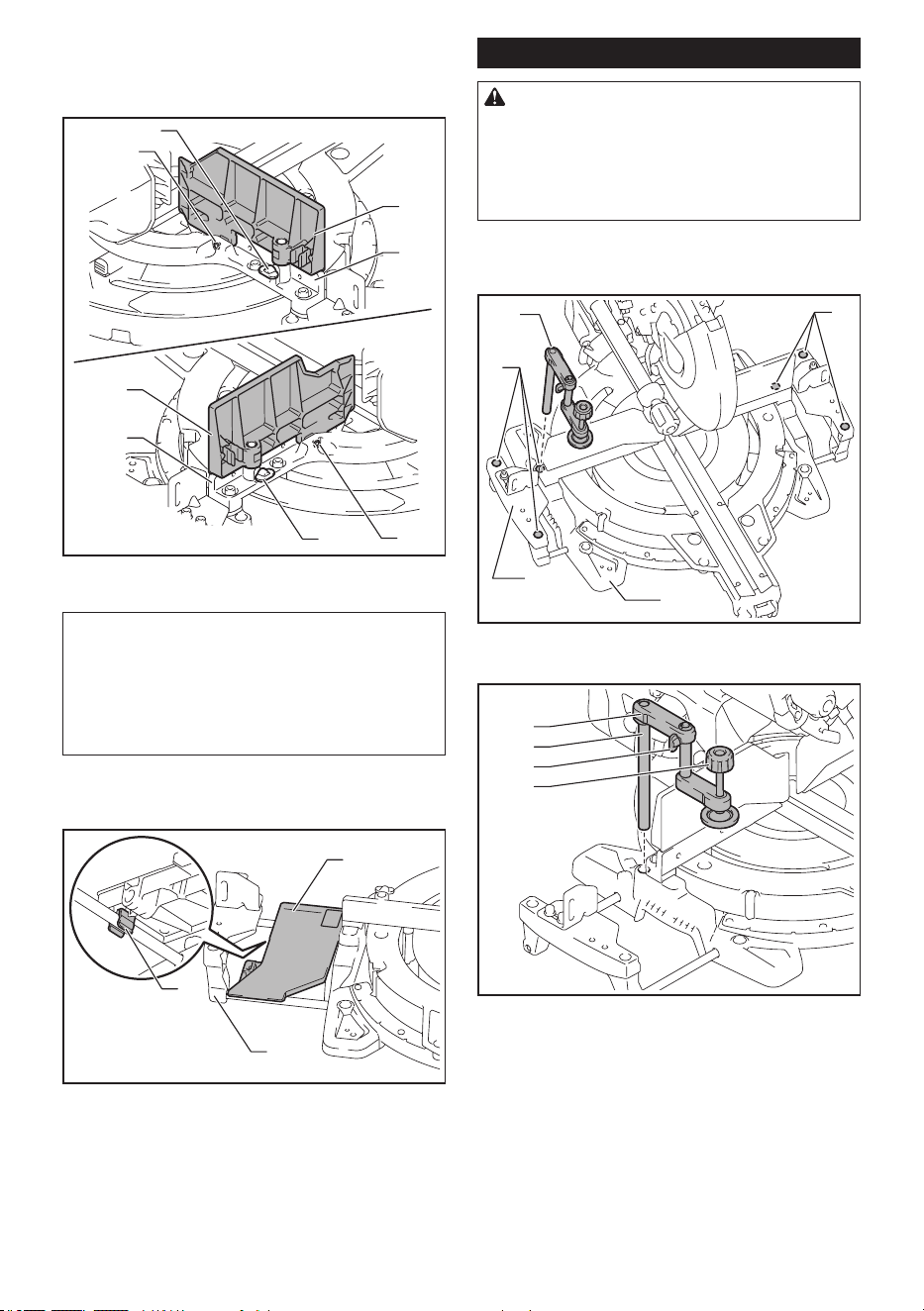

Vertical vise

WARNING: The workpiece must be secured

rmly against the turn base and guide fence with

the vise during all operations. If the workpiece is

not properly secured against the fence, the material

may move during the cutting operation causing pos-

sible damage to the saw blade, causing the material

to be thrown and loss of control resulting in serious

personal injury.

The vertical vise can be installed into either the left or

right side of the base and sub base. Insert the vise rod

into the hole in the base or sub base.

► 1. Vertical vise 2. Hole for vertical vise 3. Sub base

4. Base

► 1. Vise arm 2. Vise rod 3. Clamping screw 4. Vise

knob

Position the vise arm according to the thickness and

shape of the workpiece and secure the vise arm by

tightening the screw. If the clamping screw contacts the

carriage, install the vertical vise to the sub base or the

opposite side on the base. Make sure that no part of the

tool contacts the vise when lowering the handle all the

way. If some part contacts the vise, re-position the vise.

Press the workpiece at against the guide fence and the

turn base. Position the workpiece at the desired cutting

position and secure it rmly by tightening the vise knob.

NOTE: For a quick setting of workpiece, turning the

vise knob to 90° counterclockwise allows the vise

knob to be moved up and down. To secure the work-

piece after setting, turn the vise knob clockwise.

Horizontal vise

Optional accessory

WARNING: Always rotate the vise nut clock-

wise until the workpiece is properly secured. If

the workpiece is not properly secured, the material

may move during the cutting operation causing pos-

sible damage to the circular saw blade, causing the

material to be thrown and loss of control resulting in

serious personal injury.

WARNING: When cutting a thin workpiece,

such as base boards, against the fence, always

use the horizontal vise.

CAUTION: When cutting the workpiece of the

thickness 20 mm (13/16″) or thinner, make sure to

use a spacer block to secure the workpiece.

The horizontal vise can be installed in either the left or

right side of the base. When performing 22.5° or greater

miter cuts, install the horizontal vise in the side opposed

to the direction in which the turn base is to be turned.

► 1. Vise plate 2. Vise nut 3. Vise knob

By ipping the vise nut counterclockwise, the vise is

released, and rapidly moves in and out. To grip the

workpiece, push the vise knob forward until the vise

plate contacts the workpiece and ip the vise nut clock-

wise. Then turn the vise knob clockwise to secure the

workpiece.

NOTE: The maximum width of workpiece which can

be secured by the horizontal vise is 228 mm (9″).

25 ENGLISH

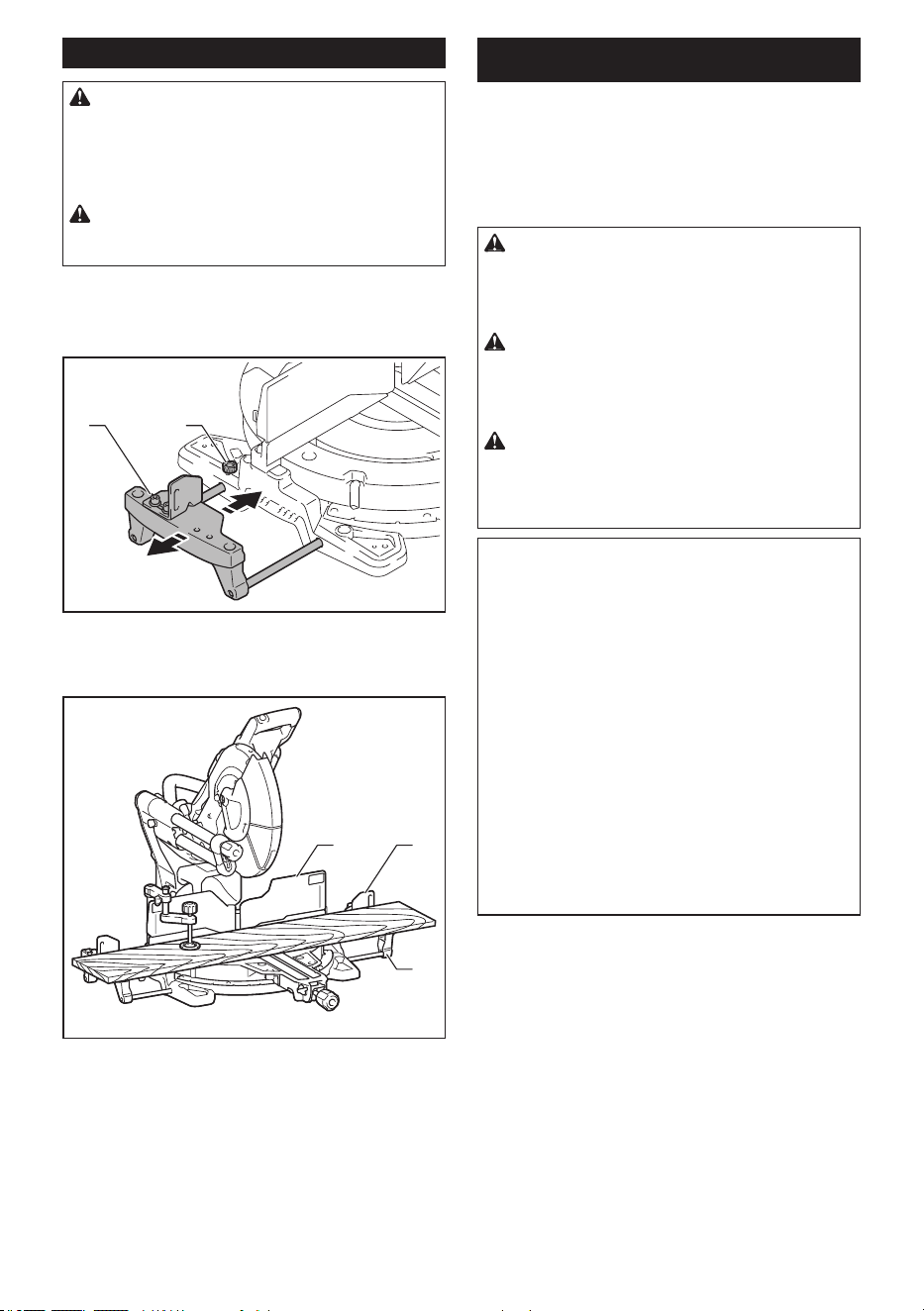

Sub base

WARNING: Always support a long workpiece

so it is level with the top surface of the turn base

for an accurate cut and to prevent dangerous loss

of tool control. Proper workpiece support will help

avoid blade pinch and possible kickback which may

result in serious personal injury.

WARNING: Before the cutting operation,

always be sure that the sub bases are secured by

the screws.

To hold long workpieces horizontally, sub bases are

provided on both sides of the tool. Loosen the screws

and extend the sub bases to the appropriate length for

holding the workpiece. Then tighten the screws.

► 1. Sub base 2. Screw

When cutting, place the workpiece at against the guide

fence and the sub fence on the sub base.

1 2

► 1. Guide fence 2. Sub fence 3. Sub base

OPERATION

This tool is intended to cut wood products. With appro-

priate Makita genuine saw blades, following materials

can also be sawed :

— Aluminum products

Refer to our website or contact your local Makita dealer

for the correct circular saw blades to be used for the

material to be cut.

WARNING: Make sure the saw blade is not

contacting the workpiece, etc. before the switch

is turned on. Turning the tool on with the blade in

contact with the workpiece may result in kickback and

serious personal injury.

WARNING: After a cutting operation, do

not raise the saw blade until it has come to a

complete stop. The raising of a coasting blade may

result in serious personal injury and damage to the

workpiece.

WARNING: Do not perform any adjustment

such as turning grip, knob, and levers on the tool

while the saw blade is rotating. Adjustment while

the blade is rotating may result in serious personal

injury.

NOTICE: Before use, be sure to unlock the stop-

per pin and release the handle from the lowered

position.

NOTICE: Do not apply excessive pressure on the

handle when cutting. Too much force may result in

overload of the motor and/or decreased cutting e󰀩-

ciency. Press down handle with only as much force as

necessary for smooth cutting and without signicant

decrease in blade speed.

NOTICE: Gently press down the handle to per-

form the cut. If the handle is pressed down with force

or if lateral force is applied, the blade may vibrate and

leave a mark (saw mark) in the workpiece and the

precision of the cut may be impaired.

NOTICE: During a slide cut, gently push the

carriage toward the guide fence without stopping.

If the carriage movement is stopped during the cut, a

mark will be left in the workpiece and the precision of

the cut will be impaired.

26 ENGLISH

Press cutting

WARNING: Always lock the sliding movement

of the carriage when performing a press cutting.

Cutting without lock may cause possible kickback

which may result in serious personal injury.

Workpieces up to 92 mm (3-5/8") high and 183 mm

(7-1/4") wide can be cut in the following manner.

► 1. Stopper pin

1. Push the carriage toward the guide fence until it

stops and lock it with the stopper pin.

2. Secure the workpiece with the proper type of vise.

3. Switch on the tool without the circular saw blade

making any contact and wait until the circular saw blade

attains full speed before lowering.

4. Gently lower the handle to the fully lowered posi-

tion to cut the workpiece.

5. When the cut is completed, switch o󰀨 the tool and

wait until the circular saw blade has come to a com-

plete stop before returning the circular saw blade to its

fully elevated position.

Slide (push) cutting (cutting wide

workpieces)

WARNING: Whenever performing a slide cut,

rst pull the carriage full towards you and press

the handle all the way down, then push the car-

riage toward the guide fence. Never start the cut

with the carriage not pulled fully toward you. If

you perform the slide cut without the carriage pulled

fully toward you, unexpected kickback may occur and

serious personal injury may result.

WARNING: Never attempt to perform a slide

cut by pulling the carriage towards you. Pulling

the carriage towards you while cutting may cause

unexpected kickback resulting in possible serious

personal injury.

WARNING: Never perform the slide cut with

the handle locked in the lowered position.

► 1. Stopper pin

1. Unlock the stopper pin so that the carriage can

slide freely.

2. Secure the workpiece with the proper type of vise.

3. Pull the carriage toward you fully.

4. Switch on the tool without the saw blade making

any contact and wait until the saw blade attains full

speed.

5. Press the handle down and push the carriage

toward the guide fence and through the workpiece.

6. When the cut is completed, switch o󰀨 the tool and

wait until the saw blade has come to a complete

stop before returning the blade to its fully elevated

position.

27 ENGLISH

Miter cutting

Refer to the section for adjusting the miter angle.

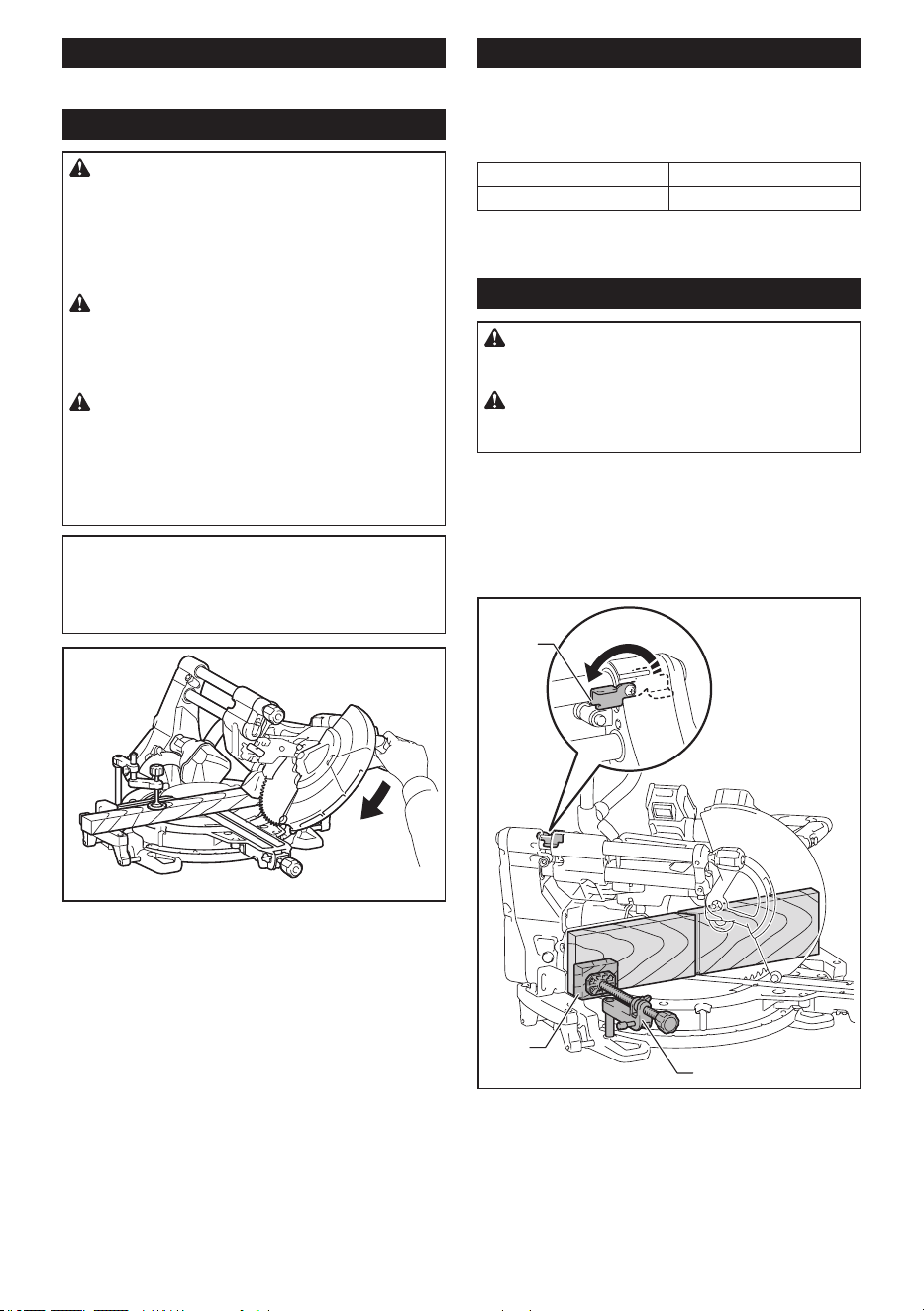

Bevel cutting

WARNING: After setting the blade for a bevel

cut, ensure that the carriage and saw blade will

have free travel throughout the entire range of the

intended cut before operating the tool. Interruption

of the carriage or blade travel during the cutting oper-

ation may result in kickback and serious personal

injury.

WARNING: While making a bevel cut, keep

hands out of the path of the saw blade. The angle

of the blade may confuse the operator as to the actual

blade path while cutting and contact with the blade

will result in serious personal injury.

WARNING: The saw blade should not be

raised until it has come to a complete stop. During

a bevel cut, the piece cut o󰀨 may come to rest against

the saw blade. If the blade is raised while it is rotating,

the cut-o󰀨 piece may be ejected by the blade causing

the material to fragment which may result in serious

personal injury.

NOTICE: When pressing down the handle, apply

pressure in parallel with the blade. If a force is

applied perpendicularly to the turn base or if the pres-

sure direction is changed during a cut, the precision

of the cut will be impaired.

1. Remove the upper fence on the side that you are

going to tilt the carriage.

2. Unlock the stopper pin.

3. Adjust the bevel angle according to the procedure

explained in the section for bevel angle adjustment.

Then tighten the knob.

4. Secure the workpiece with a vise.

5. Pull the carriage toward you fully.

6. Switch on the tool without the blade making any

contact and wait until the blade attains full speed.

Gently lower the handle to the fully lowered position

while applying pressure in parallel with the blade and push

the carriage toward the guide fence to cut the workpiece.

8. When the cut is completed, switch o󰀨 the tool and

wait until the blade has come to a complete stop

before returning the blade to its fully elevated position.

Compound cutting

Compound cutting is the process in which a bevel

angle is made at the same time in which a miter angle

is being cut on a workpiece. Compound cutting can be

performed at the angle shown in the table.

Miter angle Bevel angle

Left and Right 0° - 45° Left and Right 0° - 45°

When performing compound cutting, refer to the section

for press cutting, slide (push) cutting, miter cutting and

bevel cut.

Cutting base boards

CAUTION: Make sure to use the horizontal

vise (optional accessory) when cutting the base

board.

CAUTION: When cutting the workpiece of the

thickness 20 mm (13/16″) or thinner, make sure to

use a spacer block to secure the workpiece.

When cutting the base board in 45° miter angle, engage

the stopper lever to prevent the blade case from con-

tacting the base board. This will keep the clearance

between the base board and the blade case when the

carriage is fully pushed forward.

Refer to the SPECIFICATIONS for base board cutting

capacity.

► 1. Stopper lever 2. Spacer block 3. Horizontal vise

28 ENGLISH

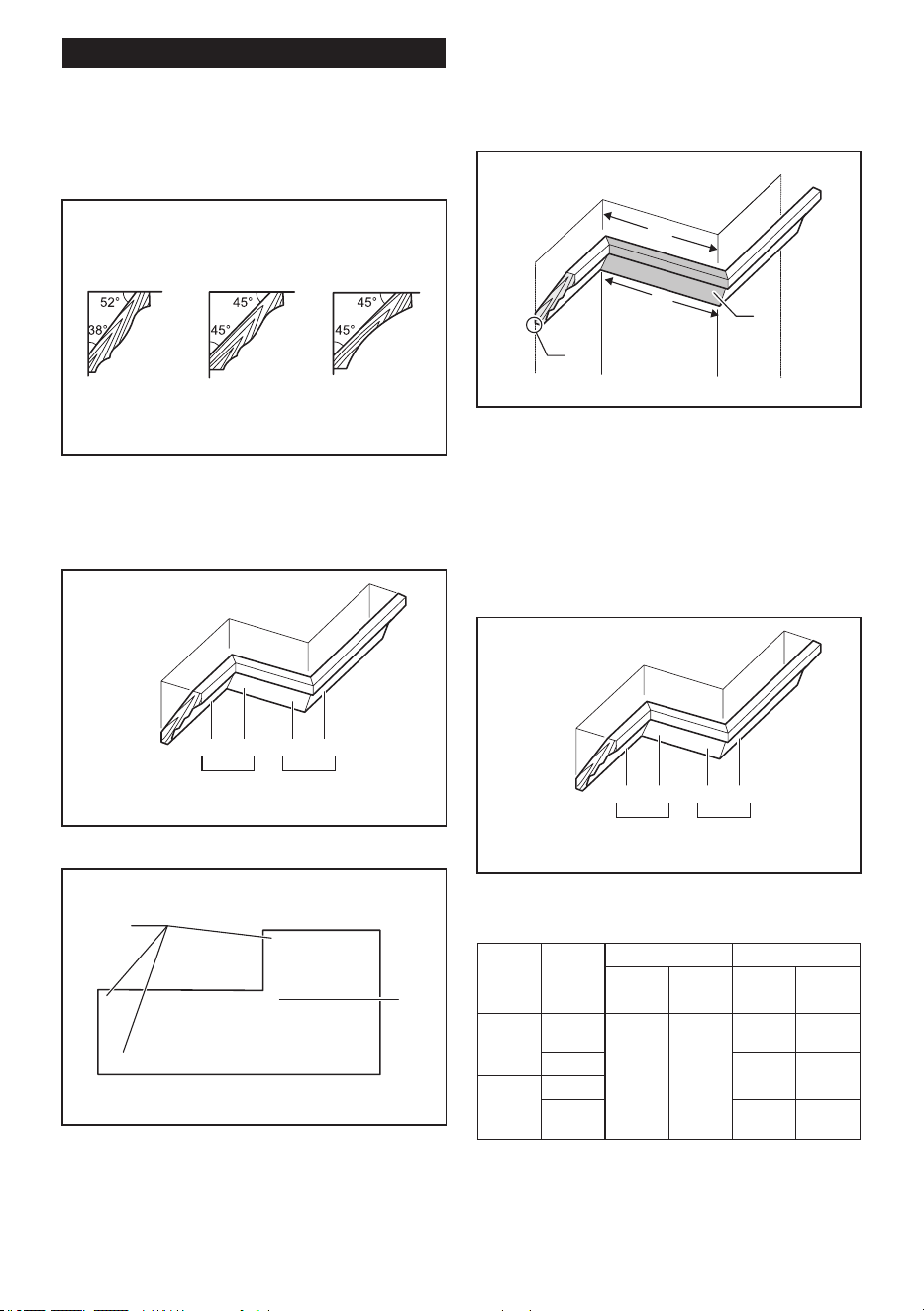

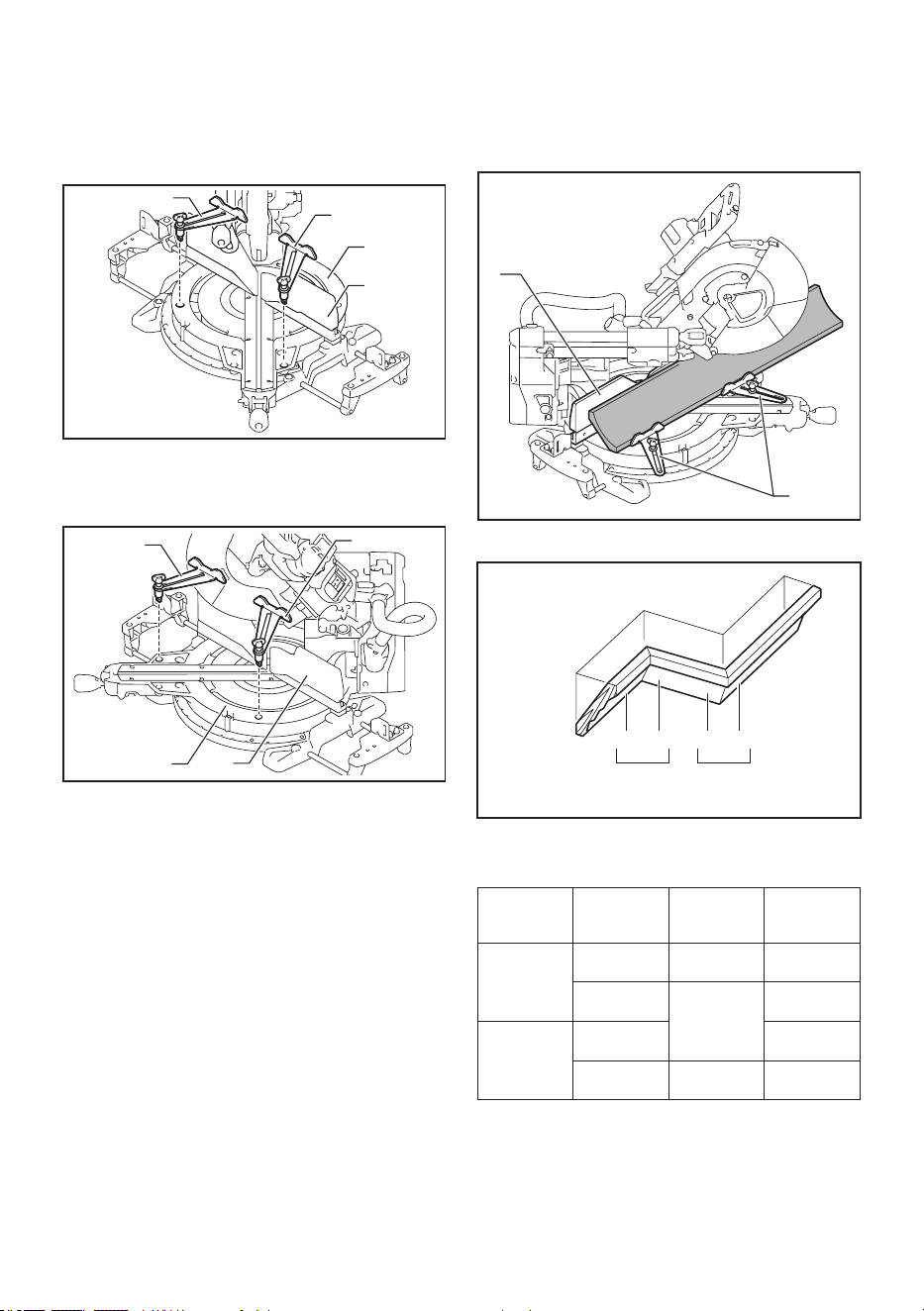

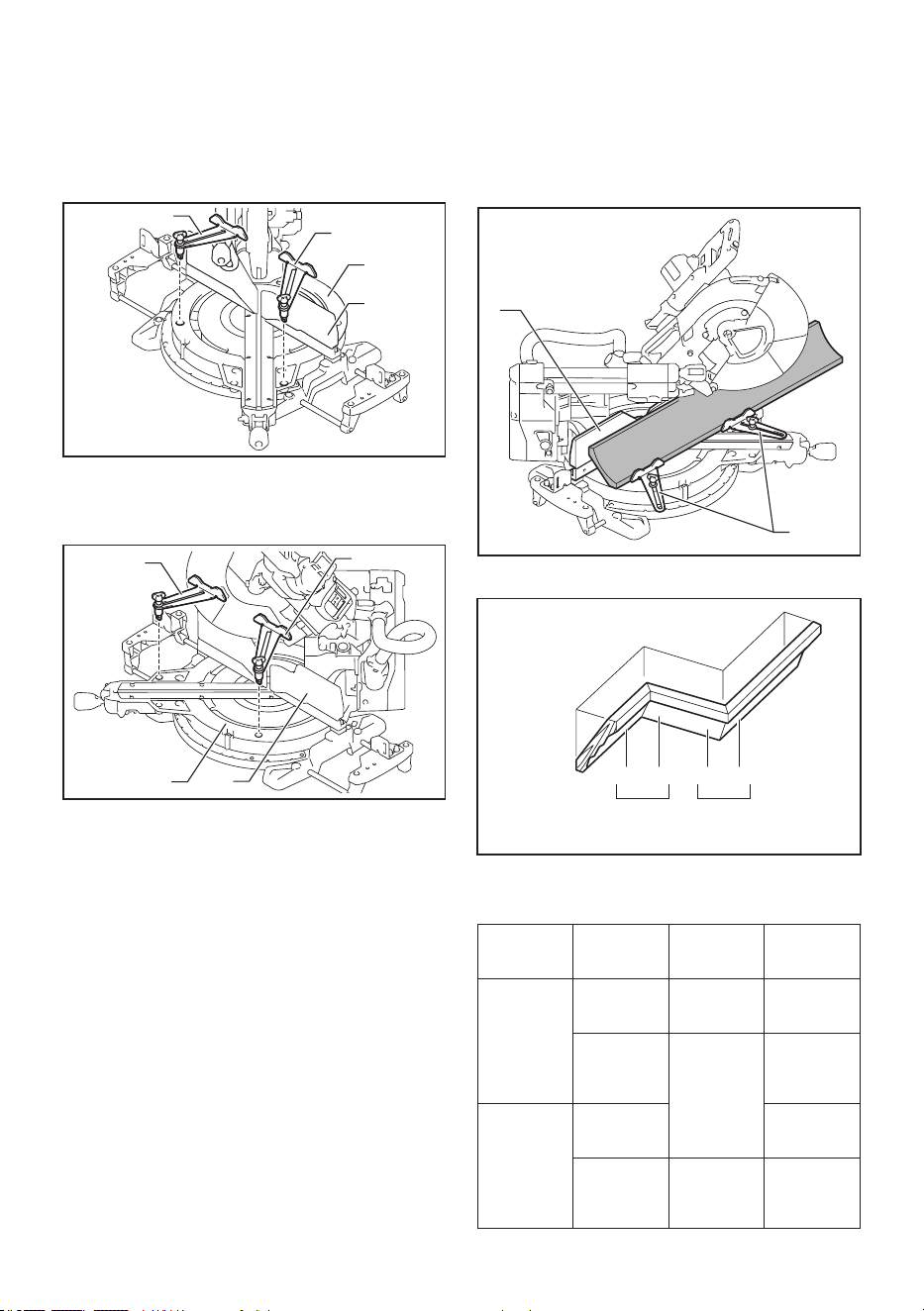

Cutting crown and cove moldings

Crown and cove moldings can be cut on a compound

miter saw with the moldings laid at on the turn base.

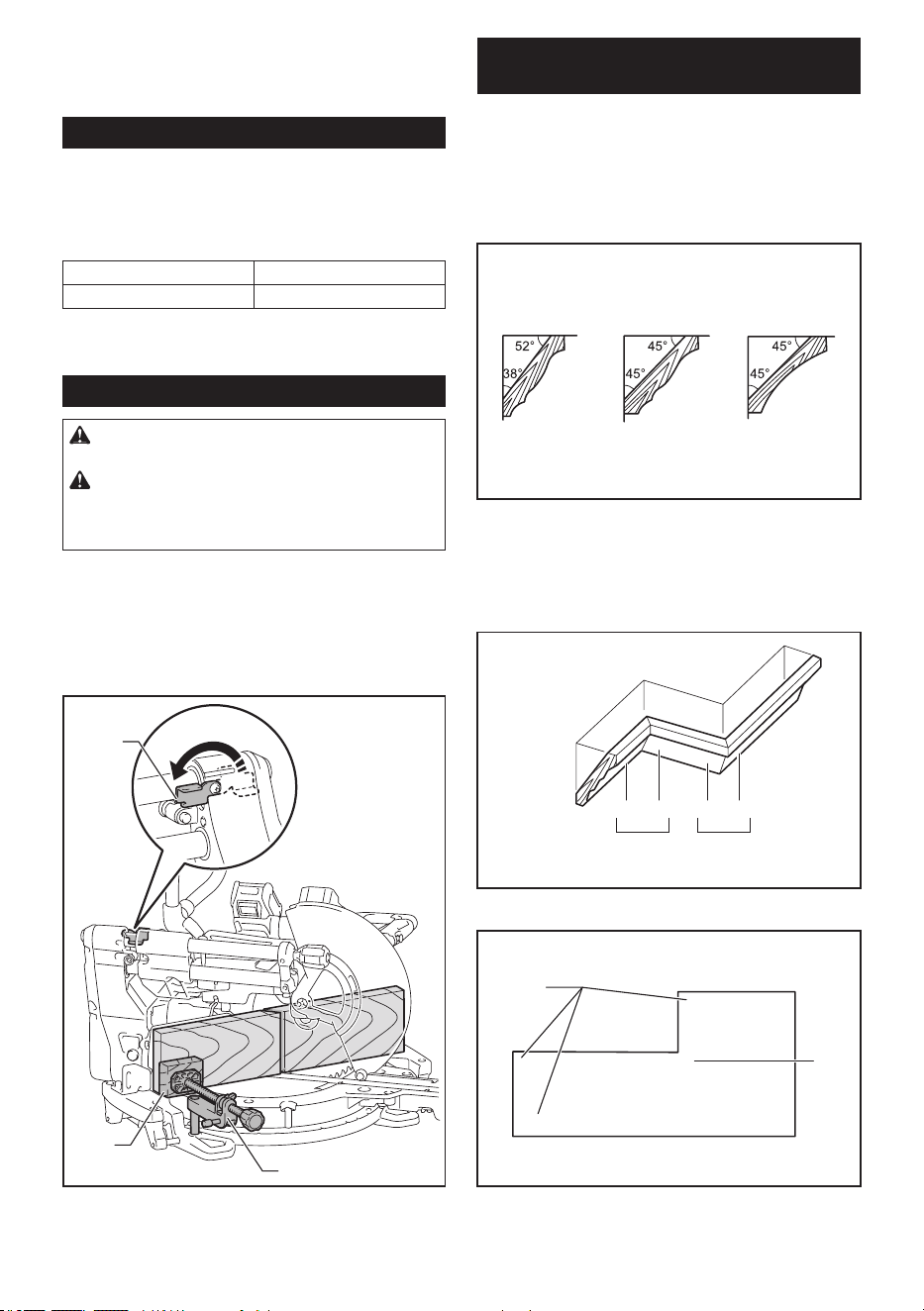

There are two common types of crown moldings and

one type of cove moldings; 52/38° wall angle crown

molding, 45° wall angle crown molding and 45° wall

angle cove molding.

123

► 1. 52/38° type crown molding 2. 45° type crown

molding 3. 45° type cove molding

There are crown and cove molding joints which are

made to t "Inside" 90° corners ((a) and (b) in the gure)

and "Outside" 90° corners ((c) and (d) in the gure.)

(a) (b) (c) (d)

1. Inside corner 2. Outside corner

(a)

(b)

(a)

(b)

(a)

(b)

(a)

(b)

(c)

(d)

1. Inside corner 2. Outside corner

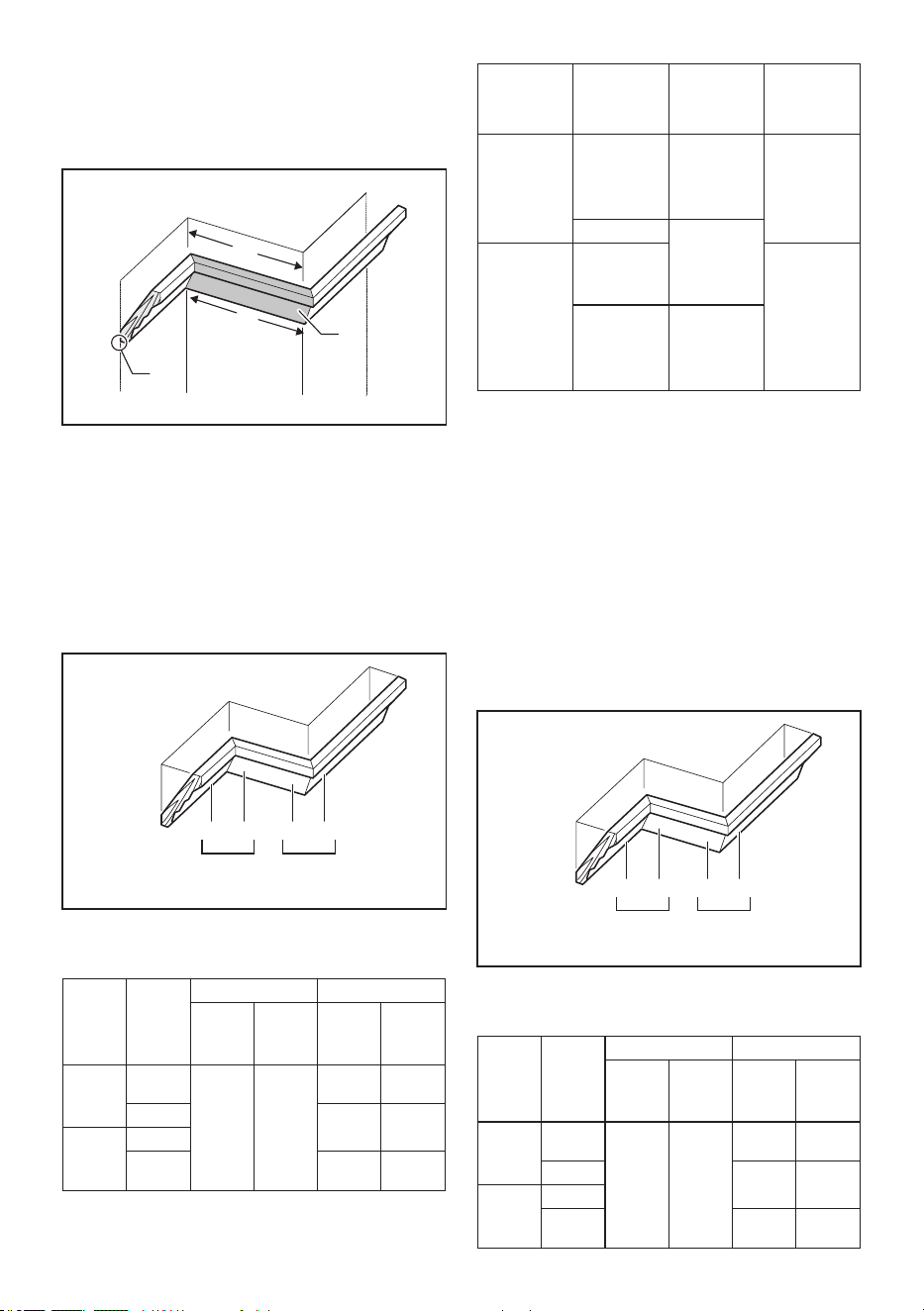

Measuring

Measure the wall width, and adjust the width of the

workpiece according to it. Always make sure that width

of the workpiece's wall contact edge is the same as wall

length.

► 1. Workpiece 2. Wall width 3. Width of the work-

piece 4. Wall contact edge

Always use several pieces for test cuts to check the

saw angles.

When cutting crown and cove moldings, set the bevel

angle and miter angle as indicated in the table (A) and

position the moldings on the top surface of the saw

base as indicated in the table (B).

In the case of left bevel cut

(a) (b) (c) (d)

1. Inside corner 2. Outside corner

Table (A)

– Molding

position

in the

gure

Bevel angle Miter angle

52/38°

type

45° type 52/38°

type

45° type

For

inside

corner

(a) Left

33.9°

Left 30° Right

31.6°

Right

35.3°

(b) Left

31.6°

Left

35.3°

For

outside

corner

(c)

(d) Right

31.6°

Right

35.3°

29 ENGLISH

Table (B)

– Molding

position in

the gure

Molding

edge against

guide fence

Finished

piece

For inside

corner

(a) Ceiling

contact edge

should be

against guide

fence.

Finished

piece will be

on the Left

side of blade.

(b) Wall contact

edge should

be against

guide fence.

For outside

corner

piece will be

on the Right

side of blade.(d) Ceiling

contact edge

should be

against guide

fence.

Example:

In the case of cutting 52/38° type crown molding for

position (a) in the above gure:

• Tilt and secure bevel angle setting to 33.9° LEFT.

• Adjust and secure miter angle setting to 31.6°

RIGHT.

• Lay crown molding with its broad back (hidden)

surface down on the turn base with its CEILING

CONTACT EDGE against the guide fence on the

saw.

• The nished piece to be used will always be on

the LEFT side of the blade after the cut has been

made.

In the case of right bevel cut

(a) (b) (c) (d)

1. Inside corner 2. Outside corner

Table (A)

– Molding

position

in the

gure

Bevel angle Miter angle

52/38°

type

45° type 52/38°

type

45° type

For

inside

corner

(a) Right

33.9°

Right

30°

Right

31.6°

Right

35.3°

(b) Left

31.6°

Left

35.3°

For

outside

corner

(c)

(d) Right

31.6°

Right

35.3°

Table (B)

– Molding

position in

the gure

Molding

edge against

guide fence

Finished

piece

For inside

corner

(a) Wall contact

edge should

be against

guide fence.

Finished

piece will be

on the Right

side of blade.

(b) Ceiling

contact edge

should be

against guide

fence.

For outside

corner

piece will be

on the Left

side of blade.

(d) Wall contact

edge should

be against

guide fence.

Example:

In the case of cutting 52/38° type crown molding for

position (a) in the above gure:

• Tilt and secure bevel angle setting to 33.9° RIGHT.

• Adjust and secure miter angle setting to 31.6°

RIGHT.

• Lay crown molding with its broad back (hidden)

surface down on the turn base with its WALL

CONTACT EDGE against the guide fence on the

saw.

• The nished piece to be used will always be on

the RIGHT side of the blade after the cut has been

made.

30 ENGLISH

Miter and Bevel Angle Settings

Wall to Crown Molding Angle: 52°/38°

30.1

29.7

29.4

29.0

28.7

28.3

28.0

27.6

27.2

26.9

26.5

26.1

25.8

25.4

25.0

24.7

24.3

23.9

23.6

23.2

22.8

22.5

22.1

21.7

21.3

21.0

20.6

20.2

19.8

19.5

19.1

18.7

18.3

17.9

17.6

17.2

16.8

16.4

16.0

15.6

26.9

26.5

26.1

25.7

25.3

24.9

24.5

24.1

23.7

23.3

22.9

22.6

22.2

21.8

21.4

21.0

20.7

20.3

19.9

19.6

19.2

18.8

18.5

18.1

17.8

17.4

17.1

16.7

16.4

16.0

15.7

15.3

15.0

14.6

14.3

14.0

13.6

13.3

13.0

12.8

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

15.3

14.9

14.5

14.1

13.7

13.3

12.9

12.5

12.2

11.8

11.4

11.0

10.8

10.2

9.8

9.4

9.0

8.6

8.3

7.9

7.5

7.1

6.7

6.3

5.9

5.5

5.1

4.7

4.3

3.9

3.5

3.2

2.8

2.4

2.0

1.6

1.2

0.8

0.4

0.0

12.3

12.0

11.6

11.3

11.0

10.7

10.3

10.0

9.7

9.4

9.0

8.7

8.4

8.1

7.8

7.5

7.1

6.8

6.5

6.2

5.9

5.6

5.3

4.9

4.6

4.3

4.0

3.7

3.4

3.1

2.8

2.5

2.2

1.8

1.5

1.2

0.9

0.6

0.3

0.0

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

43.0

42.8

42.5

42.2

41.9

41.7

41.4

41.1

40.8

40.5

40.2

39.9

39.6

39.3

39.0

38.7

38.4

38.1

37.8

37.4

37.1

36.8

36.5

36.2

35.8

35.5

35.2

34.9

34.5

34.2

33.9

33.5

33.2

32.8

32.5

32.2

31.8

31.5

31.1

30.8

30.4

46.8

46.3

45.7

45.1

44.6

44.0

43.5

42.9

42.4

41.9

41.3

40.8

40.3

39.8

39.2

38.7

38.2

37.7

37.2

36.8

36.3

35.8

35.3

34.8

34.4

33.9

33.4

33.0

32.5

32.1

31.6

31.2

30.7

30.3

29.9

29.4

29.0

28.6

28.2

27.7

27.3

100

123123 123

A Ceiling side B Wall side

1. Wall Angle (deg.) 2. Bevel Angle (deg.) 3. Miter Angle (deg.)

31 ENGLISH

Wall to Crown Molding Angle: 45°

26.7

26.4

26.1

25.8

25.5

25.2

24.9

24.6

24.2

23.9

23.6

23.3

23.0

22.7

22.3

22.0

21.7

21.4

21.0

20.7

20.4

20.0

19.7

19.4

19.1

18.7

18.4

18.1

17.7

17.4

17.1

16.7

16.4

16.0

15.7

15.4

15.0

14.7

14.3

14.0

30.2

29.8

29.4

28.9

28.5

28.1

27.6

27.2

26.8

26.3

25.9

25.5

25.1

24.7

24.3

23.8

23.4

23.0

22.6

22.2

21.8

21.4

21.0

20.6

20.2

19.8

19.4

19.0

18.6

18.2

17.9

17.5

17.1

16.7

16.3

15.9

15.6

15.2

14.8

14.4

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

13.7

13.3

13.0

12.6

12.3

11.9

11.6

11.2

10.9

10.5

10.2

9.8

9.5

9.2

8.8

8.5

8.1

7.8

7.4

7.1

6.7

6.4

6.0

5.6

5.3

4.9

4.6

4.2

3.9

3.5

3.2

2.8

2.5

2.1

1.8

1.4

1.1

0.7

0.4

0.0

14.1

13.7

13.3

12.9

12.6

12.2

11.8

11.5

11.1

10.7

10.4

10.0

9.6

9.3

8.9

8.5

8.2

7.8

7.5

7.1

6.7

6.4

6.0

5.7

5.3

5.0

4.6

4.3

3.9

3.5

3.2

2.8

2.5

2.1

1.8

1.4

1.1

0.7

0.4

0.0

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

37.8

37.5

37.3

37.1

36.8

36.6

36.4

36.1

35.9

35.6

35.4

35.1

34.9

34.6

34.4

34.1

33.9

33.6

33.3

33.1

32.8

32.5

32.3

32.0

31.7

31.4

31.1

30.9

30.6

30.3

30.0

29.7

29.4

29.1

28.8

28.5

28.2

27.9

27.6

27.3

27.0

50.8

50.2

49.6

49.1

48.5

48.0

47.4

46.9

46.4

45.8

45.3

44.8

44.2

43.7

43.2

42.7

42.1

41.6

41.1

40.6

40.1

39.6

39.1

38.6

38.1

37.7

37.2

36.7

36.2

35.7

35.3

34.8

34.3

33.9

33.4

32.9

32.5

32.0

31.6

31.1

30.7

100

123123 123

A Ceiling side B Wall side

1. Wall Angle (deg.) 2. Bevel Angle (deg.) 3. Miter Angle (deg.)

32 ENGLISH

Crown molding stopper

Optional accessory

Crown molding stoppers allow easier cuts of crown

molding without tilting the saw blade. Install them on the

turn base as shown in the gures.

At right 45° miter angle

► 1. Crown molding stopper L 2. Crown molding stop-

per R 3. Turn base 4. Guide fence

At left 45° miter angle

► 1. Crown molding stopper L 2. Crown molding stop-

per R 3. Turn base 4. Guide fence

Position crown molding with its WALL CONTACT EDGE

against the guide fence and its CEILING CONTACT

EDGE against the crown molding stoppers as shown in

the gure. Adjust the crown molding stoppers according

to the size of the crown molding. Tighten the screws to

secure the crown molding stoppers. Refer to the table

► 1. Guide fence 2. Crown molding stopper

(a) (b) (c) (d)

1. Inside corner 2. Outside corner

Table (C)

– Molding

position in

the gure

Miter angle Finished

piece

For inside

corner

(a) Right 45° Save the right

side of blade

(b) Left 45° Save the left

side of blade

For outside

corner

side of blade

(d) Right 45° Save the left

side of blade

33 ENGLISH

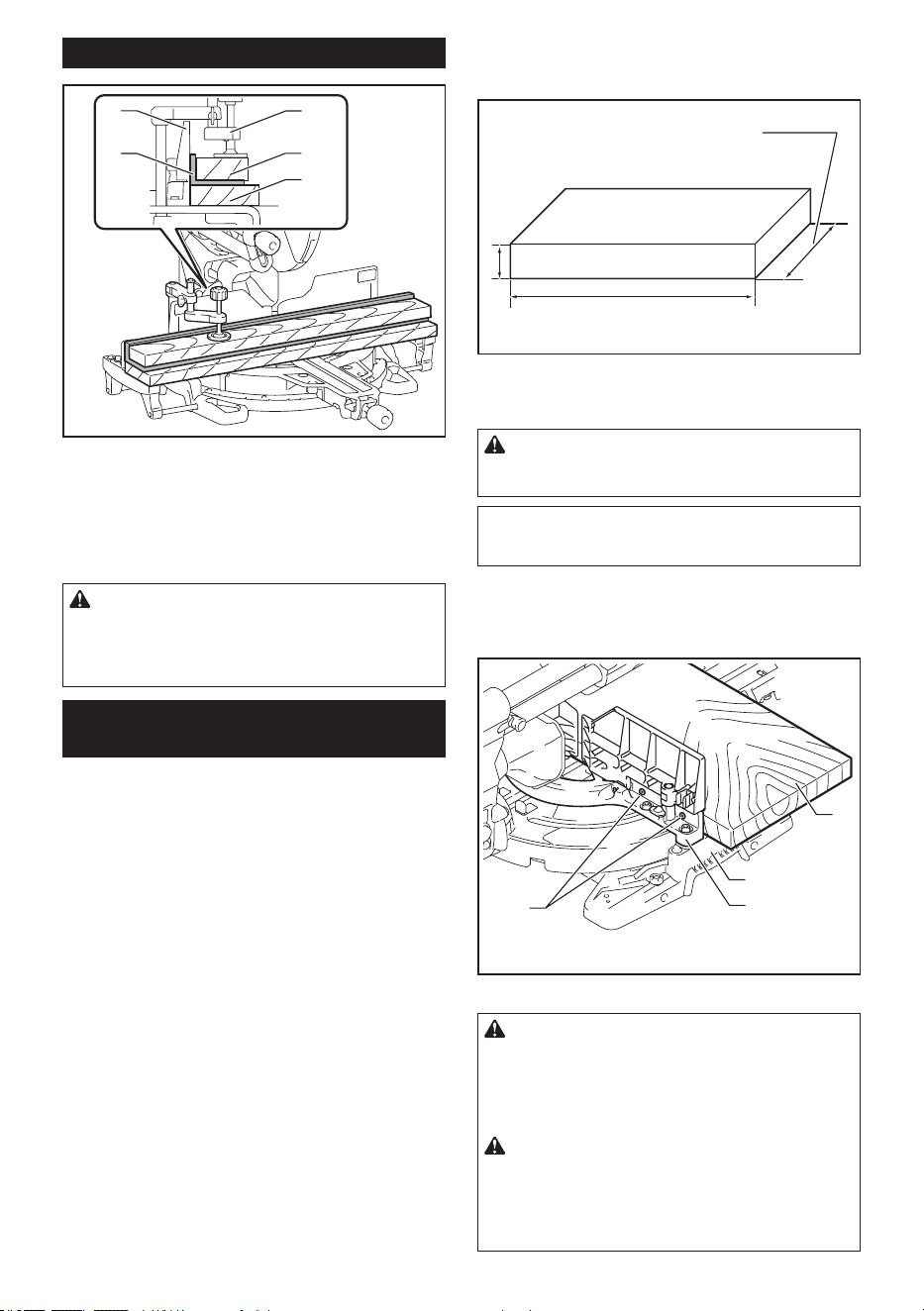

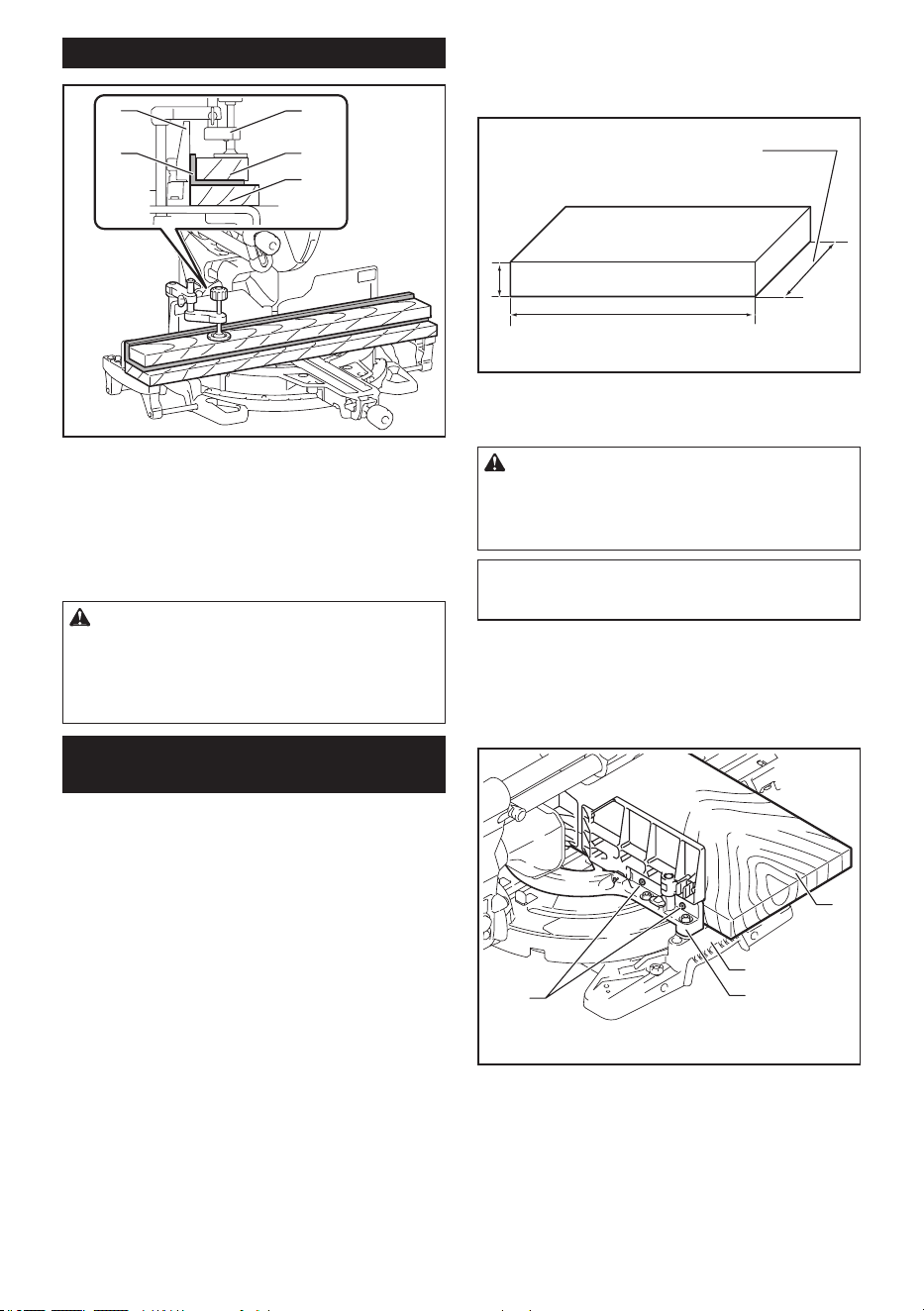

Cutting aluminum extrusion

► 1. Vise 2. Spacer block 3. Guide fence 4. Aluminum

extrusion 5. Spacer block

When securing aluminum extrusions, use spacer blocks

or pieces of scrap as shown in the gure to prevent

deformation of the aluminum. Use a cutting lubricant

when cutting the aluminum extrusion to prevent build-up

of the aluminum material on the circular saw blade.

WARNING: Never attempt to cut thick or

round aluminum extrusions. Thick or round alumi-

num extrusions can be di󰀩cult to secure and the work

may loosen during the cutting operation which may

result in loss of control and serious personal injury.

Special max width cutting capacities

technique

The maximum cutting capacity of width can be achieved

by following the steps below:

For the maximum cutting width of this tool, refer

to the cutting capacities for special cuttings in the

SPECIFICATIONS section.

1. Set the tool at 0° or 45° miter angle and make sure

that the turn base is locked. (Refer to the section for

miter angle adjustment.)

2. Remove both right and left upper fences temporar-

ily and set aside them.

3. Cut a platform to the dimensions indicated in the

gure using a 38 mm (1-1/2″) thick, at stock material

such as wood, plywood or particle board.

► 1. 0° Miter angle: Over 450 mm (17-3/4″) 2. 45°

Miter angle: Over 325 mm (12-3/4″) 3. 38 mm

(1-1/2″) 4. Over 760 mm (30″)

WARNING:

Be sure to use at stock as a platform.

Stock that is not at may move during the cutting operation

which may result in kickback and serious personal injury.

NOTE: The maximum cutting capacity in height will

be reduced by the same amount as the platform

thickness.

4. Place the platform on the tool so that it extends

equally over each side of the tool base.

Secure the platform to the tool using four 6 mm (1/4″)

wood screws through four holes in the lower fences.

►

1. Screws (two each side) 2. Lower fence 3. Base 4. Platform

WARNING: Make sure that the platform is lay-

ing at against the tool base and secured rmly

to the lower fences using the four screw holes

provided. Failure to properly secure the platform may

result in movement and possible kickback resulting in

serious personal injury.

WARNING: Ensure that the tool is rmly

mounted to a stable and at surface. Failure to

properly mount and secure the tool could cause the

tool to be unstable resulting in a loss of control and/

or the tool falling which may result in serious personal

injury.

34 ENGLISH

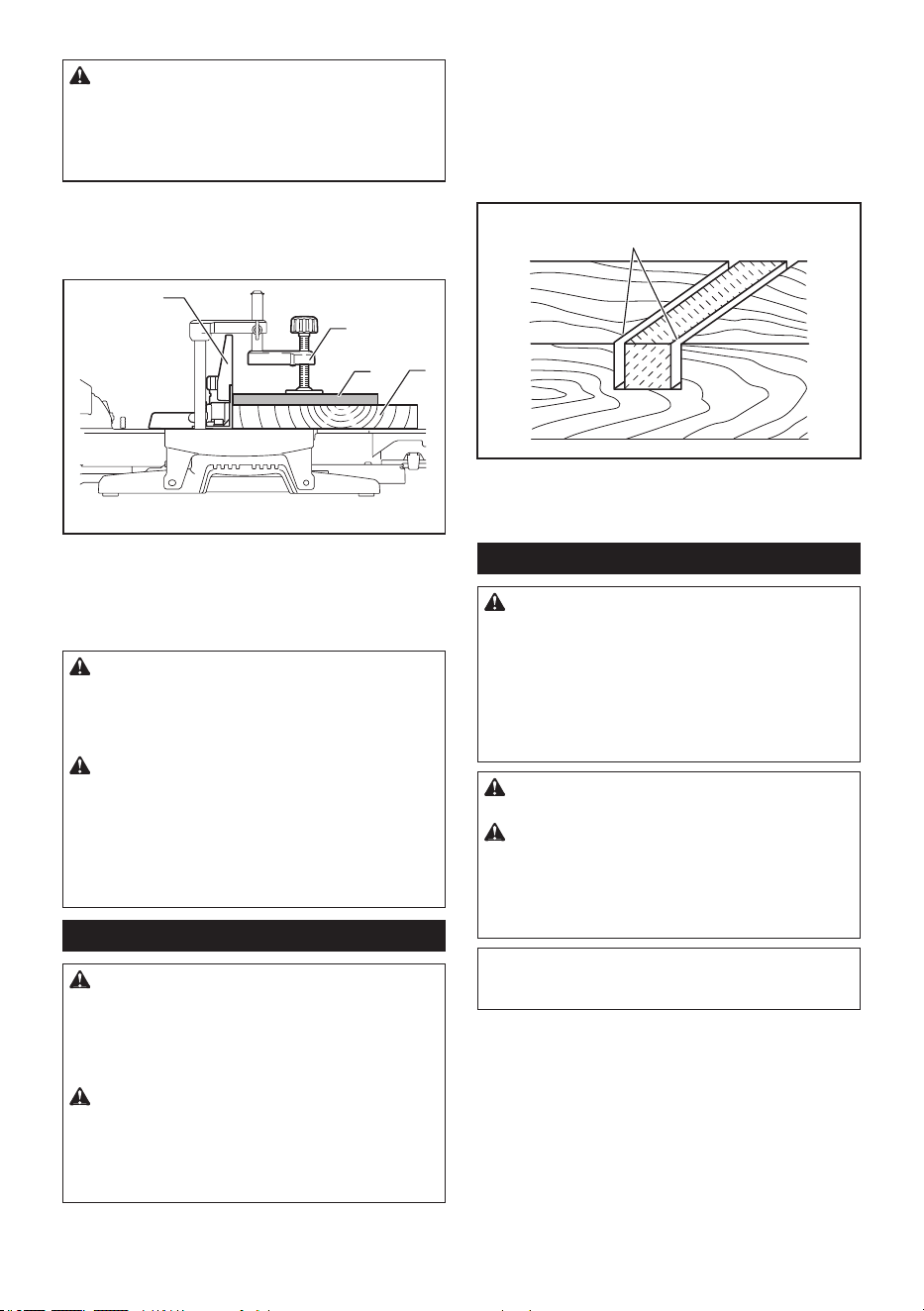

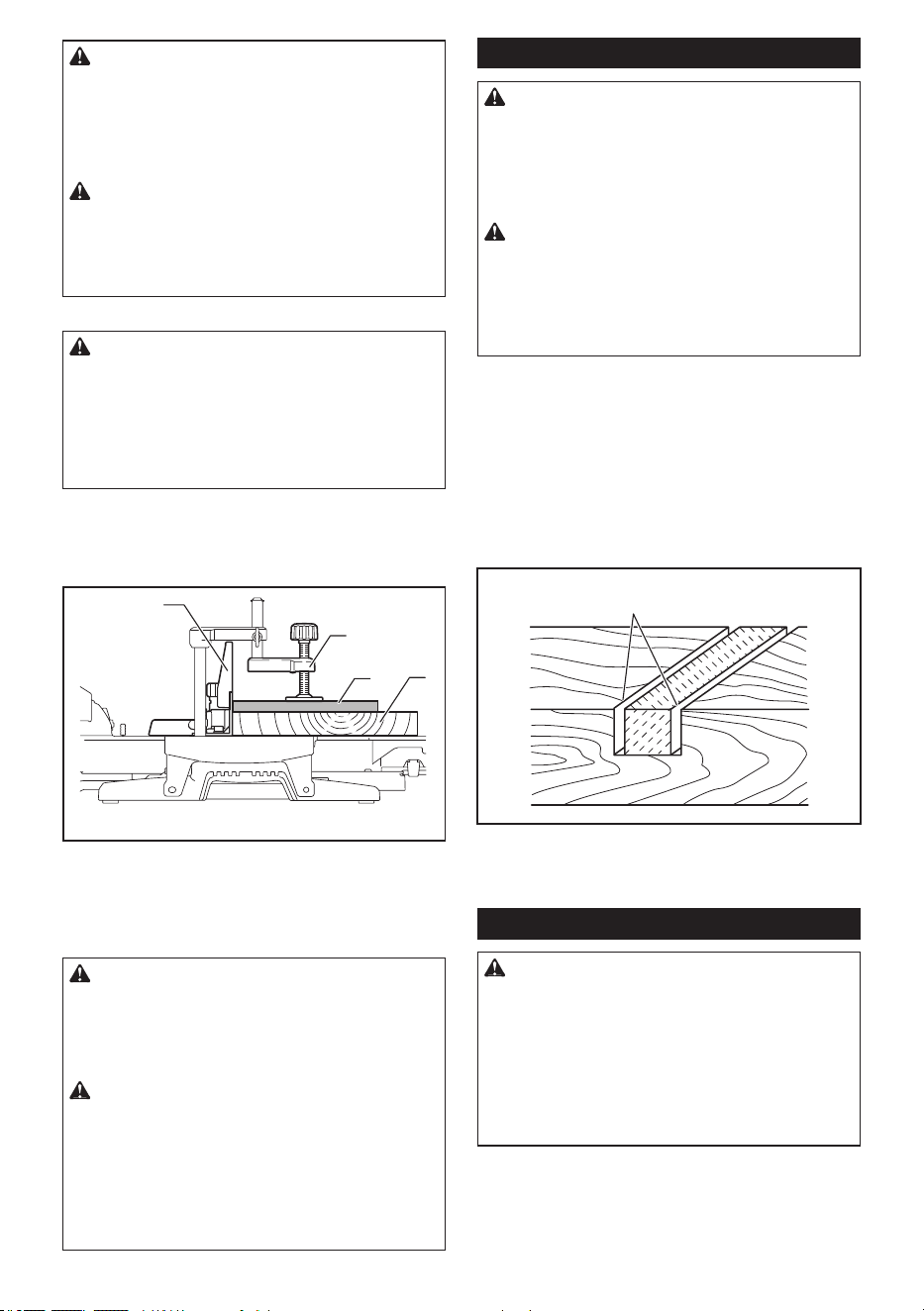

5. Install the upper fences on the tool.

WARNING: Do not use the tool without upper

fences installed. The upper fences provide the ade-

quate support required to cut the workpiece.

If the workpiece is not supported properly, it may

move resulting in possible loss of control, kickback

and serious personal injury.

6. Place the workpiece to be cut on the platform

secured to the tool.

7. Secure the workpiece rmly against the upper

fences with a vise before cutting.

► 1. Upper fence 2. Vertical vise 3. Workpiece

4. Platform

8. Make a cut through the workpiece slowly accord-

ing to the operation explained in the section for slide

(push) cutting.

WARNING: Ensure that the workpiece is

secured with the vise and make the cut slowly.

Failure to do so may cause the workpiece to move

resulting in possible kickback and serious personal

injury.

WARNING: Be aware that the platform may

become weakened after several cuts are per-

formed at various miter angles. If the platform

becomes weakened due to the multiple kerf cuts left

in the material, the platform should be replaced. If the

weakened platform is not replaced, it may cause the

workpiece to move, during cutting, resulting in possi-

ble kickback and serious personal injury.

Groove cutting

WARNING: Do not attempt to perform this

type of cut by using a wider type blade or dado

blade. Attempting to make a groove cut with a wider

blade or dado blade could lead to unexpected cutting

results and kickback which may result in serious

personal injury.

WARNING: Be sure to return the stopper arm

to the original position when performing other

than groove cutting. Attempting to make cuts with

the stopper arm in the incorrect position could lead to

unexpected cutting results and kickback which may

result in serious personal injury.

For a dado type cut, perform as follows:

1. Adjust the lower limit position of the circular saw

blade using the adjusting screw and the stopper arm to

limit the cutting depth of the circular saw blade. Refer to

the section for stopper arm.

2. After adjusting the lower limit position of the circu-

lar saw blade, cut parallel grooves across the width of

the workpiece using a slide (push) cut.

► 1. Cut grooves with blade

3. Remove the workpiece material between the

grooves with a chisel.

Wood facing

WARNING: Use screws to attach the wood

facing to the guide fence. The screws should be

installed so that the screw heads are below the

surface of the wood facing so that they will not

interfere with the positioning of the material being

cut. Misalignment of the material being cut can case

unexpected movement during the cutting operation

which may result in a loss of control and serious

personal injury.

CAUTION: Use straight wood of even thick-

ness for the wood facing.

CAUTION: In order to completely cut through

workpieces with a height of 107 mm to 120 mm

(4-1/4" to 4-3/4"), a wood facing should be used

on the guide fence. The wood facing will space the

workpiece away from the fence allowing the blade to

complete a deeper cut.

NOTICE: When the wood facing is attached, do

not turn the turn base with the handle lowered.

The blade and/or the wood facing will be damaged.

Use of wood facing helps to assure splinter-free cuts

in workpieces. Attach a wood facing to the guide fence

using the holes in the guide fence and 6 mm (1/4")

screws.

See the gure concerning the dimensions for a sug-

gested wood facing.

35 ENGLISH

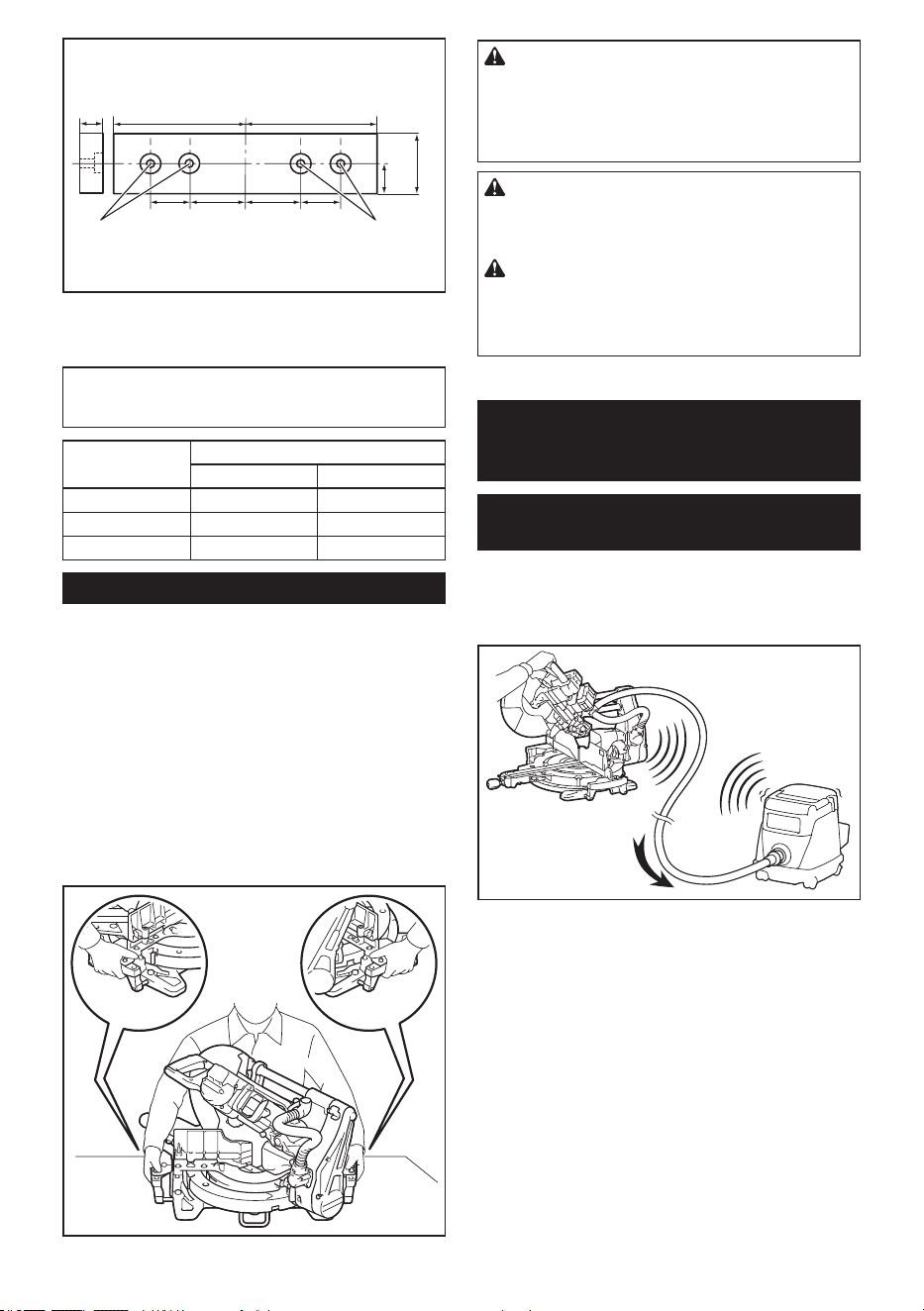

3 3

45 54

► 1. Hole 2. Over 15 mm (9/16″) 3. Over 270 mm (10-

5/8″) 4. 90 mm (3-1/2″) 5. 145 mm (5-3/4″) 6. 19 mm

(3/4″) 7. 115 - 120 mm (4-1/2″ - 4-3/4″)

EXAMPLE When cutting workpieces 115 mm (4-1/2")

and 120 mm (4-3/4") high, use a wood facing with the

following thickness.

Miter angle Thickness of wood facing

115 mm (4-1/2″) 120 mm (4-3/4″)

0° 20 mm (13/16″) 38 mm (1-1/2″)

Left and Right 45° 15 mm (9/16″) 25 mm (1″)

Left and Right 60° 15 mm (9/16″) 25 mm (1″)

Carrying tool

Before carrying the tool, be sure to remove the battery

cartridge and all movable parts of the miter saw are

secured. Always check the following:

• The battery cartridge is removed.

• The carriage is at 0° bevel angle position and

secured.

• The carriage is lowered and locked.

• The carriage is fully slid to the guide fences and

locked.

• The turn base is at the full right miter angle posi-

tion and secured.

• The sub bases are stored and secured.

Carry the tool by holding both sides of the tool base.

WARNING: Stopper pin for carriage elevation

is for carrying and storage purposes only and not

for any cutting operations. The use of the stopper

pin for cutting operations may cause unexpected

movement of the circular saw blade resulting in kick-

back and serious personal injury.

CAUTION: Always secure all moving portions

before carrying the tool. If portions of the tool move

or slide while being carried, loss of control or balance

may occur and result in personal injury.

CAUTION: Be sure that the carriage elevation

is properly locked at its bottom by the stopper

pin. If the stopper pin is not engaged properly, the

carriage may jump up suddenly and cause personal

injury.

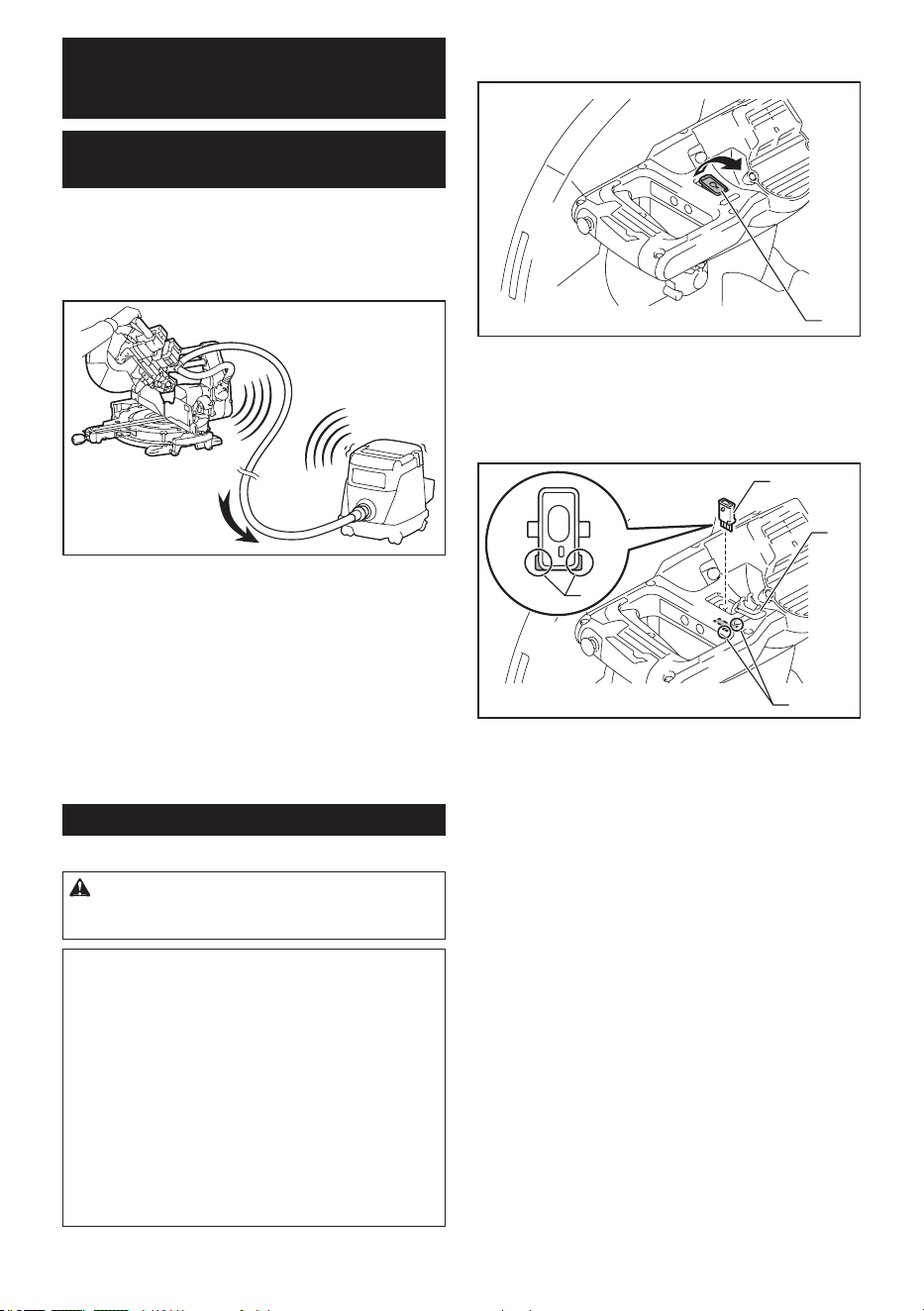

WIRELESS ACTIVATION

FUNCTION

What you can do with the wireless

activation function

The wireless activation function enables clean and com-

fortable operation. By connecting a supported vacuum

cleaner to the tool, you can run the vacuum cleaner

automatically along with the switch operation of the tool.

To use the wireless activation function, prepare follow-

ing items:

• A wireless unit (optional accessory)

• A vacuum cleaner which supports the wireless

activation function

The overview of the wireless activation function

setting is as follows. Refer to each section for detail

procedures.

1. Installing the wireless unit

2. Tool registration for the vacuum cleaner

3. Starting the wireless activation function

36 ENGLISH

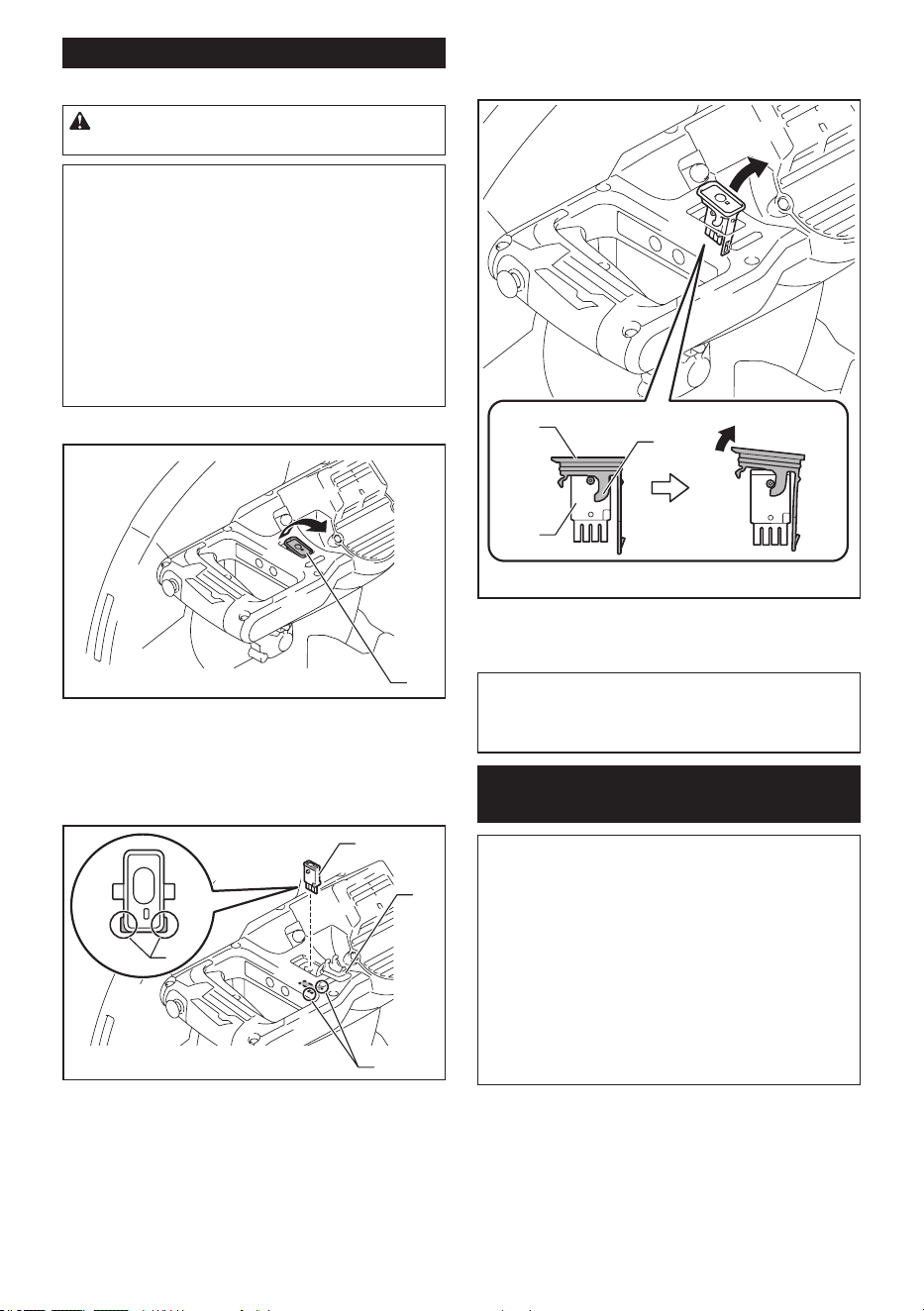

Installing the wireless unit

Optional accessory

CAUTION: Place the tool on a at and stable

surface when installing the wireless unit.

NOTICE: Clean the dust and dirt on the tool

before installing the wireless unit. Dust or dirt

may cause malfunction if it comes into the slot of the

wireless unit.

NOTICE: To prevent the malfunction caused by

static, touch a static discharging material, such

as a metal part of the tool, before picking up the

wireless unit.

NOTICE: When installing the wireless unit,

always be sure that the wireless unit is inserted

in the correct direction and the lid is completely

closed.

1. Open the lid on the tool as shown in the gure.

► 1. Lid

2. Insert the wireless unit to the slot and then close

the lid.

When inserting the wireless unit, align the projections

with the recessed portions on the slot.

► 1. Wireless unit 2. Projection 3. Lid 4. Recessed

portion

When removing the wireless unit, open the lid slowly.

The hooks on the back of the lid will lift the wireless unit

as you pull up the lid.

► 1. Wireless unit 2. Hook 3. Lid

After removing the wireless unit, keep it in the supplied

case or a static-free container.

NOTICE: Always use the hooks on the back of

the lid when removing the wireless unit. If the

hooks do not catch the wireless unit, close the lid

completely and open it slowly again.

Tool registration for the vacuum

cleaner

NOTE: A Makita vacuum cleaner supporting the

wireless activation function is required for the tool

registration.

NOTE: Finish installing the wireless unit to the tool

before starting the tool registration.

NOTE: Avoid turning the following switches on during

tool registration:

• switch trigger on the tool

• vacuum switch on the tool

• power switch on the vacuum cleaner

NOTE: Refer to the instruction manual of the vacuum

cleaner, too.

If you wish to activate the vacuum cleaner along with

the switch operation of the tool, nish the tool registra-

tion beforehand.

1. Install the batteries to the vacuum cleaner and the

tool.

37 ENGLISH

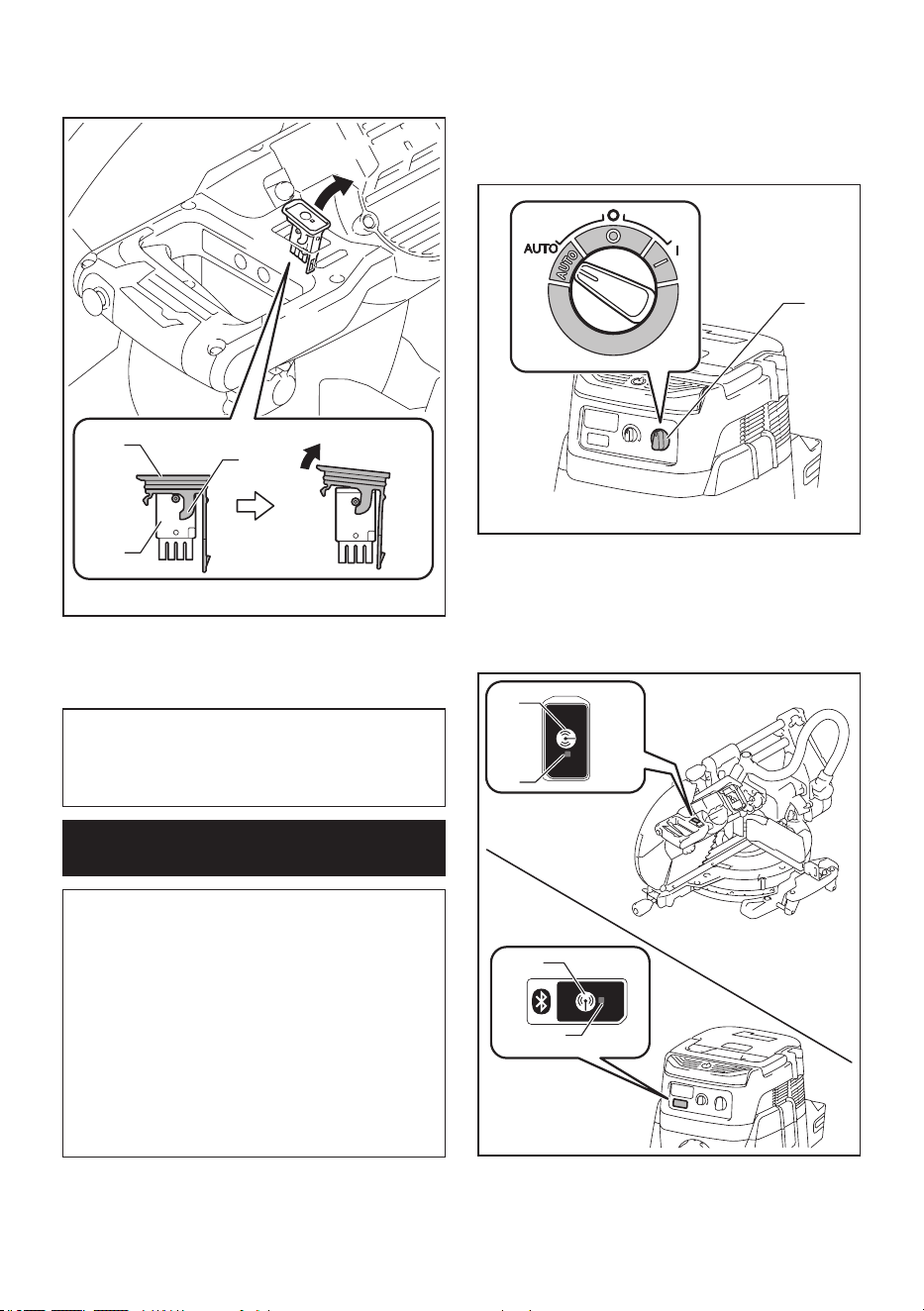

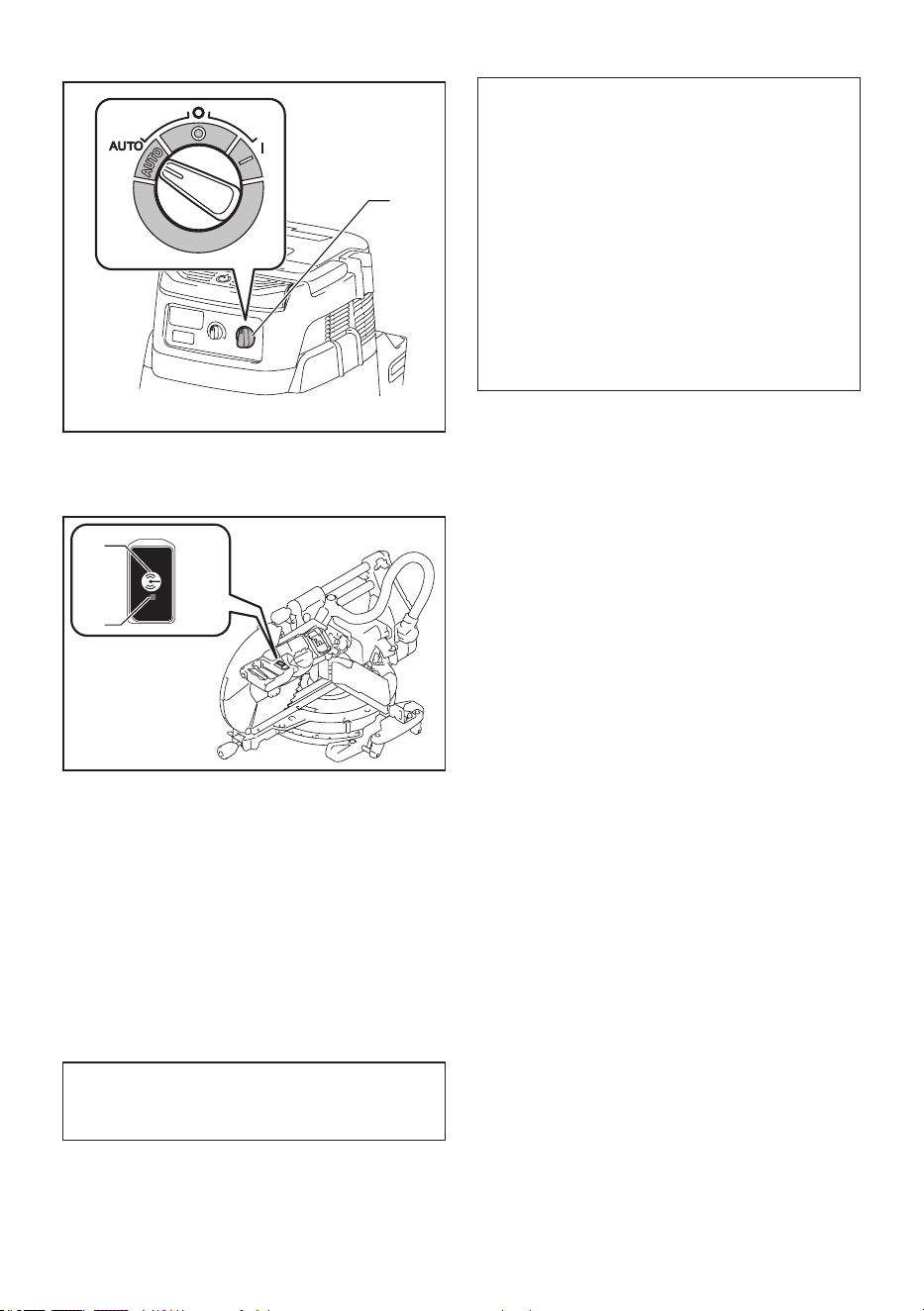

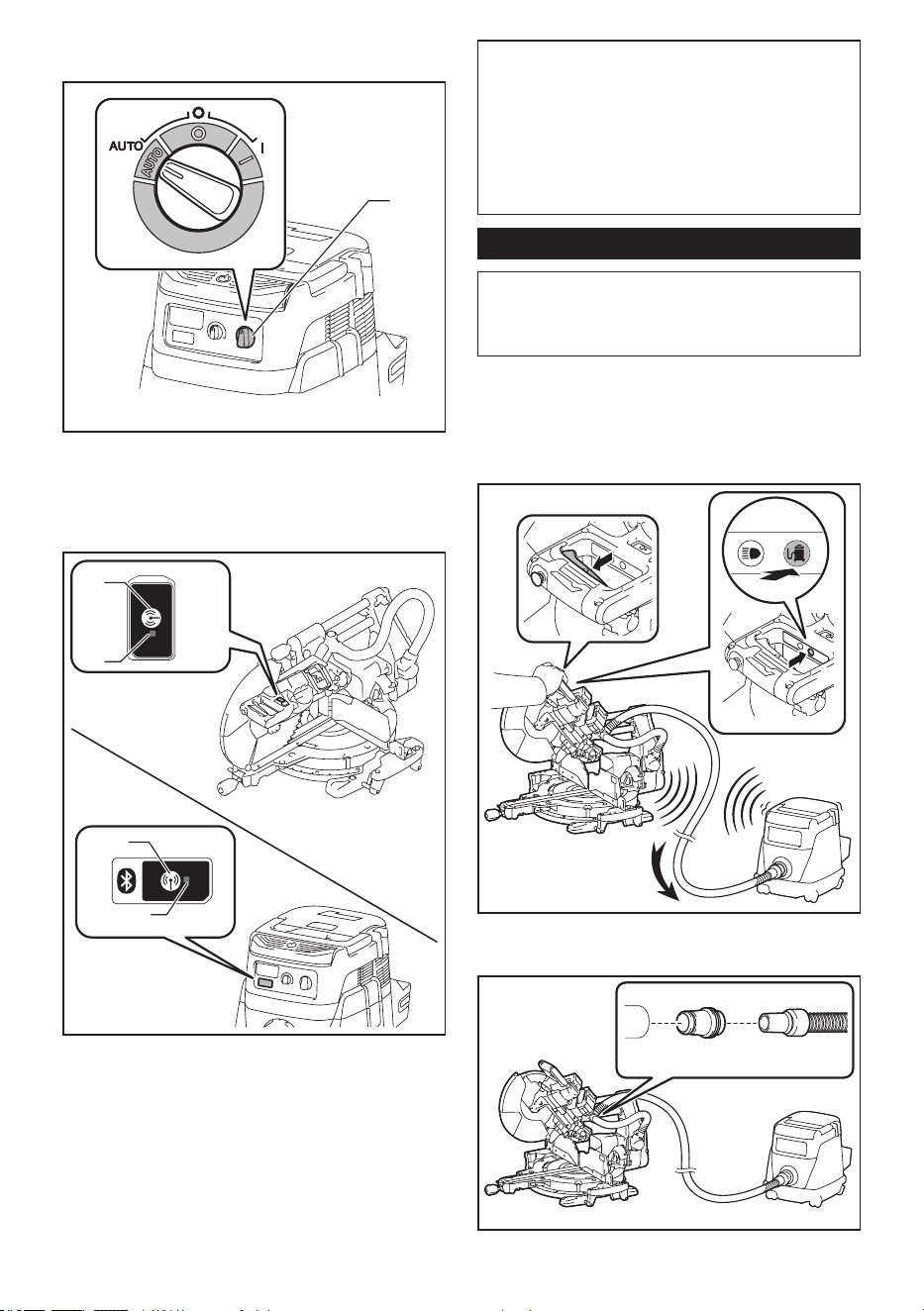

2. Set the stand-by switch on the vacuum cleaner to

"AUTO".

► 1. Stand-by switch

3. Press the wireless activation button on the vac-

uum cleaner for 3 seconds until the wireless activation

lamp blinks in green. And then press the wireless acti-

vation button on the tool in the same way.

► 1. Wireless activation button 2. Wireless activation

lamp

If the vacuum cleaner and the tool are linked success-

fully, the wireless activation lamps will light up in green

for 2 seconds and start blinking in blue.

NOTE: The wireless activation lamps nish blinking

in green after 20 seconds elapsed. Press the wireless

activation button on the tool while the wireless acti-

vation lamp on the cleaner is blinking. If the wireless

activation lamp does not blink in green, push the wire-

less activation button briey and hold it down again.

NOTE: When performing two or more tool registra-

tions for one vacuum cleaner, nish the tool registra-

tion one by one.

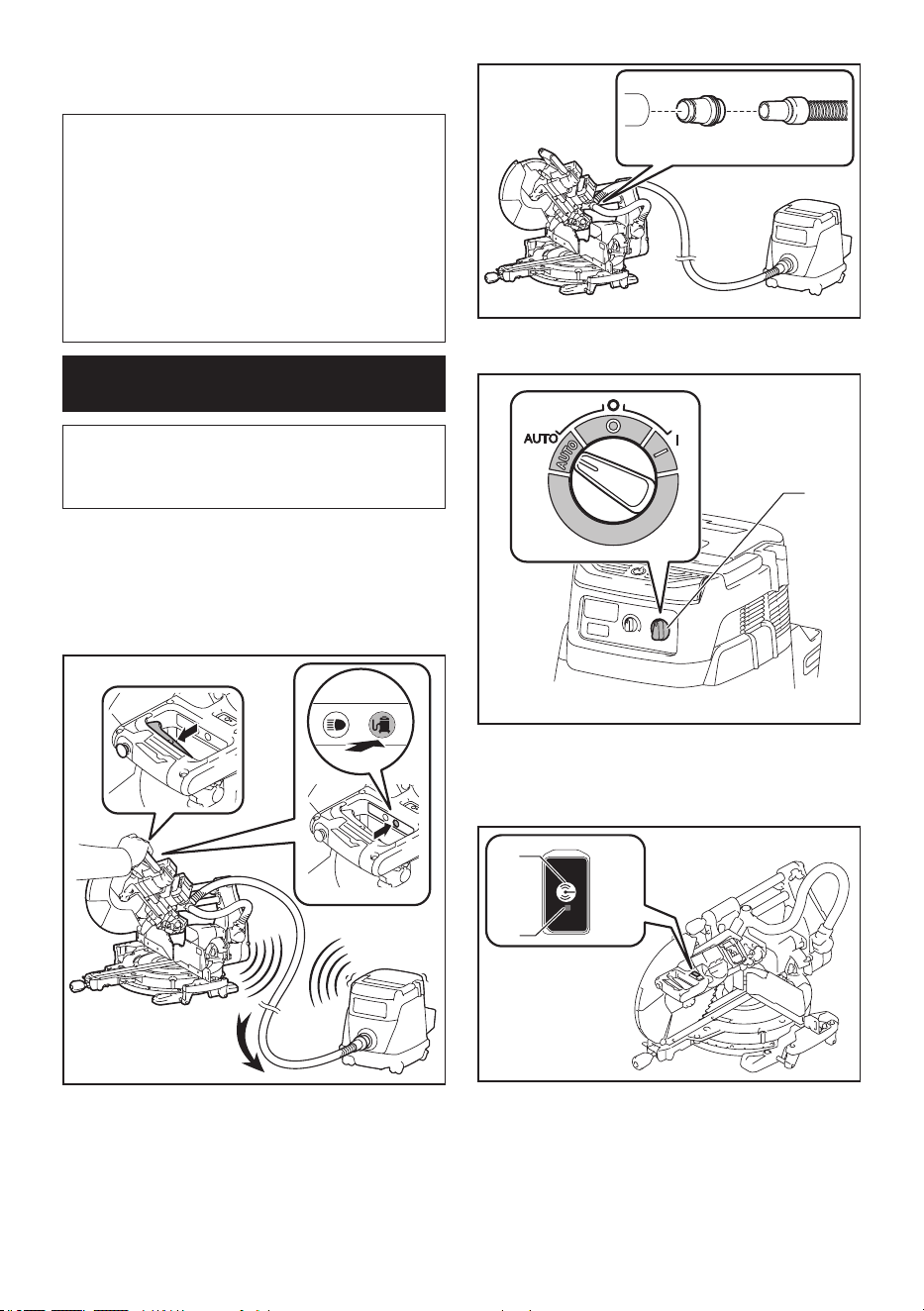

Starting the wireless activation function

NOTE: Finish the tool registration for the vacuum

cleaner prior to the wireless activation.

NOTE: Refer to the instruction manual of the vacuum

cleaner, too.

After registering a tool to the vacuum cleaner, the vac-

uum cleaner will automatically runs along with the switch

operation of the tool. Pull the switch trigger on the tool

to function the vacuum cleaner during operation. The

vacuum cleaner also starts to function by pressing the

vacuum button on the tool out of any cutting operation.

1. Install the wireless unit to the tool.

Connect the hose of the vacuum cleaner with the tool.

38 ENGLISH

3. Set the stand-by switch on the vacuum cleaner to

"AUTO".

► 1. Stand-by switch

4. Push the wireless activation button on the tool

briey. The wireless activation lamp will blink in blue.

► 1. Wireless activation button 2. Wireless activation

lamp

5. Pull the switch trigger of the tool. Check if the

vacuum cleaner runs while the switch trigger is being

pulled.

6. Press the vacuum button to function the vacuum

cleaner. Check if the wireless activation lamp lights up

in blue and the cleaner keeps running until you press

the button again.

7. To cease vacuum operation, either release the

switch trigger or press the vacuum button again. The

vacuum cleaner stops running a few seconds after the

switch operation, and then the lamp turns to blink in

blue.

NOTE: Switch status (turning the cleaner on/o󰀨) can

be learned in the wireless activation lamp. For details,

refer to the section for description of the wireless

activation lamp status.

8. To stop the wireless activation of the vacuum

cleaner, push the wireless activation button on the tool.

NOTE: The wireless activation lamp on the tool will

stop blinking in blue when there is no operation for

2 hours. In this case, set the stand-by switch on the

vacuum cleaner to "AUTO" and push the wireless

activation button on the tool again.

NOTE: The vacuum cleaner starts/stops with a delay.

There is a time lag when the vacuum cleaner detects

a switch operation of the tool.

NOTE: The transmission distance of the wireless unit

may vary depending on the location and surrounding

circumstances.

NOTE: When two or more tools are registered to one

vacuum cleaner, the vacuum cleaner may start run-

ning even if you do not pull the switch trigger or turn

on the vacuum button because another user is using

the wireless activation function.

39 ENGLISH

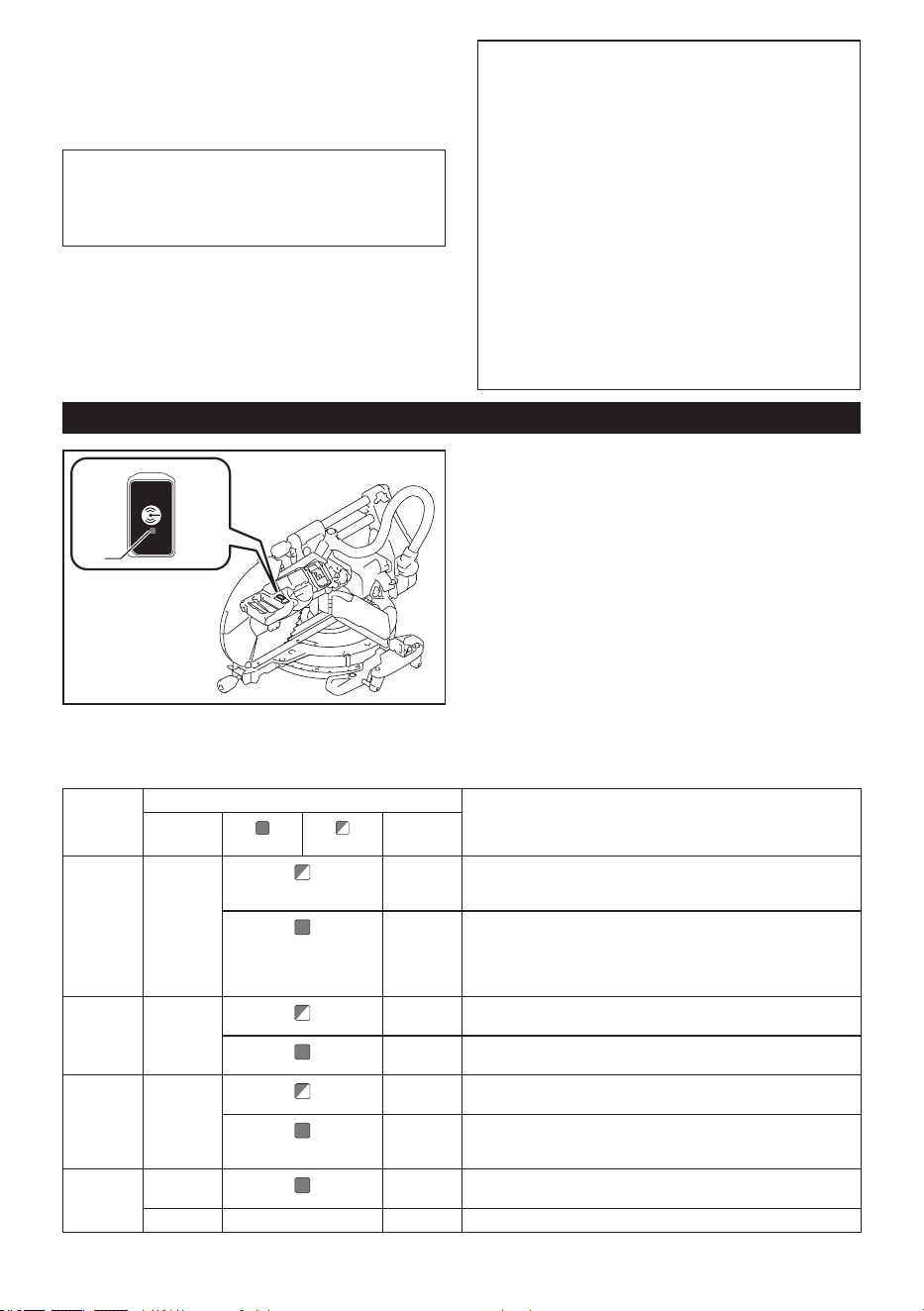

Description of the wireless activation lamp status

► 1. Wireless activation lamp

The wireless activation lamp shows the status of the wireless activation function. Refer to the table below for the

meaning of the lamp status.

Status Wireless activation lamp Description

Color

Blinking

Duration

Standby Blue

2 hours The wireless activation of the vacuum cleaner is available. The

lamp will automatically turn o󰀨 when no operation is performed

for 2 hours.

When

the tool is

running.

The wireless activation of the vacuum cleaner is available and the

tool is running.

Tool

registration

Green

20 seconds Ready for the tool registration. Waiting for the registration by the

vacuum cleaner.

2 seconds The tool registration has been nished. The wireless activation

lamp will start blinking in blue.

Cancelling

tool

registration

Red

20 seconds Ready for the cancellation of the tool registration. Waiting for the

cancellation by the vacuum cleaner.

2 seconds The cancellation of the tool registration has been nished. The

wireless activation lamp will start blinking in blue.

Others Red

3 seconds The power is supplied to the wireless unit and the wireless activa-

tion function is starting up.

O󰀨 - - The wireless activation of the vacuum cleaner is stopped.

40 ENGLISH

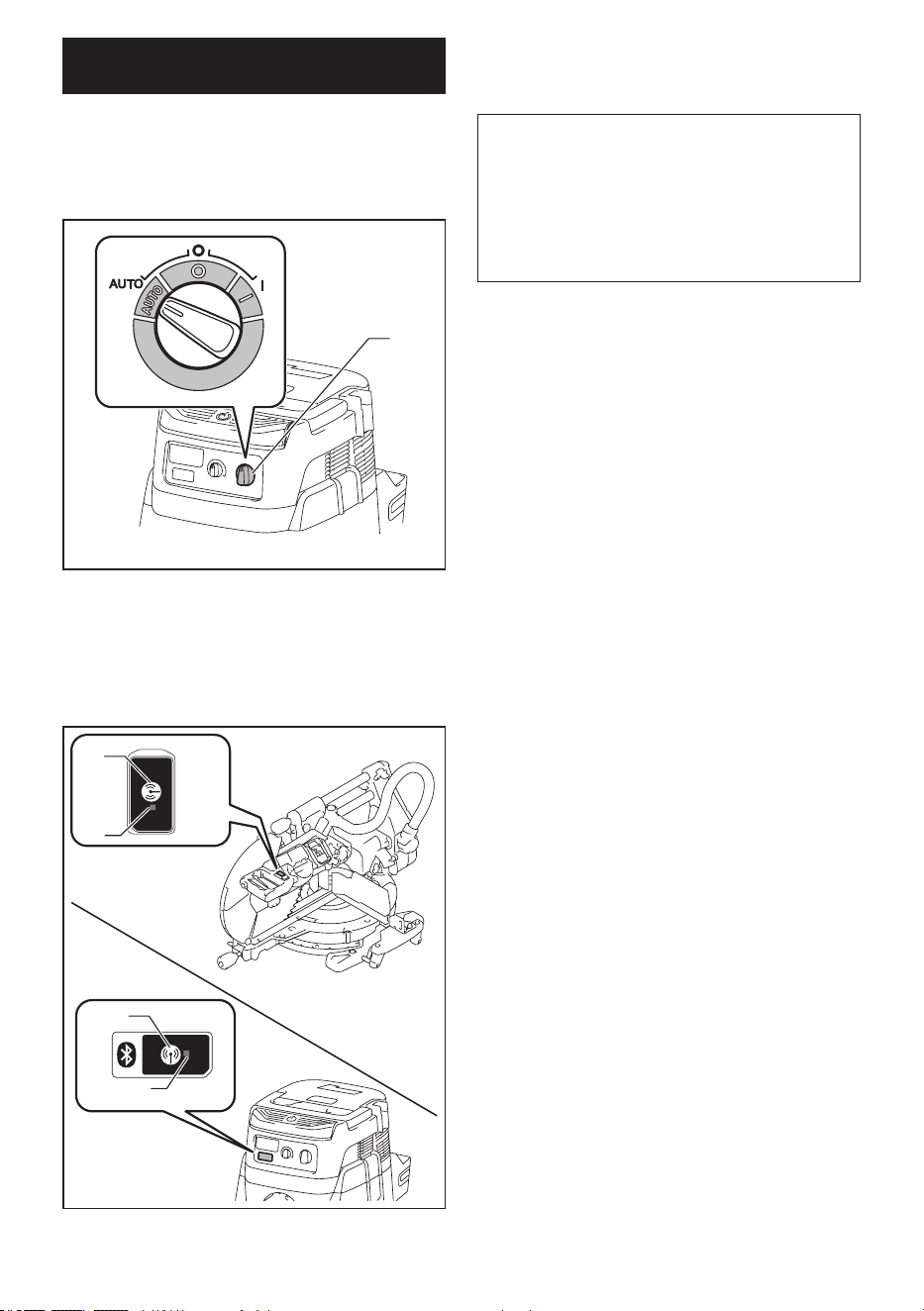

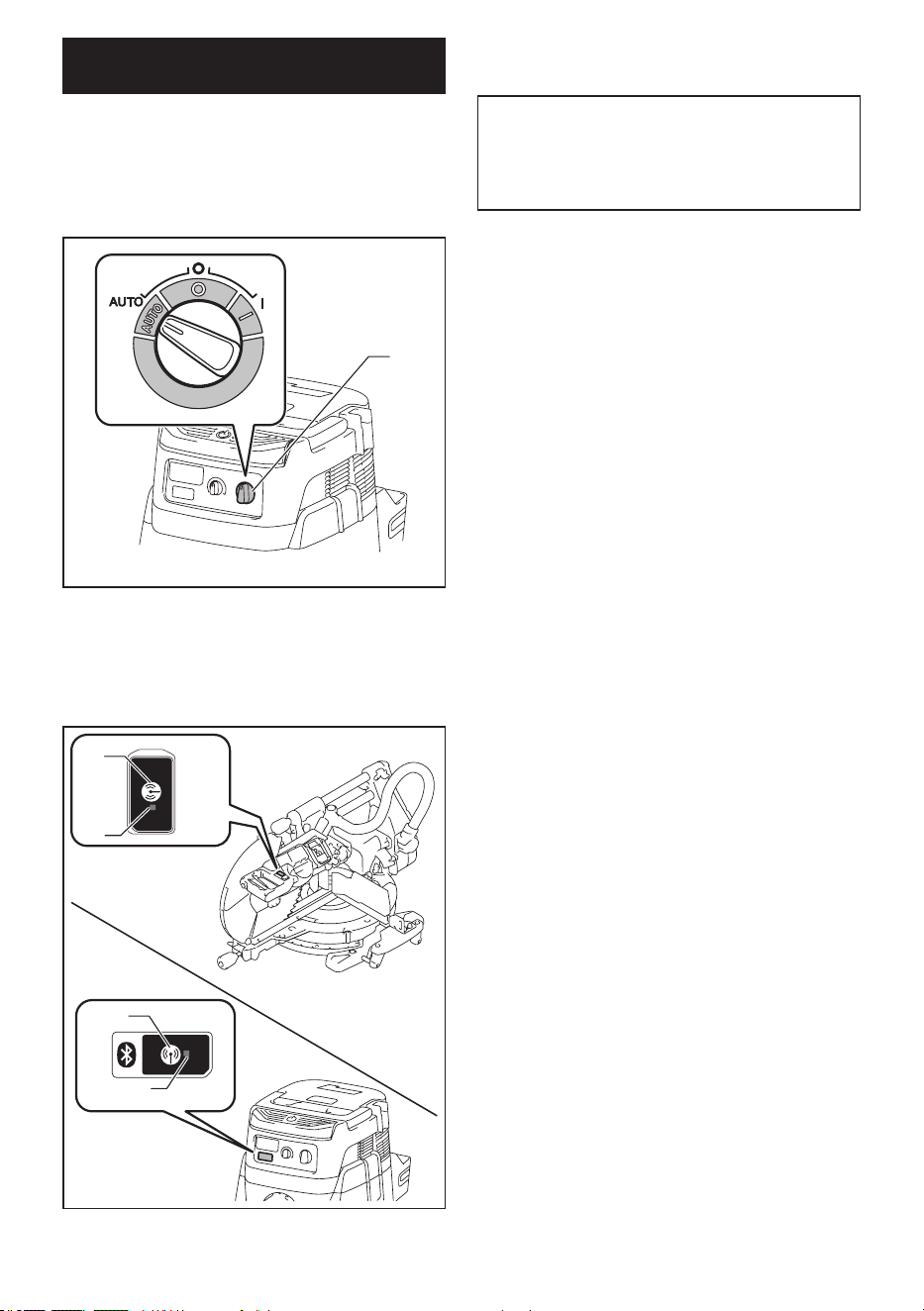

Cancelling tool registration for the

vacuum cleaner

Perform the following procedure when cancelling the

tool registration for the vacuum cleaner.

1. Install the batteries to the vacuum cleaner and the

tool.

2. Set the stand-by switch on the vacuum cleaner to

"AUTO".

► 1. Stand-by switch

3. Press the wireless activation button on the vac-

uum cleaner for 6 seconds. The wireless activation

lamp blinks in green and then become red. After that,

press the wireless activation button on the tool in the

same way.

► 1. Wireless activation button 2. Wireless activation

lamp

If the cancellation is performed successfully, the wire-

less activation lamps will light up in red for 2 seconds

and start blinking in blue.

NOTE: The wireless activation lamps nish blinking in

red after 20 seconds elapsed. Press the wireless acti-

vation button on the tool while the wireless activation

lamp on the cleaner is blinking. If the wireless acti-

vation lamp does not blink in red, push the wireless

activation button briey and hold it down again.

41 ENGLISH

Troubleshooting for wireless activation function

Before asking for repairs, conduct your own inspection rst. If you nd a problem that is not explained in the manual,

do not attempt to dismantle the tool. Instead, ask Makita Authorized Service Centers, always using Makita replace-

ment parts for repairs.

State of abnormality Probable cause (malfunction) Remedy

The wireless activation lamp does

not light/blink.

The wireless unit is not installed into the tool.

The wireless unit is improperly installed

into the tool.

Install the wireless unit correctly.

The terminal of the wireless unit and/or

the slot is dirty.

Gently wipe o󰀨 dust and dirt on the terminal of the

wireless unit and clean the slot.

The wireless activation button on the

tool has not been pushed.

Push the wireless activation button on the tool

briey.

The stand-by switch on the vacuum

cleaner is not set to "AUTO".

Set the stand-by switch on the vacuum cleaner to

"AUTO".

No power supply

Supply the power to the tool and the vacuum cleaner.

Cannot nish tool registration / can-

celling tool registration successfully.

The wireless unit is not installed into the tool.

The wireless unit is improperly installed

into the tool.

Install the wireless unit correctly.

The terminal of the wireless unit and/or

the slot is dirty.

Gently wipe o󰀨 dust and dirt on the terminal of the

wireless unit and clean the slot.

The stand-by switch on the vacuum

cleaner is not set to "AUTO".

Set the stand-by switch on the vacuum cleaner to

"AUTO".

No power supply

Supply the power to the tool and the vacuum cleaner.

Incorrect operation

Push the wireless activation button briey and perform

the tool registration/cancellation procedures again.

The tool and vacuum cleaner are away

from each other (out of the transmission

range).

Get the tool and vacuum cleaner closer to each other.

The maximum transmission distance is approximately 10

m however it may vary according to the circumstances.

Before nishing the tool registration/cancellation;

- the switch trigger on the tool is pulled or;

- the vacuuming button on the tool is

turned on or;

- the power button on the vacuum

cleaner is turned on.

Push the wireless activation button briey and

perform the tool registration/cancellation procedures

again.

The tool registration procedures for the

tool or vacuum cleaner have not nished.

Perform the tool registration procedures for both the

tool and the vacuum cleaner at the same timing.

Radio disturbance by other appliances

which generate high-intensity radio waves.

Keep the tool and vacuum cleaner away from the appli-

ances such as Wi-Fi devices and microwave ovens.

The vacuum cleaner does not run

along with the switch operation of

the tool.

The wireless unit is not installed into the tool.

The wireless unit is improperly installed

into the tool.

Install the wireless unit correctly.

The terminal of the wireless unit and/or

the slot is dirty.

Gently wipe o󰀨 dust and dirt on the terminal of the

wireless unit and clean the slot.

The wireless activation button on the

tool has not been pushed.

Push the wireless activation button briey and make

sure that the wireless activation lamp is blinking in blue.

The stand-by switch on the vacuum

cleaner is not set to "AUTO".

Set the stand-by switch on the vacuum cleaner to

"AUTO".

More than 10 tools are registered to the

vacuum cleaner.

Perform the tool registration again.

If more than 10 tools are registered to the vacuum cleaner,

the tool registered earliest will be cancelled automatically.

The vacuum cleaner has failed to

Renew tool registrations.

The vacuum cleaner erased all tool registrations.

Perform the tool registration again.

No power supply

Supply the power to the tool and the vacuum cleaner.

The tool and vacuum cleaner are away

from each other (out of the transmission

range).

Get the tool and vacuum cleaner closer each other. The

maximum transmission distance is approximately 10 m

however it may vary according to the circumstances.

Radio disturbance by other appliances

which generate high-intensity radio waves.

Keep the tool and vacuum cleaner away from the appli-

ances such as Wi-Fi devices and microwave ovens.

The vacuum cleaner runs while no

switches for the tool are in operation.

Other users are using the wireless activa-

tion of the vacuum cleaner with their tools.

Turn o󰀨 the wireless activation button of the other

tools or cancel the tool registration of the other tools.

42 ENGLISH

MAINTENANCE

WARNING: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before attempting to perform inspection or main-

tenance. Failure to removing the battery cartridge

and switch o󰀨 the tool may result in accidental start

up of the tool which may result in serious personal

injury.

WARNING: Always be sure that the circular

saw blade is sharp and clean for the best and saf-

est performance. Attempting a cut with a dull and /or

dirty blade may cause kickback and result in a serious

personal injury.

CAUTION: Always be sure that the blade

guard is being closed in the original position

before attempting to perform inspection or main-

tenance. Never clamp or tie the blade guard into

the open position during cleaning operations. An

exposed blade may result in personal injury.

NOTICE: Never use gasoline, benzine, thinner,

alcohol or the like. Discoloration, deformation or

cracks may result.

To maintain product SAFETY and RELIABILITY,

repairs, any other maintenance or adjustment should

be performed by Makita Authorized or Factory Service

Centers, always using Makita replacement parts.

Adjusting the cutting angle

This tool is carefully adjusted and aligned at the factory,

but rough handling may have a󰀨ected the alignment. If

your tool is not aligned properly, perform the following:

Miter angle

Lower the handle fully and lock it in the lowered position

with the stopper pin. Push the carriage towards the

guide fence.

Rotate the grip counterclockwise and have the turn

base ready for the positive stop function using the lock

lever.

Then loosen the screws which secure the pointer and

miter angle scale.

► 1. Grip 2. Lock lever 3. Screw on pointer 4. Screws

on miter angle scale 5. Miter angle scale

Set the turn base to the 0° position using the positive

stop function. Square the side of the circular saw blade

with the face of the guide fence using a triangular rule

or try-square. While keeping the square, tighten the

screws on the miter angle scale. After that, align the

pointers (both right and left) with the 0° position in the

miter angle scale and then tighten the screw on the

pointer.

► 1. Triangular rule 2. Pointer

Bevel angle

0° bevel angle

Push the carriage towards the guide fences and lock

the sliding movement with the stopper pin. Lower the

carriage fully and lock it in the lowered position with

the stopper pin. Rotate the knob counterclockwise,

and then turn the 0° adjusting bolt through two or three

revolutions counterclockwise to tilt the circular saw

blade to the right.

► 1. Knob 2. 0° Adjusting bolt 3. Screw on the pointer

43 ENGLISH

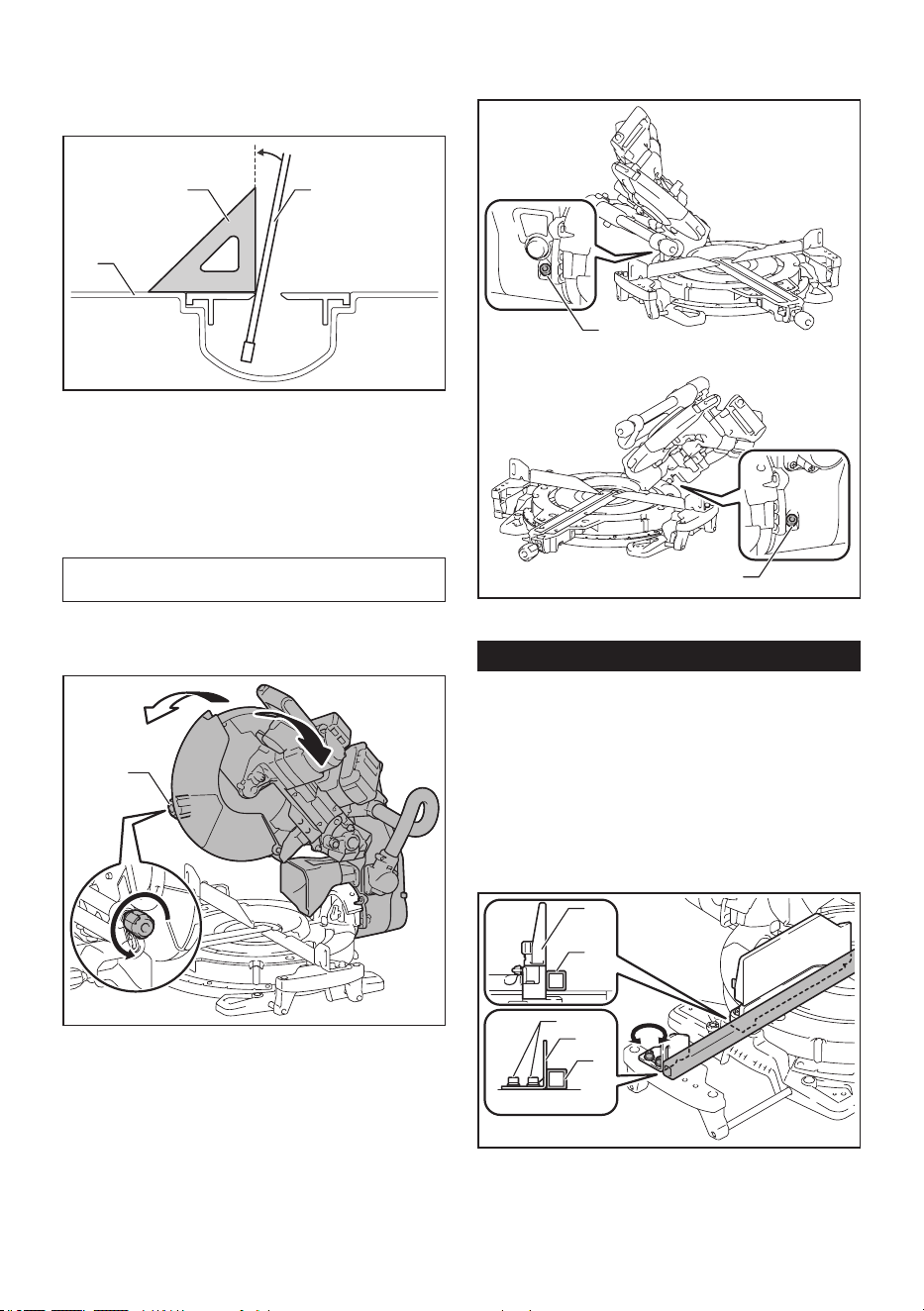

Carefully square the side of the circular saw blade with

the top surface of the turn base using the triangular

rule, try-square, etc. by turning the 0° adjusting bolt

clockwise. Then tighten the knob rmly to secure the 0°

angle you have set.

1 2

► 1. Triangular rule 2. Saw blade 3. Top surface of

turn base

Check if the side of the circular saw blade squares with

the turn base surface once again. Loosen the screw on

the pointer. Align the pointer with 0° position in the bevel

angle scale and then tighten the screw.

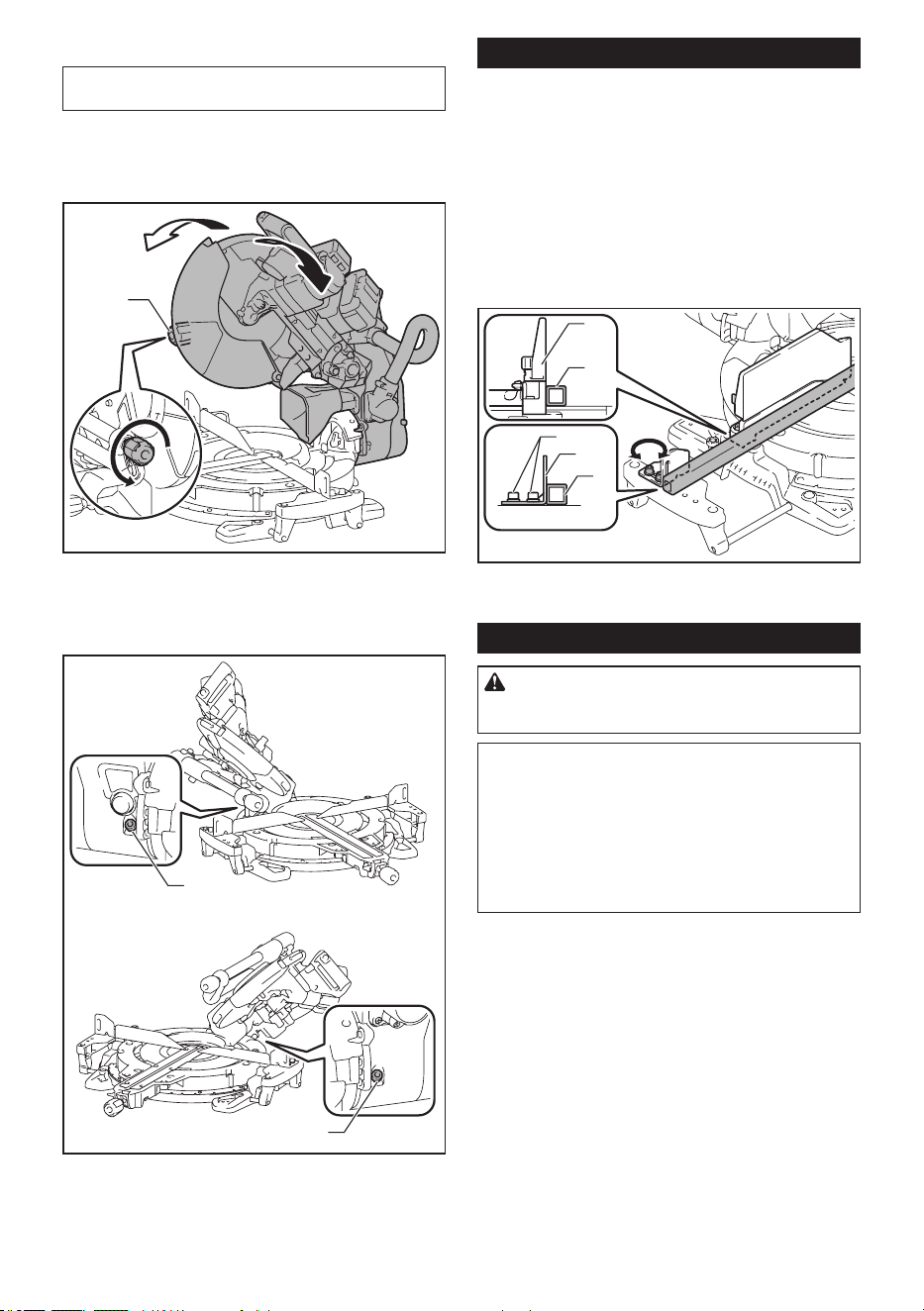

45° bevel angle

NOTICE: Before adjusting the 45° bevel angle,

nish 0° bevel angle adjustment.

Loosen the knob and fully tilt the carriage to the side

that you want to check. Check if the pointer indicates

the 45° position in the bevel angle scale.

► 1. Knob

If the pointer does not indicate the 45° position, align it

with the 45° position by turning the adjusting bolt in the

bevel angle scale on the opposite side of the base.

► 1. Left 45° adjusting bolt 2. Right 45° adjusting bolt

Adjusting the sub fences

Adjust the sub fences on the sub bases if they are not

aligned with guide fences.

1. Loosen the bolts securing the sub fences using

the hex wrench.

2. Place a straight rigid bar, such as a square steel

member, at against the guide fences.

3. While the bar is at against the guide fences,

place the sub fences so that the face of the sub fence

becomes at against the bar. After that, tighten the

bolts.

► 1. Bolt 2. Sub fence 3. Guide fence 4. Rigid bar

44 ENGLISH

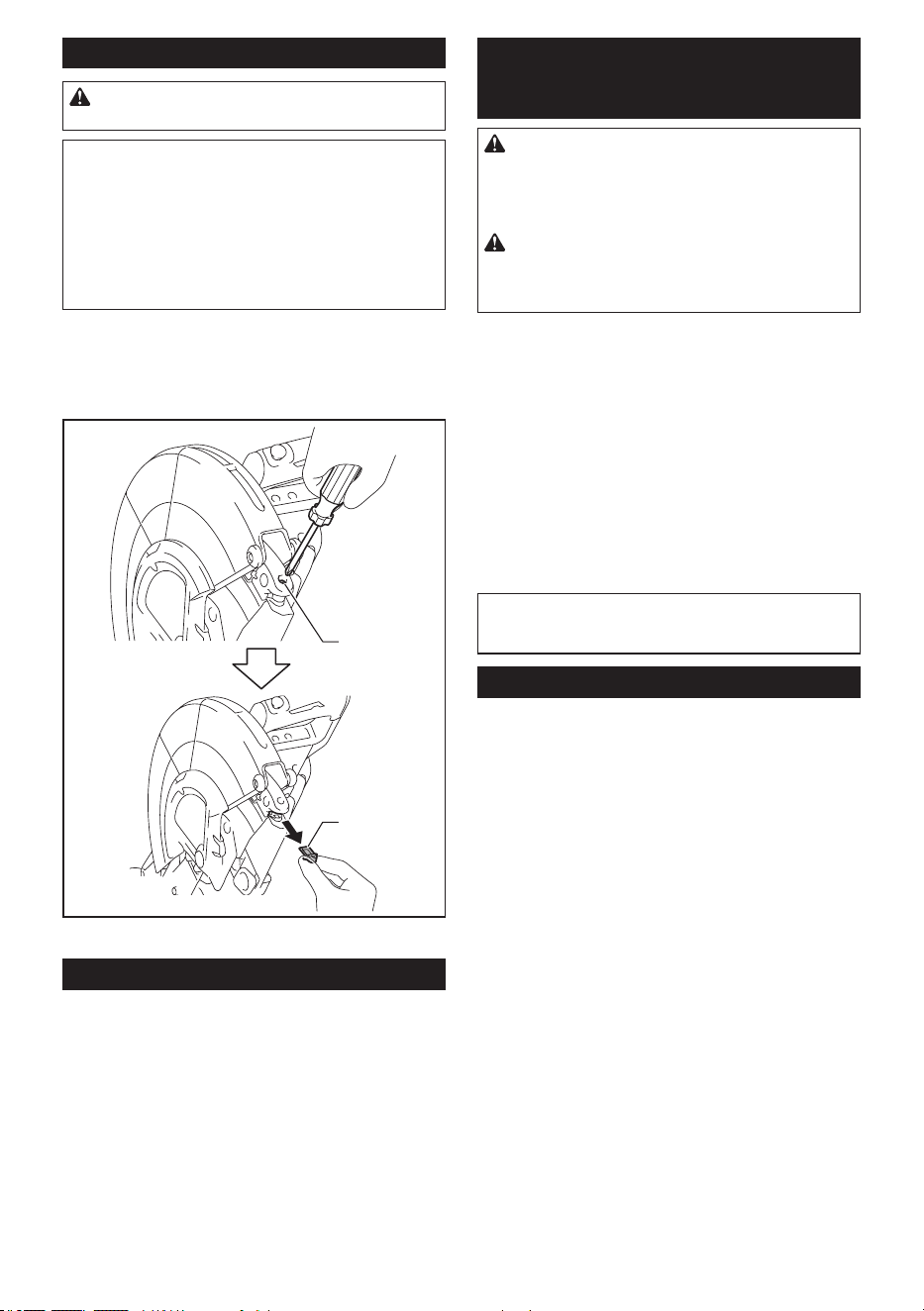

Cleaning lamp lens

CAUTION: Always remove the circular saw

blade before cleaning the lamp lens.

NOTICE: Do not remove the screw which

secures the lens. If the lens does not come out,

loosen the screw further.

NOTICE: Use a dry cloth to wipe the dirt o󰀨 the

lens of the lamp. Be careful not to scratch the lens

of lamp, or it may lower the illumination.

NOTICE: Do not use solvents or any petro-

leum-based cleaners on the lens.

The LED light becomes hard to see as the lens for the

light gets dirty. Clean the lens at regular intervals.

Remove the battery cartridge. Loosen the screw and

pull out the lens. Clean the lens gently with a damp soft

cloth.

► 1. Screw 2. Lens

After use

After use, wipe o󰀨 chips and dust adhering to the tool

with a cloth or the like. Keep the blade guard clean

according to the directions in the previously covered

section titled "Blade guard". Lubricate the sliding por-

tions with machine oil to prevent rust.

OPTIONAL

ACCESSORIES

WARNING: These Makita accessories or

attachments are recommended for use with your

Makita tool specied in this manual. The use of

any other accessories or attachments may result in

serious personal injury.

WARNING: Only use the Makita accessory

or attachment for its stated purpose. Misuse of

an accessory or attachment may result in serious

personal injury.

If you need any assistance for more details regard-

ing these accessories, ask your local Makita Service

Center.

• Carbide-tipped saw blades

• Vertical vise

• Horizontal vise

• Crown molding stopper set

• Dust bag

• Triangular rule

• Hex wrench

• Wireless unit

• Stand set

• Makita genuine battery and charger

NOTE: Some items in the list may be included in the

tool package as standard accessories. They may

di󰀨er from country to country.

MAKITA LIMITED WARRANTY

Please refer to the annexed warranty sheet for the

most current warranty terms applicable to this product.

If annexed warranty sheet is not available, refer to the

warranty details set forth at below website for your

respective country.

United States of America: www.makitatools.com

Canada: www.makita.ca

Other countries: www.makita.com

45 ESPAÑOL

ESPAÑOL (Instrucciones originales)

ESPECIFICACIONES

Modelo: GSL04

Diámetro del disco 305 mm (12″)

Diámetro del oricio

Estados Unidos de América y Canadá

25,4 mm (1″)

Países distintos a los Estados

Unidos de América y Canadá

30 mm (1-3/16″)

Ancho de corte máx. del disco de la sierra 3,2 mm (1/8″)

Ángulo de inglete máximo Derecho 60°, Izquierdo 60°

Ángulo de bisel máximo Derecho 48°, Izquierdo 48°

Velocidad sin carga (r.p.m.) 3 600 r/min

Dimensiones (La x An x Al) 898 mm x 690 mm x 725 mm

(35-1/4″ x 27-1/4″ x 28-1/2″)

Tensión nominal c.c. 36 V - 40 V máx.

Peso neto 30,5 kg - 31,1 kg

(67,2 lbs - 68,6 lbs)

Capacidades de corte (Al x An)

Ángulo de inglete Ángulo de bisel

45° (izquierdo) 0° 45° (derecho)

0° - 61 mm x 382 mm

(2-3/8″ x 15″)

71 mm x 363 mm

(2-13/16″ x 14-1/4″)

92 mm x 382 mm

(3-5/8″ x 15″)

107 mm x 363 mm

(4-1/4″ x 14-1/4″)

44 mm x 382 mm

(1-3/4″ x 15″)

54 mm x 363 mm

(2-1/8″ x 14-1/4″)

Grosor del elemento

auxiliar de madera en

la guía lateral para una

mayor altura de corte

20 mm (13/16″) 78 mm x 325 mm

(3-1/16″ x 12-3/4″)

115 mm x 325 mm

(4-1/2″ x 12-3/4″)

61 mm x 325 mm

(2-3/8″ x 12-3/4″)

38 mm (1-1/2″) 80 mm x 292 mm

(3-1/8″ x 11-1/2″)

120 mm x 292 mm

(4-3/4″ x 11-1/2″)

45° (derecho e

izquierdo)

- 61 mm x 268 mm

(2-3/8″ x 10-1/2″)

71 mm x 255 mm

(2-13/16″ x 10″)

92 mm x 268 mm

(3-5/8″ x 10-1/2″)

107 mm x 255 mm

(4-1/4″ x 10″)

44 mm x 268 mm

(1-3/4″ x 10-1/2″)

54 mm x 255 mm

(2-1/8″ x 10″)

Grosor del elemento

auxiliar de madera en

la guía lateral para una

mayor altura de corte

15 mm (9/16″) - 115 mm x 227 mm

(4-1/2″ x 8-15/16″)

25 mm (1″) 120 mm x 212 mm

(4-3/4″ x 8-3/8″)

60° (derecho e

izquierdo)

- - 92 mm x 185 mm

(3-5/8″ x 7-1/4″)

107 mm x 178 mm

(4-1/4″ x 7″)

Grosor del elemento

auxiliar de madera en

la guía lateral para una

mayor altura de corte

15 mm (9/16″) 115 mm x 155 mm

(4-1/2″ x 6-1/8″)

25 mm (1″) 120 mm x 140 mm

(4-3/4″ x 5-1/2″)

Capacidades de corte especiales

Tipo de corte Capacidad de corte

Moldura tipo corona de 45°

(usando el tope para moldura de corona)

203 mm

(8″)

Zócalo

(usando la prensa horizontal)

171 mm

(6-3/4″)

• Debido a nuestro continuo programa de investigación y desarrollo, las especicaciones aquí incluidas están

sujetas a cambio sin previo aviso.

• Las especicaciones pueden variar de país a país.

• El peso puede variar en función de los accesorios, incluido el cartucho de batería. En la tabla se muestra la

combinación de peso más ligero y más pesado conforme al procedimiento 01/2014 de EPTA.

46 ESPAÑOL

Cartucho de batería y cargador aplicables

Cartucho de batería BL4025 / BL4040*

* : Batería recomendada

Cargador DC40RA

• Algunos de los cartuchos de batería y cargadores enumerados arriba podrían no estar disponibles depen-

diendo de su área de residencia.

ADVERTENCIA: Use únicamente los cartuchos de batería y los cargadores indicados arriba. El uso de

cualquier otro cartucho de batería y cargador podría ocasionar una lesión y/o un incendio.

ADVERTENCIAS DE

SEGURIDAD

Por su propia seguridad lea el

manual de instrucciones Antes

de utilizar la herramienta.

Conserve las instrucciones para

referencia en el futuro.

Advertencias generales de seguridad

para herramientas eléctricas

ADVERTENCIA:

Lea todas las advertencias de

seguridad, instrucciones, ilustraciones y especicaciones

suministradas con esta herramienta eléctrica. El no seguir

todas las instrucciones indicadas a continuación podría oca-

sionar una descarga eléctrica, incendio y/o lesiones graves.

Conserve todas las advertencias

e instrucciones como referencia

en el futuro.

En las advertencias, el término “herramienta eléctrica” se

reere a su herramienta eléctrica de funcionamiento con

conexión a la red eléctrica (con cableado eléctrico) o herra-

mienta eléctrica de funcionamiento a batería (inalámbrica).

Seguridad en el área de trabajo

1. Mantenga el área de trabajo limpia y bien ilu-

minada. Las áreas oscuras o desordenadas son

propensas a accidentes.

No utilice las herramientas eléctricas en atmósferas

explosivas, tal como en la presencia de líquidos, gases

o polvo inamables. Las herramientas eléctricas crean

chispas que pueden prender fuego al polvo o los humos.

3. Mantenga a los niños y curiosos alejados

mientras utiliza una herramienta eléctrica. Las

distracciones le pueden hacer perder el control.

Seguridad eléctrica

Las clavijas de conexión de las herramientas eléctricas

deberán encajar perfectamente en la toma de corriente.

No modique nunca la clavija de conexión de ninguna

forma. No utilice ninguna clavija adaptadora con

herramientas eléctricas que tengan conexión a tierra

(puesta a tierra). La utilización de clavijas no modicadas

y que encajen perfectamente en la toma de corriente redu-

cirá el riesgo de que se produzca una descarga eléctrica.

Evite tocar con el cuerpo supercies conecta-

das a tierra o puestas a tierra tales como tubos,

radiadores, cocinas y refrigeradores. Si su cuerpo

es puesto a tierra o conectado a tierra existirá un

mayor riesgo de que sufra una descarga eléctrica.

3. No exponga las herramientas eléctricas a la

lluvia ni a condiciones húmedas. La entrada de

agua en una herramienta eléctrica aumentará el

riesgo de que se produzca una descarga eléctrica.

4. No maltrate el cable. Nunca utilice el cable

para transportar, jalar o desconectar la herra-

mienta eléctrica. Mantenga el cable alejado del

calor, aceite, objetos cortantes o piezas móvi-

les. Los cables dañados o enredados aumentan

el riesgo de sufrir una descarga eléctrica.

Cuando utilice una herramienta eléctrica en

exteriores, utilice un cable de extensión apro-

piado para uso en exteriores. La utilización de un

cable apropiado para uso en exteriores reducirá el

riesgo de que se produzca una descarga eléctrica.

6. Si no es posible evitar usar una herramienta

eléctrica en condiciones húmedas, utilice un

alimentador protegido con interruptor de cir-

cuito de falla a tierra (ICFT). El uso de un ICFT

reduce el riesgo de descarga eléctrica.

Las herramientas eléctricas pueden producir cam-

pos electromagnéticos (CEM) que no son dañinos

para el usuario. Sin embargo, si los usuarios tienen

marcapasos y otros dispositivos médicos similares,

deberán consultar al fabricante de su dispositivo y/o a

su médico antes de operar esta herramienta eléctrica.

Seguridad personal

Manténgase alerta, preste atención a lo que está

haciendo y utilice su sentido común cuando opere

una herramienta eléctrica. No utilice una herra-

mienta eléctrica cuando esté cansado o bajo la

inuencia de drogas, alcohol o medicamentos. Un

momento de distracción mientras opera las herramien-

tas eléctricas puede terminar en una lesión grave.

2. Use equipo de protección personal. Póngase

siempre protección para los ojos. El equipo

protector tal como máscara contra el polvo, zapa-

tos de seguridad antiderrapantes, casco rígido y

protección para oídos utilizado en las condiciones

apropiadas reducirá el riesgo de lesiones.

Impida el encendido accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes de

conectar a la alimentación eléctrica y/o de colocar

el cartucho de batería, así como al levantar o cargar

la herramienta. Cargar las herramientas eléctricas con

su dedo en el interruptor o enchufarlas con el interruptor

encendido hace que los accidentes sean comunes.

47 ESPAÑOL

4. Retire cualquier llave de ajuste o llave de

apriete antes de encender la herramienta. Una

llave de ajuste o llave de apriete que haya sido

dejada puesta en una parte giratoria de la herra-

mienta eléctrica puede ocasionar alguna lesión.

No utilice la herramienta donde no alcance.

Mantenga los pies sobre suelo rme y el equilibrio

en todo momento. Esto permite un mejor control de

la herramienta eléctrica en situaciones inesperadas.

Use una vestimenta apropiada. No use ropa suelta

ni alhajas. Mantenga el cabello, la ropa y los guan-

tes alejados de las piezas móviles. Las prendas de

vestir holgadas, las alhajas y el cabello largo suelto

podrían engancharse en estas piezas móviles.

Si dispone de dispositivos para la conexión de

equipos de extracción y recolección de polvo,

asegúrese de conectarlos y utilizarlos debida-

mente. Hacer uso de la recolección de polvo puede

reducir los riesgos relacionados con el polvo.

No permita que la familiaridad adquirida debido

al uso frecuente de las herramientas haga que se

sienta conado e ignore los principios de seguri-

dad de las herramientas. Un descuido podría oca-

sionar una lesión grave en una fracción de segundo.

9. Utilice siempre gafas protectoras para prote-

ger sus ojos de lesiones al usar herramientas

eléctricas. Las gafas deben cumplir con la

Norma ANSI Z87.1 en EUA.

Es responsabilidad del empleador imponer

el uso de equipos protectores de seguridad

apropiados a los operadores de la herramienta

y demás personas cerca del área de trabajo.

Mantenimiento y uso de la herramienta eléctrica

1. No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para su aplica-

ción. La herramienta eléctrica adecuada hará un

mejor trabajo y de forma más segura a la veloci-

dad para la que ha sido fabricada.

No utilice la herramienta eléctrica si el interrup-

tor no la enciende y apaga. Cualquier herramienta

eléctrica que no pueda ser controlada con el inte-

rruptor es peligrosa y debe ser reemplazada.

Desconecte la clavija de la fuente de alimenta-

ción y/o retire la batería de la herramienta eléc-

trica, en caso de ser removible, antes de realizar

ajustes, cambiar accesorios o almacenar las

herramientas eléctricas. Tales medidas de segu-

ridad preventivas reducirán el riesgo de poner en

marcha la herramienta eléctrica de forma accidental.

4. Guarde la herramienta eléctrica que no use

fuera del alcance de los niños y no permita

que las personas que no están familiarizadas

con ella o con las instrucciones la operen. Las

herramientas eléctricas son peligrosas en manos

de personas que no saben operarlas.

5. Dé mantenimiento a las herramientas eléctri-

cas y los accesorios. Compruebe que no haya

piezas móviles desalineadas o estancadas,

piezas rotas y cualquier otra condición que

pueda afectar al funcionamiento de la herra-

mienta eléctrica. Si la herramienta eléctrica

está dañada, haga que la reparen antes de

utilizarla. Muchos de los accidentes son ocasio-

nados por no dar un mantenimiento adecuado a

las herramientas eléctricas.

6. Mantenga las herramientas de corte limpias

y losas. Si recibe un mantenimiento adecuado

y tiene los bordes alados, es probable que la

herramienta se atasque menos y sea más fácil

controlarla.

7. Utilice la herramienta eléctrica, los accesorios

y las brocas de acuerdo con estas instruccio-

nes, considerando las condiciones laborales

y el trabajo a realizar. Si utiliza la herramienta

eléctrica para realizar operaciones distintas de

las indicadas, podrá presentarse una situación

peligrosa.

8. Mantenga los mangos y supercies de asi-

miento secos, limpios y libres de aceite o

grasa. Los mangos y supercies de asimiento

resbalosos no permiten una manipulación segura

ni el control de la herramienta en situaciones

inesperadas.

9. Cuando vaya a utilizar esta herramienta, evite

usar guantes de trabajo de tela ya que éstos

podrían atorarse. Si los guantes de trabajo de

tela llegaran a atorarse en las piezas móviles,

esto podría ocasionar lesiones personales.

Uso y cuidado de la herramienta a batería

1. Recargue sólo con el cargador especicado

por el fabricante. Un cargador que es adecuado

para un solo tipo de batería puede generar riesgo

de incendio al ser utilizado con otra batería.

2. Utilice las herramientas eléctricas solamente

con las baterías designadas especícamente

para ellas. La utilización de cualquier otra batería

puede crear un riesgo de lesiones o incendio.

3. Cuando no se esté usando la batería, mantén-

gala alejada de otros objetos metálicos, como

sujetapapeles (clips), monedas, llaves, clavos,

tornillos u otros objetos pequeños de metal

los cuales pueden actuar creando una cone-

xión entre las terminales de la batería. Originar

un cortocircuito en las terminales puede causar

quemaduras o incendios.

4. En condiciones abusivas, podrá escapar

líquido de la batería; evite tocarlo. Si lo toca

accidentalmente, enjuague con agua. Si hay

contacto del líquido con los ojos, busque asis-

tencia médica. Puede que el líquido expulsado

de la batería cause irritación o quemaduras.

5. No utilice una herramienta ni una batería que

estén dañadas o hayan sido modicadas. Las

baterías dañadas o modicadas podrían oca-

sionar una situación inesperada provocando un

incendio, explosión o riesgo de lesiones.

6. No exponga la herramienta ni la batería al

fuego ni a una temperatura excesiva. La expo-

sición al fuego o a una temperatura superior a los

130 °C podría causar una explosión.

7. Siga todas las instrucciones para la carga y

evite cargar la herramienta o la batería fuera

del rango de temperatura especicado en

las instrucciones. Una carga inadecuada o a

una temperatura fuera del rango especicado

podría dañar la batería e incrementar el riesgo de

incendio.

48 ESPAÑOL

Servicio

1. Haga que una persona calicada repare la

herramienta eléctrica utilizando sólo piezas de

repuesto idénticas. Esto asegura que se man-

tenga la seguridad de la herramienta eléctrica.

2. Nunca dé servicio a baterías que estén daña-

das. El servicio a las baterías solamente deberá

ser efectuado por el fabricante o un agente de

servicio autorizado.

3. Siga las instrucciones para la lubricación y

cambio de accesorios.

4. No modique ni intente reparar el aparato ni el

paquete de baterías salvo como se indique en

las instrucciones para el uso y cuidado.

Instrucciones de seguridad para

sierras de inglete

1. Las sierras de inglete están diseñadas para

cortar madera o productos parecidos a la

madera, éstas no pueden utilizarse con ruedas

cortadoras abrasivas para cortar materiales

ferrosos tales como barras, varillas, montan-

tes, etc. El polvo abrasivo causa que las piezas

móviles, tal como el protector inferior, se atas-

quen. Las chispas del corte abrasivo quemarán el

protector inferior, el inserto de corte y otras piezas

de plástico.

2. Siempre que sea posible, utilice abrazaderas

para sujetar la pieza de trabajo. Si utiliza su

mano para sostener la pieza de trabajo, deberá

siempre mantenerla a por lo menos 100 mm de

distancia de ambos lados del disco de la sie-

rra. No utilice esta sierra para cortar pedazos

que sean demasiado pequeños para ser suje-

tados rmemente con abrazaderas o sosteni-

dos con la mano. El colocar su mano demasiado

cerca del disco de la sierra incrementará el riesgo

de lesiones a causa del contacto con el disco.

3. La pieza de trabajo deberá estar ja y rme-

mente sujetada o sostenida contra la guía y

la mesa. No alimente la pieza de trabajo en el

disco ni corte “a pulso” de ninguna manera.

Las piezas de trabajo que no estén sujetas o se

muevan podrían salir disparadas a altas velocida-

des ocasionando lesiones.

4. Empuje la sierra a través de la pieza de trabajo.

No jale la sierra a través de la pieza de trabajo.

Para realizar un corte, levante la cabeza de la

sierra y jálela hacia afuera sobre la pieza de

trabajo sin cortar, ponga en marcha el motor,

presione hacia abajo la cabeza de la sierra y

empuje la sierra a través de la pieza de trabajo.

El cortar durante el trayecto de jalado podría

causar que el disco de la sierra saltara por encima

de la pieza de trabajo y que el conjunto del disco

saliera disparado violentamente hacia el operador.

5. Nunca cruce su mano sobre la línea de corte

prevista, ni por delante ni por detrás del disco

de la sierra. Nunca sujete la pieza de trabajo con

“la mano cruzada”, es decir, sosteniendo la pieza

de trabajo a la derecha del disco de la sierra con

su mano izquierda y viceversa, ya que podría

resultar muy peligroso.

6. No acerque las manos por detrás de la guía a

más de 100 mm de distancia de ambos lados

del disco de la sierra para extraer restos de

madera ni por ninguna otra razón mientras el

disco esté girando. La proximidad entre el disco

de la sierra que está girando y su mano podría no

ser obvia y ocasionarle una lesión grave.

7. Inspeccione su pieza de trabajo antes de

cortar. Si la pieza de trabajo está doblada o

torcida, sujétela con la parte arqueada exterior

orientada hacia la guía. Asegúrese siempre

de que no haya ningún espacio entre la pieza

de trabajo, la guía y la mesa a lo largo de la

línea de corte. Las piezas de trabajo dobladas o

torcidas podrían voltearse o desplazarse y causar

que el disco de la sierra que está girando se atore

mientras corta. En la pieza de trabajo no debe

haber clavos ni objetos extraños.

8. No utilice la sierra hasta que la mesa haya sido

despejada y no haya ninguna herramienta,

restos de madera, etc., salvo la pieza de tra-

bajo. Los residuos pequeños o trozos de madera

sueltos u otros objetos que estén en contacto con

el disco giratorio podrían salir disparados a alta

velocidad.

9. Sólo corte una pieza de trabajo a la vez. El

tener varias piezas de trabajo apiladas no permite

sujetarlas o sostenerlas adecuadamente pudiendo

ocasionar que se atoraran en el disco o se despla-

zaran durante el corte.

10. Asegúrese de que la sierra de inglete esté

instalada o colocada sobre una supercie de

trabajo nivelada y rme antes de utilizarla.

Una supercie de trabajo nivelada y rme reduce

el riesgo de que la sierra de inglete se vuelva

inestable.

11. Planique su trabajo. Cada vez que cambie la

posición del ángulo de bisel o de inglete, ase-

gúrese de que la guía ajustable esté colocada

correctamente para sostener la pieza de tra-

bajo y que no obstaculice el disco o el sistema

de protección. Sin encender la herramienta y sin

ninguna pieza de trabajo sobre la mesa, desplace

el disco de la sierra simulando un corte completo

para asegurarse de que no habrá ningún obstá-

culo ni peligro de cortar la guía.

49 ESPAÑOL

12. Proporcione un apoyo adecuado, tal como

extensiones para la mesa, caballetes de

aserrado, etc. para las piezas de trabajo más

anchas o largas que la supercie de la mesa.

Las piezas de trabajo más largas o anchas que

la mesa de la sierra de inglete pueden volcarse

si no están bien apoyadas. Si la pieza de corte o

la pieza de trabajo llegara a volcarse, ésta podría

levantar el protector inferior o ser lanzada por el

disco que está girando.

13. No use a otra persona como sustituto de una

extensión de la mesa o como apoyo adicional.

Un apoyo inestable para la pieza de trabajo podría

causar que el disco se atascara o que la pieza

de trabajo se desplazara durante la operación de

corte jalándolo a usted y a su ayudante hacia el

disco que está girando.

14. La pieza de corte no debe atascarse ni ser

presionada en ninguna forma contra el disco

de la sierra que está girando. Si el espacio es

reducido, por ej., al usar topes de longitud, la

pieza de corte podría quedar atrapada contra el

disco y salir disparada violentamente.

15. Utilice siempre una abrazadera o algún acce-

sorio diseñado para apoyar adecuadamente

materiales redondos tales como varillas o

tubos. Las varillas tienden a rodar mientras se

cortan, causando que el disco se “enganche” y

jale la pieza de trabajo y su mano hacia el mismo.

16. Permita que el disco alcance su velocidad

completa antes de que entre en contacto con

la pieza de trabajo. Esto reducirá el riesgo de

que la pieza de trabajo salga disparada.

17. Si la pieza de trabajo o el disco llega a atas-

carse, apague la sierra de inglete. Espere a

que todas las piezas móviles se detengan y

desconecte la clavija de la fuente de alimen-

tación y/o retire la batería. Luego proceda a

liberar el material atascado. El continuar cor-

tando con una pieza de trabajo atascada podría

ocasionar la pérdida de control o causar daños a

la sierra de inglete.

18. Una vez completado el corte, suelte el inte-

rruptor, sujete la sierra con la cabeza hacia

abajo y espere a que el disco se detenga antes

de retirar la pieza de corte. El acercar su mano

al disco mientras éste sigue girando por inercia es

peligroso.

19. Sujete la empuñadura rmemente cuando

realice un corte incompleto o cuando suelte

el interruptor antes de haber colocado total-

mente hacia abajo la cabeza de la sierra. La

acción de frenado de la sierra podría causar que

la cabeza de la sierra sea repentinamente jalada

hacia abajo pudiendo ocasionar una lesión.

20. Use solamente un disco de la sierra cuyo

diámetro esté marcado en la herramienta o

especicado en el manual. El uso de un disco

de tamaño incorrecto puede afectar la protección

adecuada del disco o la operación del protector y

ocasionar lesiones personales graves.

21. Utilice únicamente los discos de la sierra mar-

cados con una velocidad igual o mayor a la

velocidad marcada en la herramienta.

22. Seleccione siempre el disco de la sierra

correcto para el material que va a cortar. No

utilice el disco de la sierra para cortar otros

materiales distintos a los especicados.

23. La sierra puede cortar madera, aluminio o

materiales similares siempre que se utilice un

disco de la sierra apropiado para el material.

No utilice la sierra para cortar otros materiales

incluido magnesio, acero y hierro.

Instrucciones adicionales

1. Uso pretendido

Esta herramienta está diseñada para realizar

cortes rectos y en inglete de manera precisa

sobre madera. Con los discos de la sierra

apropiados también se puede cortar aluminio.

Mantenga el taller a prueba de niños usando candados.

3. Nunca se pare sobre la herramienta. El volcar

la herramienta o tocar accidentalmente la herra-

mienta de corte podría ocasionar lesiones graves.

4. Nunca deje la herramienta desatendida mien-

tras esté en marcha. Desconecte la alimenta-

ción. No deje la herramienta hasta que se haya

detenido completamente.

No utilice la sierra sin los protectores puestos.

Verique que el protector del disco cierre debi-

damente antes de cada uso. No utilice la sierra

si el protector del disco no se mueve libremente

y se cierra instantáneamente. No sujete ni ate el

protector del disco en la posición abierta.

6. Mantenga las manos alejadas de la trayectoria

del disco de la sierra. Evite el contacto con

cualquier disco que esté girando por inercia.

Aún puede ocasionarle heridas graves.

Para reducir el riesgo de lesiones, vuelva a poner

el carro en la posición completamente hacia atrás

después de cada operación de corte transversal.

8. Asegúrese siempre de que todas las partes

móviles se encuentran jas antes de transpor-

tar la herramienta.

9. La clavija de retención que bloquea el cabezal

de corte en posición hacia abajo es solamente

para transportar y almacenar la herramienta y

no para ninguna operación de corte.

10. Inspeccione el disco cuidadosamente para

ver si tiene grietas o daños antes de comen-

zar la operación. Reemplace el disco inme-

diatamente si está agrietado o dañado. El

pegamento y la resina de madera endurecidas

en los discos frenan la sierra y aumentan las

posibilidades de que se produzcan retrocesos

bruscos. Mantenga el disco limpio desmontán-

dolo primero de la herramienta, y limpiándolo

después con un producto para quitar pega-

mento y resina, agua caliente o queroseno.

Nunca utilice gasolina para limpiar el disco.

11. Al realizar un corte por deslizamiento, puede

producirse un RETROCESO BRUSCO. Los

RETROCESOS BRUSCOS ocurren cuando el

disco se traba en la pieza de trabajo durante

una operación de corte y es impulsado rápida-

mente hacia el operador. El resultado puede

ser la pérdida de control y lesiones graves. Si

el disco comienza a trabarse durante una ope-

ración de corte, no continúe cortando y suelte

el interruptor inmediatamente.

50 ESPAÑOL

12. Utilice solamente las bridas especicadas

para esta herramienta.

13. Tenga cuidado de no dañar el eje, las bridas

(especialmente la supercie de instalación) ni

el perno. Los daños en estas piezas podrían

provocar la ruptura del disco.

14. Asegúrese de que la base giratoria esté debi-

damente asegurada de forma que no se mueva

durante la operación. Utilice los oricios de

la base para sujetar la sierra a una plataforma

o banco de trabajo estable. NUNCA utilice la

herramienta donde la posición del operador

vaya a resultar incómoda.

15. Asegúrese de que el bloqueo de eje esté

suelto antes de activar el interruptor.

16. Asegúrese de que el disco no esté en contacto

con la base giratoria en la posición más baja.

17. Sostenga rmemente la empuñadura. Tenga

en cuenta que la sierra se mueve levemente

hacia arriba o hacia abajo al iniciar y al detener

el funcionamiento.

18. Asegúrese de que el disco no esté haciendo

contacto con la pieza de trabajo antes de acti-

var el interruptor.

19. Antes de utilizar la herramienta en una pieza

de trabajo denitiva, déjela funcionar durante

un rato. Observe si hay vibración o bamboleo

que pueda indicar una instalación incorrecta o

un desequilibrio del disco.

20. Pare la operación inmediatamente si nota algo

anormal.

21. No intente bloquear el gatillo en la posición

activada.

22. Utilice los accesorios recomendados en este

manual. El uso de accesorios inapropiados

tales como discos abrasivos podría ocasionar

lesiones.

23. Algunos materiales contienen sustancias

químicas que pueden ser tóxicas. Tome pre-

cauciones para evitar la inhalación de polvo

y el contacto con la piel. Consulte la hoja de

seguridad de materiales del proveedor.

24. No use ningún alimentador con cableado eléc-

trico con esta herramienta.

Normas de seguridad adicionales para la lámpara

en funcionamiento

1. No mire a la luz ni vea a la fuente de luz

directamente.

GUARDE ESTAS INSTRUCCIONES.

ADVERTENCIA: NO DEJE que la comodidad

o familiaridad con el producto (a base de utilizarlo

repetidamente) sustituya la estricta observancia

de las normas de seguridad para dicho producto.

El MAL USO o el no seguir las normas de seguri-

dad establecidas en este manual de instrucciones

puede ocasionar lesiones personales graves.

Símbolos

A continuación se muestran los símbolos utilizados

para la herramienta.

volts o voltios

corriente directa o continua

velocidad sin carga

revoluciones o alternaciones por minuto,

frecuencia de rotación

diámetro

No coloque la mano ni los dedos cerca

del disco.

No mire jamente la lámpara mientras se

encuentra en funcionamiento.

Instrucciones importantes de

seguridad para el cartucho de

batería

1. Antes de utilizar el cartucho de batería, lea

todas las instrucciones e indicaciones de

precaución en el (1) el cargador de batería, (2)

la batería, y (3) el producto con el que se utiliza

la batería.

2. No desarme ni modique el cartucho de bate-

ría. Podría ocurrir un incendio, calor excesivo o

una explosión.

3. Si el tiempo de operación se ha acortado en

exceso, deje de operar de inmediato. Podría

correrse el riesgo de sobrecalentamiento,

posibles quemaduras e incluso explosión.

4. En caso de que ingresen electrolitos en sus

ojos, enjuáguelos bien con agua limpia y con-

sulte de inmediato a un médico. Esto podría

ocasionar pérdida de visión.

5. Evite cortocircuitar el cartucho de batería:

(1) No toque las terminales con ningún mate-

rial conductor.

(2) Evite guardar el cartucho de batería en un

cajón junto con otros objetos metálicos,

tales como clavos, monedas, etc.

(3) No exponga el cartucho de batería al

agua o la lluvia.

Un cortocircuito en la batería puede causar

un ujo grande de corriente, sobrecalenta-

miento, posibles quemaduras e incluso una

descompostura.

6. No guarde ni utilice la herramienta y el cartu-

cho de batería en lugares donde la tempera-

tura pueda alcanzar o exceder los 50 °C (122

°F).

7. Nunca incinere el cartucho de batería incluso

en el caso de que esté dañado seriamente o

ya no sirva en absoluto. El cartucho de batería

puede explotar si se tira al fuego.

51 ESPAÑOL

8. No clave, corte, aplaste, lance o deje caer el

cartucho de batería, ni golpee un objeto sólido

contra el cartucho de batería. Dicha acción

podría resultar en un incendio, calor excesivo o en

una explosión.

9. No use una batería dañada.

10. Las baterías de ión de litio están sujetas a los

requisitos reglamentarios en materia de bie-

nes peligrosos.

Para el trasporte comercial, por ej., mediante

terceros o agentes de transporte, se deben tomar

en cuenta los requisitos especiales relativos al

empaque y el etiquetado.

Para efectuar los preparativos del artículo que se

va a enviar, se requiere consultar a un experto

en materiales peligrosos. Si es posible, consulte

además otras regulaciones nacionales más deta-

lladas.

Pegue o cubra con cinta adhesiva los contactos

abiertos y empaque la batería de manera que ésta

no pueda moverse dentro del paquete.

11. Para deshacerse del cartucho de batería,

sáquelo de la herramienta y deséchelo en un

lugar seguro. Siga las regulaciones locales

relacionadas al desecho de las baterías.

12. Utilice las baterías únicamente con los pro-

ductos especicados por Makita. Instalar las

baterías en productos que no cumplan con los

requisitos podría ocasionar un incendio, un calen-

tamiento excesivo, una explosión o una fuga de

electrolito.

13. Si no se utiliza la herramienta por un

período largo, debe extraerse la batería de la

herramienta.

14. El cartucho de batería podría absorber calor

durante y después de su uso, lo que ocasiona-

ría quemaduras o quemaduras a baja tempe-

ratura. Tenga cuidado con la manipulación de

los cartuchos de batería que estén calientes.

15. No toque el terminal de la herramienta inme-

diatamente después de su uso, ya que el

mismo podría estar lo sucientemente caliente

como para provocarle quemaduras.

16. No permita que las rebabas, el polvo o la tierra

queden atrapados en los terminales, oricios

y ranuras del cartucho de batería. Esto podría

ocasionar un desempeño deciente o descompos-

tura de la herramienta o del cartucho de batería.

17. No utilice el cartucho de batería cerca de

cables eléctricos de alto voltaje, a menos que

la herramienta sea compatible con el uso cer-

cano a estos cables eléctricos de alto voltaje.

Esto podría ocasionar una avería o descompos-

tura de la herramienta o del cartucho de batería.

18. Mantenga la batería alejada de los niños.

GUARDE ESTAS INSTRUCCIONES.

PRECAUCIÓN: Utilice únicamente baterías

originales de Makita. El uso de baterías no origina-

les de Makita, o de baterías alteradas, puede ocasio-

nar que las baterías exploten causando un incendio,

lesiones personales y daños. Asimismo, esto inva-

lidará la garantía de Makita para la herramienta y el

cargador Makita.

Consejos para alargar al máximo

la vida útil de la batería

Cargue el cartucho de batería antes de que

se descargue completamente. Pare siempre

la operación y cargue el cartucho de batería

cuando note menos potencia en la herramienta.

2. No cargue nunca un cartucho de batería que

esté completamente cargado. La sobrecarga

acortará la vida de servicio de la batería.

3. Cargue el cartucho de batería a una tempera-

tura ambiente de 10 °C - 40 °C (50 °F - 104 °F).

Si un cartucho de batería está caliente, déjelo

enfriar antes de cargarlo.

4. Cuando no utilice el cartucho de batería,

sáquelo de la herramienta o del cargador.

5. Cargue el cartucho de batería si no va a utili-

zarlo durante un período prolongado (más de

seis meses).

Instrucciones importantes de

seguridad para la unidad inalámbrica

No desarme ni modique la unidad inalámbrica.

Mantenga la unidad inalámbrica alejada de los

niños pequeños. En caso de ingerirla accidental-

mente, solicite atención médica de inmediato.

3. Utilice la unidad inalámbrica solamente con

herramientas de Makita.

4. No exponga la unidad inalámbrica a la lluvia ni

a condiciones de humedad.

No utilice la unidad inalámbrica en lugares

donde la temperatura exceda los 50 °C (122 °F).

6. No utilice la unidad inalámbrica en lugares

donde haya instrumentos médicos tales como

marcapasos cerca.

7. No utilice la unidad inalámbrica en lugares

donde haya dispositivos automáticos cerca.

Si se utiliza, los dispositivos automáticos podrían

causar alguna avería o error.

8. No opere la unidad inalámbrica en lugares con

alta temperatura o donde pueda generarse

electricidad estática o ruido eléctrico.

9. La unidad inalámbrica puede producir campos

electromagnéticos (CEM), sin embargo éstos

no son dañinos para el usuario.

10. La unidad inalámbrica es un instrumento de

precisión. Tenga cuidado de no dejar caer ni

golpear la unidad inalámbrica.

11. Evite tocar la terminal de la unidad inalámbrica

con las manos descubiertas o con materiales

metálicos.

12. Retire siempre la batería del producto al insta-

lar en él la unidad inalámbrica.

13. Cuando abra la tapa de la ranura, evite el lugar

donde el polvo y el agua puedan introducirse

en la ranura. Mantenga siempre la entrada de

la ranura limpia.

14. Inserte siempre la unidad inalámbrica en la

dirección correcta.

15.

No oprima el botón de activación inalámbrica en

la unidad inalámbrica demasiado fuerte, ni lo haga

con ningún objeto que tenga un borde loso.

16.

Cierre siempre la tapa de la ranura durante la operación.

52 ESPAÑOL

17. No retire la unidad inalámbrica de la ranura

mientras se esté suministrando energía a la

herramienta. El hacerlo podría causar una avería

de la unidad inalámbrica.

18. No retire la etiqueta en la unidad inalámbrica.

19.

No coloque ninguna etiqueta en la unidad inalámbrica.

20. No deje la unidad inalámbrica en un lugar

donde pueda generarse electricidad estática o

ruido eléctrico.

21. No deje la unidad inalámbrica en un lugar

sujeto a temperaturas altas, tal como un vehí-

culo estacionado bajo el sol.

22. No deje la unidad inalámbrica en un lugar

donde haya polvo o suciedad ni en un lugar

donde pueda generarse gas corrosivo.

23. Los cambios repentinos de temperatura

podrían humedecer la unidad inalámbrica. No

utilice la unidad inalámbrica hasta que la con-

densación se haya secado por completo.

24. Cuando vaya a limpiar la unidad inalámbrica,

hágalo cuidadosamente usando un paño

suave seco. No utilice bencina, disolvente,

grasa conductora o sustancias similares.

25. Cuando vaya a almacenar la unidad inalám-

brica, guárdela en el estuche suministrado o

en un contenedor libre de electricidad estática.

26. No inserte ningún otro dispositivo que no sea

la unidad inalámbrica de Makita en la ranura de

la herramienta.

27. No utilice la herramienta si la tapa de la ranura

está dañada. La entrada de agua, polvo o sucie-

dad en la ranura podría causar una avería.

28. No jale ni tuerza la tapa de la ranura más de

lo necesario. Vuelva a colocar la tapa si ésta se

sale de la herramienta.

29. Reemplace la tapa de la ranura si llega a per-

derse o dañarse.

GUARDE ESTAS INSTRUCCIONES.

DESCRIPCIÓN DE LAS PIEZAS

1 Pomo (para el ángulo

de bisel)

2 Llave hexagonal 3

Tornillo de ajuste (para la

posición del límite inferior)

Perno de ajuste (para la

máxima capacidad de corte)

5 Brazo de retención 6 Botón de desbloqueo 7 Gatillo interruptor 8 Tapa (para la unidad

inalámbrica)

9 Oricio para el candado 10 Botón de activación

inalámbrica

11 Luz indicadora de activa-

ción inalámbrica

12 Botón de la lámpara

13 Botón de aspiradora 14 Caja del disco 15 Protector del disco 16 Guía auxiliar

17 Palanca de bloqueo

(para la base giratoria)

18 Palanca de liberación

(para la base giratoria)

19 Perilla (para la base

giratoria)

20 Panel de corte

21 Escala del ángulo de

inglete

22 Marcador (para el

ángulo de inglete)

23 Base giratoria 24 Base inferior

25 Botón de liberación

(para el ángulo de bisel

del lado derecho)

26 Prensa vertical 27 Clavija de retención

(para el deslizamiento

del carro)

28 Soporte de corredera

53 ESPAÑOL

1 Empuñadura 2 Cartucho de batería 3 Bolsa recolectora de

polvo (cuando se reem-

plaza con la manguera

de extracción de polvo)

4 Manguera (para la

extracción de polvo)

5 Escala del ángulo de

bisel

6 Perno de ajuste de 0°

(para el ángulo de bisel)

7 Marcador (para el

ángulo de bisel)

8 Perno de ajuste de 45°

(para el ángulo de bisel)

9 Palanca de la aldabilla

(para el ángulo de bisel)

10 Palanca de liberación

(para el ángulo de bisel

de 48°)

11 Guía lateral (guía

superior)

12 Guía lateral (guía

inferior)

13 Clavija de retención

(para la elevación del

carro)

14 Bloqueo del eje - - - -

INSTALACIÓN

Instalación de la perilla

Atornille el eje roscado de la perilla en la base giratoria.

► 1. Perilla 2. Base giratoria

54 ESPAÑOL

Instalación y remoción de la

manguera de extracción de polvo

Conecte el codo de la manguera al puerto superior con

el botón de bloqueo hacia arriba. Inserte el manguito

de la manguera en el puerto inferior, presionando y

alineando los botones de tope del manguito con las

ranuras de guía del puerto.

Asegúrese de que el codo y el manguito encajen

correctamente en los puertos de la herramienta.

► 1. Manguera de extracción de polvo 2. Codo

3. Botón de bloqueo 4. Manguito 5. Puerto superior

6. Puerto inferior

Para extraer el codo de la manguera del puerto, jale del

codo mientras oprime el botón de bloqueo.

► 1. Botón de bloqueo 2. Codo

Para quitar el manguito de la manguera del puerto, tire

del manguito mientras presiona los botones de tope de

ambos lados del puerto.

► 1. Botón de tope 2. Manguito

Montaje en un banco de trabajo

Cuando la herramienta sale de fábrica, la empuñadura

es bloqueada en la posición hacia abajo por la clavija

de retención. Mientras baja ligeramente la empuñadura,

jale la clavija de retención y gírela 90°.

► 1. Posición bloqueada 2. Posición desbloqueada

3. Clavija de retención

55 ESPAÑOL

Esta herramienta debe jarse con cuatro pernos a una

supercie nivelada y estable usando los oricios para

pernos provistos en la base de la herramienta. Esto

ayudará a evitar que la herramienta se vuelque y provo-

que lesiones.

► 1. Perno

ADVERTENCIA: Asegúrese de que la herra-

mienta no se mueva sobre la supercie de apoyo.

El movimiento de la sierra de inglete sobre la super-

cie de apoyo mientras se realiza un corte podría

ocasionar la pérdida del control causando lesiones

personales graves.

DESCRIPCIÓN DEL

FUNCIONAMIENTO

ADVERTENCIA: Asegúrese siempre de que

la herramienta esté apagada y el cartucho de

batería haya sido extraído antes de realizar cual-

quier ajuste o revisión del funcionamiento de la

herramienta. El no apagar y extraer el cartucho de

batería puede provocar lesiones personales graves a

causa de un encendido accidental.

Instalación o extracción del

cartucho de batería

PRECAUCIÓN: Apague siempre la herra-

mienta antes de colocar o quitar el cartucho de

batería.

PRECAUCIÓN: Sujete la herramienta y el car-

tucho de la batería con rmeza al colocar o quitar

el cartucho de batería. Si no se sujeta con rmeza la

herramienta y el cartucho de batería, puede ocasio-

nar que se resbalen de sus manos causando daños

a la herramienta y al cartucho de batería, así como

lesiones a la persona.

► 1. Indicador rojo 2. Botón 3. Cartucho de batería

Para quitar el cartucho de batería, deslícelo de la herra-

mienta mientras desliza el botón sobre la parte delan-

tera del cartucho.

Para instalar el cartucho de batería, alinee la lengüeta

sobre el cartucho de batería con la ranura en la carcasa

y deslícela hasta su lugar. Insértelo por completo hasta

que se je en su lugar con un pequeño clic. Si puede

ver el indicador rojo como se muestra en la ilustración,

este no ha quedado asegurado por completo.

PRECAUCIÓN: Introduzca siempre com-

pletamente el cartucho de batería hasta que

el indicador rojo no pueda verse. Si no, podría

accidentalmente salirse de la herramienta y caer al

suelo causando una lesión a usted o alguien a su

alrededor.

PRECAUCIÓN: No instale el cartucho de

batería a la fuerza. Si el cartucho no se desliza al

interior fácilmente, se debe a que no está siendo

insertado correctamente.

Sistema de protección para la

herramienta/batería

La herramienta está equipada con un sistema de pro-

tección para la herramienta/batería. Este sistema corta

en forma automática el suministro de energía al motor

para prolongar la vida útil de la herramienta y la batería.

La herramienta se detendrá automáticamente durante

la operación si la herramienta o la batería se someten a

una de las siguientes condiciones. En algunas condicio-

nes, los indicadores pueden encenderse.

Protección contra sobrecarga

Cuando la herramienta/batería sean utilizadas de

una manera que cause que consuman una cantidad

inusualmente alta de corriente, la herramienta se

detendrá automáticamente. En este caso, apague la

herramienta y detenga la aplicación que causó que la

herramienta se sobrecargara. Luego encienda la herra-

mienta para reiniciarla.

Protección contra

sobrecalentamiento

Cuando la herramienta/batería se sobrecalienten, la

herramienta se detendrá automáticamente y la luz

indicadora parpadeará. En este caso, espere a que la

herramienta se enfríe antes de volver a encenderla.

56 ESPAÑOL

Protección contra sobredescarga

Cuando la capacidad de la batería se reduce, la herra-

mienta se detiene automáticamente. Si la herramienta

no funciona con la operación del interruptor, extraiga la

batería de la herramienta y cárguela.

Indicación de la capacidad restante

de la batería

Oprima el botón de vericación en el cartucho de la

batería para que indique la capacidad restante de la

batería. Las luces indicadoras se iluminarán por algu-

nos segundos.

► 1. Luces indicadoras 2. Botón de vericación

Luces indicadoras Capacidad

restante

Iluminadas Apagadas Parpadeando

75% a 100%

50% a 75%

25% a 50%

0% a 25%

Cargar la

batería.

La batería

pudo haber

funcionado

mal.

NOTA: Dependiendo de las condiciones de uso y

la temperatura ambiente, la indicación podrá diferir

ligeramente de la capacidad real.

NOTA: La primera luz indicadora (extrema izquierda)

parpadeará cuando el sistema de protección de

batería esté en funcionamiento.

Bloqueo de la empuñadura

PRECAUCIÓN: Siempre sostenga la empu-

ñadura al liberar la clavija de retención. De lo

contrario, la empuñadura se levanta de golpe y puede

provocar una lesión.

La empuñadura se puede bloquear en la posición

descendida o en la posición elevada con la clavija de

retención. Baje o suba la empuñadura completamente,

y luego tire y gire la clavija de retención en una posición

bloqueada. Para desbloquear la empuñadura, jale la

clavija de retención y gírela 90° en una posición desblo-

queada, mientras baja ligeramente la empuñadura.

► 1. Posición bloqueada 2. Posición desbloqueada

3. Clavija de retención

Bloqueo de deslizamiento

Jale la clavija de retención y gírela 90° en una posición

desbloqueada para permitir el movimiento libre del

carro. Para bloquear el movimiento deslizante del carro,

empuje el carro hacia el brazo hasta que se detenga,

y luego regrese la clavija de retención en una posición

bloqueada.

► 1. Posición bloqueada 2. Posición desbloqueada

3. Clavija de retención 4. Brazo

57 ESPAÑOL

Protector del disco

ADVERTENCIA: Nunca inhabilite o quite

el protector del disco, ni el resorte que lo ja.

Un disco expuesto como resultado de inhabilitar el

protector puede causar graves lesiones personales

durante la operación.

ADVERTENCIA: Nunca use la herramienta

si el protector del disco o el resorte están daña-

dos, defectuosos o hacen falta. La operación de la

herramienta con algún daño o defecto en el protector

o si éste hace falta puede causar lesiones personales

graves.

PRECAUCIÓN: Siempre mantenga el protec-

tor del disco en buen estado para una operación

segura. Detenga de inmediato la operación en

caso de haber alguna irregularidad con el protec-

tor del disco. Asegúrese de comprobar la acción

de regreso del protector mediante el resorte.

Al bajar la empuñadura, el protector del disco se

levanta automáticamente. El protector del disco es

accionado por resorte, por lo que éste regresará a su

posición original al terminar de realizar el corte y la

empuñadura sea levantada.

► 1. Protector del disco

Limpieza

Si el protector transparente del disco se ensucia, o si el

aserrín se adhiere causando que el disco y/o la pieza

de trabajo no puedan verse fácilmente, retire el cartu-

cho de batería y limpie cuidadosamente el protector con

un paño húmedo. No utilice disolventes ni limpiadores

a base de petróleo sobre el protector de plástico ya que

esto podría dañarlo.

Siga las instrucciones paso a paso enumeradas sobre

cómo prepararse para la limpieza.

1. Asegúrese de apagar la herramienta y retirar el

cartucho de batería.

2. Gire el perno hexagonal en sentido inverso al de

las manecillas del reloj usando la llave hexagonal sumi-

nistrada, mientras sostiene la cubierta central.

3. Levante el protector del disco y la cubierta central.

4. Una vez nalizada la limpieza, coloque de

nuevo la cubierta central y apriete el perno hexagonal

siguiendo los pasos de arriba en orden inverso.

5. Asegúrese de regresar el disco de la sierra circu-

lar y la cubierta central a sus posiciones originales, y

apriete el perno hexagonal.

► 1. Llave hexagonal 2. Perno hexagonal 3. Cubierta

central 4. Protector del disco

ADVERTENCIA:

No quite el resorte que sujeta

el protector del disco. Si el protector se daña con el trans-

curso del tiempo o por exposición a luz ultravioleta, póngase

en contacto con un centro de servicio Makita para solicitar

un repuesto. NO INHABILITE NI RETIRE EL PROTECTOR.

Posicionamiento del panel de corte

La base giratoria de esta herramienta viene provista con paneles de

corte a n de minimizar el desgaste en el lado de salida del corte. Los

paneles de corte están ajustados de fábrica de manera que éstos no

hagan contacto con el disco de la sierra circular. Antes de utilizar la

herramienta, ajuste los paneles de corte de la siguiente manera:

1. Asegúrese de extraer el cartucho de batería.

Luego, aoje todos los tornillos (3 de cada lado a la

izquierda y la derecha) jando los paneles de corte.

► 1. Panel de corte 2. Tornillo

58 ESPAÑOL

NOTA: Los tornillos de la parte posterior distantes se

pueden aojar y apretar fácilmente girando la base

giratoria en ángulo. Asegúrese de subir completa-

mente la empuñadura cuando gire la base giratoria.

2. Vuelva a apretarlos sólo hasta el punto en que los

paneles de corte puedan aún moverse manualmente

con facilidad.

NOTA: Asegúrese de devolver la base giratoria al

ángulo original (ángulo de inglete de 0°) cuando

vuelva a colocar los paneles de corte.

3. Baje la empuñadura por completo y luego jale y

gire la clavija de retención para bloquear la empuña-

dura en la posición inferior.

4. Jale y gire la clavija de retención del soporte de

corredera para permitir el deslizamiento del carro.

► 1. Clavija de retención 2. Posición bloqueada

3. Posición desbloqueada

5. Jale el carro por completo hacia usted.

6. Ajuste los paneles de corte de manera que éstos

sólo hagan contacto con los costados de los dientes del

disco.

456

► 1. Disco de la sierra 2. Dientes del disco 3. Panel

de corte 4. Corte en bisel izquierdo 5. Corte recto

6. Corte en bisel derecho

Apriete los tornillos delanteros (no los apriete por completo).

8. Empuje el carro hacia las guías laterales por com-

pleto y luego ajuste los paneles de corte de tal forma

que éstos apenas hagan contacto con los costados de

los dientes del disco.

Apriete los tornillos centrales (no los apriete por completo).

10. Una vez ajustados los paneles de corte, libere

la clavija de retención para bloquear la empuñadura y

levante la empuñadura. Luego apriete todos los torni-

llos rmemente.

AVISO: Tras ajustar el ángulo de bisel, asegure

que los paneles de corte queden ajustados

correctamente. El ajuste correcto de los paneles

de corte ayudará a ofrecer un apoyo adecuado de la

pieza de trabajo minimizando su desplazamiento.

Manteniendo la máxima capacidad

de corte

Esta herramienta está ajustada de fábrica para ofrecer

la máxima capacidad de corte para un disco de la sierra

de 305 mm (12″).

Al instalar un disco de la sierra circular nuevo, revise

siempre la posición del límite inferior del disco de la

sierra circular y, de ser necesario, haga el ajuste como

se indica a continuación:

1. Retire el cartucho de batería. Luego, gire la

palanca del tope a la posición enganchada.

► 1. Palanca del tope

59 ESPAÑOL

2. Empuje el carro hacia las guías laterales por

completo y baje la empuñadura totalmente.

► 1. Guía lateral 2. Perno de ajuste

3. Use la llave hexagonal para girar el perno de

ajuste hasta que el disco de la sierra circular se coloque

ligeramente debajo de la sección transversal de las

guías laterales y la parte superior de la base giratoria.

► 1. Supercie superior de la base giratoria 2. Guía

lateral

4. Gire el disco manualmente mientras sostiene la

empuñadura completamente hacia abajo para asegurar

que el disco de la sierra circular no haga contacto con

ninguna pieza de la base inferior. Reajuste ligeramente,

en caso necesario.

ADVERTENCIA: Tras la colocación de un

disco de la sierra circular nuevo y con el cartucho

de batería retirado, asegúrese siempre de que

el disco de la sierra circular no haga contacto

con ninguna pieza de la base inferior al bajar la

empuñadura por completo. Si un disco de la sierra

circular hace contacto con la base, puede producirse

un retroceso brusco ocasionando lesiones persona-

les graves.

PRECAUCIÓN: Regrese siempre la palanca

del tope a la posición original después del ajuste.

60 ESPAÑOL

Brazo de retención

La posición del límite inferior del disco de la sierra

circular puede ser ajustada fácilmente con el brazo de

retención. Para hacerlo, mueva el brazo de retención

en dirección de la echa, tal como se muestra en la

gura. Gire el tornillo de ajuste de manera que el disco

de la sierra circular se detenga en la posición deseada

al bajar por completo la empuñadura.

► 1. Tornillo de ajuste 2. Brazo de retención

PRECAUCIÓN: Siempre sostenga la empu-

ñadura rmemente cuando realice el ajuste. El no

hacerlo podría ocasionar que el carro brinque hacia

arriba y cause una lesión.

Ajuste del ángulo de inglete

PRECAUCIÓN: Después de cambiar el

ángulo de inglete, asegure siempre la base gira-

toria al regresar la palanca de bloqueo/liberación

a una posición bloqueada y apretar la perilla

rmemente.

AVISO: Antes de girar la base giratoria, asegú-

rese de subir completamente la empuñadura.

1. Gire la perilla en sentido inverso al de las maneci-

llas del reloj. Luego, presione y mantenga presionada la

palanca de bloqueo hasta la posición de desbloqueo.

2. Sostenga y oscile la perilla de lado a lado para

girar la base giratoria.

3. Alinee el marcador con su ángulo deseado en la

escala del ángulo de inglete.

4. Libere la palanca de bloqueo y apriete la perilla.

► 1. Perilla 2. Palanca de bloqueo 3. Marcador

4. Escala del ángulo de inglete

Función de tope de seguridad

Esta sierra de inglete emplea la función de tope de seguri-

dad. Usted puede ajustar el ángulo de inglete izquierdo o

derecho rápidamente en 0°, 15°, 22,5°, 31,6°, 45°, y 60°.

Gire la perilla en sentido inverso al de las manecillas del reloj.

2. Presione y mantenga presionada la palanca de

bloqueo en una posición de desbloqueo.

3. Gire la base giratoria cerca del ángulo del tope de

seguridad deseado, y suelte la palanca de bloqueo.

4. Gire la base giratoria al ángulo de tope de seguri-

dad deseado hasta que esta se asegure.

5. Apriete la perilla.

► 1. Perilla 2. Palanca de bloqueo 3. Ángulo del tope

de seguridad

61 ESPAÑOL

NOTA: Para liberar la base giratoria de la función de

tope de seguridad, presione hacia abajo la palanca

de liberación. La base giratoria se puede mover

libremente sin mantener presionada la palanca de

bloqueo. Gire la perilla para girar la base giratoria al

ángulo deseado, y luego apriete la perilla.

► 1. Palanca de liberación

Ajuste del ángulo de bisel

PRECAUCIÓN: Después de cambiar el

ángulo de bisel, siempre asegure el brazo apre-

tando el pomo del soporte de corredera en el

sentido de las manecillas del reloj.

AVISO:

Retire siempre las guías laterales superiores

y la prensa vertical antes de ajustar el ángulo de bisel.

AVISO: Cuando incline el disco de la sierra

circular, asegúrese de que el carro esté completa-

mente elevado.

AVISO:

Cuando cambie los ángulos de bisel, ase-

gúrese de volver a posicionar adecuadamente los

paneles de corte, tal como se explica en la sección

para posicionamiento de los paneles de corte.

AVISO:

No apriete el pomo del soporte de corredera

demasiado fuerte. El hacerlo podría causar una ave-

ría en el mecanismo de bloqueo del ángulo de bisel.

Inclinación del disco de la sierra

circular a la izquierda

1. Gire el pomo en el soporte de corredera en sen-

tido inverso al de las manecillas del reloj.

► 1. Pomo

2. Jale y gire la palanca de la aldabilla a la posición

que se muestra en la ilustración.

► 1. Palanca de la aldabilla

3. Sostenga la empuñadura e incline el carro a la

izquierda.

4. Alinee el marcador con su ángulo deseado en la

escala del ángulo de bisel.

5. Apriete el pomo en el sentido de las manecillas

del reloj para asegurar el brazo del carro.

► 1. Pomo 2. Empuñadura 3. Marcador 4. Escala del

ángulo de bisel

62 ESPAÑOL

Inclinación del disco de la sierra

circular a la derecha

1. Rote el pomo del soporte de corredera en sentido

inverso al de las manecillas del reloj.

2. Sostenga la empuñadura e incline el carro a la

izquierda ligeramente.

3. Incline el carro a la derecha mientras oprime el

botón de liberación para el ángulo de bisel del lado

derecho.

4. Alinee el marcador con su ángulo deseado en la

escala del ángulo de bisel.

5. Apriete el pomo en el sentido de las manecillas

del reloj para asegurar el brazo del carro.

► 1. Pomo 2. Empuñadura 3. Botón de liberación para

el ángulo de bisel del lado derecho 4. Escala del

ángulo de bisel

Inclinación del disco de la sierra

circular con función de tope de

seguridad

Esta sierra de inglete emplea la función de tope de

seguridad. Usted puede ajustar rápidamente el ángulo

tanto del lado derecho como del izquierdo en 22,5° y

33,9°.

1. Rote el pomo del soporte de corredera en sentido

inverso al de las manecillas del reloj.

2. Incline el carro cerca del ángulo de tope de

seguridad deseado mientras levanta la palanca de la

aldabilla.

3. Ponga la palanca de la aldabilla en una posición

horizontal.

4. Incline el carro al ángulo de tope de seguridad

deseado hasta que esta se asegure.

5. Para cambiar el ángulo, tire de la palanca de la

aldabilla hacia la parte delantera de la herramienta, y

luego vuelva a inclinar el carro.

6. Apriete el pomo en el sentido de las manecillas

del reloj para asegurar el brazo del carro.

► 1. Pomo 2. Palanca de la aldabilla

63 ESPAÑOL

Inclinación del disco de la sierra

circular más allá del rango de 0° a 45°

1. Rote el pomo del soporte de corredera en sentido

inverso al de las manecillas del reloj.

2. Sostenga la empuñadura e incline el carro en un

ángulo de 45°, ya sea a la izquierda o a la derecha.

3. Jale el carro hacia atrás ligeramente y deslice la

palanca de liberación para el ángulo de bisel de 48°

hacia el frente de la herramienta.

4. Incline el carro más hacia la izquierda o a la dere-

cha mientras mantiene liberada la palanca.

5. Apriete el pomo en el sentido de las manecillas

del reloj para asegurar el brazo del carro.

► 1. Pomo 2. Empuñadura 3. Palanca de liberación

para el ángulo de bisel de 48°

Accionamiento del interruptor

ADVERTENCIA: Antes de instalar el o los

cartuchos de batería en la herramienta, com-

pruebe siempre que el gatillo interruptor se

accione debidamente y que regrese a la posición

de apagado una vez que se suelte. No jale fuerte-

mente el gatillo interruptor sin presionar el botón

de desbloqueo. Esto podría dañar el interruptor.

Usar una herramienta con un interruptor que no fun-

ciona adecuadamente puede resultar en pérdida del

control ocasionando graves lesiones a la persona.

ADVERTENCIA: NUNCA use la herramienta

sin un gatillo interruptor completamente fun-

cional. Cualquier herramienta con un interruptor

que no funcione correctamente es SUMAMENTE

PELIGROSA y debe ser reparada antes de continuar

su uso o podría causar lesiones personales graves.

ADVERTENCIA: NUNCA inhabilite el botón

de desbloqueo manteniéndolo presionado con

cinta adhesiva o mediante otro método. El uso

de un interruptor con un botón de desbloqueo inha-

bilitado puede ocasionar una operación accidental y

lesiones personales graves.

ADVERTENCIA: NUNCA use la herramienta

si se activa simplemente al jalar el gatillo inte-

rruptor sin que haya presionado el botón de

desbloqueo. El uso de un interruptor que requiere

reparación puede ocasionar una operación accidental

y lesiones personales graves. Lleve la herramienta

a un centro de servicio Makita para las reparaciones

apropiadas ANTES de continuar su uso.

► 1. Gatillo interruptor 2. Botón de desbloqueo

3. Oricio para el candado

El botón de desbloqueo es suministrado para evitar

jalar accidentalmente el gatillo interruptor. Para encen-

der la herramienta, presione el botón de desbloqueo y

jale el gatillo interruptor. Para detenerla, suelte el gatillo

interruptor.

El gatillo interruptor cuenta con un oricio para insertar

un candado para el bloqueo de la herramienta.

ADVERTENCIA: No utilice un candado con

un fuste o cable de menos de 6,35 mm (1/4″) de

diámetro. Un fuste o cable menor podría no bloquear

la herramienta adecuadamente en la posición de

apagado, ocasionando una operación accidental que

podría causar lesiones personales graves.

64 ESPAÑOL

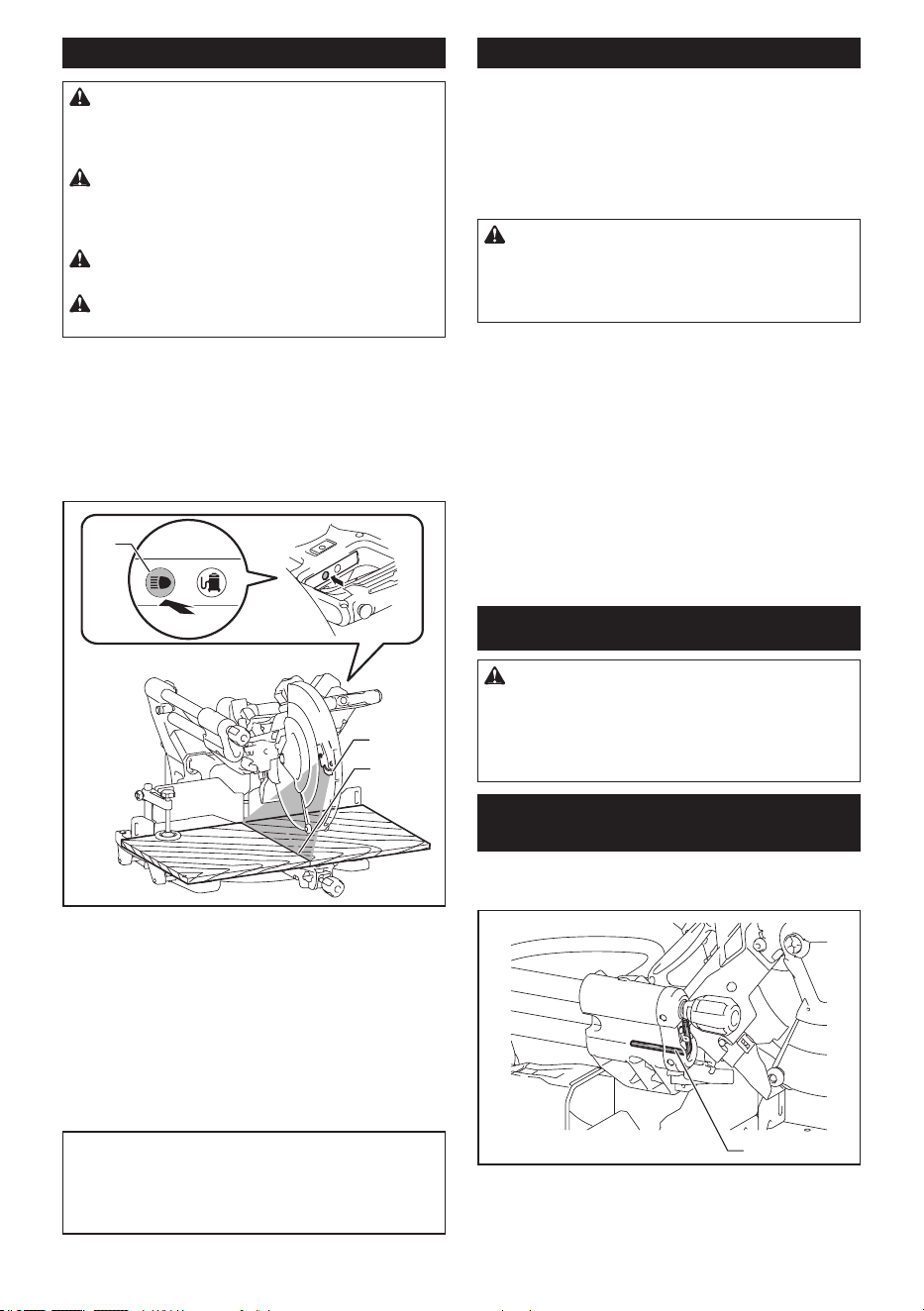

Proyección de una línea de corte

PRECAUCIÓN:

La lámpara no es a prueba de

lluvia. No limpie la lámpara sumergiéndola en agua

ni la use bajo la lluvia o en un área mojada. El hacerlo

podría causar una descarga eléctrica y producir humo.

PRECAUCIÓN: No toque el lente de la lám-

para ya que éste llega a calentarse mucho cuando

está encendida o poco después de haberla apa-

gado. Esto podría provocar quemaduras.

PRECAUCIÓN:

Evite los impactos a la lámpara,

ya que podrían causarle daños o acortar su vida útil.

PRECAUCIÓN: No mire a la luz ni vea a la

fuente de luz directamente.

La lámpara LED proyecta una luz sobre el disco de la

sierra circular, y una sombra del disco cae sobre una

pieza de trabajo y que funciona como un indicador de

línea de corte libre de calibración. Oprima el botón de

la lámpara para proyectar una luz. Aparece una línea

en la cual el disco se encontrará con la supercie de

la pieza de trabajo, profundizándose a medida que el

disco se baja.

► 1. Botón de la lámpara 2. Lámpara 3. Línea de corte

El indicador ayuda a cortar una línea de corte existente

dibujada en una pieza de trabajo.

1. Sujete la empuñadura y baje el disco de la sierra

circular, para que una sombra densa del disco se arroje

contra una pieza de trabajo.

2. Alinee una línea de corte dibujada en la pieza de

trabajo con la línea de corte sombreada.

3. Ajuste los ángulos de inglete y los ángulos de

bisel si es necesario.

NOTA: Asegúrese de apagar el interruptor de la

lámpara después de usarla, porque encender la luz

consume la energía de la batería.

NOTA: La luz se apaga automáticamente 5 minutos

después de que interrumpe la operación.

Función eléctrica

Freno eléctrico

La herramienta está equipada con un freno eléctrico

para el disco. Si de manera consistente la herramienta

no cesa de funcionar rápidamente después de soltar el

gatillo interruptor, lleve la herramienta a un centro de

servicio Makita para que le den mantenimiento.

PRECAUCIÓN: El sistema de frenado del

disco no es un substituto del protector del disco.

Nunca use la herramienta sin un protector fun-

cional del disco. El uso de un disco sin el protector

puede ocasionar graves lesiones personales.

Control de velocidad constante

La herramienta está equipada con un control electró-

nico de velocidad que ayuda a mantener una velocidad

de rotación constante del disco aun estando bajo carga.

Una velocidad de rotación constante del disco dará

como resultado un corte muy suave.

Función de inicio suave

Esta función permite un arranque suave de la herra-

mienta limitando la torsión durante la puesta en

marcha.

MONTAJE

ADVERTENCIA: Asegúrese siempre de que

la herramienta esté apagada y el cartucho de

batería extraído antes de realizar algún trabajo

con la herramienta. No seguir esta indicación de

retirar el cartucho de la batería de la herramienta

puede que resulte en graves lesiones personales.

Almacenamiento de la llave Allen

(hexagonal)

Cuando no la utilice, guarde la llave hexagonal como se

muestra en la gura para evitar que se pierda.

► 1. Llave Allen (hexagonal)

65 ESPAÑOL

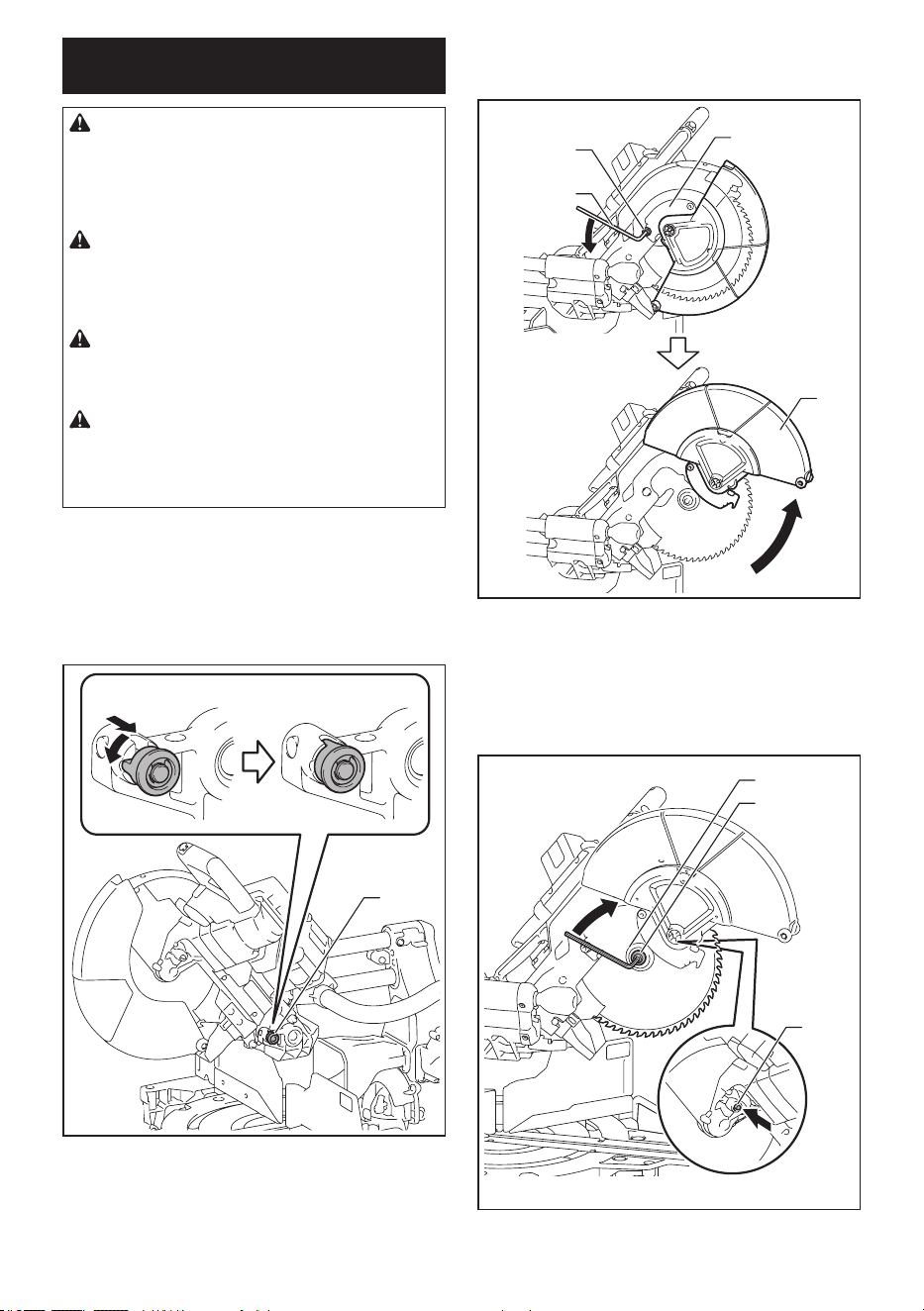

Extracción e instalación del disco

de la sierra

ADVERTENCIA: Siempre asegúrese de que

la herramienta esté apagada y que el cartucho de

batería haya sido extraído antes de desinstalar e

instalar el disco de la sierra circular. El encendido

accidental de la herramienta puede resultar en lesio-

nes personales graves.

ADVERTENCIA: Utilice sólo la llave Makita

provista para extraer e instalar el disco de la sie-

rra circular. El no utilizar la llave podría ocasionar un

apriete excesivo o insuciente del perno de cabeza

hexagonal y provocar lesiones personales graves.

ADVERTENCIA: Nunca utilice ni sustituya

las piezas que no se suministran con esta herra-

mienta. El uso de tales piezas podría causar lesiones

personales graves.

ADVERTENCIA: Después de instalar el disco

de la sierra circular, asegúrese de que éste quede

instalado rmemente. La sujeción suelta del disco

de la sierra circular podría causar lesiones persona-

les graves.

Extracción del disco

Para retirar el disco de la sierra circular, siga los pasos

siguientes:

1. Bloquee el carro en la posición elevada tirando

y girando la clavija de retención en una posición

bloqueada.

► 1. Clavija de retención 2. Posición desbloqueada

3. Posición bloqueada

2. Use la llave hexagonal para aojar el perno hexa-

gonal que sostiene la cubierta central. Luego, levante el

protector del disco y la cubierta central.

► 1. Llave hexagonal 2. Perno hexagonal 3. Cubierta

central 4. Protector del disco

3. Presione el bloqueo de eje para bloquear el eje y

use la llave hexagonal para aojar el perno de cabeza

hexagonal en el sentido de las manecillas del reloj.

Después retire el perno de cabeza hexagonal, la brida

exterior y el disco de la sierra circular.

► 1. Perno de cabeza hexagonal (rosca hacia la

izquierda) 2. Brida exterior 3. Bloqueo de eje

66 ESPAÑOL

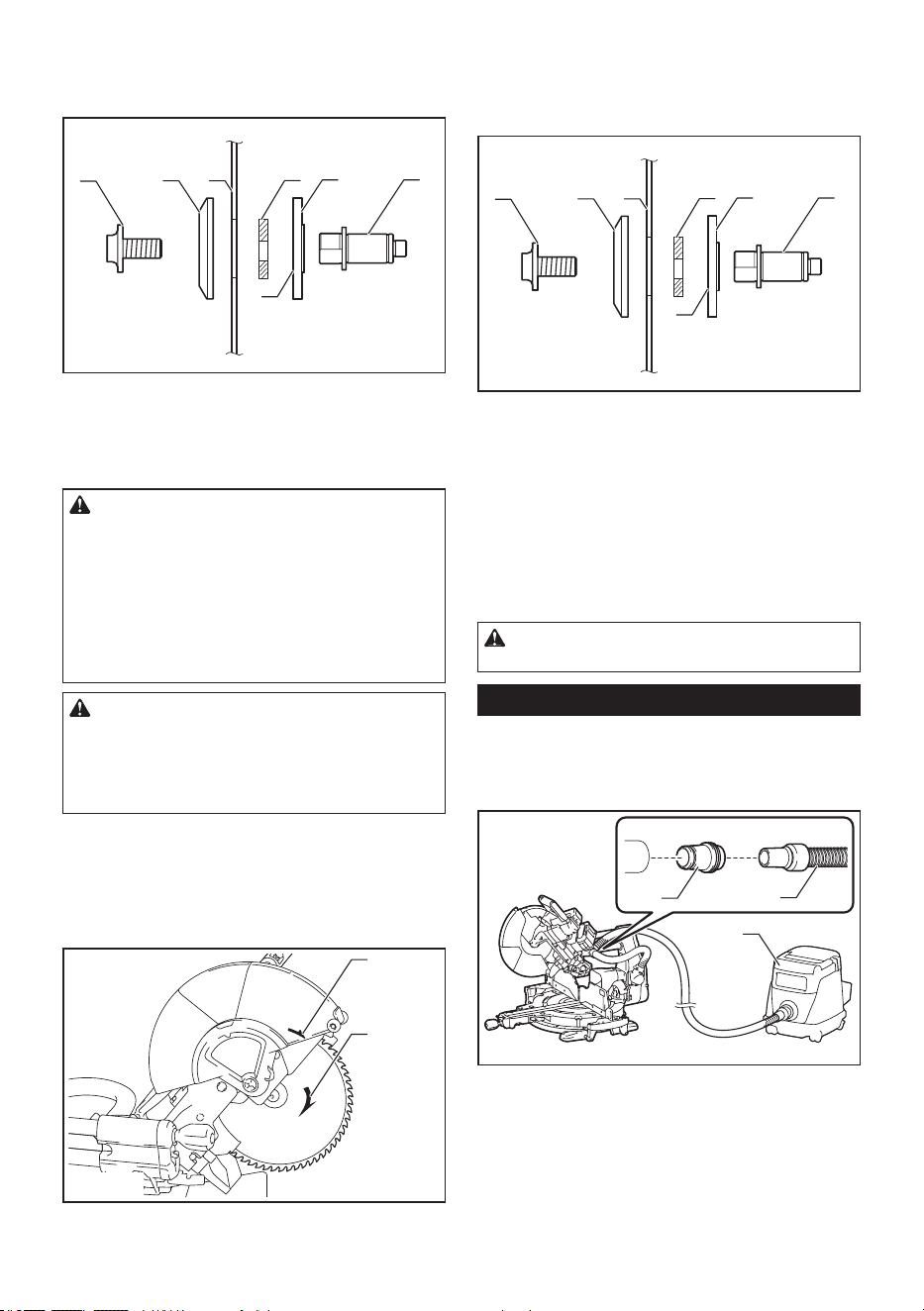

4. Si la brida interior es extraída, instálela en el eje

con su lado hueco orientado hacia el disco de la sierra

circular. Si la brida se coloca incorrectamente, ésta

rozará contra la máquina.

5 6

► 1. Perno de cabeza hexagonal (a mano izquierda)

2. Brida exterior 3. Disco de la sierra circular

4. Anillo 5. Brida interior 6. Eje 7. Lado hueco

Instalación del disco

ADVERTENCIA: Antes de montar el disco

en el eje, asegúrese siempre de instalar el anillo

correcto para el oricio del eje del disco que

desea utilizar entre las bridas interior y exterior.

El uso de un anillo incorrecto para el oricio del eje

puede ocasionar un montaje inadecuado del disco

provocando que éste se mueva y vibre excesiva-

mente, pudiendo causar a su vez la pérdida de

control durante la operación y lesiones personales

graves.

PRECAUCIÓN: Asegúrese de instalar el

disco de la sierra circular, de manera que la direc-

ción de la echa del disco coincida con la de la

caja del disco. El no hacerlo podría ocasionar lesio-

nes personales y causar daños a la herramienta y/o

la pieza de trabajo.

Para instalar el disco de la sierra circular, siga los pasos

siguientes:

1. Instale el disco de la sierra circular cuidadosa-

mente en la brida interior. Asegúrese de que la direc-

ción de la echa del disco de la sierra circular coincida

con la dirección de la echa de la caja del disco.

► 1. Flecha de la caja del disco 2. Flecha del disco de

la sierra circular

2. Instale la brida exterior y el perno de cabeza

hexagonal, y luego use la llave hexagonal para apretar

el perno de cabeza hexagonal en sentido inverso al de

las manecillas del reloj y rmemente mientras presiona

el bloqueo del eje.

5 6

► 1. Perno de cabeza hexagonal (rosca hacia la

izquierda) 2. Brida exterior 3. Disco de la sierra cir-

cular 4. Anillo 5. Brida interior 6. Eje 7. Lado hueco

3. Regrese el protector del disco y la cubierta central

a su posición original. Luego apriete el perno hexagonal

en el sentido de las manecillas del reloj para asegurar

la cubierta central.

4. Jale y gire la clavija de retención en una posición

desbloqueada para liberar el carro de la posición levan-

tada. Baje el carro y verique que el protector del disco

se mueva adecuadamente.

PRECAUCIÓN: Asegúrese de que el bloqueo

del eje haya liberado el eje antes de hacer el corte.

Conexión de una aspiradora

Cuando desee realizar una operación de corte limpia,

conecte una aspiradora Makita a la boquilla para polvo

(puerto superior para polvo) usando un manguito delan-

tero 24 (accesorio opcional).

► 1. Manguitos delanteros 24 2. Manguera

3. Aspiradora

67 ESPAÑOL

Bolsa recolectora de polvo

PRECAUCIÓN: Cuando realice un corte,

siempre coloque la bolsa recolectora de polvo o

conecte una aspiradora para evitar los riesgos

relacionados con el polvo.

El uso de la bolsa recolectora de polvo permite realizar

operaciones de corte limpias y facilita la recolección de

polvo. Para colocar la bolsa recolectora de polvo, retire

la manguera de extracción de polvo de la herramienta y

conecte la bolsa recolectora de polvo a la boquilla para

polvo (puerto superior para polvo).

► 1. Manguera de extracción de polvo 2. Bolsa

recolectora de polvo 3. Boquilla para polvo (puerto

superior para polvo)

Cuando la bolsa recolectora de polvo se haya llenado casi

a la mitad, retírela de la herramienta y abra el cierre. Vacíe

el contenido de la bolsa recolectora de polvo golpeándola

ligeramente a n de remover las partículas adheridas en el

interior que pudieran dicultar la recolección más adelante.

► 1. Cierre

Aseguramiento de la pieza de

trabajo

ADVERTENCIA: Es sumamente importante

asegurar siempre la pieza de trabajo de manera

correcta usando un tipo adecuado de prensa o

topes para moldura de corona. El no hacerlo podría

ocasionar lesiones personales graves y causar daños

a la herramienta y/o la pieza de trabajo.

ADVERTENCIA: Al cortar una pieza de tra-

bajo de un tamaño mayor que la base de la sierra

de inglete, la pieza deberá apoyarse sobre toda

su longitud más allá de la base de apoyo, man-

teniendo la pieza nivelada. Un apoyo adecuado

de la pieza de trabajo ayudará a evitar que el disco

se trabe ocasionando un posible retroceso brusco

que podría causar lesiones personales graves. No

dependa solamente de las prensas vertical y/u hori-

zontal que jan la pieza de trabajo. Las piezas delga-

das tienden a pandearse. Apoye la pieza de trabajo

sobre su longitud completa para evitar que el disco se

trabe, así como un posible RETROCESO BRUSCO.

► 1. Apoyo 2. Base giratoria

Guías laterales

ADVERTENCIA: Antes de operar la herra-

mienta, asegúrese de que la guía superior esté

rmemente asegurada.

ADVERTENCIA: Antes de realizar un corte en

bisel, asegúrese de que ninguna de las piezas de

la herramienta, en especial el disco de la sierra,

haga contacto con las guías superior e inferior

cuando baje y levante totalmente la empuñadura

en cualquier posición y al desplazar el carro a

través de su rango completo de recorrido. Si la

herramienta o el disco llegaran a hacer contacto

con la guía, podría producirse un retroceso brusco

o algún movimiento inesperado del material ocasio-

nando lesiones personales graves.

68 ESPAÑOL

Utilice las guías superiores para apoyar el material más

arriba de las guías inferiores. Inserte la guía superior

en el oricio de la guía inferior y apriete el tornillo de

jación.

► 1. Guía superior 2. Guía inferior 3. Tornillo de ja-

ción 4. Tornillo de ajuste

AVISO: Las guías inferiores vienen jadas a la

base de fábrica. No quite las guías inferiores.

AVISO: Si la guía superior sigue estando suelta

después de apretar el tornillo de jación, gire el

tornillo de ajuste para cerrar el espacio. El tornillo

de ajuste viene ajustado de fábrica. No tiene que

usarlo a menos que se requiera.

Cuando no utilice la guía superior, puede almacenarla

en el tubo de la base inferior. Use la horquilla en la guía

superior para sujetarla sobre el tubo de la base inferior.

► 1. Base inferior 2. Guía superior 3. Horquilla

Prensa vertical

ADVERTENCIA:

La pieza de trabajo deberá estar

rmemente sujetada contra la base giratoria y la guía

lateral con la prensa durante todas las operaciones. Si la

pieza de trabajo no queda debidamente asegurada contra la

guía, el material podría desplazarse durante la operación de

corte ocasionando daños al disco de la sierra, y salir disparado

causando la pérdida de control y lesiones personales graves.

La prensa vertical se puede instalar ya sea del lado izquierdo

o derecho de la base y de la base inferior. Inserte la varilla de

la prensa en el oricio de la base o de la base inferior.

► 1. Prensa vertical 2. Oricio para la prensa vertical

3. Base inferior 4. Base

► 1. Brazo de la prensa 2. Varilla de la prensa

3. Tornillo de jación 4. Seguro de la prensa

Posicione el brazo de la prensa según el grosor y la forma de la

pieza de trabajo y asegúrelo apretando el tornillo. Si el tornillo

de jación hace contacto con el carro, instale la prensa vertical

a la base inferior o al lado opuesto en la base. Asegúrese de

que ninguna pieza de la herramienta haga contacto con la

prensa al bajar por completo la empuñadura. Si alguna pieza

hace contacto con la prensa, vuelva a posicionar la prensa.

Presione la pieza de trabajo en forma horizontal contra

la guía lateral y la base giratoria. Coloque la pieza de

trabajo en la posición de corte deseada y asegúrela con

rmeza ajustando el seguro de la prensa.

69 ESPAÑOL

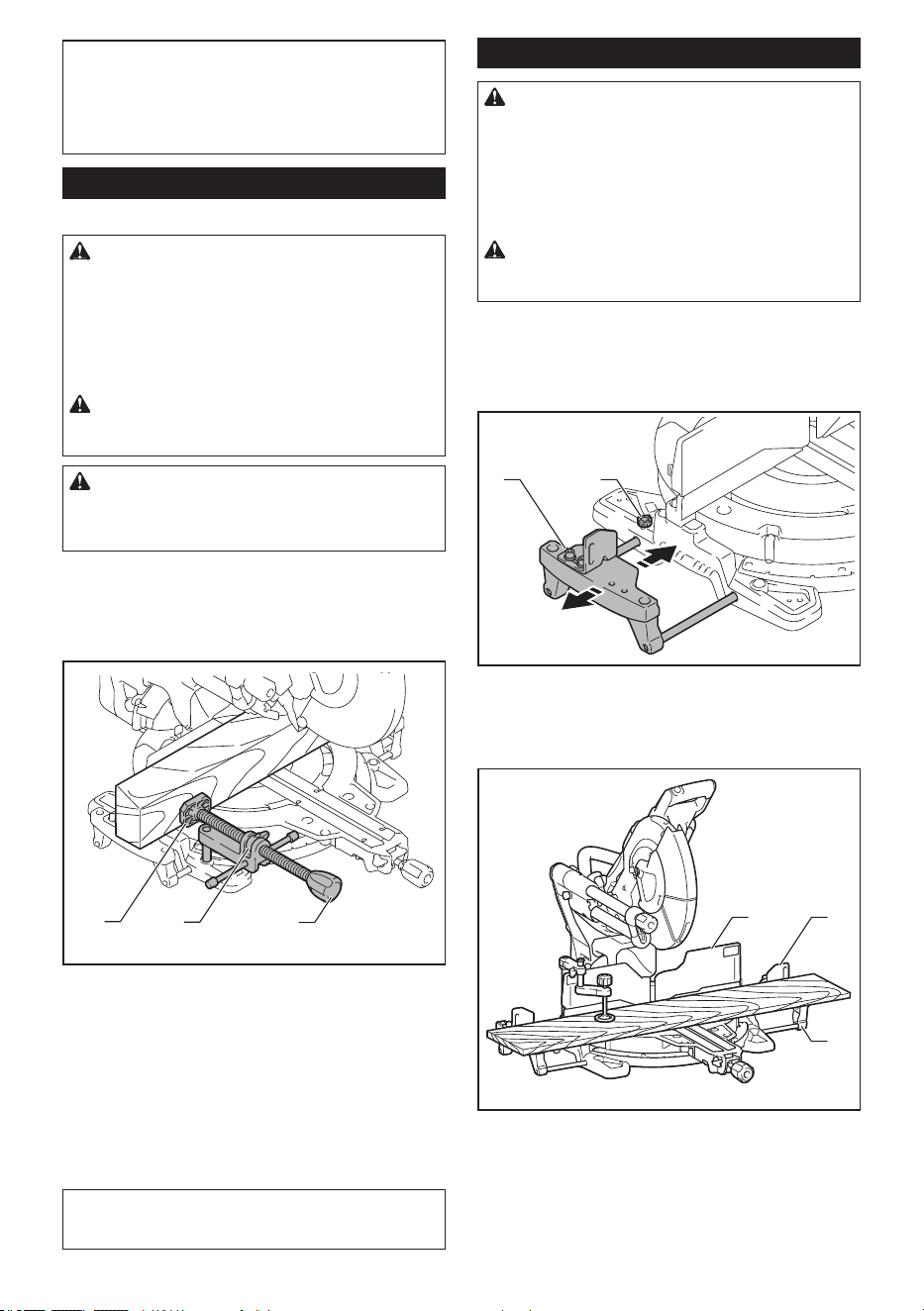

NOTA: Para un ajuste rápido de la pieza de trabajo,

gire el seguro de la prensa 90° en sentido inverso al

de las manecillas del reloj para poder moverlo hacia

arriba y hacia abajo. Una vez ajustada la pieza de

trabajo, gire el seguro de la prensa en el sentido de

las manecillas del reloj para asegurarla.

Prensa horizontal

Accesorio opcional

ADVERTENCIA: Gire siempre la tuerca de la

prensa en el sentido de las manecillas del reloj

hasta que la pieza de trabajo quede rmemente

asegurada. Si la pieza de trabajo no queda debi-

damente asegurada, el material podría desplazarse

durante la operación de corte ocasionando daños al

disco de la sierra circular, y salir disparado causando

la pérdida de control y lesiones personales graves.

ADVERTENCIA: Utilice siempre la prensa

horizontal cuando corte piezas de trabajo delga-

das, tales como zócalos, contra la guía.

PRECAUCIÓN: Cuando corte una pieza de

trabajo con un grosor de 20 mm (13/16″) o menos,

asegúrese de usar un bloque espaciador para

asegurar la pieza de trabajo.

La prensa horizontal se puede instalar ya sea del lado

izquierdo o derecho de la base. Cuando realice cortes

en inglete de 22,5° o más, instale la prensa horizontal

del lado opuesto a la dirección en la que la base girato-

ria vaya a girar.

► 1. Placa de la prensa 2. Tuerca de la prensa

3. Seguro de la prensa

Si gira la tuerca de la prensa en sentido inverso al de

las manecillas del reloj, la prensa se liberará y podrá

desplazarse rápidamente hacia adentro y hacia afuera.

Para sujetar la pieza de trabajo, empuje el seguro de la

prensa hacia adelante hasta que la placa de la prensa

haga contacto con la pieza de trabajo y gire la tuerca

de la prensa en el sentido de las manecillas del reloj.

Luego gire el seguro de la prensa en el sentido de las

manecillas del reloj para asegurar la pieza de trabajo.

NOTA: El ancho máximo de la pieza de trabajo que

puede asegurarse con la prensa horizontal es de 228

mm (9″).

Base inferior

ADVERTENCIA: Apoye siempre una pieza de

trabajo de gran tamaño de tal forma que esté nive-

lada con la supercie de la base giratoria para un

corte preciso y para evitar una pérdida peligrosa

del control de la herramienta. Un apoyo adecuado

de la pieza de trabajo ayudará a evitar que el disco se

trabe ocasionando un posible retroceso brusco que

podría causar lesiones personales graves.

ADVERTENCIA: Antes de la operación de

corte, asegúrese siempre de que las bases infe-

riores estén aseguradas por los tornillos.

Para sostener piezas de trabajo largas de forma hori-

zontal, la herramienta cuenta con bases inferiores a

ambos lados. Aoje los tornillos y extienda las bases

inferiores a una longitud adecuada para sostener la

pieza de trabajo. Luego apriete los tornillos.

► 1. Base inferior 2. Tornillo

Cuando realice un corte, coloque la pieza de trabajo en

forma horizontal contra la guía lateral y la guía auxiliar

sobre la base inferior.

1 2

► 1. Guía lateral 2. Guía auxiliar 3. Base inferior

70 ESPAÑOL

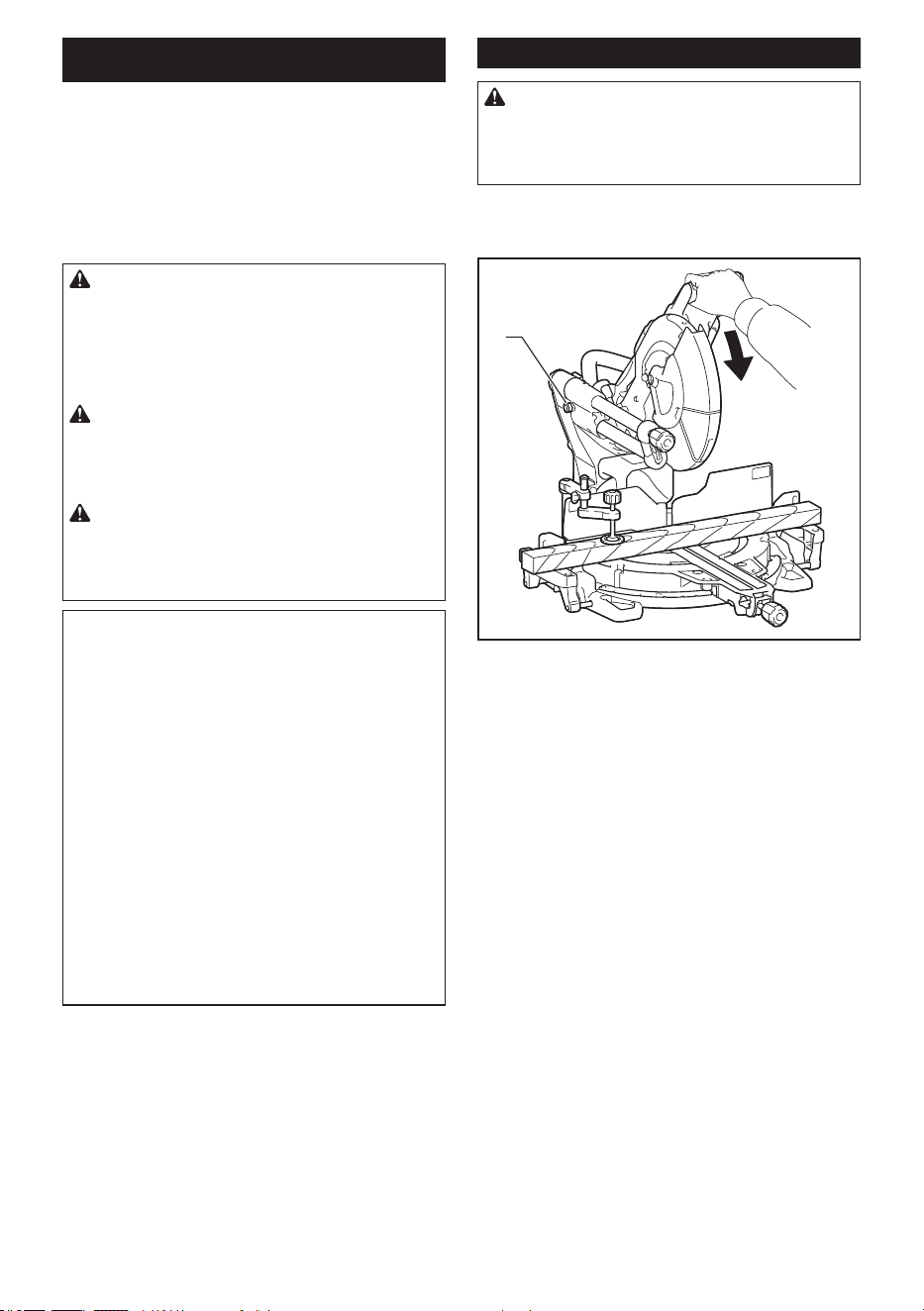

OPERACIÓN

Esta herramienta está diseñada para cortar productos

de madera. Con los discos de la sierra apropiados

y originales de Makita también se pueden cortar los

siguientes materiales:

— Productos de aluminio

Consulte nuestro sitio web o póngase en contacto con

su distribuidor local de Makita para información sobre

los discos de sierra circular correctos para emplearse

con el material que se va a cortar.

ADVERTENCIA: Asegúrese de que el disco

de la sierra no esté haciendo contacto con la

pieza de trabajo u otro material antes de activar

el interruptor. Encender la herramienta mientras el

disco esté haciendo contacto con la pieza de trabajo

puede ocasionar retrocesos bruscos y lesiones per-

sonales graves.

ADVERTENCIA: Tras una operación de corte,

no levante el disco de la sierra hasta que éste se

haya detenido por completo. Levantar un disco

que aún se encuentra girando puede causar lesiones

personales graves y daños a la pieza de trabajo.

ADVERTENCIA: No realice ningún ajuste en

la herramienta, tal como mover la perilla, el pomo

y las palancas, mientras el disco de la sierra esté

girando. El hacer ajustes mientras el disco está

girando podría ocasionar lesiones personales graves.

AVISO: Antes de usar la herramienta, asegúrese

de desbloquear la clavija de retención y liberar la

empuñadura de la posición hacia abajo.

AVISO: No haga excesiva presión sobre la empu-

ñadura mientras corta. Demasiada fuerza podría

sobrecargar el motor y/o disminuir la ecacia del

corte. La fuerza ejercida sobre la empuñadura debe

ser sólo la necesaria para realizar un corte parejo

sin disminuir de manera signicativa la velocidad del

disco.

AVISO: Presione suavemente la empuñadura

para realizar el corte. Si la empuñadura es oprimida

con fuerza, o si aplica presión lateral, el disco vibrará

y dejará una marca (marca de sierra) en la pieza de

trabajo y la precisión del corte se verá perjudicada.

AVISO: Cuando realice un corte por desliza-

miento, empuje suavemente el carro hacia la guía

lateral sin detenerse. Si el carro se detiene durante

el corte, quedará una marca en la pieza de trabajo y

la precisión de dicho corte se verá afectada.

Corte con prensa

ADVERTENCIA: Bloquee siempre el movi-

miento de deslizamiento del carro cuando

realice un corte con prensa. El cortar sin haberlo

bloqueado podría causar un retroceso brusco ocasio-

nando lesiones personales graves.

Las piezas de trabajo de hasta 92 mm (3-5/8″) de alto

y 183 mm (7-1/4″) de ancho pueden ser cortadas de la

siguiente manera.

► 1. Clavija de retención

1. Empuje el carro hacia la guía lateral hasta que se

detenga y bloquéelo con la clavija de retención.

2. Asegure la pieza de trabajo con el tipo adecuado

de prensa.

3. Encienda la herramienta sin que el disco de la

sierra circular haga contacto alguno y espere a que

éste adquiera velocidad completa antes de bajar la

empuñadura.

4. Luego baje lentamente la empuñadura a la posi-

ción completamente hacia abajo para realizar el corte

en la pieza de trabajo.

5. Una vez nalizado el corte, apague la herramienta

y espere hasta que el disco de la sierra circular se

haya detenido por completo antes de regresar el

disco de la sierra circular a su posición completamente

elevada.

71 ESPAÑOL

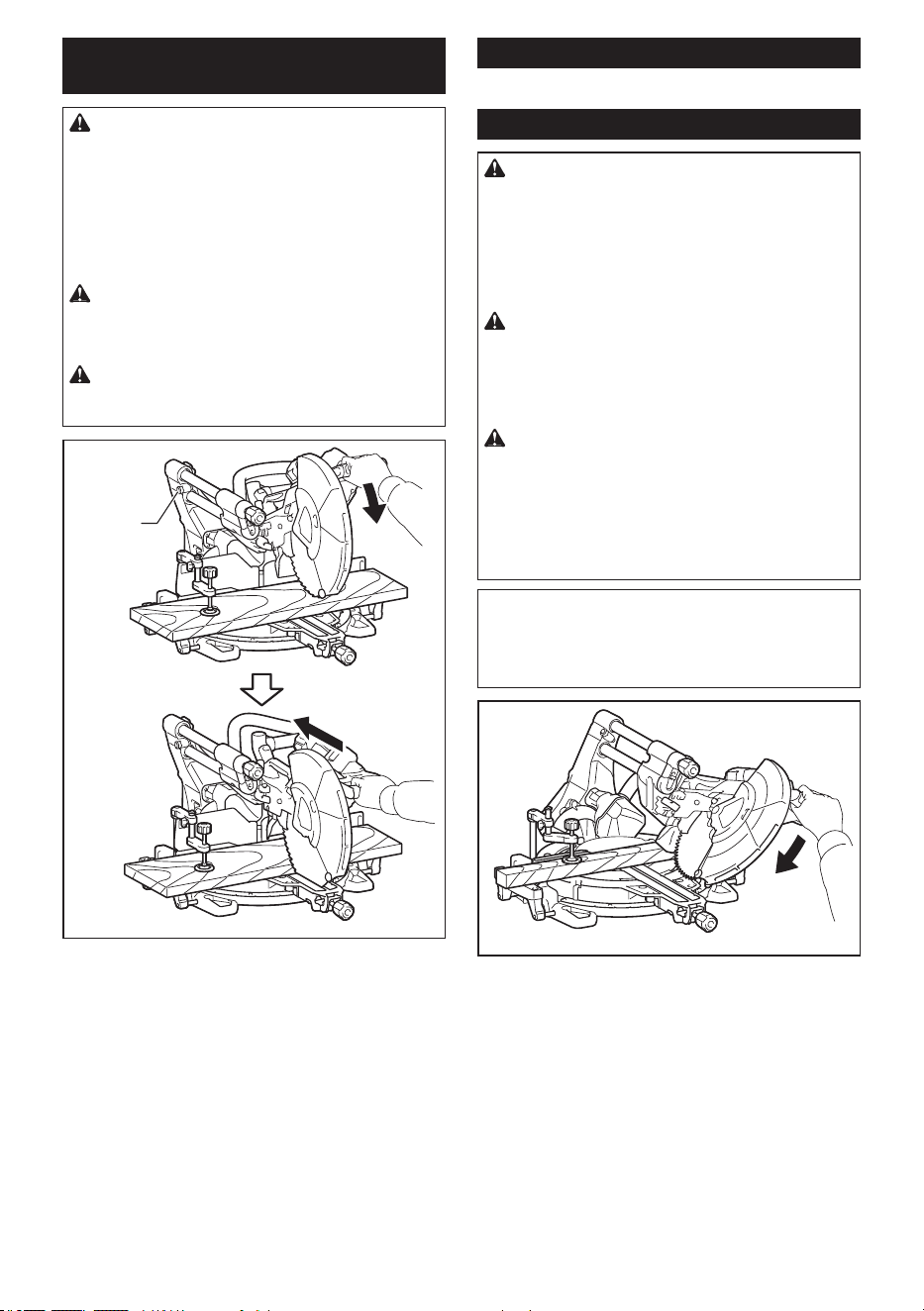

Corte por deslizamiento (empuje)

(corte de piezas de trabajo anchas)

ADVERTENCIA:

Siempre que realice un corte

por deslizamiento, jale primero el carro por completo

hacia usted y presione la empuñadura completa-

mente hacia abajo, y luego empuje el carro hacia

la guía lateral. Nunca inicie el corte con el carro sin

haberlo jalado completamente hacia usted. Si realiza

cortes por deslizamiento sin haber jalado el carro comple-

tamente hacia usted, podrían generarse retrocesos brus-

cos inesperados causando lesiones personales graves.

ADVERTENCIA:

Nunca intente realizar un corte por

deslizamiento mientras jala el carro hacia usted. Jalar el carro

hacia usted mientras se realiza un corte puede ocasionar retroce-

sos bruscos inesperados causando lesiones personales graves.

ADVERTENCIA: Nunca realice cortes por

deslizamiento con la empuñadura bloqueada en

la posición hacia abajo.

► 1. Clavija de retención

1. Desbloquee la clavija de retención para que el

carro pueda deslizarse libremente.

Asegure la pieza de trabajo con el tipo adecuado de prensa.

3. Jale el carro por completo hacia usted.

4. Encienda la herramienta sin que el disco de la

sierra haga contacto alguno y espere hasta que ésta

alcance la velocidad máxima.

Presione hacia abajo la empuñadura y empuje el carro

hacia la guía lateral y a través de la pieza de trabajo.

6. Una vez nalizado el corte, apague la herramienta

y espere hasta que el disco de la sierra se haya

detenido por completo antes de regresar el disco a su

posición completamente elevada.

Corte en inglete

Consulte la sección para ajustar el ángulo de inglete.

Corte en bisel

ADVERTENCIA: Una vez que haya ajustado

el disco para realizar un corte en bisel, asegúrese

de que el carro y el disco de la sierra puedan des-

plazarse libremente a través del rango completo

del corte previsto antes de operar la herramienta.

La interrupción del trayecto del carro o disco durante

la operación de corte puede ocasionar retrocesos

bruscos causando lesiones personales graves.

ADVERTENCIA:

Mientras realiza cortes en

bisel, mantenga las manos fuera de la ruta del

disco de la sierra. El ángulo del disco puede confundir

al operador respecto a la ruta actual del disco mientras

se realiza el corte haciendo que tenga contacto con el

disco lo cual causará lesiones personales graves.

ADVERTENCIA:

El disco de la sierra no

deberá levantarse hasta que se haya detenido por

completo. El fragmento cortado de una pieza de tra-

bajo durante un corte en bisel podría quedar colocado

contra el disco de la sierra. Si el disco se eleva mien-

tras está girando, el fragmento cortado podría ser

proyectado por el disco causando que se fragmente,

lo que podría ocasionar lesiones personales graves.

AVISO: Al presionar la empuñadura hacia bajo,

hágalo paralelamente con el disco. Si se aplica

fuerza de manera perpendicular a la base giratoria o

si la dirección de la presión es modicada durante el

corte, la precisión del corte se verá afectada.

1. Retire la guía superior del lado donde vaya a

inclinar el carro.

2. Desbloquee la clavija de retención.

3. Ajuste el ángulo de bisel conforme al procedi-

miento explicado en la sección para ajuste del ángulo

de bisel. Luego apriete el pomo.

4. Asegure la pieza de trabajo con una prensa.

5. Jale el carro por completo hacia usted.

Encienda la herramienta sin que el disco haga contacto

alguno y espere hasta que ésta alcance la velocidad máxima.

7. Baje suavemente la empuñadura hasta la posición

completamente hacia abajo aplicando presión parale-

lamente con el disco y empuje el carro hacia la guía

lateral para cortar la pieza de trabajo.

72 ESPAÑOL

8. Una vez nalizado el corte, apague la herramienta

y espere hasta que el disco se haya detenido por

completo antes de regresar el disco a su posición

completamente elevada.

Corte compuesto

El corte compuesto es un proceso en el que el ángulo

de bisel se hace al mismo tiempo en el que el ángulo

de inglete está siendo cortado en la pieza de trabajo. El

corte compuesto puede realizarse en el ángulo que se

muestra en la tabla.

Ángulo de inglete Ángulo de bisel

Izquierdo y derecho 0° - 45° Izquierdo y derecho 0° - 45°

Cuando realice un corte compuesto, consulte la sec-

ción para corte con prensa, corte por deslizamiento

(empuje), corte en inglete y corte en bisel.

Corte de zócalos

PRECAUCIÓN: Asegúrese de usar la prensa

horizontal (accesorio opcional) al cortar el zócalo.

PRECAUCIÓN: Cuando corte una pieza de

trabajo con un grosor de 20 mm (13/16″) o menos,

asegúrese de usar un bloque espaciador para

asegurar la pieza de trabajo.

Cuando corte el zócalo en un ángulo de inglete de 45°,

enganche la palanca de tope para evitar que la caja del

disco haga contacto con el zócalo. Esto mantendrá una

distancia entre el zócalo y la caja del disco al empujar

el carro completamente hacia adelante.

Consulte la sección ESPECIFICACIONES para ver la

capacidad de corte para zócalos.

► 1. Palanca del tope 2. Bloque espaciador 3. Prensa

horizontal

Corte de molduras corona y

cóncava

Las molduras corona y cóncava pueden ser cortadas

con una sierra de inglete telescópica, colocando las

molduras sobre la base giratoria.

Existen dos tipos comunes de molduras corona y un

tipo de moldura cóncava; moldura corona de ángulo de

pared de 52/38°, moldura corona de ángulo de pared

de 45° y moldura cóncava de ángulo de pared de 45°.

123

► 1. Moldura tipo corona de 52/38° 2. Moldura tipo

corona de 45° 3. Moldura tipo cóncava de 45°

Existen juntas de molduras corona y molduras cónca-

vas que se realizan para ser insertadas en rincones

“Internos” de 90° ((a) y (b) en la gura) y rincones

“Externos” de 90° ((c) y (d) en la gura).

(a) (b) (c) (d)

1. Rincón interno 2. Rincón externo

(a)

(b)

(a)

(b)

(a)

(b)

(a)

(b)

(c)

(d)

1. Rincón interno 2. Rincón externo

73 ESPAÑOL

Medición

Mida el ancho de la pared y ajuste la anchura de la

pieza de trabajo de acuerdo con éste. Siempre ase-

gúrese de que el ancho del borde de contacto con la

pared de la pieza de trabajo sea el mismo que la longi-

tud de la pared.

► 1. Pieza de trabajo 2. Anchura de la pared

3. Anchura de la pieza de trabajo 4. Borde de con-

tacto con la pared

Siempre haga pruebas de corte con varias piezas a n

de vericar los ángulos de la sierra.

Cuando corte molduras corona y cóncava, je el ángulo

de bisel y el ángulo de inglete tal como se indica en la

tabla (A), y posicione las molduras en la parte superior

de la base de la sierra tal como se indica en la tabla (B).

En caso de corte en bisel izquierdo

(a) (b) (c) (d)

1. Rincón interno 2. Rincón externo

Tabla (A)

–

Posición

de la

moldura

en la

gura

Ángulo de bisel Ángulo de inglete

Tipo de

52/38°

Tipo

de 45°

Tipo de

52/38°

Tipo

de 45°

Para

rincón

interno

(a)

Izquierda

33,9°

Izquierda

30°

Derecha

31,6°

Derecha

35,3°

(b)

Izquierda

31,6°

Izquierda

35,3°

Para

rincón

externo

(c)

(d) Derecha

31,6°

Derecha

35,3°

Tabla (B)

– Posición de

la moldura

en la gura

Borde de

la moldura

contra la

guía lateral

Pieza

terminada

Para rincón

interno

(a)

El borde de

contacto con el

techo deberá

estar contra la

guía lateral.

La pieza

terminada

estará del

lado izquierdo

del disco.

(b)

El borde de

contacto con la

pared deberá

estar contra la

guía lateral.

Para rincón

externo

terminada

estará del

lado derecho

del disco.(d)

El borde de

contacto con el

techo deberá

estar contra la

guía lateral.

Ejemplo:

En caso de cortar una moldura tipo corona de 52/38°

para la posición (a) en la gura de arriba:

• Incline y asegure la posición del ángulo de bisel a

33,9° a la IZQUIERDA.

• Ajuste y asegure la posición del ángulo de inglete

a 31,6° a la DERECHA.

• Coloque la moldura corona con la supercie

ancha de la parte trasera (oculta) sobre la base

giratoria con el BORDE DE CONTACTO CON EL

TECHO apoyado sobre la guía lateral de la sierra.

• La pieza terminada a ser utilizada siempre debe

estar del lado IZQUIERDO del disco luego de

terminado el corte.

En caso de un corte en bisel derecho

(a) (b) (c) (d)

1. Rincón interno 2. Rincón externo

Tabla (A)

–

Posición

de la

moldura

en la

gura

Ángulo de bisel Ángulo de inglete

Tipo de

52/38°

Tipo

de 45°

Tipo de

52/38°

Tipo

de 45°

Para

rincón

interno

(a) Derecha

33,9°

Derecha

30°

Derecha

31,6°

Derecha

35,3°

(b)

Izquierda

31,6°

Izquierda

35,3°

Para

rincón

externo

(c)

(d) Derecha

31,6°

Derecha

35,3°

74 ESPAÑOL

Tabla (B)

– Posición de

la moldura

en la gura

Borde de

la moldura

contra la

guía lateral

Pieza

terminada

Para rincón

interno

(a) El borde de

contacto

con la pared

deberá estar

contra la guía

lateral.

La pieza

terminada

estará del

lado derecho

del disco.

(b) El borde de

contacto

con el techo

deberá estar

contra la guía

lateral.

Para rincón

externo

terminada

estará del

lado izquierdo

del disco.

(d) El borde de

contacto

con la pared

deberá estar

contra la guía

lateral.

Ejemplo:

En caso de cortar una moldura tipo corona de 52/38°

para la posición (a) en la gura de arriba:

• Incline y asegure la posición del ángulo de bisel a

33,9° a la DERECHA.

• Ajuste y asegure la posición del ángulo de inglete

a 31,6° a la DERECHA.

• Coloque la moldura de corona con la super-

cie ancha de la parte trasera (oculta) hacia

abajo sobre la base giratoria con el BORDE DE

CONTACTO CON LA PARED apoyado contra la

guía lateral en la sierra.

• La pieza terminada que se va a utilizar siempre

deberá estar del lado DERECHO del disco una

vez realizado el corte.

75 ESPAÑOL

Ajustes del ángulo de inglete y de bisel

De la pared al ángulo de la moldura corona: 52°/38°

30.1

29.7

29.4

29.0

28.7

28.3

28.0

27.6

27.2

26.9

26.5

26.1

25.8

25.4

25.0

24.7

24.3

23.9

23.6

23.2

22.8

22.5

22.1

21.7

21.3

21.0

20.6

20.2

19.8

19.5

19.1

18.7

18.3

17.9

17.6

17.2

16.8

16.4

16.0

15.6

26.9

26.5

26.1

25.7

25.3

24.9

24.5

24.1

23.7

23.3

22.9

22.6

22.2

21.8

21.4

21.0

20.7

20.3

19.9

19.6

19.2

18.8

18.5

18.1

17.8

17.4

17.1

16.7

16.4

16.0

15.7

15.3

15.0

14.6

14.3

14.0

13.6

13.3

13.0

12.8

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

15.3

14.9

14.5

14.1

13.7

13.3

12.9

12.5

12.2

11.8

11.4

11.0

10.8

10.2

9.8

9.4

9.0

8.6

8.3

7.9

7.5

7.1

6.7

6.3

5.9

5.5

5.1

4.7

4.3

3.9

3.5

3.2

2.8

2.4

2.0

1.6

1.2

0.8

0.4

0.0

12.3

12.0

11.6

11.3

11.0

10.7

10.3

10.0

9.7

9.4

9.0

8.7

8.4

8.1

7.8

7.5

7.1

6.8

6.5

6.2

5.9

5.6

5.3

4.9

4.6

4.3

4.0

3.7

3.4

3.1

2.8

2.5

2.2

1.8

1.5

1.2

0.9

0.6

0.3

0.0

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

43.0

42.8

42.5

42.2

41.9

41.7

41.4

41.1

40.8

40.5

40.2

39.9

39.6

39.3

39.0

38.7

38.4

38.1

37.8

37.4

37.1

36.8

36.5

36.2

35.8

35.5

35.2

34.9

34.5

34.2

33.9

33.5

33.2

32.8

32.5

32.2

31.8

31.5

31.1

30.8

30.4

46.8

46.3

45.7

45.1

44.6

44.0

43.5

42.9

42.4

41.9

41.3

40.8

40.3

39.8

39.2

38.7

38.2

37.7

37.2

36.8

36.3

35.8

35.3

34.8

34.4

33.9

33.4

33.0

32.5

32.1

31.6

31.2

30.7

30.3

29.9

29.4

29.0

28.6

28.2

27.7

27.3

100

123123 123

A Lado del techo B Lado de la pared

1. Ángulo de la pared (grados) 2. Ángulo de bisel (grados) 3. Ángulo de inglete (grados)

76 ESPAÑOL

De la pared al ángulo de la moldura corona: 45°

26.7

26.4

26.1

25.8

25.5

25.2

24.9

24.6

24.2

23.9

23.6

23.3

23.0

22.7

22.3

22.0

21.7

21.4

21.0

20.7

20.4

20.0

19.7

19.4

19.1

18.7

18.4

18.1

17.7

17.4

17.1

16.7

16.4

16.0

15.7

15.4

15.0

14.7

14.3

14.0

30.2

29.8

29.4

28.9

28.5

28.1

27.6

27.2

26.8

26.3

25.9

25.5

25.1

24.7

24.3

23.8

23.4

23.0

22.6

22.2

21.8

21.4

21.0

20.6

20.2

19.8

19.4

19.0

18.6

18.2

17.9

17.5

17.1

16.7

16.3

15.9

15.6

15.2

14.8

14.4

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

13.7

13.3

13.0

12.6

12.3

11.9

11.6

11.2

10.9

10.5

10.2

9.8

9.5

9.2

8.8

8.5

8.1

7.8

7.4

7.1

6.7

6.4

6.0

5.6

5.3

4.9

4.6

4.2

3.9

3.5

3.2

2.8

2.5

2.1

1.8

1.4

1.1

0.7

0.4

0.0

14.1

13.7

13.3

12.9

12.6

12.2

11.8

11.5

11.1

10.7

10.4

10.0

9.6

9.3

8.9

8.5

8.2

7.8

7.5

7.1

6.7

6.4

6.0

5.7

5.3

5.0

4.6

4.3

3.9

3.5

3.2

2.8

2.5

2.1

1.8

1.4

1.1

0.7

0.4

0.0

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

37.8

37.5

37.3

37.1

36.8

36.6

36.4

36.1

35.9

35.6

35.4

35.1

34.9

34.6

34.4

34.1

33.9

33.6

33.3

33.1

32.8

32.5

32.3

32.0

31.7

31.4

31.1

30.9

30.6

30.3

30.0

29.7

29.4

29.1

28.8

28.5

28.2

27.9

27.6

27.3

27.0

50.8

50.2

49.6

49.1

48.5

48.0

47.4

46.9

46.4

45.8

45.3

44.8

44.2

43.7

43.2

42.7

42.1

41.6

41.1

40.6

40.1

39.6

39.1

38.6

38.1

37.7

37.2

36.7

36.2

35.7

35.3

34.8

34.3

33.9

33.4

32.9

32.5

32.0

31.6

31.1

30.7

100

123123 123

A Lado del techo B Lado de la pared

1. Ángulo de la pared (grados) 2. Ángulo de bisel (grados) 3. Ángulo de inglete (grados)

77 ESPAÑOL

Tope para moldura de corona

Accesorio opcional

Los topes para moldura de corona permiten cortar más

fácilmente una moldura de corona sin tener que inclinar

el disco de la sierra. Instálelos en la base giratoria tal

como se muestra en las ilustraciones.

A un ángulo de inglete de 45° derecho

► 1. Tope para moldura de corona I 2. Tope para mol-

dura de corona D 3. Base giratoria 4. Guía lateral

A un ángulo de inglete de 45° izquierdo

► 1. Tope para moldura de corona I 2. Tope para mol-

dura de corona D 3. Base giratoria 4. Guía lateral

Coloque la moldura de corona con el BORDE DE

CONTACTO CON LA PARED apoyado contra la guía

lateral y el BORDE DE CONTACTO CON EL TECHO

apoyado contra los topes para moldura de corona tal

como se muestra en la ilustración. Ajuste los topes para

moldura de corona según el tamaño de la moldura de

corona. Apriete los tornillos para asegurar los topes

para moldura de corona. Consulte la tabla (C) para ver

el ángulo de inglete.

► 1. Guía lateral 2. Tope para moldura de corona

(a) (b) (c) (d)

1. Rincón interno 2. Rincón externo

Tabla (C)

– Posición de

la moldura

en la gura

Ángulo de

inglete

Pieza

terminada

Para rincón

interno

(a) Derecha 45° Se conserva

el lado dere-

cho del disco

(b) Izquierda 45° Se conserva

el lado

izquierdo del

disco

Para rincón

externo

el lado dere-

cho del disco

(d) Derecha 45° Se conserva

el lado

izquierdo del

disco

78 ESPAÑOL

Corte de extrusión de aluminio

► 1. Prensa 2. Bloque espaciador 3. Guía lateral

4. Extrusión de aluminio 5. Bloque espaciador

Cuando asegure extrusiones de aluminio, utilice blo-

ques espaciadores o piezas de desecho tal como se

muestra en la gura para evitar la deformación del

aluminio. Utilice un lubricante de corte cuando corte

la extrusión de aluminio para evitar la acumulación de

material de aluminio en el disco de la sierra circular.

ADVERTENCIA: Nunca intente cortar extru-

siones de aluminio gruesas o redondas. Las

extrusiones de aluminio gruesas o redondas pueden

ser difíciles de asegurar y la pieza de trabajo podría

soltarse durante la operación de corte ocasionando la

pérdida de control y lesiones personales graves.

Técnica de capacidades de corte de

ancho máximo especiales

La capacidad de corte de ancho máximo puede

lograrse siguiendo los pasos a continuación:

Para el corte de ancho máximo de esta herramienta,

consulte las capacidades de corte para cortes especia-

les en la sección de ESPECIFICACIONES.

1. Ajuste la herramienta a un ángulo de inglete de 0°

o 45° y asegúrese de que la base giratoria esté blo-

queada. (Consulte la sección para ajuste del ángulo de

inglete).

2. Retire temporalmente las guías superiores tanto

derecha como izquierda y colóquelas a un lado.

3. Corte una plataforma en las dimensiones que se

indican en la ilustración usando un material plano de 38

mm (1-1/2″) de grueso, tal como madera, madera con-

trachapada o madera prensada.

► 1. Ángulo de inglete de 0°: Más de 450 mm (17-

3/4″) 2. Ángulo de inglete de 45°: Más de 325 mm

(12-3/4″) 3. 38 mm (1-1/2″) 4. Más de 760 mm (30″)

ADVERTENCIA: Asegúrese de utilizar un

material plano como plataforma. Un material que

no sea plano podría moverse durante la operación

de corte ocasionando un retroceso brusco y lesiones

personales graves.

NOTA: La capacidad máxima de corte en altura se

reducirá en la misma cantidad que el grosor de la

plataforma.

4. Coloque la plataforma en la herramienta de

manera que se extienda de igual forma sobre cada lado

de la base de la herramienta.

Asegure la plataforma a la herramienta usando cuatro

tornillos para madera de 6 mm (1/4″) a través de los

cuatro oricios en las guías inferiores.

► 1. Tornillos (dos de cada lado) 2. Guía inferior

3. Base 4. Plataforma

79 ESPAÑOL

ADVERTENCIA:

Asegúrese de que la plata-

forma esté colocada de manera plana contra la base

de la herramienta y rmemente asegurada a las guías

inferiores usando los cuatro oricios suministrados

para los tornillos. El no asegurar la plataforma de manera

adecuada podría provocar el movimiento y un posible

retroceso brusco ocasionando lesiones personales graves.

ADVERTENCIA:

Asegúrese de que la

herramienta esté rmemente montada sobre una

supercie estable y plana. El no montar y asegurar la

herramienta adecuadamente podría ocasionar la ines-

tabilidad de ésta ocasionando la pérdida de control y/o

que se cayera provocando lesiones personales graves.

5. Instale las guías superiores en la herramienta.

ADVERTENCIA: No utilice la herramienta sin

las guías superiores instaladas. Las guías superio-

res proporcionan el soporte adecuado requerido para

cortar la pieza de trabajo.

Si la pieza de trabajo no cuenta con el soporte ade-

cuado, ésta podría moverse provocando una posible

pérdida de control, un retroceso brusco y lesiones

personales graves.

6. Coloque la pieza de trabajo que va a cortar sobre

la plataforma asegurada a la herramienta.

7. Asegure la pieza de trabajo rmemente contra las

guías superiores con una prensa antes de cortar.

► 1. Guía superior 2. Prensa vertical 3. Pieza de

trabajo 4. Plataforma

8. Realice un corte a través de la pieza de trabajo

lentamente, de acuerdo con la operación explicada en

la sección para corte por deslizamiento (empuje).

ADVERTENCIA: Asegúrese de que la pieza

de trabajo esté asegurada con la prensa y haga

el corte lentamente. El no seguir esta indicación

podría causar que la pieza de trabajo se moviera

ocasionando un posible retroceso brusco y lesiones

personales graves.

ADVERTENCIA: Tenga presente que la pla-

taforma podría ablandarse tras varios cortes en

distintos ángulos de inglete. Si la plataforma se

ablanda debido a múltiples cortes de la sierra en el

material, la plataforma deberá ser reemplazada. Si

la plataforma ablandada no es reemplazada, esto

podría causar que la pieza de trabajo se moviera

durante el corte, ocasionando un posible retroceso

brusco y lesiones personales graves.

Corte de ranuras

ADVERTENCIA: No intente realizar este tipo

de corte al usar un tipo de disco más ancho o

discos para corte de ranuras. Intentar realizar un

corte de ranura con un disco más ancho o con discos

para cortes tipo ranura podría ocasionar resultados

inesperados en el corte, así como retrocesos bruscos

que resulten en lesiones personales graves.

ADVERTENCIA: Asegúrese de regresar el

brazo de retención a la posición original al reali-

zar un tipo de corte que no sea de ranura. Intentar

realizar un corte con el brazo de retención en la

posición incorrecta podría ocasionar resultados ines-

perados en el corte, así como retrocesos bruscos que

resulten en lesiones personales graves.

Para realizar un corte de ranuras, haga lo siguiente:

1. Ajuste la posición del límite inferior del disco de

la sierra circular con el tornillo de ajuste y el brazo de

retención para restringir la profundidad de corte del

disco de la sierra circular. Consulte la sección para el

brazo de retención.

2. Tras ajustar la posición del límite inferior del disco

de la sierra circular, haga dos cortes paralelos a todo lo

largo del ancho de la pieza de trabajo usando un corte

por deslizamiento (empuje).

► 1. Corte de ranura con disco

3. Retire el material de la pieza de trabajo que haya

quedado en las ranuras con un cincel.

Elemento auxiliar de madera

ADVERTENCIA: Use tornillos para jar el

elemento auxiliar de madera a la guía lateral. Los

tornillos deberán colocarse de tal forma que las

cabezas de éstos queden por debajo de la super-

cie del elemento auxiliar de madera para que no

intereran con la ubicación de la pieza de trabajo.

Una mala alineación de la pieza de trabajo puede

causar movimiento inesperado durante la operación

de corte, el cual puede resultar en pérdida del control

y en lesiones personales graves.

80 ESPAÑOL

PRECAUCIÓN: Use una pieza recta de

madera con un grueso uniforme para el elemento

auxiliar de madera.

PRECAUCIÓN: Para poder cortar completa-

mente a través de piezas de trabajo con una altura

de 107 mm a 120 mm (4-1/4″ a 4-3/4″), deberá

usarse un elemento auxiliar de madera en la guía

lateral. El elemento auxiliar de madera mantendrá

un espacio entre la pieza de trabajo y la guía permi-

tiendo que el disco efectúe un corte más profundo.

AVISO: Una vez que el elemento auxiliar de

madera esté colocado, no gire la base giratoria si

la empuñadura está abajo. Si lo hace, el disco y/o el

elemento auxiliar de madera podrían dañarse.

El uso de elementos auxiliares de madera ayuda a

realizar el corte de las piezas de trabajo libre de astillas.

Acople un elemento auxiliar de madera a la guía lateral

utilizando los oricios en la guía lateral y tornillos de 6

mm (1/4″).

Observe la gura donde se muestran las dimensiones

para el elemento auxiliar de madera sugerido.

3 3

45 54

► 1. Oricio 2. Más de 15 mm (9/16″) 3. Más de

270 mm (10-5/8″) 4. 90 mm (3-1/2″) 5. 145 mm

(5-3/4″) 6. 19 mm (3/4″) 7. 115 mm - 120 mm (4-1/2″

- 4-3/4″)

EJEMPLO Cuando corte piezas de trabajo de 115

mm (4-1/2″) y 120 mm (4-3/4″) de alto, utilice un ele-

mento auxiliar de madera con el siguiente grosor.

Ángulo de inglete Grosor del elemento auxiliar de madera

115 mm (4-1/2″) 120 mm (4-3/4″)

0° 20 mm (13/16″) 38 mm (1-1/2″)

Izquierda y dere-

cha 45°

15 mm (9/16″) 25 mm (1″)

Izquierda y dere-

cha 60°

15 mm (9/16″) 25 mm (1″)

Transporte de la herramienta

Antes de transportar la herramienta, cerciórese de reti-

rar el cartucho de batería y que todas las piezas móvi-

les de la sierra de inglete estén aseguradas. Verique

siempre lo siguiente:

• Que se haya retirado el cartucho de batería.

• Que el carro esté posicionado en un ángulo de

bisel de 0° y asegurado.

• Que el carro se haya bajado y bloqueado.

• Que el carro se haya deslizado por completo

hacia las guías laterales y esté bloqueado.

• Que la base giratoria esté posicionada totalmente

en el ángulo de inglete derecho y asegurada.

• Que las bases inferiores estén guardadas y

aseguradas.

Transporte la herramienta sosteniendo ambos lados de

la base.

ADVERTENCIA: La clavija de retención para

la elevación del carro debe usarse únicamente

para nes de transporte y almacenamiento y no

para ninguna operación de corte. El uso de la

clavija de retención para operaciones de corte puede

causar un movimiento inesperado del disco de la

sierra circular, resultando en retrocesos bruscos y

lesiones personales graves.

PRECAUCIÓN: Asegúrese siempre de que

todas las partes móviles se encuentran jas antes

de transportar la herramienta. Durante el transporte

de la herramienta, el desplazamiento o desliza-

miento de alguna de sus partes podría provocar la

pérdida de control o equilibrio ocasionando lesiones

personales.

PRECAUCIÓN: Asegúrese de que la eleva-

ción del carro quede debidamente bloqueada por

su parte inferior mediante la clavija de retención.

Si la clavija de retención no se acopla adecuada-

mente, el carro podría brincar hacia arriba súbita-

mente y ocasionar una lesión personal.

81 ESPAÑOL

FUNCIÓN DE ACTIVACIÓN

INALÁMBRICA

Lo que puede hacer con la función

de activación inalámbrica

La función de activación inalámbrica permite una ope-

ración limpia y cómoda. Si conecta a la herramienta

una aspiradora compatible, podrá hacer que ésta

funcione automáticamente al activar el interruptor de la

herramienta.

Para hacer uso de la función de activación inalámbrica,

tenga preparado lo siguiente:

• Una unidad inalámbrica (accesorios opcionales)

• Una aspiradora compatible con la función de

activación inalámbrica

A continuación se presenta la descripción general del

ajuste de la función de activación inalámbrica. Consulte

cada sección para ver los procedimientos a detalle.

1. Instalación de la unidad inalámbrica

2. Registro de la herramienta para la aspiradora

3. Inicio de la función de activación inalámbrica

Instalación de la unidad inalámbrica

Accesorio opcional

PRECAUCIÓN: Coloque la herramienta sobre

una supercie plana y estable cuando vaya a

instalar la unidad inalámbrica.

AVISO: Limpie el polvo y la suciedad en la herra-

mienta antes de instalar la unidad inalámbrica.

El polvo o la suciedad podrían causar una avería

si llegan a introducirse en la ranura de la unidad

inalámbrica.

AVISO: Para evitar una avería a causa de la elec-

tricidad estática, toque un material de descarga

de electricidad estática, tal como una pieza metá-

lica de la herramienta antes de levantar la unidad

inalámbrica.

AVISO: Cuando vaya a instalar la unidad inalám-

brica, asegúrese siempre de que ésta sea inser-

tada en la dirección correcta y que la tapa esté

completamente cerrada.

1. Abra la tapa en la herramienta tal como se mues-

tra en la ilustración.

► 1. Tapa

2. Inserte la unidad inalámbrica en la ranura y luego

cierre la tapa.

Cuando inserte la unidad inalámbrica, alinee las partes

salientes con las partes cóncavas en la ranura.

► 1. Unidad inalámbrica 2. Parte saliente 3. Tapa

4. Parte cóncava

82 ESPAÑOL

Cuando extraiga la unidad inalámbrica, abra la tapa

lentamente. Los ganchos en la parte posterior de la

tapa levantarán la unidad inalámbrica mientras usted

jala hacia arriba la tapa.

► 1. Unidad inalámbrica 2. Gancho 3. Tapa

Una vez extraída la unidad inalámbrica, guárdela en el

estuche suministrado o en un contenedor libre de elec-

tricidad estática.

AVISO: Use siempre los ganchos en la parte

posterior de la tapa cuando extraiga la unidad

inalámbrica. Si los ganchos no sujetan la unidad

inalámbrica, cierre la tapa por completo y vuelva a

abrirla lentamente.

Registro de la herramienta para la

aspiradora

NOTA: Para el registro de la herramienta, se requiere

una aspiradora Makita compatible con la función de

activación inalámbrica.

NOTA: Termine de instalar la unidad inalámbrica en

la herramienta antes de comenzar con el registro de

la herramienta.

NOTA: Evite encender los siguientes interruptores

durante el registro de la herramienta:

• el gatillo interruptor de la herramienta

• el interruptor de aspiradora de la herramienta

• el interruptor de alimentación de la aspiradora

NOTA: Consulte también el manual de instrucciones

de la aspiradora.

Si desea activar la aspiradora junto con el interruptor

de la herramienta, termine antes con el registro de la

herramienta.

1. Instale las baterías en la aspiradora y en la

herramienta.

2. Ajuste el interruptor de modo en espera en la aspi-

radora en “AUTO”.

► 1. Interruptor de modo en espera

3. Oprima el botón de activación inalámbrica en la

aspiradora durante 3 segundos hasta que la luz indica-

dora de activación inalámbrica parpadee en verde. Y

luego oprima el botón de activación inalámbrica en la

herramienta de la misma manera.

► 1. Botón de activación inalámbrica 2. Luz indica-

dora de activación inalámbrica

83 ESPAÑOL

Si la aspiradora y la herramienta han sido conectadas

exitosamente, las luces indicadoras de activación ina-

lámbrica se encenderán en verde durante 2 segundos y

comenzarán a parpadear en azul.

NOTA: Las luces indicadoras de activación inalám-

brica terminarán parpadeando en verde después de

un lapso de 20 segundos. Oprima el botón de acti-

vación inalámbrica en la herramienta mientras la luz

indicadora de activación inalámbrica en la aspiradora

esté parpadeando. Si la luz indicadora de activación

inalámbrica no parpadea en verde, oprima el botón

de activación inalámbrica durante un lapso breve y

vuelva a mantenerlo oprimido.

NOTA: Cuando realice dos o más registros de la

herramienta para una aspiradora, termine el registro

de la herramienta de uno en uno.

Inicio de la función de activación

inalámbrica

NOTA: Termine con el registro de la herramienta para

la aspiradora antes de la activación inalámbrica.

NOTA: Consulte también el manual de instrucciones

de la aspiradora.

Después de registrar una herramienta en la aspiradora,

esta última se activará automáticamente junto con el

interruptor de la herramienta. Tire del gatillo interruptor

de la herramienta para hacer funcionar la aspiradora

durante la operación. La aspiradora también empieza a

funcionar al oprimir el botón de aspiradora de la herra-

mienta por cualquier operación de cortado.

1. Instale la unidad inalámbrica en la herramienta.

Conecte la manguera de la aspiradora a la herramienta.

3. Ajuste el interruptor de modo en espera en la aspi-

radora en “AUTO”.

► 1. Interruptor de modo en espera

4. Oprima el botón de activación inalámbrica en la

herramienta durante un lapso breve. La luz indicadora

de activación inalámbrica parpadeará en azul.

► 1. Botón de activación inalámbrica 2. Luz indica-

dora de activación inalámbrica

Jale el gatillo interruptor de la herramienta. Verique

que la aspiradora funcione mientras jala el gatillo interruptor.

Oprima el botón de aspiradora para hacer funcionar

la aspiradora. Verique si la luz indicadora de activación

inalámbrica se ilumina en color azul y la aspiradora sigue

funcionando hasta que oprime el botón nuevamente.

84 ESPAÑOL

7. Para detener la operación de la aspiradora, suelte

el gatillo interruptor u oprima el botón de aspiradora

nuevamente. La aspiradora deja de funcionar unos

cuantos segundos después de la operación del inte-

rruptor, y luego la lámpara gira para parpadear en color

azul.

NOTA: El estado del interruptor (encender/apagar la

aspiradora) se puede observar en la luz indicadora de

activación inalámbrica. Para más detalles, consulte la

sección para la descripción del estado de la luz indi-

cadora de activación inalámbrica.

8. Para detener la activación inalámbrica de la aspi-

radora, oprima el botón de activación inalámbrica en la

herramienta.

NOTA: La luz indicadora de activación inalámbrica en

la herramienta dejará de parpadear en azul cuando

no haya operación durante 2 horas. En este caso,

ajuste el interruptor de modo en espera en la aspi-

radora en “AUTO” y oprima el botón de activación

inalámbrica en la herramienta nuevamente.

NOTA: La aspiradora funcionará/detendrá con un

retraso. Existirá un desfase cuando la aspiradora

detecte la activación del interruptor de la herramienta.

NOTA: La distancia de transmisión de la unidad

inalámbrica podrá variar en función del lugar y las

circunstancias de los alrededores.

NOTA: Cuando dos o más herramientas estén

registradas en una aspiradora, esta última podrá

comenzar a funcionar incluso si usted no jala el gatillo

interruptor o enciende el botón de aspiradora, debido

a que otro usuario está utilizando la función de acti-

vación inalámbrica.

Descripción del estado de la luz indicadora de activación inalámbrica

► 1. Luz indicadora de activación inalámbrica

La luz indicadora de activación inalámbrica muestra el estado de la función de activación inalámbrica. Consulte la

tabla a continuación para ver qué signica el estado de la luz indicadora.

Estado Luz indicadora de activación inalámbrica Descripción

Color

Encendida

Parpadeando

Duración

En espera Azul

2 horas La activación inalámbrica de la aspiradora está disponible. La

luz se apagará automáticamente cuando no se realice ninguna

operación durante 2 horas.

Cuando

la herra-

mienta

está fun-

cionando.

La activación inalámbrica de la aspiradora está disponible y la

herramienta está funcionando.

Registro

de la

herramienta

Verde

segundos

Ya se puede realizar el registro de la herramienta. Esperando el

registro por parte de la aspiradora.

segundos

El registro de la herramienta ha terminado. La luz indicadora de

activación inalámbrica comenzará a parpadear en azul.

Cancelación

del regis-

tro de la

herramienta

Rojo 20

segundos

Ya se puede cancelar el registro de la herramienta. Esperando la

cancelación por parte de la aspiradora.

segundos

La cancelación del registro de la herramienta ha terminado. La

luz indicadora de activación inalámbrica comenzará a parpadear

en azul.

Otros Rojo

segundos

La energía es suministrada a la unidad inalámbrica y la función

de activación inalámbrica está arrancando.

Apagada - - La activación inalámbrica de la aspiradora se ha detenido.

85 ESPAÑOL

Cancelación del registro de la

herramienta para la aspiradora

Realice el siguiente procedimiento para cancelar el

registro de la herramienta para la aspiradora.

Instale las baterías en la aspiradora y en la herramienta.

2. Ajuste el interruptor de modo en espera en la aspi-

radora en “AUTO”.

► 1. Interruptor de modo en espera

3. Oprima el botón de activación inalámbrica en la

aspiradora durante 6 segundos. La luz indicadora de

activación inalámbrica parpadeará en verde y luego se

pondrá en rojo. Después de eso, oprima el botón de

activación inalámbrica en la herramienta de la misma

manera.

► 1. Botón de activación inalámbrica 2. Luz indica-

dora de activación inalámbrica

Si la cancelación se realiza exitosamente, las luces

indicadoras de activación inalámbrica se encenderán

en rojo durante 2 segundos y comenzarán a parpadear

en azul.

NOTA: Las luces indicadoras de activación inalám-

brica terminarán parpadeando en rojo después de un

lapso de 20 segundos. Oprima el botón de activación

inalámbrica en la herramienta mientras la luz indi-

cadora de activación inalámbrica en la aspiradora

esté parpadeando. Si la luz indicadora de activación

inalámbrica no parpadea en rojo, oprima el botón

de activación inalámbrica durante un lapso breve y

vuelva a mantenerlo oprimido.

86 ESPAÑOL

Detección y solución de problemas para la función de activación inalámbrica

Antes de solicitar alguna reparación, primero realice una inspección por su cuenta. Si detecta algún problema que

no esté explicado en el manual, no intente desensamblar la herramienta. En vez de esto, solicite la reparación a un

centro de servicio autorizado de Makita, usando siempre piezas de repuesto Makita.

Estado de la anomalía Causa probable (avería) Remedio

La luz indicadora de activación ina-

lámbrica no enciende/parpadea.

La unidad inalámbrica no está instalada

en la herramienta.

La unidad inalámbrica está instalada

incorrectamente en la herramienta.

Instale la unidad inalámbrica correctamente.

La terminal de la unidad inalámbrica y/o

la ranura está sucia.

Retire con cuidado el polvo y la suciedad en la

terminal de la unidad inalámbrica y limpie la ranura.

El botón de activación inalámbrica en la

herramienta no se ha oprimido.

Oprima el botón de activación inalámbrica en la

herramienta durante un lapso breve.

El interruptor de modo en espera en la

aspiradora no está ajustado en “AUTO”.

Ajuste el interruptor de modo en espera en la

aspiradora en “AUTO”.

No hay suministro de energía. Suministre energía a la herramienta y a la

aspiradora.

No se puede terminar/cancelar

el registro de la herramienta

exitosamente.

La unidad inalámbrica no está instalada

en la herramienta.

La unidad inalámbrica está instalada

incorrectamente en la herramienta.

Instale la unidad inalámbrica correctamente.

La terminal de la unidad inalámbrica y/o

la ranura está sucia.

Retire con cuidado el polvo y la suciedad en la

terminal de la unidad inalámbrica y limpie la ranura.

El interruptor de modo en espera en la

aspiradora no está ajustado en “AUTO”.

Ajuste el interruptor de modo en espera en la

aspiradora en “AUTO”.

No hay suministro de energía. Suministre energía a la herramienta y a la

aspiradora.

Operación incorrecta Oprima el botón de activación inalámbrica durante

un lapso breve y realice los procedimientos de

registro/cancelación de la herramienta nuevamente.

La herramienta y la aspiradora están

lejos una de la otra (fuera del rango de

transmisión).

Acerque más la herramienta a la aspiradora. La

distancia máxima de transmisión es de aproxima-

damente 10 m, pero puede variar en función de las

circunstancias.

Antes de terminar el registro o cancela-

ción de la herramienta:

- que se jale el gatillo interruptor de la

herramienta; o

- que el botón de aspiradora de la

herramienta se encienda; o

- que el botón de encendido de la

aspiradora se encienda.

Oprima el botón de activación inalámbrica durante

un lapso breve y realice los procedimientos de

registro/cancelación de la herramienta nuevamente.

Los procedimientos de registro para

la herramienta o aspiradora no se han

terminado.

Realice los procedimientos de registro tanto para

la herramienta como para la aspiradora al mismo

tiempo.

La perturbación radioeléctrica generada

por otros aparatos que emiten ondas de

radio de alta intensidad.

Mantenga la herramienta y la aspiradora lejos de

aparatos tales como dispositivos Wi-Fi y hornos de

microondas.

87 ESPAÑOL

Estado de la anomalía Causa probable (avería) Remedio

La aspiradora no funciona junto con

el interruptor de la herramienta.

La unidad inalámbrica no está instalada

en la herramienta.

La unidad inalámbrica está instalada

incorrectamente en la herramienta.

Instale la unidad inalámbrica correctamente.

La terminal de la unidad inalámbrica y/o

la ranura está sucia.

Retire con cuidado el polvo y la suciedad en la

terminal de la unidad inalámbrica y limpie la ranura.

El botón de activación inalámbrica en la

herramienta no se ha oprimido.

Oprima el botón de activación inalámbrica durante

un lapso breve y asegúrese de que la luz indicadora

de activación inalámbrica esté parpadeando en

azul.

El interruptor de modo en espera en la

aspiradora no está ajustado en “AUTO”.

Ajuste el interruptor de modo en espera en la

aspiradora en “AUTO”.

Más de 10 herramientas están registra-

das en la aspiradora.

Vuelva a realizar el registro de la herramienta.

Si más de 10 herramientas están registradas en la

aspiradora, la herramienta registrada al principio se

cancelará automáticamente.

La aspiradora no ha registrado las

herramientas con éxito.

Renueve los registros de la herramienta.

La aspiradora borró todos los registros

de la herramienta.

Vuelva a realizar el registro de la herramienta.

No hay suministro de energía. Suministre energía a la herramienta y a la

aspiradora.

La herramienta y la aspiradora están

lejos una de la otra (fuera del rango de

transmisión).

Acerque más la herramienta a la aspiradora. La

distancia máxima de transmisión es de aproxima-

damente 10 m, pero puede variar en función de las

circunstancias.

La perturbación radioeléctrica generada

por otros aparatos que emiten ondas de

radio de alta intensidad.

Mantenga la herramienta y la aspiradora lejos de

aparatos tales como dispositivos Wi-Fi y hornos de

microondas.

La aspiradora está funcionando

mientras ninguno de los interrup-

tores de la herramienta están en

funcionamiento.

Otros usuarios están usando la activa-

ción inalámbrica de la aspiradora con

sus herramientas.

Apague el botón de activación inalámbrica de las

demás herramientas o cancele el registro de dichas

herramientas.

MANTENIMIENTO

ADVERTENCIA: Asegúrese siempre de que

la herramienta esté apagada y el cartucho de

batería extraído antes de intentar realizar una ins-

pección o mantenimiento. El no retirar el cartucho

de batería y apagar la herramienta podría ocasionar

un arranque accidental de la herramienta y provocar

lesiones personales graves.

ADVERTENCIA: Asegúrese de que el disco

de la sierra circular esté alado y limpio para

una operación óptima y segura. Intentar realizar

cortes con un disco no alado y/o sucio puede causar

retrocesos bruscos y resultar en lesiones personales

graves.

PRECAUCIÓN: Antes de intentar realizar una

inspección o mantenimiento, asegúrese siempre

de que el protector del disco esté cerrado en la

posición original. No sujete ni ate el protector del

disco en la posición abierta durante las operacio-

nes de limpieza. Un disco expuesto podría resultar

en una lesión personal.

AVISO: Nunca use gasolina, bencina, diluyente

(tíner), alcohol o sustancias similares. Puede que

esto ocasione grietas o descoloramiento.

Para mantener la SEGURIDAD y FIABILIDAD del pro-

ducto, las reparaciones, y cualquier otra tarea de man-

tenimiento o ajuste deberán ser realizadas en centros

de servicio autorizados o de fábrica Makita, empleando

siempre repuestos Makita.

Ajuste del ángulo de corte

Esta herramienta ya viene cuidadosamente ajustada y

alineada de fábrica, pero una manipulación descuidada

podría afectar la alineación. Si su herramienta no está

adecuadamente alineada, haga lo siguiente:

88 ESPAÑOL

Ángulo de inglete

Baje la empuñadura por completo y bloquéela en la

posición hacia abajo con la clavija de retención. Empuje

el carro hacia la guía lateral.

Rote la perilla en sentido inverso al de las maneci-

llas del reloj, y que la base giratoria esté lista para la

función de tope de seguridad mediante la palanca de

bloqueo.

Luego, aoje los tornillos que aseguran el marcador y la

escala del ángulo de inglete.

► 1. Perilla 2. Palanca de bloqueo 3. Tornillo en el

marcador 4. Tornillos en la escala del ángulo de

inglete 5. Escala del ángulo de inglete

Ajuste la base giratoria en la posición de 0° usando la

función de tope de seguridad. Cuadre el lado del disco

de la sierra circular con la cara de la guía lateral usando

una regla triangular o escuadra. Mientras los mantiene

cuadrados, apriete los tornillos en la escala del ángulo

de inglete. Después, alinee los marcadores (tanto el

derecho como el izquierdo) con la posición de 0° en la

escala del ángulo de inglete y luego apriete el tornillo

en el marcador.

► 1. Regla triangular 2. Marcador

Ángulo de bisel

Ángulo de bisel de 0°

Empuje el carro hacia las guías laterales y bloquee el movi-

miento de deslizamiento con la clavija de retención. Baje el

carro por completo y bloquéelo en la posición hacia abajo con

la clavija de retención. Gire el pomo en sentido inverso al de

las manecillas del reloj y luego gire el perno de ajuste de 0°

a dos o tres giros en sentido inverso al de las manecillas del

reloj para inclinar el disco de la sierra circular hacia la derecha.

►

1. Pomo 2. Perno de ajuste a 0° 3. Tornillo del marcador

Cuadre cuidadosamente el lado del disco de la sierra circular

con la parte superior de la base giratoria usando una regla

triangular, escuadra, etc., y girando el perno de ajuste a 0° en

el sentido de las manecillas del reloj. Luego apriete el pomo r-

memente para asegurar el ángulo de 0° previamente ajustado.

1 2

► 1. Regla triangular 2. Disco de la sierra 3. Parte

superior de la base giratoria

Verique nuevamente que el lado del disco de la sierra

circular cuadre con la parte superior de la base girato-

ria. Aoje el tornillo en el marcador. Alinee el marcador

con la posición de 0° en la escala del ángulo de bisel y

luego apriete el tornillo.

89 ESPAÑOL

Ángulo de bisel de 45°

AVISO: Antes de ajustar el ángulo de bisel de

45°, termine de ajustar el ángulo de bisel de 0°.

Aoje el pomo e incline el carro completamente hacia el

lado que desee vericar. Compruebe que el marcador

indique la posición de 45° en la escala del ángulo de

bisel.

► 1. Pomo

De no ser así, debe alinearlo con la posición de 45°

girando el perno de ajuste en la escala del ángulo de

bisel del lado opuesto de la base.

► 1. Perno de ajuste a 45° a la izquierda 2. Perno de

ajuste a 45° a la derecha

Ajuste de las guías auxiliares

Ajuste las guías auxiliares sobre las bases inferiores si

no están alineadas con las guías laterales.

1. Aoje los pernos que sujetan las guías auxiliares

con la llave hexagonal.

2. Coloque una barra rígida recta, como un elemento

cuadrado de acero, horizontalmente contra las guías

laterales.

3. Mientras la barra está horizontal contra las guías

laterales, coloque las guías auxiliares de manera que la

cara de la guía auxiliar quede horizontal contra la barra.

Una vez hecho esto, apriete los pernos.

► 1. Perno 2. Guía auxiliar 3. Guía lateral 4. Barra

rígida

Limpieza del lente de la lámpara

PRECAUCIÓN: Antes de limpiar el lente de

la lámpara, siempre retire el disco de la sierra

circular.

AVISO: No retire el tornillo que ja el lente. Si el

lente no sale, aoje el tornillo todavía más.

AVISO: Utilice un paño seco para quitar la sucie-

dad de la lente de la lámpara. Tenga cuidado de

no rayar la lente de la lámpara ya que la ilumina-

ción podría disminuir.

AVISO: No utilice disolventes ni limpiadores a

base de petróleo en el lente.

90 ESPAÑOL

La luz LED es difícil de visualizar si el lente para la

luz se llega a ensuciar. Limpie el lente en intervalos

regulares.

Retire el cartucho de batería. Aoje el tornillo y saque

el lente. Limpie el lente con cuidado usando un paño

suave húmedo.

► 1. Tornillo 2. Lente

Luego del uso

Luego de utilizar la herramienta, limpie los restos de

astillas y polvo con un paño o similar. Mantenga el

protector del disco limpio de acuerdo con las instruccio-

nes proporcionadas en la sección “Protector del disco”.

Lubrique las partes deslizantes con aceite para máqui-

nas a n de evitar que se oxiden.

ACCESORIOS

OPCIONALES

ADVERTENCIA: Estos accesorios o adi-

tamentos Makita están recomendados para

utilizarse con su herramienta Makita que se

especica en este manual. El uso de cualquier otro

accesorio o aditamento puede ocasionar lesiones

personales graves.

ADVERTENCIA: Use los accesorios o adi-

tamentos Makita solamente para su propósito

designado. El uso inapropiado de un accesorio

o aditamento puede causar lesiones personales

graves.

Si necesita cualquier ayuda para más detalles en

relación con estos accesorios, pregunte a su centro de

servicio local Makita.

• Discos de sierra con puntas de carburo

• Prensa vertical

• Prensa horizontal

• Conjunto de topes para moldura de corona

• Bolsa recolectora de polvo

• Regla triangular

• Llave hexagonal

• Unidad inalámbrica

• Juego de pedestales

• Batería y cargador originales de Makita

NOTA: Algunos de los artículos en la lista pueden

incluirse en el paquete de la herramienta como acce-

sorios estándar. Éstos pueden variar de país a país.

GARANTÍA LIMITADA DE MAKITA

Ésta Garantía no aplica para México

Consulte la hoja de la garantía anexa para ver los

términos más vigentes de la garantía aplicable a este

producto. En caso de no disponer de esta hoja de

garantía anexa, consulte los detalles sobre la garantía

descritos en el sitio web de su país respectivo indicado

a continuación.

Estados Unidos de América: www.makitatools.com

Canadá: www.makita.ca

Otros países: www.makita.com

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to the State of California

to cause cancer, birth defects or other reproductive harm. Some examples

of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this

type of work. To reduce your exposure to these chemicals: work in a well

ventilated area, and work with approved safety equipment, such as those

dust masks that are specially designed to filter out microscopic particles.

WARNING

< USA only >

ADVERTENCIA

Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y

otras actividades de la construcción contienen sustancias químicas

reconocidas por el Estado de California como causantes de cáncer, defectos

de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos

productos químicos son:

• plomo de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone varía, dependiendo de la frecuencia con la que

realice este tipo de trabajo. Para reducir la exposición a estos productos

químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad

indicado, tal como las máscaras contra polvo que están especialmente

diseñadas para filtrar partículas microscópicas.

< Sólo en los Estados Unidos >

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

www.makita.com

885882-946

GSL04-1

EN, ESMX

20210202

Makita GSL04M1 40V max XGT Brushless Cordless 12" Dual‑Bevel Sliding Compound Miter Saw Kit

Product's Documents

INSTRUCTION MANUAL

Specifications

Makita GSL04M1 Questions and Answers
