LC 551SP, LC 551VBP, LC 551VQ
EN Operator's manual 8-21
BG Ръководство за експлоатация 22-36
CS Návod k použití 37-49
DA Brugsanvisning 50-62
DE Bedienungsanweisung 63-76
EL Οδηγίες χρήσης 77-91
ES Manual de usuario 92-105
ET Kasutusjuhend 106-117
FI Käyttöohje 118-130
FR Manuel d'utilisation 131-144
HR Priručnik za korištenje 145-157
HU Használati utasítás 158-171
IT Manuale dell'operatore 172-185
JA 取扱説明書 186-198
LT Operatoriaus vadovas 199-211
LV Lietošanas pamācība 212-224
NL Gebruiksaanwijzing 225-237
NO Bruksanvisning 238-250
PL Instrukcja obsługi 251-264
PT Manual do utilizador 265-278
RO Instrucţiuni de utilizare 279-291
RU Руководство по эксплуатации 292-306
SK Návod na obsluhu 307-319
SL Navodila za uporabo 320-332
SR Priručnik za rukovaoca 333-345
SV Bruksanvisning 346-357
TR Kullanım kılavuzu 358-370
UK Посібник користувача 371-384
LC 551VQ
1
16
2
5
6
7
8
9
10
11
12
13
14
15
3
4
1
LC 551VBP LC 551SP
2
17
18
19
20
5
6
7
8
9
10
11
12
13
14
15
16
3
4
1
2
3 4 5 6 7 8
9 10 11 12 13 14
15 16 17 18 19 20
21 22 23 24 25 26
27
28 29
30
LC 551VQ
LC 551SP
LC 551VBP
31
32 33
34 35
CLICK!
36 37
38 39
40 41
42 43
44 45
46
LC 551SP
LC 551VBP
47
48 49
50 51
52 53
ADD FULL
CAUTION - DO
01341
54
-20 0 30 40
80
100
-30
-20 0
20 30 40
F
C
32
-10
10
60
SAE 10W-30
SAE 5W-30
SAE 30
55
A
B
C
56
B
C
D
E
A
57
58
A
B
59
Contents
Introduction..................................................................... 8
Safety..............................................................................9
Assembly...................................................................... 12
Operation...................................................................... 13
Maintenance................................................................. 14
Transportation, storage and disposal........................... 17
Technical data.............................................................. 17
Declaration of Conformity............................................. 20
Introduction
Product description
The product is a pedestrian-controlled rotary lawn
mower. The grass is collected in a grass catcher.
Remove the grass catcher to get rear discharge of the
grass. Attach a mulch kit (accessory) to cut the grass
into fertilizer.
Intended use
Use the product to cut grass. Do not use the product for
other tasks.
Product overview
(Fig. 1)
1. Engine brake handle
2. Handle / handlebar
3. Speed control
4. Drive bail
5. Starter rope handle
6. Grass catcher
7. Handle height adjustment
8. Cutting height control
9. Dipstick / oil tank
10. Cutting cover
11. Muffler
12. Spark plug
13. Air filter
14. Fuel tank
15. Rear cover
16. Operator's manual
Product overview
(Fig. 2)
1. Handle / handlebar
2. Blade brake control (LC 551VBP)
3. Speed control / throttle control (LC 551VBP)
4. Drive bail (LC 551VBP)
5. Start inhibitor (LC 551VBP)
6. Starter rope handle
7. Grass catcher
8. Handle height adjustment
9. Cutting height control
10. Dipstick / oil tank
11. Cutting cover
12. Muffler
13. Spark plug
14. Air filter
15. Fuel tank
16. Rear cover
17. Engine brake handle (LC551SP)
18. Throttle control (LC551SP)
19. Drive bail (LC551SP)
20. Operator's manual

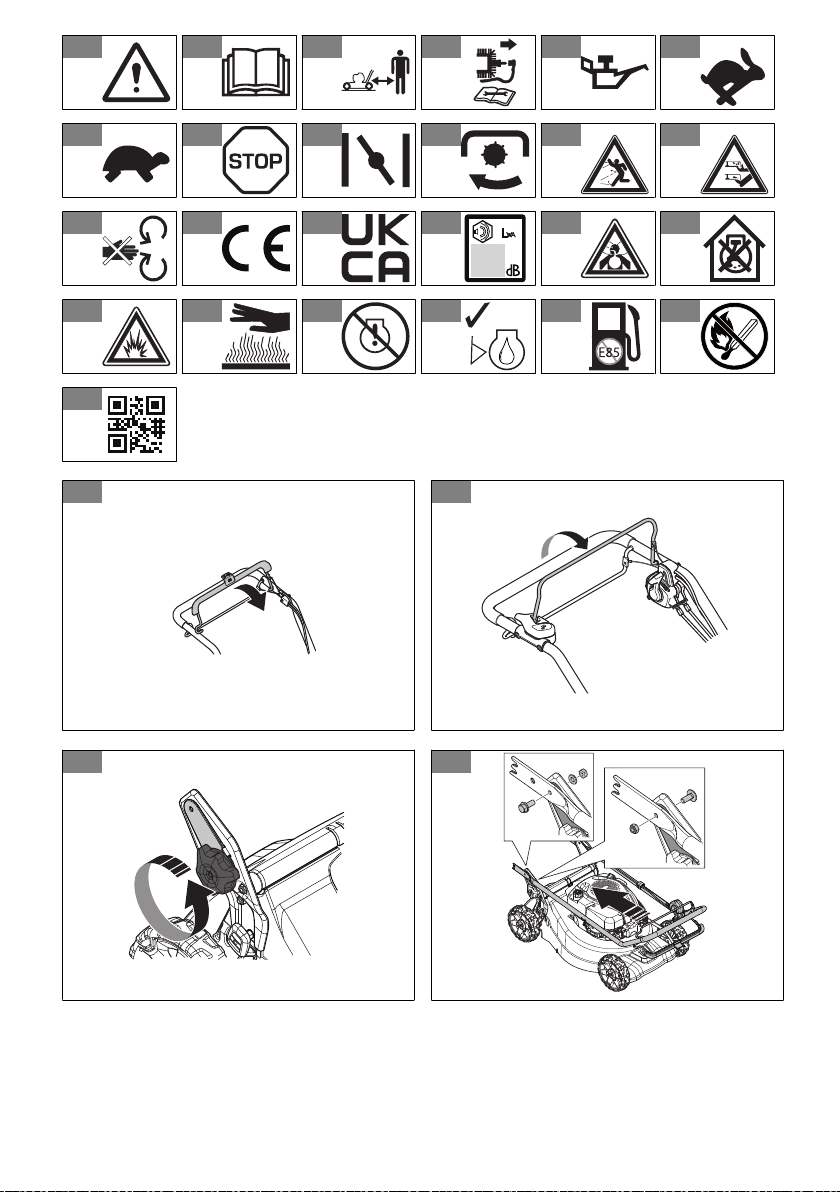

Symbols on the product
(Fig. 3)
Not careful or incorrect use can result
in injury or death to the operator or
bystanders.
(Fig. 4)
Read the operator's manual carefully
and make sure that you understand the
instructions before use.
(Fig. 5)
Keep persons and animals at a safe
distance from the work area.
(Fig. 6)
Stop the engine and remove the ignition
cable before repairs or maintenance.
(Fig. 7)
Oil
(Fig. 8)
Fast
(Fig. 9)
Slow
(Fig. 10)
Stop the engine
(Fig. 11)
Choke
8 1906 - 004 - 30.03.2023
(Fig. 12)
Blade clutch
(Fig. 13)
Look out for thrown objects and ricochets.
(Fig. 14)
Keep hands and feet away from the
rotating blade.
(Fig. 15)
Keep hands and feet away from the
rotating parts.
(Fig. 16)
This product is in accordance with
applicable EU directives.
(Fig. 17)
This product conforms to applicable UK
regulations.
(Fig. 18)
Noise emission to the environment
label as per EU and UK directives
and regulations, and New South Wales
legislation "Protection of the Environment
Operations (Noise Control) Regulation
2017". The guaranteed sound power level
of the product is specified in
Technical
data on page 17
and on the label
(Fig. 19)
The exhaust fumes from the engine
contain carbon monoxide, an odourless,
poisonous and very dangerous gas. Do
not run the product indoors or in closed
spaces.
(Fig. 20)
Do not run the product indoors or in
closed spaces.
(Fig. 21)
Risk of explosion.
(Fig. 22)
Hot surface
(Fig. 23)
The engine is supplied without oil.
(Fig. 24)
Fill with oil before you use the product.
(Fig. 25)
Do not use E85 fuel.
(Fig. 26)
Keep the product away from open flames.
(Fig. 27)
Scannable code.
Note: Other symbols/decals on the product refer to
market specific legal requirements.
Euro V Emissions
WARNING: Tampering with the engine
voids the EU type-approval of this product.
Product liability
As referred to in the product liability laws, we are not
liable for damages that our product causes if:
• the product is incorrectly repaired.
• the product is repaired with parts that are not
from the manufacturer or not approved by the
manufacturer.
• the product has an accessory that is not from the
manufacturer or not approved by the manufacturer.
• the product is not repaired at an approved service
center or by an approved authority.
Safety
Safety definitions
Warnings, cautions and notes are used to point out
specially important parts of the manual.
WARNING: Used if there is a risk of
injury or death for the operator or bystanders
if the instructions in the manual are not
obeyed.
CAUTION: Used if there is a risk of
damage to the product, other materials or
the adjacent area if the instructions in the
manual are not obeyed.
Note: Used to give more information that is necessary
in a given situation.
General safety instructions
WARNING: Read the warning
instructions that follow before you use the
product.
• This product is dangerous if used incorrectly or if you
are not careful. Injury or death can occur if you do
not obey the safety instructions.
• This product produces an electromagnetic field
during operation. This field may under some
circumstances interfere with active or passive
medical implants. To reduce the risk of serious or
fatal injury we recommend persons with medical
implants to consult their physician and the medical
implant manufacturer before operating this product.
• Always be careful and use your common sense. If
you are not sure how to operate the product in a
1906 - 004 - 30.03.2023
9
special situation, stop and speak to your Husqvarna
dealer before you continue.
• Keep in mind that the operator will be held
responsible for accidents that involve other persons
or their property.
• Keep the product clean. Make sure that you can
clearly read signs and decals.
• Do not let a person use the product unless you make
sure that they read and understand the contents of
the operator's manual.
• Do not let a child operate the product.
• Keep children away from the work area. A
responsible adult must be there at all times.
• Do not let a person, without knowledge of the
instructions, operate the product.
• Always monitor a person, with decreased physical
capacity or mental capacity, that uses the product. A
responsible adult must be there at all times.
• Do not use the product if you are tired, ill, or
under the influence of alcohol, drugs or medicine.
This has a negative effect on your vision, alertness,
coordination and judgment.
• Do not use the product if it is defective.
• Do not change this product or use it if it is possible
that it has been changed by others.
• Do not change the adjustment for the engine speed
control.
Work area safety
WARNING: Read the warning
instructions that follow before you use the
product.
• Remove objects such as branches, twigs and stones
from the work area before you use the product.
• Objects that hit against the cutting equipment can
eject and cause damage to persons and objects.
Keep bystanders and animals at a safe distance
from the product.
• Never use the product in bad weather such as fog,
rain, strong winds, intense cold and risk of lightning.
To use the product in bad weather or in moist or wet
locations is tiring. Bad weather can cause dangerous
conditions, such as slippery surfaces.
• Look out for persons, objects and situations that can
prevent safe operation of the product.
• Look out for obstacles, such as roots, stones, twigs,
pits and ditches. Long grass can hide obstacles.
• To cut grass on slopes can be dangerous. Do not
use the product on ground that slopes more than
15°.
• Operate the product across the face of slopes. Do
not move up and down.
• Be careful when you go near hidden corners and
objects that prevent a clear view.
Work safety
WARNING: Read the warning
instructions that follow before you use the
product.
• Use this product to cut grass lawns only. It is not
permitted to use it for other tasks.
• Use personal protective equipment. Refer to
Personal protective equipment on page 11
.
• Make sure that you know how to stop the engine
quickly in an emergency.
• Never start the engine in a closed space or near
flammable material. The exhaust fumes from the
engine are hot and can contain sparks which can
start a fire.
• Do not operate the product unless the blade and
all covers are attached correctly. An incorrectly
attached blade can come loose and cause personal
injury.
• Make sure that the blade does not hit objects such
as stones and roots. This can do damage to the
blade and bend the engine shaft. A bent axle causes
heavy vibration and a very high risk that the blade
becomes loose.
• If the blade hits an object or if vibrations occur,
stop the product immediately. Disconnect the ignition
cable from the spark plug. Examine the product
for damages. Repair damages or let an authorised
service agent do the repair.
• Never attach the engine brake handle permanently
to the handle when the engine is started.
• Put the product on a stable, flat surface and start it.
Make sure that the blade does not hit the ground or
other objects.
• Always stay behind the product when you operate it.
• Let all the wheels stay on the ground and keep 2
hands on the handle when you operate the product.
Keep your hands and feet away from the rotating
blades.
• Do not tilt the product when the engine is started.
• Be careful when you pull the product rearward.
• Never lift up the product when the engine is started.
If you must lift the product, first stop the engine and
disconnect the ignition cable from the spark plug.
• Do not walk rearward when you operate the product.
• Stop the engine when you move across areas
without grass, for example paths made of gravel,
stone and asphalt.
• Do not run with the product when the engine is
started. Always walk when you operate the product.
• Stop the engine before you change the cutting
height. Never make adjustments with the engine
started.
• Never let the product stay out of view with the engine
started. Stop the engine and make sure that the
cutting equipment does not rotate.
10 1906 - 004 - 30.03.2023
Safety instructions for operation
Personal protective equipment
WARNING: Read the warning
instructions that follow before you use the
product.
• Personal protective equipment cannot fully prevent
injury but it decreases the degree of injury if an
accident does occur. Let your dealer help you select
the right equipment.
• Use hearing protection if the noise level is higher
than 85 dB.
• Use heavy-duty slip-resistant boots or shoes. Do not
use open shoes or go with bare feet.
• Use heavy, long pants.
• Use protective gloves when necessary, for example
when you attach, examine or clean the cutting
equipment.
Safety devices on the product
WARNING: Read the warning
instructions that follow before you use the
product.
• Do not use a product with safety devices that are
damaged or do not operate correctly.
• Do a check of the safety devices regularly. If the
safety devices are damaged or do not operate
correctly, speak to your Husqvarna service agent.
• Do not make modifications to safety devices.
To do a check of the cutting cover
The cutting cover decreases vibrations in the product
and decreases the risk of injury from the blade.
• Examine the cutting cover to make sure that there
are no damages such as cracks.
To do a check of the engine brake handle (LC 551SP,
LC 551VQ)
The engine brake handle stops the engine. When the
engine brake handle is released, the engine stops.
• Start the engine and then release the engine brake
handle. If the engine does not stop in 3 seconds,
let an approved Husqvarna service agent adjust the
engine brake. (Fig. 28)
To do a check of the blade brake control and the start
inhibitor (LC 551VBP)
The blade brake control stops the blade only and not the
engine. When the blade brake control is released, the
blade stops.
1. Start the engine.
2. Push the blade brake control in the direction of the
handlebar. The start inhibitor stops the movement.
3. Push the start inhibitor out.
4. Push the blade brake control in the direction of the
handlebar. The blade starts to rotate.
5. Release the blade brake control. If the blade does
not stop in 3 seconds, let an approved Husqvarna
service agent adjust the blade brake. (Fig. 29)
6. Make sure that the start inhibitor goes back to its
initial position.
Muffler
The muffler keeps the noise levels to a minimum and
sends the exhaust fumes away from the operator.
Do not use the product if the muffler is missing or
defective. A defective muffler increases the noise level
and the risk of fire.
WARNING: The muffler becomes very
hot during and after use and when the
engine operates at idle speed. Be careful
near flammable materials and/or fumes to
prevent fire.
To do a check of the muffler
• Examine the muffler regularly to make sure that it is
attached correctly and not damaged.
Fuel safety
WARNING: Read the warning
instructions that follow before you use the
product.
• Do not start the product if there is fuel or engine oil
on the product. Remove the unwanted fuel/oil and let
the product dry.
• If you spill fuel on your clothing, change clothing
immediately.
• Do not get fuel on your body, it can cause injury. If
you get fuel on your body, use soap and water to
remove the fuel.
• Do not start the product if the engine has a leak.
Examine the engine for leaks regularly.
• Be careful with fuel. Fuel is flammable and the fumes
are explosive and can cause injuries or death.
• Do not breathe in the fuel fumes, it can cause injury.
Make sure that there is a sufficient airflow.
• Do not smoke near the fuel or the engine.
• Do not put warm objects near the fuel or the engine.
• Do not add the fuel when the engine is on.
• Make sure that the engine is cool before you refuel.
• Before you refuel, open the fuel tank cap slowly and
release the pressure carefully.
1906 - 004 - 30.03.2023
11
• Do not add fuel to the engine in an indoor area. Not
sufficient airflow can cause injury or death because
of asphyxiation or carbon monoxide.
• Tighten the fuel tank cap fully. If the fuel tank cap is
not tightened, there is a risk of fire.
• Move the product a minimum of 3 m / 10 ft from the
position where you filled the tank before a start.
• Do not fill the fuel tank fully. Heat causes the fuel to
expand. Keep a space at the top of the fuel tank.
Safety instructions for maintenance
WARNING: Read the warning
instructions that follow before you use the
product.
• The exhaust fumes from the engine contain carbon
monoxide, an odourless, poisonous and very
dangerous gas. Do not start the engine indoors or
in closed spaces.
• Before you do the maintenance on the product, stop
the engine and remove the ignition cable from the
spark plug.
• Use protective gloves when you do maintenance on
the cutting equipment. The blade is very sharp and
cuts can easily occur.
• Accessories and changes to the product that are
not approved by the manufacturer, can cause
serious injury or death. Do not change the product.
Always use accessories that are approved by the
manufacturer.
• If the maintenance is not done correctly and
regularly, the risk of injury and damage to the
product increases.
• Only do the maintenance as given in this owner's
manual. All other servicing must be done by an
approved Husqvarna service agent.
• Let an approved Husqvarna service agent do
servicing on the product regularly.
• Replace damaged, worn or broken parts.
Assembly
Introduction
WARNING: Before you assemble the
product, you must read and understand the
safety chapter.
WARNING: Remove the spark plug
cable from the spark plug before you
assemble the product.

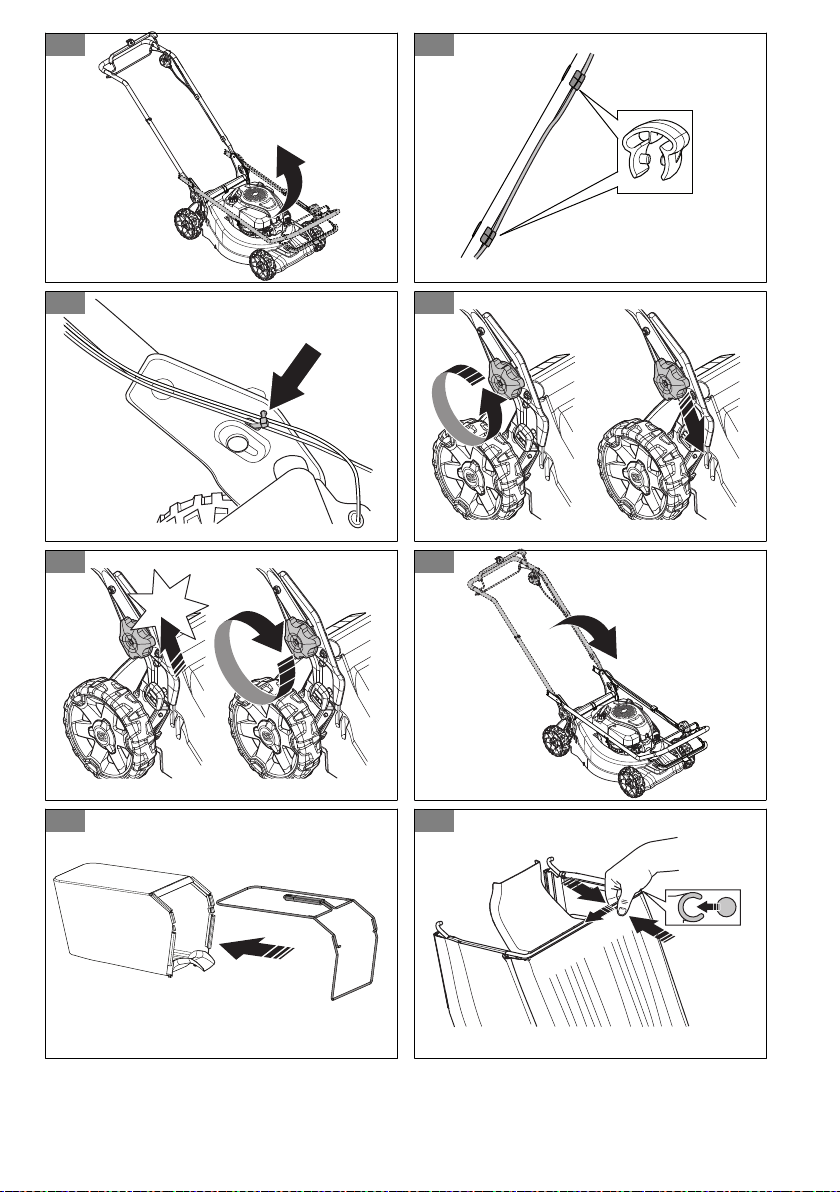

To assemble the handle
1. Loosen the lower knobs on the left and the right side
of the product. Make sure that the plastic washer is
in the recess in the handle bracket. (Fig. 30)
2. Install the handle folded forward as shown in the
illustration. (Fig. 31)
a) Make sure that the plastic washer is between the
handle and the handle bracket.
b) Attach the handle to the handle bracket.
3. Lift the handle up. (Fig. 32)
4. Tighten the knobs fully. To adjust the handle height,
refer to
To adjust the handle height on page 12
.
5. Put the wires in the cable brackets. Make sure that
the wires are not twisted. Attach the cable brackets
to the handle. (Fig. 33)
6. Use a cable tie to attach the cables to the handle
bracket. (Fig. 34)
To adjust the handle height
1. Loosen the lower knobs.
2. Move the knobs to the lower end of the grooves on
the left and the right side of the product. (Fig. 35)
3. Set the handle height in 1 of the 2 available
positions.
4. Move the knobs up in the direction of the handlebar
until they stop and you hear a click. (Fig. 36)
5. Tighten the knobs fully.
To set the product in transport position
1. Remove the grass catcher.
2. Loosen the lower knobs.
3. Move the knobs to the lower end of the grooves on
the left and the right side of the product. (Fig. 35)
4. Fold the handle forward. (Fig. 37)
To set the product in operation position
1. Lift the handlebar up. (Fig. 32)
2. Move the knobs up in the direction of the handlebar
until they stop and you hear a click. (Fig. 36)
3. Tighten the knobs fully.

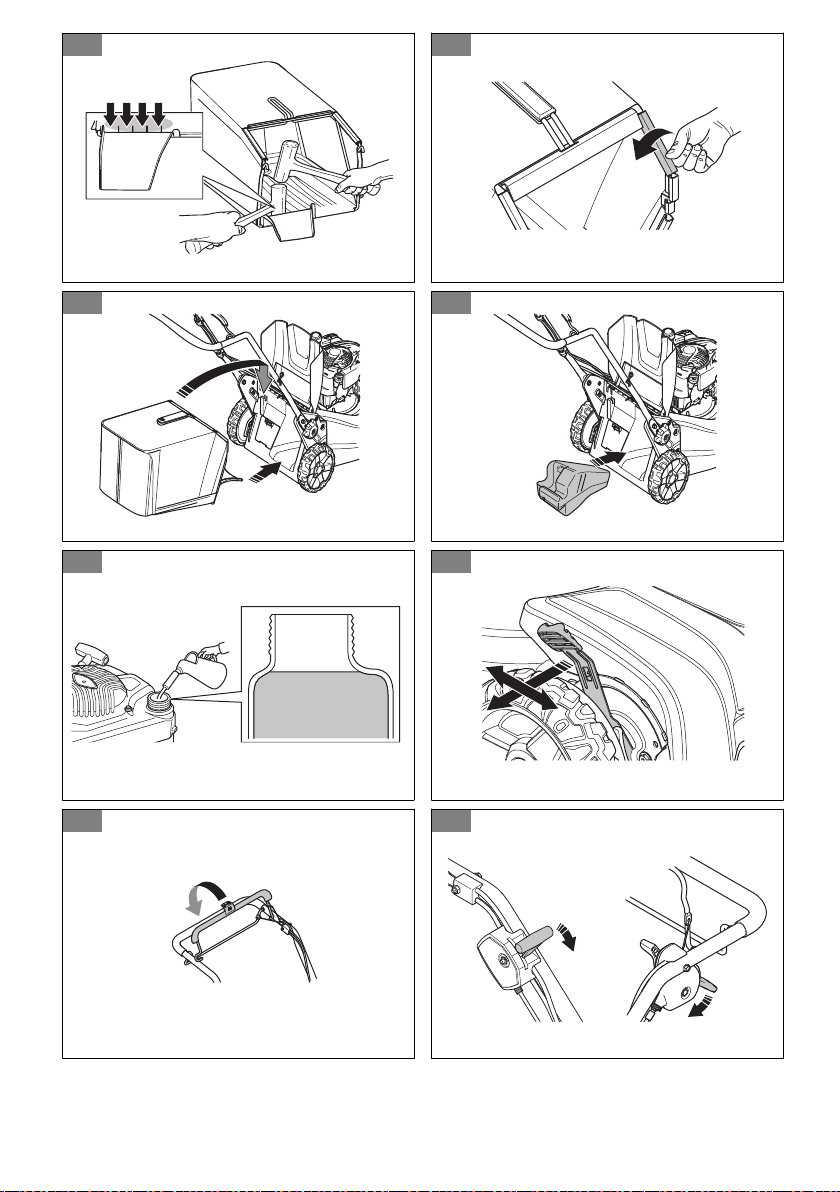

To assemble the grass catcher
1. Attach the grass catcher frame to the grass bag with
the rigid part of the bag on the bottom. Keep the
handle of the frame on top of the grass bag. (Fig. 38)
2. Attach the bottom of the grass catcher frame to the
bottom of the grass bag. (Fig. 39)
a) Push the grass catcher frame into the groove.
Start at the right side as shown in the illustration
and move gradually to the left.
12 1906 - 004 - 30.03.2023
3. If the grass catcher frame is not easy to attach,
hit the grass catcher frame carefully with a rubber
mallet. Hit the grass catcher frame between the
reinforcements. (Fig. 40)
4. Attach the grass bag to the grass catcher frame with
the clips. (Fig. 41)
5. Lift the rear cover.
6. Attach the grass catcher to the top edge of the
chassis.
7. Put the lower part of the grass catcher into the grass
discharge channel. (Fig. 42)
To assemble the mulch plug
(accessory)
1. Lift up the rear cover and remove the grass catcher.
2. Put the mulch plug into the discharge channel. (Fig.
43)
3. Replace the blade with the mulch blade that is
supplied with the mulch kit. Refer to
To replace the
blade on page 15
.
To cut grass without a grass catcher or
mulch plug attached
• Lift up the rear cover and remove the grass catcher.
• If a mulch plug and a mulch blade are attached,
remove them.
• Close the rear cover before you operate the product.
When you operate the product, the cut grass discharges
below the rear cover.
Operation
Introduction
WARNING: Before you operate the
product, you must read and understand the
safety chapter.
Husqvarna Connect
Husqvarna Connect is a free app for your mobile device.
The Husqvarna Connect app gives extended functions
for your Husqvarna product:
• Extended product information.
• Information about, and help with, product parts and
servicing.
To start to use Husqvarna Connect
1. Download the Husqvarna Connect app on your
mobile device.
2. Register in the Husqvarna Connect app.
3. Do the instruction steps in the Husqvarna Connect
app to connect and register the product.
Before you operate the product
1. Read the operator's manual carefully and make sure
that you understand the instructions.
2. Examine the cutting equipment to make sure that it
is correctly attached and adjusted. See
To examine
the cutting equipment on page 15
.
3. Fill the fuel tank. See
To fill fuel on page 13
.
4. Fill the oil tank and do a check of the oil level. See
To do a check of the oil level on page 16
.
To fill fuel
If available, use low-emission/alkylate gasoline. If low-
emission/alkylate gasoline is not available, use good
quality unleaded gasoline or leaded gasoline with octane
number not less than 90.
CAUTION: Do not use gasoline with an
octane number less than 90 RON (87 AKI).
This can cause damage to the product.
1. Open the fuel tank cap slowly to release the
pressure.
2. Fill slowly with a fuel can. If you spill fuel, remove it
with a cloth and let remaining fuel dry off. (Fig. 44)
3. Clean the area around the fuel tank cap.
4. Tighten the fuel tank cap fully. If the fuel tank cap is
not tightened, there is a risk of fire.
5. Move the product a minimum of 3 m (10 ft) from the
position where you filled the tank before a start.
To set the cutting height
The cutting height can be adjusted in 6 levels.
1. Push the cutting height control in the direction of
the wheel and then rearward to increase the cutting
height.
2. Push the cutting height control in the direction of
the wheel and then forward to decrease the cutting
height. (Fig. 45)
CAUTION: Do not set the cutting height
too low. The blades can hit the ground if the
surface of the lawn is not level.
To start the product (LC 551VQ)
1. Make sure that the ignition cable is connected to the
spark plug.
2. Stay behind the product.
3. Hold the engine brake handle against the handlebar.
(Fig. 46)
1906 - 004 - 30.03.2023
13
4. Hold the starter rope handle with your right hand.
5. Slowly pull out the starter rope until you feel some
resistance.
6. Pull with force to start the engine.
To start the product (LC 551SP, LC
551VBP)
1. Make sure that the ignition cable is connected to the
spark plug.
2. Stay behind the product.
3. Adjust the throttle control.
a) If the engine is cold, set the throttle control to the
choke position. (Fig. 47)
b) If the engine is warm, do not set the throttle
control to the choke position.
4. On model LC551SP, hold the engine brake handle
against the handlebar. (Fig. 46)
5. Hold the starter rope handle with your right hand.
6. Slowly pull out the starter rope until you feel some
resistance.
7. Pull with force to start the engine.
8. Set the throttle control to full throttle.
9. On model LC 551VBP:
a) Release the start inhibitor.
b) Push the blade brake control in the direction of
the handlebar to start the blades.
To use the drive on the wheels
• Pull the drive bail in the direction of the handlebar.
(Fig. 48)
• For model LC 551VQ and model LC 551VBP: Adjust
the drive speed with the speed control on the left
side of the handle. Move the speed control forward
to increase the speed and rearward to decrease the
speed. (Fig. 49)
• Before you pull the product rearward, disengage the
drive and push the product forward approximately 10
cm.
• Release the drive bail to disengage the drive, for
example when you go near an obstacle.
To stop the product (LC 551SP, LC
551VQ)
• To stop the drive only, release the drive bail.
• To stop the engine, release the engine brake handle.
To stop the product (LC 551VBP)
• To stop the drive only, release the drive bail.
• To stop the engine, move the throttle control to the
stop position.
To get a good result
• Always use a sharp blade. A blunt blade gives an
irregular result and the cut surface of the grass
becomes yellow. A sharp blade also uses less
energy than a blunt blade.
• Do not cut more than ⅓ of the length of the grass.
Cut first with the cutting height set high. Examine the
result and lower the cutting height to an applicable
level. If the grass is very long, drive slowly and cut 2
times if necessary.
• Cut in different directions each time to prevent
stripes in the lawn.
• Keep the cutting cover clean. Buildup from grass
and dirt on the inner side of the cutting cover can
decrease the cutting result. Refer to
To clean the
inner surface of the cutting cover on page 15
.
Maintenance
Introduction
WARNING: Before you do
maintenance, you must read and
understand the safety chapter.
For all servicing and repair work on the product, special
training is necessary. We guarantee the availability of
professional repairs and servicing. If your dealer is not
a service agent, speak to them for information about the
nearest service agent.
For more detailed information, refer to
www.husqvarna.com.
Maintenance schedule
CAUTION: Make sure that the air filter
is up and not against the ground when you
tilt the product. Risk of engine damage.
The maintenance intervals are calculated from daily use
of the product. The intervals change if the product is not
used daily.
For maintenance identified with * refer to instructions in
Safety devices on the product on page 11
.
14 1906 - 004 - 30.03.2023
Maintenance Daily Weekly Monthly
Do a general inspection X
Examine the oil level X
Clean the product X
Examine the cutting equipment X
Examine the cutting cover * X
Examine the engine brake handle * LC 551SP, LC 551VQ X
Examine the blade brake control * LC 551VBP X
Examine the muffler * X
Examine the spark plug X
Replace the oil (the first time after 5 h use, then after each 50 h use and
yearly)
X
Clean or replace the air filter X
Examine the fuel system X
To do a general inspection
• Make sure that all nuts and screws on the product
are tightened correctly.
To clean the product
• Clean plastic parts with a clean and dry cloth.
• Do not use water to clean the product. Water can
enter the battery or the motor and cause short circuit
or damage to the product.
• Do not use a high pressure washer to clean the
product.
• Do not flush water directly on the motor.
• Use a brush to remove leaves, grass and dirt.
• Remove the clutch cover, use a brush to remove
grass below the clutch cover. (LC551VBP)
To clean the inner surface of the cutting cover
1. Empty the fuel tank.
2. Put the product on its side with the muffler down.
CAUTION: If the product is put
with the air filter down, the engine can
become damaged.
3. Hose down the inner surface of the cutting cover
with water.
To examine the cutting equipment
WARNING: To prevent accidental start
remove the ignition cable from the spark
plug.
WARNING: Use protective gloves
when you do maintenance on the cutting
equipment. The blade is very sharp and cuts
can easily occur.
1. Examine the cutting equipment for damage
or cracks. Always replace a damaged cutting
equipment.
2. Look at the blade to see if it is damaged or blunt.
Note: It is necessary to balance the blade after it is
sharpened. Let a service center sharpen, replace and
balance the blade. If you hit an obstacle that causes
the product to stop, replace the damaged blade. Let the
service center estimate if the blade can be sharpened or
must be replaced.
To replace the blade
1. Lock the blade with a block of wood. (Fig. 50)
2. Remove the blade bolt.
3. Remove the blade.
4. Examine the blade support and blade bolt for
damage.
5. Examine the engine shaft to make sure that it is not
bent.
6. When you attach the new blade, point the angles of
the blade in the direction of the cutting cover. (Fig.
51)
7. Make sure that the blade is aligned with the center of
the engine shaft.
8. Lock the blade with a block of wood. (Fig. 52)
1906 - 004 - 30.03.2023 15
9. Attach the blade.
a) On model LC551SP, LC 551VQ, attach the
spring washer and tighten the bolt and washer
with a torque of 70 Nm.
b) On model LC 551VBP, tighten the bolts with a
torque of 50 Nm. (Fig. 53)
10. Pull the blade around by hand and make sure that it
turns freely.
WARNING: Use heavy duty gloves.
The blade is very sharp and injuries can
easily occur.
11. Start the product to do a test of the blade. If the
blade is not correctly attached, there is vibration in
the product or the cutting result is unsatisfactory.
To do a check of the oil level
CAUTION: A too low oil level can do
damage to the engine. Do a check of the oil
level before you start the product.
1. Put the product on level ground.
2. Remove the oil tank cap with the attached dipstick.
3. Clean the oil from the dipstick.
4. Put the dipstick fully into the oil tank. Tighten the oil
tank cap to make sure to give a correct picture of the
oil level.
5. Remove the dipstick.
6. Examine the oil level on the dipstick.
7. If the oil level is low, fill with engine oil and do a
check of the oil level again.
(Fig. 54)
Note: Use a funnel to prevent spill.
To replace the engine oil
WARNING: Engine oil is very hot
directly after the engine is stopped. Let the
engine become cool before you drain the
engine oil. If you spill engine oil on your skin,
clean with soap and water.
(Fig. 55)
1. Remove the ignition cable from the spark plug.
2. Remove the oil tank cap.
3. Drain the engine oil.
a) For models with an oil drain plug: Put a container
below the oil drain plug, to collect the engine oil
in.
b) For models without an oil drain plug or if it is not
possible to put a container below the oil drain
plug: Use an oil pump (accessory) to drain the
engine oil from the oil tank.
4. Fill with new engine oil of the type recommended in
Technical data on page 17
.
5. Do a check of the oil level. Refer to
To do a check of
the oil level on page 16
.
To fill and replace the engine oil
• For information on how to fill and replace the engine
oil, refer to the operator's manual for the engine.
To clean and replace the air filter (LC
5551SP, LC 551VBP)
• For information on how to clean and replace the air
filter, refer to the operator's manual for the engine.
To remove and install the air filter (LC
551VQ)
WARNING: Use protective gloves.
1. Push the clips on the air filter cover.
2. Carefully remove the air filter cover (A) from the
engine.
3. Remove the air filter (B) and the foam filter (C). (Fig.
56)
4. Examine the air filter for damages. Replace a
damaged air filter.
5. Clean and examine the air filter. Refer to
To clean
the air filter (LC 551VQ) on page 16
.
6. Install in the opposite sequence.
To clean the air filter (LC 551VQ)
CAUTION: Do not operate the engine
without an air filter attached or if the air filter
is dirty.
CAUTION: Replace the air filter if it
cannot be fully cleaned or if it is damaged.
A defective air filter causes damage to the
engine.
1. Push the latch tabs (A), remove the air filter cover
(B) and remove the air filter (C). (Fig. 57)
2. Hit the air filter against a hard surface or blow
compressed air through the air filter from the clean
side of the air filter.
16 1906 - 004 - 30.03.2023
CAUTION: Do not use a brush to
remove dirt as this pushes the dirt into
the air filter.
3. Clean the air filter holder (D) and the air filter cover
with a moist cloth.
CAUTION: Make sure that no dirt
goes into the air duct (E).
4. Install the air filter. Make sure that the air filter fully
seals against the air filter holder.
5. Install the air filter cover with the bottom tabs first.
To examine the spark plug
CAUTION: Always use the
recommended spark plug type. Incorrect
spark plug type can cause damage to the
product.
• Examine the spark plug if the engine is low on
power, is not easy to start or does not operate
correctly at idle speed.
• To decrease the risk of unwanted material on the
spark plug electrodes, obey these instructions:
a) Make sure that the idle speed is correctly
adjusted.
b) Make sure that the fuel mixture is correct.
c) Make sure that the air filter is clean.
• If the spark plug is dirty, clean it and make sure that
the electrode gap is correct, refer to
Technical data
on page 17
. (Fig. 58)
• Replace the spark plug if it is necessary.
To examine the fuel system
• Examine the fuel tank cap and the seal for the fuel
tank cap to make sure that there are no damages.
• Examine the fuel hose to make sure that there are
no leaks. If the fuel hose is damaged, let a service
agent replace it.
To adjust the speed control and throttle
control
The speed control adjusts the drive speed. The throttle
control adjusts the engine speed.
CAUTION: Do not adjust the speed
control when the engine is on.
1. To adjust the drive speed, turn the adjuster screw
(A) to adjust the length of the cable sheath. Make the
cable sheath shorter to increase the drive speed.
2. If the choke position or stop position cannot be
engaged, adjust the engine speed. Turn the adjuster
screw (B). (Fig. 59)
Transportation, storage and disposal
Transportation and storage
• For storage and transportation of the product and
fuel, make sure that there are no leaks or fumes.
Sparks or open flames, for example from electrical
devices or boilers, can start a fire.
• Always use approved containers for storage and
transportation of fuel.
• Empty the fuel tank before you put the product in
storage for a long period of time. Discard the fuel at
an applicable disposal location
• Safely attach the product during transportation to
prevent damage and accidents.
• Keep the product in a locked area to prevent access
for children or persons that are not approved.
• Keep the product in a dry and frost free area.
Disposal
• Obey the local recycling requirements and applicable
regulations.
• Discard all chemicals, such as engine oil or fuel, at a
service center or at an applicable disposal location.
• When the product is no longer in use, send it to
a Husqvarna dealer or discard it at a recycling
location.
Technical data
LC551SP LC 551VBP LC 551VQ
Engine
Brand Kawasaki Kawasaki Husqvarna
Model FJ180V FJ180V HS 166AP
1906 - 004 - 30.03.2023 17
LC551SP LC 551VBP LC 551VQ
Engine type
Single cylinder, 4-
Stroke, Forced Air
Cooling, OHV
Single cylinder, 4-
Stroke, Forced Air
Cooling, OHV
Single cylinder, 4-
Stroke, Forced Air
Cooling, OHV
Displacement, cm
3
179 179 166
Speed, rpm 2800 2800 2800
Nominal engine output, kW
1
2.9 2.9 2.7
Ignition system
Spark plug NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Electrode gap, mm 0.6–0.8 0.6–0.8 0.7-0.8
Fuel and lubrication system
Engine lubrication type Pressure with Oilfilter Pressure with Oilfilter Splash
Fuel tank capacity, l 1.9 1.9 1.5
Oil tank capacity, l 0.7 0.7 0.5
Engine oil
2
Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Weight
With empty tanks, kg 48.5 52.5 51.0
Noise emissions
3
Sound power level, measured dB (A) 97 96 97
Sound power level, guaranteed L
WA
dB (A) 98 98 98
Sound levels
4
Sound pressure level at the operator's ear,
dB (A)
87 84 86
Vibration levels
5
Handle, m/s
2
4.5 4.5 3.2
Cutting equipment
Cutting height, mm 26–74 26–74 26–74
Cutting width, mm 510 510 510
Blade Collect Collect Collect
1
The power rating of the engine indicated is the average net output (at specified rpm) of a typical production
engine for the engine model measured to SAE standard J1349/ISO1585. Mass production engines may differ
from this value. Actual power output for the engine installed on the final product will depend on the operating
speed, environmental conditions and other values.
2
If SAE-30 oil is used at temperature lower than +5 °C, there is a risk that it does not lubricate the engine
sufficiently. This can cause engine damage. Refer to
To replace the engine oil on page 16
for the correct oil
for low temperatures.
3
Noise emissions in the environment measured as sound power (L
WA
) in conformity with EC directive
2000/14/EC.
4
Noise pressure level according to ISO 5395. Reported data for noise pressure level has a typical statistical
dispersion (standard deviation) of 1.2 dB (A).
5
Vibration level according to ISO 5395. Reported data for vibration level has a typical statistical dispersion
(standard deviation) of 0.2 m/s
2
.
18 1906 - 004 - 30.03.2023
LC551SP LC 551VBP LC 551VQ
Article number 5875908-10 5821494-10 5875908-10
Grass catcher capacity, l 65 65 65
Drive
Speed, km/h 4.1 2.8–5 2.8-5
1906 - 004 - 30.03.2023 19
Declaration of Conformity
EU Declaration of Conformity
We,
Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel:
+46-36-146500, declare on our sole responsibility that
the product:
Description Lawn Mower
Brand Husqvarna
Type / Model LC 551SP, LC 551VBP, LC 551VQ
Identification Serial numbers dating from 2022 and onwards
complies fully with the following EU directives and
regulations:
Regulation Description
2006/42/EC "relating to machinery"
2014/30/EU "relating to electromagnetic compatibility"
2000/14/EC "relating to the noise emissions in the environment"
2011/65/EU
"on the restriction of the use of certain hazardous substances in electrical and electronic
equipment"
and that the following standards and/or technical
specifications are applied: EN ISO 5395-1:2013/
A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN
ISO 14982:2009, EN IEC 63000:2018
Notified Body: 0404, RISE SMP Svensk Maskinprovning
AB, Box 4053, SE-904 03 Umeå, Sweden has certified
conformity with the council's directive 2000/14/EC,
conformity assessment procedure: Annex VI.
For information relating to noise emissions, refer to
Technical data on page 17
.
Huskvarna, 2022-09-29
Claes Losdal, Development Manager/Garden Products
Husqvarna AB
Responsible for technical documentation
20 1906 - 004 - 30.03.2023
UK Declaration of Conformity
We,
Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel:
+46-36-146500, declare on our sole responsibility that
the product:
Description Lawn Mower
Brand Husqvarna
Type / Model LC 551SP, LC 551VBP, LC 551VQ
Identification Serial numbers dating from 2022 and onwards
complies fully with the following UK regulations:
Description
The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations
2012
The Supply of Machinery (Safety) Regulations 2008
The Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, schedule 9
Electromagnetic Compatibility Regulations 2016
and that the following standards and/or technical
specifications are applied: EN ISO 5395-1:2013/
A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN
ISO 14982:2009, EN IEC 63000:2018
Notified Body: 0404, RISE SMP Svensk Maskinprovning
AB, Box 4053, SE-904 03 Umeå, Sweden has certified
conformity with the council's directive 2000/14/EC,
conformity assessment procedure: Annex VI.
For information relating to noise emissions, refer to
Technical data on page 17
.
Huskvarna, 2022-09-29
Claes Losdal, Development Manager/Garden Products
Husqvarna AB
Responsible for technical documentation
UK Importer:
Husqvarna UK Ltd
Preston Road, Co. Durham
DL5 6UP
1906 - 004 - 30.03.2023 21
Съдържание
Въведение................................................................... 22
Безопасност.................................................................23
Монтаж.........................................................................27
Операция..................................................................... 28
Поддръжка...................................................................30
Транспортиране, съхранение и изхвърляне.............33
Технически характеристики....................................... 33
Декларация за съответствие......................................36
Въведение
Описание на продукта
Продуктът е пешеходна ротационна косачка.
Тревата се събира в кош за трева. Свалете коша
за трева, за да се получи задно разтоварване
на тревата. Поставете комплект за мулчиране
(допълнителна принадлежност), за да нарежете
тревата в тора.
Предназначение
Използвайте продукта за косене на трева. Не
използвайте продукта за други задачи.
Общ преглед на продукта
(Фиг. 1)
1. Ръчка за спирачката на двигателя
2. Ръкохватка/управление
3. Управление на оборотите
4. Дръжка за задвижване
5. Ръкохватка на въжето на стартера
6. Кош за трева
7. Регулиране на височината на ръкохватката
8. Управление на височината на рязане
9. Мерителна пръчка/резервоар за масло
10. Капак на режещите части
11. Ауспух
12. Запалителна свещ
13. Въздушен филтър
14. Резервоар за гориво
15. Заден капак
16. Ръководство за оператора
Общ преглед на продукта
(Фиг. 2)
1. Ръкохватка/управление
2. Управление на спирачката на ножа (LC 551VBP)
3. Управление на оборотите/регулатор на
дроселната клапа (LC 551VBP)
4. Дръжка за задвижване (LC 551VBP)
5. Блокировка на стартирането (LC 551VBP)
6. Ръкохватка на въжето на стартера
7. Кош за трева
8. Регулиране на височината на ръкохватката
9. Управление на височината на рязане
10. Мерителна пръчка/резервоар за масло
11. Капак на режещите части
12. Ауспух
13. Запалителна свещ
14. Въздушен филтър
15. Резервоар за гориво
16. Заден капак
17. Ръкохватка за спирачката на двигателя
(LC551SP)
18. Регулатор на дроселната клапа (LC551SP)
19. Дръжка за задвижване (LC551SP)
20. Ръководство за оператора
Символи върху продукта
(Фиг. 3)
Непредпазливото или неправилното
използване може да доведе до
нараняване или смърт на оператора
или страничните наблюдатели.
(Фиг. 4)
Прочетете внимателно ръководството
за оператора и се уверете, че
разбирате инструкциите, преди да
използвате машината.
(Фиг. 5)
Дръжте хората и животните на
безопасно разстояние от работната
площ.
(Фиг. 6)
Спрете двигателя и отстранете
запалителния кабел преди ремонти или
техническо обслужване.
(Фиг. 7)
Масло
(Фиг. 8)
Бързо
(Фиг. 9)
Бавно
22 1906 - 004 - 30.03.2023
(Фиг. 10)
Спиране на двигателя
(Фиг. 11)
Дросел
(Фиг. 12)
Съединител на ножа
(Фиг. 13)
Пазете се от отскачащи предмети и
рикошети.
(Фиг. 14)
Дръжте ръцете и краката си далеч от
въртящия се нож.
(Фиг. 15)
Дръжте ръцете и краката си далеч от
въртящите се части.
(Фиг. 16)
Този продукт отговаря на изискванията
на приложимите директиви на EС.
(Фиг. 17)
Този продукт съответства на
приложимите регламенти на
Обединеното кралство.
(Фиг. 18)
Етикет за шумовите емисии за
околната среда съгласно директивите
и регламентите на ЕС и Обединеното
кралство и законодателството на Нов
Южен Уелс "Регламент 2017 относно
защитата от дейности, оказващи
влияние на околната среда (контрол
на шума)". Гарантираното ниво на
звуковата мощност на продукта е
посочено в
Технически характеристики
на страница 33
и на етикета
(Фиг. 19)
Отработените газове от двигателя
съдържат въглероден окис – много
опасен отровен газ без миризма. Не
работете с продукта на закрито или в
затворени пространства.
(Фиг. 20)
Не работете с продукта на закрито или
в затворени пространства.
(Фиг. 21)
Риск от експлозия.
(Фиг. 22)
Гореща повърхност
(Фиг. 23)
Двигателят се доставя без масло.
(Фиг. 24)
Заредете с масло, преди да използвате
продукта.
(Фиг. 25)
Не използвайте гориво E85.
(Фиг. 26)
Дръжте продукта далеч от открит огън.
(Фиг. 27)
Код с възможност за сканиране.
Забележка: Останалите символи/стикери върху
продукта се отнасят до специфичните за пазара
законови изисквания.
Емисии Euro V
ПРЕДУПРЕЖДЕНИЕ: Намесата
в двигателя прави невалидно ЕС
одобрението на тип на този продукт.
Отговорност за продукта
Както е посочено в законите за отговорност за
вреди, причинени от стоки, ние не носим отговорност
за щети, причинени от нашия продукт, ако:
• продуктът е неправилно ремонтиран.
• продуктът е ремонтиран с части, които не
са от производителя или не са одобрени от
производителя.
• продуктът има принадлежност, която не е
от производителя или не е одобрена от
производителя.
• продуктът не е ремонтиран в одобрен сервизен
център или от одобрен орган.
Безопасност
Дефиниции за безопасност
Предупреждения, знаци за внимание и бележки се
използват за указване на особено важни части на
инструкцията.
ПРЕДУПРЕЖДЕНИЕ: Използва
се, ако има опасност от нараняване или
смърт за оператора или за околните,
ако не се спазват инструкциите в
ръководството.
ВНИМАНИЕ: Използва се, ако има
опасност от повреждане на машината,
други материали или съседната зона,
ако не се спазват инструкциите в
ръководството.
Забележка: Използва се за предоставяне на
повече информация, която е необходима в дадена
ситуация.
1906 - 004 - 30.03.2023 23
Общи инструкции за безопасност
ПРЕДУПРЕЖДЕНИЕ: Прочетете
следващите предупредителни указания,
преди да използвате машината.
• Този продукт е опасен, ако се използва
неправилно или ако не сте внимателни.
Неспазването на инструкциите за безопасност
може да доведе до нараняване или смърт.
• Тази машина създава електромагнитно поле по
време на работа. При някои условия това поле
може да интерферира с активни или пасивни
медицински имплантанти. За да намалите риска
от тежко или смъртоносно нараняване, ние
препоръчваме лицата с медицински импланти
да говорят с лекаря си и производителя на
медицинския имплант, преди да започнат да
работят с тази машина.
• Винаги бъдете внимателни и подхождайте
разумно. Ако не сте сигурни как да работите с
продукта при специална ситуация, спрете и се
обърнете към Вашия дилър на Husqvarna,преди
да продължите.
• Имайте предвид, че операторът носи отговорност
за нещастни случаи, включващи други хора или
тяхното имущество.
• Поддържайте продукта чист. Уверете се, че
разчитате ясно знаците и стикерите.
• Не позволявайте на когото и да е да работи
с продукта, докато не се уверите, че е прочел
и разбрал съдържанието на инструкцията за
експлоатация.
• Не позволявайте на деца да работят с продукта.
• Дръжте децата далеч от работната зона. През
цялото време трябва да присъства отговорен
възрастен.
• Не позволявайте на лица, които не са запознати с
инструкциите, да работят с продукта.
• Винаги наблюдавайте лица с намален физически
или умствен капацитет, които използват
продукта. През цялото време трябва да
присъства отговорен възрастен.
• Не използвайте продукта, ако сте уморени,
болни или под въздействието на алкохол,
наркотици или лекарства. Това състояние оказва
отрицателно въздействие върху Вашето зрение,
бдителност, координация и преценка.
• Не използвайте продукта, ако е неизправен.
• Не променяйте този продукт или не го
използвайте, ако има вероятност той да е бил
променен от друг.
• Не променяйте регулировката за управление на
оборотите на двигателя.
Безопасност на работната област
ПРЕДУПРЕЖДЕНИЕ: Прочетете
следващите предупредителни указания,
преди да използвате машината.
• Отстранете препятствия като клони, пръчки и
камъни от работната зона, преди да използвате
продукта.
• Обектите, които се удрят в режещото
оборудване, могат да бъдат изхвърлени и да
причинят нараняване на лицата и щети на
предметите. Дръжте страничните наблюдатели и
животните на безопасно разстояние от продукта.
• Никога не използвайте продукта в лошо време
– например при мъгла, дъжд, силни ветрове,
много силен студ и риск от мълнии. Използването
на продукта в лошо време или върху влажни
или мокри терени е изморително. Лошото време
може да създаде опасни условия, като например
хлъзгави повърхности.
• Внимавайте за лица, предмети и ситуации,
които могат да са причина за намаляване на
безопасната работа на продукта.
• Внимавайте за препятствия като корени, камъни,
клони, ями и канавки. Дългата трева може да
крие препятствия.
• Косенето на трева на склон може да бъде
опасно. Не работете с продукта, когато наклонът
на повърхността е повече от 15°.
• Използвайте продукта напречно на склона. Не се
движете нагоре и надолу.
• Внимавайте, когато преминавате покрай закриват
ъгли и предмети, които скриват зрителното Ви
поле.
Безопасност при работа
ПРЕДУПРЕЖДЕНИЕ: Прочетете
следващите предупредителни указания,
преди да използвате машината.
• Използвайте този продукт само за косене на
морави. Не се допуска използването му за други
цели.
• Използвайте лични предпазни средства. Вижте
Лични предпазни средства на страница 25
.
• Уверете се, че знаете как бързо да спрете
двигателя при аварийна ситуация.
• Никога не стартирайте двигателя в затворено
пространство или близо до запалими материали.
Отработените газове от двигателя са горещи и
могат да съдържат искри, които да предизвикат
пожар.
• Не работете с продукта, докато ножът и всички
капаци не се монтират правилно. Неправилно
монтираният нож може да се разхлаби и да
причини телесна повреда.
24 1906 - 004 - 30.03.2023
• Уверете се, че ножът няма да се удря в обекти,
като например камъни и корени. Това може да
доведе до повреда на ножа и до огъване на
двусекционния вал на двигателя. Огънатата ос
предизвиква силни вибрации и има много голяма
опасност ножът да се разхлаби.
• Ако ножът се удари в някакъв обект
или се получат вибрации, спрете веднага
продукта. Изключете запалителния кабел от
запалителната свещ. Проверете продукта за
повреди. Ремонтирайте повредите или потърсете
оторизиран сервиз за това.
• Никога не прикрепяйте ръчката на спирачката на
двигателя за постоянно върху дръжката, когато
двигателят е стартиран.
• Поставете продукта върху стабилна, равна
повърхност и го стартирайте. Уверете се, че
ножът не се допира в земята или в други
предмети.
• Винаги стойте зад продукта, когато го
използвате.
• Всички колела трябва да бъдат на земята и да
държите дръжката с 2 ръце, когато работите с
продукта. Дръжте ръцете и краката си далеч от
въртящите се остриета.
• Не накланяйте продукта при стартиран двигател.
• Бъдете внимателни, когато дърпате продукта
назад.
• Никога не повдигайте продукта при стартиран
двигател. Ако се налага да вдигнете
продукта, първо спрете двигателя и изключете
запалителния кабел от запалителната свещ.
• Не се движете назад при работа с продукта.
• Спрете двигателя, когато преминавате през
области без трева, например пътеки от чакъл,
камък или асфалт.
• Не тичайте с продукта, когато двигателят работи.
Винаги ходете, когато работите с продукта.
• Спрете двигателя, преди да промените
височината на рязане. Никога не регулирайте при
стартиран двигател.
• Никога не оставяйте продукта без надзор, когато
двигателят работи. Спрете двигателя и се
уверете, че режещото оборудване не се върти.
Инструкции за безопасност за
работа
Лични предпазни средства
ПРЕДУПРЕЖДЕНИЕ: Прочетете
следващите предупредителни указания,
преди да използвате машината.
• Личните предпазни средства не изключват
изцяло риска от нараняване, но намаляват
степента на нараняването при злополука.
Нека вашият дилър Ви помогне да изберете
подходящото оборудване.
• Използвайте антифони, ако нивото на шума е по-
високо от 85 dB.
• Носете ботуши или обувки, устойчиви на
хлъзгане. Не носете отворени обувки и не ходете
боси.
• Използвайте дълги панталони от здрав плат.
• Когато е необходимо, носете защитни ръкавици,
например, когато закрепвате, проверявате или
почиствате режещото оборудване.
Устройства за безопасност на продукта
ПРЕДУПРЕЖДЕНИЕ: Прочетете
следващите предупредителни
инструкции, преди да използвате
продукта.
• Не използвайте продукт с устройства за
безопасност, които са повредени или не работят
правилно.
• Извършвайте редовно проверка на устройствата
за безопасност. Ако устройствата за безопасност
са повредени или не работят правилно, говорете
с Вашия сервиз на Husqvarna.
• Не правете модификации по устройствата за
безопасност.
За проверка на капака срещу порязване
Капакът срещу порязване намалява вибрациите в
продукта и опасността от нараняване, причинени от
острието.
• Проверете капака срещу порязване, за да
се уверите, че няма повреди, като например
пукнатини.
За извършване на проверка на ръкохватката за
спирачката на двигателя (LC 551SP, LC 551VQ)
Ръкохватката за спирачката на двигателя спира
двигателя. Когато ръкохватката за спирачката на
двигателя бъде освободена, двигателят спира.
• Стартирайте двигателя и след това освободете
ръкохватката за спирачката на двигателя. Ако
двигателят не спре след 3 секунди, позволете
на одобрен сервиз на Husqvarna да регулира
спирачката на двигателя. (Фиг. 28)
За извършване на проверка на управлението на
спирачката на ножа и блокировката на стартирането
(LC 551VBP)
Управлението на спирачката на ножа спира само
ножа, не и двигателя. Когато управлението на
спирачката на ножа бъде освободено, ножът спира.
1. Стартирайте двигателя.
2. Натиснете управлението на спирачката на ножа
по посока на управлението. Блокировката на
стартирането спира движението.
1906 - 004 - 30.03.2023
25
3. Натиснете блокировката на стартирането навън.
4. Натиснете управлението на спирачката на ножа
по посока на управлението. Ножът започва да се
върти.
5. Освободете управлението на спирачката на
ножа. Ако ножът не спре след 3 секунди,
позволете на одобрен сервиз на Husqvarna да
регулира спирачката на ножа. (Фиг. 29)
6. Уверете се, че блокировката на стартирането се
връща в първоначалното си положение.
Ауспух
Ауспухът е предназначен за максимално намаляване
на нивата на шума и за отвеждане на отработените
газове настрани от потребителя.
Не използвайте машината, ако ауспухът липсва или
е дефектен. Дефектен ауспух увеличава нивото на
шума и риска от злополука.
ПРЕДУПРЕЖДЕНИЕ: Ауспухът
се нагрява много по време и след
работа и също при обороти на празен
ход. Бъдете внимателни близо до
запалими материали и/или газове, за да
предотвратите възникването на пожар.
За проверка на ауспуха
• Проверявайте ауспуха редовно, за да сте
сигурни, че е закрепен правилно и не е повреден.
Безопасност при работа с гориво
ПРЕДУПРЕЖДЕНИЕ: Прочетете
следващите предупредителни указания,
преди да използвате машината.
• Не включвайте продукта, ако върху него
има гориво или моторно масло. Отстранете
нежеланото гориво/масло и оставете продукта да
изсъхне.
• Ако разлеете гориво по дрехите си, сменете ги
незабавно.
• Внимавайте да не попадне гориво върху
тялото Ви, това може да доведе до телесни
увреждания. Ако гориво попадне върху тялото
Ви, използвайте сапун и вода, за да го
отстраните.
• Не стартирайте продукта, ако от двигателя има
теч. Проверявайте редовно двигателя за течове.
• Внимавайте с горивото. Горивото е запалимо,
изпаренията са взривоопасни и могат да
причинят телесни увреждания или смърт.
• Не вдишвайте горивните изпарения, това може
да доведе до телесни увреждания. Уверете се,
че има достатъчен въздушен поток.
• Не пушете близо до горивото или двигателя.
• Не поставяйте топли предмети близо до горивото
или двигателя.
• Не добавяйте гориво, когато двигателят работи.
• Уверете се, че двигателят е изстинал преди
зареждане с гориво.
• Преди зареждане с гориво отворете бавно
капачката на резервоара за гориво и освободете
внимателно налягането.
• Не добавяйте гориво към двигателя на закрито.
Недостатъчният въздушен поток може да доведе
до нараняване или смърт поради задушаване
или въглероден окис.
• Затегнете капачката на резервоара за гориво
докрай. Ако капачката на резервоара за гориво
не е затегната, има риск от злополука.
• Преди да включите двигателя, преместете
продукта най-малко на 3 m/10 ft от мястото,
където сте заредили резервоара.
• Не зареждайте резервоара за гориво догоре.
Топлината причинява увеличаване на обема на
горивото. Оставяйте място в горната част на
резервоара за гориво.
Инструкции за безопасност при
техническо обслужване
ПРЕДУПРЕЖДЕНИЕ: Прочетете
следващите предупредителни указания,
преди да използвате машината.
• Отработените газове от двигателя съдържат
въглероден окис – много опасен, отровен газ без
миризма. Не стартирайте двигателя на закрито
или в затворени пространства.
• Преди техническо обслужване на продукта
спрете двигателя и изключете запалителния
кабел от запалителната свещ.
• Носете защитни ръкавици, когато ще
изпълнявате дейности, свързани с техническото
обслужване на режещото оборудване. Ножът е
много остър и можете лесно да се порежете.
• Аксесоари и промени на продукта, които не са
одобрени от производителя, могат да доведат
до сериозно нараняване или смърт. Не правете
промени по продукта. Винаги използвайте само
аксесоари, които са одобрени от производителя.
• Ако техническото обслужване не се изпълнява
правилно и редовно, рискът от нараняване и
повреда на продукта се увеличава.
• Изпълнявайте техническото обслужване само
както е посочено в това ръководство на
собственика. Всички останали сервизни дейности
трябва да се извършват от одобрен Husqvarna
сервиз.
• Позволете одобрен Husqvarna сервиз редовно да
обслужва продукта.
• Заменете повредени, износени или счупени
части.
26 1906 - 004 - 30.03.2023
Монтаж
Въведение
ПРЕДУПРЕЖДЕНИЕ: Преди
сглобяване на продукта трябва да
прочетете и разберете главата за
безопасност.
ПРЕДУПРЕЖДЕНИЕ:
Отстранете кабела на запалителната
свещ от запалителната свещ, преди да
сглобите продукта.
За монтиране на ръкохватката
1. Разхлабете долните фиксатори от лявата и от
дясната страна на продукта. Уверете се, че
пластмасовата шайба е в отвора в планката на
ръкохватката. (Фиг. 30)
2. Монтирайте ръкохватката, сгъната напред, както
е показано на илюстрацията. (Фиг. 31)
a) Уверете се, че пластмасовата шайба е между
ръкохватката и планката на ръкохватката.
b) Закрепете ръкохватката към планката на
ръкохватката.
3. Повдигнете ръкохватката нагоре. (Фиг. 32)
4. Затегнете напълно фиксаторите. За регулиране
на височината на ръкохватката направете
справка с
За регулиране на височината на
ръкохватката на страница 27
.
5. Поставете проводниците в планките за кабели.
Уверете се, че проводниците не са усукани.
Закрепете планките за кабели към ръкохватката.
(Фиг. 33)
6. Използвайте кабелна връзка, за да закрепите
кабелите към планката на ръкохватката. (Фиг. 34)
За регулиране на височината на
ръкохватката
1. Разхлабете долните копчета.
2. Преместете фиксаторите към долния край на
каналите от лявата и дясната страна на продукта.
(Фиг. 35)
3. Задайте височината на ръкохватката в 1 от 2-те
възможни положения.
4. Преместете фиксаторите по посока на
ръкохватката, докато спрат и се чуе щракване.
(Фиг. 36)
5. Затегнете напълно фиксаторите.
За задаване на продукта в
положение за транспортиране
1. Извадете коша за трева.
2. Разхлабете долните копчета.
3. Преместете фиксаторите към долния край на
каналите от лявата и дясната страна на продукта.
(Фиг. 35)
4. Сгънете ръкохватката напред. (Фиг. 37)
Задаване на продукта в положение
за работа
1. Повдигнете ръкохватката. (Фиг. 32)
2. Преместете фиксаторите по посока на
ръкохватката, докато спрат и се чуе щракване.
(Фиг. 36)
3. Затегнете напълно фиксаторите.
За сглобяване на коша за трева
1. Прикрепете рамката на коша за трева към
торбата за събиране на трева, като твърдата
част на торбата трябва да е отдолу. Дръжте
ръкохватката на рамката от горната страна на
торбата за трева. (Фиг. 38)
2. Прикрепете долната част на рамката на коша за
трева към долната страна на коша за трева. (Фиг.
39)
a) Натиснете рамката на коша за трева в
канала. Започнете от дясната страна, както
е показано на илюстрацията, и се движете
постепенно наляво.
3. Ако не успявате лесно да закрепите рамката на
коша за трева, ударете леко рамката на коша за
трева с гумено чукче. Ударете рамката на коша
за трева между подсилените части. (Фиг. 40)
4. Прикрепете торбата за трева към рамката на
коша за трева с фиксаторите. (Фиг. 41)
5. Вдигнете задния капак.
6. Прикрепете коша за трева към горния ръб на
шасито.
7. Поставете долната част на коша за трева в
канала за разтоварване на тревата. (Фиг. 42)
За монтиране на приставката за
мулчиране (аксесоар)
1. Повдигнете задния капак и извадете коша за
трева.
2. Поставете приставката за мулчиране в канала за
разтоварване на тревата. (Фиг. 43)
1906 - 004 - 30.03.2023
27
3. Заменете ножа с ножа за мулчиране, доставен с
комплекта за мулчиране. Вижте
За смяна на ножа
на страница 31
.
За да режете трева без монтирани
кош за трева или приставка за
мулчиране
• Повдигнете задния капак и извадете коша за
трева.
• Ако има монтирани приставка за мулчиране и
острие за мулчиране, извадете ги.
• Затворете задния капак преди работа с продукта.
Когато работите с продукта, изрязаната трева се
извежда под задния капак.
Операция
Въведение
ПРЕДУПРЕЖДЕНИЕ: Преди
работа с продукта трябва да прочетете и
разберете главата за безопасност.
Husqvarna Connect
Husqvarna Connect е безплатно приложение
за Вашето мобилно устройство. Приложението
Husqvarna Connect осигурява разширени функции за
Вашия продукт на Husqvarna:
• Разширена продуктова информация.
• Информация и помощ за частите на продукта и
сервизното обслужване.
За да започнете да използвате Husqvarna
Connect
1. Изтеглете приложението Husqvarna Connect на
Вашето мобилно устройство.
2. Регистрирайте се в приложението Husqvarna
Connect.
3. Изпълнете стъпките с инструкции в
приложението Husqvarna Connect, за да
свържете и регистрирате продукта.
Преди да започнете работа с
продукта
1. Прочетете внимателно ръководството за
оператора и се уверете, че разбирате
инструкциите.
2. Проверете режещото оборудване, за да се
уверите, че то е правилно монтирано и
регулирано. Вижте
За проверка на режещото
оборудване на страница 31
.
3. Напълнете резервоара за гориво. Вижте
За
наливане на гориво на страница 28
.
4. Напълнете резервоара за масло и проверете
нивото на маслото. Вижте
За извършване на
проверка на нивото на маслото на страница 31
.
За наливане на гориво
Ако има наличен, използвайте нискоемисионен/
алкалитен бензин. Ако няма наличен
нискоемисионен/алкалитен бензин, използвайте
висококачествен безоловен бензин или оловен
бензин с октаново число не по-малко от 90.
ВНИМАНИЕ: Не използвайте
бензин с октаново число по-малко от 90
RON (87 AKI). Това може да повреди
продукта.
1. Отворете бавно капачката на резервоара за
гориво, за да освободите налягането.
2. Заредете бавно резервоара от туба с гориво. Ако
разлеете гориво, попийте го с кърпа и оставете
горивото, което остане да изсъхне. (Фиг. 44)
3. Почистете областта около капачката на
резервоара за гориво.
4. Затегнете капачката на резервоара за гориво
докрай. Ако капачката на резервоара за гориво
не е затегната, има риск от злополука.
5. Преди да включите двигателя, преместете
продукта най-малко на 3 m (10 ft) от мястото,
където сте заредили резервоара.
За да зададете височината на
косене
Височината на рязане може да бъде регулирана в 6
нива.
1. Натиснете управлението на височината на
рязане в посоката на колелото и след това назад,
за да увеличите височината на рязане.
2. Натиснете управлението на височината на
рязане в посоката на колелото и след това
напред, за да намалите височината на рязане.
(Фиг. 45)
ВНИМАНИЕ: Не настройвайте
твърде ниска височина на рязане.
Ножовете могат да се ударят в земята,
ако повърхността на моравата не е
равна.
28 1906 - 004 - 30.03.2023
За стартиране на продукта (LC
551VQ)
1. Уверете се, че запалителният кабел е свързан
към запалителната свещ.
2. Останете зад продукта.
3. Задръжте ръчката на спирачката на двигателя до
управлението. (Фиг. 46)
4. Дръжте дръжката на стартерното въже с дясната
си ръка.
5. Бавно издърпайте стартерното въже, докато
почувствате някакво съпротивление.
6. Издърпайте силно шнура, докато двигателят
запали.
За стартиране на продукта (LC
551SP, LC 551VBP)
1. Уверете се, че запалителният кабел е свързан
към запалителната свещ.
2. Останете зад продукта.
3. Регулирайте регулатора на дроселната клапа.
a) Ако двигателят е студен, поставете
регулатора на дроселната клапа в положение
"задействан смукач". (Фиг. 47)
b) Ако двигателят е топъл, не поставяйте
регулатора на дроселната клапа в положение
"задействан смукач".
4. При модел LC551SP, задръжте ръчката на
спирачката на двигателя до ръкохватката. (Фиг.
46)
5. Дръжте дръжката на стартерното въже с дясната
си ръка.
6. Бавно издърпайте стартерното въже, докато
почувствате някакво съпротивление.
7. Издърпайте силно шнура, докато двигателят
запали.
8. Задайте регулатора на дроселната клапа на
пълна газ.
9. При модел LC 551VBP:
a) Освободете блокировката на пускането.
b) Натиснете управлението на спирачката на
резеца по посока на ръкохватката, за да
стартирате ножа.
За използването на задвижването на
колелата
• Дръпнете дръжката за задвижване по посока на
управлението. (Фиг. 48)
• За модел LC 551VQ и модел LC 551VBP:
Регулирайте оборотите на задвижването с
управлението на оборотите от лявата страна
на ръкохватката. Преместете управлението на
оборотите напред за увеличаване на оборотите
и назад за намаляване. (Фиг. 49)
• Преди да дръпнете продукта назад, изключете
задвижването и бутнете продукта напред
приблизително 10 cm.
• Освободете дръжката за задвижване, за да
изключите задвижването, например, когато
приближите препятствие.
За спиране на продукта (LC 551SP,
LC 551VQ)
• За да спрете само задвижването, освободете
дръжката за задвижване.
• За да спрете двигателя, освободете ръчката за
спирачката на двигателя.
За спиране на продукта (LC 551VBP)
• За да спрете само задвижването, освободете
дръжката за задвижване.
• За да спрете двигателя, преместете регулатора
на дроселната клапа в положение "стоп".
За получаване на добър резултат
• Винаги използвайте остър нож. Косенето със
затъпен нож е неравномерно и окосената
повърхност пожълтява. При работа с остър
нож също така се използва по-малко енергия
отколкото при работа със затъпен нож.
• Не отрязвайте повече от ⅓ от дължината на
тревата. Първо, косете със зададена висока
височина на рязане. Вижте какъв е резултатът
и намалете височината на рязане до подходящо
ниво. Ако тревата е много висока, карайте бавно
и – ако е необходимо – окосете два пъти.
• Режете всеки път в различни посоки, за да
избегнете образуването на линии в моравата.
• Поддържайте капака за рязане чист.
Натрупването на трева и замърсявания по
вътрешната страна на капака за рязане могат
да намалят резултата от рязането. Вижте
За
почистване на вътрешната повърхност на капака
на режещите части на страница 31
.
1906 - 004 - 30.03.2023
29
Поддръжка
Въведение
ПРЕДУПРЕЖДЕНИЕ: Преди
да извършите техническо обслужване,
трябва да прочетете и разберете главата
за безопасност.
За всички работи по обслужването и поправката
на продукта е необходимо специално обучение.
Осигуряваме предлагане на професионални
ремонти и обслужване. Ако Вашият дилър не
предлага сервизно обслужване, се свържете с него,
за да Ви даде информация за най-близкия сервиз.
За по-подробна информация направете справка с
www.husqvarna.com.
Разписание за техническо
обслужване
ВНИМАНИЕ: Уверете се, че
въздушният филтър е насочен нагоре,
а не към земята, когато накланяте
продукта. Опасност от повреда на
двигателя.
Интервалите за техническо обслужване са
изчислени в зависимост от ежедневната употреба на
продукта. Интервалите се променят, ако продуктът
не се използва ежедневно.
За техническо обслужване, маркирано с *, направете
справка с инструкциите в
Устройства за безопасност
на продукта на страница 25
.
Техническо обслужване
Ежедневно
Всяка сед-
мица
Всеки ме-
сец
Извършване на обща проверка X
Проверка на нивото на маслото X
Почистване на продукта X
Преглед на режещото оборудване X
Преглед на капака на режещите части * X
Преглед на ръкохватката за спирачката на двигателя * LC 551SP,
LC 551VQ
X
Преглед на управлението на спирачката на ножа * LC 551VBP X
Преглед на ауспуха * X
Преглед на запалителната свещ X
Смяна на маслото (първи път след 5 ч употреба, след това на
всеки 50 ч употреба и годишно)
X
Почистване или смяна на въздушния филтър X
Преглед на горивната система X
За извършване на обща проверка
• Уверете се, че всички гайки и винтове на
продукта са затегнати правилно.
За почистване на продукта
• Почиствайте пластмасовите части с чиста и суха
кърпа.
• Не използвайте вода за почистване на продукта.
Водата може да навлезе в акумулаторната
батерия или в двигателя и да причини късо
съединение или повреда на продукта.
• Не почиствайте продукта с водоструйка под
високо налягане.
• Не пръскайте вода директно върху двигателя.
• За отстраняване на листа, трева и замърсявания
използвайте четка.
• Отстранете капака на съединителя, използвайте
четка за отстраняване на тревата под капака на
съединителя. (LC551VBP)
30 1906 - 004 - 30.03.2023
За почистване на вътрешната повърхност
на капака на режещите части
1. Изпразнете резервоара за гориво.
2. Поставете продукта да легне настрани с ауспуха
надолу.
ВНИМАНИЕ: Ако продуктът се
постави с въздушния филтър надолу,
двигателят може да се повреди.
3. Промийте вътрешната повърхност на капака на
режещите части с вода.
За проверка на режещото
оборудване
ПРЕДУПРЕЖДЕНИЕ: За
предотвратяване на случайно стартиране
извадете запалителния кабел от
запалителната свещ.
ПРЕДУПРЕЖДЕНИЕ: Носете
защитни ръкавици, когато ще
изпълнявате дейности, свързани с
техническото обслужване на режещото
оборудване. Ножът е много остър и
можете лесно да се порежете.
1. Проверете режещото оборудване за повреди
или пукнатини. Винаги заменяйте повреденото
режещо оборудване.
2. Погледнете ножа, за да разберете дали не е
повреден или затъпен.
Забележка: Необходимо е да балансирате
ножа след заточване. Ножът се заточва, сменя
и балансира от сервизен център. Ако ударите
препятствие и вследствие на това продуктът спре,
сменете повредения нож. Оставете специалистите в
сервиза да преценят дали ножът ще трябва да се
заточи, или да се смени.
За смяна на ножа
1. Фиксирайте ножа с дървено блокче. (Фиг. 50)
2. Отстранете болта на ножа.
3. Отстранете ножа.
4. Проверете опората на ножа и болта на ножа за
повреда.
5. Проверете дали валът на двигателя не е огънат.
6. Когато закрепвате новия нож, насочете ъглите на
ножа по посока на капака на режещите части.
(Фиг. 51)
7. Уверете се, че ножът е подравнен с центъра на
вала на двигателя.
8. Фиксирайте ножа с дървено блокче. (Фиг. 52)
9. Закрепете ножа.
a) При модел LC551SP и LC 551VQ закрепете
пружинната шайба и затегнете болта и
шайбата с въртящ момент 70 Nm.
b) При модел LC 551VBP затегнете болтовете с
въртящ момент 50 Nm. (Фиг. 53)
10. Раздвижете ножа на ръка и се уверете, че той се
върти свободно.
ПРЕДУПРЕЖДЕНИЕ:
Използвайте ръкавици с висока
здравина. Ножът е много остър и
можете лесно да се нараните.
11. Стартирайте продукта, за да извършите тест
на ножа. Ако ножът не е закрепен правилно,
продуктът вибрира или резултатът от косенето е
незадоволителен.
За извършване на проверка на
нивото на маслото
ВНИМАНИЕ: Твърде ниското ниво
на маслото може да доведе до повреда
на двигателя. Извършете проверка на
нивото на маслото, преди да стартирате
продукта.
1. Поставете продукта на равна повърхност.
2. Отстранете капачката на резервоара за масло
със закрепената мерителна пръчка.
3. Почистете маслото от мерителната пръчка.
4. Поставете мерителната пръчка изцяло в
резервоара за масло. Затегнете капачката на
резервоара за масло, за да сте сигурни, че ще
получите правилното ниво на маслото.
5. Отстранете мерителната пръчка.
6. Проверете какво е нивото на маслото на
мерителната пръчка.
7. Ако нивото на маслото е ниско, заредете моторно
масло и отново извършете проверка на нивото
му.
(Фиг. 54)
Забележка: Използвайте фуния, за да
предотвратите разливане.
За смяна на моторното масло
ПРЕДУПРЕЖДЕНИЕ:
Моторното масло е много горещо
непосредствено след спирането на
двигателя. Оставете двигателя да
изстине, преди да източите моторното
масло. Ако разлеете моторно масло
1906 - 004 - 30.03.2023 31
върху кожата си, почистете със сапун и
вода.
(Фиг. 55)
1. Отстранете запалителния кабел от
запалителната свещ.
2. Отстранете капачката на резервоара за масло.
3. Източете моторното масло.
a) За модели с изпускателна пробка за масло:
поставете съд под изпускателната пробка за
масло, в който да се събере моторното масло.
b) За модели без изпускателна пробка за масло
или ако не е възможно да се постави съд под
изпускателната пробка за масло: използвайте
маслена помпа (принадлежност), за да
източите моторното масло от резервоара за
масло.
4. Заредете с новото моторно масло от типа,
препоръчан в
Технически характеристики на
страница 33
.
5. Извършете проверка на нивото на моторното
масло. Направете справка с
За извършване на
проверка на нивото на маслото на страница 31
.
За наливане и смяна на моторно
масло
• За информация относно наливането и смяната
на моторното масло, направете справка с
ръководството за експлоатация за двигателя.
За почистване и смяна на въздушния
филтър (LC 5551SP, LC 551VBP)
• За информация относно почистването и смяната
на въздушен филтър направете справка с
ръководството за оператора за двигателя.
За отстраняване и монтиране на
въздушния филтър (LC 551VQ)
ПРЕДУПРЕЖДЕНИЕ:
Използвайте защитни ръкавици.
1. Натиснете щипките на капака на въздушния
филтър.
2. Внимателно отстранете капака на въздушния
филтър (A) от двигателя.
3. Отстранете въздушния филтър (B) и порестия
филтър (C). (Фиг. 56)
4. Проверете въздушния филтър за повреди.
Сменeте повреден въздушен филтър.
5. Почистете и проверете въздушния филтър.
Направете справка с
За почистване на
въздушния филтър (LC 551VQ) на страница 32
.
6. Извършете монтаж в обратната
последователност.
За почистване на въздушния филтър
(LC 551VQ)
ВНИМАНИЕ: Не включвайте
двигателя без закрепен въздушен филтър
или ако въздушният филтър е замърсен.
ВНИМАНИЕ: Сменете въздушния
филтър, ако той не може да се почисти
или ако е повреден. Дефектен въздушен
филтър причинява повреда на двигателя.
1. Натиснете заключващите уши (A), отстранете
капака на въздушния филтър (B) и отстранете
въздушния филтър (C). (Фиг. 57)
2. Ударете въздушния филтър в твърда повърхност
или продухайте сгъстен въздух през въздушния
филтър от чистата страна на въздушния филтър.
ВНИМАНИЕ: Не използвайте
четка, за да отстраните
замърсяванията, тъй като това ще
ги набие навътре във въздушния
филтър.
3. Почистете държача на въздушния филтър (D) и
капака на въздушния филтър с влажна кърпа.
ВНИМАНИЕ: Уверете се, че във
въздуховода (E) не попада мръсотия.
4. Монтирайте въздушния филтър. Уверете се,
че въздушният филтър напълно прилепва към
държача на въздушния филтър.
5. Монтирайте капака на въздушния филтър, като
първо поставите долните уши.
За проверка на запалителната свещ
ВНИМАНИЕ: Използвайте винаги
запалителните свещи от препоръчания
вид. Използването на запалителна свещ
от неправилен тип може да повреди
продукта.
• Проверете запалителната свещ, ако двигателят е
с понижена мощност, стартира трудно или работи
неправомерно при обороти на празен ход.
• За да намалите опасността от попадане на
нежелани материали върху електродите на
запалителната свещ, следвайте тези инструкции:
a) Проверете дали оборотите на празния ход са
правилно регулирани.
b) Уверете се, че горивната смес е правилна.
32 1906 - 004 - 30.03.2023
c) Уверете се, че въздушният филтър е чист.
• Ако запалителната свещ е замърсена, почистете
я и проверете дали разстоянието между
електродите е правилно, направете справка с
Технически характеристики на страница 33
.
(Фиг. 58)
• Сменете запалителната свещ, ако е необходимо.
За проверка на горивната система
• Проверете капачката на резервоара за гориво
и уплътнението на капачката на резервоара за
гориво, за да се уверите, че не са повредени.
• Проверете маркуча за горивото, за да се уверите,
че не тече. Ако маркучът за горивото е повреден,
той трябва да се смени от сервиз.
За да регулирате управлението
на оборотите и регулатора на
дроселната клапа
Управлението на оборотите регулира скоростта на
задвижването. Регулаторът на дроселната клапа
регулира оборотите на двигателя.
ВНИМАНИЕ: Не регулирайте
управлението на оборотите, когато
двигателят е включен.
1. За промяна на оборотите на задвижване,
завъртете регулиращия винт (A), за да
регулирате дължината на кабелната обвивка.
Скъсете кабелната обвивка, за да увеличите
скоростта на задвижване.
2. Ако не можете да задействате положение
"задействан смукач" или положение "стоп",
регулирайте оборотите на двигателя. Завъртете
регулиращия винт (B). (Фиг. 59)
Транспортиране, съхранение и изхвърляне
Транспорт и съхранение
• При съхранението и транспортирането на
продукта и горивото се уверете, че няма течове
или изпарения. Искри или открит огън, например
от електрически уреди или котли може да
възникне пожар.
• Винаги използвайте одобрени контейнери за
съхранение и транспортиране на гориво.
• Изпразнете резервоара за гориво, преди да
приберете продукта за съхранение за дълъг
период от време. Изхвърлете горивото на
подходящо за целта място
• Прикрепете продукта по безопасен начин
по време на транспортирането, за да се
предотвратят повреди и злополуки.
• Съхранявайте продукта под ключ, за да
предотвратите достъпа до него на деца или лица,
които не са упълномощени да го използват.
• Съхранявайте продукта на сухо и незамръзващо
място.
Изхвърляне
• Съблюдавайте местните изисквания за
рециклиране и приложимите разпоредби.
• Изхвърлете всички химикали, като например
двигателно масло или гориво, в сервизен център
или на подходящо за целта място.
• Когато продуктът вече не се използва, изпратете
го на Husqvarna дилър или го изхвърлете на
място за рециклиране.
Технически характеристики
LC551SP LC 551VBP LC 551VQ
Двигател
Марка Kawasaki Kawasaki Husqvarna
Модел FJ180V FJ180V HS 166AP
Тип на двигателя
Едноцилиндров, 4-
тактов, принудител-
но въздушно охла-
ждане, OHV
Едноцилиндров, 4-
тактов, принудител-
но въздушно охла-
ждане, OHV
Едноцилиндров, 4-
тактов, принудител-
но въздушно охла-
ждане, OHV
1906 - 004 - 30.03.2023 33
LC551SP LC 551VBP LC 551VQ
Работен обем, cm
3
179 179 166
Скорост, об./мин 2800 2800 2800
Номинална изходна мощност на двигате-
ля, kW
6
2,9 2,9 2,7
Запалителна система
Запалителна свещ NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Разстояние между електродите, mm 0,6 – 0,8 0,6 – 0,8 0,7 – 0,8
Горивна и смазочна система
Тип на смазването на двигателя Налягане с маслен
филтър
Налягане с маслен
филтър
Разпръскване
Капацитет на резервоара за гориво, l 1,9 1,9 1,5
Вместимост на резервоара за масло, l 0,7 0,7 0,5
Моторно масло
7
Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Тегло
С празни резервоари, kg 48,5 52,5 51,0
Шумови емисии
8
Ниво на звуковата мощност, измерено, из-
мерена dB (A)
97 96 97
Ниво на звуковата мощност, гарантирано
L
WA
dB (A)
98 98 98
Нива на шума
9
Ниво на звуковото налягане при ухото на
оператора, dB (A)
87 84 86
Нива на вибрациите
10
Ръкохватка, m/s
2
4,5 4,5 3,2
Режещо оборудване
Височина на рязане, mm 26 – 74 26 – 74 26 – 74
Ширина на рязане, mm 510 510 510
6
Номиналната мощност на двигателя е средната нетна мощност (при указаните об/мин) на стандартен
двигател за модела двигател, измерен спрямо SAE стандарта J1349/ISO1585. Двигателите масово
производство може да се отклоняват от тази стойност. Действителната изходна мощност за двигателя,
инсталиран на крайния продукт, ще зависи от работната скорост, условията на околната среда и други
стойности.
7
Ако се използва масло SAE-30 при температура, по-ниска от +5°C, съществува риск двигателят да не
бъде смазан достатъчно. Това може да причини повреда на двигателя. Направете справка с
За смяна
на моторното масло на страница 31
за правилното масло за ниски температури.
8
Емисии на шума в околната среда, измерени като звукова мощност (L
WA
) в съответствие с директива
на ЕО 2000/14/ЕО.
9
Ниво на звуковото налягане съгласно EN ISO 5395. Отчетените данни за нивото на звуковото налягане
имат типична статистическа дисперсия (стандартно отклонение) от 1,2 dB (A).
10
Ниво на вибрациите съгласно ISO 5395. Отчетените данни за нивото на вибрациите имат типична
статистическа дисперсия (стандартно отклонение) от 0,2m/s
2
.
34 1906 - 004 - 30.03.2023
LC551SP LC 551VBP LC 551VQ
Нож Събиране Събиране Събиране
Номер на артикул 5875908-10 5821494-10 5875908-10
Капацитет на коша за трева, l 65 65 65
Задвижване
Скорост, km/h 4,1 2,8 – 5 2,8 – 5
1906 - 004 - 30.03.2023 35
Декларация за съответствие
Декларация за съответствие на ЕС
Ние,
Husqvarna AB, SE-561 82 Huskvarna, Швеция,
тел.: +46-36-146500, декларираме на своя собствена
отговорност, че продуктът:
Описание Косачка за трева
Марка Husqvarna
Тип/модел LC 551SP, LC 551VBP, LC 551VQ
Идентификация Серийни номера от 2022 и нататък
отговаря напълно на следните директиви и
регламенти на ЕС:
Регламент Описание
2006/42/EО "относно машините"
2014/30/ЕС "относно електромагнитната съвместимост"
2000/14/EО "относно шумовите емисии в околната среда"
2011/65/ЕС
"по отношение на ограничението за използване на определени опасни вещества в
електрическо и електронно оборудване"
и че следните стандарти и/или технически
характеристики са приложени: EN ISO 5395-1:2013/
A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN
ISO 14982:2009, EN IEC 63000:2018
Нотифициран орган: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Sweden, сертифицира за съответствие с Директива
на съвета 2000/14/ЕО, процедура за оценка на
съответствието: приложение VI.
За информация относно шумови емисии направете
справка с
Технически характеристики на страница
33
.
Huskvarna, 2022-09-29
Claes Losdal, мениджър "Разработки и развитие/
градински продукти", Husqvarna AB
Отговорен за техническата документация
36 1906 - 004 - 30.03.2023
Obsah
Úvod............................................................................. 37
Bezpečnost................................................................... 38
Montáž.......................................................................... 41
Provoz...........................................................................42
Údržba.......................................................................... 43
Přeprava, skladování a likvidace.................................. 46
Technické údaje............................................................47
Prohlášení oshodě.......................................................49
Úvod
Popis výrobku
Výrobek je rotační sekačka na trávu spěší obsluhou.
Koš na trávu slouží ke sběru posečené trávy. Chcete-
li otevřít zadní výhoz trávy, sejměte koš na trávu.
Připevněte mulčovací sadu (příslušenství), chcete-li
používat posečenou trávu jako hnojivo.
Zamýšlené použití
Výrobek používejte ksečení trávy. Kjiným činnostem
výrobek nepoužívejte.
Popis výrobku
(Obr. 1)
1. Páka brzdy motoru
2. Řídítka
3. Ovládání rychlosti
4. Páka pojezdu
5. Rukojeť startovací šňůry
6. Koš na trávu
7. Nastavení výšky řídítek
8. Nastavení výšky sečení
9. Olejová měrka/ olejová nádrž
10. Kryt žacího ústrojí
11. Tlumič výfuku
12. Zapalovací svíčka
13. Vzduchový filtr
14. Palivová nádrž
15. Zadní kryt
16. Návod kpoužívání
Popis výrobku
(Obr. 2)
1. Řídítka
2. Ovládání brzdy žacího nože (LC 551VBP)
3. Ovládání rychlosti/ ovládání plynu (LC 551VBP)
4. Páka pojezdu (LC 551VBP)
5. Inhibitor spuštění (LC 551VBP)
6. Rukojeť startovací šňůry
7. Koš na trávu
8. Nastavení výšky řídítek
9. Nastavení výšky sečení
10. Olejová měrka/ olejová nádrž
11. Kryt žacího ústrojí
12. Tlumič výfuku
13. Zapalovací svíčka
14. Vzduchový filtr
15. Palivová nádrž
16. Zadní kryt
17. Páka brzdy motoru (LC551SP)
18. Ovládání plynu (LC551SP)
19. Páka pojezdu (LC551SP)
20. Návod kpoužívání
Symboly na výrobku
(Obr. 3)
Neopatrné nebo nesprávné použití může
vést ke zranění nebo usmrcení obsluhy či
osob vokolí.
(Obr. 4)
Před použitím si pozorně prostudujte
tento návod kpoužívání anepoužívejte
výrobek, pokud návodu zcela nerozumíte.
(Obr. 5)
Zajistěte, aby se vpracovní oblasti ajejím
okolí nezdržovaly nepovolané osoby či
zvířata.
(Obr. 6)
Před prováděním oprav aúdržby vypněte
motor aodpojte kabel zapalování.
(Obr. 7)
Olej
(Obr. 8)
Rychle
(Obr. 9)
Pomalu
(Obr. 10)
Vypněte motor
1906 - 004 - 30.03.2023
37
(Obr. 11)
Sytič
(Obr. 12)
Spojka kotouče
(Obr. 13)
Pozor na odvržené aodražené předměty.
(Obr. 14)
Ruce anohy udržujte mimo dosah
rotujícího nože.
(Obr. 15)
Ruce anohy udržujte mimo dosah
rotujících částí.
(Obr. 16)
Tento výrobek vyhovuje příslušným
směrnicím EU.
(Obr. 17)
Tento výrobek vyhovuje platným
předpisům Spojeného království.
(Obr. 18)
Štítek semisemi hluku do okolí
podle směrnic apředpisů Evropské
unie aSpojeného království anařízení
oregulaci hluku vaustralském Novém
Jižním Walesu „Protection of the
Environment Operations (Noise Control)
Regulation 2017“. Garantovaná hladina
akustického výkonu tohoto výrobku je
uvedena včásti
Technické údaje na strani
47
ana štítku.
(Obr. 19)
Výfukové plyny obsahují oxid uhelnatý,
jedovatý avelmi nebezpečný plyn bez
zápachu. Nenechávejte výrobek spuštěný
ve vnitřních nebo uzavřených prostorech.
(Obr. 20)
Nenechávejte výrobek spuštěný ve
vnitřních nebo uzavřených prostorech.
(Obr. 21)
Nebezpečí výbuchu.
(Obr. 22)
Horký povrch
(Obr. 23)
Motor je dodáván bez oleje.
(Obr. 24)
Před použitím výrobku doplňte motorový
olej.
(Obr. 25)
Nepoužívejte palivo E85.
(Obr. 26)
Uchovávejte výrobek vbezpečné
vzdálenosti od otevřeného ohně.
(Obr. 27)
Skenovatelný kód.
Povšimněte si: Další symboly/štítky na výrobku se
vztahují kzákonným požadavkům specifickým pro daný
trh.
Emise EuroV
VÝSTRAHA: Manipulace smotorem
vede kzneplatnění typového schváleníEU
tohoto výrobku.
Odpovědnost za výrobek
Jak uvádí zákon o odpovědnosti za výrobek, neneseme
odpovědnost za žádnou škodu způsobenou našim
výrobkem, pokud:
• byl výrobek nesprávně opraven.
• byl výrobek opraven pomocí součástí od jiného
výrobce nebo součástí, které nejsou výrobcem
schváleny.
• má výrobek příslušenství od jiného výrobce nebo
příslušenství, které není výrobcem schváleno.
• výrobek nebyl opraven ve schváleném servisním
středisku nebo schváleným odborníkem.
Bezpečnost
Definice týkající se bezpečnosti
Varování, upozornění apoznámky slouží jako
upozornění na specifické důležité části návodu.
VÝSTRAHA: Používá se vpřípadě
nebezpečí úrazu nebo usmrcení obsluhy
nebo okolních osob, pokud nejsou dodrženy
pokyny uvedené vtéto příručce.
VAROVÁNÍ: Používá se vpřípadě
nebezpečí poškození výrobku, dalších
materiálů či škod na majetku vblízkém okolí,
pokud nejsou dodrženy pokyny uvedené
vtéto příručce.
Povšimněte si: Používá se kposkytnutí dalších
informací, které jsou nezbytné vdané situaci.
Obecné bezpečnostní pokyny
VÝSTRAHA: Před použitím výrobku si
přečtěte následující varování.
• Tento výrobek je nebezpečný, nepoužívá-li se
správně nebo není-li věnována provozu řádná
pozornost. Nedodržení bezpečnostních pokynů
může vést ke zranění nebo usmrcení.
• Tento výrobek vytváří během provozu
elektromagnetické pole. Toto pole může za určitých
38 1906 - 004 - 30.03.2023
okolností narušovat funkci aktivních či pasivních
implantovaných lékařských přístrojů. Za účelem
snížení rizika možného zranění nebo smrtelného
úrazu doporučujeme osobám simplantovanými
lékařskými přístroji poradit se před použitím výrobku
slékařem asvýrobcem implantovaného lékařského
přístroje.
• Buďte stále opatrní apoužívejte zdravý rozum.
Nejste-li si jisti, jak ovládat výrobek ve zvláštních
situacích, vypněte jej apromluvte si sprodejcem
Husqvarna, než budete pokračovat vpráci.
• Mějte na paměti, že obsluha je odpovědná za
nehody aškody vzniklé jiným osobám nebo na jejich
majetku.
• Udržujte výrobek čistý. Ujistěte se, že jsou značky
aštítky dobře čitelné.
• Nedovolte osobám používat výrobek, nejste-li si jisti,
že si přečetly návod kpoužívání aporozuměly jeho
obsahu.
• Zamezte používání výrobku dětmi.
• Udržujte děti mimo pracovní oblast. Vždy musí být
přítomna zodpovědná dospělá osoba.
• Zamezte používání výrobku osobami, které naznají
pokyny.
• Vždy sledujte osoby sfyzickým nebo mentálním
postižením při práci svýrobkem. Vždy musí být
přítomna zodpovědná dospělá osoba.
• Nepoužívejte výrobek, jste-li unavení, nemocní nebo
pod vlivem alkoholu, drog nebo léků. To by mohlo
ovlivnit váš zrak, ostražitost, koordinaci aúsudek.
• Nepoužívejte výrobek, pokud je vadný.
• Nikdy neupravujte výrobek anepoužívejte jej, pokud
je možné, že jej upravil někdo jiný.
• Neměňte nastavení regulace otáček motoru.
Bezpečnost pracovního prostoru
VÝSTRAHA: Před použitím výrobku si
přečtěte následující varování.
• Před použitím výrobku, odkliďte zpracovní oblasti
předměty, jako jsou větve, větvičky akameny.
• Předměty, které mohou být zachyceny žacím
ústrojím mohou být odmrštěny azpůsobit zranění
osob apoškození předmětů. Udržujte osoby vokolí
azvířata vbezpečné vzdálenosti od výrobku.
• Nikdy nepoužívejte výrobek za špatného počasí,
jako je mlha, déšť, silný vítr, intenzívní chlad
anebezpečí blesku. Použití výrobku za špatného
počasí nebo ve vlhkých či mokrých podmínkách
je namáhavé. Nepříznivé počasí může vytvořit
nebezpečné podmínky, např. kluzký povrch.
• Dávejte pozor na osoby, předměty asituace, které
mohou bránit bezpečnému provozu výrobku.
• Dávejte pozor na překážky, jako jsou kořeny,
kameny, větve, díry apříkopy. Vysoká tráva může
překážky skrýt.
• Sečení trávy na svazích může být nebezpečné.
Nepoužívejte výrobek na svahu se sklonem větším
než 15°.
• Svýrobkem jezděte po vrstevnicích. Nepohybujte se
na svahu nahoru adolů.
• Postupujte opatrně vblízkosti skrytých rohů
aobjektů, které mohou bránit ve výhledu.
Bezpečnost práce
VÝSTRAHA: Před použitím výrobku si
přečtěte následující varování.
• Tento výrobek používejte výhradně ksečení trávy.
Není dovoleno používat výrobek kjiným činnostem.
• Používejte osobní ochranné prostředky. Další
informace naleznete včásti
Osobní ochranné
prostředky na strani 40
.
• Ujistěte se, že víte, jak vpřípadě nouze rychle
zastavit motor.
• Nikdy nestartujte motor vuzavřených prostorech
nebo vblízkosti hořlavého materiálu. Výfukové plyny
zmotoru jsou horké amohou obsahovat jiskry, které
by mohly zažehnout požár.
• Neprovozujte výrobek, pokud není správně
namontovaný nůž avšechny kryty. Vopačném
případě by se mohl nůž uvolnit azpůsobit zranění
osob.
• Zajistěte, aby nůž nenarazil do předmětů, jako jsou
kameny akořeny. Mohlo by dojít kpoškození nože
aohnutí hřídele motoru. Ohnutý hřídel způsobuje
velké vibrace ahrozí velmi vysoké riziko uvolnění
nože.
• Pokud nůž narazí do nějakého předmětu nebo se
objeví vibrace, okamžitě zastavte výrobek. Odpojte
kabel zapalování od zapalovací svíčky. Zkontrolujte,
zda není výrobek poškozený. Opravte poškozené
díly nebo svěřte opravu schválenému servisnímu
pracovníkovi.
• Po nastartování motoru nikdy nepřipevňujte páku
brzdy motoru trvale krukojeti sekačky.
• Umístěte výrobek na stabilní, rovný povrch
anastartujte jej. Zkontrolujte, zda nůž nemůže přijít
do kontaktu se zemí nebo cizími objekty.
• Při provozu vždy stůjte za výrobkem.
• Při provozu nechte všechna kola spočívat na zemi
adržte rukojeť oběma rukama. Ruce anohy udržujte
mimo dosah rotujících nožů.
• Nenaklánějte výrobek, když je spuštěný motor.
• Dávejte pozor při tažení výrobku dozadu.
• Nikdy nezvedejte výrobek, když je spuštěný motor.
Pokud musíte výrobek zvednout, nejprve vypněte
motor aodpojte kabel zapalování od zapalovací
svíčky.
• Při provozování výrobku nechoďte směrem dozadu.
• Před přejezdem ploch bez trávy, jako jsou cesty
vytvořené ze štěrku, kamenů nebo asfaltu, vypněte
motor.
1906 - 004 - 30.03.2023
39
• Neběhejte svýrobkem, když je spuštěný motor. Při
provozu výrobku vždy pouze choďte.
• Před změnou výšky sečení vypněte motor. Nikdy
neprovádějte seřizování při spuštěném motoru.
• Nikdy nenechte výrobek se spuštěným motorem bez
dozoru. Vypněte motor aujistěte se, že se žací
ústrojí neotáčí.
Bezpečnostní pokyny pro provoz
Osobní ochranné prostředky
VÝSTRAHA: Před použitím výrobku si
přečtěte následující varování.
• Osobní ochranné prostředky nemohou zcela
eliminovat nebezpečí úrazu, ale vpřípadě nehody
pomáhají snížit míru poranění. Požádejte prodejce,
aby vám pomohl vybrat správné vybavení.
• Používejte ochranu sluchu, pokud je hladina hluku
vyšší než 85dB.
• Používejte odolnou obuv sprotiskluzovou
podrážkou. Nepoužívejte otevřenou obuv ani
nepracujte naboso.
• Používejte silné, dlouhé kalhoty.
• Při určitých činnostech používejte ochranné
rukavice, například při nasazování, prohlídce nebo
čištění žacího ústrojí.
Bezpečnostní zařízení na produktu
VÝSTRAHA: Před použitím výrobku si
přečtěte následující varování.
• Nepoužívejte výrobek spoškozenými
bezpečnostními zařízeními nebo se zařízeními, která
nefungují správně.
• Pravidelně kontrolujte bezpečnostní zařízení. Pokud
jsou bezpečnostní zařízení poškozená nebo
nefungují správně, obraťte se na schválený servis
Husqvarna.
• Neprovádějte úpravy bezpečnostních zařízení.
Kontrola krytu žacího ústrojí
Kryt žacího ústrojí snižuje vibrace výrobku asnižuje
nebezpečí poranění nožem.
• Zkontrolujte kryt žacího ústrojí, aby bylo zajištěno, že
nevykazuje známky poškození, např. praskliny.
Kontrola rukojeti brzdy motoru (LC 551SP, LC 551VQ)
Páka brzdy motoru slouží kzastavení motoru. Když
uvolníte páku brzdy motoru, motor se zastaví.
• Nastartujte motor apoté uvolněte rukojeť brzdy
motoru. Pokud se motor do 3sekund nevypne,
požádejte schválený servis Husqvarna oseřízení
brzdy motoru. (Obr. 28)
Kontrola ovládání brzdy žacího nože ainhibitoru
spuštění (LC 551VBP)
Ovládání brzdy žacího nože zastaví pouze nůž, nikoli
motor. Když uvolníte ovládání brzdy žacího nože, nůž se
zastaví.
1. Nastartujte motor.
2. Zatlačte ovládání brzdy žacího nože směrem
křídítkům. Inhibitor spuštění zastaví pohyb.
3. Zatlačte inhibitor spuštění směrem ven.
4. Zatlačte ovládání brzdy žacího nože směrem
křídítkům. Nůž se začne otáčet.
5. Uvolněte ovládání brzdy žacího nože. Pokud se nůž
do 3sekund nezastaví, požádejte schválený servis
Husqvarna oseřízení brzdy žacího nože. (Obr. 29)
6. Ujistěte se, že inhibitor spuštění se vrátí do původní
polohy.
Tlumič výfuku
Tlumič výfuku je určen komezení úrovně hluku na
minimum akusměrnění výfukových plynů směrem od
obsluhy.
Nepoužívejte výrobek bez tlumiče výfuku nebo pokud
je vadný. Vadný tlumič výfuku zvyšuje hladinu hluku
anebezpečí požáru.
VÝSTRAHA: Tlumič výfuku je během
provozu apo použití velmi horký, ikdyž
motor pracuje na volnoběžné otáčky. Aby se
zabránilo požáru, dbejte zvýšené opatrnosti
vblízkosti hořlavých materiálů aplynů.
Kontrola tlumiče výfuku
• Pravidelně kontrolujte tlumič výfuku, aby bylo
zajištěno, že je řádně upevněný aže není
poškozený.
Bezpečnost při manipulaci spalivem
VÝSTRAHA: Před použitím výrobku si
přečtěte následující varování.
• Pokud je na výrobku palivo nebo olej, nespouštějte
ho. Nechtěné palivo/olej zvýrobku odstraňte
anechte výrobek uschnout.
• Pokud si palivem polijete oblečení, okamžitě se
převlékněte.
• Zabraňte styku paliva stělem, může způsobit
zranění. Pokud se polijete palivem, omyjte zasažené
místo vodou amýdlem.
• Nepouštějte motor, pokud zněj něco uniká.
Pravidelně kontrolujte, jestli zmotoru nic neuniká.
• Při manipulaci spalivem buďte opatrní. Palivo je
hořlavé avýpary jsou výbušné amůžou způsobit
zranění nebo smrt.
40 1906 - 004 - 30.03.2023
• Nevdechujte palivové výpary, můžou způsobit
zranění. Zajistěte dostatečný průtok vzduchu.
• Vblízkosti paliva ani motoru nekuřte.
• Do blízkosti paliva ani motoru neumisťujte horké
předměty.
• Když je spuštěný motor, nedoplňujte palivo.
• Než začnete doplňovat palivo, přesvědčte se, že je
motor studený.
• Než doplníte palivo, pomalu otevřete uzávěr palivové
nádrže aopatrně uvolněte tlak.
• Palivo do motoru nedoplňujte ve vnitřních
prostorech. Nedostatečné proudění vzduchu může
způsobit zranění nebo smrt udušením nebo otravou
kysličníkem uhelnatým.
• Pevně dotáhněte víčko palivové nádrže. Není-li
víčko palivové nádrže dotažené, hrozí nebezpečí
požáru.
• Než výrobek spustíte, přejděte sním minimálně 3m
(10stop) od místa, kde jste doplňovali palivo.
• Nenaplňujte palivovou nádrž na maximum. Teplem
dochází krozpínání paliva. Vhorní části palivové
nádrže udržujte volný prostor.
Bezpečnostní pokyny pro údržbu
VÝSTRAHA: Před použitím výrobku si
přečtěte následující varování.
• Výfukové plyny obsahují oxid uhelnatý, jedovatý
avelmi nebezpečný plyn bez zápachu.
Nenechávejte motor spuštěný ve vnitřních nebo
uzavřených prostorech.
• Před prováděním údržby výrobku nejprve vypněte
motor aodpojte kabel zapalování od zapalovací
svíčky.
• Při provádění údržby žacího ústrojí používejte
ochranné rukavice. Nůž je velmi ostrý a může
snadno dojít kpořezání.
• Příslušenství azměny výrobku, které neschválí
výrobce, mohou způsobit vážné zranění nebo úmrtí.
Neprovádějte změny na výrobku. Vždy používejte
výhradně příslušenství schválené výrobcem.
• Při nesprávném nebo nepravidelném provádění
údržby se zvyšuje nebezpečí poranění apoškození
výrobku.
• Provádějte pouze údržbu uvedenou vtomto návodu
kpoužívání. Veškerý ostatní servis musí provést
schválený servisní pracovník Husqvarna.
• Servis výrobku by měl provádět schválený servisní
pracovník Husqvarna vpravidelných intervalech.
• Poškozené, opotřebené či prasklé součásti vyměňte.
Montáž
Úvod
VÝSTRAHA: Před montáží výrobku
je třeba, abyste si přečetli aporozuměli
kapitole obezpečnosti.
VÝSTRAHA: Před montáží výrobku
sejměte koncovku kabelu zapalovací svíčky
ze zapalovací svíčky.
Montáž řídítek
1. Povolte spodní knoflíky na levé apravé straně
výrobku. Zkontrolujte, zda je plastová podložka
vprohlubni vdržáku řídítek. (Obr. 30)
2. Namontujte rukojeť sklopenou dopředu podle
obrázku. (Obr. 31)
a) Zkontrolujte, zda je plastová podložka mezi
řídítky adržákem řídítek.
b) Připevněte řídítka kdržáku řídítek.
3. Zvedněte řídítka. (Obr. 32)
4. Knoflíky řádně utáhněte. Pokyny knastavení výšky
řídítek najdete včásti
Nastavení výšky rukojeti na
strani 41
.
5. Umístěte kabely do držáků kabelů. Zkontrolujte, zda
kabely nejsou zkroucené. Připevněte držáky kabelů
křídítkům. (Obr. 33)
6. Připevněte kabely křídítkům pomocí stahovacího
pásku. (Obr. 34)
Nastavení výšky rukojeti
1. Povolte spodní matice.
2. Posuňte knoflíky na spodní konec drážek na pravé
ina levé straně výrobku. (Obr. 35)
3. Nastavte výšku řídítek do jedné ze2 dostupných
poloh.
4. Posunujte knoflíky směrem křídítkům, dokud se
nezastaví aneuslyšíte cvaknutí. (Obr. 36)
5. Knoflíky řádně utáhněte.
Nastavení produktu do přepravní
polohy
1. Sundejte koš na trávu.
2. Povolte spodní matice.
3. Posuňte knoflíky na spodní konec drážek na pravé
ina levé straně výrobku. (Obr. 35)
4. Sklopte rukojeť dopředu. (Obr. 37)
1906 - 004 - 30.03.2023
41
Nastavení výrobku do provozní polohy
1. Zvedněte řídítka nahoru. (Obr. 32)
2. Posunujte knoflíky směrem křídítkům, dokud se
nezastaví aneuslyšíte cvaknutí. (Obr. 36)
3. Knoflíky řádně utáhněte.
Montáž koše na trávu
1. Vložte rám do koše na trávu tak, aby pevná část
koše směřovala dolů. Dbejte na to, aby bylo madlo
rámu na venkovní straně koše. (Obr. 38)
2. Nasaďte spodní část rámu koše na trávu do spodní
části koše na trávu. (Obr. 39)
a) Zatlačte rám koše na trávu do drážky. Začněte
na pravé straně, jak je znázorněno na obrázku,
apostupně se pohybujte směrem doleva.
3. Pokud nelze rám koše na trávu připevnit snadno,
opatrně na rám poklepejte gumovým kladívkem.
Poklepejte na rám koše na trávu mezi výztuhami.
(Obr. 40)
4. Připevněte koš na trávu krámu pomocí svorek. (Obr.
41)
5. Zvedněte zadní kryt.
6. Upevněte sběrací koš khornímu okraji podvozku.
7. Umístěte dolní část koše na trávu do kanálu výhozu
trávy. (Obr. 42)
Montáž mulčovací vložky
(příslušenství)
1. Zvedněte zadní kryt avyjměte koš na trávu.
2. Vložte do kanálu výhozu trávy mulčovací vložku.
(Obr. 43)
3. Nahraďte nůž mulčovacím nožem dodaným
smulčovací sadou. Další informace naleznete
včásti
Postup výměny nože na strani 45
.
Sekání trávy bez koše na trávu nebo
mulčovací vložky
• Zvedněte zadní kryt avyjměte koš na trávu.
• Pokud je namontována mulčovací vložka
amulčovací nůž, odstraňte je.
• Než začnete svýrobkem pracovat, zavřete zadní
kryt.
Při práci svýrobkem bude posečená tráva vylétávat pod
zadním krytem.
Provoz
Úvod
VÝSTRAHA: Před používáním
produktu je třeba, abyste si přečetli
aporozuměli kapitole o bezpečnosti.
Husqvarna Connect
Husqvarna Connect je bezplatná aplikace pro mobilní
zařízení. Aplikace Husqvarna Connect dodá vašemu
výrobku Husqvarna doplňkové funkce:
• Rozšířené informace ovýrobku.
• Informace odílech aservisu anápověda pro tyto
položky.
Jak začít používat aplikaci Husqvarna
Connect
1. Stáhněte si aplikaci Husqvarna Connect do svého
mobilního zařízení.
2. Vaplikaci Husqvarna Connect se zaregistrujte.
3. Při připojování aregistraci výrobku postupujte podle
pokynů vaplikaci Husqvarna Connect.
Před použitím výrobku
1. Pozorně si prostudujte tento návod kpoužívání
anepoužívejte výrobek, pokud návodu zcela
nerozumíte.
2. Zkontrolujte žací ústrojí, aby bylo zajištěno, že je
řádně připevněné anastavené. Viz
Kontrola žacího
ústrojí na strani 44
.
3. Naplňte palivovou nádrž. Viz
Doplňování paliva na
strani 42
.
4. Doplňte olej do olejové nádrže azkontrolujte hladinu
oleje. Viz
Kontrola hladiny oleje na strani 45
.
Doplňování paliva
Pokud možno používejte alkylátový benzín snízkými
emisemi. Není-li kdostání alkylátový benzín snízkými
emisemi, používejte kvalitní bezolovnatý benzín nebo
olovnatý benzín soktanovým číslem nejméně 90.
VAROVÁNÍ: Nepoužívejte benzín
soktanovým číslem nižším než 90 RON (87
AKI). Můžete tím výrobek poškodit.
1. Víčko palivové nádrže otevírejte pomalu, aby se
uvolnil tlak.
2. Palivo doplňte pomalu zkanystru. Dojde-li krozlití
paliva, odstraňte jej utěrkou azbývající palivo nechte
vypařit. (Obr. 44)
3. Očistěte plochu kolem víčka palivové nádrže.
4. Pevně dotáhněte víčko palivové nádrže. Není-li
víčko palivové nádrže dotažené, hrozí nebezpečí
požáru.
5. Než výrobek spustíte, přejděte sním minimálně 3m
(10stop) od místa, kde jste doplňovali palivo.
42 1906 - 004 - 30.03.2023
Nastavení výšky sečení
Výšku sečení lze nastavit v6úrovních.
1. Zatlačte ovladač výšky sečení ve směru kola apoté
dozadu, pokud chcete zvýšit výšku sečení.
2. Zatlačte ovladač výšky sečení ve směru kola apoté
dopředu, pokud chcete snížit výšku sečení. (Obr. 45)
VAROVÁNÍ: Nenastavujte výšku
sečení příliš nízko. Vpřípadě, že není
povrch trávníku rovný, mohou nože přijít do
styku se zemí.
Spuštění výrobku (LC 551VQ)
1. Zkontrolujte, zda je kabel zapalování připojený
kzapalovací svíčce.
2. Postavte se za výrobek.
3. Držte páku motorové brzdy přitisknutou krukojeti
sekačky. (Obr. 46)
4. Uchopte rukojeť startovací šňůry pravou rukou.
5. Pomalu vytáhněte startovací šňůru, dokud neucítíte
odpor.
6. Nastartuje motor silným zatáhnutím za šňůru.
Spuštění výrobku (LC 551SP, LC
551VBP)
1. Zkontrolujte, zda je kabel zapalování připojený
kzapalovací svíčce.
2. Postavte se za výrobek.
3. Seřiďte ovládání plynu.
a) Pokud je motor studený, nastavte ovládání plynu
do polohy sytiče. (Obr. 47)
b) Pokud je motor zahřátý, nenastavujte ovládání
plynu do polohy sytiče.
4. Umodelu LC551SP držte páku motorové brzdy
přitisknutou křídítkům. (Obr. 46)
5. Uchopte rukojeť startovací šňůry pravou rukou.
6. Pomalu vytáhněte startovací šňůru, dokud neucítíte
odpor.
7. Nastartuje motor silným zatáhnutím za šňůru.
8. Ovládání plynu nastavte na plný plyn.
9. Umodelu LC 551VBP:
a) Uvolněte inhibitor spouštění.
b) Nože spustíte zatlačením ovládání brzdy žacího
nože směrem křídítkům.
Použití pohonu kol
• Přitáhněte páku pojezdu směrem krukojeti. (Obr.
48)
• Umodelu LC 551VQ aLC 551VBP: Upravte rychlost
pojezdu pomocí ovládání rychlosti na levé straně
řídítek. Posunutím ovládání rychlosti dopředu zvýšíte
rychlost aposunutím dozadu ji snížíte. (Obr. 49)
• Pokud chcete táhnout výrobek dozadu, odpojte
pohon azatlačte výrobek dopředu přibližně 10 cm.
• Vblízkosti překážek uvolněte páku pojezdu, aby se
deaktivoval pohon.
Zastavení výrobku (LC 551SP, LC
551VQ)
• Chcete-li zastavit pojezd, uvolněte páku pojezdu.
• Motor zastavíte uvolněním páky brzdy motoru.
Zastavení výrobku (LC 551VBP)
• Chcete-li zastavit pojezd, uvolněte páku pojezdu.
• Motor zastavíte přepnutím ovládání plynu do polohy
zastavení.
Jak docílit dobrých výsledků
• Používejte vždy ostrý nůž. Při použití tupého nože je
střih nepravidelný aposečený povrch trávy žloutne.
Ostrý nůž také vyžaduje méně energie než tupý nůž.
• Nesekejte více než ⅓ výšky trávy. Nejprve sekejte
se žacím ústrojím nastaveným vysoko. Zkontrolujte
výsledek apřípadně snižte výšku sečení na
požadovanou úroveň. Pokud je tráva velmi vysoká,
jezděte pomalu avpřípadě potřeby sekejte 2krát.
• Sekejte vždy vjiném směru, aby na trávníku
nevznikly pruhy.
• Udržujte kryt žacího ústrojí čistý. Nahromaděná
tráva anečistoty na vnitřní straně krytu žacího ústrojí
mohou snížit výsledek sečení. Další informace jsou
uvedeny včásti
Čištění vnitřního povrchu krytu
žacího ústrojí na strani 44
.
Údržba
Úvod
VÝSTRAHA: Před prováděním údržby
je třeba, abyste si přečetli kapitolu
obezpečnosti aporozuměli jí.
Pro servis aopravy výrobku je nezbytné speciální
školení. Garantujeme dostupnost profesionálních oprav
aservisu. Pokud prodejce neposkytuje servisní služby,
požádejte jej oinformace onejbližším servisu.
Podrobnější informace jsou uvedeny včásti
www.husqvarna.com.
1906 - 004 - 30.03.2023 43
Plán údržby
VAROVÁNÍ: Když nakláníte výrobek,
ujistěte se, že vzduchový filtr je na horní
straně, ane vespod. Hrozí poškození
motoru.
Intervaly údržby se vypočítávají na základě
každodenního používání výrobku. Intervaly se mění,
není-li výrobek používán denně.
Uúdržby označené symbolem * vyhledejte pokyny
včásti
Bezpečnostní zařízení na produktu na strani 40
.
Údržba Denně Týdně Měsíčně
Proveďte běžnou kontrolu. X
Zkontrolujte hladinu oleje. X
Vyčistěte výrobek. X
Zkontrolujte žací ústrojí. X
Zkontrolujte kryt žacího ústrojí.* X
Zkontrolujte páku brzdy motoru.* (LC 551SP, LC 551VQ) X
Zkontrolujte ovládání brzdy žacího nože.* (LC 551VBP) X
Zkontrolujte tlumič výfuku.* X
Zkontrolujte zapalovací svíčku. X
Vyměňte olej (poprvé po 5h použití, poté po každých 50h použití
ajednou ročně).
X
Vyčistěte nebo vyměňte vzduchový filtr. X
Zkontrolujte palivový systém. X
Provedení běžné kontroly
• Zajistěte, aby byly všechny matice ašrouby na
výrobku správně dotažené.
Čištění výrobku
• Plastové části čistěte čistou asuchou utěrkou.
• Nečistěte výrobek vodou. Voda může proniknout
do baterie nebo motoru azpůsobit zkrat nebo
poškození výrobku.
• Kčištění výrobku nepoužívejte vysokotlaký čistič.
• Motor nesmí být přímo oplachován vodou.
• Pomocí kartáče odstraňte listí, trávu anečistoty.
• Sejměte kryt spojky apomocí kartáče odstraňte
trávu pod ním. (LC551VBP)
Čištění vnitřního povrchu krytu žacího ústrojí
1. Vyprázdněte palivovou nádrž.
2. Položte výrobek na bok svýfukem dole.
VAROVÁNÍ: Pokud byste položili
výrobek se vzduchovým filtrem dole,
mohl by se poškodit motor.
3. Opláchněte vodou zhadice vnitřní povrch krytu
žacího ústrojí.
Kontrola žacího ústrojí
VÝSTRAHA: Aby se zabránilo
náhodnému spuštění, odpojte kabel
zapalování od zapalovací svíčky.
VÝSTRAHA: Při provádění údržby
žacího ústrojí používejte ochranné rukavice.
Nůž je velmi ostrý a může snadno dojít
kpořezání.
1. Zkontrolujte žací ústrojí ohledně poškození
aprasklin. Poškozené žací ústrojí vždy vyměňte.
2. Prohlédněte nůž azkontrolujte, zda není poškozený
nebo tupý.
Povšimněte si: Po ostření je nezbytné nůž
vyvážit. Výměnu, ostření avyvážení nože svěřte
servisnímu středisku. Dojde-li knárazu do překážky, po
kterém dochází kvypínání výrobku, vyměňte poškozený
nůž. Otom, zda je možné nůž nabrousit či zda je nutné
ho vyměnit, rozhodne servisní středisko.
44 1906 - 004 - 30.03.2023
Postup výměny nože
1. Zajistěte nůž pomocí dřevěného špalíku. (Obr. 50)
2. Demontujte šroub nože.
3. Demontujte nůž.
4. Zkontrolujte, zda nejsou unášeč nože ašroub nože
poškozené.
5. Prohlédněte hřídel motoru aujistěte se, zda není
ohnutý.
6. Při montáži nového nože nasměrujte zahnuté konce
nože směrem ke krytu žacího ústrojí. (Obr. 51)
7. Zkontrolujte, zda je nůž zarovnaný se středem
hřídele motoru.
8. Zajistěte nůž pomocí dřevěného špalíku. (Obr. 52)
9. Připevněte nůž.
a) Umodelů LC551SP aLC 551VQ nasaďte
pružnou podložku autáhněte šroub apodložku
utahovacím momentem 70Nm.
b) Umodelu LC 551VBP dotáhněte šrouby
momentem 50Nm. (Obr. 53)
10. Otočte nožem rukou azkontrolujte, zda se volně
otáčí.
VÝSTRAHA: Používejte odolné
rukavice. Nůž je velmi ostrý amůže
snadno dojít kporanění.
11. Nastartujte výrobek aproveďte test nože. Pokud
není nůž správně připevněn, výrobek vibruje
avýsledky sečení nejsou uspokojivé.
Kontrola hladiny oleje
VAROVÁNÍ: Příliš nízká hladina oleje
může způsobit poškození motoru. Před
spuštěním výrobku zkontrolujte hladinu
oleje.
1. Umístěte výrobek na rovnou plochu.
2. Sejměte víčko olejové nádrže solejovou měrkou.
3. Setřete olej zolejové měrky.
4. Zasuňte měrku až na doraz do olejové nádrže.
Utáhněte víčko olejové nádrže, abyste správně zjistili
hladinu oleje.
5. Vyjměte olejovou měrku.
6. Zkontrolujte hladinu oleje na olejové měrce.
7. Pokud je hladina nízká, doplňte motorový olej
aznovu zkontrolujte hladinu oleje.
(Obr. 54)
Povšimněte si: Použijte trychtýř, aby nedošlo
krozlití.
Výměna motorového oleje
VÝSTRAHA: Motorový olej je
bezprostředně po vypnutí motoru velmi
horký. Před vypuštěním nechte motorový
olej vychladnout. Pokud si potřísníte
pokožku motorovým olejem, omyjte ji
mýdlem avodou.
(Obr. 55)
1. Odmontujte kabel zapalování od zapalovací svíčky.
2. Sejměte víčko olejové nádrže.
3. Vypusťte motorový olej.
a) Umodelů svypouštěcí zátkou oleje: Umístěte
nádobu pod vypouštěcí zátku oleje tak, aby do ní
mohl vytéct motorový olej.
b) Umodelů bez vypouštěcí zátky oleje nebo pokud
není možné umístit pod vypouštěcí zátku oleje
nádobu: Pomocí čerpadla oleje (příslušenství)
vypusťte motorový olej znádrže motorového
oleje.
4. Doplňte nový motorový olej typu doporučeného
včásti
Technické údaje na strani 47
.
5. Zkontrolujte hladinu oleje. Viz část
Kontrola hladiny
oleje na strani 45
.
Doplnění avýměna motorového oleje
• Informace ohledně doplnění avýměny motorového
oleje naleznete vnávodu kpoužívání motoru.
Čištění avýměna vzduchového filtru
(LC 5551SP, LC 551VBP)
• Informace ohledně čištění avýměny vzduchového
filtru naleznete vnávodu kpoužívání motoru.
Demontáž amontáž vzduchového filtru
(LC 551VQ)
VÝSTRAHA: Používejte ochranné
rukavice.
1. Stiskněte spony na krytu vzduchového filtru.
2. Opatrně sejměte kryt vzduchového filtru (A)
zmotoru.
3. Demontujte vzduchový filtr(B) apěnový filtr(C).
(Obr. 56)
4. Zkontrolujte, jestli není vzduchový filtr poškozený.
Poškozený vzduchový filtr vyměňte.
5. Vyčistěte aprohlédněte vzduchový filtr. Viz část
Čištění vzduchového filtru (LC 551VQ) na strani 46
.
6. Montáž proveďte vopačném pořadí.
1906 - 004 - 30.03.2023
45
Čištění vzduchového filtru (LC 551VQ)
VAROVÁNÍ: Nepoužívejte motor bez
namontovaného vzduchového filtru nebo se
znečištěným vzduchovým filtrem.
VAROVÁNÍ: Pokud nelze vzduchový
filtr zcela vyčistit nebo je poškozený,
vyměňte jej. Vadný vzduchový filtr může
způsobit poškození motoru.
1. Stiskněte úchytky západky(A), demontujte kryt
vzduchového filtru(B) avyjměte vzduchový filtr(C).
(Obr. 57)
2. Poklepejte vzduchovým filtrem otvrdý povrch nebo
jej profoukněte stlačeným vzduchem zčisté strany
vzduchového filtru.
VAROVÁNÍ: Kodstranění nečistot
nepoužívejte kartáč, protože tak se
špína zatlačí do vzduchového filtru.
3. Očistěte držák vzduchového filtru (D) akryt
vzduchového filtru navlhčeným hadříkem.
VAROVÁNÍ: Zajistěte, aby se
do vzduchového kanálu(E) nedostaly
nečistoty.
4. Namontujte vzduchový filtr. Zkontrolujte, zda
vzduchový filtr dokonale těsní proti držáku
vzduchového filtru.
5. Namontujte kryt vzduchového filtru spodními
úchytkami napřed.
Kontrola zapalovací svíčky
VAROVÁNÍ: Vždy používejte
doporučený typ zapalovacích svíček.
Nesprávný typ zapalovací svíčky může
způsobit poškození výrobku.
• Zkontrolujte zapalovací svíčku, pokud má motor
malý výkon, špatně startuje nebo nefunguje správně
ve volnoběžných otáčkách.
• Aby se snížilo nebezpečí přítomnosti nechtěných
materiálů na elektrodách zapalovací svíčky,
dodržujte tyto pokyny:
a) Zkontrolujte, zda jsou správně nastaveny
volnoběžné otáčky.
b) Zkontrolujte správnost palivové směsi.
c) Zkontrolujte, zda je vzduchový filtr čistý.
• Jestliže je zapalovací svíčka znečištěná, vyčistěte ji
azkontrolujte, zda je vzdálenost elektrod zapalovací
svíčky správná, viz část
Technické údaje na strani
47
. (Obr. 58)
• Vpřípadě potřeby zapalovací svíčku vyměňte.
Kontrola palivového systému
• Prohlédněte víčko palivové nádrže atěsnění víčka
aujistěte se, že nejsou poškozené.
• Prohlédněte hadici přívodu paliva aujistěte se,
že nedochází kúniku. Pokud je hadice přívodu
paliva poškozená, požádejte servisního pracovníka
ovýměnu.
Nastavení ovládání rychlosti aplynu
Ovládání rychlosti upravuje rychlost pojezdu. Ovládání
plynu upravuje otáčky motoru.
VAROVÁNÍ: Při spuštěném motoru
neupravujte ovládání rychlosti.
1. Pokud chcete upravit rychlost pojezdu, otočením
seřizovacího šroubu (A) seřiďte délku pouzdra lanka.
Zkrácením pouzdra lanka zvýšíte rychlost pojezdu.
2. Pokud nelze nastavit polohu sytiče nebo zastavení,
upravte otáčky motoru. Otočte seřizovacím šroubem
(B). (Obr. 59)
Přeprava, skladování a likvidace
Přeprava askladování
• Před uskladněním apřepravou výrobku či paliva
zkontrolujte, zda nejsou přítomny známky úniku
nebo výparů. Jiskry aotevřený oheň, například
zelektrických zařízení nebo kotlů, mohou zažehnout
požár.
• Vždy používejte schválené nádoby na skladování
apřepravu paliva.
• Před dlouhodobým skladováním výrobku
vyprázdněte palivovou nádrž. Odevzdejte palivo na
příslušném sběrném místě
• Během přepravy musí být výrobek bezpečně
upevněný, aby se zabránilo jeho poškození
anehodám.
• Skladujte výrobek na uzamčeném místě, aby se
zamezilo přístupů dětí aneoprávněných osob.
• Uchovávejte výrobek na suchém abezprašném
místě.
Likvidace
• Dodržujte místní požadavky ohledně recyklace
aplatné předpisy.
46 1906 - 004 - 30.03.2023
• Odevzdejte všechny chemikálie, například motorový
olej nebo palivo, vservisním středisku nebo na
příslušném sběrném místě.
• Nehodláte-li výrobek dále používat, odešlete jej
prodejci Husqvarna nebo jej dopravte do recyklační
stanice.
Technické údaje
LC551SP LC 551VBP LC 551VQ
Motor
Značka Kawasaki Kawasaki Husqvarna
Model FJ180V FJ180V HS 166AP
Typ motoru
Jednoválcový, čtyř-
dobý, nucené chlaze-
ní vzduchem, rozvod
OHV
Jednoválcový, čtyř-
dobý, nucené chlaze-
ní vzduchem, rozvod
OHV
Jednoválcový, čtyř-
dobý, nucené chlaze-
ní vzduchem, rozvod
OHV
Zdvihový objem, cm
3
179 179 166
Rychlost, ot/min 2800 2800 2800
Jmenovitý výkon motoru, kW
11
2,9 2,9 2,7
Systém zapalování
Zapalovací svíčka NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Elektrodová vzdálenost, mm 0,6–0,8 0,6–0,8 0,7–0,8
Systém mazání apalivový systém
Typ mazání motoru Tlakový solejovým
filtrem
Tlakový solejovým
filtrem
Rozstřikovací
Objem palivové nádrže, l 1,9 1,9 1,5
Objem olejové nádrže,litry 0,7 0,7 0,5
Motorový olej
12
Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Hmotnost
Sprázdnými nádržemi, kg 48,5 52,5 51,0
Emise hluku
13
Hladina akustického výkonu, změřená dB (A) 97 96 97
Hladina akustického výkonu, zaručená L
WA
dB (A)
98 98 98
Hladiny hluku
14
11
Uvedený jmenovitý výkon motoru je průměrný čistý výkon (při specifikovaných ot/min) typického motoru pro
model motoru měřený podle normy SAE J1349/ISO1585. Sériově vyráběné motory se od této hodnoty mohou
lišit. Skutečný výstupní výkon motoru instalovaného na konečném výrobku závisí na provozních otáčkách,
povětrnostních podmínkách adalších hodnotách.
12
Pokud použijete olej SAE-30 při teplotě nižší než +5°C, hrozí nebezpečí nedostatečného promazání motoru.
Může dojít kpoškození motoru. Viz část
Výměna motorového oleje na strani 45
se správným olejem pro nízké
teploty.
13
Emise hluku do okolního prostředí měřené jako akustický výkon (L
WA
) vsouladu se směrnicí 2000/14/ES.
14
Hladina akustického tlaku měřená podle normy ISO5395. Uváděná data pro hladinu tlaku zvuku mají typickou
statistickou odchylku (standardní odchylku) 1,2 dB (A).
1906 - 004 - 30.03.2023 47
LC551SP LC 551VBP LC 551VQ
Hladina akustického tlaku na sluch obsluhy,
dB(A)
87 84 86
Úrovně vibrací
15
Řídítka, m/s
2
4,5 4,5 3,2
Žací ústrojí
Výška sečení, mm 26–74 26–74 26–74
Šířka sečení, mm 510 510 510
Nůž Sběrač Sběrač Sběrač
Objednací číslo 5875908-10 5821494-10 5875908-10
Kapacita koše na trávu, l 65 65 65
Pohon
Rychlost, km/h 4,1 2,8–5 2,8–5
15
Hladina vibrací měřená podle normy ISO5395. Uváděná data oúrovni vibrací mají typickou statistickou
odchylku (standardní odchylku) 0,2m/s
2
.
48 1906 - 004 - 30.03.2023
Prohlášení oshodě
Prohlášení oshodě EU
Společnost
Husqvarna AB, SE-561 82 Huskvarna,
Švédsko, tel.: +46-36-146500, na svou výhradní
odpovědnost prohlašuje, že výrobek:
Popis Sekačka na trávu
Značka Husqvarna
Typ/Model LC 551SP, LC 551VBP, LC 551VQ
Identifikace Výrobní čísla od roku 2022 adále
je zcela ve shodě snásledujícími směrnicemi apředpisy
EU:
Nařízení Popis
2006/42/ES „ostrojních zařízeních“
2014/30/EU „oelektromagnetické kompatibilitě“
2000/14/ES „týkající se emisí hluku do okolního prostředí“
2011/65/EU
„oomezení používání některých nebezpečných látek velektrických aelektronických zaříze-
ních“
aže byly použity následující normy nebo technické
specifikace: EN ISO 5395-1:2013/A1:2018, EN ISO
5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN
IEC 63000:2018
Oznámený subjekt: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Sweden obdržel osvědčení oshodě se směrnicí rady
2000/14/ES, postup posouzení shody: DodatekVI.
Informace oemisích hluku najdete včásti
Technické
údaje na strani 47
.
Huskvarna, 2022-09-29
Claes Losdal, ředitel vývoje zahradního sortimentu,
Husqvarna AB
Osoba odpovědná za technickou dokumentaci
1906 - 004 - 30.03.2023 49
Indhold
Indledning..................................................................... 50
Sikkerhed......................................................................51
Montering......................................................................54
Drift............................................................................... 55
Vedligeholdelse............................................................ 56
Transport, opbevaring og bortskaffelse........................ 59
Tekniske data............................................................... 60
Overensstemmelseserklæring...................................... 62
Indledning
Produktbeskrivelse
Produktet er en roterende plæneklipper med gående
fører. Græsset opsamles i en græsopsamler. Fjern
græsopsamleren for at få bagudkast af græsset. Monter
et bioklipsæt (ekstraudstyr), og klip græsset til gødning.
Anvendelsesformål
Brug produktet til at slå græs. Brug ikke produktet til
andre opgaver.
Produktoversigt
(Fig. 1)
1. Motorbremsehåndtag
2. Styr / håndtag
3. Omdrejningstalregulering
4. Bøjle til fremtræk
5. Startsnorens håndgreb
6. Græsopsamler
7. Håndtag til højdejustering
8. Klippehøjdejustering
9. Oliepind/olietank
10. Klippebord
11. Lyddæmper
12. Tændrør
13. Luftfilter
14. Brændstoftank
15. Bageste dæksel
16. Brugervejledning
Produktoversigt
(Fig. 2)
1. Styr / håndtag
2. Knivens bremsegreb (LC 551VBP)
3. Hastighedsstyring / gashåndtag (LC 551VBP)
4. Bøjle til fremtræk (LC 551VBP)
5. Startspærre
(LC 551VBP)
6. Startsnorens håndgreb
7. Græsopsamler
8. Håndtag til højdejustering
9. Klippehøjdejustering
10. Oliepind/olietank
11. Klippebord
12. Lyddæmper
13. Tændrør
14. Luftfilter
15. Brændstoftank
16. Bageste dæksel
17. Motorbremsehåndtag (LC551SP)
18. Gashåndtag (LC551SP)
19. Bøjle til fremtræk (LC551SP)
20. Brugervejledning
Symboler på produktet
(Fig. 3)
Skødesløs eller forkert brug kan medføre
personskade eller dødsfald for føreren
eller omkringstående.
(Fig. 4)
Læs brugsanvisningen omhyggeligt
igennem, og sørg for at have
forstået instruktionerne, inden du bruger
produktet.
(Fig. 5)
Hold uvedkommende personer og dyr på
sikker afstand af arbejdsstedet.
(Fig. 6)
Stands motoren, og fjern tændingskablet,
før der udføres reparationer eller
vedligeholdelsesarbejde.
(Fig. 7)
Olie
(Fig. 8)
Hurtigt
(Fig. 9)
Langsomt
(Fig. 10)
Stop motoren
50 1906 - 004 - 30.03.2023
(Fig. 11)
Choker
(Fig. 12)
Knivkobling
(Fig. 13)
Pas på udslyngede genstande og
rikochettering.
(Fig. 14)
Hold hænder og fødder på sikker afstand
af den roterende kniv.
(Fig. 15)
Hold hænder og fødder på sikker afstand
af roterende genstande.
(Fig. 16)
Dette produkt er i overensstemmelse med
gældende EU-direktiver.
(Fig. 17)
Dette produkt er i overensstemmelse med
gældende UK-bestemmelser.
(Fig. 18)
Mærkat vedrørende emission af støj
til omgivelserne i henhold til direktiver
og regulativer i EU og Storbritannien
og New South Wales' lovgivning om
"Beskyttelse af miljøet (støjbegrænsning)
forordning 2017". Produktets garanterede
lydeffektniveau er angivet i
Tekniske data
på side 60
og på mærkaten
(Fig. 19)
Udstødningsgasserne fra motoren
indeholder kulilte, som er en lugtfri, giftig
og meget farlig gasart. Undlad at tænde
produktet indendørs eller i lukkede rum.
(Fig. 20)
Undlad at tænde produktet indendørs eller
i lukkede rum.
(Fig. 21)
Risiko for eksplosion.
(Fig. 22)
Varm overflade
(Fig. 23)
Motoren leveres uden olie.
(Fig. 24)
Fyld olie på, før du bruger produktet.
(Fig. 25)
Brug ikke E85-brændstof.
(Fig. 26)
Hold produktet væk fra åben ild.
(Fig. 27)
Kode, der kan scannes.
Bemærk: Andre symboler/mærkater på produktet
henviser til markedsspecifikke lovkrav.
Euro V-emissioner
ADVARSEL: Ved manipulation af
motoren bortfalder EU-typegodkendelsen af
dette produkt.
Produktansvar
Som nævnt i produktansvarsbestemmelserne hæfter vi
ikke for skader forårsaget af vores produkt, hvis:
• produktet er forkert repareret.
• produktet er repareret med dele, der ikke er fra
producenten eller ikke er godkendt af producenten
• produktet har tilbehør, der ikke er fra producenten
eller ikke er godkendt af producenten.
• produktet ikke er repareret på et godkendt
servicecenter eller af en godkendt myndighed.
Sikkerhed
Sikkerhedsdefinitioner
Advarsler, forholdsregler og bemærkninger bruges til at
pege på særligt vigtige dele af brugsanvisningen.
ADVARSEL: Bruges, hvis føreren
udsætter sig selv eller omkringstående
personer for risiko for personskade
eller dødsfald ved tilsidesættelse af
instruktionerne i brugsanvisningen.
BEMÆRK: Bruges, hvis der er risiko for
skader på produktet, andre materialer eller
det omgivende område ved tilsidesættelse af
instruktionerne i brugsanvisningen.
Bemærk: Bruges til at give yderligere oplysninger,
der er nødvendige i en given situation.
Generelle sikkerhedsinstruktioner
ADVARSEL: Læs følgende
advarselsinstruktioner, inden du bruger
produktet.
• Dette produkt er farligt, hvis det bruges forkert,
eller hvis du ikke er forsigtig. Personskade eller
dødsfald kan forekomme, hvis du ikke overholder
sikkerhedsinstruktionerne.
• Dette produkt danner et elektromagnetisk felt
under drift. Dette felt kan i nogle tilfælde påvirke
aktive eller passive medicinske implantater. For at
1906 - 004 - 30.03.2023
51
reducere risikoen for alvorlige eller dødbringende
kvæstelser anbefaler vi, at personer med medicinske
implantater kontakter deres læge og producenten af
det medicinske implantat, før de tager produktet i
brug.
• Vær altid forsigtig, og brug din sunde fornuft. Hvis
du ikke er sikker på, hvordan produktet betjenes
en særlig situation: Stop, og kontakt Husqvarna
forhandleren, inden du fortsætter.
• Vær opmærksom på, at føreren er ansvarlig for
ulykker, der involverer andre personer eller disses
ejendom.
• Hold produktet rent. Sørg for, at skilte og mærkater
er tydeligt læsbare.
• Lad ikke en person bruge produktet, medmindre du
er sikker på, at vedkommende har læst og forstået
indholdet i denne brugsanvisning.
• Lad ikke børn betjene produktet.
• Hold børn væk fra arbejdsområdet. En voksen skal
være til stede hele tiden.
• Lad ikke en person uden kendskab til vejledningen
betjene produktet.
• Hold altid øje med personer med nedsat fysisk eller
mental kapacitet, der bruger produktet. En voksen
skal være til stede hele tiden.
• Brug ikke produktet, hvis du er træt, syg eller
påvirket af alkohol, narkotika eller medicin. Det
har en negativ virkning på synet, overblikket,
koordinationsevnen og dømmekraften.
• Brug ikke produktet, hvis det er fejlbehæftet.
• Foretag ikke ændringer på produktet, og undlad at
bruge det, hvis der er risiko for, at det er blevet
ændret af andre.
• Foretag ikke ændringer i justeringen af
motoromdrejningsstyringen.
Sikkerhed i arbejdsområdet
ADVARSEL: Læs følgende
advarselsinstruktioner, inden du bruger
produktet.
• Fjern genstande såsom grene, kviste og sten fra
arbejdsområdet, inden du bruger produktet.
• Genstande, som rammer skæreudstyret, kan
udslynges og forårsage person- og tingskade. Hold
omkringstående personer og dyr på sikker afstand af
produktet.
• Undlad at bruge produktet i dårligt vejr, som f.eks.
tåge, regn, hård vind, kraftig kulde og ved risiko
for lynnedslag. Det kan være trættende at bruge
produktet i dårligt vejr eller i fugtige eller våde
områder. Dårligt vejr kan medføre farlige forhold,
f.eks. glatte underlag.
• Pas på personer, genstande og situationer, som kan
forhindre sikker brug af produktet.
• Pas på forhindringer som f.eks. rødder, sten, kviste,
huller og grøfter. Langt græs kan skjule hindringer.
• Det kan være farligt at klippe græs på skråninger.
Brug ikke produktet på skråninger, der hælder mere
end 15°.
• Lad produktet køre på tværs af skråninger. Kør ikke
op og ned.
• Vær forsigtig, når du nærmer dig uoverskuelige
hjørner og genstande, som blokerer for udsynet.
Arbejdssikkerhed
ADVARSEL: Læs følgende
advarselsinstruktioner, inden du bruger
produktet.
• Brug kun produktet til græsslåning. Det er ikke tilladt
at bruge det til andre opgaver.
• Bær personligt beskyttelsesudstyr. Se
Personligt
beskyttelsesudstyr på side 53
.
• Sørg for, at du ved, hvordan du standser motoren
hurtigt i nødstilfælde.
• Start aldrig motoren i et lukket rum eller i
nærheden af brandfarlige materialer. Motorens
udstødningsgasser er varme og kan indeholde
gnister, som kan forårsage brand.
• Betjen ikke produktet, medmindre klingen og alle
afskærmninger er monteret korrekt. En forkert
monteret klinge kan løsne sig og forårsage
personskade.
• Sørg for, at klingen ikke rammer genstande som
f.eks. sten og rødder. Det kan beskadige kniven
og bøje motorakslen. En bøjet aksel giver kraftige
vibrationer og stor risiko for, at kniven løsner sig.
• Hvis kniven rammer en genstand, eller der opstår
vibrationer, skal du straks standse produktet. Tag
tændkablet af tændrøret. Undersøg, om produktet
er blevet beskadiget. Reparer skader, eller lad et
autoriseret serviceværksted udføre reparationen.
• Fastgør aldrig motorbremsehåndtaget permanent på
styret, når motoren er startet.
• Anbring produktet på et stabilt, fladt underlag, og
start det. Sørg for, at kniven ikke rammer jorden eller
andre genstande.
• Hold dig altid bag produktet, mens du betjener det.
• Lad alle hjulene blive på jorden, og hold 2 hænder
på styret, når du betjener produktet. Hold hænder og
fødder på sikker afstand af de roterende klinger.
• Tip ikke produktet, når motoren er startet.
• Vær forsigtig, når du trækker produktet baglæns.
• Løft aldrig produktet, når motoren er startet. Hvis du
skal løfte produktet, skal du først standse motoren
og frakoble tændkablet fra tændrøret.
• Gå ikke baglæns, når du bruger produktet.
• Stands motoren, når du bevæger dig hen over
områder uden græs, f.eks. stier med grus, sten og
asfalt.
• Undlad at køre med produktet, når motoren er
startet. Gå altid fremad, når du bruger produktet.
52 1906 - 004 - 30.03.2023
• Stands motoren, inden du ændrer klippehøjden.
Foretag aldrig justeringer, når motoren er startet.
• Efterlad aldrig produktet uden opsyn, når motoren
er startet. Stands motoren, og sørg for, at
skæreudstyret ikke roterer.
Sikkerhedsinstruktioner for drift
Personligt beskyttelsesudstyr
ADVARSEL: Læs følgende
advarselsinstruktioner, inden du bruger
produktet.
• Personligt beskyttelsesudstyr udelukker ikke
fuldstændigt risikoen for personskader, men det
mindsker graden af skaderne i tilfælde af, at der
skulle ske en ulykke. Lad forhandleren hjælpe dig
med at vælge det rigtige udstyr.
• Brug høreværn, hvis støjniveauet er højere end 85
dB.
• Brug kraftige, skridsikre støvler eller sko. Brug ikke
åbne sko, og gå heller ikke på bare fødder.
• Brug kraftige, lange bukser.
• Brug om nødvendigt beskyttelseshandsker, f.eks.
ved montering, eftersyn eller rengøring af
skæreudstyret.
Sikkerhedsanordninger på produktet
ADVARSEL: Læs følgende
advarselsinstruktioner, inden du bruger
produktet.
• Brug ikke et produkt med sikkerhedsanordninger,
der er beskadigede eller ikke fungerer korrekt.
• Kontrollér sikkerhedsanordningerne regelmæssigt.
Hvis sikkerhedsanordningerne er beskadigede
eller ikke fungerer korrekt, skal du kontakte dit
Husqvarna-serviceværksted.
• Foretag ikke ændringer på sikkerhedsanordninger.
Sådan kontrolleres klippeskjoldet
Klippeskjoldet mindsker vibrationer i produktet og
reducerer risikoen for skader fra klingen.
• Undersøg klippeskjoldet for at sikre, at der ikke er
skader såsom revner.
Sådan kontrolleres motorbremsehåndtaget (LC 551SP,
LC 551VQ)
Motorbremsehåndtaget standser motoren. Når
motorbremsehåndtaget slippes, standser motoren.
• Start motoren, og slip derefter
motorbremsehåndtaget. Hvis motoren ikke standser
inden for 3 sekunder, skal et godkendt Husqvarna
serviceværksted justere motorbremsen. (Fig. 28)
Sådan udfører du en kontrol af knivens bremsegreb og
startspærren (LC 551VBP)
Knivens bremsegreb standser kun kniven, ikke motoren.
Når knivens bremsegreb slippes, standser kniven.
1. Start motoren.
2. Skub knivens bremsegreb i retning mod styret.
Startspærren standser bevægelsen.
3. Skub startspærren ud.
4. Skub knivens bremsegreb i retning mod styret.
Kniven begynder at rotere.
5. Slip knivens bremsegreb. Hvis kniven ikke standser
inden for 3 sekunder, skal et godkendt Husqvarna
serviceværksted justere knivbremsen. (Fig. 29)
6. Sørg for, at startspærren bevæger sig tilbage til
udgangspositionen.
Lyddæmper
Lyddæmperen sikrer et minimalt støjniveau og sender
udstødningsgasserne væk fra føreren.
Brug ikke produktet, hvis lyddæmperen mangler eller
er defekt. En defekt lyddæmper øger støjniveauet og
risikoen for brand.
ADVARSEL: Lyddæmperen bliver
meget varm under og efter brug, og når
motoren kører i tomgang. Vær forsigtig i
nærheden af brandfarlige materialer og/eller
dampe for at forhindre brand.
Sådan kontrolleres lyddæmperen
• Efterse lyddæmperen regelmæssigt for at sikre, at
den er monteret korrekt og ikke er beskadiget.
Brændstofsikkerhed
ADVARSEL: Læs følgende
advarselsinstruktioner, inden du bruger
produktet.
• Start ikke produktet, hvis der er brændstof eller
motorolie på produktet. Fjern uønsket brændstof/olie
og lad produktet tørre.
• Hvis du får brændstof på dit tøj, skal du skifte tøj
med det samme.
• Undgå at få brændstof på kroppen, da det kan
forårsage personskader. Hvis du får brændstof på
kroppen, skal du bruge sæbe og vand til at fjerne
brændstoffet.
• Start ikke produktet, hvis motoren lækker. Undersøg
regelmæssigt motoren for lækager.
• Vær forsigtig med brændstof. Brændstof er
letantændeligt og dampe er eksplosive og kan
medføre personskader eller dødsfald.
1906 - 004 - 30.03.2023
53
• Undgå at indånde brændstofdampene, da det
kan forårsage personskader. Sørg for, at der er
tilstrækkelig luftstrøm.
• Ryg ikke i nærheden af brændstof eller motor.
• Anbring ikke varme genstande i nærheden af
brændstof eller motor.
• Fyld ikke brændstof på, når motoren er tændt.
• Sørg for, at motoren er afkølet, inden du fylder
brændstof på.
• Før du fylder brændstof på, skal du åbne
brændstoftankens dæksel langsomt og forsigtigt
udløse trykket.
• Fyld ikke brændstof på motoren i et indendørs
område. Utilstrækkelig med luftstrøm kan forårsage
personskader eller dødsfald på grund af kvælning
eller kulilte.
• Spænd brændstoftankens dæksel helt. Hvis
brændstoftankens dæksel ikke spændes, opstår der
risiko for brand.
• Flyt produktet minimum 3 m / 10 ft fra det sted, hvor
du fyldte tanken, før du starter det.
• Fyld aldrig brændstoftanken helt op. Varme får
brændstoffet til at udvide sig. Sørg for at bevare
ledig plads øverst i brændstoftanken.
Sikkerhedsinstruktioner for
vedligeholdelse
ADVARSEL: Læs følgende
advarselsinstruktioner, inden du bruger
produktet.
• Udstødningsgasserne fra motoren indeholder kulilte,
som er en lugtfri, giftig og meget farlig gasart.
Undlad at starte motoren indendørs eller i lukkede
rum.
• Før der udføres vedligeholdelse af produktet,
standses motoren, og tændkablet tages af
tændrøret.
• Brug handsker, når du udfører vedligeholdelse på
skæreudstyret. Klingen er meget skarp, og du kan
nemt komme til at skære dig.
• Tilbehør til og ændringer på produktet, som ikke
er godkendt af producenten, kan medføre alvorlig
personskade eller dødsfald. Undlad at ændre
produktet. Brug altid reservedele, der er godkendt af
producenten.
• Hvis vedligeholdelsen ikke udføres korrekt og
regelmæssigt, øges risikoen for personskade og
beskadigelse af produktet.
• Foretag kun den form for vedligeholdelse, der er
angivet i denne instruktionsbog. Eventuel anden
service skal udføres af et godkendt Husqvarna
serviceværksted.
• Lad et godkendt Husqvarna serviceværksted
foretage regelmæssig service af produktet.
• Udskift beskadigede, slidte eller defekte dele.
Montering
Indledning
ADVARSEL: Inden brug af produktet
skal du læse og forstå kapitlet om sikkerhed.
ADVARSEL: Fjern tændrørskablet fra
tændrøret inden samling af produktet.
Sådan samles håndtaget
1. Løsn de nederste håndtag på venstre og højre
side af produktet. Sørg for, at plastikskiven er i
fordybningen i styrets beslag. (Fig. 30)
2. Monter styret klappet fremad som vist på
illustrationen. (Fig. 31)
a) Sørg for, at plastikskiven er mellem styret og
styrets beslag.
b) Fastgør styret til styrets beslag.
3. Løft styret opad. (Fig. 32)
4. Spænd skruehåndtagene hårdt. Sådan justeres
styrets højde, se
Sådan justeres håndtagets højde
på side 54
.
5. Placer ledningerne i ledningsbeslagene. Sørg
for, at ledningerne ikke er snoede. Fastgør
ledningsbeslagene til styret. (Fig. 33)
6. Brug en ledningsbinder til at fastgøre ledningerne til
styrets beslag. (Fig. 34)
Sådan justeres håndtagets højde
1. Løsn de nederste skruehåndtag.
2. Flyt grebene til den nederste ende af rillerne på
venstre og højre side af produktet. (Fig. 35)
3. Sæt håndtagets højde i 1 af de 2 mulige stillinger.
4. Flyt grebene op i retning af styret, indtil de stopper,
og der høres et klik. (Fig. 36)
5. Spænd skruehåndtagene hårdt.
Sådan sættes produktet i
transportposition
1. Fjern græsopsamleren.
54 1906 - 004 - 30.03.2023
2. Løsn de nederste skruehåndtag.
3. Flyt grebene til den nederste ende af rillerne på
venstre og højre side af produktet. (Fig. 35)
4. Fold håndtaget fremad. (Fig. 37)
Sådan sættes produktet i driftsstilling
1. Løft styret opad. (Fig. 32)
2. Flyt grebene op i retning af styret, indtil de stopper,
og der høres et klik. (Fig. 36)
3. Spænd skruehåndtagene hårdt.
Sådan samles græsopsamleren
1. Fastgør græsopsamlerens ramme til græsposen
med den afstivede del af posen nederst. Hold
håndtaget på rammen oven på græsposen. (Fig. 38)
2. Fastgør den nederste del af græsopsamlerens
ramme til græsposen. (Fig. 39)
a) Tryk græsopsamlerens ramme ned i rillen. Start
i højre side som vist på illustrationen, og skub
gradvist mod venstre.
3. Hvis græsopsamleren ramme ikke er let
at fastgøre, kan du banke forsigtigt på
græsopsamlerrammen med en gummihammer. Bank
på græsopsamlerrammen mellem forstærkningerne.
(Fig. 40)
4. Fastgør græsposen til græsopsamlerens ramme
med clipsene. (Fig. 41)
5. Løft det bageste dæksel.
6. Fastgør græsopsamleren på chassisets øverste
kant.
7. Sæt græsopsamlerens nederste del i
græsudkastkanalen. (Fig. 42)
Sådan samles bioklipproppen (tilbehør)
1. Løft det bageste dæksel, og fjern græsopsamleren.
2. Sæt bioklipproppen i udkastkanalen. (Fig. 43)
3. Udskift klingen med findelingsklingen, der leveres
med findelingssættet. Se
Sådan udskiftes bladet på
side 58
.
Sådan klippes græs uden en monteret
græsopsamler eller bioklipprop
• Løft det bageste dæksel, og fjern græsopsamleren.
• Hvis der er monteret en bioklipprop og en
findelingsklinge, skal de fjernes.
• Luk det bageste dæksel, før du betjener produktet.
Når du betjener produktet, udkastes det afskårne græs
under det bageste dæksel.
Drift
Indledning
ADVARSEL: Før du bruger produktet,
skal du læse og forstå kapitlet om sikkerhed.
Husqvarna Connect
Husqvarna Connect er en gratis app til din mobile
enhed. Appen Husqvarna Connect giver udvidede
funktioner til dit Husqvarna produkt:
• Yderligere produktoplysninger.
• Oplysninger om, og hjælp til, dele og service.
Sådan kommer du i gang med at bruge
Husqvarna Connect
1. Download Husqvarna Connect appen på din mobile
enhed.
2. Tilmeld dig i Husqvarna Connect appen.
3. Følg instruktionerne i Husqvarna Connect appen for
at tilslutte og registrere produktet.
Før du bruger produktet
1. Læs brugsanvisningen omhyggeligt igennem, og
sørg for at have forstået instruktionerne.
2. Undersøg skæreudstyret for at sikre, at det er
korrekt monteret og justeret. Se
Sådan efterses
skæreudstyret på side 57
.
3. Fyld brændstoftanken. Se
Sådan påfyldes brændstof
på side 55
.
4. Fyld olietanken, og efterse oliestanden. Se
Sådan
kontrolleres oliestanden på side 58
.
Sådan påfyldes brændstof
Brug om muligt miljø-/alkylatbenzin. Hvis du ikke har
mulighed for at bruge miljø-/alkylatbenzin, anvendes en
blyfri benzin af god kvalitet eller blyholdig benzin med et
oktantal ikke under 90.
BEMÆRK: Brug ikke benzin med et
oktantal mindre end 90 RON (87 AKI). Det
kan forårsage skader på produktet.
1. Åbn brændstoftankens dæksel langsomt for at
aflaste trykket.
2. Påfyld brændstof langsomt med en benzindunk. Hvis
du spilder brændstof, fjernes det med en klud. Lad
resterende brændstof fordampe. (Fig. 44)
3. Rengør omkring brændstoftankens dæksel.
4. Spænd brændstoftankens dæksel helt. Hvis
brændstoftankens dæksel ikke spændes, opstår der
risiko for brand.
1906 - 004 - 30.03.2023
55
5. Flyt produktet minimum 3 m fra det sted, hvor du
fyldte tanken, før du starter det.
Sådan indstilles klippehøjden
Klippehøjden kan justeres i 6 niveauer.
1. Tryk klippehøjdejusteringen i retning af hjulet, og
træk derefter bagud for at øge klippehøjden.
2. Tryk klippehøjdejusteringen i retning af hjulet, og
træk derefter fremad for at reducere klippehøjden.
(Fig. 45)
BEMÆRK: Indstil ikke klippehøjden
for lavt. Knivene kan ramme jorden, hvis
græsplænens overflade ikke er jævn.
Sådan startes produktet (LC 551VQ)
1. Kontroller, at tændkablet er tilsluttet til tændrøret.
2. Stil dig bag produktet.
3. Hold motorbremsehåndtaget ind mod styret. (Fig.
46)
4. Hold fast i startsnorens håndgreb med højre hånd.
5. Træk langsomt startsnoren ud, indtil der føles
modstand.
6. Træk kraftigt, indtil motoren starter.
Sådan startes produktet (LC 551SP,
LC 551VBP)
1. Kontroller, at tændkablet er tilsluttet til tændrøret.
2. Stil dig bag produktet.
3. Justér gashåndtaget.
a) Hvis motoren er kold, skal du sætte
gashåndtaget i chokerposition. (Fig. 47)
b) Hvis motoren er varm, skal du ikke sætte
gashåndtaget i chokerposition.
4. På model LC551SP skal du holde
motorbremsehåndtaget ind mod styret. (Fig. 46)
5. Hold fast i startsnorens håndgreb med højre hånd.
6. Træk langsomt startsnoren ud, indtil der føles
modstand.
7. Træk kraftigt, indtil motoren starter.
8. Indstil gashåndtaget til fuld gas.
9. På model LC 551VBP:
a) Slip startspærren.
b) Skub klingens bremsegreb i retning mod styret
for at aktivere klingerne.
Sådan bruges hjulenes fremtræk
• Træk bøjlen til fremtrækket i retning mod styret. (Fig.
48)
• Til model LC 551VQ og model LC 551VBP: Juster
hastigheden med hastighedsstyringen på venstre
side af håndtaget. Skub hastighedsstyringen fremad
for at øge hastigheden og bagud for at nedsætte
hastigheden. (Fig. 49)
• Før produktet trækkes baglæns, frakobles
fremtrækket, og produktet skubbes ca. 10 cm
fremad.
• Slip bøjlen til fremtrækket for at frakoble det, f.eks.
når du nærmer dig en forhindring.
Sådan standses produktet (LC 551SP,
LC 551VQ)
• For kun at standse drevet slippes bøjlen til
fremtrækket.
• Motoren standses ved at slippe
motorbremsehåndtaget.
Sådan standses produktet (LC
551VBP)
• For kun at standse drevet slippes bøjlen til
fremtrækket.
• For at stoppe motoren skal gashåndtaget sættes i
positionen stop.
Sådan opnår du et godt resultat
• Sørg altid for, at klingen er skarp. En sløv
klinge giver et uregelmæssigt resultat, og græssets
snitflade bliver gul. En skarp klinge bruger desuden
mindre energi end en sløv klinge.
• Klip aldrig mere end ⅓ af græssets længde.
Klip først med klippehøjden indstillet højt. Efterse
resultatet, og sænk derefter klippehøjden til det
ønskede niveau. Hvis græsset er meget højt, skal
du køre langsomt og om nødvendigt klippe 2 gange.
• Klip i forskellige retninger hver gang for at undgå
striber i græsplænen.
• Hold klippeafskærmningen ren. Ophobning af græs
og snavs på indersiden af klippeafskærmningen
kan forringe klipperesultatet. Se
Sådan rengøres
indersiden af klippeskjoldet på side 57
.
Vedligeholdelse
Indledning
ADVARSEL: Inden der foretages
vedligeholdelse, skal du læse og forstå
kapitlet om sikkerhed.
Alt service- og reparationsarbejde på produktet
kræver specialuddannelse. Vi garanterer faglig korrekt
reparation og service. Hvis forhandleren ikke er
et serviceværksted, kan vedkommende oplyse om
nærmeste serviceværksted.
56 1906 - 004 - 30.03.2023
Se www.husqvarna.com for at få mere detaljerede
oplysninger.
Vedligeholdelsesskema
BEMÆRK: Sørg for, at luftfilteret er
oppe og ikke rammer imod jorden, når du
vipper produktet. Risiko for motorskade.
Vedligeholdelsesintervallerne er fastlagt baseret på
daglig brug af produktet. Intervallerne ændres, hvis
produktet ikke bruges dagligt.
For vedligeholdelse mærket med * henvises til
vejledningen i
Sikkerhedsanordninger på produktet på
side 53
.
Vedligeholdelse Hver dag Ugentligt Månedligt
Foretag et generelt eftersyn X
Efterse oliestanden X
Rengør produktet X
Efterse klippeudstyret X
Efterse klippebordet* X
Efterse motorbremsehåndtaget * LC 551SP, LC 551VQ X
Efterse knivens bremsegreb* LC 551VBP X
Efterse lyddæmperen* X
Efterse tændrøret X
Skift olie (første gang efter 5 timers brug, derefter efter hver 50 timers
brug og årligt)
X
Rengør eller udskift luftfilteret X
Efterse brændstofsystemet X
Sådan udføres et generelt eftersyn
• Sørg for, at alle møtrikker og skruer på produktet er
spændt korrekt.
Sådan rengøres produktet
• Rengør plastdele med en ren og tør klud.
• Brug ikke vand til rengøring af produktet. Vand kan
trænge ind i batteriet eller motoren og forårsage
kortslutning eller beskadigelse af produktet.
• Brug ikke en højtryksrenser til at rengøre produktet.
• Sprøjt aldrig vand direkte på motoren.
• Brug en børste til at fjerne blade, græs og snavs.
• Fjern koblingsdækslet, og brug en børste til at fjerne
græs under koblingsdækslet. (LC551VBP)
Sådan rengøres indersiden af klippeskjoldet
1. Tøm brændstoftanken.
2. Placer produktet på siden med lyddæmperen nedad.
BEMÆRK: Hvis produktet
anbringes med luftfilteret nedad, kan
motoren tage skade.
3. Spul indersiden af klippeskjoldet med vand.
Sådan efterses skæreudstyret
ADVARSEL: Tændkablet tages af
tændrøret for at undgå utilsigtet start af
motoren.
ADVARSEL: Brug handsker, når du
udfører vedligeholdelse på skæreudstyret.
Klingen er meget skarp, og du kan nemt
komme til at skære dig.
1. Efterse skæreudstyret for skader eller revner. Udskift
altid skæreudstyret, hvis det er beskadiget.
2. Kig på klingen for at se, om den er beskadiget eller
sløv.
Bemærk: Kniven skal afbalanceres, efter den er
blevet slebet. Lad et servicecenter skærpe, udskift og
afbalancere klingen. Hvis du rammer en forhindring, der
får produktet til at standse, udskiftes den beskadigede
klinge. Lad servicecenteret vurdere, om klingen kan
files, eller om den skal udskiftes.
1906 - 004 - 30.03.2023 57
Sådan udskiftes bladet
1. Lås kniven med en træklods. (Fig. 50)
2. Fjern knivbolten.
3. Fjern bladet.
4. Undersøg knivophænget og knivbolten for skader.
5. Efterse motorakslen for at sikre, at den ikke er bøjet.
6. Når du sætter den nye kniv på, skal knivens spidser
pege i retning af klippebordet. (Fig. 51)
7. Sørg for, at kniven flugter med motorakslens
centrum.
8. Lås kniven med en træklods. (Fig. 52)
9. Fastgør kniven.
a) På model LC551SP, LC 551VQ: Monter
fjederskiven, og spænd bolten og skiven med et
tilspændingsmoment på 70 Nm.
b) På model LC 551VBP: Tilspænd boltene med et
moment på 50 Nm. (Fig. 53)
10. Træk kniven rundt pr. håndkraft, og kontrollér, at den
drejer frit.
ADVARSEL: Brug
sikkerhedshandsker. Kniven er meget
skarp, og du kan nemt komme til at
skære dig.
11. Start produktet for at afprøve kniven. Hvis
kniven ikke er korrekt fastgjort, forekommer der
vibrationer i produktet, eller klipperesultatet bliver
utilfredsstillende.
Sådan kontrolleres oliestanden
BEMÆRK: Hvis olieniveauet er for lavt,
kan det medføre motorskader. Kontrollér
oliestanden, før du starter produktet.
1. Anbring produktet på et plant underlag.
2. Afmonter olietankens dæksel, hvorpå oliepinden
sidder.
3. Tør olien af oliepinden.
4. Sæt oliepinden helt ind i olietanken. Spænd
olietankens dæksel for at sikre, at du får et korrekt
billede af oliestanden.
5. Fjern oliepinden.
6. Kontrollér oliestanden på målepinden.
7. Hvis oliestanden er lav, skal der efterfyldes
med motorolie, og foretag derefter en kontrol af
oliestanden igen.
(Fig. 54)
Bemærk: Brug en tragt for at undgå at spilde.
Sådan udskiftes motorolien
ADVARSEL: Motorolien er meget varm
umiddelbart efter, at motoren er standset.
Lad motoren køle af, før du aftapper
motorolien. Hvis du spilder motorolie på
huden, kan den fjernes med vand og sæbe.
(Fig. 55)
1. Tag tændkablet af tændrøret.
2. Tag olietankens dæksel af.
3. Aftap motorolien.
a) For modeller med en olieaftapningsprop: Stil
en beholder under olieaftapningsproppen til at
opsamle motorolien i.
b) På modeller uden en olieaftapningsprop, eller
hvis det ikke er muligt at sætte en beholder
under olieaftapningsproppen: Brug en oliepumpe
(tilbehør) til at aftappe motorolien fra olietanken.
4. Påfyld ny motorolie af den type, der anbefales i
Tekniske data på side 60
.
5. Udfør en kontrol af oliestanden. Se
Sådan
kontrolleres oliestanden på side 58
.
Sådan påfyldes og skiftes motorolien
• For oplysninger om, hvordan motorolie påfyldes og
skiftes, henvises til brugsanvisningen for motoren.
Sådan rengøres og udskiftes luftfilteret
(LC 5551SP, LC 551VBP)
• For oplysninger om, hvordan luftfilteret rengøres og
skiftes, henvises til brugsanvisningen for motoren.
Sådan af- og påmonteres luftfilteret (LC
551VQ)
ADVARSEL: Bær altid
beskyttelseshandsker.
1. Tryk på klemmerne på luftfilterdækslet.
2. Tag forsigtigt luftfilterdækslet (A) ud af motoren.
3. Fjern luftfilteret (B) og skumfilteret (C). (Fig. 56)
4. Undersøg luftfiltret for skader. Udskift et beskadiget
luftfilter.
5. Rengør og efterse luftfilteret. Se
Sådan rengøres
luftfilteret (LC 551VQ) på side 58
.
6. Installer i modsat rækkefølge.
Sådan rengøres luftfilteret (LC 551VQ)
BEMÆRK: Lad ikke motoren køre uden
et monteret luftfilter eller med et beskidt
luftfilter.
58 1906 - 004 - 30.03.2023
BEMÆRK: Udskift luftfilteret, hvis det
ikke bliver rent, eller hvis det er beskadiget.
Et defekt luftfilter forårsager beskadigelse af
motoren.
1. Tryk på låsetappene (A), fjern filterdækslet (B), og
afmonter luftfilteret (C). (Fig. 57)
2. Slå luftfiltret mod en hård overflade, eller blæs
trykluft gennem luftfilteret fra den rene side af
luftfilteret.
BEMÆRK: Brug ikke en børste til
at fjerne snavs, da der derved skubbes
snavs ind i luftfilteret.
3. Rens luftfilterholderen (D) og filterdækslet med en
fugtig klud.
BEMÆRK: Sørg for, at der ikke
kommer snavs ind i luftkanalen (E).
4. Sæt luftfilteret i. Sørg for, at luftfilteret ligger helt tæt
ind til luftfilterholderen.
5. Sæt luftfilterdækslet på igen med de nederste tappe
først.
Sådan undersøger du tændrøret
BEMÆRK: Brug altid anbefalet
tændrørstype. Forkert tændrørstype kan
forårsage skader på produktet.
• Undersøg tændrøret, hvis motoren mangler kraft,
ikke starter nemt eller ikke fungerer korrekt i
tomgangshastighed.
• Sådan mindsker du risikoen for uønsket materiale på
tændrørets elektroder, følg disse instruktioner:
a) Sørg for, at omdrejningstallet i tomgang er
indstillet korrekt.
b) Sørg for, at brændstofblandingen er korrekt.
c) Sørg for, at luftfilteret er rent.
• Hvis tændrøret er beskidt, skal det renses, og
samtidig skal det kontrolleres, at elektrodeafstanden
er korrekt, se
Tekniske data på side 60
. (Fig. 58)
• Udskift tændrøret, når det er nødvendigt.
Sådan undersøger du
brændstofsystemet
• Efterse brændstoftankens dæksel og pakningen til
brændstoftankens dæksel for at sikre, at der ikke er
nogen skader.
• Efterse brændstofslangen for at sikre, at der ikke
er utætheder. Hvis brændstofslangen er beskadiget,
skal du lade et serviceværksted skifte den.
Sådan justeres hastighedskontrollen og
gashåndtaget
Omdrejningstalreguleringen justerer hastigheden.
Gashåndtaget justerer motorhastigheden.
BEMÆRK: Juster ikke
omdrejningstalreguleringen, mens motoren
kører.
1. Sådan justeres omdrejningstalreguleringen: Drej
justerskruen (A) for at justere længden på
kabelarmeringen. Gør kabelarmeringen kortere for at
øge hastigheden.
2. Hvis chokerpositionen eller stoppositionen ikke kan
indkobles, skal motorens omdrejningstal justeres.
Skru justerskruen (B). (Fig. 59)
Transport, opbevaring og bortskaffelse
Transport og opbevaring
• Ved opbevaring og transport af produktet og
brændstoffet, skal du sørge for, at der ikke er
utætheder eller dampe. Gnister eller åben ild, f.eks.
fra elektriske enheder eller kedler, kan starte en
brand.
• Brug altid godkendte beholdere til opbevaring og
transport af brændstof.
• Tøm brændstoftanken, inden du stiller produktet væk
i en længere periode. Bortskaf brændstoffet på en
lokal miljøstation
• Fastgør produktet sikkert under transport for at
undgå skader og uheld.
• Opbevar produktet i et aflåst område utilgængeligt
for børn eller personer, som ikke er godkendt.
• Opbevar produktet på et tørt og frostfrit sted.
Bortskaffelse
• Overhold de lokale krav til genanvendelse og de
gældende regler.
• Bortskaf alle kemikalier, som f.eks. motorolie eller
brændstof, hos et servicecenter eller på en lokal
miljøstation.
• Når produktet ikke længere er i brug, skal det
sendes til en Husqvarna forhandler eller bortskaffes
på en lokal genbrugsstation.
1906 - 004 - 30.03.2023 59
Tekniske data
LC551SP LC 551VBP LC 551VQ
Motor
Varemærke Kawasaki Kawasaki Husqvarna
Model FJ180V FJ180V HS 166AP
Motortype
1-cylindret, 4-takts
fremmedkøling, OHV
1-cylindret, 4-takts
fremmedkøling, OHV
1-cylindret, 4-takts
fremmedkøling, OHV
Slagvolumen, cm
3
179 179 166
Hastighed, o/min. 2800 2800 2800
Nominel motoreffekt, kW
16
2,9 2,9 2,7
Tændingssystem
Tændrør NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Elektrodeafstand, mm 0,6-0,8 0,6-0,8 0,7-0,8
Brændstof-/smøresystem
Motorsmøringstype Tryk med oliefilter Tryk med oliefilter Splash
Brændstoftankens kapacitet, l 1,9 1,9 1,5
Olietankens kapacitet, l 0,7 0,7 0,5
Motorolie
17
Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Vægt
Med tomme tanke, kg 48,5 52,5 51,0
Støjemissioner
18
Lydeffektniveau, målt dB(A) 97 96 97
Lydeffektniveau, garanteret L
WA
dB (A) 98 98 98
Lydniveauer
19
Lydtryksniveau ved brugerens øre, dB(A) 87 84 86
Vibrationsniveauer
20
Styr, m/s
2
4,5 4,5 3,2
16
Motorens effektangivelse er den gennemsnitlige nettoeffekt (ved det anførte omdrejningstal) for en typisk
produktionsmodel af motoren målt iht. SAE-standarden J1349/ISO1585. Motorer fra masseproduktionen kan
afvige fra denne værdi. Den faktiske effekt på motoren, som installeres i det færdige produkt, vil afhænge af
driftshastigheden, miljøhensyn og andre værdier.
17
Hvis SAE-30-olien anvendes ved temperatur under +5 °C, er der risiko for, at den ikke smører motoren
tilstrækkeligt. Dette kan forårsage skader på motoren. Se
Sådan udskiftes motorolien på side 58
for den
korrekte olie til lave temperaturer.
18
Støjemissioner til omgivelserne målt som lydeffekt (L
WA
) i henhold til EF-direktiv 2000/14/EF.
19
Lydtryksniveau iht. ISO 5395. Rapporterede data for lydtryksniveau har en typisk statistisk spredning (stan-
dardafvigelse) på 1,2 dB (A).
20
Vibrationsniveau iht. ISO 5395. Rapporterede data for vibrationsniveau har en typisk statistisk spredning
(standardafvigelse) på 0,2 m/s
2
.
60 1906 - 004 - 30.03.2023
LC551SP LC 551VBP LC 551VQ
Klippeudstyr
Klippehøjde, mm 26-74 26-74 26-74
Skærebredde, mm 510 510 510
Kniv Opsamling Opsamling Opsamling
Varenummer 5875908-10 5821494-10 5875908-10
Græsopsamlerens kapacitet, l 65 65 65
Drev
Hastighed, km/t 4,1 2,8-5 2,8-5
1906 - 004 - 30.03.2023 61
Overensstemmelseserklæring
EU-overensstemmelseserklæring
Vi,
Husqvarna AB, SE‐561 82 Huskvarna, Sverige,
tlf.: +46-36-146500 erklærer under eneansvar, at det
pågældende produkt:
Beskrivelse Plæneklipper
Varemærke Husqvarna
Type / model LC 551SP, LC 551VBP, LC 551VQ
Identifikation Serienumrene fra 2022 og fremefter
overholder følgende EU-direktiver og bestemmelser:
Regulativ Beskrivelse
2006/42/EF ”vedrørende maskiner"
2014/30/EU "vedrørende elektromagnetisk kompatibilitet"
2000/14/EF "vedrørende støjemissioner til omgivelserne"
2011/65/EU "om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr"
og at følgende standarder og/eller tekniske
specifikationer anvendes: EN ISO 5395-1:2013/
A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN
ISO 14982:2009, EN IEC 63000:2018
Bemyndiget organ: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03
Umeå, Sweden har bekræftet, at bestemmelserne
i Rådets direktiv 2000/14/EF, procedure for
overensstemmelsesvurdering: Bilag VI.
Vedr. oplysninger om støjemission, se
Tekniske data på
side 60
.
Huskvarna, 2022-09-29
Claes Losdal, udviklingschef/haveprodukter, Husqvarna
AB
Ansvarlig for teknisk dokumentation
62 1906 - 004 - 30.03.2023
Inhalt
Einleitung...................................................................... 63
Sicherheit......................................................................64
Montage........................................................................68
Betrieb.......................................................................... 69
Wartung........................................................................ 70
Transport, Lagerung und Entsorgung...........................74
Technische Daten.........................................................74
Konformitätserklärung...................................................76
Einleitung
Produktbeschreibung
Das Produkt ist ein handgeführter Rasenmäher. Das
Gras wird in einem Grasfänger gesammelt. Entfernen
Sie den Grasfänger, um an den Heckauswurf des
Grases zu gelangen. Befestigen Sie ein Mulch-Kit
(Zubehör), um das Gras in Dünger zu schneiden.
Verwendungszweck
Verwenden Sie das Gerät zum Schneiden von Gras.
Verwenden Sie das Gerät nicht für andere Aufgaben.
Geräteübersicht
(Abb. 1)
1. Motorbremsgriff
2. Griff/Lenker
3. Drehzahlregelung
4. Antriebsbügel
5. Startseilgriff
6. Grasfänger
7. Höheneinstellung am Handgriff
8. Schnitthöhenregelung
9. Messstab/Öltank
10. Schneidwerkabdeckung
11. Schalldämpfer
12. Zündkerze
13. Luftfilter
14. Kraftstofftank
15. Heckklappe
16. Bedienungsanleitung
Geräteübersicht
(Abb. 2)
1. Griff/Lenker
2. Klingenbremshebel(LC 551VBP)
3. Drehzahlregelung/Gashebel(LC 551VBP)
4. Antriebsgriff (LC 551VBP)
5. Startsperre (LC 551VBP)
6. Startseilgriff
7. Grasfänger
8. Höheneinstellung am Handgriff
9. Schnitthöhenregelung
10. Messstab/Öltank
11. Schneidwerkabdeckung
12. Schalldämpfer
13. Zündkerze
14. Luftfilter
15. Kraftstofftank
16. Heckklappe
17. Motorbremsgriff (LC551SP)
18. Gashebel(LC551SP)
19. Antriebsgriff (LC551SP)
20. Bedienungsanleitung
Symbole auf dem Gerät
(Abb. 3)
Bei unvorsichtiger oder nicht
ordnungsgemäßer Bedienung kann es
zu Verletzungen oder zum Tode
des Bedieners oder anderer Personen
kommen.
(Abb. 4)
Lesen Sie die Bedienungsanleitung
sorgfältig durch, und machen Sie sich vor
der Benutzung mit dem Inhalt vertraut.
(Abb. 5)
Andere Personen oder Tiere müssen sich
in sicherem Abstand vom Arbeitsbereich
befinden.
(Abb. 6)
Schalten Sie vor der Durchführung von
Reparatur- oder Wartungsarbeiten den
Motor aus, und entfernen Sie das
Zündkabel.
(Abb. 7)
Öl
(Abb. 8)
Schnell
(Abb. 9)
Langsam
1906 - 004 - 30.03.2023
63
(Abb. 10)
Motor stoppen
(Abb. 11)
Choke
(Abb. 12)
Klingenkupplung
(Abb. 13)
Achten Sie auf hochgeschleuderte und
abprallende Objekte.
(Abb. 14)
Halten Sie Hände und Füße von der
rotierenden Klinge fern.
(Abb. 15)
Halten Sie Hände und Füße von
rotierenden Teilen fern.
(Abb. 16)
Dieses Gerät stimmt mit den geltenden
EU-Richtlinien überein.
(Abb. 17)
Dieses Gerät entspricht den geltenden
UK-Richtlinien.
(Abb. 18)
Etikett mit Geräuschemissionen
gemäß EU- und UK-Richtlinien und
Verordnungen sowie der australischen
„Protection of the Environment Operations
(Noise Control) Regulation2017“
(Umweltschutz-/Lärmschutzbestimmung)
von New South Wales. Der garantierte
Schallleistungspegel des Geräts ist unter
Technische Daten auf Seite 74
und auf
dem Etikett angegeben.
(Abb. 19)
Die Abgase des Motors enthalten
Kohlenmonoxid, ein geruchloses, giftiges
und sehr gefährliches Gas. Betreiben
Sie das Gerät nicht in geschlossenen
Räumen.
(Abb. 20)
Betreiben Sie das Gerät nicht in
geschlossenen Räumen.
(Abb. 21)
Explosionsgefahr.
(Abb. 22)
Heiße Oberfläche
(Abb. 23)
Der Motor wird ohne Öl ausgeliefert.
(Abb. 24)
Befüllen Sie das Gerät vor Verwendung
mit Öl.
(Abb. 25)
Verwenden Sie keinen E85-Kraftstoff.
(Abb. 26)
Halten Sie das Gerät von offenem Feuer
fern.
(Abb. 27)
Scanbarer Code.
Hinweis: Andere Symbole/Aufkleber auf dem
Gerät beziehen sich auf marktspezifische rechtliche
Anforderungen.
Emissionen nach EuroV
WARNUNG: Bei jeglichen
Manipulationen des Motors erlischt die EU-
Typgenehmigung für dieses Produkt.
Produkthaftung
Im Sinne der Produkthaftungsgesetze übernehmen wir
keine Haftung für Schäden, die unser Gerät verursacht,
wenn...
• das Gerät nicht ordnungsgemäß repariert wird.
• das Gerät mit Teilen repariert wird, die nicht
vom Hersteller stammen oder nicht vom Hersteller
zugelassen sind.
• ein Zubehörteil mit dem Gerät verwendet wird,
das nicht vom Hersteller stammt oder nicht vom
Hersteller zugelassen ist.
• das Gerät nicht bei einem zugelassenen Service
Center oder von einem zugelassenen Fachmann
repariert wird.
Sicherheit
Sicherheitsdefinitionen
Warnungen, Vorsichtsmaßnahmen und Hinweise
werden verwendet, um auf besonders wichtige Teile der
Bedienungsanleitung hinzuweisen.
WARNUNG: Wird verwendet, wenn bei
Nichtbeachtung der Anweisungen in diesem
Handbuch die Gefahr von Verletzung oder
Tod des Bedieners oder anderer Personen
besteht.
ACHTUNG: Wird verwendet, wenn bei
Nichtbeachtung der Anweisungen in diesem
Handbuch die Gefahr von Schäden am
Gerät, an anderen Materialien oder in der
Umgebung besteht.
Hinweis: Für weitere Informationen, die in
bestimmten Situationen nötig sind.
64 1906 - 004 - 30.03.2023
Allgemeine Sicherheitshinweise
WARNUNG: Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
benutzen.
• Dieses Gerät ist gefährlich, wenn es falsch
bedient wird oder Sie unvorsichtig sind. Wenn die
Sicherheitshinweise nicht befolgt werden, kann dies
zu Verletzungen oder zum Tod führen.
• Dieses Gerät erzeugt beim Betrieb ein
elektromagnetisches Feld. Dieses Feld kann
sich unter bestimmten Bedingungen auf die
Funktionsweise aktiver oder passiver medizinischer
Implantate auswirken. Um die Gefahr von
Situationen, die zu schweren oder tödlichen
Verletzungen führen können, zu reduzieren, sollten
Personen mit einem medizinischen Implantat vor der
Nutzung dieses Geräts ihren Arzt und den Hersteller
des Implantats konsultieren.
• Lassen Sie immer Vorsicht walten, und arbeiten
Sie mit gesundem Menschenverstand. Wenn Sie
sich nicht sicher sind, wie das Gerät in einer
bestimmten Situation zu bedienen ist, unterbrechen
Sie die Arbeit und wenden sich an Ihren Husqvarna
Händler, bevor Sie fortfahren.
• Denken Sie daran, dass der Bediener für Unfälle
mit anderen Personen oder deren Eigentum
verantwortlich ist.
• Halten Sie das Gerät sauber. Stellen Sie sicher,
dass Symbole und Aufkleber deutlich lesbar sind.
• Lassen Sie keine andere Person das Gerät
verwenden, es sei denn, Sie haben sich zuvor
vergewissert, dass diese Person den Inhalt der
Bedienungsanleitung gelesen und verstanden hat.
• Lassen Sie nicht zu, dass Kinder das Gerät
verwenden.
• Halten Sie Kinder vom Arbeitsbereich fern. Es muss
immer ein verantwortlicher Erwachsener anwesend
sein.
• Erlauben Sie nicht, dass Personen ohne Kenntnis
der Anweisungen das Gerät bedienen.
• Stellen Sie sicher, dass Personen mit verminderter
physischer oder psychischer Leistungsfähigkeit
dieses Gerät nicht unbeobachtet verwenden. Es
muss immer ein verantwortlicher Erwachsener
anwesend sein.
• Verwenden Sie das Gerät nicht, wenn Sie müde
oder krank sind oder unter Einfluss von Alkohol,
Drogen oder Medikamenten stehen. Dies wirkt sich
negativ auf Ihre Sehkraft, Ihre Aufmerksamkeit sowie
Ihr Koordinations- und Urteilsvermögen aus.
• Verwenden Sie das Gerät nicht, wenn es defekt ist.
• Verändern oder verwenden Sie dieses Gerät nicht,
wenn die Möglichkeit besteht, dass andere es
verändert haben.
• Nehmen Sie keine Änderungen an der Einstellung
der Motordrehzahlregelung vor.
Sicherheit im Arbeitsbereich
WARNUNG: Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
benutzen.
• Entfernen Sie Gegenstände wie Äste, Zweige
und Steineaus dem Arbeitsbereich, bevor Sie das
Produkt verwenden.
• Gegenstände, die auf die Schneidausrüstung treffen,
können herausgeschleudert werden und Personen
und Gegenständen Schaden zufügen. Halten Sie
andere Personen und Tiere in einem sicheren
Abstand zum Produkt.
• Benutzen Sie das Produkt niemals bei schlechtem
Wetter wie Nebel, Regen, starkem Wind, intensiver
Kälte und bei der Gefahr eines Blitzeinschlags.
Die Verwendung des Produkts bei schlechtem
Wetter oder an feuchten oder nassen Stellen ist
anstrengend. Schlechtes Wetter kann gefährliche
Zustände wie rutschige Oberflächen verursachen.
• Achten Sie auf Personen, Gegenstände und
Situationen, die einen sicheren Betrieb des Produkts
verhindern könnten.
• Achten Sie auf Hindernisse wie Wurzeln, Steine,
Zweige, Löcher und Gräben. Langes Gras kann
Hindernisse verdecken.
• Das Mähen von Gras an Steigungen kann gefährlich
sein. Verwenden Sie das Produkt nicht in einem
Gelände mit einer Neigung von mehr als 15°.
• Betreiben Sie das Produkt quer zum Hang. Bewegen
Sie sich nicht nach oben und nach unten.
• Seien Sie vorsichtig, wenn Sie um versteckte Ecken
oder Objekte herum fahren, die Ihre freie Sicht
verhindern.
Arbeitssicherheit
WARNUNG: Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
benutzen.
• Verwenden Sie dieses Produkt nur zum Mähen von
Rasenflächen. Es ist nicht erlaubt, das Produkt für
andere Aufgaben zu verwenden.
• Benutzen Sie eine persönliche Schutzausrüstung.
Siehe
Persönliche Schutzausrüstung auf Seite 66
.
• Stellen Sie sicher, dass Sie wissen, wie der Motor in
einem Notfall schnell gestoppt werden kann.
• Starten Sie den Motor niemals in einem
geschlossenen Raum oder in der Nähe von
brennbarem Material. Die Motorabgase sind heiß
und können Funken enthalten, die einen Brand
verursachen können.
• Starten Sie das Produkt nicht, bevor die Klinge
und alle Abdeckungen korrekt befestigt sind. Eine
falsch befestigte Klinge kann sich lösen und
Personenschaden verursachen.
1906 - 004 - 30.03.2023
65
• Stellen Sie sicher, dass die Klinge nicht auf
Gegenstände wie Steine und Wurzeln trifft. Dies
kann die Klinge beschädigen und die Motorwelle
verbiegen. Eine verbogene Achse führt zu starken
Vibrationen und birgt ein hohes Risiko, dass die
Klinge sich löst.
• Wenn die Klinge auf ein Objektiv trifft oder
Vibrationen auftreten, müssen Sie das Produkt
sofort abstellen. Ziehen Sie das Zündkabel von der
Zündkerze ab. Untersuchen Sie das Produkt auf
beschädigte Teile. Reparieren Sie Schäden oder
lassen Sie einen autorisierten Kundendienst die
Reparatur durchführen.
• Befestigen Sie die Motorbremse niemals fest am
Griff, wenn der Motor läuft.
• Stellen Sie das Produkt auf eine stabile, flache
Oberfläche und starten Sie es. Stellen Sie sicher,
dass die Klinge nicht den Boden oder ein anderes
Objekt berührt.
• Bleiben Sie immer hinter dem Produkt, wenn Sie es
betreiben.
• Lassen Sie alle Räder auf dem Boden bleiben und
halten Sie den Griff mit 2 Händen, wenn Sie das
Produkt betreiben. Halten Sie Hände und Füße von
den rotierenden Rasenmäherklingen fern.
• Kippen Sie das Produkt nicht, wenn der Motor läuft.
• Seien Sie vorsichtig, wenn Sie das Produkt nach
hinten ziehen.
• Heben Sie das Produkt nicht hoch, wenn der Motor
läuft. Wenn Sie das Produkt anheben müssen,
schalten Sie zunächst den Motor aus und ziehen Sie
das Zündkabel von der Zündkerze ab.
• Gehen Sie nicht rückwärts, wenn Sie das Produkt
betreiben.
• Stellen Sie den Motor ab, wenn Sie sich über
Bereiche ohne Gras bewegen, zum Beispiel Wege
aus Kies, Stein und Asphalt.
• Rennen Sie nicht mit dem Produkt, wenn der Motor
läuft. Gehen Sie immer, wenn Sie das Produkt
benutzen.
• Stellen Sie den Motor ab, bevor Sie die Schnitthöhe
verändern. Verändern Sie die Einstellungen niemals,
wenn der Motor läuft.
• Lassen Sie das Produkt niemals aus den Augen,
wenn der Motor läuft. Stellen Sie den Motor ab und
stellen Sie sicher, dass sich die Schneidausrüstung
nicht dreht.
Sicherheitshinweise für den Betrieb
Persönliche Schutzausrüstung
WARNUNG: Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
benutzen.
• Die persönliche Schutzausrüstung kann
Verletzungen nicht vollständig vermeiden,
vermindert aber den Umfang der Verletzungen
und Schäden bei einem Unfall. Lassen Sie sich
von Ihrem Händler bei der Auswahl der richtigen
Ausrüstung unterstützen.
• Tragen Sie einen Gehörschutz, wenn der
Geräuschpegel höher als 85dB ist
• Tragen Sie rutschfeste Sicherheitsstiefel oder
-schuhe. Verwenden Sie keine offenen Schuhe, und
gehen Sie nicht barfuß.
• Tragen Sie schwere, lange Hosen.
• Tragen Sie bei Bedarf Schutzhandschuhe,
beispielsweise bei der Montage, der Untersuchung
oder der Reinigung der Schneidausrüstung.
Sicherheitsvorrichtungen am Gerät
WARNUNG: Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
verwenden.
• Verwenden Sie kein Gerät mit
Sicherheitsvorrichtungen, die beschädigt sind oder
nicht ordnungsgemäß funktionieren.
• Führen Sie regelmäßig eine Überprüfung
der Sicherheitsvorrichtungen durch. Wenn die
Sicherheitsvorrichtungen beschädigt sind oder nicht
ordnungsgemäß funktionieren, wenden Sie sich an
den Kundendienst von Husqvarna.
• Führen Sie keine Änderungen an den
Sicherheitsvorrichtungen durch.
So überprüfen Sie den Schneidschutz
Der Schneidschutz verringert Vibrationen im Gerät und
das Verletzungsrisiko durch die Klinge.
• Untersuchen Sie die Schneidewerkabdeckung, um
sicherzustellen, dass es keine Beschädigungen wie
zum Beispiel Risse gibt.
So führen Sie eine Prüfung des Motorbremshebels
durch (LC 551SP, LC 551VQ)
Der Motorbremsgriff stoppt den Motor. Wenn der
Motorbremsgriff losgelassen wird, stoppt der Motor.
• Starten Sie den Motor, und lassen Sie den
Motorbremsgriff los. Wenn der Motor nicht innerhalb
von 3Sekunden stoppt, lassen Sie die Motorbremse
von einer autorisierten Husqvarna-Servicewerkstatt
einstellen. (Abb. 28)
So führen Sie eine Prüfung des Klingenbremshebels
und der Startsperre (LC 551VBP) durch
Der Klingenbremshebel stoppt nur die Klinge und nicht
den Motor. Wenn der Klingenbremshebel losgelassen
wird, stoppt die Klinge.
1. Starten Sie den Motor.
2. Drücken Sie den Klingenbremshebel in Richtung des
Lenkers. Die Startsperre stoppt die Bewegung.
3. Drücken Sie die Startsperre heraus.
66 1906 - 004 - 30.03.2023
4. Drücken Sie den Klingenbremshebel in Richtung des
Lenkers. Die Klinge beginnt zu rotieren.
5. Lassen Sie den Klingenbremshebel los. Wenn die
Klinge nicht innerhalb von 3Sekunden stoppt,
lassen Sie die Klingenbremse in einer zugelassenen
ServicewerkstattHusqvarna richtig einstellen. (Abb.
29)
6. Stellen Sie sicher, dass die Startsperre in ihre
Ausgangsstellung zurückgeht.
Schalldämpfer
Der Schalldämpfer senkt den Geräuschpegel so weit
wie möglich und hält die Abgase des Motors vom
Anwender fern.
Verwenden Sie das Gerät nicht, wenn der
Schalldämpfer fehlt oder defekt ist. Ein defekter
Schalldämpfer erhöht den Geräuschpegel und die
Brandgefahr.
WARNUNG: Der Schalldämpfer wird
während und nach Gebrauch und wenn der
Motor im Leerlauf läuft, sehr heiß. Seien Sie
in der Nähe von entzündlichen Materialien
und/oder Dämpfen besonders vorsichtig, um
Brandgefahr zu verhindern.
So prüfen Sie den Schalldämpfer
• Überprüfen Sie den Schalldämpfer regelmäßig, um
sicherzustellen, dass er richtig angebracht und nicht
beschädigt ist.
Sicherer Umgang mit Kraftstoff
WARNUNG: Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
benutzen.
• Starten Sie das Gerät nicht, wenn sich Kraftstoff
oder Öl darauf befindet. Entfernen Sie den
unerwünschten Kraftstoff bzw. das Öl und lassen Sie
das Gerät trocknen.
• Wechseln Sie sofort die Kleidung, wenn Sie
Kraftstoff darauf verschütten.
• Lassen Sie keinen Kraftstoff auf Ihren Körper
gelangen, denn dies kann zu Verletzungen führen.
Wenn Kraftstoff auf Ihre Haut gelangt, waschen Sie
diesen mit Wasser und Seife ab.
• Starten Sie das Gerät nicht, wenn der Motor undicht
ist. Überprüfen Sie den Motor regelmäßig auf
Undichtigkeiten.
• Gehen Sie vorsichtig mit Kraftstoff um. Kraftstoff ist
feuergefährlich, und die Dämpfe sind explosiv und
können zu Verletzungen oder sogar zum Tod führen.
• Atmen Sie die Kraftstoffdämpfe nicht ein, denn
sie sind gesundheitsschädigend. Achten Sie auf
ausreichende Belüftung.
• Rauchen Sie nicht in der Nähe des Kraftstoffs oder
des Motors.
• Stellen Sie keine heißen Gegenstände in der Nähe
des Kraftstoffs oder Motors ab.
• Füllen Sie keinen Kraftstoff nach, während der Motor
läuft.
• Vergewissern Sie sich, dass der Motor abgekühlt ist,
bevor Sie Kraftstoff nachfüllen.
• Öffnen Sie vor dem Nachfüllen den Tankdeckel
langsam und lassen Sie den Druck vorsichtig
entweichen.
• Füllen Sie keinen Kraftstoff in den Motor, wenn
Sie sich in einem Innenraum befinden. Eine
mangelhafte Luftzirkulation kann zu schweren oder
tödlichen Verletzungen durch Ersticken oder eine
Kohlenmonoxidvergiftung führen.
• Schrauben Sie den Kraftstofftankdeckel fest zu.
Wenn der Tankverschluss nicht fest zugeschraubt
ist, besteht Feuergefahr.
• Bewegen Sie das Produkt vor dem Starten
mindestens 3m von der Stelle fort, an der Sie den
Tank befüllt hatten.
• Füllen Sie den Kraftstofftank nicht vollständig auf.
Durch Hitze dehnt sich der Kraftstoff aus. Lassen
Sie deshalb einen Freiraum im oberen Bereich des
Kraftstofftanks.
Sicherheitshinweise für die Wartung
WARNUNG: Lesen Sie die folgenden
Warnhinweise, bevor Sie das Gerät
benutzen.
• Die Abgase des Motors enthalten Kohlenmonoxid,
ein geruchloses, giftiges und sehr gefährliches Gas.
Starten Sie den Motor nicht in Innenräumen oder in
geschlossenen Räumen.
• Bevor Sie an dem Produkt eine Wartung
durchführen, schalten Sie den Motor aus und ziehen
Sie das Zündkabel von der Zündkerze ab.
• Tragen Sie Schutzhandschuhe, wenn Sie an der
Schneidausrüstung eine Wartung durchführen. Die
Klinge ist sehr scharf und man schneidet sich sehr
leicht.
• Zubehörteile und Änderungen am Produkt, die
vom Hersteller nicht genehmigt wurden, können
zu schweren Verletzungen oder zum Tod führen.
Verändern Sie das Produkt nicht. Verwenden Sie
immer Teile, die vom Hersteller genehmigt wurden.
• Wenn die Wartung nicht ordnungsgemäß
und regelmäßig erfolgt, erhöht sich die
Verletzungsgefahr und das Risiko für eine
Beschädigung des Produkts.
• Führen Sie die Wartung nur gemäß
dieser Betriebsanleitung durch. Alle anderen
Wartungsarbeiten müssen von einer autorisierten
Husqvarna Servicewerkstatt durchgeführt werden.
• Lassen Sie eine autorisierte Husqvarna
Servicewerkstatt das Produkt regelmäßig warten.
1906 - 004 - 30.03.2023
67
• Ersetzen Sie beschädigte, abgenutzte oder defekte
Teile.
Montage
Einleitung
WARNUNG: Vor dem Betrieb
des Gerätes müssen Sie die
Sicherheitsinformationen lesen und
verstehen.
WARNUNG: Ziehen Sie den
Zündkerzenstecker von der Zündkerze ab,
bevor Sie das Gerät zusammenbauen.
So montieren Sie den Griff
1. Lösen Sie die unteren Drehknöpfe auf der linken
und der rechten Seite des Geräts. Stellen Sie sicher,
dass sich die Kunststoffscheibe in der Aussparung
im Hebelhalter befindet. (Abb. 30)
2. Montieren Sie den Griff nach vorn geklappt, wie in
der Abbildung gezeigt. (Abb. 31)
a) Stellen Sie sicher, dass sich die
Kunststoffscheibe zwischen dem Hebel und dem
Hebelhalter befindet.
b) Bringen Sie den Griff am Hebelhalter an.
3. Heben Sie den Griff nach oben an. (Abb. 32)
4. Ziehen Sie die Knöpfe vollständig fest. Zum
Einstellen der Griffhöhe siehe
So stellen Sie die
Handgriffhöhe ein auf Seite 68
.
5. Setzen Sie die Kabel in die Kabelklemmen. Stellen
Sie sicher, dass die Kabel nicht verdreht sind.
Bringen Sie die Kabelklemmen am Griff an. (Abb.
33)
6. Verwenden Sie einen Kabelbinder, um die Kabel am
Hebelhalter anzubringen. (Abb. 34)
So stellen Sie die Handgriffhöhe ein
1. Lösen Sie die unteren Knöpfe.
2. Schieben Sie die Knöpfe ans untere Ende der Nuten
an der linken und rechten Seite des Geräts. (Abb.
35)
3. Stellen Sie die Griffhöhe auf eine der beiden
möglichen Positionen ein.
4. Bewegen Sie die Drehknöpfe nach oben in Richtung
des Griffs, bis sie den Anschlag erreichen und ein
Klicken zu hören ist. (Abb. 36)
5. Ziehen Sie die Knöpfe vollständig fest.
So bringen Sie das Gerät in die
Transportposition
1. Entfernen Sie den Grasfänger.
2. Lösen Sie die unteren Knöpfe.
3. Schieben Sie die Knöpfe ans untere Ende der Nuten
an der linken und rechten Seite des Geräts. (Abb.
35)
4. Klappen Sie den Griff nach vorn. (Abb. 37)
Gerät in Betriebsposition bringen
1. Heben Sie den Handgriff nach oben an. (Abb. 32)
2. Bewegen Sie die Drehknöpfe nach oben in Richtung
des Griffs, bis sie den Anschlag erreichen und ein
Klicken zu hören ist. (Abb. 36)
3. Ziehen Sie die Knöpfe vollständig fest.
So montieren Sie den Grasfänger
1. Befestigen Sie den Rahmen des Grasfängers am
Fangbeutel, sodass der starre Teil des Beutels nach
unten weist. Halten Sie den Griff des Rahmens am
oberen Ende des Fangbeutels fest. (Abb. 38)
2. Bringen Sie die Unterseite des Grasfänger-Rahmens
an der Unterseite des Fangbeutels an. (Abb. 39)
a) Drücken Sie den Grasfänger-Rahmen in die Nut.
Beginnen Sie an der rechten Seite wie in der
Abbildung gezeigt und gehen Sie langsam nach
links.
3. Wenn der Grasfänger-Rahmen sich nicht leicht
anbringen lässt, schlagen Sie mit einem
Gummihammer vorsichtig auf den Grasfänger-
Rahmen. Schlagen Sie zwischen den Armierungen
auf den Grasfänger-Rahmen. (Abb. 40)
4. Befestigen Sie den Fangbeutel mit den Klemmen am
Rahmen des Grasfängers. (Abb. 41)
5. Heben Sie die hintere Abdeckung an.
6. Befestigen Sie den Grasfänger an der Oberkante
des Chassis.
7. Setzen Sie den unteren Teil des Grasfängers in den
Grasaustrittskanal. (Abb. 42)
Montage des Mulcheinsatzes
(Zubehör)
1. Heben Sie die hintere Abdeckung an, und entfernen
Sie den Grasfänger.
2. Setzen Sie den Mulcheinsatz in den Austrittskanal.
(Abb. 43)
3. Ersetzen Sie das Messer mit der Mulchklinge, die
mit dem Mulchsatz geliefert wird. Siehe
So tauschen
Sie die Klinge aus auf Seite 72
.
68 1906 - 004 - 30.03.2023
So mähen Sie ohne Grasfänger oder
Mulcheinsatz
• Heben Sie die hintere Abdeckung an, und entfernen
Sie den Grasfänger.
• Wenn ein Mulcheinsatz und eine Mulchklinge
angebracht sind, entfernen Sie diese.
• Schließen Sie die hintere Abdeckung, bevor Sie das
Produkt verwenden.
Wenn Sie das Produkt verwenden, entlädt sich das Gras
unter der hinteren Abdeckung.
Betrieb
Einleitung
WARNUNG: Vor dem Betrieb
des Gerätes müssen Sie die
Sicherheitsinformationen lesen und
verstehen.
Husqvarna Connect
Husqvarna Connect ist eine kostenlose App für
Ihr Mobilgerät. Die Husqvarna Connect App bietet
erweiterte Funktionen für Ihr Gerät:
• Erweiterte Produktinformationen
• Informationen über Produktteile und -wartung sowie
entsprechende Hilfe dazu.
So verwenden Sie Husqvarna Connect
1. Laden Sie die Husqvarna Connect App auf Ihr
Mobiltelefon.
2. Anmeldung bei der Husqvarna Connect App.
3. Befolgen Sie die Anweisungen in der Husqvarna
Connect App, um sich zu verbinden und das Gerät
zu registrieren.
Bevor Sie das Produkt in Betrieb
nehmen
1. Lesen Sie die Bedienungsanleitung sorgfältig
durch, und vergewissern Sie sich, dass Sie die
Anweisungen verstehen.
2. Untersuchen Sie die Schneidausrüstung, um
sicherzustellen, dass sie ordnungsgemäß befestigt
und eingestellt ist. Siehe
So prüfen Sie die
Schneidausrüstung auf Seite 71
.
3. Füllen Sie es in den Kraftstofftank. Siehe
So füllen
Sie Kraftstoff ein auf Seite 69
.
4. Füllen Sie den Öltank, und überprüfen Sie den
Ölstand. Siehe
So prüfen Sie den Ölstand auf Seite
72
.
So füllen Sie Kraftstoff ein
Falls vorhanden, verwenden Sie schadstoffarmes
Benzin/Alkylatbenzin. Wenn schadstoffarmes Benzin/
Alkylatbenzin nicht verfügbar ist, verwenden Sie ein
qualitativ hochwertiges, bleifreies Benzin oder verbleites
Benzin mit einer Oktanzahl von mindestens 90.
ACHTUNG: Verwenden Sie kein
Benzin mit einer geringeren Oktanzahl als
90RON (87AKI). Dadurch kann das Gerät
beschädigt werden.
1. Öffnen Sie den Tankdeckel langsam, damit der
Druck entweichen kann.
2. Füllen Sie langsam mit einem Kraftstoffkanister auf.
Wenn Sie Kraftstoff verschütten, entfernen Sie ihn
mit einem Tuch und lassen Sie den verbleibenden
Treibstoff trocknen. (Abb. 44)
3. Säubern Sie den Bereich um den Tankdeckel
herum.
4. Schrauben Sie den Kraftstofftankdeckel fest zu.
Wenn der Tankdeckel nicht fest zugeschraubt ist,
besteht Feuergefahr.
5. Bewegen Sie das Gerät vor dem Starten mindestens
3m (10ft) von der Stelle fort, an der Sie den Tank
befüllt hatten.
So stellen Sie die Schnitthöhe ein
Die Schnitthöhe lässt sich in 6 Stufen einstellen.
1. Drücken Sie den Schnitthöhenhebel in Richtung des
Rades und dann nach hinten, um die Schnitthöhe zu
vergrößern.
2. Drücken Sie den Schnitthöhenhebel in Richtung des
Rades und dann nach vorn, um die Schnitthöhe zu
verringern. (Abb. 45)
ACHTUNG: Stellen Sie die Schnitthöhe
nicht zu niedrig ein. Die Klingen können auf
den Boden treffen, wenn die Oberfläche des
Rasens nicht eben ist.
So starten Sie das Gerät (LC 551VQ)
1. Stellen Sie sicher, dass das Zündkabel mit der
Zündkerze verbunden ist.
2. Halten Sie sich immer hinter dem Gerät auf.
3. Halten Sie den Motorbremsgriff gegen den Lenker.
(Abb. 46)
4. Ziehen Sie den Griff am Starterseilhandgriff mit Ihrer
rechten Hand.
5. Ziehen Sie langsam das Startseil, bis Sie etwas
Widerstand spüren.
1906 - 004 - 30.03.2023
69
6. Ziehen Sie kräftig, um den Motor anzulassen.
So starten Sie das Gerät(LC 551SP,
LC 551VBP)
1. Stellen Sie sicher, dass das Zündkabel mit der
Zündkerze verbunden ist.
2. Bleiben Sie hinter dem Produkt.
3. Stellen Sie den Gashebel ein.
a) Bringen Sie, wenn der Motor kalt ist, den
Gashebel in die Choke-Lage. (Abb. 47)
b) Bringen Sie den Gashebel, wenn der Motor kalt
ist, nicht die Choke-Lage.
4. Halten Sie bei ModellLC551SP den
Motorbremshebel gegen den Lenker. (Abb. 46)
5. Ziehen Sie den Griff am Starterseilhandgriff mit Ihrer
rechten Hand.
6. Ziehen Sie langsam das Starterseil, bis Sie etwas
Widerstand spüren.
7. Kräftig ziehen, um den Motor anzulassen.
8. Gashebel auf Vollgas stellen.
9. Bei ModellLC 551VBP:
a) Lassen Sie die Startsperre los.
b) Ziehen Sie den Messerbremsenhebel in
Richtung des Lenkers, um die Messer zu starten.
So treiben Sie die Räder an
• Ziehen Sie den Antriebsgriff in die Richtung des
Lenkers. (Abb. 48)
• Für Model LC 551VQ und ModellLC 551VBP:
Stellen Sie die Drehzahl mit dem Drehzahlregler auf
der linken Seite des Griffs ein. Bewegen Sie den
Drehzahlregelungshebel nach vorn, um die Drehzahl
zu erhöhen und nach hinten, um die Drehzahl zu
verringern. (Abb. 49)
• Bevor Sie das Gerät nach hinten ziehen, kuppeln Sie
den Antrieb aus und schieben das Gerät ca. 10 cm
nach vorne.
• Lassen Sie den Antriebsgriff los, um den Antrieb
auszuschalten, z. B., wenn Sie sich in die Nähe
eines Hindernisses bewegen.
So stoppen Sie das Gerät(LC 551SP,
LC 551VQ)
• Um nur den Antrieb zu stoppen, lassen Sie den
Antriebsgriff los.
• Um den Motor zu stoppen, lassen Sie den
Motorbremsgriff los.
So stoppen Sie das Gerät (LC
551VBP)
• Um nur den Antrieb zu stoppen, lassen Sie den
Antriebsgriff los.
• Um den Motor zu stoppen, bringen Sie den
Gashebel in die Stopp-Position.
So erhalten Sie ein gutes
Arbeitsergebnis
• Benutzen Sie immer eine scharfe Klinge. Eine
stumpfe Klinge liefert ein unregelmäßiges Ergebnis,
und die Schnittfläche des Grases wird gelb.
Eine scharfe Klinge verbraucht außerdem weniger
Energie als eine stumpfe Klinge.
• Schneiden Sie nicht mehr als ⅓ der Länge des
Grases ab. Mähen Sie zuerst mit einer hohen
Schnitthöhe. Überprüfen Sie das Ergebnis, und
senken Sie die Schnitthöhe auf eine entsprechende
Stufe. Wenn das Gras sehr lang ist, fahren Sie
langsam und mähen bei Bedarf 2-mal.
• Mähen Sie bei jedem Mal in eine andere Richtung,
um Streifen auf dem Rasen zu vermeiden.
• Halten Sie die Schneidwerkabdeckung sauber.
Ansammlungen von Gras und Schmutz auf der
Innenseite der Schneidwerkabdeckung können das
Schneidergebnis beeinträchtigen. Siehe
So reinigen
Sie die Innenseite der Schneidewerkabdeckung auf
Seite 71
.
Wartung
Einleitung
WARNUNG: Bevor Sie eine Wartung
durchführen, müssen Sie das Kapitel über
die Sicherheit lesen und verstehen.
Für alle Wartungs- und Reparaturarbeiten am Produkt
ist eine spezielle Schulung erforderlich. Wir garantieren
die Verfügbarkeit von professionellen Reparaturen
und Wartungsarbeiten. Wenn Ihr Händler keine
Servicewerkstatt ist, sprechen Sie mit ihm, um
Informationen über die nächste Servicewerkstatt zu
erhalten.
Genauere Informationen finden Sie unter
www.husqvarna.com.
Wartungsplan
ACHTUNG: Stellen Sie sicher, dass
der Luftfilter nach oben und nicht zum
Boden hin ausgerichtet ist, wenn Sie
das Gerät schräg stellen. Risiko von
Motorschäden.
Die Wartungsintervalle werden anhand der täglichen
Nutzung des Geräts berechnet. Die Intervalle ändern
sich, wenn das Gerät nicht täglich verwendet wird.
70 1906 - 004 - 30.03.2023
Für Wartungsarbeiten, die mit * gekennzeichnet sind,
siehe Anweisungen unter
Sicherheitsvorrichtungen am
Gerät auf Seite 66
.
Instand halten Täglich Wöchentlich Monatlich
Eine allgemeine Inspektion durchführen X
Den Ölstand prüfen X
Das Gerät reinigen X
Die Schneidausrüstung prüfen X
Die Schneidwerkabdeckung prüfen * X
Den Motorbremsgriff prüfen * LC 551SP, LC 551VQ X
Den Klingenbremshebel prüfen* LC 551VBP X
Den Schalldämpfer prüfen * X
Die Zündkerze prüfen X
Das Öl wechseln (erstmalig nach 5Betriebsstunden, danach alle 50Be-
triebsstunden und jährlich)
X
Den Luftfilter reinigen oder ersetzen X
Den Kraftstofffilter prüfen X
So führen Sie eine allgemeine
Inspektion durch
• Stellen Sie sicher, dass alle Muttern und Schrauben
am Gerät richtig angezogen sind.
So reinigen Sie das Gerät
• Reinigen Sie Kunststoffteile mit einem sauberen und
trockenen Tuch.
• Verwenden Sie kein Wasser zur Reinigung des
Geräts. Wasser kann in den Akku oder den Motor
eindringen und einen Kurzschluss oder andere
Schäden am Gerät verursachen.
• Reinigen Sie das Gerät nicht mit einem
Hochdruckreiniger.
• Lassen Sie kein Wasser direkt auf den Motor
gelangen.
• Verwenden Sie einen Pinsel, um Blätter, Gras und
Schmutz zu entfernen.
• Entfernen Sie den Kupplungsdeckel, und
verwenden Sie eine Bürste, um Gras unter dem
Kupplungsdeckel zu entfernen. (LC551VBP)
So reinigen Sie die Innenseite der
Schneidewerkabdeckung
1. Leeren Sie den Kraftstofftank.
2. Legen Sie das Produkt mit dem Schalldämpfer nach
unten auf die Seite.
ACHTUNG: Wenn das Produkt mit
dem Luftfilter nach unten gelegt wird,
kann der Motor beschädigt werden.
3. Spritzen Sie die Innenfläche der
Schneidewerkabdeckung mit dem Wasserschlauch
ab.
So prüfen Sie die Schneidausrüstung
WARNUNG: Um ein unbeabsichtigtes
Starten zu vermeiden, entfernen Sie das
Zündkabel von der Zündkerze.
WARNUNG: Tragen Sie
Schutzhandschuhe, wenn Sie an
der Schneidausrüstung eine Wartung
durchführen. Die Klinge ist sehr scharf und
man schneidet sich sehr leicht.
1. Prüfen Sie die Schneidausrüstung auf
Beschädigungen oder Risse. Wechseln Sie eine
beschädigte Schneidausrüstung unbedingt aus.
2. Schauen Sie sich die Klinge an, um festzustellen, ob
sie beschädigt oder stumpf ist.
Hinweis: Nach dem Schärfen muss die Klinge
ausbalanciert werden. Lassen Sie eine Servicewerkstatt
die Klinge schärfen, ersetzen und ausbalancieren. Wenn
Sie auf ein Hindernis treffen, das das Produkt zum
1906 - 004 - 30.03.2023 71
Halten bringt, ersetzen Sie die beschädigte Klinge.
Lassen Sie die Werkstatt beurteilen, ob die Klinge
geschliffen werden kann oder ersetzt werden muss.
So tauschen Sie die Klinge aus
1. Arretieren Sie die Klinge mit einem Holzblock. (Abb.
50)
2. Entfernen Sie den Bolzen der Klinge.
3. Entfernen Sie die Klinge.
4. Überprüfen Sie die Klingenhalterung und die
Klingenschraube auf Beschädigungen.
5. Prüfen Sie die Motorwelle, um sicherstellen, dass sie
nicht geknickt ist.
6. Wenn Sie die neue Klinge montieren, zeigen die
abgewinkelten Enden der Klinge in die Richtung der
Schneidwerkabdeckung. (Abb. 51)
7. Stellen Sie sicher, dass die Klinge an der Mitte der
Motorwelle ausgerichtet ist.
8. Arretieren Sie die Klinge mit einem Holzblock. (Abb.
52)
9. Montieren Sie die Klinge.
a) Bringen Sie die Federscheibe bei Modell
LC551SP, LC 551VQ an, und ziehen Sie
die Schraube und die Scheibe mit einem
Drehmoment von 70Nm fest.
b) Ziehen Sie die Schrauben bei ModellLC 551VBP
mit einem Drehmoment von50Nm fest. (Abb.
53)
10. Drehen Sie die Klinge mit der Hand, um
sicherzustellen, dass sie sich einwandfrei dreht.
WARNUNG: Tragen Sie
Sicherheitshandschuhe. Die Klinge ist
sehr scharf, sodass es leicht zu
Verletzungen kommen kann.
11. Starten Sie das Gerät, um die Klinge zu prüfen.
Wenn die Klinge nicht richtig befestigt ist, gibt es
im Gerät Vibrationen, oder das Schneidergebnis ist
unbefriedigend.
So prüfen Sie den Ölstand
ACHTUNG: Ein zu niedriger Ölstand
kann den Motor beschädigen. Überprüfen
Sie den Ölstand, bevor Sie das Gerät
starten.
1. Stellen Sie das Gerät auf einer ebenen Fläche ab.
2. Entfernen Sie den Öltankdeckel mit dem beigefügten
Messstab.
3. Reinigen Sie den Messstab von Öl.
4. Stecken Sie den Messstab vollständig in den Öltank.
Ziehen Sie den Öltankdeckel fest, um ein korrektes
Bild des Ölstands zu erhalten.
5. Entfernen Sie den Messstab.
6. Prüfen Sie den Ölstand am Messstab.
7. Wenn der Ölstand zu niedrig ist, füllen Sie Motoröl
nach und kontrollieren den Ölstand erneut.
(Abb. 54)
Hinweis: Verwenden Sie einen Trichter, um ein
Verschütten zu vermeiden.
So wechseln Sie das Motoröl
WARNUNG: Das Motoröl ist direkt
nach dem Abstellen des Motors sehr heiß.
Lassen Sie den Motor abkühlen, bevor Sie
das Motoröl ablassen. Wenn Motoröl auf
Ihre Haut gerät, reinigen Sie diese mit
Wasser und Seife.
(Abb. 55)
1. Trennen Sie das Zündkabel von der Zündkerze.
2. Entfernen Sie den Öltankdeckel.
3. Lassen Sie das Motoröl ab.
a) Bei Modellen mit Ölablassschraube: Stellen Sie
einen Behälter unter die Ölablassschraube, um
das Motoröl aufzufangen.
b) Bei Modellen ohne Ölablassschraube oder wenn
es nicht möglich ist, einen Behälter unter die
Ölablassschraube zu stellen: Verwenden Sie
eine Ölpumpe (Zubehör), um das Motoröl aus
dem Öltank abzulassen.
4. Füllen Sie ein Motoröl des Typs ein, das empfohlen
wird unter
Technische Daten auf Seite 74
.
5. Prüfen Sie den Ölstand. Siehe
So prüfen Sie den
Ölstand auf Seite 72
.
So füllen und wechseln Sie das Motoröl
• Weitere Informationen zum Auffüllen und Wechseln
des Motoröls finden Sie in der Bedienungsanleitung
für des Geräts.
So reinigen Sie den Luftfilter und
ersetzen ihn (LC 5551SP, LC 551VBP)
• Weitere Informationen zum Reinigen und
Austauschen des Luftfilters finden Sie in der
Bedienungsanleitung des Geräts.
So entfernen und installieren Sie den
Luftfilter (LC 551VQ)
WARNUNG: Tragen Sie stets
Schutzhandschuhe.
72 1906 - 004 - 30.03.2023
1. Drücken Sie die Clips am Luftfilterdeckel.
2. Entfernen Sie den Luftfilterdeckel (A) vorsichtig vom
Motor.
3. Entfernen Sie den Luftfilter (B) und den Schaumfilter
(C). (Abb. 56)
4. Überprüfen Sie den Luftfilter auf Schäden. Ersetzen
Sie beschädigte Luftfilter.
5. Reinigen Sie den Luftfilter, und untersuchen sie ihn.
Siehe
So reinigen Sie den Luftfilter (LC 551VQ) auf
Seite 73
.
6. Die Installation erfolgt in umgekehrter Reihenfolge.
So reinigen Sie den Luftfilter (LC
551VQ)
ACHTUNG: Betreiben Sie den Motor
nicht ohne einen Luftfilter oder mit einem
verschmutzten Luftfilter.
ACHTUNG: Ersetzen Sie den Luftfilter,
wenn er nicht vollständig gereinigt werden
kann oder beschädigt ist. Ein defekter
Luftfilter führt zu Motorschäden.
1. Drücken Sie die Verriegelungslaschen (A), entfernen
Sie den Luftfilterdeckel (B) und anschließend den
Luftfilter (C). (Abb. 57)
2. Schlagen Sie den Luftfilter gegen eine harte
Oberfläche, oder blasen Sie von der sauberen Seite
des Luftfilters Druckluft durch den Luftfilter.
ACHTUNG: Entfernen Sie auf
keinen Fall Schmutz mit einer Bürste,
denn dabei wird der Schmutz in den
Luftfilter gedrückt.
3. Reinigen Sie den Luftfilterhalter (D) und den
Luftfilterdeckel mit einem feuchten Tuch.
ACHTUNG: Achten Sie darauf,
dass kein Schmutz in den Luftkanal (E)
gelangt.
4. Montieren Sie den Luftfilter. Achten Sie darauf, dass
der Luftfilter den Luftfilterhalter vollständig abdichtet.
5. Montieren Sie den Luftfilterdeckel mit den unteren
Laschen voran.
So überprüfen Sie die Zündkerze
ACHTUNG: Verwenden Sie stets
den vom Hersteller empfohlenen
Zündkerzentyp! Die Verwendung eines
falschen Zündkerzentyps kann zu Schäden
am Gerät führen.
• Überprüfen Sie die Zündkerze, wenn der Motor
nur schwache Leistung bringt, sich nur schwer
starten lässt oder im Leerlauf nicht ordnungsgemäß
funktioniert.
• Wenn Sie diese Anweisungen befolgen, verringern
Sie die Gefahr von unerwünschtem Material an den
Elektroden der Zündkerze:
a) Stellen Sie sicher, dass die Leerlaufdrehzahl
richtig eingestellt ist.
b) Vergewissern Sie sich, dass das
Kraftstoffgemisch korrekt ist.
c) Vergewissern Sie sich, dass der Luftfilter sauber
ist.
• Ist die Zündkerze verschmutzt, so ist sie zu reinigen;
gleichzeitig ist zu prüfen, ob der Elektrodenabstand
korrekt ist, siehe
Technische Daten auf Seite 74
.
(Abb. 58)
• Tauschen Sie die Zündkerze bei Bedarf aus.
So prüfen Sie die Kraftstoffanlage
• Prüfen Sie den Kraftstofftankdeckel und die Dichtung
für den Tankdeckel, um sicherzustellen, dass keine
Beschädigungen vorliegen.
• Untersuchen Sie den Kraftstoffschlauch, um
sicherzustellen, dass keine undichten Stellen
vorhanden sind. Wenn der Schlauch beschädigt
ist, lassen Sie ihn durch eine Servicewerkstatt
austauschen.
So stellen Sie die Drehzahlregelung
und den Gashebel ein
Über die Drehzahlregelung lässt sich die Motordrehzahl
einstellen. Der Gashebel regelt die Motordrehzahl.
ACHTUNG: Stellen Sie die
Drehzahlregelung nicht ein, während der
Motor läuft.
1. Um die Drehzahl einzustellen, drehen Sie
an der Einstellschraube(A), um die Länge
des Kabelmantels einzustellen. Kürzt die
Kabelummantelung, um die Motordrehzahl zu
erhöhen.
2. Wenn die Choke-Lage oder die Stopp-Position
nicht angeschaltet werden kann, passen Sie die
Motordrehzahl an. Drehen Sie die StellschraubeB).
(Abb. 59)
1906 - 004 - 30.03.2023
73
Transport, Lagerung und Entsorgung
Transport und Lagerung
• Für die Lagerung und den Transport des Produkts
und des Kraftstoffs ist darauf zu achten, dass keine
Lecks oder Dämpfe vorhanden sind. Funken oder
offene Flammen, zum Beispiel von elektrischen
Geräten oder einem Boiler, können ein Feuer
auslösen.
• Verwenden Sie für die Lagerung und den Transport
von Kraftstoff immer zugelassene Behälter.
• Leeren Sie den Kraftstofftank, bevor Sie das
Produkt über einen längeren Zeitraum einlagern.
Entsorgen Sie den Kraftstoff in einer geeigneten
Abfallentsorgungsstelle.
• Sichern Sie das Produkt während des Transports ab,
um Schäden und Unfälle zu vermeiden.
• Bewahren Sie das Produkt in einem verschlossenen
Bereich auf, um einen unerlaubten Zugriff durch
Kinder oder andere Personen zu verhindern.
• Bewahren Sie das Produkt an einem trockenen und
frostfreien Raum auf.
Entsorgung
• Befolgen Sie die örtlichen Recyclinganforderungen
und geltenden Vorschriften.
• Entsorgen Sie alle Chemikalien, z. B. Motoröl oder
Kraftstoff, in einer Servicewerkstatt oder in einer
geeigneten Abfallentsorgungsstelle.
• Wenn Sie das Produkt nicht mehr benutzen, senden
Sie es an einen Husqvarna Händler oder entsorgen
Sie es in einer Wiederverwertungsanlage.
Technische Daten
LC551SP LC 551VBP LC 551VQ
Motor
Marke Kawasaki Kawasaki Husqvarna
Model FJ180V FJ180V HS 166AP
Motortyp
Einzylinder, 4-Takt,
Zwangsluftkühlung,
OHV
Einzylinder, 4-Takt,
Zwangsluftkühlung,
OHV
Einzylinder, 4-Takt,
Zwangsluftkühlung,
OHV
Hubraum, cm
3
179 179 166
Drehzahl, U/min 2800 2800 2800
Nennleistung des Motors, kW
21
2,9 2,9 2,7
Zündanlage
Zündkerze NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Elektrodenabstand, mm 0,6-0,8 0,6-0,8 0,7-0,8
Kraftstoff- und Schmiersystem
Motorschmierung Typ Druck mit Ölfilter Druck mit Ölfilter Splash
Füllmenge Kraftstofftank, l 1,9 1,9 1,5
Füllmenge Öltank, Liter 0,7 0,7 0,5
21
Die Motornennleistung ist die durchschnittlich nach SAE-Standard J1349/ISO1585 gemessene Nettoleistung
eines typischen Motors aus der Produktion, die (bei einer bestimmten Drehzahl) an das Motormodell abgege-
ben wird. Motoren für die Massenproduktion können von diesem Wert abweichen. Die tatsächliche Ausgangs-
leistung des eingebauten Motors hängt von der Betriebsdrehzahl, den Umgebungsbedingungen und anderen
Werten ab.
74 1906 - 004 - 30.03.2023
LC551SP LC 551VBP LC 551VQ
Motoröl
22
Husqvarna SAE30 Husqvarna SAE30 Husqvarna SAE30
Gewicht
Mit leeren Tanks, kg 48,5 52,5 51,0
Geräuschemissionen
23
Schallleistungspegel, gemessen dB(A) 97 96 97
Schallleistungspegel, garantiert L
WA
dB(A) 98 98 98
Schallpegel
24
Schalldruckpegel am Ohr des Bedieners,
dB(A)
87 84 86
Vibrationspegel
25
Griff, m/s
2
4,5 4,5 3,2
Schneidausrüstung
Schnitthöhe, mm 26-74 26-74 26-74
Schnittbreite, mm 510 510 510
Klinge Collect Collect Collect
Artikelnummer 5875908-10 5821494-10 5875908-10
Grasfängervolumen, l 65 65 65
Antrieb
Geschwindigkeit, km/h 4,1 2,8-5 2,8-5
22
Wird SAE-30-Öl bei Temperaturen unter +5°C verwendet, besteht die Gefahr, dass der Motor nicht ausrei-
chend geschmiert wird. Dadurch können schwere Motorschäden entstehen. Siehe
So wechseln Sie das
Motoröl auf Seite 72
für das richtige Öl bei niedrigen Temperaturen
23
Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L
WA
) gemäß EG-Richtlinie
2000/14/EG.
24
Schalldruckpegel gemäß ISO5395. Berichten zufolge liegt der Schalldruckpegel normalerweise bei einer
Ausbreitungsklasse (Standardabweichung) von 1,2 dB(A).
25
Vibrationspegel gemäß ISO5395. Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Aus-
breitungsklasse (Standardabweichung) von 0,2 m/s
2
.
1906 - 004 - 30.03.2023
75
Konformitätserklärung
EU-Konformitätserklärung
Die
Husqvarna AB, SE-561 82 Huskvarna, Schweden,
Tel.: +46-36-146500, erklärt in alleiniger Verantwortung,
dass das Gerät:
Beschreibung Rasenmäher
Marke Husqvarna
Typ/Modell LC 551SP, LC 551VBP, LC 551VQ
Identifizierung Seriennummern ab 2022
die folgenden EU-Richtlinien und -Verordnungen erfüllt:
Verordnung Beschreibung
2006/42/EG „Maschinenrichtlinie“
2014/30/EG „EMV-Richtlinie“
2000/14/EG
„über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen
Geräten und Maschinen“
2011/65/EG
„zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektron-
ikgeräten“
und dass die folgenden Normen und/oder technischen
Daten angewendet werden: EN ISO 5395-1:2013/
A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN
ISO 14982:2009, EN IEC 63000:2018
Benannte Stelle: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Swedenbestätigte die Konformität mit der Richtlinie
2000/14/EG, Konformitätsbewertungsverfahren nach:
Anhang VI.
Informationen zu Geräuschemissionen finden Sie unter
Technische Daten auf Seite 74
.
Huskvarna, 2022-09-29
Claes Losdal, Entwicklungsleiter/Gartenprodukte,
Husqvarna AB
Verantwortlich für die technische Dokumentation
76 1906 - 004 - 30.03.2023
Περιεχόμενα
Εισαγωγή......................................................................77
Ασφάλεια.......................................................................78
Συναρμολόγηση............................................................82
Λειτουργία.....................................................................83
Συντήρηση.................................................................... 85
Μεταφορά, αποθήκευση και απόρριψη.........................88
Τεχνικά στοιχεία............................................................88
Δήλωση Συμμόρφωσης................................................ 91
Εισαγωγή
Περιγραφή προϊόντος
Το προϊόν είναι ένα χλοοκοπτικό γκαζόν πεζού χειριστή
με κύλινδρο. Το γρασίδι συλλέγεται σε έναν συλλέκτη
χόρτου. Αφαιρέστε το συλλέκτη χόρτου για να εξαγάγετε
το χόρτο από την πίσω πλευρά. Συνδέστε ένα κιτ κοπής
χορτολιπάσματος (αξεσουάρ) για κοπή του γρασιδιού σε
λίπασμα.
Προβλεπόμενη χρήση
Χρησιμοποιήστε το προϊόν για την κοπή γρασιδιού. Μην
χρησιμοποιείτε το προϊόν για άλλες εργασίες.
Επισκόπηση προϊόντος
(Εικ. 1)
1. Λαβή φρένου κινητήρα
2. Λαβή / χειρολαβή
3. Χειριστήριο ταχύτητας
4. Ασφάλεια κίνησης
5. Λαβή κορδονιού συστήματος εκκίνησης
6. Συλλέκτης χόρτου
7. Ρύθμιση ύψους λαβής
8. Χειριστήριο ύψους κοπής
9. Δείκτης στάθμης / ντεπόζιτο λαδιού
10. Κάλυμμα κοπής
11. Εξάτμιση
12. Μπουζί
13. Φίλτρο αέρα
14. Ντεπόζιτο καυσίμου
15. Πίσω κάλυμμα
16. Εγχειρίδιο χρήσης
Επισκόπηση προϊόντος
(Εικ. 2)
1. Λαβή / χειρολαβή
2. Σύστημα ελέγχου φρένου λεπίδας (LC 551VBP)
3. Χειριστήριο ταχύτητας / γκαζιού (LC 551VBP)
4. Ασφάλεια οδήγησης (LC 551VBP)
5. Αναστολέας εκκίνησης (LC 551VBP)
6. Λαβή κορδονιού συστήματος εκκίνησης
7. Συλλέκτης χόρτου
8. Ρύθμιση ύψους λαβής
9. Χειριστήριο ύψους κοπής
10. Δείκτης στάθμης / ντεπόζιτο λαδιού
11. Κάλυμμα κοπής
12. Εξάτμιση
13. Μπουζί
14. Φίλτρο αέρα
15. Ντεπόζιτο καυσίμου
16. Πίσω κάλυμμα
17. Λαβή φρένου κινητήρα (LC551SP)
18. Χειριστήριο γκαζιού (LC551SP)
19. Ασφάλεια οδήγησης (LC551SP)
20. Εγχειρίδιο χρήσης
Σύμβολα στο προϊόν
(Εικ. 3)
Η απρόσεκτη ή λανθασμένη χρήση μπορεί
να προκαλέσει τραυματισμό ή θάνατο του
χειριστή και άλλων παρευρισκόμενων.
(Εικ. 4)
Προτού χρησιμοποιήσετε το προϊόν,
διαβάστε προσεκτικά το εγχειρίδιο χρήσης
και βεβαιωθείτε ότι έχετε κατανοήσει τις
οδηγίες.
(Εικ. 5)
Διατηρήστε τα άλλα άτομα και τα ζώα
σε απόσταση ασφαλείας από την περιοχή
εργασίας.
(Εικ. 6)
Προτού πραγματοποιήσετε οποιαδήποτε
εργασία επισκευής ή συντήρησης,
σταματήστε τον κινητήρα και αφαιρέστε το
καλώδιο ανάφλεξης.
(Εικ. 7)
Λάδι
(Εικ. 8)
Γρήγορα
(Εικ. 9)
Αργά
1906 - 004 - 30.03.2023
77
(Εικ. 10)
Διακοπή λειτουργίας του κινητήρα
(Εικ. 11)
Τσοκ
(Εικ. 12)
Συμπλέκτης λεπίδας
(Εικ. 13)
Προσέχετε για αντικείμενα που μπορεί να
εκτοξευθούν ή να εξοστρακιστούν.
(Εικ. 14)
Να διατηρείτε τα χέρια και τα πόδια σας
μακριά από την περιστρεφόμενη λεπίδα.
(Εικ. 15)
Μην πλησιάζετε τα χέρια και τα πόδια σας
σε περιστρεφόμενα εξαρτήματα.
(Εικ. 16)
Αυτό το προϊόν συμμορφώνεται με τις
ισχύουσες οδηγίες EU.
(Εικ. 17)
Αυτό το προϊόν συμμορφώνεται με τις
ισχύουσες οδηγίες του Η.Β.
(Εικ. 18)
Ετικέτα εκπομπών θορύβου στο
περιβάλλον σύμφωνα με οδηγίες και
κανονισμούς της ΕΕ και του Η.Β.
και τη νομοθεσία της Νότιας Νέας
Ουαλίας "Κανονισμός για την προστασία
των περιβαλλοντικών δράσεων (έλεγχος
θορύβου) του 2017". Η εγγυημένη στάθμη
θορύβου του προϊόντος καθορίζεται στην
ενότητα
Τεχνικά στοιχεία στη σελίδα 88
και στην ετικέτα
(Εικ. 19)
Οι αναθυμιάσεις της εξάτμισης από
τον κινητήρα περιέχουν μονοξείδιο του
άνθρακα, ένα άοσμο, δηλητηριώδες
και ιδιαίτερα επικίνδυνο αέριο. Μην
χρησιμοποιείτε το προϊόν σε εσωτερικούς
ή κλειστούς χώρους.
(Εικ. 20)
Μην χρησιμοποιείτε το προϊόν σε
εσωτερικούς ή κλειστούς χώρους.
(Εικ. 21)
Κίνδυνος έκρηξης.
(Εικ. 22)
Θερμή επιφάνεια
(Εικ. 23)
Ο κινητήρας παραδίδεται χωρίς λάδι.
(Εικ. 24)
Προτού χρησιμοποιήσετε το προϊόν,
γεμίστε λάδι.
(Εικ. 25)
Μην χρησιμοποιείτε καύσιμα E85.
(Εικ. 26)
Φροντίστε το προϊόν να βρίσκεται μακριά
από γυμνές φλόγες.
(Εικ. 27)
Κωδικός με δυνατότητα σάρωσης.
Περιεχόμενα Άλλα σύμβολα/σήματα που
υπάρχουν στο προϊόν αναφέρονται σε συγκεκριμένες
νομικές απαιτήσεις της αγοράς.
Εκπομπές Euro V
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οποιαδήποτε
μη εξουσιοδοτημένη παρέμβαση στον
κινητήρα ακυρώνει την έγκριση τύπου ΕΕ
αυτού του προϊόντος.
Ευθύνη προϊόντος
Όπως αναφέρεται στη νομοθεσία περί ευθύνης για τα
προϊόντα, δεν φέρουμε καμία ευθύνη για ζημιές που
οφείλονται στο προϊόν μας εάν:
• Το προϊόν έχει επισκευαστεί λανθασμένα.
• Το προϊόν έχει επισκευαστεί με εξαρτήματα που δεν
προέρχονται από τον κατασκευαστή ή που δεν έχουν
εγκριθεί από τον κατασκευαστή.
• Το προϊόν διαθέτει ένα αξεσουάρ που δεν
προέρχεται από τον κατασκευαστή ή που δεν έχει
εγκριθεί από τον κατασκευαστή.
• Το προϊόν δεν έχει επισκευαστεί σε εγκεκριμένο
κέντρο σέρβις ή από εγκεκριμένη αρχή.
Ασφάλεια
Ορισμοί για την ασφάλεια
Για την επισήμανση ειδικών σημαντικών τμημάτων
του εγχειριδίου χρησιμοποιούνται προειδοποιήσεις,
συστάσεις προσοχής και σημειώσεις.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείται
όταν υπάρχει κίνδυνος τραυματισμού
ή θανάτου του χειριστή ή άλλων
παριστάμενων ατόμων, αν δεν τηρηθούν οι
οδηγίες που παρέχονται στο εγχειρίδιο.
ΠΡΟΣΟΧΗ: Χρησιμοποιείται όταν
υπάρχει κίνδυνος πρόκλησης ζημιάς στο
προϊόν, σε άλλα υλικά ή στον παρακείμενο
χώρο, αν δεν τηρηθούν οι οδηγίες που
παρέχονται στο εγχειρίδιο.
Περιεχόμενα Χρησιμοποιείται για παροχή
περισσότερων πληροφοριών, οι οποίες χρειάζονται σε
μια δεδομένη κατάσταση.
78 1906 - 004 - 30.03.2023
Γενικές οδηγίες ασφαλείας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.
• Αυτό το προϊόν είναι επικίνδυνο αν δεν
χρησιμοποιηθεί σωστά ή αν δεν είστε προσεκτικοί.
Αν δεν τηρείτε τις οδηγίες ασφαλείας, μπορεί να
προκληθεί τραυματισμός ή θάνατος.
• Αυτό το προϊόν παράγει ηλεκτρομαγνητικό πεδίο
κατά τη λειτουργία του. Το πεδίο αυτό, υπό
ορισμένες συνθήκες, μπορεί να προκαλέσει
παρεμβολές σε ενεργά ή παθητικά ιατρικά
εμφυτεύματα. Για να μειωθεί ο κίνδυνος σοβαρών
ή θανατηφόρων τραυματισμών, συνιστούμε στα
άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται
το θεράποντα ιατρό τους και τον κατασκευαστή του
ιατρικού εμφυτεύματος, προτού θέσουν το προϊόν σε
λειτουργία.
• Πρέπει πάντα να προσέχετε και να χρησιμοποιείτε
την κοινή λογική. Αν δεν είστε βέβαιοι πώς να
χειριστείτε το προϊόν σε μια ιδιαίτερη κατάσταση,
σταματήστε και μιλήστε με τον αντιπρόσωπο της
Husqvarna προτού συνεχίσετε.
• Πρέπει να θυμάστε ότι ο χειριστής θεωρείται
υπεύθυνος για ατυχήματα που μπορεί να
προκληθούν σε άλλα άτομα ή στην περιουσία τους.
• Να διατηρείτε το προϊόν καθαρό. Βεβαιωθείτε ότι
μπορείτε να διαβάσετε καθαρά τις ενδείξεις και τα
σήματα.
• Μην επιτρέπετε σε κανένα άτομο να χρησιμοποιήσει
το προϊόν αν δεν βεβαιωθείτε ότι έχει διαβάσει και
κατανοήσει τα περιεχόμενα του εγχειριδίου χρήσης.
• Μην επιτρέψετε σε παιδιά να χρησιμοποιήσουν το
προϊόν.
• Μην αφήνετε να πλησιάσουν παιδιά στην περιοχή
εργασίας. Πρέπει να είναι παρών ένας υπεύθυνος
ενήλικας ανά πάσα στιγμή.
• Μην επιτρέψετε σε άτομα που δεν έχουν διαβάσει τις
οδηγίες να χρησιμοποιήσουν το προϊόν.
• Αν το προϊόν χρησιμοποιείται από ένα άτομο με
μειωμένη σωματική ή διανοητική ικανότητα, θα
πρέπει πάντα να το επιβλέπετε. Πρέπει να είναι
παρών ένας υπεύθυνος ενήλικας ανά πάσα στιγμή.
• Μην χρησιμοποιείτε το προϊόν αν είστε κουρασμένοι,
άρρωστοι ή υπό την επήρεια αλκοόλ, ναρκωτικών
ή φαρμάκων. Αυτά έχουν αρνητικές συνέπειες στην
όραση, την αυτοσυγκέντρωση, τον συντονισμό και
την κρίση σας.
• Μην χρησιμοποιείτε το προϊόν αν είναι ελαττωματικό.
• Μην τροποποιείτε το προϊόν και μην το
χρησιμοποιείτε αν είναι εμφανές ότι έχει
τροποποιηθεί από άλλους.
• Μην αλλάζετε τη ρύθμιση του χειριστηρίου στροφών
κινητήρα.
Ασφάλεια στο χώρο εργασίας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.
• Αφαιρέστε αντικείμενα όπως κλαδιά, κλωνάρια
και πέτρες από την περιοχή εργασίας πριν
χρησιμοποιήσετε το προϊόν.
• Τα αντικείμενα που χτυπούν πάνω στον εξοπλισμό
κοπής μπορεί να πεταχτούν και να προκαλέσουν
ζημιές σε πρόσωπα και αντικείμενα. Να διατηρείτε
τους παρευρισκόμενους και τα ζώα σε απόσταση
ασφαλείας από το προϊόν.
• Μην χρησιμοποιείτε ποτέ το προϊόν σε κακές καιρικές
συνθήκες, όπως ομίχλη, βροχή, ισχυρό άνεμο,
έντονο κρύο και κίνδυνο κεραυνού. Η χρήση του
προϊόντος σε κακές καιρικές συνθήκες, σε συνθήκες
υγρασίας ή σε υγρές τοποθεσίες είναι εξαιρετικά
κουραστική. Οι κακές καιρικές συνθήκες μπορεί
να προκαλέσουν επικίνδυνες καταστάσεις, όπως
ολισθηρές επιφάνειες.
• Να προσέχετε για πρόσωπα, αντικείμενα και
καταστάσεις που μπορεί να αποτρέψουν την ασφαλή
λειτουργία του προϊόντος.
• Να προσέχετε για εμπόδια, όπως ρίζες, πέτρες,
κλωνάρια, λακκούβες και χαντάκια. Το μακρύ γρασίδι
μπορεί να κρύβει εμπόδια.
• Η κοπή χόρτου σε πλαγιές μπορεί να είναι
επικίνδυνη. Μην χρησιμοποιείτε το προϊόν σε
πλαγιές με κλίση πάνω από 15°.
• Να κατευθύνετε το προϊόν κατά πλάτος στις
επιφάνειες με κλίση. Να μην μετακινείστε προς τα
πάνω και προς τα κάτω.
• Να είστε ιδιαίτερα προσεκτικοί κοντά σε κρυφές
γωνίες και αντικείμενα που εμποδίζουν το οπτικό σας
πεδίο.
Ασφάλεια στην εργασία
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.
• Να χρησιμοποιείτε το προϊόν μόνο για την κοπή
χόρτου γκαζόν. Δεν επιτρέπεται η χρήση του για
άλλες εργασίες.
• Χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό.
Ανατρέξτε στην ενότητα
Προσωπικός εξοπλισμός
προστασίας στη σελίδα 80
.
• Βεβαιωθείτε ότι γνωρίζετε πώς να σταματήσετε τον
κινητήρα γρήγορα σε περίπτωση έκτακτης ανάγκης.
• Μην εκκινείτε ποτέ τον κινητήρα μέσα σε κλειστό
χώρο ή κοντά σε εύφλεκτα υλικά. Τα καυσαέρια
του κινητήρα είναι ζεστά και ενδέχεται να έχουν
σπινθήρες που μπορεί να προκαλέσουν πυρκαγιά.
• Μην λειτουργείτε το προϊόν αν δεν είναι σωστά
συνδεδεμένη η λεπίδα και όλα τα καλύμματα. Αν
η λεπίδα δεν είναι σωστά συνδεδεμένη, μπορεί
1906 - 004 - 30.03.2023
79
να χαλαρώσει και να προκληθεί προσωπικός
τραυματισμός.
• Να βεβαιώνεστε ότι ο δίσκος δεν χτυπάει αντικείμενα,
όπως πέτρες και ρίζες. Αυτό μπορεί να κάνει ζημιά
στη λεπίδα και να λυγίσει τον άξονα του κινητήρα.
Ο λυγισμένος άξονας προκαλεί ισχυρή δόνηση και
πολύ υψηλό κίνδυνο χαλάρωσης της λεπίδας.
• Σε περίπτωση πρόσκρουσης της λεπίδας σε
αντικείμενο ή αν διαπιστώσετε κραδασμούς,
διακόψτε αμέσως τη λειτουργία του προϊόντος.
Αφαιρέστε το καλώδιο ανάφλεξης από το μπουζί.
Ελέγξτε το προϊόν για ζημιές. Επισκευάστε τις ζημιές
ή αναθέστε την επισκευή σε έναν εξουσιοδοτημένο
αντιπρόσωπο σέρβις.
• Μην συνδέετε ποτέ μόνιμα τη λαβή φρένου κινητήρα
στη χειρολαβή κατά την εκκίνηση του κινητήρα.
• Τοποθετήστε το προϊόν σε μια σταθερή, επίπεδη
επιφάνεια και εκκινήστε το. Να βεβαιώνεστε ότι
η λεπίδα δεν χτυπάει στο έδαφος ή σε άλλα
αντικείμενα.
• Να παραμένετε πάντα πίσω από το προϊόν κατά τη
λειτουργία.
• Κατά τη λειτουργία του προϊόντος, θα πρέπει όλοι οι
τροχοί να ακουμπούν στο έδαφος και να διατηρείτε
και τα 2 χέρια πάνω στη λαβή. Διατηρήστε τα χέρια
και τα πόδια σας μακριά από τις περιστρεφόμενες
λεπίδες.
• Μην γέρνετε το προϊόν όταν εκκινείται ο κινητήρας.
• Να είστε προσεκτικοί όταν τραβάτε το προϊόν προς
τα πίσω.
• Να μην ανασηκώνετε ποτέ το προϊόν όταν εκκινείται
ο κινητήρας. Αν πρέπει να ανασηκώσετε το προϊόν,
σβήστε πρώτα τον κινητήρα και αποσυνδέστε το
καλώδιο ανάφλεξης από το μπουζί.
• Να μην περπατάτε προς τα πίσω όταν
χρησιμοποιείτε το προϊόν.
• Να σβήνετε τον κινητήρα όταν μετακινείστε σε
περιοχές χωρίς χόρτα, για παράδειγμα μονοπάτια
από χαλίκι, πέτρα και άσφαλτο.
• Μην τρέχετε με το προϊόν όταν εκκινείται ο
κινητήρας. Να περπατάτε πάντα προς τα εμπρός
όταν χρησιμοποιείτε το προϊόν.
• Να σβήνετε τον κινητήρα προτού αλλάξετε το ύψος
κοπής. Μην προβείτε ποτέ σε τροποποιήσεις με τον
κινητήρα σε λειτουργία.
• Μην αφήνετε ποτέ το προϊόν εκτός ορατότητας με
τον κινητήρα σε λειτουργία. Να σβήνετε τον κινητήρα
και να βεβαιώνεστε ότι το παρελκόμενο κοπής δεν
περιστρέφεται.
Οδηγίες ασφαλείας για τη λειτουργία
Προσωπικός εξοπλισμός προστασίας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.
• Ο προσωπικός εξοπλισμός προστασίας δεν μπορεί
να εξαλείψει τον κίνδυνο τραυματισμών, ωστόσο
μειώνει τη σοβαρότητά τους σε περίπτωση
ατυχήματος. Ο αντιπρόσωπος θα σας βοηθήσει να
επιλέξετε το σωστό εξοπλισμό.
• Να χρησιμοποιείτε προστατευτικά ακοής, εάν το
επίπεδο θορύβου είναι υψηλότερο από 85 dB.
• Να χρησιμοποιείτε αντιολισθητικές μπότες ή
παπούτσια βαρέος τύπου. Να μην χρησιμοποιείτε το
προϊόν με ανοιχτά παπούτσια ή ξυπόλυτοι.
• Χρησιμοποιήστε χοντρά, μακριά παντελόνια.
• Όταν χρειάζεται, να χρησιμοποιείτε προστατευτικά
γάντια, για παράδειγμα κατά την τοποθέτηση, την
επιθεώρηση ή τον καθαρισμό του εξοπλισμού κοπής.
Συσκευές ασφαλείας στο προϊόν
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.
• Μην χρησιμοποιείτε το προϊόν με συσκευές
ασφαλείας που έχουν υποστεί ζημιά ή δεν
λειτουργούν σωστά.
• Πρέπει να κάνετε τακτικά έλεγχο των συσκευών
ασφαλείας. Εάν οι συσκευές ασφαλείας έχουν
υποστεί ζημιά ή δεν λειτουργούν σωστά,
απευθυνθείτε στον αντιπρόσωπο σέρβις της
Husqvarna.
• Μην κάνετε τροποποιήσεις στις συσκευές ασφαλείας.
Για τον έλεγχο του καλύμματος κοπής
Το κάλυμμα κοπής μειώνει τους κραδασμούς στο προϊόν
και μειώνεται ο κίνδυνος τραυματισμού από τη λεπίδα.
• Εξετάστε το κάλυμμα κοπής για να βεβαιωθείτε ότι
δεν υπάρχουν φθορές όπως ρωγμές.
Έλεγχος της λαβής του φρένου κινητήρα (LC 551SP, LC
551VQ)
Η λαβή του φρένου κινητήρα σταματάει τον κινητήρα.
Όταν απελευθερωθεί η λαβή του φρένου κινητήρα, ο
κινητήρας σταματάει.
• Εκκινήστε τον κινητήρα και αφήστε τη λαβή του
φρένου του κινητήρα. Αν ο κινητήρας δεν σταματά
σε 3 δευτερόλεπτα, αναθέστε τη ρύθμιση του φρένου
κινητήρα σε έναν εγκεκριμένο αντιπρόσωπο σέρβις
Husqvarna. (Εικ. 28)
Έλεγχος του συστήματος ελέγχου του φρένου λεπίδας
και του αναστολέα εκκίνησης (LC 551VBP)
Το σύστημα ελέγχου του φρένου λεπίδας σταματά μόνο
τη λεπίδα και όχι τον κινητήρα. Εάν απελευθερώσετε
το σύστημα ελέγχου του φρένου λεπίδας, η λεπίδα
σταματά.
1. Εκκινήστε τον κινητήρα.
80 1906 - 004 - 30.03.2023
2. Σπρώξτε το σύστημα ελέγχου του φρένου λεπίδας
προς την κατεύθυνση της χειρολαβής. Ο αναστολέας
εκκίνησης σταματά να κινείται.
3. Σπρώξτε τον αναστολέα εκκίνησης προς τα έξω.
4. Σπρώξτε το σύστημα ελέγχου του φρένου λεπίδας
προς την κατεύθυνση της χειρολαβής. Η λεπίδα
αρχίζει να περιστρέφεται.
5. Απελευθερώστε το σύστημα ελέγχου του φρένου
λεπίδας. Αν η λεπίδα δεν σταματήσει σε 3
δευτερόλεπτα, αναθέστε τη ρύθμιση του φρένου
λεπίδας σε έναν εγκεκριμένο αντιπρόσωπο σέρβις
της Husqvarna. (Εικ. 29)
6. Βεβαιωθείτε ότι ο αναστολέας εκκίνησης επιστρέφει
στην αρχική του θέση.
Εξάτμιση (σιγαστήρας)
Η εξάτμιση (σιγαστήρας) διατηρεί τα επίπεδα θορύβου
στο ελάχιστο και κατευθύνει τις αναθυμιάσεις της
εξάτμισης μακριά από το χειριστή.
Μην χρησιμοποιείτε το προϊόν, αν η εξάτμιση
(σιγαστήρας) λείπει ή είναι ελαττωματική. Αν η εξάτμιση
(σιγαστήρας) είναι ελαττωματική, αυξάνεται το επίπεδο
θορύβου και ο κίνδυνος φωτιάς.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η εξάτμιση
(σιγαστήρας) θερμαίνεται πολύ κατά τη
διάρκεια της χρήσης και παραμένει θερμή
μετά τη χρήση, καθώς και όταν ο
κινητήρας λειτουργεί στο ρελαντί. Προσέχετε
όταν κινείστε κοντά σε εύφλεκτα υλικά
ή/και αναθυμιάσεις, για να αποφύγετε την
εκδήλωση πυρκαγιάς.
Έλεγχος της εξάτμισης (σιγαστήρας)
• Πρέπει να εξετάζετε την εξάτμιση (το σιγαστήρα)
τακτικά, για να βεβαιωθείτε ότι είναι σωστά
συνδεδεμένη και δεν έχει υποστεί ζημιά.
Ασφάλεια καυσίμου
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.
• Μην θέτετε το προϊόν σε λειτουργία, εάν υπάρχει
καύσιμο ή λάδι κινητήρα στο προϊόν. Αφαιρέστε το
ανεπιθύμητο καύσιμο/λάδι και αφήστε το προϊόν να
στεγνώσει.
• Εάν χύσετε καύσιμο στα ρούχα σας, αλλάξτε τα
αμέσως.
• Μην χύσετε καύσιμο στο σώμα σας, καθώς μπορεί
να προκληθεί τραυματισμός. Αν χύσετε καύσιμο στο
σώμα σας, χρησιμοποιήστε σαπούνι και νερό για να
αφαιρέσετε το καύσιμο.
• Μην θέσετε το προϊόν σε λειτουργία, εάν ο κινητήρας
έχει διαρροή. Εξετάζετε τακτικά τον κινητήρα για
διαρροές.
• Να είστε προσεκτικοί με το καύσιμο. Το καύσιμο είναι
εύφλεκτο και οι αναθυμιάσεις είναι εκρηκτικές και
μπορούν να προκαλέσουν τραυματισμό ή θάνατο.
• Μην εισπνεύσετε τις αναθυμιάσεις καυσίμου, καθώς
μπορεί να προκληθεί τραυματισμός. Βεβαιωθείτε ότι
υπάρχει επαρκής ροή αέρα.
• Μην καπνίζετε κοντά στο καύσιμο ή τον κινητήρα.
• Μην τοποθετείτε ζεστά αντικείμενα κοντά στο
καύσιμο ή τον κινητήρα.
• Μην προσθέτετε καύσιμο όταν λειτουργεί ο
κινητήρας.
• Βεβαιωθείτε ότι ο κινητήρας έχει κρυώσει πριν από
τον ανεφοδιασμό.
• Πριν από τον ανεφοδιασμό, ανοίξτε αργά την τάπα
του ντεπόζιτου καυσίμου και εκτονώστε προσεκτικά
την πίεση.
• Μην προσθέτετε καύσιμο στον κινητήρα σε
εσωτερικό χώρο. Η ανεπαρκής ροή αέρα μπορεί να
προκαλέσει τραυματισμό ή θάνατο λόγω ασφυξίας ή
μονοξειδίου του άνθρακα.
• Να σφίγγετε πλήρως την τάπα του ντεπόζιτου
καυσίμου. Αν η τάπα του ντεπόζιτου καυσίμου δεν
είναι σφιγμένη, υπάρχει κίνδυνος πυρκαγιάς.
• Πριν από την εκκίνηση, μετακινήστε το προϊόν σε
απόσταση τουλάχιστον 3 m /10 ft από το σημείο
όπου γεμίσατε το ντεπόζιτο.
• Μην γεμίζετε ποτέ εντελώς το ντεπόζιτο καυσίμου.
Η υψηλή θερμοκρασία προκαλεί διαστολή του
καυσίμου. Αφήνετε κενό στο επάνω μέρος του
ντεπόζιτου.
Οδηγίες ασφαλείας για τη συντήρηση
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, διαβάστε τις
παρακάτω προειδοποιητικές οδηγίες.
• Οι αναθυμιάσεις της εξάτμισης από τον κινητήρα
περιέχουν μονοξείδιο του άνθρακα, ένα άοσμο,
δηλητηριώδες και ιδιαίτερα επικίνδυνο αέριο. Να μην
εκκινείτε τον κινητήρα σε εσωτερικούς ή κλειστούς
χώρους.
• Πριν πραγματοποιήσετε συντήρηση στο προϊόν,
σβήστε τον κινητήρα και αποσυνδέστε το καλώδιο
ανάφλεξης από το μπουζί.
• Να χρησιμοποιείτε προστατευτικά γάντια όταν κάνετε
συντήρηση του εξοπλισμού κοπής. Η λεπίδα είναι
πολύ κοφτερή και μπορεί εύκολα να κοπείτε.
• Τα αξεσουάρ και οι τροποποιήσεις στο προϊόν που
δεν είναι εγκεκριμένες από τον κατασκευαστή, μπορεί
να προκαλέσουν σοβαρό τραυματισμό ή θάνατο.
Να μην πραγματοποιείτε αλλαγές στο προϊόν. Να
χρησιμοποιείτε μόνο εξαρτήματα που έχουν εγκριθεί
από τον κατασκευαστή.
• Αν η συντήρηση δεν γίνεται σωστά και τακτικά,
αυξάνεται ο κίνδυνος τραυματισμού και ζημιάς στο
προϊόν.
• Να πραγματοποιείτε μόνο τις εργασίες συντήρησης
όπως δίνονται σε αυτό το εγχειρίδιο κατόχου. Όλες οι
1906 - 004 - 30.03.2023
81
άλλες εργασίες συντήρησης πρέπει να γίνονται από
εγκεκριμένο αντιπρόσωπο σέρβις Husqvarna.
• Να αναθέτετε τη συντήρηση του προϊόντος σε έναν
εγκεκριμένο αντιπρόσωπο σέρβις Husqvarna σε
τακτά χρονικά διαστήματα.
• Να αντικαθιστάτε τυχόν κατεστραμμένα, φθαρμένα ή
σπασμένα εξαρτήματα.
Συναρμολόγηση
Εισαγωγή
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
συναρμολογήσετε το προϊόν, πρέπει να
διαβάσετε και να κατανοήσετε το κεφάλαιο
για την ασφάλεια.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αφαιρέστε το
καλώδιο του μπουζί από το μπουζί πριν τη
συναρμολόγηση του προϊόντος.
Συναρμολόγηση της λαβής
1. Ξεσφίξτε τις κάτω χειρόβιδες στην αριστερή και
τη δεξιά πλευρά του προϊόντος. Βεβαιωθείτε ότι
η πλαστική ροδέλα βρίσκεται στην εσοχή του
στηρίγματος της λαβής. (Εικ. 30)
2. Αναδιπλώστε τη λαβή προς τα εμπρός και
τοποθετήστε την όπως φαίνεται στην εικόνα. (Εικ.
31)
a) Βεβαιωθείτε ότι η πλαστική ροδέλα βρίσκεται
μεταξύ της λαβής και του στηρίγματος της λαβής.
b) Τοποθετήστε τη λαβή στο στήριγμα λαβής.
3. Ανασηκώστε τη λαβή. (Εικ. 32)
4. Σφίξτε καλά τις χειρόβιδες. Για να ρυθμίσετε το ύψος
της λαβής, βλ.
Για να προσαρμόσετε το ύψος της
λαβής στη σελίδα 82
.
5. Τοποθετήστε τα καλώδια στα στηρίγματα καλωδίων.
Βεβαιωθείτε ότι τα καλώδια δεν έχουν συστραφεί.
Τοποθετήστε τα στηρίγματα καλωδίων στη λαβή.
(Εικ. 33)
6. Χρησιμοποιήστε ένα δεματικό καλωδίων για να
συνδέσετε τα καλώδια στο στήριγμα της λαβής. (Εικ.
34)
Για να προσαρμόσετε το ύψος της
λαβής
1. Χαλαρώστε τις κάτω χειρόβιδες.
2. Μετακινήστε τους μοχλούς στο κατώτερο άκρο των
αυλακώσεων από την αριστερή και τη δεξιά πλευρά
του προϊόντος. (Εικ. 35)
3. Ρυθμίστε το ύψος της λαβής σε 1 από τις 2
διαθέσιμες θέσεις.
4. Μετακινήστε τις χειρόβιδες προς την κατεύθυνση της
χειρολαβής μέχρι να σταματήσουν και να ακούσετε
ένα κλικ. (Εικ. 36)
5. Σφίξτε καλά τις χειρόβιδες.
Ρύθμιση του προϊόντος στη θέση
μεταφοράς
1. Αφαιρέστε τον συλλέκτη χόρτου.
2. Χαλαρώστε τις κάτω χειρόβιδες.
3. Μετακινήστε τους μοχλούς στο κατώτερο άκρο των
αυλακώσεων από την αριστερή και τη δεξιά πλευρά
του προϊόντος. (Εικ. 35)
4. Διπλώστε τη χειρολαβή προς τα εμπρός. (Εικ. 37)
Για να ρυθμίσετε το προϊόν στη θέση
λειτουργίας
1. Ανασηκώστε τη χειρολαβή. (Εικ. 32)
2. Μετακινήστε τις χειρόβιδες προς την κατεύθυνση της
χειρολαβής μέχρι να σταματήσουν και να ακούσετε
ένα κλικ. (Εικ. 36)
3. Σφίξτε πλήρως τις χειρόβιδες.
Συναρμολόγηση του συλλέκτη χόρτου
1. Τοποθετήστε το πλαίσιο συλλέκτη χόρτου στον σάκο
χόρτου με το άκαμπτο τμήμα του σάκου να ακουμπά
στο έδαφος. Κρατήστε τη λαβή του πλαισίου στο
επάνω μέρος του σάκου χόρτου. (Εικ. 38)
2. Τοποθετήστε το κάτω μέρος του πλαισίου του
συλλέκτη χόρτου στο κάτω μέρος του σάκου χόρτου.
(Εικ. 39)
a) Σπρώξτε το πλαίσιο του συλλέκτη χόρτου μέσα
στην εσοχή. Ξεκινήστε από τη δεξιά πλευρά,
όπως φαίνεται στην εικόνα, και προχωρήστε
σταδιακά προς τα αριστερά.
3. Εάν δεν είναι εύκολο να συνδέσετε το πλαίσιο του
συλλέκτη χόρτου, χτυπήστε προσεκτικά το πλαίσιο
με ένα λαστιχένιο ξυλόσφυρο. Χτυπήστε το πλαίσιο
του συλλέκτη χόρτου ανάμεσα στα ενισχυμένα
σημεία. (Εικ. 40)
4. Στερεώστε τον σάκο χόρτου στο πλαίσιο του
συλλέκτη χόρτου με τα κλιπ. (Εικ. 41)
5. Ανασηκώστε το πίσω κάλυμμα.
6. Συνδέστε το συλλέκτη χόρτου στο επάνω άκρο του
σασί.
7. Τοποθετήστε το κάτω τμήμα του συλλέκτη χόρτου
στο κανάλι εκτόξευσης γρασιδιού. (Εικ. 42)
82 1906 - 004 - 30.03.2023
Συναρμολόγηση του πώματος
χορτολιπάσματος (αξεσουάρ)
1. Ανασηκώστε το πίσω κάλυμμα και αφαιρέστε το
συλλέκτη χόρτου.
2. Τοποθετήστε το πώμα χορτολιπάσματος μέσα στο
κανάλι εκτόξευσης. (Εικ. 43)
3. Αντικαταστήστε τη λεπίδα με τη λεπίδα
χορτολιπάσματος που περιλαμβάνεται στο
κιτ χορτολίπανσης. Ανατρέξτε στην ενότητα
Αντικατάσταση της λεπίδας στη σελίδα 86
.
Κοπή χόρτου χωρίς τοποθέτηση
συλλέκτη χόρτου ή πώματος
χορτολιπάσματος
• Ανασηκώστε το πίσω κάλυμμα και αφαιρέστε τον
συλλέκτη χόρτου.
• Αν έχουν τοποθετηθεί πώμα χορτολιπάσματος και
λεπίδα χορτολίπανσης, αφαιρέστε τα.
• Κλείστε το πίσω κάλυμμα προτού χρησιμοποιήσετε
το προϊόν.
Όταν χρησιμοποιείτε το προϊόν, το κομμένο χόρτο
εκτοξεύεται κάτω από το πίσω κάλυμμα.
Λειτουργία
Εισαγωγή
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
χρησιμοποιήσετε το προϊόν, πρέπει να
διαβάσετε και να κατανοήσετε το κεφάλαιο
για την ασφάλεια.
Husqvarna Connect
Η Husqvarna Connect είναι μια δωρεάν εφαρμογή
για τη φορητή συσκευή σας. Η εφαρμογή Husqvarna
Connect παρέχει εκτεταμένες λειτουργίες για το προϊόν
σας Husqvarna:
• Περισσότερες πληροφορίες για το προϊόν.
• Πληροφορίες και βοήθεια για τα ανταλλακτικά και το
σέρβις του προϊόντος.
Για να αρχίσετε να χρησιμοποιείτε το προϊόν
Husqvarna Connect
1. Κατεβάστε την εφαρμογή Husqvarna Connect στη
φορητή συσκευή σας.
2. Εγγραφείτε στην εφαρμογή Husqvarna Connect.
3. Ακολουθήστε τα βήματα με τις οδηγίες που θα
βρείτε στην εφαρμογή Husqvarna Connect για να
συνδέσετε και να δηλώσετε το προϊόν.
Πριν χρησιμοποιήσετε το προϊόν
1. Διαβάστε το εγχειρίδιο χρήσης προσεκτικά και
βεβαιωθείτε ότι έχετε κατανοήσει τις οδηγίες.
2. Εξετάστε τον εξοπλισμό κοπής για να βεβαιωθείτε
ότι είναι σωστά συνδεδεμένος και ρυθμισμένος.
Ανατρέξτε στην ενότητα
Για να ελέγξετε τον
εξοπλισμό κοπής στη σελίδα 86
.
3. Γεμίστε το ντεπόζιτο καυσίμου. Ανατρέξτε στην
ενότητα
Ανεφοδιασμός με καύσιμο στη σελίδα 83
.
4. Γεμίστε το ντεπόζιτο λαδιού και κάντε έναν έλεγχο
της στάθμης λαδιού. Ανατρέξτε στην ενότητα
Έλεγχος της στάθμης λαδιού στη σελίδα 86
.
Ανεφοδιασμός με καύσιμο
Αν υπάρχει διαθέσιμη, χρησιμοποιήστε βενζίνη
χαμηλής εκπομπής καυσαερίων/χαμηλής αλκυλίωσης.
Σε περίπτωση που δεν είναι διαθέσιμη βενζίνη
χαμηλών εκπομπών/αλκυλίωσης, χρησιμοποιήστε καλής
ποιότητας αμόλυβδη βενζίνη ή βενζίνη με μόλυβδο με
αριθμό οκτανίων όχι μικρότερο από 90.
ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε
βενζίνη με αριθμό οκτανίων κάτω από 90
RON (87 AKI). Μπορεί να προκληθεί ζημιά
στο προϊόν.
1. Ανοίξτε αργά την τάπα του ντεπόζιτου καυσίμου για
να εκτονώσετε την πίεση.
2. Γεμίστε αργά με ένα δοχείο καυσίμων. Αν χύσετε
καύσιμο, καθαρίστε το με ένα πανί και αφήστε το
καύσιμο που απομένει να στεγνώσει. (Εικ. 44)
3. Καθαρίστε την περιοχή γύρω από την τάπα του
ντεπόζιτου καυσίμου.
4. Να σφίγγετε πλήρως την τάπα του ντεπόζιτου
καυσίμου. Αν η τάπα του ντεπόζιτου καυσίμου δεν
είναι σφιγμένη, υπάρχει κίνδυνος πυρκαγιάς.
5. Πριν από την εκκίνηση, μετακινήστε το προϊόν σε
απόσταση τουλάχιστον 3 m (10 ft) από το σημείο
όπου γεμίσατε το ντεπόζιτο.
Ρύθμιση του ύψους κοπής
Το ύψος κοπής μπορεί να ρυθμιστεί σε 6 διαφορετικές
θέσεις.
1906 - 004 - 30.03.2023
83
1. Σπρώξτε το χειριστήριο ύψους κοπής προς την
κατεύθυνση του τροχού και στη συνέχεια προς τα
πίσω για να αυξήσετε το ύψος κοπής.
2. Σπρώξτε το χειριστήριο ύψους κοπής προς την
κατεύθυνση του τροχού και στη συνέχεια προς τα
εμπρός για να μειώσετε το ύψος κοπής. (Εικ. 45)
ΠΡΟΣΟΧΗ: Μην ρυθμίζετε το ύψος
κοπής πολύ χαμηλά. Οι λεπίδες μπορεί να
χτυπήσουν στο έδαφος αν η επιφάνεια του
χλοοτάπητα δεν είναι επίπεδη.
Εκκίνηση του προϊόντος (LC 551VQ)
1. Βεβαιωθείτε ότι το καλώδιο ανάφλεξης είναι
συνδεδεμένο στο μπουζί.
2. Παραμείνετε πίσω από το προϊόν.
3. Κρατήστε τη λαβή του φρένου κινητήρα προς τη
χειρολαβή. (Εικ. 46)
4. Πιάστε τη λαβή του κορδονιού εκκίνησης με το δεξί
σας χέρι.
5. Τραβήξτε αργά έξω το κορδόνι της μίζας μέχρι να
αισθανθείτε κάποια αντίσταση.
6. Τραβήξτε δυνατά για να εκκινήσει ο κινητήρας.
Έναρξη λειτουργίας του προϊόντος (LC
551SP, LC 551VBP)
1. Βεβαιωθείτε ότι το καλώδιο ανάφλεξης είναι
συνδεδεμένο στο μπουζί.
2. Να παραμένετε πίσω από το προϊόν.
3. Ρυθμίστε το χειριστήριο γκαζιού.
a) Εάν ο κινητήρας είναι κρύος, ρυθμίστε το
χειριστήριο του γκαζιού στη θέση του τσοκ. (Εικ.
47)
b) Εάν ο κινητήρας είναι ζεστός, μην ρυθμίσετε το
χειριστήριο του γκαζιού στη θέση του τσοκ.
4. Στο μοντέλο LC551SP, κρατήστε τη λαβή του
φρένου κινητήρα πάνω στη χειρολαβή. (Εικ. 46)
5. Πιάστε τη λαβή του κορδονιού εκκίνησης με το δεξί
σας χέρι.
6. Τραβήξτε αργά έξω το κορδόνι της μίζας μέχρι να
αισθανθείτε κάποια αντίσταση.
7. Τραβήξτε δυνατά για να εκκινήσει ο κινητήρας.
8. Τοποθετήστε το χειριστήριο γκαζιού στη θέση τέρμα
το γκάζι.
9. Στο μοντέλο LC 551VBP:
a) Απελευθερώστε τον αναστολέα εκκίνησης.
b) Για να θέσετε σε λειτουργία τις λεπίδες, σπρώξτε
το σύστημα ελέγχου του φρένου λεπίδας προς
την κατεύθυνση της χειρολαβής.
Χρήση της κίνησης στους τροχούς
• Τραβήξτε την ασφάλεια κίνησης προς την
κατεύθυνση της χειρολαβής. (Εικ. 48)
• Για το μοντέλο LC 551VQ και το μοντέλο LC
551VBP: Ρυθμίστε την ταχύτητα κίνησης με το
χειριστήριο ταχύτητας στην αριστερή πλευρά της
λαβής. Μετακινήστε το χειριστήριο ταχύτητας προς
τα εμπρός για να αυξήσετε την ταχύτητα και προς τα
πίσω για να μειώσετε την ταχύτητα. (Εικ. 49)
• Προτού τραβήξετε το προϊόν προς τα πίσω,
αποσυμπλέξτε τον μηχανισμό μετάδοσης κίνησης και
σπρώξτε το προϊόν προς τα εμπρός κατά περίπου 10
cm.
• Απελευθερώστε την ασφάλεια κίνησης για να
αποδεσμεύσετε την κίνηση, για παράδειγμα όταν
βρίσκεστε κοντά σε κάποιο εμπόδιο.
Απενεργοποίηση προϊόντος (LC
551SP, LC 551VQ)
• Για να διακόψετε μόνο την κίνηση, απελευθερώστε
την ασφάλεια οδήγησης.
• Για να διακόψετε τη λειτουργία του κινητήρα,
απελευθερώστε τη λαβή του φρένου κινητήρα.
Διακοπή λειτουργίας του προϊόντος (LC
551VBP)
• Για να διακόψετε μόνο την κίνηση, απελευθερώστε
την ασφάλεια οδήγησης.
• Για να σταματήσετε τον κινητήρα, μετακινήστε το
χειριστήριο γκαζιού στη θέση STOP.
Για ένα καλό αποτέλεσμα
• Να χρησιμοποιείτε πάντα μια ακονισμένη λεπίδα. Η
στομωμένη λεπίδα δίνει ένα ακανόνιστο αποτέλεσμα
και η επιφάνεια κοπής του γρασιδιού γίνεται κίτρινη.
Επίσης, η ακονισμένη λεπίδα χρησιμοποιεί λιγότερη
ενέργεια από μια στομωμένη λεπίδα.
• Να μην κόβετε ποτέ πάνω από το ⅓ του μήκους
του γρασιδιού. Να κόβετε πρώτα με το ύψος κοπής
ρυθμισμένο σε υψηλό. Εξετάστε το αποτέλεσμα και
χαμηλώστε το ύψος κοπής σε κατάλληλο επίπεδο.
Αν το γρασίδι είναι πολύ μακρύ, οδηγήστε αργά και
κόψτε 2 φορές, αν είναι απαραίτητο.
• Να κόβετε κάθε φορά σε διαφορετικές κατευθύνσεις
για να αποφεύγετε τις ρίγες στο γκαζόν.
• Διατηρείτε το κάλυμμα κοπής καθαρό. Η
συσσώρευση γρασιδιού και ακαθαρσιών στην
εσωτερική πλευρά του καλύμματος κοπής μπορεί
να μειώσει το αποτέλεσμα κοπής. Ανατρέξτε στην
ενότητα
Για να καθαρίσετε την εσωτερική επιφάνεια
του καλύμματος κοπής στη σελίδα 85
.
84 1906 - 004 - 30.03.2023
Συντήρηση
Εισαγωγή
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού
εκτελέσετε εργασίες συντήρησης, πρέπει να
διαβάσετε και να κατανοήσετε το κεφάλαιο
για την ασφάλεια.
Για όλες τις εργασίες συντήρησης και επισκευής
στο προϊόν, είναι απαραίτητη ειδική εκπαίδευση.
Μπορούμε να εγγυηθούμε για τη διαθεσιμότητα των
επαγγελματικών επισκευών και τη συντήρηση. Αν ο
αντιπρόσωπός σας δεν είναι αντιπρόσωπος σέρβις,
μιλήστε του για πληροφορίες σχετικά με τον πλησιέστερο
αντιπρόσωπο σέρβις.
Για λεπτομερέστερες πληροφορίες, ανατρέξτε στη σελίδα
www.husqvarna.com.
Πρόγραμμα συντήρησης
ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι το φίλτρο
αέρα είναι στραμμένο προς τα πάνω και όχι
προς το έδαφος όταν γέρνετε το προϊόν.
Κίνδυνος ζημιάς στον κινητήρα.
Τα διαστήματα συντήρησης υπολογίζονται με βάση
την καθημερινή χρήση του προϊόντος. Τα διαστήματα
αλλάζουν αν το προϊόν δεν χρησιμοποιείται καθημερινά.
Για τις εργασίες συντήρησης που προσδιορίζονται με
αστερίσκο (*), ανατρέξτε στις οδηγίες στην ενότητα
Συσκευές ασφαλείας στο προϊόν στη σελίδα 80
.
Συντήρηση
Καθημερινά
Κάθε εβδο-
μάδα
Κάθε μήνα
Εκτέλεση γενικής επιθεώρησης X
Έλεγχος της στάθμης λαδιού X
Καθαρισμός του προϊόντος X
Έλεγχος του εξοπλισμού κοπής X
Έλεγχος του καλύμματος κοπής * X
Έλεγχος της λαβής του φρένου του κινητήρα * LC 551SP, LC 551VQ X
Έλεγχος του χειριστηρίου φρένου της λεπίδας * LC 551VBP X
Έλεγχος της εξάτμισης (σιγαστήρα) * X
Έλεγχος του μπουζί X
Αλλαγή λαδιού (την πρώτη φορά μετά από 5 ώρες χρήσης, έπειτα μετά
από κάθε 50 ώρες χρήσης ετησίως)
X
Καθαρίστε ή αντικαταστήστε το φίλτρο αέρα X
Έλεγχος του συστήματος καυσίμου X
Εκτέλεση γενικής επιθεώρησης
• Βεβαιωθείτε ότι όλα τα παξιμάδια και οι βίδες πάνω
στο προϊόν είναι σφιγμένα σωστά.
Καθαρισμός του προϊόντος
• Να καθαρίζετε τα πλαστικά μέρη με ένα καθαρό και
στεγνό πανί.
• Μην χρησιμοποιείτε νερό για να καθαρίσετε το
προϊόν. Το νερό μπορεί να εισχωρήσει στην
μπαταρία ή στον κινητήρα και να προκαλέσει
βραχυκύκλωμα ή ζημιά στο προϊόν.
• Μην χρησιμοποιείτε σύστημα πλύσης με υψηλή
πίεση για να καθαρίσετε το προϊόν.
• Μην ρίχνετε νερό απευθείας επάνω στον κινητήρα.
• Χρησιμοποιήστε μια βούρτσα για να αφαιρέσετε
φύλλα, γρασίδι και ακαθαρσίες.
• Αφαιρέστε το κάλυμμα του συμπλέκτη,
χρησιμοποιώντας μια βούρτσα για να αφαιρέσετε
το χορτάρι κάτω από το κάλυμμα του συμπλέκτη.
(LC551VBP)
Για να καθαρίσετε την εσωτερική επιφάνεια του
καλύμματος κοπής
1. Αδειάστε το ντεπόζιτο καυσίμου.
1906 - 004 - 30.03.2023 85
2. Τοποθετήστε το προϊόν στο πλάι με την εξάτμιση
(σιγαστήρα) προς τα κάτω.
ΠΡΟΣΟΧΗ: Αν το προϊόν
τοποθετηθεί με το φίλτρο αέρα προς τα
κάτω, ο κινητήρας μπορεί να υποστεί
ζημιά.
3. Ξεπλύνετε την εσωτερική επιφάνεια του καλύμματος
κοπής ρίχνοντας νερό προς τα κάτω με ένα λάστιχο.
Για να ελέγξετε τον εξοπλισμό κοπής
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να
αποτρέψετε ακούσια εκκίνηση, αφαιρέστε το
καλώδιο ανάφλεξης από το μπουζί.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να
χρησιμοποιείτε προστατευτικά γάντια όταν
κάνετε συντήρηση του εξοπλισμού κοπής.
Η λεπίδα είναι πολύ κοφτερή και μπορεί
εύκολα να κοπείτε.
1. Ελέγξτε τον εξοπλισμό κοπής για ζημιές ή ρωγμές.
Πρέπει πάντα να αντικαθιστάτε τον εξοπλισμό κοπής,
αν έχει υποστεί ζημιά.
2. Κοιτάξτε τη λεπίδα για να δείτε εάν είναι φθαρμένη ή
στομωμένη.
Περιεχόμενα Είναι απαραίτητο να ζυγοσταθμιστεί
η λεπίδα μετά το ακόνισμα. Να αναθέτετε το ακόνισμα,
την αντικατάσταση και τη ζυγοστάθμιση της λεπίδας
σε ένα κέντρο σέρβις. Αν χτυπήσετε κάποιο εμπόδιο
και σταματήσει το προϊόν, αντικαταστήστε τη φθαρμένη
λεπίδα. Το κέντρο σέρβις θα αξιολογήσει αν η λεπίδα
μπορεί να ακονιστεί ή πρέπει να αντικατασταθεί.
Αντικατάσταση της λεπίδας
1. Ασφαλίστε τη λεπίδα με έναν ξύλινο τάκο. (Εικ. 50)
2. Αφαιρέστε τη βίδα της λεπίδας.
3. Αφαιρέστε τη λεπίδα.
4. Ελέγξτε το στήριγμα της λεπίδας και τη βίδα της
λεπίδας για τυχόν ζημιές.
5. Εξετάστε τον άξονα του κινητήρα για να βεβαιωθείτε
ότι δεν είναι λυγισμένος.
6. Όταν συνδέετε μια καινούργια λεπίδα, στρέψτε τα
γωνιακά άκρα της λεπίδας προς την κατεύθυνση του
καλύμματος κοπής. (Εικ. 51)
7. Βεβαιωθείτε ότι η λεπίδα είναι ευθυγραμμισμένη με
το κέντρο του άξονα του κινητήρα.
8. Ασφαλίστε τη λεπίδα με έναν ξύλινο τάκο. (Εικ. 52)
9. Τοποθετήστε τη λεπίδα.
a) Στο μοντέλο LC551SP, LC 551VQ, τοποθετήστε
την ροδέλα του ελατηρίου και σφίξτε τη βίδα και
τη ροδέλα με ροπή 70 Nm.
b) Στο μοντέλο LC 551VBP, σφίξτε τις βίδες με
ροπή 50 Nm. (Εικ. 53)
10. Περιστρέψτε τη λάμα με το χέρι και βεβαιωθείτε ότι
μπορεί να περιστραφεί χωρίς προβλήματα.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
Χρησιμοποιείτε γάντια βαρέος τύπου. Η
λεπίδα είναι πολύ κοφτερή και μπορεί να
προκληθεί τραυματισμός.
11. Εκκινήστε το προϊόν για να δοκιμάστε τη λεπίδα. Αν
η λεπίδα δεν είναι σωστά συνδεδεμένη, θα υπάρχουν
κραδασμοί στο προϊόν ή το αποτέλεσμα κοπής δεν
θα είναι ικανοποιητικό.
Έλεγχος της στάθμης λαδιού
ΠΡΟΣΟΧΗ: Το πολύ χαμηλό επίπεδο
λαδιού μπορεί να προκαλέσει βλάβη
στον κινητήρα. Να κάνετε έλεγχο της
στάθμης λαδιού πριν από την εκκίνηση του
προϊόντος.
1. Τοποθετήστε το προϊόν σε οριζόντιο έδαφος.
2. Αφαιρέστε το καπάκι του ντεπόζιτου λαδιού με τον
συνδεδεμένο δείκτη στάθμης.
3. Καθαρίστε το λάδι από τον δείκτη στάθμης.
4. Τοποθετήστε τον δείκτη στάθμης εντελώς μέσα στο
ντεπόζιτο λαδιού. Σφίξτε την τάπα του δοχείου
λαδιού για να βεβαιωθείτε ότι έχετε μια σωστή εικόνα
της στάθμης λαδιού.
5. Αφαιρέστε τον δείκτη στάθμης.
6. Εξετάστε τη στάθμη λαδιού πάνω στον δείκτη
στάθμης.
7. Αν η στάθμη του λαδιού είναι χαμηλή, συμπληρώστε
με λάδι κινητήρα και ελέγξτε ξανά τη στάθμη λαδιού.
(Εικ. 54)
Περιεχόμενα Χρησιμοποιήστε ένα χωνί για να
αποφύγετε τη διαρροή.
Αλλαγή του λαδιού κινητήρα
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το λάδι του
κινητήρα είναι πολύ καυτό αμέσως μετά το
σβήσιμο του κινητήρα. Αφήστε τον κινητήρα
να κρυώσει προτού αδειάσετε το λάδι του
κινητήρα. Αν πέσει λάδι κινητήρα στο δέρμα
σας, καθαρίστε το με σαπούνι και νερό.
(Εικ. 55)
1. Αφαιρέστε το καλώδιο της μίζας από το μπουζί.
2. Αφαιρέστε την τάπα του ντεπόζιτου λαδιού.
3. Αποστραγγίστε το λάδι κινητήρα.
86 1906 - 004 - 30.03.2023
a) Για μοντέλα με τάπα αποστράγγισης λαδιού:
Τοποθετήστε ένα δοχείο κάτω από την τάπα
αποστράγγισης λαδιού για να συλλέξετε το λάδι
του κινητήρα.
b) Για μοντέλα χωρίς τάπα αποστράγγισης λαδιού
ή εάν δεν είναι δυνατή η τοποθέτηση δοχείου
κάτω από την τάπα αποστράγγισης λαδιού:
Χρησιμοποιήστε μια αντλία αποστράγγισης
λαδιού (αξεσουάρ) για να αποστραγγίσετε το
λάδι του κινητήρα από το ντεπόζιτο υδραυλικού
λαδιού.
4. Γεμίστε με καινούργιο λάδι κινητήρα που έχει τον
τύπο που προτείνεται στην ενότητα
Τεχνικά στοιχεία
στη σελίδα 88
.
5. Ελέγξτε τη στάθμη λαδιού. Ανατρέξτε στην ενότητα
Έλεγχος της στάθμης λαδιού στη σελίδα 86
.
Πλήρωση και αλλαγή λαδιού του
κινητήρα
• Για πληροφορίες σχετικά με την πλήρωση και την
αλλαγή του λαδιού του κινητήρα, ανατρέξτε στο
εγχειρίδιο χρήσης του κινητήρα.
Καθαρισμός και αντικατάσταση του
φίλτρου αέρα (LC 5551SP, LC
551VBP)
• Για πληροφορίες σχετικά με τον καθαρισμό και την
αντικατάσταση του φίλτρου αέρα, ανατρέξτε στο
εγχειρίδιο χρήσης του κινητήρα.
Αφαίρεση και τοποθέτηση του φίλτρου
αέρα (LC 551VQ)
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πρέπει να
χρησιμοποιείτε προστατευτικά γάντια.
1. Πιέστε τα κλιπ στο κάλυμμα του φίλτρου αέρα.
2. Αφαιρέστε προσεκτικά το κάλυμμα του φίλτρου αέρα
(A) από τον κινητήρα.
3. Αφαιρέστε το φίλτρο αέρα (B) και το αφρώδες φίλτρο
(C). (Εικ. 56)
4. Ελέγξτε το φίλτρο αέρα για ζημιές. Αντικαταστήστε το
φίλτρο αέρα, εάν έχει υποστεί ζημιά.
5. Καθαρίστε και ελέγξτε το φίλτρο αέρα. Ανατρέξτε
στην ενότητα
Καθαρισμός του φίλτρου αέρα (LC
551VQ) στη σελίδα 87
.
6. Για την τοποθέτηση, ακολουθήστε την αντίστροφη
σειρά.
Καθαρισμός του φίλτρου αέρα (LC
551VQ)
ΠΡΟΣΟΧΗ: Μην θέτετε σε λειτουργία
τον κινητήρα εάν το φίλτρο αέρα δεν έχει
τοποθετηθεί ή εάν το φίλτρο αέρα είναι
βρόμικο.
ΠΡΟΣΟΧΗ: Αντικαταστήστε το φίλτρο
αέρα εάν δεν μπορεί να καθαριστεί εντελώς
ή αν έχει υποστεί ζημιά. Ένα ελαττωματικό
φίλτρο αέρα μπορεί να προκαλέσει ζημιά
στον κινητήρα.
1. Πιέστε τις γλωττίδες ασφάλισης (A), αφαιρέστε το
κάλυμμα του φίλτρου αέρα (B) και βγάλτε το φίλτρο
αέρα (C). (Εικ. 57)
2. Χτυπήστε το φίλτρο αέρα σε μια σκληρή επιφάνεια ή
διοχετεύστε πεπιεσμένο αέρα μέσα στο φίλτρο αέρα
από την καθαρή πλευρά του φίλτρου αέρα.
ΠΡΟΣΟΧΗ: Μην χρησιμοποιήσετε
βούρτσα για να απομακρύνετε τη
βρωμιά, καθώς με αυτόν τον τρόπο η
βρομιά ωθείται μέσα στο φίλτρο αέρα.
3. Καθαρίστε τη βάση του φίλτρου αέρα (D) και το
κάλυμμα του φίλτρου αέρα με ένα υγρό πανί.
ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι δεν έχει
εισχωρήσει βρομιά στον αεραγωγό (E).
4. Εγκαταστήστε το φίλτρο αέρα. Βεβαιωθείτε ότι το
φίλτρο αέρα εφαρμόζει ερμητικά πάνω στη βάση του.
5. Τοποθετήστε το κάλυμμα του φίλτρου αέρα
φροντίζοντας να ακουμπήσουν πρώτα οι κάτω
γλωττίδες.
Για να εξετάσετε το μπουζί
ΠΡΟΣΟΧΗ: Χρησιμοποιείτε πάντα τον
συνιστώμενο τύπο μπουζί. Η χρήση λάθος
τύπου μπουζί μπορεί να προκαλέσει ζημιά
στο προϊόν.
• Αν ο κινητήρας έχει χαμηλή ισχύ, δεν εκκινείται
εύκολα ή δεν λειτουργεί σωστά στο ρελαντί, ελέγξτε
το μπουζί.
• Για να μειώσετε τον κίνδυνο συσσώρευσης
ανεπιθύμητων υλικών στα ηλεκτρόδια του μπουζί,
ακολουθήστε τις παρακάτω οδηγίες:
a) Βεβαιωθείτε ότι οι στροφές ανά λεπτό ρελαντί
έχουν ρυθμιστεί σωστά.
b) Βεβαιωθείτε ότι το μίγμα καυσίμου είναι σωστό.
c) Βεβαιωθείτε ότι το φίλτρο αέρα είναι καθαρό.
• Αν το μπουζί είναι βρόμικο, καθαρίστε το και
βεβαιωθείτε ότι το διάκενο του ηλεκτροδίου είναι
σωστό, ανατρέξτε στην ενότητα
Τεχνικά στοιχεία στη
σελίδα 88
. (Εικ. 58)
• Αν χρειάζεται, αντικαταστήστε το μπουζί.
1906 - 004 - 30.03.2023 87
Για να ελέγξετε το σύστημα καυσίμου
• Ελέγξτε την τάπα του ντεπόζιτου καυσίμου και την
τσιμούχα στεγανότητας της τάπας του ντεπόζιτου
καυσίμου για να βεβαιωθείτε ότι δεν υπάρχουν
φθορές.
• Ελέγξτε το σωλήνα καυσίμου για να βεβαιωθείτε ότι
δεν υπάρχουν διαρροές. Αν ο σωλήνας καυσίμου
έχει υποστεί φθορά, αναθέστε την αντικατάστασή του
σε έναν αντιπρόσωπο σέρβις.
Ρύθμιση του χειριστηρίου ταχύτητας και
του χειριστηρίου γκαζιού
Το χειριστήριο της ταχύτητας ρυθμίζει την ταχύτητα
κίνησης. Το χειριστήριο γκαζιού ρυθμίζει τις στροφές του
κινητήρα.
ΠΡΟΣΟΧΗ: Μην ρυθμίζετε το
χειριστήριο της ταχύτητας, όταν ο κινητήρας
βρίσκεται σε λειτουργία.
1. Για να ρυθμίσετε την ταχύτητα κίνησης, περιστρέψτε
τη βίδα ρύθμισης (A) για να ρυθμίσετε το μήκος
του περιβλήματος του καλωδίου. Μειώστε το μήκος
του περιβλήματος καλωδίου για να αυξήσετε την
ταχύτητα κίνησης.
2. Εάν η θέση του τσοκ ή η θέση STOP δεν μπορεί να
ενεργοποιηθεί, ρυθμίστε τις στροφές του κινητήρα.
Περιστρέψτε τη βίδα ρύθμισης (B). (Εικ. 59)
Μεταφορά, αποθήκευση και απόρριψη
Μεταφορά και αποθήκευση
• Για την αποθήκευση και τη μεταφορά του προϊόντος
και του καυσίμου, βεβαιωθείτε ότι δεν υπάρχουν
διαρροές ή αναθυμιάσεις. Τυχόν σπινθήρες ή
ακάλυπτες φλόγες, για παράδειγμα από ηλεκτρικές
συσκευές ή λέβητες, μπορεί να προκαλέσουν
πυρκαγιά.
• Να χρησιμοποιείτε πάντα εγκεκριμένα δοχεία για την
αποθήκευση και τη μεταφορά των καυσίμων.
• Να αδειάζετε το ντεπόζιτο καυσίμου πριν την
αποθήκευση του προϊόντος για μεγάλο χρονικό
διάστημα. Να απορρίπτετε το καύσιμο σε μια
κατάλληλη τοποθεσία απόρριψης
• Να στερεώνετε με ασφάλεια το προϊόν κατά τη
μεταφορά για να αποφύγετε βλάβες και ατυχήματα.
• Να διατηρείτε το προϊόν σε μια κλειδωμένη περιοχή
για να αποτρέψετε την πρόσβαση σε παιδιά ή μη
εγκεκριμένα άτομα.
• Να διατηρείτε το προϊόν σε μια περιοχή στεγνή και
χωρίς πάγο.
Απόρριψη
• Πρέπει να συμμορφώνεστε με τις τοπικές απαιτήσεις
ανακύκλωσης και τους ισχύοντες κανονισμούς.
• Πετάξτε όλα τα χημικά, όπως το λάδι κινητήρα ή το
καύσιμο, σε ένα κέντρο σέρβις ή σε μια κατάλληλη
τοποθεσία απόρριψης.
• Όταν το προϊόν δεν είναι πλέον σε χρήση, στείλτε το
σε έναν αντιπρόσωπο Husqvarna ή απορρίψτε το σε
μια τοποθεσία ανακύκλωσης.
Τεχνικά στοιχεία
LC551SP LC 551VBP LC 551VQ
Κινητήρας
Μάρκα Kawasaki Kawasaki Husqvarna
Μοντέλο FJ180V FJ180V HS 166AP
Τύπος κινητήρα
Μονοκύλινδρος, 4-
χρονος, ψύξη με εξα-
ναγκασμένη κυκλο-
φορία αέρα, OHV
Μονοκύλινδρος, 4-
χρονος, ψύξη με εξα-
ναγκασμένη κυκλο-
φορία αέρα, OHV
Μονοκύλινδρος, 4-
χρονος, ψύξη με εξα-
ναγκασμένη κυκλο-
φορία αέρα, OHV
Κυβισμός, cm
3
179 179 166
Ταχύτητα, σ.α.λ. 2800 2800 2800
88 1906 - 004 - 30.03.2023
LC551SP LC 551VBP LC 551VQ
Ονομαστική απόδοση ισχύος κινητήρα, kW
26
2,9 2,9 2,7
Σύστημα ανάφλεξης
Μπουζί NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Διάκενο ηλεκτροδίου, mm 0,6-0,8 0,6-0,8 0,7-0,8
Σύστημα καυσίμου και λίπανσης
Τύπος λίπανσης κινητήρα Πίεση με φίλτρο λα-
διού
Πίεση με φίλτρο λα-
διού
Παφλασμός
Χωρητικότητα ντεπόζιτου καυσίμου, l 1,9 1,9 1,5
Χωρητικότητα ντεπόζιτου λαδιού, l 0,7 0,7 0,5
Λάδι κινητήρα
27
Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Βάρος
Με κενά ντεπόζιτα, kg 48,5 52,5 51,0
Εκπομπές θορύβου
28
Στάθμη ηχητικής ισχύος, μετρούμενη τιμή σε
dB (A)
97 96 97
Στάθμη ηχητικής ισχύος, εγγυημένη L
WA
dB
(A)
98 98 98
Στάθμες ήχου
29
Στάθμη ηχητικής πίεσης στο αυτί του χειρι-
στή, σε dB (A)
87 84 86
Στάθμες κραδασμών
30
Λαβή, m/s
2
4,5 4,5 3,2
Εξοπλισμός κοπής
Ύψος κοπής, mm 26-74 26-74 26-74
Πλάτος κοπής, mm 510 510 510
Λεπίδα Συλλογή Συλλογή Συλλογή
Κωδικός είδους 5875908-10 5821494-10 5875908-10
Χωρητικότητα συλλέκτη χόρτου, λίτρα 65 65 65
26
Η ονομαστική ισχύς του εν λόγω κινητήρα είναι η μέση ωφέλιμη ισχύς (σε συγκεκριμένες στροφές κινητήρα)
ενός τυπικού κινητήρα παραγωγής για το μοντέλο του κινητήρα μετρημένης βάσει του προτύπου SAE J1349/
ISO1585. Οι κινητήρες μαζικής παραγωγής μπορεί να διαφέρουν από την τιμή αυτή. Η πραγματική ωφέλιμη
απόδοση ισχύος του κινητήρα που τοποθετείται στο τελικό προϊόν εξαρτάται από την ταχύτητα λειτουργίας, τις
συνθήκες του περιβάλλοντος και άλλες τιμές.
27
Εάν το λάδι SAE-30 χρησιμοποιείται σε θερμοκρασία χαμηλότερη από +5 °C, υπάρχει κίνδυνος να μην
λιπανθεί επαρκώς ο κινητήρας. Αυτό μπορεί να προκαλέσει ζημιά στον κινητήρα. Ανατρέξτε στην ενότητα
Αλλαγή του λαδιού κινητήρα στη σελίδα 86
για το σωστό λάδι σε χαμηλές θερμοκρασίες.
28
Οι εκπομπές θορύβου στο περιβάλλον μετρούνται ως ηχητική ισχύς (L
WA
) σε συμμόρφωση με την Οδηγία
2000/14/EΚ.
29
Στάθμη πίεσης θορύβου σύμφωνα με το πρότυπο ISO 5395. Τα καταγεγραμμένα στοιχεία για τη στάθμη
πίεσης θορύβου έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) 1,2 dB(A).
30
Επίπεδο κραδασμών σύμφωνα με το πρότυπο ISO 5395. Τα καταγεγραμμένα στοιχεία για τη στάθμη κραδα-
σμών έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) ίση με 0,2 m/s
2
.
1906 - 004 - 30.03.2023 89
LC551SP LC 551VBP LC 551VQ
Σύστημα μετάδοσης κίνησης
Ταχύτητα, km/h 4,1 2,8-5 2,8-5
90 1906 - 004 - 30.03.2023
Δήλωση Συμμόρφωσης
Δήλωση συμμόρφωσης ΕΕ
Εμείς, η
Husqvarna AB, SE‐561 82 Huskvarna, Σουηδία,
τηλ.: +46-36-146500, δηλώνουμε με αποκλειστική μας
ευθύνη ότι το προϊόν:
Περιγραφή Ωθούμενο χλοοκοπτικό
Μάρκα Husqvarna
Τύπος / Μοντέλο LC 551SP, LC 551VBP, LC 551VQ
Αναγνώριση Αριθμοί σειράς με ημερομηνία από το 2022 και έπειτα
συμμορφώνεται πλήρως με τις ακόλουθες οδηγίες και
τους κανονισμούς της ΕΕ:
Κανονισμός Περιγραφή
2006/42/ΕΚ "σχετικά με τα μηχανήματα"
2014/30/ΕΕ "σχετικά με την ηλεκτρομαγνητική συμβατότητα"
2000/14/ΕΚ "σχετικά με τις εκπομπές θορύβου στο περιβάλλον"
2011/65/ΕΕ
"σχετικά με τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε είδη ηλεκτρικού
και ηλεκτρονικού εξοπλισμού"
και ότι εφαρμόζονται τα παρακάτω πρότυπα ή/και
τεχνικές προδιαγραφές: EN ISO 5395-1:2013/A1:2018,
EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO
14982:2009, EN IEC 63000:2018
Κοινοποιημένος φορέας: Ο 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Sweden έχει πιστοποιήσει τη συμμόρφωση με
την οδηγία 2000/14/ΕΚ του Συμβουλίου, διαδικασία
αξιολόγησης συμμόρφωσης: Παράρτημα VI.
Για πληροφορίες σχετικά με τις εκπομπές θορύβου,
ανατρέξτε στην ενότητα
Τεχνικά στοιχεία στη σελίδα 88
.
Huskvarna, 2022-09-29
Claes Losdal, Υπεύθυνος ανάπτυξης/Προϊόντα κήπου
Husqvarna AB
Υπεύθυνος για την τεχνική τεκμηρίωση
1906 - 004 - 30.03.2023 91
Contenido
Introducción.................................................................. 92
Seguridad..................................................................... 93
Montaje......................................................................... 96
Funcionamiento............................................................ 98
Mantenimiento.............................................................. 99
Transporte, almacenamiento y eliminación................ 102
Datos técnicos............................................................ 103
Declaración de conformidad....................................... 105
Introducción
Descripción del producto
El producto es un cortacésped giratorio conducido a
pie. La hierba se recoge en un recogedor de césped.
Retire el recogedor de césped para utilizar la descarga
trasera de hierba. Fije un kit de trituración (accesorio)
para cortar la hierba y utilizarla como abono.
Uso previsto
Utilice el producto para cortar hierba. No utilice el
producto para otras tareas.
Descripción del producto
(Fig. 1)
1. Palanca del freno del motor
2. Manillar
3. Ajuste de velocidad
4. Palanca de la transmisión
5. Empuñadura de la cuerda de arranque
6. Recogedor de césped
7. Ajuste de la altura del manillar
8. Control de la altura de corte
9. Varilla de nivel/depósito de aceite
10. Cubierta del equipo de corte
11. Silenciador
12. Bujía
13. Filtro de aire
14. Depósito de combustible
15. Cubierta trasera
16. Manual de usuario
Descripción del producto
(Fig. 2)
1. Manillar
2. Control del freno de la cuchilla (LC 551VBP)
3. Control de velocidad/acelerador (LC 551VBP)
4. Palanca de la transmisión (LC 551VBP)
5. Inhibidor de arranque (LC 551VBP)
6. Empuñadura de la cuerda de arranque
7. Recogedor de césped
8. Ajuste de la altura del manillar
9. Control de la altura de corte
10. Varilla de nivel/depósito de aceite
11. Cubierta del equipo de corte
12. Silenciador
13. Bujía
14. Filtro de aire
15. Depósito de combustible
16. Cubierta trasera
17. Palanca del freno del motor (LC551SP)
18. Acelerador (LC551SP)
19. Palanca de la transmisión (LC551SP)
20. Manual de usuario
Símbolos que aparecen en el producto
(Fig. 3)
Un uso negligente o erróneo puede
provocar lesiones o la muerte al usuario
o a los transeúntes.
(Fig. 4)
Lea detenidamente el manual de usuario
y asegúrese de que entiende las
instrucciones antes de usar la máquina.
(Fig. 5)
Mantenga a las personas y animales a
una distancia de seguridad respecto al
área de trabajo.
(Fig. 6)
Detenga el motor y desconecte el cable
de encendido antes de realizar tareas de
mantenimiento o reparación.
(Fig. 7)
Aceite
(Fig. 8)
Rápido
(Fig. 9)
Lento
(Fig. 10)
Pare el motor
92 1906 - 004 - 30.03.2023
(Fig. 11)
Estrangulador
(Fig. 12)
Embrague de la cuchilla
(Fig. 13)
Tenga cuidado con los objetos que salgan
despedidos o rebotados.
(Fig. 14)
Mantenga alejados los pies y las manos
de la cuchilla cuando esté girando.
(Fig. 15)
Mantenga alejados pies y manos de todas
las piezas giratorias.
(Fig. 16)
Este producto cumple con las directivas
de la UE vigentes.
(Fig. 17)
Este producto cumple con las directivas
del Reino Unido vigentes.
(Fig. 18)
Etiqueta de emisiones sonoras al medio
ambiente conforme con las directivas
y normativas europeas y del Reino
Unido, y con la regulación de 2017
sobre de protección del medioambiente
(control de ruidos) (Protection of the
Environment Operations - Noise Control)
de la legislación de Nueva Gales del Sur.
El nivel de potencia acústica garantizado
del producto se especifica en el apartado
Datos técnicos en la página 103
y en la
etiqueta.
(Fig. 19)
Los gases de escape del motor contienen
monóxido de carbono, que es un gas
inodoro, tóxico y muy peligroso. No use
el producto en interiores ni en espacios
cerrados.
(Fig. 20)
No use el producto en interiores ni en
espacios cerrados.
(Fig. 21)
Riesgo de explosión.
(Fig. 22)
Superficie caliente
(Fig. 23)
El motor se entrega sin aceite.
(Fig. 24)
Añada aceite antes de utilizar el producto.
(Fig. 25)
No utilice combustible E85.
(Fig. 26)
Mantenga el producto alejado de llamas
vivas.
(Fig. 27)
Código escaneable.
Nota: Otros símbolos/etiquetas del producto hacen
referencia a los requisitos legales específicos del
mercado.
Emisiones Euro V
ADVERTENCIA: La manipulación
del motor anula la homologación de la UE
de este producto.
Responsabilidad sobre el producto
Como se estipula en las leyes de responsabilidad del
producto, no nos hacemos responsables de los daños y
perjuicios causados por nuestro producto si:
• El producto se ha reparado incorrectamente.
• El producto se ha reparado con piezas que no eran
del fabricante o no autorizadas por el fabricante.
• El producto tiene un accesorio que no es del
fabricante o no está autorizado por este.
• El producto no se ha reparado en un centro de
servicio autorizado o por un organismo homologado.
Seguridad
Definiciones de seguridad
Las advertencias, precauciones y notas se utilizan
para destacar información especialmente importante del
manual.
ADVERTENCIA: Indica un riesgo de
lesiones o incluso de muerte del usuario o
de las personas cercanas si no se respetan
las instrucciones del manual.
PRECAUCIÓN: Indica un riesgo de
daños en el producto, otros materiales o
el área adyacente si no se respetan las
instrucciones del manual.
Nota: Se usa para proporcionar más información
necesaria en una situación determinada.
Instrucciones generales de seguridad
ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.
• Este producto es una herramienta peligrosa si se
usa incorrectamente o si no se tiene cuidado. Puede
1906 - 004 - 30.03.2023
93
causar lesiones graves o incluso la muerte si no
siguen las instrucciones de seguridad.
• Este producto genera un campo electromagnético
durante el funcionamiento. Este campo magnético
puede, en determinadas circunstancias, interferir
con implantes médicos activos o pasivos. Para
reducir el riesgo de que se den condiciones que
provocarían lesiones graves o letales, las personas
que utilizan implantes médicos deben consultar con
su médico y con el fabricante del implante antes de
poner en marcha este producto.
• Proceda siempre con cuidado y utilice siempre
el sentido común. Si no está seguro de cómo
manejar el producto en una situación especial, pare
y consulte con su distribuidor Husqvarna antes de
continuar.
• Debe tenerse en cuenta que el operador será
responsable de los accidentes que involucren a
otras personas o a su propiedad.
• Mantenga el producto limpio. Asegúrese de que
puede leer claramente las etiquetas.
• No permita que nadie utilice el producto a menos
que se asegure de que haya leído y comprendido el
contenido del manual de usuario.
• No deje que un niño maneje el producto.
• Mantenga a los niños alejados de la zona de trabajo.
Debe haber presente en todo momento una persona
mayor de edad responsable.
• No permita que nadie maneje el producto sin
conocer las instrucciones.
• Si una persona con discapacidad física o mental
usa el producto, asegúrese de supervisarla en todo
momento. Debe haber presente en todo momento
una persona mayor de edad responsable.
• No utilice el producto si está cansado, enfermo o
si se encuentra bajo los efectos de alcohol, drogas
o medicamentos. Esto tiene un efecto negativo en
su visión, vigilancia, coordinación y capacidad de
decisión.
• No utilice el producto si está defectuoso.
• No modifique este producto ni lo utilice si puede
haber sido modificado por otras personas.
• No cambie el ajuste del régimen del motor.
Seguridad en el área de trabajo
ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.
• Retire objetos tales como ramas, palos y piedras de
la zona de trabajo antes de usar el producto.
• Los objetos que chocan contra el equipo de corte
pueden salir despedidos y causar daños a personas
y objetos. Mantenga a las personas y los animales a
una distancia de seguridad respecto al producto.
• No utilice el producto en condiciones climáticas
desfavorables, como niebla, lluvia, viento fuerte,
frío intenso y riesgo de relámpagos. El uso del
producto en condiciones climáticas desfavorables o
en entornos húmedos o mojados produce mucho
cansancio. El mal tiempo puede causar condiciones
peligrosas, como superficies resbaladizas.
• Preste atención a las personas, objetos y
situaciones que puedan impedir el funcionamiento
seguro del producto.
• Tenga cuidado con los posibles obstáculos, como
raíces, piedras, ramas, hoyos y zanjas. El césped
crecido puede esconder obstáculos.
• Cortar el césped en pendientes puede resultar
peligroso. No utilice el producto en pendientes de
más de 15°.
• Utilice el producto a lo largo de las laderas de las
pendientes. No se desplace hacia arriba y hacia
abajo.
• Tenga cuidado cuando se acerque a esquinas y
objetos escondidos que puedan bloquear su campo
de visión.
Seguridad en el trabajo
ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.
• Utilice este producto para cortar solamente césped.
No está permitido utilizar el producto para otras
tareas.
• Utilice el equipo de protección personal. Consulte la
sección
Equipo de protección personal en la página
95
.
• Asegúrese de que saber cómo detener el motor
rápidamente en caso de emergencia.
• Nunca arranque el motor en un espacio cerrado
ni cerca de materiales inflamables. Los gases de
escape del motor están calientes y pueden contener
chispas que pueden provocar un incendio.
• No utilice el producto a menos que la cuchilla
y todas las cubiertas estén fijadas correctamente.
Una cuchilla fijada incorrectamente puede soltarse y
provocar daños personales.
• Asegúrese de que la cuchilla no golpea ningún
objeto, como piedras y raíces. Esto puede causar
daños a la cuchilla y doblar el eje del motor. Un
eje doblado causa vibraciones excesivas y un riesgo
muy alto de que la cuchilla se suelte.
• Si la cuchilla choca con algún objeto o
si se producen vibraciones, pare el producto
inmediatamente. Desconecte el cable de encendido
de la bujía. Examine el producto para comprobar
si presenta daños. Repare los daños o lleve el
producto a un taller de servicio autorizado para
realizar la reparación.
• No acople la maneta del freno del motor
permanentemente al mango cuando el motor esté
encendido.
94 1906 - 004 - 30.03.2023
• Ponga el producto en una superficie plana y estable,
y arránquelo. Asegúrese de que la cuchilla no entre
en contacto con el suelo u otros objetos.
• Manténgase siempre detrás del producto durante su
uso.
• Mientras utilice el producto, mantenga todas las
ruedas apoyadas en el suelo y las dos manos en
el manillar. Mantenga alejados las manos y los pies
de las cuchillas giratorias.
• No incline el producto con el motor en marcha.
• Tenga cuidado cuando tire del producto hacia atrás.
• Nunca levante el producto con el motor en marcha.
Si tiene que levantar el producto, primero apague
el motor y desconecte el cable de encendido de la
bujía.
• No camine hacia atrás mientras utiliza el producto.
• Detenga el motor cuando se desplace por áreas
sin hierba, por ejemplo, caminos de grava, piedra
y asfalto.
• No corra con el producto con el motor en marcha.
Camine siempre mientras utiliza el producto.
• Detenga el motor antes de cambiar la altura de
corte. Nunca realice ajustes con el motor en marcha.
• No deje el producto desatendido con el motor en
marcha. Pare el motor y asegúrese de que el equipo
de corte no gire.
Instrucciones de seguridad para el
funcionamiento
Equipo de protección personal
ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.
• El equipo de protección personal no elimina
completamente el riesgo de lesiones, pero reduce la
gravedad de las lesiones en caso de accidente. Deje
que el distribuidor le ayude a seleccionar el equipo
adecuado.
• Utilice protectores auriculares si el nivel de ruido es
superior a 85dB.
• Utilice botas o zapatos de trabajo antideslizantes.
No utilice calzado abierto ni vaya descalzo.
• Utilice pantalones largos gruesos.
• Utilice guantes protectores cuando sea necesario,
por ejemplo, para el montaje, inspección o limpieza
del equipo de corte.
Dispositivos de seguridad en el producto
ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.
• No utilice ningún producto con dispositivos
de seguridad dañados o que no funcionen
correctamente.
• Realice una comprobación de los dispositivos
de seguridad con frecuencia. Si los dispositivos
de seguridad están dañados o no funcionan
correctamente, póngase en contacto con su taller de
servicio Husqvarna.
• No realice ninguna modificación en los dispositivos
de seguridad.
Comprobación de la cubierta del equipo de corte
La cubierta del equipo de corte disminuye las
vibraciones en el producto y el riesgo de lesiones
provocadas por la cuchilla.
• Examine la cubierta de corte para asegurarse de
que no haya daños como, por ejemplo, grietas.
Comprobación de la maneta de freno del motor (LC
551SP, LC 551VQ)
La maneta del freno del motor detiene el motor. Cuando
se suelta la maneta del freno del motor, el motor se
para.
• Arranque el motor y, a continuación, suelte la
maneta de freno. Si el motor no se detiene en 3
segundos, lleve el producto a un taller de servicio
Husqvarna autorizado para realizar el ajuste del
freno del motor. (Fig. 28)
Comprobación del control del freno de la cuchilla y el
bloqueo de arranque (LC 551VBP)
El control del freno de la cuchilla detiene la cuchilla
exclusivamente, no del motor. Cuando se suelta el
control del freno de la cuchilla, la cuchilla se para.
1. Arranque el motor.
2. Oprima el control del freno de la cuchilla contra
el manillar. El inhibidor de arranque impide el
movimiento.
3. Presione el inhibidor de arranque.
4. Oprima el control del freno de la cuchilla contra el
manillar. La cuchilla empieza a girar.
5. Suelte el freno de la cuchilla. Si la cuchilla no se
detiene en 3 segundos, lleve el producto a un taller
de servicio Husqvarna autorizado para realizar el
ajuste del freno de la cuchilla. (Fig. 29)
6. Asegúrese de que el inhibidor de arranque vuelve a
su posición inicial.
Silenciador
El silenciador mantiene al mínimo los niveles de ruido y
aparta los gases de escape del operador.
No utilice el producto si el silenciador no está instalado
o está defectuoso. Un silenciador defectuoso aumenta
el nivel de ruido y el riesgo de incendio.
1906 - 004 - 30.03.2023
95
ADVERTENCIA: El silenciador se
calienta mucho durante y después de
su uso, y cuando el motor funciona a
ralentí. Tenga cuidado cerca de materiales
inflamables o gases para evitar incendios.
Comprobación del silenciador
• Examine el silenciador con frecuencia para
asegurarse de que está montado correctamente y
que no está dañado.
Seguridad en el uso del combustible
ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.
• No arranque el producto si está manchado
con combustible o aceite del motor. Retire el
combustible/aceite no deseado y deje secar el
producto.
• Si derrama combustible sobre la ropa, cámbiese
inmediatamente.
• Evite el contacto con el combustible; puede
provocarle lesiones. Si entra en contacto con el
combustible, utilice agua y jabón para eliminar el
combustible.
• No arranque el motor si el producto tiene una fuga.
Examine frecuentemente si hay fugas en el motor.
• Tenga cuidado con el combustible. El combustible
es inflamable, sus vapores son explosivos y puede
provocar lesiones o la muerte.
• No inhale los vapores de combustible, ya que
pueden causar lesiones. Asegúrese de que hay
ventilación suficiente.
• No fume cerca del combustible o el motor.
• No coloque objetos calientes cerca del combustible
o el motor.
• No agregue el combustible con el motor encendido.
• Asegúrese de que el motor esté frío antes repostar.
• Antes de repostar, abra la tapa del depósito de
combustible lentamente y deje salir el exceso de
presión con cuidado.
• No añada combustible al motor en interiores.
Una circulación de aire insuficiente puede causar
lesiones o la muerte por asfixia o inhalación de
monóxido de carbono.
• Apriete el tapón del depósito de combustible
completamente. Si el tapón del depósito de
combustible no se aprieta, existe riesgo de incendio.
• Antes de arrancar el producto, llévelo a 3 m (10
pies) de distancia como mínimo del punto en el que
llenó el depósito.
• No llene el depósito de combustible por completo.
El calor hace que el combustible se expanda.
Deje espacio en la parte superior del depósito de
combustible.
Instrucciones de seguridad para el
mantenimiento
ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.
• Los gases de escape del motor contienen monóxido
de carbono, que es un gas inodoro, tóxico y muy
peligroso. No arranque el motor en interiores ni en
espacios cerrados.
• Antes de realizar el mantenimiento del producto,
detenga el motor y desconecte el cable de
encendido de la bujía.
• Utilice guantes protectores cuando realice el
mantenimiento del equipo de corte. La cuchilla está
muy afilada y se pueden producir cortes con mucha
facilidad.
• Los accesorios y modificaciones en el producto
que no estén aprobados por el fabricante pueden
causar daños graves o la muerte. No modifique el
producto. Utilice siempre accesorios autorizados por
el fabricante.
• Si el mantenimiento no se realiza correctamente y
de forma regular, aumenta el riesgo de lesiones y
daños en el producto.
• Realice únicamente las tareas de mantenimiento
que se indican en este manual del propietario.
Todos los demás trabajos de mantenimiento deben
llevarse a cabo en un taller de servicio Husqvarna
autorizado.
• Lleve el producto a un taller de servicio Husqvarna
autorizado para realizar el mantenimiento de forma
regular.
• Cambie las piezas dañadas, desgastadas o rotas.
Montaje
Introducción
ADVERTENCIA: Antes de montar el
producto, debe leer y entender el capítulo
sobre seguridad.
ADVERTENCIA: Retire el cable de la
bujía antes de montar el producto.
96 1906 - 004 - 30.03.2023
Montaje del manillar
1. Afloje las ruedecillas inferiores a la izquierda y la
derecha del producto. Asegúrese de que la arandela
de plástico se encuentra en el hueco del soporte del
manillar. (Fig. 30)
2. Coloque el mango plegado hacia delante, como se
muestra en la ilustración. (Fig. 31)
a) Asegúrese de que la arandela de plástico se
encuentre entre el manillar y su soporte.
b) Fije el manillar a su soporte.
3. Levante el manillar hacia arriba. (Fig. 32)
4. Apriete las ruedecillas a fondo. Para ajustar la altura
del manillar, consulte la sección
Para regular la
altura del manillar en la página 97
.
5. Coloque los cables en los soportes para cables.
Asegúrese de que los cables no queden retorcidos.
Fije los soportes para cables al manillar. (Fig. 33)
6. Utilice una brida para fijar los cables al soporte del
manillar. (Fig. 34)
Para regular la altura del manillar
1. Afloje las ruedecillas inferiores.
2. Mueva las ruedecillas hacia el extremo inferior de
las ranuras en el lado izquierdo y derecho del
producto. (Fig. 35)
3. Ajuste la altura del manillar en una de las dos
posiciones disponibles.
4. Mueva las ruedecillas hacia arriba, en dirección del
manillar, hasta que alcancen el final de su recorrido
y escuche un clic. (Fig. 36)
5. Apriete las ruedecillas a fondo.
Para ajustar el producto en la posición
de transporte
1. Retire el recogedor de césped.
2. Afloje las ruedecillas inferiores.
3. Mueva las ruedecillas hacia el extremo inferior de
las ranuras en el lado izquierdo y derecho del
producto. (Fig. 35)
4. Doble el mango hacia delante. (Fig. 37)
Ajuste del producto en la posición de
trabajo
1. Levante el manillar hacia arriba. (Fig. 32)
2. Mueva las ruedecillas hacia arriba, en dirección del
manillar, hasta que alcancen el final de su recorrido
y escuche un clic. (Fig. 36)
3. Apriete las ruedecillas a fondo.
Para montar el recogedor de césped
1. Coloque el bastidor del recogedor de césped en la
bolsa de hierba con la parte rígida de la bolsa en
la parte inferior. Mantenga el asa del bastidor en la
parte superior de la bolsa para césped. (Fig. 38)
2. Fije la parte inferior del bastidor del recogedor de
césped a la parte inferior de la bolsa de tela para
hierba. (Fig. 39)
a) Presione el bastidor del recogedor de césped en
la ranura. Empiece por el lado derecho, como se
muestra en la ilustración, y avance gradualmente
hacia la izquierda.
3. Si el bastidor del recogedor no es fácil de fijar,
golpéelo suavemente con un mazo de goma. Golpee
el bastidor del recogedor de césped entre los
refuerzos. (Fig. 40)
4. Fije la bolsa para césped al bastidor del recogedor
de césped con los clips. (Fig. 41)
5. Levante la cubierta trasera.
6. Encaje el recogedor de césped en el borde superior
del chasis.
7. Coloque la parte inferior del recogedor de césped en
el canal de descarga. (Fig. 42)
Para montar el triturador (accesorio)
1. Levante la cubierta trasera y extraiga el recogedor
de césped.
2. Coloque el accesorio triturador en el canal de
descarga. (Fig. 43)
3. Sustituya la cuchilla por la cuchilla trituradora que
se suministra en el kit de trituración. Consulte la
sección
Sustitución de la cuchilla en la página 100
.
Para cortar el césped sin un recogedor
de césped o un triturador instalado
• Levante la cubierta trasera y extraiga el recogedor
de césped.
• Si hay un triturador y una cuchilla trituradora
instalados, retírelos.
• Cierre la cubierta posterior antes de utilizar el
producto.
Cuando se utiliza el producto, la hierba cortada se
expulsa por debajo de la cubierta posterior.
1906 - 004 - 30.03.2023
97
Funcionamiento
Introducción
ADVERTENCIA: Antes de utilizar el
producto, debe leer y entender el capítulo
sobre seguridad.
Husqvarna Connect
Husqvarna Connect es una aplicación gratuita
para su dispositivo móvil. La aplicación Husqvarna
Connect proporciona más funciones para su producto
Husqvarna:
• Información ampliada sobre el producto.
• Información y asistencia sobre piezas y
mantenimiento de productos.
Para empezar a utilizar Husqvarna Connect
1. Descargue la aplicación Husqvarna Connect en su
dispositivo móvil.
2. Registre una cuenta en la aplicación Husqvarna
Connect.
3. Siga las instrucciones de la aplicación Husqvarna
Connect para conectarse y registrar el producto.
Antes de utilizar el producto
1. Lea detenidamente el manual de usuario y
asegúrese de que entiende las instrucciones.
2. Examine el equipo de corte para asegurarse de que
está conectado y ajustado correctamente. Consulte
Para inspeccionar el equipo de corte en la página
100
.
3. Llene el depósito de combustible. Consulte
Repostaje de combustible en la página 98
.
4. Llene el depósito de aceite y realice una
comprobación del nivel de aceite. Consulte
Comprobación del nivel de aceite en la página 101
.
Repostaje de combustible
Si es posible, utilice de gasolina de bajas emisiones/
alquilatos. Si no puede utilizar gasolina de bajas
emisiones/alquilatos, utilice una gasolina sin plomo o
gasolina con plomo de buena calidad con un octanaje
no inferior a 90.
PRECAUCIÓN: No utilice gasolina
con un octanaje inferior a 90 octanos RON
(87 AKI). Esto puede provocar daños en el
producto.
1. Abra el tapón del depósito de combustible
lentamente para liberar la presión.
2. Llene lentamente con una lata de combustible. Si
derrama combustible, límpielo con un paño y deje
que el combustible restante se seque. (Fig. 44)
3. Limpie la zona de alrededor del tapón del depósito
de combustible.
4. Apriete el tapón del depósito de combustible
completamente. Si el tapón del depósito de
combustible no se aprieta, existe riesgo de incendio.
5. Antes de arrancarlo, lleve el producto a 3 m (10
pies) de distancia como mínimo del punto en el que
llenó el depósito.
Ajuste de la altura de corte
La altura de corte puede ajustarse en 6 niveles.
1. Empuje el control de altura de corte en la dirección
de la rueda y, a continuación, hacia atrás para
aumentar la altura de corte.
2. Empuje el control de altura de corte en la dirección
de la rueda y, a continuación, hacia delante para
reducir la altura de corte. (Fig. 45)
PRECAUCIÓN: No ajuste la altura de
corte demasiado baja. Las cuchillas pueden
golpear el suelo si la superficie del césped
no está nivelada.
Arranque del producto (LC 551VQ)
1. Asegúrese de que el cable de encendido está
conectado a la bujía.
2. Permanezca detrás del producto.
3. Sujete la maneta del freno del motor contra el
manillar. (Fig. 46)
4. Sostenga la empuñadura de arranque con la mano
derecha.
5. Tire lentamente de la cuerda de arranque hasta
sentir cierta resistencia.
6. Tire con fuerza para arrancar el motor.
Arranque del producto (LC 551SP, LC
551VBP)
1. Asegúrese de que el cable de encendido está
conectado a la bujía.
2. Manténgase detrás del producto.
3. Ajuste el acelerador.
a) Si el motor está frío, coloque el acelerador en la
posición de estrangulamiento. (Fig. 47)
b) Si el motor está caliente, no coloque el
acelerador en la posición de estrangulamiento.
4. En el modelo LC551SP, sujete la maneta del freno
del motor contra el manillar. (Fig. 46)
98 1906 - 004 - 30.03.2023
5. Sostenga la empuñadura de arranque con la mano
derecha.
6. Tire lentamente de la cuerda de arranque hasta
sentir cierta resistencia.
7. Tire con fuerza para arrancar el motor.
8. Ponga el acelerador en la posición de aceleración
máxima.
9. En el modelo LC 551VBP:
a) Suelte el inhibidor de arranque.
b) Empuje el control del freno de la cuchilla en la
dirección del manillar para arrancar la cuchilla.
Para usar de la transmisión en las
ruedas
• Tire del mango de transmisión hacia el manillar.
(Fig. 48)
• En el modelo LC 551VQ y el modelo LC 551VBP:
Ajuste el régimen con el control de régimen situado
en el lado izquierdo del manillar. Mueva el ajuste de
régimen hacia delante para aumentar el régimen del
motor y hacia atrás para reducirlo. (Fig. 49)
• Antes de tirar del producto hacia atrás, desacople
la transmisión y empuje el producto hacia adelante
aproximadamente 10 cm.
• Suelte el mango de transmisión para desacoplar la
transmisión, por ejemplo, cuando se acerque a un
obstáculo.
Parada del producto (LC 551SP, LC
551VQ)
• Para detener solo la transmisión, basta con soltar el
mango de transmisión.
• Para detener el motor, suelte la maneta del freno del
motor.
Parada del producto (LC 551VBP)
• Para detener solo la transmisión, basta con soltar la
palanca de la transmisión.
• Para detener el motor, desplace el acelerador a la
posición Stop.
Para obtener un buen resultado
• Use siempre una cuchilla afilada. Un cuchilla roma
proporciona un resultado irregular y la superficie de
corte de la hierba adquiere un tono amarillo. Una
cuchilla afilada también utiliza menos energía que
una cuchilla roma.
• No corte más de ⅓ de la longitud del césped. Corte
primero con una altura de corte alta. Examine el
resultado y baje la altura de corte al nivel que
corresponda. Si la hierba está muy larga, vaya
despacio y corte dos veces si es necesario.
• Corte en direcciones distintas cada vez para evitar
crear rayas en el césped.
• Mantenga limpia la cubierta del equipo de corte. La
acumulación de hierba y suciedad en el interior de
esta cubierta puede reducir el resultado del corte.
Consulte la sección
Para limpiar la superficie interior
de la cubierta de corte en la página 100
.
Mantenimiento
Introducción
ADVERTENCIA: Antes de realizar
cualquier trabajo de mantenimiento, debe
leer y entender el capítulo sobre seguridad.
Para todos los trabajos de mantenimiento y reparación
del producto, es necesario realizar una formación
especial. Husqvarna garantiza que los trabajos de
mantenimiento y reparación sean realizados por
profesionales. Si su distribuidor no es un taller de
servicio, pídale información sobre el taller de servicio
más cercano.
Para obtener información detallada, consulte
www.husqvarna.com.
Programa de mantenimiento
PRECAUCIÓN: Asegúrese de que el
filtro de aire esté hacia arriba y no contra
el suelo cuando incline el producto. Podría
dañar el motor.
Los intervalos de mantenimiento se calculan a partir del
uso diario del producto. Los intervalos cambian si el
producto no se utiliza a diario.
Para las tareas de mantenimiento identificadas con un
asterisco (*), consulte las instrucciones de
Dispositivos
de seguridad en el producto en la página 95
.
Mantenimiento
Diario Semanal
Mensual-
mente
Inspección general X
1906 - 004 - 30.03.2023 99
Mantenimiento
Diario Semanal
Mensual-
mente
Compruebe el nivel de aceite X
Limpie el producto X
Inspeccione el equipo de corte X
Examine la cubierta de corte * X
Examine la maneta del freno del motor* LC 551SP, LC 551VQ X
Examine el control del freno de la cuchilla* LC 551VBP X
Inspeccione el silenciador* X
Inspeccione la bujía X
Reponga el aceite (la primera vez a las 5 horas de uso; después, cada
50 h de uso y anualmente)
X
Limpie o sustituya el filtro de aire X
Inspeccione el sistema de combustible X
Para realizar una inspección general
• Asegúrese de que todas las tuercas y los tornillos
del producto estén apretados correctamente.
Limpieza del producto
• Limpie las piezas de plástico con un paño limpio y
seco.
• No utilice agua para limpiar el producto. El agua
puede entrar en la batería o el motor y causar un
cortocircuito o daños en el producto.
• No utilice una hidrolimpiadora para limpiar el
producto.
• No vierta agua directamente sobre el motor.
• Use un cepillo para retirar las hojas, la hierba y la
suciedad.
• Retire la cubierta del embrague y utilice un cepillo
para quitar la hierba que haya alojada debajo.
(LC551VBP)
Para limpiar la superficie interior de la cubierta
de corte
1. Vacíe el depósito de combustible.
2. Apoye el producto sobre su costado con el
silenciador hacia abajo.
PRECAUCIÓN: Si el producto se
pone con el filtro de aire hacia abajo, el
motor puede dañarse.
3. Limpie la superficie interior de la cubierta de corte
con una manguera de agua.
Para inspeccionar el equipo de corte
ADVERTENCIA: Para evitar el
arranque accidental, desconecte el cable de
encendido de la bujía.
ADVERTENCIA: Utilice guantes
protectores cuando realice el mantenimiento
del equipo de corte. La cuchilla está muy
afilada y se pueden producir cortes con
mucha facilidad.
1. Inspeccione el equipo de corte para comprobar
si presenta daños o grietas. Sustituya siempre un
equipo de corte dañado.
2. Inspeccione la cuchilla para comprobar si está
dañada o roma.
Nota: Después de afilar la cuchilla, es necesario
equilibrarla. El afilado, la sustitución y el equilibrado de
la cuchilla deben realizarse en un centro de servicio.
Si choca con un obstáculo que haga que el producto
se pare, sustituya la cuchilla dañada. Lleve el producto
a un centro de servicio, donde estimarán si la cuchilla
puede afilarse o debe sustituirse.
Sustitución de la cuchilla
1. Bloquee la cuchilla con un bloque de madera. (Fig.
50)
2. Retire el tornillo de la cuchilla.
3. Extraiga la cuchilla.
4. Inspeccione el soporte de la cuchilla y el tornillo de
la cuchilla para observar si hay daños.
100 1906 - 004 - 30.03.2023
5. Inspeccione el eje del motor para asegurarse de que
no está doblado.
6. Cuando instale la nueva cuchilla, colóquela con los
extremos en ángulo en dirección a la cubierta de
corte. (Fig. 51)
7. Asegúrese de que la cuchilla quede alineada con el
centro del eje del motor.
8. Bloquee la cuchilla con un bloque de madera. (Fig.
52)
9. Coloque la cuchilla.
a) En los modelos LC551SP y LC 551VQ, coloque
la arandela de presión, y apriete el perno y la
arandela con un par de 70Nm.
b) En el modelo LC 551VBP, apriete los pernos. a
un par de 50Nm. (Fig. 53)
10. Mueva la cuchilla en distintas direcciones
manualmente y compruebe que gira libremente.
ADVERTENCIA: Utilice guantes
de protección de alta resistencia. La
cuchilla está muy afilada y puede
producir cortes con mucha facilidad.
11. Arranque el producto para hacer una prueba de
la cuchilla. Si la cuchilla no está correctamente
fijada, se producirán vibraciones en el producto o el
resultado del corte no será satisfactorio.
Comprobación del nivel de aceite
PRECAUCIÓN: Un nivel de aceite
demasiado bajo puede causar daños en el
motor. Compruebe el nivel de aceite antes
de arrancar el producto.
1. Coloque el producto sobre una superficie nivelada.
2. Retire el tapón del depósito de aceite con la varilla
de nivel acoplada.
3. Limpie el aceite de la varilla de nivel de aceite.
4. Coloque la varilla de nivel totalmente en el interior
del depósito de aceite. Apriete el tapón del depósito
de aceite para asegurarse de que se obtiene una
imagen correcta del nivel de aceite.
5. Extraiga la varilla de nivel.
6. Compruebe el nivel de aceite que indica la varilla.
7. Si el nivel de aceite es bajo, rellene el depósito con
aceite de motor y vuelva a comprobar el nivel.
(Fig. 54)
Nota: Utilice un embudo para evitar derrames.
Sustitución del aceite del motor
ADVERTENCIA: El aceite del motor
está muy caliente inmediatamente después
de apagar el motor. Deje que el motor se
enfríe antes de vaciar el aceite del motor.
Si derrama aceite del motor y entra en
contacto con la piel, lávese con agua y
jabón.
(Fig. 55)
1. Quite el cable de encendido de la bujía.
2. Retire el tapón del depósito de aceite.
3. Extraiga el aceite del motor.
a) En modelos con tapón de drenaje de aceite:
Coloque un recipiente debajo del producto para
recoger el aceite del motor.
b) En modelos sin tapón de drenaje de aceite o si
no es posible colocar un recipiente debajo del
tapón de drenaje de aceite: Utilice una bomba
de drenaje de aceite (accesorio) para vaciar el
aceite de motor del depósito.
4. Llene el depósito con aceite de motor nuevo del tipo
recomendado en
Datos técnicos en la página 103
.
5. Compruebe el nivel de aceite. Consulte
Comprobación del nivel de aceite en la página 101
.
Llenado y cambio del aceite del motor
• Para más información sobre cómo llenar y cambiar
el aceite del motor, consulte el manual de usuario
del motor.
Limpieza y cambio del filtro de aire (LC
5551SP, LC 551VBP)
• Para más información sobre cómo limpiar y sustituir
el filtro de aire, consulte el manual de usuario del
motor.
Montaje y desmontaje del filtro de aire
(LC 551VQ)
ADVERTENCIA: Utilice guantes
protectores.
1. Presione las fijaciones de la tapa del filtro de aire.
2. Retire con cuidado la tapa del filtro de aire (A) del
motor.
3. Retire el filtro de aire (B) y el filtro de espuma (C).
(Fig. 56)
4. Compruebe si el filtro de aire está dañado. Sustituya
el filtro de aire si está dañado.
5. Limpie y examine el filtro de aire. Consulte
Limpieza
del filtro de aire (LC 551VQ) en la página 102
.
1906 - 004 - 30.03.2023
101
6. Para el montaje, efectúe el mismo procedimiento en
el orden inverso.
Limpieza del filtro de aire (LC 551VQ)
PRECAUCIÓN: No utilice el motor
sin un filtro de aire instalado ni si el filtro de
aire está sucio.
PRECAUCIÓN: Sustituya el filtro de
aire si no se puede limpiar del todo o está
dañado. Un filtro de aire defectuoso provoca
daños en el motor.
1. Empuje las lengüetas (A), extraiga la cubierta del
filtro de aire (B) y extraiga el filtro de aire (C). (Fig.
57)
2. Golpee el filtro de aire sobre una superficie dura o
sople aire comprimido a través del filtro desde su
lado limpio.
PRECAUCIÓN: No utilice un
cepillo para quitar la suciedad, ya que
esto puede incrustarla en el filtro de aire.
3. Limpie el soporte del filtro de aire (D) y la cubierta
del filtro de aire con un trapo húmedo.
PRECAUCIÓN: Asegúrese de
que no entre suciedad en el conducto de
aire (E).
4. Instale el filtro de aire. Asegúrese de que el filtro de
aire quede totalmente sellado contra su soporte.
5. Instale la cubierta del filtro de aire empezando por
las pestañas inferiores.
Para examinar la bujía
PRECAUCIÓN: Utilice siempre el tipo
de bujía recomendado. El uso de un tipo de
bujía incorrecto puede causar averías en el
producto.
• Examine la bujía si el motor tiene baja potencia, no
es fácil de arrancar o no funciona correctamente al
régimen de ralentí.
• Para reducir el riesgo de material no deseado en los
electrodos de la bujía, siga estas instrucciones:
a) Asegúrese de que el régimen de ralentí está bien
ajustado.
b) Asegúrese de que la mezcla de combustible sea
correcta.
c) Asegúrese de que el filtro de aire esté limpio.
• Si la bujía está sucia, límpiela y asegúrese de que
la distancia entre los electrodos sea la correcta,
consulte
Datos técnicos en la página 103
. (Fig. 58)
• Sustituya la bujía si fuese necesario.
Para inspeccionar el sistema de
combustible
• Examine el tapón del depósito de combustible y la
junta del tapón para comprobar que no presenten
daños.
• Examine la manguera de combustible para
asegurarse de que no haya fugas. Si la manguera
de combustible está dañada, lleve el producto a un
taller de servicio para sustituirla.
Ajuste del régimen y del acelerador
El ajuste de régimen establece la velocidad de la
transmisión. El acelerador ajusta el régimen del motor.
PRECAUCIÓN: No ajuste el régimen
cuando el motor está encendido.
1. Para regular la velocidad de la transmisión, gire el
tornillo de ajuste (A) para modificar la longitud de
la funda del cable. Acorte la funda del cable para
aumentar la velocidad de la transmisión.
2. Si no se puede engranar la posición de
estrangulamiento o la posición de parada, ajuste el
régimen del motor Gire el tornillo de ajuste (B). (Fig.
59)
Transporte, almacenamiento y eliminación
Transporte y almacenamiento
• Para el transporte y almacenamiento del producto
y del combustible, asegúrese de que no haya
fugas ni humos. Las chispas o llamas abiertas,
por ejemplo, de dispositivos eléctricos o calderas,
pueden producir un incendio.
• Use siempre recipientes homologados para el
transporte y almacenamiento de combustible.
• Vacíe el depósito de combustible antes de poner
el producto en almacenamiento durante un largo
periodo de tiempo. Deseche el combustible en una
ubicación adecuada para su eliminación.
• Asegure el producto durante el transporte para evitar
daños y accidentes.
• Mantenga el producto en un área cerrada para
impedir el acceso a niños o personas no
autorizadas.
102 1906 - 004 - 30.03.2023
• Mantenga el producto en un lugar seco y al abrigo
de las heladas.
Eliminación
• Respete los requisitos de reciclaje locales y las
normas aplicables.
• Deseche todos los productos químicos, como el
aceite de motor o el combustible, en un centro
de servicio o una ubicación adecuada para su
eliminación.
• Cuando ya no use el producto, envíelo a un
distribuidor Husqvarna o deséchelo en un punto de
reciclaje.
Datos técnicos
LC551SP LC 551VBP LC 551VQ
Motor
Marca Kawasaki Kawasaki Husqvarna
Modelo FJ180V FJ180V HS 166AP
Tipo de motor
Monocilíndrico, 4
tiempos, refrigeración
forzada por aire,
OHV
Monocilíndrico, 4
tiempos, refrigeración
forzada por aire,
OHV
Monocilíndrico, 4
tiempos, refrigeración
forzada por aire,
OHV
Cilindrada, cm
3
179 179 166
Velocidad, rpm 2800 2800 2800
Potencia nominal del motor, kW
31
2,9 2,9 2,7
Sistema de encendido
Bujía NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Distancia entre los electrodos, mm 0,6-0,8 0,6-0,8 0,7-0,8
Sistema de combustible y lubricación
Tipo de lubricación del motor Presión con filtro de
aceite
Presión con filtro de
aceite
Salpicadura
Capacidad del depósito de combustible, l 1,9 1,9 1,5
Capacidad del depósito de aceite, litros 0,7 0,7 0,5
Aceite del motor
32
Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Peso
Con los depósitos vacíos, kg 48,5 52,5 51,0
Emisiones de ruido
33
Nivel de potencia acústica medido, dB(A) 97 96 97
Nivel de potencia acústica garantizado L
WA
dB(A)
98 98 98
31
La potencia nominal del motor indicada es la potencia neta media (al régimen especificado) de un motor de
producción típico para el modelo de motor conforme a la norma SAE J1349/ISO1585. Los motores fabricados
en serie podrían presentar valores diferentes. La potencia de salida real del motor instalado en el producto
final dependerá de la velocidad de funcionamiento, las condiciones medioambientales y otros valores.
32
Si utiliza aceite SAE-30 a una temperatura inferior a +5°C, existe el riesgo de que el motor no se lubrique
correctamente. Esto puede ocasionar daños en el motor. Consulte
Sustitución del aceite del motor en la
página 101
para saber cuál es el aceite correcto para temperaturas bajas.
33
Emisiones sonoras en el entorno medidas como potencia acústica (L
WA
) según la directiva2000/14/CE.
1906 - 004 - 30.03.2023 103
LC551SP LC 551VBP LC 551VQ
Niveles acústicos
34
Nivel de presión sonora en el oído del usua-
rio, dB(A)
87 84 86
Niveles de vibración
35
Manillar, m/s
2
4,5 4,5 3,2
Equipo de corte
Altura de corte, mm 26-74 26-74 26-74
Anchura de corte, mm 510 510 510
Cuchillas Collect Collect Collect
Referencia 5875908-10 5821494-10 5875908-10
Capacidad del recogedor de césped, l 65 65 65
Transmisión
Velocidad, km/h 4,1 2,8-5 2,8-5
34
Nivel de presión sonora conforme a la norma ISO 5395. Los datos referidos del nivel de presión sonora
tienen una dispersión estadística habitual (desviación típica) de 1,2 dB (A).
35
Nivel de vibración conforme a la norma ISO 5395. Los datos referidos del nivel de vibración poseen una
dispersión estadística habitual (desviación típica) de 0,2m/s
2
.
104 1906 - 004 - 30.03.2023
Declaración de conformidad
Declaración de conformidad CE
Nosotros,
Husqvarna AB, SE-561 82 Huskvarna
(Suecia), tel. +46-36-146500, declaramos bajo nuestra
exclusiva responsabilidad que el producto:
Descripción Cortacésped
Marca Husqvarna
Tipo/Modelo LC 551SP, LC 551VBP, LC 551VQ
Identificación Números de serie a partir del año 2022
Cumple las siguientes directivas y normas de la UE:
Norma Descripción
2006/42/CE "relativa a las máquinas"
2014/30/UE "relativa a la compatibilidad electromagnética"
2000/14/CE "relativa a las emisiones sonoras en el entorno"
2011/65/UE
"relativa a restricciones de utilización de determinadas sustancias peligrosas en aparatos
eléctricos y electrónicos"
Y que se aplican las especificaciones técnicas
o los estándares siguientes: EN ISO 5395-1:2013/
A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN
ISO 14982:2009, EN IEC 63000:2018
Organismo notificado: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Sweden ha certificado la conformidad con la Directiva
del Consejo 2000/14/CE, Procedimiento de evaluación
de conformidad: Anexo VI.
Para obtener información respecto a las emisiones
sonoras, consulte
Datos técnicos en la página 103
.
Huskvarna, 2022-09-29
Claes Losdal, director de desarrollo/productos para
jardín de Husqvarna AB
Responsable de la documentación técnica
1906 - 004 - 30.03.2023 105
Sisukord
Sissejuhatus............................................................... 106
Ohutus........................................................................ 107
Kokkupanek................................................................ 110
Töö..............................................................................111
Hooldamine.................................................................112
Transportimine, hoiulepanek ja utiliseerimine.............115
Tehnilised andmed..................................................... 115
Vastavusdeklaratsioon................................................117
Sissejuhatus
Toote kirjeldus
Tooteks on lükatav ja pöörlev muruniiduk. Muru
kogutakse rohukogurisse. Kui soovite, et muru
väljutataks tagant, eemaldage rohukogur. Selleks et
muru lõigataks väetiseks, paigaldage multšimiskomplekt
(lisavarustus).
Kasutusotstarve
Kasuta toodet muru pügamiseks. Ära kasuta toodet
muude tööde tegemiseks.
Toote tutvustus
(Joon. 1)
1. Mootori pidurikäepide
2. Käepide/juhtraud
3. Pöörete anduri moodul
4. Veo käepide
5. Käivitusnööri käepide
6. Rohukogur
7. Käepideme kõrguse seadistamine
8. Lõikekõrguse regulaator
9. Mõõtevarras/õlipaak
10. Lõikekorpus
11. Summuti
12. Süüteküünal
13. Õhufilter
14. Kütusepaak
15. Tagumine kate
16. Kasutusjuhend
Toote tutvustus
(Joon. 2)
1. Käepide/juhtraud
2. Lõiketera piduriregulaator (LC 551VBP)
3. Kiiruseregulaator / gaasihoovastik (LC 551VBP)
4. Veo käepide (LC 551VBP)
5. Käivitustõkesti (LC 551VBP)
6. Käivitusnööri käepide
7. Rohukogur
8. Käepideme kõrguse seadistamine
9. Lõikekõrguse regulaator
10. Mõõtevarras/õlipaak
11. Lõikekorpus
12. Summuti
13. Süüteküünal
14. Õhufilter
15. Kütusepaak
16. Tagumine kate
17. Mootori pidurikäepide (LC551SP)
18. Gaasihoovastik (LC551SP)
19. Veo käepide (LC551SP)
20. Kasutusjuhend
Sümbolid tootel
(Joon. 3)
Hooletu või väär käsitsemine võib
põhjustada kehavigastusi või surma
kasutajale või juuresolijaile.
(Joon. 4)
Enne toote kasutamist lugege
kasutusjuhend hoolikalt läbi ja veenduge,
et kõik juhised oleksid täiesti
arusaadavad.
(Joon. 5)
Teised inimesed ja loomad peavad
viibima tööalast ohutus kauguses.
(Joon. 6)
Enne seadme remontimist või hooldamist
seisake mootor ja eemaldage süütejuhe.
(Joon. 7)
Õli
(Joon. 8)
Kiire
(Joon. 9)
Aeglane
(Joon. 10)
Mootori seiskamine
106 1906 - 004 - 30.03.2023
(Joon. 11)
Õhuklapp
(Joon. 12)
Lõiketera sidur
(Joon. 13)
Olge ettevaatlik – lenduvate esemete ning
tagasipõrkumise oht.
(Joon. 14)
Hoidke käed ja jalad pöörlevast terast
eemal.
(Joon. 15)
Hoidke käed ja jalad pöörlevatest osadest
eemal.
(Joon. 16)
See toode vastab kehtivatele ELi
direktiividele.
(Joon. 17)
See toode vastab kehtivatele UK
direktiividele.
(Joon. 18)
Müraemissioonile viitav keskkonnasilt
vastavalt ELi ja UK direktiividele
ja määrustele ja Uus Lõuna-Walesi
õigusaktile „Protection of the Environment
Operations (Noise Control) Regulation
2017“. Toote garanteeritud helivõimsuse
taseme andmed leiate jaotisest
Tehnilised
andmed lk 115
ja sildil
(Joon. 19)
Mootori heitgaasid sisaldavad vingugaasi,
mis on lõhnatu, mürgine ja väga ohtlik.
Ärge laske seadmel töötada siseruumis
või väikesel suletud alal.
(Joon. 20)
Ärge laske seadmel töötada siseruumis
või väikesel suletud alal.
(Joon. 21)
Plahvatusoht!
(Joon. 22)
Kuum pind
(Joon. 23)
Mootor tarnitakse ilma õlita.
(Joon. 24)
Enne seadme kasutamist lisage
mootorisse õli.
(Joon. 25)
Ärge kasutage kütust E85.
(Joon. 26)
Hoidke toode lahtisest tulest eemal.
(Joon. 27)
Skannitav kood.
Märkus: Muud tootel olevad sümbolid/kleebised
viitavad turu spetsiifilistele juriidilistele nõuetele.
Euro V heitmed
HOIATUS: Mootori igasugune
modifitseerimine, muutmine või rikkumine
tühistab toote EL-i tüübikinnituse.
Tootevastutus
Tootevastutusseaduste alusel ei vastuta me tootest
tingitud kahjustuste eest, kui:
• toodet on valesti parandatud;
• toote parandamisel on kasutatud osi, mis ei ole
tootja poolt valmistatud või heaks kiidetud;
• tootel on kasutatud tarvikut, mis ei ole tootja poolt
valmistatud või heaks kiidetud;
• toodet ei ole parandatud volitatud hoolduskeskuses
või volitatud isiku poolt.
Ohutus
Ohutuse määratlused
Mõistetega „hoiatus”, „ettevaatust” ja „märkus” juhitakse
tähelepanu eriti olulistele kohtadele kasutusjuhendis.
HOIATUS: Tähistab kasutusjuhendi
juhiste eiramise korral kasutaja või
kõrvalseisjate kehavigastuse või surmaga
lõppeva õnnetuse ohtu.
ETTEVAATUST: Tähistab
kasutusjuhendi juhiste eiramise korral
seadme, muude esemete või läheduses
asuvate objektide kahjustamise ohtu.
Märkus: Tähistab antud olukorras vajalikku
lisateavet.
Üldised ohutuseeskirjad
HOIATUS: Enne seadme kasutamist
lugege läbi järgnevad hoiatused.
• Toode on ohtlik, kui seda kasutada valesti või
ettevaatamatult. Ohutuseeskirjade eiramine võib
põhjustada kehavigastuse või surma.
• Seade tekitab töötades elektromagnetvälja. Teatud
tingimustel võib väli häirida aktiivsete või
passiivsete meditsiiniliste implantaatide tööd.
Raskete või surmaga lõppevate kehavigastuste ohu
vähendamiseks soovitame meditsiinilisi implantaate
1906 - 004 - 30.03.2023
107
kasutavatel inimestel pidada enne selle seadme
kasutamist nõu oma arsti ja implantaadi
valmistajaga.
• Olge alati ettevaatlik ja kasutage tervet mõistust.
Kui te pole kindel, kuidas toodet eriolukorras
kasutada, lõpetage töö ja pidage enne jätkamist nõu
Husqvarna edasimüüjaga.
• Arvestage, et teiste isikute ja nende varaga seotud
õnnetuste korral kannab vastutust seadme kasutaja.
• Hoidke toode puhas. Veenduge, et märgid ja tähised
oleksid selgelt loetavad.
• Ärge lubage kellelgi toodet kasutada enne, kui ta on
lugenud kasutusjuhendit ja selle sisu endale selgeks
teinud.
• Ärge lubage lastel seadet käsitseda.
• Hoidke lapsed tööalast eemal. Vastutusvõimeline
täiskasvanu peab kogu aeg kasutaja juures viibima.
• Ärge lubage kasutusjuhistega mitte tutvunud isikul
toodet käsitseda.
• Kui toodet kasutab piiratud füüsiliste või vaimsete
võimetega isik, peab ta olema kogu aeg järelevalve
all. Vastutusvõimeline täiskasvanu peab kogu aeg
kasutaja juures viibima.
• Ärge kasutage toodet, kui olete väsinud, haige
või tarvitanud alkoholi, narkootikume või ravimeid.
Sellel on negatiivne mõju teie nägemisele,
tähelepanuvõimele, liikumisele ja otsustamisvõimele.
• Ärge kasutage toodet, kui see on kahjustatud.
• Ärge muutke toodet ega kasutage seda, kui keegi
teine võib olla seda muutnud.
• Ära muuda mootori kiiruse regulaatori seadistust.
Tööala ohutus
HOIATUS: Enne seadme kasutamist
lugege läbi järgnevad hoiatused.
• Enne toote kasutamist eemaldage tööalalt oksad ja
kivid.
• Lõikeosaga kokku puutuvad esemed võivad õhku
paiskuda ning inimesi vigastada ja esemeid
kahjustada. Juuresolijad ja loomad peavad viibima
tootest ohutus kauguses.
• Ärge kasutage toodet halva ilmaga, näiteks udu,
vihma, tugeva tuule, tugeva pakase ja pikseohu
korral. Toote kasutamine halva ilma ning niiskete ja
märgade tingimuste korral on väsitav. Halb ilm võib
põhjustada ohtlikke tingimusi (nt libedaid pindu).
• Suhtuge tähelepanelikult inimestesse, esemetesse
ja olukordadesse, mis võivad takistada toote ohutut
kasutamist.
• Olge ettevaatlik takistuste (nt juurte, kivide, oksade,
aukude ja kraavide) suhtes. Kõrge rohi võib peita
takistusi.
• Muru niitmine kallakutel võib olla ohtlik. Ärge
kasutage toodet alal, mille kalle ületab 15°.
• Kasutage toodet kallakul risti liikudes. Ärge liikuge
üles ja alla.
• Olge ettevaatlik varjatud nurkade ja vaatevälja
varjavate esemete läheduses.
Tööohutus
HOIATUS: Enne seadme kasutamist
lugege läbi järgnevad hoiatused.
• Kasutage seda toodet ainult muru niitmiseks. Muude
toimingute tegemiseks toodet kasutada ei tohi.
• Kasutage isikukaitsevahendeid. Vt jaotist
Isikukaitsevahendid lk 109
.
• Veenduge, et teate, kuidas hädaolukorras mootorit
kiiresti seisata.
• Ärge käivitage mootorit suletud ruumis ega
tuleohtlike materjalide lähedal. Mootori heitgaasid on
kuumad ja võivad sisaldada sädemeid, mis võivad
tekitada tulekahju.
• Ärge kasutage toodet enne, kui lõiketera ja katted
on õigesti kinnitatud. Valesti kinnitatud lõiketera võib
lahti tulla ja inimesi vigastada.
• Veenduge, et lõiketera ei puutuks kokku esemetega
(nt kivide ja juurtega). See võib lõiketera kahjustada
ja põhjustada mootori võlli väändumist. Paindega
telg põhjustab tugevat vibratsiooni ja suurt lõiketera
lahtitulemise ohtu.
• Kui lõiketera puutub kokku mõne esemega või
esineb vibratsioon, peatage toode viivitamatult.
Lahutage süüteküünla süütejuhe. Kontrollige toodet
kahjustuste suhtes. Parandage kahjustused või
laske toodet remontida volitatud hooldustöökojas.
• Kui mootor töötab, ärge kinnitage mootori
pidurikäepidet käepidemele jäädavalt.
• Asetage toode stabiilsele ja tasasele pinnale ning
käivitage see. Veenduge, et lõiketera ei puutuks
vastu maad ega muid esemeid.
• Olge toote kasutamisel alati toote taga.
• Toote kasutamisel hoidke mõlema käega
käepidemest ja kõik toote rattad maas. Hoidke käed
ja jalad liikuvatest teradest eemal.
• Kui mootor on käivitatud, ärge kallutage toodet.
• Olge toote tagasisuunas tõmbamisel ettevaatlik.
• Kui mootor on käivitatud, ärge tõstke toodet. Kui
teil on vaja toodet tõsta, seisake esmalt mootor ja
lahutage süütejuhe süüteküünlast.
• Ärge kõndige toote kasutamise ajal tagurpidi.
• Seisake mootor, kui liigute alal, kus pole muru,
näiteks kruusast, kivist ja asfaldist teedel.
• Ärge lükake toodet joostes, kui mootor on käivitatud.
Toote kasutamise ajal kõndige.
• Enne lõikamiskõrguse muutmist seisake mootor.
Ärge tehke seadistusi, kui mootor töötab.
• Ärge laske toodet silmist, kui mootor töötab. Seisake
mootor ja veenduge, et lõikeosa ei pöörleks.
108 1906 - 004 - 30.03.2023
Ohutusjuhised kasutamisel
Isikukaitsevahendid
HOIATUS: Enne seadme kasutamist
lugege läbi järgnevad hoiatused.
• Isikukaitsevarustus ei välista täielikult kehavigastuste
ohtu, kuid vähendab õnnetusjuhtumi korral
kehavigastuse raskusastet. Õige varustuse
valimiseks pöörduge edasimüüja poole.
• Kui müratase ületab 85 dB, kandke kuulmiskaitseid.
• Kandke vastupidavaid saapaid või jalatseid, mis on
libisemiskindlad. Ärge kandke avatud jalatseid ega
olge paljajalu.
• Kandke tugevaid pikki pükse.
• Vajaduse korral kandke kaitsekindaid, näiteks
lõikeosa kinnitades, kontrollides või puhastades.
Toote ohutusseadised
HOIATUS: Enne toote kasutamist
lugege läbi järgmised hoiatused.
• Ärge kasutage toodet, mille ohutusseadmed on
kahjustatud või ei tööta korralikult.
• Kontrollige ohutusseadiseid regulaarselt. Kui
ohutusseadmed on kahjustatud või ei tööta
korralikult, pöörduge Husqvarnahooldustöökoja
poole.
• Ärge muutke ohutusseadmeid.
Lõikeosa katte kontrollimine
Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast
tingitud vigastuste ohtu.
• Kontrollige lõikeosa kahjustuste (nt pragude) suhtes.
Mootori pidurikäepideme kontrollimine (LC 551SP, LC
551VQ)
Mootori pidurikäepideme abil saab mootori seisata.
Mootori pidurikäepideme vabastamisel mootor seiskub.
• Käivitage mootor ja vabastage seejärel mootori
pidurikäepide. Kui mootor kolme sekundi jooksul ei
seisku, laste mootorpidurit reguleerida Husqvarna
volitatud hooldustöökojas. (Joon. 28)
Lõiketera piduriregulaatori ja käivitustõkesti kontrollimine
(LC 551VBP)
Lõiketera piduriregulaator seiskab ainult lõiketera,
mitte mootorit. Lõiketera piduriregulaatori vabastamisel
lõiketera seiskub.
1. Käivitage mootor.
2. Lükake lõiketera piduriregulaatorit juhtraua suunas.
Käivitustõkesti peatab liikumise.
3. Lükake käivitustõkesti välja.
4. Lükake lõiketera piduriregulaatorit juhtraua suunas.
Lõiketera hakkab pöörlema.
5. Vabastage lõiketera piduriregulaator. Kui mootor
kolme sekundi jooksul ei seisku, laste lõiketera
pidurit Husqvarna volitatud hooldustöökojas
reguleerida. (Joon. 29)
6. Veenduge, et käivitustõkesti liigub lähteasendisse.
Summuti
Summuti ülesandeks on hoida müratase võimalikult
madalal ja suunata mootori heitgaasid kasutajast
eemale.
Ärge kasutage seadet, kui summuti puudub või on
kahjustatud. Kahjustatud summuti tõstab mürataset ja
suurendab tulekahju ohtu.
HOIATUS: Seadme töötamise ajal
ja vahetult pärast töötamist ning mootori
tühikäigul töötamise ajal on summuti väga
kuum. Tulekahju vältimiseks olge tuleohtlike
materjalide ja/või aurude läheduses väga
ettevaatlik.
Summuti kontrollimine
• Kontrollige summutit regulaarselt ning veenduge, et
see oleks õigesti kinnitatud ja kahjustamata.
Ohutusnõuded kütuse käsitsemisel
HOIATUS: Enne seadme kasutamist
lugege läbi järgnevad hoiatused.
• Ärge käivitage toodet, kui toote pinnale on sattunud
kütust või mootoriõli. Eemaldage kütus/õli toote
pinnalt ja laske tootel kuivada.
• Kui kütus satub rõivastele, siis vahetage kohe riideid.
• Vältige kütuse sattumist nahale, see võib põhjustada
kehavigastusi. Kui kütus satub kehale, puhastage
piirkond seebi ja veega.
• Ärge käivitage toodet, kui mootor lekib. Kontrollige
regulaarselt mootori lekkekindlust.
• Olge kütuse käsitsemisel ettevaatlik. Kütus on
tuleohtlik ja kütuse aurud on plahvatusohtlikud ning
võivad põhjustada kehavigastusi või surma.
• Ärge hingake sisse kütuseaure, see võib põhjustada
kehavigastuse. Tagage piisav õhuvahetus.
• Ärge suitsetage kütuse ega mootori läheduses.
• Ärge asetage kuumi esemeid kütuse ega mootori
lähedusse.
• Ärge tankige kütust, kui mootor töötab.
• Enne tankimise alustamist veenduge, et mootor
oleks külm.
• Enne tankimise alustamist avage aeglaselt
kütusepaagi kork ja laske survel alaneda.
1906 - 004 - 30.03.2023
109
• Ärge tankige mootorit siseruumis. Ebapiisav
õhuvahetus võib põhjustada lämbumisest või
vingugaasimürgistusest tingitud kehavigastuse või
surma.
• Pingutage kütusepaagi korki korralikult. Pingutamata
kütusepaagi kork põhjustab tuleohtu.
• Enne käivitamist viige toode vähemalt 3 m
kaugusele kohast, kus toimus kütusepaagi täitmine.
• Ärge täitke kütusepaaki täielikult. Soojuse mõjul
kütus paisub. Jätke kütusepaagi ülaserva vaba
ruumi.
Ohutusjuhised hooldamisel
HOIATUS: Enne seadme kasutamist
lugege läbi järgnevad hoiatused.
• Mootori heitgaasid sisaldavad vingugaasi: lõhnatut,
mürgist ja väga ohtlikku gaasi. Ärge käivitage
mootorit siseruumis ega suletud alal.
• Enne toote hooldamist seisake mootor ja eemaldage
süüteküünla süütejuhe.
• Lõikeosa hooldamisel kandke kaitsekindaid.
Lõiketera on väga terav ja võib kergesti põhjustada
lõikevigastusi.
• Tootja heakskiiduta tarvikud ja muudatused toote
juurest võivad põhjustada tõsiseid kehavigastusi
või surma. Ärge muutke toodet. Kasutage tootja
heakskiidetud tarvikuid.
• Kui toodet regulaarselt ja õigesti ei hooldata,
suureneb oht, et toode saab kahjustada ja võib
kedagi vigastada.
• Hooldage toodet ainult selle kasutusjuhendi järgi.
Muid hooldustöid tuleb lasta teha Husqvarna
heakskiiduga hooldustöökojas.
• Laske toodet regulaarselt hooldada Husqvarna
heakskiiduga hooldustöökojas.
• Asendage kahjustatud, kulunud ja katkised osad.
Kokkupanek
Sissejuhatus
HOIATUS: Enne seadme
kokkupanemist lugege põhjalikult läbi
ohutust puudutav jaotis.
HOIATUS: Enne seadme
kokkupanemist eemaldage süüteküünala
juhe süüteküünla küljest.
Käepideme kokkupanek
1. Keerake lahti toote vasakul ja paremal küljel asuvad
alumised nupud. Veenduge, et plastseib asuks
käepideme kronsteini süvendis. (Joon. 30)
2. Paigaldage käepide, nii et see on vastavalt joonisele
ettepoole keeratud. (Joon. 31)
a) Veenduge, et plastseib asuks käepideme ja
käepidemekronsteini vahel.
b) Kinnitage käepide käepidemekronsteini külge.
3. Tõstke käepide üles. (Joon. 32)
4. Keerake nupud korralikult kinni. Käepideme kõrguse
reguleerimise teavet leiate jaotisest
Käepideme
kõrguse reguleerimine lk 110
.
5. Asetage juhtmed juhtmeklambritesse. Veenduge, et
juhtmed poleks keerdus. Kinnitage juhtmeklambrid
käepideme külge. (Joon. 33)
6. Kasutage juhtmehoidikut ja kinnitage juhtmed
käepidemeklambri külge. (Joon. 34)
Käepideme kõrguse reguleerimine
1. Keerake alumised hoovad lahti.
2. Liigutage nupud toote vasakul ja paremal küljel
olevatesse soonetesse. (Joon. 35)
3. Reguleerige käepideme kõrgus ühte kahest
võimalikust asendist.
4. Liigutage nuppe üles käepideme suunas, kuni need
peatuvad ja kostab klõpsatus. (Joon. 36)
5. Keerake nupud korralikult kinni.
Muruniiduki seadmine
transportasendisse
1. Eemaldage rohukogur.
2. Keerake alumised hoovad lahti.
3. Liigutage nupud toote vasakul ja paremal küljel
olevatesse soonetesse. (Joon. 35)
4. Keerake käepide ettepoole. (Joon. 37)
Toote seadmine tööasendisse
1. Tõstke käepide üles. (Joon. 32)
2. Liigutage nuppe üles käepideme suunas, kuni need
peatuvad ja kostab klõpsatus. (Joon. 36)
3. Keerake nupud korralikult kinni.
Rohukoguri kokkupanek
1. Kinnitage rohukoguri raam rohukoti külge nii, et koti
jäik osa jääb põhja. Hoidke raami käepidet rohukoti
peal. (Joon. 38)
2. Kinnitage rohukoguri raami allosa rohukoti allosa
külge. (Joon. 39)
a) Lükake rohukoguri raam soonde. Alustage
paremalt küljelt, nagu on näha joonisel, ja liikuge
vasakule.
110 1906 - 004 - 30.03.2023
3. Kui rohukoguri raami pole lihtne kinnitada, lööge
rohukoguri raami ettevaatlikult kummihaamriga.
Lööge rohukoguri raami tugevduste vahelt. (Joon.
40)
4. Kinnitage rohukott klambritega rohukoguri raami
külge. (Joon. 41)
5. Kergitage tagakaant.
6. Kinnitage rohukogur raami ülaservale.
7. Asetage rohukoguri alaosa muru
väljaviskekanalisse. (Joon. 42)
Multšikorgi (lisatarvik) kokkupanek
1. Kergitage tagakaant ja eemaldage rohukogur.
2. Asetage multšikork väljaviskekanalisse. (Joon. 43)
3. Asendage lõiketera multšimiskomplektis oleva
multšimisteraga. Vt jaotist
Lõiketera vahetamine lk
113
.
Muru niitmine ilma paigaldatud
rohukoguri või multšikorgita.
• Kergitage tagakaant ja eemaldage rohukogur.
• Kui seadmele on paigaldatud multšikork ja
multšimistera, eemaldage need.
• Enne seadme kasutamist sulgege tagumine kate.
Seadme töötamise ajal väljub lõigatud rohi tagumise
katte alt.
Töö
Sissejuhatus
HOIATUS: Enne seadme kasutamist
lugege põhjalikult läbi ohutust puudutav
jaotis.
Husqvarna Connect
Husqvarna Connect on mobiilsideseadmetele mõeldud
tasuta rakendus. Rakendus Husqvarna Connect annab
teie Husqvarna tootele lisafunktsionaalsuse:
• Täiendav tooteteave.
• Toote osade ja hoolduse alane teave ja abi.
Toote Husqvarna Connect kasutamise
alustamine
1. Laadige Husqvarna Connect rakendus oma
mobiilsideseadmesse.
2. Registreeruge Husqvarna Connect rakenduses.
3. Toote ühendamiseks ja registreerimiseks järgige
Husqvarna Connect rakenduse juhiseid.
Enne toote kasutamist
1. Lugege kasutusjuhend põhjalikult läbi, et kõik
juhised oleksid täiesti arusaadavad.
2. Veenduge, et lõikeosa oleks õigesti kinnitatud ja
reguleeritud. Vt jaotist
Lõikeosa kontrollimine lk 113
.
3. Täitke kütusepaak. Vt jaotist
Kütuse tankimine lk
111
.
4. Täitke õlipaak ja kontrollide õlitaset. Vt jaotist
Õlitaseme kontrollimine lk 114
.
Kütuse tankimine
Võimaluse korral kasutage keskkonnasäästlikku
bensiini/alkülaatbensiini. Kui keskkonnasäästlik või
alkülaatbensiin pole saadaval, kasutage kvaliteetset
pliivaba bensiini või pliibensiini, mille oktaaniarv on
vähemalt 90.
ETTEVAATUST: Ärge kasutage
bensiini, mille oktaaniarv on alla 90 RON (87
AKI). See võib seadet kahjustada.
1. Surve vabastamiseks avage kütusepaagi kork
aeglaselt.
2. Lisage kütust aeglaselt kütusenõust. Mahavalgumise
korral eemaldage osa kütust lapiga ja laske ülejäänul
ära kuivada. (Joon. 44)
3. Puhastage kütusepaagi korgi ümbrus.
4. Pingutage kütusepaagi korki korralikult. Pingutamata
kütusepaagi kork põhjustab tuleohtu.
5. Enne käivitamist viige toode vähemalt 3 m
kaugusele kohast, kus toimus kütusepaagi täitmine.
Lõikamiskõrguse reguleerimine
Lõikamiskõrgust saab seadistada kuuele erinevale
kõrgusele.
1. Lõikekõrguse suurendamiseks lükake lõikekõrguse
regulaatorit ratta suunas ja seejärel tagasisuunas.
2. Lõikekõrguse vähendamiseks lükake lõikekõrguse
regulaatorit ratta suunas ja seejärel edasisuunas.
(Joon. 45)
ETTEVAATUST: Ärge seadistage
lõikamiskõrgust liiga madalaks. Kui muru
pole tasane, võivad lõiketerad puutuda vastu
maad.
Toote käivitamine (LC 551VQ)
1. Veenduge, et süütejuhe ja süüteküünal oleksid
omavahel ühendatud.
2. Olge toote taga.
3. Hoidke mootori pidurikäepidet juhtraua vastas.
(Joon. 46)
4. Hoidke starteri nööri käepidet paremas käes.
1906 - 004 - 30.03.2023
111
5. Tõmmake starteri nööri väljasuunas, kuni tunnete
vastujõudu.
6. Tõmmake hooga, nii et mootor käivitub.
Seadme käivitamine (LC 551SP, LC
551VBP)
1. Veenduge, et süütejuhe ja süüteküünal oleksid
omavahel ühendatud.
2. Olge toote taga.
3. Reguleerige gaasihoovastikku.
a) Kui mootor on külm, seadke gaasihoovastik
õhuklapi asendisse. (Joon. 47)
b) Kui mootor on soe, ärge seadke
gaasihoovastikku õhuklapi asendisse.
4. Mudeli LC551SP korral hoidke mootori
pidurikäepidet juhtraua vastas. (Joon. 46)
5. Hoidke starteri nööri käepidet paremas käes.
6. Tõmmake starteri nööri väljasuunas, kuni tunnete
vastujõudu.
7. Tõmmake hooga, nii et mootor käivitub.
8. Seadke gaasilüliti täisgaasile.
9. Mudeli LC 551VBP korral tehke järgmist.
a) Vabastage käivitustõkesti.
b) Lõiketerade käivitamiseks lükake lõiketera
piduriregulaatorit juhtraua suunas.
Veo kasutamine ratastel
• Tõmmake veo käepidet juhtraua suunas. (Joon. 48)
• Mudelite LC 551VQ ja LC 551VBP korral tehke
järgmist. Reguleerige liikumiskiirust käepideme
vasakul küljel asuva kiiruseregulaatori abil.
Kiiruse suurendamiseks liigutage kiiruseregulaatorit
ettepoole ja vähendamiseks tahapoole. (Joon. 49)
• Enne seadme tagasisuunas tõmbamist vabastage
vedu ja lükake seadet umbes 10 cm edasisuunas.
• Veo vabastamiseks vabastage veo käepide näiteks
siis, kui lähenete takistusele.
Seadme seiskamine (LC 551SP, LC
551VQ)
• Veo peatamiseks vabastage veojõu käepide.
• Mootori seiskamiseks vabastage mootoripiduri
käepide.
(LC 551VBP) toote seiskamine
• Veo peatamiseks vabastage veojõu käepide.
• Mootori seiskamiseks liigutage gaasihoovastik
asendisse STOP.
Hea tulemuse saavutamiseks
• Kasutage vahedat lõiketera. Nüri tera annab
ebaühtlase tulemuse ja muru lõigatud osa muutub
kollaseks. Terav lõiketera on nüri teraga võrreldes
energiasäästlikum.
• Lõigake kuni pool muru pikkusest. Niitke kõigepealt
kõrgele reguleeritud lõikamiskõrgusega. Vaadake
tulemust ja seadistage lõikamiskõrgus soovitud
madalamale tasemele. Kui muru on väga pikk, sõitke
aeglaselt ja vajadusel niitke kaks korda.
• Niitke iga kord erinevas suunas, et ära hoida triipude
tekkimist murule.
• Hoidke lõikamiskate puhtana. Lõikamiskatte
siseküljele kogunevad rohujäägid ja mustus
võivad lõikamise tõhusust vähendada. Vt jaotist
Lõikekorpuse sisepinnapuhastamine lk 113
.
Hooldamine
Sissejuhatus
HOIATUS: Enne seadme hooldamist
lugege põhjalikult läbi ohutust puudutav
peatükk.
Seadme hooldamiseks ja remontimiseks on
vaja erioskusi. Tagame asjatundliku remondi- ja
hooldustöö. Kui edasimüüjal, kellelt toote ostsite,
pole hooldustöökoda, küsige neilt teavet lähima
hooldustöökoja kohta.
Lisateavet vt www.husqvarna.com.
Hooldusgraafik
ETTEVAATUST: Toote kallutamisel
veendu, et õhufilter oleks üleval, mitte vastu
maad. Mootori kahjustamise oht.
Hooldusintervallide arvutamisel on aluseks võetud
seadme igapäevane kasutamine. Intervallid muutuvad,
kui seadet igapäevaselt ei kasutata.
Tärniga (*) tähistatud hooldustööde kohta leiate juhised
peatükist
Toote ohutusseadised lk 109
.
Hooldus Iga päev Iga nädal Iga kuu
Tee üldkontroll X
Kontrolli õlitaset X
112 1906 - 004 - 30.03.2023
Hooldus Iga päev Iga nädal Iga kuu
Toote puhastamine X
Lõikevarustuse kontrollimine X
Lõikekorpuse kontrollimine * X
Mootori pidurikäepideme kontrollimine * LC 551SP, LC 551VQ X
Mootori piduriregulaatori kontrollimine * LC 551VBP X
Summuti kontrollimine * X
Süüteküünla kontrollimine X
Õlivahetus (esmalt pärast 5 töötundi, seejärel iga kord 50 töötunni järel
ja kord aastas)
X
Õhufiltri puhastamine või väljavahetamine X
Kütusesüsteemi kontrollimine X
Üldülevaatuse läbiviimine
• Veenduge, et kõik toote mutrid ja kruvid oleksid
korralikult kinni pingutatud.
Seadme puhastamine
• Puhastage plastosi puhta ja kuiva lapiga.
• Ärge puhastage seadet veega. Vesi võib pääseda
aku või mootori sisse ja põhjustada lühise või
kahjustada toodet.
• Ärge kasutage seadme puhastamiseks survepesurit.
• Ärge valage vett otse mootorile.
• Eemaldage lehed, muru ja pori harja abil.
• Eemaldage sidurikate, kasutage sidurikatte alt muru
eemaldamiseks harja. (LC551VBP)
Lõikekorpuse sisepinnapuhastamine
1. Tühjendage kütusepaak.
2. Asetage toode külili nii, et summuti jääb allapoole.
ETTEVAATUST: Kui toode on
asetatud selliselt, et õhufilter jääb
allapoole, võib mootor kahjustada saada.
3. Loputage lõikekorpuse sisepinda veega.
Lõikeosa kontrollimine
HOIATUS: Tahtmatu käivitamise
ärahoidmiseks eemaldage süüteküünlalt
süütejuhe.
HOIATUS: Lõikeosa hooldamisel
kandke kaitsekindaid. Lõiketera on väga
terav ja võib kergesti põhjustada
lõikevigastusi.
1. Kontrollige lõikeosa kahjustuste ja mõrade suhtes.
Kahjustatud lõikeosa tuleb alati välja vahetada.
2. Kontrollige, kas lõiketera on kahjustatud või nüri.
Märkus: Teritamise järel tuleb lõiketera
tasakaalustada. Lõiketera teritamine, asendamine
ja tasakaalustamine usaldage hooldustehnikule. Kui
toode põrkub vastu eset, mis põhjustab toote
seiskumise, vahetage välja kahjustatud lõiketera. Laske
hoolduskeskuses hinnata, kas tera saab teritada või
tuleb see välja vahetada.
Lõiketera vahetamine
1. Lukustage lõiketera mõne puuklotsiga. (Joon. 50)
2. Eemaldage lõiketera polt.
3. Eemaldage lõiketera.
4. Kontrollige, et lõiketera toel ja lõiketera poldil poleks
kahjustusi.
5. Kontrollige mootori võlli ja veenduge, et see poleks
väändunud.
6. Uue lõiketera kinnitamisel suunake nurgad
lõikekorpuse poole. (Joon. 51)
7. Veenduge, et lõiketera ja mootori võlli kese oleksid
kohakuti.
8. Lukustage lõiketera mõne puuklotsiga. (Joon. 52)
9. Kinnitage lõiketera.
a) Mudeli LC551SP, LC 551VQ korral kinnitage
vedruseib ning pingutage polti ja seibi
momendiga 70 Nm.
b) Mudeli LC 551VBP korral pingutage polte
pingutusmomendiga 50 Nm. (Joon. 53)
10. Keerake tera käega, veendumaks, et see pöörleb
vabalt.
1906 - 004 - 30.03.2023
113
HOIATUS: Kasutage tugevaid
kindaid. Lõiketera on väga terav ja võib
kergesti põhjustada lõikevigastusi.
11. Tera katsetamiseks käivitage toode. Kui tera
on valesti kinnitatud, siis toode vibreerib ja
niitmistulemus pole rahuldav.
Õlitaseme kontrollimine
ETTEVAATUST: Liiga madal õlitase
võib mootorit kahjustada. Enne toote
käivitamist kontrollige õlitaset.
1. Asetage toode tasasele pinnale.
2. Eemaldage õlipaagi kork koos selle küljes oleva
mõõtevardaga.
3. Puhastage mõõtevarras õlist.
4. Asetage mõõtevarras täies pikkuses õlipaaki.
Keerake õlipaagi kork tugevasti kinni, et saada
õlitasemest õige ülevaade.
5. Eemaldage mõõtevarras.
6. Vaadake mõõtevardalt õlitaset.
7. Kui õlitase on madal, lisage mootoriõli ja kontrollige
õlitaset uuesti.
(Joon. 54)
Märkus: Kasutage mahaminemise vältimiseks
lehtrit.
Mootoriõli vahetamine
HOIATUS: Vahetult pärast mootori
seiskumist on mootoriõli väga kuum. Enne
mootoriõli väljutamist laske mootoril maha
jahtuda. Kui mootoriõli satub nahale,
puhastage piirkond vee ja seebiga.
(Joon. 55)
1. Eemaldage süüteküünlalt süütejuhe.
2. Eemaldage õlipaagi kork.
3. Tühjendage mootoriõli.
a) Õli tühjenduskorgiga mudelite puhul: Asetage õli
tühjenduskorgi alla mõni mahuti, kuhu mootoriõli
saaks valguda.
b) Mudelite puhul, millel pole õli tühjenduskorki
või kui anumat pole võimalik õli tühjenduskorgi
alla panna: Kasutage mootoriõli õlipaagist
väljalaskmiseks õlipumpa (lisatarvik).
4. Lisage uus mootoriõli, mille tüüpi on soovitatud
jaotises
Tehnilised andmed lk 115
.
5. Kontrollige õlitaset. Vt jaotist
Õlitaseme kontrollimine
lk 114
.
Mootoriõli lisamine ja vahetamine
• Teavet mootoriõli lisamise ja vahetamise kohta
lugege mootori kasutusjuhendist.
Õhufiltri puhastamine ja vahetamine
(LC 5551SP, LC 551VBP)
• Teavet õhufiltri puhastamise ja vahetamise kohta
lugege mootori kasutusjuhendist.
Toote (LC 551VQ) õhufiltri
eemaldamine ja paigaldamine
HOIATUS: Kasutage kaitsekindaid.
1. Avage klambrid õhufiltri kattel.
2. Eemaldage mootorilt ettevaatlikult õhufiltri kate (A).
3. Eemaldage õhufilter (B) ja vahtfilter (C). (Joon. 56)
4. Veenduge, et õhufiltril poleks kahjustusi. Vahetage
kahjustatud õhufilter välja.
5. Puhastage ja kontrollige õhufiltrit. Vt jaotist
Õhufiltri
puhastamine (LC 551VQ) lk 114
.
6. Paigaldage vastupidises järjestuses.
Õhufiltri puhastamine (LC 551VQ)
ETTEVAATUST: Ärge käivitage
mootorit, kui õhufilter puudub või on
määrdunud.
ETTEVAATUST: Kui õhufilter ei
lähe täielikult puhtaks või on kahjustatud,
vahetage see välja. Defektne õhufilter
kahjustab mootorit.
1. Vajutage lukustussakke (A), eemaldage õhufiltri kate
(B) ja eemaldage õhufilter (C). (Joon. 57)
2. Koputage õhufiltrit vastu kõva pinda või puhuge
suruõhku puhta õhu poolelt läbi õhufiltri.
ETTEVAATUST: Ärge kasutage
mustuse eemaldamiseks harja, kuna see
lükkab mustuse õhufiltri sisse.
3. Puhastage õhufiltri hoidik (D) ja õhufiltri kate niiske
riidelapiga.
ETTEVAATUST: Veenduge, et
õhukanalisse (E) ei satuks mustust.
4. Paigaldage õhufilter. Veenduge, et õhufilter liibuks
tihedalt vastu õhufiltri hoidikut.
5. Paigaldage õhufiltri kate, asetades esmalt oma
kohale alumised sakid.
114 1906 - 004 - 30.03.2023
Süüteküünla kontrollimine
ETTEVAATUST: Kasutage alati
soovitatud tüüpi süüteküünalt. Vale tüüpi
süüteküünal võib toodet kahjustada.
• Kontrollige süüteküünalt, kui mootori võimsus on
madal, mootor ei käivitu kergesti või ei tööta
tühikäigul korralikult.
• Süüteküünla elektroodidele võõrainete kogunemise
ohu vähendamiseks täitke järgmisi juhiseid.
a) Veenduge, et tühikäigu pöörete arv on õigesti
seadistatud.
b) Veenduge, et kütusesegu oleks õige.
c) Veenduge, et õhufilter oleks puhas.
• Kui süüteküünal on määrdunud, puhastage see ja
kontrollige, kas elektroodide vahe on õige, vt jaotist
Tehnilised andmed lk 115
. (Joon. 58)
• Vajaduse korral vahetage süüteküünal välja.
Kütusesüsteemi kontrollimine
• Kontrollige kütusepaagi korki ja selle tihendit
kahjustuste suhtes.
• Kontrollige kütusevoolikut lekete suhtes. Kahjustatud
kütusevoolik laske hooldustöökojas välja vahetada.
Kiiruseregulaatori ja gaasihoovastiku
reguleerimine
Kiiruseregulaator reguleerib liikumiskiirust.
Gaasihoovastiku juhtnupp reguleerib mootori kiirust.
ETTEVAATUST: Ärge reguleerige
kiiruseregulaatorit, kui mootor töötab.
1. Liikumiskiiruse reguleerimiseks keerake
reguleerimiskruvi (A), et reguleerida juhtmehülsi
pikkust. Liikumiskiiruse suurendamiseks muutke
juhtmehülss lühemaks.
2. Kui õhuklapi asendit või seiskamisasendit ei saa
rakendada, reguleerige mootori kiirust. Keerake
reguleerimiskruvi (B). (Joon. 59)
Transportimine, hoiulepanek ja utiliseerimine
Transportimine ja hoiustamine
• Toote ja kütuse transportimisel ning hoiustamisel
veenduge, et puuduvad lekked ja aurud.
Elektriseadmetest või boileritest pärit sädemed ja
lahtine leek võivad põhjustada tulekahju.
• Kütuse transportimiseks ja hoiustamiseks kasutage
heakskiidetud mahuteid.
• Toote pikaks ajaks hoiule panemisel tühjendage
eelnevalt kütusepaak. Kõrvaldage kütus spetsiaalses
jäätmejaamas.
• Transportimisel kinnitage toode ohutult, et ära hoida
kahjustusi ja õnnetusi.
• Hoidke toodet lukustatud kohas, kus sellele ei pääse
juurde lapsed ega volitamata isikud.
• Hoidke toodet kuivas kohas, mis ei külmu.
Kõrvaldamine
• Järgige kohalikke jäätmekäitluseeskirju ja kehtivaid
seadusi.
• Kemikaalid (nt mootoriõli ja kütus) kõrvaldage
hoolduskeskuses või spetsiaalses jäätmejaamas.
• Kui toodet enam ei kasutata, toimetage see
Husqvarna edasimüüjale või kõrvaldage see
taaskasutuskeskuses.
Tehnilised andmed
LC551SP LC 551VBP LC 551VQ
Mootor
Kaubamärk Kawasaki Kawasaki Husqvarna
Mudel FJ180V FJ180V HS 166AP
Mootori tüüp
Ühesilindriline, nelja-
taktiline, sundõhkja-
hutus, OHV
Ühesilindriline, nelja-
taktiline, sundõhkja-
hutus, OHV
Ühesilindriline, nelja-
taktiline, sundõhkja-
hutus, OHV
Silindrimaht, cm
3
179 179 166
Kiirus, p/min 2800 2800 2800
1906 - 004 - 30.03.2023 115
LC551SP LC 551VBP LC 551VQ
Mootori nimivõimsus, kW
36
2,9 2,9 2,7
Süütesüsteem
Süüteküünal NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Elektroodi vahe, mm 0,6–0,8 0,6–0,8 0,7–0,8
Kütuse- ja määrimissüsteem
Mootori määrimistüüp Surve õlifiltriga Surve õlifiltriga Pritse
Kütusepaagi maht, l 1,9 1,9 1,5
Õlipaagi maht, liitrit 0,7 0,7 0,5
Mootoriõli
37
Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Kaal
Tühjade paakidega, kg 48,5 52,5 51,0
Müratasemed
38
Helivõimsuse tase, mõõdetud dB(A) 97 96 97
Helivõimsuse tase, garanteeritud L
WA
dB(A) 98 98 98
Helitasemed
39
Helirõhutase kasutaja kõrva juures, dB(A) 87 84 86
Vibratsioonitase
40
Käepide, m/s
2
4,5 4,5 3,2
Lõikeosa
Lõikekõrgus, mm 26–74 26–74 26–74
Lõikelaius, mm 510 510 510
Lõiketera Kogur Kogur Kogur
Tootenumber 5875908-10 5821494-10 5875908-10
Rohukoguri maht, l 65 65 65
Ajam
Kiirus, km/h 4,1 2,8–5 2,8-5
36
Mootori näidatud võimsusklass on vastava mootorimudeli järgi toodetud tüüpmootori keskmine netovõimsus
(kindla pöörete arvu juures), mõõdetud vastavalt SAE standardile J1349/ISO1585. Masstoodangust tulnud
mootoritel võib see väärtus pisut erineda. Tootele paigaldatud mootori tegelik võimsus oleneb töökiirusest,
keskkonnatingimustest ja muudest teguritest.
37
Kui kasutakse SAE-30 õli madalamal temperatuuril kui +5 °C, siis on oht, et see ei määri mootorit piisavalt.
See võib kahjustada mootorit. Vt jaotisest
Mootoriõli vahetamine lk 114
, milline on õige õli madalal tempera-
tuuril.
38
Müraemissioon ümbritsevasse keskkonda, mõõdetud helivõimsuse tasemena (L
WA
) vastavalt EÜ direktiivile
2000/14/EÜ
39
Müra rõhutase standardi EN ISO 5395 järgi. Mürarõhutaseme kohta toodud andmete statistiline dispersioon
(standardhälve) on 1,2 dB(A).
40
Vibratsioonitase standardi ISO 5395 järgi. Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline
dispersioon (standardhälve) on 0,2 m/s
2
.
116 1906 - 004 - 30.03.2023
Vastavusdeklaratsioon
EÜ vastavusdeklaratsioon
Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: +46
3614 6500, kinnitab ainuvastutusel, et toode:
Kirjeldus Muruniiduk
Kaubamärk Husqvarna
Tüüp/mudel LC 551SP, LC 551VBP, LC 551VQ
Identifitseerimine Seerianumbrid alates 2022. aastast
vastab täielikult järgmistele EÜ direktiividele ja
määrustele:
Määrus Kirjeldus
2006/42/EÜ „masinadirektiiv“
2014/30/EL „elektromagnetilise ühilduvuse direktiiv”
2000/14/EÜ „seadmete müra kohta käiv direktiiv”
2011/65/EL „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv“
ja et kohalduvad järgmised standardid ja/või tehnilised
spetsifikatsioonid: EN ISO 5395-1:2013/A1:2018,
EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO
14982:2009, EN IEC 63000:2018
Teavitatud asutus: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Sweden kinnitab vastavust nõukogu direktiivile
2000/14/EÜ, vastavushindamise menetlus: lisa VI.
Lisateavet mürataseme kohta vt
Tehnilised andmed lk
115
.
Huskvarna, 2022-09-29
Claes Losdal, aiandustoodete arendusdirektor,
Husqvarna AB
Tehnilise dokumentatsiooni eest vastutaja
1906 - 004 - 30.03.2023 117
Sisällys
Johdanto..................................................................... 118
Turvallisuus.................................................................119
Asentaminen...............................................................122
Käyttö..........................................................................123
Huolto......................................................................... 124
Kuljettaminen, säilyttäminen ja hävittäminen..............127
Tekniset tiedot............................................................ 128
Vaatimustenmukaisuusvakuutus................................ 130
Johdanto
Tuotekuvaus
Tuote on kävellen ohjattava ja pyörivä ruohonleikkuri.
Leikattu ruoho kerätään ruohonkerääjään. Voit ottaa
ruohon taakseheittotoiminnon käyttöön irrottamalla
ruohonkerääjän. Voit tehdä ruohon leikkuujätteestä
lannoitetta liittämällä ruohonleikkuriin silppurin
(lisävaruste).
Käyttötarkoitus
Käytä laitetta ruohon leikkuuseen. Älä käytä laitetta
muihin tehtäviin.
Tuotteen kuvaus
(Kuva 1)
1. Moottorin jarrukahva
2. Kahva/kahvasto
3. Nopeuden säätö
4. Vetojärjestelmän sanka
5. Käynnistysnarun kahva
6. Ruohonkerääjä
7. Kahvan korkeuden säätö
8. Leikkuukorkeuden säädin
9. Mittatikku/öljysäiliö
10. Leikkuusuojus
11. Äänenvaimennin
12. Sytytystulppa
13. Ilmansuodatin
14. Polttoainesäiliö
15. Takasuojus
16. Käyttöohje
Tuotteen kuvaus
(Kuva 2)
1. Kahva/kahvasto
2. Teräjarrun kytkin (LC 551VBP)
3. Nopeuden säädin / kaasuliipaisin (LC 551VBP)
4. Vetojärjestelmän sanka (LC 551VBP)
5. Käynnistyksenesto (LC 551VBP)
6. Käynnistysnarun kahva
7. Ruohonkerääjä
8. Kahvan korkeuden säätö
9. Leikkuukorkeuden säädin
10. Mittatikku/öljysäiliö
11. Leikkuusuojus
12. Äänenvaimennin
13. Sytytystulppa
14. Ilmansuodatin
15. Polttoainesäiliö
16. Takasuojus
17. Moottorin jarrukahva (LC551SP)
18. Kaasuliipaisin (LC551SP)
19. Vetojärjestelmän sanka (LC551SP)
20. Käyttöohje
Tuotteen symbolit
(Kuva 3)
Huolimaton tai virheellinen käyttö
voi aiheuttaa käyttäjälle tai sivullisille
vammoja tai kuoleman.
(Kuva 4)
Lue käyttöohje huolellisesti ja varmista,
että ymmärrät sen sisällön, ennen kuin
alat käyttää tuotetta.
(Kuva 5)
Pidä sivulliset ja eläimet turvallisen
välimatkan päässä työalueesta.
(Kuva 6)
Pysäytä moottori ja poista sytytysjohto
ennen korjaus- tai huoltotöitä.
(Kuva 7)
Öljy
(Kuva 8)
Nopea
(Kuva 9)
Hidas
(Kuva 10)
Moottorin sammuttaminen
118 1906 - 004 - 30.03.2023
(Kuva 11)
Rikastin
(Kuva 12)
Teräkytkin
(Kuva 13)
Varo sinkoutuvia esineitä ja kimmokkeita.
(Kuva 14)
Pidä kädet ja jalat poissa pyörivän terän
läheisyydestä.
(Kuva 15)
Pidä kädet ja jalat poissa pyörivien osien
läheisyydestä.
(Kuva 16)
Tämä tuote täyttää sovellettavien EU-
direktiivien vaatimukset.
(Kuva 17)
Tämä tuote täyttää sovellettavien UK-
säädösten vaatimukset.
(Kuva 18)
Melupäästöt ympäristöön -tarra EU:n ja
Yhdistyneen kuningaskunnan direktiivien
ja säädösten mukaisesti sekä Uuden
Etelä-Walesin "Protection of the
Environment Operations (Noise Control)
Regulation 2017" -asetuksen mukaisesti.
Tuotteen taattu äänentehotaso on
määritelty kohdassa
Tekniset tiedot sivulla
128
ja arvokilvessä.
(Kuva 19)
Moottorin pakokaasut sisältävät
hiilimonoksidia, joka on hajuton,
myrkyllinen ja erittäin vaarallinen kaasu.
Älä käytä tuotetta sisällä tai suljetussa
tilassa.
(Kuva 20)
Älä käytä tuotetta sisällä tai suljetussa
tilassa.
(Kuva 21)
Räjähdysvaara.
(Kuva 22)
Kuuma pinta
(Kuva 23)
Moottori toimitetaan ilman öljyä.
(Kuva 24)
Täytä öljyllä, ennen kuin käytät tuotetta.
(Kuva 25)
Älä käytä E85-polttoaineita.
(Kuva 26)
Pidä tuote poissa lasten ulottuvilta.
(Kuva 27)
Skannattava koodi.
Huomautus: Muut tuotteessa olevat symbolit
ja tarrat viittaavat markkinakohtaisiin lakisääteisiin
vaatimuksiin.
Euro V -päästöt
VAROITUS: Moottorin muokkaaminen
mitätöi tuotteen EU-tyyppihyväksynnän.
Tuotevastuu
Tuotevastuulain mukaisesti emme ole vastuussa
tuotteen aiheuttamasta vaurioista, jos
• tuote on korjattu virheellisesti
• tuotteen korjaamiseen on käytetty muita kuin
valmistajan omia tai sen hyväksymiä osia
• tuotteessa on muu kuin valmistajan oma tai sen
hyväksymä lisävaruste
• tuotetta ei ole korjattu valtuutetussa huoltopisteessä
tai hyväksytyllä asiantuntijalla.
Turvallisuus
Turvallisuusmääritelmät
Varoituksia, huomioita ja huomautuksia käytetään, kun
jotakin käyttöohjeen osaa halutaan erityisesti korostaa.
VAROITUS: Tätä käytetään, jos
käyttöohjeen noudattamatta jättämisestä voi
seurata käyttäjän tai sivullisen vamma tai
kuolema.
HUOMAUTUS: Tätä käytetään, jos
käyttöohjeen noudattamatta jättämisestä voi
seurata koneen, muiden materiaalien tai
ympäristön vaurioituminen.
Huomautus: Tätä käytetään tietyissä tilanteissa
tarvittavien lisätietojen antamiseen.
Yleiset turvaohjeet
VAROITUS: Lue seuraavat
varoitusohjeet ennen laitteen käyttämistä.
• Tämä laite on vaarallinen, jos sitä käytetään
huolimattomasti tai virheellisesti. Turvaohjeiden
noudattamatta jättäminen voi aiheuttaa vammoja tai
kuoleman.
• Laite muodostaa käytön aikana sähkömagneettisen
kentän. Kenttä saattaa joissakin olosuhteissa
häiritä aktiivisten tai passiivisten lääketieteellisten
implanttien toimintaa. Vakavien tai
hengenvaarallisten tapaturmien ehkäisemiseksi
kehotamme lääketieteellisiä implantteja käyttäviä
henkilöitä neuvottelemaan lääkärin ja
1906 - 004 - 30.03.2023
119
lääketieteellisen implantin valmistajan kanssa ennen
laitteen käyttämistä.
• Ole aina varovainen ja käytä tervettä järkeä.
Jos et ole varma, miten laitetta käytetään
erityistilanteessa, sammuta laite ja ota yhteys
Husqvarna-jälleenmyyjään, ennen kuin jatkat.
• Muista, että käyttäjä on vastuussa muille ihmisille tai
heidän omaisuudelleen aiheutuvista vahingoista.
• Pidä laite puhtaana. Varmista, että tuotteen merkit ja
tarrat ovat luettavissa.
• Älä anna kenenkään käyttää konetta, ellet ole
varma, että käyttäjä on lukenut käyttöohjekirjan ja
ymmärtänyt siinä annetut ohjeet.
• Älä anna lasten käyttää laitetta.
• Pidä lapset poissa työskentelyalueelta. Vastuullisen
aikuisen on oltava aina paikalla.
• Älä anna kenenkään sellaisen henkilön käyttää
laitetta, joka ei tunne ohjeita.
• Valvo aina laitetta käyttävää henkilöä, jonka fyysiset
tai psyykkiset taidot ovat heikentyneet. Vastuullisen
aikuisen on oltava aina paikalla.
• Älä käytä laitetta ollessasi väsynyt tai sairas tai jos
olet alkoholin, huumaavien aineiden tai lääkkeiden
vaikutuksen alaisena. Niillä on negatiivinen vaikutus
näkökykyysi, vireyteesi, harkintakykyysi ja kehosi
hallintaan.
• Älä käytä konetta, jos se on viallinen.
• Älä tee koneeseen muutoksia tai käytä konetta,
mikäli epäilet jonkun muun muuttaneen sitä.
• Älä tee muutoksia moottorin käyntinopeuden
hallintaan.
Työalueen turvallisuus
VAROITUS: Lue seuraavat
varoitusohjeet ennen koneen käyttämistä.
• Poista työskentelyalueelta oksat, risut ja kivet ennen
tuotteen käyttämistä.
• Terävarustukseen osuvat esineet sinkoutuvat
edelleen ja voivat siten aiheuttaa vahinkoa ihmisille
ja esineille. Pidä sivulliset ja eläimet turvallisen
välimatkan päässä tuotteesta.
• Älä koskaan käytä tuotetta huonolla säällä
esimerkiksi sumussa, sateessa, kovassa tuulessa,
ankarassa pakkasessa tai ukkosella. Tuotteen
käyttäminen huonolla säällä tai kosteissa tai märissä
olosuhteissa on raskasta. Huono sää voi aiheuttaa
vaaratilanteita, kuten liukastumisvaaran.
• Varo henkilöitä, esineitä ja tilanteita, jotka voivat
estää tuotteen turvallisen käytön.
• Varo esteitä, kuten juuria, kiviä, risuja, kuoppia ja
ojia. Pitkän ruohon seassa voi olla esteitä.
• Ruohon leikkaaminen rinteissä voi olla vaarallista.
Älä käytä tuotetta rinteessä, jonka kaltevuus on yli
15°.
• Käytä tuotetta sivusuunnassa rinteeseen nähden.
Älä käytä tuotetta pystysuunnassa.
• Ole varovainen lähestyessäsi piilossa olevia kulmia
ja esineitä, jotka estävät näkyvyyden.
Työturvallisuus
VAROITUS: Lue seuraavat
varoitusohjeet ennen laitteen käyttämistä.
• Käytä tätä tuotetta ainoastaan nurmikoiden
leikkaamiseen. Tuotteita ei saa käyttää muihin
käyttötarkoituksiin.
• Käytä henkilökohtaisia suojavarusteita. Katso
Henkilökohtainen suojavarustus sivulla 121
.
• Opettele pysäyttämään moottori nopeasti
hätätilassa.
• Älä koskaan käynnistä moottoria suljetussa tilassa
tai lähellä herkästi syttyviä materiaaleja. Moottorin
pakokaasu on kuumaa ja se voi sisältää kipinöitä,
jotka voivat aiheuttaa tulipalon.
• Älä käytä tuotetta, ellei sen terää ja kaikkia suojuksia
ole kiinnitetty asianmukaisesti. Virheellisesti
kiinnitetty terä saattaa irrota ja aiheuttaa
henkilövahinkoja.
• Varmista, ettei terä osu kiviin ja juuriin. Tämä
voi vaurioittaa terää, ja kampiakseli voi vääntyä.
Vääntynyt akseli aiheuttaa voimakasta tärinää.
Tällöin on erittäin suuri riski, että terä irtoaa.
• Jos terä osuu esineeseen tai alkaa täristä,
pysäytä tuote välittömästi. Irrota sytytyskaapeli
sytytystulpasta. Tarkista tuote vaurioiden varalta.
Korjaa vauriot tai teetä korjaustyöt valtuutetussa
huoltoliikkeessä.
• Älä koskaan liitä moottorin jarrukahvaa pysyvästi
kahvaan moottoria käynnistettäessä.
• Aseta tuote kiinteälle, tasaiselle alustalle ja käynnistä
se. Varmista, ettei terä pääse osumaan maahan tai
mihinkään esineeseen.
• Ole aina tuotteen takana käyttäessäsi sitä.
• Pidä kaikki renkaat maassa ja molemmat kätesi
työntöaisalla käyttäessäsi tuotetta. Pidä kätesi ja
jalkasi poissa pyörivien terien läheisyydestä.
• Älä kallista tuotetta moottorin käynnistyksen aikana.
• Ole varovainen vetäessäsi tuotetta taaksepäin.
• Älä koskaan nosta tuotetta moottorin käynnistyksen
aikana. Jos tuotetta täytyy nostaa, sammuta ensin
moottori ja irrota sytytyskaapeli sytytystulpasta.
• Älä kävele taaksepäin käyttäessäsi tuotetta.
• Sammuta moottori, kun siirrät tuotteen ruohottoman
alueen yli, esimerkiksi ylittäessäsi sora-, kivi- tai
asfalttipolkuja.
• Älä juokse tuotteen kanssa, kun moottoria
käynnistetään. Kävele aina, kun käytät tuotetta.
• Sammuta moottori ennen kuin muutat
leikkuukorkeutta. Älä koskaan tee säätöjä moottorin
käydessä.
• Älä koskaan jätä laitetta ilman valvontaa moottorin
käydessä. Sammuta moottori ja varmista, ettei
terävarustus pyöri.
120 1906 - 004 - 30.03.2023
Turvallisuusohjeet käyttöä varten
Henkilökohtainen suojavarustus
VAROITUS: Lue seuraavat
varoitusohjeet ennen koneen käyttämistä.
• Henkilökohtaiset suojavarusteet eivät poista
tapaturmien vaaraa, mutta ne lieventävät vammoja
onnettomuustilanteessa. Anna jälleenmyyjän auttaa
oikeiden varusteiden valinnassa.
• Käytä kuulonsuojaimia, kun melutaso on yli 85dB.
• Käytä kestäviä luistamattomia saappaita tai kenkiä.
Älä käytä avonaisia jalkineita tai kulje paljain jaloin.
• Käytä vahvakankaisia, pitkiä housuja.
• Käytä suojakäsineitä tarvittaessa, esimerkiksi
terävarustuksen asennuksen, tarkastuksen ja
puhdistuksen aikana.
Tuotteen turvalaitteet
VAROITUS: Lue seuraavat varoitukset
ennen tuotteen käyttöä.
• Älä käytä tuotetta vahingoittuneiden tai viallisten
turvalaitteiden kanssa.
• Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteet
ovat vahingoittuneet tai eivät toimi oikein, ota yhteys
Husqvarna-huoltoliikkeeseen.
• Älä tee muutoksia turvalaitteisiin.
Leikkuusuojuksen tarkistaminen
Leikkuusuojus vähentää laitteen tärinää ja terän
aiheuttamaa tapaturmavaaraa.
• Tarkista leikkuusuojus vaurioiden, kuten halkeamien,
varalta.
Moottorin jarrukahvan tarkistaminen (LC 551SP, LC
551VQ)
Moottorin jarrukahva pysäyttää moottorin. Kun moottorin
jarrukahva vapautetaan, moottori pysähtyy.
• Käynnistä moottori ja vapauta sitten moottorin
jarrukahva. Jos moottori ei pysähdy kolmessa
sekunnissa, pyydä valtuutettua Husqvarna-
huoltoliikettä säätämään moottorijarrua. (Kuva 28)
Teräjarrun kytkimen ja käynnistykseneston
tarkistaminen (LC 551VBP)
Teräjarrun kytkin pysäyttää vain terän, ei moottoria. Kun
teräjarrun kytkin vapautetaan, terä pysähtyy.
1. Käynnistä moottori.
2. Työnnä teräjarrun kytkintä kahvaston suuntaan.
Käynnistyksenesto pysäyttää liikkeen.
3. Työnnä käynnistyksenesto ulos.
4. Työnnä teräjarrun kytkintä kahvaston suuntaan. Terä
alkaa pyöriä.
5. Vapauta teräjarrun kytkin. Jos terä ei
pysähdy kolmessa sekunnissa, pyydä valtuutettua
Husqvarna-huoltoliikettä säätämään teräjarrua.
(Kuva 29)
6. Varmista, että käynnistyksenesto palaa
alkuasentoonsa.
Äänenvaimennin
Äänenvaimennin pitää äänitason mahdollisimman
alhaisena ja ohjaa moottorin pakokaasut käyttäjästä
poispäin.
Älä käytä konetta, jos äänenvaimennin on vaurioitunut
tai puuttuu kokonaan. Viallinen äänenvaimennin
suurentaa melutasoa ja tulipalon vaaraa.
VAROITUS: Äänenvaimennin on
erittäin kuuma käytön aikana, heti
käytön jälkeen ja moottorin käydessä
joutokäyntinopeudella. Ole varovainen
syttyvien materiaalien ja/tai kaasujen
lähistöllä, jotta et aiheuta tulipaloa.
Äänenvaimentimen tarkistaminen
• Tarkista äänenvaimennin säännöllisesti vaurioiden
varalta ja varmista, että se on kiinnitetty oikein.
Polttoaineturvallisuus
VAROITUS: Lue seuraavat
varoitusohjeet ennen koneen käyttämistä.
• Älä käynnistä laitetta, jos sen päällä on polttoainetta
tai moottoriöljyä. Poista ylimääräinen polttoaine tai
öljy ja anna laitteen kuivua.
• Jos olet läikyttänyt polttoainetta vaatteillesi, vaihda
vaatteet heti.
• Varo, ettei iholle pääse polttoainetta, sillä se voi
aiheuttaa vamman. Jos ihollesi joutuu polttoainetta,
pese se pois vedellä ja saippualla.
• Älä käynnistä laitetta, jos moottori vuotaa. Tarkista
moottori säännöllisesti vuotojen varalta.
• Käsittele polttoainetta varoen. Polttoaine on syttyvää
ja kaasut ovat räjähdysherkkiä, mikä voi aiheuttaa
tapaturman tai kuoleman.
• Älä hengitä polttoainehöyryjä, sillä ne voivat
aiheuttaa vamman. Varmista, että ilmanvirtaus on
riittävä.
• Älä tupakoi polttoaineen tai moottorin lähistöllä.
• Älä sijoita lämpimiä esineitä polttoaineen tai
moottorin lähelle.
• Älä lisää polttoainetta, kun moottori on käynnissä.
• Varmista ennen polttoaineen lisäämistä, että
moottori on jäähtynyt.
1906 - 004 - 30.03.2023
121
• Ennen kuin lisäät polttoainetta, avaa
polttoainesäiliön korkki hitaasti ja vapauta paine
varovasti.
• Älä lisää polttoainetta moottoriin sisätilassa. Jos
ilmanvirtaus ei ole riittävä, tukehtuminen tai
hiilimonoksidin hengittäminen voi aiheuttaa vamman
tai kuoleman.
• Kiristä polttoainesäiliön korkki tiukasti.
Polttoainesäiliön korkin riittämätön kiristys aiheuttaa
tulipalovaaran.
• Siirrä laite ennen käynnistystä vähintään 3 metrin
päähän paikasta, jossa lisäsit polttoainetta.
• Älä täytä polttoainesäiliötä täyteen. Kuumuus saa
polttoaineen laajenemaan. Jätä polttoainesäiliön
päälle tyhjää tilaa.
Turvaohjeet huoltoa varten
VAROITUS: Lue seuraavat
varoitusohjeet ennen koneen käyttämistä.
• Moottorin pakokaasut sisältävät hiilimonoksidia, joka
on hajuton, myrkyllinen ja erittäin vaarallinen kaasu.
Älä käynnistä moottoria sisällä tai suljetuissa tiloissa.
• Jos tuotetta täytyy huoltaa, sammuta ensin moottori
ja irrota sytytyskaapeli sytytystulpasta.
• Käytä suojakäsineitä huoltaessasi terävarustusta.
Terä on erittäin terävä ja aiheuttaa helposti haavoja.
• Lisävarusteet ja muut kuin valmistajan hyväksymät
muutokset tuotteeseen voivat aiheuttaa vakavan
vamman tai kuoleman. Älä tee tuotteeseen
muutoksia. Käytä vain valmistajan hyväksymiä
lisävarusteita.
• Jos tuotetta ei ole huollettu asianmukaisesti
ja säännöllisesti, tapaturmien ja tuotteen
vaurioitumisen vaara kasvaa.
• Huolla tuote ainoastaan käyttöohjekirjassa
annettujen ohjeiden mukaisesti. Kaikki muut
huoltotoimet on tehtävä valtuutetussa Husqvarna-
huoltoliikkeessä.
• Anna valtuutetun Husqvarna-huoltoliikkeen huoltaa
tuote säännöllisesti.
• Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat.
Asentaminen
Johdanto
VAROITUS: Ennen kuin asennat
laitteen, lue turvallisuutta käsittelevä luku
niin, että ymmärrät sen sisällön.
VAROITUS: Irrota sytytystulpan johto
sytytystulpasta ennen laitteen asentamista.
Kahvan asentaminen
1. Irrota alemmat nupit tuotteen vasemmalla ja oikealla
sivulla. Varmista, että muovinen aluslevy on kahvan
kiinnikkeen syvennyksessä. (Kuva 30)
2. Asenna kahva kuvan mukaisesti eteenpäin
käännettynä. (Kuva 31)
a) Varmista, että muovinen aluslevy on kahvan ja
kahvan kiinnikkeen välissä.
b) Liitä kahva kahvan kiinnikkeeseen.
3. Nosta kahva ylös. (Kuva 32)
4. Kiristä nupit huolellisesti. Kahvan korkeuden
säätäminen. Katso
Kahvan korkeuden säätäminen
sivulla 122
.
5. Aseta vaijerit kaapelikiinnikkeisiin. Varmista, että
vaijerit eivät ole vääntyneet. Kiinnitä kaapelin
kiinnikkeet kahvaan. (Kuva 33)
6. Kiinnitä kaapelit kahvan kiinnikkeeseen nippusiteillä.
(Kuva 34)
Kahvan korkeuden säätäminen
1. Irrota alemmat nupit.
2. Liu'uta nupit urien alaosaan laitteen molemmin
puolin. (Kuva 35)
3. Aseta kahvan korkeus jompaankumpaan
käytettävissä olevista asennoista.
4. Liu'uta nuppeja ylöspäin kahvastoa kohti, kunnes ne
pysähtyvät ja kuulet naksahduksen. (Kuva 36)
5. Kiristä nupit huolellisesti.
Tuotteen asettaminen kuljetusasentoon
1. Irrota ruohonkerääjä.
2. Irrota alemmat nupit.
3. Liu'uta nupit urien alaosaan laitteen molemmin
puolin. (Kuva 35)
4. Taita kahva eteen. (Kuva 37)
Laitteen asettaminen käyttöasentoon
1. Nosta kahvasto ylös. (Kuva 32)
2. Liu'uta nuppeja ylöspäin kahvastoa kohti, kunnes ne
pysähtyvät ja kuulet naksahduksen. (Kuva 36)
3. Kiristä nupit huolellisesti.
Ruohonkerääjän asentaminen
1. Kiinnitä ruohonkerääjän kehys keruupussiin niin, että
pussin jäykkä osa on alhaalla. Pidä kehyksen kahva
keruupussin yläpuolella. (Kuva 38)
122 1906 - 004 - 30.03.2023
2. Kiinnitä ruohonkerääjän kehyksen alaosa
ruohonkerääjän alaosaan. (Kuva 39)
a) Paina ruohonkerääjän kehys uraan. Aloita
oikealta puolelta kuvan mukaisesti ja siirry
vähitellen vasemmalle.
3. Jos ruohonkerääjän kehys on vaikea kiinnittää,
lyö kehystä varovasti kumivasaralla. Lyö
ruohonkerääjän kehystä vahvikkeiden väliin. (Kuva
40)
4. Kiinnitä keruupussi ruohonkerääjän kehykseen
kiinnikkeillä. (Kuva 41)
5. Nosta takasuojus ylös.
6. Kiinnitä ruohonkerääjä rungon yläreunaan.
7. Aseta ruohonkerääjän alempi osa ruohon
ulosheittokanavaan. (Kuva 42)
Silppurin tulpan asentaminen
(lisävaruste)
1. Nosta takasuojus ylös ja irrota ruohonkerääjä.
2. Aseta silppurin tulppa ruohonkerääjän
ulosheittokanavaan. (Kuva 43)
3. Vaihda terän tilalle silppurisarjan mukana toimitettu
silppuriterä. Katso
Terän vaihtaminen sivulla 126
.
Ruohon leikkaaminen ilman kiinnitettyä
ruohonkerääjää tai silppurin tulppaa
• Nosta takasuojus ylös ja irrota ruohonkerääjä.
• Jos silppurin tulppa ja silppuamisterä on kiinnitetty,
irrota ne.
• Sulje takasuojus ennen laitteen käyttämistä.
Kun käytät laitetta, ruohosilppu purkautuu takasuojuksen
alle.
Käyttö
Johdanto
VAROITUS: Lue turvallisuutta
käsittelevä luku niin, että ymmärrät sen
sisällön, ennen laitteen käyttämistä.
Husqvarna Connect
Husqvarna Connect on ilmainen mobiililaitesovellus.
Husqvarna Connect -sovellus saat lisätoimintoja
Husqvarna-koneeseen:
• Enemmän tuotetietoja.
• Tietoja koneen osista ja huolto-ohjeita.
Husqvarna Connect -käytön aloittaminen
1. Lataa Husqvarna Connect -sovellus
mobiililaitteeseesi.
2. Rekisteröi Husqvarna Connect -sovelluksessa.
3. Liitä ja rekisteröi kone Husqvarna Connect
-sovelluksen ohjeiden mukaan.
Ennen tuotteen käyttöä
1. Lue käyttöohje huolellisesti ja varmista, että
ymmärrät sen sisältämät ohjeet.
2. Tutki terävarustus ja varmista, että se on kiinnitetty
ja säädetty asiamukaisesti. Katso
Terävarustuksen
tarkistaminen sivulla 125
.
3. Täytä polttoainesäiliö. Katso
Polttoaineen lisääminen
sivulla 123
.
4. Lisää öljysäiliöön öljyä ja tarkista öljytaso. Katso
Öljymäärän tarkistaminen sivulla 126
.
Polttoaineen lisääminen
Käytä ympäristöä säästävää bensiiniä tai
alkylaattibensiiniä, jos niitä on saatavilla. Jos ympäristöä
säästävää bensiiniä tai alkylaattibensiiniä ei ole
saatavilla, käytä lyijytöntä tai lyijyllistä laatubensiiniä,
jonka oktaaniluku on vähintään 90.
HUOMAUTUS: Älä käytä
polttoainetta, jonka oktaaniluku on pienempi
kuin 90 RON (87 AKI). Se voi vaurioittaa
laitetta.
1. Vapauta polttoainesäiliöstä painetta avaamalla
polttoainesäiliön korkki hitaasti.
2. Kaada polttoainesäiliöön hitaasti polttoainetta. Jos
öljyä läikkyy, pyyhi öljy pois liinalla ja anna
öljyjäämien kuivua. (Kuva 44)
3. Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi.
4. Kiristä polttoainesäiliön korkki tiukasti.
Polttoainesäiliön korkin riittämätön kiristys aiheuttaa
tulipalovaaran.
5. Siirrä laite ennen käynnistystä vähintään 3 metrin
(10 jalan) päähän paikasta, jossa lisäsit polttoainetta.
Leikkuukorkeuden asettaminen
Leikkuukorkeuden säädössä on 6 tasoa.
1. Nosta leikkuukorkeutta painamalla leikkuukorkeuden
säädintä ensin pyörän suuntaan ja sitten taaksepäin.
2. Laske leikkuukorkeutta painamalla leikkuukorkeuden
säädintä ensin pyörän suuntaan ja sitten eteenpäin.
(Kuva 45)
1906 - 004 - 30.03.2023
123
HUOMAUTUS: Älä aseta
leikkuukorkeutta liian alhaiseksi. Jos
ruohikon pinta ei ole tasainen, terät voivat
osua maahan.
Tuotteen käynnistäminen – (LC 551VQ)
1. Varmista, että sytytysjohto on liitettynä
sytytystulppaan.
2. Seiso tuotteen takana.
3. Pidä moottorin jarrukahvaa kahvastoa vasten. (Kuva
46)
4. Pitele käynnistysnarun kahvaa oikealla kädelläsi.
5. Vedä käynnistysnarusta hitaasti, kunnes tunnet
hieman vastusta.
6. Käynnistä moottori vetämällä voimakkaasti.
Laitteen käynnistäminen (LC 551SP,
LC 551VBP)
1. Varmista, että sytytyskaapeli on liitettynä
sytytystulppaan.
2. Seiso laitteen takana.
3. Säädä kaasuliipaisinta.
a) Jos moottori käynnistetään kylmänä, siirrä
kaasuliipaisin rikastusasentoon. (Kuva 47)
b) Jos moottori käynnistetään lämpimänä, älä siirrä
rikastinvipua rikastusasentoon.
4. Malli LC551SP: pidä moottorin jarrukahvaa
kahvastoa vasten. (Kuva 46)
5. Pitele käynnistysnarun kahvaa oikealla kädelläsi.
6. Vedä käynnistysnarusta hitaasti, kunnes tunnet
hieman vastusta.
7. Käynnistä moottori vetämällä voimakkaasti.
8. Säädä kaasuliipaisin täydelle kaasulle.
9. Malli LC 551VBP:
a) Vapauta käynnistyksenesto.
b) Käynnistä terien liike työntämällä teräjarrun
kytkintä kahvaston suuntaan.
Vetojärjestelmän käyttäminen pyörillä
• Vedä vetojärjestelmän sankaa kahvaston suuntaan.
(Kuva 48)
• Mallit LC 551VQ ja LC 551VBP: Säädä ajonopeus
kahvan vasemmalla puolella olevalla nopeuden
säätövivulla. Kasvata nopeutta siirtämällä nopeuden
säätövipua eteenpäin ja hidasta nopeutta vetämällä
sitä taaksepäin. (Kuva 49)
• Ennen kuin vedät tuotetta taaksepäin, kytke
vetojärjestelmä pois käytöstä ja työnnä tuotetta
eteenpäin noin 10 cm.
• Kytke vetojärjestelmä pois käytöstä vapauttamalla
vetojärjestelmän sanka esimerkiksi lähestyessäsi
estettä.
Laitteen pysäyttäminen (LC 551SP, LC
551VQ)
• Jos haluat pysäyttää vain vetojärjestelmän, vapauta
vetojärjestelmän sanka.
• Pysäytä moottori vapauttamalla moottorin
jarrukahva.
Tuotteen pysäyttäminen (LC 551VBP)
• Jos haluat pysäyttää vain vetojärjestelmän, vapauta
vetojärjestelmän sanka.
• Sammuta moottori siirtämällä kaasuliipaisin
pysäytysasentoon.
Hyvän tuloksen saavuttaminen
• Käytä aina hyvin teroitettua terää. Tylsä terä leikkaa
epätasaisesti ja ruohosta tulee keltaista leikatun
pinnan kohdalta. Hyvin teroitettu terä käyttää myös
tylsää terää vähemmän energiaa.
• Älä leikkaa enempää kuin 1/3 ruohon pituudesta.
Aseta leikkuukorkeus ensimmäisellä leikkuukerralla
korkeaksi. Tutkittuasi leikkuutuloksen voit laskea
leikkuukorkeuden haluamallesi tasolle. Jos ruoho
on erittäin pitkää, kulje hitaasti ja leikkaa nurmikko
tarvittaessa kaksi kertaa.
• Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei
tule raitoja.
• Pidä leikkuusuojus puhtaana. Leikkuusuojuksen
sisäpuolelle kertynyt ruoho ja lika voivat heikentää
leikkuutuloksia. Katso kohta
Leikkuusuojuksen
sisäpinnan puhdistaminen sivulla 125
.
Huolto
Johdanto
VAROITUS: Ennen minkäänlaisten
huoltotöiden aloittamista sinun on luettava
turvallisuutta käsittelevä luku niin, että
ymmärrät sen sisällön.
Kaikkiin tuotteelle tehtäviin huolto- ja korjaustöihin
tarvitaan erityiskoulutus. Takaamme, että tuotteemme
huolletaan ja korjataan ammattimaisesti. Jos
jälleenmyyjäsi ei ole huoltoliike, pyydä jälleenmyyjää
neuvomaan lähin huoltoliike.
Katso lisätietoja kohdasta www.husqvarna.com.
124 1906 - 004 - 30.03.2023
Huoltokaavio
HUOMAUTUS: Varmista, että
ilmansuodatin on tuotteen yläosassa eikä
maata vasten, kun kallistat tuotetta.
Moottorivaurion vaara.
Huoltovälit on laskettu tuotteen päivittäisen käytön
perusteella. Välit voivat muuttua, jos tuotetta ei käytetä
päivittäin.
Lisätietoja *-merkillä merkityistä huolloista on kohdassa
Tuotteen turvalaitteet sivulla 121
.
Huolto
Päivittäin Viikoittain
Kuukausit-
tain
Tee yleistarkastus X
Tarkista öljytaso X
Puhdista tuote X
Tarkista terävarustus X
Tarkista leikkuusuojus* X
Tarkista moottorin jarrukahva * LC 551SP, LC 551VQ X
Tarkista teräjarrun kytkin * LC 551VBP X
Tarkista äänenvaimennin* X
Tarkista sytytystulppa X
Vaihda öljy (ensimmäisten viiden käyttötunnin jälkeen ja sitten 50 käyt-
tötunnin välein sekä vuosittain)
X
Puhdista tai vaihda ilmansuodatin X
Tarkista polttoainejärjestelmä X
Yleistarkastus
• Varmista, että laitteen kaikki ruuvit ja mutterit on
kiristetty oikein.
Tuotteen puhdistaminen
• Puhdista muoviosat puhtaalla ja kuivalla liinalla.
• Älä käytä tuotteen puhdistamiseen vettä. Vesi voi
päästä akun tai moottorin sisään ja vaurioittaa
tuotetta tai aiheuttaa oikosulun.
• Älä puhdista tuotetta painepesurilla.
• Älä suihkuta vettä suoraan moottorin päälle.
• Poista lehdet, ruoho ja lika harjalla.
• Irrota kytkinkotelo ja puhdista ruoho kytkinkotelon
alta harjalla. (LC551VBP)
Leikkuusuojuksen sisäpinnan puhdistaminen
1. Tyhjennä polttoainesäiliö.
2. Aseta tuote kyljelleen äänenvaimennin alaspäin.
HUOMAUTUS: Jos tuote
asetetaan ilmansuodatin alaspäin,
moottori saattaa vaurioitua.
3. Pese leikkuusuojuksen sisäpinta vesiletkulla.
Terävarustuksen tarkistaminen
VAROITUS: Estä tuotteen tahaton
käynnistyminen irrottamalla sytytyskaapeli
sytytystulpasta.
VAROITUS: Käytä suojakäsineitä
huoltaessasi terävarustusta. Terä on erittäin
terävä ja aiheuttaa helposti haavoja.
1. Tutki terävarustus vaurioiden tai halkeamien varalta.
Vaurioitunut terävarustus on aina vaihdettava.
2. Tarkista, onko terä vaurioitunut tai tylsä.
Huomautus: Terä on tasapainotettava oikein
teroituksen jälkeen. Anna huoltoliikkeen teroittaa,
vaihtaa ja tasapainottaa terä. Jos osut esteeseen niin,
että tuote pysähtyy, vaihda vaurioitunut terä. Anna
huoltoliikkeen arvioida, voiko terän teroittaa vai onko se
vaihdettava.
1906 - 004 - 30.03.2023 125
Terän vaihtaminen
1. Lukitse terä puukiilalla. (Kuva 50)
2. Irrota teräpultti.
3. Irrota terä.
4. Tarkista terätuki ja -pultti vaurioiden varalta.
5. Tutki kampiakseli ja varmista, ettei se ole vääntynyt.
6. Asenna uusi terä siten, että terän kulmikkaat päät
osoittavat leikkuusuojuksen suuntaan. (Kuva 51)
7. Varmista, että terä on kohdistettu kampiakselin
keskiosan kanssa.
8. Lukitse terä puukiilalla. (Kuva 52)
9. Kiinnitä terä.
a) Mallit LC551SP, LC 551VQ: kiinnitä
jousialuslevy paikalleen ja kiristä pultti ja aluslevy
momenttiin 70 Nm.
b) Malli LC 551VBP: kiristä pultit kiristysmomenttiin
50 Nm. (Kuva 53)
10. Pyöritä terää käsin ja varmista, että se pyörii
vapaasti.
VAROITUS: Käytä paksuja
käsineitä. Terä on erittäin terävä ja
aiheuttaa helposti vammoja.
11. Testaa terää käynnistämällä tuote. Jos terä ei ole
kiinnitetty asianmukaisesti, tuote tärisee tai sen
leikkuutulos ei ole tyydyttävä.
Öljymäärän tarkistaminen
HUOMAUTUS: Liian alhainen öljytaso
voi vaurioittaa moottoria. Tarkista öljytaso
ennen kuin käynnistät tuotteen.
1. Aseta tuote tasaiselle alustalle.
2. Irrota polttoainesäiliön korkki ja mittatikku.
3. Pyyhi mittatikku puhtaaksi öljystä.
4. Työnnä mittatikku kokonaan öljysäiliöön. Kiristä
öljysäiliön korkki, jotta saat oikean kuvan öljytasosta.
5. Poista mittatikku.
6. Tarkista öljytaso mittatikusta.
7. Jos öljytaso on alhainen, lisää moottoriöljyä ja
tarkista öljytaso uudelleen.
(Kuva 54)
Huomautus: Käytä suppiloa läikkymisen
välttämiseksi.
Moottoriöljyn vaihtaminen
VAROITUS: Moottoriöljy on erittäin
kuumaa moottorin sammuttamisen jälkeen.
Anna moottorin jäähtyä ennen kuin
valutat moottoriöljyn pois moottorista. Jos
moottoriöljyä joutuu iholle, pese öljy pois
vedellä ja saippualla.
(Kuva 55)
1. Irrota sytytyskaapeli sytytystulpasta.
2. Irrota öljysäiliön korkki.
3. Tyhjennä moottoriöljy.
a) Mallit, joissa on öljyntyhjennystulppa: Aseta
tuotteen alle säiliö, johon valutat öljyn.
b) Mallit, joissa ei ole öljyntyhjennystulppaa tai
joissa säiliön asettaminen öljyntyhjennystulpan
alle ei ole mahdollista: Tyhjennä moottoriöljy
öljysäiliöstä öljynpoistopumpulla (lisävaruste).
4. Lisää uutta moottoriöljyä, jota suositellaan kohdassa
Tekniset tiedot sivulla 128
.
5. Tarkista öljytaso. Katso kohdasta
Öljymäärän
tarkistaminen sivulla 126
.
Moottoriöljyn täyttäminen ja
vaihtaminen
• Tietoa moottoriöljyn täyttämisestä ja vaihtamisesta
on moottorin käyttöohjekirjassa.
Ilmansuodattimen puhdistaminen ja
vaihtaminen (LC 5551SP, LC 551VBP)
• Tietoa ilmansuodattimen puhdistamisesta ja
vaihtamisesta on moottorin käyttöohjekirjassa.
Ilmansuodattimen irrottaminen ja
asentaminen (LC 551VQ)
VAROITUS: Käytä suojakäsineitä.
1. Paina ilmansuodattimen kannen kiinnikkeitä.
2. Irrota ilmansuodattimen kansi (A) varovasti
moottorista.
3. Irrota ilmansuodatin (B) ja vaahtosuodatin (C). (Kuva
56)
4. Tarkista ilmansuodatin vaurioiden varalta. Vaihda
vaurioitunut ilmansuodatin.
5. Puhdista ja tarkista ilmansuodatin. Katso kohdasta
Ilmansuodattimen puhdistaminen – (LC 551VQ)
sivulla 127
.
6. Asenna päinvastaisessa järjestyksessä.
126 1906 - 004 - 30.03.2023
Ilmansuodattimen puhdistaminen – (LC
551VQ)
HUOMAUTUS: Älä käytä moottoria
ilman ilmansuodatinta tai jos ilmansuodatin
on likaantunut.
HUOMAUTUS: Vaihda ilmansuodatin,
jos se ei puhdistu tai jos se
on vaurioitunut. Viallinen ilmansuodatin
vahingoittaa moottoria.
1. Paina kielekkeitä (A), irrota ilmansuodattimen kansi
(B) ja irrota ilmansuodatin (C). (Kuva 57)
2. Kopauta ilmansuodatinta varovasti kovaa pintaa
vasten tai puhdista se puhaltamalla paineilmaa
suodattimen puhtaalta puolelta.
HUOMAUTUS: Älä käytä
puhdistamiseen harjaa, sillä se työntää
likaa ilmansuodattimen sisään.
3. Puhdista ilmansuodattimen kotelo (D) ja kansi
kostealla liinalla.
HUOMAUTUS: Varmista, että
ilmaputkeen (E) ei pääse likaa.
4. Asenna ilmansuodatin. Varmista, että ilmansuodatin
asettuu tiiviisti ilmansuodattimen pidintä vasten.
5. Asenna ilmansuodattimen kansi painamalla ensin
alapuolen kiinnikkeet paikoilleen.
Sytytystulpan tarkistus
HUOMAUTUS: Käytä aina suositeltua
sytytystulppaa. Väärä sytytystulpan tyyppi
voi aiheuttaa laitteen vaurioitumisen.
• Tarkista sytytystulppa, jos moottorin teho on heikko,
moottoria on vaikea saada käyntiin tai se ei toimi
oikein joutokäyntinopeudella.
• Ehkäise ylimääräisen materiaalin joutuminen
sytytystulpan elektrodeihin noudattamalla seuraavia
ohjeita:
a) Varmista, että joutokäyntinopeus on säädetty
oikein.
b) Varmista, että polttoaineseos on oikea.
c) Varmista, että ilmansuodatin on puhdas.
• Jos sytytystulppa on karstoittunut, puhdista se ja
tarkista samalla, että kärkiväli on oikea, katso
Tekniset tiedot sivulla 128
. (Kuva 58)
• Vaihda sytytystulppa tarvittaessa.
Polttoainejärjestelmän tarkistaminen
• Tutki polttoainesäiliön korkki ja polttoainesäiliön
korkin tiiviste vaurioiden varalta.
• Tutki polttoaineletku vuotojen varalta. Jos
polttoaineletku on vaurioitunut, vaihdata se
huoltoliikkeessä.
Nopeuden säätimen ja
kaasuliipaisimen säätäminen
Nopeuden säädin säätää moottorin ajonopeutta.
Kaasuliipaisin säätää moottorin käyntinopeutta.
HUOMAUTUS: Älä säädä nopeuden
säädintä moottorin käydessä.
1. Säädä ajonopeutta kääntämällä säätöruuvia (A),
joka muuttaa kaapelin vaipan pituutta. Kasvata
nopeutta lyhentämällä kaapelin vaippaa.
2. Jos rikastin- tai pysäytysasentoa ei voi kytkeä, säädä
moottorin nopeutta. Käännä säätöruuvia (B). (Kuva
59)
Kuljettaminen, säilyttäminen ja hävittäminen
Kuljetus ja säilytys
• Kun säilytät ja kuljetat tuotetta ja polttoainetta,
varmista, ettei tuote vuoda polttoainetta tai
polttoainehöyryä. Esimerkiksi sähkölaitteista tai
lämmityskattiloista peräisin olevat kipinät tai avotuli
voivat aiheuttaa tulipalon.
• Käytä polttoaineen säilytyksessä ja kuljettamisessa
aina hyväksyttyjä polttoainesäiliöitä.
• Tyhjennä tuotteen polttoainesäiliö, jos varastoit
tuotteen pitkäksi ajaksi. Hävitä polttoaine viemällä se
asianmukaiseen keräyspisteeseen.
• Vältä onnettomuudet ja tuotteen vaurioituminen
kiinnittämällä tuote turvallisesti kuljetuksen ajaksi.
• Säilytä tuotetta lukitussa varastossa, jonne lapset ja
asiattomat henkilöt eivät pääse.
• Säilytä tuotetta kuivassa paikassa, jossa lämpötila ei
laske pakkasen puolelle.
Hävittäminen
• Noudata paikallisia kierrätysvaatimuksia ja
säädöksiä.
• Hävitä kaikki kemikaalit, kuten moottoriöljy ja
polttoaine viemällä ne huoltoliikkeeseen tai
asianmukaiseen keräyspisteeseen.
• Kun tuote tulee elinkaarensa päähän, hävitä
tuote lähettämällä se Husqvarna-jälleenmyyjälle tai
kierrätyspisteeseen.
1906 - 004 - 30.03.2023 127
Tekniset tiedot
LC551SP LC 551VBP LC 551VQ
Moottori
Tuotemerkki Kawasaki Kawasaki Husqvarna
Malli FJ180V FJ180V HS 166AP
Moottorin tyyppi
Yksisylinterinen, ne-
litahtinen, paineilma-
jäähdytys, OHV
Yksisylinterinen, ne-
litahtinen, paineilma-
jäähdytys, OHV
Yksisylinterinen, ne-
litahtinen, paineilma-
jäähdytys, OHV
Iskutilavuus, cm
3
179 179 166
Nopeus, r/min 2800 2800 2800
Moottorin nimellisteho, kW
41
2,9 2,9 2,7
Sytytysjärjestelmä
Sytytystulppa NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Kärkiväli, mm 0,6–0,8 0,6–0,8 0,7–0,8
Polttoaine-/voitelujärjestelmä
Moottorin voitelun tyyppi Paine öljysuodatti-
men kanssa
Paine öljysuodatti-
men kanssa
Roiske
Polttoainesäiliön tilavuus, l 1,9 1,9 1,5
Öljysäiliön tilavuus, l 0,7 0,7 0,5
Moottoriöljy
42
Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Paino
Säiliöt tyhjinä, kg 48,5 52,5 51,0
Melupäästöt
43
Äänentehotaso, mitattu dB(A) 97 96 97
Äänentehotaso, taattu L
WA
dB(A) 98 98 98
Äänitasot
44
Äänenpainetaso käyttäjän korvan tasalla,
dB(A)
87 84 86
41
Moottorin ilmoitettu nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimääräinen
nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa
tästä arvosta. Tuotteeseen asennetun moottorin todellinen lähtöteho riippuu käyttönopeudesta, ympäristön
olosuhteista ja muista arvoista.
42
Jos SAE-30-öljyä käytetään alle +5°C:n lämpötilassa, öljy ei välttämättä voitele moottoria riittävästi. Se voi
vahingoittaa moottoria. Katso kohdasta
Moottoriöljyn vaihtaminen sivulla 126
tiedot alhaisiin lämpötiloihin
sopivasta öljystä.
43
Melupäästö ympäristöön äänitehona (L
WA
) EY-direktiivin 2000/14/EY mukaisesti mitattuna.
44
Äänenpainetaso standardin ISO 5395 mukaan. Äänenpainetasoista ilmoitettujen tietojen tyypillinen tilastolli-
nen hajonta (keskihajonta) on 1,2dB(A).
128 1906 - 004 - 30.03.2023
LC551SP LC 551VBP LC 551VQ
Tärinätasot
45
Työntöaisa, m/s
2
4,5 4,5 3,2
Terävarustus
Leikkuukorkeus, mm 26–74 26–74 26–74
Leikkuuleveys, mm 510 510 510
Terä Keruu Keruu Keruu
Tuotenumero 5875908–10 5821494–10 5875908–10
Ruohonkerääjän tilavuus, litraa 65 65 65
Ajo
Nopeus, km/h 4,1 2,8–5 2,8–5
45
Tärinätaso standardin ISO 5395 mukaan. Tärinätasolle ilmoitetuissa tiedoissa tyypillinen tilastollinen hajonta
(vakiopoikkeama) on 0,2 m/s
2
.
1906 - 004 - 30.03.2023
129
Vaatimustenmukaisuusvakuutus
EU-vaatimustenmukaisuusvakuutus
Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. +46
36 146500, vakuuttaa täten, että tuote:
Kuvaus Ruohonleikkuri
Tuotemerkki Husqvarna
Tyyppi/malli LC 551SP, LC 551VBP, LC 551VQ
Tunniste Sarjanumerot vuodesta 2022 alkaen
vastaavat täysin seuraavien EU:n direktiivien ja
asetusten vaatimuksia:
Asetus Kuvaus
2006/42/EC konedirektiivi
2014/30/EU EMC-direktiivi
2000/14/EC Melupäästödirektiivi
2011/65/EU Direktiivi tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa
ja että asiassa sovelletaan seuraavia standardeja ja/tai
teknisiä tietoja: EN ISO 5395-1:2013/A1:2018, EN ISO
5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN
IEC 63000:2018
Ilmoitettu tarkastuslaitos: 0404, RISE SMP
Svensk Maskinprovning AB, Box 4053, SE-904
03 Umeå, Sweden vakuuttaa yhdenmukaisuuden
neuvoston direktiivin 2000/14/EY mukaisesti,
vaatimustenmukaisuuden arviointimenettely: liite VI.
Katso lisätietoja melupäästöistä osiosta
Tekniset tiedot
sivulla 128
.
Huskvarna, 2022-09-29
Claes Losdal, kehityspäällikkö/puutarhatuotteet,
Husqvarna AB
Teknisestä dokumentaatiosta vastaava edustaja
130 1906 - 004 - 30.03.2023
Sommaire
Introduction................................................................. 131
Sécurité.......................................................................132
Montage......................................................................136
Utilisation.................................................................... 137
Entretien..................................................................... 138
Transport, entreposage et mise au rebut....................141
Caractéristiques techniques....................................... 142
Déclaration de conformité...........................................144
Introduction
Description du produit
Le produit est une tondeuse rotative à pousser. L'herbe
est recueillie dans un collecteur d'herbe. Retirez le
collecteur d'herbe pour permettre l'éjection arrière de
l'herbe. Fixez un kit de mulching (accessoire) pour
broyer l'herbe et la transformer en engrais.
Utilisation prévue
Utilisez le produit pour couper l'herbe. N'utilisez pas ce
produit pour d'autres travaux.
Aperçu du produit
(Fig. 1)
1. Poignée de frein moteur
2. Poignée/Guidon
3. Commande de vitesse
4. Manette de commande
5. Poignée du câble du démarreur
6. Bac de ramassage
7. Réglage de la hauteur de poignée
8. Commande de réglage de la hauteur de coupe
9. Jauge/réservoir d'huile
10. Capot de coupe
11. Silencieux
12. Bougie
13. Filtre à air
14. Réservoir de carburant
15. Capot arrière
16. Manuel d'utilisation
Aperçu du produit
(Fig. 2)
1. Poignée/Guidon
2. Commande de frein de la lame (LC 551VBP)
3. Commande de vitesse/accélération (LC 551VBP)
4. Manette de commande (LC 551VBP)
5. Antidémarrage (LC 551VBP)
6. Poignée du câble du démarreur
7. Bac de ramassage
8. Réglage de la hauteur de poignée
9. Commande de réglage de la hauteur de coupe
10. Jauge/réservoir d'huile
11. Capot de coupe
12. Silencieux
13. Bougie
14. Filtre à air
15. Réservoir de carburant
16. Capot arrière
17. Poignée de frein moteur (LC551SP)
18. Commande d'accélération (LC551SP)
19. Manette de commande (LC551SP)
20. Manuel d'utilisation
Symboles concernant le produit
(Fig. 3)
Une utilisation négligente ou inadaptée
peut provoquer des blessures graves,
voire mortelles, pour l'opérateur ou les
personnes à proximité.
(Fig. 4)
Lisez attentivement le manuel d'utilisation
et assurez-vous de bien comprendre les
instructions avant utilisation.
(Fig. 5)
Maintenez les personnes et les animaux
à une distance suffisante de la zone de
travail.
(Fig. 6)
Coupez le moteur et retirez le câble
d'allumage avant toute réparation ou
opération d'entretien.
(Fig. 7)
Huile
(Fig. 8)
Rapide
(Fig. 9)
Lent
(Fig. 10)
Arrêt du moteur
1906 - 004 - 30.03.2023
131
(Fig. 11)
Starter
(Fig. 12)
Embrayage de lame
(Fig. 13)
Attention: projections et ricochets.
(Fig. 14)
Éloignez vos mains et vos pieds de la
lame en rotation.
(Fig. 15)
Éloignez vos mains et vos pieds des
pièces rotatives.
(Fig. 16)
Ce produit est conforme aux directives de
l'UE en vigueur.
(Fig. 17)
Ce produit est conforme aux directives
applicables en vigueur au Royaume-Uni.
(Fig. 18)
Étiquette relative aux émissions sonores
dans l'environnement selon les directives
et réglementations européennes et du
Royaume-Uni et la législation de la
Nouvelle-Galles du Sud «Protection
of the Environment Operations (Noise
Control) Regulation 2017». Le niveau
de puissance sonore garanti du produit
est spécifié à la section
Caractéristiques
techniques à la page 142
et sur l'étiquette.
(Fig. 19)
Les gaz d'échappement du moteur
contiennent du monoxyde de carbone, un
gaz inodore, toxique et très dangereux.
Ne faites pas tourner le moteur en
intérieur ou dans des espaces fermés.
(Fig. 20)
Ne faites pas tourner le moteur en
intérieur ou dans des espaces fermés.
(Fig. 21)
Risque d'explosion.
(Fig. 22)
Surface chaude
(Fig. 23)
Le moteur est fourni sans huile.
(Fig. 24)
Remplissez le produit d'huile avant de
l'utiliser.
(Fig. 25)
N'utilisez pas de carburant E85.
(Fig. 26)
Maintenez le produit à l'écart des flammes
nues.
(Fig. 27)
Code optiquement lisible.
Remarque: Les autres symboles/autocollants
présents sur le produit concernent des exigences
légales spécifiques à certains marchés.
Émissions EuroV
AVERTISSEMENT: toute altération
du moteur a pour effet d'annuler
l'homologation de type UE de ce produit.
Responsabilité
Conformément à la loi sur la responsabilité du fait des
produits, nous déclinons toute responsabilité pour tout
dommage causé par notre produit si:
• le produit n'est pas correctement réparé;
• le produit est réparé avec des pièces qui ne
proviennent pas du fabricant ou qui ne sont pas
homologuées par le fabricant;
• le produit est équipé d'un accessoire qui ne provient
pas du fabricant ou qui n'est pas homologué par le
fabricant;
• le produit n'est pas réparé par un centre d'entretien
agréé ou par une autorité homologuée.
Sécurité
Définitions de sécurité
Des avertissements, des recommandations et des
remarques sont utilisés pour souligner des parties
spécialement importantes du manuel.
AVERTISSEMENT: Symbole utilisé
en cas de risque de blessures ou de
mort pour l'opérateur ou les personnes à
proximité si les instructions du manuel ne
sont pas respectées.
REMARQUE: Symbole utilisé en cas
de risque de dommages pour le produit,
d'autres matériaux ou les environs si
les instructions du manuel ne sont pas
respectées.
Remarque: Symbole utilisé pour donner des
informations supplémentaires pour une situation
donnée.
Instructions générales de sécurité
AVERTISSEMENT: Lisez les
instructions qui suivent avant d'utiliser le
produit.
132 1906 - 004 - 30.03.2023
• Ce produit est dangereux s'il est utilisé de manière
incorrecte ou imprudente. Des blessures graves ou
mortelles peuvent se produire si vous ne respectez
pas les instructions de sécurité.
• Ce produit génère un champ électromagnétique
durant son fonctionnement. Ce champ peut dans
certaines circonstances perturber le fonctionnement
d'implants médicaux actifs ou passifs. Pour réduire
le risque de blessures graves ou mortelles, les
personnes portant des implants médicaux doivent
consulter leur médecin et le fabricant de leur implant
avant d'utiliser ce produit.
• Soyez toujours prudent et utilisez votre bon sens.
Si vous ne savez pas comment faire fonctionner le
produit dans une situation particulière, ne l'utilisez
pas et contactez votre Husqvarna revendeur avant
de poursuivre.
• N'oubliez pas que l'opérateur sera tenu responsable
des accidents occasionnés à des tiers et à leurs
biens.
• Maintenez le produit propre. Assurez-vous que vous
pouvez lire clairement les avertissements et les
autocollants.
• Ne laissez personne utiliser le produit avant d'avoir
lu et compris le contenu du manuel de l'opérateur.
• Ne laissez pas un enfant utiliser le produit.
• Maintenez les enfants éloignés de la zone de travail.
Un adulte responsable doit être présent à tout
moment.
• Ne laissez pas une personne utiliser le produit si elle
ne connaît pas les instructions.
• Surveillez constamment les personnes aux
capacités physiques ou mentales réduites qui
utilisent ce produit. Un adulte responsable doit être
présent à tout moment.
• N'utilisez jamais l'appareil si vous êtes fatigué ou
malade, ou si vous êtes sous l'emprise d'alcool, de
drogues ou de médicaments. Cela a un effet négatif
sur votre vision, votre vigilance, votre coordination et
votre jugement.
• N'utilisez pas le produit si celui-ci est défectueux.
• Ne modifiez jamais le produit et ne l'utilisez jamais
s'il est susceptible d'avoir été modifié par un tiers.
• Ne modifiez pas le réglage de régulation du régime
moteur.
Sécurité dans l'espace de travail
AVERTISSEMENT: Lisez les
instructions qui suivent avant d'utiliser le
produit.
• Retirez les objets tels que les branches, les brindilles
et les pierres de la zone de travail avant d'utiliser le
produit.
• Les objets heurtant l'équipement de coupe peuvent
être éjectés et causer des blessures ou des dégâts
matériels. Maintenez les personnes aux alentours et
les animaux à une distance suffisante du produit.
• N'utilisez jamais le produit par mauvais temps,
par exemple en cas de brouillard, de pluie,
de vent violent, de froid intense et de risque
d'éclair. Utiliser le produit par mauvais temps ou
dans des environnements humides est fatigant. Le
mauvais temps peut rendre les conditions de travail
dangereuses: des surfaces peuvent par exemple
devenir glissantes.
• Identifiez les éventuels personnes, objets et
situations susceptibles de nuire à la sécurité du
fonctionnement du produit.
• Soyez attentif aux obstacles tels que les racines,
les pierres, les brindilles, les fosses et les fossés.
L'herbe haute peut cacher des obstacles.
• Il peut être dangereux de couper l'herbe sur des
terrains en pente. N'utilisez pas le produit sur un sol
dont la pente est supérieure à15°.
• Faites fonctionner le produit en travers de la courbe
de la pente, jamais de haut en bas.
• Soyez prudent lorsque vous vous approchez de
coins cachés et d'objets qui empêchent d'avoir une
vue dégagée.
Sécurité du travail
AVERTISSEMENT: Lisez les
instructions qui suivent avant d'utiliser le
produit.
• Utilisez le produit uniquement pour couper les
pelouses. Il est interdit d'utiliser le produit pour
d'autres travaux.
• Utilisez un équipement de protection personnelle.
Reportez-vous à la section
Équipement de
protection individuelle à la page 134
.
• Assurez-vous que vous savez arrêter le moteur
rapidement en cas d'urgence.
• Ne démarrez jamais le moteur dans un espace
clos ou à proximité matériaux inflammables. Les
gaz d'échappement du moteur sont très chauds et
peuvent contenir des étincelles pouvant provoquer
un incendie.
• Faites fonctionner le produit uniquement si la lame
et tous les couvercles sont fixés correctement. Une
lame fixée de manière inadéquate risque de se
détacher et de causer des blessures personnelles.
• Assurez-vous que la lame ne touche pas des objets
tels que des pierres et des racines. Cela peut ne pas
endommager la lame et tordre l'arbre du moteur. Un
arbre tordu génère de fortes vibrations, il y a alors un
risque important que la lame se détache.
• Arrêtez immédiatement le produit s'il vibre ou bute
sur un objet. Débranchez le câble d'allumage
de la bougie. Vérifiez que le produit n'est pas
endommagé. Réparez les éventuels dommages ou
demandez à un atelier spécialisé agréé procéder
aux réparations.
• N'attachez jamais la poignée de frein moteur en
permanence à la poignée de commande quand le
moteur est mis en marche.
1906 - 004 - 30.03.2023
133
• Placez le produit sur une surface stable et plane,
puis lancez-le. Vérifiez que la lame ne touche pas le
sol ou tout autre objet.
• Restez toujours derrière le produit lorsque vous
l'utilisez.
• Faites reposer toutes les roues sur le sol et
conservez vos deux mains sur la poignée lorsque
vous faites fonctionner le produit. Maintenez les
mains et les pieds à distance des lames en rotation.
• N'inclinez pas le produit quand le moteur est mis en
marche.
• Soyez prudent lorsque vous tirez le produit vers
l'avant.
• Ne soulevez jamais le produit quand le moteur est
mis en marche. Si vous devez soulever le produit,
coupez d'abord le moteur et débranchez le câble
d'allumage de la bougie.
• Ne marchez pas vers l'arrière lorsque vous utilisez le
produit.
• Arrêtez le moteur lorsque vous vous déplacez à
travers des zones exemptes d'herbe, par exemple
des chemins de gravier, de pierre ou d'asphalte.
• Ne courez pas lorsque vous utilisez le produit et que
le moteur est mis en marche. Vous devez toujours
marcher lorsque vous utilisez le produit.
• Arrêtez le moteur avant de modifier la hauteur de
coupe. N'effectuez jamais de réglages pendant que
le moteur tourne.
• Ne quittez jamais le produit des yeux pendant que
le moteur tourne. Arrêtez le moteur et assurez-vous
que l'équipement de coupe ne tourne pas.
Consignes de sécurité pour le
fonctionnement
Équipement de protection individuelle
AVERTISSEMENT: Lisez les
instructions qui suivent avant d'utiliser le
produit.
• L'équipement de protection individuel ne protège
pas complètement des blessures, mais il diminue la
gravité des blessures en cas d'accident. Faites appel
à votre revendeur pour vous aider à sélectionner
l'équipement adéquat.
• Utilisez des protège-oreilles si le niveau sonore est
supérieur à 85dB.
• Portez des bottes ou chaussures antidérapantes
à usage intensif. Ne portez pas de chaussures
ouvertes et ne soyez pas pieds nus lorsque vous
utilisez le produit.
• Utilisez des pantalons longs et épais.
• Portez des gants de protection en cas de besoin, par
exemple lorsque vous fixez, examinez ou nettoyez
l'équipement de coupe.
Dispositifs de sécurité sur le produit
AVERTISSEMENT: lisez les
instructions qui suivent avant d'utiliser le
produit.
• N'utilisez pas un produit dont les dispositifs de
sécurité sont endommagés ou ne fonctionnent pas
correctement.
• Contrôlez les dispositifs de sécurité régulièrement.
Si les dispositifs de sécurité sont endommagés ou
ne fonctionnent pas correctement, contactez votre
atelier spécialisé Husqvarna.
• N'apportez pas de modifications aux dispositifs de
sécurité.
Pour contrôler le capot de coupe
Le capot de coupe réduit les vibrations dans le produit et
réduit le risque de blessures provoquées par la lame.
• Examinez le capot de coupe pour vous assurer qu'il
ne présente pas de dommages tels que des fissures.
Pour contrôler la poignée de frein moteur (LC 551SP,
LC 551VQ)
La poignée de frein moteur arrête le moteur. Lorsque la
poignée de frein moteur est relâchée, le moteur s'arrête.
• Démarrez le moteur, puis relâchez la poignée de
frein moteur. Si le moteur ne s'arrête pas au
bout de 3secondes, demandez à un atelier agréé
Husqvarna de régler le frein moteur. (Fig. 28)
Pour contrôler la commande de frein de la lame et
l'antidémarrage (LC 551VBP)
La commande de frein de la lame arrête seulement la
lame, pas le moteur. Lorsque la commande de frein de
la lame est relâchée, la lame s'arrête.
1. Démarrer le moteur.
2. Poussez la commande de frein de la lame en
direction du guidon. L'antidémarrage arrête le
mouvement.
3. Poussez l'antidémarrage.
4. Poussez la commande de frein de la lame en
direction du guidon. La lame se met à tourner.
5. Relâchez la commande de frein de la lame. Si
la lame ne s'arrête pas au bout de 3secondes,
demandez à un atelier agréé Husqvarna de régler
le frein de la lame. (Fig. 29)
6. Assurez-vous que l'antidémarrage retourne à sa
position initiale.
Silencieux
Le silencieux est conçu pour réduire au maximum le
niveau sonore et rejeter les gaz d'échappement loin de
l'utilisateur.
134 1906 - 004 - 30.03.2023
N'utilisez pas la machine si le silencieux est manquant
ou défectueux. Un silencieux en mauvais état augmente
le niveau sonore et le risque d'incendie.
AVERTISSEMENT: Le silencieux
devient très chaud pendant et après
utilisation et lorsque le moteur fonctionne au
régime de ralenti. Soyez vigilant à proximité
des matériaux inflammables et/ou des
fumées pour prévenir tout risque d'incendie.
Pour contrôler le silencieux
• Examinez le silencieux régulièrement pour s'assurer
qu'il est correctement fixé et qu'il n'est pas
endommagé.
Sécurité carburant
AVERTISSEMENT: Lisez les
instructions qui suivent avant d'utiliser le
produit.
• Ne démarrez pas le produit si du carburant ou
de l'huile moteur a été renversé(e) sur le produit.
Essuyez le carburant/l'huile et attendez que le
produit sèche.
• Si vous avez renversé du carburant sur vos
vêtements, changez de vêtements immédiatement.
• Évitez tout contact de la peau avec le carburant. Le
carburant peut causer des blessures. Si votre peau
entre en contact avec le carburant, lavez les parties
qui ont été en contact avec de l'eau et du savon.
• Ne démarrez pas le produit s'il y a une fuite de
moteur. Vérifiez régulièrement s'il y a des fuites de
moteur.
• Faites attention avec le carburant. Le carburant est
inflammable et ses vapeurs sont explosives. Il peut
causer des blessures graves, voire mortelles.
• Ne respirez pas les vapeurs de carburant, elles
peuvent causer des blessures. Assurez-vous que la
ventilation est suffisante.
• Ne fumez pas à proximité du carburant ou du
moteur.
• Ne mettez pas d'objets chauds à proximité du
carburant ou du moteur.
• N'ajoutez pas de carburant lorsque le moteur est
allumé.
• Assurez-vous que le moteur est froid avant de faire
le plein de carburant.
• Avant de faire le plein, ouvrez le bouchon du
réservoir de carburant lentement et relâchez la
pression avec précaution.
• N'ajoutez pas de carburant au moteur dans un
espace intérieur. Un débit d'air insuffisant peut
causer des blessures graves, voire mortelles dues
à une asphyxie ou au monoxyde de carbone.
• Serrez complètement le bouchon du réservoir de
carburant. Si le bouchon du réservoir de carburant
n'est pas serré, il y a un risque d'incendie.
• Déplacez le produit à un minimum de 3m/10ft de
l'endroit où a été fait le plein de carburant avant de
démarrer le produit.
• Ne remplissez pas entièrement le réservoir de
carburant. La chaleur entraîne la dilatation du
carburant. Laissez un espace en haut du réservoir
de carburant.
Consignes de sécurité pour l'entretien
AVERTISSEMENT: Lisez les
instructions qui suivent avant d'utiliser le
produit.
• Les gaz d'échappement du moteur contiennent du
monoxyde de carbone, un gaz inodore, toxique et
très dangereux. Ne démarrez pas le moteur en
intérieur ou dans des espaces fermés.
• Avant de procéder à l'entretien du produit, arrêtez
le moteur et débranchez le câble d'allumage de la
bougie.
• Utilisez des gants de protection lorsque vous
procédez à l'entretien de l'équipement de coupe. La
lame est très tranchante et des coupures peuvent
survenir facilement.
• Les accessoires et les modifications apportées au
produit qui ne sont pas approuvés par le fabricant
peuvent causer des blessures très graves, voire
mortelles. Ne modifiez pas le produit. Utilisez
toujours des accessoires qui sont approuvés par le
fabricant.
• Si l'entretien n'est pas effectué correctement
et régulièrement, le risque de blessures et
d'endommagement du produit augmente.
• Effectuez uniquement les tâches d'entretien décrites
dans le présent manuel d'utilisation. Toutes les
autres tâches d'entretien doivent être effectuées par
un Husqvarna atelier spécialisé agréé.
• Demandez à un Husqvarna atelier spécialisé
d'effectuer régulièrement l'entretien du produit.
• Remplacez les pièces endommagées, usées ou
cassées.
1906 - 004 - 30.03.2023
135
Montage
Introduction
AVERTISSEMENT: Avant de
monter le produit, vous devez lire et
comprendre le chapitre sur la sécurité.
AVERTISSEMENT: Débranchez le
câble d'allumage de la bougie avant de
monter le produit.
Pour monter la poignée
1. Desserrez les boutons inférieurs sur le côté gauche
et sur le côté droit du produit. Assurez-vous
que la rondelle en plastique se trouve dans le
renfoncement situé dans le support de guidon. (Fig.
30)
2. Installez le guidon en le pliant vers l'avant comme
indiqué sur l'illustration. (Fig. 31)
a) Assurez-vous que la rondelle en plastique se
trouve entre le guidon et le support de guidon.
b) Fixez le guidon sur le support de guidon.
3. Soulevez le guidon. (Fig. 32)
4. Serrez fermement les boutons. Pour régler la
hauteur du guidon, voir
Pour régler la hauteur de la
poignée à la page 136
.
5. Placez les câbles dans les supports de câble.
Vérifiez que les câbles ne sont pas tordus. Fixez les
supports de câble au guidon. (Fig. 33)
6. Utilisez un serre-câble pour fixer les câbles sur le
support de guidon. (Fig. 34)
Pour régler la hauteur de la poignée
1. Desserrez les boutons inférieurs.
2. Faites glisser les boutons jusqu'aux extrémités
inférieures des rainures sur le côté gauche et le côté
droit de la machine. (Fig. 35)
3. Réglez la hauteur du guidon sur l'une des deux
positions disponibles.
4. Déplacez les boutons vers le haut, en direction du
guidon, jusqu'à ce qu'ils s'arrêtent et qu'un clic se
fasse entendre. (Fig. 36)
5. Serrez fermement les boutons.
Pour régler le produit en position de
transport
1. Retirez le collecteur d'herbe.
2. Desserrez les boutons inférieurs.
3. Faites glisser les boutons jusqu'aux extrémités
inférieures des rainures sur le côté gauche et le côté
droit de la machine. (Fig. 35)
4. Pliez la poignée vers l'avant. (Fig. 37)
Pour régler le produit en position de
fonctionnement
1. Soulevez le guidon. (Fig. 32)
2. Déplacez les boutons vers le haut, en direction du
guidon, jusqu'à ce qu'ils s'arrêtent et qu'un clic se
fasse entendre. (Fig. 36)
3. Serrez fermement les boutons.
Montage du collecteur d'herbe
1. Fixez le châssis du collecteur d'herbe au sac à
herbe, la partie rigide du sac étant sur la partie
inférieure. Maintenez la poignée du châssis sur le
dessus du sac à herbe. (Fig. 38)
2. Fixez la partie inférieure du châssis du collecteur
d'herbe sur le bas du sac à herbe. (Fig. 39)
a) Enfoncez le châssis du collecteur d'herbe dans
la rainure. Commencez par le côté droit,
comme indiqué sur l'illustration, et déplacez-vous
progressivement vers la gauche.
3. En cas de difficulté à fixer le châssis du collecteur
d'herbe, tapez doucement dessus à l'aide d'un
maillet en caoutchouc. Tapez sur le châssis du
collecteur d'herbe entre les renforts. (Fig. 40)
4. Fixez le sac à herbe au châssis du collecteur d'herbe
à l'aide des clips. (Fig. 41)
5. Soulevez le capot arrière.
6. Attachez le collecteur d'herbe au bord supérieur du
châssis.
7. Placez la partie inférieure du collecteur d'herbe dans
le canal d'éjection de l'herbe. (Fig. 42)
Pour assembler l'obturateur du broyeur
(accessoire)
1. Relevez le capot arrière et retirez le collecteur
d'herbe.
2. Placez l'obturateur du broyeur dans le canal
d'éjection. (Fig. 43)
3. Remplacez la lame par la lame de broyeur fournie
dans le kit de broyage. Reportez-vous à la section
Pour remplacer la lame à la page 139
.
Pour couper l'herbe sans collecteur
d'herbe ou obturateur du broyeur fixé
• Relevez le capot arrière et retirez le collecteur
d'herbe.
• Si un obturateur et une lame de broyeur sont
montés, déposez-les.
• Fermez le couvercle arrière avant d'utiliser le produit.
136 1906 - 004 - 30.03.2023
Lorsque vous faites fonctionner le produit, l'herbe
coupée est évacuée sous le couvercle arrière.
Utilisation
Introduction
AVERTISSEMENT: Avant d'utiliser
le produit, vous devez lire et comprendre le
chapitre sur la sécurité.
Husqvarna Connect
Husqvarna Connect est une application gratuite pour
votre appareil mobile. L'application Husqvarna Connect
offre des fonctions étendues à votre produit Husqvarna:
• Informations produit détaillées.
• Informations et aide sur les pièces et l'entretien du
produit.
Pour commencer à utiliser Husqvarna
Connect
1. Téléchargez l'application Husqvarna Connect sur
votre appareil mobile.
2. Enregistrez-vous sur l'application Husqvarna
Connect.
3. Suivez les instructions de l'application Husqvarna
Connect pour vous connecter et enregistrer le
produit.
Avant d'utiliser le produit
1. Lisez attentivement le manuel d'utilisation et
assurez-vous de bien comprendre les instructions.
2. Examinez l'équipement de coupe pour vous assurer
qu'il est bien fixé et réglé. Consultez la section
Pour
inspecter l'équipement de coupe à la page 139
.
3. Remplissez le réservoir de carburant. Consultez la
section
Pour remplir le réservoir de carburant à la
page 137
.
4. Remplissez le réservoir d'huile et contrôlez le niveau
d'huile. Consultez la section
Pour contrôler le niveau
d'huile à la page 140
.
Pour remplir le réservoir de carburant
Si cela est possible, utilisez de l'essence d'alkylate/
écologique. Si vous ne pouvez pas vous procurer de
l'essence d'alkylate/écologique, utilisez l'essence sans
plomb de bonne qualité ou d'essence dont le taux
d'octane n'est pas inférieur à90.
REMARQUE: N'utilisez pas d'essence
avec un indice d'octane inférieur à 90RON
(87AKI). Cela peut endommager le produit.
1. Ouvrez lentement le couvercle du réservoir de
carburant pour relâcher la pression.
2. Remplissez lentement le réservoir à l'aide d'un
bidon de carburant. Si vous renversez du carburant,
essuyez-le à l'aide d'un chiffon et laissez le
carburant restant sécher. (Fig. 44)
3. Essuyez le pourtour du bouchon du réservoir de
carburant.
4. Serrez complètement le bouchon du réservoir de
carburant. Si le bouchon du réservoir de carburant
n'est pas serré, il y a un risque d'incendie.
5. Déplacez le produit à un minimum de 3m (10ft) de
l'endroit où a été fait le plein de carburant avant de
démarrer le produit.
Pour régler la hauteur de coupe
La hauteur de coupe peut être réglée sur 6niveaux.
1. Poussez la commande de réglage de la hauteur de
coupe en direction de la roue, puis vers l'arrière pour
augmenter la hauteur de coupe.
2. Poussez la commande de réglage de la hauteur de
coupe en direction de la roue, puis vers l'avant pour
diminuer la hauteur de coupe. (Fig. 45)
REMARQUE: La hauteur de coupe ne
doit pas être réglée trop bas. Les lames
peuvent toucher le sol si la surface de la
pelouse n'est pas plane.
Démarrage du produit (LC 551VQ)
1. Assurez-vous que le câble d'allumage est branché
sur la bougie.
2. Restez derrière le produit.
3. Tenez la poignée de freinage du moteur contre le
guidon. (Fig. 46)
4. Tenez la poignée du câble du démarreur de votre
main droite.
5. Tirez lentement sur le câble du démarreur jusqu'à ce
que vous sentiez une certaine résistance.
6. Tirez avec force pour démarrer le moteur.
Pour démarrer le produit (LC 551SP,
LC 551VBP)
1. Assurez-vous que le câble d'allumage est branché
sur la bougie.
2. Restez derrière le produit.
3. Réglez la commande d'accélération.
a) Si le moteur est froid, placez la commande
d'accélération en position de démarrage. (Fig.
47)
1906 - 004 - 30.03.2023
137
b) Si le moteur est chaud, ne placez pas
la commande d'accélération en position de
démarrage.
4. Sur le modèle LC551SP, maintenez la poignée de
frein moteur contre le guidon. (Fig. 46)
5. Tenez la poignée du câble du démarreur de votre
main droite.
6. Tirez lentement sur le câble du démarreur jusqu'à ce
que vous sentiez une certaine résistance.
7. Tirez avec force pour démarrer le moteur.
8. Placer la commande d'accélération sur plein régime.
9. Sur le modèle LC 551VBP:
a) Relâchez l'antidémarrage;
b) Poussez la commande de frein de la lame en
direction du guidon pour actionner les lames.
Pour appliquer l'entraînement aux
roues
• Tirez la manette de commande en direction du
guidon. (Fig. 48)
• Pour le modèle LC 551VQ et le modèle LC 551VBP:
Réglez la vitesse d'entraînement à l'aide de la
commande de vitesse sur le côté gauche du guidon.
Poussez la commande de vitesse vers l'avant pour
augmenter la vitesse et vers l'arrière pour réduire la
vitesse. (Fig. 49)
• Avant de tirer le produit vers l'arrière, désengagez
l'entraînement et poussez le produit d'environ 10 cm
vers l'avant.
• Relâchez la manette de commande pour
désengager l'entraînement, lorsque vous vous
rendez à proximité d'un obstacle par exemple.
Pour arrêter le produit (LC 551SP, LC
551VQ)
• Pour arrêter uniquement l'entraînement, relâchez la
manette de commande.
• Pour arrêter le moteur, relâchez la poignée de
freinage du moteur.
Arrêt du produit (LC 551VBP)
• Pour arrêter uniquement l'entraînement, relâchez la
manette de commande.
• Pour arrêter le moteur, placez la commande
d'accélération en position d'arrêt.
Pour obtenir de bons résultats
• Utilisez toujours une lame correctement affûtée.
Une lame émoussée produit un résultat irrégulier et
l'herbe jaunira à la surface de la coupe. De plus,
une lame affûtée consomme moins d'énergie qu'une
lame émoussée.
• Ne coupez pas plus d'un tiers de la longueur de
l'herbe. Coupez d'abord avec une hauteur de coupe
élevée. Examinez le résultat et abaissez la hauteur
de coupe à un niveau convenable. Si l'herbe est très
longue, tondez lentement, et deux fois si nécessaire.
• Tondez toujours dans différentes directions afin
d'éviter de faire des lignes dans la pelouse.
• Assurez-vous que le carter de coupe reste propre.
L'accumulation d'herbe et de saleté sur la face
intérieure du carter de coupe peut réduire la qualité
du résultat de coupe. Reportez-vous à la section
Pour nettoyer la surface interne du capot de coupe à
la page 139
.
Entretien
Introduction
AVERTISSEMENT: Avant
d'effectuer des travaux d'entretien, vous
devez lire et comprendre le chapitre sur la
sécurité.
Une formation spécifique est nécessaire pour effectuer
tous les travaux d'entretien et de réparation du produit.
Nous garantissons qu'il vous est possible d'obtenir des
services de réparation et d'entretien effectués par des
professionnels. Si votre revendeur n'est pas un atelier
spécialisé, demandez-lui des informations à propos de
l'atelier spécialisé le plus proche.
Pour des informations plus détaillées, reportez-vous à
www.husqvarna.com.
Calendrier d'entretien
REMARQUE: Assurez-vous que le
filtre à air est orienté vers le haut et
qu'il n'est pas contre le sol lorsque vous
inclinez le produit. Risque de détérioration
du moteur.
Les intervalles d'entretien sont calculés selon une
utilisation quotidienne du produit. Les intervalles sont
différents si le produit n'est pas utilisé tous les jours.
Pour les travaux d'entretien suivis d'un astérisque (*),
reportez-vous aux instructions de la section
Dispositifs
de sécurité sur le produit à la page 134
.
138 1906 - 004 - 30.03.2023
Entretien Tous les
jours
Toutes les
semaines
Mensuel
Procédez à une inspection générale X
Inspectez le niveau d'huile X
Nettoyez le produit X
Inspectez l'équipement de coupe X
Inspectez le capot de coupe * X
Inspectez la poignée de frein moteur * LC 551SP, LC 551VQ X
Inspectez la commande de frein de la lame * LC 551VBP X
Inspectez le silencieux * X
Inspectez la bougie X
Changez l'huile (la première fois après 5h d'utilisation, puis toutes les
50h d'utilisation et chaque année)
X
Nettoyez ou remplacez le filtre à air X
Inspectez le système de carburant X
Pour faire une inspection générale
• Assurez-vous que l'ensemble des vis et des écrous
du produit sont correctement serrés.
Pour nettoyer le produit
• Nettoyez les éléments en plastique avec un chiffon
sec et propre.
• N'utilisez pas d'eau pour nettoyer le produit. L'eau
pourrait pénétrer dans la batterie ou le moteur
et provoquer un court-circuit ou endommager le
produit.
• N'utilisez pas de nettoyeur haute pression pour le
nettoyage du produit.
• Ne jetez pas d'eau directement sur le moteur.
• Utilisez une brosse pour enlever les feuilles, l'herbe
et la saleté.
• Retirez le carter d'embrayage, et utilisez une brosse
pour retirer l'herbe sous le carter d'embrayage.
(LC551VBP)
Pour nettoyer la surface interne du capot de
coupe
1. Videz le réservoir de carburant.
2. Placez le produit sur le côté, silencieux vers le bas.
REMARQUE: Si le produit est
posé avec le filtre à air vers le bas, le
moteur peut être endommagé.
3. Lavez au jet la surface intérieure du capot de coupe.
Pour inspecter l'équipement de coupe
AVERTISSEMENT: Afin d'éviter
tout démarrage accidentel, débranchez le
câble d'allumage de la bougie.
AVERTISSEMENT: Utilisez des
gants de protection lorsque vous procédez
à l'entretien de l'équipement de coupe. La
lame est très tranchante et des coupures
peuvent survenir facilement.
1. Inspectez l'équipement de coupe afin de détecter
d'éventuels dommages ou fissures. Remplacez
toujours un équipement de coupe endommagé.
2. Inspectez la lame pour voir si elle est endommagée
ou émoussée.
Remarque: Il est nécessaire d'équilibrer la lame
après l'avoir affûtée. Demandez à un centre d'entretien
d'affûter, de remplacer et d'équilibre la lame. Si vous
heurtez un obstacle qui entraîne l'arrêt du produit,
remplacez la lame endommagée. Demandez au centre
d'entretien d'évaluer si la lame peut être affûtée ou si
elle doit être remplacée.
Pour remplacer la lame
1. Bloquez la lame avec une cale en bois. (Fig. 50)
2. Retirez le boulon de lame.
3. Retirez la lame.
1906 - 004 - 30.03.2023 139
4. Examinez le support de lame et le boulon de lame
pour voir s'ils sont endommagés.
5. Examinez l'arbre du moteur pour vous assurer qu'il
n'est pas tordu.
6. Lorsque vous fixez la nouvelle lame, orientez l'angle
de la lame en direction du carter de coupe. (Fig. 51)
7. Assurez-vous que la lame est alignée par rapport au
centre de l'arbre du moteur.
8. Bloquez la lame avec une cale en bois. (Fig. 52)
9. Fixez la lame.
a) Sur le modèle
LC551SP, LC 551VQ, fixez la rondelle élastique,
puis serrez le boulon et la rondelle à un couple
de 70Nm.
b) Sur le modèle LC 551VBP, serrez les boulons à
un couple de 50Nm. (Fig. 53)
10. Déplacez la lame à la main et vérifiez qu'elle tourne
librement.
AVERTISSEMENT: Utilisez des
gants de travail épais. La lame est très
tranchante et des blessures peuvent
survenir facilement.
11. Démarrez le produit pour tester la lame. Si la lame
n'est pas correctement fixée, le produit vibre ou le
résultat de coupe n'est pas satisfaisant.
Pour contrôler le niveau d'huile
REMARQUE: Un niveau d'huile trop
bas peut endommager le moteur. Contrôlez
le niveau d'huile avant de démarrer le
produit.
1. Placez le produit sur un sol plat.
2. Retirez le bouchon du réservoir d'huile et la jauge
qui y est attachée.
3. Nettoyez l'huile sur la jauge.
4. Placez la jauge complètement dans le réservoir
d'huile. Serrez le bouchon du réservoir d'huile pour
vous assurer de connaître le véritable niveau d'huile.
5. Enlevez la jauge.
6. Inspectez le niveau d'huile sur la jauge.
7. Si le niveau d'huile est bas, faites l'appoint d'huile
moteur et contrôlez à nouveau le niveau d'huile.
(Fig. 54)
Remarque: Utilisez un entonnoir pour éviter tout
déversement.
Pour remplacer l'huile moteur
AVERTISSEMENT: L'huile moteur
est très chaude juste après l'arrêt du moteur.
Laissez le moteur refroidir avant de vidanger
l'huile moteur. Si vous renversez de l'huile
moteur sur votre peau, nettoyez avec de
l'eau et du savon.
(Fig. 55)
1. Débranchez le câble d'allumage de la bougie.
2. Retirez le bouchon du réservoir d'huile.
3. Vidangez l'huile moteur.
a) Pour les modèles équipés d'un bouchon de
vidange d'huile: Placez un récipient sous le
bouchon de vidange d'huile pour recueillir l'huile
moteur.
b) Pour les modèles sans bouchon de vidange
d'huile ou s'il n'est pas possible de placer un
récipient sous ce bouchon: Utilisez une pompe à
huile (accessoire) pour vidanger l'huile moteur du
réservoir d'huile.
4. Faites le plein avec de l'huile moteur neuve du
type recommandé à la section
Caractéristiques
techniques à la page 142
.
5. Contrôlez le niveau d'huile. Reportez-vous à la
section
Pour contrôler le niveau d'huile à la page
140
.
Pour vidanger et faire l'appoint en huile
moteur
• Pour plus d'informations concernant la vidange et
l'appoint en huile moteur, reportez-vous au manuel
d'utilisation du moteur.
Pour nettoyer et remplacer le filtre à air
(LC 5551SP, LC 551VBP)
• Pour plus d'informations concernant le nettoyage et
le remplacement du filtre à air, reportez-vous au
manuel d'utilisation du moteur.
Pour déposer et installer le filtre à air
(LC 551VQ)
AVERTISSEMENT: utilisez des
gants de protection.
1. Poussez les attaches sur le couvercle du filtre à air.
2. Déposez avec précaution le couvercle du filtre à air
(A) du moteur.
3. Retirez le filtre à air (B) et le filtre en mousse (C).
(Fig. 56)
4. Vérifiez l'état du filtre à air. Remplacez le filtre à air
s'il est endommagé.
140 1906 - 004 - 30.03.2023
5. Nettoyez et examinez le filtre à air. Reportez-vous à
la section
Nettoyage du filtre à air (LC 551VQ) à la
page 141
.
6. Effectuez l'installation en suivant les étapes dans
l'ordre inverse.
Nettoyage du filtre à air (LC 551VQ)
REMARQUE: Ne faites par tourner le
moteur sans filtre à air fixé ou si le filtre à air
est sale.
REMARQUE: Remplacez le filtre
à air s'il est impossible de le nettoyer
correctement ou s'il est endommagé. Un
filtre à air défectueux endommage le moteur.
1. Appuyez sur les languettes de verrouillage (A),
retirez le couvercle du filtre à air (B) et retirez le filtre
à air (C). (Fig. 57)
2. Cognez le filtre à air contre une surface dure ou
soufflez de l'air comprimé à travers le filtre à air du
côté propre de ce dernier.
REMARQUE: N'utilisez pas de
brosse pour éliminer la saleté, car cela
pousse la saleté dans le filtre à air.
3. Nettoyez le support du filtre à air (D) et le couvercle
de filtre à air avec un chiffon humide.
REMARQUE: Assurez-vous
qu'aucune saleté ne pénètre dans le
conduit d'air (E).
4. Installez le filtre à air. Veillez à assurer une bonne
étanchéité entre le filtre à air et le support du filtre.
5. Installez le couvercle du filtre à air avec les
languettes inférieures en premier.
Pour vérifier la bougie
REMARQUE: Utilisez toujours le type
de bougie recommandé. Un type de bougie
inadéquat peut endommager le produit.
• Inspectez la bougie si le moteur manque de
puissance, n'est pas facile à démarrer ou ne
fonctionne pas correctement lorsqu'il tourne au
régime de ralenti.
• Afin de réduire le risque de matériaux indésirables
présents sur les électrodes de la bougie, procédez
comme suit:
a) Assurez-vous que le régime de ralenti est
correctement réglé.
b) Assurez-vous que le mélange de carburant est
correct.
c) Assurez-vous que le filtre à air est propre.
• Si la bougie est encrassée, nettoyez-la et
vérifiez que l'écartement des électrodes est
correct; reportez-vous à la section
Caractéristiques
techniques à la page 142
. (Fig. 58)
• Remplacez la bougie si nécessaire.
Pour examiner le système de carburant
• Examinez le couvercle du réservoir de carburant et
le joint du couvercle du réservoir de carburant pour
vous assurer qu'ils ne sont pas endommagés.
• Examinez le tuyau à carburant pour vous assurer
qu'il n'y a pas de fuite. Si le tuyau à carburant est
endommagé, demandez à un atelier spécialisé de le
remplacer.
Pour régler la commande de vitesse et
la commande d'accélération
La commande de vitesse permet de modifier la vitesse
du moteur. La commande d'accélération permet de
modifier la vitesse du moteur.
REMARQUE: Ne réglez pas la
commande de vitesse lorsque le moteur
tourne.
1. Pour régler la vitesse d'entraînement, tournez la vis
de réglage (A) pour régler la longueur de la gaine
du câble. Raccourcissez la gaine du câble pour
augmenter la vitesse d'entraînement.
2. Si la position de démarrage ou la position d'arrêt
ne peut être engagée, réglez la vitesse du moteur.
Tournez la vis de réglage (B). (Fig. 59)
Transport, entreposage et mise au rebut
Transport et stockage
• Pour le stocker et transporter le produit et le
carburant, assurez-vous qu'il n'y a pas de fuite ou
de vapeurs. Les étincelles ou les flammes nues
produites par exemple par des appareils électriques
ou chaudières peuvent provoquer un incendie.
• Utilisez uniquement des récipients homologués pour
le transport et le stockage de carburant.
• Videz le réservoir de carburant avant de remiser
le produit pendant une longue période. Mettez le
carburant au rebut dans une déchetterie appropriée
• Sécurisez le produit lors de son transport pour éviter
tout dommage ou accident.
• Conservez le produit dans un endroit verrouillé afin
que des enfants ou personnes qui ne sont pas
autorisées à l'utiliser ne puissent pas y avoir accès.
• Conservez le produit dans un endroit sec et à l'abri
du gel.
1906 - 004 - 30.03.2023
141
Mise au rebut
• Respectez les consignes locales de recyclage et la
réglementation en vigueur.
• Mettez au rebut tous les produits chimiques tels que
l'huile moteur ou le carburant à un centre d'entretien
ou à une déchetterie appropriée.
• Lorsque vous n'utilisez plus le produit, renvoyez-le à
un Husqvarnaconcessionnaire ou mettez-le au rebut
dans une déchetterie.
Caractéristiques techniques
LC551SP LC 551VBP LC 551VQ
Moteur
Marque Kawasaki Kawasaki Husqvarna
Modèle FJ180V FJ180V HS 166AP
Type de moteur
Un cylindre, 4temps,
refroidissement par
air forcé, OHV
Un cylindre, 4temps,
refroidissement par
air forcé, OHV
Un cylindre, 4temps,
refroidissement par
air forcé, OHV
Cylindrée, cm
3
179 179 166
Vitesse, tr/min 2800 2800 2800
Puissance nominale du moteur, kW
46
2,9 2,9 2,7
Système d'allumage
Bougie NGK BPR5ES NGK BPR5ES HusqvarnaHQT-7
Écartement des électrodes, mm 0,6-0,8 0,6-0,8 0,7-0,8
Système de lubrification et de carburant
Type de lubrification du moteur Pression avec filtre à
huile
Pression avec filtre à
huile
Éclaboussures
Capacité du réservoir de carburant, l 1,9 1,9 1,5
Capacité du réservoir d'huile, l 0,7 0,7 0,5
Huile moteur
47
Husqvarna SAE30 Husqvarna SAE30 Husqvarna SAE30
Poids
Réservoirs vides, en kg 48,5 52,5 51,0
Émissions sonores
48
Niveau de puissance acoustique mesuré, dB
(A)
97 96 97
46
La puissance nominale du moteur indiquée est la puissance nette moyenne (à un régime spécifié) d'un
moteur de production classique pour le modèle de moteur mesurée selon la norme SAE J1349/ISO1585.
Les moteurs produits à grande échelle peuvent s'écarter de cette valeur. La puissance de sortie effective du
moteur installé sur le produit fini dépend de la vitesse de fonctionnement, des conditions environnementales
et d'autres valeurs.
47
Si l'huile SAE-30 est utilisée à une température inférieure à +5°C, elle risque de ne pas lubrifier suffisamment
le moteur. Cela peut endommager le moteur. Reportez-vous à la section
Pour remplacer l'huile moteur à la
page 140
afin de connaître l'huile appropriée pour les basses températures.
48
Émissions sonores dans l'environnement mesurées comme puissance acoustique (L
WA
) selon la directive
européenne CE2000/14/CE.
142 1906 - 004 - 30.03.2023
LC551SP LC 551VBP LC 551VQ
Niveau de puissance acoustique garanti L
WA
,
dB (A)
98 98 98
Niveaux sonores
49
Niveau de pression sonore à l'oreille de l'utili-
sateur, dB(A)
87 84 86
Niveaux de vibrations
50
Poignée, m/s
2
4,5 4,5 3,2
Équipement de coupe
Hauteur de coupe, mm 26-74 26-74 26-74
Largeur de coupe, mm 510 510 510
Lame Collecte Collecte Collecte
Référence 5875908-10 5821494-10 5875908-10
Capacité du bac de ramassage, l 65 65 65
Entraînement
Vitesse, en km/h 4,1 2,8-5 2,8-5
49
Niveau de pression sonore conforme à la norme ISO5395. Les données reportées pour le niveau de pression
sonore montrent une dispersion statistique typique (déviation standard) de 1,2dB (A).
50
Niveau de vibrations conformément à la norme ISO5395. Les données reportées pour le niveau de vibrations
montrent une dispersion statistique typique (déviation standard) de 0,2m/s
2
.
1906 - 004 - 30.03.2023
143
Déclaration de conformité
Déclaration de conformité UE
Nous,
HusqvarnaAB, SE-561 82 Huskvarna, Suède,
tél: +46-36-146500, déclarons sous notre entière
responsabilité que le produit:
Description Tondeuse
Marque Husqvarna
Type/Modèle LC 551SP, LC 551VBP, LC 551VQ
Identification Les numéros de série à partir de 2022 et ultérieurs
est entièrement conforme à la réglementation et aux
directives de l'UE suivantes:
Réglementation Description
2006/42/EC «relative aux machines»
2014/30/UE «relative à la compatibilité électromagnétique»
2000/14/EC «relative aux émissions sonores dans l'environnement»
2011/65/UE
«relative à la limitation de l'utilisation de certaines substances dangereuses au sein d'équi-
pements électriques et électroniques»
et que les normes et/ou les spécifications techniques
suivantes sont appliquées: EN ISO 5395-1:2013/
A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN
ISO 14982:2009, EN IEC 63000:2018
Organisme notifié: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Sweden a certifié être conforme à la Directive du
Conseil2000/14/CE, procédure d'évaluation de la
conformité: AnnexeVI.
Pour toute information relative aux émissions sonores,
voir
Caractéristiques techniques à la page 142
.
Huskvarna, 2022-09-29
Claes Losdal, Directeur du développement/Articles de
jardinage HusqvarnaAB
Responsable de la documentation technique
144 1906 - 004 - 30.03.2023
Sadržaj
Uvod........................................................................... 145
Sigurnost.....................................................................146
Sastavljanje................................................................ 149
Rad............................................................................. 150
Održavanje................................................................. 151
Prijevoz, spremanje i zbrinjavanje.............................. 154
Tehnički podaci...........................................................154
Izjava o sukladnosti.................................................... 157
Uvod
Opis proizvoda
Proizvod je rotacijska kosilica za travu kojom upravlja
pješak. Trava se skuplja u sakupljaču trave. Uklonite
sakupljač trave kako biste omogućili izbacivanje trave
na stražnjoj strani. Postavite komplet za sječku (dodatna
oprema) kako biste travu rezali u gnojivo.
Namjena
Proizvod upotrebljavajte za rezanje trave. Proizvod
nemojte upotrebljavati za druge zadatke.
Pregled proizvoda
(Sl. 1)
1. Ručica kočnice motora
2. Ručka/upravljač
3. Regulacija brzine
4. Poluga pogona
5. Drška užeta pokretača
6. Sakupljač trave
7. Podešavanje visine ručice
8. Kontrola visine rezanja
9. Šipka za mjerenje ulja / spremnik za ulje
10. Pokrov noža
11. Prigušivač
12. Svjećica
13. Filtar zraka
14. Spremnik za gorivo
15. Stražnji poklopac
16. Korisnički priručnik
Pregled proizvoda
(Sl. 2)
1. Ručka/upravljač
2. Komanda kočnice noža (LC 551VBP)
3. Regulator brzine / regulator gasa (LC 551VBP)
4. Poluga pogona (LC 551VBP)
5. Blokada pokretanja (LC 551VBP)
6. Drška užeta pokretača
7. Sakupljač trave
8. Podešavanje visine ručice
9. Kontrola visine rezanja
10. Šipka za mjerenje ulja / spremnik za ulje
11. Pokrov noža
12. Prigušivač
13. Svjećica
14. Filtar zraka
15. Spremnik za gorivo
16. Stražnji poklopac
17. Ručica kočnice motora (LC551SP)
18. Regulator gasa (LC551SP)
19. Poluga pogona (LC551SP)
20. Korisnički priručnik
Simboli na proizvodu
(Sl. 3)
Neoprezna ili nepravilna upotreba može
uzrokovati ozljede ili smrt rukovatelja ili
promatrača.
(Sl. 4)
Pažljivo pročitajte korisnički priručnik i
prije upotrebe dobro usvojite sadržaj.
(Sl. 5)
Osobe i životinje držite na sigurnoj
udaljenosti od radnog područja.
(Sl. 6)
Prije popravaka ili održavanja zaustavite
motor i uklonite kabel za paljenje.
(Sl. 7)
Ulje
(Sl. 8)
Brzo
(Sl. 9)
Polako
(Sl. 10)
Zaustavljanje motora
(Sl. 11)
Čok
1906 - 004 - 30.03.2023
145
(Sl. 12)
Spojka noža
(Sl. 13)
Pazite na izbačene predmete i odbijanja.
(Sl. 14)
Ruke i stopala držite podalje od
rotirajućeg noža.
(Sl. 15)
Ruke i stopala držite podalje od rotirajućih
dijelova.
(Sl. 16)
Ovaj je proizvod u suglasnosti s važećim
direktivama EZ-a.
(Sl. 17)
Ovaj je proizvod u skladu s važećim
direktivama UK-a.
(Sl. 18)
Naljepnica emisije buke u okoliš u skladu
s direktivama i propisima EU i UK te
propisom Novog Južnog Walesa „Zaštita
od radova u okolišu (kontrola buke) iz
2017“. Zajamčena razina jačine zvuka
proizvoda naznačena je u
Tehnički podaci
na stranici 154
i na naljepnici
(Sl. 19)
Ispušni plinovi iz motora sadrže ugljikov
monoksid, vrlo opasan otrovni plin bez
mirisa. Proizvod nemojte pogoniti u
zatvorenom ili uskom prostoru.
(Sl. 20)
Proizvod nemojte pogoniti u zatvorenom ili
uskom prostoru.
(Sl. 21)
Opasnost od eksplozije.
(Sl. 22)
Vruće površine
(Sl. 23)
Motor se isporučuje bez ulja.
(Sl. 24)
Prije upotrebe proizvod napunite uljem.
(Sl. 25)
Nemojte upotrebljavati gorivo E85.
(Sl. 26)
Proizvod držite podalje od otvorenog
plamena.
(Sl. 27)
Kôd koji se može skenirati.
Napomena: Drugi simboli/naljepnice na proizvodu
odnose se na pravne zahtjeve za pojedina tržišta.
Standard za emisije Euro V.
UPOZORENJE: Petljanjem po
motoru gubite pravo na odobrenje EU-a
ovog proizvoda.
Pouzdanost proizvoda
Sukladno zakonima o pouzdanosti proizvoda nismo
odgovorni za oštećenja uzrokovana našim proizvodima
ako je:
• proizvod nepravilno popravljen
• proizvod popravljen dijelovima koje nije proizveo
proizvođač ili nemaju odobrenje proizvođača
• proizvod ima dodatnu opremu koje nije proizveo
proizvođač ili nemaju odobrenje proizvođača
• proizvod nije popravljen u odobrenom servisnom
centru ili kod ovlaštene osobe.
Sigurnost
Sigurnosne definicije
Upozorenjima, oprezima i napomenama naglašavaju se
posebno važni dijelovi priručnika.
UPOZORENJE: Koristi se kada
nepoštivanje uputa iz priručnika može
uzrokovati smrt ili ozljede rukovatelja ili
promatrača.
OPREZ: Koristi se kada nepoštivanje
uputa iz priručnika može uzrokovati
oštećenje proizvoda ili drugih materijala u
neposrednoj blizini.
Napomena: Koristi se prikaz neophodnih dodatnih
informacija za zadanu situaciju.
Opće sigurnosne upute
UPOZORENJE: Prije korištenja
proizvoda pročitajte upozoravajuće upute u
nastavku.
• Proizvod je opasan ako ga koristite nepravilno ili ako
niste oprezni. Nepoštivanje sigurnosnih uputa može
uzrokovati ozljede ili smrt.
• Proizvod tijekom rada proizvodi elektromagnetsko
polje. To polje u određenim okolnostima može
ometati aktivne ili pasivne medicinske implantate.
Za smanjenje opasnosti od smrtonosne ozljede
osobama s medicinskim implantatima prije korištenja
uređaja preporučujemo obraćanje liječniku i
proizvođaču medicinskog implantata.
• Uvijek budite pažljivi i razumni. Ako u posebnim
situacijama niste sigurni u način upotrebe stroja,
146 1906 - 004 - 30.03.2023
prije nastavka stanite i obratite se svom distributeru
tvrtke Husqvarna.
• Imajte na umu kako se rukovatelj smatra odgovornim
za nezgode koje uključuju druge osobe ili njihovo
vlasništvo.
• Proizvod održavajte čistim. Znakovi i naljepnice
moraju biti jasno čitljivi.
• Osobama dopustite upotrebu proizvoda samo ako su
pročitali i usvojili sadržaj uputa za rukovanje.
• Djeci nemojte dopustiti korištenje proizvoda.
• Djecu držite podalje od područja rada. Cijelo vrijeme
mora biti prisutna odgovorna odrasla osoba.
• Osobama koje nisu upoznate s uputama nemojte
dopustiti korištenje proizvoda.
• Osobu smanjenih fizičkih ili mentalnih sposobnosti
obavezno nadzirite tijekom uporabe proizvoda. Cijelo
vrijeme mora biti prisutna odgovorna odrasla osoba.
• Proizvod nemojte koristiti kada ste umorni, bolesni
ili pod utjecajem alkohola, droge ili lijekova. To
negativno utječe na vaš vid, pažnju, koordinaciju i
prosudbu.
• Nemojte upotrebljavati neispravni proizvod.
• Nemojte izmjenjivati proizvod ili ga upotrebljavati ako
postoji mogućnost da je izmijenjen.
• Nemojte mijenjati prilagodbe za kontrolu brzine
motora.
Sigurnost na radnom mjestu
UPOZORENJE: Prije korištenja
proizvoda pročitajte upozoravajuće upute u
nastavku.
• Prije upotrebe proizvoda iz radnog područja uklonite
sve predmete poput grana, prutova i kamenja.
• Objekti koji udare u reznu opremu mogu biti izbačeni
te uzrokovati ozljede ili oštećenja. Promatrače i
životinje držite na sigurnoj udaljenosti od proizvoda.
• Proizvod nikada nemojte upotrebljavati u lošim
vremenskim uvjetima kao što su magla, kiša,
jak vjetar, intenzivna hladnoća i pri opasnosti od
grmljavinskog nevremena. Upotreba proizvoda po
lošem vremenu ili na vlažnim ili mokrim lokacijama
je zamorna. Pri lošem vremenu mogu nastati opasni
uvjeti, primjerice skliske površine.
• Pazite na osobe, predmete i situacije koje mogu
onemogućiti siguran rad proizvoda.
• Pazite na prepreke poput korijenja, kamenja,
prutova, jama i jaraka. Visoka trava može sakrivati
prepreke.
• Košenje trave na nagibima može biti opasno.
Proizvod nemojte upotrebljavati na tlu s nagibom
većim od 15°.
• Proizvod upotrebljavajte poprečno preko nagiba.
Nemojte se kretati prema gore i dolje.
• Oprezno prilazite skrivenim kutovima i predmetima
koji onemogućavaju jasan pregled.
Sigurnost pri radu
UPOZORENJE: Prije korištenja
proizvoda pročitajte upozoravajuće upute u
nastavku.
• Proizvod upotrebljavajte samo za košenje travnjaka.
Upotreba za druge zadatke nije dopuštena.
• Upotrebljavajte osobnu zaštitnu opremu. Pogledajte
Oprema za osobnu zaštitu na stranici 148
.
• Provjerite znate li brzo zaustaviti motor u slučaju
nužde.
• Nikada nemojte pokretati motor u zatvorenom
prostoru ili u blizini zapaljivog materijala. Ispušne
pare motora vruće su i mogu sadržavati vruće iskre
koje mogu uzrokovati požar.
• Proizvod upotrebljavajte samo ako su nož i svi
štitnici pravilno postavljeni. Nepravilno postavljen
nož može se otpustiti i uzrokovati osobne ozljede.
• Pazite da nožem ne udarate u predmete poput
kamenja ili korijenja. Time možete oštetiti nož i saviti
vratilo motora. Savijena osovina uzrokuje snažne
vibracije i vrlo visoku opasnost od otpuštanja noža.
• Ako nožem udarite u predmet ili osjetite vibracije,
odmah zaustavite proizvod. Odspojite kabel za
paljenje od svjećice. Pregledajte je li proizvod
oštećen. Popravite oštećenja ili popravak prepustite
ovlaštenom serviseru.
• Ručicu kočnice motora nikada trajno nemojte
pričvrstiti za ručku kada je motor u pogonu.
• Proizvod postavite na stabilnu, ravnu površinu i
pokrenite ga. Noževi ne smiju udarati u tlo ili druge
predmete.
• Tijekom rukovanja proizvodom obavezno budite iza
njega.
• Tijekom rukovanja proizvodom svi kotači trebaju biti
na tlu, a 2 ruke na ručki. Ruke i stopala držite
podalje od rotirajućih noževa.
• Proizvod nemojte naginjati kada je motor pokrenut.
• Budite pažljivi pri povlačenju proizvoda unatrag.
• Proizvod nikada nemojte podizati kada je motor
pokrenut. Ako proizvod morate podići, prvo
zaustavite motor i odspojite kabel za paljenje od
svjećice.
• Tijekom rada s proizvodom nemojte hodati unatrag.
• Zaustavite motor prilikom prelaska preko velikih
površina bez trave, primjerice šljunčanih, kamenih i
asfaltnih staza.
• Nemojte trčati s proizvodom kada je motor pokrenut.
Obavezno hodajte tijekom rada s proizvodom.
• Prije promjene visine rezanja zaustavite motor.
Nemojte provoditi prilagodbe s pokrenutim motorom.
• Proizvod s pokrenutim motorom ne ispuštajte iz
vida. Zaustavite motor i provjerite je li rezna oprema
zaustavljena.
1906 - 004 - 30.03.2023
147
Sigurnosne upute za rad
Oprema za osobnu zaštitu
UPOZORENJE: Prije uporabe
proizvoda pročitajte upozoravajuće upute u
nastavku.
• Oprema za osobnu zaštitu ne može u potpunosti
spriječiti ozljede, no smanjuje stupanj ozljede u
slučaju nezgode. Pri odabiru odgovarajuće opreme
zatražite pomoć ovlaštenog trgovca.
• Upotrebljavajte zaštitu sluha ako je razina buka veća
od 85 dB.
• Nosite čizme otporne na klizanje ili cipele za teške
uvjete rada. Nemojte nositi otvorene cipele ili biti
bosi.
• Nosite teške, duge hlače.
• Prema potrebi nosite zaštitne rukavice, primjerice
prilikom pričvršćivanja, pregleda ili čišćenja rezne
opreme.
Sigurnosni uređaji za proizvod
UPOZORENJE: Prije upotrebe
proizvoda pročitajte upozoravajuće upute u
nastavku.
• Proizvod nemojte upotrebljavati sa sigurnosnim
uređajima koji su oštećeni ili nisu ispravni.
• Redovito pregledavajte sigurnosne uređaje. Ako su
sigurnosni uređaji oštećeni ili nisu ispravni, obratite
se ovlaštenom serviseru tvrtke Husqvarna.
• Sigurnosne uređaje nije dopušteno izmjenjivati.
Provjera reznog poklopca
Rezni poklopac smanjuje vibriranje proizvoda te
opasnost od ozljede nožem.
• Provjerite ima li na pokrovu noža oštećenja,
primjerice napuklina.
Provjera ručke kočnice motora (LC 551SP, LC 551VQ)
Ručicom kočnice motora zaustavljate motor. Motor se
zaustavlja po otpuštanju ručice kočnice motora.
• Pokrenite motor i potom otpustite ručicu kočnice
motora. Ako se motor ne zaustavi za 3 sekunde,
podesite kočnicu motora kod servisera tvrtke
Husqvarna. (Sl. 28)
Provjera komande kočnice noža i blokade paljenja (LC
551VBP)
Komandom kočnice noža zaustavlja se samo nož, ne
i motor. Motor se zaustavlja po otpuštanju komande
kočnice motora.
1. Pokrenite motor.
2. Komandu kočnice noža gurnite prema upravljaču.
Blokada pokretanja zaustavlja pomak.
3. Istisnite blokadu pokretanja.
4. Komandu kočnice noža gurnite prema upravljaču.
Nož se počinje okretati.
5. Otpustite komandu kočnice noža. Ako se nož ne
zaustavi za tri sekunde, podesite kočnicu noža kod
ovlaštenog servisera tvrtke Husqvarna. (Sl. 29)
6. Provjerite vraća li se blokada paljenja natrag u
početni položaj.
Prigušivač
Prigušivač razinu buke održava na minimumu i ispušne
plinove usmjerava dalje od rukovatelja.
Nemojte upotrebljavati proizvod bez prigušivača ili
s oštećenim prigušivačem. Neispravni prigušivač
povećava razinu buke i opasnost od požara.
UPOZORENJE: Prigušivač se
tijekom rada, nakon rada te kada motor
pogonite u praznom hodu jako zagrije.
Budite oprezni u blizini zapaljivih materijal
i/ili para kako biste spriječili požar.
Provjera prigušivača
• Redovito provjeravajte je li prigušivač pravilno
pričvršćen i neoštećen.
Sigurnost pri rukovanju s gorivom
UPOZORENJE: Prije korištenja
proizvoda pročitajte upozoravajuće upute u
nastavku.
• Nemojte pokretati proizvod ako u njemu ima goriva
ili motornog ulja. Uklonite neželjeno gorivo/ulje i
pričekajte na sušenje proizvoda.
• Ako gorivo prolijete po odjeći, odmah ju zamijenite.
• Gorivu nemojte dopustiti kontakt s tijelom jer može
uzrokovati ozljede. Ako dođe do kontakta goriva s
tijelom, sapunom i vodom isperite gorivo.
• Nemojte pokretati proizvod ako motor propušta.
Redovito pregledavajte ima li na motoru propuštanja.
• Budite pažljivo s gorivom. Gorivo je zapaljivo, a pare
su eksplozivne i mogu uzrokovati ozljede i smrt.
• Nemojte udisati pare goriva, one mogu uzrokovati
ozljede. Osigurajte dovoljan protok zraka.
• U blizini goriva ili motora nemojte pušiti.
• U blizini goriva ili motora nemojte stavljati vruće
predmete.
• Nemojte ulijevati gorivo kada je motor uključen.
• Prije ulijevanja goriva provjerite je li motor hladan.
• Prije ulijevanja goriva polako otvorite čep spremnika
goriva i pažljivo ispustite tlak.
• Nemojte ulijevati gorivo u motor u zatvorenom
prostoru. Nedovoljan protok zraka može uzrokovati
148 1906 - 004 - 30.03.2023
ozljede ili smrt zbog gušenja ili trovanja ugljičnim
monoksidom.
• Potpuno zategnite čep spremnika za gorivo. Ako čep
spremnika za gorivo nije zategnut, postoji opasnost
od požara.
• Prije pokretanja proizvod odmaknite najmanje 3 m /
10' od mjesta punjenja spremnika.
• Spremnik za gorivo nemojte puniti do kraja.
Zagrijavanje uzrokuje širenje goriva. Ostavite mjesta
pri vrhu spremnika za gorivo.
Sigurnosne upute za održavanje
UPOZORENJE: Prije korištenja
proizvoda pročitajte upozoravajuće upute u
nastavku.
• Ispušni plinovi iz motora sadrže ugljikov monoksid,
vrlo opasan otrovni plin bez mirisa. Proizvod nemojte
pokretati u zatvorenom ili uskom prostoru.
• Prije održavanja proizvoda zaustavite motor i
odspojite kabel za paljenje od svjećice.
• Tijekom održavanja rezne opreme nosite zaštitne
rukavice. Nož je vrlo oštar i lako dolazi do
posjekotina.
• Dodatna oprema i izmjene proizvoda bez odobrenja
proizvođača mogu uzrokovati ozbiljne ozljede
ili smrt. Nemojte mijenjati proizvod. Obavezno
upotrebljavajte dijelove s odobrenjem proizvođača.
• Ako se održavanje ne provodi ispravno i redovno,
povećava se opasnost od ozljede i oštećenja
proizvoda.
• Održavanje provodite isključivo prema uputama iz
ovog priručnika za vlasnika. Sva druga servisiranja
mora provoditi ovlašteni serviser tvrtke Husqvarna.
• Redovno servisirajte proizvod kod ovlaštenog
servisera tvrtke Husqvarna.
• Zamijenite oštećene, istrošene ili polomljene
dijelove.
Sastavljanje
Uvod
UPOZORENJE: Prije sastavljanja
proizvoda morate pročitati i usvojiti poglavlje
o sigurnosti.
UPOZORENJE: Prije sastavljanja
proizvoda sa svjećice uklonite kabel
svjećice.
Sastavljanje ručice
1. Otpustite donje kotačiće na lijevoj i desnoj strani
proizvoda. Provjerite je li plastična podloška u
udubini na nosaču ručke. (Sl. 30)
2. Ugradite ručku preklopljenu prema naprijed kako je
prikazano na ilustraciji. (Sl. 31)
a) Provjerite je li plastična podloška između ručke i
nosača ručke.
b) Pričvrstite ručku za nosač ručke.
3. Podignite ručku. (Sl. 32)
4. Kotačiće zategnite do kraja. Za podešavanje visine
ručke pogledajte
Prilagođavanje visine ručke na
stranici 149
.
5. Postavite žice u nosače kabela. Žice ne smiju biti
izvijene. Postavite nosače kabela na ručku. (Sl. 33)
6. Kabelskom spojnicom pričvrstite kabele za nosač
kabela. (Sl. 34)
Prilagođavanje visine ručke
1. Otpustite donje vijke.
2. Pomaknite kotačiće u donji dio utora na lijevoj i
desnoj strani proizvoda. (Sl. 35)
3. Postavite visinu ručke u jedan od dva dostupna
položaja.
4. Pomičite kotačiće gore u smjeru upravljača dok se
ne zaustave uz škljocaj. (Sl. 36)
5. Kotačiće zategnite do kraja.
Postavljanje kosilice u položaj za
prijevoz
1. Uklonite sakupljač trave.
2. Otpustite donje vijke.
3. Pomaknite kotačiće u donji dio utora na lijevoj i
desnoj strani proizvoda. (Sl. 35)
4. Preklopite ručku prema naprijed. (Sl. 37)
Postavljanje proizvoda u položaj za rad
1. Podignite upravljač. (Sl. 32)
2. Pomičite kotačiće gore u smjeru upravljača dok se
ne zaustave uz škljocaj. (Sl. 36)
3. Kotačiće zategnite do kraja.
Montaža sakupljača trave
1. Okvir sakupljača trave pričvrstite za vreću za travu
tako da kruti dio vreće bude na dnu. Ručka okvira
treba biti na vrhu vreće za travu. (Sl. 38)
2. Donji dio okvira sakupljača trave pričvrstite za dno
vreće za travu. (Sl. 39)
a) Umetnite okvir sakupljača trave u utor. Započnite
na desnoj strani, sukladno ilustraciji, i polako se
pomičite ulijevo.
1906 - 004 - 30.03.2023
149
3. Ako se okvir sakupljača trave teško postavlja,
pažljivo ga udarite gumenim čekićem. Okvir
sakupljača trave udarite između pojačanja. (Sl. 40)
4. Vreću za travu kopčama pričvrstite za okvir
sakupljača trave. (Sl. 41)
5. Podignite stražnji poklopac.
6. Pričvrstite hvatač trave za gornji rub šasije.
7. Donji dio sakupljača trave umetnite u kanal za
izbacivanje trave. (Sl. 42)
Sastavljanje priključka za sječku
(dodatna oprema)
1. Podignite stražnji poklopac i uklonite sakupljač trave.
2. Priključak za sječku umetnite u kanal za izbacivanje.
(Sl. 43)
3. Zamijenite nož s nožem za sječku isporučenim u
kompletu za sječku. Pogledajte
Zamjena noža na
stranici 152
.
Košenje trave bez postavljenog
sakupljača trave ili priključka za sječku
• Podignite stražnji poklopac i uklonite sakupljač trave.
• Ako su postavljeni priključak za sječku i nož za
sječku, uklonite ih.
• Prije upotrebe proizvoda zatvorite stražnji poklopac.
Pri upotrebi proizvoda trava se izbacuje ispod stražnjeg
poklopca.
Rad
Uvod
UPOZORENJE: Prije rada s
proizvodom morate pročitati i usvojiti
poglavlje o sigurnosti.
Husqvarna Connect
Husqvarna Connect besplatna je aplikacija za mobilni
uređaj. Aplikacija Husqvarna Connect pruža vam
dodatne funkcije za proizvod Husqvarna.
• Opširnije informacije o proizvodu.
• Dodatne informacije i pomoć za dijelove i
servisiranje proizvoda.
Početak rada sa Husqvarna Connect
1. Preuzmite aplikaciju Husqvarna Connect na svoj
mobilni uređaj.
2. Prijavite se na aplikaciju Husqvarna Connect.
3. Pratite upute u aplikaciji Husqvarna Connect kako
biste se spojili i registrirali proizvod.
Prije rada s proizvodom
1. Pažljivo pročitajte korisnički priručnik i prije upotrebe
dobro usvojite sadržaj.
2. Pregledajte reznu opremu i uvjerite se da je pravilno
pričvršćena i podešena. Pogledajte
Za pregled rezne
opreme na stranici 152
.
3. Napunite spremnik goriva. Pogledajte
Ulijevanje
goriva na stranici 150
.
4. Napunite spremnik za ulje i provjerite razinu ulja.
Pogledajte
Provjera razine ulja na stranici 153
.
Ulijevanje goriva
Ako je dostupno, upotrebljavajte benzin s niskim
emisijama/alkilatni benzin. Ako benzin s niskim
emisijama / alkilatni benzin nije dostupan, upotrijebite
kvalitetno bezolovno gorivo ili olovno gorivo s oktanskim
brojem koji je niži od 90.
OPREZ: Nemojte koristiti benzin s
oktanskim brojem manjim od 90 RON (87
AKI). Tako možete oštetiti proizvod.
1. Čep spremnika goriva otvarajte polako kako biste
otpustili tlak.
2. Punite polako pomoću kantice za gorivo. Ako
prolijete gorivo, obrišite ga krpom i pričekajte na
sušenje preostalog goriva. (Sl. 44)
3. Očistite područje oko čepa spremnika za gorivo.
4. Potpuno zategnite čep spremnika goriva. Ako čep
spremnika goriva nije zategnut, postoji opasnost od
požara.
5. Prije pokretanja proizvod odmaknite najmanje 3 m
(10') od mjesta punjenja spremnika.
Postavljanje visine rezanja na
Visina rezanja podesiva je na 6 razina.
1. Za povećanje visine rezanja komandu za visinu
rezanja pritisnite u smjeru kotača i potom unatrag.
2. Za smanjenje visine rezanja komandu za visinu
rezanja pritisnite u smjeru kotača i potom prema
naprijed. (Sl. 45)
OPREZ: Visinu rezanja nemojte postaviti
prenisko. Noževi mogu udariti u tlo ako
površina travnjaka nije ravna.
Pokretanje proizvoda (LC 551VQ)
1. Provjerite je li kabel za paljenje priključen na
svjećicu.
150 1906 - 004 - 30.03.2023
2. Stanite iza proizvoda.
3. Pritisnite ručicu kočnice motora prema upravljaču.
(Sl. 46)
4. Ručicu užeta pokretača držite desnom rukom.
5. Polako izvlačite uže pokretača dok ne osjetite otpor.
6. Snažno povucite za pokretanje motora.
Pokretanje proizvoda (LC 551SP, LC
551VBP)
1. Provjerite je li kabel za paljenje priključen na
svjećicu.
2. Stanite iza proizvoda.
3. Podesite regulator gasa.
a) Ako je motor hladan, regulator gasa postavite u
položaj za čok. (Sl. 47)
b) Ako je motor topao, regulator gasa nemojte
postaviti u položaj za čok.
4. Na modelu LC551SP ručku kočnice motora držite
uz upravljač. (Sl. 46)
5. Ručicu užeta pokretača držite desnom rukom.
6. Polako izvlačite uže pokretača dok ne osjetite otpor.
7. Snažno povucite za pokretanje motora.
8. Postavite kontrolu gasa na pun gas.
9. Na modelu LC 551VBP:
a) Otpustite blokadu pokretanja.
b) Gurnite komandu kočnice noža u smjeru
upravljača kako biste pokrenuli noževe.
Upotreba pogona na kotačima
• Povucite polugu pogona u smjeru upravljača. (Sl. 48)
• Za model LC 551VQ i model LC 551VBP: Brzinu
vožnje podesite regulatorom brzine na lijevoj strani
ručke. Regulator brzine pomaknite prema naprijed
kako biste povećali brzinu, a unatrag kako biste
smanjili brzinu. (Sl. 49)
• Prije povlačenja proizvoda unatrag odspojite pogon i
gurnite proizvod prema naprijed za pribl. 10 cm.
• Otpustite polugu pogona kako biste odspojili pogon,
primjerice kada se približavate prepreci.
Zaustavljanje proizvoda (LC 551SP, LC
551VQ)
• Kako biste zaustavili samo pogon, otpustite polugu
pogona.
• Za zaustavljanje motora otpustite kočnu polugu
motora.
Zaustavljanje proizvoda (LC 551VBP)
• Kako biste zaustavili samo pogon, otpustite polugu
pogona.
• Za zaustavljanje motora regulator gasa pomaknite u
položaj za zaustavljanje.
Za dobar ishod
• Uvijek upotrebljavajte oštar nož. Tup nož daje
nepravilne rezultate, a rezana površina trave požuti.
Oštar nož također troši manje energije od tupog.
• Nemojte rezati više od ⅓ od duljine trave. Prvo
kosite s visoko postavljenom visinom za rezanje.
Provjerite rezultat i spustite visinu rezanja na
prihvatljivu razinu. Ako je trava vrlo dugačka, vozite
polako i po potrebi kosite 2 puta.
• Svaki put kosite u drugom smjeru kako biste spriječili
nastanak traka na travnjaku.
• Pokrov noža mora biti čist. Nakupine trave i
prljavštine s unutarnje strane pokrova noža mogu
umanjiti rezultate rezanja. Pogledajte
Za čišćenje
unutarnje površine pokrova noža na stranici 152
.
Održavanje
Uvod
UPOZORENJE: Prije održavanja
morate pročitati i usvojiti poglavlje o
sigurnosti.
Za sve radove servisiranja i održavanja na proizvodu
potrebna je posebna obuka. Jamčimo dostupnost
profesionalnih popravaka i servisa. Ako vaš distributer
nije serviser, od njega zatražite informacije o najbližem
serviseru.
Detaljnije informacije potražite pod
www.husqvarna.com.
Raspored održavanja
OPREZ: Pri naginjanju proizvoda filtar
zraka nemojte nasloniti na tlo nego ga
podignite u zrak. Opasnost od oštećenja
motora.
Intervali održavanja izračunati su za dnevnu upotrebu
proizvoda. Intervali se mijenjaju ako se proizvod ne
upotrebljava svakodnevno.
Za održavanja označena s * pogledajte upute u
Sigurnosni uređaji za proizvod na stranici 148
.
1906 - 004 - 30.03.2023
151
Održavanje Dnevno Tjedno Mjesečno
Provedite opći pregled X
Provjerite razinu ulja X
Čišćenje proizvoda X
Pregledajte reznu opremu X
Pregledajte pokrov noža * X
Pregledajte ručicu kočnice motora * LC 551SP, LC 551VQ X
Pregledajte komandu kočnice noža * LC 551VBP X
Pregledajte prigušivač * X
Pregledajte svjećicu X
Zamijenite ulje (prvi put nakon 5 h upotrebe, potom nakon svakih 50 h
upotrebe i svake godine)
X
Očistite ili zamijenite filtar zraka X
Pregledajte sustav goriva X
Za opći pregled
• Provjerite jesu li sve matice i vijci na proizvodu
pravilno pritegnuti.
Čišćenje proizvoda
• Plastične dijelove čistite čistom i suhom krpom.
• Proizvod nemojte čistiti vodom. Voda može prodrijeti
u bateriju ili motor i uzrokovati kratki spoj ili oštetiti
proizvod.
• Za čišćenje proizvoda nemojte koristiti visokotlačni
stroj za pranje.
• Nemojte liti vodu izravno na motor.
• Četkom uklonite lišće, travu i onečišćenja.
• Uklonite pokrov spojke i četkom uklonite travu ispod
pokrova. (LC551VBP)
Za čišćenje unutarnje površine pokrova noža
1. Ispraznite spremnik goriva.
2. Položite proizvod na bok s prigušivačem na donjoj
strani.
OPREZ: Ako proizvod položite tako
da je filtar zraka na donjoj strani, možete
oštetiti motor.
3. Unutarnju površinu pokrova noža isperite vodom.
Za pregled rezne opreme
UPOZORENJE: Odvojite kabel za
paljenje od svjećice kako biste spriječili
slučajno pokretanje.
UPOZORENJE: Tijekom održavanja
rezne opreme nosite zaštitne rukavice. Nož
je vrlo oštar i lako dolazi do posjekotina.
1. Pregledajte ima li na reznoj opremi oštećenja
ili pukotina. Oštećenu reznu opremu obavezno
zamijenite.
2. Pregledajte nož kako biste ustanovili je li oštećen ili
tup.
Napomena: Nakon oštrenja nož je nužno
uravnotežiti. Nož naoštrite, zamijenite i uravnotežite u
servisnom centru. Ako se pri udaru u prepreku proizvod
zaustavi, zamijenite oštećeni nož. Procjenu za oštrenje
ili zamjenu noža prepustite servisnom centru.
Zamjena noža
1. Blokirajte nož drvenim blokom. (Sl. 50)
2. Uklonite vijak noža.
3. Uklonite nož.
4. Provjerite jesu li nosač noža i vijak noža neoštećeni.
5. Pregledajte vratilo motora kako biste se uvjerili da je
neoštećeno.
6. Pri ugradnji novog noža kutove noža usmjerite u
smjeru reznog poklopca. (Sl. 51)
7. Nož mora biti poravnat sa središtem vratila motora.
8. Blokirajte nož drvenim blokom. (Sl. 52)
9. Pričvrstite nož.
152 1906 - 004 - 30.03.2023
a) Na modelu LC551SP, LC 551VQ postavite
podlošku opruge i zategnite vijak i podlošku na
zatezni moment od 70 Nm.
b) Na modelu LC 551VBP zategnite vijke na zatezni
moment od 50 Nm. (Sl. 53)
10. Ručno povucite nož u krug kako biste provjerili
okreće li se slobodno.
UPOZORENJE: Nosite rukavice
za teške uvjete rada. Nož je vrlo oštar i
lako može uzrokovati ozljede.
11. Pokrenite proizvod kako biste ispitali nož. Ako nož
nije ispravno pričvršćen, proizvod vibrira ili ishod
košenja nije zadovoljavajuć.
Provjera razine ulja
OPREZ: Preniska razina ulja može
uzrokovati oštećenje motora. Prije
pokretanja proizvoda provjerite razinu ulja.
1. Postavite proizvod na ravno tlo.
2. Skinite čep spremnika za ulje s pričvršćenom šipkom
za mjerenje ulja.
3. Očistite ulje sa šipke za mjerenje razine ulja.
4. Šipku za mjerenje razine ulja u potpunosti vratite u
spremnik za ulje. Zategnite poklopac spremnika za
ulje kako biste dobili ispravan prikaz razine ulja.
5. Uklonite šipku za mjerenje razine ulja.
6. Provjerite razinu ulja na šipci za mjerenje ulja.
7. Ako je razina ulja niska, napunite motornim uljem i
ponovno provjerite razinu ulja.
(Sl. 54)
Napomena: Upotrijebite lijevak za ulje kako
biste spriječili prosipanje.
Zamjena motornog ulja
UPOZORENJE: Motorno ulje vrlo
je vruće neposredno nakon zaustavljanja
motora. Prije ispuštanja motornog ulja
pričekajte da se ohladi. Ako motorno ulje
prolijete po koži, očistite sapunom i vodom.
(Sl. 55)
1. Odvojite kabel za paljenje od svjećice.
2. Uklonite čep spremnika za ulje.
3. Ispraznite motorno ulje.
a) Za modele s čepom za ispuštanje ulja: Ispod
čepa za ispuštanje ulja stavite posudu za
skupljanje motornog ulja.
b) Za modele bez čepa za ispuštanje ulja ili
ako nije moguće postaviti posudu ispod čepa
za ispuštanje ulja: Uz pomoć pumpe za ulje
(dodatna oprema) ispraznite motorno ulje iz
spremnika za ulje.
4. Napunite novim motornim uljem preporučenim u
Tehnički podaci na stranici 154
.
5. Provjerite razinu ulja. Pogledajte
Provjera razine ulja
na stranici 153
.
Nadolijevanje i zamjena motornog ulja
• Informacije o načinu nadolijevanja i zamjene
motornog ulja potražite u korisničkom priručniku za
motor.
Čišćenje i zamjena filtra zraka (LC
5551SP, LC 551VBP)
• Informacije o čišćenju i zamjeni filtra zraka potražite
u korisničkom priručniku za motor.
Uklanjanje i ugradnja filtra zraka (LC
551VQ)
UPOZORENJE: Nosite zaštitne
rukavice.
1. Otpustite kopče na poklopcu filtra zraka.
2. S motora pažljivo uklonite poklopac filtra zraka (A).
3. Izvadite filtra zraka (B) i spužvasti filtar (C). (Sl. 56)
4. Provjerite je filtar zraka neoštećen. Oštećeni filtar
zraka zamijenite.
5. Očistite i pregledajte filtar zraka. Pogledajte
Čišćenje
filtra zraka (LC 551VQ) na stranici 153
.
6. Ugradite obrnutim redoslijedom.
Čišćenje filtra zraka (LC 551VQ)
OPREZ: Nemojte pogoniti motor bez
filtra zraka ili sa zaprljanim filtrom zraka.
OPREZ: Ako filtar zraka ne možete
potpuno očistiti ili ako je oštećen, zamijenite
ga. Neispravan filtar zraka uzrokuje
oštećenje motora.
1. Pritisnite jezičke zasuna (A), skinite poklopac filtra
zraka (B) i izvadite filtar zraka (C). (Sl. 57)
2. Filtrom zraka udarajte o tvrdu površinu ili ga ispušite
komprimiranim zrakom sa čiste strane.
OPREZ: Za odstranjivanje prljavštine
ne koristite se četkom jer to samo gura
prljavštinu dublje u filtar zraka.
1906 - 004 - 30.03.2023 153
3. Vlažnom krpom očistite držač filtra zraka (D) i
poklopac filtra zraka.
OPREZ: Pazite da u zračni kanal (E)
ne dospiju onečišćenja.
4. Ugradite filtar zraka. Provjerite je li filtar zraka u
potpunosti brtvi uz nosač filtra zraka.
5. Ugradite poklopac filtra zraka prvo postavljajući
donje jezičke.
Pregled svjećice
OPREZ: Uvijek koristite preporučenu
vrstu svjećice. Neodgovarajuća vrsta
svjećice može oštetiti proizvod.
• Ako motor nema snage, teško se pokreće ili ne radi
ispravno u praznom hodu, pregledajte svjećicu.
• Za smanjenje opasnosti od nepoželjnog materijala
na elektrodama svjećice pratite sljedeće upute:
a) Provjerite je li broj okretaja pri praznom hodu
pravilno podešen.
b) Provjerite ispravnost mješavine goriva.
c) Provjerite je li filtar zraka čist.
• Ako je svjećica prljava, očistite je i provjerite
ispravnost zazora elektroda, pogledajte
Tehnički
podaci na stranici 154
. (Sl. 58)
• Ako je potrebno, zamijenite svjećicu.
Pregled sustav goriva
• Pregledajte čep spremnika za gorivo i brtvu čepa
spremnika za gorivo i uvjerite se kako su neoštećeni.
• Pregledajte crijevo goriva kako biste se uvjerili da
nema propuštanja. Ako je crijevo goriva oštećeno,
zamijenite ga kod servisera.
Podešavanje regulatora brzine i
regulatora gasa
Regulatorom brzine podešavate brzinu vožnje.
Regulatorom gasa podešavate broj okretaja motora.
OPREZ: Regulator brzine nemojte
podešavati uz uključen motor.
1. Za podešavanje brzine vožnje okrenite vijak za
podešavanje (A) kako biste podesili duljinu omotača
sajle. Skratite omotač sajle kako biste povećali
brzinu kretanja.
2. Ako nije moguće primijeniti položaj za zaustavljanje
ili čok, podesite broj okretaja motora. Okrećite vijak
za podešavanje (B). (Sl. 59)
Prijevoz, spremanje i zbrinjavanje
Prijevoz i skladištenje
• Za prijevoz i skladištenje proizvoda i goriva uvjerite
se kako nema propuštanja ili isparavanja. Iskre ili
otvoren plamen, primjerice od električnih uređaja ili
bojlera, mogu uzrokovati požar.
• Za prijevoz i skladištenje goriva obavezno
upotrebljavajte odobrene spremnike.
• Prije dugotrajnog skladištenja proizvoda ispraznite
spremnik za gorivo. Zbrinite gorivo na prikladnoj
lokaciji za zbrinjavanje
• Čvrsto osigurajte proizvod za prijevoz kako biste
spriječili oštećenja i nezgode.
• Proizvod čuvajte u zaključanom prostoru kako biste
onemogućili pristup djeci ili osobama bez odobrenja.
• Proizvod skladištite u suhom prostoru bez mraza.
Odlaganje
• Poštujte lokalne zahtjeve za reciklažu i važeće
propise.
• Sve kemikalije, poput motornog ulja ili goriva,
zbrinite u servisnom centru ili na prikladnoj lokaciji
za zbrinjavanje.
• Ako proizvod više ne upotrebljavate, pošaljite ga
distributeru tvrtke Husqvarna ili ga zbrinite na lokaciji
za reciklažu.
Tehnički podaci
LC551SP LC 551VBP LC 551VQ
Motor
Marka Kawasaki Kawasaki Husqvarna
Model FJ180V FJ180V HS 166AP
154 1906 - 004 - 30.03.2023
LC551SP LC 551VBP LC 551VQ
Vrsta motora
Jednocilindrični, če-
tverotaktni, prisilno
atmosfersko hlađe-
nje, OHV
Jednocilindrični, če-
tverotaktni, prisilno
atmosfersko hlađe-
nje, OHV
Jednocilindrični, če-
tverotaktni, prisilno
atmosfersko hlađe-
nje, OHV
Zapremnina, cm
3
179 179 166
Brzina, o/min 2800 2800 2800
Nazivna izlazna snaga motora, kW
51
2,9 2,9 2,7
Sustav paljenja
Svjećica NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Razmak elektroda, mm 0,6 – 0,8 0,6 – 0,8 0,7 – 0,8
Sustav za gorivo i podmazivanje
Vrsta podmazivanja motora Tlak s filtrom ulja Tlak s filtrom ulja Raspršivanje
Zapremnina spremnika za gorivo, l 1,9 1,9 1,5
Zapremnina spremnika ulja, l 0,7 0,7 0,5
Motorno ulje
52
Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Težina
S praznim spremnicima, kg 48,5 52,5 51,0
Emisije buke
53
Razina jačine zvuka, mjerena u dB (A) 97 96 97
Razina jačine zvuka, zajamčena L
WA
dB (A) 98 98 98
Jačina zvuka
54
Razine tlaka zvuka na uhu rukovatelja, dB
(A)
87 84 86
Razine vibracije
55
Ručka, m/s
2
4,5 4,5 3,2
Rezna oprema
Visina rezanja, mm 26 – 74 26 – 74 26 – 74
Širina rezanja, mm 510 510 510
Oštrica Skupljanje Skupljanje Skupljanje
51
Navedena nazivna snaga motora prosječna je neto izlazna snaga (pri navedenom broju okretaja u minuti)
tipičnog serijskog motora za određeni model mjerena prema normi SAE J1349/ISO1585. Vrijednost se može
razlikovati za motore za masovnu proizvodnju. Stvarna izlazna snaga motora ugrađenog u krajnji proizvod
ovisi o radnoj brzini, uvjetima u okolišu i drugim vrijednostima.
52
Ako se ulje SAE-30 primjenjuje na temperaturama nižim od 5 °C, postoji opasnost od nedovoljnog podmazi-
vanja motora. To može uzrokovati oštećenje motora. Pogledajte
Zamjena motornog ulja na stranici 153
za
odgovarajuće ulje za niske temperature.
53
Emisije buke u okoliš izmjerene kao jačina zvuka (L
WA
) u skladu s Direktivom EZ 2000/14/EC.
54
Razina tlaka zvuka u skladu s ISO 5395. Navedeni podaci za razinu pritiska zvuka uključuju tipično statističko
raspršenje (standardno odstupanje) od 1,2 dB (A).
55
Razina vibracija u skladu s ISO 5395. Podaci o razini vibracije pokazuju tipičnu statističku disperziju (stan-
dardnu devijaciju) od 0,2 m/s
2
.
1906 - 004 - 30.03.2023 155
LC551SP LC 551VBP LC 551VQ
Kataloški broj 5875908-10 5821494-10 5875908-10
Zapremnina sakupljača trave, litre 65 65 65
Pogon
Brzina u km/h 4,1 2,8 – 5 2,8 – 5
156 1906 - 004 - 30.03.2023
Izjava o sukladnosti
EU izjava o sukladnosti
Mi,
Husqvarna AB, SE-561 82 Huskvarna, Švedska, tel.:
+46-36-146500, pod punom odgovornošću izjavljujemo
da proizvod:
Opis Kosilica
Marka Husqvarna
Vrsta/model LC 551SP, LC 551VBP, LC 551VQ
Identifikacija Serijski brojevi iz 2022 i noviji
u potpunosti su sukladni sljedećim EU direktivama i
propisima:
Propis Opis
2006/42/EC „o strojevima”
2014/30/EU „o elektromagnetskoj kompatibilnosti“
2000/14/EC „koja se odnosi na emisije buke u okoliš“
2011/65/EU „o ograničenoj upotrebi određenih opasnih tvari u električnoj i elektroničkoj opremi“
i primjenjuju se sljedeće norme i/ili tehničke
specifikacije: EN ISO 5395-1:2013/A1:2018, EN ISO
5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN
IEC 63000:2018
Prijavljeno tijelo: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Sweden, certificiralo je sukladnost s Direktivom Vijeća
2000/14/EC, postupak kontrole kvalitete: Dodatak VI.
Informacije o emisiji buke potražite u odjeljku
Tehnički
podaci na stranici 154
.
Huskvarna, 2022-09-29
Claes Losdal, razvojni menadžer / proizvodi za vrtove,
Husqvarna AB
Osoba odgovorna za tehničku dokumentaciju
1906 - 004 - 30.03.2023 157
TARTALOMJEGYZÉK
Bevezető.....................................................................158
Biztonság.................................................................... 159
Összeszerelés............................................................ 162
Üzemeltetés................................................................163
Karbantartás............................................................... 165
Szállítás, tárolás és ártalmatlanítás............................ 168
Műszaki adatok...........................................................168
Megfelelőségi nyilatkozat............................................171
Bevezető
Termékleírás
A termék egy gyalog kísért forgókéses fűnyíró. A fű
egy fűgyűjtőben kerül gyűjtésre. Vegye ki a fűgyűjtőt
a fű hátsó ürítéséhez. Csatlakoztasson egy porhanyító
készletet (tartozék) a fű műtrágyázásra való vágásához.
Rendeltetésszerű használat
A termék fűnyírásra szolgál. Ne használja a terméket
egyéb feladatokra.
A termék áttekintése
(ábra 1)
1. Fékkar
2. Fogantyú
3. Sebességszabályozó
4. Kerékhajtás kapcsoló kar
5. Indítózsinór fogantyúja
6. Fűgyűjtő
7. Magasságszabályozás
8. Vágásimagasság-szabályozó
9. Nívópálca/olajtartály
10. Vágóburkolat
11. Kipufogódob
12. Gyújtógyertya
13. Légszűrő
14. Üzemanyagtartály
15. Hátsó burkolat
16. Kezelői kézikönyv
A termék áttekintése
(ábra 2)
1. Fogantyú
2. Késfékszabályozó (LC 551VBP)
3. Fordulatszám-szabályozó/gázadagoló (LC 551VBP)
4. Kerékhajtás kapcsoló kar (LC 551VBP)
5. Indításgátló (LC 551VBP)
6. Indítózsinór fogantyúja
7. Fűgyűjtő
8. Magasságszabályozás
9. Vágásimagasság-szabályozó
10. Nívópálca/olajtartály
11. Vágóburkolat
12. Kipufogódob
13. Gyújtógyertya
14. Légszűrő
15. Üzemanyagtartály
16. Hátsó burkolat
17. Fékkar (LC551SP)
18. Gázadagoló (LC551SP)
19. Kerékhajtás kapcsoló kar (LC551SP)
20. Kezelői kézikönyv
A terméken található jelzések
(ábra 3)
A gondatlan vagy helytelen használat
a kezelő vagy a közelben állók sérülését
vagy halálát okozhatja.
(ábra 4)
Olvassa el figyelmesen a használati
utasítást, és győződjön meg arról,
hogy megértette azt, mielőtt a terméket
használatba veszi.
(ábra 5)
A személyeket és állatokat
tartsa biztonságos távolságban
a munkaterülettől.
(ábra 6)
Javítás vagy karbantartás előtt állítsa le
a motort, és vegye le a gyújtáskábelt.
(ábra 7)
Olaj
(ábra 8)
Gyors
(ábra 9)
Lassú
(ábra 10)
Motor leállítása
158 1906 - 004 - 30.03.2023
(ábra 11)
Szívató
(ábra 12)
Kés tengelykapcsoló
(ábra 13)
Legyen óvatos a kivetett és visszapattanó
tárgyakkal.
(ábra 14)
Tartsa távol kezét és lábát a forgó
késektől.
(ábra 15)
Tartsa távol kezét és lábát a forgó
alkatrészektől.
(ábra 16)
Ez a termék megfelel a vonatkozó EU
irányelveknek.
(ábra 17)
A termék megfelel a vonatkozó egyesült
királyságbeli irányelveknek.
(ábra 18)
Az EU és az Egyesült Királyság
irányelveinek és jogszabályainak, és
New South Wales „Környezetben
történő munkavégzés szabályozása
(zajszabályozás), 2017” irányelvének
megfelelő környezeti zajkibocsátási
címke. A termék garantált
hangteljesítményszintjére vonatkozó
adatok megtalálhatók az alábbi részen:
Műszaki adatok168. oldalon
és a címkén
(ábra 19)
A motorból származó kipufogógázok
szén-monoxidot tartalmaznak, amely
szagtalan, mérgező, rendkívül veszélyes
gáz. Ne működtesse a járművet beltérben
vagy zárt helyen.
(ábra 20)
Ne működtesse a járművet beltérben vagy
zárt helyen.
(ábra 21)
Robbanásveszély.
(ábra 22)
Forró felület
(ábra 23)
A motor olaj nélkül kerül kiszállításra.
(ábra 24)
A termék használata előtt töltse fel
a motort olajjal.
(ábra 25)
Ne használjon E85-ös üzemanyagot.
(ábra 26)
A termék nyílt lángtól távol tartandó.
(ábra 27)
Beolvasható kód.
Megjegyzés: A terméken található egyéb
szimbólumok/matricák az adott piacra vonatkozó jogi
követelményekre vonatkoznak.
Euro V. kibocsátási norma
FIGYELMEZTETÉS: A motor
módosítása érvényteleníti a termékre
vonatkozó európai uniós típusjóváhagyást.
Termékszavatosság
A termékszavatosságra vonatkozó jogszabályok
értelmében nem vagyunk felelősek a termékeink által
okozott károkért az alábbi esetekben:
• a termék javítását helytelenül végezték;
• a termék javítása nem a gyártótól származó vagy
általa jóváhagyott alkatrészekkel történt;
• a terméket nem a gyártótól származó vagy általa
jóváhagyott kiegészítővel szerelték fel;
• a termék javítását nem hivatalos szakszerviz vagy
jóváhagyott egyéb szerviz végezte.
Biztonság
Biztonsági meghatározások
A figyelmeztetések, óvintézkedések és megjegyzések
a használati utasítás kiemelten fontos részeire hívják fel
a figyelmet.
FIGYELMEZTETÉS: Akkor
használatos, ha a kézikönyv utasításainak
be nem tartása esetén fennáll a kezelő vagy
a közelben tartózkodók sérülésének vagy
halálának veszélye.
VIGYÁZAT: Akkor használatos, ha
a kézikönyv utasításainak be nem tartása
esetén fennáll a vagyoni kár, illetve a termék
vagy a környező terület károsodásának
veszélye.
Megjegyzés: További információt biztosít az adott
helyzetben szükséges tennivalókról.
Általános biztonsági utasítások
FIGYELMEZTETÉS: A termék
használata előtt olvassa el az alábbi
figyelmeztetéseket.
1906 - 004 - 30.03.2023 159
• Ez a termék veszélyes, ha helytelenül használja,
vagy ha nem vigyáz. A biztonsági utasítások be nem
tartása sérüléssel vagy halállal járhat.
• A termék működés közben elektromágneses mezőt
hoz létre. Ez bizonyos körülmények esetén hatással
lehet az aktív vagy passzív orvosi implantátumokra.
A súlyos vagy halálos sérülés kockázatának
csökkentése érdekében azt javasoljuk, hogy az
orvosi implantátumot használó személyek a termék
alkalmazása előtt kérjék ki orvosuk vagy az orvosi
implantátum gyártójának tanácsát.
• Mindig megfontoltan és előrelátóan cselekedjen.
Ha nem biztos benne, hogyan kell a terméket
speciális helyzetben üzemeltetni, akkor hagyja
abba a tevékenységet, és beszéljen a Husqvarna
kereskedőjével a folytatás előtt.
• Ne feledje, hogy a kezelő felelős a másokat és
a mások tulajdonát érő balesetekért is.
• Tartsa tisztán a terméket. Ügyeljen arra, hogy a jelek
és címkék jól olvashatóak legyenek.
• Ne engedje, hogy használják a terméket, amíg nem
gondoskodott róla, hogy elolvassák és megértsék
a használati utasítás tartalmát.
• A terméket gyermekek nem használhatják.
• Tartsa távol a gyermekeket a munkavégzési
területtől. Egy felelős felnőttnek mindig jelen kell
lennie.
• Ne használja a terméket olyan személy, aki nem
ismeri a kezelési utasítást.
• Csökkent fizikai vagy szellemi képességekkel
rendelkező személy csak felügyelet mellett
használhatja a terméket. Egy felelős felnőttnek
mindig jelen kell lennie.
• Ne használja a terméket, ha fáradt, beteg, illetve
alkohol, drog vagy gyógyszer hatása alatt áll. Ez
negatív hatással van a látására, az éberségére,
a koordinációjára és az ítélőképességére.
• Ne használja a terméket, ha hibás.
• Ne változtassa meg a terméket, vagy ne használja,
ha feltehetőleg valaki más változtatásokat hajtott
végre rajta.
• Ne módosítson a motorfordulatszám-szabályozás
beállításán.
A munkaterület biztonsága
FIGYELMEZTETÉS: A termék
használata előtt olvassa el az alábbi
figyelmeztetéseket.
• A termék használata előtt távolítsa el a különböző
tárgyakat, például ágakat, gallyakat és köveket
a munkaterületről.
• A vágószerkezetnek ütköző tárgyak elrepülve
személyek vagy tárgyak sérülését okozhatják.
A közelben állókat és az állatokat tartsa biztonságos
távolságban a terméktől.
• Ne használja a terméket rossz időben, például
ködben, esőben, erős szélben, nagy hidegben,
villámlás veszélyes esetén. A termék rossz
időjárási körülmények között vagy nyirkos, nedves
helyeken történő használata fárasztó. A rossz
időjárás veszélyes körülményeket, például csúszós
felületeket okozhat.
• Ügyeljen az olyan személyekre, tárgyakra és
helyzetekre, amelyek akadályozzák a termék
biztonságos üzemeltetését.
• Ügyeljen az olyan akadályokra, mint a gyökerek,
kövek, gallyak, gödrök és árkok. A magas fű
akadályokat rejthet.
• A lejtőkön levő fű nyírása veszélyes lehet. Ne
használja a terméket 15 foknál meredekebb lejtőn.
• Az emelkedőknél/lejtőknél mindig oldalirányban
működtesse a terméket. Ne haladjon felfelé vagy
lefelé.
• Legyen körültekintő, ha olyan sarkok és tárgyak
közelébe ér, amelyek gátolják a tiszta kilátást.
Munkabiztonság
FIGYELMEZTETÉS: A termék
használata előtt olvassa el az alábbi
figyelmeztetéseket.
• Ezt a terméket kizárólag füves pázsitok nyírására
használja. A termék más feladatokra történő
használata nem megengedett.
• Használjon személyi védőfelszerelést. Lásd:
Személyi védőfelszerelés161. oldalon
.
• Mindenképpen legyen tisztában azzal, hogy
vészhelyzet esetén hogyan kell gyorsan leállítani
a motort.
• Soha ne indítsa el a motort zárt térben vagy
gyúlékony anyag közelében. A motorból kijutó
kipufogó füstök forrók és szikrákat tartalmazhatnak,
amelyek tüzet okozhatnak.
• Ne használja a készüléket, hacsak a kés és az
összes borítás nincs megfelelően rögzítve. A nem
megfelelően rögzített kés kilazulhat, és személyi
sérülést okozhat.
• Ügyeljen arra, hogy a kés ne ütközzön olyan
tárgyakba, mint például kövek és gyökerek. Ez
kárt tehet a késben, és meghajlíthatja a motor
tengelyét. A meghajlott tengely erős rezgést okoz,
és így nagyon nagy a kockázata annak, hogy a kés
meglazul.
• Ha a kés valamilyen tárgynak ütközik vagy rezegni
kezd, azonnal állítsa le a terméket. Húzza ki
a gyújtáskábelt a gyújtógyertyából. Ellenőrizze,
hogy a termék sérülésmentes-e. Javítsa meg
a sérüléseket, vagy végeztesse el a szakszervizzel
a javításokat.
• Amikor a motor működésben van, soha ne rögzítse
tartósan a fékkart a fogantyúhoz.
• Helyezze a terméket stabil, vízszintes felületre, és
kapcsolja be. Gondoskodjon arról, hogy a kés ne
ütközzön se a talajba, se egyéb tárgyakba.
• Mindig maradjon a termék mögött, amikor működteti.
160 1906 - 004 - 30.03.2023
• A termék üzemeltetése során minden kerék legyen
a talajon, és tartsa két kézzel a fogantyút. Tartsa
távol kezét és lábát a forgó késektől.
• Ne döntse meg a terméket, ha a motor jár.
• Legyen óvatos, amikor hátrafelé húzza a terméket.
• Soha ne emelje fel a terméket, ha a motor jár. Ha fel
kell emelnie a terméket, előbb kapcsolja ki a motort,
és válassza le a gyújtásvezetéket a gyújtógyertyáról.
• Ne sétáljon hátrafelé a termék működtetése során.
• Állítsa le a motort, ha olyan területeken halad
át, ahol nincs fű, például kavicsos, kövezett és
aszfaltozott járdák.
• Ne fusson a termékkel, ha a motor jár. Mindig
sétáljon a termék működtetése során.
• Mielőtt megváltoztatná a vágási magasságot, állítsa
le a motort. Soha ne végezzen beállításokat, amikor
a motor jár.
• Soha ne hagyja a terméket felügyelet nélkül járó
motor esetén. Állítsa le a motort és győződjön meg
arról, hogy a vágószerkezet nem forog.
Biztonsági utasítások az
üzemeltetéshez
Személyi védőfelszerelés
FIGYELMEZTETÉS: A termék
használata előtt olvassa el az alábbi
figyelmeztetéseket.
• A személyi védőfelszerelés nem küszöböli ki teljes
mértékben a sérülés kockázatát, de csökkenti
a sérülés mértékét, ha bekövetkezik a baleset.
A megfelelő felszerelés kiválasztásában kérje
a kereskedő segítségét.
• 85 dB-nél magasabb zajszint esetén használjon
hallásvédőt.
• Használjon nagy teherbírású, csúszásmentes
bakancsot vagy cipőt. Ne használja nyitott cipőben
vagy mezítláb a terméket.
• Viseljen vastag, hosszú szárú nadrágot.
• Viseljen védőkesztyűt, például a vágószerkezet
felhelyezésekor, ellenőrzésekor vagy tisztításakor.
Biztonsági eszközök a terméken
FIGYELMEZTETÉS: A termék
használata előtt olvassa el az alábbi
figyelmeztetéseket.
• Ne használja a terméket sérült vagy nem
megfelelően működő biztonsági eszközökkel.
• Rendszeresen ellenőrizze a biztonsági eszközöket.
Ha a biztonsági eszközök sérültek vagy nem
működnek megfelelően, forduljon a Husqvarna
szakszervizhez.
• Ne módosítsd a biztonsági eszközöket.
A vágóburkolat ellenőrzése
A vágóburkolat csökkenti a termék rezgését és a kés
okozta sérülések kockázatát.
• Vizsgálja meg a vágóburkolatot, hogy nincs rajta
sérülés, például repedés.
A fékkar ellenőrzése (LC 551SP, LC 551VQ)
A fékkar a motor leállítására szolgál. Ha elengedi
a fékkart, a motor leáll.
• Indítsa be a motort, majd engedje el a fékkart. Ha
a motor 3 másodpercen belül nem áll le, állíttassa
be egy hivatalos Husqvarna szakszervizben
a motorféket. (ábra 28)
A késfékszabályozó és az indításgátló ellenőrzése (LC
551VBP)
A késfékszabályozó csak a kést állítja le, a motort nem.
A késfékszabályozó elengedésekor a kés leáll.
1. Indítsa be a motort.
2. Nyomja a késfékszabályozót a fogantyú irányába. Az
indításgátló megakadályozza a mozgást.
3. Nyomja kifelé az indításgátlót.
4. Nyomja a késfékszabályozót a fogantyú irányába.
A kés forogni kezd.
5. Engedje el a késfékszabályozót. Ha a kés
3 másodpercen belül nem áll le, állíttassa
be a késféket egy hivatalos Husqvarna
szervizműhelyben. (ábra 29)
6. Győződjön meg arról, hogy az indításgátló visszatér-
e az eredeti helyzetébe.
Kipufogódob
A kipufogódob minimálisra csökkenti a zajszintet, és
elvezeti a kipufogógázokat a kezelő közeléből.
Hiányzó vagy hibás kipufogódob esetén ne használja
a terméket. A hibás kipufogódob növeli a zajszintet és
a tűzveszélyt.
FIGYELMEZTETÉS:
A kipufogódob erősen felhevül használat
közben és után, illetve, amikor a motor
alapjáraton működik. Legyen óvatos
gyúlékony anyagok és/vagy gőzök
közelében a tűzveszély elkerülése
érdekében.
A hangfogó ellenőrzése
• Rendszeresen ellenőrizze a kipufogódob megfelelő
rögzítését és épségét.
1906 - 004 - 30.03.2023
161
Üzemanyaggal kapcsolatos biztonság
FIGYELMEZTETÉS: A termék
használata előtt olvassa el az alábbi
figyelmeztetéseket.
• Ne indítsa be a terméket, ha üzemanyag vagy
motorolaj került rá. Távolítsa el a nem kívánt
üzemanyagot/motorolajat és hagyja megszáradni
a terméket.
• Ha a kiömlött üzemanyag a ruhájára csöppent,
öltözzön át azonnal.
• Ügyeljen arra, hogy ne kerüljön üzemanyag
a testére, mert az sérülést okozhat. Ha üzemanyag
került a testére, távolítsa el szappannal és vízzel.
• Ne indítsa be a motort, ha szivárog a motor.
Vizsgálja meg rendszeresen a motort szivárgás
szempontjából.
• Bánjon óvatosan az üzemanyaggal. Az üzemanyag
gyúlékony, a gőzei robbanásveszélyesek, ezért
súlyos, akár végzetes sérülést is okozhat.
• Ne lélegezze be az üzemanyag gőzeit,
egészségkárosodást okozhatnak. Gondoskodjon
megfelelő légáramlásról.
• Az üzemanyag vagy a motor közelében ne
dohányozzon.
• Az üzemanyag vagy a motor közelébe ne tegyen
forró tárgyakat.
• Ne tankoljon járó motornál.
• Várja meg a tankolással, amíg lehűl a motor.
• Tankolás előtt nyissa meg lassan a tanksapkát,
engedje ki óvatosan a nyomást.
• Ne beltérben tankoljon. A nem elegendő mértékű
légáramlás fulladás vagy szén-monoxid miatt
egészségkárosodást, akár halált is okozhat.
• Húzza meg teljesen az üzemanyagtartály sapkáját.
Ha az üzemanyagtartály sapkája nincs meghúzva,
tűzveszélyt okozhat.
• Beindítás előtt vigye a terméket legalább 3
m távolságra a tankolás helyétől.
• Ne töltse teljesen tele az üzemanyagtartályt. Hő
hatására az üzemanyag kitágul. Hagyjon egy kis
helyet az üzemanyagtartály tetejénél.
Biztonsági utasítások
a karbantartáshoz
FIGYELMEZTETÉS: A termék
használata előtt olvassa el az alábbi
figyelmeztetéseket.
• A motorból származó kipufogógázok szén-
monoxidot tartalmaznak, amely szagtalan, mérgező,
rendkívül veszélyes gáz. Ne indítsa be a motort
beltérben vagy zárt helyen.
• A termék karbantartása előtt állítsa le a motort, és
húzza ki a gyújtáskábelt a gyújtógyertyából.
• A vágószerkezet karbantartásakor használjon
védőkesztyűt. A kés nagyon éles, könnyen
megvághatja magát.
• A gyártó által nem jóváhagyott tartozékok és
változtatások súlyos sérülést vagy halált okozhatnak.
Ne végezzen módosításokat a terméken. Csak
a gyártó által jóváhagyott tartozékokat használjon.
• Ha a karbantartást nem megfelelően és
rendszeresen végezték el, nő a termék sérülésének
és károsodásának kockázata.
• Csak a felhasználói kézikönyvben megadott
karbantartást végezze el. Minden egyéb szervizelés
csak hivatalos Husqvarna szervizműhely végezhet.
• Végeztesse a termék rendszeres szervizelését
hivatalos Husqvarna szervizműhellyel.
• A sérült, kopott vagy törött alkatrészt cserélje ki.
Összeszerelés
Bevezető
FIGYELMEZTETÉS: A termék
összeszerelése előtt el kell olvasnia és meg
kell értenie a biztonságról szóló fejezetet.
FIGYELMEZTETÉS: A termék
összeszerelése előtt távolítsa el
a gyújtógyertya kábelét a gyújtógyertyából.
A fogantyú összeszerelése
1. Lazítsa meg a termék bal és jobb oldalán található
alsó gombokat. Ellenőrizze, hogy a műanyag alátét
a fogantyú keretének mélyedésében helyezkedik-e
el. (ábra 30)
2. Szerelje fel a fogantyút előrehajtott állapotban az
ábrán látható módon. (ábra 31)
a) Ellenőrizze, hogy a műanyag alátét a fogantyú és
a fogantyú kerete között helyezkedik-e el.
b) Szerelje fel a fogantyút a fogantyú keretére.
3. Emelje fel a fogantyút. (ábra 32)
4. Teljesen húzza meg a gombokat.
A fogantyúmagasság beállításához lásd:
A fogantyúmagasság beállítása163. oldalon
.
5. Illessze a vezetékeket a kábeltartókba. Ellenőrizze,
hogy a vezetékek nincsenek-e megcsavarodva.
Rögzítse a kábeltartókat a fogantyúra. (ábra 33)
6. A kábeleket kábelkötöző segítségével rögzítheti
a fogantyú keretére. (ábra 34)
162 1906 - 004 - 30.03.2023
A fogantyúmagasság beállítása
1. Lazítsa meg az alsó csavarokat.
2. A gombokat a termék bal és jobb oldalán is
csúsztassa a hornyok alsó végébe. (ábra 35)
3. Állítsa a fogantyú magasságát a két lehetséges
pozíció egyikébe.
4. A gombokat ütközésig csúsztassa a fogantyú
irányába, amíg egy kattanást nem hall. (ábra 36)
5. Teljesen húzza meg a gombokat.
A termék szállítási pozícióba állítása
1. Vegye ki a fűgyűjtőt.
2. Lazítsa meg az alsó csavarokat.
3. A gombokat a termék bal és jobb oldalán is
csúsztassa a hornyok alsó végébe. (ábra 35)
4. Hajtsa előre a fogantyút. (ábra 37)
A termék működési pozícióba állítása
1. Emelje fel a fogantyút. (ábra 32)
2. A gombokat ütközésig csúsztassa a fogantyú
irányába, amíg egy kattanást nem hall. (ábra 36)
3. Teljesen húzza meg a gombokat.
A fűgyűjtő doboz felszerelése
1. Rögzítse a fűgyűjtő keretét a fűzsákban úgy, hogy
a fűzsák merev része alul legyen. A keret fogantyúja
a fűzsák tetején legyen. (ábra 38)
2. Rögzítse a fűgyűjtő keret alját a fűzsák aljához.
(ábra 39)
a) Nyomja a fűgyűjtő keretet a mélyedésbe. Kezdje
a jobb oldalról az ábrán látható módon, majd
fokozatosan haladjon a bal oldal felé.
3. Ha a fűgyűjtő keret nehezen rögzíthető, óvatosan
üssön a keretre egy gumikalapáccsal. A fűgyűjtő
keretet a megerősítések között üsse meg. (ábra 40)
4. A kapcsokkal rögzítse a fűzsákot a fűgyűjtő
keretéhez. (ábra 41)
5. Emelje fel a hátsó burkolatot.
6. Csatlakoztassa a fűgyűjtőt a vázszekrény felső
széléhez.
7. Helyezze a fűgyűjtő alsó részét a fűkidobó
csatornába. (ábra 42)
A mulcsozó dugó (tartozék)
összeszerelése
1. Emelje fel a hátsó burkolatot, és vegye ki a fűgyűjtőt.
2. Helyezze a mulcsozó dugót a fűkidobó csatornába.
(ábra 43)
3. Cserélje ki a kést a mulcsozókészlethez mellékelt
mulcsozókésre. Lásd:
A kés cseréje166. oldalon
.
Fű vágása fűgyűjtő vagy mulcsozó
dugó nélkül
• Emelje fel a hátsó burkolatot, és vegye ki a fűgyűjtőt.
• Ha van felszerelve mulcsozó dugó és mulcsozókés,
szerelje le azokat.
• Zárja le a hátsó burkolatot, mielőtt használni
kezdené a terméket.
A termék használatakor a levágott fű a hátsó burkolat
alatt ürül.
Üzemeltetés
Bevezető
FIGYELMEZTETÉS: A termék
működtetése előtt el kell olvasnia és meg
kell értenie a biztonságról szóló fejezetet.
Husqvarna Connect
A Husqvarna Connect egy ingyenes mobilalkalmazás.
A Husqvarna Connect alkalmazás kibővített funkciókat
biztosít Husqvarna termékéhez:
• Bővebb termékinformációk.
• Információk és segítség a termékalkatrészekkel és
a szervizeléssel kapcsolatban.
A Husqvarna Connect használatának
megkezdése
1. Töltse le a Husqvarna Connect alkalmazást
mobileszközére.
2. Regisztráljon egy fiókot a Husqvarna Connect
alkalmazásban.
3. A termék csatlakoztatásához és regisztrálásához
kövesse a Husqvarna Connect alkalmazásban
megjelenő utasításokat.
A termék működtetése előtt
1. Olvassa el figyelmesen a használati utasítást, és
győződjön meg róla, hogy megértette azt.
2. Vizsgálja meg a vágószerkezetet, hogy
megbizonyosodjon róla, hogy megfelelően van-
e rögzítve és beállítva. Lásd
A vágószerkezet
ellenőrzése166. oldalon
.
1906 - 004 - 30.03.2023
163
3. Töltse fel az üzemanyagtartályt. Lásd
Tankolás164.
oldalon
.
4. Töltse fel az olajtartályt, és ellenőrizze az olajszintet.
Lásd
Az olajszint ellenőrzése166. oldalon
.
Tankolás
Ha elérhető, használjon környezetbarát/alkilát benzint.
Ha környezetbarát/alkilát benzin nem áll rendelkezésre,
használjon jó minőségű, legalább 90-es oktánszámú
ólommentes vagy ólomtartalmú benzint.
VIGYÁZAT: Ne használjon 90 RON
(87 AKI) oktánszámúnál gyengébb benzint.
Ezzel kárt tehet a termékben.
1. Lassan nyissa ki az üzemanyagtartály sapkáját,
hogy kiengedje a nyomást.
2. Töltsön fel lassan a tartályt az üzemanyagkannával.
Ha kiömlött az üzemanyag, törölje le egy
kendővel, és hagyja, hogy a megmaradt üzemanyag
felszáradjon. (ábra 44)
3. Tartsa tisztán az üzemanyagtartály sapkájának
környékét.
4. Húzza meg teljesen az üzemanyagtartály sapkáját.
Ha az üzemanyagtartály sapkája nincs meghúzva,
tűzveszélyt okozhat.
5. Vigye legalább 3 m (10 láb) távolságra a terméket
a tankolás helyétől, mielőtt beindítaná.
A vágási magasság beállítása
A vágási magasság 6 különböző szintre állítható.
1. A vágási magasság növeléséhez nyomja
a vágásimagasság-szabályozót a kerék irányába,
majd nyomja hátrafelé.
2. A vágási magasság csökkentéséhez nyomja
a vágásimagasság-szabályozót a kerék irányába,
majd nyomja előrefelé. (ábra 45)
VIGYÁZAT: Ne állítsa túl alacsonyra
a vágási magasságot. A kések a talajba
ütközhetnek, ha a pázsit felülete nem
egyenletes.
A termék elindítása (LC 551VQ)
1. Győződjön meg róla, hogy a gyújtáskábel
csatlakozik a gyújtógyertyához.
2. Maradjon a termék mögött.
3. Húzza a fékkart a fogantyúhoz. (ábra 46)
4. Fogja meg a berántókötél fogantyúját jobb kézzel.
5. Lassan húzza ki a berántókötelet, amíg ellenállást
nem érez.
6. Erőteljes mozdulattal rántsa be a motort.
A termék elindítása (LC 551SP, LC
551VBP)
1. Győződjön meg róla, hogy a gyújtáskábel
csatlakozik a gyújtógyertyához.
2. Maradjon a termék mögött.
3. Állítsa be a gázadagolót.
a) Ha a motor hideg, állítsa a gázadagolót szívató
állásba. (ábra 47)
b) Ha a motor meleg, ne állítsa a gázadagolót
szívató állásba.
4. Az LC551SP modell esetében húzza a fékkart
a fogantyúhoz. (ábra 46)
5. Fogja meg a berántókötél fogantyúját jobb kézzel.
6. Lassan húzza ki a berántókötelet, amíg ellenállást
nem érez.
7. Erőteljes mozdulattal rántsa be a motort.
8. Állítsa a gázadagoló teljes gázra.
9. Az LC 551VBP modell esetében:
a) Oldja ki az indításgátlót.
b) A kések elindításához nyomja
a késfékszabályozót a fogantyú irányába.
A kerekeken levő meghajtó használata
• Húzza a kerékhajtás kapcsoló kart a fogantyú
irányába. (ábra 48)
• Az LC 551VQ és LC 551VBP modellek
esetében: Állítsa be a hajtási sebességet
a fogantyú bal oldalán található fordulatszám-
szabályozóval. A fordulatszám-szabályozó előre
történő mozdításával a fordulatszám növelhető,
hátrafelé mozdításával pedig csökkenthető. (ábra
49)
• Mielőtt maga felé húzza a gépet, kapcsolja ki
a meghajtást, és tolja előre a gépet kb. 10 cm-re.
• Engedje el a kerékhajtás kapcsoló kart, hogy
kikapcsolja a meghajtást, például amikor akadály
közelébe ér.
A termék leállítása (LC 551SP, LC
551VQ)
• Csak a meghajtás leállításához engedje el
a kerékhajtás kapcsoló kart.
• A motor leállításához engedje el a fékkart.
A (LC 551VBP) termék leállítása
• Csak a meghajtás leállításához engedje el
a kerékhajtás kapcsoló kart.
• A motor leállításához állítsa a gázadagolót stop
helyzetbe.
164 1906 - 004 - 30.03.2023
Megfelelő eredmény elérése
• Használjon mindig éles kést. A tompa kés
egyenetlen eredményt ad, és a fű vágási felülete
megsárgul. Az éles kés egyben kevesebb energiát
igényel, mint a tompa kés.
• Ne nyírjon le többet a fű hosszának ⅓-ánál. Először
nagy vágási magasságot állítson be, és úgy nyírjon.
Vizsgálja meg az eredményt, és csökkentse a vágási
magasságot egy megfelelő szintre. Ha nagyon
magas a fű, lassan és szükség esetén 2-szer
nyírjon.
• Minden alkalommal más irányban haladjon, hogy ne
alakuljanak ki sávok a pázsiton.
• Tartsa tisztán a vágóburkolatot. A vágóburkolat
belső oldalán lerakódott fű és szennyeződés
ronthatja a vágási eredményt. Lásd:
A vágóburkolat
belső felületének tisztítása166. oldalon
.
Karbantartás
Bevezetés
FIGYELMEZTETÉS: Karbantartás
előtt el kell olvasnia és meg kell értenie
a biztonságról szóló fejezetet.
A gépen végzett minden szerviz- és javítási
munkálat szakképzettséget igényel. Garantáljuk
a professzionális javítások és szervizelés lehetőségét.
Ha márkakereskedője nem szervizműhely, forduljon
hozzájuk a legközelebbi szervizműhellyel kapcsolatban.
Részletesebb információért lásd: www.husqvarna.com.
Karbantartási terv
VIGYÁZAT: A termék megdöntésekor
ügyeljen arra, hogy a levegőszűrő a termék
felfelé néző oldalán, ne pedig a föld felé
néző oldalán legyen. Fennáll a motor
károsodásának veszélye.
A karbantartási intervallumok meghatározásakor
a termék napi használatát feltételeztük. Az intervallum
változik, ha a terméket nem napi rendszerességgel
használja.
A * szimbólummal jelölt karbantartási műveletekhez
lásd:
Biztonsági eszközök a terméken161. oldalon
.
Karbantartás Naponta Hetente Havi
Végezzen általános ellenőrzést X
Ellenőrizze az olajszintet X
Tisztítsa meg a terméket X
Ellenőrizze a vágószerkezetet X
Ellenőrizze a vágóburkolatot * X
Ellenőrizze a fékkart * LC 551SP, LC 551VQ X
Ellenőrizze a késfékszabályozót * LC 551VBP X
Ellenőrizze a hangfogót * X
Ellenőrizze a gyújtógyertyát X
Cserélje ki az olajat (először 5 óra használat után, majd minden 50 óra
használat után és évente)
X
Tisztítsa meg vagy cserélje ki a levegőszűrőt X
1906 - 004 - 30.03.2023 165
Karbantartás Naponta Hetente Havi
Ellenőrizze az üzemanyagrendszert X
Általános ellenőrzés
• Ellenőrizze, hogy az anyák és csavarok megfelelően
meg vannak-e szorítva a terméken.
A termék tisztítása
• A műanyag részeket tiszta, száraz törlőkendővel
tisztítsa.
• A termék tisztításához ne használjon vizet. A víz
az akkumulátorba vagy a motorba jutva azok
rövidzárlatát vagy a termék károsodását okozhatja.
• Ne használjon nagynyomású mosóberendezést
a termék tisztításához.
• Ne irányítsa a vízsugarat közvetlenül a motorra.
• Kefével távolítsa el a leveleket, a füvet és az egyéb
szennyeződéseket.
• Távolítsa el a tengelykapcsoló fedelét, és egy
kefével távolítsa el a tengelykapcsoló fedele alatt
a füvet. (LC551VBP)
A vágóburkolat belső felületének tisztítása
1. Ürítse ki a benzintartályt.
2. Fordítsa a terméket az oldalára a hangfogóval lefelé.
VIGYÁZAT: Ha a terméket
a légszűrővel lefelé fordítva állítja,
a motor károsodhat.
3. Mossa le vízzel a vágóburkolat belső felületét.
A vágószerkezet ellenőrzése
FIGYELMEZTETÉS: A termék
véletlen elindítását elkerülendő, húzza ki
a gyújtáskábelt a gyújtógyertyából.
FIGYELMEZTETÉS:
A vágószerkezet karbantartásakor
használjon védőkesztyűt. A kés nagyon
éles, könnyen megvághatja magát.
1. Ellenőrizze a vágószerkezetet sérülés, repedés
szempontjából. Mindig cserélje ki a sérült
vágószerkezetet.
2. Nézze meg a kést, hogy sérült-e vagy tompa-e.
Megjegyzés: A kés élezését követően ki kell
egyensúlyozni. Végeztesse a kés élezését, cseréjét
és kiegyensúlyozását szervizközponttal. Ha olyan
akadályba ütközött, amely megállította a terméket,
cserélje ki a sérült kést. Vizsgáltassa meg
a szervizközpontban, hogy élezhető-e a kés, vagy pedig
cserét igényel-e.
A kés cseréje
1. Rögzítse a kést egy fadarabbal. (ábra 50)
2. Távolítsa el a késtartó csavart.
3. Vegye le a kést.
4. Ellenőrizze, hogy a késtámasz és a késtartó csavar
nem sérült-e meg.
5. Ellenőrizze a motor tengelyét, hogy nincs-e
meghajolva.
6. Az új kés rögzítésekor a kés ferde részei
a vágóburkolat felé nézzenek. (ábra 51)
7. Győződjön meg róla, hogy a kés igazodik
a motortengely középpontjához.
8. Rögzítse a kést egy fadarabbal. (ábra 52)
9. Szerelje fel a kést.
a) Az LC551SP, LC 551VQ modell esetében
helyezze fel a rugós alátétet, és húzza meg
a csavart és az alátétet 70 Nm nyomatékkal.
b) Az LC 551VBP modell esetében húzza meg
a csavarokat 50 Nm nyomatékkal. (ábra 53)
10. Forgassa meg a kést kézzel, és figyelje, hogy
szabadon forog-e.
FIGYELMEZTETÉS:
Használjon strapabíró kesztyűt. A kés
nagyon éles, így Ön könnyen
megsérülhet.
11. Indítsa be a terméket, hogy tesztelje a kést. Ha
a kés nincs megfelelően rögzítve, a termékben
rezgés tapasztalható, vagy a vágási eredmény nem
kielégítő.
Az olajszint ellenőrzése
VIGYÁZAT: Ha az olajszint túlságosan
alacsony, kár keletkezhet a motorban.
Ellenőrizze az olajszintet, mielőtt elindítja
a terméket.
1. Helyezze a terméket vízszintes talajra.
2. Vegye le az olajtartály sapkáját a rögzített
nívópálcával együtt.
3. Törölje le a nívópálcáról az olajat.
4. Helyezze teljesen a nívópálcát az olajtartályba.
Húzza meg az olajtartály sapkáját, hogy biztosan jól
felmérhető legyen az olajszint.
5. Vegye ki a nívópálcát.
6. Vizsgálja meg az olajszintet a nívópálcán.
166 1906 - 004 - 30.03.2023
7. Ha az olajszint alacsony, töltse fel a tartályt
motorolajjal, és ellenőrizze újra az olajszintet.
(ábra 54)
Megjegyzés: Használjon egy tölcsért az olaj
melléömlésének megelőzéséhez.
A motorolaj cseréje
FIGYELMEZTETÉS: A motorolaj
rendkívül forró közvetlenül a motor leállítása
után. Várja meg, amíg lehűl a motor, mielőtt
leereszti a motorolajat. Ha motorolaj kerül
a bőrére, vízzel és szappannal mossa le.
(ábra 55)
1. Húzza ki a gyújtáskábelt a gyújtógyertyából.
2. Vegye le az olajtartály sapkáját.
3. Eressze le a motorolajat.
a) Olajleeresztő csavarral rendelkező típusok
esetén: Tegyen egy tartályt az olajleeresztő
csavar alá, hogy a motorolajat összegyűjtse.
b) Olajleeresztő csavar nélküli típusok esetén, vagy
ha nem lehet az olajleeresztő csavar alá tenni
egy tartályt: Egy olajszivattyúval (kiegészítő)
eressze le a motorolajat az olajtartályból.
4. Töltse fel az olajtartályt az alábbi részben ajánlott
típusú, új motorolajjal:
Műszaki adatok168. oldalon
.
5. Ellenőrizze az olajszintet. Lásd:
Az olajszint
ellenőrzése166. oldalon
.
A motorolaj feltöltése és cseréje
• A motorolaj feltöltésével és cseréjével kapcsolatban
lásd a motor használati utasítását.
A levegőszűrő tisztítása és cseréje (LC
5551SP, LC 551VBP)
• A levegőszűrő tisztításával és cseréjével
kapcsolatban lásd a motor kezelői kézikönyvét.
A levegőszűrő eltávolítása és
felszerelése (LC 551VQ)
FIGYELMEZTETÉS: Használjon
védőkesztyűt.
1. Nyomja be a légszűrő fedelén található füleket.
2. Óvatosan távolítsa el a légszűrő fedelét (A)
a motorról.
3. Távolítsa el a levegőszűrőt (B) és a habszivacs
szűrőt (C). (ábra 56)
4. Ellenőrizze, hogy nem károsodott-e a légszűrő.
Cserélje ki a sérült levegőszűrőt.
5. Tisztítsa meg és ellenőrizze a levegőszűrőt.
Lásd:
A levegőszűrő megtisztítása (LC 551VQ)167.
oldalon
.
6. A beszerelést fordított sorrendben végezze el.
A levegőszűrő megtisztítása (LC
551VQ)
VIGYÁZAT: Ne működtesse a motort
levegőszűrő nélkül vagy piszkos
levegőszűrővel.
VIGYÁZAT: Ha a légszűrő sérült
vagy nem sikerül teljesen megtisztítani,
cserélje ki. A hibás levegőszűrő károsíthatja
a motort.
1. Nyomja le a reteszelőfüleket (A), majd távolítsa el
a levegőszűrő fedelét (B) és a levegőszűrőt (C).
(ábra 57)
2. Ütögesse a levegőszűrőt egy kemény felületnek,
vagy fúvassa ki sűrített levegővel a szűrő tiszta
oldala felől.
VIGYÁZAT: A szennyeződések
eltávolításához ne használjon
kefét, ezzel ugyanis benyomja
a szennyeződéseket a levegőszűrőbe.
3. Tisztítsa meg a levegőszűrő-tartót (D) és
a levegőszűrő fedelét egy nedves ruhával.
VIGYÁZAT: Ügyeljen arra, hogy ne
kerüljön szennyeződés a légcsatornába
(E).
4. Szerelje be a légszűrőt. Győződjön meg arról, hogy
a szűrő szorosan illeszkedik a levegőszűrő-tartóba.
5. Helyezze fel a levegőszűrő fedelét, kezdve az alsó
fülekkel.
A gyújtógyertya ellenőrzése.
VIGYÁZAT: Használja mindig az előírt
típusú gyújtógyertyát. A nem megfelelő
gyújtógyertya károsíthatja a terméket.
• Vizsgálja meg a gyújtógyertyát, ha gyenge a motor,
nehezen indul, vagy egyenetlen az alapjárata.
• A gyújtógyertya elektródái közötti lerakódások
kialakulásának csökkentése érdekében tartsa be az
alábbi utasításokat:
a) gondoskodjon az alapjárati fordulatszám
megfelelő beállításáról;
1906 - 004 - 30.03.2023
167
b) gondoskodjon a megfelelő üzemanyag-
keverékről;
c) gondoskodjon a levegőszűrő tisztaságáról.
• Ha a gyújtógyertya piszkos, tisztítsa meg, és
ellenőrizze, hogy a szikraköz megfelelő-e, lásd:
Műszaki adatok168. oldalon
. (ábra 58)
• Szükség esetén cserélje ki a gyújtógyertyát.
Az üzemanyagrendszer ellenőrzése
• Vizsgálja meg az üzemanyagtartály sapkáját és
a sapka tömítését, hogy ellenőrizze, nincs-e
megsérülve.
• Vizsgálja meg az üzemanyag-vezetéket, hogy
ellenőrizze, nincs-e szivárgás. Ha az üzemanyag-
vezeték sérült, cseréltesse ki egy szervizműhellyel.
A fordulatszám-szabályozó és
a gázadagoló beállítása
A fordulatszám-szabályozó módosítja a hajtási
sebességet. A gázadagoló módosítja a motor
fordulatszámát.
VIGYÁZAT: Ne módosítsa
a fordulatszámot járó motor mellett.
1. A hajtási sebesség beállításához fordítsa el
a beállítócsavart (A), ezzel beállítva a kábelköpeny
hosszát. A hajtási sebesség növeléséhez állítsa
rövidebbre a kábelköpenyt.
2. Ha a szívató állást vagy a stop állást nem
lehet beállítani, módosítsa a motor fordulatszámát.
Fordítsa el a beállítócsavart (B). (ábra 59)
Szállítás, tárolás és ártalmatlanítás
Szállítás és raktározás
• A termék és az üzemanyag tárolásához és
szállításához győződjön meg róla, hogy nincsenek
szivárgások vagy gőzök. Szikra vagy nyílt láng,
például elektromos készülékektől vagy kazánoktól,
tüzet okozhat.
• Mindig engedélyezett tartályokat használjon az
üzemanyag tárolására és szállítására.
• Ha a terméket hosszabb ideig tárolja, ürítse ki az
üzemanyagtartályt. A felesleges üzemanyagot adja
le egy erre kijelölt gyűjtőponton.
• Biztonságosan rögzítse a terméket szállítás során,
a sérülés és baleset elkerülése érdekében.
• Tartsa a terméket zárható helyen, ahol gyermek
vagy jogosulatlan személy nem férhet hozzá.
• Tartsa a terméket száraz és fagymentes helyen.
Hulladékkezelés
• Kövesse a helyi újrahasznosítási előírásokat és
a vonatkozó szabályozásokat.
• A használt vagy felesleges vegyi anyagot, például
a motorolajat vagy az üzemanyagot, adja le
egy szervizközpontban vagy egy erre kijelölt
gyűjtőponton.
• A már nem használt terméket, küldje vissza
a Husqvarna kereskedőhöz, vagy adja le egy
újrahasznosítási ponton.
Műszaki adatok
LC551SP LC 551VBP LC 551VQ
Motor
Márka Kawasaki Kawasaki Husqvarna
Típus FJ180V FJ180V HS 166AP
Motortípus
Egyhengeres, 4
ütemű, kényszerített
léghűtéses, OHV
Egyhengeres, 4
ütemű, kényszerített
léghűtéses, OHV
Egyhengeres, 4
ütemű, kényszerített
léghűtéses, OHV
Lökettérfogat, cm
3
179 179 166
Fordulatszám, ford./perc 2800 2800 2800
168 1906 - 004 - 30.03.2023
LC551SP LC 551VBP LC 551VQ
Névleges motorteljesítmény, kW
56
2,9 2,9 2,7
Gyújtásrendszer
Gyújtógyertya NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Elektródahézag, mm 0,6–0,8 0,6–0,8 0,7-0,8
Üzemanyag- és olajozási rendszer
Motor kenési típusa Nyomás olajszűrővel Nyomás olajszűrővel Fröcsköléses
Üzemanyagtartály űrtartalma, l 1,9 1,9 1,5
Olajtartály űrtartalma, l 0,7 0,7 0,5
Motorolaj
57
Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Tömeg
Üres tartályokkal, kg 48,5 52,5 51,0
Zajkibocsátás
58
Hangteljesítményszint, mért dB (A) érték 97 96 97
Hangteljesítményszint, garantált, L
WA
dB (A) 98 98 98
Zajszintek
59
Hangnyomásszint a felhasználó fülénél, dB
(A)
87 84 86
Rezgésszintek
60
Fogantyú, m/s
2
4,5 4,5 3,2
Vágófelszerelés
Vágási magasság, mm 26–74 26–74 26–74
Vágószélesség, mm 510 510 510
Kés Gyűjtés Gyűjtés Gyűjtés
Cikkszám 5875908-10 5821494-10 5875908-10
Fűgyűjtő űrtartalma, l 65 65 65
Meghajtás
56
A motor feltüntetett névleges teljesítménye az adott motormodell tipikus legyártott motorjának a J1349/
ISO1585 sz. SAE-szabvány szerint mért átlagos nettó teljesítménye (a megadott fordulatszám mellett). A so-
rozatgyártott motorok esetén ez az érték eltérő lehet. A végső termékbe épített motor tényleges leadott
teljesítménye az üzemi fordulatszámtól, a környezeti körülményektől és egyéb értékektől függ.
57
Ha SAE-30 típusú olajat használnak +5 °C alatti hőmérsékleten, fennáll a kockázata, hogy az nem képes
biztosítani a motor megfelelő kenését. Ez a motor sérülését okozhatja. Lásd:
A motorolaj cseréje167. oldalon
Az alacsony hőmérséklet mellett alkalmazandó megfelelő olajtípusra vonatkozóan.
58
A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás
(L
WA
).
59
Hangnyomásszint az ISO 5395 szabvány szerint. A zajnyomásszintre vonatkozó jelentési adatok az 1,2 dB
(A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.
60
Rezgésszint az ISO 5395 szabvány szerint. A rezgésszintre vonatkozó jelentési adatok a 0,2 m/s
2
tipikus
statisztikus ingadozásával (szórásával) rendelkeznek.
1906 - 004 - 30.03.2023 169
LC551SP LC 551VBP LC 551VQ
Sebesség, km/óra 4,1 2,8-5 2,8-5
170 1906 - 004 - 30.03.2023
Megfelelőségi nyilatkozat
EU megfelelőségi nyilatkozat
A
Husqvarna AB, SE-561 82 Huskvarna, Sweden (tel.:
+46-36-146500), a saját felelősségére kijelenti, hogy
a termék:
Leírás Fűnyíró
Márka Husqvarna
Típus/modell LC 551SP, LC 551VBP, LC 551VQ
Megjelölés 2022-as és újabb sorozatszámok
teljes mértékben megfelelnek a következő EU-
irányelveknek és szabályozásoknak:
Szabályozás Leírás
2006/42/EK „gépre vonatkozó”
2014/30/EU „elektromágneses megfelelőségre vonatkozó”
2000/14/EK „környezeti zajkibocsátásra vonatkozó”
2011/65/EU
„az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazá-
sának korlátozására vonatkozó”
valamint hogy az alábbi szabványok és/vagy műszaki
előírások kerültek alkalmazásra: EN ISO 5395-1:2013/
A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN
ISO 14982:2009, EN IEC 63000:2018
Bejelentett tanúsítási szervezet: A(z) 0404, RISE
SMP Svensk Maskinprovning AB, Box 4053, SE-904
03 Umeå, Sweden igazolja a Bizottság 2000/14/EK
jelű irányelve VI., megfelelőségértékelési eljárás című
függelékének való megfelelést.
A zajkibocsátásra vonatkozó tájékoztatást illetően
tekintse át a következőt:
Műszaki adatok168. oldalon
.
Huskvarna, 2022-09-29
Claes Losdal, Fejlesztési Igazgató/Kertművelési
termékek, Husqvarna AB
A műszaki dokumentációk felelőse
1906 - 004 - 30.03.2023 171
Sommario
Introduzione................................................................ 172
Sicurezza.................................................................... 173
Montaggio................................................................... 176
Utilizzo........................................................................ 178
Manutenzione............................................................. 179
Trasporto, stoccaggio e smaltimento..........................182
Dati tecnici.................................................................. 183
Dichiarazione di conformità........................................ 185
Introduzione
Descrizione del prodotto
Il prodotto è un rasaerba rotativo con operatore a piedi.
L'erba viene raccolta in un raccoglierba. Rimuovere il
raccoglierba per scaricare l’erba dalla parte posteriore
del prodotto. Agganciare un kit di pacciamatura
(accessorio) per tagliare l'erba da utilizzare come
fertilizzante.
Uso previsto
Utilizzare il prodotto per tagliare l'erba. Non utilizzare il
prodotto per altre attività.
Panoramica del prodotto
(Fig. 1)
1. Impugnatura del freno motore
2. Impugnatura / manubrio
3. Controllo del regime
4. Impugnatura di comando
5. Impugnatura della fune di avviamento
6. Raccoglierba
7. Regolazione dell'altezza dell'impugnatura
8. Controllo dell'altezza di taglio
9. Asta di livello/serbatoio dell'olio
10. Coperchio di taglio
11. Marmitta
12. Candela
13. Filtro dell'aria
14. Serbatoio del carburante
15. Coperchio posteriore
16. Manuale dell’operatore
Panoramica del prodotto
(Fig. 2)
1. Impugnatura / manubrio
2. Comando del freno della lama (LC 551VBP)
3. Controllo del regime/comando dell' acceleratore (LC
551VBP)
4. Impugnatura di comando (LC 551VBP)
5. Inibitore di avviamento (LC 551VBP)
6. Impugnatura della fune di avviamento
7. Raccoglierba
8. Regolazione dell'altezza dell'impugnatura
9. Controllo dell'altezza di taglio
10. Asta di livello/serbatoio dell'olio
11. Coperchio di taglio
12. Marmitta
13. Candela
14. Filtro dell'aria
15. Serbatoio del carburante
16. Coperchio posteriore
17. Impugnatura del freno motore (LC551SP)
18. Comando dell'acceleratore (LC551SP)
19. Impugnatura di comando (LC551SP)
20. Manuale dell’operatore
Simboli riportati sul prodotto
(Fig. 3)
L'uso improprio del prodotto può
provocare lesioni anche mortali
all'operatore o alle persone circostanti.
(Fig. 4)
Prima dell'uso, leggere attentamente il
manuale operatore e accertarsi di aver
compreso le istruzioni.
(Fig. 5)
Mantenere le persone e gli animali a una
distanza di sicurezza dalla zona di lavoro.
(Fig. 6)
Arrestare il motore e rimuovere il cavo di
accensione prima di effettuare interventi di
riparazione o manutenzione.
(Fig. 7)
Olio
(Fig. 8)
Veloce
(Fig. 9)
Lento
(Fig. 10)
Spegnere il motore
172 1906 - 004 - 30.03.2023
(Fig. 11)
Valvola dell'aria
(Fig. 12)
Frizione della lama
(Fig. 13)
Prestare attenzione a oggetti lanciati o
rimbalzati.
(Fig. 14)
Tenere mani e piedi lontani dalla lama
rotante.
(Fig. 15)
Tenere mani e piedi lontani dalle parti
rotanti.
(Fig. 16)
Questo prodotto è conforme alle direttive
UE vigenti.
(Fig. 17)
Questo prodotto è conforme alle direttive
del Regno Unito vigenti.
(Fig. 18)
Emissioni di rumore nell'ambiente in
conformità alle direttive e alle norme UE
e UK e alla norma del Nuovo Galles del
Sud in materia di protezione dell'ambiente
"Protection of the Environment Operations
(Noise Control) Regulation 2017". Il livello
di potenza sonora garantito del prodotto è
specificato in
Dati tecnici alla pagina 183
nonché sull'etichetta
(Fig. 19)
I fumi di scarico del motore contengono
monossido di carbonio, un gas inodore,
velenoso ed estremamente pericoloso.
Non far funzionare il prodotto in ambienti
chiusi o in spazi angusti.
(Fig. 20)
Non far funzionare il prodotto in ambienti
chiusi o in spazi angusti.
(Fig. 21)
Rischio di esplosione.
(Fig. 22)
Superficie calda
(Fig. 23)
Il motore è consegnato senza olio.
(Fig. 24)
Riempire il motore con olio prima di
utilizzare il prodotto.
(Fig. 25)
Non utilizzare carburante E85.
(Fig. 26)
Tenere il prodotto lontano da fiamme
libere.
(Fig. 27)
Codice scansionabile.
Nota: Altri simboli/decalcomanie sul prodotto si
riferiscono ai requisiti legali specifici del mercato.
Emissioni Euro V
AVVERTENZA: La manomissione del
motore rende nulla l'omologazione UE del
prodotto.
Responsabilità del prodotto
Come indicato nelle leggi vigenti in materia di
responsabilità obbligatoria sul prodotto, non siamo
responsabili per eventuali danni causati dal nostro
prodotto se:
• Il prodotto viene riparato in modo errato.
• Il prodotto viene riparato con parti che non
provengono o non sono omologate dal produttore.
• Il prodotto contiene un accessorio che non proviene
o non è omologato dal produttore.
• Il prodotto non viene riparato presso un centro
di assistenza autorizzato o presso un'autorità
competente.
Sicurezza
Definizioni di sicurezza
Le avvertenze, le precauzioni e le note sono utilizzate
per evidenziare le parti importanti del manuale.
AVVERTENZA: Utilizzato se è
presente un rischio di lesioni o morte
dell'operatore o di passanti nel caso in
cui le istruzioni del manuale non vengano
rispettate.
ATTENZIONE: Utilizzato se è
presente un rischio di danni al prodotto, ad
altri materiali oppure alla zona adiacente nel
caso in cui le istruzioni del manuale non
vengano rispettate.
Nota: Utilizzato per fornire ulteriori informazioni
necessarie in una determinata situazione.
Istruzioni di sicurezza generali
AVVERTENZA: Leggere le seguenti
avvertenze prima di utilizzare il prodotto.
• Questo prodotto è pericoloso se utilizzato in maniera
impropria o se non si presta attenzione. La mancata
1906 - 004 - 30.03.2023 173
osservanza delle istruzioni di sicurezza può causare
lesioni anche fatali.
• Durante il funzionamento, questo prodotto genera un
campo elettromagnetico. Tale campo può interferire,
in alcuni casi, con persone portatrici di impianti
medici attivi o passivi. Per ridurre il rischio di
condizioni che possono implicare lesioni gravi o
mortali, i portatori di tali impianti devono consultare il
proprio medico e il produttore dell'impianto prima di
utilizzare questo prodotto.
• Usare la massima cautela e il buon senso. Se
non si è sicuri di come utilizzare il prodotto in una
particolare situazione, fermarsi e rivolgersi al proprio
rivenditore Husqvarna prima di continuare.
• Tenere presente che l'operatore potrà essere
ritenuto responsabile di eventuali incidenti che
coinvolgano altre persone o i loro beni.
• Tenere pulito il prodotto. Assicurarsi che
sia possibile leggere chiaramente simboli e
decalcomanie.
• Non consentire ad altre persone di utilizzare il
prodotto se non si è sicuri che abbiano letto e
compreso il contenuto del Manuale dell'operatore.
• Non consentire ai bambini di utilizzare il prodotto.
• Tenere i bambini lontani dall'area di lavoro. È
necessaria sempre la supervisione di un adulto
responsabile.
• Non permettere a chiunque non conosca le istruzioni
di utilizzare il prodotto.
• Controllare sempre qualsiasi persona, dalle capacità
fisiche o mentali ridotte, che utilizzi il prodotto. È
necessaria sempre la supervisione di un adulto
responsabile.
• Non utilizzare l'apparecchio quando si è stanchi,
ammalati o sotto effetto di alcool, farmaci o
medicinali. Essi potrebbero compromettere la vista,
l'attenzione, il coordinamento e il giudizio.
• Se difettoso, non utilizzare il prodotto.
• Non modificare il prodotto né utilizzarlo nel caso in
cui vi sia la possibilità che sia stato modificato da
altri.
• Non modificare la regolazione per il controllo del
regime motore.
Sicurezza dell’area di lavoro
AVVERTENZA: Leggere le seguenti
avvertenze prima di utilizzare il prodotto.
• Rimuovere oggetti quali rami, ramoscelli o pietre
dall'area di lavoro prima di utilizzare il prodotto.
• Gli oggetti che urtano contro l’attrezzatura di taglio
potrebbero essere proiettati e causare danni a cose
e persone. Mantenere persone e animali a una
distanza di sicurezza dal prodotto.
• Non utilizzare mai il prodotto in condizioni
meteorologiche avverse quali nebbia, pioggia,
vento forte, freddo intenso e rischio di fulmini.
L’uso del prodotto in condizioni meteorologiche
avverse o in ambienti umidi è stancante. Condizioni
meteorologiche avverse possono causare situazioni
di pericolo quali superfici scivolose.
• Prestare attenzione a persone, cose e situazioni che
possono impedire un utilizzo sicuro del prodotto.
• Prestare attenzione a ostacoli quali radici, pietre,
ramoscelli, fossi e avvallamenti. L’erba alta può
nascondere eventuali ostacoli.
• Tagliare l'erba in pendenza può risultare pericoloso.
Non utilizzare il prodotto su terreni con pendenze
superiori a 15°.
• Utilizzare il prodotto trasversalmente lungo i pendii.
Non spostarsi seguendo tragitti verso l’alto e verso il
basso.
• Prestare attenzione in prossimità di angoli e oggetti
nascosti che potrebbero ostacolare la visuale.
Sicurezza sul lavoro
AVVERTENZA: Leggere le seguenti
avvertenze prima di utilizzare il prodotto.
• Utilizzare il prodotto esclusivamente per tagliare il
prato. Non è consentito utilizzare il prodotto per altri
scopi.
• Usare sempre abbigliamento protettivo personale.
Vedere
Abbigliamento protettivo personale alla
pagina 175
.
• Assicurarsi di saper spegnere il motore rapidamente
in caso di emergenza.
• Non avviare il motore in uno spazio chiuso o in
prossimità di materiali infiammabili. I fumi di scarico
del motore sono molto caldi e possono contenere
scintille in grado di provocare incendi.
• Non azionare il prodotto senza prima aver montato
correttamente la lama e tutti i coperchi. Una lama
non correttamente fissata potrebbe allentarsi e
causare lesioni personali.
• Assicurarsi che la lama non urti oggetti quali pietre
e radici. Ciò potrebbe provocare danni alla lama
e piegare l’albero motore. Un’asse piegato provoca
forti vibrazioni e un alto rischio di allentamento della
lama.
• Qualora la lama urti contro un oggetto o all’insorgere
di vibrazioni arrestare immediatamente il prodotto.
Staccare il cavo di accensione dalla candela.
Verificare la presenza di eventuali danni al prodotto.
Riparare eventuali danni o contattare un'officina
autorizzata per far svolgere la riparazione.
• Non fissare l’impugnatura del freno motore in modo
permanente al manubrio quando il motore è avviato.
• Posizionare il prodotto su una superficie piana e
stabile e avviarlo. Assicurarsi che la lama non venga
a contatto con il terreno o con altri oggetti.
• Collocarsi sempre posteriormente al prodotto
quando lo si utilizza.
174 1906 - 004 - 30.03.2023
• Consentire a tutte le ruote di restare a contatto con
il suolo e tenere le 2 mani sull'impugnatura mentre si
aziona il prodotto. Tenere mani e piedi lontani dalle
lame rotanti.
• Non ribaltare il prodotto a motore acceso.
• Prestare attenzione quando si tira il prodotto verso di
sé.
• Non sollevare mai il prodotto a motore avviato. Se
si deve sollevare il prodotto, arrestare innanzitutto
il motore e scollegare il cavo di accensione dalla
candela.
• Non camminare all’indietro quando si utilizza il
prodotto.
• Arrestare il motore quando si attraversano zone
prive d’erba quali vialetti in ghiaia, pietra e asfalto.
• Non correre con il prodotto quando il motore è
acceso. Camminare sempre durante l'utilizzo del
prodotto.
• Spegnere il motore prima di apportare qualsiasi
modifica all’altezza di taglio. Non effettuare mai
regolazioni a motore acceso.
• Non perdere mai di vista il prodotto quando il motore
è acceso. Arrestare il motore e assicurarsi che
l’attrezzatura di taglio non giri.
Istruzioni di sicurezza per il
funzionamento
Abbigliamento protettivo personale
AVVERTENZA: Leggere le seguenti
avvertenze prima di utilizzare il prodotto.
• L'uso di abbigliamento protettivo personale non
elimina il rischio di lesioni, ma ne riduce la gravità
in caso di incidente. Farsi consigliare dal rivenditore
per la scelta dell'attrezzatura adatta.
• Utilizzare protezioni per le orecchie se il livello di
rumore è superiore a 85 dB.
• Utilizzare robusti stivali o scarpe antiscivolo. Non
utilizzare il prodotto con calzature aperte o a piedi
nudi.
• Utilizzare pantaloni lunghi di tessuto pesante.
• Indossare guanti protettivi ove necessario, ad
esempio per montare, ispezionare o pulire
l’attrezzatura di taglio.
Dispositivi di sicurezza sul prodotto
AVVERTENZA: Leggere le seguenti
avvertenze prima di utilizzare il prodotto.
• Non utilizzare un prodotto usando dispositivi
di sicurezza danneggiati o che non funzionano
correttamente.
• Effettuare regolarmente un controllo dei dispositivi
di sicurezza. Se i dispositivi di sicurezza sono
danneggiati o non funzionano correttamente,
rivolgersi al centro di assistenza Husqvarna.
• Non apportare modifiche ai dispositivi di sicurezza.
Controllo del coperchio di taglio
Il coperchio di taglio riduce le vibrazioni del prodotto e il
rischio di ferirsi con la lama.
• Esaminare il coperchio di taglio per accertarsi che
non presenti danni quali crepe.
Controllo dell'impugnatura del freno motore (LC 551SP,
LC 551VQ)
L'impugnatura del freno motore arresta il motore.
Quando si rilascia l'impugnatura del freno motore, il
motore si arresta.
• Avviare il motore, quindi rilasciare l'impugnatura del
freno motore. Se il motore non si arresta entro
3 secondi, far regolare il freno motore presso
un'officina Husqvarna autorizzata. (Fig. 28)
Verifica del comando del freno della lama e dell'inibitore
dell'avviamento (LC 551VBP)
Il comando del freno della lama ferma solo la lama e
non il motore. Quando si rilascia il comando del freno
della lama, la lama si arresta.
1. Avviare il motore.
2. Spingere il comando del freno della lama in
direzione del manubrio. L'inibitore di avviamento
arresta il movimento.
3. Tirare fuori l'inibitore di avviamento.
4. Spingere il comando del freno della lama in
direzione del manubrio. La lama inizia a ruotare.
5. Rilasciare il comando del freno della lama. Se la
lama non si arresta entro 3 secondi, far regolare
il freno della lama presso un’officina autorizzata
Husqvarna. (Fig. 29)
6. Accertarsi che l'inibitore dell'avviamento torni nella
posizione iniziale.
Marmitta
La marmitta assicura il minimo livello acustico e
allontana i fumi di scarico dall'operatore.
Non utilizzare il prodotto se la marmitta è mancante
o difettosa. Una marmitta difettosa aumenta il livello
acustico e il rischio di incendio.
AVVERTENZA: La marmitta si
surriscalda durante e dopo l'uso e quando
il motore funziona al regime minimo.
Prestare attenzione in prossimità di materiali
infiammabili e/o fumi per evitare incendi.
1906 - 004 - 30.03.2023 175
Controllo della marmitta
• Esaminare la marmitta periodicamente per
assicurarsi che sia collegata correttamente e che
non sia danneggiata.
Sicurezza nell'uso del carburante
AVVERTENZA: Leggere le seguenti
avvertenze prima di utilizzare il prodotto.
• Non avviare il prodotto nel caso in cui vi sia
carburante o olio motore su di esso. Rimuovere il
carburante/olio indesiderato e lasciare che il prodotto
si asciughi.
• In caso di perdite di carburante sugli indumenti,
cambiarsi immediatamente.
• Il carburante non deve arrivare a contatto con
il corpo, poiché può causare lesioni. In caso di
contatto del carburante con il corpo, rimuoverlo con
acqua e sapone.
• Non avviare il prodotto se il motore presenta
una perdita. Esaminare regolarmente il motore per
verificare la presenza di eventuali perdite.
• Prestare la massima attenzione con il carburante.
Il carburante è infiammabile e i fumi sono esplosivi
quindi possono causare lesioni o morte.
• Non respirare i fumi del carburante perché possono
causare lesioni. Accertarsi che ci sia un flusso d'aria
sufficiente.
• Non fumare in prossimità del carburante o del
motore.
• Non posizionare oggetti caldi in prossimità del
carburante o del motore.
• Non aggiungere carburante a motore acceso.
• Assicurarsi che il motore sia freddo prima di
effettuare il rifornimento.
• Prima di effettuare il rifornimento, aprire lentamente
il tappo del serbatoio del carburante e rilasciare la
pressione con cautela.
• Non aggiungere carburante al motore in un ambiente
chiuso. Un flusso d'aria insufficiente può causare
lesioni o la morte dovute ad asfissia o al monossido
di carbonio.
• Stringere completamente il tappo del serbatoio del
carburante. Se il tappo del serbatoio carburante non
è serrato, vi è il rischio di incendio.
• Prima dell'avviamento, spostare il prodotto di almeno
3 m/10 ft dal punto in cui è stato riempito il serbatoio
del carburante.
• Non riempire completamente il serbatoio del
carburante. Il calore provoca l'espansione del
carburante. Lasciare dello spazio nella parte
superiore del serbatoio del carburante.
Istruzioni di sicurezza per la
manutenzione
AVVERTENZA: Leggere le seguenti
avvertenze prima di utilizzare il prodotto.
• I fumi di scarico del motore contengono monossido
di carbonio, un gas inodore, velenoso e altamente
pericoloso. Non avviare il motore in ambienti o spazi
chiusi.
• Prima di eseguire la manutenzione del prodotto,
arrestare il motore e rimuovere il cavo di accensione
dalla candela.
• Indossare guanti protettivi quando si esegue la
manutenzione dell'attrezzatura di taglio. La lama è
molto affilata e ci si può ferire facilmente.
• Accessori e modifiche apportate al prodotto che non
siano stati approvati dal costruttore possono causare
infortuni gravi, anche fatali. Non apportare modifiche
al prodotto. Utilizzare sempre accessori approvati
dal produttore.
• Se la manutenzione non viene eseguita
correttamente e con regolarità, aumenta il rischio di
lesioni personali e danni al prodotto.
• Eseguire esclusivamente gli interventi di
manutenzione riportati nel presente manuale. Tutti
gli altri interventi di manutenzione devono essere
svolti da un’officina Husqvarna autorizzata.
• Rivolgersi a un’officina Husqvarna autorizzata per far
svolgere regolarmente interventi di manutenzione sul
prodotto.
• Sostituire le parti danneggiate, usurate o rotte.
Montaggio
Introduzione
AVVERTENZA: Prima di assemblare
il prodotto, leggere e comprendere il capitolo
sulla sicurezza.
AVVERTENZA: Rimuovere il cavo
della candela dalla candela prima di
assemblare il prodotto.
Montaggio dell'impugnatura
1. Allentare le manopole inferiori sui lati sinistro e
destro del prodotto. Accertarsi che la rondella di
plastica sia nella cavità della staffa dell'impugnatura.
(Fig. 30)
2. Montare l'impugnatura ripiegata in avanti, come
mostrato nella figura. (Fig. 31)
a) Accertarsi che la rondella di plastica si trovi tra
l'impugnatura e la relativa staffa.
b) Fissare l'impugnatura alla staffa.
176 1906 - 004 - 30.03.2023
3. Sollevare l'impugnatura. (Fig. 32)
4. Stringere completamente le manopole. Per
la regolazione dell'altezza dell'impugnatura,
fare riferimento a
Regolazione dell'altezza
dell'impugnatura alla pagina 177
.
5. Posizionare i fili nelle staffe dei cavi. Assicurarsi che
i fili non siano attorcigliati. Fissare le staffe dei cavi
all'impugnatura. (Fig. 33)
6. Usare una fascetta per fissare i cavi alla staffa
dell'impugnatura. (Fig. 34)
Regolazione dell'altezza
dell'impugnatura
1. Allentare le manopole inferiori.
2. Spostare le manopole verso l’estremità inferiore
delle scanalature dei lati sinistro e destro del
prodotto. (Fig. 35)
3. Impostare l'altezza dell'impugnatura su 1 delle 2
posizioni disponibili.
4. Spostare le manopole verso l’alto in direzione del
manubrio fino a quando un clic ne segnala l’arresto.
(Fig. 36)
5. Stringere completamente le manopole.
Per predisporre il prodotto in posizione
di trasporto
1. Rimuovere il raccoglierba.
2. Allentare le manopole inferiori.
3. Spostare le manopole verso l’estremità inferiore
delle scanalature dei lati sinistro e destro del
prodotto. (Fig. 35)
4. Ripiegare l'impugnatura in avanti. (Fig. 37)
Per fissare il prodotto in posizione di
funzionamento
1. Sollevare il manubrio. (Fig. 32)
2. Spostare le manopole verso l’alto in direzione del
manubrio fino a quando un clic ne segnala l’arresto.
(Fig. 36)
3. Stringere completamente le manopole.
Per assemblare il raccoglierba
1. Fissare il telaio del raccoglierba al relativo sacco
con la parte rigida di quest’ultimo posta in basso.
Mantenere l’impugnatura del telaio dalla parte alta
del sacco raccoglierba. (Fig. 38)
2. Fissare la parte inferiore del telaio del raccoglierba
alla parte inferiore del sacco. (Fig. 39)
a) Premere il telaio del raccoglierba nella
scanalatura. Iniziare dal lato destro,
come mostrato nella figura e spostarsi
progressivamente verso sinistra.
3. Se il telaio del raccoglierba non si collega facilmente,
colpire il telaio delicatamente con un mazzuolo in
gomma. Colpire il telaio del raccoglierba tra i rinforzi.
(Fig. 40)
4. Fissare il sacco sul telaio del raccoglierba utilizzando
i fermi. (Fig. 41)
5. Sollevare il coperchio posteriore.
6. Fissare il raccoglierba al bordo superiore del telaio.
7. Inserire la parte inferiore del raccoglierba nel canale
di scarico dell’erba. (Fig. 42)
Per montare la spina di pacciamatura
(accessori)
1. Sollevare il coperchio posteriore e rimuovere il
raccoglierba.
2. Inserire la spina di pacciamatura nel canale di
scarico. (Fig. 43)
3. Sostituire la lama con la lama di pacciamatura fornita
nel kit di pacciamatura. Vedere
Per sostituire la lama
alla pagina 180
.
Per tagliare l'erba senza un
raccoglierba o una spina di
pacciamatura collegata
• Sollevare il coperchio posteriore e rimuovere il
raccoglierba.
• Se sono collegate una spina e una lama di
pacciamatura, rimuoverle.
• Chiudere il coperchio posteriore prima di azionare il
prodotto.
Durante l'utilizzo del prodotto, l'erba tagliata si scarica
sotto il coperchio posteriore.
1906 - 004 - 30.03.2023
177
Utilizzo
Introduzione
AVVERTENZA: Prima di utilizzare
il prodotto, è necessario leggere e
comprendere il capitolo relativo alla
sicurezza.
Husqvarna Connect
Husqvarna Connect è un'app gratuita per i dispositivi
mobili. L'app Husqvarna Connect fornisce funzioni
estese per il prodotto Husqvarna:
• Informazioni aggiuntive sul prodotto.
• Dettagli, guida, parti del prodotto e manutenzione.
Primo utilizzo Husqvarna Connect
1. Scaricare l'app Husqvarna Connect sul proprio
dispositivo mobile.
2. Registrarsi nell'app Husqvarna Connect.
3. Attenersi alle istruzioni dell'app Husqvarna Connect
per collegare e registrare il prodotto.
Prima di utilizzare il prodotto
1. Leggere il Manuale dell’operatore con attenzione e
accertarsi di averne compreso il contenuto.
2. Esaminare l’attrezzatura di taglio per assicurarsi che
sia correttamente collegata e regolata. Vedere
Per
controllare l’attrezzatura di taglio alla pagina 180
.
3. Riempire il serbatoio del carburante. Vedere
Per il
rifornimento del carburante alla pagina 178
.
4. Riempire il serbatoio dell’olio ed effettuare il controllo
del livello dell’olio. Vedere
Controllo del livello
dell'olio alla pagina 181
.
Per il rifornimento del carburante
Se disponibile, utilizzare benzina alchilata/a basso livello
di emissioni. Se non è disponibile benzina alchilata/a
basso livello di emissioni, utilizzare una benzina senza
piombo di buona qualità o una benzina contenente
piombo con un numero di ottani non inferiore a 90.
ATTENZIONE: Non utilizzare mai
benzina con un numero di ottani inferiore a
90 RON (87 AKI). Ciò può causare danni al
prodotto.
1. Aprire lentamente il tappo del serbatoio del
carburante per rilasciare la pressione.
2. Riempire lentamente il serbatoio con una tanica di
carburante. Se si versa del carburante, rimuoverlo
con un panno e lasciare asciugare eventuali residui.
(Fig. 44)
3. Pulire l’area intorno al tappo del serbatoio del
carburante.
4. Stringere completamente il tappo del serbatoio del
carburante. Se il tappo del serbatoio carburante non
è serrato, vi è il rischio di incendio.
5. Prima dell'avviamento, spostare il prodotto di almeno
3 m (10 ft) dal punto in cui è stato riempito il
serbatoio del carburante.
Impostazione dell'altezza di taglio
L'altezza di taglio può essere regolata su 6 diversi livelli.
1. Premere il comando dell'altezza di taglio nella
direzione della ruota, quindi all'indietro per
aumentare l'altezza di taglio.
2. Premere il comando dell'altezza di taglio nella
direzione della ruota, quindi in avanti per diminuire
l'altezza di taglio. (Fig. 45)
ATTENZIONE: Non impostare
l'altezza di taglio troppo in basso. Se la
superficie del prato non è piana, le lame
possono urtare il terreno.
Avviamento del prodotto (LC 551VQ)
1. Accertarsi che il cavo di accensione sia collegato
alla candela.
2. Collocarsi dietro il prodotto.
3. Tenere l'impugnatura del freno motore contro il
manubrio. (Fig. 46)
4. Tenere l'impugnatura della fune di avviamento con la
mano destra.
5. Estrarre lentamente l'impugnatura della fune di
avviamento fino a che non si avverte una leggera
resistenza.
6. Tirare con forza per avviare il motore.
Avviamento del prodotto (LC 551SP,
LC 551VBP)
1. Accertarsi che il cavo di accensione sia collegato
alla candela.
2. Collocarsi dietro il prodotto.
3. Regolare il comando dell'acceleratore.
a) Se il motore è freddo, regolare il comando
dell'acceleratore in posizione di starter. (Fig. 47)
b) Se il motore è caldo, non regolare il comando
dell'acceleratore in posizione di starter.
4. Sul modello LC551SP, tenere l'impugnatura del
freno motore contro il manubrio. (Fig. 46)
5. Tenere l’impugnatura della fune di avviamento con la
mano destra.
178 1906 - 004 - 30.03.2023
6. Estrarre lentamente l’impugnatura della fune di
avviamento fino a che non si avverte una leggera
resistenza.
7. Tirare con forza per avviare il motore.
8. Impostare il comando dell'acceleratore a pieno
acceleratore.
9. Sul modello LC 551VBP:
a) Rilasciare l'inibitore dell'avviamento.
b) Spingere il comando del freno della lama in
direzione del manubrio per avviare le lame.
Applicazione della trazione alle ruote
• Tirare l'impugnatura di comando nella direzione del
manubrio. (Fig. 48)
• Per i modelli LC 551VQ e LC 551VBP: Regolare
la velocità di marcia con il controllo del regime sul
lato sinistro dell'impugnatura. Spostare in avanti il
controllo del regime per aumentare la velocità e
all'indietro per diminuirla. (Fig. 49)
• Prima di tirare il prodotto verso di sé, disinnestare la
trazione e spingere il prodotto in avanti di circa 10
cm.
• Rilasciare l'impugnatura di comando per disinnestare
la trazione, ad esempio quando ci si avvicina a un
ostacolo.
Arresto del prodotto (LC 551SP, LC
551VQ)
• Per arrestare la sola trazione, rilasciare
l’impugnatura di comando.
• Per spegnere il motore, rilasciare l’impugnatura del
freno motore.
Arresto del prodotto (LC 551VBP)
• Per arrestare la sola trazione, rilasciare
l’impugnatura di comando.
• Per arrestare il motore, portare il comando
dell'acceleratore nella posizione di arresto.
Per ottenere un buon risultato
• Utilizzare sempre una lama ben affilata. Una lama
non tagliente fornisce un risultato irregolare e la
superficie di taglio dell'erba ingiallisce. Una lama
affilata inoltre consuma minore energia di una lama
affilata.
• Non tagliare più di ⅓ dell’altezza dell'erba. Iniziare
l'operazione di taglio impostando l'altezza di taglio
su un livello alto. Esaminare il risultato e ridurre
l'altezza di taglio al livello applicabile. Se l’erba è
molto alta, procedere lentamente e tagliarla 2 volte,
se necessario.
• Tagliare sempre in direzioni diverse per evitare il
formarsi di strisce sul prato.
• Mantenere pulito il coperchio di taglio. L'accumulo
di erba e sporcizia sul lato interno del coperchio
di taglio può ridurre il risultato del taglio. Fare
riferimento a
Per pulire la superficie interna del
coperchio di taglio alla pagina 180
.
Manutenzione
Introduzione
AVVERTENZA: Prima di svolgere la
manutenzione, leggere e comprendere il
capitolo relativo alla sicurezza.
Per tutti gli interventi di assistenza e riparazione sul
prodotto, è necessaria una formazione specifica. La
nostra azienda garantisce la disponibilità di personale
qualificato per le riparazioni e l’assistenza. Se non
avete acquistato il prodotto presso un rivenditore dotato
di officina, informatevi sull'ubicazione della più vicina
officina autorizzata.
Per ulteriori informazioni dettagliate, fare riferimento a
www.husqvarna.com.
Programma di manutenzione
ATTENZIONE: Accertarsi che il filtro
dell'aria sia in alto e non a terra quando
si inclina il prodotto. Rischio di avarie al
motore.
Gli intervalli di manutenzione sono calcolati sulla base
di un uso quotidiano del prodotto. Gli intervalli cambiano
se il prodotto non viene usato quotidianamente.
Per gli interventi di manutenzione contrassegnati con il
simbolo *, fare riferimento alle istruzioni in
Dispositivi di
sicurezza sul prodotto alla pagina 175
.
Manutenzione
Giornaliera
Una volta a
settimana
Una volta al
mese
Effettuare un'ispezione generale X
Controllare il livello dell'olio X
1906 - 004 - 30.03.2023 179
Manutenzione
Giornaliera
Una volta a
settimana
Una volta al
mese
Pulire il prodotto X
Controllare l'attrezzatura di taglio X
Controllare il coperchio di taglio * X
Controllare l'impugnatura del freno motore * LC 551SP, LC 551VQ X
Esaminare il comando del freno della lama * LC 551VBP X
Controllare la marmitta * X
Controllare la candela X
Cambiare l'olio (la prima volta dopo 5 ore, successivamente dopo ogni
50 ore di funzionamento e annualmente)
X
Pulire o sostituire il filtro dell'aria X
Controllare il sistema di alimentazione X
Ispezione generale
• Controllare che tutti i dadi e le viti del prodotto siano
serrati correttamente.
Pulizia del prodotto
• Pulire le parti in plastica con un panno pulito e
asciutto.
• Non utilizzare acqua per pulire il prodotto. L'acqua
può penetrare nella batteria o nel motore e causare
un corto circuito o danni al prodotto.
• Non utilizzare idropulitrici per pulire il prodotto.
• Non dirigere getti d'acqua sul motore.
• Utilizzare una spazzola per rimuovere foglie, erba e
sporcizia.
• Rimuovere il coperchio della frizione, utilizzare una
spazzola per rimuovere l'erba sotto il coperchio della
frizione. (LC551VBP)
Per pulire la superficie interna del coperchio di
taglio
1. Svuotare il serbatoio del carburante.
2. Collocare il prodotto su un lato con la marmitta
rivolta verso il basso.
ATTENZIONE: Se il prodotto è
stato collocato con il filtro dell'aria
rivolto verso il basso, il motore potrebbe
danneggiarsi.
3. Lavare la superficie interna del coperchio di taglio
con acqua.
Per controllare l’attrezzatura di taglio
AVVERTENZA: Per evitare
l'avviamento accidentale del prodotto,
rimuovere il cavo di accensione dalla
candela.
AVVERTENZA: Indossare guanti
protettivi quando si esegue la manutenzione
dell'attrezzatura di taglio. La lama è molto
affilata e ci si può ferire facilmente.
1. Controllare l’attrezzatura di taglio per individuare
danni o crepe. Sostituire sempre l'attrezzatura di
taglio danneggiata.
2. Osservare la lama per controllare che non sia
danneggiata o usurata.
Nota: Dopo l’affilatura la lama deve essere bilanciata.
Rivolgersi a un centro assistenza per l’affilatura, la
sostituzione e il bilanciamento. Se si urta un ostacolo
che provoca l’arresto del prodotto, sostituire la lama
danneggiata. Il centro di assistenza può valutare se la
lama può essere affilata o deve essere sostituita.
Per sostituire la lama
1. Bloccare la lama con un blocco di legno. (Fig. 50)
2. Rimuovere il bullone della lama.
3. Rimuovere la lama.
4. Esaminare il supporto e il bullone della lama per
verificare che non siano danneggiati.
5. Esaminare l'albero motore per accertarsi che non sia
piegato.
180 1906 - 004 - 30.03.2023
6. Quando si fissa la nuova lama, assicurarsi che gli
angoli della lama puntino in direzione del coperchio
di taglio. (Fig. 51)
7. Assicurarsi che la lama sia allineata con il centro
dell'albero motore.
8. Bloccare la lama con un blocco di legno. (Fig. 52)
9. Montare la lama.
a) Sul modello LC551SP, LC 551VQ, fissare la
rondella reggispinta e serrare il bullone e la
rondella a una coppia di 70 Nm.
b) Sul modello LC 551VBP, serrare i bulloni a una
coppia di 50 Nm. (Fig. 53)
10. Girare manualmente la lama per verificare che
possa ruotare liberamente.
AVVERTENZA: Utilizzare dei
guanti da lavoro spessi. La lama è molto
affilata e ci si può ferire facilmente.
11. Avviare il prodotto per eseguire una prova della
lama. Se la lama non è collegata correttamente, si
verificano delle vibrazioni nel prodotto o il risultato
del taglio è insoddisfacente.
Controllo del livello dell'olio
ATTENZIONE: Se il livello dell'olio è
troppo basso si possono verificare danni al
motore. Controllare il livello dell'olio prima di
avviare il prodotto.
1. Posizionare il prodotto su un terreno in piano.
2. Rimuovere il tappo del serbatoio dell'olio con
l’annessa asta di livello.
3. Pulire l'olio dall'astina di livello.
4. Inserire completamente l'asta di livello nel serbatoio
dell'olio. Serrare il tappo del serbatoio dell'olio per
assicurarsi di avere la misura corretta del livello
dell'olio.
5. Rimuovere l'asta di livello.
6. Controllare il livello dell'olio sull'asta di livello.
7. Se il livello dell'olio è basso, rabboccare con olio
motore ed eseguire nuovamente un controllo del
livello dell'olio.
(Fig. 54)
Nota: Utilizzare un imbuto per evitare fuoriuscite.
Cambio dell'olio motore
AVVERTENZA: L'olio motore è molto
caldo subito dopo lo spegnimento del
motore. Lasciare che il motore si raffreddi
prima di scaricare l'olio motore. Se si versa
accidentalmente dell'olio motore sulla pelle,
lavare con acqua e sapone.
(Fig. 55)
1. Rimuovere il cavo di accensione dalla candela.
2. Rimuovere il tappo del serbatoio dell'olio.
3. Scaricare l'olio motore.
a) Per i modelli con tappo di drenaggio dell'olio:
Posizionare un recipiente sotto il tappo di
drenaggio dell'olio per raccogliere l'olio motore.
b) Per i modelli senza tappo di drenaggio dell'olio
o se non è possibile posizionare un contenitore
sotto il tappo di drenaggio dell'olio: Utilizzare una
pompa per olio (accessorio) per scaricare l'olio
motore dal serbatoio.
4. Riempire con nuovo olio motore del tipo
raccomandato in
Dati tecnici alla pagina 183
.
5. Eseguire il controllo del livello dell'olio. Fare
riferimento a
Controllo del livello dell'olio alla pagina
181
.
Rabbocco e cambio dell’olio motore
• Per informazioni su come rabboccare e cambiare
l'olio motore, fare riferimento alla sezione del
manuale operatore dedicata al motore.
Pulizia e sostituzione del filtro dell'aria
(LC 5551SP, LC 551VBP)
• Per informazioni su come pulire e sostituire il filtro
dell'aria, fare riferimento alla sezione del manuale
operatore dedicata al motore.
Rimozione e installazione del filtro
dell'aria (LC 551VQ)
AVVERTENZA: Usare guanti
protettivi.
1. Spingere i fermi sul coperchio del filtro dell'aria.
2. Rimuovere con cautela il coperchio del filtro dell'aria
(A) dal motore.
3. Rimuovere il filtro dell'aria (B) e il filtro in schiuma
(C). (Fig. 56)
4. Controllare la presenza di eventuali danni al filtro
dell'aria. Sostituire un filtro dell'aria danneggiato.
5. Pulire e esaminare il filtro dell'aria. Fare riferimento a
Pulizia del filtro dell'aria (LC 551VQ) alla pagina 181
.
6. Montare, seguendo i passaggi nell'ordine inverso.
Pulizia del filtro dell'aria (LC 551VQ)
ATTENZIONE: Non azionare il
motore senza filtro dell'aria collegato o se il
filtro dell'aria è ostruito.
1906 - 004 - 30.03.2023 181
ATTENZIONE: Sostituire il filtro
dell'aria se non può essere completamente
pulito o se è danneggiato. Un filtro dell'aria
difettoso provoca danni al motore.
1. Spingere le linguette del dispositivo di chiusura
(A), rimuovere il coperchio del filtro dell'aria (B) e
rimuovere il filtro dell'aria (C). (Fig. 57)
2. Colpire il filtro dell'aria contro una superficie dura o
soffiare aria compressa attraverso il filtro dell'aria dal
lato pulito.
ATTENZIONE: Non utilizzare una
spazzola per rimuovere la sporcizia
in quanto quest'ultima potrebbe essere
spinta nel filtro dell'aria.
3. Pulire il portafiltro dell'aria (D) e il coperchio del filtro
dell'aria con un panno umido.
ATTENZIONE: Assicurarsi che
non penetri sporcizia all'interno del
condotto dell'aria (E).
4. Montare il filtro dell'aria. Assicurarsi che il filtro
dell'aria sia correttamente a tenuta rispetto al
portafiltro dell'aria.
5. Installare prima il coperchio del filtro dell'aria con le
linguette inferiori.
Per esaminare la candela
ATTENZIONE: Usare candele
originali o del tipo raccomandato. Un tipo di
candela errato può danneggiare il prodotto.
• Controllare la candela nel caso in cui il motore giri
a bassa potenza, risulti difficile da avviare o non
funzioni correttamente al regime minimo.
• Per ridurre il rischio di accumulo di materiale
superfluo sugli elettrodi delle candele, osservare le
seguenti istruzioni:
a) Accertarsi che il regime minimo sia regolato
correttamente.
b) Accertarsi che la miscela sia corretta.
c) Accertarsi che il filtro dell'aria sia pulito.
• Se la candela è incrostata, pulirla e controllare che
la distanza tra gli elettrodi sia corretta; vedere
Dati
tecnici alla pagina 183
. (Fig. 58)
• Sostituire la candela secondo necessità.
Per controllare il sistema di
alimentazione
• Esaminare il tappo del serbatoio del carburante e la
relativa guarnizione di tenuta per verificare che non
vi siano danni.
• Esaminare il tubo pescante per accertarsi che non
presenti perdite. Se il tubo pescante è danneggiato,
farlo sostituire presso un’officina.
Regolazione del controllo del regime e
del comando dell'acceleratore
Il comando dell'acceleratore regola la velocità di marcia.
Il comando dell'acceleratore regola il regime del motore.
ATTENZIONE: Non regolare il
controllo del regime quando il motore è
acceso.
1. Per regolare la velocità di marcia, girare la vite di
regolazione (A) in modo da regolare la lunghezza
della guaina del cavo. Accorciare la guaina del cavo
per aumentare la velocità di marcia.
2. Se non può essere inserita la posizione di starter o
di arresto, regolare il regime del motore. Girare la
vite di regolazione (B). (Fig. 59)
Trasporto, stoccaggio e smaltimento
Trasporto e conservazione
• Per trasportare e conservare il prodotto e il
carburante, accertarsi che non vi siano perdite
o fumi. Scintille o fiamme aperte, provocate ad
esempio da dispositivi elettrici o caldaie, possono
innescare un incendio.
• Utilizzare sempre contenitori approvati per la
conservazione e il trasporto del carburante.
• Svuotare il serbatoio del carburante prima di riporre
il prodotto per un lungo periodo di tempo. Smaltire il
carburante presso un apposito centro di smaltimento
• Fissare in sicurezza il prodotto durante il trasporto
per evitare danni o incidenti.
• Conservare il prodotto in un'area chiusa a chiave
per impedire l'accesso a bambini o persone non
autorizzate.
• Conservare il prodotto in un luogo asciutto e al riparo
dal gelo.
Smaltimento
• Rispettare le norme locali sul riciclaggio e le
normative vigenti.
• Smaltire tutte le sostanze chimiche, quali olio motore
o carburante, presso un centro assistenza o un
centro di smaltimento applicabili.
• Quando il prodotto non è più in uso, inviarlo a un
rivenditore Husqvarna o smaltirlo presso un impianto
di riciclo.
182 1906 - 004 - 30.03.2023
Dati tecnici
LC551SP LC 551VBP LC 551VQ
Motore
Marchio Kawasaki Kawasaki Husqvarna
Modello FJ180V FJ180V HS 166AP
Tipo di motore
Cilindro singolo, 4
tempi, raffreddamen-
to ad aria forzata,
OHV
Cilindro singolo, 4
tempi, raffreddamen-
to ad aria forzata,
OHV
Cilindro singolo, 4
tempi, raffreddamen-
to ad aria forzata,
OHV
Cilindrata, cm
3
179 179 166
Velocità, giri/min 2800 2800 2800
Potenza nominale motore, kW
61
2,9 2,9 2,7
Impianto di accensione
Candela NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Distanza tra gli elettrodi, mm 0,6-0,8 0,6-0,8 0,7-0,8
Carburante e sistema di lubrificazione
Tipo lubrificante del motore Pressione con filtro
dell'olio
Pressione con filtro
dell'olio
Lubrificazione per
sbattimento
Capacità serbatoio carburante, L 1,9 1,9 1,5
Capacità del serbatoio dell'olio, L 0,7 0,7 0,5
Olio motore
62
Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Peso
Con serbatoi vuoti, kg 48,5 52,5 51,0
Emissioni di rumore
63
Livello di potenza acustica, misurato dB(A) 97 96 97
Livello acustico, garantito L
WA
dB(A) 98 98 98
Livelli di rumorosità
64
Livello di pressione acustica all'orecchio del-
l'operatore, dB(A)
87 84 86
61
La potenza nominale del motore indicata corrisponde alla potenza netta media (al rapporto giri/min specifica-
to) di un tipico motore in fase di produzione per il modello di motore misurato dalla normativa SAE J1349/
ISO1585. I motori per produzione di massa potrebbero presentare un valore diverso da questo. La potenza
effettiva del motore installato nel prodotto finale dipende dalla velocità di funzionamento, dalle condizioni
ambientali e da altri valori.
62
Se l'olio SAE-30 viene utilizzato a temperature inferiori a +5 °C, vi è il rischio che non lubrifichi sufficientemen-
te il motore. Ciò può causare danni al motore. Fare riferimento a
Cambio dell'olio motore alla pagina 181
per
informazioni sull'olio corretto da utilizzare in presenza di basse temperature.
63
Emissioni di rumore nell'ambiente misurate come potenza sonora (L
WA
) in base alla direttiva CE 2000/14/CE.
64
Livello di pressione acustica in ottemperanza alla norma ISO 5395. I dati riportati per il livello di pressione
acustica hanno una dispersione statistica tipica (deviazione standard) di 1,2 dB(A).
1906 - 004 - 30.03.2023 183
LC551SP LC 551VBP LC 551VQ
Livelli di vibrazioni
65
Impugnatura, m/s
2
4,5 4,5 3,2
Attrezzatura di taglio
Altezza di taglio, mm 26-74 26-74 26-74
Larghezza di taglio, mm 510 510 510
Lama Raccolta Raccolta Raccolta
Codice articolo 5875908-10 5821494-10 5875908-10
Capacità del sacco raccoglierba, l 65 65 65
Trazione
Velocità, km/h 4,1 2,8-5 2,8-5
65
Livello di vibrazioni in base alla norma ISO 5395. I dati riportati per il livello di vibrazioni presentano una
dispersione statistica tipica (deviazione standard) di 0,2 m/s
2
.
184 1906 - 004 - 30.03.2023
Dichiarazione di conformità
Dichiarazione di conformità UE
Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel.:
+46-36-146500, dichiara sotto la propria esclusiva
responsabilità che il prodotto indicato:
Descrizione Tagliaerba
Marchio Husqvarna
Tipo / Modello LC 551SP, LC 551VBP, LC 551VQ
Identificazione Numeri di serie a partire da 2022 e successivi
È pienamente conforme alle seguenti norme e direttive
UE:
Regolamento Descrizione
2006/42/CE "sulle macchine"
2014/30/UE "sulla compatibilità elettromagnetica"
2000/14/CE "sull'emissione di rumore nell'ambiente"
2011/65/UE
"sulle restrizioni dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche
ed elettroniche"
e che sono applicati gli standard e/o le specifiche
tecniche seguenti: EN ISO 5395-1:2013/A1:2018,
EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO
14982:2009, EN IEC 63000:2018
Organo competente: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Sweden ha certificato la conformità alla Direttiva del
Consiglio 2000/14/CE, procedura di valutazione della
conformità: Allegato VI
Per informazioni sulle emissioni acustiche, fare
riferimento a
Dati tecnici alla pagina 183
.
Huskvarna, 2022-09-29
Claes Lossdal, Responsabile sviluppo/Prodotti da
giardino, Husqvarna AB
Responsabile della documentazione tecnica
1906 - 004 - 30.03.2023 185
目次
はじめに..................................................................... 186
安全性......................................................................... 187
組立.............................................................................190
Operation（動作）........................................................191
メンテナンス.............................................................. 192
搬送、保管、廃棄.........................................................195
主要諸元..................................................................... 196
適合宣言..................................................................... 198
はじめに
製品の説明
本製品は、手押し式ロータリー芝刈機です。芝はグラス
キャッチャーに収集されます。芝を後方排出方式にする
には、グラスキャッチャーを取り外してください。刈っ
た芝を肥料にするにはマルチキット（アクセサリー）を
取り付けてください。
用途
本製品は芝刈り用です。他の作業に本製品を使用しない
でください。
製品の概要
(図 1)
1. エンジンブレーキハンドル
2. ハンドル／ハンドルバー
3. 速度制御
4. ドライブベイル
5. スターターロープハンドル
6. グラスキャッチャー
7. ハンドル高さ調整
8. 刈高制御
9. オイルレベルゲージ／オイルタンク
10. カッティングカバー
11. マフラー
12. スパークプラグ
13. エアフィルター
14. 燃料タンク
15. 後部カバー
16. 取扱説明書
製品の概要
(図 2)
1. ハンドル／ハンドルバー
2. ブレードブレーキコントロール （LC 551VBP）
3. スピードコントロール／スロットルコントロール
（LC 551VBP）
4. ドライブベイル（LC 551VBP）
5. 始動抑制装置（LC 551VBP）
6. スターターロープハンドル
7. グラスキャッチャー
8. ハンドル高さ調整
9. 刈高制御
10. オイルレベルゲージ／オイルタンク
11. カッティングカバー
12. マフラー
13. スパークプラグ
14. エアフィルター
15. 燃料タンク
16. 後部カバー
17. エンジンブレーキハンドル（LC551SP）
18. スロットルコントロール（LC551SP）
19. ドライブベイル（LC551SP）
20. 取扱説明書
製品に表記されるシンボルマーク
(図 3)
不注意な取り扱いや誤った取り扱いは作
業者や周囲の人などに傷害を与え、時には
致命的な傷害を引き起こすことがありま
す。
(図 4)
この取扱説明書をよくお読みになり、内容
をしっかりと把握したうえで、使用してく
ださい。
(図 5)
作業領域からは人や動物との安全な距離
を保ってください。
(図 6)
修理やメンテナンスを行う前に、エンジン
を切り、イグニションケーブルを外してく
ださい。
(図 7)
オイル
(図 8)
高速
(図 9)
低速
(図 10)
エンジンの停止
186 1906 - 004 - 30.03.2023
(図 11)
チョーク
(図 12)
ブレードクラッチ
(図 13)
飛び散ったり跳ね返ってくる物体に気を
つけてください。
(図 14)
回転しているブレードに手や足を近づけ
ないでください。
(図 15)
回転している部品に手や足を近づけない
でください。
(図 16)
この製品は EU 指令適合製品です。
(図 17)
本製品の保証音響レベルは次の場所とラ
ベルに記載されています：
(図 18)
環境に対する騒音レベルは EC 指令と英
国の指令および規制、ニューサウスウェー
ルズの法規「Protection of the Environment
Operations（Noise Control）Regulation
2017」に準拠しています。本製品の保証音
響レベルは次の場所とラベルに記載され
ています：
主要諸元 196 ページ
。
(図 19)
エンジンの排気ガスには、無臭で有毒な危
険性の高いガスである一酸化炭素が含ま
れます。屋内または閉鎖された空間で運
転しないでください。
(図 20)
屋内または閉鎖された空間で運転しない
でください。
(図 21)
爆発の危険性。
(図 22)
高温の表面
(図 23)
エンジンにオイルは入っていません。
(図 24)
本製品を使用する前にオイルを充填して
ください。
(図 25)
E85 燃料は使用しないでください。
(図 26)
本製品を裸火から遠ざけてください。
(図 27)
スキャン用のコード
注記： 本製品に付いている他のシンボル／銘板は、
市場固有の法的要件を示します。
ユーロ V 排出規制
警告： エンジンを改造すると、この製品
の EC 型式認証が無効になります。
製造物責任
製造物責任法に基づき、当社は、次の場合については本
製品を原因とする損傷について責任を負いません。
• 本製品が誤って修理された場合。
• メーカーによるものではない部品、またはメーカー
の認可していない部品を使用して本製品を修理した
場合。
• メーカーによるものではないアクセサリー、または
メーカーの認可していないアクセサリーを本製品に
使用した場合。
• 認定サービスセンターまたは認定機関で本製品が修
理されていない場合。
安全性
安全性の定義
警告、注意、注記は、取扱説明書の特に重要な部分を示
しています。
警告： 取扱説明書の指示に従わない場合、
使用者が負傷したり、死亡したりするか、あ
るいは付近の人に損傷を与える危険がある
ことを意味します。
注意： 取扱説明書の指示に従わない場合、
製品や他の物品、または隣接するエリアに損
傷を与える危険があることを意味します。
注記： 特定の状況で必要とされる詳細情報を提供す
るために使用されます。
一般的な安全注意事項
警告： 本製品を使用する前に、以下の警
告指示をお読みください。
• 本製品は、慎重かつ適切に使用しないと、危険な道
具となります。安全注意事項に従わないと、負傷や
死亡事故が発生するおそれがあります。
• 本製品では、運転中に電磁場が発生します。この電
磁場は、ある条件下でアクティブ、またはパッシブ
な医療用インプラントに影響を及ぼすことがありま
す。深刻な傷害または致命傷の危険を避けるため、
医療用インプラントを使用している方は、本製品を
使用する前に主治医および医療用インプラントの製
造元に相談することをお勧めします。
1906 - 004 - 30.03.2023
187
• 常に常識に基づいて注意して使用してください。特
殊な状況での本製品の操作方法がわからない場合、
作業を続ける前に本製品を停止して、Husqvarna 販
売店までご連絡ください。
• 第三者やその所有物が事故に関係する場合、その責
任は、作業者にあることを忘れないでください。
• 本製品は清潔に保ってください。標識やラベルがは
っきりと読み取れるようにしてください。
• 取扱説明書を読んで内容を理解した人にのみ本製品
を使用させてください。
• 子供に本製品を操作させないでください。
• 子供を作業エリアに近づけないでください。責任を
有する大人が常にそばにいる必要があります。
• 指示を理解していない人に本製品を操作させないで
ください。
• 身体的、精神的にハンデを負った人が本製品を使用
する場合は常に監視してください。責任を有する大
人が常にそばにいる必要があります。
• 疲労時、疾病時、アルコールや医薬品の影響が残っ
ているときは、本製品を使用しないでください。視
力、注意力、動作、判断力に悪影響を与えます。
• 本製品に不具合がある場合は使用しないでくださ
い。
• 本製品を改造しないでください。また、本製品が改
造されている可能性がある場合は使用しないでくだ
さい。
• エンジンの速度制御の調整を変更しないでくださ
い。
作業エリアの安全
警告： 本製品を使用する前に、以下の警
告指示をお読みください。
• 本製品を使用する前に、大小の枝や石などの物体を
作業範囲から取り除いてください。
• カッティング装置にぶつかった物体がはじかれて、
人が怪我をしたり物が損傷したりするおそれがあり
ます。本製品から周囲の人や動物との安全な距離を
保ってください。
• 霧、雨、強風、極寒、雷の危険などの悪天候下で本
製品を使用しないでください。悪天候下や、湿気の
ある場所、濡れた場所で本製品を使用すると疲労し
ます。悪天候の場合、路面が滑りやすくなるなど、
危険な状態を引き起こすことがあります。
• 製品の安全な操作を妨げる可能性がある人、物、状
況に注意してください。
• 根、石、小枝、窪み、溝などの障害物に注意してく
ださい。長い芝の中に障害物が隠れていることがあ
ります。
• 斜面で芝を刈ることは危険を伴います。15 度を超え
る斜面では、本製品を使用しないでください。
• 斜面を横切りながら本製品を操作してください。上
下に移動しないでください。
• 陰になった隅や視界を遮るものに近づくときは気を
付けてください。
安全な作業
警告： 本製品を使用する前に、以下の警
告指示をお読みください。
• 本製品は芝生刈りにのみ使用してください。他の作
業には使用できません。
• 身体保護具を使用してください。
使用者の身体保護
具 189 ページ
を参照してください。
• 緊急時にエンジンをすばやく停止する方法を必ず確
認してください。
• 閉鎖された空間または可燃性物質の近くでエンジン
を始動しないでください。エンジンの排気ガスは高
温で火花を含むことがあり、火災発生の原因となり
ます。
• ブレードやすべてのカバーを適切に装着してから本
製品を始動させてください。ブレードが適切に装着
されていないと、緩んで、怪我をすることがありま
す。
• ブレードが石や根などの物体にぶつからないように
気を付けてください。ブレードが損傷したり、エン
ジンシャフトが曲がったりするおそれがあります。
シャフトが曲がると振動が激しくなり、ブレードが
緩む危険性が非常に高くなります。
• ブレードが物に当たったり振動が発生したりした場
合は、すぐに本製品を停止してください。スパーク
プラグからイグニションケーブルを外してくださ
い。製品に損傷がないか点検します。損傷部を修復
するか、正規サービス代理店に修理を依頼してくだ
さい。
• エンジンの始動時は、エンジンブレーキハンドルを
ハンドルに完全に固定しないでください。
• 製品を平らで安定した面に置き、始動します。ブレ
ードが地面やその他の物に触れないよう、注意して
ください。
• 本製品の操作時は、必ず製品の後ろに立ってくださ
い。
• 製品を操作するときは、すべてのホイールを地面に
つけ、両手でハンドルをつかんで操作してください。
回転しているブレードに手や足を近づけないでくだ
さい。
• エンジンの作動中は、本製品を傾けないでください。
• 製品を後方に引くときは注意してください。
• エンジンの作動中は、本製品を持ち上げないでくだ
さい。エンジンを持ち上げる必要がある場合は、最
初にエンジンを停止し、スパークプラグからイグニ
ションケーブルを取り外してください。
• 本製品を操作するときは、後ろ向きに歩かないでく
ださい。
• 砂利、石、アスファルトなど、芝面以外の領域を横
切るときは、エンジンを停止してください。
• エンジンの作動中は、本製品を操作しながら走らな
いでください。製品を操作するときは、必ず歩いて
ください。
• 刈高を変更する場合は、まずエンジンを停止してく
ださい。エンジンが作動している状態での調整は決
して行わないでください。
188 1906 - 004 - 30.03.2023
• エンジンが作動している状態で、見えない場所に製
品を放置しないでください。エンジンを停止し、カ
ッティング装置が回転していないことを確認してく
ださい。
操作のための安全注意事項
使用者の身体保護具
警告： 本製品を使用する前に、以下の警
告指示をお読みください。
• 身体保護具で怪我を完全に防止できるわけではあり
ませんが、万が一事故が起こった場合、負傷の度合
いを軽減することができます。適切な保護具の選択
については、販売店にご相談ください。
• 騒音レベルが 85 dB を超える場合は、イヤマフを使
用してください。
• 丈夫で滑りくいブーツや靴を着用してください。開
放部の多い靴を使用したり、裸足で作業を行ったり
しないでください。
• 厚手の長ズボンを着用してください。
• カッティング装置の取り付け、点検、清掃を行う場
合は、必要に応じて保護グローブを着用してくださ
い。
本製品の安全装置
警告： 本製品を使用する前に、以下の警
告指示をお読みください。
• 損傷している、または正しく動作していない安全装
置を取り付けた状態で、製品を使用しないでくださ
い。
• 安全装置は定期的に点検してください。安全装置が
損傷している、または正しく動作していない場合は、
Husqvarna サービス代理店にお問い合わせくださ
い。
• 安全装置は改造しないでください。
カッティングカバーの点検方法
カッティングカバーは、本製品の振動を抑え、ブレード
で負傷する危険性を低減します。
• カッティングカバーを点検して、亀裂などの損傷が
ないことを確認してください。
エンジンブレーキハンドルの点検 (LC 551SP, LC
551VQ)
エンジンブレーキハンドルは、エンジンを停止させるた
めのものです。エンジンブレーキハンドルを放すと、エ
ンジンが停止します。
• エンジンを始動して、エンジンブレーキハンドルを
放します。エンジンが 3 秒で停止しない場合は、
Husqvarna の認証サービス代理店にエンジンブレー
キの調整を依頼してください。 (図 28)
ブレードブレーキコントロールと始動抑制装置の点検
(LC 551VBP)
ブレードブレーキコントロールは、エンジンではなくブ
レードのみを停止します。ブレードブレーキコントロー
ルを放すと、ブレードが停止します。
1. エンジンを始動します。
2. ハンドルバーの方向にブレードブレーキコントロー
ルを押します。始動抑制装置により動きが停止しま
す。
3. 始動抑制装置を押します。
4. ハンドルバーの方向にブレードブレーキコントロー
ルを押します。ブレードが回転します。
5. ブレードブレーキコントロールを放します。ブレー
ドが 3 秒で停止しない場合は、Husqvarna の認証サ
ービス代理店にブレードブレーキの調整を依頼して
ください。 (図 29)
6. 始動抑制装置が元の位置に戻ることを確認します。
マフラー
マフラーは騒音レベルを最小限に抑え、排気ガスを作業
者から遠ざける働きをします。
マフラーがない場合や損傷がある場合は、製品を使用し
ないでください。マフラーに損傷があると、騒音レベル
と火災発生の危険が増加します。
警告： 使用中、使用直後およびエンジン
がアイドリング速度で稼働しているときは
マフラーが高温になります。可燃性の材料
やガスの近くでは火災に注意してください。
マフラーの点検方法
• マフラーを定期的に点検して、正しく取り付けられ
ているか、損傷していないかを確認してください。
燃料の安全について
警告： 本製品を使用する前に、以下の警
告指示をお読みください。
• 本製品に燃料やエンジンオイルが付着している場合
は始動しないでください。不要な燃料やオイルを本
製品から除去し、乾かしてください。
• 衣服にガソリンをこぼした場合は、すぐに着替えて
ください。
• 燃料が身体に付着しないようにしてください。負傷
する場合があります。身体に燃料が付着した場合
は、石鹸と水を使用して燃料を洗い流してください。
• エンジンに漏れがある場合は、本製品を始動しない
でください。エンジンに漏れがないかどうかは定期
的に点検してください。
• 燃料に注意してください。燃料は可燃性で蒸気には
爆発性があるため、負傷や死亡に至ることがありま
す。
1906 - 004 - 30.03.2023
189
• 燃料の蒸気を吸引しないでください。負傷の原因に
なることがあります。十分な空気の流れを確保して
ください。
• 燃料やエンジンのそばで喫煙しないでください。
• 燃料やエンジンのそばに温かい物を置かないでくだ
さい。
• エンジンの稼働中は、燃料を補充しないでください。
• 燃料の補充は、エンジンが冷えてからにしてくださ
い。
• 燃料を補充する前に、燃料タンクのキャップを開け
て慎重に圧力を解放してください。
• 屋内でエンジンに燃料を補充しないでください。十
分な空気の流れがないと、窒息や一酸化炭素中毒に
よって負傷や死亡に至ることがあります。
• 燃料タンクキャップを完全に締め込んでください。
燃料タンクキャップが締め込まれていない場合、火
災発生の危険があります。
• 始動する前に、燃料を充填した場所から本製品を 3 m
（10 フィート）以上移動させてください。
• 燃料タンクいっぱいに充填しないでください。高温
になると、燃料が膨張します。燃料タンクの上部に
余裕があるようにください。
メンテナンスのための安全注意事項
警告： 本製品を使用する前に、以下の警
告指示をお読みください。
• エンジンの排気ガスには、無臭で有毒な危険性の高
いガスである一酸化炭素が含まれます。屋内または
閉鎖された空間でエンジンを始動しないでくださ
い。
• 本製品のメンテナンスを実施する前に、エンジンを
停止し、スパークプラグからイグニションケーブル
を取り外してください。
• カッティング装置のメンテナンスを実施するとき
は、保護グローブを使用してください。ブレードは
非常に鋭利なため、切り傷を負う危険性があります。
• メーカーが認可していないアクセサリーの使用や本
製品の改造は、重傷や死亡事故の原因となるおそれ
があります。本製品を改造しないでください。必
ず、メーカー認可済みのアクセサリーを使用してく
ださい。
• メンテナンスが正しく定期的に実施されていない場
合は、負傷や本製品の損傷の危険性が高まります。
• 取扱説明書に記載されているメンテナンスのみを実
施してください。他のすべてのサービス作業は、
Husqvarna の認証サービス代理店が実施する必要が
あります。
• Husqvarna の認証サービス代理店で定期的に本製品
のサービス作業を実施する必要があります。
• 損傷、摩耗、破損した部品は交換してください。
組立
はじめに
警告： 本製品を組み立てる前に、安全に
関する章をお読みになり、内容を理解してく
ださい。
警告： 本製品を組み立てる前に、スパー
クプラグからスパークプラグケーブルを取
りはずしてください。
ハンドルの組み立て
1. 製品の左側と右側にある下部のノブを緩めます。プ
ラスチックワッシャーがハンドルブラケットの溝に
はまっていることを確認します。 (図 30)
2. 図のように、ハンドルを前方に倒します。 (図 31)
a) プラスチックワッシャーがハンドルとハンドル
ブラケットの間にあることを確認します。
b) ハンドルをハンドルブラケットに取り付けます。
3. ハンドルを起こします。 (図 32)
4. ノブを完全に締め込みます。ハンドルの高さの調節
については、次を参照：
ハンドルの高さの調節方法
190 ページ
。
5. ケーブルブラケットにワイヤーを取り付けます。コ
ードがねじれていないことを確認します。ケーブル
ブラケットをハンドルに取り付けます。 (図 33)
6. ケーブルタイで、ケーブルをハンドルブラケットに
取り付けます。 (図 34)
ハンドルの高さの調節方法
1. 下側ノブを緩めます。
2. 本製品の左右にある溝の下端までノブを動かしま
す。 (図 35)
3. ハンドルを 1 か 2 のいずれかの高さにセットしま
す。
4. ノブをハンドルバーの方向に、カチッと音がして止
まるまで上方に動かします。 (図 36)
5. ノブを完全に締め込みます。
製品を搬送位置にセットする方法
1. グラスキャッチャーを取り外します。
2. 下側ノブを緩めます。
3. 本製品の左右にある溝の下端までノブを動かしま
す。 (図 35)
4. ハンドルを前側に折り畳みます。 (図 37)
190 1906 - 004 - 30.03.2023
製品を操作位置にセットする方法
1. ハンドルバーを起こします。 (図 32)
2. ノブをハンドルバーの方向に、カチッと音がして止
まるまで上方に動かします。 (図 36)
3. ノブを完全に締め込みます。
グラスキャッチャーの組み付け方法
1. グラスキャッチャーフレームを、バッグ下部の硬質
な部分に取り付けます。フレームのハンドルがグラ
スバッグの上になるようにします。 (図 38)
2. グラスキャッチャーフレームの下部をグラスバッグ
の下部に取り付けます。 (図 39)
a) グラスキャッチャーフレームを溝にはめます。
図のように、右側から取り付けて、左へゆっくり
と動かします。
3. グラスキャッチャーフレームが取り付けづらい場合
は、ラバーマレットで、グラスキャッチャーフレー
ムを慎重に押し込みます。グラスキャッチャーフレ
ームは、補強部位の間に取り付けます。 (図 40)
4. グラスバッグをグラスキャッチャーフレームにクリ
ップで取り付けます。 (図 41)
5. 後部カバーを持ち上げます。
6. グラスキャッチャーをシャーシの上端に取り付けま
す。
7. グラスキャッチャーの下部を芝の排出口に入れま
す。 (図 42)
マルチプラグ（別売り）の組み立て方法
1. 後部カバーを持ち上げてグラスキャッチャーを取り
外します。
2. 排出口にマルチプラグを取り付けます。 (図 43)
3. ブレードを、マルチキット同梱のマルチブレードに
取り替えます。
ブレードの交換 194 ページ
を参照し
てください。
グラスキャッチャーやマルチプラグを
取り付けずに芝を刈る方法
• 後部カバーを持ち上げてグラスキャッチャーを取り
外します。
• マルチプラグとマルチブレードが取り付けられてい
る場合は、取り外します。
• 製品を操作する前に、後部カバーを閉じてください。
製品を操作すると、刈り取られた芝が後部カバーの下に
排出されます。
Operation（動作）
はじめに
警告： 本製品を操作する前に、安全に関
する章をお読みになり、内容を理解してくだ
さい。
Husqvarna Connect
Husqvarna Connect は、モバイルデバイス用の無料アプ
リです。Husqvarna Connect アプリは、お持ちの
Husqvarna 製品の拡張機能を提供します。
• 拡張製品情報。
• 製品の部品とサービスに関する情報とヘルプ。
Husqvarna Connect の使い方
1. Husqvarna Connect アプリをモバイルデバイスにダ
ウンロードします。
2. Husqvarna Connect アプリで登録を行います。
3. Husqvarna Connect アプリの指示に沿って、製品を
接続して登録します。
本製品を操作する前に
1. この取扱説明書をよくお読みになり、内容をしっか
りと把握してください。
2. カッティング装置を点検し、正しく取り付けられ、
調整されていることを確認します。
カッティング装
置の点検方法 193 ページ
を参照してください。
3. 燃料タンクを充填します。
燃料の充填方法 191 ペー
ジ
を参照してください。
4. オイルタンクにオイルを注入し、油面をチェックし
ます。
オイルレベルのチェック 194 ページ
を参照し
てください。
燃料の充填方法
使用可能な場合は、低排出／アキレートガソリンを使用
してください。低排出／アキレートガソリンを使用でき
ない場合は、高品質の無鉛プレミアムガソリンを使用す
るか、オクタン価が 90 以上の無鉛ガソリンを使用して
ください。
注意： オクタン価が 90 RON（87 AKI）
未満のガソリンは使用しないでください。
本製品が損傷する場合があります。
1. 燃料タンクキャップをゆっくりと開いて、圧力を解
放します。
2. 燃料缶を使用してゆっくり補充してください。燃料
をこぼした場合は、布で拭き取り、残った燃料を乾
燥させてください。 (図 44)
3. 燃料タンクキャップの周囲をきれいにしてくださ
い。
4. 燃料タンクキャップを完全に締め込んでください。
燃料タンクキャップが締め込まれていない場合、火
災発生の危険があります。
5. 始動する前に燃料を入れた場所から本製品を 3 m
（10 フィート）以上移動させてください。
1906 - 004 - 30.03.2023
191
刈高の設定
刈高は 6 段階に調節できます。
1. 刈高を上げるには、刈高コントロールをホイールの
方向に押してから後方に押します。
2. 刈高を下げるには、刈高コントロールをホイールの
方向に押してから前方に押します。 (図 45)
注意： 刈高を低く設定しすぎないでくだ
さい。芝生の表面が水平でない場合、ブレー
ドが地面に当たるおそれがあります。
本製品の始動方法 (LC 551VQ)
1. イグニッションケーブルがスパークプラグに接続さ
れていることを確認してください。
2. 製品の後ろに立ってください。
3. エンジンブレーキハンドルをハンドルバーの方へ引
きます。 (図 46)
4. 右手でスターターロープハンドルを握ります。
5. 抵抗を感じるまで、スターターロープをゆっくりと
引き出します。
6. 力を入れて引き、エンジンを始動します。
本製品の始動方法（LC 551SP, LC
551VBP）
1. イグニッションケーブルがスパークプラグに接続さ
れていることを確認してください。
2. 製品の後ろに立ってください。
3. スロットルコントロールを調整します。
a) エンジンが冷えている場合は、スロットルコント
ロールをチョークの位置に設定します。 (図 47)
b) エンジンが暖まっている場合は、スロットルコン
トロールをチョーク位置にしないでください。
4. モデル LC551SP では、エンジンブレーキハンドル
をハンドルバーの方へ引きます。 (図 46)
5. 右手でスターターロープハンドルを握ります。
6. 抵抗を感じるまで、スタータロープをゆっくりと引
き出します。
7. 力を入れて引き、エンジンを始動します。
8. スロットルコントロールをフルスロットルの位置に
セットします。
9. モデル LC 551VBP：
a) 始動抑制装置を外します。
b) ハンドルバーの方向にブレードブレーキコント
ロールを押し、ブレードを始動します。
ドライブホイールの使用方法
• ハンドルバーの方向にドライブベイルを引きます。
(図 48)
• モデル LC 551VQ およびモデル LC 551VBP：ハンド
ルの左側にあるスピードコントロールで、ドライブ
の速度を調整します。スピードコントロールを前方
に動かすと速度が上がり、後方に動かすと速度が下
がります。 (図 49)
• ドライブを解除し、製品を約 10 cm 前方に押してか
ら、製品を後ろ向きに引きます。
• 障害物に近づいたときなどは、ドライブベイルを放
してドライブを解除します。
本製品の停止方法（LC 551SP, LC
551VQ）
• ドライブのみを停止するには、ドライブベイルを解
除します。
• エンジンを停止するには、エンジンブレーキハンド
ルを放します。
本製品の停止方法(LC 551VBP)
• ドライブのみを停止するには、ドライブベイルを解
除します。
• エンジンを停止するには、スロットルコントロール
を停止位置に動かします。
良好に芝を刈る方法
• 必ず鋭利なブレードを使用してください。ブレード
が鈍っていると、刈り取りにばらつきが出て、芝の
切口が黄ばみます。鋭利なブレードを使用すると、
鈍いブレードを使用した場合より労力が少なくて済
みます。
• 芝の長さの ⅓ 以上刈らないでください。まず刈高を
高く設定して刈ります。結果を確認し、必要なレベ
ルまで刈高を下げます。芝がかなり長い場合は、ゆ
っくり運転し、必要に応じて刈り取り作業を 2 回行
ないます。
• 1 回目と 2 回目は別の方向に向かって刈り、芝面に筋
がつかないようにします。
• カッティングカバーの汚れは落としてください。カ
ッティングカバーの内側に草や土がたまると芝刈り
の結果が悪くなります。
カッティングカバーの内側
の表面を清掃するには 193 ページ
を参照してくださ
い。
メンテナンス
はじめに
警告： メンテナンスを行う前に、安全に
関する章をお読みになり、内容を理解してく
ださい。
本製品のすべての整備と修理作業には、特別な訓練が必
要です。当社では責任をもって専門的な修理と整備作業
を提供します。お客様の販売店がサービス代理店でない
場合は、最寄りのサービス代理店に関する情報をお問い
合わせください。
詳しくは、www.husqvarna.com を参照してください。
192 1906 - 004 - 30.03.2023
メンテナンスのスケジュール
注意： 製品を傾けるときは、エアフィル
ターを上向きにし、地面に接触しないように
してください。エンジンが損傷する可能性
があります。
メンテナンス間隔は、本製品が毎日使用されることを前
提に算出されています。本製品を毎日使用しない場合
は、メンテナンス間隔が変わります。
「*」が付いているメンテナンスについては、次を参照：
本製品の安全装置 189 ページ
。
メンテナンス 毎日 毎週 毎月
一般点検の実施 X
油面の点検 X
製品の清掃 X
カッティング装置の点検 X
カッティングカバーの点検 * X
エンジンブレーキハンドルの点検 * LC 551SP, LC 551VQ X
ブレードブレーキコントロールの点検 * LC 551VBP X
マフラーの点検 * X
スパークプラグの点検 X
オイルの交換（最初は 5 時間の使用後、その後は 50 時間の使用ごと、
年に 1 回）
X
エアフィルターの清掃または交換 X
燃料システムの点検 X
一般点検の実施方法
• 本製品のナットとネジがしっかりと締め込まれてい
ることを確認してください。
製品の清掃
• プラスチック部品は清潔で乾燥した布で清掃してく
ださい。
• 本製品を水で洗浄しないでください。バッテリーや
モーターに水が浸入して、本製品が短絡したり、破
損したりする原因となります。
• 本製品の清掃には高圧水を使用しないでください。
• モーターに直接水をかけないでください。
• ブラシで、葉、草、土を取り除いてください。
• クラッチカバーを取り外し、ブラシを使用してクラ
ッチカバーの下の草を除去します。(LC551VBP)
カッティングカバーの内側の表面を清掃する
には
1. 燃料タンクを空にします。
2. マフラーを下にして、製品を横向きに置きます。
注意： 製品にエアフィルターを取り付
けている場合は、エンジンが破損するこ
とがあります。
3. ホースを使ってカッティングカバーの内側の表面を
水で洗浄します。
カッティング装置の点検方法
警告： 誤って始動しないように、イグニ
ションケーブルをスパークプラグから取り
外します。
警告： カッティング装置のメンテナンス
を実施するときは、保護グローブを着用して
ください。ブレードは非常に鋭利なため、切
り傷を負う危険性があります。
1. カッティング装置に損傷やひび割れがないかどうか
点検してください。損傷したカッティング装置は必
ず交換してください。
2. ブレードが破損していないか、鈍くなっていないか
を確認してください。
1906 - 004 - 30.03.2023
193
注記： ブレードの目立て後は、ブレードのバランス
調整が必要です。サービスセンターに依頼して、ブレー
ドの目立て、交換、バランス調整を受けてください。製
品が障害物に当たって停止した場合は、破損したブレー
ドを交換してください。サービスセンターに依頼して、
ブレードの目立てが可能かどうか、交換が必要かどうか
を判断してもらってください。
ブレードの交換
1. ブレードを木製ブロックでロックします。 (図 50)
2. ブレードボルトを取り外します。
3. ブレードを外します。
4. ブレードサポートとブレードボルトに破損がないか
点検します。
5. エンジンシャフトが曲がっていないかことを点検し
ます。
6. 新しいブレードを取り付けるときは、ブレードの角
度がついた部分をカッティングカバー方向に向けま
す。 (図 51)
7. ブレードがエンジンシャフトの中心と合っているこ
とを確認します。
8. ブレードを木製ブロックでロックします。 (図 52)
9. ブレードを取り付けます。
a) モデル LC551SP、LC 551VQ では、スプリング
ワッシャーを取り付け、ボルトとワッシャーを
70 Nm のトルクで締め付けます。
b) モデル LC 551VBP では、50 Nm のトルクでボル
トを締め付けます。 (図 53)
10. 手でブレードを引き回して、引っかかりなく回転す
ることを確認します。
警告： 丈夫な作業用手袋を着用してく
ださい。ブレードは非常に鋭利なため、
負傷する危険性があります。
11. 製品を始動してブレードのテストを実施します。ブ
レードが正しく取り付けられていない場合、製品に
振動が発生するか、良好な刈り取り結果を得られま
せん。
オイルレベルのチェック
注意： 油面が低すぎると、エンジンが損
傷することがあります。製品を始動する前
に油面を点検してください。
1. 本製品を水平面に置きます。
2. オイルレベルゲージが付いているオイルタンクキャ
ップを取り外します。
3. オイルレベルゲージのオイルを拭き取ります。
4. オイルレベルゲージをオイルタンクに完全に入れま
す。オイルタンクキャップを締め、油面の正しい状
況がわかるようにします。
5. オイルレベルゲージを外します。
6. オイルレベルゲージで油面を点検します。
7. 油面が低すぎる場合は、エンジンオイルを充填し、
もう一度油面をチェックします。
(図 54)
注記： 飛び散らないようにじょうごを使用しま
す。
エンジンオイルの交換
警告： エンジンの停止直後は、エンジン
オイルが非常に高温になっています。エン
ジンオイル排出前にエンジンを冷ましてく
ださい。エンジンオイルが皮膚に触れた場
合は、石鹸と水で洗ってください。
(図 55)
1. スパークプラグからイグニションケーブルを取り外
します。
2. オイルタンクキャップを取り外します。
3. エンジンオイルを排出します。
a) オイルドレンプラグ付きモデルの場合：エンジン
オイルを収集するためにオイルドレンプラグの
下にコンテナを置きます。
b) オイルドレンプラグが付いていないモデル、また
はオイルドレンプラグの下にコンテナを置けな
い場合：オイルポンプ（アクセサリー）を使用し
てオイルタンクからエンジンオイルを抜き取り
ます。
4. 以下で推奨されているタイプの新しいエンジンオイ
ルを充填します：
主要諸元 196 ページ
。
5. 油面をチェックします。参照：
オイルレベルのチェ
ック 194 ページ
。
エンジンオイルの十分および交換方法
• エンジンオイルの充填と交換の方法については、エ
ンジンの取扱説明書を参照してください。
エアフィルターの清掃と交換 (LC
5551SP, LC 551VBP)
• エアフィルターの清掃と交換の方法については、エ
ンジンの取扱説明書を参照してください。
エアフィルターの取り外しと取り付け
(LC 551VQ)
警告： 保護グローブを着用してください。
1. エアフィルターカバーのクリップを押します。
2. エンジンからエアフィルターカバー（A）を慎重に取
り外します。
194 1906 - 004 - 30.03.2023
3. エアフィルター（B）とフォームフィルター（C）を
取り外します。 (図 56)
4. エアフィルターに損傷がないことを確認します。破
損したエアフィルターを交換します。
5. エアフィルターを清掃して点検します。参照：
エア
フィルターの清掃 (LC 551VQ)195 ページ
。
6. 逆の手順で取り付けます。
エアフィルターの清掃 (LC 551VQ)
注意： エアフィルターが取り付けられて
いない状態、またはエアフィルターが汚れて
いる状態でエンジンを運転しないでくださ
い。
注意： エアフィルターがきれいにならな
い場合、または損傷している場合は、交換し
ます。エアフィルターに不具合があると、エ
ンジンの損傷の原因となります。
1. ラッチタブ（A）を押し、エアフィルターカバー（B）
を外して、エアフィルター（C）を取り外します。
(図 57)
2. エアフィルターを硬い面に当てるか、エアフィルタ
ーのきれいな側からエアフィルターに圧縮空気を吹
き付けます。
注意： ブラシで汚れを取り除くことは
できません。エアフィルターにほこりが
押し込まれます。
3. 湿らせた布で、エアフィルターホルダー（D）とエア
フィルターカバーを拭きます。
注意： エアダクト（E）に土が入らな
いようにしてください。
4. エアフィルターを取り付けます。エアフィルターと
エアフィルターホルダーの間に隙間ができないよう
にしてください。
5. エアフィルターカバーは、下のタブから取り付けま
す。
スパークプラグを点検するには
注意： 必ず、推奨されている種類のスパ
ークプラグを使用してください。スパーク
プラグの種類が間違っていると、本製品が破
損するおそれがあります。
• エンジンのパワーが出ない、なかなか始動しない、
またはアイドリング速度で適切に動作しない場合
は、スパークプラグを点検します。
• スパークプラグ電極に異物が付着するリスクを下げ
るには、次の手順に従います。
a) アイドリング速度が正しく調整されていること
を確認します。
b) 適切な燃料混合物を使用していることを確認し
ます。
c) エアフィルターに汚れがないことを確認します。
• スパークプラグが汚れていたら、きれいにしてから
電極ギャップが適切であることを確認します。
主要
諸元 196 ページ
を参照してください。 (図 58)
• 必要に応じてスパークプラグを交換します。
燃料システムを点検するには
• 燃料タンクキャップと燃料タンクキャップのシール
を確認し、破損していないことを確認します。
• 燃料ホースを点検し、漏れがないことを確認します。
燃料ホースが破損している場合は、サービス代理店
に交換を依頼してください。
スピードコントロールおよびスロット
ルコントロールの調整方法
スピードコントロールはドライブ速度を調整します。ス
ロットルコントロールは、エンジン速度を調整します。
注意： エンジンの稼働中は、スピードコ
ントロールを調整しないでください。
1. ドライブ速度を調整するには、調整ネジ（A）を回し
てシース付きケーブルの長さを調整します。ドライ
ブ速度を上げるには、ケーブルのシースを短くしま
す。
2. チョークの位置または停止位置にならない場合は、
エンジン速度を調整します。調整ネジ（B）を回しま
す。 (図 59)
搬送、保管、廃棄
搬送と保管
• 本製品と燃料を保管、搬送する場合は、漏れや煙が
ないことを確認してください。電気装置やボイラー
などからの火花や裸火により、火災が発生する場合
があります。
• 燃料を保管、搬送する場合は必ず、認証されたコン
テナを使用してください。
1906 - 004 - 30.03.2023 195
• 本製品を長期間、保管場所に入れる場合は、燃料タ
ンクを空にしてください。燃料は適切な廃棄場所に
廃棄してください。
• 搬送中は本製品を安全に接続して、損傷や事故を防
止してください。
• 本製品は鍵のかかる場所に保管して、子供や許可を
得ていない人が近づけないようにしてください。
• 本製品は、乾燥した霜の降りない場所に保管します。
廃棄
• 地域のリサイクル要件および適用される法規に従っ
てください。
• すべての化学物質（エンジンオイルや燃料など）は
サービスセンターまたは適切な廃棄場所に廃棄して
ください。
• 本製品が不要になった場合は、Husqvarna 販売店に
送付するか、リサイクル施設で廃棄してください。
主要諸元
LC551SP LC 551VBP LC 551VQ
エンジン
ブランド カワサキ カワサキ Husqvarna
機種 FJ180V FJ180V HS 166AP
エンジンタイプ
1 シリンダー、4 スト
ローク、強制空冷、
OHV
1 シリンダー、4 スト
ローク、強制空冷、
OHV
1 シリンダー、4 スト
ローク、強制空冷、
OHV
排気量、cm
3
179 179 166
回転速度、r/min 2800 2800 2800
公称エンジン出力、kW
66
2.9 2.9 2.7
イグニションシステム
スパークプラグ NGK BPR5ES NGK BPR5ES ハスクバーナ HQT-7
電極ギャップ、mm 0.6 ～ 0.8 0.6 ～ 0.8 0.7 ～ 0.8
燃料および潤滑システム
エンジンの潤滑タイプ オイルフィルター使
用時の圧力
オイルフィルター使
用時の圧力
はねかけ式
燃料タンクの容量、リットル 1.9 1.9 1.5
オイルタンク容量、リットル 0.7 0.7 0.5
エンジンオイル
67
ハスクバーナ SAE
30
ハスクバーナ SAE
30
ハスクバーナ SAE
30
質量
燃料タンクが空の場合（kg） 48.5 52.5 51.0
騒音排出
68
音響パワーレベル、測定 dB（A） 97 96 97
66
表示エンジンの電気定格は、（指定 r/min での）平均実質電気出力で、SAE 基準 J1349/ISO1585 で測定したエ
ンジンモデル向けの一般生産エンジンに対応しています。大量生産用エンジンは、この値と異なることがあり
ます。最終製品に据え付けたエンジンの実際の電気出力は、運転スピード、環境状態およびその他の値によっ
て異なります。
67
+5 °C 以下の気温で SAE-30 オイルを使用した場合、エンジンが十分に潤滑されない可能性があります。これ
により、エンジンが損傷するおそれがあります。参照：
エンジンオイルの交換 194 ページ
（低温に適したオ
イルについて）。
68
環境における騒音の排出は、EC 指令 2000/14/EC に従って、音響パワー（L
WA
）として測定。
196 1906 - 004 - 30.03.2023
LC551SP LC 551VBP LC 551VQ
音響パワーレベル、保証 L
WA
dB（A） 98 98 98
サウンドレベル
69
使用者の耳における音圧レベル（dB（A）） 87 84 86
振動レベル
70
ハンドル、m/s
2
4.5 4.5 3.2
カッティング装置
刈高、mm 26 ～ 74 26 ～ 74 26 ～ 74
刈幅、mm 510 510 510
ブレード コレクター コレクター コレクター
製品番号 5875908-10 5821494-10 5875908-10
グラスキャッチャー容量、リットル 65 65 65
ドライブ
速度、km/h 4.1 2.8 ～ 5 2.8 ～ 5
69
騒音音圧レベルは ISO 5395 に準拠。報告データによれば、騒音音圧レベルの一般的な統計上のばらつき（標
準偏差）は、1.2 dB（A）です。
70
振動レベルは ISO 5395 に準拠。報告データによれば、等価振動レベルの一般的な統計上のばらつき（標準偏
差）は、0.2 m/s
2
です。
1906 - 004 - 30.03.2023
197
適合宣言
EU 適合宣言
ハスクバーナ社（
Husqvarna AB, SE-561 82 Huskvarna,
Sweden、電話番号：+46-36-146500）は、単独責任のも
とで、以下の製品の適合を宣言します。
名称 芝刈機
ブランド Husqvarna
タイプ／モデル LC 551SP, LC 551VBP, LC 551VQ
ID 2022 年以降の製造番号
が以下の EU 指令および規制を完全に順守し、
規制 名称
2006/42/EC 「機械類に関する」
2014/30/EU 「電磁環境適合性に関する」
2000/14/EC 「環境への騒音排出に関する」
2011/65/EU 「電気・電子製品に含まれる特定有害物質の使用制限に関する」
および以下の規格または技術仕様が適用されています：
EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/
A1:2016/A2:2017, EN ISO 14982:2009, EN IEC
63000:2018
試験機関：0404, RISE SMP Svensk Maskinprovning AB,
Box 4053, SE-904 03 Umeå, Sweden が評議会指令
2000/14/EC 適合性評価補足 VI の準拠を確認しました。
騒音排出に関する詳細：
主要諸元 196 ページ
。
Huskvarna, 2022-09-29
開発マネージャー／ガーデン製品担当 Claes Losdal、
Husqvarna AB
正式代表兼技術文書担当
198 1906 - 004 - 30.03.2023
TURINYS
Įvadas......................................................................... 199
Sauga......................................................................... 200
Surinkimas.................................................................. 203
Naudojimas.................................................................204
Techninė priežiūra...................................................... 205
Transportavimas, saugojimas ir utilizavimas.............. 208
Techniniai duomenys..................................................209
Atitikties deklaracija.................................................... 211
Įvadas
Gaminio aprašas
Šis produktas yra savaeigė sukamoji vejapjovė. Žolė
renkama į žolės rinktuvą. Jei norite, kad žolė būtų
išmetama per galą, išimkite žolės rinktuvą. Jei žolę
norite susmulkinti kaip trąšas, pridėkite mulčiavimo
priedą.
Numatytasis naudojimas
Gaminį naudokite žolei pjauti. Nenaudokite gaminio
kitiems darbams.
Gaminio apžvalga
(Pav. 1)
1. Variklio stabdymo rankena
2. Rankena / valdymo rankena
3. Greičio valdymas
4. Pavaros rankena
5. Starterio virvės rankena
6. Žolės rinktuvas
7. Reguliuojamas rankenų aukštis
8. Pjovimo aukščio valdiklis
9. Alyvos lygio matuoklis / alyvos bakelis
10. Pjovimo gaubtas
11. Duslintuvas
12. Degimo žvakė
13. Oro filtras
14. Degalų bakelis
15. Galinis gaubtas
16. Naudojimo instrukcija
Gaminio apžvalga
(Pav. 2)
1. Rankena / valdymo rankena
2. Pjovimo peilių stabdžio valdiklis (LC 551VBP)
3. Greičio valdymas / akceleratoriaus gaidukas (LC
551VBP)
4. Pavaros rankena (LC 551VBP)
5. Apsauga nuo netyčinio paleidimo (LC 551VBP)
6. Starterio virvės rankena
7. Žolės rinktuvas
8. Reguliuojamas rankenų aukštis
9. Pjovimo aukščio valdiklis
10. Alyvos lygio matuoklis / alyvos bakelis
11. Pjovimo gaubtas
12. Duslintuvas
13. Degimo žvakė
14. Oro filtras
15. Degalų bakelis
16. Galinis gaubtas
17. Variklio stabdymo rankena (LC551SP)
18. Akceleratoriaus gaidukas (LC551SP)
19. Pavaros rankena (LC551SP)
20. Naudojimo instrukcija
Simboliai ant gaminio
(Pav. 3)
Aplaidžiai ar netinkamai naudojant gali
būti rimtai ar net mirtinai sužalotas
operatorius ar aplinkiniai.
(Pav. 4)
Prieš naudodami, atidžiai perskaitykite
naudojimo instrukciją ir įsitikinkite, kad
viską gerai supratote.
(Pav. 5)
Asmenims ir gyvūnams būtina laikytis
saugaus atstumo nuo darbo zonos.
(Pav. 6)
Prieš taisydami ar prižiūrėdami
sustabdykite variklį ir atjunkite uždegimo
kabelį.
(Pav. 7)
Alyva
(Pav. 8)
Greitai
(Pav. 9)
Lėtai
(Pav. 10)
Variklio išjungimas
1906 - 004 - 30.03.2023
199
(Pav. 11)
Oro sklendė
(Pav. 12)
Disko sankaba
(Pav. 13)
Saugokitės išmetamų ir rikošetu atšokusių
daiktų.
(Pav. 14)
Saugokite rankas bei kojas ir nekiškite jų
prie besisukančio peilio.
(Pav. 15)
Saugokite rankas bei kojas ir nekiškite jų
prie besisukančių dalių.
(Pav. 16)
Šis įrenginys atitinka jam taikomas EU
direktyvas.
(Pav. 17)
Šis gaminys atitinka taikytinų JK
reglamentų nuostatas.
(Pav. 18)
Triukšmo emisijos į aplinką ženklinimas
atitinka ES ir Jungtinės Karalystės
direktyvas bei reglamentus ir Naujojo
Pietų Velso įstatymą „2017m.
aplinkos apsaugos (triukšmo kontrolės)
reglamentas“. Gaminio garantuotasis
garso galios lygis nurodytas
Techniniai
duomenys psl. 209
ir etiketėje
(Pav. 19)
Variklio išmetamosiose dujose yra anglies
monoksido – nuodingų, bekvapių ir labai
pavojingų dujų. Nenaudokite įrenginio
patalpose ar uždarose erdvėse.
(Pav. 20)
Nenaudokite įrenginio patalpose ar
uždarose erdvėse.
(Pav. 21)
Sprogimo pavojus.
(Pav. 22)
Karštas paviršius
(Pav. 23)
Variklis pristatomas be alyvos.
(Pav. 24)
Prieš naudodami įrenginį, pripilkite alyvos.
(Pav. 25)
Nenaudokite E85 degalų.
(Pav. 26)
Saugokite gaminį nuo atviros liepsnos.
(Pav. 27)
Nuskaitomas kodas.
Pasižymėkite: Kiti ant gaminio esantys
simboliai / atvaizdai atitinka konkrečios rinkos teisinius
reikalavimus.
„Euro V“ standartas
PERSPĖJIMAS: Variklio
modifikavimas panaikina šio produkto ES
tipo patvirtinimą.
Atsakomybė už gaminį
Kaip nurodyta atsakomybės už gaminį įstatymuose, mes
nesame atsakingi už mūsų gaminio sukeltą žalą, jei:
• gaminys netinkamai suremontuotas;
• gaminys suremontuotas naudojant kito gamintojo
arba gamintojo nepatvirtintas dalis;
• gaminys turi kito gamintojo arba gamintojo
nepatvirtintą priedą;
• gaminys suremontuotas ne patvirtintame techninės
priežiūros centre arba jį suremontavo ne patvirtintas
atstovas.
Sauga
Saugos ženklų reikšmės
Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti
dėmesį į ypač svarbias vadovo dalis.
PERSPĖJIMAS: Naudojamas, kai
naudotojui ar šalia esantiems asmenims
kyla mirtino arba sunkaus sužeidimo pavojus
arba, jei nesilaikoma vadove pateiktų
nurodymų.
PASTABA: Naudojamas, kai kyla
pavojus sugadinti gaminį, kitas medžiagas
arba padaryti žalą aplinkai, jei nesilaikoma
vadove pateiktų nurodymų.
Pasižymėkite: Naudojamas papildomai
informacijai apie konkrečią situaciją pateikti.
Bendrieji saugos nurodymai
PERSPĖJIMAS: Prieš naudodami
gaminį, perskaitykite toliau esančius
įspėjimus.
• Netinkamai arba neatidžiai naudojant šis gaminys
yra pavojingas. Jei nesilaikysite saugos nurodymų,
kyla sužeidimų arba mirties pavojus.
• Šis gaminys veikdamas sukuria elektromagnetinį
lauką. Tam tikromis aplinkybėmis šis laukas gali
trikdyti aktyviųjų arba pasyviųjų medicininių implantų
veiklą. Kad sumažėtų sunkių ar mirtinų sužeidimų
200 1906 - 004 - 30.03.2023
pavojus, medicininių implantų turintiems asmenims
rekomenduojame prieš naudojant šį gaminį pasitarti
su gydytoju ir implanto gamintoju.
• Visada elkitės atsargiai ir vadovaukitės sveiku protu.
Jei tiksliai nežinote, kaip naudoti gaminį konkrečioje
situacijoje, sustabdykite darbą ir prieš tęsdami darbą
pasitarkite su „Husqvarna“ pardavimo atstovu.
• Atsiminkite, kad už nelaimingus atitikimus, kurių
metu nukentės asmenys ar turtas, bus atsakingas
naudotojas.
• Rūpinkitės gaminio švara. Įsitikinkite, kad aiškiai
perskaitėte ženklus ir lipdukus.
• Neleiskite kitiems naudotis gaminiu, jei neįsitikinote,
kad jie perskaitė ir suprato naudojimo instrukcijos
turinį.
• Neleiskite gaminio naudoti vaikams.
• Pasirūpinkite, kad vaikai būtų toliau nuo darbo
zonos. Būtina nuolatinė atsakingo suaugusiojo
priežiūra.
• Neleiskite gaminio naudoti su instrukcijomis
nesusipažinusiems asmenims.
• Visada prižiūrėkite gaminį naudojantį fizinę arba
protinę negalią turintį asmenį. Būtina nuolatinė
atsakingo suaugusiojo priežiūra.
• Neeksploatuokite gaminio, jeigu esate pavargę,
sergate, vartojote alkoholio, narkotikų ar vaistų.
Tai neigiamai veikia jūsų regėjimą, nuovoką ar
koordinaciją.
• Neeksploatuokite gaminio, jei jis sugadintas.
• Nekeiskite gaminio ir nenaudokite jo, jei jį galėjo
pakeisti kiti.
• Nekeiskite variklio greičio valdymo reguliavimo.
Sauga darbo vietoje
PERSPĖJIMAS: Prieš naudodami
gaminį, perskaitykite toliau esančius
įspėjimus.
• Prieš naudodami gaminį nuo darbo zonos pašalinkite
tokius objektus, kaip šakos, šakelės ir akmenys.
• Atsitrenkę į pjovimo įrangą objektai gali atšokti
ir sužeisti asmenis bei sugadinti daiktus. Šalia
esantiems asmenims ir gyvūnams būtina laikytis
saugaus atstumo nuo gaminio.
• Gaminio niekuomet nenaudokite blogu oru, pvz.,
kai pakyla rūkas, lyja, pučia stiprus vėjas, stipriai
šąla ir gali žaibuoti. Darbas gaminiu blogu oru arba
drėgnose ar šlapiose vietose yra varginantis. Blogu
oru gali susidaryti pavojingos sąlygos, pvz., slidūs
paviršiai.
• Saugokitės asmenų, daiktų ir tam tikrų situacijų
kurios gali neleisti saugiai naudoti gaminio.
• Saugokitės kliūčių, pvz., šaknų, akmenų, šakelių,
duobių ir griovių. Aukštoje žolėje kliūtys gali būti
nematomos.
• Gali būti pavojinga pjauti žolę įkalnėse. Nenaudokite
gaminio, jei šlaitas yra statesnis nei 15°.
• Šlaitus pjaukite skersai. Nevažiuokite į viršų ir
žemyn.
• Būkite atsargūs artėdami prie nematomų kampų ir
daiktų, kurie užstoja vaizdą.
Darbo sauga
PERSPĖJIMAS: Prieš naudodami
gaminį, perskaitykite toliau esančius
įspėjimus.
• Gaminį naudokite tik vejų žolei pjauti. Neleidžiama jo
naudoti kitoms užduotims atlikti.
• Naudokite asmenines apsaugines priemones. Žr.
Asmeninės apsauginės priemonės psl. 202
.
• Įsitikinkite, kad žinote, kaip greitai sustabdyti variklį
nelaimės atveju.
• Niekada neužveskite variklio uždaroje erdvėje ar
netoli degių medžiagų. Variklio išmetamosios dujos
yra karštos, jose gali būti kibirkščių, kurios gali
sukelti gaisrą.
• Nenaudokite gaminio tinkamai neuždengę peilio ir
neuždėję kitų dangčių. Netinkamai uždėtas peilis gali
atsilaisvinti ir sužeisti.
• Užtikrinkite, kad peilis neatsitrenktų į tokius objektus,
kaip akmenys ir šaknys. Tai gali sugadinti peilį
ir sulenkti variklio veleną. Sulenkta ašis sukelia
didelę vibraciją ir kyla didžiulis pavojus, kad peilis
atsilaisvins.
• Jei į peilį atsitrenkia objektas arba susidaro
vibracijos, nedelsdami sustabdykite gaminį. Atjunkite
uždegimo kabelį nuo uždegimo žvakės. Patikrinkite,
ar gaminys neapgadintas. Pataisykite sugadintas
dalis arba remonto darbus perleiskite įgaliotajam
techninės priežiūros atstovui.
• Niekada neprijunkite variklio stabdžio rankenos prie
rankenos visam laikui, kai variklis veikia.
• Padėkite gaminį ant stabilaus, plokščio paviršiaus ir
paleiskite jį. Patikrinkite, ar peilis neliečia žemės ar
kokių kitų daiktų.
• Visada būkite už gaminio, kai jį naudojate.
• Prižiūrėkite, kad visi ratukai būtų ant žemės ir abi
rankas laikykite ant rankenos, kai naudojate gaminį.
Saugokite rankas bei kojas ir nekiškite jų prie
besisukančių peilių.
• Dirbant varikliui nepakreipkite gaminio.
• Būkite atsargūs, kai gaminį traukiate atgal.
• Dirbant varikliui nepakelkite gaminio. Jei gaminį
turite pakelti, pirmiausia sustabdykite variklį ir
atjunkite uždegimo kabelį nuo uždegimo žvakės.
• Naudodami gaminį neikite atgal.
• Veždami įrenginį per zonas be žolės, pvz., žvirgždo,
akmenų ir asfalto takelius, sustabdykite variklį.
• Dirbant varikliui nebėkite su gaminiu. Naudodami
gaminį visada eikite.
• Prieš pakeisdami pjovimo aukštį pirmiausia išjunkite
variklį. Draudžiama reguliuoti, kai veikia variklis.
1906 - 004 - 30.03.2023
201
• Niekada nepaleiskite gaminio iš akių, kai veikia
variklis. Išjunkite variklį ir įsitikinkite, kad pjovimo
įranga nesisuka.
Naudojimo saugos instrukcijos
Asmeninės apsauginės priemonės
PERSPĖJIMAS: Prieš naudodami
gaminį, perskaitykite toliau esančius
įspėjimus.
• Asmeninės apsauginės priemonės nepadės visiškai
išvengti pavojaus susižeisti, tačiau nelaimingo
atsitikimo atveju mažiau nukentėsite. Leiskite
prekybos atstovui padėti pasirinkti tinkamą įrangą.
• Jei triukšmo lygis viršija 85 dB, naudokite klausos
apsaugą
• Avėkite patvarius, neslystančius batus. Neavėkite
atvirų batų ir nebūkite basi.
• Dėvėkite storas, ilgas kelnes.
• Kai būtina, pvz., montuojant, apžiūrint arba valant
pjovimo įrangą, užsimaukite apsaugines pirštines.
Gaminio apsauginės priemonės
PERSPĖJIMAS: Prieš naudodami
gaminį, perskaitykite toliau esančius
įspėjimus.
• Nenaudokite gaminio su saugos įtaisais, kurie yra
pažeisti arba tinkamai neveikia.
• Reguliariai tikrinkite saugos įtaisus. Jei saugos
įtaisai pažeisti arba tinkamai neveikia, kreipkitės į
Husqvarna techninės priežiūros atstovą.
• Nemodifikuokite saugos įtaisų.
Atlikite pjovimo gaubto patikrą.
Pjovimo gaubtas sumažina gaminio vibracijas ir
sumažina disko keliamą sužeidimų pavojų.
• Apžiūrėkite pjovimo gaubtą, kad įsitikintumėte, jog
nėra pažeidimų, pvz., įtrūkių.
Norėdami patikrinti variklio stabdžio rankeną (LC 551SP,
LC 551VQ)
Variklio stabdžio rankena sustabdo variklį. Atleidus
variklio stabdžio rankeną variklis sustoja.
• Paleiskite variklį, o tada atleiskite variklio stabdymo
rankeną. Jei variklis nesustoja per 3 sekundes,
paprašykite, kad įgaliotasis „Husqvarna“ techninės
priežiūros atstovas sureguliuotų variklio rankeną.
(Pav. 28)
Peilio stabdžio valdiklio ir apsaugos nuo netyčinio
paleidimo tikrinimas (LC 551VBP)
Pjovimo peilių stabdžio valdiklis sustabdo tik peilį, bet ne
variklį. Atleidus peilio stabdžio valdiklį peilis sustoja.
1. Paleiskite variklį.
2. Nuspauskite peilio stabdžio valdiklį link gaminio
rankenos. Apsauga nuo netyčinio užvedimo
neleidžia judėti.
3. Išstumkite apsaugą nuo netyčinio užvedimo.
4. Nuspauskite peilio stabdžio valdiklį link gaminio
rankenos. Peilis pradeda suktis.
5. Atleiskite peilio stabdžio valdiklį. Jei peilis
nesustoja per 3 sekundes, paprašykite, kad
įgaliotasis „Husqvarna“ techninės priežiūros atstovas
sureguliuotų peilio rankeną. (Pav. 29)
6. Įsitikinkite, kad apsauga nuo netyčinio paleidimo
grįžta į pradinę padėtį.
Duslintuvas
Duslintuvas iki minimumo sumažina triukšmo lygį ir
nukreipia nuo naudotojo variklio išmetamąsias dujas.
Nenaudokite gaminio, jei nėra duslintuvo arba jis
yra pažeistas. Esant pažeistam duslintuvui padidėja
triukšmo lygis ir kyla gaisro pavojus.
PERSPĖJIMAS: Darbo metu ir tada,
kai variklis veikia tuščiąja eiga, duslintuvas
labai įkaista ir kurį laiką išlieka karštas.
Elkitės atsargiai su degiomis medžiagomis ir
(arba) garais, kad išvengtumėte gaisro.
Duslintuvo patikra
• Norėdami įsitikinti, kad duslintuvas yra tinkamai
pritvirtintas ir nėra pažeistas, jį tikrinkite reguliariai.
Degalų naudojimo sauga
PERSPĖJIMAS: Prieš naudodami
gaminį, perskaitykite toliau esančius
įspėjimus.
• Neužveskite gaminio, jei ant gaminio yra kuro arba
variklio alyvos. Nuvalykite nepageidaujamą kurą /
alyvą ir palaukite, kol gaminys išdžius.
• Apsipylę drabužius kuru nedelsiant persirenkite.
• Neapsipilkite kūno kuru, nes jis gali sužaloti.
Apsipylę kūną kuru, jį nusiplaukite muilu ir vandeniu.
• Neužveskite gaminio, jei iš variklio sunkiasi skysčiai.
Reguliariai tikrinkite, ar iš variklio nesisunkia
skysčiai.
• Atsargiai elkitės su kuru. Kuras yra degus, o jo
garai – sprogūs, todėl neatsargiai elgiantis galima
susižaloti arba žūti.
• Neįkvėpkite kuro garų, nes jie gali sužaloti.
Pasirūpinkite tinkamu vedinimu.
• Nerūkykite greta kuro arba variklio.
• Nedėkite šiltų objektų greta kuro arba variklio.
• Nepilkite kuro, kai variklis užvestas.
• Prieš pildami kurą įsitikinkite, ar variklis ataušęs.
202 1906 - 004 - 30.03.2023
• Prieš pildami kurą lėtai atidarykite kuro bakelio
dangtelį ir atsargiai išleiskite slėgį.
• Nepilkite į variklį kuro būdami patalpoje. Dėl oro
stygiaus galima susižaloti arba žūti uždusus arba
apsinuodijus anglies monoksidu.
• Stipriai užsukite kuro bakelio dangtelį.
Nepakankamai stipriai užsukus kuro bakelį kyla
gaisro pavojus.
• Prieš pradėdami darbą patraukite gaminį mažiausiai
3 m / 10 pėdų nuo vietos, kurioje pylėte kurą.
• Nepripilkite sklidino kuro bakelio. Šildamas kuras
plečiasi. Palikite vietos kuro bakelio viršuje.
Priežiūros saugos instrukcijos
PERSPĖJIMAS: Prieš naudodami
gaminį, perskaitykite toliau esančius
įspėjimus.
• Variklio išmetamosiose dujose yra anglies
monoksido – nuodingų, bekvapių ir labai pavojingų
dujų. Nepaleiskite variklio patalpose ar uždarose
erdvėse.
• Prieš atlikdami techninę gaminio priežiūrą,
sustabdykite variklį ir atjunkite uždegimo kabelį nuo
uždegimo žvakės.
• Pjovimo įrangos techninės priežiūros darbus atlikite
apsimovę apsaugines pirštines. Peilis labai aštrus ir
gali lengvai įpjauti.
• Gamintojo nepatvirtinti priedai ir gaminio pakeitimai
gali rimtai ar net mirtinai sužeisti. Nekeiskite gaminio.
Visada naudokite tik gamintojo patvirtintus priedus.
• Jei techninė priežiūra atliekama netinkamai ir
nereguliariai, padidėja sužeidimų ir žalos gaminiui
pavojus.
• Atlikite tik savininko vadove nurodytus techninės
priežiūros darbus. Visus kitus techninės priežiūros
darbus turi atlikti patvirtintas „Husqvarna“ techninės
priežiūros atstovas.
• Patvirtintas „Husqvarna“ techninės priežiūros
atstovas turi reguliariai atlikti gaminio techninę
priežiūrą.
• Pakeiskite pažeistas, sulūžusias arba susidėvėjusias
dalis.
Surinkimas
Įvadas
PERSPĖJIMAS: Prieš surinkdami
įrenginį perskaitykite ir supraskite saugos
skyriaus informaciją.
PERSPĖJIMAS: Prieš surinkdami
gaminį nuo uždegimo žvakės nuimkite
dangtelį.
Rankenos surinkimas
1. Atsukite apatines rankenėles gaminio kairėje ir
dešinėje. Įsitikinkite, kad plastikinė poveržlė yra
rankenos laikiklio griovelyje. (Pav. 30)
2. Įstatykite rankeną užlenkę pirmyn kaip parodyta
iliustracijoje. (Pav. 31)
a) Įsitikinkite, kad plastikinė poveržlė yra tarp
rankenos ir rankenos laikiklio.
b) Pritvirtinkite rankeną prie rankenos laikiklio.
3. Pakelkite rankeną. (Pav. 32)
4. Iki galo priveržkite rankenėles. Norėdami reguliuoti
rankenos aukštį, žr.
Rankenos aukščio reguliavimas
psl. 203
.
5. Įstatykite laidus į kabelių laikiklius. Įsitikinkite, kad
kabeliai nesusisukę. Pritvirtinkite kabelių laikiklius
prie rankenų. (Pav. 33)
6. Pritvirtinkite kabelius prie rankenos laikiklio
naudodami įvorę. (Pav. 34)
Rankenos aukščio reguliavimas
1. Atsukite apatines rankenėles.
2. Stumkite rankenėles iki apatinio griovelių krašto
kairėje ir dešinėje produkto pusėje. (Pav. 35)
3. Nustatykite rankenos aukštį į vieną iš dviejų aukščio
padėčių.
4. Stumkite rankenėles į viršų link rankenos, kol jos
sustos ir išgirsite spragtelėjimą. (Pav. 36)
5. Iki galo priveržkite rankenėles.
Gaminio paruošimas transportuoti
1. Išimkite žolės rinktuvą.
2. Atsukite apatines rankenėles.
3. Stumkite rankenėles iki apatinio griovelių krašto
kairėje ir dešinėje produkto pusėje. (Pav. 35)
4. Nulenkite rankeną pirmyn. (Pav. 37)
Produkto paruošimas transportuoti
1. Pakelkite rankeną. (Pav. 32)
2. Stumkite rankenėles į viršų link rankenos, kol jos
sustos ir išgirsite spragtelėjimą. (Pav. 36)
3. Iki galo priveržkite rankenėles.
Žolės rinktuvo montavimas
1. Įdėkite žolės rinktuvo rėmą į žolės krepšį taip, kad
standi krepšio dalis būtų apačioje. Rėmo rankeną
laikykite žolės krepšio viršuje. (Pav. 38)
1906 - 004 - 30.03.2023 203
2. Pritvirtinkite žolės rinktuvo rėmo apačią prie žolės
rinktuvo apačios. (Pav. 39)
a) Įstatykite žolės rinktuvo rėmą į griovelį. Pradėkite
nuo dešinės pusės kaip parodyta iliustracijoje ir
palaipsniui pereikite prie kairės pusės.
3. Jei žolės rinktuvą sunku pritvirtinti, švelniai
stuktelėkite žolės rinktuvą guminiu plaktuku.
Stuktelėkite žolės rinktuvo rėmą tarp sutvirtinimų.
(Pav. 40)
4. Pritvirtinkite žolės krepšį prie žolės rinktuvo rėmo
fiksatoriais. (Pav. 41)
5. Pakelkite galinį dangtelį.
6. Prikabinkite žolės rinktuvą prie viršutinio važiuoklės
krašto.
7. Įdėkite apatinę žolės rinktuvo dalį į žolės išmetimo
kanalą. (Pav. 42)
Mulčiavimo priedo montavimas
(priedas)
1. Pakelkite galinį gaubtą ir išimkite žolės rinktuvą.
2. Įstatykite mulčiavimo priedą į išmetimo kanalą. (Pav.
43)
3. Pakeiskite peilį mulčiavimo peiliu, pridedamu prie
mulčiavimo rinkinio. Žr.
Disko keitimas psl. 206
.
Žolės pjovimas nenaudojant žolės
rinktuvo arba mulčiavimo priedo
• Pakelkite galinį gaubtą ir išimkite žolės rinktuvą.
• Jei mulčiavimo priedas ir mulčiavimo peilis uždėti,
nuimkite juos.
• Prieš naudodami gaminį, uždarykite galinį gaubtą.
Kai naudojate gaminį, nupjauta žolė išmetama po galiniu
dangčiu.
Naudojimas
Įvadas
PERSPĖJIMAS: Prieš naudodami
gaminį perskaitykite ir supraskite saugos
skyriaus informaciją.
Husqvarna Connect
Husqvarna Connect yra nemokama programėlė,
skirta mobiliesiems įrenginiams. Programėlė Husqvarna
Connect suteikia Husqvarna gaminiui papildomas
funkcijas:
• Papildoma informacija apie gaminį.
• Informacija ir patarimai apie gaminio dalis ir
priežiūrą.
Norėdami pradėti naudoti Husqvarna Connect
1. Atsisiųskite „Husqvarna Connect“ programėlę į
mobilųjį įrenginį.
2. Užsiregistruokite „Husqvarna Connect“
programėlėje.
3. Norėdami prisijungti ir užregistruoti gaminį, vykdykite
„Husqvarna Connect“ programėlėje pateiktas
instrukcijas.
Prieš naudodami gaminį
1. Atidžiai perskaitykite naudojimo instrukciją ir
įsitikinkite, kad viską gerai supratote.
2. Apžiūrėkite pjovimo įrangą ir įsitikinkite, kad ji
tinkamai prijungta ir sureguliuota. Žr.
Pjovimo
įrangos patikrinimas psl. 206
.
3. Užpildykite kuro bakelį. Žr.
Degalų pripylimas psl.
204
.
4. Pripilkite alyvos bakelį ir patikrinkite alyvos lygį. Žr.
Alyvos lygio tikrinimas psl. 207
.
Degalų pripylimas
Jei įmanoma, naudokite ekologišką / alkilato benziną.
Jei ekologiško / alkilato benzino naudoti negalite,
naudokite geros kokybės bešvinį benziną arba benziną
su švinu, kurio oktaninis skaičius ne mažesnis nei 90.
PASTABA: Nenaudokite benzino, kurio
oktaninis skaičius yra mažesnis nei 90 RON
(87 AKI). Antraip galima sugadinti gaminį.
1. Lėtai atsukite degalų bakelio dangtelį, kad
sumažintumėte slėgį.
2. Lėtai pilkite iš degalų kanistro. Jei išliejate degalus,
nuvalykite juos audiniu ir palaukite, kol likę degalai
išdžius. (Pav. 44)
3. Nuvalykite sritį aplink degalų bakelio dangtelį.
4. Gerai uždarykite degalų bako dangtelį.
Nepakankamai stipriai užsukus degalų bakelį kyla
gaisro pavojus.
5. Prieš pradėdami darbą patraukite gaminį mažiausiai
3 m (10 pėdų) nuo vietos, kurioje pylėte degalus.
Pjovimo aukščio nustatymas
Galima nustatyti 6 pjovimo aukščio padėtis.
1. Pastumkite pjovimo aukščio valdiklį rato kryptimi ir
atgal, kad padidintumėte pjovimo aukštį.
204 1906 - 004 - 30.03.2023
2. Pastumkite pjovimo aukščio valdiklį rato kryptimi ir
pirmyn, kad sumažintumėte pjovimo aukštį. (Pav. 45)
PASTABA: Nenustatykite per žemo
pjovimo aukščio. Peiliai gali užkliudyti žemę,
jei vejos paviršius nelygus.
Gaminio paleidimas(LC 551VQ)
1. Įsitikinkite, kada uždegimo kabelis prijungtas prie
uždegimo žvakės.
2. Stovėkite už gaminio.
3. Laikykite variklio stabdymo rankeną prispaudę prie
rankenos. (Pav. 46)
4. Dešine ranka laikykite starterio lynelį.
5. Lėtai patraukite starterio lynelį, kol pajusite
pasipriešinimą.
6. Tada stipriai patraukite, kad paleistumėte variklį.
Gaminio paleidimas (LC 551SP, LC
551VBP)
1. Įsitikinkite, kada uždegimo kabelis prijungtas prie
uždegimo žvakės.
2. Stovėkite už gaminio.
3. Pareguliuokite oro sklendės rankenėlę.
a) Jeigu variklis šaltas, nustatykite akceleratoriaus
rankenėlę į uždarytos oro sklendės padėtį. (Pav.
47)
b) Jeigu variklis šiltas, nenustatykite akceleratoriaus
rankenėlės į uždarytos oro sklendės padėtį.
4. LC551SP modelio atveju laikykite variklio stabdymo
rankeną prispaudę prie rankenos. (Pav. 46)
5. Dešine ranka laikykite starterio lynelį.
6. Lėtai patraukite starterio lynelį, kol pajusite
pasipriešinimą.
7. Tada stipriai patraukite, kad paleistumėte variklį.
8. Iki galo nuspauskite akceleratoriaus gaiduką.
9. LC 551VBP modelio atveju:
a) Atleiskite apsaugą nuo netyčinio paleidimo.
b) Patraukite peilio stabdžio valdiklį link rankenos,
kad paleistumėte peilį.
Ratų pavaros naudojimas
• Pavaros rankeną pasukite rankenos kryptimi. (Pav.
48)
• LC 551VQ ir LC 551VBP modelių atveju:
Pakoreguokite pavaros greitį greičio valdikliu,
esančiu kairėje rankenos pusėje. Norėdami didinti
greitį, stumkite greičio valdiklį į priekį, norėdami
mažinti – traukite atgal. (Pav. 49)
• Prieš patraukdami produktą atgal, išjunkite pavarą ir
pastumkite įrenginį į priekį apie 10 cm.
• Atleiskite pavaros rankeną, kad išjungtumėte pavarą,
pvz., kai priartėjate prie kliūties.
Gaminio sustabdymas (LC 551SP, LC
551VQ)
• Norėdami tik sustabdyti pavarą, atleiskite pavaros
rankeną.
• Norėdami išjungti variklį, atleiskite variklio stabdymo
rankeną.
Gaminio sustabdymas (LC 551VBP)
• Norėdami tik sustabdyti pavarą, atleiskite pavaros
rankeną.
• Varikliui sustabdyti akceleratoriaus gaiduką
nustatykite į stabdymo padėtį.
Gerų rezultatų gavimas
• Visada naudokite pagaląstą peilį. Atšipęs peilis
netaisyklingai nupjauna ir žolės paviršius pagelsta.
Be to, aštrus peilis naudoja mažiau energijos nei
atšipęs.
• Nepjaukite daugiau nei 1/3 žolės ilgio. Pirmiausia
nupjaukite nustatę didelį aukštį. Patikrinkite rezultatą
ir sumažinkite pjovimo aukštį iki tinkamo lygio. Jeigu
žolė tikrai aukšta, judėkite lėtai ir, jei reikia, pjaukite 2
kartus.
• Kiekvieną kartą pjaukite skirtingomis kryptimis, kad
vejoje nesusidarytų dryžiai.
• Pjovimo dangtis turi būti visuomet švarus. Prikibusi
žolė ir purvas vidinėje pjovimo dangčio dalyje gali
turėti įtakos pjovimo rezultatams. Žr.
Pjovimo įrangos
gaubto vidinio paviršiaus valymas psl. 206
.
Techninė priežiūra
Įvadas
PERSPĖJIMAS: Prieš atlikdami
priežiūros darbus perskaitykite ir supraskite
saugos skyriaus informaciją.
Visiems gaminio techninės priežiūros ir remonto
darbams reikia specialių apmokymų. Garantuojame
profesionalaus remonto ir techninės priežiūros darbų
pasiekiamumą. Jei jūsų pardavėjas nėra techninės
priežiūros atstovas, paprašykite jo informacijos apie
artimiausią techninės priežiūros atstovą.
Išsamesnės informacijos žr. www.husqvarna.com.
1906 - 004 - 30.03.2023
205
Techninės priežiūros grafikas
PASTABA: Įsitikinkite, kad oro filtras
yra tinkamai įdėtas ir nesiglaudžia prie
žemės, kai keliate gaminį. Pavojus sugadinti
variklį.
Techninės priežiūros intervalai apskaičiuojami pagal
kasdienį gaminio naudojimą. Intervalai keičiasi, jei
gaminys nenaudojamas kasdien.
Techninės priežiūros informacijos, pažymėtos *,
ieškokite instrukcijose
Gaminio apsauginės priemonės
psl. 202
.
Techninė priežiūra Kasdien Kas savaitę Kas mėnesį
Atlikti bendrąją apžiūrą X
Patikrinti alyvos lygį X
Gaminio valymas X
Patikrinti pjovimo įrangą X
Patikrinti pjovimo gaubtą * X
Patikrinti variklio stabdymo rankeną * LC 551SP, LC 551VQ X
Patikrinti peilio stabdžio valdiklį * LC 551VBP X
Patikrinti duslintuvą * X
Patikrinti uždegimo žvakę X
Pakeiskite alyvą (pirmą kartą po 5 naudojimo valandų, tada kas 50
naudojimo valandas ir kas metus)
X
Išvalyti arba pakeisti oro filtrą X
Patikrinti degalų sistemą X
Bendroji apžiūra
• Įsitikinkite, kad gaminio veržlės ir varžtai yra tinkamai
priveržti.
Gaminio valymas
• Plastikines dalis valykite švaria ir sausa šluoste.
• Valydami gaminį nenaudokite vandens. Vandeniui
pateikus į akumuliatorių arba variklį gali įvykti
trumpasis jungimas arba gaminys gali sugesti.
• Gaminio neplaukite aukšto slėgio plovimo aparatu.
• Nepilkite vandens tiesiai ant variklio.
• Lapus, žolę ir purvą nuvalykite šepečiu.
• Nuimkite sankabos gaubtą ir šepečiu nuvalykite
apačioje susikaupusią žolę. (LC551VBP)
Pjovimo įrangos gaubto vidinio paviršiaus
valymas
1. Ištuštinkite kuro bakelį.
2. Paverskite įrenginį ant šono ant duslintuvo.
PASTABA: Jei gaminį paversite ant
oro filtro, galite sugadinti variklį.
3. Vandeniu apliekite vidinį pjovimo įrangos gaubto
paviršių.
Pjovimo įrangos patikrinimas
PERSPĖJIMAS: Kad įranga netyčia
nepasileistų, ištraukite uždegimo kabelį iš
uždegimo žvakės.
PERSPĖJIMAS: Pjovimo įrangos
techninės priežiūros darbus atlikite
apsimovę apsaugines pirštines. Peilis labai
aštrus ir gali lengvai įpjauti.
1. Patikrinkite, ar pjovimo įranga nepažeista ir
neįskilusi. Visada pakeiskite pažeistą pjovimo įrangą.
2. Apžiūrėkite peilį, ar jis nepažeistas ir neatšipęs.
Pasižymėkite: Pagalandus peilį jį reikia
subalansuoti. Pagaląsti, pakeisti ir subalansuoti peilį turi
techninės priežiūros centro darbuotojai. Jei susidūrėte
su kliūtimi, dėl kurios įrenginys sustojo, pakeiskite
pažeistą peilį. Leiskite techninės priežiūros centro
darbuotojams nuspręsti, ar peilį dar galima galąsti, ar jau
reikia keisti.
Disko keitimas
1. Užfiksuokite peilį medžio bloku. (Pav. 50)
206 1906 - 004 - 30.03.2023
2. Nusukite peilio tvirtinimo varžtą.
3. Nuimkite diską.
4. Patikrinkite, ar peilio atrama ir peilio tvirtinimo
varžtas nėra pažeisti.
5. Patikrinkite variklio veleną, kad įsitikintumėte, ar jis
nesulenktas.
6. Įdėję naują peilį nukreipkite jo kampus pjovimo
įrangos gaubto kryptimi. (Pav. 51)
7. Įsitikinkite, kad peilis sulygiuotas su peilio veleno
centru.
8. Užfiksuokite peilį medžio bloku. (Pav. 52)
9. Uždėkite peilį.
a) LC551SP, LC 551VQ, modelio atveju uždėkite
spyruoklės poveržlę ir priveržkite varžtą ir
poveržlę naudodami 70 Nm priveržimo momentą.
b) LC 551VBP modelio atveju priveržkite varžtus
naudodami 50 Nm priveržimo momentą. (Pav.
53)
10. Ranka pasukite peilį ir patikrinkite, ar jis laisvai
sukasi.
PERSPĖJIMAS: Apsimaukite
pirštines sunkiam darbui. Peilis labai
aštrus ir gali lengvai sužeisti.
11. Paleiskite gaminį, kad išbandytumėte peilį. Jei
peilis netinkamai uždėtas, gaminys vibruoja arba
pjaunama nepakankamai gerai.
Alyvos lygio tikrinimas
PASTABA: Per mažas alyvos kiekis
gali sukelti variklio gedimus. Prieš
paleisdami gaminį patikrinkite alyvos lygį.
1. Pastatykite gaminį ant lygaus paviršiaus.
2. Nusukite alyvos bakelio dangtelį su pritvirtintu alyvos
lygio matuokliu.
3. Nuvalykite alyvą nuo alyvos lygio matuoklio.
4. Iki galo įstatykite alyvos lygio matuoklį į alyvos
bakelį. Priveržkite alyvos bakelio dangtelį, kad tiksliai
nustatytumėte alyvos lygį.
5. Ištraukite alyvos lygio matuoklį.
6. Alyva ant matuoklio rodo esamą alyvos lygį.
7. Jei alyvos lygis žemas, įpilkite variklio alyvos ir vėl
patikrinkite alyvos lygį.
(Pav. 54)
Pasižymėkite: Naudokite piltuvėlį, kad
išvengtumėte taškymosi.
Variklio alyvos keitimas
PERSPĖJIMAS: Iš karto sustabdžius
variklį variklio alyva yra labai karšta. Prieš
išleisdami variklio alyvą, leiskite varikliui
atvėsti. Jei užsipilsite variklio alyvos ant
odos, nuplaukite ją muilu ir vandeniu.
(Pav. 55)
1. Nuimkite uždegimo kabelį nuo uždegimo žvakės.
2. Nuimkite alyvos bakelio dangtelį.
3. Išleiskite variklio alyvą.
a) Modeliuose su alyvos išleidimo kištis: po
išleidimo kaiščiu padėkite indą, į kurį surinksite
variklio alyvą.
b) Modeliuose be alyvos išleidimo kaiščio, arba jei
po alyvos išleidimo angos kaiščiu neįmanoma
padėti indo: naudodami alyvos siurblį (priedą)
išleiskite variklio alyvą iš alyvos bakelio.
4. Pripilkite naujos rekomenduojamo tipo variklio alyvos
Techniniai duomenys psl. 209
.
5. Patikrinkite alyvos lygį. Žr.
Alyvos lygio tikrinimas psl.
207
.
Variklio alyvos papildymas ir keitimas
• Jei reikia informacijos, kaip papildyti ir pakeisti
variklio alyvą, žr. variklio naudojimo instrukciją.
Norėdami valyti ir pakeisti oro filtrą (LC
5551SP, LC 551VBP)
• Jei reikia informacijos, kaip valyti ir pakeisti oro filtrą,
žr. variklio naudojimo instrukciją.
Oro filtro išėmimas ir įdėjimas (LC
551VQ)
PERSPĖJIMAS: Mūvėkite
apsaugines pirštines.
1. Atstumkite spaustukus, esančius ant oro filtro
gaubto.
2. Atsargiai nuimkite oro filtro gaubtą (A) nuo variklio.
3. Nuimkite oro filtrą (B) ir putų filtrą (C). (Pav. 56)
4. Patikrinkite, ar oro filtras nepažeistas. Pažeistą oro
filtrą pakeiskite.
5. Išvalykite ir patikrinkite oro filtrą. Žr.
Oro filtro
valymas (LC 551VQ) psl. 208
.
6. Montuokite priešinga eilės tvarka.
1906 - 004 - 30.03.2023
207
Oro filtro valymas (LC 551VQ)
PASTABA: Neleiskite varikliui veikti be
oro filtro arba jei oro filtras purvinas.
PASTABA: Pakeiskite oro filtrą, jei
nepavyksta jo visiškai išvalyti arba jei jis
pažeistas. Sugedęs oro filtras gali sugadins
variklį.
1. Nuspauskite fiksatorius (A), nuimkite oro filtro
dangtelį (B) ir nuimkite oro filtrą (C). (Pav. 57)
2. Padaužykite oro filtrą į kietą paviršių arba pūskite
suspaustą orą per oro filtrą iš švarios jo pusės.
PASTABA: Nevalykite šepečiu, nes
taip galite įstumti nešvarumus į oro filtrą.
3. Nuvalykite oro filtro laikiklį (D) ir oro filtro dangtelį
drėgna šluoste.
PASTABA: Užtikrinkite, kad purvas
nepatektų į oro kanalą (E).
4. Sumontuokite oro filtrą. Įsitikinkite, kad oro filtras
visiškai sandarus oro filtro laikiklyje.
5. Sumontuokite oro filtro dangtelį apatiniais fiksatoriais
pirmyn.
Uždegimo žvakės tikrinimas
PASTABA: Visada naudokite
rekomenduojamo tipo žvakes. Netinkamo
tipo uždegimo žvakė gali pažeisti gaminį.
• Patikrinkite uždegimo žvakę, jei variklio galingumas
mažas, jį sunku paleisti arba jis netinkamai veikia
tuščiąja eiga.
• Norėdami sumažinti pašalinių medžiagų atsiradimą
ant uždegimo žvakės elektrodų, laikykitės šių
instrukcijų:
a) Įsitikinkite, kad tinkamai sureguliuotas greitis
tuščiąja eiga.
b) Įsitikinkite, kad naudojate tinkamą kuro mišinį.
c) Patikrinkite, ar oro filtras yra švarus.
• Jeigu uždegimo žvakė purvina, nuvalykite ją ir
patikrinkite, ar nustatytas tinkamas tarpas tarp
elektrodų, žr.
Techniniai duomenys psl. 209
. (Pav.
58)
• Esant reikalui pakeiskite uždegimo žvakę.
Kuro sistemos tikrinimas
• Patikrinkite kuro bakelio dangtelį ir užsandarinkite jį,
kad nepažeistumėte.
• Patikrinkite kuro žarnelę ir įsitikinkite, kad ji
neprateka. Jei kuro žarnelė pažeista, paprašykite,
kad techninės priežiūros atstovas ją pakeistų.
Greičio valdymo ir akceleratoriaus
gaiduko reguliavimas
Pavaros greitį reguliuokite greičio valdymu. Variklio
apsukas reguliuokite akceleratoriaus gaiduku.
PASTABA: Varikliui veikiant
nereguliuokite greičio valdymo.
1. Norėdami reguliuoti pavaros greitį, sukite
reguliavimo varžtą (A), kad reguliuotumėte kabelio
apsaugos ilgį. Sutrumpinkite kabelio apsaugos ilgį,
kad padidintumėte pavaros greitį.
2. Jei uždarytos oro sklendės padėties arba stabdymo
padėties įjungti negalima, pareguliuokite variklio
apsukas. Pasukite reguliavimo varžtą (B). (Pav. 59)
Transportavimas, saugojimas ir utilizavimas
Transportavimas ir laikymas
• Norėdami laikyti ir transportuoti gaminį ir kurą,
įsitikinkite, kad jis neprateka ir neskleidžia
išmetamųjų dujų. Žiežirbos arba atvira ugnis, pvz.,
elektriniai įrenginiai arba džiovintuvai, gali sukelti
gaisrą.
• Laikydami ir transportuodami kurą visada naudokite
patvirtintus konteinerius.
• Ištuštinkite kuro bakelį prieš padėdami gaminį laikyti
ilgam laikui. Kurą išpilkite tinkamoje šalinimo vietoje.
• Saugiai pritvirtinkite gaminį jį transportuodami,
kad nepažeistumėte ir išvengtumėte nelaimingų
atsitikimų.
• Laikykite gaminį užrakintoje patalpoje, kad jo
nepasiektų vaikai arba neįgalioti asmenys.
• Laikykite gaminį sausoje neužšąlančioje vietoje.
Šalinimas
• Laikykitės vietinių atliekų tvarkymo reikalavimų ir
galiojančių teisės aktų.
• Išpilkite visas chemines medžiagas, pvz., variklio
alyvą arba kurą techninės priežiūros centre arba
tinkamoje šalinimo vietoje.
• Kai gaminys nebenaudojamas, nusiųskite jį
„Husqvarna“ pardavėjui arba atiduokite į perdirbimo
vietą.
208 1906 - 004 - 30.03.2023
Techniniai duomenys
LC551SP LC 551VBP LC 551VQ
Variklis
Gamintojas „Kawasaki“ „Kawasaki“ Husqvarna
Modelis FJ180V FJ180V HS 166AP
Variklio tipas
Vieno cilindro, ke-
turtaktis, oru aušina-
mas, OHV
Vieno cilindro, ke-
turtaktis, oru aušina-
mas, OHV
Vieno cilindro, ke-
turtaktis, oru aušina-
mas, OHV
Darbinis tūris, cm
3
179 179 166
Greitis, sūk./min. 2800 2800 2800
Vardinė variklio galia, kW
71
2,9 2,9 2,7
Uždegimo sistema
Degimo žvakė NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Tarpas tarp elektrodų, mm 0,6–0,8 0,6–0,8 0,7–0,8
Degalų ir tepimo sistema
Variklio tepimo tipas Alyvos filtro slėgis Alyvos filtro slėgis Purškiamasis
Degalų bakelio talpa, l 1,9 1,9 1,5
Alyvos bakelio talpa, l 0,7 0,7 0,5
Variklio alyva
72
Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Svoris
Su tuščiais bakeliais, kg 48,5 52,5 51,0
Skleidžiamas triukšmas
73
Garso galios lygis, išmatuotas dB (A) 97 96 97
Garso galios lygis, garantuojamas L
WA
dB
(A)
98 98 98
Garso lygiai
74
Naudotojo ausį veikiantis garso slėgis, dB (A) 87 84 86
Vibracijos lygis
75
71
Nurodyta variklio galia atitinka to modelio tipinės gamybos būdu pagaminto variklio vidutinę naudingąją ati-
duodamą galią (varikliui veikiant nurodytu greičiu), išmatuotą pagal SAE standartą J1349 / ISO1585. Masinės
gamybos būdu pagamintų variklių galia gali skirtis. Faktinė gaminyje įmontuoto variklio galia priklausys nuo
darbinio greičio, aplinkos sąlygų ir kitų aplinkybių.
72
Jei SAE-30 alyva naudojama žemesnėje nei +5°C temperatūroje, variklis gali būti suteptas nepakankamai.
Dėl to gali atsirasti variklio gedimų. Žr.
Variklio alyvos keitimas psl. 207
jei reikia žemai temperatūrai tinkamo
alyvos tipo.
73
Triukšmas, skleidžiamas į aplinką, išmatuotas kaip garso galia (L
WA
) pagal EB direktyvą 2000/14/EB.
74
Triukšmo slėgio lygis pagal ISO 5395. Pateikiamų triukšmo slėgio duomenų būdingoji statistinė sklaida (stan-
dartinis nuokrypis) lygi 1,2 dB (A).
75
Vibracijos lygis pagal ISO 5395. Pateiktuose vibracijos lygio duomenyse yra 0,2 m/s
2
tipiška statistinė sklaida
(standartinis nuokrypis).
1906 - 004 - 30.03.2023 209
LC551SP LC 551VBP LC 551VQ
Rankena, m/s
2
4,5 4,5 3,2
Pjovimo įranga
Pjovimo aukštis, mm 26–74 26–74 26–74
Pjovimo plotis, mm 510 510 510
Peilis Rinkimas Rinkimas Rinkimas
Gaminio numeris 5875908-10 5821494-10 5875908-10
Žolės rinktuvo galia, l 65 65 65
Pavara
Greitis, km/h 4,1 2,8–5 2,8–5
210 1906 - 004 - 30.03.2023
Atitikties deklaracija
ES atitikties deklaracija
Mes,
Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel.
+46-36-146500, atsakingai patvirtiname, kad gaminys:
Aprašymas Vejapjovė
Gamintojas Husqvarna
Tipas/ modelis LC 551SP, LC 551VBP, LC 551VQ
Identifikacijos nume-
ris
Serijos numeriai nuo šios datos: 2022 ir vėlesni
visiškai atitinka šias ES direktyvas ir reglamentus:
Reglamentas Aprašymas
2006/42/EB „dėl mašinų“
2014/30/ES „dėl elektromagnetinio suderinamumo“
2000/14/EB „dėl į aplinką skleidžiamo triukšmo“
2011/65/ES „dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo“
ir kad laikomasi šių standartų ir (arba) techninių
specifikacijų: EN ISO 5395-1:2013/A1:2018, EN ISO
5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN
IEC 63000:2018
Notifikuotoji įstaiga: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Sweden patvirtino atitiktį Tarybos direktyvai 2000/14/EB;
atitikties įvertinimo procedūra: VI priedas.
Daugiau informacijos apie triukšmo emisiją žr
Techniniai
duomenys psl. 209
.
Huskvarna, 2022-09-29
Claes Losdal, plėtros vadovas / sodo gaminiai,
„Husqvarna AB“
Atsakingas už techninę dokumentaciją
1906 - 004 - 30.03.2023 211
Saturs
Ievads......................................................................... 212
Drošība....................................................................... 213
Montāža...................................................................... 216
Lietošana.................................................................... 217
Apkope........................................................................219
Pārvadāšana, glabāšana un utilizēšana..................... 222
Tehniskie dati..............................................................222
Atbilstības deklarācija................................................. 224
Ievads
Izstrādājuma apraksts
Izstrādājums ir gājējam vadāmais rotējošais zāles
pļāvējs. Zāle tiek savākta zāles savācējā. Lai
piekļūtu zāles aizmugurējam izmetējam, noņemiet zāles
savācēju. Lai sagrieztu zāli mēslojumam, piestipriniet
mulčēšanas komplektu (papildpiederumu).
Paredzētā lietošana
Izmantojiet izstrādājumu, lai apgrieztu zāli. Nelietojiet
izstrādājumu citiem uzdevumiem.
Izstrādājuma pārskats
(Att. 1)
1. Dzinēja bremzes rokturis
2. Rokturis/roktura stienis
3. Ātruma vadība
4. Piedziņas rokturis
5. Startera auklas rokturis
6. Zāles savācējs
7. Roktura augstuma regulēšana
8. Griešanas augstuma vadības ierīce
9. Mērstienis/eļļas tvertne
10. Griezēja pārsegs
11. Trokšņa slāpētājs
12. Aizdedzes svece
13. Gaisa filtrs
14. Degvielas tvertne
15. Aizmugurējais pārsegs
16. Lietošanas rokasgrāmata
Izstrādājuma pārskats
(Att. 2)
1. Rokturis/roktura stienis
2. Asmeņu bremžu vadība (LC 551VBP)
3. Ātruma vadība/droseles vadība (LC 551VBP)
4. Piedziņas rokturis (LC 551VBP)
5. Iedarbināšanas ierobežotājs (LC 551VBP)
6. Startera auklas rokturis
7. Zāles savācējs
8. Roktura augstuma regulēšana
9. Griešanas augstuma vadības ierīce
10. Mērstienis/eļļas tvertne
11. Griezēja pārsegs
12. Trokšņa slāpētājs
13. Aizdedzes svece
14. Gaisa filtrs
15. Degvielas tvertne
16. Aizmugurējais pārsegs
17. Dzinēja bremžu rokturis(LC551SP)
18. Droseles vadība (LC551SP)
19. Piedziņas rokturis (LC551SP)
20. Lietošanas rokasgrāmata
Simboli uz izstrādājuma
(Att. 3)
Pavirša vai nepareiza lietošana var radīt
traumas vai nāvi lietotājam vai tuvumā
esošām personām.
(Att. 4)
Rūpīgi izlasiet lietotāja rokasgrāmatu
un pirms izstrādājuma lietošanas
pārliecinieties, vai izprotat instrukcijas.
(Att. 5)
Nodrošiniet, lai cilvēki un dzīvnieki
atrastos drošā attālumā no darba zonas.
(Att. 6)
Pirms veicat remontdarbus vai tehnisko
apkopi, apturiet dzinēju un izņemiet
aizdedzes vadu.
(Att. 7)
Eļļa
(Att. 8)
Ātri
(Att. 9)
Lēni
(Att. 10)
Dzinēja apturēšana
212 1906 - 004 - 30.03.2023
(Att. 11)
Gaisa drosele
(Att. 12)
Asmens sajūgs
(Att. 13)
Uzmanieties no izmestiem un rikošetā
atlecošiem priekšmetiem.
(Att. 14)
Turiet rokas un kājas drošā attālumā no
rotējošā asmens.
(Att. 15)
Turiet rokas un kājas drošā attālumā no
rotējošām daļām.
(Att. 16)
Šis izstrādājums atbilst spēkā esošajām
ESdirektīvām.
(Att. 17)
Šis izstrādājums atbilst spēkā esošajiem
AK noteikumiem.
(Att. 18)
Trokšņa emisijas vidē uzlīme
atbilstoši ES un Apvienotās Karalistes
direktīvām un noteikumiem, kā arī
Jaundienvidvelsas tiesību aktam “Darba
vides aizsardzības(trokšņa kontroles)
regula(2017)”. Izstrādājuma garantētais
skaņas jaudas līmenis ir norādīts
Tehniskie dati lpp. 222
un uz etiķetes.
(Att. 19)
Dzinēja gāzu izplūdes satur oglekļa
monoksīdu, kas ir bezkrāsaina, indīga
un ļoti bīstama gāze. Nedarbiniet
izstrādājumu iekštelpās vai noslēgtās
vietās.
(Att. 20)
Nedarbiniet izstrādājumu iekštelpās vai
noslēgtās vietās.
(Att. 21)
Var notikt sprādziens.
(Att. 22)
Karsta virsma
(Att. 23)
Dzinējā nav eļļas.
(Att. 24)
Pirms lietojat izstrādājumu, iepildiet eļļu.
(Att. 25)
Nelietojiet degvieluE85.
(Att. 26)
Gādājiet, lai izstrādājums neatrastos
atklātu liesmu tuvumā.
(Att. 27)
Skenējams kods.
Piezīme: Citi simboli/apzīmējumi(uzlīmes) uz
izstrādājuma attiecas uz nozarei specifiskām juridiskām
prasībām.
EuroV emisija
BRĪDINĀJUMS: Motora atvēršana
anulē šī ķēdes zāģa ES tipa apstiprinājumu.
Atbildība par izstrādājuma kvalitāti
Saskaņā ar likumiem par izstrādājuma kvalitāti mēs
neuzņemamies atbildību par bojājumiem, ko radījis
mūsu izstrādājums, ja:
• ir veikts nepareizs izstrādājuma remonts;
• izstrādājuma remonts ir veikts, izmantojot detaļas, ko
nav nodrošinājis vai apstiprinājis ražotājs;
• izstrādājumam tiek pievienots piederums, ko nav
nodrošinājis vai apstiprinājis ražotājs;
• izstrādājuma remonts nav veikts pilnvarotā
remontdarbnīcā vai pie pilnvarota speciālista.
Drošība
Drošības definīcijas
Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek
izmantotas, lai izceltu īpaši svarīgas lietotāja
rokasgrāmatas daļas.
BRĪDINĀJUMS: Tiek izmantota
tad, ja rokasgrāmatā sniegto instrukciju
neievērošanas dēļ operatoram vai blakus
esošajām personām draud traumu vai nāves
risks.
IEVĒROJIET: Tiek izmantota tad,
ja rokasgrāmatā sniegto instrukciju
neievērošanas dēļ rodas izstrādājuma, citu
materiālu vai blakus esošās teritorijas
bojājuma risks.
Piezīme: Tiek izmantota, lai sniegtu plašāku
informāciju, kas nepieciešama attiecīgajā situācijā.
Vispārīgi norādījumi par drošību
BRĪDINĀJUMS: Pirms sākat lietot
izstrādājumu, izlasiet tālāk izklāstītās
brīdinājuma instrukcijas.
• Šis izstrādājums ir bīstams, ja to lieto nepareizi
vai ja nerīkojaties piesardzīgi. Drošības instrukciju
neievērošana var izraisīt traumas vai nāvi.
1906 - 004 - 30.03.2023
213
• Šis izstrādājums darbības laikā rada
elektromagnētisko lauku. Noteiktos apstākļos šis
lauks var traucēt aktīvā vai pasīvā medicīniskā
implantāta darbību. Lai samazinātu nopietnas
traumas gūšanas vai dzīvības zaudēšanas risku,
mēs iesakām personām, kam ir medicīniskie
implantāti, pirms šī izstrādājuma lietošanas
konsultēties ar savu ārstu un medicīniskā implantāta
ražotāju.
• Vienmēr rīkojieties piesardzīgi un saprātīgi. Ja
neesat drošs par to, kā izmantot šo izstrādājumu
konkrētā situācijā, pārtrauciet darbu un sazinieties ar
savu Husqvarna izplatītāju, pirms turpināt.
• Paturiet prātā, ka operators ir atbildīgs par
negadījumiem, kuros iesaistītas citas personas.
• Gādājiet, lai izstrādājums ir tīrs. Pārliecinieties, ka
varat skaidri izlasīt zīmes un uzlīmes.
• Neļaujiet nevienai personai izmantot izstrādājumu, ja
neesat pārliecinājies, ka šī persona ir izlasījusi un
izprot lietotāja rokasgrāmatas saturu.
• Neļaujiet bērniem lietot šo izstrādājumu.
• Bērni nedrīkst atrasties darba zonā. Tuvumā vienmēr
jābūt pieaugušajam.
• Neļaujiet lietot izstrādājumu personai, kas nav
iepazinusies ar lietošanas norādījumiem.
• Ja izstrādājumu izmanto persona ar samazinātām
fiziskajām vai garīgajām spējām, vienmēr uzraugiet
šo personu. Tuvumā vienmēr jābūt pieaugušajam.
• Neizmantojiet šo izstrādājumu, ja esat noguris,
slims vai esat alkohola, narkotiku vai medikamentu
izraisītā reibumā. Šāds stāvoklis negatīvi ietekmē
jūsu redzi, modrību, koordināciju un spriestspēju.
• Neizmantojiet izstrādājumu, ja tas ir bojāts.
• Neveiciet izmaiņas šajā izstrādājumā un
neizmantojiet to, ja ir iespējams, ka citas personas
tajā ir veikušas izmaiņas.
• Nemainiet noregulēto dzinēja apgriezienu skaitu
Darba zonas drošība
BRĪDINĀJUMS: Pirms sākat lietot
izstrādājumu, izlasiet tālāk izklāstītās
brīdinājuma instrukcijas.
• Pirms izmantojat izstrādājumu, noņemiet no darba
zonas priekšmetus, piemēram, zarus, žagarus un
akmeņus.
• Priekšmeti, kas saskaras ar griešanas ierīci, var
atlēkt un nodarīt kaitējumu personām vai citiem
priekšmetiem. Gādājiet, lai citi cilvēki un dzīvnieki
atrastos drošā attālumā no izstrādājuma.
• Nekad neizmantojiet izstrādājumu sliktos
laikapstākļos, piemēram, miglā, lietū, stiprā vējā,
lielā aukstumā un pastāvot zibeņošanas riskam.
Izstrādājuma izmantošana sliktos laikapstākļos
vai mitrā vai slapjā vietā ir nogurdinoša.
Slikti laikapstākļi var izraisīt bīstamus apstākļus,
piemēram, slidenas virsmas.
• Pārliecinieties, vai nav personu, priekšmetu un
situāciju, kas varētu kavēt izstrādājuma drošu
darbību.
• Uzmanīgi skatieties, vai nav šķēršļu, piemēram,
sakņu, akmeņu, zaru, bedru un grāvju. Garā zālē var
atrasties dažādi šķēršļi.
• Pļaušana uz nogāzēm var būt bīstama.
Neizmantojiet izstrādājumu uz virsmas, kuras
slīpums pārsniedz 15°.
• Uz nogāzēm izstrādājumu izmantojiet garenvirzienā.
Nepļaujiet uz augšu un uz leju.
• Esiet uzmanīgi, kad tuvojaties stūriem, aiz kuriem
nekas nav redzams, un priekšmetiem, kas aizsedz
skaidru skatu.
Darba drošība
BRĪDINĀJUMS: Pirms sākat lietot
izstrādājumu, izlasiet tālāk izklāstītās
brīdinājuma instrukcijas.
• Izmantojiet šo izstrādājumu tikai zālienu pļaušanai.
Izstrādājumu nav atļauts izmantot citu darbu
veikšanai.
• Lietojiet individuālos aizsardzības līdzekļus. Skatiet
šeit:
Individuālie aizsarglīdzekļi lpp. 215
.
• Pārliecinieties, vai zināt, kā ārkārtas situācijā ātri
apturēt dzinēju.
• Nekad neiedarbiniet dzinēju slēgtās telpās vai
uzliesmojošu materiālu tuvumā. Dzinēja izplūdes
gāzes ir karstas, un tajās var būt dzirksteles, kas var
izraisīt ugunsgrēku.
• Nedarbiniet izstrādājumu, ja asmens un visi pārsegi
nav piestiprināti pareizi. Nepareizi piestiprināts
asmens var kļūt vaļīgs un izraisīt traumas personai.
• Pārliecinieties, ka asmens neatsitas pret
priekšmetiem, piemēram, akmeņiem un saknēm.
Tas var sabojāt asmeni un saliekt dzinēja vārpstu.
Saliekts asmens izraisa stipru vibrāciju un rada ļoti
lielu risku, ka asmens kļūst vaļīgs.
• Ja asmens saskaras ar priekšmetu vai
rodas spēcīgas vibrācijas, nekavējoties izslēdziet
izstrādājumu. Atvienojiet aizdedzes vadu no
aizdedzes sveces. Pārbaudiet, vai izstrādājumā nav
bojājumu. Novērsiet bojājumus vai ļaujiet pilnvarotā
servisa pārstāvim veikt remontu.
• Nekad nepiestipriniet dzinēja bremžu rokturi
pastāvīgi rokturim, kad dzinējs ir iedarbināts.
• Novietojiet izstrādājumu uz stabilas, līdzenas
virsmas un iedarbiniet to. Pārliecinieties, vai asmens
nepieskaras zemei vai citiem priekšmetiem.
• Darbinot izstrādājumu, vienmēr stāviet aiz tā.
• Darbinot izstrādājumu, raugiet, lai visi četri riteņi
atrodas uz zemes un turiet rokturi ar abām rokām.
Turiet rokas un kājas drošā attālumā no rotējošajiem
asmeņiem.
• Nekad nenolieciet izstrādājumu dzinēja darbības
laikā.
• Esiet piesardzīgs, velkot izstrādājumu uz aizmuguri.
214 1906 - 004 - 30.03.2023
• Nekad neceliet izstrādājumu uz augšu dzinēja
darbības laikā. Ja jums jāpaceļ izstrādājums,
vispirms izslēdziet dzinēju un atvienojiet aizdedzes
vadu no aizdedzes sveces.
• Neejiet atmuguriski izstrādājuma lietošanas laikā.
• Izslēdziet dzinēju, kad pārvietojaties pa teritorijām,
ko neklāj zāle, piemēram, pa grants, akmens vai
asfalta celiņiem.
• Nekad neskrieniet ar izstrādājumu dzinēja darbības
laikā. Darbinot izstrādājumu, vienmēr ejiet.
• Apturiet dzinēju, pirms maināt griešanas augstumu.
Nekad nemēģiniet veikt regulēšanas darbus dzinēja
darbības laikā.
• Nekad neatstājiet izstrādājumu bez uzraudzības
dzinēja darbības laikā. Izslēdziet dzinēju un
pārliecinieties, vai griešanas ierīce nerotē.
Norādījumi par drošu darbu
Individuālie aizsarglīdzekļi
BRĪDINĀJUMS: Pirms sākat lietot
izstrādājumu, izlasiet tālāk izklāstītās
brīdinājuma instrukcijas.
• Šādi līdzekļi nevar pilnībā novērst traumu gūšanas
risku, taču samazina traumu smaguma pakāpi, ja
negadījums tomēr notiek. Ļaujiet izplatītājam palīdzēt
jums izvēlēties pareizo aprīkojumu.
• Ja trokšņa līmenis ir augstāks par 85dB, izmantojiet
dzirdes aizsarglīdzekļus.
• Velciet izturīgus zābakus vai kurpes, kas neslīd.
Nevelciet vaļējas kurpes un neejiet ar basām kājām.
• Velciet izturīgas garās bikses.
• Vajadzības gadījumā izmantojiet aizsargcimdus,
piemēram, piestiprinot, pārbaudot vai tīrot griešanas
aprīkojumu.
Izstrādājuma drošības ierīces
BRĪDINĀJUMS: Pirms izstrādājuma
lietošanas izlasiet zemāk minētos
brīdinājumus.
• Nelietojiet izstrādājumu kopā ar drošības ierīcēm,
kas ir bojātas vai nedarbojas pareizi.
• Regulāri pārbaudiet drošības ierīces. Ja drošības
ierīces ir bojātas vai nedarbojas pareizi, sazinieties
ar Husqvarna apkopes dienesta pārstāvi.
• Nepārveidojiet drošības ierīces.
Griezēja pārsega pārbaude
Griezēja pārsegs samazina izstrādājuma vibrācijas un
asmens radītu ievainojumu gūšanas risku.
• Pārbaudiet griezēja pārsegu, lai pārliecinātos, vai
nav bojājumu, piemēram, plaisu.
Dzinēja bremžu roktura pārbaude (LC 551SP, LC
551VQ)
Dzinēja bremžu rokturis aptur dzinēju. Atlaižot dzinēja
bremžu rokturi, dzinējs apstājas.
• Iedarbiniet dzinēju un pēc tam atlaidiet dzinēja
bremžu rokturi. Ja dzinējs neapstājas 3sekundēs,
pieprasiet pilnvarotajam Husqvarna apkopes
pārstāvim noregulēt dzinēja bremzes. (Att. 28)
Asmeņu bremžu vadības un iedarbināšanas
ierobežotāja pārbaude((LC 551VBP))
Asmeņu bremžu vadība aptur tikai asmeņu, nevis
dzinēja darbību. Atlaižot asmeņu bremžu vadību,
asmens apstājas.
1. Iedarbiniet dzinēju.
2. Pavelciet asmeņu bremžu vadību stūres virzienā.
Iedarbināšanas ierobežotājs aptur kustību.
3. Izstumiet iedarbināšanas ierobežotāju.
4. Pavelciet asmeņu bremžu vadību stūres virzienā.
Asmens sāks griezties.
5. Atlaidiet asmeņu bremžu vadību. Ja asmens
neapstājas 3sekunžu laikā, pieprasiet pilnvarotajam
Husqvarna apkopes pārstāvim noregulēt asmeņu
bremzes. (Att. 29)
6. Pārliecinieties, ka iedarbināšanas ierobežotājs
atgriežas sākumstāvoklī.
Slāpētājs
Slāpētājs maksimāli mazina troksni un novirza motora
izplūdes gāzes prom no operatora.
Nelietojiet izstrādājumu, ja slāpētājs nav piestiprināts vai
ir bojāts. Bojāts slāpētājs palielina trokšņa līmeni un
aizdegšanās risku.
BRĪDINĀJUMS: Lietošanas laikā, tūlīt
pēc tās un tad, kad dzinējs darbojas
tukšgaitā, slāpētājs ļoti uzkarst. Lai novērstu
aizdegšanos, esiet piesardzīgs uzliesmojošu
materiālu un/vai gāzu tuvumā.
Trokšņa slāpētāja pārbaude
• Regulāri pārbaudiet slāpētāju, lai pārliecinātos, ka
tas ir pareizi piestiprināts un nav bojāts.
Drošības norādījumi, rīkojoties ar degvielu
BRĪDINĀJUMS: Pirms sākat lietot
izstrādājumu, izlasiet tālāk izklāstītās
brīdinājuma instrukcijas.
• Nelietojiet izstrādājumu, ja uz tā ir degviela vai
dzinēja eļļa. Notīriet nevēlamo degvielu/eļļu un ļaujiet
izstrādājumam nožūt.
• Ja degviela ir nokļuvusi uz apģērba, nekavējoties
pārģērbieties.
1906 - 004 - 30.03.2023
215
• Neļaujiet degvielai nonākt uz ķermeņa, jo tā var
izraisīt savainojumus. Ja degviela ir nonākusi
uz ķermeņa, izmantojiet ziepes un ūdeni, lai to
nomazgātu.
• Nelietojiet izstrādājumu, ja dzinējā ir sūce. Regulāri
pārbaudiet, vai dzinējam nav radusies sūce.
• Rīkojoties ar degvielu, esiet uzmanīgs. Degviela ir
viegli uzliesmojoša, tās tvaiki ir sprādzienbīstami, un
var izraisīt savainojumus vai nāvi.
• Neieelpojiet degvielas tvaikus, jo tie var izraisīt
savainojumus. Pārliecinieties, vai gaisa plūsma ir
pietiekama.
• Nesmēķējiet degvielas vai dzinēja tuvumā.
• Nenovietojiet siltus objektus degvielas vai dzinēja
tuvumā.
• Nepievienojiet degvielu dzinēja darbības laikā.
• Pirms degvielas uzpildes pārliecinieties, vai dzinējs ir
atdzisis.
• Pirms uzpildes lēni atveriet degvielas tvertnes vāciņu
un uzmanīgi izlaidiet spiedienu.
• Neveiciet dzinēja degvielas uzpildi telpās.
Nepietiekama gaisa plūsma var izraisīt savainojumus
vai nāvi, nosmokot vai saindējoties ar oglekļa
monoksīdu (tvana gāzi).
• Pilnībā piegrieziet degvielas tvertnes vāciņu. Ja
degvielas tvertnes vāciņš nav piegriezts, pastāv
aizdegšanās risks.
• Pirms iedarbināšanas pārvietojiet izstrādājumu
vismaz 3m (10pēdas) no vietas, kur piepildījāt
tvertni.
• Nepiepildiet degvielas tvertni pilnībā. Siltuma
ietekmē degviela izplešas. Atstājiet degvielas
tvertnes augšdaļu tukšu.
Norādījumi par drošu apkopi
BRĪDINĀJUMS: Pirms sākat lietot
izstrādājumu, izlasiet tālāk izklāstītās
brīdinājuma instrukcijas.
• Dzinēja gāzu izplūdes satur oglekļa monoksīdu,
kas ir bezkrāsaina, indīga un ļoti bīstama gāze.
Nedarbiniet dzinēju iekštelpās vai slēgtās telpās.
• Pirms veicat izstrādājuma apkopi, vispirms izslēdziet
dzinēju un atvienojiet aizdedzes vadu no aizdedzes
sveces.
• Veicot griešanas aprīkojuma apkopi, velciet
aizsargcimdus. Asmens ir ļoti ass, un ar to var viegli
sagriezties.
• Piederumi un pārveidojumi izstrādājumā, kurus
ražotājs nav apstiprinājis, var izraisīt nopietnas
traumas vai nāvi. Nepārveidojiet izstrādājumu.
Izmantojiet tikai tādus piederumus, ko ir apstiprinājis
ražotājs.
• Ja apkope netiek veikta pareizi un regulāri, traumu
gūšanas risks un bojājumu izstrādājumam risks
palielinās.
• Veiciet tikai to apkopi, kas norādīta īpašnieka
rokasgrāmatā. Visi pārējie apkopes darbi jāveic
pilnvarotā Husqvarna servisa pārstāvim.
• Ļaujiet pilnvarotā Husqvarna servisa pārstāvim
regulāri veikt izstrādājuma apkopi.
• Nomainiet bojātās, nodilušās un salūzušās detaļas.
Montāža
Ievads
BRĪDINĀJUMS: Pirms montējat
izstrādājumu, izlasiet nodaļu par drošību un
pārliecinieties, vai saprotat to.
BRĪDINĀJUMS: Noņemiet aizdedzes
sveces vadu no aizdedzes sveces, pirms
montējat izstrādājumu.
Roktura montāža
1. Izstrādājuma labajā un kreisajā pusē atlaidiet
apakšējos fiksatorus. Nodrošiniet, lai plastmasas
paplāksne atrastos roktura skavas padziļinājumā.
(Att. 30)
2. Uzstādiet rokturi salocītu uz priekšu, kā parādīts
ilustrācijā. (Att. 31)
a) Nodrošiniet, lai plastmasas paplāksne atrastos
starp rokturi un roktura skavu.
b) Piestipriniet rokturi roktura skavai.
3. Paceliet rokturi. (Att. 32)
4. Pilnībā pievelciet fiksatorus. Lai regulētu roktura
augstumu, skatiet šeit: .
Roktura augstuma
regulēšana lpp. 216
.
5. Ievietojiet vadus vadu skavās. Sekojiet, lai vadi
nesavijas. Vadu skavas piestipriniet rokturim. (Att.
33)
6. Lai piestiprinātu vadus rokturim, izmantojiet vadu
savilcējus. (Att. 34)
Roktura augstuma regulēšana
1. Atskrūvējiet apakšējos fiksatorus.
2. Pārvietojiet fiksatorus uz rievu apakšējo malu
izstrādājuma kreisajā un labajā pusē. (Att. 35)
3. Iestatiet roktura augstumu vienā no 2pieejamajām
pozīcijām.
4. Virziet fiksatorus uz augšu stūres virzienā, līdz tie
apstājas un atskan klikšķis. (Att. 36)
5. Pilnībā pievelciet fiksatorus.
216 1906 - 004 - 30.03.2023
Produkta novietošana transportēšanas
pozīcijā
1. Noņemiet zāles savācēju.
2. Atskrūvējiet apakšējos fiksatorus.
3. Pārvietojiet fiksatorus uz rievu apakšējo malu
izstrādājuma kreisajā un labajā pusē. (Att. 35)
4. Nolokiet rokturi uz priekšu. (Att. 37)
Izstrādājuma novietošana darbības
pozīcijā
1. Paceliet stūri uz augšu. (Att. 32)
2. Virziet fiksatorus uz augšu stūres virzienā, līdz tie
apstājas un atskan klikšķis. (Att. 36)
3. Pilnībā pievelciet fiksatorus.
Zāles savācēja montāža
1. Ievietojiet zāles savācēja rāmi zāles maisā tādā
veidā, lai maisa stingrā daļa būtu apakšā.
Nodrošiniet, lai rāmja rokturis ir zāles maisa
augšdaļā. (Att. 38)
2. Piestipriniet zāles savācēja rāmja apakšdaļu zāles
maisa apakšdaļai. (Att. 39)
a) Ievietojiet zāles savācēja rāmi rievā. Sāciet no
labās puses un pakāpeniski virzieties uz kreiso,
kā parādīts attēlā.
3. Ja zāles savācēja rāmi neizdodas viegli piestiprināt,
uzmanīgi pasitiet pa to ar gumijas āmuriņu. Iesitiet
zāles savācēja rāmi stiprinājuma vietās. (Att. 40)
4. Piestipriniet zāles maisu pie zāles savācēja rāmja ar
spailēm. (Att. 41)
5. Noceliet aizmugurējo pārsegu.
6. Piestipriniet zāles savācēju pie šasijas augšmalas.
7. Ievietojiet zāles savācēja apakšējo daļu zāles
izmešanas atverē. (Att. 42)
Mulčēšanas aizbāžņa (piederums)
montāža
1. Paceliet aizmugurējo pārsegu un noņemiet zāles
savācēju.
2. Ievietojiet mulčēšanas ieliktni zāles izmešanas
atverē. (Att. 43)
3. Nomainiet asmeni pret mulčēšanas asmeni, kas tiek
nodrošināts kopā ar mulčēšanas komplektu. Skatiet
šeit:
Asmens maiņa lpp. 220
.
Zāles griešana bez pievienota zāles
savācēja vai mulčēšanas aizbāžņa
• Paceliet aizmugurējo pārsegu un noņemiet zāles
savācēju.
• Ja ir pievienots mulčēšanas aizbāznis un
mulčēšanas asmens, noņemiet tos.
• Pirms produkta lietošanas aizveriet aizmugurējo
vāku.
Kad lietojat produktu, nogrieztā zāles tiek izvadīta zem
aizmugurējā pārsega.
Lietošana
Ievads
BRĪDINĀJUMS: Pirms sākat darbu
ar produktu, izlasiet nodaļu par drošību un
pārliecinieties, vai saprotat to.
Husqvarna Connect
Husqvarna Connect ir bezmaksas lietotne jūsu
mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina
paplašinātas funkcijas jūsu Husqvarna izstrādājumam:
• Paplašināta izstrādājuma informācija.
• Informācija par izstrādājuma daļām un apkopi un
palīdzība ar to.
Lai sāktu izmantot Husqvarna Connect
1. Lejupielādējiet Husqvarna Connect lietotni savā
mobilajā ierīcē.
2. Reģistrējieties Husqvarna Connect lietotnē.
3. Izpildiet Husqvarna Connect lietotnē sniegtos
norādījumus, lai savienotu un reģistrētu produktu.
Pirms izstrādājuma darbināšanas
1. Uzmanīgi izlasiet lietotāja rokasgrāmatu un
pārliecinieties, vai izprotat instrukcijas.
2. Pārbaudiet griešanas aprīkojumu, lai pārliecinātos,
vai tas ir pareizi piestiprināts un noregulēts. Skatiet
šeit:
Griešanas aprīkojuma pārbaudīšana lpp. 220
.
3. Uzpildiet degvielas tvertni. Skatiet šeit:
Degvielas
uzpildīšana lpp. 217
.
4. Uzpildiet degvielas tvertni un pārbaudiet eļļas līmeni.
Skatiet šeit:
Eļļas līmeņa pārbaude lpp. 220
.
Degvielas uzpildīšana
Ja iespējams, izmantojiet zemu emisiju/alkilātu degvielu.
Ja zemu emisiju/alkilātu benzīns nav pieejams,
izmantojiet kvalitatīvu bezsvina benzīnu vai svinu
saturošu benzīnu, kura oktānskaitlis ir vismaz90.
IEVĒROJIET: Neizmantojiet benzīnu,
kura oktānskaitlis ir mazāks par 90RON
(87AKI). Pretējā gadījumā izstrādājums var
tikt bojāts.
1906 - 004 - 30.03.2023 217
1. Lēni atveriet degvielas tvertnes vāciņu, lai
samazinātu spiedienu.
2. Lēni uzpildiet ar degvielas kannu. Ja esat izšļakstījis
degvielu, notīriet to ar drāniņu un ļaujiet atlikušajai
degvielai nožūt. (Att. 44)
3. Notīriet vietu ap degvielas tvertnes vāciņu.
4. Pilnībā piegrieziet degvielas tvertnes vāciņu. Ja
degvielas tvertnes vāciņš nav piegriezts, pastāv
aizdegšanās risks.
5. Pirms iedarbināšanas pārvietojiet izstrādājumu
vismaz 3m (10pēdu attālumā) no vietas, kur veicāt
uzpildi.
Pļaušanas augstuma regulēšana
Griešanas augstumu var noregulēt 6līmeņos.
1. Lai palielinātu griešanas augstumu, pabīdiet
griešanas augstuma sviru riteņa virzienā un pēc tam
uz aizmuguri.
2. Lai samazinātu griešanas augstumu, pabīdiet
griešanas augstuma sviru riteņa virzienā un pēc tam
uz priekšu. (Att. 45)
IEVĒROJIET: Neiestatiet griešanas
augstumu pārāk zemu. Ja zāliena virsma
nav līdzena, asmeņi var saskarties ar zemi.
Izstrādājuma iedarbināšana (LC
551VQ)
1. Pārliecinieties, ka aizdedzes sveces vads ir
pievienots aizdedzes svecei.
2. Stāviet aiz izstrādājuma.
3. Piespiediet dzinēja bremzes rokturi roktura stienim.
(Att. 46)
4. Turiet startera auklas rokturi ar labo roku.
5. Lēni velciet startera auklu, līdz sajūtat pretestību.
6. Lai iedarbinātu dzinēju, spēcīgi pavelciet startera
auklu.
Izstrādājuma iedarbināšana (LC
551SP, LC 551VBP)
1. Pārliecinieties, vai aizdedzes vads ir pievienots
aizdedzes svecei.
2. Stāviet aiz izstrādājuma.
3. Noregulējiet droseles vadības sviru.
a) Ja dzinējs ir auksts, iestatiet droseles vadības
sviru gaisa vārsta pozīcijā. (Att. 47)
b) Ja dzinējs ir silts, neiestatiet droseles vadības
sviru gaisa vārsta pozīcijā.
4. Modelim LC551SP turiet dzinēja bremžu rokturi
nospiestu pret stūri. (Att. 46)
5. Turiet startera auklas rokturi ar labo roku.
6. Lēni velciet startera auklu, līdz sajūtat pretestību.
7. Lai iedarbinātu dzinēju, spēcīgi to pavelciet.
8. Uzstādiet droseles vadību pilnībā atvērtas droseles
pozīcijā.
9. Modelim LC 551VBP:
a) Atbrīvojiet iedarbināšanas ierobežotāju.
b) Lai iedarbinātu asmeņus, pavelciet asmeņu
bremžu vadības sviru stūres virzienā.
Piedziņas izmantošana riteņiem
• Velciet piedziņas rokturi stūres virzienā. (Att. 48)
• Modelim LC 551VQ un modelim LC 551VBP:
noregulējiet piedziņas ātrumu ar apgriezienu skaita
regulēšanas sviru, kas atrodas roktura kreisajā pusē.
Pabīdiet apgriezienu skaita regulēšanas sviru uz
priekšu, lai palielinātu apgriezienu skaitu, un atpakaļ,
lai samazinātu apgriezienu skaitu. (Att. 49)
• Pirms velkat izstrādājumu uz aizmuguri, atvienojiet
piedziņu un pastumiet izstrādājumu uz priekšu par
aptuveni 10 cm.
• Atlaidiet piedziņas rokturi, lai atvienotu piedziņu,
piemēram, ja ejat tuvu šķērslim.
Izstrādājuma izslēgšana (LC 551SP,
LC 551VQ)
• Lai apturētu tikai piedziņu, atlaidiet piedziņas rokturi.
• Lai apturētu dzinēju, atlaidiet dzinēja bremžu rokturi.
Izstrādājuma izslēgšana (LC 551VBP)
• Lai apturētu tikai piedziņu, atlaidiet piedziņas rokturi.
• Lai apturētu dzinēju, pārvietojiet droseles vadības
sviru apturēšanas stāvoklī.
Laba rezultāta panākšana
• Vienmēr lietojiet tikai asus asmeņus. Lietojot trulu
asmeni, pļaušanas rezultāts ir nevienmērīgs, un
nopļautā zāles virsma kļūst dzeltena. Ass asmens
arī patērē mazāk enerģijas nekā truls asmens.
• Nepļaujiet vairāk par ⅓ no zāles garuma. Vispirms
pļaujiet ar lielu pļaušanas augstuma iestatījumu.
Pārbaudiet rezultātu un nolaidiet pļaušanas
augstumu līdz pieņemamam līmenim. Ja zāle ir ļoti
gara, pļaujiet lēni un, ja nepieciešams, dariet to
divreiz.
• Katru reizi pļaujiet dažādos virzienus, lai zālienā
neatstātu svītras.
• Uzturiet pļaušanas pārsegu tīru. Zāles un netīrumu
uzkrāšanās pļaušanas pārsega iekšpusē var
pasliktināt pļaušanas rezultātu. Skatiet:
Griešanas
pārsega iekšējās virsmas tīrīšana lpp. 219
.
218 1906 - 004 - 30.03.2023
Apkope
Ievads
BRĪDINĀJUMS: Pirms veicat apkopi,
izlasiet nodaļu par drošību un pārliecinieties,
vai izprotat to.
Lai veiktu visus izstrādājuma apkopes un remonta
darbus, ir nepieciešama īpaša apmācība. Mēs
garantējam profesionāla remonta un apkopes
pieejamību. Ja jūsu izplatītājs nav servisa pārstāvis,
vērsieties pie viņa, lai iegūtu informāciju par tuvāko
servisa pārstāvi.
Papildinformāciju skatiet šeit: www.husqvarna.com.
Apkopes grafiks
IEVĒROJIET: Sasverot šo
izstrādājumu, nodrošiniet, lai gaisa filtrs būtu
vērsts augšup, nevis pret zemi. Pastāv
dzinēja bojājumu risks.
Apkopes intervāli tiek aprēķināti atbilstoši izstrādājuma
ikdienas lietošanai. Intervāli mainās, ja izstrādājumu
neizmanto ikdienā.
Attiecībā uz apkopi, kas atzīmēta ar *, skatiet instrukcijas
šeit:
Izstrādājuma drošības ierīces lpp. 215
.
Apkope
Katru dienu Reizi nedēļā
Reizi mēne-
sī
Veiciet vispārīgu pārbaudi X
Pārbaudiet eļļas līmeni X
Notīriet izstrādājumu X
Pārbaudiet griešanas aprīkojumu X
Pārbaudiet griešanas pārsegu* X
Pārbaudiet dzinēja bremžu rokturi* LC 551SP, LC 551VQ X
Pārbaudiet asmeņu bremžu vadības sviru* LC 551VBP X
Pārbaudiet slāpētāju* X
Pārbaudiet aizdedzes sveci X
Nomainiet eļļu(pirmo reizi pēc 5h lietošanas, pēc tam — ik pēc 50h
lietošanas un reizi gadā)
X
Iztīriet vai nomainiet gaisa filtru X
Pārbaudiet degvielas sistēmu X
Vispārējās pārbaudes veikšana
• Pārliecinieties, vai visi uzgriežņi un skrūves uz
izstrādājuma ir pareizi pievilkti.
Izstrādājuma tīrīšana
• Plastmasas daļas tīriet ar tīru un sausu drānu.
• Izstrādājuma tīrīšanai neizmantojiet ūdeni. Ūdens var
iekļūt akumulatorā vai dzinējā un rādīt īssavienojumu
vai izstrādājuma bojājumus.
• Neizmantojiet izstrādājuma tīrīšanai augstspiediena
mazgātāju.
• Nekādā gadījumā nelejiet ūdeni tieši uz dzinēja.
• Izmantojiet suku, lai notīrītu lapas, zāli un netīrumus.
• Noņemiet sajūga pārsegu, izmantojiet suku, lai
notīrītu zāli zem sajūga pārsega. (LC551VBP)
Griešanas pārsega iekšējās virsmas tīrīšana
1. Iztukšojiet degvielas tvertni.
2. Novietojiet izstrādājumu uz sāniem ar slāpētāju uz
leju.
IEVĒROJIET: Novietojot
izstrādājumu ar gaisa filtru uz leju, var
sabojāt dzinēju.
3. Ar šļūteni noskalojiet griešanas pārsega iekšējo
virsmu.
1906 - 004 - 30.03.2023
219
Griešanas aprīkojuma pārbaudīšana
BRĪDINĀJUMS: Lai novērstu nejaušu
palaišanu, atvienojiet aizdedzes vadu no
aizdedzes sveces.
BRĪDINĀJUMS: Veicot griešanas
aprīkojuma apkopi, velciet aizsargcimdus.
Asmens ir ļoti ass, un ar to var viegli
sagriezties.
1. Pārbaudiet, vai griešanas aprīkojums nav bojāts vai
ieplaisājis. Vienmēr nomainiet bojātu griešanas ierīci.
2. Apskatiet asmeni, lai redzētu, vai tas nav bojāts vai
truls.
Piezīme: Vajadzības gadījumā pēc asmens
uzasināšanas to balansējiet. Ļaujiet servisa centram
asināt, nomainīt un balansēt asmeni. Ja saskaraties
ar šķērsli, kas liek izstrādājumam apstāties, nomainiet
bojāto asmeni. Lai apkopes centra pārstāvis novērtē, vai
asmens ir jāuzasina, vai arī tas ir jānomaina.
Asmens maiņa
1. Fiksējiet asmeni ar koka kluci. (Att. 50)
2. Izskrūvējiet asmens skrūvi.
3. Noņemiet asmeni.
4. Pārbaudiet, vai asmens adapteris un asmens skrūve
nav bojāta.
5. Pārbaudiet, vai dzinēja vārpsta nav saliekta.
6. Kad piestiprināt jauno asmeni, vērsiet asmens galus
griešanas pārsega virzienā. (Att. 51)
7. Pārliecinieties, vai asmens ir salāgots ar dzinēja
vārpstas centru.
8. Fiksējiet asmeni ar koka kluci. (Att. 52)
9. Piestipriniet asmeni.
a) ModelimLC551SP, LC 551VQ: piestipriniet
atsperpaplāksni un pievelciet skrūvi un paplāksni
ar 70Nm griezes momentu.
b) ModelimLC 551VBP pievelciet skrūves ar 50Nm
griezes momentu. (Att. 53)
10. Ar roku pagrieziet asmeni un pārbaudiet, vai tas
griežas brīvi.
BRĪDINĀJUMS: Uzvelciet biezus
cimdus. Asmens ir ļoti ass, un ar to var
viegli gūt traumas.
11. Iedarbiniet izstrādājumu, lai pārbaudītu asmeni. Ja
asmens nav pareizi piestiprināts, izstrādājums vibrē
vai pļaušanas rezultāts nav apmierinošs.
Eļļas līmeņa pārbaude
IEVĒROJIET: Pārāk zems eļļas
līmenis var izraisīt dzinēja bojājumus. Pirms
iedarbināt izstrādājumu, pārbaudiet eļļas
līmeni.
1. Novietojiet izstrādājumu uz līdzenas virsmas.
2. Noņemiet eļļas tvertnes vāciņu ar piestiprināto
mērstieni.
3. Notīriet no mērstieņa eļļu.
4. Pilnībā ievietojiet mērstieni eļļas tvertnē. Pievelciet
eļļas tvertnes vāciņu, lai pareizi pārbaudītu eļļas
līmeni.
5. Izņemiet mērstieni.
6. Pārbaudiet eļļas līmeni uz mērstieņa.
7. Ja eļļas līmenis ir pārāk zems, uzpildiet dzinēja eļļu
un pārbaudiet eļļas līmeni vēlreiz.
(Att. 54)
Piezīme: Lai novērstu eļļas izšļakstīšanos,
izmantojiet piltuvi.
Dzinēja eļļas maiņa
BRĪDINĀJUMS: Uzreiz pēc dzinēja
izslēgšanas dzinēja eļļa ir ļoti karsta. Ļaujiet
dzinējam atdzist, pirms izlejat dzinēja eļļu.
Ja dzinēja eļļa ir uzšļakstījusies uz ādas,
nomazgājiet to ar ziepēm un ūdeni.
(Att. 55)
1. Noņemiet aizdedzes vadu no aizdedzes sveces.
2. Noņemiet eļļas tvertnes vāciņu.
3. Izteciniet dzinēja eļļu.
a) Modeļiem ar eļļas izliešanas aizbāzni: Novietojiet
tvertni zem eļļas izliešanas aizbāžņa, lai savāktu
dzinēja eļļu.
b) Modeļiem bez eļļas izliešanas aizbāžņa vai
arī, ja zem eļļas izliešanas aizbāžņa nav
iespējams novietot tvertni: Izmantojiet eļļas
sūkni(papildaprīkojums), lai izvadītu eļļu no eļļas
tvertnes.
4. Iepildiet jaunu dzinēja eļļu, kuras tips atbilst
ieteikumiem
Tehniskie dati lpp. 222
.
5. Pārbaudiet eļļas līmeni. Skatiet šeit:
Eļļas līmeņa
pārbaude lpp. 220
.
Dzinēja eļļas uzpilde un maiņa
• Lai iegūtu informāciju par to, kā uzpildīt un nomainīt
dzinēja eļļu, skatiet dzinēja lietotāja rokasgrāmatu.
220 1906 - 004 - 30.03.2023
Gaisa filtra tīrīšana un maiņa (LC
5551SP, LC 551VBP)
• Lai iegūtu informāciju par to, kā iztīrīt un nomainīt
gaisa filtru, skatiet dzinēja lietotāja rokasgrāmatu.
Gaisa filtra noņemšana un uzstādīšana
(LC 551VQ)
BRĪDINĀJUMS: Lietojiet
aizsargcimdus.
1. Piespiediet skavas, kas fiksē gaisa filtra pārsegu.
2. Uzmanīgi noņemiet no dzinēja gaisa filtra
pārsegu(A).
3. Noņemiet gaisa filtru(B) un putu filtru(C). (Att. 56)
4. Pārbaudiet, vai gaisa filtrs nav bojāts. Nomainiet
bojātu gaisa filtru.
5. Iztīriet un pārbaudiet gaisa filtru. Skatiet šeit:
Gaisa
filtra tīrīšana (LC 551VQ) lpp. 221
.
6. Uzstādiet, veicot darbības pretējā secībā.
Gaisa filtra tīrīšana (LC 551VQ)
IEVĒROJIET: Nedarbiniet dzinēju, ja
nav pievienots gaisa filtrs vai tas ir netīrs.
IEVĒROJIET: Ja gaisa filtru nevar
pilnībā iztīrīt vai tas ir bojāts, nomainiet to.
Bojāts gaisa filtrs rada dzinēja bojājumus.
1. Nospiediet fiksatora izciļņus(A), noņemiet gaisa filtra
pārsegu(B) un izņemiet gaisa filtru(C). (Att. 57)
2. Pasitiet gaisa filtru pret cietu virsmu vai pūtiet caur
filtru saspiestu gaisu no tā tīrās puses.
IEVĒROJIET: Neizmantojiet suku,
lai noņemtu netīrumus, jo tādējādi
netīrumi tiek iespiesti gaisa filtrā.
3. Tīriet gaisa filtra turētāju(D) un gaisa filtra pārsegu
ar mitru drānu.
IEVĒROJIET: Pārliecinieties, ka
gaisa kanālā(E) neiekļūst netīrumi.
4. Uzstādiet gaisa filtru. Pārbaudiet, vai gaisa filtrs
pilnībā balstās pret gaisa filtra turētāju.
5. Uzstādiet gaisa filtra pārsegu ar apakšējiem
izciļņiem vispirms.
Aizdedzes sveces pārbaude
IEVĒROJIET: Vienmēr lietojiet ieteikto
aizdedzes sveces tipu. Nepiemērota
aizdedzes svece var radīt izstrādājuma
bojājumus.
• Pārbaudiet aizdedzes sveci, ja dzinējam nepietiek
jaudas, dzinēju nevar viegli iedarbināt vai arī tas
nedarbojas pareizi tukšgaitā.
• Lai samazinātu nevēlamu materiālu uzkrāšanos uz
aizdedzes sveces elektrodiem, ievērojiet turpmākos
norādījumus.
a) Pārliecinieties, vai tukšgaitas apgriezienu skaits
ir noregulēts pareizi.
b) Pārliecinieties, vai degvielas maisījums ir
atbilstošs.
c) Pārliecinieties, vai gaisa filtrs ir tīrs.
• Ja aizdedzes svece ir netīra, notīriet to un
pārbaudiet, vai atstatums starp elektrodiem ir
pareizs; skatiet šeit:
Tehniskie dati lpp. 222
. (Att. 58)
• Ja nepieciešams, nomainiet aizdedzes sveci.
Degvielas sistēmas pārbaude
• Pārbaudiet degvielas tvertnes vāciņu un degvielas
tvertnes vāciņa blīvi, lai pārliecinātos, vai nav
bojājumu.
• Pārbaudiet degvielas šļūtenes, lai pārbaudītu, vai
nav noplūdes. Ja degvielas šļūtene ir bojāta, ļaujiet
servisa pārstāvim to nomainīt.
Apgriezienu skaita regulēšanas un
droseles vadības sviras regulēšana
Apgriezienu skaita regulēšanas svira regulē piedziņas
ātrumu. Droseles vadības svira regulē dzinēja ātrumu.
IEVĒROJIET: Ja dzinējs darbojas,
neveiciet apgriezienu skaita regulēšanu.
1. Lai pielāgotu piedziņas ātrumu, pagrieziet
regulēšanas skrūvi(A), pielāgojot vada apvalka
garumu. Lai palielinātu piedziņas ātrumu, saīsiniet
vada apvalku.
2. Ja gaisa vārsta pozīciju vai apturēšanas pozīciju
nevar saslēgt, regulējiet dzinēja apgriezienus.
Grieziet regulēšanas skrūvi(B). (Att. 59)
1906 - 004 - 30.03.2023 221
Pārvadāšana, glabāšana un utilizēšana
Transportēšana un glabāšana
• Attiecībā uz izstrādājuma un degvielas glabāšanu
un transportēšanu pārliecinieties, vai nav noplūdes
vai tvaiku. Dzirksteles vai atklātas liesmas, ko rada,
piemēram, elektroierīces vai tvaika katli, var izraisīt
ugunsgrēku.
• Vienmēr izmantojiet apstiprinātas tvertnes degvielas
glabāšanai un transportēšanai.
• Iztukšojiet degvielas tvertni, pirms novietojat
izstrādājumu glabāšanai uz ilgāku laiku. Nododiet
degvielu piemērojamā utilizēšanas vietā.
• Transportēšanas laikā droši nostipriniet
izstrādājumu, lai novērstu bojājumus un
negadījumus.
• Glabājiet izstrādājumu norobežotā vietā, lai novērstu
to, ka tam var piekļūt bērni vai personas, kam tas
nav atļauts.
• Glabājiet izstrādājumu sausā vietā, kurā temperatūra
nepazeminās zem 0°C.
Utilizēšana
• Ievērojiet vietējās pārstrādes prasības un
piemērojamos noteikumus.
• Utilizējiet visas ķimikālijas, piemēram, dzinēja eļļu
vai degvielu, servisa centrā vai piemērojamā
utilizācijas vietā.
• Kad izstrādājums vairs netiek izmantots, nosūtiet to
Husqvarna izplatītājam vai nogādājiet to pārstrādes
vietā.
Tehniskie dati
LC551SP LC 551VBP LC 551VQ
Dzinējs
Zīmols Kawasaki Kawasaki Husqvarna
Modelis FJ180V FJ180V HS166AP
Dzinēja tips
Viencilindra, 4taktu,
piespiedu gaisa dze-
sēšana, OHV
Viencilindra, 4taktu,
piespiedu gaisa dze-
sēšana, OHV
Viencilindra, 4taktu,
piespiedu gaisa dze-
sēšana, OHV
Dzinēja darba tilpums, cm
3
179 179 166
Ātrums, apgr./min 2800 2800 2800
Dzinēja nomināljauda, kW
76
2,9 2,9 2,7
Aizdedzes sistēma
Aizdedzes svece NGKBPR5ES NGKBPR5ES Husqvarna HQT-7
Atstatums starp elektrodiem, mm 0,6–0,8 0,6–0,8 0,7-0,8
Degvielas un eļļošanas sistēma
Dzinēja eļļošanas veids Spiediens ar eļļas fil-
tru
Spiediens ar eļļas fil-
tru
Šķaideļļošana
Degvielas tvertnes tilpums, l 1,9 1,9 1,5
Eļļas tvertnes tilpums, l 0,7 0,7 0,5
76
Maksimāli pieļaujamā dzinēja jauda ir vidējā tipiskā ražošanas dzinēja neto jauda(pēc noteiktajiem apgr./
min.) dzinēja modelim, kas mērīta pēc SAE standarta J1349/ISO1585. Vairumam dzinēju šis lielums var
atšķirties no šeit norādītā. Faktiskā izejas jauda dzinējam, kas uzstādīts gala izstrādājumam, būs atkarīga no
darbības ātruma, vides apstākļiem un citiem lielumiem.
222 1906 - 004 - 30.03.2023
LC551SP LC 551VBP LC 551VQ
Dzinēja eļļa
77
Husqvarna SAE30 Husqvarna SAE30 Husqvarna SAE30
Svars
Svars ar tukšu tvertni, kg 48,5 52,5 51,0
Trokšņa emisija
78
Skaņas jaudas līmenis, izmērītais dB (A) 97 96 97
Skaņas jaudas līmenis, garantētais L
WA
dB
(A)
98 98 98
Skaņas līmeņi
79
Skaņas spiediena līmenis pie operatora
auss, dB(A)
87 84 86
Vibrācijas līmeņi
80
Rokturis, m/s
2
4,5 4,5 3,2
Pļaušanas aprīkojums
Pļaušanas augstums, mm 26–74 26–74 26–74
Pļaušanas platums, mm 510 510 510
Asmens Collect Collect Collect
Izstrādājuma numurs 5875908-10 5821494-10 5875908-10
Zāles savācēja ietilpība, l 65 65 65
Braukšana
Ātrums, km/h 4,1 2,8–5 2,8–5
77
Ja eļļu SAE-30lieto, kad temperatūra ir zemāka par +5°C, pastāv nepietiekamas dzinēja eļļošanas risks. Tas
var izraisīt dzinēja bojājumus. Skatiet šeit:
Dzinēja eļļas maiņa lpp. 220
Informācija par zemai temperatūrai
piemērotu eļļu.
78
Atbilstoši EKdirektīvai2000/14/EK trokšņa emisija apkārtnē ir mērīta kā akustiskā jauda (L
WA
).
79
Skaņas spiediena līmenis atbilstoši standartam ISO5395. Sniegtajos datos par skaņas spiediena līmeni
tipiskā statistiskā izkliede ir 1,2dB(A) (standartnovirze).
80
Vibrācijas līmenis atbilstoši ISO5395. Sniegtajos datos par vibrācijas līmeni tipiska statistiskā izkliede ir
0,2m/s
2
(standarta novirze).
1906 - 004 - 30.03.2023
223
Atbilstības deklarācija
ES atbilstības deklarācija
Mēs,
Husqvarna AB, SE-56182 Huskvarna, Zviedrija,
tālr. +46-36-146500, ar pilnu atbildību apliecinām, ka šis
izstrādājums:
Apraksts Zāles pļaujmašīna
Zīmols Husqvarna
Tips/modelis LC 551SP, LC 551VBP, LC 551VQ
Identifikācija Ar sērijas numuriem no 2022 un turpmākiem sērijas numuriem
pilnībā atbilst šādām ES direktīvām un noteikumiem:
Noteikums Apraksts
2006/42/EK “par iekārtām”
2014/30/ES “par elektromagnētisko savietojamību”
2000/14/EK “par trokšņa emisiju vidē”
2011/65/ES
Par dažādu bīstamo vielu lietošanas ierobežojumiem elektriskajos un elektroniskajos aprīko-
jumos
un ir ievēroti zemāk norādītie saskaņotie standarti un/vai
tehniskie dati: EN ISO 5395-1:2013/A1:2018, EN ISO
5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN
IEC 63000:2018
Informētā valsts iestāde: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Sweden ir apstiprinājusi atbilstību Eiropas Padomes
direktīvai 2000/14/EK, atbilstības izvērtēšanas kārtībai:
VIpielikums.
Lai iegūtu informāciju par trokšņa emisiju, skatiet šeit:
Tehniskie dati lpp. 222
.
Huskvarna, 2022-09-29
Claes Losdal, nodaļas vadītājs/dārzkopības izstrādājumi,
HusqvarnaAB
Atbildīgais par tehnisko dokumentāciju
224 1906 - 004 - 30.03.2023
Inhoud
Inleiding...................................................................... 225
Veiligheid.................................................................... 226
Montage......................................................................229
Werking.......................................................................230
Onderhoud..................................................................232
Vervoer, opslag en verwerking................................... 235
Technische gegevens.................................................235
Verklaring van overeenstemming............................... 237
Inleiding
Productbeschrijving
Het product is een roterende duwmaaier. Het gras
wordt verzameld in een grasopvangbak. Verwijder de
grasopvangbak om het gras aan de achterkant af te
voeren. Bevestig een mulchkit (accessoire) om het gras
te snijden tot meststof.
Gebruik
Gebruik het product om gras te maaien. Gebruik het
product niet voor andere taken.
Productoverzicht
(Fig. 1)
1. Motorremhendel
2. Hendel / handgreep
3. Toerentalregeling
4. Aandrijfhendel
5. Startkoordgreep
6. Grasopvangbak
7. Hoogteafstelling van de duwboom
8. Maaihoogteregeling
9. Peilstok/olietank
10. Kap van maaidek
11. Geluiddemper
12. Bougie
13. Luchtfilter
14. Brandstoftank
15. Achterklep
16. Bedieningshandleiding
Productoverzicht
(Fig. 2)
1. Hendel / handgreep
2. Mesremregeling (LC 551VBP)
3. Toerenregeling/gashendel (LC 551VBP)
4. Aandrijfhendel (LC 551VBP)
5. Startvergrendeling (LC 551VBP)
6. Startkoordgreep
7. Grasopvangbak
8. Hoogteafstelling van de duwboom
9. Maaihoogteregeling
10. Peilstok/olietank
11. Kap van maaidek
12. Geluiddemper
13. Bougie
14. Luchtfilter
15. Brandstoftank
16. Achterklep
17. Motorremhendel (LC551SP)
18. Gashendel (LC551SP)
19. Aandrijfhendel (LC551SP)
20. Bedieningshandleiding
Symbolen op het product
(Fig. 3)
Onzorgvuldig of onjuist gebruik kan leiden
tot letsel of overlijden van de gebruiker of
omstanders.
(Fig. 4)
Lees de bedieningshandleiding zorgvuldig
door en zorg dat u de instructies hebt
begrepen voordat u het product gebruikt.
(Fig. 5)
Houd personen en dieren op veilige
afstand van het werkgebied.
(Fig. 6)
Zet de motor uit en verwijder de
ontstekingskabel voordat u reparaties of
onderhoud uitvoert.
(Fig. 7)
Olie
(Fig. 8)
Snel
(Fig. 9)
Langzaam
(Fig. 10)
Stop de motor
1906 - 004 - 30.03.2023
225
(Fig. 11)
Choke
(Fig. 12)
Bladkoppeling
(Fig. 13)
Kijk uit voor weggeslingerde en afgeketste
voorwerpen.
(Fig. 14)
Houd handen en voeten uit de buurt van
het roterende mes.
(Fig. 15)
Houd handen en voeten uit de buurt van
de draaiende delen.
(Fig. 16)
Dit product voldoet aan de geldende EU-
richtlijnen.
(Fig. 17)
Dit product voldoet aan geldende VK-
regelgeving.
(Fig. 18)
Geluidsemissies naar het omgevingslabel
volgens de richtlijnen en voorschriften
van de EU en het VK en de wetgeving
van Nieuw-Zuid-Wales "Protection of the
Environment Operations (Noise Control)
Regulation 2017". Het gegarandeerde
geluidsvermogensniveau van het product
staat vermeld in
Technische gegevens op
pagina 235
en op het label
(Fig. 19)
Uitlaatgassen van de motor bevatten
koolmonoxide, een geurloos, giftig en
uiterst gevaarlijk gas. Laat het product
nooit binnenshuis of in gesloten ruimten
draaien.
(Fig. 20)
Laat het product nooit binnenshuis of in
gesloten ruimten draaien.
(Fig. 21)
Explosiegevaar.
(Fig. 22)
Warm oppervlak
(Fig. 23)
De motor wordt geleverd zonder olie.
(Fig. 24)
Vul olie bij voordat u het product gebruikt.
(Fig. 25)
Gebruik geen E85-brandstof.
(Fig. 26)
Houd het product uit de buurt van open
vuur.
(Fig. 27)
Scanbare code.
Let op: Andere symbolen/plaatjes op het product
hebben betrekking op marktspecifieke wettelijke
vereisten.
Euro V-emissies
WAARSCHUWING: De EU-
typegoedkeuring van dit product vervalt als
ongeoorloofde wijzigingen aan de motor
aangebracht worden.
Productaansprakelijkheid
Zoals uiteengezet in de wet voor
productaansprakelijkheid zijn wij niet aansprakelijk voor
schade die door ons product wordt veroorzaakt, indien:
• het product niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die niet
van de fabrikant afkomstig zijn, of onderdelen die
niet zijn goedgekeurd door de fabrikant.
• het product een accessoire bevat dat niet afkomstig
is van de fabrikant of niet is goedgekeurd door de
fabrikant.
• het product niet is gerepareerd door een erkend
servicepunt of door een erkende autoriteit.
Veiligheid
Veiligheidsdefinities
Waarschuwingen, voorzorgsmaatregelen en
opmerkingen worden gebruikt om te wijzen op
belangrijke delen van de handleiding.
WAARSCHUWING: Wordt gebruikt
om te wijzen op de kans op ernstig of
fataal letsel voor de gebruiker of omstanders
wanneer de instructies in de handleiding niet
worden gevolgd.
OPGELET: Wordt gebruikt indien er
een risico bestaat op schade aan het
product en andere eigendommen of aan
de omgeving wanneer de instructies in de
handleiding niet worden gevolgd.
Let op: Geven verdere informatie die nodig is in een
bepaalde situatie.
Algemene veiligheidsinstructies
WAARSCHUWING: Lees de
volgende waarschuwingen voordat u het
product gaat gebruiken.
• Dit product is gevaarlijk als het verkeerd wordt
gebruikt, of als u niet voorzichtig bent. Letsel
226 1906 - 004 - 30.03.2023
of overlijden kunnen het gevolg zijn als u de
veiligheidsvoorschriften negeert.
• Dit product produceert tijdens bedrijf een
elektromagnetisch veld. Dit veld kan onder bepaalde
omstandigheden de werking van actieve of passieve
medische implantaten verstoren. Om het risico op
ernstig of dodelijk letsel te beperken, raden we
personen met een medisch implantaat aan om
contact op te nemen met hun arts en de fabrikant
van het medische implantaat alvorens dit product te
gaan gebruiken.
• Wees altijd voorzichtig en gebruik uw gezond
verstand. Als u niet zeker weet hoe u het product
moet bedienen in een bepaalde situatie, stop dan
en informeer bij uw Husqvarna dealer voordat u
verdergaat.
• Denk erom dat de bediener of gebruiker
verantwoordelijk is voor ongelukken of
beschadigingen aan eigendommen.
• Houd het product schoon. Zorg ervoor dat u de
aanduidingen en stickers duidelijk kunt lezen.
• Laat niemand het product gebruiken tenzij u
zeker weet dat deze de inhoud van de
gebruikershandleiding hebben gelezen en begrepen.
• Laat het product niet door een kind bedienen.
• Houd kinderen uit het werkgebied. Er moet te allen
tijde een verantwoordelijke volwassene aanwezig
zijn.
• Laat het product niet bedienen door een persoon die
de instructies niet heeft gelezen.
• Houd personen met een lichamelijke of geestelijke
beperking die het product gebruiken, altijd in de
gaten. Er moet te allen tijde een verantwoordelijke
volwassene aanwezig zijn.
• Gebruik het product nooit als u moe of ziek bent,
of onder invloed van alcohol, drugs of medicijnen
verkeert. Dit heeft een negatief effect op uw visie,
alertheid, coördinatie en oordeel.
• Gebruik het product niet als het defect is.
• Wijzig dit product niet of gebruik het niet als het door
anderen kan zijn gewijzigd.
• Wijzig de afstelling voor de motortoerentalregeling
niet.
Veiligheid van het werkgebied
WAARSCHUWING: Lees de
volgende waarschuwingen voordat u het
product gaat gebruiken.
• Verwijder objecten zoals takken, twijgen en stenen
uit het werkgebied voordat u het product gaat
gebruiken.
• Objecten die tegen de snijuitrusting aankomen,
kunnen worden uitgeworpen en schade veroorzaken
aan personen en objecten. Houd omstanders en
dieren op veilige afstand van het product.
• Gebruik het product nooit in slechte
weersomstandigheden zoals mist, regen, sterke
wind, hevige kou of als er gevaar is voor
blikseminslag. Het gebruik van dit product bij slecht
weer of op vochtige of natte plaatsen is vermoeiend.
Slecht weer kan leiden tot gevaarlijke situaties zoals
gladde ondergronden.
• Kijk uit voor personen, objecten en situaties die een
veilig gebruik van het product kunnen verhinderen.
• Kijk uit voor obstakels zoals wortels, stenen, takjes,
kuilen en greppels. Obstakels kunnen moeilijk te
zien zijn door hoog gras.
• Gras maaien op hellingen kan gevaarlijk zijn.
Gebruik het product niet op een helling van meer
dan 15°.
• Gebruik het product dwars over het oppervlak van
hellingen. Ga niet van boven naar beneden.
• Wees voorzichtig wanneer u in de buurt komt van
onoverzichtelijke bochten en voorwerpen die uw
zicht kunnen belemmeren.
Werkveiligheid
WAARSCHUWING: Lees de
volgende waarschuwingen voordat u het
product gaat gebruiken.
• Gebruik dit product alleen om gazons te maaien.
Het is niet toegestaan om het product voor andere
doeleinden te gebruiken.
• Maak altijd gebruik van persoonlijke
beschermingsmiddelen. Zie
Persoonlijke
beschermingsuitrusting op pagina 228
.
• Zorg ervoor dat u weet hoe u de motor in een
noodsituatie snel kunt stoppen.
• Start de motor nooit in een gesloten ruimte of in
de buurt van brandbaar materiaal. De uitlaatdampen
van de motor zijn heet en kunnen vonken bevatten
die brand kunnen veroorzaken.
• Gebruik dit product alleen als het mes en alle
afdekkingen correct zijn bevestigd. Een verkeerd
bevestigd mes kan losraken en letsel veroorzaken.
• Zorg ervoor dat het mes geen voorwerpen
raakt zoals stenen en wortels. Hierdoor kan het
mes beschadigen en de motoras verbuigen. Een
gebogen as veroorzaakt zware trillingen en een zeer
groot risico dat het mes losraakt.
• Stop het product onmiddellijk als het mes een
voorwerp wordt geraakt of als zich trillingen
voordoen. Ontkoppel de ontstekingskabel van de
bougie. Controleer het product op schade. Repareer
schade of laat een erkende servicewerkplaats de
reparatie uitvoeren.
• Bevestig de motorremhendel nooit permanent aan
de handgreep wanneer de motor wordt gestart.
• Plaats het product op een stabiele, vlakke
ondergrond en start het. Zorg ervoor dat het mes
niet in aanraking komt met de grond of andere
voorwerpen.
• Blijf altijd achter het product wanneer u het gebruikt.
1906 - 004 - 30.03.2023
227
• Zorg dat alle wielen op de grond blijven en houd 2
handen op de handgreep tijdens de bediening van
het product. Houd uw handen en voeten uit de buurt
van de roterende messen.
• Kantel het product niet terwijl de motor draait.
• Wees voorzichtig wanneer u het product naar
achteren trekt.
• Til het product nooit op terwijl de motor draait. Als
het product toch moet worden opgetild, zet dan eerst
de motor uit en ontkoppel de ontstekingskabel van
de bougie.
• Loop niet achteruit wanneer u het product bedient.
• Stop de motor als u in gebieden zonder gras komt,
bijvoorbeeld op paden van grind, stenen en asfalt.
• Loop niet hard met het product wanneer de motor
is ingeschakeld. Loop altijd rustig wanneer u het
product bedient.
• Zet de motor uit voordat u de maaihoogte wijzigt.
Voer nooit afstellingen uit terwijl de motor draait.
• Houd altijd toezicht op het product wanneer de motor
draait. Schakel de motor uit en zorg ervoor dat de
snijuitrusting niet draait.
Veiligheidsinstructies voor bediening
Persoonlijke beschermingsuitrusting
WAARSCHUWING: Lees de
volgende waarschuwingen voordat u het
product gaat gebruiken.
• Persoonlijke beschermingsuitrusting kunnen niet
alle risico’s uitsluiten maar kunnen de ernst
van eventueel letsel helpen beperken. Vraag uw
dealer u te helpen bij het kiezen van de juiste
beschermingsmiddelen.
• Gebruik gehoorbescherming als het geluidsniveau
hoger is dan 85 dB.
• Gebruik zware antisliplaarzen of -schoenen. Draag
geen open schoenen en loop niet op blote voeten.
• Draag een lange broek van stevige stof.
• Draag zo nodig beschermende handschoenen,
bijvoorbeeld bij het monteren, inspecteren of
reinigen van de snijuitrusting.
Veiligheidsvoorzieningen op het product
WAARSCHUWING: Lees de
volgende waarschuwingen voordat u het
product gaat gebruiken.
• Gebruik geen producten met
veiligheidsvoorzieningen die beschadigd zijn of niet
correct werken.
• Controleer de veiligheidsvoorzieningen regelmatig
op een juiste werking. Als de
veiligheidsvoorzieningen beschadigd zijn of niet
goed werken, neem dan contact op met uw
Husqvarna servicewerkplaats.
• Voer geen aanpassingen uit aan
veiligheidsvoorzieningen.
De kap van het maaidek controleren
De kap van het maaidek vermindert trillingen in het
product en vermindert het risico op letsel door het mes.
• Controleer de kap van het maaidek om te zien of er
geen schade is, zoals barsten.
De remhendel van de motor controleren (LC 551SP, LC
551VQ)
De motorrem schakelt de motor uit. Als de remhendel
van de motor wordt losgelaten, stopt de motor.
• Start de motor en laat vervolgens de remhendel
van de motor los. Als de motor niet binnen 3
seconden stopt, laat u een erkende Husqvarna
servicewerkplaats de motorrem afstellen. (Fig. 28)
De mesremregeling en de startblokkering controleren
(LC 551VBP)
De mesremregeling stopt alleen het mes en niet de
motor. Als de mesremregeling wordt losgelaten, stopt
het mes.
1. Start de motor.
2. Druk de mesremregeling in de richting van
de handgreep. De startvergrendeling stopt de
beweging.
3. Duw de startvergrendeling naar buiten.
4. Druk de mesremregeling in de richting van de
handgreep. Het mes begint te draaien.
5. Laat de mesremregeling los. Als het mes niet binnen
3 seconden stopt, laat u een erkende Husqvarna
servicewerkplaats de mesrem afstellen. (Fig. 29)
6. Zorg ervoor dat de startblokkering weer terugkeert
naar de oorspronkelijke stand.
Geluiddemper
De uitlaatdemper is bedoeld om het geluidsniveau zo
laag mogelijk te houden en om de uitlaatgassen weg te
voeren van de gebruiker.
Gebruik het product niet als de demper ontbreekt of
beschadigd is. Bij een defecte uitlaatdemper stijgt het
geluidsniveau en neemt het risico op brand toe.
WAARSCHUWING: De
uitlaatdemper wordt erg heet tijdens en
na gebruik en wanneer de motor draait
bij stationair toerental. Wees voorzichtig in
de buurt van brandbare materialen en/of
dampen om brand te voorkomen.
Geluiddemper controleren
• Inspecteer de uitlaatdemper regelmatig om te
verifiëren of die goed vastzit en niet beschadigd is.
228 1906 - 004 - 30.03.2023
Brandstofveiligheid
WAARSCHUWING: Lees de
volgende waarschuwingen voordat u het
product gaat gebruiken.
• Start het product niet als er brandstof of motorolie op
het product aanwezig is. Verwijder de ongewenste
brandstof/olie en laat het product drogen.
• Als u brandstof op uw kleding morst, trek dan direct
andere kleding aan.
• Zorg dat er geen brandstof op uw lichaam terecht
komt, dit kan letsel veroorzaken. Als er brandstof op
uw lichaam terecht komt, verwijder deze dan met
water en zeep.
• Start het product niet als er sprake is van een
motorlekkage. Controleer de motor regelmatig op
lekkage.
• Wees voorzichtig met brandstof. Brandstof is licht
ontvlambaar en de dampen zijn explosief. Ze kunnen
letsel veroorzaken of leiden tot de dood.
• Adem geen brandstofdampen in, dit kan letsel
veroorzaken. Zorg voor voldoende ventilatie.
• Rook niet in de buurt van de brandstof of de motor.
• Plaats geen warme voorwerpen in de buurt van de
brandstof of de motor.
• Vul geen brandstof bij terwijl de motor is
ingeschakeld.
• Zorg ervoor dat de motor koud is wanneer u
brandstof bijvult.
• Draai de tankdop langzaam open en laat de druk
voorzichtig ontsnappen voordat u brandstof bijvult.
• Vul geen brandstof voor de motor bij in een
afgesloten ruimte. Onvoldoende ventilatie kan leiden
tot ernstig letsel of de dood door verstikking of het
inademen van koolmonoxide.
• Draai de tankdop volledig aan. Als de tankdop niet
volledig is aangedraaid, bestaat een risico op brand.
• Verplaats het product minstens 3m van de plaats
waar u de brandstoftank hebt gevuld, voordat u het
product start.
• Vul de brandstoftank niet volledig. Door hitte zet de
brandstof uit. Zorg ervoor dat er ruimte overblijft aan
de bovenkant van de brandstoftank.
Veiligheidsinstructies voor onderhoud
WAARSCHUWING: Lees de
volgende waarschuwingen voordat u het
product gaat gebruiken.
• Uitlaatgassen van de motor bevatten koolmonoxide,
een geurloos, giftig en uiterst gevaarlijk gas. Start de
motor nooit binnenshuis of in gesloten ruimten.
• Voordat u het onderhoud van het product
uitvoert, zet u de motor uit en verwijdert u de
ontstekingskabel van de bougie.
• Draag beschermende handschoenen wanneer u
onderhoud aan de snijuitrusting uitvoert. Het mes
is zeer scherp en kan gemakkelijk snijwonden
veroorzaken.
• Accessoires en wijzigingen aan het product die
niet zijn goedgekeurd door de fabrikant, kunnen
leiden tot ernstig letsel of overlijden. Breng geen
wijzigingen aan het product aan. Gebruik alleen
accessoires die zijn goedgekeurd door de fabrikant.
• Als het onderhoud niet correct en regelmatig wordt
uitgevoerd, neemt de kans op letsel of schade aan
het product toe.
• Voer alleen onderhoud uit zoals beschreven
in deze gebruikershandleiding. Alle overige
onderhoudswerkzaamheden moeten worden
uitgevoerd door een erkende Husqvarna
servicewerkplaats.
• Laat een erkende Husqvarna servicewerkplaats
regelmatig onderhoud aan het product uitvoeren.
• Vervang beschadigde, versleten of defecte
onderdelen.
Montage
Inleiding
WAARSCHUWING: Voordat u
het product gaat monteren, dient u het
hoofdstuk over veiligheid te lezen en hebben
begrepen.
WAARSCHUWING: Verwijder de
bougiekabel van de bougie voordat u het
product monteert.
Hendel monteren
1. Draai de onderste knoppen aan de linkerkant en
de rechterkant van het product los. Zorg ervoor
dat de kunststof ring in de uitsparing in de
handgreepconsole zit. (Fig. 30)
2. Breng de hendel naar voren geklapt aan, zoals
afgebeeld. (Fig. 31)
a) Zorg ervoor dat de kunststof ring zich tussen de
handgreep en de handgreepconsole bevindt.
b) Bevestig de handgreep aan de
handgreepconsole.
3. Til de hendel omhoog. (Fig. 32)
1906 - 004 - 30.03.2023
229
4. Draai de knoppen volledig vast. Voor het afstellen
van de hoogte van de hendel, zie
Hoogte van de
hendel afstellen op pagina 230
.
5. Plaats de kabels in de kabelbeugels. Controleer
of de kabels niet verdraaid zijn. Bevestig de
kabelbeugels aan de hendel. (Fig. 33)
6. Gebruik een kabelbinder om de kabels aan de
handgreepconsole te bevestigen. (Fig. 34)
Hoogte van de hendel afstellen
1. Draai de onderste knoppen los.
2. Beweeg de knoppen naar het onderste uiteinde van
de sleuven aan de linker- en rechterzijde van het
product. (Fig. 35)
3. Stel de hendelhoogte af op een van de twee
beschikbare posities.
4. Beweeg de knoppen omhoog naar de handgreep tot
de aanslag en u een klik hoort. (Fig. 36)
5. Draai de knoppen volledig vast.
Product in de transportstand zetten
1. Verwijder de grasopvangbak.
2. Draai de onderste knoppen los.
3. Beweeg de knoppen naar het onderste uiteinde van
de sleuven aan de linker- en rechterzijde van het
product. (Fig. 35)
4. Klap de hendel naar voren. (Fig. 37)
Product in de werkstand zetten
1. Til de handgreep omhoog. (Fig. 32)
2. Beweeg de knoppen omhoog naar de handgreep tot
de aanslag en u een klik hoort. (Fig. 36)
3. Draai de knoppen volledig vast.
Grasopvangbak monteren
1. Breng het frame van de grasopvangbak aan in de
graszak met het stevige gedeelte van de zak aan de
onderzijde. Zorg dat de hendel van het frame aan de
bovenkant van de graszak blijft. (Fig. 38)
2. Bevestig de onderzijde van het frame van
de grasopvangbak aan de onderzijde van de
grasopvangbak. (Fig. 39)
a) Duw het frame van de grasopvangbak in
de groef. Begin aan de rechterkant, zoals
weergegeven in de afbeelding, en werk naar
links.
3. Wanneer het frame van de grasopvangbak niet
eenvoudig kan worden bevestigd, tikt u met een
rubberen hamer voorzichtig tegen het frame van de
grasopvangbak. Tik tussen de verstevigingen van
het frame van de grasopvangbak. (Fig. 40)
4. Bevestig de graszak met de klemmen aan het frame
van de grasopvangbak. (Fig. 41)
5. Til de achterklep op.
6. Bevestig de grasopvangbak aan de bovenrand van
het chassis.
7. Plaats het onderste deel van de grasopvangbak in
het grasuitwerpkanaal. (Fig. 42)
Mulchplug monteren (accessoire)
1. Til de achterklep op en verwijder de grasopvangbak.
2. Steek de mulchplug in het afvoerkanaal. (Fig. 43)
3. Vervang het mes door het in de mulchkit
meegeleverde mulchmes. Zie
Mes vervangen op
pagina 233
.
Zonder grasopvangbak of mulchplug
grasmaaien
• Til de achterklep op en verwijder de grasopvangbak.
• Verwijder aangekoppelde mulchpluggen en
mulchmessen.
• Sluit de achterklep voordat u het product gebruikt.
Wanneer u het product gebruikt, wordt het gemaaide
gras onder de achterklep uitgeworpen.
Werking
Inleiding
WAARSCHUWING: Voordat u
het product gaat gebruiken, dient u het
hoofdstuk over veiligheid te lezen en hebben
begrepen.
Husqvarna Connect
Husqvarna Connect is een gratis app voor uw mobiele
apparaat. De Husqvarna Connect-app biedt uitgebreide
functies voor uw Husqvarna-product:
• Uitgebreide productinformatie.
• Informatie over, en hulp bij, onderdelen en
onderhoud van uw product.
Husqvarna Connect gebruiken
1. Download de Husqvarna Connect-app op uw
mobiele apparaat.
2. Registreer in de Husqvarna Connect-app.
3. Volg de instructies in de Husqvarna Connect-app
om verbinding te maken met het product en dit te
registreren.
230 1906 - 004 - 30.03.2023
Voordat u het product gaat bedienen
1. Lees de gebruikershandleiding zorgvuldig door en
zorg dat u de instructies hebt begrepen.
2. Controleer de snijuitrusting om te zien of deze
correct is gemonteerd en afgesteld. Zie
Snijuitrusting
controleren op pagina 233
.
3. Vul de brandstoftank. Zie
Brandstof bijvullen op
pagina 231
.
4. Vul de olietank en controleer het oliepeil. Zie
Oliepeil
controleren op pagina 233
.
Brandstof bijvullen
Gebruik emissiearme of alkylaatbenzine, indien
beschikbaar. Als er geen emissiearme of
alkylaatbenzine beschikbaar is, gebruik dan een
loodvrije benzine van goede kwaliteit, of loodhoudende
benzine met een octaangetal dat niet lager is dan 90.
OPGELET: Gebruik geen benzine met
een octaangetal lager dan 90 RON (87
AKI). Dit kan schade aan het product
veroorzaken.
1. Draai de brandstoftankdop langzaam los om de druk
te laten ontsnappen.
2. Vul langzaam met een benzinejerrycan. Als u
brandstof morst, verwijder deze dan met een doek
en laat de resterende brandstof opdrogen. (Fig. 44)
3. Maak het gebied rondom de brandstoftankdop goed
schoon.
4. Draai de tankdop volledig aan. Als de tankdop niet
volledig is aangedraaid, bestaat een risico op brand.
5. Verplaats het product minstens 3 m (10 ft) van de
plaats waar u de brandstoftank hebt gevuld, voordat
u het product start.
Maaihoogte afstellen
De maaihoogte is op 6 niveaus verstelbaar.
1. Duw de maaihoogteregeling in de richting van het
wiel en vervolgens naar achteren om de snijhoogte
te vergroten.
2. Duw de maaihoogteregeling in de richting van het
wiel en vervolgens naar voren om de snijhoogte te
verlagen. (Fig. 45)
OPGELET: Stel de maaihoogte niet te
laag in. Als het oppervlak van het gazon niet
waterpas is, kunnen de messen de grond
raken.
Het product starten (LC 551VQ)
1. Controleer of de ontstekingskabel is verbonden met
de bougie.
2. Blijf achter het product.
3. Houd de motorremhendel tegen de handgreep. (Fig.
46)
4. Houd het startkoord in uw rechterhand.
5. Trek het startkoord langzaam naar buiten totdat u
enige weerstand voelt.
6. Krachtig trekken om de motor te starten.
Het product starten (LC 551SP, LC
551VBP)
1. Controleer of de ontstekingskabel is verbonden met
de bougie.
2. Blijf achter het product.
3. Stel de gashendel af.
a) Als de motor koud is, zet u de gashendel in de
chokestand. (Fig. 47)
b) Als de motor warm is, zet u de gashendel niet in
de chokestand.
4. Houd bij model LC551SP de motorremhendel tegen
de handgreep. (Fig. 46)
5. Houd het startkoord in uw rechterhand.
6. Trek het startkoord langzaam naar buiten totdat u
enige weerstand voelt.
7. Krachtig trekken om de motor te starten.
8. Zet de gashendel volledig open.
9. Bij model LC 551VBP:
a) Laat de startvergrendeling los.
b) Duw de mesremregeling in de richting van de
handgreep om de messen te starten.
De aandrijving op de wielen gebruiken
• Trek de aandrijfhendel in de richting van de
handgreep. (Fig. 48)
• Voor model LC 551VQ en model LC 551VBP: Stel
de aandrijfsnelheid af met de toerenregeling aan de
linkerzijde van de hendel. Beweeg de toerenregeling
naar voren om de snelheid te verhogen en naar
achteren om de snelheid te verlagen. (Fig. 49)
• Voordat u het product naar achteren trekt, moet u de
aandrijving uitschakelen en het product ongeveer 10
cm naar voren duwen.
• Laat de aandrijfhendel los om de aandrijving uit te
schakelen, bijvoorbeeld wanneer u bij een obstakel
komt.
Het product stoppen (LC 551SP, LC
551VQ)
• Als u de alleen de aandrijving wilt stoppen, laat u de
aandrijfhendel los.
• Als u de motor wilt stoppen, laat u de
motorremhendel los.
1906 - 004 - 30.03.2023
231
Het product stoppen (LC 551VBP)
• Als u de alleen de aandrijving wilt stoppen, laat u de
aandrijfhendel los.
• Om de motor uit te zetten, zet u de gashendel in de
stopstand.
Een goed resultaat verkrijgen
• Gebruik altijd een scherp mes. Een bot mes geeft
een onregelmatig resultaat en het snijvlak van het
gras wordt geel. Een scherp mes verbruikt ook
minder energie dan een bot mes.
• Maai nooit meer dan 1/3e van de lengte van het gras
af. Maai eerst met een hoog ingestelde maaihoogte.
Controleer het resultaat en verlaag de snijhoogte tot
een geschikt niveau. Als het gras echt lang is, rijd
dan langzaam en maai zo nodig 2 keer.
• Maai elke keer in een andere richting, om het
ontstaan van strepen in het gazon te voorkomen.
• Houd de kap van het maaidek schoon. Door
ophoping van gras en vuil aan de binnenkant van
de kap van het maaidek kunnen de maairesultaten
verminderen. Zie
Binnenoppervlak van de kap van
het maaidek reinigen op pagina 233
.
Onderhoud
Inleiding
WAARSCHUWING: Voordat u
onderhoud gaat uitvoeren, dient u het
hoofdstuk over veiligheid te lezen en hebben
begrepen.
Voor alle onderhouds- en reparatiewerkzaamheden
aan het product is speciale training nodig. Wij
garanderen de beschikbaarheid van professionele
reparaties en onderhoud. Indien uw dealer geen
servicewerkplaats heeft, vraag hem dan naar de
dichtstbijzijnde servicewerkplaats.
Zie www.husqvarna.com voor meer gedetailleerde
informatie.
Onderhoudsschema
OPGELET: Zorg ervoor dat het
luchtfilter aan de bovenkant zit en de grond
niet raakt wanneer u het product kantelt.
Risico van schade aan de motor.
De onderhoudsintervallen worden berekend op basis
van het dagelijks gebruik van het product. De intervallen
veranderen als het product niet dagelijks wordt gebruikt.
Voor onderhoud dat is gemarkeerd met *: zie de
instructies in
Veiligheidsvoorzieningen op het product op
pagina 228
.
Onderhoud Elke dag Wekelijks Maandelijks
Algemene inspectie uitvoeren X
Motoroliepeil controleren X
Product reinigen X
Snijuitrusting controleren X
Kap van het maaidek controleren * X
Motorremhendel controleren * LC 551SP, LC 551VQ X
Mesremregeling controleren * LC 551VBP X
Geluiddemper controleren * X
Bougie controleren X
Olie verversen (de eerste keer na 5 uur gebruik, vervolgens na elke 50
uur gebruik en jaarlijks)
X
Reinig of vervang het luchtfilter X
Brandstofsysteem controleren X
232 1906 - 004 - 30.03.2023
Algemene inspectie uitvoeren
• Controleer of alle moeren en schroeven op het
product goed zijn vastgedraaid.
Product reinigen
• Reinig de kunststof onderdelen met een schone en
droge doek.
• Gebruik geen water om het product te reinigen.
Water kan de accu of de motor binnendringen en
kortsluiting of schade aan het product veroorzaken.
• Reinig het product niet met een hogedrukspuit.
• Laat nooit water rechtstreeks op de motor stromen.
• Gebruik een borstel om bladeren, gras en vuil te
verwijderen.
• Verwijder het koppelingsdeksel, gebruik een borstel
om gras onder het koppelingsdeksel te verwijderen.
(LC551VBP)
Binnenoppervlak van de kap van het maaidek
reinigen
1. Leeg de brandstoftank.
2. Plaats het product op zijn kant met de demper naar
beneden.
OPGELET: Als het product met het
luchtfilter naar beneden wordt geplaatst,
kan de motor beschadigd raken.
3. Spuit de binnenkant van het maaidek schoon met
water.
Snijuitrusting controleren
WAARSCHUWING: Verwijder de
ontstekingskabel van de bougie om te
voorkomen dat de motor per ongeluk wordt
gestart.
WAARSCHUWING: Draag
beschermende handschoenen wanneer u
onderhoud aan de snijuitrusting uitvoert. Het
mes is zeer scherp en kan gemakkelijk
snijwonden veroorzaken.
1. Controleer de snijuitrusting op beschadiging of
scheuren. Vervang beschadigde snijuitrusting altijd.
2. Kijk naar het mes om te zien of dit is beschadigd of
bot is.
Let op: Het mes moet na het slijpen worden
gebalanceerd. Laat het slijpen, vervangen en
balanceren door een servicecentrum uitvoeren. Als u
een obstakel raakt waardoor het product stopt, vervang
dan het beschadigde mes. Laat het servicecentrum
beoordelen of het mes kan worden geslepen of moet
worden vervangen.
Mes vervangen
1. Zet het mes vast met een houten blok. (Fig. 50)
2. Verwijder de mesbout.
3. Verwijder het mes.
4. Controleer de messteun en de mesbout op
beschadigingen.
5. Controleer de motoras om te controleren of deze niet
is verbogen.
6. Wanneer u het nieuwe mes bevestigt, richt dan de
gebogen uiteinden van het mes naar de kap van het
maaidek. (Fig. 51)
7. Controleer of het mes is uitgelijnd met het midden
van de motoras.
8. Zet het mes vast met een houten blok. (Fig. 52)
9. Breng het mes aan.
a) Bevestig bij model LC551SP, LC 551VQ de
veerring en draai de bout en ring vast met een
aanhaalmoment van 70 Nm.
b) Draai bij model LC 551VBP de bouten vast met
een aanhaalmoment van 50 Nm. (Fig. 53)
10. Draai het mes met de hand rond en controleer of het
vrij draait.
WAARSCHUWING: Draag
handschoenen van dikke stof. Het mes
is zeer scherp en kan gemakkelijk
verwondingen veroorzaken.
11. Start het product om het mes te testen. Als het mes
niet goed is bevestigd, zijn er trillingen in het product
of is het maairesultaat niet goed.
Oliepeil controleren
OPGELET: Een te laag oliepeil kan
ernstige schade aan de motor veroorzaken.
Voer een controle van het oliepeil uit voordat
u het product start.
1. Zet het product op een vlakke ondergrond.
2. Verwijder de olietankdop met de bijgevoegde
peilstok.
3. Veeg de olie van de peilstok.
4. Steek de peilstok volledig in de olietank. Draai de
olietankdop vast om een goed beeld van het oliepeil
te krijgen.
5. Verwijder de peilstok.
6. Controleer het oliepeil op de peilstok.
7. Als het oliepeil laag is, vult u bij met motorolie en
controleert u het oliepeil opnieuw.
(Fig. 54)
1906 - 004 - 30.03.2023
233
Let op: Gebruik een trechter om morsen te
voorkomen.
De motorolie verversen
WAARSCHUWING: Motorolie is
nog erg heet direct nadat de motor is
uitgezet. Laat de motor afkoelen voordat u
de motorolie aftapt. Als u motorolie morst op
uw huid, was die dan af met water en zeep.
(Fig. 55)
1. Verwijder de ontstekingskabel van de bougie.
2. Verwijder de olietankdop.
3. Tap de motorolie af.
a) Voor modellen met een olieaftapplug: Plaats
een opvangbak onder de olieaftapplug om de
motorolie in op te vangen.
b) Voor modellen zonder olieaftapplug of wanneer
het niet mogelijk is om een opvangbak onder de
olieaftapplug te plaatsen: Gebruik een oliepomp
(accessoire) om de motorolie uit de olietank af te
tappen.
4. Vul bij met nieuwe motorolie van het type dat wordt
aanbevolen in
Technische gegevens op pagina 235
.
5. Controleer het oliepeil. Zie
Oliepeil controleren op
pagina 233
.
De motorolie bijvullen en verversen
• Voor informatie over het bijvullen en verversen van
de motorolie, raadpleegt u de bedieningshandleiding
voor de motor.
Het luchtfilter reinigen en vervangen
(LC 5551SP, LC 551VBP)
• Voor informatie over het reinigen en vervangen van
het luchtfilter, raadpleegt u de bedieningshandleiding
voor de motor.
Het luchtfilter verwijderen en monteren
(LC 551VQ)
WAARSCHUWING: Draag
veiligheidshandschoenen.
1. Duw de klemmen op het luchtfilterdeksel.
2. Verwijder voorzichtig het luchtfilterdeksel (A) van de
motor.
3. Verwijder het luchtfilter (B) en het schuimfilter (C).
(Fig. 56)
4. Controleer het luchtfilter op beschadigingen.
Vervang een beschadigd luchtfilter.
5. Reinig en controleer het luchtfilter. Zie
Het luchtfilter
reinigen (LC 551VQ) op pagina 234
.
6. Monteer in omgekeerde volgorde van verwijderen.
Het luchtfilter reinigen (LC 551VQ)
OPGELET: Laat de motor niet draaien
zonder dat er een luchtfilter is gemonteerd of
wanneer het luchtfilter vervuild is.
OPGELET: Vervang het luchtfilter als
het niet volledig kan worden gereinigd of
als het is beschadigd. Een defect luchtfilter
veroorzaakt schade aan de motor.
1. Druk op de vergrendelingslippen (A), verwijder het
luchtfilterdeksel (B) en verwijder het luchtfilter (C).
(Fig. 57)
2. Klop het luchtfilter tegen een hard oppervlak of blaas
perslucht door het luchtfilter vanaf de schone zijde
van het luchtfilter.
OPGELET: Gebruik geen borstel
om vuil te verwijderen, omdat dit het vuil
in het luchtfilter duwt.
3. Reinig de luchtfilterhouder (D) en het
luchtfilterdeksel met een vochtige doek.
OPGELET: Zorg ervoor dat er geen
vuil in het luchtkanaal (E) terechtkomt.
4. Breng het luchtfilter aan. Controleer of het luchtfilter
de luchtfilterhouder volledig afsluit.
5. Breng het luchtfilterdeksel aan, begin met de lippen
aan de onderkant.
Bougie controleren
OPGELET: Gebruik altijd het juiste
bougietype. Een verkeerd type bougie kan
schade aan het product veroorzaken.
• Controleer de bougie als de motor weinig vermogen
heeft, niet gemakkelijk te starten is of stationair niet
goed draait.
• Volg deze instructies om het risico van ongewenst
materiaal op de elektroden van de bougie te
beperken:
a) Zorg ervoor dat het stationair toerental altijd juist
is afgesteld.
b) Zorg dat het brandstofmengsel correct is.
c) Zorg dat het luchtfilter schoon is.
• Maak de bougie schoon als deze vuil is en
controleer of de afstand tussen de elektroden correct
is, zie
Technische gegevens op pagina 235
. (Fig. 58)
• Vervang de bougie indien nodig.
234 1906 - 004 - 30.03.2023
Brandstofsysteem controleren
• Controleer de brandstoftankdop en de afdichting van
de brandstoftankdop om te zien of er geen schade
is.
• Controleer de brandstofslang om te controleren of er
geen lekken zijn. Als de brandstofslang beschadigd
is, laat deze dan door een servicemonteur
vervangen.
De toerenregeling en de gashendel
afstellen
De toerenregeling regelt de aandrijfsnelheid. De
gashendel regelt het motortoerental.
OPGELET: Stel de toerenregeling niet
af wanneer de motor draait.
1. Om de aandrijfsnelheid aan te passen, draait u de
stelschroef (A) om de lengte van de kabelmantel
aan te passen. Maak de kabelmantel korter om de
aandrijfsnelheid te verhogen.
2. Als de chokestand of stopstand niet kan worden
ingeschakeld, stelt u het motortoerental af. Draai de
stelschroef (B). (Fig. 59)
Vervoer, opslag en verwerking
Transport en opslag
• Controleer voor opslag en vervoer van het product
en de brandstof of er geen lekken of dampen zijn.
Vonken of open vuur, bijvoorbeeld van elektrische
apparaten of ketels, kunnen tot brand leiden.
• Gebruik altijd goedgekeurde containers voor opslag
en transport van brandstof.
• Leeg de brandstoftank voordat u het product voor
langere tijd opslaat. De brandstof via een geschikte
verwijderinglocatie afvoeren
• Zet het product tijdens het vervoer veilig vast om
schade en ongevallen te voorkomen.
• Bewaar het product in een afgesloten ruimte om
toegang door kinderen of onbevoegde personen te
verhinderen.
• Bewaar het product in een droge en vorstvrije
ruimte.
Afvoeren
• Neem de plaatselijk geldende wet- en regelgeving
voor recycling in acht.
• Voer alle chemicaliën, zoals olie of brandstof,
af via een servicecentrum of een geschikte
verwijderingslocatie.
• Wanneer het product niet langer in gebruik is, stuur
het dan naar een Husqvarna dealer of voer het af via
een recyclingslocatie.
Technische gegevens
LC551SP LC 551VBP LC 551VQ
Motor
Merk Kawasaki Kawasaki Husqvarna
Model FJ180V FJ180V HS 166AP
Motortype
Enkelvoudige cilin-
der, 4-takt, geforceer-
de luchtkoeling, OHV
Enkelvoudige cilin-
der, 4-takt, geforceer-
de luchtkoeling, OHV
Enkelvoudige cilin-
der, 4-takt, geforceer-
de luchtkoeling, OHV
Cilinderinhoud, cm
3
179 179 166
Toerental, tpm 2800 2800 2800
Nominaal motorvermogen, kW
81
2,9 2,9 2,7
81
Het aangegeven nominale vermogen van de motor heeft betrekking op het gemiddelde nettovermogen (bij het
opgegeven toerental) van een typische productiemotor voor het betreffende motormodel, gemeten volgens
de SAE-norm J1349/ISO1585. In massa geproduceerde motoren kunnen een afwijkende waarde geven. Het
werkelijk geleverde vermogen van de geïnstalleerde motor in het product hangt af van de bedrijfssnelheid, de
omgevingscondities en andere waarden.
1906 - 004 - 30.03.2023
235
LC551SP LC 551VBP LC 551VQ
Ontstekingssysteem
Bougie NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Elektrodenafstand, mm 0,6–0,8 0,6–0,8 0,7-0,8
Brandstof-/smeersysteem
Type motorsmeermiddel Druk met oliefilter Druk met oliefilter Spatten
Inhoud brandstoftank, l 1,9 1,9 1,5
Inhoud olietank, liter 0,7 0,7 0,5
Motorolie
82
Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Gewicht
Met lege tanks, kg 48,5 52,5 51,0
Geluidsemissies
83
Geluidsvermogenniveau, gemeten dB(A) 97 96 97
Geluidsvermogensniveau, gegarandeerd L
WA
dB (A)
98 98 98
Geluidsniveaus
84
Geluidsdrukniveau bij het oor van de gebrui-
ker, dB (A)
87 84 86
Trillingsniveau
85
Hendel, m/s
2
4,5 4,5 3,2
Snijuitrusting
Maaihoogte, mm 26–74 26–74 26–74
Maaibreedte, mm 510 510 510
Mes Collect Collect Collect
Artikelnummer 5875908-10 5821494-10 5875908-10
Capaciteit grasopvangbak, l 65 65 65
Aandrijving
Snelheid, km/u 4,1 2,8–5 2,8-5
82
Als SAE-30 olie wordt gebruikt bij een temperatuur lager dan +5 °C bestaat het risico dat de motor niet
voldoende wordt gesmeerd. Dit kan leiden tot schade aan de motor. Raadpleeg
De motorolie verversen op
pagina 234
voor de juiste olie voor lage temperaturen.
83
Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L
WA
) volgens EG-richtlijn 2000/14/EG.
84
Geluidsdrukniveau volgens ISO 5395. De gerapporteerde gegevens voor het geluidsdrukniveau vertonen een
typische statistische spreiding (standaardafwijking) van 1,2 dB (A).
85
Trillingsniveau volgens ISO 5395. De gerapporteerde gegevens voor een trillingsniveau vertonen een typi-
sche statistische spreiding (standaardafwijking) van 0,2 m/s
2
.
236 1906 - 004 - 30.03.2023
Verklaring van overeenstemming
EU-verklaring van overeenstemming
Wij,
Husqvarna AB, SE-561 82 Huskvarna,
Zweden, tel: +46-36-146500, verklaren onder onze
alleenverantwoordelijkheid dat het product:
Beschrijving Gazonmaaier
Merk Husqvarna
Type / model LC 551SP, LC 551VBP, LC 551VQ
Identificatie Serienummers vanaf 2022 en verder
volledig voldoet aan de volgende EU-richtlijnen en
-regelgeving:
Verordening Beschrijving
2006/42/EG "betreffende machines"
2014/30/EU "betreffende elektromagnetische compatibiliteit"
2000/14/EG "betreffende de geluidsemissies in het milieu"
2011/65/EU
"inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektro-
nische apparatuur"
en dat de volgende normen en/of technische
specificaties zijn toegepast: EN ISO 5395-1:2013/
A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN
ISO 14982:2009, EN IEC 63000:2018
Aangemelde instantie: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Sweden is gecertificeerd conform Richtlijn 2000/14/EG
van de Raad, beoordelingsprocedure voor conformiteit:
Bijlage VI.
Voor informatie over geluidsemissies, zie
Technische
gegevens op pagina 235
.
Huskvarna, 2022-09-29
Claes Losdal, Development Manager/Garden Products,
Husqvarna AB
Verantwoordelijk voor technische documentatie
1906 - 004 - 30.03.2023 237
INNHOLD
Innledning................................................................... 238
Sikkerhet.....................................................................239
Montering....................................................................242
Drift............................................................................. 243
Vedlikehold................................................................. 244
Transport, oppbevaring og avhending........................ 247
Tekniske data............................................................. 247
Samsvarserklæring.....................................................250
Innledning
Produktbeskrivelse
Produktet er en roterende skyvegressklipper. Gresset
samles i oppsamleren. Ta av oppsamleren for å få
bakutkast for gress. Fest et bioklippsett (tilbehør) for å
klippe gresset til gjødsel.
Bruksområder
Bruk produktet til å klippe gress. Ikke bruk produktet til
andre oppgaver.
Produktoversikt
(Fig. 1)
1. Motorbremsehåndtak
2. Håndtak/styrestang
3. Turtallsregulering
4. Sikkerhetsbøyle
5. Startsnorhåndtak
6. Oppsamler
7. Høydejustering av håndtak
8. Klippehøyderegulering
9. Peilepinne/oljetank
10. Klippedeksel
11. Lyddemper
12. Tennplugg
13. Luftfilter
14. Drivstofftank
15. Bakdeksel
16. Bruksanvisning
Produktoversikt
(Fig. 2)
1. Håndtak/styrestang
2. Knivbremskontroll (LC 551VBP)
3. Turtallsregulering / gassregulator (LC 551VBP)
4. Sikkerhetsbøyle (LC 551VBP)
5. Startsperre (LC 551VBP)
6. Startsnorhåndtak
7. Oppsamler
8. Høydejustering av håndtak
9. Klippehøyderegulering
10. Peilepinne/oljetank
11. Klippedeksel
12. Lyddemper
13. Tennplugg
14. Luftfilter
15. Drivstofftank
16. Bakdeksel
17. Motorbremsehåndtak (LC551SP)
18. Gassregulator (LC551SP)
19. Sikkerhetsbøyle (LC551SP)
20. Bruksanvisning
Symboler på produktet
(Fig. 3)
Uforsiktig eller feilaktig bruk kan resultere
i skader eller dødsfall for brukeren eller
tilskuere.
(Fig. 4)
Les nøye gjennom bruksanvisningen, og
sørg for at du har forstått instruksjonene
før bruk.
(Fig. 5)
Hold personer og dyr på trygg avstand fra
arbeidsområdet.
(Fig. 6)
Stopp motoren og fjern tenningskabelen
før det utføres reparasjoner eller
vedlikehold.
(Fig. 7)
Olje
(Fig. 8)
Raskt
(Fig. 9)
Langsomt
(Fig. 10)
Stoppe motoren
(Fig. 11)
Choke
238 1906 - 004 - 30.03.2023
(Fig. 12)
Bladclutch
(Fig. 13)
Se opp for gjenstander som slynges ut og
rikosjetterer.
(Fig. 14)
Hold hender og føtter borte fra den
roterende kniven.
(Fig. 15)
Hold hender og føtter borte fra de
roterende delene.
(Fig. 16)
Dette produktet er i overensstemmelse
med gjeldende EU-direktiver.
(Fig. 17)
Dette produktet samsvarer med gjeldende
britiske direktiver.
(Fig. 18)
Støyutslipp til omgivelsene som i EU-
direktiver og forskrifter, britiske direktiver
og forskrifter og New South Wales-
forskriften «Protection of the Environment
Operations (Noise Control) Regulation
2017». Garantert lydeffektnivå for
produktet er angitt i
Tekniske data på side
247
og på etiketten
(Fig. 19)
Avgassene fra motoren inneholder
karbonmonoksid, som er en luktfri, giftig
og svært farlig gass. Ikke bruk produktet
innendørs eller i lukkede rom.
(Fig. 20)
Ikke bruk produktet innendørs eller i
lukkede rom.
(Fig. 21)
Eksplosjonsfare.
(Fig. 22)
Varm overflate
(Fig. 23)
Motoren leveres uten olje.
(Fig. 24)
Fyll på olje før du bruker produktet.
(Fig. 25)
Bruk ikke E85-drivstoff.
(Fig. 26)
Oppbevar produktet unna åpen ild.
(Fig. 27)
Kode som kan skannes.
Merk: Andre symboler/merker på produktet refererer
til markedsspesifikke juridiske krav.
Euro V-utslipp
ADVARSEL: Tukling med motoren
opphever EU-type-godkjenningen til dette
produktet.
Produktansvar
Som nevnt i lovverket om produktansvar er vi ikke
ansvarlig for skader som produktet vårt forårsaker, i
følgende tilfeller:
• Produktet er reparert på feil måte.
• Produktet er reparert med deler som ikke kommer
fra produsenten eller som ikke er godkjent av
produsenten.
• Produktet har et tilbehør som ikke kommer
fra produsenten eller som ikke er godkjent av
produsenten.
• Produktet er ikke reparert på et godkjent
servicesenter eller av en godkjent aktør.
Sikkerhet
Sikkerhetsdefinisjoner
Advarsler, oppfordringer og merknader brukes for å
understreke spesielt viktige deler av bruksanvisningen.
ADVARSEL: Brukes hvis det er fare
for personskade eller død for brukeren
eller andre personer om instruksjonene i
håndboken ikke følges.
OBS: Brukes hvis det er fare for skade på
produktet, annet materiell eller nærliggende
områder om instruksjonene i håndboken
ikke følges.
Merk: Brukes for å gi mer nødvendig informasjon for
en spesifikk situasjon.
Generelle sikkerhetsinstruksjoner
ADVARSEL: Les de følgende
advarselinstruksjonene før du bruker
produktet.
• Dette produktet er farlig hvis det brukes feil,
eller hvis du ikke er forsiktig. Personskade
eller død kan forekomme hvis du ikke følger
sikkerhetsinstruksjonene.
• Dette produktet danner et elektromagnetisk felt når
det er i bruk. Dette feltet kan under visse forhold
forstyrre aktive eller passive medisinske implantater.
1906 - 004 - 30.03.2023
239
For å redusere faren for hendelser som kan føre
til alvorlig eller livstruende skade, anbefaler vi
at personer med medisinske implantater rådfører
seg med lege og produsenten av det medisinske
implantatet før dette produktet tas i bruk.
• Vær alltid forsiktig og bruk sunn fornuft. Hvis du ikke
er sikker på hvordan du skal bruke produktet i en
bestemt situasjon, må du stoppe og snakke med
Husqvarna-forhandleren før du fortsetter.
• Husk at brukeren er ansvarlig for ulykker som
involverer andre personer eller deres eiendom.
• Hold produktet rent. Sørg for at du kan lese skilt og
merker.
• Ikke la en person bruke produktet med mindre du
forsikrer deg om at de har lest og forstått innholdet i
bruksanvisningen.
• Ikke la barn bruke produktet.
• Hold barn borte fra arbeidsområdet. En ansvarlig
voksen må alltid være til stede.
• Ikke la en person bruke produktet uten kunnskap om
instruksjonene.
• Overvåk alltid personer med redusert fysisk eller
mental kapasitet når de bruker produktet. En
ansvarlig voksen må alltid være til stede.
• Ikke bruk produktet dersom du er trett eller syk eller
under påvirkning av alkohol, andre rusmidler eller
medisiner. Disse tingene har en negativ effekt på
synet, vurderingsevnen og dømmekraften din.
• Ikke bruk produktet hvis det er defekt.
• Ikke modifiser dette produktet, og ikke bruk det
dersom det er mulig at andre har modifisert det.
• Ikke endre justeringen for turtallsreguleringen.
Sikkerhet i arbeidsområdet
ADVARSEL: Les de følgende
advarslene før du bruker produktet.
• Fjern gjenstander som greiner, kvister og steiner fra
området før du bruker produktet.
• Gjenstander som treffer skjæreutstyret, kan slynges
ut og forårsake skade på personer og gjenstander.
Hold tilskuere og dyr på trygg avstand fra produktet.
• Bruk aldri produktet i dårlig vær, for eksempel i tåke,
regn, sterk vind, sterk kulde, eller ved fare for lyn.
Det er slitsomt å bruke produktet i dårlig vær eller
på fuktige eller våte steder. Dårlig vær kan forårsake
farlige forhold, for eksempel glatt underlag.
• Hold utkikk etter personer, objekter og situasjoner
som kan forhindre sikker bruk av produktet.
• Se etter hindringer, for eksempel røtter, steiner,
kvister, fordypninger og grøfter. Høyt gress kan
skjule hindringer.
• Det kan være farlig å klippe gress i skråninger. Ikke
bruk produktet i skråninger som heller mer enn 15
grader.
• Bruk produktet på tvers av skråninger. Ikke gå opp
og ned.
• Vær forsiktig når du nærmer deg skjulte hjørner eller
gjenstander som blokkerer sikten.
Arbeidssikkerhet
ADVARSEL: Les de følgende
advarslene før du bruker produktet.
• Bruk dette produktet bare til å klippe gressplener.
Det er ikke tillatt å bruke det til andre formål.
• Bruk personlig verneutstyr. Se
Personlig verneutstyr
på side 241
.
• Sørg for at du vet hvordan du stopper motoren raskt
i en nødssituasjon.
• Start aldri motoren i et lukket rom eller i nærheten av
brennbart materiale. Motorens avgasser er varme og
kan inneholde gnister som kan forårsake brann.
• Ikke bruk produktet med mindre kniven og alle
deksler er riktig montert. En kniv som er feilmontert,
kan løsne og forårsake personskade.
• Pass på at kniven ikke kommer borti gjenstander
som steiner og røtter. Dette kan gjøre skade på
kniven og bøye motorakselen. En bøyd aksel kan
forårsake mye vibrasjon og utgjør en svært høy fare
for at kniven blir løs.
• Hvis kniven treffer en gjenstand eller det
oppstår kraftige vibrasjoner, må produktet stanses
øyeblikkelig. Koble tenningskabelen fra tennpluggen.
Kontroller produktet for skader. Reparer skader, eller
la et autorisert serviceverksted utføre reparasjon.
• Du må aldri feste motorbremsehåndtaket permanent
til håndtaket når motoren er i gang.
• Plasser produktet på et stabilt, flatt underlag, og start
det. Pass på at kniven ikke berører bakken eller
andre gjenstander.
• Hold deg alltid bak produktet når du bruker det.
• La alle hjulene være på bakken, og hold begge
hender på håndtaket når du bruker produktet. Hold
hender og føtter borte fra de roterende knivene.
• Unngå å vippe produktet opp mens motoren er i
gang.
• Vær forsiktig når du trekker produktet bakover.
• Du må aldri løfte produktet når motoren er i gang.
Hvis du må løfte produktet, må du først stoppe
motoren og koble tenningskabelen fra tennpluggen.
• Ikke gå bakover når du bruker produktet.
• Stopp motoren når du går over områder uten gress,
for eksempel gangveier av grus, stein og asfalt.
• Ikke løp med produktet når motoren er på. Du må
alltid gå mens du bruker produktet.
• Stopp motoren før du endrer klippehøyde. Utfør aldri
justeringer mens motoren er i gang.
• La aldri produktet være ute av syne mens motoren
er i gang. Stopp motoren, og forsikre deg om at
skjæreutstyret ikke roterer.
240 1906 - 004 - 30.03.2023
Sikkerhetsinstruksjoner for drift
Personlig verneutstyr
ADVARSEL: Les de følgende
advarslene før du bruker produktet.
• Verneutstyr kan aldri fullstendig forhindre skade,
men det reduserer skadeomfanget hvis ulykken
inntreffer. Spør forhandleren din om hjelp til å velge
riktig utstyr.
• Bruk hørselsvern hvis støynivået er høyere enn
85dB.
• Bruk kraftige, sklisikre støvler eller sko. Ikke bruk
åpne sko eller gå barbeint.
• Bruk tykke langbukser.
• Bruk vernehansker når det er nødvendig, for
eksempel når du fester, undersøker eller rengjør
skjæreutstyret.
Sikkerhetsutstyr på produktet
ADVARSEL: Les de følgende
advarselsinstruksjonene før du bruker
produktet.
• Ikke bruk et produkt med sikkerhetsutstyr som er
skadet eller ikke fungerer som det skal.
• Utfør regelmessig kontroll av sikkerhetsutstyret.
Hvis sikkerhetsutstyret er skadet eller ikke
fungerer som det skal, må du kontakte Husqvarna-
serviceverkstedet.
• Ikke foreta endringer på sikkerhetsutstyr.
Slik kontrollerer du klippedekselet
Klippedekselet gir mindre vibrasjoner og minsker
risikoen for skader forårsaket av kniven.
• Undersøk klippedekselet for å sikre at det ikke er
noen skader, for eksempel sprekker.
Slik kontrollerer du motorbremsehåndtaket (LC 551SP,
LC 551VQ)
Motorbremsehåndtaket stopper motoren. Når du slipper
motorbremsehåndtaket, stopper motoren.
• Start motoren, og slipp deretter
motorbremsehåndtaket. Hvis motoren ikke stopper
innen tre sekunder, må du la et godkjent Husqvarna-
serviceverksted justere motorbremsen. (Fig. 28)
Slik kontrollerer du knivbremskontrollen og startsperren
((LC 551VBP))
Knivbremskontrollen stopper bare kniven og ikke
motoren. Når du slipper knivbremskontrollen, stopper
kniven.
1. Start motoren.
2. Skyv knivbremskontrollen i retning av håndtaket.
Startsperren stopper bevegelsen.
3. Skyv startsperren ut.
4. Skyv knivbremskontrollen i retning av håndtaket.
Kniven begynner å rotere.
5. Slipp knivbremskontrollen. Hvis kniven ikke stopper
innen tre sekunder, må du la et godkjent Husqvarna-
serviceverksted justere knivbremsen. (Fig. 29)
6. Kontroller at startsperren går tilbake til sin
opprinnelige posisjon.
Lyddemper
Lyddemperen begrenser støynivået og sender
avgassene bort fra brukeren.
Bruk ikke produktet hvis lyddemperen mangler eller er
defekt. En defekt lyddemper øker støynivået og faren for
brann.
ADVARSEL: Lyddemperen blir svært
varm under og etter bruk, og når motoren
går på tomgang. Vær forsiktig i nærheten av
brannfarlige materialer og/eller avgasser for
å unngå brann.
Slik kontrollerer du lyddemperen
• Kontroller lyddemperen regelmessig for å sikre at
den er riktig montert og ikke skadet.
Drivstoffsikkerhet
ADVARSEL: Les de følgende
advarslene før du bruker produktet.
• Ikke start produktet hvis det er drivstoff eller
motorolje på produktet. Fjern uønsket drivstoff/olje,
og la produktet tørke.
• Skift klær umiddelbart hvis du søler drivstoff på
klærne.
• Ikke få drivstoff på kroppen, det kan føre til
personskade. Bruk såpe og vann for å fjerne drivstoff
hvis du får drivstoff på kroppen.
• Ikke start produktet hvis motoren lekker. Kontroller
motoren for lekkasjer med jevne mellomrom.
• Vær forsiktig med drivstoff. Drivstoff er brannfarlig,
og avgassene er eksplosive og kan forårsake
personskade eller død.
• Ikke pust inn bensindamp, det kan føre til
personskade. Pass på at det er tilstrekkelig
luftstrøm.
• Du må ikke røyke i nærheten av drivstoff eller
motoren.
• Ikke sett varme gjenstander i nærheten av drivstoff
eller motoren.
• Ikke fyll på drivstoff når motoren er på.
1906 - 004 - 30.03.2023
241
• Kontroller at motoren er avkjølt før du fyller på
drivstoff.
• Åpne tanklokket sakte og slipp ut trykket forsiktig før
du fyller.
• Ikke fyll drivstoff på motoren innendørs. En
utilstrekkelig luftstrøm kan føre til personskade
eller dødsfall på grunn av kveling eller
karbonmonoksidforgiftning.
• Trekk til drivstofflokket helt. Hvis drivstofflokket ikke
er strammet, kan det utgjøre en risiko for brann.
• Flytt produktet minst 3m (10fot) fra stedet der du
fylte tanken, før du starter det.
• Fyll ikke drivstofftanken helt opp. Varme fører til at
drivstoffet utvider seg. Lad det være litt plass øverst i
drivstofftanken.
Sikkerhetsinstruksjoner for vedlikehold
ADVARSEL: Les de følgende
advarslene før du bruker produktet.
• Eksosen fra motoren inneholder karbonmonoksid, en
luktfri, giftig og svært farlig gass. Ikke start motoren
innendørs eller i lukkede rom.
• Før du utfører vedlikehold på produktet, må du
stoppe motoren og fjerne tenningskabelen fra
tennpluggen.
• Bruk vernehansker når du utfører vedlikehold på
skjæreutstyret. Kniven er svært skarp, og det er lett
å kutte seg.
• Tilbehør og endringer på produktet som ikke er
godkjent av produsenten, kan føre til alvorlig
personskade eller død. Ikke foreta endringer av
produktet. Bruk bare tilbehør som er godkjent av
produsenten.
• Hvis vedlikeholdet ikke utføres riktig og regelmessig,
øker faren for personskade og skade på produktet.
• Bare utfør vedlikehold som beskrevet i denne
brukerveiledningen. Alt annet vedlikehold må utføres
av et godkjent Husqvarna-serviceverksted.
• La et godkjent Husqvarna-serviceverksted utføre
service på produktet regelmessig.
• Skift ut alle skadde, slitte eller ødelagte deler.
Montering
Innledning
ADVARSEL: Før du monterer
produktet, må du lese og forstå kapittelet om
sikkerhet.
ADVARSEL: Fjern tennpluggkabelen
fra tennpluggen før du monterer produktet.
Slik monterer du håndtaket
1. Løsne de nedre knottene på venstre og høyre side
av produktet. Kontroller at plastskiven er på plass i
fordypningen i håndtaksbraketten. (Fig. 30)
2. Monter håndtaket mens det er foldet forover som vist
i illustrasjonen. (Fig. 31)
a) Kontroller at plastskiven er mellom håndtaket og
håndtaksbraketten.
b) Fest håndtaket til håndtaksbraketten.
3. Løft håndtaket oppover. (Fig. 32)
4. Trekk til knottene helt. For å få informasjon om
justering av håndtakshøyden, kan du se
Slik justerer
du høyden på håndtaket på side 242
.
5. Sett kablene i kabelbrakettene. Sørg for at kablene
ikke er vridd. Fest kabelbrakettene til håndtaket.
(Fig. 33)
6. Bruk en kabelstropp til å feste kablene til
håndtaksbraketten. (Fig. 34)
Slik justerer du høyden på håndtaket
1. Løsne de nedre knottene.
2. Flytt knottene til den nedre enden av sporene på
venstre og høyre side av produktet. (Fig. 35)
3. Angi høyden på håndtaket til én av de to tilgjengelige
posisjonene.
4. Flytt knottene oppover i retning av håndtaket til de
stopper og du hører et klikk. (Fig. 36)
5. Trekk til knottene helt.
Slik setter du produktet i
transportstilling
1. Tøm oppsamleren.
2. Løsne de nedre knottene.
3. Flytt knottene til den nedre enden av sporene på
venstre og høyre side av produktet. (Fig. 35)
4. Vipp håndtaket forover. (Fig. 37)
Slik setter du produktet i driftsstilling
1. Løft håndtaket opp. (Fig. 32)
2. Flytt knottene oppover i retning av håndtaket til de
stopper og du hører et klikk. (Fig. 36)
3. Trekk til knottene helt.
Slik monterer du oppsamleren
1. Fest oppsamlerrammen til gressposen med den
faste delen av posen på undersiden. Hold håndtaket
på rammen på toppen av gressposen. (Fig. 38)
242 1906 - 004 - 30.03.2023
2. Fest nedre del av oppsamlerrammen til bunnen av
gressposen. (Fig. 39)
a) Skyv oppsamlerrammen inn i sporet. Start på
høyre side som vist i illustrasjonen, og skyv
gradvis mot venstre.
3. Hvis oppsamlerrammen ikke festes enkelt, kan
du slå på oppsamlerrammen forsiktig med en
gummiklubbe. Slå mellom forsterkningene på
oppsamleren. (Fig. 40)
4. Fest gressposen til oppsamlerrammen med
klemmene. (Fig. 41)
5. Løft det bakre dekselet.
6. Fest oppsamleren til den øverste kanten av
chassiset.
7. Sett den nedre delen av oppsamleren inn i
utkasterkanalen. (Fig. 42)
Slik monterer du finfordelingspluggen
(tilbehør)
1. Løft opp det bakre dekselet, og ta av oppsamleren.
2. Sett finfordelingspluggen inn i utkasterkanalen. (Fig.
43)
3. Skift ut kniven med finfordelingskniven som følger
med finfordelingssettet. Se
Slik skifter du ut
skjærebladet på side 245
.
Slik klipper du gresset uten
oppsamleren eller finfordelingspluggen
festet
• Løft opp det bakre dekselet, og ta av
gressoppsamleren.
• Hvis en finfordelingsplugg og en finfordelingskniv er
festet, tar du dem av.
• Lukk bakdekselet før du bruker produktet.
Når du bruker produktet, tømmes det klipte gresset
under bakdekselet.
Drift
Innledning
ADVARSEL: Før du bruker produktet,
må du lese og forstå kapittelet om sikkerhet.
Husqvarna Connect
Husqvarna Connect er en kostnadsfri app for
mobilenheten din. Husqvarna Connect-appen gir
utvidede funksjoner for Husqvarna-produktet ditt:
• utvidet produktinformasjon
• informasjon om og hjelp med produktdeler og
service
Slik begynner du å bruke Husqvarna Connect
1. Last ned Husqvarna Connect-appen på
mobilenheten din.
2. Utfør registrering i Husqvarna Connect-appen.
3. Følg instruksjonene i Husqvarna Connect-appen for
å koble til og registrere produktet.
Før du bruker produktet
1. Les nøye gjennom bruksanvisningen, og sørg for at
du har forstått instruksjonene.
2. Undersøk skjæreutstyret for å sikre at det er
riktig festet og justert. Se
Slik kontrollerer du
skjæreutstyret på side 245
.
3. Fyll drivstofftanken. Se
Slik fyller du drivstoff på side
243
.
4. Fyll oljetanken, og kontroller oljenivået. Se
Slik
kontrollerer du oljenivået på side 246
.
Slik fyller du drivstoff
Bruk miljøbensin/alkylatbensin, hvis det er tilgjengelig.
Hvis miljøbensin/alkylatbensin ikke er tilgjengelig, bruk
blyfri bensin av god kvalitet eller blybensin med oktantall
90eller høyere.
OBS: Ikke bruk bensin med et oktantall
som er mindre enn 90RON (87AKI). Dette
kan skade produktet.
1. Åpne drivstofflokket sakte for å slippe ut trykket.
2. Fyll langsomt med en bensinkanne. Hvis du søler
drivstoff, kan du tørke det opp med en klut og la det
som måtte være igjen, lufttørke. (Fig. 44)
3. Tørk rent rundt drivstofflokket.
4. Trekk til drivstofflokket helt. Hvis drivstofflokket ikke
er strammet, kan det utgjøre en risiko for brann.
5. Flytt produktet minst 3m fra stedet du fylte tanken
før du starter det.
Slik regulerer du klippehøyden
Klippehøyden kan justeres i seks trinn.
1. Skyv klippehøyderegulatoren i retning av hjulet og
deretter bakover for å heve klippehøyden.
2. Skyv klippehøyderegulatoren i retning av hjulet og
deretter forover for å senke klippehøyden. (Fig. 45)
1906 - 004 - 30.03.2023 243
OBS: Ikke sett klippehøyden for lavt.
Knivene kan treffe bakken hvis overflaten av
plenen ikke er vannrett.
Slik starter du produktet (LC 551VQ)
1. Sørg for at tenningskabelen er koblet til tennpluggen.
2. Stå bak produktet.
3. Hold motorbremsehåndtaket mot styret. (Fig. 46)
4. Hold i startsnorhåndtaket med høyrehånden.
5. Dra startsnoren langsomt ut til du kjenner litt
motstand.
6. Trekk kraftig for å starte motoren.
Slik starter du produktet (LC 551SP, LC
551VBP)
1. Sørg for at tenningskabelen er koblet til tennpluggen.
2. Stå bak produktet.
3. Juster gassregulatoren.
a) Hvis motoren er kald, setter du gassregulatoren i
choke-stillingen. (Fig. 47)
b) Hvis motoren er varm, setter du ikke
gassregulatoren i choke-stillingen.
4. På modell LC551SP holder du
motorbremsehåndtaket inntil håndtaket. (Fig. 46)
5. Hold i startsnorhåndtaket med høyrehånden.
6. Dra startsnoren langsomt ut til du kjenner litt
motstand.
7. Trekk kraftig for å starte motoren.
8. Sett gassregulatoren på full gass.
9. På modell LC 551VBP:
a) Løsne startsperren.
b) Skyv knivbremskontrollen i retning av håndtaket
for å starte knivene.
Slik bruker du hjuldriften
• Trekk sikkerhetsbøylen i retning av håndtaket. (Fig.
48)
• For modell LC 551VQ og modell LC 551VBP: Juster
kjørehastigheten med turtallsregulatoren på venstre
side av håndtaket. Skyv turtallsregulatoren forover
for å øke hastigheten og bakover for å redusere
hastigheten. (Fig. 49)
• Før du trekker produktet bakover, må du koble ut
driften og skyve produktet forover med ca. 10cm.
• Løsne sikkerhetsbøylen for å frakoble driften, for
eksempel når du går nær en hindring.
Slik stopper du produktet (LC 551SP,
LC 551VQ)
• Hvis du vil stoppe kun driften, slipper du
sikkerhetsbøylen.
• Hvis du vil stoppe motoren, slipper du
motorbremsehåndtaket.
Slik stopper du produktet (LC 551VBP)
• Hvis du vil stoppe kun driften, slipper du
sikkerhetsbøylen.
• Du stopper motoren ved å flytte gassregulatoren til
stopp-posisjonen.
Slik får du et godt resultat
• Bruk alltid en godt slipt kniv. En sløv kniv gir ujevnt
resultat, og gressets klippeoverflate blir gul. En skarp
kniv bruker også mindre energi enn en sløv kniv.
• Ikke klipp mer enn 1/3 av lengden på gresset.
Klipp først med klippehøyden stilt høyt. Undersøk
resultatet, og senk klippehøyden til det aktuelle
nivået. Hvis gresset er veldig langt, kjører du sakte
og klipper to ganger om nødvendig.
• Klipp i forskjellige retninger hver gang, for å unngå
striper i plenen.
• Hold klippedekselet rent. Oppsamling av gress og
smuss på innsiden av klippedekselet kan gi et
dårligere klipperesultat. Se
Slik rengjør du den indre
overflaten av klippedekselet på side 245
.
Vedlikehold
Innledning
ADVARSEL: Før du utfører
vedlikeholdsarbeid, må du lese og forstå
kapittelet om sikkerhet.
For alt vedlikehold og reparasjonsarbeid på produktet
er det nødvendig med spesiell opplæring. Vi garanterer
fagmessig reparasjon og service. Hvis forhandleren ikke
er et serviceverksted, må du snakke med dem for å få
informasjon om nærmeste serviceverksted.
Hvis du vil ha mer detaljert informasjon, kan du se
www.husqvarna.com.
Vedlikeholdsskjema
OBS: Sørg for at luftfilteret vender opp
og ikke mot bakken når du vipper produktet.
Fare for motorskade.
Vedlikeholdsintervallene er beregnet med utgangspunkt
i daglig bruk av produktet. Intervallene kan endres hvis
produktet ikke brukes daglig.
244 1906 - 004 - 30.03.2023
For vedlikehold merket med * kan du se instruksjonene i
Sikkerhetsutstyr på produktet på side 241
.
Vedlikehold Daglig Ukentlig Månedlig
Utfør en generell inspeksjon. X
Kontroller oljenivået. X
Hvordan robotklipperen rengjøres X
Kontroller skjæreutstyret. X
Kontroller klippedekselet*. X
Kontroller motorbremsehåndtaket * LC 551SP, LC 551VQ X
Kontroller knivbremsekontrollen* LC 551VBP X
Kontroller lyddemperen* X
Kontroller tennpluggen. X
Skift olje (første gang etter 5 timers bruk og deretter etter hver 50. times
bruk).
X
Rengjør eller skift luftfilteret. X
Kontroller drivstoffsystemet. X
Slik utfører du en generell inspeksjon
• Sørg for at alle mutre og skruer på produktet er
trukket til ordentlig.
Slik rengjør du produktet
• Rengjør plastdeler med en tørr, ren klut.
• Ikke bruk vann til å rengjøre produktet. Vann kan
komme inn i batteriet eller motoren og forårsake
kortslutning eller skade på produktet.
• Produktet må ikke rengjøres med høytrykksspyler.
• Ikke spyl vann direkte på motoren.
• Bruk en børste for å fjerne løv, gress og smuss.
• Fjern clutchdekselet, og bruk en børste til å fjerne
gress under clutchdekselet. (LC551VBP)
Slik rengjør du den indre overflaten av
klippedekselet
1. Tøm drivstofftanken.
2. Plasser produktet på siden med lyddemperen ned.
OBS: Hvis produktet settes med
luftfilteret ned, kan motoren bli skadet.
3. Spyl innsiden av klippedekselet med vann.
Slik kontrollerer du skjæreutstyret
ADVARSEL: For å hindre utilsiktet
start må du fjerne tenningskabelen fra
tennpluggen.
ADVARSEL: Bruk vernehansker når
du utfører vedlikehold på skjæreutstyret.
Kniven er svært skarp, og det er lett å kutte
seg.
1. Kontroller skjæreutstyret med henblikk på skader og
sprekkdannelse. Bytt alltid ut skadet skjæreutstyr.
2. Sjekk om kniven er skadet eller sløv.
Merk: Kniven må balanseres etter at den er slipt. La
et servicesenter slipe, skifte og balansere kniven. Hvis
du treffer en hindring som fører til at produktet stopper,
må du skifte ut den skadde kniven. La serviceverkstedet
vurdere om kniven kan slipes eller om den må skiftes ut.
Slik skifter du ut skjærebladet
1. Lås skjærebladet med en trekloss. (Fig. 50)
2. Fjern bolten for skjærebladet.
3. Fjern skjærebladet.
4. Undersøk knivstøtten og knivbolten for skade.
5. Undersøk motorakselen for å forsikre deg om at den
ikke er bøyd.
1906 - 004 - 30.03.2023
245
6. Når du fester den nye kniven, må du peke
de vinklede endene av kniven i retning av
klippedekselet. (Fig. 51)
7. Kontroller at kniven er på linje med midten av
motorakselen.
8. Lås skjærebladet med en trekloss. (Fig. 52)
9. Fest kniven.
a) På modell LC551SP, LC 551VQ fester du
sprengskiven og trekker til bolten og skiven med
et moment på 70Nm.
b) På modell LC 551VBP trekker du til boltene med
et moment på 50Nm. (Fig. 53)
10. Trekk skjærebladet rundt for hånd, og kontroller at
det roterer fritt.
ADVARSEL: Bruk·solide
arbeidshansker. Kniven er svært skarp,
og det er lett å skjære seg.
11. Start produktet for å teste skjærebladet. Hvis bladet
ikke er riktig festet, vil produktet vibrere, eller
klipperesultatet vil ikke bli bra nok.
Slik kontrollerer du oljenivået
OBS: For lavt oljenivå kan forårsake
alvorlige motorskader. Kontroller oljenivået
før du starter produktet.
1. Sett produktet på et flatt underlag.
2. Ta av oljetanklokket med den medfølgende
peilepinnen.
3. Fjern gjenværende olje fra peilepinnen.
4. Før peilepinnen helt inn i oljetanken. Trekk til
oljetanklokket for å sikre at du får riktig bilde av
oljenivået.
5. Ta ut peilepinnen.
6. Kontroller oljenivået på peilepinnen.
7. Hvis oljenivået er lavt, fyller du på motorolje og
utfører en ny kontroll av oljenivået.
(Fig. 54)
Merk: Bruk en trakt for å unngå søl.
Slik skifter du motorolje
ADVARSEL: Motorolje er svært varm
rett etter at motoren har stoppet. La motoren
bli avkjølt før du tapper ut motorolje. Rengjør
med såpe og vann hvis du søler motorolje
på huden.
(Fig. 55)
1. Fjern tenningskabelen fra tennpluggen.
2. Ta av oljetanklokket.
3. Tapp ut motoroljen.
a) For modeller med oljeavtappingsplugg: Sett
en beholder under oljeavtappingspluggen for å
samle opp motoroljen.
b) For modeller uten oljeavtappingsplugg eller
hvis det ikke er mulig å sette en beholder
under oljeavtappingspluggen: Bruk en oljepumpe
(tilbehør) til å tappe motoroljen fra oljetanken.
4. Fyll på ny motorolje av typen som anbefales i
Tekniske data på side 247
.
5. Kontroller oljenivået. Se
Slik kontrollerer du
oljenivået på side 246
.
Slik fyller og skifter du motorolje
• Hvis du ønsker informasjon om hvordan du fyller og
skifter motorolje, kan du se i bruksanvisningen for
motoren.
Slik rengjør og skifter du luftfilteret (LC
5551SP, LC 551VBP)
• Hvis du ønsker informasjon om hvordan du rengjør
og skifter luftfilteret, kan du se i bruksanvisningen for
motoren.
Slik fjerner og monterer du luftfilteret
(LC 551VQ)
ADVARSEL: Bruk vernehansker.
1. Trykk på klemmene på luftfilterdekslet.
2. Ta luftfilterdekslet (A) forsiktig av motoren.
3. Fjern luftfilteret (D) og skumfilteret (C). (Fig. 56)
4. Se etter skader på luftfilteret. Bytt alltid ut et skadet
luftfilter.
5. Rengjør og undersøk luftfilteret. Se
Slik rengjør du
luftfilteret (LC 551VQ) på side 246
.
6. Monter i motsatt rekkefølge.
Slik rengjør du luftfilteret (LC 551VQ)
OBS: Ikke la motoren kjøre uten luftfilter
eller med et skittent luftfilter.
OBS: Skift luftfilteret hvis det ikke blir
helt rent, eller hvis det er skadet. Et defekt
luftfilter forårsaker skade på motoren.
1. Trykk på låsetappene (A), ta av luftfilterdekselet (B)
og ta ut luftfilteret (C). (Fig. 57)
246 1906 - 004 - 30.03.2023
2. Slå luftfilteret mot en hard overflate, eller blås
trykkluft gjennom luftfilteret fra den rene siden av
luftfilteret.
OBS: Ikke bruk en børste til å fjerne
smuss ettersom dette skyver smuss inn i
luftfilteret.
3. Rengjør luftfilterholderen (D) og luftfilterdekselet med
en fuktig klut.
OBS: Sørg for at det ikke kommer
smuss inn i luftkanalen (E).
4. Monter luftfilteret. Kontroller at luftfilteret er helt
forseglet mot luftfilterholderen.
5. Sett på luftfilterdekselet igjen med de nedre flikene
først.
Kontrollere tennpluggen
OBS: Bruk alltid anbefalt type tennplugg.
Feil tennpluggtype kan føre til skade på
produktet.
• Undersøk tennpluggen hvis motorens effekt er for
lav, ikke er enkel å starte eller ikke fungerer riktig på
tomgang.
• Følg disse instruksjonene for å redusere risikoen for
uønsket materiale på tennpluggenes elektroder:
a) Pass på at tomgangsturtallet er riktig justert.
b) Pass på at drivstoffblandingen er riktig.
c) Kontroller at luftfilteret er rent.
• Hvis tennpluggen er skitten, må du rengjøre den og
samtidig kontrollere at elektrodeavstanden er riktig.
Se
Tekniske data på side 247
. (Fig. 58)
• Skift tennpluggen når det er nødvendig.
Slik undersøker du drivstoffsystemet
• Undersøk drivstofflokket og pakningen til lokket for å
sikre at det ikke er noen skader.
• Undersøk drivstoffslangen for å sikre at det ikke
finnes lekkasjer. Hvis drivstoffslangen er ødelagt, må
du la et serviceverksted skifte den ut.
Slik justerer du turtallsregulatoren og
gassregulatoren
Turtallsregulatoren justerer kjørehastigheten.
Gassregulatoren justerer motorens turtall.
OBS: Ikke juster turtallsregulatoren mens
motoren er i gang.
1. Hvis du vil justere kjørehastigheten, dreier du
justeringsskruen (A) for å justere lengden på
kabelstrømpen. Gjør kabelstrømpen kortere for å
øke kjørehastigheten.
2. Hvis choke-stillingen eller stopp-posisjonen ikke
kan aktiveres, må du justere motorens turtall. Drei
justeringsskruen (B). (Fig. 59)
Transport, oppbevaring og avhending
Transport og oppbevaring
• Før oppbevaring og transport av produktet og
drivstoff, må du kontroller at det ikke finnes lekkasjer
eller gasser. Gnister eller åpen ild, for eksempel fra
elektriske apparater eller varmekjeler, kan starte en
brann.
• Bruk alltid godkjente beholdere for oppbevaring og
transport av drivstoff.
• Tøm drivstofftanken før du setter produktet til
oppbevaring over en lengre periode. Lever drivstoffet
hos en returstasjon.
• Sørg for sikkert feste av produktet under transport
for å unngå skader og ulykker.
• Oppbevar produktet på et låst sted for å hindre
tilgang for barn eller personer som ikke er godkjent.
• Oppbevar produktet på et tørt og frostfritt sted.
Kassering
• Følg lokale gjenvinningsbestemmelser og gjeldende
regelverk.
• Kast alle kjemikalier, for eksempel motorolje eller
drivstoff, på et servicesenter eller en returstasjon.
• Når produktet ikke lenger er i bruk, kan du sende
det til en Husqvarna-forhandler eller kaste det ved et
returpunkt.
Tekniske data
LC551SP LC 551VBP LC 551VQ
Motor
Merke Kawasaki Kawasaki Husqvarna
1906 - 004 - 30.03.2023 247
LC551SP LC 551VBP LC 551VQ
Modell FJ180V FJ180V HS 166AP
Motortype
Ensylindret, 4-takts,
tvungen luftkjøling,
OHV
Ensylindret, 4-takts,
tvungen luftkjøling,
OHV
Ensylindret, 4-takts,
tvungen luftkjøling,
OHV
Volum, cm
3
179 179 166
Hastighet, o/min. 2800 2800 2800
Nominell motoreffekt, kW
86
2,9 2,9 2,7
Tenningssystem
Tennplugg NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Elektrodeavstand, mm 0,6–0,8 0,6–0,8 0,7–0,8
Drivstoff-/smøresystem
Motorsmøretype Trykk med oljefilter Trykk med oljefilter Skvalpesmøring
Drivstofftankens kapasitet, I 1,9 1,9 1,5
Oljetankens kapasitet, l 0,7 0,7 0,5
Motorolje
87
Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Vekt
Med tomme tanker, kg 48,5 52,5 51,0
Støyutslipp
88
Lydeffektnivå, målt dB(A) 97 96 97
Lydeffektnivå, garantert L
WA
dB(A) 98 98 98
Lydnivåer
89
Lydtrykknivå ved brukerens øre, dB (A) 87 84 86
Vibrasjonsnivåer
90
Håndtak, m/s
2
4,5 4,5 3,2
Klippeutstyr
Klippehøyde, mm 26–74 26–74 26–74
Klippebredde, mm 510 510 510
Blad Oppsamler Oppsamler Oppsamler
86
Motorens merkeeffekt er gjennomsnittlig nettoeffekt (ved angitt turtall) for en typisk produksjonsmotor for
motormodellen, målt ifølge SAE-standarden J1349/ISO1585. Masseproduserte motorer kan avvike fra denne
verdien. Faktisk effekt for motoren montert på det ferdige produktet vil avhenge av driftshastighet, klimafor-
hold og andre verdier.
87
Hvis SAE-30-olje brukes ved temperaturer lavere enn +5°C, er det fare for at den ikke smører motoren
tilstrekkelig. Dette kan føre til skader på motoren. Se
Slik skifter du motorolje på side 246
for riktig olje for lave
temperaturer.
88
Utslipp av støy til omgivelsene målt som lydeffekt (L
WA
) samsvarer med EF-direktiv 2000/14/EF.
89
Lydtrykknivå i henhold til ISO 5395. Rapporterte data for lydtrykksnivå for maskinen har en typisk statistisk
spredning (standardavvik) på 1,2 dB(A).
90
Vibrasjonsnivå i henhold til ISO 5395. Rapporterte data for vibrasjonsnivå har en typisk statistisk spredning
(standardavvik) på 0,2 m/s
2
.
248 1906 - 004 - 30.03.2023
LC551SP LC 551VBP LC 551VQ
Artikkelnummer 5875908-10 5821494-10 5875908-10
Oppsamlerkapasitet, liter 65 65 65
Drift
Hastighet, km/t 4,1 2,8–5 2,8–5
1906 - 004 - 30.03.2023 249
Samsvarserklæring
EU-samsvarserklæring
Vi,
Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.:
+46 36 146500, erklærer på eget ansvar at produktet:
Beskrivelse Gressklipper
Merke Husqvarna
Type/modell LC 551SP, LC 551VBP, LC 551VQ
ID Serienumre datert 2022 og senere
fullstendig overholder følgende EU-direktiver og
-forskrifter:
Regulering Beskrivelse
2006/42/EC «angående maskiner»
2014/30/EU «om elektromagnetisk kompatibilitet»
2000/14/EC «angående utslipp av støy til omgivelsene»
2011/65/EU «om begrensning av bruk av visse farlige stoffer i elektrisk og elektronisk utstyr»
og at følgende standarder eller tekniske spesifikasjoner
er anvendt: EN ISO 5395-1:2013/A1:2018, EN ISO
5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN
IEC 63000:2018
Kontrollorgan: 0404, RISE SMP Svensk Maskinprovning
AB, Box 4053, SE-904 03 Umeå, Sweden Har bekreftet
samsvar med rådsdirektivet 2000/14/EF, prosedyre for
overensstemmelsesvurdering: Vedlegg VI.
For informasjon som gjelder støyutslipp, kan du se
Tekniske data på side 247
.
Huskvarna, 2022-09-29
Claes Losdal, Utviklingssjef/hageproduktansvarlig,
Husqvarna AB
Ansvarlig for teknisk dokumentasjon
250 1906 - 004 - 30.03.2023
SPIS TREŚCI
Wstęp..........................................................................251
Bezpieczeństwo..........................................................252
Montaż........................................................................ 256
Przeznaczenie............................................................ 257
Przegląd......................................................................258
Transport, przechowywanie i utylizacja...................... 261
Dane techniczne......................................................... 262
Deklaracja zgodności..................................................264
Wstęp
Opis produktu
Produkt jest rotacyjną kosiarką obsługiwaną przez
operatora. Trawa zbierana jest do pojemnika na
trawę. Zdjąć pojemnik na trawę, aby usunąć z niego
trawę przez tylny otwór wylotowy. Zamontować zestaw
mulczujący (akcesorium), aby pociąć trawę na nawóz.
Przeznaczenie
Produkt służy fo cięcia trawy. Nie używać produktu do
innych zadań.
Przegląd produktu
(Rys. 1)
1. Dźwignia hamulca silnika
2. Uchwyt / uchwyt sterowniczy
3. Regulacja obrotów
4. Dźwignia napędu
5. Rączka linki rozrusznika
6. Pojemnik na trawę
7. Regulowana wysokość uchwytu
8. Regulator wysokości koszenia
9. Prętowy wskaźnik poziomu oleju / zbiornik oleju
10. Osłona modułu tnącego
11. Tłumik
12. Świeca zapłonowa
13. Filtr powietrza
14. Zbiornik paliwa
15. Pokrywa tylna
16. Instrukcja obsługi
Przegląd produktu
(Rys. 2)
1. Uchwyt / uchwyt sterowniczy
2. Dźwignia sterująca hamulcem ostrza tnącego (LC
551VBP)
3. Regulacja obrotów / dźwignia gazu (LC 551VBP)
4. Dźwignia napędu (LC 551VBP)
5. Zabezpieczenie przed niepożądanym
uruchomieniem (LC 551VBP)
6. Rączka linki rozrusznika
7. Pojemnik na trawę
8. Regulowana wysokość uchwytu
9. Regulator wysokości koszenia
10. Prętowy wskaźnik poziomu oleju / zbiornik oleju
11. Osłona modułu tnącego
12. Tłumik
13. Świeca zapłonowa
14. Filtr powietrza
15. Zbiornik paliwa
16. Pokrywa tylna
17. Dźwignia hamulca silnika (LC551SP)
18. Dźwignia gazu (LC551SP)
19. Dźwignia napędu (LC551SP)
20. Instrukcja obsługi
Symbole znajdujące się na produkcie
(Rys. 3)
Następstwem nieuważnej lub
nieprawidłowej obsługi mogą być
obrażenia lub śmierć użytkownika bądź
innych osób.
(Rys. 4)
Przed przystąpieniem do pracy należy
dokładnie i ze zrozumieniem zapoznać się
z treścią niniejszej instrukcji obsługi.
(Rys. 5)
Ludzie i zwierzęta powinny przebywać
w bezpiecznej odległości od obszaru
roboczego.
(Rys. 6)
Przed rozpoczęciem napraw lub
konserwacji urządzenia wyłączyć silnik
i zdjąć przewód zapłonowy.
(Rys. 7)
Olej
(Rys. 8)
Szybko
(Rys. 9)
Wolno
(Rys. 10)
Zatrzymać silnik
1906 - 004 - 30.03.2023
251
(Rys. 11)
Ssanie
(Rys. 12)
Sprzęgło tarczy
(Rys. 13)
Należy uważać na wyrzucane
i rykoszetujące przedmioty.
(Rys. 14)
Ręce i stopy należy trzymać z dala od
obracającego się noża.
(Rys. 15)
Ręce i stopy należy trzymać z dala od
części obrotowych.
(Rys. 16)
Niniejszy produkt jest zgodny
z obowiązującymi dyrektywami UE.
(Rys. 17)
Ten produkt jest zgodny z przepisami
obowiązującymi w Wielkiej Brytanii.
(Rys. 18)
Etykieta emisji hałasu do środowiska
zgodnie z dyrektywami oraz przepisami
UE i Wielkiej Brytanii, a także przepisami
Nowej Południowej Walii „Protection
of the Environment Operations (Noise
Control) Regulation 2017”. Gwarantowany
poziom mocy akustycznej urządzenia jest
określony w
Dane techniczne na stronie
262
oraz na etykiecie.
(Rys. 19)
Spaliny z silnika zawierają tlenek
węgla, który jest bezwonnym, trującym
i niebezpiecznym gazem. Nie uruchamiać
produktu w pomieszczeniach ani
zamkniętych przestrzeniach.
(Rys. 20)
Nie uruchamiać produktu
w pomieszczeniach ani zamkniętych
przestrzeniach.
(Rys. 21)
Ryzyko eksplozji.
(Rys. 22)
Gorąca powierzchnia
(Rys. 23)
Silnik dostarczany jest bez oleju.
(Rys. 24)
Przed użyciem dolać oleju.
(Rys. 25)
Nie należy stosować paliwa E85.
(Rys. 26)
Przechowywać produkt z dala od
otwartego płomienia.
(Rys. 27)
Kod do przeskanowania
Uwaga: Inne symbole/naklejki umieszczone na
produkcie odnoszą się do wymogów prawnych
obowiązujących na danym rynku.
Emisje Euro V
OSTRZEŻENIE: Ingerencja w silnik
powoduje unieważnienie europejskiego
zatwierdzenia typu produktu.
Odpowiedzialność za produkt
Zgodnie z przepisami dotyczącymi odpowiedzialności
za produkt nie ponosimy odpowiedzialności za szkody
spowodowane przez nasz produkt, jeśli:
• produkt jest nieprawidłowo naprawiany.
• produkt jest naprawiany przy użyciu
części niepochodzących od producenta lub
niezatwierdzonych przez producenta.
• produkt jest wyposażony w akcesoria
niepochodzące od producenta lub niezatwierdzone
przez producenta.
• produkt nie jest naprawiany w autoryzowanym
centrum serwisowym lub przez autoryzowaną
placówkę.
Bezpieczeństwo
Definicje dotyczące bezpieczeństwa
Ostrzeżenia, uwagi i informacje są używane do
zwrócenia uwagi na szczególnie ważne sekcje instrukcji
obsługi.
OSTRZEŻENIE: Jest używane,
gdy istnieje ryzyko poważnych obrażeń,
śmierci operatora lub uszkodzenia otoczenia
w wyniku nieprzestrzegania instrukcji
obsługi.
UWAGA: Jest używane, gdy istnieje
ryzyko uszkodzenia materiałów lub
urządzenia w wyniku nieprzestrzegania
instrukcji obsługi.
Uwaga: Stosuje się, aby przekazać więcej informacji,
które są przydatne w danej sytuacji.
Ogólne zasady bezpieczeństwa
OSTRZEŻENIE: Przed
rozpoczęciem użytkowania produktu
przeczytać następujące ostrzeżenia.
252 1906 - 004 - 30.03.2023
• Produkt ten może być niebezpieczny
w przypadku jego nieprawidłowego użytkowania
i niezachowania ostrożności. Nieprzestrzeganie
instrukcji bezpieczeństwa może spowodować
obrażenia ciała lub śmierć.
• Podczas pracy urządzenie wytwarza pole
elektromagnetyczne. W pewnych okolicznościach
pole to może zakłócać pracę aktywnych lub
pasywnych implantów medycznych. Przed użyciem
tego produktu osoby z wszczepionym implantem
medycznym powinny skonsultować się z lekarzem
i producentem implantu w celu ograniczenia ryzyka
poważnych lub śmiertelnych obrażeń.
• Zawsze zachowywać ostrożność i kierować się
zdrowym rozsądkiem. Jeśli nie ma pewności,
w jaki sposób należy obsługiwać ten produkt
w konkretnej sytuacji, przed wznowieniem pracy
należy porozmawiać z dealerem Husqvarna.
• Pamiętać o tym, że operator ponosi
odpowiedzialność za wypadki z udziałem innych
ludzi i ich własności.
• Utrzymywać produkt czystym. Upewnić się, że
można łatwo odczytać oznaczenia i naklejki.
• Nie pozwalać używać maszyny jakimkolwiek
osobom, które nie zapoznały się i nie zrozumiały
zawartości instrukcji obsługi.
• Nie pozwalać dzieciom używać produktu.
• Należy trzymać dzieci z dala od obszaru roboczego
Zawsze musi jej towarzyszyć odpowiedzialna osoba
dorosła.
• Nie pozwalać osobom nieznającym instrukcji używać
maszyny.
• Należy zawsze kontrolować osobę o ograniczonych
możliwościach fizycznych lub umysłowych podczas
używania produktu. Zawsze musi jej towarzyszyć
odpowiedzialna osoba dorosła.
• Osoba, która jest zmęczona, chora lub pod wpływem
alkoholu, narkotyków lub lekarstw nie może
obsługiwać urządzenia Stany te mają negatywny
wpływ na wzrok, uwagę, koordynację i osąd.
• Nie stosować uszkodzonego produktu.
• Nie wolno dokonywać w maszynie zmian
stanowiących modyfikację jej oryginalnej wersji. Nie
używać maszyny, jeżeli istnieje podejrzenie, że ktoś
inny wprowadził w niej zmiany.
• Nie wolno zmieniać ustawień prędkości obrotowej
silnika.
Bezpieczeństwo miejsca pracy
OSTRZEŻENIE: Przed
rozpoczęciem użytkowania produktu
przeczytać następujące ostrzeżenia.
• Usunąć obiekty, takie jak gałęzie, gałązki
i kamienie z obszaru roboczego przed rozpoczęciem
korzystania z maszyny.
• Obiekty, które zderzają się z elementami tnącymi,
mogą zostać wyrzucone i spowodować obrażenia
osób i uszkodzenia przedmiotów. Osoby znajdujące
się w pobliżu i zwierzęta powinny zachować
bezpieczną odległość od maszyny.
• Nigdy nie należy używać produktu
w niesprzyjających warunkach np. we mgle,
w deszczu, przy silnym wietrze, na silnym mrozie,
gdy występuje ryzyko wyładowań atmosferycznych.
Korzystanie z maszyny w niesprzyjających
warunkach lub w wilgotnych czy mokrych
lokalizacjach jest męczące. Niesprzyjające warunki
pogodowe mogą stworzyć niebezpieczne warunki,
takie jak śliskie powierzchnie.
• Należy uważać na osoby, przedmioty i sytuacje,
które mogą uniemożliwiać bezpieczną obsługę
maszyny.
• Należy zwracać uwagę na przeszkody, takie jak
korzenie, kamienie, gałązki, dziury i doły. Wysoka
trawa może zasłaniać przeszkody.
• Koszenie trawy na pochyłościach może być
niebezpieczne. Nie należy używać maszyny na
pochyłościach terenu przekraczających 15°.
• Należy używać maszyny, prowadząc ją w poprzek
zbocza. Nie należy jeździć w górę i w dół zbocza.
• Zachować ostrożność podczas zbliżania się do
narożników lub innych obiektów, które mogą
ograniczać widoczność.
Pracuj bezpiecznie
OSTRZEŻENIE: Przed
rozpoczęciem użytkowania produktu
przeczytać następujące ostrzeżenia.
• Używać maszyny wyłącznie do przycinania
trawników. Nie jest dozwolone wykorzystanie
maszyny do innych zadań.
• Stosuj środki ochrony osobistej. Patrz
Środki
ochrony osobistej na stronie 254
.
• Należy zawsze wiedzieć, jak szybko wyłączyć silnik
w razie awarii.
• Nigdy nie należy uruchamiać silnika w zamkniętej
przestrzeni lub w pobliżu łatwopalnych materiałów.
Spaliny silnikowe mają wysoką temperaturę, mogą
zawierać iskry, które mogą się stać przyczyną
pożaru.
• Nie należy obsługiwać maszyny, jeśli ostrze
oraz wszystkie pokrywy nie zostały prawidłowo
zamocowane. Nieprawidłowo zamocowane ostrze
może się obluzować i spowodować obrażenia.
• Należy upewnić się, że ostrze nie uderza w żadne
obiekty, takie jak kamienie czy korzenie. Może
to spowodować uszkodzenie ostrza oraz wygięcie
wału silnika. Zgięta oś powoduje silne wibracje oraz
bardzo wysokie zagrożenie obluzowaniem ostrza.
• Jeśli ostrze uderzy w jakikolwiek obiekt lub jeśli
wystąpią wibracje, należy natychmiast wyłączyć
maszynę. Odłączyć przewód zapłonowy od świecy
zapłonowej. Należy sprawdzić maszynę pod kątem
uszkodzeń. Należy naprawić uszkodzenia lub zlecić
1906 - 004 - 30.03.2023
253
przeprowadzenie naprawy przez autoryzowany
punkt serwisowy.
• Nigdy nie należy na stałe przymocowywać uchwytu
hamulca silnikowego do uchwytu podczas pracy
silnika.
• Maszynę należy ustawić na stabilnej, płaskiej
powierzchni i ją uruchomić. Należy upewnić się, że
ostrza nie uderzają w podłoże lub inne przedmioty.
• Podczas obsługi maszyny zawsze należy stać za
nią.
• Podczas obsługi maszyny należy upewnić się, że
wszystkie koła dotykają podłoża oraz trzymać na
kierownicy obie dłonie. Ręce i stopy należy trzymać
z dala od obracających się noży.
• Nie przechylać produktu, kiedy uruchomiony jest
silnik.
• Należy zachować ostrożność podczas ciągnięcia
maszyny do tyłu.
• Nigdy nie należy podnosić maszyny przy włączonym
silniku. Jeśli konieczne jest podniesienie maszyny,
najpierw należy wyłączyć silnik i odłączyć przewód
zapłonowy od świecy zapłonowej.
• Nie należy poruszać się do tyłu podczas obsługi
maszyny.
• Podczas poruszania się po obszarach bez trawy, na
przykład po żwirowych, kamiennych lub asfaltowych
ścieżkach, należy wyłączyć silnik.
• Nie należy biegać z maszyną przy włączonym
silniku. Podczas obsługi maszyny zawsze należy
poruszać się chodem.
• Przed zmianą wysokości koszenia należy wyłączyć
silnik. Nigdy nie należy wykonywać regulacji przy
uruchomionym silniku.
• Nigdy nie należy pozostawiać maszyny poza
zasięgiem wzroku przy włączonym silniku. Należy
wyłączyć silnik i upewnić się, że narzędzia tnące nie
obracają się.
Instrukcje bezpieczeństwa dotyczące
obsługi
Środki ochrony osobistej
OSTRZEŻENIE: Przed
rozpoczęciem użytkowania produktu
przeczytać następujące ostrzeżenia.
• Środki ochrony osobistej nie eliminują całkowicie
ryzyka odniesienia obrażeń, natomiast ograniczają
ich rozmiar w razie zaistnienia wypadku. Skorzystać
z pomocy dealera przy wyborze odpowiedniego
sprzętu.
• Jeśli poziom hałasu przekracza 85 dB, należy
stosować ochronniki słuchu.
• Należy używać mocnego, przeciwpoślizgowego
obuwia ochronnego lub obuwia roboczego. Nie
należy używać otwartego obuwia lub chodzić boso.
• Stosować wytrzymałe, długie spodnie.
• W razie potrzeby, na przykład podczas mocowania,
badania czy czyszczenia narzędzi tnących,
stosować rękawice ochronne.
Zespoły zabezpieczające na produkcie
OSTRZEŻENIE: Przed
rozpoczęciem użytkowania produktu
przeczytać następujące ostrzeżenia.
• Nie używać produktu z urządzeniami
zabezpieczającymi, które są uszkodzone lub nie
działają prawidłowo.
• Regularnie przeprowadzać kontrole urządzeń
zabezpieczających. Jeśli urządzenia
zabezpieczające są uszkodzone lub nie działają
prawidłowo, należy skontaktować się z warsztatem
obsługi technicznej Husqvarna.
• Nie wolno dokonywać modyfikacji urządzeń
zabezpieczających.
Sprawdzanie osłony modułu tnącego
Osłona modułu tnącego ogranicza drgania urządzenia
i obniża ryzyko odniesienia obrażeń od ostrza.
• Zbadać osłonę modułu tnącego, aby upewnić się,
że nie nosi ona znamion uszkodzenia, takich jak
pęknięcia.
Sprawdzanie dźwigni hamulca silnika (LC 551SP, LC
551VQ)
Uchwyt hamulca silnika zatrzymuje silnik. Po zwolnieniu
uchwytu hamulca silnika następuje wyłączenie silnika.
• Uruchomić silnik, a następnie zwolnić dźwignię
hamulca silnika. Jeśli silnik nie wyłączy się w czasie
3 sekund, zatwierdzony serwis obsługi technicznej
Husqvarna powinien wyregulować hamulec silnika.
(Rys. 28)
Sprawdzanie dźwigni sterującej hamulcem ostrza
tnącego i zabezpieczenia przed niepożądanym
uruchomieniem ((LC 551VBP))
Dźwignia sterująca hamulcem ostrza tnącego
zatrzymuje wyłącznie ostrze, a nie silnik. Po zwolnieniu
dźwigni sterującej hamulcem ostrza tnącego następuje
wyłączenie ostrza.
1. Uruchomić silnik.
2. Pchnąć dźwignię sterującą hamulcem ostrza
tnącego w stronę uchwytu sterowniczego.
Zabezpieczenie przed niepożądanym
uruchomieniem urządzenia zatrzymuje ruch.
3. Popchnąć zabezpieczenie przed niepożądanym
uruchomieniem na zewnątrz.
4. Pchnąć dźwignię sterującą hamulcem ostrza
tnącego w stronę uchwytu sterowniczego. Ostrze
tnące zacznie się obracać.
254 1906 - 004 - 30.03.2023
5. Zwolnić dźwignię sterującą hamulcem ostrza
tnącego. Jeśli ostrze nie wyłączy się w czasie 3
sekund, zatwierdzony serwis obsługi technicznej
Husqvarna powinien wyregulować hamulec ostrza
tnącego. (Rys. 29)
6. Upewnić się, że zabezpieczenie przed
niepożądanym uruchomieniem powróciło do pozycji
początkowej.
Tłumik
Tłumik ogranicza do minimum poziom hałasu
i odprowadza spaliny poza strefę pracy operatora.
Nie używać produktu, jeśli tłumik nie jest zamontowany
lub jest uszkodzony. Uszkodzony tłumik zwiększa
poziom hałasu oraz ryzyko pożaru.
OSTRZEŻENIE: Tłumik nagrzewa
się do wysokiej temperatury podczas
użytkowania oraz gdy silnik pracuje na
obrotach biegu jałowego, oraz pozostaje
gorący przez pewien czas po wyłączeniu
silnika. W przypadku zbliżenia się do
łatwopalnych materiałów i/lub spalin należy
zachować szczególną ostrożność, aby
zapobiec pożarowi.
Sprawdzanie tłumika
• Przeprowadzać regularne kontrole tłumika, aby
upewnić się, że jest prawidłowo zamontowany
i sprawny.
Zasady bezpieczeństwa dotyczące paliwa
OSTRZEŻENIE: Przed
rozpoczęciem użytkowania produktu
przeczytać następujące ostrzeżenia.
• Nie uruchamiać produktu, jeśli znajduje się na
nim paliwo lub olej silnikowy. Usunąć zabrudzenia
paliwem/olejem i odczekać, aż produkt wyschnie.
• W przypadku rozlania paliwa na ubranie należy je
natychmiast zmienić.
• Nie dopuścić do kontaktu paliwa z ciałem, ponieważ
może to spowodować obrażenia. W przypadku
kontaktu paliwa z ciałem należy użyć wody
z mydłem w celu jego usunięcia.
• Nie uruchamiać maszyny, jeśli silnik jest
nieszczelny. Regularnie sprawdzać silnik pod kątem
nieszczelności.
• Zachować ostrożność przy pracy z paliwem. Paliwo
jest łatwopalne, a jego opary mogą wybuchnąć,
powodując obrażenia lub śmierć.
• Nie wdychać oparów paliwa, ponieważ może to być
groźne dla zdrowia lub życia. Zapewnić odpowiednią
wentylację.
• Nie palić tytoniu w pobliżu paliwa lub silnika.
• Nie umieszczać gorących przedmiotów w pobliżu
paliwa lub silnika.
• Nie dolewać paliwa podczas pracy silnika.
• Przed tankowaniem upewnić się, że silnik jest zimny.
• Przed tankowaniem pomału odkręcić korek zbiornika
paliwa i ostrożnie zwolnić ciśnienie.
• Nie dolewać paliwa do silnika w zamkniętym
pomieszczeniu. Niewystarczający przepływ
powietrza może doprowadzić do obrażeń lub śmierci
na skutek uduszenia lub zatrucia tlenkiem węgla.
• Do końca dokręcić korek zbiornika paliwa.
W przypadku braku dokręcenia korka zbiornika
paliwa istnieje ryzyko powstania pożaru.
• Przed uruchomieniem należy przenieść produkt co
najmniej 3 metry / 10 stóp od miejsca, w którym
napełniany był zbiornik paliwa.
• Nie napełniać zbiornika paliwa całkowicie. Ciepło
powoduje zwiększenie objętości paliwa. Pozostawić
wolną przestrzeń na górze zbiornika.
Instrukcje bezpieczeństwa dotyczące
konserwacji
OSTRZEŻENIE: Przed
rozpoczęciem użytkowania produktu
przeczytać następujące ostrzeżenia.
• Spaliny z silnika zawierają tlenek węgla, który jest
bezwonnym, trującym i niebezpiecznym gazem. Nie
należy uruchamiać silnika wewnątrz pomieszczeń
lub w zamkniętych przestrzeniach.
• Przed rozpoczęciem konserwacji produktu wyłączyć
silnik i odłączyć przewód zapłonowy ze świecy
zapłonowej.
• W trakcie konserwacji narzędzi tnących należy
korzystać z rękawic ochronnych. Ostrze jest bardzo
ostre i może łatwo doprowadzić do skaleczenia.
• Niezatwierdzone przez producenta akcesoria
i modyfikacje maszyny mogą spowodować poważne
obrażenia lub śmierć. Nie należy modyfikować
maszyny. Należy korzystać wyłącznie z akcesoriów
zatwierdzonych do użytku przez producenta.
• W przypadku nieprawidłowo lub nieregularnie
przeprowadzanej konserwacji wzrasta ryzyko
obrażeń oraz uszkodzenia produktu.
• Konserwację należy przeprowadzać wyłącznie
w sposób określony w instrukcji użytkownika.
Wszelkie prace serwisowe muszą być wykonywane
przez zatwierdzony serwis Husqvarna.
• Należy dopilnować przeprowadzania regularnej
konserwacji maszyny przez autoryzowany serwis
Husqvarna.
• Wymienić uszkodzone, zużyte lub zniszczone
części.
1906 - 004 - 30.03.2023
255
Montaż
Wstęp
OSTRZEŻENIE: Przed złożeniem
produktu należy przeczytać ze
zrozumieniem rozdział poświęcony
bezpieczeństwu.
OSTRZEŻENIE: Przed
rozpoczęciem montażu produktu odłączyć
przewód świecy zapłonowej od świecy
zapłonowej.
Montaż uchwytu
1. Poluzować dolne pokrętła po lewej i prawej stronie
produktu. Upewnić się, że podkładka z tworzywa
sztucznego znajduje się w zagłębieniu wspornika
uchwytu. (Rys. 30)
2. Zamontować uchwyt złożony do przodu, jak
pokazano na rysunku. (Rys. 31)
a) Upewnić się, że podkładka z tworzywa
sztucznego znajduje się pomiędzy uchwytem
a wspornikiem uchwytu.
b) Przymocować uchwyt do wspornika uchwytu.
3. Podnieść uchwyt. (Rys. 32)
4. Dokręcić do końca pokrętła. Aby wyregulować
wysokość uchwytu, patrz
Regulacja wysokości
uchwytu na stronie 256
.
5. Umieścić przewody w uchwytach kablowych.
Upewnić się, że przewody nie są skręcone.
Przymocować uchwyty kablowe do uchwytu. (Rys.
33)
6. Użyć opaski kablowej, aby przymocować przewody
do wspornika uchwytu. (Rys. 34)
Regulacja wysokości uchwytu
1. Poluzować dolne pokrętła.
2. Przesunąć pokrętła do dolnych końców rowków po
lewej i prawej stronie produktu. (Rys. 35)
3. Ustawić wysokość uchwytu w 1 z 2 dostępnych
pozycji.
4. Przesunąć pokrętła w górę w kierunku uchwytu
sterowniczego aż do zatrzaśnięcia. (Rys. 36)
5. Dokręcić do końca pokrętła.
Ustawienie kosiarki w pozycji
transportowej
1. Wymontować pojemnik na trawę.
2. Poluzować dolne pokrętła.
3. Przesunąć pokrętła do dolnych końców rowków po
lewej i prawej stronie produktu. (Rys. 35)
4. Złożyć rękojeść do przodu. (Rys. 37)
Ustawienie kosiarki w pozycji roboczej
1. Podnieść uchwyt sterowniczy. (Rys. 32)
2. Przesunąć pokrętła w górę w kierunku uchwytu
sterowniczego aż do zatrzaśnięcia. (Rys. 36)
3. Dokręcić do końca pokrętła.
Montaż pojemnika na trawę
1. Przymocować ramę pojemnika na trawę do worka na
trawę tak, aby sztywna część worka znajdowała się
na dole. Upewnić się, że uchwyt ramy znajduje się
na górze worka na trawę. (Rys. 38)
2. Zamocować dolną część ramy pojemnika na trawę
do spodu worka na trawę. (Rys. 39)
a) Wepchnąć ramę pojemnika na trawę w rowek.
Rozpocząć po prawej stronie, jak pokazano na
rysunku, i przesuwać się stopniowo w lewo.
3. Jeśli ramy pojemnika na trawę nie da się
łatwo zamocować, uderzyć ją delikatnie gumowym
młotkiem. Uderzyć ramę pojemnika na trawę
pomiędzy wzmocnieniami. (Rys. 40)
4. Przymocować worek do ramy pojemnika na trawę za
pomocą zacisków. (Rys. 41)
5. Unieść tylną pokrywę.
6. Zamocować zbiornik na trawę do górnej krawędzi
obudowy.
7. Włożyć dolną część pojemnika na trawę do kanału
otworu wylotowego trawy. (Rys. 42)
Montaż wkładki mulczującej
(akcesorium)
1. Unieść tylną pokrywę i wyjąć pojemnik na trawę.
2. Zamontować wkładkę rozdrabniającą w kanale
otworu wylotowego. (Rys. 43)
3. Wymienić ostrze tnące na ostrze mulczujące,
dostarczane w zestawie do mulczowania. Patrz
Wymiana noża na stronie 259
.
Koszenie trawy bez pojemnika na
trawę i przystawki mulczującej
• Unieść tylną pokrywę i wyjąć pojemnik na trawę.
• Jeżeli zamontowana jest przystawka mulczująca lub
nóż mulczujący, należy je wymontować.
• Przed przystąpieniem do używania urządzenia
należy zamknąć tylną pokrywę.
W trakcie pracy urządzenia ścięta trawa jest wyrzucana
pod tylną pokrywą.
256 1906 - 004 - 30.03.2023
Przeznaczenie
Wstęp
OSTRZEŻENIE: Przed użyciem
urządzenia należy przeczytać ze
zrozumieniem rozdział poświęcony
bezpieczeństwu.
Husqvarna Connect
Husqvarna Connect to darmowa aplikacja na urządzenia
mobilne. Husqvarna ConnectHusqvarna
• Extended product information.
• Information about, and help with, product parts and
servicing.
Rozpoczęcie użytkowania Husqvarna Connect
1. Pobierz aplikację Husqvarna Connect na swoim
urządzeniu mobilnym.
2. Zarejestruj się w aplikacji Husqvarna Connect.
3. Wykonaj instrukcje wyświetlane w aplikacji
Husqvarna Connect, aby nawiązać połączenie
i zarejestrować produkt.
Przed użyciem urządzenia
1. Należy dokładnie i ze zrozumieniem zapoznać się
z treścią niniejszej instrukcji.
2. Należy sprawdzić narzędzia tnące, aby upewnić
się, że są one prawidłowo zamontowane
i wyregulowane. Patrz
Kontrola osprzętu tnącego na
stronie 259
.
3. Napełnić zbiornik paliwa. Patrz
Uzupełnianie paliwa
na stronie 257
.
4. Napełnić zbiornik oleju i wykonać kontrolę poziomu
oleju. Patrz
Kontrola poziomu oleju na stronie 260
.
Uzupełnianie paliwa
Jeśli to możliwe, należy korzystać z niskoemisyjnej
benzyny alkilatowej. W przypadku braku dostępności
niskoemisyjnej benzyny alkilatowej należy korzystać
z dobrej jakości benzyny bezołowiowej lub benzyny
ołowiowej o liczbie oktanowej nie niższej niż 90.
UWAGA: Nie używać benzyny o liczbie
oktanowej niższej niż 90RON (87AKI).
Niezastosowanie się do tego zalecenia
może spowodować uszkodzenie produktu.
1. Powoli otworzyć korek wlewowy w celu wyrównania
ciśnienia.
2. Powoli napełniać zbiornik paliwa. W przypadku
rozlania paliwa należy je usunąć przy użyciu ścierki
i pozwolić na wyschnięcie pozostałego paliwa. (Rys.
44)
3. Oczyścić korek wlewowy i powierzchnię wokół niego.
4. Do końca dokręcić korek zbiornika paliwa.
W przypadku braku dokręcenia korka zbiornika
paliwa istnieje ryzyko powstania pożaru.
5. Przed uruchomieniem należy przenieść maszynę co
najmniej 3 metry od miejsca, w którym napełniany
był zbiornik paliwa.
Regulacja wysokości koszenia
Można ustawiać 6 różnych wysokości koszenia.
1. Popchnąć regulator wysokości koszenia w kierunku
koła, a następnie do tyłu, aby zwiększyć wysokość
koszenia.
2. Popchnąć regulator wysokości koszenia w kierunku
koła, a następnie do przodu, aby zmniejszyć
wysokość koszenia. (Rys. 45)
UWAGA: Nie należy ustawiać zbyt
niskiej wysokości koszenia. Noże mogą
uderzyć w ziemię, jeśli powierzchnia
trawnika nie jest równa.
Uruchamianie urządzenia (LC 551VQ)
1. Należy upewnić się, że przewód zapłonowy jest
połączony ze świecą zapłonową.
2. Należy pozostawać za maszyną.
3. Przytrzymać dźwignię hamulca silnika przy drążku
sterującym. (Rys. 46)
4. Należy trzymać rączkę linki rozrusznika prawą
dłonią.
5. Powoli pociągnąć za linkę rozrusznika do poczucia
oporu.
6. Pociągnąć, używając odpowiedniej siły, aby
uruchomić silnik.
Uruchamianie produktu (LC 551SP, LC
551VBP)
1. Należy upewnić się, że przewód zapłonowy jest
połączony ze świecą zapłonową.
2. Należy pozostawać za maszyną.
3. Wyregulować dźwignię gazu.
a) Jeśli silnik jest zimny, przestawić dźwignię gazu
w położenie ssania. (Rys. 47)
b) Jeśli silnik jest ciepły, nie przestawiać dźwigni
gazu w położenie ssania.
4. W przypadku modelu LC551SP przytrzymać
dźwignię hamulca silnika przy uchwycie
sterowniczym. (Rys. 46)
5. Należy trzymać rączkę linki rozrusznika prawą
dłonią.
1906 - 004 - 30.03.2023
257
6. Powoli pociągnąć za linkę rozrusznika do poczucia
oporu.
7. Pociągnąć, używając odpowiedniej siły, aby
uruchomić silnik.
8. Ustawić dźwignię gazu na pełen zakres.
9. W przypadku modelu LC 551VBP:
a) Zwolnić zabezpieczenie przed niepożądanym
uruchomieniem.
b) Popchnąć dźwignię sterującą hamulcem ostrza
tnącego w kierunku uchwytu sterowniczego, aby
włączyć ostrza.
Korzystanie z napędu kół
• Pociągnąć dźwignię napędu w stronę drążka
sterującego. (Rys. 48)
• W przypadku modelu LC 551VQ i LC 551VBP:
Wyregulować prędkość jazdy za pomocą dźwigni
regulacji obrotów po lewej stronie uchwytu.
Przesunąć dźwignię regulacji obrotów do przodu,
aby zwiększyć, i do tyłu, aby zmniejszyć prędkość
obrotową. (Rys. 49)
• Przed pociągnięciem maszyny do tyłu należy
odłączyć napęd i popchnąć maszynę do przodu
o około 10 cm.
• Zwolnić dźwignię napędu, aby odłączyć napęd na
przykład w sytuacji zbliżania się do przeszkody.
Wyłączanie produktu (LC 551SP, LC
551VQ)
• Aby wyłączyć wyłącznie napęd, należy zwolnić
dźwignię napędu.
• Aby zatrzymać silnik, należy zwolnić dźwignię
hamulca silnika.
Wyłączanie urządzenia (LC 551VBP)
• Aby wyłączyć wyłącznie napęd, należy zwolnić
dźwignię napędu.
• Aby wyłączyć silnik, ustawić dźwignię gazu
w położeniu stop.
Uzyskiwanie dobrych rezultatów
• Używać zawsze dobrze naostrzonych ostrzy.
Stępione ostrze daje nierównomierne rezultaty,
a ścinana powierzchnia żółknie. Naostrzone ostrze
zużywa również mniej energii niż ostrze stępione.
• Nie należy kosić więcej niż ⅓ długości trawy.
Najpierw należy kosić przy użyciu dużej wysokości
koszenia. Zbadać rezultaty i obniżyć wysokość
koszenia do odpowiedniego poziomu. Jeśli trawa
jest bardzo długa, w razie konieczności należy
przejechać powoli i ściąć dwukrotnie.
• Kosić za każdym razem w różnych kierunkach, aby
uniknąć powstawania pasów na trawniku.
• Utrzymywać osłonę zespołu tnącego w czystości.
Nagromadzenie trawy i zanieczyszczeń po
wewnętrznej stronie osłony zespołu tnącego może
zmniejszyć efekt koszenia. Patrz
Czyszczenie
powierzchni wewnętrznych osłony osprzętu tnącego.
na stronie 259
.
Przegląd
Wstęp
OSTRZEŻENIE: Przed
przeprowadzeniem konserwacji należy
przeczytać i zrozumieć rozdział
o bezpieczeństwie.
Do wykonywania wszelkich prac serwisowych
i naprawczych konieczne jest specjalistyczne
przeszkolenie. Gwarantujemy dostępność
profesjonalnych napraw i usług serwisowych. Jeśli dany
dealer nie jest autoryzowanym punktem serwisowym,
poproś sprzedawcę o informacje na temat najbliższego
autoryzowanego punktu serwisowego.
Aby uzyskać więcej szczegółowych informacji, patrz
www.husqvarna.com.
Plan konserwacji
UWAGA: Upewnić się, że filtr powietrza
jest uniesiony i nie dotyka podłoża po
przechyleniu produktu. Ryzyko uszkodzenia
silnika.
Odstępy pomiędzy konserwacjami obliczane są
w oparciu o codzienne wykorzystanie produktu. Odstępy
te ulegają zmianie, jeśli maszyna nie jest użytkowana
codziennie.
Czynności konserwacyjne oznaczone znakiem *
objaśniono w instrukcjach w części
Zespoły
zabezpieczające na produkcie na stronie 254
.
Konserwacja Codziennie Co tydzień Co miesiąc
Przeprowadzenie ogólnego przeglądu X
Kontrola poziomu oleju X
258 1906 - 004 - 30.03.2023
Konserwacja Codziennie Co tydzień Co miesiąc
Czyszczenie urządzenia X
Kontrola osprzętu tnącego X
Sprawdzanie osłony cięcia* X
Sprawdzanie dźwigni hamulca silnika* LC 551SP, LC 551VQ X
Sprawdzanie dźwigni sterującej hamulcem noża* LC 551VBP X
Kontrola tłumika* X
Kontrola świecy zapłonowej X
Wymienić olej (pierwszy raz po 5 godzinach użytkowania, następnie co
50 godzin i co roku)
X
Wyczyść lub wymień filtr powietrza X
Kontrola układu paliwowego X
Przegląd ogólny
• Należy upewnić się, że wszystkie nakrętki i śruby
maszyny są odpowiednio dokręcone.
Czyszczenie produktu
• Plastikowe części należy czyścić czystą i suchą
ściereczką.
• Do czyszczenia urządzenia nie należy używać wody.
Woda mogłaby dostać się do akumulatora lub silnika
i wywołać zwarcie lub uszkodzenie urządzenia.
• Nie używać myjek wysokociśnieniowych do
czyszczenia urządzenia.
• Nie polewać silnika bezpośrednio wodą.
• W celu usunięcia liści, trawy i brudu należy użyć
szczotki.
• Wymontować osłonę sprzęgła i użyć szczotki, aby
usunąć trawę znajdującą się pod osłoną sprzęgła.
(LC551VBP)
Czyszczenie powierzchni wewnętrznych
osłony osprzętu tnącego.
1. Opróżnić zbiornik paliwa.
2. Położyć maszynę na boku przy tłumiku skierowanym
ku dołowi.
UWAGA: Jeśli maszyna położona
zostanie ze skierowanym do dołu filtrem
powietrza, może dojść do uszkodzenia
silnika.
3. Należy spłukać powierzchnie wewnętrzne osłony
osprzętu tnącego wodą.
Kontrola osprzętu tnącego
OSTRZEŻENIE: Aby zapobiec
przypadkowemu uruchomieniu, należy
odłączyć przewód zapłonowy od świecy
zapłonowej.
OSTRZEŻENIE: W trakcie
konserwacji narzędzi tnących należy
korzystać z rękawic ochronnych. Ostrze jest
bardzo ostre i może łatwo doprowadzić do
skaleczenia.
1. Należy skontrolować, czy osprzęt tnący nie jest
uszkodzony bądź pęknięty. Zawsze wymieniać
uszkodzony osprzęt tnący.
2. Obejrzeć ostrze i upewnić się, że nie jest
uszkodzone lub stępione.
Uwaga: Po ostrzeniu ostrze należy wypoziomować.
Ostrzenie, wymiana i poziomowanie ostrza winno
zostać przeprowadzone przez centrum serwisowe.
W przypadku uderzenia w przeszkodę, która zatrzymuje
maszynę, należy wymienić uszkodzone ostrze.
Pozwolić, aby przedstawiciel serwisowy oszacował, czy
ostrze można naostrzyć czy wymienić.
Wymiana noża
1. Zablokować nóż przy użyciu drewnianego bloku.
(Rys. 50)
2. Wymontować śrubę noża.
3. Zdjąć nóż.
4. Skontrolować wspornik ostrza oraz śrubę ostrza pod
kątem uszkodzeń.
5. Skontrolować wał silnika, aby upewnić się, że nie
jest zgięty.
1906 - 004 - 30.03.2023
259
6. Podczas mocowania nowego noża należy skierować
zakrzywione końce noża ku pokrywie zespołu
tnącego. (Rys. 51)
7. Upewnić się, że ostrze jest wyrównane względem
środka wału silnika.
8. Zablokować nóż przy użyciu drewnianego bloku.
(Rys. 52)
9. Zamocować ostrze.
a) W przypadku modelu LC551SP LC 551VQ
zamocować podkładkę sprężynową i dokręcić
śrubę oraz podkładkę momentem 70 Nm.
b) W przypadku modelu LC 551VBP dokręcić śruby
momentem 50 Nm. (Rys. 53)
10. Obracać nożem za pomocą ręki i sprawdzić, czy
obraca się swobodnie.
OSTRZEŻENIE: Nosić solidne
rękawice ochronne. Ostrze tnące jest
bardzo ostre i może łatwo doprowadzić
do skaleczenia.
11. Uruchomić maszynę w celu przetestowania noża.
Jeśli nóż nie został zamontowany prawidłowo,
maszyna będzie wibrować lub rezultaty koszenia
będą niezadowalające.
Kontrola poziomu oleju
UWAGA: Za niski poziom oleju może
doprowadzić do poważnego uszkodzenia
silnika. Przed uruchomieniem maszyny
należy skontrolować poziom oleju.
1. Postawić maszynę na równym podłożu.
2. Odkręcić korek zbiornika oleju z zamocowanym
wskaźnikiem prętowym.
3. Zetrzeć olej z prętowego wskaźnika poziomu oleju.
4. Włożyć prętowy wskaźnik całkowicie do zbiornika
oleju. Dokręcić korek zbiornika oleju, aby sprawdzić
rzeczywisty poziom oleju.
5. Wyjąć prętowy wskaźnik poziomu oleju.
6. Sprawdzić poziom oleju na wskaźniku prętowym.
7. Jeśli poziom oleju jest zbyt niski, napełnić zbiornik
olejem silnikowym i wykonać ponowną kontrolę
poziomu oleju.
(Rys. 54)
Uwaga: Użyć lejka, aby uniknąć rozlania.
Wymiana oleju silnikowego
OSTRZEŻENIE: Olej silnikowy
jest niezwykle gorący bezpośrednio
po wyłączeniu silnika. Poczekać na
ostygnięcie silnika przed spuszczeniem
oleju silnikowego. W przypadku rozlania
oleju silnikowego na skórę, zmyć go wodą
z mydłem.
(Rys. 55)
1. Odłączyć przewód zapłonowy od świecy zapłonowej.
2. Odkręcić korek zbiornika oleju.
3. Spuścić olej silnikowy.
a) W przypadku modeli z korkiem spustowym
oleju: Umieścić pod korkiem spustowym oleju
pojemnik, do którego zebrany zostanie olej
silnikowy.
b) W przypadku modeli bez korka spustowego oleju
lub gdy nie jest możliwe umieszczenie pojemnika
pod korkiem spustowym oleju: Spuścić olej
silnikowy ze zbiornika oleju za pomocą pompki
do spuszczania oleju (akcesorium).
4. Napełnić nowym olejem silnikowym zgodnym
z zaleceniami zawartymi w
Dane techniczne na
stronie 262
.
5. Skontrolować poziom oleju. Patrz
Kontrola poziomu
oleju na stronie 260
.
Uzupełnianie i wymiana oleju
silnikowego
• Informacje dotyczące napełniania i wymiany oleju
silnikowego można znaleźć w instrukcji obsługi
silnika.
Czyszczenie i wymiana filtra powietrza
(LC 5551SP, LC 551VBP)
• Informacje dotyczące czyszczenia i wymiany filtra
powietrza można znaleźć w instrukcji obsługi silnika.
Demontaż i montaż filtra powietrza (LC
551VQ)
OSTRZEŻENIE: Stosować rękawice
ochronne.
1. Wcisnąć zaciski na pokrywie filtra powietrza.
2. Ostrożnie wymontować pokrywę filtra powietrza (A)
z silnika.
3. Wymontować filtr powietrza (B) i filtr piankowy (C).
(Rys. 56)
4. Sprawdzić filtr powietrza pod kątem uszkodzeń.
Uszkodzony filtr powietrza należy wymienić.
5. Wyczyścić i sprawdzić filtr powietrza. Patrz
Czyszczenie filtra powietrza (LC 551VQ) na stronie
261
.
6. Zamontować w odwrotnej kolejności.
260 1906 - 004 - 30.03.2023
Czyszczenie filtra powietrza (LC
551VQ)
UWAGA: Nie uruchamiać silnika
bez zamontowanego filtra powietrza
i w przypadku, gdy filtr powietrza jest
brudny.
UWAGA: Wymienić filtr powietrza, jeżeli
nie może on być całkowicie oczyszczony lub
jeśli jest uszkodzony. Wadliwy filtr powietrza
powoduje uszkodzenia silnika.
1. Wcisnąć zaczepy blokujące (A), zdjąć pokrywę filtra
powietrza (B) i wyjąć filtr powietrza (C). (Rys. 57)
2. Uderzyć filtrem o twardą powierzchnię lub
przedmuchać filtr sprężonym powietrzem od jego
czystej strony.
UWAGA: Nie używać szczotki do
usuwania brudu, ponieważ powoduje to
wepchnięcie brudu do filtra.
3. Oczyścić uchwyt filtra powietrza (D) i pokrywę filtra
powietrza wilgotną szmatką.
UWAGA: Upewnić się, że brud nie
dostaje się do kanału powietrznego (E).
4. Zamontować filtr powietrza. Upewnić się, że filtr
powietrza ściśle przylega do uchwytu filtra powietrza.
5. Zamontować pokrywę filtra powietrza, zaczynając od
dolnych zaczepów.
Sprawdzanie świecy zapłonowej
UWAGA: Stosuj wyłącznie świece
zapłonowe zalecane przez producenta.
Niewłaściwy typ świecy zapłonowej może
spowodować uszkodzenie produktu.
• Sprawdzić świecę zapłonową, jeśli silnik ma za małą
moc, trudno go uruchomić lub nie działa prawidłowo
na biegu jałowym.
• Aby zmniejszyć ryzyko przedostawania się
niepożądanych materiałów na elektrody świecy
zapłonowej, należy przestrzegać poniższych
instrukcji:
a) Dopilnować, by obroty biegu jałowego zostały
prawidłowo wyregulowane.
b) Dopilnować, aby używana była odpowiednia
mieszanka paliwowa.
c) Zadbać o czystość filtra powietrza.
• Jeśli świeca zapłonowa jest zabrudzona, należy
ją wyczyścić i upewnić się, że odstęp między
elektrodami jest prawidłowy, patrz
Dane techniczne
na stronie 262
. (Rys. 58)
• W razie potrzeby wymienić świecę zapłonową.
Kontrolowanie instalacji paliwowej
• Skontrolować korek zbiornika paliwa oraz uszczelkę
korka zbiornika paliwa w celu upewnienia się, że nie
występują żadne uszkodzenia.
• Skontrolować przewód paliwowy w celu upewnienia
się, że nie przecieka. W przypadku uszkodzenia
przewodu paliwowego zlecić jego wymianę
przedstawicielowi serwisowemu.
Regulacja obrotów i dźwigni gazu
Regulacja obrotów reguluje prędkość jazdy. Dźwignia
przepustnicy umożliwia regulację prędkości obrotowej
silnika.
UWAGA: Nie regulować obrotów, gdy
silnik jest włączony.
1. Aby wyregulować prędkość jazdy, obrócić śrubę
regulacyjną (A) w celu wyregulowania długości
osłony linki. Aby zwiększyć prędkość jazdy, skrócić
osłonę linki.
2. Jeśli nie można załączyć położenia ssania lub stop,
należy wyregulować obroty silnika. Obrócić śrubę
regulacyjną (B). (Rys. 59)
Transport, przechowywanie i utylizacja
Transport i przechowywanie
• W zakresie przechowywania i transportu maszyny
i paliwa należy upewnić się, że nie ma żadnych
przecieków ani nie wydostają się z urządzenia żadne
opary. Iskry lub otwarty płomień pochodzące, na
przykład, z urządzeń elektrycznych lub kotłów, mogą
wzniecić pożar.
• Zawsze należy korzystać z zatwierdzonych
pojemników do przechowywania i transportu paliwa.
• Opróżnić zbiornik paliwa przed odłożeniem maszyny
na dłuższy okres. Utylizacja paliwa w odpowiednim
miejscu
• Podczas transportu, w celu zapobieżenia
uszkodzeniom i wypadkom, maszynę należy
bezpiecznie zamocować.
• Maszynę należy przechowywać w zamkniętym
obszarze w celu uniemożliwienia dzieciom lub
nieupoważnionym osobom uzyskania do niej
dostępu.
1906 - 004 - 30.03.2023
261
• Produkt przechowywać w suchym obszarze nie
narażonym na przymrozki.
Utylizacja
• Przestrzegać lokalnych wymogów dotyczących
recyklingu oraz obowiązujących przepisów.
• Zutylizować wszelkie środki chemiczne, takie jak
olej silnikowy i paliwo, w centrum serwisowym lub
w odpowiednim miejscu utylizacji.
• Gdy produkt nie jest już użytkowany, należy go
odesłać Husqvarna do dealera lub zutylizować
w centrum utylizacji.
Dane techniczne
LC551SP LC 551VBP LC 551VQ
Silnik
Marka Kawasaki Kawasaki Husqvarna
Model FJ180V FJ180V HS 166AP
Typ silnika
Jednocylindrowy, 4-
suwowy, wymuszony
obieg powietrza chło-
dzącego, OHV
Jednocylindrowy, 4-
suwowy, wymuszony
obieg powietrza chło-
dzącego, OHV
Jednocylindrowy, 4-
suwowy, wymuszony
obieg powietrza chło-
dzącego, OHV
Pojemność, cm
3
179 179 166
Prędkość, obr./min 2800 2800 2800
Nominalna moc wyjściowa silnika (kW)
91
2,9 2,9 2,7
Układ zapłonowy
Świeca zapłonowa NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Odstęp między elektrodami, w mm 0,6–0,8 0,6–0,8 0,7–0,8
Układ zasilania/smarowania
Metoda smarowania silnika Ciśnienie z filtrem
oleju
Ciśnienie z filtrem
oleju
Rozprysk
Pojemność zbiornika paliwa, w l 1,9 1,9 1,5
Pojemność zbiornika oleju, l 0,7 0,7 0,5
Olej silnikowy
92
Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Waga
Z pustymi zbiornikami, kg 48,5 52,5 51,0
Poziom hałasu
93
Zmierzony poziom mocy akustycznej, dB(A) 97 96 97
Poziom głośności, gwarantowana moc akus-
tyczna L
WA
dB(A)
98 98 98
91
Moc silnika podana jest jako średnia, wyjściowa moc znamionowa (przy podanych obrotach) dla typowego
modelu produkowanego silnika zmierzonego wg normy SAE J1349/ISO1585. Silniki produkowane masowo
mogą odbiegać od tej wartości. Aktualna moc wyjściowa zainstalowanego na maszynie silnika zależeć będzie
od prędkości obrotowej, warunków otoczenia oraz innych wartości.
92
Jeśli olej SAE-30 jest stosowany w temperaturze poniżej +5°C, istnieje ryzyko, że silnik nie będzie odpowied-
nio smarowany. Może to doprowadzić do uszkodzenia silnika. Patrz
Wymiana oleju silnikowego na stronie
260
, aby uzyskać informacje na temat oleju odpowiedniego dla niskich temperatur.
93
Emisję hałasu do otoczenia zmierzono jako moc akustyczną (L
WA
), zgodnie z dyrektywą Rady 2000/14/WE.
262 1906 - 004 - 30.03.2023
LC551SP LC 551VBP LC 551VQ
Poziomy głośności
94
Poziom ciśnienia akustycznego przy uchu
operatora, dB(A)
87 84 86
Poziomy drgań
95
Uchwyt, m/s
2
4,5 4,5 3,2
Osprzęt tnący
Wysokość koszenia, mm 26-74 26-74 26-74
Szerokość koszenia, mm 510 510 510
Nóż Zbieranie Zbieranie Zbieranie
Numer produktu 5875908-10 5821494-10 5875908-10
Pojemność pojemnika na trawę, l 65 65 65
Napęd
Prędkość, km/h 4,1 2,8-5 2,8-5
94
Poziom ciśnienia akustycznego zgodnie z normą ISO 5395. Odnotowane dane dla ciśnienia akustycznego
mają typowe rozproszenie statystyczne (odchylenie standardowe) w wysokości 1,2 dB (A).
95
Poziom wibracji zgodnie z normą ISO 5395. Odnotowane dane dla poziomu wibracji mają typowe rozprosze-
nie statystyczne (odchylenie standardowe) w wysokości 0,2 m/s
2
.
1906 - 004 - 30.03.2023
263
Deklaracja zgodności
Deklaracja zgodności UE
Firma
Husqvarna AB, SE-561 82 Huskvarna,
Szwecja, tel.: +46-36-146500, deklarujemy z pełną
odpowiedzialnością, że produkt:
Opis Kosiarka
Marka Husqvarna
Typ/model LC 551SP, LC 551VBP, LC 551VQ
Identyfikacja Numery seryjne z roku 2022 i nowsze
spełnia wszystkie wymogi określone w odpowiednich
dyrektywach i przepisach UE:
Przepis Opis
2006/42/WE „w sprawie maszyn”
2014/30/UE „w sprawie kompatybilności elektromagnetycznej”
2000/14/WE „dotycząca emisji hałasu do środowiska”
2011/65/UE
„dotycząca ograniczenia użycia niektórych substancji niebezpiecznych w sprzęcie elektrycz-
nym i elektronicznym”
oraz został zaprojektowany zgodnie z następującymi
normami i parametrami technicznymi: EN ISO
5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2016/
A2:2017, EN ISO 14982:2009, EN IEC 63000:2018
Jednostka notyfikowana: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Sweden potwierdza zgodność z dyrektywą rady
2000/14/WE, procedura oceny zgodności: Załącznik VI.
Informacje dotyczące emisji hałasu, patrz
Dane
techniczne na stronie 262
.
Huskvarna, 2022-09-29
Claes Losdal, Szef ds. Rozwoju Produkcji/Produkty
ogrodowe, Husqvarna AB
Osoba odpowiedzialna za dokumentację techniczną
264 1906 - 004 - 30.03.2023
ÍNDICE
Introdução...................................................................265
Segurança.................................................................. 266
Montagem...................................................................269
Funcionamento........................................................... 270
Manutenção................................................................ 272
Transporte, armazenamento e eliminação................. 275
Especificações técnicas..............................................275
Declaração de conformidade......................................278
Introdução
Descrição do produto
O produto é um corta-relva giratório de controlo apeado.
A relva é apanhada num coletor de relva. Remova o
coletor de relva para recolher a descarga traseira da
relva. Prenda um kit de trituração (acessório) para cortar
a relva e torná-la fertilizante.
Finalidade
Utilize o produto para cortar a relva. Não utilize o
produto para outras tarefas.
Vista geral do produto
(Fig. 1)
1. Punho de travão do motor
2. Punho/barra de direção
3. Controlo de velocidade
4. Manípulo de direção
5. Punho do cabo de arranque
6. Coletor de relva
7. Ajuste da altura do punho
8. Controlo da altura de corte
9. Vareta de nível/depósito de óleo
10. Tampa de corte
11. Silenciador
12. Vela de ignição
13. Filtro de ar
14. Depósito de combustível
15. Cobertura traseira
16. Manual do utilizador
Vista geral do produto
(Fig. 2)
1. Punho/barra de direção
2. Controlo do travão da lâmina (LC 551VBP)
3. Controlo de velocidade/acelerador (LC 551VBP)
4. Manípulo de direção (LC 551VBP)
5. Inibidor de arranque (LC 551VBP)
6. Punho do cabo de arranque
7. Coletor de relva
8. Ajuste da altura do punho
9. Controlo da altura de corte
10. Vareta de nível/depósito de óleo
11. Tampa de corte
12. Silenciador
13. Vela de ignição
14. Filtro de ar
15. Depósito de combustível
16. Cobertura traseira
17. Punho de travão do motor (LC551SP)
18. Acelerador (LC551SP)
19. Manípulo de direção (LC551SP)
20. Manual do utilizador
Símbolos no produto
(Fig. 3)
A utilização indevida ou incorreta poderá
provocar ferimentos ou a morte do
utilizador ou de terceiros.
(Fig. 4)
Leia o manual do utilizador com atenção
e certifique-se de que compreende as
instruções antes de utilizar o produto.
(Fig. 5)
Mantenha as pessoas e os animais a
uma distância de segurança da área de
trabalho.
(Fig. 6)
Desligue o motor e retire o cabo de
ignição antes de realizar tarefas de
reparação ou manutenção.
(Fig. 7)
Óleo
(Fig. 8)
Rápido
(Fig. 9)
Lento
(Fig. 10)
Desligue o motor
1906 - 004 - 30.03.2023
265
(Fig. 11)
Estrangulador
(Fig. 12)
Embraiagem da lâmina
(Fig. 13)
Tenha cuidado com objetos projetados e
ricochetes.
(Fig. 14)
Mantenha as mãos e os pés afastados da
lâmina rotativa.
(Fig. 15)
Mantenha as mãos e os pés afastados
das peças rotativas.
(Fig. 16)
Este produto está em conformidade com
as diretivas aplicáveis da EU.
(Fig. 17)
Este produto está em conformidade com
os regulamento aplicáveis do Reino
Unido.
(Fig. 18)
Emissão de ruído para a etiqueta
ambiental de acordo com as diretivas e
regulamentos da União Europeia e do
Reino Unido e o regulamento "Protection
of the Environment Operations (Noise
Control) Regulation 2017" (regulamento
de proteção de operações no meio
ambiente [controlo do ruído] de 2017)
da Nova Gales do Sul. O nível de
potência sonora garantido do produto está
especificado nas
Especificações técnicas
na página 275
e na etiqueta.
(Fig. 19)
Os gases de escape do motor contêm
monóxido de carbono, um gás inodoro,
tóxico e altamente perigoso. Não utilize o
produto em zonas interiores ou espaços
fechados.
(Fig. 20)
Não utilize o produto em zonas interiores
ou espaços fechados.
(Fig. 21)
Risco de explosão.
(Fig. 22)
Superfície quente
(Fig. 23)
O motor é fornecido sem óleo.
(Fig. 24)
Encha com óleo antes de utilizar o
produto.
(Fig. 25)
Não utilize combustível E85.
(Fig. 26)
Mantenha o produto afastado de chamas
abertas.
(Fig. 27)
Código para leitura.
Nota: Os restantes símbolos/autocolantes no produto
referem-se a requisitos legais específicos do mercado.
Emissões Euro V
ATENÇÃO: A adulteração do motor
anula a aprovação deste produto pela UE.
Responsabilidade pelo produto
Como referido nas leis de responsabilidade pelo
produto, não somos responsáveis por danos causados
pelo nosso produto se:
• o produto tiver sido incorretamente reparado.
• o produto tiver sido reparado com peças que não
sejam do fabricante ou que não sejam aprovadas
pelo fabricante.
• o produto tiver um acessório que não seja do
fabricante ou que não seja aprovado pelo fabricante.
• o produto não tiver sido reparado por um centro
de assistência autorizado ou por uma autoridade
aprovada.
Segurança
Definições de segurança
Os avisos, as precauções e as notas são utilizados para
indicar partes especialmente importantes do manual.
ATENÇÃO: Utilizado no caso de existir
risco de ferimento ou morte para o utilizador
ou transeuntes, se não forem respeitadas as
instruções do manual.
CUIDADO: Utilizado se existir risco de
danos para o produto, para outros materiais
ou para a área adjacente, se não forem
respeitadas as instruções do manual.
Nota: Utilizado para disponibilizar informações
adicionais necessárias numa determinada situação.
Instruções de segurança gerais
ATENÇÃO: Leia as instruções de aviso
que se seguem antes de utilizar o produto.
266 1906 - 004 - 30.03.2023
• Este produto é perigoso se for utilizado de forma
incorreta ou se não o utilizador for cuidadoso.
Podem ocorrer ferimentos graves ou mesmo
morte se as instruções de segurança não forem
respeitadas.
• Este produto produz um campo eletromagnético
durante o funcionamento. Em determinadas
circunstâncias, este campo pode interferir com o
funcionamento de implantes médicos ativos ou
passivos. Para diminuir o risco de ferimentos graves
ou mortais, recomendamos que os portadores de
implantes médicos consultem o seu médico e o
fabricante do implante antes de utilizar este produto.
• Seja sempre cuidadoso e use o seu senso comum.
Se não tiver a certeza sobre como utilizar o produto
numa situação especial, pare e fale com o seu
revendedor Husqvarna antes de continuar.
• Tenha em atenção que o utilizador é responsável
pelos acidentes que incluam outras pessoas ou a
respetiva propriedade.
• Mantenha o produto limpo. Certifique-se de que
pode ler claramente os sinais e os autocolantes.
• O produto só pode ser utilizado por pessoas que
lerem e compreenderam o conteúdo do manual do
operador.
• Não deixe uma criança utilizar o produto.
• Mantenha as crianças afastadas da área de
trabalho. Tem de estar sempre presente um adulto
responsável.
• Não deixe que o produto seja utilizado por uma
pessoa que não conhece as instruções.
• Monitorize sempre a utilização do produto por
pessoas com diminuição da capacidade física ou
mental. Tem de estar sempre presente um adulto
responsável.
• Não utilize o produto se estiver cansado, doente ou
sob a influência de álcool, drogas ou medicamentos.
Estes têm um efeito negativo na sua visão, atenção,
capacidade de discernimento ou controlo físico.
• Não utilize o produto se este apresentar algum
defeito.
• Não altere este produto e não o utilize se houver a
possibilidade de ter sido alterado por outros.
• Não altere o ajuste do controlo da velocidade do
motor.
Segurança no local de trabalho
ATENÇÃO: Leia as instruções de aviso
que se seguem antes de utilizar o produto.
• Retire objetos como ramos, galhos e pedras da área
de trabalho antes de utilizar o produto.
• Os objetos que embatam no equipamento de corte
podem ser projetados e causar danos a pessoas
e objetos. Mantenha terceiros e animais a uma
distância de segurança do produto.
• Nunca utilize o produto em más condições
meteorológicas, como nevoeiro, chuva, ventos
fortes, frio intenso e risco de trovoada. A utilização
do produto em más condições meteorológicas ou
em localizações molhadas ou com humidade é
cansativa. As más condições meteorológicas podem
causar condições perigosas, como superfícies
escorregadias.
• Observe se há pessoas, objetos e situações que
possam impedir o funcionamento seguro do produto.
• Observe se há obstáculos como raízes, pedras,
ramos, buracos e valas. A relva longa pode ocultar
obstáculos.
• Cortar relva em declives pode ser perigoso. Não
utilize o produto em terrenos com um declive
superior a 15°.
• Utilize o produto ao longo da face dos declives. Não
se desloque para cima e para baixo.
• Tenha cuidado ao aproximar-se de esquinas com
pouca visibilidade e de objetos que possam impedir
uma boa visibilidade.
Segurança do trabalho
ATENÇÃO: Leia as instruções de aviso
que se seguem antes de utilizar o produto.
• Utilize este produto apenas para cortar relva. Não é
permitido utilizá-lo para outras tarefas.
• Use equipamento de proteção pessoal. Consulte
Equipamento de proteção pessoal na página 268
.
• Certifique-se de que sabe como desligar o motor
rapidamente em caso de emergência.
• Nunca ligue o motor num espaço fechado ou
perto de material inflamável. Os gases de escape
do motor são quentes e podem conter faíscas
causadoras de incêndios.
• Não utilize o produto, a menos que a lâmina e todas
as coberturas estejam corretamente montadas. Uma
lâmina montada incorretamente pode soltar-se e
causar ferimentos pessoais.
• Certifique-se de que a lâmina não atinge objetos
como pedras e raízes. Isto pode causar danos à
lâmina e dobrar o eixo do motor. Um eixo dobrado
provoca fortes vibrações e um elevado risco de a
lâmina se soltar.
• Se a lâmina atingir um objeto ou ocorrerem
vibrações, pare o produto imediatamente. Desligue
o cabo de ignição da vela de ignição. Examine
se o produto apresenta sinais de danos. Repare
os danos ou solicite a reparação numa oficina
autorizada.
• Nunca ligue o manípulo de travão do motor de modo
permanente ao punho durante o arranque do motor.
• Coloque o produto numa superfície estável e plana
e ligue-o. Certifique-se de que a lâmina não atinge o
solo ou outros objetos.
1906 - 004 - 30.03.2023
267
• Mantenha-se sempre por trás do produto quando o
operar.
• Mantenha todas as rodas no chão e as duas mãos
sobre o punho quando utilizar o produto. Mantenha
as mãos e os pés afastados das lâminas rotativas.
• Não incline o produto quanto ligar o motor.
• Tenha cuidado quando puxar o produto para trás.
• Nunca levante o produto quando ligar o motor. Se
tiver de levantar o produto, desligue primeiro o motor
e o cabo de ignição da vela de ignição.
• Não caminhe para trás quando operar o produto.
• Desligue o motor quando se deslocar em zonas sem
relva, por exemplo caminhos de gravilha, pedra e
asfalto.
• Não corra com o produto quando o motor está
ligado. Caminhe sempre que operar o produto.
• Pare o motor antes de mudar a altura de corte.
Nunca efetue ajustes com o motor ligado.
• Nunca deixe o produto fora de vista com o motor
ligado. Pare o motor e certifique-se de que o
equipamento de corte não roda.
Instruções de segurança para
funcionamento
Equipamento de proteção pessoal
ATENÇÃO: Leia as instruções de aviso
que se seguem antes de utilizar o produto.
• O equipamento de proteção pessoal não previne
totalmente os ferimentos mas diminui a respetiva
gravidade em caso de acidente. Obtenha ajuda
junto do seu concessionário para selecionar o
equipamento certo.
• Utilize protetores acústicos se o nível de ruído for
superior a 85 dB.
• Use botas ou sapatos antiderrapantes resistentes.
Não use calçado aberto nem ande com os pés
descalços.
• Use calças compridas e resistentes.
• Use luvas de proteção sempre que necessário,
por exemplo, ao fixar, examinar ou limpar o
equipamento de corte.
Dispositivos de segurança no produto
ATENÇÃO: Leia as instruções de aviso
que se seguem antes de utilizar o produto.
• Não utilize um produto com dispositivos de
segurança danificados ou que não funcionem
corretamente.
• Verifique regularmente os dispositivos de
segurança. Se os dispositivos de segurança
estiverem danificados ou não funcionarem
corretamente, contacte a sua oficina autorizada
Husqvarna.
• Não faça modificações nos dispositivos de
segurança.
Verificar a cobertura de corte
A cobertura de corte reduz as vibrações no produto e o
risco de ferimentos causados pela lâmina.
• Examine a cobertura de corte para se certificar de
que não existem danos, como fissuras.
Verificar o punho de travão do motor ((LC 551SP, LC
551VQ))
O punho de travão do motor para o motor. Quando o
punho de travão do motor é libertado, o motor para.
• Ligue o motor e depois solte o punho do travão do
motor. Se o motor não parar em 3 segundos, solicite
o ajuste do travão do motor numa oficina Husqvarna
autorizada. (Fig. 28)
Verificar o controlo do travão da lâmina e o inibidor de
arranque (LC 551VBP)
O controlo do travão da lâmina para apenas a lâmina,
não o motor. Quando soltar o controlo do travão da
lâmina, a lâmina para.
1. Ligue o motor.
2. Empurre o controlo do travão da lâmina no sentido
da barra de direção. O inibidor de arranque para o
movimento.
3. Empurre o inibidor de arranque para fora.
4. Empurre o controlo do travão da lâmina no sentido
da barra de direção. A lâmina começa a rodar.
5. Solte o controlo do travão da lâmina. Se a lâmina
não parar em 3 segundos, solicite o ajuste do travão
da lâmina numa oficina Husqvarna autorizada. (Fig.
29)
6. Certifique-se de que o inibidor de arranque regressa
à posição inicial.
Silenciador
O silenciador mantém o mais baixo nível de ruído
possível e afasta os gases de escape do utilizador.
Não utilize o produto se o silenciador estiver defeituoso
ou estiver em falta. Um silenciador defeituoso aumenta
o nível de ruído e o risco de incêndio.
ATENÇÃO: O silenciador fica muito
quente durante e após a utilização e quando
o motor funciona ao ralenti. Tenha cuidado
junto de materiais inflamáveis e/ou vapores
para evitar incêndios.
268 1906 - 004 - 30.03.2023
Verificar o silenciador
• Examine o silenciador regularmente para se
certificar de que está bem fixo e não está danificado.
Segurança no manuseamento do combustível
ATENÇÃO: Leia as instruções de aviso
que se seguem antes de utilizar o produto.
• Não ligue o produto se houver combustível ou óleo
do motor sobre o produto. Remova o combustível/
óleo indesejado e deixe o produto secar.
• Se derramar combustível na sua roupa, troque de
roupa imediatamente.
• Não deixe que o combustível entre em contacto com
o seu corpo, pois pode causar ferimentos. Se o
combustível entrar em contacto com o seu corpo,
use sabão e água para o remover.
• Não ligue o produto se o motor tiver uma fuga.
Examine regularmente o motor quanto a fugas.
• Tenha cuidado com o combustível. O combustível
é inflamável e os gases são explosivos e podem
causar ferimentos ou morte.
• Não respire os gases do combustível, podem causar
ferimentos. Certifique-se de que existe um fluxo de
ar suficiente.
• Não fume perto de combustível ou do motor.
• Não coloque objetos quentes perto do combustível
ou do motor.
• Não acrescente combustível com o motor em
funcionamento.
• Certifique-se de que o motor está frio antes de
reabastecer.
• Antes de reabastecer, abra lentamente a tampa do
depósito de combustível e liberte a pressão com
cuidado.
• Não adicione combustível ao motor numa área
interior. O fluxo de ar insuficiente pode causar
ferimentos ou morte devido a asfixia ou monóxido
de carbono.
• Aperte completamente a tampa de depósito de
combustível. Se a tampa de depósito de combustível
não estiver apertada, existe um risco de incêndio.
• Desloque o produto a uma distância mínima de 3
m (10 pés) da posição onde abasteceu o depósito
antes de começar.
• Não encha totalmente o depósito de combustível. O
calor provoca a expansão do combustível. Mantenha
um espaço na parte superior do depósito de
combustível.
Instruções de segurança para
manutenção
ATENÇÃO: Leia as instruções de aviso
que se seguem antes de utilizar o produto.
• Os gases de escape do motor contêm monóxido
de carbono, um gás inodoro, tóxico e altamente
perigoso. Não ligue o motor em zonas interiores ou
em espaços fechados.
• Antes de proceder à manutenção do produto,
desligue o motor e retire o cabo de ignição da vela
de ignição.
• Use luvas de proteção quando realizar a
manutenção do equipamento de corte. A lâmina é
muito afiada e pode facilmente provocar cortes.
• A utilização de acessórios e a realização de
alterações no produto que não sejam aprovadas
pelo fabricante podem causar ferimentos graves
ou morte. Não altere o produto. Utilize sempre
acessórios que sejam aprovados pelo fabricante.
• Se a manutenção não for realizada de forma correta
e regular, o risco de ferimentos e danos no produto
aumenta.
• Realize apenas tarefas de manutenção indicadas
neste manual do proprietário. Todas as outras
operações de manutenção devem ser realizadas por
uma oficina Husqvarna autorizada.
• Leve o produto regularmente a uma oficina
Husqvarna autorizada para realizar a manutenção.
• Substitua as peças danificadas, gastas ou partidas.
Montagem
Introdução
ATENÇÃO: Antes de montar o produto,
tem de ler e compreender o capítulo sobre
segurança.
ATENÇÃO: Retire o cabo da vela de
ignição antes de montar o produto.
Montar o punho
1. Desaperte os botões inferiores do lado esquerdo e
do lado direito do produto. Certifique-se de que a
anilha de plástico encaixa na reentrância do suporte
do punho. (Fig. 30)
2. Instale o punho rebatido para a frente, conforme
apresentado na figura. (Fig. 31)
a) Certifique-se de que a anilha de plástico se
encontra entre o punho e o respetivo suporte.
b) Fixe o punho ao respetivo suporte.
1906 - 004 - 30.03.2023
269
3. Levante o punho. (Fig. 32)
4. Aperte os botões totalmente. Para ajustar a altura do
punho, consulte
Ajustar a altura da barra na página
270
.
5. Coloque os cabos nos suportes para cabos.
Certifique-se de que os cabos não estão torcidos.
Prenda os suportes para cabos ao punho. (Fig. 33)
6. Utilize uma abraçadeira para prender os cabos ao
suporte do punho. (Fig. 34)
Ajustar a altura da barra
1. Desaperte os manípulos inferiores.
2. Desloque os botões para a extremidade inferior das
ranhuras, dos lados esquerdo e direito do produto.
(Fig. 35)
3. Defina a altura do punho para 1 das 2 posições
disponíveis.
4. Desloque os botões para cima em direção à barra
de direção, até pararem e ouvir um clique. (Fig. 36)
5. Aperte os botões totalmente.
Para colocar o produto na posição de
transporte
1. Retire o coletor de relva.
2. Desaperte os manípulos inferiores.
3. Desloque os botões para a extremidade inferior das
ranhuras, dos lados esquerdo e direito do produto.
(Fig. 35)
4. Dobre a barra do guiador para a frente. (Fig. 37)
Para colocar o produto na posição de
funcionamento
1. Levante a barra de direção. (Fig. 32)
2. Desloque os botões para cima em direção à barra
de direção, até pararem e ouvir um clique. (Fig. 36)
3. Aperte os botões totalmente.
Montar o coletor de relva
1. Coloque a estrutura do coletor de relva no saco de
relva com a parte rígida do saco no fundo. Mantenha
o punho da estrutura na parte superior do saco de
relva. (Fig. 38)
2. Fixe a secção inferior da estrutura do coletor de
relva na parte inferior do saco de relva. (Fig. 39)
a) Empurre a estrutura do coletor de relva
para a ranhura. Comece pelo lado direito,
conforme apresentado na figura, e desloque-se
gradualmente para a esquerda.
3. Se tiver dificuldades em fixar a estrutura do coletor
de relva, bata cuidadosamente na mesma com uma
marreta de borracha. Bata na estrutura do coletor de
relva, entre os reforços. (Fig. 40)
4. Fixe o saco de relva na estrutura do coletor de relva
com os grampos. (Fig. 41)
5. Levante a cobertura traseira.
6. Prenda o coletor de relva à extremidade superior do
chassi.
7. Coloque a parte inferior do coletor de relva no canal
de descarga da relva. (Fig. 42)
Montar o tampão de trituração
(acessório)
1. Levante a cobertura traseira e retire o coletor de
relva.
2. Coloque o tampão de trituração no canal de
descarga. (Fig. 43)
3. Substitua a lâmina pela lâmina de trituração incluída
no kit de trituração. Consulte
Substituir a lâmina na
página 273
.
Cortar relva sem coletor de relva ou
tampão de trituração
• Levante a cobertura traseira e retire o coletor de
relva.
• Se instalados, retire o tampão de trituração e a
lâmina de trituração.
• Feche a cobertura traseira antes de utilizar o
produto.
Quando utilizar o produto, a relva cortada vai para baixo
da cobertura traseira.
Funcionamento
Introdução
ATENÇÃO: Antes de utilizar o produto,
tem ler e compreender o capítulo sobre
segurança.
Husqvarna Connect
A Husqvarna Connect é uma aplicação gratuita para o
seu dispositivo móvel. A aplicação Husqvarna Connect
disponibiliza funções alargadas para o seu produto
Husqvarna:
• Informações alargadas sobre o produto.
• Informações sobre, e ajuda relacionada com peças
e manutenção do produto.
270 1906 - 004 - 30.03.2023
Começar a utilizar Husqvarna Connect
1. Transfira a aplicação Husqvarna Connect para o seu
dispositivo móvel.
2. Registe-se na aplicação Husqvarna Connect.
3. Siga os passos das instruções na aplicação
Husqvarna Connect para ligar e registar o produto.
Antes de utilizar o produto
1. Leia o manual do utilizador com atenção e certifique-
se de que compreende as instruções.
2. Examine o equipamento de corte para se certificar
de que está corretamente montado e ajustado.
Consulte o capítulo
Para examinar o equipamento
de corte na página 273
.
3. Encha o depósito de combustível. Consulte o
capítulo
Encher o depósito de combustível na
página 271
.
4. Encha o depósito de combustível e verifique o nível
do óleo. Consulte o capítulo
Verificar o nível do óleo
na página 274
.
Encher o depósito de combustível
Se disponível, utilize gasolina com base em alquilatos/
ecológica. Se não estiver disponível gasolina com base
em alquilatos/ecológica, utilize gasolina sem chumbo de
boa qualidade ou gasolina com chumbo com um índice
de octanas de pelo menos 90.
CUIDADO: Não utilize gasolina com
um índice de octanas inferior a 90 RON (87
AKI). Caso contrário, pode causar danos no
produto.
1. Abra a tampa do depósito de combustível devagar
para libertar a pressão.
2. Encha lentamente com um recipiente de
combustível. Se derramar combustível, retire-o com
um pano e deixe o combustível restante secar. (Fig.
44)
3. Limpe bem à volta da tampa do depósito de
combustível.
4. Aperte completamente a tampa de depósito de
combustível. Se a tampa de depósito de combustível
não estiver apertada, existe um risco de incêndio.
5. Desloque o produto a uma distância mínima de 3
m (10 pés) da posição onde abasteceu o depósito
antes de começar.
Definir a altura de corte
A altura de corte pode ser ajustada em 6 níveis.
1. Empurre o controlo da altura de corte na direção da
roda e, em seguida, para trás para aumentar a altura
de corte.
2. Empurre o controlo da altura de corte na direção da
roda e, em seguida, para a frente para diminuir a
altura de corte. (Fig. 45)
CUIDADO: Não regule a altura de corte
demasiado baixa. As lâminas podem entrar
em contacto com o solo se a superfície do
relvado não estiver nivelada.
Ligar o produto (LC 551VQ)
1. Certifique-se de que o cabo de ignição está ligado à
vela de ignição.
2. Mantenha-se atrás do produto.
3. Segure o punho de travão do motor contra a barra
de direção. (Fig. 46)
4. Segure o punho do cabo de arranque com a mão
direita.
5. Puxe lentamente o cabo de arranque até sentir
alguma resistência.
6. Puxe com força para fazer arrancar o motor.
Arrancar o produto (LC 551SP, LC
551VBP)
1. Certifique-se de que o cabo de ignição está ligado à
vela de ignição.
2. Mantenha-se atrás do produto.
3. Ajuste o acelerador.
a) Se o motor estiver frio, coloque o acelerador na
posição de estrangulação. (Fig. 47)
b) Se o motor estiver quente, não coloque o
acelerador na posição de estrangulação.
4. No caso do modelo LC551SP, segure o punho de
travão do motor contra a barra de direção. (Fig. 46)
5. Segure o punho do cabo de arranque com a mão
direita.
6. Puxe lentamente o cabo de arranque até sentir
alguma resistência.
7. Puxe com força para fazer arrancar o motor.
8. Coloque o acelerador na posição de aceleração
total.
9. No caso do modelo LC 551VBP:
a) Solte o inibidor de arranque.
b) Empurre o controlo do travão da lâmina no
sentido da barra de direção para arrancar as
lâminas.
Para utilizar a tração das rodas
• Puxe o manípulo de direção no sentido da barra de
direção. (Fig. 48)
1906 - 004 - 30.03.2023
271
• No caso dos modelos LC 551VQ e LC 551VBP:
Ajuste a velocidade de condução com o controlo de
velocidade do lado esquerdo do punho. Desloque o
controlo de velocidade para a frente para aumentar
a velocidade e para trás para diminuir a velocidade.
(Fig. 49)
• Antes de puxar o produto para trás, desengate
a transmissão e empurre o produto para a frente
aproximadamente 10 cm.
• Solte o manípulo de direção para desengatar a
transmissão, por exemplo quando se aproximar de
um obstáculo.
Desligar o produto (LC 551SP, LC
551VQ)
• Para parar apenas a transmissão, solte o manípulo
de direção.
• Para parar o motor solte o manípulo de travão do
motor.
Desligar o produto (LC 551VBP)
• Para parar apenas a transmissão, solte o manípulo
de direção.
• Para desligar o motor, desloque o acelerador para a
posição de paragem.
Para obter bons resultados
• Utilize sempre uma lâmina bem afiada. Uma lâmina
romba produz um resultado irregular e a superfície
de corte da relva fica amarela. Uma lâmina afiada
também gasta menos energia que uma lâmina
romba.
• Não corte mais do que ⅓ do comprimento da
relva. Corte primeiro com a altura de corte alta.
Examine o resultado e reduza a altura de corte
para um nível aplicável. Caso a relva esteja muito
comprida, avance lentamente e corte duas vezes, se
necessário.
• Corte em diferentes direções de cada vez, para
evitar a formação de linhas no relvado.
• Mantenha a cobertura de corte limpa. A acumulação
de relva e sujidade no lado interior da cobertura de
corte pode diminuir o resultado de corte. Consulte
Para limpar a superfície interior da cobertura de
corte na página 273
.
Manutenção
Introdução
ATENÇÃO: Antes de efetuar a
manutenção, tem de ler e compreender o
capítulo sobre segurança.
É necessário ter formação especial para realizar
qualquer tarefa de manutenção ou reparação.
Garantimos a disponibilidade de reparações e
manutenção profissionais. Se o seu distribuidor não for
uma oficina autorizada, pergunte-lhe onde se situa a
oficina autorizada mais próxima.
Para obter informações mais detalhadas, consulte
www.husqvarna.com.
Esquema de manutenção
CUIDADO: Quando inclina o produto,
certifique-se de que o filtro de ar está virado
para cima e não contra o solo. Risco de
danos no motor.
Os intervalos de manutenção são calculados a partir da
utilização diária do produto. Os intervalos são alterados
se o produto não for utilizado diariamente.
Relativamente às tarefas de manutenção identificadas
com *, consulte as instruções em
Dispositivos de
segurança no produto na página 268
.
Manutenção
Diariamente
Semanal-
mente
Mensalmen-
te
Efetuar uma inspeção geral X
Examinar o nível do óleo X
Limpar o produto X
Examinar o equipamento de corte X
Examinar a tampa de corte* X
Examinar o punho do travão do motor* (LC 551SP, LC 551VQ) X
Examinar o controlo do travão da lâmina* (LC 551VBP) X
Examinar o silenciador* X
272 1906 - 004 - 30.03.2023
Manutenção
Diariamente
Semanal-
mente
Mensalmen-
te
Examinar a vela de ignição X
Substituir o óleo (pela primeira vez após 5 horas de utilização, poste-
riormente após cada 50 horas de utilização e anualmente)
X
Limpar ou substituir o filtro de ar X
Examinar o sistema de combustível X
Para efetuar uma inspeção geral
• Certifique-se de que todas as porcas e os parafusos
do produto estão apertados corretamente.
Limpar o produto
• Limpe os componentes plásticos com um pano seco
e limpo.
• Não utilize água para limpar o produto. A água pode
entrar na bateria ou no motor, provocando um curto-
circuito ou danos no produto.
• Não utilize uma máquina de lavar de pressão para
limpar o produto.
• Não verta água diretamente no motor.
• Utilize uma escova para remover folhas, relva e
sujidade.
• Retire a cobertura da embraiagem e utilize uma
escova para remover a relva por baixo da mesma.
(LC551VBP)
Para limpar a superfície interior da cobertura
de corte
1. Esvazie o depósito de combustível.
2. Coloque o produto de lado com o silenciador virado
para baixo.
CUIDADO: Se o produto for
colocado com o filtro de ar para baixo,
o motor pode sofrer danos.
3. Utilize uma mangueira para enxaguar a superfície
interna da cobertura de corte com água.
Para examinar o equipamento de corte
ATENÇÃO: Para evitar o arranque
acidental retire o cabo de ignição da vela de
ignição.
ATENÇÃO: Use luvas de proteção
quando realizar a manutenção do
equipamento de corte. A lâmina é muito
afiada e pode facilmente provocar cortes.
1. Examine se o equipamento de corte está danificado
ou se apresenta fissuras. Substitua sempre um
equipamento de corte danificado.
2. Olhe para a lâmina para verificar se está danificada
ou romba.
Nota: É necessário estabilizar a lâmina depois de
ser afiada. Afie, substitua e estabilize a lâmina numa
oficina especializada. Se atingir um obstáculo que faça
o produto parar, substitua a lâmina danificada. Um
centro de assistência deve avaliar se a lâmina pode ser
afiada ou se tem de ser substituída.
Substituir a lâmina
1. Bloqueie a lâmina com um bloco de madeira. (Fig.
50)
2. Remova o parafuso da lâmina.
3. Retire a lâmina.
4. Examine se o suporte da lâmina e o parafuso da
lâmina apresentam sinais de danos.
5. Examine o eixo do motor para se certificar de que
não se encontra dobrado.
6. Quando colocar uma lâmina nova, aponte as
extremidades inclinadas da lâmina na direção da
tampa de corte. (Fig. 51)
7. Certifique-se de que a lâmina está alinhada com a
parte central do eixo do motor.
8. Bloqueie a lâmina com um bloco de madeira. (Fig.
52)
9. Fixe a lâmina.
a) No caso do modelo LC551SP, LC 551VQ,
prenda a anilha de pressão e aperte o parafuso
e a anilha com um binário de 70Nm.
b) Para o modelo LC 551VBP, aperte os parafusos
com um binário de 50Nm. (Fig. 53)
10. Faça rodar a lâmina com a mão de modo a
assegurar-se de que roda livremente.
ATENÇÃO: Use luvas resistentes.
A lâmina é muito afiada e pode
facilmente provocar ferimentos.
11. Ligue o produto para testar a lâmina. Se a lâmina
não estiver corretamente ligada, o produto vibra ou o
resultado de corte não é satisfatório.
1906 - 004 - 30.03.2023
273
Verificar o nível do óleo
CUIDADO: Um nível de óleo
demasiado baixo causa danos no motor.
Verifique o nível do óleo antes de ligar o
produto.
1. Coloque o produto num piso nivelado.
2. Remova a tampa do depósito de óleo juntamente
com a vareta de nível.
3. Limpe o óleo da vareta de nível.
4. Introduza totalmente a vareta no depósito de óleo.
Aperte a tampa do depósito de óleo para se
certificar de que apresenta uma imagem correta do
nível do óleo.
5. Remova a vareta de nível.
6. Examine o nível do óleo na vareta de nível.
7. Se o nível do óleo estiver baixo, encha com óleo de
motor e verifique novamente o nível do óleo.
(Fig. 54)
Nota: Utilize um funil para evitar derrames.
Substituir o óleo de motor
ATENÇÃO: O óleo de motor está
muito quente imediatamente após desligar
o motor. Deixe o motor arrefecer antes de
drenar o óleo de motor. Se derramar óleo de
motor na pele, limpe com água e sabão.
(Fig. 55)
1. Remova o cabo de ignição da vela de ignição.
2. Retire a tampa do depósito de óleo.
3. Drene o óleo de motor.
a) Para modelos com um bujão de drenagem do
óleo: Coloque um recipiente por baixo do bujão
de drenagem do óleo para recolher o óleo de
motor.
b) Para modelos sem um bujão de drenagem de
óleo ou se não for possível colocar um recipiente
por baixo do bujão de drenagem de óleo: Utilize
uma bomba de óleo (acessório) para drenar o
óleo de motor do respetivo depósito.
4. Encha com óleo de motor novo do tipo
recomendado em
Especificações técnicas na página
275
.
5. Verifique o nível do óleo. Consulte
Verificar o nível
do óleo na página 274
.
Abastecer e substituir o óleo de motor
• Para obter informações sobre como abastecer e
substituir o óleo de motor, consulte o manual do
operador do motor.
Limpar e substituir o filtro de ar (LC
5551SP, LC 551VBP)
• Para obter informações sobre como limpar e
substituir o filtro de ar, consulte o manual do
utilizador do motor.
Remover e instalar o filtro de ar (LC
551VQ)
ATENÇÃO: Utilize luvas de proteção.
1. Pressione os grampos na cobertura do filtro de ar.
2. Retire cuidadosamente a cobertura do filtro de ar (A)
do motor.
3. Retire o filtro de ar (B) e o filtro de espuma (C). (Fig.
56)
4. Examine o filtro de ar quanto à existência de danos.
Substitua um filtro de ar danificado.
5. Limpe e examine o filtro de ar. Consulte
Limpar o
filtro de ar (LC 551VQ) na página 274
.
6. Instale na sequência inversa.
Limpar o filtro de ar (LC 551VQ)
CUIDADO: Não coloque o motor em
funcionamento sem um filtro de ar montado
ou se o filtro de ar estiver sujo.
CUIDADO: Substitua o filtro de ar se
este não poder ser totalmente limpo ou
se estiver danificado. Um filtro de ar com
defeito provoca danos no motor.
1. Empurre as linguetas de trinco (A), remova a
cobertura do filtro de ar (B) e remova o filtro de ar
(C). (Fig. 57)
2. Bata o filtro de ar contra uma superfície rígida ou
sopre com ar comprimido através do filtro de ar a
partir do lado limpo do mesmo.
CUIDADO: Não utilize uma escova
para remover sujidade, uma vez que
isso empurra a sujidade para o interior
do filtro de ar.
3. Limpe o suporte do filtro de ar (D) e a cobertura do
filtro de ar com um pano húmido.
274 1906 - 004 - 30.03.2023
CUIDADO: Certifique-se de que
não entra sujidade na conduta de ar (E).
4. Instale o filtro de ar. Certifique-se de que o filtro
de ar está completamente encostado ao suporte do
filtro de ar.
5. Instale a cobertura do filtro de ar com as linguetas
inferiores em primeiro lugar.
Examinar a vela de ignição
CUIDADO: utilize sempre o tipo de vela
de ignição recomendado. Um tipo de vela
de ignição incorreto pode provocar danos no
produto.
• Examine a vela de ignição para verificar se o motor
apresenta uma potência reduzida ou dificuldades
de arranque, ou se não funciona corretamente ao
ralenti.
• Para diminuir o risco de materiais indesejados nos
elétrodos da vela de ignição, siga estas instruções:
a) Assegure-se de que a rotação em vazio está
corretamente regulada.
b) Certifique-se de que a mistura de combustível
está correta.
c) Certifique-se de que o filtro de ar está limpo.
• Se a vela de ignição estiver suja, limpe-a e
certifique-se de que a distância entre os elétrodos
está correta; consulte
Especificações técnicas na
página 275
. (Fig. 58)
• Se for necessário, substitua a vela de ignição.
Para examinar o sistema de
combustível
• Examine a tampa do depósito de combustível e o
vedante da tampa do depósito de combustível para
se certificar de que não existem danos.
• Examine a mangueira de combustível para se
certificar de que não existem fugas. Se a mangueira
de combustível estiver danificada, deverá ser
substituída por uma oficina autorizada.
Ajustar o controlo de velocidade e o
acelerador
O controlo de velocidade ajusta a velocidade de
condução. O acelerador ajusta a velocidade do motor.
CUIDADO: Não ajuste o controlo de
velocidade com o motor em funcionamento.
1. Para ajustar a velocidade de condução, rode o
parafuso de ajuste (A) para ajustar o comprimento
do revestimento do cabo. Reduza o comprimento do
revestimento do cabo para aumentar a velocidade
de condução.
2. Se não for possível acionar a posição de
estrangulação ou de paragem, ajuste a velocidade
do motor. Rode o parafuso de ajuste (B). (Fig. 59)
Transporte, armazenamento e eliminação
Transporte e armazenamento
• Para o transporte e armazenamento do produto e do
combustível, certifique-se de que não existem fugas
ou fumos. Faíscas ou chamas abertas, por exemplo
de dispositivos elétricos ou mesmo caldeiras, podem
causar um incêndio.
• Utilize recipientes aprovados para o transporte e
armazenamento de combustível.
• Esvazie o depósito de combustível antes de
armazenar o produto durante um longo período de
tempo. Elimine o combustível numa localização de
eliminação aplicável
• Fixe o produto de forma segura durante o transporte
para evitar danos e acidentes.
• Mantenha o produto numa área trancada para
impedir o acesso a crianças ou pessoas que não
disponham de aprovação.
• Mantenha o produto num local seco e sem gelo.
Eliminação
• Respeite os requisitos de reciclagem locais e os
regulamentos aplicáveis.
• Elimine todos os produtos químicos, como óleo de
motor ou combustível, num centro de assistência ou
numa localização de eliminação aplicável.
• Quando o produto deixar de ser utilizado, envie-o
para um revendedor Husqvarna ou elimine-o numa
localização de reciclagem.
Especificações técnicas
LC551SP LC 551VBP LC 551VQ
Motor
1906 - 004 - 30.03.2023 275
LC551SP LC 551VBP LC 551VQ
Marca Kawasaki Kawasaki Husqvarna
Modelo FJ180V FJ180V HS 166AP
Tipo de motor
Monocilíndrico, 4
tempos, refrigeração
a ar forçado, OHV
Monocilíndrico, 4
tempos, refrigeração
a ar forçado, OHV
Monocilíndrico, 4
tempos, refrigeração
a ar forçado, OHV
Cilindrada, cm
3
179 179 166
Rotação, rpm 2800 2800 2800
Potência nominal do motor, kW
96
2,9 2,9 2,7
Sistema de ignição
Vela de ignição NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Distância entre os elétrodos, mm 0,6–0,8 0,6–0,8 0,7-0,8
Sistema de lubrificação e combustível
Tipo de lubrificação do motor Pressão com filtro de
óleo
Pressão com filtro de
óleo
Salpico
Capacidade do depósito de combustível, l 1,9 1,9 1,5
Capacidade do depósito de óleo, l 0,7 0,7 0,5
Óleo do motor
97
Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Peso
Com depósitos vazios, kg 48,5 52,5 51,0
Emissões de ruído
98
Nível de potência sonora, medido dB (A) 97 96 97
Nível de potência sonora, garantido L
WA
dB
(A)
98 98 98
Níveis sonoros
99
Nível de pressão sonora ao nível do ouvido
do utilizador, dB (A)
87 84 86
Níveis de vibração
100
Punho, m/s
2
4,5 4,5 3,2
Equipamento de corte
96
A potência nominal do motor indicado é a potência líquida média (a um valor de rpm especificado) de um
motor de produção típico do modelo de motor avaliado de acordo com a norma J1349/ISO1585 da SAE.
Motores produzidos em série poderão divergir deste valor. A potência real do motor instalado no produto final
dependerá da velocidade de operação, das condições ambientais e de outros parâmetros.
97
Se o óleo SAE-30 for utilizado a uma temperatura inferior a +5°C, existe o risco de não lubrificar suficiente-
mente o motor. Isto pode provocar danos no motor. Consulte
Substituir o óleo de motor na página 274
para
saber qual o óleo correto para temperaturas baixas.
98
Emissões de ruído para as imediações, medidas sob forma de potência sonora (L
WA
) em conformidade com
a diretiva da CE 2000/14/CE.
99
Nível de pressão de ruído em conformidade com a norma ISO 5395. Os dados comunicados relativamente
ao nível de pressão de ruído têm uma dispersão estatística típica (desvio padrão) de 1,2dB (A).
100
Nível de vibração em conformidade com a norma ISO 5395. Os dados comunicados relativamente ao nível
de vibração têm uma dispersão estatística típica (desvio padrão) de 0,2m/s
2
.
276 1906 - 004 - 30.03.2023
LC551SP LC 551VBP LC 551VQ
Altura de corte, mm 26–74 26–74 26–74
Largura de corte, mm 510 510 510
Lâmina Recolha Recolha Recolha
Artigo n.º 5875908-10 5821494-10 5875908-10
Capacidade do coletor de relva, l 65 65 65
Transmissão
Velocidade, km/h 4,1 2,8–5 2,8–5
1906 - 004 - 30.03.2023 277
Declaração de conformidade
Declaração UE de conformidade
A
Husqvarna AB, SE‐561 82 Huskvarna, Suécia,
tel.: +46-36-146500, declara, sob sua inteira
responsabilidade, que o produto:
Descrição Corta-relva
Marca Husqvarna
Tipo/Modelo LC 551SP, LC 551VBP, LC 551VQ
Identificação Números de série referentes a 2022 e posteriores
está em plena conformidade com as seguintes diretivas
e regulamentos da UE:
Regulamento Descrição
2006/42/CE "relativa a máquinas"
2014/30/UE "relativa à compatibilidade eletromagnética"
2000/14/CE "relativa a emissões de ruído para o ambiente"
2011/65/UE
"relativa à restrição do uso de determinadas substâncias perigosas em equipamento elétrico
e eletrónico"
e que as seguintes normas e/ou especificações técnicas
são aplicadas: EN ISO 5395-1:2013/A1:2018, EN ISO
5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN
IEC 63000:2018
Entidade competente: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Sweden atribuiu a certificação de conformidade com
a Diretiva 2000/14/CE do Conselho, procedimento de
avaliação de conformidade: Anexo VI.
Para mais informações sobre as emissões de ruído,
consulte
Especificações técnicas na página 275
.
Huskvarna, 2022-09-29
Claes Losdal, chefe de desenvolvimento/produtos de
jardinagem, Husqvarna AB
Responsável pela documentação técnica
278 1906 - 004 - 30.03.2023
CUPRINS
Introducere..................................................................279
Siguranţă.................................................................... 280
Asamblarea.................................................................283
Funcţionarea...............................................................284
Întreținerea..................................................................286
Transportul, depozitarea şi eliminarea........................289
Date tehnice................................................................289
Declarație de conformitate..........................................291
Introducere
Descrierea produsului
Produsul este o mașină rotativă pentru tuns gazonul
controlată de un operator-pieton. Iarba se adună într-un
colector de iarbă. Demontați colectorul de iarbă pentru
a efectua descărcarea ierbii prin partea posterioară a
mașinii. Atașați un kit de mărunțire (accesoriu) pentru a
tăia iarba și a o transforma în îngrășământ.
Domeniul de utilizare
Utilizați produsul pentru a tăia iarba. Nu utilizați produsul
pentru alte sarcini.
Prezentarea generală a produsului
(Fig. 1)
1. Manetă frână de motor
2. Mâner/ghidon
3. Control viteză
4. Manetă de transmisie
5. Mâner pentru șnurul de pornire
6. Colector de iarbă
7. Reglare înălțime mâner
8. Control înălțime de tăiere
9. Jojă/rezervor de ulei
10. Capac de tăiere
11. Amortizor de zgomot
12. Bujie
13. Filtru de aer
14. Rezervor de carburant
15. Capac posterior
16. Manualul operatorului
Prezentarea generală a produsului
(Fig. 2)
1. Mâner/ghidon
2. Control frână cuțit (LC 551VBP)
3. Control viteză / control accelerație (LC 551VBP)
4. Manetă de transmisie (LC 551VBP)
5. Inhibitor de pornire (LC 551VBP)
6. Mâner pentru șnurul de pornire
7. Colector de iarbă
8. Reglare înălțime mâner
9. Control înălțime de tăiere
10. Jojă/rezervor de ulei
11. Capac de tăiere
12. Amortizor de zgomot
13. Bujie
14. Filtru de aer
15. Rezervor de carburant
16. Capac posterior
17. Manetă frână de motor (LC551SP)
18. Control accelerație (LC551SP)
19. Manetă de transmisie (LC551SP)
20. Manualul operatorului
Simbolurile de pe produs
(Fig. 3)
Utilizarea neatentă sau incorectă
poate cauza vătămări corporale sau
moartea operatorului sau persoanelor din
apropiere.
(Fig. 4)
Citiți cu atenție manualul operatorului
și asigurați-vă că înțelegeți instrucțiunile
înainte de utilizare.
(Fig. 5)
Țineți persoanele și animalele la o distanță
sigură de zona de lucru.
(Fig. 6)
Opriți motorul și scoateți cablul de
alimentare a aprinderii înainte de a
efectua lucrări de întreținere sau reparații.
(Fig. 7)
Ulei
(Fig. 8)
Rapid
(Fig. 9)
Lent
(Fig. 10)
Oprirea motorului
1906 - 004 - 30.03.2023
279
(Fig. 11)
Șoc
(Fig. 12)
Ambreiaj cuțit
(Fig. 13)
Feriți-vă de obiectele proiectate sau care
ricoșează.
(Fig. 14)
Feriți-vă mâinile și picioarele de cuțitul
rotativ.
(Fig. 15)
Feriți-vă mâinile și picioarele de piesele
rotative.
(Fig. 16)
Acest produs este în conformitate cu
directivele UE aplicabile.
(Fig. 17)
Acest produs este în conformitate cu
reglementările aplicabile din Regatul Unit.
(Fig. 18)
Etichetă privind emisiile de zgomot
în mediu, conform directivelor și
reglementărilor din UE și Regatul Unit
și legislației din New South Wales
„Regulamentul privind măsurile de
protecție a mediului (controlul zgomotului)
din 2017”. Nivelul de putere sonoră
garantat al produsului este specificat în
Date tehnice la pagina 289
și pe etichetă
(Fig. 19)
Gazele de eșapament ale motorului conțin
monoxid de carbon, care este un gaz
inodor, toxic și deosebit de periculos. Nu
porniți produsul în interior sau în spații
închise.
(Fig. 20)
Nu porniți produsul în interior sau în spații
închise.
(Fig. 21)
Risc de explozie.
(Fig. 22)
Suprafață fierbinte
(Fig. 23)
Motorul este furnizat fără ulei.
(Fig. 24)
Umpleți cu ulei înainte de a utiliza
produsul.
(Fig. 25)
Nu folosiți carburant E85.
(Fig. 26)
Nu lăsați produsul în apropiere de flăcări
deschise.
(Fig. 27)
Cod scanabil.
Nota: Alte simboluri / autocolante de pe produs se
referă la cerințele legale specifice pieței.
Emisiile de Euro V
AVERTISMENT: În urma modificării
neautorizate a motorului, este anulată
aprobarea de tip UE pentru acest produs.
Răspunderea pentru produs
Conform prevederilor legislației privind răspunderea
pentru produs, nu ne asumăm răspunderea pentru
daunele cauzate de produsul nostru dacă:
• produsul este reparat necorespunzător;
• produsul este reparat cu piese care nu provin de la
producător sau care nu sunt aprobate de acesta;
• produsul are un accesoriu care nu provine de la
producător sau care nu este aprobat de acesta;
• produsul nu este reparat la un centru de service
omologat sau de o autoritate omologată;
Siguranţă
Definiții privind siguranța
Avertismentele, atenționările și notele sunt utilizate
pentru a desemna părți foarte importante din manual.
AVERTISMENT: Se utilizează dacă
există risc de vătămare sau de deces
pentru operator sau pentru trecători, în cazul
în care instrucțiunile din manual nu sunt
respectate.
ATENŢIE: Se utilizează dacă există
un risc de deteriorare a produsului, a altor
materiale sau a zonelor învecinate, dacă
instrucțiunile din manual nu sunt respectate.
Nota: Se utilizează pentru a furniza mai multe
informații care sunt necesare într-o situație dată.
Instrucțiuni generale de siguranță
AVERTISMENT: Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Acest produs este periculos dacă este utilizat
incorect sau dacă nu sunteți atent. Nerespectarea
instrucțiunilor de siguranță poate cauza vătămări
corporale sau decesul.
280 1906 - 004 - 30.03.2023
• În timpul funcționării, acest produs produce un
câmp electromagnetic. În anumite condiții, acest
câmp poate interfera cu implanturile medicale
active sau pasive. Pentru a reduce riscul de
vătămări corporale grave sau mortale, recomandăm
persoanelor cu implanturi medicale să consulte
medicul și producătorul implantului medical înainte
de a utiliza acest produs.
• Procedați întotdeauna cu atenție și folosiți-vă
judecata. Dacă nu sunteți sigur cum să utilizați
produsul într-o situație specială, opriți-l și adresați-vă
distribuitorului Husqvarna înainte de a continua.
• Rețineți că operatorul poartă responsabilitatea
privind orice accidente care implică alte persoane
sau bunurile acestora.
• Păstrați produsul curat. Asigurați-vă că puteți citi clar
semnele și etichetele.
• Nu permiteți niciunei persoană să utilizeze produsul
dacă aceasta nu a citit și înțeles conținutul
manualului operatorului.
• Nu permiteți copiilor să utilizeze produsul.
• Țineți copiii departe de zona de lucru. Un adult
responsabil trebuie să fie prezent în permanență.
• Nu permiteți unei persoane care nu cunoaște
instrucțiunile să utilizeze produsul.
• Monitorizați permanent o persoană cu capacități
fizice sau mentale reduse care utilizează produsul.
Un adult responsabil trebuie să fie prezent în
permanență.
• Nu utilizați produsul atunci când sunteți obosit,
bolnav sau dacă ați consumat alcool, droguri sau
ați luat medicamente. Acestea vă afectează negativ
acuitatea vizuală, atenția, coordonarea și judecata.
• Nu utilizați produsul dacă este defect.
• Nu modificați acest produs și nu îl utilizați dacă este
posibil să fi fost modificat de către alte persoane.
• Nu modificați setarea controlului turației motorului.
Siguranța zonei de lucru
AVERTISMENT: Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Înainte de a utiliza produsul, îndepărtați obiectele
precum crengile, rămurelele și pietrele din zona de
lucru.
• Obiectele care se lovesc de echipamentul de tăiere
pot fi aruncate, provocând vătămări corporale și
pagube materiale. Țineți trecătorii și animalele la o
distanță sigură de produs.
• Nu utilizați produsul pe vreme rea, de exemplu pe
ceață, ploaie, vânt puternic, la temperaturi exterioare
foarte scăzute și atunci când există riscul de
descărcări electrice. Utilizarea produsului pe vreme
nefavorabilă sau pe teren umed sau inundat este
obositoare. Vremea nefavorabilă poate conduce la
apariția de situații periculoase, de exemplu suprafețe
alunecoase.
• Verificați dacă există persoane, obiecte și situații
care pot împiedica funcționarea în siguranță a
produsului.
• Atenție la obstacole, precum rădăcini, pietre, ramuri,
gropi și șanțuri. În iarba înaltă se pot ascunde
obstacole.
• Tunderea ierbii pe pante poate fi periculoasă. Nu
utilizați produsul pe pante cu înclinație mai mare de
15°.
• Utilizați produsul de-a curmezișul pantei. Nu efectuați
mișcări în sus și în jos.
• Procedați cu atenție atunci când vă apropiați
de colțuri ascunse și de obiecte care blochează
vederea.
Siguranța în lucru
AVERTISMENT: Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Utilizați acest produs numai pentru tunderea
gazonului. Nu este permisă utilizarea acestui produs
pentru alte lucrări.
• Utilizați echipamentul personal de protecție.
Consultați
Echipament de protec
ț
ie personală la
pagina 282
.
• Asigurați-vă că știți cum să opriți rapid motorul în caz
de urgență.
• Nu porniți niciodată motorul într-un spațiu închis sau
lângă materiale inflamabile. Gazele de eșapament
de la motor sunt fierbinți și pot conține scântei care
pot cauza un incendiu.
• Nu utilizați produsul decât dacă au fost montate
corect cuțitul și toate capacele. Un cuțit montat
incorect se poate slăbi, provocând vătămări
corporale.
• Asigurați-vă că lama nu lovește obiecte, precum
pietre și rădăcini. Acestea pot deteriora cuțitul și pot
îndoi arborele motorului. Un ax îndoit poate genera
vibrații puternice și prezintă un risc foarte ridicat de
slăbire a cuțitului.
• Dacă lama lovește un obiect sau dacă observați
vibrații, opriți produsul imediat. Decuplați cablul de
alimentare a aprinderii de la bujie. Examinați dacă
produsul este deteriorat. Reparați defecțiunile sau
solicitați unui agent de service autorizat să le repare.
• Nu fixați niciodată de mâner maneta frânei de motor,
în mod permanent, atunci când motorul este pornit.
• Poziționați produsul pe o suprafață stabilă, plană și
porniți-l. Asigurați-vă că lama nu atinge solul sau alte
obiecte.
• Stați întotdeauna în spatele produsului atunci când îl
utilizați.
• Mențineți toate roțile pe sol și țineți ambele mâini
pe mâner când utilizați produsul. Feriți-vă mâinile și
picioarele de cuțitele rotative.
• Nu înclinați produsul când motorul este pornit.
• Fiți atent atunci când trageți produsul în spate.
1906 - 004 - 30.03.2023
281
• Nu ridicați niciodată produsul când motorul este
pornit. Dacă trebuie să ridicați produsul, mai întâi
opriți motorul și deconectați cablul de alimentare a
aprinderii de la bujie.
• Nu mergeți cu spatele în timp ce utilizați produsul.
• Opriți motorul când traversați zone fără iarbă, de
exemplu alei din pietriș, piatră și asfalt.
• Nu alergați cu produsul când motorul este pornit.
Întotdeauna mergeți în timp ce utilizați produsul.
• Opriți motorul înainte de a schimba înălțimea de
tăiere. Nu efectuați niciodată reglări cu motorul
pornit.
• Nu lăsați niciodată produsul să iasă din câmpul
vizual cu motorul pornit. Opriți motorul și asigurați-vă
că echipamentul de tăiere nu se rotește.
Instrucțiuni de siguranță pentru utilizare
Echipament de protecție personală
AVERTISMENT: Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Echipamentele de protecție personală nu pot elimina
complet riscul de rănire, însă pot reduce gravitatea
rănilor în cazul unui accident. Distribuitorul vă poate
ajuta să alegeți echipamentul corect.
• Utilizaţi echipament de protecție a auzului dacă
nivelul de zgomot este mai mare de 85 dB.
• Utilizați întotdeauna ghete sau pantofi pentru regim
greu de lucru, cu rezistență la alunecare. Nu folosiți
pantofi decupați și nu operați produsul desculț.
• Utilizați pantaloni lungi, groși.
• Purtați mănuși de protecție atunci când este necesar,
de exemplu atunci când conectați, inspectați sau
curățați echipamentul de tăiere.
Dispozitivele de siguranță de pe produs
AVERTISMENT: Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Nu utilizați un produs cu dispozitive de siguranță
care sunt deteriorate sau care nu funcționează
corect.
• Verificați regulat dispozitivele de siguranță. În cazul
în care dispozitivele de siguranță sunt deteriorate
sau nu funcționează corect , adresați-vă Husqvarna
agentului de service.
• Nu aduceți modificări dispozitivelor de siguranță.
Verificarea capacului de tăiere
Capacul de tăiere reduce vibrațiile în produs și scade
riscul de rănire de la cuțit.
• Examinați capacul de tăiere și asigurați-vă că nu
există defecte, precum fisuri.
Verificarea manetei frânei de motor (LC 551SP, LC
551VQ)
Maneta frânei de motor oprește motorul. Când este
eliberată maneta frânei de motor, motorul se oprește.
• Porniți motorul, apoi eliberați maneta frânei de
motor. Dacă motorul nu se oprește în 3 secunde,
cereți-i unui agent de service autorizat Husqvarna să
regleze frâna de motor. (Fig. 28)
Inspectarea controlului frânei cuțitului și a inhibitorului de
pornire (LC 551VBP)
Controlul frânei cuțitului oprește numai cuțitul, nu și
motorul. Când controlul frânei cuțitului este eliberat,
cuțitul se oprește.
1. Porniți motorul.
2. Împingeți controlul frânei cuțitului în direcția
mânerului. Inhibitorul de pornire oprește mișcarea.
3. Împingeți inhibitorul de pornire în afară.
4. Împingeți controlul frânei cuțitului în direcția
mânerului. Cuțitul începe să se rotească.
5. Eliberați controlul frânei cuțitului. Dacă cuțitul nu se
oprește în 3 secunde, cereți-i unui agent de service
autorizat Husqvarna să regleze frâna cuțitului. (Fig.
29)
6. Asigurați-vă că inhibitorul de pornire revine în poziția
inițială.
Amortizor de zgomot
Amortizorul de zgomot este proiectat pentru a reduce
la minimum nivelul de zgomot și a dirija gazele de
eșapament departe de utilizator.
Nu utilizați produsul dacă amortizorul de zgomot nu este
instalat sau este defect. Un amortizor de zgomot defect
determină creșterea nivelului de zgomot și a pericolului
de incendiu.
AVERTISMENT: Amortizorul de
zgomot atinge temperaturi înalte în timpul
utilizării, imediat după oprire și atunci când
motorul funcționează la turația de mers
în gol. Procedați cu atenție în apropierea
materialelor și/sau gazelor inflamabile pentru
a preveni incendiile.
Pentru a verifica amortizorul de zgomot
• Verificați regulat amortizorul de zgomot pentru a vă
asigura că este montat corect și nu este deteriorat.
Reguli de siguranță referitoare la carburant
AVERTISMENT: Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
282 1906 - 004 - 30.03.2023
• Nu porniți produsul dacă pe acesta se află carburant
sau ulei pentru motor. Îndepărtați carburantul/uleiul
nedorit și lăsați produsul să se usuce.
• Dacă vărsați carburantul pe îmbrăcăminte, schimbați
imediat hainele.
• Nu vărsați carburantul pe corp - poate provoca
vătămări corporale. Dacă vărsați carburant pe corp,
utilizați apă și săpun pentru a elimina carburantul.
• Nu porniți produsul dacă motorul prezintă scurgeri.
Examinați cu regularitate motorul, pentru a identifica
eventuale scurgeri.
• Manipulați cu atenție carburantul. Carburantul este
inflamabil, vaporii sunt explozivi și pot cauza
vătămări corporale sau deces.
• Nu respirați vaporii de carburant, se pot produce
vătămări corporale. Asigurați-vă că fluxul de aer este
suficient.
• Nu fumați în apropierea carburantului sau a
motorului.
• Nu amplasați obiecte calde în apropierea
carburantului sau a motorului.
• Nu adăugați carburant atunci când motorul este
pornit.
• Asigurați-vă că motorul este rece înainte de a
realimenta.
• Înainte de a realimenta, deschideți lent capacul
rezervorului de carburant și eliberați cu atenție
presiunea.
• Nu adăugați carburant la motor într-o zonă
interioară. Un flux de aer insuficient poate cauza
vătămare corporală sau deces din cauza asfixierii
sau a monoxidului de carbon.
• Strângeți până la capăt capacul rezervorului de
carburant. Dacă acesta nu este strâns, există pericol
de incendiu.
• Înainte de pornire, mutați produsul la o distanță de
minimum 3 m/10 ft față de poziția unde ați umplut
rezervorul.
• Nu umpleți complet rezervorul de carburant. Căldura
provoacă dilatarea carburantului. Păstrați un gol în
partea de sus a rezervorului de carburant.
Instrucțiuni de siguranță pentru
întreținere
AVERTISMENT: Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Gazele de eșapament ale motorului conțin monoxid
de carbon, care este un gaz inodor, toxic și deosebit
de periculos. Nu porniți motorul în interior sau în
spații închise.
• Înainte de a efectua întreținerea produsului, opriți
motorul și deconectați cablul de alimentare a
aprinderii de la bujie.
• Purtați mănuși de protecție când efectuați
întreținerea echipamentului de tăiere. Cuțitul este
foarte ascuțit și vă puteți tăia foarte ușor.
• Accesoriile și modificările aduse produsului care nu
sunt autorizate de către producător pot provoca
vătămări corporale grave sau fatale. Nu modificați
produsul. Utilizați întotdeauna numai accesorii
omologate de producător.
• Dacă întreținerea nu se efectuează corect și
periodic, crește pericolul de vătămări corporale și de
deteriorare a produsului.
• Efectuați numai operațiile de întreținere care se
regăsesc în acest manual al proprietarului. Toate
celelalte operații de service trebuie efectuate de
către un agent de service autorizat Husqvarna.
• Solicitați unui agent de service autorizat Husqvarna
să efectueze în mod regulat operații de service la
produs.
• Înlocuiți piesele deteriorate, uzate sau defecte.
Asamblarea
Introducere
AVERTISMENT: Înainte de a
asambla produsul, trebuie să citiți și să
înțelegeți capitolul privind siguranța.
AVERTISMENT: Demontați cablul de
la bujie înainte de a asambla produsul.
Asamblarea mânerului
1. Slăbiți butoanele inferioare din stânga și din dreapta
produsului. Asigurați-vă că șaiba din plastic se află în
locașul din consola mânerului. (Fig. 30)
2. Fixați mânerul pliat înainte așa cum se arată în
ilustrație. (Fig. 31)
a) Asigurați-vă că șaiba din plastic se află între
mâner și consola mânerului.
b) Fixați mânerul pe consola mânerului.
3. Ridicați mânerul. (Fig. 32)
4. Strângeți butoanele până la capăt. Pentru a regla
înălțimea mânerului, consultați
Reglarea înăl
ț
imii
mânerului la pagina 284
.
5. Introduceți firele în consola cablurilor. Asigurați-vă că
cablurile nu sunt răsucite. Atașați consolele cablurilor
la mâner. (Fig. 33)
6. Utilizați o legătură de cablu pentru a atașa cablurile
la consola mânerului. (Fig. 34)
1906 - 004 - 30.03.2023
283
Reglarea înălțimii mânerului
1. Slăbiți butoanele inferioare.
2. Deplasați butoanele spre capătul inferior al
canelurilor de pe partea stângă și de pe partea
dreaptă a produsului. (Fig. 35)
3. Setați înălțimea mânerului în 1 dintre cele 2 poziții
disponibile.
4. Deplasați butoanele în sus în direcția mânerului,
până când acestea se opresc și se aude un clic. (Fig.
36)
5. Strângeți rozetele până la capăt.
Așezați produsul în poziția pentru
transport
1. Scoateți colectorul de iarbă.
2. Slăbiți butoanele inferioare.
3. Deplasați butoanele spre capătul inferior al
canelurilor de pe partea stângă și de pe partea
dreaptă a produsului. (Fig. 35)
4. Pliați mânerul în față. (Fig. 37)
Pentru a așeza produsul în poziția de
funcționare
1. Ridicați mânerul. (Fig. 32)
2. Deplasați butoanele în sus în direcția mânerului,
până când acestea se opresc și se aude un clic. (Fig.
36)
3. Strângeți rozetele până la capăt.
Pentru a asambla colectorul de iarbă
1. Prindeți cadrul colectorului de iarbă de sacul de
iarbă, cu partea rigidă a sacului în jos. Mențineți
mânerul cadrului deasupra sacului de iarbă. (Fig. 38)
2. Atașați partea inferioară a cadrului colectorului de
iarbă la partea inferioară a sacului de iarbă. (Fig. 39)
a) Împingeți cadrul colectorului de iarbă în canelură.
Începeți în partea dreaptă așa cum se indică în
ilustrație și avansați treptat spre stânga.
3. În cazul în care cadrul colectorului de iarbă nu este
ușor de atașat, loviți-l ușor cu un ciocan din cauciuc.
Loviți cadrul colectorului de iarbă între ranforsări.
(Fig. 40)
4. Prindeți sacul de iarbă de cadrul colectorului de
iarbă cu ajutorul clemelor. (Fig. 41)
5. Ridicați capacul posterior.
6. Fixați colectorul de iarbă de marginea superioară a
carcasei.
7. Introduceți partea inferioară a colectorului de iarbă în
canalul de evacuare a ierbii. (Fig. 42)
Pentru asamblarea obturatorului pentru
resturi vegetale (accesoriu)
1. Ridicați capacul posterior și scoateți colectorul de
iarbă.
2. Introduceți obturatorul pentru resturi vegetale în
canalul colector. (Fig. 43)
3. Înlocuiți cuțitul cu un cuțit de mărunțire care este
furnizat cu kitul de mărunțire. Consultați
Înlocuirea
cu
ț
itului la pagina 287
.
Tăierea ierbii fără a instala colectorul
de iarbă sau obturatorul pentru resturi
vegetale
• Ridicați capacul posterior și scoateți colectorul de
iarbă.
• Dacă obturatorul pentru resturi vegetale și cuțitul de
mărunțire sunt atașate, îndepărtați-le.
• Închideți capacul posterior, înainte de utilizarea
produsului.
Atunci când utilizați produsul, iarba tăiată este evacuată
pe sub capacul posterior.
Funcţionarea
Introducere
AVERTISMENT: Înainte de a utiliza
produsul, trebuie să citiți și să înțelegeți
capitolul privind siguranța.
Husqvarna Connect
Husqvarna Connect este o aplicație gratuită pentru
dispozitivul dvs. mobil. Aplicația Husqvarna Connect vă
oferă funcții extinse pentru produsul dvs. Husqvarna:
• Informații pe larg despre produs.
• Informații despre piese pentru produse și service și
asistență pentru acestea.
Pentru a începe să utilizați Husqvarna
Connect
1. Descărcați aplicația Husqvarna Connect pe
dispozitivul dvs. mobil.
2. Înregistrați-vă în aplicația Husqvarna Connect.
3. Urmați pașii cu instrucțiuni din aplicația Husqvarna
Connect pentru a conecta și înregistra produsul.
Înainte de a utiliza produsul
1. Citiți cu atenție manualul operatorului și asigurați-vă
că înțelegeți instrucțiunile.
2. Examinați echipamentul de tăiere și asigurați-vă că
este corect montat și reglat. Consultați
Pentru a
examina echipamentul de tăiere la pagina 287
.
284 1906 - 004 - 30.03.2023
3. Umpleți rezervorul de carburant. Consultați
Alimentarea cu carburant la pagina 285
.
4. Umpleți rezervorul de ulei și verificați nivelul uleiului.
Consultați
Verificarea nivelului de ulei la pagina 287
.
Alimentarea cu carburant
Dacă este disponibilă, folosiți benzină alchilată/cu emisii
scăzute. Dacă benzina alchilată/cu emisii scăzute nu
este disponibilă, folosiți benzină fără plumb sau benzină
cu plumb de bună calitate, cu o cifră octanică nu mai
mică de 90.
ATENŢIE: Nu utilizați benzină cu o cifră
octanică mai mică de 90 RON (87 AKI).
Aceasta poate deteriora produsul.
1. Deschideți încet capacul rezervorului de carburant
pentru a elibera presiunea.
2. Umpleți încet, cu o canistră de carburant. Dacă
vărsați carburant, îndepărtați-l cu o cârpă și lăsați-l
să se usuce. (Fig. 44)
3. Curățați suprafața din jurul capacului rezervorului de
carburant.
4. Strângeți până la capăt capacul rezervorului de
carburant. Dacă acesta nu este strâns, există pericol
de incendiu.
5. Înainte de pornire, mutați produsul la o distanță de
minimum 3 m (10 ft) față de poziția unde ați umplut
rezervorul.
Pentru a seta înălțimea de tăiere
Înălțimea de tăiere poate fi reglată pe 6 nivele.
1. Împingeți controlul pentru înălțimea de tăiere în
direcția roții și apoi înapoi pentru a mări înălțimea
de tăiere.
2. Împingeți controlul pentru înălțimea de tăiere în
direcția roții și apoi înainte pentru a reduce înălțimea
de tăiere. (Fig. 45)
ATENŢIE: Nu setați o înălțime de tăiere
prea scăzută. Cuțitele pot atinge solul dacă
suprafața gazonului nu este plană.
Pornirea produsului (LC 551VQ)
1. Cablul de alimentare a aprinderii trebuie să fie
conectat la bujie.
2. Stați în spatele produsului.
3. Țineți maneta frânei de motor lipită de mâner. (Fig.
46)
4. Țineți mânerul șnurului de pornire cu mâna dreaptă.
5. Trageți încet de șnurul de pornire până ce simțiți o
anumită rezistență.
6. Trageți cu forță pentru a porni motorul.
Pornirea produsului (LC 551SP, LC
551VBP)
1. Cablul de alimentare a aprinderii trebuie să fie
conectat la bujie.
2. Stați în spatele produsului.
3. Reglați controlul accelerației.
a) Dacă motorul este rece, setați controlul
accelerației în poziția clapetei de șoc. (Fig. 47)
b) Dacă motorul este cald, nu setați controlul
accelerației în poziția clapetei de șoc.
4. La modelul LC551SP, țineți maneta frânei de motor
lipită de mâner. (Fig. 46)
5. Țineți mânerul șnurului de pornire cu mâna dreaptă.
6. Trageți încet de șnurul de pornire până ce simțiți o
anumită rezistență.
7. Trageți cu forță pentru a porni motorul.
8. Setați controlul accelerației la accelerație maximă.
9. La modelul LC 551VBP:
a) Eliberați inhibitorul de pornire.
b) Împingeți controlul frânei cuțitului în direcția
mânerului pentru a porniți cuțitele.
Pentru a utiliza transmisia pe roți
• Trageți maneta de transmisie în direcția mânerului.
(Fig. 48)
• Pentru modelul LC 551VQ și modelul LC 551VBP:
Reglați viteza de transmisie cu ajutorul controlului
vitezei din partea stângă a mânerului. Deplasați
controlul vitezei înainte pentru a mări viteza și înapoi
pentru a reduce viteza. (Fig. 49)
• Înainte de a trage produsul în spate, decuplați
transmisia și împingeți produsul înainte cu
aproximativ 10 cm.
• Eliberați maneta de transmisie pentru a dezactiva
transmisia, de exemplu atunci când vă apropiați de
un obstacol.
Oprirea produsului (LC 551SP, LC
551VQ)
• Pentru a opri doar transmisia, eliberați maneta de
transmisie.
• Pentru a opri motorul, eliberați maneta frânei de
motor.
Oprirea produsului (LC 551VBP)
• Pentru a opri doar transmisia, eliberați maneta de
transmisie.
• Pentru a opri motorul, deplasați controlul accelerației
în poziția de oprire.
1906 - 004 - 30.03.2023
285
Obținerea rezultatelor bune
• Utilizați întotdeauna o lamă ascuțită. O lamă tocită
oferă rezultate neregulate, iar suprafața tăiată a
ierbii se îngălbenește. De asemenea, o lamă ascuțită
folosește mai puțină energie decât o lamă tocită.
• Nu tăiați niciodată mai mult de ⅓ din lungimea
ierbii. Inițial, tundeți cu o înălțime mare de tăiere.
Verificați rezultatul și coborâți înălțimea de tăiere la
un nivel convenabil. Dacă iarba este foarte înaltă,
deplasați aparatul încet și tundeți de două ori, dacă
este necesar.
• Tăiați de fiecare dată în altă direcție, pentru a
preveni formarea de dungi pe gazon.
• Păstrați capacul de tăiere curat. Acumularea de
iarbă și murdărie pe partea interioară a capacului
de tăiere poate reduce calitatea rezultatului tăierii.
Consultați
Pentru a cură
ț
a suprafa
ț
a interioară a
capacului de tăiere la pagina 287
.
Întreținerea
Introducere
AVERTISMENT: Înainte de a efectua
orice operații de întreținere, citiți și înțelegeți
capitolul privind siguranța.
Toate lucrările de service și de reparații la produs
necesită instruire specială. Garantăm disponibilitatea
unor lucrări profesioniste de reparații și service. Dacă
distribuitorul dvs. nu este agent de service, solicitați
acestuia informații cu privire la cel mai apropiat agent
de service.
Pentru informații mai detaliate, consultați
www.husqvarna.com.
Program de întreținere
ATENŢIE: Asigurați-vă că filtrul de aer
este ridicat și nu este lipit de sol când
înclinați produsul. Pericol de defectare a
motorului.
Intervalele de întreținere sunt calculate având în vedere
o utilizare zilnică a produsului. Intervalele se modifică
dacă produsul nu este utilizat zilnic.
Pentru operațiunile de întreținere marcate cu *,
consultați instrucțiunile din
Dispozitivele de siguran
ț
ă de
pe produs la pagina 282
.
Întreținere Zilnic Săptămânal Lunar
Efectuați o inspecție generală X
Examinați nivelul uleiului X
Curățați produsul X
Examinați echipamentul de tăiere X
Examinați capacul de tăiere * X
Examinați maneta frânei de motor * LC 551SP, LC 551VQ X
Examinați controlul frânei cuțitului * LC 551VBP X
Examinați amortizorul de zgomot * X
Examinați bujia X
Schimbați uleiul (prima dată după 5 ore de utilizare, apoi la fiecare 50
ore de utilizare și anual)
X
Curățați sau înlocuiți filtrul de aer X
Examinați sistemul de alimentare cu carburant X
Pentru a efectua o inspecție generală
• Asigurați-vă că toate șuruburile și piulițele produsului
sunt strânse.
Curățarea produsului
• Curățați componentele din plastic cu o cârpă curată
și uscată.
286 1906 - 004 - 30.03.2023
• Nu utilizați apă pentru a curăța produsul. Apa poate
pătrunde în baterie sau în motor și poate provoca
scurtcircuite sau poate avaria produsul.
• Nu utilizați un aparat de spălat cu presiune pentru a
curăța produsul.
• Nu stropiți niciodată direct motorul cu apă.
• Folosiți o perie pentru a elimina frunzele, iarba și
murdăria.
• Scoateți capacul ambreiajului și folosiți o perie pentru
a îndepărta iarba de sub el. (LC551VBP)
Pentru a curăța suprafața interioară a
capacului de tăiere
1. Goliți rezervorul de carburant.
2. Așezați produsul pe o parte, cu amortizorul de
zgomot în jos.
ATENŢIE: Dacă produsul este
așezat cu filtrul de aer în jos, motorul se
poate deteriora.
3. Spălați cu apă suprafața interioară a capacului de
tăiere.
Pentru a examina echipamentul de
tăiere
AVERTISMENT: Pentru a preveni
pornirea accidentală, decuplați cablul de
alimentare a aprinderii de la bujie.
AVERTISMENT: Purtați mănuși
de protecție când efectuați întreținerea
echipamentului de tăiere. Cuțitul este foarte
ascuțit și vă puteți tăia foarte ușor.
1. Examinați echipamentul de tăiere pentru a
identifica eventuale deteriorări sau crăpături. Înlocuiți
întotdeauna un echipament de tăiere deteriorat.
2. Observați cuțitul pentru a vedea dacă este deteriorat
sau tocit.
Nota: După ascuțirea cuțitului, acesta trebuie
echilibrat. Solicitați unui centru de service să ascută,
să monteze la loc și să echilibreze cuțitul. Dacă loviți
un obstacol care determină produsul să se oprească,
înlocuiți cuțitul deteriorat. Solicitați centrului de service
să estimeze dacă lama poate fi ascuțită sau trebuie
înlocuită.
Înlocuirea cuțitului
1. Blocați cuțitul cu o bucată de lemn. (Fig. 50)
2. Scoateți șurubul cuțitului.
3. Demontați cuțitul.
4. Verificați dacă suportul și șurubul cuțitului nu sunt
deteriorate.
5. Examinați arborele motorului pentru a vă asigura că
nu s-a îndoit.
6. Când montați un cuțit nou, îndreptați colțurile
cuțitului în direcția capacului de tăiere. (Fig. 51)
7. Asigurați-vă că aliniați cuțitul cu centrul arborelui
motorului.
8. Blocați cuțitul cu o bucată de lemn. (Fig. 52)
9. Atașați cuțitul.
a) La modelul LC551SP, LC 551VQ, prindeți șaiba
elastică și strângeți șurubul și șaiba la un cuplu de
70 Nm.
b) La modelul LC 551VBP, strângeți șuruburile la un
cuplu de 50 Nm. (Fig. 53)
10. Învârtiți cuțitul cu mâna și asigurați-vă că se rotește
liber.
AVERTISMENT: Purtați mănuși
de protecție rezistente. Cuțitul este
foarte ascuțit și vă puteți răni foarte ușor.
11. Porniți produsul pentru a efectua un test al cuțitului.
Dacă cuțitul nu este prins corect, produsul vibrează
sau rezultatele de tăiere sunt nesatisfăcătoare.
Verificarea nivelului de ulei
ATENŢIE: Un nivel de ulei prea
redus poate deteriora motorul. Efectuați o
verificare a nivelului de ulei înainte să porniți
produsul.
1. Așezați produsul pe teren drept.
2. Scoateți bușonul rezervorului cu joja atașată.
3. Curățați joja de ulei.
4. Introduceți complet joja în rezervorul de ulei.
Strângeți bușonul rezervorului de ulei pentru a vă
asigura că aveți o imagine corectă a nivelului de ulei.
5. Scoateți joja.
6. Examinați nivelul de ulei de pe jojă.
7. Dacă nivelul uleiului este scăzut, completați cu ulei
de motor și verificați din nou nivelul.
(Fig. 54)
Nota: Folosiți o pâlnie pentru a preveni scurgerile.
Înlocuirea uleiului de motor
AVERTISMENT: Imediat după
oprirea motorului, uleiul de motor este foarte
fierbinte. Lăsați motorul să se răcească
înainte de a-l goli de ulei. Dacă uleiul de
motor intră în contact cu pielea, curățați cu
apă și săpun.
1906 - 004 - 30.03.2023 287
(Fig. 55)
1. Scoateți cablul de alimentare a aprinderii din bujie.
2. Scoateți bușonul rezervorului de ulei.
3. Goliți uleiul de motor.
a) Pentru modelele cu bușon de scurgere a uleiului:
Puneți un recipient sub bușonul de scurgere
pentru a colecta uleiul de motor.
b) Pentru modelele fără bușon de scurgere a
uleiului sau dacă nu se poate pune un recipient
sub bușon: Folosiți o pompă de ulei (accesoriu)
pentru a goli uleiul de motor din rezervor.
4. Umpleți cu ulei de motor proaspăt de tipul
recomandat în
Date tehnice la pagina 289
.
5. Verificați nivelul de ulei. Consultați
Verificarea
nivelului de ulei la pagina 287
.
Adăugarea și înlocuirea uleiului de
motor
• Pentru informații despre adăugarea și înlocuirea
uleiului de motor, consultați manualul operatorului
pentru motorul respectiv.
Curățarea și înlocuirea filtrului de aer
(LC 5551SP, LC 551VBP)
• Pentru informații despre curățarea și înlocuirea
filtrului de aer, consultați manualul operatorului
pentru motorul respectiv.
Scoaterea și montarea filtrului de aer
(LC 551VQ)
AVERTISMENT: Utilizați mănuși de
protecție.
1. Apăsați clemele de pe capacul filtrului de aer.
2. Scoateți cu grijă capacul filtrului de aer (A) de pe
motor.
3. Scoateți filtrul de aer (B) și filtrul de spumă (C). (Fig.
56)
4. Verificați dacă filtrul de aer nu este deteriorat.
Înlocuiți filtrul de aer dacă este deteriorat.
5. Curățați și examinați filtrul de aer. Consultați
Cură
ț
area filtrului de aer (LC 551VQ) la pagina 288
.
6. Instalați în ordine inversă.
Curățarea filtrului de aer (LC 551VQ)
ATENŢIE: Nu lăsați motorul să
funcționeze fără un filtru de aer atașat sau
dacă filtrul de aer este murdar.
ATENŢIE: Înlocuiți filtrul de aer dacă
nu poate fi curățat complet sau dacă este
deteriorat. Un filtru de aer defectuos duce la
deteriorarea motorului.
1. Apăsați clapetele închizătorii (A), demontați capacul
filtrului de aer (B) și scoateți filtrul de aer (C). (Fig.
57)
2. Loviți filtrul de aer de o suprafață dură sau suflați aer
comprimat din partea curată a filtrului de aer.
ATENŢIE: Nu folosiți o perie pentru
a înlătura murdăria, deoarece aceasta
împinge murdăria în filtrul de aer.
3. Curățați suportul filtrului de aer (D) și capacul filtrului
de aer cu o cârpă umedă.
ATENŢIE: Aveți grijă să nu pătrundă
murdărie în conducta de aer (E).
4. Instalați filtrul de aer. Asigurați-vă că filtrul de aer se
prinde etanș pe suportul filtrului de aer.
5. Montați capacul filtrului de aer mai întâi cu clapetele
inferioare.
Pentru a verifica bujia
ATENŢIE: Folosiți întotdeauna tipul
recomandat de bujie. Tipul incorect de bujie
poate defecta produsul.
• Verificați bujia dacă motorul nu are putere, nu
pornește ușor sau nu funcționează corect la turație
de mers în gol.
• Pentru a reduce riscul prezenței materialelor
nedorite la electrozii bujiei, respectați aceste
instrucțiuni:
a) Asigurați-vă că turația de mers în gol este corect
reglată.
b) Asigurați-vă că amestecul este corect.
c) Asigurați-vă că filtrul de aer este curat.
• Dacă bujia este murdară, curățați-o și asigurați-vă că
distanța dintre electrozi este corectă, consultați
Date
tehnice la pagina 289
. (Fig. 58)
• Înlocuiți bujia atunci când este necesar.
Pentru a examina sistemul de
alimentare cu carburant
• Examinați bușonul rezervorului de carburant și
garnitura bușonului rezervorului de carburant pentru
a vă asigura că nu există deteriorări.
• Examinați furtunul de carburant pentru a vă asigura
că nu există scurgeri. Dacă furtun de carburant
este deteriorat, trebuie înlocuit de către un agent de
service.
288 1906 - 004 - 30.03.2023
Reglarea controlului vitezei și a
controlului accelerației
Controlul vitezei reglează viteza de transmisie. Controlul
accelerației reglează turația motorului.
ATENŢIE: Nu reglați controlul vitezei
atunci când motorul este pornit.
1. Pentru a regla viteza de transmisie, rotiți șurubul
de reglare (A) pentru a ajusta lungimea manșonului
cablului. Scurtați manșonul cablului pentru a mări
viteza de transmisie.
2. Dacă poziția clapetei de șoc sau poziția de oprire nu
pot fi activate, reglați turația motorului. Rotiți șurubul
de reglare (B). (Fig. 59)
Transportul, depozitarea şi eliminarea
Transportul și depozitarea
• Pentru depozitarea și transportul produsului și a
carburantului, asigurați-vă că nu există scurgeri și
gaze. Scânteile sau flăcările deschise, de exemplu
cele provenite de la dispozitive sau boilere electrice,
pot cauza un incendiu.
• Utilizați întotdeauna recipiente omologate pentru
depozitarea și transportarea combustibilului.
• Goliți rezervorul de carburant și depozitați produsul
pentru o perioadă lungă de timp. Eliminați
carburantul într-o locație de eliminare autorizată
• Fixați în siguranță produsul în timpul transportului
pentru a preveni daunele și accidentele.
• Păstrați produsul într-o zonă restricționată pentru
a preveni accesul copiilor sau al persoanelor
neautorizate.
• Păstrați produsul într-un spațiu uscat și ferit de
îngheț.
Dezafectarea
• Respectați cerințele de reciclare și reglementările
locale aplicabile.
• Eliminați toate substanțele chimice, precum uleiul de
motor sau carburantul, la un centru de service sau
într-o locație de eliminare autorizată.
• Atunci când produsul nu mai este în uz, trimiteți-l la
un distribuitor Husqvarna sau casați-l într-o locație
de reciclare.
Date tehnice
LC551SP LC 551VBP LC 551VQ
Motor
Marcă Kawasaki Kawasaki Husqvarna
Model FJ180V FJ180V HS 166AP
Tip de motor
Cu un cilindru, în 4
timpi, răcire forțată cu
aer, OHV
Cu un cilindru, în 4
timpi, răcire forțată cu
aer, OHV
Cu un cilindru, în 4
timpi, răcire forțată cu
aer, OHV
Cilindree, cm
3
179 179 166
Turație, rpm 2800 2800 2800
Putere nominală motor, kW
101
2,9 2,9 2,7
Sistem de aprindere
Bujie NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Spațiu electrod, mm 0,6-0,8 0,6-0,8 0,7-0,8
101
Puterea nominală indicată a motorului este puterea de ieșire medie netă (la turația specificată) a unui motor
de producție normal pentru modelul de motor, măsurată conform standardului SAE J1349/ISO1585. Motoare-
le de producție în masă pot prezenta valori diferite de aceasta. Puterea efectivă pentru motorul instalat pe
produsul final va depinde de viteza de funcționare, de condițiile de mediu și de alte valori.
1906 - 004 - 30.03.2023
289
LC551SP LC 551VBP LC 551VQ
Carburant și sistem de lubrifiere
Tip de lubrifiere a motorului Presiune cu filtru de
ulei
Presiune cu filtru de
ulei
Stropire
Capacitate rezervor de carburant, l 1,9 1,9 1,5
Capacitate rezervor de ulei, l 0,7 0,7 0,5
Ulei pentru motor
102
Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Greutate
Cu rezervoare goale, kg 48,5 52,5 51
Emisii de zgomot
103
Nivel de putere acustică, măsurat dB(A) 97 96 97
Nivel de putere acustică garantat L
WA
dB(A) 98 98 98
Niveluri de zgomot
104
Nivel de presiune a sunetului la urechea ope-
ratorului, dB(A)
87 84 86
Niveluri de vibrații
105
Mâner, m/s
2
4,5 4,5 3,2
Accesoriu de tăiere
Înălțime de tăiere, mm 26-74 26-74 26-74
Lățime de tăiere, mm 510 510 510
Cuțit Colectare Colectare Colectare
Număr articol 5875908-10 5821494-10 5875908-10
Capacitate colector de iarbă, l 65 65 65
Viteza
de deplasare, km/h 4,1 2,8-5 2,8-5
102
Dacă se folosește ulei SAE-30 la temperaturi mai joase de +5 °C, există riscul să nu lubrifieze suficient
motorul. Acest lucru poate cauza deteriorarea motorului. Consultați
Înlocuirea uleiului de motor la pagina 287
pentru uleiul corect pentru temperaturi scăzute.
103
Emisiile de zgomot în mediu măsurate ca putere acustică (L
WA
) în conformitate cu directiva CE 2000/14/CE.
104
Presiunea nivelului de zgomot conform ISO 5395. Datele raportate pentru nivelul presiunii zgomotului prezintă
o dispersie statistică tipică (abatere standard) de 1,2 dB(A).
105
Nivelul de vibrații conform ISO 5395. Datele raportate pentru nivelul de vibrații prezintă o dispersie statistică
tipică (abatere standard) de 0,2 m/s
2
.
290 1906 - 004 - 30.03.2023
Declarație de conformitate
Declarație de conformitate UE
Noi,
Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.:
+46-36-146500, declarăm pe propria răspundere, că
produsul:
Descriere Mașină de tuns gazonul
Marcă Husqvarna
Tip/Model LC 551SP, LC 551VBP, LC 551VQ
Identificare Numerele de serie începând cu 2022
respectă în totalitate următoarele directive și
reglementări UE:
Reglementare Descriere
2006/42/CE „privind utilajele”
2014/30/UE „aferentă compatibilității electromagnetice”
2000/14/CE „privind emisiile de zgomot în mediul înconjurător”
2011/65/UE
„privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și
electronice”
și că au fost aplicate următoarele standarde și/sau
specificații tehnice: EN ISO 5395-1:2013/A1:2018,
EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO
14982:2009, EN IEC 63000:2018
Organismul notificat: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Sweden a certificat conformitatea cu directiva
2000/14/CE a consiliului, procedura de evaluare a
conformității: Anexa VI.
Pentru informații privind emisiile de zgomot, consultați
Date tehnice la pagina 289
.
Huskvarna, 2022-09-29
Claes Losdal, Director de Dezvoltare / Produse de
grădinărit, Husqvarna AB
Responsabil pentru documentația tehnică
1906 - 004 - 30.03.2023 291
Содержание
Введение................................................................... 292
Безопасность.............................................................293
Сборка........................................................................297
Эксплуатация............................................................ 298
Техническое обслуживание......................................300
Транспортировка, хранение и утилизация..............303
Технические данные.................................................303
Декларация о соответствии..................................... 306
Введение
Описание изделия
Изделие представляет собой пешеходную
роторную газонокосилку. Трава собирается в
травосборник. Снимите травосборник, чтобы трава
отбрасывалась назад. Установите комплект для
мульчирования (дополнительная принадлежность),
чтобы использовать скошенную траву в качестве
удобрения.
Назначение
Используйте изделие для стрижки травы.
Запрещается использовать изделие для других
видов работ.
Обзор изделия
(Pис. 1)
1. Рукоятка тормоза двигателя
2. Рукоятка / рукоятка управления
3. Регулятор скорости
4. Скоба привода
5. Ручка шнура стартера
6. Травосборник
7. Регулировка рукоятки по высоте
8. Рычаг регулировки высоты кошения
9. Щуп / масляный бак
10. Кожух режущего оборудования
11. Глушитель
12. Свеча зажигания
13. Воздушный фильтр
14. Топливный бак
15. Задняя крышка
16. Руководство по эксплуатации
Обзор изделия
(Pис. 2)
1. Рукоятка / рукоятка управления
2. Рычаг тормоза ножа (LC 551VBP)
3. Регулятор скорости / регулятор дроссельной
заслонки (LC 551VBP)
4. Скоба привода (LC 551VBP)
5. Ограничитель запуска (LC 551VBP)
6. Ручка шнура стартера
7. Травосборник
8. Регулировка рукоятки по высоте
9. Рычаг регулировки высоты кошения
10. Щуп / масляный бак
11. Кожух режущего оборудования
12. Глушитель
13. Свеча зажигания
14. Воздушный фильтр
15. Топливный бак
16. Задняя крышка
17. Рукоятка тормоза двигателя (LC551SP)
18. Регулятор дроссельной заслонки (LC551SP)
19. Скоба привода (LC551SP)
20. Руководство по эксплуатации
Символы на изделии
(Pис. 3)
Небрежная или неправильная
эксплуатация может привести к травме
или смерти оператора или посторонних
лиц.
(Pис. 4)
Перед началом работы внимательно
прочитайте руководство по
эксплуатации и убедитесь, что
понимаете приведенные в нем
инструкции.
(Pис. 5)
Следите за тем, чтобы в зоне
проведения работ не было людей и
животных.
(Pис. 6)
Остановите двигатель и отсоедините
кабель зажигания, прежде чем
приступать к ремонту или
техобслуживанию.
(Pис. 7)
Масло
292 1906 - 004 - 30.03.2023
(Pис. 8)
Быстро
(Pис. 9)
Медленно
(Pис. 10)
Остановите двигатель
(Pис. 11)
Воздушная заслонка
(Pис. 12)
Сцепление ножа
(Pис. 13)
Берегитесь отскакивающих предметов
и рикошетов.
(Pис. 14)
Держите руки и ноги на безопасном
расстоянии от вращающегося ножа.
(Pис. 15)
Держите руки и ноги на безопасном
расстоянии от вращающихся деталей.
(Pис. 16)
Данное изделие отвечает требованиям
действующих директив ЕС.
(Pис. 17)
Данное изделие соответствует
действующим директивам
Великобритании.
(Pис. 18)
Табличка с уровнем эмиссии шума
в окружающую среду в соответствии
с директивами и нормативами
Европейского союза, Великобритании
и законодательством Нового Южного
Уэльса "Регламент 2017 года по защите
окружающей среды (контроль уровня
шума)". Гарантированный уровень
мощности звука изделия указан в
разделе
Технические данные на стр.
303
и на табличке
(Pис. 19)
Выхлопные газы из двигателя
содержат монооксид углерода —
не имеющий запаха, токсичный
и чрезвычайно опасный газ.
Запрещается эксплуатировать изделие
в помещении или в замкнутых
пространствах.
(Pис. 20)
Запрещается эксплуатировать изделие
в помещении или в замкнутых
пространствах.
(Pис. 21)
Опасность взрыва.
(Pис. 22)
Горячая поверхность
(Pис. 23)
Двигатель поставляется без масла.
(Pис. 24)
Залейте масло перед началом
эксплуатации изделия.
(Pис. 25)
Не используйте топливо E85.
(Pис. 26)
Держите изделие на безопасном
расстоянии от источников открытого
пламени.
(Pис. 27)
Сканируемый код.
Примечание: Другие символы/наклейки на
изделии относятся к специальным юридическим
требованиям на определенных рынках.
Соответствие уровня токсичных
выбросов стандарту Euro V
ПРЕДУПРЕЖДЕНИЕ: В
случае вмешательства в работу
двигателя данное изделие перестанет
соответствовать нормативам ЕС.
Ответственность изготовителя
В соответствии с законами об ответственности
изготовителя мы не несем ответственности за
ущерб, вызванный эксплуатацией нашего изделия в
результате:
• ненадлежащего ремонта изделия;
• использования для ремонта изделия
неоригинальных деталей или деталей, не
одобренных производителем;
• использования неоригинальных дополнительных
принадлежностей или принадлежностей, не
одобренных производителем;
• ремонта изделия в неавторизованном
сервисном центре или неквалифицированным
специалистом;
Безопасность
Инструкции по технике безопасности
Предупреждения, предостережения и примечания
используются для выделения особо важных пунктов
руководства.
ПРЕДУПРЕЖДЕНИЕ:
Используется, когда несоблюдение
инструкций руководства может привести
к травмам или смерти оператора или
находящихся рядом посторонних лиц.
1906 - 004 - 30.03.2023 293
ВНИМАНИЕ: Используется, когда
несоблюдение инструкций руководства
может привести к повреждению изделия,
других материалов или прилегающей
территории.
Примечание: Используется для
предоставления дополнительных сведений о
конкретной ситуации.
Общие инструкции по технике
безопасности
ПРЕДУПРЕЖДЕНИЕ: В
обязательном порядке прочитайте
следующие инструкции по технике
безопасности, прежде чем приступать к
эксплуатации изделия.
• При небрежном или неправильном обращении
изделие может оказаться опасным инструментом.
Несоблюдение инструкций по технике
безопасности может привести к травмам или
смерти.
• Во время работы данное изделие создает
электромагнитное поле. В определенных
обстоятельствах это поле может создавать
помехи для пассивных и активных медицинских
имплантатов. В целях снижения риска
серьезной или смертельной травмы лицам
с медицинскими имплантатами рекомендуется
проконсультироваться с врачом и изготовителем
имплантата, прежде чем приступать к
эксплуатации данного изделия.
• Будьте всегда осторожны и руководствуйтесь
здравым смыслом. Если вы не уверены,
как правильно эксплуатировать изделие в
определенной ситуации, прекратите работу
и проконсультируйтесь со своим дилером
Husqvarna, прежде чем продолжить.
• Помните: ответственность за аварии,
угрожающие другим людям или их имуществу,
несет оператор.
• Содержите изделие в чистоте. Следите за тем,
чтобы знаки и наклейки были легко читаемыми.
• Не разрешайте пользоваться изделием людям,
не убедившись сначала в том, что они
прочитали и поняли содержание руководства по
эксплуатации.
• Не позволяйте детям использовать изделие.
• Не допускайте детей в рабочую зону. Они
должны постоянно находиться под присмотром
взрослого.
• Не разрешайте пользоваться изделием людям,
которые не знакомы с данными инструкциями.
• Не оставляйте без присмотра людей с
физическими или умственными нарушениями,
использующих изделие. Они должны постоянно
находиться под присмотром взрослого.
• Ни в коем случае не используйте изделие,
если вы устали, больны или находитесь под
воздействием спиртного, наркотических веществ
или лекарственных препаратов. Это может
повлиять на ваше зрение, реакцию, координацию
или оценку действительности.
• Запрещается использовать изделие, если оно
повреждено.
• Запрещается вносить в изделие модификации
или использовать изделие, если вы
подозреваете, что в его конструкцию внесены
изменения другими лицами.
• Не изменяйте настройку системы управления
частотой вращения двигателя.
Техника безопасности на рабочем месте
ПРЕДУПРЕЖДЕНИЕ: В
обязательном порядке прочитайте
следующие инструкции по технике
безопасности, прежде чем приступать к
эксплуатации изделия.
• Уберите ветви, сучья, камни и прочие
посторонние предметы из рабочей зоны перед
началом эксплуатации изделия.
• Предметы, ударяющиеся о режущий инструмент,
могут быть отброшены, что приведет к травмам
или повреждению имущества. Следите за тем,
чтобы посторонние лица и животные находились
на безопасном расстоянии от изделия.
• Ни в коем случае не используйте изделие
при неблагоприятных погодных условиях,
например, в туман, дождь, при сильном ветре,
низких температурах и риске удара молнии.
Эксплуатация изделия при плохих погодных
условиях или на сырых участках утомительна.
Плохие погодные условия могут создавать
опасные условия для работы, например,
скользкие поверхности.
• Следите за возможным появлением посторонних
лиц, предметов или условий, которые
могут препятствовать безопасной эксплуатации
изделия.
• Следите за возможным появлением препятствий,
таких как корни, камни, сучья, ямы или рвы.
Высокая трава может скрывать препятствия.
• Стрижка травы на склоне может представлять
опасность. Запрещается использовать изделие
на участках с уклоном более 15°.
• Используйте изделие поперек поверхности
склона. Не передвигайтесь вверх и вниз по
поверхности склона.
• Проявляйте особую осторожность при
приближении к скрытым из видимости поворотам
или предметам, которые могут затруднять обзор.
294 1906 - 004 - 30.03.2023
Техника безопасности
ПРЕДУПРЕЖДЕНИЕ: В
обязательном порядке прочитайте
следующие инструкции по технике
безопасности, прежде чем приступать к
эксплуатации изделия.
• Изделие предназначено исключительно для
скашивания травы на газонах. Запрещается
использовать изделие не по назначению.
• Пользуйтесь средствами индивидуальной
защиты. См. раздел
Средства индивидуальной
защиты на стр. 295
.
• Убедитесь, что вы знаете, как быстро остановить
двигатель в аварийной ситуации.
• Запрещается запускать двигатель в закрытом
помещении или вблизи легковоспламеняющихся
материалов. Выхлопные газы двигателя имеют
высокую температуру и могут содержать искры,
которые в свою очередь могут привести к пожару.
• Ни в коем случае не используйте
изделие с отсутствующими или неправильно
установленными кожухами или ножом.
Неправильно установленный нож может
высвободиться и причинить травму.
• Следите за тем, чтобы в нож не попали
посторонние предметы, например, камни и
корни. Это может затупить нож и привести к
искривлению вала двигателя. При сгибании оси
увеличивается уровень вибрации, что может
привести к снижению надежности крепления
ножа.
• В случае столкновения ножа с посторонним
предметом или возникновения вибрации
незамедлительно остановите изделие.
Отсоедините кабель от свечи зажигания.
Проверьте изделие на наличие повреждений.
Выполните ремонт повреждений или обратитесь
в авторизованный сервисный центр для
выполнения ремонта.
• Запрещается на постоянной основе фиксировать
рукоятку тормоза двигателя при работающем
двигателе.
• При запуске изделие должно находиться на
устойчивой, ровной поверхности. Убедитесь, что
нож не касается грунта или любого другого
предмета.
• При работе с изделием всегда стойте сзади.
• При работе с изделием все колеса должны
стоять на земле; держите рукоятку обеими
руками. Не приближайте руки или ноги к
вращающимся ножам.
• Запрещается наклонять изделие при
работающем двигателе.
• Соблюдайте осторожность, когда тянете изделие
назад.
• Запрещается поднимать изделие при
работающем двигателе. Если вам необходимо
поднять изделие, сначала остановите двигатель
и отсоедините кабель от свечи зажигания.
• Запрещается двигаться назад при работе с
изделием.
• Останавливайте двигатель, когда пересекаете
непокрытые травой зоны, например, дорожки из
гравия, камня или асфальта.
• Запрещается бегать с изделием при работающем
двигателе. Работайте с изделием в спокойном
темпе.
• Выключайте двигатель, прежде чем изменить
высоту стрижки. Ни в коем случае не выполняйте
регулировку при работающем двигателе.
• Ни в коем случае не выпускайте изделие из
вида при работающем двигателе. Остановите
двигатель и убедитесь, что режущее
оборудование не вращается.
Инструкции по безопасности во
время эксплуатации
Средства индивидуальной защиты
ПРЕДУПРЕЖДЕНИЕ: В
обязательном порядке прочитайте
следующие инструкции по технике
безопасности, прежде чем приступать к
эксплуатации изделия.
• Средства индивидуальной защиты не могут
полностью исключить риск получения травмы,
но при несчастном случае они снижают тяжесть
травмы. За помощью по правильному выбору
оборудования обращайтесь к дилеру.
• Если уровень шума превышает 85 дБ, следует
использовать защитные наушники.
• Используйте прочные, противоскользящие
ботинки. Запрещается надевать открытую обувь
или работать босиком.
• Надевайте прочные длинные брюки.
• При необходимости надевайте защитные
перчатки, например, при закреплении, проверке
или очистке режущего оборудования.
Защитные устройства на изделии
ПРЕДУПРЕЖДЕНИЕ: В
обязательном порядке прочитайте
следующие инструкции по технике
безопасности, прежде чем приступать к
эксплуатации изделия.
• Не используйте изделие, если защитные
устройства повреждены или работают
неправильно.
• Регулярно выполняйте проверку защитных
устройств. Если защитные устройства
повреждены или работают неправильно,
обратитесь в сервисный центр Husqvarna.
1906 - 004 - 30.03.2023
295
• Запрещается вносить изменения в защитные
устройства.
Проверка режущей деки
Режущая дека снижает уровень вибрации изделия и
риск травмирования ножом.
• Проверьте режущую деку и убедитесь, что на ней
отсутствуют повреждения, такие как трещины.
Проверка рукоятки тормоза двигателя (LC 551SP, LC
551VQ)
Рукоятка тормоза двигателя предназначена для
остановки двигателя. При отпускании рукоятки
тормоза двигатель останавливается.
• Запустите двигатель и отпустите рукоятку
тормоза двигателя. Если двигатель не
остановится через 3 секунды, обратитесь в
авторизованный сервисный центр Husqvarna для
регулировки тормоза двигателя. (Pис. 28)
Проверка рычага тормоза ножа и ограничителя
запуска (LC 551VBP)
Рычаг тормоза ножа останавливает только сам нож и
не останавливает двигатель. При отпускании рычага
тормоза ножа нож останавливается.
1. Запустите двигатель.
2. Прижмите рычаг тормоза ножа к рукоятке
изделия. Ограничитель запуска останавливает
движение.
3. Поверните ограничитель запуска в направлении,
указанном стрелкой.
4. Прижмите рычаг тормоза ножа к рукоятке
изделия. Нож начнет вращаться.
5. Отпустите рычаг тормоза ножа. Если нож не
останавливается через 3 секунды, обратитесь в
авторизованный сервисный центр Husqvarna для
регулировки тормоза ножа. (Pис. 29)
6. Убедитесь, что ограничитель запуска
возвращается в исходное положение.
Глушитель
Глушитель предназначен для максимального
снижения уровня шума и отвода выхлопных газов в
сторону от оператора.
Запрещается использовать изделие, если глушитель
поврежден или отсутствует. Повреждение глушителя
приводит к увеличению уровня шума и риску
возгорания.
ПРЕДУПРЕЖДЕНИЕ:
Глушитель значительно нагревается во
время эксплуатации и сразу после
остановки, а также во время работы
двигателя на холостых оборотах.
Во избежание возгорания соблюдайте
осторожность при работе вблизи
легковоспламеняющихся материалов
и/или паров.
Проверка глушителя
• Регулярно осматривайте глушитель и
проверяйте, что он правильно закреплен и не
поврежден.
Правила безопасного обращения с
топливом
ПРЕДУПРЕЖДЕНИЕ: В
обязательном порядке прочитайте
следующие инструкции по технике
безопасности, прежде чем приступать к
эксплуатации изделия.
• Запрещается запускать изделие, если на него
попало топливо или моторное масло. Удалите
постороннее топливо/масло и дайте изделию
высохнуть.
• Если топливо попало на одежду, немедленно
смените ее.
• Не допускайте попадания топлива на тело, это
может причинить вред здоровью. При попадании
топлива на тело смойте его водой с мылом.
• Запрещается запускать изделие при наличии
утечки из двигателя. Регулярно проверяйте
двигатель на наличие утечек.
• Соблюдайте осторожность при обращении
с топливом. Топливо является
легковоспламеняющейся жидкостью со
взрывоопасными парами и может привести к
серьезным или смертельным травмам.
• Запрещается вдыхать пары топлива, т.к. это
может причинить вред здоровью. Убедитесь в
наличии достаточного потока воздуха.
• Запрещается курить вблизи топлива или
двигателя.
• Запрещается ставить теплые предметы рядом с
топливом или двигателем.
• Запрещается доливать топливо при работающем
двигателе.
• Прежде чем заправить изделие, убедитесь, что
двигатель полностью остыл.
• Перед заправкой топлива медленно откройте
крышку топливного бака и осторожно сбросьте
давление.
• Запрещается заливать топливо в двигатель в
помещении. Недостаточная вентиляция может
привести к травме или смерти в результате
удушья или отравления угарным газом.
• Плотно затяните крышку топливного бака. Если
крышка топливного бака не затянута, возникает
риск пожара.
296 1906 - 004 - 30.03.2023
• Переместите изделие минимум на 3м / 10футов
от места заправки топливом, прежде чем
запустить его.
• Никогда не заправляйте топливный бак
полностью. Тепло приводит к расширению
топлива. Оставьте место в верхней части
топливного бака.
Инструкции по технике
безопасности во время технического
обслуживания
ПРЕДУПРЕЖДЕНИЕ: В
обязательном порядке прочитайте
следующие инструкции по технике
безопасности, прежде чем приступать к
эксплуатации изделия.
• Выхлопные газы из двигателя содержат окись
углерода — не имеющий запаха, токсичный
и чрезвычайно опасный газ. Запрещается
запускать двигатель в помещении или в
замкнутых пространствах.
• Прежде чем приступить к техобслуживанию
изделия, остановите двигатель и отсоедините
кабель от свечи зажигания.
• Надевайте защитные перчатки при
техобслуживании режущего оборудования. Нож
очень острый, что при неосторожном обращении
может легко привести к порезам.
• Использование принадлежностей или внесение
изменений в конструкцию изделия, не
одобренных производителем, может привести
к серьезным или смертельным травмам.
Запрещается вносить изменения в конструкцию
изделия. Пользуйтесь только рекомендованными
производителем принадлежностями.
• При несоблюдении правил и сроков выполнения
техобслуживания риск получения травмы или
повреждения изделия возрастает.
• Выполняйте техобслуживание строго в
соответствии с инструкциями, приведенными в
руководстве по эксплуатации. Все прочие виды
сервисного обслуживания должны проводиться в
авторизованном сервисном центре Husqvarna.
• Регулярно обращайтесь в авторизованный
сервисный центр Husqvarna для проведения
техобслуживания изделия.
• Замените поврежденные, сломанные или
изношенные детали.
Сборка
Введение
ПРЕДУПРЕЖДЕНИЕ: Перед
сборкой изделия ознакомьтесь с
разделом, посвященным безопасности, и
усвойте его содержание.
ПРЕДУПРЕЖДЕНИЕ: Перед
сборкой изделия снимите со свечи
зажигания провод свечи зажигания.
Сборка рукоятки
1. Ослабьте нижние регуляторы с левой и правой
стороны изделия. Убедитесь, что пластиковая
шайба находится в углублении в кронштейне
рукоятки. (Pис. 30)
2. Установите рукоятку в сложенном вперед
положении, как показано на рисунке. (Pис. 31)
a) Убедитесь, что пластиковая шайба находится
между рукояткой и кронштейном рукоятки.
b) Закрепите рукоятку на кронштейне рукоятки.
3. Поднимите рукоятку. (Pис. 32)
4. Полностью затяните регуляторы. Процедура
регулировки высоты рукоятки описана в разделе
Регулировка высоты рукоятки на стр. 297
.
5. Поместите провода в кабельные кронштейны.
Убедитесь, что провода не перекручены.
Закрепите кабельные кронштейны на рукоятке.
(Pис. 33)
6. С помощью кабельной стяжки закрепите кабели
на кронштейне рукоятки. (Pис. 34)
Регулировка высоты рукоятки
1. Ослабьте нижние ручки.
2. Переместите ручки в нижние положения в пазах с
левой и правой стороны изделия. (Pис. 35)
3. Установите рукоятку в 1 из 2 доступных
положений по высоте.
4. Сдвиньте ручки вверх в направлении рукоятки до
упора. Вы должны услышать щелчок. (Pис. 36)
5. Надежно затяните ручки.
Установка изделия в положение для
транспортировки
1. Снимите травосборник.
2. Ослабьте нижние ручки.
3. Переместите ручки в нижние положения в пазах с
левой и правой стороны изделия. (Pис. 35)
4. Сложите рукоятку вперед. (Pис. 37)
1906 - 004 - 30.03.2023
297
Установка изделия в рабочее
положение
1. Поднимите рукоятку. (Pис. 32)
2. Сдвиньте ручки вверх в направлении рукоятки до
упора. Вы должны услышать щелчок. (Pис. 36)
3. Надежно затяните ручки.
Установка травосборника
1. Установите раму травосборника на мешок
травосборника таким образом, чтобы жесткая
часть мешка оказалась внизу. Ручка рамы
должна располагаться поверх мешка. (Pис. 38)
2. Установите нижнюю часть рамы травосборника в
нижней части мешка травосборника. (Pис. 39)
a) Вставьте раму травосборника в канавку.
Начните с правой стороны, как показано на
рисунке, постепенно перемещаясь влево.
3. Если рама травосборника вставляется с трудом,
слегка постучите по раме резиновым молотком.
Ударяйте по раме травосборника между
усилительными элементами. (Pис. 40)
4. Закрепите мешок на раме травосборника
зажимами. (Pис. 41)
5. Поднимите заднюю крышку.
6. Установите травосборник на верхний край шасси.
7. Поместите нижнюю часть травосборника в канал
для выброса травы. (Pис. 42)
Установка пробки для
мульчирования (принадлежность)
1. Поднимите заднюю крышку и снимите
травосборник.
2. Вставьте пробку для мульчирования в канал для
выброса травы. (Pис. 43)
3. Замените нож ножом для мульчирования,
поставляемым в составе комплекта для
мульчирования. См. раздел
Замена ножа на стр.
301
.
Стрижка травы без установленного
травосборника или пробки для
мульчирования
• Поднимите заднюю крышку и снимите
травосборник.
• Снимите установленные пробку и нож для
мульчирования.
• Прежде чем включить агрегат, закройте заднюю
крышку.
Во время работы агрегата срезанная трава
выбрасывается под заднюю крышку.
Эксплуатация
Введение
ПРЕДУПРЕЖДЕНИЕ: Перед
эксплуатацией прибора необходимо
внимательно изучить раздел
безопасности.
Husqvarna Connect
Husqvarna Connect представляет собой бесплатное
приложение для мобильного устройства.
Приложение Husqvarna Connect позволяет
пользоваться расширенными функциями вашего
изделия Husqvarna:
• Дополнительная информация об изделии.
• Сведения о деталях и помощь в техническом
обслуживании.
Как начать использовать Husqvarna
Connect
1. Загрузите приложение Husqvarna Connect на
свое мобильное устройство.
2. Зарегистрируйтесь в приложении Husqvarna
Connect.
3. Выполните пошаговые инструкции в приложении
Husqvarna Connect для подключения и
регистрации изделия.
Перед началом эксплуатации
изделия
1. Внимательно прочитайте руководство по
эксплуатации и убедитесь, что понимаете
приведенные здесь инструкции.
2. Осмотрите режущее оборудование и убедитесь,
что оно правильно закреплено и отрегулировано.
См. раздел
Проверка режущего оборудования на
стр. 301
.
3. Заполните топливный бак. См. раздел
Заправка
топливом на стр. 298
.
4. Заполните масляный бак и проверьте уровень
масла. См. раздел
Проверка уровня масла на
стр. 301
.
Заправка топливом
По возможности пользуйтесь экологическим/
алкилатным бензином. При невозможности
использовать экологический/алкилатный бензин
используйте качественный неэтилированный или
этилированный бензин с октановым числом не ниже
90.
298 1906 - 004 - 30.03.2023
ВНИМАНИЕ: Не используйте бензин
с октановым числом меньше 90 RON (87
AKI). Это может привести к повреждению
изделия.
1. Медленно откройте крышку топливного бака,
чтобы стравить давление.
2. Медленно залейте топливо из канистры. Если вы
пролили топливо, протрите его тряпкой и дайте
оставшемуся топливу высохнуть. (Pис. 44)
3. Очистите поверхность вокруг крышки топливного
бака.
4. Плотно затяните крышку топливного бака. Если
крышка топливного бака не затянута, возникает
риск пожара.
5. Переместите изделие минимум на 3м (10футов)
от места заправки топливом, прежде чем
запустить его.
Регулировка высоты стрижки
Высоту стрижки возможно установить на 6 разных
уровнях.
1. Прижмите рычаг регулировки высоты стрижки
к колесу, а затем отведите его назад для
увеличения высоты стрижки.
2. Прижмите рычаг регулировки высоты стрижки
к колесу, а затем отведите его вперед для
уменьшения высоты стрижки. (Pис. 45)
ВНИМАНИЕ: Не устанавливайте
высоту стрижки слишком низко. Ножи
могут ударяться о землю, если
поверхность газона неровная.
Запуск изделия (LC 551VQ)
1. Убедитесь, что кабель зажигания подсоединен к
свече зажигания.
2. Встаньте позади изделия.
3. Прижмите рукоятку тормоза двигателя к рукоятке.
(Pис. 46)
4. Держите ручку шнура стартера правой рукой.
5. Медленно вытягивайте шнур стартера, пока не
почувствуете некоторое сопротивление.
6. Резко потяните, чтобы завести двигатель.
Запуск изделия (LC 551SP, LC
551VBP)
1. Убедитесь, что кабель подсоединен к свече
зажигания.
2. Стойте сзади изделия.
3. Отрегулируйте положение рычага дросселя.
a) При холодном двигателе установите рычаг
дросселя в закрытое положение. (Pис. 47)
b) При прогретом двигателе устанавливать
рычаг дросселя закрытое положение не
требуется.
4. На модели LC551SP прижмите рукоятку тормоза
двигателя к рукоятке изделия. (Pис. 46)
5. Держите ручку шнура стартера правой рукой.
6. Медленно потяните за шнур стартера, пока не
почувствуете некоторое сопротивление.
7. Резко потяните трос, чтобы завести двигатель.
8. Установите рычаг дросселя в положение полной
мощности.
9. На модели LC 551VBP:
a) Отпустите ограничитель запуска.
b) Прижмите рычаг тормоза ножа к рукоятке
изделия, чтобы запустить ножи.
Использование привода колес
• Потяните петлю привода в направлении
рукоятки. (Pис. 48)
• На модели LC 551VQ и модели LC 551VBP:
Отрегулируйте скорость с помощью рычага
регулировки скорости с левой стороны рукоятки.
Переведите рычаг регулировки скорости вперед
для увеличения скорости или назад — для ее
уменьшения. (Pис. 49)
• Прежде чем потянуть изделие назад, отключите
привод и толкните изделие вперед примерно на
10см.
• Отпустите петлю привода, чтобы отключить
привод, например, при приближении к
препятствию.
Остановка изделия (LC 551SP, LC
551VQ)
• Для того чтобы остановить только привод,
отпустите петлю привода.
• Для того чтобы остановить двигатель, отпустите
рукоятку тормоза двигателя.
Остановка изделия (LC 551VBP)
• Чтобы остановить только привод, отпустите скобу
привода.
• Чтобы остановить двигатель, переведите
регулятор дроссельной заслонки в положение
остановки.
Достижение оптимальных
результатов
• Всегда пользуйтесь хорошо заточенным ножом.
Затупившийся нож будет стричь траву неровно,
и в месте среза трава будет желтеть.
При использовании острого ножа также
затрачивается меньше энергии, чем при работе
с затупившимся ножом.
1906 - 004 - 30.03.2023
299
• Не срезайте более ⅓ всей длины травы.
Выполните первую стрижку на большей высоте.
Проверьте полученный результат и уменьшите
высоту стрижки до необходимого уровня. Если
трава высокая, передвигайте газонокосилку
медленно и, при необходимости, используйте
газонокосилку 2 раза.
• Если вы хотите избежать образования полос на
вашем газоне, следует каждый раз стричь его в
разных направлениях.
• Следите за чистотой режущей деки. Скопление
травы и грязи на внутренней стороне режущей
деки может привести к ухудшению качества
кошения. См. раздел
Очистка внутренней
поверхности режущей деки на стр. 301
.
Техническое обслуживание
Вводная информация
ПРЕДУПРЕЖДЕНИЕ: Перед
выполнением техобслуживания
необходимо внимательно изучить и
понять информацию в раздел по технике
безопасности.
Для выполнения любых работ по сервисному
обслуживанию и ремонту изделия необходимо
пройти специальное обучение. Мы гарантируем
доступность услуг по профессиональному ремонту
и сервисному обслуживанию. Если ваш дилер не
предоставляет услуги сервисного обслуживания,
обратитесь к нему для получения информации о
ближайшем сервисном центре.
Дополнительную информацию см. в разделе
www.husqvarna.com.
График технического обслуживания
ВНИМАНИЕ: При наклоне изделия
следите за тем, чтобы воздушный фильтр
был сверху и не был обращен в сторону
земли. Риск повреждения двигателя.
График технического обслуживания составлен
исходя из ежедневного использования изделия. Если
изделие не используется ежедневно, интервалы
техобслуживания изменятся.
Сведения о техническом обслуживании, отмеченном
знаком *, см. в инструкциях в разделе
Защитные
устройства на изделии на стр. 295
.
Техническое обслуживание
Ежедневно
Еженедель-
но
Ежемесяч-
но
Выполните общий осмотр X
Проверьте уровень масла X
Очистите изделие X
Проверьте режущее оборудование X
Проверьте кожух режущего оборудования* X
Проверьте рукоятку тормоза двигателя* LC 551SP, LC 551VQ X
Проверьте рычаг тормоза ножа* LC 551VBP X
Проверьте глушитель* X
Проверьте свечу зажигания X
Замените масло (первый раз через 5часов использования, затем
через каждые 50часов использования и ежегодно)
X
Очистите или замените воздушный фильтр X
Проверьте топливную систему X
300 1906 - 004 - 30.03.2023
Выполнение общего осмотра
• Проверьте затяжку гаек и винтов на изделии.
Очистка изделия
• Очистите пластиковые детали чистой и сухой
тканью.
• Не используйте воду для очистки изделия.
Попадание воды в аккумулятор или двигатель
может вызвать короткое замыкание или
повредить изделие.
• Не используйте мойку высокого давления для
очистки изделия.
• Запрещается лить воду непосредственно на
двигатель.
• Используйте щетку для удаления листьев, травы
и грязи.
• Снимите крышку сцепления и с помощью
щетки удалите траву из-под крышки сцепления.
(LC551VBP)
Очистка внутренней поверхности режущей
деки
1. Опорожните топливный бак.
2. Положите изделие на бок таким образом, чтобы
сторона с глушителем была направлена вниз.
ВНИМАНИЕ: Если положить
изделие так, что воздушный фильтр
будет направлен вниз, можно
повредить двигатель.
3. Промойте водой из шланга внутренние
поверхности режущей деки.
Проверка режущего оборудования
ПРЕДУПРЕЖДЕНИЕ: Во
избежание непреднамеренного запуска
отсоедините кабель от свечи зажигания.
ПРЕДУПРЕЖДЕНИЕ:
Надевайте защитные перчатки
при техобслуживании режущего
оборудования. Нож очень острый, что при
неосторожном обращении может легко
привести к порезам.
1. Проверьте режущее оборудование на наличие
повреждений или трещин. Всегда заменяйте
поврежденное режущее оборудование.
2. Осмотрите нож на наличие повреждений или
следов притупления.
Примечание: После заточки ножа необходимо
выполнить его балансировку. Обратитесь в
сервисный центр для выполнения заточки, замены
и балансировки ножа. При столкновении с
препятствием, которое привело в остановке изделия,
замените поврежденный нож. Сервисный центр
должен определить, следует ли заточить нож или
лучше его заменить.
Замена ножа
1. Заблокируйте нож деревянным бруском. (Pис. 50)
2. Снимите болт ножа.
3. Снимите нож.
4. Проверьте держатель ножа и болт ножа на
наличие повреждений.
5. Проверьте вал двигателя на наличие
деформации.
6. При установке нового ножа находящиеся
под углом края должны быть обращены в
направлении кожуха режущего оборудования.
(Pис. 51)
7. Убедитесь, что нож совмещен с центром вала
двигателя.
8. Заблокируйте нож деревянным бруском. (Pис. 52)
9. Установите нож.
a) На моделях LC551SP, LC 551VQ установите
пружинную шайбу и затяните болт с шайбой
моментом 70Н·м.
b) На модели LC 551VBP затяните болты
моментом 50Н·м. (Pис. 53)
10. Проверните нож рукой и убедитесь, что он
свободно вращается.
ПРЕДУПРЕЖДЕНИЕ:
Используйте прочные защитные
перчатки. Нож очень острый и
при неосторожном обращении может
легко стать причиной травм.
11. Запустите изделие, чтобы проверить работу
ножа. Если нож установлен неправильно, вы
ощутите вибрацию изделия или результат
кошения будет неудовлетворительным.
Проверка уровня масла
ВНИМАНИЕ: Слишком низкий
уровень масла может привести к
повреждениям двигателя. Проверьте
уровень масла перед запуском изделия.
1. Расположите изделие на ровной поверхности.
2. Снимите крышку масляного бака вместе с щупом.
3. Очистите щуп от масла.
4. Полностью погрузите щуп в масляный бак.
Затяните крышку масляного бака, получить
достоверную информацию об уровне масла.
5. Извлеките щуп.
6. Проверьте уровень масла на щупе.
1906 - 004 - 30.03.2023
301
7. Если уровень масла низкий, долейте моторное
масло и проверьте уровень масла еще раз.
(Pис. 54)
Примечание: Используйте воронку для
предотвращения проливания.
Замена моторного масла
ПРЕДУПРЕЖДЕНИЕ: Сразу
после остановки двигателя моторное
масло очень горячее. Дайте двигателю
остыть, прежде чем сливать моторное
масло. При попадании моторного масла
на кожу смойте его мылом и водой.
(Pис. 55)
1. Отсоедините провод от свечи зажигания.
2. Снимите крышку масляного бака.
3. Слейте моторное масло.
a) На моделях с пробкой слива масла:
Поместите емкость под пробку слива масла
для сбора моторного масла.
b) На моделях без пробки слива масла или в
случае, когда поместить емкость под изделие
невозможно: С помощью масляного насоса
(дополнительное оборудование) слейте
моторное масло из масляного бака.
4. Заправьте бак новым моторным маслом;
используйте тип масла, рекомендованный в
разделе
Технические данные на стр. 303
.
5. Проверьте уровень моторного масла. См. раздел
Проверка уровня масла на стр. 301
.
Заправка и замена моторного масла
• Информацию о заправке и замене моторного
масла см. в руководстве по эксплуатации
двигателя.
Очистка и замена воздушного
фильтра (LC 5551SP, LC 551VBP)
• Информацию об очистке и замене воздушного
фильтра см. в руководстве по эксплуатации
двигателя.
Снятие и установка воздушного
фильтра (LC 551VQ)
ПРЕДУПРЕЖДЕНИЕ:
Используйте защитные перчатки.
1. Нажмите на фиксаторы на крышке воздушного
фильтра.
2. Осторожно снимите крышку воздушного фильтра
(A) с двигателя.
3. Снимите воздушный фильтр (B) и поролоновый
фильтр (C). (Pис. 56)
4. Проверьте воздушный фильтр на наличие
повреждений. Замените поврежденный
воздушный фильтр.
5. Очистите и проверьте воздушный фильтр. См.
раздел
Очистка воздушного фильтра (LC 551VQ)
на стр. 302
.
6. Установка выполняется в обратной
последовательности.
Очистка воздушного фильтра (LC
551VQ)
ВНИМАНИЕ: Запрещается
запускать двигатель без установленного
воздушного фильтра или с грязным
воздушным фильтром.
ВНИМАНИЕ: Если воздушный
фильтр не получается полностью
очистить или он поврежден, замените
его. Неисправный воздушный фильтр
приводит к повреждению двигателя.
1. Нажмите на фиксаторы (A), снимите крышку
воздушного фильтра (B) и сам воздушный
фильтр (C). (Pис. 57)
2. Постучите воздушным фильтром о твердую
поверхность или продуйте его сжатым воздухом
с чистой стороны.
ВНИМАНИЕ: Ни в коем случае
не используйте для удаления грязи
щетку, поскольку она проталкивает
частицы грязи глубже в воздушный
фильтр.
3. Очистите держатель воздушного фильтра (D) и
крышку воздушного фильтра влажной тряпкой.
ВНИМАНИЕ: Следите за тем,
чтобы в воздуховод (E) не попала
грязь.
4. Установите воздушный фильтр. Убедитесь, что
воздушный фильтр плотно посажен на место.
5. Установите крышку воздушного фильтра,
начиная с нижних фиксаторов.
Проверка свечи зажигания
ВНИМАНИЕ: Всегда используйте
только указанный тип свечи.
Использование неправильного типа
302 1906 - 004 - 30.03.2023
свечи зажигания может привести к
повреждению изделия.
• Проверьте свечу зажигания, если двигатель не
набирает мощность, плохо заводится или плохо
работает на холостых оборотах.
• Чтобы уменьшить риск появления
нежелательного материала на электродах свечи
зажигания, соблюдайте следующие инструкции:
a) Убедитесь в правильности регулировки
частоты оборотов холостого хода.
b) Убедитесь, что используется надлежащая
топливная смесь.
c) Убедитесь, что воздушный фильтр чист.
• Если свеча зажигания загрязнена, очистите ее и
проверьте зазор между электродами, см. раздел
Технические данные на стр. 303
. (Pис. 58)
• При необходимости замените свечу зажигания.
Проверка топливной системы
• Проверьте крышку топливного бака и
уплотнение крышки топливного бака на наличие
повреждений.
• Проверьте топливный шланг на наличие утечек.
Если топливный шланг поврежден, обратитесь в
сервисный центр для его замены.
Регулировка рычага регулировки
скорости и рычага дросселя
С помощью рычага регулировки скорости можно
отрегулировать скорость движения. С помощью
рычага дросселя можно отрегулировать частоту
вращения двигателя.
ВНИМАНИЕ: Запрещается пытаться
регулировать рычаг регулировки скорости
при работающем двигателе.
1. Для регулировки скорости поверните
регулировочный винт (A), тем самым
отрегулировав длину оболочки троса. Уменьшите
длину оболочки троса, чтобы увеличить скорость
движения.
2. Если не удается достичь закрытого
положения заслонки или положения остановки,
отрегулируйте частоту вращения двигателя.
Поверните регулировочный винт (B). (Pис. 59)
Транспортировка, хранение и утилизация
Транспортировка и хранение
• Перед помещением на хранение и
транспортировкой изделия и топлива убедитесь
в отсутствии утечек или испарения топлива.
Искры или источники открытого огня, например,
от электрических устройств или котлов, могут
привести к пожару.
• Всегда используйте рекомендованные
контейнеры для хранения и транспортировки
топлива.
• Перед помещением изделия на длительное
хранение опорожните топливный бак.
Утилизируйте топливо в специально
предназначенном для этого месте
• Надежно закрепите изделие на время
транспортировки для предотвращения
повреждений или аварий.
• Храните изделие в запертом помещении для
предотвращения доступа к изделию детей или
посторонних лиц.
• Храните изделие в сухом и защищенном от
низких температур месте.
Утилизация
• Соблюдайте местное законодательство и
действующие нормы в области переработки.
• Утилизируйте все химические вещества, такие
как моторное масло или топливо, в сервисном
центре или в специально предназначенном для
этого месте.
• Если изделие больше не эксплуатируется,
отправьте его дилеру Husqvarna или
утилизируйте в пункте переработки.
Технические данные
LC551SP LC 551VBP LC 551VQ
Двигатель
Марка Kawasaki Kawasaki Husqvarna
Модель FJ180V FJ180V HS 166AP
1906 - 004 - 30.03.2023 303
LC551SP LC 551VBP LC 551VQ
Тип двигателя
Одноцилиндровый,
4-тактный, с прину-
дительным воздуш-
ным охлаждением,
OHV
Одноцилиндровый,
4-тактный, с прину-
дительным воздуш-
ным охлаждением,
OHV
Одноцилиндровый,
4-тактный, с прину-
дительным воздуш-
ным охлаждением,
OHV
Рабочий объем, см
3
179 179 166
Частота вращения, об/мин 2800 2800 2800
Номинальная мощность двигателя, кВт
106
2,9 2,9 2,7
Система зажигания
Свеча зажигания NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Зазор между электродами, мм 0,6–0,8 0,6–0,8 0,7–0,8
Топливная система и система смазки
Тип смазки двигателя Под давлением,
с масляным филь-
тром
Под давлением,
с масляным филь-
тром
Разбрызгивание
Емкость топливного бака, л 1,9 1,9 1,5
Емкость масляного бака, л 0,7 0,7 0,5
Моторное масло
107
Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Вес
С пустыми баками, кг 48,5 52,5 51,0
Излучение шума
108
Уровень мощности звука, измеренный,
дБ(A)
97 96 97
Уровень мощности звука, гарантирован-
ный, L
WA
, дБ(A)
98 98 98
Уровни шума
109
Уровень звукового давления на уши опе-
ратора, дБ(A)
87 84 86
Уровни вибрации
110
106
Указанная номинальная мощность двигателя — это средняя полезная мощность типичного серийного
двигателя при указанной частоте вращения (об/мин) для определенной модели двигателя, измеренная
в соответствии со стандартом SAE J1349/ISO1585. Показатели двигателей массового производства
могут отличаться от этого значения. Фактическая выходная мощность двигателя, установленного на
определенном изделии, зависит от рабочей скорости, условий окружающей среды и других парамет-
ров.
107
Если при температуре ниже +5 °C используется масло SAE-30, существует риск того, что смазка
двигателя будет недостаточной. Это может привести к повреждению двигателя. См. раздел
Замена
моторного масла на стр. 302
, где приведена информацию о подходящем масле для использования
при низких температурах.
108
Излучение шума в окружающую среду измеряется как мощность звука (L
WA
) согласно директиве ЕС
2000/14/EC.
109
Уровень шумового давления в соответствии с ISO 5395. Указанные данные об уровне шумового давле-
ния имеют типичный статистический разброс (стандартное отклонение) 1,2 дБ(A).
110
Уровень вибрации в соответствии с ISO 5395. Указанные данные об уровне вибрации имеют типичный
статистический разброс (стандартное отклонение) 0,2 м/с
2
.
304 1906 - 004 - 30.03.2023
LC551SP LC 551VBP LC 551VQ
На рукоятке, м/с
2
4,5 4,5 3,2
Режущее оборудование
Высота кошения, мм 26–74 26–74 26–74
Ширина кошения, мм 510 510 510
Нож Collect Collect Collect
Артикул 5875908-10 5821494-10 5875908-10
Емкость травосборника, л 65 65 65
Привод
Скорость, км/ч 4,1 2,8–5 2,8–5
1906 - 004 - 30.03.2023 305
Декларация о соответствии
Декларация соответствия
требованиям ЕС
Мы, компания
Husqvarna AB, SЕ-561 82
Huskvarna, Швеция, тел.: +46-36-146500, с полной
ответственностью заявляем, что изделие:
Описание Газонокосилка
Марка Husqvarna
Тип / Модель LC 551SP, LC 551VBP, LC 551VQ
Идентификация Серийные номера начиная с 2022 года и далее
полностью соответствует следующим директивам и
нормативам ЕС:
Норматив Описание
2006/42/EC "О механическом оборудовании"
2014/30/EU "Об электромагнитной совместимости"
2000/14/EC "Об излучении шума в окружающую среду"
2011/65/EU
"Об ограничении использования определенных опасных веществ в электрическом и
электронном оборудовании"
а также требованиям следующих стандартов и/или
технических регламентов: EN ISO 5395-1:2013/
A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN
ISO 14982:2009, EN IEC 63000:2018
Уполномоченная организация: 0404, RISE SMP
Svensk Maskinprovning AB, Box 4053, SE-904
03 Umeå, Sweden подтвердила соответствие
Директиве Совета ЕС 2000/14/EC, процедура оценки
соответствия: Приложение VI.
Информацию по излучению шума см. в разделе
Технические данные на стр. 303
.
Huskvarna, 2022-09-29
Клаес Лосдал (Claes Losdal), директор отдела
разработок/садовая техника, Husqvarna AB
Ответственный за техническую документацию
141400, Московская обл., Г. Химки, ул. Ленинградская,
владение 39, строение 6, здание II этаж 4,
помещение OB02_04,
телефон горячей линии 8-800-200-1689
306 1906 - 004 - 30.03.2023
Obsah
Úvod........................................................................... 307
Bezpečnosť.................................................................308
Montáž........................................................................ 311
Prevádzka...................................................................312
Údržba........................................................................ 314
Preprava, skladovanie alikvidácia..............................317
Technické údaje..........................................................317
Vyhlásenie o zhode.................................................... 319
Úvod
Popis výrobku
Tento výrobok je rotačná kosačka na trávu schodiacou
obsluhou. Tráva sa zhromažďuje do zberného koša. Na
vyprázdnenie trávy zo zadnej časti odstráňte zberný
kôš. Ak chcete trávu nasekať apoužiť ako hnojivo,
použite mulčovaciu súpravu (príslušenstvo).
Plánované použitie
Produkt používajte na kosenie trávy. Výrobok
nepoužívajte na iné účely.
Prehľad výrobku
(Obr. 1)
1. Rukoväť motorovej brzdy
2. Držadlo/rukoväť
3. Regulátor rýchlosti
4. Páka pohonu
5. Držadlo štartovacieho lanka
6. Zberný kôš
7. Nastavenie výšky rukoväte
8. Ovládač výšky rezu
9. Olejová mierka/nádrž na olej
10. Kryt rezacej časti
11. Tlmič výfuku
12. Zapaľovacia sviečka
13. Vzduchový filter
14. Palivová nádrž
15. Zadný kryt
16. Návod na obsluhu
Prehľad výrobku
(Obr. 2)
1. Držadlo/rukoväť
2. Ovládanie brzdy noža (LC 551VBP)
3. Regulácia rýchlosti/ovládanie plynu (LC 551VBP)
4. Páka pohonu (LC 551VBP)
5. Poistka naštartovania (LC 551VBP)
6. Držadlo štartovacieho lanka
7. Zberný kôš
8. Nastavenie výšky rukoväte
9. Ovládač výšky rezu
10. Olejová mierka/nádrž na olej
11. Kryt rezacej časti
12. Tlmič výfuku
13. Zapaľovacia sviečka
14. Vzduchový filter
15. Palivová nádrž
16. Zadný kryt
17. Rukoväť motorovej brzdy (LC551SP)
18. Ovládanie plynu (LC551SP)
19. Páka pohonu (LC551SP)
20. Návod na obsluhu
Symboly na výrobku
(Obr. 3)
Neopatrné alebo nesprávne používanie
môže spôsobiť zranenie alebo usmrtenie
obsluhy alebo okolostojacich osôb.
(Obr. 4)
Skôr než začnete produkt používať,
pozorne si prečítajte návod na obsluhu
adôsledne sa oboznámte spokynmi.
(Obr. 5)
Dbajte na to, aby osoby a zvieratá
nevstupovali do pracovnej oblasti.
(Obr. 6)
Pred vykonávaním opráv a údržby vypnite
motor a odpojte kábel zapaľovania.
(Obr. 7)
Olej
(Obr. 8)
Rýchlo
(Obr. 9)
Pomaly
(Obr. 10)
Vypnutie motora
(Obr. 11)
Sýtič
1906 - 004 - 30.03.2023
307
(Obr. 12)
Spojka rezného kotúča
(Obr. 13)
Dávajte pozor na vymrštené predmety a
spätné nárazy.
(Obr. 14)
Udržiavajte ruky a chodidlá mimo dosahu
rotujúceho noža.
(Obr. 15)
Udržiavajte ruky a chodidlá mimo dosahu
rotujúcich častí.
(Obr. 16)
Tento výrobok je vsúlade spríslušnými
smernicami EÚ.
(Obr. 17)
Tento výrobok je vsúlade spríslušnými
právnymi predpismi Spojeného kráľovstva.
(Obr. 18)
Označenie týkajúce sa emisie hluku do
okolia podľa smerníc anariadení EÚ
a UK alegislatívy vštáte New South
Wales „Protection of the Environment
Operations (Noise Control) Regulation
2017“ (Nariadenie oochrane životného
prostredia pri prevádzke (kontrola hluku)
zroku 2017). Garantovaná hladina
akustického výkonu produktu je uvedená
v
Technické údaje na strane 317
ana
štítku
(Obr. 19)
Výfukové plyny z motora obsahujú oxid
uhoľnatý, plyn bez zápachu, ktorý je
jedovatý a veľmi nebezpečný. Produkt
neštartujte v interiéri ani v uzavretých
priestoroch.
(Obr. 20)
Produkt neštartujte v interiéri ani v
uzavretých priestoroch.
(Obr. 21)
Nebezpečenstvo výbuchu.
(Obr. 22)
Horúci povrch
(Obr. 23)
Motor sa dodáva bez oleja.
(Obr. 24)
Pred používaním výrobku doplňte olej.
(Obr. 25)
Nepoužívajte palivovo E85.
(Obr. 26)
Výrobok uchovávajte mimo otvoreného
ohňa.
(Obr. 27)
Snímateľný kód.
Poznámka: Ďalšie symboly/štítky na výrobku
odkazujú na právne požiadavky pre konkrétny trh.
Emisie Euro V
VÝSTRAHA: Nepovolená manipulácia
smotorom ruší platnosť typového
schválenia tohto výrobku pre EÚ.
Zodpovednosť za výrobok
Vsúlade správnymi predpismi upravujúcimi
zodpovednosť za výrobok nenesieme zodpovednosť za
škody spôsobené naším výrobkom vdôsledku:
• nesprávne vykonanej opravy výrobku,
• opravy výrobku, pri ktorej neboli použité diely od
výrobcu alebo diely schválené výrobcom,
• používania príslušenstva od iného výrobcu alebo
príslušenstva, ktoré nie je schválené výrobcom,
• opravy výrobku, ktoré neboli vykonané
vschválenom servisnom stredisku alebo
schválenými kompetentnými osobami.
Bezpečnosť
Bezpečnostné definície
Výstrahy, upozornenia apoznámky slúžia na
zdôraznenie mimoriadne dôležitých častí návodu.
VÝSTRAHA: Používa sa, ak pre
obsluhu alebo osoby v okolí existuje
nebezpečenstvo poranenia alebo smrti v
prípade nedodržania pokynov v návode.
VAROVANIE: Používa sa, ak hrozí
nebezpečenstvo poškodenia produktu, iných
materiálov alebo okolitej oblasti vprípade
nedodržania pokynov vnávode.
Poznámka: Používa sa na poskytnutie informácií
nad rámec nevyhnutných informácií v danej situácii.
Všeobecné bezpečnostné pokyny
VÝSTRAHA: Skôr než budete výrobok
používať, prečítajte si nasledujúce výstrahy.
• Tento výrobok je nebezpečný, ak sa nepoužíva
správne alebo ak nie ste pri jeho používaní opatrní.
Vprípade nedodržania bezpečnostných pokynov
hrozí poranenie alebo usmrtenie.
• Tento výrobok vytvára počas prevádzky
elektromagnetické pole. Toto pole môže za určitých
308 1906 - 004 - 30.03.2023
okolností spôsobovať rušenie aktívnych alebo
pasívnych implantovaných lekárskych prístrojov. Na
zníženie rizika vážneho alebo smrteľného zranenia
odporúčame, aby sa osoby s implantovanými
lekárskymi prístrojmi poradili so svojím lekárom
a výrobcom pomôcky ešte pred použitím tohto
výrobku.
• Vždy zachovávajte opatrnosť a riaďte sa zdravým
úsudkom. Ak si vurčitých situáciách nie ste istí,
ako máte výrobok používať, výrobok nepoužívajte a
pred pokračovaním vpráci sa poraďte spredajcom
spoločnosti Husqvarna.
• Myslite na to, že operátor bude zodpovedný za
nehody zahŕňajúce iné osoby alebo ich majetok.
• Výrobok udržiavajte čistý. Uistite sa, že sú symboly a
emblémy čitateľné.
• Nedovoľte, aby výrobok používali iné osoby, pokiaľ
sa neuistíte, že si prečítali tento návod na obsluhu a
porozumeli jeho obsahu.
• Nedovoľte, aby výrobok používali deti.
• Deti držte v bezpečnej vzdialenosti od
pracovnej oblasti Vyžaduje sa neustála prítomnosť
zodpovednej dospelej osoby.
• Nedovoľte, aby výrobok používali osoby, ktoré
nepoznajú potrebné pokyny.
• Osoby so zníženými fyzickými alebo duševnými
schopnosťami musia byť počas používania výrobku
vždy pod dozorom. Vyžaduje sa neustála prítomnosť
zodpovednej dospelej osoby.
• Výrobok nepoužívajte, ak ste unavení, chorí alebo
ste pod vplyvom alkoholu, drog alebo liekov. Vyššie
uvedené prípady majú negatívny vplyv na váš zrak,
ostražitosť, koordináciu a úsudok.
• Výrobok nepoužívajte, ak je poškodený.
• Výrobok žiadnym spôsobom neupravujte ani
nepoužívajte, ak existuje možnosť, že bol upravený
inými osobami.
• Nemeňte nastavenie regulácie otáčok motora.
Bezpečnosť na pracovisku
VÝSTRAHA: Skôr než budete
používať produkt, prečítajte si nasledujúce
výstrahy.
• Pred používaním výrobku odstráňte zpracovnej
oblasti všetky predmety, ako sú napr. konáre, vetvy
a kamene.
• Predmety, ktoré narazia na rezné zariadenie, môžu
byť vymrštené a spôsobiť poranenie osôb alebo
poškodenie iných predmetov. Dávajte pozor, aby
okolo stojace osoby a zvieratá nevstupovali do
pracovnej oblasti.
• Výrobok nikdy nepoužívajte počas nepriaznivých
poveternostných podmienok, napríklad vhmle,
vdaždi, vsilnom vetre, vsilnom mraze, pri
vysokom riziku blýskania. Používanie výrobku počas
nepriaznivých poveternostných podmienok alebo
na vlhkých alebo mokrých miestach je namáhavé.
Nepriaznivé poveternostné podmienky môžu mať za
následok vznik nebezpečných podmienok, akými sú
napr. klzké povrchy.
• Dávajte pozor na osoby, predmety a situácie, ktoré
môžu zamedziť bezpečnej prevádzke výrobku.
• Dávajte pozor na prekážky, ako sú napr. korene,
kamene, halúzky, jamy a priekopy. Vysoká tráva
môže zakrývať prekážky.
• Kosenie trávy na svahoch môže byť nebezpečné.
Výrobok nepoužívajte na svahoch so sklonom viac
ako 15°.
• Svýrobkom sa pohybujte po vrstevnici. Nepohybujte
sa smerom do svahu a zo svahu.
• Vblízkosti skrytých rohov a objektov, ktoré vám
bránia vo výhľade, sa pohybujte opatrne.
Bezpečnosť pri práci
VÝSTRAHA: Skôr než budete výrobok
používať, prečítajte si nasledujúce výstrahy.
• Tento výrobok používajte len na kosenie trávy.
Výrobok sa nesmie používať na iné úlohy.
• Používajte osobné ochranné pomôcky. Pozrite si
časť
Osobné ochranné prostriedky na strane 310
.
• Naučte sa, ako v prípade núdze rýchlo zastaviť
motor.
• Nikdy neštartujte motor vuzavretých priestoroch
alebo vblízkosti horľavého materiálu. Výfukové plyny
zmotora sú horúce a môžu obsahovať iskry, ktoré
môžu vyvolať požiar.
• Výrobok nepoužívajte, pokiaľ nie sú nôž a všetky
kryty správne upevnené. Nesprávne pripojený nôž
sa môže uvoľniť a spôsobiť poranenia osôb.
• Uistite sa, že nôž nenarazí na predmety, ako
sú napr. kamene alebo korene. Môže dôjsť
kpoškodeniu noža a ohnutiu hriadeľa motora.
Ohnutá náprava spôsobuje silné vibrácie a vzniká
veľké nebezpečenstvo uvoľnenia noža.
• Ak nôž narazí na predmet alebo ak cítite
vibrácie, výrobok okamžite vypnite. Odpojte kábel
zapaľovania od zapaľovacej sviečky. Skontrolujte,
či nie je výrobok poškodený. Opravte akékoľvek
poškodenie alebo kontaktujte servisného zástupcu.
• Keď je naštartovaný motor, rukoväť motorovej brzdy
nesmie byť nikdy trvalo pripevnená krukoväti.
• Položte výrobok na stabilný, rovný povrch a
naštartujte ho. Uistite sa, že sa nôž nedostane do
kontaktu so zemou alebo inými predmetmi.
• Pri obsluhe vždy stojte za výrobkom.
• Pri obsluhe výrobku dávajte pozor, aby všetky
kolesá dosadali na zem a rukoväť držte oboma
rukami. Udržiavajte ruky a chodidlá mimo dosahu
rotujúcich nožov.
• Keď je motor spustený, výrobok nenakláňajte.
• Pri ťahaní výrobku smerom dozadu buďte opatrní.
1906 - 004 - 30.03.2023
309
• Výrobok nikdy nedvíhajte, keď je spustený motor.
Ak musíte výrobok zdvihnúť, najprv vypnite motor a
odpojte kábel zapaľovania od zapaľovacej sviečky.
• Počas obsluhy výrobku necúvajte.
• Pri prechádzaní cez oblasti bez trávy, ako sú napr.
štrkové, kamenné a asfaltové chodníky, vypnite
motor.
• Keď je zapnutý motor, svýrobkom neutekajte. Počas
obsluhy výrobku vždy kráčajte.
• Pred zmenou výšky rezu zastavte motor. Nikdy
nevykonávajte nastavenia so spusteným motorom.
• Nikdy nenechávajte výrobok bez dozoru, keď je
zapnutý motor. Zastavte motor a uistite sa, že sa
rezné zariadenie neotáča.
Bezpečnostné pokyny pre prevádzku
Osobné ochranné prostriedky
VÝSTRAHA: Skôr než budete výrobok
používať, prečítajte si nasledujúce výstrahy.
• Osobné ochranné prostriedky nedokážu úplne
vylúčiť riziko, ale môžu znížiť vážnosť zranenia
v prípade nehody. Váš predajca vám pomôže pri
výbere správnych prostriedkov.
• Ak hladina hluku je vyššia ako 85dB, používajte
chrániče sluchu.
• Noste odolné protišmykové topánky. Výrobok
neobsluhujte votvorených topánkach ani sbosými
nohami.
• Noste dlhé odolné nohavice.
• Keď je to potrebné, používajte ochranné rukavice,
ako napríklad pri montáži, kontrole alebo čistení
rezného zariadenia.
Bezpečnostné zariadenia na výrobku
VÝSTRAHA: Skôr než budete výrobok
používať, prečítajte si nasledujúce výstrahy.
• Výrobok nepoužívajte sbezpečnostnými
zariadeniami, ktoré sú poškodené alebo nefungujú
správne.
• Pravidelne kontrolujte bezpečnostné zariadenia.
Ak sú bezpečnostné zariadenia poškodené alebo
nefungujú správne, obráťte sa na servisného
zástupcu Husqvarna.
• Bezpečnostné zariadenia neupravujte.
Kontrola krytu rezacej časti
Kryt rezacej časti tlmí vibrácie vo výrobku a znižuje
riziko poranenia kotúčom.
• Skontrolujte kryt rezacej časti, aby ste sa uistili, že
na ňom nie sú žiadne známky poškodenia, ako sú
napr. praskliny.
Kontrola rukoväti motorovej brzdy (LC 551SP, LC
551VQ)
Rukoväť motorovej brzdy slúži na zastavenie motora.
Keď rukoväť motorovej brzdy uvoľníte, motor sa zastaví.
• Naštartujte motor a potom uvoľnite rukoväť
motorovej brzdy. Ak sa motor vpriebehu 3
sekúnd nezastaví, požiadajte servisného zástupcu
spoločnosti Husqvarna onastavenie motorovej
brzdy. (Obr. 28)
Kontrola ovládania brzdy noža a poistky naštartovania
(LC 551VBP)
Ovládanie brzdy noža zastaví len nôž, nie motor. Keď
ovládanie brzdy noža uvoľníte, nôž sa zastaví.
1. Naštartujte motor.
2. Potlačte ovládanie brzdy noža smerom krukoväti.
Poistka naštartovania zastaví pohyb.
3. Zatlačte poistku naštartovania smerom von.
4. Potlačte ovládanie brzdy noža smerom krukoväti.
Nôž sa začne otáčať.
5. Uvoľnite ovládanie brzdy noža. Ak sa nôž vpriebehu
3 sekúnd nezastaví, požiadajte servisného zástupcu
spoločnosti Husqvarna onastavenie brzdy noža.
(Obr. 29)
6. Uistite sa, že sa poistka naštartovania vrátila späť do
pôvodnej polohy.
Tlmič výfuku
Tlmič výfuku slúži na udržovanie minimálnej hladiny
hluku a na smerovanie výfukových plynov smerom od
operátora.
Nepoužívajte produkt, ak tlmič výfuku chýba alebo je
poškodený. Poškodený tlmič výfuku zvyšuje hladinu
hluku a riziko požiaru.
VÝSTRAHA: Tlmič výfuku je veľmi
horúci počas prevádzky, po nej a tiež počas
behu motora na voľnobeh. Zachovávajte
opatrnosť v okolí horľavých materiálov alebo
výparov, aby ste nespôsobili požiar.
Kontrola tlmiča výfuku
• Pravidelne kontrolujte, či je tlmič výfuku správne
pripevnený a či nie je poškodený.
Bezpečnosť paliva
VÝSTRAHA: Skôr než budete
používať produkt, prečítajte si nasledujúce
výstrahy.
• Výrobok neštartujte, ak sú na ňom zvyšky paliva
alebo motorového oleja. Odstráňte neželané palivo/
olej a nechajte výrobok vyschnúť.
• Ak vylejete palivo na odev, okamžite sa prezlečte.
310 1906 - 004 - 30.03.2023
• Dávajte pozor, aby ste si palivo nevyliali na telo,
pretože môže spôsobiť poranenie. Ak si palivo
vylejete na telo, umyte sa pomocou mydla vody.
• Výrobok neštartujte, ak sa na motore vyskytuje
netesnosť. Pravidelne kontrolujte výskyt netesností
na motore.
• Pri manipulácii spalivom zachovajte opatrnosť.
Palivo je horľavá látka a výpary zpaliva sú výbušné
a môžu spôsobiť poranenia alebo smrť.
• Vyhnite sa vdychovaniu výparov paliva, pretože
môžu spôsobiť poranenie. Zabezpečte dostatočné
prúdenie vzduchu.
• Vblízkosti paliva alebo motora nefajčite.
• Neukladajte do blízkosti paliva alebo motora teplé
predmety.
• Nedopĺňajte palivo, keď je zapnutý motor.
• Pred dopĺňaním paliva sa uistite, že motor vychladol.
• Pred dopĺňaním paliva pomaly otvorte veko palivovej
nádrže a opatrne uvoľnite tlak.
• Palivo do motora nedopĺňajte vinteriéri.
Nedostatočné prúdenie vzduchu môže spôsobiť
poranenie alebo smrť vdôsledku udusenia alebo
otravy oxidom uhoľnatým.
• Veko palivovej nádrže pevne utiahnite. Ak nie je
veko palivovej nádrže pevne utiahnuté, existuje
riziko vzniku požiaru.
• Pred naštartovaním premiestnite výrobok minimálne
3m od miesta, kde ste dopĺňali palivo do nádrže.
• Palivovú nádrž nedopĺňajte úplne doplna. Teplo
spôsobuje expanziu paliva. Uchovajte miesto
navrchu palivovej nádrže.
Bezpečnostné pokyny pre údržbu
VÝSTRAHA: Skôr než budete
používať produkt, prečítajte si nasledujúce
výstrahy.
• Výfukové plyny z motora obsahujú oxid uhoľnatý,
plyn bez zápachu, ktorý je jedovatý a veľmi
nebezpečný. Motor neštartujte vinteriéri ani
vuzavretých priestoroch.
• Pred vykonávaním údržby výrobku zastavte motor a
odpojte kábel zapaľovania od zapaľovacej sviečky.
• Pri vykonávaní údržby rezného zariadenia používajte
ochranné rukavice. Čepeľ je veľmi ostrá a ľahko
môže dôjsť k porezaniu.
• Príslušenstvo a úprava výrobku, ktoré neschválil
výrobca, môžu spôsobiť vážne poranenia alebo
smrť. Výrobok neupravujte. Vždy používajte
príslušenstvo schválené výrobcom.
• Nepravidelná a nesprávne vykonaná údržba zvyšuje
nebezpečenstvo poranenia a poškodenia výrobku.
• Vykonávajte len údržbu uvedenú vtomto návode
na používanie. Všetky ostatné práce týkajúce sa
údržby musí vykonávať schválený servisný zástupca
spoločnosti Husqvarna.
• Výrobok nechajte pravidelne kontrolovať kvôli
údržbe uschváleného servisného zástupcu
spoločnosti Husqvarna.
• Vymeňte všetky poškodené, opotrebované alebo
zlomené diely.
Montáž
Úvod
VÝSTRAHA: Pred zostavením výrobku
si musíte prečítať kapitolu obezpečnosti
aporozumieť informáciám, ktoré sa vnej
uvádzajú.
VÝSTRAHA: Pred zostavením výrobku
od zapaľovacej sviečky odpojte kábel
zapaľovacej sviečky.
Montáž rukoväti
1. Uvoľnite spodné gombíky na ľavej a pravej strane
výrobku. Skontrolujte, či sa plastová podložka
nachádza v drážke v podpere rukoväti. (Obr. 30)
2. Nainštalujte rukoväť sklopenú smerom dopredu, ako
je to znázornené na obrázku. (Obr. 31)
a) Skontrolujte, či sa plastová podložka nachádza
medzi rukoväťou a podperou rukoväti.
b) Pripevnite rukoväť k podpere rukoväti.
3. Nadvihnite rukoväť nahor. (Obr. 32)
4. Gombíky utiahnite na doraz. Informácie o nastavení
výšky rukoväti nájdete v časti
Nastavenie výšky
držadla na strane 311
.
5. Umiestnite káble do držiakov káblov. Skontrolujte,
či nie sú káble viditeľnéstočené. Pripevnite držiaky
káblov k rukoväti. (Obr. 33)
6. Pomocou káblovej spony pripevnite káble k podpere
rukoväti. (Obr. 34)
Nastavenie výšky držadla
1. Uvoľnite spodné gombíky.
2. Posuňte gombíky smerom kspodnej časti drážok na
ľavej a pravej strane výrobku. (Obr. 35)
3. Nastavte výšku rukoväti do jednej zdvoch
dostupných polôh.
4. Posuňte gombíky nahor smerom k rukoväti, kým sa
nezastavia anezaznie kliknutie. (Obr. 36)
5. Gombíky utiahnite na doraz.
Nastavenie výrobku do transportnej
polohy
1. Odstráňte zberný kôš.
1906 - 004 - 30.03.2023 311
2. Uvoľnite spodné gombíky.
3. Posuňte gombíky smerom kspodnej časti drážok na
ľavej a pravej strane výrobku. (Obr. 35)
4. Skopte držadlo dopredu. (Obr. 37)
Nastavenie výrobku do prevádzkovej
polohy
1. Nadvihnite rukoväť nahor. (Obr. 32)
2. Posuňte gombíky nahor smerom k rukoväti, kým sa
nezastavia anezaznie kliknutie. (Obr. 36)
3. Gombíky utiahnite na doraz.
Zostavenie zberného koša
1. Pripojte rám zberného koša kvaku na trávu tak, aby
pevná časť vaku bola na spodnej strane. Rukoväť
rámu držte nad vakom na trávu. (Obr. 38)
2. Pripojte spodnú časť rámu zberného koša k spodnej
časti vaku na trávu. (Obr. 39)
a) Rám zberného koša zatlačte do drážky. Začnite
na pravej strane, ako je to znázornené na
obrázku, a postupujte smerom doľava.
3. Ak sa rám zberného koša nedá pripevniť ľahko,
opatrne po ňom udrite gumeným kladivom. Rám
zberného koša udierajte medzi spevnenými časťami.
(Obr. 40)
4. Vak na trávu pripojte k rámu zberného koša
pomocou svoriek. (Obr. 41)
5. Nadvihnite zadný kryt.
6. Upevnite zberný kôš na horný okraj rámu.
7. Vložte spodnú časť zberného koša do kanála na
vyhadzovanie trávy. (Obr. 42)
Osadenie mulčovacej zarážky
(príslušenstvo)
1. Nadvihnite zadný kryt a vyberte zberný kôš.
2. Do kanála na vyhadzovanie trávy vložte prípojku na
mulčovanie. (Obr. 43)
3. Vymeňte nôž za mulčovací nôž dodaný so súpravou
na mulčovanie. Pozrite si časť
Výmena noža na
strane 315
.
Kosenie trávy bez pripojeného
zberného koša alebo zasunutej
mulčovacej zarážky
• Nadvihnite zadný kryt a vyberte zberný kôš.
• Ak sa používa mulčovacia zarážka a mulčovací nôž,
demontujte ich.
• Pred používaním výrobku zatvorte zadný kryt.
Pri používaní výrobku sa pokosená tráva vyhadzuje pod
zadným krytom.
Prevádzka
Úvod
VÝSTRAHA: Pred používaním výrobku
si musíte prečítať kapitolu obezpečnosti
a porozumieť informáciám, ktoré sa v nej
uvádzajú.
Husqvarna Connect
Husqvarna Connect je bezplatná aplikácia pre mobilné
zariadenia. Aplikácia Husqvarna Connect prináša
rozšírené funkcie pre výrobok Husqvarna:
• Rozšírené informácie o výrobku.
• Informácie a podpora vzťahujúce sa na súčasti
výrobku a servis.
Ak chcete začať, použite Husqvarna Connect
1. Stiahnite si aplikáciu Husqvarna Connect do
mobilného zariadenia.
2. Zaregistrujte sa v aplikácii Husqvarna Connect.
3. Ak chcete pripojiť a zaregistrovať produkt,
postupujte podľa pokynov v aplikácii Husqvarna
Connect.
Pred obsluhou zariadenia
1. Pozorne si prečítajte tento návod na obsluhu a
uistite sa, že ste porozumeli pokynom.
2. Skontrolujte rezné zariadenie a uistite sa, že je
správne upevnené a nastavené. Pozrite si kapitolu
Kontrola rezného zariadenia na strane 315
.
3. Nalejte palivo do palivovej nádrže. Pozrite si kapitolu
Dopĺňanie paliva na strane 312
.
4. Naplňte nádrž a skontrolujte hladinu oleja. Pozrite si
kapitolu
Kontrola hladiny oleja na strane 315
.
Dopĺňanie paliva
Ak je to možné, používajte alkylátový benzín snízkymi
emisiami. Ak nemáte kdispozícii alkylátový benzín
snízkymi emisiami, použite vysokokvalitný bezolovnatý
benzín alebo olovnatý benzín soktánovým číslom
minimálne 90.
VAROVANIE: Nepoužívajte benzín
soktánovým číslom menším než 90RON
(87AKI). Mohlo by to viesť kpoškodeniu
výrobku.
312 1906 - 004 - 30.03.2023
1. Pomalým otvorením veka palivovej nádrže uvoľnite
tlak.
2. Spoužitím kanistra opatrne doplňte palivo. Ak sa
palivo vyleje, pomocou handričky ho utrite a zvyšné
palivo nechajte vyschnúť. (Obr. 44)
3. Vyčistite priestor okolo veka palivovej nádrže.
4. Veko palivovej nádrže pevne utiahnite. Ak nie je
veko palivovej nádrže pevne utiahnuté, existuje
riziko vzniku požiaru.
5. Pred spustením premiestnite výrobok minimálne 3m
od miesta, na ktorom ste dopĺňali palivo do nádrže.
Nastavenie výšky kosenia
Výšku rezu možno nastaviť všiestich rôznych
úrovniach.
1. Zatlačte ovládač výšky rezu v smere kolieska a
potom smerom dozadu, aby sa výška rezu zväčšila.
2. Zatlačte ovládač výšky rezu v smere kolieska
a potom smerom dopredu, aby sa výška rezu
zmenšila. (Obr. 45)
VAROVANIE: Nenastavujte výšku
rezu príliš nízko. Ak nie je povrch trávnika
rovný, nože môžu narážať ozem.
Zapnutie výrobku (LC 551VQ)
1. Uistite sa, že je kábel zapaľovania pripojený
kzapaľovacej sviečke.
2. Stojte za výrobkom.
3. Rukoväť motorovej brzdy držte oproti hornej
rukoväti. (Obr. 46)
4. Pevne uchopte rukoväť štartovacieho lanka pravou
rukou.
5. Pomaly potiahnite štartovacie lanko, kým nepocítite
istý odpor.
6. Silným potiahnutím naštartujte motor.
Naštartovanie výrobku (LC 551SP, LC
551VBP)
1. Uistite sa, že je kábel zapaľovania pripojený
kzapaľovacej sviečke.
2. Stojte za výrobkom.
3. Nastavte ovládanie plynu.
a) Ak je motor studený, nastavte ovládanie plynu do
polohy sýtiča. (Obr. 47)
b) Ak je motor teplý, ovládanie plynu nenastavujte
do polohy sýtiča.
4. Model LC551SP: držte rukoväť motorovej brzdy
oproti rukoväti. (Obr. 46)
5. Pevne uchopte rukoväť štartovacieho lanka pravou
rukou.
6. Pomaly potiahnite štartovacie lanko, kým nepocítite
istý odpor.
7. Silným potiahnutím naštartujte motor.
8. Nastavte ovládanie plynu na plný plyn.
9. Model LC 551VBP:
a) Uvoľnite poistku naštartovania.
b) Zatlačením ovládania brzdy noža v smere
rukoväti spustite nôž.
Používanie pohonu na kolesách
• Potiahnite páku pohonu khornej rukoväti. (Obr. 48)
• Model LC 551VQ a model LC 551VBP: Pomocou
regulácie rýchlosti na ľavej strane rukoväti upravte
rýchlosť jazdy. Posunutím regulácie rýchlosti
dopredu zvýšite rýchlosť a posunutím dozadu
rýchlosť znížite. (Obr. 49)
• Pred potiahnutím výrobku smerom dozadu
deaktivujte pohon apotlačte výrobok zhruba 10 cm
dopredu.
• Uvoľnením páky pohonu deaktivujte pohon, napr.
keď sa pohybujete vblízkosti prekážok.
Vypnutie výrobku (LC 551SP, LC
551VQ)
• Ak chcete vypnúť len pohon, uvoľnite páku pohonu.
• Ak chcete vypnúť motor, uvoľnite rukoväť motorovej
brzdy.
Zastavenie výrobku (LC 551VBP)
• Ak chcete vypnúť len pohon, uvoľnite páku pohonu.
• Ak chcete zastaviť motor, prepnite ovládanie plynu
do polohy STOP.
Zabezpečenie optimálnych výsledkov
• Vždy používajte ostrý nôž. Tupý nôž poskytuje
nepravidelné výsledky kosenia a pokosený povrch
trávnika zožltne. Ostrý nôž spotrebuje menej energie
ako tupý nôž.
• Nekoste viac ako 1/3 dĺžky trávy. Najprv koste
snastavenou vysokou výškou rezu. Skontrolujte
výsledok a znížte výšku rezu na príslušnú úroveň.
Ak je tráva veľmi vysoká, pohybujte sa pomaly a ak
je to potrebné, pokoste ju dvakrát.
• Zakaždým koste iným smerom, aby ste predišli
vzniku pruhov na trávniku.
• Udržiavajte kryt kosačky čistý. Nahromadenie trávy
a nečistoty na vnútornej strane krytu kosačky môže
viesť k horšiemu výsledku kosenia. Pozrite si časť
Čistenie vnútorného povrchu krytu rezacej časti na
strane 314
.
1906 - 004 - 30.03.2023
313
Údržba
Úvod
VÝSTRAHA: Pred vykonávaním
akejkoľvek údržby si musíte prečítať kapitolu
obezpečnosti a porozumieť jej.
Údržba a opravné práce na výrobku si
vyžadujú špeciálne školenie. Zaručujeme dostupnosť
profesionálnych opravných prác a údržby. Ak váš
predajca nie je servisný zástupca, kontaktujte predajcu,
ktorý vám poskytne informácie onajbližšom servisnom
zástupcovi.
Podrobnejšie informácie nájdete na stránke
www.husqvarna.com.
Plán údržby
VAROVANIE: Uistite sa, že
vzduchový filter je na vrchnej strane
výrobku anie smerom do zeme, keď
výrobok nakloníte. Hrozí nebezpečenstvo
poškodenia motora.
Intervaly údržby sú vypočítané na základe
každodenného používania výrobku. Ak sa výrobok
nepoužíva každý deň, tieto intervaly sa menia.
Informácie oprvkoch údržby označených symbolom *
nájdete vpokynoch v časti
Bezpečnostné zariadenia na
výrobku na strane 310
.
Údržba Denne Týždenne Mesačne
Vykonajte všeobecnú kontrolu X
Skontrolujte hladinu oleja X
Čistenie výrobku X
Skontrolujte rezné zariadenie X
Skontrolujte kryt rezacej časti * X
Skontrolujte rukoväť motorovej brzdy * LC 551SP, LC 551VQ X
Skontrolujte ovládanie brzdy noža * LC 551VBP X
Skontrolujte tlmič výfuku * X
Skontrolujte zapaľovaciu sviečku X
Vymeňte olej (prvýkrát po 5 hodinách používania, potom po každých 50
hodinách používania a ročne)
X
Vyčistite vzduchový filter alebo ho vymeňte X
Skontrolujte palivový systém X
Vykonanie všeobecnej kontroly
• Uistite sa, že sú dotiahnuté všetky matice aj skrutky
na výrobku.
Čistenie výrobku
• Plastové diely čistite čistou asuchou handričkou.
• Výrobok neumývajte vodou. Voda môže preniknúť
do batérie alebo motora a spôsobiť skrat alebo
poškodenie výrobku.
• Na čistenie produktu nepoužívajte vysokotlakový
čistič.
• Nikdy nelejte vodu priamo na motor.
• Pomocou kefy odstráňte listy, trávu a nečistoty.
• Odnímte kryt spojky a pomocou kefky odstráňte
trávu pod krytom spojky. (LC551VBP)
Čistenie vnútorného povrchu krytu rezacej
časti
1. Vyprázdnite palivovú nádrž.
2. Položte výrobok na stranu tak, aby tlmič výfuku
smeroval nadol.
VAROVANIE: Ak výrobok položíte
tak, že vzduchový filter bude smerovať
nadol, môže dôjsť kpoškodeniu motora.
3. Pomocou hadice vystriekajte vnútorné povrchy krytu
rezacej časti.
314 1906 - 004 - 30.03.2023
Kontrola rezného zariadenia
VÝSTRAHA: Aby ste zabránili
náhodnému naštartovaniu, odpojte kábel
zapaľovania od zapaľovacej sviečky.
VÝSTRAHA: Pri vykonávaní údržby
rezného zariadenia používajte ochranné
rukavice. Čepeľ je veľmi ostrá a ľahko môže
dôjsť k porezaniu.
1. Skontrolujte, či sa na reznom zariadení
nenachádzajú známky poškodenia alebo praskliny.
Poškodené rezné zariadenie vždy vymeňte.
2. Skontrolujte, či nie je poškodený alebo tupý nôž.
Poznámka: Po nabrúsení je potrebné nôž
vyrovnať. Nôž nechajte nabrúsiť, vymeniť a vyrovnať
vservisnom stredisku. Ak narazíte na predmet, ktorý
spôsobí zastavenie výrobku, vymeňte poškodený nôž.
Nechajte, aby servisné stredisko rozhodlo, či je možné
nôž nabrúsiť alebo sa musí vymeniť.
Výmena noža
1. Pomocou dreveného bloku zaistite nôž. (Obr. 50)
2. Odstráňte skrutku noža.
3. Odstráňte nôž.
4. Skontrolujte, či nie je poškodená podpera a skrutka
noža.
5. Skontrolujte hriadeľ motora a uistite sa, že nie je
ohnutý.
6. Pri upevňovaní nového noža nasmerujte uhly noža
vsmere krytu rezacej časti. (Obr. 51)
7. Uistite sa, že je nôž zarovnaný so stredom hriadeľa
motora.
8. Pomocou dreveného bloku zaistite nôž. (Obr. 52)
9. Pripojte nôž.
a) Na modeli LC551SP, LC 551VQ pripevnite
pérovú podložku a utiahnite skrutku a podložku
momentom 70Nm.
b) Model LC 551VBP: skrutku utiahnite momentom
50Nm. (Obr. 53)
10. Rukou potočte nožom a uistite sa, že sa voľne otáča.
VÝSTRAHA: Používajte odolné
rukavice. Nôž je veľmi ostrý a ľahko
môže dôjsť k zraneniu.
11. Zapnite výrobok a otestujte nôž. Ak nôž nie je
správne upevnený, výrobok vibruje alebo poskytuje
neuspokojivé výsledky kosenia.
Kontrola hladiny oleja
VAROVANIE: Príliš nízka hladina
oleja môže viesť kpoškodeniu motora. Pred
zapnutím výrobku skontrolujte hladinu oleja.
1. Položte výrobok na rovný povrch.
2. Odstráňte uzáver nádrže na olej solejovou mierkou.
3. Očistite olej zolejovej mierky.
4. Ponornú mierku zasuňte celú do nádrže na olej.
Utiahnite uzáver nádrže na olej, aby ste sa uistili,
že poskytuje správny obraz o hladine oleja.
5. Vytiahnite olejovú mierku.
6. Skontrolujte hladinu oleja na ponornej mierke.
7. Vprípade príliš nízkej hladiny doplňte motorový olej
a opätovne skontrolujte hladinu oleja.
(Obr. 54)
Poznámka: Použite lievik, aby ste zabránili
úniku oleja.
Výmena motorového oleja
VÝSTRAHA: Bezprostredne po
vypnutí motora je motorový olej veľmi horúci.
Nechajte motor vychladnúť pred vypustením
oleja. Ak sa motorový olej dostane na
pokožku, očistite ju mydlom avodou.
(Obr. 55)
1. Vytiahnite kábel zapaľovania zo zapaľovacej sviečky.
2. Odstráňte uzáver nádrže na olej.
3. Vypustite motorový olej.
a) Pre modely so zátkou na vypustenie oleja: Pod
zátku na vypustenie oleja položte nádobu na
zachytenie motorového oleja.
b) Pre modely bez zátky na vypustenie oleja alebo
ak pod ňu nie je možné položiť nádobu na
zachytenie motorového oleja: Na vypustenie
motorového oleja z nádrže oleja použite olejové
čerpadlo (príslušenstvo).
4. Nalejte do nádrže nový motorový olej, pričom sa
riaďte odporúčaniami vkapitole
Technické údaje na
strane 317
.
5. Skontrolujte hladinu oleja. Včasti
Kontrola hladiny
oleja na strane 315
.
Doplnenie a výmena motorového oleja
• Informácie o dopĺňaní a výmene motorového oleja
sú uvedené v návode na obsluhu motora.
1906 - 004 - 30.03.2023 315
Vyčistenie a výmena vzduchového filtra
(LC 5551SP, LC 551VBP)
• Informácie o čistení a výmene vzduchového filtra sú
uvedené v návode na obsluhu motora.
Demontáž amontáž vzduchového filtra
(LC 551VQ)
VÝSTRAHA: Používajte ochranné
rukavice.
1. Stlačte svorky na kryte vzduchového filtra.
2. Opatrne vyberte kryt vzduchového filtra (A) z motora.
3. Odstráňte vzduchový filter (B) a penový filter (C).
(Obr. 56)
4. Skontrolujte, či vzduchový filter nie je poškodený.
Poškodený vzduchový filter vymeňte.
5. Čistenie a kontrola vzduchového filtra Včasti
Čistenie vzduchového filtra (LC 551VQ) na strane
316
.
6. Pri montáži postupujte vopačnom poradí.
Čistenie vzduchového filtra (LC 551VQ)
VAROVANIE: Nepoužívajte motor bez
pripojeného vzduchového filtra alebo ak je
vzduchový filter znečistený.
VAROVANIE: Ak vzduchový filter
nie je možné úplne vyčistiť alebo je
poškodený, vymeňte ho. Chybný vzduchový
filter spôsobuje poškodenie motora.
1. Zatlačte poistné výstupky (A), odstráňte kryt
vzduchového filtra (B) a odstráňte vzduchový filter
(C). (Obr. 57)
2. Oklepte vzduchový filter o tvrdý povrch alebo
vyfúknite stlačený vzduch cez vzduchový filter z jeho
čistej strany.
VAROVANIE: Na odstránenie
nečistôt nepoužívajte kefu, pretože
nečistoty sa tak zatlačia do vzduchového
filtra.
3. Držiak vzduchového filtra (D) a kryt vzduchového
filtra očistite vlhkou handričkou.
VAROVANIE: Uistite sa, že do
vzduchového potrubia (E) nevnikla
nečistota.
4. Nainštalujte vzduchový filter. Uistite sa, že filter
pevne dosadá proti držiaku vzduchového filtra.
5. Najprv nasaďte kryt vzduchového filtra so spodnými
výstupkami.
Kontrola zapaľovacej sviečky
VAROVANIE: Vždy používajte
odporúčaný typ zapaľovacej sviečky.
Nesprávny typ zapaľovacej sviečky môže
spôsobiť poškodenie výrobku.
• Ak má motor slabý výkon, ťažko sa štartuje
alebo pri voľnobežných otáčkach nefunguje správne,
skontrolujte zapaľovaciu sviečku.
• Ak chcete znížiť riziko prítomnosti neželaného
materiálu na elektródach zapaľovacej sviečky,
postupujte takto:
a) Uistite sa, že voľnobežné otáčky sú správne
nastavené.
b) Uistite sa, že používate správnu zmes paliva.
c) Uistite sa, že je čistý vzduchový filter.
• Ak je zapaľovacia sviečka znečistená, očistite ju
a skontrolujte, či je medzera medzi elektródami
správna. Pozrite si časť
Technické údaje na strane
317
. (Obr. 58)
• Vprípade potreby vymeňte zapaľovaciu sviečku.
Kontrola palivového systému
• Skontrolujte veko palivovej nádrže a tesnenie veka
palivovej nádrže a uistite sa, že nie sú poškodené.
• Skontrolujte palivovú hadicu a uistite sa, že znej
nevyteká palivo. Ak je palivová hadica poškodená,
nechajte servisného zástupcu, aby ju vymenil.
Nastavenie regulácie rýchlosti a
ovládania plynu
Regulácia rýchlosti upraví rýchlosť jazdy. Ovládanie
plynu upraví otáčky motora.
VAROVANIE: Reguláciu rýchlosti
neupravujte, keď je motor spustený.
1. Ak chcete nastaviť rýchlosť jazdy, upravte dĺžku
plášťa kábla otočením nastavovacej skrutky (A). Ak
chcete rýchlosť jazdy zvýšiť, plášť kábla skráťte.
2. Ak nie je možné dosiahnuť polohu sýtiča
alebo zastavenia, upravte otáčky motora. Otočte
nastavovaciu skrutku (B). (Obr. 59)
316 1906 - 004 - 30.03.2023
Preprava, skladovanie alikvidácia
Preprava a uskladnenie
• Pri uskladňovaní a preprave výrobku a paliva sa
uistite, že nedochádza kúniku kvapaliny a výparov.
Iskry alebo otvorené plamene, napr. zelektrických
zariadení alebo bojlerov, môžu vyvolať požiar.
• Na uskladnenie a prepravu paliva vždy používajte
schválené kanistre.
• Pred uskladnením výrobku na dlhšiu dobu
vyprázdnite palivovú nádrž. Palivo zlikvidujte
vpríslušnom zariadení na likvidáciu.
• Počas prepravy výrobok bezpečne upevnite, aby ste
zabránili poškodeniu alebo nehodám.
• Výrobok skladujte vuzamknutom priestore mimo
dosahu detí a neoprávnených osôb.
• Výrobok skladujte na suchom mieste, ktoré je
chránené pred mrazom.
Likvidácia
• Dodržiavajte miestne požiadavky v oblasti recyklácie
a platné predpisy.
• Všetky chemikálie, ako napr. motorový olej alebo
palivo, zlikvidujte vservisnom stredisku alebo
vpríslušnom zariadení na likvidáciu.
• Keď už výrobok nepoužívate, pošlite ho predajcovi
spoločnosti Husqvarna alebo ho zlikvidujte
vrecyklačnom zariadení.
Technické údaje
LC551SP LC 551VBP LC 551VQ
Motor
Značka Kawasaki Kawasaki Husqvarna
Model FJ180V FJ180V HS 166AP
Typ motora
Jednovalcový, 4-takt-
ný, chladenie s nú-
teným obehom vzdu-
chu, OHV
Jednovalcový, 4-takt-
ný, chladenie s nú-
teným obehom vzdu-
chu, OHV
Jednovalcový, 4-takt-
ný, chladenie s nú-
teným obehom vzdu-
chu, OHV
Objem, cm
3
179 179 166
Rýchlosť, ot./min 2800 2800 2800
Menovitý výkon motora, kW
111
2,9 2,9 2,7
Systém zapaľovania
Zapaľovacia sviečka NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Vzdialenosť elektród, mm 0,6–0,8 0,6–0,8 0,7 – 0,8
Systém paliva a mazania
Typ mazania motora Tlak pri olejovom filtri Tlak pri olejovom filtri Rozstrekovaním oleja
Objem palivovej nádrže, l 1,9 1,9 1,5
Objem nádrže na olej, l 0,7 0,7 0,5
111
Vyznačený výkon motora je priemerný čistý výkon (pri uvedených ot./min) typického sériového motora pre
model motora meraný podľa normy SAE J1349/ISO 1585. Sériovo vyrábané motory sa môžu od tejto hodnoty
odlišovať. Skutočný výkon motora nainštalovaného na koncovom výrobku závisí od prevádzkovej rýchlosti,
podmienok okolitého prostredia a iných hodnôt.
1906 - 004 - 30.03.2023
317
LC551SP LC 551VBP LC 551VQ
Motorový olej
112
Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Hmotnosť
Sprázdnymi nádržami, kg 48,5 52,5 51,0
Emisie hluku
113
Nameraná hladina akustického výkonu, dB
(A)
97 96 97
Zaručená úroveň hlučnosti L
WA
dB(A) 98 98 98
Úrovne hlučnosti
114
Hladina akustického tlaku pri uchu obsluhy,
dB (A)
87 84 86
Úrovne vibrácií
115
Rukoväť, m/s
2
4,5 4,5 3,2
Rezné zariadenie
Výška rezu, mm 26–74 26–74 26–74
Šírka rezu, mm 510 510 510
Nôž Zberací Zberací Zberací
Objednávacie číslo 5875908-10 5821494-10 5875908-10
Kapacita zberného koša, l 65 65 65
Pohon
Rýchlosť, km/h 4,1 2,8–5 2,8-5
112
Ak sa motorový olej SAE-30 používa pri teplote nižšej ako +5°C, existuje riziko, že motor nebude dostatočne
mazaný. Môže tak dôjsť kpoškodeniu motora. Včasti
Výmena motorového oleja na strane 315
ovhodnom
oleji použiteľnom pri nízkych teplotách.
113
Hladina hluku meraná ako akustický tlak (L
WA
) vsúlade seurópskou smernicou 2000/14/ES.
114
Hladina akustického tlaku podľa smernice ISO 5395. Uvádzané údaje pre hladinu akustického tlaku majú
typický štatistický rozptyl (štandardnú odchýlku) 1,2 dB (A).
115
Úroveň vibrácií podľa smernice ISO 5395. Uvádzané údaje pre ekvivalentný stupeň vibrácií majú typický
štatistický rozptyl (štandardnú odchýlku) 0,2 m/s
2
.
318 1906 - 004 - 30.03.2023
Vyhlásenie o zhode
Vyhlásenie ozhode EÚ
My, spoločnosť
Husqvarna AB, SE-561 82 Huskvarna,
Švédsko, tel.: +46-36-146500, vyhlasujeme splnou
zodpovednosťou, že výrobok:
Popis Kosačka na trávu
Značka Husqvarna
Typ/model LC 551SP, LC 551VBP, LC 551VQ
Identifikácia Výrobné čísla od roku 2022 anovšie
plne spĺňa nasledujúce smernice anariadenia EÚ:
Nariadenie Popis
2006/42/ES „ostrojových zariadeniach“
2014/30/EÚ „oelektromagnetickej kompatibilite“
2000/14/ES
„týkajúca sa emisie hluku vprostredí pochádzajúceho zo zariadení používaných vo voľnom
priestranstve“
2011/65/EÚ
„oobmedzení používania určitých nebezpečných látok velektrických aelektronických zaria-
deniach“
a že sa pri ňom uplatňujú nasledujúce normy a
technické špecifikácie: EN ISO 5395-1:2013/A1:2018,
EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO
14982:2009, EN IEC 63000:2018
Notifikovaný orgán: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Sweden osvedčil zhodu so smernicou Rady
2000/14/ES, posudzovanie zhody: príloha VI.
Informácie týkajúce sa emisií hluku nájdete včasti
Technické údaje na strane 317
.
Huskvarna, 2022-09-29
Claes Losdal, Manažér vývoja/Produkty pre záhradu
Husqvarna AB
Zodpovedný za technickú dokumentáciu
1906 - 004 - 30.03.2023 319
VSEBINA
Uvod........................................................................... 320
Varnost....................................................................... 321
Montaža...................................................................... 324
Delovanje....................................................................325
Vzdrževanje................................................................ 326
Transport skladiščenje in odstranitev......................... 329
Tehnični podatki..........................................................329
Izjava o skladnosti...................................................... 332
Uvod
Opis izdelka
Naprava je rotacijska kosilnica. Pokošena trava se zbira
v zbiralniku za travo. Če želite uporabiti zadenjski izmet
trave, odstranite zbiralnik za travo. Če želite travo
razrezati v gnojilo, namestite mulčer (dodatna oprema).
Namen uporabe
Izdelek uporabite za rezanje trave. Izdelka ne
uporabljajte za druga opravila.
Pregled izdelka
(Sl. 1)
1. Ročica zavore motorja
2. Ročica/ročaj
3. Nadzor hitrosti
4. Pogonska ročica
5. Ročica zaganjalne vrvice
6. Zbiralnik za travo
7. Nastavitev višine ročaja
8. Regulator višine košnje
9. Merilna palica/rezervoar olja
10. Pokrov rezila
11. Dušilec
12. Svečka
13. Zračni filter
14. Rezervoar za gorivo
15. Zadnji pokrov
16. Navodila za uporabo
Pregled izdelka
(Sl. 2)
1. Ročica/ročaj
2. Ročica za zavoro rezila (LC 551VBP)
3. Nastavitev hitrosti/uravnavanje plina (LC 551VBP)
4. Pogonska ročica (LC 551VBP)
5. Blokada vžiga (LC 551VBP)
6. Ročica zaganjalne vrvice
7. Zbiralnik za travo
8. Nastavitev višine ročaja
9. Regulator višine košnje
10. Merilna palica/rezervoar olja
11. Pokrov rezila
12. Dušilec
13. Svečka
14. Zračni filter
15. Rezervoar za gorivo
16. Zadnji pokrov
17. Ročica zavore motorja (LC551SP)
18. Uravnavanje plina (LC551SP)
19. Pogonska ročica (LC551SP)
20. Navodila za uporabo
Simboli na izdelku
(Sl. 3)
Neprevidna ali napačna uporaba lahko
povzroči poškodbe in celo smrt
uporabnika ali opazovalcev.
(Sl. 4)
Pred začetkom uporabe izdelka natančno
preberite navodila za uporabo in se
prepričajte, da ste jih razumeli.
(Sl. 5)
Poskrbite, da so osebe in živali na varni
razdalji od delovnega območja.
(Sl. 6)
Izklopite motor in odstranite vžigalni
kabel, šele nato opravite popravila ali
vzdrževalna dela.
(Sl. 7)
Olje
(Sl. 8)
Hitro
(Sl. 9)
Počasi
(Sl. 10)
Izklopite motor
(Sl. 11)
Čok
320 1906 - 004 - 30.03.2023
(Sl. 12)
Sklopka rezila
(Sl. 13)
Pazite na leteče in odbite predmete.
(Sl. 14)
Roke in noge držite stran od vrtljivega
rezila.
(Sl. 15)
Roke in noge držite stran od vrtljivih delov.
(Sl. 16)
Ta izdelek je v skladu z veljavnimi
direktivami EU.
(Sl. 17)
Izdelek je v skladu z veljavnimi direktivami
ZK.
(Sl. 18)
Emisija hrupa v okolje je skladna z
direktivami in uredbami EU, ZK ter
zakonodajo Novega južnega Walesa, in
sicer z direktivo "Zaščita okolja pri delu
(nadzor hrupa) iz 2017". Zajamčena raven
zvočne moči izdelka je navedena na in
v
Tehnični podatki na strani 329
in na
oznaki
(Sl. 19)
Izpušni plini vsebujejo ogljikov monoksid
iz motorja, ki je brezbarven, strupen in
zelo nevaren plin. Izdelka ne zaganjajte v
stavbah ali v zaprtih prostorih.
(Sl. 20)
Izdelka ne zaganjajte v stavbah ali v
zaprtih prostorih.
(Sl. 21)
Nevarnost eksplozije.
(Sl. 22)
Vroča površina
(Sl. 23)
Ob dobavi v motorju ni olja.
(Sl. 24)
Pred uporabo izdelka dolijte olje.
(Sl. 25)
Ne uporabljajte goriva E85.
(Sl. 26)
Izdelka ne izpostavljajte odprtemu ognju.
(Sl. 27)
Bralna koda.
Opomba: Ostali simboli in oznake na izdelku se
nanašajo na zakonske zahteve, ki veljajo za nekatere
trge.
Stopnja emisij Euro V
OPOZORILO: Zaradi predelave
motorja se razveljavi EU-homologacija tega
izdelka.
Odgovornost proizvajalca
Kot je navedeno v zakonodaji, ki ureja odgovornost
proizvajalca, ne prevzemamo nikakršne odgovornosti za
poškodbe, ki bi jih naši izdelki povzročili v naslednjih
primerih:
• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril
proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni
izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblaščenem servisnem
centru ali pri pooblaščenem organu.
Varnost
Varnostne definicije
Opozorila, svarila in opombe opozarjajo na posebej
pomembne dele priročnika.
OPOZORILO: Se uporabi, če
obstaja nevarnost telesne poškodbe ali
smrti uporabnika ali opazovalcev ob
neupoštevanju navodil v tem priročniku.
POZOR: Se uporabi, če obstaja
nevarnost poškodbe izdelka, drugih
materialov ali okolice ob neupoštevanju
navodil v tem priročniku.
Opomba: Se uporabi za podajanje podrobnejših
informacij, potrebnih v dani situaciji.
Splošna varnostna navodila
OPOZORILO: Pred uporabo izdelka
preberite navodila v povezavi z opozorili v
nadaljevanju.
• Ta izdelek je lahko nevaren, če ga ne uporabljate
pravilno ali če niste previdni. Če ne upoštevate
varnostnih navodil, lahko nastopijo poškodbe ali celo
smrt.
• Izdelek med delovanjem ustvarja elektromagnetno
polje. To polje lahko v nekaterih pogojih moti
delovanje aktivnih ali pasivnih medicinskih vsadkov.
Uporabnikom medicinskih vsadkov svetujemo, da se
pred uporabo tega izdelka posvetujejo z zdravnikom
ali proizvajalcem medicinskega vsadka, s čimer
zmanjšajo nevarnost resnih ali smrtnih poškodb.
• Vedno bodite previdni in ravnajte razumno. Če niste
prepričani, kako upravljati ta izdelek v določeni
1906 - 004 - 30.03.2023
321
situaciji, prenehajte z delom in se pogovorite s
prodajalcem Husqvarna.
• Ne pozabite, da je uporabnik odgovoren za nesreče,
ki jih povzroči drugim ljudem ali njihovi lastnini.
• Stroj redno čistite. Pozorno preberite znake in
nalepke.
• Ne dovolite osebi, ki ni prebrala in ne razume
vsebine navodil za uporabo, da upravlja ta izdelek.
• Izdelka ne smejo uporabljati otroci.
• Otroci naj ostanejo zunaj delovnega območja. Vedno
mora biti prisotna odgovorna odrasla oseba.
• Izdelka ne smejo uporabljati osebe, ki ne poznajo
navodil za uporabo.
• Če izdelek uporabljajo osebe z zmanjšanimi fizičnimi
ali intelektualnimi sposobnostmi, jih nenehno
nadzorujte. Vedno mora biti prisotna odgovorna
odrasla oseba.
• Izdelka ne uporabljajte, ko ste utrujeni, bolni, ali
pod vplivom alkohola, drog ali zdravil. To negativno
vpliva na vaš vid, pozornost, koordinacijo in presojo.
• Izdelka ne uporabljajte, če je poškodovan.
• Izdelka ne spreminjajte ali uporabljajte, če obstaja
možnost, da so ga spremenile tretje osebe.
• Ne spreminjajte nastavitve števila vrtljajev motorja.
Varnost delovnega področja
OPOZORILO: Pred uporabo izdelka
preberite navodila v povezavi z opozorili v
nadaljevanju.
• Z delovnega območja pred začetkom dela odstranite
predmete, kot so veje, vejice in kamni.
• Predmeti, ki pridejo v kontakt z rezalno opremo,
lahko odletijo in poškodujejo osebe in ostale
predmete. Opazovalci in živali naj bodo na varni
razdalji od izdelka.
• Izdelka nikoli ne uporabljajte v slabem vremenu,
kot je megla, dež, močan veter, izreden mraz ter
nevarnost strele. Če izdelek uporabljate v slabem
vremenu ali v vlažnih ali mokrih okoljih, vas bo
to utrudilo. Slabo vreme lahko povzroči nevarne
pogoje, kot je spolzka podlaga.
• Bodite pozorni na osebe, predmete in situacije, ki
lahko preprečijo varno obratovanje izdelka.
• Bodite pozorni na ovire, kot so korenine, kamni, veje,
jame in jarki. Visoka trava lahko prekriva ovire.
• Košnja trave na pobočju je lahko nevarna. Izdelka ne
uporabljajte na pobočjih z naklonom, večjim od 15°.
• Izdelek uporabljajte prečno na pobočje. Ne
premikajte se navzgor in navzdol.
• Bodite previdni, kadar se približujete kotom in
predmetom, ki omejujejo pogled.
Varnost pri delu
OPOZORILO: Pred uporabo izdelka
preberite navodila v povezavi z opozorili v
nadaljevanju.
• Ta izdelek uporabljajte izključno za košnjo trave. Ne
uporabljajte ga za druga opravila.
• Uporabljajte osebno zaščitno opremo. Glejte
Osebna
zaščitna oprema na strani 323
.
• V zasilnem primeru morate znati motor hitro izklopiti.
• Motorja nikoli ne vklopite v zaprtem prostoru ali v
bližini vnetljivega materiala. Izpušni plini iz motorja
so vroči in lahko vsebujejo iskre, ki lahko povzročijo
požar.
• Izdelka ne uporabljajte, če rezilo in vsi pokrovi niso
nameščeni pravilno. Nepravilno nameščeno rezilo
lahko odleti in povzroči poškodbe.
• Pazite, da rezilo ne udarja ob predmete, npr.
kamenje in korenine. To lahko poškoduje rezilo in
ukrivi motorno gred. Zvita os povzroča vibracije in
zelo visoko tveganje, da rezilo odleti.
• Če rezilo trči ob predmet ali začutite vibracije,
izdelek nemudoma izklopite. S svečke odstranite
vžigalni kabel. Preglejte, ali je izdelek morda
poškodovan. Poškodbe popravite ali pa popravilo
prepustite pooblaščenemu serviserju.
• Ročico zavore motorja nikoli ne pritrdite trajno na
ročaj, ko je motor obratuje.
• Izdelek vklopite na stabilni in ravni podlagi.
Prepričajte se, da rezilo ne trči ob tla ali druge
predmete.
• Vedno bodite za izdelkom, ko ga upravljate.
• Ko upravljate izdelek, morajo biti vsa kolesa na tleh,
prav tako pa imejte na ročaju obe roki. Roke in noge
držite stran od vrtljivih rezil.
• Pri delujočem motorju izdelka nikoli ne nagibajte.
• Ko izdelek potegnete nazaj, bodite previdni.
• Izdelka ne dvigajte, ko motor deluje. Če morate
izdelek dvigniti, motor izklopite in s svečke odstranite
vžigalni kabel.
• Med uporabo izdelka ne hodite vzvratno.
• Izklopite motor, ko se premikate prek področij brez
trave, npr. poti iz gramoza, kamna in asfalta.
• Pri delujočem motorju ne tecite z izdelkom. Pri
uporabi tega izdelka vedno hodite.
• Preden spreminjate višino reza, ustavite motor. Ne
izvajajte prilagoditev, ko motor deluje.
• Ko je motor vklopljen, imejte izdelek vedno v
pogledu. Motor izklopite in se prepričajte, da se
rezalna oprema ne vrti.
322 1906 - 004 - 30.03.2023
Varnostna navodila za uporabo
Osebna zaščitna oprema
OPOZORILO: Pred uporabo izdelka
preberite navodila v povezavi z opozorili v
nadaljevanju.
• Osebna zaščitna oprema ne more popolnoma
preprečiti poškodb, vendar v primeru nesreče omili
posledice. Prodajalec naj vam pomaga izbrati
ustrezno opremo.
• Če je moč hrupa višja od 85dB, uporabljajte
zaščitno opremo za sluh.
• Uporabite trpežno obutev, ki ne drsi. Ne bodite bosi
ali nosite odprtih čevljev.
• Oblečene imejte trpežne, dolge hlače.
• Po potrebi uporabite zaščitne rokavice, npr. kadar
pritrjujete, pregledujete ali čistite rezalno opremo.
Varnostne naprave na izdelku
OPOZORILO: Pred uporabo izdelka
preberite navodila v povezavi z opozorili v
nadaljevanju.
• Ne uporabljajte izdelka z varnostnimi napravami, ki
so poškodovane ali ne delujejo pravilno.
• Redno preverjajte varnostne naprave. Če so
varnostne naprave poškodovane ali ne delujejo
pravilno , se obrnite na servisnega zastopnika
Husqvarna.
• Ne spreminjajte varnostnih naprav.
Preverjanje pokrova rezila
Pokrov rezila zmanjšuje moč vibracij v izdelku in
zmanjšuje nevarnost poškodb, katerih vzrok bi lahko bilo
rezilo.
• Preglejte pokrov rezila in se prepričajte, da nima
poškodb, kot so razpoke.
Preverjanje ročice zavore motorja (LC 551SP, LC
551VQ)
Ročica zavore motorja izklopi motor. Ko je ročica zavore
motorja sproščena, se motor ustavi.
• Zaženite motor in nato sprostite ročico zavore
motorja. Če se motor ne izklopi v 3 sekundah, peljite
izdelek k pooblaščenemu serviserju Husqvarna, da
nastavi zavoro motorja. (Sl. 28)
Kontrola nadzora zavore rezila in blokade vžiga (LC
551VBP)
Zavora rezila ustavi samo rezilo, ne motorja. Ko spustite
ročico za zavoro rezila, se rezilo ustavi.
1. Zaženite motor.
2. Ročico za zavoro rezila potisnite v smer ročaja.
Blokada vžiga ustavi premikanje.
3. Blokado vžiga potisnite ven.
4. Ročico za zavoro rezila potisnite v smer ročaja.
Rezilo se začne vrteti.
5. Sprostite ročico zavore rezila. Če se rezilo ne ustavi
v 3 sekundah, peljite izdelek k pooblaščenemu
serviserju Husqvarna, da nastavi zavoro rezila. (Sl.
29)
6. Blokada vžiga mora vbiti v izhodiščnem položaju.
Dušilnik
Dušilnik zmanjšuje hrup na najnižjo možno raven in
pošilja izpušne pline stran od operaterja.
Ne uporabljajte izdelka, če dušilnik manjka ali je
poškodovan. Poškodovan dušilnik zviša raven hrupa in
poveča nevarnost požara.
OPOZORILO: Dušilnik se med in
po uporabi ter med delovanjem motorja
v prostem teku močno segreje. V bližini
vnetljivih materialov in/ali hlapov bodite
previdni, da preprečite požar.
Preverjanje dušilnika
• Dušilnik redno preverjajte in se tako prepričajte, da
je pravilno nameščen in ni poškodovan.
Varnost pri delu z gorivom
OPOZORILO: Pred uporabo izdelka
preberite navodila v povezavi z opozorili v
nadaljevanju.
• Če so na izdelku ostanki goriva ali motornega olja,
izdelka ne zaganjajte. Očistite ostanke goriva/olja in
počakajte, da se izdelek posuši.
• Če se z gorivom polijete po obleki, se nemudoma
preoblecite.
• Pazite, da goriva ne polijete po telesu, saj lahko
pride do poškodb. Če gorivo polijete po telesu, se
očistite z milom in vodo.
• Če motor pušča, izdelka ne zaganjajte. Redno
preverjajte, ali motor pušča.
• Z gorivom ravnajte previdno. Gorivo je vnetljivo,
hlapi pa so eksplozivni, zato lahko pride do poškodb
ali smrti.
• Ne vdihavajte hlapov goriva, saj lahko pride do
poškodb. Zagotovite zadosten pretok zraka.
• V bližini goriva ali motorja ne kadite.
• Vročih predmetov ne postavljajte v bližino goriva ali
motorja.
• Goriva ne dolivajte, ko je motor vklopljen.
• Pred dolivanjem goriva se prepričajte, da je motor
ohlajen.
1906 - 004 - 30.03.2023
323
• Pred dolivanjem počasi odprite pokrovček posode za
gorivo in previdno sprostite pritisk.
• Goriva ne dolivajte v zaprtih prostorih. Nezadosten
pretok zraka lahko povzroči poškodbe ali smrt zaradi
zadušitve ali zastrupitve z ogljikovim monoksidom.
• Skrbno privijte pokrovček posode za gorivo. Če
pokrovček posode za gorivo ni dobro zatesnjen,
obstaja nevarnost požara.
• Preden izdelek vklopite, ga premaknite najmanj 3
m/10 čevljev stran od mesta, kjer ste napolnili
posodo za gorivo.
• Rezervoar za gorivo ne napolnite do konca. Gorivo
se razširi zaradi vročine. Pustite prazen prostor na
vrhu rezervoarja za gorivo.
Varnostna navodila za vzdrževanje
OPOZORILO: Pred uporabo izdelka
preberite navodila v povezavi z opozorili v
nadaljevanju.
• Izpušni plini vsebujejo ogljikov monoksid iz motorja,
ki je brezbarven, strupen in zelo nevaren plin.
Motorja ne vklopite v zaprtih prostorih.
• Preden začnete z vzdrževanjem izdelka, ustavite
motor in s svečke odstranite vžigalni kabel.
• Pri vzdrževanju rezalne opreme uporabite zaščitne
rokavice. Rezilo je izjemno ostro, zato lahko hitro
pride do ureznin.
• Dodatki in spremembe izdelka, ki niso odobrene
s strani proizvajalca, lahko vodijo k resnim
poškodbam ali celo v smrt. Ne spreminjajte izdelka.
Vedno uporabljajte samo dodatke, ki jih je odobril
proizvajalec.
• Če izdelka ne vzdržujete pravilno in redno, se
poveča nevarnost poškodb osebam in izdelku.
• Vzdrževanje opravite tako, kot piše v teh navodilih
za uporabo. Vsakršno drugačno vzdrževanje
mora opraviti osebje pooblaščene servisne
delavniceHusqvarna.
• Redno dovolite osebju pooblaščene servisne
delavnice Husqvarnaizvajati vzdrževalna dela.
• Zamenjajte poškodovane, obrabljene ali zlomljene
dele.
Montaža
Uvod
OPOZORILO: Preden sestavite
izdelek morate prebrati in razumeti poglavje
o varnosti.
OPOZORILO: Preden sestavite
izdelek odklopite kabel vžigalne svečke s
svečke.
Montaža ročice
1. Sprostite spodnja gumbna vijaka na levi in desni
strani izdelka. Plastična podložka mora biti v ležišču
nosilca ročaja. (Sl. 30)
2. Ročaj namestite tako, da bo preklopljen naprej, kot
je prikazano na sliki. (Sl. 31)
a) Plastična podložka mora biti med ročajem in
nosilcem ročaja.
b) Ročaj namestite na nosilec ročaja.
3. Dvignite ročaj. (Sl. 32)
4. Popolnoma zategnite gumbne vijake. Za nastavitev
višine ročaja glejte
Nastavitev višine ročice na strani
324
.
5. Žične potege vstavite v držala. Žične potege ne
smejo biti zvite. Držala za žične potege namestite
na ročaja. (Sl. 33)
6. Žične potege pritrdite na ročaj s priloženo kabelsko
vezico. (Sl. 34)
Nastavitev višine ročice
1. Sprostite spodnja gumbna vijaka.
2. Gumbna vijaka na levi in desni strani izdelka
pomaknite v spodnji del utorov. (Sl. 35)
3. Višino ročice prestavite v 1 od 2 razpoložljivih
položajev.
4. Premaknite gumbna vijaka do konca navzgor proti
ročaju, da zaslišite klik. (Sl. 36)
5. Popolnoma zategnite gumbne vijake.
Nastavitev kosilnice v transportni
položaj
1. Odstranite zbiralnik za travo.
2. Sprostite spodnja gumbna vijaka.
3. Gumbna vijaka na levi in desni strani izdelka
pomaknite v spodnji del utorov. (Sl. 35)
4. Ročaj preklopite naprej. (Sl. 37)
Nastavitev kosilnice v delovni položaj
1. Dvignite ročaj. (Sl. 32)
2. Premaknite gumbna vijaka do konca navzgor proti
ročaju, da zaslišite klik. (Sl. 36)
3. Popolnoma zategnite gumbne vijake.
324 1906 - 004 - 30.03.2023
Namestitev zbiralnika za travo
1. Ogrodje zbiralnika za travo vstavite v vrečo za travo
tako, da je trdi del vrečke na dnu. Ročaj ogrodja
zbiralnika za travo mora biti vedno na vrhu. (Sl. 38)
2. Spodnji del ogrodja zbiralnika za travo vstavite na
spodnji del zbiralnika za travo. (Sl. 39)
a) Okvir zbiralnika za travo potisnite v utor. Začnite
na desni strani,kot je prikazano na sliki, in
nadaljujte poti levi.
3. Če zbiralnika za travo ni mogoče namestiti z lahkoto,
po okvirju zbiralnika za travo na rahlo tolcite z
gumijastim kladivom. Po okvirju zbiralnika za travo
tolcite med ojačitvami. (Sl. 40)
4. Vrečo za travo namestite na ogrodje zbiralnika za
travo in ga pritrdite z sponkami. (Sl. 41)
5. Dvignite zadnji pokrov.
6. Zbiralnik za travo pritrdite na zgornji rob ohišja.
7. Vstavite spodnji del zbiralnika za travo v izpustni
kanal za travo. (Sl. 42)
Namestitev vložka za mulčenje
(dodatna oprema)
1. Privzdignite zadnji pokrov in odstranite zbiralnik za
travo.
2. Vložek za mulčenje vtaknite v izpustni kanal. (Sl. 43)
3. Rezilo zamenjajte z rezilom za mulčenje, priloženo
kompletu za mulčenje. Glejte
Zamenjava rezil na
strani 327
.
Košnja trave brez nameščenega
zbiralnika za travo ali vložka za
mulčenje
• Privzdignite zadnji pokrov in odstranite zbiralnik za
travo.
• Če sta nameščena vložek za mulčenje in rezilo za
mulčenje, ju odstranite.
• Pred uporabo izdelka zaprite zadnji pokrov.
Ko uporabljate izdelek, poteka izmet pokošene trave
pod zadnjim pokrovom.
Delovanje
Uvod
OPOZORILO: Pred uporabo izdelka
morate prebrati in razumeti poglavje o
varnosti.
Husqvarna Connect
Husqvarna Connectje brezplačna aplikacija za vašo
mobilno napravo. Aplikacija Husqvarna Connect
omogoča razširitev funkcij vašega izdelka Husqvarna:
• Dodatne informacije o izdelku.
• Informacije o izdelku, delih in servisu ter pomoč.
Začetek uporabe: Husqvarna Connect
1. V mobilno napravo si prenesite aplikacijo Husqvarna
Connect.
2. Registrirajte se v aplikaciji Husqvarna Connect.
3. Za vzpostavitev povezave in registracijo izdelka
sledite navodilom v aplikaciji Husqvarna Connect.
Pred uporabo izdelka
1. Natančno preberite navodila za uporabo in se
prepričajte, da ste jih razumeli.
2. Preglejte rezalno opremo in se prepričajte, da
je pravilno pritrjena in nastavljena. Glejte
Kako
pregledati rezalno opremo na strani 327
.
3. Napolnite rezervoar za gorivo. Glejte
Dolivanje
goriva na strani 325
.
4. Napolnite rezervoar olja in preverite nivo olja. Glejte
Kako preveriti nivo olja na strani 328
.
Dolivanje goriva
Če je na voljo, uporabite nizkoemisijsko/alkilatno gorivo.
Če nizkoemisijsko/alkilatno gorivo ni na voljo, uporabite
neosvinčeno gorivo dobre kakovosti ali osvinčeno
gorivo, ki ima najmanj 90 oktanov.
POZOR: Ne uporabljajte bencina, ki ima
oktansko število nižje od 90 RON (87 AKI).
Izdelek se lahko tako poškoduje.
1. Počasi odprite pokrovček posode za gorivo, da
sprostite pritisk.
2. Napolnite počasi s posodo za gorivo. Če gorivo
polijete, ga pobrišite s krpo in pustite, da se
preostalo gorivo posuši. (Sl. 44)
3. Očistite področje okrog pokrovčka posode za gorivo.
4. Skrbno privijte pokrovček posode za gorivo. Če
pokrovček posode za gorivo ni dobro zatesnjen,
obstaja nevarnost požara.
5. Preden izdelek vklopite, ga premaknite najmanj 3 m
(10 čevljev) stran od mesta, kjer ste napolnili posodo
za gorivo.
1906 - 004 - 30.03.2023
325
Nastavitev višine košnje
Košnjo lahko nastavite na 6 višin.
1. Višino košnje dvignete tako, da ročico za nastavitev
višine reza potisnite proti kolesu in nazaj.
2. Višino košnje spustite tako, da ročico za nastavitev
višine reza potisnite proti kolesu in naprej. (Sl. 45)
POZOR: Ne nastavite višino rezanja
prenizko. Rezila lahko trčijo ob tla, če
površina travnika ni ravna.
Zagon izdelka (LC 551VQ)
1. Prepričajte se, da je vžigalni kabel priklopljen na
svečko.
2. Ostanite za izdelkom.
3. Ročico zavore motorja držite ob ročaju. (Sl. 46)
4. Z desno roko držite ročico zaganjalne vrvice.
5. Zaganjalno ročico počasi izvlecite, da začutite
nekoliko upora.
6. Močno povlecite, da zaženete motor.
Zagon izdelka (LC 551SP, LC 551VBP)
1. Prepričajte se, da je vžigalni kabel priklopljen na
svečko.
2. Ostanite za izdelkom.
3. Nastavite ročico za plin.
a) Če je motor hladen, premaknite ročico za plin v
položaj plin. (Sl. 47)
b) Če je motor topel, ne premaknite ročice za plin v
položaj plin.
4. Pri modelu LC551SP morate ročico zavore motorja
držati ob ročaju. (Sl. 46)
5. Z desno roko držite ročico zaganjalne vrvice.
6. Zaganjalno ročico počasi izvlecite, da začutite
nekoliko upora.
7. Močno povlecite, da zaženete motor.
8. Uravnavanje plina nastavite na polni plin.
9. Model LC 551VBP:
a) Sprostite blokado vžiga.
b) Ročico za zavoro rezila potisnite v smer ročaja in
sprostite rezilo.
O uporabi pogona koles
• Pogonsko ročico potisnite v smer ročaja. (Sl. 48)
• Modela LC 551VQ in LC 551VBP: Z ročico za
nadzor hitrosti na levi strani ročaja nastavite hitrost
pogona. Ročico za nadzor hitrosti potisnite naprej
za zvišanje hitrosti motorja in povlecite nazaj za
znižanje hitrosti. (Sl. 49)
• Preden izdelek povlečete vzvratno, sprostite
pogonsko ročico in izdelek potisnite naprej približno
10 cm.
• Sprostite pogonsko ročico, da izklopite pogon, npr.
ko ste blizu ovire.
Izklop izdelka (LC 551SP, LC 551VQ)
• Če želite izklopiti samo pogon, sprostite pogonsko
ročico.
• Če želite izklopiti motor, sprostite ročico zavore
motorja.
Zaustavitev izdelka (LC 551VBP)
• Če želite izklopiti samo pogon, sprostite pogonsko
ročico.
• Motor zaustavite s ročico za plin prestavite v položaj
za zaustavitev.
Kako doseči dober rezultat
• Vedno uporabljajte ostra rezila. Če uporabljate
topo rezilo, bo trava pokošena neenakomerno, ob
zarezah pa lahko postane tudi rumena. Ostro rezilo
prav tako porabi manj energije kot topo rezilo.
• Ne odrežite več kot tretjino dolžine travnih bilk.
Najprej kosite z visoko nastavitvijo višine košnje.
Preglejte rezultat in nastavite višino košnje na
ustrezno višino. Če je trava zelo visoka, vozite
počasi in po potrebi kosite dvakrat.
• Vsakič kosite v različnih smereh, da se na travi ne bi
pojavile črte.
• Pokrov kosišča mora biti čist. Obloge iz trave in
umazanije na notranji strani pokrova kosišča lahko
zmanjša učinkovitost košnje. Glejte
Kako očistiti
notranjo površino pokrova rezila na strani 327
.
Vzdrževanje
Uvod
OPOZORILO: Pred izvajanjem
vzdrževalnih del morate prebrati in razumeti
poglavje o varnosti.
Za servisiranje in popravila na izdelku posebno
usposabljanje ni potrebno. Zagotavljamo, da vam bodo
na voljo strokovna popravila in servisiranje. Če vaš
prodajalec ni pooblaščen serviser, ga povprašajte, kje
je naslednja najbližja pooblaščena servisna delavnica.
Za več informacij glejte www.husqvarna.com.
Urnik vzdrževanja
POZOR: Ko izdelek nagibate mora biti
zračni filter na zgornji strani in ne sme biti
bližje tlom. Nevarnost poškodb motorja.
326 1906 - 004 - 30.03.2023
Izračunani intervali vzdrževanja veljajo za vsakodnevno
uporabo izdelka. Intervali se spremenijo, če izdelka ne
uporabljate vsakodnevno.
Vzdrževalni posegi, označeni z *, veljajo za navodila v
Varnostne naprave na izdelku na strani 323
.
Vzdrževanje Dnevno Tedensko Mesečno
Opravite splošen pregled X
Preverite nivo olja X
Izdelek očistite X
Preglejte rezalno opremo X
Preglejte pokrov rezila * X
Preglejte ročico zavore motorja * (LC 551SP, LC 551VQ) X
Preglejte ročico zavore rezila * (LC 551VBP) X
Preglejte dušilnik * X
Preglejte svečko X
Zamenjajte olje (prvič po 5 urah uporabe, potem po vsakih 50 urah
uporabe in enkrat na leto.)
X
Očistite ali zamenjajte zračni filter X
Preglejte sistem za gorivo X
Izvajanje splošnih pregledov
• Prepričajte se, da so vse matice in vijaki na izdelku
ustrezno priviti.
Čiščenje izdelka
• Plastične dele čistite s čisto in suho krpo.
• Izdelka ne čistite z vodo. Voda lahko vdre v baterijo
ali motor in povzroči kratki stik ali poškoduje izdelek.
• Izdelka ne čistite z visokotlačnim čistilnikom.
• Vode ne zlivajte neposredno na motor.
• S krtačo odstranite listje, travo in umazanijo.
• Odstranite pokrov sklopke in s krtačo odstranite
travo pod pokrovom sklopke. (LC551VBP)
Kako očistiti notranjo površino pokrova rezila
1. Izpraznite posodo za gorivo.
2. Izdelek položite na stran tako, da je dušilec na
spodnji strani.
POZOR: Če položite izdelek na stran
tako, da je na tleh zračni filter, lahko
poškodujete motor.
3. Izperite notranjo površino pokrova rezila z vodo.
Kako pregledati rezalno opremo
OPOZORILO: Odstranite vžigalni
kabel s svečke, da preprečite naključni vklop
motorja.
OPOZORILO: Pri vzdrževanju rezalne
opreme uporabite zaščitne rokavice. Rezilo
je izjemno ostro, zato lahko hitro pride do
ureznin.
1. Preverite, ali je rezalna oprema poškodovana
oziroma razpokana. Če je rezalna oprema
poškodovana, jo zamenjajte.
2. Preverite, ali je rezilo poškodovano ali topo.
Opomba: Rezilo morate po brušenju postaviti v
ravnovesje. Izdelek peljite na servisni center, da rezilo
nabrusijo, zamenjajo in uravnovesijo. Če trčite ob oviro
in se izdelek ustavi, zamenjajte poškodovano rezilo.
Pooblaščena servisna delavnica naj oceni, ali lahko
rezilo izostrijo ali pa ga je treba zamenjati.
Zamenjava rezil
1. Rezilo blokirajte z leseno klado. (Sl. 50)
2. Odstranite vijak rezila.
3. Odstranite rezilo.
1906 - 004 - 30.03.2023
327
4. Preverite, ali sta nosilec rezila in vijak rezila
poškodovana.
5. Preglejte, ali je motorna gred zvita.
6. Ko pritrdite novo rezilo, usmerite nagnjene strani
rezila v smer pokrova rezila. (Sl. 51)
7. Prepričajte se, da je rezilo poravnano s središčem
motorne gredi.
8. Rezilo blokirajte z leseno klado. (Sl. 52)
9. Namestite rezilo.
a) Model LC551SP, LC 551VQ: namestite
podložko vzmeti in privijte vijak in podložko z
zateznim momentom 70 Nm.
b) Model LC 551VBP: vijake zategnite z zateznim
momentom 50 Nm. (Sl. 53)
10. Ročno zavrtite rezilo in se prepričajte, da se prosto
obrača.
OPOZORILO: Nosite trpežne
rokavice. Rezilo je izjemno ostro, zato
lahko hitro pride do poškodb.
11. Izdelek vklopite, da preizkusite rezilo. Če rezilo ni
pritrjeno pravilno, bo izdelek vibriral, rezultat košnje
pa ne bo zadovoljiv.
Kako preveriti nivo olja
POZOR: Če je nivo olja prenizek, se
lahko poškoduje motor. Preden zaženete
izdelek, preverite nivo olja.
1. Izdelek naj bo na ravnih tleh.
2. Odstranite pokrov rezervoarja olja s priloženo
merilno palico.
3. Z merilne palice očistite olje.
4. Merilno palico vstavite do konca v rezervoar olja.
Privijte pokrovček posode za olje, da zagotovite
pravilno sliko nivoja olja.
5. Odstranite merilno palico.
6. Na merilni palici preučite nivo olja.
7. Če je nivo olja nizek, dolijte motorno olje in še enkrat
preverite nivo olja.
(Sl. 54)
Opomba: Uporabite lijak, da preprečite razlitje.
Zamenjava motornega olja
OPOZORILO: Tik po zaustavitvi
motorja je motorno olje zelo vroče. Preden
iztočite motorno olje, se motor mora ohladiti.
Če polijete motorno olje po koži, se umijte z
milom in vodo.
(Sl. 55)
1. S svečke odstranite vžigalni kabel.
2. Odstranite pokrovček posode za olje.
3. Odtočite motorno olje.
a) Pri modelih z vijakom za izpust olja: Pod vijak za
izpust olja postavite posodo, kamor se bo izteklo
motorno olje.
b) Pri modelih brez vijaka za izpust olja oziroma če
posode ni mogoče namestiti pod vijak za izpust
olja: Uporabite oljno črpalko (dodatna oprema),
da se olje izteče iz posode za olje.
4. Dolijte novo motorno olje, priporočila najdete v
Tehnični podatki na strani 329
.
5. Preverite nivo olja. Glejte
Kako preveriti nivo olja na
strani 328
.
Dolivanje in zamenjava motornega olja
• Za informacije o načinu dolivanja in zamenjave
motornega olja glejte navodila za uporabo motorja.
Čiščenje in zamenjava zračnega filtra
(LC 5551SP, LC 551VBP)
• Za informacije o načinu čiščenja in zamenjave
zračnega filtra glejte navodila proizvajalca motorja.
Čiščenje in pregled zračnega filtra (LC
551VQ)
OPOZORILO: Uporabljajte zaščitne
rokavice.
1. Potisnite objemke na pokrovu zračnega filtra.
2. Previdno odstranite pokrov zračnega filtra (A) z
motorja.
3. Odstranite zračni filter (B) in filter iz pene (C). (Sl.
56)
4. Preverite, ali je zračni filter poškodovan. Če je zračni
filter poškodovan, ga zamenjajte.
5. Očistite in preglejte zračni filter. Glejte
Čiščenje
zračnega filtra (LC 551VQ) na strani 328
.
6. Namestitev poteka v obratnem vrstnem redu.
Čiščenje zračnega filtra (LC 551VQ)
POZOR: Motor ne sme delovati brez
nameščenega zračnega filtra ali če je zračni
filter umazan.
POZOR: Če zračnega filtra ni mogoče
v celoti očistiti ali je poškodovan,
ga zamenjajte. Poškodovan zračni filter
poškoduje motor.
328 1906 - 004 - 30.03.2023
1. Potisnite zaklepna jezička (A), odstranite pokrov
zračnega filtra (B) in izvlecite zračni filter (C). (Sl. 57)
2. Zračni filter udarite ob trdo površino ali skozi njega
spihajte stisnjeni zrak s čiste strani.
POZOR: Filtra ne čistite s
krtačenjem, saj tako umazanijo le vtirate.
3. Očistite nosilec zračnega filtra (D) in pokrov
zračnega filtra očistite z vlažno krpo.
POZOR: Prepričajte se, da v zračno
cev (E) ne prihaja umazanija.
4. Namestite zračni filter. Prepričajte se, da se zračni
filter tesno prilega nosilcu zračnega filtra.
5. Zračni filter namestite tako, da najprej vstavite
spodnje jezičke.
Pregled svečke
POZOR: Vedno uporabljajte priporočeno
vrsto svečke. Zaradi neustrezne vrste
vžigalne svečke se izdelek lahko poškoduje.
• Če se moč motorja zmanjša, motorja ni mogoče
enostavno zagnati ali ta ne deluje ustrezno v
prostem teku, preglejte vžigalno svečko.
• Tveganje za pojav oblog na elektrodah vžigalne
svečke lahko zmanjšate tako, da upoštevate ta
navodila:
a) Hitrost prostega teka mora biti pravilno
nastavljena.
b) Mešanica goriva mora biti ustrezna.
c) Zračni filter mora biti čist.
• Če je vžigalna svečka umazana, jo očistite in
zagotovite, da je razmak med elektrodama ustrezen;
glejte
Tehnični podatki na strani 329
. (Sl. 58)
• Vžigalno svečko po potrebi zamenjajte.
Kako pregledati sistem za gorivo
• Preverite, ali sta pokrov rezervoarja za gorivo in
tesnilo pokrova rezervoarja za gorivo poškodovana.
• Preverite, ali cev za gorivo pušča. Če je cev za
gorivo poškodovana, naj jo pooblaščena servisna
delavnica zamenja.
Nastavitev hitrosti in plina
Z ročico za nastavitev hitrosti uravnavate hitrost pogona.
Z ročico za plin uravnavate število vrtljajev motorja.
POZOR: Ne prestavljajte ročice za
nastavitev hitrosti, ko je motor vklopljen.
1. Za nastavitev hitrosti pogona obračajte nastavitveni
vijak (A) in tako prilagajajte dolžino izolacije žične
potege. Hitrost povišate s skrajševanjem izolacije
žične potege.
2. Če ni mogoče nastaviti položaja za nastavitev
čoka ali položaja za zaustavitev, prilagodite št. vrt.
motorja. Obračajte nastavitveni vijak (B). (Sl. 59)
Transport skladiščenje in odstranitev
Prevoz in skladiščenje
• Preden prevažate in skladiščite izdelek in gorivo, se
prepričajte, da izdelek ne pušča in da ni hlapov.
Iskre ali odprti plamen, npr. z električnih naprav ali
kotlov, lahko zanetijo ogenj.
• Za prevoz in skladiščenje goriva vedno uporabite
odobrene posode.
• Preden izdelek skladiščite za daljše obdobje,
izpraznite rezervoar za gorivo. Gorivo zavrzite na
temu primernem zbirnem mestu.
• Izdelek varno pritrdite na prevozno sredstvo, da se
izognete poškodbam in nesrečam.
• Izdelek skladiščite v zaklenjenem prostoru, tako da
otroci ali osebe, ki niso primerne za rokovanje z
izdelkom, do izdelka ne morajo dostopati.
• Izdelek skladiščite na suhem mestu, kjer ne zmrzuje.
Odstranitev
• Upoštevajte lokalne zahteve za recikliranje in
ustrezne predpise.
• Vse kemikalije, kot so motorno olje ali gorivo,
zavrzite na servisnem centru ali na kakšni drugi
temu primerni lokaciji.
• Ko izdelka ne uporabljate več, ga pošljite k
prodajalcu Husqvarna ali pa ga zavrzite na mestu
za recikliranje.
Tehnični podatki
LC551SP LC 551VBP LC 551VQ
Motor
1906 - 004 - 30.03.2023 329
LC551SP LC 551VBP LC 551VQ
Znamka Kawasaki Kawasaki Husqvarna
Model FJ180V FJ180V HS 166AP
Tip motorja
Enojni valj, 4-taktni,
prisilno hlajenje z
zrakom, OHV
Enojni valj, 4-taktni,
prisilno hlajenje z
zrakom, OHV
Enojni valj, 4-taktni,
prisilno hlajenje z
zrakom, OHV
Prostornina, cm
3
179 179 166
Hitrost v vrt./min 2800 2800 2800
Nazivna izhodna moč motorja v kW
116
2,9 2,9 2,7
Vžigalni sistem
Svečka NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Razmak med elektrodama, mm 0,6–0,8 0,6–0,8 0,7-0,8
Sistem za gorivo in mazanje
Vrsta maziva za motor Tlak z oljnim filtrom Tlak z oljnim filtrom Pršenje
Prostornina posode za gorivo, l 1,9 1,9 1,5
Prostornina posode za olje, l 0,7 0,7 0,5
Motorno olje
117
Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Teža
S praznimi rezervoarji v kg 48,5 52,5 51,0
Emisije hrupa
118
Raven zvočne moči, izmerjena v dB (A) 97 96 97
Raven zvočne moči, zajamčena L
WA
v dB(A) 98 98 98
Nivoji hrupa
119
Nivo zvočnega tlaka pri ušesu operaterja,
dB(A)
87 84 86
Ravni vibracij
120
Ročaj, m/s
2
4,5 4,5 3,2
Rezalna oprema
Višina reza v mm 26–74 26–74 26–74
116
Navedena vrednost moči stroja je povprečni skupni izhod (pri določenem številu vrtljajev na minuto) običajne-
ga proizvodnega stroja za model stroja, izmerjen po standardu SAE J1349/ISO1585. Stroji masovne proizvod-
nje imajo lahko drugačno vrednost. Dejanska moč izdelka, nameščenega na končni napravi, je odvisna od
delovne hitrosti, okoljskih pogojev in drugih vrednosti.
117
Če olje SAE-30 uporabljate pri temperaturah, nižjih od 5°C, obstaja nevarnost, da motor ne bo dovolj
namazan. Ob tem lahko pride do poškodb motorja. Glejte,
Zamenjava motornega olja na strani 328
če želite
ugotoviti, katero olje je primerno za nizke temperature.
118
Emisije hrupa v okolje, merjene kot moč zvoka (L
WA
), v skladu z direktivo ES 2000/14/ES.
119
Nivo zvočnega tlaka v skladu s standardom ISO5395. Zabeleženi podatki za nivo zvočnega tlaka imajo
tipično statistično razpršitev (standardni odklon) 1,2dB (A).
120
Raven vibracij v skladu s standardom ISO5395. Zabeleženi podatki za raven vibracij imajo tipično statistično
razpršitev (standardni odklon) 0,2 m/s
2
.
330 1906 - 004 - 30.03.2023
LC551SP LC 551VBP LC 551VQ
Širina rezanja, mm 510 510 510
Rezilo Skupno Skupno Skupno
Številka izdelka 5875908-10 5821494-10 5875908-10
Kapaciteta zbiralnika za travo, l 65 65 65
Pogon
Hitrost v km/h 4,1 2,8–5 2,8-5
1906 - 004 - 30.03.2023 331
Izjava o skladnosti
Izjava EU o skladnosti
Mi,
Husqvarna AB, SE‐-561 82 Huskvarna, Švedska,
tel.: +46-36-146500, izjavljamo na lastno odgovornost,
da je izdelek:
Opis Vrtna kosilnica
Znamka Husqvarna
Vrsta/model LC 551SP, LC 551VBP, LC 551VQ
Identifikacija Serijske številke od letnika 2022 dalje
v celoti skladen z naslednjimi direktivami in uredbami
EU:
Uredba Opis
2006/42/ES "o strojih"
2014/30/EU "o elektromagnetni združljivosti"
2000/14/EC "o emisijah hrupa v okolico"
2011/65/EU "o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi"
in so pri tem v veljavi naslednji standardi in/ali tehnične
specifikacije: EN ISO 5395-1:2013/A1:2018, EN ISO
5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN
IEC 63000:2018
Priglašeni organ: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Sweden, je potrdil skladnost z direktivo Sveta
2000/14/ES, postopki ugotavljanja skladnosti: Priloga VI.
Za informacije v zvezi z emisijami hrupa glejte poglavje
Tehnični podatki na strani 329
.
Huskvarna, 2022-09-29
Claes Losdal, Vodja oddelka za razvoj vrtne opreme,
Husqvarna AB
Odgovorni za tehnično dokumentacijo
332 1906 - 004 - 30.03.2023
Sadržaj
Uvod........................................................................... 333
Bezbednost.................................................................334
Sklapanje.................................................................... 337
Rukovanje...................................................................338
Održavanje................................................................. 340
Transport, skladištenje i odlaganje............................. 343
Tehnički podaci...........................................................343
Deklaracija o usaglašenosti........................................ 345
Uvod
Opis proizvoda
Proizvod je rotaciona kosačica koju kontroliše rukovalac.
Trava se sakuplja u hvatač trave. Uklonite hvatač trave
kako biste omogućili pražnjenje trave na zadnjoj strani.
Postavite komplet za usitnjavanje (oprema) za košenje
trave u đubrivo.
Namena
Koristite proizvod za košenje trave. Nemojte koristiti
proizvod za druge zadatke.
Pregled proizvoda
(Sl. 1)
1. Ručica kočnice motora
2. Ručka/upravljač
3. Kontrola brzine
4. Pritiskivač pogona
5. Ručica užeta startera
6. Hvatač trave
7. Podešavanje visine ručice
8. Komanda visine košenja
9. Šipka za merenje / rezervoar za ulje
10. Poklopac košenja
11. Prigušivač
12. Svećica
13. Filter za vazduh
14. Rezervoar za gorivo
15. Zadnji poklopac
16. Uputstvo za rukovaoca
Pregled proizvoda
(Sl. 2)
1. Ručka/upravljač
2. Komanda kočnice noža (LC 551VBP)
3. Komanda brzine / komanda gasa (LC 551VBP)
4. Pritiskivač pogona (LC 551VBP)
5. Inhibitor pokretanja (LC 551VBP)
6. Ručica užeta startera
7. Hvatač trave
8. Podešavanje visine ručice
9. Komanda visine košenja
10. Šipka za merenje / rezervoar za ulje
11. Poklopac košenja
12. Prigušivač
13. Svećica
14. Filter za vazduh
15. Rezervoar za gorivo
16. Zadnji poklopac
17. Ručica kočnice motora (LC551SP)
18. Komanda gasa (LC551SP)
19. Pritiskivač pogona (LC551SP)
20. Uputstvo za rukovaoca
Simboli na proizvodu
(Sl. 3)
Nepažljiva ili nepravilna upotreba može
dovesti do povrede ili smrti rukovaoca ili
osoba u blizini.
(Sl. 4)
Pre korišćenja pažljivo pročitajte
korisničko uputstvo i uverite se da
razumete njegov sadržaj.
(Sl. 5)
Pazite da ljudi i životinje budu
na bezbednoj udaljenosti od radnog
područja.
(Sl. 6)
Zaustavite motor i uklonite kabl za
paljenje pre popravki i održavanja.
(Sl. 7)
Ulje
(Sl. 8)
Brzo
(Sl. 9)
Sporo
(Sl. 10)
Zaustavite motor
1906 - 004 - 30.03.2023
333
(Sl. 11)
Čok
(Sl. 12)
Kvačilo noža
(Sl. 13)
Pazite na odbačene predmete i
odskakivanja.
(Sl. 14)
Udaljite šake i stopala od rotirajućeg noža.
(Sl. 15)
Ne približavajte šake i stopala rotirajućim
delovima.
(Sl. 16)
Proizvod je usaglašen sa važećim
direktivama EU.
(Sl. 17)
Proizvod je usaglašen sa važećim
direktivama UK.
(Sl. 18)
Oznaka emisije buke u okruženje u skladu
sa direktivama i propisima EU i UK i
propisom o zaštiti radova u okruženju
(kontrola buke) Novog Južnog Velsa iz
2017. Garantovani nivo zvučne snage
za ovaj proizvod naveden je u
Tehnički
podaci na stranici 343
i na nalepnici
(Sl. 19)
Izduvni gasovi iz motora sadrže ugljen-
monoksid, otrovan i veoma opasan gas
bez mirisa. Nemojte puštati proizvod u rad
u zatvorenim prostorima.
(Sl. 20)
Nemojte puštati proizvod u rad u
zatvorenim prostorima.
(Sl. 21)
Rizik od eksplozije.
(Sl. 22)
Vruća površina
(Sl. 23)
Motor se isporučuje bez ulja.
(Sl. 24)
Napunite uljem pre upotrebe proizvoda.
(Sl. 25)
Ne koristite gorivo E85.
(Sl. 26)
Držite proizvod dalje od otvorenog
plamena.
(Sl. 27)
Kôd koji se može skenirati.
Napomena: Ostali simboli/nalepnice koji su
navedeni na proizvodu odnose se na pravne zahteve
specifične za tržište.
Emisije Euro V.
UPOZORENJE: Neovlašćene
prepravke motora poništavaju EU tip
odobrenja za ovaj proizvod.
Odgovornost za proizvod
Kako je izloženo u zakonima o odgovornosti
za proizvode, mi nismo odgovorni za oštećenja
prouzrokovana našim proizvodom u sledećim
slučajevima:
• proizvod je popravljen na pogrešan način
• proizvod je popravljen korišćenjem delova koji nisu
napravljeni ili odobreni od strane proizvođača
• proizvod ima opremu koja ne potiče ili nije odobrena
od strane proizvođača
• proizvod nije popravljen u ovlašćenom servisnom
centru ili od strane ovlašćenog stručnjaka
Bezbednost
Bezbednosne definicije
Upozorenja, mere opreza i napomene se koriste da
ukažu na naročito važne delove korisničkog uputstva.
UPOZORENJE: Koristi se ako, usled
nepoštovanja uputstava, postoji rizik od
nastanka telesnih povreda ili smrti kod
rukovaoca ili prisutnih osoba.
OPREZ: Koristi se ako, usled
nepoštovanja uputstava, postoji rizik od
nastanka oštećenja na proizvodu, drugim
materijalima ili susednim oblastima.
Napomena: Koristi se za pružanje više informacija
koje su neophodne u datoj situaciji.
Opšta bezbednosna uputstva
UPOZORENJE: Pročitajte
upozoravajuća uputstva koja slede pre
korišćenja proizvoda.
• Proizvod je opasan ako se koristi na nepravilan
način ili ako niste oprezni. Može doći do telesne
povrede ili smrti ako se ne pridržavate bezbednosnih
uputstava.
• Ovaj proizvod pri radu stvara elektromagnetno
polje. Ovo polje u određenim uslovima može da
izazove smetnje na aktivnim i pasivnim medicinskim
334 1906 - 004 - 30.03.2023
implantatima. U cilju smanjenja rizika od uslova
nastanka teških ili smrtnih telesnih povreda,
preporučujemo osobama koje imaju medicinske
implantate da se pre upotrebe ovog proizvoda
konsultuju sa lekarom ili proizvođačem implantata.
• Uvek budite pažljivi i koristite zdrav razum. Ako niste
sigurni kako da rukujete proizvodom u određenoj
situaciji, prekinite rad i obratite se Husqvarna
prodavcu pre nastavka rada.
• Imajte na umu da će se rukovalac smatrati
odgovornim za nesrećne slučajeve koji uključuju
druge osobe ili njihovu imovinu.
• Održavajte proizvod čistim. Pobrinite se da jasno
možete pročitati znakove i nalepnice.
• Nemojte dozvoliti da druga osoba koristi proizvod
osim ako se niste uverili da je pročitala i razumela
sadržaj korisničkog uputstva.
• Nemojte dozvoliti da dete rukuje proizvodom.
• Vodite računa o tome da deca ne budu u radnom
području. Odgovorna odrasla osoba mora biti
prisutna sve vreme.
• Nemojte dozvoliti da osoba, bez znanja u pogledu
uputstava, rukuje proizvodom.
• Uvek nadzirite osobu sa smanjenim fizičkim ili
mentalnim sposobnostima koja koristi proizvod.
Odgovorna odrasla osoba mora biti prisutna sve
vreme.
• Nemojte da koristite proizvod kada ste umorni,
bolesni ili pod uticajem alkohola, droge ili lekova. To
ima negativan uticaj na vašu moć vida, opreznost,
koordinaciju i rasuđivanje.
• Nemojte da koristite proizvod ako je pokvaren.
• Nemojte vršiti izmene na proizvodu i nemojte koristiti
proizvod ako postoji mogućnost da su druge osobe
vršile izmene na njemu.
• Nemojte da menjate podešavanje za kontrolu brzine
motora.
Bezbednost u oblasti rada
UPOZORENJE: Pročitajte
upozoravajuća uputstva koja slede pre
korišćenja proizvoda.
• Uklonite predmete kao što su grane, grančice i
kamenje iz radnog područja pre nego što počnete
da koristite proizvod.
• Predmeti koji udare o opremu za košenje mogu da
budu izbačeni i izazovu povredu osoba ili oštećenje
predmeta. Pazite da prisutne osobe i životinje budu
na bezbednoj udaljenosti od proizvoda.
• Nikada nemojte koristiti proizvod u lošim
vremenskim uslovima kao što su magla, kiša, jak
vetar, intenzivna hladnoća i kada postoji opasnost
od pojave munja. Korišćenje proizvoda u lošim
vremenskim uslovima ili na vlažnim lokacijama je
zamorno. Loši vremenski uslovi mogu da izazovu
opasne okolnosti, kao što su klizave površine.
• Vodite računa o osobama, predmetima i situacijama
koji bi mogli da spreče bezbedan rad proizvoda.
• Pazite na prepreke, kao što su korenje, kamenje,
grančice, jame i jarci. Visoka trava može da sakrije
prepreke.
• Košenje trave na nagibima može biti opasno.
Nemojte koristiti proizvod na terenu koji ima nagib
veći od 15°.
• Rukujte proizvodom preko prednjih strana nagiba.
Nemojte ga pomerati gore i dole.
• Budite pažljivi kada se približavate skrivenim
uglovima i predmetima koji bi mogli da blokiraju vaš
vidik.
Bezbednost na radu
UPOZORENJE: Pročitajte
upozoravajuća uputstva koja slede pre
korišćenja proizvoda.
• Koristite ovaj proizvod samo za košenje travnjaka.
Nije dozvoljeno njegovo korišćenje za druge
zadatke.
• Koristite ličnu zaštitnu opremu. Pogledajte
Lična
zaštitna oprema na stranici 336
.
• Naučite kako da brzo zaustavite motor u slučaju
opasnosti.
• Nemojte da pokrećete motor u zatvorenom prostoru
ili blizu zapaljivih materijala. Izduvni gasovi motora
su vreli i mogu da sadrže varnice, što može izazvati
požar.
• Nemojte raditi sa proizvodom ako sečivo i
svi poklopci nisu pravilno postavljeni. Nepravilno
postavljeno sečivo se može otkačiti i prouzrokovati
telesnu povredu.
• Pobrinite se da sečivo ne udara o predmete kao što
su kamenje ili korenje. To može dovesti do oštećenja
noža i savijanja osovine motora. Savijena osovina
proizvodi velike vibracije i postoji povećana opasnost
da se sečivo olabavi.
• Ako sečivo udari o predmet ili ako se pojave
vibracije, odmah zaustavite proizvod. Uklonite kabl
za paljenje sa svećice. Pregledajte proizvod u
pogledu oštećenja. Otklonite oštećenja ili dozvolite
ovlašćenom servisnom agentu da izvrši popravku.
• Nemojte postavljati ručicu kočnice motora trajno na
ručku kada je motor pokrenut.
• Postavite proizvod na stabilnu, ravnu površinu i
pokrenite ga. Vodite računa da sečivo ne dodiruje
tlo ili druge predmete.
• Uvek stojte iza proizvoda kada radite sa njim.
• Vodite računa da svi točkići ostanu na tlu i držite
dve ruke na ručki kada rukujete proizvodom. Udaljite
šake i stopala od rotirajućih sečiva.
• Nemojte naginjati proizvod kada je motor pokrenut.
• Budite pažljivi kada povlačite proizvod unazad.
• Nikada nemojte podizati proizvod kada je motor
pokrenut. Ako morate da podignete proizvod, prvo
isključite motor i odvojte kabl za paljenje sa svećice.
1906 - 004 - 30.03.2023
335
• Nemojte hodati unazad kada radite sa proizvodom.
• Zaustavite motor kada se krećete preko područja
bez trave, na primer, stazica napravljenih od šljunka,
kamena i asfalta.
• Ne trčite sa proizvodom ako mu radi motor. Uvek
hodajte kada radite sa proizvodom.
• Zaustavite motor pre nego što promenite visinu
košenja. Nikada nemojte da vršite podešavanja dok
je motor pokrenut.
• Nikada nemojte dozvoliti da proizvod ostane bez
nadzora dok je motor pokrenut. Zaustavite motor i
uverite se da se oprema za košenje ne okreće.
Bezbednosna uputstva za rad
Lična zaštitna oprema
UPOZORENJE: Pročitajte
upozoravajuća uputstva koja slede pre
korišćenja proizvoda.
• Lična zaštitna oprema ne može da u potpunosti
spreči telesnu povredu, ali ona umanjuje stepen
telesne povrede ako dođe do nesrećnog slučaja.
Neka vam vaš prodavac pomogne u izboru
odgovarajuće opreme.
• Koristite zaštitu za uši ako je nivo buke iznad 85 dB.
• Nosite čvrste nekližuće čizme ili cipele. Nemojte
nositi obuću sa otvorenim prstima ili ići bosonogi.
• Uvek nosite duge pantalone od čvrstog materijala.
• Nosite zaštitne rukavice po potrebi, na primer,
kada pričvršćujete, pregledate ili čistite opremu za
košenje.
Bezbednosni uređaji na proizvodu
UPOZORENJE: Pročitajte
upozoravajuća uputstva koja slede pre
korišćenja proizvoda.
• Nemojte da koristite bezbednosne uređaje koji su
oštećeni ili neispravni.
• Redovno proveravajte bezbednosne uređaje. Ako su
bezbednosni uređaji oštećeni ili neispravni, obratite
se svom Husqvarna servisnim agentu.
• Nemojte vršiti izmene na bezbednosnim uređajima.
Provera poklopca mehanizma za košenje
Poklopac mehanizma za košenje smanjuje vibracije u
proizvodu, kao i rizik od povrede nožem.
• Pregledajte poklopac košenja kako biste se uverili da
nema oštećenja kao što su naprsline.
Provera ručice kočnice motora (LC 551SP, LC 551VQ)
Ručica kočnice motora zaustavlja motor. Kada je ručica
kočnice motora otpuštena, motor se zaustavlja.
• Pokrenite motor, a zatim otpustite ručicu kočnice
motora. Ako se motor ne zaustavi u roku od 3
sekunde, neka ovlašćeni Husqvarna serviser izvrši
podešavanje kočnice motora. (Sl. 28)
Provera komande kočnice noža i inhibitora pokretanja
(LC 551VBP)
Komanda kočnice noža zaustavlja samo nož, ne i motor.
Kada je komanda kočnice noža otpuštena, nož se
zaustavlja.
1. Pokrenite motor.
2. Pritisnite komandu kočnice noža ka ručki. Inhibitor
pokretanja zaustavlja kretanje.
3. Pritisnite inhibitor pokretanja ka spolja.
4. Pritisnite komandu kočnice noža ka ručki. Nož
počinje da rotira.
5. Spustite komandu kočnice noža. Ako se nož ne
zaustavi u roku od 3 sekunde, neka ovlašćeni
Husqvarna serviser izvrši podešavanje kočnice
noža. (Sl. 29)
6. Uverite se da se inhibitor pokretanja vraća u početni
položaj.
Prigušivač
Prigušivač održava nivoe buke na minimumu i šalje
izduvne gasove od rukovaoca.
Ne koristite proizvod ako prigušivač nedostaje ili je
oštećen. Oštećeni prigušivač povećava nivo buke i rizik
od požara.
UPOZORENJE: Prigušivač postaje
veoma vruć tokom i nakon korišćenja i
kada motor radi pri brzini praznog hoda.
Budite pažljivi u blizini zapaljivih materijala
i/ili isparenja kako biste sprečili požar.
Da biste proverili prigušivač
• Redovno proveravajte prigušivač kako biste se
uverili da je ispravno postavljen i da nije oštećen.
Bezbednost oko goriva
UPOZORENJE: Pročitajte
upozoravajuća uputstva koja slede pre
korišćenja proizvoda.
• Nemojte pokretati proizvod ako na njemu postoje
tragovi goriva ili motornog ulja. Uklonite neželjeno
gorivo/ulje i sačekajte da se proizvod osuši.
• Ako prospete gorivo na odeću, odmah je presvucite.
• Nemojte dozvoliti da gorivo dospe na vaše telo,
ono može izazvati telesnu povredu. Ako vam gorivo
dospe na telo, uklonite ga vodom i sapunom.
• Nemojte pokretati proizvod ako postoji curenje iz
motora. Redovno proveravajte da li postoji curenje
iz motora.
336 1906 - 004 - 30.03.2023
• Budite oprezni pri rukovanju gorivom. Gorivo je
zapaljivo a isparenja su eksplozivna i mogu izazvati
telesne povrede ili smrt.
• Nemojte udisati isparenja goriva, to može izazvati
telesnu povredu. Pobrinite se da ima dovoljno
protoka vazduha.
• Nemojte pušiti u blizini goriva ili motora.
• Nemojte stavljati vruće predmete blizu goriva ili
motora.
• Nemojte dolivati gorivo kada motor radi.
• Uverite se da je motor hladan pre dopunjavanja
goriva.
• Pre dopunjavanja goriva, lagano otvorite poklopac
rezervoara za gorivo i pažljivo otpustite pritisak.
• Nemojte dolivati gorivo u motor u zatvorenom
prostoru. Nedovoljan protok vazduha može izazvati
telesnu povredu ili smrt usled gušenja ili prisustva
ugljen-monoksida.
• Do kraja zategnite čep rezervoara za gorivo. Ako
čep rezervoara za gorivo nije zategnut, postoji
opasnost od požara.
• Izmaknite proizvod bar 3 m / 10 stopa od mesta na
kojem ste napunili rezervoar pre pokretanja.
• Ne punite rezervoar za gorivo do vrha. Toplota
izaziva širenje goriva. Ostavite prazan prostor na
vrhu rezervoara za gorivo.
Bezbednosna uputstva za održavanje
UPOZORENJE: Pročitajte
upozoravajuća uputstva koja slede pre
korišćenja proizvoda.
• Izduvni gasovi iz motora sadrže ugljen-monoksid,
otrovan i veoma opasan gas bez mirisa. Nemojte
puštati motor u rad u zatvorenim prostorima.
• Pre održavanja proizvoda zaustavite motor i uklonite
kabl za paljenje sa svećice.
• Nosite zaštitne rukavice kada vršite održavanje na
opremi za košenje. Sečivo je veoma oštro i lako
dolazi do posekotina.
• Oprema i izmene na proizvodu koji nisu odobreni od
strane proizvođača mogu da izazovu teške telesne
povrede ili smrt. Nemojte vršiti izmene na proizvodu.
Koristite samo delove koje je odobrio proizvođač.
• Ako se održavanje ne vrši na ispravan način i
redovno, raste rizik od telesnih povreda i oštećenja
proizvoda.
• Vršite samo održavanja opisana u ovom korisničkom
uputstvu. Ostalo servisiranje mora da obavlja
ovlašćeni Husqvarna serviser.
• Neka ovlašćeni Husqvarna servisni agent redovno
vrši servisiranja proizvoda.
• Zamenite oštećene, pohabane ili pokvarene delove.
Sklapanje
Uvod
UPOZORENJE: Pre sklapanja
proizvoda, morate pročitati i razumeti
poglavlje o bezbednosti.
UPOZORENJE: Uklonite kabl
svećice sa svećice pre sklapanja proizvoda.
Sklapanje ručke
1. Otpustite donje točkiće sa leve i desne strane
proizvoda. Uverite se da je plastična podloška u
žlebu nosača drške. (Sl. 30)
2. Postavite dršku sklopljenu ka napred, kao što je
prikazano na ilustraciji. (Sl. 31)
a) Uverite se da je plastična podloška između drške
i nosača drške.
b) Postavite dršku na nosač drške.
3. Podignite dršku. (Sl. 32)
4. Potpuno zategnite dugmad. Da biste podesili visinu
ručke, pogledajte
Podešavanje visine ručke na
stranici 337
.
5. Stavite kablove u nosače kablova. Uverite se da
kablovi nisu uvrnuti. Postavite nosače kablova na
dršku. (Sl. 33)
6. Postavite vezicu kabla da pričvrstite kablove na
nosač na ručki. (Sl. 34)
Podešavanje visine ručke
1. Olabavite donju dugmad.
2. Pomerite dugmad u donji kraj žlebova na levoj i
desnoj strani proizvoda. (Sl. 35)
3. Postavite ručku u 1 od 2 dostupna položaja.
4. Pomerite dugmad nagore u smeru ručke dok se ne
zaustave i ne čujete klik. (Sl. 36)
5. Potpuno zategnite dugmad.
1906 - 004 - 30.03.2023
337
Stavljanje proizvoda u položaj za
transport
1. Uklonite hvatač trave.
2. Olabavite donju dugmad.
3. Pomerite dugmad u donji kraj žlebova na levoj i
desnoj strani proizvoda. (Sl. 35)
4. Sklopite ručku unapred. (Sl. 37)
Stavljanje proizvoda u položaj za rad
1. Podignite dršku. (Sl. 32)
2. Pomerite dugmad nagore u smeru ručke dok se ne
zaustave i ne čujete klik. (Sl. 36)
3. Potpuno zategnite dugmad.
Sklapanje hvatača trave
1. Postavite ram hvatača trave na vreću za travu tako
da krut deo vreće bude na dnu. Ručica rama treba
da bude na vrhu vreće za travu. (Sl. 38)
2. Postavite donji deo rama hvatača trave na dno torbe
za travu. (Sl. 39)
a) Gurnite okvir hvatača trave u žleb. Počnite sa
desne strane, kao na ilustraciji, i postepeno se
pomerajte ulevo.
3. Ako se okvir hvatača trave teško postavlja, pažljivo
ga lupnite gumenim čekićem. Udarajte u okvir
hvatača trave između ojačanja. (Sl. 40)
4. Pričvrstite okvir vreće za travu spojnicama. (Sl. 41)
5. Podignite zadnji poklopac.
6. Pričvrstite hvatač trave na gornju ivicu šasije.
7. Stavite donji deo hvatača trave u kanal sa
izbacivanje trave. (Sl. 42)
Postavljanje zatvarača za usitnjavanje
(dodatak)
1. Podignite zadnji poklopac i uklonite hvatač trave.
2. Postavite zatvarač za usitnjavanje u kanal za
izbacivanje trave. (Sl. 43)
3. Zamenite nož nožem za usitnjavanje iz kompleta
za usitnjavanje. Pogledajte
Zamena noža na stranici
341
.
Košenje trave bez hvatača trave i
zatvarača za usitnjavanje
• Podignite zadnji poklopac i uklonite hvatač trave.
• Ako su postavljeni zatvarač za usitnjavanje i nož za
usitnjavanje, uklonite ih.
• Zatvorite zadnji poklopac pre rada proizvodom.
Kad koristite proizvod, pokošena trava se izbacuje ispod
zadnjeg poklopca.
Rukovanje
Uvod
UPOZORENJE: Pre rada sa
proizvodom, morate pročitati i razumeti
poglavlje o bezbednosti.
Husqvarna Connect
Husqvarna Connect je besplatna aplikacija za mobilne
uređaje. Aplikacija Husqvarna Connect pruža proširene
funkcije za proizvod Husqvarna:
• Dodatne informacije o proizvodu.
• Informacije o delovima proizvoda i servisiranju i
pomoći u vezi s njima.
Da biste počeli koristiti Husqvarna Connect
1. Preuzmite aplikaciju Husqvarna Connect na svoj
mobilni uređaj.
2. Registrujte se u aplikaciji Husqvarna Connect.
3. Pratite uputstva u aplikaciji Husqvarna Connect da
biste se spojili i registrovali proizvod.
Pre rada sa proizvodom
1. Pažljivo pročitajte korisničko uputstvo i budite sigurni
da razumete njegov sadržaj.
2. Pregledajte opremu za košenje i uverite se da je
pravilno postavljena i podešena. Pogledajte
Pregled
opreme za košenje na stranici 341
.
3. Napunite rezervoar za gorivo. Pogledajte
Dosipanje
goriva na stranici 338
.
4. Napunite rezervoar za ulje i proverite nivo ulja.
Pogledajte
Provera nivoa ulja na stranici 341
.
Dosipanje goriva
Ako je dostupan, koristite alkilatni benzin / benzin
koji proizvodi manju količinu štetnih izduvnih gasova.
Ako vam nije dostupan alkilatni benzin / benzin koji
proizvodi manju količinu štetnih izduvnih gasova,
koristite bezolovni benzin ili benzin sa olovom čiji
oktanski broj nije manji od 90.
OPREZ: Nemojte koristiti benzin sa
oktanskim brojem manjim od 90 RON (87
AKI). To može prouzrokovati oštećenje
proizvoda.
338 1906 - 004 - 30.03.2023
1. Polako otvorite čep rezervoara za gorivo da biste
izjednačili pritisak.
2. Polako napunite iz kanistera za gorivo. Ako prospete
gorivo, obrišite ga krpom i sačekajte da se preostalo
gorivo osuši. (Sl. 44)
3. Obrišite deo oko čepa rezervoara za gorivo.
4. Do kraja zategnite čep rezervoara za gorivo. Ako
čep rezervoara za gorivo nije zategnut, postoji
opasnost od požara.
5. Izmaknite proizvod bar 3 m (10 stopa) od mesta na
kojem ste sipali gorivo pre pokretanja.
Podešavanje visine košenja
Visina košenja se može podesiti u 6 nivoa.
1. Gurnite komandu visine košenja u pravcu točka pa
unazad da povećate visinu košenja.
2. Gurnite komandu visine košenja u pravcu točka pa
unapred da smanjite visinu košenja. (Sl. 45)
OPREZ: Nemojte postavljati visinu
košenja suviše nisko. Sečiva mogu da udare
o tlo ako površina travnjaka nije ujednačena.
Pokretanje proizvoda (LC 551VQ)
1. Proverite da li je kabl za paljenje povezan sa
svećicom.
2. Stanite iza proizvoda.
3. Držite ručicu kočnice motora naspram upravljača.
(Sl. 46)
4. Držite ručicu užeta startera desnom rukom.
5. Lagano izvlačite uže startera dok ne osetite otpor.
6. Snažno povucite da biste pokrenuli motor.
Pokretanje proizvoda (LC 551SP, LC
551VBP)
1. Proverite da li je kabl za paljenje povezan sa
svećicom.
2. Stanite iza proizvoda.
3. Podesite komandu gasa.
a) Ako je motor hladan, stavite komandu gasa u
čokiran položaj. (Sl. 47)
b) Ako je motor zagrejan, ne stavljajte komandu
gasa u čokiran položaj.
4. Na modelu LC551SP, stisnite ručicu kočnice motora
uz dršku. (Sl. 46)
5. Držite ručicu užeta startera desnom rukom.
6. Lagano izvlačite uže startera dok ne osetite otpor.
7. Snažno povucite da biste pokrenuli motor.
8. Gurnite komandu gasa u položaj punog gasa.
9. Na modelu LC 551VBP:
a) Otpustite inhibitor pokretanja.
b) Gurnite komandu kočnice noža ka ručki da biste
pokrenuli noževe.
Korišćenje pogona na točkićima
• Gurnite pritiskivač pogona u smeru ručice. (Sl. 48)
• Za model LC 551VQ i model LC 551VBP: Podesite
brzinu pogona ručicom komande brzine na levoj
strani ručke. Pomerite ručicu komande brzine
unapred da povećate brzinu a unazad da je
smanjite. (Sl. 49)
• Pre nego što povučete proizvod unazad, odvojte
pogon i gurnite proizvod ka napred približno 10 cm.
• Otpustite pritiskivač pogona da biste deaktivirali
pogon, na primer, kada se nalazite blizu prepreke.
Zaustavljanje proizvoda (LC 551SP, LC
551VQ)
• Da biste zaustavili samo pogon, oslobodite
pritiskivač pogona.
• Da biste zaustavili motor, pustite ručicu kočnice
motora.
Zaustavljanje proizvoda (LC 551VBP)
• Da biste zaustavili samo pogon, oslobodite
pritiskivač pogona.
• Da biste zaustavili motor, pomerite komandu gasa u
položaj za zaustavljanje.
Za dobre rezultate
• Uvek koristite oštro sečivo. Tupo sečivo daje
neujednačeni rezultat i pokošena površina trave
postaje žuta. Oštro sečivo takođe koristi manje
energije nego tupo sečivo.
• Nemojte kositi više od ⅓ dužine trave. Prvo kosite
sa visokom visinom košenja. Pregledajte rezultat i
spustite visinu košenja na prihvatljivi nivo. Ako je
trava zaista visoka, vozite polako i kosite dvaput ako
bude potrebno.
• Kosite u različitim smerovima svaki put da biste
izbegli pruge na travnjaku.
• Poklopac košenja mora da bude čist. Naslage trave
i prljavštine s unutarnje strane poklopca košenja
mogu da umanje rezultate košenja. Pogledajte
Čišćenje unutrašnje površine poklopca mehanizma
za košenje na stranici 340
1906 - 004 - 30.03.2023 339
Održavanje
Uvod
UPOZORENJE: Pre održavanja,
morate pročitati i razumeti poglavlje o
bezbednosti.
Za sva servisiranja i popravke proizvoda, potrebna
je specijalna obuka. Garantujemo dostupnost stručnih
popravki i servisiranja. Ako vaš prodavac nije servisni
agent, obratite mu se za informacije o najbližem
servisnom agentu.
Za detaljnije informacije pogledajte
www.husqvarna.com.
Šema održavanja
OPREZ: Uverite se da je filter za vazduh
podignut, a ne pritisnut na tlo kad nagnete
proizvod. Opasnost od oštećenja motora.
Intervali održavanja su izračunati na osnovu
svakodnevnog korišćenja proizvoda. Intervali se menjaju
ako se proizvod ne koristi svakodnevno.
Za održavanja obeležena znakom *, pogledajte uputstva
u
Bezbednosni uređaji na proizvodu na stranici 336
.
Održavanje Dnevno Nedeljno Mesečno
Izvršite generalni pregled X
Proverite nivo ulja X
Očistite proizvod X
Pregledajte opremu za košenje X
Pregledajte poklopac košenja * X
Pregledajte ručicu kočnice motora * LC 551SP, LC 551VQ X
Pregledajte komandu kočnice noža * LC 551VBP X
Pregledajte auspuh * X
Pregledajte svećicu X
Zamenite ulje (prvi put posle 5 sati rada, a zatim na svakih 50 sati rada i
jednom godišnje)
X
Očistite ili zamenite filter vazduha X
Pregledajte sistem za gorivo X
Vršenje opšteg pregleda
• Uverite se da su sve navrtke i zavrtnji na proizvodu
ispravno pritegnuti.
Čišćenje proizvoda
• Očistite plastične delove čistom i suvom krpom.
• Nemojte čistiti proizvod vodom. Voda može da
prodre u akumulator ili motor i izazove kratak spoj
ili oštećenje proizvoda.
• Nemojte da koristite čistač pod visokim pritiskom za
čišćenje proizvoda.
• Nemojte direktno ispirati motor vodom.
• Uklonite lišće, travu i prljavštinu pomoću četke.
• Uklonite poklopac kvačila, koristite četku da uklonite
travu ispod poklopca kvačila. (LC551VBP)
Čišćenje unutrašnje površine poklopca
mehanizma za košenje
1. Ispraznite rezervoar za gorivo.
2. Stavite proizvod na bok tako da je auspuh dole.
OPREZ: Ako se proizvod spusti tako
da je filter za vazduh dole, motor može
da se ošteti.
3. Isperite unutrašnju stranu poklopca mehanizma za
košenje vodom iz creva.
340 1906 - 004 - 30.03.2023
Pregled opreme za košenje
UPOZORENJE: Da biste sprečili
neželjeno pokretanje, uklonite kabl za
paljenje sa svećice.
UPOZORENJE: Nosite zaštitne
rukavice kada vršite održavanje na opremi
za košenje. Sečivo je veoma oštro i lako
dolazi do posekotina.
1. Pregledajte opremu za košenje u pogledu oštećenja
ili naprslina. Uvek zamenite oštećenu opremu za
košenje.
2. Pregledajte sečivo da biste videli je li oštećeno ili
tupo.
Napomena: Nakon oštrenja sečiva potrebno ga
je balansirati. Neka servisni centar naoštri, zameni i
balansira sečivo. Ako udarite o prepreku nakon čega
se proizvod zaustavi, zamenite oštećeno sečivo. Neka
servisni centar odredi da li sečivo može da se naoštri ili
mora da se zameni.
Zamena noža
1. Blokirajte nož pomoću komada drveta. (Sl. 50)
2. Uklonite vijak noža.
3. Uklonite nož.
4. Pregledajte da li su potpora noža i vijak sečiva
oštećeni.
5. Pregledajte osovinu motora kako biste se uverili da
nije savijena.
6. Kada postavite nov nož, usmerite savijene krajeve
noža u smeru poklopca košenja. (Sl. 51)
7. Pobrinite se da je nož poravnat sa sredinom osovine
motora.
8. Blokirajte nož pomoću komada drveta. (Sl. 52)
9. Postavite nož.
a) Na modelu LC551SP, LC 551VQ, postavite
opružnu podlošku i zategnite vijak i podlošku na
moment pritezanja od 70 Nm.
b) Na modelu LC 551VBP, pritegnite vijak
momentom od 50 Nm. (Sl. 53)
10. Povucite nož rukom da biste proverili da li se
slobodno okreće.
UPOZORENJE: Nosite čvrste
rukavice. Sečivo je veoma oštro i lako
dolazi do posekotina.
11. Pokrenite proizvod kako biste testirali nož.
Ako nož nije ispravno postavljen, pojaviće se
vibriranje proizvoda ili rezultat košenja neće biti
zadovoljavajući.
Provera nivoa ulja
OPREZ: Previše nizak nivo ulja može
da ošteti motor. Proverite nivo ulja pre
pokretanja proizvoda.
1. Stavite proizvod na ravno tlo.
2. Uklonite poklopac rezervoara za ulje sa šipkom za
merenje.
3. Obrišite ulje na šipki za merenje.
4. Stavite šipku za merenje do kraja u rezervoar ulja.
Zategnite poklopac rezervoara za ulje da biste tačno
izmerili nivo ulja.
5. Uklonite šipku za merenje.
6. Očitajte nivo ulja na šipci za merenje.
7. Ako je nivo ulja nizak, dospite motorno ulje i ponovo
proverite nivo.
(Sl. 54)
Napomena: Koristite levak da biste sprečili
prosipanje.
Zamena motornog ulja
UPOZORENJE: Motorno ulje je vrelo
neposredno nakon zaustavljanja motora.
Pustite da se motor ohladi pre odlivanja
motornog ulja. Ako prospete motorno ulje na
kožu, sperite ga sa tela sapunom i vodom.
(Sl. 55)
1. Uklonite kabl za paljenje sa svećice.
2. Uklonite poklopac rezervoara za ulje.
3. Ispustite motorno ulje.
a) Za modele sa čepom za ispuštanje ulja: Stavite
posudu za skupljanje ulja ispod čepa za
ispuštanje ulja.
b) Za modele bez čepa za ispuštanje ulja ili ako nije
moguće staviti posudu ispod čepa za ispuštanje
ulja: Koristite pumpu za ulje (dodatna oprema) da
ispustite motorno ulje iz rezervoara za ulje.
4. Sipajte novo motorno ulje tipa preporučenog u
Tehnički podaci na stranici 343
.
5. Proverite nivo ulja. Pogledajte
Provera nivoa ulja na
stranici 341
.
Dosipanje i zamena motornog ulja
• Za informacije o dosipanju i zameni motornog ulja
pogledajte korisničko uputstvo za motor.
1906 - 004 - 30.03.2023
341
Čišćenje i zamena filtera za vazduh
(LC 5551SP, LC 551VBP)
• Za informacije o čišćenju i zameni filtera za vazduh,
pogledajte korisničko uputstvo za motor.
Uklanjanje i postavljanje filtera za
vazduh (LC 551VQ)
UPOZORENJE: Koristite zaštitne
rukavice.
1. Gurnite spojnice poklopca filtera za vazduh.
2. Pažljivo skinite poklopac filtera za vazduh (A) sa
motora.
3. Uklonite filter za vazduh (B) i filter od pene (C). (Sl.
56)
4. Proverite da li je filter za vazduh oštećen. Zamenite
oštećeni filter za vazduh.
5. Očistite i pregledajte filter za vazduh. Pogledajte
Čišćenje filtera za vazduh (LC 551VQ) na stranici
342
.
6. Postavite obrnutim redosledom.
Čišćenje filtera za vazduh (LC 551VQ)
OPREZ: Ne koristite motor bez filtera za
vazduh ili sa prljavim filterom za vazduh.
OPREZ: Zamenite filter za vazduh ako
se ne očisti u potpunosti ili ako je oštećen.
Defektni filter za vazduh uzrokuje oštećenje
motora.
1. Gurnite jezičke za zabravljivanje (A), uklonite
poklopac filtera za vazduh (B) i filter za vazduh (C).
(Sl. 57)
2. Udarite filter za vazduh o tvrdu površinu ili uduvajte
komprimovani vazduh kroz filter za vazduh sa čiste
strane filtera.
OPREZ: Ne koristite četku za
uklanjanje prljavštine, jer se tako
prljavština gura u filter.
3. Očistite držač filtera za vazduh (D) i poklopac filtera
za vazduh vlažnom krpom.
OPREZ: Pobrinite se da prljavština
ne ode u cev za vazduh (E).
4. Postavite filter za vazduh. Uverite se da filter za
vazduh do kraja naleže na držač filtera za vazduh.
5. Stavite poklopac filtera za vazduh tako da donji
jezičci idu prvi.
Pregled svećice
OPREZ: Uvek koristite preporučeni tip
svećice. Neodgovarajući tip svećice može
da ošteti proizvod.
• Pregledajte svećicu ako je snaga motora mala, ako
se teško pokreće ili nepravilno radi u praznom hodu.
• Da biste smanjili rizik od nakupljanja neželjenog
materijala na elektrodama svećice, poštujte sledeća
uputstva:
a) Uverite se da je broj obrtaja na praznom hodu
pravilno podešen.
b) Uverite se da je mešavina dobro napravljena.
c) Uverite se da je filter za vazduh čist.
• Ako je svećica prljava, očistite je i ujedno proverite
da li je razmak između elektroda tačan, pogledajte
Tehnički podaci na stranici 343
. (Sl. 58)
• Zamenite svećicu ako je potrebno.
Pregled sistema za gorivo
• Pogledajte da li su poklopac rezervoara za gorivo i
njegova zaptivka oštećeni.
• Pogledajte da li crevo za gorivo curi. Ako je crevo za
gorivo oštećeno, neka ga serviser zameni.
Podešavanje komande brzine i
komande gasa
Komandom brzine se podešava brzina vožnje.
Komandom gasa se podešava brzina pogona.
OPREZ: Ne podešavajte komande
brzine dok radi motor.
1. Da biste podesili brzinu pogona, okrenite zavrtanj
za podešavanje (A), čime se menja dužina bužira.
Skratite bužir da biste povećali brzinu pogona.
2. Ako ne možete da aktivirate čokiran položaj ili
položaj za zaustavljanje, podesite brzinu motora.
Okrenite vijak za podešavanje (B). (Sl. 59)
342 1906 - 004 - 30.03.2023
Transport, skladištenje i odlaganje
Transport i skladištenje
• Uverite se da pri skladištenju i transportu proizvoda
i goriva nema isparavanja i curenja iz proizvoda.
Varnice i otvoren plamen, na primer iz električnih
uređaja i bojlera, može da zapali požar.
• Uvek koristite odobrene kanistere za čuvanje i
transport goriva.
• Ispraznite rezervoar za gorivo pre dužeg skladištenja
proizvoda. Gorivo odbacujte na odgovarajućoj
lokaciji za odbacivanje
• Da biste sprečili nezgode i oštećenja, dobro fiksirajte
proizvod prilikom transporta.
• Čuvajte proizvod u zaključanoj prostoriji da biste
sprečili neodobren pristup deci i drugim osobama.
• Čuvajte proizvod na suvom mestu bez mraza.
Odlaganje
• Pratite lokalne zakone i propise o reciklaži.
• Sve hemikalije, kao što su motorno ulje i gorivo,
odbacujte u servisnom centru ili na odgovarajućem
mestu za odbacivanje.
• Kad rashodujete proizvod, pošaljite ga Husqvarna
prodavcu ili ga odnesite na odgovarajuće mesto za
reciklažu.
Tehnički podaci
LC551SP LC 551VBP LC 551VQ
Motor
Marka Kawasaki Kawasaki Husqvarna
Model FJ180V FJ180V HS 166AP
Tip motora
Jedan cilindar, 4-takt-
ni, aktivno vazdušno
hlađenje, OHV
Jedan cilindar, 4-takt-
ni, aktivno vazdušno
hlađenje, OHV
Jedan cilindar, 4-takt-
ni, aktivno vazdušno
hlađenje, OHV
Zapremina cilindra, cm
3
179 179 166
Brzina, o/min 2800 2800 2800
Nominalna izlazna snaga motora, kW
121
2,9 2,9 2,7
Sistem paljenja
Svećica NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Zazor elektroda, mm 0,6-0,8 0,6-0,8 0,7-0,8
Sistem za gorivo i podmazivanje
Tip podmazivanja motora Pritisak s filterom ulja Pritisak s filterom ulja Prskanje
Kapacitet rezervoara za gorivo, l 1,9 1,9 1,5
Kapacitet rezervoara za ulje, l 0,7 0,7 0,5
Motorno ulje
122
Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Težina
121
Naznačena snaga motora je prosečna neto izlazna snaga (pri navedenim obrtajima u minutu) tipičnog pro-
izvodnog motora za model motora izmerena prema SAE standardu J1349/ISO1585. Vrednost motora iz
masovne proizvodnje može da se razlikuje. Stvarna izlazna snaga postavljenog motora na proizvodu će
zavisiti od radne brzine, uslova u okruženju i drugih vrednosti.
122
Ako se ulje SAE-30 koristi na temperaturama nižim od +5 °C, postoji opasnost da se motor ne podmazuje
dovoljno. Tako može da dođe do oštećenja motora. Pogledajte
Zamena motornog ulja na stranici 341
za
odgovarajući tip ulja za niske temperature.
1906 - 004 - 30.03.2023
343
LC551SP LC 551VBP LC 551VQ
Sa praznim rezervoarima, kg 48,5 52,5 51,0
Emisija buke
123
Nivo zvučne snage, mereno dB (A) 97 96 97
Nivo zvučne snage, garantovano L
WA
dB (A) 98 98 98
Nivoi zvuka
124
Nivo zvučnog pritiska na uho rukovaoca, dB
(A)
87 84 86
Nivoi vibracije
125
Ručka, m/s
2
4,5 4,5 3,2
Oprema za košenje
Visina košenja, mm 26-74 26-74 26-74
Širina košenja, mm 510 510 510
Nož Sakupljanje Sakupljanje Sakupljanje
Broj artikla 5875908-10 5821494-10 5875908-10
Kapacitet hvatača trave, l 65 65 65
Pogon
Brzina, km/h 4,1 2,8-5 2,8-5
123
Emisije buke u životnoj sredini merene kao zvučna snaga (L
WA
) u skladu sa direktivom 2000/14/EZ.
124
Nivo pritiska buke prema ISO 5395. Prijavljeni podaci za nivo zvučnog pritiska imaju tipičnu statističku
disperziju (standardna devijacija) od 1,2 dB (A).
125
Nivo vibracija prema ISO 5395. Podaci o nivou vibracije imaju tipičnu statističku disperziju (standardnu
devijaciju) od 0,2 m/s
2
.
344 1906 - 004 - 30.03.2023
Deklaracija o usaglašenosti
EU deklaracija o usaglašenosti
Mi,
Husqvarna AB, SE-561 82 Huskvarna, Švedska, tel:
+46-36-146500, izjavljujemo pod punom odgovornošću
da je proizvod:
Opis Kosačica za travu
Marka Husqvarna
Tip/model LC 551SP, LC 551VBP, LC 551VQ
Identifikacija Serijski brojevi od 2022 i nadalje
su u potpunosti usaglašeni sa sledećim EU direktivama i
propisima:
Propis Opis
2006/42/EZ „koji se odnose na mašine“
2014/30/EU „koji se odnose na elektromagnetsku kompatibilnost“
2000/14/EZ „koji se odnose na emisiju buke u okruženju“
2011/65/EU
„koji se odnose na ograničenje upotrebe određenih opasnih supstanci u električnoj i elek-
tronskoj opremi“
i da su sledeći standardi i/ili tehničke specifikacije
primenjeni: EN ISO 5395-1:2013/A1:2018, EN ISO
5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN
IEC 63000:2018
Ovlašćeno telo: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Sweden je sertifikovalo usaglašenost sa direktivom veća
2000/14/EC, postupak za procenu usklađenosti: Aneks
VI.
Za informacije o emisiji buke pogledajte
Tehnički podaci
na stranici 343
.
Huskvarna, 2022-09-29
Claes Losdal, menadžer razvoja / baštenski proizvodi,
Husqvarna AB
Odgovoran za tehničku dokumentaciju
1906 - 004 - 30.03.2023 345
Innehåll
Introduktion................................................................. 346
Säkerhet..................................................................... 347
Montering....................................................................350
Drift............................................................................. 351
Underhåll.................................................................... 352
Transport, förvaring och kassering............................. 355
Tekniska data............................................................. 355
Försäkran om överensstämmelse.............................. 357
Introduktion
Produktbeskrivning
Produkten är en rotorgräsklippare som styrs av en
gående person. Gräset samlas i en gräsuppsamlare. Du
kan ta bort gräsuppsamlaren om du vill att gräset ska
komma ut mitt bak. Anslut ett mulchingkit (tillbehör) för
att finfördela gräset till gödning.
Avsedd användning
Använd produkten för att klippa gräs. Använd inte
produkten till andra uppgifter.
Produktöversikt
(Fig. 1)
1. Motorbromsbygel
2. Handtag/styre
3. Hastighetsreglaget
4. Drivbygel
5. Startsnörets handtag
6. Gräsuppsamlare
7. Höjdjustering av handtag
8. Klipphöjdsreglage
9. Mätsticka/oljetank
10. Klippkåpa
11. Ljuddämpare
12. Tändstift
13. Luftfilter
14. Bränsletank
15. Bakre kåpa
16. Bruksanvisning
Produktöversikt
(Fig. 2)
1. Handtag/styre
2. Knivbromsreglage (LC 551VBP)
3. Hastighetskontroll/gasreglage (LC 551VBP)
4. Drivbygel (LC 551VBP)
5. Startspärr (LC 551VBP)
6. Startsnörets handtag
7. Gräsuppsamlare
8. Höjdjustering av handtag
9. Klipphöjdsreglage
10. Mätsticka/oljetank
11. Klippkåpa
12. Ljuddämpare
13. Tändstift
14. Luftfilter
15. Bränsletank
16. Bakre kåpa
17. Motorbromsbygel (LC551SP)
18. Gasreglage (LC551SP)
19. Drivbygel (LC551SP)
20. Bruksanvisning
Symboler på produkten
(Fig. 3)
Slarvigt eller felaktigt användande kan
resultera i skador eller dödsfall för
operatören eller andra.
(Fig. 4)
Läs igenom bruksanvisningen noggrant
och se till att du förstår instruktionerna
innan användning.
(Fig. 5)
Håll alltid människor och djur på säkert
avstånd från arbetsområdet.
(Fig. 6)
Stäng av motorn och ta av tändkabeln
före reparation eller underhåll.
(Fig. 7)
Olja
(Fig. 8)
Snabb
(Fig. 9)
Långsamt
(Fig. 10)
Stoppa motorn
(Fig. 11)
Choke
346 1906 - 004 - 30.03.2023
(Fig. 12)
Knivkoppling
(Fig. 13)
Akta dig för utslungade föremål och
rikoschetter.
(Fig. 14)
Håll händer och fötter borta från den
roterande kniven.
(Fig. 15)
Håll händer och fötter borta från roterande
delar.
(Fig. 16)
Produkten överensstämmer med gällande
EU-direktiv.
(Fig. 17)
Produkten överensstämmer med gällande
brittiska direktiv.
(Fig. 18)
Miljömärkning för bulleremission enligt
direktiv och bestämmelser för
EU och Storbritannien samt New
South Wales-lagen "Protection of
the Environment Operations (Noise
Control) Regulation 2017". Produktens
garanterade ljudeffektnivå anges i
Tekniska data på sida 355
och på
etiketten
(Fig. 19)
Motorns avgaser innehåller kolmonoxid,
en luktlös, giftig och mycket farlig gas.
Kör inte produkten inomhus eller i slutna
utrymmen.
(Fig. 20)
Kör inte produkten inomhus eller i slutna
utrymmen.
(Fig. 21)
Risk för explosion.
(Fig. 22)
Het yta
(Fig. 23)
Motorn levereras utan olja.
(Fig. 24)
Fyll på olja innan du använder produkten.
(Fig. 25)
Använd inte E85-bränsle.
(Fig. 26)
Håll produkten borta från öppna lågor.
(Fig. 27)
Kod som kan skannas.
Notera: Andra symboler/dekaler på produkten
hänvisar till marknadsspecifika juridiska krav.
Euro V-utsläpp
VARNING: Manipulering av motorn
upphäver EG-typgodkännandet för den här
produkten.
Produktansvar
Enligt lagstiftningen för produktansvar ansvarar vi inte
för skador som vår produkt orsakar om:
• produkten repareras felaktigt
• produkten repareras med delar som inte kommer
från tillverkaren eller inte har godkänts av tillverkaren
• produkten har ett tillbehör som inte kommer från
tillverkaren eller inte har godkänts av tillverkaren
• produkten inte repareras vid ett godkänt
servicecenter eller av en godkänd person.
Säkerhet
Säkerhetsdefinitioner
Varningar, försiktighetsåtgärder och anmärkningar
används för att betona speciellt viktiga delar i
bruksanvisningen.
VARNING: Används om det finns risk
för skador eller dödsfall för användaren
eller kringstående om anvisningarna i
bruksanvisningen inte följs.
OBSERVERA: Används om det
finns risk för skada på produkten, annat
material eller det angränsande området om
anvisningarna i bruksanvisningen inte följs.
Notera: Används för att ge mer information som är
nödvändig i en viss situation.
Allmänna säkerhetsanvisningar
VARNING: Läs varningsinstruktionerna
nedan innan du använder produkten.
• Denna produkt är farlig om den används på fel sätt,
och om du inte är försiktig. Skada eller dödsfall kan
inträffa om du inte följer säkerhetsinstruktionerna.
• Denna produkt alstrar ett elektromagnetiskt
fält under drift. Detta fält kan under vissa
omständigheter ge påverkan på aktiva eller passiva
medicinska implantat. För att reducera risken
för omständigheter som kan leda till allvarliga
eller livshotande skador rekommenderar vi därför
1906 - 004 - 30.03.2023
347
personer med implantat att rådgöra med läkare
samt tillverkaren av det medicinska implantatet innan
denna produkt används.
• Var alltid försiktig och använd sunt förnuft. Om
du inte vet hur du ska använda produkten i en
särskild situation ska du stanna den och tala med
en Husqvarna-återförsäljare innan du fortsätter.
• Tänk på att användaren kommer att hållas ansvarig
för olyckor som involverar andra människor eller
deras egendom.
• Håll produkten ren. Se till att du kan läsa skyltar och
dekaler tydligt.
• Låt inte någon använda produkten om du inte är
säker på att personen har läst och förstår innehållet i
bruksanvisningen.
• Låt inte barn använda produkten.
• Håll barn borta från klippområdet. En vuxen person
måste vara närvarande hela tiden.
• Låt inte en person utan kännedom om
instruktionerna använda produkten.
• Övervaka alltid en person med nedsatt fysisk eller
mental kapacitet som använder produkten. En vuxen
person måste vara närvarande hela tiden.
• Använd aldrig produkten om du är trött, sjuk eller om
du är påverkad av alkohol, droger eller läkemedel.
Detta har en negativ inverkan på din syn, ditt
omdöme och din kroppskontroll.
• Använd inte produkten om den är trasig.
• Modifiera aldrig den här produkten och använd den
inte om det är möjligt att den har blivit modifierad av
andra.
• Ändra inte inställningen för motorns
varvtalsreglering.
Säkerhet i arbetsområdet
VARNING: Läs varningsinstruktionerna
nedan innan du använder produkten.
• Ta bort föremål som grenar, kvistar och stenar från
arbetsområdet innan du använder produkten.
• Objekt som slår mot skärutrustningen kan slungas
ut och orsaka skador på personer och föremål. Håll
alltid människor och djur på säkert avstånd från
produkten.
• Använd aldrig produkten i dåligt väder, som dimma,
regn, hård vind, extrem kyla och risk för blixtnedslag.
Det är ansträngande att använda produkten i dåligt
väder eller på fuktiga eller våta platser. Dåligt väder
kan leda till farliga förhållanden, t.ex. hala ytor.
• Håll utkik efter personer, föremål och situationer som
kan förhindra säker användning av produkten.
• Håll utkik efter hinder, som rötter, stenar, grenar,
gropar och diken. Långt gräs kan dölja hinder.
• Det kan vara farligt att klippa gräs i sluttningar.
Använd inte produkten i terräng som lutar mer än
15°.
• Klipp tvärs över sluttningar. Inte upp och ned.
• Var uppmärksam när du närmar dig dolda hörn och
föremål som skymmer sikten.
Arbetssäkerhet
VARNING: Läs varningsinstruktionerna
nedan innan du använder produkten.
• Använd enbart den här produkten för att klippa
gräsmattor. Det är inte tillåtet att använda den för
andra uppgifter.
• Använd personlig skyddsutrustning. Se
Personlig
skyddsutrustning på sida 349
.
• Se till att du vet hur man snabbt stoppar motorn i en
nödsituation.
• Starta aldrig motorn i ett stängt utrymme eller nära
brandfarliga material. Motoravgaserna är heta och
kan medföra gnistor som kan orsaka brand.
• Använd inte produkten utan att kniven och alla kåpor
är korrekt monterade. En felaktigt monterad kniv kan
lossna och orsaka personskador.
• Se till att kniven inte slår emot föremål som stenar
och rötter. Detta kan göra att kniven skadas och böja
motoraxeln. En böjd axel orsakar kraftiga vibrationer
och risken för att kniven lossnar blir mycket hög.
• Om kniven träffar ett föremål eller om det uppstår
vibrationer ska du omedelbart stanna produkten.
Koppla bort tändkabeln från tändstiftet. Kontrollera
om det finns några skador på produkten. Reparera
skadorna eller låt en behörig serviceverkstad utföra
reparationen.
• Fäst aldrig motorbromsbygeln permanent på
handtaget när motorn är igång.
• Ställ produkten på ett stabilt plant underlag och
starta den. Se till att kniven inte vidrör marken eller
andra föremål.
• Håll dig alltid bakom produkten när du använder den.
• Låt alla hjul stå på marken och håll båda händerna
på handtaget när du använder produkten. Håll
händer och fötter borta från de roterande knivarna.
• Luta inte produkten när motorn är igång.
• Var försiktig när du drar produkten bakåt.
• Lyft aldrig upp produkten när motorn är igång. Om
du måste lyfta produkten ska du först stanna motorn
och koppla bort tändkabeln från tändstiftet.
• Gå inte baklänges när du använder produkten.
• Stäng av motorn när du rör dig över områden utan
gräs, t.ex. gångar av grus, sten och asfalt.
• Spring inte med produkten när motorn är igång. Gå
alltid när du använder produkten.
• Stäng av motorn innan du ändrar klipphöjden. Gör
aldrig justeringar med motorn igång.
• Lämna aldrig produkten utanför ditt synfält med
motorn igång. Stäng av motorn och se till att
skärutrustningen inte roterar.
348 1906 - 004 - 30.03.2023
Säkerhetsinstruktioner för drift
Personlig skyddsutrustning
VARNING: Läs varningsinstruktionerna
nedan innan du använder produkten.
• Personlig skyddsutrustning kan inte eliminera
skaderisken helt, men den reducerar effekten av
en skada vid ett eventuellt olyckstillbud. Be din
återförsäljare om hjälp med att välja rätt utrustning.
• Använd hörselskydd om ljudnivån är högre än 85 dB.
• Använd kraftiga halksäkra kängor eller skor. Använd
inte öppna skor och var inte barfota.
• Använd tjockare långbyxor.
• Använd skyddshandskar vid behov, till exempel
när du ansluter, undersöker eller rengör
skärutrustningen.
Säkerhetsanordningar på produkten
VARNING: Läs varningsinstruktionerna
nedan innan du använder produkten.
• Använd inte en produkt med säkerhetsanordningar
som är skadade eller som inte fungerar korrekt.
• Kontrollera säkerhetsanordningarna regelbundet.
Om säkerhetsanordningarna är skadade eller om de
inte fungerar korrekt ska du kontakta en Husqvarna-
serviceverkstad.
• Gör inga ändringar på säkerhetsanordningarna.
Kontrollera klippkåpan
Klippkåpan dämpar vibrationerna och minskar risken för
skador orsakade av kniven.
• Undersök klippkåpan för att se till att där inte finns
några skador, t.ex. sprickor.
Kontrollera motorbromsbygeln (LC 551SP, LC 551VQ)
Motorbromsbygeln stänger av motorn. När
motorbromsbygeln släpps stannar motorn.
• Starta motorn och släpp sedan motorbromsbygeln.
Om motorn inte stannar inom tre sekunder ska du
låta en godkänd Husqvarna-serviceverkstad justera
motorbromsen. (Fig. 28)
Kontrollera knivbromsreglaget och startspärren (LC
551VBP)
Knivbromsreglaget stoppar bara kniven, inte motorn.
När knivbromsreglaget släpps stannar kniven.
1. Starta motorn.
2. Tryck knivbromsreglaget i styrets riktning.
Startspärren stoppar rörelsen.
3. Tryck ut startspärren.
4. Tryck knivbromsreglaget i styrets riktning. Knivarna
börjar rotera.
5. Släpp knivbromsreglaget. Om kniven inte stannar
inom tre sekunder ska du låta en godkänd
Husqvarna-serviceverkstad justera knivbromsen.
(Fig. 29)
6. Se till att startspärren går tillbaka till ursprungsläget.
Ljuddämpare
Ljuddämparen håller ljudnivån till ett minimum och leder
bort motorns avgaser från föraren.
Använd inte produkten utan eller med defekt
ljuddämpare. En defekt ljuddämpare ökar ljudnivån och
brandrisken.
VARNING: Ljuddämparen blir mycket
varm under och efter användning samt när
motorn går på tomgång. Var försiktig nära
brandfarliga material och/eller ångor för att
förhindra brand.
Kontrollera ljuddämparen
• Undersök ljuddämparen regelbundet för att se till att
den är korrekt monterad och inte skadad.
Bränslesäkerhet
VARNING: Läs varningsinstruktionerna
nedan innan du använder produkten.
• Starta inte produkten om det finns bränsle eller
motorolja på produkten. Ta bort det oönskade
bränslet/oljan och låt produkten torka.
• Om du spillt bränsle på kläderna skall dessa bytas
omedelbart.
• Se till att inte få bränsle på kroppen, det kan orsaka
personskador. Om du får bränsle på kroppen ska du
använda tvål och vatten för att ta bort bränslet.
• Starta inte produkten om motorn har en läcka.
Undersök regelbundet om motorn läcker.
• Var försiktig med bränsle. Bränsle är brandfarligt och
ångorna är explosiva och kan orsaka skador eller
dödsfall.
• Undvik att andas in bränsleångor då det kan orsaka
personskador. Se till att det finns tillräckligt luftflöde.
• Rök inte i närheten av bränslet eller motorn.
• Placera inga varma föremål i närheten av bränslet
eller motorn.
• Fyll inte på bränsle när motorn är på.
• Se till att motorn har svalnat innan du fyller på
bränsle.
• Innan du fyller på bränsle bör du öppna
bränsletanklocket långsamt och försiktigt släppa på
trycket.
1906 - 004 - 30.03.2023
349
• Fyll inte på bränsle i motorn inomhus. Otillräckligt
luftflöde kan orsaka skador eller dödsfall på grund av
kvävning eller kolmonoxidförgiftning.
• Dra åt bränsletanklocket ordentligt. Om
bränsletanklocket inte dras åt ordentligt finns det en
risk för brand.
• Flytta produkten minst 3m från den plats där du
fyllde på tanken innan du startar den.
• Fyll inte upp tanken helt. Värme gör att bränslet
expanderar. Lämna lite plats längst upp på tanken.
Säkerhetsinstruktioner för underhåll
VARNING: Läs varningsinstruktionerna
nedan innan du använder produkten.
• Motorns avgaser innehåller kolmonoxid, en luktlös,
giftig och mycket farlig gas. Starta inte motorn
inomhus eller i slutna utrymmen.
• Innan du utför underhåll på produkten ska du stänga
av motorn och ta bort tändkabeln från tändstiftet.
• Använd skyddshandskar när du utför underhåll
på skärutrustningen. Kniven är mycket vass och
skärskador uppstår lätt.
• Tillbehör och ändringar av produkten som inte
godkänts av tillverkaren kan orsaka allvarliga skador
eller dödsfall. Modifiera inte produkten. Använd
endast tillbehör som godkänts av tillverkaren.
• Om underhåll inte utförs korrekt och regelbundet
ökar risken för personskador och skador på
produkten.
• Utför endast underhåll enligt anvisningarna i den här
bruksanvisningen. All annan service måste utföras
av en godkänd Husqvarna-serviceverkstad.
• Låt en godkänd Husqvarna-serviceverkstad utföra
service på produkten regelbundet.
• Byt ut skadade, slitna och trasiga delar.
Montering
Introduktion
VARNING: Innan du monterar
produkten måste du läsa igenom och förstå
kapitlet om säkerhet.
VARNING: Avlägsna tändstiftskabeln
från tändstiftet innan du monterar produkten.
Montera handtaget
1. Lossa de nedre vreden på vänster och höger sida av
produkten. Se till att plastbrickan är i försänkningen i
hantagshållaren. (Fig. 30)
2. Montera handtaget framåtfällt så som visas på
bilden. (Fig. 31)
a) Se till att plastbrickan är mellan handtaget och
hantagshållaren.
b) Montera handtaget i handtagshållaren.
3. Lyft upp handtaget. (Fig. 32)
4. Dra åt vreden helt. Ställa in höjden på handtaget,
se .
Ställa in höjden på handtaget på sida 350
.
5. Lägg kablarna i kabelfästena. Se till att kablarna inte
är snodda. Montera kabelfästena på handtaget. (Fig.
33)
6. Använd ett buntband för att fästa kablarna på
handtagshållaren. (Fig. 34)
Ställa in höjden på handtaget
1. Lossa de nedre vreden.
2. Flytta vreden till den nedre delen av spåren på
produktens vänstra och högra sida. (Fig. 35)
3. Ställ in handtagshöjden till ett av två tillgängliga
lägen.
4. Skjut vreden uppåt mot styret tills det tar stopp och
du hör ett klick. (Fig. 36)
5. Dra åt vreden helt.
Ställa in produkten i transportläge
1. Ta bort gräsuppsamlaren.
2. Lossa de nedre vreden.
3. Flytta vreden till den nedre delen av spåren på
produktens vänstra och högra sida. (Fig. 35)
4. Vik handtaget framåt. (Fig. 37)
Ställa in produkten i arbetsläge
1. Lyft styret uppåt. (Fig. 32)
2. Skjut vreden uppåt mot styret tills det tar stopp och
du hör ett klick. (Fig. 36)
3. Dra åt vreden helt.
Montera gräsuppsamlaren
1. Fäst gräsuppsamlarens ram i gräsbehållaren, med
behållarens stela del nedåt. Håll ramens handtag
ovanpå gräsbehållaren. (Fig. 38)
2. Sätt fast den nedre delen av gräsuppsamlarens ram
på undersidan av gräsuppsamlaren. (Fig. 39)
a) Skjut in gräsuppsamlarens ram i spåret. Starta
på höger sida så som visas på bilden och flytta
stegvis till vänster.
3. Om det är svårt att fästa gräsuppsamlarens ram kan
du slå försiktigt på gräsuppsamlarens ram med en
gummiklubba. Slå på gräsuppsamlarens ram mellan
förstärkningarna. (Fig. 40)
350 1906 - 004 - 30.03.2023
4. Fäst gräsbehållaren på gräsuppsamlarens ram med
klämmorna. (Fig. 41)
5. Lyft den bakre kåpan.
6. Fäst gräsuppsamlaren i den övre kanten på chassit.
7. Sätt den nedre delen av gräsuppsamlaren i
gräsutkastkanalen. (Fig. 42)
Montera mulchingpluggen (tillbehör)
1. Lyft upp den bakre kåpan och ta loss
gräsuppsamlaren.
2. För in mulchingpluggen i utkastkanalen. (Fig. 43)
3. Byt ut kniven mot mulchingkniven som tillhandahålls
i mulchingkitet. Se
Byta knivar på sida 353
.
Klippa gräset utan en gräsuppsamlare
eller mulchingplugg monterad
• Lyft upp den bakre kåpan och ta loss
gräsuppsamlaren.
• Om en mulchingplugg och en mulchingkniv är
monterade tar du bort dem.
• Stäng den bakre kåpan innan du använder
produkten.
När du använder produkten kastas gräsklippet ut under
den bakre kåpan.
Drift
Introduktion
VARNING: Innan du använder
produkten måste du läsa igenom och förstå
kapitlet om säkerhet.
Husqvarna Connect
Husqvarna Connect är en kostnadsfri app för mobila
enheter. Husqvarna Connect-appen utökar funktionerna
för Husqvarna-produkten:
• Mer produktinformation.
• Information om, och hjälp med, produktdelar och
service.
Börja använda Husqvarna Connect
1. Hämta Husqvarna Connect-appen på din mobila
enhet.
2. Utför registreringen i Husqvarna Connect-appen.
3. Följ instruktionerna i Husqvarna Connect-appen för
att ansluta och registrera produkten.
Innan du använder produkten
1. Läs igenom bruksanvisningen noggrant och se till att
du förstår instruktionerna.
2. Undersök skärutrustningen för att se till att den
är korrekt monterad och justerad. Se
Kontrollera
skärutrustningen på sida 353
.
3. Fyll bränsletanken. Se
Fylla på bränsle på sida 351
.
4. Fyll oljetanken och kontrollera oljenivån. Se
Kontrollera oljenivån på sida 354
.
Fylla på bränsle
Använd miljöanpassad bensin/alkylatbensin om det
finns. Om miljöanpassad bensin/alkylatbensin inte finns
tillgänglig ska du använda blyfri bensin eller blyad
bensin av hög kvalitet med ett oktantal på minst 90.
OBSERVERA: Använd inte bensin
med ett oktantal lägre än 90 RON (87 AKI).
Det kan orsaka skador på produkten.
1. Öppna tanklocket långsamt för att släppa på trycket.
2. Fyll på långsamt med en bränsledunk. Om du spiller
bränsle ska du ta bort det med en trasa och låta
bensinresterna avdunsta. (Fig. 44)
3. Torka rent runt bränsletanklocket.
4. Dra åt bränsletanklocket ordentligt. Om
bränsletanklocket inte dras åt ordentligt finns det en
risk för brand.
5. Flytta produkten minst tre meter från den plats där
du fyllde på tanken innan du startar den.
Ställa in klipphöjden
Klipphöjden kan justeras i sex nivåer.
1. Tryck klipphöjdsreglaget i riktning mot hjulet och
sedan bakåt för att höja klipphöjden.
2. Tryck klipphöjdsreglaget i riktning mot hjulet och
sedan framåt för att minska klipphöjden. (Fig. 45)
OBSERVERA: Ställ inte in för låg
klipphöjd. Knivarna kan träffa marken om
gräsmattans yta inte är plan.
Starta produkten (LC 551VQ)
1. Se till att tändkabeln är ansluten till tändstiftet.
2. Stå bakom produkten.
3. Håll motorbromsbygeln mot handtaget. (Fig. 46)
4. Håll i startsnörets handtag med höger hand.
5. Dra långsamt i startsnöret tills du känner ett
motstånd.
6. Dra kraftigt för att starta motorn.
1906 - 004 - 30.03.2023
351
Starta produkten (LC 551SP, LC
551VBP)
1. Se till att tändkabeln är ansluten till tändstiftet.
2. Stå bakom produkten.
3. Justera gasreglaget.
a) Om motorn är kall ska du föra gasreglaget till
chokeläge. (Fig. 47)
b) Om motorn är varm ska du inte föra gasreglaget
till chokeläge.
4. På modell LC551SP: Håll motorbromsbygeln mot
styret. (Fig. 46)
5. Håll i startsnörets handtag med höger hand.
6. Dra långsamt i startsnöret tills du känner ett
motstånd.
7. Dra kraftigt för att starta motorn.
8. Sätt gasreglaget på fullgas.
9. På modell LC 551VBP:
a) Lossa startspärren.
b) Tryck knivbromsreglaget i styrets riktning för att
starta knivarna.
Använda drivningen på hjulen
• Dra drivbygeln i handtagets riktning. (Fig. 48)
• För modell LC 551VQ och modell LC 551VBP:
Justera körhastigheten med hastighetsreglaget på
handtagets vänstra sida. För hastighetsreglaget
framåt för att öka varvtalet och bakåt för att minska
varvtalet. (Fig. 49)
• Innan du drar produkten bakåt, stäng av drivenheten
och putta fram den ca 10 cm.
• Släpp drivbygeln för att koppla ur drivningen, t.ex.
när du går nära ett hinder.
Stänga av produkten (LC 551SP, LC
551VQ)
• För att stänga av endast drivningen ska du släppa
drivbygeln.
• För att stänga av motorn ska du släppa
motorbromsbygeln.
Stoppa produkten (LC 551VBP)
• För att stänga av endast drivningen ska du släppa
drivbygeln.
• För att stänga av motorn för du gasreglaget till
stoppläget.
Få ett bra resultat
• Använd alltid en vass kniv. En slö kniv ger ett ojämnt
resultat och gräsets snittyta blir gul. En vass kniv
förbrukar mindre energi än en slö kniv.
• Klipp inte mer än en tredjedel av gräsets längd. Klipp
först med hög klipphöjd. Undersök resultatet och
sänk klipphöjden till en lämplig nivå. Om gräset är
väldigt långt kan du köra sakta och klippa två gånger
vid behov.
• Klipp i olika riktningar varje gång för att undvika
ränder i gräsmattan.
• Håll klippkåpan ren. Ansamling av gräs och
smuts på insidan av klippkåpan kan försämra
klippresultatet. Se
Rengöra insidan av klippkåpan på
sida 353
.
Underhåll
Introduktion
VARNING: Innan du utför underhåll
måste du läsa och förstå kapitlet om
säkerhet.
För allt service- och reparationsarbete på produkten
krävs särskild utbildning. Vi garanterar att du kan få en
fackmannamässig reparation och service utförd. Om din
återförsäljare inte är en serviceverkstad kan du tala med
dem för information om närmaste serviceverkstad.
Mer information finns här i www.husqvarna.com.
Underhållsschema
OBSERVERA: Se till att luftfiltret är
uppåt och inte mot marken när du lutar
produkten. Risk för motorskador.
Underhållsintervallen beräknas utifrån daglig
användning av produkten. Intervallen ändras om
produkten inte används dagligen.
För underhåll som markeras med *, se anvisningarna i
Säkerhetsanordningar på produkten på sida 349
.
Underhåll
Dagligen Varje vecka
Varje må-
nad
Utför en allmän inspektion X
Kontrollera oljenivån X
Rengöra produkten X
352 1906 - 004 - 30.03.2023
Underhåll
Dagligen Varje vecka
Varje må-
nad
Kontrollera skärutrustningen X
Kontrollera klippkåpan* X
Kontrollera motorbromsbygeln* LC 551SP, LC 551VQ X
Kontrollera knivbromsreglaget* LC 551VBP X
Kontrollera ljuddämparen * X
Kontrollera tändstiftet X
Byt ut oljan (första gången efter fem timmars användning, sedan efter
var 50:e timmes användning och varje år)
X
Rengör eller ersätt luftfiltret X
Kontrollera bränslesystemet X
Allmän inspektion
• Se till att alla skruvar och muttrar på produkten är
korrekt åtdragna.
Rengöra produkten
• Rengör plastdelar med en ren och torr trasa.
• Använd inte vatten för att rengöra produkten. Vatten
kan tränga in i batteriet eller motorn och orsaka
kortslutning eller skada på produkten.
• Undvik att använda högtryckstvätt när du rengör
maskinen.
• Spola inte vatten direkt på motorn.
• Använd en borste för att ta bort löv, gräs och smuts.
• Ta bort kopplingskåpan och använd en borste för att
ta bort gräs under kopplingskåpan. (LC551VBP)
Rengöra insidan av klippkåpan
1. Töm bensintanken.
2. Placera produkten på sidan med ljuddämparen
nedåt.
OBSERVERA: Om produkten
placeras med luftfiltret nedåt kan motorn
skadas.
3. Spola av klippkåpans insida med vatten.
Kontrollera skärutrustningen
VARNING: För att förhindra oavsiktlig
start ska du ta bort tändkabeln från
tändstiftet.
VARNING: Använd skyddshandskar
när du utför underhåll på skärutrustningen.
Kniven är mycket vass och skärskador
uppstår lätt.
1. Kontrollera så att skärutrustningen inte är skadad
eller har sprickor. Byt alltid ut skadad skärutrustning.
2. Titta på kniven för att se om den är skadad eller slö.
Notera: Kniven måste balanseras när den har
slipats. Låt en serviceverkstad slipa, byta och balansera
kniven. Om du träffar ett hinder som gör att produkten
stannar ska du byta ut den skadade kniven. Låt
serviceverkstaden bedöma om kniven kan slipas eller
måste ersättas.
Byta knivar
1. Lås kniven med en träbit. (Fig. 50)
2. Ta bort knivbulten.
3. Ta bort kniven.
4. Inspektera knivstödet och knivbulten beträffande
skador.
5. Kontrollera motoraxeln för att se till att den inte är
böjd.
6. När du monterar en ny kniv ska du rikta knivens
vinklade ändar mot klippkåpan. (Fig. 51)
7. Se till att kniven är i linje med motoraxelns mitt.
8. Lås kniven med en träbit. (Fig. 52)
9. Sätt fast kniven.
a) På modell LC551SP, LC 551VQ: Montera
fjäderbrickan och dra åt bulten och brickan med
ett moment på 70Nm.
b) På modell LC 551VBP: Dra åt bultarna med ett
moment på 50Nm. (Fig. 53)
10. Dra runt kniven för hand och se till att den roterar
fritt.
VARNING: Använd kraftiga
arbetshandskar. Kniven är mycket vass
och skador uppstår lätt.
1906 - 004 - 30.03.2023 353
11. Starta produkten för att testa kniven. Om kniven
inte är korrekt monterad känner du vibrationer i
produkten eller så är klippresultat otillfredsställande.
Kontrollera oljenivån
OBSERVERA: För låg oljenivå kan
orsaka allvarliga motorskador. Kontrollera
oljenivån innan du startar produkten.
1. Ställ produkten på plan mark.
2. Ta bort oljetanklocket med mätstickan.
3. Torka av oljan från mätstickan.
4. Sätt tillbaka mätstickan helt i oljetanken. Dra åt
oljetankens lock för att säkerställa att oljenivån visas
korrekt.
5. Ta bort mätstickan.
6. Kontrollera oljenivån på mätstickan.
7. Om oljenivån är låg ska du fylla på med motorolja
och kontrollera oljenivån igen.
(Fig. 54)
Notera: Använd en tratt för att förhindra spill.
Byta motorolja
VARNING: Motorolja är mycket het
direkt efter att motorn stoppats. Låt motorn
svalna innan du tappar ur motoroljan. Om du
spiller olja på huden måste du rengöra med
tvål och vatten.
(Fig. 55)
1. Ta bort tändkabeln från tändstiftet.
2. Ta bort oljetanklocket.
3. Tappa ur motoroljan.
a) För modeller med avtappningsplugg: Ställ en
behållare under avtappningspluggen att samla
upp motoroljan i.
b) För modeller utan avtappningsplugg eller
om det inte går att placera en behållare
under avtappningspluggen: Använd en oljepump
(tillbehör) för att tappa ur motoroljan från
oljetanken.
4. Fyll på ny motorolja av den typ som rekommenderas
i
Tekniska data på sida 355
.
5. Kontrollera oljenivån. Se
Kontrollera oljenivån på
sida 354
.
Fylla på och byta motoroljan
• För information om hur man fyller på och byter
motorolja, se bruksanvisningen för motorn.
Rengöra och byta luftfiltret (LC
5551SP, LC 551VBP)
• För information om hur man rengör och byter ut
luftfiltret, se bruksanvisningen för motorn.
Ta bort och installera luftfiltret (LC
551VQ)
VARNING: Använd skyddshandskar.
1. Tryck på klämmorna på luftfilterkåpan.
2. Ta försiktigt bort luftfilterkåpan (A) från motorn.
3. Ta bort luftfiltret (B) och skumfiltret (C). (Fig. 56)
4. Undersök om luftfiltret är skadat. Byt luftfiltret om det
är skadat.
5. Rengör och undersök luftfiltret. Se
Rengöring av
luftfiltret (LC 551VQ) på sida 354
.
6. Installera i omvänd ordningsföljd.
Rengöring av luftfiltret (LC 551VQ)
OBSERVERA: Kör aldrig motorn
utan monterat luftfilter eller om luftfiltret är
smutsigt.
OBSERVERA: Byt luftfiltret om det
inte blir helt rent eller om det är skadat. Ett
defekt luftfilter leder till skador på motorn.
1. Tryck på spärrflikarna (A), ta bort luftfilterkåpan (B)
och ta bort luftfiltret (C). (Fig. 57)
2. Slå luftfiltret mot en hård yta eller blås tryckluft
genom luftfiltret från den rena sidan av luftfiltret.
OBSERVERA: Använd inte en
borste för att ta bort smuts eftersom
smutsen då trycks in i luftfiltret.
3. Rengör luftfilterhållaren (D) och luftfilterkåpan lock
med en fuktig trasa.
OBSERVERA: Se till att ingen
smuts kommer in i luftkanalen (E).
4. Installera luftfiltret. Se till att luftfiltret ligger helt tätt
mot luftfilterhållaren.
5. Montera luftfilterkåpan med de nedre flikarna först.
Så undersöker du tändstiftet
OBSERVERA: Använd alltid
rekommenderad tändstiftstyp. Fel typ av
tändstift kan orsaka skador på produkten.
354 1906 - 004 - 30.03.2023
• Undersök tändstiftet om motorn har låg effekt,
är svår att starta eller inte fungerar korrekt vid
tomgångsvarvtal.
• Följ dessa instruktioner om du vill minska risken för
oönskat material på tändstiftets elektroder:
a) Se till att tomgångsvarvtalet är korrekt justerat.
b) Se till att bränsleblandningen är korrekt.
c) Se till att luftfiltret är rent.
• Om tändstiftet är smutsigt rengör du det och ser till
att elektrodavståndet är korrekt, se
Tekniska data på
sida 355
. (Fig. 58)
• Byt ut tändstiftet vid behov.
Kontrollera bränslesystemet
• Kontrollera bränsletanklocket och tätningen till
bränsletanklocket för att se till att det inte finns några
skador.
• Kontrollera bränsleslangen för att se till att inget
läckage förekommer. Om bränsleslangen är skadad
ska du låta en serviceverkstad byta ut den.
Justera hastighetsreglaget och
gasreglaget
Hastighetsreglaget reglerar körhastigheten. Gasreglaget
reglerar motorns varvtal.
OBSERVERA: Justera inte
hastighetsreglaget när motorn är igång.
1. För att justera körhastigheten vrider du justerskruven
(A) för att justera längden på kabelhöljet. Gör
kabelhöljet kortare för att öka körhastigheten.
2. Om chokeläget eller stoppläget inte kan kopplas in
ska du justera motorvarvtalet. Vrid justerskruven (B).
(Fig. 59)
Transport, förvaring och kassering
Transport och förvaring
• Vid förvaring och transport av produkten och
bränslet ska du se till att det inte förekommer något
läckage eller avgaser. Gnistor eller öppen eld, t.ex.
från elektriska apparater eller pannor, kan orsaka
brand.
• Använd alltid godkända behållare för transport och
förvaring av bränsle.
• Töm bränsletanken innan du placerar produkten för
förvaring under en längre tid. Kassera bränslet på
lämplig anvisad plats
• Fäst produkten ordentligt under transport för att
förhindra skador och olyckor.
• Förvara produkten i ett låst utrymme för att förhindra
åtkomst för barn eller personer som inte är behöriga.
• Förvara produkten på en torr och frostfri plats.
Kassering
• Följ lokala återvinningsbestämmelser och tillämpliga
förordningar.
• Kassera alla kemikalier, som olja och bränsle, vid en
serviceverkstad eller på lämplig anvisad plats.
• När produkten inte längre används ska du skicka
den till en Husqvarna-återförsäljare eller lämna den
till en återvinningsstation.
Tekniska data
LC551SP LC 551VBP LC 551VQ
Motor
Varumärke Kawasaki Kawasaki Husqvarna
Modell FJ180V FJ180V HS 166AP
Motortyp
Encylindrig, fyrtakt,
forcerad luftkylning,
OHV
Encylindrig, fyrtakt,
forcerad luftkylning,
OHV
Encylindrig, fyrtakt,
forcerad luftkylning,
OHV
Slagvolym, cm
3
179 179 166
Varvtal, varv/min 2800 2800 2800
1906 - 004 - 30.03.2023 355
LC551SP LC 551VBP LC 551VQ
Nominell motoreffekt, kW
126
2,9 2,9 2,7
Tändsystem
Tändstift NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Elektrodavstånd, mm 0,6–0,8 0,6–0,8 0,7–0,8
Bränsle- och smörjsystem
Typ av motorsmörjning Tryck med oljefilter Tryck med oljefilter Splash
Bränsletankens volym, l 1,9 1,9 1,5
Oljetankvolym, l 0,7 0,7 0,5
Motorolja
127
Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Vikt
Med tomma tankar, kg 48,5 52,5 51,0
Bulleremission
128
Ljudeffektnivå, uppmätt dB(A) 97 96 97
Ljudeffektnivå, garanterad L
WA
dB(A) 98 98 98
Ljudnivåer
129
Ljudtrycksnivå vid användarens öra, dB(A) 87 84 86
Vibrationsnivåer
130
Handtag, m/s
2
4,5 4,5 3,2
Skärutrustning
Klipphöjd, mm 26–74 26–74 26–74
Klippbredd, mm 510 510 510
Klinga Uppsamling Uppsamling Uppsamling
Artikelnummer 5875908–10 5821494–10 5875908–10
Gräsuppsamlarens kapacitet, l 65 65 65
Drivning
Hastighet, km/h 4,1 2,8–5 2,8–5
126
Motorns angivna märkeffekt är medelvärdet för nettoeffekten (vid det specificerade varvtalet) hos en typisk
produktionsmotor för den motormodell som mätts enligt SAE-standard J1349/ISO1585. Massproducerade
motorer kan avvika från detta värde. Den faktiska uteffekten hos den motor som är installerad i slutprodukten
kommer att bero på driftshastigheten, omgivningens egenskaper och andra faktorer.
127
Om SAE-30-olja används vid lägre temperatur än 5°C är det risk att motorn inte smörjs tillräckligt. Detta kan
skada motorn. Se
Byta motorolja på sida 354
för information om rätt olja vid låga temperaturer.
128
Bulleremission till omgivningen uppmätt som ljudeffekt (L
WA
) enligt EG-direktiv 2000/14/EG.
129
Ljudtrycksnivå enligt ISO 5395. Redovisade data för ljudtrycksnivå har ett typiskt spridningsmått (standardav-
vikelse) på 1,2dB (A).
130
Vibrationsnivå enligt ISO 5395. Rapporterade data för vibrationsnivå har en typisk statistisk spridning (stan-
dardavvikelse) på 0,2m/s
2
.
356 1906 - 004 - 30.03.2023
Försäkran om överensstämmelse
EU-försäkran om överensstämmelse
Vi,
Husqvarna AB, 561 82 Huskvarna, Sverige, tel:
+46-36-146500, försäkrar på eget ansvar att produkten:
Beskrivning Gräsklippare
Varumärke Husqvarna
Typ/Modell LC 551SP, LC 551VBP, LC 551VQ
Identifiering Serienummer daterade 2022 och framåt
uppfyller alla krav i följande EU-direktiv och förordningar:
Lagstiftning Beskrivning
2006/42/EG ”om maskiner”
2014/30/EU ”angående elektromagnetisk kompatibilitet”
2000/14/EC ”angående emission av buller till omgivningen”
2011/65/EU
”angående begränsning av användning av vissa farliga ämnen i elektrisk och elektronisk
utrustning”
och att följande standarder och/eller tekniska
specifikationer tillämpas: EN ISO 5395-1:2013/A1:2018,
EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO
14982:2009, EN IEC 63000:2018
Anmält organ: 0404, RISE SMP Svensk Maskinprovning
AB, Box 4053, SE-904 03 Umeå, Sweden har intygat
överensstämmelse med rådets direktiv 2000/14/EG,
procedur för utvärdering av överensstämmelse: bilaga
VI.
För information om bulleremissioner, se
Tekniska data
på sida 355
.
Huskvarna, 2022-09-29
Claes Losdal, utvecklingschef/trädgårdsprodukter,
Husqvarna AB
Ansvarig för teknisk dokumentation
1906 - 004 - 30.03.2023 357
İçindekiler
Giriş............................................................................ 358
Güvenlik......................................................................359
Montaj......................................................................... 362
Çalışma.......................................................................363
Bakım..........................................................................364
Taşıma, depolama ve atma........................................ 367
Teknik veriler.............................................................. 367
Uyumluluk Bildirimi..................................................... 370
Giriş
Ürün açıklaması
Ürün, yaya kumandalı bir döner çim biçme makinesidir.
Çim, çim toplama sepetinde toplanır. Çimin arkadan
boşaltımı için çim toplama sepetini çıkarın. Çimi gübre
haline getirmek için bir malç kiti (aksesuar) takın.
Kullanım amacı
Ürünü çim biçmek için kullanın. Ürünü başka işler için
kullanmayın.
Ürüne genel bakış
(Şek. 1)
1. Motor fren kolu
2. Tutma yeri/gidon
3. Hız kontrolü
4. Tahrik kolu
5. Çalıştırma ipi kolu
6. Çim toplama sepeti
7. Tutma yeri yükseklik ayarı
8. Kesim yüksekliği kontrolü
9. Yağ çubuğu/yağ deposu
10. Kesim kapağı
11. Susturucu
12. Buji
13. Hava filtresi
14. Yakıt deposu
15. Arka kapak
16. Kullanım kılavuzu
Ürüne genel bakış
(Şek. 2)
1. Tutma yeri/gidon
2. Bıçak fren kontrolü (LC 551VBP)
3. Hız kontrolü/gaz kontrolü (LC 551VBP)
4. Tahrik kolu (LC 551VBP)
5. Başlatma engelleyici (LC 551VBP)
6. Çalıştırma ipi kolu
7. Çim toplama sepeti
8. Tutma yeri yükseklik ayarı
9. Kesim yüksekliği kontrolü
10. Yağ çubuğu/yağ deposu
11. Kesim kapağı
12. Susturucu
13. Buji
14. Hava filtresi
15. Yakıt deposu
16. Arka kapak
17. Motor fren kolu (LC551SP)
18. Gaz kontrolü (LC551SP)
19. Tahrik kolu (LC551SP)
20. Kullanım kılavuzu
Ürün üzerindeki semboller
(Şek. 3)
Dikkatsiz ya da yanlış kullanım,
operatörün veya çevredeki kişilerin
yaralanmasına ya da ölmesine neden
olabilir.
(Şek. 4)
Kullanım kılavuzunu dikkatle okuyun
ve kullanımdan önce talimatları
anladığınızdan emin olun.
(Şek. 5)
İnsanları ve hayvanları çalışma alanından
güvenli bir uzaklıkta tutun.
(Şek. 6)
Onarım veya bakım işlemlerinden önce
motoru durdurun ve ateşleme kablosunu
çıkarın.
(Şek. 7)
Yağ
(Şek. 8)
Hızlı
(Şek. 9)
Yavaş
(Şek. 10)
Motoru durdurun
358 1906 - 004 - 30.03.2023
(Şek. 11)
Jikle
(Şek. 12)
Bıçak kavraması
(Şek. 13)
Atılan nesnelere ve seken cisimlere dikkat
edin.
(Şek. 14)
El ve ayaklarınızı döner bıçaktan uzak
tutun.
(Şek. 15)
El ve ayaklarınızı döner parçalardan uzak
tutun.
(Şek. 16)
Bu ürün yürürlükteki AB direktiflerine
uygundur.
(Şek. 17)
Bu ürün yürürlükteki Birleşik Krallık
yönetmeliklerine uygundur.
(Şek. 18)
AB ve BK direktifleri ile düzenlemeleri
ve Yeni Güney Galler mevzuatı "Çevre
Koruma Operasyonları (Gürültü Kontrolü)
Yönetmeliği 2017" uyarınca çevreye
yayılan gürültü emisyonu etiketi. Ürünün
garantili ses gücü düzeyi
Teknik veriler
sayfada: 367
bölümünde ve etiketin
üstünde belirtilmektedir
(Şek. 19)
Motordan gelen egzoz dumanı kokusuz,
zehirli ve son derece tehlikeli bir gaz
olan karbon monoksit içerir. Ürünü
iç mekanlarda veya kapalı alanlarda
çalıştırmayın.
(Şek. 20)
Ürünü iç mekanlarda veya kapalı
alanlarda çalıştırmayın.
(Şek. 21)
Patlama tehlikesi.
(Şek. 22)
Sıcak yüzey
(Şek. 23)
Motor, içerisinde yağ olmadan teslim
edilir.
(Şek. 24)
Ürünü kullanmadan önce yağ doldurun.
(Şek. 25)
E85 yakıt kullanmayın.
(Şek. 26)
Ürünü açık alevden uzak tutun.
(Şek. 27)
Taranabilir kod.
Not: Ürünün üzerindeki diğer semboller/etiketler,
pazara özel yasal gerekliliklerle ilgilidir.
Avrupa V Emisyonları
UYARI: Motorun kurcalanması bu ürünün
AB tip onayını geçersiz kılar.
Ürün sorumluluğu
Ürün sorumluluğu yasalarında belirtildiği üzere;
• ürünün hatalı bir şekilde onarılması,
• ürünün, üretici tarafından onaylanmayan veya
üreticiden alınmayan parçalarla tamir edilmesi,
• üründe, üreticiden alınmayan veya üretici tarafından
onaylanmayan bir aksesuar bulunması,
• ve ürünün, onaylı bir servis merkezinde veya yetkili
bir kurum tarafından tamir edilmemesi durumunda
oluşabilecek hasarlardan sorumlu değiliz.
Güvenlik
Güvenlik tanımları
Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve
notlar kullanılmıştır.
UYARI: Kılavuzdaki talimatlara
uyulmadığı takdirde operatör veya çevredeki
kişiler için ciddi yaralanma veya ölüm
tehlikesi varsa kullanılır.
DİKKAT: Kılavuzdaki talimatlara
uyulmadığı takdirde ürünün, diğer
malzemelerin veya çevrenin zarar görme
riski olduğunda kullanılır.
Not: Belirli bir durumda bilgi verilmesi gerektiğinde
kullanılır.
Genel güvenlik talimatları
UYARI: Ürünü kullanmadan önce
aşağıdaki uyarı talimatlarını okuyun.
• Bu ürün yanlış kullanıldığında veya dikkatli
olmazsanız tehlikelidir. Güvenlik talimatlarına
uyulmaması yaralanmalara veya ölüme yol açabilir.
• Bu ürün, çalışırken elektromanyetik bir alan
oluşturur. Bu alan, bazı koşullarda aktif veya
pasif tıbbi implantlarda girişime neden edebilir.
Ciddi veya ölümcül yaralanma riskini azaltmak için
tıbbi implantı olan kişilerin, bu ürünü kullanmadan
önce doktorlarına ve tıbbi implant üreticilerine
danışmalarını öneririz.
• Her zaman dikkatli olun ve sağduyunuzu kullanın.
Özel bir durumda aracı nasıl kullanacağınızdan
1906 - 004 - 30.03.2023
359
emin değilseniz durun ve devam etmeden önce
Husqvarna yetkili satıcınızla görüşün.
• Diğer insanları veya bu insanlara ait mülkleri
içeren kazalardan operatörün sorumlu tutulacağını
unutmayın.
• Ürünü temiz tutun. İşaretleri ve etiketleri net bir
şekilde okuyabildiğinizden emin olun.
• Kullanım kılavuzunun içindekileri okuyup
anladığından emin olmadan kimsenin ürünü
kullanmasına izin vermeyin.
• Ürünü, bir çocuğun kullanmasına izin vermeyin.
• Çocukları çalışma alanından uzakta tutun.
Sorumluluk sahibi bir yetişkin her zaman orada
olmalıdır.
• Talimatlar hakkında bilgisi olmayan birinin ürünü
kullanmasına izin vermeyin.
• Fiziksel veya zihinsel kapasitesi düşük olan bir kişi
ürünü kullanırken bu kişiyi daima gözetim altında
tutun. Sorumluluk sahibi bir yetişkin her zaman
orada olmalıdır.
• Ürünü yorgun, hasta veya alkol ya da ilaç etkisi
altındayken kullanmayın. Bu durum görüş, dikkat,
koordinasyon ve doğru bir şekilde düşünmenizi
olumsuz yönde etkiler.
• Arızalıysa ürünü kullanmayın.
• Başkaları tarafından değiştirilmiş olma olasılığı varsa
bu ürünü değiştirmeyin veya kullanmayın.
• Motor devir kontrolü ayarını değiştirmeyin.
Çalışma alanı güvenliği
UYARI: Ürünü kullanmadan önce
aşağıdaki uyarı talimatlarını okuyun.
• Ürünü kullanmadan önce çalışma alanındaki dal, çalı
çırpı ve taş gibi nesneleri alın.
• Kesme donanımına çarpan nesneler fırlatılarak
kişi ve nesnelerin zarar görmesine neden olabilir.
Etraftaki insanları ve hayvanları üründen güvenli bir
uzaklıkta tutun.
• Ürünü sis, yağmur, kuvvetli rüzgar, şiddetli soğuk ve
yıldırım düşmesi riski gibi olumsuz hava koşullarında
hiçbir zaman kullanmayın. Ürünü olumsuz hava
koşullarında veya nemli ya da ıslak yerlerde
kullanmak yorucudur. Kötü hava, kaygan yüzeyler
gibi tehlikeli koşullara neden olabilir.
• Ürünün güvenli bir şekilde çalışmasını önleyebilecek
kişi, nesne ve durumlara dikkat edin.
• Kök, taş, çalı çırpı, çukur, hendek gibi engellere
dikkat edin. Uzun çim nesneleri saklayabilir.
• Eğimli yerlerde çim kesmek tehlikeli olabilir. Ürünü
15°'den daha eğimli zeminlerde kullanmayın.
• Yokuşlarda ürünü yatay olarak kullanın. Yukarı ve
aşağı hareket ettirmeyin.
• Gizli köşelere ve açık görüşü engelleyen nesnelerin
yanına giderken dikkatli olun.
Çalışma güvenliği
UYARI: Ürünü kullanmadan önce
aşağıdaki uyarı talimatlarını okuyun.
• Bu ürünü yalnızca çimenlik alanlarda çim kesmek
için kullanın. Ürünün başka işler için kullanılması
yasaktır.
• Kişisel koruyucu araçlar kullanın. Bkz.
Kişisel
koruyucu ekipman sayfada: 361
.
• Acil bir durumda motoru hızlı bir şekilde nasıl
kapatacağınızı öğrenin.
• Ürünü hiçbir zaman kapalı yerlerde veya yanıcı
maddelerin yakınında çalıştırmayın. Motordan çıkan
egzoz dumanları sıcaktır ve yangın çıkmasına neden
olabilecek kıvılcımlar içerebilir.
• Bıçağı ve tüm kapakları doğru bir şekilde takmadan
ürünü çalıştırmayın. Yanlış bir şekilde takılan bıçak
gevşeyerek yaralanmanıza neden olabilir.
• Bıçağın taş veya kök gibi nesnelere çarpmamasına
dikkat edin. Bu, bıçağa zarar verebilir ve motor milini
bükebilir. Bükülmüş aks, ağır titreşime ve çok yüksek
bir bıçak gevşemesi riskine neden olabilir.
• Bıçak bir cisme çarpar veya titreşim oluşursa ürünü
hemen durdurun. Ateşleme kablosunu bujiden ayırın.
Üründe hasar olup olmadığını kontrol edin. Hasarları
onarın veya yetkili bir servis noktasının onarım
yapmasını sağlayın.
• Motor çalıştırıldığında motor fren kolunu hiçbir
zaman sürekli olarak kola takmayın.
• Ürünü sabit ve düz bir yüzeye koyup çalıştırın.
Bıçağın yere veya diğer cisimlere çarpmadığından
emin olun.
• Ürünü çalıştırırken her zaman arkasında durun.
• Ürünü kullanırken tüm tekerleklerin yere basmasını
sağlayın ve 2 elinizi kolun üzerinde tutun. Ellerinizi
ve ayaklarınızı döner bıçaklardan uzakta tutun.
• Motor çalışırken ürünü yatırmayın.
• Ürünü arkaya doğru çekerken dikkatli olun.
• Motor çalışırken ürünü hiçbir zaman yukarı
kaldırmayın. Ürünü kaldırmanız gerekirse önce
motoru durdurun ve ateşleme kablosunu bujiden
ayırın.
• Ürünü kullanırken arkaya doğru yürümeyin.
• Çakıl, taş ve asfalt gibi malzemelerden yapılmış, çim
olmayan alanlardan geçerken motoru durdurun.
• Motor çalışırken ürünle birlikte koşmayın. Ürünü
kullanırken her zaman yürüyün.
• Kesme yüksekliğini değiştirmeden önce motoru
durdurun. Motor çalışırken asla ayarlama yapmayın.
• Motor çalışırken ürünün hiçbir zaman görüş
alanından çıkmasına izin vermeyin. Motoru durdurun
ve kesme donanımının dönmediğinden emin olun.
360 1906 - 004 - 30.03.2023
Kullanım için güvenlik talimatları
Kişisel koruyucu ekipman
UYARI: Ürünü kullanmadan önce
aşağıdaki uyarı talimatlarını okuyun.
• Kişisel koruyucu ekipmanlar yaralanma riskini
tamamen engelleyemez ancak bir kaza durumunda
yaralanmanın derecesini azaltır. Bayinizin doğru
ekipmanı seçmenize yardımcı olmasını sağlayın.
• Gürültü düzeyi 85 dB'den fazlaysa kulaklık koruma
ekipmanı kullanın.
• Ağır hizmet tipi kaymayan botlar veya ayakkabılar
kullanın. Açık ayakkabılar giymeyin veya çıplak
ayakla yürümeyin.
• Kalın, uzun pantolonlar giyin.
• Kesme donanımını takma, kontrol etme veya
temizleme gibi gerekli durumlarda koruyucu
eldivenler kullanın.
Ürünün üzerindeki güvenlik araçları
UYARI: Ürünü kullanmadan önce
aşağıdaki uyarı talimatlarını okuyun.
• Güvenlik cihazları hasarlı olan veya düzgün
çalışmayan bir ürünü kullanmayın.
• Güvenlik araçlarını düzenli olarak kontrol edin.
Güvenlik cihazları hasarlıysa veya düzgün
çalışmıyorsa Husqvarna servis noktanızla görüşün.
• Güvenlik araçları üzerinde değişiklik yapmayın.
Kesme kapağını kontrol etme
Kesme kapağı, üründeki titreşimleri ve bıçakla
yaralanma riskini azaltır.
• Çatlak gibi hasarlar olmadığından emin olmak için
kesme kapağını inceleyin.
Motor fren kolunu kontrol etme (LC 551SP, LC 551VQ)
Motor fren kolu, motoru durdurur. Motor fren kolu
bırakıldığında motor durur.
• Motoru çalıştırın ve ardından motor fren kolunu
serbest bırakın. Motor 3 saniye içinde durmazsa
motor frenini onaylı Husqvarna servis noktasına
ayarlatın. (Şek. 28)
Bıçak fren kontrolünü ve başlatma engelleyiciyi kontrol
etme (LC 551VBP)
Bıçak fren kontrolü; motoru değil, yalnızca bıçağı
durdurur. Bıçak fren kontrolü serbest bırakıldığında
bıçak durur.
1. Motoru başlatın.
2. Bıçak fren kontrolünü, gidonun yönünde itin.
Başlatma engelleyici, hareketi durdurur.
3. Başlatma engelleyiciyi dışarı doğru itin.
4. Bıçak fren kontrolünü, gidonun yönünde itin. Bıçak
dönmeye başlar.
5. Bıçak fren kontrolünü serbest bırakın. Bıçak 3 saniye
içinde durmazsa bıçak frenini onaylı bir Husqvarna
servis noktasına ayarlatın. (Şek. 29)
6. Başlatma engelleyicinin ilk konumuna geri gittiğinden
emin olun.
Susturucu
Susturucu, gürültü düzeyini minimum seviyede tutar ve
egzoz dumanlarını operatörden uzağa gönderir.
Susturucu yoksa veya arızalıysa ürünü kullanmayın.
Arızalı bir susturucu, gürültü düzeyini ve yangın riskini
artırır.
UYARI: Susturucu kullanım sırasında,
kullanım sonrasında ve motor rölantide
çalışıyorken çok sıcak olur. Yangını önlemek
için yanıcı malzemelerin ve/veya dumanların
yakınında dikkatli olun.
Susturucuyu kontrol etme
• Düzgün takıldığından ve hasarlı olmadığından emin
olmak için susturucuyu düzenli olarak kontrol edin.
Yakıt güvenliği
UYARI: Ürünü kullanmadan önce
aşağıdaki uyarı talimatlarını okuyun.
• Ürünün üzerinde yakıt veya motor yağı varsa ürünü
çalıştırmayın. İstenmeyen yakıtı/yağı temizleyin ve
ürünün kurumasını bekleyin.
• Kıyafetlerinize yakıt bulaşırsa kıyafetlerinizi hemen
değiştirin.
• Vücudunuza yakıt bulaştırmayın; bu, yaralanmaya
sebep olabilir. Vücudunuza yakıt bulaşırsa yakıtı
temizlemek için su ve sabun kullanın.
• Motorda sızıntı varsa ürünü çalıştırmayın. Motorda
sızıntı olup olmadığını düzenli olarak kontrol edin.
• Yakıtla uğraşırken dikkatli olun. Yakıt yanıcı ve
dumanlar patlayıcıdır; yaralanmalara veya ölüme
sebep olabilir.
• Yaralanmaya sebep olabileceğinden yakıt dumanını
solumayın. Yeterli hava akışı olduğundan emin olun.
• Yakıtın veya motorun yakınında sigara içmeyin.
• Yakıtın veya motorun yakınına sıcak nesneler
koymayın.
• Motor açıkken yakıt eklemeyin.
• Yakıtı yenilemeden önce motorun soğuduğundan
emin olun.
1906 - 004 - 30.03.2023
361
• Yakıtı yenilemeden önce yakıt tankı kapağını
yavaşça açın ve basıncı dikkatlice tahliye edin.
• Kapalı bir alanda motora yakıt eklemeyin. Nefessiz
kalma veya karbon monoksit nedeniyle yeterli hava
akışının olmaması yaralanmaya veya ölüme sebep
olabilir.
• Yakıt tankı kapağını tamamen sıkın. Yakıt tankı
kapağı sıkılmamışsa yangın riski vardır.
• Çalıştırmadan önce ürünü, yakıt tankını
doldurduğunuz konumdan en az 3 m/10 ft uzağa
taşıyın.
• Yakıt tankını tamamen doldurmayın. Isı yakıtın
genleşmesine neden olur. Yakıt tankının üst
kısmında boşluk bırakın.
Bakım için güvenlik talimatları
UYARI: Ürünü kullanmadan önce
aşağıdaki uyarı talimatlarını okuyun.
• Motordan gelen egzoz dumanı kokusuz, zehirli ve
son derece tehlikeli bir gaz olan karbon monoksit
içerir. Motoru iç mekanlarda veya kapalı alanlarda
çalıştırmayın.
• Ürün üzerinde bakım yapmadan önce motoru
durdurup ateşleme kablosunu bujiden çıkarın.
• Kesme donanımı üzerinde bakım yaparken koruyucu
eldiven kullanın. Bıçak çok keskindir ve kolaylıkla
kesiklere yol açabilir.
• Üretici tarafından onaylanmamış aksesuarlar ve ürün
değişiklikleri, ciddi yaralanmalara veya ölüme neden
olabilir. Ürünü değiştirmeyin. Her zaman üretici
tarafından onaylanmış aksesuarları kullanın.
• Bakım işlemi doğru ve düzenli şekilde yapılmadığı
takdirde yaralanma ve ürün hasarı riski artar.
• Bakım işlemini yalnızca kullanıcı kılavuzunda
belirtildiği şekilde gerçekleştirin. Diğer tüm servis
ve bakım işlemleri, onaylı Husqvarna servis noktası
tarafından yapılmalıdır.
• Ürün üzerindeki servis işlemlerini düzenli olarak
Husqvarna servis noktasına yaptırın.
• Hasarlı, aşınmış ya da kırık parçaları değiştirin.
Montaj
Giriş
UYARI: Ürünü monte etmeden önce
güvenlik bölümünü okuyup anlamalısınız.
UYARI: Ürünün montajını yapmadan
önce buji kablosunu bujiden çıkarın.
Tutma yerini takma
1. Ürünün sol ve sağ taraflarındaki alt düğmeleri
gevşetin. Plastik rondelanın, tutma yeri braketindeki
boşlukta olduğundan emin olun. (Şek. 30)
2. Tutma yerini şekilde gösterildiği gibi öne katlı olarak
takın. (Şek. 31)
a) Plastik rondelanın, tutma yeri ve tutma yeri
braketi arasındaki boşlukta olduğundan emin
olun.
b) Tutma yerini, tutma yeri braketine takın.
3. Tutma yerini yukarı kaldırın. (Şek. 32)
4. Düğmeleri tamamen sıkın. Tutma yeri yüksekliğini
ayarlamak için bkz.
Kol yüksekliğini ayarlama
sayfada: 362
.
5. Kabloları, kablo braketlerine yerleştirin. Kabloların
bükülmüş olmadığından emin olun. Kablo
braketlerini tutma yerine takın. (Şek. 33)
6. Kabloları tutma yeri braketine sabitlemek için kablo
bağı kullanın. (Şek. 34)
Kol yüksekliğini ayarlama
1. Alt düğmeleri gevşetin.
2. Düğmeleri ürünün sol ve sağ tarafındaki girintilerin
alttaki ucuna getirin. (Şek. 35)
3. Tutma yeri yüksekliğini mevcut iki konumdan birine
ayarlayın.
4. Düğmeleri durana ve tık sesi duyulana kadar gidon
yönünde yukarı hareket ettirin. (Şek. 36)
5. Düğmeleri tamamen sıkın.
Ürünü taşıma konumuna getirme
1. Çim toplama sepetini çıkarın.
2. Alt düğmeleri gevşetin.
3. Düğmeleri ürünün sol ve sağ tarafındaki girintilerin
alttaki ucuna getirin. (Şek. 35)
4. Kolu öne doğru katlayın. (Şek. 37)
Ürünü çalıştırma konumuna getirme
1. Gidonu yukarı kaldırın. (Şek. 32)
2. Düğmeleri durana ve tık sesi duyulana kadar gidon
yönünde yukarı hareket ettirin. (Şek. 36)
3. Düğmeleri tamamen sıkın.
Çim toplama sepetinin takılması
1. Çim toplama sepeti çerçevesini, torbanın sert
kısmı aşağı gelecek şekilde çim torbasına takın.
Çerçevenin kolunu çim torbasının üst kısmında
tutun. (Şek. 38)
362 1906 - 004 - 30.03.2023
2. Çim toplama sepeti çerçevesinin altını, çim
torbasının altına takın. (Şek. 39)
a) Çim toplama sepeti çerçevesini boşluğa
yerleştirin. Şekilde gösterildiği sağdan başlayıp
yavaşça sola doğru ilerleyin.
3. Çim toplama sepeti çerçevesini kolayca
takamıyorsanız lastik bir tokmakla çim toplama
sepeti çerçevesine dikkatli bir şekilde vurun. Çim
toplama sepeti çerçevesine destek noktalarının
arasından vurun. (Şek. 40)
4. Çim torbasını, klipslerle çim toplama sepeti
çerçevesine takın. (Şek. 41)
5. Arka kapağı kaldırın.
6. Çim toplama sepetini şasinin üst kenarına takın.
7. Çim toplama sepetinin alt kısmını çim boşaltma
kanalına yerleştirin. (Şek. 42)
Malç tapasının (aksesuar) takılması
1. Arka kapağı kaldırın ve çim toplama sepetini sökün.
2. Malç tapasını boşaltma kanalının içine yerleştirin.
(Şek. 43)
3. Bıçağı, malç kitinde tedarik edilen malç bıçağıyla
değiştirin. Bkz.
Bıçağı değiştirme sayfada: 365
.
Çim toplama sepeti veya malç tapası
takılı değilken çimlerin kesilmesi
• Arka kapağı kaldırın ve çim toplama sepetini sökün.
• Malç tapası ve malç bıçağı takılıysa bunları çıkarın.
• Ürünü çalıştırmadan önce arka kapağı kapatın.
Çalışma sırasında kesilen çim arka kapağın alt
kısmından boşaltılır.
Çalışma
Giriş
UYARI: Ürünü kullanmadan önce
güvenlik bölümünü okuyup anlamalısınız.
Husqvarna Connect
Husqvarna Connect, mobil cihazınız için ücretsiz
bir uygulamadır. Husqvarna Connect uygulaması,
Husqvarna ürününüz için ayrıntılı işlevler sunar:
• Ayrıntılı ürün bilgileri.
• Ürün parçaları ve servis hakkında bilgi ve yardım.
Husqvarna Connect uygulamasını kullanmaya
başlamak için
1. Husqvarna Connect uygulamasını mobil cihazınıza
indirin.
2. Husqvarna Connect uygulamasında kaydolun.
3. Ürünü bağlamak ve kaydettirmek için Husqvarna
Connect uygulamasındaki talimatları izleyin.
Ürünü çalıştırmadan önce
1. Kullanım kılavuzunu dikkatle okuyun ve talimatları
anladığınızdan emin olun.
2. Doğru bir şekilde takılıp ayarlandığından emin
olmak için kesme donanımını inceleyin. Bkz.
Kesme
donanımını kontrol etme sayfada: 365
.
3. Yakıt tankını doldurun. Bkz.
Yakıt doldurma sayfada:
363
.
4. Yağ tankını doldurun ve yağ seviyesini kontrol edin.
Bkz.
Yağ seviyesini kontrol etme sayfada: 366
.
Yakıt doldurma
Varsa düşük emisyonlu/alkilat benzin kullanın. Düşük
emisyonlu/alkilat benzin yoksa kaliteli kurşunsuz benzin
veya oktan numarası 90'ın altında olmayan kurşunlu
benzin kullanın.
DİKKAT: Oktan numarası 90 RON
(87 AKI) değerinin altında olan benzin
kullanmayın. Bu, üründe hasara neden
olabilir.
1. Basıncı tahliye etmek için yakıt tankı kapağını
yavaşça açın.
2. Yakıt bidonuyla yavaşça doldurun. Yakıt dökerseniz
bezle silin ve kalan yakıtı kurumaya bırakın. (Şek.
44)
3. Yakıt tankı kapağının çevresini temizleyin.
4. Yakıt tankı kapağını tamamen sıkın. Yakıt tankı
kapağı sıkılmamışsa yangın riski vardır.
5. Çalıştırmadan önce ürünü, yakıt tankını
doldurduğunuz konumdan en az 3 m (10 ft) uzağa
taşıyın.
Kesim yüksekliğini ayarlama
Kesme yüksekliği 6 seviyede ayarlanabilir.
1. Kesme yüksekliğini artırmak için kesme yüksekliği
kontrolünü önce tekerlek yönüne, ardından geriye
doğru itin.
2. Kesme yüksekliğini azaltmak için kesme yüksekliği
kontrolünü önce tekerlek yönüne, ardından ileriye
doğru itin. (Şek. 45)
DİKKAT: Kesme yüksekliğini çok alçakta
belirlemeyin. Çimenlik alanın yüzeyi düz
değilse bıçaklar yere çarpabilir.
1906 - 004 - 30.03.2023 363
Ürünü çalıştırma (LC 551VQ)
1. Ateşleme kablosunun bujiye bağlandığından emin
olun.
2. Ürünün arkasında durun.
3. Motor fren kolunu gidona bastırın. (Şek. 46)
4. Çalıştırma ipi kolunu sağ elinizle tutun.
5. Çalıştırma ipini bir miktar direnç hissedene kadar
yavaşça çekin.
6. Motoru çalıştırmak için kuvvetlice çekin.
Ürünü çalıştırma (LC 551SP, LC
551VBP)
1. Ateşleme kablosunun bujiye bağlandığından emin
olun.
2. Ürünün arkasında durun.
3. Gaz kontrolünü ayarlayın.
a) Motor soğuksa gaz kontrolünü jikle konumuna
getirin. (Şek. 47)
b) Motor sıcaksa gaz kontrolünü jikle konumuna
getirmeyin.
4. LC551SP modelinde motor fren kolunu, gidona
bastırın. (Şek. 46)
5. Çalıştırma ipinin kolunu sağ elinizle tutun.
6. Çalıştırma ipini bir miktar direnç hissedene kadar
yavaşça çekin.
7. Motoru çalıştırmak için kuvvetlice çekin.
8. Gaz kontrolünü tam gaz olarak ayarlayın.
9. LC 551VBP modelinde:
a) Başlatma engelleyiciyi serbest bırakın.
b) Bıçakları çalıştırmak için bıçak fren kontrolünü
gidonun yönünde itin.
Tekerleklerde tahriki kullanma
• Tahrik kolunu gidonun yönünde çekin. (Şek. 48)
• LC 551VQ ve LC 551VBP modelleri için: Tutma
yerinin sol tarafında bulunan hız kontrolüyle tahrik
hızını ayarlayın. Hızı artırmak için hız kontrolünü
ileriye, azaltmak için geriye hareket ettirin. (Şek. 49)
• Ürünü geriye doğru çekmeden önce tahriki devre
dışı bırakın ve ürünü yaklaşık 10 cm ileri itin.
• Örneğin bir engele yaklaştığınızda, tahriki devre dışı
bırakmak için tahrik kolunu serbest bırakın.
Ürünü durdurma (LC 551SP, LC
551VQ)
• Yalnızca tahriki durdurmak için tahrik kolunu serbest
bırakın.
• Motoru durdurmak için motor fren kolunu serbest
bırakın.
(LC 551VBP) ürününü durdurma
• Yalnızca tahriki durdurmak için tahrik kolunu serbest
bırakın.
• Motoru durdurmak için gaz kontrolünü durdurma
konumuna getirin.
İyi sonuç alma
• Her zaman keskin bıçak kullanın. Kör bıçak,
düzensiz bir sonuç verir ve çimin kesme yüzeyi sarı
olur. Ayrıca keskin bıçak kör bıçaktan daha az güç
kullanır.
• Çim boyunun ⅓'sinden fazlasını kesmeyin. Önce
kesme yüksekliği yüksek ayardayken kesmeye
başlayın. Sonucu inceleyin ve kesme yüksekliğini
uygun seviyeye indirin. Çimler çok uzunsa makineyi
yavaş kullanın ve gerekirse 2 kere kesin.
• Her seferinde farklı yönlerde keserek çimenlik
alanda çizgi oluşmasını önleyin.
• Kesme kapağını temiz tutun. Kesme kapağının iç
tarafında çim ve kir birikmesi kesme performansını
zayıflatabilir. Bkz.
Kesme kapağının iç yüzeyini
temizleme sayfada: 365
.
Bakım
Giriş
UYARI: Bakım yapmadan önce güvenlik
bölümünü okuyup anlamanız gerekir.
Ürüne uygulanacak tüm servis ve onarım işlemleri için
özel eğitim gereklidir. Profesyonel onarım ve servis
hizmetlerinin mevcut bulunduğunu garanti etmekteyiz.
Yetkili satıcınız servis noktası değilse kendisiyle görüşüp
en yakınınızdaki servis noktası hakkında bilgi edinin.
Daha ayrıntılı bilgi için bkz. www.husqvarna.com.
Bakım takvimi
DİKKAT: Ürünü eğerken hava filtresinin
yere dayalı değil, yukarı dönük olduğundan
emin olun. Motor hasarı riski.
Bakım aralıkları, ürünün günlük kullanımına göre
hesaplanır. Ürün her gün kullanılmıyorsa aralıklar
değişir.
* işaretli bakım işlemleri için şu bölümdeki talimatlara
bakın:
Ürünün üzerindeki güvenlik araçları sayfada: 361
.
364 1906 - 004 - 30.03.2023
Bakım Günlük Haftalık Aylık
Genel inceleme yapma X
Yağ seviyesini inceleme X
Ürünü temizleme X
Kesme ekipmanını inceleme X
Kesim kapağını inceleme * X
Motor fren kolunu inceleme * LC 551SP, LC 551VQ X
Bıçak fren kontrolünü inceleme * LC 551VBP X
Susturucuyu inceleme * X
Bujiyi inceleme X
Yağ değişimi (ilk kullanımda 5 saatten sonra, daha sonra her 50 saatlik
kullanımda ve yılda bir)
X
Hava filtresini temizleme veya değiştirme X
Yakıt sistemini inceleme X
Genel denetim yapma
• Ürünün üzerindeki tüm somun ve vidaların doğru
şekilde sıkıldığından emin olun.
Ürünü temizleme
• Plastik parçaları temiz ve kuru bir bezle temizleyin.
• Ürünü temizlemek için su kullanmayın. Aküye veya
motora su girebilir ve üründe kısa devreye veya
hasara neden olabilir.
• Ürünü temizlemek için basınçlı yıkama makinesi
kullanmayın.
• Motora doğrudan su tutmayın.
• Yaprak, çim ve kirleri gidermek için fırça kullanın.
• Kavrama kapağını çıkarın, bir fırça yardımıyla
kavrama kapağının altındaki çimleri temizleyin.
(LC551VBP)
Kesme kapağının iç yüzeyini temizleme
1. Yakıt tankını boşaltın.
2. Ürünü susturuculu yanı alta gelecek şekilde
yerleştirin.
DİKKAT: Ürün hava filtresi alta
gelecek şekilde yerleştirilirse motor
hasar görebilir.
3. Kesme kapağının iç yüzeyini hortum kullanarak
suyla yıkayın.
Kesme donanımını kontrol etme
UYARI: Kazara çalışmayı önlemek için
ateşleme kablosunu bujiden ayırın.
UYARI: Kesme donanımına bakım
yaptığınızda koruyucu eldivenler kullanın.
Bıçak çok keskindir ve kolaylıkla kesiklere
yol açabilir.
1. Kesme donanımında hasar veya çatlak olup
olmadığını inceleyin. Hasarlı bir kesme donanımını
kesinlikle değiştirin.
2. Hasarlı veya kör olup olmadığını anlamak için bıçağa
bakın.
Not: Bilendikten sonra bıçağı dengelemek
gerekir. Bıçağın bir servis merkezinde bilenmesini,
değiştirilmesini ve dengelenmesini sağlayın. Ürünün
durmasına neden olan bir engele çarparsanız hasarlı
bıçağı değiştirin. Bıçağın bilenip bilenmeyeceğini veya
değiştirmek gerekip gerekmediğine servis merkezinin
karar vermesini sağlayın.
Bıçağı değiştirme
1. Bıçağı ahşap bir blokla kilitleyin. (Şek. 50)
2. Bıçak cıvatasını sökün.
3. Bıçağı sökün.
4. Bıçak desteğinde ve bıçak cıvatasında hasar olup
olmadığını kontrol edin.
1906 - 004 - 30.03.2023
365
5. Motor milini inceleyip bükülmediğinden emin olun.
6. Yeni bıçak taktığınızda bıçağın açılı uçlarını kesim
kapağı yönüne çevirin. (Şek. 51)
7. Bıçağın, motor milinin orta kısmıyla hizalandığından
emin olun.
8. Bıçağı ahşap bir blokla kilitleyin. (Şek. 52)
9. Bıçağı takın.
a) LC551SP, LC 551VQ modelinde yaylı rondelayı
takıp cıvatayı ve rondelayı 70 Nm torkla sıkın.
b) LC 551VBP modelinde cıvataları 50 Nm torkla
sıkın. (Şek. 53)
10. Bıçağı elinizle çekerek döndürün ve serbestçe
döndüğünden emin olun.
UYARI: Ağır hizmet tipi eldiven
kullanın. Bıçak çok keskindir ve
kolaylıkla yaralanmalara yol açabilir.
11. Bıçağı test etmek için ürünü çalıştırın. Bıçak doğru
bir şekilde takılmadıysa üründe titreşim olur veya
kesme işleminin sonucu başarısızdır.
Yağ seviyesini kontrol etme
DİKKAT: Yağ seviyesinin çok düşük
olması motora zarar verebilir. Ürünü
çalıştırmadan önce yağ seviyesini kontrol
edin.
1. Ürünü düz bir zemine koyun.
2. Yağ çubuğu takılı yağ deposu kapağını çıkarın.
3. Yağ çubuğundaki yağı temizleyin.
4. Yağ çubuğunu yağ deposuna tamamen itin. Yağ
seviyesinin doğru belirlenmesi için yağ deposu
kapağını sıkın.
5. Yağ çubuğunu çıkarın.
6. Yağ çubuğundaki yağ seviyesini kontrol edin.
7. Yağ seviyesi düşükse motor yağı doldurun ve yağ
seviyesini tekrar kontrol edin.
(Şek. 54)
Not: Dökülmeyi önlemek için huni kullanın.
Motor yağının değiştirilmesi
UYARI: Motor yağı, motor
durdurulduktan hemen sonra çok sıcaktır.
Motor yağını boşaltmadan önce motorun
soğumasını bekleyin. Cildinize motor yağı
dökülürse sabun ve suyla temizleyin.
(Şek. 55)
1. Ateşleme kablosunu bujiden çıkarın.
2. Yağ deposu kapağını çıkarın.
3. Motor yağını boşaltın.
a) Yağ tahliye tapası bulunan modeller için: Yağ
tahliye tapasının altına motor yağını alacak bir
kap yerleştirin.
b) Yağ tahliye tapası bulunmayan modeller için
veya yağ tahliye tapasının altına bir kap
koyulamıyorsa: Bir yağ pompası (aksesuar)
kullanarak yağ deposundaki motor yağını tahliye
edin.
4. Şu bölümde tavsiye edilen tipte yeni motor yağı
doldurun:
Teknik veriler sayfada: 367
.
5. Yağ seviyesini kontrol edin. Bkz.
Yağ seviyesini
kontrol etme sayfada: 366
.
Motor yağının doldurulması ve
değiştirilmesi
• Motor yağının doldurulması ve değiştirilmesi
hakkında bilgi için motor kullanım kılavuzuna bakın.
Hava filtresini temizleme ve değiştirme
(LC 5551SP, LC 551VBP)
• Hava filtresinin temizlenmesi ve değiştirilmesi
hakkında bilgi için motor kullanım kılavuzuna bakın.
Hava filtresini çıkarma ve takma (LC
551VQ)
UYARI: Koruyucu eldivenler kullanın.
1. Hava filtresi kapağının üzerindeki klipslere bastırın.
2. Hava filtresi kapağını (A) motordan dikkatlice çıkarın.
3. Hava filtresini (B) ve köpük filtreyi (C) çıkarın. (Şek.
56)
4. Hava filtresinde hasar olup olmadığını kontrol edin.
Hasar görmüş hava filtresini değiştirin.
5. Hava filtresini temizleyin ve kontrol edin. Bkz.
Hava
filtresini temizleme (LC 551VQ) sayfada: 366
.
6. Ters sırayla takın.
Hava filtresini temizleme (LC 551VQ)
DİKKAT: Hava filtresi takılı değilse veya
kirliyse motoru çalıştırmayın.
DİKKAT: Tamamen temizlenemiyor ya
da hasarlıysa hava filtresini değiştirin. Arızalı
bir hava filtresi motorda hasara neden olur.
1. Mandal tırnaklarını (A) itin, hava filtresi kapağını (B)
ve hava filtresini (C) çıkarın. (Şek. 57)
366 1906 - 004 - 30.03.2023
2. Hava filtresini sert bir yüzeye vurun veya hava
filtresinin temiz tarafından hava filtresine doğru
basınçlı hava üfleyin.
DİKKAT: Kiri hava filtresinin içine
iteceğinden kiri temizlemek için fırça
kullanmayın.
3. Hava filtresi tutucusunu (D) ve hava filtresi kapağını
nemli bir bezle temizleyin.
DİKKAT: Hava kanalına (E) kir
girmediğinden emin olun.
4. Hava filtresini takın. Hava filtresinin hava filtresi
tutucusuna tamamen oturduğundan emin olun.
5. Hava filtresi kapağını alttaki tırnaklardan başlayarak
takın.
Bujinin kontrol edilmesi
DİKKAT: Daima önerilen tipte buji
kullanın. Yanlış buji türü ürüne zarar
verebilir.
• Motor gücü düşükse, çalıştırılması kolay değilse
veya rölantide düzgün bir şekilde çalışmıyorsa bujiyi
kontrol edin.
• Buji elektrotlarında istenmeyen nesne riskini
azaltmak için şu talimatlara uyun:
a) Rölanti hızının doğru ayarlandığından emin olun.
b) Yakıt karışımının doğru olduğundan emin olun.
c) Hava filtresinin temiz olduğundan emin olun.
• Buji kirliyse temizleyin ve elektrot boşluğunun doğru
olduğundan emin olun, bkz.
Teknik veriler sayfada:
367
. (Şek. 58)
• Gerekirse bujiyi değiştirin.
Yakıt sistemini kontrol etme
• Hasar olmadığından emin olmak için yakıt tankı
kapağını ve yakıt tankı kapağının contasını inceleyin.
• Sızıntı olmadığından emin olmak için yakıt
hortumunu inceleyin. Yakıt hortumu hasarlıysa bir
servis noktasında değiştirilmesini sağlayın.
Hız kontrolü ve gaz kontrolünü
ayarlama
Hız kontrolü, tahrik hızını ayarlar. Gaz kontrolü, motor
devrini ayarlar.
DİKKAT: Motor çalışırken hız kontrolünü
ayarlamayın.
1. Tahrik hızını ayarlamak için kablo kılıfı uzunluğunu
değiştirmek amacıyla ayar vidasını (A) çevirin. Tahrik
hızını artırmak için kablo kılıfı uzunluğunu azaltın.
2. Jikle konumu veya durdurma konumu devreye
alınamıyorsa motor devrini ayarlayın. Ayar vidasını
(B) çevirin. (Şek. 59)
Taşıma, depolama ve atma
Taşıma ve saklama
• Ürün ile yakıtı taşımak ve saklamak için sızıntı veya
duman olmadığından emin olun. Örneğin, elektrikli
cihazlardan veya kazanlardan kaynaklanan kıvılcım
veya açık alevler yangın çıkarabilir.
• Yakıtı taşımak ve saklamak için her zaman onaylı
kaplar kullanın.
• Ürünü uzun bir süre için saklama yerine koymadan
önce yakıt tankını boşaltın. Yakıtı uygun bir çöp
atma merkezinde bertaraf edin
• Hasar veya kaza olmasını önlemek için taşıma
sırasında ürünü güvenli bir şekilde bağlayın.
• Çocukların veya yetkili olmayan kişilerin erişmesini
önlemek için ürünü kilitli bir alanda tutun.
• Ürünü kuru ve donmayan bir yerde tutun.
Atma
• Yerel geri dönüşüm gerekliliklerine ve geçerli
düzenlemelere uyun.
• Motor yağı veya yakıt gibi kimyasalları servis
merkezinde veya uygun bir atık noktasında atın.
• Ürün artık kullanılmıyorsa ürünü Husqvarna bayisine
gönderin veya geri dönüşüm noktasında atın.
Teknik veriler
LC551SP LC 551VBP LC 551VQ
Motor
Marka Kawasaki Kawasaki Husqvarna
Model FJ180V FJ180V HS 166AP
1906 - 004 - 30.03.2023 367
LC551SP LC 551VBP LC 551VQ
Motor tipi
Tek silindirli, 4 Za-
manlı, Basınçlı Ha-
vayla Soğutma, OHV
Tek silindirli, 4 Za-
manlı, Basınçlı Ha-
vayla Soğutma, OHV
Tek silindirli, 4 Za-
manlı, Basınçlı Ha-
vayla Soğutma, OHV
Hacim, cm
3
179 179 166
Devir, dev/dak 2800 2800 2800
Nominal motor çıkış gücü, kW
131
2,9 2,9 2,7
Ateşleme Sistemi
Buji NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Elektrot boşluğu, mm 0,6-0,8 0,6-0,8 0,7-0,8
Yakıt ve yağlama sistemi
Motor yağlama türü Yağ filtresi ile basınç-
la yağlama
Yağ filtresi ile basınç-
la yağlama
Çarpmalı yağlama
Yakıt deposu kapasitesi, l 1,9 1,9 1,5
Yağ deposu kapasitesi, l 0,7 0,7 0,5
Motor yağı
132
Husqvarna SAE 30 Husqvarna SAE 30 Husqvarna SAE 30
Ağırlık
Boş depolarla birlikte, kg 48,5 52,5 51,0
Gürültü emisyonu
133
Ses gücü düzeyi, ölçülmüş dB (A) 97 96 97
Ses gücü düzeyi, garantili L
WA
dB (A) 98 98 98
Ses düzeyleri
134
Operatörün kulağındaki ses basıncı düzeyi,
dB (A)
87 84 86
Titreşim düzeyleri
135
Tutma yeri, m/sn
2
4,5 4,5 3,2
Kesme ekipmanı
Kesim yüksekliği, mm 26-74 26-74 26-74
Kesim genişliği, mm 510 510 510
Bıçak Collect Collect Collect
131
Motor için gösterilen güç derecesi SAE J1349/ISO1585 standardına göre ölçülen motor modeli için tipik
bir üretim motorunun (belirlenmiş dev/dak'da) ortalama net güç çıkışıdır. Seri üretim motorları bu değerden
farklı olabilir. Ürünün son haline takılan motorun gerçek güç çıkışı çalışma hızına, çevre koşullarına ve diğer
değerlere bağlıdır.
132
SAE-30 yağ, +5°C'nin altındaki sıcaklıkta kullanılırsa motoru yeterince yağlayamayabilir. Bu, motora zarar
verebilir. Bkz.
Motor yağının değiştirilmesi sayfada: 366
Düşük sıcaklıklara yönelik doğru yağ için.
133
2000/14/AT sayılı AT direktifi uyarınca ses gücü (L
WA
) olarak çevrede ölçülen gürültü emisyonu düzeyi.
134
ISO 5395'e göre ses basıncı düzeyi. Ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (stan-
dart sapma) 1,2 dB(A) şeklindedir.
135
ISO 5395'e göre titreşim düzeyi. Titreşim düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart
sapma) 0,2 m/sn
2
şeklindedir.
368 1906 - 004 - 30.03.2023
LC551SP LC 551VBP LC 551VQ
Ürün numarası 5875908-10 5821494-10 5875908-10
Çim toplama sepeti kapasitesi, l 65 65 65
Tahrik
Hız, km/sa. 4,1 2,8-5 2,8-5
1906 - 004 - 30.03.2023 369
Uyumluluk Bildirimi
AB Uyumluluk Bildirimi
Biz,
Husqvarna AB, SE‐561 82 Huskvarna, İsveç, tel:
+46-36-146500 olarak tek sorumlu vasfıyla ürüne ilişkin
aşağıdaki beyanlarda bulunmaktayız:
Açıklama Çim Biçme Makinesi
Marka Husqvarna
Tip/Model LC 551SP, LC 551VBP, LC 551VQ
Kimlik 2022 ve sonrası tarihli seri numaraları
aşağıdaki AB direktifleri ve yönetmelikleriyle tamamen
uyumludur:
Düzenleme Açıklama
2006/42/AT "makinelerle ilgili"
2014/30/AB "elektromanyetik uyumlulukla ilgili"
2000/14/AT "çevredeki gürültü emisyonlarıyla ilgili"
2011/65/AB
"elektrikli ve elektronik ekipmanlarda belirli tehlikeli maddelerin kullanımının kısıtlanmasıyla
ilgili"
ve aşağıdaki standartlar ve/veya teknik özellikler
uygulanmıştır: EN ISO 5395-1:2013/A1:2018, EN ISO
5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN
IEC 63000:2018
Onaylanmış Kuruluş: 0404, RISE SMP Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Sweden 2000/14/AT konsey direktifi, uyumluluk
değerlendirme prosedürü: Ek VI ile uyumluluğu
belgelemiştir.
Gürültü emisyonları ile ilgili bilgi için bkz.
Teknik veriler
sayfada: 367
.
Huskvarna, 2022-09-29
Claes Losdal, Geliştirme Müdürü/Bahçe Ürünleri
Husqvarna AB
Teknik dokümantasyon sorumlusu
Türk ithalat şirketi daha fazla bilgi için temas edilecek:
Çullas Orman Bahçe ve Tarım Mak. San. Tic. A.Ş.
Suadiye Mh. Bağdat Cd. No:455/4
Kadıköy – 34740 İstanbul / Türkiye
Telefon: +90 216 519 88 82
Faks: +90 216 519 88 78
370 1906 - 004 - 30.03.2023
Зміст
Вступ.......................................................................... 371
Безпека...................................................................... 372
Збирання....................................................................376
Експлуатація..............................................................377
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ.............................. 378
Транспортування, зберігання й утилізація.............. 382
Технічні характеристики........................................... 382
Декларація відповідності.......................................... 384
Вступ
Опис виробу
Цей виріб– обертальна газонокосарка, керована
пішим оператором. Трава збирається в травозбірник.
Для того, щоб трава викидалася ззаду, приберіть
травозбірник. Для того, щоб перетворити траву
на добриво, встановіть приладдя для мульчування
(аксесуар).
Призначення
Користуйтеся виробом для зрізання трави.
Забороняється використовувати виріб для інших
завдань.
Огляд виробу
(Мал. 1)
1. Ручка зупинення двигуна
2. Ручка/рукоятка
3. Регулятор швидкості
4. Привідна скоба
5. Ручка стартера
6. Травозбірник
7. Регулятор висоти ручки
8. Регулятор висоти різання
9. Вимірювальний стрижень/ бак для оливи
10. Кожух леза
11. Глушник
12. Свічка запалювання
13. Повітряний фільтр
14. Паливний бак
15. Задній кожух
16. Посібник користувача
Огляд виробу
(Мал. 2)
1. Ручка/рукоятка
2. Механізм керування гальмом леза (LC 551VBP)
3. Регулятор швидкості/ регулятор газу (LC
551VBP)
4. Приводна скоба (LC 551VBP)
5. Обмежувач запуску (LC 551VBP)
6. Ручка стартера
7. Травозбірник
8. Регулятор висоти ручки
9. Регулятор висоти різання
10. Вимірювальний стрижень/ бак для оливи
11. Кожух леза
12. Глушник
13. Свічка запалювання
14. Повітряний фільтр
15. Паливний бак
16. Задній кожух
17. Ручка зупинення двигуна (LC551SP)
18. Регулятор газу (LC551SP)
19. Приводна скоба (LC551SP)
20. Посібник користувача
Символи на виробі
(Мал. 3)
Неуважне чи неправильне
використання може призвести до травм
або смерті оператора чи інших осіб.
(Мал. 4)
Перед користуванням виробом уважно
прочитайте посібник користувача й
переконайтеся, що ви зрозуміли всі
вказівки.
(Мал. 5)
Сторонні особи та тварини повинні
перебувати на безпечній відстані від
робочої зони.
(Мал. 6)
Перед проведенням ремонтних
робіт або обслуговування необхідно
зупинити двигун та витягнути провід
запалювання.
(Мал. 7)
Олива
(Мал. 8)
Швидко
(Мал. 9)
Повільно
1906 - 004 - 30.03.2023
371
(Мал. 10)
Зупинення двигуна
(Мал. 11)
Дросельна заслінка
(Мал. 12)
Зчеплення леза
(Мал. 13)
Остерігайтеся рикошету й об’єктів, які
можуть вилітати з-під виробу.
(Мал. 14)
Тримайте руки й ноги на безпечній
відстані від леза, що обертається.
(Мал. 15)
Тримайте руки й ноги на безпечній
відстані від деталей, що обертаються.
(Мал. 16)
Цей виріб відповідає вимогам директив
ЄС.
(Мал. 17)
Цей виріб відповідає вимогам
застосовних норм Сполученого
Королівства.
(Мал. 18)
Етикетка з інформацією щодо шумових
викидів у навколишнє середовище
відповідно до вимог директив і
нормативних актів ЄС і Сполученого
Королівства та Закону про збереження
навколишнього середовища (контроль
шуму) 2017р. Нового Південного
Уельсу. Гарантований рівень звукової
потужності виробу вказано в розділі
Технічні характеристики на сторінці 382
і на етикетці.
(Мал. 19)
Вихлопні гази з двигуна містять
моноксид вуглецю– отруйний і дуже
небезпечний газ без запаху. Не
запускайте інструмент у приміщенні чи
в замкненому просторі.
(Мал. 20)
Не запускайте інструмент у приміщенні
чи в замкненому просторі.
(Мал. 21)
Небезпека вибуху.
(Мал. 22)
Гаряча поверхня
(Мал. 23)
У двигун не залито оливу.
(Мал. 24)
Перед початком експлуатації виробу
залийте оливу у двигун.
(Мал. 25)
Не використовуйте пальне E85.
(Мал. 26)
Тримайте виріб на безпечній відстані
від джерел відкритого вогню.
(Мал. 27)
Сканований код.
Зверніть увагу: Інші символи та наклейки на
виробі стосуються законодавчих вимог, які діють на
певних ринках.
Відповідає вимогам європейського
екологічного стандарту Євро-5
ПОПЕРЕДЖЕННЯ: Внесення змін
у двигун позбавляє чинності сертифікацію
ЄС для цього виробу.
Відповідальність за якість продукції
Згідно із законом про відповідальність за якість
продукції ми не несемо відповідальності за будь-які
пошкодження, спричинені роботою наших виробів,
якщо:
• виріб було неправильно відремонтовано;
• виріб було відремонтовано із використанням
деталей, виготовлених не виробником або не
затверджених ним;
• виріб обладнано аксесуаром, виготовленим не
виробником або не затвердженим ним;
• виріб було відремонтовано в неавторизованому
сервісному центрі або неавторизованою
компанією;
Безпека
Визначення щодо безпеки
Попередження, застереження й примітки служать
для наголошення на особливо важливих положеннях
посібника.
ПОПЕРЕДЖЕННЯ: Вказує на
те, що в разі порушення інструкцій,
наведених у цьому посібнику, існує
небезпека поранення або смерті
оператора чи інших осіб, що знаходяться
поруч.
УВАГА: Вказує на те, що в разі
порушення інструкцій, наведених у цьому
посібнику, існує небезпека пошкодження
виробу, інших матеріалів або навколишніх
об’єктів.
372 1906 - 004 - 30.03.2023
Зверніть увагу: Використовується для надання
додаткової інформації щодо певної ситуації.
Загальні правила техніки безпеки
ПОПЕРЕДЖЕННЯ: Перш ніж
розпочати використання виробу,
уважно прочитайте наведені нижче
попередження.
• Цей виріб може бути небезпечним у разі
неправильного або недбалого використання.
Порушення правил техніки безпеки може
призвести до травм або смерті.
• Під час роботи цього виробу утворюється
електромагнітне поле. Це поле може за
деяких умов взаємодіяти з активними чи
пасивними медичними імплантатами. Щоб
зменшити ризик тяжких або смертельних
травм, рекомендуємо особам із медичними
імплантатами проконсультуватися зі своїм
лікарем і виробником медичного імплантату
перед початком експлуатації цього виробу.
• Завжди будьте обережні та керуйтеся здоровим
глуздом. Якщо ви маєте сумніви щодо того,
як користуватися виробом у конкретній ситуації,
припиніть роботу та проконсультуйтеся з
дилером Husqvarna.
• Пам’ятайте, що оператор несе відповідальність
за нещасні випадки, в результаті яких
постраждали інші особи або їхнє майно.
• Підтримуйте виріб чистим. Переконайтеся, що
знаки та наклейки знаходяться в читабельному
стані.
• Не дозволяйте використовувати виріб стороннім
людям доки не переконаєтеся, що вони
прочитали та зрозуміли весь зміст посібника
користувача.
• Не давайте використовувати прилад дітям.
• Не підпускайте до робочої зони дітей. Біля
виробу, що працює, має завжди перебувати
відповідальна доросла особа.
• Не давайте використовувати прилад особам, що
не ознайомилися з інструкціями.
• Завжди наглядайте за особами з обмеженими
фізичними чи розумовими можливостями, що
використовують виріб. Біля виробу, що працює,
повинна завжди знаходитися відповідальна
доросла особа.
• Забороняється використовувати виріб, якщо ви
втомлені, хворі, чи перебуваєте під впливом
наркотиків, алкоголю або медикаментів. Ці
фактори мають негативний вплив на ваш зір,
зосередженість, свідомість та координацію рухів.
• Забороняється використовувати виріб у разі його
несправності.
• Забороняється зміни в конструкцію виробу чи
використовувати виріб, якщо є підозра, що його
було змінено сторонніми особами.
• Не змінюйте налаштування керування частотою
обертання двигуна.
Безпека в робочій зоні
ПОПЕРЕДЖЕННЯ: Перш ніж
розпочати використання виробу,
уважно прочитайте наведені нижче
попередження.
• Перед використанням виробу приберіть з робочої
зони всі гілки, лозу та каміння.
• Предмети, що потраплять на різальне
обладнання, можуть відлетіти та поранити
сторонніх осіб або пошкодити інші предмети.
Сторонні особи та тварини повинні знаходитися
на безпечній відстані від виробу.
• Забороняється використовувати виріб за поганої
погоди на кшталт туману, дощу, сильного вітру,
значного холоду або грози. Робота в погану
погоду або на вологих ділянках виснажує. Погана
погода може стати причиною небезпечних умов
роботи, таких як слизькі поверхні.
• Бережіться осіб, предметів та ситуацій, які
можуть зашкодити безпечній роботі виробу.
• Бережіться перешкод на кшталт коріння, каміння,
гілок, ям або канав. Висока трава може
приховувати перешкоди.
• Скошування трави на схилах може бути
небезпечним. Не використовуйте виріб на
ділянках із нахилом понад 15°.
• Використовуйте виріб на схилах у
горизонтальному напрямку. Не рухайтеся вверх і
вниз.
• Будьте обережні, наближаючись до прихованих
кутів та предметів, які можуть закривати поле
зору.
Техніка безпеки
ПОПЕРЕДЖЕННЯ: Перш ніж
розпочати використання виробу,
уважно прочитайте наведені нижче
попередження.
• Використовуйте виріб лише для скошування
трав’яних газонів. Заборонено використовувати
виріб для інших цілей.
• Використовуйте засоби індивідуального захисту.
Див.
Засоби індивідуального захисту на сторінці
374
.
• Дізнайтеся, як швидко зупинити двигун в
екстреній ситуації.
• Забороняється запускати двигун у закритому
приміщенні або поблизу легкозаймистих
матеріалів. Вихлопні дими мають високу
1906 - 004 - 30.03.2023
373
температуру й можуть містити іскри, що можуть
призвести до пожежі.
• Забороняється використовувати виріб без
правильно встановленого леза та всіх
кожухів. Неправильно встановлене лезо може
від’єднатися й призвести до травм.
• Слідкуйте, щоб лезо не зачіпляло сторонні
предмети на кшталт каміння та коріння. Це може
призвести до пошкодження леза та згинання вала
двигуна. Зігнута вісь викликає значні вібрації
та призводить до ризику від’єднання леза від
виробу.
• У разі удару леза об будь-який сторонній
предмет чи появи вібрації негайно зупиніть
виріб. Від’єднайте провід запалювання від свічки
запалювання. Перевіряйте виріб на наявність
пошкоджень. Виправляйте пошкодження або
здавайте виріб на ремонт в авторизований центр
обслуговування.
• Забороняється закріпляти ручку зупинення
двигуна на рукоятці, коли працює двигун.
• Поставте виріб на тверду рівну поверхню та
ввімкніть його. При цьому лезо не повинно
торкатися землі або інших предметів.
• Під час роботи з виробом завжди залишайтеся
позаду нього.
• Під час роботи з виробом усі колеса мають
залишатися на землі, а обидві руки треба
тримати на ручці. Тримайте руки та ноги на
відстані від лез, що обертаються.
• Не нахиляйте виріб, коли двигун увімкнений.
• Будьте обережні під час руху у зворотному
напрямку.
• Забороняється піднімати виріб коли двигун
увімкнений. Якщо виріб треба підняти,
спочатку вимкніть двигун та від’єднайте провід
запалювання від свічки запалювання.
• Не рухайтеся у зворотному напрямку під час
роботи з виробом.
• Вимикайте двигун під час руху через ділянки без
трави на кшталт доріжок із гравію, каменю або
асфальту.
• Не бігайте з виробом, коли двигун увімкнений.
Під час роботи з виробом необхідно ходити зі
звичайною швидкістю.
• Вимикайте двигун, перш ніж змінювати висоту
різання. Забороняється виконувати регулювання
при ввімкненому двигуні.
• Забороняється залишати виріб без нагляду
коли двигун працює. Зупиніть двигун та
переконайтеся, що ріжуче обладнання не
обертається.
Правила техніки безпеки під час
використання
Засоби індивідуального захисту
ПОПЕРЕДЖЕННЯ: Перш ніж
розпочати використання виробу,
уважно прочитайте наведені нижче
попередження.
• Особисте захисне спорядження не може повністю
усунути небезпеку травмування, але при
нещасному випадку воно знизить ступінь важкості
травми. Дозвольте дилеру допомогти вам із
вибором підходящого обладнання.
• Використовуйте засоби захисту органів слуху,
якщо рівень шуму перевищує 85дБ.
• Використовуйте взуття із захистом від ковзання
для роботи у важких умовах. Забороняється
використовувати відкрите взуття або працювати
взагалі без нього.
• Використовуйте цупкі довгі штани.
• За потреби використовуйте рукавички,
наприклад, якщо необхідно приєднати, оглянути
або почистити різальне обладнання.
Запобіжне обладнання на виробі
ПОПЕРЕДЖЕННЯ: Перш ніж
розпочати використання виробу,
уважно прочитайте наведені нижче
попередження.
• Не використовуйте виріб із запобіжними
пристроями, які пошкоджені або не працюють
належним чином.
• Регулярно перевіряйте захисні пристрої. Якщо
запобіжні пристрої пошкоджені або не працюють
належним чином, зверніться до центру
обслуговування Husqvarna.
• Не вносьте зміни до захисних пристроїв.
Перевірка кожуха леза
Кожух леза частково поглинає вібрацію виробу та
знижує небезпеку травмування лезом.
• Огляньте кожух леза та переконайтеся, що він не
має пошкоджень на кшталт тріщин.
Перевірка ручки зупинення двигуна (LC 551SP, LC
551VQ)
Ручка зупинення двигуна зупиняє двигун.
За відпускання ручки зупинення двигуна він
зупиняється.
374 1906 - 004 - 30.03.2023
• Запустіть двигун, а потім відпустіть ручку
зупинення двигуна. Якщо двигун не зупиняється
протягом 3секунд, необхідно передати виріб в
авторизований центр обслуговування Husqvarna
для налаштування гальма двигуна. (Мал. 28)
Перевірка механізму керування гальмом леза й
обмежувача запуску (LC 551VBP)
Механізм керування гальмом леза зупиняє
лише лезо, а двигун продовжує працювати. За
відпускання механізму керування гальмом леза воно
зупиняється.
1. Запустіть двигун.
2. Перемістіть механізм керування гальмом леза в
напрямку рукоятки. Обмежувач запуску блокує
рух.
3. Потягніть обмежувач запуску.
4. Перемістіть механізм керування гальмом леза в
напрямку рукоятки. Лезо почне обертатися.
5. Відпустіть механізм керування гальмом леза.
Якщо лезо не зупиняється протягом 3секунд,
необхідно передати виріб в авторизований центр
обслуговування Husqvarna для налаштування
гальма леза. (Мал. 29)
6. Переконайтеся, що обмежувач запуску
повернувся в початкове положення.
Глушник
Глушник зменшує рівень шуму та відводить вихлопні
гази подалі від оператора.
Не використовуйте виріб із пошкодженим глушником
або взагалі без глушника. В разі пошкодження
глушника збільшується рівень шуму та підвищується
небезпека загоряння.
ПОПЕРЕДЖЕННЯ: Під час
роботи виробу та відразу після роботи, а
також під час роботи двигуна на холостих
обертах глушник сильно нагрівається.
Зважайте на легкозаймисті матеріали
та/або випари, щоб не допустити пожежі.
Перевірка глушника
• Регулярно оглядайте глушник, стежте, щоб він
був правильно під’єднаний та справний.
Заходи безпеки під час роботи з паливом
ПОПЕРЕДЖЕННЯ: Перш ніж
розпочати використання виробу,
уважно прочитайте наведені нижче
попередження.
• Не запускайте виріб, якщо на ньому залишилося
пальне або моторна олива. Приберіть непотрібне
пальне/оливу та дайте виробу просохнути.
• Якщо ви пролили пальне на свій одяг, негайно
переодягніться.
• Не допускайте потрапляння пального на тіло,
адже це може призвести до травм. Для
видалення пального, що потрапило на тіло,
використовуйте мило та воду.
• Не запускайте виріб у разі наявності протікання
у двигуні. Регулярно перевіряйте двигун на
протікання.
• Будьте обережні при поводженні з пальним.
Пальне є легкозаймистою речовиною, а його пари
вибухонебезпечні та можуть призвести до травм
або смерті.
• Не вдихайте вихлопні гази, це може призвести до
травм. Забезпечте належне провітрювання.
• Не паліть біля пального або двигуна.
• Не кладіть біля пального або двигуна теплі
предмети.
• Не доливайте пальне в працюючий виріб.
• Перед заправленням переконайтеся, що двигун
охолонув.
• Перед заправленням повільно відкрийте кришку
паливного бака, обережно зменшивши тиск.
• Не заправляйте виріб у приміщенні. Недостатнє
провітрювання може призвести до травм або
смерті внаслідок задухи чи отруєння моноксидом
вуглецю.
• Затягуйте кришку паливного бака повністю. Якщо
кришку паливного бака не затягнуто, існує ризик
виникнення пожежі.
• Перед запуском пересуньте виріб щонайменше
на 3м від місця, де ви заправляли його.
• Не заповнюйте паливний бак повністю.
Під впливом високої температури паливо
розширюється. Залиште трохи вільного місця
вгорі бака.
Правила техніки безпеки під час
обслуговування
ПОПЕРЕДЖЕННЯ: Перш ніж
розпочати використання виробу,
уважно прочитайте наведені нижче
попередження.
• Вихлопні гази з двигуна містять монооксид
вуглецю, отруйний та дуже небезпечний газ
без запаху. Забороняється заводити виріб у
приміщенні чи в замкненому просторі.
• Перед тим, як почати технічне обслуговування
виробу, вимкніть двигун та від’єднайте провід
запалювання від свічки запалювання.
• Під час технічного обслуговування різального
обладнання використовуйте захисні рукавиці.
Лезо дуже гостре, ним можна легко порізатися.
• Встановлення аксесуарів, виготовлених не
виробником, або внесення змін, не затверджених
ним, може призвести до серйозної травми чи
1906 - 004 - 30.03.2023
375
смерті. Вносити зміни в виріб забороняється.
Використовуйте лише сертифіковані виробником
аксесуари.
• Якщо не проводити правильне та регулярне
технічне обслуговування, виникає небезпека
травм та пошкодження виробу.
• Виконуйте технічне обслуговування лише
так, як це наведено в цьому посібнику
користувача. Будь-які інші види обслуговування
повинні проводитися в авторизованому центрі
обслуговування Husqvarna.
• Регулярне обслуговування виробу може
проводити авторизований центр обслуговування
Husqvarna.
• Замінюйте пошкоджені, зношені або зламані
деталі.
Збирання
Вступ
ПОПЕРЕДЖЕННЯ: Перед
монтажем виробу обов’язково прочитайте
й усвідомте зміст розділу про заходи
безпеки.
ПОПЕРЕДЖЕННЯ: Перед
збиранням виробу необхідно від’єднати
кабель від свічки запалювання.
Монтаж ручки
1. Послабте фіксувальні головки з лівої та правої
сторони виробу. Переконайтеся, що пластикова
шайба перебуває в канавці скоби ручки. (Мал. 30)
2. Установіть складену вперед ручку, як це показано
на рисунку. (Мал. 31)
a) Переконайтеся, що пластикова шайба
перебуває між ручкою й скобою ручки.
b) Під’єднайте ручку до скоби.
3. Підніміть ручку. (Мал. 32)
4. Надійно затягніть фіксувальні головки. Порядок
регулювання висоти ручки дивіться в розділі
Налаштування висоти ручки на сторінці 376
.
5. Розташуйте дроти в кріпильних скобах кабелів.
Переконайтеся, що дроти не перекручені.
Прикріпіть кріпильні скоби кабелів на ручку. (Мал.
33)
6. Прикріпіть кабелі до скоби ручки за допомогою
кабельних стяжок. (Мал. 34)
Налаштування висоти ручки
1. Відпустіть нижні фіксувальні головки.
2. Пересуньте головки в нижню частину прорізів
зліва та справа виробу. (Мал. 35)
3. Установіть висоту ручки в одне з двох доступних
положень.
4. Пересуньте головки вгору в напрямку рукоятки,
доки вони не зупиняться й ви не почуєте
клацання. (Мал. 36)
5. Надійно затягніть фіксувальні головки.
Встановлення виробу в положення
для транспортування
1. Зніміть травозбірник.
2. Відпустіть нижні фіксувальні головки.
3. Пересуньте головки в нижню частину прорізів
зліва та справа виробу. (Мал. 35)
4. Складіть ручку вперед. (Мал. 37)
Встановлення виробу в положення
для експлуатації
1. Підніміть рукоятку. (Мал. 32)
2. Пересуньте головки вгору в напрямку рукоятки,
доки вони не зупиняться й ви не почуєте
клацання. (Мал. 36)
3. Надійно затягніть фіксувальні головки.
Монтаж травозбірника
1. Встановіть рамку травозбірника на мішок для
трави. Твердий бік мішка має бути знизу.
Тримайте рукоятку рами зверху мішка для трави.
(Мал. 38)
2. Вставте нижню частину рами травозбірника в
нижню частину мішка для трави. (Мал. 39)
a) Вставте раму травозбірника в паз. Починайте
з правої сторони, як показано на рисунку, і
поступово просувайтеся ліворуч.
3. Якщо рама травозбірника вставляється важко,
обережно вдарте по ній гумовим молотком.
Вдаряйте по рамі між ребрами жорсткості. (Мал.
40)
4. Зафіксуйте мішок для трави на рамі
травозбірника за допомогою затискачів. (Мал. 41)
5. Підніміть задню кришку.
6. Під’єднайте травозбірник до верхньої кромки
рами.
7. Встановіть нижню частину травозбірника в канал
викидання трави. (Мал. 42)
Монтаж заглушки для мульчування
(аксесуар)
1. Підніміть задню кришку й вийміть травозбірник.
376 1906 - 004 - 30.03.2023
2. Вставте заглушку для мульчування в канал
викидання. (Мал. 43)
3. Замініть стандартне лезо на лезо для
мульчування, що постачається в комплекті
приладдя для мульчування. Див.
Заміна ножа на
сторінці 380
.
Скошування трави без травозбірника
чи заглушки для мульчування
• Підніміть задню кришку та вийміть травозбірник.
• Зніміть заглушку та лезо для мульчування, якщо
вони встановлені.
• Перед використанням виробу закрийте задню
кришку.
Під час експлуатації виробу зрізана трава
викидається під задньою кришкою.
Експлуатація
Вступ
ПОПЕРЕДЖЕННЯ: Перед
експлуатацією виробу обов’язково
прочитайте й усвідомте зміст розділу про
заходи безпеки.
Husqvarna Connect
Husqvarna Connect є безкоштовною програмою
для мобільного пристрою. У програмі Husqvarna
Connect доступна ціла низка розширених функції для
користування Husqvarna:
• розширена інформація про виріб;
• відомості про деталі й обслуговування виробу, а
також довідкова інформація.
Щоб почати користуватися Husqvarna
Connect
1. Завантажте програму Husqvarna Connect на свій
мобільний пристрій.
2. Зареєструйтеся в програмі Husqvarna Connect.
3. Виконайте кроки з реєстрації в програмі
Husqvarna Connect, щоб під’єднати та
зареєструвати виріб.
Перед початком роботи з виробом
1. Уважно прочитайте посібник користувача та
переконайтеся, що ви зрозуміли всі вказівки.
2. Огляньте різальне обладнання та переконайтеся,
що воно правильно встановлено та налаштовано.
Див.
Перевірка різального обладнання на сторінці
379
.
3. Наповніть паливний бак. Див.
Заправлення
паливом на сторінці 377
.
4. Наповніть паливний бак та перевірте рівень
оливи. Див.
Перевірка рівня оливи на сторінці
380
.
Заправлення паливом
Якщо є можливість, використовуйте бензин з низьким
рівнем викидів/бензин-алкілат. Якщо можливості
використовувати бензин з низьким рівнем викидів/
бензин-алкілат немає, використовуйте якісний
неетилований бензин або етилований бензин із
октановим числом не менше 90.
УВАГА: Не використовуйте бензин із
октановим числом нижче 90 RON (87
AKI). Це може призвести до пошкодження
виробу.
1. Повільно відкрутіть кришку паливного бака, щоб
вивільнити тиск.
2. Повільно влийте пальне з каністри. У разі
проливання пального витріть його ганчіркою або
дайте йому висохнути. (Мал. 44)
3. Витріть поверхню біля кришки паливного бака.
4. Затягуйте кришку паливного бака повністю. Якщо
кришку паливного бака не затягнуто, існує ризик
виникнення пожежі.
5. Перед запуском пересуньте виріб на 3м від
місця, де ви заправляли його.
Налаштування висоти скошування
Можна встановити 6 різних рівнів висоти різання.
1. Щоб збільшити висоту різання, посуньте
регулятор висоти різання в напрямку колеса й
назад.
2. Щоб зменшити висоту різання, посуньте
регулятор висоти різання в напрямку колеса й
уперед. (Мал. 45)
УВАГА: Не встановлюйте занадто
низьку висоту різання. Леза можуть
зачепити землю, якщо поверхня газону
буде нерівною.
Запуск виробу (LC 551VQ)
1. Упевніться, що провід запалювання під’єднаний
до свічки запалювання.
2. Залишайтеся позаду виробу.
3. Утримуйте ручку зупинення двигуна біля
рукоятки. (Мал. 46)
1906 - 004 - 30.03.2023
377
4. Утримуйте ручку троса стартера правою рукою.
5. Повільно потягніть ручку троса стартера доки не
відчуєте певний опір.
6. Сильно потягніть, щоб запустити двигун.
Запуск виробу (LC 551SP, LC
551VBP)
1. Переконайтеся, що дріт запалювання під’єднаний
до свічки запалювання.
2. Залишайтеся позаду виробу.
3. Відрегулюйте регулятор газу.
a) Якщо двигун холодний, установіть регулятор
газу в положення заслінки. (Мал. 47)
b) Якщо двигун теплий, не встановлюйте
регулятор газу в положення заслінки.
4. У разі використання моделі LC551SP, утримуйте
ручку зупинення двигуна біля рукоятки. (Мал. 46)
5. Утримуйте ручку троса стартера правою рукою.
6. Повільно потягніть ручку троса стартера доки не
відчуєте деякий спротив.
7. Потягніть шнур сильно, щоб запустити двигун.
8. Установіть регулятор газу в положення повністю
відкритої дросельної заслінки.
9. Для моделі LC 551VBP:
a) Відпустіть обмежувач запуску.
b) Щоб запустити леза, перемістіть механізм
керування гальмом леза в напрямку рукоятки.
Щоб підключити привід до коліс
• Потягніть привідну скобу в напрямку рукоятки.
(Мал. 48)
• Для моделей LC 551VQ і LC 551VBP: Налаштуйте
швидкість руху за допомогою регулятора
швидкості на лівому боці рукоятки. Перемістіть
регулятор швидкості вперед для збільшення
швидкості, і назад– для зменшення швидкості.
(Мал. 49)
• Перш ніж рухати виріб у зворотному напрямку,
розчепіть привід і штовхніть виріб уперед
приблизно на 10см.
• У разі наближенні до перешкоди відпустіть
привідну скобу, щоб розчепити привід.
Зупинення виробу (LC 551SP, LC
551VQ)
• Щоб зупинити тільки привід, необхідно відпустити
привідну скобу.
• Щоб зупинити двигун, необхідно відпустити ручку
зупинення двигуна.
Вимкнення виробу (LC 551VBP)
• Щоб зупинити тільки привід, необхідно відпустити
привідну скобу.
• Щоб зупинити двигун, переведіть регулятор газу
в положення зупинення.
Забезпечення ефективної роботи
• Завжди користуйтеся гострим лезом. Тупе лезо
ріже нерівно, а трава на поверхні розрізу жовтіє.
Крім того, гостре лезо споживає менше енергії за
тупе.
• Не скошуйте більше ⅓ довжини трави. Спочатку
треба виконувати скошування з великою висотою
різання. Оцініть результат і зменште висоту
зрізання на потрібну вам. Якщо трава дуже
довга, ведіть газонокосарку повільно і виконайте
скошування двічі, якщо це необхідно.
• Косіть щоразу в різних напрямках, щоб на газоні
не було смуг.
• Тримайте кожух леза в чистоті. Скупчення трави
й бруду на внутрішньому боці кожуха леза може
негативно вплинути на результат роботи. Див.
Чищення внутрішніх поверхонь кожуха леза на
сторінці 379
.
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
Вступ
ПОПЕРЕДЖЕННЯ: Перед
виконанням робіт із технічного
обслуговування обов’язково прочитайте
й усвідомте зміст розділу про заходи
безпеки.
Для всіх робіт з обслуговування та ремонту
необхідна спеціальна підготовка. Ми гарантуємо
доступність послуг із професійного ремонту та
обслуговування. Якщо ваш дилер не є агентом з
обслуговування, зверніться до нього по інформацію
щодо найближчого центру обслуговування.
Для отримання більш детальної інформації див.
www.husqvarna.com.
Графік технічного обслуговування
УВАГА: У разі нахиляння виробу
переконайтеся, що повітряний фільтр
розташований зверху й не направлений у
бік землі. Ризик пошкодження двигуна.
Інтервали технічного обслуговування зазначено
з урахуванням щоденного використання виробу.
Інтервали змінюються для іншої частоти
використання виробу.
378 1906 - 004 - 30.03.2023
Вказівки щодо технічного обслуговування елементів,
позначених зірочкою (*), дивіться в розділі
Запобіжне
обладнання на виробі на сторінці 374
.
Технічне обслуговування Щодня Щотижня Щомісяця
Загальна перевірка X
Перевірка рівня оливи X
Очищення виробу X
Перевірка різального обладнання X
Перевірка кожуха леза* X
Перевірка ручки зупинення двигуна* LC 551SP, LC 551VQ X
Перевірка механізму керування гальмом леза* LC 551VBP X
Перевірка глушника* X
Перевірка свічки запалювання X
Заміна оливи (перший раз через 5годин експлуатації, далі– кожні
50годин експлуатації)
X
Очищення чи заміна повітряного фільтра X
Перевірка паливної системи X
Процедура загальної перевірки
• Переконайтеся, що всі гайки й гвинти на виробі
затягнуто відповідним чином.
Чищення виробу
• Для очищення пластмасових деталей
використовуйте суху чисту тканину.
• Не мийте виріб. Вода може потрапити в
акумулятор чи двигун і призвести до короткого
замикання або пошкодження виробу.
• Не використовуйте для чищення виробу мийний
апарат високого тиску.
• Заборонено лити воду безпосередньо на двигун.
• Видаляйте листя, траву та бруд за допомогою
щітки.
• Зніміть кришку зчеплення й за допомогою щітки
видаліть траву з-під неї. (LC551VBP)
Чищення внутрішніх поверхонь кожуха леза
1. Вилийте паливо з паливного бака.
2. Покладіть виріб на бік глушником донизу.
УВАГА: Якщо покласти виріб
повітряним фільтром донизу, може
виникнути ризик пошкодження
двигуна.
3. Промийте водою зі шлангу внутрішню поверхню
кожуха леза.
Перевірка різального обладнання
ПОПЕРЕДЖЕННЯ: Зніміть провід
запалювання зі свічки запалювання, щоб
попередити ненавмисний запуск.
ПОПЕРЕДЖЕННЯ: Під час
технічного обслуговування різального
обладнання використовуйте захисні
рукавиці. Лезо дуже гостре, ним можна
легко порізатися.
1. Перевірте різальне обладнання на наявність
пошкоджень або тріщин. Обов’язково замінюйте
пошкоджене різальне обладнання.
2. Огляньте лезо на предмет пошкоджень або
затуплення.
Зверніть увагу: Після гостріння леза необхідно
відрегулювати його баланс. Гостріння, заміну
та балансування леза необхідно проводити в
центрі обслуговування. У разі потрапляння на
перешкоду, що призвела до зупинки двигуна,
замініть пошкоджене лезо. Спеціалісти центру
обслуговування мають провести оцінювання стану
леза та надати консультацію щодо необхідності його
гостріння або заміни.
1906 - 004 - 30.03.2023 379
Заміна ножа
1. Зафіксуйте лезо дерев’яним брусом. (Мал. 50)
2. Вийміть болт леза.
3. Зніміть лезо.
4. Перевірте опору леза й болт леза на наявність
пошкоджень.
5. Перевірте, чи не погнутий вал двигуна.
6. Під час установлення нового леза направляйте
кути леза в напрямку кожуха леза. (Мал. 51)
7. Переконайтеся, що лезо розташоване на одному
рівні із центром вала двигуна.
8. Зафіксуйте лезо дерев’яним брусом. (Мал. 52)
9. Установіть лезо.
a) На моделі LC551SP, LC 551VQ, установіть
пружинну шайбу й затягніть болт і шайбу з
моментом затягування 70Н·м.
b) На моделі LC 551VBP затягніть болти з
моментом затягування 50Н⋅м. (Мал. 53)
10. Прокрутіть лезо рукою й переконайтеся в тому,
що воно вільно обертається.
ПОПЕРЕДЖЕННЯ:
Використовуйте міцні робочі рукавиці.
Лезо дуже гостре, ним можна легко
травмуватися.
11. Запустіть виріб, щоб перевірити роботу леза. У
разі неправильного встановлення леза у виробі
буде спостерігатися вібрація або результат
скошування буде незадовільним.
Перевірка рівня оливи
УВАГА: Занадто низький рівень оливи
може спричинити пошкодження двигуна.
Перед запуском виробу необхідно
перевіряти рівень оливи.
1. Установіть виріб на рівній поверхні.
2. Зніміть кришку бака для оливи за допомогою
під’єднаного вимірювального стрижня.
3. Усуньте оливу з вимірювального стрижня.
4. Повністю вставте вимірювальний стрижень у бак
для оливи. Затягніть кришку бака для оливи, щоб
отримати достовірне уявлення про рівень оливи.
5. Вийміть вимірювальний стрижень.
6. Перевірте рівень оливи на вимірювальному
стрижні.
7. Якщо рівень оливи занизький, залийте моторну
оливу й перевірте рівень ще раз.
(Мал. 54)
Зверніть увагу: Для запобігання
проливання скористайтеся лійкою.
Заміна моторної оливи
ПОПЕРЕДЖЕННЯ: Відразу після
зупинки двигуна моторна олива є дуже
гарячою. Дайте двигуну охолонути, перш
ніж зливати моторну оливу. Якщо моторна
олива потрапить на шкіру, промийте цю
ділянку водою з милом.
(Мал. 55)
1. Витягніть провід запалювання зі свічки
запалювання.
2. Зніміть кришку бака для оливи.
3. Злийте моторну оливу.
a) Для моделей із пробкою зливного отвору:
помістіть під пробку зливного отвору посудину
для збору моторної оливи.
b) Для моделей без пробки зливного отвору або
якщо під пробку зливного отвору неможливо
помістити посудину: зливайте моторну оливу
з масляного бака, використовуючи оливний
насос (приладдя).
4. Залийте свіжу моторну оливу рекомендованого
типу, указаного в розділі
Технічні характеристики
на сторінці 382
.
5. Перевірте рівень оливи. Дивіться розділ
Перевірка рівня оливи на сторінці 380
.
Заливання й заміна моторного
мастила
• Інформацію щодо заливання й заміни моторного
мастила див. у посібнику користувача для
двигуна.
Очищення та заміна повітряного
фільтра (LC 5551SP, LC 551VBP)
• Інформацію щодо чищення й заміни повітряного
фільтра дивіться в посібнику користувача
двигуна.
Установлення й виймання
повітряного фільтра (LC 551VQ)
ПОПЕРЕДЖЕННЯ:
Використовуйте захисні рукавиці.
1. Натисніть на затискачі кришки повітряного
фільтра.
2. Обережно зніміть кришку повітряного фільтра (A)
з двигуна.
380 1906 - 004 - 30.03.2023
3. Зніміть повітряний фільтр(B) і поролоновий
фільтр(C). (Мал. 56)
4. Перевірте повітряний фільтр на наявність
пошкоджень. Пошкоджений повітряний фільтр
необхідно замінити.
5. Почистьте й перевірте повітряний фільтр.
Дивіться розділ
Очищення повітряного фільтра
(LC 551VQ) на сторінці 381
.
6. Для встановлення виконайте вказівки вище у
зворотному порядку.
Очищення повітряного фільтра (LC
551VQ)
УВАГА: Заборонено експлуатувати
виріб без повітряного фільтра або якщо
фільтр забруднений.
УВАГА: Якщо фільтр не
можна повністю очистити або він
має пошкодження, замініть його.
Несправний повітряний фільтр спричиняє
пошкодження двигуна.
1. Натисніть на засувки (A), зніміть кришку
повітряного фільтра (B) і вийміть сам фільтр (C).
(Мал. 57)
2. Постукайте повітряним фільтром об тверду
поверхню або продуйте стисненим повітрям із
чистої сторони.
УВАГА: Не використовуйте щітку
для очищення, адже це просуває бруд
усередину фільтра.
3. Очистьте тримач повітряного фільтра (D) і кришку
фільтра вологою ганчіркою.
УВАГА: Переконайтеся, що в
повітропровід (E) не потрапляє бруд.
4. Установіть повітряний фільтр. Переконайтеся, що
повітряний фільтр щільно сів на тримач фільтра.
5. Установлюйте кришку повітряного фільтра
спершу нижніми засувками.
Перевірка свічки запалювання
УВАГА: Завжди користуйтеся
рекомендованими свічками запалення.
Неправильний тип свічки запалювання
може призвести до пошкодження виробу.
• У разі, якщо двигун втрачає потужність, його
важко запустити або він погано працює на
холостому ходу, необхідно перевірити свічку
запалювання.
• Щоб зменшити ризик потрапляння зайвих
предметів на електроди свічки запалювання,
дотримуйтеся таких інструкцій:
a) переконайтеся, що швидкість холостого ходу
встановлено правильно;
b) переконайтеся в правильності змішування
паливної суміші;
c) переконайтеся, що повітряний фільтр чистий.
• Якщо свічка запалювання забруднена, її слід
очистити й переконатися в тому, що між
електродами встановлено правильний проміжок
(див.
Технічні характеристики на сторінці 382
).
(Мал. 58)
• За необхідності замініть свічку запалювання.
Перевірка паливної системи
• Перевірте кришку паливного бака та її
ущільнювач на предмет пошкоджень.
• Перевірте шланг подачі пального на предмет
протікань. У разі пошкодження шланга подачі
пального замініть його в центрі обслуговування.
Налаштування регуляторів швидкості
й газу
Регулятор швидкості налаштовує швидкість руху.
Регулятор газу налаштовує частоту обертання
двигуна.
УВАГА: Не налаштовуйте регулятор
швидкості, коли двигун увімкнено.
1. Для налаштування швидкості руху поверніть
регулювальний гвинт (А), щоб відрегулювати
довжину оболонки кабелю. Щоб збільшити
швидкість руху, зменште довжину оболонки
кабелю.
2. Якщо не вдається перевести регулятор
у положення заслінки або зупинення,
відрегулюйте частоту обертання двигуна.
Поверніть регулювальний гвинт (В). (Мал. 59)
1906 - 004 - 30.03.2023
381
Транспортування, зберігання й утилізація
Транспортування та зберігання
• У разі транспортування та зберігання виробу та
пального необхідно переконатися у відсутності
протікань та випарів. Іскри або відкритий вогонь,
наприклад, від електричних пристроїв, можуть
спричинити пожежу.
• Для зберігання та транспортування палива слід
використовувати лише сертифіковані резервуари.
• Спорожніть паливний бак у разі, якщо виріб
зберігатиметься протягом тривалого часу.
Утилізуйте паливо у відповідних місцях для
утилізації
• Під час транспортування закріплюйте виріб
безпечним чином, щоб уникнути пошкоджень та
нещасних випадків.
• Зберігайте виріб у закритому приміщенні, куди
не зможуть отримати доступ діти та особи без
належної підготовки.
• Зберігайте виріб у сухому місці за температури
нижче 0градусів.
Утилізація
• Виконуйте місцеві вимоги та відповідні норми і
правила щодо утилізації.
• Утилізуйте всі хімічні речовини на кшталт
моторної оливи або палива в центрі
обслуговування або у відповідних місцях для
утилізації.
• Якщо виріб більше не використовується,
відправте його дилеру Husqvarna або утилізуйте
у відповідному місці для утилізації.
Технічні характеристики
LC551SP LC 551VBP LC 551VQ
Двигун
Бренд Kawasaki Kawasaki Husqvarna
Модель FJ180V FJ180V HS 166AP
Тип двигуна
Одноциліндровий,
4-тактний, примусо-
ве повітряне охо-
лодження, клапан
розташований звер-
ху
Одноциліндровий,
4-тактний, примусо-
ве повітряне охо-
лодження, клапан
розташований звер-
ху
Одноциліндровий,
4-тактний, примусо-
ве повітряне охо-
лодження, клапан
розташований звер-
ху
Об’єм, см
3
179 179 166
Частота обертання, об./хв 2800 2800 2800
Номінальна потужність двигуна, кВт
136
2,9 2,9 2,7
Система запалювання
Свічка запалювання NGK BPR5ES NGK BPR5ES Husqvarna HQT-7
Проміжок між електродами, мм 0,6–0,8 0,6–0,8 0,7–0,8
Паливна система й система змащування
136
Указана номінальна потужність двигуна є середньою кінцевою потужністю (за вказаного числа обертів
на хвилину) типового серійного двигуна для цієї моделі, виміряною згідно зі стандартом SAE J1349/
ISO1585. Потужність серійних двигунів може відрізнятися від цього значення. Фактична вихідна потуж-
ність двигуна, установленого у виробі, залежить від робочої швидкості, умов навколишнього середови-
ща та інших факторів.
382 1906 - 004 - 30.03.2023
LC551SP LC 551VBP LC 551VQ
Тип змащування двигуна Під тиском через
оливний фільтр
Під тиском через
оливний фільтр
Бризкання
Місткість паливного бака, л 1,9 1,9 1,5
Місткість бака для мастила, л 0,7 0,7 0,5
Моторна олива
137
Husqvarna SAE30 Husqvarna SAE30 Husqvarna SAE30
Маса
Маса з порожніми баками, кг 48,5 52,5 51,0
Випромінювання шуму
138
Рівень звукової потужності, дБ (A) 97 96 97
Гарантований рівень звукової потужності,
L
WA
дБ(A)
98 98 98
Рівні звуку
139
Рівень звукового тиску у вусі оператора,
дБ(А)
87 84 86
Рівні вібрації
140
Ручка, м/с
2
4,5 4,5 3,2
Різальне обладнання
Висота зрізання, мм 26–74 26–74 26–74
Ширина зрізання, мм 510 510 510
Лезо Збирання Збирання Збирання
Артикул 5875908–10 5821494–10 5875908–10
Ємність травозбірника, літрів 65 65 65
Привод
Швидкість, км/год 4,1 2,8–5 2,8–5
137
У разі використання оливи SAE-30 за температури нижче +5°C існує ризик недостатнього змащування
двигуна. Це може призвести до пошкодження двигуна. Дивіться розділ
Заміна моторної оливи на сто-
рінці 380
для отримання відомостей щодо оливи для низьких температур.
138
Випромінювання шуму в середовище, виміряне як звукова потужність (L
WA
), відповідає директиві ЄС
2000/14/EC.
139
Рівень шумового тиску відповідає стандарту ISO5395. Заявлені дані про рівень звукового тиску мають
стандартну статистичну розбіжність (стандартне відхилення) у 1,2дБ(A).
140
Рівень вібрації відповідає стандарту ISO5395. Заявлені дані щодо рівня вібрації мають стандартну
статистичну розбіжність (стандартне відхилення) у 0,2м/с
2
.
1906 - 004 - 30.03.2023
383
Декларація відповідності
Декларація відповідності ЄС
Ми, компанія
Husqvarna AB, SE-561 82 Huskvarna,
Швеція, тел.: +46-36-146500, заявляємо під свою
виключну відповідальність, що представлений виріб:
Опис Газонокосарка
Бренд Husqvarna
Тип/ модель LC 551SP, LC 551VBP, LC 551VQ
Ідентифікація Серійні номери за 2022рік і пізніше
повністю відповідає таким директивам і нормам ЄС:
Норма Опис
2006/42/EC «Про механічне обладнання»
2014/30/EU «Про електромагнітну сумісність»
2000/14/EC «Про виділення шуму в навколишнє середовище»
2011/65/EU
«Про обмеження використання деяких небезпечних речовин в електричному й елек-
тронному обладнанні»
і що до нього застосовуються вказані далі узгоджені
стандарти та/або технічні специфікації: EN ISO
5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2016/
A2:2017, EN ISO 14982:2009, EN IEC 63000:2018
Уповноважений орган: Компанія 0404, RISE SMP
Svensk Maskinprovning AB, Box 4053, SE-904 03
Umeå, Sweden підтвердила відповідність директиві
ради ЄС 2000/14/EC, процедура оцінки відповідності:
ДодатокVI.
Відомості стосовно випромінювання шуму дивіться в
розділі
Технічні характеристики на сторінці 382
.
Huskvarna, 2022-09-29
Клас Лосдал (Claes Losdal), директор із питань
розвитку/ продукції для садівництва, Husqvarna AB
Відповідальний за технічну документацію
384 1906 - 004 - 30.03.2023
1906 - 004 - 30.03.2023 385
386 1906 - 004 - 30.03.2023
1906 - 004 - 30.03.2023 387
