Karcher 3.070-030.0 High pressure cleaner HWE 860 User Manual

your product

www.kaercher.com/welcome

HWE 860

59661710 05/19

Deutsch 3

English 6

Français 9

Italiano 12

Nederlands 15

Español 18

Português 21

Dansk 24

Norsk 27

Svenska 30

Suomi 33

Ελληνικά 36

Русский 39

Magyar 42

Čeština 45

Slovenščina 48

Polski 51

Eesti 54

Latviešu 57

Lietuviškai 60

Українська 63

- 1

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

 GEFAHR

Hinweis auf eine unmittelbar drohende Ge-

fahr, die zu schweren Körperverletzungen

oder zum Tod führt.

몇 WARNUNG

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu schweren Körperver-

letzungen oder zum Tod führen kann.

몇 VORSICHT

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu leichten Verletzungen

führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu Sachschäden führen

kann.

– Gerät ausschließlich zur Erzeugung

von heißem Wasser in Verbindung mit

einem Hochdruckreiniger zur Reini-

gung von Maschinen, Fahrzeugen,

Bauwerken, Werkzeugen usw. verwen-

den.

– Bei Einsatz von anderen Reinigungs-

medien als Wasser, Händler oder Kun-

dendienst fragen.

– Bei Einstellung der Temperatur auf Eig-

nung für die Pumpe und die Reini-

gungsobjekte achten.

 GEFAHR

Verletzungsgefahr! Beim Einsatz an Tank-

stellen oder anderen Gefahrenbereichen

entsprechende Sicherheitsvorschriften be-

achten.

– Mit dem HWE 860 können Sie Wasser

mittels Elektroenergie erhitzen. Sein

Einsatz ist überall dort sinnvoll, wo die

Abgasabführung eines Brenners prob-

lematisch ist.

– Die erreichbare Temperatur hängt ab

von der durchgesetzten Wassermenge,

also der Förderleistung der eingesetz-

ten Pumpe (Mittelwert siehe Techni-

sche Daten).

– Die eingestellte Temperatur wird von ei-

nem Thermostat geregelt. In der Stel-

lung „Handbetrieb“ des Umschalters ist

die Heizung in Abhängigkeit vom Ther-

mostat immer in Betrieb. Durch Um-

schaltung auf Stellung „Automatikbe-

trieb“ ist die Betriebsbereitschaft zu-

sätzlich von einer Zeitschaltuhr oder ei-

ner externen Fernbedienung abhängig.

– Das Gerät dient gleichzeitig als Vorla-

gebehälter für die Hochdruckpumpe.

– Der Flüssigenthärter verhindert die Ver-

kalkung der Heizschlange beim Betrieb

mit kalkhaltigem Leitungswasser. Er

wird dem Zulaufwasser im Boiler tröpf-

chenweise zudosiert. Die Dosierung ist

werkseitig auf einen mittleren Wert ein-

gestellt. Diese Einstellung kann vom

Kundendienst den örtlichen Gegeben-

heiten angepasst werden.

Der Temperaturbegrenzer schaltet das Ge-

rät aus, wenn der Temperaturregler defekt

ist.

– Der weiße Behälter für den Flüssigent-

härter befindet sich auf dem Boiler.

– Wenn der weiße Behälter leer ist, blinkt

die rote Kontrolllampe am Schalt-

schrank.

 Behälter mit Flüssigenthärter RM 110

füllen.

Inhaltsverzeichnis

Umweltschutz . . . . . . . . . . . . . DE 1

Gefahrenstufen . . . . . . . . . . . . DE 1

Bestimmungsgemäße Verwen-

dung. . . . . . . . . . . . . . . . . . . . . DE 1

Funktion. . . . . . . . . . . . . . . . . . DE 1

Sicherheitseinrichtungen . . . . . DE 1

Inbetriebnahme . . . . . . . . . . . . DE 1

Bedienung . . . . . . . . . . . . . . . . DE 2

Außerbetriebnahme. . . . . . . . . DE 2

Transport . . . . . . . . . . . . . . . . . DE 2

Lagerung . . . . . . . . . . . . . . . . . DE 2

Pflege und Wartung. . . . . . . . . DE 2

Hilfe bei Störungen . . . . . . . . . DE 3

Garantie. . . . . . . . . . . . . . . . . . DE 3

EG-Konformitätserklärung. . . . DE 3

Technische Daten . . . . . . . . . . DE 3

Umweltschutz

Die Verpackungsmaterialien

sind recyclebar. Bitte werfen

Sie die Verpackungen nicht in

den Hausmüll, sondern führen

Sie diese einer Wiederverwer-

tung zu.

Altgeräte enthalten wertvolle

recyclingfähige Materialien, die

einer Verwertung zugeführt

werden sollten. Batterien, Öl

und ähnliche Stoffe dürfen

nicht in die Umwelt gelangen.

Bitte entsorgen Sie Altgeräte

deshalb über geeignete Sam-

melsysteme.

Gefahrenstufen

Bestimmungsgemäße

Verwendung

Bitte mineralölhaltiges Abwasser nicht ins

Erdreich, Gewässer oder Kanalisation ge-

langen lassen. Motorenwäsche und Unter-

bodenwäsche deshalb bitte nur an geeig-

neten Plätzen mit Ölabscheider durchfüh-

ren.

Funktion

Sicherheitseinrichtungen

Temperaturbegrenzer

Inbetriebnahme

Flüssigenthärter einfüllen

3DE

- 2

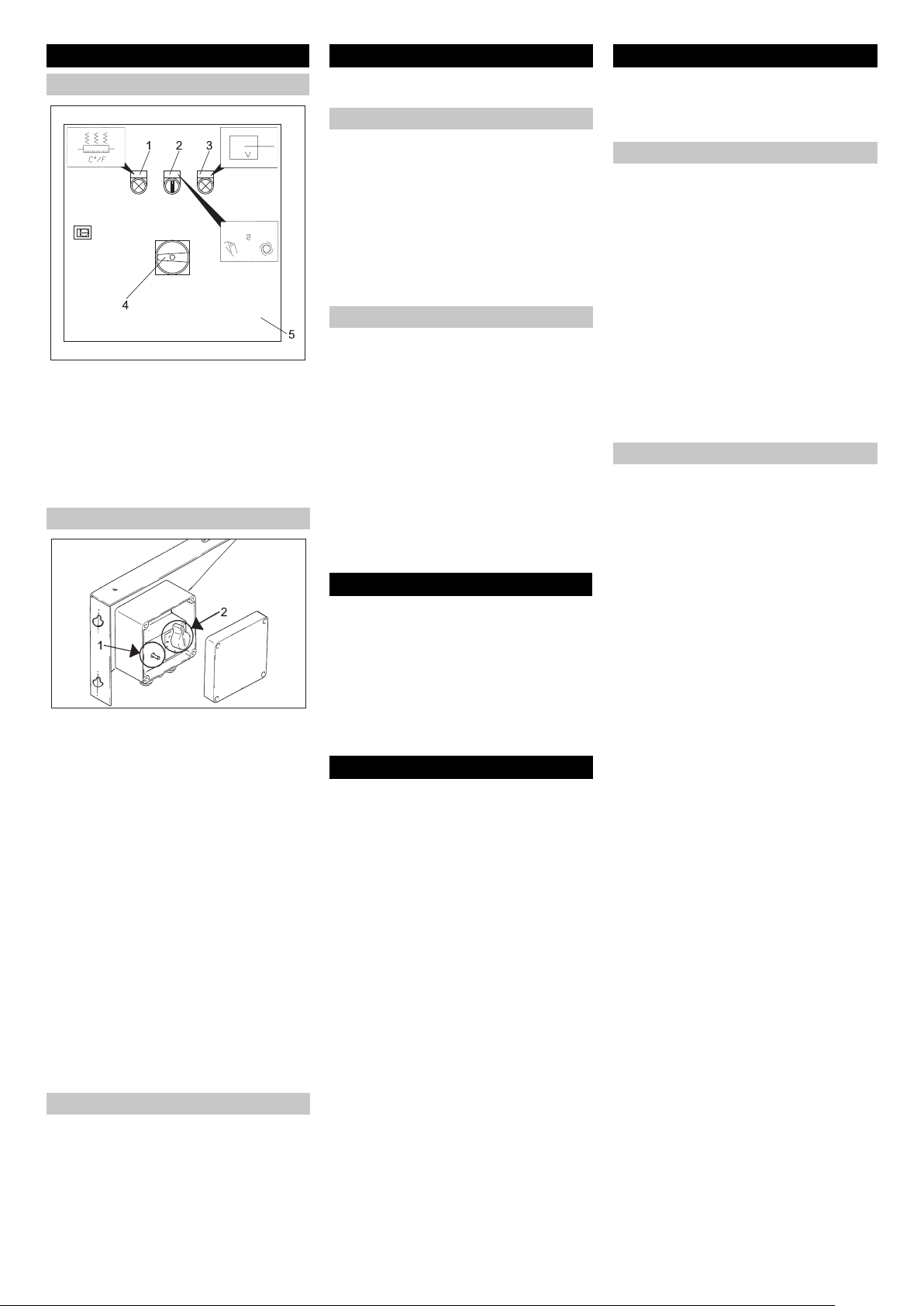

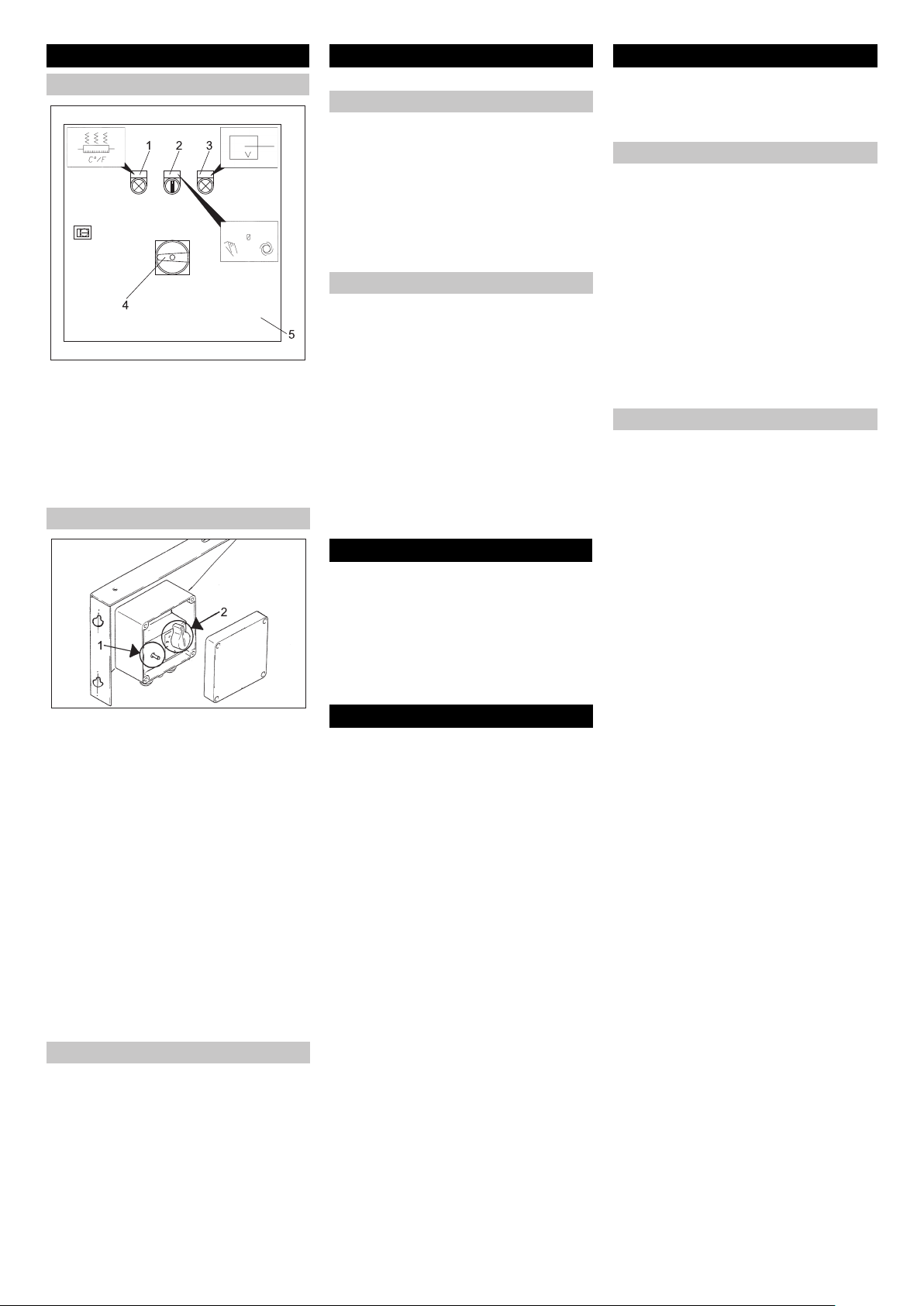

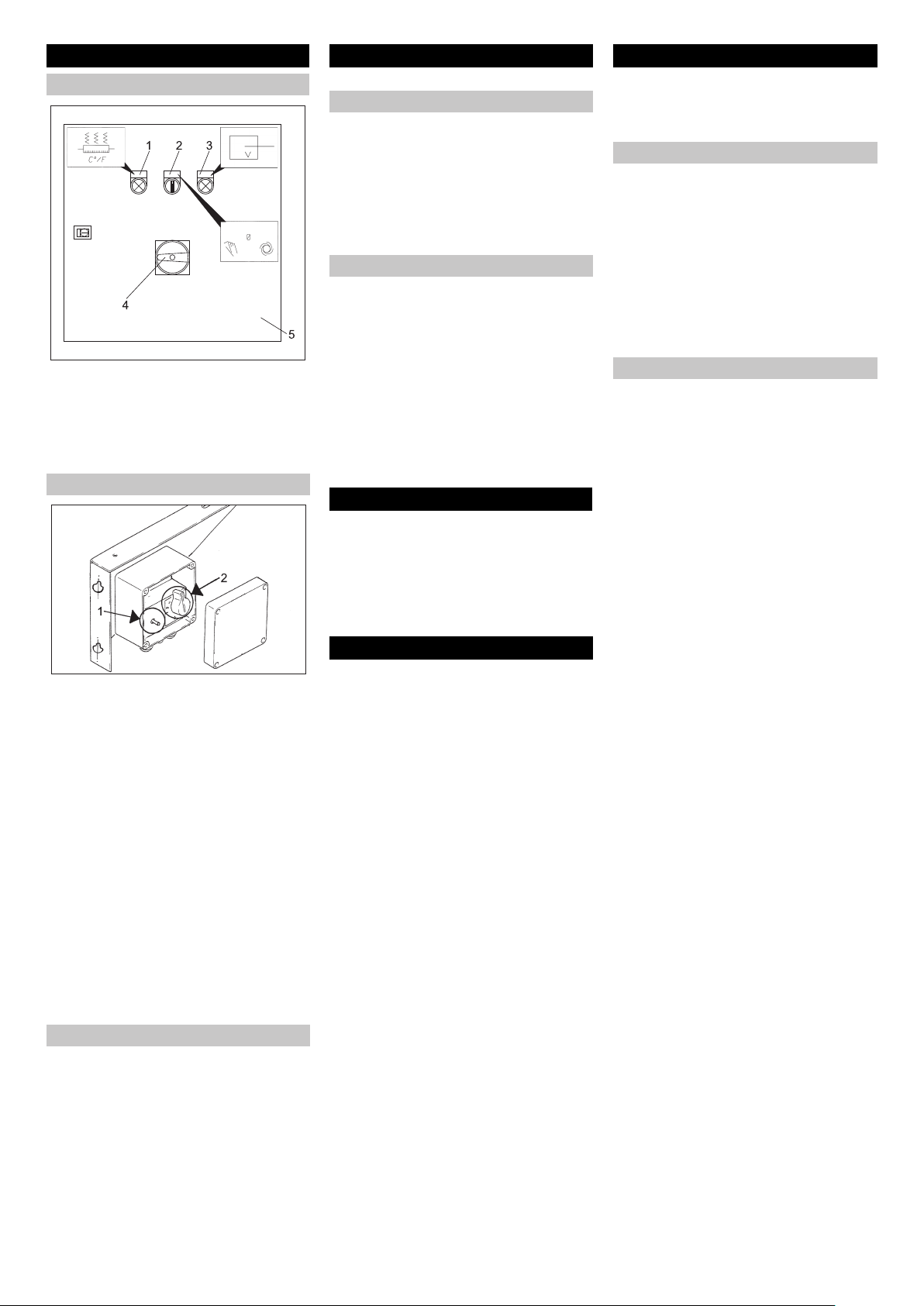

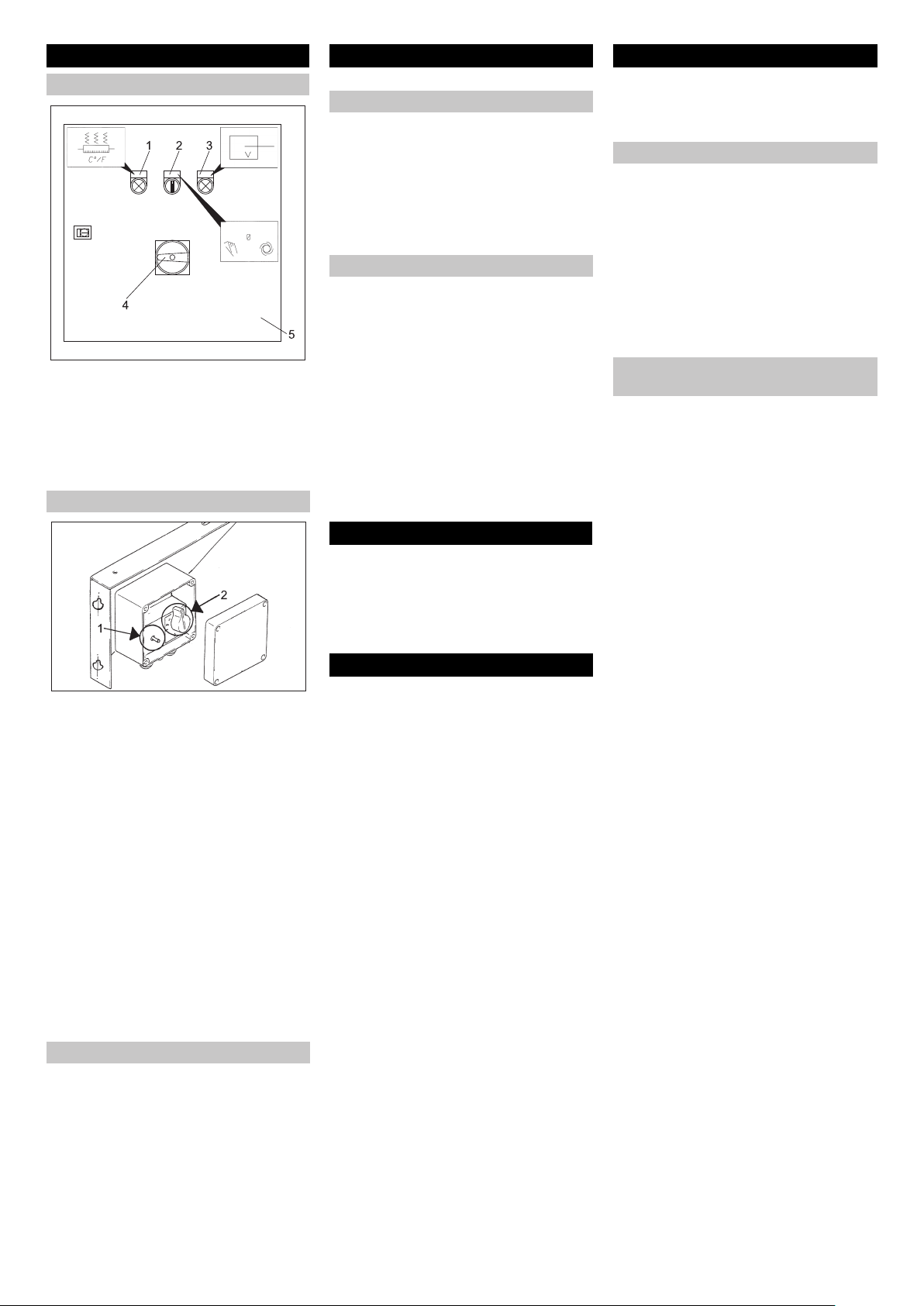

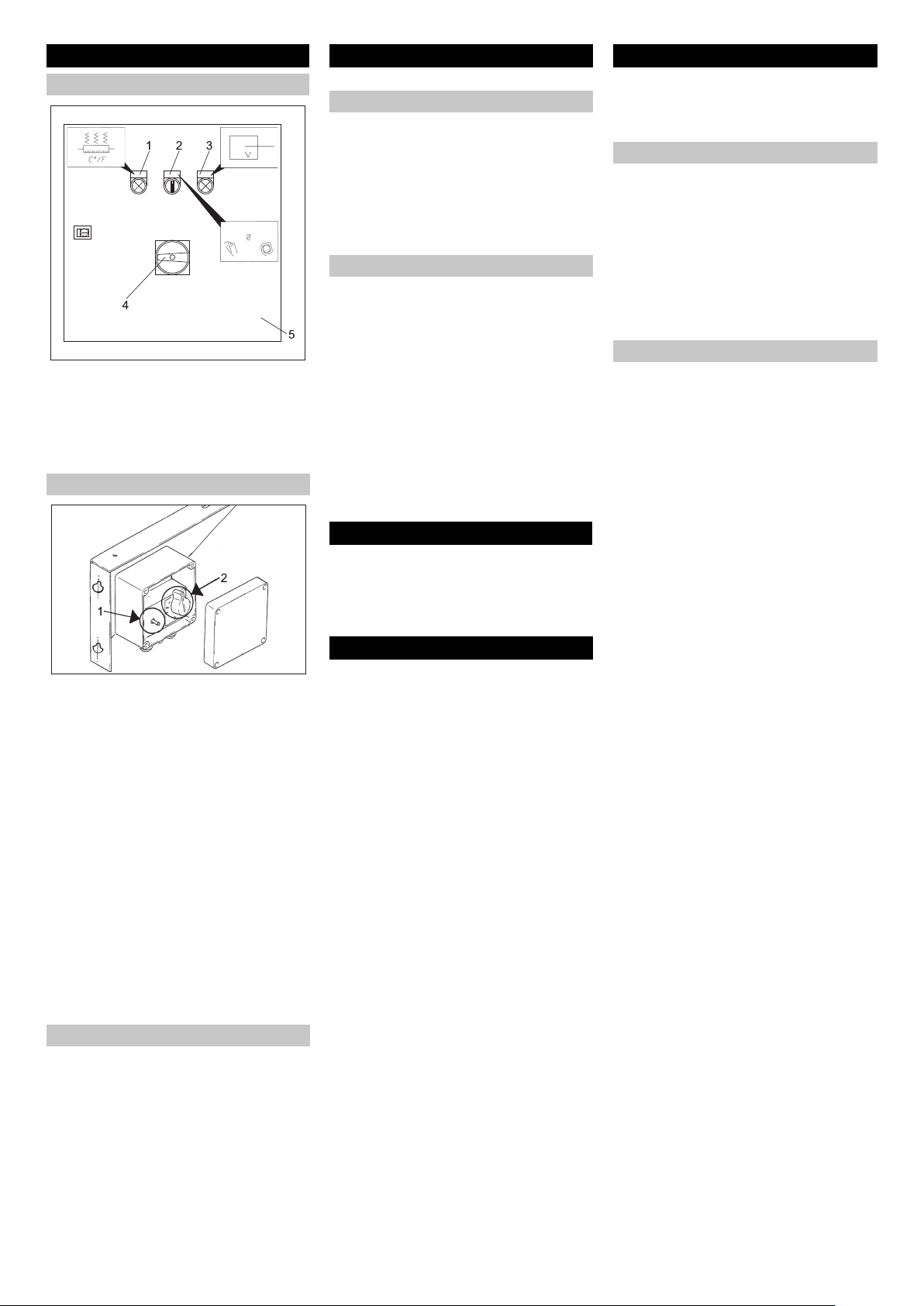

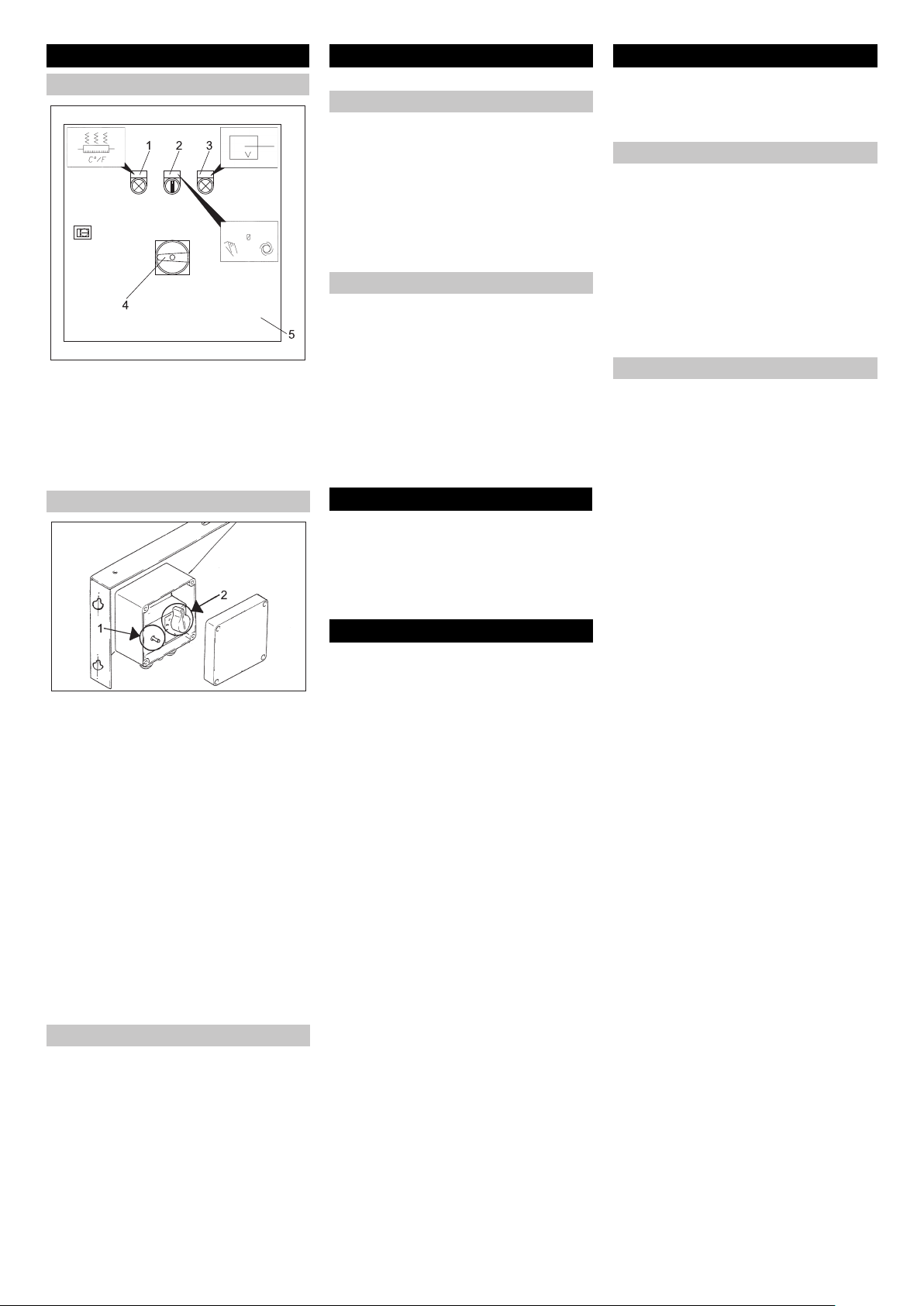

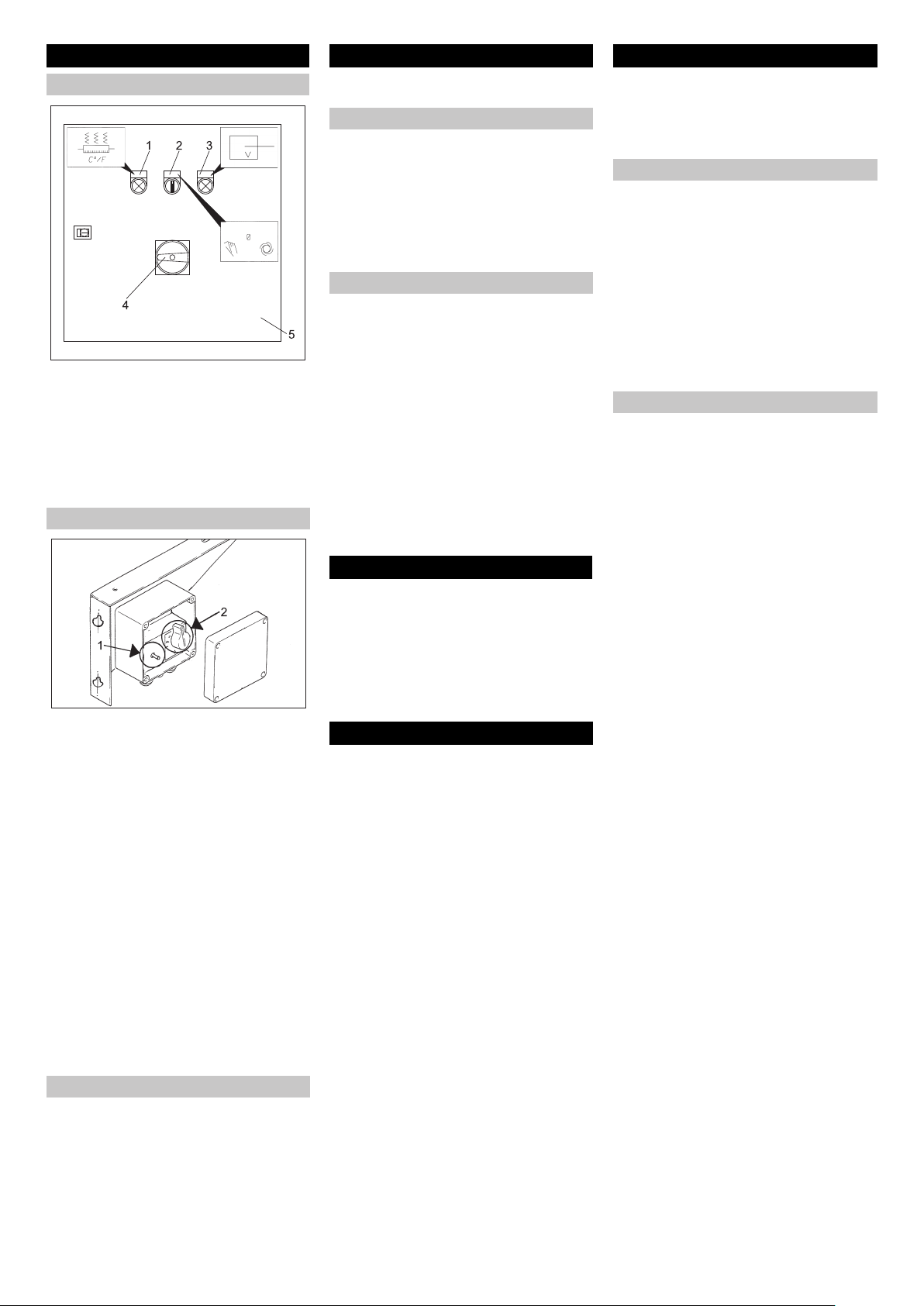

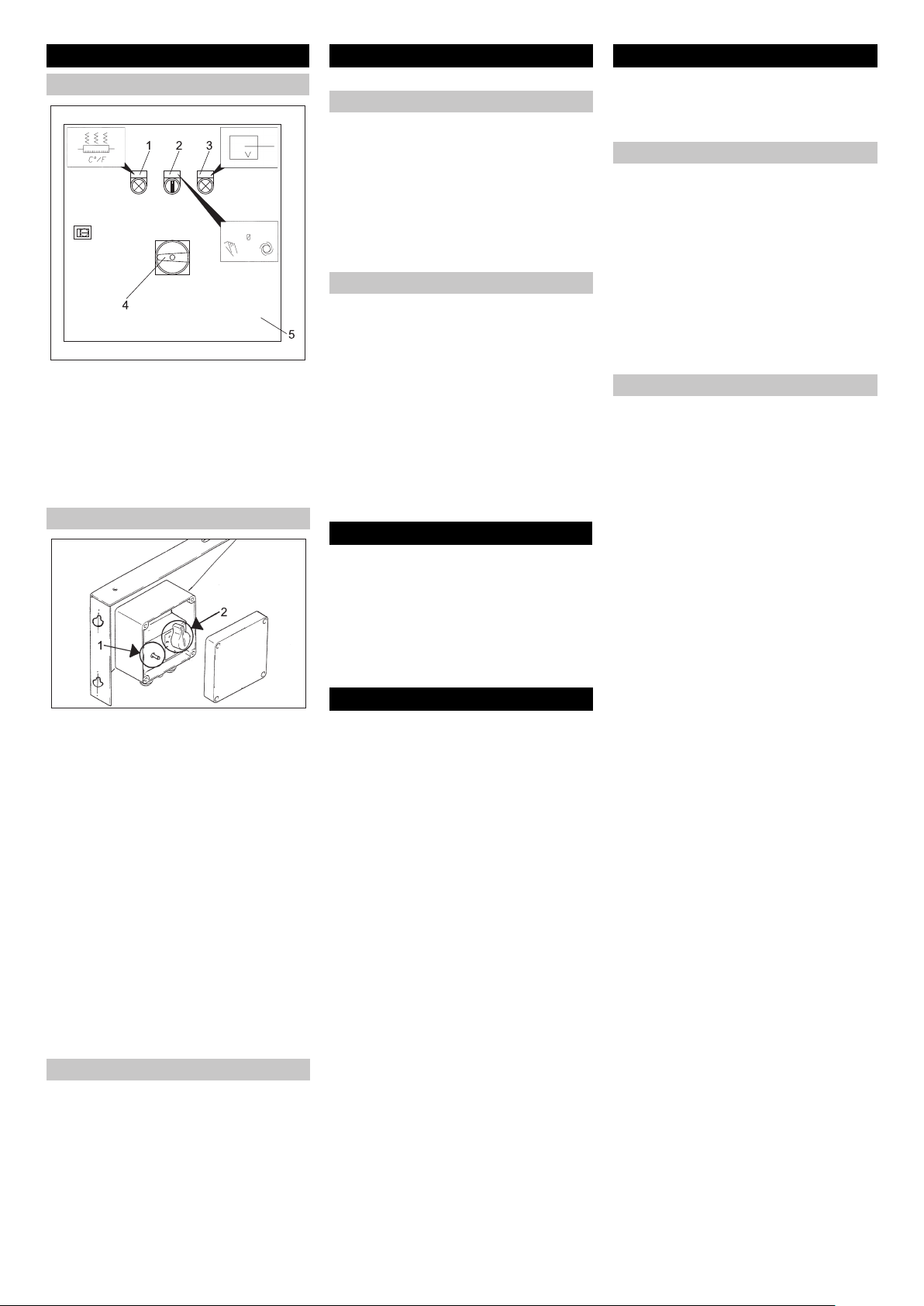

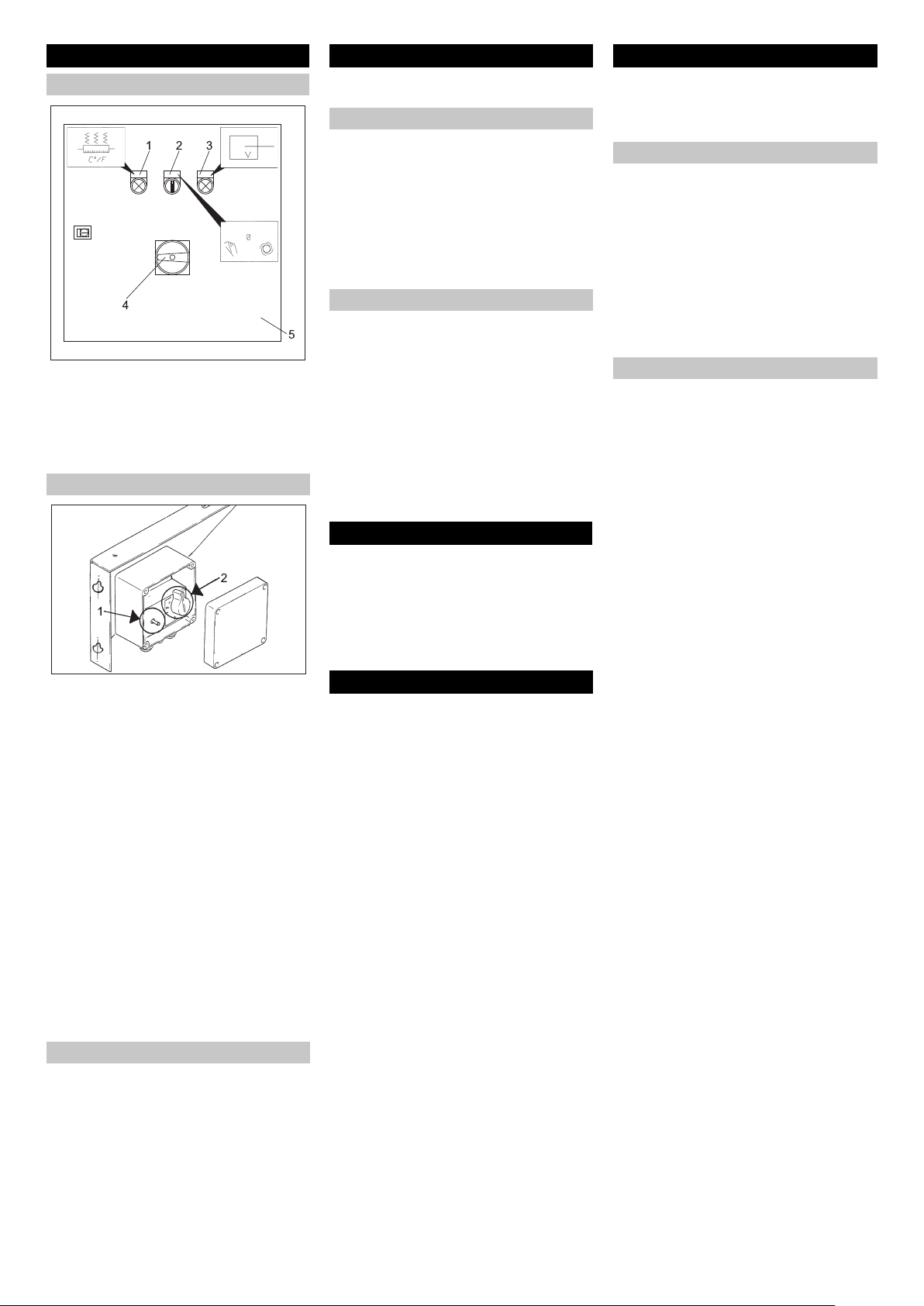

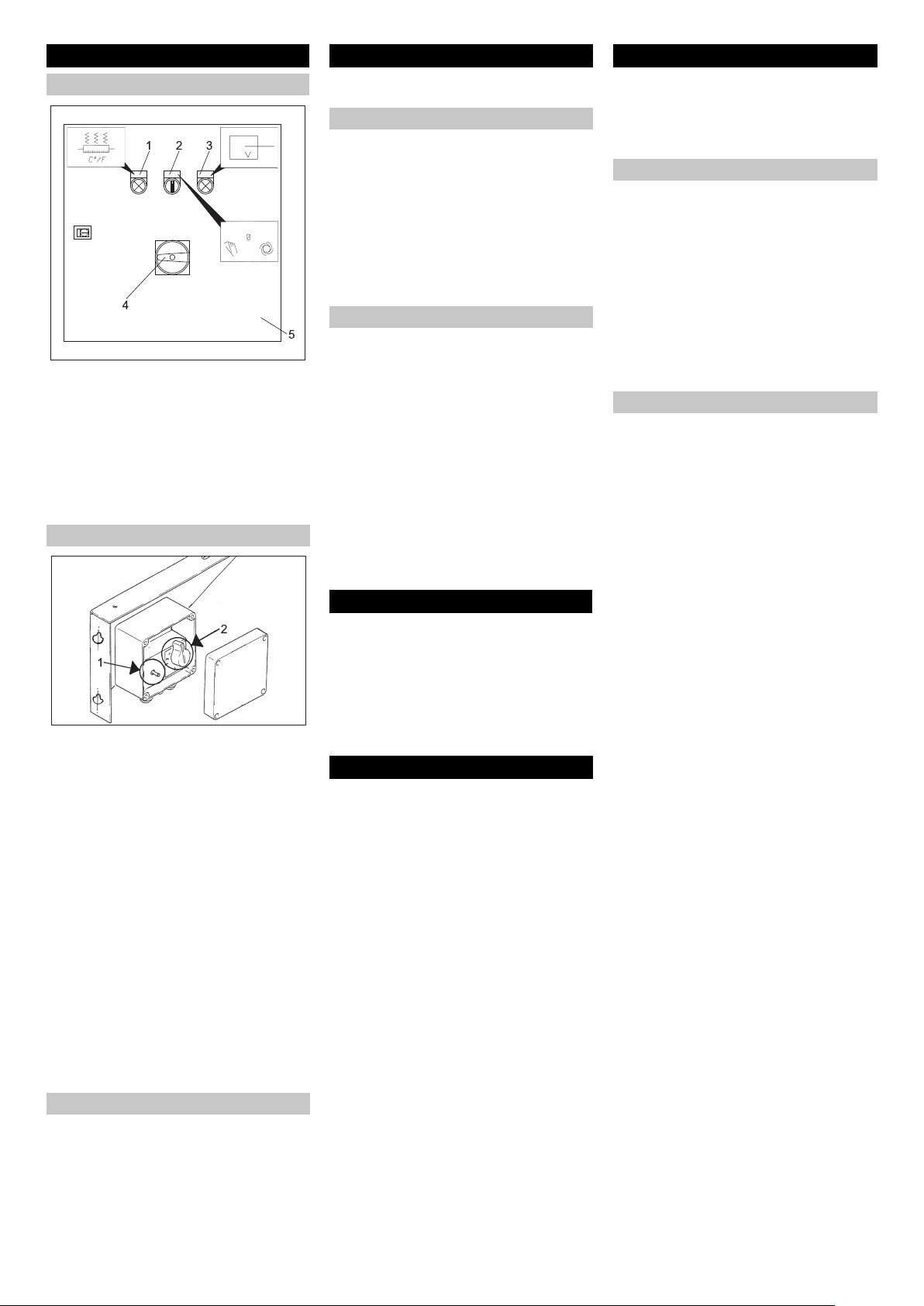

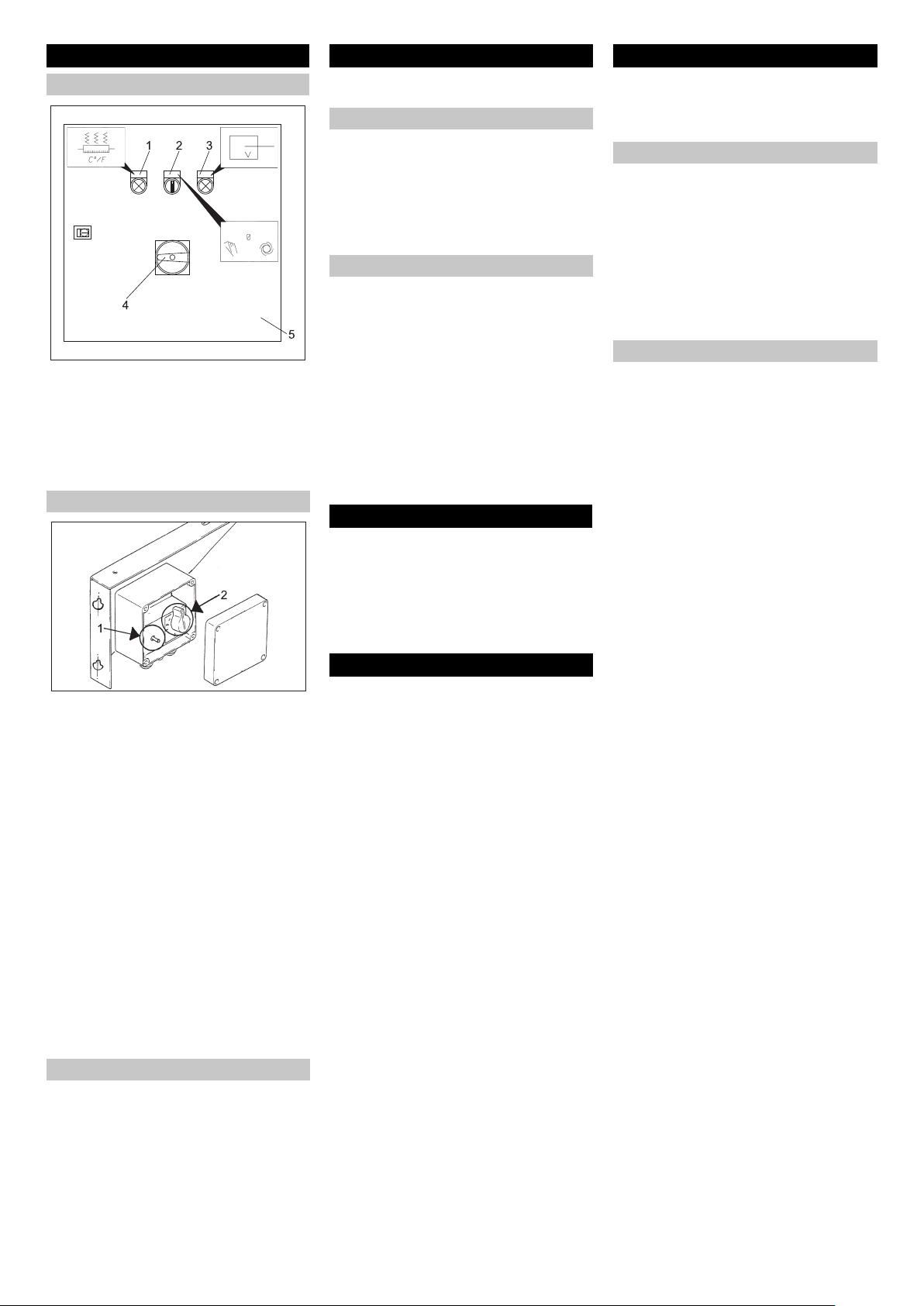

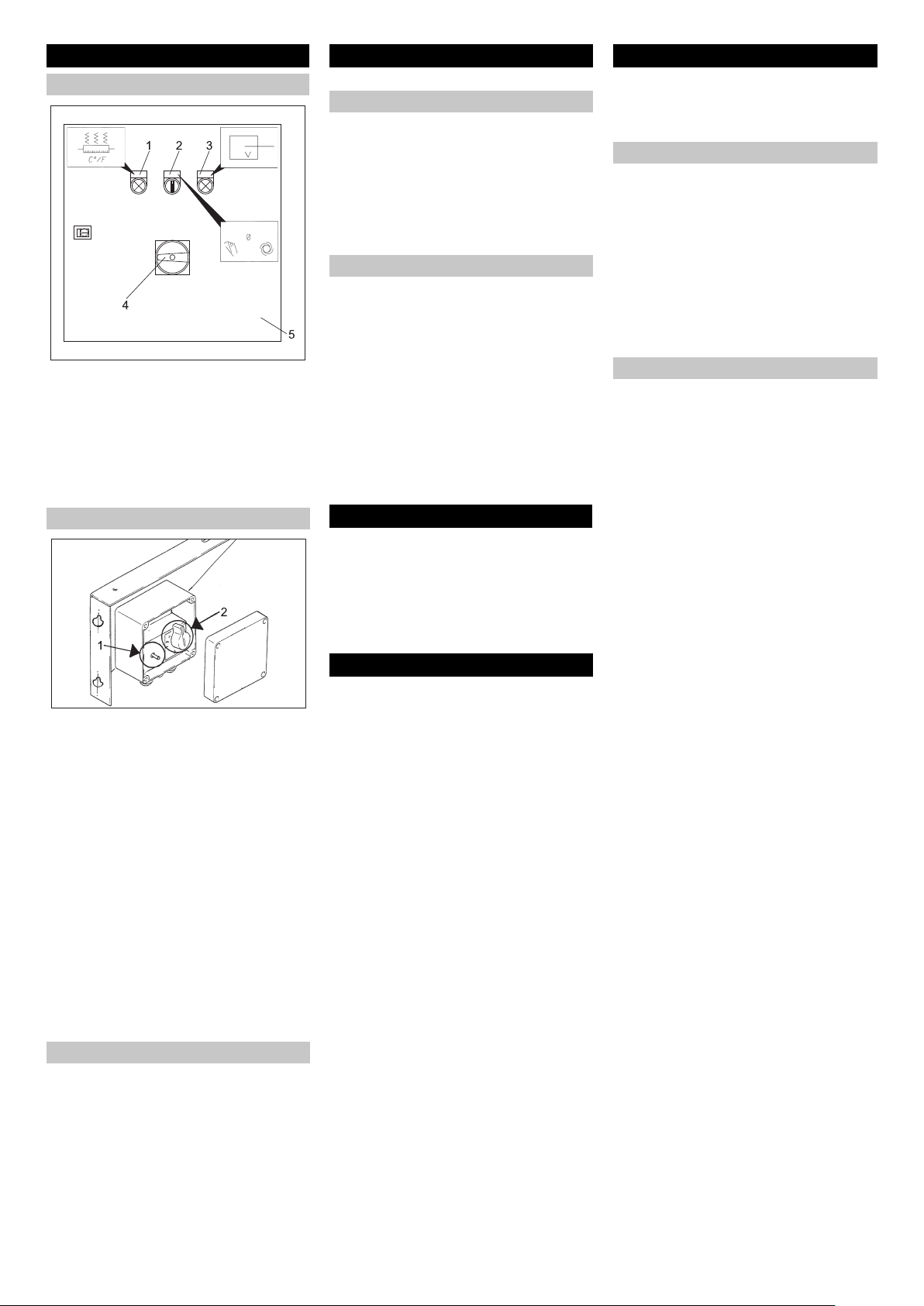

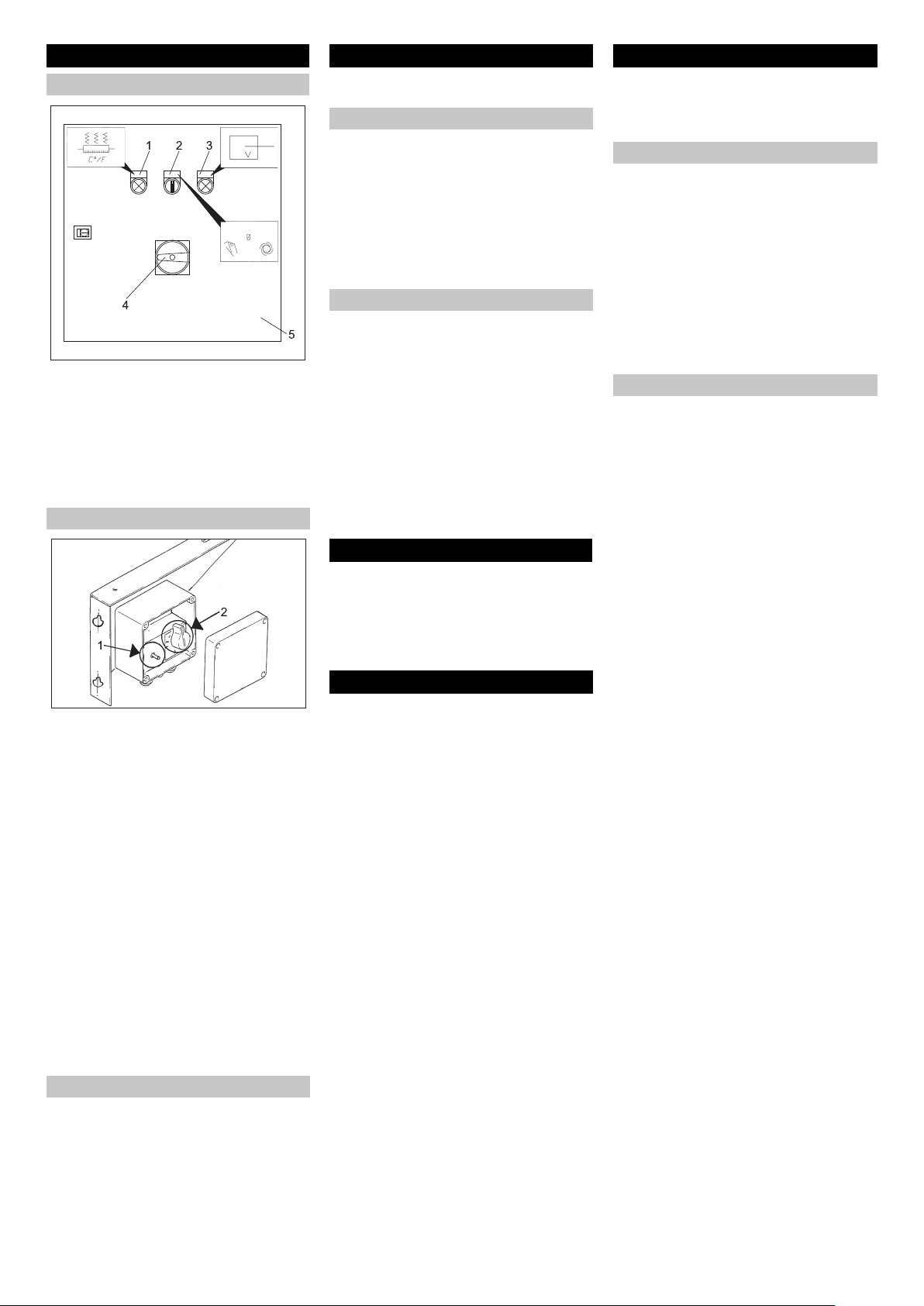

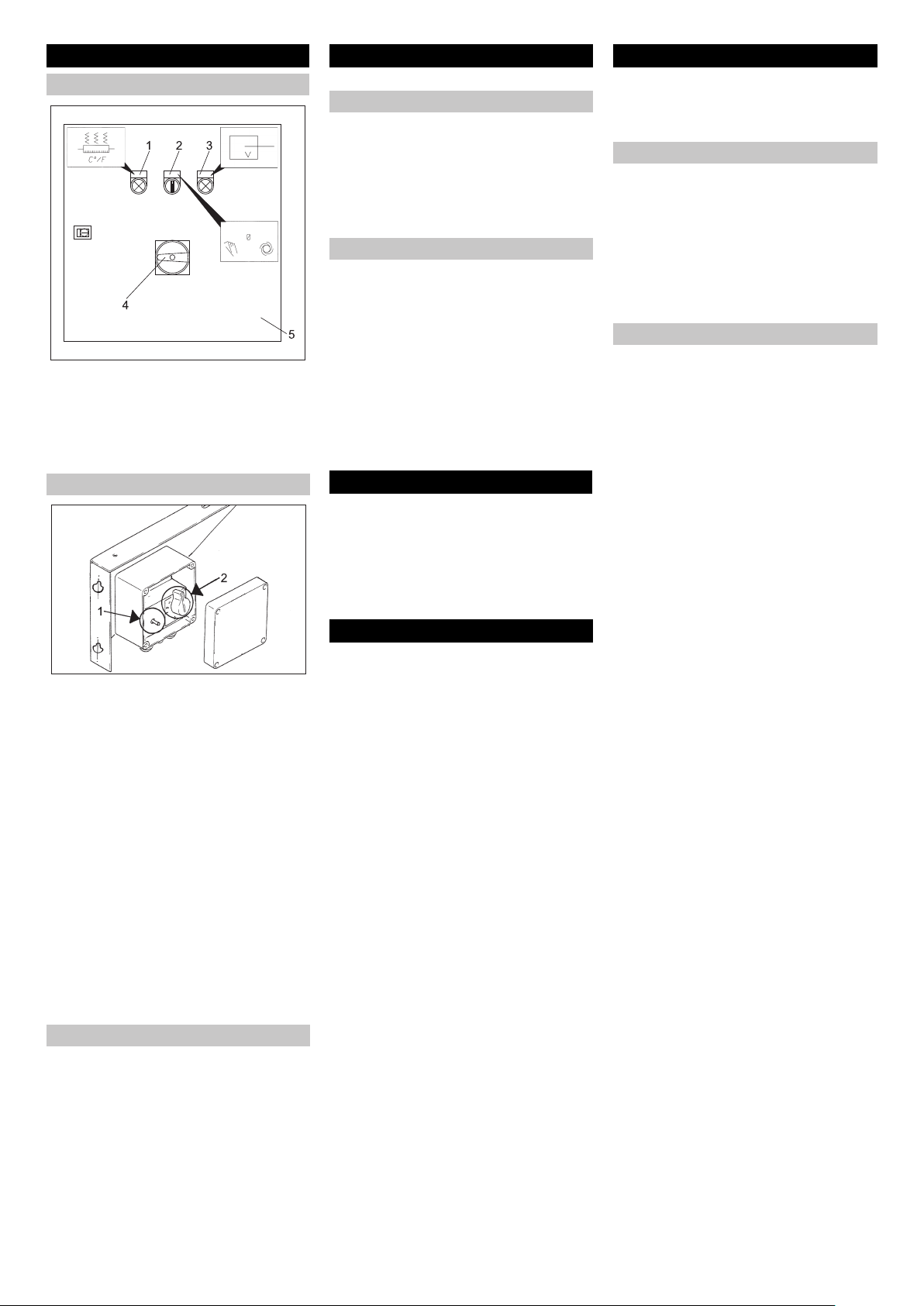

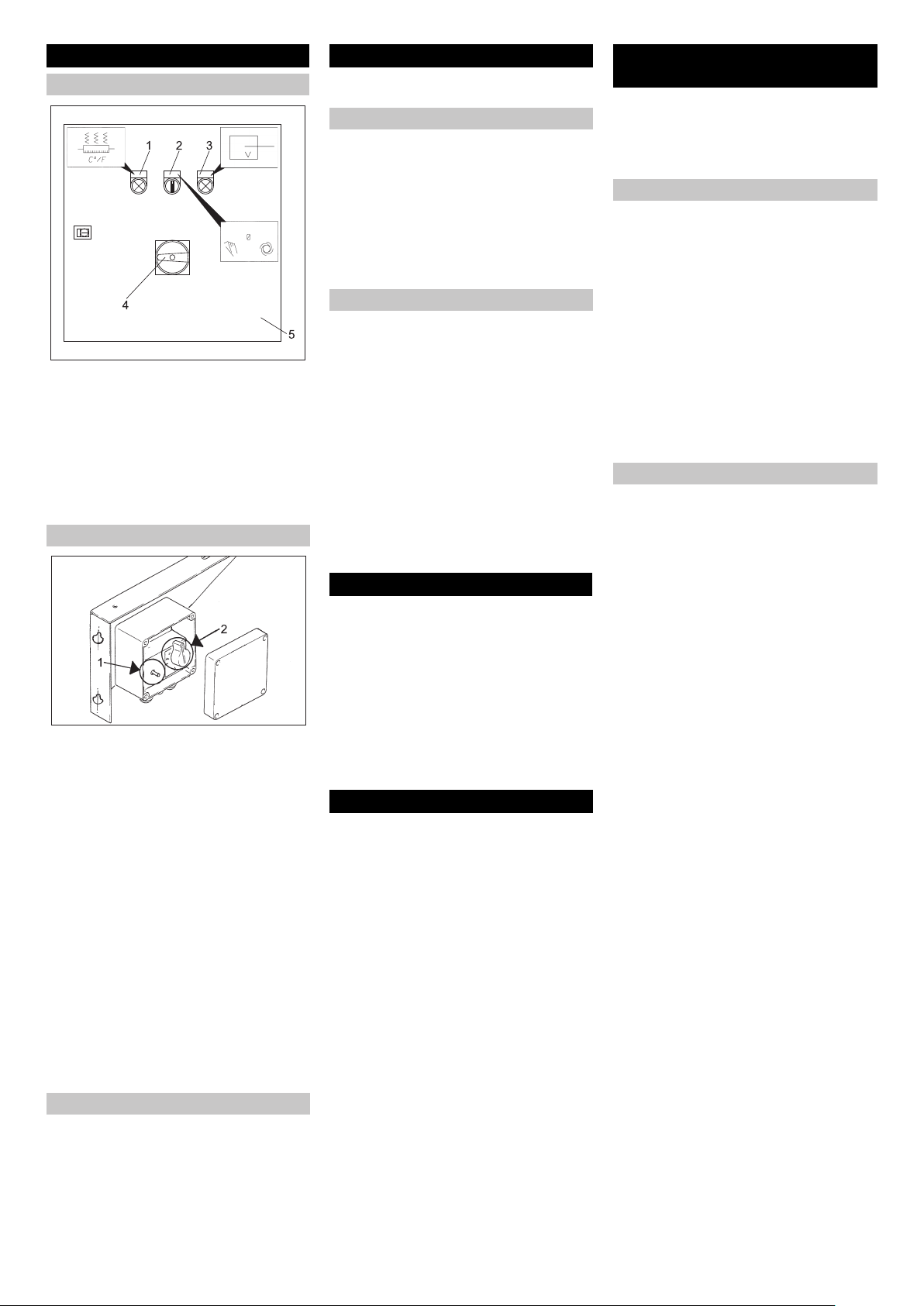

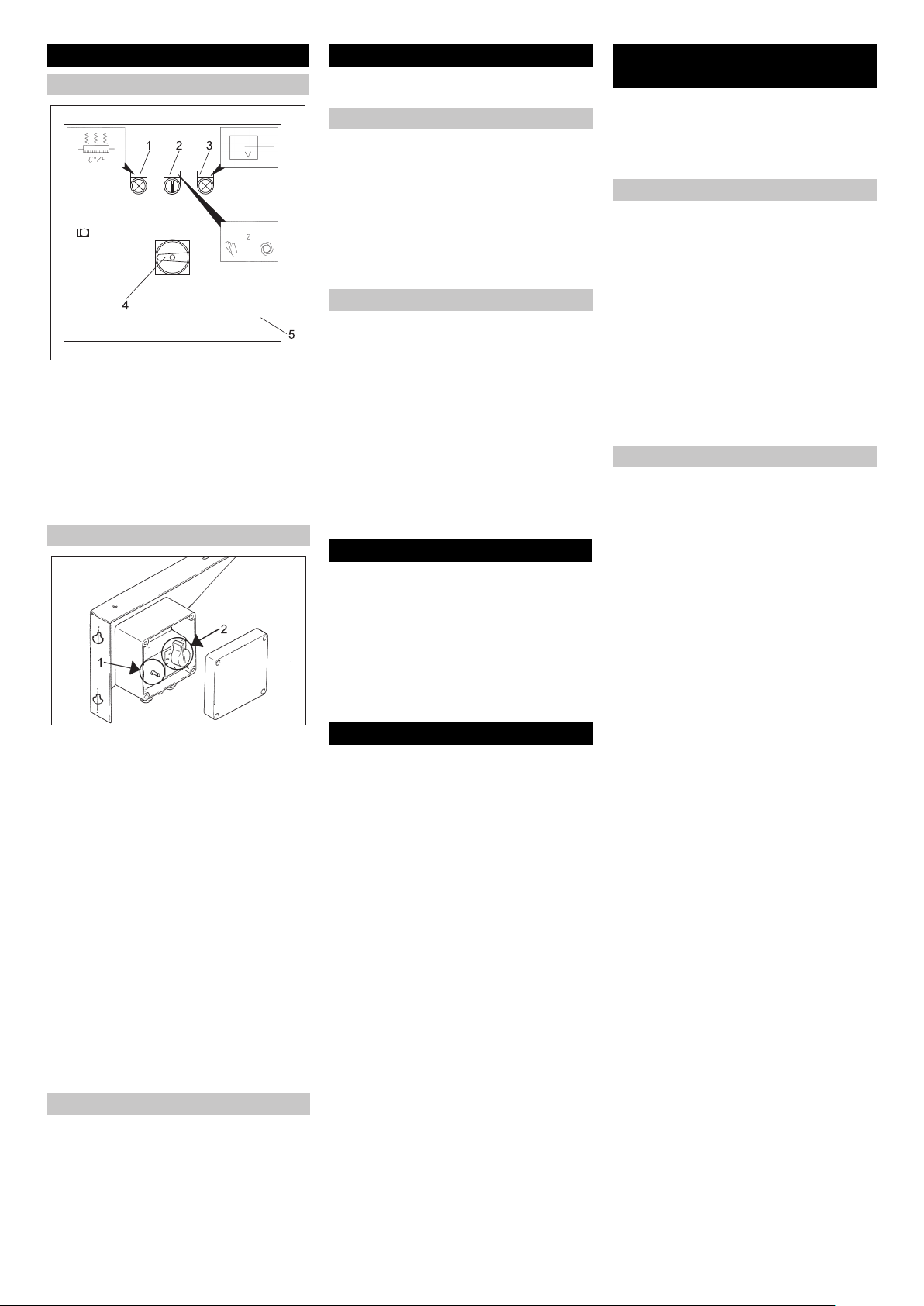

1 Kontrolllampe (grün) - Heizung ein

2 Umschalter für Hand-/Automatikbetrieb

3 Kontrolllampe (rot) - Füllstand Flüssi-

genthärter

4 Hauptschalter

5 Schaltschrank

1 Temperaturbegrenzer

2 Temperaturregler

 Wasserzulauf öffnen.

 Temperaturregler auf gewünschte

Temperatur einstellen.

 Hauptschalter auf Stellung „1“ drehen.

 Umschalter auf Hand- oder Automatik-

betrieb stellen.

Wir empfehlen folgende Reinigungstempe-

raturen:

– Leichte Verschmutzungen

30-50 °C

– Eiweißhaltige Verschmutzungen, z.B.

in der Lebensmittelindustrie

max. 60 °C

– Kfz-Reinigung, Maschinenreinigung

60-85 °C

Hinweis: Wird der Arbeitsdruck und die

Fördermenge verändert, ändert sich auch

die Wassertemperatur.

 Umschalter für Hand-/Automatikbetrieb

auf Stellung „0“ drehen.

 Hauptschalter auf Stellung „0“ drehen.

 Wasserzulauf schließen.

 Wasserzulaufschlauch und Hochdruck-

schlauch vom Gerät abschrauben.

 Verschlussstopfen am Boilerboden auf-

schrauben und den Boiler leerlaufen

lassen.

 Hochdruckpumpe max. 1 Minute laufen

lassen, bis sich die Pumpe und die Lei-

tungen entleert haben.

Das Gerät soll in frostgeschützten Räumen

aufgestellt werden. Bei Frostgefahr, z. B.

bei Installationen im Außenbereich, muss

das Gerät entleert und mit Frostschutzmit-

tel durchgespült werden.

ACHTUNG

Beschädigungsgefahr! Frost zerstört die

nicht vollständig von Wasser entleerte An-

lage.

 Wasser ablassen.

 Gerät mit Frostschutzmittel durchspü-

len.

Dadurch wird auch ein gewisser Korro-

sionsschutz erreicht.

몇 VORSICHT

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes beim Transport be-

achten.

 Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien

gegen Rutschen und Kippen sichern.

몇 VORSICHT

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes bei Lagerung beach-

ten.

Dieses Gerät darf nur in Innenräumen gela-

gert werden.

 GEFAHR

Verletzungsgefahr! Bei allen Wartungs-

und Reparaturarbeiten ist der Hauptschal-

ter auszuschalten.

 Anschlusskabel prüfen.

Das Anschlusskabel darf nicht beschä-

digt sein (Gefahr durch elektrischen Un-

fall). Ein beschädigtes Anschlusskabel

muss unverzüglich durch den autori-

sierten Kundendienst/Elektro-Fachkraft

ausgetauscht werden.

 Heißwasserschlauch prüfen.

Der Heißwasserschlauch darf nicht be-

schädigt sein. Ein beschädigter

Schlauch muss unverzüglich ausge-

tauscht werden (Verbrühungsgefahr).

Bei verkalktem Gerät verschlechtert sich

die Wärmeübertragung und der Wirkungs-

grad sinkt.

 GEFAHR

Explosionsgefahr durch brennbare Gase!

Beim Entkalken ist Rauchen verboten. Für

gute Belüftung sorgen.

 GEFAHR

Verätzungsgefahr durch Säure! Schutzbril-

le und Schutzhandschuhe tragen.

Zur Entfernung dürfen nach gesetzlichen

Vorschriften nur geprüfte Kesselsteinlöse-

mittel mit Prüfzeichen benutzt werden.

– RM 100 (Best.-Nr. 6.287-008) löst Kalk-

stein und einfache Verbindungen aus

Kalkstein und Waschmittelrückständen.

 Boiler mit 30 Liter Wasser füllen.

 Wasserschlauch am Wassereingang

anschließen und in den Behälter hän-

gen.

 Düse des Strahlrohrs abschrauben.

Das angeschlossene Strahlrohr des

Hochdruckreinigers ebenfalls in den

Behälter hängen. So entsteht ein Kreis-

lauf: Behälter - Pumpe - Boiler.

 2 Liter Kalklösesäure in den Behälter

gießen.

 Hochdruckpumpe laufen lassen.

 Die Lösung soll nicht heißer als 60 °C

werden. Darauf achten, dass keine

Dampfblasen aufsteigen (nicht mit dem

entstehenden Schaum verwechseln).

 Ist nach 15 Minuten keine deutliche

Gasbildung mehr zu beobachten, wei-

tere 0,5 Liter Kalklösesäure in den Be-

hälter gießen (max. Konzentration 7%).

Bei regelmäßiger Entkalkung ist diese

nach ca. 3 Minuten beendet.

Bedienung

Bedienelemente

Gerät einschalten

Gerät ausschalten

Außerbetriebnahme

Gerät entleeren

Frostschutz

Transport

Lagerung

Pflege und Wartung

Optische Kontrolle

Boiler entkalken

4 DE

- 3

 GEFAHR

Verletzungsgefahr! Bei allen Wartungs-

und Reparaturarbeiten ist der Hauptschal-

ter auszuschalten.

 GEFAHR

Gefahr durch elektrischen Schlag! Die

Überprüfung der elektrischen Bauteile darf

nur vom autorisierten Kundendienst durch-

geführt werden.

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

Hiermit erklären wir, dass die nachfolgend

bezeichnete Maschine aufgrund ihrer Kon-

zipierung und Bauart sowie in der von uns

in Verkehr gebrachten Ausführung den ein-

schlägigen grundlegenden Sicherheits-

und Gesundheitsanforderungen der EU-

Richtlinien entspricht. Bei einer nicht mit

uns abgestimmten Änderung der Maschine

verliert diese Erklärung ihre Gültigkeit.

5.957-456

Die Unterzeichnenden handeln im Auftrag

und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Hilfe bei Störungen

Störung Mögliche Ursache Behebung

Gerät heizt nicht Keine Spannung am Gerät vorhanden. Bauseitige Absicherung überprüfen.

Sicherung im Steuerkreis ist durchgebrannt. Si-

cherung ist im Steuertrafo enthalten.

Neue Sicherungen einsetzen. Bei wiederholtem

Durchbrennen Überlastungsgrund beseitigen.

Motorschutzschalter im Schaltschrank hat ausge-

löst.

Motorschutzschalter entriegeln. Bei wiederholter

Auslösung Kundendienst benachrichtigen.

Temperaturregler defekt, Temperaturbegrenzer

hat das Gerät abgeschaltet.

Kundendienst benachrichtigen.

Schütz nicht in Ordnung. Kundendienst benachrichtigen.

Kontrolllampe für Flüssigenthärter

blinkt rot

Kein Flüssigenthärter im Behälter. Flüssigenthärter auffüllen.

Gerät heizt nicht richtig Heizschlange verkalkt. Heizschlange entkalken.

Temperaturregler defekt. Kundendienst benachrichtigen.

Garantie

EG-Konformitätserklärung

Produkt: Heißwassererzeuger

Typ: HWE 860

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

Angewandte harmonisierte Normen

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–11: 2000

EN 62233: 2008

Angewandte Spezifikationen:

---

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Technische Daten

HWE 860

Teile-Nr. 3.070-030.0

Elektrischer Anschluss

Stromart -- 3 Ph

Frequenz Hz 50-60

Spannung V 400

Anschlussleistung kW 24

Elektrische Absiche-

rung (träge)

A50

Wasseranschluss

Zulauftemperatur

(max.)

°C 80

Zulaufmenge (min.) l/h 1300 900 700

Leistungsdaten

Betriebstemperatur

im Dauerbetrieb bei

15 °C Zulauftempe-

ratur

°C 31 38 45

Arbeitstemperatur

(max.)

°C 85

Heizleistung kW 24

Maße und Gewichte

Länge mm 440

Breite mm 508

Höhe mm 751

Gewicht ohne Zube-

hör und Schalt-

schrank

kg 24

Gewicht des Schalt-

schranks

kg 18

Boiler-Inhalt, gesamt l ca. 55

Boiler-Inhalt, Vor-

heizkammer

l ca. 19

5DE

- 1

Please read and comply with

these original instructions prior

to the initial operation of your appliance and

store them for later use or subsequent own-

ers.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

 DANGER

Pointer to immediate danger, which leads

to severe injuries or death.

몇 WARNING

Pointer to a possibly dangerous situation,

which can lead to severe injuries or death.

몇 CAUTION

Pointer to a possibly dangerous situation,

which can lead to minor injuries.

ATTENTION

Pointer to a possibly dangerous situation,

which can lead to property damage.

– Only use appliance to generate hot wa-

ter in connection with a high-pressure

cleaner to clean machines, vehicles,

buildings, tools, etc.

– If using cleaning agents other than wa-

ter, check with dealer or customer ser-

vice.

– When adjusting the temperature ob-

serve suitability for the pump and ob-

jects to be cleaned.

 DANGER

Risk of injury! Follow the respective safety

regulations upon employment at gas sta-

tions or other dangerous areas.

– With the HWE 860 you can heat water

using electric energy. Its use is sensible

everywhere, where the exhaust air of a

burner poses a problem.

– The temperature that can be reached

depends on the water volume that was

put through, so the feed capacity of the

used pump (median value see Specifi-

cations).

– The set temperature is controlled by a

thermostat. If the switch unit is in the

position "manual operation", the heater

is always on via the thermostat. By

switching to the position "automatic op-

eration", the operation readiness also

depends on a switch clock or an exter-

nal remote control.

– The appliance also serves as a provi-

sion container for the high-pressure

pump.

– The liquid softener prevents the calcifi-

cation of the heating spiral while operat-

ing with calciferous tap water It is dosed

into the boiler drop by drop. The meter-

ing is set to a medium value by the

manufacturer. This setting can be ad-

justed to local conditions by customer

service.

The temperature limiter switches off the

machine if the temperature regulator is de-

fective.

– The white container for the liquid sof-

tener is located on the boiler.

– If the white container is empty, the red

indicator lamp on the switch cabinet will

blink.

 Fill container with liquid softener (RM

110).

Contents

Environmental protection. . . . . EN 1

Danger or hazard levels . . . . . EN 1

Proper use. . . . . . . . . . . . . . . . EN 1

Function. . . . . . . . . . . . . . . . . . EN 1

Safety Devices. . . . . . . . . . . . . EN 1

Start up . . . . . . . . . . . . . . . . . . EN 1

Operation. . . . . . . . . . . . . . . . . EN 2

Shutting down . . . . . . . . . . . . . EN 2

Transport . . . . . . . . . . . . . . . . . EN 2

Storage . . . . . . . . . . . . . . . . . . EN 2

Care and maintenance . . . . . . EN 2

Troubleshooting. . . . . . . . . . . . EN 3

Warranty . . . . . . . . . . . . . . . . . EN 3

EC Declaration of Conformity . EN 3

Technical specifications. . . . . . EN 3

Environmental protection

The packaging material can be

recycled. Please do not throw

the packaging material into

household waste; please send

it for recycling.

Old appliances contain valua-

ble materials that can be recy-

cled; these should be sent for

recycling. Batteries, oil, and

similar substances must not

enter the environment. Please

dispose of your old appliances

using appropriate collection

systems.

Danger or hazard levels

Proper use

Please do not let mineral oil contaminated

waste water reach soil, water or the sew-

age system. Perform engine cleaning and

bottom cleaning therefore only on speci-

fied places with an oil trap.

Function

Safety Devices

Temperature controller

Start up

Fill in liquid softener

6 EN

- 2

1 Indicator lamp (green) - heater on

2 Switch for manual/automatic operation

3 Indicator lamp (red) - fill level of liquid

softener

4 Main switch

5 Control board

1 Temperature limiter

2 Temperature controller

 Open the water supply.

 Set temperature regulator to desired

temperature.

 Turn the main switch to position “1”.

 Set switch to manual or automatic oper-

ation.

We recommend the following cleaning tem-

peratures:

– Light contaminations

30-50 °C

– Contaminations containing protein, i.e.

in the food processing industry

max. 60 °C

– Vehicle cleaning, machine cleaning

60 -85 °C

Note: If the working pressure and the flow

rate are changed, the water temperature

will change as well.

 Turn switch for manual/automatic oper-

ation to position "0".

 Turn the main switch to position “0”.

 Shut off water supply.

 Unscrew the water inlet hose and high

pressure hose from the appliance.

 Unscrew closing stopper on the bottom

of the boiler and empty the boiler.

 Let the high-pressure pump run for

max. of 1 minute, until the pump and

pipes are empty.

The machine should be stored in frost-free

rooms. In case there is frosting risk, for e.g.

if the machine is installed in open areas,

then the machine must first be emptied and

flushed using an anti-freezing agent.

ATTENTION

Risk of damage! Frost will destroy the not

completely water drained device.

 Drain water.

 Flush device with anti-freeze agent.

A certain corrosion protection is

achieved with this as well.

몇 CAUTION

Risk of injury and damage! Observe the

weight of the appliance when you transport

it.

 When transporting in vehicles, secure

the appliance according to the guide-

lines from slipping and tipping over.

몇 CAUTION

Risk of injury and damage! Note the weight

of the appliance in case of storage.

This appliance must only be stored in inte-

rior rooms.

 DANGER

Risk of injury! The main switch is to be

switched off while carrying out any repairs

or maintenance jobs.

 Check the connection cables.

The connection cable must not be dam-

aged (risk of electrical shock). A dam-

aged connection cable must be

replaced immediately by an authorised

Customer Service Engineer or an elec-

trician.

 Check hot water hose.

The hot water hose must not be dam-

aged. A damaged hose must be re-

placed immediately (danger of burns).

Calcified appliances worsen the heat trans-

fer and the efficiency is reduced.

 DANGER

Risk of explosion due to combustible gas-

es! Smoking strictly prohibited during de-

calcification. Ensure proper ventilation.

 DANGER

Risk of burns injury on account of acid!

Wear protective glasses and protective

gloves.

According to statutory requirements, only

tested and approved boiler decrusting

agents may be used.

– RM 100 (Order No. 6.287-008) dis-

solves chalk and simple compounds of

chalk and detergents residues.

 Fill the boiler with 30 liters of water.

 Connect the water hose directly to the

water input and hang in the other free

end into the container.

 Unscrew the nozzle of the steel pipe.

Also insert the connected spray pipe of

the high-pressure cleaner into the con-

tainer. This is how a cycle is created:

Container - pump - boiler.

 Pour 2 l of decalcifying solution into the

container.

 Let high-pressure pump run.

 The solution must not become hotter

than 60 °C. Ensure that there are no

steam bubbles (do not mistake them for

foam).

 If there is no visible gas generation after

15 minutes, pour another 0.5 l of decal-

cifying solution into the container (max.

concentration 7%). With regular decal-

cifying, this will only take approx. 3 min-

utes.

Operation

Operating elements

Turning on the Appliance

Turn off the appliance

Shutting down

Emptying the appliance

Frost protection

Transport

Storage

Care and maintenance

Visual check

Decalcify boiler.

7EN

- 3

 DANGER

Risk of injury! The main switch is to be

switched off while carrying out any repairs

or maintenance jobs.

 DANGER

Risk of electric shock! The inspection of

electrical components may only be per-

formed by the authorised customer service.

The warranty terms published by the rele-

vant sales company are applicable in each

country. We will repair potential failures of

your appliance within the warranty period

free of charge, provided that such failure is

caused by faulty material or defects in man-

ufacturing. In the event of a warranty claim

please contact your dealer or the nearest

authorized Customer Service centre.

Please submit the proof of purchase.

We hereby declare that the machine de-

scribed below complies with the relevant

basic safety and health requirements of the

EU Directives, both in its basic design and

construction as well as in the version put

into circulation by us. This declaration shall

cease to be valid if the machine is modified

without our prior approval.

5.957-456

The signatories act on behalf of and with

the authority of the company management.

Documentation supervisor:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Troubleshooting

Fault Possible cause Remedy

Appliance does not heat up There is no voltage in the machine. Check building fuse.

Fuse in the control circuit has burnt out. Fuse is lo-

cated in the control transformer.

Insert new fuses. If it burns out again, check rea-

son for overload.

Protective motor switch in the switch cabinet was

triggered

Unlock motor protection switch. Contact Custom-

er Service if the fault recurs.

Temperature regulator defective, temperature lim-

iter has switched off the appliance.

Inform Customer Service.

Contactor is not working. Inform Customer Service.

Indicator lamp for liquid softener

blinks red

No liquid softener in the container. Refill liquid softener.

Appliance does not heat up prop-

erly

Heating coil has heavy calcium deposits. Decalcify the heating coil.

Thermostat is defective. Inform Customer Service.

Warranty

EC Declaration of Conformity

Product: Hot water generator

Type: HWE 860

Relevant EU Directives

2006/42/EC (+2009/127/EC)

2014/30/EU

Applied harmonized standards

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–11: 2000

EN 62233: 2008

Applied specifications:

---

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Technical specifications

HWE 860

Part no.: 3.070-030.0

Electrical connection

Current type -- 3 Ph

Frequency Hz 50-60

Voltage V 400

Connected load kW 24

Electrical protection

(slow)

A50

Water connection

Max. feed tempera-

ture

°C 80

Min. feed volume l/h 1300 900 700

Performance data

Operating tempera-

ture during continu-

ous operation with

15 °C input tempera-

ture

°C 31 38 45

Operating tempera-

ture (max.)

°C 85

Heating output kW 24

Dimensions and weights

Length mm 440

Width mm 508

Height mm 751

Weight without ac-

cessories and switch

cabinet

kg 24

Weight of the switch

cabinet

kg 18

Boiler content, total l approx. 55

Boiler content, pre-

heating chamber

l approx. 19

8 EN

- 1

Lire ce manuel d'utilisation origi-

nal avant la première utilisation

de votre appareil, le respecter et le conser-

ver pour une utilisation ultérieure ou pour le

futur propriétaire.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

 DANGER

Signale la présence d'un danger imminent

entraînant de graves blessures corporelles

et pouvant avoir une issue mortelle.

몇 AVERTISSEMENT

Signale la présence d'une situation éven-

tuellement dangereuse pouvant entraîner

de graves blessures corporelles et même

avoir une issue mortelle.

몇 PRÉCAUTION

Remarque relative à une situation poten-

tiellement dangereuse pouvant entraîner

des blessures légères.

ATTENTION

Remarque relative à une situation éven-

tuellement dangereuse pouvant entraîner

des dommages matériels.

– Utiliser l'appareil exclusivement pour la

génération d'eau chaude en liaison

avec un nettoyeur haute pression pour

le nettoyage de machines, de véhi-

cules, des édifices, des outils, etc.

– Lors de la mise en oeuvre d'autres

fluides de nettoyage que l'eau, consul-

ter votre revendeur ou le service client.

– Lors du réglage de la température, veil-

ler à l'adéquation pour la pompe et les

objets de nettoyage.

 DANGER

Risque de blessure ! En cas d'utilisation

dans l'enceinte d'une station service ou

dans d'autres zones à risque, respecter les

consignes de sécurité correspondantes.

– Avec le HWE 860, vous pouvez chauf-

fer de l'eau au moyen de l'énergie élec-

trique. Son utilisation est partout judi-

cieuse où l'élimination des gaz d'échap-

pement d'un brûleur seraient probléma-

tique.

– La température pouvant être atteinte

dépend de la quantité d'eau débitée,

autrement dit de la puissance refoulée

de la pompe mise en oeuvre (valeur

moyenne cf. caractéristiques tech-

niques).

– La température réglée est régulée par

un thermostat. Dans la position "Mode

manuel" du commutateur, le chauffage

est toujours en fonctionnement en fonc-

tion du thermostat. Par la commutation

sur la position "Mode automatique",

l'opérationnalité est en outre dépen-

dante d'une minuterie ou d'une télé-

commande externe.

– L'appareil sert simultanément de réci-

pient de réserve pour la pompe haute

pression.

– Le durcisseur enraye l'entartrage du

serpentin de chauffage en cas d'utilisa-

tion d'eau du robinet calcaire. Il est

ajouté goutte-à-goutte à l'eau d'alimen-

tation dans le chauffe-eau. Le dosage

est effectué en usine pour obtenir une

valeur moyenne. Ce réglage peut être

adapté par le service client aux condi-

tions locales.

Le limiteur de température met l'appareil

hors service quand le régulateur de tempé-

rature est défectueux.

– Le réservoir blanc pour l'adoucisseur li-

quide se trouve sur le chauffe-eau.

– Lorsque le réservoir blanc est vide, la

lampe témoin rouge clignote sur l'ar-

moire électrique.

 Remplir le réservoir d'adoucisseur li-

quide RM 110.

Table des matières

Protection de l’environnement. FR 1

Niveaux de danger . . . . . . . . . FR 1

Utilisation conforme. . . . . . . . . FR 1

Fonction. . . . . . . . . . . . . . . . . . FR 1

Dispositifs de sécurité . . . . . . . FR 1

Mise en service . . . . . . . . . . . . FR 1

Utilisation. . . . . . . . . . . . . . . . . FR 2

Mise hors service. . . . . . . . . . . FR 2

Transport . . . . . . . . . . . . . . . . . FR 2

Entreposage . . . . . . . . . . . . . . FR 2

Entretien et maintenance. . . . . FR 2

Assistance en cas de panne . . FR 3

Garantie. . . . . . . . . . . . . . . . . . FR 3

Déclaration de conformité CE . FR 3

Caractéristiques techniques . . FR 3

Protection de

l’environnement

Les matériaux constitutifs de

l’emballage sont recyclables.

Ne pas jeter les emballages

dans les ordures ménagères,

mais les remettre à un système

de recyclage.

Les appareils usés contiennent

des matériaux précieux recy-

clables lesquels doivent être

apportés à un système de recy-

clage. Il est interdit de jeter les

batteries, l'huile et les subs-

tances similaires dans l'envi-

ronnement. Pour cette raison,

utiliser des systèmes de col-

lecte adéquats afin d'éliminer

les appareils hors d'usage.

Niveaux de danger

Utilisation conforme

Ne pas évacuer les eaux usées contenant

de l'huile minérale dans la terre, les dispo-

sitifs pour eaux usées ou les canalisations.

Dès lors, effectuer le nettoyage du moteur

ou du bas de caisse uniquement aux

postes de lavage appropriés et équipés

d'un séparateur d'huile.

Fonction

Dispositifs de sécurité

Limiteur de température

Mise en service

Remplir l'adoucisseur liquide

9FR

- 2

1 Lampe témoin (vert) - Chauffage

marche

2 Commutateur pour mode manuel/auto-

matique

3 Lampe témoin (rouge) - niveau de rem-

plissage adoucisseur liquide

4 Interrupteur principal

5 Armoire de commande

1 Limiteur de température

2 Thermostat

 Ouvrir l'alimentation d'eau.

 Régler le thermostat sur la température

souhaitée.

 Tourner le sectionneur général sur la

position "1".

 Mettre le commutateur sur le mode ma-

nuel ou automatique.

Nous recommandons les températures de

nettoyage suivantes :

– Salissures légères

30-50 °C

– Salissures albuminées, par ex. dans

l'industrie alimentaire

max. 60 °C

– Nettoyage de véhicules, de machines

60-85 °C

Remarque : Si la pression de travail et le

débit sont modifiés, la température de l'eau

change aussi.

 Tourner le commutateur pour le mode

manuel/automatique en position "0".

 Tourner le sectionneur général sur la

position "0".

 Couper l'alimentation en eau.

 Dévisser le tuyau d'alimentation d'eau

et le flexible à haute pression de l'appa-

reil.

 Visser les obturateurs sur le fond du

chauffe-eau et faire vider le chauffe-

eau.

 Laisser tourner la pompe haute pres-

sion max. 1 min. jusqu'à ce que la

pompe et les conduites soient vides.

L'appareil doit être installé dans des pièces

protégées contre le gel. En cas de risque

de gelée, p.ex. en cas d’installation dans

un local ouvert, l'appareil doit être vidé et

doit être rincer avec un produit antigel.

ATTENTION

Risque d'endommagement ! Le gel détruit

l'appareil si l'eau n'a pas été intégralement

vidée.

 Purger l'eau.

 Rincer l'appareil au moyen de produit

antigel.

Cette opération permet en outre de bé-

néficier d'une certaine protection anti-

corrosion.

몇 PRÉCAUTION

Risque de blessure et d'endommagement !

Respecter le poids de l'appareil lors du

transport.

 Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les di-

rectives en vigueur lors du transport

dans des véhicules.

몇 PRÉCAUTION

Risque de blessure et d'endommagement !

Prendre en compte le poids de l'appareil à

l'entreposage.

Cet appareil doit uniquement être entrepo-

sé en intérieur.

 DANGER

Risque de blessure ! L'interrupteur princi-

pal doit être désactivé lors de tous travaux

de maintenance et réparation.

 Contrôler le câble de raccordement.

Le câble de raccordement ne doit pas

être endommagé (risque d'accident

électrique). Un câble de raccordement

endommagé doit être immédiatement

échangé par un Centre de Service

Après-vente agrée par le fabricant ou

par un électricien.

 Contrôler le flexible d'eau chaude.

Il est impératif que le flexible d'eau

chaude ne soit pas endommagé. Tout

flexible endommagé doit être remplacé

immédiatement (risque d'ébouillante-

ment).

Sur les appareils entartrés, la transmission

de la chaleur et le degré d'efficacité dimi-

nuent.

 DANGER

Risque d'explosion due aux gaz

inflammables ! Au détartrage il est interdit

de fumer. Veiller à ce qu'il y a une bonne

ventilation.

 DANGER

Risque de brûlure par acide! Porter des lu-

nettes et des gants de protection.

Utiliser pour l'élimination uniquement des

solvants éprouvés selon les règlements lé-

gales avec signe d'homologation.

– Le RM 100 (N° de commande 6.287-

008) dissoudre de la pierre calcaire,

des composés faciles de pierre calcaire

et des résidus de lessive.

 Verser 30 litres d'eau dans le chauffe-

eau.

 Raccorder le flexible d'eau à l'entrée

d'eau et l'accrocher dans le réservoir.

 Dévisser la buse du tube en acier. Ac-

crocher également le tube en acier rac-

cordé de nettoyeur haute pression dans

le réservoir. Il en ressort un circuit : ré-

servoir - pompe - chauffe-eau.

 Verser 2 litres d'acide dissolvant le cal-

caire dans le réservoir.

 Laisser tourner la pompe haute pres-

sion.

 La solution ne doit pas être chauffée à

plus de 60 °C. Faire attention qu'au-

cune bulle de vapeur ne remonte (ne

pas confondre avec la mousse qui est

produite !).

 Si après 15 minutes, aucune formation

claire de gaz ne peut plus être obser-

vée, verser encore 0,5 l d'acide dissol-

vant le tartre dans le réservoir (concen-

tration max. 7 %). En cas de détartrage

régulier, arrêter celui-ci après environ 3

minutes.

Utilisation

Eléments de commande

Mettre l'appareil en marche

Mise hors service de l'appareil

Mise hors service

Vider l'appareil

Protection antigel

Transport

Entreposage

Entretien et maintenance

Contrôle optique

Détartrer le chauffe-eau

10 FR

- 3

 DANGER

Risque de blessure ! L'interrupteur princi-

pal doit être désactivé lors de tous travaux

de maintenance et réparation.

 DANGER

Risque d'électrocution! Le contrôle des

composants électriques doit uniquement

être exécuté par un service-client autorisé.

Dans chaque pays, les conditions de ga-

rantie en vigueur sont celles publiées par

notre société de distribution responsable.

Les éventuelles pannes sur l’appareil sont

réparées gratuitement dans le délai de va-

lidité de la garantie, dans la mesure où

celles-ci relèvent d'un défaut matériel ou

d'un vice de fabrication. En cas de recours

en garantie, adressez-vous à votre reven-

deur ou au service après-vente agréé le

plus proche munis de votre preuve d'achat.

Nous certifions par la présente que la ma-

chine spécifiée ci-après répond de par sa

conception et son type de construction ain-

si que de par la version que nous avons

mise sur le marché aux prescriptions fon-

damentales stipulées en matière de sécuri-

té et d’hygiène par les directives euro-

péennes en vigueur. Toute modification ap-

portée à la machine sans notre accord rend

cette déclaration invalide.

5.957-456

Les signataires agissent sous ordre et avec

le pouvoir de la direction.

Responsable de la documentation :

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Assistance en cas de panne

Panne Eventuelle cause Remède

L'appareil ne chauffe pas L'appareil n'est pas brancher à la tension. Contrôler la sécurisation par le client.

Le fusible dans le circuit de commande est fondu.

Le fusible est inclus dans le transformateur de

commande.

Mettre de nouveaux fusibles en place. En cas de

fonte répétées, éliminer la raison de la surcharge.

Le disjoncteur.protecteur dans l'armoire de com-

mande s'est déclenché.

Déverrouiller le disjoncteur protecteur. Si le dé-

clenchement se répète, contacter le service

après-vente.

Le régulateur de température défectueux, le limi-

teur de température a mise l'appareil hors service.

Informer le service après-vente.

Protecteur par en ordre. Informer le service après-vente.

La lampe témoin pour l'adoucis-

seur liquide clignote en rouge.

Pas d'adoucisseur liquide dans le réservoir. Remplir le réservoir de durcisseur.

L'appareil ne chauffe pas correcte-

ment

Serpentin de chauffage entartré Détartrer le serpentin de chauffage

Régulateur de température défectueux. Informer le service après-vente.

Garantie

Déclaration de conformité CE

Produit : Producteur d'eau chaude

Type : HWE 860

Directives européennes en vigueur :

2006/42/CE (+2009/127/CE)

2014/30/UE

Normes harmonisées appliquées :

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–11: 2000

EN 62233: 2008

Spécifications appliquées:

---

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Caractéristiques techniques

HWE 860

Référence 3.070-030.0

Branchement électrique

Type de courant -- 3 Ph

Fréquence Hz 50-60

Tension V 400

Puissance de rac-

cordement

kW 24

Protection élec-

trique (à action retar-

dée)

A50

Arrivée d'eau

Température d'ali-

mentation (max.)

°C 80

Débit d'alimentation

(min.)

l/h 1300 900 700

Performances

Température de ser-

vice en mode conti-

nu à une tempéra-

ture d'alimentation

de 15 °C

°C 31 38 45

Température de ser-

vice (max.)

°C 85

Puissance de chauf-

fage

kW 24

Dimensions et poids

Longueur mm 440

Largeur mm 508

Hauteur mm 751

Poids sans acces-

soires et armoire

électrique

kg 24

Poids de l'armoire

électrique

kg 18

Contenu du chauffe-

eau, complet

l env. 55

Contenu du chauffe-

eau, chambre de

préchauffage

l env. 19

11FR

- 1

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

www.kaercher.com/REACH

 PERICOLO

Indica un pericolo imminente che determi-

na lesioni gravi o la morte.

몇 AVVERTIMENTO

Indica una probabile situazione pericolosa

che potrebbe determinare lesioni gravi o la

morte.

몇 PRUDENZA

Indica una probabile situazione pericolosa

che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa

che potrebbe determinare danni alle cose.

– Usare l'apparecchio esclusivamente

per la produzione di acqua calda insie-

me ad un'idropulitrice per la pulizia di

macchine, veicoli, strutture murarie,

utensili ecc.

– In caso di impiego di altri detergenti ri-

spetto all'acqua, contattare il rivenditore

o il servizio clienti.

– Per la regolazione della temperatura

accertarsi che sia adatta per la pompa

e gli oggetti da pulire.

 PERICOLO

Pericolo di lesioni! Per apparecchi impiega-

ti presso stazioni di servizio o in altre zone

di pericolo, osservare le disposizioni di si-

curezza vigenti.

– Con HWE 860 è possibile riscaldare

dell'acqua con l'energia elettrica. Il suo

impiego è previsto ovunque la condotta

dei gas di scarico di un bruciatore sia

problematica.

– La temperatura raggiungibile dipende

dalla portata dell'acqua, quindi dal flus-

so della pompa impiegata (il valore me-

dio è riportato nei Dati tecnici).

– La temperatura impostata viene regola-

ta da un termostato. In posizione „Mo-

dalità manuale“ del commutatore, il ri-

scaldamento è sempre in funzione in

base al termostato. Passando al „Fun-

zionamento automatico“ l'operatività di-

pende anche da un temporizzatore o un

telecomando esterno.

– L'apparecchio serve allo stesso tempo

come serbatoio per la pompa ad alta

pressione.

– L' anticalcare impedisce la formazione

di calcare sulla serpentina utilizzando

acqua di rubinetto calcarea. L'anticalca-

re si aggiunge a gocce all'afflusso di ac-

qua del boiler. Il dosaggio impostato in

fabbrica corrisponde al valore medio.

Questa regolazione può essere adatta-

ta dal servizio clienti alle condizioni lo-

cali.

Il limitatore di temperatura disattiva l'appa-

recchio quando il regolatore di temperatura

è difettoso.

– Il contenitore bianco per l'anticalcare si

trova sul boiler.

– Quando il contenitore bianco è vuoto,

lampeggia la spia di controllo rossa sul

quadro elettrico.

 Riempire il contenitore con anticalcare

RM 110.

Indice

Protezione dell’ambiente . . . . . IT 1

Livelli di pericolo . . . . . . . . . . . IT 1

Uso conforme a destinazione . IT 1

Funzione . . . . . . . . . . . . . . . . . IT 1

Dispositivi di sicurezza . . . . . . IT 1

Messa in funzione . . . . . . . . . . IT 1

Uso . . . . . . . . . . . . . . . . . . . . . IT 2

Messa fuori servizio. . . . . . . . . IT 2

Trasporto . . . . . . . . . . . . . . . . . IT 2

Supporto . . . . . . . . . . . . . . . . . IT 2

Cura e manutenzione . . . . . . . IT 2

Guida alla risoluzione dei guastiIT 3

Garanzia . . . . . . . . . . . . . . . . . IT 3

Dichiarazione di conformità CE IT 3

Dati tecnici. . . . . . . . . . . . . . . . IT 3

Protezione dell’ambiente

Tutti gli imballaggi sono ricicla-

bili. Gli imballaggi non vanno

gettati nei rifiuti domestici, ma

consegnati ai relativi centri di

raccolta.

Gli apparecchi dismessi con-

tengono materiali riciclabili pre-

ziosi e vanno consegnati ai re-

lativi centri di raccolta. Batterie,

olio e sostanze simili non devo-

no essere dispersi nell’ambien-

te. Si prega quindi di smaltire

gli apparecchi dismessi me-

diante i sistemi di raccolta diffe-

renziata.

Livelli di pericolo

Uso conforme a destinazione

L'acqua di scarico contenente oli minerali

non deve essere dispersa nel terreno, nel-

le acque o nelle canalizzazioni. La pulizia

di motori e di sottoscocche va effettuata

esclusivamente in luoghi provvisti di sepa-

ratori d'olio.

Funzione

Dispositivi di sicurezza

Limitatore di temperatura

Messa in funzione

Aggiungere anticalcare

12 IT

- 2

1 Spia di controllo (verde) - Riscaldamen-

to attivato

2 Commutatore per funzionamento ma-

nuale/automatico

3 Spia di controllo (rossa) - Livello di ri-

empimento anticalcare

4 Interruttore principale

5 Quadro elettrico ad armadio

1 Limitatore di temperatura

2 Regolatore temperatura

 Aprire l'alimentazione dell'acqua.

 Impostare il regolatore di temperatura

alla temperatura desiderata.

 Ruotare l'interruttore principale su „1“.

 Posizionare il commutatore su modalità

manuale o automatica.

Si consigliano le seguenti temperature:

– Sporco facile

30-50 °C

– Sporco proteico, p.es. nell'industria ali-

mentare

60 °C max.

– Pulizia di automobili o di macchinari

60-85 °C

Indicazione: Cambiando la pressione di

lavoro e la portata, varia anche la tempera-

tura dell'acqua.

 Ruotare il commutatore per il funziona-

mento manuale/automatico in posizio-

ne „0“.

 Ruotare l'interruttore principale su „0“.

 Chiudere l'alimentazione dell'acqua.

 Svitare il tubo di alimentazione acqua e

il tubo ad alta pressione dall'apparec-

chio.

 Svitare il tappo di chiusura sul fondo del

boiler e scaricare il boiler.

 Far funzionare la pompa ad alta pres-

sione per max. 1 minuto fino allo svuo-

tamento della pompa e delle condotte.

Collocare l'apparecchio in un locale protet-

to dal gelo. In caso di rischio di gelo (p.es.

istallazione all'aperto) occorre svuotare

l'impianto e sciacquare lo stesso con un an-

tigelo.

ATTENZIONE

Pericolo di danneggiamento! Il gelo distrug-

gere l'impianto non completamente svuota-

to dell'acqua.

 Svuotare l'acqua

 Sciacquare l'interno dell'apparecchio

con antigelo.

Ciò assicura anche una certa protezio-

ne anticorrosione.

몇 PRUDENZA

Pericolo di lesioni e di danneggiamento! Ri-

spettare il peso dell'apparecchio durante il

trasporto.

 Per il trasporto in veicoli, assicurare

l'apparecchio secondo le direttive in vi-

gore affinché non possa scivolare e ri-

baltarsi.

몇 PRUDENZA

Pericolo di lesioni e di danneggiamento! Ri-

spettare il peso dell'apparecchio durante la

conservazione.

Questo apparecchio può essere conserva-

to solo in ambienti interni.

 PERICOLO

Pericolo di lesioni! Spegnere l'interruttore

principale prima di effettuare qualsiasi in-

tervento di manutenzione e riparazione.

 Controllare il cavo di collegamento.

Assicurarsi che il cavo di collegamento

non presenti danneggiamenti (pericolo

di scosse elettriche). Un cavo di colle-

gamento danneggiato deve essere so-

stituito immediatamente da parte del

servizio clienti autorizzato oppure da un

elettricista qualificato.

 Controllare il tubo flessibile dell'acqua

calda.

Accertarsi che il tubo dell'acqua calda

non sia danneggiato. In caso contrario

sostituire immediatamente il tubo (ri-

schio di ustioni).

Nel caso in cui l'apparecchio presenti del

calcare, peggiora la trasmissione di calore

ed il grado di efficienza.

 PERICOLO

Pericolo di esplosioni causate da gas in-

fiammabili! E' vietato fumare durante le

operazioni di decalcificazione. Provvedere

ad una ventilazione adeguata.

 PERICOLO

Pericolo di corrosione da acidi. Indossare

occhiali e guanti protettivi.

Secondo le normative vigenti possono es-

sere impiegati solo disincrostanti certificati.

– RM 100 (Codice n°: 6.287-008) scioglie

il calcare, composti di calcare e residui

da detergenti.

 Aggiungere 30 litri d'acqua nel boiler.

 Collegare il tubo flessibile dell'acqua

all'ingresso dell'acqua ed agganciare il

contenitore.

 Svitare l'ugello della lancia. Agganciare

al contenitore anche la lancia collegata

dell'idropulitrice. In questo modo si crea

un circuito: Contenitore - Pompa - Boi-

ler.

 Versare 2 litri di scioglicalcare nel con-

tenitore.

 Lasciare funzionare la pompa alta pres-

sione.

 La soluzione non si deve riscaldare ol-

tre i 60 °C. Accertarsi che non si creino

bolle d'aria (non confondere con la

schiuma che si crea).

 Quando dopo 15 minuti non si rileva più

alcuna formazione di gas evidente, ver-

sare altri 0,5 litri di scioglicalcare nel

contenitore (max. concentrazione 7%).

In caso di decalcificazione regolare,

questa è terminata dopo ca. 3 minuti.

Uso

Dispositivi di comando

Accendere l’apparecchio

Spegnere l’apparecchio

Messa fuori servizio

Svuotare l'apparecchio

Antigelo

Trasporto

Supporto

Cura e manutenzione

Controllo ottico

Rimuovere il calcare dal boiler

13IT

- 3

 PERICOLO

Pericolo di lesioni! Spegnere l'interruttore

principale prima di effettuare qualsiasi in-

tervento di manutenzione e riparazione.

 PERICOLO

Pericolo di scosse elettriche! Il controllo dei

componenti elettrici può essere effettuato

solo dal servizio clienti autorizzato.

Le condizioni di garanzia valgono nel rispet-

tivo paese di pubblicazione da parte della

nostra società di vendita competente. Entro

il termine di garanzia eliminiamo gratuita-

mente eventuali guasti all’apparecchio, se

causati da difetto di materiale o di produzio-

ne. Nei casi previsti dalla garanzia si prega

di rivolgersi al proprio rivenditore, oppure al

più vicino centro di assistenza autorizzato,

esibendo lo scontrino di acquisto.

Con la presente si dichiara che la macchina

qui di seguito indicata, in base alla sua con-

cezione, al tipo di costruzione e nella ver-

sione da noi introdotta sul mercato, è con-

forme ai requisiti fondamentali di sicurezza

e di sanità delle direttive UE. In caso di mo-

difiche apportate alla macchina senza il no-

stro consenso, la presente dichiarazione

perde ogni validità.

5.957-456

I firmatari agiscono per incarico e con dele-

ga della direzione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Guida alla risoluzione dei guasti

Guasto Possibile causa Rimedio

L'apparecchio non riscalda Apparecchio privo di tensione. Controllare la protezione in loco.

Il fusibile nel circuito di comando è bruciato. Il fu-

sibile si trova all'interno del trasformatore di co-

mando.

Applicare un nuovo fusibile. In caso di nuova bru-

ciatura, risolvere la causa del sovraccarico.

Il salvamotore nel quadro elettrico è scattato Sbloccare l'interruttore del salvamotore. Se l'azio-

namento si ripresenta, contattare il servizio clienti.

Regolatore di temperatura difettoso, il limitatore di

temperatura ha disattivato l'apparecchio.

Informare il servizio assistenza clienti.

Fusibile non perfetto. Informare il servizio assistenza clienti.

La spia di controllo dell'anticalcare

lampeggia rosso

Nessun anticalcare nel serbatoio. Aggiungere anticalcare.

L'apparecchio non riscalda corret-

tamente

Formazioni di calcare sulla serpentina. Decalcificare la serpentina.

Regolatore di temperatura difettoso. Informare il servizio assistenza clienti.

Garanzia

Dichiarazione di conformità

Prodotto: Dispositivo per pulizia inter-

Modello: HWE 860

Direttive UE pertinenti

2006/42/CE (+2009/127/CE)

2014/30/UE

Norme armonizzate applicate

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–11: 2000

EN 62233: 2008

Specifiche applicate:

---

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Dati tecnici

HWE 860

Codice componente 3.070-030.0

Collegamento elettrico

Tipo di corrente -- 3 fasi

Frequenza Hz 50-60

Tensione V 400

Potenza allacciata kW 24

Protezione elettrica

(ritardo di fusibile)

A50

Collegamento idrico

Temperatura in en-

trata (max.)

°C 80

Portata (min.) l/h 1300 900 700

Prestazioni

Temperatura di eser-

cizio nel funziona-

mento continuo a

15 °C della tempera-

tura di mandata

°C 31 38 45

Temperatura di lavo-

ro (max.)

°C 85

Potenza calorifica kW 24

Dimensioni e pesi

Lunghezza mm 440

Larghezza mm 508

Altezza mm 751

Peso senza acces-

sori e quadro elettri-

kg 24

Peso del quadro

elettrico

kg 18

Contenuto boiler, to-

tale

l circa 55

Contenuto boiler, ca-

mera di preriscaldo

l circa 19

14 IT

- 1

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar hem voor later gebruik of voor

een latere eigenaar.

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

www.kaercher.com/REACH

 GEVAAR

Verwijzing naar een onmiddellijk dreigend

gevaar dat tot ernstige en zelfs dodelijke li-

chaamsverwondingen leidt.

몇 WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke

situatie die tot ernstige en zelfs dodelijke li-

chaamsverwondingen kan leiden.

몇 VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke si-

tuatie die tot lichte verwondingen kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke

situatie die tot materiele schade kan leiden.

– Apparaat uitsluitend voor het produce-

ren van heet water in verbinding met

een hogedrukreiniger voor het reinigen

van machines, voertuigen, bouwwer-

ken, werktuigen etc. gebruiken.

– Bij gebruik van andere reinigingsmidde-

len dan water, handelaar of klanten-

dienst contacteren.

– Bij instelling van de temperatuur op ge-

schiktheid voor de pomp en de te reini-

gen objecten letten.

 GEVAAR

Verwondingsgevaar! Neem bij het gebruik

in tankstations of andere gevaarlijke zones

overeenkomstige veiligheidsvoorschriften

in acht.

– Met de HWE 860 kunt u water d.m.v.

elektrische energie verwarmen. Het ge-

bruik ervan is overal zinvol, waar de af-

voer van verbrandingsgas van een

brander problemen geeft.

– De te bereiken temperatuur hangt af

van de doorgevoerde hoeveelheid wa-

ter, dus het transportvermogen van de

ingezette pomp (gemiddelde waarde

zie Technische Gegevens).

– De ingestelde temperatuur wordt door

een thermostaat geregeld. In de stand

"Handbediening" van de omschakelaar

is de verwarming afhankelijk van de

thermostaat altijd in werking. Door om-

schakelen op "Automatische bedie-

ning" is het apparaat bedrijfsklaar daar-

bij afhankelijk van een schakelklok of

een externe afstandsbediening.

– Het apparaat dient tegelijkertijd als ver-

zamelreservoir voor de hogedrukpomp.

– De vloeibare ontharder verhindert het

verkalken van de verwarmingsslang bij

gebruik van kalkhoudend leidingwater.

Het product wordt druppelsgewijs aan

het inlaatwater in de boiler toegevoegd.

De dosering is in de fabriek ingesteld op

een gemiddelde waarde. Deze instel-

ling kan door de klantenservice aan de

plaatselijke omstandigheden aange-

past worden.

De temperatuurbegrenzer schakelt het ap-

paraat uit, wanneer de temperatuurrege-

laar defect is.

– Het witte reservoir voor de vloeibare

ontharder bevindt zich op de boiler.

– Wanneer het witte reservoir leeg is,

knippert het rode controlelampje op de

schakelkast.

 Vloeibare ontharder RM 110 in reser-

voir doen.

Inhoud

Zorg voor het milieu. . . . . . . . . NL 1

Gevarenniveaus . . . . . . . . . . . NL 1

Reglementair gebruik . . . . . . . NL 1

Functie. . . . . . . . . . . . . . . . . . . NL 1

Veiligheidsinrichtingen. . . . . . . NL 1

Inbedrijfstelling. . . . . . . . . . . . . NL 1

Bediening. . . . . . . . . . . . . . . . . NL 2

Buitenwerkingstelling. . . . . . . . NL 2

Vervoer . . . . . . . . . . . . . . . . . . NL 2

Opslag . . . . . . . . . . . . . . . . . . . NL 2

Onderhoud. . . . . . . . . . . . . . . . NL 2

Hulp bij storingen. . . . . . . . . . . NL 3

Garantie. . . . . . . . . . . . . . . . . . NL 3

EG-conformiteitsverklaring . . . NL 3

Technische gegevens . . . . . . . NL 3

Zorg voor het milieu

Het verpakkingsmateriaal is

herbruikbaar. Deponeer het

verpakkingsmateriaal niet bij

het huishoudelijk afval, maar

bied het aan voor hergebruik.

Onbruikbaar geworden appa-

raten bevatten waardevolle

materialen die geschikt zijn

voor hergebruik. Lever de ap-

paraten daarom in bij een inza-

melpunt voor herbruikbare ma-

terialen. Batterijen, olie en der-

gelijke stoffen mogen niet in het

milieu belanden. Verwijder

overbodig geworden appara-

tuur daarom via geschikte inza-

melpunten.

Gevarenniveaus

Reglementair gebruik

Gelieve mineraaloliehoudend afvalwater

niet in de grond, waterlopen of rioleringen

laten terechtkomen. Gelieve de motorrei-

niging en bodemreiniging daarom alleen

op geschikte plaatsen met olieafscheider

uit te voeren.

Functie

Veiligheidsinrichtingen

Temperatuurbegrenzer

Inbedrijfstelling

Vloeibare ontharder erin doen

15NL

- 2

1 Controlelampje (groen) -Verwarming

aan

2 Omschakelaar voor hand-/automati-

sche bediening

3 Controlelampje (rood) - vulstand vloei-

bare ontharder

4 Hoofdschakelaar

5 schakelkast

1 Temperatuurbegrenzer

2 Temperatuursinstelling

 Open de watertoevoer.

 De temperatuurregelaar op de gewens-

te temperatuur instellen.

 Hoofdschakelaar in stand '1' draaien.

 Omschakelaar op hand- of automati-

sche bediening zetten

Wij bevelen de volgende reinigingstempe-

raturen aan:

– Lichte verontreinigingen

30-50 °C

– Eiwithoudende verontreinigingen, bijv.

in de levensmiddelindustrie

max. 60 °C

– Reiniging motorvoertuigen, machines

60-85 °C

Tip: Wanneer de werkdruk en de toege-

voerde hoeveelheid veranderen, verandert

ook de watertemperatuur.

 Omschakelaar voor hand-/automati-

sche bediening op stand "0" draaien.

 Hoofdschakelaar in stand '0' draaien.

 Watertoevoer sluiten.

 Watertoevoerslang en hogedrukslang

van het apparaat losschroeven.

 Afsluitstop op de bodem van de boiler

eraf schroeven en de boiler leeg laten

lopen.

 Hogedrukpomp max. 1 min. laten draai-

en, tot de pomp en de leidingen leeg

zijn.

Het apparaat moet in vorstvrije ruimtes

worden geplaatst. Indien er gevaar voor

vorst bestaat, bijv. bij installaties buiten,

moet het apparaat leeg worden gemaakt

en met anti-vriesmiddel worden doorge-

spoeld.

LET OP

Gevaar voor beschadiging! Vorst vernielt

de niet volledig geledigde installatie.

 Water aflaten.

 Apparaat met antivriesmiddel spoelen.

Daardoor wordt ook een bepaalde cor-

rosiebescherming bereikt.

몇 VOORZICHTIG

Gevaar voor letsels en beschadigingen!

Houd bij het transport rekening met het ge-

wicht van het apparaat.

 Bij het transport in voertuigen moet het

apparaat conform de geldige richtlijnen

beveiligd worden tegen verschuiven en

kantelen.

몇 VOORZICHTIG

Gevaar voor letsel en beschadiging! Het

gewicht van het apparaat bij opbergen in

acht nemen.

Het apparaat mag alleen binnen worden

opgeborgen.

 GEVAAR

Gevaar voor letsel! Bij alle onderhouds- en

reparatiewerken moet de hoofdschakelaar

afgezet worden.

 Aansluitkabel controleren.

De aansluitkabel mag niet beschadigd

zijn (gevaar door elektrisch ongeval).

Een beschadigde aansluitkabel moet

onmiddellijk door de bevoegde klanten-

service/elektro-vakman vervangen wor-

den.

 Heetwaterslang controleren.

De heetwaterslang mag niet bescha-

digd zijn. Een beschadigde slang moet

direct worden vervangen (gevaar voor

verbranding).

Bij een verkalkt apparaat wordt de warmte-

overdracht slechter en neemt de werkings-

graad af.

 GEVAAR

Explosiegevaar door brandbare gassen!

Roken tijdens het ontkalken is verboden.

Zorg voor goede ventilatie.

 GEVAAR

Gevaar van inbrandende zuren! Veilig-

heidsbril en veiligheidshandschoenen dra-

gen.

Voor de verwijdering mogen volgens wette-

lijke bepalingen uitsluitend goedgekeurde

ketelsteen-oplosmiddelen met keurmerk

worden gebruikt.

– RM 100 (Best.-Nr. 6.287-008) zorgt dat

kalksteen en eenvoudige verbindingen

van kalksteen en wasmiddelafzettingen

oplossen.

 Boiler met 30 liter water vullen.

 Waterslang aan de waterinvoer aan-

sluiten en in het reservoir hangen.

 Sproeier van het spuitstuk eraf schroe-

ven. Het aangesloten spuitstuk van de

hogedrukreiniger eveneens in het re-

servoir hangen. Zo ontstaat een kring-

loop: Reservoir - pomp - boiler.

 2 Liter zuur ter ontkalking in het reser-

voir gieten.

 Hogedrukpomp laten lopen.

 De oplossing mag niet warmer dan

60 °C worden. Erop letten, dat geen

dampbellen opstijgen (niet verwarren

met het schuim dat ontstaat).

 Wanneer na 15 minuten geen duidelijke

gasvorming meer waar te nemen is,

nog 0,5 liter zuur ter ontkalking in het

reservoir gieten (max. concentratie

7%). Bij regelmatig ontkalken is dit pro-

ces na ca. 3 minuten beëindigd.

Bediening

Bedieningselementen

Apparaat inschakelen

Apparaat uitschakelen

Buitenwerkingstelling

Apparaat leegmaken

Vorstbescherming

Vervoer

Opslag

Onderhoud

Optische controle

Boiler ontkalken

16 NL

- 3

 GEVAAR

Gevaar voor letsel! Bij alle onderhouds- en

reparatiewerken moet de hoofdschakelaar

afgezet worden.

 GEVAAR

Gevaar door elektrische schok! De controle

van de elektrische elementen mag alleen

door de bevoegde klantenservice gedaan

worden.

In ieder land zijn de door ons bevoegde

verkoopkantoor uitgegeven garantiebepa-

lingen van toepassing. Eventuele storingen

aan het apparaat verhelpen wij zonder kos-

ten binnen de garantietermijn, mits een ma-

teriaal of fabrieksfout de oorzaak van deze

storing is. Neem bij klachten binnen de ga-

rantietermijn contact op met uw leverancier

of de dichtstbijzijnde klantenservicewerk-

plaats en neem uw aankoopbewijs mee.

Hierbij verklaren wij dat de hierna vermelde

machine door haar ontwerp en bouwwijze

en in de door ons in de handel gebrachte

uitvoering voldoet aan de betreffende fun-

damentele veiligheids- en gezondheidsei-

sen, zoals vermeld in de desbetreffende

EU-richtlijnen. Deze verklaring verliest haar

geldigheid wanneer zonder overleg met

ons veranderingen aan de machine worden

aangebracht.

5.957-456

De ondergetekenden handelen in opdracht

en met volmacht van de directie.

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Hulp bij storingen

Storing Mogelijke oorzaak Oplossing

Apparaat verwarmt niet Het apparaat heeft geen spanning. Beveiliging van de kant van de fabriek controle-

ren.

Zekering in het stuurcircuit is doorgebrand. Zeke-

ring bevindt zich in de stuurtrafo.

Nieuwe zekeringen inzetten. Bij herhaaldelijk

doorbranden de overbelastingsgrond verwijderen.

Motorbeveiligingsschakelaar in de schakelkast is

in werking getreden.

Motorbeveiligingsschakelaar ontgrendelen. Bij

herhaaldelijke inwerkingtreding, klantenservice

waarschuwen.

Temperatuurregelaar defect, temperatuurbegren-

zer heeft het apparaat uitgeschakeld.

Klantendienst contacteren.

Beveiliging niet in orde. Klantendienst contacteren.

Controlelampje voor de vloeibare

ontharder knippert rood

Geen vloeibare ontharder in reservoir. Vloeibare ontharder bijvullen.

Apparaat verwarmt niet juist Verwarmingsslang verkalkt Verwarmingsslang ontkalken

Temperatuurregelaar defect. Klantendienst contacteren.

Garantie

EG-conformiteitsverklaring

Product: Heetwatergenerator

Type: HWE 860

Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

Toegepaste geharmoniseerde normen

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–11: 2000

EN 62233: 2008

Toegepaste specificaties:

---

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Technische gegevens

HWE 860

Onderdelen-nr. 3.070-030.0

Elektrische aansluiting

Stroomsoort -- 3 Ph

Frequentie Hz 50-60

Spanning V 400

Aansluitvermogen kW 24

Elektrische afzeke-

ring (traag)

A50

Wateraansluiting

Toevoertempera-

tuur (max.)

°C 80

Toevoerhoeveel-

heid (min.)

l/h 1300 900 700

Capaciteit

Werktemperatuur in

het continubedrijf bij

15 °C inlaattempera-

tuur

°C 31 38 45

Werktemperatuur

(max.)

°C 85

Verwarmingscapaci-

teit

kW 24

Maten en gewichten

Lengte mm 440

Breedte mm 508

Hoogte mm 751

Gewicht zonder ac-

cessoires en scha-

kelkast

kg 24

Gewicht van de

schakelkast

kg 18

Inhoud boiler, in to-

taal

l ca. 55

Inhoud boiler, voor-

verwarmkamer

l ca. 19

17NL

- 1

Antes del primer uso de su apa-

rato, lea este manual original,

actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

Indicaciones sobre ingredientes

(REACH)

Encontrará información actual sobre los in-

gredientes en:

www.kaercher.com/REACH

 PELIGRO

Aviso sobre un riesgo de peligro inmediato

que puede provocar lesiones corporales

graves o la muerte.

몇 ADVERTENCIA

Aviso sobre una situación propablemente

peligrosa que puede provocar lesiones cor-

porales graves o la muerte.

몇 PRECAUCIÓN

Indicación sobre una situación que puede

ser peligrosa, que puede acarrear lesiones

leves.

CUIDADO

Aviso sobre una situación probablemente

peligrosa que puede provocar daños mate-

riales.

– Utilizar el aparato exclusivamente para

generar agua caliente en combinación

con la limpiadora de alta presión para

limpiar máquinas, vehículos, edificios,

herramientas etc.

– Al usar otros medios de limpieza que no

sean agua, consultar al representante o

el servicio técnico.

– Al ajustar la temperatura, respetar la

adaptación de la bomba y los objetos

de limpieza.

 PELIGRO

¡Peligro de lesiones! Cuando se utilice en

gasolineras u otras zonas de peligro debe-

ría tenerse en cuenta las instrucciones de

seguridad.

– Con el HWE 860 puede calentar agua

con electroenergía. Se usa donde tiene

sentido, donde el escape de gases de

un soplete resulte problemática.

– La temperatura que se puede alcanzar

depende del caudal conseguido, es de-

cir, la potencia de transporte de la bom-

ba utilizada (valor medio véase Datos

técnicos).

– La temperatura ajustada se regula con

un termostato. En la posición "Servicio

manual" del conmutador, la calefacción

que depende del termostato está siem-

pre en funcionamiento. Al conmutar a la

posición "Servicio automático", la dis-

ponibilidad también depende de un

temporizador o un mando de distancia.

– El aparato sirve simultáneamente como

depósito modelo para la bomba de alta

presión.

– El desendurecedor evita la calcificación

del serpentín de recalentamiento en el

servicio con agua corriente calcárea.

Este, se dosifica a gotas en el calenta-

dor. La dosificación ha sido ajustada en

fábrica a un valor medio. Este ajuste se

puede adaptar a la situación local por el

servicio técnico.

El limitador de temperatura desactiva el

aparato cuando el regulador de temperatu-

ra está defectuoso.

– El depósito blanco para el desendure-

cedor de líquido se encuentra en el ca-

lentador.

– Cuando el depósito blanco esté vacío,

parpadeará el piloto de control rojo del

armario de distribución.

 Llenar el depósito con desendurecedor

de líquido RM 110.

Índice de contenidos

Protección del medio ambiente ES 1

Niveles de peligro . . . . . . . . . . ES 1

Uso previsto. . . . . . . . . . . . . . . ES 1

Función . . . . . . . . . . . . . . . . . . ES 1

Dispositivos de seguridad . . . . ES 1

Puesta en marcha . . . . . . . . . . ES 1

Manejo. . . . . . . . . . . . . . . . . . . ES 2

Puesta fuera de servicio . . . . . ES 2

Transporte . . . . . . . . . . . . . . . . ES 2

Almacenamiento . . . . . . . . . . . ES 2

Cuidados y mantenimiento . . . ES 2

Ayuda en caso de avería. . . . . ES 3

Garantía. . . . . . . . . . . . . . . . . . ES 3

Declaración de conformidad CEES 3

Datos técnicos. . . . . . . . . . . . . ES 3

Protección del medio

ambiente

Los materiales empleados

para el embalaje son recicla-

bles y recuperables. No tire el

embalaje a la basura domésti-

ca y entréguelo en los puntos

oficiales de recogida para su

reciclaje o recuperación.

Los aparatos viejos contienen

materiales valiosos reciclables

que deberían ser entregados

para su aprovechamiento pos-

terior. Evite el contacto de ba-

terías, aceites y materias se-

mejantes con el medio ambien-

te. Por este motivo, entregue

los aparatos usados en los

puntos de recogida previstos

para su reciclaje.

Niveles de peligro

Uso previsto

Las aguas residuales que contengan acei-

te no deben penetrar en el suelo ni verter-

se en aguas naturales o en el sistema de

canalización. Por ello, el lavado de moto-

res y el lavado de los bajos sólo debe rea-

lizarse en lugares adecuados con un se-

parador de aceite.

Función

Dispositivos de seguridad

Limitador de la temperatura

Puesta en marcha

Llenar de desendurecedor de

líquido

18 ES

- 2

1 Piloto de control "calefacción encendi-

da" (verde)

2 Conmutador para el servicio manual/

automático

3 Piloto de control (rojo) - nivel de desen-

durecedor líquido

4 Interruptor principal

5 armario de distribución

1 limitador de la temperatura

2 regulador de temperatura

 Abrir el suministro de agua.

 Ajustar el regulador de temperatura a la

temperatura deseada.

 Girar el interruptor principal en la posi-

ción "1".

 Ajustar el conmutador al servicio ma-

nual o automático.

Recomendamos las siguientes temperatu-

ras de limpieza:

– Suciedades ligeras

30-50 °C

– Suciedades de albúmina, por ejemplo

en la industria alimentaria

max. 60 °C

– Limpieza de coches, de máquinas

60-85 °C

Indicación: Si se modifica la presión de

trabajo y el caudal, se modificará la tempe-

ratura del agua.

 Girar el conmutador para servicio ma-

nual/automático a la posición "0".

 Girar el interruptor principal en la posi-

ción "0".

 Cerrar el abastecimiento de agua.

 Desatornillar la manguera de abasteci-

miento de agua y la manguera a alta

presión del aparato.

 Desenroscar el tapón de cierre del fon-

do del calentador y dejar que se vacíe.

 Poner la bomba de alta presión en fun-

ción durante máx. 1 minuto hasta que la

bomba y las tuberías se hayan vacíado.

Colocar el aparato en un lugar a salvo de

heladas. En caso de riesgo de heladas,

p.ej. en instalaciones en exteriores, se

debe vaciar el aparato y aclarar con anti-

congelante.

CUIDADO

¡Peligro de daños! El hielo deteriora la ins-

talación si ésta no se ha vaciado por com-

pleto de agua.

 Dejar salir agua.

 Enjuagar el aparato con anticongelante.

De este modo se conseguirá una pro-

tección segura contra la corrosión.

몇 PRECAUCIÓN

¡Peligro de lesiones y daños! Respetar el

peso del aparato para el transporte.

 Al transportar en vehículos, asegurar el

aparato para evitar que resbale y vuel-

que conforme a las directrices vigentes.

몇 PRECAUCIÓN

¡Peligro de lesiones y daños! Respetar el

peso del aparato en el almacenamiento.

Este aparato sólo se puede almacenar en

interiores.

 PELIGRO

¡Peligro de lesiones! Apagar el interruptor

principal cuando se realicen trabajos de

mantenimiento y reparación.

 Comprobar el cable de conexión.

No dañar el cable de conexión (peligro

de accidente eléctrico). Encargar al ser-

vicio de atención al cliente autorizado o

a un electricista para cambiar inmedia-

tamente el cable dañado.

 Comprobar el tubo de agua caliente.

La manguera de agua caliente no debe

presentar daño alguno. Si la manguera

presenta fallos, es absolutamente im-

prescindible sustituirla (peligro de es-

caldamiento).

Si el dispositivo está calcificado, se empeo-

ra la transmisión de calor y la efectividad

disminuye.

 PELIGRO

¡Peligro de explosión por gases combusti-

bles! Está prohibido fumar mientras se des-

calcifica. Asegurar una buena ventilación.

 PELIGRO

¡Peligro de causticación por ácido! Usar

gafas y guantes de seguridad.

Para eliminar sólo se pueden utilizar desin-

crustadores certificados y probados según

las normativas legales.

– RM 100 (Nº ref. 6.287-008) desincrusta

cal y uniones de cal y restos de deter-

gente simples.

 Llenar el calentador con 30 litros de

agua.

 Conectar manguera de agua a la entra-

da de agua y colgarla en el depósito.

 Desenroscar la boquilla de la lanza do-

sificadora. Colgar también la lanza do-

sificadora conectada de la limpiadora

de alta presión en el depósito. Así se

crea un circuito: Depósito - bomba - ca-

lentador

 Echar 2 litros de ácido descalcificador

en el depósito.

 Deje funcionar la bomba de alta pre-

sión.

 La solución no debería estar más ca-

liente de 60 °C. Prestar atención para

que no suban las burbujas de vapor (no

confundir con la espuma generada).

 Si no se observa una formación de gas

significativa tras 15 minutos, echar

otros 0,5 litros de ácido descalcificador

en el depósito (concetración máx. 7%).

Si se descalcifica con regularidad finali-

zará tras aprox. 3 minutos.

Manejo

Elementos de mando

Conexión del aparato

Desconexión del aparato

Puesta fuera de servicio

Vaciar el aparato

Protección antiheladas

Transporte

Almacenamiento

Cuidados y mantenimiento

Control óptico

Descalcificar el calentador

19ES

- 3

 PELIGRO

¡Peligro de lesiones! Apagar el interruptor

principal cuando se realicen trabajos de

mantenimiento y reparación.

 PELIGRO

Peligro por descarga eléctrica. La compro-

bación de los componentes eléctricos sólo

podrá ser llevada a cabo por el servicio au-

torizado de atención al cliente.

En todos los países rigen las condiciones

de garantía establecidas por nuestra em-

presa distribuidora. Las averías del aparato

serán subsanadas gratuitamente dentro

del periodo de garantía, siempre que se

deban a defectos de material o de fabrica-

ción. En un caso de garantía, le rogamos

que se dirija con el comprobante de com-

pra al distribuidor donde adquirió el aparato

o al servicio al cliente autorizado más

próximo a su domicilio.

Por la presente declaramos que la máqui-

na designada a continuación cumple, tanto

en lo que respecta a su diseño y tipo cons-

tructivo como a la versión puesta a la venta

por nosotros, las normas básicas de segu-

ridad y sobre la salud que figuran en las di-

rectivas comunitarias correspondientes. La

presente declaración perderá su validez en

caso de que se realicen modificaciones en

la máquina sin nuestro consentimiento ex-

plícito.

5.957-456

Los abajo firmantes actúan en nombre y

con la autorización de la junta directiva.

Responsable de documentación:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Ayuda en caso de avería

Avería Posible causa Modo de subsanarla

El aparato no calienta El aparato no tiene tensión. Comprobar el fusible de red de la obra.

El fusible del circuito de control está quemado. El

fusible está en el transformador de control.

Colocar nuevos fusibles. Si se quema repetida-

mente, solucionar el motivo de sobrecarga.

El guardamotor en el armario distribuidor se ha

activado

Desbloquear el guardamotor. Si se repite la acti-

vación, informar al servicio técnico.

Regulador de temperatura defectuoso, el limita-

dor de temperatura ha apagado el aparato.

Avisar al servicio técnico.

El contactor no está bien. Avisar al servicio técnico.

El piloto de control del desendure-

cedor parpadea en rojo

No hay desendurecedor en el depósito. Llenar de desendurecedor de líquido.

El aparato no calienta correcta-

mente

Serpentín de recalentamiento calcificado. Descalcificar el serpentín de recalentamiento.

Regulador de temperatura defectuoso. Avisar al servicio técnico.

Garantía

Declaración de conformidad

Producto: Generador de agua caliente

Modelo: HWE 860

Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE)

2014/30/UE

Normas armonizadas aplicadas

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–11: 2000

EN 62233: 2008

Especificaciones aplicadas:

---

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Datos técnicos

HWE 860

No. de pieza 3.070-030.0

Conexión eléctrica

Tipo de corriente -- 3 Ph

Frecuencia Hz 50-60

Tensión V 400

Potencia conectada kW 24

Fusible de red eléc-

trico (inerte)

A50

Conexión de agua

Temperatura de en-

trada (máx.)

°C 80

Velocidad de alimen-

tación (mín.)

l/h 1300 900 700

Potencia y rendimiento

Temperatura de ser-

vicio en servicio con-

tinua para una tem-

peratura de alimen-

tación 15 °C

°C 31 38 45

Temperatura de tra-

bajo (máx.)

°C 85

Potencia de calefac-

ción

kW 24

Medidas y pesos

Longitud mm 440

Anchura mm 508

Altura mm 751

Peso sin accesorios

y armario de distribu-

ción

kg 24

Peso del armario de

distribución

kg 18

Contenido del calen-

tador, total

l aprox. 55

Contenido del calen-

tador, cámara de

precalentamiento

l aprox. 19

20 ES

- 1

Leia o manual de manual origi-

nal antes de utilizar o seu apare-

lho. Proceda conforme as indicações no

manual e guarde o manual para uma con-

sulta posterior ou para terceiros a quem

possa vir a vender o aparelho.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

www.kaercher.com/REACH

 PERIGO

Aviso referente a um perigo eminente que

pode conduzir a graves ferimentos ou à

morte.

몇 ATENÇÃO

Aviso referente a uma possível situação

perigosa que pode conduzir a graves feri-

mentos ou à morte.

몇 CUIDADO

Aviso referente a uma situação potencial-

mente perigosa que pode causar ferimen-

tos leves.

ADVERTÊNCIA

Aviso referente a uma situação potencial-

mente perigosa que pode causar danos

materiais.

– Utilizar o aparelho exclusivamente para

aquecer água em combinação com

uma lavadora de alta pressão para a

limpeza de máquinas, veículos, edifí-

cios, ferramentas, etc.

– Contacte a assistência técnica ou o

agente autorizado caso pretenda utili-

zar outro meio de limpeza que não

água.

– Durante a regulação da temperatura

deve ter-se em atenção se esta é ade-

quada para a bomba e o objecto que

pretende limpar.

 PERIGO

Perigo de ferimentos! Ao utilizar a máquina

em estações de serviço ou noutros locais

de perigo, observe as respectivas disposi-

ções em matéria de segurança.

– Com o HWE 860 pode aquecer água

com energia eléctrica. A sua utilização

é útil em todos os locais onde o gás de

escape de um queimador é problemáti-

co.

– A temperatura que pretende atingir de-

pende do débito de água, ou seja, da

capacidade de débito da bomba utiliza-

da (valor médio, ver dados técnicos).

– A temperatura ajustada é regulada por

um termóstato. Na posição "Operação

manual" do comutador, o aquecimento

está sempre em funcionamento, conso-

ante o termóstato. Através da comuta-

ção para a posição "Operação automá-

tica", a operacionalidade passa a de-

pender também de um temporizador ou

de um comando externo.

– O aparelho serve também de recipiente

de alimentação da bomba de alta pres-

são.

– O descalcificador líquido impede que

na serpentina de aquecimento desposi-

te-se calcário ao utilizar água da tornei-

ra calcária. Adiciona-se o descalcifica-

dor líquido, gota a gota, à água de ali-

mentação no termoacumulador. A do-

sagem é pré-ajustada de fábrica para

um valor médio. Este ajuste pode ser

efectuado pela assistência técnica às

condições no local de aplicação.

O limitador da temperatura desliga o apa-

relho se o regulador da temperatura estiver

avariado.

– O recipiente branco para o descalcifica-

dor líquido encontra-se por cima do ter-

moacumulador.

– A lâmpada de controlo vermelha no ar-

mário de distribuição brilha se o reci-

piente branco estiver vazio.

 Encher o recipiente com descalcifican-

te líquido RM 110.

Índice

Proteção do meio-ambiente . . PT 1

Níveis de perigo. . . . . . . . . . . . PT 1

Utilização conforme o fim a que

se destina a máquina . . . . . . . PT 1

Funcionamento . . . . . . . . . . . . PT 1

Equipamento de segurança. . . PT 1

Colocação em funcionamento. PT 1

Manuseamento . . . . . . . . . . . . PT 2

Colocar fora de serviço . . . . . . PT 2

Transporte . . . . . . . . . . . . . . . . PT 2

Armazenamento . . . . . . . . . . . PT 2

Conservação e manutenção . . PT 2

Ajuda em caso de avarias . . . . PT 3

Garantia. . . . . . . . . . . . . . . . . . PT 3

Declaração de conformidade

CE . . . . . . . . . . . . . . . . . . . . . . PT 3

Dados técnicos . . . . . . . . . . . . PT 3

Proteção do meio-ambiente

Os materiais da embalagem

são recicláveis. Não coloque

as embalagens no lixo domés-

tico, envie-as para uma unida-

de de reciclagem.

Os aparelhos velhos contêm

materiais preciosos e reciclá-

veis e deverão ser reutilizados.

Baterias, óleo e produtos simi-

lares não podem ser deitados

fora ao meio ambiente. Por is-

so, elimine os aparelhos velhos

através de sistemas de recolha

de lixo adequados.

Níveis de perigo

Utilização conforme o fim a

que se destina a máquina

Evite que efluentes poluídas com óleo mi-

neral entrem no solo, na água ou na cana-

lização. Por isso, faça lavagens de motor

e do chassis inferior somente em locais

adequados para este fim e equipados com

separador de óleo.

Funcionamento

Equipamento de segurança

Limitador da temperatura

Colocação em funcionamento

Encher descalcificador líquido

21PT

- 2

1 Lâmpada de controlo (verde) - Aqueci-

mento ligado

2 Comutador para operação manual/au-

tomática

3 Lâmpada de controlo (vermelha) - Nível

de enchimento do descalcificante líqui-

4 Interruptor principal

5 Armário de distribuição

1 Limitador da temperatura

2 Regulador de temperatura

 Abrir a admissão de água.

 Coloque o regulador da temperatura na

temperatura desejada.

 Rodar o interruptor principal para a po-

sição "1".

 Ajustar o comutador em modo manual

ou automático.

Aconselhamos as seguintes temperaturas

de limpeza:

– Sujeira leve

30-50 °C

– Sujeiras que contenham proteína,

como p. ex. na indústria alimentar

máx. 60 °C

– Limpeza de veículos ou máquinas

60-85 °C

Aviso: Se a pressão de serviço para a

quantidade de débito for alterada, a tempe-

ratura da água também é modificada.

 Ajustar o comutador para a operação

manual/automática em "0".

 Rodar o interruptor principal para a po-

sição "0".

 Fechar a alimentação de água.

 Desmontar a mangueira de admissão

da água e a mangueira de alta pressão

do aparelho.

 Desenroscar o tampão de fecho no fun-

do do termoacumulador e esvaziar o

termoacumulador.

 Deixar a bomba de alta pressão traba-

lhar durante máx. 1 minuto até a bomba

e os tubos estarem vazios.

O aparelho deve ser posicionado em recin-

tos protegidos contra geada. No caso de

perigo de geada, p. ex. no caso de instala-

ções no exterior, o aparelho deve ser esva-

ziado e lavado com produto anticongelan-

te.

ADVERTÊNCIA

Perigo de danos! O gelo danificará a má-

quina se a água não for completamente re-

tirada.

 Esvaziar a água.

 Enxaguar a máquina com anti-conge-

lante.

Desse modo, obtém-se assim uma pro-

tecção contra corrosão.

몇 CUIDADO

Perigo de ferimentos e de danos! Ter aten-

ção ao peso do aparelho durante o trans-

porte.

 Durante o transporte em veículos, pro-

teger o aparelho contra deslizes e tom-

bamentos, de acordo com as directivas

em vigor.

몇 CUIDADO

Perigo de ferimentos e de danos! Ter aten-

ção ao peso do aparelho durante o arma-

zenamento.

Este aparelho só pode ser armazenado em

espaços fechados e cobertos.

 PERIGO

Perigo de lesões! O interruptor principal

deve ser desligado antes da realização de

quaisquer trabalhos de manutenção e de

reparação.

 Verificar os cabos de ligação.

O cabo de ligação não pode estar dani-

ficado (perigo de choque eléctrico). O

cabo de ligação danificado tem que ser

imediatamente substituído através dos

nossos serviços técnicos ou dum elec-

tricista autorizado.

 Controlar a mangueira de água quente.

A mangueira de água quente não pode

apresentar danos. Uma mangueira da-

nificada deve ser imediatamente subs-

tituída (perigo de queimaduras).

Se o aparelho estiver repleto de calcário, a

transferência térmica e o grau de eficácia

reduzem substancialmente.

 PERIGO

Perigo de explosões por gases inflamá-

veis! Durante a descalcificação é proibido

fumar. Providenciar uma boa ventilação.

 PERIGO

Perigo de ferimentos por ácidos! Usar ócu-

lo e luvas de protecção.

Para os trabalhos de descalcificação só

podem ser utilizados solventes controlados

por lei e munidos do símbolo de verifica-

ção.

– RM 100 (Nº de enc. 6.287-008) dissol-

ve o calcário e ligações simples em cal-

cário, bem como, resíduos de deter-

gente.

 Encher o termoacumulador com 30 li-

tros de água.

 Ligar a mangueira de água na entrada

de água e engatar no recipiente.

 Desenroscar o bocal da lança. Engatar

também a lança conectada da lavadora

de alta pressão no recipiente. Deste

modo é criado um circuito: Recipiente -

Bomba - Termoacumulador.

 Inserir 2 litros de ácido solvente de cal-

cário no recipiente.

 Deixar a bomba de alta pressão em

funcionamento.

 A solução não deve exceder 60 °C. Ter

em atenção que não subam bolhas de

vapor (não confundir com a espuma).

 Se após 15 minutos não for detectada

nenhuma formação de gás, deve adi-

cionar mais 0,5 litros de ácido solvente

de calcário no recipiente (concentração

máx. de 7%). Numa descalcificação re-

gular esta deve ser terminada após cer-

ca de 3 minutos.

Manuseamento

Elementos de manuseamento

Ligar a máquina

Desligar o aparelho

Colocar fora de serviço

Esvaziar o aparelho

Protecção contra o congelamento

Transporte

Armazenamento

Conservação e manutenção

Controlo óptico

Descalcificar o termoacumulador

22 PT

- 3

 PERIGO

Perigo de lesões! O interruptor principal

deve ser desligado antes da realização de

quaisquer trabalhos de manutenção e de

reparação.

 PERIGO

Perigo devido a choque eléctrico! O contro-

lo dos componentes eléctricos só pode ser

efectuado pelo assistência técnica autori-

zada.

Em cada país vigem as respectivas condi-

ções de garantia estabelecidas pelas nos-

sas Empresas de Comercialização. Even-

tuais avarias no aparelho durante o perío-

do de garantia serão reparadas, sem en-

cargos para o cliente, desde que se trate

dum defeito de material ou de fabricação.

Em caso de garantia, dirija-se, munido do

documento de compra, ao seu revendedor

ou ao Serviço Técnico mais próximo.

Declaramos que a máquina a seguir desig-

nada corresponde às exigências de segu-

rança e de saúde básicas estabelecidas

nas Directivas UE por quanto concerne à

sua concepção e ao tipo de construção as-

sim como na versão lançada no mercado.

Se houver qualquer modificação na máqui-

na sem o nosso consentimento prévio, a

presente declaração perderá a validade.

5.957-456

Os signatários actuam em nome e em pro-

curação do Conselho de Administração.

Responsável pela documentação:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Ajuda em caso de avarias

Avaria Possível causa Eliminação da avaria

Aparelho não aquece O aparelho não está ligado à tensão. Verificar fusíveis da rede eléctrica.

Fusível no circuito de comando queimou. Fusível

está incluído no transformador de comando.

Inserir novo fusível. No caso de nova destruição

do fusível deve-se eliminar a causa da sobrecar-

ga.

Accionamento do disjuntor do motor no armário

de distribuição.

Desbloquear o disjuntor do motor. Contactar a as-

sistência técnica se o disjuntor disparar novamen-

te.

Regulador de temperatura com defeito; limitador

da temperatura desligou o aparelho.

Avisar o serviço de assistência técnica.

Fusível não está em ordem. Avisar o serviço de assistência técnica.

Lâmpada de controlo para o des-

calcificante pisca a vermelho

Nenhum descalcificante líquido no recipiente. Encher descalcificador líquido.

Aparelho não aquece correcta-

mente

Serpentina de aquecimento com calcário. Retirar o calcário da serpentina de aquecimento.

Regulador da temperatura com defeito. Avisar o serviço de assistência técnica.

Garantia

Declaração de conformidade

Produto: Caldeira

Tipo: HWE 860

Respectivas Directrizes da UE

2006/42/CE (+2009/127/CE)

2014/30/UE

Normas harmonizadas aplicadas

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–11: 2000

EN 62233: 2008

Especificações aplicadas:

---

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Dados técnicos

HWE 860

Refª 3.070-030.0

Ligação eléctrica

Tipo de corrente -- 3 Ph

Frequência Hz 50-60

Tensão V 400

Potência da ligação kW 24

Protecção eléctrica

(de acção lenta)

A50

Ligação de água

Temperatura de ad-

missão (máx.)

°C 80

Quantidade de ad-

missão (mín.)

l/h 1300 900 700

Dados relativos à potência

Temperatura de

operação em funcio-

namento permanen-

te com 15 °C de tem-

peratura de alimen-

tação

°C 31 38 45

Temperatura de ser-

viço (máx.)

°C 85

Potência de aqueci-

mento

kW 24

Medidas e pesos

Comprimento mm 440

Largura mm 508

Altura mm 751

Peso sem acessó-

rios e armário de dis-

tribuição

kg 24

Peso do armário de

distribuição

kg 18

Conteúdo do termo-

acumulador, total

l aprox. 55

Conteúdo do termo-

acumulador, câma-

ra de pré-aqueci-

mento

l aprox. 19

23PT

- 1

Læs original brugsanvisning in-

den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

efterlæsning eller til den næste ejer.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

www.kaercher.com/REACH

 FARE

Henviser til en umiddelbar fare, der fører til

alvorlige kvæstelser eller til døden

몇 ADVARSEL

Henviser til en mulig farlig situation, der kan

føre til alvorlige kvæstelser eller til døden.

몇 FORSIGTIG

Henviser til en mulig farlig situation, der kan

føre til lette personskader.

BEMÆRK

Henviser til en mulig farlig situation, der kan

føre til materiel skade.

– Maskinen må udelukkende bruhes til at

generere varmt vand i forbindelse med

en højtryksrenser til rengøring af maski-

ner, køretøjer, bygninger, værktøj osv.

– Ved brug af andre rensemedier end

vand, skal forhandleren eller kundeser-

vice spørges.

– Ved indstilling af temperaturen, skal der

tages højde for pumpens egnethed og

rengøringsobjekterne.

 FARE

Fysisk risiko! Ved brug på tankstationer el-

ler andre risikoområder skal der tages hen-

syn til de tilsvarende sikkerhedsregler.

– Med HWE 860 kan De varme vand via

elektroenergi. Brugen er hensigtsmæs-

sig, hvor røggasbortledelsen af en

brænder er problematisk.

– Den opnåelige temperatur er afhængig

af den gennemstrømmende vand-

mængde, dvs. transportkapaciteten af

den brugte pumpe (mellemværdi se

"Tekniske data").

– Den indstillede temperatur reguleres af

et termostat. Hvis omstilleren står på

stilling "Manuel drift", er varmeren altid i

drift afhængigt af termostatet. Ved om-

stilling til "Automatikdrift" er driftstarten

yderligere afhængigt af en urafbryder

eller en ekstern fjernbetjening.

– Apparatet bruges samtidigt som spæd-

ningsbeholder til højtrykspumpen.

– Blødgøringsmidlet forhindrer varme-

slangens forkalkning ved brug med

kalkholdigt postevand. Blødgørings-

midlet doseres dråbevis til vandtanken.

Doseringen blev af fabrik indstillet til en

mellemstor hårdhedsgrad. Denne ind-

stilling kan tilpasses af kundeservice til

de lokale betingelser.

Temperaturbegrænseren afbryder appara-

tet, hvis temperaturregulatoren er defekt.

– Den hvide beholder til blødgøreren sid-

der på varmtvandsbeholderen.

– Hvis den hvide beholder er tomt, blinker

den røde kontrollampe på styringsska-

bet.

 Påfyld beholderen med flydende blød-

gører RM 110.

Indholdsfortegnelse

Miljøbeskyttelse. . . . . . . . . . . . DA 1

Faregrader. . . . . . . . . . . . . . . . DA 1

Bestemmelsesmæssig anven-

delse . . . . . . . . . . . . . . . . . . . . DA 1

Funktion. . . . . . . . . . . . . . . . . . DA 1

Sikkerhedsanordninger . . . . . . DA 1

Ibrugtagning. . . . . . . . . . . . . . . DA 1

Betjening . . . . . . . . . . . . . . . . . DA 2

Ud-af-drifttagning. . . . . . . . . . . DA 2

Transport . . . . . . . . . . . . . . . . . DA 2

Opbevaring . . . . . . . . . . . . . . . DA 2

Pleje og vedligeholdelse . . . . . DA 2

Hjælp ved fejl. . . . . . . . . . . . . . DA 3

Garanti. . . . . . . . . . . . . . . . . . . DA 3

EU-overensstemmelseserklæ-

ring. . . . . . . . . . . . . . . . . . . . . . DA 3

Tekniske data . . . . . . . . . . . . . DA 3

Miljøbeskyttelse

Emballagen kan genbruges.

Smid ikke emballagen ud sam-

men med det almindelige hus-

holdningsaffald, men aflever

den til genbrug.

Udtjente apparater indeholder

værdifulde materialer, der kan

og bør afleveres til genbrug.

Batterier, olie og lignende stof-

fer er ødelæggende for miljøet.

Aflever derfor udtjente appara-

ter på en genbrugsstation eller

lignende.

Faregrader

Bestemmelsesmæssig

anvendelse

Sørg venligst for at olieholdigt spildevand

ikke når ind i jorden, vandet eller kanalisa-

tionen. Motorvask og undervognsvask bør

derfor kun gennemføres på velegnede ste-

der som har en olieudskiller.

Funktion

Sikkerhedsanordninger

Temperaturbegrænsning

Ibrugtagning

Flydende blødgøringsmiddel fyldes

på

24 DA

- 2

1 Kontrollampe grøn - "Varme tændt"

2 Omstiller til manuel-/automatikdrift

3 Kontrollampe rød - Påfyldningsgrad til

blødgører

4 Hovedafbryder

5 Styringsskab

1 Temperaturbegrænsning

2 Termostat

 Åbn for vandtilløbet.

 Omstilleren indstilles til den ønskede

temperatur.

 Drej hovedafbryderen til position 1.

 Stil omstilleren til manuel- eller automa-

tikdrift.

Vi anbefaler følgende rensetemperaturer:

– Lette tilsmudsninger

30-50 °C

– Proteinholdige tilsmudsninger, f.eks. i

fødevareindustrien

max. 60 °C

– Rensning af motorkøretøjer, maskin-

rensning

60-85 °C

Bemærk: Hvis arbejdstrykket og transport-

kapaciteten forandres, forandres vandtem-

peraturen også.

 Sæt omstilleren til Manuel-/automatik-

drift på stilling "0".

 Drej hovedafbryderen til position 0.

 Luk vandtilførslen.

 Skru vantilløbsslangen og højtryksslan-

gen fra maskinen.

 Skru proppen fra varmtvandsbeholde-

rens bund ud og dræn varmtvandsbe-

holderen.

 Højtrykspumpen skal max. køre 1 mi-

nut, indtil pumpen og slangerne er tømt.

Maskinen skal opstilles i frostbeskyttede

rum. Hvis der er fare for frost, f.eks. ved

udendørsinstallering, skal maskinen tøm-

mes og spules med frostbeskyttelsesmid-

del.

BEMÆRK

Risiko for beskadigelse! Frost ødelægger

anlægget hvis den ikke fuldstændig tøm-

mes for vand.

 Vand afledes.

 Maskinen skyldes grundigt med frost-

væske.

Herved opnår man også en vis beskyt-

telse imod rust.

몇 FORSIGTIG

Fare for person- og materialeskader! Hold

øje med maskinens vægt ved transporten.

 Ved transport i biler skal renseren fast-

spændes i.h.t. gældende love.

몇 FORSIGTIG

Fare for person- og materialeskader! Hold

øje med maskinens vægt ved opbevaring.

Denne maskine må kun opbevares inden-

dørs.

 FARE

Fysisk risiko! Hovedafbryderen skal være

slukket ved alle service- og reparationsar-

bejder.

 Kontrollere tilslutningsledningerne.

Tilslutningsledningen må ikke være be-

skadiget (fare på grund af elektrisk ulyk-

ke). En tilslutningeledning, som er

beskadiget, skal omgående udskiftes af

kundeservice/el-installatør.

 Kontroller varmtvandslangen.

Varmtvandslangen må ikke være be-

skadiget. En beskadiget slange skal

straks udskiftes (skoldningsfare).

Ved forkalkede maskiner reduceres varme-

overførslen og effekten forringes.

 FARE

Eksplosionsfare på grund af brændbare

gas! Rygning er forbudt ved afkalkningen.

Sørg for god ventilation.

 FARE

Ætsningsfare på grund af syre! Brug be-

skyttelsesbriller og handsker.

Efter loven må der kun bruges kedelsten-

fjerner til afkalkning som har et kontrolmær-

ke.

– RM 100 (bestillingsnr. 6.287-008) løs-

ner kedelsten og enkelte forbindelser af

kalksten og vaskemiddelrester.

 Fyld varmtvandbeholderen med 30 liter

vand.

 Tilslut vandlsnagen på vandindgangen

og hæng den i beholderen.

 Skru strålerørets dyse af. Højtryksren-

serens tilsluttede strålerør skal også

hænges i beholderen. På den måde op-

står der et kredsløb. Beholder - pumpe

-varmtvandsbeholder.

 Hæld 2 liter kalkløsningssyre ind i be-

holderen.

 Højtrykspumpen skal køre.

 Opløsning må ikke blive varmere end

60 °C. Hold øje med, at der ikke stiger

dampbobler op (tag ikke fejl med opstå-

ende skum).

 Hvis der efter 25 minutter ikke kan kon-

stateres en tydelig dannelse af gas,

skal der hældes yderligere 0,5 liter kal-

kløsningssyre ind i beholderen (max.

koncentration 7%). Ved regelmæssig

afkalkning, er afkalkningen afsluttet ef-

ter ca. 3 minutter.

Betjening

Betjeningselementer

Tænd for maskinen

Sluk for maskinen

Ud-af-drifttagning

Tømme maskinen

Frostbeskyttelse

Transport

Opbevaring

Pleje og vedligeholdelse

Visuel kontrol

Afkalke vamtvandsbeholderen

25DA

- 3

 FARE

Fysisk risiko! Hovedafbryderen skal være

slukket ved alle service- og reparationsar-

bejder.

 FARE

Fare på grund af elektrisk stød! Kontrollen

af elektriske komponenter må kun gennem-

føres af godkendt kundeservice.

I de enkelte lande gælder de af vore for-

handlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gra-

tis inden for garantien, såfremt fejlen kan

tilskrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gælden-

de, bedes De henvende Dem til Deres for-

handler eller nærmeste kundeservice med-

bringende kvittering for købet.

Hermed erklærer vi, at den nedenfor nævn-

te maskine i design og konstruktion og i den

af os i handlen bragte udgave overholder

de gældende grundlæggende sikkerheds-

og sundhedskrav i EU-direktiverne. Ved

ændringer af maskinen, der foretages uden

forudgående aftale med os, mister denne

erklæring sin gyldighed.

5.957-456

Underskriverne handler på bestyrelsens

vegne og med dennes fuldmagt.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Hjælp ved fejl

Fejl Mulig årsag Afhjælpning

Maskinen varmer ikke Apparatet har ingen spænding. Kontroller sikringen på stedet.

Sikringen i styringskredsen er smeltet. Sikringen

er integreret i styringstransformatoren.

Isæt en ny sikring. Hvis smeltningen gentager sig,

skal grunden for overbelastningen afhjælpes.

Motorbeskyttelseskontakten i kontaktskabet blev

udløst

Åbn motorbeskyttelseskontakten. Ved gentagen-

de fejl, kontakt venligst kundeservice.

Temperaturregulatoren defekt, temperaturbe-

grænseren af afbrudt maskinen.

Kontakt kundeservice.

Relæ ikke i orden. Kontakt kundeservice.

Kontrollampen for flydende blød-

gører blinker rødt

Ingen blødgører i beholderen. Flydende blødgøringsmiddel fyldes på.

Maskinen varmer ikke Varmeslangen forkalket. Afkalk varmeslangen.

Temperaturregulatoren defekt. Kontakt kundeservice.

Garanti

EU-

overensstemmelseserklæring

Produkt: Varmtbandkeddel

Type: HWE 860

Gældende EU-direktiver

2006/42/EF (+2009/127/EF)

2014/30/EU

Anvendte harmoniserede standarder

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–11: 2000

EN 62233: 2008

Anvendte specifikationer:

---

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Tekniske data

HWE 860

Partnr. 3.070-030.0

El-tilslutning

Strømtype -- 3 Ph

Frekvens Hz 50-60

Spænding V 400

Tilslutningseffekt kW 24

El-sikring (forsinket) A 50

Vandtilslutning

Forsyningstempera-

tur, maks.

°C 80

Forsyningsmæng-

de, min.

l/h 1300 900 700

Ydelsesdata

Driftstemperatur i

permanent drift ved

15 °C tilløbstempe-

ratur

°C 31 38 45

Arbejdstemperatur

(max.)

°C 85

Varmeydelse kW 24

Mål og vægt

Længde mm 440

Bredde mm 508

Højde mm 751

Vægt uden tilbehør

og kontaktskab

kg 24

Vægt af kontaktska-

bet

kg 18

Varmtvandbeholder

-indhold, samlet

l ca. 55

Varmtvandsbehol-

der, forvarmnings-

kammer

l ca. 19

26 DA

- 1

Før første gangs bruk av appa-

ratet, les denne originale bruks-

anvisningen, følg den og oppbevar den for

senere bruk eller for overlevering til neste

eier.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

www.kaercher.com/REACH

 FARE

Anvisning om en umiddelbar truende fare

som kan føre til store personskader eller til

død.

몇 ADVARSEL

Anvisning om en mulig farlig situasjon som

kan føre til store personskader eller til død.

몇 FORSIKTIG

Anvisning om en mulig farlig situasjon som

kan føre til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som

kan føre til materielle skader.

– Apparatet skal utelukkende brukes for

produksjon av varmt vann i forbindelse

med høytrykksvasker for rengjøring av

maskiner, kjøretøy, bygninger og verk-

tøy osv.

– Ved bruk av andre rengjøringsmidler

enn vann, spør forhandler eller kunde-

service om info.

– Ved innstilling av temperatur, pass på

at den passer for pumpen og objektene

som skal rengjøres.

 FARE

Fare for personskade! Ved bruk på bensin-

stasjoner og andre farlige steder skal rele-

vante sikkerhetsforskrifter følges.

– Med HWE 860 kan du varme opp vann

med elektrisk energi. Bruken er hen-

siktsmessig der det er vanskelig å bru-

ke en brenner.

– Temperaturen som kan oppnås avhen-

ger av vannstrømmen, altså av pumpe-

effekten av pumpen som brukes (gjen-

nomsnittsverdi, se Tekniske data).

– Den innstilte temperaturen styres av en

termostat. I stilling "Manuell drift" av

bryteren er oppvarmingen alltid i drift,

styrt av termostat. Ved å koble om til

"Automatdrift" er bruken i tillegg styrt av

et tidsur eller en ekstern fjernkontroll.

– Apparatet fungerer samtidig som lager-

tank for høytrykkspumpe.

– Avkalkningsmiddelet hindrer forkalking

av varmeslangen ved bruk med kalkhol-

dig ledningsvann. Det tilføres vannbe-

holderen i kokeren dråpevis. Doserin-

gen er fra fabrikken innstilt på middels

vannhardhet. Kundeservicen kan til-

passe denne innstillingen til de lokale

forholdene.

Temperaturbegrenser slår av maskinen nå-

dersom temepraturregulatoren er defekt.

– Den hvite beholderen for avkalkings-

væske er plassert på kokeren.

– Når den hvite beholderen er tom vil den

røde kontrollampen blinke på koblings-

skapet.

 Fyll beholderen med avkalkingsvæske

RM 110.

Innholdsfortegnelse

Miljøvern . . . . . . . . . . . . . . . . . NO 1

Risikotrinn . . . . . . . . . . . . . . . . NO 1

Forskriftsmessig bruk . . . . . . . NO 1

Funksjon . . . . . . . . . . . . . . . . . NO 1

Sikkerhetsinnretninger. . . . . . . NO 1

Ta i bruk. . . . . . . . . . . . . . . . . . NO 1

Betjening . . . . . . . . . . . . . . . . . NO 2

Stans av driften . . . . . . . . . . . . NO 2

Transport . . . . . . . . . . . . . . . . . NO 2

Lagring. . . . . . . . . . . . . . . . . . . NO 2

Pleie og vedlikehold. . . . . . . . . NO 2

Feilretting. . . . . . . . . . . . . . . . . NO 3

Garanti. . . . . . . . . . . . . . . . . . . NO 3

EU-samsvarserklæring . . . . . . NO 3

Tekniske data . . . . . . . . . . . . . NO 3

Miljøvern

Materialet i emballasjen kan re-

sirkuleres. Ikke kast emballa-

sjen i husholdningsavfallet,

men lever den inn til resirkule-

ring.

Gamle apparater inneholder

verdifulle materialer som kan

resirkuleres. Disse bør leveres

inn til gjenvinning. Batterier,

olje og lignende stoffer må ikke

komme ut i miljøet. Gamle

maskiner skal derfor avhendes

i egnede innsamlingssystemer.

Risikotrinn

Forskriftsmessig bruk

Ikke la avløpsvann med oljeinnhold kom-

me ned i jordsmonnet, vann eller avløps-

system. Motorvask og understellsvask

skal derfor bare utføres på egnede steder

med oljeavskiller.

Funksjon

Sikkerhetsinnretninger

Temperaturbegrenser

Ta i bruk

Fyll på kalkfjerningsvæske

27NO

- 2

1 Kontrolllampe Varme på (grønn)

2 Bryter for manuell/automatisk drift

3 Kontrollampe (rød) - Fyllingsnivå avkal-

kingsvæske

4 Hovedbryter

5 Koblingsskap

1 Temperaturbegrenser

2 Temperaturregulator

 Åpne vannkranen.

 Temperaturregulator stilles inn på øn-

sket temperatur.

 Sett hovedbryteren i posisjon ”1”.

 Sett bryteren til manuelle eller automa-

tisk drift.

Vi anbefaler følgende rengjøringstempera-

turer:

– Lett smuss

30-50 °C

– Proteinholdig smuss, f.eks. i nærings-

middelindustrien

maks. 60 °C

– Rengjøring av kjøretøyer, maskiner

60-85 °C

Merknad: Dersom arbeidstrykket og mate-

mengde endres, vil også vanntemperatu-

ren endre seg.

 Sett bryter for manuell/automatisk drift

til "0".

 Sett hovedbryteren i posisjon ”0”.

 Steng vanntilførselen.

 Skru vanntilførselsslangen og høy-

trykksslangen av maskinen.

 Skru ut låsetappene i bunnen av koke-

ren og la kokeren renne tom.

 La høytrykkepumpen gå til pumpen og

slangen har tømt seg, maks. 1 minutt.

Apparatet skal installeres i et frostfritt miljø.

Ved risiko for frost, f.eks. ved utendørs in-

stallasjon, må apparatet tømmes og gjen-

nomskylles med et frostbeskyttende mid-

del.

OBS

Fare for skader! Frost ødelegger anlegget

dersom det ikke er helt tomt for vann.

 Tapp ut vannet.

 Spyl frostvæske gjennom apparatet.

Dermed oppnås en viss korrosjonsbe-

skyttelse.

몇 FORSIKTIG

Fare for personskader og materielle ska-

der! Pass på vekten av apparatet ved

transport.

 Ved transport i kjøretøyer skal appara-

tet sikres mot å skli eller velte etter de til

enhver tid gjeldende regler.

몇 FORSIKTIG

Fare for personskader og materielle ska-

der! Pass på vekten av apparatet ved lag-

ring.

Dette apparatet skal kun lagres innendørs.

 FARE

Fare for personskade! Hovedbryteren skal

slås av ved alle vedlikeholds- og repara-

sjonsarbeider.

 Kontroller tilkoblingskabel.

Tilkoblingskabel må ikke være skadet

(fare for elektrisk støt). En skadet tilkob-

lingskabel må umiddelbart skiftes ut av

en servicemontør/autorisert elektriker.

 Kontroller varmtvannslange.

Varmtvannslangen må ikke være ska-

det. En skadet slange må skiftes ut

umiddelbart (fare for skåldig).

Dersom det er kalk i apparatet vil varmeo-

vegangen bli dårligere og virkningsgraden

vil synke.

 FARE

Eksplosjonsfare fra brennbare gasser! Ved

avkalkning er det forbudt å røke. Sørg for

god utlufting.

 FARE

Fare for etseskader fra syren! Bruk verne-

briller og vernehansker.

Til fjerning av kalk er det kun tillatt å benytte

offentlig godkjente kjelesteinshindrende

midler med godkjenningsmerke.

– RM 100 (Best.nr. 6.287-008) løser opp

forkalkinger og enklere forbindelser av

kalk ogrester av vaskemidler.

 Fyll kokeren med 30 Liter vann.

 Koble til vannslange på vanntilførselen

og heng den i beholderen.

 Skru av dyse på strålerør. Det tilkoble-

de strålerøret på høytrukksvaskeren

henges også i beholderen. Deved opp-

står et kretsløp: Beholde - Pumpe - Ko-

ker.

 2 liter kalkløsersyre helles i beholderen.

 La høytrykkspumpen gå.

 Løsningen må ikke bli varmere enn

60 °C. Pass på at ingen dampbobler sti-

ger opp (ikke forveksles med skummet

som dannes).

 Dersom det etter 15 minutter ikke ob-

serveres noen mer gassdannelse, til-

sett 0,5 liter mer kalkløsesyre til behol-

deren (maks. konsentrasjon 7%). Ved

regelmessig avkalking er den avsluttet

etter ca. 3 minutter.

Betjening

Betjeningselementer

Slå apparatet på

Slå maskinen av

Stans av driften

Tømming av maskinen

Frostbeskyttelse

Transport

Lagring

Pleie og vedlikehold

Visuell kontroll

Fjern kalk fra kokeren

28 NO

- 3

 FARE

Fare for personskade! Hovedbryteren skal

slås av ved alle vedlikeholds- og repara-

sjonsarbeider.

 FARE

Fare på grunn av elektrisk støt! Kontroll av

de elektriske komponentene skal kun utfø-

res av autorisert kundeservice.

Vår ansvarlige salgsorganisasjon for det

enkelte land har utgitt garantibetingelsene

som gjelder i det aktuelle landet. Eventuelle

feil på maskinen blir reparert gratis i ga-

rantitiden dersom disse kan føres tilbake til

material- eller produksjonsfeil. Ved behov

for garantireparasjoner, vennligst henvend

deg med kjøpskvitteringen til din forhandler

eller nærmeste autoriserte kundeservice.

Vi erklærer hermed at maskinen angitt ned-

enfor oppfyller de grunnleggende sikker-

hets- og helsekravene i de relevante EU-di-

rektivene, med hensyn til både design, kon-

struksjon og type markedsført av oss. Ved

endringer på maskinen som er utført uten

vårt samtykke, mister denne erklæringen

sin gyldighet.

5.957-456

Undertegnede handler på vegne av og med

fullmakt fra styret.

Ansvarlig for dokumentasjon:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Feilretting

Feil Mulige årsaker Retting

Apparatet varmer ikke Ingen spenning på maskinen. Kontroller sikringer på byggsiden.

Sikringene i styrekretsen er gått. Sikringen finnes

i styretrafoen.

Sett inn nye sikringer. Dersom sikringene fortset-

ter å gå, rett opp grunnen til overbelastning.

Motorvernbryter i koblingsskap er utløst Lås opp motorvernbryter. Ved gjentatt feil kontakt

kundeservice.

Temperaturregulator defekt, temperaturbegren-

ser har slått av apparatet.

Kontakt kundetjenesten.

Beskyttelse ikke i orden. Kontakt kundetjenesten.

Kontrollampe for avkalkingsvæske

blinker rødt

Ingen avkalkingsvæske i beholderen. Fyll på kalkfjerningsmiddel.

Apparatet varmer ikke korrekt Varmeslange forkalket. Avkalke varmeslange.

Temperaturregulator defekt. Kontakt kundetjenesten.

Garanti

EU-samsvarserklæring

Produkt: Varmtvannsforsyning

Type: HWE 860

Relevante EU-direktiver

2006/42/EF (+2009/127/EF)

2014/30/EU

Anvendte overensstemmende normer

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–11: 2000

EN 62233: 2008

Anvendte spesifikasjoner:

---

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Tekniske data

HWE 860

Best.nr. 3.070-030.0

Elektrisk tilkobling

Strømtype -- 3 Ph

Frekvens Hz 50-60

Spenning V 400

Kapasitet kW 24

Elektriske sikringer

(trege)

A50

Vanntilkobling

Vanntilførsels-tem-

peratur (max)

°C 80

Tilførselsmengde

(min)

l/t 1300 900 700

Effektspesifikasjoner

Driftstemperatur ved

kontinuerlig drift med

15 °C temperatur på

tilførselsluft

°C 31 38 45

Arbeidstemperatur

(maks)

°C 85

Varmeeffekt kW 24

Mål og vekt

Lengde mm 440

Bredde mm 508

Høyde mm 751

Vekt uten tilbehør og

koblingsskap

kg 24

Vekt av koblings-

skap

kg 18

Kokerinnhold, totalt l ca. 55

Kokerinnhold, forvar-

mekammer

l ca. 19

29NO

- 1

Läs bruksanvisning i original

innan aggregatet används första

gången, följ anvisningarna och spara drifts-

anvisningen för framtida behov, eller för

nästa ägare.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns

på:

www.kaercher.com/REACH

 FARA

Varnar om en omedelbart överhängande

fara som kan leda till svåra personskador

eller dödsfall.

몇 VARNING

Varnar om en möjligen farlig situation som

kan leda till svåra personskador eller döden.

몇 FÖRSIKTIGHET

Varnar om en möjligen farlig situation som

kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som

kan leda till materiella skador.

– Använd endast aggregatet till uppvärm-

ning av vatten i anslutning till hög-

tryckstvätt för rengöring av maskiner,

fordon, byggnadskonstruktioner, verk-

tyg etc.

– Skall annat medium än vatten använ-

das måste inköpsställe eller kundservi-

ce kontaktas för rådgivning.

– Beakta förutsättningar hos pump och

rengöringsföremål när temperaturen

ställs in.

 FARA

Risk för personskador! Vid användning på

bensinmackar eller andra riskfyllda områ-

den måste gällande säkerhetsföreskrifter

följas.

– Med HWE 860 kan vatten värmas upp

med elektroenergi. Produkten passar

överallt där det är problematiskt att leda

ut avgaser från brännare.

– Möjlig temperatur är beroende av den

mängd vatten som strömmar igenom,

alltså matningseffekten hos den pump

som används (se Tekniska data för

medelvärde).

– Inställd temperatur regleras av termo-

stat. När reglaget befinner sig i läge

“Manuell drift“ är uppvärmningen alltid

aktiverad, i förhållande till termostat.

Genom omställning till “Automatisk

drift“ regleras driftsberedskapen även

av tidur eller extern fjärrstyrning.

– Aggregatet fungerar samtidigt som lag-

ringsbehållare till högtryckspumpen.

– Vätskeavhärdaren förhindrar att värme-

slangarna förkalkas om vattenlednings-

vattnet har en hög kalkmängd. Den till-

sätts droppvis till vattnet som strömmar

in i vattentanken. Doseringen har vid

tillverkningen ställts in på medelvärde.

Kundservice kan anpassa denna in-

ställning till lokalt gällande förhållan-

den.

Termostaten stänger av aggregatet när

temperaturställaren är defekt.

– Den vita behållaren för avhärdningsvät-

skan finns på tanken.

– När den vita behållaren är tom blinkar

den röda kontrollampan på kopplings-

skåpet.

 Fyll behållaren med avhärdningsvätska

RM 110.

Innehållsförteckning

Miljöskydd . . . . . . . . . . . . . . . . SV 1

Risknivåer . . . . . . . . . . . . . . . . SV 1

Ändamålsenlig användning . . . SV 1

Funktion. . . . . . . . . . . . . . . . . . SV 1

Säkerhetsanordningar . . . . . . . SV 1

Idrifttagning . . . . . . . . . . . . . . . SV 1

Handhavande . . . . . . . . . . . . . SV 2

Ta ur drift . . . . . . . . . . . . . . . . . SV 2

Transport . . . . . . . . . . . . . . . . . SV 2

Förvaring . . . . . . . . . . . . . . . . . SV 2

Skötsel och underhåll . . . . . . . SV 2

Åtgärder vid störningar . . . . . . SV 3

Garanti. . . . . . . . . . . . . . . . . . . SV 3

Försäkran om EU-överensstäm-

melse. . . . . . . . . . . . . . . . . . . . SV 3

Tekniska data . . . . . . . . . . . . . SV 3

Miljöskydd

Emballagematerialen kan åter-

vinnas. Kasta inte emballaget i

hushållssoporna utan lämna

det till återvinning.

Kasserade apparater innehål-

ler återvinningsbart material

som bör gå till återvinning. Bat-

terier, olja och liknande ämnen

får inte komma ut i miljön.

Överlämna skrotade aggregat

till ett lämpligt återvinningssys-

tem.

Risknivåer

Ändamålsenlig användning

Avloppsvatten, innehållande mineralolja,

får inte komma ut i mark, vattendrag eller

kanalisation. Motor- och underredestvätt

utförs därför enbart på lämpliga platser, ut-

rustade med oljeavskjiljare.

Funktion

Säkerhetsanordningar

Temperaturbrytare

Idrifttagning

Fyll på avhärdningsvätska

30 SV

- 2

1 Kontrollampa (grön) - uppvärmning på

2 Reglage för omkoppling mellan manu-

ell/automatisk drift

3 Kontrollampa (röd) - fyllnadsnivå av-

härdningsvätska

4 Huvudströmbrytare

5 Kopplingsskåp

1 Temperaturbrytare

2 Temperaturreglering

 Öppna vattenförsörjning.

 Ställ in temperaturregulatorn till önskad

temperatur.

 Vrid huvudströmbrytaren till position

"1".

 Ställ reglaget på manuell- eller automa-

tisk drift.

Vi rekommenderar följande rengöringstem-

peraturer:

– Lätt nedsmutsning

30-50 °C

– Äggvitehaltig smuts, t.ex. inom livsmed-

elsindustrin

max. 60 °C

– Biltvätt, maskinrengöring

60-85 °C

Anmärkning: Förändras arbetstryck och

matningsmängd så förändras även vatten-

temperaturen.

 Ställ reglaget för manuell-/ automatisk

drift på “0“.

 Vrid huvudströmbrytaren till position

"0".

 Stäng vattentillförseln.

 Skruva av slangen för vattentillförsel

från aggregatet.

 Skruva upp förslutningsproppen på

tankbotten och låt tanken tömmas.

 Låt högtryckspumpen arbeta, max en

minut, tills pump och ledningar tömts.

Aggregatet skall placeras i frostfria utrym-

men. Vid risk för frost, t.ex. vid installering

utomhus, måste aggregatet tömmas och

spolas igenom med frostskyddsmedel.

OBSERVERA

Risk för materiella skador. Frost förstör an-

läggningen om den inte är helt tömd på vat-

ten.

 Töm ut vatten

 Spola igenom aggregatet med frost-

skyddsmedel

På detta sätt uppnås även ett visst

skydd mot rost.

몇 FÖRSIKTIGHET

Risk för person och egendomsskada! Ob-

servera vid transport maskinens vikt.

 Vid transport i fordon ska maskinen

säkras enligt respektive gällande be-

stämmelser så den inte kan tippa eller

glida.

몇 FÖRSIKTIGHET

Risk för person och egendomsskada! Ob-

servera maskinens vikt vid lagring.

Denna maskin får endast lagras inomhus.

 FARA

Risk för personskada! Huvudströmbrytaren

ska stängas av vid alla service- och repara-

tionsarbeten.

 Kontrollera anslutningskabel.

Anslutningskabeln får inte vara skadad

(olycksfallsrisk på grund av elektricitet).

Skadad anslutningskabel måste omgå-

ende bytas ut av auktoriserad kund-

tjänst/elektriker.

 Kontrollera varmvattenslang.

Varmvattenslangen får inte vara ska-

dad. En skadad slang måste bytas ut

omgående (risk för brännskador).

När aggregatet är förkalkat försämras vär-

meöverföringen och verkningsgraden sjun-

ker.

 FARA

Explosionsrisk på grund av brännbara ga-

ser! Vid avkalkning är rökning förbjuden.

Sörj för god ventilation.

 FARA

Risk för brännskador på grund av syra! Bär

skyddsglasögon och skyddshandskar.

Vid avkalkning får, enligt gällande före-

skrift, endast kontrollerade rengöringsme-

del för pannsten användas.

– RM 100 (best.nr. 6.287-008) löser kalk-

sten och enklare bindningar mellan

kalksten och rester från tvättmedel.

 Fyll tanken med 30 liter vatten.

 Anslut vattenslangen till vatteningång-

en och häng den i behållaren.

 Skruva bort munstycket på stålröret.

Häng även högtryckstvättens anslutna

strålrör i behållaren. På detta sätt ska-

pas ett kretslopp: behållare- pump -

tank.

 Fyll två liter kalklösningssyra i behålla-

ren.

 Kör högtryckspumpen.

 Lösningen får inte vara varmare än

60 °C. Var noga med att inga ångblåsor

stiger upp (skall inte förväxlas med det

skum som bildas).

 Kan ingen påtaglig gasbildning längre

registreras efter 15 minuter så fyll på yt-

terligare 0,5 liter kalklösningssyra i be-

hållaren (max. koncentration 7%). Vid

regelbunden avkalkning är denna av-

slutad efter ca. tre minuter.

Handhavande

Reglage

Koppla till aggregatet

Stänga av aggregatet

Ta ur drift

Tömma aggregatet

Frostskydd

Transport

Förvaring

Skötsel och underhåll

Okulärbesiktning

Avkalka tank

31SV

- 3

 FARA

Risk för personskada! Huvudströmbrytaren

ska stängas av vid alla service- och repara-

tionsarbeten.

 FARA

Risk för elektrisk stöt! Elektriska konstruk-

tionsdelar får endast kontrolleras av aukto-

riserad kundservice.

I respektive land gäller de garantivillkor

som publicerats av våra auktoriserade dist-

ributörer. Eventuella fel på aggregatet re-

pareras utan kostnad under förutsättning

att det orsakats av ett material- eller tillverk-

ningsfel. I frågor som gäller garantin ska du

vända dig med kvitto till inköpsstället eller

närmaste auktoriserade serviceverkstad.

Härmed försäkrar vi att nedanstående be-

tecknade maskin i ändamål och konstruk-

tion samt i den av oss levererade versionen

motsvarar EU-direktivens tillämpliga

grundläggande säkerhets- och hälsokrav.

Vid ändringar på maskinen som inte har

godkänts av oss blir denna överensstäm-

melseförklaring ogiltig.

5.957-456

Undertecknande agerar på uppdrag av och

med styrelsens godkännande.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Åtgärder vid störningar

Störning Möjlig orsak Åtgärd

Aggregatet värmer inte Aggregatet får ingen ström. Kontrollera säkring på uppställningsplats.

Säkring i styrkrets bränd. Säkring finns i styrtrans-

formator.

Sätt i nya säkringar. Går säkring igen så åtgärda

orsaken till överbelastningen.

Motorskyddsbrytare i kopplingsskåpet har löst ut . Frikoppla motorskyddsbrytare. Kontakta kundser-

vice om komponenten löser ut igen.

Temperaturställare defekt, termostat har stängt av

aggregatet.

Informera kundservice.

Relä ej ok. Informera kundservice.

Kontrollampa för avhärdningsvät-

ska blinkar röd

Ingen avhärdningsvätska i behållaren. Fylla på vätskeavhärdare.

Aggregatet värmer inte ordentligt Värmeslinga förkalkad. Kalka av värmeslinga.

Temperaturställare defekt. Informera kundservice.

Garanti

Försäkran om EU-

överensstämmelse

Produkt: Varmvattenaggregat

Typ: HWE 860

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

Tillämpade harmoniserade normer

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–11: 2000

EN 62233: 2008

Tillämpade specifikationer:

---

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Tekniska data

HWE 860

Artikelnr. 3 070-030.0

Elanslutning

Strömart -- 3 Ph

Frekvens Hz 50-60

Spänning V 400

Anslutningseffekt kW 24

Elektrisk säkring

(tröga)

A50

Vattenanslutning

Inmatningstempera-

tur (max.)

°C 80

Inmatningsmängd

(min.)

l/h 1300 900 700

Prestanda

Driftstemperatur vid

konstant drift och

med 15 °C inflödes-

temperatur

°C 31 38 45

Arbetstemperatur

(max.)

°C 85

Värmeeffekt kW 24

Mått och vikt

Längd mm 440

Bredd mm 508

Höjd mm 751

Vikt utan tillbehör

och kopplingsskåp

kg 24

Kopplingsskåpets

vikt

kg 18

Tankinnehåll, totalt l ca. 55

Tankinnehåll, upp-

värmningskammare

l ca. 19

32 SV

- 1

Lue tämä alkuperäisiä ohjeita

ennen laitteesi käyttämistä, säi-

lytä käyttöohje myöhempää käyttöä tai

mahdollista myöhempää omistajaa varten.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

www.kaercher.com/REACH

 VAARA

Huomautus välittömästi uhkaavasta vaa-

rasta, joka voi aiheuttaa vakavan ruumiin-

vamman tai johtaa kuolemaan.

몇 VAROITUS

Huomautus mahdollisesta vaarallisesta ti-

lanteesta, joka voi aiheuttaa vakavan ruu-

miinvamman tai voi johtaa kuolemaan.

몇 VARO

Huomautus mahdollisesta vaarallisesta ti-

lanteesta, joka voi aiheuttaa vähäisiä vam-

moja.

HUOMIO

Huomautus mahdollisesta vaarallisesta ti-

lanteesta, joka voi aiheuttaa aineellisia va-

hinkoja.

– Laitetta käytetään ainoastaan kuuman

veden tuottamiseen yhdessä korkea-

painepesurin kanssa, jota käytetään

koneiden, ajoneuvojen, rakennusten,

työkalujen ym. puhdistamiseen.

– Kun puhdistamiseen käytetään muuta

puhdistusainetta kuin vettä, käänny en-

sin laitteen myyjän tai asiakaspalvelun

puoleen.

– Lämpötilaa säädettäessä on varmistet-

tava, että se sopii pumpulle ja puhdis-

tuskohteeseen.

 VAARA

Loukkaantumisvaara! Jos laitetta käyte-

tään huoltoasemilla tai muissa vastaavissa

paikoissa, on noudatettava asianmukaisia

turvamääräyksiä.

– Käytettäessä HWE 860:tä vesi voidaan

kuumentaa sähköenergialla. Käyttö on

mielekästä siellä, missä öljypolttimen

pakokaasujen johtaminen ulkoilmaan

on ongelmallista.

– Saavutettava lämpötila riippuu läpime-

nevästä vesimäärästä, ja myös käytet-

tävän pumpun pumppaustehosta (kat-

so keskiarvo kohdasta Tekniset tiedot).

– Termostaatti pitää asetettua lämpötilaa

vakiona. Vaihtokytkimen asennossa

"Käsikäyttö" kuumennus on aina päällä

termostaatista riippumatta. Kun kytkin

käännetään asentoon "Automatiikka",

käyttövalmius riippuu lisäksi ajastimes-

ta (kytkinkellosta) ja ulkoisesta kauko-

ohjauksesta.

– Laite toimii samalla korkeapainepum-

pun vesisäiliönä.

– Vedenpehmennin estää lämpövastuk-

sen kalkkeutumista kalkkipitoista vesi-

johtovettä käytettäessä. Vedenpeh-

mennin annostellaan tipoittain boilerin

syöttöveteen. Annostelu on säädetty

tehtaalla keskikovan veden mukaiseksi.

Asiakaspalvelu voi säätää annostelun

vastaamaan paikallisia olosuhteita.

Lämpötilanrajoitin kytkee laitteen pois pääl-

tä, jos lämpötilansäädin ei toimi.

– Vedenpehmennysaineen valkoinen säi-

liö on boilerin päällä.

– Kun valkoinen säiliö on tyhjä, kytkin-

kaapissa vilkkuu punainen merkkivalo.

 Täytä säiliö vedenpehmennysaineella

RM 110.

Sisällysluettelo

Ympäristönsuojelu. . . . . . . . . . FI 1

Vaarallisuusasteet . . . . . . . . . . FI 1

Käyttötarkoitus. . . . . . . . . . . . . FI 1

Toiminta. . . . . . . . . . . . . . . . . . FI 1

Turvalaitteet. . . . . . . . . . . . . . . FI 1

Käyttöönotto . . . . . . . . . . . . . . FI 1

Käyttö . . . . . . . . . . . . . . . . . . . FI 2

Käytön lopettaminen . . . . . . . . FI 2

Kuljetus . . . . . . . . . . . . . . . . . . FI 2

Säilytys . . . . . . . . . . . . . . . . . . FI 2

Hoito ja huolto . . . . . . . . . . . . . FI 2

Häiriöapu . . . . . . . . . . . . . . . . . FI 3

Takuu. . . . . . . . . . . . . . . . . . . . FI 3

EU-standardinmukaisuustodis-

tus . . . . . . . . . . . . . . . . . . . . . . FI 3

Tekniset tiedot . . . . . . . . . . . . . FI 3

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrä-

tettäviä. Älä käsittelee pakka-

uksia kotitalousjätteenä, vaan

toimita ne jätteiden kierrätyk-

seen.

Käytetyt laitteet sisältävät ar-

vokkaita kierrätettäviä materi-

aaleja, jotka tulisi toimittaa kier-

rätykseen. Paristoja, öljyjä ja

samankaltaisia aineita ei saa

päästää ympäristöön. Tästä

syystä toimita kuluneet laitteet

asianmukaisiin keräyspisteisiin.

Vaarallisuusasteet

Käyttötarkoitus

Älä päästä mineraalipitoista jätevettä valu-

maan maaperään, vesistöön tai viemäri-

verkkoon. Moottorin ja auton pohjan pesu

on suoritettava tästä syystä puhdistukseen

soveltuvalla ja öljyerottimella varustetulla

paikalla.

Toiminta

Turvalaitteet

Lämpötilan rajoitin

Käyttöönotto

Vedenpehmennysaineen täyttö

33FI

- 2

1 Merkkivalo (vihreä) - Lämmitys päällä

2 Vaihtokytkin käsikäyttö/automatiikka

3 Merkkivalo (punainen) - vedenpehmen-

nysaineen täyttöraja

4 Pääkytkin

5 Kytkentäkaappi

1 Lämpötilanrajoitin

2 Lämpötilansäädin

 Avaa veden syöttöputki.

 Aseta lämmönsäädin haluttuun lämpö-

tilaan.

 Kierrä virta-avain asentoon "1".

 Käännä vaihtokytkin asentoon käsi-

käyttö tai automatiikka.

Suosittelemme seuraavia puhdistuslämpö-

tiloja:

– Kevyt lika

30-50 °C

– Valkuaispitoinen lika, esim. elintarvike-

teollisuudessa

maks. 60 °C

– Moottoriajoneuvojen, moottoreiden ja

koneiden puhdistus

60-85 °C

Huomautus:Jos työpainetta ja/tai veden

kulutusta muutetaan, muuttuu myös veden

lämpötila.

 Kierrä käsikäyttö/automatiikka -vaihto-

kytkin asentoon "0".

 Kierrä virta-avain asentoon "0".

 Sulje veden syöttöputki.

 Irrota veden tuloletku ja korkeapainelet-

ku laitteesta.

 Irrota boilerin pohjatulppa ja anna boile-

rin valua tyhjäksi.

 Anna korkeapainepumpun käydä kun-

nes pumppu ja putket ovat tyhjiä (maks.

1 minuutti).

Laite olisi asennettava lämmitettävään

paikkaan. Mikäli on laitteen jäätymisen

vaara, esim. jos laite on asennettu ulos,

laitteisto on tyhjennettävä vedestä ja huuh-

deltava jäätymisenestoaineella.

HUOMIO

Vaurioitumisvaara! Pakkanen rikkoo huoli-

mattomasti vedestä tyhjennetyn laitteiston.

 Poista vesi.

 Huuhdo laite jäätymisenestoaineella.

Näin saavutetaan samalla tietty korroo-

siosuoja.

몇 VARO

Loukkaantumis- ja vahingoittumisvaara-

vaara! Huomioi kuljetettaessa laitteen pai-

no.

 Kun kuljetat laitetta ajoneuvoissa, var-

mista laite liukumisen ja kaatumisen va-

ralta kulloinkin voimassa olevien ohje-

sääntöjen mukaisesti.

몇 VARO

Loukkaantumis- ja vahingoittumisvaara-

vaara! Huomioi säilytettäessä laitteen pai-

no.

Tätä laitetta saa säilyttää vain sisätiloissa.

 VAARA

Loukkaantumisvaara! Kaikki huolto- ja kor-

jaustyöt saa tehdä vain, kun laitteen toimin-

ta on keskeytetty pääkytkimestä.

 Tarkasta liitäntäjohto.

Liitäntäjohto ei saa olla vahingoittunut

(sähköiskun vaara). Anna valtuutetun

asiakaspalvelun/sähköalan ammattilai-

sen välittömästi vaihtaa vaurioitunut lii-

tosjohto.

 Tarkasta kuumavesiletku.

Kuumavesiletku ei saa olla vaurioitunut.

Vaurioitunut kuumavesiletku on vaih-

dettava välittömästi uuteen (palovam-

man vaara).

Kun laite on kalkkeutunut, lämmön siirtymi-

nen huononee ja hyötysuhde laskee.

 VAARA

Palavista kaasuista johtuva räjähdysvaara!

Tupakointi on kiellettyä kalkinpoiston ajan.

Huolehdi hyvästä tuuletuksesta.

 VAARA

Happojen aiheuttama syöpymisvaara! Käy-

tä suojalaseja ja suojahansikkaita.

Kalkin poistoon saa lain mukaan käyttää ai-

noastaan tarkastettuja sekä hyväksymis-

merkillä varustettua kattilakiven poistoai-

netta.

– RM 100 (tilausnumero 6.287-008) liuot-

taa kalkkikiven ja yksinkertaiset kalkki-

kiven ja pesuainejäämien yhdisteet.

 Täytä boileri 30 litralla vettä.

 Liitä vesiletku veden sisääntuloon ja lai-

ta letkun toinen pää säiliöön.

 Poista suihkuputkesta suutin. Pistä

myös korkeapainepumppuun liitettynä

oleva suihkuputki ilman suutinta säili-

öön. Näin muodostuu vedenkierto: säi-

liö - pumppu - boileri.

 Kaada säiliöön 2 litraa kalkinpoistoai-

netta.

 Anna korkeapainepumpun päydä.

 Liuos ei saa tulla kuumemmaksi kuin

60 °C. Varmista, että höyrykuplia ei

nouse pintaan (niitä ei pidä sekoittaa

muodostuvaan vaahtoon).

 Jollei kaasun muodostumista ole enää

selvästi havaittavissa 15 minuutin kulut-

tua, kaada säiliöön vielä 0,5 litraa kal-

kinpoistoainetta (maks. pitoisuus 7%).

Kun kalkinpoisto tehdään säännöllises-

ti, tämä kestää n. 3 minuuttia.

Käyttö

Hallintaelementit

Laitteen käynnistys

Laitteen kytkeminen pois päältä

Käytön lopettaminen

Laitteen tyhjennys

Suojaaminen pakkaselta

Kuljetus

Säilytys

Hoito ja huolto

Silmämääräinen tarkastus

Kalkin poisto boilerista

34 FI

- 3

 VAARA

Loukkaantumisvaara! Kaikki huolto- ja kor-

jaustyöt saa tehdä vain, kun laitteen toimin-

ta on keskeytetty pääkytkimestä.

 VAARA

Sähköiskun saamisvaara! Vain valtuutettu

asiakaspalvelu saa tarkastaa sähköiset ra-

kenneosat.

Kussakin maassa ovat voimassa valtuutta-

mamme myyntiorganisaation julkaisemat

takuuehdot. Materiaali- ja valmistusvirheis-

tä aiheutuvat virheet laitteessa korjaamme

takuuaikana maksutta. Takuutapauksessa

ota yhteys ostotositteen kanssa jälleen-

myyjään tai lähimpään valtuutettuun huol-

toon.

Vakuutamme, että alla mainitut tuotteet

vastaavat suunnittelultaan ja rakenteeltaan

sekä valmistustavaltaan EU-direktiivien

asianomaisia turvallisuus- ja terveysvaati-

muksia. Jos tuotteeseen/tuotteisiin teh-

dään muutoksia, joista ei ole sovittu kans-

samme, tämä vakuutus ei ole enää voimas-

sa.

5.957-456

Allekirjoittaneet toimivat yrityksen johto-

kunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Häiriöapu

Häiriö Mahdollinen syy Korjaus

Laite ei kuumenna Laitteessa ei ole jännitettä. Tarkasta virransyötön sulake.

Ohjauspiirin sulake on palanut. Sulake on ohjaus-

piirin muuntajassa.

Vaihda sulake. Jos sulake palaa uudelleen, poista

ylikuormituksen aiheuttaja.

Moottorinsuojakytkin kytkinkaapissa on lauennut. Kytke moottorinsuojakytkin päälle. Jos kytkin lau-

keaa uudelleen, ota yhteys asiakaspalveluun.

Lämpötilansäädin on rikki, lämpötilanrajoitin on

kytkenyt latteen pois päältä.

Ota yhteyttä asiakaspalveluun.

Suojakytkin ei ole kunnossa. Ota yhteyttä asiakaspalveluun.

Vedenpehmennysaineen merkki-

valo vilkkuu punaisena

Säiliössä ei ole vedenpehmennysainetta. Vedenpehmenninnesteen lisääminen

Laite ei kuumenna kunnolla Kuumennuskierukka on kalkkeutunut. Poista kalkki kuumennuskierukasta.

Lämpötilansäädin on rikki. Ota yhteyttä asiakaspalveluun.

Takuu

EU-

standardinmukaisuustodistus

Tuote: Kuumanvedenkehitin

Tyyppi: HWE 860

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/30/EU

Sovelletut harmonisoidut standardit

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–11: 2000

EN 62233: 2008

Käytetyt spesifikaatiot:

---

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Tekniset tiedot

HWE 860

Osa-nro 3.070-030.0

Sähköliitäntä

Virtatyyppi -- 3 vaihetta

Taajuus Hz 50-60

Jännite V 400

Liitosjohto kW 24

Sulake (hidas) A 50

Vesiliitäntä

Tulolämpötila

(maks.)

°C 80

Tulomäärä (min.) l/h 1300 900 700

Suoritustiedot

Käyttölämpötila jat-

kuvassa käytössä

veden syöttölämpöti-

lan ollessa 15 °C

°C 31 38 45

Työlämpötila (maks.) °C 85

Lämmitysteho kW 24

Mitat ja painot

Pituus mm 440

Leveys mm 508

Korkeus mm 751

Paino ilman varustei-

ta kytkinkaappia

kg 24

Kytkinkaapin paino kg 18

Boilerin tilavuus, yh-

teensä

l n. 55

Boilerin tilavuus, esi-

lämmityskammio

l n. 19

35FI

- 1

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, δια-

βάστε αυτές τις πρωτότυπες οδηγίες χρή-

σης, ενεργήστε σύμφωνα με αυτές και κρα-

τήστε τις για μελλοντική χρήση ή για τον

επόμενο ιδιοκτήτη.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα-

τικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

 ΚΙΝΔΥΝΟΣ

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ-

νο, ο οποίος μπορεί να έχει ως συνέπεια

σοβαρό ή θανάσιμο τραυματισμό.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδείξεις για μια δυνητικά επικίνδυνη κα-

τάσταση, η οποία μπορεί να έχει ως συνέ-

πεια σοβαρό ή θανάσιμο τραυματισμό.

몇 ΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη

κατάσταση, η οποία μπορεί

να οδηγήσει σε

ελαφρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατά-

σταση, η οποία μπορεί να έχει ως συνέπεια

υλικές ζημίες.

– Χρησιμοποιείτε το μηχάνημα αποκλει-

στικά για την παραγωγή καυτού νερού

σε συνδυασμό με μια συσκευή καθαρι-

σμού υψηλής πίεσης, για τον καθαρι-

σμό μηχανών, οχημάτων, τοίχων, εργα-

λείων κτλ.

– Για χρήση άλλων μέσων καθαρισμού

πλην του νερού, απευθυνθείτε στον

έμπορο ή την υπηρεσία εξυπηρέτησης

πελατών.

– Κατά τη ρύθμιση της θερμοκρασίας, λά-

βετε υπόψη την καταλληλότητα της

αντλίας και των υπό καθαρισμό αντικει-

μένων.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Σε περίπτωση λει-

τουργίας σε πρατήρια βενζίνης ή άλλους

επικίνδυνους χώρους, να τηρούνται οι ανά-

λογες προδιαγραφές ασφαλείας.

– Με το HWE 860 μπορείτε να θερμάνετε

νερό με ηλεκτρική ενέργεια. Η χρήση

του είναι σκόπιμη εκεί, όπου η αποβολή

των καυσαερίων του καυστήρα είναι

προβληματική.

– Η τελική θερμοκρασία εξαρτάται από

την ποσότητα του νερού, καθώς και

από την αντλητική ισχύ της χρησιμοποι-

ούμενης αντλίας (για τη μέση τιμή ανα-

τρέξτε στα τεχνικά χαρακτηριστικά).

– Η επιλεγμένη θερμοκρασία ρυθμίζεται

από έναν θερμοστάτη. Στη θέση "Μη

αυτόματη λειτουργία" του διακόπτη, η

θέρμανση λειτουργεί συνεχώς ανάλογα

με το θερμοστάτη. Με μετάβαση στη

θέση "Αυτόματη λειτουργία", η λειτουρ-

γική ετοιμότητα εξαρτάται επιπλέον

από έναν χρονοδιακόπτη ή ένα τηλεχει-

ριστήριο.

– Το μηχάνημα χρησιμεύει ταυτόχρονα

και ως δοχείο συλλογής για την αντλία

υψηλής πίεσης.

– Το υγρό αποσκληρυντικό εμποδίζει την

επασβέστωση της θερμαντικής σπεί-

ρας κατά τη λειτουργία με ασβεστούχο

νερό βρύσης. Προστίθεται στάγδην στο

νερό που εισέρχεται στο λέβητα. Η

δόση έχει ρυθμιστεί από το εργοστάσιο

για μια μέτρια τιμή. Αυτή η ρύθμιση

μπορεί να προσαρμοστεί στις τοπικές

συνθήκες από την υπηρεσία εξυπηρέ-

τησης πελατών.

Ο μειωτήρας θερμοκρασίας απενεργοποιεί

το μηχάνημα, όταν ο ελεγκτής θερμοκρασί-

ας είναι ελαττωματικός.

– Το λευκό δοχείο υγρού αποσκληρυντι-

κού βρίσκεται μέσα στο λέβητα.

– Όταν το λευκό δοχείο είναι κενό, αναβο-

σβήνει η κόκκινη ενδεικτική λυχνία στον

πίνακα διακοπτών.

 Γεμίστε το δοχείο με υγρό αποσκληρυ-

ντικό RM 110.

Πίνακας περιεχομένων

Προστασία περιβάλλοντος. . . . EL 1

Διαβάθμιση κινδύνων . . . . . . . EL 1

Χρήση σύμφωνα με τους κανο-

νισμούς . . . . . . . . . . . . . . . . . . EL 1

Λειτουργία . . . . . . . . . . . . . . . . EL 1

Διατάξεις ασφαλείας . . . . . . . . EL 1

Έναρξη λειτουργίας . . . . . . . . . EL 1

Χειρισμός. . . . . . . . . . . . . . . . . EL 2

Απενεργοποίηση . . . . . . . . . . . EL 2

Μεταφορά . . . . . . . . . . . . . . . . EL 2

Αποθήκευση . . . . . . . . . . . . . . EL 2

Φροντίδα και συντήρηση . . . . . EL 2

Αντιμετώπιση βλαβών . . . . . . . EL 3

Εγγύηση . . . . . . . . . . . . . . . . . EL 3

Δήλωση Συμμόρφωσης των

Ε.Κ. . . . . . . . . . . . . . . . . . . . . . EL 3

Τεχνικά χαρακτηριστικά. . . . . . EL 3

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι

ανακυκλώσιμα. Μην πετάτε τις

συσκευασίες στα οικιακά απορ-

ρίμματα, αλλά σε ειδικό σύστη-

μα επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν

ανακυκλώσιμα υλικά, τα οποία

θα πρέπει να μεταφέρονται σε

σύστημα επαναχρησιμοποίη-

σης. Οι μπαταρίες, τα λάδια και

παρόμοια υλικά δεν επιτρέπε-

ται να καταλήγουν στο περι-

βάλλον. Για το λόγο αυτόν η δι-

άθεση παλιών συσκευών πρέ-

πει να γίνεται σε κατάλληλα συ-

στήματα συλλογής.

Διαβάθμιση κινδύνων

Χρήση σύμφωνα με τους

κανονισμούς

Λύματα που περιέχουν ορυκτέλαια δεν

επιτρέπεται να καταλήγουν στο υπέδα-

φος, στα ύδατα ή στο σύστημα αποχέτευ-

σης. Συνεπώς το πλύσιμο κινητήρων ή της

κάτω πλευράς οχημάτων επιτρέπεται

μόνο σε κατάλληλους χώρους που διαθέ-

τουν διαχωριστή λαδιών.

Λειτουργία

Διατάξεις ασφαλείας

Μειωτήρας θερμοκρασίας

Έναρξη λειτουργίας

Πλήρωση με υγρό αποσκληρυντικό

36 EL

- 2

1 Ενδεικτική λυχνία (πράσινη) - θέρμαν-

ση ενεργή

2 Εναλλαγή μεταξύ μη αυτόματης / αυτό-

ματης λειτουργίας

3 Ενδεικτική λυχνία (κόκκινη) - στάθμη

πλήρωσης υγρού αποσκληρυντικού

4 Κύριος διακόπτης

5 Κιβώτιο οργάνων χειρισμού

1 Μειωτήρας θερμοκρασίας

2 Ρυθμιστής θερμοκρασίας

 Ανοίξτε την προσαγωγή νερού.

 Ρυθμίστε το ρυθμιστή θερμοκρασίας

στην επιθυμητή θερμοκρασία.

 Ρυθμίστε το γενικό διακόπτη στη θέση

"1".

 Ρυθμίστε το διακόπτη στη μη αυτόματη

ή την αυτόματη λειτουργία.

Συνιστώνται οι παρακάτω θερμοκρασίες

καθαρισμού:

– Ελαφρές ακαθαρσίες

30-50 °C

– Λευκωματούχες ακαθαρσίες, π.χ. στη

βιομηχανία τροφίμων

μέγ. 60 °C

– Καθαρισμός αυτοκινήτων, καθαρισμός

μηχανών

60 -85 °C

Υπόδειξη: Εάν μεταβληθεί η πίεση εργασί-

ας ή η αντλούμενη ποσότητα, μεταβάλλεται

και η θερμοκρασία του νερού.

 Περιστρέψτε το διακόπτη στη μη αυτό-

ματης / αυτόματης λειτουργίας στη

θέση "0".

 Περιστρέψτε το γενικό διακόπτη στη

θέση "0".

 Κλείστε την προσαγωγή νερού.

 Ξεβιδώστε τον ελαστικό σωλήνα προ-

σαγωγής νερού και τον ελαστικό σωλή-

να υψηλής πίεσης από το μηχάνημα.

 Βιδώστε την τάπα σφράγισης στον

πυθμένα του λέβητα και αφήστε τον λέ-

βητα να λειτουργήσει χωρίς φορτίο.

 Αφήστε την αντλία υψηλής πίεσης να

λειτουργήσει έως 1 λεπτό, έως ότου

αδειάσουν η αντλία και οι αγωγοί.

Η συσκευή πρέπει να τοποθετείται μόνον

σε χώρους που διαθέτουν αντιπαγετική

προστασία. Σε περίπτωση κινδύνου παγε-

τού, π.χ. σε εγκαταστάσεις εξωτερικών χώ-

ρων, η συσκευή πρέπει να αδειάσει και να

ξεπλυθεί με αντιψυκτικό υγρό.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς! Ο παγετός

καταστρέφει την εγκατάσταση, εάν δεν απο-

στραγγισθεί εντελώς το νερό.

 Αδειάζετε το νερό.

 Ξεπλύνετε τη συσκευή με αντιπηκτικό.

Έτσι επιτυγχάνεται επίσης και κάποια

αντιδιαβρωτική προστασία.

몇 ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά

τη μεταφορά λάβετε υπόψη

το βάρος της

συσκευής.

 Κατά τη μεταφορά με οχήματα, ασφαλί-

στε τη συσκευή έναντι ενδεχόμενης ολί-

σθησης και ανατροπής, σύμφωνα με τις

εκάστοτε ισχύουσες κατευθυντήριες

οδηγίες.

몇 ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά

την αποθήκευση λάβετε υπόψη το βάρος

της συσκευής.

Η συσκευή αυτή μπορεί να αποθηκεύεται

μόνο σε εσωτερικούς χώρους.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Απενεργοποιείτε

το γενικό διακόπτη σε όλες τις εργασίες συ-

ντήρησης και επισκευής.

 Ελέγξτε το καλώδιο σύνδεσης.

Το καλώδιο σύνδεσης δεν επιτρέπεται

να είναι χαλασμένο (κίνδυνος ηλεκτρο-

πληξίας). Το χαλασμένο καλώδιο σύν-

δεσης πρέπει να αντικαθίσταται

αμέσως από την εξουσιοδοτημένη υπη-

ρεσία εξυπηρέτησης πελατών/ηλεκτρο-

λόγο.

 Ελέγξτε τον ελαστικό σωλήνα καυτού

νερού.

Ο ελαστικός σωλήνας καυτού νερού

δεν επιτρέπεται να είναι χαλασμένος.

Σε περίπτωση που ο ελαστικός σωλή-

νας παρουσιάζει φθορές, πρέπει να

αντικαθίσταται άμεσα (κίνδυνος εγκαυ-

μάτων).

Όταν στο μηχάνημα υπάρχουν ασβεστώ-

σεις, η μετάδοση θερμότητας και η απόδο-

ση μειώνονται.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος έκρηξης λόγω εύφλεκτων αερίων!

Το κάπνισμα απαγορεύεται κατά την απα-

σβέστωση. Φροντίστε για τον καλό εξαερι-

σμό.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος εγκαυμάτων από την επαφή με

οξέα! Φοράτε προστατευτικά γυαλιά και γά-

ντια.

Για την αφαίρεση να χρησιμοποιούνται μό-

νον ελεγμένα διαλυτικά λεβητόλιθου με σή-

μανση ελέγχου σύμφωνα με τη μονοθεσία.

– Το RM 100 (κωδ. παραγγελίας 6.287-

008) διαλύει τον ασβεστόλιθο και τις

απλές ασβεστολιθικές ενώσεις ή τα

υπολείμματα του απορρυπαντικού.

 Γεμίστε το λέβητα με 30 λίτρα νερό.

 Συνδέστε τον ελαστικό σωλήνα νερού

στην είσοδο νερού και αναρτήστε τον

στο δοχείο.

 Ξεβιδώστε το ακροφύσιο του σωλήνα

ρίψης. Εισάγετε στο δοχείο το συνδεδε-

μένο σωλήνα ρίψης της συσκευής υψη-

λής πίεσης. Έτσι δημιουργείται ένα κύ-

κλωμα: Δοχείο - αντλία - λέβητας.

 Προσθέστε 2 λίτρα διαλυτικών οξέων

στο δοχείο.

 Αφήστε την αντλία υψηλής πίεσης να

λειτουργήσει.

 Το διάλυμα δεν πρέπει να έχει θερμο-

κρασία άνω των 60 °C. Φροντίστε να

μην υπάρχουν φυσαλίδες ατμού (δια-

φέρουν από τον αφρό που δημιουργεί-

ται).

 Εάν έπειτα από 15 λεπτά δεν παρατη-

ρείται πλέον δημιουργία αερίων, προ-

σθέστε ακόμα 0,5 λίτρα διαλυτικών οξέ-

ων στο δοχείο (μέγιστη συγκέντρωση

7%). Σε περίπτωση τακτικής απασβέ-

στωσης, η διαδικασία διαρκεί περίπου 3

λεπτά.

Χειρισμός

Στοιχεία χειρισμού

Ενεργοποίηση της μηχανής

Απενεργοποίηση της συσκευής

Απενεργοποίηση

Εκκένωση του μηχανήματος

Αντιπαγετική προστασία

Μεταφορά

Αποθήκευση

Φροντίδα και συντήρηση

Οπτικός έλεγχος

Απασβέστωση λέβητα

37EL

- 3

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού! Απενεργοποιείτε

το γενικό διακόπτη σε όλες τις εργασίες συ-

ντήρησης και επισκευής.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας! Ο έλεγχος των

ηλεκτρικών στοιχείων πρέπει να εκτελείται

μόνον από την εξουσιοδοτημένη υπηρεσία

εξυπηρέτησης πελατών.

Σε κάθε χώρα ισχύουν οι όροι εγγύησης

που εκδόθηκαν από την αρμόδια εταιρία

μας προώθησης πωλήσεων. Αναλαμβά-

νουμε τη δωρεάν αποκατάσταση οποιασ-

δήποτε βλάβης στη συσκευή σας, εφόσον

οφείλεται σε αστοχία υλικού ή κατασκευα-

στικό σφάλμα, εντός της προθεσμίας που

ορίζεται στην εγγύηση. Σε περίπτωση που

επιθυμείτε να κάνετε χρήση της εγγύησης,

παρακαλούμε απευθυνθείτε με την απόδει-

ξη αγοράς στο κατάστημα από το οποίο

προμηθευτήκατε τη συσκευή ή στην πλησι-

έστερη εξουσιοδοτημένη υπηρεσία τεχνι-

κής εξυπηρέτησης πελατών μας.

Δια της παρούσης δηλώνουμε ότι το μηχά-

νημα που χαρακτηρίζεται παρακάτω, με

βάση τη σχεδίαση και την κατασκευή του,

υπό τη μορφή που διατίθεται στην αγορά,

πληροί στις σχετικές βασικές απαιτήσεις

ασφαλείας και υγιεινής των οδηγιών της

ΕE. Η παρούσα δήλωση παύει να ισχύει σε

περίπτωση τροποποιήσεων του μηχανή-

ματος χωρίς προηγούμενη συνεννόηση

μαζί μας.

5.957-456

Οι υπογράφοντες ενεργούν κατ’ εντολή και

με πληρεξούσιο από το διοικητικό συμβού-

λιο.

Υπεύθυνος εγγράφων τεκμηρίωσης:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Αντιμετώπιση βλαβών

Βλάβη Πιθανό αίτιο Αντιμετώπιση

Το μηχάνημα δεν θερμαίνει Στη συσκευή δεν υπάρχει τάση τροφοδοσίας. Ελέγξτε την ασφάλεια του κτιρίου.

Καμένη ασφάλεια στο κύκλωμα ελέγχου. Η ασφά-

λεια περιέχεται στο μετασχηματιστή ελέγχου.

Τοποθετήστε μια νέα ασφάλεια. Εάν η ασφάλεια

συνεχίσει να καίγεται, αντιμετωπίστε το αίτιο της

υπερφόρτωσης.

Ενεργοποιήθηκε ο διακόπτης προστασίας του κι-

νητήρα στον πίνακα διακοπτών.

Απασφαλίστε το διακόπτη προστασίας του κινη-

τήρα. Σε περίπτωση επαναλαμβανόμενης ενεργο-

ποίησης, ενημερώστε την υπηρεσία εξυπηρέτη-

σης πελατών.

Βλάβη στον ελεγκτή θερμοκρασίας, ο μειωτήρας

θερμοκρασίας έχει απενεργοποιήσει το μηχάνη-

μα.

Ειδοποιήστε την υπηρεσία εξυπηρέτησης πελα-

τών.

Πρόβλημα προστασίας. Ειδοποιήστε την υπηρεσία εξυπηρέτησης πελα-

τών.

Η ενδεικτική λυχνία υγρού απο-

σκληρυντικού αναβοσβήνει με

κόκκινο

Δεν υπάρχει υγρό αποσκληρυντικό στο δοχείο. Γεμίστε με υγρό αποσκληρυντικό.

Το μηχάνημα δεν θερμαίνει σωστά Η θερμαντική αντίσταση έχει πιάσει άλατα. Αφαίρεση αλάτων από τη θερμαντική αντίσταση.

Βλάβη στον ελεγκτή θερμοκρασίας. Ειδοποιήστε την υπηρεσία εξυπηρέτησης πελα-

τών.

Εγγύηση

Δήλωση Συμμόρφωσης των

Ε.Κ.

Προϊόν: Συσκευή παραγωγής ζεστού

νερού

Τύπος: HWE 860

Σχετικές οδηγίες των ΕE

2006/42/EK (+2009/127/EK)

2014/30/EE

Εφαρμοσθέντα εναρμονισμένα πρότυ-

πα

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–11: 2000

EN 62233: 2008

Εφαρμοστέες προδιαγραφές:

---

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Τεχνικά χαρακτηριστικά

HWE 860

Αριθ. ανταλλ. 3.070-030.0

Ηλεκτρική σύνδεση

Ρεύμα -- 3 Ph

Συχνότητα Hz 50-60

Τάση V 400

Ισχύς σύνδεσης kW 24

Ηλεκτρική ασφάλεια

(αδρανής)

A50

Σύνδεση νερού

Θερμοκρασία προ-

σαγωγής (μέγ.)

°C 80

Ποσότητα προσαγω-

γής (ελάχ.)

l/h 1300 900 700

Επιδόσεις

Θερμοκρασία λει-

τουργίας με διαρκή

λειτουργία σε θερμο-

κρασία προσροής

15 °C

°C 31 38 45

Θερμοκρασία εργα-

σίας (μέγ.)

°C 85

Θερμαντική ισχύς kW 24

Διαστάσεις και βάρη

Μήκος mm 440

Πλάτος mm 508

Ύψος mm 751

Βάρος χωρίς εξαρτή-

ματα και πίνακα δια-

κοπτών

kg 24

Βάρος πίνακα διακο-

πτών

kg 18

Λέβητας - Συνολικό

περιεχόμενο

l περ. 55

Λέβητας - περιεχό-

μενο διαμερίσματος

προθέρμανσης

l περ. 19

38 EL

- 1

Перед первым применением

вашего прибора прочитайте

эту оригинальную инструкцию по эксплу-

атации, после этого действуйте соответ-

ственно и сохраните ее для дальнейше-

го пользования или для следующего

владельца.

Инструкции по применению компо-

нентов (REACH)

Актуальные сведения о компонентах

приведены на веб-узле по следующему

адресу:

www.kaercher.com/REACH

 ОПАСНОСТЬ

Указание относительно непосредст-

венно грозящей опасности, которая

приводит к тяжелым увечьям или к

смерти.

몇 ПРЕДУПРЕЖДЕНИЕ

Указание относительно возможной по-

тенциально опасной ситуации, кото-

рая может привести к тяжелым уве-

чьям или к смерти.

몇 ОСТОРОЖНО

Указание на потенциально опасную си-

туацию, которая может привести к

получению легких травм.

ВНИМАНИЕ

Указание относительно возможной по-

тенциально опасной ситуации, кото-

рая может повлечь материальный

ущерб.

– Прибор используется исключительно

для выработки горячей воды в сочета-

нии с высоконапорным моющим аппа-

ратом для мойки оборудования, авто-

мобилей, зданий, инструментов и т.п.

– При использовании другого моющего

средства кроме воды, обратитесь за

справкой в торговую организацию или

службу сервисного обслуживания.

– При установке температуры обрати-

те внимание на подготовленность

насоса и очищаемых объектов.

 ОПАСНОСТЬ

Опасность получения травм! При ис-

пользовании на автозаправочных

станциях или в других опасных зонах

необходимо соблюдать соответству-

ющие правила техники безопасности.

– C HWE 860 вы можете нагревать

воду при помощи электричества.

Применение имеет смысл везде, где

проблематичен отвод отработанных

газов горелки.

– Достижимая температура зависит от

пропускного объема воды, а также от

производительности используемого

насоса (среднее значение смотреть

в "Технических данных").

– Заданная температура регулируется

термостатом. Когда переключатель

находится в положении "Ручной ре-

жим", нагрев, в зависимости от тер-

мостата, всегда включен. При пере-

ключении в положение "Автоматиче-

ский режим" готовность к работе до-

полнительно зависит от

выключателя с часовым механизмом

или внешнего дистанционного управ-

ления

– Прибор одновременно служит запа-

сным баком для насоса высокого

давления.

– Жидкий умягчитель препятствует об-

ызвествлению нагревательного зме-

евика при эксплуатации с водопро-

водной водой, содержащей кальций.

Он по капле заполняет бойлер пода-

ваемой водой. На заводе дозировка

установлена на среднее значение.

Данную настройку служба сервисно-

го обслуживания может установить в

соответствии с местными условия-

ми.

Ограничитель температуры отключает

прибор, если терморегулятор неиспра-

вен.

– Белый резервуар для жидкого умяг-

чителя находится на бойлере.

– Если белый резервуар пуст, мигает

красная контрольная лампочка рас-

пределительного шкафа.

 Наполнить резервуар жидким умяг-

чителем RM 110.

Оглавление

Защита окружающей среды . RU 1

Степень опасности . . . . . . . . RU 1

Использование по назначе-

нию . . . . . . . . . . . . . . . . . . . . . RU 1

Назначение. . . . . . . . . . . . . . . RU 1

Защитные устройства . . . . . . RU 1

Начало работы. . . . . . . . . . . . RU 1

Управление . . . . . . . . . . . . . . RU 2

Вывод из эксплуатации . . . . . RU 2

Транспортировка . . . . . . . . . . RU 2

Хранение . . . . . . . . . . . . . . . . RU 2

Уход и техническое обслужи-

вание. . . . . . . . . . . . . . . . . . . . RU 2

Помощь в случае неполадок. RU 3

Гарантия . . . . . . . . . . . . . . . . . RU 3

Заявление о соответствии ЕСRU 3

Технические данные . . . . . . . RU 3

Защита окружающей среды

Упаковочные материалы

пригодны для вторичной пе-

реработки. Пожалуйста, не

выбрасывайте упаковку вме-

сте с бытовыми отходами, а

сдайте ее в один из пунктов

приема вторичного сырья.

Старые приборы содержат

ценные перерабатываемые

материалы, подлежащие пе-

редаче в пункты приемки вто-

ричного сырья. Аккумулято-

ры, масло и иные подобные

материалы не должны попа-

дать в окружающую среду.

Поэтому утилизируйте ста-

рые приборы через соответ-

ствующие системы приемки

отходов.

Степень опасности

Использование по

назначению

Пожалуйста, не допускайте попадания

сточных вод, содержащих минераль-

ные масла, в почву, водоемы или кана-

лизацию. Поэтому мойку моторов и

днища автомашин проводить только в

приспособленных для этого местах с

маслоуловителем.

Назначение

Защитные устройства

Ограничитель температуры

Начало работы

Залив жидкого умягчителя

39RU

- 2

1 Контрольная лампочка «Нагрев

включен» (зеленого цвета)

2 Переключатель ручного/автоматиче-

ского режима

3 Контрольная лампочка (красная) -

Уровень заполнения жидкого умягчи-

теля

4 Главный выключатель

5 Распределительный шкаф

1 Ограничитель температуры

2 Регулятор температуры

 Откройте подачу воды.

 Установите регулятор температуры

на нужную температуру.

 Повернуть главный переключатель в

положение "1".

 Установить переключатель на руч-

ной или автоматический режим.

Мы рекомендуем следующие темпера-

туры мойки:

– Легкие загрязнения

30-50 °C

– Загрязнения, содержащие белок,

напр., в пищевой промышленности

макс. 60 °C

– Мойка автомобилей, машин

60-85 °C

Примечание: При изменении рабочего

давления и подачи температура воды

также изменяется.

 Повернуть переключатель ручного/

автоматического режима в положе-

ние „0“.

 Повернуть главный переключатель в

положение "0".

 Закрыть подачу воды.

 Отвинтить от аппарата шланг подачи

воды и шланг высокого давления.

 Вывинтить пробку из днища бойлера

и опорожнить его.

 Оставить насос высокого давления

включенным в течение не более 1

минуты до тех пор, пока насос и тру-

бопроводы не опорожнятся.

Прибор должен быть установлен в поме-

щении, защищенном от морозов. При

опасности замерзания, например, при

монтаже на открытом воздухе, прибор

нужно опорожнить и промыть антифри-

зом.

ВНИМАНИЕ

Опасность повреждения! Мороз разру-

шает установку, если из нее полно-

стью не удалена вода.

 Слить воду.

 Промывка прибора антифризом.

В результате этого также достигает-

ся определенная антикорозионная

защита.

몇 ОСТОРОЖНО

Опасность получения травм и повре-

ждений! При транспортировке следу-

ет

обратить внимание на вес устрой-

ства.

 При перевозке аппарата в транспор-

тных средствах следует учитывать

действующие местные государст-

венные нормы, направленные на за-

щиту от скольжения и опрокидыва-

ния.

몇 ОСТОРОЖНО

Опасность получения травм и повре-

ждений! При хранении следует обра-

тить внимание на вес устройства.

Это устройство разрешается хранить

только во внутренних помещениях.

 ОПАСНОСТЬ

Опасность травмы! При проведении

любых работ по ремонту и техниче-

скому обслуживанию главный выключа-

тель должен быть выключен.

 Проверить соединительный кабель.

Соединительный кабель не должен

быть поврежден (опасность пораже-

ния электрическим током). Повре-

жденный соединительный кабель

должен быть незамедлительно заме-

нен уполномоченной службой серви-

сного обслуживания/специалистом-

электриком.

 Проверить шланг подвода горячей

воды.

Шланг подвода горячей воды не дол-

жен быть поврежден. Поврежденный

шланг следует немедленно заменить

(опасность ожога паром).

В приборе, покрытом известковым нале-

том, ухудшается теплоотдача и снижа-

ется КПД.

 ОПАСНОСТЬ

Опасность взрыва ввиду

образования

горючих газов! Курение при удаление

накипи запрещено. Обеспечить хоро-

шую вентиляцию.

 ОПАСНОСТЬ

Опасность повреждения кислотой! Но-

сите защитные очки и защитную обувь.

Для удаления, согласно государствен-

ным нормам, разрешается использовать

только проверенные средства для уда-

ления накипи с маркировкой о проверке.

– RM 100 (№ для заказа 6.287-008)

растворяет известняк и простые сое-

динения из известняка и остатков мо-

ющих веществ.

 Залить в бойлер 30 литров воды.

 Подключить шланг подачи воды к ка-

налу подачи воды и повесить шланг в

резервуар.

 Вывинтить форсунку струйной труб-

ки. Присоединенную струйную труб-

ку высоконапорного моющего аппа-

рата также повесить в резервуар. Та-

ким образом возникает циркуляция:

Резервуар - насос - бойлер.

 Налить 2 литра кислоты для удале-

ния накипи в резервуар.

 Запустить насос высокого давления.

 Раствор не должен быть горячее

60 °C. При этом проконтролировать,

чтобы не образовывались пузырьки

газа (не смешивались с возникаю-

щей пеной).

 Если через 15 минут не наблюдается

явное газообразование, долить сле-

дующие 0,5 литров кислоты для уда-

ления накипи в резервуар (макси-

мальная концентрация 7%). При ре-

гулярном удалении накипи процесс

завершается приблизительно через

3 минуты.

Управление

Элементы управления

Включение прибора

Выключение аппарата

Вывод из эксплуатации

Опорожнить аппарат

Защита от замерзания

Транспортировка

Хранение

Уход и техническое

обслуживание

Визуальная проверка

Удаление накипи из бойлера

40 RU

- 3

 ОПАСНОСТЬ

Опасность травмы! При проведении

любых работ по ремонту и техниче-

скому обслуживанию главный выключа-

тель должен быть выключен.

 ОПАСНОСТЬ

Опасность поражения электротоком!

Выполнение проверки электрических

конструктивных элементов разреша-

ется только авторизованной серви-

сной службе.

В каждой стране действуют соответст-

венно гарантийные условия, изданные

уполномоченной организацией сбыта

нашей продукции в данной стране. Воз-

можные неисправности прибора в тече-

ние гарантийного срока мы устраняем

бесплатно, если причина заключается в

дефектах материалов или ошибках при

изготовлении. В случае возникновения

претензий в течение гарантийного срока

просьба обращаться, имея при себе чек

о покупке, в торговую организацию, про-

давшую вам прибор или в ближайшую

уполномоченную службу сервисного об-

служивания.

Настоящим мы заявляем, что нижеука-

занный прибор по своей концепции и кон-

струкции, а также в осуществленном и

допущенном нами к продаже исполнении

отвечает соответствующим основным

требованиям по безопасности и здоро-

вью согласно директивам ЕU. При внесе-

нии изменений, не согласованных с на-

ми, данное заявление теряет свою силу.

5.957-456

Нижеподписавшиеся лица действуют от

имени и по доверенности Правления.

Уполномоченный сотрудник по ведению

документооборота:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Помощь в случае неполадок

Неполадка Возможная причина Способ устранения

Прибор не нагревается На устройство не подано напряжение. Проверить главный предохранитель.

Перегорел предохранитель в цепи управле-

ния. Установить предохранитель в управляю-

щем трансформаторе.

Установить новые предохранители. При по-

вторном перегорании устранить причину пере-

грузки.

Сработал выключатель защиты двигателя в

распределительном шкафу.

Разблокировать выключатель защиты двига-

теля. При повторении срабатывания сообщить

в сервисную службу.

Терморегулятор неисправен, ограничитель

температуры отключил прибор.

Поставить в известность сервисную службу.

Защитное устройство не в порядке. Поставить в известность сервисную службу.

Контрольная лампа жидкого

умягчителя мигает красным све-

том.

В резервуаре отсутствует жидкий умягчитель. Заправка жидкого умягчителя.

Прибор нагревается неправиль-

но

Нагревательный змеевик покрыт накипью. Удалить накипь с нагревательного змеевика

Неисправен регулятор температуры. Поставить в известность сервисную службу.

Гарантия

Заявление о соответствии

ЕС

Продукт Бойлер

Тип: HWE 860

Основные директивы ЕU

2006/42/EC (+2009/127/EC)

2014/30/EU

Примененные гармонизированные

нормы

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–11: 2000

EN 62233: 2008

Примененные спецификации:

---

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Технические данные

HWE 860

№ детали 3.070-030.0

Электрические параметры

Вид тока -- 3 Ph

Частота Гц 50-60

Напряжение В 400

Потребляемая

мощность

кВт 24

Предохранитель

(инертный)

А50

Подключение водоснабжения

Температура пода-

ваемой воды (макс.)

°C 80

Количество подавае-

мой воды (мин.)

л/ч 1300 900 700

Данные о производительности

Рабочая температу-

ра в непрерывном

режиме при темпера-

туре подаваемой

воды 15 °C

°C 31 38 45

Рабочая температу-

ра (максимальная)

°C 85

Мощность нагрева кВт 24

Размеры и массы

Длина мм 440

Ширина мм 508

высота мм 751

Вес без принадлеж-

ностей и распреде-

лительного шкафа

кг 24

Вес распредели-

тельного шкафа

кг 18

Емкость бойлера,

общая

л прибл. 55

Емкость бойлера,

камера предвари-

тельного нагрева

л прибл. 19

41RU

- 1

A készülék első használata előtt

olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart-

sa meg a későbbi használatra vagy a kö-

vetkező tulajdonos számára.

Megjegyzések a tartalmazott anyagok-

kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya-

gokkal kapcsolatosan a következő címen

talál:

www.kaercher.com/REACH

 VESZÉLY

Közvetlenül fenyegető veszélyre való fi-

gyelmeztetés, amely súlyos testi sérülés-

hez vagy halálhoz vezet.

몇 FIGYELMEZTETÉS

Lehetséges veszélyes helyzetre való fi-

gyelmeztetés, amely súlyos testi sérülés-

hez vagy halálhoz vezethet.

몇 VIGYÁZAT

Figyelmeztetés esetlegesen veszélyes

helyzetre, amely könnyű sérüléshez vezet-

het.

FIGYELEM

Lehetséges veszélyes helyzetre való fi-

gyelmeztetés, amely anyagi kárhoz vezet-

het.

– A készülék csak forró víz előállításra al-

kalmas, magasnyomású tisztítóberen-

dezéssel csatlakoztatva gépek, jármű-

vek, építmények, szerszámok stb. tisz-

títására használható.

– Vízen kívül más tisztítószer használata

esetén érdeklődjön kereskedőjénél

vagy a szerviznél.

– A hőmérséklet beállításánál ügyeljen a

szivattyú és a tisztítandó tárgy alkal-

masságára.

 VESZÉLY

Sérülésveszély! Benzinkutaknál vagy más

veszélyes területeken való használat ese-

tén vegye figyelembe a megfelelő biztonsá-

gi előírásokat.

– Az HWE 860 készülékkel vizet tud fel-

melegíteni elektromos energia segítsé-

gével. Bevetése mindenütt hasznos,

ahol az égő füstgáz elvezetése nehé-

zségekbe ütközik.

– Az elérhető hőmérséklet átfolyó víz-

mennyiségtől függ, szóval a behelye-

zett szivattyú szállítási teljesítményétől

(Középértéket lásd a Műszaki adatok-

nál).

– A beállított hőmérsékletet egy termosz-

tát szabályozza. Az átkapcsoló „Kézi

üzem“ állásában a fűtés a termosztáttól

függően mindig üzemben van. „Auto-

mata üzem“ állásra átkapcsolással az

üzemkész állapot továbbá egy időkap-

csoló órától vagy egy külső távkapcso-

lótól függ.

– A készülék egyszerre szolgál a magas-

nyomású szivattyú felfogó tartályaként

is.

– A folyékony vízlágyító megakadályozza

a fűtőspirál vízkövesedését vízkő tartal-

mú vezetékes vízüzem esetén. A vízel-

látáshoz a vízmelegítőben cseppen-

ként adagolja. Az adagolás gyárilag kö-

zepes értékre van beállítva. A beállítást

a szerviz szolgálat a helyi adottságok-

nak megfelelően be tudja állítani.

A hőmérsékletkorlátozó kikapcsolja a ké-

szüléket, ha a hőmérsékletszabályozó

meghibásodott.

– A fehér tartály a folyékony vízlágyító

számára a vízmelegítőn található.

– Ha a fehér tartály üres, a kapcsolószek-

rényen a piros kontroll lámpa villog.

 Töltse fel a tartályt RM 110 folyékony

vízlágyítóval.

Tartalomjegyzék

Környezetvédelem. . . . . . . . . . HU 1

Veszély fokozatok . . . . . . . . . . HU 1

Rendeltetésszerű használat . . HU 1

Funkció . . . . . . . . . . . . . . . . . . HU 1

Biztonsági berendezések . . . . HU 1

Üzembevétel . . . . . . . . . . . . . . HU 1

Használat. . . . . . . . . . . . . . . . . HU 2

Üzemen kívül helyezés . . . . . . HU 2

Szállítás. . . . . . . . . . . . . . . . . . HU 2

Tárolás. . . . . . . . . . . . . . . . . . . HU 2

Ápolás és karbantartás . . . . . . HU 2

Segítség üzemzavar esetén . . HU 3

Garancia . . . . . . . . . . . . . . . . . HU 3

EK konformitási nyiltakozat . . . HU 3

Műszaki adatok . . . . . . . . . . . . HU 3

Környezetvédelem

A csomagolási anyagok újra-

hasznosíthatók. Kérjük, ne

dobja a csomagolást a házi

szemétbe, hanem vigye el egy

újrahasznosító helyre.

A használt készülékek értékes

újrahasznosítható anyagokat

tartalmaznak, amelyeket újra-

hasznosító helyen kell elhe-

lyezni. Az elemeknek, olajnak

és hasonló anyagoknak nem

szabad a környezetbe kerülni.

Ezért kérjük, a használt készü-

lékeket megfelelő gyűjtőrend-

szeren keresztül távolítsa el.

Veszély fokozatok

Rendeltetésszerű használat

Kérem, ásványolajat tartalmazó szennyvi-

zet ne engedjen a földbe, vizekbe vagy a

csatornába. Motormosást vagy alapzat

mosást ezért kérjük, hogy csak erre alkal-

mas, olajleválasztóval ellátott, helyen vé-

gezzen.

Funkció

Biztonsági berendezések

Hőmérséklet-korlátozó

Üzembevétel

Töltse be a folyékony vízlágyítót

42 HU

- 2

1 Kontroll lámpa (zöld) – fűtés be

2 Átkapcsoló Kézi-/Automata üzem

3 Kontroll lámpa (piros) - folyékony vízlá-

gyító szintje

4 Főkapcsoló

5 Kapcsolószekrény

1 Hőmérséklet-korlátozó

2 Hőmérséklet-szabályozó

 Nyissa ki a vízvezetéket.

 A hőmérsékletszabályozót állítsa a kí-

vánt hőmérsékletre.

 A kulcsos kapcsolót forgassa a „1“ hely-

zetbe.

 Az átkapcsolót Kézi- vagy automata

üzemre állítani.

A következő tisztítási hőmérsékleteket

ajánljuk:

– Enyhe szennyeződés

30-50 °C

– Fehérje tartalmú szennyeződések, pl.

az élelmiszeriparban

max. 60 °C

– gépjármű tisztítás, gép tisztítás

60-85 °C

Megjegyzés: Ha a munkanyomást és a

szállított mennyiséget megváltoztatják,

megváltozik a vízhőmérséklet is.

 Az átkapcsolót Kézi-/Automata üzemre

állítsa „0“ állásra.

 A kulcsos kapcsolót forgassa a „0“ hely-

zetbe.

 Zárja el a víztápláló-vezetéket.

 Csavarja le a készülékről a vízbevezető

tömlőt és a magasnyomású tömlőt.

 Csavarja fel a vízmelegítő alján a záró-

tömítést és hagyja kiürülni a vízmelegí-

tőt.

 A magasnyomású szivattyút max. 1

percig hagyja menni, amíg a szivattyú

és a vezetékek kiürültek.

A készüléket fagytól védett helyiségekben

ajánlott felállítani. Fagyveszély esetén, pl.

külső installációknál, a készüléket ki kell

üríteni és fagyállószerrel át kell öblíteni.

FIGYELEM

Rongálódásveszély! A fagy tönkreteszi a

berendezést, ha előtte nem ürítette le a vi-

zet.

 Víz leeresztése.

 Öblítse át a készüléket fagyállószerrel

Ez bizonyos fokú korrózió védelmet is

biztosít.

몇 VIGYÁZAT

Sérülés- és rongálódásveszély! Szállítás

esetén vegye figyelembe a készülék súlyát.

 Járművel történő szállítás esetén a ké-

szüléket az adott irányelveknek megfe-

lelően kell csúszás és borulás ellen biz-

tosítani.

몇 VIGYÁZAT

Sérülés- és rongálódásveszély! Tárolás

esetén vegye figyelembe a készülék súlyát.

Ezt a készüléket csak beltéri helyiségben

szabad tárolni.

 VESZÉLY

Sérülésveszély! Minden karbantartási- és

javítási munka esetén ki kell kapcsolni a fő-

kapcsolót.

 Csatlakozókábel ellenőrzése.

A csatlakozókábelnek nem szabad

megrongálódni (veszély elektromos

baleset által). A sérült csatlakozókábelt

az erre illetékes vevőszolgálat szakem-

berével/villanyszerelőjével azonnal

cseréltesse ki.

 Forró víz tömlőt megvizsgálni.

A forró víz tömlőnek nem szabad sérült-

nek lenni. A sérült tömlőt haladéktala-

nul ki kell cseréltetni (Forrázásveszély).

A készülék vízkövesedése esetén a hőátvi-

tel romlik és a hatásfok csökken.

 VESZÉLY

Robbanásveszély éghető gázok által! Víz-

kőtelenítésnél tilos a dohányzás. Gondos-

kodjon a jó szellőzésről.

 VESZÉLY

Marásveszély savak által! Viseljen védő-

szemüveget és védőkesztyűt.

Az eltávolításhoz a törvényes előírásoknak

megfelelően csak ellenőrzési emblémával

ellátott ellenőrzött kazánkő oldószert sza-

bad használni.

– RM 100 (megrend. szám 6.287-008)

oldja a kazánkövet, az egyszerű vízkő

kapcsolatokat és a mosószer maradé-

kokat.

 Töltse fel a vízmelegítőt 30 liter vízzel.

 A víztömlőt kösse a vízbemenethez és

lógassa bele a tartályba.

 Csavarja le a szórófej fúvókáját. Lógas-

sa a magasnyomású tisztító bekötött

sugárcsövét is a tartályba. Így egy kör

alakul ki: Tartály - Szivattyú - Vízmele-

gítő.

 Öntsön 2 liter vízkőoldó savat a tartály-

ba.

 Magasnyomású szivattyút bekapcsolni.

 Az oldatnak nem szabad 60 °C-nél me-

legebbnek lenni. Ügyeljen arra, hogy ne

keletkezzenek gőzbuborékok (ne ke-

verje össze keletkező habbal!).

 Ha 15 perc után nem figyelhető meg vi-

lágosan gázképződés, töltsön további

0,5 liter vízkőoldó savat a tartályba

(max. koncentráció 7%). Rendszeres

vízkőtelenítés esetén ez kb. 3 perc után

befejeződik.

Használat

Kezelési elemek

A készülék bekapcsolása

A készülék kikapcsolása

Üzemen kívül helyezés

Készülék kiürítése

Fagyás elleni védelem

Szállítás

Tárolás

Ápolás és karbantartás

Szemügyrevétel

A vízmelegítő vízkőtelenítése

43HU

- 3

 VESZÉLY

Sérülésveszély! Minden karbantartási- és

javítási munka esetén ki kell kapcsolni a fő-

kapcsolót.

 VESZÉLY

Sérülésveszély áramütés által! Az elektro-

mos alkatrészek ellenőrzését csak feljogo-

sított vevőszolgálat végezheti.

Minden országban az illetékes forgalma-

zónk által kiadott garancia feltételek érvé-

nyesek. Az esetleges üzemzavarokat az

Ön készülékén a garancia lejártáig költség-

mentesen elhárítjuk, amennyiben anyag-

vagy gyártási hiba az oka. Garanciális

esetben kérjük, forduljon a vásárlást igazo-

ló bizonylattal kereskedőjéhez vagy a leg-

közelebbi hivatalos szakszervizhez.

Ezennel tanúsítjuk, hogy az alábbiakban

megnevezett gép tervezése és építési

módja alapján az általunk forgalomba ho-

zott kivitelben megfelel az EU irányelvek

vonatkozó, alapvető biztonsági és egész-

ségügyi követelményeinek. A gép jóváha-

gyásunk nélkül történő módosítása esetén

ez a nyilatkozat elveszti érvényességet. A

készülék megfelel az EU-ban és Magyaror-

szágon (HU) harmonizált szabványoknak.

5.957-456

Az aláírók az igazgatóság megbízásából

és teljes körű meghatalmazásával járnak

el.

A dokumentáció összeállításáért felelős:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Segítség üzemzavar esetén

Üzemzavar Lehetséges ok Elhárítás

A készülék nem fűt Nincs feszültség a készülékben. Gyári biztosítékot ellenőrizni.

A vezérlőkör biztosítéka kiégett. A biztosíték a ve-

zérlő trafóban található.

Helyezze be az új biztosítékot. Ismételt kiégés

esetén szüntesse meg a túlterhelés okát.

A motorvédőkapcsoló a kapcsolószekrényben ki-

oldott.

Oldja ki a motorvédőkapcsolót. Ismételt kioldás

esetén értesítse a szervizt.

A hőmérsékletszabályozó meghibásodott, a hő-

mérséklekorlátozó kikapcsolta a készüléket.

Értesítse a szervizt.

A védőkapcsoló nincs rendben. Értesítse a szervizt.

A folyékony vízkőoldó kontroll lám-

pája pirosan villog.

Nincs folyékony vízkőoldó a tartályban. Folyékony vízlágyító feltöltése.

A készülék nem fűt rendesen Fűtőspirál vízköves. Fűtőspirált vízkőtelenítse.

A hőmérsékletszabályozó meghibásodott. Értesítse a szervizt.

Garancia

EK konformitási nyiltakozat

Termék: Forró víz előállító

Típus: HWE 860

Vonatkozó európai közösségi irányel-

vek:

2006/42/EK (+2009/127/EK)

2014/30/EU

Alkalmazott harmonizált szabványok:

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–11: 2000

EN 62233: 2008

Alkalmazott specifikációk:

---

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Műszaki adatok

HWE 860

Alkatrész szám 3.070-030.0

Elektromos csatlakozás

Áramfajta -- 3 Ph

Frekvencia Hz 50-60

Feszültség V 400

Csatlakozási teljesít-

mény

kW 24

Elektromos biztosí-

ték (lomha)

A50

Vízcsatlakozás

Hozzáfolyási hőmér-

séklet (max.)

°C 80

Hozzáfolyási men-

nyiség (min.)

l/h 1300 900 700

Teljesítményre vonatkozó adatok

Üzemi hőmérséklet

folyamatos üzemben

15 °C hozzáfolyási

hőmérséklet esetén

°C 31 38 45

Üzemi hőmérséklet

(max.)

°C 85

Fűtőteljesítmény kW 24

Méretek és súly

Hossz mm 440

szélesség mm 508

magasság mm 751

Súly tartozékok és

kapcsolószekrény

nélkül

kg 24

A kapcsolószekrény

súlya

kg 18

Vízmelegítő – tarta-

lom, teljes

l kb. 55

Vízmelegítő – tarta-

lom, előmelegítő

kamra

l kb. 19

44 HU

- 1

Před prvním použitím svého za-

řízení si přečtěte tento původní

návod k používání, řiďte se jím a uložte jej

pro pozdější použití nebo pro dalšího maji-

tele.

Informace o obsažených látkách (RE-

ACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

www.kaercher.com/REACH

 NEBEZPEČÍ

Upozornění na bezprostředně hrozící ne-

bezpečí, které vede k těžkým fyzickým zra-

něním nebo k usmrcení.

몇 VAROVÁNÍ

Upozornění na potencionálně nebezpeč-

nou situaci, která by mohla vést k těžkým

fyzickým zraněním nebo usmrcení.

몇 UPOZORNĚNÍ

Upozornění na případnou nebezpečnou si-

tuaci, která může vést k lehkým fyzickým

zraněním.

POZOR

Upozornění na potenciálně nebezpečnou

situaci, která může mít za následek poško-

zení majetku.

– Zařízení používejte výhradně k přípra-

vě horké vody ve spojení s vysokotla-

kým čističem na čištění strojů, vozidel,

stavebních konstrukcí, nástrojů atd.

– V případě použití jiných čisticích pro-

středků než jakým je voda se zeptejte

obchodníka nebo zákaznického servi-

su.

– Při nastavování teploty dávejte pozor

na to, aby byla vhodná jak pro čerpadlo

tak pro čištěné objekty.

 NEBEZPEČÍ

Nebezpečí poranění! Při použití u čerpa-

cích stanic nebo jiných nebezpečných míst

dbejte na odpovídající bezpečnostní před-

pisy.

– V zařízení HWE 860 můžete ohřívat

vodu pomocí elektrické energie. Jeho

použití dává smysl všude tam, kde je

problémem odvod spalin z hořáku.

– Dosažitelná teplota závisí na množství

protékající vody, tedy čerpacím výkonu

použitého čerpadla (střední hodnotu si

najdete v technických datech).

– Nastavená teplota se reguluje ter-

mostatem. V poloze přepínače pro „ruč-

ní provoz“ je ohřev v závislosti na ter-

mostatu trvale v provozu. Přepnutím do

polohy „automatický provoz“ se připra-

venost k provozu stává dodatečně zá-

vislou na časovém spínači nebo exter-

ním dálkovém ovladači.

– Zařízení slouží současně jako jímací

nádržka pro vysokotlaké čerpadlo.

– Kapalný změkčovač zabraňuje zaváp-

nění topného vinutí při provozu s vápe-

natou vodovodní vodou. Dávkuje se po

kapkách do vody přiváděné do ohříva-

če. Dávkování je v dílně nastaveno na

střední hodnotu. Toto nastavení může

zákaznický servis přizpůsobit místním

reáliím.

Omezovač teploty zařízení vypne, dojde-li

k poruše regulátoru teploty.

– Bílá nádržka na kapalný změkčovač se

nachází na ohřívači.

– Když se bílá nádržka vyprázdní, začne

blikat červená kontrolka na rozvaděči.

 Do nádrže nalejte kapalný změkčovač

RM 110.

Obsah

Ochrana životního prostředí . . CS 1

Stupně nebezpečí . . . . . . . . . . CS 1

Používání v souladu s určením CS 1

Funkce. . . . . . . . . . . . . . . . . . . CS 1

Bezpečnostní zařízení. . . . . . . CS 1

Uvedení do provozu . . . . . . . . CS 1

Obsluha . . . . . . . . . . . . . . . . . . CS 2

Zastavení provozu. . . . . . . . . . CS 2

Přeprava . . . . . . . . . . . . . . . . . CS 2

Ukládání . . . . . . . . . . . . . . . . . CS 2

Ošetřování a údržba . . . . . . . . CS 2

Pomoc při poruchách. . . . . . . . CS 3

Záruka . . . . . . . . . . . . . . . . . . . CS 3

Prohlášení o shodě pro ES . . . CS 3

Technické údaje . . . . . . . . . . . CS 3

Ochrana životního prostředí

Obalové materiály jsou

recyklovatelné. Obal nezaha-

zujte do domovního odpadu,

ale odevzdejte jej k opětovné-

mu zužitkování.

Přístroj je vyroben z hodnot-

ných recyklovatelných materiá-

lů, které je třeba znovu využít.

Baterie, olej a podobné látky se

nesmějí dostat do okolního pro-

středí. Použitá zařízení proto

odevzdejte na příslušných

sběrných místech

Stupně nebezpečí

Používání v souladu s

určením

Nenechte odpadní vodu obsahující mine-

rální oleje odtéct do země, vody nebo ka-

nalizace. Oblečení a hadry proto zbavujte

oleje pouze na vhodných místech.

Funkce

Bezpečnostní zařízení

Omezovač teploty

Uvedení do provozu

Plnění kapalného změkčovače

45CS

- 2

1 Světelná kontrolka (zelená) - ohřev za-

pnut

2 Přepínač pro ruční / automatický pro-

voz

3 Kontrolka (červená) - výška hladiny ka-

palného změkčovače

4 Hlavní spínač

5 Rozvodná skříň

1 Omezovač teploty

2 Regulátor teploty

 Otevřete přívod vody.

 Regulátor teploty nastavte na požado-

vanou teplotu.

 Hlavní vypínač otočte do polohy "1".

 Přepínač nastavte na ruční nebo auto-

matický provoz.

Doporučujeme tyto čisticí teploty:

– Lehká znečištění

30-50 °C

– Bílkovinná znečištění, např. v potravi-

nářství

max. 60 °C

– čištění motorových vozidel, strojů

60-85 °C

Upozornění: Jestliže se změní pracovní

tlak a čerpané množství, změní se i teplota

vody.

 Přepínač pro ruční / automatický pro-

voz otočte do polohy "0".

 Hlavní vypínač otočte do polohy "0".

 Zavřete vodovodní přívod.

 Hadici přívodu vody a vysokotlakou ha-

dici odšroubujte ze zařízení.

 Vyšroubujte uzavírací záslepky na dně

ohřívače a nechte obsah ohřívače vyté-

ci.

 Vysokotlaké čerpadlo nechte v chodu

max. minutu, dokud se nevyprázdní

čerpadlo a vedení.

Přístroj je třeba umístit do prostoru chráně-

ného proti mrazu. Pokud hrozí mráz, např.

při instalaci ve venkovním prostředí, je nut-

né přístroj vyprázdnit a propláchnout ne-

mrznoucí směsí.

POZOR

Nebezpečí poškození! Mráz zničí zařízení,

ze kterého nebyla zcela odstraněna voda.

 Vypusťte vodu.

 Přístroj vypláchněte nemrznoucí směsí.

Tím se také dosáhne jisté ochrany proti

korozi.

몇 UPOZORNĚNÍ

Nebezpečí úrazu a nebezpečí poškození!

Dbejte na hmotnost přístroje při přepravě.

 Při přepravě v dopravních prostředcích

zajistěte zařízení proti skluzu a překlo-

pení podle platných předpisů.

몇 UPOZORNĚNÍ

Nebezpečí úrazu a nebezpečí poškození!

Dbejte na hmotnost přístroje při jeho

uskladnění.

Toto zařízení smí být uskladněno pouze v

uzavřených prostorách.

 NEBEZPEČ

Nebezpečí úrazu! Při každé údržbě a opra-

vě je nutné vypnout hlavní spínač.

 Zkontrolujte připojovací kabel.

Připojovací kabel nesmí být poškozený

(nebezpečí zasažení elektrickým prou-

dem). Poškozený připojovací kabel dej-

te neprodleně vyměnit v autorizovaném

zákaznickém servisu nebo kvalifikova-

ným elektrikářem.

 Zkontrolujte horkovodní hadici.

Horkovodní hadice nesmí být poškoze-

ná. Poškozenou hadici je třeba nepro-

dleně vyměnit (nebezpečí opaření).

Je-li zařízení zaneseno vodním kamenem,

zhoršuje se přenos tepla a klesá účinnost.

 NEBEZPEČÍ

Nebezpečí výbuchu hořlavých plynů! Při

odstraňování vodního kamene je zakázáno

kouřit. Zajistěte dobré větrání.

 NEBEZPEČÍ

Nebezpečí poleptání kyselinou! Noste

ochranné brýle a ochranné rukavice.

K odstraňování se podle právních předpisů

smějí používat pouze schválená rozpouš-

tědla vodního kamene.

– Přípravek RM 100 (obj. č. 6.287-008)

rozpouští vápenec a jednoduché slou-

čeniny vápence se zbytky čisticích pro-

středků.

 Ohřívač naplňte 30 litry vody.

 Vodní hadici připojte k přívodu vody a

zavěste do nádrže.

 Odšroubujte trysku proudnice. Připoje-

nou proudnici vysokotlakého čističe za-

věste rovněž do nádrže. Tak vzniká

okruh: nádrž - čerpadlo - ohřívač.

 Do nádrže vlejte 2 litry odvápňovacího

prostředku.

 Vysokotlaké čerpadlo nechte v chodu.

 Roztok nemá být teplejší než 60 °C.

Dbejte na to, aby se netvořily parní bub-

liny (nezaměňujte se vznikající pěnou).

 Jestliže se po 15 minutách již viditelně

netvoří další plyn, vlejte do nádrže další

půllitr odvápňovacího prostředku (max.

koncentrace 7%). Budete-li odvápňovat

pravidelně, skončí proces za cca 3 mi-

nuty.

Obsluha

Ovládací prvky

Zapnutí přístroje

Vypnutí přístroje

Zastavení provozu

Vyprázdnění zařízení

Ochrana proti zamrznutí

Přeprava

Ukládání

Ošetřování a údržba

Optická kontrola

Odvápnění ohřívače

46 CS

- 3

 NEBEZPEČÍ

Nebezpečí úrazu! Při každé údržbě a opra-

vě je nutné vypnout hlavní spínač.

 NEBEZPEČÍ

Nebezpečí zasažení elektrickým proudem!

Kontrolu elektrických součástí smí prová-

dět pouze autorizovaný zákaznický servis.

V každé zemi platí záruční podmínky vyda-

né příslušnou distribuční společností. Pří-

padné poruchy zařízení odstraníme během

záruční lhůty bezplatně, pokud byl jejich

příčinou vadný materiál nebo výrobní záva-

dy. V případě uplatňování nároku na záru-

ku se s dokladem o zakoupení obraťte na

prodejce nebo na nejbližší oddělení služeb

zákazníkům.

Tímto prohlašujeme, že níže označené

stroje odpovídají jejich základní koncepcí a

konstrukčním provedením, stejně jako

námi do provozu uvedenými konkrétními

provedeními, příslušným zásadním poža-

davkům o bezpečnosti a ochraně zdraví

směrnic EU. Při jakýchkoli na stroji prove-

dených změnách, které nebyly námi od-

souhlaseny, pozbývá toto prohlášení svou

platnost.

5.957-456

Níže podepsaní jednají z pověření a se zpl-

nomocněním představenstva společnosti.

Zplnomocněná osoba pro sestavení doku-

mentace:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Pomoc při poruchách

Porucha Možná příčina Odstranění

Zařízení nehřeje Přístroj je bez napětí. Zkontrolujte místní jištění.

Spálená pojistka řídicího okruhu. Pojistka je umís-

těna v řídicím transformátoru.

Nasaďte nové pojistky. Při opakovaném spálení

pojistek odstraňte příčinu přetížení.

Sepnul spínač ochrany motoru v rozvaděči. Odemkněte spínač ochrany motoru. Při opakova-

ném sepnutí informujte zákaznický servis.

Regulátor teploty je vadný, omezovač teploty vy-

pnul zařízení.

Informujte zákaznický servis.

Stykač není v pořádku. Informujte zákaznický servis.

Kontrolka pro kapalný změkčovač

červeně bliká

V nádrži není kapalný změkčovač. Vlijte změkčovač.

Zařízení nehřeje správně Topná spirála je zanesená vodním kamenem. Odstraňte vodní kámen z topné spirály.

Regulátor teploty je vadný. Informujte zákaznický servis.

Záruka

Prohlášení o shodě pro ES

Výrobek: Generátor horké vody

Typ: HWE 860

Příslušné směrnice EU:

2006/42/ES (+2009/127/ES)

2014/30/EU

Použité harmonizační normy

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–11: 2000

EN 62233: 2008

Použité specifikace:

---

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Technické údaje

HWE 860

Č. dílu 3 070-030.0

Elektrické připojení

Druh proudu -- 3 Ph

Frekvence Hz 50-60

Napětí V 400

Příkon kW 24

Elektrické jištění (se-

trvačné)

A50

Přívod vody

Teplota přívodu

(max.)

°C 80

Přiváděné množství

(min.)

l/h 1300 900 700

Výkonnostní parametry

Provozní teplota v tr-

valém provozu při

teplotě přívodu

15 °C

°C 31 38 45

pracovní teplota

(max.)

°C 85

Topný výkon kW 24

Rozměry a hmotnost

Délka mm 440

Šířka mm 508

Výška mm 751

Hmotnost bez příslu-

šenství a rozvaděče

kg 24

Hmotnost rozvaděče kg 18

Obsah ohřívače, cel-

kem

l cca 55

Obsah ohřívače,

předehřívací komora

l cca 19

47CS

- 1

Pred prvo uporabo Vaše napra-

ve preberite to originalno navo-

dilo za uporabo, ravnajte se po njem in

shranite ga za morebitno kasnejšo uporabo

ali za naslednjega lastnika.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete

na:

www.kaercher.com/REACH

 NEVARNOST

Opozorilo na neposredno nevarnost, ki

vodi do težkih telesnih poškodb ali smrti.

몇 OPOZORILO

Opozorilo na možno nevarno situacijo, ki

lahko vodi do težkih telesnih poškodb ali

smrti.

몇 PREVIDNOST

Opozorilo na možno nevarno situacijo, ki

lahko vodi do lažjih poškodb.

POZOR

Opozorilo na možno nevarno situacijo, ki

lahko vodi do premoženjskih škod.

– Aparat uporabljajte izključno za proi-

zvajanje vroče vode v povezavi z viso-

kotlačnim čistilnikom za čiščenje stro-

jev, vozil, stavb, orodja itd.

– Pri uporabi drugih čistilnih medijev kot

je voda, povprašajte trgovca ali uporab-

niški servis.

– Pri nastavitvi temperature pazite na pri-

mernost za črpalko in objekte za čišče-

nje.

 NEVARNOST

Nevarnost poškodbe! Pri uporabi na črpal-

kah ali drugih nevarnih območjih upoštevaj-

te ustrezne varnostne predpise.

– S HWE 860 lahko vodo segrevate s po-

močjo električne energije. Njegova upo-

raba je smiselna povsod tam, kjer je od-

vajanje plinov gorilnika problematično.

– Temperatura, ki jo je mogoče doseči, je

odvisna od uveljavljene količine vode,

torej pretočnosti uporabljene črpalke

(za srednjo vrednost glejte Tehnične

podatke).

– Nastavljeno temperaturo regulira ter-

mostat. V položaju preklopnika „Ročno

delovanje“ gretje v odvisnosti od termo-

stata vedno deluje. S preklopom na po-

ložaj „Avtomatično delovanje“ je pripra-

vljenost na delovanje dodatno odvisna

stikalne ure ali zunanjega daljinskega

upravljanja.

– Naprava služi istočasno kot predložna

posoda za visokotlačno črpalko.

– Tekoči mehčalec prepreči poapnenje

grelne spirale pri obratovanju trde vo-

dovodne vode. Dozira se po kapljicah

dotočni vodi v bojlerju. Doziranje je to-

varniško nastavljeno na srednjo vre-

dnost. To nastavitev lahko uporabniški

servis prilagodi lokalnim danostim.

Omejevalnik temperature izklopi napravo,

če je regulator temperature okvarjen.

– Bela posoda za tekoči mehčalec se na-

haja na bojlerju.

– Če je bela posoda prazna, utripa rdeča

kontrolna lučka na stikalni omarici.

 Napolnite posodo za tekoči mehčalec

RM 110.

Vsebinsko kazalo

Varstvo okolja . . . . . . . . . . . . . SL 1

Stopnje nevarnosti. . . . . . . . . . SL 1

Namenska uporaba . . . . . . . . . SL 1

Delovanje. . . . . . . . . . . . . . . . . SL 1

Varnostne priprave . . . . . . . . . SL 1

Zagon . . . . . . . . . . . . . . . . . . . SL 1

Uporaba. . . . . . . . . . . . . . . . . . SL 2

Ustavitev obratovanja . . . . . . . SL 2

Transport . . . . . . . . . . . . . . . . . SL 2

Skladiščenje . . . . . . . . . . . . . . SL 2

Vzdrževanje. . . . . . . . . . . . . . . SL 2

Pomoč pri motnjah. . . . . . . . . . SL 3

Garancija . . . . . . . . . . . . . . . . . SL 3

ES-izjava o skladnosti . . . . . . . SL 3

Tehnični podatki . . . . . . . . . . . SL 3

Varstvo okolja

Embalaža je primerna za reci-

kliranje. Prosimo, da embalaže

ne odvržete med gospodinjske

odpadke, temveč jo odložite v

zbiralnik za ponovno obdelavo.

Stare naprave vsebujejo dra-

gocene reciklirne materiale, ki

jih je treba odvajati za ponovno

uporabo. Baterije, olje in po-

dobne snovi ne smejo priti v

okolje. Zato stare naprave za-

vrzite v ustrezne zbiralne siste-

me.

Stopnje nevarnosti

Namenska uporaba

Preprečiti morate, da odpadna voda, ki

vsebuje mineralna olja, odteka v zemljo,

tekoče vode ali kanalizacijo. Pranje motor-

jev in podvozij zato izvajajte izključno na

ustreznih mestih z lovilci olj.

Delovanje

Varnostne priprave

Omejevalnik temperature

Zagon

Polnjenje tekočega mehčalca

48 SL

- 2

1 Kontrolna luč (zelena) - gretje vklop

2 Preklopnik za ročno/avtomatično delo-

vanje

3 Kontrolna luč (rdeča) - nivo polnjenja te-

kočega mehčalca

4 Glavno stikalo

5 Stikalna omarica

1 Omejevalnik temperature

2 Regulator temperature

 Odprite dovod vode.

 Regulator temperature nastavite na že-

ljeno temperaturo.

 Glavno stikalo obrnite na položaj „1“.

 Nastavite preklopnik za ročno ali avto-

matično delovanje.

Priporočamo sledeče temperature za či-

ščenje:

– Rahla umazanija

30-50 °C

– Umazanija, ki vsebuje beljakovine, npr.

v živilski industriji

maks. 60 °C

– Čiščenje vozil, strojev

60-85 °C

Napotek: Če se delovni tlak in količina čr-

panja spremenita, se spremeni tudi tempe-

ratura vode.

 Preklopnik za ročno/avtomatično delo-

vanje obrnite na položaj „0“.

 Glavno stikalo obrnite na položaj „0“.

 Zaprite dovod vode.

 Odvijte dovodno cev za vodo in visoko-

tlačno gibko cev z naprave.

 Odvijte zamašek na dnu bojlerja in iz-

praznite bojler.

 Visokotlačno črpalko pustite teči max.1

minuto, dokler se črpalka in cevi ne iz-

praznejo.

Naprava se mora postaviti v pred zmrzaljo

varnem prostoru. Ob nevarnosti zmrzali,

npr. pri inštalaciji zunanj, se mora naprava

izprazniti in izprati s sredstvom proti zamr-

znitvi.

POZOR

Nevarnost poškodbe! Zmrzal uniči napra-

vo, iz katere voda ni popolnoma odstranje-

na.

 Izpustite vodo.

 Napravo izperite s sredstvom proti zmr-

znitvi.

Tako se doseže tudi določena zaščita

pred korozijo.

몇 PREVIDNOST

Nevarnost poškodbe in škode! Pri transpor-

tu upoštevajte težo naprave.

 Pri transportu v vozilih napravo zavaruj-

te proti zdrsu in prevrnitvi v skladu z

vsakokratnimi veljavnimi smernicami.

몇 PREVIDNOST

Nevarnost poškodbe in škode! Pri shranje-

vanju upoštevajte težo naprave.

Ta naprava se sme shraniti le v notranjih

prostorih.

 NEVARNOST

Nevarnost poškodbe! Pri vseh vzdrževalnih

delih in popravilih je treba glavno stikalo iz-

klopiti.

 Preverite priključni kabel.

Priključni kabel ne sme biti poškodovan

(nevarnost električne nesreče). Poško-

dovan priključni kabel mora pooblaščen

uporabniški servis/elektro strokovnjak

takoj zamenjati.

 Preverite cev za vročo vodo.

Visokotlačna gibka cev ne sme biti po-

škodovana. Poškodovana gibka cev se

mora takoj zamenjati (nevarnost opa-

rin).

Pri poapneni napravi se poslabša prenos

toplote in izkoristek pade.

 NEVARNOST

Nevarnost eksplozije zaradi gorljivih plinov!

Med odstranjevanjem apnenca je prepove-

dano kajenje. Poskrbite za dobro prezrače-

vanje.

 NEVARNOST

Nevarnost razjedanja zaradi kisline! Nosite

zaščitna očala in zaščitne rokavice.

Za odstranjevanje se smejo po zakonskih

predpisih uporabljati le preizkušena razto-

pila za kotlovec s kontrolnim znakom.

– RM 100 (naroč. št. 6.287-008) raztaplja

apnenec in enostavne spojine iz apnen-

ca in ostankov pralnega sredstva.

 Bojler napolnite s 30 litri vode.

 Vodno gibko cev priključite na vhod za

vodo in obesite v posodo.

 Odvijte šobo brizgalne cevi. Priključeno

brizgalno cev visokotlačnega čistilnika

prav tako obesite v posodo. Tako na-

stane krogotok: Posoda - črpalka - boj-

ler.

 V posodo nalijte 2 litra kisline, ki topi

apnenec.

 Visokotlačno čepalko pustite teči.

 Raztopina se ne sme segreti na več kot

60 °C. Pazite na to, da ne nastajajo par-

ni mehurčki (ne zamenjajte z nastajajo-

čo peno).

 Če po 15 minutah ni več mogoče opaziti

znatnega nastajanja plinov, nalijte v po-

sodo nadaljnjih 0,5 litra kisline, ki topi

apnenec (max. koncentracija 7%). Pri

rednem odstranjevanju vodnega ka-

mna je to končano po ca. 3 minutah.

Uporaba

Upravljalni elementi

Vklop naprave

Izklop naprave

Ustavitev obratovanja

Praznjenje posode

Zaščita pred zamrznitvijo

Transport

Skladiščenje

Vzdrževanje

Optična kontrola

Odstranjevanje vodnega kamna iz

bojlerja

49SL

- 3

 NEVARNOST

Nevarnost poškodbe! Pri vseh vzdrževalnih

delih in popravilih je treba glavno stikalo iz-

klopiti.

 NEVARNOST

Nevarnost zaradi električnega udara! Pre-

verjanje električnih komponent sme izvajati

le pooblaščen uporabniški servis.

V vsaki državi veljajo garancijski pogoji, ki

jih določa naše prodajno predstavništvo.

Morebitne motnje na napravi, ki so posledi-

ca materialnih ali proizvodnih napak, v

času garancije brezplačno odpravljamo. V

primeru uveljavljanja garancije, se z origi-

nalnim računom obrnite na prodajalca ozi-

roma najbližji uporabniški servis.

S to izjavo potrjujemo, da spodaj omenjeni

stroj zaradi svoje zasnove in načina izdela-

ve ustreza temeljnim varnostnim in zdra-

vstvenim zahtevam EU-standardov. Ta iz-

java izgubi svojo veljavnost, če kdo napra-

vo spremeni brez našega soglasja.

5.957-456

Podpisniki ravnajo po navodilih in s poobla-

stilom uprave.

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Pomoč pri motnjah

Motnja Možen vzrok Odprava

Naprava ne greje Ni napetosti v napravi. Preverite tovarniško zaščito.

Varovalka v krmilnem krogu je pregorela. Varoval-

ka se nahaja v krmilnem transformatorju.

Vstavite nove varovalke. Pri ponovljenem prego-

revanju odpravite vzrok preobremenjenosti.

Sprožilo se je stikalo za zaščito motorja v stikalni

omarici.

Deblokirajte stikalo za zaščito motorja. Pri pona-

vljajočih sprožitvah obvestite uporabniški servis.

Regulator temperature je okvarjen, omejevalnik

temperature je izklopil napravo.

Obvestite uporabniški servis.

Zaščita ni v redu. Obvestite uporabniški servis.

Kontrolna lučka za tekoči mehča-

lec utripa rdeče

V posodi ni tekočega mehčalca. Polnjenje tekočega mehčalca.

Naprava ne greje pravilno Grelna spirala je poapnena. Odstranite apnenec z grelne spirale.

Regulator temperature je okvarjen. Obvestite uporabniški servis.

Garancija

ES-izjava o skladnosti

Proizvod: Notranji čistilnik

Tip: HWE 860

Zadevne direktive EU:

2006/42/ES (+2009/127/ES)

2014/30/EU

Uporabljeni usklajeni standardi:

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–11: 2000

EN 62233: 2008

Uporabne specifikacije:

---

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Tehnični podatki

HWE 860

Št. dela 3.070-030.0

Električni priključek

Vrsta toka -- 3 Ph

Frekvenca Hz 50-60

Napetost V 400

Priključna moč kW 24

Električna zaščita

(inertna)

A50

Vodni priključek

Temperatura dotoka

(maks.)

°C 80

Količina dotoka

(min.)

l/h 1300 900 700

Podatki o zmogljivosti

Delovna temperatu-

ra pri neprekinjenjem

obratovanju pri 15 °C

dovodne temperatu-

°C 31 38 45

Delovna temperatu-

ra (max.)

°C 85

Ogrevalna moč kW 24

Mere in teža

Dolžina mm 440

Širina mm 508

Višina mm 751

Teža brez pribora in

stikalne omarice

kg 24

Teža stikalne omari-

kg 18

Vsebina bojlerja,

skupno

l ca. 55

Vsebina bojlerja,

ogrevalna komora

l ca. 19

50 SL

- 1

Przed pierwszym użyciem urzą-

dzenia należy przeczytać orygi-

nalną instrukcję obsługi, postępować we-

dług jej wskazań i zachować ją do później-

szego wykorzystania lub dla następnego

użytkownika.

Wskazówki dotyczące składników (RE-

ACH)

Aktualne informacje dotyczące składników

znajdują się pod:

www.kaercher.com/REACH

 NIEBEZPIECZEŃSTWO

Wskazówka dot. bezpośredniego zagroże-

nia, prowadzącego do ciężkich obrażeń

ciała lub do śmierci.

몇 OSTRZEŻENIE

Wskazówka dot. możliwie niebezpiecznej

sytuacji, mogącej prowadzić do ciężkich

obrażeń ciała lub śmierci.

몇 OSTROŻNIE

Wskazówka dot. możliwie niebezpiecznej

sytuacji, która może prowadzić do lekkich

zranień.

UWAGA

Wskazówka dot. możliwie niebezpiecznej

sytuacji, która może prowadzić do szkód

materialnych.

– Urządzenia używać wyłączenie do two-

rzenia gorącej wody w połączeniu z wy-

sokociśnieniowym urządzeniem czysz-

czącym do czyszczenia maszyn, pojaz-

dów, budynków, narzędzi itd.

– W perspektywie używania innych środ-

ków czyszczących niż woda, pytać

sprzedawcę lub serwis.

– Przy ustawianiu temperatury zważać

na to, czy nadaje się do pompy i czysz-

czonych obiektów.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia! W razie sto-

sowania na stacjach paliwowych lub w in-

nych miejscach niebezpiecznych należy

przestrzegać odnośnych zasad bezpie-

czeństwa.

– Za pomocą HWE 860 można ogrzać

wodę przy użyciu elektroenergii. Użycie

tego urządzenia ma sens wtedy, gdy

istnieją problemy z odprowadzaniem

spalin palnika.

– Osiągana temperatura zależy od prze-

mieszczanej objętości wody, czyli od

wydajności używanej pompy (wartość

średnia, patrz Dane techniczne).

– Ustawioną temperaturę reguluje się za

pomocą termostatu. W położeniu „Tryb

roboczy“ przełącznika, ogrzewanie jest

zawsze w użyciu i zależy od termostatu.

Ze względu na przełączanie do położe-

nia „Tryb automatyczny“, gotowość do

pracy zależy dodatkowo od regulatora

czasu albo zewnętrznego zdalnego ste-

rowania.

– Urządzenie służy dodatkowo jako za-

sobnik pompy wysokociśnieniowej.

– Płyn zmiękczający zapobiega powsta-

waniu osadów wapiennych w wężowni-

cy przy zasilaniu urządzenia wodą wo-

dociągową zawierającą związki wap-

nia. Płyn ten jest dozowany kropelkowo

do wody dopływowej w bojlerze. Dozo-

wanie jest ustawione fabrycznie na

średnią twardość. Ustawienia mogą

być dopasowany przez serwis do miej-

scowych warunków.

Ogranicznik temperatury wyłącza urządze-

nie, gdy regulator temperatury jest uszko-

dzony.

– Biały pojemnik na płyn zmiękczający

znajduje się na bojlerze.

– Gdy biały pojemnik jest pusty, miga

czerwona lampka kontrolna na szafie

sterowniczej.

 Napełnić pojemnik płynem zmiękczają-

cym RM 110.

Spis treści

Ochrona środowiska . . . . . . . . PL 1

Stopnie zagrożenia . . . . . . . . . PL 1

Użytkowanie zgodne z przezna-

czeniem . . . . . . . . . . . . . . . . . . PL 1

Funkcja . . . . . . . . . . . . . . . . . . PL 1

Zabezpieczenia . . . . . . . . . . . . PL 1

Uruchamianie . . . . . . . . . . . . . PL 1

Obsługa . . . . . . . . . . . . . . . . . . PL 2

Wyłączenie z ruchu . . . . . . . . . PL 2

Transport . . . . . . . . . . . . . . . . . PL 2

Przechowywanie . . . . . . . . . . . PL 2

Czyszczenie i konserwacja . . . PL 2

Usuwanie usterek . . . . . . . . . . PL 3

Gwarancja . . . . . . . . . . . . . . . . PL 3

Deklaracja zgodności UE . . . . PL 3

Dane techniczne . . . . . . . . . . . PL 3

Ochrona środowiska

Materiał, z którego wykonano

opakowanie nadaje się do po-

wtórnego przetworzenia. Prosi-

my nie wyrzucać opakowania

do śmieci z gospodarstw do-

mowych, lecz oddać do recy-

klingu.

Zużyte urządzenia zawierają

cenne surowce wtórne, które

powinny być oddawane do uty-

lizacji. Akumulatory, olej i tym

podobne substancje nie powin-

ny przedostać się do środowi-

ska naturalnego. Prosimy o

utylizację starych urządzeń w

odpowiednich placówkach

zbierających surowce wtórne.

Stopnie zagrożenia

Użytkowanie zgodne z

przeznaczeniem

Ścieki zawierające oleje mineralne nie

mogą dostać się do gleby, wód grunto-

wych i powierzchniowych ani do kanaliza-

cji. Dlatego mycie silników i podwozi nale-

ży wykonywać tylko w miejscach wyposa-

żonych w separatory oleju.

Funkcja

Zabezpieczenia

Ogranicznik temperatury

Uruchamianie

Uzupełnienie płynu zmiękczającego

51PL

- 2

1 Lampka kontrolna (zielona) - Ogrzewa-

nie włączone

2 Przełącznik na tryb ręczny/automatycz-

3 Lampka kontrolna (czerwona) - Poziom

napełnienia płynu zmiękczającego

4 Wyłącznik główny

5 Szafa sterownicza

1 Ogranicznik temperatury

2 regulator temperatury

 Otworzyć dopływ wody.

 Regulatot temperatury ustawić na po-

żądaną temperaturę.

 Wyłącznik główny przekręcić do poło-

żenia „1“.

 Przełącznik ustawić na tryb ręczny albo

automatyczny.

Zalecamy następujące temperatury czysz-

czenia:

– Lekkie zabrudzenia

30 -50 °C

– Zabrudzenia z zawartością białka, np.

w przemyśle spożywczym

maks. 60 °C

– Czyszczenie pojazdów i maszyn

60-85 °C

Wskazówka: Gdy zmienia się ciśnienie ro-

bocze i ilość przetłaczanej cieczy, zmienia

się również temperatura wody.

 Przełącznik trybu ręcznego/automa-

tycznego przekręcić do pozycji „0“.

 Wyłącznik główny przekręcić do poło-

żenia „0“.

 Zamknąć dopływ wody.

 Odkręcić wąż doprowadzający i wąż

wysokociśnieniowy od urządzenia.

 Odkręcić zatyczkę zamykającą na dnie

bojlera i wypuścić ciecz z bojlera.

 Włączyć pompę wysokociśnieniową

maks. na 1 min., aż pompa i przewody

zostaną opróżnione.

Urządzenie należy odstawiać w pomiesz-

czeniach chronionych przed mrozem. W

przypadku zagrożenia mrozem, np. przy in-

stalacjach w obszarze zewnętrznym, urzą-

dzenie należy opróżnić i przepłukać środ-

kiem przeciwdziałającym zamarzaniu.

UWAGA

Niebezpieczeństwo uszkodzenia! Mróz

niszczy urządzenie nie opróżnione całkowi-

cie z wody.

 Spuścić wodę.

 Płukanie urządzenia środkiem przeciw-

działającym zamarzaniu.

W ten sposób zapewniona jest w pew-

nym stopniu ochrona antykorozyjna.

몇 OSTROŻNIE

Niebezpieczeństwo zranienia i uszkodze-

nia! Zwrócić uwagę na ciężar urządzenia w

czasie transportu.

 W trakcie transportu w pojazdach nale-

ży urządzenie zabezpieczyć przed po-

ślizgiem i przechyleniem zgodnie z obo-

wiązującymi przepisami.

몇 OSTROŻNIE

Niebezpieczeństwo zranienia i uszkodze-

nia! Zwrócić uwagę na ciężar urządzenia

przy jego przechowywaniu.

Urządzenie może być przechowywane je-

dynie w pomieszczeniach wewnętrznych.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia! Przy wszel-

kich pracach konserwacyjnych i napraw-

czych należy wyłączyć główny przełącznik

urządzenia.

 Sprawdzić kabel przyłączeniowy.

Kabel przyłączeniowy nie może być

uszkodzony (niebezpieczeństwo wy-

padku z prądem elektrycznym). Uszko-

dzony przewód przyłączeniowy musi

zostać niezwłocznie wymieniony przez

autoryzowany serwis lub elektryka.

 Sprawdzić wąż do gorącej wody.

Wąż do gorącej wody nie może być

uszkodzony. Uszkodzony wąż trzeba

niezwłocznie wymienić (niebezpieczeń-

stwo oparzenia).

Przy urządzeniu pokrytym kamieniem po-

garsza się przenoszenie ciepła i spada

współczynnik sprawności.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo wybuchu gazów pal-

nych! Podczas usuwania kamienia palenie

tytoniu jest wzbronione. Zadbać o dobrą

wentylację.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo poparzenia kwasami!

Używać okularów i rękawic ochronnych.

Dousuwania kamienia zgodnie z przepisa-

mi można stosować tylko atestowane środ-

ki do rozpuszczania kamienia opatrzone

znakiem jakości.

– RM 100 (nr katalogowy 6.287-008) roz-

puszcza kamień i proste związki kamie-

nia i resztek środka czyszczącego.

 Napełnić bojler 30 litrami wody.

 Podłączyć wąż wodny u wejścia na

wodę i zawiesić na zbiorniku.

 Odkręcić dyszę rurki strumieniowej.

Podłączoną rurkę strumieniową wyso-

kociśnieniowej urządzenia czyszczące-

go też zawiesić w zbiorniku. W ten spo-

sób powstaje obieg: Zbiornik - Pompa-

Bojler.

 Wlać do zbiornika 2 litry kwasu roz-

puszczającego osady wapienne.

 Włączyć pompę wysokociśnieniową.

 Roztwór nie powinien być bardziej go-

rący niż 60 °C. Zwrócić uwagę na to, by

nie powstawały pęcherze pary (nie my-

lić z powstającą pianą).

 Gdy po 15 min. nie obserwuje się już

wyraźnego tworzenia się gazu, wlać do

zbiornika dalsze 0,5 litra kwasu roz-

puszczającego osady wapienne (o

maks. stężeniu 7%). Przy prawidłowym

odkamienianiu, po ok. 3 min. jest ono

zakończone.

Obsługa

Elementy obsługi

Włączenie urządzenia

Wyłączanie urządzenia

Wyłączenie z ruchu

Opróżnianie urządzenia

Ochrona przeciwmrozowa

Transport

Przechowywanie

Czyszczenie i konserwacja

Kontrola wzrokowa

Odkamienianie bojlera

52 PL

- 3

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia! Przy wszel-

kich pracach konserwacyjnych i napraw-

czych należy wyłączyć główny przełącznik

urządzenia.

 NIEBEZPIECZEŃSTWO

Zagrożenie porażeniem prądem! Kontrola

elementów elektrycznych może być prze-

prowadzona jedynie przez autoryzowany

serwis.

W każdym kraju obowiązują warunki gwa-

rancji określone przez odpowiedniego lo-

kalnego dystrybutora. Ewentualne usterki

urządzenia usuwane są w okresie gwaran-

cji bezpłatnie, o ile spowodowane są błę-

dem materiałowym lub produkcyjnym. W

sprawach napraw gwarancyjnych prosimy

kierować się z dowodem zakupu do dystry-

butora lub do autoryzowanego punktu ser-

wisowego.

Niniejszym oświadczamy, że określone po-

niżej urządzenie odpowiada pod względem

koncepcji, konstrukcji oraz wprowadzonej

przez nas do handlu wersji obowiązującym

wymogom dyrektyw UE dotyczącym wy-

magań w zakresie bezpieczeństwa i zdro-

wia. Wszelkie nie uzgodnione z nami mo-

dyfikacje urządzenia powodują utratę waż-

ności tego oświadczenia.

5.957-456

Niżej podpisane osoby działają na zlecenie

i z upoważnienia zarządu.

Administrator dokumentacji:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Usuwanie usterek

Usterka Możliwa przyczyna Usuwanie usterek

Urządzenie nie grzeje Brak napięcia w urządzeniu. Sprawdzić zabezpieczenie u klienta

Bezpiecznik w obwodzie sterowania jest przepa-

lony. Bezpiecznik jest zawarty w transformatorze

sterowania.

Włożyć nowe bezpieczniki. Przy ponownym prze-

paleniu usunąć przyczynę przepalenia.

Zadziałał stycznik silnikowy w szafie sterowniczej. Odblokować stycznik silnikowy. Gdy zadziała kil-

ka razy, powiadomić serwis.

Uszkodzony regulator temperatury, ogranicznik

temperatury wyłączył urządzenie.

Zawiadomić serwis.

Stycznik nie działa prawidłowo. Zawiadomić serwis.

Lampka kontrolna płynu zmiękcza-

jącego miga na czerwono

Brak płynu zmiękczającego w zbiorniku. Wlewanie płynu zmiękczającego.

Urządzenie nie grzeje prawidłowo. Wężownica grzejna obrośnięta osadami wapien-

nymi.

Usunąć osady z wężownicy grzejnej.

Uszkodzony regulator temperatury. Zawiadomić serwis.

Gwarancja

Deklaracja zgodności UE

Produkt: Podgrzewacz wody

Typ: HWE 860

Obowiązujące dyrektywy UE

2006/42/WE (+2009/127/WE)

2014/30/UE

Zastosowane normy zharmonizowane

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–11: 2000

EN 62233: 2008

Zastosowane specyfikacje:

---

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Dane techniczne

HWE 860

Nr części 3.070-030.0

Podłączenie do sieci

Rodzaj prądu -- 3 Ph

Częstotliwość Hz 50-60

Napięcie V 400

Pobór mocy kW 24

Zabezpieczenie

elektryczne (zwłocz-

ne)

A50

Przyłącze wody

Temperatura dopro-

wadzenia (maks.)

°C 80

Ilość doprowadze-

nia (min.)

l/h 1300 900 700

Parametry robocze

Temperatura robo-

cza w trybie ciągłym

przy 15 °C tempera-

tury dopływu

°C 31 38 45

Temperatura robo-

cza (maks.)

°C 85

Moc grzewcza kW 24

Wymiary i ciężar

Długość mm 440

szerokość mm 508

wysokość mm 751

Ciężar bez akceso-

riów i szafy sterowni-

czej

kg 24

Ciężar szafy sterow-

niczej

kg 18

Zawartość bojlera,

ogółem

l ok. 55

Zawartość bojlera,

komora grzewcza

uprzednia

l ok. 19

53PL

- 1

Enne sesadme esmakordset ka-

sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele vas-

tavalt ja hoidke see hilisema kasutamise

või uue omaniku tarbeks alles.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

www.kaercher.com/REACH

 OHT

Osutab vahetult ähvardavale ohule, mis

võib põhjustada tõsiseid kehavigastusi või

lõppeda surmaga.

몇 HOIATUS

Osutab võimalikule ohtlikule olukorrale, mis

võib põhjustada tõsiseid kehavigastusi või

lõppeda surmaga.

몇 ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada kergeid vigastusi.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada materiaalset kahju.

– Kasutage masinat ainult kuuma vee

valmistamiseks ühenduses masinate,

sõidukite, ehitiste, tööriistade jne pu-

hastamiseks ettenähtud kõrgsurvepe-

suriga.

– Kui kasutatakse muid puhastusaineid

kui vesi, konsulteerige masina müüja

või klienditeenindusega.

– Temperatuuri reguleerimisel jälgige sel-

le sobivust pumba ja puhastatavate ob-

jektide jaoks.

 OHT

Vigastusoht! Tanklates või muudes ohuala-

des kasutamise korral tuleb järgida vasta-

vaid ohutuseeskirju.

– HWE 860-ga saate vett elektrienergia

abil soojendada. Masina kasutamine on

mõttekas seal, kus põleti heitgaaside

väljaviimine on problemaatiline.

– Saavutatav temperatuur sõltub läbivast

veekogusest, kuid ka kasutatava pum-

ba sooritusvõimsusest (keskmist väär-

tust vt tehnilistest andmetest).

– Määratud temperatuuri reguleerib ter-

mostaat. Kui ümberlüliti on asendis

„Manuaalrežiim“, on küte olenevalt ter-

mostaadist alati sees. Kui lülitatakse

ümber "Automaatrežiimile", sõltub ka-

sutusvalmidus lisaks taimerist või väli-

sest kaugjuhtimisest.

– Seadet kasutatakse samaaegselt boile-

ripaagina kõrgsurvepumba jaoks.

– Pehmendusvedelik hoiab ära katlakivi

tekkimise küttespiraali, kui kasutatakse

lubjarikast veevärgivett. Seda lisatakse

tilkhaaval boileris olevale pealevoolu-

veele. Doseering on tehasepoolselt

seadistatud keskmisele väärtusele.

Klienditeenindus võib seda seadistust

vastavalt kohalikele tingimustele muu-

ta.

Temperatuuripiiraja lülitab masina välja, kui

termostaat on rikkis.

– Valge pehmendusvedeliku paak on boi-

leri peal.

– Kui valge paak on tühi, vilgub lülituskil-

bil punane märgutuli.

 Valage paaki pehmendusvedelikku RM

100.

Sisukord

Keskkonnakaitse . . . . . . . . . . . ET 1

Ohuastmed . . . . . . . . . . . . . . . ET 1

Sihipärane kasutamine . . . . . . ET 1

Funktsioon. . . . . . . . . . . . . . . . ET 1

Ohutusseadised. . . . . . . . . . . . ET 1

Kasutuselevõtt. . . . . . . . . . . . . ET 1

Käsitsemine. . . . . . . . . . . . . . . ET 2

Kasutuselt võtmine . . . . . . . . . ET 2

Transport . . . . . . . . . . . . . . . . . ET 2

Hoiulepanek. . . . . . . . . . . . . . . ET 2

Korrashoid ja tehnohooldus. . . ET 2

Abi häirete korral . . . . . . . . . . . ET 3

Garantii . . . . . . . . . . . . . . . . . . ET 3

EÜ vastavusdeklaratsioon. . . . ET 3

Tehnilised andmed . . . . . . . . . ET 3

Keskkonnakaitse

Pakendmaterjalid on taaskasu-

tatavad. Palun ärge visake pa-

kendeid majapidamisprahi hul-

ka, vaid suunake need taaska-

sutusse.

Vanad seadmed sisaldavad

taaskasutatavaid materjale,

mis tuleks suunata taaskasu-

tusse. Patareid, õli ja muud sar-

nased ained ei tohi jõuda kesk-

konda. Seetõttu palume vanad

seadmed likvideerida vastava-

te kogumissüsteemide kaudu.

Ohuastmed

Sihipärane kasutamine

Palun vältige mineraalõli sisaldava heitvee

sattumist pinnasesse, veekogudesse või

kanalisatsiooni. Seetõttu palume viia moo-

toripesu ja põhjapesu läbi ainult sobivates,

õliseparaatoriga varustatud kohtades.

Funktsioon

Ohutusseadised

Termoregulaator

Kasutuselevõtt

Pehmendusvedeliku lisamine

54 ET

- 2

1 Märgutuli (roheline) - „Küte sees“

2 Manuaal-/automaatrežiimi lüliti

3 Märgutuli (punane) - "Pehmendusvede-

liku täituvus"

4 Pealüliti

5 Lülituskilp

1 Temperatuuripiiraja

2 Temperatuuri regulaator

 Vee juurdevool avada.

 Seadke temperatuuriregulaator soovi-

tud temperatuurile.

 Keerake pealüliti asendisse "1".

 Seadke lüliti manuaal- või automaatre-

žiimile.

Soovitame järgmisi puhastustemperatuure:

– Kerge määrdumus

30 -50 °C

– Valguline mustus, nt toiduainetetööstu-

ses

maks. 60 °C

– Sõidukite puhastamine, masinate pu-

hastamine

60-85 °C

Märkus: Kui töörõhku ja käsitletavat ko-

gust muudetakse, muutub ka veetempera-

tuur.

 Keerake manuaal- /auotmaatrežiimi lü-

liti asendisse "0".

 Keerake pealüliti asendisse "0".

 Vee juurdejooksu sulgemine.

 Kruvige vee pealevoolu voolik ja kõrg-

survevoolik seadme küljest maha.

 Kruvige lahti boileri põrandas olev kork

ja laske boiler tühjaks.

 Laske kõrgsurvepumbal maks. 1 min.

töötada, kuni pump ja torud on tühjene-

nud.

Seade tuleb paigaldada ruumidesse, mille

temperatuur ei lange alla 0 °C. Külmumis-

ohu korral, nt välistingimustesse paigalda-

mise korral, tuleb seade tühjendada ja an-

tifriisiga läbi pesta.

TÄHELEPANU

Kahjustusoht! Külm purustab seadme, mis

ei ole veest täiesti tühjendatud.

 Lasta vesi välja.

 Loputada seade jäätumiskaitsevahen-

diga läbi.

Seeläbi saavutatakse ka mõningane

korrosioonikaitse.

몇 ETTEVAATUS

Vigastusoht! Transportimisel jälgige sead-

me kaalu.

 Sõidukites transportimisel fikseerige

seade vastavalt kehtivatele määrustele

libisemise ja ümbermineku vastu.

몇 ETTEVAATUS

Vigastusoht! Ladustamisel jälgige seadme

kaalu.

Seda seadet tohib ladustada ainult siseruu-

mides.

 OHT

Vigastusoht! Kõgi hooldus- ja remonttööde

ajaks tuleb pealüliti välja lülitada.

 Kontrollige ühenduskaablit.

Ühenduskaabel ei tohi olla vigastatud

(elektrilöögi oht). Katkine ühenduskaa-

bel tuleb viivitamatult volitatud kliendi-

teeninduses või kvalifitseeritud

elektriku poolt välja vahetada.

 Kontrollige kuuma vee voolikut.

Kuuma vee voolik peab olema terve.

Defektne voolik tuleb viivitamatult välja

vahetada (põletusoht).

Kui seadmes on katlakivi, halveneb sooju-

se ülekandmine ja langeb tõhusus.

 OHT

Tuleohtlikest gaasidest põhjustatud plah-

vatusoht! Katlakivi eemaldades on suitse-

tamine keelatud. Hoolitsege hea ventilat-

siooni eest.

 OHT

Happest tingitud sööbimisoht! Kandke kait-

seprille ja kaitsekindaid.

Eemaldamiseks on vastavalt seaduslikele

ettekirjutustele lubatud kasutada ainult

kontrollmärgiga katlakivi eemaldusvahen-

dit.

– RM 100 (tellimisnr. 6.287-008) lahustab

katlakivi ja lihtsaid katlakivi ja pesuaine-

te jääkide ühendeid.

 Valage boilerissse 30 l vett.

 Ühendage vooveoolik vee sissevoolu-

ga ja riputage paaki.

 Kruvige joatoru otsak ära. Riputage ka

kõrgsurvepesuri ühendatud joatoru

paaki. Nii tekib ringlus: paak - pump -

boiler.

 Valage 2 liitrit katlakivi eemaldavat ha-

pet paaki.

 Laske kõrgsurvepumbal töötada.

 Lahus ei tohi olla soojem kui 60 °C. Jäl-

gige, et pinnale ei kerkiks aurumulle

(mitte ära vahetada tekkiva vahuga).

 Kui 15 minuti pärast ei ole näha gaasi

moodustumist, valage veel 0,5 liitrit kat-

klakivi lahustavat hapet paaki (maks.

kontsentratsioon 7%). Kui katlakivi ee-

maldatakse regulaarselt, on protsess 3

minutiga lõppenud.

Käsitsemine

Teeninduselemendid

Seadme sisselülitamine

Seadme väljalülitamine

Kasutuselt võtmine

Seadme tühjendamine

Jäätumiskaitse

Transport

Hoiulepanek

Korrashoid ja tehnohooldus

Optiline kontroll

Katlakivi eemaldamine boilerist

55ET

- 3

 OHT

Vigastusoht! Kõgi hooldus- ja remonttööde

ajaks tuleb pealüliti välja lülitada.

 OHT

Elektrilöögist lähtuv oht! Elektrikomponen-

tide kontrollimist võib teostada ainult volita-

tud klienditeenindus.

Igas riigis kehtivad meie volitatud müü-

giesindaja antud garantiitingimused. Sead-

mel esinevad rikked kõrvaldame garan-

tiiajal tasuta, kui põhjuseks on materjali- või

valmistusviga. Garantiijuhtumi korral palu-

me pöörduda müüja või lähima volitatud

klienditeenistuse poole, esitades ostu tõen-

dava dokumendi.

Käesolevaga kinnitame, et allpool kirjelda-

tud seade vastab meie poolt turule toodud

mudelina oma kontseptsioonilt ja konstrukt-

sioonilt EL direktiivide asjakohastele põhi-

listele ohutus- ja tervisekaitsenõetele.

Meiega kooskõlastamata muudatuste te-

gemise korral seadme juures kaotab käes-

olev deklaratsioon kehtivuse.

5.957-456

Allakirjutanud tegutsevad juhatuse ülesan-

del ja volitusega.

Dokumentatsiooni eest vastutav isik:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Abi häirete korral

Rike Võimalik põhjus Kõrvaldamine

Seade ei küta Seadmel puudub pinge. Kontrollige ehituspoolset kaitset.

Juhtkontuuri kaitse on läbi põlenud. Kaitse on in-

tegreeritud juhttrafosse.

Pange kohale uued kaitsmed. Korduva läbipõle-

mise korral kõrvaldage ülekoormuse põhjus.

Vallandus lülituskilibis olev mootori kaitselüliti. Vabastage mootori kaitselüliti. Kui rike kordub,

teatage klienditeenindusele.

Termostaat defektne, temperatuuripiiraja lülitas

seadme välja.

Pöörduge klienditeenindusse.

Kontaktor ei ole korras. Pöörduge klienditeenindusse.

Põleb punane pehmendusvedeliku

märgutuli

Paagis ei ole pehmendusvedelikku. Lisage pehmendusvedelikku.

Seade ei küta korralikult Küttespiraalil katlakivi. Eemaldage küttespiraalilt katlakivi.

Termostaat defektne. Pöörduge klienditeenindusse.

Garantii

EÜ vastavusdeklaratsioon

Toode: Veesoojendi

Tüüp: HWE 860

Asjakohased EL direktiivid:

2006/42/EU (+2009/127/EU)

2014/30/EL

Kohaldatud ühtlustatud standardid:

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–11: 2000

EN 62233: 2008

Rakendatud spetsifikatsioonid:

---

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Tehnilised andmed

HWE 860

Detaili nr.: 3.070-030.0

Elektriühendus

Voolu liik -- 3 Ph

Sagedus Hz 50-60

Pinge V 400

Tarbitav võimsus kW 24

Elektriline kaitse

(inaktiivne)

A50

Veevõtuühendus

Juurdevoolava vee

temperatuur (max)

°C 80

Juurdevoolu hulk

(min)

l/h 1300 900 700

Jõudluse andmed

Töötemperatuur ala-

lisrežiimil 15 °C pea-

levoolu temperatuuri

juures

°C 31 38 45

Töötemperatuur

(maks.)

°C 85

Küttevõimsus kW 24

Mõõtmed ja kaalud

Pikkus mm 440

Laius mm 508

Kõrgus mm 751

Kaal ilma tarvikute ja

lülitusilbita

kg 24

Lülituskibi kaal kg 18

Boileri sisu, kokku l u. 55

Boileri sisu, eelsoo-

jenduskamber

l u. 19

56 ET

- 1

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas oriģinālvalo-

dā, rīkojieties saskaņā ar norādījumiem

tajā un uzglabājiet to vēlākai izmantošanai

vai turpmākiem lietotājiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra-

dīsiet:

www.kaercher.com/REACH

 BĪSTAMI

Norāde par tieši draudošām briesmām, ku-

ras izraisa smagas traumas vai nāvi.

몇 BRĪDINĀJUMS

Norāde par iespējami draudošām bries-

mām, kuras var izraisīt smagas traumas vai

nāvi.

몇 UZMANĪBU

Norāda uz iespējami bīstamu situāciju,

kura var radīt vieglus ievainojumus.

IEVĒRĪBAI

Norāde par iespējami bīstamu situāciju,

kura var radīt materiālos zaudējumus.

– Ierīci izmantot tikai karsta ūdens ražo-

šanai kopā ar augstspiediena tīrīšanas

iekārtu mašīnu, transportlīdzekļu, būv-

ju, instrumentu u.tml. tīrīšanai.

– Lietojot citus tīrīšanas šķidrumus, izņe-

mot ūdeni, sazinieties ar pārdevēju vai

klientu apkalpošanas dienestu.

– Iestatot temperatūru, pievērsiet uzma-

nību tās piemērotībai sūknim un tīrāma-

jiem objektiem.

 BĪSTAMI

Savainošanās risks! Izmantojot degvielas

uzpildes stacijās vai citās bīstamās zonās,

ievērot attiecīgos drošības priekšrakstus.

– Ar HWE 860 iespējams uzsildīt ūdeni ar

elektroenerģiju. Tās izmantošana ir pie-

mērota tādas vietās, kurās ir problemā-

tiska degļa izplūdes gāzu izvade.

– Sasniedzamā temperatūra ir atkarīga

no ūdens caurplūdes daudzuma, tātad

no izmantotā sūkņa sūknēšanas jaudas

(vidējo vērtību skatīt tehniskajos datos).

– Iestatīto temperatūru regulē termostats.

Parslēdzēja pozīcijā „Manuāls režīms“

apsilde atkarībā no termostata vienmēr

darbojas. Pārslēdzot to pozīcijā "Auto-

mātiskais režīms" gatavība darbam ir

papildus atkarīga no taimera vai ārējas

tālvadības pults.

– Ierīce vienlaicīgi kalpo kā uzņemšanas

tilpne augstspiediena sūknim.

– Šķidrais mīkstinātājs novērš apsildes

šļūtenes apkaļķošanos, izmantojot kaļķi

saturošu ūdensvada ūdeni. Ūdens boi-

lera pievadē to pievieno pa pilieniem.

Dozēšana rūpnīcā ir iestatīta vidējai

ūdens cietībai. Šo iestatījumu klientu

apkalpošanas dienests var pielāgot vie-

tējiem apstākļiem.

Temperatūras ierobežotājs izslēdz ierīci, ja

ir bojāts temperatūras regulators.

– Baltā tvertne šķidrajam mīkstinātājam

atrodas uz boilera.

– Ja baltā tvertne ir tukša, mirgo sarkanā

kontrollampiņa sadales skapī.

 Piepildiet tvertni ar šķidro mīkstinātāju

RM 110.

Satura rādītājs

Vides aizsardzība . . . . . . . . . . LV 1

Riska pakāpes. . . . . . . . . . . . . LV 1

Noteikumiem atbilstoša lietoša-

na. . . . . . . . . . . . . . . . . . . . . . . LV 1

Darbība . . . . . . . . . . . . . . . . . . LV 1

Drošības iekārtas. . . . . . . . . . . LV 1

Ekspluatācijas uzsākšana . . . . LV 1

Apkalpošana . . . . . . . . . . . . . . LV 2

Ekspluatācijas pārtraukšana . . LV 2

Transportēšana . . . . . . . . . . . . LV 2

Glabāšana . . . . . . . . . . . . . . . . LV 2

Kopšana un tehniskā apkope . LV 2

Palīdzība darbības traucējumu

gadījumā . . . . . . . . . . . . . . . . . LV 3

Garantija . . . . . . . . . . . . . . . . . LV 3

EK Atbilstības deklarācija . . . . LV 3

Tehniskie dati . . . . . . . . . . . . . LV 3

Vides aizsardzība

Iepakojuma materiāli ir atkārtoti

pārstrādājami. Lūdzu, neizme-

tiet iepakojumu kopā ar māj-

saimniecības atkritumiem, bet

nogādājiet to vietā, kur tiek

veikta atkritumu otrreizējā pār-

strāde.

Nolietotās ierīces satur noderī-

gus materiālus, kurus iespē-

jams pārstrādāt un izmantot at-

kārtoti. Baterijas, eļļa un tamlī-

dzīgas vielas nedrīkst nokļūt

apkārtējā vidē. Tādēļ lūdzam

utilizēt vecās ierīces ar atbilsto-

šu atkritumu savākšanas sistē-

mu starpniecību.

Riska pakāpes

Noteikumiem atbilstoša

lietošana

Minerāleļļas saturoši notekūdeņi nedrīkst

nokļūt augsnē, ūdenī vai kanalizācijā. Tā-

pēc dzinēja mazgāšanu un apakšas maz-

gāšanu veikt tikai piemērotās vietās ar eļ-

ļas uztvērēju.

Darbība

Drošības iekārtas

Temperatūras ierobežotājs

Ekspluatācijas uzsākšana

Šķidrā mīkstinātāja iepilde

57LV

- 2

1 Kontrollampiņa (zaļa) - apsilde ieslēgta

2 Pārslēdzējs manuālajam / automātiska-

jam režīmam

3 Kontrollampiņa (sarkana) - šķidrā mīk-

stinātāja piepildījuma līmenis

4 Galvenais slēdzis

5 Elektriskā sadalne

1 Temperatūras ierobežotājs

2 Termostats

 Attaisiet ūdens padeves krānu.

 Iestatīt temperatūras regulatoru uz va-

jadzīgo temperatūru.

 Galveno slēdzi pagrieziet pozīcijā 1.

 Ieslēdziet pārslēdzēju pozīcijā manuāls

vai automātisks režīms.

Ieteicamas šādas tīrīšanas temperatūras:

– Viegli netīrumi

30-50 °C

– Olbaltumus saturoši netīrumi, piem.,

pārtikas rūpniecībā

maks. 60 °C

– automašīnu tīrīšana, mašīnu tīrīšana

60 -85 °C

Norādījums: Ja izmaina darba spiedienu

un padeves daudzumu, izmainās arī ūdens

temperatūra.

 Pārslēdziet manuālā/automātiskā režī-

ma pārslēdzēju pozīcijā "0".

 Galveno slēdzi pagrieziet pozīcijā 0.

 Aizslēgt ūdens padevi.

 Noskrūvēt no ierīces augstspiediena

šļūteni un ūdens pievades šļūteni.

 Atskrūvējiet noslēgu no boilera pamat-

nes un ļaujiet ļaujiet no boilera iztecēt

visam ūdenim.

 Darbināt augstspiediena sūkni maksi-

māli 1 minūti, kamēr sūknis un šļūtenes

ir tukšas.

Aparāts jāuzstāda no sala pasargātās tel-

pās. Ja pastāv sala risks, piem., uzstādot

laukā, aparāts jāiztukšo un jāizskalo ar an-

tifrīzu.

IEVĒRĪBAI

Bojājumu risks! Sals sabojā ierīci, ja no tās

nav pilnībā izlaists ūdens.

 Izlaist ūdeni.

 Izskalot ierīci ar pretsala līdzekli.

Līdz ar to tiek panākta noteikt aizsardzī-

ba pret koroziju.

몇 UZMANĪBU

Savainošanās un bojājumu risks! Trans-

portējot ņemiet vērā aparāta svaru.

 Transportējot automašīnā, saskaņā ar

spēkā esošajām direktīvām nodrošiniet

aparātu pret izslīdēšanu un apgāšanos.

몇 UZMANĪBU

Savainošanās un bojājumu risks! Uzglab

ā-

jot ņemiet vērā aparāta svaru.

Šo aparātu drīkst uzglabāt tikai iekštelpās.

 BĪSTAMI

Savainošanās risks! Veicot visa veida teh-

niskās apkopes un remontdarbus, galve-

nais slēdzis ir jāizslēdz.

 Pārbaudiet pieslēguma kabeli.

Pieslēguma kabelis nedrīkst būt bojāts

(negadījuma risks no elektriskā triecie-

na). Bojātais pieslēguma kabelis neka-

vējoties jānomaina pilnvarotiem klientu

apkalpošanas dienesta speciālistiem

vai elektriķiem.

 Pārbaudiet karstā ūdens šļūteni.

Karstā ūdens šļūtene nedrīkst būt bojā-

ta. Bojāta šļūtene nekavējoties jāno-

maina (applaucēšanās risks).

Ja ierīce ir apkaļķojusies, samazinās siltu-

ma pārvade un samazinās sildīšanas efek-

tivitāte.

 BĪSTAMI

Sprādziena risks uzliesmojošu gāzu ietek-

mē! Atkaļķošanas laikā aizliegts smēķēt.

Nodrošiniet labu ventilāciju.

 BĪSTAMI

Risks apdedzināties ar skābi! Lietojiet aiz-

sargbrilles un aizsargcimdus.

Atkaļķošanai atbilstoši likumu noteikumiem

drīkst izmantot tikai kaļķakmens šķīdinātā-

jus ar pārbaudes zīmi.

– RM 100 (pasūt. Nr. 6.287-008) noņem

kaļķakmeni un vienkāršus kaļķakmens

un mazgāšanas līdzekļu palieku savie-

nojumus.

 Iepildiet boilerī 30 l ūdens.

 Pieslēdziet ūdens šļūteni ūdens pieva-

dam un iekariniet tvertnē.

 Pieskrūvējiet strūklas caurules uzgali.

Pieslēgto augstspiediena tīrīšanas ie-

kārtas strūklas cauruli tāpat iekariniet

tvertnē. Šādā veidā rodas ūdens cirku-

lācija: tvertne - sūknis - boilers.

 Ielejiet tvertnē 2 litrus kaļķa šķīdināša-

nas skābes.

 Ļaujiet darboties augstspiediena sūk-

nim.

 Šķīdumam nevajadzētu būt karstākam

par 60 °C. Pievērsiet uzmanību tam, lai

nesaceltos tvaika mutuļi (nesajauciet

tos ar izveidojošajām putām).

 Ja pēc 15 minūtēm vairs nevar novērot

izteiktu gāzes veidošanos, tad pielejiet

tvertnē vēl 0,5 litrus kaļķa šķīdināšanas

skābes (maks. koncentrācija - 7%). Re-

gulāri veicot boilera atkaļķošanu, tā tiek

pabeigta jau pēc apm. 3 minūtēm.

Apkalpošana

Vadības elementi

Ierīces ieslēgšana

Izslēgt ierīci

Ekspluatācijas pārtraukšana

Iztukšot ierīci

Aizsardzība pret aizsalšanu

Transportēšana

Glabāšana

Kopšana un tehniskā apkope

Vizuāla apskate

Boilera atkaļķošana

58 LV

- 3

 BĪSTAMI

Savainošanās risks! Veicot visa veida teh-

niskās apkopes un remontdarbus, galve-

nais slēdzis ir jāizslēdz.

 BĪSTAMI

Elektriskās strāvas trieciena risks! Elektris-

ko sastāvdaļu pārbaudi drīkst veikt tikai

pilnvarots klientu apkalpošanas dienests.

Katrā valstī ir spēkā mūsu uzņēmuma atbil-

dīgās sabiedrības izdotie garantijas nosa-

cījumi. Garantijas termiņa ietvaros iespēja-

mos Jūsu iekārtas darbības traucējumus

mēs novērsīsim bez maksas, ja to cēlonis ir

materiāla vai ražošanas defekts. Garantijas

remonta nepieciešamības gadījumā ar pir-

kumu apliecinošu dokumentu griezieties

pie tirgotāja vai tuvākajā pilnvarotajā klien-

tu apkalpošanas dienestā.

Ar šo mēs paziņojam, ka turpmāk minētā

iekārta, pamatojoties uz tās konstrukciju un

izgatavošanas veidu, kā arī mūsu apgrozī-

bā laistajā izpildījumā atbilst ES direktīvu

attiecīgajām galvenajām drošības un vese-

lības aizsardzības prasībām. Iekārtā izda-

rot ar mums nesaskaņotas izmaiņas, šis

paziņojums zaudē savu spēku.

5.957-456

Parakstītāji rīkojas valdes vārdā un ar tās

pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Palīdzība darbības traucējumu gadījumā

Darbības traucējums Iespējamais cēlonis Traucējuma novēršana

Ierīce nesilda Ierīcē nav sprieguma. Pārbaudiet ēkas drošinātājus.

Vadības sistēmas drošinātājs ir sadedzis. Droši-

nātājs iekļauts galvenajā transformatorā.

Ievietojiet jaunu drošinātāju. Ja tas sadeg atkārto-

ti, novērsiet pārslodzes iemeslu.

Iedarbojies motora aizsargslēdzis sadales skapī. Atbloķējiet motora aizsargslēdzi. Ja tas ieslēdzas

atkārtoti, ziņojiet par to klientu apkalpošanas die-

nestam.

Bojāts temperatūras regulators, temperatūras ie-

robežotājs izslēdza ierīci.

Informējiet klientu dienestu.

Ierīces aizsardzība ir bojāta. Informējiet klientu dienestu.

Šķidrā mīkstinātāja sarkanā kon-

trollampiņa mirgo

Tvertnē trūkst šķidrā mīkstinātāja. Uzpildiet šķidro mīkstinātāju.

Ierīce pareizi nesilda Apkaļķojusies apsildes caurule Atkaļķojiet apsildes cauruli

Bojāts temperatūras regulators. Informējiet klientu dienestu.

Garantija

EK Atbilstības deklarācija

Produkts: Karstā ūdens ražotājs

Padomi: HWE 860

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2014/30/ES

Piemērotās harmonizētās normas:

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–11: 2000

EN 62233: 2008

Piemērotās specifikācijas:

---

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Tehniskie dati

HWE 860

Daļas Nr. 3.070-030.0

Elektropadeve

Strāvas veids -- 3 Ph

Frekvence Hz 50-60

Spriegums V 400

Pieslēguma jauda kW 24

Drošinātāji (inertie) A 50

Ūdensapgāde

Pievadāmā ūdens

temperatūra (maks.)

°C 80

Pievadāmā ūdens

daudzums (min.)

I/h 1300 900 700

Tehniskie dati attiecībā uz jaudu

Darba temperatūra

ilgstošas ekspluatā-

cijas režīmā pie

15 °C pievadāmā

ūdens temperatūras

°C 31 38 45

Darba temperatūra

(maks.)

°C 85

Karsēšanas jauda kW 24

Izmēri un svars

Garums mm 440

Platums mm 508

Augstums mm 751

Svars bez piederu-

miem un sadales

skapja

kg 24

Sadales skapja

svars

kg 18

Boilera kopējais til-

pums

l apm. 55

Boilera tilpums, ie-

priekšējas sildīšanas

kamera

l apm. 19

59LV

- 1

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja va-

dovautis ir saugoti, kad ja galima būtų nau-

dotis vėliau arba perduoti naujam savinin-

kui.

Nurodymai apie sudedamąsias medžia-

gas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

www.kaercher.com/REACH

 PAVOJUS

Nuoroda dėl tiesioginio pavojaus, galinčio

sukelti sunkius kūno sužalojimus ar mirtį.

몇 ĮSPĖJIMAS

Nuoroda dėl galimo pavojaus, galinčio su-

kelti sunkius kūno sužalojimus ar mirtį.

몇 ATSARGIAI

Nurodo galimą pavojų, galintį sukelti len-

gvus sužalojimus.

DĖMESIO

Nuoroda dėl galimo pavojaus, galinčio su-

kelti materialinius nuostolius.

– Prietaisą naudokite tik karštam vande-

niui, skirtam naudoti aukšto slėgio ma-

šinų, transporto priemonių, statinių ir

įrankių valymo įrenginiuose, ruošti.

– Norėdami naudoti kitokią valymo terpę

nei vandenį, kreipkitės į pardavėją arba

klientų aptarnavimo tarnybą.

– Nustatydami temperatūrą, atkreipkite

dėmesį, ar ji tinkama siurbliui ir valo-

mam objektui.

 PAVOJUS

Susižalojimo pavojus! Naudodami degali-

nėse ir kitose pavojingose vietose, laikyki-

tės reikiamų saugos reikalavimų.

– Naudodami HWE 860, vandenį galite

įkaitinti elektros energija. Jį naudoti pa-

togu ten, kur sudėtinga įrengti degiklio

išmetamųjų dujų sistemą.

– Pasiekiama temperatūra priklauso nuo

vandens kiekio, t.y. siurblio debito (vi-

dutinė reikšmė pateikta techniniuose

duomenyse).

– Nustatytą temperatūrą reguliuoja ter-

mostatas. Jei jungiklis nustatytas į pa-

dėtį „Rankinis režimas“, priklausomai

nuo termostato, šildymas visada įjung-

tas. Nustačius jungiklį į padėtį „Automa-

tinis režimas“, veikimas priklauso nuo

laikmačio arba išorinio nuotolinio valdy-

mo pulto.

– Prietaisas tuo pačiu yra ir aukšto slėgio

siurblio talpykla.

– Skysčių minkštiklis apsaugo gyvatuką

nuo užkalkėjimo naudojant kalkėtą van-

dentiekio vandenį. Minkštiklis lašina-

mas į šildytuvui tiekiamą vandenį. Ga-

mykloje nustatyta dozė vidutinio kietu-

mo vandeniui. Pakeisti šias nuostatas

pagal vietos poreikius gali tik klientų ap-

tarnavimo tarnyba.

Jei temperatūros reguliatorius neveikia,

temperatūros ribotuvas išjungia prietaisą.

– Balta skysto minkštiklio talpykla įrengta

šildytuve.

– Jei baltos spalvos talpykla ištuštėja, ima

mirksėti raudona kontrolinė lemputė

jungimo spintoje.

 Pripildykite talpyklą skysto minkštiklio

RM 110.

Turinys

Aplinkos apsauga . . . . . . . . . . LT 1

Rizikos lygiai . . . . . . . . . . . . . . LT 1

Naudojimas pagal paskirtį . . . . LT 1

Veikimas . . . . . . . . . . . . . . . . . LT 1

Saugos įranga . . . . . . . . . . . . . LT 1

Naudojimo pradžia. . . . . . . . . . LT 1

Valdymas. . . . . . . . . . . . . . . . . LT 2

Naudojimo nutraukimas. . . . . . LT 2

Transportavimas . . . . . . . . . . . LT 2

Laikymas . . . . . . . . . . . . . . . . . LT 2

Priežiūra ir aptarnavimas. . . . . LT 2

Pagalba gedimų atveju . . . . . . LT 3

Garantija . . . . . . . . . . . . . . . . . LT 3

EB atitikties deklaracija . . . . . . LT 3

Techniniai duomenys. . . . . . . . LT 3

Aplinkos apsauga

Pakuotės medžiagos gali būti

perdirbamos. Neišmeskite pa-

kuočių kartu su buitinėmis atlie-

komis, bet atiduokite jas per-

dirbti.

Naudotų prietaisų sudėtyje yra

vertingų, antriniam žaliavų per-

dirbimui tinkamų medžiagų, to-

dėl jie turėtų būti atiduoti perdir-

bimo įmonėms. Akumuliatoriai,

alyvos ir panašios medžiagos

neturėtų patekti į aplinką. Todėl

naudotus prietaisus šalinkite

pagal atitinkamą antrinių žalia-

vų surinkimo sistemą.

Rizikos lygiai

Naudojimas pagal paskirtį

Neišleiskite mineralinės alyvos turinčių

nuotekų į dirvožemį, vandens telkinius ar

kanalizaciją. Todėl variklius ir dugnus

plaukite tik pritaikytose vietose, kuriose

įrengtos alyvos atskyrikliai.

Veikimas

Saugos įranga

Temperatūros ribotuvas

Naudojimo pradžia

Skysčių minkštiklio pripildymas

60 LT

- 2

1 Apie įjungtą kaitinimą pranešanti kon-

trolinė lemputė (žalia)

2 Rankinio ir automatinio režimų perjun-

giklis

3 Skysto minkštiklio lygio kontrolinė lem-

putė (raudona)

4 Pagrindinis jungiklis

5 Jungimo spinta

1 Temperatūros ribotuvas

2 Temperatūros reguliatorius

 Atsukite čiaupą.

 Temperatūros reguliatoriumi nustatyki-

te norimą temperatūrą.

 Pasukite pagrindinį jungiklį į padėtį „1“.

 Perjungikliu nustatykite rankinį arba au-

tomatinį režimą.

Rekomenduojame tokią valymo temperatū-

rą:

– Lengvam užterštumui

30-50 °C

– Baltymų sudėtyje turintys nešvarumai,

pavyzdžiui, maisto pramonėje

iki 60 °C

– Transporto priemonėms valyti

60-85 °C

Pastaba: pakeitus darbo slėgį ir debitą, pa-

kinti ir vandens temperatūra.

 Rankinio ir automatinio režimų perjun-

giklį nustatykite į padėtį „0“.

 Pasukite pagrindinį jungiklį į padėtį „0“.

 Užsukite čiaupą.

 Atsukite nuo prietaiso vandens tiekimo

ir aukšto slėgio žarnas.

 Užsukite šildytuvo grindų kaištį ir įjunki-

te šildytuvą laisva eiga.

 Įjunkite aukšto slėgio siurblį ir palaukite

apie 1 minutę, kol išsituštins siurblys ir

žarnos.

Prietaisą laikykite nuo šalčio apsaugotose

patalpose. Jei prietaisas bus naudojamas

šaltoje aplinkoje, pavyzdžiui, montuojant iš-

orėje, ištuštinkite prietaisą ir išskalaukite jį

antifrizu.

DĖMESIO

Pažeidimo pavojus! Iki galo neišleidus iš

prietaiso vandens šaltis gali sugadinti prie-

taisą.

 Išleiskite vandenį.

 Išskalaukite prietaisą antifrizu.

Taip užtikrinama ir apsauga nuo korozi-

jos.

몇 ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Transpor-

tuojant prietaisą, reikia atsižvelgti į jo svorį.

 Transportuojant įrenginį transporto

priemonėse, jį reikia užfiksuoti pagal

galiojančius reglamentus, kad neslystų

ir neapvirstų.

몇 ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Pastatant

laikyti prietaisą, reikia atsižvelgti į prietaiso

svorį.

Šį prietaisą galima laikyti tik patalpose.

 PAVOJUS

Sužalojimų pavojus! Prieš visus techninės

priežiūros ir remonto darbus, išjunkite prie-

taisą pagrindini

ų jungikliu.

 Patikrinkite maitinimo laidą.

Maitinimo laidas negali būti pažeistas

(kyla srovės smūgio pavojus). Pažeistą

maitinimo laidą nedelsdami pakeiskite

įgaliotoje klientų aptarnavimo tarnyboje

arba patikėkite šią užduotį kvalifikuo-

tam elektrikui.

 Patikrinkite karšto vandens žarną.

Karšto vandens žarna negali būti pa-

žeista. Sugadintą žarną nedelsdami pa-

keiskite (kyla pavojus nedegti).

Atsiradus kalkių nuosėdoms, prietaisas

blogiau perduoda šilumą ir tampa mažiau

veiksmingas.

 PAVOJUS

Degios dujos gali sprogti! Šalinant kalkes,

draudžiama rūkyti. Užtikrinkite pakankamą

vėdinimą.

 PAVOJUS

Rūgštys gali išėsdinti! Naudokite apsaugi-

nius akinius ir pirštines.

Kalkėms šalinti leidžiama naudoti tik vado-

vaujantis teisės aktais patikrintus katilų

akmenų tirpiklius su patikros ženklu.

– RM 100 (užs. Nr. 6.287-008) šalina kal-

kakmenius ir paprastus kalkakmenių ir

skalbimo priemonių nuosėdų junginius.

 Pripilkite į šildytuvą 30 litrų vandens.

 Vandens žarną prijunkite prie vandens

įvado ir įkabinkite talpykloje.

 Nusukite purškimo vamzdžio antgalį.

Prijungtą aukšto slėgio valymo įrenginio

purškimo vamzdį taip pat įkabinkite tal-

pykloje. Šitaip susidaro grandinė: talpy-

kla - siurblys - šildytuvas.

 Įpilkite į talpyklą 2 litrus rūgštinės kalkių

šalinimo priemonės.

 Įjunkite aukšto slėgio siurblį.

 Tirpalas turi būti ne karštesnis nei

60 °C. Sekite, ar nekyla oro burbulai

(nesumaišykite su susidarančiomis pu-

tomis).

 Jei po 15 minučių nepastebimas ryškus

dujų susidarymas, įpilkite į talpyklą dar

0,5 rūgštinio kalkių šalinimo tirpalo (ne

didesnės koncentracijos nei 7%). Jei

kalkių nuosėdas šalinate reguliariai, ši

procedūra trunka apie 3 minutes.

Valdymas

Valdymo elementai

Prietaiso įjungimas

Prietaiso išjungimas

Naudojimo nutraukimas

Prietaiso ištuštinimas

Apsauga nuo šalčio

Transportavimas

Laikymas

Priežiūra ir aptarnavimas

Apžiūra

Šildytuvo kalkių nuosėdų šalinimas

61LT

- 3

 PAVOJUS

Sužalojimų pavojus! Prieš visus techninės

priežiūros ir remonto darbus, išjunkite prie-

taisą pagrindinių jungikliu.

 PAVOJUS

Srovės smūgio pavojus! Tikrinti elektros

dalis gali tik įgaliota klientų tarnyba.

Kiekvienoje šalyje galioja mūsų įgaliotų

pardavėjų nustatytos garantijos sąlygos.

Galimus prietaiso gedimus garantijos galio-

jimo laikotarpiu pašalinsime nemokamai,

jei tokių gedimų priežastis buvo netinka-

mos medžiagos ar gamybos defektai. Dėl

garantinių gedimų šalinimo kreipkitės į

savo pardavėją arba artimiausią klientų ap-

tarnavimo tarnybą pateikdami pirkimą pa-

tvirtinantį kasos kvitą.

Šiuo pareiškiame, kad toliau aprašyto apa-

rato brėžiniai ir konstrukcija bei mūsų į rin-

ką išleistas modelis atitinka pagrindinius

ES direktyvų saugumo ir sveikatos apsau-

gos reikalavimus. Jei mašinos modelis kei-

čiamas su mumis nepasitarus, ši deklaraci-

ja nebegalioja.

5.957-456

Pasirašantys asmenys veikia pagal ben-

drovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Pagalba gedimų atveju

Gedimas Galimos priežastys Šalinimas

Prietaisas nešildo Prietaise nėra įtampos Patikrinkite gamyklinį saugiklį.

Perdegęs valdymo grandinės saugiklis. Pakeiski-

te valdymo transformatoriaus saugiklį.

Įdėkite naujus saugiklius. Jei saugiklis perdega

dar kartą, pašalinkite perkrovos priežastį.

Suveikė apsauginis variklio jungiklis jungimo spin-

toje.

Atblokuokite apsauginį variklio jungiklį. Pasikarto-

jus šiam sutrikimui, kreipkitės į klientų aptarnavi-

mo tarnybą.

Sugedęs temperatūros reguliatorius, temperatū-

ros ribotuvas išjungė prietaisą.

Kreipkitės į klientų aptarnavimo tarnybą.

Netinkamai veikia kontaktorius. Kreipkitės į klientų aptarnavimo tarnybą.

Mirksi raudona skysto minkštiklio

kontrolinė lemputė

Tuščia skysto minkštiklio talpykla. Pripildykite ją skysčių minkštiklio.

Prietaisas šildo netinkamai Užkalkėjęs šildytuvas. Pašalinkite šildytuvo kalkių nuosėdas.

Sugedęs temperatūros reguliatorius. Kreipkitės į klientų aptarnavimo tarnybą.

Garantija

EB atitikties deklaracija

Gaminys: vandens šildytuvas

Tipas: HWE 860

Specialios ES direktyvos:

2006/42/EB (+2009/127/EB)

2014/30/ES

Taikomi darnieji standartai:

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–11: 2000

EN 62233: 2008

Taikomos specifikacijos:

---

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Techniniai duomenys

HWE 860

Dalies Nr.: 3.070-030.0

Elektros įranga

Srovės rūšis -- 3 Ph

Dažnis Hz 50-60

Įtampa V 400

Prijungiamų įtaisų

galia

kW 24

Elektros saugiklis

(inercinis)

A50

Vandens prijungimo antgalis

Maks. atitekančio

vandens temperatū-

°C 80

Maž. atitekančio

vandens kiekis

l/h 1300 900 700

Galia

Nuolatinio veikimo

režimo darbo tempe-

ratūra, kai tiekiamo

oro temperatūra sie-

kia 15 °C

°C 31 38 45

Darbo temperatūra

(maks.)

°C 85

Kaitinimo galia kW 24

Matmenys ir masė

Ilgis mm 440

Plotis mm 508

Aukštis mm 751

Masė be priedų ir

jungimo spintos

kg 24

Jungimo spintos

masė

kg 18

Visas šildytuvo tūris l maždaug 55

Šildytuvo pakaitini-

mo kameros tūris

l maždaug 19

62 LT

- 1

Перед першим застосуванням

вашого пристрою прочитайте

цю оригінальну інструкцію з експлуата-

ції, після цього дійте відповідно неї та

збережіть її для подальшого користуван-

ня або для наступного власника.

Інструкції із застосування компонен-

тів (REACH)

Актуальні відомості про компоненти на-

ведені на веб-вузлі за адресою:

www.kaercher.com/REACH

 НЕБЕЗПЕКА

Вказівка щодо небезпеки, яка безпосе-

редньо загрожує та призводить до

тяжких травм чи смерті.

몇 ПОПЕРЕДЖЕННЯ

Вказівка щодо потенційно можливої не-

безпечної ситуації, що може призвести

до тяжких травм чи смерті.

몇 ОБЕРЕЖНО

Вказівка щодо потенційно небезпечної

ситуації, яка може спричинити отри-

мання легких травм.

УВАГА

Вказівка щодо можливої потенційно

не-

безпечній ситуації, що може спричини-

ти матеріальні збитки.

– Пристрій використовується винятко-

во для виготовлення гарячої води в

поєднанні з високонапірним миючим

апаратом для мийки обладнання, ав-

томобілів, будинків, інструментів то-

що.

– При використанні іншого мийного за-

собу, крім води, зверніться за довід-

кою в торговельну організацію або

службу сервісного обслуговування.

– При встановленні температури звер-

ніть увагу на підготовленість насоса

та об'єктів, що очищаються.

 НЕБЕЗПЕКА

Небезпека травмування! При викори-

станні на автозаправних станціях або

в інших небезпечних зонах слід дотри-

муватися відповідних правил техніки

безпеки.

– C HWE 860 ви можете нагрівати воду

за допомогою електрики. Застосо-

вувати є сенс всюди, де проблема-

тичний відвід відпрацьованих газів

пальника.

– Досяжна температура залежить від

пропускного обсягу води, а також від

продуктивності використовуваного

насоса (середнє значення дивитися в

"Технічних даних").

– Задана температура регулюється

термостатом. Коли перемикач пере-

буває в положенні "Ручний режим",

нагрів, залежно від термостата, за-

вжди включений. При перемиканні в

положення "Автоматичний режим"

готовність до роботи додатково зале-

жить від вимикача з годинниковим

механізмом або зовнішнім дистанцій-

ним керуванням.

– Пристрій одночасно служить прий-

мальною ємністю для насоса високо-

го тиску.

– Рідкий пом'якшувач перешкоджає

звапнуванню нагрівального змійови-

ка при експлуатації з водопровідною

водою, що містить кальцій. Він до-

дається по краплі до води, що по-

дається в бойлер. На заводі дозуван-

ня встановлене на середнє значен-

ня. Це налаштування служба серві-

сного обслуговування може

встановити відповідно до місцевих

умов.

Обмежувач температури вимикає апа-

рат, коли температурний регулятор ви-

ходить з ладу.

– Білий резервуар для рідинного

пом'якшувача знаходиться на бой-

лері.

– Якщо білий резервуар порожній, ми-

гає червона контрольна лампочка

розподільної шафи.

 Заповнити резервуар рідким пом'як-

шувачем RM 110.

Зміст

Захист навколишнього сере-

довища . . . . . . . . . . . . . . . . . . UK 1

Ступінь небезпеки . . . . . . . . . UK 1

Правильне застосування. . . . UK 1

Призначення. . . . . . . . . . . . . . UK 1

Захисні пристрої. . . . . . . . . . . UK 1

Введення в експлуатацію . . . UK 1

Експлуатація. . . . . . . . . . . . . . UK 2

Зняття з експлуатації. . . . . . . UK 2

Транспортування . . . . . . . . . . UK 2

Зберігання . . . . . . . . . . . . . . . UK 2

Догляд та технічне обслугову-

вання. . . . . . . . . . . . . . . . . . . . UK 2

Допомога у випадку непола-

док. . . . . . . . . . . . . . . . . . . . . . UK 3

Гарантія . . . . . . . . . . . . . . . . . UK 3

Заява при відповідність Євро-

пейського співтовариства . . . UK 3

Технічні характеристики . . . . UK 3

Захист навколишнього

середовища

Матеріали упаковки підда-

ються переробці для повтор-

ного використання. Будь ла-

ска, не викидайте пакувальні

матеріали разом із домашнім

сміттям, віддайте їх для на

переробку.

Старі пристрої містять цінні

матеріали, що можуть вико-

ристовуватися повторно. Ба-

тареї, мастило та схожі ма-

теріали не повинні потрапити

у навколишнє середовище.

Тому, будь ласка, утилізуйте

старі пристрої за допомогою

спеціальних систем збору

сміття.

Ступінь небезпеки

Правильне застосування

Будь ласка, не допустіть потрапляння

маслянистих стічних вод у землю, во-

дойми або каналізацію. Тому миття мо-

торів і днища автомашин слід проводи-

ти тільки в пристосованих для цього міс-

цях з уловлювачем мастила.

Призначення

Захисні пристрої

Обмежувач температури

Введення в експлуатацію

Заправлення рідкого

пом'якшувача

63UK

- 2

1 Контрольна лампочка (зеленого ко-

льору) - "Нагрівання включене"

2 Перемикач ручного/автоматичного

режиму

3 Контрольний індикатор (червоний) -

"Рівень заповнення рідкого пом'якшу-

вача"

4 Головний вимикач

5 Шафа з приборами обслуговування

1 Обмежувач температури

2 Регулятор температури

 Відкрити подачу води.

 Установити регулятор температури

на потрібну температуру.

 Повернути головний вимикач в поло-

ження "1".

 Установити перемикач на ручний або

автоматичний режим.

Ми рекомендуємо наступні температури

для миття:

– Легкі забруднення

30-50 °C

– Забруднення, що містять білок,

напр., у харчовій промисловості

макс. 60 °C

– Мийка автомобілів, машин

60-85 °C

Примітка: При зміні робочого тиску та

подачі температура води також змі-

нюється.

 Повернути перемикач ручного/авто-

матичного режиму в положення "0".

 Повернути головний вимикач в поло-

ження "0".

 Закрийте подачу води.

 Відгвинтити від апарата шланг подачі

води та шланг високого тиску.

 Вигвинтити пробку із денця бойлера

та спорожнити його.

 Залишити насос високого тиску

включеним протягом не більше 1

хвилини, поки насос та трубопроводи

не спорожняться.

Пристрій треба встановлювати у при-

міщенні, захищеному від морозів. При

небезпеці замерзання, наприклад, при

монтажі на відкритому повітрі, пристрій

треба спорожнити та промити антифри-

зом.

УВАГА

Небезпека пошкодження! Мороз руйнує

установку, якщо з неї повністю не вилу-

чена вода.

 Злийте воду.

 Промийте прилад антифризом.

Це також захист від корозії.

몇 ОБЕРЕЖНО

Небезпека отримання травм та уш-

коджень! При транспортуванні слід

звернути увагу

на вагу пристрою.

 При перевезенні апарату в транспор-

тних засобах слід враховувати міс-

цеві діючі державні норми, направ-

лені на захист від ковзання та пере-

кидання.

몇 ОБЕРЕЖНО

Небезпека отримання травм та уш-

коджень! При зберіганні звернути увагу

на вагу пристрою.

Цей прилад має зберігатися лише у вну-

трішніх приміщеннях.

 НЕБЕЗПЕКА

Небезпека травмування! При проведен-

ні будь-яких робіт з ремонту та техніч-

ного обслуговування головний вимикач

повинен бути виключений.

 Перевірка сполучного кабелю.

Сполучний кабель не повинен бути

ушкоджений (небезпека враження

електричним струмом). Ушкоджений

сполучний кабель повинен бути не-

гайно замінений уповноваженою

службою сервісного обслуговування/

фахівцем-електриком.

 Перевірка шланга підведення на-

грітої води.

Шланг підведення нагрітої води не

повинен бути ушкоджений. Ушкодже-

ний шланг слід негайно замінити (не-

безпека опіків паром).

У пристрої, покритому вапняним нальо-

том, погіршується тепловіддача та зни-

жується КПД.

 НЕБЕЗПЕКА

Небезпека вибуху через утворення го-

рючих газів!

Паління при видаленні на-

кипу заборонене. Забезпечити добре

провітрювання приміщення.

 НЕБЕЗПЕКА

Небезпека ушкодження кислотою!

Носіть захисні окуляри та захисне

взуття.

Для видалення, відповідно до держав-

них норм, дозволяється використовува-

ти тільки перевірені засоби для видален-

ня накипу з маркуванням про перевірку.

– RM 100 (номер для замовлення

6.287-008) розчиняє вапняк і прості

з'єднання з вапняку й залишків мию-

чих речовин.

 Залити в бойлер 30 літрів води.

 Підключити водний шланг до входу

води та опустити вільний кінець у ре-

зервуар.

 Відгвинтити форсунку струминної

трубки. Також вставити в резервуар

під’єднану напірну трубку високона-

пірного миючого апарата. У такий

спосіб виникає циркуляція: Резерву-

ар - насос - бойлер.

 Залити в резервуар 2 літри кислоти

для гасіння вапна.

 Запустити насос високого тиску.

 Температура розчину не повинна пе-

ревищувати 60 °C. При цьому про-

контролювати, щоб не утворювалися

бульбашки газу (не змішувалися з ви-

никаючою піною).

 Якщо через 15 хвилин не спостері-

гається явне газоутворення, долити

наступні 0,5 літрів кислоти для вида-

лення накипу в резервуар (максималь-

на концентрація 7%). При регулярному

видаленні накипу процес завершуєть-

ся приблизно через 3 хвилини.

Експлуатація

Елементи пристрою

Ввімкнення пристрою

Вимкнути пристрій

Зняття з експлуатації

Спорожнити апарат

Захист від морозів

Транспортування

Зберігання

Догляд та технічне

обслуговування

Візуальна перевірка

Видалення накипу з бойлера

64 UK

- 3

 НЕБЕЗПЕКА

Небезпека травмування! При проведен-

ні будь-яких робіт з ремонту та техніч-

ного обслуговування головний вимикач

повинен бути виключений.

 НЕБЕЗПЕКА

Небезпека враження електрострумом!

Перевірку електричних вузлів може

проводити тільки вповноважена служ-

ба сервісного обслуговування.

У кожній країні діють умови гарантії, на-

даної відповідною фірмою-продавцем.

Неполадки в роботі пристрою ми усуває-

мо безкоштовно протягом терміну дії га-

рантії, якщо вони викликані браком ма-

теріалу чи помилками виготовлення. У

випадку чинної гарантії звертіться до

продавця чи в найближчий авторизова-

ний сервісний центр з документальним

підтвердженням покупки.

Цим ми повідомляємо, що нижче зазна-

чена машина на основі своєї конструкції

та конструктивного виконання, а також у

випущеної у продаж моделі, відповідає

спеціальним основним вимогам щодо

безпеки та захисту здоров'я представле-

них нижче директив ЄС. У випадку неуз-

годженої з нами зміни машини ця заява

втрачає свою силу.

5.957-456

Особи, що нижче підписалися, діють від

імені та за довіреністю керівництва.

Уповноважений співробітник по веденню

документообігу:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2018/10/01

Допомога у випадку неполадок

Несправність Можливі причини Усунення

Пристрій не нагрівається У пристрої не має напруги. Перевірити запобіжник, установлений на за-

воді-виробнику.

Перегорів запобіжник у ланцюзі керування.

Установити запобіжник у керуючому трансфор-

маторі.

Установити нові запобіжники. При повторному

перегорянні усунути причину перевантаження.

Спрацювало захисне реле мотора в розподіль-

ній шафі.

Розблокувати вимикач захисту двигуна. При

повторному спрацьовуванні повідомити в сер-

вісну службу.

Терморегулятор несправний, обмежувач тем-

ператури відключив пристрій.

Звернутися до служби підтримки користувачів.

Захисний пристрій несправний. Звернутися до служби підтримки користувачів.

Контрольний індикатор рідкого

пом'якшувача мигає червоним

кольором

У резервуарі немає рідкого пом'якшувача. Заправляння рідким пом'якшувачем.

Пристрій недостатньо нагрі-

вається

Нагрівальний змійовик покритий накипом. Видалити накип з нагрівального змійовика.

Несправний регулятор температури. Звернутися до служби підтримки користувачів.

Гарантія

Заява при відповідність

Європейського

співтовариства

Продукт: Бойлер

Тип: HWE 860

Відповідна директива ЄС

2006/42/EG (+2009/127/EG)

2014/30/EU

Прикладні гармонізуючі норми

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 2015

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2014

EN 61000–3–11: 2000

EN 62233: 2008

Застосовані специфікації:

---

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Технічні характеристики

HWE 860

№ деталі 3.070-030.0

Електричні з'єднання

Тип струму -- 3 Ph

Частота Гц 50-60

напруга В 400

Загальна потужність кВт 24

Запобіжник (інер-

тний)

A50

Підключення водопостачання

Температура стру-

меня (макс.)

°C 80

Об’єм, що подаєть-

ся (мін).

л/

год.

1300 900 700

Робочі характеристики

Робоча температу-

ра при тривалій ро-

боті близько 15 °C

температури пода-

ваної води.

°C 31 38 45

Робоча температу-

ра (максимальна)

°C 85

Потужність нагріву кВт 24

Розміри та вага

Довжина мм 440

ширина мм 508

висота мм 751

Вага без приналеж-

ностей та роз-

подільної шафи

кг 24

Вага розподільної

шафи

кг 18

Ємність бойлера,

загальна

l близько 55

Ємність бойлера,

камера попереднь-

ого нагрівання

l близько 19

65UK

Registrieren Sie Ihr Produkt und protieren Sie von vielen Vorteilen.

Enregistrez votre produit et bénécier de nombreux avantages.

Registre su producto y aproveche de muchas ventajas.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.

Rate your product and tell us your opinion.

Évaluer votre produit et dites-nous votre opinion.

Reseñe su producto y díganos su opinión.

www.kaercher.com/welcome

www.kaercher.com/dealersearch

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

DANKE!

THANK YOU!

MERCI!

GRACIAS!

Karcher 3.070-030.0 High pressure cleaner HWE 860

Product's Documents

Bedienungsanleitung

Specifications

Karcher 3.070-030.0 Questions and Answers
