Kenmore 59666032601 Bottom-Mount Refrigerator User Manual

Bottom-Mount Refrigerator

FModels/Moc

596.65335601

596.6794#601

596.67905601

596.65335701

596.66135701

lelos/Modbles

66035601,67955601

67995601,67255601

67255602,67955602

6602_701,6612_701

Refrigerador con congelador en la parte inferior

Rdfrig_rateur bcongdlateur en bas

._1

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

W10137665A Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca

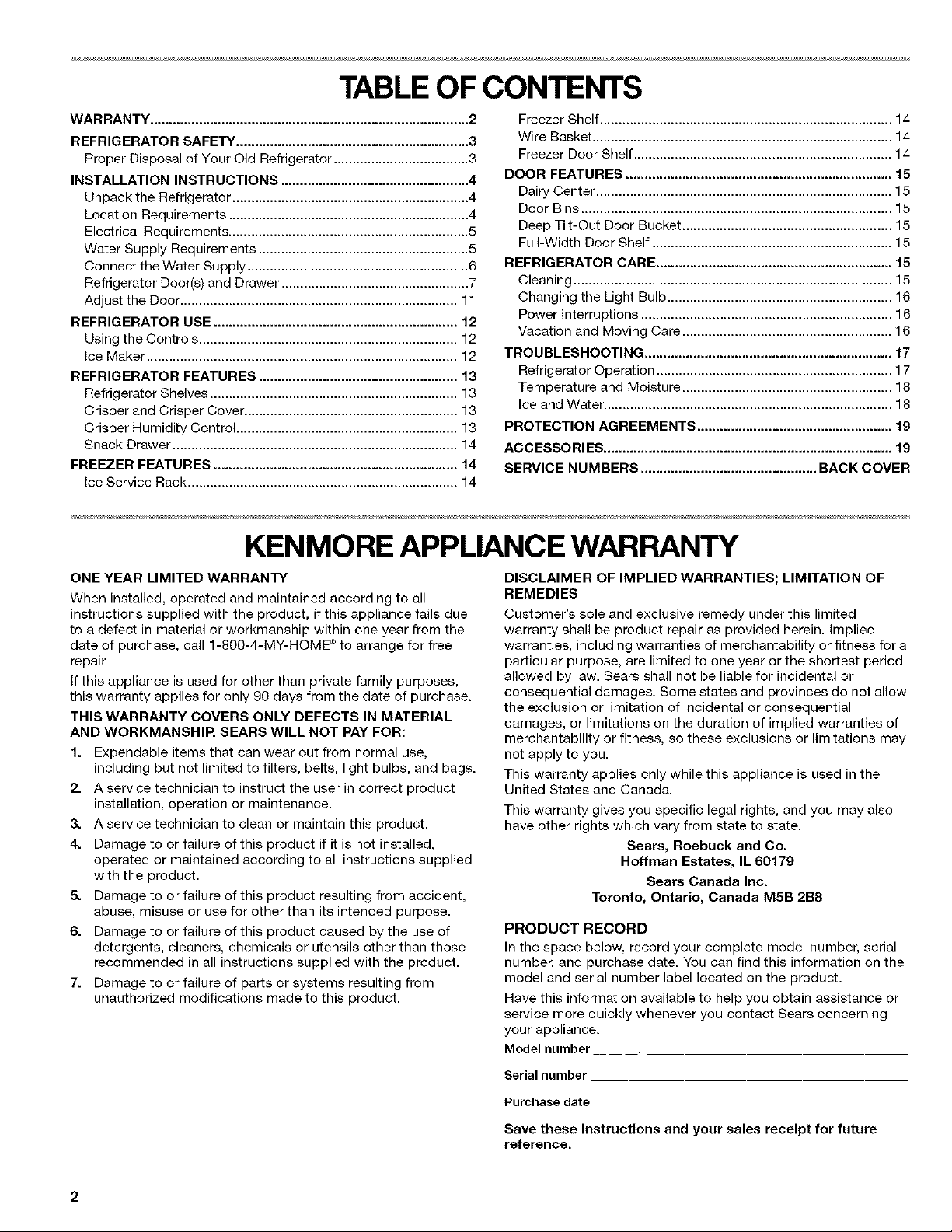

TABLE OF CONTENTS

WARRANTY ..................................................................................... 2

REFRIGERATOR SAFETY .............................................................. 3

Proper Disposal of Your Old Refrigerator .................................... 3

INSTALLATION INSTRUCTIONS .................................................. 4

Unpack the Refrigerator ............................................................... 4

Location Requirements ................................................................ 4

Electrical Requirements ................................................................ 5

Water Supply Requirements ........................................................ 5

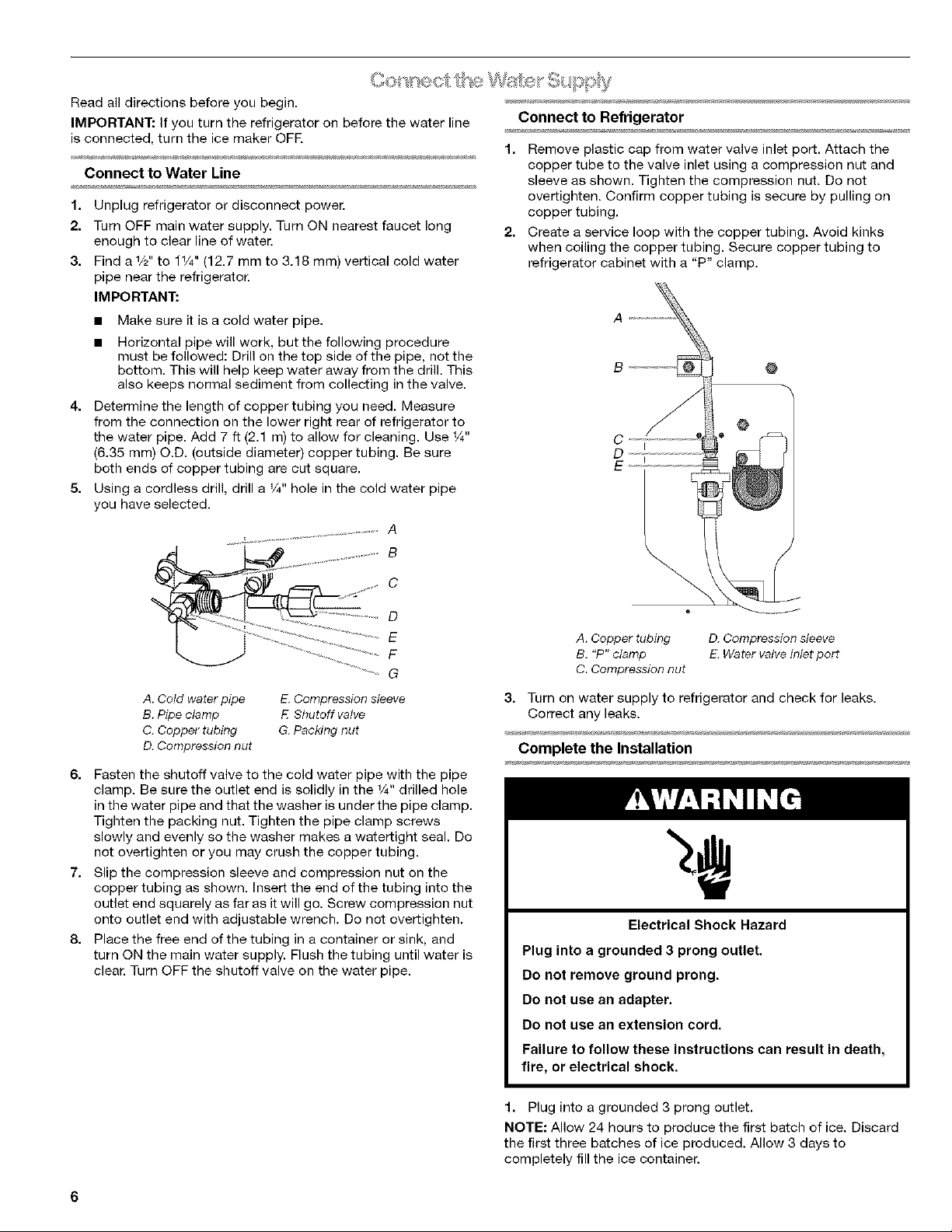

Connect the Water Supply ........................................................... 6

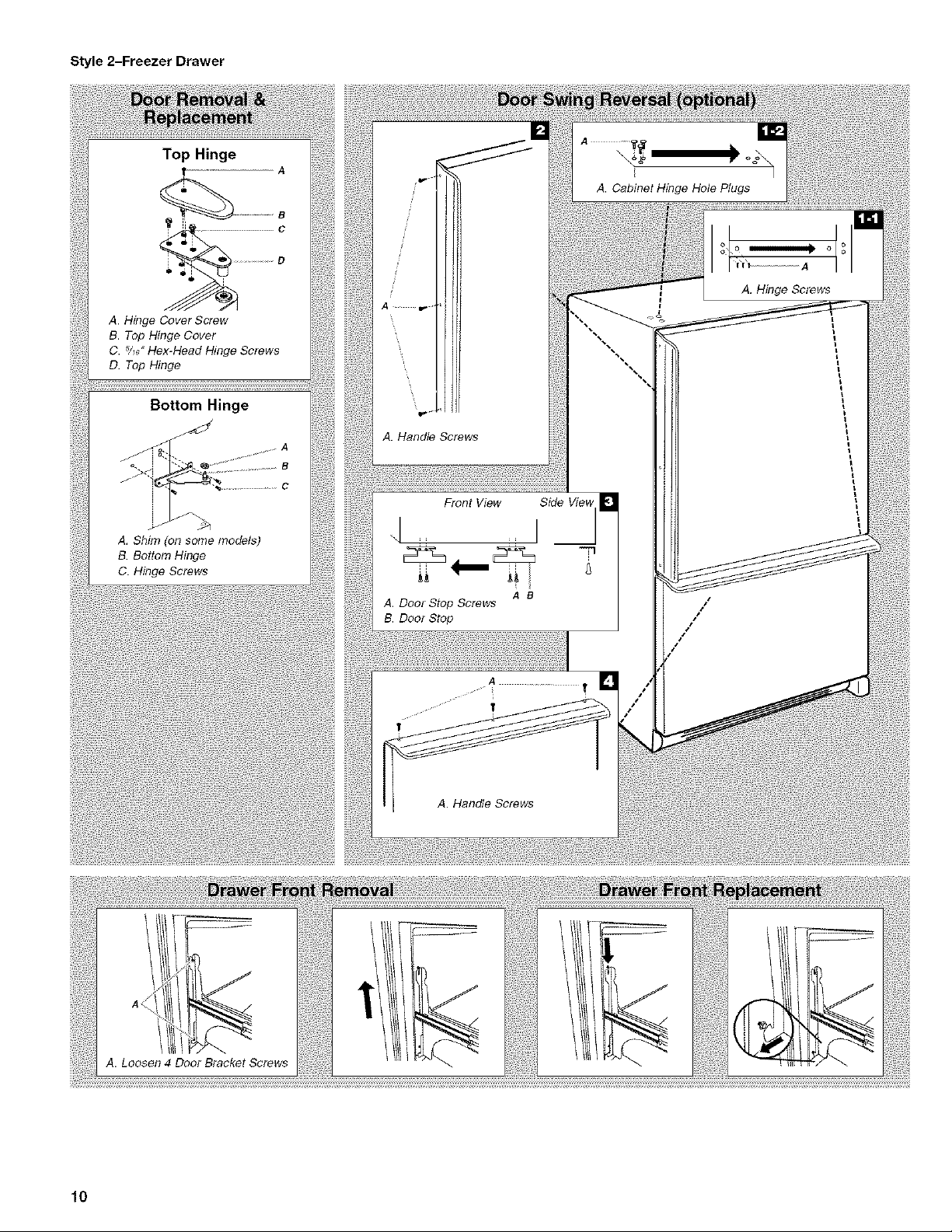

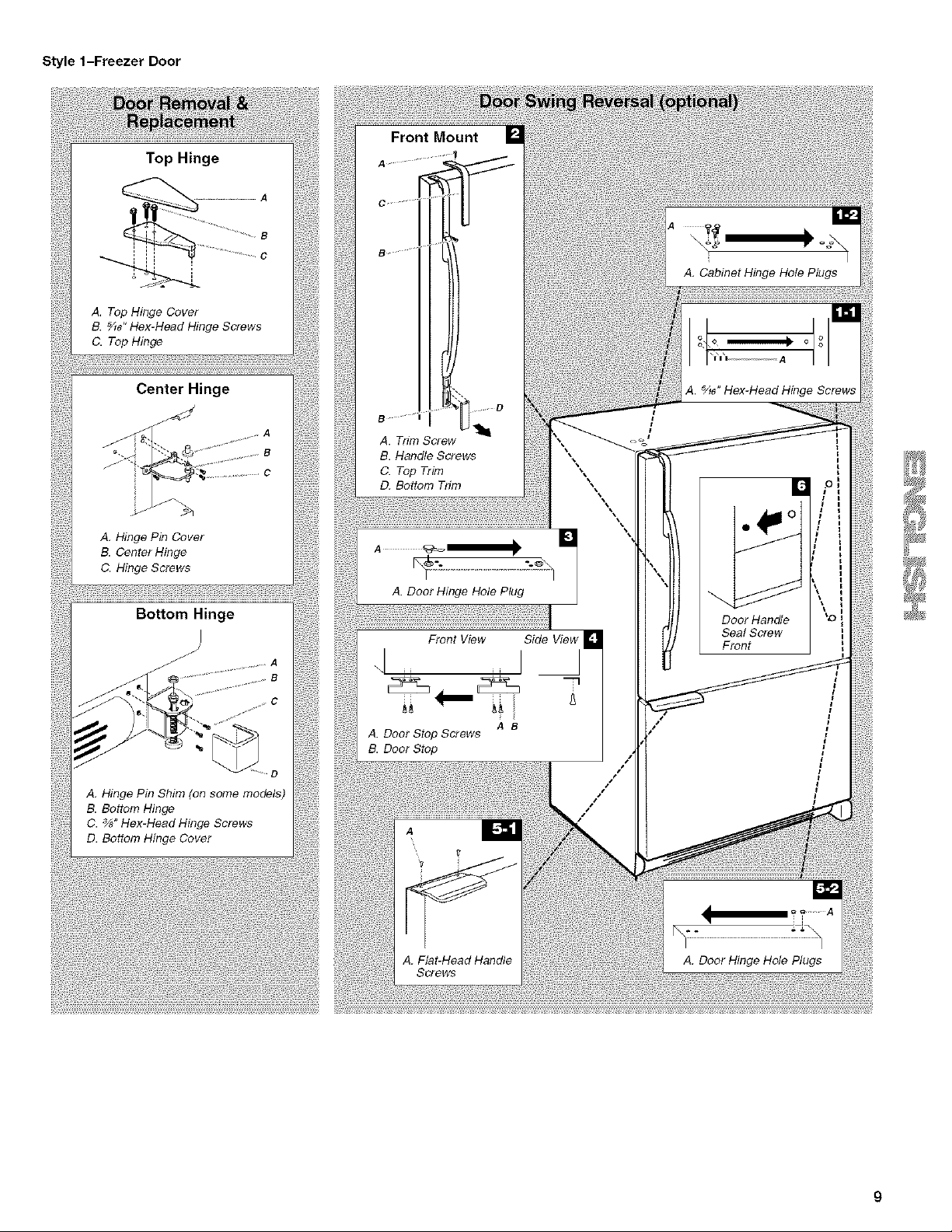

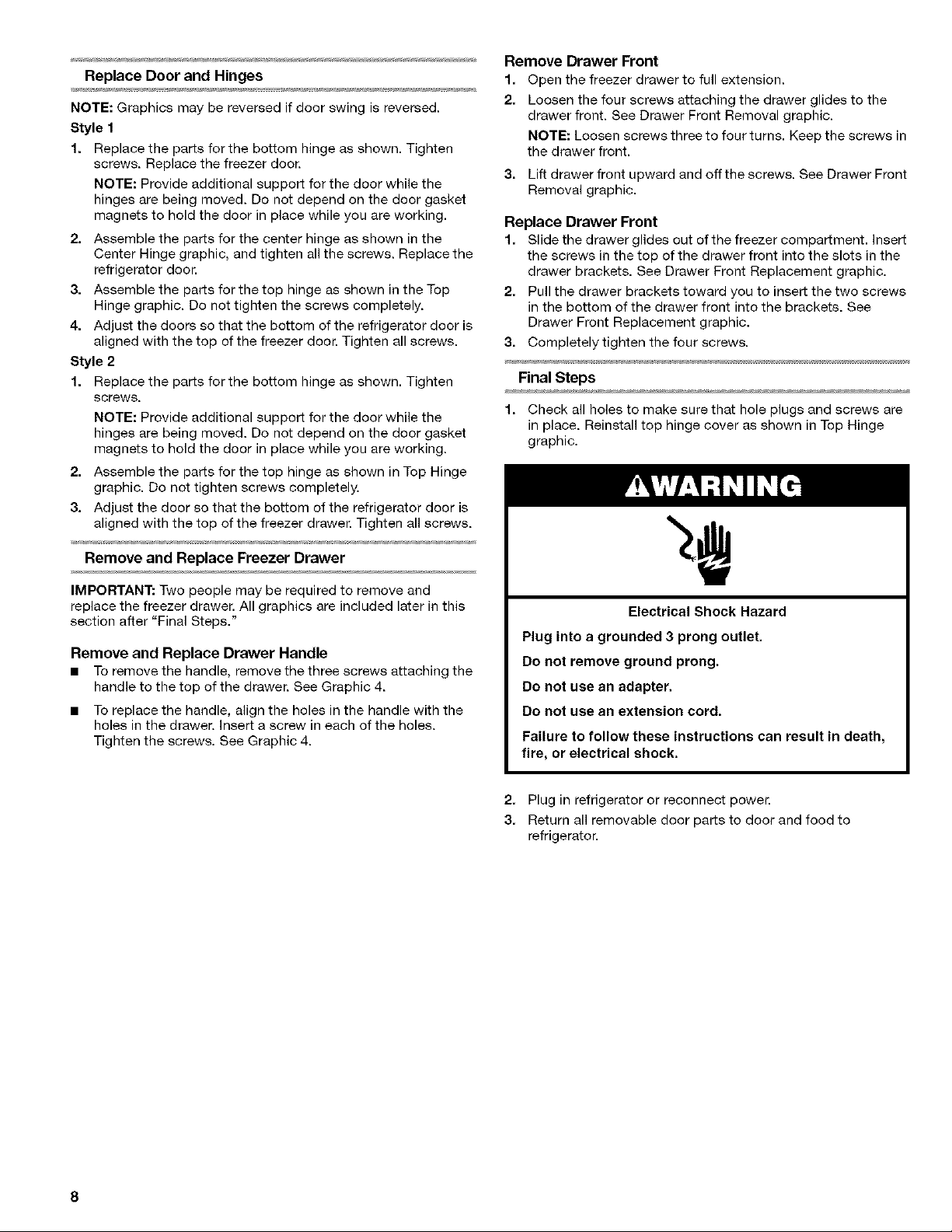

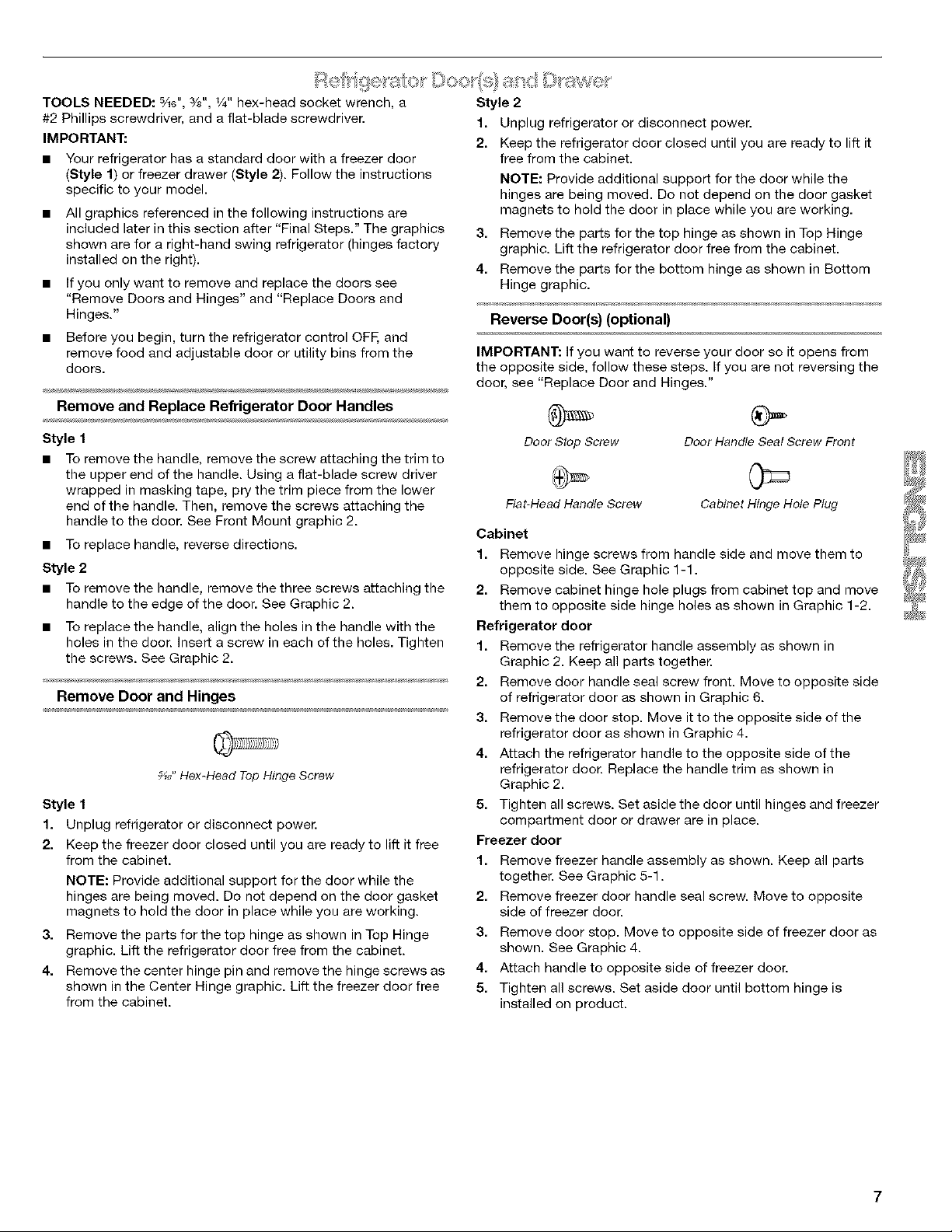

Refrigerator Door(s) and Drawer .................................................. 7

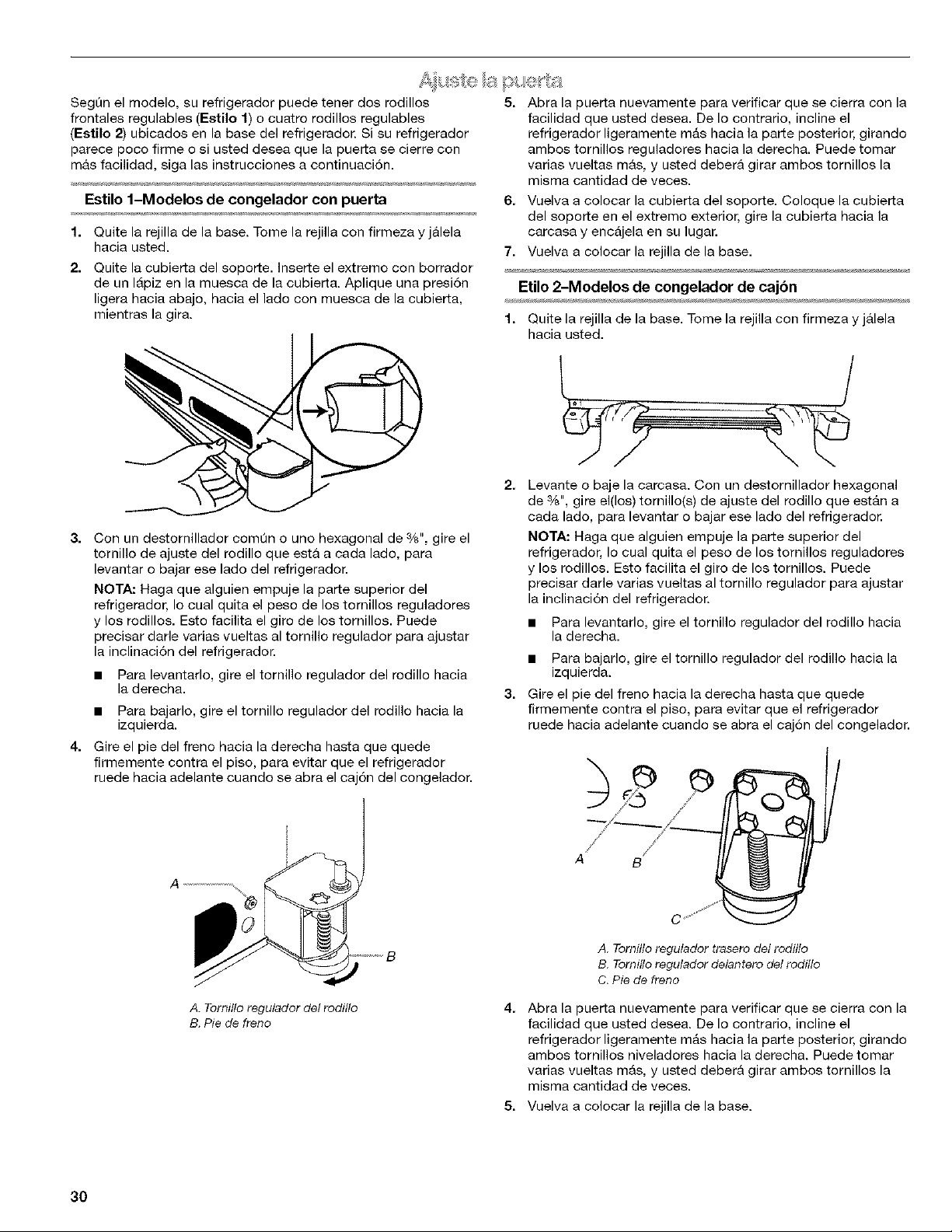

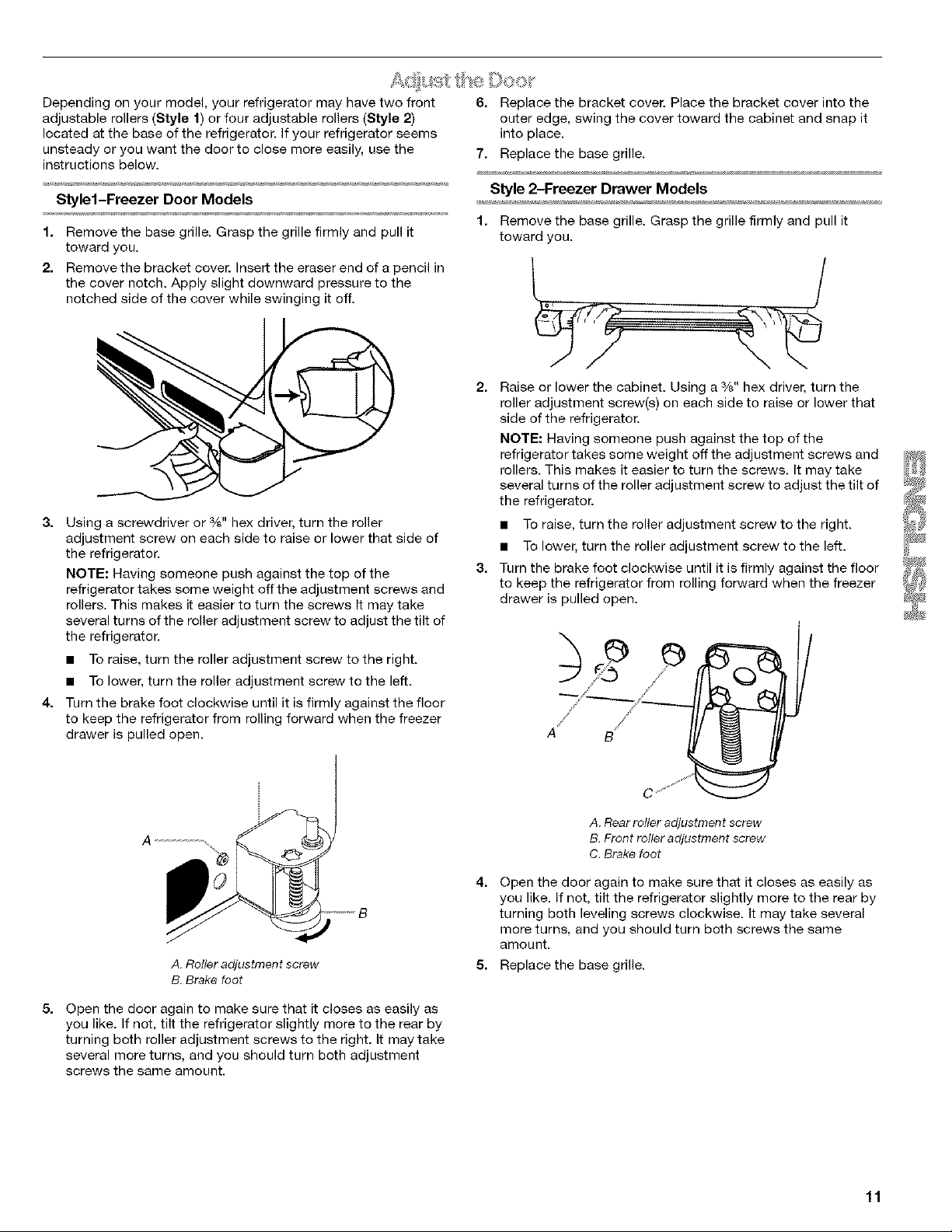

Adjust the Doer .......................................................................... 11

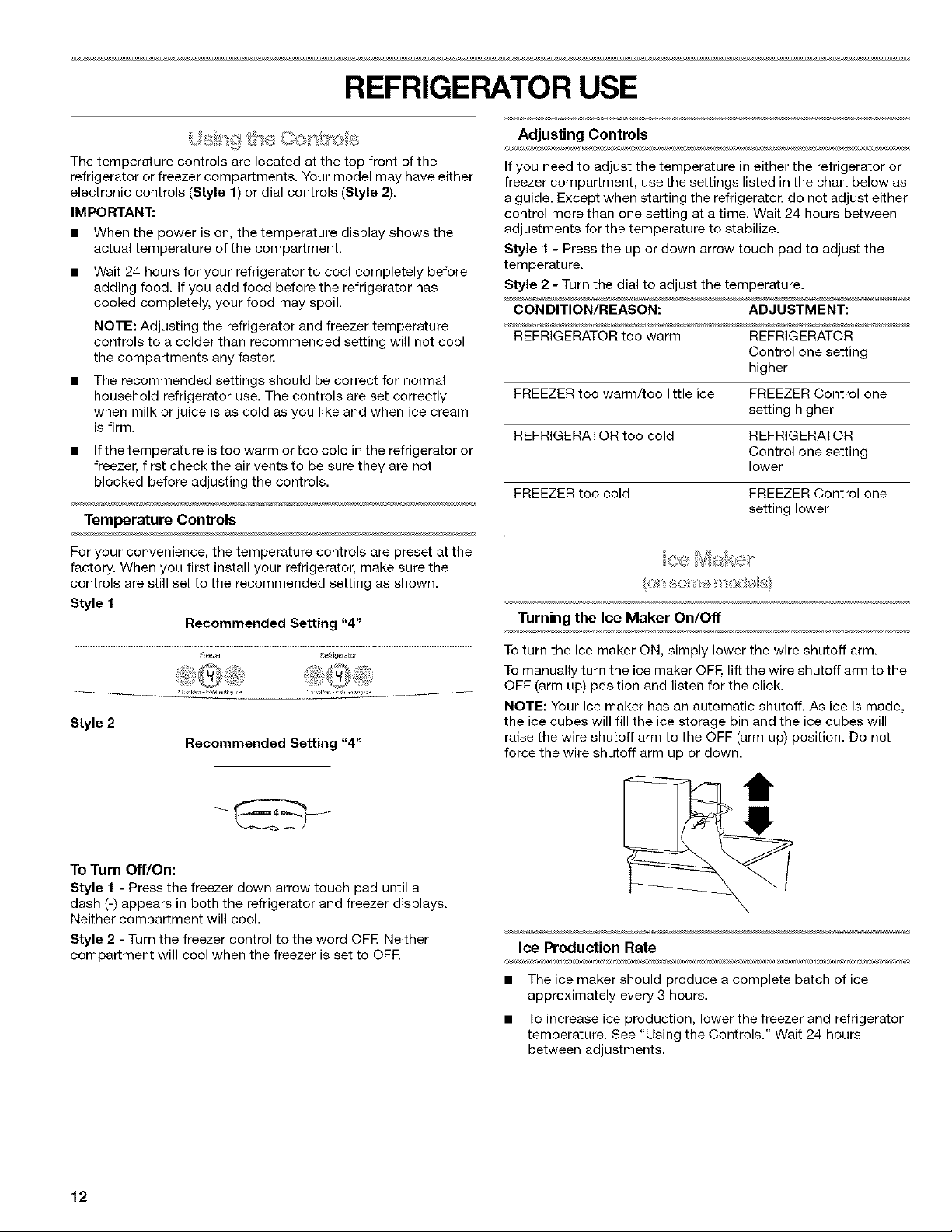

REFRIGERATOR USE ................................................................. 12

Using the Controls ..................................................................... 12

Ice Maker ................................................................................... 12

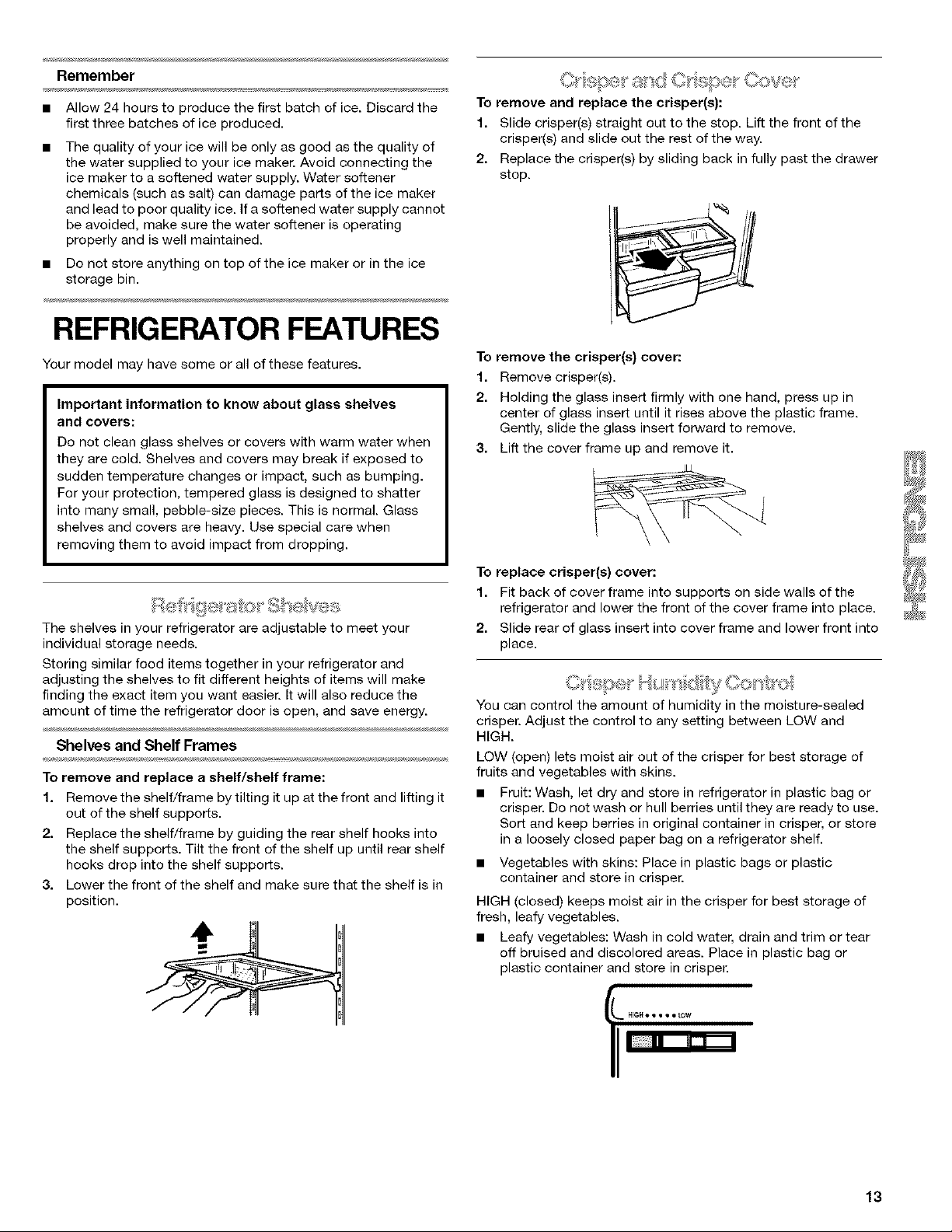

REFRIGERATOR FEATURES ..................................................... 13

Refrigerator Shelves .................................................................. 13

Crisper and Crisper Cover ......................................................... 13

Crisper Humidity Control ........................................................... 13

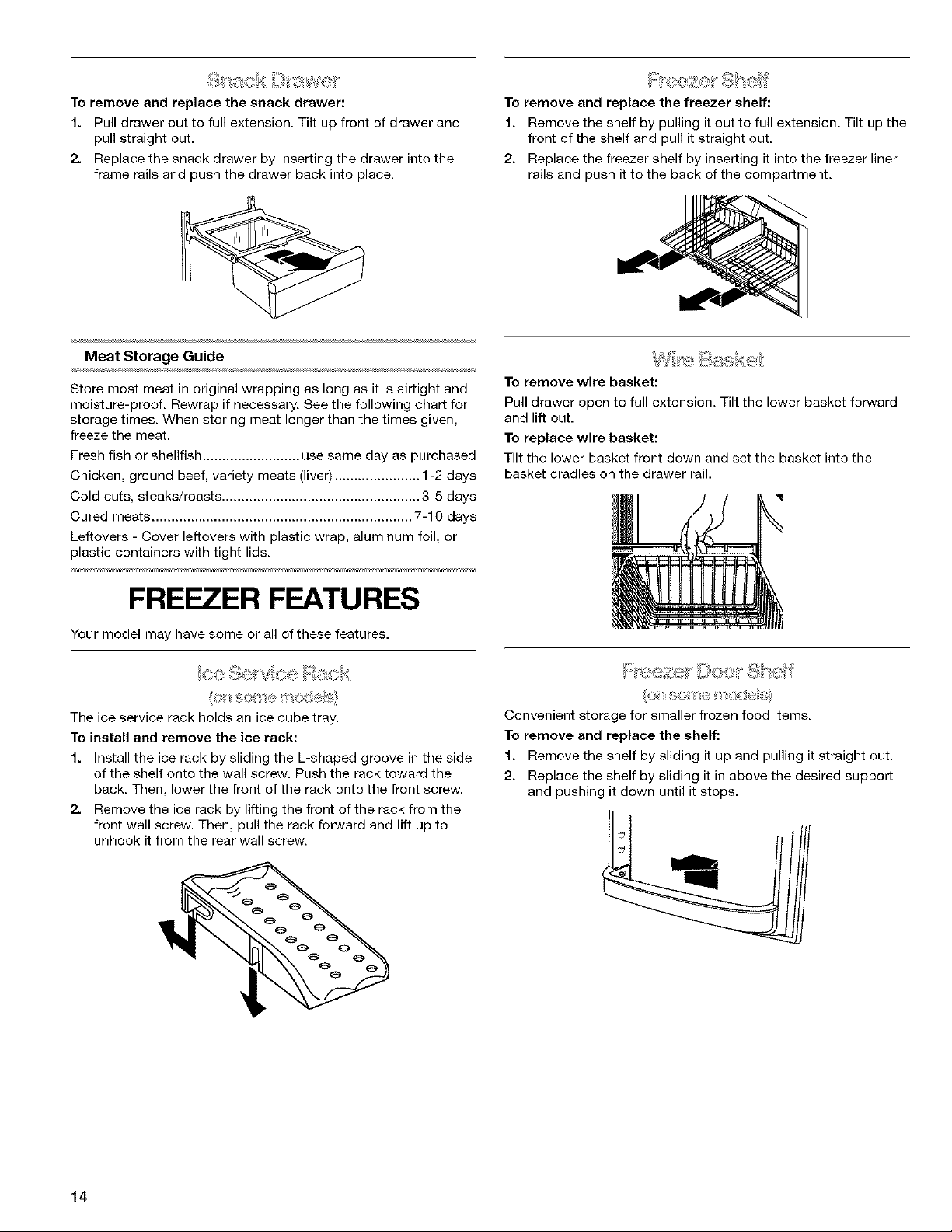

Snack Drawer ............................................................................ 14

FREEZER FEATURES ................................................................. 14

ice Service Rack ........................................................................ 14

Freezer Shelf .............................................................................. 14

Wire Basket ................................................................................ 14

Freezer Door Shelf ..................................................................... 14

DOOR FEATURES ....................................................................... 15

Dairy Center ............................................................................... 15

Door Bins ................................................................................... 15

Deep Tilt-Out Door Bucket ........................................................ 15

Full-Width Door Shelf ................................................................ 15

REFRIGERATOR CARE ............................................................... 15

Cleaning ..................................................................................... 15

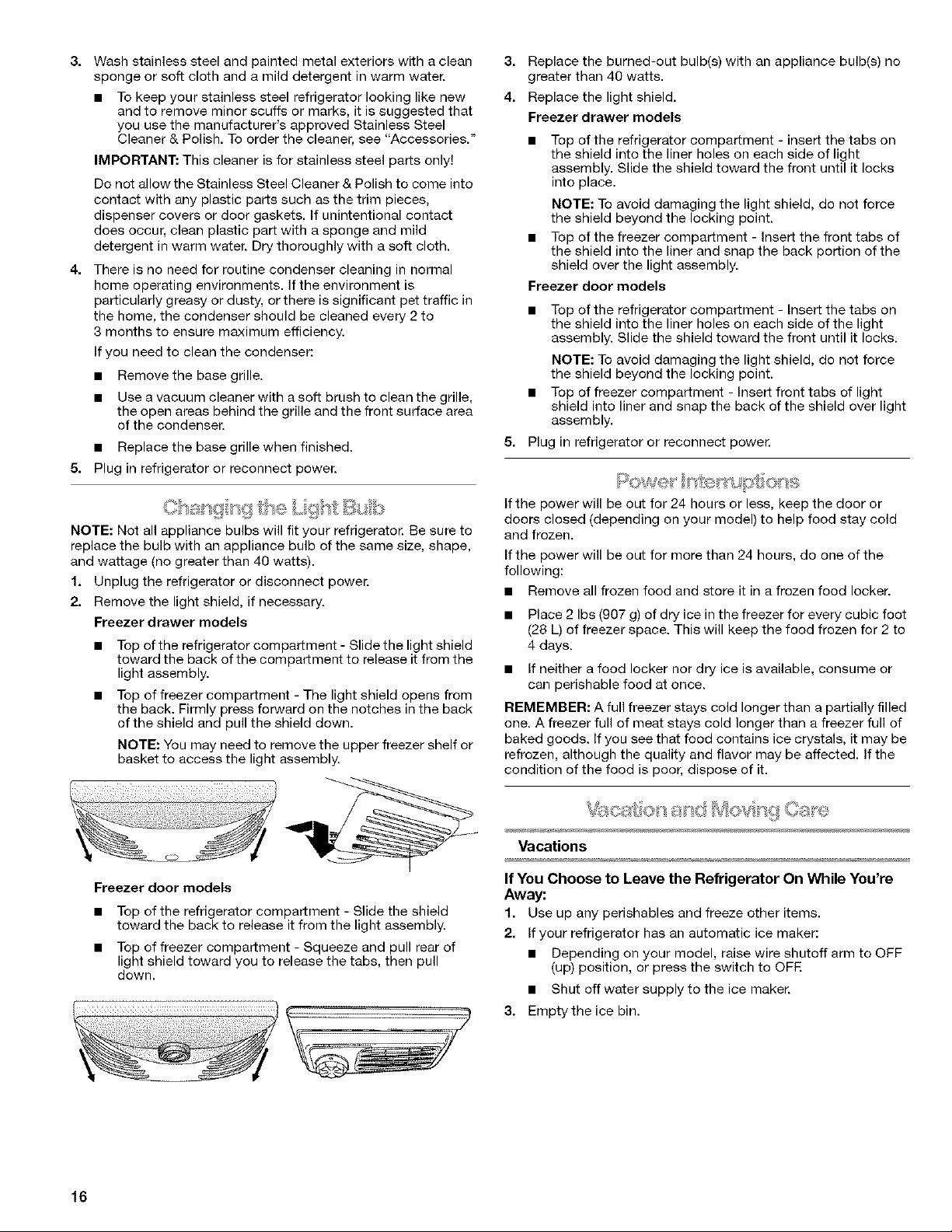

Changing the Light Bulb ............................................................ 16

Power Interruptions ................................................................... 16

Vacation and Moving Care ........................................................ 16

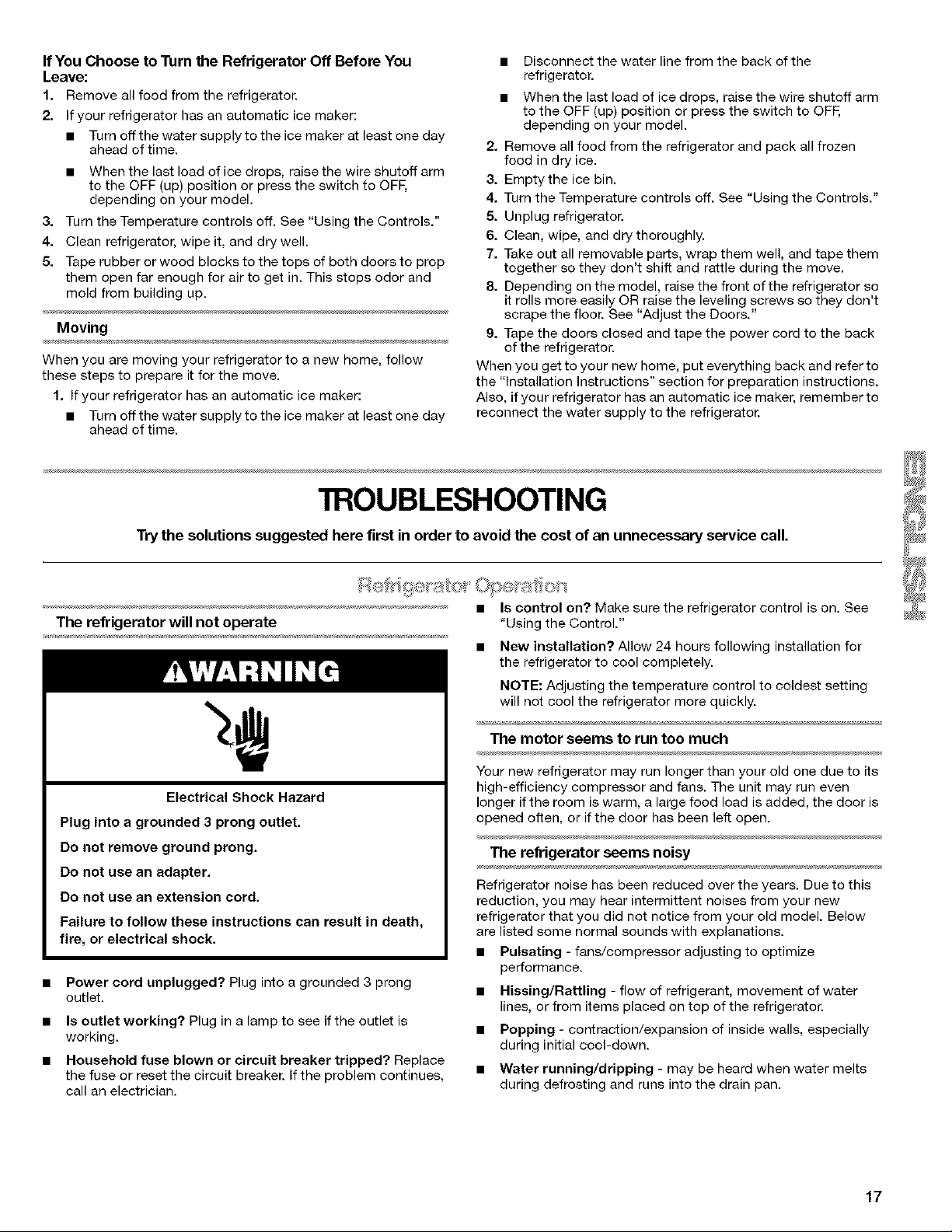

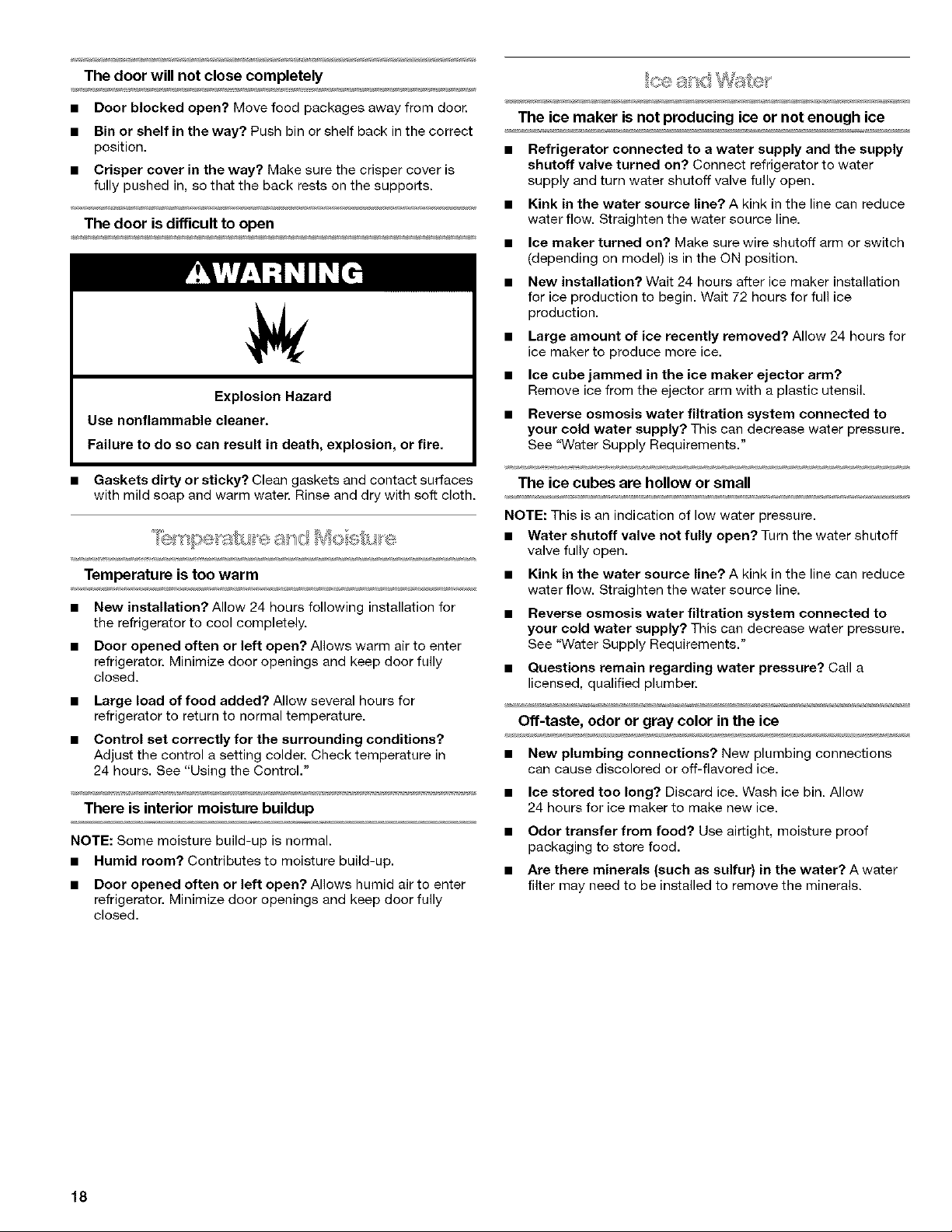

TROUBLESHOOTING .................................................................. 17

Refrigerator Operation ............................................................... 17

Temperature and Moisture ........................................................ 18

Ice and Water ............................................................................. 18

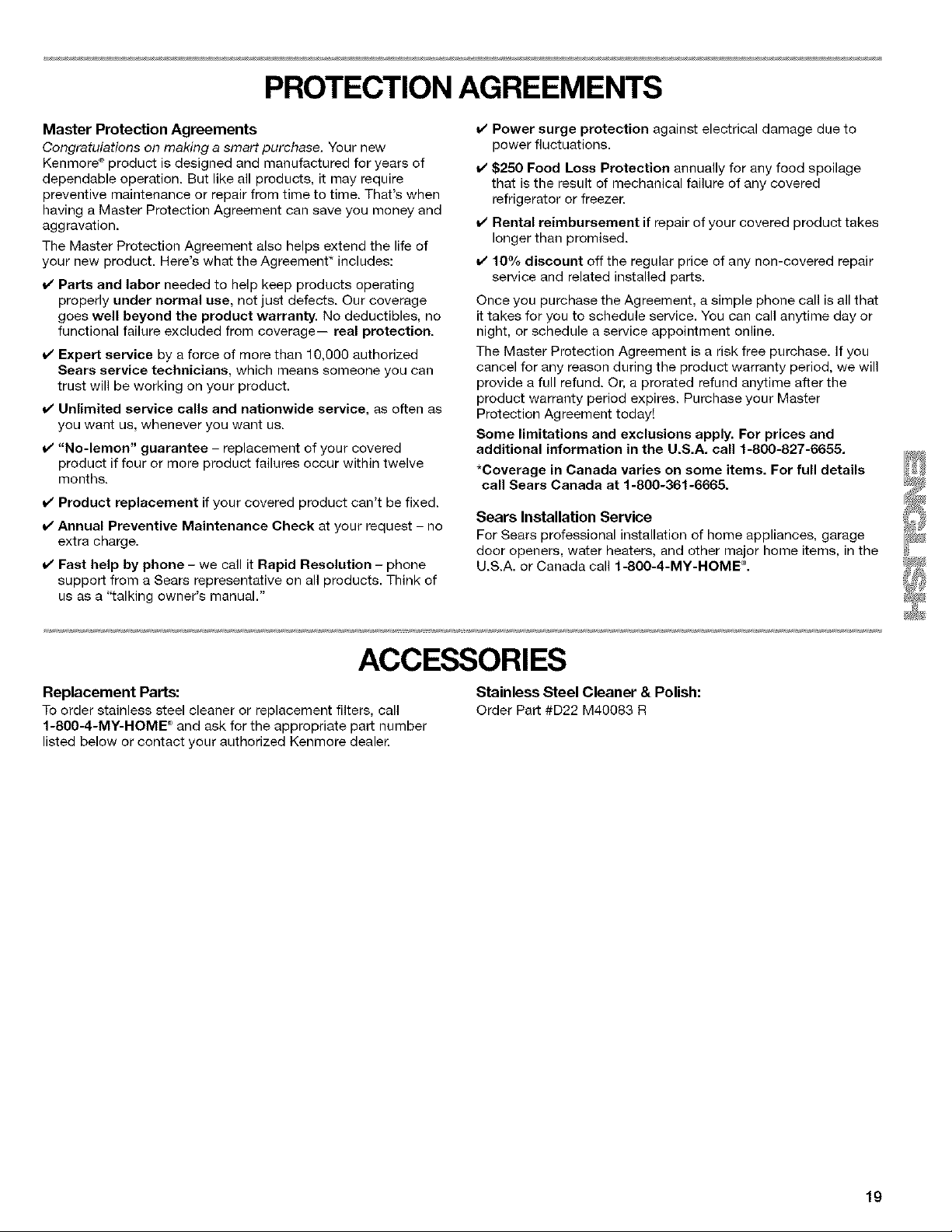

PROTECTION AGREEMENTS .................................................... 19

ACCESSORIES ............................................................................. 19

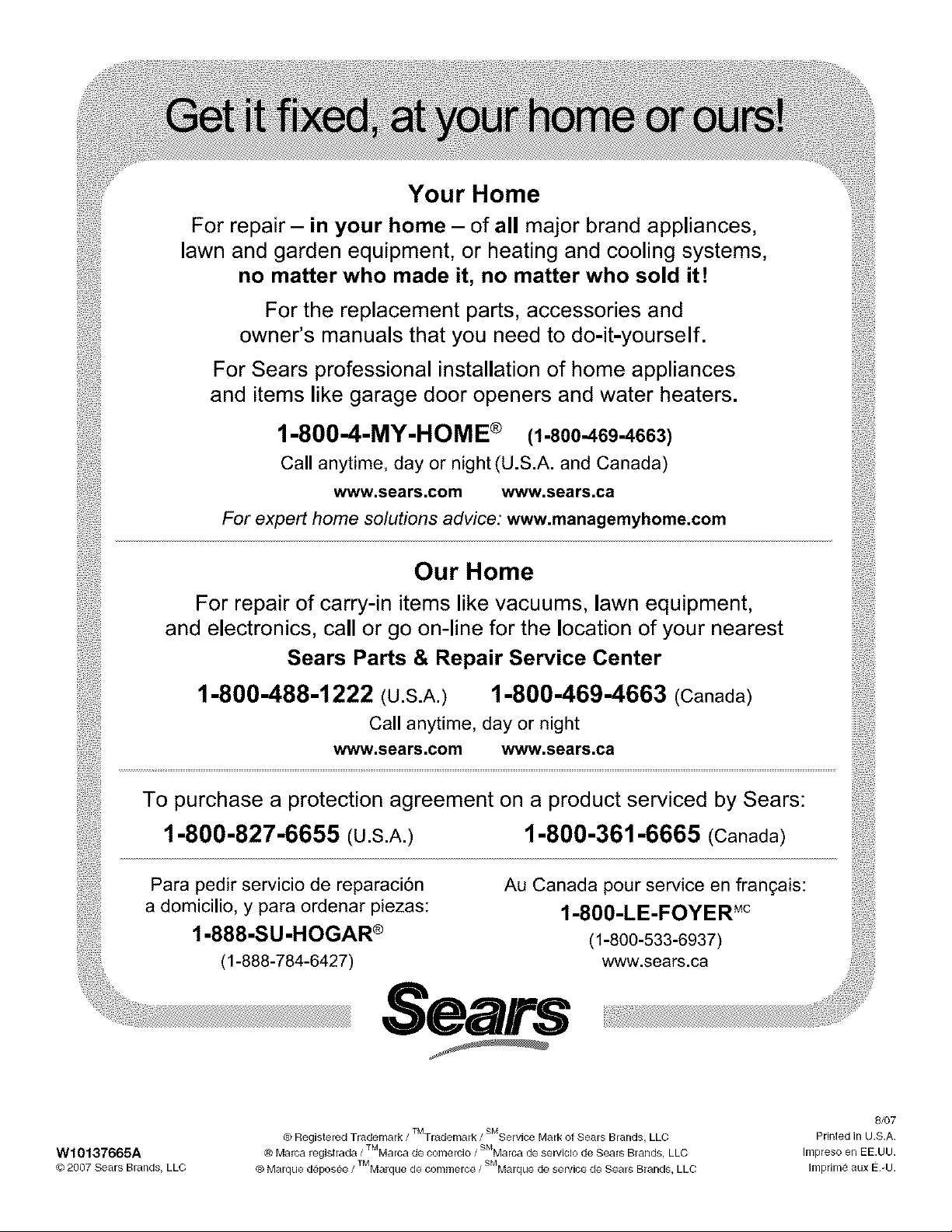

SERVICE NUMBERS ............................................... BACK COVER

KENMORE APPLIANCE WARRANTY

ONE YEAR LIMITED WARRANTY

When installed, operated and maintained according to all

instructions supplied with the product, if this appliance fails due

to a defect in material or workmanship within one year from the

date of purchase, call 1-800-4-MY-HOME ®to arrange for free

repair.

If this appliance is used for other than private family purposes,

this warranty applies for only 90 days from the date of purchase.

THIS WARRANTY COVERS ONLY DEFECTS IN MATERIAL

AND WORKMANSHIP. SEARS WILL NOT PAY FOR:

1. Expendable items that can wear out from normal use,

including but not limited to filters, belts, light bulbs, and bags.

2. A service technician to instruct the user in correct product

installation, operation or maintenance.

3. A service technician to clean or maintain this product.

4. Damage to or failure of this product if it is not installed,

operated or maintained according to all instructions supplied

with the product.

5. Damage to or failure of this product resulting from accident,

abuse, misuse or use for other than its intended purpose.

6. Damage to or failure of this product caused by the use of

detergents, cleaners, chemicals or utensils other than those

recommended in all instructions supplied with the product.

7. Damage to or failure of parts or systems resulting from

unauthorized modifications made to this product.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF

REMEDIES

Customer's sole and exclusive remedy under this limited

warranty shall be product repair as provided herein. Implied

warranties, including warranties of merchantability or fitness for a

particular purpose, are limited to one year or the shortest period

allowed by law. Sears shall not be liable for incidental or

consequential damages. Some states and provinces do not allow

the exclusion or limitation of incidental or consequential

damages, or limitations on the duration of implied warranties of

merchantability or fitness, so these exclusions or limitations may

not apply to you.

This warranty applies only while this appliance is used in the

United States and Canada.

This warranty gives you specific legal rights, and you may also

have other rights which vary from state to state.

Sears, Roebuck and Co.

Hoffrnan Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

PRODUCT RECORD

in the space below, record your complete model number, serial

number, and purchase date. You can find this information on the

model and serial number label located on the product.

Have this information available to help you obtain assistance or

service more quickly whenever you contact Sears concerning

your appliance.

Model number

Serial number

Purchase date

Save these instructions and your sales receipt for future

reference.

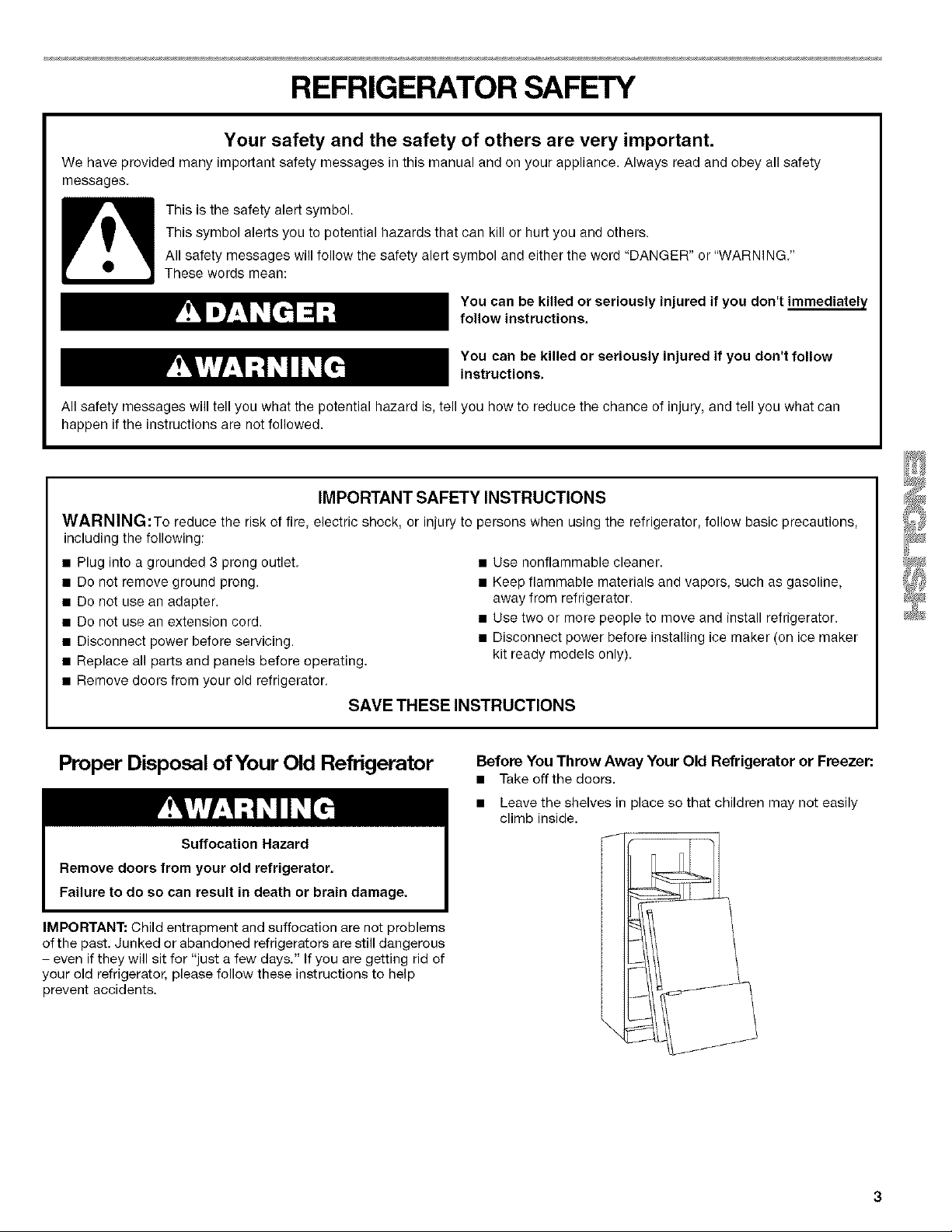

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately/

follow instructions,

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING:To reduce the risk of fire, electric shock or injury to persons when using the refrigerator, follow basic precautions

including the following:

• Plug into a grounded 3 prong outlet

• Do not remove ground prong.

• Do not use an adapter.

• Do not use an extension cord.

• Disconnect power before servicing.

• Replace all parts and panels before operating.

• Remove doors from your old refrigerator.

• Use nonflammable cleaner.

• Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

• Use two or more people to move and install refrigerator.

• Disconnect power before installing ice maker (on ice maker

kit ready models only).

SAVETHESEINSTRUCTIONS

Proper Disposal of Your Old Refrigerator Before You Throw Away Your Old Refrigerator or Freezer:

• Takeoff the doors.

• Leave the shelves in place so that children may not easily

climb inside.

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days." if you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

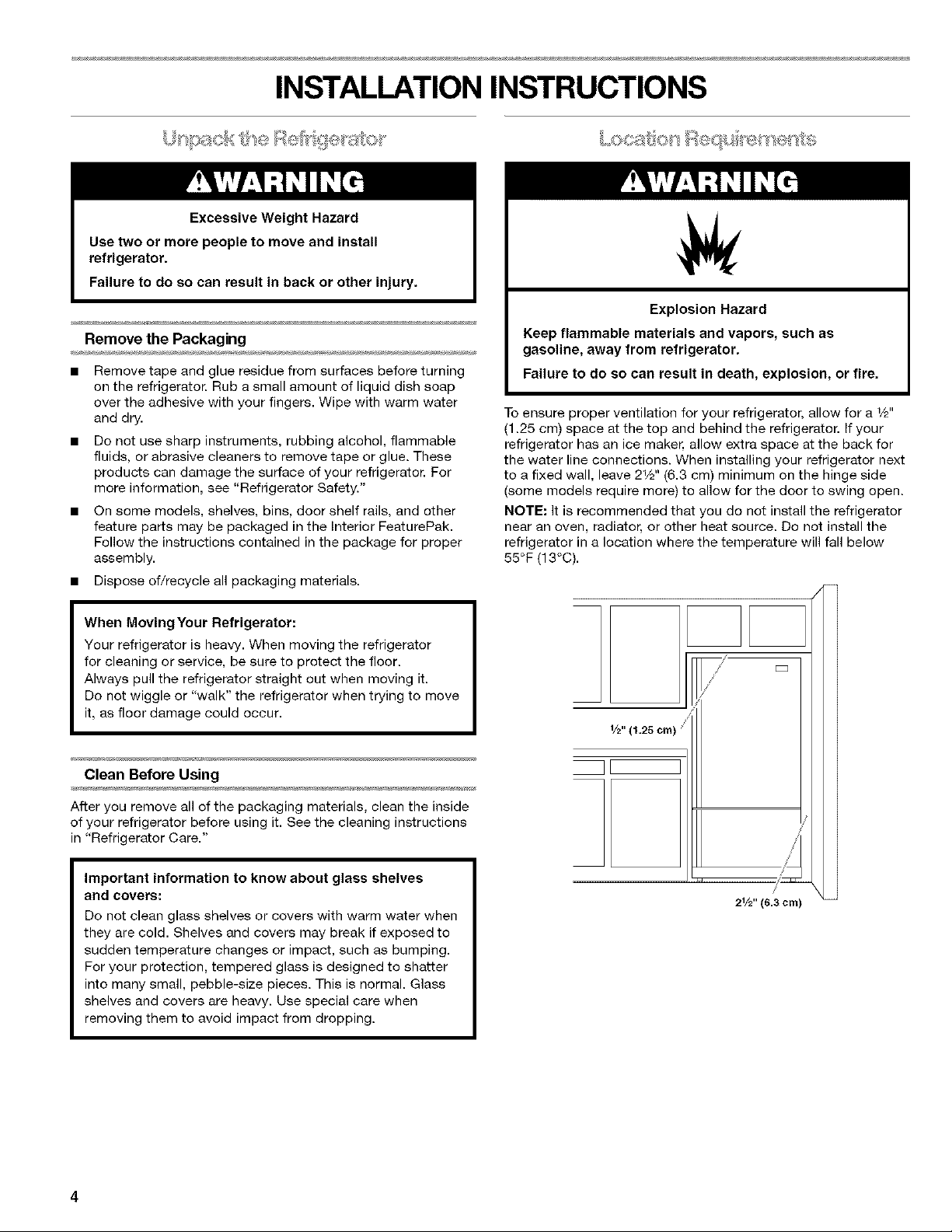

INSTALLATION INSTRUCTIONS

I,,,+( +_;'/SOU}

Remove the Packaging

Remove tape and glue residue from surfaces before turning

on the refrigerator. Rub a small amount of liquid dish soap

over the adhesive with your fingers. Wipe with warm water

and dry.

Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator. For

more information, see "Refrigerator Safety."

On some models, shelves, bins, door shelf rails, and other

feature parts may be packaged in the Interior FeaturePak.

Follow the instructions contained in the package for proper

assembly.

• Dispose of/recycle all packaging materials.

When Moving Your Refrigerator:

Your refrigerator is heaW. When moving the refrigerator

for cleaning or service, be sure to protect the floor.

Always pull the refrigerator straight out when moving it.

Do net wiggle or "walk" the refrigerator when trying to move

it, as floor damage could occur.

Clean Before Using

After you remove all of the packaging materials, clean the inside

of your refrigerator before using it. See the cleaning instructions

in "Refrigerator Care."

Important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when

removing them to avoid impact from dropping.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

To ensure proper ventilation for your refrigerator, allow for a 1/2"

(1.25 cm) space at the top and behind the refrigerator. If your

refrigerator has an ice maker, allow extra space at the back for

the water line connections. When installing your refrigerator next

to a fixed wall, leave 21/2"(6.3 cm) minimum on the hinge side

(some models require more) to allow for the door to swing open.

NOTE: It is recommended that you do not install the refrigerator

near an oven, radiator, or other heat source. Do not install the

refrigerator in a location where the temperature will fall below

55°F (13°C).

21/2 '' (6.3 cm)

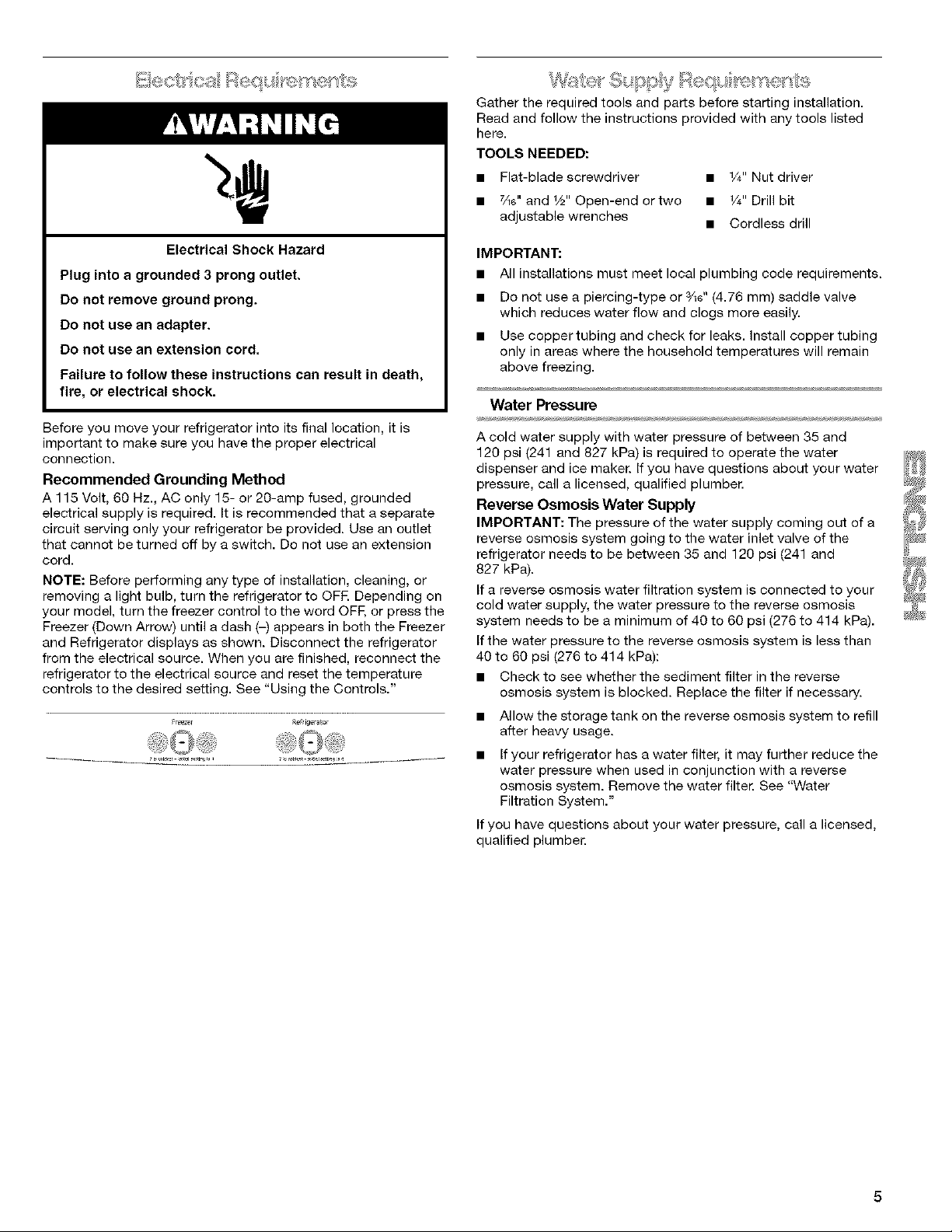

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical

connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only 15- or 20-amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned oft by a switch. Do not use an extension

cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the refrigerator to OFE Depending on

your model, turn the freezer control to the word OFF, or press the

Freezer (Down Arrow) until a dash (-) appears in both the Freezer

and Refrigerator displays as shown. Disconnect the refrigerator

from the electrical source. When you are finished, reconnect the

refrigerator to the electrical source and reset the temperature

controls to the desired setting. See "Using the Controls."

Fr_ez_ Rddgerat_r

7i #_d (.;s Jl_ ttlr I 7c_l#_t. ,11 ,,E_e 4

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

TOOLS NEEDED:

• Flat-blade screwdriver • W' Nut driver

• 7_6"and V2"Open-end ortwo • V4" Drill bit

adjustable wrenches • Cordless drill

IMPORTANT:

• All installations must meet local plumbing code requirements.

• Do not use a piercing-type or %6" (4.76 mm) saddle valve

which reduces water flow and clogs more easily.

• Use coppertubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain

above freezing.

Water Pressure

A cold water supply with water pressure of between 35 and

120 psi (241 and 827 kPa) is required to operate the water

dispenser and ice maker. If you have questions about your water

pressure, call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 35 and 120 psi (241 and

827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 to 414 kPa):

• Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

• Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

If your refrigerator has a water filter, it may further reduce the

water pressure when used in conjunction with a reverse

osmosis system. Remove the water filter. See "Water

Filtration System."

If you have questions about your water pressure, call a licensed,

qualified plumber.

Readalldirectionsbeforeyoubegin.

IMPORTANT:if youturntherefrigeratoronbeforethewaterline

isconnected,turntheicemakerOFE

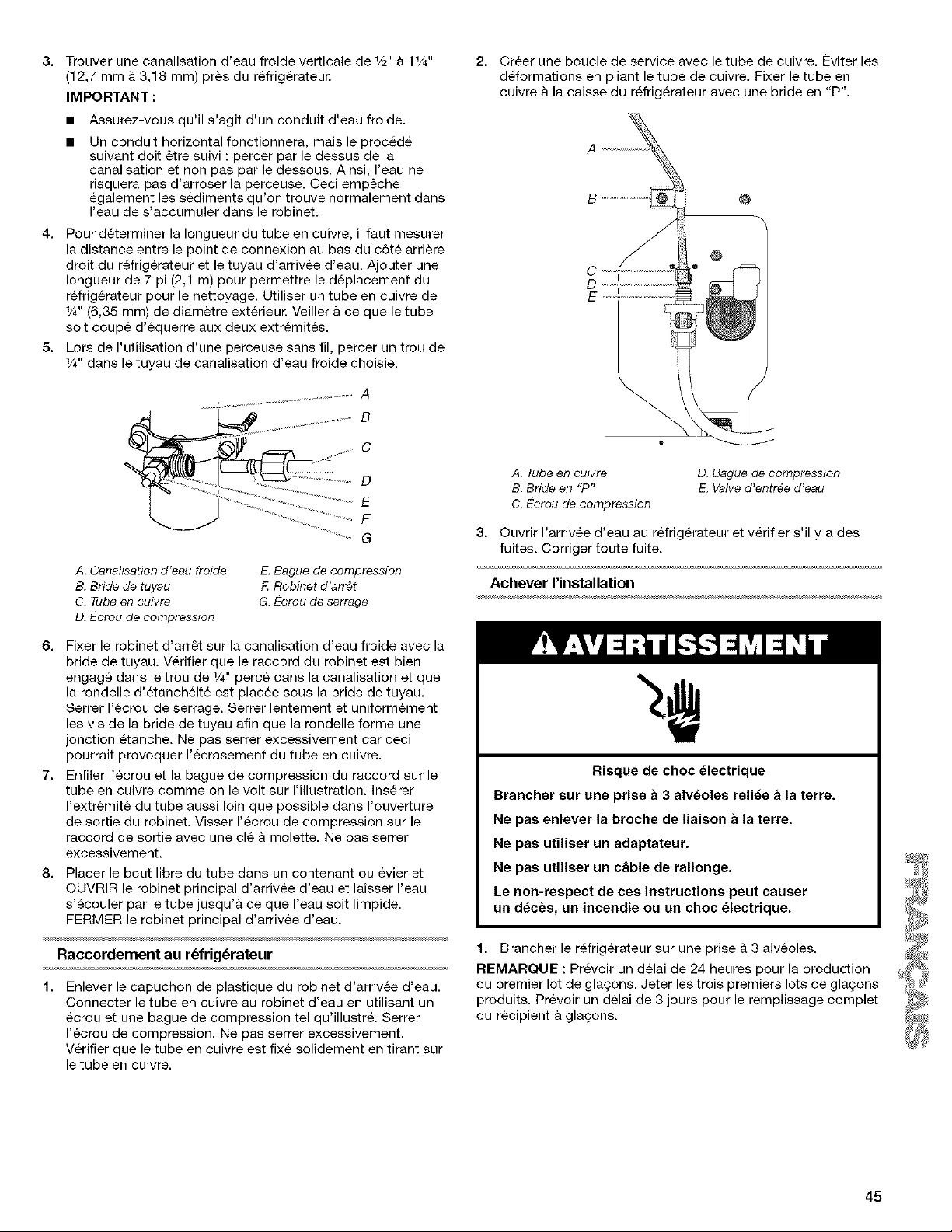

ConnecttoWaterLine

1. Unplugrefrigeratorordisconnectpower.

2. TurnOFFmainwatersupply.TurnON nearest faucet long

enough to clear line of water.

3. Find a 1/_,,to 1!/4" (12.7 mm to 3.18 mm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

• Make sure it is a cold water pipe.

Horizontal pipe will work, but the following procedure

must be followed: Drill on the top side of the pipe, not the

bottom. This will help keep water away from the drill. This

also keeps normal sediment from collecting in the valve.

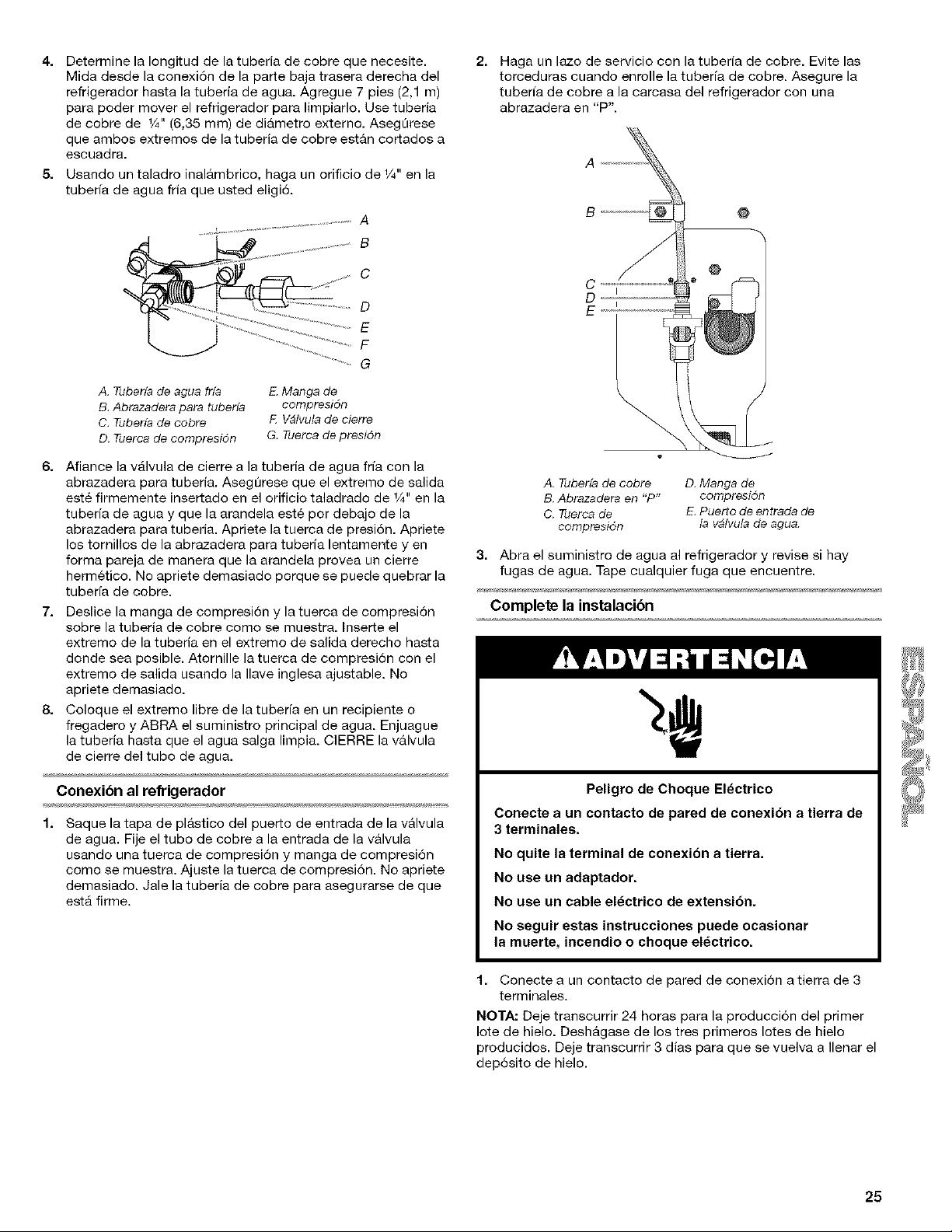

4. Determine the length of copper tubing you need. Measure

from the connection on the lower right rear of refrigerator to

the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use 1¼,,

(6.35 mm) O.D. (outside diameter) copper tubing. Be sure

both ends of copper tubing are cut square.

5. Using a cordless drill, drill a V4" hole in the cold water pipe

you have selected.

...................................................... S

A. Cold water pipe

B. Pipe clamp

C. Copper tubing

D. Compression nut

E. Compression sleeve

F. Shutoff valve

G. Packing nut

6. Fasten the shutoff valve to the cold water pipe with the pipe

clamp. Be sure the outlet end is solidly in the W' drilled hole

in the water pipe and that the washer is under the pipe clamp.

Tighten the packing nut. Tighten the pipe clamp screws

slowly and evenly so the washer makes a watertight seal. Do

not overtighten or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut on the

copper tubing as shown. Insert the end of the tubing into the

outlet end squarely as far as it will go. Screw compression nut

onto outlet end with adjustable wrench. Do not overtighten.

8. Place the free end of the tubing in a container or sink, and

turn ON the main water supply. Flush the tubing until water is

clear. Turn OFF the shutoff valve on the water pipe.

Connect to Refrigerator

1. Remove plastic cap from water valve inlet port. Attach the

copper tube to the valve inlet using a compression nut and

sleeve as shown. Tighten the compression nut. Do not

overtighten. Confirm copper tubing is secure by pulling on

copper tubing.

2. Create a service loop with the copper tubing. Avoid kinks

when coiling the copper tubing. Secure copper tubing to

refrigerator cabinet with a "P" clamp.

A, Copper tubing D. Compression sleeve

B. "P" clamp E. Water valve inlet port

C, Compression nut

3. Turn on water supply to refrigerator and check for leaks.

Correct any leaks.

Complete the Installation

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter,

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

NOTE: Allow 24 hours to produce the first batch of ice. Discard

the first three batches of ice produced. Allow 3 days to

completely fill the ice container.

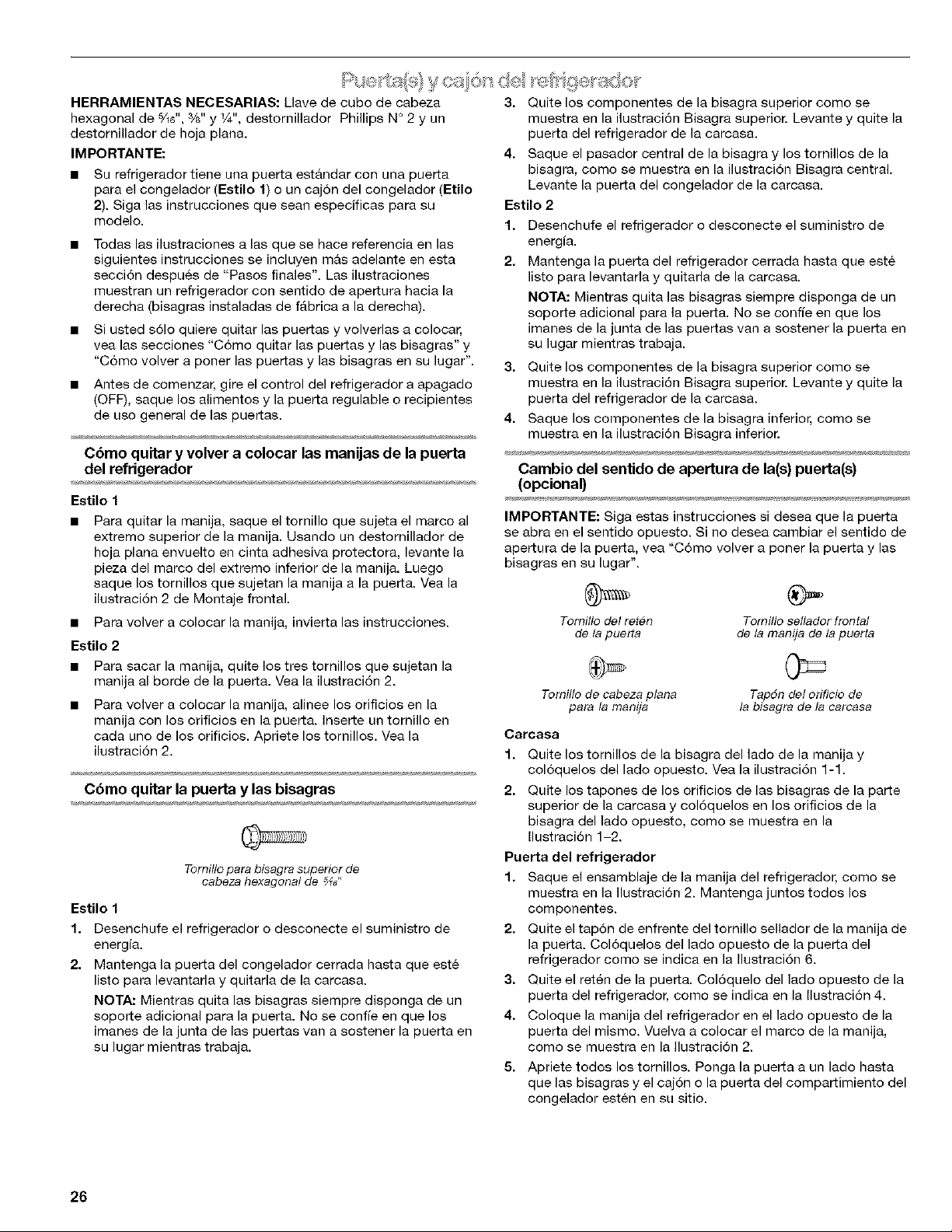

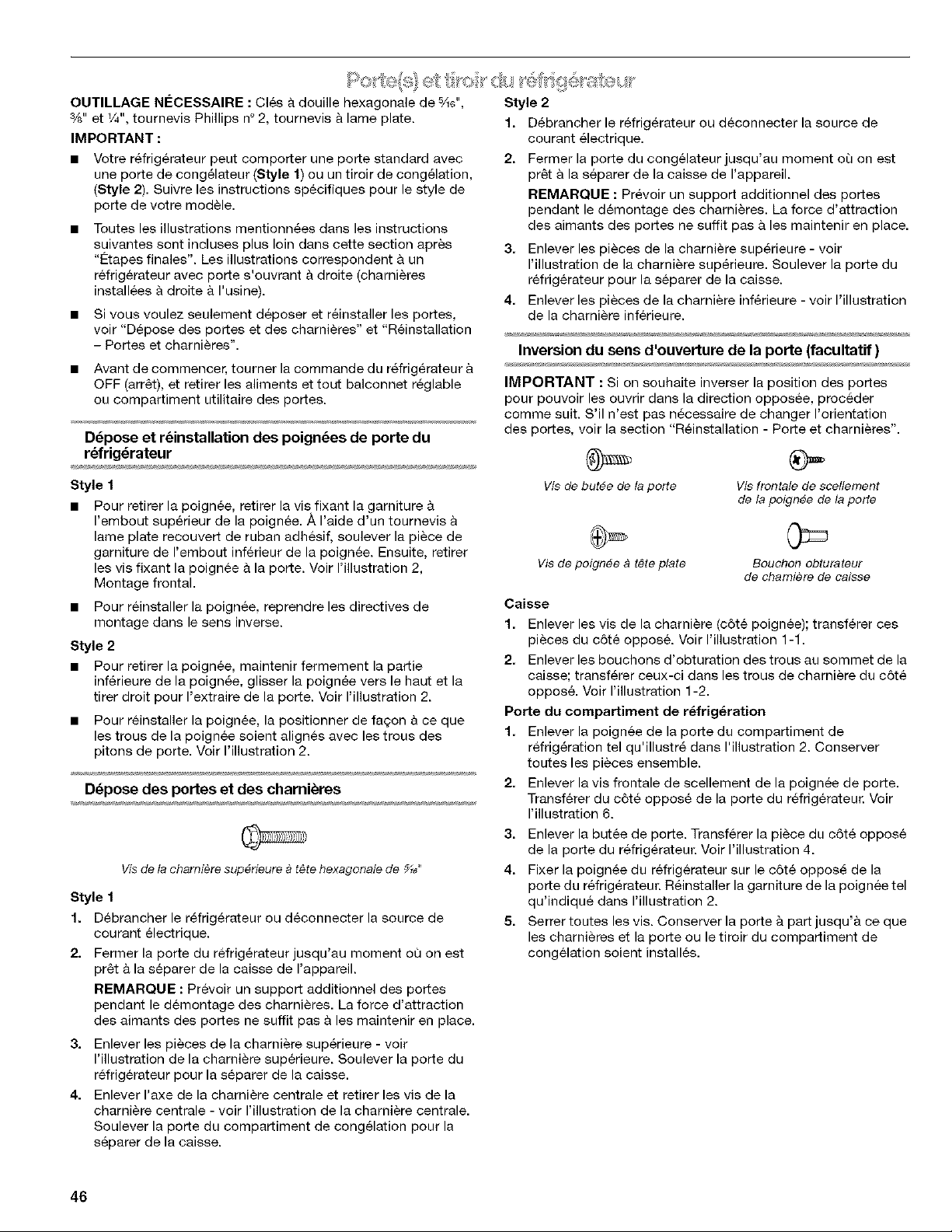

TOOLS NEEDED: sA6", %% W' hex-head socket wrench, a

#2 Phillips screwdriver, and a flat-blade screwdriver.

IMPORTANT:

• Your refrigerator has a standard door with a freezer door

(Style 1) or freezer drawer (Style 2). Follow the instructions

specific to your model.

• All graphics referenced in the following instructions are

included later in this section after "Final Steps." The graphics

shown are for a right-hand swing refrigerator (hinges factory

installed on the right).

• If you only want to remove and replace the doors see

"Remove Doors and Hinges" and "Replace Doors and

Hinges."

• Before you begin, turn the refrigerator control OFF, and

remove food and adjustable door or utility bins from the

doors.

Remove and Replace Refrigerator Door Handles

Style 1

• To remove the handle, remove the screw attaching the trim to

the upper end of the handle. Using a flat-blade screw driver

wrapped in masking tape, pry the trim piece from the lower

end of the handle. Then, remove the screws attaching the

handle to the door. See Front Mount graphic 2.

• To replace handle, reverse directions.

Style 2

• To remove the handle, remove the three screws attaching the

handle to the edge of the door. See Graphic 2.

• To replace the handle, align the holes in the handle with the

holes in the door. Insert a screw in each of the holes. Tighten

the screws. See Graphic 2.

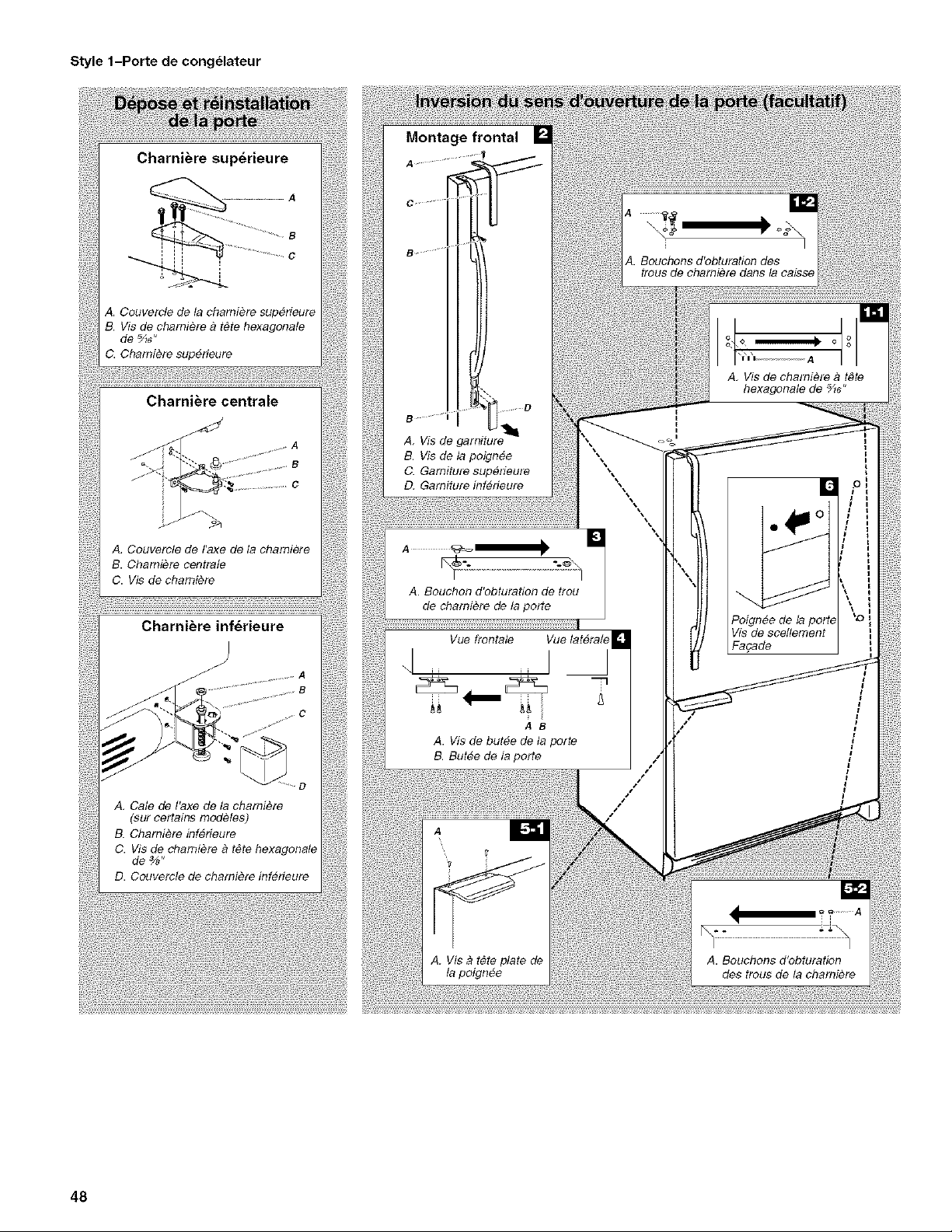

Remove Door and Hinges

_o" Hex-Head Top Hinge Screw

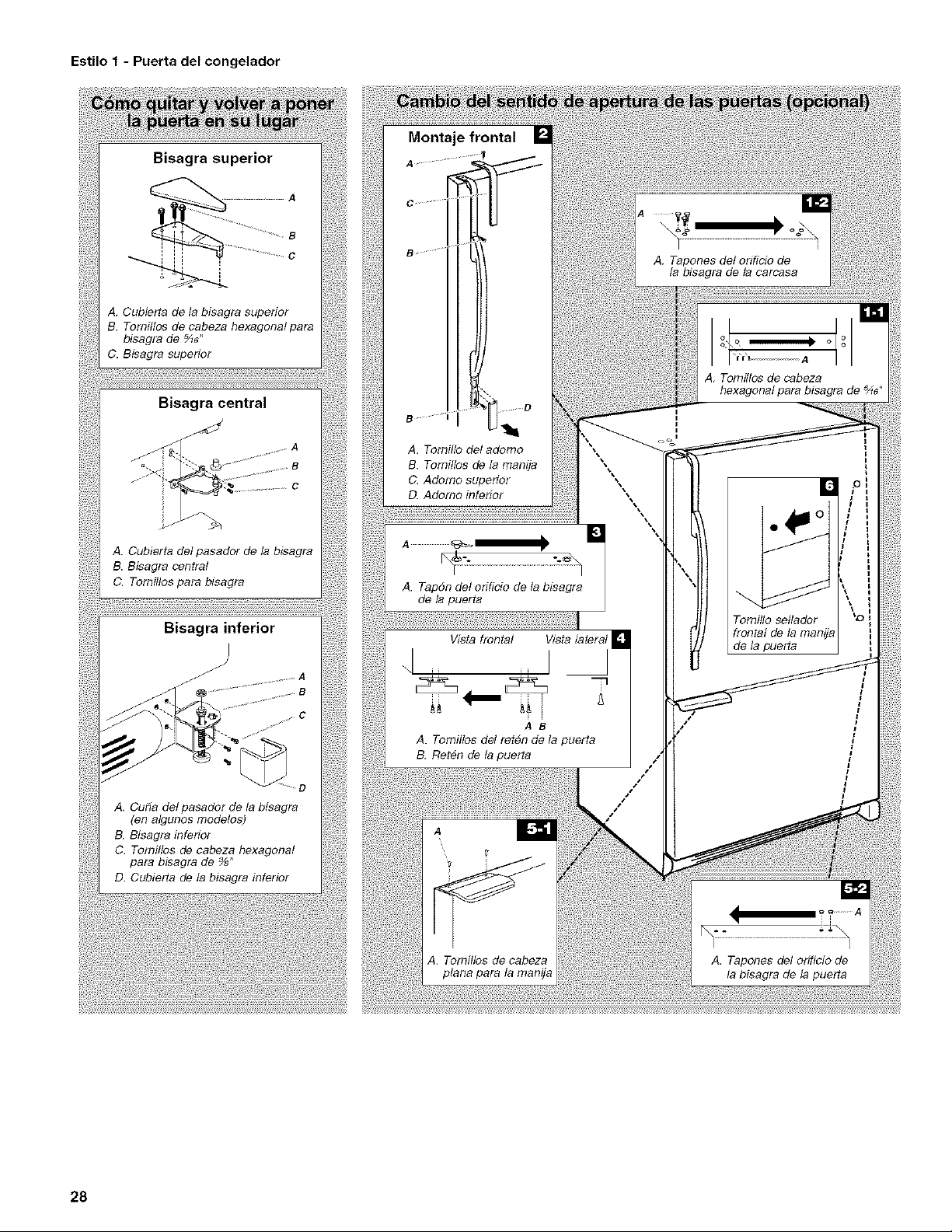

Style 1

1. Unplug refrigerator or disconnect power.

2. Keep the freezer door closed until you are ready to lift it free

from the cabinet.

NOTE: Provide additional support for the door while the

hinges are being moved. Do not depend on the door gasket

magnets to hold the door in place while you are working.

3. Remove the parts for the top hinge as shown in Top Hinge

graphic. Lift the refrigerator door free from the cabinet.

4. Remove the center hinge pin and remove the hinge screws as

shown in the Center Hinge graphic. Lift the freezer door free

from the cabinet.

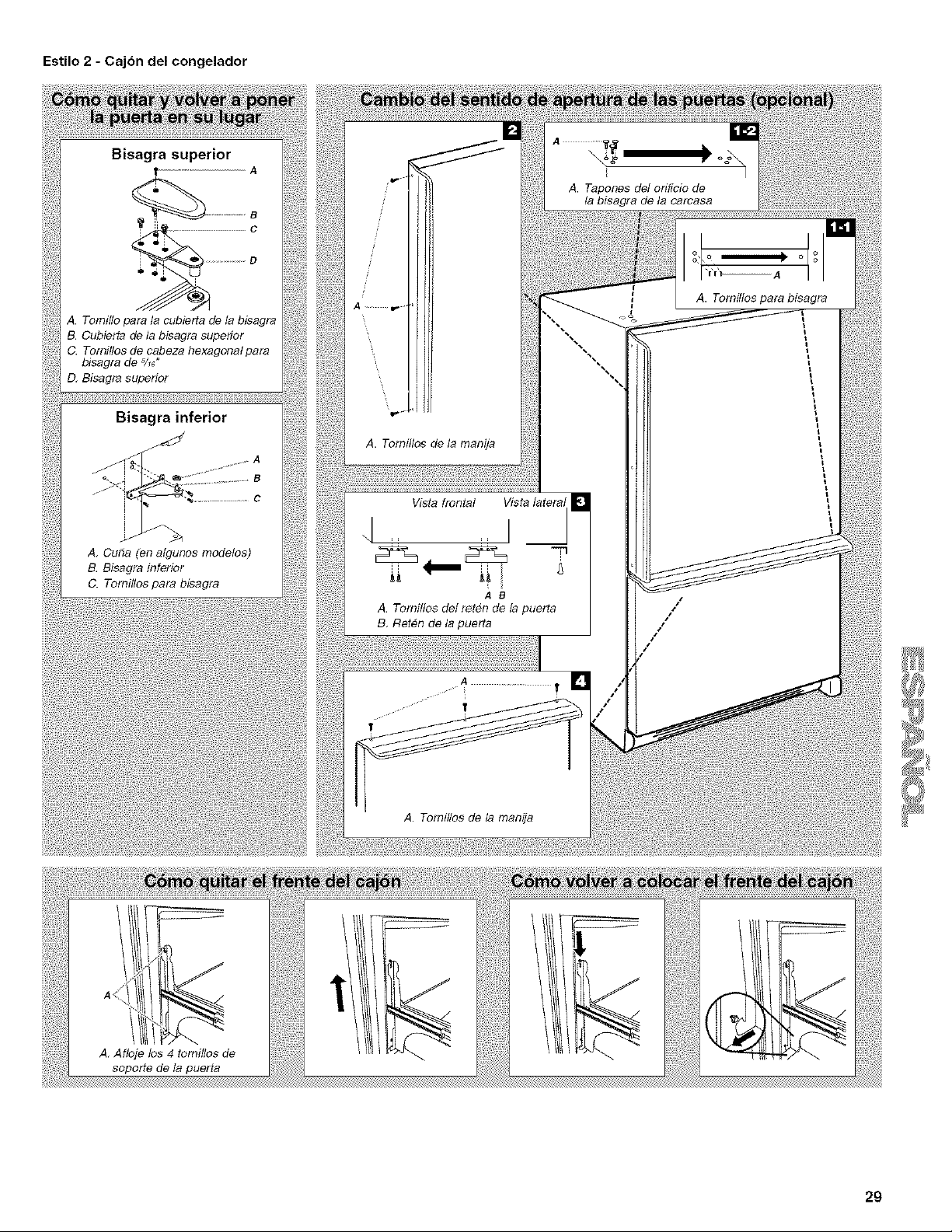

Style 2

1. Unplug refrigerator or disconnect power.

2. Keep the refrigerator door closed until you are ready to lift it

free from the cabinet.

NOTE: Provide additional support for the door while the

hinges are being moved. Do not depend on the door gasket

magnets to hold the door in place while you are working.

3. Remove the parts for the top hinge as shown in Top Hinge

graphic. Lift the refrigerator door free from the cabinet.

4. Remove the parts for the bottom hinge as shown in Bottom

Hinge graphic.

Reverse Door(s) (optional)

IMPORTANT: If you want to reverse your door so it opens from

the opposite side, follow these steps. If you are not reversing the

door, see "Replace Door and Hinges."

Door Stop Screw

¢>=

Door Handle Seal Screw Front

Flat-Head Handle Screw Cabinet Hinge Hole Plug

Cabinet

1. Remove hinge screws from handle side and move them to

opposite side. See Graphic 1-1.

2. Remove cabinet hinge hole plugs from cabinet top and move

them to opposite side hinge holes as shown in Graphic 1-2.

Refrigerator door

1. Remove the refrigerator handle assembly as shown in

Graphic 2. Keep all parts together.

2. Remove door handle seal screw front. Move to opposite side

of refrigerator door as shown in Graphic 6.

3. Remove the door stop. Move it to the opposite side of the

refrigerator door as shown in Graphic 4.

4. Attach the refrigerator handle to the opposite side of the

refrigerator door. Replace the handle trim as shown in

Graphic 2.

5. Tighten all screws. Set aside the door until hinges and freezer

compartment door or drawer are in place.

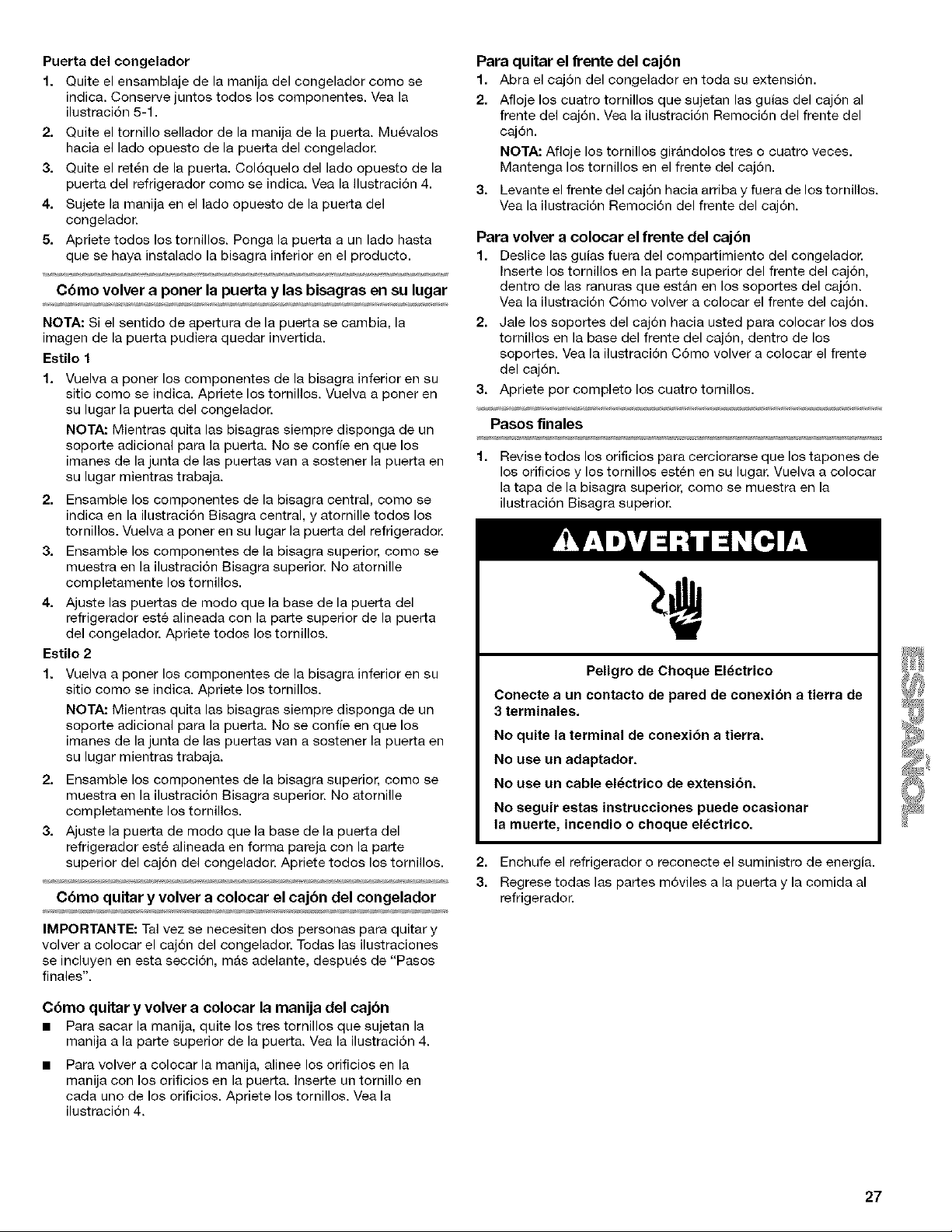

Freezer door

1. Remove freezer handle assembly as shown. Keep all parts

together. See Graphic 5-1.

2. Remove freezer door handle seal screw. Move to opposite

side of freezer door.

3. Remove door stop. Move to opposite side of freezer door as

shown. See Graphic 4.

4. Attach handle to opposite side of freezer door.

5. Tighten all screws. Set aside door until bottom hinge is

installed on product.

Replace Door and Hinges

NOTE: Graphics may be reversed if door swing is reversed.

Style 1

1. Replace the parts for the bottom hinge as shown. Tighten

screws. Replace the freezer door.

NOTE: Provide additional support for the door while the

hinges are being moved. Do not depend on the door gasket

magnets to hold the door in place while you are working.

2. Assemble the parts for the center hinge as shown in the

Center Hinge graphic, and tighten all the screws. Replace the

refrigerator door.

3. Assemble the parts for the top hinge as shown in the Top

Hinge graphic. Do not tighten the screws completely.

4. Adjust the doors so that the bottom of the refrigerator door is

aligned with the top of the freezer door. Tighten all screws.

Style 2

1. Replace the parts for the bottom hinge as shown. Tighten

screws.

NOTE: Provide additional support for the door while the

hinges are being moved. Do not depend on the door gasket

magnets to hold the door in place while you are working.

2. Assemble the parts for the top hinge as shown in Top Hinge

graphic. Do not tighten screws completely.

3. Adjust the door so that the bottom of the refrigerator door is

aligned with the top of the freezer drawer. Tighten all screws.

Remove and Replace Freezer Drawer

IMPORTANT: Two people may be required to remove and

replace the freezer drawer. All graphics are included later in this

section after "Final Steps."

Remove and Replace Drawer Handle

• To remove the handle, remove the three screws attaching the

handle to the top of the drawer. See Graphic 4.

• To replace the handle, align the holes in the handle with the

holes in the drawer. Insert a screw in each of the holes.

Tighten the screws. See Graphic 4.

Remove Drawer Front

1. Open the freezer drawer to full extension.

2. Loosen the four screws attaching the drawer glides to the

drawer front. See Drawer Front Removal graphic.

NOTE: Loosen screws three to four turns. Keep the screws in

the drawer front.

3. Lift drawer front upward and off the screws. See Drawer Front

Removal graphic.

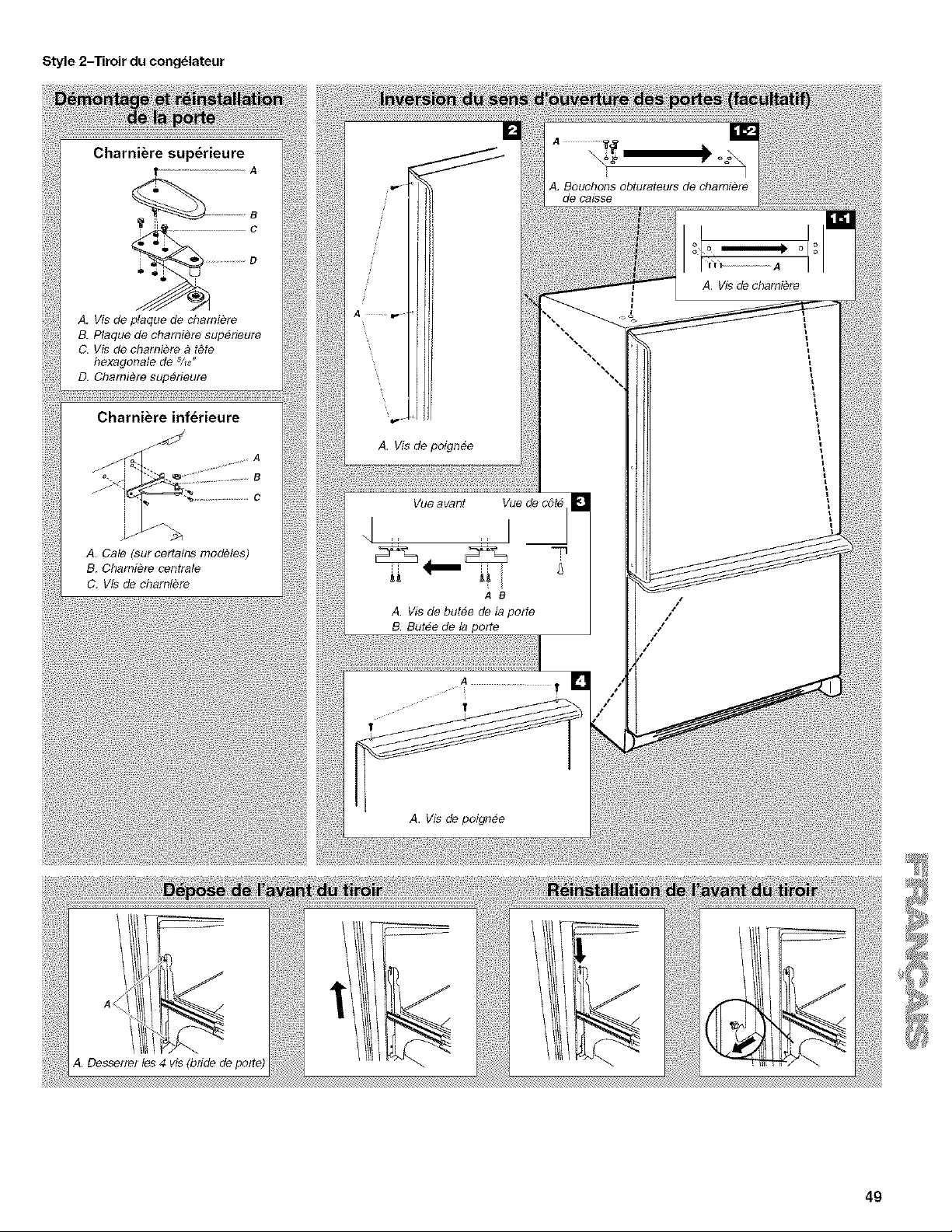

Replace Drawer Front

1. Slide the drawer glides out of the freezer compartment. Insert

the screws in the top of the drawer front into the slots in the

drawer brackets. See Drawer Front Replacement graphic.

2. Pull the drawer brackets toward you to insert the two screws

in the bottom of the drawer front into the brackets. See

Drawer Front Replacement graphic.

3. Completely tighten the four scraws.

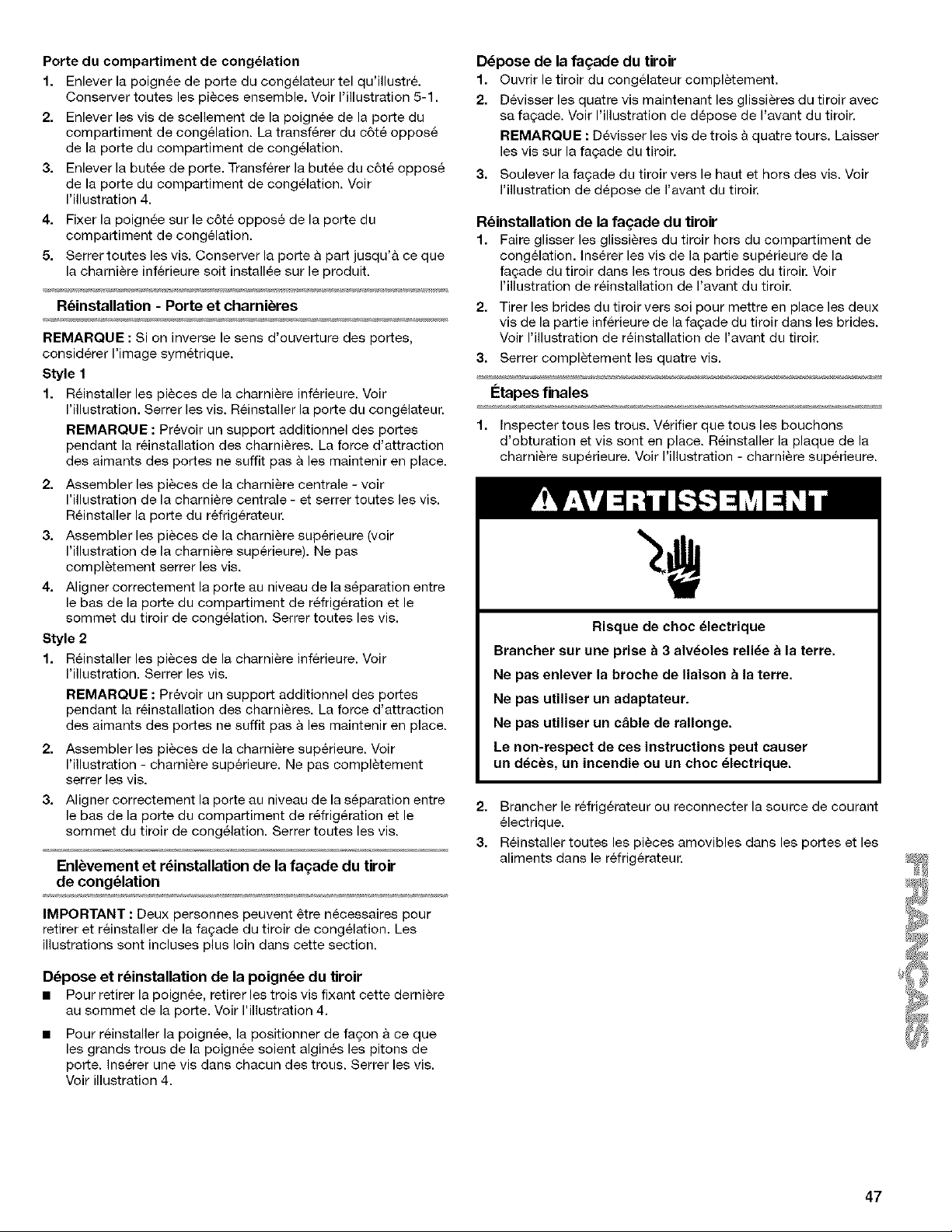

Final Steps

1. Check all holes to make sure that hole plugs and screws are

in place. Reinstall top hinge cover as shown in Top Hinge

graphic.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

2. Plug in refrigerator or reconnect power.

3. Return all removable door parts to door and food to

refrigerator.

Style 1-Freezer Door

Style2-FreezerDrawer

A. Loosen 4 Door Bracket Screws

..........

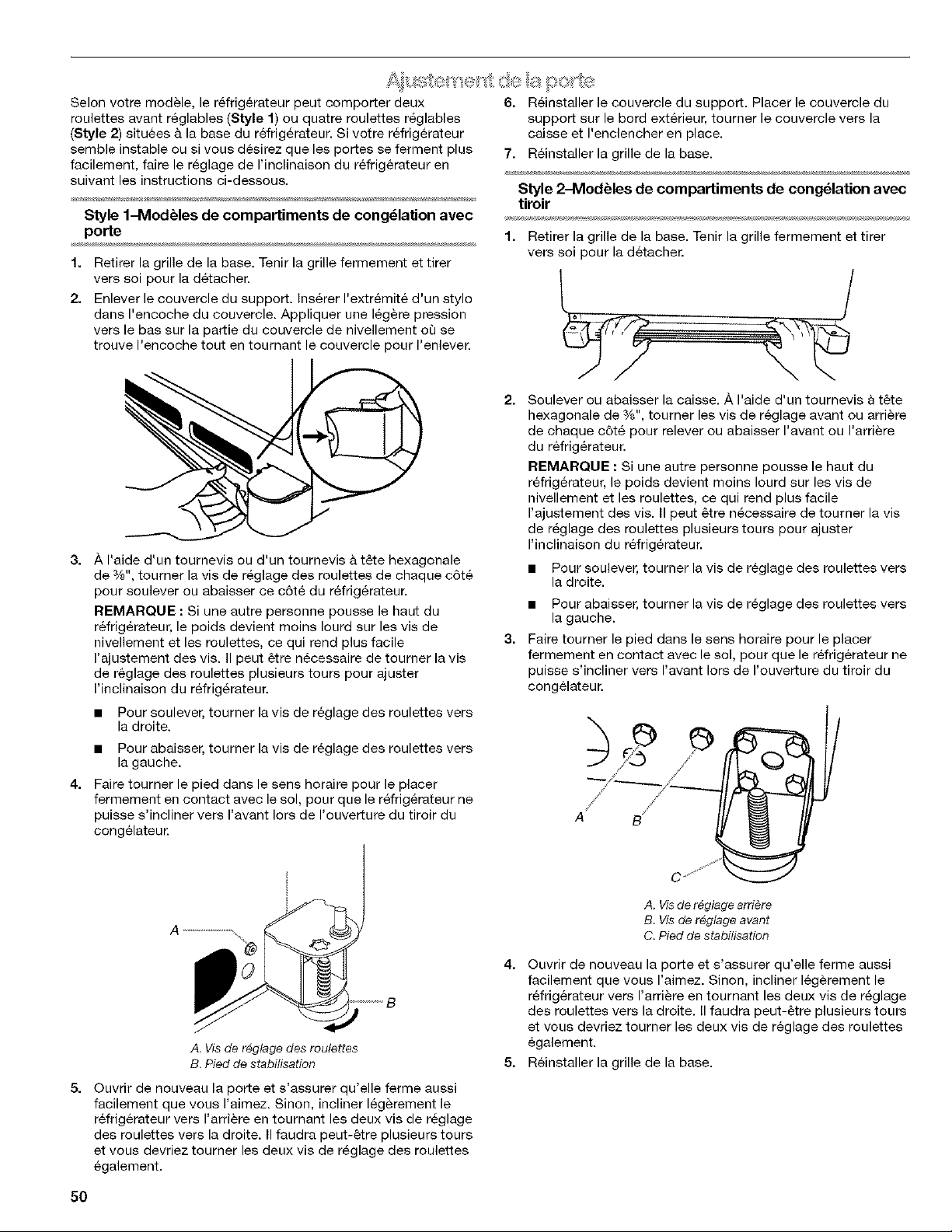

Depending on your model, your refrigerator may have two front

adjustable rollers (Style 1) or four adjustable rollers (Style 2)

located at the base of the refrigerator. If your refrigerator seems

unsteady or you want the door to close more easily, use the

instructions below.

Style1-Freezer Door Models

1. Remove the base grille. Grasp the grille firmly and pull it

toward you.

2. Remove the bracket cover. Insert the eraser end of a pencil in

the cover notch. Apply slight downward pressure to the

notched side of the cover while swinging it off.

6. Replace the bracket cover. Place the bracket cover into the

outer edge, swing the cover toward the cabinet and snap it

into place.

7. Replace the base grille.

Style 2-Freezer Drawer Models

1. Remove the base grille. Grasp the grille firmly and pull it

toward you.

3. Using a screwdriver or %" hex driver, turn the roller

adjustment screw on each side to raise or lower that side of

the refrigerator.

NOTE: Having someone push against the top of the

refrigerator takes some weight oft the adjustment screws and

rollers. This makes it easier to turn the screws It may take

several turns of the roller adjustment screw to adjust the tilt of

the refrigerator.

• To raise, turn the roller adjustment screw to the right.

• To lower, turn the roller adjustment screw to the left.

4. Turn the brake foot clockwise until it is firmly against the floor

to keep the refrigerator from rolling forward when the freezer

drawer is pulled open.

Raise or lower the cabinet. Using a 3/8" hex driver, turn the

roller adjustment screw(s) on each side to raise or lower that

side of the refrigerator.

NOTE: Having someone push against the top of the

refrigerator takes some weight off the adjustment screws and

rollers. This makes it easier to turn the screws. It may take

several turns of the roller adjustment screw to adjust the tilt of

the refrigerator.

• To raise, turn the roller adjustment screw to the right.

• To lower, turn the roller adjustment screw to the left.

Turn the brake foot clockwise until it is firmly against the floor

to keep the refrigerator from rolling forward when the freezer

drawer is pulled open.

A B C

A. Rear roller adjustment screw

B. Front roller adjustment screw

C. Brake foot

A. Roller adjustment screw

B. Brake foot

4. Open the door again to make sure that it closes as easily as

you like. If not, tilt the refrigerator slightly more to the rear by

turning both leveling screws clockwise. It may take several

more turns, and you should turn both screws the same

amount.

5. Replace the base grille.

5. Open the door again to make sure that it closes as easily as

you like. If not, tilt the refrigerator slightly more to the rear by

turning both roller adjustment screws to the right. It may take

several more turns, and you should turn both adjustment

screws the same amount.

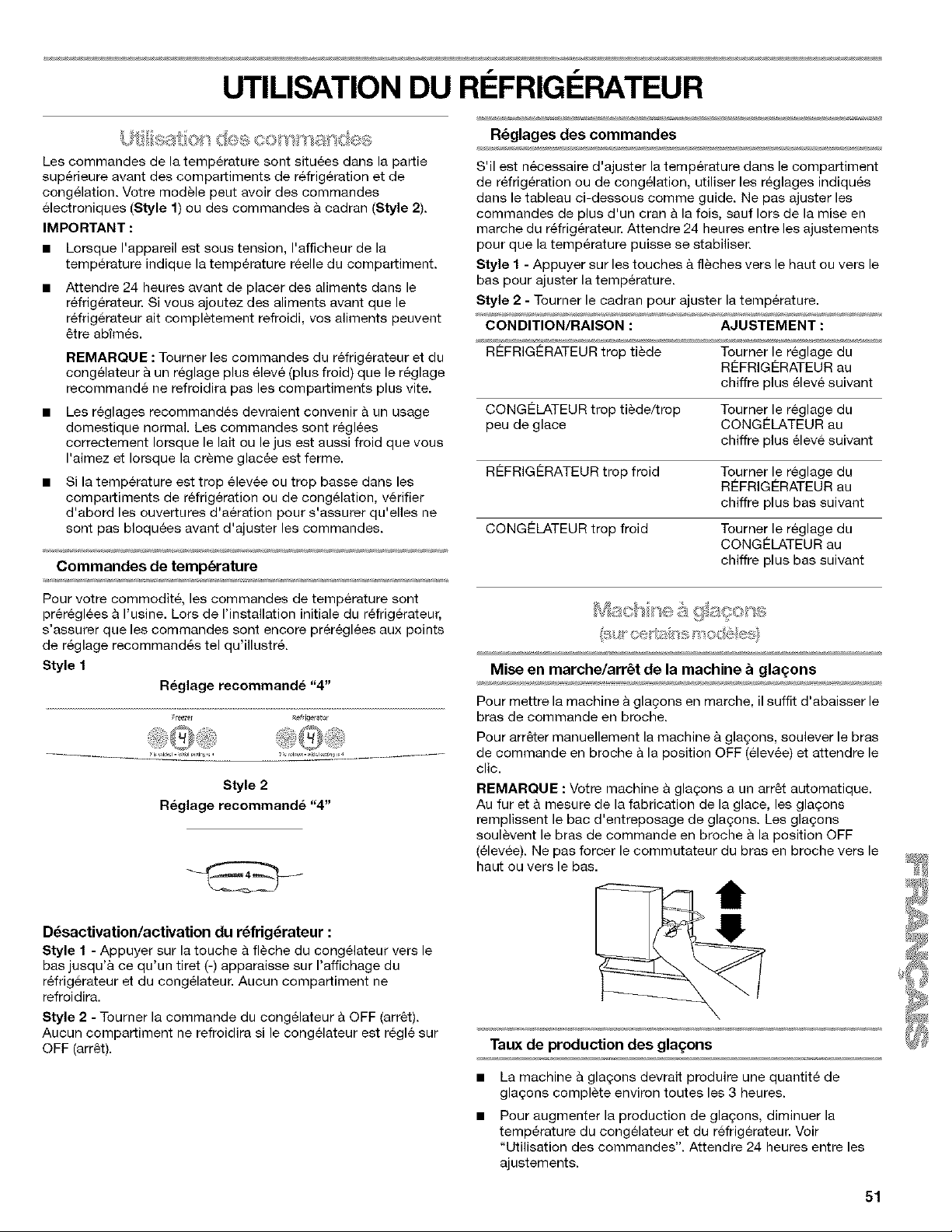

REFRIGERATOR USE

The temperature controls are located at the top front of the

refrigerator or freezer compartments. Your model may have either

electronic controls (Style 1) or dial controls (Style 2).

IMPORTANT:

• When the power is on, the temperature display shows the

actual temperature of the compartment.

• Wait 24 hours for your refrigerator to cool completely before

adding food. if you add food before the refrigerator has

cooled completely, your food may spoil.

NOTE: Adjusting the refrigerator and freezer temperature

controls to a colder than recommended setting will not cool

the compartments any faster.

• The recommended settings should be correct for normal

household refrigerator use. The controls are set correctly

when milk or juice is as cold as you like and when ice cream

is firm.

• If the temperature is too warm or too cold in the refrigerator or

freezer, first check the air vents to be sure they are not

blocked before adjusting the controls.

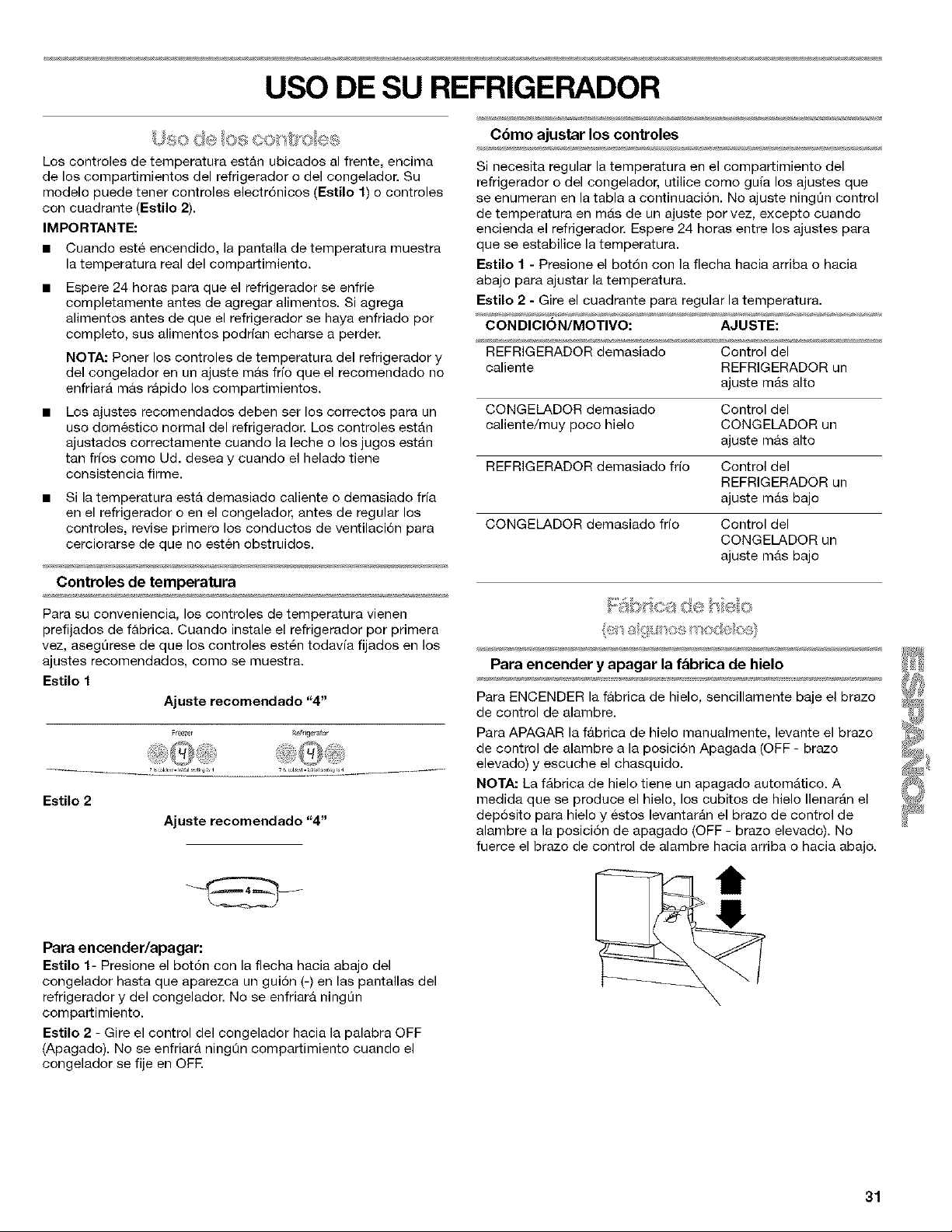

Temperature Controls

For your convenience, the temperature controls are preset at the

factory. When you first install your refrigerator, make sure the

controls are still set to the recommended setting as shown.

Style 1

Recommended Setting "4"

_zer _igerab_r

Style 2

Recommended Setting "4"

To Turn Off/On:

Style 1 - Press the freezer down arrow touch pad until a

dash (-) appears in both the refrigerator and freezer displays.

Neither compartment will cool.

Style 2 - Turn the freezer control to the word OFE Neither

compartment will cool when the freezer is set to OFR

Adjusting Controls

If you need to adjust the temperature in either the refrigerator or

freezer compartment, use the settings listed in the chart below as

a guide. Except when starting the refrigerator, do not adjust either

control more than one setting at a time. Wait 24 hours between

adjustments for the temperature to stabilize.

Style 1 - Press the up or down arrow touch pad to adjust the

temperature.

Style 2 - Turn the dial to adjust the temperature.

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR too warm REFRIGERATOR

Control one setting

higher

FREEZER too warm/too little ice FREEZER Control one

setting higher

REFRIGERATOR too cold REFRIGERATOR

Control one setting

lower

FREEZER too cold FREEZER Control one

setting lower

Turning the Ice Maker On/Off

To turn the ice maker ON, simply lower the wire shutoff arm.

To manually turn the ice maker OFF, lift the wire shutoff arm to the

OFF (arm up) position and listen for the click.

NOTE: Your ice maker has an automatic shutoff. As ice is made,

the ice cubes will fill the ice storage bin and the ice cubes will

raise the wire shutoff arm to the OFF (arm up) position. Do not

force the wire shutoff arm up or down.

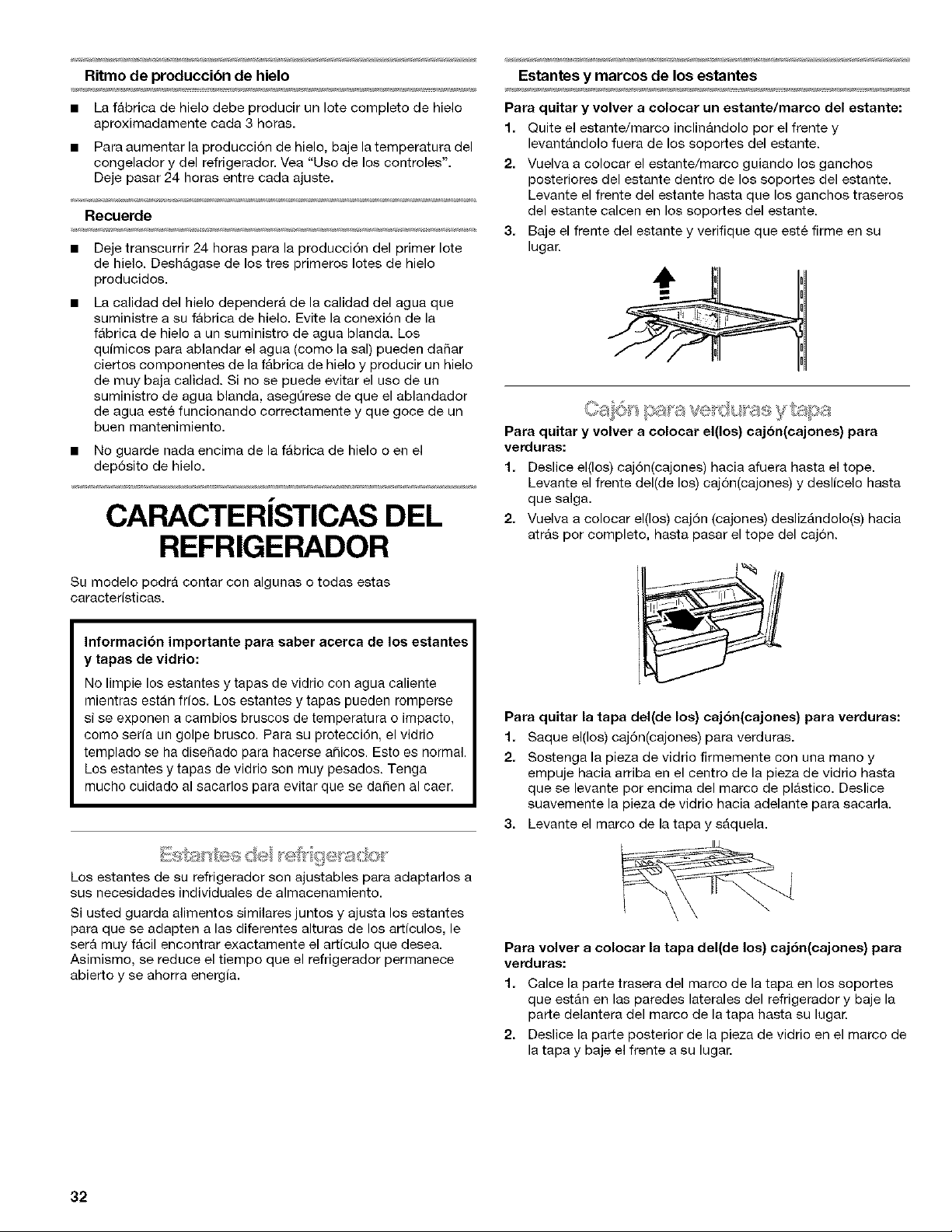

Ice Production Rate

• The ice maker should produce a complete batch of ice

approximately every 3 hours.

• To increase ice production, lower the freezer and refrigerator

temperature. See "Using the Controls." Wait 24 hours

between adjustments.

Remember

• Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

• The quality of your ice will be only as good as the quality of

the water supplied to your ice maker. Avoid connecting the

ice maker to a softened water supply. Water softener

chemicals (such as salt) can damage parts of the ice maker

and lead to poor quality ice. If a softened water supply cannot

be avoided, make sure the water softener is operating

properly and is well maintained.

• Do not store anything on top of the ice maker or in the ice

storage bin.

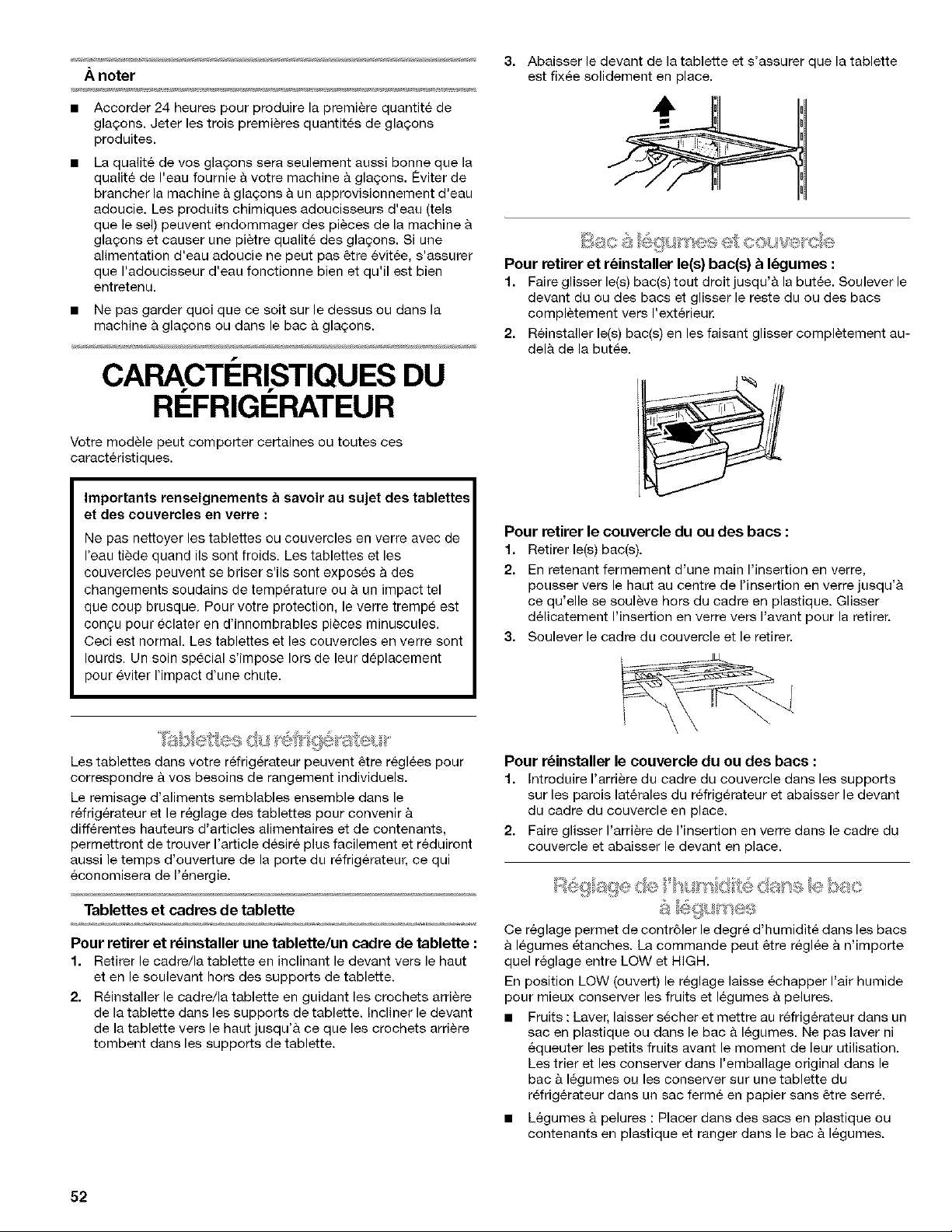

REFRIGERATOR FEATURES

Your model may have some or all of these features.

Important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heaW. Use special care when

removing them to avoid impact from dropping.

The shelves in your refrigerator are adjustable to meet your

individual storage needs.

Storing similar food items together in your refrigerator and

adjusting the shelves to fit different heights of items will make

finding the exact item you want easier. It will also reduce the

amount of time the refrigerator door is open, and save energy.

Shelves and Shelf Frames

To remove and replace ashelf/shelf frame:

1. Remove the shelf/frame by tilting it up at the front and lifting it

out of the shelf supports.

2. Replace the shelf/frame by guiding the rear shelf hooks into

the shelf supports. Tilt the front of the shelf up until rear shelf

hooks drop into the shelf supports.

3. Lower the front of the shelf and make sure that the shelf is in

position.

To remove and replace the crisper(s):

1. Slide crisper(s) straight out to the stop. Lift the front of the

crisper(s) and slide out the rest of the way.

2. Replace the crisper(s) by sliding back in fully past the drawer

stop.

To remove the crisper(s) cover:

1. Remove crisper(s).

2. Holding the glass insert firmly with one hand, press up in

center of glass insert until it rises above the plastic frame.

Gently, slide the glass insert forward to remove.

3. Lift the cover frame up and remove it.

To replace crisper(s) cover:

1. Fit back of cover frame into supports on side walls of the

refrigerator and lower the front of the cover frame into place.

2. Slide rear of glass insert into cover frame and lower front into

place.

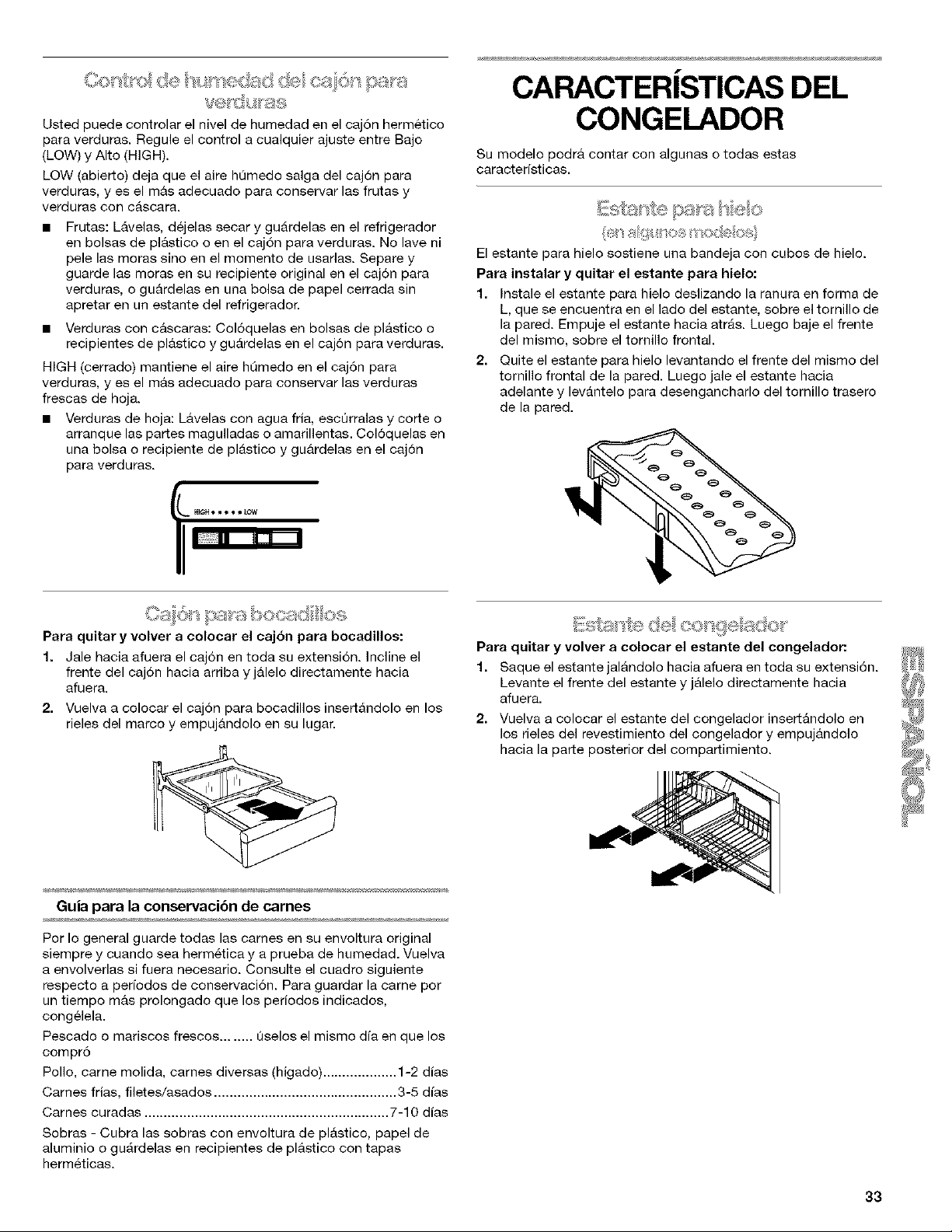

You can control the amount of humidity in the moisture-sealed

crisper. Adjust the control to any setting between LOW and

HIGH.

LOW (open) lets moist air out of the crisper for best storage of

fruits and vegetables with skins.

• Fruit: Wash, let dry and store in refrigerator in plastic bag or

crisper. Do not wash or hull berries until they are ready to use.

Sort and keep berries in original container in crisper, or store

in a loosely closed paper bag on a refrigerator shelf.

• Vegetables with skins: Place in plastic bags or plastic

container and store in crisper.

HIGH (closed) keeps moist air in the crisper for best storage of

fresh, leafy vegetables.

• Leafy vegetables: Wash in cold water, drain and trim or tear

off bruised and discolored areas. Place in plastic bag or

plastic container and store in crisper.

To remove and replace the snack drawer:

1. Pull drawer out to full extension. Tilt up front of drawer and

pull straight out.

2. Replace the snack drawer by inserting the drawer into the

frame rails and push the drawer back into place.

Meat Storage Guide

Store most meat in original wrapping as long as it is airtight and

moisture-proof. Rewrap if necessary. See the following chart for

storage times. When storing meat longer than the times given,

freeze the meat.

Fresh fish or shellfish ......................... use same day as purchased

Chicken, ground beef, variety meats (liver) ...................... 1-2 days

Cold cuts, steaks/roasts ................................................... 3-5 days

Cured meats ................................................................... 7-10 days

Leftovers - Cover leftovers with plastic wrap, aluminum foil, or

plastic containers with tight lids.

FREEZER FEATURES

Your model may have some or all of these features.

To remove and replace the freezer shelf:

1. Remove the shelf by pulling it out to full extension. Tilt up the

front of the shelf and pull it straight out.

2. Replace the freezer shelf by inserting it into the freezer liner

rails and push it to the back of the compartment.

To remove wire basket:

Pull drawer open to full extension. Tilt the lower basket forward

and lift out.

To replace wire basket:

Tilt the lower basket front down and set the basket into the

basket cradles on the drawer rail.

The ice service rack holds an ice cube tray.

To install and remove the ice rack:

1. Install the ice rack by sliding the L-shaped groove in the side

of the shelf onto the wall screw. Push the rack toward the

back. Then, lower the front of the rack onto the front screw.

2. Remove the ice rack by lifting the front of the rack from the

front wall screw. Then, pull the rack forward and lift up to

unhook it from the rear wall screw.

Convenient storage for smaller frozen food items.

To remove and replace the shelf:

1. Remove the shelf by sliding it up and pulling it straight out.

2. Replace the shelf by sliding it in above the desired support

and pushing it down until it stops.

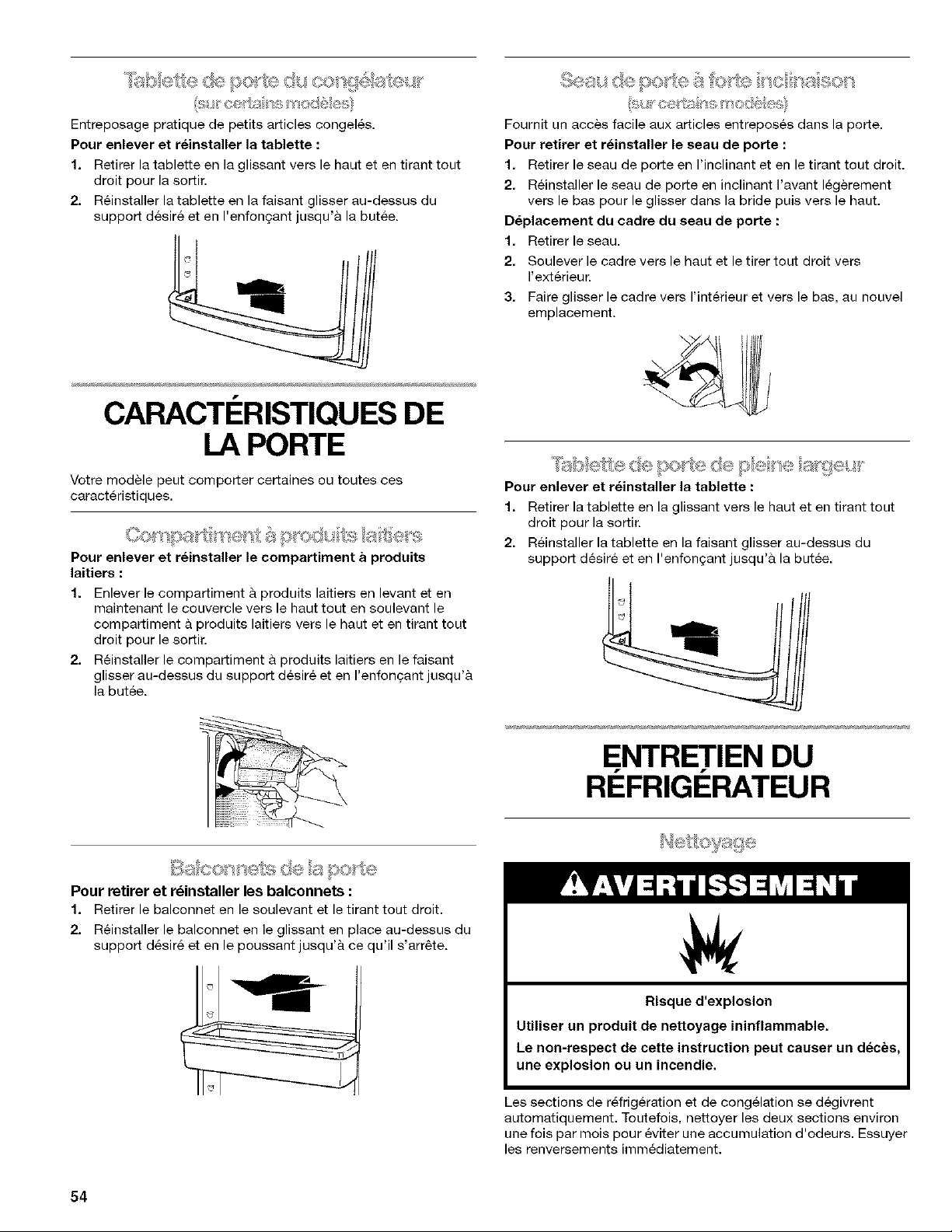

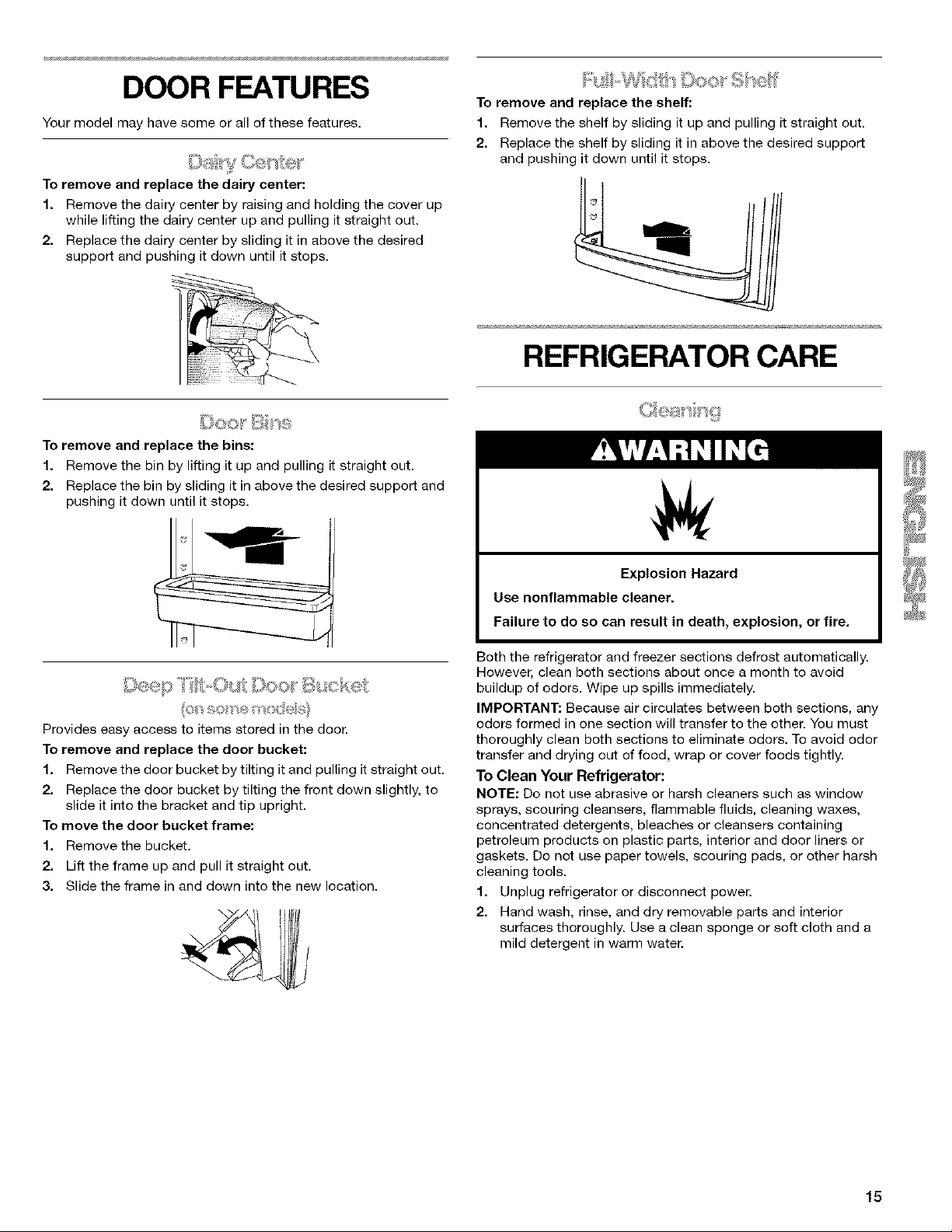

DOOR FEATURES

Your model may have some or all of these features.

To remove and replace the dairy center:

1. Remove the dairy center by raising and holding the cover up

while lifting the dairy center up and pulling it straight out.

2. Replace the dairy center by sliding it in above the desired

support and pushing it down until it stops.

To remove and replace the shelf:

1. Remove the shelf by sliding it up and pulling it straight out.

2. Replace the shelf by sliding it in above the desired support

and pushing it down until it stops.

REFRIGERATOR CARE

To remove and replace the bins:

1. Remove the bin by lifting it up and pulling it straight out.

2. Replace the bin by sliding it in above the desired support and

pushing it down until it stops.

Provides easy access to items stored in the door.

To remove and replace the door bucket:

1. Remove the door bucket by tilting it and pulling it straight out.

2. Replace the door bucket by tilting the front down slightly, to

slide it into the bracket and tip upright.

To move the door bucket frame:

1. Remove the bucket.

2. Lift the frame up and pull it straight out.

3. Slide the frame in and down into the new location.

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to avoid

buildup of odors. Wipe up spills immediately.

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To avoid odor

transfer and drying out of food, wrap or cover foods tightly.

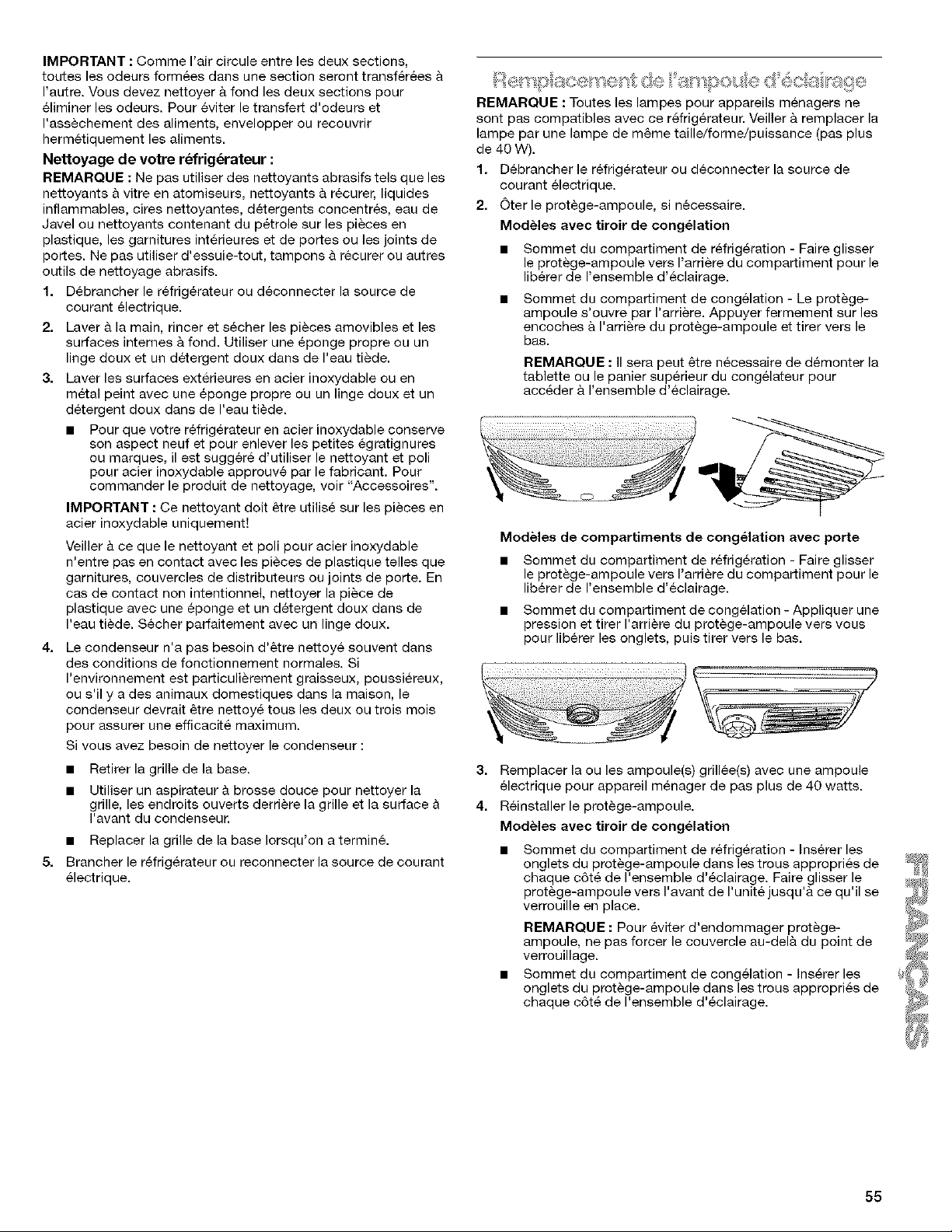

To Clean Your Refrigerator:

NOTE: Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning waxes,

concentrated detergents, bleaches or cleansers containing

petroleum products on plastic parts, interior and door liners or

gaskets. De not use paper towels, scouring pads, or other harsh

cleaning tools.

1. Unplug refrigerator or disconnect power.

2. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

3. Wash stainless steel and painted metal exteriors with a clean

sponge or soft cloth and a mild detergent in warm water.

• To keep your stainless steel refrigerator looking like new

and to remove minor scuffs or marks, it is suggested that

you use the manufacturer's approved Stainless Steel

Cleaner & Polish. To order the cleaner, see "Accessories."

IMPORTANT: This cleaner is for stainless steel parts only!

Do not allow the Stainless Steel Cleaner & Polish to come into

contact with any plastic parts such as the trim pieces,

dispenser covers or door gaskets. If unintentional contact

does occur, clean plastic part with a sponge and mild

detergent in warm water. Dry thoroughly with a soft cloth.

4. There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in

the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

• Removethe base grille.

• Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area

of the condenser.

• Replace the base grille when finished.

5. Plug in refrigerator or reconnect power.

NOTE: Not all appliance bulbs will fit your refrigerator. Be sure to

replace the bulb with an appliance bulb of the same size, shape,

and wattage (no greater than 40 watts).

1. Unplug the refrigerator or disconnect pewee

2. Remove the light shield, if necessary.

Freezer drawer models

Top of the refrigerator compartment - Slide the light shield

toward the back of the compartment to release it from the

light assembly.

Top of freezer compartment - The light shield opens from

the back. Firmly press forward on the notches in the back

of the shield and pull the shield down.

NOTE: You may need to remove the upper freezer shelf or

basket to access the light assembly.

Freezer door models

Top of the refrigerator compartment - Slide the shield

toward the back to release it from the light assembly.

Top of freezer compartment -Squeeze and pull rear of

light shield toward you to release the tabs, then pull

down.

3. Replace the burned-out bulb(s) with an appliance bulb(s) no

greater than 40 watts.

4. Replace the light shield.

Freezer drawer models

Top of the refrigerator compartment - insert the tabs on

the shield into the liner holes on each side of light

assembly. Slide the shield toward the front until it locks

into place.

NOTE: To avoid damaging the light shield, do not force

the shield beyond the locking point.

Top of the freezer compartment - Insert the front tabs of

the shield into the liner and snap the back portion of the

shield over the light assembly.

Freezer door models

Top of the refrigerator compartment - Insert the tabs on

the shield into the liner holes on each side of the light

assembly. Slide the shield toward the front until it locks.

NOTE: To avoid damaging the light shield, do not force

the shield beyond the locking point.

Top of freezer compartment - Insert front tabs of light

shield into liner and snap the back of the shield over light

assembly.

5. Plug in refrigerator or reconnect power.

If the power will be out for 24 hours or less, keep the door or

doors closed (depending on your model) to help food stay cold

and frozen.

If the power will be out for more than 24 hours, do one of the

following:

• Remove all frozen food and store it in a frozen food locker.

• Place 2 Ibs (907 g) of dry ice in the freezer for every cubic foot

(28 L) of freezer space. This will keep the food frozen for 2 to

4 days.

• If neither a food locker nor dry ice is available, consume or

can perishable food at once.

REMEMBER: A full freezer stays cold longer than a partially filled

one. A freezer full of meat stays cold longer than a freezer full of

baked goods. If you see that food contains ice crystals, it may be

refrozen, although the quality and flavor may be affected. If the

condition of the food is poor, dispose of it.

Vacations

If You Choose to Leave the Refrigerator On While You re

Away:

1. Use up any perishables and freeze other items.

2. If your refrigerator has an automatic ice maker:

• Depending on your model, raise wire shutoff arm to OFF

(up) position, or press the switch to OFE

• Shut off water supply to the ice maker.

3. Empty the ice bin.

If You Choose to Turn the Refrigerator Off Before You

Leave:

1. Remove all food from the refrigerator.

2. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or press the switch to OFE

depending on your model.

3. Turn the Temperature controls off. See "Using the Controls."

4. Clean refrigerator, wipe it, and dry well.

5. Tape rubber or wood blocks to the tops of both doors to prop

them open far enough for air to get in. This stops odor and

mold from building up.

Moving

When you are moving your refrigerator to a new home, follow

these steps to prepare it for the move.

1. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• Disconnect the water line from the back of the

refrigerator.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or press the switch to OFF,

depending on your model.

2. Remove all food from the refrigerator and pack all frozen

food in dry ice.

3. Emptythe ice bin.

4. Turn the Temperature controls off. See "Using the Controls."

5. Unplug refrigerator.

6. Clean, wipe, and dry thoroughly.

7. Take out all removable parts, wrap them well, and tape them

together so they don't shift and rattle during the move.

8. Depending on the model, raise the front of the refrigerator so

it rolls more easily OR raise the leveling screws so they don't

scrape the floor. See "Adjust the Doors."

9. Tape the doors closed and tape the power cord to the back

of the refrigerator.

When you get to your new home, put everything back and refer to

the "Installation Instructions" section for preparation instructions.

Also, if your refrigerator has an automatic ice maker, remember to

reconnect the water supply to the refrigerator.

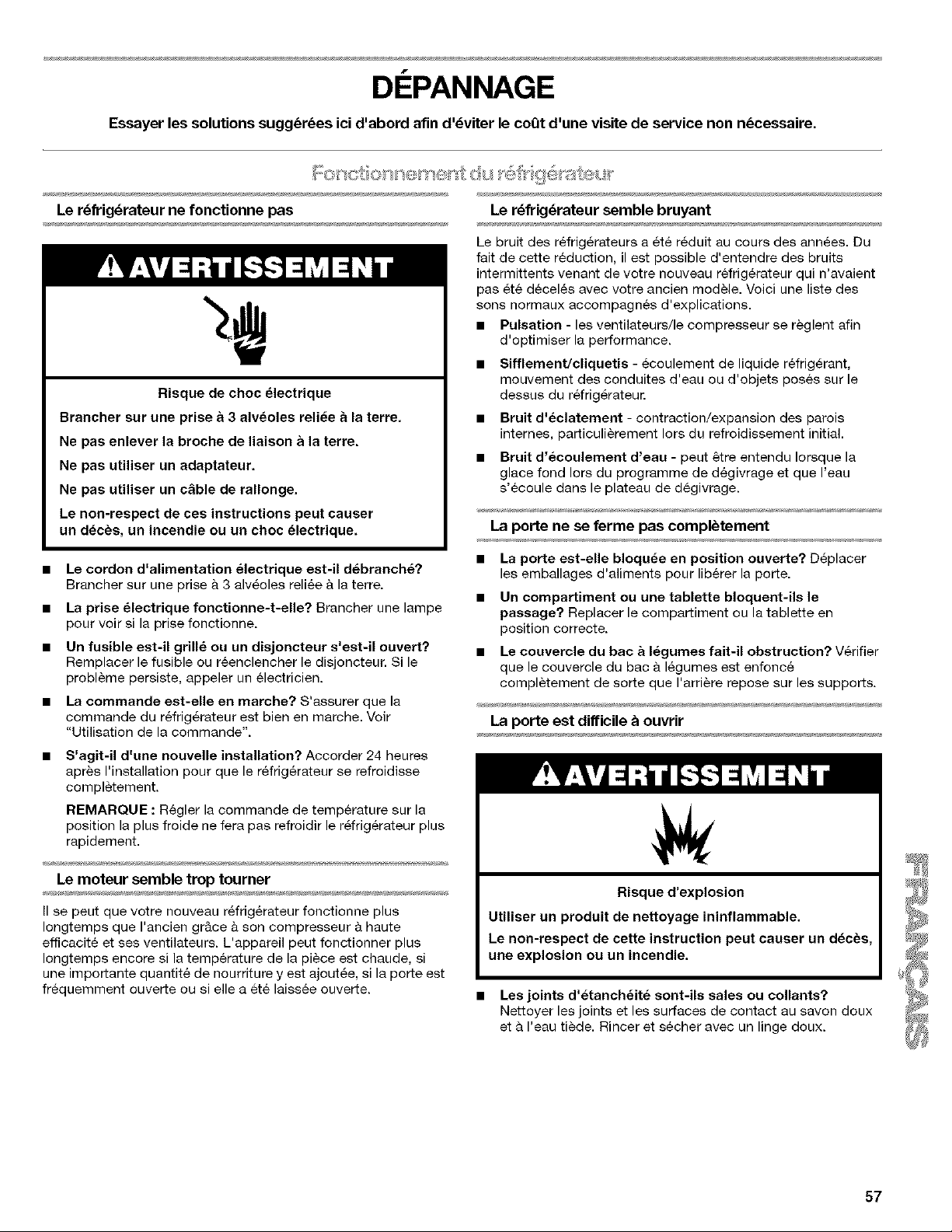

TROUBLESHOOTING

Try the solutions suggested here first in order to avoid the cost of an unnecessary service call.

The refrigerator will not operate

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

•Power cord unplugged? Plug into a grounded 3 prong

outlet.

•Is outlet working? Plug in a lamp to see if the outlet is

working.

•Household fuse blown or circuit breaker tripped? Replace

the fuse or reset the circuit breaker. If the problem continues,

call an electrician.

Is control on? Make sure the refrigerator control is on. See

"Using the Control."

New installation? Allow 24 hours following installation for

the refrigerator to cool completely.

NOTE: Adjusting the temperature control to coldest setting

will not cool the refrigerator more quickly.

The motor seems to run too much

Your new refrigerator may run longer than your old one due to its

high-efficiency compressor and fans. The unit may run even

longer if the room is warm, a large food load is added, the door is

opened often, or if the door has been left open.

The refrigerator seems noisy

Refrigerator noise has been reduced over the years. Due to this

reduction, you may hear intermittent noises from your new

refrigerator that you did not notice from your old model. Below

are listed some normal sounds with explanations.

•Pulsating - fans/compressor adjusting to optimize

performance.

•Hissing/Rattling - flow of refrigerant, movement of water

lines, or from items placed on top of the refrigerator.

•Popping -contraction/expansion of inside walls, especially

during initial cool-down.

• Water running/dripping - may be heard when water melts

during defrosting and runs into the drain pan.

The door will not close completely

•Door blocked open? Move food packages away from door.

• Bin or shelf in the way? Push bin or shelf back in the correct

position.

• Crisper cover in the way? Make sure the crisper cover is

fully pushed in, so that the back rests on the supports.

The door is difficult to open

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

Gaskets dirty or sticky? Clean gaskets and contact surfaces

with mild soap and warm water. Rinse and dry with soft cloth.

Temperature is too warm

• New installation? Allow 24 hours following installation for

the refrigerator to cool completely.

•Door opened often or left open? Allows warm air to enter

refrigeratoc Minimize door openings and keep door fully

closed.

Large load of food added? Allow several hours for

refrigerator to return to normal temperature.

Control set correctly for the surrounding conditions?

Adjust the control a setting colder. Check temperature in

24 hours. See "Using the Control."

There is interior moisture buildup

NOTE: Some moisture build-up is normal.

• Humid room? Contributes to moisture build-up.

• Door opened often or left open? Allows humid air to enter

refrigerator. Minimize door openings and keep door fully

closed.

The ice maker is not producing ice or not enough ice

•Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

• Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

• lee maker turned on? Make sure wire shutoff arm or switch

(depending on model) is in the ON position.

• New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice

production.

• Large amount of ice recently removed? Allow 24 hours for

ice maker to produce more ice.

• Ice cube jammed in the ice maker ejector arm?

Remove ice from the ejector arm with a plastic utensil.

•Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

The ice cubes are hollow or small

NOTE: This is an indication of low water pressure.

• Water shutoff valve not fully open? Turn the water shutoff

valve fully open.

• Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

• Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

• Questions remain regarding water pressure? Call a

licensed, qualified plumber.

Off-taste, odor or gray color in the ice

•New plumbing connections? New plumbing connections

can cause discolored or off-flavored ice.

• Ice stored too long? Discard ice. Wash ice bin. Allow

24 hours for ice maker to make new ice.

• Odor transfer from food? Use airtight, moisture proof

packaging to store food.

•Are there minerals (such as sulfur) in the water? A water

filter may need to be installed to remove the minerals.

PROTECTION AGREEMENTS

Master Protection Agreements

Congratulations on making a smart purchase. Your new

Kenmore ®product is designed and manufactured for years of

dependable operation. But like all products, it may require

preventive maintenance or repair from time to time. That's when

having a Master Protection Agreement can save you money and

aggravation.

The Master Protection Agreement also helps extend the life of

your new product. Here's what the Agreement* includes:

Parts and labor needed to help keep products operating

properly under normal use, not just defects. Our coverage

goes well beyond the product warranty. No deductibles, no

functional failure excluded from coverage-- real protection.

v' Expert service by a force of more than 10,000 authorized

Sears service technicians, which means someone you can

trust will be working on your product.

_/Unlimited service calls and nationwide service, as often as

you want us, whenever you want us.

"No-lemon" guarantee - replacement of your covered

product if four or more product failures occur within twelve

months.

v' Product replacement if your covered product can't be fixed.

v' Annual Preventive Maintenance Check at your request - no

extra charge.

Fast help by phone - we call it Rapid Resolution - phone

support from a Sears representative on all products. Think of

us as a "talking owner's manual."

Power surge protection against electrical damage due to

power fluctuations.

$250 Food Loss Protection annually for any food spoilage

that is the result of mechanical failure of any covered

refrigerator or freezer.

v' Rental reimbursement if repair of your covered product takes

longer than promised.

_/10% discount off the regular price of any non-covered repair

service and related installed parts.

Once you purchase the Agreement, a simple phone call is all that

it takes for you to schedule service. You can call anytime day or

night, or schedule a service appointment online.

The Master Protection Agreement is a risk free purchase, if you

cancel for any reason during the product warranty period, we will

provide a full refund. Or. a prorated refund anytime after the

product warranty period expires. Purchase your Master

Protection Agreement today!

Some limitations and exclusions apply. For prices and

additional information in the U.S.A. call 1-800-827-6655.

*Coverage in Canada varies on some items. For full details

call Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the

U.S.A. or Canada call f-800-4-MY-HOME ®.

ACCESSORIES

Replacement Parts: Stainless Steel Cleaner & Polish:

To order stainless steel cleaner or replacement filters, call Order Part #D22 M40083 R

1-800-4-MY-HOME _ and ask for the appropriate part number

listed below or contact your authorized Kenmore dealer.

JNDICE

GARANT|A .................................................................................... 21

SEGURIDAD DEL REFRIGERADOR .......................................... 22

C6mo deshacerse adecuadamente de su refrigerador viejo ... 22

INSTRUCClONES BE INSTALAOION ........................................ 23

Desempaque el refrigerador ...................................................... 23

Requisitos de ubicaci6n ............................................................ 23

Requisitos el6ctricos ................................................................. 24

Requisitos del suministro de agua ............................................ 24

Conexi6n del suministro de agua ............................................. 24

Puerta(s) y caj6n del refrigerador .............................................. 26

Ajuste la puerta .......................................................................... 30

USO DE SU REFRIGERADOR .................................................... 31

Uso de los controles .................................................................. 31

F&brica de hielo ......................................................................... 31

CARACTERJSTICAS DEL REFRIGERADOR ............................. 32

Estantes del refrigerador ........................................................... 32

Caj6n para verduras y tapa ....................................................... 32

Control de humedad del caj6n para verduras .......................... 33

Caj6n para bocadillos ................................................................ 33

CARACTERiSTICAS DEL CONGELADOR ................................ 33

Estante para hielo ...................................................................... 33

Estante del congelador ............................................................. 33

Canastilla de alambre ................................................................ 34

CARACTERJSTICAS DE LA PUERTA ........................................ 34

Centro de productos lacteos ..................................................... 34

Recipientes de la puerta ............................................................ 34

Balde profundo deslizable de la puerta .................................... 34

Estante de ancho completo de la puerta .................................. 34

CUlDADO DE SU REFRIGERADOR ........................................... 35

Limpieza ..................................................................................... 35

C6mo cambiar el foco ............................................................... 35

Cortes de corriente .................................................................... 36

Cuidado durante las vacaciones y mudanzas .......................... 36

SOLUCI(3N DE PROBLEMAS ..................................................... 37

Funcionamiento del refrigerador ............................................... 37

Temperatura y humedad ........................................................... 38

Hielo y agua ............................................................................... 38

CONTRATOS DE PROTECCION ................................................ 39

ACCESORIOS .............................................................................. 39

NUMEROS DE SERVICIO .............................. CONTRAPORTADA

Estante de la puerta del congelador ......................................... 34

GARANT|A DE LOS ELECTRODOMESTICOS KENMORE

GARANT|A LIMITADA DE UN ANO

Cuando este electrodom6stico haya side instalado, operado y

mantenido segOn las instrucciones provistas con el producto, si

este electrodom6stico falla por defectos de material o de mano

de obra dentro de un afio a partir de la fecha de compra, Ilame al

1-8OO-4-MY-HOME ®para gestionar la reparaci6n libre de cargo.

Si este electrodom6stico es empleado para algOn otto uso que

no sea el dom6stico familiar, esta garantia s61o tiene vigencia per

90 dias a partir de la fecha de compra.

ESTA GARANT|A CUBRE SOLAMENTE LOS DEFECTOS DE

MATERIAL Y MANO DE OBRA. SEARS NO PAGARA POR LO

1. Los articulos no reutilizables que pueden gastarse por el uso

normal, incluyendo, pero sin limitaci6n, filtros, correas, focos

y bolsas.

2. Un t6cnico de servicio para ense_arle al usuario c6mo

instalar, operar o mantener el producto adecuadamente.

3. Un t6cnico de servicio para limpiar o mantener este

producto.

4. Dafios a este producto o fallas del mismo en caso de no ser

instalado, operado o mantenido conforme a todas las

instrucciones provistas con el producto.

5. Dafios a este producto o fallas del mismo como resultado de

accidente, abuso, uso indebido o un uso diferente de aquel

para el cual fue creado.

6. Dafios a este producto o fallas del mismo causados por el

uso de detergentes, limpiadores, productos qufrnicos o

utensilios diferentes de los recomendados en todas las

instrucciones provistas con el producto.

7. Dafios a piezas o sistemas o fallas de los mismos como

resultado de modificaciones no autorizadas que se hayan

efectuado en este producto.

EXCLUSION DE GARANT|AS IMPL|CITAS; LIMITACION DE

RECURSOS

El Onico y exclusive recurso del cliente seg0n los t6rminos de

esta garantfa limitada ser_. el de reparar el producto segOn se

estipula en la presente. Las garantias implicitas, incluyendo las

garantias de comerciabilidad o de capacidad para un prop6sito

particular, serAn limitadas a un afio o al periodo mas corto

permitido por ley. Sears no se harA responsable por daSos

incidentales o consecuentes. Algunos estados y provincias no

permiten la exclusi6n o limitaci6n de da_os incidentales o

consecuentes, o limitaciones acerca de cuanto debe durar una

garantia impl[cita de comerciabilidad o capacidad, de modo que

las limitaciones o exclusiones arriba mencionadas pueden no

aplicarse en su caso.

Esta garantia se aplica s61o mientras este electrodom6stico se

usa en los Estados Unidos y CanadA.

Esta garantia le otorga derechos legales especificos, yes posible

que usted tenga tambi_n otros derechos, los cuales varian de un

estado a otro.

Sears, Roebuck and Co.

Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

REGISTRO DEL PRODUCTO

En el espacio a continuaci6n, anote el nQmero complete de

modelo y serie asi como la fecha de compra. Usted puede

encontrar esta informaci6n en la etiqueta con el nOmero de

modelo y de serie ubicada en el producto.

Tenga esta informaci6n disponible para facilitarle la obtenci6n de

asistencia o servicio con prontitud siempre que Ilame a Sears

con respecto a su electrodomestico.

Nt_mero de modelo

Numero de serie

Fecha de compra

Guarde estas instrucciones y eu comprobante de compra

para referencia futura.

SEGURIDAD DEL REFRIGERADOR

Su seguridad y la seguridad de los demos es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodom_stico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el sfmbolo de advertencia de seguridad.

Este simbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesi6n a

usted y a los dem_.s.

Todos los mensajes de seguridad ir&n a continuacion del sfmbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA'. Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesion grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesion grave.

Todos los mensajes de seguridad le dir&n el peligro potencial, le dir&n c6mo reducir las posibilidades de sufrir una lesi6n y Io que

puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque el6ctrico, o lesiones personales al usar su refrigerador siga

estas precauciones bAsicas, incluidas las siguientes:

• Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

• No quite la terminal de conexion a tierra.

• No use un adaptador.

• No use un cable el6ctrico de extension.

• Desconecte el suministro de energia antes de darle servicio.

• Vuelva a colocar todos los componentes y paneles antes de

hacerlo funcionar.

• Remueva las puertas de su refrigerador viejo.

• Use un limpiador no inflamable.

• Mantenga los materiales y vapores inflamables, tales como

gasolina, alejados del refrigerador.

• Use dos o m&s personas para mover e instalar el

refrigerador.

• Desconecte el suministro de energfa antes de instalar la

f&brica de hielo (en aquellos modelos que incluyen el juego

de instalaci6n de la f_.brica de hielo).

CONSERVAR ESTAS INSTRUCCIONES

Cbmo deshacerse adecuadamente de

su refrigerador viejo

Antes de tirar su viejo refrigerador o congelador:

• Saquelas puertas.

• Deje los estantes en su lugar, asi los ni_os no pueden

meterse adentro con facilidad.

IMPORTANTE: El atrapamiento y asfixia de niSos no es un

problema del pasado. Los refrigeradores tirados y abandonados

son un peligro, aQn si van a quedar ahi "por unos pocos d[as". Si

Ud. est,. por deshaeerse de su refrigerador viejo, por favor siga

las instruceiones que se dan a oontinuaoi6n para prevenir

aceidentes. J

INSTRUCCIONES DE INSTALACION

tie LSb C88 @

Peligro de Peso Excesivo

Use dos o m_s personas para mover e instalar

el refrigerador.

No seguir esta instruccion puede ocasionar una

lesibn en la espalda u otro tipo de lesiones.

Cbmo quitar los materiales de empaque

• Quite los restos de cinta y goma de las superficies de su

refrigerador antes de encenderlo. Frote un poco de

detergente liquido para vajillas sobre el adhesivo con los

dedos. Limpie con agua tibia y seque.

• No use instrumentos filosos, alcohol para fricciones, Ifquidos

inflamables o productos de limpieza abrasives para eliminar

los restos de cinta o goma. Estos productos pueden da_ar la

superficie de su refrigerador. Para m&s informaci6n, vea

"Seguridad del refrigerador".

• En algunos modelos, los estantes, recipientes, rieles para los

estantes de las puertas y otras partes pueden estar en el

Paquete de piezas interior. Siga las instrucciones contenidas

en el paquete para Iograr un ensamblaje adecuado.

• Desh&gase de todos los materiales de embalaje o reciclelos.

Como mover su refrigerador:

Su refrigerador es muy pesado. Cuando mueva su

refrigerador para limpiarlo o darle servicio, proteja el piso.

AI mover el refrigerador, siempre tire directamente hacia

afuera. No menee el refrigerador de lade a lado ni Io haga

"caminar" cuando Io trate de mover ya que podrfa da_ar

el piso.

Limpieza antes del uso

Una vez que usted haya quitado todos los materiales de

empaque, limpie el interior de su refrigerador antes de usarlo.

Yea las instrucciones de limpieza en "Cuidado de su

refrigerador'.

Informaci6n importante para saber acerca de los estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras estan frfos. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

como serfa un golpe brusco. Para su protecciOn, el vidrio

templado se ha disei_ado para hacerse ahicos. Esto es normal.

Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado al sacarlos para evitar que se da_en al caer.

Peligro de Explosibn

Mantenga los materiales y vapores inflamables,

tales como gasolina, alejados del refrigerador.

No seguir esta instruccibn puede ocasionar la muerte,

explosi6n, o incendio.

Para asegurar la ventilaci6n apropiada de su refrigerador, permita

un espacio de V2" (1,25 cm) en la parte superior y detras del

refrigerador. Si su refrigerador tiene f_.brica de hielo, asegQrese

que hay espacio adicional atras para las conexiones de la Ifnea

de agua. Cuando instale su refrigerador junto a una pared fija,

deje 21/2"(6,3 cm) mfnimo del lado de la bisagra (algunos

modelos requieren mas) para permitir que la puerta se abra

completamente.

NOTA: No se recomienda instalar el refrigerador cerca de un

homo, radiador u otra fuente de calor. No instale el refrigerador

en un lugar donde la temperatura sea menor de 55°F (13°C).

V2" (1,25 cm)

| l /

2W' (6,,3¢m)

Peligro de Choque El_ctrico

Conecte a un contacto de pared de conexibn a tierra de

3 terminales.

No quite la terminal de conexibn a tierra.

No use un adaptador.

No use un cable el_ctrico de extensibn.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el_ctrico.

Antes de mover el refrigerador a su ubicaci6n final, es importante

asegurarse que tiene la conexi6n el6ctrica adecuada.

M_todo de conexibn a tierra recomendado

Se requiere una fuente de energia el6ctrica de 115 Voltios,

60 Hz., CA solamente y con fusibles de 15 6 20 amperios,

conectada a tierra. Se recomienda que use un circuito separado

s61o para su refrigerador. Use un tomacorriente que no se pueda

apagar con un interruptor. No use un cable el6ctrico de

extensi6n.

NOTA: Antes de realizar cualquier tipo de instalaci6n, limpieza o

de quitar un foco de luz, ponga el refrigerador en OFF (Apagado).

Dependiendo del modelo, gire el control del congelador hacia la

palabra OFF o presione la flecha hacia abajo del congelador

hasta que aparezca un gui6n (-) en la pantalla del congelador y la

del refrigerador. Desconecte el refrigerador de la fuente de

suministro el_ctfico. Cuando haya terminado, reconecte el

refrigerador a la fuente de energfa el_ctrica y vuelva a poner los

controles de temperatura en la posici6n deseada. Vea "Uso de

los controles".

Freezer Re/rigerat_r

:]el !}Ii v% 'i i%!o _:e 85"_t./_{}'_

ReQna las herramientas y piezas nesesarias antes de comenzar

la instalaoi6n. Lea y siga las instrucciones provistas son

oualquiera de las herramientas enlistadas aqui.

HERRAMIENTAS NECESARIAS:

• Destornillador de hoja plana • Llave de tuercas de W'

• Llaves de boca de 7_6"y 1/2"0 • Broca de 1/4"

dos laves ajustables • Taladro inal_.mbrico

IMPORTANTE:

• Todas las instalaciones deben hacerse de acuerdo a los

requisites locales de plomeria.

• No use una vAIvula perforadora o una valvula de montura de

s_6" (4,76 mm), que reduce el flujo de agua y se obstruye con

mas facilidad.

• Use tuberia de cobre y revise si hay fugas. Instale la tuberia

de cobre s61o en Areas donde la temperatura vaya a

permanecer pot encima del punto de congelaci6n.

Presi6n del agua

Se necesita un suministro de agua fn'a con presi6n de agua entre

35 y 120 Ibs/pulg 2(241 y 827 kPa) para hacer funcionar el

despachador de agua y la fabrica de hielo. Si tiene preguntas

acerca de la presi6n del agua, Ilame a un plomero competente

autorizado.

Suministro de agua por 6smosis inversa

IMPORTANTE: La presi6n del suministro de agua que sale de un

sistema de 6smosis inversa y va a la v&lvula de entrada de agua

del refrigerador necesitarA ser entre 35 y 120 Ibs/pulg 2 (241 y

827 kPa).

Si se conecta un sistema de filtracion de agua de 6smosis

inversa al suministro de agua fria, la presi6n de agua al sistema

de 6smosis inversa necesitara ser de un minimo de 40 a 60 Ibs/

pulg 2 (276 a 414 kPa).

Si la presi6n de agua hacia el sistema de 6smosis inversa es

menor de 40 a 60 Ibs/pulg 2 (276 a 414 kPa):

• Verifique si el filtro de sedimentos en el sistema de 6smosis

inversa estA bloqueado. Reempl_.celo si fuera necesario.

• Deje que se vuelva a Ilenar el tanque de almacenaje del

sistema de 6smosis inversa despu6s del uso intenso.

• Si su refrigerador tiene un filtro de agua, se podrA reducir la

presi6n at)n mAs si se usa en conjunto con un sistema de

6smosis inversa. Saque el filtro de agua. Vea "Sistema de

filtracion de agua".

Si tiene preguntas acerca de la presi6n del agua, Ilame a un

plomero competente autorizado.

Lea todas las instrucciones antes de comenzar.

IMPORTANTE: Si usa el refrigerador antes de conectar la tuberia

de agua, APAGUE la f&brica de hielo.

Conexibn a la linea de agua

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. CIERRE el suministro principal de agua. ABRA la Ilave de

agua mas cercana el tiempo suficiente para que la tuberia de

agua se vacie.

3. Busque una tuberia vertical de agua fria de 1/'2"a 1W'

(12,7 mm a 3,18 mm) cercana al refrigerador.

IMPORTANTE:

AsegQrese de que sea una tuberia de agua fria.

Una tuben'a horizontal funcionar_., pero debe seguirse el

procedimiento indicado a continuaci6n: Taladre pot el

lado de arriba de la tuberia, no por debajo. Esto ayudara

a mantener el agua alejada del taladro. Esto tambi6n evita

que se acumule el sedimento normal en la v_.lvula.

4. Determine la Iongitud de la tuberia de cobre que necesite.

Mida desde la conexi6n de la parte baja trasera derecha del

refrigerador hasta la tuberia de agua. Agregue 7 pies (2,1 m)

para poder mover el refrigerador para limpiarlo. Use tuberia

de cobre de W' (6,35 mm) de di&metro extemo. Aseg_rese

que ambes extremes de la tuberia de cobre estan cortados a

escuadra.

5. Usando un taladro inalambrico, haga un orificio de 1/4" en la

tuberfa de agua fria que usted eligi6.

A. Tuberfa de agua frfa

B. Abrazadera para tuberfa

C. Tuberfa de cobre

D. Tuerca de compresidn

E. Manga de

compresidn

FVblvula de cierre

G. Tuerca de presi4n

6. Afiance la vMvula de cierre a la tuberia de agua fr[a con la

abrazadera para tuberia. Aseg_rese que el extremo de salida

est6 firmemente insertado en el orificio taladrado de 1/_,,en la

tuberia de agua y que la arandela est6 por debajo de la

abrazadera para tuberia. Apriete la tuerca de presi6n. Apriete

los tornillos de la abrazadera para tuberia lentamente yen

forma pareja de manera que la arandela provea un cierre

herm6tico. No apriete demasiado porque se puede quebrar la

tuberia de cobre.

7. Deslice la manga de compresi6n y la tuerca de compresi6n

sobre la tuberia de cobre como se muestra. Inserte el

extremo de la tubeda en el extremo de salida derecho hasta

donde sea posible. Atornille la tuerca de compresi6n con el

extremo de salida usando la Ilave inglesa ajustable. No

apriete demasiado.

8. Coloque el extremo libre de la tuberia en un recipiente o

fregadero y ABRA el suministro principal de agua. Enjuague

la tuberia hasta que el agua salga limpia. ClERRE la vMvula

de cierre de] tubo de agua.

Conexibn al refrigerador

1. Saque la tapa de plastico del puerto de entrada de la v&lvula

de agua. Fije el tubo de sobre a la entrada de la valvula

usando una tuersa de compresion y manga de compresi6n

come se muestra. Ajuste la tuerca de compresi6n. No apriete

demasiado. Jale la tuberia de cebre para asegurarse de que

est& firme.

2. Haga un lazo de servicio con la tuberia de cobre. Evite las

torceduras cuando enrolle la tuberia de cobre. Asegure la

tuberia de cobre a la carcasa del refrigerador con una

abrazadera en "P".

A. Tuberfa de cobre

B. Abrazadera en "P"

C. Tuerca de

oompresidn

D. Manga de

compresi6n

E. Puerto de entrada de

la valvula de agu&

3. Abra el suministro de agua al refrigerador y revise si hay

fugas de agua. Tape cualquier fuga que encuentre.

Complete la instalacibn

Peligro de Choque El_.ctrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

No quite la terminal de conexibn a tierra.

No use un adaptador.

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el_.ctrico.

1. Conecte a un contacto de pared de conexion a tierra de 3

terminales.

NOTA: Deje transcurrir 24 horas para la producci6n del primer

Iote de hielo. Deshagase de los tres primeros Iotes de hielo

producidos. Deje transcurrir 3 dias para que se vuelva a Ilenar el

dep6sito de hielo.

HERRAMIENTAS NECESARIAS: Llave de cube de eabeza

hexagonal de %d', 3/_,,y W', destornillador Phillips N ° 2 y un

destomillador de heja plana.

IMPORTANTE:

Su refrigerador tiene una puerta estandar con una puerta

para el congelador (Estilo 1) o un caj6n del congelador (Etilo

2). Siga las instrucciones que sean especificas para su

modelo.

• Todas las ilustraciones alas que se hace referencia en las

siguientes instrucciones se incluyen mas adelante en esta

secci6n despu_s de "Pasos finales". Las ilustraciones

muestran un refrigerador con sentido de apertura haeia la

derecha (bisagras instaladas de f_.brica a la dereeha).

• Si usted s61o quiere quitar las puertas y volverlas a colocar,

vea las secciones "C6mo quitar las puertas y las bisagras" y

"C6mo volver a poner las puertas y las bisagras en su lugar".

• Antes de comenzar, gire el control del refrigerador a apagado

(OFF), saque los alimentos y la puer_a regulable o recipientes

de use general de las puertas.

Cbmo quitar y volver acolocar las manijas de la puerta

del refrigerador

Estilo 1

Para quitar la manija, saque el tornillo que sujeta el marco al

extreme superior de la manija. Usando un destornillador de

hoja plana envuelto en cinta adhesiva protectora, levante la

pieza del marco del extreme inferior de la manija. Luego

saque los tornillos que sujetan la manija a la puerta. Vea la

ilustraci6n 2 de Montaje frontal.

3. Quite los componentes de la bisagra superior come se

muestra en la ilustraci6n Bisagra superior. Levante y quite la

puerta del refrigerador de la carcasa.

4. Saque el pasador central de la bisagra y los tornillos de la

bisagra, come se muestra en la ilustraci6n Bisagra central.

Levante la puerta del congelador de la carcasa.

Estilo 2

Desenchufe el refrigerador o desconecte el suministro de

energia.

Mantenga la puerta del refrigerador cerrada hasta que est6

listo para levantarla y quitarla de la carcasa.

NOTA: Mientras quita las bisagras siempre disponga de un

soporte adicional para la puerta. No se confie en que los

imanes de la junta de las puertas van a sostener la puerta en

su lugar mientras trabaja.

3. Quite los componentes de la bisagra superior come se

muestra en la ilustraci6n Bisagra superior. Levante y quite la

puerta del refrigerador de la carcasa.

4. Saque los componentes de la bisagra inferior, come se

muestra en la ilustraci6n Bisagra inferior.

Cambio del sentido de apertura de la(s) puerta(s)

(opcional)

IMPORTANTE: Siga estas instrucciones si desea que la puerta

se abra en el sentide opuesto. Si no desea cambiar el sentido de

apertura de la puerta, yea "C6mo velver a pener la puerta y las

bisagras en su lugar".

• Para volver a colocar la manija, invierta las instrucciones.

Estilo 2

• Para sacar la manija, quite los tres tornillos que sujetan la

manija al borde de la puerta. Vea la ilustraci6n 2.

Para volver a colocar la manija, alinee los orificios en la

manija con los orificios en la puerta. Inserte un tornillo en

cada uno de los orificios. Apriete los tomillos. Vea la

ilustraci6n 2.

Cbmo quitar la puerta y las bisagras

Tornillo del reten

de la puerta

Tomilto de cabeza plana

para ta manija

Tomillo sellador frontal

de la manija de lapuerta

Tapdn det oriflcio de

la bisagra de la carcasa

Carcaea

1. Quite los tornillos de la bisagra del lade de la manija y

col6quelos del lade opuesto. Vea la ilustracidn 1-1.

2. Quite los tapones de los orificios de las bisagras de la parte

superior de la carcasa y col6quelos en los orificios de la

bisagra del lade opuesto, come se muestra en la

Ilustraci6n 1-2.

Tornillo para bisagra superior de

cabeza hexagonal de _"

Estilo 1

Desenchufe el refrigerador o desconecte el suministro de

energia.

Mantenga la puerta del congelador cerrada hasta que est6

listo para levantarla y quitarla de la carcasa.

NOTA: Mientras quita las bisagras siempre disponga de un

soporte adicional para la puerta. No se confi'e en que los

imanes de la junta de las puertas van a sostener la puerta en

su lugar mientras trabaja.

Puerta del refrigerador

1. Saque el ensamblaje de la manija del refrigerador, come se

muestra en la Ilustraci6n 2. Mantenga juntos todos los

componentes.

2. Quite el tap6n de enfrente del tornillo sellador de la manija de

la puerta. Col6quelos del lade opuesto de la puerta del

refrigerador come se indiea en la Ilustraei6n 6.

3. Quite el reten de la puerta. Cel6quelo del lade epueste de la

puerta del refrigerader, come se indica en la Ilustraei6n 4.

4. Coloque la manija del refrigerador en el lade epuesto de la

puerta del mismo. Vuelva a colecar el marco de la manija,

come se muestra en la Ilustraci6n 2.

5. Apriete redes los tornillos. Ponga la puerta a un lade hasta

que las bisagras y el caj6n o la puerta del compar_imiento del

congelador esten en su sitio.

Puerta del oongelador

1. Quite el ensamblaje de la manija del congelador eomo se

indica. Conserve juntos todos los componentes. Vea la

ilustraci6n 5-1.

2. Quite el tornillo sellador de la manija de la puerta. Mu6valos

hacia el lado opuesto de la puerta del congelador.

3. Quite el ret6n de la puerta. Col6quelo del lado opuesto de la

puerta del refrigerador como se indic& Vea la Ilustraci6n 4.

4. Sujete la manija en el lade opuesto de la puerta del

congelador.

5. Apriete todos los tornillos. Ponga la puerta a un lado hasta

que se haya instalado la bisagra inferior en el producto.

Cbmo volver aponer la puerta y las bisagras en su lugar

NOTA: Si el sentido de apertura de la puerta se cambia, la

imagen de la puerta pudiera quedar invertida.

Estilo 1

1. Vuelva a poner los componentes de la bisagra inferior en su

sitio como se indica. Apriete los tornillos. Vuelva a poner en

su lugar la puerta del congelador.

NOTA: Mientras quita las bisagras siempre disponga de un

soporte adicional para la puerta. No se conffe en que los

imanes de la junta de las puertas van a sostener la puerta en

su lugar mientras trabaja.

2. Ensamble los componentes de la bisagra central, come se

indica en la ilustraci6n Bisagra central, y atornille todos los

tornillos. Vuelva a poner en su lugar la puerta del refrigerador.

3. Ensamble los componentes de la bisagra superior, como se

muestra en la ilustraci6n Bisagra superior. No atornille

completamente los tornillos.

4. Ajuste las puertas de modo que la base de la puerta del

refrigerador este alineada con la parte superior de la puerta

del congelador. Apriete todos los tornillos.

Estilo 2

1. Vuelva a poner los componentes de la bisagra inferior en su

sitio como se indic& Apriete los tornillos.

NOTA: Mientras quita las bisagras siempre disponga de un

soporte adicional para la puerta. No se confie en que los

imanes de la junta de las puertas van a sostener la puerta en

su lugar mientras trabaja.

2. Ensamble los componentes de la bisagra superior, come se

muestra en la ilustraci6n Bisagra superior. No atornille

completamente los tornillos.

3. Ajuste la puerta de modo que la base de la puerta del

refrigerador est6 alineada en forma pareja con la parte

superior del caj6n del congelador. Apriete todos los tornillos.

Cbmo quitar y volver a colocar el cajbn del congelador

IMPORTANTE: Tal vez se necesiten dos personas para quitar y

volver a colocar el caj6n del eongelador. Todas las ilustraeiones

se incluyen en esta seeei6n, m&s adelante, despu6s de "Pasos

finales".

Cbmo quitar y volver a colocar la manija del caj6n

•Para sacar la manija, quite los tres tornillos que sujetan la

manija a la parte superior de la puerta. Vea la ilustraci6n 4.

• Para volver a colocar la manija, alinee los orificios en la

manija con los orificios en la puerta. Inserte un tornillo en

cada uno de los orificios. Apriete los tornillos. Vea la

ilustraci6n 4.

Para quitar el frente del caj6n

1. Abra el caj6n del congelador en toda su extensi6n.

2. Afloje los cuatro tornillos que sujetan las guias del caj6n al

frente del caj6n. Yea la ilustraci6n Remoci6n del frente del

caj6n.

NOTA: Afloje los tornillos gir_.ndolos tres o cuatro veees.

Mantenga los tornillos en el frente del caj6n.

3. Levante el frente del caj6n hacia arriba y fuera de los tornillos.

Vea la ilustraci6n Remoci6n del frente del caj6n.

Para volver a colocar el frente del cajbn

1. Deslice las guias fuera del cornpartimiento del congelador.

Inserte los tornillos en la parte superior del frente del caj6n,

dentro de las ranuras que estan en los sopor_es del caj6n.

Vea la ilustraci6n C6mo volver a colocar el frente del caj6n.

2. Jale los soportes del caj6n hacia usted para colocar los dos

tornillos en la base del frente del caj6n, dentro de los

soportes. Vea la ilustraci6n C6mo volver a colocar el frente

del caj6n.

3. Apriete por completo los cuatro tornillos.

Pasos finales

1. Revise todos los orificios para cerciorarse que los tapones de

los orificios y los tornillos est6n en su lugar. Vuelva a colocar

la tapa de la bisagra superior, como se muestra en la

ilustraci6n Bisagra superior.

Peligro de Choque El_ctrico

Conecte a un contacto de pared de conexion a tierra de

3 terminales.

No quite la terminal de conexibn a tierra.

No use un adaptador.

No use un cable el_ctrico de extensibn.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el_ctrico.

2. Enchufe el refrigerador o reconecte el suministro de energia.

3. Regrese todas las partes m6viles a la puerta y la comida al

refrigerador.

Estilo 1 -Puerta del congelador

B....... i

A. Tomillo de/adomo

B. Tomillos de la manija

O. Adorno superior

D. Adomo inferior

A. Tapdn del orificio de la bisagra

de la puerta

Vista frontal Vista lateral []

A B

A. Tornillos del ret#n de la puerta

B. Reten de la pueita

A, Tapones del orificio de

la bisagra de la carcasa

A, Tomillos de cabeza

hexagonal para bisagta de _6"

Tomillo sellador \_3

frontal de la manija

de la puetfa

A. Tomillos de cabeza

plana para la manija

A, Tapones de/oriticio de

la bisagra de la puerta

Estilo 2 - Cajbn del congelador

A, Afloje los 4 tomillos de

soporte de la puerta

,oo,

'_i/_--_ iiiiiii_!ii_!i!iiiiii_iiii!iiii!!

SegOn el modelo, su refrigerador puede tener dos rodilloe 5. Abra la puerta nuevamente para verificar que se cierra con la

frontales regulables (Eetilo 1) o cuatro rodillos regulables

(Estilo 2) ubicadoe en la base del refrigerador. Si su refrigerador

parece peso firme e si ueted deeea que la puerta ee cierre con

mas facilidad, siga las instruccionee a centinuaci6n.

Estilo 1-Modelos de congelador con puerta

1. Quite la rejilla de la base. Tome la rejilla con firmeza y j&lela

hacia ueted.

2. Quite la cubierta del soporte. Inserte el extremo con borrador

de un I_.piz en la muesca de la cubierta. Aplique una presi6n

ligera hacia abajo, hacia el lado con muesca de la cubierta,

mientras la gira.

3. Con un destornillador comOn o uno hexagonal de 3/8",gire el

tornillo de ajuste del rodillo que esta a cada lado, para

levantar o bajar ese lade del refrigerador.

NOTA: Haga que alguien empuje la parte superior del

refrigerador, Io cual quita el peso de los tornillos reguladores

y los rodillos. Esto facilita el giro de los tornillos. Puede

precisar darle varias vueltas al tornillo regulador para ajustar

la inclinaci6n del refrigerador.

• Para levantarlo, gire el tornillo regulador del rodillo hacia

la derecha.

• Para bajarlo, gire el tornillo regulador del rodillo hacia la

izquierda.

facilidad que usted desea. De Io contrario, incline el

refrigerador ligeramente m&s hacia la parte posterior, girando

ambos tornillos reguladores hacia la derecha. Puede tomar

varias vueltas mas, y usted debera girar ambos tornillos la

misma cantidad de veces.

6. Vuelva a colocar la cubierta del soporte. Coloque la cubierta

del soporte en el extreme exterior, gire la cubierta hacia la

carcasa y encAjela en eu lugar.

7. Vuelva a colocar la rejilla de la base.

Etilo 2-Modelos de congelador de cajbn

1. Quite la rejilla de la base. Tome la rejilla con firmeza y jalela

hacia usted.

Levante o baje la carcasa. Con un destornillador hexagonal

de %", gire el(los) tornillo(s) de ajuste del rodillo que est_n a

cada lado, para levantar o bajar ese lado del refrigerador.

NOTA: Haga que alguien empuje la parte superior del

refrigerador, Io cual quita el peso de los tornillos reguladores

y los rodillos. Esto facilita el giro de los tornillos. Puede

preciear darle varias vueltas al tornillo regulador para ajustar

la inclinaci6n del refrigerador.

• Para levantarlo, gire el tornillo regulador del rodillo hacia

la derecha.

• Para bajarlo, gire el tornillo regulador del rodillo hacia la

izquierda.

Gire el pie del freno hacia la derecha hasta que quede

firmemente contra el piso, para evitar que el refrigerador

ruede hacia adelante cuando se abra el caj6n del congelador.

4. Gire el pie del freno hacia la derecha hasta que quede

firmemente contra el piso, para evitar que el refrigerador

ruede hacia adelante cuando se abra el caj6n del congelador.

A. Tomillo regulador trasero del rodillo

B. Tomillo regulador delantero del rodillo

C. Pie de freno

A. Ternillo regulador del rodillo

B. Pie de freno

4. Abra la puerta nuevamente para verificar que se cierra con la

facilidad que usted desea. De Io contrario, incline el

refrigerador ligeramente m&s hacia la parte posterior, girando

ambos tornillos niveladores hacia la derecha. Puede tomar

varias vueltas m&s, y ueted deber& girar amboe tornilloe la

misma cantidad de vecee.

5. Vuelva a colocar la rejilla de la base.

USO DE SU REFRIGERADOR

Los controles de temperatura estAn ubicados al frente, encima

de los oompar_imientos del refrigerador o del oongelador. Su

modelo puede tener oontroles eleotr6nioos (Estilo 1) o controles

con cuadrante (Estilo 2).

IMPORTANTE:

• Cuando est6 encendido, la pantalla de temperatura muestra

la temperatura real del compartimiento.

• Espere 24 horas para que el refrigerador se enfrie

completamente antes de agregar alimentos. Si agrega

alimentos antes de que el refrigerador se haya enfriado por

completo, sus alimentos podrfan echarse a perder.

NOTA: Poner los controles de temperatura del refrigerador y

del congelador en un ajuste m&s fifo que el recomendado no

enfriarA m&s rapido los compartimientos.

• Los ajustes recomendados deben ser los correotos para un

uso dom_stioo normal del refrigerador. Los controles est_.n

ajustados correctamente cuando la leche o los jugos estAn

tan frfos como Ud. desea y cuando el helado tiene

consistencia firme.

• Si la temperatura est& demasiado caliente o demasiado frfa

en el refrigerador o en el congelador, antes de regular los

controles, revise primero los conductos de ventilaci6n para

cerciorarse de que no est6n obstruidos.

Controles de temperatura

Para su conveniencia, los controles de temperatura vienen

prefijados de fabrica. Cuando instale el refrigerador por primera

vez, asegt_rese de que los controles est6n todavfa fijados en los

ajustes recomendados, como se muestra.

Estilo 1

Ajuste reoomendado "4"

FfeeTer _ef'ig_tat_r

..... ...... ,,,@

Estilo 2

Ajuste recomendado "4"

Para encender/apagar:

Estilo 1- Presione el bot6n con la flecha hacia abajo del

congelador hasta que aparezca un gui6n (-) en las pantallas del

refrigerador y del congelador. No se enfriara ningt_n

compartimiento.

Estilo 2 - Gire el control del congelador hacia la palabra OFF

(Apagado). No se enfriar_, ningOn compartimiento cuando el

congelador se fije en OFE

C6mo ajustar los conkoles

Si necesita regular la temperatura en el compartimiento del

refrigerador odel congelador, utilice como guia los ajustes que

se enumeran en la tabla a continuaci6n. No ajuste ningt_n control

de temperatura en m_.s de un ajuste por vez, excepto cuando

encienda el refrigerador. Espere 24 horas entre los ajustes para

que se estabilice la temperatura.

Estilo 1 - Presione el bot6n con la flecha hacia arriba o hacia

abajo para ajustar la temperatura.

Estilo 2 - Gire el cuadrante para regular la temperatura.

CONDICION/MOTIVO: AJUSTE:

REFRIGERADOR demasiado Control del

caliente REFRIGERADOR un

ajuste m_.s alto

CONGELADOR demasiado Control del

caliente/muy poco hielo CONGELADOR un

ajuste m&s alto

REFRIGERADOR demasiado fifo Control del

REFRIGERADOR un

ajuste m_.s bajo

CONGELADOR demasiado frfo Control del

CONGELADOR un

ajuste mAs bajo

Para encender y apagar la fabrica de hielo

Para ENCENDER la fabrica de hielo, sencillamente baje el brazo

de control de alambre.

Para APAGAR la f_.brica de hielo manualmente, levante el brazo

de control de alambre a la posici6n Apagada (OFF - brazo

elevado) y escuche el chasquido.

NOTA: La f&brica de hielo tiene un apagado autom&tico. A

medida que se produce el hielo, los cubitos de hielo Ilenar_.n el

dep6sito para hielo y _stos levantar_.n el brazo de control de

alambre a la posici6n de apagado (OFF - brazo elevado). No

fuerce el brazo de control de alambre hacia arriba o hacia abajo.

Ritmo de produccibn de hielo Estantes y marcos de los estantes

La fAbrica de hielo debe producir un Iote complete de hielo

aproximadamente cada 3 horas.

Para aumentar la producci6n de hielo, baje la temperatura del

congelador y del refrigerador. Vea "Uso de los controles".

Deje pasar 24 horas entre cada ajuste.

Recuerde

• Deje transcurrir 24 horas para la producci6n del primer Iote

de hielo. Deshagase de los tres primeros Iotes de hielo

producidos.

La calidad del hielo depender_, de la calidad del agua que

suministre a su f&brica de hielo. Evite la conexi6n de la

fAbrica de hielo a un suministro de agua blanda. Los

quimicos para ablandar el agua (como la sal) pueden daSar

ciertos componentes de la f&brica de hielo y producir un hielo

de muy baja calidad. Si no se puede evitar el uso de un

suministro de agua blanda, asegQrese de que el ablandador

de agua eete funcionando correctamente y que goee de un

buen mantenimiento.

• No guarde nada encima de la fAbrica de hielo o en el

dep6sito de hielo.

CARACTERiSTICAS DEL

REFRIGERADOR

Su modelo podr_ contar con algunas o todas estas

caractedsticas.

Informacibn importante para saber acerca de los estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras estan frlos. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

como serfa un golpe brusco. Para su protecciOn, el vidrio

templado se ha disefiado para hacerse ahicos. Esto es normal.

Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado al sacarlos para evitar que se darien al caer.

Para quitar y volver aeolocar un estante/marco del estante:

1. Quite el estante/marco inclinandolo por el frente y

levant_ndolo fuera de los soportes del estante.

2. Vuelva a colocar el estante/marco guiando los ganchos

posteriores del estante dentro de los soportes del estante.

Levante el frente del estante hasta que los ganchos traseros

del estante calcen en los soportes del estante.

3. Baje el frente del estante y verifique que est6 firme en su

lugar.

Para quitar y volver acolocar el(los) caj6n(cajones) para

verduras:

1. Deslice el(los) cajdn(cajones) hacia afuera hasta el tope.

Levante el frente del(de los) cajon(cajones) y deslicelo hasta

que salga.

2. Vuelva a colocar el(los) caj6n (cajones) desliz@ldolo(s) hacia

atrAs pot completo, hasta pasar el tope del caj6n.

Para quitar la tapa del(de los) cajon(cajones) para verduras:

1. Saque el(los) caj6n(cajones) para verduras.

2. Soetenga la pieza de vidrio firmemente con una mano y

empuje hacia arriba en el centro de la pieza de vidrio hasta

que se levante per encima del marco de plAstico. Deslice

suavemente la pieza de vidrio hacia adelante para sacarla.

3. Levante el marco de la tapa y sAquela.

Los estantes de su refrigerador son ajustables para adaptarlos a

sus necesidades individuales de almacenamiento.

Si ueted guarda alimentos similares juntos y ajusta los estantes

para que se adapten a las diferentes alturas de los articulos, le

sera muy f_.cil encontrar exactamente el articulo que desea.

Asimismo, se reduce el tiempo que el refrigerador permanece

abierto y se ahorra energia.

Para volver a coloear la tapa del(de los) cajon(cajones) para

verduras:

1. Calce la parte trasera del marco de la tapa en los soportes

que estAn en las paredes laterales del refrigerador y baje la

parte delantera del marco de la tapa hasta su lugar.

2. Deslice la parte posterior de la pieza de vidrio en el marco de

la tapa y baje el frente a su lugar.

_=_ _M _ _ _ ._,_, _ ....... _ _ ._ . _ ,

Usted puede controlar el nivel de humedad en el caj6n hermetico

para verduras. Regule el control a cualquier ajuste entre Bajo

(LOW) y Alto (HIGH).

LOW (abierto) deja que el aire hQmedo salga del caj6n para

verduras, yes el mas adecuado para conservar las frutas y

verduras con cascara.

• Frutas: LAvelas, d6jelas secar y guArdelas en el refrigerador

en bolsas de plastico o en el caj6n para verduras. No lave ni

pele las moras sino en el momento de usarlas. Separe y

guarde las moras en su recipiente original en el caj6n para

verduras, o guardelas en una bolsa de papel cerrada sin

apretar en un estante del refrigerador.

• Verduras con cascaras: Coloquelas en bolsas de plastico o

recipientes de plastico y gu_.rdelas en el caj6n para verduras.

HIGH (cerrado) mantiene el aire hOmedo en el caj6n para

verduras, y es el mas adecuado para oonservar las verduras

frescas de hoja.

• Verduras de hoja: Lavelas con agua fria, escQrralas y corte o

arranque las partes magulladas o amarillentas. Col6quelas en

una bolsa o recipiente de plastico y guardelas en el caj6n

para verduras.

CARACTERiSTICAS DEL

CONGELADOR

Su modelo podra contar con algunas o todas estas

caracterfsticas.

El estante para hielo sostiene una bandeja con cubos de hielo.

Para instalar y quitar el estante para hielo:

1. Instale el estante para hielo deslizando la ranura en forma de

L, que se encuentra en el lado del estante, sobre el tornillo de

la pared. Empuje el estante hacia atrAs. Luego baje el frente

del mismo, sobre el tornillo frontal.

2. Quite el estante para hielo levantando el frente del mismo del

tornillo frontal de la pared. Luego jale el estante hacia

adelante y levAntelo para desengancharlo del tornillo trasero

de la pared.

Para quitar y volver aeolocar el caj6n para boeadillos:

1. dale hacia afuera el caj6n en toda su extensi6n. Incline el

frente del caj6n hacia arriba y jalelo directamente hacia

afuera.

2. Vuelva a colocar el caj6n para bocadillos insertAndolo en los

rieles del marco y empujandolo en su lugar.

Para quitar y volver a colocar el estante del congelador:

1. Saque el estante jalandolo hacia afuera en toda su extensi6n.

Levante el frente del estante y jalelo directamente hacia

afuera.

2. Vuelva a colocar el estante del congelador insertAndolo en

los rieles del revestimiento del congelador y empujAndolo

hacia la parte posterior del compartimiento.

Guia para la conservacibn de carnes

Por Io general guarde todas las carnes en su envoltura original

siempre y cuando sea herm_tica y a prueba de humedad. Vuelva

a envolverlas si fuera necesario. Consulte el cuadro siguiente

respecto a perfodos de conservaci6n. Para guardar la came por

un tiempo mas prolongado que los periodos indicados,

congelela.

Peecado o mariscos frescos ........ Qselos el mismo dfa en que los

compr6

Polio, came molida, cames diversas (higado) ................... 1-2 dias

Carnes frias, filetes/asados ............................................... 3-5 dl'as

Carnes curadas ............................................................... 7-10 dfas

Sobras - Cubra las sobras con envoltura de plAstico, papel de

aluminio o guArdelas en recipientes de plastico con tapas

hermeticas.

Para sacar la canastilla de alambre:

Jale el caj6n y &bralo en toda su extensi6n, incline hacia adelante

la canasta inferior y lev&ntela para sacarla.

Para volver a eolocar la canastilla de alambre:

Incline el frente de la canasta inferior haeia abaje y celoque la

canasta en los seportes, sobre el riel del caj6n.

Para quitar y volver acolocar los reeipientes:

1. Quite el reeipiente levant&ndolo y ja]&ndolo directamente

haeia afuera.

2. Vuelva a colocar el recipiente deslizAndolo encima del

soporte deseado y empuj_.ndolo hacia abajo hasta que se

detenga.

Un almacenamiento conveniente para los alimentos congelados

mAs peque_os.

Para quitar y volver a colocar el estante:

1. Quite el estante desliz&ndolo hacia arriba y jalandolo

directamente hacia afuera.

2. Vuelva a colocar el estante deslizandolo encima del soporte

deseado y empujandolo hacia abajo hasta que se detenga.

Provee un f_cil acceso a los articulos que estan guardados en la

puerta.

Como quitar y volver a colocar el balde de la puerta:

1. Quite el balde inclin&ndolo y jal_ndolo directamente hacia

afuera.

2. Vuelva a coloear el balde de la puerta inelinando ligeramente

el frente hacia abajo, para deslizarlo dentro del soperte y

colocarlo en posici6n vertical.

Para mover el marco del balde de la puerta:

1. Quiteel balde.

2. Levante el marco yj&lelo direetamente hacia afuera.

3. Deliee el marco hacia adentro y haeia abajo en su nueva

ubicaci6n.

CARACTERiSTICAS DE

LA PUERTA

Su modelo podr_, contar con algunas o todas estas

caracterfsticas.

s,¢@h_[:0 (@

Para quitar y volver a eolocar el centro de productos lacteoe:

1. Saque el reeipiente de produetos I&ctees levantando y

sosteniendo la cubierta, a la vez que levanta el reeipiente de

productos I&eteos y le jala direetamente haeia afuera.

2. Vuelva a colocar el recipiente de productes I_.eteos

desliz_.ndolo encima del seporte deseado y empuj&ndelo

hacia abajo hasta que se detenga.

Para quitar y volver acoloear el estante:

1. Quite el estante desliz_.ndolo y jalandelo directamente hacia

afuera.

2. Vuelva a colocar el estante deslizandolo encima del soporte

deseado y empujandolo hacia abajo hasta que se detenga.

CUIDADO DE SU REFRIGERADOR

Peligro de Explosion

Use un limpiador no inflamable.

No seguir esta instruccibn puede ocasionar la muerte,

explosibn o incendio.

Tanto la secci6n del refrigerador come la del congelador se

descongelan autom_.ticamente. No obstante, limpie ambas

seccionas m_.s o meRes una vez al mes para evitar la

acumulaci6n de oloras. Limpie los derramas de inmediato.

IMPORTANTE: Debido a que el aire circula entre ambas

secciones, cualquier olor que se forma en una seccidn pasar_, a

la otra. Usted debe limpiar meticulosamente ambas secciones

para eliminar olores. Para evitar la transferencia de olores y la

deshidrataci6n de los alimentos, envuelva o tape bien los

alimentos.

Para limpiar su refrigerador:

NOTA: No use productos de limpieza abrasives o _speros, tales

como aerosoles para ventanas, productos de limpieza para pulir,

Ifquidos inflamables, ceras para limpieza, detergentas

concentrados, blanqueadores o productos de limpieza que

contengan productos de petr61eo en las partes de plastico,

revestimientos interiores o de la puerta o juntas. No use toallas

de papel, astropajos para fregar u otros utensilios de limpieza

&speros.

1. Desenchufe el refrigerador o desconecte el suministro de

energfa.

2. Lave a mano, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente.

Use una asponja limpia o un pa_o suave y un detergente

delicado en agua tibia.

3. Lave las superficies externas metAlicas pintadas y de acero

inoxidable con una esponja limpia o un paso suave y

detergente delicado con agua tibia.

• Para mantener como nuevo su refrigerador de acero

inoxidable y para quitar marcas o rayaduras peque_as, se

sugiere usar un limpiador de acero inoxidable aprobado

por el fabricante. Para pedir el limpiador, vea

"Accesorios".

IMPORTANTE: iEste limpiador as solamente para partes de

acero inoxidable!

4. Una limpieza rutinaria del condensador no es necasaria en

ambientas normales de operaci6n en el hogar. Si el ambiente

as particularmente grasoso o polvoriento, o si hay bastante

transito de mascotas en el hogar, el condensador debera

limpiarse cada dos o tres mases para asegurar la m&xima

eficacia.

Si necasita limpiar el condensador:

• Quite la rejilla de la base.

• Use una aspiradora con un cepillo suave para limpiar la

rejilla, las &reas abiertas detr_s de la rejilla y la superficie

frontal del condensador.

• Vuelva a colocar la rejilla de la base cuando termine.

5. Enchufe el refrigerador o reconecte el suministro de energia.

NOTA: No todos los focos para electrodom6sticos son

adecuados para su refrigerador. AsegOrase de reemplazar el foco

con otro foco para electrodom_sticos del mismo tama_o, forma y

vataje (que no sea de mAs de 40 vatios).

1. Desenchufe el refrigerador o dasconecte el suministro de

energfa.

2. Saque la pantaila de luz si es necasario.

Modelos de congelador de oajon

• Parte superior del compartimiento del refrigerador-

Deslice la pantalla de la luz hacia la parte posterior del

compartimiento para liberarla del ensamblaje de luz.

Parte superior del compartimiento del congelador - La

pantalla de luz se abre desde atr&s. Presione hacia

adelante con firmeza en las muescas que astAn detrAs de

la pantalla y jale hacia abajo la pantalla.

NOTA: Tal vez necesite quitar el estante superior del

congelador o la canasta, para Iograr acceso al ensamblaje

de luz.

Modelos con puerta en el congelador

• Parte superior del compartimiento del refrigerador-

Deslice la pantalla de la luz hacia la parte posterior para

liberarla del ensamblaje de luz.

• Parte superior del compartimiento del congelador-

Apriete y jale la parte trasera de la pantalla de luz hacia

usted para liberar las lengLietas, luego jale hacia abajo.

No permita que el limpiador de acero inoxidable entre en

contacto con ninguna parte de plastico tales como las piezas

decorativas, las tapas del despachador o las juntas de la

puerta. Si se produce contacto no intencional, limpie la pieza

de pl_tstico con una esponja y detergente suave en agua

tibia. Seque meticulosamente con un paso suave.

3. Reemplace el(los) foco(s) quemado(s) con un foco(s) para

electrodom6sticos que no sea de mAs de 40 ratios.

4. Vuelva a colocar la pantalla de luz.

Modelos de congelador de cajon

Parte superior del compartimiento del refrigerador -

inserte las lengQetas en la pantalla, dentro de los orificios

del revestimiento, a cada lado del ensamblaje de luz.

Deslice la pantalla hacia el frente hasta que se trabe en su

lugar.

NOTA: Para evitar causar daAos a la pantalla de luz, no la

fuerce mAs alia del punto de bloqueo.

Parte superior del compartimiento del congelador -

Inserte las lengQetas frontales de la pantalla dentro del

revestimiento y encaje la parte posterior de la pantalla

sobre el ensamblaje de la luz.

Modelos con puerta en el congelador

Parte superior del compartimiento del refrigerador -

Inserte las lengQetas en la pantalla, dentro de los orificios

del revestimiento, a cada lado del ensamblaje de luz.

Deslice la pantalla hacia el frente hasta que se trabe en su

lugar.

NOTA: Para evitar causar dafios a la pantalla de luz, no la

fuerce mAs all& del punto de bloqueo.

Parte superior del compartimiento del congelador -

lnserte las leng_etas frontales de la pantalla de luz dentro

del revestimiento y encaje la parte posterior de la pantalla

sobre el ensamblaje de la luz.

5. Enchufe el refrigerador o reconecte el suministro de energia.

Si no va a haber electricidad por 24 horas o menos, mantenga la

puerta o las puertas cerradas (segt_n el modelo) para que los

alimentos se mantengan fdos y congelados.

Si el corte de electricidad va a durar mAs de 24 horas siga una de

las opciones siguientes:

• Saque todos los alimentos congelados y guArdelos en una

conservadora de comida congelada.

Ponga 2 Ibs (907 g) de hielo seco en el congelador per cada

pie cebico (28 L) de espacio en su congelador. Esto

mantendrA los alimentos congelados de 2 a 4 dias.

Si no tiene conservadora de alimentos ni hielo seco, use

todos los alimentos perecederos de una vez o pAngalos en

latas.

RECUERDE: Un congelador lleno se mantiene ffio por mas

tiempo que uno a medio Ilenar. Un congelador Ileno de came se

mantiene fdo por mAs tiempo que uno lleno de alimentos de

pasteleda. Si Ud. ve que los alimentos eontienen eristales de

hielo, se pueden volver a congelar, pero la calidad y el sabor

pueden afectarse. Si el alimento no esta en buenas condiciones,

descartelo.

Si Ud. decide apagar el refrigerador antes de irse:

1. Saque toda la comida del refrigerador.

2. Si su refrigerador tiene fabrica de hielo automAtica:

• Cierre el suministro de agua a la fabrica de hielo por Io

menos un d_a antes.

Cuando el t_itimo Iote de hielo caiga, levante el braze de

control de alambre a la posiciAn apagado (OFF - hacia

arriba) o mueva el interruptor a la posiciAn apagado

(OFF), dependiendo del modelo.

3. Gire los controles de temperatura hacia la posiciAn de

apagado. Vea "Uso de los controles".

4. Limpie el refrigerador, pasele un paso y sAquelo bien.

5. Fije bloques de goma o de madera con cinta adhesiva a la

parte superior de ambas puertas para que queden abiertas y

el aire circule. Esto evita que se formen olores y que crezcan

hongos.

Mudanza

Si Ud. muda su refrigerador a una casa nueva, siga los pasos a

continuaciAn para prepararse para la mudanza.

1. Si su refrigerador tiene fAbrica de hielo automAtica:

• Cierre el suministro de agua a la fAbrica de hielo por Io

menos un dfa antes.

• Desconecte la tuberfa de agua que estA arras del

refrigerador.

Cuando el Qitimo Iote de hielo caiga, levante el brazo de

control de alambre a la posiciAn apagado (OFF - hacia

arriba) o mueva el interruptor a la posiciAn apagado

(OFF), dependiendo del modelo.

2. Saque toda la comida del refrigerador y empaque todos los

alimentos congelados en hielo seco.

3. Vacfe el depAsito de hielo.

4. Gire los controles de temperatura hacia la posiciAn de

apagado. Vea "Uso de los controles".

5. Desenchufe el refrigerador.

6. Limpie, pasele un paso y seque bien.

7. Saque todas las partes desmontables, envuAIvalas bien y

aseg(_relas con cinta adhesiva para que no se muevan y se

sacudan durante la mudanza.

8. Segt_n el modelo, levante la parte delantera del refrigerador

para que ruede con facilidad 0 BIEN, levante los tornillos

niveladores para no rayar el piso. Vea "Ajuste las puertas".

9. Sostenga las puertas cerradas y el cable pegado a la parte

posterior del refrigerador con cinta adhesiva.

Cuando Ilegue a la casa nueva, ponga todo de nuevo en su lugar

y lea la secciAn "lnstrucciones de instalaciAn" para obtener

instrucciones de preparaciAn. Ademas, si su refrigerador tiene

fAbrica de hielo automatic& recuerde volver a conectar el

suministro de agua a] refrigerador.

Vacaciones

Si Ud. decide dejar el refrigerador funcionando mientras

esta ausente:

1. Use todos los artfculos perecederos y congele el resto.

2. Si su refrigerador tiene fAbrica de hielo automAtica:

• Levante el brazo de control de alambre a la posiciAn

apagado (OFF - haeia arriba) o presione el interruptor en

la posicion apagado (OFF), dependiendo de su modelo.

• Cierre el suministro de agua a la fAbrica de hielo.

3. Vacfe el depAsito de hielo.

SOLUCION DE PROBLEMAS

Primero pruebe las soluciones sugeridas aqui para evitar el costo innecesario del servicio.

El refrigerador no funciona Parece que el motor funciona excesivamente

Peligro de Choque El_ictrico

Conecte a un contacto de pared de conexion a tierra de

3 terminales.

No quite la terminal de conexibn a tierra.

No use un adaptador.

No use un cable el_ctrico de extensibn.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el_ctrico.

• i`Esta desenehufado el cable el_ctrico? Conecte a un

contacto de pared de conexi6n a tierra de 3 terminales.

•&Funciona el contacto? Enchufe una I&mpara para ver si

funciona el contacto.

•/.Hay un fusible de la casa fundido ose disparo el

cortacircuitos? Reemplase el fusible o reposicione el

cortacircuitos. Si el problema continQa, llame a un

electricista.

•i.Estan encendidos los controles? AsegQrese de que los

controles del refrigerador est6n encendidos. Vea "Uso de los

cont roles".

• i.Es nueva la instalaeion? Deje transcurrir 24 heras despu6s

de la instalaci6n para que el refrigerador se enfrfe por

oompleto.

NOTA: El ajustar los controles de temperatura en la posici6n

m_.s fria no enfria ningOn comparEimiento m&s r_.pido.

Es posible que su nuevo refrigerador funcione per periodos m_s

largos que su refrigerador anterior debido al compresor y los

ventiladores de alto rendimiento. Es posible que la unidad

funcione por m&s tiempo si la habitaci6n esta caliente, si se ha

agregado una gran cantidad de alimentos, si se abren las puertas

con frecuencia o si se han dejado las mismas abiertas.

Parece que el refrigerador es ruidoso

El ruido del refrigerador se ha ido reduciendo a Io largo de los

a_os. Debido a esta reducci6n, es posible que escuche ruidos

intermitentes en su nuevo refrigerador que no habia notado en el

modelo viejo. A continuaci6n se enumeran algunos sonidos

normales con explicaciones.

•Sonido pulsante - los ventiladores/el compresor se est&n

ajustando para obtener el m&ximo desempefio.

• Sonido sibilante/vibraciones - fiujo de liquido refrigerante,

movimiento de la tuberia de agua o articulos guardados

arriba del refrigerador.

• Estallido -contracci6n/expansi6n de las paredes interiores,

especialmente durante el enfriamiento inicial.

•Agua eorriendo/goteos -puede escucharse cuando el hielo

se derrite durante el ciclo de descongelaci6n y corre hacia la

bandeja recolectora.

La puerta no cierra completamente

•i.Esta bloqueada la puerta? Mueva los paquetes de

alimentos lejos de la puerta.

•/.Hay un recipiente o un estante bloqueando el paso?

Empuje el recipiente o el estante nuevamente a la posici6n

correcta.

•i.Esta obstruyendo la tapa del compartimiento para

verduras? AsegQrese de empujar bien la tapa del

compartimiento para verduras, de manera que la parte

posterior descanse sobre los soportes.

Es dificil abrir la puerta

Peligro de Explosibn

Use un limpiador no inflamable.

No seguir esta instruccion puede ocasionar la muerte,

explosibn o incendio.

• i`Estan las juntas sucias o pegajosas? Limpie las

empaquetaduras y las superficies de contacto con jab6n

suave y agua tibia. Enjuague y seque con un paso suave.

La temperatura esta demasiado caliente

•i.Es una nueva instalacion? Deje transcurrir 24 horas

despues de la instalaci6n para que el refrigaradar sa anfrie

por completo.

i`Se abre(n) o se deja(n) abierta(s) la(s) puerta(s) a

menudo? Esto hace que entre aire tibia al refrigerador.

Reduzca al minimo el nQmero de veces que abre la puerta y

mantenga las puertas completamente cerradas.

i`Se ha agregado una gran cantidad de alimentos? Deje

que transcurran varias horas para que el refrigerador vuelva a

la temperatura normal.

i`Se han ajustado los controles correctamente de

acuerdo con las condiciones circundantes? Ajuste los

controles un ajuste mAs frio. Fijese en la temperatura en

24 horas. Vea "Uso de los controles'.

Hay acumulacibn de humedad en el interior

NOTA: Es normal que se acumule un poco de humedad.

•i`Est_i ht_meda la habitaeion? Esto contribuye a la

acumulaci6n de humedad.

i`Se abre(n) o se deja(n) abierta(s) la(s) puerta(s) a

menudo? Esto hace que entre aire hQmedo al refrigerador.

Reduzca al minimo el nQmero de veces que abre la puerta y

mantenga las puertas completamente cerradas.

La fabrica de hielo no produce hielo o no produce

suficiente hielo

i`Se ha coneetado el refrigerador aun suministro de agua

y se ha abierto la valvula de cierre? Conecte el refrigerador

al suministro de agua y abra completamente la v_lvula de

cierre.

/`Hay un estreehamiento en la tuberia de suministro de

agua? Un estrechamiento en la tuberfa puede reducir el flujo

de agua. Enderece la tuberfa de suministro de agua.

i`Esta encendida la fabrica de hielo? AsegQrese de que el

brazo o interrupter de cierre de alambre (dependiende del

medelo) est6 en la posiei6n de ON (Encendida).

i`Es nueva la instalacion? Espere 24 horas despu6s de la

instalaci6n de la f&brica de hielo para que empiece a producir

hielo. Daje transcurrir 72 horas para la producci6n total de

hielo.

•i`Se aeaba de sacar una gran cantidad de hielo? Deje

transcurrir 24 horas para que la f&brica de hielo produzca

m&s hielo.

i`Se trabo un cubo de hielo en el brazo eyeetor de la

f;_brica de hielo?

Saque el hielo del brazo eyector con un utensilio de pl&stico.

i`Se ha conectado un sistema de filtraci6n de agua de

6smosis inversa al suministro de agua fria? Esto puede

hacer que disminuya la presi6n de agua. Vea "Requisitos del

suministro de agua".

Los cubos de hielo son huecos o pequeSos

NOTA: Esto es una indicaci6n de baja presi6n de agua.

•/.No esta abierta pot complete la valvula de cierre de

agua? Abra completamente la v&lvula de cierre de agua.

/`Hay un estrechamiento en la tuberia de suministro de

agua? Un estrachamienta en la tubarfa puede reducir el flujo

de agua. Enderece la tuberfa de suministro de agua.

i`Se ha conectado un sistema de filtracibn de agua de

bsmosis inversa al suministro de agua fria? Esto puede

hacer que disminuya la presi6n de agua. Vea "Requisitos del

suministro de agua".

i`Aun tiene preguntas acerca de la presibn de agua?

Llame a un plomero competente autorizado.

El hielo tiene real sabor, real olor o un color grisaceo

•/`Son nuevas las conexiones de plomeria? Las conaxionas

nuevas de plomeria pueden producir un hielo descolorido o

de mal sabot.

i`Se hart guardado los cubes de hielo per mucho tiempo?

Deseche ese hielo. Lave el dep6sito de hielo. Deje transcurrir

24 horas para que la f&brica de hielo haga hielo nuevo.

/`Ha habido una transferencia de olor de los alimentos?

Use empaques harm6ticos contra humadad para almacenar

comida.

• i`Contiene el agua minerales (como el azufre)? Pedria ser

necesario instalar un filtro de agua para eliminar los

minerales.

CONTRATOS DE PROTECCION

Contratos maestros de protecci6n

iFelicitaciones per su inteligente adquisici6n! Su nuevo producto

Kenmore ®est,. dise_ado y fabricado para proporcionarle argos de

funcionamiento confiable. Pero al igual que todos los productos,

puede necesitar mantenimiento preventivo o reparaci6n de vez

en cuando. Es alli donde el Contrato maestro de protecci6n

puede ahorrarle dinero e inconvenientes.

El Contrato maestro de protecci6n tambi6n ayuda a prolongar la

vida de su nuevo producto. He aqui Io que se incluye en el

Contrato*:

Piezas y mano de obra necesarias para ayudar a mantener

los produetos funcionando correctamente bajo uso normal,

no s61o en easo de defectes. Nuestra eebertura va macho

mas alia de la garantia del producto. No existen deducibles

ni fallas de funcionamiento que est_n exeluidas de la

eobertura -- proteccion verdadera.

v' Servicio experto a cargo de un personal de m_.s de 10.000

tecnicos de servicio autorizados por Sears, Io que signifiea

que su produeto ser_. reparade por alguien en quien usted

puede confiar.

v' Llamadas de servicio ilimitado y servicio en todo el pais,

con la freeuensia que usted desee, cuando usted desee.

v' Garantia "sin disgustos" - reemplazo de su producto

protegido si ocurren euatro fallas o m&s del produeto en el

transcurso de doce meses.

Reemplazo del producto si su producto protegido no puede

ser reparado.

v' Revisibn anual de mantenimiento preventivo a solieitud

suya - sin costo adieional.

Ayuda rapida por telefono - Io que nosotros Ilamamos

Solucibn rapida - apoyo por tel6fono a cargo de un

representante de Sears para todos los produetos. Piense en

nosotros cemo si fu6rames un "manual parlante para el

propietario".

Protecci6n de sobrevoltaje contra dafios eleetricos debido a

fluctuaciones de electrieidad.

Protecci6n pot perdida de comida, por un valor anual de

$250, por cualquier perdida de comida que sea eomo

resultado de fallas mee&nieas de eualquier refrigerador o

eongelader eubier_o bajo la garantia.

v' Reembolso de la renta si la reparaci6n de su producto

protegido tarda m_.s de Io prometido.

10% de descuento sobre el precio comQn por el servicio de

reparaci6n que no est_ bajo protecci6n, asf como tambi6n las

piezas relacionadas con el mismo que se hayan instalado.

Una vez adquirido el Contrato, tan s61o tiene que Ilamar para fijar

la visita de servicio t_cnico. Usted puede Ilamar a cualquier hora,

de dia o de noche, o fijar una visita tecnica en Internet.

El Contrato maestro de protecci6n es una compra sin riesgo. Si

por algQn motivo usted Io cancela durante el perfodo de la

garantia del producto, le proveeremos un reembolso total. 0 un

reembolso proporcional en cualquier momento posterior a la

expiraci6n del periodo de la garantia, iAdquiera hoy su Contrato

maestro de protecci6n!

Se aplican algunas limitaciones y exolusiones. Para obtener

precios e informaci6n adicional en EE.UU., Ilame al

1-800-827-6655.

*La cobertura en Canada varia en algunos articulos. Para

obtener los detalles completos, Ilame a Sears Canada al

1-800-361-6665.

Servicio de Instalacibn de Sears

Para la instalaci6n profesional de Sears de aparatos

electrodomesticos, abridores de puertas de garaje, calentadores

de agua y otros articulos principales del hogar, en los EE.UU. o

en Canada. Ilame al 1-800-4-MY-HOME ®.

ACCESORIOS

Refacciones:

Para pedir el limpiador de acero inoxidable o filtros de repuesto,

Ilame al 1-800-4-MY-HOME®y pida el nOmero de pieza

apropiado que se enlista abajo o p6ngase en contacto con su

distribuidor autorizado de Kenmore.

Limpiador de aeero inoxidable:

Pida la pieza No. D22 M40083 R

TABLE DES MATIERES

GARANTIE .................................................................................... 41

SECURITE DU RI_FRIGERATEUR .............................................. 42

Mise au rebut de vetre vieux rCfrigCrateur................................ 42

INSTRUCTIONS D'INSTALLATION ............................................ 43

DCballage du r_frigCrateur......................................................... 43

Exigences d'emplacement ........................................................ 43

SpCcifications electriques ......................................................... 44

SpCcifications de ralimentation en eau .................................... 44

Raccordement de la canalisation d'eau .................................... 44

Porte(s) et tiroir du rCfrigerateur ................................................ 46

Ajustement de la porte .............................................................. 50

UTILISATION DU REFRIGERATEUR ......................................... 51

Utilisation des commandes ....................................................... 51

Machine _ glaq_ons.................................................................... 51

CARACTERISTIQUES DU REFRIGERATEUR ........................... 52

Tablettes du rcfrig_rateur .......................................................... 52

Bac & I_gumes et couvercle ...................................................... 52

RCglage de I'humidit_ dans le bac _ 16gumes .......................... 52

Tiroir & collations ....................................................................... 53

CARACTERISTIQUES DU CONGI_LATEUR .............................. 53

Grille de service de la glace ...................................................... 53

Tablette du congClateur ............................................................ 53

Panier mCtallique ....................................................................... 53

CARACTERISTIQUES DE LA PORTE ........................................ 54

Compartiment & produits laitiers ............................................... 54

Balconnets de la porte .............................................................. 54

Seau de porte & forte inclinaison ............................................... 54

Tablette de porte de pleine largeur ........................................... 54

ENTRETIEN DU RI_FRIGI_RATEUR ........................................... 54

Netteyage .................................................................................. 54

Remplacement de rampoule d'Cclairage ................................. 55

Pannes de courant .................................................................... 56

Entretien avant les vacances ou Iors d'un dCmCnagement...... 56

DIePANNAGE ................................................................................ 57

Fonctionnement du rCfrigCrateur ............................................... 57

TempCrature et humidit6 ........................................................... 58

Gla£ons et eau ........................................................................... 58

CONTRATS DE PROTECTION ................................................... 59

ACCESSOIRES ............................................................................. 59

NUMEROS DE SERVICE ...................... COUVERTURE ARRIF:RE

Tablette de porte du congClateur .............................................. 54

GARANTIE DES APPAREILS MI NAGERS KENMORE

GARANTIE LIMITI_E DE UN AN

Lorsqu'il est installe, utilise et entretenu conformement &routes

les instructions fournies avec le produit, si cet appareil menager

fait defaut par suite d'un vice de materiau ou de fabrication au

cours de I'annee qui suit la date d'achat, composer le

1-8OO-4-MY-HOME ®pour obtenir une reparation gratuite.

Si cet appareil menager fonctionne & toute autre fin que

I'utilisation familiale privee, la presente garantie ne s'appliquera

que pendant 90 jours a partir de la date d'achat.

LA RRI_SENTE GARANTIE COUVRE UNIQUEMENT LES

VICES DE MATI_RIAUX ET DE FABRICATION. SEARS NE

PAIERA PAS POUR :

1. Les pieces courantes qui peuvent s'user suite a une

utilisation normale, notamment les filtres, courroies,

ampoules et sacs.

2. L'intervention d'un technicien pour montrer & I'utilisateur

comment installer, utiiiser et entretenir correctement le

produit.

3. L'intervention d'un technicien pour nettoyer ou entretenir ce

produit.

4. L'endommagement ou les defauts du produit si celui-ci n'est

pas installe, utilise ou entretenu conformement & routes les

instructions fournies avec le produit.

5. L'endommagement ou les defauts du produit resultant

d'accident, usage impropre ou abusif ou utilisation autre que

pour laquelle il est destine.

6. L'endommagement ou les defauts du produit causes par

I'utilisation de detergents, agents de nettoyage, produits

chimiques ou ustensiles autres que ceux recommandes dans

toutes les instructions fournies avec le produit.

7. L'endommagement ou les defauts des pieces ou systemes

resultant d'une modification non autorisee faite au produit.

CLAUSE D'EXONI_RATION DE RESPONSABILITI_ AU TITRE

DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

Le seul et exclusif recours du client dans le cadre de la presente

garantie limitee consiste en la reparation prevue ci-dessus. Les

garanties implicites, y compris les garanties applicables de

qualite marchande et d'aptitude a un usage particulier, sont

limitees a un an ou & la plus courte periode autorisee par la Ioi.

Sears n'assume aucune responsabilite pour les dommages

fortuits ou indirects. Certains Etats ou certaines provinces ne

permettent pas I'exclusion ou la limitation des dommages fortuits

ou indirects, ou la limitation de la duree des garanties implicites

de qualite marchande ou d'aptitude & un usage particulier, de

sor_e que cette exclusion ou limitation peut ne pas etre

applicable dans votre cas.

Cette garantie s'applique seulement Iorsque cet appareil

menager est utilise aux Etats-Unis et au Canada.

Cette garantie vous confere des droits juridiques specifiques et

vous .pouvez egalement jouir d'autres droits qui peuvent varier

d'un Etat & I'autre.

Sears, Roebuck and Co.

Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

ENREGISTREMENT DU PRODUIT

Dans I'espace ci-dessous, inscrivez les numeros de module et de

serie complets et la date d'achat. Vous trouverez ces

renseignements sur I'etiquette des numeros de module et de

serie situee sur le produit.

Gardez ces renseignements & disposition pour obtenir plus

rapidement assistance ou service Iorsque vous communiquez

avec Sears au sujet de votre appareil menager.

Numero de modele

Numero de s_rie

Date d'achat

Conservez ces instructions et votre re£u de vente pour

reference ulterieure.

SI CURITI DU RI FRIGI RATEUR

Votre s_curit_ et celle des autres est trbs importante.

Nous donnons de nombreux messages de s_curite importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tous les messages de securite et de vous y conformer.

Voici le symbole d'alerte de securit&

Ce symbole d'alerte de securit_ vous signale les dangers potentiels de deces et de blessures graves a vous

eta d'autres.

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de ddc_s ou de bleaaure grave ei voua ne

suivez pas immddiatement les instructions,

Risque possible de d_c_e ou de bleasure grave ei vous

ne auivez pae lea instructions.

Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment r_duire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SECURITE

AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou des blessures Iors de I'utilisation du

refrigerateur, prendre quelques precautions fondamentales, y compris les suivantes :

• Brancher I'appareil sur une prise a 3 alveoles reliee a la

terre.

• Ne pas enlever la broche de liaison & la terre.

• Ne pas utiiiser un adaptateur.

• Ne pas utiliser un cable de rallonge.

• Debrancher la source de courant electrique avant

I'entretien.

• Replacer pieces et panneaux avant de faire la remise en

marche,

• Enlever les portes de votre vieux refrigerateur.

• Utiliser un produit de nettoyage ininflammable.

• Garder les materiaux et les vapeurs inflammables, telle que

I'essence, loin du refrigerateur.

• Utiliser deux ou plus de personnes pour deplacer et

installer le refrigerateur.

• Debrancher le refrigerateur avant I'installation de la

machine a gla_ons (seulement pour modeles prets &

recevoir une machine a glagons).

CONSERVEZ CES INSTRUCTIONS

Mise au rebut de votre vieux r_frig_rateur Avant de jeter votre vieux r_frig_rateur ou cong_lateur :

• Enlever les portes.

• Laiseer les tablettes en place de sorte que les enfants ne

puissent pas y penetrer facilement.

IMPORTANT : L'emprisonnement et I'etouffement des enfants ne

sont pas un probleme du passe. Les refrigerateurs jetes ou

abandonnes sont encore dangereux, meme s'ils sont laisses

abandonn6s pendant "quelques jours seulement". Si vous vous

debarrassez de votre vieux refrigerateur, veuillez suivre les

instructions suivantes pour aider & eviter les accidents.

INSTRUCTIONS D'INSTALLATION

Risque du poids excessif

Utiliser deux ou plus de personnes pour d_placer et

installer le refrigerateur,

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Enl_vement des matdriaux d'emballage

• Enlever le ruban adh6sif et la colle des surfaces du

r6fdg6rateur avant de le mettre en marche. Frotter une petite

quantit6 de savon Iiquide pour la vaisselle sur I'adhesif avec

les doigts. Rincer & I'eau tilde et essuyer.

• Ne pas utiliser d'instruments coupants, d'alcool & friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever

le ruban adh6sif ou la colle. Ces produits peuvent

endommager la surface de votre r6frig6rateur. Pour plus de

renseignements, voir "S6curit6 du r6frig6rateur'.

• Sur certains modeles, des tablettes, bacs, glissi6res de

tablettes dans la porte et autres pi_oes peuvent 6tre emball6s

clans la trousse FeaturePak. Suivre les instructions contenues

dans I'emballage pour le montage appropri&.

• Jeter ou recycler tousles mat_riaux d'emballage.

D_placement de votre r_frig_rateur :

Votre r6frig6rateur est Iourd. Lors du d6placement du

r6frig6rateur pour le nettoyage ou le service, veiller _ prot6ger

le plancher. Toujours tirer le r6frigerateur tout droit Iors du

d&placement. Ne pas incliner le r6frigerateur d'un c6t6 ou de

rautre nile "faire marcher" en essayant de le d&placer car le

plancher pourreit _tre endommag&

Nettoyage avant rutilisation

Apr_s avoir enlev_ tousles mat_riaux d'emballage, nettoyer

rinterieur du r6frig6rateur avant de I'utiliser. Voir les instructions

de nettoyage dans "Entretien du refrig_rateur".

Importants renseignements a savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tiede quand ils sont froids. Les tablettes et les

couvercles peuvent se briser s'ils sont exposes a des

changements soudains de temperature ou a un impact tel

que coup brusque. Pour votre protection, le verre trempe est

con£u pour eclater en d'innombrables pieces minuscules.

Ceci est normal. Les tablettes et les couvercles en verre sont

Iourds. Un soin special s'impose Iors de leur deplacement

pour eviter I'impact d'une chute.

Risque d'explosion

Garder les matdriaux et les vapeurs inflammables, telle

que I'essence, loin du r_frig_rateur.

Le non-respect de cette instruction peut causer

un d_c_s, une explosion ou un incendie.

Pour assurer une ventilation convenable & votre refrig6rateur.

laisser un espaoe de _z" (1,25 cm) en haut et derriere le

refrig_rateur. Si votre r_frig6rateur comporte une machine

glagons, s'assurer qu'un espace additiennel est prevu & I'arri_re

pour permettre les connexions des conduits d'eau. En oas

d'installation du r_frig_rateur pres d'un mur fixe, laisser un

minimum de 2V2" (6,3 cm) du c6t6 de la charniere (certains

mod61es necessitent davantage d'espace) pour permettre a la

porte de s'ouvrir sans obstruction.

REMARQUE : II est recommande de ne pas installer le

r_frig_rateur pres d'un four, d'un radiateur ou de route autre

source de chaleur. Ne pas installer le r_frig_rateur dans un

endroit o_ la temperature baissera au-dessous de 55°F (13°C).

V2" (1,25 cm) _'

2W' (6,,3era)

Risque de choc electrique

Brancher sur une prise a3 alveoles reliee _ la terre.

Ne pas enlever la broche de liaison ala terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causer

un decks, un incendle ou un choc electrique.

Avant de placer le r6frigerateur _ son emplacement final, il est

important de vous assurer d'avoir la connexion electrique

appropriee.

M_thode recommand_e de mise ala terre

Une source d'alimentation de 115 volts, 60 Hz, type 15- ou

20-amp CA seulement, prot6g6e par des fusibles et

adequatement mise a la terre est n6cessaire. II est recommand6

d'utiliser un circuit distinct pour alimenter uniquement votre

r6frig6rateur. Utiliser une prise murale qui ne peut pas _tre mise

hors circuit & I'aide d'un commutateur. Ne pas employer de

rallonge.

REMARQUE : Avant d'executer tout type d'installation,

nettoyage ou remplacement d'une ampoule d'eclairage, eteindre

le refrig@ateur. Selon le module, tourner la commande du

congelateur sur OFF (arr6t), eu appuyer sur la touche & fl_che du

cong61ateur vers le bas jusqu'& ce qu' un tiret (-) apparaisse sur

I'affichage du r6frig6rateur et du cong61ateur - voir I'illustration.

D6brancher ensuite le refrig@ateur de la source d'alimentation

61ectrique. Lorsque vous avez termin6, reconnecter le

refrig@ateur #. la source d'alimentation electrique et r6initialiser

les commandes de la temperature au reglage desire. Voir

"Utilisation des commandes".

F_eez_r _ig_rat_r

_ _ _i!! _ ;_i"__'% _/_ !_,_,_...._,,_

Rassembler les outils et pieces n_cessaires avant de commencer

I'installation. Life et suivre les instructions fournies avec les outils

indiques ici.

OUTILLAGE REQUIS :

•Tournevis & lame plate •Tourne-6crou de W'

•CI6s plates de zAe"et 1/2"ou deux • Foret de W'

cles a molette r_glables •Perceuse sans fil

IMPORTANT :

• Toutes les installations doivent 6tre conformes aux exigences

des codes Iocaux de plomberie.

• Ne pas employer de robinet d'arr@ & 6trier de %6" (4,76 mm)

ou de type & percer, ce qui r_duit le d6bit d'eau et cause une

obstruction plus facilement.

• Utiliser un tube en cuivre et verifier s'il y a des fuites. Installer

les tubes en cuivre seulement a des endroits oQ la

temperature se maintient au-dessus du point de congelation.

Pression de I'eau

Une alimentation en eau froide avec une pression entre 35 et

120 Ib/po _(241 et 827 kPa) est n6cessaire pour faire fonctionner

le distributeur d'eau et la machine a gla£ons. Si vous avez des

questions au sujet de la pression de votre eau, appeler un

plombier qualifi6 agr_&

Alimentation en eau par osmose inverse

IMPORTANT : La pression de I'alimentation en eau entre le

syst_me d'osmose inverse et la valve d'arrivee d'eau du

r6frig@ateur dolt 6tre entre 35 et 120 Ib/po 2 (241 et 827 kPa).

Si un systeme de purification de I'eau par osmose inverse est

raccord6 a votre alimentation en eau froide, la pression de I'eau

au syst6me dolt 6tre d'un minimum de 40 & 60 Ib/po 2 (276 #.

414 kPa).

Si la pression de I'eau au syst_me d'osmose inverse est

inf@ieure #.40 & 60 Ib/po _(276 #.414 kPa) :

• V6rifier pour voir si le filtre #.sediment du syst6me d'osmose

inverse est bloque et le remplacer si n_cessaire.

Laisser le reservoir du syst_me d'osmose inverse se remplir

apr6s une utilisation intense.

Si votre r6frigerateur a une cartouche de filtre & eau, celle-ci

peut reduire encore plus la pression de I'eau Iorsqu'elle est

utilis6e avec un syst_me d'osmose inverse. Retirer la

cartouche du filtre #.eau. Voir "Syst6me de filtration de I'eau".

Si vous avez des questions au sujet de la pression de votre eau,

appelez un plombier qualifi_ agre&

Lire toutes les instructions avant de commencer.

IMPORTANT : Si on doit utiliser le r6frig@ateur avant qu'il soit

raccerd6 #.la canalisation d'eau, placer la commande de la

machine & glagens #.la position OFF (arr6t).

Raccordement aune canalisation d'eau

1. D_brancher le r6frigerateur ou d&connecter la source de

courant electrique.

2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le

robinet de puisage le plus proche pendant une p@iode

suffisante pour que la canalisation d'eau se vide.

3. Trouver une canalisation d'eau froide verticale de 1/2"& 11/4''

(12,7 mm & 3,18 mm) pres du refrig6rateur.

IMPORTANT :

• Assurez-vous qu'il s'agit d'un conduit d'eau froide.

Un conduit horizontal fonctionnera, mais le procede

suivant doit etre suivi : percer par le dessus de la

canalisation et non pas par le dessous. Ainsi, I'eau ne

risquera pas d'arroser la perceuse. Ceci emp_che

egalement les s6diments qu'on trouve normalement dans

I'eau de s'accumuler dans le robinet.

4. Pour d6terminer la Iongueur du tube en cuivre, il faut mesurer

la distance entre le point de connexion au bas du cet6 arriere

droit du refrigerateur et le tuyau d'arrivee d'eau. Ajouter une

Iongueur de 7 pi (2,1 m) pour permettre le d6placement du

refrig@ateur pour le nettoyage. Utiliser un tube en cuivre de

W' (6,35 mm) de diametre exterieur. Veiller _ ce que le tube

soit coup6 d'6querre aux deux extr6mit6s.

5. Lors de I'utilisation d'une perceuee sans ill, percer un trou de

W' dane le tuyau de canalisation d'eau froide choisie.

A. Canalisation d'eau froide

B. Bride de tuyau

C. Tube en cuivre

D. Ecrou de compression

E. Bague de compression

F: Robinet d'arr_t

G. E-crou de serrage

6. Fixer le robinet d'arret sur la canalisation d'eau froide avec la

bride de tuyau. Verifier que le raccord du robinet est bien

engage dans le trou de W' perce dans la canalisation et que

la rondelle d'6tancheite est placee soue la bride de tuyau.

Setter 1'6crou de serrage. Serrer lentement et uniformement

les vie de la bride de tuyau afin que la rondelle forme une

jonction 6tanche. Ne pas serrer excessivement car ceci

pourrait provoquer I'ecrasement du tube en cuivre.

7. Enfiler 1'6crou et la bague de compression du raccord sur le

tube en cuivre comme on le voit sur I'illustration. Ins@er

I'extremite du tube aussi loin que possible dans I'ouverture

de sortie du robinet. Visser I'ecrou de compression sur le

raccord de sortie avec une cle & molette. Ne pas serrer

excessivement.

8. Placer le bout libre du tube dans un contenant ou 6vier et

OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tube jusqu'& ce que I'eau soit limpide.

FERMER le robinet principal d'arrivee d'eau.

Raccordement au refrig_rateur

1. Enlever le capuchon de plastique du robinet d'arrivee d'eau.

Connecter le tube en cuivre au robinet d'eau en utilieant un

ecrou et une bague de compression tel qu'illustr& Setter

I'ecrou de compression. Ne pas serrer excessivement.

V6rifier que le tube en cuivre est fixe solidement en tirant sur

le tube en cuivre.

2. Cr6er une boucle de service avec le tube de cuivre. Eviter les

deformations en pliant le tube de cuivre. Fixer le tube en

cuivre & la caisse du r6frig@ateur avec une bride en "P'.

A. Tube en cuivre

B. Bride en "P"

C. E-crou de compression

D. Bague de compression

E. Valve d'entree d'eau

3. Ouvrir I'arrivee d'eau au r6frig@ateur et verifier s'il y a des

fuites. Corriger toute fuite.

Achever I'installation

Risque de choc _lectrique

Brancher sur une prise a 3alv_oles reli_e a la terre.

Ne pas enlever la broche de liaison ala terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

1. Brancher le refrig@ateur sur une prise & 3 alveoles.

REMARQUE : Pr6voir un dalai de 24 heures pour la production

du premier lot de glagons. Jeter les trois premiers lots de gla£ons

produits. Prevoir un dalai de 3 jours pour le remplissage complet

du recipient & glagons.

OUTILLAGE NI_CESSAIRE :Clee #.douille hexagonale de s_6",

3/8"et 1/4,,,tournevie Phillips n° 2, tournevie & lame plate.

IMPORTANT :

• Votre refrig@ateur peut comporter une porte standard avec

une porte de congelateur (Style 1) ou un tiroir de congelation,

(Style 2). Suivre les instructions specifiques pour le style de

porte de votre modele.

• Toutee les illustrations mentionnees dans les instructions

suivantee sont incluses plus loin dans cette section apres

"t2tapes finales". Les illustrations correspondent & un

refrig@ateur avec porte s'ouvrant & droite (charni@es

installeee & droite gtI'usine).

• Si vous voulez seulement deposer et reinstaller les portes,

voir "Depose des portes et des charnieres" et "Reinstallation

- Portes et charnieres".

• Avant de commencer, tourner la commande du refrig@ateur &

OFF (arret), et retirer les aliments et tout balconnet reglable

ou compartiment utilitaire des portes.

D_pose et r_installation des poign_es de porte du

rdfrigdrateur

Style 1

• Pour retirer la poignee, retirer la vis fixant la garniture #.

I'embout superieur de la poignee. A I'aide d'un tournevis &

lame plate recouvert de ruban adhesif, eoulever la piece de

garniture de I'embout inf@ieur de la poignee. Ensuite, retirer

les vis fixant la poignee & la porte. Veir I'illustration 2,

Montage frontal.

• Pour reinstaller la poignee, reprendre les directives de

montage dane le sens inverse.

Style 2

• Pour retirer la poignee, maintenir fermement la partie

inf@ieure de la poignee, glisser la poignee vers le haut et la

tirer droit pour I'extraire de la porte. Voir I'illustration 2.

• Pour reinstaller la poignee, la positionner de faqon & ce que

les trous de la poignee soient alignes avec les trous des

pitons de porte. Voir I'illustration 2.

Ddpose des portes et des charnieres

Vie de la chamiere sup_rieure a t_te hexagonale de _"

Style 1

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Fermer la porte du refrig@ateur jusqu'au moment oQ on est

pret & la separer de la caisse de I'appareil.

REMARQUE : Prevoir un support additionnel des portes

pendant le demontage des charnieree. La force d'attractien

des aimants dee portee ne suffit pas & lee maintenir en place.

3. Enlever les pieces de la charni@e superieure - voir

rilluetration de la charniere euperieure. Soulever la porte du

refrig@ateur pour la separer de la caiese.

4. Enlever I'axe de la charniere centrale et retirer les vie de la

charniere centrale - voir I'illuetration de la charniere centrale.

Soulever la porte du compartiment de congelation pour la

eeparer de la caiese.

Style 2

1. Debrancher le refrig@ateur ou deconnecter la source de

courant electrique.

2. Fermer la porte du congelateur jusqu'au moment o_ on est

pret & la separer de la caisse de I'appareil.

REMARQUE : Prevoir un support additionnel des portes

pendant le demontage dee charnieres. La force d'attraction

dee aimants dee portes ne suffit pas a lee maintenir en place.

3. Enlever les pieces de la charni@e superieure -voir

I'illustration de la charniere superieure. Soulever la porte du

refrig@ateur pour la separer de la caiese.

4. Enlever les pieces de la charni@e inferieure - voir I'illustration

de la charniere inferieure.

Inversion du sens d'ouverture de la porte (facultatif)

IMPORTANT : Si on souhaite inverser la position des portes

pour pouvoir lee ouvrir dane la direction opposee, proceder

comme suit. S'il n'est pae neceseaire de changer I'orientation

des portes, voir la section "Reinstallation - Porte et charni@es".

Vie de butee de la porte Vie frontale de sceltement

de la poign_e de la porte

Vis de poign#e _t#te plate Bouchon obturateur

de chami_re de caisse

Caisse

1. Enlever les vis de la charniere (cete poignee); transf@er ces

pieces du cete oppose. Voir I'illustration 1-1.

2. Enlever les bouchons d'obturation des trous au sommet de la

caisse; transf@er ceux-ci darts les trous de charniere du cete

oppose. Voir I'illustration 1-2.

Porte du compartiment de refrigeration

1. Enlever la poignee de la porte du compartiment de

refrigeration tel qu'illustre darts I'illustration 2. Conserver

toutes les pieces ensemble.

2. Enlever la vis frontale de scellement de la poignee de porte.

Transf@er du cete oppose de la porte du refrig@ateur. Voir

I'illust ration 6.

3. Enlever la butee de porte. Transf@er la piece du cete oppose

de la porte du refrig@ateur. Voir I'illustration 4.

4. Fixer la poignee du refrigerateur sur le cete oppose de la

porte du refrig@ateur. Reinstaller la garniture de la poignee tel

qu'indique dans I'illustration 2.

5. Serrer toutes lee vie. Conserver la porte & part juequ'& ce que

lee charnieres et la porte ou le tiroir du compartiment de

congelation soient installes.

Porte du eompartiment de eong@lation

1. Enlever la poign@e de porte du oong61ateur tel qu'illustr&

Conserver toutes les pi@ces ensemble. Voir I'illustration 5-1.

2. Enlever les vis de scellement de la poign6e de la porte du

oompartiment de cong61ation. La transf6rer du c6t6 oppos@

de la porte du compartiment de cong@lation.

3. Enlever la but@e de porte. Transf6rer la but6e du o6t@oppos6

de la porte du compartiment de cong@lation. Voir

I'illustration 4.

4. Fixer la poign6e sur le c6t6 oppos_ de la porte du

compartiment de cong61ation.

5. Serrer toutes les vis. Conserver la porte & part jusqu'& ce que

la charni_re inf_rieure soit install6e sur le produit.

R_installation -Porte et charni_res

REMARQUE : Si on inverse le sens d'ouverture des portes,

consid@rer I'image sym@trique.

Style 1

1. R6installer les pi@eesde la charni@re inf6rieure. Voir

I'illustration. Serrer les vis. R6installer la porte du oong61ateur.

REMARQUE : Pr6voir un support additionnel des portes

pendant la r6installation des eharni@res. La force d'attraction

des aimants des portes ne suffit pas &les maintenir en place.

2. Assembler les pi6ces de la charni_re centrale - voir

I'illustration de la charni6re centrale - et serrer toutes lee vis.

R6installer la porte du r6fdg6rateur.

3. Assembler lee pieces de la charni_re sup6rieure (voir

I'illustration de la charniere sup6rieure). Ne pas

completement serrer les vis.

4. Aligner correctement la porte au niveau de la s6paration entre

le bas de la porte du compartiment de r6frig6ration et le

sommet du tiroir de cong61ation. Serrer toutes les vie.

Style 2

1. R6installer les pi_ces de la charni_re inf6rieure. Voir

I'illustration. Serrer les vis.

REMARQUE : Pr6voir un support additionnel des portes

pendant la r6installation des eharni_res. La force d'attraction

des aimants des portes ne suffit pas &les maintenir en place.

2. Assembler les pi6ces de la charni_re sup6rieure. Voir

I'illustration - charni_re superieure. Ne pas compl_tement

serrer lee vis.

3. Aligner correctement la porte au niveau de la s6paration entre

le bas de la porte du compartiment de r6frig6ration et le

sommet du tiroir de cong61ation. Serrer toutes les vis.

Enl_vement et r_installation de la fa£ade du tiroir

de congelation

IMPORTANT :Deux personnes peuvent 6tre n6cessaires pour

retirer et reinstaller de la fa(2ade du tiroir de oong61ation. Les

illustrations sont ineluses plus loin dans cette section.

D_pose et reinstallation de la poign6e du tiroir

• Pour retirer la poign6e, retirer les trois vis fixant cette derni_re

au sommet de la porte. Voir I'illustration 4.

• Pour reinstaller la poignee, la positionner de faqon & ce que

lee grands trous de la poign6e soient algin6s les pitons de

porte. Ins6rer une vis dans chacun des trous. Serrer les vis.

Voir illustration 4.

D_pose de la fagade du tiroir

1. Ouvrir le tiroir du congelateur compl_tement.

2. D6visser les quatre vis maintenant les glissi_res du tiroir avec

sa facade. Voir I'illustration de depose de I'avant du tiroir.

REMARQUE : D6visser les vis de trois & quatre tours. Laisser

les vis sur la faqade du tiroir.

3. Soulever la fagade du tiroir vers le haut et hors des vis. Voir

I'illustration de d6pose de I'avant du tiroir.

R6installation de la fagade du tiroir

1. Faire glisser les glissieres du tiroir hors du compartiment de

cong61ation. Ins6rer les vis de la partie sup6rieure de la

fagade du tiroir dane les trous des brides du tiroir. Voir

I'illustration de r6installation de I'avant du tiroir.

2. Tirer les brides du tiroir vers sol pour mettre en place les deux

vie de la partie inf_rieure de la fagade du tiroir dane les brides.

Voir I'illustration de r6installation de I'avant du tiroir.

3. Serrer compl_tement les quatre vis.

Etapes finales

1. Inspecter tousles trous. V6rifier que tousles bouchons

d'obturation et vie sont en place. Reinstaller la plaque de la

charni_re superieure. Voir I'illustration - charni_re sup_rieure.

Risque de choc _lectrique

Brancher sur une prise a3alv_oles relide a la terre.

Ne pas enlever la broche de liaison ala terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un d_cbs, un incendie ou un choc _lectrique.

2. Brancher le r6frig6rateur ou reconnecter la source de courant

_lectrique.

3. R6installer toutes les pi6ces amovibles dans les portes et lee

aliments dans le r_frig_rateur.

Style 1-Porte de cong_lateur

A, Couvercle de la chamiere sup#rieure

B. Vis de chamiere & t_te hexegonale

de _8"

C. Chemi#,re superieure

Charni_re centrale

A. Couvercle de/'axe de la charniere

B. Chamiere centrale

C. Vis de chamiere

Charni_re inf_rieure

..... D

A. Cale de raxe de la chamiere

/sur certains modeles)

B. Chamiere inf#rieure

C. Vis de chamiere a t_te hex8gonal_

de_"

D. Couverc/e de chamiere infi_rieure

A, Vis de garniture

B. Ills de le poign#e

C. Garniture sdp#rieure

D. Garniture int#rieure

A Bouchon d'obturation de trou

de charniere de la porte

Vue frontale Vue tat#tale

,4 B

A. Vis de but#e de la porte

B. Butee de la porte

A, Vis _ t_te plate de

la poignee

d'obturation des

trous de ¢harni#re dens la ceisse

111 .............. * A

A, Vis de chamiere a t#te

hexagotlale de _6"

Poign#e de la porte

Vis de scellement

Facade

A. Bouchons d'obturation

des trous de i_ chamiere

Style 2-Tiroir du cong_lateur

A. Vis de poign#e

Vue avant Vue de cSt#

A B

A. Vis de butee de la porte

B. But#e de la porte

A, Bouchons obturateurs de charniere

de caisse

A. Vis de chami#re

A. Vis de poignee

.......................ii

i!iiiililili!1/

Selon votre module, le r6frig6rateur peut comporter deux

roulettes avant r6glables (Style 1) ou quatre roulettes r6glables

(Style 2) situees & la base du r6frig6rateur. Si votre r6frig6rateur

semble instable ou si vous desirez que les portes se ferment plus

facilement, faire le r6glage de I'inclinaison du r6frig_rateur en

suivant les instructions ci-dessous.

Style 1-Modbles de compartiments de congdlatJon avec

porte

Retirer la grille de la base. Tenir la grille fermement et tirer

vers soi pour la d6tacher.

Enlever le couvercle du support. Ins6rer I'extr6mit6 d'un stylo

dans I'encoche du couvercle. Appliquer une 16g_re pression

vers le bas sur la partie du couvercle de nivellement oQ se

trouve I'encoche tout en tournant le couvercle pour I'enlever.

h, I'aide d'un tournevis ou d'un tournevis & t6te hexagonale

de 3/8",tourner la vis de r6glage des roulettes de chaque c6t6

pour soulever ou abaisser ce c6t6 du r6frig6rateur.

REMARQUE : Si une autre personne pousse le haut du

r6frig6rateur, le poids devient moins Iourd sur les vis de

nivellement et les roulettes, ce qui rend plus facile

I'ajustement des vis. II peut 6tre n6cessaire de tourner la vis

de reglage des roulettes plusieurs tours pour ajuster

I'inclinaison du r6frig6rateur.

• Pour soulever, toumer la vis de r6glage des roulettes vers

la droite.

• Pour abaisser, toumer la vis de r6glage des roulettes vers

la gauche.

Faire tourner le pied dans le sens horaire pour le placer

fermement en contact avec le sol, pour que le refrig_rateur ne

puisse s'incliner vers I'avant Iors de I'ouverture du tiroir du

congelateur.

6. R6installer le couvercle du support. Placer le couvercle du

support sur le bord ext6rieur, tourner le couvercle vers la

caisse et I'enclencher en place.

7. R6installer la grille de la base.

Style 2-ModUles de compartiments de congdlation avec

tiroir

1. Retirer la grille de la base. Tenir la grille fermement et tirer

vers soi pour la detacher.

Soulever ou abaisser la caisse. A I'aide d'un tournevis & t6te

hexagonale de 3/8",tourner les vis de r6glage avant ou arri_re

de chaque c6t6 pour relever ou abaisser I'avant ou I'arriere

du refrig6rateur.

REMARQIJE : Si une autre personne pousse le haut du

r6frigerateur, le poids devient moins Iourd sur les vis de

nivellement et les roulettes, ce qui rend plus facile

I'ajustement des vis. II peut 6tre n6cessaire de tourner la vis

de r6glage des roulettes plusieurs tours pour ajuster

I'inclinaison du r6frig6rateur.

• Pour soulever, toumer la vis de r6glage des roulettes vers

la droite.

• Pour abaisser, toumer la vis de r6glage des roulettes vers

la gauche.

Faire tourner le pied dans le sens horaire pour le placer

fermement en contact avec le sol, pour que le r6frig6rateur ne

puisse s'incliner vers I'avant Iors de I'ouverture du tiroir du

cong61_euE

A. Vis de reglage ardere

B. Vis de reglage avant

C. Pied de stabifisation

A. Vis de reglage des roulettes

B. Pied de stabilisadon

Ouvrir de nouveau la porte et s'assurer qu'elle ferme aussi

facilement que vous I'aimez. Sinon, incliner I_g&rement le

r6frig_rateur vers I'arriere en tournant les deux vis de r6glage

des roulettes vers la droite. II faudra peut-6tre plusieurs tours

et vous devriez toumer les deux vis de r6glage des roulettes

_galement.

4. Ouvrir de nouveau la porte et s'assurer qu'elle ferme aussi

facilement que vous I'aimez. Sinon, incliner I_gerement le

r_fdgerateur vers I'arri_re en tournant les deux vis de r6glage

des roulettes vers la droite. II faudra peut-&tre plusieurs tours

et vous devriez tourner les deux vis de r_glage des roulettes

egalement.

5. Reinstaller la grille de la base.

UTILISATION DU RI=FRIGleRATEUR

Lee commandes de la temperature sent situees dans la pattie

sup_rieure avant des compartiments de refrig@ation et de

cong_lation. Votre modele peut avoir des commandes

electroniques (Style 1) ou des commandes & cadran (Style 2).

IMPORTANT :

• Lorsque I'appareil est sous tension, I'afficheur de la

temperature indique la temp@ature reelle du compartiment.

• Attendre 24 heures avant de placer des aliments dans le

refdgerateur. Si voue ajoutez des aliments avant que le

refrig@ateur air completement refroidi, vos aliments peuvent

etre abfmes.

REMARQUE : Tourner les commandes du refrig@ateur et du

congelateur & un reglage plus elev6 (plus froid) que le reglage

recommande ne refroidira pas les cempartiments plus vite.

• Les reglages recommandes devraient convenir & un usage

domestique normal. Les commandes sont reglees

correctement Iorsque le lait ou le jus est aussi froid que vous

I'aimez et Iorsque la creme glacee est ferme.

• Si la temperature est trop elevee ou trop basse dans les

compartiments de refrigeration ou de congelation, verifier

d'abord les ouvertures d'aeration pour s'assurer qu'elies ne

sont pas bloquees avant d'ajuster les commandes.

Commandes de temperature

Pour votre commodite, les commandes de temperature sent

prereglees a I'usine. Lore de I'installation initiale du refrig@ateur,

s'assurer que lee commandes sont encore prereglees aux points

de reglage recommandes tel qu'illuetr&

Style 1

Reglage recommande "4"

Freezer _ef_igerat_r

i _dc _.1_1 JI _ttlr I 7 rol_t. ,tl I _tag _4 ......

Style 2

Reglage recommand6 "4"

D_sactivation/activation du r_frig_rateur :

Style 1 - Appuyer sur la touche & fleche du congelateur vers le

bas jusqu'a ce qu'un tiret (-) apparaisse sur I'affichage du

refrig@ateur et du cengelateur. Aucun compartiment ne

refroidira.

Style 2 - Tourner la commande du congelateur & OFF (arret).

Aucun compartiment ne refroidira si le eongelateur est regle sur

OFF (arr_t).

R_glages des commandes

S'il est necessaire d'ajuster la temperature dans le compar_iment

de refrigeration ou de congelation, utiliser les reglages indiques

dans le tableau ci-dessous comme guide. Ne pas ajuster lee

commandes de plus d'un cran A la fois, sauf Iors de la mise en

marche du refrigerateur. Attendre 24 heures entre les ajustements

pour que la temperature puisse se stabiliser.

Style 1 - Appuyer sur les touches a.fleches vers le haut ou vers le

bas pour ajuster la temperature.

Style 2 - Tourner le cadran pour ajuster la temperature.

CONDITION/RAISON : AJUSTEMENT :

REFRIGERATEUR trop tiede Tourner le reglage du

RC:FRiGERATEUR au

chiffre plus eleve suivant

CONGC:LATEUR trop tiede/trop Tourner le reglage du

peu de glace CONG¢:LATEUR au

chiffre plus eleve suivant

REFRiGCRATEUR trop froid Tourner le reglage du

RC:FRIGERATEUR au

chiffre plus bas suivant

CONG¢:LATEUR trop froid Tourner le reglage du

CONG¢:LATEUR au

chiffre plus bas suivant

Mise en marche/arr_t de la machine _gla£ons

Pour mettre la machine a glacons en marche, il suffit d'abaisser le

brae de commande en broche.

Pour arreter manuellement la machine a glagons, soulever le bras

de commande en broche & la position OFF (elevee) et attendre le

clic.

REMARQUE : Votre machine & glagons a un arret automatique.

Au fur et & mesure de la fabrication de la glace, les glagons

remplissent le bac d'entreposage de glagons. Les glagons

soulevent le bras de commande en breche & la position OFF

(6levee). Ne pas forcer le commutateur du bras en broche vers le

haut eu vers le bas.

Taux de production des glagons

• La machine _ glagons devrait produire une quantite de

glagons complete environ toutes les 3 heures.

• Pour augmenter la production de glagons, diminuer la

temp@ature du congelateur et du refrig@ateur. Voir

"Utilisation des commandes'. Attendre 24 heures entre les

ajuetements.

3. Abaisser le devant de la tablette et s'assurer que la tablette

/_.noter est fixee solidement en place.

• Accorder 24 heures pour produire la premiere quantite de

glagons. Jeter les trois premieres quantit6s de glagons

produites.

La qualite de vos glagons sera seulement aussi bonne que la

qualite de I'eau fournie & votre machine #.glagons. Eviter de

brancher la machine & glagons _ un approvisionnement d'eau

adoucie. Les produits chimiques adoucisseurs d'eau (tels

que le sel) peuvent endommager des pieces de la machine

glagons et causer une pierre qualite des glagons. Si une

alimentation d'eau adoucie ne peut pas 6tre evitee, s'assurer

que I'adoucisseur d'eau fonctionne bien et qu'il est bien

entretenu.

• Ne pas garder quoi que ce soit sur le dessus ou dans la

machine a glagons ou dans le bac _.glagons.

CARACTI RISTIQUES DU

RI FRIGI RATEUR

Votre modele peut comporter certaines ou toutes ces

caract@istiques.

Importants renseignements asavoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tiede quand ils sont froids. Les tablettes et les

couvercles peuvent se briser s'ils sont exposes a des

changements soudains de temperature ou a un impact tel

que coup brusque. Pour votre protection, le verre trempe est

congu pour eclater en d'innombrables pieces minuscules.

Ceci est normal. Les tablettes et les couvercles en verre sont

Iourds. Un soin special s'impose Iors de leur deplacement

pour eviter I'impact d'une chute.

Pour rotifer et r_inst_ller le(s) bac(s) _ I_gumes :

1. Faire glisser le(s) bac(s) tout droit jusqu'& la butee. Soulever le

devant du ou des bacs et glisser le reste du ou des bacs

completement vers I'ext@ieur.

2. Reinstaller le(s) bac(s) en les faisant glisser completement au-

del_ de la butee.

Pour retirer le couvercle du ou des bacs:

1. Retirer le(s) bac(s).

2. En retenant fermement d'une main I'insertion en verre,

pousser vers le haut au centre de I'insertion en verre jusqu'_

ce qu'elle se souleve hors du cadre en plastique. Glisser

d61icatement I'insertion en verre vers I'avant pour la retirer.

3. $oulever le cadre du couvercle et le retirer.

Les tablettes dans votre refrig6rateur peuvent etre reglees pour

correspondre & vos besoins de rangement individuels.

Le remisage d'aliments semblables ensemble dans le

refrigerateur et le reglage des tablettes pour convenir &

diff@entes hauteurs d'articles alimentaires et de contenants,

permettront de trouver I'article desire plus facilement et reduiront

aussi le temps d'ouverture de la porte du refrig@ateur, ce qui

economisera de I'energie.

Tablettes et cadres de tablette

Pour retirer et rdinstaller une tablette/un cadre de tablette :

1. Retirer le cadre/la tablette en inclinant le devant vers le haut

et en le soulevant hors des supports de tablette.

2. Reinstaller le cadre/la tablette en guidant les crochets arriere

de la tablette dans les supports de tablette. Incliner le devant

de la tablette vers le haut jusqu'_ ce que les crochets arri6re

tombent dans les supports de tablette.

Pour r_installer le couvercle du ou des bacs :

1. Introduire I'arriere du cadre du couvercle dans les supports

sur les parois lat@ales du r6frigerateur et abaisser le devant

du cadre du couvercle en place.

2. Faire glisser I'arriere de I'insertion en verre darts le cadre du

couvercle et abaisser le devant en place.

Ce reglage permet de contr61er le degre d'humidite dans les bacs

legumes 6tanches. La commande peut etre reglee a n'importe

quel reglage entre LOW et HIGH.

En position LOW (ouvert) le reglage laisse 6chapper I'air humide

pour mieux conserver les fruits et legumes & pelures.

• Fruits : Laver, laisser secher et mettre au refrigerateur dans un

sac en plastique ou dans le bac _. legumes. Ne pas laver ni

equeuter les petits fruits avant le moment de leur utilisation.

Les trier et les conserver dans I'emballage original dans le

bac & legumes ou les conserver sur une tablette du

refrig@ateur dans un sac ferme en papier sans etre serr&

• Legumes & pelures : Placer dans des sacs en plastique ou

contenants en plastique et ranger dans le bac _ legumes.

En position HIGH (ferm6) le r6glage permet de retenir I'humidit6 &

I'int6rieur du bac pour mieux conserver les 16gumes frais et les

16gumes & feuilles.

• L6gumes &feuilles : Laver & I'eau froide, _goutter et couper

ou 61iminer les sections endommag6es et d6color6es. Placer

dans un sac ou un contenant en plastique et ranger dans le

bac & 16gumes.

I: II | II

2. Enlever la grille #.glace en soulevant I'avant de la grille de la

vis de la paroi avant. Puis, tirer la grille vers I'avant et la

soulever pour la d6tacher de la vis de la paroi arri_re.

Pour retirer et reinstaller le tiroir a collations :

1. Tirer completement le tiroir vers I'ext6rieur. Soulever I'avant

du tiroir et le tirer tout droit pour le sortir.

2. R6installer le tiroir a collations en Fins@ant dans les glissi@es

du cadre et remettre le tiroir en place.

Guide d'enl_eposage des viandes

La plupart des viandes peuvent _tre conserv_es dans leur

emballage original tant que cet emballage est herm6tique et

1'6preuve de I'humidit& Emballer de nouveau si n6cessaire. Voir

le tableau suivant pour les p@iodes de conservation. Si la viande

dolt 6tre conserv_e pour une p6riode plus Iongue que la dur6e

donn6e, faire congeler la viande.

Poissons, mollusques

ou crustac6s frais ..................................... utiliser le jour de I'achat

Poulet, bceuf hach6, abats comestibles (foie) ............... 1 & 2 jours

Charcuterie, steaks/r6tis ............................................... 3 & 5 jours

Viandes trait_es ........................................................... 7 & 10 jours

Les restes - Couvrir les restes avec du film alimentaire ou du

papier d'aluminium. II est convenable aussi d'utiliser des

contenants en plastique avec couvercles hermetiques.

CARACTI RISTIQUES DU

CONGELATEUR

Votre modele peut comporter certaines ou toutes ces

caract@istiques.

Pour enlever et r_installer la tablette du congelateur :

1. Enlever la tablette en la tirant compl_tement vers I'ext6rieur.

Soulever I'avant de la tablette et la tirer tout droit pour la

sortir.

2. R6installer la tablette du cong61ateur dans les glissieres de la

paroi interne du cong61ateur et la pousser vers le fond du

compartiment.

Depose du panier metallique :

Tirer le tiroir vers I'ext@ieur pour I'ouvrir compl_tement. Incliner le

panier inf@ieur vers I'avant et le soulever pour le sortir.

Rdinstallation du partier m6tallique :

Incliner I'avant du panier inf@ieur vers le bas et installer le partier

dans les supports de panier sur la glissi@e du tiroir.

La grille de service de la glace contient un bac & glagons.

Pour installer et retirer la grille aglace :

1. Installer la grille a glace en glissant la rainure en L du c6t6 de

1'6tag_re sur la vis de la paroi. Pousser la grille vers le fond.

Puis, abaisser I'avant de la grille sur la vis frontale.

Entreposage pratique de petits articles congel6s.

Pour enlever et r_installer la tablette :

1. Rotifer la tablette en la glissant vers le haut et en tirant tout

droit pour la sortir.

2. Reinstaller la tablette en la faisant glisser au-dessus du

support desir6 et en I'enfonQant jusqu'a la butee.

Fournit un acc_s facile aux articles entrepos6s dans la porte.

Pour rotifer et reinstaller le seau de porte :

1. Retirer le seau de porte en I'inclinant et en le tirant tout droit.

2. R6installer le seau de porte en inclinant I'avant 16g_rement

vers le bas pour le glisser dans la bride puis vers le haut.

Deplacement du cadre du seau de porte :

1. Retirer le seau.

2. Soulever le cadre vers le haut et le tirer tout droit vers

I'ext@ieur.

3. Faire glisser le cadre vers I'int@ieur et vers le bas, au nouvel

emplacement.

CARACTI RISTIQUES DE

LA PORTE

Votre module peut comporter certaines ou toutes ces

caract@istiques.

Pour enlever et reinstaller le compartiment aproduits

laitiers :

1. Enlever le compartiment a produits laitiers en levant et en

maintenant le couvercle vers le haut tout en soulevant le

compartiment & produits laitiers vers le haut et en tirant tout

droit pour le sortir.

2. R6installer le compartiment & produits laitiers en le faisant

glisser au-dessus du support d6sir6 et en I'enfoncant jusqu'&

la butee.

Pour enlever et r_installer la tablette :

1. Retirer la tablette en la glissant vers le haut et en tirant tout

droit pour la sortir.

2. Reinstaller la tablette en la faisant glisser au-dessus du

support d6sir6 et en I'enfon£ant jusqu'a la but6e.

ENTRETIEN DU

RI FRIGI RATEUR

Pour retirer et r_installer los balconnets :

1. Retirer le balconnet en le soulevant et le tirant tout droit.

2. R6installer le balconnet en le glissant en place au-dessus du

support d_sir_ et en le poussant jusqu'& ce qu'il s'arr6te.

Risque d'explosion

Utiliser un produit de nettoyage ininflammable,

Le non-respect de cette instruction peut causer un d_c_s,

une explosion ou un incendie,

Les sections de r6frig@ation et de cong61ation se degivrent

automatiquement. Toutefois, nettoyer les deux sections environ

une fois par mois pour 6viter une accumulation d'odeurs. Essuyer

les renversements imm6diatement.

IMPORTANT : Comme I'air circule entre les deux sections,

routes les edeurs formees dans une section seront transferees &

I'autre. Vous devez nettoyer & fond les deux sections pour

61iminer les odeurs. Pour 6viter le transfert d'odeurs et

I'assechement des aliments, envelopper eu recouvrir

hermetiquement les aliments.

Nettoyage de votre refrigerateur :

REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les

nettoyants & vitre en atomiseurs, nettoyants & recurer, liquides

inflammables, cires nettoyantes, detergents coneentres, eau de

Javel ou nettoyants contenant du petrole sur les pieces en

plastique, les garnitures interieures et de portes ou les joints de

portes. Ne pas utiliser d'essuie-tout, tampons & recurer ou autres

outils de nettoyage abrasifs.

1. Debrancher le refrigerateur eu deconnecter la source de

eourant electrique.

2. Laver & la main, rincer et secher les pieces amovibles et les

surfaces internes & fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

3. Laver les surfaces exterieures en acier inoxydable ou en

metal peint avec une eponge propre ou un linge doux et un

detergent doux dans de I'eau tiede.

• Pour que votre refrigerateur en acier inoxydable conserve

son aspect neuf et pour enlever les petites egratignures

ou marques, il est suggere d'utiliser le nettoyant et poli

pour acier inoxydable approuve par le fabricant. Pour

commander le produit de nettoyage, voir "Aecessoires".

IMPORTANT : Ce nettoyant dolt 6tre utilis6 sur les pieces en

acier inoxydable uniquement!

Veiller #.ce que le nettoyant et poli pour acier inoxydable

n'entre pas en contact avec les pieces de plastique telles que

garnitures, couvercles de distributeurs ou joints de porte. En

cas de contact non intentionnel, nettoyer la piece de

plastique avec une eponge et un detergent doux dans de

I'eau tiede. Secher parfaitement avec un linge doux.

4. Le condenseur n'a pas besoin d'etre nettoye souvent dans

des conditions de fonctionnement normales. Si

I'environnement est particulierement graisseux, poussiereux,

ou s'il y a des animaux domestiques dans la maison, le

condenseur devrait etre nettoy6 tousles deux ou trois mois

pour assurer une efficacite maximum.

Si vous avez besoin de nettoyer le condenseur :

• Retirer la grille de la base.

• Utiliser un aspirateur #. brosse deuce pour nettoyer la

grille, les endroits ouverts derriere la grille et la surface &

I'avant du condenseur.

• Replacer la grille de la base Iorsqu'on a termin&

5. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

REMARQUE : Toutes les lampes pour appareils menagers ne

sent pas compatibles avee ce refrigerateur. Veiller & remplacer la

lampe par une lampe de meme taille/forme/puissance (pas plus

de 40 W).

1. Debrancher le refrigerateur eu deconnecter la source de

courant electrique.

2. Oter le protege-ampoule, si necessaire.

Modeles avec tiroir de congelation

• Sommet du compartiment de refrigeration - Faire glisser

le protege-ampoule vers I'arriere du compartiment pour le

liberer de I'ensemble d'eclairage.

Sommet du compartiment de congelation - Le protege-

ampoule s'ouvre par I'arriere. Appuyer fermement sur les

encoches & I'arriere du protege-ampoule et tirer vers le

bas.

REMAROUE : II sera peut etre necessaire de demonter la

tablette ou le panier superieur du congelateur pour

acceder & I'ensemble d'eclairage.

Modeles de compartiments de congelation avec porte

• Sommet du compartiment de r6frig6ration - Faire glisser

le protege-ampoule vers I'arriere du compartiment pour le

liberer de I'ensemble d'6clairage.

• Sommet du compartiment de congelation - Appliquer une

pression et tirer I'arriere du protege-ampoule vers vous

pour liberer les onglets, puis tirer vers le bas.

3. Remplacer la ou les ampoule(s) grillee(s) avec une ampoule

electrique pour appareil menager de pas plus de 40 watts.

4. Reinstaller le protege-ampoule.

Mod61es avee tiroir de congelation

Sommet du compartiment de refrigeration - Inserer les

onglets du protege-ampoule dans les trous appropries de

chaque c6te de I'ensemble d'eclairage. Faire glisser le

protege-ampoule vers I'avant de I'unite jusqu'A ce qu'il se

verrouille en place.

REMARQUE : Pour 6viter d'endommager protege-

ampoule, ne pas forcer le couvercle au-del& du point de

verreuillage.

Sommet du eompartiment de congelation - Inserer les

onglets du protege-ampoule dans les trous appropries de

chaque cete de I'ensemble d'eclairage.

Modbles de compartiments de cong_lation avec porte

Sommet du compartiment de refrig6ration -Ins6rer les

onglets du prot6ge-ampoule dans les trous appropri6s de

chaque c6t6 de I'ensemble d'6clairage. Faire glisser le

prot6ge-ampoule vers I'avant de I'unite jusqu'A ce qu'il se

verrouille en place.

REMARQUE : Pour eviter d'endommager le protege-

ampoule, ne pas forcer I'ecran au-del& du point de

verrouillage.

Sommet du compartiment de congelation - Inserer les

onglets du protege-ampoule dans les trous appropries de

chaque c6te de I'ensemble d'eclairage.

Brancher le refrigerateur ou reconnecter la source de courant

electrique.

Si le courant electrique doit etre interrompu pendant 24 heures

ou moins, garder la ou les porte(s) (selon votre modele) fermee(s)

pour aider les aliments A demeurer froids et congeles.

Si le service doit etre interrompu pendant plus de 24 heures, faire

I'une des choses suivantes :

• Retirer tousles aliments congeles et les entreposer dans un

casier frigorifique.

Placer 2 Ib (907 g) de neige carbonique dans le congelateur

pour chaque pied cube (28 L) d'espace de congelation. Ceci

permettra de garder les aliments congeles durant deux &

quatre jours.

• S'il n'y a pas de casier frigorifique ni de neige carbonique,

consommer ou mettre immediatement en conserve les

aliments perissables.

A NOTER : Un congelateur plein restera froid plus Iongtemps

qu'un congelateur partiellement rempli. Un congelateur plein de

viande demeure froid plus Iongtemps qu'un congelateur rempli

d'aliments cuits. Si les aliments contiennent des cristaux de

glace, ils peuvent etre remis a congeler meme si la qualite et la

saveur risquent d'6tre affectees. Si les aliments semblent de

pi6tre qualite, les jeter.

Vacances

Si vous choisiseez de laisser le r_frig_rateur en

fonctionnement pendant voke absence :

1. Consommer tous les aliments perissables et congeler les

autres.

2, Si votre refrigerateur a une machine & glagons automatique :

• Selon le modele, soulever le bras de commande en

broche & la position OFF (elevee) ou appuyer sur le

commutateur #. la position OFF (arret).

• Fermer I'approvisionnement d'eau de la machine

glagons.

3. Vider le bac & glacons.

Si vous choisiseez d'arr6ter le fonctionnement du

r_frig6rateur avant voke d6part :

1. Enlever tous les aliments du refrigerateur.

2. Si votre refrigerateur a une machine & glagons automatique :

• Fermer I'approvisionnement d'eau de la machine A

gla9ons au moins une journee A I'avance.

• Selon le mod_le, Iorsque la derniere quantite de glagons

est deposee, soulever le bras de commande en broche &

la position OFF (elevee) ou appuyer sur le commutateur &

la position OFF (arr6t).

Eteindre les commandes de temperature. Voir "Utilisation des

commandes".

Nettoyer le refrigerateur, I'essuyer et bien le secher.

A I'aide d'un ruban adhesif, placer des blocs de caoutchouc

ou de bois dans la partie superieure de chaque porte de

fa(2on ace qu'elles soient suffisamment ouvertes pour

permettre I'entree de I'air & I'interieur, afin d'eviter

I'accumulation d'odeur ou de moisissure.

D_m6nagement

Lorsque vous demenagez votre refrigerateur & une nouvelle

habitation, suivre ces etapes pour preparer le demenagement.

1. Si votre refrigerateur a une machine & glagons automatique :

• Fermer I'approvisionnement d'eau de la machine &

gla9ons au moins une journee & I'avance.

• Debrancher la canalisation d'eau de I'arriere du

refrigerateur.

Selon le mod_le, Iorsque la derniere quantite de glagons

est deposee, soulever le bras de commande en broche &

la position OFF (elevee) ou appuyer sur le commutateur &

la position OFF (arr6t).

2. Retirer tousles aliments du refrigerateur et placer tousles

aliments congeles dans de la neige carbonique.

3. Vider le bac & glagons.

4. Eteindre les commandes de temperature. Voir "Utilisation

des commandes".

5. Debrancher le refrigerateur.

6. Nettoyer, essuyer et secher & fond.

7. Retirer toutes les pieces amovibles, bien les envelopper et

les attacher ensemble & I'aide de ruban adhesif pour qu'elles

ne bougent pas nine s'entrechoquent durant le

demenagement.

8. Selon le modele, soulever le devant du refrigerateur pour

qu'il roule plus facilement OU soulever les vis de nivellement

pour qu'elles n'egratignent pas le plancher. Voir "Ajustement

des portes".

9. Fermer les portes & I'aide de ruban adhesif et fixer le cordon

d'alimentation electrique au dos du refrigerateur a I'aide de

ruban adhesif.

Lorsque vous arriverez & votre nouvelle habitation, remettre tout

en place et consulter la section "Instructions d'installation" pour

les instructions de preparation. Aussi, si votre refrigerateur a une

machine & gla£ons automatique, rappelez-vous de raccorder

I'approvisionnement d'eau au refrigerateur.

DI PANNAGE

Essayer les solutions sugg_r_es ici d'abord afin d'_viter le coQt d'une visite de service non n_cessaire.

Le rdfrigdrateur ne fonctionne pas

Risque de choc electrique

Brancher sur une prise e3 alveoles reliee ela terre.

Ne pas enlever la broche de liaison Ala terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un decks, un incendie ou un choc _lectrique.

•Le cordon d'alimentation electrique est-il d_branch_?

Brancher sur une prise A 3 alv_oles reliee & la terre.

•La prise dlectrique fonctionne-t-elle? Brancher une lampe

pour voir si la prise fonotionne.

•Un fusible est-il grille ou un disjoncteur s'est-il ouvert?

Remplacer le fusible ou reenclencher le disjoncteur. Si le

probl_me persiste, appeler un Alestricien.

• La commande est-elle en marche? S'assurer que la

commande du rAfrig@ateur est bien en marche. Voir

"Utilisation de la commande".

Le rdfrigdrateur semble bruyant

Le bruit des rAfrig@ateurs a 6t6 rAduit au cours des annAes. Du

fair de cette rAduction, il est possible d'entendre des bruits

intermittents venant de votre nouveau refrig@ateur qui n'avaient

pas 6t6 dAcelAs avec votre ancien modAle. Voici une liste des

sons normaux accompagnAs d'explications.

• Pulsation - les ventilateurs/le compresseur se rAglent afin

d'optimiser la performance.

•Sifflement/cliquetis - ecoulement de liquide refrigerant,

mouvement des conduites d'eau ou d'objets poses sur le

dessus du refrigerateur.

• Bruit d'eclatement - contraction/expansion des patois

internes, particuliArement Iors du refroidissement initial.

•Bruit d'ecoulement d'eau - peut 6tre entendu Iorsque la

glace fond Iors du programme de dAgivrage et que I'eau

s'ecoule dans le plateau de dAgivrage.

La porte ne se ferme pas compl_tement

•La porte est-elle bloquee en position ouverte? Deplacer

les emballages d'aliments pour lib@er la porte.

•Un compartiment ou une tablette bloquent-ils le

passage? Replacer le compartiment ou la tablette en

position correcte.

• Le couvercle du bac & 16gumes fait-il obstruction? Verifier

que le oouvercle du bac A legumes est enfonoe

complAtement de sorte que I'arriAre repose sur les supports.

La porte est difficile _ouvrir

• S'agit-il d'une nouvelle installation? Accorder 24 heures

aprAs I'installation pour que le refrig@ateur se refroidisse

complAtement.

REMARQUE : RAgler la commande de tempArature sur la

position la plus froide ne fera pas refroidir le rAfrigArateur plus

rapidement.

Le moteur semble trop tourner

II se peut que votre nouveau refrigArateur fonctionne plus

Iongtemps que I'ancien grace A son compresseur A haute

efficacite et ses ventilateurs. L'appareil peut fonctionner plus

Iongtemps encore si la temperature de la place est chaude, si

une importante quantit6 de nourriture y est ajoutAe, si la porte est

frequemment ouverte ou si elle a eta laissAe ouverte.

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causer un decks,

une explosion ou un incendie.

•Les joints d'_tanch_it6 sont-ils sales ou collants?

Nettoyer les joints et les surfaces de contact au savon doux

et A I'eau tiAde. Rincer et s_cher avec un linge doux.

La temperature est kop elev_e

•S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le r_frig6rateur se refroidisse

completement. •

La porte est ouverte fr6quemment ou a et6 laissee

ouverte? Ceci permet & I'air chaud de p6netrer dans le

refrigerateur. Reduire le nombre d'ouvertures de la porte et la

maintenir completement fermee.

Une importante quantit6 d'aliments a-t-elle et6 ajoutee?

Accorder quelques heures pour que le refrigerateur revienne

sa temperature normale.

Les r6glages sont-ils corrects pour les conditions

existantes? Ajuster les commandes & un r_glage plus froid.

Verifier la temp6rature au bout de 24 heures. Voir "Utilisation

de la commande'.

II y a une accumulation d'humidit6 _I'int6rieur

REMARQUE : Une certaine accumulation d'humidite est

normale.

• La piece est-elle humide? Ceci contribue & I'accumulation

de I'humidit&

La porte est ouverte fr6quemment ou a et6 laissee

ouverte? Ceci permet & I'air humide de pen6trer dans le

refrigerateur. Reduire le hombre d'ouvertures de la porte et la

maintenir completement fermee.

La machine &gla£ons ne produit pas ou pas

suffisamment de gla£ons

S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour la production de glacons. Attendre

72 heures pour le commencement de la production complete

de glacens.

Une grande quantite de gla£ons vient-elle d'6tre enlevee?

Attendre 24 heures pour que la machine & gla£ons produise

plus de glacons.

Un gla£on est-il coince dans le bras 6jecteur? Enlever le

glagon du bras ejecteur aveo un ustensile en plastique.

Un syst6me de filtration de I'eau & osmose inverse est-il

eonneete & votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau'.

Les gla£ons sont creux ou petits

REMARQUE : Cela indique une faible pression de I'eau.

• La valve de la eanalisation d'eau n'est-elle pas

compl_tement ouverte? Ouvrir la valve d'eau

completement.

• La canalisation de la source d'eau du domicile eomporte-

t-elle une deformation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau.

Un syst6me de filtration de I'eau & osmose inverse est-il

conneete a votre eanalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau".

•Reste-t-il des questions eoncernant la pression de I'eau?

Appeler un plombier agr6e et qualifi&

GoQt, odeur ou couleur grise des glaq.ons

• Les raccoEls de plomberie sont-ils neufs? Des raccords

de plomberie neufs peuvent causer une decoloration et un

mauvais goQt des gla£ons.

Le refrigerateur est-il conneet_ a I'alimentation en eau et •

le robinet d'arr6t d'eau est-il ouvert? Brancher le

refrigerateur & I'alimentation en eau et ouvrir le robinet d'arret

d'eau completement.

La canalisation de la source d'eau du domicile comporte-

t-elle une deformation? Une deformation dans la

canalisation peut r6duire I'eooulement d'eau. Redresser la

canalisation d'eau.

• La machine & gla£ons est-elle allumee? S'assurer que le

bras de commande en broche ou I'interrupteur (selon le

modele) est en position ON.

Les gla£ons ont-ils _t_ gardes trop Iongtemps? Jeter les

gla£ons. Laver le compartiment & glagons. Accorder

24 heures pour la fabrication de nouveaux glaqons.

Y a-t-il un transfert d'odeurs de nourriture? Utiliser des

emballages etanches & I'air et _ I'humidit6 pour conserver les

aliments.

•L'eau contient-elle des min_raux (tels que le soufre)?

L'installation d'un filtre peut etre requise afin d'enlever les

mineraux.

CONTRATS DE PROTECTION

Contrats principaux de protection

Nous vous felicitons d'avoir fait un achat judicieux. Votre nouvel

appareil Kenmore ® est con£u et fabriqu6 pour vous procurer des

ann6es de fenctionnement fiable. Mais comme pour tousles

produits, il pourra & I'eccasion n6cessiter un entretien pr6ventif

eu une reparation. Le cas 6cheant, un Contrat principal de

protection peut veus 6pargner de I'argent et des eoucis.

Le Contrat principal de protection contribue aussi & prolonger la

vie utile de votre nouvel appareil m6nager. Le Contrat* inclut :

Pi6ces et main-d'aeuvre n6cessaires pour conserver les

appareils en etat de fonctionnement correct pendant une

utilisation normale, pas uniquement les d6faillances. Notre

couverture va bien au-dela de la garantie du produit.

Aucune franchise, aucune anomalie de fonctionnement ne

sont exclues de ce contrat - protection r_elle.

_/Un service d'expert propos6 par plus de 10 000 techniciens

d'entretien Sears auteris6s, ce qui signifie que quelqu'un de

confiance prendra soin de vetre produit.

Appels de service illimit_s et service national, aussi souvent

que vous en evez besoin et quand vous en evez besoin.

v' Garantie "Anti-citron" -remplacement de votre produit

couvert si plus de quatre pannes se produisent en deg& de

douze mois.

_/Remplacement du produit si votre produit couvert ne peut

_tre r_par_.

_/Verification annuelle d'entretien preventif sur demande -

sans frais suppl6mentaires.

v' Aide rapide par telephone - nous appelons cela Resolution

rapide - support tel6phenique d'un agent de Sears sur tous

les produits. Considerez-nous comme un "manuel d'utilisateur

parlant".

_/Protection eontre les sautes de puissance pour prevenir les

dommages 61ectriques attribuables aux fluctuations de

courant.

v' Couverture pour la perte de nourriture de 250 $ par an sur

tout aliment alt6re en raison d'une d6faillance m6canique sur

tout r6frigerateur eu cong61ateur couvert.

_/Remboursement de location si la reparation du produit

couvert prend plus de temps que promis.

_/10 % de r6duction sur le prix courant de toute intervention de

r6paration nen-couverte et pieces de rechange.

Des que vous achetez le Contrat, il suffit d'un appel tel6phonique

pour obtenir un rendez-vous de service. Vous pouvez appeler en

tout temps jour et nuit ou prendre un rendez-vous de service en

direct.

Le Contrat principal de protection constitue un investissement

sans risque. Si vous annulez pour une quelconque raison

pendant la p6riode de garantie du produit, nous vous

rembourserons integralement ou nous vous verserons un

remboursement au prorata apres I'expiration de la p6riode de

garantie. Achetez votre Contrat principal de protection

aujourd'hui m6me!

Certaines limitations et exclusions s'appliquent. Pour des

prix et renseignements supplementaires aux letats-Unis,

compoeez le 1-800-827-6655.

*Le eontrat de oouverture au Canada varie pour certains

articles. Pour des informations d_taill_es, appelez Sears

Canada au 1-800-361-6665.

Service d'installation Sears

Pour I'installation professionnelle garantie par Sears d'appareils

m6nagers et d'articles tels que les ouvre-portes de garage,

chauffe-eau, et autres gros appareils menagers, aux E.-U. ou au

Canada, composez le 1-800-4-MY-HOME ®.

ACCESSOIRES

Pi_ces de rechange :

Pour commander le nettoyant pour acier inoxydable ou des filtres

de rechange, composer le 1-800-4-MY-HOME ® et demander le

num6ro de piece indiqu6 ci-dessous ou contacter un marchand

Kenmore autoris&

Nettoyant et poli pour acier inoxydable :

Commander la pi6ce N° D22 M40083 R

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800.469.4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

For expert home solutions advice: www.managemyhome.com

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

Call anytime, day or night

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427)

Au Canada pour service en fran_:ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

Sears

W10137665A

02007 Sears Brands, LLC

•TM SM

® Registered Trademark /Trademark /Service Mark of Sears Brands, LLC

TM SM

® Marca registrada /Marca de comerdo /Marca de servicio de Sears Brands, LLC

. TM SM

®Marque deposee /Marque de commerce /Marque de sea.ice de Sears Brands, LLC

8/07

Printed in U.S.A.

Impreso en EE.UU.

Imprim_ aux E-U.

Kenmore 59666032601 Bottom-Mount Refrigerator

Product's Documents

Use & Care Guide

Specifications

Kenmore 59666032601 Questions and Answers
