DVI Splitter with Audio
and Signal Booster,
1080p 60 Hz
Models: B116-002A, B116-002A-INT
and B116-004A
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2021 Tripp Lite. All rights reserved.
WARRANTY REGISTRATION
Register your product today and be automatically entered to win an ISOBAR
®
surge protector in our monthly drawing!
tripplite.com/warranty
Español 9 • Français 17 • Deutsch 25
Owner’s Manual
2
• B116-002A, B116-002A-INT or B116-004A Splitter
• External Power Supply with 4.5 ft. Cord
(Input: 100-240V, 50/60 Hz, 0.35A; Output: 5V 2A)
• (4x) International Plug Adapters (B116-002A-INT only)
• Mounting Hardware
• Owner’s Manual
Optional Accessories
Product Features
Package Contents
• Delivers a single-link DVI-D video + audio signal to 2 (B116-002A and
B116-002A-INT) or 4 (B116-004A) sets of DVI monitors and speakers
• Cascade up to 3 levels of splitters to expand the number of connected displays and
speakers to 64
• Built-in signal booster increases the distance between the splitter and connected
displays past the standard 16 ft. limitation
• Supports computer video resolutions up to 1920 x 1200 and HD resolutions up to
1080p
• International plug adapters allow connection to outlets in North America, U.K.,
Europe and Australia
• Compatible with HDCP, EDID and DDC standards
• Plug-and-play operation with no software required for easy, immediate installation
• Compliant with the Federal Trade Agreements Act (TAA) for GSA Schedule purchases
• B120-000* Dual-Link** DVI Extender
• P312-Series 3.5 mm Stereo Audio Cables
• P560-Series Dual-Link** DVI-D with 3.5 mm Audio Cable
• P561-Series Single-Link DVI-D Cables
*A B120-000 extender will only extend the DVI video signal, not the 3.5 mm audio.
** The B116-002A, B116-002A-INT and B116-004A splitters only support single-link DVI-D signals.
Dual-link DVI cables and extenders can be used, but they will only transmit a single-link DVI-D signal.
3

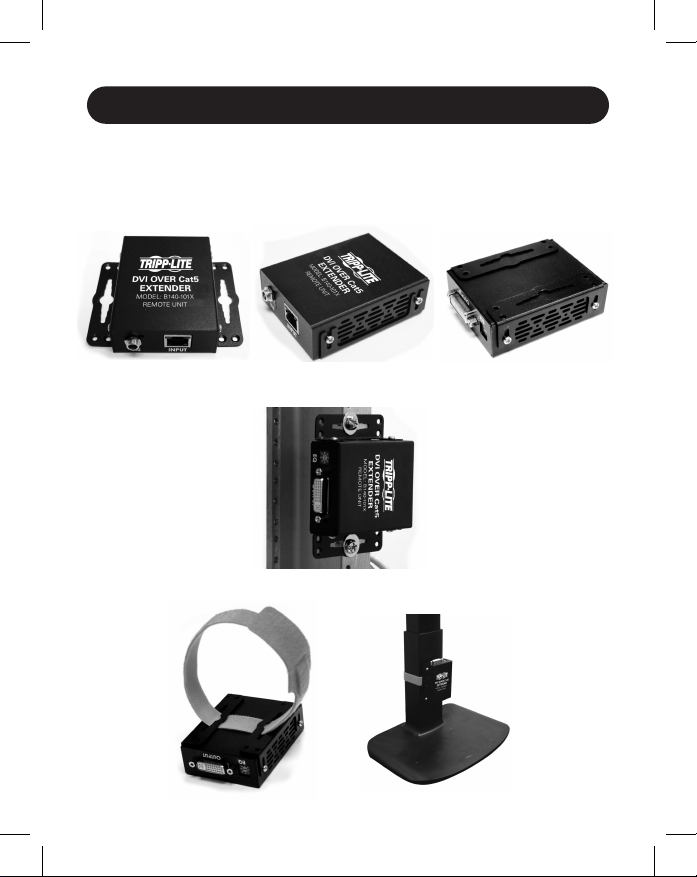

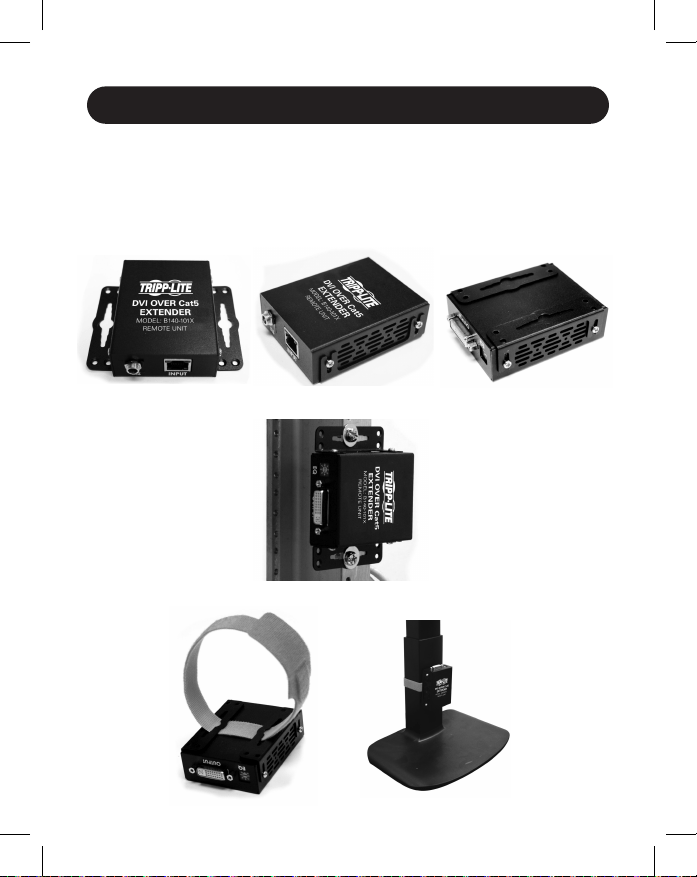

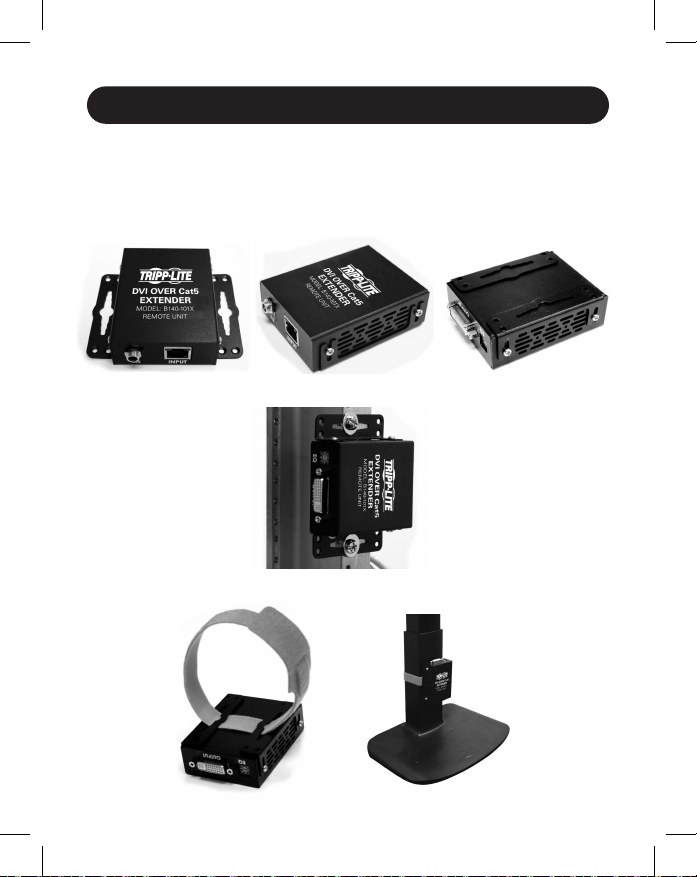

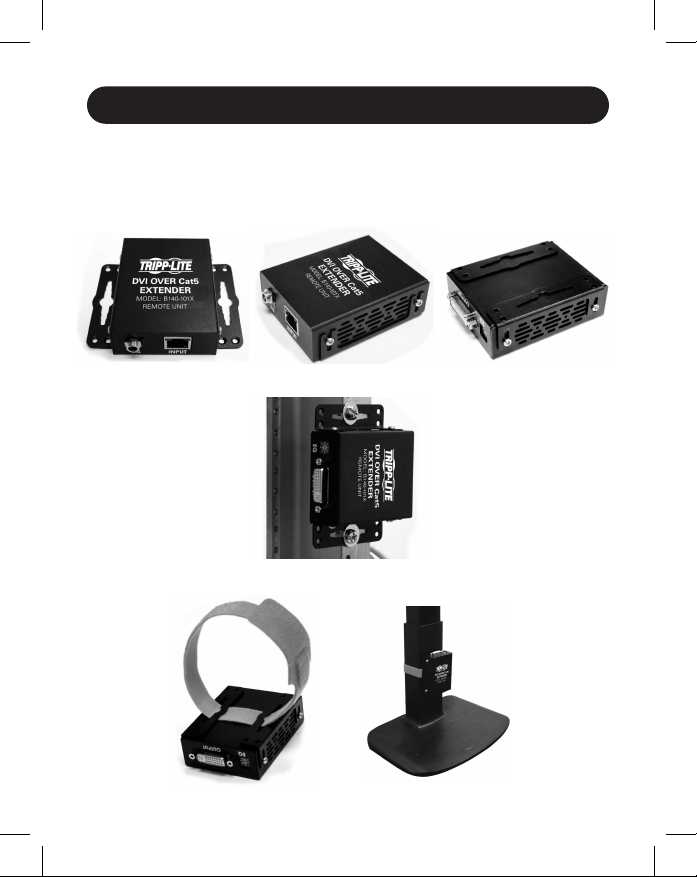

The B116-002A, B116-002A-INT and B116-004A include mounting hardware that
allows them to be mounted in a variety of ways. The following images show the different
ways the included mounting brackets can be attached for different mounting methods.
19” Rack Mount
Wall Mount
Mounting Instructions
Pole Mount
4
In a standard installation, there is only one splitter being used to connect two
(B116-002A and B116-002A-INT) or up to four (B116-004A) sets of monitors and
speakers. The following rules apply to a standard installation:
• The distance between the source and the splitter must not exceed 16 ft. (5 m).
• For source video resolutions anywhere from 1600 x 1200 @ 60 Hz to 1920 x
1200 @ 60 Hz. The distance between the splitter and the connected monitor and
speakers must not exceed 49 ft. (15 m). The video distance can be extended by
using a B120-000 DVI extender. The B120-000 can be located up to 65 ft. (20 m)
from the splitter and 16 ft. (5 m) from the connected monitor.
• For source video resolutions lower than 1600 x 1200 @ 60 Hz. The distance
between the splitter and the connected monitor and speakers must not exceed
65 ft. (20 m). The video distance can be extended by using a B120-000 DVI
extender. The B120-000 can be located up to 114 ft. (35 m) from the splitter and
16 ft. (5 m) from the connected monitor.
• The B116-002A, B116-002A-INT and B116-004A are designed for monitor refresh
rates of 60 Hz.
1. Make sure the DVI and Audio source is powered OFF.
2. Connect the DVI and Audio source to the input ports on the splitter using a Tripp Lite
DVI with 3.5 mm Audio Cable (P560-XXX-A Series), or a Tripp Lite Single-Link DVI
Cable (P561-Series) and 3.5 mm Audio cable (P312-Series).
Standard Installation
5
Standard Installation
3. Connect a monitor and speakers to a set of available output ports on the splitter
using a Tripp Lite DVI with 3.5 mm Audio Cable (P560-XXX-A Series) or a Tripp Lite
Single-Link DVI Cable (P561-Series) and 3.5 mm Audio cable (P312-Series).
4. Repeat step 3 for each additional set of monitor and speakers you are connecting to
the splitter.
5. Connect the included external power supply to the splitter and plug it into a
Tripp Lite Surge Protector, Power Distribution Unit (PDU) or Uninterruptible Power
Supply (UPS). The Power LED will illuminate to indicate the unit is receiving power.
6. Turn on the power to all connected monitors and speakers, then turn on the power
to the DVI and Audio source. The Input Port LED will illuminate to indicate it is
connected to a powered-on source. The Port LEDs will illuminate to indicate the
corresponding port is connected to a monitor and speakers and is receiving a signal
from the source.
The number of connected monitors and speakers can be expanded by cascading up
to three levels of splitters together. By cascading a B116-004A from each port in a
three-level installation, you can connect up to 64 sets of monitors and speakers. The
following rules apply to a cascade installation:
• The distance between the source and the splitter must not exceed 16 ft. (5 m).
• For source video resolutions anywhere from 1600 x 1200 @ 60 Hz to
1920 x 1200 @ 60 Hz. The distance between the first-level splitter and any last-
level splitter must not exceed 65 ft. (20 m). The video distance can be extended by
using a B120-000 DVI Extender in between each level of splitters. Each B120-000
Extender can be located up to 32 ft. (10 m) from a splitter and 16 ft. (5 m) from
the next level splitter or connected monitor.
• For source video resolutions lower than 1600 x 1200 @ 60 Hz. The distance
between the first-level splitter and any last-level splitter must not exceed 98 ft.
(30 m). The video distance can be extended by using a B120-000 DVI Extender in
between each level of splitters. Each B120-000 Extender can be located up to
98 ft. (30 m) from a splitter and 16 ft. (5 m) from the next-level splitter or
connected monitor.
• The B116-002A, B116-002A-INT and B116-004A are designed for monitor refresh
rates of 60 Hz.
Cascade Installation
6
1. Make sure the DVI and Audio source are powered OFF.
2. Connect the DVI and Audio source to the input ports on the first-level splitter using
a Tripp Lite DVI with 3.5 mm Audio Cable (P560-XXX-A Series) or a Tripp Lite Single-
Link DVI Cable (P561-Series) and 3.5 mm Audio cable (P312-Series).
3. Connect a set of available output ports on the first-level splitter to the input ports on
a second-level splitter using a Tripp Lite DVI with 3.5 mm Audio Cable (P560-xxx-A
Series) or a Tripp Lite Single-Link DVI Cable (P561-Series) and 3.5 mm Audio cable
(P312-Series).
4. Repeat step 3 for any additional splitters you wish to connect. Once you have
connected a splitter to each set of ports on the first-level splitter, you can connect a
third level of splitters to each set of ports on the second level. No more than three
levels of splitters can be connected in a cascade installation.
5. Connect a monitor and speakers to a set of available output ports using a
Tripp Lite DVI with 3.5 mm Audio Cable (P560-XXX-A Series) or a Tripp Lite Single-
Link DVI Cable (P561-Series) and 3.5 mm Audio cable (P312-Series).
6. Repeat step 5 for each additional set of monitor and speakers you are connecting.
7. Connect the included external power supply to the first-level splitter and plug it into
a Tripp Lite Surge Protector, Power Distribution Unit (PDU) or Uninterruptible Power
Supply (UPS). The Power LED will illuminate to indicate the unit is receiving power.
Cascade Installation
DVI/Audio Source
7
If you are experiencing an issue with your splitter, trying the troubleshooting tips below
may help to resolve the problem:
• Confirm that the Power LED is illuminated. If not, check if the external power supply
is receiving power by plugging something else into the same power source. If it is
receiving power, make sure the power supply is securely connected to the splitter.
If the LED is still not illuminated, use a voltmeter to ensure the power source is
providing enough power for the external power supply.
• Make sure that the cables you are using are functioning properly by connecting
them directly between the source and display/speakers. Test all cables in the
installation to make sure they are functioning properly.
• If the cables you are using are functioning properly, test each port on the splitter to
make sure it is working. Using the cables you just tested, connect the source to the
splitter, and then a set of output ports to a monitor and speakers. Test each port to
make sure it is functioning properly.
Cascade Installation
Troubleshooting
8. Repeat step 7 for each second-level splitter, then for each third-level splitter.
9. Turn on the power to all connected monitors and speakers, then turn on the power
to the DVI and Audio source. The Input Port LED will illuminate to indicate it is
connected to a powered-on source. The Port LEDs will illuminate to indicate the
corresponding port is connected to a monitor and speakers and is receiving a signal
from the source.
Warranty & Product Registration
1-Year Limited Warranty
TRIPP LITE warrants its products to be free from defects in materials and workmanship for a period of one (1) year
from the date of initial purchase. TRIPP LITE’s obligation under this warranty is limited to repairing or replacing
(at its sole option) any such defective products. To obtain service under this warranty, you must obtain a Returned
Material Authorization (RMA) number from TRIPP LITE or an authorized TRIPP LITE service center. Products must
be returned to TRIPP LITE or an authorized TRIPP LITE service center with transportation charges prepaid and must
be accompanied by a brief description of the problem encountered and proof of date and place of purchase. This
warranty does not apply to equipment which has been damaged by accident, negligence or misapplication or has
been altered or modified in any way.
EXCEPT AS PROVIDED HEREIN, TRIPP LITE MAKES NO WARRANTIES, EXPRESS OR IMPLIED, INCLUDING
WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. Some states do not permit
limitation or exclusion of implied warranties; therefore, the aforesaid limitation(s) or exclusion(s) may not apply to the
purchaser.
8
Warranty & Product Registration
EXCEPT AS PROVIDED ABOVE, IN NO EVENT WILL TRIPP LITE BE LIABLE FOR DIRECT, INDIRECT, SPECIAL,
INCIDENTAL OR CONSEQUENTIAL DAMAGES ARISING OUT OF THE USE OF THIS PRODUCT, EVEN IF
ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. Specifi cally, TRIPP LITE is not liable for any costs, such as
lost profi ts or revenue, loss of equipment, loss of use of equipment, loss of software, loss of data, costs of substitutes,
claims by third parties, or otherwise.
PRODUCT REGISTRATION
Visit tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a drawing
for a chance to win a FREE Tripp Lite product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
WARNING!
Use of this equipment in life support applications where failure of this equipment can reasonably be expected to cause
the failure of the life support equipment or to significantly affect its safety or effectiveness is not recommended.
FCC Notice, Class B
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This
device may not cause harmful interference, and (2) this device must accept any interference received, including
interference that may cause undesired operation.
Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to
part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in
a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Any changes or modifications to this equipment not expressly approved by Tripp Lite could void the user’s authority to
operate this equipment.
WEEE Compliance Information for Tripp Lite Customers and Recyclers (European Union)
Under the Waste Electrical and Electronic Equipment (WEEE) Directive and implementing regulations,
when customers buy new electrical and electronic equipment from Tripp Lite they are entitled to:
• Send old equipment for recycling on a one-for-one, like-for-like basis
(this varies depending on the country)
• Send the new equipment back for recycling when this ultimately becomes waste
Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice. Photos and
illustrations may differ slightly from actual products.
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
21-08-071 93-38AD_RevB
9
Divisor DVI con Audio y
Amplificador de Señal,
1080p 60 Hz
Modelos: B116-002A, B116-002A-INT
y B116-004A
1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support
Copyright © 2021 Tripp Lite. Todos los derechos reservados.
English 1 • Français 17 • Deutsch 25
Manual del Propietario
10
• Divisor B116-002A, B116-002A-INT o B116-004A
• Fuente de Alimentación Externa con Cable de 1.37 m [4.5 pies]
(Entrada: 100V ~ 240V, 50/60 Hz, 0.35A; Salida: 5V, 2A)
• (4x) Adaptadores de Clavijas Internacionales (solo B116-002A-INT)
• Accesorios de Instalación
• Manual del Propietario
Accesorios Opcionales
Características del Producto
Contenido del Empaque
• Proporciona una señal de video DVI-D de Enlace Simple + audio a 2 (B116-002A y
B116-002A-INT) o 4 (B116-004A) juegos de monitores y bocinas DVI
• Conecte en cascada hasta 3 niveles de divisores para ampliar el número de
pantallas y bocinas conectadas, hasta 64.
• Un amplificador de señal incorporado incrementa la distancia entre el divisor y las
pantallas conectados a más de la limitación estándar de 4.88 m [16 pies].
• Soporta resoluciones de video de computadora de hasta 1920 x 1200 y
resoluciones en HD de hasta 1080 p
• Los adaptadores de clavija internacionales permiten la conexión de tomacorrientes
en Norteamérica, Europa, Reino Unido y Australia
• Compatible con estándares de HDCP, EDID y DDC
• Operación de conectar y usar sin necesidad de software para una instalación fácil e
inmediata
• Cumple con el Acta Federal de Acuerdos Comerciales (TAA) para las Compras del
Programa GSA
• Extensor DVI B120-000* de Enlace Doble**
• Cables de Audio Estéreo de 3.5 mm Serie P312
• DVI-D de Enlace Doble** de la Serie P560 con Cable de Audio de 3.5 mm
• Cables DVI-D de Enlace Simple Serie P561
*un extensor B120-000 solo podrá extender la señal de video DVI, no el audio de 3.5 mm.
** Los divisores B116-002A, B116-002A-INT y B116-004A solo admiten señales DVI-D de enlace
simple. Pueden usarse cables y extensores DVI de enlace doble, pero solo transmitirán una señal
DVI-D de enlace simple.
11
El B116-002A, B116-002A-INT y B116-004A incluyen accesorios de instalación que
les permite ser instalados en una serie de formas. Las siguientes imágenes muestran
las diferentes formas en que pueden colocarse los soportes de instalación para
métodos de instalación distintos.
Instalación en Rack de 19”
Instrucciones de Instalación
Instalación en Poste
Instalación en Pared
12
En una instalación estándar, solo hay un divisor que se utiliza para conectar a dos
(B116-002A y B116-002A-INT) o hasta cuatro (B116-004A) juegos de monitores y
bocinas. Las siguientes reglas se aplican a una instalación estándar:
• La distancia entre la fuente y el divisor no debe exceder 5 m [16 pies].
• Para resoluciones de video de la fuente entre 1600 x 1200 @ 60 Hz a 1920
x 1200 @ 60 Hz. La distancia entre el divisor y el monitor y bocinas conectados no
debe exceder 15 m [49 pies]. La distancia de video puede aumentarse usando un
extensor DVI B120-000. El B120-000 puede ubicarse hasta a 65 pies (20 m) del
divisor y 16 pies (5 m) del monitor conectado.
• Para resoluciones de video de la fuente inferiores a 1600 x 1200 @ 60 Hz.
La distancia entre el divisor y el monitor y bocinas conectados no debe exceder
20 m [65 pies]. La distancia de video puede aumentarse usando un extensor DVI
B120-000. El B120-000 puede ubicarse hasta a 35 m [114 pies] del divisor y 5 m
[16 pies] del monitor conectado.
• El B116-002A, el B116-002A-INT y el B116-004A están diseñados para
monitorear tasas de actualización de 60 Hz.
1. Asegúrese de que la fuente DVI y Audio esté APAGADA.
2. Conecte la fuente de DVI y Audio a los puertos de entrada en el divisor utilizando un
Cable DVI con Audio de 3.5 mm de Tripp Lite (Serie P560-XXX-A) o un Cable DVI de
Enlace Simple de Tripp Lite (Serie P561) y cable de Audio de 3.5 mm (Serie P312).
Instalación Estándar
13
Instalación Estándar
3. Conecte un monitor y bocinas a un juego de puertos de salida disponibles en el
divisor utilizando un Cable DVI con Audio de 3.5 mm de Tripp Lite (Serie
P560-XXX-A) o un Cable DVI de Enlace Simple de Tripp Lite (Serie P561) y cable de
Audio de 3.5 mm (Serie P312).
4. Repita el paso 3 para cada juego adicional de monitor y bocinas que esté
conectando al divisor.
5. Conecte la fuente de alimentación externa incluida al divisor y enchúfelo en un
Supresor de Sobretensiones, Unidad de Distribución de Energía (PDU) o Sistema de
Respaldo Ininterrumpible (UPS) de Tripp Lite. Se iluminará el LED de encendido para
indicar que la unidad está recibiendo energía.
6. Encienda todos los monitores y bocinas conectadas, después encienda la fuente
de DVI y Audio. El LED del Puerto de Entrada se iluminará para indicar que está
conectado a una fuente encendida. Los LEDs del Puerto se iluminarán para indicar
que el puerto correspondiente está conectado a un monitor y bocinas y está
recibiendo una señal de la fuente.
El número de monitores y bocinas conectadas puede ampliarse hasta tres niveles de
divisores en cascada. Si se conecta en cascada un B116-004A desde cada puerto
en una instalación de tres niveles, puede conectar hasta 64 juegos de monitores y
bocinas. Las siguientes reglas se aplican a una instalación en cascada:
• La distancia entre la fuente y el divisor no debe exceder 5 m [16 pies].
• Para resoluciones de video de la fuente de 1600 x 1200 @ 60 Hz a
1920 x 1200 @ 60 Hz. La distancia entre el divisor de primer nivel y cualquier
divisor del último nivel no debe exceder 20 m [65 pies]. La distancia de video video
puede aumentarse usando un Extensor DVI B120-000 entre cada nivel de divisores.
Cada Extensor B120-000 puede ubicarse hasta a 10 m [32 pies] desde un divisor y
5 m [16 pies] desde el divisor del siguiente nivel o monitor conectado.
• Para resoluciones de video de la fuente inferiores a 1600 x 1200 @ 60
Hz. La distancia entre el divisor de primer nivel y cualquier divisor del último nivel
no debe exceder 30 m [98 pies]. La distancia de video video puede aumentarse
usando un Extensor DVI B120-000 entre cada nivel de divisores. Cada Extensor
B120-000 puede ubicarse hasta a 30 m [98 pies] desde un divisor y 5 m [16 pies]
desde el divisor del siguiente nivel o monitor conectado.
• El B116-002A, el B116-002A-INT y el B116-004A están diseñados para
monitorear tasas de actualización de 60 Hz.
Instalación en Cascada
14
1. Asegúrese de que la fuente de DVI y Audio esté apagada.
2. Conecte la fuente de DVI y Audio a los puertos de entrada en el divisor de primer
nivel utilizando un Cable DVI con Audio de 3.5 mm de Tripp Lite (Serie P560-XXX-A)
o un Cable DVI de Enlace Simple de Tripp Lite (Serie P561) y cable de Audio de
3.5 mm (Serie P312).
3. Conecte un juego de puertos de salida disponible en el divisor de primer nivel a los
puertos de entrada en un divisor de segundo nivel utilizando un Cable DVI con Audio
de 3.5 mm de Tripp Lite (Serie P560-XXX-A) o un Cable DVI de Enlace Simple de
Tripp Lite (Serie P561) y cable de Audio de 3.5 mm (Serie P312).
4. Repita el paso 3 para los divisores adicionales que desee conectar. Una vez que
haya conectado un divisor a cada juego de puertos en el divisor de primer nivel,
puede conectar un tercer nivel de divisores a cada juego de puertos en el de
segundo nivel. No más de tres niveles de divisores pueden conectarse en una
instalación en cascada.
5. Conecte un monitor y bocinas a un juego de puertos de salida disponibles utilizando
un Cable DVI con Audio de 3.5 mm de Tripp Lite (Serie P560-XXX-A) o un Cable
DVI de Enlace Simple de Tripp Lite (Serie P561) y cable de Audio de 3.5 mm (Serie
P312).
6. Repita el paso 5 para cada juego de monitor y bocinas adicional que esté
conectando.
Instalación en Cascada
DVI/Audio Source
15
Si está experimentando un problema con su divisor, probar los siguientes consejos
puede ayudar a resolver el problema:
• Confirme que el LED de Encendido esté iluminado. Si no es así, compruebe si
la fuente de alimentación externa está recibiendo energía al enchufar algo más
en la misma fuente de energía. Si está recibiendo energía, asegúrese de que la
fuente de alimentación esté bien conectada al divisor. Si el LED todavía no está
iluminado, use un voltímetro para asegurarse de que la fuente de alimentación esté
suministrando energía suficiente para la fuente de alimentación externa.
• Asegúrese de que los cables que esté usando funcionen correctamente al
conectarlos directamente entre la fuente y las pantalla o bocinas. Pruebe todos los
cables en la instalación para asegurarse de que están funcionando correctamente.
• Si los cables que esté usando funcionan correctamente, pruebe cada puerto en el
divisor para asegurarse de que esté funcionando. Utilizando los cables que acaba de
probar, conecte la fuente al divisor y a continuación, un juego de puertos de salida a
un monitor y bocinas. Pruebe cada puerto para asegurarse de que esté funcionando
correctamente.
Instalación en Cascada
Solución de Problemas
7. Conecte la fuente de alimentación externa incluida en el divisor de primer nivel y
enchúfela en un Supresor de Sobretensiones, Unidad de Distribución de Energía
(PDU) o Sistema de Respaldo Ininterrumpible (UPS) de Tripp Lite. Se iluminará el
LED de encendido para indicar que la unidad está recibiendo energía.
8. Repita el paso 7 para cada divisor del segundo nivel, después para cada divisor de
tercer nivel.
9. Encienda todos los monitores y bocinas conectadas, después encienda la fuente
de DVI y Audio. El LED del Puerto de Entrada se iluminará para indicar que está
conectado a una fuente encendida. Los LEDs de Puerto se iluminarán para indicar
que el puerto correspondiente está conectado a un monitor y bocinas y está
recibiendo una señal de la fuente.
16
Garantía
Garantía limitada por 1 año
TRIPP LITE garantiza por un (1) año a partir de la fecha de compra inicial que este producto no presenta defectos de
materiales ni de mano de obra. La obligación de TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo
(a su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un
número de Autorización de Devolución de Mercancía [RMA] de TRIPP LITE o de un centro de servicio autorizado de
TRIPP LITE. Los productos deben ser devueltos a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los
cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la
fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal
uso, o hayan sido alterados o modificados de alguna manera.
EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OFRECE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS
GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN DETERMINADO PROPÓSITO. Algunos estados no permiten la
limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no
aplicarse al comprador.
EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS,
INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI
SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, TRIPP LITE no es responsable por ningún costo,
como pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de
datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.
ADVERTENCIA !
No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar
que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o
efectividad.
Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)
Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables,
cuando los clientes adquieren un equipo eléctrico y electrónico nuevo de Tripp Lite están obligados a:
• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante
(esto varía de un país a otro)
• Enviar el equipo nuevo para reciclaje una vez que finalmente sea un desecho
Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las
fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
1111 W. 35th Street, Chicago, IL 60609 EE. UU. • tripplite.com/support
21-08-071 93-38AD_RevB
17
Coupleur DVI avec audio
et amplificateur de signal,
1 080 p 60 Hz
Modèles : B116-002A, B116-002A-INT
et B116-004A
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.
English 1 • Español 9 • Deutsch 25
Manuel de l'utilisateur
18
• Coupleur B116-002A, B116-002A-INT ou B116-004A
• Source d'alimentation externe avec cordon de 1,37 m (4,5 pi)
(entrée : 100 à 240 V, 50/60 Hz, 0,35 A; sortie : 5 V 2 A)
• (4x) adaptateurs de fiche internationaux (B116-002A-INT seulement)
• Quincaillerie de montage
• Manuel de l'utilisateur
Accessoires en option
Caractéristiques du produit
Contenu de l'emballage
• Émet un signal vidéo + audio DVI-D à liaison simple à 2 (B116-002A et B116-
002A-INT) ou 4 (B116-004A) ensembles de moniteurs et haut-parleurs DVI
• Permet de cascader jusqu'à 3 niveaux de coupleurs pour augmenter le nombre
d'écrans et de haut-parleurs connecté jusqu'à 64
• L'amplificateur de signal intégré augmente la distance entre le coupleur et les écrans
connectés au-delà de la limite standard de 4,88 m (16 pi).
• Prend en charge des résolutions vidéo allant jusqu'à 1 920 x 1 200 et des
résolutions HD jusqu'à 1 080 p
• Les adaptateurs de fiche internationaux permettent le branchement dans des prises
de l'Amérique du Nord, de l'Europe, du Royaume-Uni et de l'Australie.
• Compatible avec les normes HDCP, EDID et DDC
• Prêt à l'emploi, aucun logiciel requis pour une installation simple et immédiate
• Conforme à la Federal Trade Agreements Act (TAA) pour les achats par l'entremise du
GSA Schedule
• Prolongateur DVI à liaison double** B120-000*
• Câbles audio-stéréo de 3,5 mm de la série P312
• DVI-D à liaison double** de la série P560 avec câble audio de 3,5 mm
• Câbles DVI-D à liaison simple de la série P561
*
Un prolongateur B120-000 prolongera uniquement le signal vidéo DVI et non pas l'audio de 3,5 mm.
** Les coupleurs B116-002A, B116-002A-INT et B116-004A prennent en charge uniquement les
signaux DVI-D à liaison simple. Les câbles et les prolongateurs DVI à liaison double peuvent être
utilisés, mais ils ne transmettront qu'un signal DVI-D à liaison simple.
19
Le B116-002A, B116-002A-INT et B116-004A incluent la quincaillerie de montage
qui permet de les monter de différentes façons. Les illustrations suivantes indiquent
les différentes manières de fixer les supports de montage inclus en fonction des
différentes méthodes de montage.
Montage en bâti de 48,3 cm (19 po)
Montage mural
Instructions de montage
Montage sur poteau
20
Dans une installation standard, un seul coupleur est utilisé pour raccorder deux
(B116-002A et B116-002A-INT) ou quatre (B116-004A) ensembles de moniteurs et
de haut-parleurs. Les règles suivantes s'appliquent à une installation standard :
• La distance entre la source et le coupleur ne doit pas excéder 5 m (16 pi).
• Pour des résolutions vidéo source de 1 600 x 1 200 @ 60 Hz à 1 920 x
1 200 @ 60 Hz. La distance entre le coupleur et le moniteur et les haut-parleurs
connectés ne doit pas excéder 15 m (49 pi). La distance vidéo peut être prolongée
en utilisant un prolongateur DVI B120-000. Le B120-000 peut être placé jusqu'à
20 m (65 pi) du coupleur et 5 m (16 pi) du moniteur connecté.
• Pour des résolutions vidéo source inférieures à 1 600 x 1 200 @ 60 Hz. La
distance entre le coupleur et le moniteur et les haut-parleurs connectés ne doit
pas excéder 20 m (65 pi). La distance vidéo peut être prolongée en utilisant un
prolongateur DVI B120-000. Le B120-000 peut être placé jusqu'à 35 m (114 pi)
du coupleur et 5 m (16 pi) du moniteur connecté.
• Le B116-002A, le B116-002A-INT et le B116-004A sont conçus pour des taux de
rafraîchissement du moniteur de 60 Hz.
1. S'assurer que la source DVI et audio est hors tension (OFF).
2. Raccorder la source DVI et audio aux ports d'entrée sur le coupleur en utilisant un
câblage DVI de Tripp Lite avec un câble audio de 3,5 mm (de la série P560-XXX-A)
ou un câble DVI à liaison simple de Tripp Lite (de la série P561) et un câble audio
de 3,5 mm (de la série P312).
Installation standard
21
Installation standard
3. Raccorder un moniteur et des haut-parleurs à un ensemble de ports d'entrée
disponibles sur le coupleur en utilisant un câblage DVI de Tripp Lite avec un câble
audio de 3,5 mm (de la série P560-XXX-A) ou un câble DVI à liaison simple de
Tripp Lite (de la série P561) et un câble audio de 3,5 mm (de la série P312).
4. Répéter l'étape 3 pour chaque ensemble supplémentaire de moniteur et de haut-
parleurs à connecter au coupleur.
5.
Brancher le bloc d'alimentation externe inclus au coupleur, puis le brancher à un
parasurtenseur Tripp Lite, à l'unité de distribution de puissance (PDU) ou à un onduleur.
Le voyant à DEL de tension s'allumera pour indiquer que l'appareil est alimenté.
6. Mettre tous les moniteurs et les haut-parleurs connectés sous tension, puis mettre
la source DVI et audio sous tension. Le voyant à DEL du port d'entrée s'allumera
pour indiquer qu'il est connecté à une source sous tension. Les voyants à DEL
des ports s'allumeront pour indiquer que le port correspondant est connecté à un
moniteur et des haut-parleurs et qu'il reçoit un signal de la source.
Le nombre de moniteurs et de haut-parleurs connectés peut être élargi en faisant
cascader ensemble jusqu'à trois niveaux de coupleurs. En faisant cascader un
B116-004A de chaque port dans une installation à trois niveaux, il est possible de
connecter jusqu'à 64 ensembles de moniteurs et de haut-parleurs. Les règles suivantes
s'appliquent à une installation en cascade :
• La distance entre la source et le coupleur ne doit pas excéder 5 m (16 pi).
• Pour des résolutions vidéo source de 1 600 x 1 200 @ 60 Hz à
1 920 x 1 200 @ 60 Hz. La distance entre le coupleur du premier niveau et tout
coupleur du dernier niveau ne doit pas excéder 20 m (65 pi). La distance vidéo peut
être prolongée en utilisant un prolongateur DVI B120-000 entre chaque niveau de
coupleurs. Chaque prolongateur B120-000 peut être placé jusqu'à 10 m (32 pi) du
coupleur et 5 m (16 pi) du coupleur ou du moniteur connecté du niveau suivant.
• Pour des résolutions vidéo source inférieures à 1 600 x 1 200 @ 60 Hz. La
distance entre le coupleur du premier niveau et tout coupleur du dernier niveau ne
doit pas excéder 30 m (98 pi). La distance vidéo peut être prolongée en utilisant
un prolongateur DVI B120-000 entre chaque niveau de coupleurs. Chaque
prolongateur B120-000 peut être placé jusqu'à 30 m (98 pi) d'un coupleur et 5 m
(16 pi) du coupleur ou du moniteur connecté du niveau suivant.
• Le B116-002A, le B116-002A-INT et le B116-004A sont conçus pour des taux de
rafraîchissement du moniteur de 60 Hz.
Installation en cascade
22
1. S'assurer que les sources DVI et audio sont hors tension (OFF).
2. Raccorder la source DVI et audio aux ports d'entrée sur le coupleur du premier
niveau en utilisant un câblage DVI de Tripp Lite avec un câble audio de 3,5 mm
(de la série P560-XXX-A) ou un câble DVI à liaison simple de Tripp Lite (de la série
P561) et un câble audio de 3,5 mm (de la série P312).
3. Raccorder un ensemble de ports de sortie disponibles sur le coupleur du premier
niveau aux ports d'entrée sur un coupleur du second niveau en utilisant un câblage
DVI de Tripp Lite avec un câble audio de 3,5 mm (de la série P560-xxx-A) ou un
câble DVI à liaison simple de Tripp Lite (de la série P561) et un câble audio de
3,5 mm (de la série P312).
4. Répéter l'étape 3 pour chaque coupleur supplémentaire à raccorder. Après avoir
raccordé un coupleur de chaque ensemble de ports sur le coupleur du premier
niveau, il est possible de raccorder un troisième niveau de coupleurs à chaque
ensemble de ports sur le second niveau. Pas plus de trois niveaux de coupleurs
peuvent être raccordés en cascade dans une installation en cascade.
5. Raccorder un moniteur et des haut-parleurs à un ensemble de ports d'entrée
disponibles en utilisant un câblage DVI de Tripp Lite avec un câble audio de 3,5 mm
(de la série P560-XXX-A) ou un câble DVI à liaison simple de Tripp Lite (de la série
P561) et un câble audio de 3,5 mm (de la série P312).
Installation en cascade
DVI/Audio Source
23
En cas de problème avec le coupleur, se reporter aux conseils de dépannage ci-
dessous pour tenter de résoudre le problème :
• Confirmer que le voyant à DEL de tension est allumé. Sinon, vérifier si la source
d'alimentation externe est alimentée en branchant quelque chose d'autre à la même
source d'alimentation. Si elle est alimentée, s'assurer que la source d'alimentation
est solidement raccordée au coupleur. Si le voyant à DEL n'est toujours pas
allumé, utiliser un voltmètre pour vérifier que la source d'alimentation fournit une
alimentation suffisante à la source d'alimentation externe.
• S'assurer que les câbles utilisés fonctionnent correctement en les connectant
directement entre la source et l'écran/les haut-parleurs. Tester tous les câbles de
l'installation pour s'assurer qu'ils fonctionnent correctement.
• Si les câbles utilisés fonctionnent correctement, tester chaque port sur le coupleur
pour vérifier leur bon fonctionnement. En utilisant les câbles venant tout juste
d'être testés, raccorder la source au coupleur, puis un ensemble de ports de
sortie à un moniteur et des haut-parleurs. Tester chaque port pour vérifier son bon
fonctionnement.
Installation en cascade
Dépannage
6. Répéter l'étape 5 pour chaque ensemble supplémentaire de moniteur et de haut-
parleurs à connecter.
7. Brancher le bloc d'alimentation externe inclus au coupleur du premier niveau, puis le
brancher à un parasurtenseur Tripp Lite, à l'unité de distribution de puissance (PDU)
ou à un onduleur. Le voyant à DEL de tension s'allumera pour indiquer que l'appareil
est alimenté.
8. Répéter l'étape 7 pour chaque coupleur du deuxième niveau, puis pour chaque
coupleur du troisième niveau.
9. Mettre tous les moniteurs et les haut-parleurs connectés sous tension, puis mettre
la source DVI et audio sous tension. Le voyant à DEL du port d'entrée s'allumera
pour indiquer qu'il est connecté à une source sous tension. Les voyants à DEL
des ports s'allumeront pour indiquer que le port correspondant est connecté à un
moniteur et des haut-parleurs et qu'il reçoit un signal de la source.
24
Garantie
Garantie limitée de 1 an
TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un
(1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à
la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir une réparation sous
la présente garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou
d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de
réparation reconnu par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un
justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un
accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.
SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE,
Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER. Certains États
n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne
pas s'appliquer à l'acheteur.
À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE
DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT,
MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue
responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel,
perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.
AVERTISSEMENT!
Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement
peut, selon toute vraisemblance, entraîner la défaillance de l’appareil de maintien de la vie ou de nuire de façon majeure
à sa sécurité ou à son efficacité.
Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union
européenne)
En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et
électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite,
ils ont droit :
• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent
(cela varie selon les pays)
• D'envoyer le vieil équipement au recyclage en autant qu'il remplace un équipement équivalent (cela varie
selon les pays)
La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans
préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
21-08-071 93-38AD_RevB
25
DVI-Splitter mit Audio-
und Signalverstärker,
1080p 60 Hz
Modelle: B116-002A, B116-002A-INT
und B116-004A
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.
English 1 • Español 9 • Français 17
Bedienungsanleitung
26
• B116-002A, B116-002A-INT oder B116-004A Splitter
• Externes Netzteil mit 1,37 m Kabel
(Eingang: 100-240 V, 50/60 Hz, 0,35 A; Ausgang: 5 V 2 A)
• (4x) Internationale Steckeradapter (nur B116-002A-INT)
• Befestigungsmaterial
• Bedienungsanleitung
Optionales Zubehör
Produktmerkmale
Lieferumfang
• Überträgt ein Single-Link-DVI-D-Video- und Audiosignal an 2 (B116-002A und
B116-002A-INT) oder 4 (B116-004A) Sätze von DVI-Monitoren und Lautsprechern
• Schalten Sie bis zu 3 Stufen von Splittern hintereinander, um die Anzahl der
angeschlossenen Bildschirme und Lautsprecher auf 64 zu erweitern
• Der eingebaute Signalverstärker verlängert den Abstand zwischen dem Splitter
und den angeschlossenen Bildschirmen über die standardmäßige Begrenzung von
1,83 m hinaus
• Unterstützt Computer-Videoauflösungen bis zu 1920 x 1200 und HD-Auflösungen
bis zu 1080p.
• Internationale Steckeradapter ermöglichen den Anschluss an Steckdosen in
Nordamerika, Europa, Australien und im Vereinigten Königreich
• Kompatibel mit HDCP-, EDID- und DDC-Standards
• Plug-and-Play-Betrieb ohne Software für eine einfache und sofortige Installation
• Entspricht dem Federal Trade Agreements Act (TAA) für Käufe nach der GSA-Liste
• B120-000* Dual-Link** DVI-Extender
• P312-Serie 3,5 mm Stereo-Audio-Kabel
• P560-Serie Dual-Link** DVI-D mit 3,5 mm Audiokabel
• P561-Serie Single-Link-DVI-D-Kabel
*Ein B120-000 Extender verlängert nur das DVI-Videosignal, nicht das 3,5 mm Audio.
** Die Splitter B116-002A, B116-002A-INT und B116-004A unterstützen nur Single-Link-DVI-D-
Signale. Dual-Link-DVI-Kabel und Extender können verwendet werden, aber übertragen nur ein Single-
Link-DVI-D-Signal.
27
Im Lieferumfang des B116-002A, B116-002A-INT und B116-004A sind
Montageteile enthalten, mit denen sie auf verschiedene Weise montiert werden
können. Die folgenden Abbildungen zeigen, wie die im Lieferumfang enthaltenen
Montagehalterungen für unterschiedliche Montagemethoden angebracht werden
können.
19-Zoll-Rack-Montage
Wandhalterung
Montageanleitung
Pfostenmontage
28
In einer Standardinstallation wird nur ein Splitter verwendet, um zwei (B116-002A und
B116-002A-INT) oder bis zu vier (B116-004A) Sätze von Monitoren und Lautsprechern
anzuschließen. Für eine Standardinstallation gelten die folgenden Regeln:
• Der Abstand zwischen der Quelle und dem Splitter darf 5 m nicht überschreiten.
• Für Videoauflösungen der Quelle von 1600 x 1200 bei 60 Hz bis 1920 x 1200
bei 60 Hz. Der Abstand zwischen dem Splitter und dem angeschlossenen Monitor
und den Lautsprechern darf 15 m nicht überschreiten. Der Abstand des Videos
kann mit einem B120-000 DVI-Extender verlängert werden. Der B120-000 kann bis
zu 20 m vom Splitter und 5 m vom angeschlossenen Monitor entfernt sein.
• Für Videoauflösungen der Quelle unter 1600 x 1200 bei 60 Hz. Der Abstand
zwischen dem Splitter und dem angeschlossenen Monitor und den Lautsprechern
darf 20 m nicht überschreiten. Der Abstand des Videos kann mit einem B120-000
DVI-Extender verlängert werden. Der B120-000 kann bis zu 35 m vom Splitter und
5 m vom angeschlossenen Monitor entfernt sein.
• Der B116-002A, B116-002A-INT und B116-004A ist für Monitor-
Aktualisierungsraten von 60 Hz ausgelegt.
1. Stellen Sie sicher, dass die DVI- und Audioquelle ausgeschaltet sind.
2.
Schließen Sie die DVI- und Audioquelle über eine DVI von Tripp Lite mit einem 3,5 mm
Audiokabel (P560-XXX-A-Serie) oder einem Single-Link-DVI-Kabel (P561-Serie) und ein
3,5 mm Audiokabel (P312-Serie) an die Eingangsanschlüsse des Splitters an.
3. Schließen Sie einen Monitor und Lautsprecher über eine DVI von Tripp Lite mit
einem 3,5 mm Audiokabel (Serie P560-XXX-A) oder Single-Link-DVI-Kabel (Serie
P561) und ein 3,5 mm Audiokabel (Serie P312) an einen Satz verfügbarer
Ausgangsanschlüsse am Splitter an.
Standardinstallation
29
Standardinstallation
4. Wiederholen Sie Schritt 3 für jeden weiteren Satz von Monitoren und Lautsprechern,
die Sie an den Splitter anschließen.
5. Schließen Sie das im Lieferumfang enthaltene, externe Netzteil an den Splitter an
und stecken Sie es in einen Überspannungsschutz, eine Stromverteilungseinheit
(PDU) oder eine unterbrechungsfreie Stromversorgung (USV) von Tripp Lite ein. Die
Power-LED leuchtet auf, um anzuzeigen, dass das Gerät mit Strom versorgt wird.
6. Schalten Sie die Stromversorgung aller angeschlossenen Monitore und
Lautsprecher ein und anschließend die Stromversorgung der DVI- und Audioquelle.
Die Eingangsanschluss-LED leuchtet auf, um anzuzeigen, dass sie an eine
eingeschaltete Quelle angeschlossen ist. Die Anschluss-LEDs leuchten auf,
um anzuzeigen, dass der entsprechende Anschluss mit einem Monitor und
Lautsprechern verbunden ist und ein Signal von der Quelle empfängt.
Die Anzahl der angeschlossenen Monitore und Lautsprecher kann durch das
Hintereinanderschalten von bis zu drei Stufen von Splittern erweitert werden. Durch das
Hintereinanderschalten eines B116-004A von jedem Anschluss in einer dreistufigen
Installation können Sie bis zu 64 Sätze von Monitoren und Lautsprechern anschließen.
Für eine hintereinandergeschaltete Installation gelten die folgenden Regeln:
• Der Abstand zwischen der Quelle und dem Splitter darf 5 m nicht überschreiten.
• Für Videoauflösungen der Quelle von 1600 x 1200 bei 60 Hz bis
1920 x 1200 bei 60 Hz. Der Abstand zwischen dem Splitter der ersten Stufe
und einem beliebigen Splitter der letzten Stufe darf 20 m nicht überschreiten.
Der Abstand des Videos kann mit einem B120-000 DVI-Extender zwischen den
einzelnen Splitterstufen verlängert verlängert werden. Jeder B120-000 kann bis zu
10 m von einem Splitter und 5 m vom nächsten Splitter der nächsten Stufe oder
angeschlossenen Monitor entfernt sein.
• Für Videoauflösungen der Quelle unter 1600 x 1200 bei 60 Hz. Der Abstand
zwischen dem Splitter der ersten Stufe und einem beliebigen Splitter der letzten
Stufe darf 30 m nicht überschreiten. Der Abstand des Videos kann mit einem
B120-000 DVI-Extender zwischen den einzelnen Splitterstufen verlängert verlängert
werden. Jeder B120-000 kann bis zu 30 m von einem Splitter und 5 m vom Splitter
der nächsten Stufe oder angeschlossenen Monitor entfernt sein.
• Der B116-002A, B116-002A-INT und B116-004A ist für Monitor-
Aktualisierungsraten von 60 Hz ausgelegt.
Hintereinandergeschaltete Installation
30
1. Stellen Sie sicher, dass die DVI- und die Audioquelle ausgeschaltet sind.
2. Schließen Sie die DVI- und Audioquelle über eine DVI von Tripp Lite mit einem
3,5 mm Audiokabel (P560-XXX-A-Serie) oder einem Single-Link-DVI-Kabel
(P561-Serie) und ein 3,5 mm Audiokabel (P312-Serie) an die Eingangsanschlüsse
des Splitters der ersten Stufe an.
3. Schließen Sie einen Satz verfügbarer Ausgangsanschlüsse am Splitter der ersten
Stufe mit einer DVI von Tripp Lite mit 3,5 mm Audiokabel (P560-xxx-A-Serie) oder
Single-Link-DVI-Kabel (P561-Serie) und ein 3,5 mm Audiokabel (P312-Serie) an die
Eingangsanschlüsse eines Splitters der zweiten Stufe an.
4. Wiederholen Sie Schritt 3 für weitere Splitter, die angeschlossen werden sollen.
Nachdem Sie an jeden Satz von Anschlüssen des Splitters der ersten Stufe einen
Splitter angeschlossen haben, können Sie eine dritte Stufe von Splittern an jeden
Satz von Anschlüssen der zweiten Stufe anschließen. Es können nicht mehr als drei
Stufen von Splittern in einer hintereinandergeschalteten Installation angeschlossen
werden.
5. Schließen Sie einen Monitor und Lautsprecher über eine DVI von
Tripp Lite mit einem 3,5 mm Audiokabel (P560-XXX-A-Serie) oder Single-Link-DVI-
Kabel (P561-Serie) und einem 3,5 mm Audiokabel (P312-Serie) an einen Satz
verfügbarer Ausgangsanschlüsse an.
Hintereinandergeschaltete Installation
DVI/Audio Source
31
Wenn ein Problem mit Ihrem Splitter auftritt, können Sie das Problem mit den
folgenden Tipps zur Fehlerbehebung möglicherweise beheben:
• Stellen Sie sicher, dass die Power-LED leuchtet. Wenn nicht, überprüfen Sie, ob das
externe Netzteil mit Strom versorgt wird, indem Sie ein anderes Gerät an dieselbe
Stromquelle anschließen. Wenn es mit Strom versorgt wird, stellen Sie sicher, dass
das Netzteil richtig an den Splitter angeschlossen ist. Wenn die LED immer noch
nicht leuchtet, stellen Sie mit einem Spannungsmesser sicher, dass die Stromquelle
ausreichend Strom für die externe Stromversorgung liefert.
• Stellen Sie sicher, dass die Kabel, die Sie verwenden, ordnungsgemäß
funktionieren, indem Sie diese direkt zwischen der Quelle und dem Bildschirm/
den Lautsprechern anschließen. Prüfen Sie alle Kabel in der Installation, um
sicherzustellen, dass sie ordnungsgemäß funktionieren.
• Wenn die Kabel, die Sie verwenden, ordnungsgemäß funktionieren, testen Sie jeden
Anschluss am Splitter, um sicherzustellen, dass er funktioniert. Schließen Sie die
Quelle mit den gerade getesteten Kabeln an den Splitter und anschließend einen
Satz Ausgangsanschlüsse an einen Monitor und Lautsprecher an. Testen Sie jeden
Anschluss, um sicherzustellen, dass er ordnungsgemäß funktioniert.
Hintereinandergeschaltete Installation
Fehlerbehebung
6. Wiederholen Sie Schritt 5 für jeden weiteren Satz von Monitoren und Lautsprechern,
die Sie anschließen.
7. Schließen Sie das im Lieferumfang enthaltene, externe Netzteil an den Splitter
der ersten Stufe an und stecken Sie es in einen Überspannungsschutz, eine
Stromverteilungseinheit (PDU) oder eine unterbrechungsfreie Stromversorgung
(USV) von Tripp Lite ein. Die Power-LED leuchtet auf, um anzuzeigen, dass das Gerät
mit Strom versorgt wird.
8. Wiederholen Sie Schritt 7 für jeden Splitter der zweiten Stufe und anschließend für
jeden Splitter der dritten Stufe.
9. Schalten Sie die Stromversorgung aller angeschlossenen Monitore und
Lautsprecher ein und anschließend die Stromversorgung der DVI- und Audioquelle.
Die Eingangsanschluss-LED leuchtet auf, um anzuzeigen, dass sie an eine
eingeschaltete Quelle angeschlossen ist. Die Anschluss-LEDs leuchten auf,
um anzuzeigen, dass der entsprechende Anschluss mit einem Monitor und
Lautsprechern verbunden ist und ein Signal von der Quelle empfängt.
32
Garantie
1 Jahr eingeschränkte Garantie
TRIPP LITE garantiert, dass seine Produkte für einen Zeitraum von einem (1) Jahr ab dem Datum des Erstkaufs frei von
Material- und Verarbeitungsfehlern sind. Die Verpflichtung von TRIPP LITE im Rahmen dieser Garantie beschränkt sich
auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Um Service im Rahmen dieser
Garantie zu erhalten, müssen Sie eine RMA-Nummer (Returned Material Authorization) von TRIPP LITE oder einem
autorisierten TRIPP-LITE-Servicezentrum erhalten. Die Produkte müssen an TRIPP LITE oder an ein autorisiertes TRIPP-
LITE-Servicezentrum unter Vorauszahlung der Transportkosten zurückgeschickt werden und mit einer kurzen Beschreibung
des aufgetretenen Problems sowie einem Nachweis über Datum und Ort des Kaufs versehen sein. Diese Garantie gilt nicht
für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert
oder modifiziert wurden.
MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GIBT TRIPP LITE KEINE GARANTIEN, WEDER
AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR
EINEN BESTIMMTEN ZWECK. Einige Staaten gestatten keine Beschränkung oder keinen Ausschluss stillschweigender
Gewährleistungen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf den Käufer nicht
zutreffen.
MIT AUSNAHME DER OBIGEN BESTIMMUNGEN IST TRIPP LITE UNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE,
INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES
ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haftet
TRIPP LITE nicht für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der Nutzung von
Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder anderes.
WARNUNG!
Die Verwendung dieses Geräts für lebenserhaltende Systeme, bei denen der Ausfall des Geräts den Ausfall des
Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen
kann, wird nicht empfohlen.
WEEE-Compliance-Informationen for Tripp-Lite-Kunden und Recycler (Europäische Union)
Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder
Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:
• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je
nach Land)
• Rücksendung der neuen Geräte zum Recyling, wenn ihr Lebenszyklus abgelaufen ist
Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert
werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
21-08-071 93-38AD_RevB
