Owner's Manual

CRI:IFTSMgN°

6.0 HORSEPOWER

22" REAR DISCHARGE

POWER PROPELLED

ROTARY LAWN MOWER

Model No.

917.377530

• Safety

- Assembly

• Operation

. Maintenance

• EspaSol

- Repair Parts

€

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179

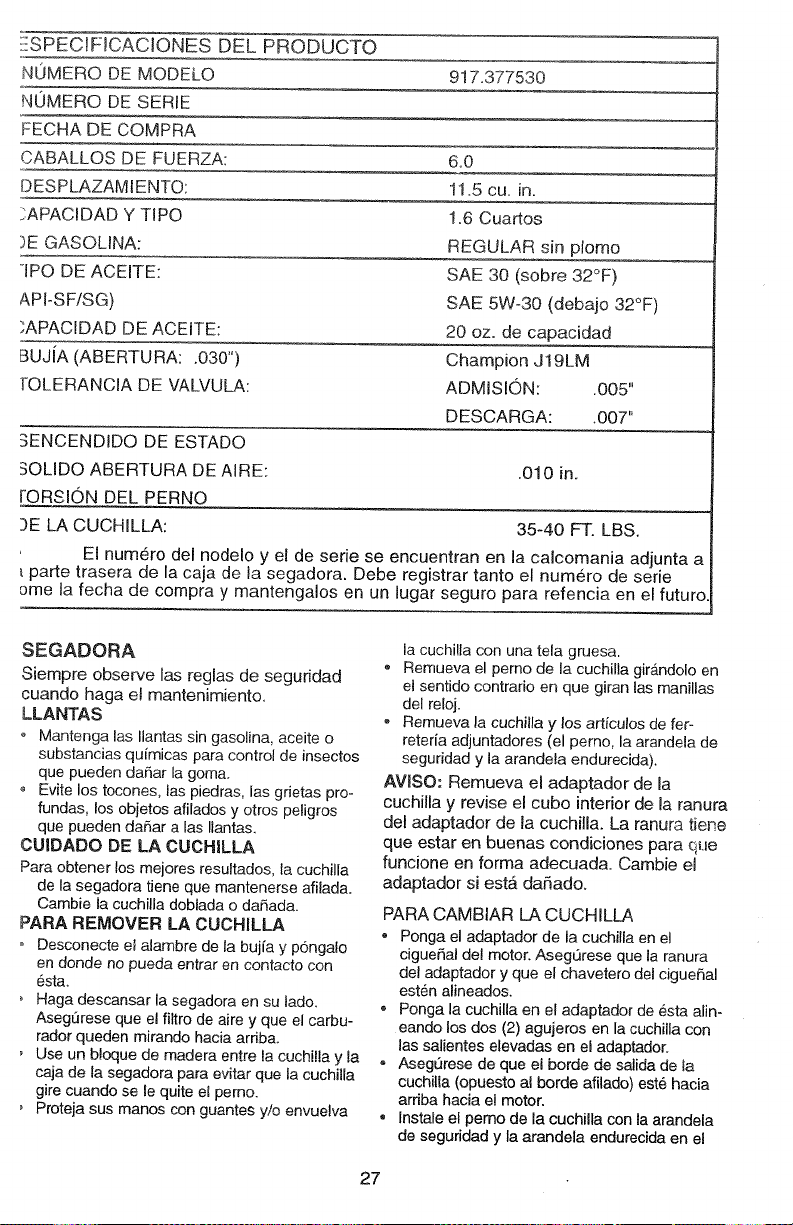

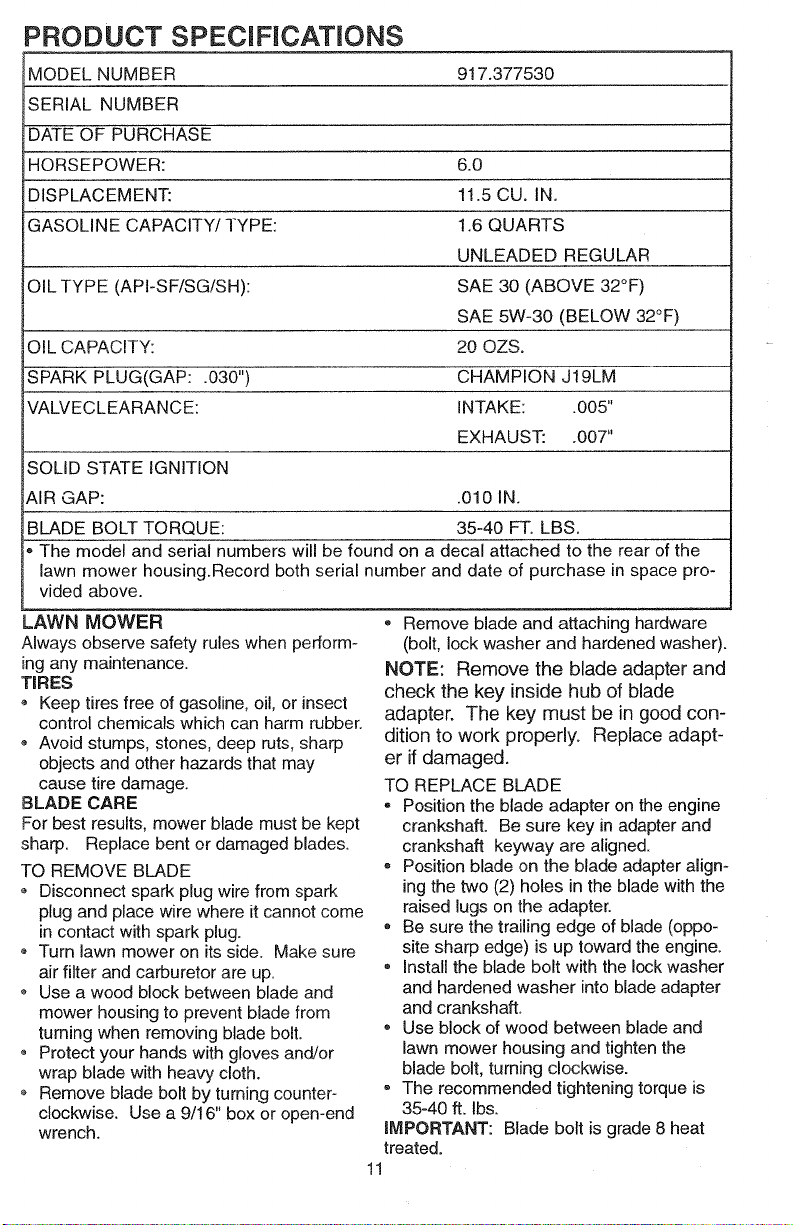

Warranty 2 Product Specifications 11

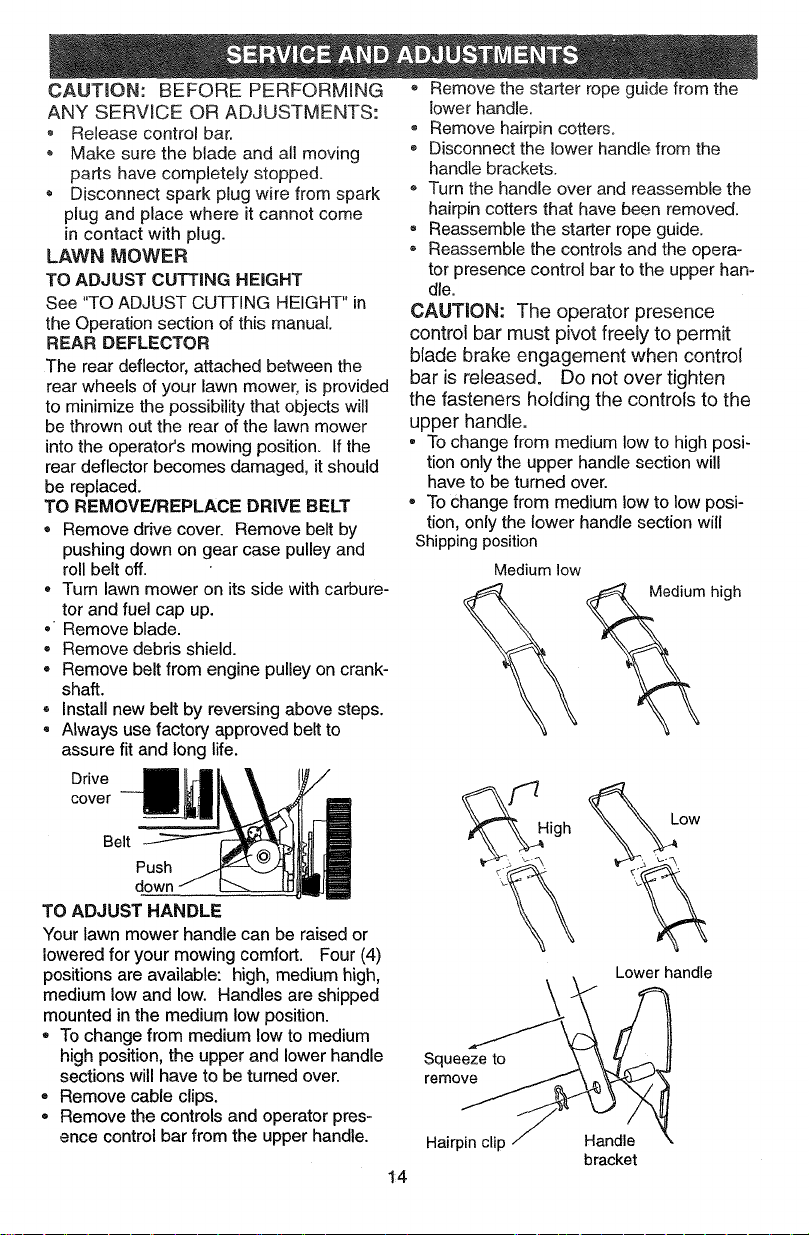

Safety Rules 2 Service and Adjustments 14

Assembly 4 Storage 15

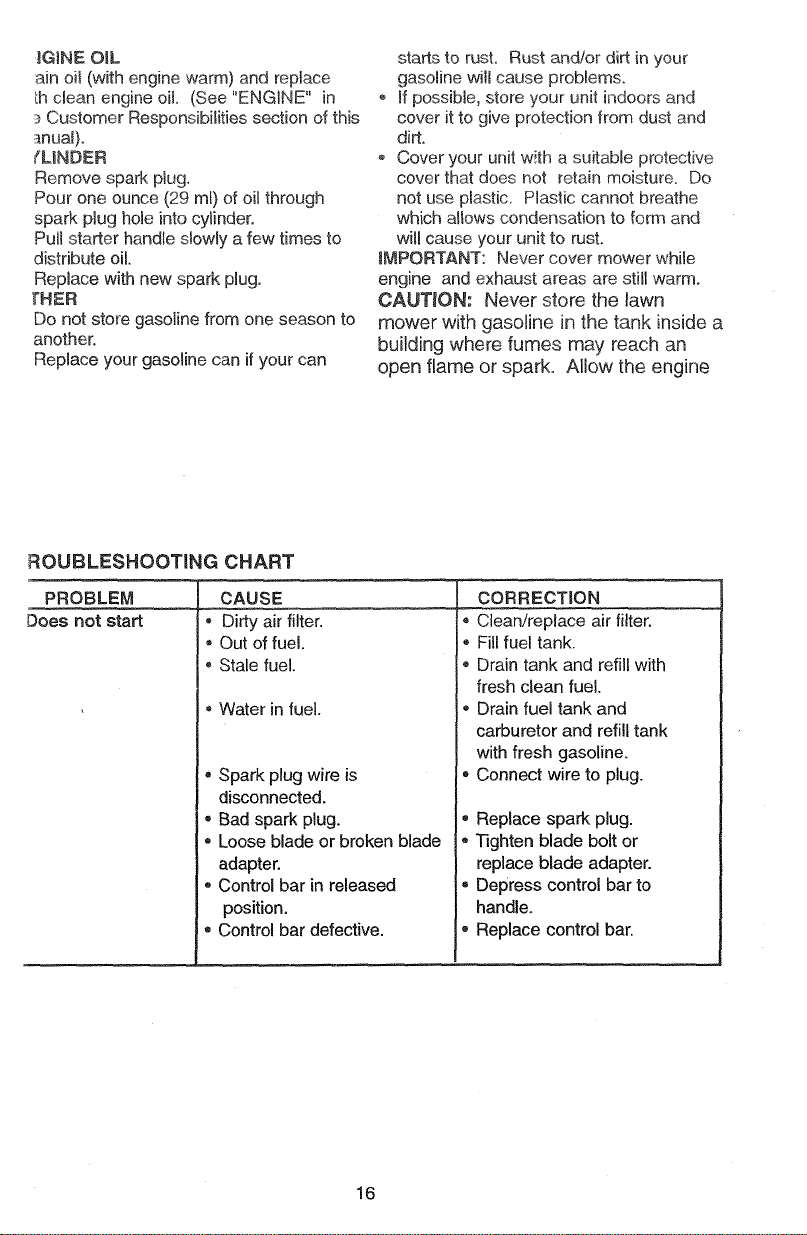

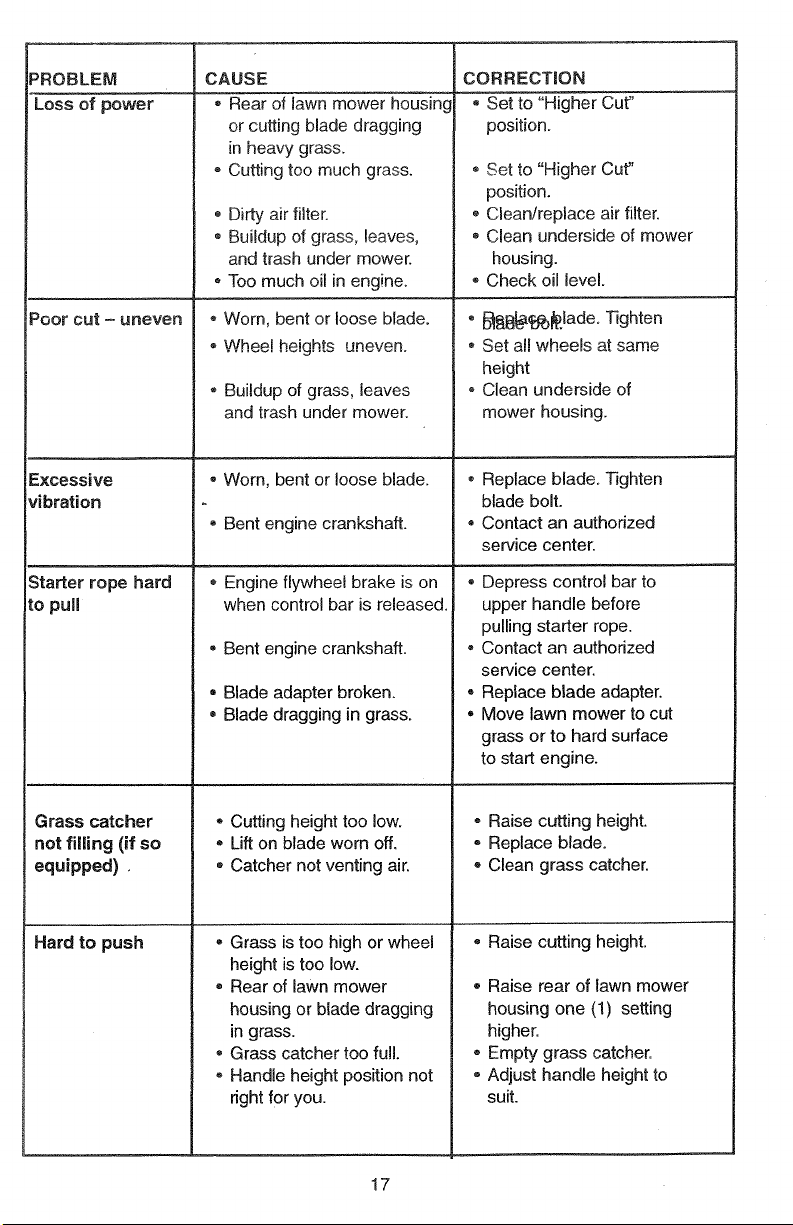

Operation 6 Troubleshooting 16

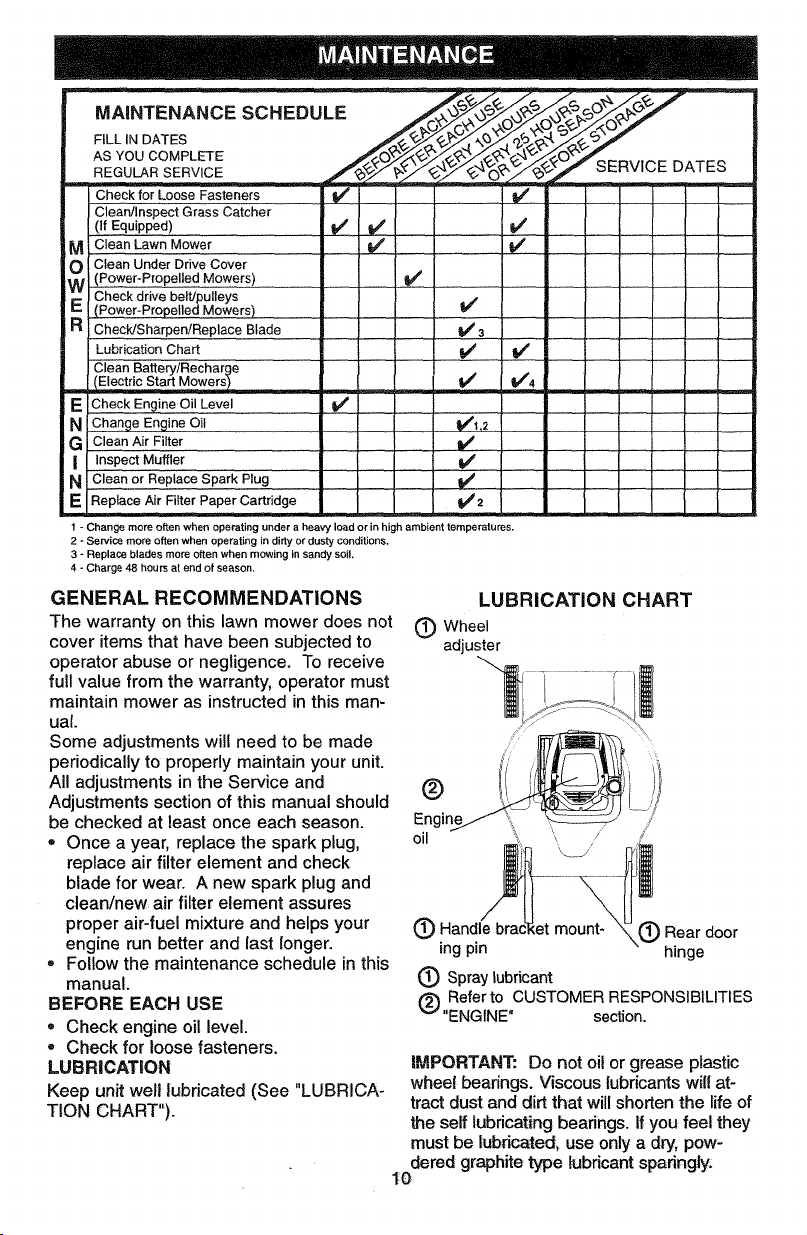

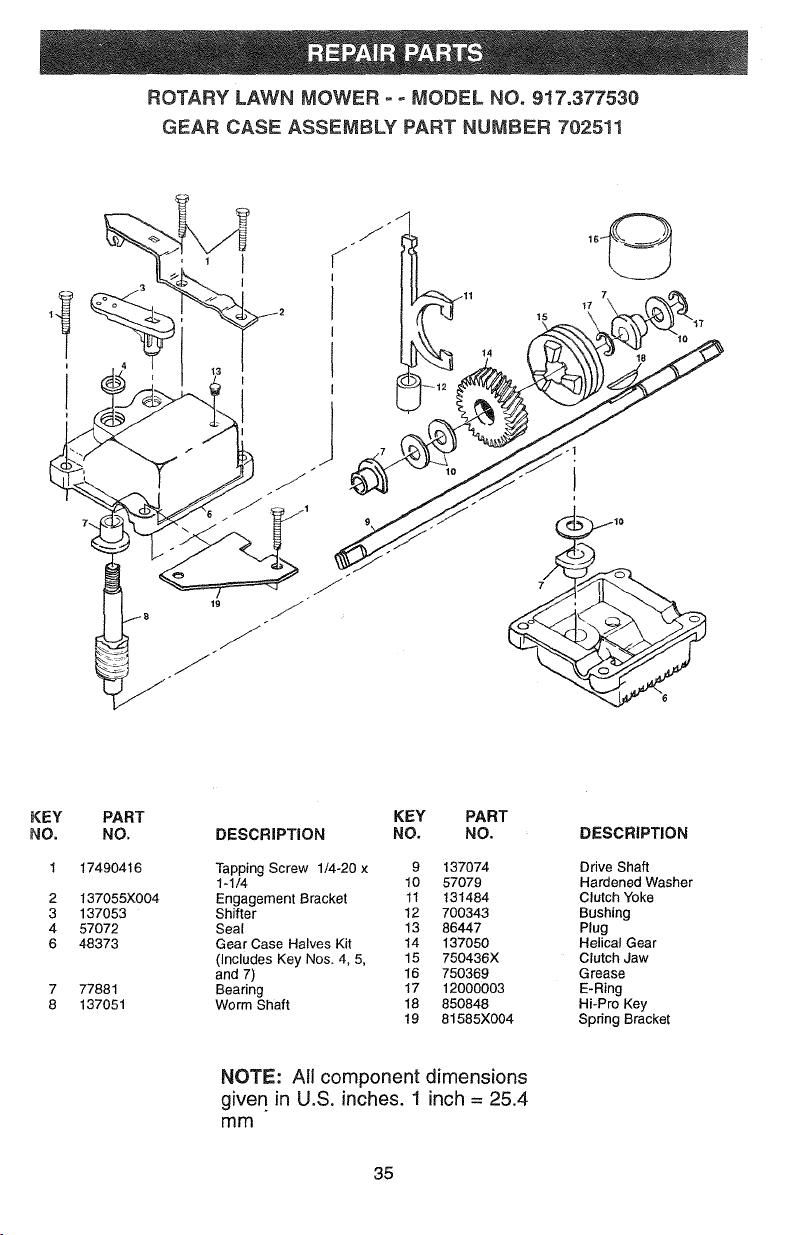

Maintenance Schedule 10 Repair Parts 35

Maintenance 10 Parts Ordering Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair free of charge any defect in material or workmanship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Service Center/Department in the United States. This warranty applies only while

this product is in use in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

SEARS, ROEBUCK AND CO., D/817 WA, HOFFMAN ESTATES, ILLINOIS 60179

TRAINING:

. Read this operator's manual carefully.

Become familiar with the controls and

know how to operate your mower prop-

erly. Learn how to quickly stop mower.

o Do not allow children to use your mower.

Never allow adults to use mower without

proper instructions.

® Keep the area of operation clear of all

persons, especially small children and

pets.

e Use mower only as the manufacturer

intended and as described in this manu-

al.

• Do not operate mower ff it has been

dropped or damaged in any manner.

Always have damage repaired before

using your mower.

• Do not use accessory attachments that

are not recommended by the manufac-

turer. Use of such attachments may be

hazardous.

• The blade turns when the engine is run-

ning.

PREPARATION:

° Always thoroughly check the area to be

mowed and clear it of all stones, sticks,

wires, bones, and other foreign objects.

These objects will be thrown by the

blade and can cause severe injury.

• Always wear safety glasses or eye

shields when starting and while using

your mower.

• Dress properly. Do not operate mower

when barefoot or wearing open sandals.

Wear only solid shoes with good traction

when mowing.

• Check fuel tank before starting engine.

Do not fill gas tank indoors, when the

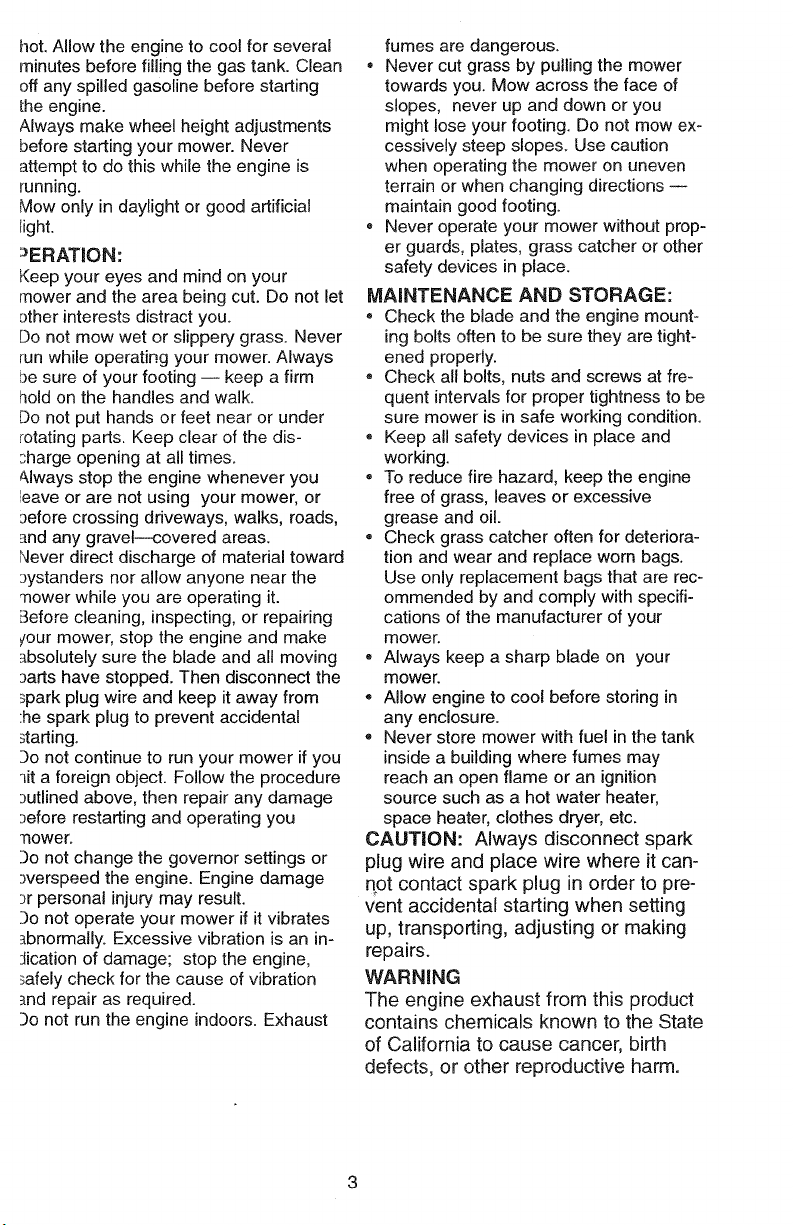

engine is running or when the engine is

hot.Allowtheenginetocoolforseveral

minutesbeforefillingthegastank.Clean

offanyspilledgasolinebeforestarting

theengine.

Alwaysmakewheelheightadjustments

beforestartingyourmower.Never

attempttodothiswhiletheengine is

running.

Mow only in daylight or good artificial

iight.

_ERATION:

Keep your eyes and mind on your

mower and the area being cut. Do not let

:)ther interests distract you.

Do not mow wet or slippery grass. Never

run while operating your mower. Always

be sure of your footing -- keep a firm

hold on the handles and walk.

Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

;harge opening at all times.

_lways stop the engine whenever you

leave or are not using your mower, or

3efore crossing driveways, walks, roads,

_nd any gravel--covered areas.

Never direct discharge of material toward

3ystanders nor allow anyone near the

,'nower while you are operating it.

Before cleaning, inspecting, or repairing

/our mower, stop the engine and make

_bsolutely sure the blade and all moving

:)arts have stopped. Then disconnect the

spark plug wire and keep it away from

:he spark plug to prevent accidental

_tarting.

3o not continue to run your mower if you

lit a foreign object. Follow the procedure

3utlined above, then repair any damage

3efore restarting and operating you

-nower.

3o not change the governor settings or

3verspeed the engine. Engine damage

)r personal injury may result.

3o not operate your mower if it vibrates

_bnormatly. Excessive vibration is an in-

Jication of damage; stop the engine,

afely check for the cause of vibration

_nd repair as required.

3o not run the engine indoors. Exhaust

fumes are dangerous.

• Never cut grass by pulling the mower

towards you. Mow across the face of

slopes, never up and down or you

might lose your footing. Do not mow ex_

cessively steep slopes. Use caution

when operating the mower on uneven

terrain or when changing directions --

maintain good footing.

o Never operate your mower without prop-

er guards, plates, grass catcher or other

safety devices in place.

MAINTENANCE AND STORAGE:

• Check the blade and the engine mount-

ing bolts often to be sure they are tight-

ened properly.

• Check all bolts, nuts and screws at fre-

quent intervals for proper tightness to be

sure mower is in safe working condition.

• Keep all safety devices in place and

working.

• To reduce fire hazard, keep the engine

free of grass, leaves or excessive

grease and oil.

, Check grass catcher often for deteriora-

tion and wear and replace worn bags.

Use only replacement bags that are rec-

ommended by and comply with specifi-

cations of the manufacturer of your

mower.

• Always keep a sharp blade on your

mower.

• Allow engine to cool before storing in

any enclosure.

. Never store mower with fuel in the tank

inside a building where fumes may

reach an open flame or an ignition

source such as a hot water heater,

space heater, clothes dryer, etc.

CAUTION: Always disconnect spark

plug wire and place wire where it can-

qot contact spark plug in order to pre-

vent accidental starting when setting

up, transporting, adjusting or making

repairs.

WARNING

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects, or other reproductive harm.

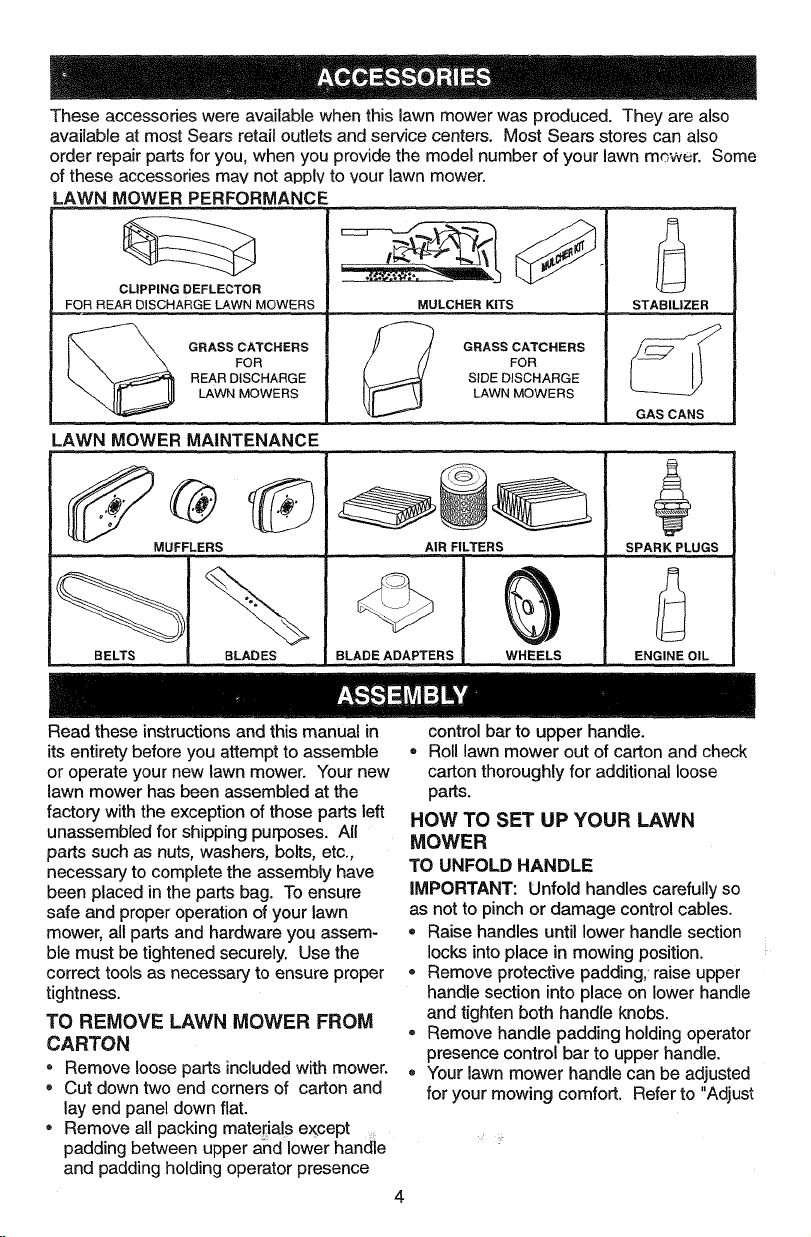

Theseaccessorieswereavailablewhenthislawnmowerwasproduced.Theyarealso

availableatmostSearsretailoutletsandservicecenters.MostSearsstorescanalso

orderrepakpartsforyou,whenyouprovidethemodelnumberofyourlawnmower.Some

oftheseaccessoriesmaynotapplytoyourlawnmower.

LAWN MOWER PERFORMANCE

CLIPPING DEFLECTOR

FOR REAR DISCHARGE LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

MULCHER KITS

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

STABILIZER

GAS CANS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES

AIR FILTERS

BLADE ADAPTERS WHEELS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new lawn mower. Your new

lawn mower has been assembled at the

factory with the exception of those parts left

unassembled for shipping purposes. All

parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have

been placed in the parts bag. To ensure

safe and proper operation of your lawn

mower, all parts and hardware you assem-

ble must be tightened securely. Use the

correct tools as necessary to ensure proper

tightness.

TO REMOVE LAWN MOWER FROM

CARTON

Remove loose parts included with mower.

o Cut down two end corners of carton and

lay end panel down flat.

• Remove all packing materials except

padding between upper and lower handle

and padding holding operator presence

control bar to upper handle.

= Roll lawn mower out of carton and check

carton thoroughly for additional loose

parts.

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handles carefully so

as not to pinch or damage control cables.

, Raise handles until lower handle section

locks into place in mowing position.

o Remove protective padding,-raise upper

handle section into place on lower handle

and tighten both handle knobs.

. Remove handle padding holding operator

presence control bar to upper handle.

* Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "Adjust

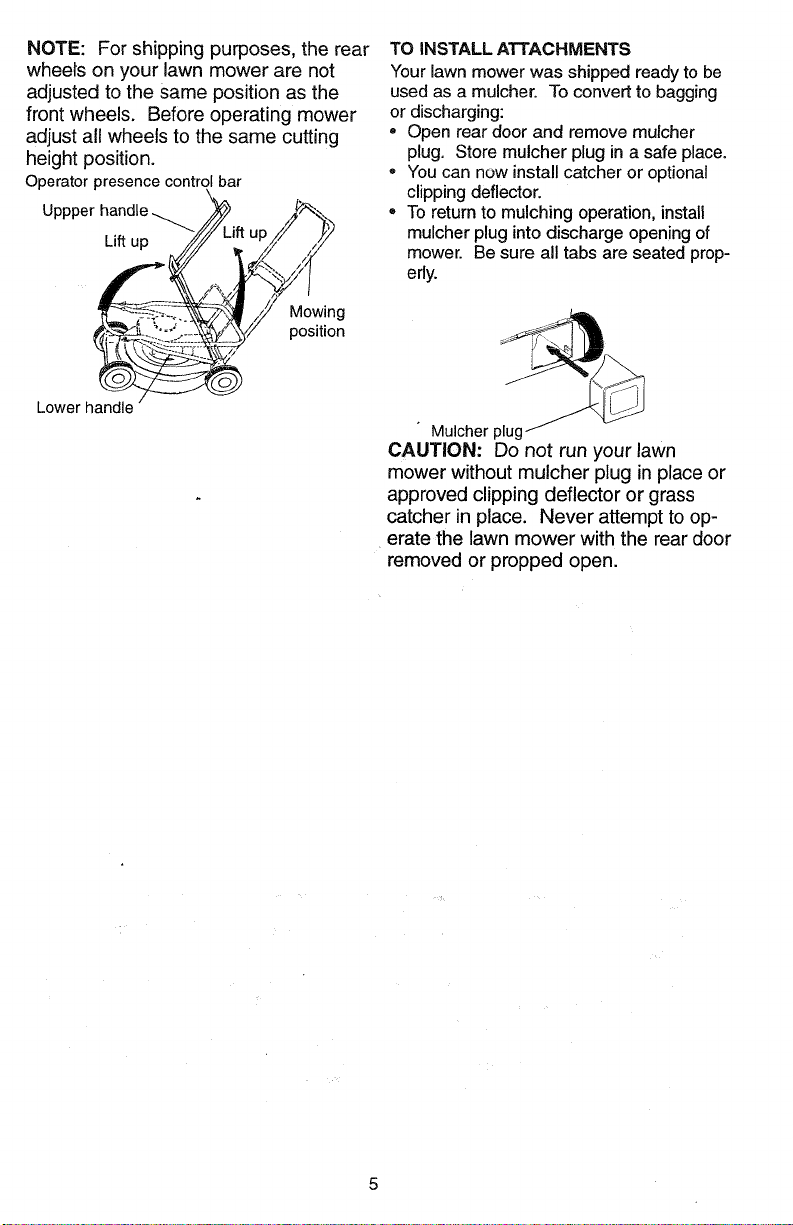

NOTE: For shipping purposes, the rear

wheels on your lawn mower are not

adjusted to the same position as the

front wheels. Before operating mower

adjust all wheels to the same cutting

height position.

Operator presence control bar

Oppper

Lift up

P" position

Lower handle /

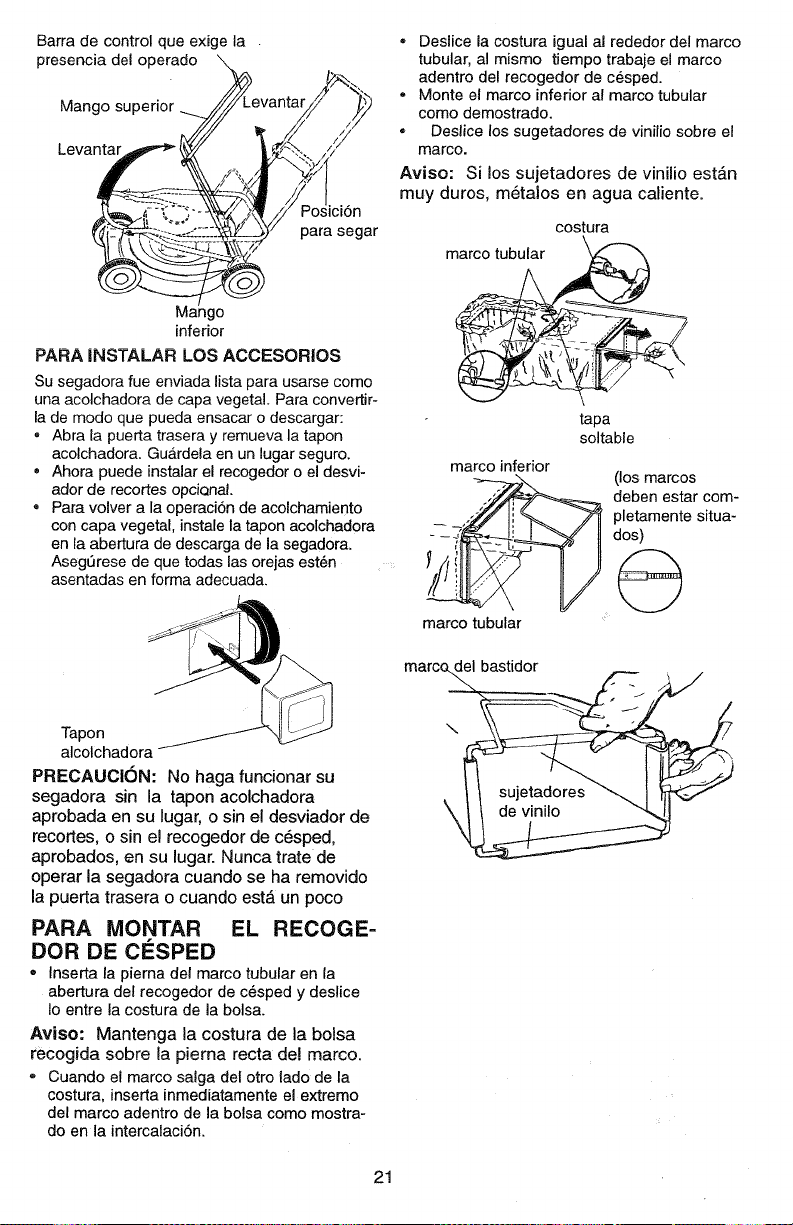

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging

or discharging:

• Open rear door and remove mulcher

plug. Store mulcher plug in a safe place.

, You can now install catcher or optional

clipping deflector.

• To return to mulching operation, install

muIcher plug into discharge opening of

mower. Be sure all tabs are seated prop-

erly.

Mulcher plu_

CAUTION: Do not run your lawn

mower without mulcher plug in place or

approved clipping deflector or grass

catcher in place. Never attempt to op-

erate the lawn mower with the rear door

removed or propped open.

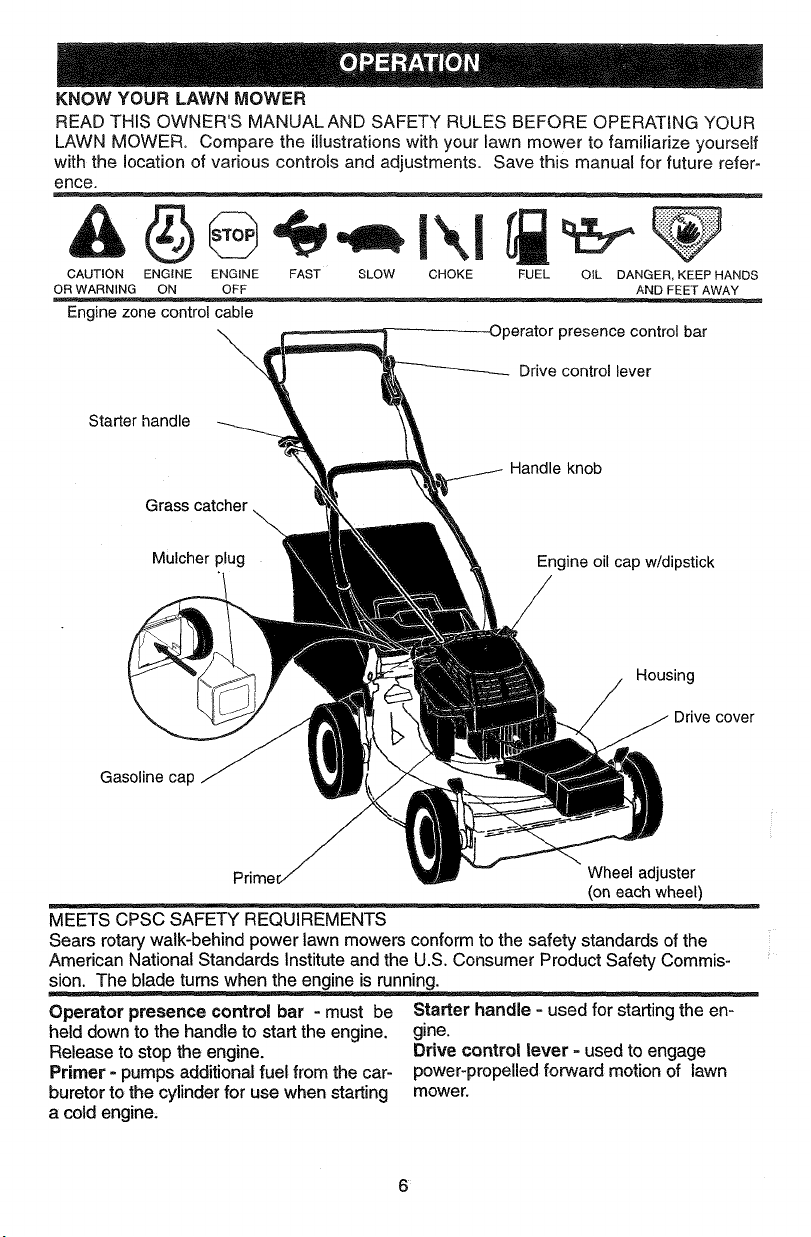

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND SAFETY RULES BEFORE OPERATING YOUR

LAWN MOWER+ Compare the illustrations with your lawn mower to familiarize yourself

with the location of various controls and adjustments. Save this manual for future refer-

ence.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Engine zone control cable

Operator presence control bar

Drive control lever

Starter handle

Grass catcher,

Mulcher plug

Handle knob

Engine oil cap w/dipstick

Housing

Drive cover

Gasoline cap

Wheel adjuster

(on each wheel)

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Commis-

sion. The blade turns when the engine is running.

Operator presence control bar - must be Starter handle - used for starting the on-

held down to the handle to start the engine, gine.

Release to stop the engine. Drive control lever + used to engage

Primer + pumps additional fuel from the car- power-propelled forward motion of lawn

buretor to the cylinder for use when starting mower.

a cold engine,

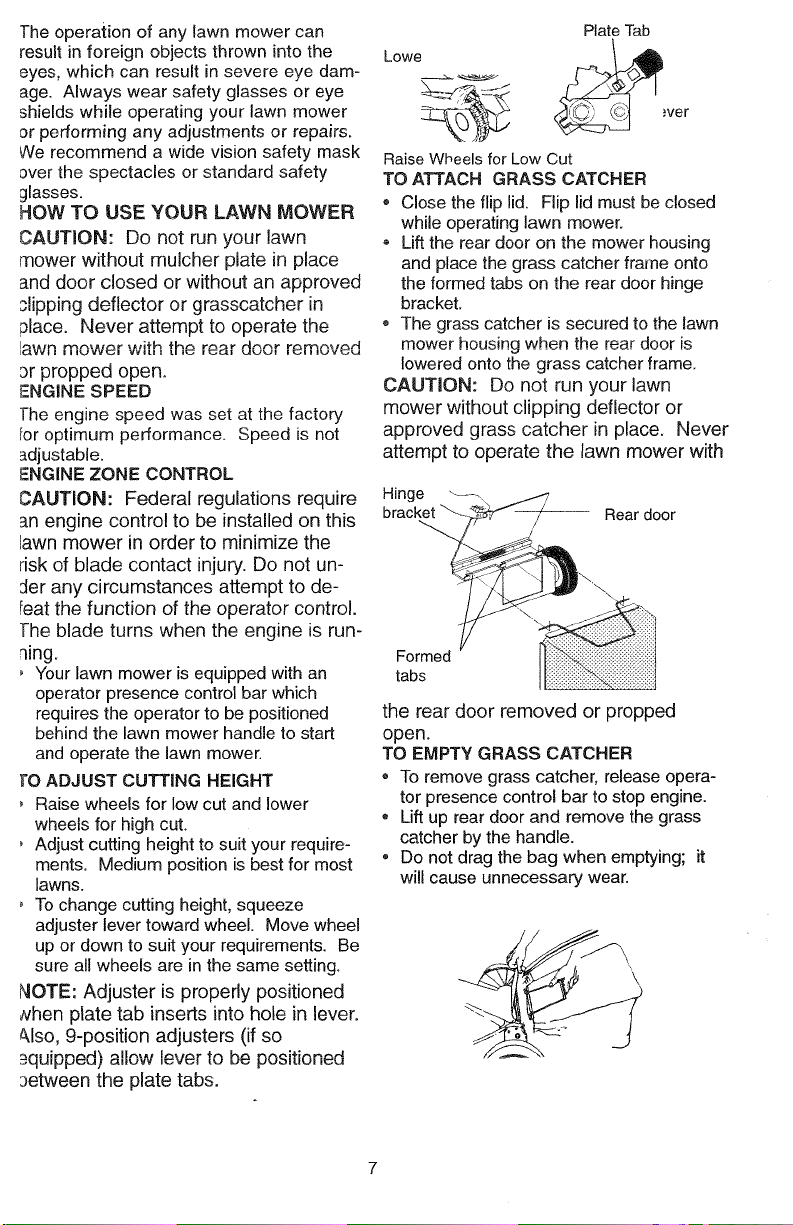

The operation of any lawn mower can

result in foreign objects thrown into the

eyes, which can result in severe eye dam-

age. Always wear safety glasses or eye

shields while operating your lawn mower

or performing any adjustments or repairs.

We recommend a wide vision safety mask

over the spectacles or standard safety

glasses.

HOW TO USE YOUR LAWN MOWER

CAUTION: Do not run your lawn

mower without mulcher plate in place

and door closed or without an approved

31ipping deflector or grasscatcher in

_lace. Never attempt to operate the

lawn mower with the rear door removed

3r propped open.

ENGINE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

_.djustable.

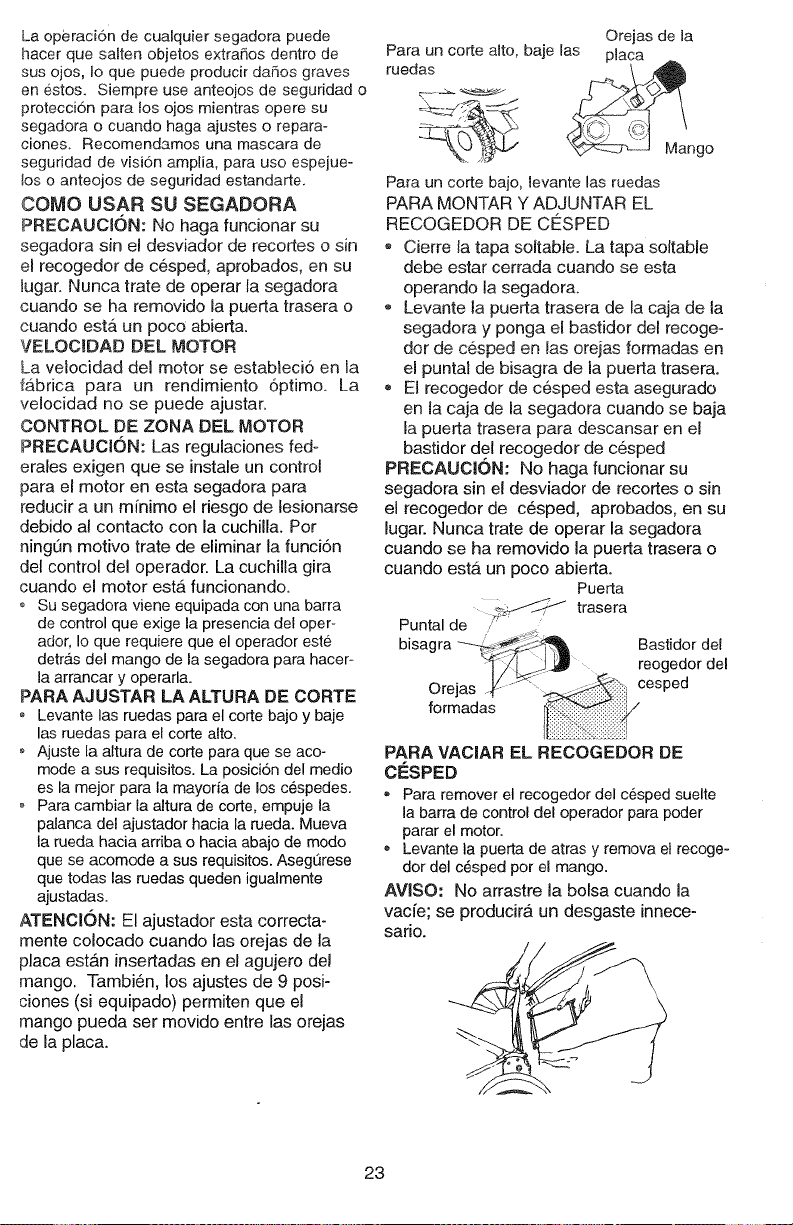

ENGINE ZONE CONTROL

CAUTION: Federal regulations require

_n engine control to be installed on this

Fawn mower in order to minimize the

risk of blade contact injury. Do not un-

der any circumstances attempt to de-

Ieat the function of the operator control.

The blade turns when the engine is run-

ning.

0 Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

[0 ADJUST CUTTING HEIGHT

' Raise wheels for low cut and lower

wheels for high cut.

0 Adjust cutting height to suit your require-

ments. Medium position is best for most

lawns.

, To change cutting height, squeeze

adjuster lever toward wheel. Move wheel

up or down to suit your requirements. Be

sure all wheels are in the same setting.

NOTE: Adjuster is properly positioned

Nhen plate tab inserts into hole in lever.

_,lso, 9-position adjusters (if so

_quipped) allow lever to be positioned

3etween the plate tabs.

Plate Tab

Lowe

,_ver

Raise Wheels for Low Cut

TO ATTACH GRASS CATCHER

* Close the flip lid. Flip lid must be closed

while operating lawn mower.

Lift the rear door on the mower housing

and place the grass catcher frame onto

the formed tabs on the rear door hinge

bracket

® The grass catcher is secured to the lawn

mower housing when the rear door is

lowered onto the grass catcher frame,

CAUTION: Do not run your lawn

mower without clipping deflector or

approved grass catcher in place. Never

attempt to operate the lawn mower with

Rear door

Formed

tabs

the rear door removed or propped

open.

TO EMPTY GRASS CATCHER

* To remove grass catcher, release opera-

tor presence control bar to stop engine.

* Lift up rear door and remove the grass

catcher by the handle.

, Do not drag the bag when emptying; it

will cause unnecessary wear.

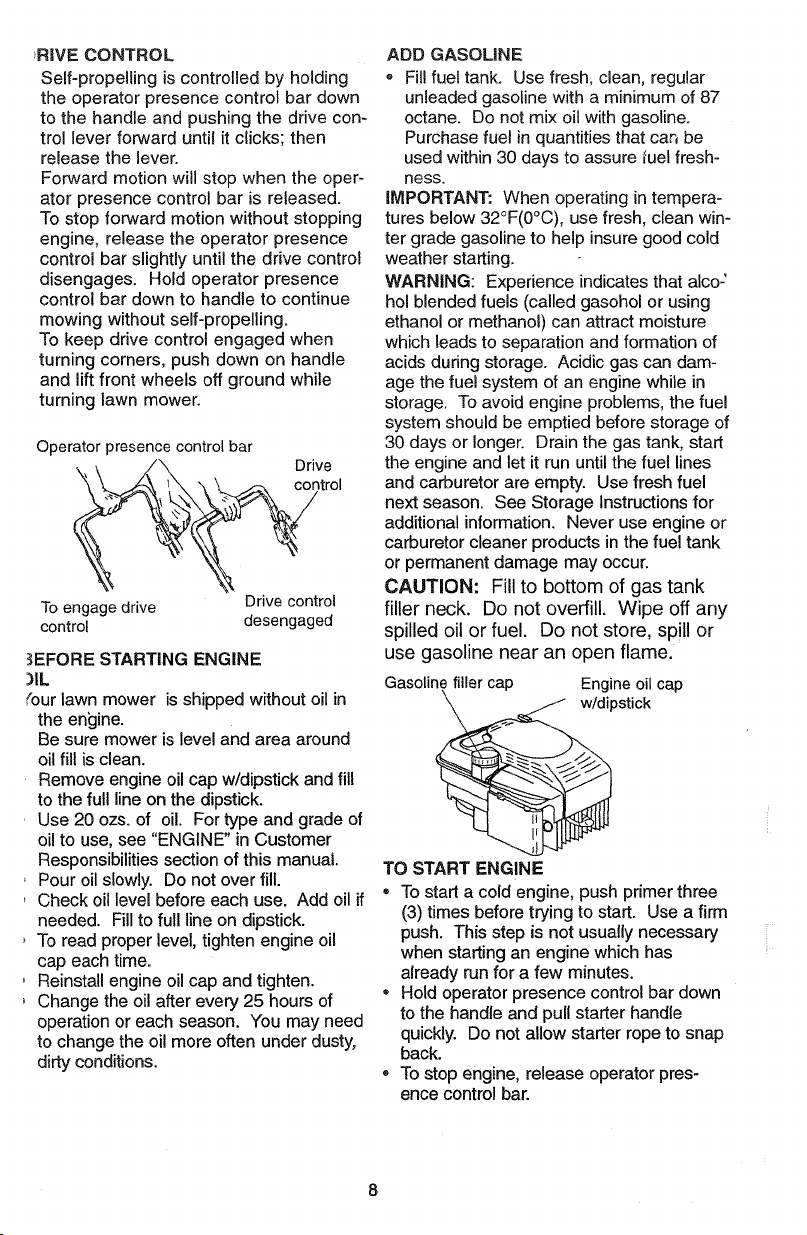

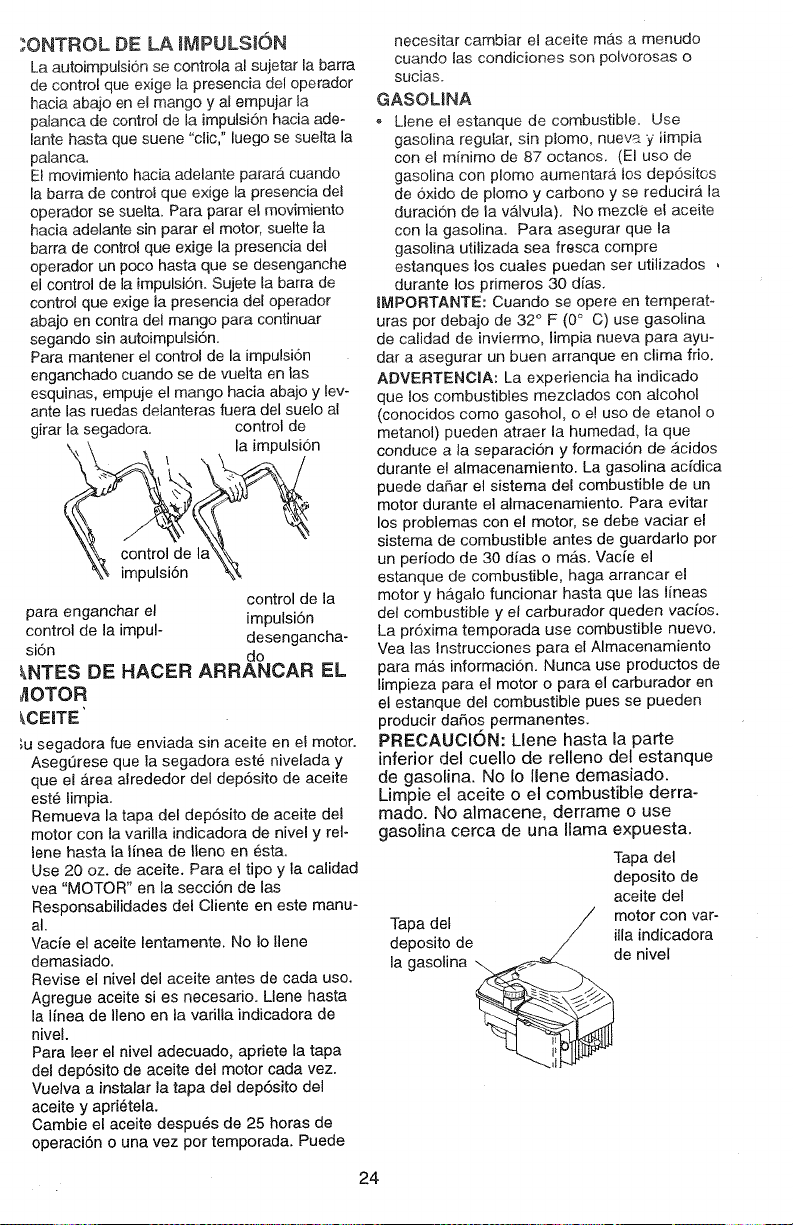

_RIVECONTROL

Self-propellingiscontrolledbyholding

theoperatorpresencecontrolbardown

tothehandleandpushingthedrivecon-

trolleverforwarduntilitclicks;then

releasethelever.

Forwardmotionwillstopwhentheoper-

atorpresencecontrolbarisreleased.

Tostopforwardmotionwithoutstopping

engine,releasetheoperatorpresence

controlbarslightlyuntilthedrivecontrol

disengages.Holdoperatorpresence

controlbardowntohandletocontinue

mowingwithoutself-propelling.

Tokeepdrivecontrolengagedwhen

turningcorners,pushdownonhandle

andliftfrontwheelsoffgroundwhile

turninglawnmower.

Operatorpresencecontrolbar

• /", Drive

k_\ .._\ _ \ \ _ control

To engage drive Drive control

control desengaged

3EFORE STARTING ENGINE

)IL

_'ourlawn mower is shipped without oil in

the engine.

Be sure mower is level and area around

oil fill is clean.

Remove engine oil cap w/dipstick and fill

to the full line on the dipstick.

Use 20 ozs. of oil. For type and grade of

oil to use, see "ENGINE" in Customer

Responsibilities section of this manual

Pour oil slowly. Do not over fill.

Check oil level before each use. Add oil if

needed. Fill to full line on dipstick.

To read proper level, tighten engine oil

cap each time.

° Reinstall engine oil cap and tighten.

Change the oil after every 25 hours of

operation or each season. You may need

to change the oil more often under dusty,

dirty conditions.

ADD GASOLINE

- Fill fuel tank. Use fresh, clean, regular

unleaded gasoline with a minimum of 87

octane. Do not mix oil with gasoline.

Purchase fuel in quantities that car'_be

used within 30 days to assure fuel fresh-

ness.

IMPORTANT: When operating in tempera-

tures below 32°F(0°C), use fresh, clean win-

ter grade gasoline to help insure good cold

weather starting.

WARNING: Experience indicates that alco -_

ho! blended fuels (called gasohol or using

ethanol or methanol) can attract moisture

which leads to separation and formation of

acids during storage. Acidic gas can dam-

age the fuel system of an engine while in

storage. To avoid engine problems, the fuel

system should be emptied before storage of

30 days or longer. Drain the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine or

carburetor cleaner products in the fuel tank

or permanent damage may occur.

CAUTION: Fill to bottom of gas tank

filler neck. Do not overfill. Wipe off any

spilled oil or fuel. Do not store, spill or

use gasoline near an open flame.

Gasoline filler cap Engine oil cap

TO START ENGINE

= To start a cold engine, push primer three

(3) times before trying to start. Use a firm

push. This step is not usually necessary

when starting an engine which has

already run for a few minutes.

• Hold operator presence control bar down

to the handle and pull starter handle

quickly. Do not allow starter rope to snap

back.

. To stop engine, release operator pres-

ence control bar.

NOTE: In cooler weather it may be

necessary to repeat priming steps. In

warmer weather over priming may

cause flooding and engine will not start.

If you do flood engine, wait a few min-

utes before attempting to start and do

not repeat priming steps.

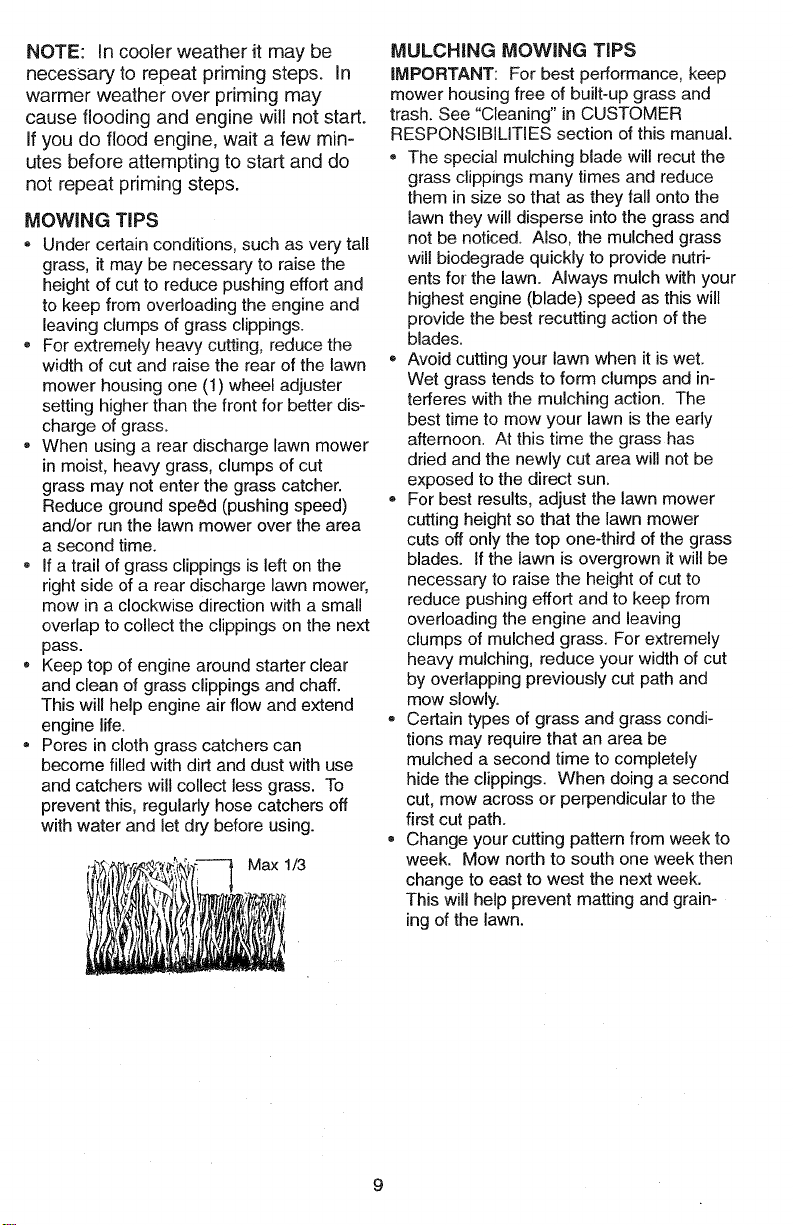

MOWING TiPS

• Under certain conditions, such as very tall

grass, it may be necessary to raise the

height of cut to reduce pushing effort and

to keep from overloading the engine and

leaving clumps of grass clippings.

, For extremely heavy cutting, reduce the

width of cut and raise the rear of the lawn

mower housing one (1) wheel adjuster

setting higher than the front for better dis-

charge of grass.

- When using a rear discharge lawn mower

in moist, heavy grass, clumps of cut

grass may not enter the grass catcher.

Reduce ground speed (pushing speed)

and/or run the lawn mower over the area

a second time.

o If a trail of grass clippings is left on the

right side of a rear discharge lawn mower,

mow in a clockwise direction with a small

overlap to collect the clippings on the next

pass.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This wil! help engine air flow and extend

engine life.

Pores in cloth grass catchers can

become filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catchers off

with water and let dry before using.

Max 1/3

MULCHING MOWING TiPS

iMPORTANT: For best performance, keep

mower housing free of built-up grass and

trash. See "Cleaning" in CUSTOMER

RESPONSIBILITIES section of this manual.

The special mulching blade will recut the

grass clippings many times and reduce

them in size so that as they fall onto the

lawn they will disperse into the grass and

not be noticed. Also, the mulched grass

wilt biodegrade quickly to provide nutri-

ents for the lawn. Always mulch with your

highest engine (blade) speed as this will

provide the best recutting action of the

blades.

* Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and in-

terferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried and the newly cut area will not be

exposed to the direct sun.

® For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the grass

blades. If the lawn is overgrown it will be

necessary to raise the height of cut to

reduce pushing effort and to keep from

overloading the engine and leaving

clumps of mulched grass. For extremely

heavy mulching, reduce your width of cut

by overlapping previously cut path and

mow slowly.

- Certain types of grass and grass condi-

tions may require that an area be

mulched a second time to completely

hide the clippings. When doing a second

cut, mow across or perpendicular to the

first cut path.

. Change your cutting pattern from week to

week. Mow north to south one week then

change to east to west the next week.

This will help prevent matting and grain-

ing of the lawn.

MAINTENANCE SCHEDULE

FILL IN DATES

AS YOU COMPLETE

REGULAR SERVICE

Clean/Inspect Grass Catcher

(If Equipped)

Clean Lawn Mower

O I Clean Under Drive Cover

_V (Power-Propelled Mowers)

E J Check drive belt/pulleys

I (Power-Propelled Mowers)

R FCheck/SharpeniReplac e Blade i

Lubrication Chart

J Clean Battery/Recharge

Electric Start Mowers

E JCheckEngine Oil Level

N IChang e Engine Oil

G clean Air Filter .......

Inspect Muffler

N Clean or Replace Spark Plug

E Replace ,A!,!Filter Paper Cartridge

v' v'

!,,"

v'3

,,, ,,,

i,,' v'.

v'2

1 - Change more often when operating under a heavy load or in high ambient temperatures.

2 - Service more often when operating in dirty or dusty conditions,

3 - Replace blades more often when mowing in sandy soil.

4 - Charge 48 hours at end of season,

ySERVICE DATES

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain mower as instructed in this man-

ual.

Some adjustments will need to be made

periodically to properly maintain your unit.

All adjustments in the Service and

Adjustments section of this manual should

be checked at least once each season.

= Once a year, replace the spark plug,

replace air filter element and check

blade for wear. A new spark plug and

clean/new air filter element assures

proper air-fuel mixture and helps your

engine run better and last longer.

- Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

LUBRICATION

Keep unit well lubricated (See "LUBRICA-

TION CHART").

LUBRICATION CHART

C) Wheel

adjuster

Engin

oil

(_D mount- (_) Rear door

ing pin hinge

(_ Spray lubricant

®.Refer to .CUSTOMER RESPONSIBILITIES

ENGINE section.

IMPORTANT: Do not oi! or grease plastic

wheel bearings. Viscous lubricants will at-

tract dust and dirt that will shorten the life of

the serf lubricating bearings. If you feet they

must be lubricated, use only a dry, pow-

dered graphite _e lubricant sparingly.

PRODUCT SPECiFiCATiONS

MODEL NUMBER 9t 7.377530

_ERIAL NUMBER

DATE OF PURCHASE

HORSEPOWER: 6.0

DISPLACEMENT: 11.5 CU. IN.

GASOLINE CAPACITY/TYPE: 1.6 QUARTS

UNLEADED REGULAR

OIL TYPE (API-SF/SG/SH): SAE 30 (ABOVE 32°F)

SAE 5W-30 (BELOW 32°F)

OIL CAPACITY: 20 OZS.

SPARK PLUG(GAP: .030") CHAMPION J19LM

VALVECLEARANCE: INTAKE: .005"

EXHAUST: °007"

SOLID STATE IGNITION

AIR GAP: .010 IN.

BLADE BOLT TORQUE: 35-40 FT. LBS.

_The model and serial numbers will be found on a decal attached to the rear of the

lawn mower housing.Record both serial number and date of purchase in space pro-

I vided above.

LAWN MOWER

Always observe safety rules when perform-

ing any maintenance.

TIRES

Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

BLADE CARE

For best results, mower blade must be kept

sharp. Replace bent or damaged blades.

TO REMOVE BLADE

o Disconnect spark plug wire from spark

plug and place wire where it cannot come

in contact with spark plug.

o Turn lawn mower on its side. Make sure

= Remove blade and attaching hardware

(bolt, lock washer and hardened washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade

adapter. The key must be in good con-

dition to work properly. Replace adapt-

er if damaged.

TO REPLACE BLADE

= Position the blade adapter on the engine

crankshaft. Be sure key in adapter and

crankshaft keyway are aligned.

• Position blade on the blade adapter align-

ing the two (2) holes in the blade with the

raised lugs on the adapter.

• Be sure the trailing edge of blade (oppo-

site sharp edge) is up toward the engine.

air filter and carburetor are up,

Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

o Protect your hands with gloves and/or

wrap blade with heavy cloth.

Remove blade bolt by turning counter-

clockwise. Use a 9/16" box or open-end

wrench.

= Install the blade bolt with the lock washer

and hardened washer into blade adapter

and crankshaft.

, Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

- The recommended tightening torque is

35-40 ft. Ibs.

iMPORTANT: Blade bolt is grade 8 heat

treated.

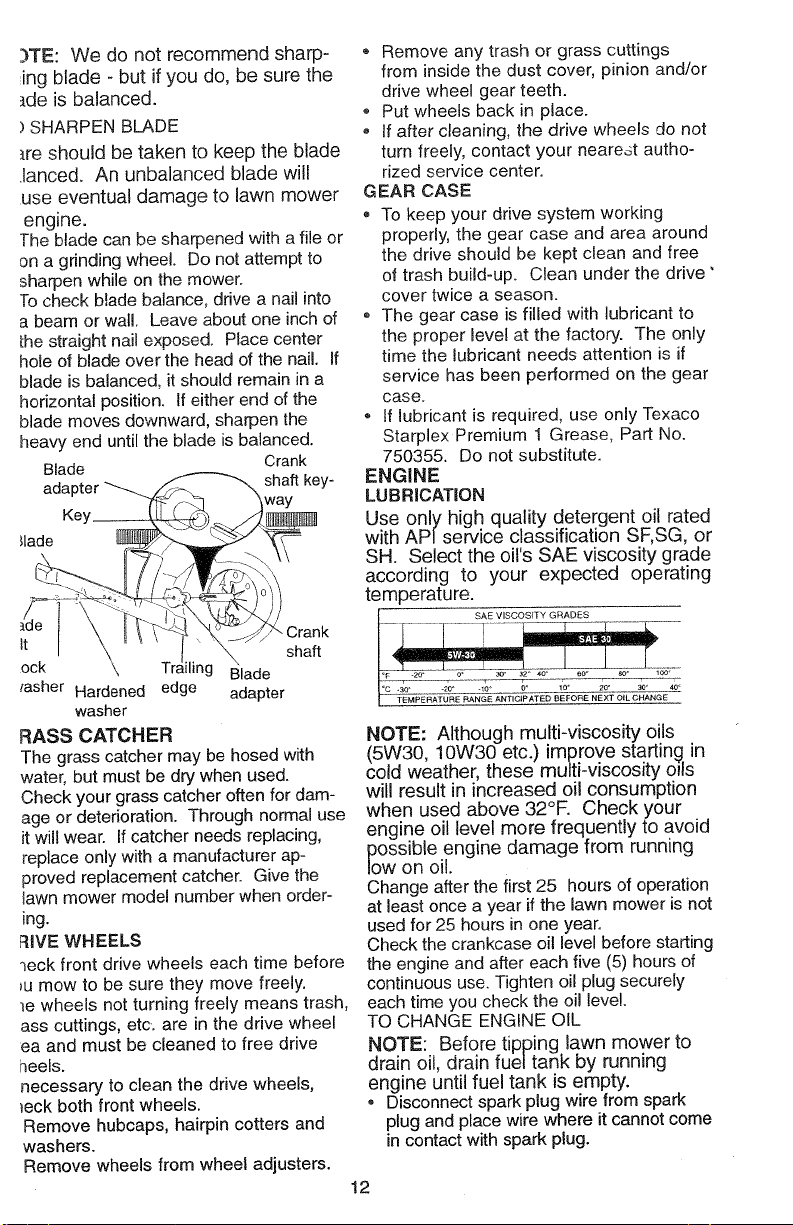

3TE: We do not recommend sharp-

ing blade - but if you do, be sure the

_de is balanced.

) SHARPEN BLADE

_re should be taken to keep the blade

.lanced. An unbalanced blade will

use eventual damage to lawn mower

engine.

The blade can be sharpened with a file or

on a grinding wheel. Do not attempt to

sharpen while on the mower.

To check Made balance, drive a nail into

a beam or wall. Leave about one inch of

_hestraight nail exposed. Place center

hole of blade over the head of the nail. If

blade is balanced, it should remain in a

horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

Blade Crank

adapter shaft key-

way

Hade

Crank

shaft

ock

Blade

zasher Hardened edge adapter

washer

RASS CATCHER

The grass catcher may be hosed with

water, but must be dry when used.

Check your grass catcher often for dam-

age or deterioration. Through normal use

it will wear. If catcher needs replacing,

replace only with a manufacturer ap-

proved replacement catcher. Give the

lawn mower model number when order-

ing.

RiVE WHEELS

qeck front drive wheels each time before

_umow to be sure they move freely.

le wheels not turning freely means trash,

ass cuttings, etc. are in the drive wheel

ea and must be cleaned to free drive

heels.

necessary to clean the drive wheels,

_eck both front wheels.

Remove hubcaps, hairpin cotters and

washers.

Remove wheels from wheel adjusters.

* Remove any trash or grass cuttings

from inside the dust cover, pinion and/or

drive wheel gear teeth.

Put wheels back in place.

If after cleaning, the drive wheels do not

turn freely, contact your nearest autho-

rized service center.

GEAR CASE

, To keep your drive system working

properly, the gear case and area around

the drive should be kept clean and free

of trash build-up. Clean under the drive '

cover twice a season.

. The gear case is filled with lubricant to

the proper level at the factory. The only

time the lubricant needs attention is if

service has been performed on the gear

case.

If lubricant is required, use only Texaco

Starplex Premium I Grease, Part No.

750355. Do not substitute.

ENGINE

LUBRiCATiON

Use only high quality detergent oil rated

with APIservice classification SF, SG, or

SH. Select the oil's SAE viscosity grade

according to your expected operating

temperature.

SAE VISCOSITY GRADES

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting, in

cold weather, these multi-viscosity oils

will result in increased oil consumption

when used above 32°R Check your

engine oil level more frequently to avoid

OSSibleengine damage from running

w on oil.

Change after the first 25 hours of operation

at least once a year if the lawn mower is not

used for 25 hours in one year.

Check the crankcase oil level before starting

the engine and after each five (5) hours of

continuous use. Tighten oil plug securely

each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, drain fueltank by running

engine until fuel tank is empty.

Disconnectspark plug wire from spark

plug and place wire where it cannot come

in contact with spark plug.

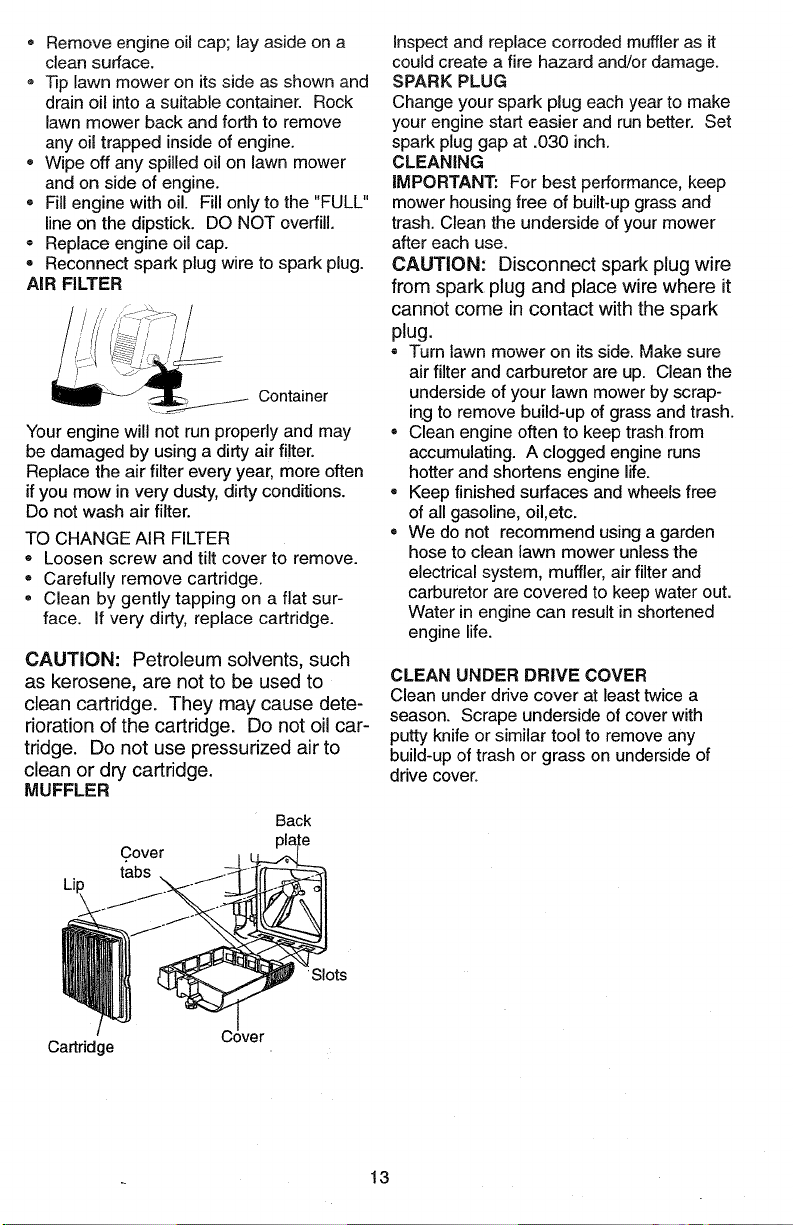

- Remove engine oil cap; lay aside on a

clean surface.

_p lawn mower on its side as shown and

drain oi! into a suitable container. Rock

lawn mower back and forth to remove

any oil trapped inside of engine.

• Wipe off any spilled oil on lawn mower

and on side of engine.

• Fill engine with oil. Fill only to the "FULL"

line on the dipstick. DO NOT overfill.

• Replace engine oil cap.

° Reconnect spark plug wire to spark plug.

AIR FILTER

Container

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every year, more often

if you mow in very dusty, dirty conditions.

Do not wash air filter.

TO CHANGE AIR FILTER

• Loosen screw and tilt cover to remove.

• Carefully remove cartridge.

. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

CAUTION: Petroleum solvents, such

as kerosene, are not to be used to

clean cartridge. They may cause dete-

rioration of the cartridge. Do not oil car-

tridge. Do not use pressurized air to

clean or dry cartridge.

MUFFLER

Back

Cover

tabs

inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Change your spark plug each year to make

your engine start easier and run better. Set

spark plug gap at .030 inch.

CLEANING

IMPORTANT: For best performance, keep

mower housing free of built-up grass and

trash. Clean the underside of your mower

after each use.

CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with the spark

plug.

• Turn lawn mower on its side. Make sure

air filter and carburetor are up. Clean the

underside of your lawn mower by scrap-

ing to remove build-up of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil,etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water out.

Water in engine can result in shortened

engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside of

drive cover.

Slots

Cartridge

Cover

OAtJTmON:BEFOREPERFORMING

ANYSERVICEORADJUSTMENTS:

Releasecontrolbar.

Makesurethebladeandallmoving

partshavecompletelystopped.

Disconnectsparkplugwirefromspark

plugandplacewhereitcannotcome

incontactwithplug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your lawn mower, is provided

to minimize the possibility that objects will

be thrown out the rear of the lawn mower

into the operatoCs mowing position. If the

rear deflector becomes damaged, it should

be replaced.

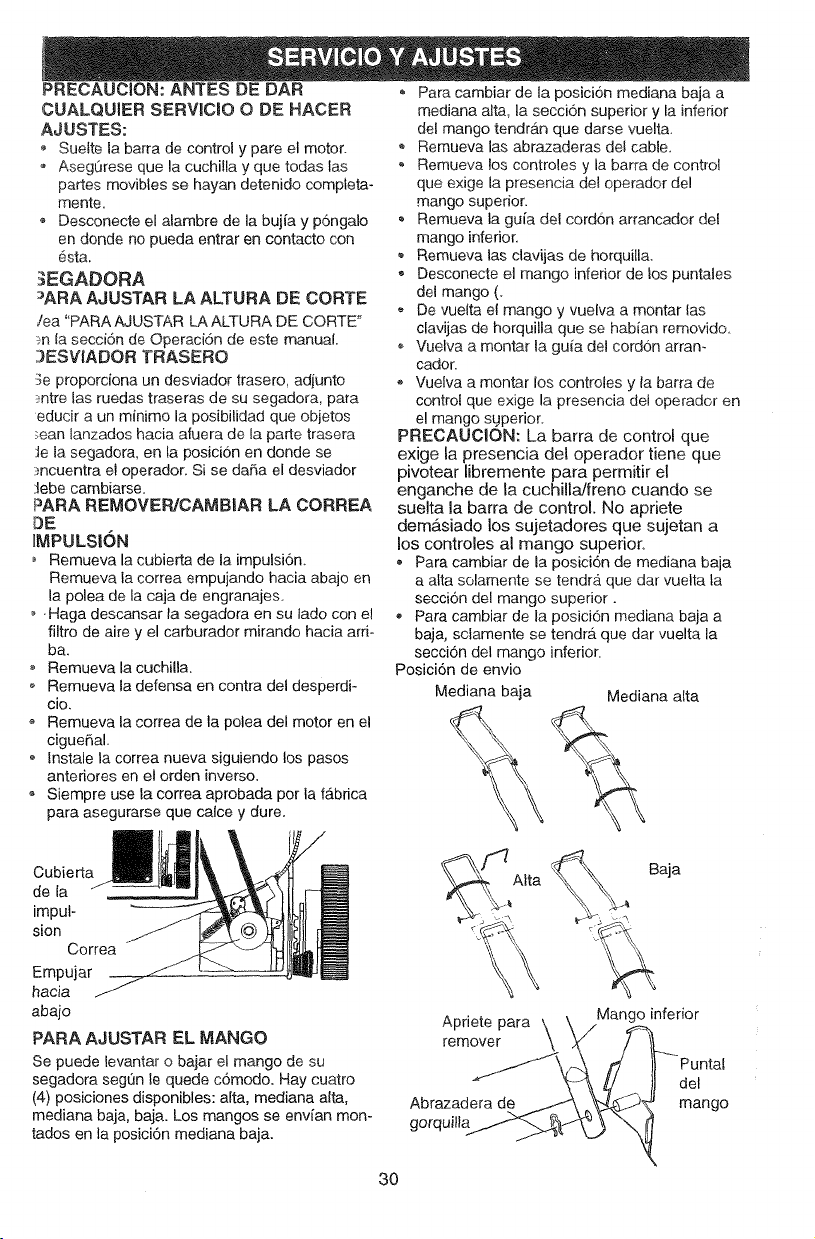

TO REMOVE/REPLACE DRIVE BELT

• Remove drive cover. Remove belt by

pushing down on gear case pulley and

roll belt off.

• Turn lawn mower on its side with carbure-

tor and fuel cap up.

• " Remove blade.

= Remove debris shield.

Remove belt from engine pulley on crank-

shaft.

Install new belt by reversing above steps.

- Always use factory approved belt to

assure fit and long life.

Drive

cover

Belt

Push

down

TO ADJUST HANDLE

Your lawn mower handle can be raised or

lowered for your mowing comfort. Four (4)

positions are available: high, medium high,

medium low and low. Handles are shipped

mounted in the medium low position.

• To change from medium low to medium

high position, the upper and lower handle

sections will have to be turned over.

• Remove cable clips.

• Remove the controls and operator pres-

ence control bar from the upper handle.

Remove the starter rope guide from the

lower handle.

, Remove hairpin cotters.

Disconnect the lower handle from the

handle brackets.

Turn the handle over and reassemble the

hairpin cotters that have been removed.

= Reassemble the starter rope guide.

* Reassemble the controls and the opera-

tot presence control bar to the upper han-

dle.

CAUTION: The operator presence

control bar must pivot freely to permit

blade brake engagement when control

bar is released. Do not over tighten

the fasteners holding the controls to the

upper handle.

, To change from medium low to high posi-

tion only the upper handle section will

have to be turned over.

- To change from medium low to low posi-

tion, only the lower handle section will

Shipping position

Medium low

um high

High

Squeeze to

remove

Low

Lower handle

Hairpin clip

Handle

bracket

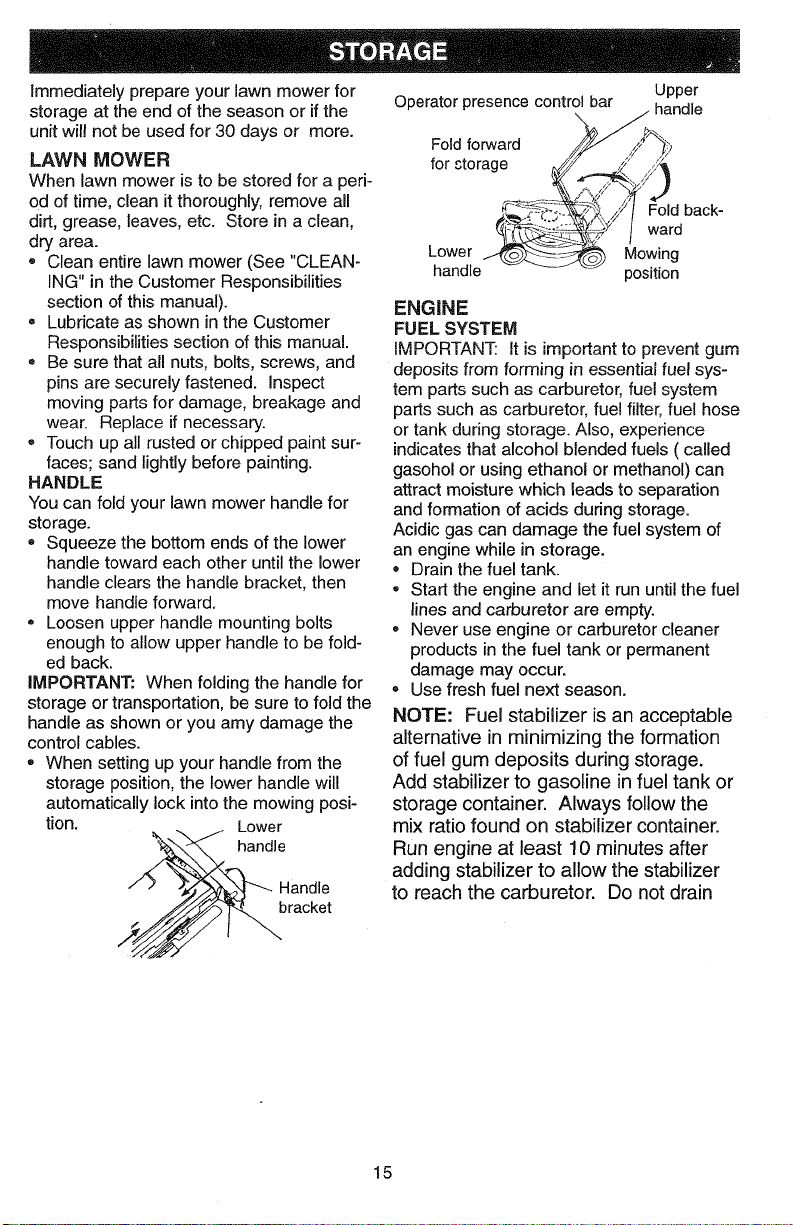

immediately prepare your lawn mower for

storage at the end of the season or if the

unit wil! not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a peri-

od of time, clean it thoroughly, remove a!l

dirt, grease, leaves, etc. Store in a clean,

dry area.

. Clean entire lawn mower (See "CLEAN-

ING" in the Customer Responsibilities

section of this manual).

• Lubricate as shown in the Customer

Responsibilities section of this manual.

• Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage and

wear. Replace if necessary.

Touch up all rusted or chipped paint sur-

faces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

. Squeeze the bottom ends of the lower

handle toward each other until the lower

handle clears the handle bracket, then

move handle forward.

. Loosen upper handle mounting bolts

enough to allow upper handle to be fold-

ed back.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold the

handle as shown or you amy damage the

control cables.

= When setting up your handle from the

storage position, the lower handle will

automatically lock into the mowing posi-

tion. Lower

handle

Handle

bracket

Operator presence control bar

Fold,.forward

for _torage ._

Lower

handle -

Upper

_/_ _i_bhandle

_ ,,7 1 Fold back-

%Y /

/ward

Mowing

position

ENGINE

FUEL SYSTEM

iMPORTANT: It is important to prevent gum

deposits from forming in essential fuel sys-

tem parts such as carburetor, fuel system

parts such as carburetor, fue! filter, fuel hose

or tank during storage. Also, experience

indicates that alcohol blended fuels ( called

gasohol or using ethanol or methanol) can

attract moisture which leads to separation

and formation of acids during storage.

Acidic gas can damage the fuel system of

an engine while in storage.

Drain the fuel tank.

- Start the engine and let it run until the fue!

lines and carburetor are empty.

Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation

of fuel gum deposits during storage.

Add stabilizer to gasoline in fuel tank or

storage container. Always follow the

mix ratio found on stabilizer container.

Run engine at least 10 minutes after

adding stabilizer to allow the stabilizer

to reach the carburetor. Do not drain

IGtNEOIL

ainoil(withenginewarm)andreplace

_hcleanengineoil (See"ENGINE"in

:_CustomerResponsibilitiessectionofthis

:muaI).

ILINDER

Remove spark plug.

Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

Pull starter handle slowly a few times to

distribute oil.

Replace with new spark plug.

THER

Do not store gasoline from one season to

another.

Replace your gasoline can if your can

starts to rust. Rust and!or dirt in your

gasoline will cause problems.

If possible, store your unit indoors and

cover it to give protection from dust and

dirt.

Cover your unit with a suitable protective

cover that does not retain moisture. Do

not use plastic Plastic cannot breathe

which allows condensation to form and

will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

CAUTION: Never store the lawn

mower with gasoline in the tank inside a

building where fumes may reach an

open flame or spark. Allow the engine

ROUBLESHOOTING CHART

PROBLEM

Does not start

CAUSE

- Dirty air filter.

, Out of fuel.

• Stale fuel.

,, Water in fuel.

, Spark plug wire is

disconnected.

• Bad spark plug.

, Loose blade or broken blade ®

adapter.

, Control bar in released

position.

o Control bar defective.

CORRECTION

Clean/replace air filter.

Fill fuel tank.

Drain tank and refill with

fresh clean fuel.

Drain fuel tank and

carburetor and refill tank

with fresh gasoline.

Connect wire to plug.

Replace spark plug.

Tighten blade bolt or

replace blade adapter.

Depress control bar to

handle.

Replace control bar.

Poor cut - uneven

Excessive

vibration

Starter rope hard

to pull

Grass catcher

not fiBing (if so

equipped) .

Hard to push

CAUSE

- Roar of lawn mower housing

or cutting blade dragging

in heavy grass.

* Cutting too much grass.

• Dirty air filter.

o Buildup of grass, leaves,

and trash under mower.

, Too much oil in engine.

,, Worn, bent or loose blade.

• Whee! heights uneven.

Buildup of grass, leaves

and trash under mower.

• Worn, bent or loose blade.

= Bent engine crankshaft.

Engine flywheel brake is on

when control bar is released.

= Bent engine crankshaft.

• Blade adapter broken.

, Blade dragging in grass,

Cutting height too low,

• Lift on blade worn off.

= Catcher not venting air.

• Grass is too high or wheel

height is too low.

Rear of lawn mower

housing or blade dragging

in grass.

= Grass catcher too full,

• Handle height position not

right for you.

CORRECTION

- Set to "Higher Cur

position.

Set to "Higher Cut"

position.

o Clean!replace air filter.

Clean underside of mower

housing.

• Check oil level.

bRl_B_lade, Tighten

, Set a!! wheels at same

height

- Clean underside of

mower housing,

* Replace blade. Tighten

blade bolt.

, Contact an authorized

service center.

Depress control bar to

upper handle before

pulling starter rope.

= Contact an authorized

service center.

• Replace blade adapter.

° Move lawn mower to cut

grass or to hard surface

to start engine.

Raise cutting height.

• Replace blade.

• Clean grass catcher.

• Raise cutting height.

Raise rear of lawn mower

housing one (1) setting

higher.

° Empty grass catcher.

• Adjust handle height to

suit.

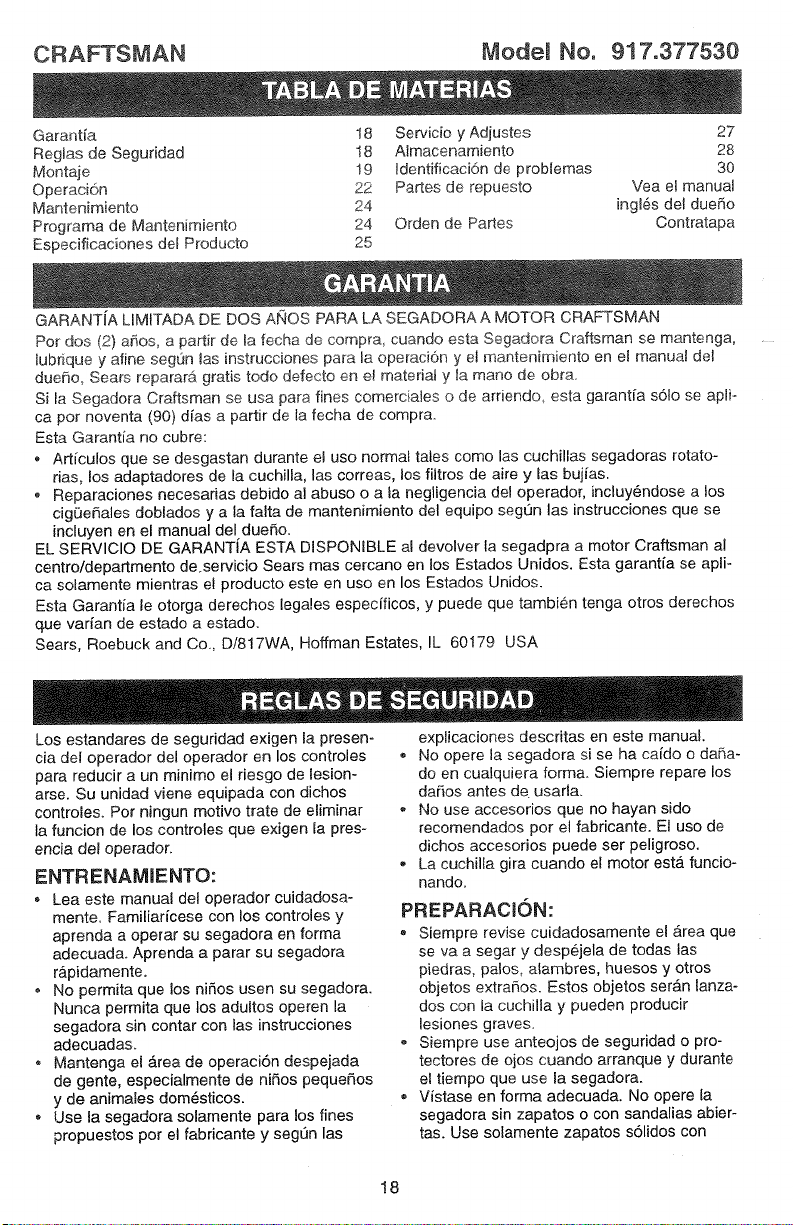

CRAFTSMAN Modem No. 917.377530

Garantfa 18 Servicio y Adjustes 27

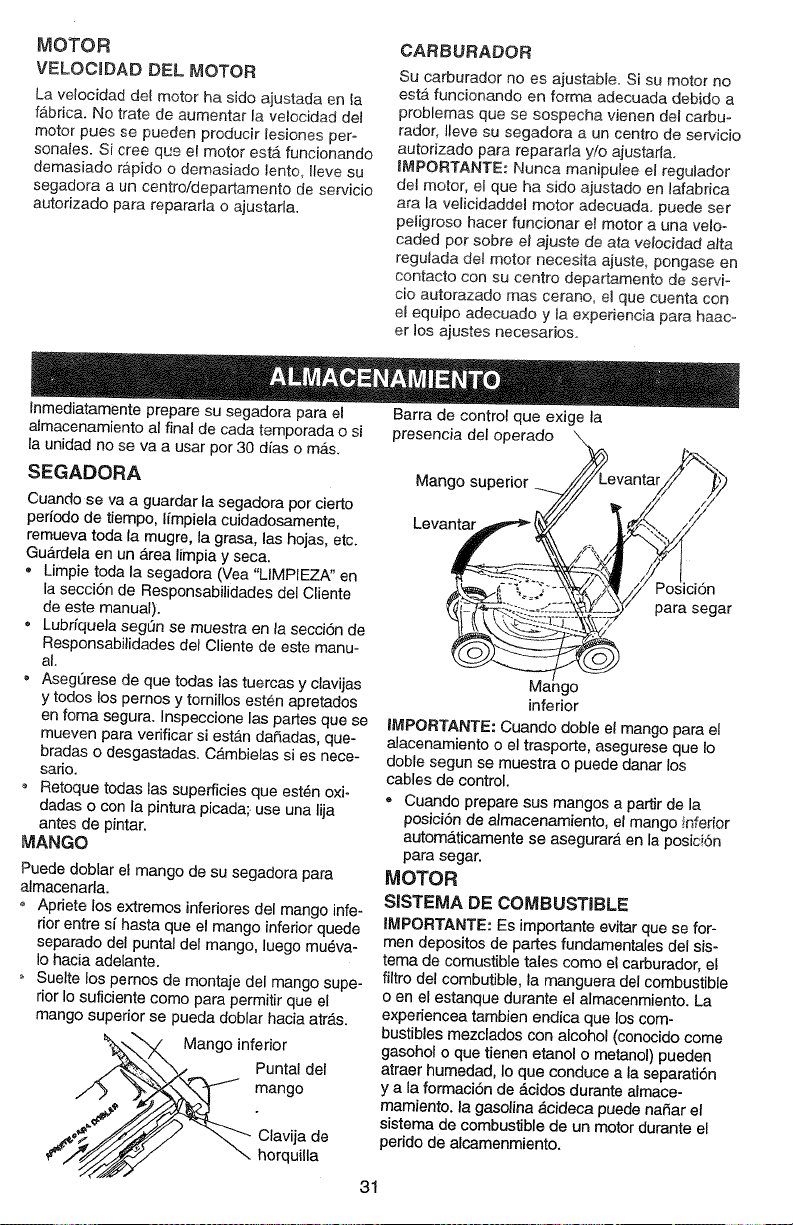

Reglas de Segufidad 18 Almacenamiento 28

Montaje 19 Identificaci6n de problemas 30

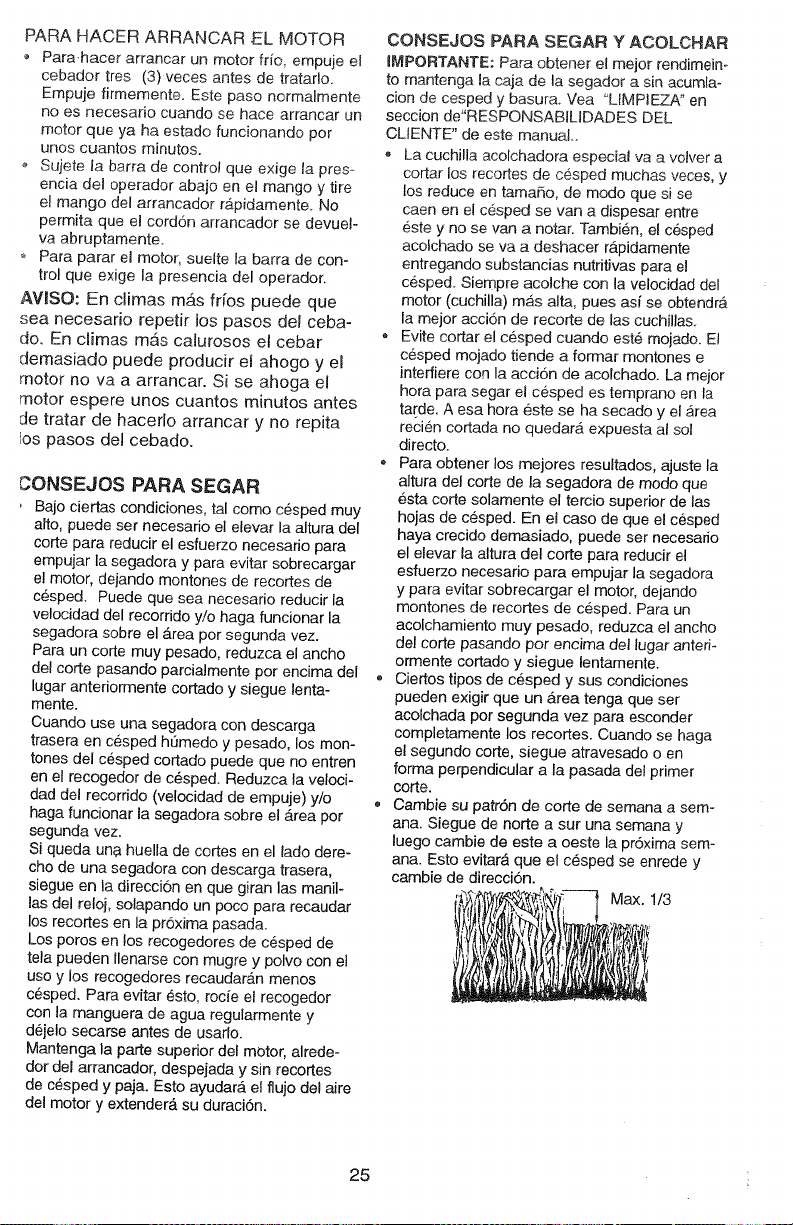

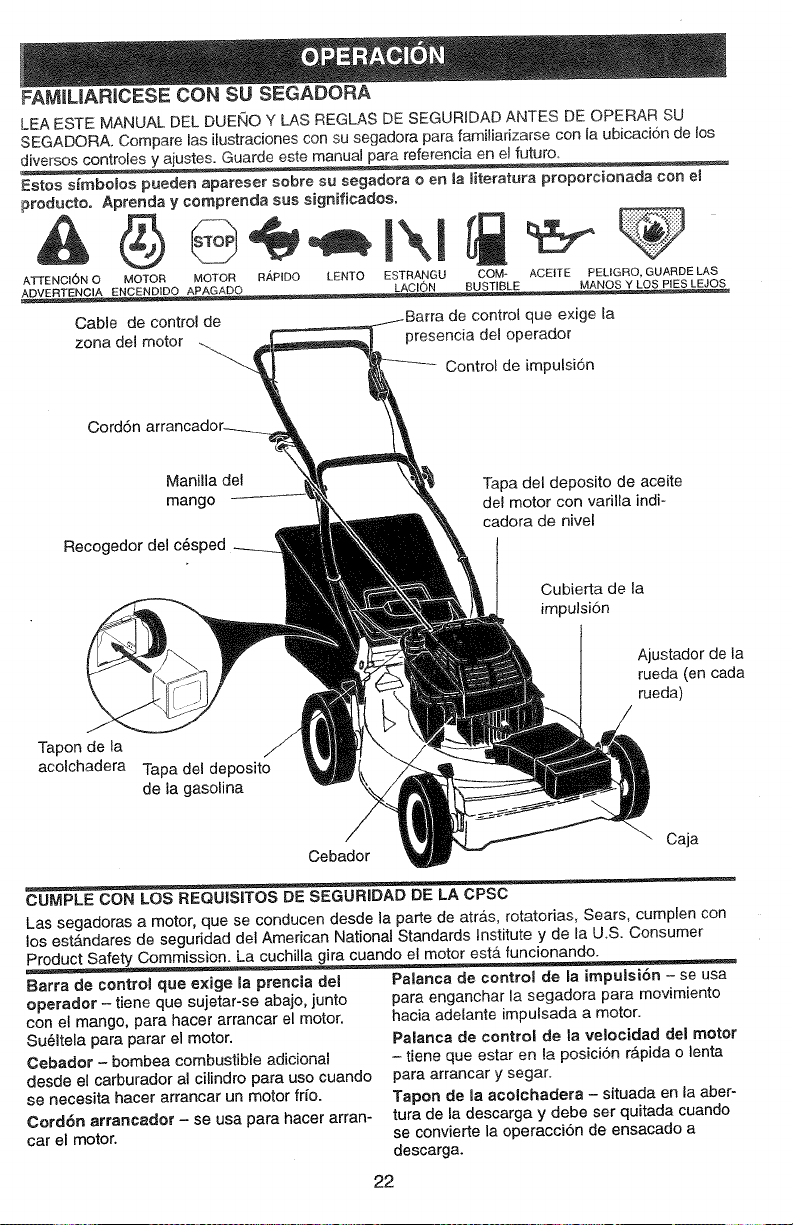

Operacion 22 Partes de repuesto Vea el manual

Mantenimiento 24 ingles del due_o

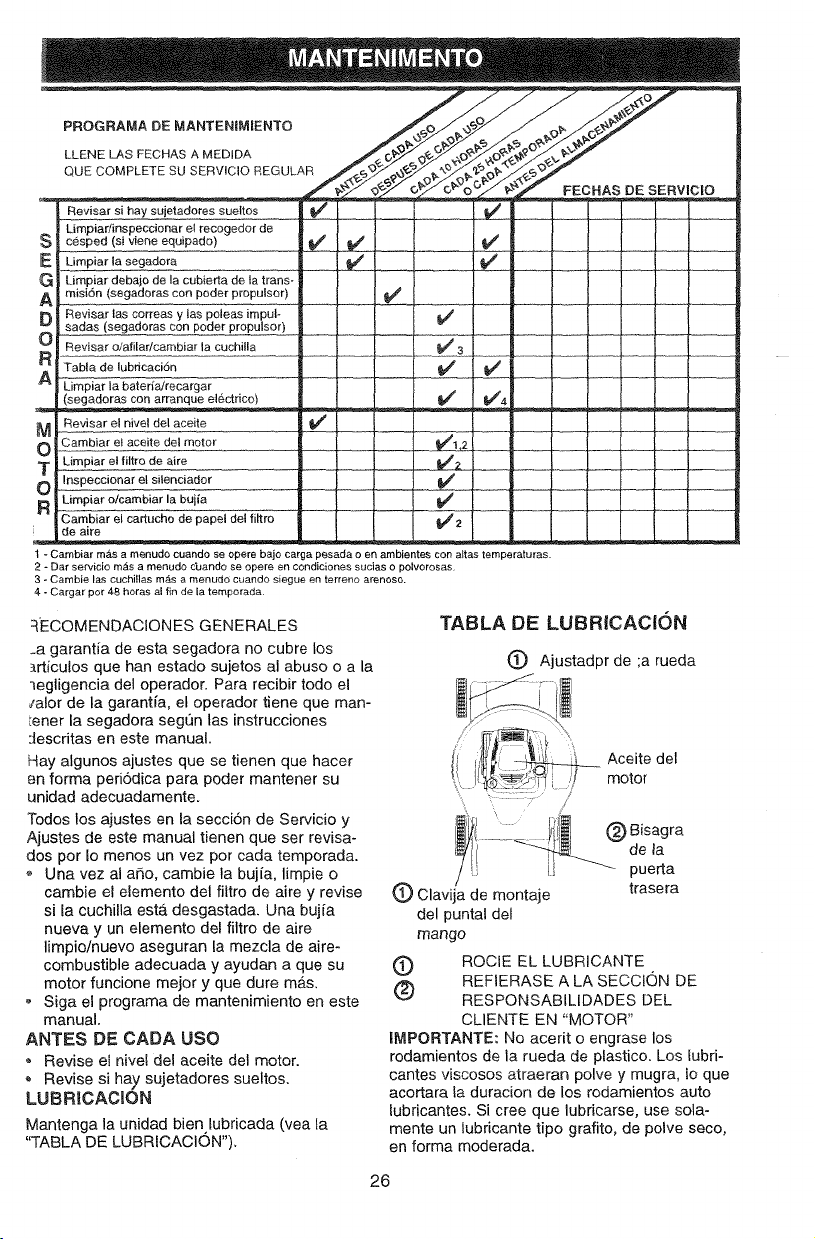

Programa de Mantenimiento 24 Orden de Partes Contratapa

Especificaciones dei Producto 25

GARANTiA LIMITADA DE DOS ArqOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Pot dos (2) aSos, a partir de la fecha de compra, cuando esta Segadora Craftsman se mantenga,

tubrique y afine segun las instrucciones para la operacion y et mantenirniento en el manual del

duello, Sears reparara gratis todo defecto en el matedat y la mane de obra.

Si la Segadora Craftsman se usa para fines comerciales o de ardendo esta garantfa s61o se apli-

ca por noventa (90) dfas a partir de la fecha de compra.

Esta Garantia no cubre:

• Arficulos que se desgastan durante el uso normal tales como las cuchillas segadoras rotato-

rias, los adaptadores de la cuchilla, las correas, los filtros de aire y las bujfas.

Reparaciones necesarias debido al abuso o a la negligencia del operador, incluy6ndose a los

cigeeSales doblados y a la falta de mantenimiento del equipo seg0n las instrucciones que se

incluyen en el manual del dueBo.

EL SERVlCIO DE GARANT[A ESTA DISPONIBLE al devolver la segadpra a motor Craftsman al

centro/departmento de.servicio Sears mas cercano en los Estados Unidos. Esta garantfa se apli-

ca solamente mientras el producto este en uso en los Estados Unidos.

Esta Garantfa le otorga derechos legales especificos, y puede que tambien tenga otros derechos

clue varfan de estado a estado.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179 USA

Los estandares de seguridad exigen la presen-

cia del operador del operador en los controles

para reducir a un minimo el riesgo de lesion-

arse. Su unidad viene equipada con dichos

controles. Por ningun motivo trate de eliminar

la funcion de los controles que exigen la pres-

encia del operador.

ENTRENAMIENTO:

, Lea este manual del operador cuidadosa-

mente. Familiarfcese con los controles y

aprenda a operar su segadora en forma

adecuada. Aprenda a parar su segadora

r&pidamente.

No permita que los niSos usen su segadora.

Nunca permita que los adultos operen la

segadora sin contar con las instrucciones

adecuadas.

® Mantenga el Area de operaci6n despejada

de gente, especialmente de niSos pequeSos

y de animales dom6sticos.

, Use la segadora solamente para los fines

propuestos pot el fabricante y segt]n las

explicaciones descritas en este manual.

No opere la segadora si se ha cafdo o daSa-

do en cualquiera forma+ Siempre repare los

da[ios antes de usarla.

No use accesorios que no hayan sido

recomendados por el fabricante. El use de

dichos accesorios puede set peligroso.

• La cuchilla gira cuando el motor estA funcio-

nando.

PREPARACI6N:

• Siempre revise cuidadosamente el _rea que

se va a segar y despejela de todas las

piedras, palos, alambres, huesos y otros

objetos extraSos. Estos objetos serAn lanza-

dos con la cuchilla y pueden producir

lesiones graves.

o Siempre use anteojos de seguddad o pro-

tectores de ojos cuando arranque y durante

el tiempo que use la segadora.

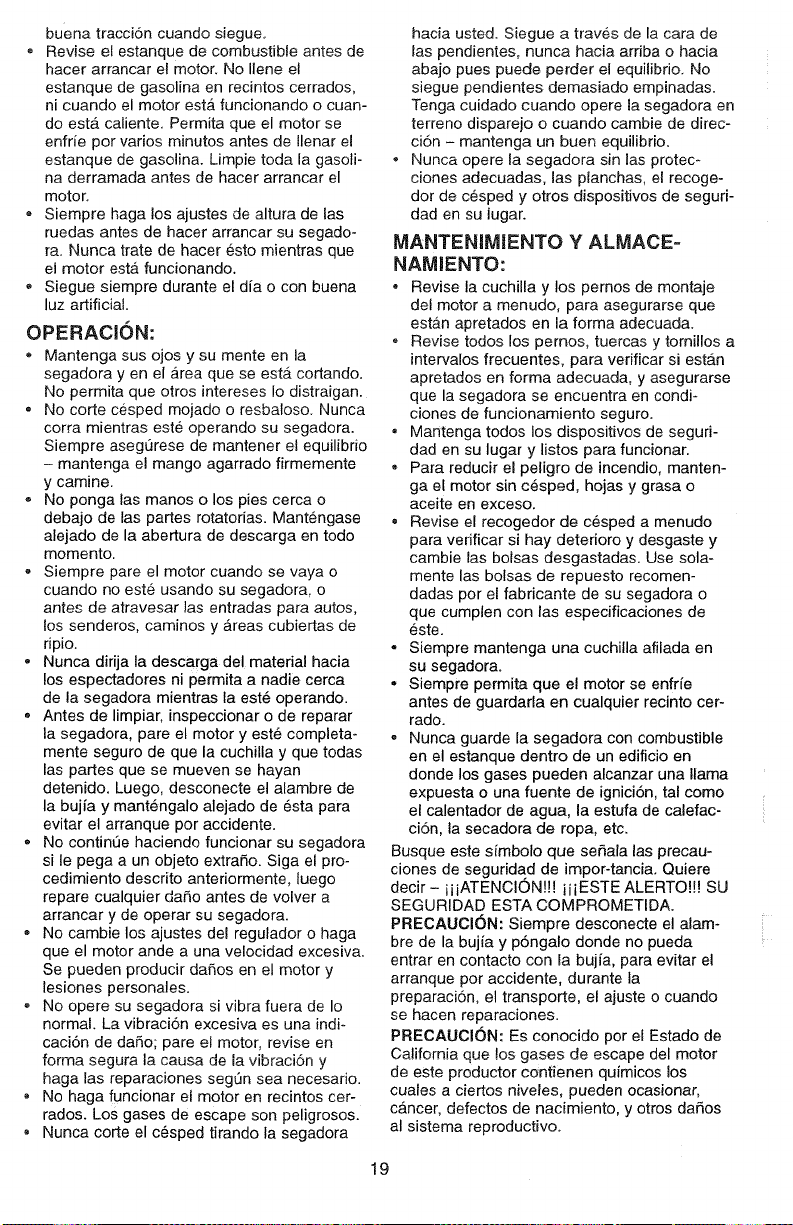

Vistase en forma adecuada. No opere la

segadora sin zapatos o con sandalias abier-

tas. Use solamente zapatos s61idos con

buena traccion cuando siegue.

Revise el estanque de combustible antes de

hacer arrancar el motor. No Ilene el

estanque de gasolina en recintos cerrados,

ni cuando el motor esta funcionando o cuan-

do esta caliente. Permita que el motor se

enfrie por varios minutos antes de Ilenar el

estanque de gasolina. Limpie toda la gasoli-

na derramada antes de hacer arrancar el

motor.

• Siempre haga los ajustes de altura de las

ruedas antes de hacer arrancar su segado-

ra. Nunca trate de hacer esto mientras que

el motor esta funcionando.

Siegue siempre durante el dfa o con buena

luz artificial.

OPERACl6N:

Mantenga sus ojos y su mente en la

segadora yen el Area que se est#. cortando.

No permita que otros intereses Io distraigan.

• No corte cesped mojado o resbaloso. Nunca

corra mientras este operando su segadora.

Siempre asegQrese de mantener el equilibdo

- mantenga el mango agarrado firmemente

y camine.

- No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mantengase

alejado de la abertura de descarga en todo

momento.

• Siempre pare el motor cuando se vaya o

cuando no este usando su segadora, o

antes de atravesar las entradas para autos,

los senderos, caminos y Areas cubiertas de

ripio.

, Nunca dirija la descarga del material hacia

los espectadores ni permita a nadie cerca

de la segadora mientras la est_ operando.

, Antes de limpiar, inspeccionar o de reparar

la segadora, pare el motor y est_ completa-

mente seguro de que la cuchilla y que todas

las partes que se mueven se hayan

detenido. Luego, desconecte el alambre de

la bujfa y mantengalo alejado de esta para

evitar el arranque por accidente.

• No continue haciendo funcionar su segadora

si le pega a un objeto extraSo. Siga el pro-

cedimiento descrito anteriormente, luego

repare cualquier daSo antes de volver a

arrancar y de operar su segadora.

o No cambie los ajustes del regulador o haga

que el motor ande a una velocidad excesiva.

Se pueden producir dafios en el motor y

lesiones personales.

, No opere su segadora si vibra fuera de Io

normal. La vibraci6n excesiva es una indi-

caci6n de daSo; pare el motor, revise en

forma segura la causa de ia vibracidn y

haga las reparaciones segQn sea necesario.

o No haga funcionar el motor en recintos cer-

rados. Los gases de escape son peligrosos.

o Nunca corte el c_sped tirando la segadora

hacia usted. Siegue a traves de la cara de

las pendientes, nunca hacia arriba o hacia

abajo pues puede pettier el equilibrio. No

siegue pendientes demasiado empinadas.

Tenga cuidado cuando opere la segadora en

terreno disparejo o cuando cambie de direc-

ci6n - mantenga un buen equilibrio.

Nunca opere la segadora sin las protec-

clones adecuadas, las planchas, el recoge-

dor de cesped y otros dispositivos de seguri-

dad en su iugar.

MANTENIMtENTO Y ALMACE-

NAMIENTO:

- Revise la cuchilla y los pernos de montaje

del motor a menudo, para asegurarse que

estan apretados en la forma adecuada.

o Revise todos los pernos, tuercas y tornillos a

intervalos frecuentes, para verificar si estan

apretados en forma adecuada, y asegurarse

que la segadora se encuentra en condi-

ciones de funcionamiento seguro.

, Mantenga todos los dispositivos de seguri-

dad en su lugar y listos para funcionar.

• Para reducir el peligro de incendio, manten-

ga el motor sin cesped, hojas y grasa o

aceite en exceso.

• Revise el recogedor de cesped a menudo

para verificar si hay detedoro y desgaste y

cambie las bolsas desgastadas. Use sola-

mente las bolsas de repuesto recomen-

dadas por el fabricante de su segadora o

que cumplen con las especificaciones de

_ste.

• Siempre mantenga una cuchilla afiiada en

su segadora.

• Siempre permita que el motor se enfrfe

antes de guardada en cualquier recinto cer-

rado.

• Nunca guarde la segadora con combustible

en el estanque dentro de un edificio en

donde los gases pueden alcanzar una llama

expuesta o una fuente de ignici6n, tal como

el calentador de agua, la estufa de calefac-

cion, la secadora de ropa, etc.

Busque este sfmbolo que seSala las precau-

clones de seguridad de impor-tancia. Quiere

decir - iiiATENCION!N iiiESTE ALERTO!!! SU

SEGURIDAD ESTA COMPROMETIDA.

PRECAUCl6N: Siempre desconecte el alam-

bre de la bujfa y p6ngalo donde no pueda

entrar en contacto con la bujfa, para evitar e!

arranque pot accidente, durante la

preparaci6n, el transporte, el ajuste o cuando

se hacen reparaciones.

PRECAUCl6N: Es conocido per el Estado de

California que Joe gases de escape del motor

de este productor contienen qufmicos los

cuales a ciertos niveles, pueden ocasionar,

cancer, defectos de nacimiento, y otros daSos

al sistema reproductivo.

}tos accesorios estaban disponibles cuando se produjo la segadora. Tambien estan disponibles

_la mayoria de las tiendas de Sears yen Ios-centros de servlcio La mayoria de las tiendas

.ars Tambien pueden ordenar para usted, si les proporciona el numero del modelo de su

,gadora. AIgunos de estos accesorios tat vez no se apliquen a su segadora.

:ENDIMIENTO DE LA SEGADORA

DESVIADOR DE RECORTES

_ARA SEGADORAS CON DESCARGA TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

JUEGOS PARA LA ACOLCHADORA

__/ RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

ESTABILIZADORES

ENVASES

DE GASOLINA

IANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

FILTROS DE AIRE

ADAPTADORES __

DE CUCHILLA RUEDAS

BUJiAS

ACEITE

DEL MOTOR

a estastnstrucciones y este manual completa-

ente antes de tratar de montar u operar su

gadora nueva. Su segadora nueva ha sido

ontada en la fabrica con la excepcion de aquel-

!; partes que se dejaron sin montar pot razones

envio. Todas las partes como las tuercas, las

andelas, los pernos, etc., que son necesarias

_ra completar el montaje hart sido colocadas en

bolsa de partes. Para asegurarse que su

gadora funcione en forma segura y adecuada,

das las partes y los artieulos de ferreteria que

monten tienen que set apretados segurao

ente. Use las herramientas correctas, como

a necesario, para asegurar que se aprieten

Jecuadamente.

ARA REMOVER LA SEGADORA DE

A CAJA DE CARTON

Remueva las partes sueltas que se incluyen

con la segadora.

Corte las dos esquinas de los extremos de la

caja de cart6n y tienda el panel del extremo

piano.

Remueva todo el matedal de empaque,

excepto la curia entre el mango superior y 61

inferior, y la curia que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

Haga rodar la segadora hacia afuera de la

caja de cart6n y reviseta cuidadosamente para

verificar si todavia quedan partes sueltas adi-

cionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con mucho

cuidado para no pellizear o dariar los cables de

control.

® Levante los mangos hasta que la secci6n de1

mango inferior se asegure en su lugar, en la

posici6n para segar.

Levante la secci6n del mango superior hasta

su lugar en el mango inferior, remueva la cura

protectora y apriete ambas manillas del

mango.

Remueva la cura del mango que sujeta la

barra de los control que exige la presencia del

operador junto con el mango superior.

o El mango de la segadora puede ajustarse

segQn le acomode para segar. Refi_rase a

Barra de control que exige la

presencia del operado _ //_ /_//_

Mango superior ..___ --;/

Levan_ll_"_ _ L_'-'-'-_q,./9

. t{""a:.";2_," _" Posici6n

' _:{;._{._=_: }" para segar

Mango

inferior

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse coma

una acolchadora de capa vegetal. Para convertir-

la de modo que pueda ensacar o descargar:

• Abra la puerta trasera y remueva la tapon

acolchadora. Gu4,rdela en un lugar seguro.

, Ahora puede instalar el recogedor o el desvi-

ador de recortes opcianal.

. Para volver a la operaci6n de acolchamiento

con capa vegetal, instale la tapon acolchadora

en la abertura de descarga de la segadora,

Asegt_rese de que todas las orejas est_n

asentadas en forma adecuada.

o Deslice la costura igual al rededor del marco

tubular, al mismo tiempo trabaje el marco

adentro del recogedor de c_sped.

- Monte el marco inferior al marco tubular

como demostrado.

. Deslice los sugetadores de vinilio sobre el

marco.

Aviso: Si los sujetadores de vinilio est_n

muy duros, m6talos en agua caliente.

costura

marco tubular

tapa

eoltable

marco inferior

marco tubular

(los marcos

deben estar com-

pletamente situa-

dos)

Tapon

alcolchadora

PRECAUCION: No haga funcionar su

segadora sin la tapon acolchadora

aprobada en su lugar, o sin el desviador de

recortes, o sin el recogedor de c_sped,

aprobados, en su lugar. Nunca trate de

operar la segadora cuando se ha removido

la puerta trasera o cuando est& un poco

PARA MONTAR EL RECOGE=

DOR DE CESPED

. Inserta la pierna del marco tubular en la

abertura de! recogedor de c_sped y deslice

Io entre la coetura de la bolsa.

Aviso: Mantenga la costura de la bolsa

recogida sobre la pierna recta de! marco.

• Cuando et marco salga det otro lado de la

costura, inserta inmediatamente el extremo

del marco adentro de la bolsa como mostra-

do en la intercalaci6n.

marcckdel bastidor

" 4.J

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUEf, IO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU

SEGADORA. Compare las ilustraciones con su segadora para famitiarizarse con [a ubicaci6n de los

diversos controles y ajustes. Guarde este manual para referenda en el futuro,

Estos simboios pueden apareser sobre su segadora o en [a literature proporcionada con e[

producto. Aprenda y comprenda sus signifioados.

A"FrENCION O MOTOR MOTOR Ri_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCEND_DO APAGADO LACJ_,N E_USTJBLE MANOS Y LOS PIES LEJOS

Cable de control de

zone del motor

de control que exige la

presencia del operador

Control de impulsi6n

Cord6n

Manilla del

mango

Recogedordelc6sped

Tapon de la

acolchadera Tapa del deposito

de la gasoline

Tapa del deposito de aceite

del motor con varilla indi-

cadora de nivel

Cubierta de la

impulsion

Ajustador de la

rueda (on cada

rueda)

Cebador

Caja

CUMPLE CON LOS REQUISITOS DE SEGURiDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atras, rotatorias, Sears, cumplen con

los est&ndares de seguridad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission. La cuchilla gira cuando el motor esta funcionando.

Barra de control que exige la prencia del

operader - tiene que sujetar-se abajo, junto

con el mango, para hacer arrancar el motor.

Sudltela pare parer el motor.

Cebador - bombea combustible adicional

desde el carburador al cilindro pare uso euando

se necesita hacer arrancar un motor frio.

Cord6n arrancador - se usa pare hacer arran-

car el motor.

Palanca de control de la impulsi6n - se usa

pare enganchar la segadora para movimiento

hacia adelante impulsada a motor.

Palanca de control de la velocidad del motor

tiene que estar en la posici6n r_pida o lenta

pare arrancar y segar.

Tapon de [e acolchadera - situada en la abero

tufa de la descarga y debe ser quitada cuando

se convierte la operacci6n de ensacado a

descarga.

Laoperaciondecualquiersegadorapuede

hacerquesaltenobjetosextradosdentrode

susojos,Ioquepuedeproducirdadosgraves

en estos. Siempre use anteojos de seguridad o

protecci6n para los ojos mientras opere su

segadora o cuando haga ajustes o repara-

ciones. Recomendamos una mascara de

seguridad de vision amplia, para uso espejue-

los o anteojos de seguridad estandarte.

COMO USAR SU SEGADORA

PRECAUCl6N: No haga funcionar su

segadora sin el desviador de recortes o sin

el recogedor de cesped, aprobados, en su

lugar. Nunca trate de operar la segadora

cuando se ha removido !a puerta trasera o

cuando est& un poco abierta.

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en la

fabrica para un rendimiento 6primo° La

velocidad no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

PRECAUClON: Las regulaciones fed°

erales exigen que se instale un control

para el motor en esta segadora para

reducir a un mfnimo el riesgo de tesionarse

debido al contacto con la cuchilla. Por

ningun motivo trate de eliminar la funci6n

del contro! del operador. La cuchilla gira

cuando el motor esta. funcionando.

o Su segadora viene equipada con una barra

de control que exige la presencia del oper-

ador, Io que requiere que el operador este

detrb.sdel mango de la segadorapara hacer-

la arrancar y operarla.

PARA AJUSTAR LA ALTURA DE CORTE

o Levante las ruedas para el corte bajo y baje

las ruedas para el corte alto.

o Ajuste la altura de corte paraque se aco-

mode a sus requisitos. La posici6n clelmedio

es la mejor para la mayorfa de los c_spedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rued& Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos.AsegL_rese

que todas las ruedas queden igualmente

ajustadas.

ATENCl6N: El ajustador esta correcta-

mente colocado cuando las orejas de la

placa est&n insertadas en el agujero del

mango. Tambi6n, los ajustes de 9 posi-

clones (si equipado) permiten que el

mango pueda ser movido entre las orejas

de !a placa.

Orejas de la

Para un corte alto, baje las placa

ruedas

Mango

Para un corte bajo, levante las ruedas

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE CESPED

Cierre la tapa soltable. La tapa soltable

debe estar cerrada cuando se esta

operando la segadora.

Levante ta puerta trasera de la caja de la

segadora y ponga el bastidor del recoge o

dor de cesped en las orejas formadas en

el puntal de bisagra de la puerta trasera.

El recogedor de cesped esta asegurado

en la caja de la segadora cuando se baja

la puerta trasera para descansar en el

bastidor del recogedor de cesped

PRECAUC!ON: No haga funcionar su

segadora sin el desviador de recortes o sin

el recogedor de c_sped, aprobados, en su

lugar. Nunca trate de operar la segadora

cuando se ha removido !a puerta trasera o

cuando estb. un poco abierta.

Puerta

trasera

Puntal de

Orejas

formadas

Bastidor del

reogedor del

cesped

PARA VACIAR EL RECOGEDOR DE

CESPED

Para remover el recogedor del cesped suelte

la barra de control del operador para poder

parar el motor.

Levante la puerla de atras y remova el recoge-

dor del c6sped por el mango.

AVlSO: No arrastre la bolsa cuando la

vacfe; se producira un desgaste innece-

sario.

;ONTROL DE LA JMPULSI6N

La autoimpulsi6n se controla al sujetar la barra

de control que exige la presencia del operador

hacia abajo en el mango y aJempujar la

palanca de control de la impulsi6n hacia ade-

lante hasta que suene "clic," luego se sueita la

palanca.

El movimiento hacia adelante parara cuando

la barra de control que exige la presencia del

operador se suelta. Para parar el movimiento

hacia adelante sin parar el motor, suelte la

barra de control que exige la presencia del

operador un poco hasta que se desenganche

el control de la impuisi6n. Sujete la barra de

control que exige la presencia del operador

abajo en contra del mango para continuar

segando sin autoimpulsi6n.

Para mantener el control de la impulsi6n

enganchado cuando se de vuelta en las

esquinas, empuje el mango hacia abajo y tev-

ante las ruedas delanteras fuera del suelo al

girar la segadora, control de

la impulsi6n

control de la

impulsi6n

control de la

para enganchar el impulsi6n

control de la impul- desengancha-

si6n

_,NTES DE HACER ARRANCAR EL

_OTOF!

kCEITE

}u segadora fue enviada sin aceite en el motor.

AsegQrese que la segadora est6 nivelada y

queet area alrededor del dep6sito de aceite

est6 limpia.

Remueva la tapa del dep6sito de aceite de_

motor con la varilla indicadora de nivel y rel-

lene hasta la linea de Ileno en esta.

Use 20 oz. de aceite. Rata el tipo y la calidad

vea "MOTOR" en la secci6n de las

Responsabilidades del Cliente en este manu-

al.

Vacfe el aceite lentamente. No Io Ilene

demasiado.

Revise el nNel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta

la linea de Ileno en la varilla indicadora de

nivel.

Para leer el nivel adecuado, apriete la tapa

del dep6sito de aceite del motor cada vez.

Vuelva a instalar la tapa del dep6sito del

aceite y apri6tela.

Cambie el aceite despu6s de 25 horas de

operaci6n o una vez pot temporada. Puede

necesitar cambiar el aceite mas a menudo

cuando las condiciones son polvorosas o

sucias.

GASOUNA

Llene el estanque de combustible. Use

gasolina regular, sin p!omo, nuev_ y iimpia

con el m/nimo de 87 octanes. (El uso de

gasonina con plomo aumentara los depositos

de 6xido de plomo y carbono y se reducira la

duracion de la valvula). No mezcle el aceite

con la gasolina. Para asegurar que la

gasolina utilizada sea fresca compre

estanques los cuales puedan ser utilizados ,

durante los primeros 30 dfas.

JlViPORTANTE: Cuando se opere en temperat-

uras por debajo de 32 ° F (0 ° C) use gasolina

de calidad de invJermo, limpia nueva para ayu-

dar a asegurar un buen arranque en clima frio.

ADVERTENClA: La experiencia ha indicado

que los combustibles mezclados con alcohol

(conocidos como gasohol, o e! uso de etanol o

metanol) pueden atraer la humedad, la que

conduce a la separacion y formacion de acidos

durante el almacenamiento. La gasolina ac[dica

puede dat]ar el sistema del combustible de un

motor durante el almacenamiento. Para evitar

los problemas con el motor, se debe vaciar el

sistema de combustible antes de guardar!o por

un periodo de 30 dias o m__s. Vacfe el

estanque de combustible, haga arrancar el

motor y hb,galo funcionar hasta que las lineas

del combustible y el carburador queden vac/os.

La pr6xima temporada use combustible nuevo.

Vea las Instrucciones para el Almacenamiento

para ma.s informaci6n. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir da_os permanentes.

PRECAUCION: Llene hasta la parte

inferior del cuello de relleno del estanque

de gasolina. No Io {lene demasiado.

Limpie el aceite o el combustible derra-

mado. No almacene, derrame o use

gasolina cerca de una llama expuesta.

Tapa del

deposito de

aceite del

Tapa del _motor con var-

deposito de.ilia indicadora

la gasolina de nivel

PARA HACER ARRANCAR EL MOTOR

'_ Para.hacer arrancar un motor fifo, empuje el

cebador tres (3) veces antes de tratarlo.

Empuje firmemente. Este paso normalmente

no es necesario cuando se Race arrancar un

motor que ya ha estado funcionando pot

unos cuantos minutos.

o Sujete la barra de control que exige la pres-

encia del operador abaio en el mango y tire

el mango del arrancador rapidamente. No

permita que el cordon arrancador se devuel-

va abruptamente.

_- Para parar el motor, sueite la barra de con-

trol que exige la presencia del operador.

AVlSO: En climas mas frfos puede que

sea necesario repefir Jos pasos del ceba-

do_ En clirnas rnb_s calurosos et cebar

demasiado puede producir el ahogo y el

motor no va a arrancar. Si se ahoga el

motor espere unos cuantos minutos antes

de tratar de hacerlo arrancar y no repita

los pasos del cebado.

OONSEJOS PARA SEGAR

, Bajo ciertas condiciones, tal como c_sped muy

alto, puede set necesario el elevar la altura del

corte para reducir el esfuerzo necesario para

empujar la segadora y para evitar sobrecargar

el motor, dejando rnontones de recortes de

cesped. Puede que sea necesario reducir la

velocidad del recorrido y/o haga funcionar la

segadora sobre el Area pot segunda vez.

Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente pot encima del

lugar anteriormente cortado y siegue lenta-

mente.

Cuando use una segadora con descarga

trasera en cesped ht]medo y pesado, los mon-

tones del c6sped cortado puede que no entren

en el recogedor de c6sped. Reduzca ta veloci-

dad del recorfido (velocidad de empuje) y/o

haga funcionar la segadora sobre el _.rea por

segunda vez.

Si queda una huella de cortes en el lado dere-

cho de una segadora con descarga trasera,

siegue en ta direcci6n en que giran las manil-

las del reloj, solapando un poco para recaudar

los recortes en la pr6xima pasada.

Los poros en los recogedores de cesped de

tela pueden llenarse con mugre y polvo con el

uso y los recogedores recaudaran menos

c_sped. Para evitar _sto, rocie el recogedor

con la manguera de agua regularmente y

dejelo secarse antes de usarlo.

Mantenga la parte superior del motor, alrede-

dot del arrancador, despejada y sin recortes

de cesped y paja. Esto ayudara el flujo del aire

del motor y extender& su duraci6n.

CONSEJOS PARA SEGAR Y ACOLCHAR

IMPORTANTE: Para obtener el mejor rendimein-

to mantenga la caia de la segador a sin acumla-

cion de cesped y basura. Vea "LIMPIEZA" en

seccion de"RESPONSABILIDADES DEL

CLIENTE" de este manual..

, La cuchilla acolchadora especial va a volver a

cortar los recortes de c6sped muchas veces, y

los reduce en tamai-_o, de modo que si se

caen en el cesped se van a dispesar entre

este y no se van a notar. Tambien, el cesped

acolchado se va a deshacer rapidamente

entregando substancias nutritivas para el

cesped. Siempre acolche con la velocidad del

motor (cuchilla) mas alta, pues asf se obtendrA

la mejor accion de recorte de las cuchillas.

Evite cortar el cesped cuando est_ mojado. El

cesped mojado tiende a format montones e

interfiere con la acci6n de acolchado. La meier

hora para segar el c#sped es temprano en la

tarde. A esa hora este se ha secado y el Area

recien cortada no quedara expuesta al sol

directo.

Para obtener los mejores resultados, ajuste la

altura del corte de la segadora de modo que

esta corte solamente el tercio superior de las

hojas de cesped. En el caso de que el cesped

haya crecido demasiado, puede ser necesario

el elevar la altura del corte para reducir el

esfuerzo necesario para empujar la segadora

y para evitar sobrecargar el motor, dejando

montones de recortes de cesped. Para un

acolchamiento muy pesado, reduzca el ancho

del corte pasando pot encima del lugar anterk

ormente cortado y siegue lentamente.

Ciertos tipos de cesped y sus condiciones

pueden exigir que un Area tenga que ser

acolchada por segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado o en

forma perpendicular a la pasada del primer

corte.

Cambie su patr6n de corte de semana a sem-

ana. Siegue de norte a sur una semana y

luego cambie de este a oeste la pr6xima sem-

ana. Esto evitar& que el c_sped se enrede y

cambie de direccion.

Max. 1/3

PROGRAMA DE MANTENIMIENTO

LLENE LAS FECHAS A MEDIDA

QUE COMPLETE SU SERV!CIO REGULAR

el sitenciador

m nm

1 - Cambiar m#,s a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas.

2 - Dar servicio rn_s a menudo c_uando se opere en condiciones sucias o polvorosas.

3 - Carnbie las cuchillas mAs a menudo cuando siegue en terreno arenoso.

4 - Cargar pot 48 hora_s al fin de la temporada,

:_ECOMENDACIONES GENERALES

_a garanfia de esta segadora no cubre los

_rticulos que han estado sujetos al abuso o a la

legligencia del operador. Para recibir todo el

Jalor de la garantfa, el operador tiene que man-

Lener la segadora segt]n las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

an forma peri6dica para poder mantener su

unidad adecuadamente.

Todos los ajustes en la secci6n de Servicio y

Ajustes de este manual tienen que ser revisa-

dos por Io menos un vez por cada temporada.

* Una vez al a_o, cambie la bujfa, limpie o

cambie el elemento del filtro de aire y revise

si Eacuchilla esta desgastada. Una bujfa

nueva y un elemento del filtro de aire

limpio/nuevo aseguran la mezcla de aire-

combustible adecuada y ayudan a que su

motor funcione mejor y que dure mas.

o Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

Revise el nivel del aceite del motor.

Revise si hay sujetadores sueltos.

LUBRICACiON

Mantenga la unidad bien.lubricada (vea la

"TABLA DE LUBRICACION").

TABLA DE LUBRICAC|ON

(_ Ajustadpr de ;a rueda

Aceite del

motor

/!', [i _- puerta

(_) Clavija' de montaje trasera

del puntal del

mango

(_ ROCIE EL LUBRICANTE

(_ REFIERASE A LA SECCION DE

RESPONSABILIDADES DEL

CLIENTE EN "MOTOR"

IMPORTANTE: No acent o engrase los

rodamientos de la rueda de plastico. Los lubri-

cantes viscosos atraeran polve y mugra, io que

acortara la duracion de los rodamientos auto

iubdcantes. Si cree que lubdcarse, use sola-

mente un lubdcante tipo grafito, de polve seco,

en forma moderada.

_SPECIHCACIONESDELPRODUCTO

NOMERODEMODELO 917377530

NOMERODESERIE

FECHADECOMPRA

CABALLOSDEFUERZA: &0

DESPLAZAMIENTO: 11,5cu,in.

APACIDADYTIPO 1.6Cuartos

)EGASOLINA: REGULARsinpfomo

IPODEACEITE: SAE30(sobre32°F)

APIoSF/SG) SAE5W-30(debajo32°F)

}APACIDADDEACEITE: 20oz.decapacidad

BUJiA(ABERTURA:.030") Champion J 19LM

TQLERANCIA DE VALVULA: ADMISION: .005"

DESCARGA: .007"

3ENCENDIDO DE ESTADO

3OMDO ABERTURA DE AIRE: .010 in.

rQRSION DEL PERNO

DE LA CUCHILLA: 35-40 FT. LBS.

El numero del nodelo y e! de serie se encuentran en la calcomania adjunta a

parte trasera de la caja de la segadora. Debe registrar tanto el num@o de serie

ome la fecha de compra y mantengalos en un lugar seguro para refencia en el futuro

SEGADORA

Siempre observe las reglas de seguridad

cuando haga eJ mantenimiento.

LLANTAS

o Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de insectos

que pueden daSar la gom&

Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden da_,ar a las Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resuitados, ta cuchilla

de la segadora tiene que mantenerse afilada.

Cambie la cuchilla doblada o dathada.

PARA REMOVER LA CUCHILLA

o Desconecte el alambre de la bujfa y p6ngalo

en deride no pueda entrar en contacto con

esta.

Haga descansar la segadora en su lado.

AsegQrese que el filtro de aire y que el carbu-

rador queden mirando hacia arriba.

0 Use un bloque de madera entre la cuchi!!a y la

caja de ta segadora para evitar que la cuchilla

gire cuando se le quite et pemo.

, Proteja sus manos con guantes y/o envuelva

la cuchi!la con una tela gruesa.

- Remueva el pemo de la cuchilla gira.ndolo en

el sentido contrario en que giran las manillas

del reloj.

o Remueva la cuchilla y los art/culos de fer-

reteria adjuntadores (el pemo, la arandela de

seguridad y la arandela endurecida).

AVlSO: Remueva el adaptador de la

cuchilla y revise el cubo interior de la ranura

del adaptador de la cuchilla. La ranura tiene

que estar en buenas condiciones para que

funcione en forma adecuada. Cambie el

adaptador si estb. daSado.

PARA CAMBtAR LA CUCHILLA

o Ponga el adaptador de la cuchilla en el

cigue_al del motor. AsegQrese que la ranura

del adaptador y que el chavetero del cigueSal

esten alineados.

Ponga la cuchilla en el adaptador de esta alino

eando los dos (2) agujeros en la cuchilla con

las salientes elevadas en el adaptador.

AsegQrese de que ei borde de salida de la

cuchilla (opuesto al borde afilado) este hacia

arriba hada el motor.

o Instale el pemo de la cuchilla con la arandela

de seguridad y la arandela endurecida en el

Use un bloque de madera entre la cuchilla y la

caja de la segadora y apfiete el pemo de la

cuchilla gir&ndoto en el sentido en que giran

las manillas de! reloj.

La torsi6n para apretar recomendada es de 35

- 40 pies libras.

IMPORTANTE: EL PERNO DE LA CUCHILLA

ES CLASE 8 TRATADO A CALOR.

AVISO: No recomendamos el afilar la

cuchilla - pero si 1ohace, asegQrese de que

quede balanceada.

PARA AFILAR LA CUCHtLLA

Se tiene que tenet cuidado de mantenefla bal-

anceada. Una cuchilla que no esta balanceada

va a produdr eventualmente da_o en la segado-

ra o en el motor.

, La cuchilla puede afilarse con una lima o en

una rueda rectificador& No trate de afilarla

mientras se encuentra en la segadora.

Para revisar el balance de la cuchilla, clave un

clavo en una viga o en la pared. Deje alrede-

dot de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del elavo. Si la

cuchilla est& balanceada debe permanecer en

la posid6n horizontal. Si cualquiera de los

extremos de la cuchilla se mueve hacia abaio,

afile el extremo pesado hasta que esta quede

Adaptador de la cuchilla Chavertero del

Ranura cigue5al

Cuchilia

Perno de

la cuchilla

Arand/el

a de Arandela

segri- Endurecida

dad

CigueRal

Adaptador

Borde de de la

salida cuchilla

balanceada.

RECOGEDOR DE CESPED

(Si comprado como un accesorio)

El recogedor de cesped puede ser rociado con

el agua de la manguera pero tiene que estar

seco cuando se vaya a usar.

, Revise su recogedor de c_sped a menudo

para verificar si esta daSado o deteriorado. Se

va a desgastar con el uso normal. Si se nece-

sita cambiar el recogedor, cambielo solamente

por uno que sea aprobado pot el fabficante.

D_ el numero del modelo de la segadora

cuando Io ordene.

CAJA DE ENGRANAJES

, Para mantener el sistema de impulsi6n funcio-

nando en forma adecuada, la caja de

engranajes y el Area alrededor de la impulsi6n

tienen clue mantenerse limpias y sin acumu-

laci6n de basura. Limpie debajo de !a cubierta

de la impulsi6n dos veces pot temporada.

• La caja de engranajes se Ilena con lubricante

hasta el nivel adecuado en la f&brica. La Qnica

vez que el lubricante necesita atencion es

cuando se le ha prestado servicio a la caja de

engranajes.

• Si se necesita lubricantel use solamente

Grasa Texaco Starplex Premium 1, Parle No.

750355. No use substitutos.

RUEDAS DE IIVIPULSION

Revise las rdedas de impulsi6n delanteras cada

vez antes de segar, para asegurarse de que se

mueven libremente.

Si las ruedas no giran libremente quiere deck

que hay basura, recortes de cesped, etc. en el

a.rea de las ruedas de impulsi6n y tienen que

limpiarse para liberarlas.

Es necesario limpiar las ruedas de impulsi6n;

revise ambas ruedas delanteras.

o Remueva los tapacubos, las clavijas de

horquilla y las arandelas.

• Remueva las ruedas de !os ajustadores de las

ruedas.

. Remueva la basura y los recortes de cesped

de dentro de la cubierta contra el polvo, pi56n

y/o de los dientes de los engranajes de las

ruedas de impulsi6n.

• Ponga las ruedas de vuelta en su lugar.

, Si despues de limpiar las ruedas de impulsi6n

no giran fibremente, p6ngase en contacto con

su centro/departamento de servicio autorizado

m&s cereano.

MOTOR

LUBRICAC!6N

Use solamente aceite de detergente de alta call-

dad clasificado con la clasificaci6n SF o SG de

servicio API. Seleccione la calidad de viscosidad

SAE segQn su temperatura de operaci6n espera-

da.

AVISO: A pesar de que los aceites de muF

tiviscosidad (5W30 10W30 etc.) mejoran

el arranque en clima frio, estos aceites de

multiviscosidad van ha aumentar el con-

sumo de aceite cuando se usan en tem-

peraturas sobre 32 ° R Reviseel nivel del

aceite del motor mAs a menuao,para evi-

tar un posible daRo en el motor debido a

que no tiene suficiente ace te.

:amble et aceite despues de 25 horas de

peracion o pot Io menos una vez al ado si la

_gadora se uti[iza menos 25 horas e! a_io.

evise el nivel del aceite del carter antes de

rrancar el motor y despu6s de cada cinco (5)

3ras de uso continuado. Apriete el tapon del

_eite en forma segura cada vez que revise el

vel del aceite

_,RACAMBIAR EL ACEITE DEL MOTOR

VaSO: Antes de inclinar la segadora para

°enar el aceite, drene el tanque de com-

Jstib_e haciendo correr el motor hasta que

tanque este vacio.

Desconecte el alambre de la bujia y pongalo

de modo que no pueda entrar en contact{) con

esta.

Remueva la tapa del deposito del aceite;

dejela a un lado en una superficie limpia.

nncline la segadora y ha.gala descansar en su

lado y drene el aceite en un envase adecuado.

Mueva la segadora de arras para adelante

para remover todo el aceite que se haya

quedado atrapado dentro del motor.

Limpie todo el aceite derramado en la segado-

ray en el lado del motet.

Llene el motor con aceite. LI6nelo solamente

hasta la Ifnea de Ileno (FULL) en la varilla indi-

cadora de nivel NO LO LLENE DEMASIADO.

Vuelva a poner la tapa en el dep6sito del

aceite.

Envase

/uelva a conectar el alambre de la buj[a a

_sta.

XRO DE AIRE

motor no funcionara en forma adecuada y

_de sufrir daRoe si se usa un filtro de aire

io.

nbie el filtro de aire cada a5o, y m_.s a

"/udo si siega en condiciones muy polvorosas

_cias. No lave el filtro de aire.

RA CAMBJAR EL FILTRO DE AIRE

;uelte el tomillo e incline la cubierta para

emoverlo.

uidadosamente, remueva el cartucho.

[mpielo golpe_.ndolo suavemente en una

uperficie plan& Si est,_ muy sucio cambie el

artucho.

ECAUCION: Los solventes de petr61eo,

s como e! keroseno, no se deben usar

_ limpiar el cartucho. Pueden producir el

_rioro de 6ste. No aceite el cartucho. No

aire a presi6n para limpiarlo o secado.

mstaleel cartucho, luego vuelva a poner la

tabio

ranuras

plancha

trase_

cartucho

orejas de

la cubierta

cubierta

cubierta asegurandose que las orejas esten

alineadas con las ranuras en la plancha

trasera. Apriete el tornillo en forma segura.

SlLENCJADOR

Inspeccione y cambie el silenciador siesta cor-

roido pues producir un peligro de incendio y/o

da_o.

BUJiA

Cambie su bujia cada a_o para hacer que su

motor arranque mb,s fb_cilmente y funcione mejor.

Ajuste la abertura de la buj[a en 0.030 pulgada.

LiMPiEZA

IMPORTANTE: Para obtener el mejor redimien-

tom, mantenga lacajadelasgadorasin acumula-

cion de cesped y gasura. Limpie ta parte de su

segadora despues de cada uso.

PRECAUCION: Desconecte el alambre de

la bujia y pdngalo en donde no pueda

entrar en contacto con 6sta.

. Haga descansar la segadora en su lado.

Asegurese que el filtro de aire y que el carbu-

rador queden mirando hacia arriba. Limpie la

parte inferior de su segadora raspandola para

remover la acumulaci6n de cesped y basura.

. Limpie el motor a menudo para evitar que se

acumule

la basura. Un motor tapado funciona ma.s

• caliente y se acorta su duraci6n.

- Mantenga las superficies pulidas y las ruedas

sin gasolina, aceite, etc.

No recomendamos e! uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema eJ6ctrico, e! silenciador, el filtro

de aire y el carburador esten tapados para evi-

tar que les entre el agua. El agua en el motor

puede acortar la duraci6n de este.

LIMPIE DEBAJO DE LA CUBIERTA DE

IMPULSKSN

Limpie debajo de la cubierta de la impulsi6n por

Io menos dos veces cada temporada. Raspe

PRECAUCION: ANTES DE DAR

CUALQUIER SERVICIO O DE HACER

AJUSTES:

• Suette la barra de control y pare el motor.

• AsegQrese que la cuchi!la y que todas las

partes movibles se hayan detenido compteta-

mente.

Desconecte el atambre de la bujfa y pongalo

en donde no pueda entrar en contacto con

8sta.

_EGADORA

;ARA AJUSTAR LA ALTUBA DE CORTE

tea "PARA AJUSTAR LA ALTURA DE CORTE"

_n fa secciOn de OperaciOn de este manual.

_ESVlADOR TRASERO

_;e proporciona un desviador trasero, adjunto

_ntre Ins ruedas traseras de su segadora, para

educir a un minimo la posibilidad que objetos

:_eanlanzados hacia afuera de la parte trasera

]e la segadora, en la posicion en donde se

:;ncuentra el operador, Si se daOa el desviador

:Jebe cambiarse.

PARA REMOVER/CAMBIAR LA CORREA

_MPULSION

, Remueva la cubierta de la impulsion.

Remueva la correa empujando hacia abajo en

la polea de la caja de engranajes.

o •Haga descansar la segadora en su lado con el

filtro de aire y el carburador mirando hacia arri-

ba.

Remueva la cuchi!la.

o Remueva la defensa en contra del desperdi-

cio.

Remueva la correa de la polea del motor en el

cigueOal.

Instale la correa nueva siguiendo los pasos

anteriores en et orden inverso.

o Siempre use la correa aprobada por ia fabrica

para asegurarse que calce y dure.

Cubierta

de la

impul-

sion

Correa

Empujar

hacia

abajo

PARA AJUSTAR EL MANGO

Se puede levantar o bajar et mango de su

segadora segt_n le quede cOmodo. Hay cuatro

(4) posiciones disponibles: alta, mediana alta,

mediana baja, baja. Los mangos se envfan mon-

tados en ia posiciOn mediana baja.

Para cambiar de la posici6n mediana baja a

mediana alta, la seccidn superior y la inferior

del mango tendran que darse vuelta.

Remueva las abrazaderas del cable.

Remueva los controles y la barra de control

que exige la presencia del operador del

mango superior.

Remueva la gufa del cordon arrancador del

mango infedor.

Remueva las clavijas de horquilla.

Desconecte el mango inferior de los puntales

del mango (.

De vuelta el mango y vuelva a montar las

clavijas de horquilla que se habian removido

o Vuelva a montar la guia del cordon arran-

cador.

® Vuelva a montar los controles y la barra de

control que exige la presencia del operador en

el mango superior,

PRECAUClON: La barra de control que

exige la presencia del operador tiene que

pivotear libremente para permitir el

enganche de la cuchilla/freno cuando se

suelta la barra de control. No apriete

demasiado los sujetadores que sujetan a

los controles al mango superior.

• Para cambiar de la posiciOn de mediana baja

a alta solamente se tendra que dar vuelta ta

secciOn del mango superior.

Para cambiar de la posiciOn mediana baja a

baja, sotamente se tendrb, que dar vuelta la

secciOn del mango inferior.

PosiciOn de envio

Mediana baja Mediana alta

Baja

Apriete para ', \ Mango inferior

gAobrrqaZil_d__ade _ _ mango

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en ia

fabrica. No trate de aumentar la velocidad del

motor pues se pueden producir lesiones per°

sonafes. Si cree que e! motor est& funcionando

demasiado r#.pido o demasiado lento lleve su

segadora a un centro/departamento de servicio

autorizado para repararla o ajustarla.

CARBURADOR

Su carburador no es ajustable. S[ su motor no

est_kfuncionando en forma adecuada debido a

problemas que se sospecha vienen del carbu-

rador, Ileve su segadora a un centro de servicio

autorizado para reparada yio ajustarla.

IMPORTANTE: Nunca manipulee el regulador

del motor, el que ha sido ajustado en lafabdca

ara la velicidaddel motor adecuada puede set

peligroso hacer funcionar el motor a una velo-

caded por sobre el ajuste de ata velocldad alta

regulada del motor necesita ajuste, pongase en

contacto con su centro departamento de servF

cio autorazado mas cerano, el que cuenta con

el equipo adecuado y la experiencia para haac-

er los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar pot 30 dias o ma.s.

SEGADORA

Cuando se va a guardar la segadora per cierto

periodo de tiempo, Ifmpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Gu&rdela en un &rea limpia y seca.

Limpie toda la segadora (Vea "LIMPIEZA" en

la secci6n de Responsabilidades del Cliente

de este manual).

• Lubfiquela seg_n se muestra en la secci6n de

Responsabilidades del Cliente de este manu-

al.

Asegt3rese de que todas ias tuercas y clavijas

y todos los pernos y tomillos esten apretados

en foma segura. Inspeccione las partes que se

mueven para verificar si est_.n da_.adas, que-

bradas o desgastadas. C&mbielas si es nece-

sario.

o Retoque todas las superficies que est_n oxi-

dadas o con la pintura picada; use una lija

antes de pintar.

MANGO

Puede doblar el mango de su segadora para

aJmacenada.

o Apriete los extremos inferiores del mango infe-

rior entre si hasta que el mango inferior quede

separado del puntal del mango, luego mu_va-

Io hacia adelante.

Suelte los pernos de montaje del mango supe-

rior Io suficiente como para permitir que el

mango superior se pueda doblar hacia arras.

/_,_Mango inferior

Puntal del

mango

c, v,,a0o

Barra de control que exige la

presencia del operado \.,%_,

Mango superior S

...

inferior

.evanta_/_ "_)

///

_// Posici6n

para segar

IMPORTANTE: Cuando doble el mango para el

alacenamiento o el trasporte, asegurese que Io

doble segun se muestra o puede danar los

cables de control.

* Cuando prepare sus mangos a partir de la

posici6n de almacenamiento, el mango inferior

autom_ticamente se asegurar& en la posici6n

para segar.

MOTOR

SISTEMA DE COMBUSTIBLE

|MPORTANTE: Es importante evitar que se for-

men depositos de partes fundamentales del sis-

tema de comustible tales como el carburador, el

filtro del combutible, la manguera del combustible

o en el estanque durante el almacenmiento. La

expedencea tambien endica que los com-

bustibles mezclados con alcohol (conocido come

gasohol o que tienen etano! o metanol) pueden

atraer humedad, Io que conduce a la separati6n

y a la formaci6n de _.cidos durante almace-

mamiento, la gasolina &cideca puede nar_ar el

sistema de combustible de un motor durante el

perido de alcamenmiento.

Drene el estanque de combustible.

Haga arrancar el motor y d6jelo funcionar

hasta que las ffneas del combustible y el car-

burador esten vacios.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir daf_os

permanentes.

Use combustible nuevo la pr6xima temporada.

AVlSO: El estabilizador de combustible es

una altemativa aceptabJe para reducir a un

m[nimo la formaci6n de dep6sitos de goma

en el combustible durante el periodo de

almacenamiento. Agregue estabilizador a ta

gasolina en el estanque de combustible o

en el envase para et almacenamiento.

Siempre siga la proporci6n de mezcla que

se encuentra en el envase del estabilizador.

Haga funcionar el motor pot Io menos 10

minutos despues de agregar et estabi-

lizador, para permitir que este Ilegue al car-

burador. ['40 drene la gasolina del estanque

de gasolina y el carburador si se ester usan-

do estabilizador de combustible.

ACEITE DEL MOTOR

Drene e! aceite (con el motor caliente) y cb,m-

bielo con aceite de motor limpio. (Vea "MOTOR"

en la secci6n de Responsabilidades del Cliente

de este manuaL)

C_UNDRO

Remueva la bujia.

* Vacie una onza (29 ml) de aceite a traves det

agujero de la bujia en el cilindro.

® Tire la maniHa de arranque ientamente unas

cuantas veces para distribuir el aceite

Vuelva a montar la nueva bujia.

OTRQS

1'4oguarde la gasolina de una temporada a la

otra.

Cambie el envase de la gasoiina si se

empieza a oxidar. La oxidaci6n yio la mugre

en su gasolina produciran problemas.

Si es posible, guarde su unidad en un recinto

cerrado y ct]brala para protegerla contJa el

polvo y la mugre.

Cubra su unidad con un forro protector ade-

cuado que no retenga la humedad. No use

plastico. El plastico no puede respirar, Io que

permite la formacion de condensacion, Io que

producir#, la oxidaci6n de su unidad.

IMPORTANTE: NUNCA CUBRA LA SEGADORA

MIENTRAS EL MOTOR Y LAS AREAS DE

ESCAPE TODAVlA ESTAN CALIENTES.

PRECAUClON: Nunca almacene la

segadora con gasolina en el estanque den-

tro de un edificio en donde los gases

pueden alcanzar una llama expuesta o una

chispa. Permita que se enfr[e el motor

antes de almacenada en algun recinto cer-

_ROBLEMA

_oarranca

_ENTJFJCAC!6N DE PROBLEMAS

CAUSA

* Filtro de aire sucio.

Sin combustible.

. Combustible rancio.

_lta de fuerza

• Agua en el combustible.

Alambre de la buj[a

desconectado.

• Bujia mala.

Cuchitla suelta o adapta

dor de la cuchilla quebrado.

• Barra de control en la posici6n

suetta.

, Barra de control defectuosa.

*_Parte trasera de la

cajacuchilla de la segadora

arrastrandose en el c6sped

pesado.

* Esta cortando mucho c6sped.

Filtro de aire sucio.

* Acumulaci6n de c6sped, hojas

y basura debajo de la sega-

dora.

- Demasiado aceite en el motor.

CORRECCJON

o Limpieicambie eI filtro de aire.

o LIene el estanque de combustible.

o Drene el estanque y vuelva a

Ilenarlo con combustible limpio y

nuevo.

o Drene el estanque de combustible y

el carburador y vuelva a !_enar el

estanque con gasoiina nueva.

o Conecte et alambre a la buj[a.

Cambie la buj[a.

Apdete et perno de ia cuchiila o

cambie e! adaptador de la cuchi!la.

Presione la barra de control

hacia el mango.

Cambie la barra de control.

- Ajuste a la posici6n de "Corte m_ts

alto."

Ajuste a la posici6n de "Code m&s

alto."

, Limpie/cambie el filtro de aire.

o Limpie la parte inferior de la caja de

la segadora.

, Revise el nivel del aceite.

- Corte a una veloeidad de recorrido

mas lenta

PROBLEMA

Mai corte -disparejo

Vibraci6n excesiva

CordSn arrancador difl"

cil de tirar

Recogedor de c6sped

no se Ilena (si viene

equipado)

Diffcil de empujar

CAUSA

i °

- Cuchilla desgastada,

doblada o suelt&

,Altura de las ruedas dispareja.

Velocidad del motor lenta.

Acumulacion de c_sped, hojas o

basura debajo de la segadora.

Cuchilla desgastada, doblada o

suelta.

CigueSal del motor doblado.

, El freno del votante del motor

estA aplicado cuando se suelta

la barra de control.

- Ciguehal del motor doblado.

Adaptador de la cuchilla

quebrado.

- La cuchilla se arrastra en el

cesped.

Altura de corte demasiado

baja.

Levantamiento de la cuchilla

desgastado.

Recogedor sin ventilaci6n de

aire,

El cesped estA demasiado alto

o la altura de la rueda dema-

siado baja.

Parte trasera de la caja/cuchilla

de la segadora arrastrAndose

en el cesped,

Recogedor de c6sped dema-

siado Ileno.

Posici6n de la altura del mango

no adecuada para usted.

CORRECOION

-Cambie la cuchilia. Apriete el

perno de la cuchilla.

Ajuste todas las ruedas a la

misma altur&

P6ngase en contacto con su

centro de servicio autorizado

m_,s cercano.

Limpie is parte inferior de la caja

de la segadora.

Cambie la cuchiila. Apriete el

perno de la cuchilla.

P6ngase en contacto con su

centro de servicio autorizado

mAs cercano.

Presione la barra de control

hacia el mango superior antes

de tirar el cordon arrancador.

Pongase en contacto con su

centro de ser¢icio autorizado

m#_s cercano,

Cambie el adaptador de la

cuchillao

Mueva la segadora a un lugar en

donde el cesped ha sido cortado

o a una superficie firme para

hacer arrancar et motor.

Eleve la altura de corte,

Cambie la cuchillas,

Limpie e! recogedor de c_sped.

Eleve la altura de corte.

Eleve la parte trasera de la caja

de la segadora (1) un lugar mAs

alto.

Vac[e el recogedor de c6sped.

Ajuste la altura del mango de

modo que le acomode.

ROTARY LAWN MOWER o o MODEL NO. 917.377530

GEAR CASE ASSEMBLY PART NUMBER 702511

KEY

NO.

PART

NO.

17490416

137055X004

137053

57072

48373

77881

137051

KEY PART

DESCRIPTION NO. NO.

Tapping Screw 1/4-20 x 9 137074

1-1/4 10 57079

Engagement Bracket 11 131484

Shifter 12 700343

Seal 13 86447

Gear Case Halves Kit 14 137050

(Includes Key Nos. 4, 5, 15 750436X

and 7) 16 750369

Bearing 17 12000003

Worm Shaft 18 850848

19 81585X004

DESCRIPTION

Drive Shaft

Hardened Washer

Clutch Yoke

Bushing

Plug

Helical Gear

Clutch Jaw

Grease

E-Ring

Hi-Pro Key

Spring Bracket

NOTE: All component dimensions

given in U.S. inches. 1 inch = 25.4

ROTARY LAWN MOWER MODEL NUMBER 9!7.377530

-23

31-

"-4

KEY

NO.

PART

145646X479

162788

150425

66426

136376

145793

151023

128415

150050

STD512505

77400

156374X479

700365X479

133190X479

140661X479

63601

140540

84596

87677

83923

151158

142748

62335

145935X004

701037

700331X004

146630

700325X007

150078

151512X479

DESCRIPTION

Upper Handle

Engine Zone Control Cable

Mulcher Plug

Wire Tie

Handle Knob

Control Bar

Rear Door Kit

Pop Rivet

Self Tapping Screw #10-24 x 5/8

Hex Tapping Screw w/Seres 1/4-20 x

1/2

Hubcap

Back Plate

Side Baffle

Discharge Baffle

Rear Baffle

Keps Locknut 1/4-20

Rear Skirt

Engine Pulley

Hi-Pro Key #505

Hex Flange Nut

Wheel

Shoulder Bolt 3/8-16 x 1

Spring Washer

Axle Arm Assembly

Selector Knob

Selector Spring

Spacer

Wheel Adjusting Bracket

Thread Cutting Screw w/Seres 5/16-18

x 3/4

Handle Bracket Assembly (Left)

KEY PART DESCRIPTION

NO. NO

40 151511X479 Handle Bracket Assembly (Right)

41 150406 Hex Head Thread Rolling Screw

3/8+16 x 1-1/8

44 161769 Lawn Mower Housing (lncl+ Key

' #14, 15, 51 &

46 851514 Blade Adapter

47 157101 Blade 22"

48 851074 Hardened Washer

49 850263 Helical Washer 3/8+24 x !-3/8 Gr.

50 851084 Hex Head Machine Screw 3/8-24

x 1-3/8 Gr+ 8

51 700869X479 Front Baffle

52 85463 Danger Decal

65 751592 Locknut 3/8.+16

56 88652 Hinge Screw 1/4o20 x 1-1/4

57 51793 Hairpin Cotter

58 157061X479 Lower Handle

59 131959 ,Handle Bolt

61 132001 Rope Guide

62 134612 Debris Shield

64 ...... Engine - (See Breakdown)

Briggsl 2H802+2675-E1

+ - 161777 Owner's Manual

(English/Spanish)

Available accessories not included with lawn mower:

- - 7..!133303 Clipping Deflector

- - ZJ. 33623 Gas Can (2.5 ga!.)

- - 7_! 33500 Fuel Stabilizer

- - +7_133300 SAE 30W Oil (20 oz.)

- - 71 33417 Dust Shield

- - Z.!. 33316 Mower Cover

ROTARY LAWN MOWER MODEL NUMBER 917,377530

ROTARY LAWN MOWER MODEL NUMBER 917.377530

KEY

NO.

PART DESCRIPTION KEY PART

NO. NO. NO.

DESCRIPTION

1 145755

2 48385

3 751152

4 158755

5 146527

6 150495

8 774OO

9 145212

10 88446

11 151156

12 12000058

13 137054

14 88080

15 88118

16 87725

18 701O37

26 143603

Control Cable 28 154990

Assembly 31 132010

Control Head Kit 32 137052

Locknut #10_24 33 48386

Pan Head Machine 35 151521

Screw 1/4 x 2.12

V-Belt 36 702511

Spring Retainer 37 137090

Hubcap 38 63601

Flanged Nut 40 75192

Nylon Bushing 41 151520

Wheel & Tire

Assembly 53 144747

E-Ring 54 154862

Pinion

Dust Cover 55 86012

Felt Washer 57 144748

Washer 1/2 x 1-1/2 x

.134

Selector Knob

Pan Head Tapping

Screw #10-24 x 2-3/4

Drive Cover

Hex Flange Nut

Drive Pulley

Drive Control Cable Kit

Wheel Adjuster Assembly

(Left)

Gear Case Assembly

Spring

Nut

Spring

Wheel Adjuster Assembly

(Right)

Frame Throat

Grassbag Assembly with

tube

Driveshaft Cover

Frame Tube

BRIGGS & STRATTON MODEL NO, 12H802

TYPE NO. 2675-E1

4-CYCLE ENGINE

969_:_ 968

843

621

124

606

_634

_971A

529

_163

_134

11oQ

:_IGGS & STRATTON MODEL NO. 12H802

=CYCLE ENGINE TYPE NO. 2675-E1

5 307

306

REQUIRES SPECIAL TOOLS

TO INSTALL. SEE REPAIR

iNSTRUCTION MANUAL.

BRIGGS & STRATTON MODEL NO. 12H802

4-CYCLE ENGINE TYPE NO. 2675-E1

BRIGGS & STRATTON MODEL NO. 12H802

4-CYCLE ENGINE TYPE NO. 2675-E1

334

1036 LABEL KIT - EMISSION]

BRIGGS & STRATTON MODEL NO. 12H802

4-CYCLE ENGINE TYPE NO. 2675-E1

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIP'; tON

1 493260 Cylinder Assembly 47 493737 Slinger, Oit

2 399269 Bushing, Cylinder 51 272199 * Gasket, Intake Elbow

3 299819 * Seal, Oil 54 94526 Screw, Hex Head

4 493279 Sump, Engine 55 4974420 Housing, Rewind Starter

5 214368 Head, Cylinder 56 498144 Pulley, Rewind Starter

7 272916 .... Gasket, Cylinder Head 58 280399 Rope, Rewind Starter

8 495786 Breather Assembly (Cut To 88-5/8")

9 272481 .... Gasket, Valve Cover 60 281434 Gdp, Starter Rope

9A 272238 * Gasket, Baffle Plate 65 94696 Screw, Phillips

10 94650 Screw, Hex Head 81 223664 Lock, Muffler Screw

11 231933 Tube, Breather 95 94098 Screw, Round Head

12 272198 * Gasket, Crankcase 104 231371 ** Pin, F!oat Hinge

13 94547 Screw, Cylinder Head 110 - - - *** Gasket, Sealing (Sold in

15 94720 Plug; Oil Drain Kit Only)

16 498565 Crankshaft 117 494870 Jet, Main

94388 Timing Gear Key 121 498260 Carburetor Kit

20 399781 * Seal, Oil 124 94525 Screw, Carburetor

22 94220 Screw, Hex Head Mounting

94612 Screw, Hex Head 125 498170 Carburetor

(Used in Hole Nearest 127 - - - ** Plug, Welch (Sold in Kit

Breather) Only)

23 492177 Flywheel 130 224908 Valve, Throttle

24 222698 Key, Flywheel 131 493267 Shaft, Throttle

25 499429 Piston Assembly, 133 398187 Float, Carburetor

Standard Size 134 398188 Valve, Inlet (Includes

26 499425 Ring Set, Piston, Seat)

Standard Size 137 - - - *** Gasket, Bowl (Sold in Kit

27 263190 Lock, Piston Pin Only)

28 499423 Pin, Piston, Standard 163 272653 * Gasket, Air Cleaner

Size 187 492790 Hose, Fuel

29 499424 Rod, Connecting 188 398540 Screw, Hex Head

32 94699 Screw, Connecting Rod 188A 94644 Screw, Hex Head

33 262651 Valve, Exhaust 202 262579 Link, Governor

34 262652 Valve, Intake 209 263044 Spdng, Governor

35 262224 Spdng, Valve

40 93312 Retainer, Valve Spring * Included in Gasket Set (497316)

45 262204 Tappet, Valve

46 498275 Gear, Cam ** Included in Carburetor Kit (498260)

*** Included in both Carburetor Kit (498260),

and Carburetor Gasket Set (498261)

.... Included in both Gasket Set (497316),

and Valve overhaul Gasket Set (498528).

NOTE: All component dimensions given in U.S. inces

1 inch = 25.4 mm

MODEL NOo 12HSD2

BRIGGS & $TRATTON TYPE NO. 2675-E1

4_CYCLE ENGINF-=

NO. NO. DESCRIPTION

<EY PART

NO. NO. DESCRIPT_ON

634 - - - *** Washer, Shaft (S0td in

227 492349 Lever, Governor Kit Only)

230 67072 Washer, Thrust 635 66538 Elbow, Spark Plug

258 94512 Screw, Hex Head 670 280512 Spacer, Fuel Tank

_84 94511 Screw, Hex Head 670A 493823 * Spacer, Bracket

300 497838 Muffler, Exhaust 741 262598 Gear, Timing

304 493293 Housing, Blower 842 280966 * Seal, O-Ring

305 94744 Screw, Sems 843 272616 Sleeve, Lever

306 224324 Shield, Cylinder 847 495263 Tube Assembly, Oil

307 94515 Screw, Hex Head 851 493880 Terminal, ignition Cable

B32 94877 Nut, Flywheel 869 213512 Seat, Intake Valve

333 802574 Armature, Magneto 870 213513 Seat, Exhaust Valve

334 94731 Screw, Seres 871 262001 Guide, Exhaust VaNe

337 802592 Plug, Spark 63709 Guide, Intake Valve

356 497833 Wire, Ground 922 262640 Spdng, Brake

358 497316 Gasket Set 923 493442 Brake Assembly

B63 19069 Puller, Flywheel 930 497233 Guard, Finger

_83 89838 Wrench, Sps,rk Plug 957- 397974 Cap, Fuel Tank

387 496115 Primer, Carburetor 966 496116 Base, Air Cleaner

_55 225121 Cup, Starter 967 491588 Filter, Air

$56 281503 Retainer, Starter 968 281340 Cover, Air Cleaner

$59 281505 Pawl, Rachel 969 94872 Screw, Hex Head

_,61 94943 - Screw, Shoulder 971 94873 Screw, Hex Head

;15 263073 Spdng, Retainer 971A 94749 Screw, Hex Head

523 495264 Cap, Oil Filler 972 495224 Tank, Fuel

_24 280393 * Seal, Filler Tube 975 493640 Bowl, Float

25 495265 Tube, Oil Fill 977 498261 Gasket Set, Carburetor

_29 281299 Grommet t036 499341 Label Kit, Emission

_62 94852 Bolt, Governor Lever 1095 498258 Gasket Set, Valve

72 224328 Baffle, Cylinder Overhaul

;92 231082 Nut, Hex 2500 12J802-2915 Replacement Engine

_01 93053 Clamp, Hose ---- 498826 Replacement Shortblock

;06 224815 Strap, Bracket

;08 497680 Starter, Rewind RPM SettingS: Low: 1900-2100; High:

includes: 94904 Screw, Hex 3000-3200

94908 Nut, Hex

;13 94231 Screw, Hex Head Included in Gasket Set (497316)

;15 94474 Fastener

;16 263175 Crank, Governor ** Included in Carburetor Kit (498260)

;17 270344 *** Seal, Intake Elbow

;20 499135 Bracket, Carburetor *** Included in both Carburetor Kit (498260),

21 396847 Switch, Stop and Carburetor Gasket Set (498261)

25 497465 Tube, Fuel intake

EY PART .... Included in both Gasket Set (497316),

and Valve overhaul Gasket Set (498528).

NOTE: All component dimensions given in U.S. inces

1 inch = 25.4 mm

Fortherepairorreplacementpartsyouneed

delivereddirectlytoyourhome

Call7 am- 7pro,7daysaweek

1=800-366-PART

(1-800-368=7278)

Para ordenar piezas con entrega a

domicilio - 1-800-659-7084

For in-house major brand repair service

Call 24 hours a day, 7 days a week

1-800-4-REPAIR

(1-800-473-7274)

Para pedir servicio de reparaci6n a

domicilio - 1-800-676-5811

For the location of a Sears Parts and

Repair Center in your area

Call 24 hours a day, 7 days a week

1=800=488=1222

For information on purchasing a Sears

Mainten&nce Agreement or to inquire

about an existing Agreement

Call 9 am - 5 pm, Monday-Saturday

1-800-827=6655

When requesting service or ordering

parts, always provide the following

information:

® Product Type - Part Number

, Model Number • Part Description

Amenca's Repazr Spec/a#sts

161777 02.!6.98 REV.2 VB Printed in U.S.A.

Craftsman 917377530 22" REAR DISCHARGE POWER PROPELLED Rotary Lawn Mower

Product's Documents

Owner 's Manual

Specifications

Craftsman 917377530 Questions and Answers

Related Products

Craftsman 917377380 22" REAR DISCHARGE POWER PROPELLED ROTARY LAWN MOWER

Craftsman 917375010 Rotary Lawn Mower Power Propelled 22'' Rear Discharge

Craftsman 917370400 Rotary Lawn Mower Power Propelled 22'' Rear Discharge

Craftsman 917377576 6.5 HP 22" Rear Discharge Power Propelled Rotary Lawn Mower

Craftsman 917377140 6.0 HORSEPOWER, 22" REAR DISCHARGE POWER PROPELLED ROTARY LAWN MOWER
