Dewalt DCD471X1 60V MAX Brushless Cordless Quick-Change User Manual

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-800-4-

DEWALT

DCD471

60V Max* In-Line Stud & Joist Drill with E-Clutch

System and

Quick Release Chuck

Perceuse pour poteaux et solives alignés 60V max* avec

système E-Clutch

et mandrin à dégagement rapide

Taladro de Montante y Viga en Línea 60V Máx* con Sistema

E-Clutch

Y Mandril de Liberación Rápida

Instruction Manual

Guide D’utilisation

Manual de instrucciones

final page size: 8.5 x 5.5 in

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 13

Español (traducido de las instrucciones originales) 27

English

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

if you have any questions or comments about

this or any product, call

DEWALT

toll free at:

(1-800-433-9258).

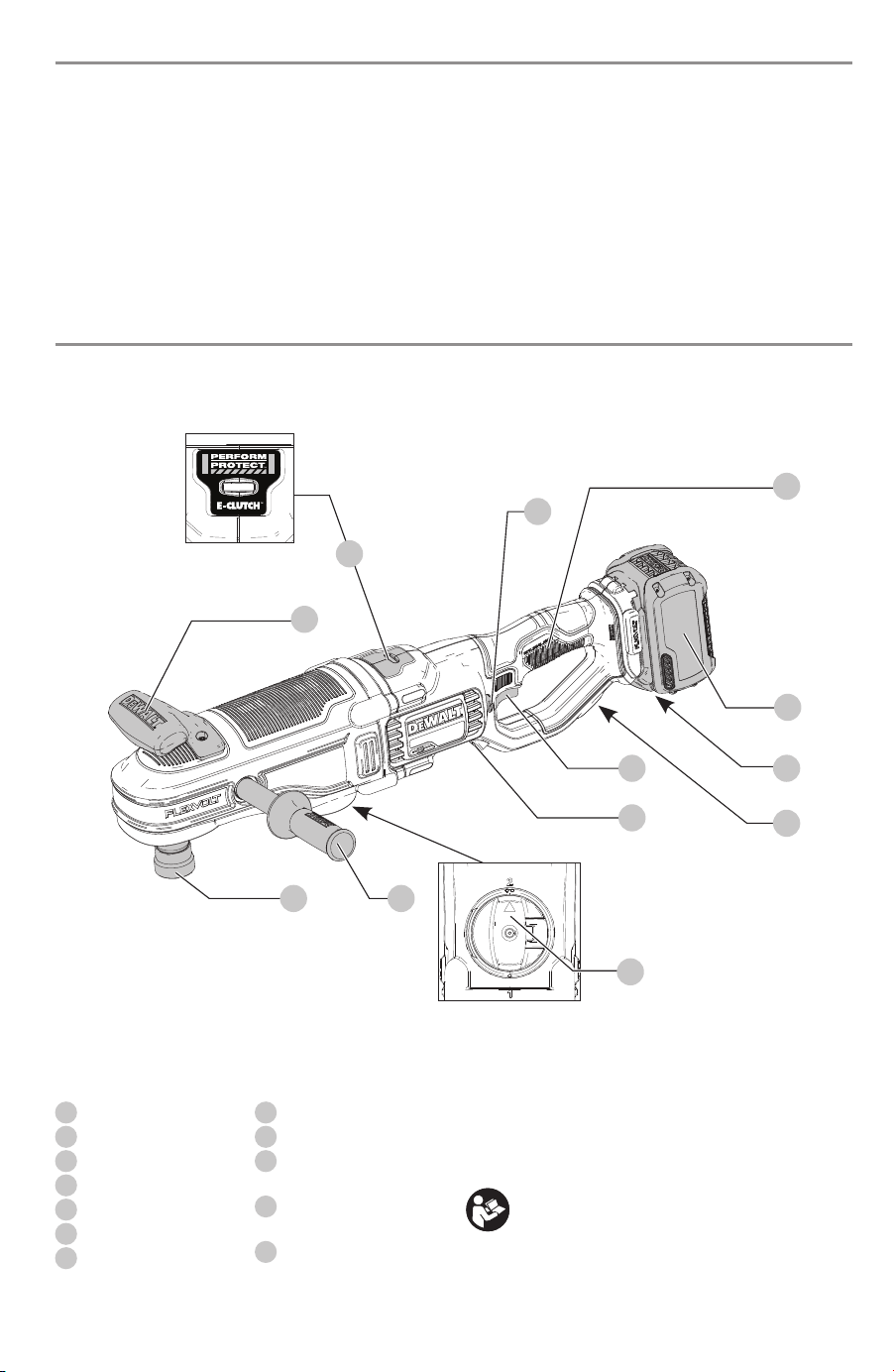

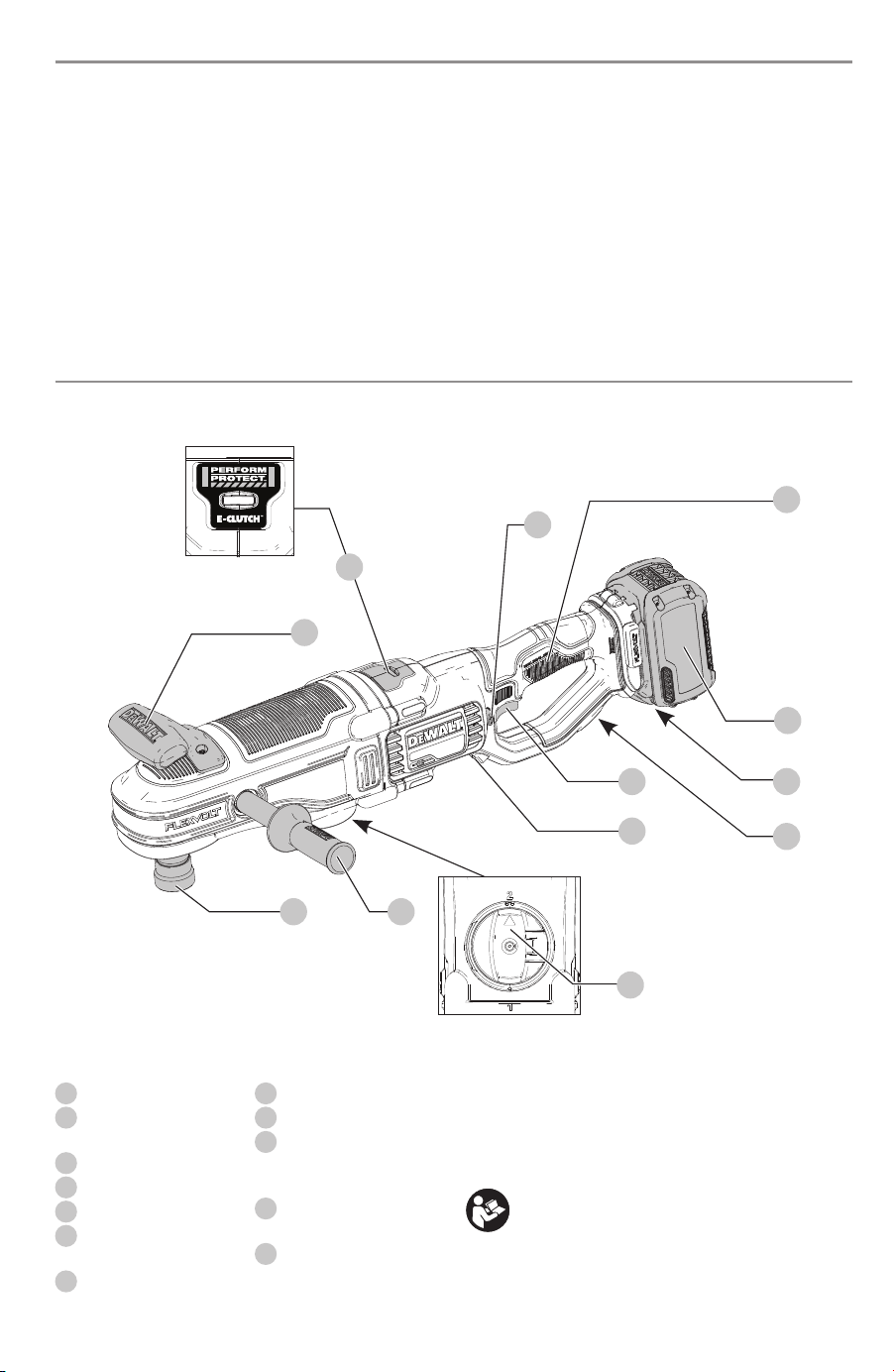

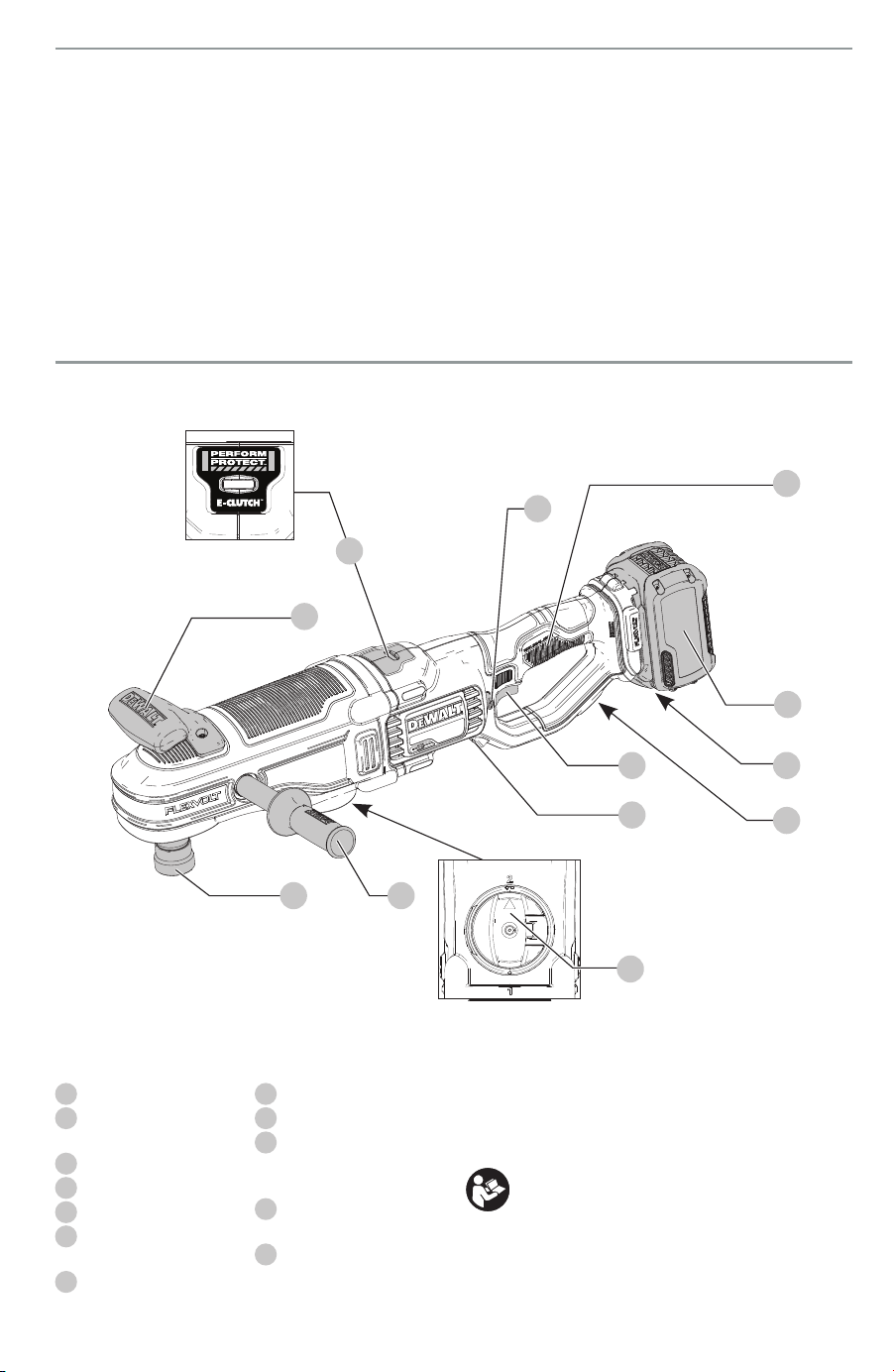

Battery

Battery release button

Main handle

Top handle

Side handle

Speed selector knob

Variable speed trigger

Worklight

Forward/reverse button

7/16'' (11.1 mm) quick

release hex chuck

E-Clutch® system

indicator

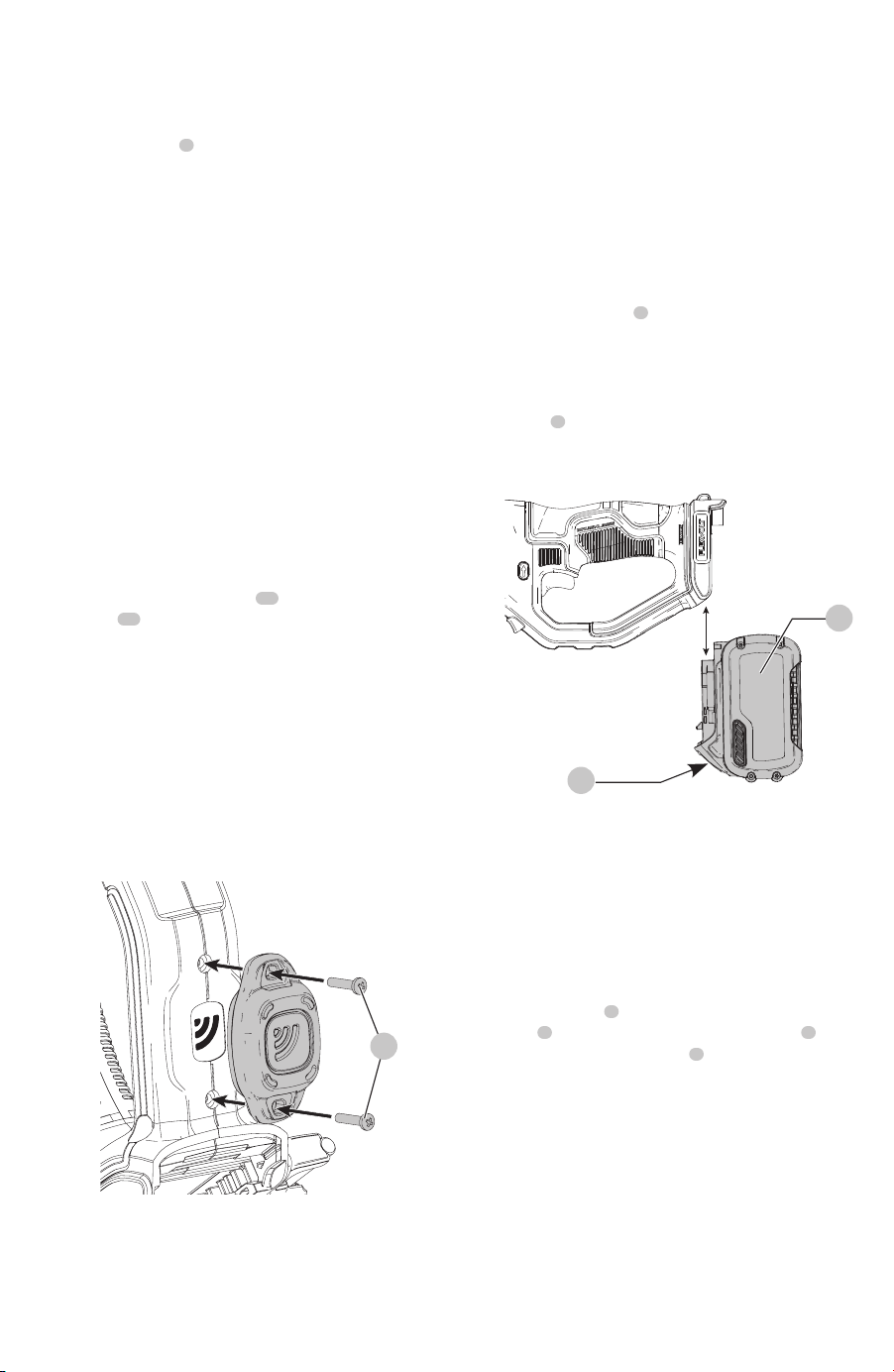

DEWALT

Tool Tag

mounting holes

Fig. A

10 5

English

60V Max* In-Line Stud & Joist Drill with E-Clutch

System and Quick Release Chuck

DCD471

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or battery pack, picking up

or carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

h ) Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

GENERAL POWER TOOL SAFETY

WARNINGS



WARNING: Read all safety warnings,

instructions, illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock,

fire and/or seriousinjury.

SAVE ALL WARNINGS

AND INSTRUCTIONS FOR

FUTURE REFERENCE.

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

English

Additional Safety Information



WARNING: Never modify the power tool or any part

of it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

filter out microscopicparticles.

• Wear protective clothing and wash exposed areas

with soap and water. Allowing dust to get into your

mouth, eyes, or lay on the skin may promote absorption

of harmfulchemicals. Direct particles away from face

andbody.

• Use the appropriate dust extractor vacuum to

remove the vast majority of static and airborne

dust. Failure to remove static and airborne dust could

contaminate the working environment or pose an

increased health risk to the operator and those in

closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used

with another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is

damaged or modified. Damaged or modified

batteries may exhibit unpredictable behavior resulting

in fire, explosion or risk ofinjury.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265 °F (130°C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk of fire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool ismaintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized serviceproviders.

Additional Safety Rules for Drills

• Use auxiliary handle(s), if supplied with the tool. Loss

of control can cause personal injury.

• Hold power tool by insulated gripping surfaces,

when performing an operation where the cutting

accessory may contact hidden wiring. Cutting

accessory contacting a “live” wire may make exposed

metal parts of the power tool “live” and could give the

operator an electric shock.

• Use clamps or other practical way to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and

may lead to loss of control.

• Wear safety goggles or other eye protection.

Hammering and drilling operations cause chips to fly.

Flying particles can cause permanent eye damage.

• Keep handles dry, clean, and free from oil and

grease. This will enable better control of the tool.

English

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings,

instructions, and cautionary markings for the

battery pack, charger and product. Failure to

follow the warnings and instructions may result

in electric shock, fire and/or serious injury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys,

nails, screws, or other small metal objects, that can

make a connection from one terminal to another.

Shorting the battery terminals together may cause burns

or a fire.

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

BPM .................... beats per minute

V ......................... volts

min ..................... minutes

or DC ......direct current

…/min ..............per minute

RPM .................... revolutions per

minute

A ......................... amperes

Hz .......................hertz

W ........................watts

Wh ......................watt hours

.......................no load speed

n .........................rated speed

.....................safety alert symbol

..................... wear respiratory

protection

..................... wear eye

protection

...................... Class II

Construction

(double insulated)

..................... wear hearing

protection

..................... read all

documentation

..................... avoid staring at

light

or AC ...........alternating current

Ah ....................... amp hours

the work by hand or against your body is unstable and

may lead to loss ofcontrol andinjury.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be

caught in movingparts.



CAUTION: When not in use, place tool on its side

on a stable surface where it will not cause a

tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack

but may be easily knockedover.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into

a non-compatible charger as battery pack may

rupture causing serious personal injury. Consult

the chart at the end of this manual for compatibility of

batteries andchargers.

• Charge the battery packs only in

DEWALT

chargers.

• DO NOT splash or immerse in water or otherliquids.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not expose battery pack or tool/appliance to

fire or excessive temperature. Exposure to fire or

temperature above 265 °F (130 °C) may cause explosion.

• Do not incinerate the battery pack even if it is

severely damaged or is completely worn out. The

battery pack can explode in a fire. Toxic fumes and

materials are created when lithium-ion battery packs

areburned.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15 minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of

a mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.



WARNING: Burn hazard. Battery liquid may be

flammable if exposed to spark orflame.



WARNING: Fire hazard. Never attempt to open the

battery pack for any reason. If the battery pack case

is cracked or damaged, do not insert into the charger.

Do not crush, drop or damage the battery pack. Do

not use a battery pack or charger that has received a

sharp blow, been dropped, run over or damaged in

any way (e.g., pierced with a nail, hit with a hammer,

stepped on). Damaged battery packs should be

returned to the service center forrecycling.

Storage Recommendations

1. The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold.

2. For long storage, it is recommended to store a fully

charged battery pack in a cool dry place out of the

charger for optimal results.

nOTE: Battery packs should not be stored completely

depleted of charge. The battery pack will need to be

recharged before use.

English

The RBRC® Seal

Please take your spent battery packs to

an authorized DWALT service center or to

your local retailer for recycling. In some

areas, it is illegal to place spent battery

packs in the trash. You may also contact your local recycling

center for information on where to drop off the spent

battery pack. Do not place in curbside recycling. For more

information visit www.call2recycle.org. or call the toll free

number in the RBRC®Seal.

RBRC® is a registered trademark of Call 2 Recycle,Inc.

shipping the

DEWALT

FlEXVOlT™ Battery Pack

The

DEWALT

FLEXVOLT™ battery pack has a battery cap that

should be used when shipping the batterypack.

Attach the cap to the battery pack to ready it for shipping.

This converts the battery pack to three separate 20V

batteries . The three batteries have the Watt hour rating

labeled “Shipping” on the battery pack. If shipping without

the cap or in a tool, the pack is one battery at the Watt hour

rating labeled“Use”.

Example battery pack label:

USE: 120 Wh SHIPPING: 3 x 40 Wh

In this example, the battery pack is three batteries with 40

Watt hours each when using the cap. Otherwise, the battery

pack is one battery with 120 Watthours.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery using a cloth or soft non-metallic brush. Do not use

water or any cleaningsolutions.

Fuel Gauge Battery Packs

Some

DEWALT

battery packs include a fuel gauge which

consists of three green LED lights that indicate the level of

charge remaining in the batterypack.

The fuel gauge is an indication of approximate levels of

charge remaining in the battery pack according to the

followingindicators:

75–100% charged

51–74% charged

< 50% charged

Pack needs to be charged

To actuate the fuel gauge, press and hold the fuel gauge

button. A combination of the three green LED lights will

illuminate designating the level of charge left. When the

level of charge in the battery is below the usable limit, the

fuel gauge will not illuminate and the battery will need to

berecharged.

nOTE: The fuel gauge is only an indication of the charge left

on the battery pack. It does not indicate tool functionality

and is subject to variation based on product components,

temperature and end-userapplication.

For more information regarding fuel gauge battery packs,

please contact 1-800-4-

DEWALT

(1-800-433-9258) or visit

our website www.dewalt.com.

Transportation



WARNING: Fire hazard. Do not store or carry the

battery pack so that metal objects can contact

exposed battery terminals. For example, do

not place the battery pack in aprons, pockets, tool

boxes, product kit boxes, drawers, etc., with loose

nails, screws, keys, etc. Transporting batteries

can possibly cause fires if the battery terminals

inadvertently come in contact with conductive

materials such as keys, coins, hand tools and the

like. The US Department of Transportation Hazardous

Material Regulations (HMR) actually prohibit

transporting batteries in commerce or on airplanes

in carry-on baggage UNLESS they are properly

protected from short circuits. So when transporting

individual battery packs, make sure that the battery

terminals are protected and well insulated from

materials that could contact them and cause a short

circuit. NOTE:Li-ion batteries should not be put in

checkedbaggage.

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings,

instructions, and cautionary markings for the

battery pack, charger and product. Failure to

follow the warnings and instructions may result

in electric shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a

DEWALT

charger.

DEWALT

chargers and battery packs are specifically designed to

worktogether.

• These chargers are not intended for any uses other

than charging

DEWALT

rechargeable batteries.

Any other uses may result in risk of fire, electric shock

orelectrocution.

• Do not expose the charger to rain orsnow.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected

to damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

English

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The

smaller the gauge number of the wire, the greater the

capacity of the cable, that is, 16 gauge has more capacity

than 18gauge. An undersized cord will cause a drop in

line voltage resulting in loss of power and overheating.

When using more than one extension to make up the

total length, be sure each individual extension contains at

least the minimum wire size. The following table shows

the correct size to use depending on cord length and

nameplate ampere rating. If in doubt, use the next heavier

gauge. The lower the gauge number, the heavier thecord.

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire gauge

Than

not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended



WARNING: If the plug or power cord is damaged,

it must be replaced by the manufacturer or its

representative or by an equally qualified person to

avoiddanger.

• Do not place any object on top of the charger or

place the charger on a soft surface that might block

the ventilation slots and result in excessive internal

heat. Place the charger in a position away from any heat

source. The charger is ventilated through slots in the top

and the bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug–have them replaced immediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• Disconnect the charger from the outlet before

attempting any cleaning. This will reduce the risk of

electric shock. Removing the battery pack will not reduce

thisrisk.

• NEVER attempt to connect 2 chargerstogether.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.



WARNING: Shock hazard. Do not allow any liquid to

get inside the charger. Electric shock mayresult.



WARNING: Burn hazard. Do not submerge the

battery pack in any liquid or allow any liquid to

enter the battery pack. Never attempt to open the

battery pack for any reason. If the plastic housing of

the battery pack breaks or cracks, return to a service

center for recycling.



CAUTION: Burn hazard. To reduce the risk of injury,

charge only

DEWALT

rechargeable battery packs.

Other types of batteries may overheat and burst

resulting in personal injury and propertydamage.



CAUTION: Under certain conditions,

with the charger plugged into the power supply, the

charger can be shorted by foreign material. Foreign

materials of a conductive nature, such as, but not

limited to, grinding dust, metal chips, steel wool,

aluminum foil or any buildup of metallic particles

should be kept away from the charger cavities. Always

unplug the charger from the power supply when there

is no battery pack in the cavity. Unplug the charger

before attempting toclean.

Charging a Battery

nOTE: To ensure maximum performance and life of lithium-

ion battery packs, charge the battery pack fully before

firstuse.

1. Plug the charger into an appropriate outlet before

inserting batterypack.

2. Connect the charger and battery pack, making sure

the battery is fully seated. The (charging) light will

blink continuously indicating that the charging process

hasstarted.

3. The completion of charge will be indicated by the light

remaining ON continuously. The battery pack is fully

charged and may be removed and used at this time or

left in the charger.

nOTE: To remove the battery pack, some chargers require

the battery pack release button to bepressed.

Indicators

Charging

Fully Charged

Hot/Cold Pack Delay*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

The red light will continue to blink, but a yellow indicator

light will be illuminated during this operation. Once the

battery pack has reached an appropriate temperature, the

yellow light will turn off and the charger will resume the

charging procedure.

A charger will not charge a faulty battery pack. The charger

refusing to light could indicate a problem with the charger

or a faulty battery pack.

nOTE: If the charger refuses to light, take the charger and

battery pack to be tested at an authorized servicecenter.

English

Torque



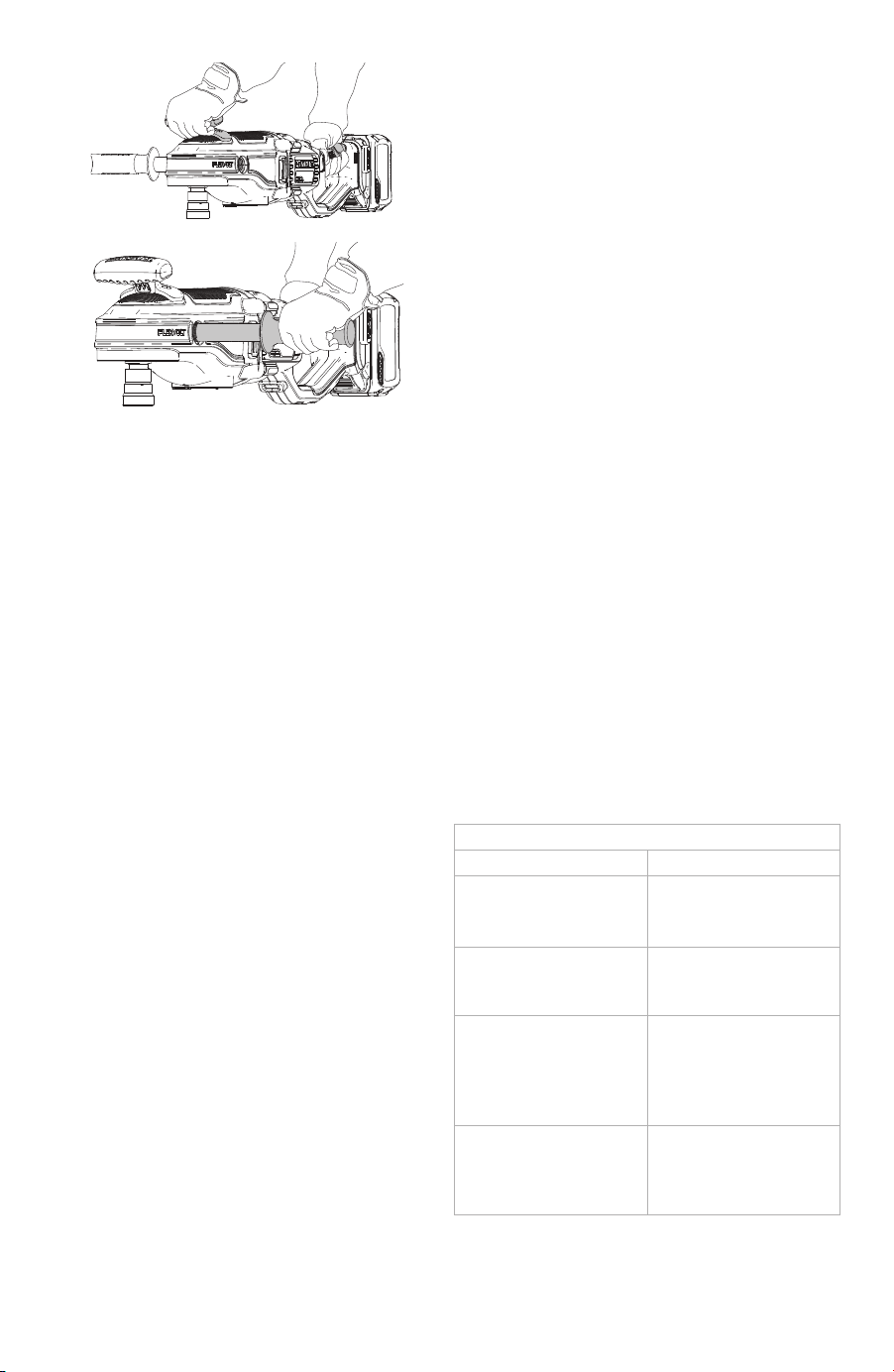

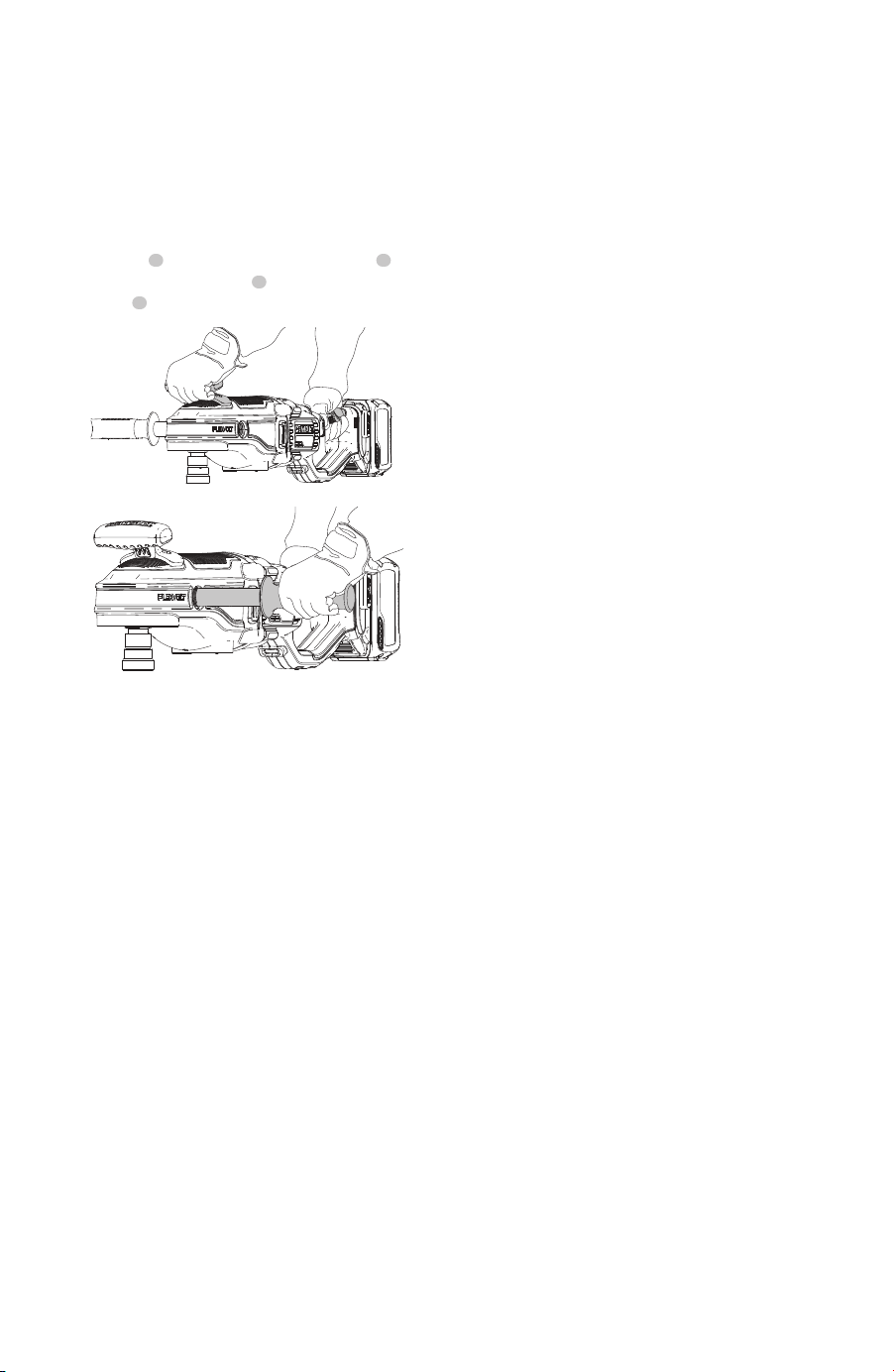

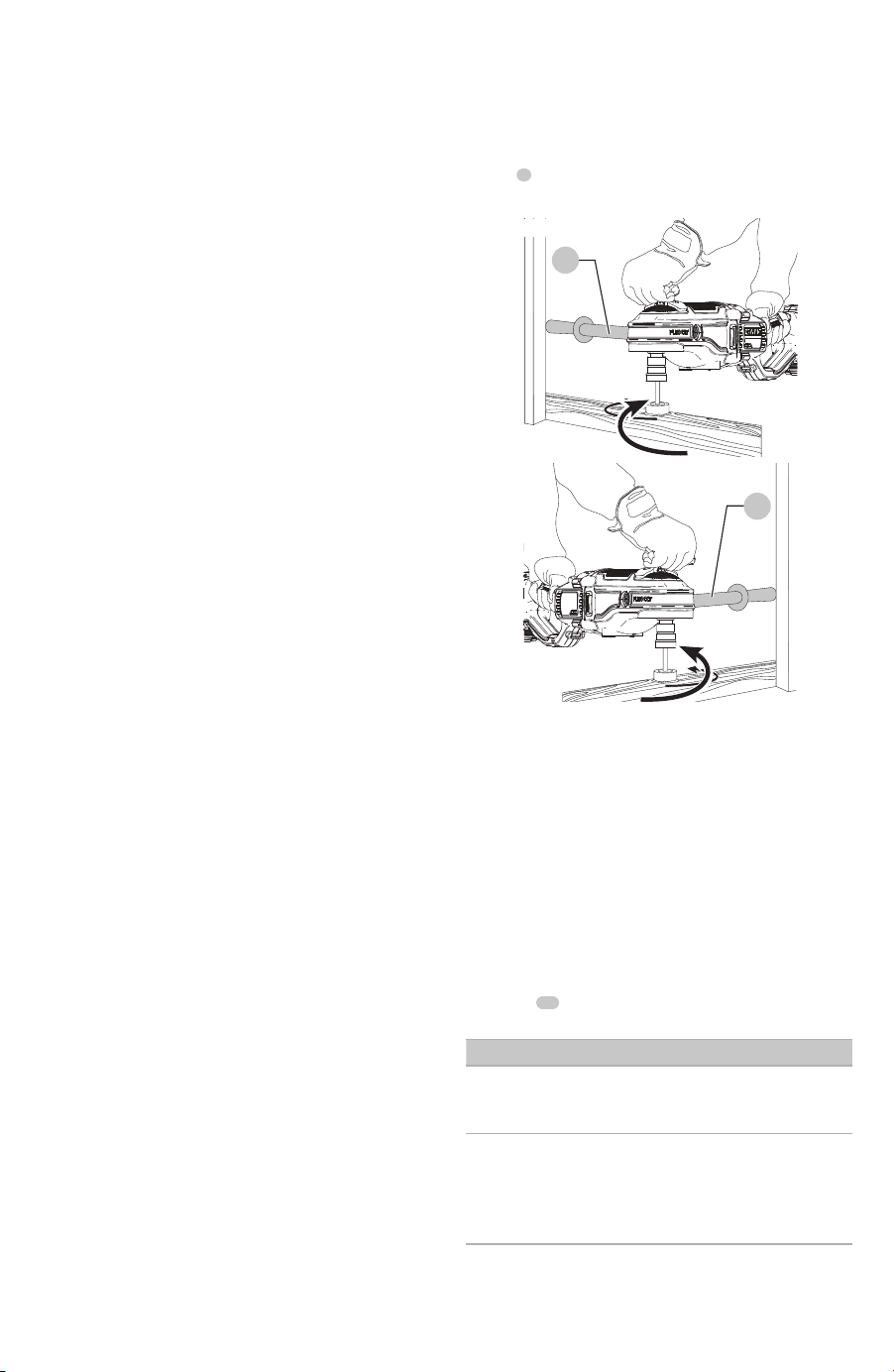

WARNING: This is a high-torque drill. To reduce the

risk of serious personal injury, ALWAYS hold tool

firmly with both hands in the proper position for

operation as shown.

Torque is the twisting action the drill produces in regards

to the rotating bit. As the drill bit meets resistance in the

material being drilled, the motor responds by adjusting the

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Intended Use

This heavy-duty stud and joist drill is designed for

professional drilling at various work sites (i.e., construction

sites).

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

This heavy-duty stud and joist drill is a professional power

tool. DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

leaving the Battery Pack in the Charger

The charger and battery pack can be left connected with

the charge indicator showing pack charged.

hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a

warm batterypack.

The DCB118 charger is equipped with an internal fan

designed to cool the battery pack. The fan will turn on

automatically when the battery pack needs to be cooled.

Never operate the charger if the fan does not operate

properly or if ventilation slots are blocked. Do not permit

foreign objects to enter the interior of the charger.

Electronic Protection System

Li-Ion tools are designed with an Electronic Protection

System that will protect the battery pack against

overloading, overheating or deep discharge.

The tool will automatically turn off if the Electronic

Protection System engages. If this occurs, place the lithium-

ion battery pack on the charger until it is fully charged.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature

is between 65°F – 75°F (18° C– 24°C). DO NOT charge

when the battery pack is below +40°F (+4.5°C), or

above +104°F (+40°C). This is important and will

prevent serious damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

the lights;

c. Move the charger and battery pack to a location

where the surrounding air temperature is

approximately 65°F – 75°F (18°C – 24°C);

d. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. The battery pack should be recharged when it fails to

produce sufficient power on jobs which were easily

done previously. DO NOT CONTINUE to use under these

conditions. Follow the charging procedure. You may

also charge a partially used pack whenever you desire

with no adverse effect on the batterypack.

5. Foreign materials of a conductive nature such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil, or any buildup of metallic particles

should be kept away from charger cavities. Always

unplug the charger from the power supply when there

is no battery pack in the cavity. Unplug the charger

before attempting toclean.

6. Do not freeze or immerse the charger in water or any

otherliquid.

Charger Cleaning Instructions



WARNING: Shock hazard. Disconnect the charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non-metallic brush. Do not use water or

any cleaningsolutions.

Wall Mounting

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

These chargers are designed to be wall mountable or to

sit upright on a table or work surface. If wall mounting,

locate the charger within reach of an electrical outlet,

and away from a corner or other obstructions which may

impede air flow. Use the back of the charger as a template

for the location of the mounting screws on the wall. Mount

the charger securely using drywall screws (purchased

separately) at least 1” (25.4 mm) long, with a screw head

diameter of 0.28–0.35” (7–9mm), screwed into wood to an

optimal depth leaving approximately 7/32” (5.5 mm) of the

screw exposed. Align the slots on the back of the charger

with the exposed screws and fully engage them in theslots.

English

Speed Selector (Fig.A)

NOTICE: Risk of tool damage. Do not rotate the speed

selector lever while the drill is running or coasting,

damage may occur to the tool.

Rotate the speed selector knob

6

to the desired speed:

1 (·) = low speed (high torque)

2 (··) = high speed (low torque)

nOTE: The first time the tool is run after changing speeds,

you may hear a click on start up. This is normal and does not

indicate a problem.

Fig. D

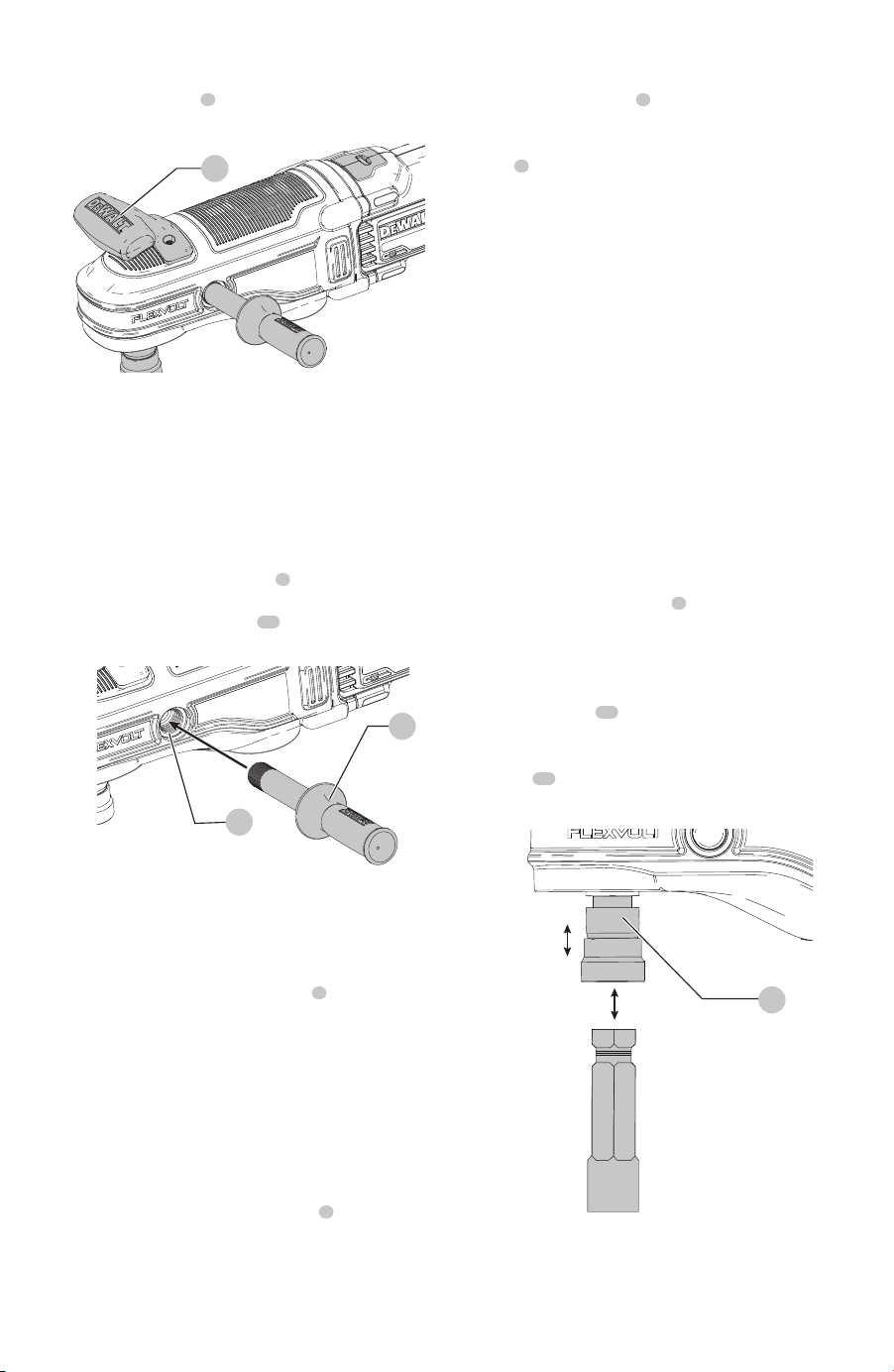

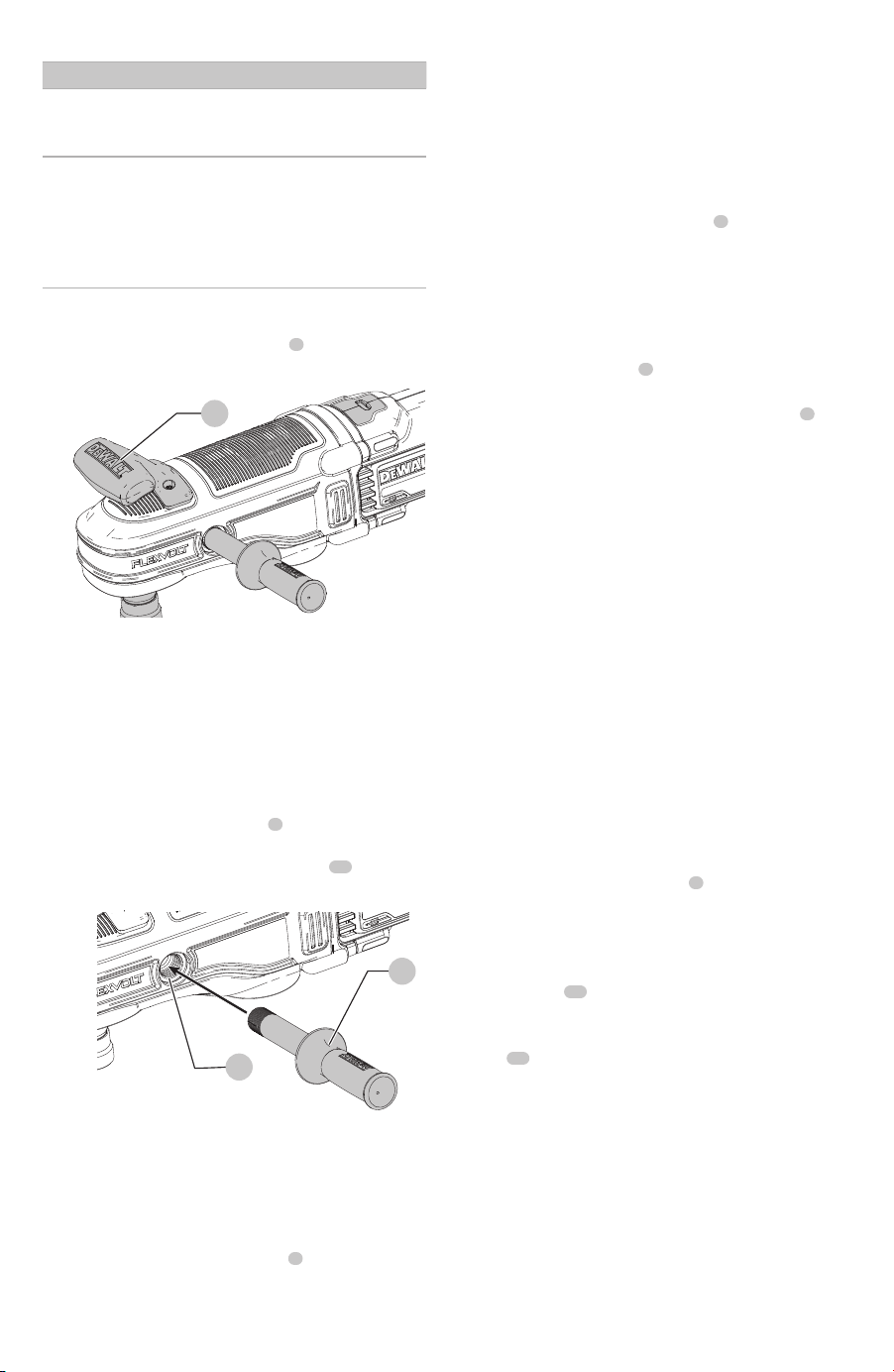

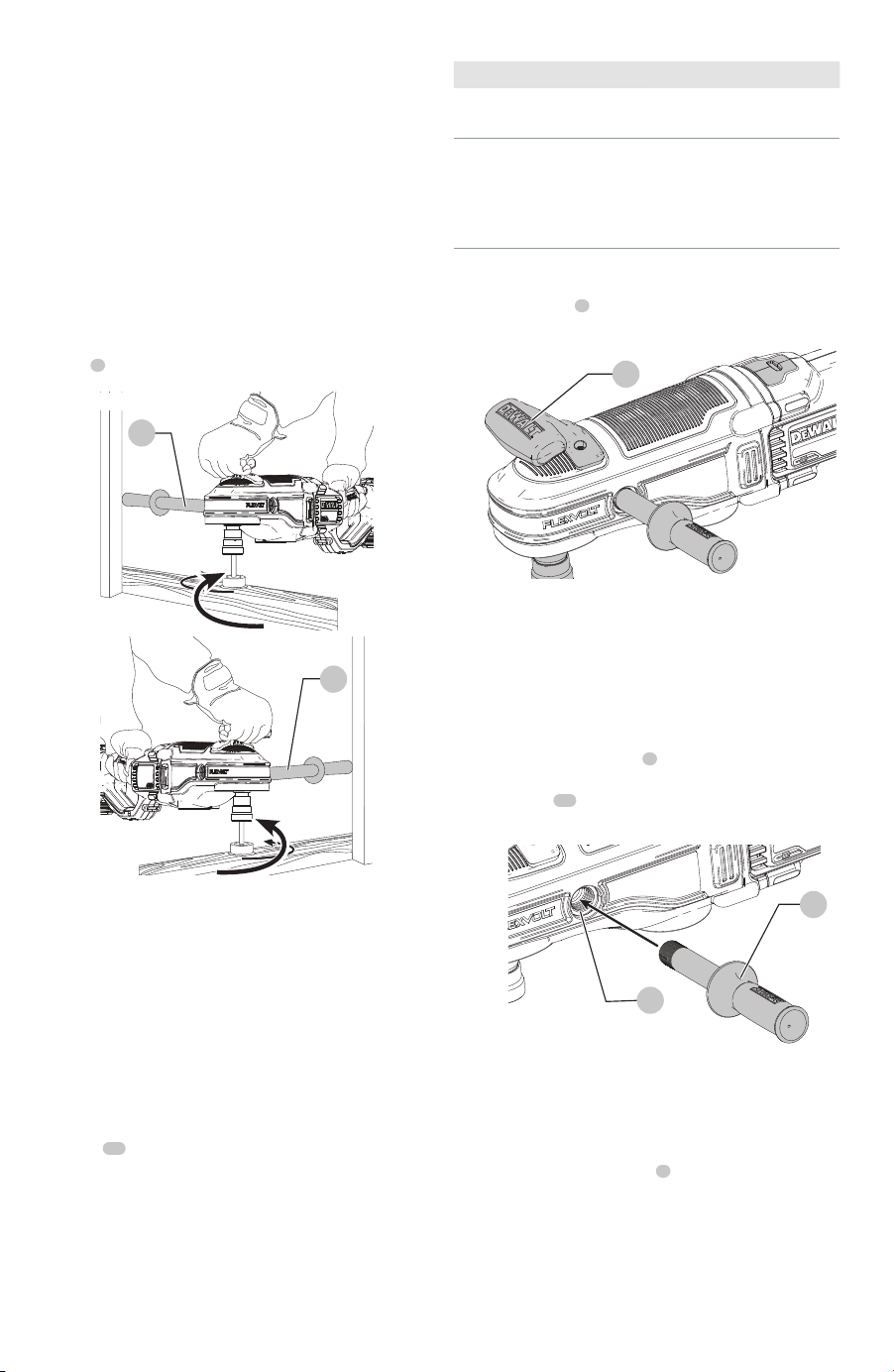

Side Handle (Fig.D)



WARNING: To reduce the risk of personal injury,

always operate the tool with the side handle properly

installed and tightened. Failure to do so may result

in the side handle slipping during tool operation and

subsequent loss of control. Hold tool with both hands

to maximize control.

The two position side handle

5

can be assembled into

either side of tool. Thread the side handle directly into

threaded holes

13

on desired side. Tighten securely

byhand.

Fig. C

Top Handle (Fig.C)

A fixed top handle

4

is provided for carrying the tool and

for use as an additional handle.

E-Clutch® System (Fig. A)

The DCD471 is equipped with the

DEWALT

anti-rotation

E-Clutch® System. This feature senses the motion of the

tool and shuts the tool down if necessary. The red LED

indicator

11

illuminates when the E-Clutch® System

isengaged.

Clutch

The DCD471 is equipped with a mechanical slip clutch.

The clutch is active when the low speed (1) is selected.

When the bit or cutter bites into the workpiece, the clutch

will slip and a ratcheting sound will be heard. Release the

trigger. Continued clutching of the tool will reduce the life

of thisfeature.`

FORWARD

Fig. B

REVERsE

inDiCATOR DiAgnOsis sOlUTiOn

OFF Tool is functioning

normally

Follow all warnings and instructions

when operating the tool.

SOLID E-Clutch® System

has been activated

(ENGAGED)

With the tool properly supported,

release trigger. The tool will function

normally when the trigger is

depressed again and the indicator

light will go out

output torque to meet the requirement up to the maximum

capacity of the motor and gear system.

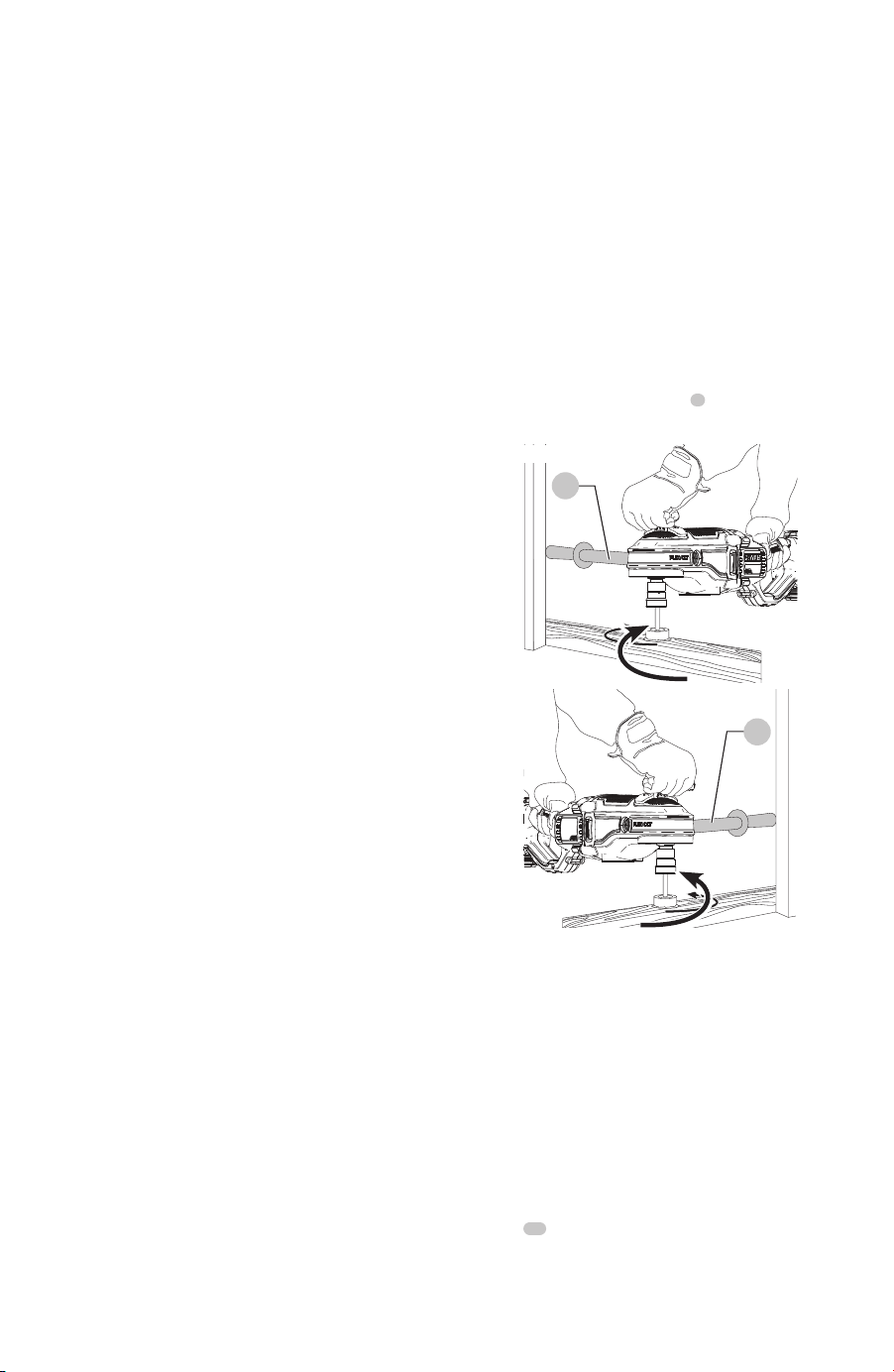

Bracing the Tool (Fig. B)



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold or brace the tool securely in

anticipation of a sudden reaction.



WARNING: To reduce the risk of serious personal

injury, NEVER brace the tool against the battery pack.

With hands in the proper hand position (also refer to Fig. H),

brace the tool as shown in FigureB.

The bit rotates clockwise when the tool is in the forward

position and counterclockwise when the tool is in the

reverse position. Using proper hand position, brace the side

handle

5

or tool body against a stud for bettersupport.

English

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Fig. F

DEWALT

Bluetooth® Tool Tag Ready

(Fig.A,F)

Optional Accessory



WARNING: Read instruction manual for the

DEWALT

Bluetooth® ToolTag.



WARNING: Remove battery from tool before installing

the

DEWALT

Bluetooth® ToolTag.



WARNING: When installing or replacing the

DEWALT

Bluetooth® Tool Tag, use only the screws provided. Be

sure to securely tighten thescrews.

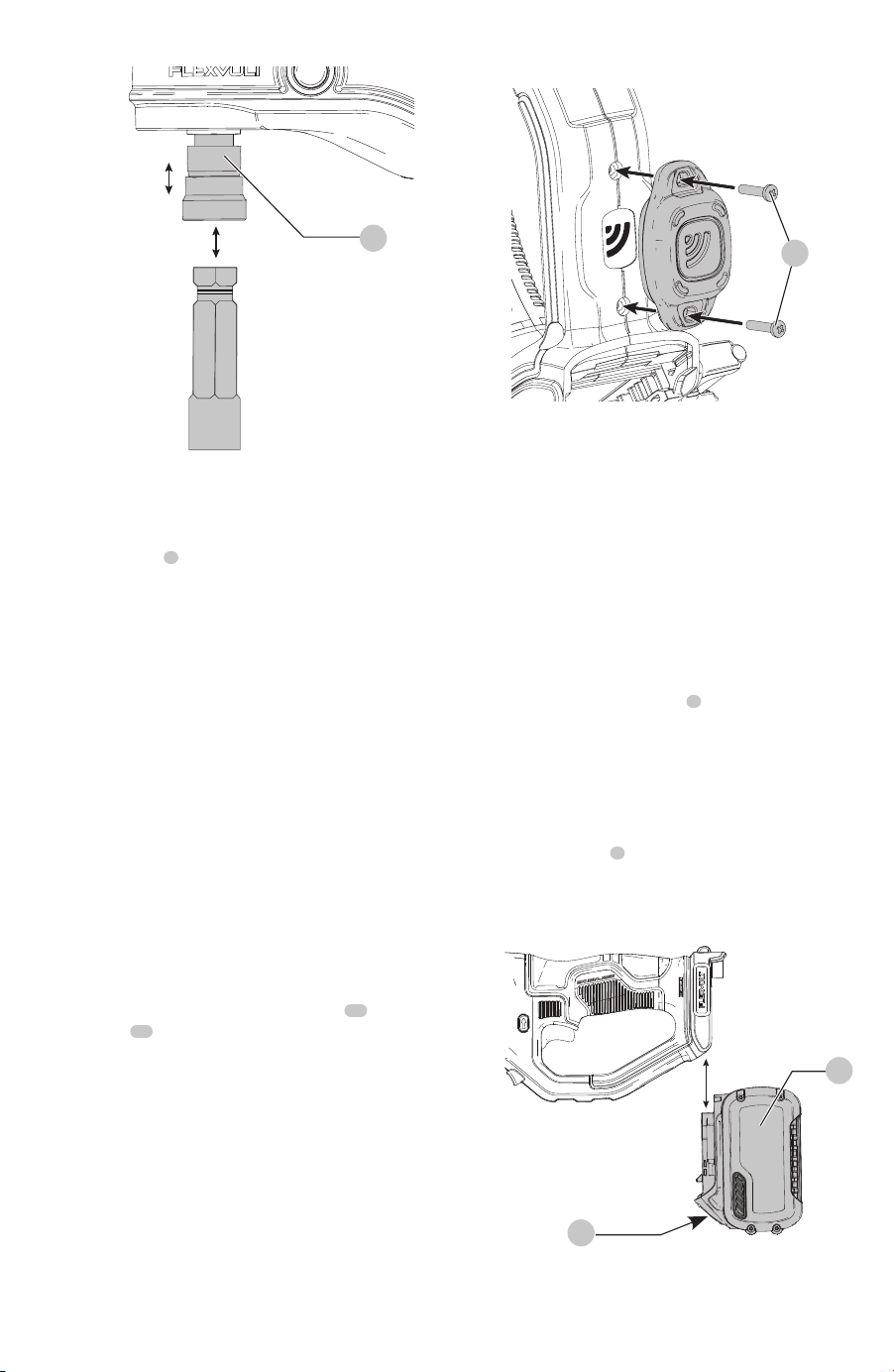

Your tool comes with mounting holes

12

and fasteners

15

for installing a

DEWALT

Bluetooth® Tool Tag (DCE041). You

will need a cross head bit tip to install the tag. Screw torque

should be between 0.8 and 1.2 Nm (7.1 to 10.6 in-lbs). The

DEWALT

Tool Tag is designed for tracking and locating

professional power tools, equipment, and machines using

the

DEWALT

Tool Connect™ app. For proper installation of

the

DEWALT

Tool Tag, refer to the

DEWALT

Tool Tagmanual.

To learn more,visit:

www.

DEWALT

.com/en-us/jobsite-solutions/tool-connect

Fig. E

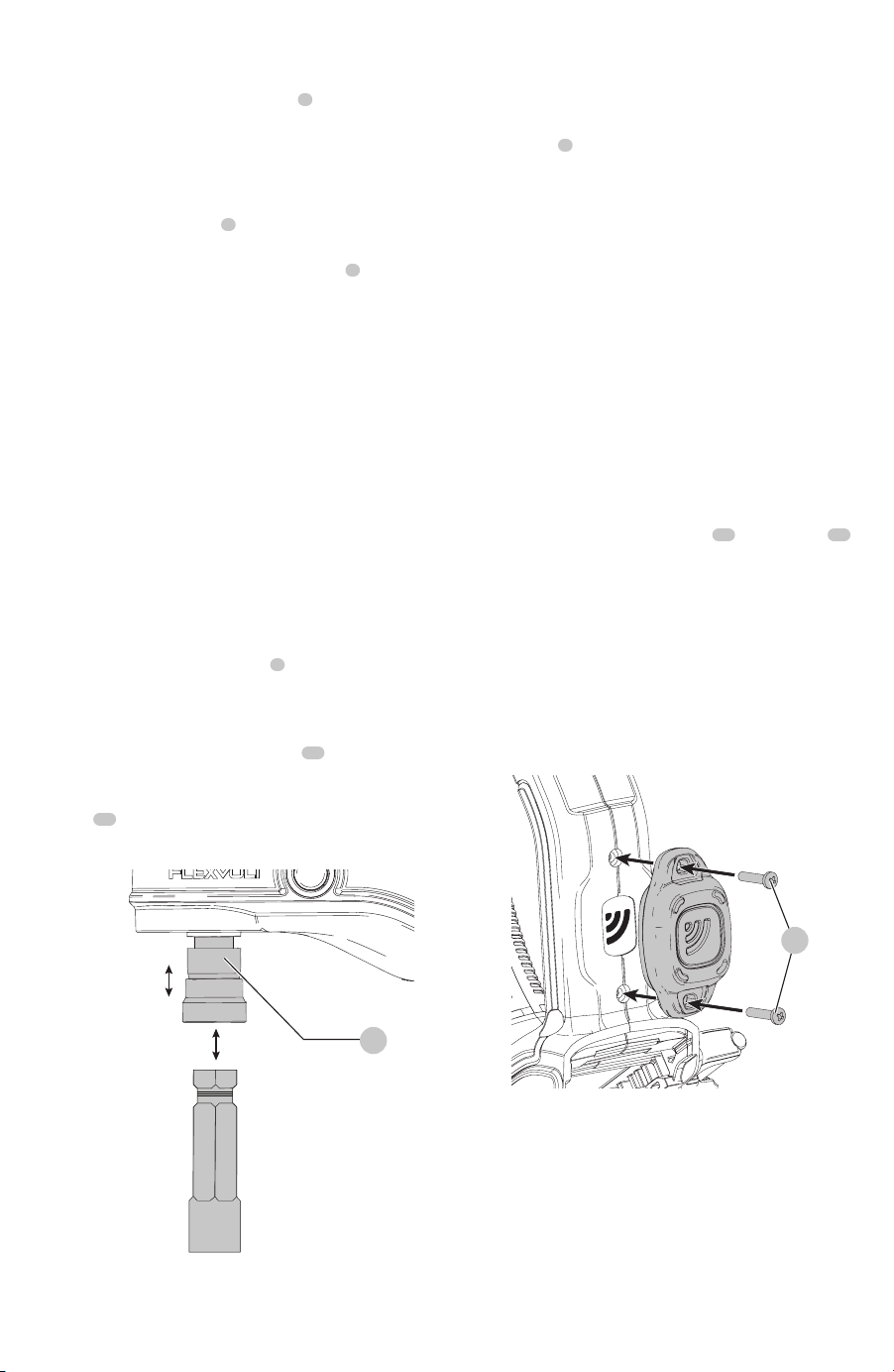

Installing and Releasing a Bit (Fig. A, E)



WARNING: Always lock off trigger switch

and disconnect tool from power source when

changingacces sories.



WARNING: Always ensure the bit is secure before

starting the tool. A loose bit may eject from tool

causing possible personalinjury.



WARNING: The quick release chuck should only

be replaced or repaired by a

DEWALT

authorized

serivcecenter.

nOTE: The chuck accepts 7/16'' (11.1 mm) hex accessories

and bit tips only.

Place the forward/reverse button

in the lock-off (center)

position and remove the battery pack before changing

accessories.

To install a bit or an accessory, fully insert the bit or

accessory into the quick release chuck

. The bit or

accessory is locked into place.

To Remove a bit or an accessory, push the chuck

collar

14

away from the front of the tool. Remove the bit or

accessory. Release the collar.

Forward/Reverse Button (Fig.A)

A forward/reverse button

9

determines the direction of the

tool. It is located in front of the trigger.

To select forward rotation, release the trigger

7

and depress

the forward/reverse button on the right side of thetool.

To select reverse, depress the forward/reverse button on

the left side of the tool. When changing the position of the

button, be sure the trigger is released.

Worklight (Fig.A)



CAUTION: Do not stare into worklight. Serious eye

injury could result.

The worklight

8

is activated when the trigger is depressed,

and will remain on for a short time after the trigger is

released. If the trigger remains depressed, the worklight will

remain on.

nOTE: The worklight is for lighting the immediate work

surface and is not intended to be used as a flashlight.

Variable Speed Trigger (Fig.A)

Depressing the variable speed trigger

7

turns the tool on,

releasing the variable speed trigger turns the tool off. The

variable speed trigger permits speed control—the farther

the trigger is depressed, the higher the speed of the drill.

English

Fig. H

Proper hand position requires one hand on the main

handle

3

, with the other hand on the top handle

4

or one

hand on the main handle

3

, with the other hand on the

side handle

5

Proper Hand Position (Fig. H)



WARNING: To reduce the risk of serious personal

injury, ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Fig. G

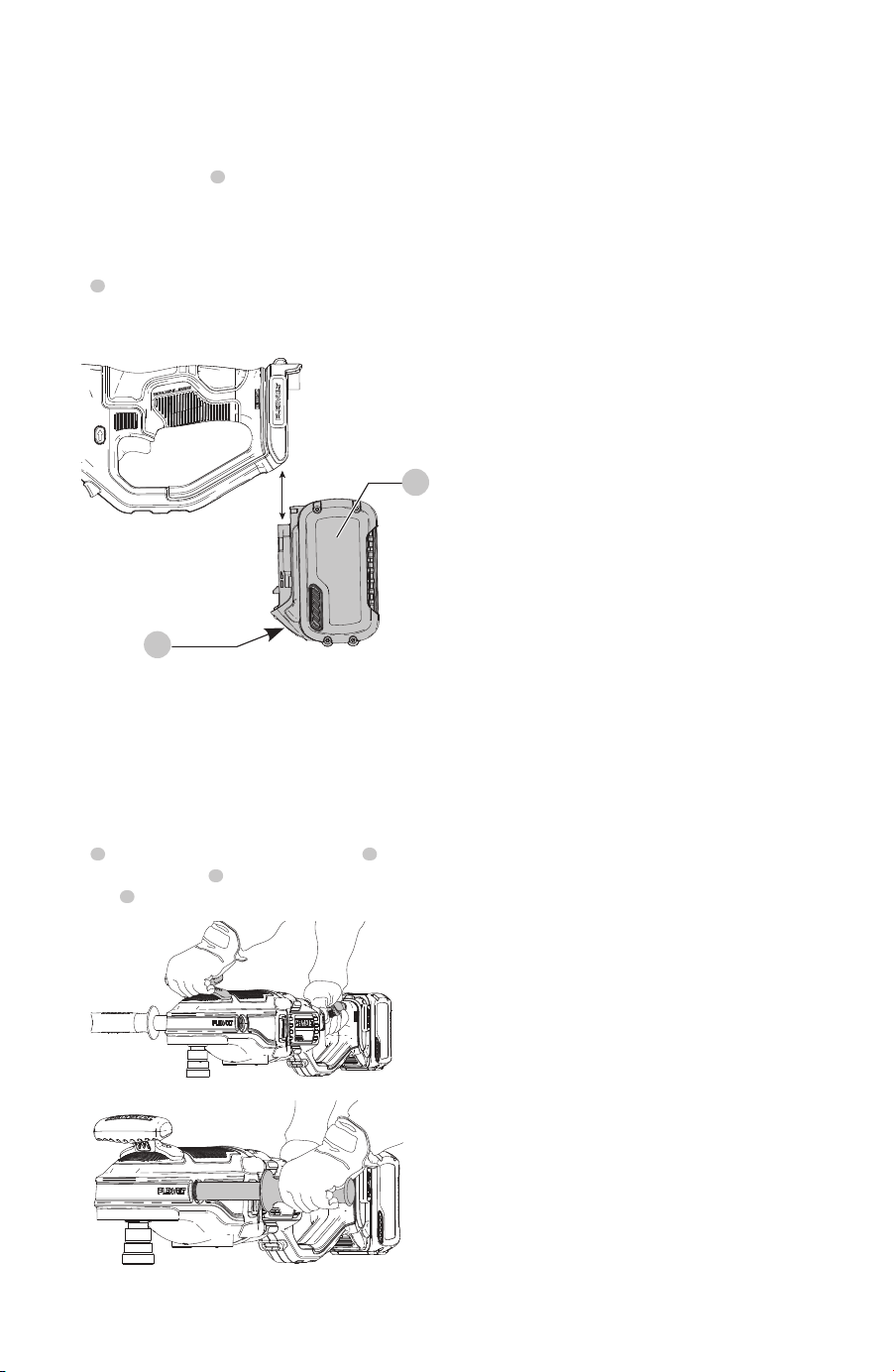

Installing and Removing the Battery Pack

(Fig. G)

nOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

1

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in

the tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

2

and firmly pull the battery pack out of the tool

handle. Insert it into the charger as described in the charger

section of thismanual.

Drilling



WARNING: TO REDUCE THE RISK OF PERSONAL

INJURY, ALWAYS ensure workpiece is anchored or

clamped firmly. If drilling thin material, use a wood

“back-up” block to prevent damage to the material.

1. Use sharp drill bits only. For WOOD, use twist drill

bits, spade bits, auger bits, self-feed bits, or hole saws.

For METAL, use steel twist drill bits or hole saws. For

CONCRETE, use dry core bits. Do not use water.

2. Always apply pressure in a straight line with the bit. Use

enough pressure to keep drill biting, but do not push

hard enough to stall the motor or deflect the bit.

3. Hold tool firmly with both hands to control the twisting

action of the drill.

4. IF DRILL STALLS, it is usually because it is being

overloaded or improperly used. RELEASE TRIGGER

IMMEDIATELY, remove drill bit from work, and

determine cause of stalling. DO NOT CLICK TRIGGER ON

AND OFF IN AN ATTEMPT TO START A STALLED DRILL

— THIS CAN DAMAGE THE DRILL.

5. To minimize stalling or breaking through the material,

reduce pressure on drill and ease the bit through the

last fractional part of the hole.

6. Keep the motor running when pulling the bit back out

of a drilled hole. This will help prevent jamming.

Drilling in Metal

Start drilling with slow speed and increase to full power

while applying firm pressure on the tool. A smooth even

flow of metal chips indicates the proper drilling rate. Use a

cutting lubricant when drilling metals. The exceptions are

cast iron and brass which should be drilled dry.

nOTE: Large [5/16" (8 mm) to 1/2" (13 mm)] holes in steel

can be made easier if a pilot hole [5/32" (4 mm) to 3/16"

(5mm)] is drilled first.

nOTE: When using a cutting lubricant, be sure not to get

the lubricant on the tool.

Drilling in Wood

Start drilling with slow speed and increase to full power

while applying firm pressure on the tool. Holes in wood can

be made with the same twist drills used for metal. These

bits may overheat unless pulled out frequently to clear chips

from the flutes. Work that is apt to splinter should be backed

up with a block of wood.

Drilling in Masonry



WARNING: Never drill into masonry which is

reinforced such as rebar reinforced concrete.



WARNING: For applications which produce a

considerable amount of dust such as core drilling,

always use an auxiliary dust attachment with an M

Class rated dust extractor such as DWV902M.

Use dry core bits. Keep even force on the drill but not so

much that you crack the brittle material. A smooth, even

flow of dust indicates the proper drilling rate.

Use sharp drill bits only. For masonry, such as brick, cement,

cinder block, etc., use dry diamond core bits

English

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an

insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

• Register online at www.dewalt.com

MAXiMUM RECOMMEnDED CAPACiTiEs

LOW SPEED HIGH SPEED

E-Clutch® System YES YES

Mechanical Clutch YES NO

RPM 0–400 0–1320

WOOD

Auger 2" (51 mm) 2" (51 mm)

Self-feed 4-5/8" (117 mm) 4-5/8" (117 mm)

Hole saw 6-1/4" (158 mm) 6" (152 mm)

METAl

Twist 1/2" (13 mm) 5/16" (8 mm)

MAsOnRY

Diamond core bit

Aerated concrete block/

breeze block/cinderblock

6" (152 mm) 6" (152 mm)

Brick 5" (127 mm) 5" (127 mm)

NOTE: Quick release hex chuck accepts 7/16'' (11.1 mm) bits and

accessories only.

Accessories



WARNING: Since accessories, other than those

offered by

DEWALT

, have not been tested with this

product, use of such accessories with this tool could be

hazardous. To reduce the risk of injury, only

DEWALT

recommended accessories should be used with

thisproduct.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthisprocedure.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

Repairs

The charger and battery pack are notserviceable. There are

no serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including brush inspection and replacement, when

applicable) should be performed by a

DEWALT

factory

service center or a

DEWALT

authorized service center.

Always use identical replacementparts.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact

DEWALT

call 1-800-4-

DEWALT

(1-800-433-9258) or visit our website: www.dewalt.com.

nOTE: Always use core bits designed for dry drilling.

Troubleshooting Drilling in Masonry

Problem Solution

Core bit does not cut.

Material too hard for core bit.

• Choose a more appropriate core bit

(with softer segments).

Segments look glazed and polished • Drill in abrasive material to

re-expose diamond segments.

Dust accumulating in core bit.

Accumulating dust slows down the

drilling speed.

• Disengage drill bit regularly to

evacuate cuttings. Check filter on

dust extraction. Clean or replace

as required.

Rotating speed may not be

appropriate.

• Refer to the Maximum

Recommended Capacities for

proper speed ratings.

Segments wear too fast. • Choose a more appropriate core bit

(with harder segments).

• Reduce the pressure applied on

the core bit.

Three Year Limited Warranty

DEWALT

will repair or replace, without charge, any defects

due to faulty materials or workmanship for three years

from the date of purchase (two years for batteries). This

warranty does not cover part failure due to normal wear

or tool abuse. For further detail of warranty coverage and

warranty repair information, visit www.dewalt.com or

call 1-800-4-

DEWALT

(1-800-433-9258). This warranty does

not apply to accessories or damage caused where repairs

have been made or attempted by others. THIS LIMITED

WARRANTY IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING

THE IMPLIED WARRANTY OF MERCHANTABILITY AND

FITNESS FOR A PARTICULAR PURPOSE, AND EXCLUDES

ALL INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some

English

states do not allow limitations on how long an implied

warranty lasts or the exclusion or limitation of incidental

or consequential damages, so these limitations may not

apply to you. This warranty gives you specific legal rights

and you may have other rights which vary in certain states

orprovinces.

In addition to the warranty

DEWALT

tools are covered

byour:

1 YEAR FREE sERViCE

DEWALT

will maintain the tool and replace worn parts

caused by normal use, for free, any time during the first year

afterpurchase.

2 YEARs FREE sERViCE On D

WAlT BATTERYPACKs

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360,

DCB120, DCB122, DCB124, DCB127, DCB201, DCB203BT,

DCB207,DCB361

3 YEARs FREE sERViCE On D

WAlT BATTERYPACKs

DCB200, DCB203, DCB204, DCB204BT, DCB205, DCB205BT,

DCB206, DCB230, DCB606, DCB609, DCB612

nOTE: Battery warranty voided if the battery pack is

tampered with in any way.

DEWALT

is not responsible

for any injury caused by tampering and may prosecute

warranty fraud to the fullest extent permitted bylaw.

90 DAY MOnEY BACK gUARAnTEE

If you are not completely satisfied with the performance of

your

DEWALT

Power Tool or Nailer for any reason, you can

return it within 90 days from the date of purchase with a

receipt for a full refund – no questionsasked.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1-800-4-

DEWALT

(1-800-433-9258) for a freereplacement.

FRAnçAis

Définitions: symboles et termes d'alarmessécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER : indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil

DEWALT

composez le

numéro sans frais : (1-800-433-9258).

10 5

Fig. A

Pile

Bouton de libération de

la pile

Poignée principale

Poignée supérieure

Poignée latérale

Bouton du sélecteur de

vitesse

Gâchette de vitesse

variable

Lampe de travail

Bouton Avancer/Reculer

Mandrin hexagonal à

dégagement rapide

11,1mm (7/16po)

Voyant du système

E-Clutch

Trous de montage de la

balise de l’outil

DEWALT

FRAnçAis

Perceuse pour poteaux et solives alignés 60 V max* avec système E-Clutch

mandrin à dégagement rapide

DCD471

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position

d’arrêt avant de relier l’outil à une source

d’alimentation et/ou d’insérer un bloc-piles, de

ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de

provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT : lisez tous les avertissements

de sécurité, toutes les instructions, les

illustrations et les caractéristiques fournis

avec cet outil électrique. Ne pas suivre toutes

les instructions comprises aux présentes peut

conduire à un choc électrique, un incendie et/ou des

blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGE ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sansfil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre

corps est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des

bords tranchants et des pièces mobiles. Les

cordons endommagés ou enchevêtrés augmentent les

risques de chocélectrique.

FRAnçAis

Règles de sécurité additionnelles propres

aux perceuses

• Utiliser la/les poignée(s) auxiliaire(s) si fournie(s)

avec l’outil. Une perte de contrôle de l’outil pourrait

occasionner des dommagescorporels.

• Tenir l’outil électrique par les surfaces de prise isolées

pendant toute utilisation où l’organe de coupe

pourrait entrer en contact avec des fils électriques

cachés. Tout contact de l’organe de coupe avec un fil sous

tension mettra les parties métalliques exposées de l’outil

sous tension et électrocuteral’utilisateur.

• Utiliser des serre-joints ou tout autre moyen pour

fixer et immobiliser le matériau sur une surface

b ) Utiliser les outils électriques uniquement avec

les blocs-piles conçus à cet effet. L’utilisation de

tout autre bloc-piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court-circuit des bornes du bloc-piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc-piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc-piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc-piles ou outil qui

a été endommagé ou modifié. Les unités

endommagées ou modifiées peuvent avoir une

réaction imprévisible résultant en un incendie,

une explosion ou un potentiel de blessure.

f ) Ne pas exposer de bloc-piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au-dessus de 129°C (265°F) pourrait causer

uneexplosion.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc-piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge non

conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risque d’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs-piles endommagés.

La réparation de blocs-piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outil électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc-piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui-ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise

propres et libres de tout produit lubrifiant.

Vérifier si les pièces mobiles sont mal alignées ou

coincées, si des pièces sont brisées ou présentent

toute autre condition susceptible de nuire au

bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique

avant toute nouvelle utilisation. Beaucoup

d’accidents sont causés par des outils électriques

malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés

et propres. Les outils de coupe bien entretenus et

affûtés sont moins susceptibles de se coincer et sont

plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc-piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc-piles risque de

provoquer un incendie s’il est utilisé avec un autre

type de b loc-piles.

FRAnçAis

LIRE TOUTES LES CONSIGNES

Consignes importantes de sécurité

lesblocs-piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc-piles, du chargeur et du

produit. Tout manquement aux avertissements

et instructions pose des risques de décharges

électriques, d’incendie et/ou de blessures graves.

PILES ET CHARGEURS

Le bloc-piles n’est pas entièrement chargé lorsqu’il sort de

la boîte. Avant d'utiliser le bloc-piles et le chargeur, lisez

attentivement les instructions de sécurité suivantes, puis

suivez les procédures de chargement énoncées. Lorsque

vous commandez des blocs-piles de remplacement,

assurez-vous d’inclure le numéro du catalogue et latension.

L’étiquette sur votre outil peut comporter les symboles suivants.

Les symboles et les définitions sont les suivants:

BPM .................... battements par

minute

V ......................... volts

min ..................... minutes

ou DC ..... courant continu

…/min .............. par minute

Tr/min tours par minute

A ......................... ampères

Hz ....................... hertz

W ........................ watts

Wh Wattheures

....................... vitesse à vide

n ......................... vitesse nominale

..................... symbole

d’avertissement

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

...................... Construction de

classe II (à isolation

double)

..................... portez une

protection auditive

..................... lisez toute la

documentation

..................... Éviter de regarder

directement le flux

de lumière.

or AC ...........courant alternatif

Ah ....................... ampères-heures

travail ou représenter un risque accru pour la santé de

l’utilisateur et ceux qui sont àproximité.

• Utilisez des pinces ou d’autres façons pratiques de

sécuriser et maintenez la pièce de travail sur une

plateforme stable. Tenir le travail par une main ou

contre votre corps est instable et peut mener à une perte

de contrôle et uneblessure.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements

amples, les bijoux ou les cheveux longs peuvent se coincer

dans des pièces quidéplacent.



ATTENTION: lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou

de chute. Certains outils avec de gros blocs-piles se

tiendront debout sur le bloc-piles, mais ils peuvent

facilement êtrerenversés.

Renseignements de sécurité

supplémentaires



AVERTISSEMENT: ne jamais modifier l’outil

électrique ou toute pièce de celui-ci. Cela pourrait

entraîner des dommages matériels ou des

blessurescorporelles.



AVERTISSEMENT: portez TOUJOURS des lunettes

de sécurité. Les lunettes de tous les jours NE SONT PAS

des lunettes de sécurité. De plus, utilisez un masque

facial ou antipoussière si l'opération de coupe est

poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE

SÉCURITÉ CERTIFIÉ:

• Protection des yeuxANSI Z87.1 (CAN/CSA Z94.3),

• protection auditive ANSI S12.6 (S3.19),

• protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT: certaines poussières créées

par le ponçage mécanique, le sciage, l’aiguisage,

le perçage et autres activités de construction

contiennent des produits chimiques reconnus dans

l’État de la Californie pour causer le cancer et des

anomalies congénitales ou autres effets nuisibles sur

la reproduction. Certains exemples de ces produits

chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du ciment

et d’autres produits de la maçonnerie ainsi que

• l’arsenic et le chrome provenant du bois de

construction traitéchimiquement.

Le risque associé à de telles expositions varie selon

la fréquence à laquelle on effectue ces travaux.

Pour réduire toute exposition à ces produits:

travailler dans un endroit bien aéré, en utilisant

du matériel de sécurité homologué, tel un masque

antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la

poussière d’entrer dans votre bouche, vos yeux ou la

laisser sur la peau peut favoriser l’absorption des produits

chimiques dangereux. Dirigez les particules loin du visage

et ducorps.

• Utilisez le dépoussiéreur approprié pour enlever la

grande majorité de la statique et de la poussière en

suspension. Ne pas enlever la statique et la poussière

en suspension pourrait contaminer l’environnement de

stable. Tenir la pièce à la main ou contre son corps offre

une stabilité insuffisante qui pourrait vous en faire perdre

lecontrôle.

• Porter des lunettes de protection ou toute autre

protection oculaire. Le martelage et le perçage peuvent

faire voltiger des éclats. Ces particules volantes pourraient

occasionner des dommages oculairespermanents.

• Maintenir les poignées propres et sèches, exempts

d’huile ou de graisse. Cela permettra un meilleur

contrôle de l’outil.

FRAnçAis

que ce soit. Si le boîtier du bloc-piles est fissuré ou

endommagé, ne pas l’insérer dans un chargeur. Ne

pas écraser, laisser tomber, ou endommager les blocs-

piles. Ne pas utiliser un bloc-piles ou un chargeur

qui a reçu un choc violent, ou si l’appareil est tombé,

a été écrasé ou endommagé de quelque façon que

ce soit (p. ex. percé par un clou, frappé d’un coup

de marteau, piétiné). Les blocs-piles endommagés

doivent être renvoyés à un centre de réparation pour

y êtrerecyclés.

Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec,

à l’abri de toute lumière solaire directe et de toute

températureexcessive.

2. Pour un stockage prolongé, il est recommandé

d’entreposer le bloc-piles pleinement chargé dans

un lieu frais et sec, hors du chargeur pour optimiser

lesrésultats.

REMARQUE: les blocs-piles ne devraient pas être

entreposés complètement déchargés. Il sera nécessaire de

recharger le bloc-piles avantréutilisation.

Instructions d’entretien du blocs-pile

Éliminer toute saleté ou graisse de la surface externe

du blocs-pile à l’aide d’un chiffon ou d’une brosse

non métallique douce. N’utiliser ni eau ni aucun

nettoyantliquide.

Témoin de Charge du Bloc-Piles

Certains blocs-piles

DEWALT

possèdent un témoin de

charge qui consiste en trois voyants Del indiquant le niveau

de charge dubloc-piles.

Le témoin de charge indique approximativement le

niveau de charge restant dans le bloc-piles en fonction des

voyantssuivants:

Chargé de 75 à 100%

Chargé de 51 à 74%

Chargé de < 50%

Le bloc-piles doit être rechargé

Pour activer le témoin de charge, maintenez appuyé le

bouton du témoin de charge. Une combinaison des trois

voyants Del s’allumera indiquant le niveau de charge.

Lorsque le niveau de charge du bloc-pile atteint la limite

minimale d’utilisation, le témoin de charge reste éteint et le

bloc-piles doit êtrerechargé.

REMARQUE: le témoin de charge ne fait qu’indiquer

le niveau de charge du bloc-piles. Il ne donne aucune

indication quant au fonctionnement de l’outil. Son

propre fonctionnement pourra aussi varier en fonction

des composants produit, de la température et de

l’applicationd’utilisation.

• Ne pas recharger ou utiliser un bloc-piles en milieu

déflagrant, en présence, par exemple, de poussières,

gaz ou liquides inflammables. Le fait d’insérer ou

retirer un bloc-piles de son chargeur pourrait causer

l’inflammation de poussières ou d’émanations.

• Lorsque non utilisé, garder le bloc-piles éloigné de

petits objets métalliques comme des trombones

attache-feuilles, des pièces de monnaie, des clés, des

clous et vis ou autres pièces qui pourraient court-

circuiter les bornes. Un court-circuit pourrait causer des

brûlures ou unincendie.

• NE JAMAIS forcer l’insertion d’un bloc-piles dans un

chargeur. NE modifier un bloc-piles d’AUCUNE façon

pour le faire rentrer dans un chargeur incompatible,

car il pourrait se briser et causer des dommages

corporels graves. Consulter le tableau en dernière page

de ce manuel pour connaître les compatibilités entre

chargeurs et blocs-piles.

• Recharger les blocs-piles exclusivement dans des

chargeurs

DEWALT

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau

ou dans tout autreliquide.

• Ne pas entreposer ou utiliser l’appareil et le bloc-

piles en présence de températures ambiantes

pouvant excéder 40°C (104°F) (comme dans des

hangars ou des bâtiments métalliques l’été). Pour

préserver leur durée de vie, entreposer les blocs-piles dans

un endroit frais etsec.

REMARQUE: ne pas mettre un bloc-piles dans un

outil dont la gâchette est verrouillée en position de

marche. Ne jamais bloquer l’interrupteur en position

deMARCHE.

• Ne pas exposer le bloc-piles ou l’outil/l’appareil au

feu ou à une température excessive. L’exposition au

feu ou à une température au-dessus de 130° C (265° F)

pourrait entraîner uneexplosion.

• Ne pas incinérer le bloc-piles même s’il est

sévèrement endommagé ou complètement usagé,

car il pourrait exploser et causer un incendie.

Pendant l’incinération des blocs-piles au lithium-ion, des

vapeurs et matières toxiques sontdégagées.

• En cas de contact du liquide de la pile avec la peau,

rincer immédiatement au savon doux et à l’eau. En

cas de contact oculaire, rincer l’œil ouvert à l’eau claire

une quinzaine de minutes ou jusqu’à ce que l’irritation

cesse. Si des soins médicaux s’avéraient nécessaires, noter

que l’électrolyte de la pile est composé d’un mélange de

carbonates organiques liquides et de sels delithium.

• Le contenu des cellules d’une pile ouverte peut

causer une irritation respiratoire. En cas d’inhalation,

exposer l’individu à l’air libre. Si les symptômes persistent,

consulter unmédecin.



AVERTISSEMENT : risques de brûlure. Le liquide de la

pile peut s’enflammer s’il est exposé à des étincelles ou

à uneflamme.



AVERTISSEMENT : risques d’incendie. Ne jamais

tenter d’ouvrir le bloc-piles pour quelque raison

FRAnçAis

Directives de sécurité importantes

propres à tous les chargeurs de piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc-piles, du chargeur et du

produit. Tout manquement aux avertissements

et instructions pose des risques de décharges

électriques, d’incendie et/ou de blessures graves.

• NE PAS tenter de recharger le bloc-piles avec tout

autre chargeur qu’une unité

DEWALT

. Le chargeur

DEWALT

et son bloc-piles sont conçus spécialement pour

fonctionner conjointement.

• Ces chargeurs n’ont pas été conçus pour une

utilisation autre que recharger les blocs-piles

rechargeables

DEWALT

. Toute autre utilisation

comporte des risques d’incendie, de chocs électriques

oud’électrocution.

• Protéger le chargeur de la pluie ou de laneige.

• Tirer sur la fiche plutôt que sur le cordon

pour débrancher le chargeur. Cela permet de

Le sceau SRPRC

(Société de recyclage

des piles rechargeables du Canada)

apposé sur une pile au nickel-cadmium,

à hydrure métallique de nickel ou au lithium-ion (ou un

bloc-piles) indique que les coûts de recyclage de ces

derniers en fin d’utilisation ont déjà été réglés par

DEWALT

Dans certaines régions, la mise au rebut ou aux ordures

municipales des piles au nickel-cadmium, à l’hydrure

métallique de nickel ou au lithium-ion, est illégale; le

programme de l’Appel à Recycler

constitue donc une

solution pratique etécologique.

Appel à Recycler Canada, Inc., en collaboration avec

DEWALT

et d’autres utilisateurs de piles, a mis sur pied de

programme aux États-Unis et au Canada pour faciliter la

collecte des piles au nickel-cadmium, à l’hydrure métallique

de nickel ou au lithium-ion usagées. Aidez-nous à protéger

l’environnement et à conserver nos ressources naturelles

en renvoyant les piles au nickel-cadmium, à l’hydrure

métallique de nickel ou au lithium-ion usagées à un centre

de réparation autorisé

DEWALT

ou chez votre détaillant afin

qu’elles y soient recyclées. On peut en outre se renseigner

auprès d’un centre de recyclage local pour connaître

d’autres sites lesacceptant. SRPRC

est une marque

déposée de l’Appel à Recycler Canada,Inc.

le capuchon ou dans un outil, le bloc-piles sera considéré

comme un seul bloc-piles au wattheure indiqué à côté de

«Utilisation».

USE: 120 Wh Shipping: 3 x 40 Wh

Exemple d’étiquetage d’utilisation et d’expédition

Par exemple, le Wh de expédition pourra indiquer

3x40Wh, ce qui correspond à 3 blocs-piles de

40wattheures chacun. L’utilisation du Wh pourra indiquer

120Wh (sous-entendu 1bloc-piles).

Expédition du bloc-piles

DEWALT

FlEXVOlT

Le bloc-piles

DEWALT

FLEXVOLT

possède deux modes:

Utilisation et Expédition.

Mode Utilisation: lorsque le bloc-piles

DEWALT

FLEXVOLT

est par lui-même ou dans un produit 20Vmax*,

il fonctionnera comme un bloc-piles de 20V max*. Lorsque

le bloc-piles FLEXVOLT

est dans un produit de 60V

max* ou 120V max* (deux blocs-piles de 60V max*), il

fonctionnera comme un bloc-piles de 60V max*.

Mode Expédition: lorsque le capuchon est inséré sur

le bloc-piles FLEXVOLT

, le bloc-piles est en mode

Expédition. Les modules de cellules sont électriquement

déconnectés du bloc le faisant correspondre à trois blocs-

piles d’un wattheure (Wh) inférieur comparé à un bloc-

piles de wattheure élevé. Ce passage à trois blocs-piles

à un wattheure inférieur peut permettre au bloc-piles

d’être exempté de suivre certaines directives d’expédition

imposées sur les blocs-piles de wattheure supérieur.

L’étiquette du bloc-piles donne deux estimations de

wattheures (se reporter à l’exemple). Selon comment le

bloc-piles est expédié, l’estimation appropriée de wattheure

doit être utilisée pour déterminer les modalités d’expédition

lui correspondant. Si le capuchon d’expédition est utilisé,

le bloc-piles sera considéré comme 3 blocs-piles au

wattheure indiqué pour «Expédition». S’il est expédié sans

Pour plus d’informations quant au témoin

de charge du bloc-piles, veuillez appeler le

1-800-4-

DEWALT

(1-800-433-9258) ou vous rendre sur

notre site www.dewalt.com.

Transport



AVERTISSEMENT : risques d’incendie. Au moment

de ranger ou transporter le bloc-piles, veiller à

protéger ses bornes à découvert de tout objet

métallique. Par exemple, éviter de placer le bloc-

piles dans un tablier, une poche, une boîte à outils

ou un tiroir, etc. contenant des objets tels que clous,

vis, clés, etc. Le fait de transporter des blocs-piles

comporte des risques d’incendie, car les bornes

des piles pourraient entrer, par inadvertance,

en contact avec des objets conducteurs, tels

que: clés, pièces de monnaie, outils ou autres.

La réglementation sur les produits dangereux

(Hazardous Material Regulations) du département

américain des transports interdit, en fait, le transport

des blocs-piles dans les commerces ou dans les avions

dans les bagages de cabine, À MOINS qu’ils ne soient

correctement protégés de tout court-circuit. Aussi

lors du transport individuel de blocs-piles, s’assurer

que leurs bornes sont bien protégées et isolées de

tout matériau pouvant entrer en contact avec elles

et provoquer un court-circuit. REMARQUE: il

ne faut pas laisser de piles au li-ion dans les

bagagesenregistrés.

FRAnçAis

• Ne pas démonter le chargeur. Pour tout service

ou réparation, le rapporter dans un centre de

réparation agréé. Le fait de le réassembler de façon

incorrecte comporte des risques de chocs électriques,

d’électrocution et d’incendie.

• Débrancher le chargeur du secteur avant tout

entretien. Cela réduira tout risque de chocs

électriques. Le fait de retirer le bloc-piles ne réduira pas

cesrisques.

• NE JAMAIS tenter de connecter 2 chargeursensemble.

• Le chargeur a été conçu pour être alimenté en

courant électrique domestique standard de

120volts. Ne pas tenter de l’utiliser avec toute

autretension. Cela ne s’applique pas aux chargeurs de

postesmobiles.



AVERTISSEMENT : risques de chocs électriques. Ne

laisser aucun liquide pénétrer dans le chargeur, des

chocs électriques pourraient enrésulter.



AVERTISSEMENT : risques de brûlure. Ne submerger

le bloc-piles dans aucun liquide et le protéger de toute

infiltration de liquide. Ne jamais tenter d’ouvrir le

bloc-piles pour quelque raison que ce soit. Si le boîtier

plastique du bloc-piles est brisé ou fissuré, le retourner

dans un centre de réparation pour y être recyclé.



ATTENTION : risques de brûlure. Pour réduire tout

risque de dommages corporels, ne recharger que des

blocs-piles rechargeables

DEWALT

out autre type

de piles pourrait exploser et causer des dommages

corporels etmatériels.



ATTENTION : sous certaines conditions, lorsque le

chargeur est connecté au bloc d’alimentation, des

matériaux étrangers pourraient court-circuiter le

chargeur. Les corps étrangers conducteurs tels que

(mais pas limité à) poussières de rectification, débris

métalliques, laine d’acier, feuilles d’aluminium,

ou toute accumulation de particules métalliques

doivent être maintenus à distance des orifices du

chargeur. Débrancher systématiquement le chargeur

lorsque le bloc-piles n’y est pas inséré. Débrancher

systématiquement le chargeur avant toutentretien.

Chargement du bloc-piles

REMARQUE: afin d’assurer la performance et la vie

maximales des blocs-piles au lithium-ion, chargez

complètement le bloc-pile avant la première utilisation.

1. Branchez le chargeur dans une prise appropriée avant

d’insérer le bloc-piles.

2. Branchez le chargeur et le bloc-piles en vous assurant

que le bloc-piles est bien mis en place. Le voyant rouge

(chargement) clignotera sans cesse indiquant que le

processus de chargement est commencé.

3. La fin de la recharge sera indiquée par le voyant qui

demeurera allumé de façon continue. Le bloc-piles est

complètement chargé et peut être retiré utilisé à ce

moment ou laissé dans le chargeur.

REMARQUE: pour retirer le bloc-piles, on doit appuyer sur

le bouton de libération du bloc-piles sur certains chargeurs

réduire les risques d’endommager la fiche ou le

cordond’alimentation.

• S’assurer que le cordon est protégé de manière à

ce que personne ne marche ni ne trébuche dessus,

ou à ce qu’il ne soit ni endommagé ni soumis à

aucunetension.

• N’utiliser une rallonge qu’en cas de nécessité

absolue. L’utilisation d’une rallonge inadéquate

comporte des risques d’incendie, de chocs électriques

oud’électrocution.

• Pour utiliser un chargeur à l’extérieur, le placer dans

un endroit sec et utiliser une rallonge conçue pour

l’extérieur. L’utilisation d’une rallonge conçue pour

l’extérieur réduit les risques de chocsélectriques.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

Calibre minimum pour les cordons d'alimentation

Volts

longueur totale du cordon

d'alimentation en mètre (pieds)

120V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWg

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé



AVERTISSEMENT : si la fiche ou le cordon

d'alimentation est endommagé, il doit être remplacé

par le fabricant ou son représentant ou par une

personne non moins qualifiée pour éviter tout danger.

• Ne poser aucun objet sur le chargeur. Ne pas mettre

le chargeur sur une surface molle qui pourrait en

bloquer la ventilation et provoquer une surchauffe

interne. Éloigner le chargeur de toute source de chaleur.

Le chargeur dispose d’orifices d’aération sur le dessus et le

dessous duboîtier.

• Ne pas le faire fonctionner avec un cordon

d’alimentation ou une ficheendommagée–les

remplacer immédiatement.

• Ne pas utiliser le chargeur s’il a reçu un coup,

fait une chute ou a été endommagé de quelque

façon que ce soit. Le ramener dans un centre de

réparationagréé.

FRAnçAis

Remarques importantes concernant

lechargement

1. Pour augmenter la durée de vie du bloc-piles

et optimiser son rendement, le recharger à une

température ambiante de 18°C à 24°C (65°F à 75°F).

NE PAS charger lorsque le bloc-piles est en dessous

de +4,5°C (+40°F) ou au-dessus de +40°C (+104°F).

C’est important pour prévenir tout dommage sérieux

au bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chauds

au toucher pendant la charge. C’est normal et ne

représente en aucun cas une défaillance du produit.

Pour faciliter le refroidissement du bloc-piles après

utilisation, éviter de laisser le chargeur ou le bloc-piles

dans un local où la température ambiante est élevée

comme dans un hangar métallique ou une remorque

non isolée.

3. Si le bloc-piles ne se recharge pas correctement:

a. Vérifier le bon fonctionnement de la prise

en y branchant une lampe ou tout autre

appareilélectrique.

b. Vérifier que la prise n’est pas contrôlée par un

interrupteur qui coupe le courant lorsqu’on éteint

leslumières.

c. Déplacer le chargeur et le bloc-piles dans un local

où la température ambiante se trouve entre environ

18°C et 24°C (65°F et 75°F).

d. Si le problème persiste, amener l’outil, le bloc-piles et

son chargeur dans un centre de réparation local.

4. Recharger le bloc-piles lorsqu’il ne produit plus assez

de puissance pour effectuer un travail qu’il faisait

facilement auparavant. NE PAS CONTINUER à l’utiliser

dans ces conditions. Suivre la procédure de charge. Si

nécessaire, il est aussi possible de recharger

un bloc-piles partiellement déchargé sans effet nuisible

sur le bloc-piles.

5. Les corps étrangers conducteurs tels que (mais

pas limité à) poussières de rectification, débris

métalliques, laine d’acier, feuilles d’aluminium,

ou toute accumulation de particules métalliques

doivent être maintenus à distance des orifices du

chargeur. Débrancher systématiquement le chargeur

lorsque le bloc-piles n’y est pas inséré. Débrancher

systématiquement le chargeur avant tout entretien.

6. Ne pas congeler ou immerger le chargeur dans l’eau ou

tout autre liquide.

Instructions d’entretien du chargeur



AVERTISSEMENT : risques de chocs électriques.

Débrancher le chargeur de la prise de courant

alternatif avant tout entretien. Éliminer toute saleté

ou graisse de la surface externe du chargeur à l’aide

d’un chiffon ou d’une brosse non métallique douce.

N’utiliser ni eau ni aucun nettoyantliquide.

Indicateurs

Bloc-piles en Cours

de Chargement

Bloc-piles Chargé

Suspension de Charge Contre

le Chaud/Froid*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

le voyant rouge ne cessera de clignoter, mais un voyant

jaune restera allumé pendant cette opération. Lorsque

le bloc-piles aura repris une température appropriée,

le voyant jaune s’éteindra et le chargeur reprendra sa

procédure decharge.

Le chargeur ne pourront recharger des blocs-piles

défectueux. Le chargeur qui refuse de s’allumer peut

indiquer un problème avec le chargeur ou le bloc-piles

défectueuse.

REMARQUE : si le chargeur ne se met pas en fonction,

faites tester le chargeur et le bloc-piles à un centre de

service autorisé.

laisser le Bloc-Piles dans le Chargeur

Le chargeur et son bloc-piles peuvent rester connectés, le

voyant du chargeur affichant alors bloc-piles chargé.

Fonction de suspension de charge contre le

chaud/froid

Lorsque le chargeur détecte un bloc-piles trop chaud

ou trop froid, il démarre automatiquement la fonction

de suspension de charge contre le chaud, suspendant

le chargement jusqu’à ce que le bloc-piles ait repris

une température appropriée. Le chargeur ensuite se

remettra automatiquement en mode de chargement.

Cette caractéristique assure aux blocs-piles une durée de

viemaximale.

Un bloc-piles froid peut recharger moins vite qu’un

bloc-piles chaud.

Le chargeur DCB118 est équipé d’un ventilateur interne

destiné à refroidir le bloc-piles. Le ventilateur se mettra

automatiquement en marche chaque fois que le bloc-piles

aura besoin de se refroidir.

N’utilisez jamais le chargeur si le ventilateur ne fonctionne

pas correctement ou si ses fentes d’aération sont bloquées.

Protégez systématiquement l’intérieur du chargeur de tout

objet étranger.

Système de protection électronique

Les appareils au Li-Ion sont équipés d’un système

électronique de protection pour protéger les blocs-piles de

toute surcharge, surchauffe ou fuite importante.

L’appareil s’arrêtera automatiquement dès que le système

électronique de protection sera activé. Si c’était le cas,

placez le bloc-piles au lithium-ion sur son chargeur jusqu’à

ce qu’il soit complètement rechargé.

FRAnçAis

Système E-Clutch

(Fig. A)

La perceuse DCD471 est munie d’un système E-Clutch

antirotation de

DEWALT

. Cette fonction détecte le

mouvement de l’outil et éteint l’outil au besoin. Le voyant

DEL rouge

s’allume lorsque le système E-Clutch

estenclenché.

VOYAnT DiAgnOsTiC sOlUTiOn

ÉTEINT L’outil fonctionne

normalement

Suivez tous les avertissements et

toutes les instructions lorsque vous

utilisez l’outil.

FIXE Le système

E-Clutch

a été

activé (ENCLENCHÉ)

Avec l’outil bien soutenu, relâchez

la gâchette. L’outil fonctionnera

normalement lorsque vous appuyez

à nouveau sur la gâchette et que le

voyant s’éteint

Embrayage

La perceuse DCD471 est munie d’un embrayage à

glissement mécanique. L’embrayage est actif lorsque la

vitesse basse (1) est sélectionnée. Lorsque la mèche ou

le couteau pénètre dans la pièce de travail, l’embrayage

glissera et un clic sera entendu. Relâchez la gâchette.

L’embrayage continu de l’outil réduira la vie de

cettefonction.

AVAnCER

Fig. B

RECUlER

Couple



AVERTISSEMENT: c’est une perceuse à couple élevé.

Afin de réduire le risque de blessure corporelle grave,

tenez TOUJOURS l’outil solidement avec les deux

mains dans la position appropriée pour l’utilisation

commeillustré.

Le couple est le mouvement de torsion produit par la

perceuse lorsque la mèche est en rotation. Lorsque la

mèche de la perceuse se heurte à une résistance dans

le matériau étant percé, le moteur répond en ajustant

le couple de sortie afin de répondre aux exigences de la

capacité maximum du moteur et du système d’engrenage.

Tenir solidement l’outil (Fig. B)



AVERTISSEMENT: afin de réduire le risque de

blessure grave, tenez TOUJOURS solidement de façon

sécuritaire en prévision d’une rétroactionsoudaine.



AVERTISSEMENT: Afin de réduire le risque des

blessures corporelles graves, NE JAMAIS tenir l’outil

contre le bloc-piles.

Avec les mains dans la position appropriée (consultez aussi

la Fig. H), tenez solidement l’outil comme illustré dans la

Fig.B.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil

et retirez le bloc-piles avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

des accessoires. Un déclenchement accidentel du

démarrage peut causer desblessures.

Usage prévu

Cette perceuse pour poteaux et solives robuste est conçue

pour le perçage professionnel dans divers sites de travail

(c.-à-d. les chantiers de construction).

nE PAs les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

Cette perceuse pour poteaux et solives robuste est un outil

électrique professionnel. nE PAs le laisser à la portée des

enfants. Une supervision est nécessaire auprès de tout

utilisateur nonexpérimenté.

Installation murale

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Ces chargeurs ont été conçus pour une installation

murale ou pour être posés sur une table ou une surface

de travail. Pour une fixation murale, installez le chargeur

à proximité d’une prise électrique, et à l’écart de coins

ou de toute autre obstruction au passage de l’air. Utilisez

l’arrière du chargeur pour marquer l’emplacement des vis

de montage sur le mur. Fixez soigneusement le chargeur

à l’aide de vis autoforeuses (vendues séparément) d’au

moins 25,4mm (1po) de long, et de diamètre de tête de

7-9mm (0,28-0,35po), que vous visserez dans le bois en

laissant une longueur optimale d’environ 5,5mm (7/32po)

exposée. Alignez les orifices à l’arrière du chargeur sur les vis

exposées et insérez à fond ces dernières dans les orifices.

La mèche tourne dans le sens des aiguilles d’une montre

lorsque l’outil est en position de marche avant et dans le

sens contraire des aiguilles d’une montre lorsque l’outil

est en position de marche arrière. En utilisant la position

des mains appropriée, tenez solidement la poignée

latérale

ou le corps de l’outil contre un poteau pour un

meilleursoutien.

FRAnçAis

Fig. E

Installer et retirer une mèche (Fig. A, E)



AVERTISSEMENT: verrouiller systématiquement

la détente et déconnecter l’outil du secteur avant de

changer toutaccessoire.



AVERTISSEMENT: s’assurer que la mèche est bien

serrée avant de mettre l’outil en marche. Une mèche

mal serrée pourrait être éjectée de l’outil et causer des

dommagescorporels.



AVERTISSEMENT: le mandrin à dégagement rapide

doit être remplacé ou réparé par un centre de services

autorisés

DEWALT

REMARQUE: Le mandrin prend en charge les accessoires et

des embouts hexagonaux de 11,1 mm (7/16 po)seulement.

Placez le bouton Avancer/Reculer

en position

verrouillée (centre) et retirez le bloc-piles avant de changer

lesaccessoires.

Pour installer une mèche ou un accessoire, insérez

complètement la mèche ou l’accessoire dans le mandrin

à dégagement rapide

10

. La mèche ou l’accessoire est

verrouillé enplace.

Pour retirer une mèche ou un accessoire, tirez le collier

du mandrin

loin de l’avant de l’outil. Retirez la mèche ou

l’accessoire. Dégagez lecollier.

Gâchette de vitesse variable (Fig. A)

Appuyer sur la gâchette de vitesse variable

7

met l’outil

en marche, relâcher la gâchette de vitesse variable éteint

l’outil. La gâchette de vitesse variable permet de contrôler la

vitesse : plus vous appuyez sur la gâchette, plus la vitesse de

la perceuse seraélevée.

Sélecteur de vitesses (Fig.A)

AVIS: risque d’endommager l’outil. Ne pas tourner le

levier du sélecteur de vitesse pendant que la perceuse

fonctionne ou glisse, cela peut endommager l’outil.

Tournez le bouton de sélecteur de vitesse

à la

vitessedésirée:

1 (·) = vitesse basse (couple élevé)

2 (·· = vitesse élevée (couple bas)

REMARQUE: La première fois que l’outil fonctionne après

un changement de vitesse, vous pourriez entendre un

clic lors du démarrage. C’est normal et cela n’indique pas

unproblème.

Fig. D

Loignée latérale (Fig.D)



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle, utilisez toujours l’outil avec la

poignée latérale bien installée et serrée. Ne pas le faire

peut entraîner le glissement de la poignée latérale

durant le fonctionnement de l’outil et une perte de

contrôle subséquente. Tenez l’outil avec les deux

mains pour maximiser lecontrôle.

La poignée latérale à deux positions

peut être assemblée

d’un côté ou l’autre de l’outil. Enfilez la poignée latérale

directement dans les trous filetés

sur le côté désiré.

Vissez solidement à la main.

Fig. C

Bouton Avancer/Reculer (Fig. A)

Un bouton Avancer/Reculer

détermine le sens de l’outil. Il

est situé à l’avant de lagâchette.

Pour sélectionner la rotation vers l’avant, relâchez la

gâchette

et appuyez sur le bouton Avancer/Reculer à

droite de l’outil.

Pour sélectionner la rotation vers l’arrière, appuyez sur

le bouton Avancer/Reculer à gauche de l’outil. Lorsque

vous changez la position du bouton, assurez-vous que la

gâchette estrelâchée.

Poignée supérieure (Fig.C)

Une poignée supérieure

4

fixée est fournie pour transporter

l’outil et pour l'utiliser comme poignéesupplémentaire.

FRAnçAis

Une position des mains appropriée nécessite une main sur

la poignée principale

avec l’autre main sur la poignée

supérieure

ou une main sur la poignée principale

avec

l’autre main sur la poignée latérale

5

Position appropriée des mains (Fig. H)



AVERTISSEMENT:afin de réduire le risque de

blessure corporelle grave, utilisez TOUJOURS la

position des mains appropriée comme illustré.



AVERTISSEMENT: afin de réduire le risque de

blessure grave, tenez TOUJOURS solidement en

prévision d’une réaction soudaine.

Fig. G

Installer et retirer le bloc-piles (Fig. G)

REMARQUE: Pour une meilleure performance, assurez-

vous que le bloc-piles est complètementchargé.

Pour installer le bloc-piles

1

dans l’outil, alignez le bloc-

piles avec les glissières à l’intérieur de la poignée de l’outil

et glissez-le dans la poignée jusqu’à ce que le bloc-piles soit

bien placé dans l’outil et assurez-vous qu’il estenclenché.

Pour retirer le bloc-piles de l’outil, appuyez sur le bouton

de libération

2

et tirez-le fermement hors de la poignée

de l’outil. Insérez-le dans le chargeur tel que décrit dans la

section du chargeur du présent manuel

Fig. F

Balise prête à utiliser de l’outil

Bluetooth

DEWALT

(Fig.A,F)

Accessoire optionnel



AVERTISSEMENT : lisez le guide d’utilisation de la

balise de l’outil Bluetooth



DEWALT



AVERTISSEMENT : retirez la pile avant d’installer la

balise de l’outil Bluetooth



DEWALT



AVERTISSEMENT : lorsque vous installez ou

remplacez balise de l’outil Bluetooth

DEWALT

utilisez seulement les vis fournies. Assurez-vous que les

vis sont bienserrées.

Votre outil vient avec des trous

12

et des fixations de

montage

15

pour l’installation de la balise de l’outil

Bluetooth

DEWALT

(DCE041). Vous aurez besoin d’une

extrémité de mèche à tête cruciforme pour installer la

balise. Le couple de vissage doit se situer entre 0,8 et 1,2Nm

(7,1 à 10,6 polb). La balise de l’outil

DEWALT

est conçue

pour suivre et localiser les outils électriques, l’équipement et

les machines professionnels utilisant l’application

DEWALT

Tool Connect™. Pour une installation appropriée de la balise

de l’outil

DEWALT

, consultez le guide de la balise de l’outil

DEWALT

. Pour en savoir plus, visitez:

www.

DEWALT

.com/en-us/jobsite-solutions/tool-connect

FONCTIONNEMENT



AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil

et retirez le bloc-piles avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

des accessoires. Un déclenchement accidentel du

démarrage peut causer desblessures.

Lampe de travail (Fig.A)



ATTENTION: ne pas fixer la lampe de travail. Cela

peut causer une blessure grave auxyeux.

La lampe de travail

8

est activée lorsque vous appuyez

sur la gâchette et demeure allumée pendant une

courte période lorsque la gâchette est relâchée. Si vous

continuez à appuyer sur la gâchette, la lampe de travail

demeureraallumée.

REMARQUE: La lampe de travail est pour éclairer la surface

de travail immédiate et n’est pas conçue pour être utilisée

comme une lampe depoche.

FRAnçAis

Perçage



AVERTISSEMENT: AFIN DE RÉDUIRE LE RISQUE

DE BLESSURE CORPORELLE, ASSUREZ-VOUS

TOUJOURS que la pièce de travail est fixée ou serrée

solidement. Si vous percez dans un matériau mince,

utilisez un bloc «d’appoint» en bois afin d’éviter

d’endommager lematériau.

1. Utilisez seulement des mèches affûtées. Pour le BOIS,

utilisez des mèches hélicoïdales, des mèches à trois

pointes, des mèches de tarière, des mèches à auto-

avance ou des scies à trous. Pour le MÉTAL, utilisez des

mèches hélicoïdales en acier ou des scies à trous. Pour

le BÉTON, utilisez des mèches de forage à sec. Ne pas

utiliser d'eau.

2. Appliquez toujours de la pression en ligne droite avec

la mèche. Utilisez suffisamment de pression pour

maintenir le perçage avec la mèche, mais ne poussez

pas trop pour ne pas étouffer le moteur ou dévier

lamèche.

3. Tenez l'outil fermement avec les deux mains pour

contrôler le mouvement de torsion de laperceuse.

4. SI LA PERCEUSE BLOQUE, c’est généralement parce

qu’elle est surchargée ou utilisée de façon inappropriée.

RELÂCHEZ IMMÉDIATEMENT LA GÂCHETTE, retirez la

mèche du travail et déterminez la cause du blocage. NE

PAS APPUYER NI RELÂCHER LA GÂCHETTE DANS LE BUT

DE DÉMARRER UNE PERCEUSE BLOQUÉE : CELA PEUT

ENDOMMAGER LAPERCEUSE.

5. Pour minimiser le blocage ou le bris du matériau,

réduisez la pression sur la perceuse et facilitez le passage

de la mèche dans la dernière partie dutrou.

6. Gardez le moteur en marche lorsque vous sortez la

mèche du trou percé. Cela aidera à prévenir leblocage.

Percer dans le métal

Commencez le perçage avec une vitesse lente et

augmentez à pleine puissance pendant que vous appliquez

une pression ferme sur l’outil. Un flot régulier des copeaux

métalliques indique une vitesse de perçage appropriée.

Utilisez un lubrifiant de coupe lorsque vous percez des

Fig. H métaux. Les exceptions sont la fonte et le laiton qui doivent

être percés àsec.

REMARQUE: Les gros trous [8mm (5/16po) à 13mm

(1/2po)] dans l’acier peuvent être faits plus facilement si

un trou de départ [4 mm (5/32 po) à (5mm (3/16 po)] est

d’abordpercé.

REMARQUE: Lorsque vous utilisez un lubrifiant de coupe,

assurez-vous de ne pas mettre le lubrifiant sur l’outil.

Percer dans le bois

Commencez le perçage avec une vitesse lente et

augmentez à pleine puissance pendant que vous appliquez

une pression ferme sur l’outil. Les trous dans le bois peuvent

être effectués avec les mêmes hélicoïdales utilisées pour

le métal. Ces mèches peuvent surchauffer sauf si elles sont

sorties fréquemment pour retirer les copeaux provenant des

cannelures. Le travail qui a tendance à se fendre doit être

soutenu avec un bloc debois.

Percer dans la maçonnerie



AVERTISSEMENT : Ne jamais percer dans de la

maçonnerie qui est renforcée comme le bétonarmé.



AVERTISSEMENT : pour des applications qui

produisent une quantité considérable de poussière

comme le forage, utilisez toujours un accessoire

à poussière auxiliaire avec un dépoussiéreur de

catégorie M comme leDWV902M.

Utilisez des mèches de forage à sec. Maintenez une force

égale sur le marteau, mais pas trop pour éviter de fissurer le

matériau fragile. Un flot de poussière régulier indique une

vitesse de perçageappropriée.

Utilisez seulement des mèches affûtées. Pour la maçonnerie,

comme la brique, du ciment, un bloc de béton, etc., utilisez

des mèches de forage à sec diamantées

REMARQUE: Utilisez toujours des mèches de forage

conçues pour le forage àsec.

Dépannage pour le perçage dans la maçonnerie

Problème Solution

La mèche de forage ne coupe pas.

Le matériau est trop dur pour la

mèche de forage.

• Choisissez une mèche de forage

plus appropriée (avec des

segments plus mous).

Les segments semblent vernis

et polis

• Percez dans un matériau abrasif

pour exposer à nouveau les

segments diamantés.

Accumulation de poussière dans la

mèche de forage.

L’accumulation de poussière

ralentit la vitesse de perçage.

• Retirez régulièrement la

mèche pour évacuer les

copeaux. Vérifiez le filtre de

dépoussiérage. Nettoyez ou

remplacez s’il y a lieu.

La vitesse de rotation peut ne pas

être appropriée.

• Consultez les Capacités

maximales recommandées

pour les cotes de

vitesse appropriées.

FRAnçAis

Garantie limitée de trois ans

DEWALT

réparera ou remplacera sans frais tout appareil

défectueux pour cause de défaut de matériau ou de

main-d'œuvre sur une période de trois ans à partir de la

date d'achat de l'outil (deux ans pour les bloc-piles). Cette

garantie ne couvre pas les pièces en panne pour cause

d'abus ou d'usure normale de l'outil. Pour plus de détails

au sujet de la couverture de la garantie et l'information

de réparation sous garantie, visitez www.dewalt.com ou

composez le 1-800-4-

DEWALT

(1-800-433-9258). Cette

garantie ne s’applique pas aux accessoires ou dommages

causés par des réparations effectuées ou tentées par

d’autres. CETTE GARANTIE REMPLACE TOUTES LES AUTRES,

INCLUANT LES GARANTIES IMPLICITES DE LA QUALITÉ

MARCHANDE ET L'APTITUDE POUR UN BUT PARTICULIER,

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• sÉCURiTÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

• Registre en ligne à www.dewalt.com.

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par

DEWALT

n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures, utiliser

exclusivement les accessoires

DEWALT

recommandés

avec le présentproduit.

Les accessoires recommandés pour cet outil sont

vendus séparément au centre de service de votre

région. Pour obtenir de l’aide concernant l’achat d’un

accessoire, communiquer avec

DEWALT

, composer le

1 800 433-9258 (1 800 4-

DEWALT

) ou visiter notre site Web :

www.dewalt.com.

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.

Le chargeur ou le bloc-piles ne comportent aucune

pièceréparable.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

DEWALT

ou un centre de réparation agréé

DEWALT

Toujours utiliser des pièces de rechangeidentiques.

MAINTENANCE



AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil

et retirez le bloc-piles avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

des accessoires. Un déclenchement accidentel du

démarrage peut causer desblessures.

CAPACiTÉs MAXiMAlEs RECOMMAnDÉEs

VITESSE BASSE VITESSE ÉLEVÉE

Système E-Clutch

OUI OUI

Embrayage mécanique OUI NON

Tr/min 0-400 0-1320

BOis

Tarière 51 mm (2 po) 51 mm (2 po)

Auto-avance 117 mm (4-5/8 po) 117 mm (4-5/8 po)

Scie à trous 158 mm (6-1/4 po) 152 mm (6 po)

MÉTAl

Hélicoïdale 13 mm (1/2 po) 8 mm (5/16 po)

MAçOnnERiE

Mèche de forage diamantée

Bloc de béton cellulaire/

parpaing de laitier/bloc de

béton de mâchefer

152 mm (6 po) 152 mm (6 po)

Brique 127 mm (5 po) 127 mm (5 po)

REMARQUE : Le mandrin hexagonal à dégagement rapide prend en charge

les mèches et les accessoires 7/16 po (11,1 mm) seulement.

Dépannage pour le perçage dans la maçonnerie

Problème Solution

Usure des segments trop rapide. • Choisissez une mèche de forage

plus appropriée (avec des

segments plus durs).

• Réduisez la pression appliquée

sur la mèche de forage.

FRAnçAis

ET EXCLUT TOUS LES DOMMAGES ACCIDENTELS OU

CONSÉCUTIFS. Certaines provinces ne permettent pas de

limitation sur la durée de la garantie implicite ou l'exclusion

ou la limitation de dommages indirects, alors ces limitations

peuvent ne pas s'appliquer à vous. Cette garantie vous

donne des droits légaux particuliers et vous pouvez avoir

d’autres droits qui varient selon les états ou lesprovinces.

En plus de la présente garantie, les outils

DEWALT

sont

couverts par notre

COnTRAT D’EnTRETiEn gRATUiT D’UnAn

DEWALT

entretiendra l’outil et remplacera les pièces usées

au cours d’une utilisation normale et ce, gratuitement,

pendant une période d’un an à compter de la date d’achat.

COnTRAT D’EnTRETiEn gRATUiT DE DEUX Ans sUR

lEs BlOC-PilEs

DEWALT

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360,

DCB120, DCB122, DCB124, DCB127, DCB201, DCB203BT,

DCB207,DCB361

COnTRAT D’EnTRETiEn gRATUiT DETROis Ans sUR

lEsBlOC-PilEs

DEWALT

DCB200, DCB203, DCB204, DCB204BT, DCB205, DCB205BT,

DCB206, DCB208, DCB230, DCB240, DCB606, DCB609,

DCB612

REMARQUE: la garantie de se produit sera annulée si le

bloc-piles a été altéré de quelque façon que ce soit.

DEWALT

ne peut être tenu responsable de tout dommage corporel

causé par l’altération du produit et pourra poursuivre toute

fraude en matière de garantie dans toute l’étendue permise

par laloi.

gARAnTiE DE REMBOURsEMEnT DE90JOURs

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique

ou de la cloueuse

DEWALT

, celui-ci peut le retourner,

accompagné d’un reçu, dans les 90 jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1-800-4-

DEWALT

(1-800-433-9258) pour en obtenir le

remplacementgratuit.

EsPAñOl

Definiciones: Símbolos y Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

si tiene alguna duda o algún comentario sobre ésta

u otra herramienta

DEWALT

llámenos al número

gratuito: (1-800-433-9258).

10 5

Fig. A

Batería

Botón de liberación de

batería

Manija principal

Manija superior

Manija lateral

Perilla de selector de

velocidad

Gatillo de velocidad

variable

Luz de trabajo

Botón de avance/reversa

Mandril hexagonal de

liberación rápida de

11,1mm (7/16")

Indicador de sistema

E-Clutch®

Orificios de montaje de

etiqueta de herramienta

DEWALT

EsPAñOl

Taladro de Montante y Viga en Línea 60 V Máx* con Sistema E-Clutch® Y Mandril

de Liberación Rápida

DCD471

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

ADVERTENCIAS GENERALES DE

SEGURIDAD PARA HERRAMIENTAS

ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURAS CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

EsPAñOl

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa.

Las manijas y superficies de sujeción resbalosas

no permiten el manejo y control seguros de la

herramienta en situacionesinesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador

especificado por el fabricante. Un cargador

adecuado para un tipo de paquete de baterías puede

originar riesgo de incendio si se utiliza con otro

paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague

con agua. Si el líquido entra en contacto con los

ojos, busque atención médica. El líquido expulsado

de la batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta

que estén dañados o modificados. Las baterías

dañadas o modificadas pueden presentar un

comportamiento impredecible que resulte en

incendios, explosión o riesgo de lesiones.“

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 129 °C

(265 °F) pueden causar una explosión.“

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo de incendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicioautorizados.

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción desegundo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete

si es desmontable, de la herramienta eléctrica

antes de realizar cualquier ajuste, cambiar

accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen

el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

EsPAñOl

BATERÍAS Y CARGADORES

El paquete de batería no está completamente cargado

cuando se retira del cartón. Antes de usar la batería y el

cargador, lea las siguientes instrucciones de seguridad y

luego siga los procedimientos de carga descritos. Cuando

solicite paquetes de baterías de repuesto, asegúrese de

incluir el número de catálogo y elvoltaje.

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

BPM .................... golpes por minuto

V ......................... voltios

min ..................... minutos

o DC corriente directa

…/min por minuto

RPM revoluciones por

minuto

A ampéres

Hz ....................... hertz

W watts

Wh Watt Horas

velocidad sin carga

n velocidad nominal

símbolo de alerta de

seguridad

..................... use protección

respiratoria

..................... use protección para

los ojos

...................... Construcción Clase

II (aislamiento

doble)

..................... use protección

auditiva

..................... lea toda la

documentación

..................... evite mirar

fijamente la luz

or AC ...........corriente alterna

Ah ....................... amperios hora

• Use ropa de protección y lave las áreas expuestas

con agua y jabón. Permitir que el polvo entre en su

boca, ojos, o que quede sobre la piel puede promover la

absorción de químicos peligrosos. Dirija las partículas lejos

de la cara y elcuerpo.

• Use la aspiradora de extracción de polvo adecuada

para retirar la mayoría de polvo estático y

transportado por aire. La falla en retirar el polvo

estático y transportado por aire podría contaminar el

ambiente de trabajo y presentar un riesgo de salud mayor

al operador y personas en lascercanías.

• Use abrazaderas u otras maneras prácticas para

asegurar y soportar la pieza de trabajo a una

plataforma estable. Sostener el trabajo a mano o contra

su cuerpo es inestable y puede guiar a la pérdida de

control ylesiones.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería,

o cabello largo podrían quedar atrapados en las

partesmóviles.



ATENCIÓN: Cuando no esté en uso, coloque la

herramienta en su lado sobre una superficie

estable donde no cause un peligro de tropiezo o

caída. Algunas herramientas con paquetes de batería

grandes pueden quedar verticales sobre el paquete de

batería pero se pueden voltearfácilmente.

Información de Seguridad Adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en

daño o lesionespersonales.



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE

EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algún polvo creado por lijado,

aserrado, pulido, perforación eléctricos y otras

actividades de construcción contienen químicos

conocidos por el Estado de California como causantes

de cáncer, defectos de nacimiento u otros daños

reproductivos. Algunos ejemplos de estos químicos

son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros

productos de mampostería, y

• arsénico y cromo a partir de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía,

dependiendo de la frecuencia con la cual realiza

usted este tipo de trabajo. Para reducir su exposición

a estas sustancias químicas: trabaje en una zona bien

ventilada y llevando equipos de seguridad aprobados,

como mascarillas antipolvo especialmente diseñadas

para filtrar partículasmicroscópicas.

Normas de Seguridad Adicionales

paraTaladros

• Utilice el (los) mango(s) auxiliares, si alguno viene

con la herramienta. Perder el control de la herramienta

podría causar lesionescorporales.

• Sostenga la herramienta eléctrica por sus superficies

aislantes cuando realice una operación en la cual

el accesorio para cortar pudiera entrar en contacto

con instalaciones eléctricas ocultas. Los accesorios de

corte que entren en contacto con un hilo eléctrico activo

podrían hacer que las partes metálicas de la herramienta

eléctrica también se activen con electricidad y que el

operador sufra una descargaeléctrica.

• Use abrazaderas u otra manera práctica de fijar y

sujetar la pieza de trabajo a una plataforma estable.

No sujete su trabajo en forma manual o contra su cuerpo

pues no quedará estable y podría perder elcontrol.

• Use lentes de seguridad u otra protección ocular.

Las operaciones de martilleo y taladro producen astillas

en vuelo. Las partículas en vuelo pueden provocar daño

permanente a losojos.

• Mantenga las empuñaduras secas, limpias, libres

de aceite y grasa. Esto permitirá un mejor control de

laherramienta.

EsPAñOl

15 minutos o hasta que cese la irritación. Si se requiere

de asistencia médica, el electrolito de la batería está

compuesto por una mezcla de carbonatos orgánicos

líquidos y sales delitio.

• El contenido de los elementos abiertos de la batería

puede causar irritación en el tracto respiratorio.

Salga al aire fresco. Si los síntomas persisten, busque

asistenciamédica.



ADVERTENCIA: Peligro de quemaduras. El líquido de

la batería puede ser inflamable si se expone a chispas

ollamas.



ADVERTENCIA: Peligro de incendio. Nunca intente

abrir la unidad de batería por ningún motivo. Si

la caja exterior de la unidad de batería se triza o

daña, no la introduzca en el cargador. No triture,

deje caer o dañe la unidad de batería. No use una

unidad de batería o un cargador que haya sido

golpeado, dejado caer, atropellado o dañado en

cualquier forma (por ejemplo, perforado por un clavo,

golpeado con un martillo, pisado). Lleve sus unidades

de batería dañadas al centro de servicio para que

seanrecicladas.

Recomendaciones de Almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco

y seco, lejos de la luz solar directa y del exceso de calor

ofrío.

2. Para resultados óptimos durante tiempos prolongados

de almacenamiento, se recomienda almacenar la

unidad de batería completamente cargada en un lugar

fresco y seco fuera delcargador.

nOTA: Las unidades de batería no deberían almacenarse

completamente descargadas. La unidad de batería deberá

recargarse antes de serusada.

Instrucciones de Limpieza del Batería

Para limpiar la suciedad y grasa del exterior del cargador

puede usarse un paño o cepillo suave no metálico. No use

agua ni solucioneslimpiadoras.

Unidades de Batería con Indicador

de Carga

Algunas unidades de batería

DEWALT

incluyen un indicador

de carga que consiste de tres luces LED que indican el nivel

de carga que queda en la unidad debatería.

El indicador de carga es una indicación de niveles

aproximados de carga que quedan en la batería según los

indicadoressiguientes:

75–100% cargada

51–74% cargada

< 50% cargada

La batería tiene que cargarse

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

Para Todas las Unidades de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y

el producto. No seguir las advertencias y las

instrucciones puede provocar una descarga

eléctrica, un incendio y/o lesionesgraves.

• No cargue o use la unidad de batería en atmósferas

explosivas, como en presencia de líquidos, gases

o polvos inflamables. Puede que al insertar o sacar la

unidad de batería del cargador se inflamen el polvo o

losgases.

• Cuando el paquete de batería no esté en uso,

manténgalo alejado de otros objetos metálicos,

como sujetadores de papel, monedas, llaves, clavos,

tornillos, u otros objetos pequeños de metal que

puedan hacer una conexión de una terminal a otra.

Conectar en corto circuito las terminales de la batería

puede causar quemaduras o unincendio.

• NUNCA fuerce la unidad de batería para que

entre en el cargador. NO modifique la unidad de

batería en ninguna forma para que entre en un

cargador no compatible, pues puede producir una

ruptura en la unidad de batería y causar lesiones

corporalesgraves. Consulte la tabla al final de este

manual para ver la compatibilidad entre baterías

ycargadores.

• Cargue las unidades de batería sólo en los cargadores

designados por

DEWALT

• NO salpique con ni sumerja en agua u otroslíquidos.

• No guarde ni use la herramienta y unidad de batería

en lugares donde la temperatura pueda alcanzar

o superar los 40°C (104 °F), tales como cobertizos

o construcciones de metal durante el verano).

Almacene las unidades de batería en lugares frescos y

secos para maximizar su vidaútil.

NOTA: No almacene las unidades de batería en

la herramienta con el interruptor de gatillo en

posición encendida fija. Nunca use cinta adhesiva

para mantener el interruptor de gatillo en

posiciónENCENDIDA.

• No exponga un paquete de batería o herramienta/

aparato a fuego o temperatura excesiva. La

exposición a fuego o temperatura mayor a 130°C (265°F)

puede causar una explosión.

• No incinere la unidad de batería, aunque esté

completamente dañada o descargada. La unidad

de batería puede explotar si se quema. Cuando se

queman unidades de batería de iones de litio, se producen

gases y materialestóxicos.

• Si el contenido de la batería entra en contacto con la

piel, lave el área de inmediato con agua y un jabón

suave. Si el líquido de la batería entra en contacto con

sus ojos, enjuáguelos con agua y los ojos abiertos por

EsPAñOl

Instrucciones Importantes de Seguridad

Para Todos los Cargadores de Baterías



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y

el producto. No seguir las advertencias y las

instrucciones puede provocar una descarga

eléctrica, un incendio y/o lesionesgraves.

El sello RBRC®

El sello RBRC® (Rechargeable Battery

Recycling Corporation) en las baterías

(ounidades de batería) de níquel cadmio,

níquel e hidruro metálico o de iones de

litio indica que el costo de reciclaje de

estas baterías (o unidades de batería) al llegar al final de su

vida de servicio ya ha sido pagado por

DEWALT

. En algunas

áreas, es ilegal depositar baterías de níquel cadmio, níquel e

hidruro metálico o de iones de litio gastadas en la basura o

la corriente de residuos sólidos urbanos; el programa Call 2

Recycle® proporciona una alternativaecológica.

Call 2 Recycle, Inc., en cooperación con

DEWALT

y otros

usuarios de baterías, han establecido programas en los

Estados Unidos y Canadá para facilitar la recolección de

baterías de níquel cadmio, níquel e hidruro metálico o

de iones de litio gastadas. Al llevar sus baterías de níquel

cadmio, níquel e hidruro metálico y de iones de litio

gastadas a un centro de servicio autorizado por

DEWALT

al minorista local para que sean recicladas, ayuda a proteger

el medio ambiente y a conservar recursos naturales.

También puede comunicarse con el centro de reciclaje de

su localidad para mayor información sobre dónde llevar sus

bateríasgastadas.

RBRC® es una marca comercial registrada de Call 2

Recycle,Inc.

La etiqueta en la batería indica dos capacidades nominales

de vatios-hora (ver el ejemplo). Dependiendo de cómo se

transporta la batería, debe usarse la capacidad nominal

vatios-hora apropiada para determinar los requisitos de

transporte aplicables. Si se utiliza la tapa de transporte,

la unidad de batería será considerada tres baterías

con la capacidad nominal de vatios-hora indicada

para «Transporte». Si se transporta sin la tapa o en una

herramienta, la unidad de batería será considerada una

batería con la capacidad nominal de vatios-hora indicada al

lado de «Uso».

USE: 120 Wh Shipping: 3 x 40 Wh

Ejemplo de Marcado en Etiqueta de Uso y Transporte

Por ejemplo, la capacidad nominal de Wh de Transporte

puede indicar 3 x 40 Wh, lo que significa 3 baterías de 40

vatios-hora cada una. La capacidad nominal de Wh de Uso

puede indicar 120 Wh (se implica 1 batería).

Transporte de la Batería FlEXVOlT™ de

DEWALT

La batería FLEXVOLT™ de

DEWALT

tiene dos modalidades:

Uso y transporte.

Modalidad de uso: Cuando la batería FLEXVOLT™ está

independiente o está en un producto

DEWALT

de 20 V

Máx* funcionará como una batería de 20 V Máx*. Cuando

la batería FLEXVOLT™ está en un producto de 60 V Máx* o

120V Máx* (dos baterías de 60 V Máx*), funcionará como

una batería de 60 V Máx*.

Modalidad de transporte: Cuando la batería FLEXVOLT™

tiene puesta la tapa, la batería está en modalidad de

transporte. Cadenas de celdas están desconectadas

eléctricamente dentro de la unidad de batería, lo que resulta

en tres baterías con una capacidad nominal de vatios hora

(Wh) inferior comparada con una batería con una capacidad

nominal de vatios hora superior. Esta mayor cantidad de

tres baterías con una capacidad nominal de vatios-hora

menor puede hacer que la unidad de batería quede exenta

de ciertos reglamentos de transporte que se imponen a las

baterías con mayor capacidad nominal de vatios-hora.

Para activar el indicador de carga, presione y sostenga el

botón del indicador. Se iluminará una combinación de las

tres luces LED, que indicará el nivel de carga que queda.

Cuando el nivel de carga está por debajo del nivel útil, el

indicador no se iluminará, y la batería deberárecargarse.

nOTA: El indicador de carga es sólo eso: un indicador

de la carga de la unidad de batería. No indica el nivel de

funcionalidad de la herramienta y puede variar de acuerdo

a las piezas del producto, la temperatura y la aplicación que

el usuario ledé.

Para mayor información sobre unidades de batería

con indicadores de carga, por favor llame al

1-800-4-

DEWALT

(1-800-433-9258) o visite nuestro sitio

Web: www.dewalt.com

Transporte



ADVERTENCIA: Peligro de incendio. No guarde

o transporte la batería de forma que los

terminarles expuestos de la misma puedan estar

en contacto con objetos metálicos. Por ejemplo,

no ponga la batería en delantales, bolsillos, cajas de

herramientas, estuches de productos, cajones, etc.,

junto con clavos, tornillos, y llaves, etc. sueltos. El

transporte de baterías puede causar incendios

si sus terminales inadvertidamente entran en

contacto con materiales conductores como

llaves, monedas, herramientas manuales y

otros por el estilo. El Reglamento sobre Materiales

Peligrosos (HMR) del Departamento de Transporte de

EE.UU. prohíbe transportar baterías comercialmente

o en aviones en el equipaje de mano A MENOS que

estén debidamente protegidas contra cortocircuitos.

Por lo tanto, cuando transporte baterías individuales,

asegúrese de que sus terminales estén protegidos

y debidamente aislados de los materiales que

pudieran entrar en contacto con ellos y provocar

uncortocircuito. NOTA: Las baterías de iones de LI-ion

no deben colocarse dentro del equipajeregistrado.

EsPAñOl

• No coloque ningún objeto encima del cargador

ni coloque a este sobre una superficie blanda

que pudiera bloquear las ranuras de ventilación

y resultar en un calor interno excesivo. Coloque

el cargador en un lugar alejado de cualquier fuente

de calor. El cargador se ventila a través de las ranuras

que se encuentran en la parte superior e inferior de la

cajaprotectora.

• No opere el cargador si su cable o enchufe

estándañados–reemplácelos de inmediato.

• No opere el cargador si ha recibido un golpe agudo,

si se ha caído o si ha sido dañado de alguna otra

forma. Llévelo a un centro de servicioautorizado.

• No desarme el cargador; llévelo a un centro de

servicio autorizado cuando deba ser reparado. Si es

reensamblado incorrectamente, puede causar descargas

eléctricas, electrocución oincendios.

• Desenchufe el cargador antes de intentar limpiarlo.

Esto reducirá el riesgo de descargas eléctricas. El

retirar el paquete de baterías no reducirá esteriesgo.

• NUNCA intente conectar 2 cargadores entresí.

• El cargador está diseñado para operar con una

corriente eléctrica estándar residencial de 120 V. No

intente usarlo con ningún otro voltaje. Esto no aplica

al cargadorvehicular.



ADVERTENCIA: Peligro de descarga eléctrica. No

permita que ningún líquido se introduzca en el

cargador. Puede producir descargas eléctricas.



ADVERTENCIA: Peligro de quemaduras. No sumerja

la unidad de batería en líquido de ningún tipo ni

permita que se introduzca ningún tipo de líquido a

la unidad de batería. Nunca intente abrir la unidad

de batería por ningún motivo. Si la caja plástica de la

unidad de batería se triza o rompe, llévela a un centro

de servicio para su reciclaje.



ATENCIÓN: Peligro de quemaduras. Para reducir el

riesgo de lesiones, sólo cargue unidades de batería

recargables

DEWALT

marca. Otros tipos de batería

podrían sobrecalentarse y reventar lo que podría

resultar en lesiones corporales y daños a supropiedad.



ATENCIÓN: Bajo ciertas condiciones, cuando el

cargador está enchufado a una toma de corriente,

el cargador puede hacer cortocircuito si entra en

contacto con algún material ajeno. Los materiales

ajenos de naturaleza conductora, como el polvo de

esmerilado, las placas de metal, la lana de acero, el

papel de aluminio y otros, o cualquier acumulación

de partículas metálicas deberían mantenerse alejados

de las cavidades del cargador. Desenchufe siempre

el cargador cuando no haya una unidad de batería

en su cavidad. Desenchufe el cargador antes de

intentarlimpiarlo.

Carga de la Batería

nOTA: Para garantizar el máximo desempeño y la vida

útil de los paquetes de baterías de iones de litio, cargue la

batería por completo antes del primer uso.

• NO intente cargar el paquete de batería con ningún

cargador diferente a un cargador

DEWALT

. El

cargador y el paquete de batería

DEWALT

están diseñados

específicamente para funcionar juntos.

• Estos cargadores no fueron diseñados para ser

utilizados para más que cargar las baterías

recargables

DEWALT

. Cualquier otro uso puede producir

riesgo de incendios, descargas eléctricas oelectrocución.

• No exponga el cargador a la lluvia o a lanieve.

• Tire del enchufe y no del cable cuando desconecte el

cargador. De esta forma se reduce el riesgo de daño al

enchufe ycable.

• Asegúrese de que el cable no sea ubicado de

manera que podría ser pisado, causar que alguien

tropiece con él o ser expuesto a otro tipo de daños

ydesgastes.

• No use un alargador a menos que sea

absolutamente necesario. El uso de un alargador

incorrecto podría producir riesgo de incendios, descargas

eléctricas oelectrocución.

• Cuando opere un cargador al exterior, hágalo

siempre en un lugar seco y use un alargador

apropiado para uso al exterior. El uso de un alargador

apropiado para uso al exterior reduce el riesgo de

descargaeléctrica.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16 tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

longitud total del cable en pies

(metros)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWg

Más de no

Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado



ADVERTENCIA: Si el enchufe o el cable de

alimentación están dañados lo debe reemplazar

el fabricante o su representante o por una persona

igualmente calificada para evitarpeligro.

EsPAñOl

Sistema de protección electrónica

Las herramientas con baterías de iones de litio están

diseñadas con un Sistema de protección electrónico

que protegerá la batería contra la sobrecarga, el

sobrecalentamiento o la descarga completa. La

herramienta se apagará automáticamente si el Sistema de

protección electrónico se activa. Si esto ocurre, coloque

la batería de iones de litio en el cargador hasta que esté

totalmentecargada.

Notas Importantes Sobre la Carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 °C– 24 °C (65 °F– 75 °F).

NO cargue cuando el paquete de batería esté debajo de

+4,5 °C (+40 °F), o arriba de +40 °C (+104 °F). Esto es

importante y evitará causar daños graves a la batería.

2. Puede que el cargador y la unidad de batería se

calienten ligeramente durante el proceso de carga.

Esto es normal y no representa ningún problema. Para

facilitar el enfriamiento de la unidad de batería después

del uso, evite colocar el cargador o la unidad de batería

en un lugar cálido, como un cobertizo metálico o un

remolque sin aislamiento térmico.

3. Si la unidad de batería no se carga correctamente:

a. Verifique el funcionamiento de la toma enchufando

una lámpara u otro aparato;

b. Revise que la toma de corriente no esté conectada a

un interruptor de luz que corte la corriente cuando

se corte la luz;

c. Mueva el cargador y la unidad de batería a

un lugar donde la temperatura ambiental sea

aproximadamente 18 °C– 24 °C (65 °F– 75 °F);

d. Si el problema de carga continúa, lleve la

herramienta, unidad de batería y el cargador a su

centro de servicio local.

4. La unidad de batería debería ser recargada cuando

no sea capaz de producir suficiente potencia para

trabajos que eran fácilmente realizados antes. NO

CONTINÚE usándola bajo estas circunstancias. Siga el

procedimiento de carga. También puede cargar una

unidad de batería que haya sido usada parcialmente

cuando lo desee, sin dañarla.

5. Los materiales ajenos conductores por naturaleza, tales

como, pero sin limitarse a, el polvo del esmerilado, las

virutas metálicas, la lana de acero, el papel de aluminio o

cualquier acumulación de partículas metálicas deberían

mantenerse alejados de las cavidades del cargador.

Desenchufe siempre el cargador de la toma de corriente

cuando no haya una unidad de batería en su cavidad.

Desenchufe el cargador antes de intentar limpiarlo.

6. No congele ni sumerja el cargador en agua o cualquier

otro líquido.

Instrucciones de Limpieza del Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente de CA

1. Conecte el cargador en un tomacorriente apropiado

antes de insertar el paquete de batería.

2. Conecte el cargador y el paquete de baterías,

asegurándose que la batería esté completamente

asentada. La luz (carga) parpadeará continuamente

indicando que el proceso de carga ha comenzado.

3. La terminación de la carga se indicará por la luz que

permanece encendida continuamente. El paquete de

batería está completamente cargado y se puede retirar y

usar en este momento o dejarse en el cargador.

nOTA: Para retirar el paquete de la batería, algunos

cargadores requieren que se presione el botón de liberación

del paquete de batería.

Indicadores

Unidad en Proceso de Carga

Unidad Cargada

Restraso por Unidad Caliente/

Fría*

*DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

La luz roja continuará parpadeando, pero una luz indicadora

amarilla estará iluminada durante esta operación. Una vez

que la batería haya llegado a una temperatura apropiada,

la luz amarilla se apagará y el cargador continuará con el

procedimiento de carga.

Un cargador no cargará una batería defectuosa. El cargador

que se niega a encenderse podría indicar un problema con

el cargador.

nOTA: Si el cargador no quiere encender, lleve el cargador y

el paquete de batería para que los prueben en un centro de

servicio autorizado.

Permanencia de la Unidad de Batería en el Cargador

El cargador y la unidad de batería pueden dejarse

conectados con la luz del cargador indicando que la unidad

está cargada.

Retraso por Batería Caliente/Fría

Cuando el cargador detecta que una batería está demasiado

caliente o demasiado fría, inicia automáticamente un

Retraso por batería caliente/fría y suspende la carga hasta

que la batería alcanza una temperatura adecuada. En ese

momento, el cargador inicia automáticamente el modo

de carga de la batería. Esta función garantiza la máxima

duración de la batería.

Una batería fría puede cargar más lentamente que una

batería caliente.

El cargador DCB118 está equipado con un ventilador

interno diseñado para enfriar la batería. El ventilador se

encenderá automáticamente cuando la batería tenga

queenfriarse.

No opere nunca el cargador si el ventilador no funciona

adecuadamente o si las ranuras de ventilación están

obstruidas. No permita que entren objetos extraños dentro

del cargador.

EsPAñOl

Torque



ADVERTENCIA: Éste es un taladro de alto torque.

Para reducir el riesgo de lesiones personales graves,

SIEMPRE sostenga firmemente la herramienta con

ambas manos en la posición correcta para operación

como semuestra.

El torque es la acción de torsión que produce el taladro

con respecto a la broca giratoria. Conforme la broca

encuentra resistencia en el material que se perfora, el motor

responde ajustando el torque de salida para cumplir con los

requisitos hasta la capacidad máxima del motor y el sistema

deengranes.

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad

y retire el paquete

de batería

antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Uso Debido

Este taladro de vástago y viga de servicio pesado está

diseñado para la perforación profesional en varios sitios de

trabajo (es decir, sitios de construcción).

nO utilice la herramienta en condiciones de humedad o en

presencia de líquidos o gasesinflamables.

Este taladro de vástago y viga de servicio pesado es una

herramienta eléctrica profesional. nO permita que los niños

toquen la herramienta. Si el operador no tiene experiencia

operando esta herramienta, su uso deberá sersupervisado.

Montaje en la pared

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Estos cargadores están diseñados para montarse en la

pared o colocarse en posición vertical sobre una mesa o

superficie de trabajo. Si lo monta en la pared, coloque el

cargador al alcance de una toma de corriente eléctrica y

alejado de las esquinas u otras obstrucciones que puedan

impedir el flujo de aire. Utilice la parte de atrás del cargador

como plantilla para la ubicación de los tornillos de montaje

en la pared. Monte el cargador firmemente utilizando

tornillos para muro seco (comprados por separado) de un

mínimo de 25,4 mm (1") de largo, con una cabeza de un

diámetro de 7-9 mm (0,28–0,35"), atornillados en madera

hasta una profundidad óptima dejando el tornillo expuesto

aproximadamente 5,5 mm (7/32"). Alinee las ranuras en

la parte trasera del cargador con los tornillos expuestos e

introdúzcalos totalmente en las ranuras.

Sistema E-Clutch® (Fig. A)

El DCD471 está equipado con el sistema anti-rotación

E-Clutch® de

DEWALT

. Esta función detecta el movimiento

de la herramienta y la apaga si es necesario. El indicador

LED rojo

se ilumina cuando el sistema E-Clutch®

estáactivado.

Embrague

El DCD471 está equipado con un engrane de deslizamiento

mecánico. El embrague está activo cuando se selecciona

la velocidad baja (1). Cuando la broca o el cortador hace

contacto con la pieza de trabajo, el embrague se deslizará

y se escuchará un sonido de trinquete. Suelte el gatillo.

El uso continuo de la herramienta reducirá la vida útil de

estafunción.

AVAnCE

Fig. B

REVERsA

antes de limpiarlo. Para limpiar la suciedad y

grasa del exterior del cargador puede usarse un

paño o cepillo suave no metálico. No use agua ni

solucioneslimpiadoras.

Sujeción de la Herramienta (Fig. B)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, SIEMPRE sujete o apuntale la

herramienta de forma segura para anticipar una

reacciónrepentina.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, NUNCA apoye la herramienta

contra el paquete de batería.

Con las manos en la posición adecuada (consulte también

la Fig. H), sujete la herramienta como se muestra en la

FiguraB.

La broca gira en el sentido de las manecillas del reloj cuando

la herramienta está en la posición de avance y en el sentido

contrario a las manecillas del reloj cuando la herramienta

está en la posición de reversa. Con la posición correcta

de la mano, sujete la manija lateral

5

o el cuerpo de la

herramienta contra una viga para un mejorsoporte.

EsPAñOl

Instalación y Liberación de Broca

(Fig.A,E)



ADVERTENCIA: Siempre bloquee el interruptor

y desenchufe la herramienta de la fuente de

alimentación cuando cambie susaccesorios.



ADVERTENCIA: Siempre verifique que la broca esté

bien instalada antes de arrancar la herramienta. Una

broca suelta podría salir disparada de la herramienta

posiblemente causando lesionescorporales.



ADVERTENCIA: El mandril de liberación rápida sólo

se debe reemplazar o reparar por un centro de servicio

autorizado

DEWALT

nOTA: El mandril acepta accesorios hexagonales y brocas

de 11,1 mm (7/16") únicamente.

Coloque el botón de avance/reversa

9

en la posición de

bloqueo de apagado (central) y retire el paquete de batería

antes de cambiar los accesorios.

Para instalar una broca o un accesorio,inserte

completamente la broca o el accesorio en el mandril de

liberación rápida

10

. La broca o accesorio está bloqueado

en su lugar.

Para retirar una broca o accesorio, jale el collar de

mandril

14

lejos del frente de la herramienta. Retire la

broca o accesorio. Libere el collar.

Botón de Avance/Reversa (Fig. A)

Un botón de avance/reversa

determina la dirección de la

herramienta. Se encuentra frente algatillo.

Para seleccionar la rotación de avance, libere el gatillo

presione el botón de avance/reversa en el lado derecho de

laherramienta.

Para seleccionar reversa, presione el botón de avance/

reversa en el lado izquierdo de la herramienta. Al cambiar la

posición del botón, asegúrese que el gatillo estéliberado.

Gatillo de Velocidad Variable (Fig. A)

Presionar el gatillo de velocidad variable

enciende

la herramienta, liberarlo apaga la herramienta. El gatillo

de velocidad variable permite el control de velocidad—

mientras más alejado esté presionado el gatillo, mayor será

la velocidad deltaladro.

Selector de Velocidad (Fig. A)

AVISO: Riesgo de daño a la herramienta. No gire la

palanca selectora de velocidad mientras el taladro

esté funcionando o desacelerando, la herramienta

podríadañarse.

Gire el perilla de selector de velocidad

a la

velocidaddeseada:

Fig. D

Manija Lateral (Fig.D)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, siempre opere la herramienta con la

manija lateral instalada y apretada correctamente. De

lo contrario, la manija lateral se deslizará durante la

operación de la herramienta y la consiguiente pérdida

de control. Sostenga la herramienta con ambas

manos para maximizar elcontrol.

La manija lateral de dos posiciones

se puede ensamblar

en cualquier lado de la herramienta. Enrosque la manija

lateral directamente en los orificios roscados

en el lado

deseado. Apriete firmemente con lamano.

Fig. C

Manija Superior (Fig.C)

Se proporciona un manija superior fija

para transportar la

herramienta y para usarla como una manijaadicional.

inDiCADOR DiAgnÓsTiCO sOlUCiÓn

Apagado La herramienta

está funcionando

normalmente

Siga todas las advertencias

e instrucciones al operar

la herramienta.

SÓLIDO El sistema E-Clutch®

se ha activado

(CONECTADO)

Con la herramienta correctamente

apoyada, libere el gatillo.

La herramienta funcionará

normalmente cuando se presione

nuevamente el gatillo y se apague

la luz indicadora

1 (·) = baja velocidad (par alto)

2 (··) = alta velocidad (bajo par)

nOTA: La primera vez que se opere la herramienta después

de cambiar velocidades, puede escuchar un clic al encender.

Esto es normal y no indica unproblema.

EsPAñOl

Fig. G

Instalación y Desinstalación de Paquete

de Batería (Fig. G)

nOTE: Para mejores resultados, asegúrese que su paquete

de batería esté completamentecargado.

Para instalar el paquete de batería

1

en la manija de la

herramienta, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la

manija hasta que el paquete de batería esté asentado

firmemente en la herramienta y asegúrese que no

sedesconecte.

Para retirar el paquete de batería de la herramienta, presione

el botón de liberación

2

y jale firmemente el paquete de

batería fuera de la manija de la herramienta. Insértelo en

el cargador como se describe en la sección de cargador de

este manual

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Etiqueta de Herramienta

DEWALT

Bluetooth® Lista (Fig. A,F)

Accesorio Opcional



ADVERTENCIA: Lea el manual de instrucciones de

Etiqueta de herramienta

DEWALT

Bluetooth®.



ADVERTENCIA: Retire la batería de la herramienta

antes de instalar la etiqueta de herramienta

DEWALT

Bluetooth®.



ADVERTENCIA: Cuando instale o reemplace la

etiqueta de herramienta

DEWALT

Bluetooth®, use

sólo los tornillos incluidos. Asegúrese de apretar

firmemente lostornillos.

Su herramienta viene con orificios de montaje

12

sujetadores

15

para instalar una etiqueta de herramienta

DEWALT

Bluetooth® (DCE041). Necesitará una punta de

broca de cabeza de cruz para instalar la etiqueta. El apriete

del tornillo debe estar entre 0,8 y 1,2 Nm (7,1 a 10,6 pulg.-

lbs). La Etiqueta de herramienta

DEWALT

está diseñada para

rastrear y ubicar herramientas, equipos y máquinas eléctricas

profesionales con la aplicación

DEWALT

Tool Connect™. Para

la instalación correcta de la etiqueta de herramienta

DEWALT

consulte el manual de Etiqueta de herramienta

DEWALT

. Para

obtener más información, visite:

www.

DEWALT

.com/en-us/jobsite-solutions/tool-connect

Luz de Trabajo (Fig. A)



ATENCIÓN: No mire directamente la luz de

trabajo. Podría resultar en lesiones ocularesserias.

La luz de trabajo

8

se activa cuando se presiona el gatillo,

y permanecerá encendida por un corto tiempo después de

que se libere el gatillo. Si el gatillo permanece presionado, la

luz de trabajo permaneceráencendida.

nOTA: La luz de trabajo es para iluminar la superficie

de trabajo inmediata y no se pretende que se use como

unalinterna.

Fig. E

Fig. F

EsPAñOl

Perforación



ADVERTENCIA: PARA REDUCIR EL RIESGO DE

LESIONES PERSONALES, SIEMPRE asegúrese que la

pieza de trabajo esté anclada o sujeta firmemente. Si

perfora material delgado, use un bloque de madera

de “respaldo” para evitar daño almaterial.

1. Sólo use brocas afiladas. Para MADERA, use brocas

helicoidales, brocas de pala, brocas de barrena, brocas

de autoalimentación o sierras circulares. Para METAL,

use brocas de acero o sierras circulares. Para CONCRETO,

use brocas de núcleo seco. No utiliceagua.

2. Siempre aplique presión en línea recta con la broca. Use

suficiente presión para mantener la broca perforando

pero no presione demasiado para ahogar el motor o

desviar labroca.

3. Sostenga la herramienta firmemente con ambas manos

para controlar la acción de giro deltaladro.

4. SI EL TALADRO SE ATORA, por lo general se debe a

que se sobrecargó o se usó incorrectamente. LIBERE

EL GATILLO DE INMEDIATO, retire la broca del trabajo,

y determine la causa del atasco. NO DÉ CLIC EN EL

GATILLO PARA ENCENDER Y APAGAR PARA INTENTAR

ARRANCAR UN TALADRO ATASCADO, ESTO PUEDE

DAÑAR LABROCA.

5. Para minimizar el estancamiento o rompimiento del

material, reduzca la presión sobre el taladro y facilite

la perforación a través de la última parte fraccionaria

delorificio.

Fig. H

La posición correcta de la mano requiere una mano en la

manija principal

y una mano en la manija auxiliar

una mano en la manija principal

, con la otra mano en la

manija lateral

Posición adecuada de las manos (Fig. H)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacción repentina.

6. Mantenga el motor en operación cuando retrae la

broca del orificio perforado. Esto ayudará a prevenir

elatascamiento.

Perforación en Metal

Comience a perforar a baja velocidad y aumente a la

máxima potencia mientras aplica una presión firme sobre

la herramienta. Un flujo uniforme y uniforme de virutas

metálicas indica la tasa de perforación adecuada. Use un

lubricante de corte cuando perfore metales. Las excepciones

son hierro fundido y latón que se deben perforar enseco.

nOTA: Los orificios grandes [8mm (5/16") a 13mm (1/2")]

en acero se pueden hacer más fácilmente si se perfora

primero un orificio piloto [4mm (5/32") a 5mm (3/16")].

nOTA: Cuando use un lubricante de corte, asegúrese de no

poner el lubricante en laherramienta.

Perforación en Madera

Comience a perforar a baja velocidad y aumente a la

máxima potencia mientras aplica una presión firme sobre la

herramienta. Los orificios en madera se pueden hacer con

los mismos taladros de torsión utilizados para el metal. Estas

brocas pueden sobrecalentarse a menos que se extraigan

con frecuencia para eliminar las virutas de los conductos. El

trabajo que es propenso a astillarse debe respaldarse con un

bloque demadera.

Perforación en Mampostería



ADVERTENCIA: Nunca taladre en la mampostería

reforzada, tal como hormigónarmado.



ADVERTENCIA: Para las aplicaciones que producen

una cantidad considerable de polvo, como la

perforación de núcleo, utilice siempre un accesorio de

polvo auxiliar con un extractor de polvo de clase M tal

comoDWV902M.

Utilice brocas de núcleo seco. Mantenga fuerza uniforme

sobre la broca pero no demasiada de forma que agriete el

material quebradizo. Un flujo sueva y uniforme de polvo

indica la velocidad adecuada deperforación.

Sólo use brocas afiladas. Para mampostería, como ladrillo,

cemento, bloques de hormigón, etc., use brocas de núcleo

de diamante seco

nOTA: Utilice siempre brocas de núcleo diseñadas para

perforación enseco.

EsPAñOl

Reparaciones

El Cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica

DEWALT

u en un centro de mantenimiento

autorizado

DEWALT

. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

gUADAlAJARA, JAl

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

solución de Problemas de Perforación en

Mampostería

Problema solución

La broca del núcleo no corta.

Material demasiado duro para

la broca.

• Elija una broca de núcleo más

apropiado (con segmentos más

suaves).

Los segmentos lucen esmaltados

y pulidos

• Perfore en material abrasivo para

volver a exponer segmentos

de diamante.

El polvo se acumula en el la broca

de núcleo.

La acumulación de polvo disminuye

la velocidad de perforación.

• Desconecte la broca

regularmente para evacuar los

recortes. Revise el filtro en la

extracción de polvo. Limpie y

reemplace conforme se requiera.

La velocidad de rotación puede no

ser apropiada.

• Consulte las Capacidades

máximas recomendadas

para las clasificaciones de

velocidad adecuadas.

Los segmentos se desgastan

demasiado rápido.

• Elija una broca de núcleo más

apropiado (con segmentos

más duros).

• Reduzca la presión aplicada en la

broca del núcleo.

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERiDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MOnTERREY, n.l.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBlA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

sAn lUis POTOsi, slP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREOn, COAh

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al

(55) 5326 7100

si se encuentra en U.s., por favor llame al

1-800-4-

DEWALT

(1-800-433-9258) o visite nuestro

sitio web: www.dewalt.com

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

EsPAñOl

Garantía Limitada por Tres Años

DEWALT

reparará o reemplazará, sin cargo, cualquier

defecto debido a materiales o mano de obra defectuosos

por tres años desde la fecha de compra (dos años para las

baterías). Esta garantía no cubre falla de partes debido al

desgaste normal o abuso de la herramienta. Para detalles

adicionales de la cobertura de la garantía e información

de reparación de garantía, visite www.dewalt.com o

llame al 1-800-4-

DEWALT

(1-800-433-9258). Esta garantía

no se aplica a accesorios o daño causado cuando otros

hayan realizado o intentado reparaciones. ESTA GARANTÍA

LIMITADA SE OTORGA EN LUGAR DE TODAS LAS DEMÁS,

INCLUIDA LA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD

E IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR,

Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O EN

CONSECUENCIA. Algunos estados no permiten limitaciones

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMATCiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

• Registro en línea en www.dewalt.com.

Accesorios



ADVERTENCIA: Debido a que no se han probado

con este producto otros accesorios que no sean los

que ofrece

DEWALT

, el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, con este producto deben usarse

sólo los accesorios recomendados por

DEWALT

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto com

DEWALT

, llame al

1-800-4-

DEWALT

(1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por:

DEWALT

. Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

CAPACiDADEs MÁXiMAs DE CORTE

VELOCIDAD BAJA VELOCIDAD ALTA

Sistema E-Clutch® SÍ SÍ

Embrague mecánico SÍ NO

RPM 0-400 0-1320

MADERA

Barrena 51 mm (2") 51 mm (2")

Alimentación automática 117 mm (4-5/8") 117 mm (4-5/8")

Sierra circular 158 mm (6-1/4") 152 mm (6")

METAl

Giro 13 mm (1/2") 8 mm (5/16")

MAMPOsTERÍA

Broca de núcleo de diamante

Bloque de hormigón celular/

bloque de brisa/bloque de

hormigón

152 mm (6") 152 mm (6")

Ladrillo 127 mm (5") 127 mm (5")

NOTA: El mandril hexagonal de liberación rápida acepta brocas y

accesorios de 7/16'' (11.1 mm) únicamente.

EsPAñOl

sobre la duración de una garantía implícita o la exclusión o

limitación de daños incidentales o en consecuencia, por lo

que estas limitaciones pueden no aplicarse en su caso. Esta

garantía le da derechos legales específicos y puede tener

otros derechos que varían en ciertos estados oprovincias.

Además de la garantía, las herramientas

DEWALT

están

cubiertaspor:

1 AñO DE sERViCiO gRATUiTO

DEWALT

mantendrá la herramienta y reemplazará las

piezas gastadas por su uso normal, sin cobro, en cualquier

momento durante un año a contar de la fecha decompra

2 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE

AliMEnTACiÓn D

WAlT

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360,

DCB120, DCB122, DCB124, DCB127, DCB201, DCB203BT,

DCB207,DCB361

3 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE

AliMEnTACiÓn D

WAlT

DCB200, DCB203, DCB204, DCB204BT, DCB205, DCB205BT,

DCB206, DCB208, DCB230, DCB240, DCB606, DCB609,

DCB612

nOTA: La garantía del producto quedará nula si la

unidad de batería ha sido alterada de cualquier manera.

DEWALT

no es responsable de ninguna lesión causada por

alteraciones y podría iniciar un procedimiento judicial por

fraude de garantía hasta el máximo grado permisible por

laley.

gARAnTÍA DE REEMBOlsO DE sU DinERO

POR 90 DÍAs

Si no está completamente satisfecho con el desempeño de

su máquina herramienta o clavadora

DEWALT

, cualquiera

sea el motivo, podrá devolverlo hasta 90 días de la fecha de

compra con su recibo y obtener el reembolso completo de

su dinero – sin necesidad de responder a ningunapregunta.

AMÉRiCA lATinA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia se vuelven

ilegibles o faltan, llame al 1-800-4-

DEWALT

(1-800-433-

9258) para que se le reemplacengratuitamente.

EsPECiFiCACiOnEs

DCD471 60 V Máx* 0-400/0-1320/min (RPM)

01/20 Part No. N832825

WALT Industrial Tool Co. 701 East Joppa Road, Towson, MD 21286

The following are trademarks for one or more D

WALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the

surface of thetool.

60V Max* li-ion

Battery Packs

Blocs-piles

Baterías

DCB606, DCB609, DCB612

Chargers

Chargeurs

Cargadores

DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

* Maximum initial battery voltage (measured without a workload) is 20, 60 or 120 volts. Nominal voltage is 18, 54 or 108. (120V Max*

is based on using 2 D

WALT 60V Max* lithium-ion batteries combined.)

* La tension initiale maximum du bloc-piles (mesurée à vide) est de 20, 60 ou 120 volts. La tension nominale est de 18, 54 ou 108.

(120V max* se base sur l’utilisation combinée de 2 blocs-piles au lithium ion D

WALT de 60Vmax*).

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20 o 60 voltios. El voltaje nominal es de 18, 54 o 108 V.

(120 V Máx* se basan en el uso de 2 baterías de iones de litio

DEWALT

de 60 V Máx* combinadas.)

**BT - Bluetooth®

nOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®, SIG, Inc. and any use of

such marks by

DEWALT

is under license. Other trademarks and trade names are those of their respectiveowners.

REMARQUE : le mot servant de marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth

SIG, Inc. et toute utilisation de ces marques par

DEWALT

est sous licence. Les autres marques de commerce et noms

commerciaux sont ceux de leurs détenteursrespectifs.

nOTA: La palabra y los logotipos de Bluetooth® son marcas registradas propiedad de Bluetooth®, SIG, Inc. y

DEWALT

utiliza

dichas marcas bajo licencia. Otras marcas comerciales y nombres comerciales pertenecen a sus respectivospropietarios.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs-piles peut créer un risque de blessure ou d’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

Dewalt DCD471X1 60V MAX Brushless Cordless Quick-Change Stud and Joist Drill With E-CLUTCH System Kit

Product's Documents

Instruction Manual

Specifications

Dewalt DCD471X1 Questions and Answers
