Dewalt DCD470B 60V MAX In-Line Stud and Joist Drill User Manual

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-800-4-DEWALT

Instruction Manual

Guide D’utilisation

Manual de instrucciones

DCD470

60V Max* In-Line Stud and Joist Drill with E-Clutch

System

Perceuse pour poteaux et solives alignés 60V max*

avec système E-Clutch

Taladro de montante y viga en línea 60V Máx* con sistema E-Clutch

final page size: 8.5 x 5.5 in

English

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 13

Español (traducido de las instrucciones originales) 27

English

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

if you have any questions or comments about this or

any

DEWALT

tool, call us toll free at:

1-800-4-

DEWALT

(1-800-433-9258).

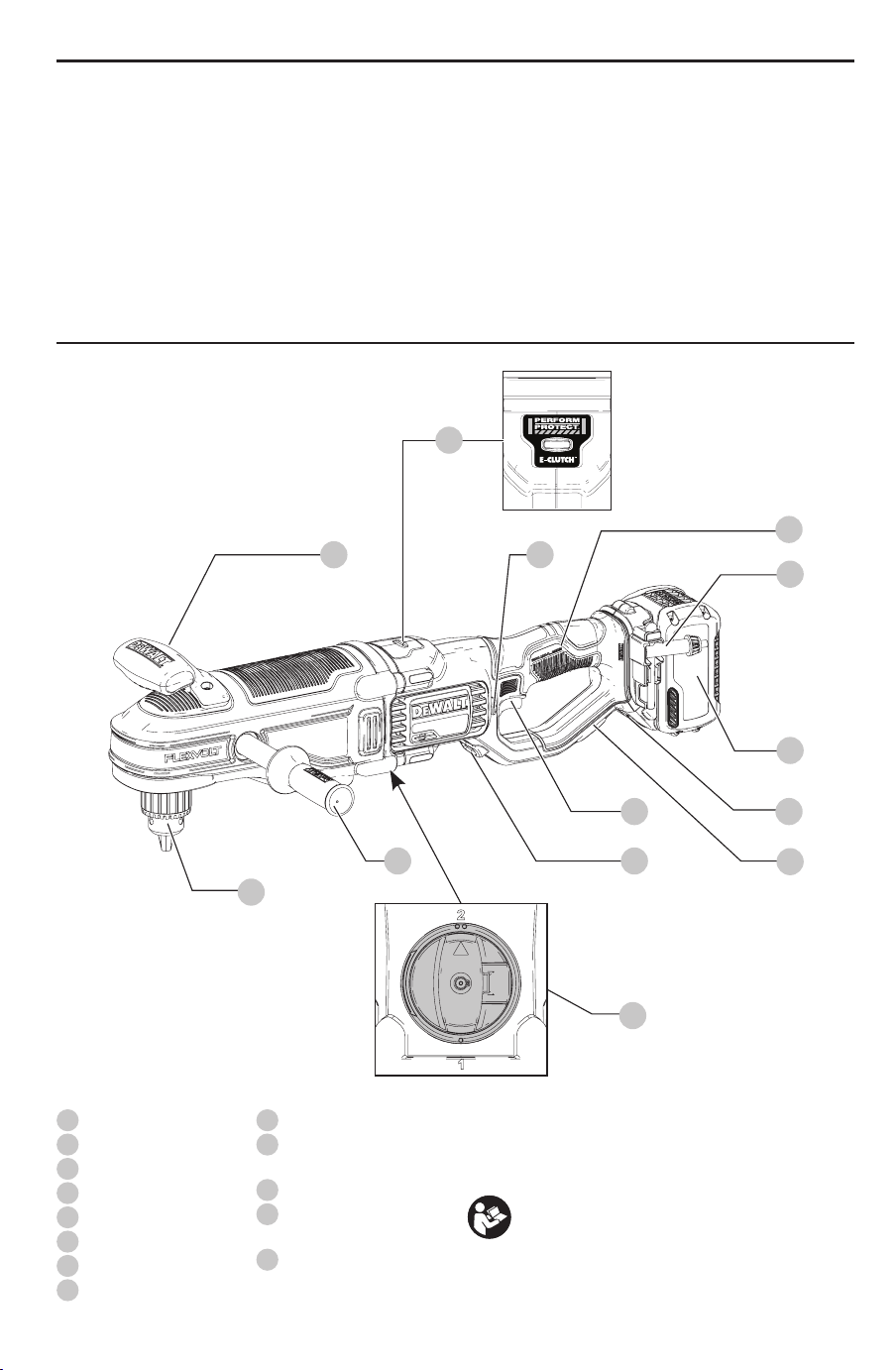

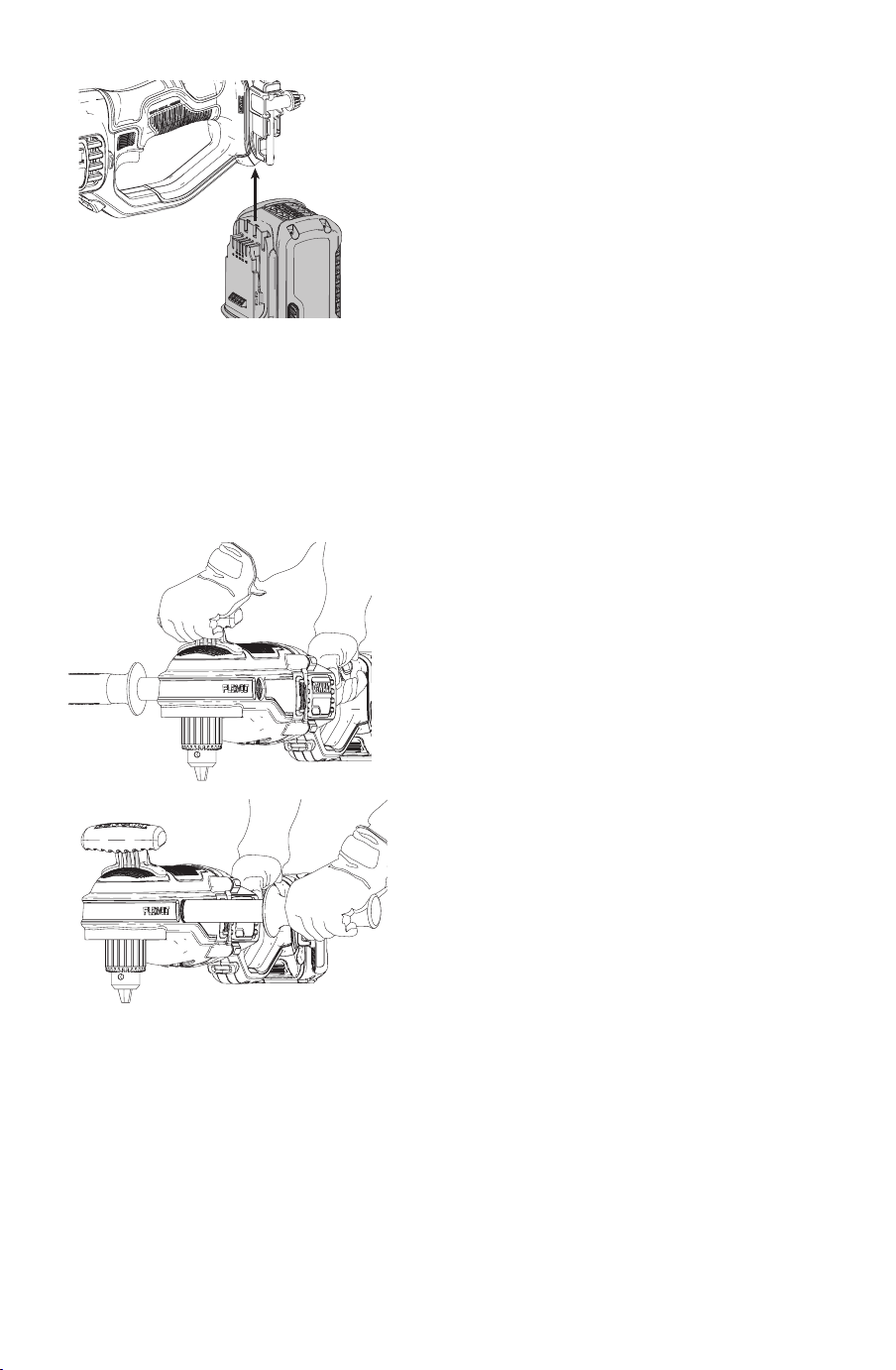

Battery

Battery release button

Main handle

Top handle

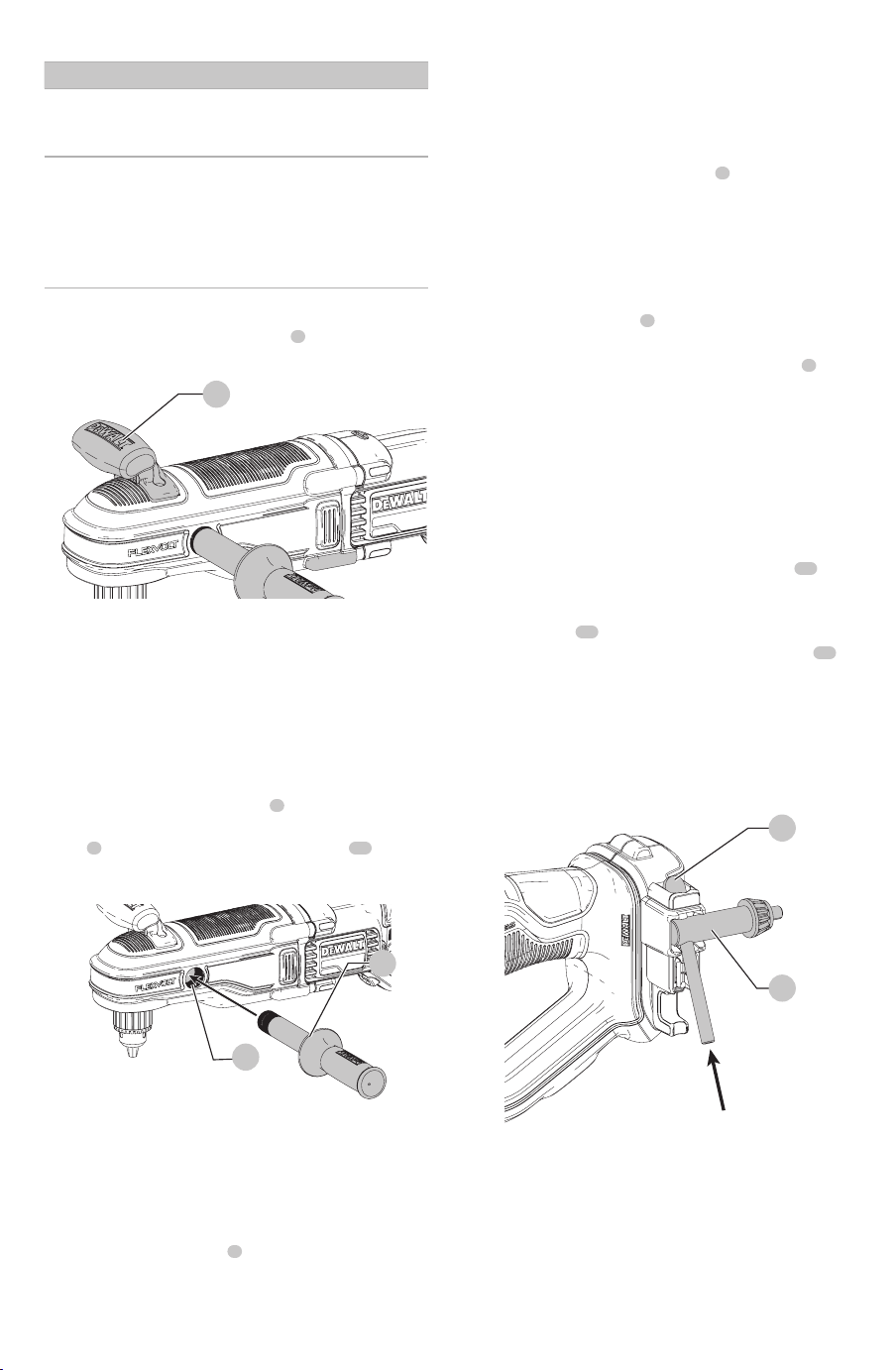

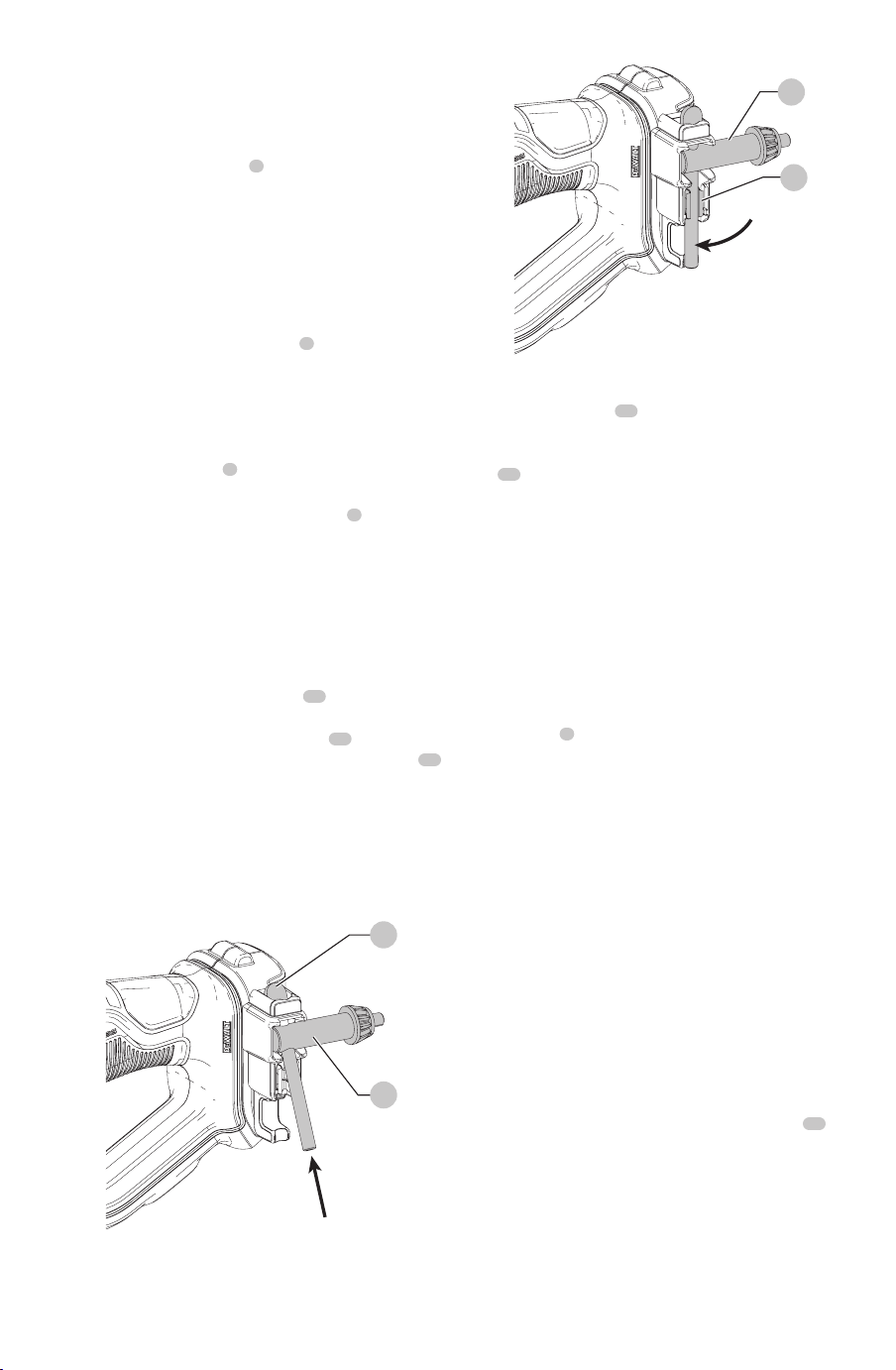

Side handle

Speed selector knob

Variable speed trigger

Worklight

Forward/reverse button

1/2" (13 mm) keyed

chuck

Chuck key

E-Clutch® system

indicator

DEWALT

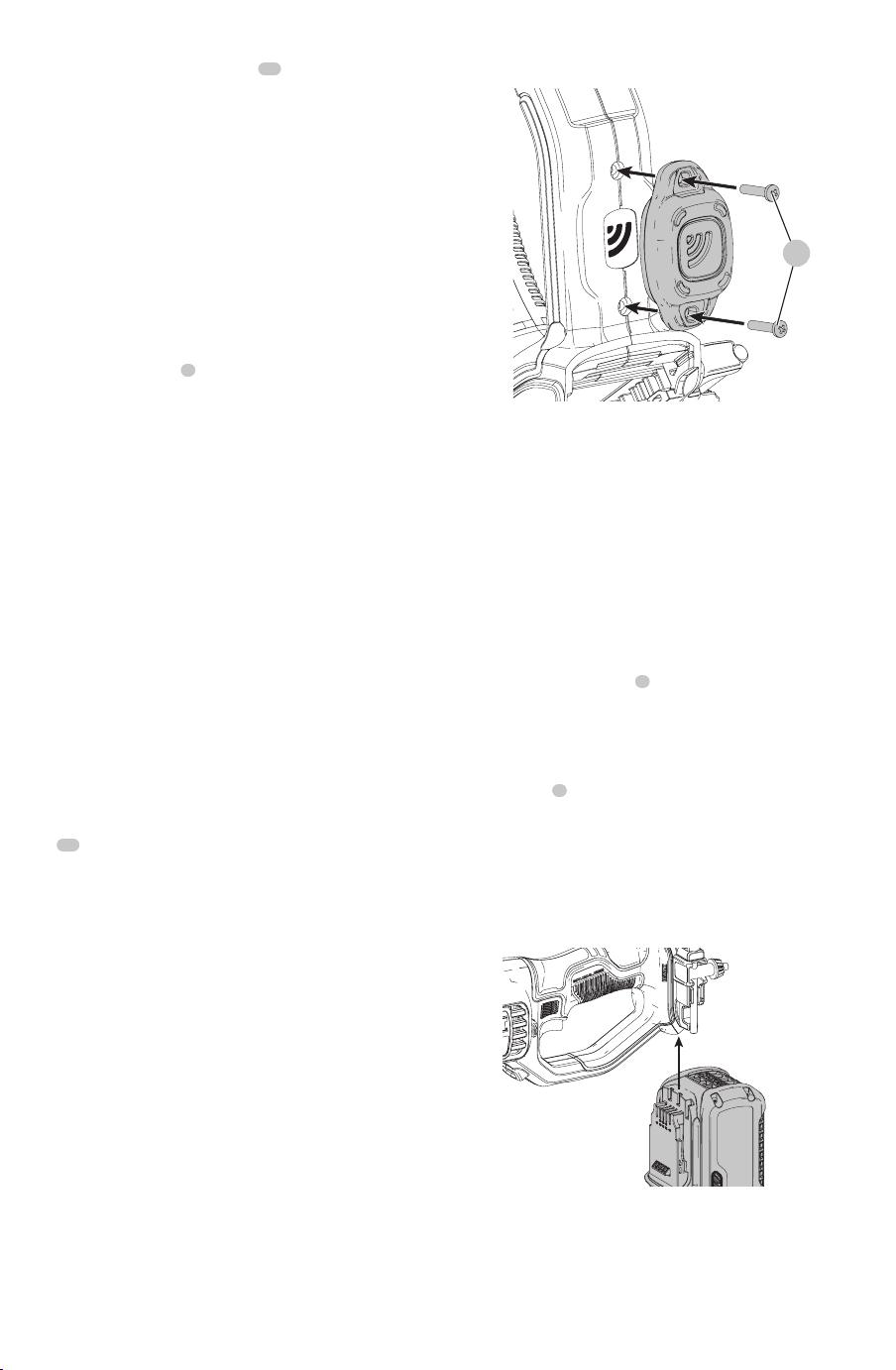

Tool Tag

fasteners

Fig. A

English

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings,

instructions, illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock,

fire and/or seriousinjury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR

FUTUREREFERENCE.

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or battery pack, picking up

or carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

h ) Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

e ) Maintain power tools and accesories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

English

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used

with another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is

damaged or modified. Damaged or modified

batteries may exhibit unpredictable behavior resulting

in fire, explosion or risk of injury.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265 °F (130°C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk of fire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

Additional Safety Rules for Drills

• Use auxiliary handle(s), if supplied with the tool. Loss

of control can cause personal injury.

• Hold power tool by insulated gripping surfaces,

when performing an operation where the cutting

accessory may contact hidden wiring. Cutting

accessory contacting a “live” wire may make exposed

metal parts of the power tool “live” and could give the

operator an electric shock.

• Use clamps or other practical way to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and

may lead to loss of control.

• Wear safety goggles or other eye protection.

Hammering and drilling operations cause chips to fly.

Flying particles can cause permanent eye damage.

• Keep handles dry, clean, and free from oil and

grease. This will enable better control of the tool.

Additional Safety Information



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.



CAUTION: When not in use, place tool on its side

on a stable surface where it will not cause a

tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack

but may be easily knockedover.

English

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be

caught in movingparts.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

Your tool uses a

DEWALT

charger. Be sure to read all safety

instructions before using your charger. Consult the chart

at the end of this manual for compatibility of chargers and

batterypacks.

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings and all

instructions for the battery pack, charger and

power tool. Failure to follow the warnings and

instructions may result in electric shock, fire and/

or serious injury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into

a non-compatible charger as battery pack may

rupture causing serious personal injury. Consult

the chart at the end of this manual for compatibility of

batteries andchargers.

• Charge the battery packs only in designated

DEWALT

chargers.

• DO NOT splash or immerse in water or otherliquids.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is

severely damaged or is completely worn out. The

battery pack can explode in a fire. Toxic fumes and

materials are created when lithium ion battery packs

areburned.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15 minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of

a mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.



WARNING: Burn hazard. Battery liquid may be

flammable if exposed to spark orflame.



WARNING: Fire hazard. Never attempt to open the

battery pack for any reason. If the battery pack case

is cracked or damaged, do not insert into the charger.

Do not crush, drop or damage the battery pack. Do

not use a battery pack or charger that has received a

sharp blow, been dropped, run over or damaged in

any way (e.g., pierced with a nail, hit with a hammer,

stepped on). Damaged battery packs should be

returned to the service center forrecycling.

Transportation



WARNING: Fire hazard. Do not store or carry the

battery pack so that metal objects can contact

exposed battery terminals. For example, do

not place the battery pack in aprons, pockets, tool

boxes, product kit boxes, drawers, etc., with loose

nails, screws, keys, etc. Transporting batteries

can possibly cause fires if the battery terminals

inadvertently come in contact with conductive

materials such as keys, coins, hand tools and the

like. The US Department of Transportation Hazardous

Material Regulations (HMR) actually prohibit

transporting batteries in commerce or on airplanes in

carry-on baggage UNLESS they are properly protected

from short circuits. So when transporting individual

battery packs, make sure that the battery terminals

are protected and well insulated from materials that

could contact them and cause a short circuit.

NOTE: Li-ion batteries should not be put in

checkedbaggage.

shipping the

DEWALT

FlEXVOlT™ Battery

The D

WALT FLEXVOLT™ battery has two modes: Use

andshipping.

Use Mode: When the FLEXVOLT™ battery stands alone or is

in a D

WALT 20V Max* product, it will operate as a 20V Max*

English

battery. When the FLEXVOLT™ battery is in a 60V Max* or a

120V Max* (two 60V Max* batteries) product, it will operate

as a 60V Max* battery.

shipping Mode: When

the cap is attached to the

FLEXVOLT™ battery, the

battery is in Shipping Mode.

Strings of cells are electrically

disconnected within the pack resulting in three batteries

with a lower Watt hour (Wh) rating as compared to one

battery with a higher Watt hour rating. This increased

quantity of three batteries with the lower Watt hour rating

can exempt the pack from certain shipping regulations that

are imposed upon the higher Watt hour batteries.

The battery label indicates two Watt hour ratings (see

example). Depending on how the battery is shipped, the

appropriate Watt hour rating must be used to determine

the applicable shipping requirements. If utilizing the

shipping cap, the pack will be considered 3 batteries at

the Watt hour rating indicated for “Shipping”. If shipping

without the cap or in a tool, the pack will be considered one

battery at the Watt hour rating indicated next to “Use”.

USE: 120 Wh Shipping: 3 x 40 Wh

Example of Use and Shipping Label Marking

For example, Shipping Wh rating might indicate 3 x 40 Wh,

meaning 3 batteries of 40 Watt hours each. The Use Wh

rating might indicate 120 Wh (1 battery implied).

Fuel Gauge Battery Packs (Fig. B)

Some

DEWALT

battery packs include a fuel gauge which

consists of three green LED lights that indicate the level of

charge remaining in the batterypack.

The fuel gauge is an indication of approximate levels of

charge remaining in the battery pack according to the

followingindicators:

75–100% charged

51–74% charged

< 50% charged

Pack needs to be charged

To actuate the fuel gauge, press and hold the fuel gauge

button. A combination of the three green LED lights will

illuminate designating the level of charge left. When the

level of charge in the battery is below the usable limit, the

fuel gauge will not illuminate and the battery will need to

berecharged.

Fig. B

nOTE: The fuel gauge is only an indication of the charge left

on the battery pack. It does not indicate tool functionality

and is subject to variation based on product components,

temperature and end-userapplication.

For more information regarding fuel gauge battery packs,

please contact call 1-800-4-

DEWALT

(1-800-433-9258) or

visit our website www.

DEWALT

.com.

The RBRC® Seal

The RBRC® (Rechargeable Battery

Recycling Corporation) Seal on the nickel

cadmium, nickel metal hydride or lithium-

ion batteries (or battery packs) indicates

that the costs to recycle these batteries

(or battery packs) at the end of their useful life have already

been paid by

DEWALT

. In some areas, it is illegal to place

spent nickel cadmium, nickel metal hydride or lithium-ion

batteries in the trash or municipal solid waste stream and

the Call2Recycle® program provides an environmentally

consciousalternative.

Call 2 Recycle, Inc., in cooperation with

DEWALT

and other

battery users, has established the program in the United

States and Canada to facilitate the collection of spent nickel

cadmium, nickel metal hydride or lithium-ion batteries. Help

protect our environment and conserve natural resources by

returning the spent nickel cadmium, nickel metal hydride

or lithium-ion batteries to an authorized

DEWALT

service

center or to your local retailer for recycling. You may also

contact your local recycling center for information on

where to drop off the spent battery. RBRC® is a registered

trademark of Call 2 Recycle,Inc.

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings and all

instructions for the battery pack, charger and

power tool. Failure to follow the warnings and

instructions may result in electric shock, fire and/

or serious injury.

• DO NOT attempt to charge the battery pack with

any chargers other than the ones in this manual.

The charger and battery pack are specifically designed to

worktogether.

• These chargers are not intended for any uses other

than charging

DEWALT

rechargeable batteries.

Any other uses may result in risk of fire, electric shock

orelectrocution.

• Do not expose the charger to rain orsnow.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected

to damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

English

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the greater the capacity

of the cable, that is, 16 gauge has more capacity than 18

gauge. An undersized cord will cause a drop in line voltage

resulting in loss of power and overheating. When using

more than one extension to make up the total length,

be sure each individual extension contains at least the

minimum wire size. The following table shows the correct

size to use depending on cord length and nameplate

ampere rating. If in doubt, use the next heavier gauge. The

lower the gauge number, the heavier thecord.

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire gauge

Than

not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or

place the charger on a soft surface that might block

the ventilation slots and result in excessive internal

heat. Place the charger in a position away from any heat

source. The charger is ventilated through slots in the top

and the bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• Disconnect the charger from the outlet before

attempting any cleaning. This will reduce the risk of

electric shock. Removing the battery pack will not reduce

thisrisk.

• NEVER attempt to connect 2 chargerstogether.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.



WARNING: Shock hazard. Do not allow any liquid to

get inside the charger. Electric shock mayresult.



WARNING: Burn hazard. Do not submerge the

battery pack in any liquid or allow any liquid to

enter the battery pack. Never attempt to open the

battery pack for any reason. If the plastic housing of

the battery pack breaks or cracks, return to a service

center for recycling.



CAUTION: Burn hazard. To reduce the risk of injury,

charge only

DEWALT

rechargeable battery packs.

Other types of batteries may overheat and burst

resulting in personal injury and propertydamage.



CAUTION: Under certain conditions, with the charger

plugged into the power supply, the charger can

be shorted by foreign material. Foreign materials

of a conductive nature, such as, but not limited to,

grinding dust, metal chips, steel wool, aluminum

foil or any buildup of metallic particles should be

kept away from the charger cavities. Always unplug

the charger from the power supply when there is no

battery pack in the cavity. Unplug the charger before

attempting toclean.

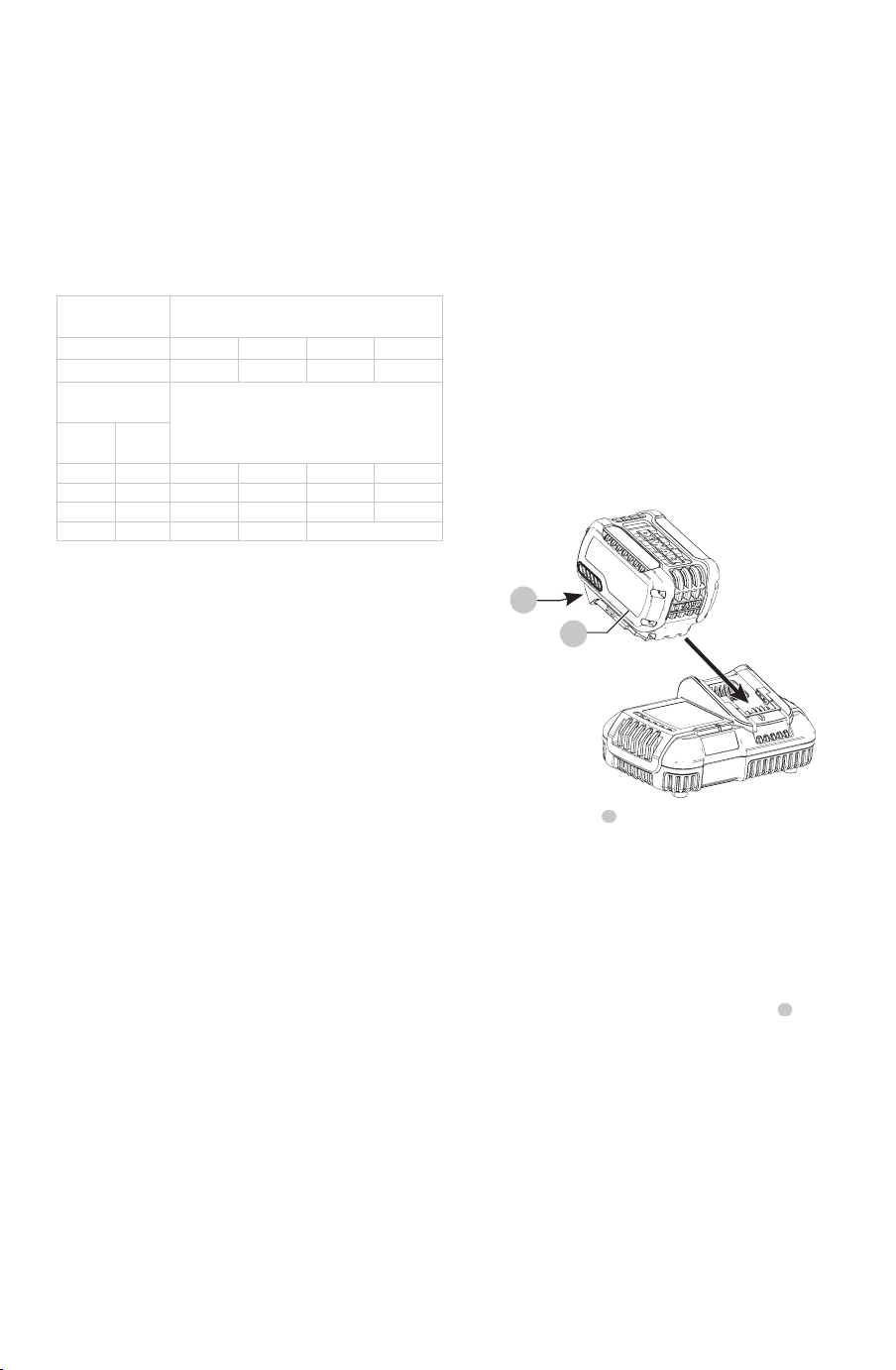

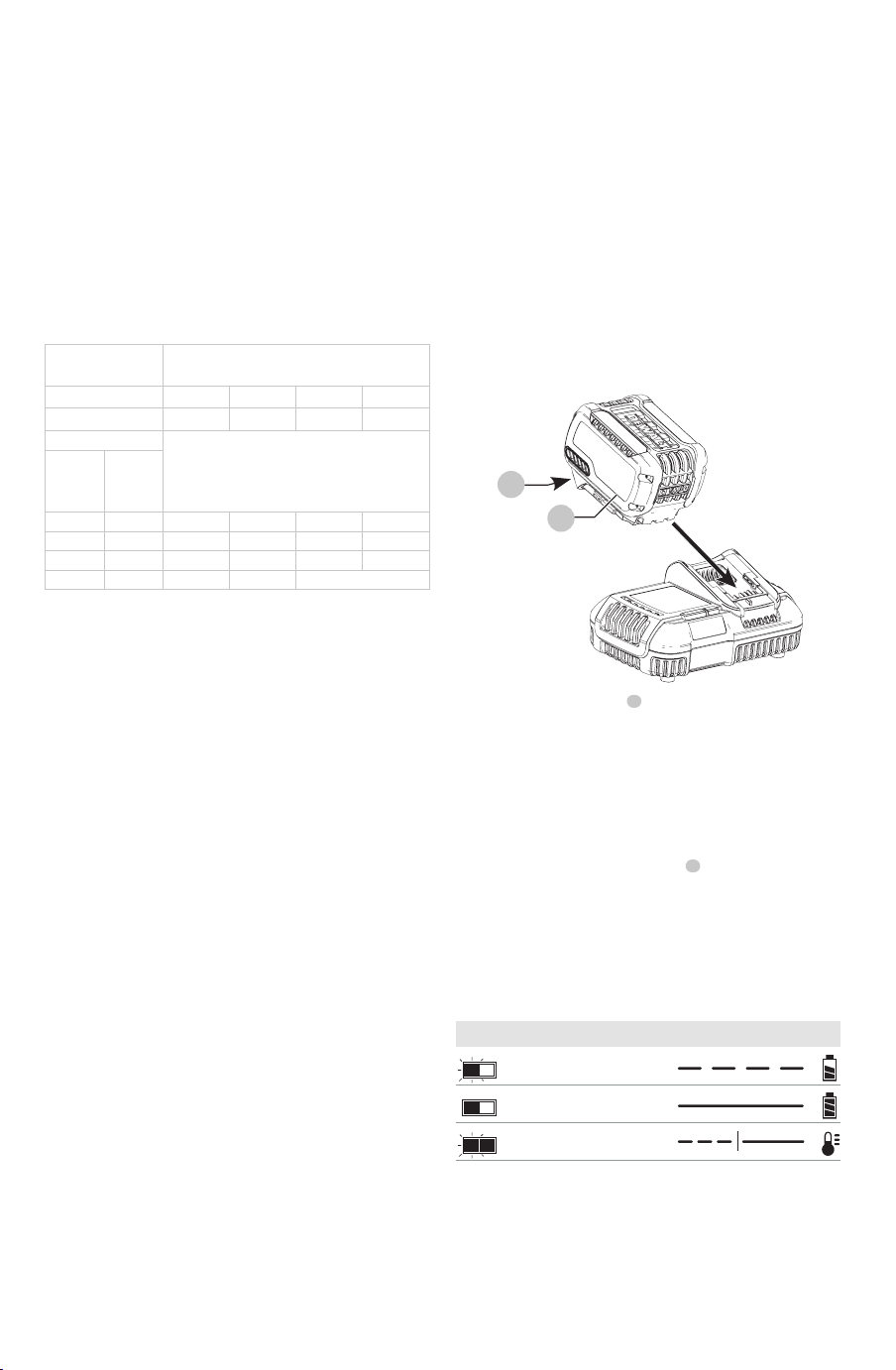

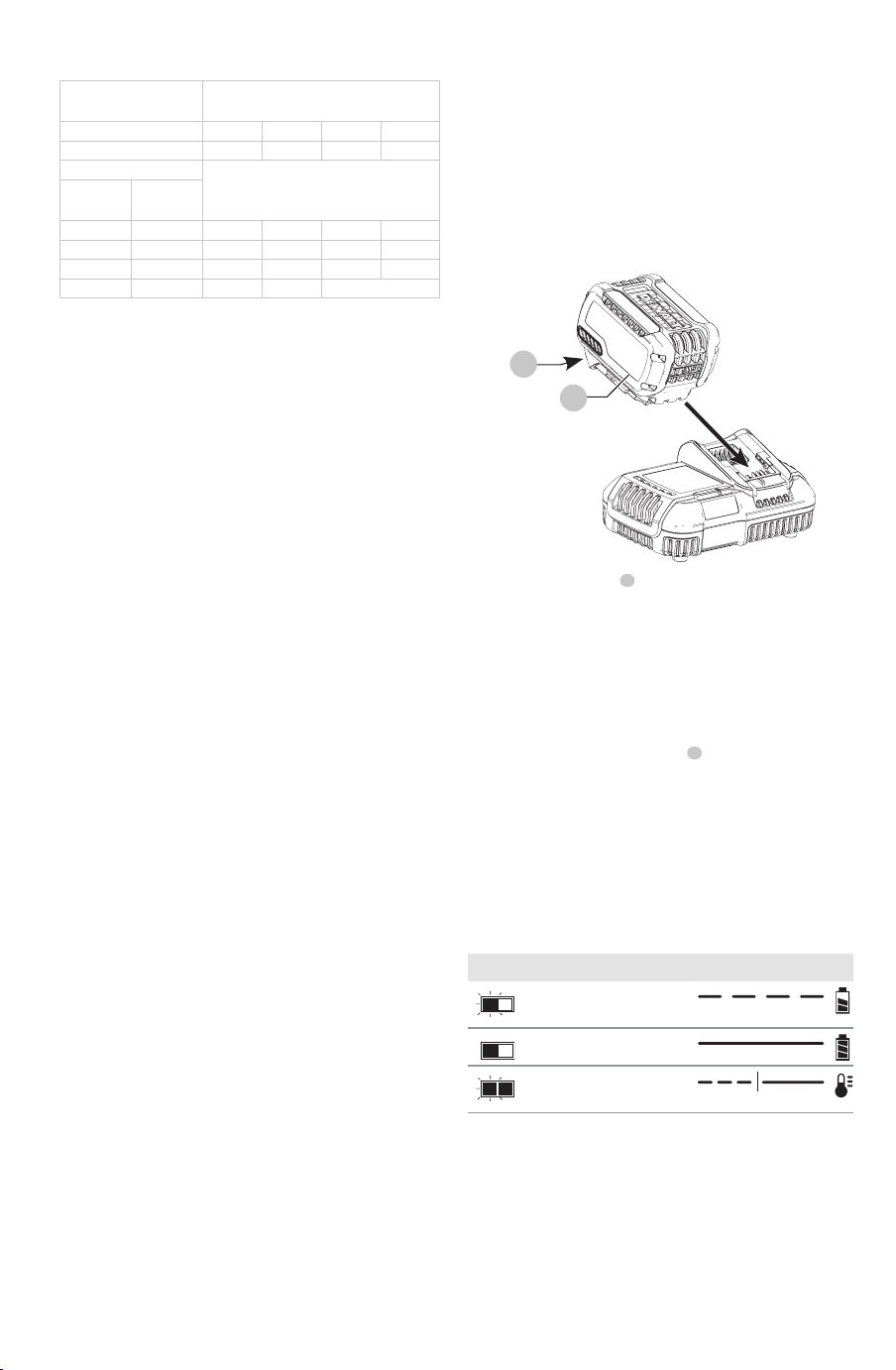

Charging a Battery (Fig. C)

1. Plug the charger into an appropriate outlet before

inserting battery pack.

Fig. C

2. Insert the battery pack

1

into the charger, making sure

the battery pack is fully seated in the charger. The red

(charging) light will blink continuously indicating that

the charging process has started.

3. The completion of charge will be indicated by the red

light remaining ON continuously. The battery pack is

fully charged and may be used at this time or left in the

charger. To remove the battery pack from the charger,

push the battery release button

2

on the battery pack.

nOTE: To ensure maximum performance and life of lithium-

ion battery packs, charge the battery pack fully before

firstuse.

Charger Operation

Refer to the indicators below for the charge status of the

battery pack.

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Charging

Fully Charged

Hot/Cold Pack Delay*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

The red light will continue to blink, but a yellow indicator

light will be illuminated during this operation. Once the

battery pack has reached an appropriate temperature, the

yellow light will turn off and the charger will resume the

charging procedure.

English

The compatible charger(s) will not charge a faulty battery

pack. The charger will indicate faulty battery pack by

refusing to light.

nOTE: This could also mean a problem with a charger.

If the charger indicates a problem, take the charger and

battery pack to be tested at an authorized service center.

hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery pack life.

A cold battery pack will charge at a slower rate than a warm

battery pack. The battery pack will charge at that slower rate

throughout the entire charging cycle and will not return to

maximum charge rate even if the battery pack warms.

The DCB118 charger is equipped with an internal fan

designed to cool the battery pack. The fan will turn on

automatically when the battery pack needs to be cooled.

Never operate the charger if the fan does not operate

properly or if ventilation slots are blocked. Do not permit

foreign objects to enter the interior of the charger.

Electronic Protection System

Li-Ion tools are designed with an Electronic Protection

System that will protect the battery pack against

overloading, overheating or deep discharge.

The tool will automatically turn off if the Electronic

Protection System engages. If this occurs, place the lithium-

ion battery pack on the charger until it is fully charged.

Wall Mounting

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

These chargers are designed to be wall mountable or to

sit upright on a table or work surface. If wall mounting,

locate the charger within reach of an electrical outlet,

and away from a corner or other obstructions which may

impede air flow. Use the back of the charger as a template

for the location of the mounting screws on the wall. Mount

the charger securely using drywall screws (purchased

separately) at least 1" (25.4 mm) long, with a screw head

diameter of 0.28–0.35" (7–9mm), screwed into wood to an

optimal depth leaving approximately 7/32" (5.5 mm) of the

screw exposed. Align the slots on the back of the charger

with the exposed screws and fully engage them in the slots.

Charger Cleaning Instructions



WARNING: Shock hazard. Disconnect the charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non-metallic brush. Do not use water or

any cleaning solutions.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature is

between 65°F and 75°F (18° – 24°C). DO NOT charge

the battery pack below +40°F (+4.5°C), or above

+104°F (+40°C). This is important and will prevent

serious damage to the battery pack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulated trailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out the

lights;

c. Move the charger and battery pack to a location

where the surrounding air temperature is

approximately 65°F – 75°F (18° – 24°C);

d. If charging problems persist, take the tool, battery

pack and charger to your local service center.

4. The battery pack should be recharged when it fails to

produce sufficient power on jobs which were easily

done previously. DO NOT CONTINUE to use under these

conditions. Follow the charging procedure. You may

also charge a partially used pack whenever you desire

with no adverse effect on the battery pack.

5. Foreign materials of a conductive nature such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil, or any buildup of metallic particles

should be kept away from charger cavities. Always

unplug the charger from the power supply when there

is no battery pack in the cavity. Unplug the charger

before attempting to clean.

6. Do not freeze or immerse the charger in water or any

other liquid.

Storage Recommendations

1. The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold.

2. For long storage, it is recommended to store a fully

charged battery pack in a cool dry place out of the

charger for optimal results.

nOTE: Battery packs should not be stored completely

depleted of charge. The battery pack will need to be

recharged before use.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

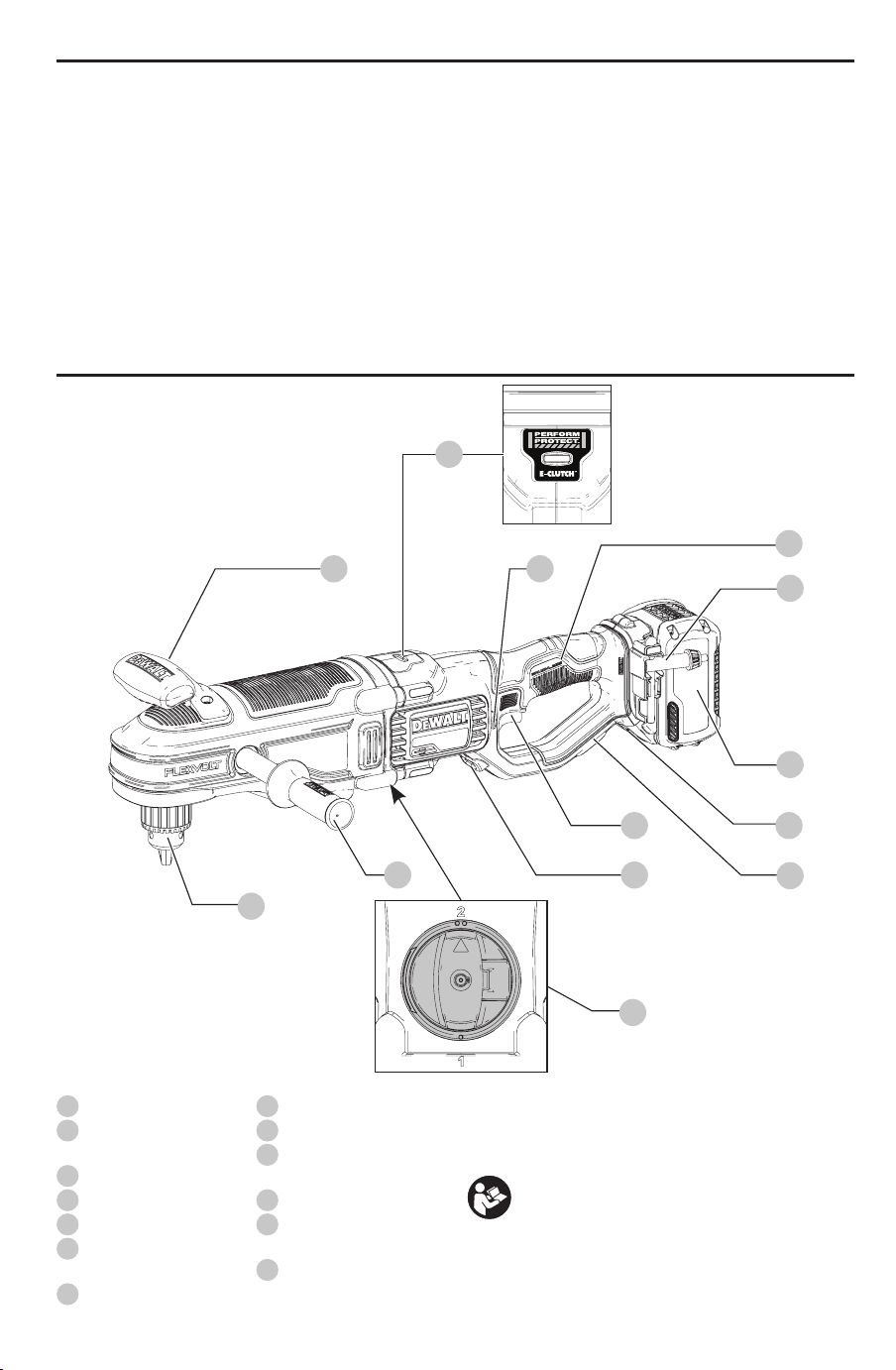

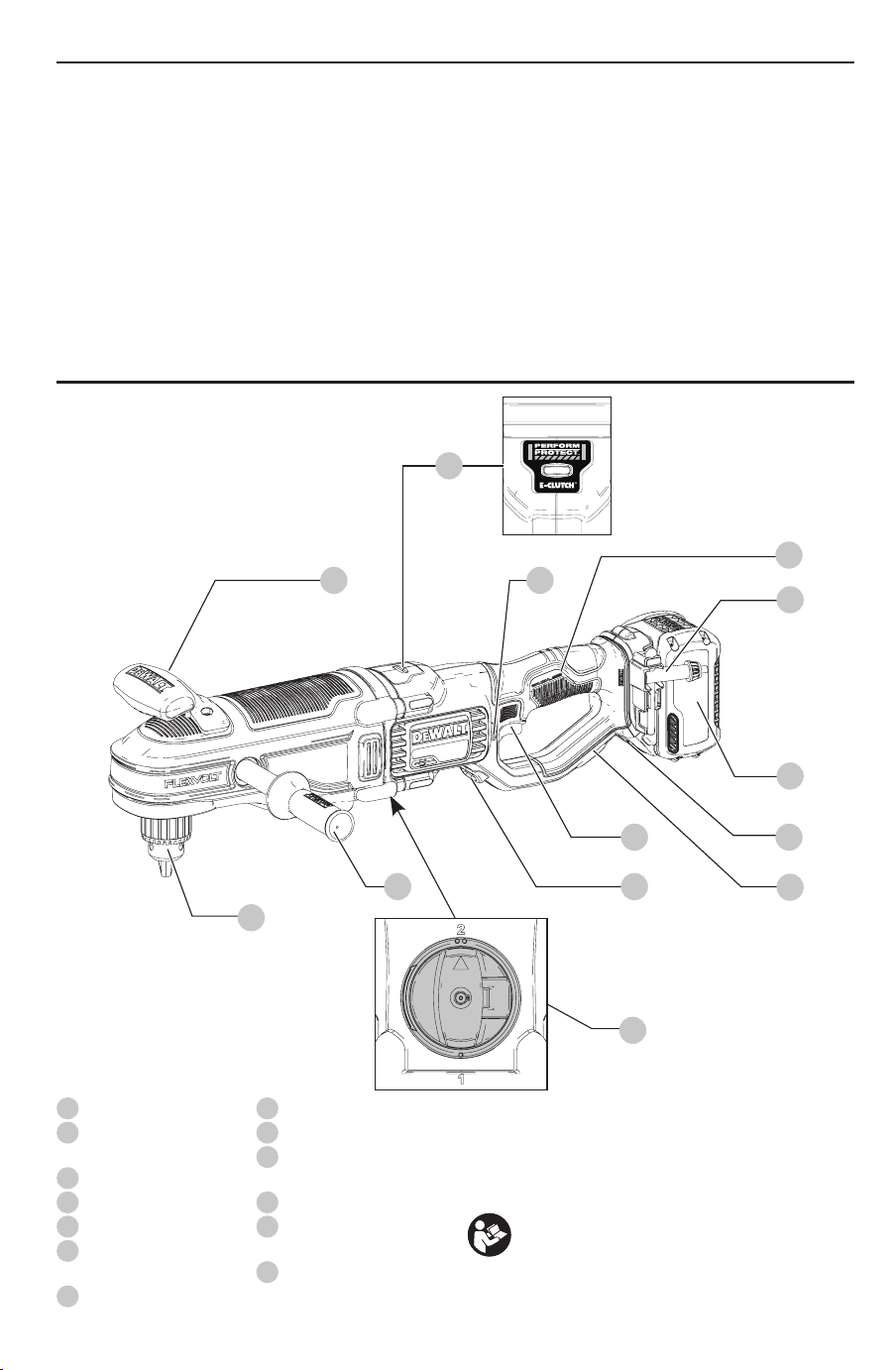

COMPONENTS (FIG. A)



WARNING: Never modify the power tool or any part

of it. Damage or personal injury couldresult.

Refer to Figure A at the beginning of this manual for a

complete list ofcomponents.

Intended Use

This heavy-duty stud and joist drill is designed for professional

drilling at various work sites (i.e., construction sites).

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

English

This heavy-duty stud and joist drill is a professional power

tool. DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Torque



WARNING: This is a high-torque drill. To reduce the

risk of serious personal injury, ALWAYS hold tool

firmly with both hands in the proper position for

operation as shown.

Torque is the twisting action the drill produces in regards

to the rotating bit. As the drill bit meets resistance in the

material being drilled, the motor responds by adjusting the

output torque to meet the requirement up to the maximum

capacity of the motor and gear system.

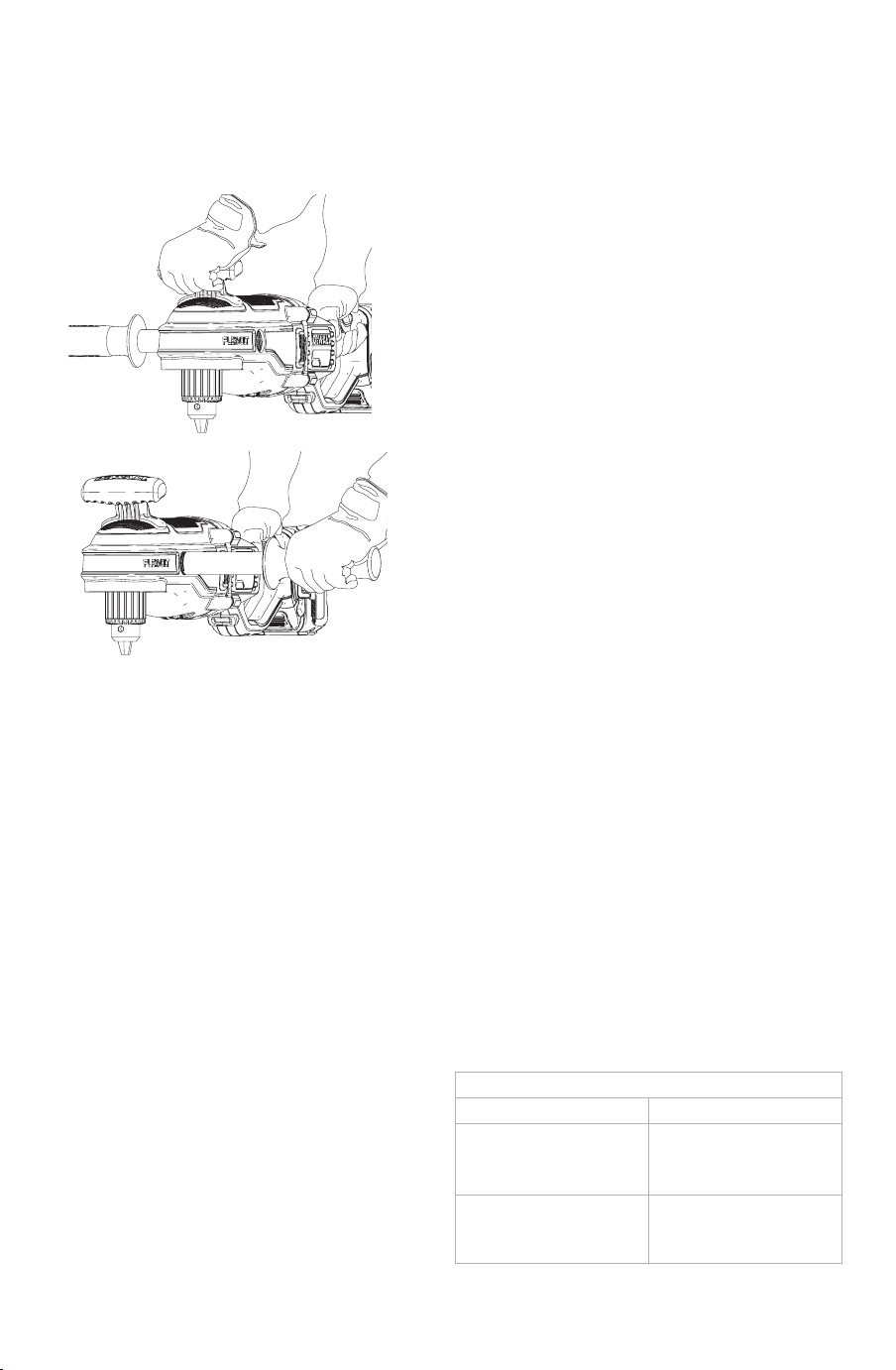

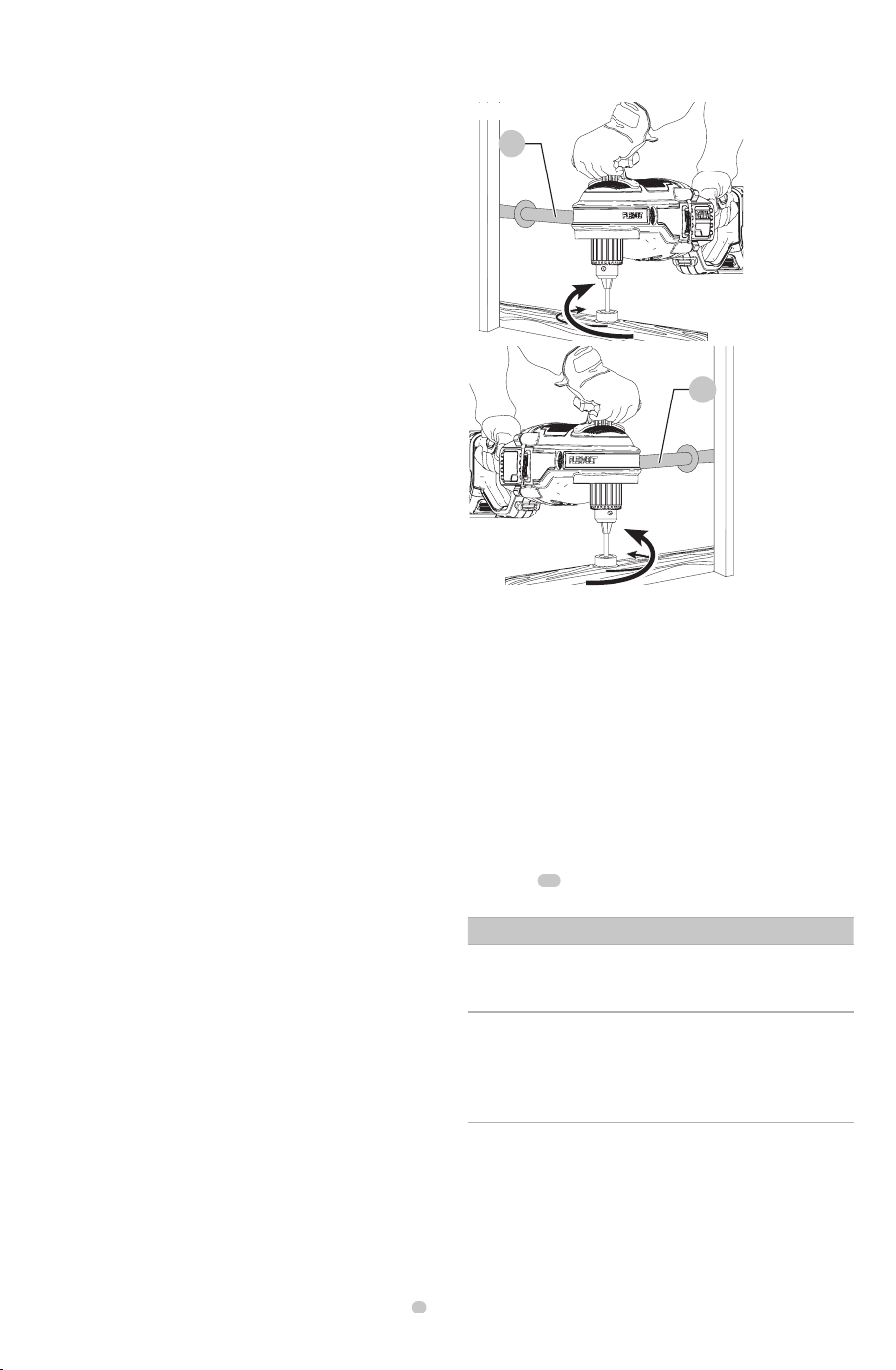

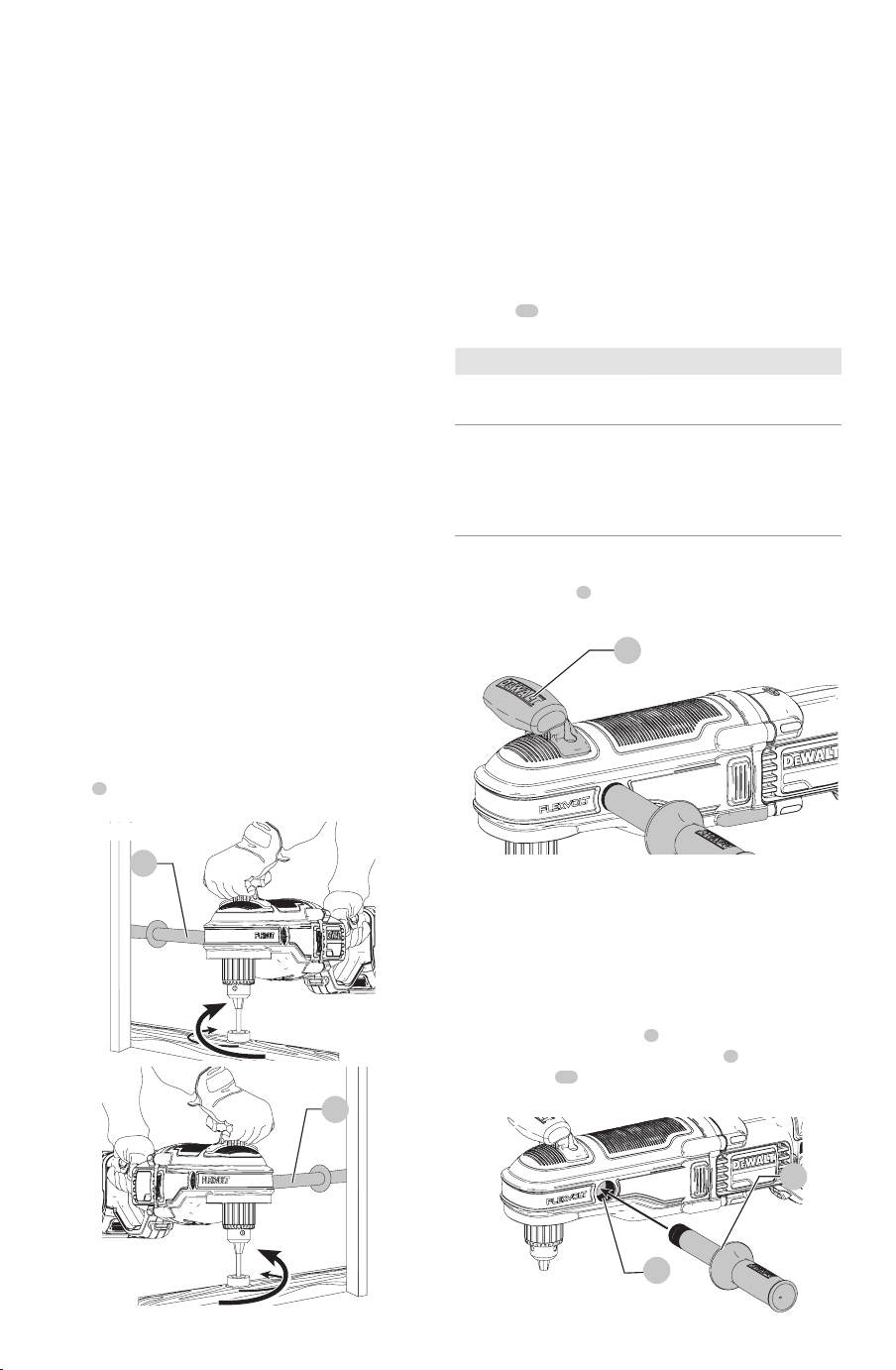

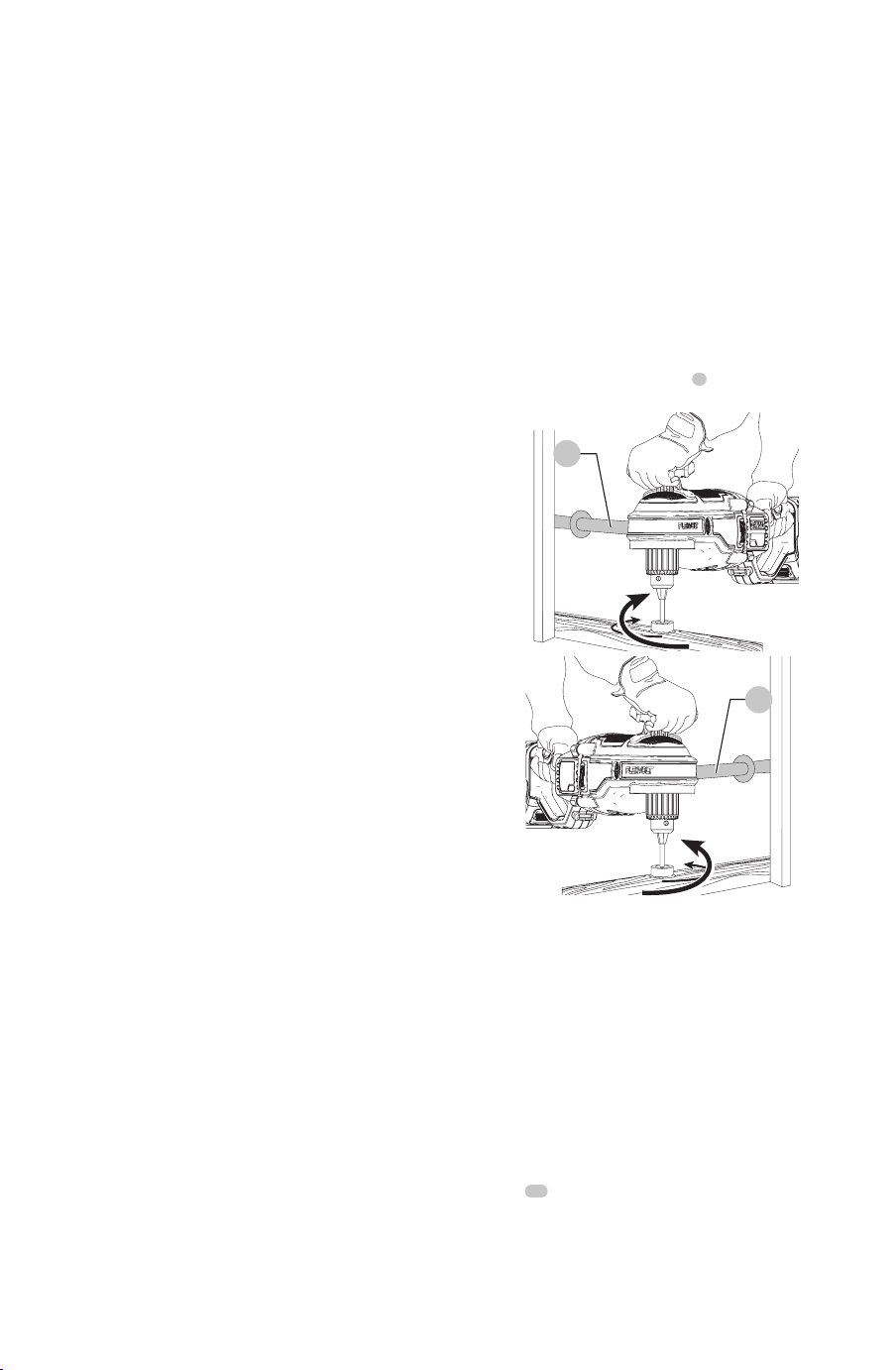

Bracing the Tool (Fig.D,L)



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold or brace the tool securely in

anticipation of a sudden reaction.



WARNING: To reduce the risk of serious personal

injury, NEVER brace the tool against the battery pack.

With hands in the proper hand position (also refer to Fig. L),

brace the tool as shown in FigureD.

The bit rotates clockwise when the tool is in the forward

position and counterclockwise when the tool is in the

reverse position. Using proper hand position, brace the side

handle

5

or tool body against a stud for better support

(Fig.D).

FORWARD

Fig. D

REVERsE

Clutch

The DCD470 is equipped with a mechanical slip clutch.

The clutch is active when the low speed (1) is selected.

When the bit or cutter bites into the workpiece, the clutch

will slip and a ratcheting sound will be heard. Release the

trigger. Continued clutching of the tool will reduce the life

of thisfeature.

E-Clutch® System (Fig. A)

The DCD470 is equipped with the

DEWALT

anti-rotation

E-Clutch® System. This feature senses the motion of the

tool and shuts the tool down if necessary. The red LED

indicator

12

illuminates when the E-Clutch® System

isengaged.

inDiCATOR DiAgnOsis sOlUTiOn

OFF Tool is functioning

normally

Follow all warnings and instructions

when operating the tool.

SOLID E-Clutch® System

has been activated

(ENGAGED)

With the tool properly supported,

release trigger. The tool will function

normally when the trigger is

depressed again and the indicator

light will go out

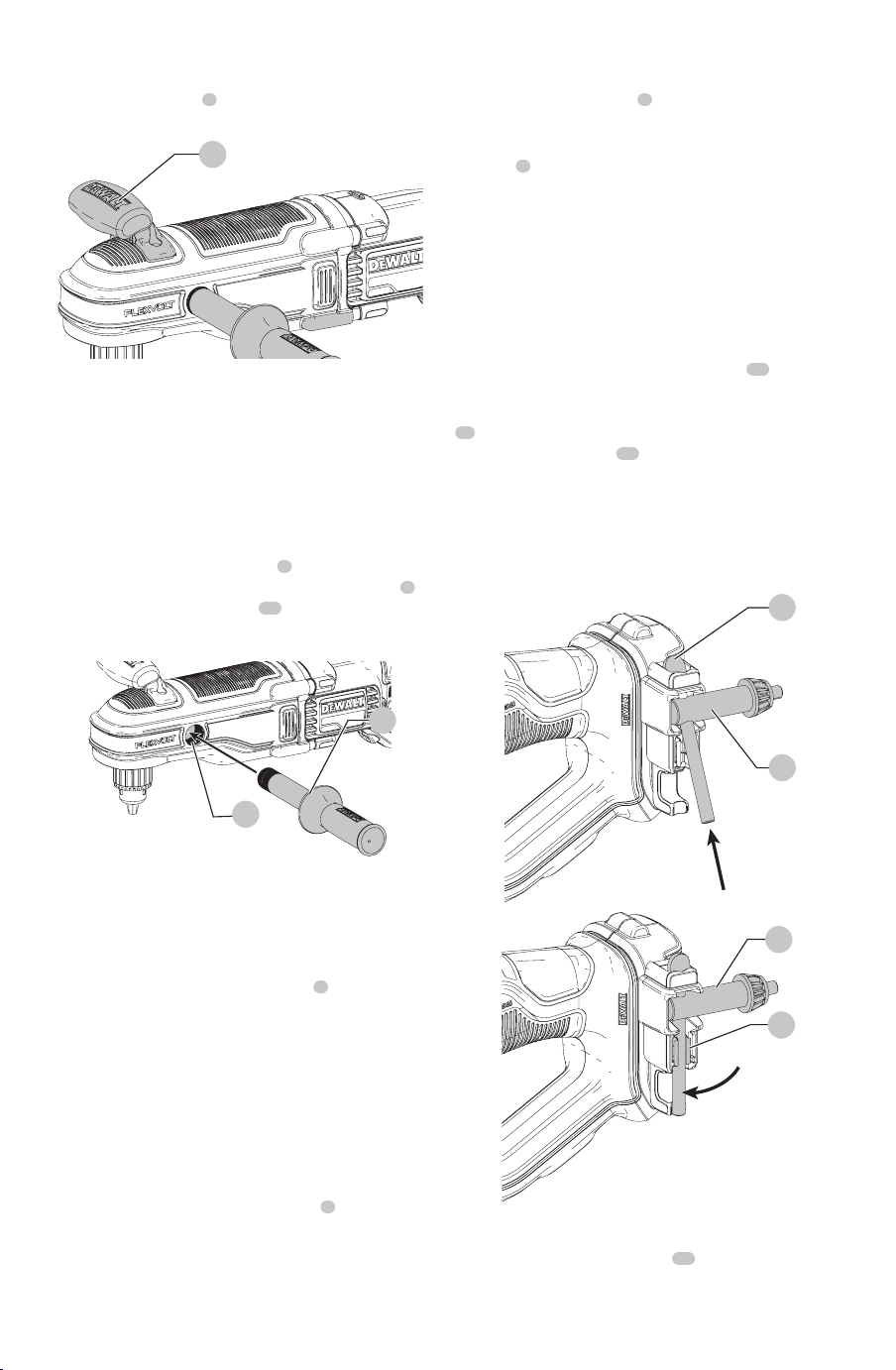

Top Handle (Fig. E)

A fixed top handle

4

is provided for carrying the tool and

for use as an additional handle.

Fig. E

Side Handle (Fig. F)



WARNING: To reduce the risk of personal injury,

always operate the tool with the side handle properly

installed and tightened. Failure to do so may result

in the side handle slipping during tool operation and

subsequent loss of control. Hold tool with both hands

to maximize control.

The two position side handle

5

can be assembled into

either side of tool. Thread the side handle

5

directly into

threaded holes

13

on desired side. Tighten securely

byhand.

Fig. F

English

Speed Selector (Fig. A)

NOTICE: Risk of tool damage. Do not rotate the speed

selector lever while the drill is running or coasting,

damage may occur to the tool.

Rotate the speed selector dial

6

to the desired speed:

1 (·) = low speed (high torque)

2 (··) = high speed (low torque)

nOTE: The first time the tool is run after changing speeds,

you may hear a click on start up. This is normal and does not

indicate a problem.

Variable Speed Trigger (Fig. A)

Depressing the variable speed trigger

7

turns the tool on,

releasing the variable speed trigger turns the tool off. The

variable speed trigger permits speed control—the farther

the trigger is depressed, the higher the speed of the drill.

Forward/Reverse Button (Fig. A)

A forward/reverse button

9

determines the direction of the

tool. It is located in front of the trigger.

To select forward rotation, release the trigger

7

and depress

the forward/reverse button on the right side of thetool.

To select reverse, depress the forward/reverse button on

the left side of the tool. When changing the position of the

button, be sure the trigger is released.

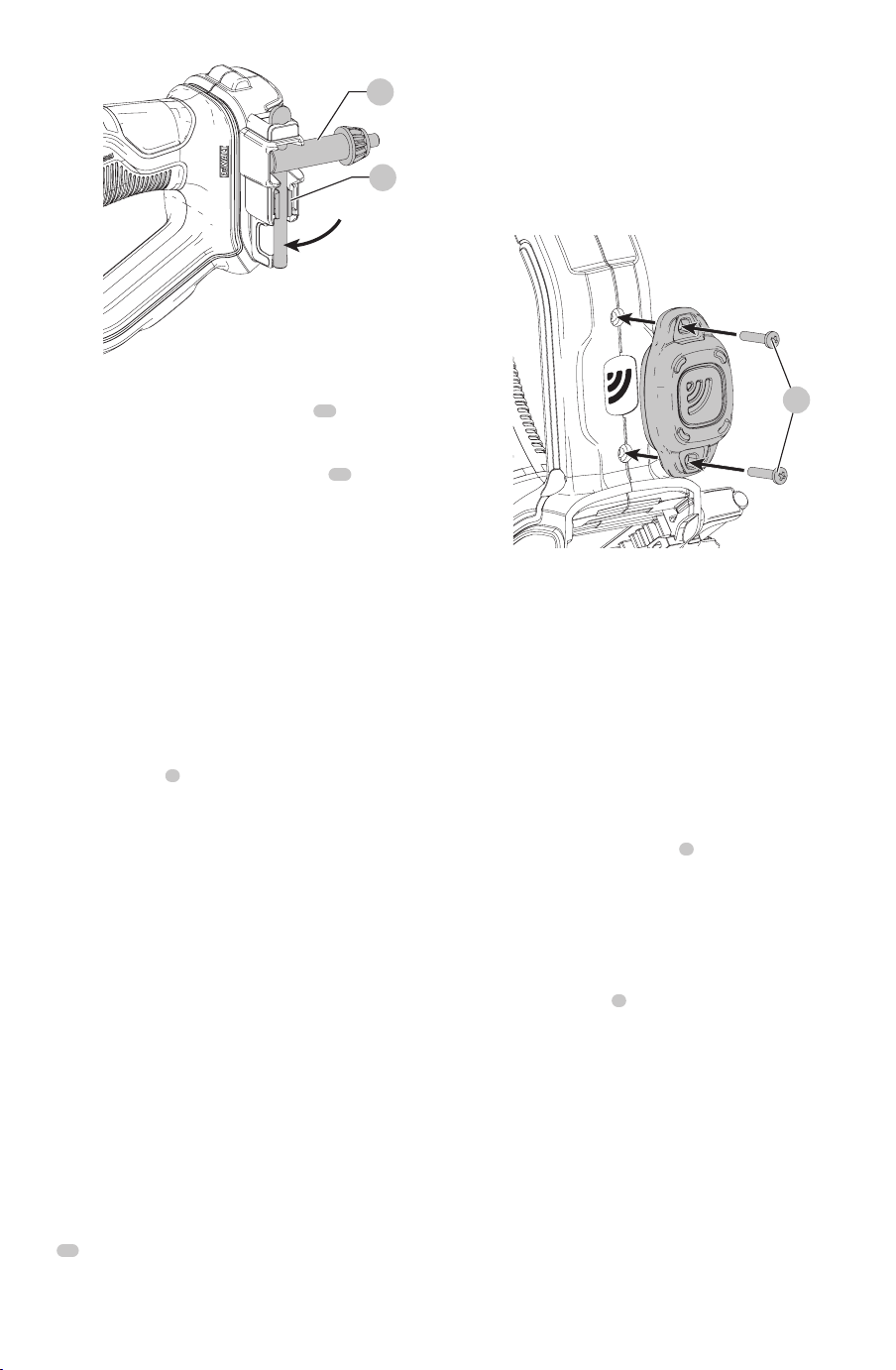

Installing and Removing the Chuck Key

(Fig. G)

Your tool is provided with a chuck key

11

that can be

stored on the foot of the tool. To install the chuck key into

its holder, slide the flat head of the handle

15

into the hole

as shown. Snap the handle's shaft into the retention clip

16

on the holder.

To remove the chuck key from its holder, pull the chuck

key handle out of the holder and slip the flat head out of

thehole.

nOTE: To avoid losing the chuck key, do not store it in any

other orientation.

Fig. G

Installing and Releasing a Bit (Fig. A)

Open the keyed chuck

10

jaws by turning the collar by

hand then insert the shank of the bit about 3/4" (19 mm)

into chuck. Tighten the chuck collar by hand. Place chuck

key (

11

, Fig.A) in each of the three holes, and tighten

in clockwise direction. It’s important to tighten chuck

with all three holes. To release the bit, turn the chuck

counterclockwise in just one hole, then loosen the chuck

by hand.

nOTE: When using hex shank or three-sided shank bits, be

sure to align the flat sides of the bit with the chuck jaws to

ensure the bit is properly engaged by the jaws.

Worklight (Fig. A)



CAUTION: Do not stare into worklight. Serious eye

injury could result.

The worklight

8

is activated when the trigger is depressed,

and will remain on for a short time after the trigger is

released. If the trigger remains depressed, the worklight will

remain on.

nOTE: The worklight is for lighting the immediate work

surface and is not intended to be used as a flashlight.

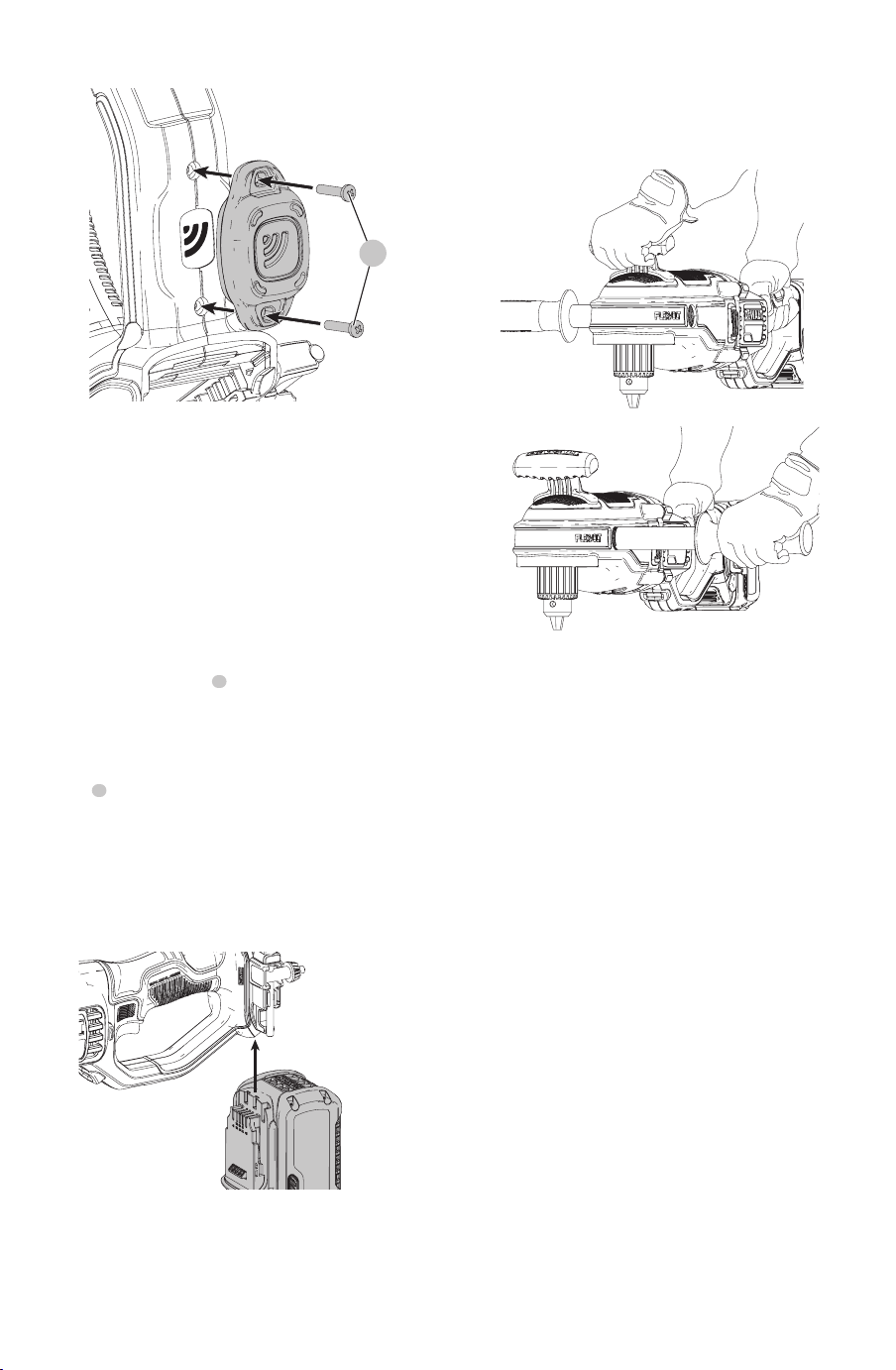

DEWALT

Bluetooth® Tool Tag Ready

(Fig. A, J)

Optional Accessory



WARNING: Read instruction manual for the

DEWALT

Bluetooth® ToolTag.



WARNING: Remove battery from tool before installing

the

DEWALT

Bluetooth® ToolTag.



WARNING: When installing or replacing the

DEWALT

Bluetooth® Tool Tag, use only the screws provided. Be

sure to securely tighten thescrews.

Your tool comes with mounting holes and fasteners

13

for installing a

DEWALT

Bluetooth® Tool Tag (DCE041). You

will need a cross head bit tip to install the tag. Screw torque

should be between 0.8 and 1.2 Nm (7.1 to 10.6 in-lbs). The

DEWALT

Tool Tag is designed for tracking and locating

professional power tools, equipment, and machines using

the

DEWALT

Tool Connect™ app. For proper installation of

the

DEWALT

Tool Tag, refer to the

DEWALT

Tool Tagmanual.

To learn more,visit:

www.

DEWALT

.com/en-us/jobsite-solutions/tool-connect

English

Fig. J

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Installing and Removing the Battery Pack

(Fig. A, K)

nOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

1

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in

the tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

2

and firmly pull the battery pack out of the tool

handle. To charge, insert into the charger as described in the

charger section of thismanual.

After removing the battery, squeeze the tool trigger for

three seconds to dissipate the slight electric charge that

may still be in the tool. The worklight may come on for a

brief moment.

Fig. K

Proper Hand Position (Fig. L)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Always hold tool firmly with both hands in the proper

position for operation as shown.

Fig. L

Drilling



WARNING: TO REDUCE THE RISK OF PERSONAL

INJURY, ALWAYS ensure workpiece is anchored or

clamped firmly. If drilling thin material, use a wood

“back-up” block to prevent damage to the material.

1. Use sharp drill bits only. For WOOD, use twist drill

bits, spade bits, auger bits, self-feed bits, or hole saws.

For METAL, use steel twist drill bits or hole saws. For

CONCRETE, use dry core bits. Do not use water.

2. Always apply pressure in a straight line with the bit. Use

enough pressure to keep drill biting, but do not push

hard enough to stall the motor or deflect the bit.

3. Hold tool firmly with both hands to control the twisting

action of the drill.

4. IF DRILL STALLS, it is usually because it is being

overloaded or improperly used. RELEASE TRIGGER

IMMEDIATELY, remove drill bit from work, and

determine cause of stalling. DO NOT CLICK TRIGGER ON

AND OFF IN AN ATTEMPT TO START A STALLED DRILL

— THIS CAN DAMAGE THE DRILL.

5. To minimize stalling or breaking through the material,

reduce pressure on drill and ease the bit through the

last fractional part of the hole.

6. Keep the motor running when pulling the bit back out

of a drilled hole. This will help prevent jamming.

Drilling in Metal

Start drilling with slow speed and increase to full power

while applying firm pressure on the tool. A smooth even

flow of metal chips indicates the proper drilling rate. Use a

English

cutting lubricant when drilling metals. The exceptions are

cast iron and brass which should be drilled dry.

nOTE: Large [5/16" (8 mm) to 1/2" (13 mm)] holes in steel

can be made easier if a pilot hole [5/32" (4 mm) to 3/16"

(5mm)] is drilled first.

nOTE: When using a cutting lubricant, be sure not to get

the lubricant on the tool.

Drilling in Wood

Start drilling with slow speed and increase to full power

while applying firm pressure on the tool. Holes in wood can

be made with the same twist drills used for metal. These

bits may overheat unless pulled out frequently to clear chips

from the flutes. Work that is apt to splinter should be backed

up with a block of wood.

Drilling in Masonry



WARNING: Never drill into masonry which is

reinforced such as rebar reinforced concrete.



WARNING: For applications which produce a

considerable amount of dust such as core drilling,

always use an auxiliary dust attachment with an M

Class rated dust extractor such as DWV902M.

Use dry core bits. Keep even force on the drill but not so

much that you crack the brittle material. A smooth, even

flow of dust indicates the proper drilling rate.

Use sharp drill bits only. For masonry, such as brick, cement,

cinder block, etc., use dry diamond core bits

nOTE: Always use core bits designed for dry drilling.

Troubleshooting Drilling in Masonry

Problem Solution

Core bit does not cut.

Material too hard for core bit.

• Choose a more appropriate core bit

(with softer segments).

Segments look glazed and polished • Drill in abrasive material to

re-expose diamond segments.

Dust accumulating in core bit.

Accumulating dust slows down the

drilling speed.

• Disengage drill bit regularly to

evacuate cuttings. Check filter on

dust extraction. Clean or replace

as required.

Rotating speed may not be

appropriate.

• Refer to the Maximum

Recommended Capacities for

proper speed ratings.

Segments wear too fast. • Choose a more appropriate core bit

(with harder segments).

• Reduce the pressure applied on

the core bit.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthis procedure.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

Accessories



WARNING: Since accessories, other than those

offered by

DEWALT

, have not been tested with this

product, use of such accessories with this tool could be

hazardous. To reduce the risk of injury, only

DEWALT

recommended accessories should be used with

thisproduct.

Recommended accessories for use with your tool

are available at extra cost from your local dealer or

authorized service center. If you need assistance in

locating any accessory, please contact

DEWALT

Industrial

Tool Co., 701East Joppa Road, Towson, MD 21286, call

1-800-4-

DEWALT

(1-800-433-9258) or visit our website:

www.

DEWALT

.com.

MAXiMUM RECOMMEnDED CAPACiTiEs

LOW SPEED HIGH SPEED

E-Clutch® System YES YES

Mechanical Clutch YES NO

RPM 0–400 0–1320

WOOD

Auger 2" (51 mm) 2" (51 mm)

Self-feed 4-5/8" (117 mm) 4-5/8" (117 mm)

Hole saw 6-1/4" (158 mm) 6" (152 mm)

METAl

Twist 1/2" (13 mm) 5/16" (8 mm)

MAsOnRY

Diamond core bit

Aerated concrete block/

breeze block/cinderblock

6" (152 mm) 6" (152 mm)

Brick 5" (127 mm) 5" (127 mm)

nOTE: For holes in metal larger than 1/2" (13 mm), use hole saws.

Repairs

The charger and battery pack are notserviceable.



WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including brush inspection and replacement, when

applicable) should be performed by a

DEWALT

factory

service center or a

DEWALT

authorized service center.

Always use identical replacementparts.

Thank you for your purchase. Register your product nowfor:

English

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

DEWALT

.com/register.

Three Year Limited Warranty

DEWALT

will repair, without charge, any defects due to

faulty materials or workmanship for three years from

the date of purchase. This warranty does not cover part

failure due to normal wear or tool abuse. For further detail

of warranty coverage and warranty repair information,

visit www.

DEWALT

.com or call 1-800-4-

DEWALT

(1-800-

433-9258). This warranty does not apply to accessories

or damage caused where repairs have been made

or attempted by others. THIS LIMITED WARRANTY IS

GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

In addition to the warranty,

DEWALT

tools are covered

byour:

1 YEAR FREE sERViCE

DEWALT

will maintain the tool and replace worn parts

caused by normal use, for free, any time during the first year

afterpurchase.

2 YEARs FREE sERViCE On DEWAlT BATTERY PACKs

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203BT, DCB207, DCB361

3 YEARs FREE sERViCE On DEWAlT BATTERY PACKs

DCB200, DCB204, DCB204BT, DCB203, DCB205, DCB205BT,

DCB206, DCB230, DCB606, DCB609, DCB612

nOTE: Battery warranty voided if the battery pack is

tampered with in any way.

DEWALT

is not responsible

for any injury caused by tampering and may prosecute

warranty fraud to the fullest extent permitted bylaw.

90 DAY MOnEY BACK gUARAnTEE

If you are not completely satisfied with the performance of

your

DEWALT

Power Tool, Laser, or Nailer for any reason, you

can return it within 90 days from the date of purchase with

a receipt for a full refund – no questionsasked.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1-800-4-

DEWALT

(1-800-433-9258) for a freereplacement.

FRAnçAis

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT! lire tous les avertissements de

sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil

DEWALT

, composez le numéro

sans frais : 1-800-4-

DEWALT

(1-800-433-9258).

Pile

Bouton de libération de

la pile

Poignée principale

Poignée supérieure

Poignée latérale

Bouton du sélecteur de

vitesse

Gâchette de vitesse

variable

Lampe de travail

Bouton Avancer/Reculer

Mandrin à clé 13mm

1/2po

Clé de mandrin

Voyant du système

E-Clutch

Fixations de la balise de

l’outil

DEWALT

Fig. A

FRAnçAis

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT: lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES AVERTISSEMENTS

ET TOUTES LES DIRECTIVES POUR UN

USAGEULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique.

Une distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre corps

est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive.

Ne jamais utiliser le cordon pour transporter,

tirer ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position

d’arrêt avant de relier l’outil à une source

d’alimentation et/ou d’insérer un bloc-piles, de

ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de

provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

FRAnçAis

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc-piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui-ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise

propres et libres de tout produit lubrifiant.

Vérifier si les pièces mobiles sont mal alignées ou

coincées, si des pièces sont brisées ou présentent

toute autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc-piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc-piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de b loc-piles.

b ) Utiliser les outils électriques uniquement avec

les blocs-piles conçus à cet effet. L’utilisation de

tout autre bloc-piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court-circuit des bornes du bloc-piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc-piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc-piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc-piles ou outil qui

a été endommagé ou modifié. Les unités

endommagées ou modifiées peuvent avoir une

réaction imprévisible résultant en un incendie,

une explosion ou un potentiel de blessure.

f ) Ne pas exposer de bloc-piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au-dessus de 130°C (265°F) pourrait causer

uneexplosion.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc-piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge non

conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risque d’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs-piles endommagés.

La réparation de blocs-piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

Règles de sécurité additionnelles propres

aux perceuses

• Utiliser la/les poignée(s) auxiliaire(s) si fournie(s)

avec l’outil. Une perte de contrôle de l’outil pourrait

occasionner des dommagescorporels.

• Tenir l’outil électrique par les surfaces de prise isolées

pendant toute utilisation où l’organe de coupe

pourrait entrer en contact avec des fils électriques

cachés. Tout contact de l’organe de coupe avec un fil sous

tension mettra les parties métalliques exposées de l’outil

sous tension et électrocuteral’utilisateur.

• Utiliser des serre-joints ou tout autre moyen pour

fixer et immobiliser le matériau sur une surface

stable. Tenir la pièce à la main ou contre son corps offre

une stabilité insuffisante qui pourrait vous en faire perdre

lecontrôle.

• Porter des lunettes de protection ou toute autre

protection oculaire. Le martelage et le perçage peuvent

faire voltiger des éclats. Ces particules volantes pourraient

occasionner des dommages oculairespermanents.

• Maintenir les poignées propres et sèches, exempts

d’huile ou de graisse. Cela permettra un meilleur

contrôle de l’outil.

Consigne de sécurité supplémentaire



AVERTISSEMENT: porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes

FRAnçAis

NE sont PAS des lunettes de protection. Utiliser aussi

un masque antipoussières si la découpe doit en

produire beaucoup. PORTER SYSTÉMATIQUEMENT UN

ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires NIOSH/OSHA/

MSHA.



AVERTISSEMENT: les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon la

fréquence à laquelle on effectue ces travaux. Pour réduire

toute exposition à ces produits: travailler dans un endroit

bien aéré, en utilisant du matériel de sécurité homologué, tel

un masque antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.



AVERTISSEMENT: cet outil peut produire et/

ou répandre de la poussière susceptible de causer

des dommages sérieux et permanents au système

respiratoire. Utiliser systématiquement un appareil

de protection des voies respiratoires homologué par

le NIOSH ou l’OSHA. Diriger les particules dans le sens

opposé au visage et aucorps.



AVERTISSEMENT: pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.



ATTENTION: après utilisation, ranger l’outil

sur son côté, sur une surface stable, là où il

ne pourra ni faire trébucher ni faire chuter

quelqu’un. Certains outils équipés d’un large bloc-

piles peuvent tenir à la verticale sur celui-ci, mais

manquent alors destabilité.

• Prendre des précautions à proximité des évents,

car ils cachent des pièces mobiles. Vêtements amples,

bijoux ou cheveux longs risquent de rester coincés dans

ces piècesmobiles.

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... révolutions par

minute

sfpm ................... pieds linéaires par

minute (plpm)

SPM (FPM) ......... fréquence par

minute

A ......................... ampères

W ........................ watts

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... radiation visible

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation

BLOCS-PILES ET CHARGEURS

Le bloc-piles n’est pas totalement chargé d’usine. Avant

d’utiliser le bloc-piles et le chargeur, lire les consignes de

sécurité ci-après puis suivre la procédure de chargement

indiquée. Pour commander un bloc-piles de rechange,

s’assurer d’en inclure le numéro de catalogue et latension.

Cet outil fonctionne avec un chargeur

DEWALT

. S’assurer

de bien lire toutes les consignes de sécurité avant toute

utilisation du chargeur. Consulter le tableau en fin de

manuel pour connaître les compatibilités entre chargeurs

et blocs-piles.

LIRE TOUTES LES CONSIGNES

Consignes importantes de sécurité

les blocs-piles



AVERTISSEMENT : lire toutes les instructions et

toutes les consignes de sécurité propres au bloc-

piles, au chargeur et à l’outil électrique. Tout

manquement aux avertissements et instructions

pose des risques de décharges électriques,

d’incendie et/ou de blessures graves.

• Ne pas recharger ou utiliser un bloc-piles en milieu

déflagrant, en présence, par exemple, de poussières,

gaz ou liquides inflammables. Le fait d’insérer ou

retirer un bloc-piles de son chargeur pourrait causer

l’inflammation de poussières ou d’émanations.

• NE JAMAIS forcer l’insertion d’un bloc-piles dans un

chargeur. NE modifier un bloc-piles d’AUCUNE façon

pour le faire rentrer dans un chargeur incompatible,

car il pourrait se briser et causer des dommages

corporels graves. Consulter le tableau en dernière page

de ce manuel pour connaître les compatibilités entre

chargeurs et blocs-piles.

• Recharger les blocs-piles exclusivement dans des

chargeurs

DEWALT

FRAnçAis

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau

ou dans tout autreliquide.

• Ne pas entreposer ou utiliser l’appareil et le bloc-

piles en présence de températures ambiantes

pouvant excéder 40°C (104°F) (comme dans des

hangars ou des bâtiments métalliques l’été). Pour

préserver leur durée de vie, entreposer les blocs-piles dans

un endroit frais etsec.

REMARQUE: ne pas mettre un bloc-piles dans un

outil dont la gâchette est verrouillée en position de

marche. Ne jamais bloquer l’interrupteur en position

deMARCHE.

• Ne pas incinérer le bloc-piles même s’il est

sévèrement endommagé ou complètement usagé,

car il pourrait exploser et causer un incendie.

Pendant l’incinération des blocs-piles au lithium-ion, des

vapeurs et matières toxiques sontdégagées.

• En cas de contact du liquide de la pile avec la peau,

rincer immédiatement au savon doux et à l’eau. En

cas de contact oculaire, rincer l’œil ouvert à l’eau claire

une quinzaine de minutes ou jusqu’à ce que l’irritation

cesse. Si des soins médicaux s’avéraient nécessaires, noter

que l’électrolyte de la pile est composé d’un mélange de

carbonates organiques liquides et de sels delithium.

• Le contenu des cellules d’une pile ouverte peut

causer une irritation respiratoire. En cas d’inhalation,

exposer l’individu à l’air libre. Si les symptômes persistent,

consulter unmédecin.



AVERTISSEMENT: risques de brûlure. Le liquide de la

pile peut s’enflammer s’il est exposé à des étincelles ou

à uneflamme.



AVERTISSEMENT: risques d’incendie. Ne jamais

tenter d’ouvrir le bloc-piles pour quelque raison

que ce soit. Si le boîtier du bloc-piles est fissuré ou

endommagé, ne pas l’insérer dans un chargeur. Ne

pas écraser, laisser tomber, ou endommager les blocs-

piles. Ne pas utiliser un bloc-piles ou un chargeur

qui a reçu un choc violent, ou si l’appareil est tombé,

a été écrasé ou endommagé de quelque façon que

ce soit (p. ex. percé par un clou, frappé d’un coup

de marteau, piétiné). Les blocs-piles endommagés

doivent être renvoyés à un centre de réparation pour

y êtrerecyclés.

Transport



AVERTISSEMENT: risques d’incendie. Au moment

de ranger ou transporter le bloc-piles, veiller à

protéger ses bornes à découvert de tout objet

métallique. Par exemple, éviter de placer le bloc-

piles dans un tablier, une poche, une boîte à outils

ou un tiroir, etc. contenant des objets tels que clous,

vis, clés, etc. Le fait de transporter des blocs-piles

comporte des risques d’incendie, car les bornes

des piles pourraient entrer, par inadvertance,

en contact avec des objets conducteurs, tels

que: clés, pièces de monnaie, outils ou autres.

La réglementation sur les produits dangereux

(Hazardous Material Regulations) du département

américain des transports interdit, en fait, le transport

des blocs-piles dans les commerces ou dans les avions

dans les bagages de cabine, À MOINS qu’ils ne soient

correctement protégés de tout court-circuit. Aussi

lors du transport individuel de blocs-piles, s’assurer

que leurs bornes sont bien protégées et isolées de

tout matériau pouvant entrer en contact avec elles et

provoquer un court-circuit.

REMARQUE : il ne faut pas laisser de piles au lithium-

ion dans les bagagesenregistrés.

Expédition du bloc-piles

DEWALT

FlEXVOlT

Le bloc-piles D

WALT FLEXVOLT

possède deux modes:

Utilisation et Expédition.

Mode Utilisation: lorsque le bloc-piles FLEXVOLT

est par

lui-même ou dans un produit D

WALT 20V max*, il

fonctionnera comme un bloc-piles de 20V max*. Lorsque le

bloc-piles FLEXVOLT

est dans un produit de 60V max* ou

120V max* (deux blocs-piles de 60V max*), il fonctionnera

comme un bloc-piles de 60V max*.

Mode Expédition: lorsque

le capuchon est inséré sur

le bloc-piles FLEXVOLT

le bloc-piles est en mode

Expédition. Les modules

de cellules sont électriquement déconnectés du bloc le

faisant correspondre à trois blocs-piles d’un wattheure (Wh)

inférieur comparé à un bloc-piles de wattheure élevé. Ce

passage à trois blocs-piles à un wattheure inférieur peut

permettre au bloc-piles d’être exempté de suivre certaines

directives d’expédition imposées sur les blocs-piles de

wattheuresupérieur.

L’étiquette du bloc-piles donne deux estimations de

wattheures (se reporter à l’exemple). Selon comment le

bloc-piles est expédié, l’estimation appropriée de wattheure

doit être utilisée pour déterminer les modalités d’expédition

lui correspondant. Si le capuchon d’expédition est utilisé,

le bloc-piles sera considéré comme 3 blocs-piles au

wattheure indiqué pour «Expédition». S’il est expédié sans

le capuchon ou dans un outil, le bloc-piles sera considéré

comme un seul bloc-piles au wattheure indiqué à côté de

«Utilisation».

USE: 120 Wh Shipping: 3 x 40 Wh

Exemple d’étiquetage d’utilisation et d’expédition

Par exemple, le Wh de expédition pourra indiquer

3x40Wh, ce qui correspond à 3 blocs-piles de

40wattheures chacun. L’utilisation du Wh pourra indiquer

120Wh (sous-entendu 1bloc-piles).

Témoin de Charge du Bloc-Piles (Fig.B)

Certains blocs-piles

DEWALT

possèdent un témoin de

charge qui consiste en trois voyants Del verts indiquant le

niveau de charge du bloc-piles.

Le témoin de charge indique approximativement le niveau

de charge restant dans le bloc-piles en fonction des voyants

suivants:

FRAnçAis

Chargé de 75 à 100%

Chargé de 51 à 74%

Chargé de < 50%

Le bloc-piles doit être rechargé

Pour activer le témoin de charge, maintenez appuyé le

bouton du témoin de charge. Une combinaison des trois

voyants Del verts s’allumera indiquant le niveau de charge.

Lorsque le niveau de charge du bloc-pile atteint la limite

minimale d’utilisation, le témoin de charge reste éteint et le

bloc-piles doit êtrerechargé.

Fig. B

REMARQUE: le témoin de charge ne fait qu’indiquer

le niveau de charge du bloc-piles. Il ne donne aucune

indication quant au fonctionnement de l’outil. Son propre

fonctionnement pourra aussi varier en fonction des

composants produit, de la température et de l’application

d’utilisation.

Pour plus d’informations quant au témoin de charge du

bloc-piles, veuillez appeler le 1-800-4-

DEWALT

(1-800-433-

9258) ou vous rendre sur notre site www.

DEWALT

.com.

Le sceau SRPRC

(Société de recyclage des piles

rechargeables du Canada) apposé sur une pile au nickel-

cadmium, à hydrure métallique de nickel ou au lithium-ion

(ou un bloc-piles) indique que les coûts de recyclage de ces

derniers en fin d’utilisation ont déjà été réglés par

DEWALT

Dans certaines régions, la mise au rebut ou aux ordures

municipales des piles au nickel-cadmium, à l’hydrure

métallique de nickel ou au lithium-ion, est illégale; le

programme de l’Appel à Recycler

constitue donc une

solution pratique etécologique.

Appel à Recycler Canada, Inc., en collaboration avec

DEWALT

et d’autres utilisateurs de piles, a mis sur pied de

programme aux États-Unis et au Canada pour faciliter la

collecte des piles au nickel-cadmium, à l’hydrure métallique

de nickel ou au lithium-ion usagées. Aidez-nous à protéger

l’environnement et à conserver nos ressources naturelles

en renvoyant les piles au nickel-cadmium, à l’hydrure

métallique de nickel ou au lithium-ion usagées à un centre

de réparation autorisé

DEWALT

ou chez votre détaillant afin

qu’elles y soient recyclées. On peut en outre se renseigner

auprès d’un centre de recyclage local pour connaître

d’autres sites lesacceptant.

SRPRC

est une marque déposée de l’Appel à Recycler

Canada,Inc.

Directives de sécurité importantes

propres à tous les chargeurs de piles



AVERTISSEMENT : lire toutes les instructions et

toutes les consignes de sécurité propres au bloc-

piles, au chargeur et à l’outil électrique. Tout

manquement aux avertissements et instructions

pose des risques de décharges électriques,

d’incendie et/ou de blessures graves.

• NE PAS tenter de charger de bloc-piles avec des

chargeurs autres que ceux décrits dans ce manuel.

Le chargeur et son bloc-piles ont été conçus tout

spécialement pour fonctionnerensemble.

• Ces chargeurs n’ont pas été conçus pour une

utilisation autre que recharger les blocs-piles

rechargeables

DEWALT

. Toute autre utilisation

comporte des risques d’incendie, de chocs électriques ou

d’électrocution.

• Protéger le chargeur de la pluie ou de laneige.

• Tirer sur la fiche plutôt que sur le cordon pour

débrancher le chargeur. Cela permet de réduire

les risques d’endommager la fiche ou le cordon

d’alimentation.

• S’assurer que le cordon est protégé de manière à

ce que personne ne marche ni ne trébuche dessus,

ou à ce qu’il ne soit ni endommagé ni soumis à

aucunetension.

• N’utiliser une rallonge qu’en cas de nécessité

absolue. L’utilisation d’une rallonge inadéquate

comporte des risques d’incendie, de chocs électriques ou

d’électrocution.

• Pour utiliser un chargeur à l’extérieur, le placer dans

un endroit sec et utiliser une rallonge conçue pour

l’extérieur. L’utilisation d’une rallonge conçue pour

l’extérieur réduit les risques de chocsélectriques.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

FRAnçAis

Calibre minimum pour les cordons d'alimentation

Volts

longueur totale du cordon

d'alimentation en mètre (pieds)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWg

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne poser aucun objet sur le chargeur. Ne pas mettre

le chargeur sur une surface molle qui pourrait en

bloquer la ventilation et provoquer une surchauffe

interne. Éloigner le chargeur de toute source de chaleur.

Le chargeur dispose d’orifices d’aération sur le dessus et le

dessous duboîtier.

• Ne pas le faire fonctionner avec un cordon

d’alimentation ou une ficheendommagée.

• Ne pas utiliser le chargeur s’il a reçu un coup,

fait une chute ou a été endommagé de quelque

façon que ce soit. Le ramener dans un centre de

réparationagréé.

• Ne pas démonter le chargeur. Pour tout service

ou réparation, le rapporter dans un centre de

réparation agréé. Le fait de le réassembler de façon

incorrecte comporte des risques de chocs électriques,

d’électrocution et d’incendie.

• Débrancher le chargeur du secteur avant tout

entretien. Cela réduira tout risque de chocs

électriques. Le fait de retirer le bloc-piles ne réduira pas

cesrisques.

• NE JAMAIS tenter de connecter 2 chargeursensemble.

• Le chargeur a été conçu pour être alimenté en

courant électrique domestique standard de 120

volts. Ne pas tenter de l’utiliser avec toute autre

tension. Cela ne s’applique pas aux chargeurs de

postesmobiles.



AVERTISSEMENT: risques de chocs électriques. Ne

laisser aucun liquide pénétrer dans le chargeur, des

chocs électriques pourraient enrésulter.



AVERTISSEMENT: risques de brûlure. Ne submerger

le bloc-piles dans aucun liquide et le protéger de toute

infiltration de liquide. Ne jamais tenter d’ouvrir le

bloc-piles pour quelque raison que ce soit. Si le boîtier

plastique du bloc-piles est brisé ou fissuré, le retourner

dans un centre de réparation pour y êtrerecyclé.



ATTENTION: risques de brûlure. Pour réduire tout

risque de dommages corporels, ne recharger que des

blocs-piles rechargeables

DEWALT

. Tout autre type

de piles pourrait exploser et causer des dommages

corporels etmatériels.

AVIS: sous certaines conditions, lorsque le chargeur

est connecté au bloc d’alimentation, des matériaux

étrangers pourraient court-circuiter le chargeur. Les

corps étrangers conducteurs tels que (mais pas limité

à) poussières de rectification, débris métalliques, laine

d’acier, feuilles d’aluminium, ou toute accumulation

de particules métalliques doivent être maintenus

à distance des orifices du chargeur. Débrancher

systématiquement le chargeur lorsque le bloc-piles

n’y est pas inséré. Débrancher systématiquement le

chargeur avant toutentretien.

Chargement du bloc-piles (Fig. C)

1. Branchez le chargeur dans la prise appropriée avant d’y

insérer le bloc-piles.

Fig. C

2. Insérer le bloc-piles

1

dans le chargeur, en vous

assurant qu’il y est correctement calé. Le voyant rouge

(charge) clignotera de façon continue indiquant que le

cycle de chargement acommencé.

3. En fin de charge, le voyant rouge restera ALLUMÉ de

façon continue. Le bloc-piles est alors complètement

rechargé et peut être utilisé ou laissé dans le chargeur.

Pour retirer le bloc-piles du chargeur, appuyez sur le

bouton de libération des piles

2

sur le bloc-piles, puis

glissez le bloc-piles hors duchargeur.

REMARQUE: pour assurer des performances optimales

et une durée de vie maximale des blocs-piles au lithium-

ion, recharger pleinement le bloc-piles avant toute

utilisationinitiale.

Utilisation du chargeur

Reportez-vous aux indications du tableau ci-dessous pour

consulter le statut de charge du bloc-piles.

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Bloc-piles en Cours

de Chargement

Bloc-piles Chargé

Suspension de Charge Contre

le Chaud/Froid*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:

le voyant rouge ne cessera de clignoter, mais un voyant

jaune restera allumé pendant cette opération. Lorsque

le bloc-piles aura repris une température appropriée,

le voyant jaune s’éteindra et le chargeur reprendra sa

procédure decharge.

Le chargeur ne pourront recharger des blocs-piles

défectueux. Le chargeur indiquera qu’un bloc-piles est

défectueux en refusant de s’allumer.

FRAnçAis

REMARQUE: cela pourra aussi indiquer un problème avec

lechargeur.

Si le problème provient du chargeur, faites vérifier le

chargeur et le bloc-piles chez un centre de réparationagréé.

Fonction de suspension de charge contre le chaud/

froid

Lorsque le chargeur détecte un bloc-piles trop chaud

ou trop froid, il démarre automatiquement la fonction

de suspension de charge contre le chaud, suspendant

le chargement jusqu’à ce que le bloc-piles ait repris

une température appropriée. Le chargeur ensuite se

remettra automatiquement en mode de chargement.

Cette caractéristique assure aux blocs-piles une durée de

viemaximale.

Un bloc-piles froid se rechargera moins vite qu’un bloc-piles

chaud. Le bloc-piles se rechargera à ce rythme plus lent tout

au cours du cycle de charge et ne retournera pas à sa vitesse

maximale de charge même s’il venait à seréchauffer.

Le chargeur DCB118 est équipé d’un ventilateur interne

destiné à refroidir le bloc-piles. Le ventilateur se mettra

automatiquement en marche chaque fois que le bloc-piles

aura besoin de serefroidir.

N’utilisez jamais le chargeur si le ventilateur ne fonctionne

pas correctement ou si ses fentes d’aération sont bloquées.

Protégez systématiquement l’intérieur du chargeur de tout

objetétranger.

Système de protection électronique

Les appareils au Li-Ion sont équipés d’un système

électronique de protection pour protéger les blocs-piles de

toute surcharge, surchauffe ou fuiteimportante.

L’appareil s’arrêtera automatiquement dès que le système

électronique de protection sera activé. Si c’était le cas,

placez le bloc-piles au lithium-ion sur son chargeur jusqu’à

ce qu’il soit complètementrechargé.

Installation murale

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Ces chargeurs ont été conçus pour une installation murale

ou pour être posés sur une table ou une surface de travail.

Pour une fixation murale, installez le chargeur à proximité

d’une prise électrique, et à l’écart de coins ou de toute

autre obstruction au passage de l’air. Utilisez l’arrière du

chargeur pour marquer l’emplacement des vis de montage

sur le mur. Fixez soigneusement le chargeur à l’aide de vis

autoforeuses (vendues séparément) d’au moins 25,4mm

(1po) de long, et de diamètre de tête de 7-9mm (0,28-

0,35po), que vous visserez dans le bois en laissant une

longueur optimale d’environ 5,5mm (7/32po) exposée.

Alignez les orifices à l’arrière du chargeur sur les vis exposées

et insérez à fond ces dernières dans lesorifices.

Instructions d’entretien du chargeur



AVERTISSEMENT: risques de chocs électriques.

Débrancher le chargeur de la prise de courant

alternatif avant tout entretien. Éliminer toute saleté

ou graisse de la surface externe du chargeur à l’aide

d’un chiffon ou d’une brosse non métallique douce.

N’utiliser ni eau ni aucun nettoyantliquide.

Remarques importantes concernant le

chargement

1. Pour augmenter la durée de vie du bloc-piles

et optimiser son rendement, le recharger à une

température ambiante de 18° à 24°C (65°F à 75°F).

NE PAS charger lorsque le bloc-piles est en dessous

de +4,5 °C (+40°F) ou au-dessus de +40 °C (+104 °F).

C’est important pour prévenir tout dommage sérieux

au bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chauds

au toucher pendant la charge. C’est normal et ne

représente en aucun cas une défaillance du produit.

Pour faciliter le refroidissement du bloc-piles après

utilisation, éviter de laisser le chargeur ou le bloc-piles

dans un local où la température ambiante est élevée

comme dans un hangar métallique ou une remorque

nonisolée.

3. Si le bloc-piles ne se recharge pas correctement:

a. Vérifier le bon fonctionnement de la prise

en y branchant une lampe ou tout autre

appareilélectrique.

b. Vérifier que la prise n’est pas contrôlée par un

interrupteur qui coupe le courant lorsqu’on éteint

leslumières.

c. Déplacer le chargeur et le bloc-piles dans un local où

la température ambiante se trouve entre environ 18°

et 24°C (65°F et 75°F).

d. Si le problème persiste, amener l’outil, le bloc-piles et

son chargeur dans un centre de réparationlocal.

4. Recharger le bloc-piles lorsqu’il ne produit plus assez

de puissance pour effectuer un travail qu’il faisait

facilement auparavant. NE PAS CONTINUER à l’utiliser

dans ces conditions. Suivre la procédure de charge. Si

nécessaire, il est aussi possible de recharger

un bloc-piles partiellement déchargé sans effet nuisible

sur le bloc-piles.

5. Les corps étrangers conducteurs tels que (mais

pas limité à) poussières de rectification, débris

métalliques, laine d’acier, feuilles d’aluminium,

ou toute accumulation de particules métalliques

doivent être maintenus à distance des orifices du

chargeur. Débrancher systématiquement le chargeur

lorsque le bloc-piles n’y est pas inséré. Débrancher

systématiquement le chargeur avant toutentretien.

6. Ne pas congeler ou immerger le chargeur dans l’eau ou

tout autreliquide.

Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec,

à l’abri de toute lumière solaire directe et de toute

températureexcessive.

2. Pour un stockage prolongé, il est recommandé

d’entreposer le bloc-piles pleinement chargé dans

un lieu frais et sec, hors du chargeur pour optimiser

lesrésultats.

FRAnçAis

REMARQUE: les blocs-piles ne devraient pas être

entreposés complètement déchargés. Il sera nécessaire de

recharger le bloc-piles avantréutilisation.

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

DESCRIPTION (FIG. A)



AVERTISSEMENT: ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.

Reportez-vous en FigureA au début de ce manuel pour

obtenir la liste complète descomposants.

Usage Prévu

Cette perceuse pour poteaux et solives robuste est conçue

pour le perçage professionnel dans divers sites de travail

(c.-à-d. les chantiers de construction).

nE PAs les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

Cette perceuse pour poteaux et solives robuste est un outil

électrique professionnel. nE PAs le laisser à la portée des

enfants. Une supervision est nécessaire auprès de tout

utilisateur nonexpérimenté.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le bloc-

piles avant d’effectuer tout réglage et d’enlever

ou d’installer tout accessoire. Un démarrage

accidentel peut provoquer desblessures.

Couple



AVERTISSEMENT: c’est une perceuse à couple élevé.

Afin de réduire le risque de blessure corporelle grave,

tenez TOUJOURS l’outil solidement avec les deux

mains dans la position appropriée pour l’utilisation

commeillustré.

Le couple est le mouvement de torsion produit par la

perceuse lorsque la mèche est en rotation. Lorsque la

mèche de la perceuse se heurte à une résistance dans

le matériau étant percé, le moteur répond en ajustant

le couple de sortie afin de répondre aux exigences de la

capacité maximum du moteur et du système d’engrenage.

Tenir solidement l’outil (Fig.D,L)



AVERTISSEMENT: afin de réduire le risque de

blessure grave, tenez TOUJOURS solidement de façon

sécuritaire en prévision d’une rétroactionsoudaine.



AVERTISSEMENT: Afin de réduire le risque des

blessures corporelles graves, NE JAMAIS tenir l’outil

contre le bloc-piles.

Avec les mains dans la position appropriée (consultez aussi

la Fig. L), tenez solidement l’outil comme illustré dans la

Fig.D.

La mèche tourne dans le sens des aiguilles d’une montre

lorsque l’outil est en position de marche avant et dans le

sens contraire des aiguilles d’une montre lorsque l’outil est

en position de marche arrière. En utilisant la position des

mains appropriée, tenez solidement la poignée latérale

ou le corps de l’outil contre un poteau pour un meilleur

soutien (Fig.D).

AVAnCER

Fig. D

RECUlER

Embrayage

La perceuse DCD470 est munie d’un embrayage à

glissement mécanique. L’embrayage est actif lorsque la

vitesse basse (1) est sélectionnée. Lorsque la mèche ou

le couteau pénètre dans la pièce de travail, l’embrayage

glissera et un clic sera entendu. Relâchez la gâchette.

L’embrayage continu de l’outil réduira la vie de

cettefonction.

Système E-Clutch

(Fig. A)

La perceuse DCD470 est munie d’un système E-Clutch

antirotation de

DEWALT

. Cette fonction détecte le

mouvement de l’outil et éteint l’outil au besoin. Le voyant

DEL rouge

s’allume lorsque le système E-Clutch

estenclenché.

VOYAnT DiAgnOsTiC sOlUTiOn

ÉTEINT L’outil fonctionne

normalement

Suivez tous les avertissements et

toutes les instructions lorsque vous

utilisez l’outil.

FIXE Le système

E-Clutch

a été

activé (ENCLENCHÉ)

Avec l’outil bien soutenu, relâchez

la gâchette. L’outil fonctionnera

normalement lorsque vous appuyez

à nouveau sur la gâchette et que le

voyant s’éteint

FRAnçAis

Poignée supérieure (Fig. E)

Une poignée supérieure

4

fixée est fournie pour transporter

l’outil et pour l'utiliser comme poignée supplémentaire.

Fig. E

Loignée latérale (Fig. F)



AVERTISSEMENT: Afin de réduire le risque de

blessure corporelle, utilisez toujours l’outil avec la

poignée latérale bien installée et serrée. Ne pas le faire

peut entraîner le glissement de la poignée latérale

durant le fonctionnement de l’outil et une perte de

contrôle subséquente. Tenez l’outil avec les deux

mains pour maximiser lecontrôle.

La poignée latérale à deux positions

peut être assemblée

d’un côté ou l’autre de l’outil. Enfilez la poignée latérale

directement dans les trous filetés

sur le côté désiré.

Vissez solidement à la main.

Fig. F

Sélecteur de vitesses (Fig. A)

AVIS: risque d’endommager l’outil. Ne pas tourner le

levier du sélecteur de vitesse pendant que la perceuse

fonctionne ou glisse, cela peut endommager l’outil.

Tournez le bouton de sélecteur de vitesse

à la

vitessedésirée:

1 (·) = vitesse basse (couple élevé)

2 (·· = vitesse élevée (couple bas)

REMARQUE: La première fois que l’outil fonctionne après

un changement de vitesse, vous pourriez entendre un

clic lors du démarrage. C’est normal et cela n’indique pas

unproblème.

Gâchette de vitesse variable (Fig. A)

Appuyer sur la gâchette de vitesse variable

7

met l’outil

en marche, relâcher la gâchette de vitesse variable éteint

l’outil. La gâchette de vitesse variable permet de contrôler la

vitesse : plus vous appuyez sur la gâchette, plus la vitesse de

la perceuse seraélevée.

Bouton Avancer/Reculer (Fig. A)

Un bouton Avancer/Reculer

détermine le sens de l’outil. Il

est situé à l’avant de lagâchette.

Pour sélectionner la rotation vers l’avant, relâchez la

gâchette

et appuyez sur le bouton Avancer/Reculer à

droite de l’outil.

Pour sélectionner la rotation vers l’arrière, appuyez sur

le bouton Avancer/Reculer à gauche de l’outil. Lorsque

vous changez la position du bouton, assurez-vous que la

gâchette estrelâchée.

Installer et retirer la clé de mandrin

(Fig. G)

Votre outil est offert avec une clé de mandrin

qui peut

être rangée sur le pied de l’outil. Pour installer la clé de

mandrin sur son support, glissez la tête plate de la poignée

dans le trou comme illustré. Placez la tige de la poignée

dans la pince de retenue

sur lesupport.

Pour retirer la clé de mandrin de son support, sortez la clé

de mandrin de son support et glissez la tête plate hors

dutrou.

REMARQUE: Afin d’éviter de perdre la clé de mandrin, ne

pas la ranger dans un autre sens.

Fig. G

Installer et retirer une mèche ( Fig. A)

Ouvrez les mors du mandrin à clé

en tournant le collier

à la main, puis insérez la tige de la mèche à environ 19mm

3/4po dans le mandrin. Serrez le collier du mandrin à la

FRAnçAis

main. Placez la clé de mandrin (

11

, Fig.A) dans chacun

des trois trous et serrez dans le sens des aiguilles d’une

montre. Il est important de serrer le mandrin avec tous les

trois trous. Pour retirer la mèche, tournez le mandrin dans

le sens contraire des aiguilles d’une montre dans un trou

seulement, puis desserrez le mandrin à lamain.

REMARQUE: Lorsque vous utilisez une tige hexagonale ou

des mèches à tige de trois côtés, veillez à aligner les côtés

plats de la mèche avec les mors du mandrin afin de vous

assurer que la mèche est bien insérée dans lesmors.

Lampe de travail (Fig. A)



ATTENTION: ne pas fixer la lampe de travail. Cela

peut causer une blessure grave auxyeux.

La lampe de travail

8

est activée lorsque vous appuyez

sur la gâchette et demeure allumée pendant une

courte période lorsque la gâchette est relâchée. Si vous

continuez à appuyer sur la gâchette, la lampe de travail

demeureraallumée.

REMARQUE: La lampe de travail est pour éclairer la surface

de travail immédiate et n’est pas conçue pour être utilisée

comme une lampe depoche.

Balise prête à utiliser de l’outil

Bluetooth

DEWALT

(Fig. A, J)

Accessoire optionnel



AVERTISSEMENT : lisez le guide d’utilisation de la

balise de l’outil Bluetooth



DEWALT



AVERTISSEMENT : retirez la pile avant d’installer la

balise de l’outil Bluetooth



DEWALT



AVERTISSEMENT : lorsque vous installez ou

remplacez balise de l’outil Bluetooth

DEWALT

utilisez seulement les vis fournies. Assurez-vous que les

vis sont bienserrées.

Votre outil vient avec des trous et des fixations de montage

pour l’installation de la balise de l’outil Bluetooth

DEWALT

(DCE041). Vous aurez besoin d’une extrémité

de mèche à tête cruciforme pour installer la balise. Le

couple de vissage doit se situer entre 0,8 et 1,2 Nm (7,1 à

10,6 polb). La balise de l’outil

DEWALT

est conçue pour

suivre et localiser les outils électriques, l’équipement et les

machines professionnels utilisant l’application

DEWALT

Tool

Connect™. Pour une installation appropriée de la balise

de l’outil

DEWALT

, consultez le guide de la balise de l’outil

DEWALT

. Pour en savoir plus, visitez:

www.

DEWALT

.com/en-us/jobsite-solutions/tool-connect

Fig. J

UTILISATION



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le bloc-

piles avant d’effectuer tout réglage et d’enlever

ou d’installer tout accessoire. Un démarrage

accidentel peut provoquer desblessures.

Installation et retrait du bloc-piles

(Fig. A, K)

REMARQUE: pour des résultats optimums, s’assurer que le

bloc-piles est complètementchargé.

Pour installer le bloc-piles

1

dans la poignée de l’outil,

alignez le bloc-piles sur les rails dans la poignée de l’outil et

faites-le glisser fermement en place puis vérifiez qu’il ne s’en

détacherapas.

Pour retirer le bloc-piles de l’outil, poussez sur le bouton

de libération

2

et tirez fermement le bloc-piles hors de la

poignée de l’outil. Pour charger, insérez dans le chargeur tel

que décrit dans la section du chargeur du présentguide.

Après avoir retiré la pile, appuyez sur la gâchette de l’outil

pendant trois secondes afin de dissiper la faible charge

électrique qui peut être encore dans l’outil. La lampe de

travail peut s’allumer pendant un court moment.

Fig. K

Position correcte des mains (Fig. L)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mains illustrée.

FRAnçAis



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réactionsoudaine.

Tenez toujours l’outil solidement avec les deux mains dans

la position appropriée pour l’utilisation commeillustré.

Fig. L

Perçage



AVERTISSEMENT: AFIN DE RÉDUIRE LE RISQUE

DE BLESSURE CORPORELLE, ASSUREZ-VOUS

TOUJOURS que la pièce de travail est fixée ou serrée

solidement. Si vous percez dans un matériau mince,

utilisez un bloc «d’appoint» en bois afin d’éviter

d’endommager lematériau.

1. Utilisez seulement des mèches affûtées. Pour le BOIS,

utilisez des mèches hélicoïdales, des mèches à trois

pointes, des mèches de tarière, des mèches à auto-

avance ou des scies à trous. Pour le MÉTAL, utilisez des

mèches hélicoïdales en acier ou des scies à trous. Pour

le BÉTON, utilisez des mèches de forage à sec. Ne pas

utiliser d'eau.

2. Appliquez toujours de la pression en ligne droite avec

la mèche. Utilisez suffisamment de pression pour

maintenir le perçage avec la mèche, mais ne poussez

pas trop pour ne pas étouffer le moteur ou dévier

lamèche.

3. Tenez l'outil fermement avec les deux mains pour

contrôler le mouvement de torsion de laperceuse.

4. SI LA PERCEUSE BLOQUE, c’est généralement parce

qu’elle est surchargée ou utilisée de façon inappropriée.

RELÂCHEZ IMMÉDIATEMENT LA GÂCHETTE, retirez la

mèche du travail et déterminez la cause du blocage. NE

PAS APPUYER NI RELÂCHER LA GÂCHETTE DANS LE BUT

DE DÉMARRER UNE PERCEUSE BLOQUÉE : CELA PEUT

ENDOMMAGER LAPERCEUSE.

5. Pour minimiser le blocage ou le bris du matériau,

réduisez la pression sur la perceuse et facilitez le passage

de la mèche dans la dernière partie dutrou.

6. Gardez le moteur en marche lorsque vous sortez la

mèche du trou percé. Cela aidera à prévenir leblocage.

Percer dans le métal

Commencez le perçage avec une vitesse lente et

augmentez à pleine puissance pendant que vous appliquez

une pression ferme sur l’outil. Un flot régulier des copeaux

métalliques indique une vitesse de perçage appropriée.

Utilisez un lubrifiant de coupe lorsque vous percez des

métaux. Les exceptions sont la fonte et le laiton qui doivent

être percés àsec.

REMARQUE: Les gros trous [8mm (5/16po) à 13mm

(1/2po)] dans l’acier peuvent être faits plus facilement si

un trou de départ [4 mm (5/32 po) à (5mm (3/16 po)] est

d’abordpercé.

REMARQUE: Lorsque vous utilisez un lubrifiant de coupe,

assurez-vous de ne pas mettre le lubrifiant sur l’outil.

Percer dans le bois

Commencez le perçage avec une vitesse lente et

augmentez à pleine puissance pendant que vous appliquez

une pression ferme sur l’outil. Les trous dans le bois peuvent

être effectués avec les mêmes hélicoïdales utilisées pour

le métal. Ces mèches peuvent surchauffer sauf si elles sont

sorties fréquemment pour retirer les copeaux provenant des

cannelures. Le travail qui a tendance à se fendre doit être

soutenu avec un bloc debois.

Percer dans la maçonnerie



AVERTISSEMENT : Ne jamais percer dans de la

maçonnerie qui est renforcée comme le bétonarmé.



AVERTISSEMENT : pour des applications qui

produisent une quantité considérable de poussière

comme le forage, utilisez toujours un accessoire

à poussière auxiliaire avec un dépoussiéreur de

catégorie M comme leDWV902M.

Utilisez des mèches de forage à sec. Maintenez une force

égale sur le marteau, mais pas trop pour éviter de fissurer le

matériau fragile. Un flot de poussière régulier indique une

vitesse de perçageappropriée.

Utilisez seulement des mèches affûtées. Pour la maçonnerie,

comme la brique, du ciment, un bloc de béton, etc., utilisez

des mèches de forage à sec diamantées

REMARQUE: Utilisez toujours des mèches de forage

conçues pour le forage àsec.

Dépannage pour le perçage dans la maçonnerie

Problème Solution

La mèche de forage ne coupe pas.

Le matériau est trop dur pour la

mèche de forage.

• Choisissez une mèche de forage

plus appropriée (avec des

segments plus mous).

Les segments semblent vernis

et polis

• Percez dans un matériau abrasif

pour exposer à nouveau les

segments diamantés.

FRAnçAis

Dépannage pour le perçage dans la maçonnerie

Problème Solution

Accumulation de poussière dans la

mèche de forage.

L’accumulation de poussière

ralentit la vitesse de perçage.

• Retirez régulièrement la

mèche pour évacuer les

copeaux. Vérifiez le filtre de

dépoussiérage. Nettoyez ou

remplacez s’il y a lieu.

La vitesse de rotation peut ne pas

être appropriée.

• Consultez les Capacités

maximales recommandées

pour les cotes de

vitesse appropriées.

Usure des segments trop rapide. • Choisissez une mèche de forage

plus appropriée (avec des

segments plus durs).

• Réduisez la pression appliquée

sur la mèche de forage.

MAINTENANCE



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le bloc-

piles avant d’effectuer tout réglage et d’enlever

ou d’installer tout accessoire. Un démarrage

accidentel peut provoquer desblessures.

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par

DEWALT

n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures, utiliser

exclusivement les accessoires

DEWALT

recommandés

avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

communiquer avec

DEWALT

Industrial Tool Co., 701 East

Joppa Road, Towson, MD 21286 aux États-Unis;

composer le 1 800 433-9258 (1 800 4-

DEWALT

) ou visiter

notre site Web : www.

DEWALT

.com.

CAPACiTÉs MAXiMAlEs RECOMMAnDÉEs

VITESSE BASSE VITESSE ÉLEVÉE

Système E-Clutch

OUI OUI

Embrayage mécanique OUI NON

Tr/min 0-400 0-1320

BOis

Tarière 51 mm (2 po) 51 mm (2 po)

Auto-avance 117 mm (4-5/8 po) 117 mm (4-5/8 po)

Scie à trous 158 mm (6-1/4 po) 152 mm (6 po)

MÉTAl

Hélicoïdale 13 mm (1/2 po) 8 mm (5/16 po)

MAçOnnERiE

Mèche de forage diamantée

Bloc de béton cellulaire/

parpaing de laitier/bloc de

béton de mâchefer

152 mm (6 po) 152 mm (6 po)

Brique 127 mm (5 po) 127 mm (5 po)

REMARQUE: Pour les trous dans le métal plus larges que 13 mm

(1/2 po), utilisez des scies à trous.

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

DEWALT

ou un centre de réparation agréé

DEWALT

Toujours utiliser des pièces de rechangeidentiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• sÉCURiTÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

Registre en ligne à www.

DEWALT

.com/register.

Garantie limitée de trois ans

DEWALT

réparera, sans frais, tout produit défectueux

causé par un défaut de matériel ou de fabrication pour

une période de trois ans à compter de la date d’achat.

La présente garantie ne couvre pas les pièces dont la

défectuosité a été causée par une usure normale ou

FRAnçAis

l’usage abusif de l’outil. Pour obtenir de plus amples

renseignements sur les pièces ou les réparations couvertes

par la présente garantie, visiter le site www.

DEWALT

com ou composer le 1 800 433-9258 (1 800 4-

DEWALT

CETTE GARANTIE LIMITÉE REMPLACE TOUTE AUTRE

GARANTIE, Y COMPRIS TOUTE GARANTIE IMPLICITE DE

QUALITÉ MARCHANDE OU DE CONFORMITÉ À DES FINS

PARTICULIÈRES, ET EXCLUT TOUT DOMMAGE ACCESSOIRE

OU INDIRECT. Certains états n’autorisent aucune limitation

quant à la durée d’une garantie implicite ni aucune

exclusion ou limitation de garantie contre tout préjudice

accessoire ou indirect, aussi il se peut que ces exclusions

ne vous soient pas applicables. Cette garantie confère

des droits légaux particuliers à l’acheteur, mais celui-ci

pourrait aussi bénéficier d’autres droits variant d’un territoire

àl’autre.

En plus de la présente garantie, les outils

DEWALT

sont

couverts par notre :

COnTRAT D’EnTRETiEn gRATUiT D’UnAn

DEWALT

entretiendra l’outil et remplacera les pièces usées

au cours d’une utilisation normale et ce, gratuitement,

pendant une période d’un an à compter de la date d’achat.

COnTRAT D’EnTRETiEn gRATUiT DE DEUX Ans sUR

lEs BlOC-PilEs

DEWALT

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203BT, DCB207, DCB361

COnTRAT D’EnTRETiEn gRATUiT DETROis Ans sUR

lEsBlOC-PilEs

DEWALT

DCB200, DCB203, DCB204, DCB204BT, DCB205, DCB205BT,

DCB206, DCB230, DCB606, DCB609, DCB612

REMARQUE: La garantie de se produit sera annulée si le

bloc-piles a été altéré de quelque façon que ce soit.

DEWALT

ne peut être tenu responsable de tout dommage corporel

causé par l’altération du produit et pourra poursuivre toute

fraude en matière de garantie dans toute l’étendue permise

par laloi.

gARAnTiE DE REMBOURsEMEnT DE90JOURs

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique, du

laser ou de la cloueuse

DEWALT

, celui-ci peut le retourner,

accompagné d’un reçu, dans les 90 jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1 800 433-9258 (1 800 4-

DEWALT

) pour en obtenir le

remplacementgratuit.

EsPAñOl



¡ADVERTENCIA! Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

si tiene alguna duda o algún comentario sobre ésta

u otra herramienta

DEWALT

, llámenos al número

gratuito: 1-800-4-

DEWALT

(1-800-433-9258).

Definiciones: Símbolos y Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.

Batería

Botón de liberación de

batería

Manija principal

Manija superior

Manija lateral

Perilla de selector de

velocidad

Gatillo de velocidad

variable

Luz de trabajo

Botón de avance/reversa

Mandril con llave de

13mm (1/2")

Llave de mandril

Indicador de sistema

E-Clutch®

Sujetadores de Etiqueta

de herramienta

DEWALT

Fig. A

EsPAñOl

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA FUTURASCONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción desegundo.

EsPAñOl

4) Uso y Mantenimiento de la Herramienta

Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete

si es desmontable, de la herramienta eléctrica

antes de realizar cualquier ajuste, cambiar

accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen

el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa.

Las manijas y superficies de sujeción resbalosas

no permiten el manejo y control seguros de la

herramienta en situacionesinesperadas.

5) Uso y Mantenimiento de la Herramienta

con Baterías

a ) Recargue solamente con el cargador

especificado por el fabricante. Un cargador

adecuado para un tipo de paquete de baterías puede

originar riesgo de incendio si se utiliza con otro

paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague

con agua. Si el líquido entra en contacto con los

ojos, busque atención médica. El líquido expulsado

de la batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta

que estén dañados o modificados. Las baterías

dañadas o modificadas pueden presentar un

comportamiento impredecible que resulte en

incendios, explosión o riesgo de lesiones.“

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130 °C

(265 °F) pueden causar una explosión.“

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo de incendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicioautorizados.

Normas de Seguridad Adicionales

para Taladros

• Utilice el (los) mango(s) auxiliares, si alguno viene

con la herramienta. Perder el control de la herramienta

podría causar lesionescorporales.

• Sostenga la herramienta eléctrica por sus superficies

aislantes cuando realice una operación en la cual

el accesorio para cortar pudiera entrar en contacto

con instalaciones eléctricas ocultas. Los accesorios de

corte que entren en contacto con un hilo eléctrico activo

podrían hacer que las partes metálicas de la herramienta

EsPAñOl

eléctrica también se activen con electricidad y que el

operador sufra una descargaeléctrica.

• Use abrazaderas u otra manera práctica de fijar y

sujetar la pieza de trabajo a una plataforma estable.

No sujete su trabajo en forma manual o contra su cuerpo

pues no quedará estable y podría perder elcontrol.

• Use lentes de seguridad u otra protección ocular.

Las operaciones de martilleo y taladro producen astillas

en vuelo. Las partículas en vuelo pueden provocar daño

permanente a losojos.

• Mantenga las empuñaduras secas, limpias, libres

de aceite y grasa. Esto permitirá un mejor control de

laherramienta.

Instrucción Adicional de Seguridad



ADVERTENCIA: Use SIEMPRE lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

si la operación de corte genera demasiado polvo.

SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía, dependiendo

de la frecuencia con la cual realiza usted este tipo de trabajo.

Para reducir su exposición a estas sustancias químicas: trabaje

en una zona bien ventilada y llevando equipos de seguridad

aprobados, como mascarillas antipolvo especialmente

diseñadas para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta

puede generar polvo o dispersarlo, lo que podría

causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.



ATENCIÓN: Cuando no esté en uso, guarde la

herramienta apoyada en un costado sobre una

superficie estable, donde no interrumpa el paso

o provoque una caída. Algunas herramientas

con paquetes de baterías de gran tamaño pueden

colocarse paradas sobre el paquete de baterías, pero

pueden caersefácilmente.

• Los orificios de ventilación suelen cubrir piezas en

movimiento, por lo que también se deben evitar. Las

piezas en movimiento pueden atrapar prendas de vestir

sueltas, joyas o el cabellolargo.

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación

BATERÍAS Y CARGADORES

La batería no viene completamente cargada de fábrica.

Antes de utilizar la batería y el cargador, lea las siguientes

instrucciones de seguridad y luego siga los procedimientos

de carga indicados. Cuando pida baterías de repuesto, no

olvide indicar el número de catálogo y el voltaje.

Su herramienta utiliza un cargador

DEWALT

. Lea todas

las instrucciones de seguridad antes de usar el cargador.

Consulte la tabla al final de este manual para información

sobre compatibilidad entre cargadores ybaterías.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

Para Todas las Unidades de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad y todas las instrucciones para la

EsPAñOl

batería, el cargador y la herramienta eléctrica.

No seguir las advertencias y las instrucciones

puede provocar una descarga eléctrica, un

incendio y/o lesionesgraves.

• No cargue o use la unidad de batería en atmósferas

explosivas, como en presencia de líquidos, gases

o polvos inflamables. Puede que al insertar o sacar la

unidad de batería del cargador se inflamen el polvo o

losgases.

• NUNCA fuerce la unidad de batería para que entre

en el cargador. NO modifique la unidad de batería

en ninguna forma para que entre en un cargador

no compatible, pues puede producir una ruptura en

la unidad de batería y causar lesiones corporales

graves. Consulte la tabla al final de este manual para ver

la compatibilidad entre baterías ycargadores.

• Cargue las unidades de batería sólo en los cargadores

designados por

DEWALT

• NO salpique con ni sumerja en agua u otroslíquidos.

• No guarde ni use la herramienta y unidad de batería

en lugares donde la temperatura pueda alcanzar

o superar los 40°C (104 °F), tales como cobertizos

o construcciones de metal durante el verano).

Almacene las unidades de batería en lugares frescos y

secos para maximizar su vidaútil.

NOTA: No almacene las unidades de batería en

la herramienta con el interruptor de gatillo en

posición encendida fija. Nunca use cinta adhesiva

para mantener el interruptor de gatillo en

posiciónENCENDIDA.

• No incinere la unidad de batería, aunque esté

completamente dañada o descargada. La unidad

de batería puede explotar si se quema. Cuando se

queman unidades de batería de iones de litio, se producen

gases y materialestóxicos.

• Si el contenido de la batería entra en contacto con la

piel, lave el área de inmediato con agua y un jabón

suave. Si el líquido de la batería entra en contacto con

sus ojos, enjuáguelos con agua y los ojos abiertos por

15 minutos o hasta que cese la irritación. Si se requiere

de asistencia médica, el electrolito de la batería está

compuesto por una mezcla de carbonatos orgánicos

líquidos y sales delitio.

• El contenido de los elementos abiertos de la batería

puede causar irritación en el tracto respiratorio.

Salga al aire fresco. Si los síntomas persisten, busque

asistenciamédica.



ADVERTENCIA: Peligro de quemaduras. El líquido de

la batería puede ser inflamable si se expone a chispas

ollamas.



ADVERTENCIA: Peligro de incendio. Nunca intente

abrir la unidad de batería por ningún motivo. Si

la caja exterior de la unidad de batería se triza o

daña, no la introduzca en el cargador. No triture,

deje caer o dañe la unidad de batería. No use una

unidad de batería o un cargador que haya sido

golpeado, dejado caer, atropellado o dañado en

cualquier forma (por ejemplo, perforado por un clavo,

golpeado con un martillo, pisado). Lleve sus unidades

de batería dañadas al centro de servicio para que

seanrecicladas.

Transporte



ADVERTENCIA: Peligro de incendio. No guarde

o transporte la batería de forma que los

terminarles expuestos de la misma puedan estar

en contacto con objetos metálicos. Por ejemplo,

no ponga la batería en delantales, bolsillos, cajas de

herramientas, estuches de productos, cajones, etc.,

junto con clavos, tornillos, y llaves, etc. sueltos. El

transporte de baterías puede causar incendios

si sus terminales inadvertidamente entran en

contacto con materiales conductores como

llaves, monedas, herramientas manuales y

otros por el estilo. El Reglamento sobre Materiales

Peligrosos (HMR) del Departamento de Transporte de

EE.UU. prohíbe transportar baterías comercialmente

o en aviones en el equipaje de mano A MENOS que

estén debidamente protegidas contra cortocircuitos.

Por lo tanto, cuando transporte baterías individuales,

asegúrese de que sus terminales estén protegidos

y debidamente aislados de los materiales que

pudieran entrar en contacto con ellos y provocar

uncortocircuito.

NOTA: Las baterías de iones de litio no deben

colocarse dentro del equipajeregistrado.

TRAnsPORTE DE lA BATERÍA FlEXVOlT™ DE

DEWALT

La batería FLEXVOLT™ de

DEWALT

tiene dos modalidades:

Uso y transporte.

Modalidad de uso: Cuando la batería FLEXVOLT™ está

independiente o está en un producto

DEWALT

de 20 V Máx*

funcionará como una batería de 20 V Máx*. Cuando la

batería FLEXVOLT™ está en un producto de 60 V Máx* o

120V Máx* (dos baterías de 60 V Máx*), funcionará como

una batería de 60V Máx*.

Modalidad de transporte:

Cuando la batería

FLEXVOLT™ tiene puesta

la tapa, la batería está en

modalidad de transporte.

Cadenas de celdas están desconectadas eléctricamente

dentro de la unidad de batería, lo que resulta en tres

baterías con una capacidad nominal de vatios hora (Wh)

inferior comparada con una batería con una capacidad

nominal de vatios hora superior. Esta mayor cantidad de

tres baterías con una capacidad nominal de vatios-hora

menor puede hacer que la unidad de batería quede exenta

de ciertos reglamentos de transporte que se imponen a las

baterías con mayor capacidad nominal de vatios-hora.

La etiqueta en la batería indica dos capacidades nominales

de vatios-hora (ver el ejemplo). Dependiendo de cómo se

transporta la batería, debe usarse la capacidad nominal

vatios-hora apropiada para determinar los requisitos de

transporte aplicables. Si se utiliza la tapa de transporte,

EsPAñOl

la unidad de batería será considerada tres baterías

con la capacidad nominal de vatios-hora indicada

para «Transporte». Si se transporta sin la tapa o en una

herramienta, la unidad de batería será considerada una

batería con la capacidad nominal de vatios-hora indicada al

lado de «Uso».

USE: 120 Wh Shipping: 3 x 40 Wh

Ejemplo de Marcado en Etiqueta de Uso y Transporte

Por ejemplo, la capacidad nominal de Wh de Transporte

puede indicar 3 x 40 Wh, lo que significa 3 baterías de 40

vatios-hora cada una. La capacidad nominal de Wh de Uso

puede indicar 120 Wh (se implica 1 batería).

Unidades de Batería con Indicador de Carga

(Fig. B)

Algunas unidades de batería

DEWALT

incluyen un indicador

de carga que consiste de tres luces LED verdes que indican

el nivel de carga que queda en la unidad debatería.

El indicador de carga es una indicación de niveles

aproximados de carga que quedan en la batería según los

indicadoressiguientes:

75–100% cargada

51–74% cargada

< 50% cargada

La batería tiene que cargarse

Para activar el indicador de carga, presione y sostenga el

botón del indicador. Se iluminará una combinación de

las tres luces LED verdes, que indicará el nivel de carga

que queda. Cuando el nivel de carga está por debajo

del nivel útil, el indicador no se iluminará, y la batería

deberárecargarse.

Fig. B

nOTA: El indicador de carga es sólo eso: un indicador

de la carga de la unidad de batería. No indica el nivel de

funcionalidad de la herramienta y puede variar de acuerdo

a las piezas del producto, la temperatura y la aplicación que

el usuario ledé.

Para mayor información sobre unidades de batería con

indicadores de carga, por favor llame al 1-800-4-

DEWALT

(1-800-433-9258) o visite nuestro sitio Web:

www.

DEWALT

.com.

El sello RBRC®

El sello RBRC® (Rechargeable Battery

Recycling Corporation) en las baterías

(ounidades de batería) de níquel cadmio,

níquel e hidruro metálico o de iones de

litio indica que el costo de reciclaje de

estas baterías (o unidades de batería) al llegar al final de su

vida de servicio ya ha sido pagado por

DEWALT

. En algunas

áreas, es ilegal depositar baterías de níquel cadmio, níquel e

hidruro metálico o de iones de litio gastadas en la basura o

la corriente de residuos sólidos urbanos; el programa Call 2

Recycle® proporciona una alternativaecológica.

Call 2 Recycle, Inc., en cooperación con

DEWALT

y otros

usuarios de baterías, han establecido programas en los

Estados Unidos y Canadá para facilitar la recolección de

baterías de níquel cadmio, níquel e hidruro metálico o

de iones de litio gastadas. Al llevar sus baterías de níquel

cadmio, níquel e hidruro metálico y de iones de litio

gastadas a un centro de servicio autorizado por

DEWALT

al minorista local para que sean recicladas, ayuda a proteger

el medio ambiente y a conservar recursos naturales.

También puede comunicarse con el centro de reciclaje de

su localidad para mayor información sobre dónde llevar sus

bateríasgastadas.

RBRC® es una marca comercial registrada de Call 2

Recycle,Inc.

Instrucciones Importantes de Seguridad

Para Todos los Cargadores de Baterías



ADVERTENCIA: Lea todas las advertencias de

seguridad y todas las instrucciones para la

batería, el cargador y la herramienta eléctrica.

No seguir las advertencias y las instrucciones

puede provocar una descarga eléctrica, un

incendio y/o lesionesgraves.

• NO intente cargar la unidad de batería con otros

cargadores que no sean los descritos en este

manual. El cargador y la unidad de batería fueron

específicamente diseñados para trabajar enconjunto.

• Estos cargadores no fueron diseñados para ser

utilizados para más que cargar las baterías

recargables

DEWALT

. Cualquier otro uso puede producir

riesgo de incendios, descargas eléctricas oelectrocución.

• No exponga el cargador a la lluvia o a lanieve.

• Tire del enchufe y no del cable cuando desconecte el

cargador. De esta forma se reduce el riesgo de daño al

enchufe ycable.

• Asegúrese de que el cable no sea ubicado de

manera que podría ser pisado, causar que alguien

tropiece con él o ser expuesto a otro tipo de daños

ydesgastes.

• No use un alargador a menos que sea

absolutamente necesario. El uso de un alargador

incorrecto podría producir riesgo de incendios, descargas

eléctricas oelectrocución.

• Cuando opere un cargador al exterior, hágalo

siempre en un lugar seco y use un alargador

apropiado para uso al exterior. El uso de un alargador

apropiado para uso al exterior reduce el riesgo de

descargaeléctrica.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16 tiene mayor capacidad que uno de 18. Un cable de

EsPAñOl

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

longitud total del cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWg

Más de no

Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador

ni coloque a este sobre una superficie blanda

que pudiera bloquear las ranuras de ventilación

y resultar en un calor interno excesivo. Coloque

el cargador en un lugar alejado de cualquier fuente

de calor. El cargador se ventila a través de las ranuras

que se encuentran en la parte superior e inferior de la

cajaprotectora.

• No opere el cargador si su cable o enchufe

estándañados.

• No opere el cargador si ha recibido un golpe agudo,

si se ha caído o si ha sido dañado de alguna otra

forma. Llévelo a un centro de servicioautorizado.

• No desarme el cargador; llévelo a un centro de

servicio autorizado cuando deba ser reparado. Si es

reensamblado incorrectamente, puede causar descargas

eléctricas, electrocución oincendios.

• Desenchufe el cargador antes de intentar limpiarlo.

Esto reducirá el riesgo de descargas eléctricas. El

retirar el paquete de baterías no reducirá esteriesgo.

• NUNCA intente conectar 2 cargadores entresí.

• El cargador está diseñado para operar con una

corriente eléctrica estándar residencial de 120 V. No

intente usarlo con ningún otro voltaje. Esto no aplica

al cargadorvehicular.



ADVERTENCIA: Peligro de descarga eléctrica. No

permita que ningún líquido se introduzca en el

cargador. Puede producir descargaseléctricas.



ADVERTENCIA: Peligro de quemaduras. No sumerja

la unidad de batería en líquido de ningún tipo ni

permita que se introduzca ningún tipo de líquido a

la unidad de batería. Nunca intente abrir la unidad

de batería por ningún motivo. Si la caja plástica de la

unidad de batería se triza o rompe, llévela a un centro

de servicio para su reciclaje



ATENCIÓN: Peligro de quemaduras. Para reducir el

riesgo de lesiones, sólo cargue unidades de batería

recargables marca

DEWALT

. Otros tipos de batería

podrían sobrecalentarse y reventar lo que podría

resultar en lesiones corporales y daños a supropiedad.

AVISO: Bajo ciertas condiciones, cuando el cargador

está enchufado a una toma de corriente, el cargador

puede hacer cortocircuito si entra en contacto con

algún material ajeno. Los materiales ajenos de

naturaleza conductora, como el polvo de esmerilado,

las placas de metal, la lana de acero, el papel de

aluminio y otros, o cualquier acumulación de

partículas metálicas deberían mantenerse alejados

de las cavidades del cargador. Desenchufe siempre

el cargador cuando no haya una unidad de batería

en su cavidad. Desenchufe el cargador antes de

intentarlimpiarlo.

Carga de una batería (Fig. C)

1. Enchufe el cargador en una toma de corriente apropiada

antes de introducir labatería.

Fig. C

2. Inserte la batería

1

en el cargador, comprobando

esté bien fija. La luz roja (de carga) parpadeará

continuamente para indicar que se ha iniciado el

proceso decarga.

3. La luz roja se quedará ENCENDIDA continuamente

cuando se haya completado el proceso de carga.

La batería estará entonces completamente cargada

y podrá ser utilizada de inmediato o dejarse en el

cargador. Para retirar el paquete de batería del cargador,

presione el botón de liberación de la batería

en el

paquete de batería y deslice el paquete de batería hacia

afuera delcargador.

nOTA: Para asegurar el máximo rendimiento y vida

útil de las baterías de iones de litio, cargue la batería

completamente antes de usarla por primeravez.

Funcionamiento del cargador

Consulte los indicadores a continuación relativos al estado

de carga de labatería.

EsPAñOl

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Unidad en Proceso de Carga

Unidad Cargada

Restraso por Unidad Caliente/

Fría*

* DCB107, DCB112, DCB113, DCB115, DCB118,

DCB132: La luz roja continuará parpadeando, pero una

luz indicadora amarilla estará iluminada durante esta

operación. Una vez que la batería haya llegado a una

temperatura apropiada, la luz amarilla se apagará y el

cargador continuará con el procedimiento decarga.

El cargador no cargarán una batería defectuosa. El

cargador indicará que la unidad de batería es defectuosa al

noiluminarse.

nOTA: Esto también puede significar que hay un problema

con elcargador.

Si el cargador indica un problema, lleve el cargador y la

batería a un centro de servicio autorizado para que sean

sometidos apruebas.

Retraso por batería caliente/fría

Cuando el cargador detecta que una batería está demasiado

caliente o demasiado fría, inicia automáticamente un

Retraso por batería caliente/fría y suspende la carga hasta

que la batería alcanza una temperatura adecuada. En ese

momento, el cargador inicia automáticamente el modo

de carga de la batería. Esta función garantiza la máxima

duración de labatería.

Una batería fría se carga más lentamente que una batería

caliente. La batería se cargará a ese ritmo más lento durante

todo el ciclo de carga y no volverá a cargarse a la velocidad

de carga máxima incluso si la batería secalienta.

El cargador DCB118 está equipado con un ventilador

interno diseñado para enfriar la batería. El ventilador se

encenderá automáticamente cuando la batería tenga

queenfriarse.

No opere nunca el cargador si el ventilador no funciona

adecuadamente o si las ranuras de ventilación están

obstruidas. No permita que entren objetos extraños dentro

delcargador.

Sistema de protección electrónica

Las herramientas con baterías de iones de litio están

diseñadas con un Sistema de protección electrónico

que protegerá la batería contra la sobrecarga, el

sobrecalentamiento o la descargacompleta.

La herramienta se apagará automáticamente si el Sistema

de protección electrónico se activa. Si esto ocurre, coloque

la batería de iones de litio en el cargador hasta que esté

totalmentecargada.

Montaje en la pared

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Estos cargadores están diseñados para montarse en la

pared o colocarse en posición vertical sobre una mesa o

superficie de trabajo. Si lo monta en la pared, coloque el

cargador al alcance de una toma de corriente eléctrica y

alejado de las esquinas u otras obstrucciones que puedan

impedir el flujo de aire. Utilice la parte de atrás del cargador

como plantilla para la ubicación de los tornillos de montaje

en la pared. Monte el cargador firmemente utilizando

tornillos para muro seco (comprados por separado) de un

mínimo de 25,4 mm (1") de largo, con una cabeza de un

diámetro de 7-9 mm (0,28–0,35"), atornillados en madera

hasta una profundidad óptima dejando el tornillo expuesto

aproximadamente 5,5 mm (7/32"). Alinee las ranuras en

la parte trasera del cargador con los tornillos expuestos e

introdúzcalos totalmente en lasranuras.

Instrucciones de limpieza del cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente de CA

antes de limpiarlo. Para limpiar la suciedad y

grasa del exterior del cargador puede usarse un

paño o cepillo suave no metálico. No use agua ni

solucioneslimpiadoras.

Notas importantes sobre la carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 – 24 °C (65 – 75 °F). NO

cargue cuando el paquete de batería esté debajo de

+4,5 °C (+40 °F), o arriba de +40 °C (+104 °F). Esto es

importante y evitará causar daños graves a labatería.

2. Puede que el cargador y la unidad de batería se

calienten ligeramente durante el proceso de carga.

Esto es normal y no representa ningún problema. Para

facilitar el enfriamiento de la unidad de batería después

del uso, evite colocar el cargador o la unidad de batería

en un lugar cálido, como un cobertizo metálico o un

remolque sin aislamientotérmico.

3. Si la unidad de batería no se carga correctamente:

a. Verifique el funcionamiento de la toma enchufando

una lámpara u otro aparato;

b. Revise que la toma de corriente no esté conectada a

un interruptor de luz que corte la corriente cuando

se corte la luz;

c. Mueva el cargador y la unidad de batería a

un lugar donde la temperatura ambiental sea

aproximadamente 18 – 24 °C (65 – 75 °F);

d. Si el problema de carga continúa, lleve la

herramienta, unidad de batería y el cargador a su

centro de serviciolocal.

4. La unidad de batería debería ser recargada cuando

no sea capaz de producir suficiente potencia para

trabajos que eran fácilmente realizados antes. NO

CONTINÚE usándola bajo estas circunstancias. Siga el

procedimiento de carga. También puede cargar una

unidad de batería que haya sido usada parcialmente

cuando lo desee, sindañarla.

5. Los materiales ajenos conductores por naturaleza, tales

como, pero sin limitarse a, el polvo del esmerilado, las

virutas metálicas, la lana de acero, el papel de aluminio o

cualquier acumulación de partículas metálicas deberían

mantenerse alejados de las cavidades del cargador.

EsPAñOl

Desenchufe siempre el cargador de la toma de corriente

cuando no haya una unidad de batería en su cavidad.

Desenchufe el cargador antes de intentarlimpiarlo.

6. No congele ni sumerja el cargador en agua o cualquier

otrolíquido.

Recomendaciones de almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco

y seco, lejos de la luz solar directa y del exceso de calor

ofrío.

2. Para resultados óptimos durante tiempos prolongados

de almacenamiento, se recomienda almacenar la

unidad de batería completamente cargada en un lugar

fresco y seco fuera delcargador.

nOTA: Las unidades de batería no deberían almacenarse

completamente descargadas. La unidad de batería deberá

recargarse antes de serusada.

GUARDE ESTAS INSTRUCCIONES PARA VOLVER

A CONSULTAR EN EL FUTURO

COMPONENTES (FIG. A)



ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.

Consulte la Figura A al principio de este manual para

obtener una lista completa de loscomponentes.

Uso Debido

Este taladro de vástago y viga de servicio pesado está

diseñado para la perforación profesional en varios sitios de

trabajo (es decir, sitios de construcción).

nO utilice la herramienta en condiciones de humedad o en

presencia de líquidos o gasesinflamables.

Este taladro de vástago y viga de servicio pesado es una

herramienta eléctrica profesional. nO permita que los niños

toquen la herramienta. Si el operador no tiene experiencia

operando esta herramienta, su uso deberá sersupervisado.

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta y

retire el paquete de baterías antes de realizar

ajustes o de retirar/instalar dispositivos

o accesorios. Un arranque accidental podría

causarlesiones.

Torque



ADVERTENCIA: Éste es un taladro de alto torque.

Para reducir el riesgo de lesiones personales graves,

SIEMPRE sostenga firmemente la herramienta con

ambas manos en la posición correcta para operación

como semuestra.

El torque es la acción de torsión que produce el taladro

con respecto a la broca giratoria. Conforme la broca

encuentra resistencia en el material que se perfora, el motor

responde ajustando el torque de salida para cumplir con los

requisitos hasta la capacidad máxima del motor y el sistema

deengranes.

Sujeción de la Herramienta (Fig.D,L)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, SIEMPRE sujete o apuntale la

herramienta de forma segura para anticipar una

reacciónrepentina.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, NUNCA apoye la herramienta

contra el paquete de batería.

Con las manos en la posición adecuada (consulte también la

Fig. L), sujete la herramienta como se muestra en la FiguraD.

La broca gira en el sentido de las manecillas del reloj cuando

la herramienta está en la posición de avance y en el sentido

contrario a las manecillas del reloj cuando la herramienta

está en la posición de reversa. Con la posición correcta

de la mano, sujete la manija lateral

5

o el cuerpo de la

herramienta contra una viga para un mejor soporte (Fig. D).

AVAnCE

Fig. D

REVERsA

Embrague

El DCD470 está equipado con un engrane de deslizamiento

mecánico. El embrague está activo cuando se selecciona

la velocidad baja (1). Cuando la broca o el cortador hace

contacto con la pieza de trabajo, el embrague se deslizará

y se escuchará un sonido de trinquete. Suelte el gatillo.

El uso continuo de la herramienta reducirá la vida útil de

estafunción.

Sistema E-Clutch® (Fig. A)

El DCD470 está equipado con el sistema anti-rotación

E-Clutch® de

DEWALT

. Esta función detecta el movimiento

de la herramienta y la apaga si es necesario. El indicador

LED rojo

se ilumina cuando el sistema E-Clutch®

estáactivado.

EsPAñOl

inDiCADOR DiAgnÓsTiCO sOlUCiÓn

Apagado La herramienta

está funcionando

normalmente

Siga todas las advertencias

e instrucciones al operar

la herramienta.

SÓLIDO El sistema E-Clutch®

se ha activado

(CONECTADO)

Con la herramienta correctamente

apoyada, libere el gatillo.

La herramienta funcionará

normalmente cuando se presione

nuevamente el gatillo y se apague

la luz indicadora

Manija Superior (Fig. E)

Se proporciona un manija superior fija

para transportar la

herramienta y para usarla como una manijaadicional.

Fig. E

Manija Lateral (Fig. F)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, siempre opere la herramienta con la

manija lateral instalada y apretada correctamente. De

lo contrario, la manija lateral se deslizará durante la

operación de la herramienta y la consiguiente pérdida

de control. Sostenga la herramienta con ambas

manos para maximizar elcontrol.

La manija lateral de dos posiciones

se puede ensamblar

en cualquier lado de la herramienta. Enrosque la manija

lateral

directamente en los orificios roscados

en el

lado deseado. Apriete firmemente con lamano.

Fig. F

Selector de Velocidad (Fig. A)

AVISO: Riesgo de daño a la herramienta. No gire la

palanca selectora de velocidad mientras el taladro

esté funcionando o desacelerando, la herramienta

podríadañarse.

Gire el selector de velocidad

a la velocidad deseada:

1 (·) = baja velocidad (par alto)

2 (··) = alta velocidad (bajo par)

nOTA: La primera vez que se opere la herramienta después

de cambiar velocidades, puede escuchar un clic al encender.

Esto es normal y no indica unproblema.

Gatillo de Velocidad Variable (Fig. A)

Presionar el gatillo de velocidad variable

enciende

la herramienta, liberarlo apaga la herramienta. El gatillo

de velocidad variable permite el control de velocidad—

mientras más alejado esté presionado el gatillo, mayor será

la velocidad deltaladro.

Botón de Avance/Reversa (Fig. A)

Un botón de avance/reversa

determina la dirección de la

herramienta. Se encuentra frente algatillo.

Para seleccionar la rotación de avance, libere el gatillo

presione el botón de avance/reversa en el lado derecho de

laherramienta.

Para seleccionar reversa, presione el botón de avance/

reversa en el lado izquierdo de la herramienta. Al cambiar la

posición del botón, asegúrese que el gatillo estéliberado.

Instalación y Desinstalación de la Llave de

Mandril (Fig. G)

Su herramienta está provista de una llave de mandril

que se puede guardar en el pie de la herramienta. Para

instalar la llave del mandril en su soporte, deslice la cabeza

plana de la manija

en el orificio como se muestra.

Conecte el eje de la manija en el sujetador de retención

en elsoporte.

Para retirar la llave del mandril de su soporte, jale la manija

de la llave del mandril fuera del soporte y deslice la cabeza

plana fuera delorificio.

nOTA: Para evitar perder la llave del mandril, no la guarde

en ninguna otraorientación.

Fig. G

EsPAñOl

Instalación y Liberación de Broca (Fig. A)

Abra las mordazas del mandril con llave

girando el collar

a mano e inserte el vástago de la broca aproximadamente

19mm (3/4") en el mandril. Apriete el collar de mandril

con la mano. Coloque la llave del mandril (

, Fig. A) en

cada uno de los tres orificios y apriete en el sentido de las

manecillas del reloj. Es importante apretar el mandril con

los tres orificios. Para liberar la broca, gire el mandril en

sentido contrario a las manecillas del reloj en un solo orificio,

después afloje el mandril con lamano.

nOTA: Cuando use brocas hexagonales o brocas de tres

lados, asegúrese de alinear los lados planos de la broca con

las mordazas del mandril para asegurarse que las mordazas

se conectencorrectamente.

Luz de Trabajo (Fig. A)



ATENCIÓN: No mire directamente la luz de

trabajo. Podría resultar en lesiones ocularesserias.

La luz de trabajo

8

se activa cuando se presiona el gatillo,

y permanecerá encendida por un corto tiempo después de

que se libere el gatillo. Si el gatillo permanece presionado, la

luz de trabajo permaneceráencendida.

nOTA: La luz de trabajo es para iluminar la superficie

de trabajo inmediata y no se pretende que se use como

unalinterna.

Etiqueta de Herramienta

DEWALT

Bluetooth® Lista (Fig. A, J)

Accesorio Opcional



ADVERTENCIA: Lea el manual de instrucciones de

Etiqueta de herramienta

DEWALT

Bluetooth®.



ADVERTENCIA: Retire la batería de la herramienta

antes de instalar la etiqueta de herramienta

DEWALT

Bluetooth®.



ADVERTENCIA: Cuando instale o reemplace la

etiqueta de herramienta

DEWALT

Bluetooth®, use

sólo los tornillos incluidos. Asegúrese de apretar

firmemente lostornillos.

Su herramienta viene con orificios de montaje y sujetadores

para instalar una etiqueta de herramienta

DEWALT

Bluetooth® (DCE041). Necesitará una punta de broca de

cabeza de cruz para instalar la etiqueta. El apriete del tornillo

debe estar entre 0,8 y 1,2 Nm (7,1 a 10,6 pulg.-lbs). La Etiqueta

de herramienta

DEWALT

está diseñada para rastrear y ubicar

herramientas, equipos y máquinas eléctricas profesionales

con la aplicación

DEWALT

Tool Connect™. Para la instalación

correcta de la etiqueta de herramienta

DEWALT

, consulte el

manual de Etiqueta de herramienta

DEWALT

. Para obtener

más información, visite:

www.

DEWALT

.com/en-us/jobsite-solutions/tool-connect

Fig. J

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta y

retire el paquete de baterías antes de realizar

ajustes o de retirar/instalar dispositivos

o accesorios. Un arranque accidental podría

causarlesiones.

Cómo Instalar y Retirar la Unidad de

Batería (Fig. A, K)

nOTA: Para mejores resultados, verifique que su unidad de

batería esté completamentecargada.

Para instalar la unidad de batería

1

en el mango de la

herramienta, alinee la unidad de batería con los rieles en

el interior del mango de la herramienta y deslícela en el

mango hasta que la unidad de batería quede firmemente

insertada en la herramienta; verifique que ésta no se

salgasola.

Para retirar la unidad de batería de la herramienta, presione

el botón de liberación

2

y tire firmemente de la de batería

para sacarla del mango de la herramienta. Para cargar,

insértela en el cargador como se describe en la sección de

cargador de estemanual.

Después de retirar la batería, apriete el gatillo de la

herramienta durante tres segundos para disipar la ligera

carga eléctrica que aún puede haber en la herramienta. La

luz de trabajo puede encenderse por un brevemomento.

EsPAñOl

Fig. K

Posición adecuada de las manos (Fig. L)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacciónrepentina.

Siempre sostenga la herramienta firmemente con ambas

manos en la posición correcta para operar como semuestra.

Fig. L

Perforación



ADVERTENCIA: PARA REDUCIR EL RIESGO DE

LESIONES PERSONALES, SIEMPRE asegúrese que la

pieza de trabajo esté anclada o sujeta firmemente. Si

perfora material delgado, use un bloque de madera

de “respaldo” para evitar daño almaterial.

1. Sólo use brocas afiladas. Para MADERA, use brocas

helicoidales, brocas de pala, brocas de barrena, brocas

de autoalimentación o sierras circulares. Para METAL,

use brocas de acero o sierras circulares. Para CONCRETO,

use brocas de núcleo seco. No utiliceagua.

2. Siempre aplique presión en línea recta con la broca. Use

suficiente presión para mantener la broca perforando

pero no presione demasiado para ahogar el motor o

desviar labroca.

3. Sostenga la herramienta firmemente con ambas manos

para controlar la acción de giro deltaladro.

4. SI EL TALADRO SE ATORA, por lo general se debe a

que se sobrecargó o se usó incorrectamente. LIBERE

EL GATILLO DE INMEDIATO, retire la broca del trabajo,

y determine la causa del atasco. NO DÉ CLIC EN EL

GATILLO PARA ENCENDER Y APAGAR PARA INTENTAR

ARRANCAR UN TALADRO ATASCADO, ESTO PUEDE

DAÑAR LABROCA.

5. Para minimizar el estancamiento o rompimiento del

material, reduzca la presión sobre el taladro y facilite

la perforación a través de la última parte fraccionaria

delorificio.

6. Mantenga el motor en operación cuando retrae la

broca del orificio perforado. Esto ayudará a prevenir

elatascamiento.

Perforación en Metal

Comience a perforar a baja velocidad y aumente a la

máxima potencia mientras aplica una presión firme sobre

la herramienta. Un flujo uniforme y uniforme de virutas

metálicas indica la tasa de perforación adecuada. Use un

lubricante de corte cuando perfore metales. Las excepciones

son hierro fundido y latón que se deben perforar enseco.

nOTA: Los orificios grandes [8mm (5/16") a 13mm (1/2")]

en acero se pueden hacer más fácilmente si se perfora

primero un orificio piloto [4mm (5/32") a 5mm (3/16")].

nOTA: Cuando use un lubricante de corte, asegúrese de no

poner el lubricante en laherramienta.

Perforación en Madera

Comience a perforar a baja velocidad y aumente a la

máxima potencia mientras aplica una presión firme sobre la

herramienta. Los orificios en madera se pueden hacer con

los mismos taladros de torsión utilizados para el metal. Estas

brocas pueden sobrecalentarse a menos que se extraigan

con frecuencia para eliminar las virutas de los conductos. El

trabajo que es propenso a astillarse debe respaldarse con un

bloque demadera.

Perforación en Mampostería



ADVERTENCIA: Nunca taladre en la mampostería

reforzada, tal como hormigónarmado.



ADVERTENCIA: Para las aplicaciones que producen

una cantidad considerable de polvo, como la

perforación de núcleo, utilice siempre un accesorio de

polvo auxiliar con un extractor de polvo de clase M tal

comoDWV902M.

Utilice brocas de núcleo seco. Mantenga fuerza uniforme

sobre la broca pero no demasiada de forma que agriete el

material quebradizo. Un flujo sueva y uniforme de polvo

indica la velocidad adecuada deperforación.

Sólo use brocas afiladas. Para mampostería, como ladrillo,

cemento, bloques de hormigón, etc., use brocas de núcleo

de diamante seco

nOTA: Utilice siempre brocas de núcleo diseñadas para

perforación enseco.

EsPAñOl

solución de Problemas de Perforación en

Mampostería

Problema solución

La broca del núcleo no corta.

Material demasiado duro para

la broca.

• Elija una broca de núcleo más

apropiado (con segmentos más

suaves).

Los segmentos lucen esmaltados

y pulidos

• Perfore en material abrasivo para

volver a exponer segmentos

de diamante.

El polvo se acumula en el la broca

de núcleo.

La acumulación de polvo disminuye

la velocidad de perforación.

• Desconecte la broca

regularmente para evacuar los

recortes. Revise el filtro en la

extracción de polvo. Limpie y

reemplace conforme se requiera.

La velocidad de rotación puede no

ser apropiada.

• Consulte las Capacidades

máximas recomendadas

para las clasificaciones de

velocidad adecuadas.

Los segmentos se desgastan

demasiado rápido.

• Elija una broca de núcleo más

apropiado (con segmentos

más duros).

• Reduzca la presión aplicada en la

broca del núcleo.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta y

retire el paquete de baterías antes de realizar

ajustes o de retirar/instalar dispositivos

o accesorios. Un arranque accidental podría

causarlesiones.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada ANSI

Z87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

Accesorios



ADVERTENCIA: Debido a que no se han probado

con este producto otros accesorios que no sean los

que ofrece

DEWALT

., el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, con este producto deben usarse

sólo los accesorios recomendados por

DEWALT

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto con

DEWALT

Industrial

Tool Co., 701 East Joppa Road, Towson, MD 21286, llame

al 1-800-4-

DEWALT

(1-800-433-9258) o visite nuestro sitio

web: www.

DEWALT

.com.

CAPACiDADEs MÁXiMAs DE CORTE

VELOCIDAD BAJA VELOCIDAD ALTA

Sistema E-Clutch® SÍ SÍ

Embrague mecánico SÍ NO

RPM 0-400 0-1320

MADERA

Barrena 51 mm (2") 51 mm (2")

Alimentación automática 117 mm (4-5/8") 117 mm (4-5/8")

Sierra circular 158 mm (6-1/4") 152 mm (6")

METAl

Giro 13 mm (1/2") 8 mm (5/16")

MAMPOsTERÍA

Broca de núcleo de diamante

Bloque de hormigón celular/

bloque de brisa/bloque de

hormigón

152 mm (6") 152 mm (6")

Ladrillo 127 mm (5") 127 mm (5")

nOTA: Para orificios en metal más grandes que 1/2" (13 mm), use

sierras circulares.

Reparaciones

El cargador y las unidades de batería no pueden

serreparados.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica

DEWALT

u en un centro de mantenimiento

autorizado

DEWALT

. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

gUADAlAJARA, JAl

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERiDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MOnTERREY, n.l.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

EsPAñOl

PUEBlA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

sAn lUis POTOsi, slP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREOn, COAh

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al

(55) 5326 7100

si se encuentra en U.s., por favor llame al

1-800-433-9258 (1-800 4-

DEWALT

)

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Registro en línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMATCiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para el

Consumidor).

Registro en línea en www.

DEWALT

.com/register.

Garantía limitada por tres años

DEWALT

reparará, sin cargo, cualquier falla que surja de

defectos en el material o la fabricación del producto, por

hasta tres años a contar de la fecha de compra. Esta garantía

no cubre fallas de las piezas causadas por su desgaste

normal o abuso a la herramienta. Para mayores detalles

sobre la cobertura de la garantía e información acerca de

reparaciones realizadas bajo garantía, visítenos en

www.

DEWALT

.com o dirígase al centro de servicio más

cercano. Esta garantía no aplica a accesorios o a daños

causados por reparaciones realizadas o intentadas por

terceros. ESTA GARANTÍA LIMITADA SE OTORGA EN VEZ DE

TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE

COMERCIABILIDAD Y APTITUD PARA UN FIN PARTICULAR,

Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES O

CONSECUENTES. Algunos estados no permiten limitaciones

sobre la duración de una garantía implícita, o la exclusión

o limitación de daños incidentales o consecuentes, así que

estas limitaciones pueden no aplicarse a usted. Esta garantía

le otorga derechos legales específicos, además de los cuales

usted puede tener otros derechos dependiendo del estado

o la provincia en que seencuentre.

Además de la garantía, las herramientas

DEWALT

están

cubiertaspor:

1 AñO DE sERViCiO gRATUiTO

DEWALT

mantendrá la herramienta y reemplazará las

piezas gastadas por su uso normal, sin cobro, en cualquier

momento durante un año a contar de la fecha decompra.

2 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE

AliMEnTACiÓn DEWAlT

DC9071, DC9091, DC9096, DC9182, DC9280, DC9360, DCB120,

DCB127, DCB201, DCB203BT, DCB207, DCB361

EsPAñOl

3 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE

AliMEnTACiÓn DEWAlT

DCB200, DCB203, DCB204, DCB204BT, DCB205, DCB205BT,

DCB206, DCB230, DCB606, DCB609, DCB612

nOTA: La garantía del producto quedará nula si la unidad

de batería ha sido alterada de cualquier manera.

DEWALT

es responsable de ninguna lesión causada por alteraciones

y podría iniciar un procedimiento judicial por fraude de

garantía hasta el máximo grado permisible por laley.

gARAnTÍA DE REEMBOlsO DE sU DinERO

POR 90 DÍAs

Si no está completamente satisfecho con el desempeño

de su máquina herramienta, láser o clavadora

DEWALT

cualquiera sea el motivo, podrá devolverlo hasta 90 días de

la fecha de compra con su recibo y obtener el reembolso

completo de su dinero – sin necesidad de responder a

ningunapregunta.

AMÉRiCA lATinA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia

se vuelven ilegibles o faltan, llame al 1-800-

433-9258 (1-800-4-

DEWALT

) para que se le

reemplacengratuitamente.

EsPECiFiCACiOnEs

DCD470 60 V Máx* 0–400/0–1320 rpm

Solamente para propósito deMéxico:

Importado por:

DEWALT

Industrial Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

WALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286

WALT

The following are trademarks for one or more D

WALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the

surface of the tool.

WALT BATTERY AND CHARGER SYSTEMS

Chargers/Charge Time (Minutes) . Chargeurs/Durée de charge (Minutes) .

Cargadores de baterías/Tiempo de carga (Minutos)

Battery

Cat #

Output

Voltage

120 Volts 12 Volts

DC9000

DC9310

DC9320

DCB095

DCB102

DCB103

DCB104

DCB107

DCB112

DCB113

DCB114

DCB115

DCB116

DCB118

DCB132

DCB119

DW0249

DCB412

DCB612 20/60 X X X X 190 190 100 570 360 290 X 170 X 100 170 X X X

DCB609 20/60 X X X X 135 135 75 432 270 230 X 135 X 75 135 X X X

DCB606 20/60 X X X X 100 100 60 272 170 140 X 90 X 60 90 X X X

DCB404 40 X X X X X X X X X X 90 X 30 X X X X 130

DCB406 40 X X X X X X X X X X 130 X 45 X X X X 190

DCB407 40 X X X X X X X X X X 170 X 60 X X X X 235

DC9360 36 45 X X X X X X X X X X X X X X X X X

DCB361 36 45 X X X X X X X X X X X X X X X X X

DC9280 28 60 X X X X X X X X X X X X X X X X X

DW0242 24 X X X X X X X X X X X X X X X X 60 X

DCB200 20 X X X X 60 60 45/30** 140 90 67 X 45 X 45/30** 45 90 X X

DCB201 20 X X X X 30 30 22 70 45 35 X 22 X 22 22 45 X X

DCB203 20 X X X X 35 35 30 90 60 45 X 30 X 30 30 60 X X

DCB203BT* 20 X X X X 35 35 30 90 60 45 X 30 X 30 30 60 X X

DCB204 20 X X X X 70 70 60/40** 185 120 90 X 60 X 60/40** 60 120 X X

DCB205 20 X X X X 95 95 75/47** 240 150 112 X 75 X 75/47** 75 150 X X

DCB205BT* 20 X X X X 95 95 75 240 150 112 X 75 X 75 75 150 X X

DCB206 20 X X X X 100 100 60 272 170 140 X 90 X 60 90 X X X

DCB207 20 X X X X 30 30 22 60 40 30 X 22 X

22 22 X X X

DCB230 20 X X X X 60 60 45 140 90 67 X 45 X 45 45 90 X X

DC9182 18 X 40 40 X X 40 X X X X X X X X X X 40 X

DCB120 12 X X X X 30 30 20 60 45 35 X 20 X X X 45 X X

DCB127 12 X X X X 35 35 30 90 60 50 X 30 X X X 60 X X

DCB080 8 X X X 60 X X X X X X X X X X X X X X

*BT - Bluetooth® nOTE: The Bluetooth® word mark and logos are registered trademarks owned by the

Bluetooth®, SIG, Inc. and any use of such marks by

DEWALT

is under license. Other trademarks and trade names are

those of their respective owners.

**Battery Datecode 201536 or later.

“X” Indicates that the battery pack is not compatible with that specific charger. All charge times are approximate. Actual

charge time may vary. Read the instruction manual for more specific information.

“X” indique que le bloc-piles n’est pas compatible avec ce chargeur. Les durées de charge sont approximatives; la durée de

charge rélle peut varier. Lire le manuel d’utilisation pour obtenir des renseignements plus précis.

Una “X” indica que el paquete de baterías no es compatible con ese determinado cargador. El tiempo de duración de carga es

aproximado; la duración de carga real puede variar. Lea el manual de instrucciones para obtener información más precisa.

* Maximum initial battery voltage (measured without a workload) is 12, 20, 60 or 120 volts. Nominal voltage is 10.8, 18, 54 or 108.

(120V Max* is based on using 2 D

WALT 60V Max* lithium-ion batteries combined.)

* La tension initiale maximum du bloc-piles (mesurée à vide) est de 12, 20, 60 ou 120 volts. La tension nominale est de 10,8, 18,

54 ou 108. (120V max* se base sur l’utilisation combinée de 2 blocs-piles au lithium ion D

WALT de 60V max*).

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 12, 20, 60 o 120 voltios. El voltaje nominal es de 10,8,

18, 54 o 108. (120 V Máx* se basan en el uso de 2 baterías de iones de litio

DEWALT

de 60 V Máx* combinadas).

Dewalt DCD470B 60V MAX In-Line Stud and Joist Drill with E-CLUTCH System Tool Only

Product's Documents

Instruction Manual

Specifications

Dewalt DCD470B Questions and Answers
