SKIL QC536001 PWRJump 20-Volt Lithium-Ion Battery Charger User Manual

WARNING: To reduce the risk of injury, the user must read and understand the

Owner’s Manual before using this product. Save these instructions for future reference.

AVERTISSEMENT : Afin de réduire les risques de blessure, l’utilisateur doit lire et

comprendre le guide d’utilisation avant d’utiliser cet article. Conservez le présent guide

afin de pouvoir le consulter ultérieurement.

ADVERTENCIA : Para reducir el riesgo de lesiones, el usuario debe leer y comprender

el Manual del operador antes de utilizar este producto. Guarde estas instrucciones para

consultarlas en caso sea necesario.

Owner’s Manual

Guide d’utilisation

Manual del propietario

For Customer Service

Pour le service à la clientèle

Servicio al cliente

1-877-SKIL-999

www.skil.com

WARNING: To reduce the risk of injury, the user must read and understand the

Owner’s Manual before using this product. Save these instructions for future reference.

AVERTISSEMENT : Afin de réduire les risques de blessure, l’utilisateur doit lire et

comprendre le guide d’utilisation avant d’utiliser cet article. Conservez le présent guide

afin de pouvoir le consulter ultérieurement.

ADVERTENCIA : Para reducir el riesgo de lesiones, el usuario debe leer y comprender

el Manual del operador antes de utilizar este producto. Guarde estas instrucciones para

consultarlas en caso sea necesario.

Charger

Chargeur

Cargador

Model/ Modelo/ Modèle: QC536001

TABLE OF CONTENTS

Charger Safety Instructions . ....................................3-4

Extension Cords ................................................4

FCC Caution ....................................................5

Symbols .....................................................6-9

Get to Know Your Charger .......................................10

Specications .................................................10

Important Charging Notes .......................................11

Operating Instructions .......................................12-14

Maintenance ...................................................15

Troubleshooting ...............................................15

Limited Warranty of SKIL Charger .................................16

IMPORTANT SAFETY INSTRUCTIONS - SAVE THESE

INSTRUCTIONS

DANGER

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, CAREFULLY

FOLLOW THESE INSTRUCTIONS.

CHARGER SAFETY INSTRUCTIONS

Save these instructions.

This manual contains important safety and operating instructions

for battery charger model QC536001.

Before using battery charger, read all instructions and cautionary markings on battery

charger, battery and product using battery.

CAUTION

To reduce risk of injury, charge only SKIL rechargeable batteries

listed in the manual.

Other types of batteries may burst causing personal

injury and damage.

Charge battery pack within the required temperature range. Store charger and battery

pack in locations where temperature is within the recommended storage temperature

range.

This is important to prevent serious damage to the battery cells.

Do not recharge battery in damp or wet environment. Do not expose charger to rain or

snow.

Water entering battery charger may result in electric shock or re.

Battery leakage may occur under extreme usage or temperature conditions. Avoid

contact with skin and eyes.

The battery liquid is caustic and could cause chemical burns

to tissues. If liquid comes in contact with skin, wash quickly with soap and water. If the liquid

contacts your eyes, ush them with water for a minimum of 10 minutes and seek medical

attention.

Place charger on at nonammable surfaces and away from ammable materials when

recharging battery pack.

Carpeting and other heat insulating surfaces block proper air

circulation which may cause overheating of the charger and battery pack. If smoke or melting

of the charger or battery pack is observed, unplug the charger immediately and do not use the

battery pack or charger. Contact customer service immediately.

Keep the cord and charger from heat to prevent damage to housing or internal parts.

Do not allow gasoline, oils, petroleum-based products, etc. to come in contact with

plastic parts.

These materials contain chemicals that can damage, weaken, or destroy

plastic.

Make sure cord is located so that it will not be stepped on, tripped over, or otherwise

subjected to damage or stress.

Damaged plug and cord may result in electric shock or re.

Disconnect the charger by pulling the plug rather than the cord. Do not operate charger

with damaged cord or plug; have them replaced immediately.

Damaged plug or cord may

result in electric shock or re.

Do not insert battery pack in charger if battery pack case is cracked.

Using damaged

battery pack may result in electric shock or re.

Do not disassemble charger or operate the charger if it has received a sharp blow, been

dropped or otherwise damaged in anyway.

Incorrect reassembly or damage may result in

electric shock or re.

Before each use, check the battery charger, cable and plug. If damage is detected,

do not use the battery charger. Never open the battery charger yourself, take it to a

SKIL Factory Service Center, or qualied serviceman only using original spare parts.

Incorrect reassembly may result in electric shock or re.

Do not touch the uninsulated portion of output connector or uninsulated battery

terminal.

There is a risk of electric shock.

Do not use attachment not recommended or sold by SKIL.

Using attachments not

recommended may result in electric shock or re.

Do not store battery pack in charger.

Battery pack stored in charger over a long period of

time could lead to battery pack damage and re.

Unplug charger from outlet before storage, attempting any maintenance or cleaning.

Such preventive safety measures reduce the risk of electric shock or re.

Keep the battery charger clean by blowing compressed air on charger vents and wiping

the charger housing with a damp cloth.

Contamination may result in electric shock or re.

Replace battery pack if a substantial drop in operating time per charge is observed.

Battery pack may be nearing the end of its life.

To reduce the risk of injury, close supervision is necessary when an appliance is used

near children.

Do not use outdoors.

EXTENSION CORDS

WARNING

AN EXTENSION CORD SHOULD NOT BE USED UNLESS ABSOLUTE-

LY NECESSARY.

Use of improper extension cord could result in risk of re

and electrical shock. If an extension cord is used, make sure:

a. The pins on plug of extension cord are the same number, size, and shape as those of plug

on charger.

b. The extension cord is properly wired and in good electrical condition.

c. The wire size is large enough for AC ampere rating of charger as specied below:

Length of Cord (Feet) 25’ 50’ 100’ 150’

Size of Cord (AWG) 18 16 16 14

Extension Cord Chart for 220/240 Volt Tools:

0.75mm2 CORD 50 Meters

1.0mm2 CORD 75 Meters

d. An extension cord is a temporary solution. Move the charger to a standard receptacle as

soon as the job has been completed.

FCC CAUTION

1. This device complies with Part 15 of the FCC Rules. Operation is subject to the following

two conditions:

(1) This device may not cause harmful interference.

(2) This device must accept any interference received, including interference that may cause

undesired operation.

2. Changes or modications not expressly approved by the party responsible for compliance

could void the user’s authority to operate the equipment.

NOTE:

This equipment has been tested and found to comply with the limits for a Class B

digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a residential installation. This equipment

generates, uses, and can radiate radio frequency energy and, if not installed and used in

accordance with the instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular installation. If

this equipment does cause harmful interference to radio or television reception, which can be

determined by turning the equipment off and on, the user is encouraged to try to correct the

interference by one or more of the following measures:

•

Reorient or relocate the receiving antenna.

•

Increase the separation between the equipment and receiver.

•

Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

•

Consult the dealer or an experienced radio/TV technician for help.

DANGER

People with electronic devices, such as pacemakers, should consult

their physician(s) before using this product. Operation of electrical

equipment in close proximity to a heart pacemaker could cause interference or failure

of the pacemaker.

SYMBOLS

Safety Symbols

The purpose of safety symbols is to attract your attention to possible dangers. The safety

symbols and the explanations with them deserve your careful attention and understanding.

The symbol warnings do not, by themselves, eliminate any danger. The instructions and

warnings they give are no substitutes for proper accident prevention measures.

WARNING

Be sure to read and understand all safety instructions in this Owner's

Manual, including all safety alert symbols such as “

DANGER

,”

“

WARNING

,” and “

CAUTION

” before using this tool. Failure to following all instructions listed

below may result in electric shock, re, and/or serious personal injury.

The denitions below describe the level of severity for each signal word. Please read the manual

and pay attention to these symbols.

This is the safety alert symbol. It is used to alert you to potential

personal injury hazards. Obey all safety messages that follow this

symbol to avoid possible injury or death.

DANGER

DANGER indicates a hazardous situation which, if not avoided, will

result in death or serious injury.

WARNING

WARNING indicates a hazardous situation which, if not avoided, could

result in death or serious injury.

CAUTION

CAUTION, used with the safety alert symbol, indicates a hazardous

situation which, if not avoided, will result in minor or moderate injury.

Damage Prevention and Information Messages

These inform the user of important information and/or instructions that could lead to equipment

or other property damage if they are not followed. Each message is preceded by the word

“NOTICE”, as in the example below:

NOTICE:

Equipment and/or property damage may result if these instructions are not followed.

WARNING

The operation of any power tools can result in

foreign

objects being thrown into your eyes, which can result

in severe eye damage. Before beginning power tool operation, always

wear safety goggles or safety glasses with side shields and a full face

shield when needed. We recommend a Wide Vision Safety Mask for use

over eyeglasses or standard safety glasses with side shields. Always use

eye protection which is marked to comply with ANSI Z87.1.

SYMBOLS (CONTINUED)

IMPORTANT:

Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate the

tool better and more safely.

Symbol Name Designation/Explanation

V Volts Voltage (potential)

A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

kg Kilograms Weight

min Minutes Time

s Seconds Time

Wh Watt-hours Battery capacity

Ah Ampere-Hours Battery capacity

Ø Diameter Size of drill bits, grinding wheels, etc.

No load speed Rotational speed, at no load

n Rated speed Maximum attainable speed

…/min

Revolutions or reciprocation

per minute

Revolutions, strokes, surface speed,

orbits, etc. per minute

0 Off position Zero speed, zero torque...

1,2,3,…

I,II,III,

Selector settings

Speed, torque or position settings. Higher

number means greater speed

Innitely variable selector

with off

Speed is increasing from 0 setting

Arrow Action in the direction of arrow

Alternating current Type or a characteristic of current

Direct current Type or a characteristic of current

Alternating or direct current Type or a characteristic of current

Class II tool

Designates Double Insulated Construction

tools.

Earthing terminal Grounding terminal

Li-ion RBRC seal

Designates Li-ion battery recycling

program

Ni-Cad RBRC seal

Designates Ni-Cad battery recycling

program

Symbol Name Designation/Explanation

Read manual symbol Alerts user to read manual

Wear eye protection symbol

Always wear safety goggles or safety

glasses with side shields and a full face

shield when operating this product.

SYMBOLS (CERTIFICATION INFORMATION)

IMPORTANT:

Some of the following symbols for certication information may be used on your

tool. Please study them and learn their meaning. Proper interpretation of these symbols will

allow you to operate the tool better and more safely.

Symbol Designation/Explanation

This symbol designates that this tool is listed by Underwriters Laboratories.

This symbol designates that this tool is recognized by Underwriters

Laboratories.

This symbol designates that this tool is listed by Underwriters

Laboratories, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Canadian

Standards Association.

This symbol designates that this tool is listed by the Canadian

Standards Association, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Intertek Testing

Services, to United States and Canadian Standards.

This symbol designates that this tool complies to NOM Mexican

Standards.

This symbol designates that this tool is listed by the California Energy

Commission.

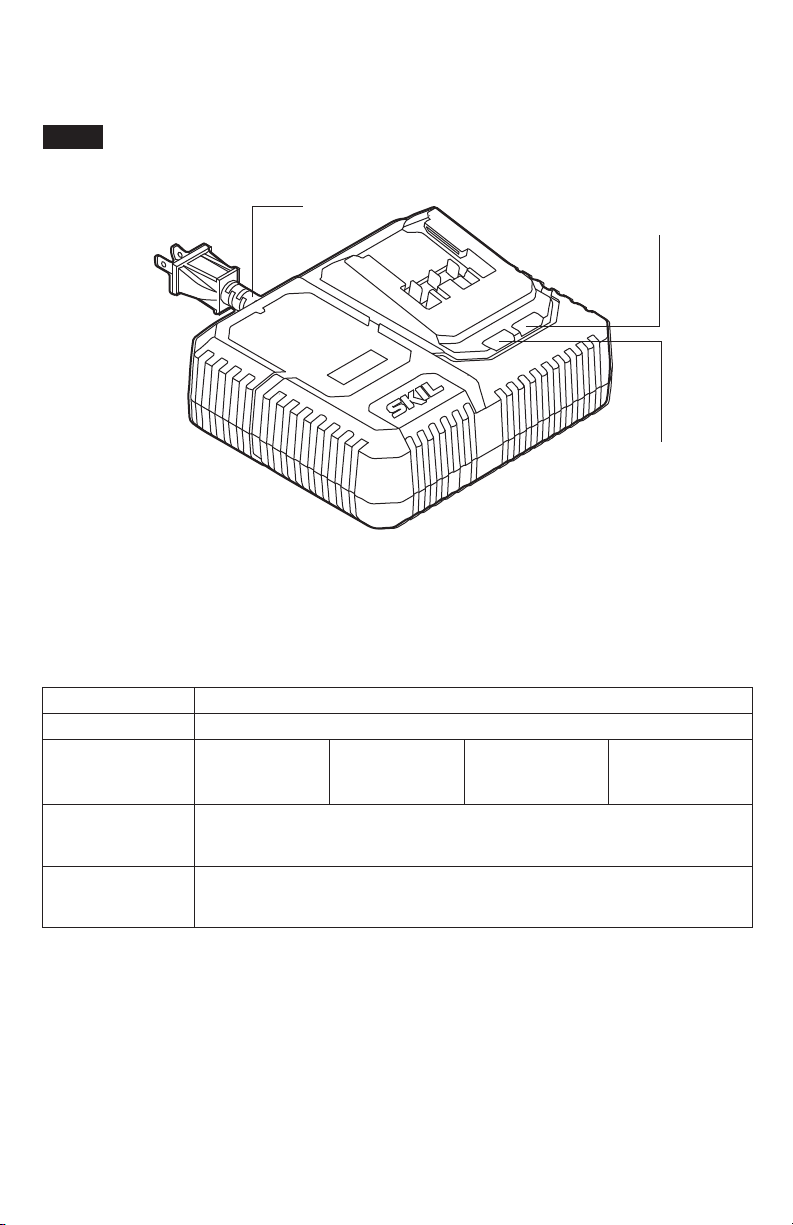

GET TO KNOW YOUR CHARGER

PWR

Core

20™ Charger

Charging Indicator

Defect Indicator

Cord

Fig. 1

SPECIFICATIONS

Rated input 120V a.c. 60Hz 150W

Rated output 20V

Battery

Compatibility

2Ah:

SKIL BY519701

SKIL BY519702

2.5Ah:

SKIL BY519703

4Ah:

SKIL BY519601

5Ah:

SKIL BY519603

Recommended

Charging

Temperature

41°F(5°C) ~ 95°F(35°C)

Recommended

Storage

Temperature

32°F (0°C)~104°F (40°C)

IMPORTANT CHARGING NOTES

1. The charger was designed to rapidly charge the battery only when the battery temperature

is between 41°F (5°C) and 95°F (35°C). If the battery pack is too hot or too cold, the charger

will not begin charging the battery. (This may happen if the battery pack is hot from heavy

use). Once the battery temperature returns to its safe charging temperature, the charger will

automatically begin charging.

2. A substantial drop in operating time per charge may mean that the battery pack is nearing

the end of its life and should be replaced.

3. Remember to unplug the charger during storage.

4. If battery does not charge properly:

a. Check for power at the outlet by plugging another electrical device into the outlet.

b. Check to see if outlet is connected to a light switch that turns power “off” when the lights

are turned off.

c. Check the battery pack terminals for dirt. Clean with a cotton swab and alcohol, if

necessary.

d. If proper charging still does not occur, take or send the tool, battery pack and charger to

your local SKIL Service Center. Please refer to the Customer Service information on the

cover of this manual.

Note:

Use of chargers or battery packs not sold by SKIL will void the tool warranty.

OPERATING INSTRUCTIONS

WARNING

To reduce the risk of re, personal injury, and product damage due to

a short circuit, never immerse your charger or battery pack in uid or

allow a uid to ow inside them.

Corrosive or conductive uids, such as seawater, certain

industrial chemicals, and bleach or bleach-containing products, etc, can cause a short circuit.

How to Charge the Battery Pack

NOTICE:

The battery pack is shipped partially charged. Before using it the rst time, fully

charge the battery pack. The charger charges a fully-depleted 2.0Ah battery pack to

approximately 25% capacity in 5 minutes.

a. Charge the battery pack with the correct

charger.

b. Connect the charger to a power supply. The

red Defect Indicator and green Charging

Indicator will shine for one second and then

go out, indicating that the charger self-

inspection is completed.

c. Align the raised ribs of the battery pack with

the slot in the charger.

d. Insert the battery pack into the charger

(Fig. 2).

e. The charger will communicate with the

battery pack to evaluate the condition of the

battery pack.

f. If the battery pack temperature is within the

charging temperature range, the charger will

automatically start charging the battery pack. The green charging indicator will ash during

charging. After the charging is complete, the green charging indicator will remain green,

without ashing.

g. A ashing red defect indicator indicates a defective battery , a defective charger, or a bad

connection between the battery and the charger.

h. A solid red defect indicator indicates that the battery is warmer or colder than the optimal

temperature. Remove the battery pack from the charger. If the battery is too hot, cool

the battery under air ow. If the battery is too cold, place it indoors until it reaches room

temperature.

i. It is not recommended that the battery pack remain on the charger for more than 24 hours.

NOTICE:

If the battery pack cannot accept a charge, the contacts of the charger or battery

pack may be contaminated. Clean the contacts of the charger or battery pack (e. g., by

inserting and removing the battery several times or cleaning with a cotton swab and alcohol) ,

or replace the charger or replace the battery pack, as required.

Fig. 2

Attach

Detach

Charger Display (Fig. 3)

Fig. 3

Mode

Charging Indicator

(green)

Defect Indicator

(red)

Note

Self-inspection

completed

1 second 1 second Shines for 1 second.

Self-inspection failed Either or both are off

Either or both will

normally have no

reaction when the

charger is plugged in.

Normal charging Flashing Off

The charger will

automatically start

charging the battery

pack, if the battery

pack temperature is

within the charging

temperature range.

Fully Charged Steady green Off

Hot/Cold Battery Off Steady red

Remove the battery

from the charger.

Defective Off Flashing or Off Charging defect.

NOTICE:

Charger may become warm with several continuous charge cycles. This is part of

the normal operation of the charge. Charge in a well ventilated area.

Defective Charger

If the charger self-inspection fails to react when the charger is plugged in, the causes include

no power to the charger, bad contacts, or a defective charger. Check to see if the charger self-

inspection can be activated when the charger is plugged in again or plugged into a different

outlet. If it still fails, have the charger serviced by an Authorized SKIL Service Station.

Defective Battery Pack

If the charger detects a problem, the red Defect Indicator will begin ashing. Remove and

re-insert the battery pack in the charger. If the Defect Indicator ashes a second time, try

charging a different battery pack.

a) If a different battery pack charges normally, have the rst defective battery pack serviced by

an Authorized SKIL Service Station.

b) If a different battery pack also indicates “defective,” the charger may be defective. Have the

charger serviced by an Authorized SKIL Service Station.

MAINTENANCE

Service

WARNING

Preventive maintenance performed by unauthorized personnel may

result in misplacing of internal wires and components which could

cause serious hazard.

We recommend that all tool service be performed by a SKIL Factory

Service Center or Authorized SKIL Service Station.

General Maintenance

WARNING

When servicing, use only identical replacement parts. Use of any

other parts could create a hazard or cause product damage.

Periodically inspect the entire product for damaged, missing, or loose parts such as screws,

nuts, bolts, caps, etc. Securely tighten all fasteners and caps and do not operate this product

until all missing or damaged parts are replaced. Please contact customer service or an

authorized service center for assistance.

WARNING

To avoid serious personal injury, always remove the battery pack

from the charger/tool when cleaning or performing any maintenance.

Cleaning

WARNING

The tool may be cleaned most effectively with compressed dry air.

Always

wear safety goggles when cleaning tools with compressed air.

Ventilation openings and switch selectors must be kept clean and free of foreign matter. Do

not attempt to clean by inserting pointed objects through openings.

WARNING

Certain cleaning agents and solvents damage plastic parts.

Some of

these are: gasoline, carbon tetrachloride, chlorinated cleaning solvents,

ammonia and household detergents that contain ammonia.

Storage

Store the tool indoors in a place that is inaccessible to children. Keep away from corrosive

agents.

TROUBLESHOOTING

Problem Cause Remedy

Battery pack will not

charge.

1. Charger is not plugged into

a functioning outlet.

2. Battery pack is not properly

inserted into the charger.

3. Bad contacts.

4. Battery is over- or under-

temperature.

5. Battery pack is damaged.

6. Charger is damaged.

1. Conrm that the charger is plugged

into a functioning outlet.

2. Conrm that the battery pack is

inserted into the charger completely.

3. Clean the contacts of the charger or

battery packs.

4. Cool the battery if too hot. Place the

battery indoors if too cold.

5. Have the battery pack serviced by

an Authorized SKIL Service Station.

6. Have the charger serviced by an

Authorized SKIL Service Station.

LIMITED WARRANTY OF SKIL CONSUMER TOOLS

2 YEAR LIMITED WARRANTY- LEGAL

Chervon North America, Inc. ("Seller") warrants to the original purchaser only, that all SKIL

consumer BATTERIES AND CHARGERS will be free from defects in material or workmanship for

a period of two years from date of purchase.

Product registration can be completed online at www.Registermyskil.com. Original purchasers

should also retain their receipt as proof of purchase.

Notwithstanding the foregoing, if a SKIL consumer portable power tool is used for industrial,

professional or commercial purposes, the foregoing warranty will apply for a duration of ninety

days, regardless of registration.

SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited Warranty

and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or

replacement of parts, without charge, which are defective in material or workmanship and which

have not been misused, carelessly handled, or repaired by persons other than Seller or Authorized

Service Station. To make a claim under this Limited Warranty, you must return the complete

product, transportation prepaid, to any SKIL Factory Service Center or Authorized Service Station.

For Authorized SKIL Power Tool Service Stations, please visit www.Registermyskil.com or call

1-877-SKIL-999 (1-877-754-5999).

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR

SAW BLADES, DRILL BITS.

ANY IMPLIED WARRANTIES APPLICABLE TO A PRODUCT SHALL BE LIMITED IN

DURATION EQUAL TO THE DURATION OF THE EXPRESS WARRANTIES APPLICABLE TO

SUCH PRODUCT, AS SET FORTH IN THE FIRST PARAGRAPH ABOVE. SOME STATES IN

THE U.S., SOME CANADIAN PROVINCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN

IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL

DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF PROFITS) ARISING

FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME

CANADIAN PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL

OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT

APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO

HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE U.S., PROVINCE TO

PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PRODUCTS SOLD WITHIN THE UNITED

STATES OF AMERICA, CANADA AND THE COMMONWEALTH OF PUERTO RICO. FOR

WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL SKIL

DEALER OR IMPORTER.

02/19

TABLE DES MATIÈRES

Consignes de sécurité relatives au chargeur. ....................18-19

Rallonges .....................................................19

Mise en garde de la FCC

(Commission fédérale des communications des États-Unis) ...........20

Symboles ..................................................21-24

Apprenez à connaître votre chargeur ..............................25

Caractéristiques techniques .....................................25

Consignes importantes concernant le chargement ...................26

Mode d’emploi ..............................................27-29

Entretien ......................................................30

Dépannage ....................................................31

Garantie limitée du chargeur SKIL .................................32

CONSIGNES DE SÉCURITÉ IMPORTANTES – À CONSERVER

INSTRUCTIONS

DANGER

SUIVEZ RIGOUREUSEMENT CES INSTRUCTIONS AFIN DE RÉDUIRE

LES RISQUES D’INCENDIE OU DE CHOC ÉLECTRIQUE.

CONSIGNES DE SÉCURITÉ RELATIVES AU CHARGEUR

Conservez ces instructions.

Ce guide contient des instructions de sécurité et de

fonctionnement importantes sur le chargeur QC536001.

Avant d’utiliser le chargeur, lisez l’ensemble des instructions et des avertissements sur

le chargeur, sur la pile et sur l’appareil utilisant la pile.

MISE EN GARDE

Lorsqu’un appareil est utilisé en présence d’enfants,

chargez uniquement les piles SKIL rechargeables

mentionnées dans ce guide.

Les autres types de piles pourraient exploser et ainsi causer

des blessures ou des dommages.

Chargez le bloc-piles dans la plage de température prescrite. Rangez le chargeur et

le bloc-piles dans un endroit où la température se situe dans la plage de température

de rangement recommandée.

Cela est important pour éviter d’endommager gravement les

piles.

Ne rechargez pas le bloc-piles dans un endroit humide ou mouillé. N’exposez pas le

chargeur à la pluie ou àla neige.

Une inltration d’eau dans le chargeur peut causer un choc

électrique ou un incendie.

Il se peut que le bloc-piles fuie dans des conditions d’utilisation intenses ou de

températures extrêmes. Évitez tout contact avec la peau et les yeux. Le liquide du bloc-

piles est caustique et peut causer des brûlures chimiques aux tissus.

Si le liquide entre

en contact avec la peau, lavez-la rapidement avec de l’eau et du savon. Si le liquide entre en

contact avec vos yeux, rincez-les immédiatement avec de l’eau pendant au moins 10 minutes

et consultez un médecin.

Placez le chargeur sur une surface plate ininammable et à l’écart des matériaux

inammables lors de la recharge du bloc-piles.

La moquette et les autres surfaces

calorifuges bloquent la circulation de l’air, ce qui peut entraîner une surchauffe du chargeur

et du bloc-piles. Si vous percevez de la fumée ou remarquez que le chargeur ou le bloc-piles

a fondu, débranchez immédiatement le chargeur et n’utilisez pas le bloc-piles ou le chargeur.

Communiquez immédiatement avec le service à la clientèle.

Gardez le cordon et le chargeur loin de la chaleur pour éviter d’endommager le boîtier

ainsi que les pièces internes.

Ne laissez pas de l’essence, des huiles, des produits à base de pétrole, des huiles

dégrippantes ni d’autres produits de ce genre entrer en contact avec les pièces en

plastique.

Ces matières contiennent des produits chimiques pouvant endommager, affaiblir

ou détruire le plastique.

Veillez à ce que le cordon ne soit pas placé dans un endroit où l’on pourrait marcher

dessus, l’accrocher ou lui faire subir un dommage ou une contrainte. Une che ou un

cordon endommagé peuvent entraîner un choc électrique ou un incendie.

Débranchez le chargeur en tirant sur la che plutôt que sur le cordon. N’utilisez

pas le chargeur si le cordon ou la che sont endommagés et faites-les remplacer

immédiatement le cas échéant.

Une che ou un cordon endommagés peuvent entraîner un

choc électrique ou un incendie.

N’insérez pas le chargeur dans le bloc-piles si ce dernier est ssuré ou endommagé.

L’utilisation d’un bloc-piles endommagé peut causer un choc électrique ou un incendie.

Ne démontez pas et n’utilisez pas le chargeur si celui-ci a reçu un coup violent, s’il est

tombé par terre ou s’il a été endommagé d’une quelconque façon.

Un réassemblage

incorrect ou des dommages peuvent entraîner un choc électrique ou un incendie.

Avant chaque utilisation, vériez l’état du chargeur, du cordon et de la che. Si vous

repérez des dommages, n’utilisez pas le chargeur. N’ouvrez jamais le chargeur vous-

même; apportez-le à un centre de service de l’usine de SKIL ou faites-le réparer avec

des pièces de rechange d’origine par un technicien qualié.

Un réassemblage incorrect

peut entraîner un choc électrique ou un incendie.

Ne touchez pas à la partie non isolée du connecteur de sortie ni à la borne non isolée

de la pile.

Un choc électrique pourrait s’ensuivre.

N’utilisez pas d’accessoires qui ne sont pas recommandés ou vendus par SKIL

L’utilisation d’accessoires non recommandés peut entraîner un choc électrique ou un incendie.

Ne rangez pas le bloc-piles dans son chargeur.

Un bloc-piles rangé dans son chargeur

peu, au l du temps, se détériorer et causer un incendie.

Débranchez le chargeur de la prise avant de le ranger ou de procéder à toute tâche

d’entretien ou de nettoyage.

De telles mesures de sécurité préventives réduisent le risque

de choc électrique ou d’incendie.

Assurez-vous que le chargeur reste propre en soufant de l’air comprimé par ses

évents et en essuyant le boîtier à l’aide d’un linge humide.

La saleté peut entraîner un

choc électrique ou un incendie.

Remplacez le bloc-piles si vous remarquez une baisse considérable de la durée de

fonctionnement par charge.

Il se peut que le bloc-piles ait atteint la n de sa durée de vie

utile.

Lorsqu’un appareil est utilisé en présence d’enfants, une surveillance étroite doit être

exercée an de réduire les risques de blessure.

N’utilisez pas l’appareil à l’extérieur.

RALLONGES

AVERTISSEMENT

N’UTILISEZ PAS DE RALLONGE ÉLECTRIQUE À MOINS

QUE CELA SOIT ABSOLUMENT NÉCESSAIRE.

L’utilisation

d’une rallonge inadaptée peut entraîner un risque d’incendie et de choc électrique. Si vous

utilisez une rallonge électrique, prenez les précautions suivantes :

a. Les broches de la che de la rallonge doivent être identiques en taille et en nombre à celles

de la che du chargeur.

b. La rallonge doit être bien branchée et en bon état.

c. Le calibre de la rallonge doit être sufsant pour l’intensité nominale du chargeur :

Longueur de la rallonge (mètres) 25’ 50’ 100’ 150’

Calibre du cordon (AWG) 18 16 16 14

Tableau des rallonges pour les outils de 220 V à 240 V :

CONDUCTEUR de 0,75 mm² 50 Meters

CONDUCTEUR de 1 mm² 75 Meters

d. Une rallonge est une solution temporaire. Branchez le chargeur sur une prise standard dès

que le travail est terminé.

MISE EN GARDE DE LA FCC (COMMISSION FÉDÉRALE DES

COMMUNICATIONS DES ÉTATS-UNIS)

1. Cet appareil est conforme à la partie 15 des règlements de la FCC. Son fonctionnement est

soumis aux deux conditions suivantes :

(1) Cet appareil ne doit provoquer aucune interférence nuisible.

(2) Cet appareil doit accepter toute interférence reçue, y compris des interférences

susceptibles de causer un fonctionnement non désiré.

2. Tout changement ou toute modication non expressément approuvés par la partie

responsable de la conformité peut annuler le droit de l’utilisateur à faire fonctionner l’appareil.

REMARQUE:

Cet équipement a été testé et a été déclaré conforme aux restrictions pour

dispositifs numériques de classe B en vertu de la partie 15 des règles de la FCC. Ces

restrictions visent à offrir une protection raisonnable contre l’interférence nuisible d’une

installation résidentielle. Cet équipement génère, utilise et peut émettre de l’énergie de

fréquence radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut

causer une interférence nuisible aux radiocommunications. Toutefois, il n’est pas garanti

qu’une interférence ne puisse pas se produire dans une installation particulière. Si l’utilisateur

constate des interférences lors de la réception d’émissions de radio ou de télévision (il suft

pour le vérier d’allumer et d’éteindre successivement le dispositif), il devra prendre les

mesures nécessaires pour les éliminer. À cette n, il devra :

•

Réorienter ou déplacer l’antenne réceptrice;

•

Accroître la distance entre l’appareil et le récepteur;

•

Brancher l’article sur une prise de courant appartenant à un autre circuit que celui du

récepteur;

•

Obtenir de l’aide auprès du détaillant ou d’un technicien en radio ou en télévision

expérimenté.

DANGER

Les personnes qui portent des dispositifs électroniques, comme un

stimulateur cardiaque, doivent consulter leur médecin avant d’utiliser

le produit. L’utilisation d’équipement électrique à proximité d’un stimulateur cardiaque

peut causer des interférences et l’arrêt du stimulateur.

SYMBOLES

Symboles de sécurité

L’objectif des symboles de sécurité est d’attirer votre attention sur les dangers potentiels.

Vous devez examiner attentivement et bien comprendre les symboles de sécurité et les

explications qui les accompagnent. Les symboles d’avertissement en tant que tels n’éliminent

pas le danger. Les consignes et les avertissements qui y sont associés ne remplacent en

aucun cas les mesures préventives adéquates.

AVERTISSEMENT

Assurez-vous de lire et de comprendre toutes les consignes de

sécurité présentées dans le présent guide d’utilisation, notamment toutes les consignes de

sécurité telles que

« DANGER »

« AVERTISSEMENT »

« ATTENTION »

avant d’utiliser

cet outil. Le non-respect des consignes qui suivent peut entraîner un choc électrique, un

incendie ou des blessures graves.

Les dénitions ci-dessous décrivent le degré de gravité pour chaque mot-indicateur. Veuillez

vous assurer de lire ce manuel et de prêter attention à ces symboles.

Voici le pictogramme d’alerte de sécurité. Il sert à vous indiquer

les risques potentiels de blessures. Respectez toutes les

consignes de sécurité associées à ce pictogramme pour éviter

les risques de blessures ou de mort.

DANGER

DANGER indique un danger imminent qui, s’il n’est pas évité,

causera des blessures graves ou la mort.

AVERTISSEMENT

AVERTISSEMENT indique un risque pouvant entraîner des

blessures graves ou la mort s’il n’est pas prévenu.

ATTENTION

ATTENTION, utilisée avec le symbole d’alerte de sécurité,

indique un risque potentiel qui, s’il n’est pas éliminé,

provoquera des blessures mineures ou moyennement graves.

Messages d’information et de prévention des dommages

Ces messages fournissent à l’utilisateur de l’information et des consignes importantes. Les

ignorer pourrait occasionner des dommages à l’équipement ou d’autres dommages matériels.

Le mot « AVERTISSEMENT » précède chaque message, comme dans l’exemple ci-dessous :

AVIS:

Ne pas suivre ces consignes pourrait occasionner des dommages à l’équipement ou

d’autres dommages matériels.

AVERTISSEMENT

L’utilisation de tout outil électrique peut

entraîner la projection de corps étrangers

dans les yeux et ainsi causer des lésions oculaires graves. Avant

d’utiliser un outil électrique, veillez à toujours porter des lunettes de

sécurité couvrantes ou à écrans latéraux, ou un masque complet au

besoin. Nous recommandons le port d’un masque de sécurité

panoramique par-dessus les lunettes ou de lunettes de sécurité standard

avec écrans latéraux. Portez toujours des lunettes de sécurité conformes

à la norme ANSI Z87.1.

SYMBOLES (SUITE)

IMPORTANT:

Les symboles suivants peuvent gurer sur votre outil. Familiarisez-vous avec

eux et apprenez leur signication. En comprenant ces symboles, vous serez en mesure de

faire fonctionner cet outil de façon adéquate et sécuritaire.

Symbole Nom Forme au long et explication

V Volts Tension (possible)

A Ampère Courant

Hz Hertz Fréquence (cycles par seconde)

W Watt Puissance

kg Kilogrammes Poids

min Minutes Durée

s Secondes Durée

Wh Wattheures Capacité de la pile

Ah Ampères-heures Capacité de la pile

Ø Diamètre Taille des forets, des meules, etc.

Vitesse sans charge Vitesse de rotation à vide

n Vitesse nominale Vitesse maximale atteignable

…/min

Tours ou va-et-vient par

minute

Tours, coups, battements, vitesse de

surface, orbites, etc., par minute

0 Position d’arrêt Vitesse nulle, couple nul...

1,2,3,…

I,II,III,

Réglages du sélecteur

Réglages de vitesse, de couple ou de

position. Plus le nombre est élevé, plus la

vitesse est grande.

Sélecteur à réglable continu

avec mode d’arrêt

La vitesse augmente à partir du réglage 0

Flèche L’activation se fait dans le sens de la èche

Courant alternatif

Type de courant ou caractéristique de

courant

Courant continu

Type de courant ou caractéristique de

courant

Courant alternatif ou continu

Type de courant ou caractéristique de

courant

Outil de catégorie II

Désigne les outils de construction à

double isolation

Borne de mise à la terre Borne de mise à la terre

Sceau du programme de

recyclage des piles au

lithium-ion

Désigne le programme de recyclage des

piles au lithium-ion

Symbole Nom Forme au long et explication

Sceau du programme de

recyclage des piles au

nickel-cadmium

Désigne le programme de recyclage des

piles au nickel-cadmium

Symbole de lecture du

manuel

Invite l’utilisateur à lire le manuel

Symbole du port de lunettes

de sécurité

Lorsque vous utilisez ce produit, portez

toujours des lunettes de protection ou de

sécurité à écrans latéraux et un masque

de protection complet.

SYMBOLES (RENSEIGNEMENTS EN MATIÈRE

D’HOMOLOGATION)

IMPORTANT:

Certains des symboles suivants, qui fournissent des renseignements en

matière d’homologation, peuvent gurer sur l’outil. Familiarisez-vous avec eux et apprenez

leur signication. En comprenant ces symboles, vous serez en mesure de faire fonctionner cet

outil de façon adéquate et sécuritaire.

Symbole

Forme au long et explication

Ce symbole indique que cet outil est répertorié par Underwriters

Laboratories.

Ce symbole indique que cet outil est reconnu par Underwriters

Laboratories.

Ce symbole indique que cet outil est répertorié par Underwriters

Laboratories et qu’il est conforme aux normes américaines et

canadiennes.

Ce symbole indique que cet outil est répertorié par l’Association

canadienne de normalisation.

Ce symbole indique que cet outil est répertorié par l’Association

canadienne de normalisation et qu’il est conforme aux normes

américaines et canadiennes.

Ce symbole indique que cet outil est répertorié par Intertek Testing et

qu’il est conforme aux normes américaines et canadiennes.

Ce symbole indique que cet outil est conforme aux normes mexicaines

ofcielles (NOM).

Ce symbole indique que cet outil est répertorié par la California Energy

Commission.

APPRENEZ À CONNAÎTRE VOTRE CHARGEUR

Chargeur PWR

Core

20™

Fig. 1

Indicateur de

charge

Voyant de

défaut

Cordon

d’alimentation

SPÉCIFICATIONS

Tension nominale

d’entrée

120 V c.a. 60Hz 150 w

Tension nominale

de sortie

20V

Piles compatibles

2Ah:

SKIL BY519701

SKIL BY519702

2.5Ah:

SKIL BY519703

4Ah:

SKIL BY519601

5Ah:

SKIL BY519603

Température

de chargement

recommandée

5° C / 41° F ~ 35° C / 95° F

Température

de stockage

recommandée

0° C / 32° F ~ 40° C / 104° F

CONSIGNES IMPORTANTES CONCERNANT LE

CHARGEMENT

1. Ce chargeur est conçu pour charger rapidement le bloc-piles, mais uniquement lorsque la

température de ce dernier se situe entre 5 °C (41 °F) et 35 °C (95 °F). Si le bloc-piles est

trop chaud ou trop froid, le chargeur ne chargera pas le bloc-piles. (Cela peut se produire

lorsque le bloc-piles a chauffé à la suite d’une utilisation intensive.) Lorsque la température

du bloc-piles réintègre la plage de température de chargement sécuritaire, le chargeur

commence automatiquement la charge.

2. Une baisse considérable de la durée de fonctionnement par charge peut signier que le

bloc-piles arrive à la n de sa vie utile et qu’il doit être remplacé.

3. N’oubliez pas de débrancher le chargeur lorsque vous le rangez.

4. Si le bloc-piles ne se charge pas correctement :

a. Vériez la puissance de la prise de courant en y branchant un autre appareil électrique.

b. Vériez si la prise est raccordée à un interrupteur qui permet d’éteindre les lumières en

coupant l’alimentation électrique.

c. Assurez-vous que les bornes du bloc-piles sont propres. Nettoyez-les avec un coton-tige

et de l’alcool, au besoin.

d. Si le bloc-piles ne se charge toujours pas correctement, apportez ou expédiez l’outil,

le bloc-piles et le chargeur à votre centre de service SKIL local. Les coordonnées du

service à la clientèle se trouvent à la première page ce guide.

AVIS :

L’utilisation de chargeurs ou de blocs-piles autres que ceux vendus par SKIL annulera

la garantie.

MODE D’EMPLOI

AVERTISSEMENT

Pour réduire les risques d’incendie, de blessures corpo-

relles et de détérioration de l’article découlant d’un

court-circuit, ne plongez jamais le chargeur ou le bloc-piles dans un liquide et ne

laissez aucun liquide s’écouler sur ceux-ci.

Les liquides corrosifs ou conducteurs, tels que

l’eau de mer, certains produits chimiques industriels, l’eau de javel, les produits contenant de

l’eau de Javel, etc., peuvent causer un court-circuit.

Comment charger le bloc-piles

AVIS :

Le bloc-piles au lithium est partiellement chargé au moment de la livraison. Chargez

complètement le bloc-pile avant sa première utilisation. Le chargeur permet de charger un

bloc-piles de 2 Ah complètement déchargé à environ 25 % de sa capacité en 5 minutes.

a. Chargez le bloc-piles avec le bon chargeur.

b. Branchez le chargeur sur une source

d’alimentation. Le voyant de défaut rouge,

et le voyant de chargement normal vert

s’allumeront pendant une seconde, puis

s’éteindront pour indiquer que l’auto-

inspection du chargeur est terminée.

c. Alignez les nervures du bloc-piles avec les

fentes du chargeur.

d. Insérez le bloc-piles dans le chargeur

(Fig. 2).

e. Le chargeur vériera le bloc-piles an

d’évaluer son état.

f. Si la température de la batterie est dans la

plage de température de charge, le chargeur

commence automatiquement à charger la

batterie. L'indicateur de chargement vert clignote pendant la charge. Une fois la charge

terminée, le témoin de charge vert reste vert, sans clignoter.

g. Un voyant rouge clignotant signie que le bloc-piles ou le chargeur est défectueux, ou

encore qu’il y a un mauvais contact entre le bloc-piles et le chargeur.

h. Un indicateur de défaut rouge constant indique que la pile est au-dessus ou au-dessous

de la température optimale. Retirez le bloc-piles du chargeur. Si la pile est trop chaude,

refroidissez-la en faisant circuler de l’air autour de la pile. Si la pile est trop froide, placez-la

à l’intérieur jusqu’à ce qu’elle atteigne la température ambiante.

i. Il n’est pas recommandé de laisser le bloc-piles sur le chargeur pendant plus de 24 heures.

AVIS :

Si le bloc-piles ne se recharge pas, il se peut que ce soit parce que les contacts élec-

triques du chargeur ou du bloc-piles sont sales. Nettoyez les contacts électriques du chargeur

ou du bloc-piles (par ex., en insérant et en retirant le bloc-piles plusieurs fois ou en nettoyant

les contacts avec un coton-tige et de l’alcool) ou remplacez le chargeur ou le bloc-piles, au

besoin.

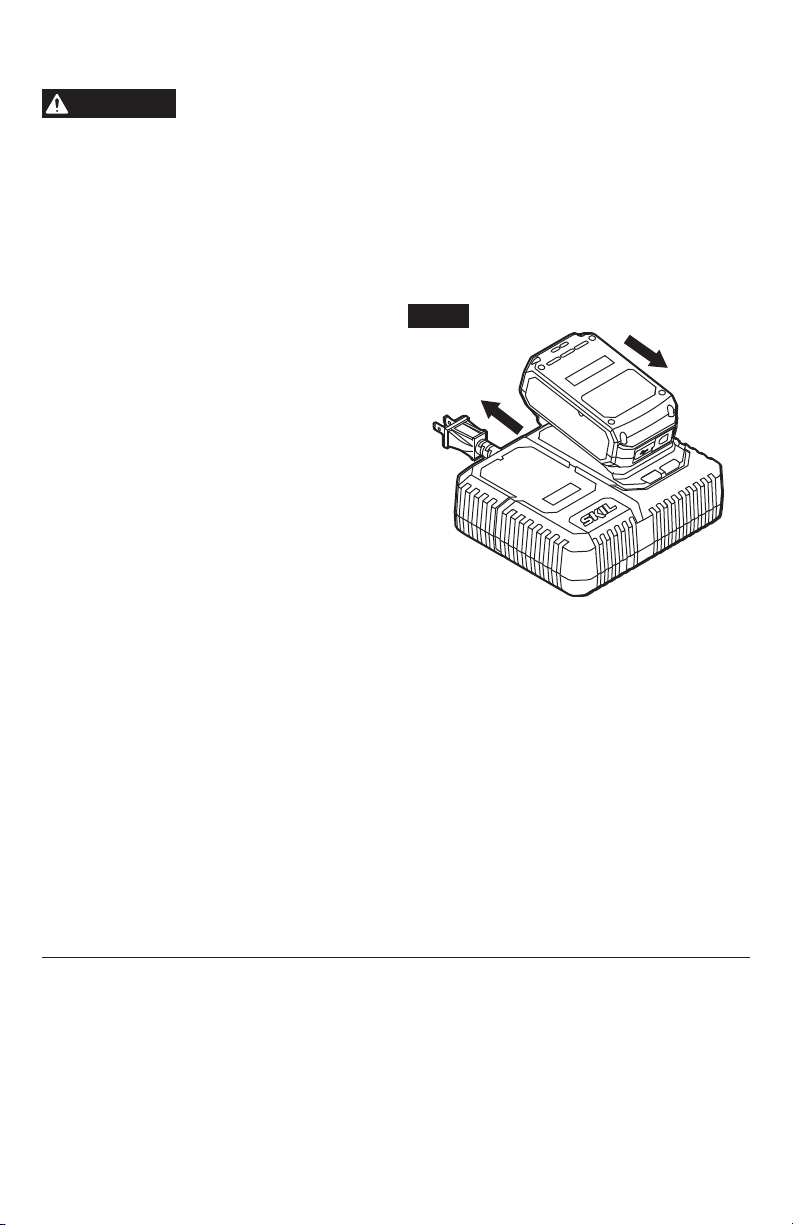

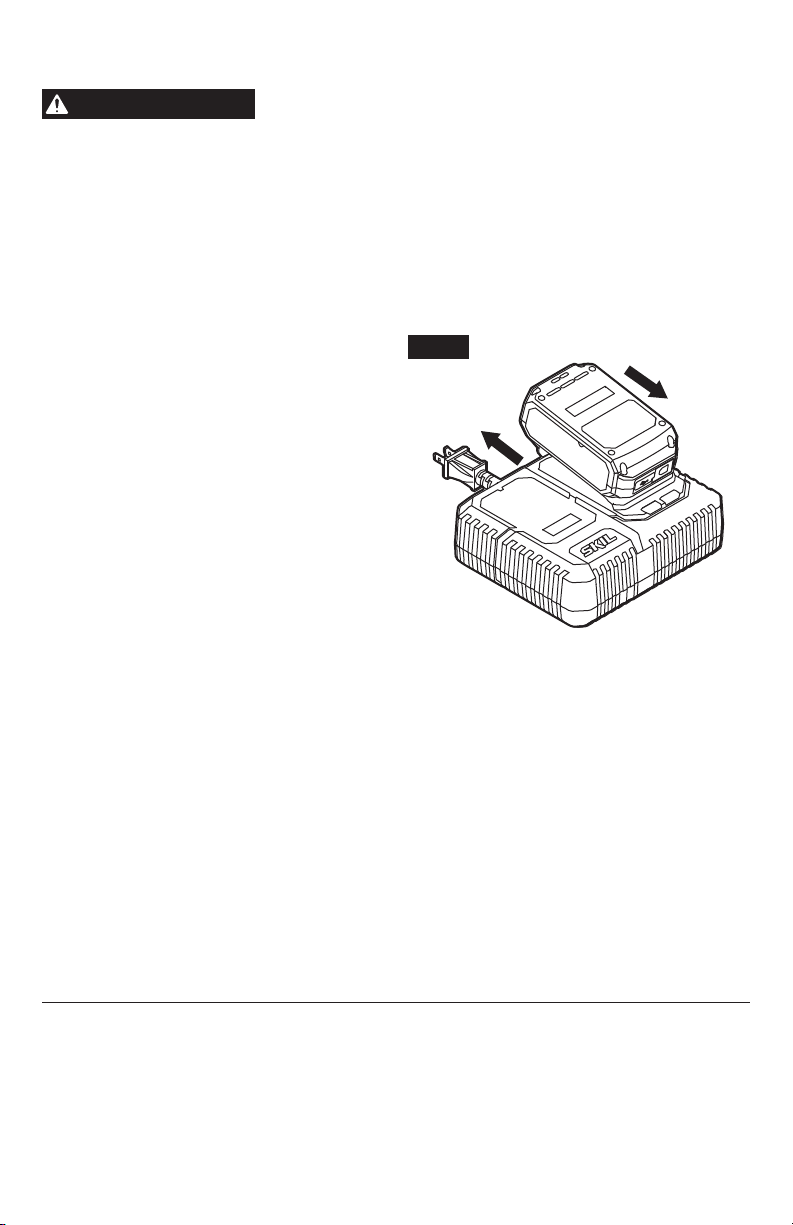

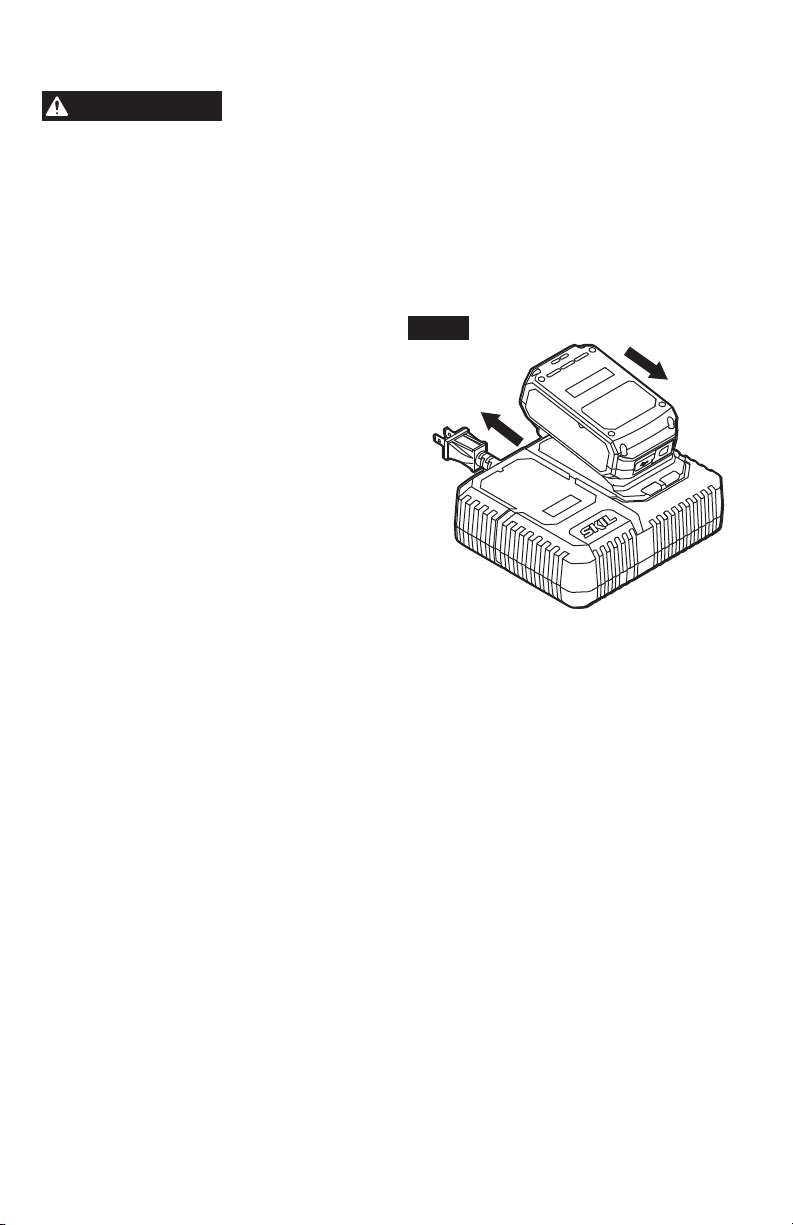

Fig. 2

Fixez

Retirer

Afchage du Chargeur (Fig. 3)

Fig. 3

Mode

Indicateur de charge

(Vert)

Indicateur de défaut

(rouge)

Remarque

Brille pendant une

seconde.

1 seconde 1 seconde

Le voyant brille

pendant 1 seconde.

Échec de l’auto-

inspection

L’un ou l’autre ne fonctionne pas, ou aucun

des deux ne fonctionne

Normalement, soit

l’un des deux ne

fonctionnera pas,

soit les deux ne

fonctionneront pas

lorsque le chargeur

est branché.

Chargement normal Clignotant Éteint

Le chargeur

commencera

automatiquement à

charger le bloc-piles,

si la température

du bloc-piles est

comprise dans la

plage de température

de charge.

Chargé au maximum

de sa capacité

Vert constant Éteint

Bloc-piles froid/chaud Éteint Rouge constant

Retirez le bloc-piles

du chargeur.

Défectueux Éteint Clignotant ou éteint

Échec du processus

de chargement.

AVIS :

Le chargeur peut devenir chaud à la suite de plusieurs cycles de chargement

consécutifs. Il s’agit d’une conséquence normale du processus de chargement. Chargez dans

un endroit bien aéré.

Chargeur défectueux

Si l’auto-inspection du chargeur ne s’active pas lorsque le chargeur est branché, les causes

possibles sont l’absence d’alimentation au chargeur, des bornes qui ne se touchent pas

correctement ou un chargeur défectueux. Vériez si l’auto-inspection du chargeur s’active

lorsque vous rebranchez le chargeur ou lorsque vous le branchez sur une autre prise de

courant. Si le problème persiste, faites réparer le chargeur dans un centre de service autorisé

de SKIL.

Bloc-piles défectueux

If the charger detects a problem, the red Defect Indicator will begin ashing. Remove and

re-insert the battery pack in the charger. If the Defect Indicator ashes a second time, try

charging a different battery pack.

a. Si l’autre bloc-piles se recharge normalement, faites réparer le premier bloc-piles

défectueux dans un centre de service autorisé de SKIL.

b. Si le chargeur indique que l’autre bloc-piles est également défectueux, il se peut que le

chargeur soit défectueux. Faites réparer le chargeur dans un centre de service autorisé de

SKIL.

ENTRETIEN

Entretien

AVERTISSEMENT

Un entretien préventif effectué par du personnel non

autorisé peut entraîner un mauvais positionnement des ls

et des composants internes, ce qui peut représenter un grave danger.

Tout entretien

d’outil devrait être effectué dans un centre de service de l’usine de SKIL ou dans un centre de

service autorisé de Skil.

Entretien général

AVERTISSEMENT

Lorsque vous procédez à l’entretien de la scie à chaîne,

utilisez uniquement des pièces de remplacement identiques

à celles d’origine. L’utilisation de toute autre pièce peut constituer un danger ou

endommager l’article.

Inspectez périodiquement l’intégralité du produit pour y déceler des pièces endommagées,

manquantes ou lâches telles que les vis, les écrous, les boulons, les capuchons, etc.

Resserrez fermement toutes les xations et tous les capuchons et ne faites pas fonctionner ce

produit tant que toutes les pièces manquantes ou endommagées n’ont pas été remplacées.

Veuillez communiquer avec le service à la clientèle ou avec un centre de service autorisé pour

obtenir de l’aide.

AVERTISSEMENT

Pour éviter des blessures graves, retirez toujours le bloc-

piles du chargeur ou de l’outil avant d’effectuer toute tâche

d’entretien ou de nettoyage.

Nettoyage

AVERTISSEMENT

L’utilisation d’air sec comprimé est la meilleure technique de

nettoyage.

Portez toujours des lunettes de sécurité lorsque

vous nettoyez des outils avec de l’air comprimé.

Ne tentez pas de nettoyer l’outil en

insérant des objets pointus dans les ouvertures.

AVERTISSEMENT

Certains agents nettoyants et solvants endommagent les

pièces en plastique.

Notamment : l’essence, le tétrachlorure

de carbone, les solvants nettoyants chlorés, l’ammoniaque et les détergents ménagers qui

contiennent de l’ammoniaque.

Rangement

Rangez l’outil à l’intérieur dans un endroit inaccessible aux enfants. Rangez-le à l’écart des

agents corrosifs.

DÉPANNAGE

Problème Cause Solutions

Le bloc-piles ne se

charge pas.

1. Le chargeur n’est pas

branché sur une prise de

courant fonctionnelle.

2. Le bloc-piles n’est pas

complètement inséré dans

le chargeur.

3. Les bornes ne se touchent

pas correctement.

4. Le bloc-piles est trop froid

ou trop chaud.

5. Le bloc-piles est

endommagé.

6. Le chargeur est

endommagé.

1. Assurez-vous que le chargeur est

branché sur une prise de courant

fonctionnelle.

2. Assurez-vous que le bloc-piles

est complètement insérédans le

chargeur.

3. Nettoyez les contacts électriques

du chargeur ou du bloc-piles.

4. Laissez refroidir le bloc-piles s’il est

trop chaud. Placez le bloc-piles à

l’intérieur s’il est trop froid.

5. Faites réparer le bloc-piles dans un

centre de service autoriséde SKIL.

6. Faites réparer le chargeur dans un

centre de service autorisé

GARANTIE LIMITÉE DE L’OUTIL SKIL

GARANTIE LIMITÉE DE 2 ANS

Chervon North America, Inc. (le « vendeur ») garantit à l’acheteur initial seulement que tous

les SKILL BLOC-PILE ET CHARGEUR destinés à un usage résidentiel seront exempts de

défauts de matériaux ou de fabrication pour une période de deux ans à compter de la date

d’achat.

L’enregistrement de l’article peut être effectué en ligne au www.Registermyskil.com. De plus,

nous recommandons aux acheteurs initiaux de conserver leur reçu comme preuve d’achat.

Nonobstant les dispositions précédentes, si un outil SKIL destiné à un usage résidentiel est

utilisé à des ns industrielles, professionnelles ou commerciales, la garantie susmentionnée

ne s’appliquera que pour une période de quatre-vingt-dix (90) jours, que l’article ait été

enregistré ou non.

LA SEULE OBLIGATION DU VENDEUR ET VOTRE RECOURS EXCLUSIF au titre de cette

garantie limitée et, dans les limites permises par la loi, de toute garantie ou condition prévue

par la loi, est la réparation ou le remplacement, sans frais, des pièces qui présentent un défaut

matériel ou de fabrication, qui n’ont pas fait l’objet d’un usage abusif ou inapproprié et qui n’ont

pas été réparées par des personnes autres que le vendeur ou un technicien d’un centre de

service autorisé. Pour effectuer une réclamation au titre de la présente garantie limitée, vous

devez retourner, port payé, l’article en entier à un centre de service de l’usine de SKIL ou à

un centre de service autorisé. Pour communiquer avec un centre de service autorisé de SKIL

Power Tools, veuillez visiter le www.Registermyskil.com ou composer le 1 877 SKIL-999 (1

877 754-5999).

CETTE GARANTIE LIMITÉE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LES

LAMES DE SCIE CIRCULAIRE, LES FORETS,

TOUTE GARANTIE IMPLICITE APPLICABLE À UN ARTICLE EST LIMITÉE À UNE DURÉE

ÉGALE À LA DURÉE DES GARANTIES EXPRESSES APPLICABLES À UN TEL ARTICLE,

COMME IL EST INDIQUÉ AU PREMIER PARAGRAPHE DE CETTE GARANTIE. CERTAINS

ÉTATS DES ÉTATS-UNIS ET CERTAINES PROVINCES DU CANADA NE PERMETTENT

PAS DE LIMITATIONS QUANT À LA DURÉE DES GARANTIES IMPLICITES, DE SORTE

QUE LES LIMITATIONS INDIQUÉES CI-DESSUS PEUVENT NE PAS S’APPLIQUER À

VOUS.

LE VENDEUR NE SERA EN AUCUN CAS TENU RESPONSABLE DES DOMMAGES

ACCESSOIRES OU CONSÉCUTIFS (Y COMPRIS, SANS TOUTEFOIS S’Y LIMITER,

DES PERTES DE PROFIT) RÉSULTANT DE LA VENTE OU DE L’USAGE DE CET

ARTICLE. CERTAINS ÉTATS DES ÉTATS-UNIS ET CERTAINES PROVINCES DU

CANADA NE PERMETTENT PAS L’EXCLUSION OU LA LIMITATION DES DOMMAGES

ACCESSOIRES OU CONSÉCUTIFS, DE SORTE QUE LA LIMITATION OU L’EXCLUSION

SUSMENTIONNÉE POURRAIT NE PAS S’APPLIQUER À VOUS.

CETTE GARANTIE LIMITÉE VOUS CONFÈRE DES DROITS PRÉCIS. IL EST POSSIBLE

QUE VOUS DISPOSIEZ ÉGALEMENT D’AUTRES DROITS, QUI VARIENT D’UN ÉTAT,

D’UNE PROVINCE OU D’UN PAYS À L’AUTRE.

CETTE GARANTIE LIMITÉE S’APPLIQUE UNIQUEMENT AUX ARTICLES VENDUS AUX

ÉTATS-UNIS D’AMÉRIQUE, AU CANADA ET À L’ÉTAT LIBRE DE PORTO RICO. POUR

CONNAÎTRE LA COUVERTURE DE LA GARANTIE DANS D’AUTRES PAYS, VEUILLEZ

COMMUNIQUER AVEC VOTRE DÉTAILLANT OU IMPORTATEUR SKIL LOCAL.

02/19

ÍNDICE

Instrucciones de seguridad del cargador ........................34-35

Extensiones eléctricas ..........................................35

Advertencia de la FCC ..........................................36

Símbolos ..................................................37-40

Conozca su cargador ...........................................41

Especicaciones ...............................................41

Notas importante sobre el proceso de carga ........................42

Instrucciones de funcionamiento ..............................43-45

Mantenimiento .................................................46

Solución de problemas ..........................................46

Garantía limitada del cargador SKIL ...............................47

INSTRUCCIONES IMPORTANTES DE SEGURIDAD – GUARDE

ESTAS INSTRUCCIONES

PELIGRO

SIGA ATENTAMENTE ESTAS INSTRUCCIONES PARA DISMINUIR EL

RIESGO DE INCENDIO O DESCARGA ELÉCTRICA.

INSTRUCCIONES DE SEGURIDAD DEL CARGADOR

Guarde estas instrucciones.

Este manual contiene instrucciones de seguridad y operación

importantes para el cargador estándar de QC536001.

Antes de usar el cargador de batería, lea todas las instrucciones y marcas de

precaución en este manual, en la batería y en el producto que usa la batería.

PRECAUCIÓN

Para reducir el riesgo de lesiones, cargue solo las baterías

recargables SKIL que se indican en el manual.

Otros tipos de

baterías podrían quemarse y causar lesiones personales y daños.

Cargue el paquete de baterías dentro del rango de temperatura requerido. Guarde el

cargador y el paquete de baterías en lugares cuya temperatura esté dentro del rango

de temperatura de almacenamiento recomendado.

Esto es importante para evitar daños

graves en las celdas de la batería.

No recargue la batería en ambientes húmedos o mojados. No exponga el cargador a la

lluvia ni a la nieve.

La entrada de agua en el cargador de baterías puede provocar descargas

eléctricas o incendios.

Es posible que se produzcan fugas de la batería en condiciones de temperatura o uso

extremos. Evite el contacto con la piel y los ojos.

El líquido de la batería es cáustico y

puede causar quemaduras químicas en los tejidos. Si el líquido entra en contacto con la piel,

lave rápidamente con agua y jabón. Si el líquido entra en contacto con sus ojos, láveselos

con agua durante al menos 10 minutos y busque atención médica.

Cuando recargue el paquete de baterías, coloque el cargador sobre una supercie

plana no inamable y lejos de materiales inamables. Las alfombras y otras supercies

aislantes del calor bloquean la circulación de aire adecuada, lo que puede causar el

sobrecalentamiento del cargador y de la batería. Si se observa humo o derretimiento

del cargador o del paquete de baterías, desenchufe el cargador inmediatamente y no

utilice el paquete de baterías ni el cargador.

Póngase en contacto con el Servicio al Cliente

de inmediato.

Mantenga el cable y el cargador alejados del calor para evitar daños a las piezas

internas o a la carcasa.

No permita que las piezas de plástico entren en contacto con

gasolina, aceites, productos a base de petróleo, etc. Estos contienen sustancias químicas

que pueden dañar, debilitar o destruir el plástico.

Asegúrese de saber dónde está el cable para evitar pisarlo, tropezarse con él o dañarlo

de alguna otra forma.

Un enchufe y cable dañados pueden provocar descargas eléctricas o

incendios.

Para desconectar el cargador, tire del enchufe, no del cable. No utilice el cargador con

el cable o el enchufe dañados; pida que los reemplacen de inmediato.

Un enchufe o

cable dañados pueden provocar descargas eléctricas o incendios.

No inserte el paquete de baterías en el cargador si la carcasa de las baterías está

agrietada.

El uso de baterías dañadas puede provocar descargas eléctricas o incendios.

Si el cargador recibió un golpe fuerte, se cayó o se dañó de algún otro modo, no lo

desarme ni lo haga funcionar.

Un reensamblaje incorrecto o daños pueden provocar

descargas eléctricas o incendios.

Antes de cada uso, revise el cargador de baterías, el cable y el enchufe. Si se detecta

algún daño, no utilice el cargador de baterías. Nunca abra el cargador de baterías por

su propia cuenta, llévelo a un centro de servicio de SKIL o a un técnico calicado que

utilice solo repuestos originales.

Al volver a ensamblar en forma incorrecta puede provocar

una descarga eléctrica o un incendio.

No toque la parte no aislada de la conexión de salida o del terminal no aislado de la

batería.

Existe un riesgo de descarga eléctrica.

No utilice accesorios no recomendados o vendidos por SKIL.

El uso de accesorios no

recomendados puede provocar descargas eléctricas o incendios.

No almacene el paquete de baterías en el cargador.

El paquete de baterías almacenado

en el cargador durante un tiempo prolongado podría provocar daños en el mismo y provocar

un incendio.

Desenchufe el cargador de la toma de corriente antes de guardarlo o intentar cualquier

tipo de mantenimiento o limpieza.

Estas medidas preventivas de seguridad reducen el

riesgo de descarga eléctrica o incendio.

Para mantener limpio el cargador de baterías, sople aire comprimido en las rejillas

de ventilación del cargador y limpie la carcasa del mismo con un paño húmedo.

contaminación puede provocar descargas eléctricas o incendios.

Si se observa una caída sustancial en el tiempo de funcionamiento por carga del

paquete de baterías,

reemplácelo ya que posiblemente esté llegando al nal de su vida útil.

Para reducir el riesgo de lesiones, es necesario supervisar cuando los niños están

cerca del artefacto.

No lo use en exteriores.

EXTENSIONES ELÉCTRICAS

ADVERTENCIA

NO SE DEBE UTILIZAR UNA EXTENSIÓN ELÉCTRICA A MENOS

QUE SEA ABSOLUTAMENTE NECESARIO.

El uso de una

extensión eléctrica inapropiada podría causar riesgo de incendio y de descarga eléctrica. Si

se utiliza una extensión eléctrica, verique lo siguiente:

a. Que las clavijas del enchufe de la extensión eléctrica sean del mismo número, tamaño y

forma que las del enchufe del cargador.

b. Que la extensión eléctrica esté conectada correctamente y en buenas condiciones

eléctricas.

c. Que el cable tenga el tamaño adecuado para el amperaje de CA que gura en el cargador

como se especica a continuación:

Longitud del cable (en pies) 25’ 50’ 100’ 150’

Tamaño del cable (AWG) 18 16 16 14

Tabla de extensiones eléctricas para herramientas de 220/240 voltios:

Cable de 0,75 mm

50 metros

Cable de 1,0 mm

75 metros

d. Una extensión eléctrica es una solución temporal. Traslade el cargador a un receptáculo

estándar tan pronto como haya terminado el trabajo.

ADVERTENCIA DE LA FCC

1. Este dispositivo cumple con la sección 15 de las reglas de la FCC. El funcionamiento está

sujeto a las siguientes dos condiciones:

(1) Este dispositivo no debe causar interferencia perjudicial.

(2) Este dispositivo deberá aceptar cualquier interferencia recibida, incluida la interferencia

que pudiese causar un funcionamiento no deseado.

2. Los cambios o modicaciones que no estén expresamente aprobados por la parte

responsable del cumplimiento podrían anular la autorización del usuario para utilizar el

equipo.

NOTA:

Este equipo ha sido probado y se ha vericado que cumple los límites para un

dispositivo digital clase B, conforme a la sección 15 de las reglas de la FCC. Estos límites

están diseñados para proporcionar protección razonable contra interferencias perjudiciales

en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de

radiofrecuencia y, si no se instala y usa de acuerdo con las instrucciones, puede causar

interferencia perjudicial a las comunicaciones de radio. Sin embargo, no se garantiza que

no se producirán interferencias en una instalación en particular. Si este equipo causa

interferencia perjudicial a la recepción de radio o televisión, lo que se puede determinar al

encender y apagar el equipo, se recomienda al usuario que intente corregir la interferencia

con una o más de las siguientes medidas:

•

Reorientar o reubicar la antena de recepción.

•

Aumentar la separación entre el equipo y el receptor.

•

Conectar el equipo a un tomacorriente de un circuito distinto al que usa el receptor.

•

Solicitar ayuda al distribuidor o a un técnico con experiencia en radio/TV.

PELIGRO

Las personas con dispositivos electrónicos, como marcapasos, deben

consultar a su médico antes de usar este producto. El funcionamiento del

equipo eléctrico en proximidad de un marcapasos cardíaco puede causar interferencias o

hacer que el marcapasos falle.

SÍMBOLOS

Símbolos de seguridad

El objetivo de los símbolos de seguridad es captar su atención ante posibles peligros. Los

símbolos de seguridad y las explicaciones que se dan merecen su atención y comprensión

cuidadosa. Las advertencias del símbolo no eliminan por sí mismas ningún peligro. Las

instrucciones y las advertencias que se dan no son substitutos de las medidas adecuadas de

prevención de accidentes.

ADVERTENCIA

Asegúrese de leer y de comprender todas las instrucciones de

seguridad en este manual del propietario, incluidos todos los

símbolos de alerta de seguridad como

“PELIGRO”

“ADVERTENCIA”

“PRECAUCIÓN”

antes de usar esta herramienta. El incumplimiento de las siguientes instrucciones puede

provocar descargas eléctricas, incendios y/o lesiones personales graves.

Las deniciones que se ofrecen a continuación describen el nivel de gravedad de cada símbolo.

Lea el manual y preste atención a dichos símbolos.

Este es el símbolo de advertencia de seguridad. Se utiliza para

advertirlo de los peligros de posibles lesiones personales. Cumpla

con todos los mensajes de seguridad a continuación de este

símbolo para evitar posibles lesiones o consecuencias fatales.

PELIGRO

PELIGRO indica una situación de peligro que, de no evitarse,

ocasionará la muerte o lesiones graves.

ADVERTENCIA

ADVERTENCIA indica una situación potencialmente peligrosa que,

de no evitarse, puede ocasionar la muerte o lesiones graves.

PRECAUCIÓN

PRECAUCIÓN, se usa con el símbolo de advertencia de seguridad

e indica una situación peligrosa que, de no evitarse, puede causar

lesiones menores o moderadas.

Mensajes de prevención de daños e información

Estos mensajes entregan al usuario información o instrucciones importantes que, de no

seguirse, pueden causar daños al equipo o la propiedad. Antes de cada mensaje, aparece la

palabra "AVISO", como en el ejemplo a continuación:

AVISO:

Si no se siguen estas instrucciones se pueden producir daños al equipo o la

propiedad.

ADVERTENCIA

Durante el funcionamiento de cualquier

herramienta eléctrica, pueden entrar objetos

extraños a los ojos y causar graves daños oculares. Use siempre lentes

o gafas de seguridad con protecciones laterales y, cuando sea

necesario, una mascarilla que cubra todo el rostro antes de comenzar a

operar una herramienta eléctrica. Recomendamos usar una máscara de

seguridad de visión amplia sobre los lentes o las gafas de seguridad

estándar con protección lateral. Siempre use lentes de protección que

cumplan con la norma ANSI Z87.1.

SÍMBOLOS (CONTINUACIÓN)

IMPORTANTE:

Algunos de los siguientes símbolos pueden aparecer en sus herramientas.

Obsérvelos y conozca su signicado. La interpretación correcta de estos símbolos le permitirá

utilizar la herramienta de manera ecaz y segura.

Símbolo Nombre Designación/Explicación

V Voltios Voltaje (potencial)

A Amperios Corriente

Hz Hertz Frecuencia (ciclos por segundo)

W Vatios Alimentación

kg Kilogramos Peso

min Minutos Hora

s Segundos Hora

Wh Vatio por horas Capacidad de la batería

Ah Amperios por hora Capacidad de la batería

Ø Diámetro

Tamaño de las brocas para taladro,

piedras de amolar, etc.

Velocidad sin carga Velocidad de rotación sin carga

n Rango de velocidad Velocidad máxima alcanzable

…/min

Revoluciones o pasadas por

minuto

Revoluciones, pasadas, velocidad de

supercie, órbitas, etc. por minuto

0 Posición de apagado Velocidad cero, torsión cero...

1,2,3,…

I,II,III,

Ajustes del selector

Ajustes de velocidad, par o posición. Un

número mayor signica mayor velocidad

Selector de regulación

continua con apagado

La velocidad aumenta desde el ajuste 0

Flecha Acción en la dirección de la echa

Corriente alterna Tipo o característica de corriente

Corriente directa Tipo o característica de corriente

Corriente alterna o directa Tipo o característica de corriente

Herramienta de clase II

Designa las herramientas de construcción

con doble aislamiento

Terminal de tierra Terminal de conexión a tierra

Sello de iones de litio de

RBRC

Designa el programa de reciclaje de

baterías de iones de litio

Sello de níquel-cadmio de

RBRC

Designa el programa de reciclaje de

baterías de níquel-cadmio

Símbolo Nombre Designación/Explicación

Símbolo de lectura del

manual

Indica al usuario que lea el manual

Símbolo de use de lentes de

protección

Siempre use gafas o lentes de seguridad

con protecciones laterales y una careta

protectora cuando opere este producto

SÍMBOLOS (INFORMACIÓN DE NOTIFICACIÓN)

IMPORTANTE:

Algunos de los siguientes símbolos de información de certicación pueden

aparecer en su herramienta. Obsérvelos y conozca su signicado. La interpretación correcta

de estos símbolos le permitirá utilizar la herramienta de manera ecaz y segura.

Símbolo

Designación/Explicación
